Démontage complet sur Galaxy Note 8

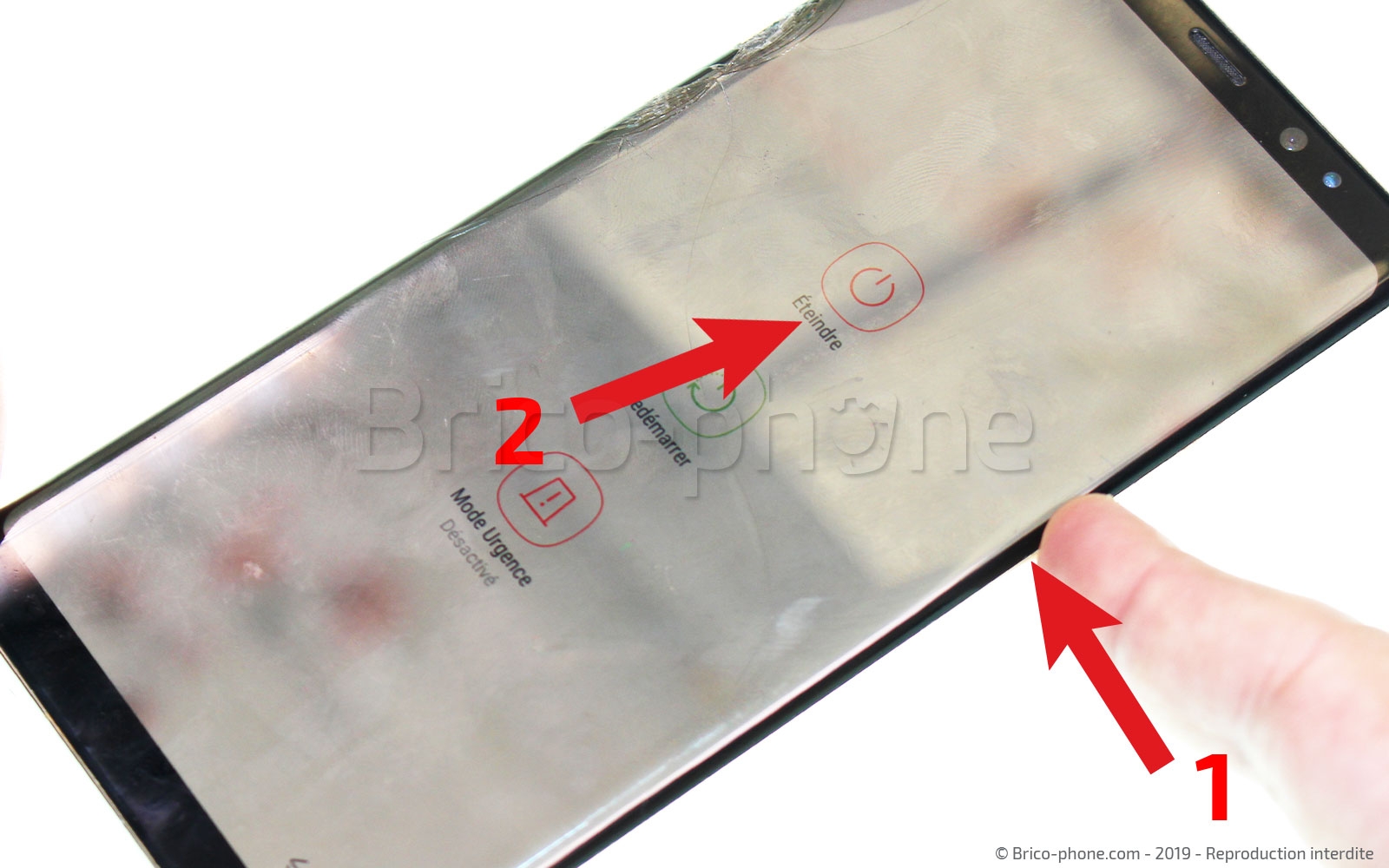

Comme pour n'importe quelle réparation, que ce soit un remplacement de vitre ou un changement de batterie il est conseillé d'éteindre votre appareil avant de l'ouvrir.

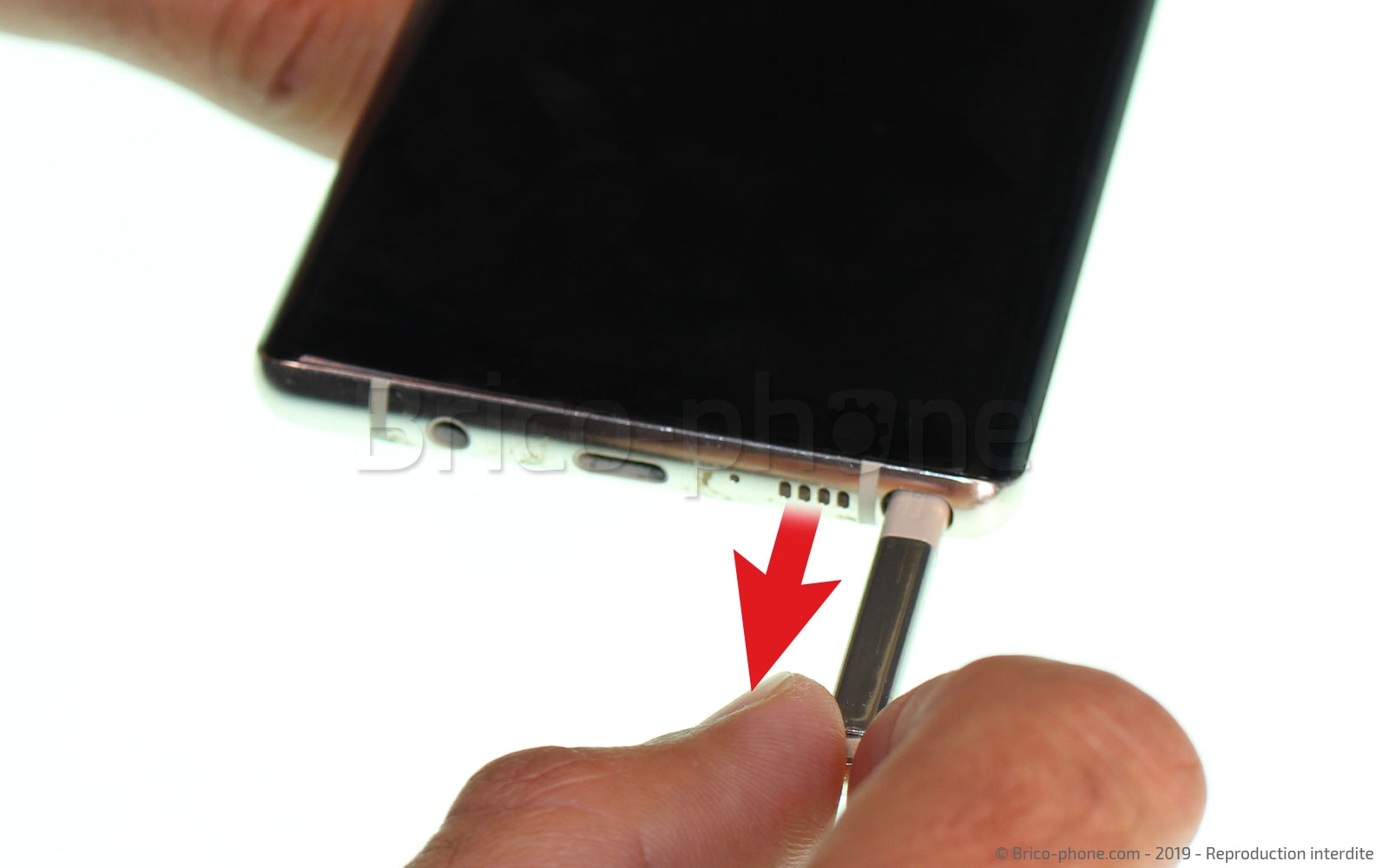

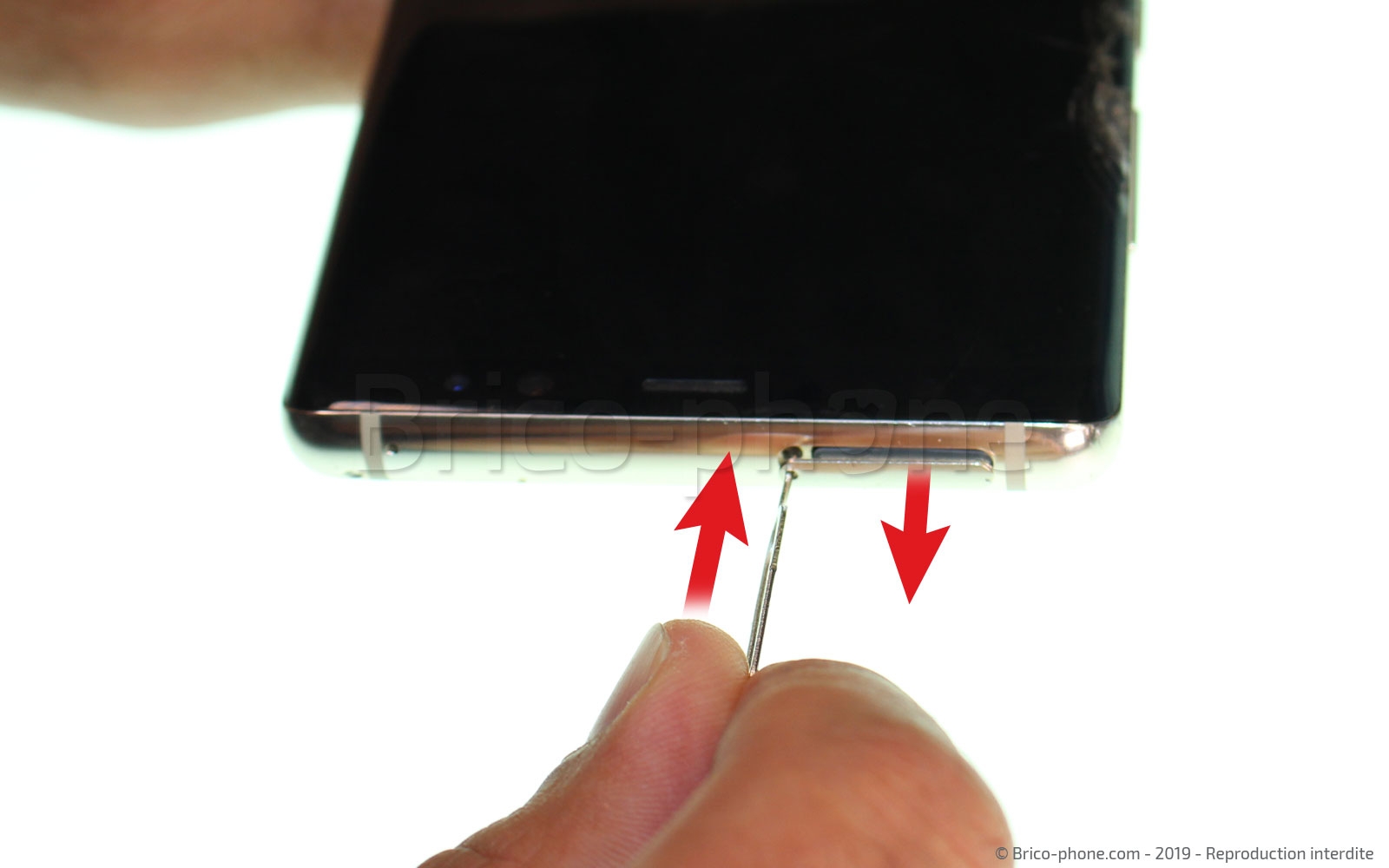

Nous allons maintenant retirer le support de la carte nano Sim et de la carte mémoire Micro SD à l'aide de l'outil d'extraction présent dans votre kit d'outils. Retirez ensuite le S Pen en exerçant une simple pression dessus.

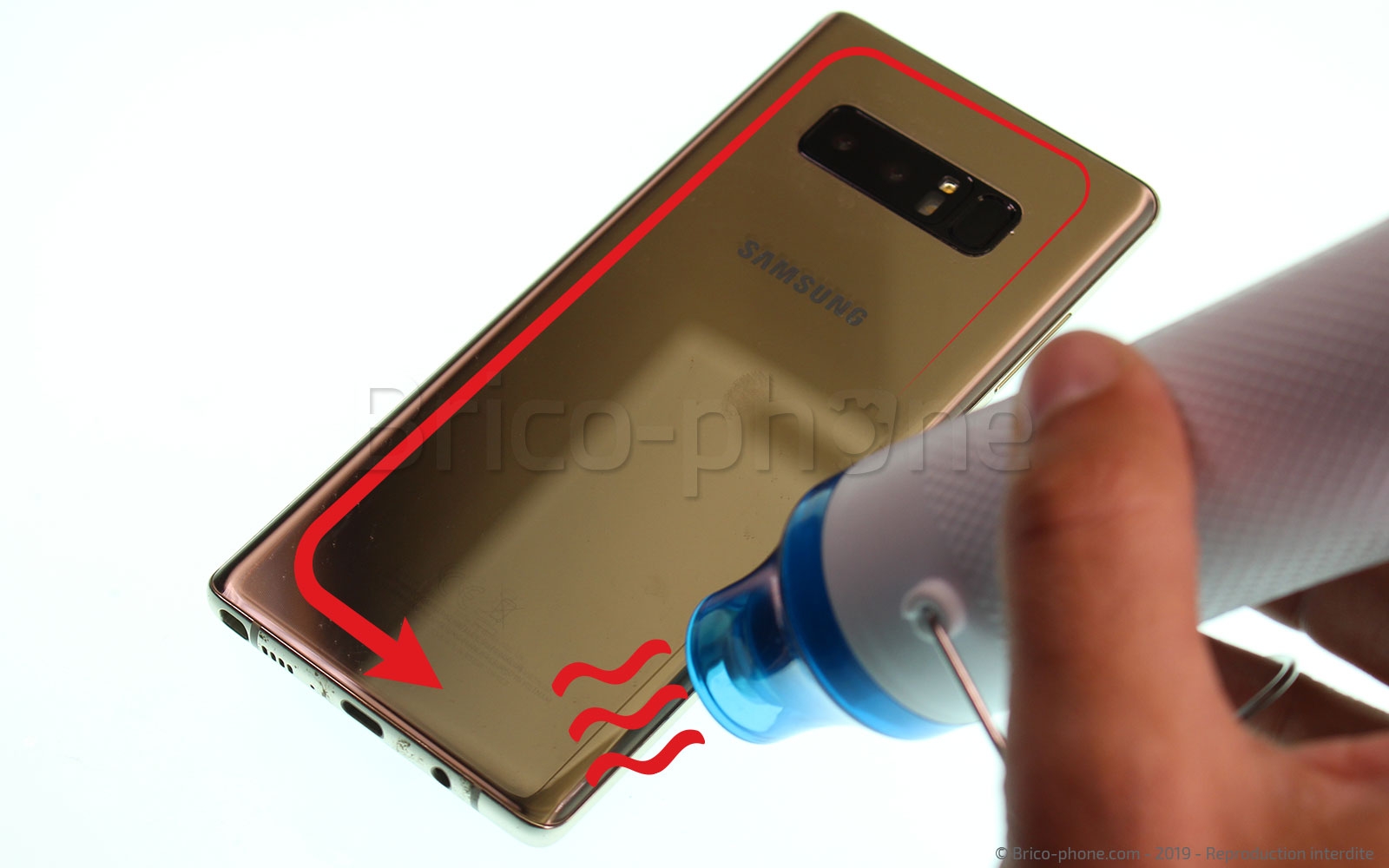

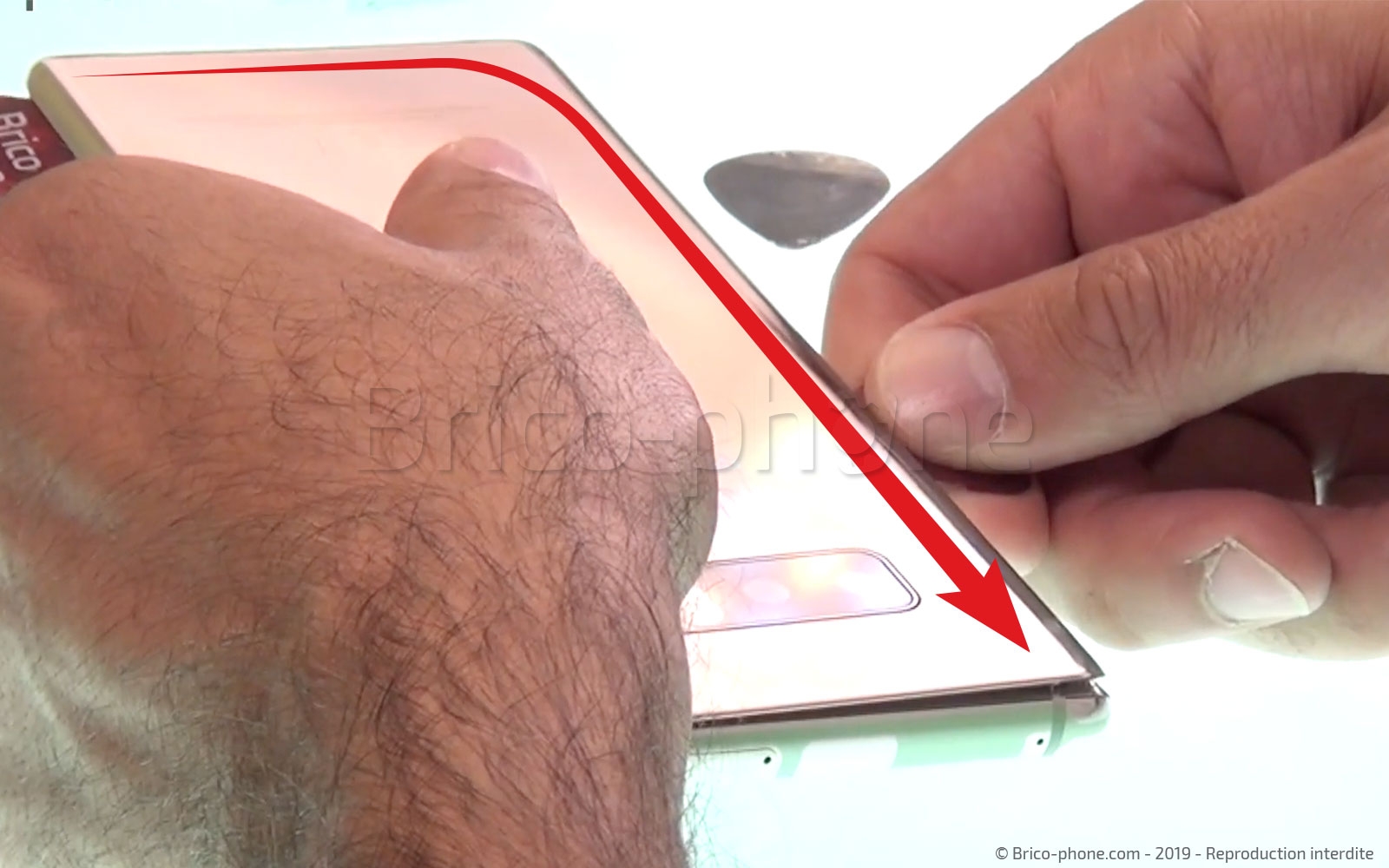

La vitre arrière est fortement collé , nous allons donc chauffer le contour de celle-ci afin de faire fondre l'adhésif qui la maintient au châssis.
Pour cela vous pouvez utiliser un mini décapeur thermique ou tout simplement votre sèche-cheveux. Pour information, les lentilles de protection de la caméra arrière et du flash sont pré-installées sur le cache arrière.

Cette étape consiste à créer un point d'insertion puis à y insérer les médiators plastiques.
Nous tenons à vous avertir que les bords courbés de la vitre arrière ne facilitent pas la tâche...

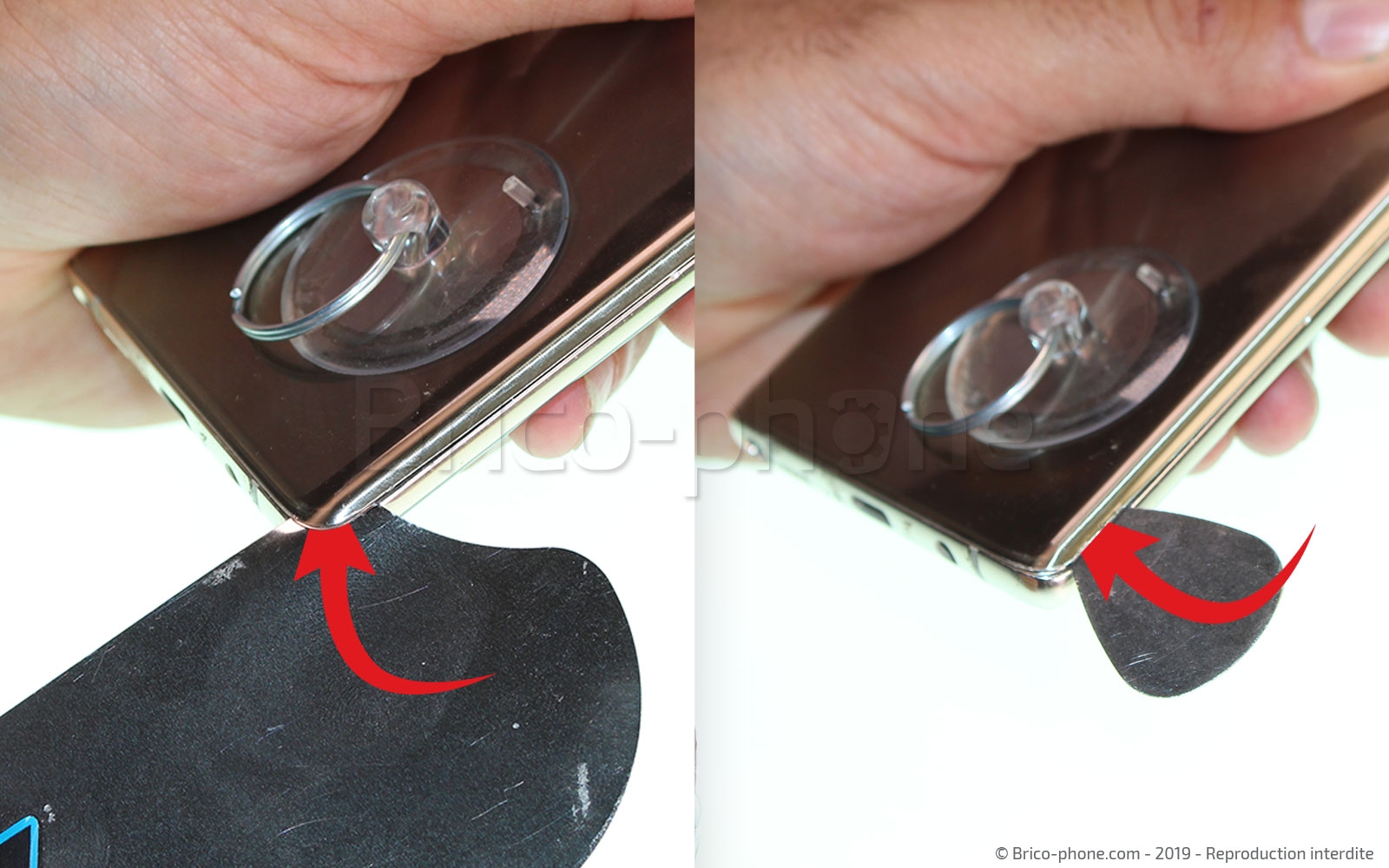

Placez la ventouse sur le bas de la façade arrière, puis en tirant fortement sur l'anneau métallique, insérez entre le cache arrière et le châssis un outil métallique, tel qu'un médiator métal ou un iFlex qui sera plus facile à introduire sous la vitre.

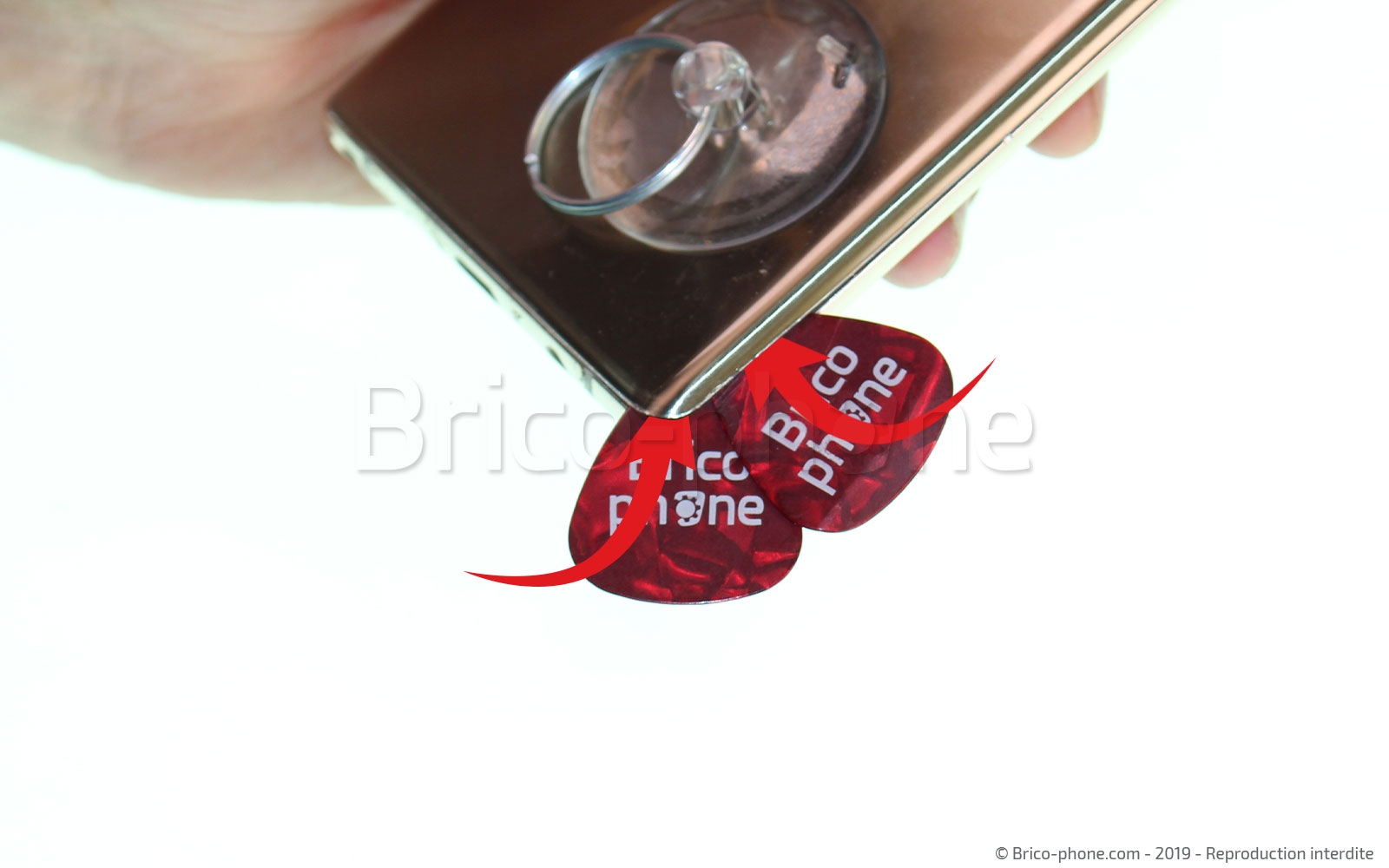

Il ne vous reste plus qu'à mettre en place les médiators plastiques dans les jours créés de chaque côté de l'outil en métal.

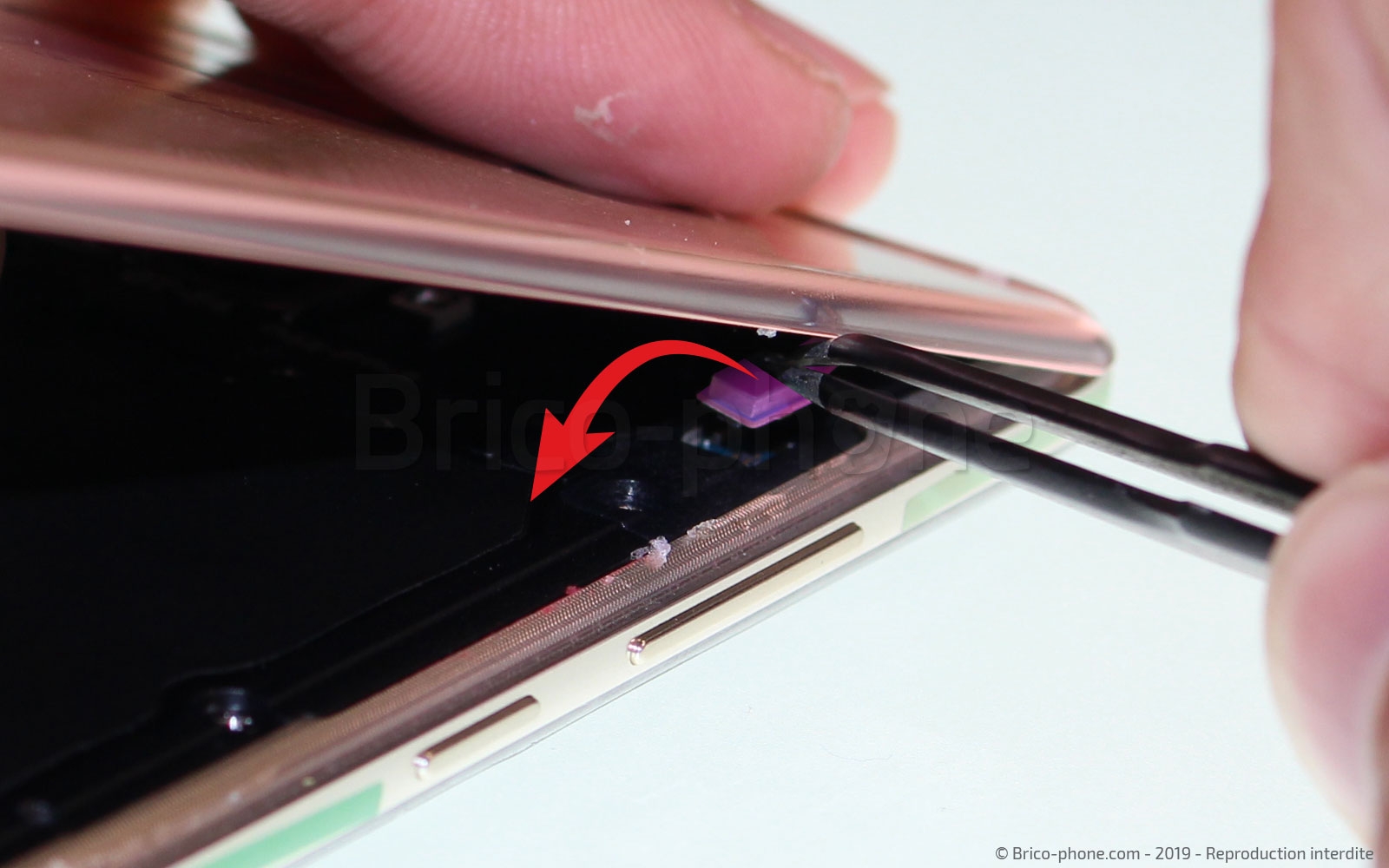

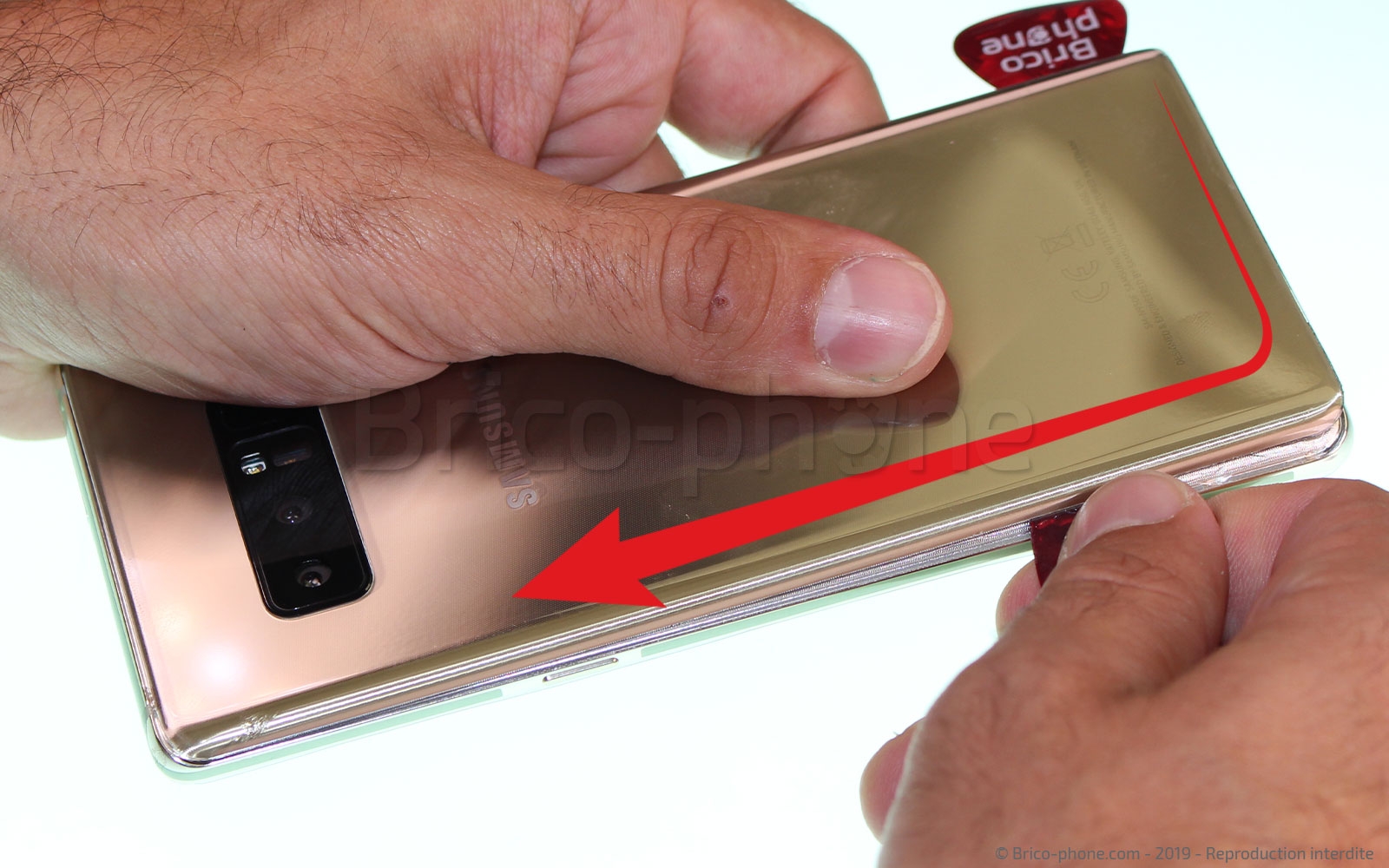

Glissez maintenant les médiators plastiques afin de décoller la vitre . Lorsque vous arriverez sur le haut de la tranche droite il vous faudra déconnecter la nappe du lecteur d'empreintes qui est reliée à la carte-mère à l'aide de la pincette.

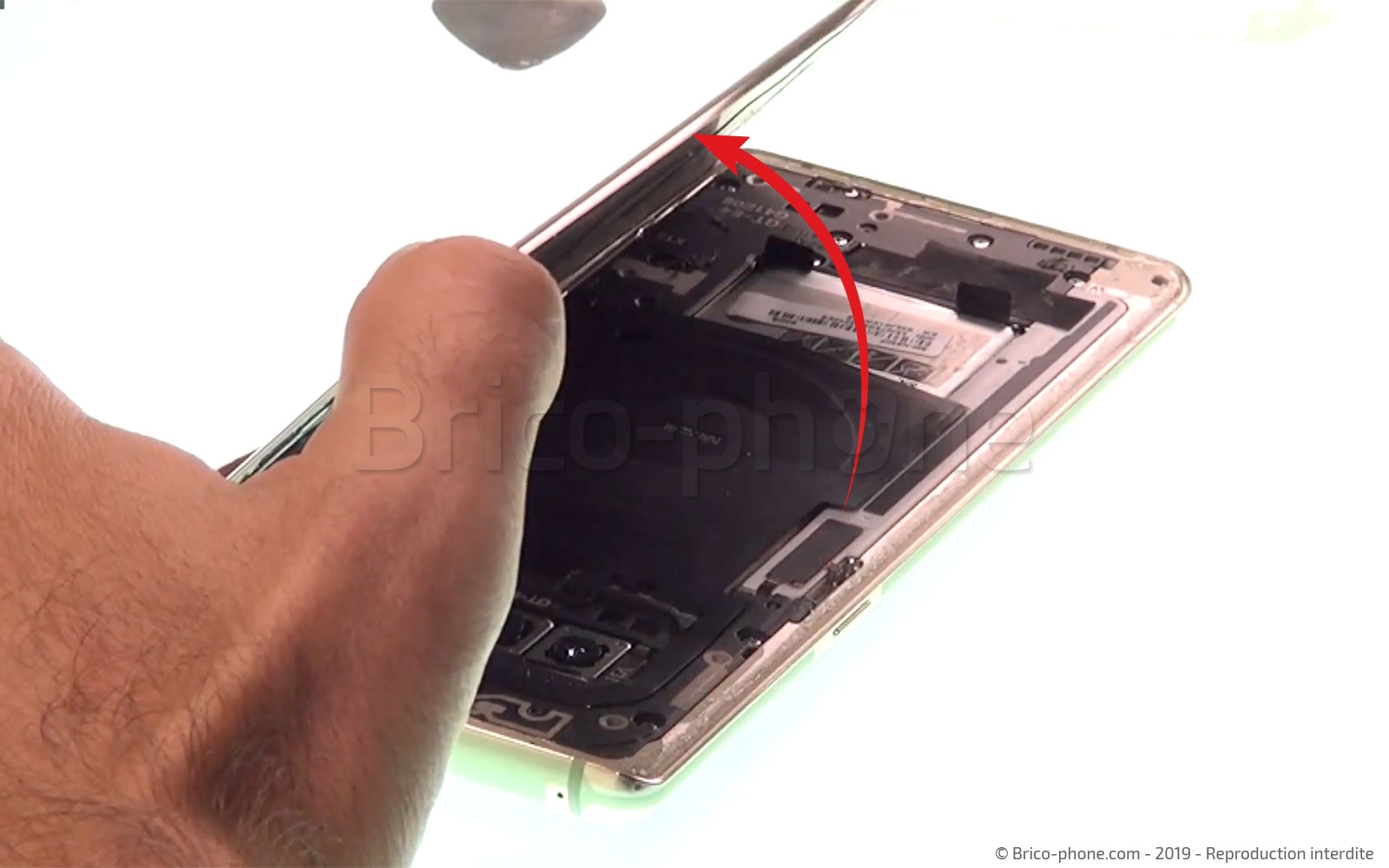

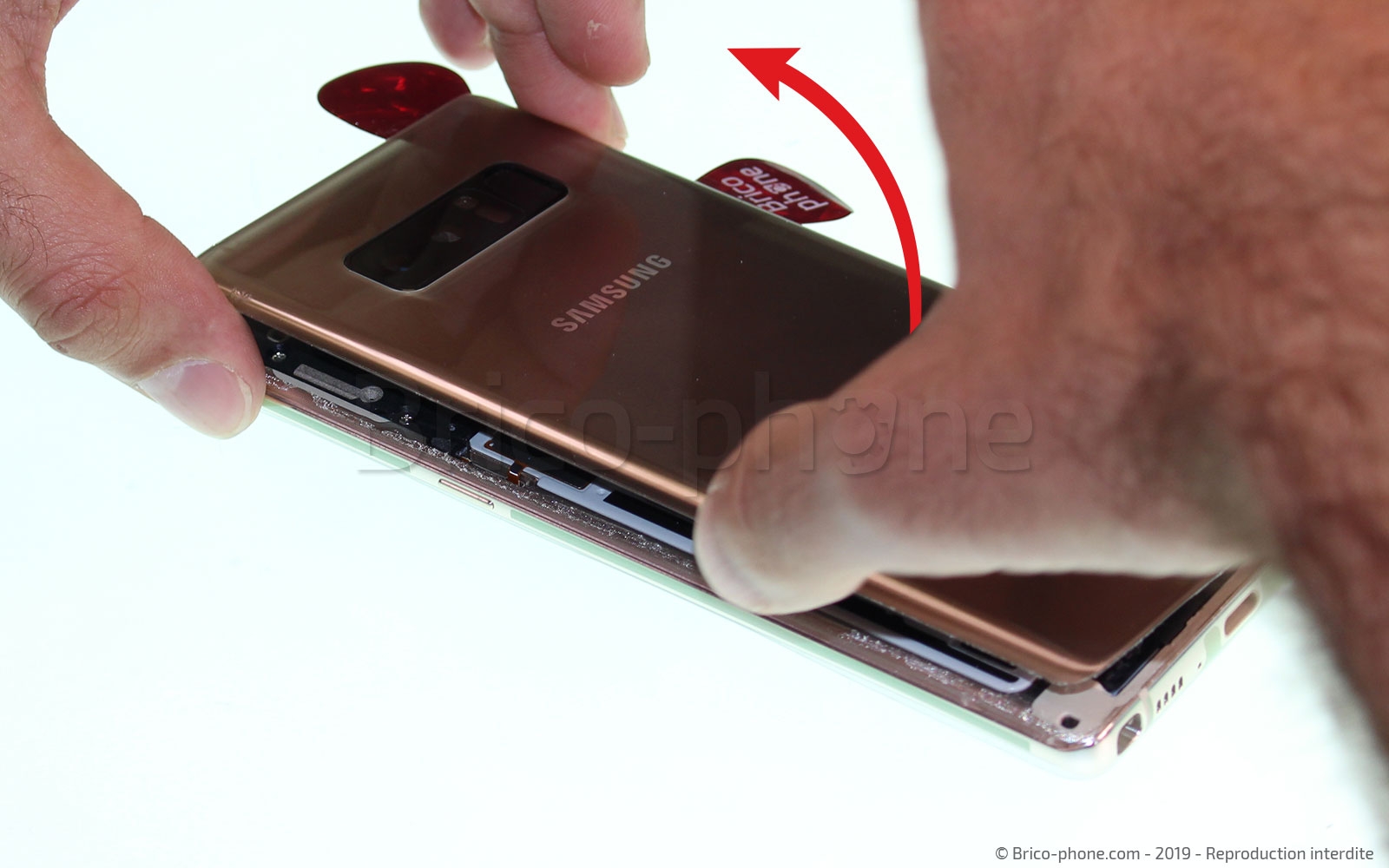

Vous pouvez désormais enlever la façade arrière sans aucune difficulté

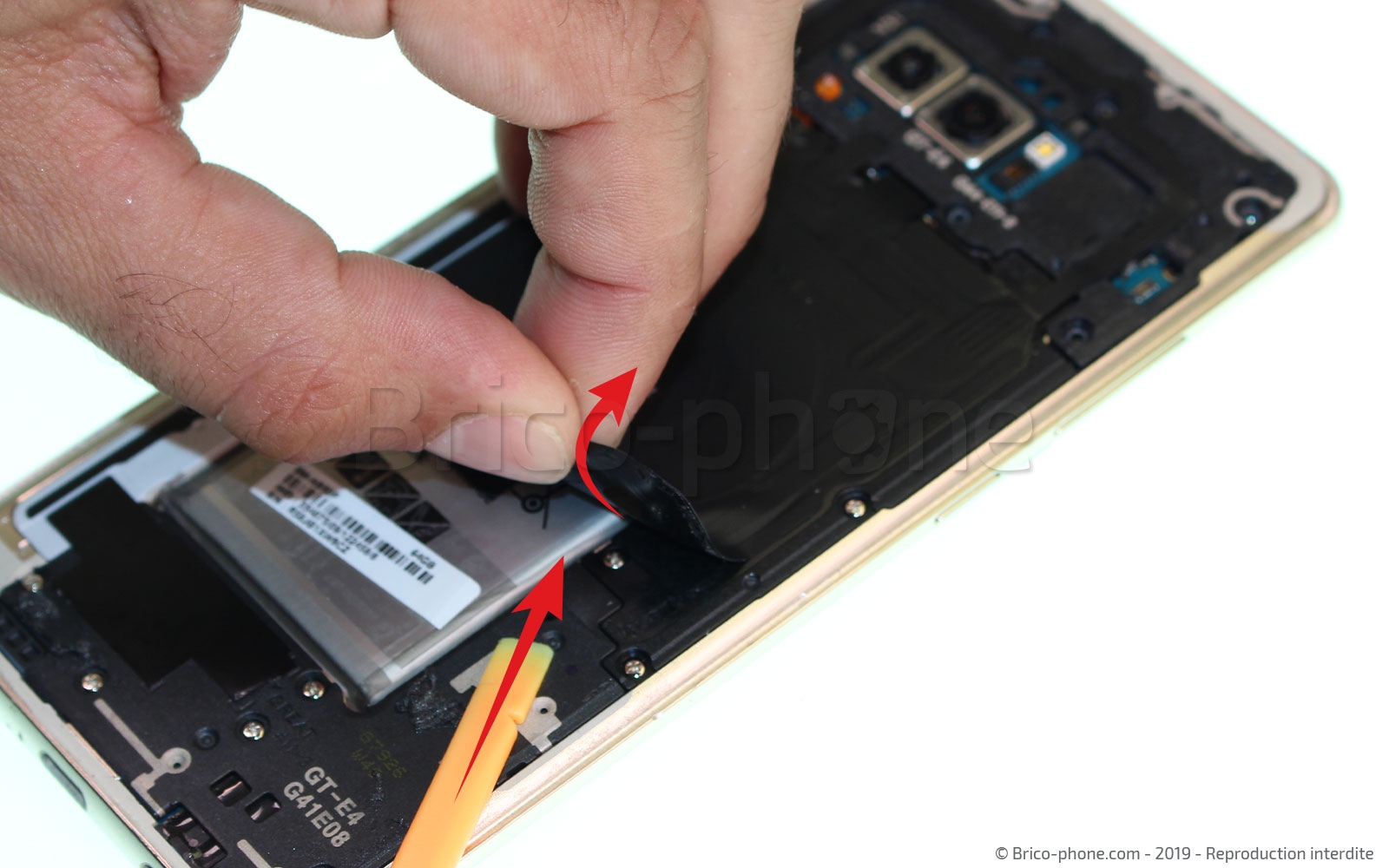

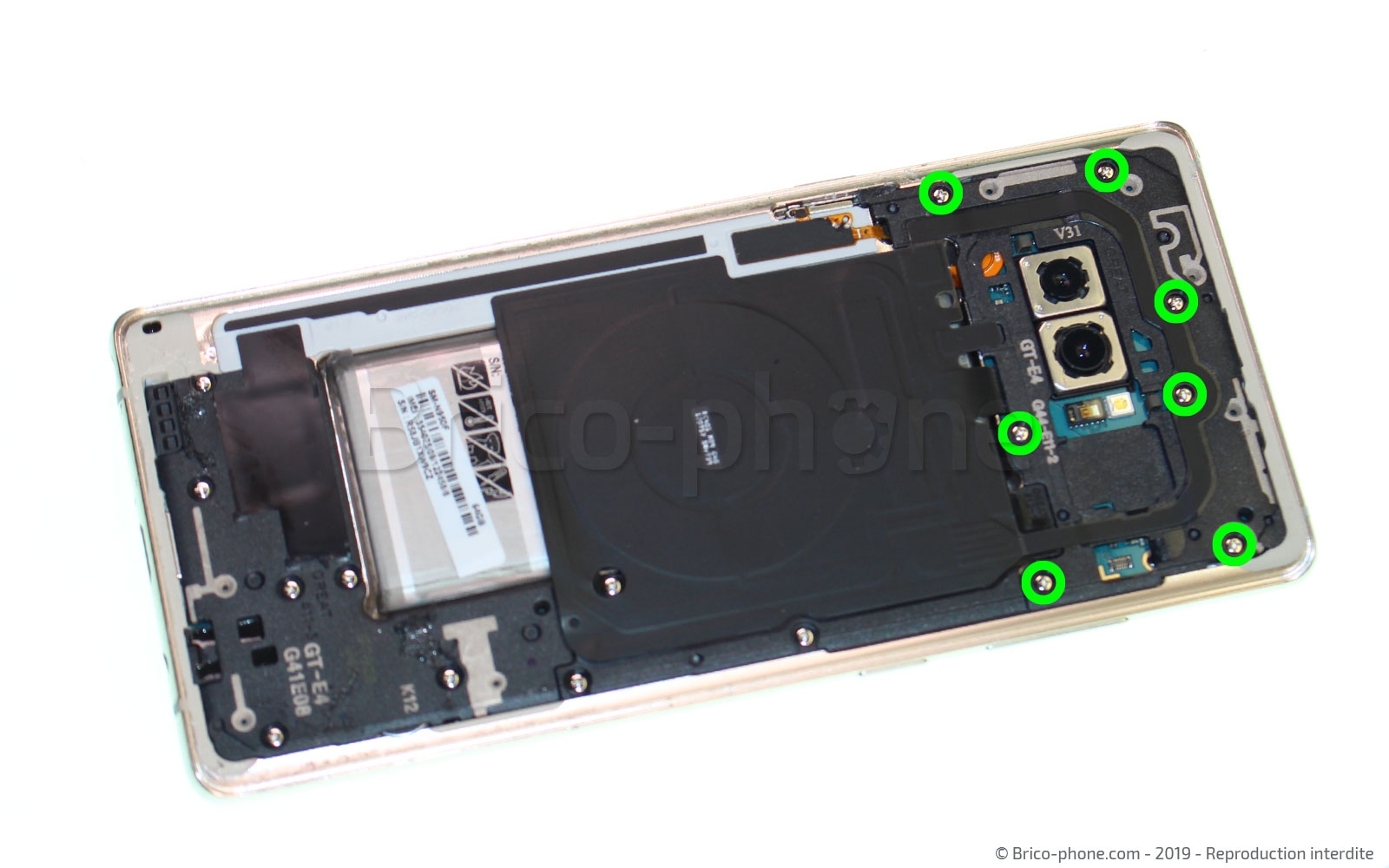

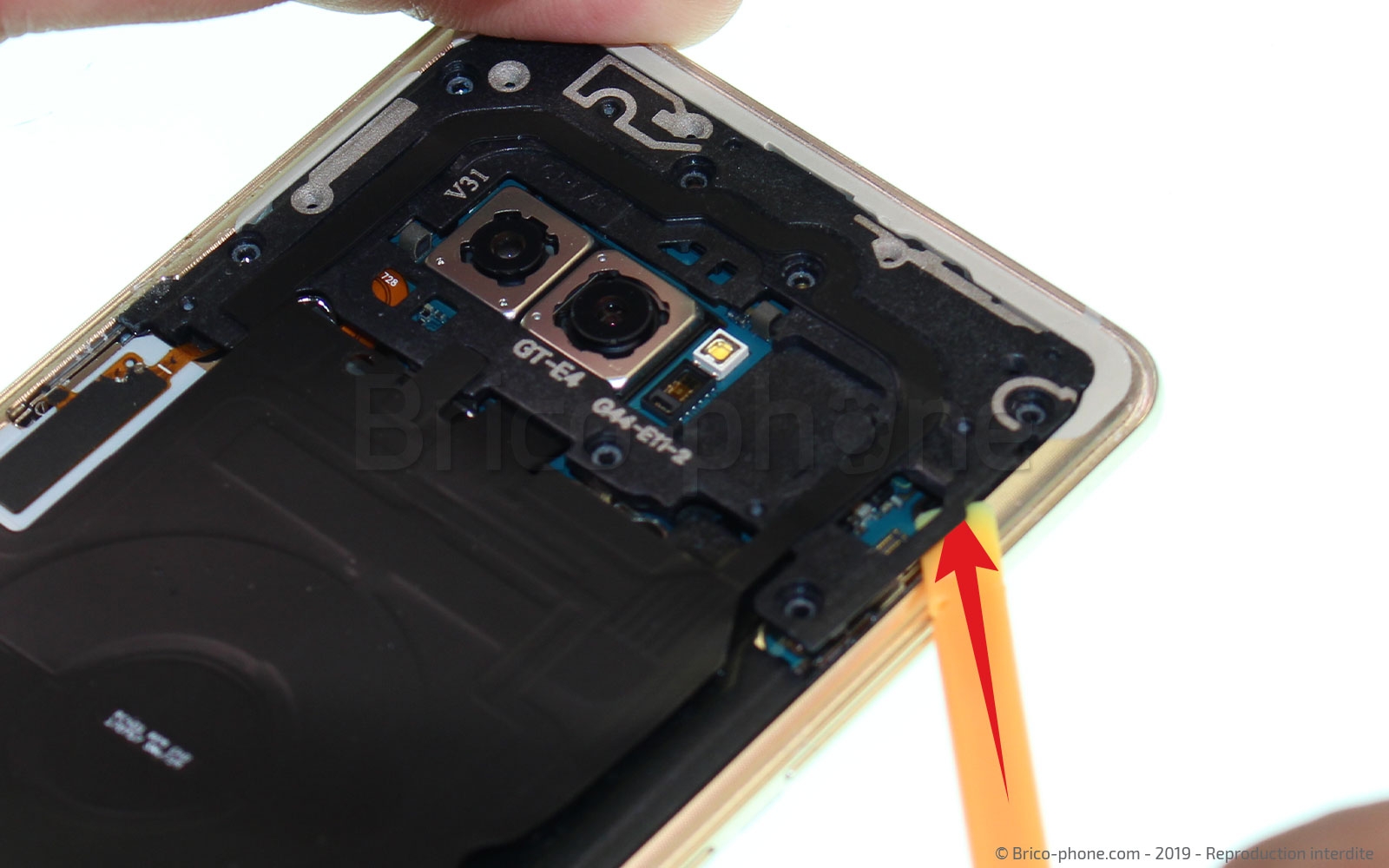

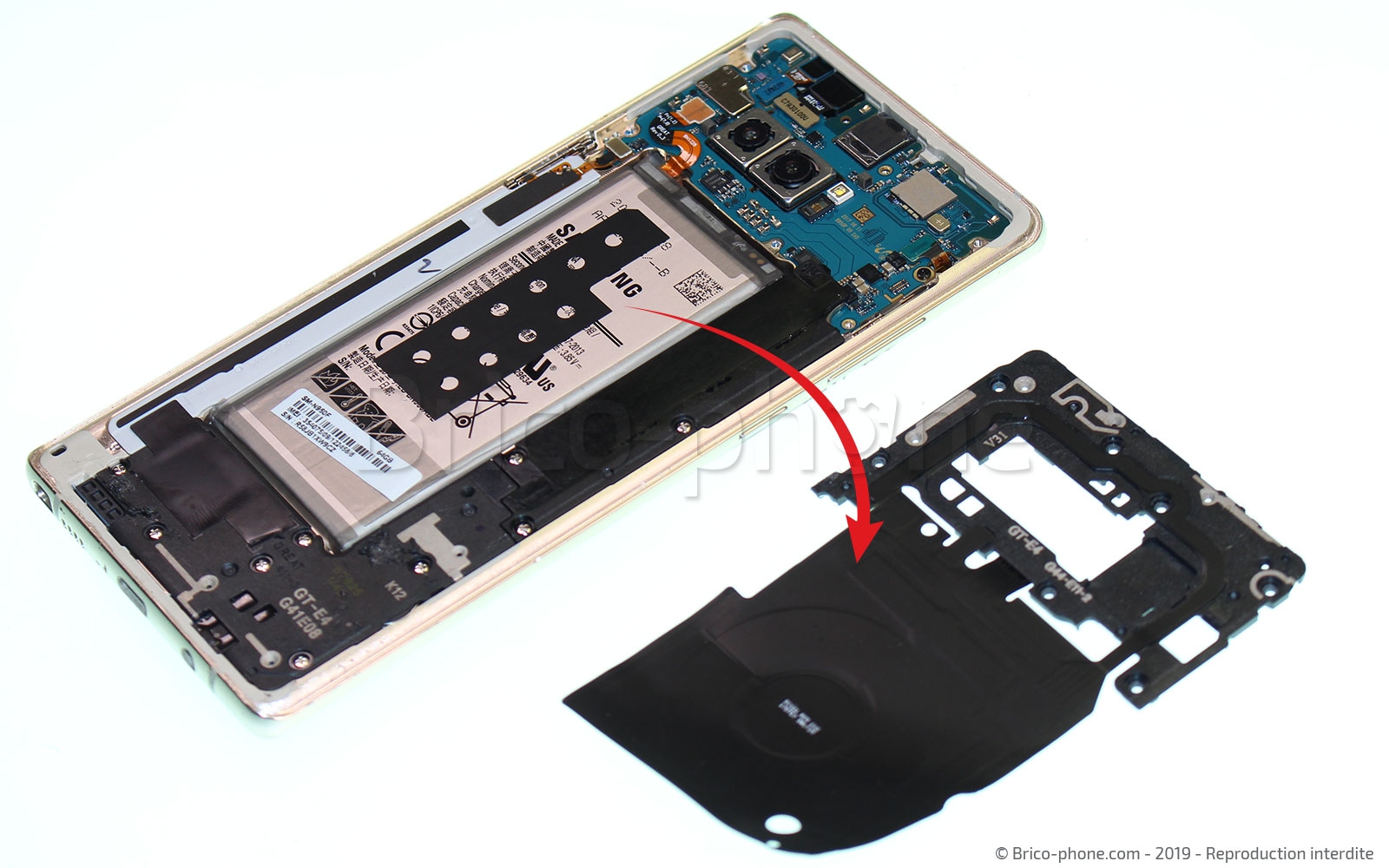

Saisissez votre tournevis cruciforme afin de dévisser le support du module de charge sans fil & antenne NFC. Prenez ensuite le levier en nylon afin de décoller l'antenne . Attention celle-ci est solidaire du cache supérieur, n'essayez pas de les dissocier maintenant. Sortez ensuite l'ensemble de l'appareil.

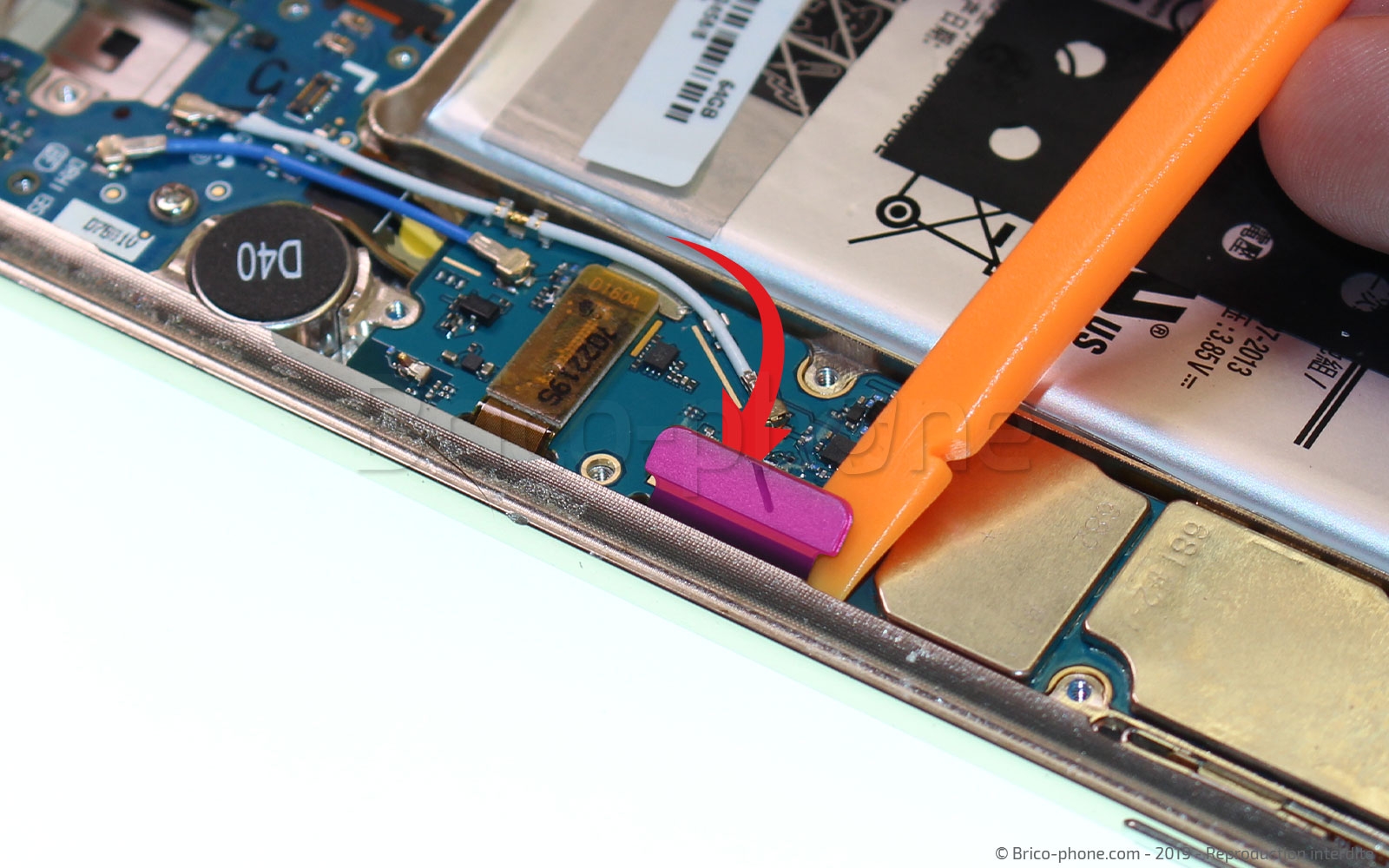

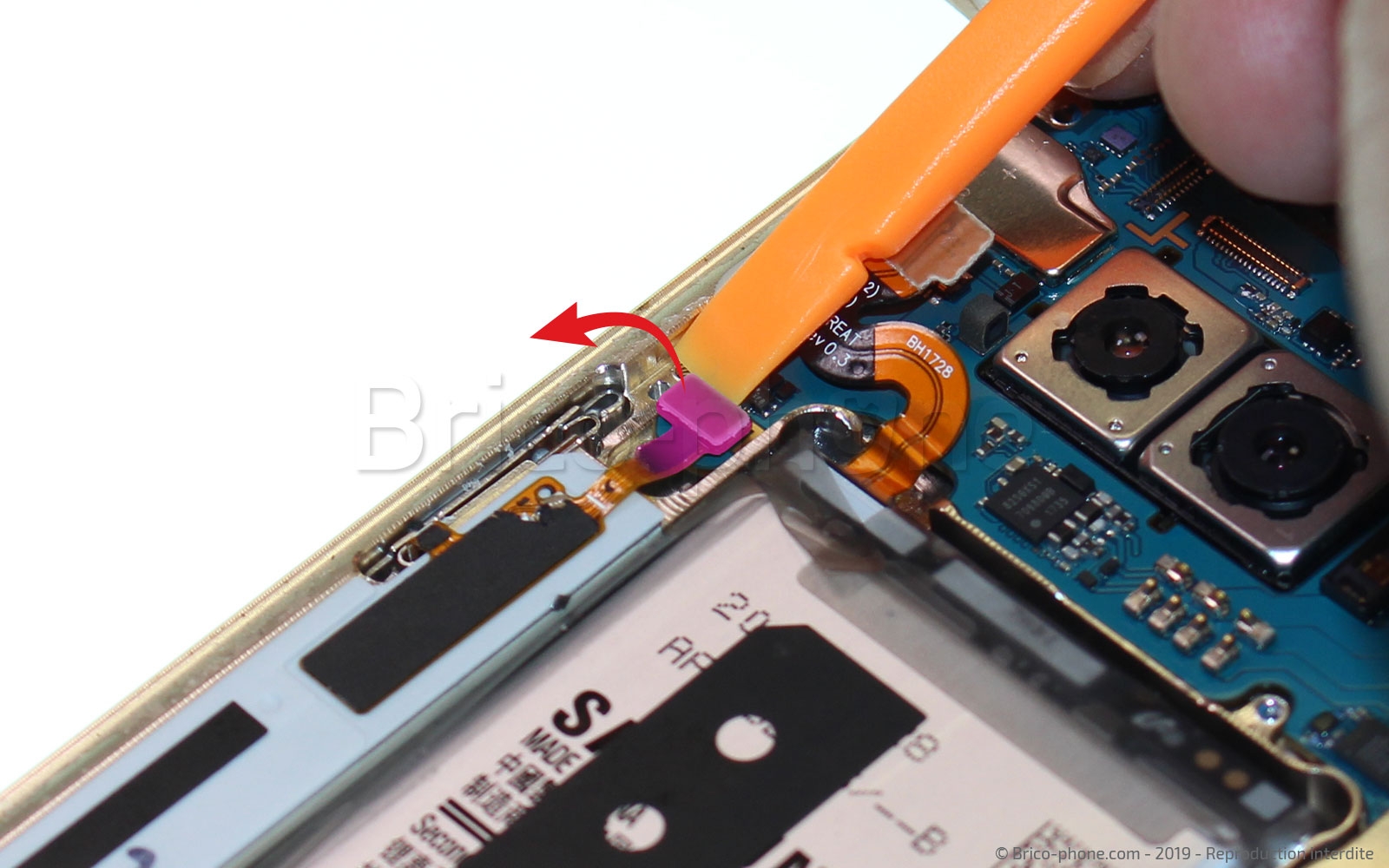

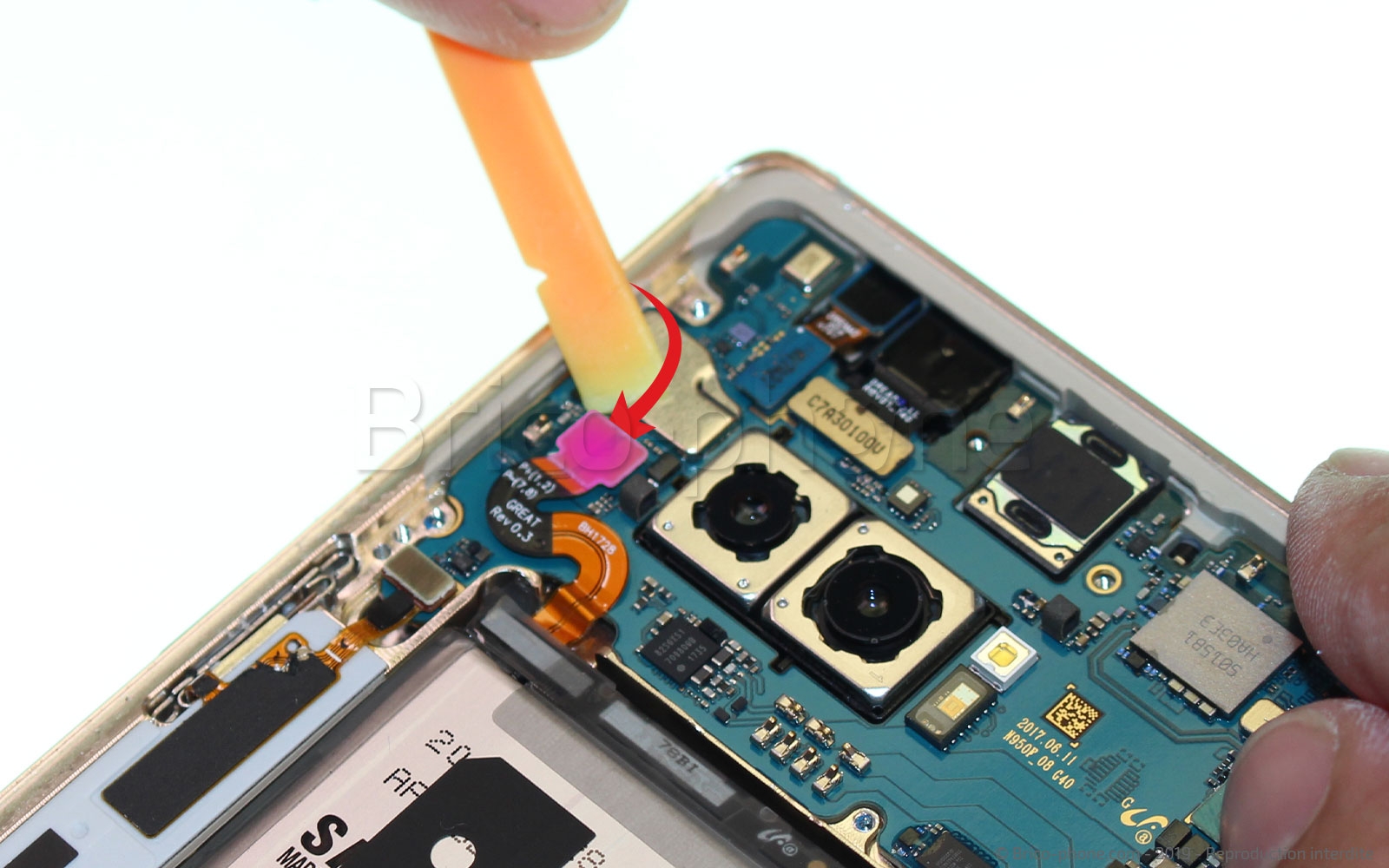

Déconnectez la batterie de la carte-mère à l'aide d'un levier nylon. N'utilisez surtout pas d'outil métallique car vou risqueriez de créer un court-circuit et d'endommager de manière irréversible votre carte-mère.

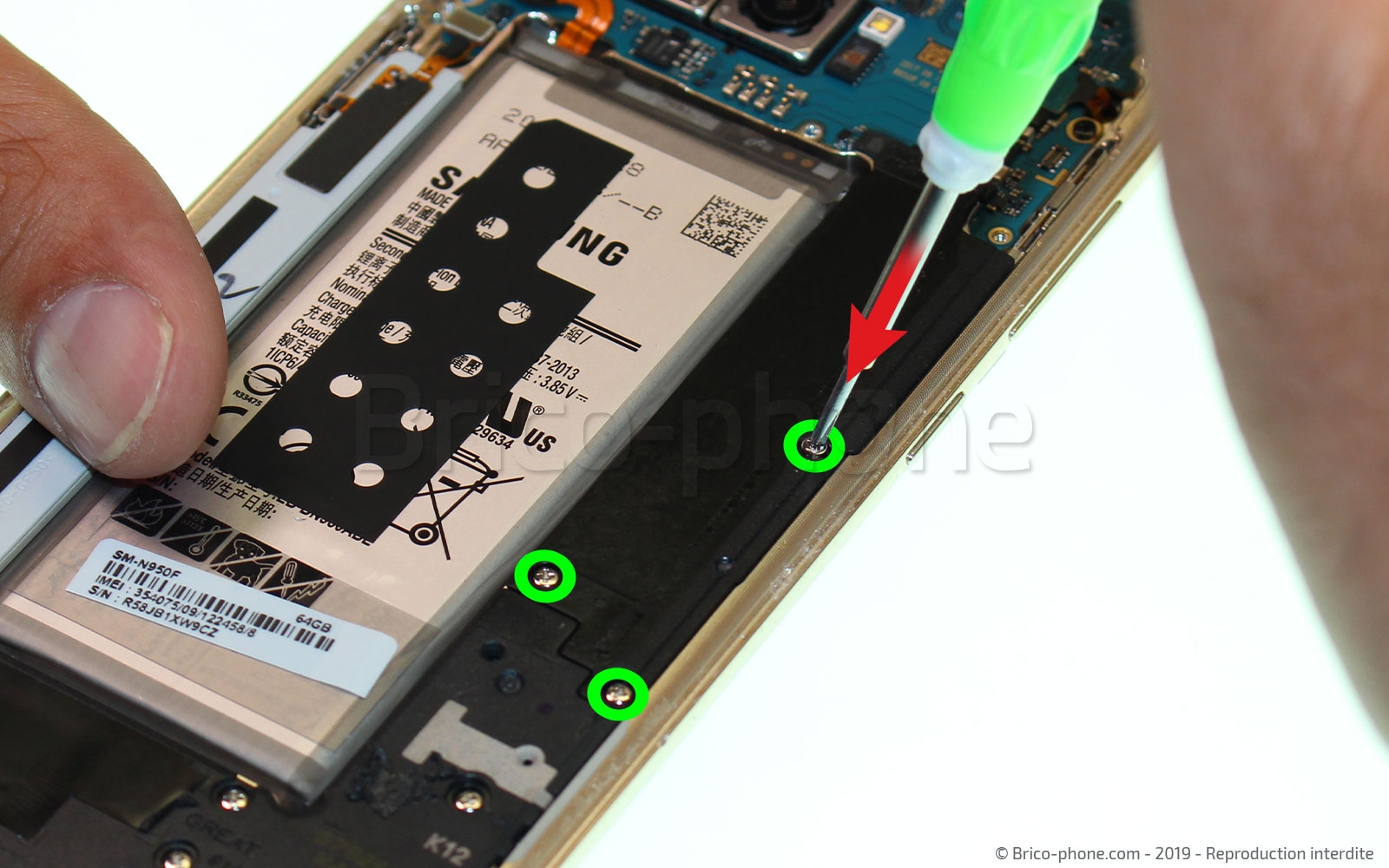

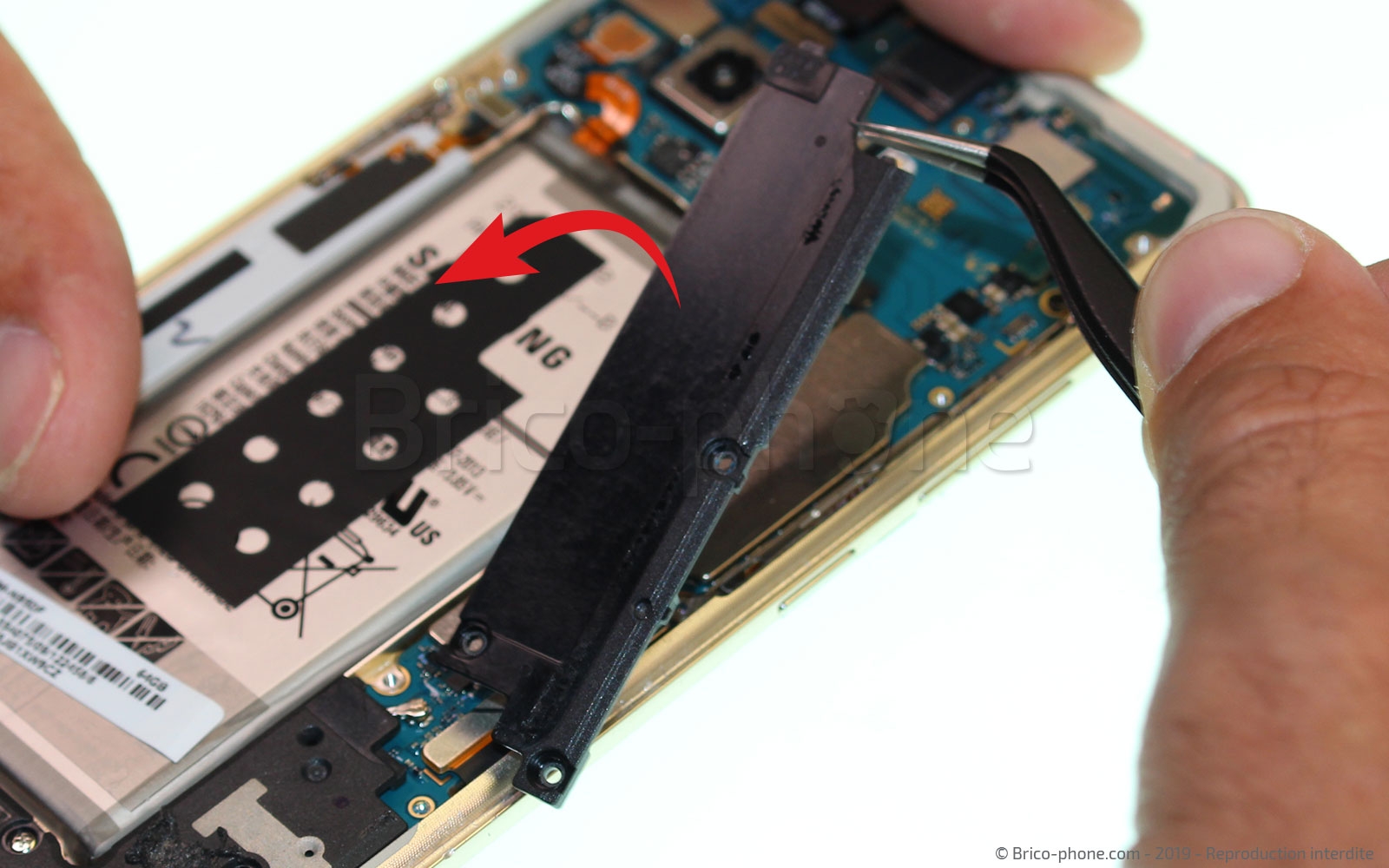

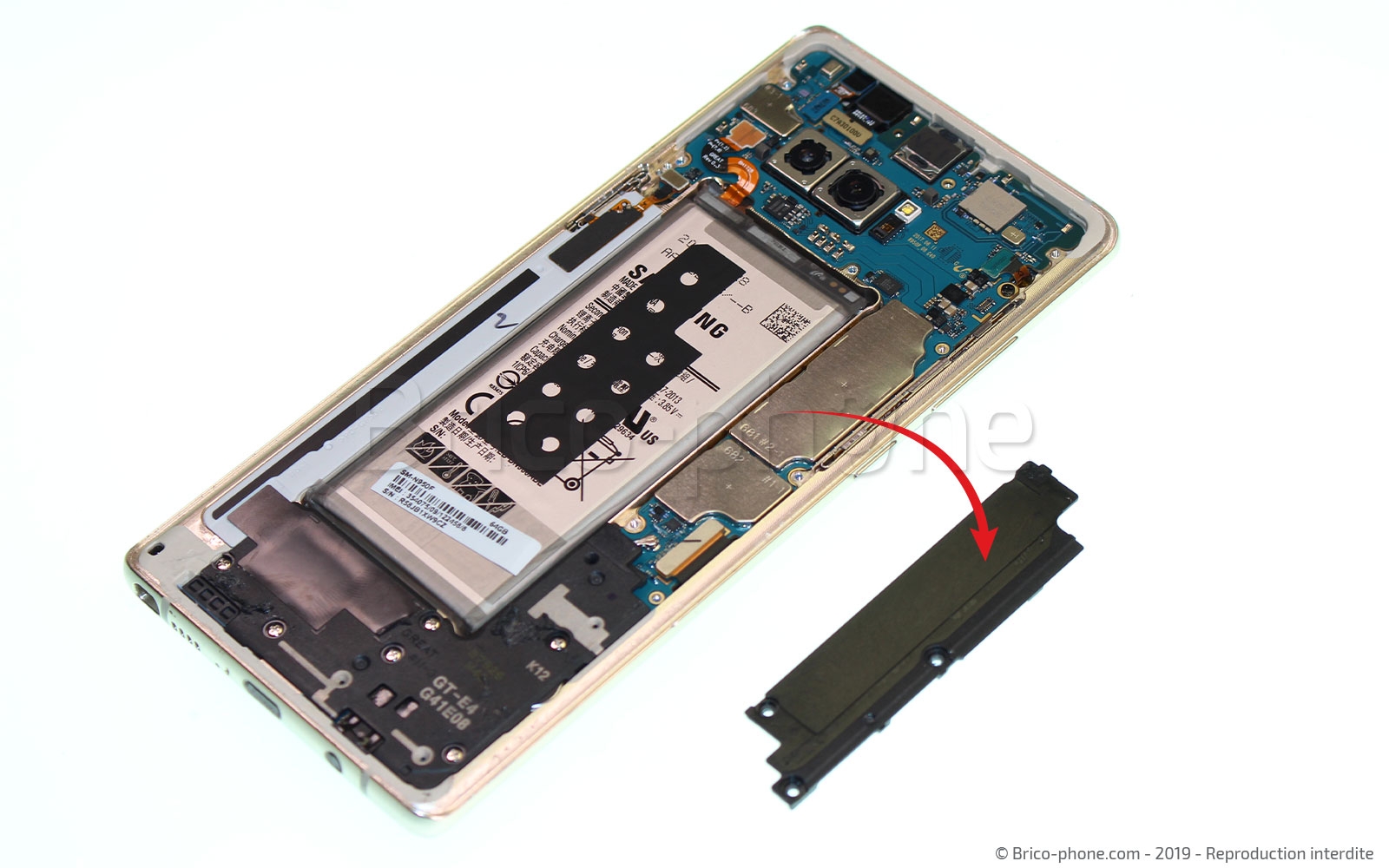

Reprenez le tournevis vert afin de retirer les 3 vis qui maintiennent le cache latéral, puis aidez-vous de la brucelles pour l'enlever.

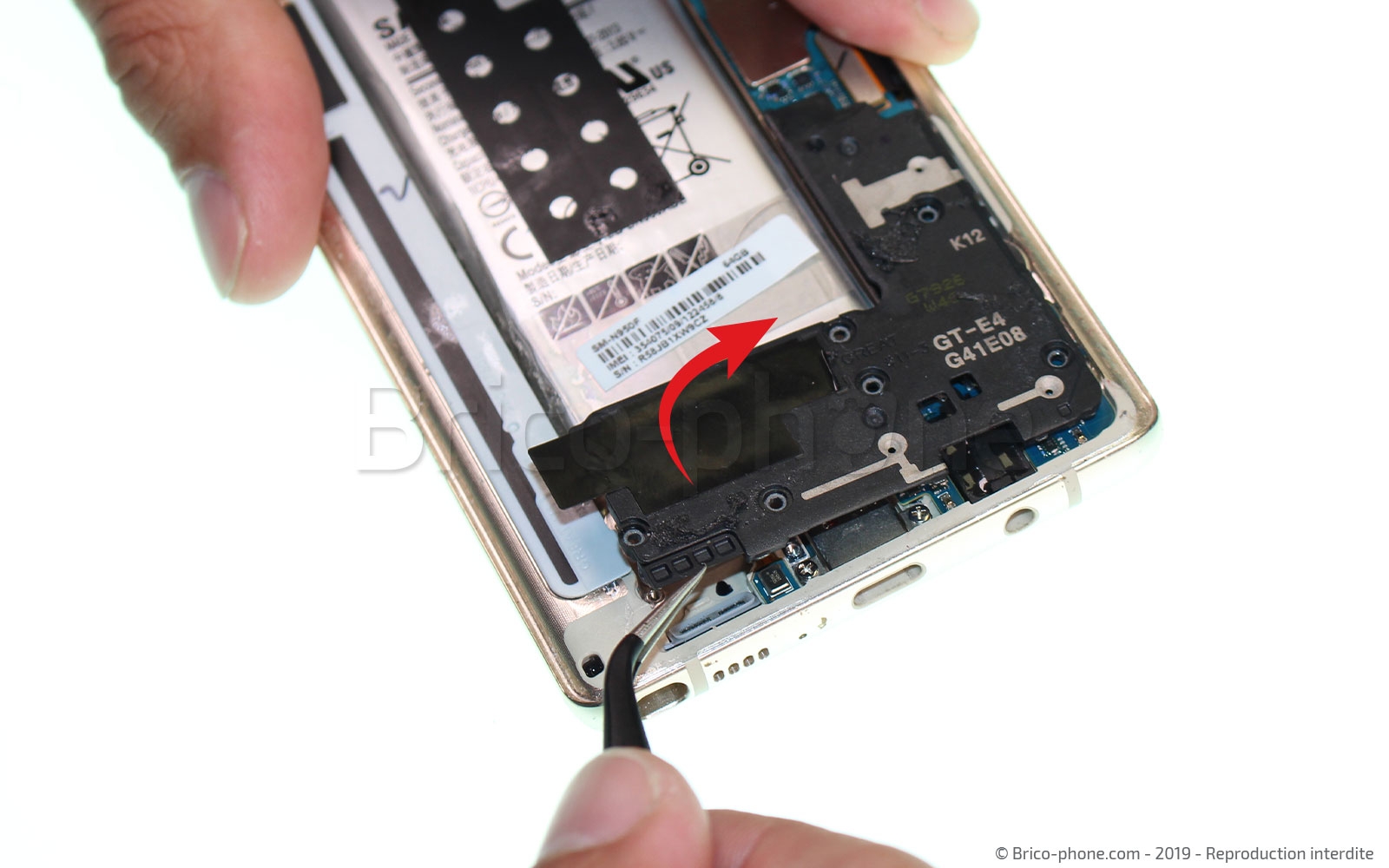

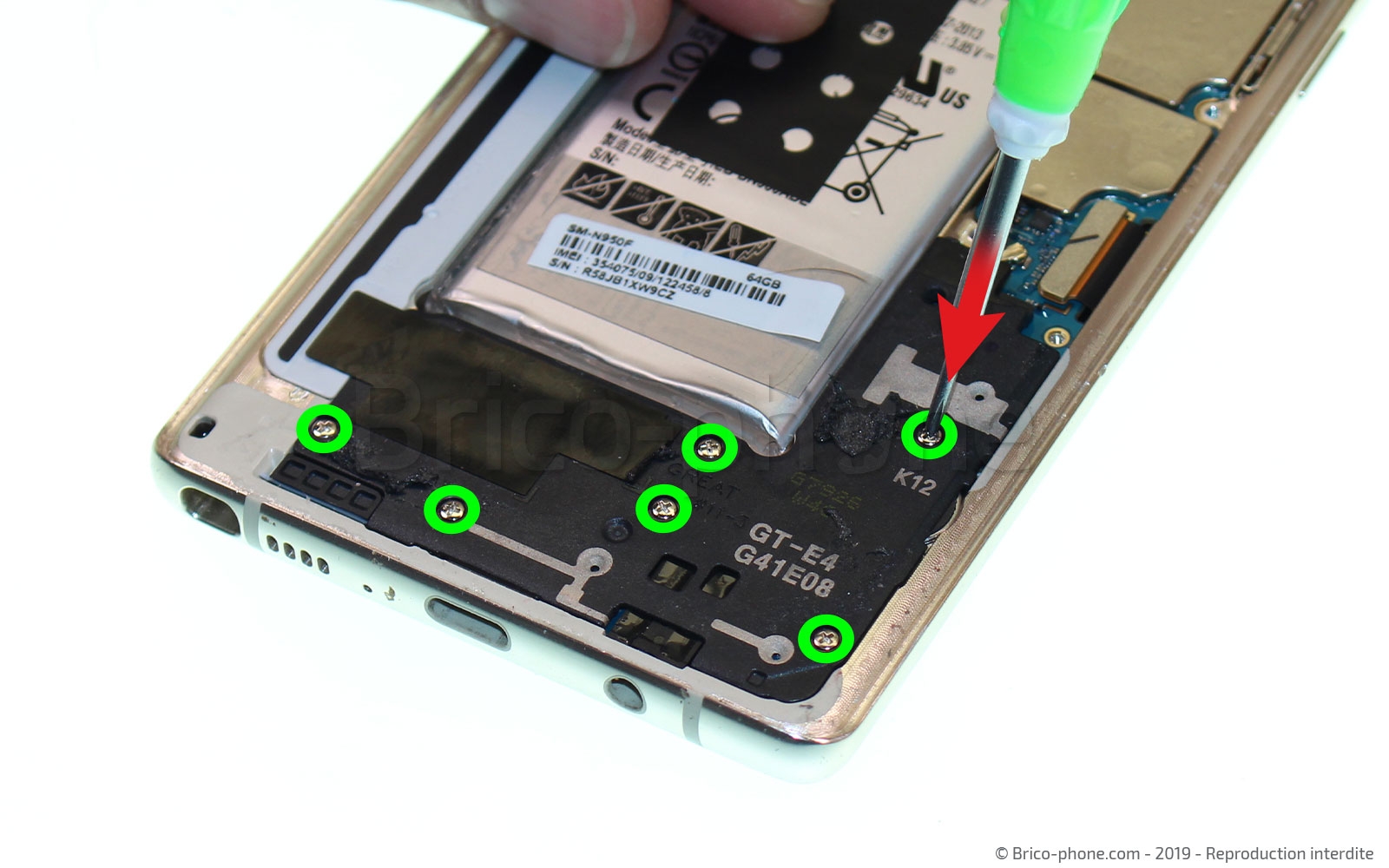

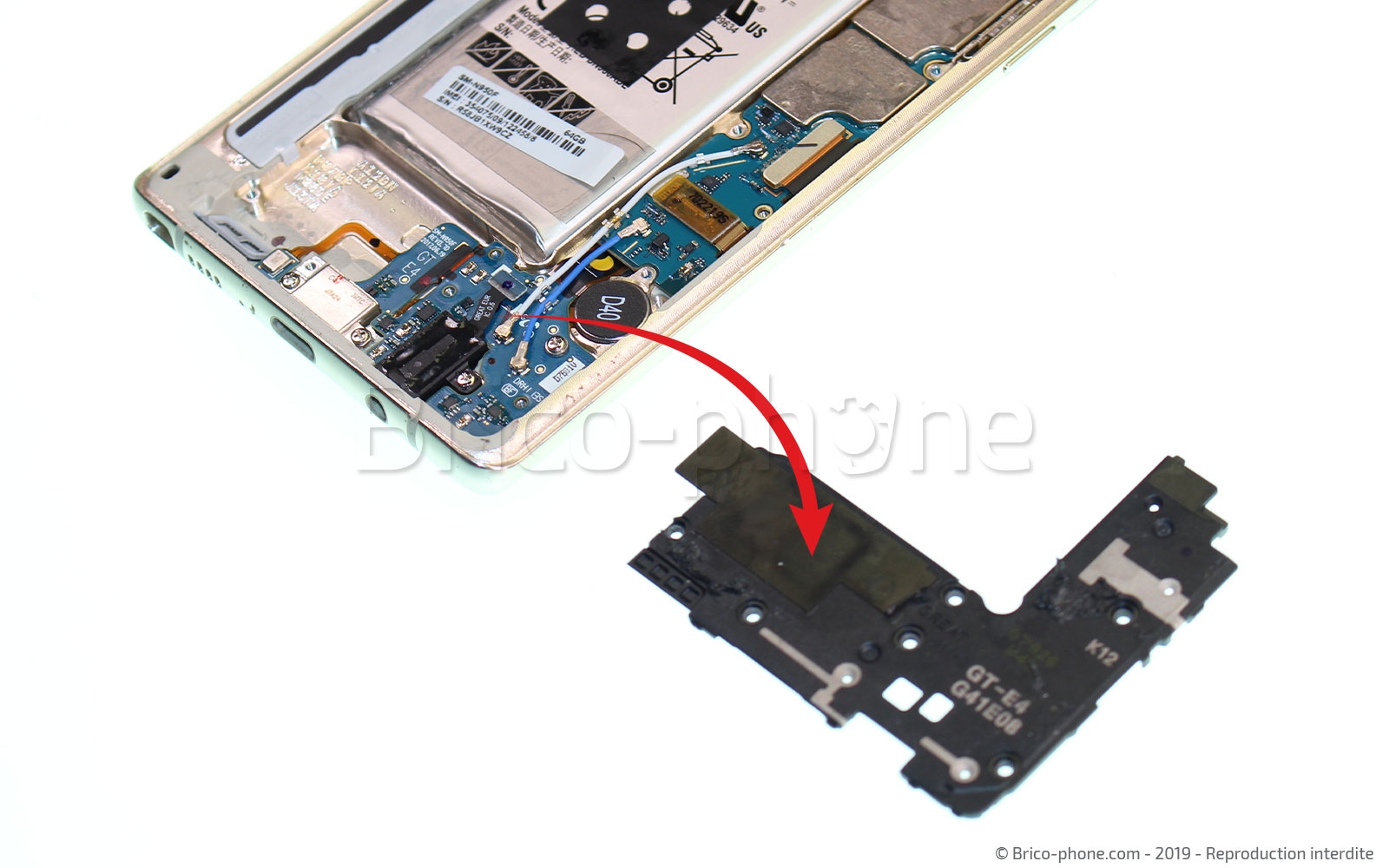

Passez maintenant sur la partie basse de votre note 8 . Nous allons dévisser le bloc haut-parleur puis le sortir sans obstacle du châssis.

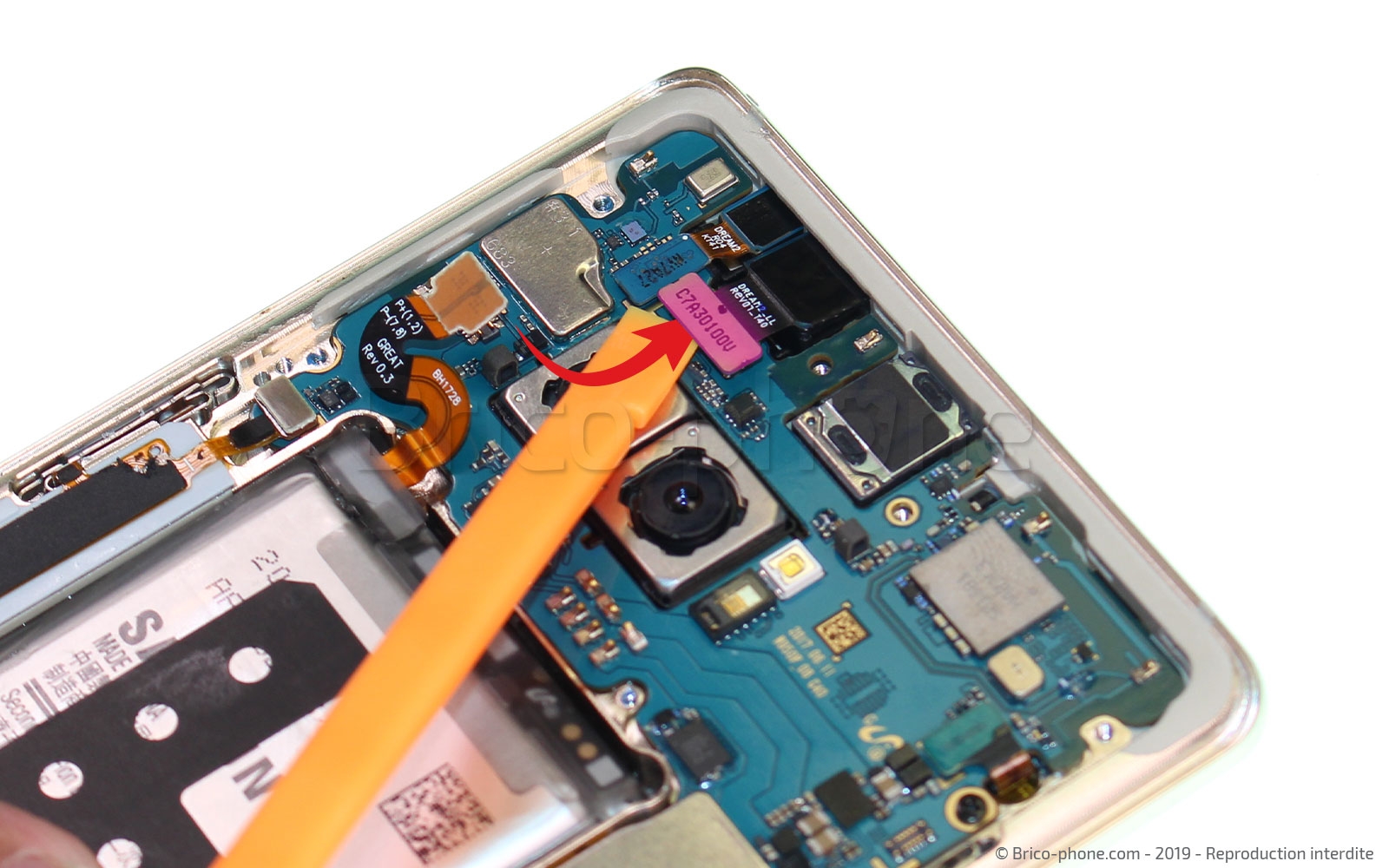

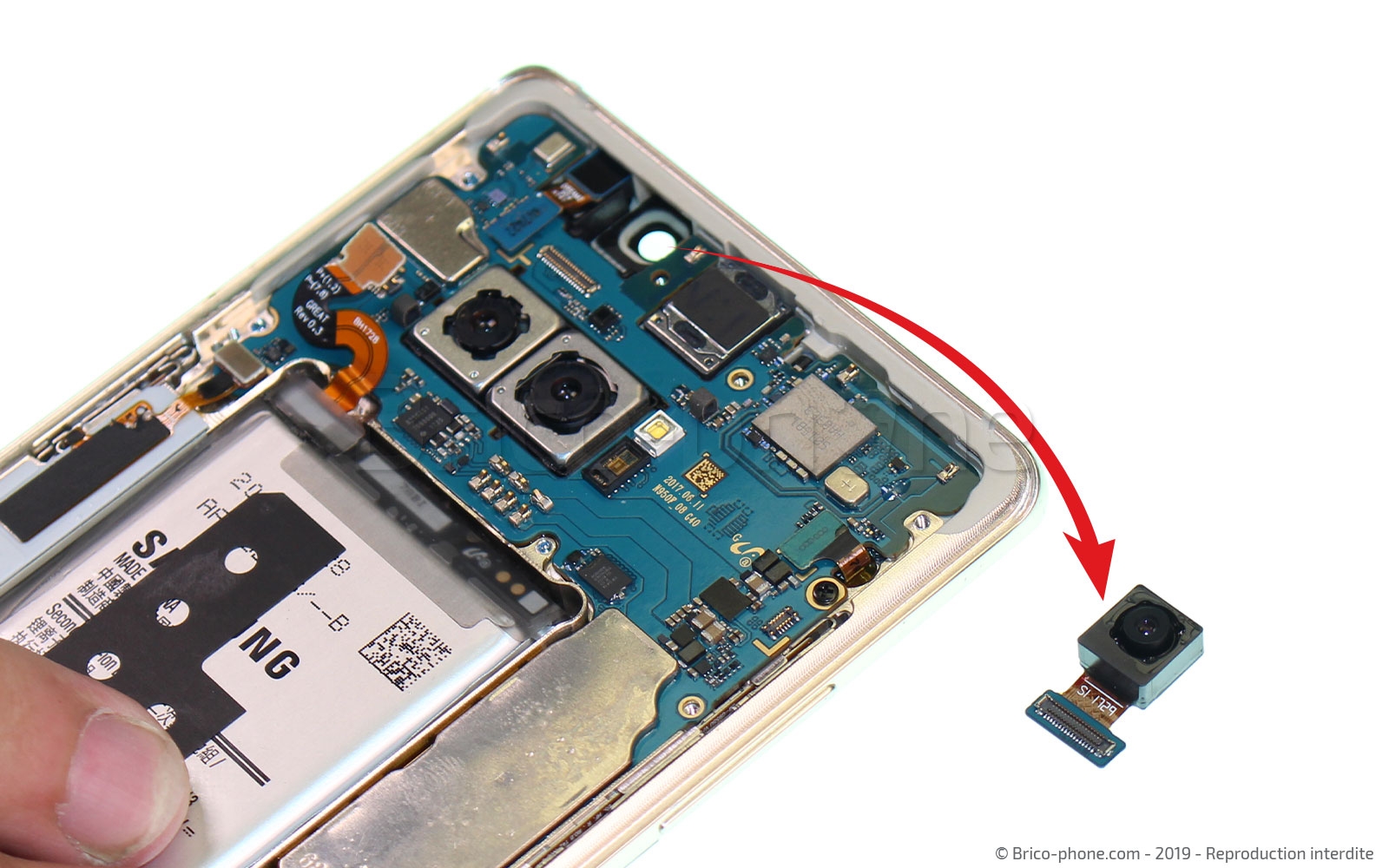

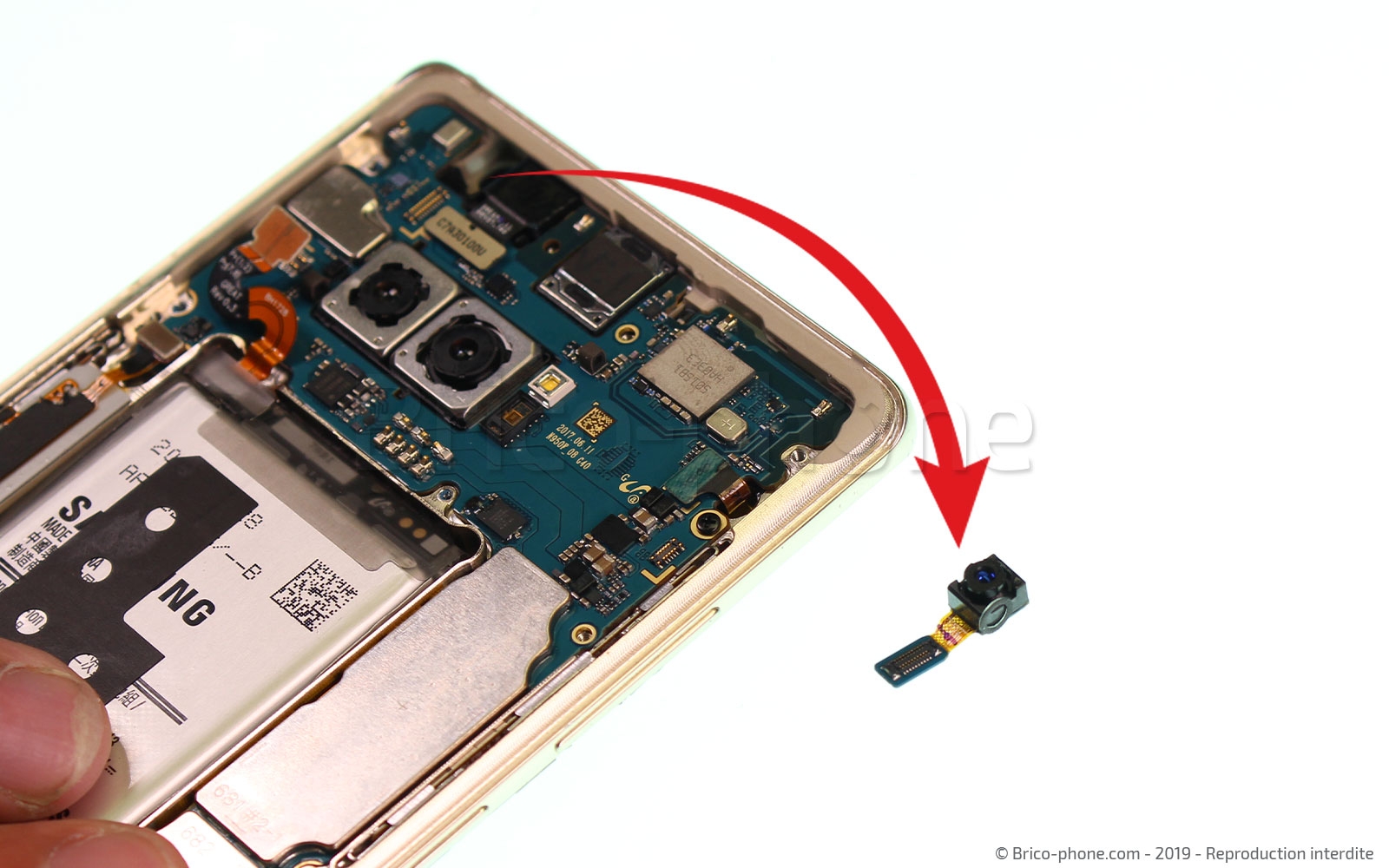

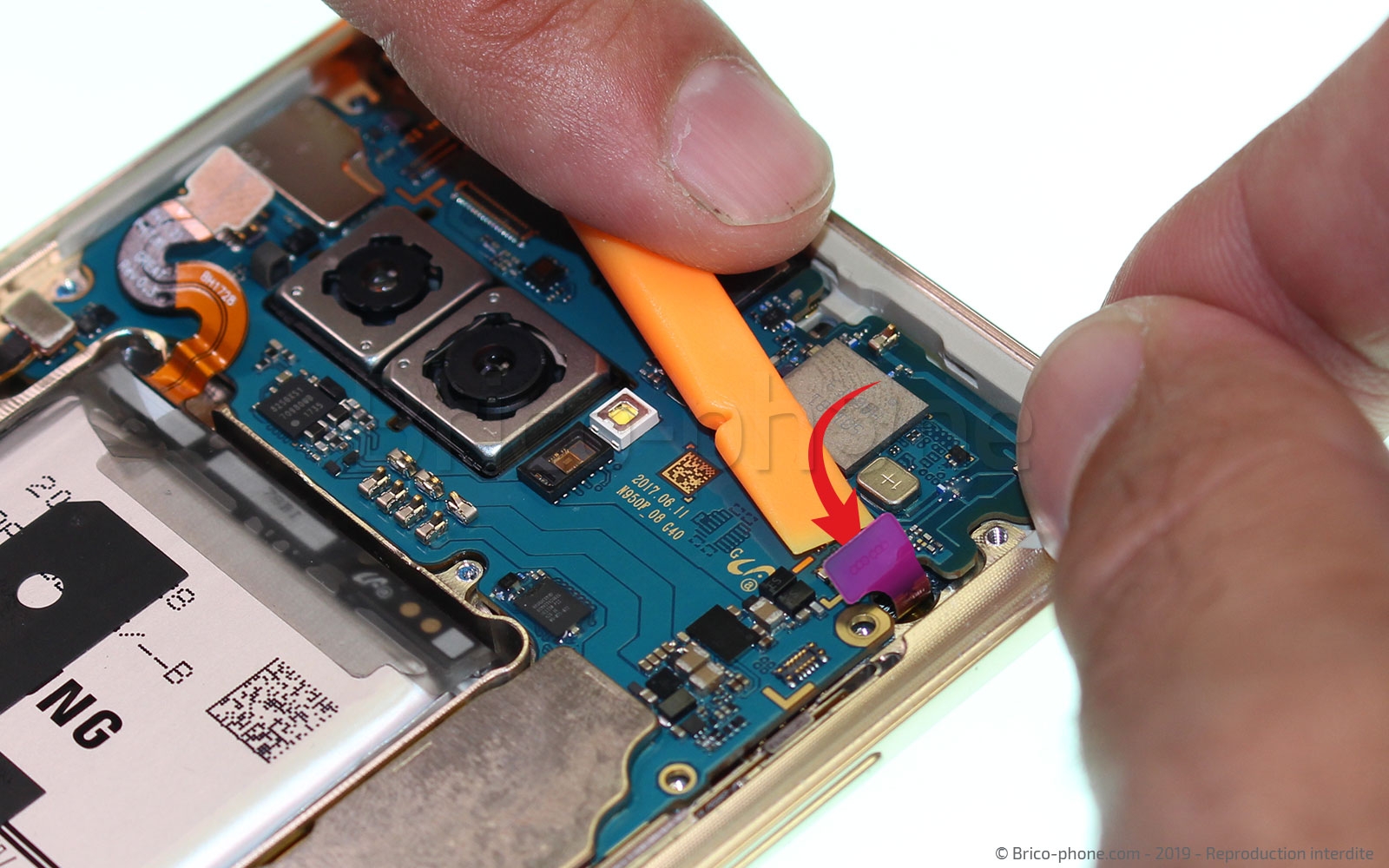

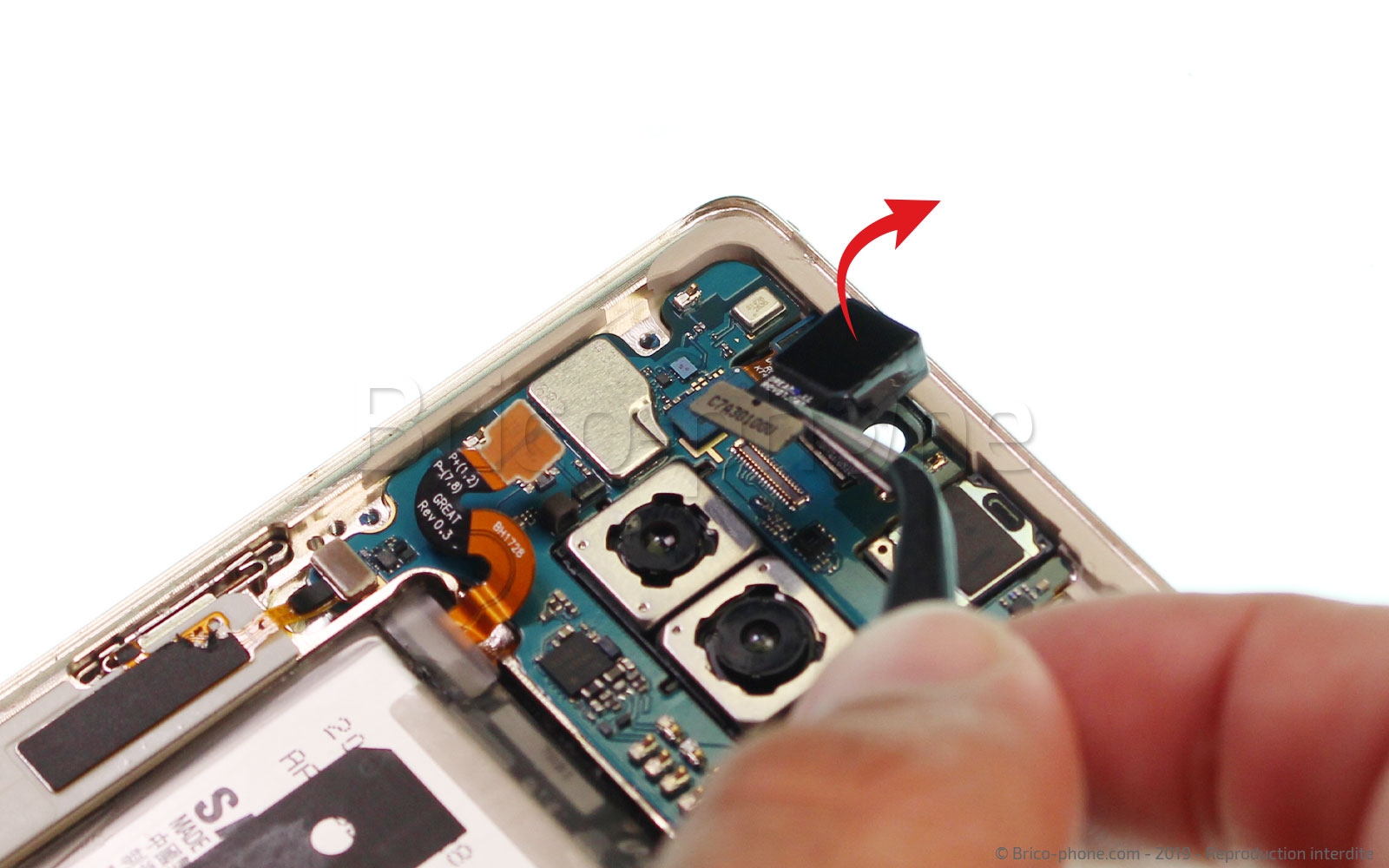

A l'aide du spudger, débranchez le capteur photo frontal 8 Mpx , puis sortez le à l'aide de la pincette métallique. Faites de même avec l'appareil photo capteur d'iris qui est utilisé pour le système d'identification par biométrie.

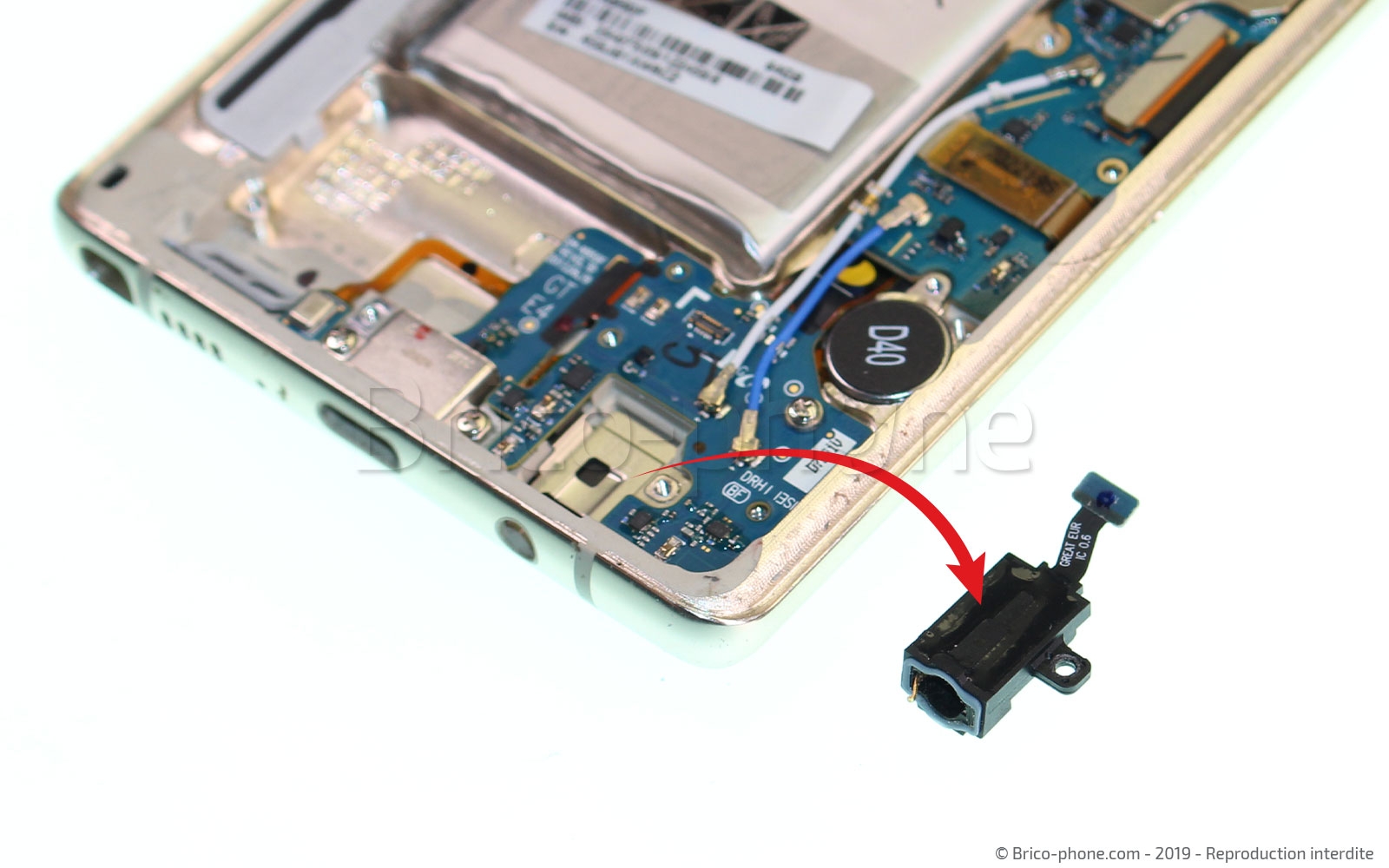

Nous allons maintenant nous attaquer au retrait de la prise écouteur du "kit main libre".

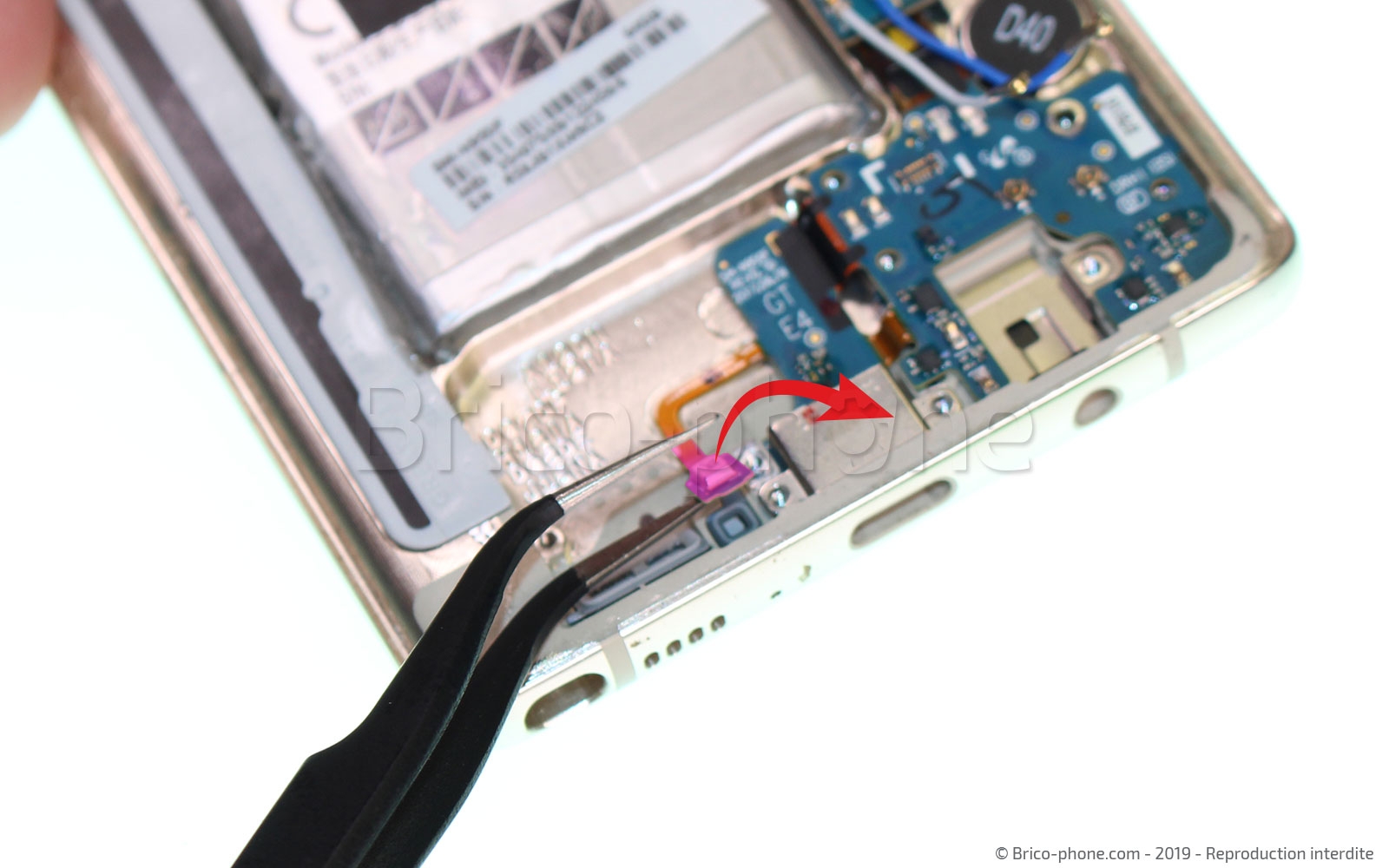

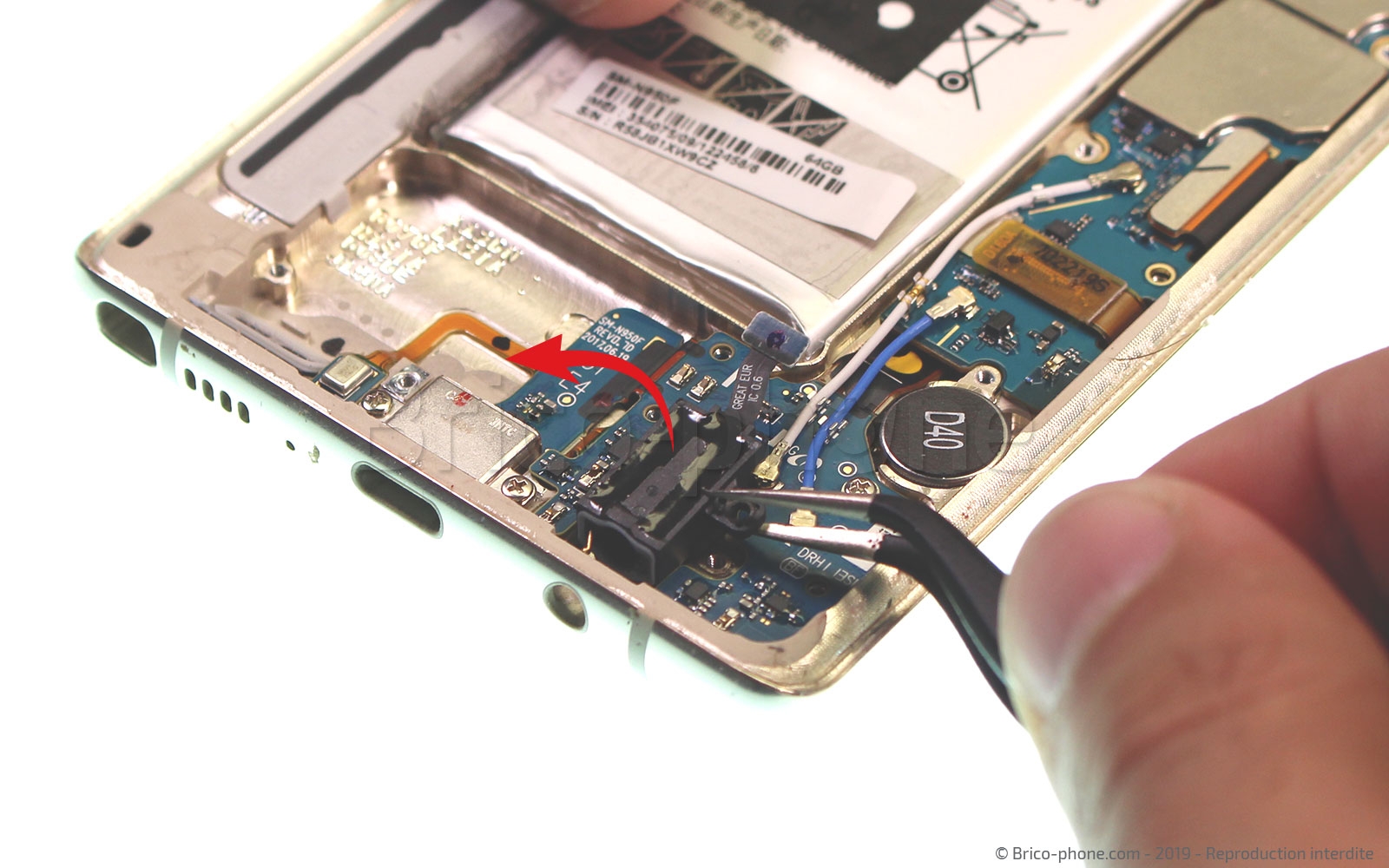

Pour cela, retirez dans un premier temps la vis cruciforme entourée en vert puis déconnectez la prise à l'aide du levier. Il ne vous reste plus qu'à sortir l'élément du châssis.

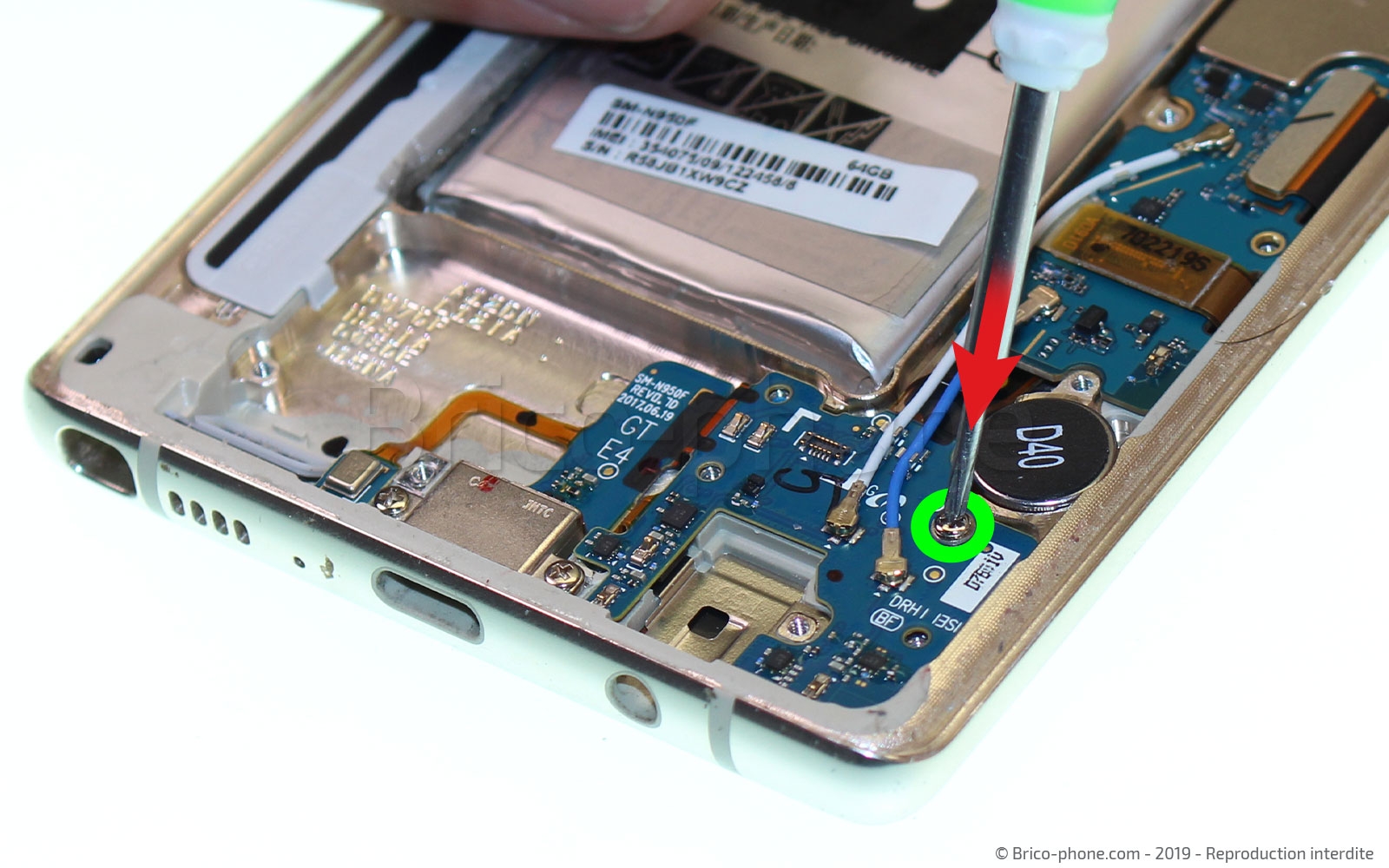

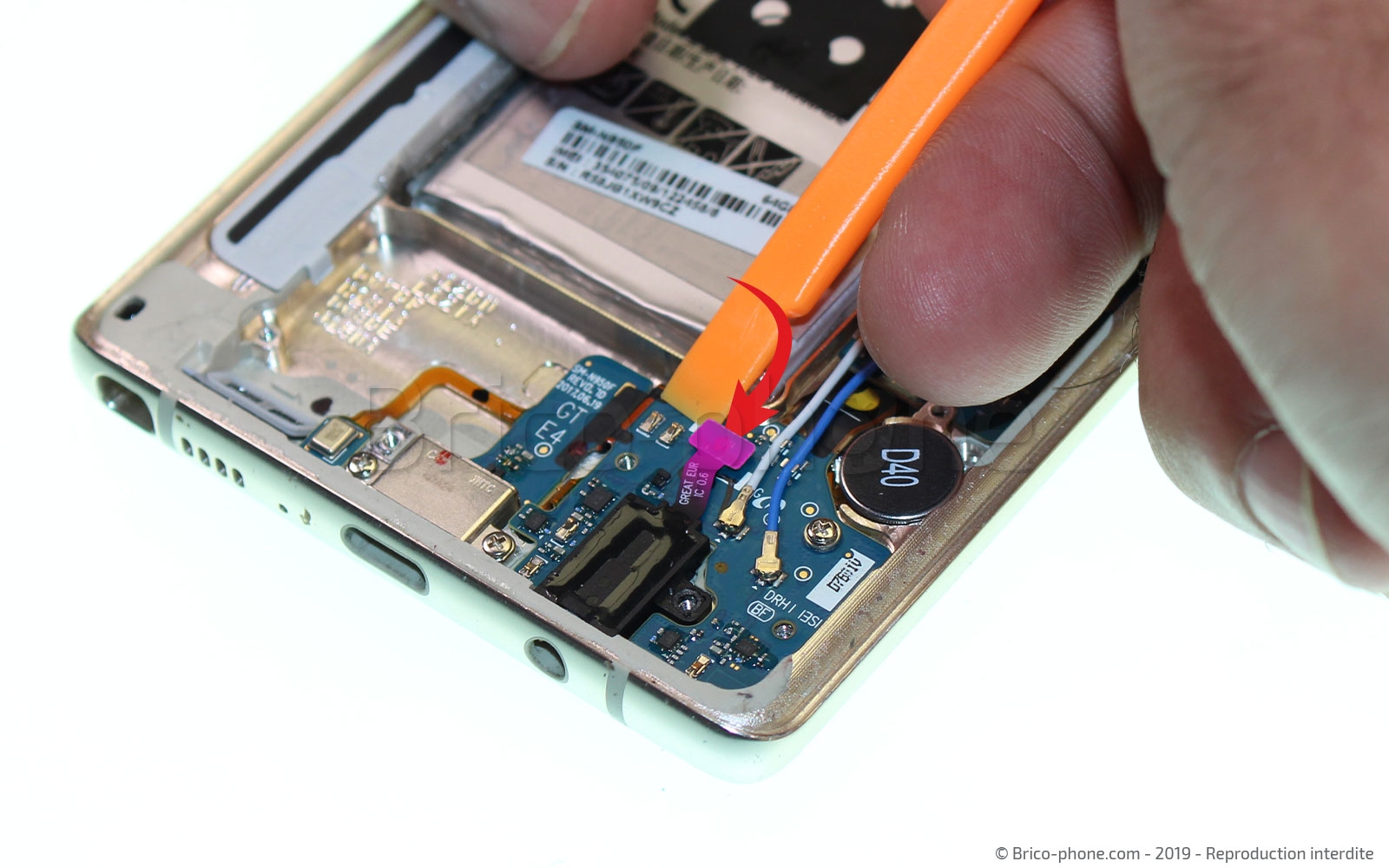

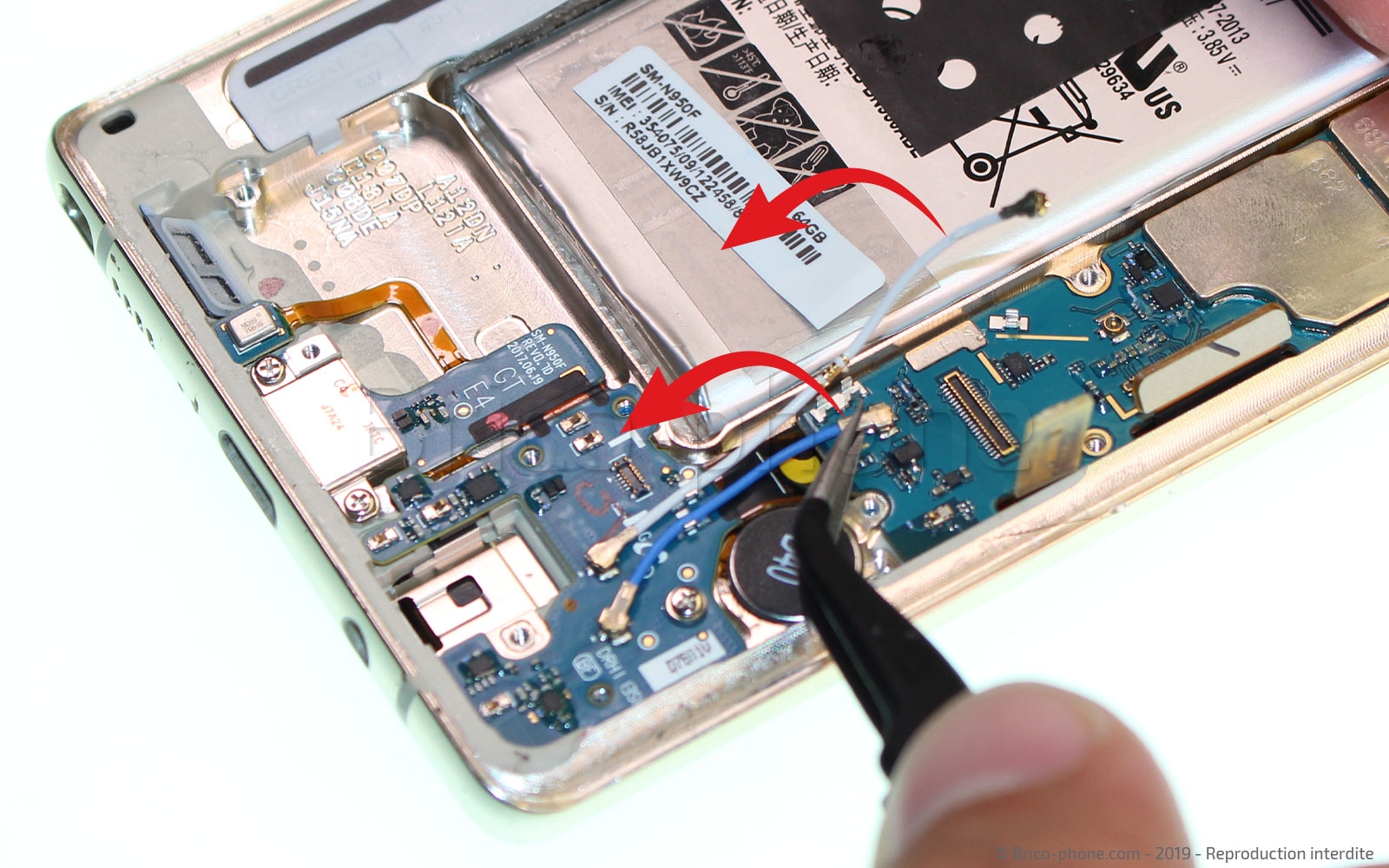

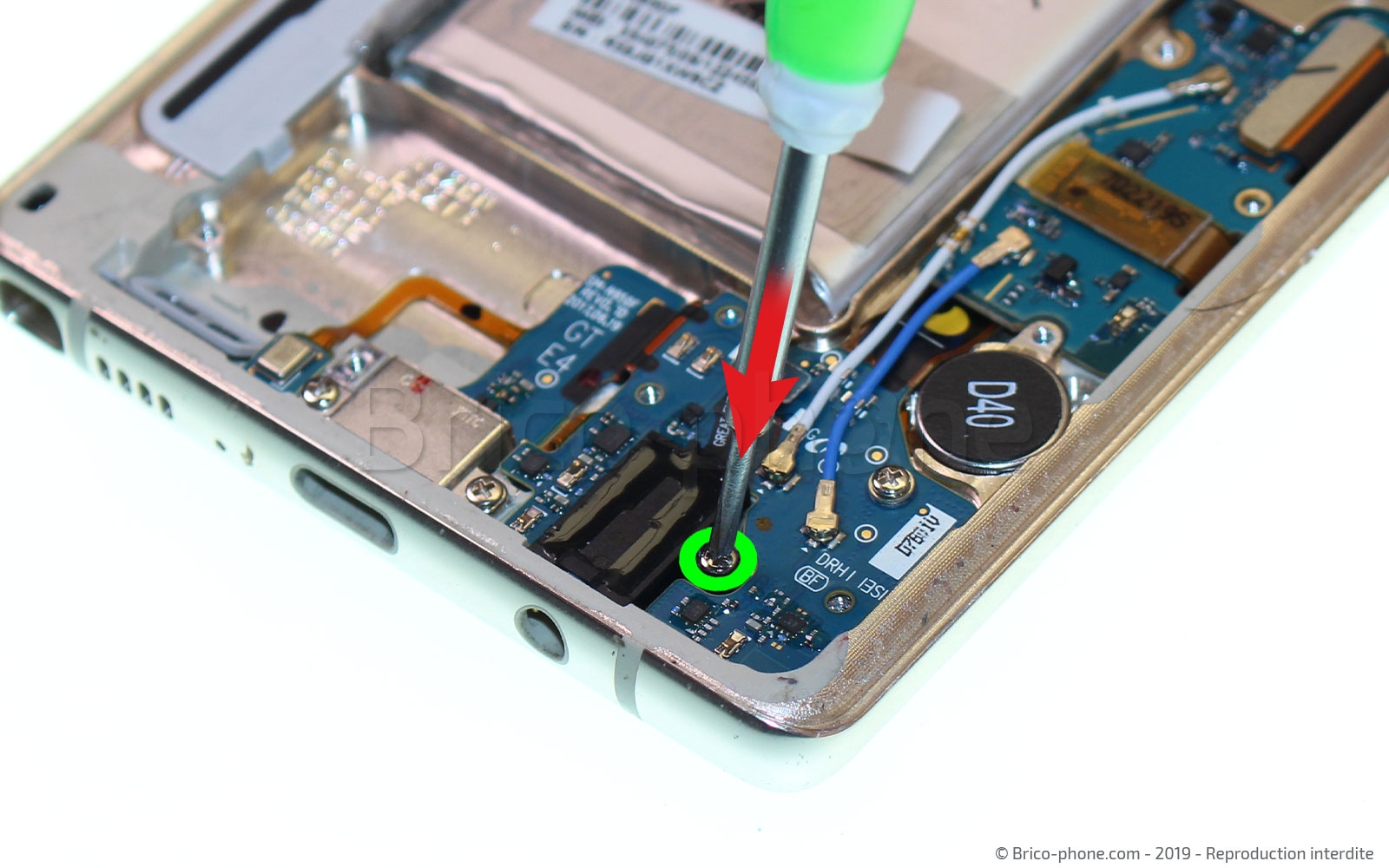

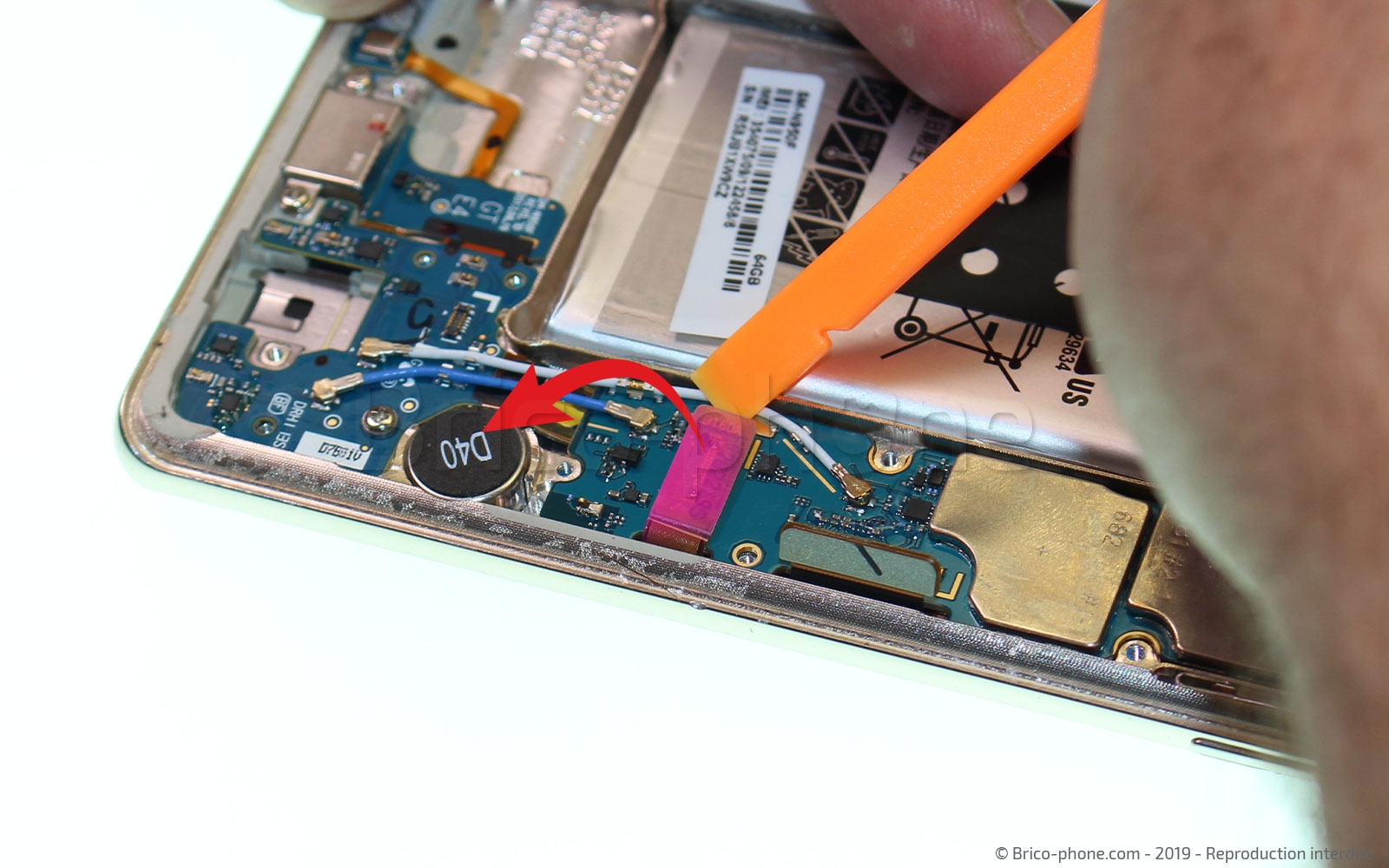

Dévissez à présent la vis cruciforme maintenant le connecteur de charge USB type-C. Délogez ensuite le micro principal de son emplacement à l'aide du levier puis déconnecter les câbles coaxiaux servant d'antenne pour la réception des signaux Wifi et Bluetooth.

Déconnectez à l'aide du spudger la nappe power ainsi que le capteur de luminosité, puis terminez par débrancher la nappe LCD ainsi que celle gérant la fonction tactile de l'écran.

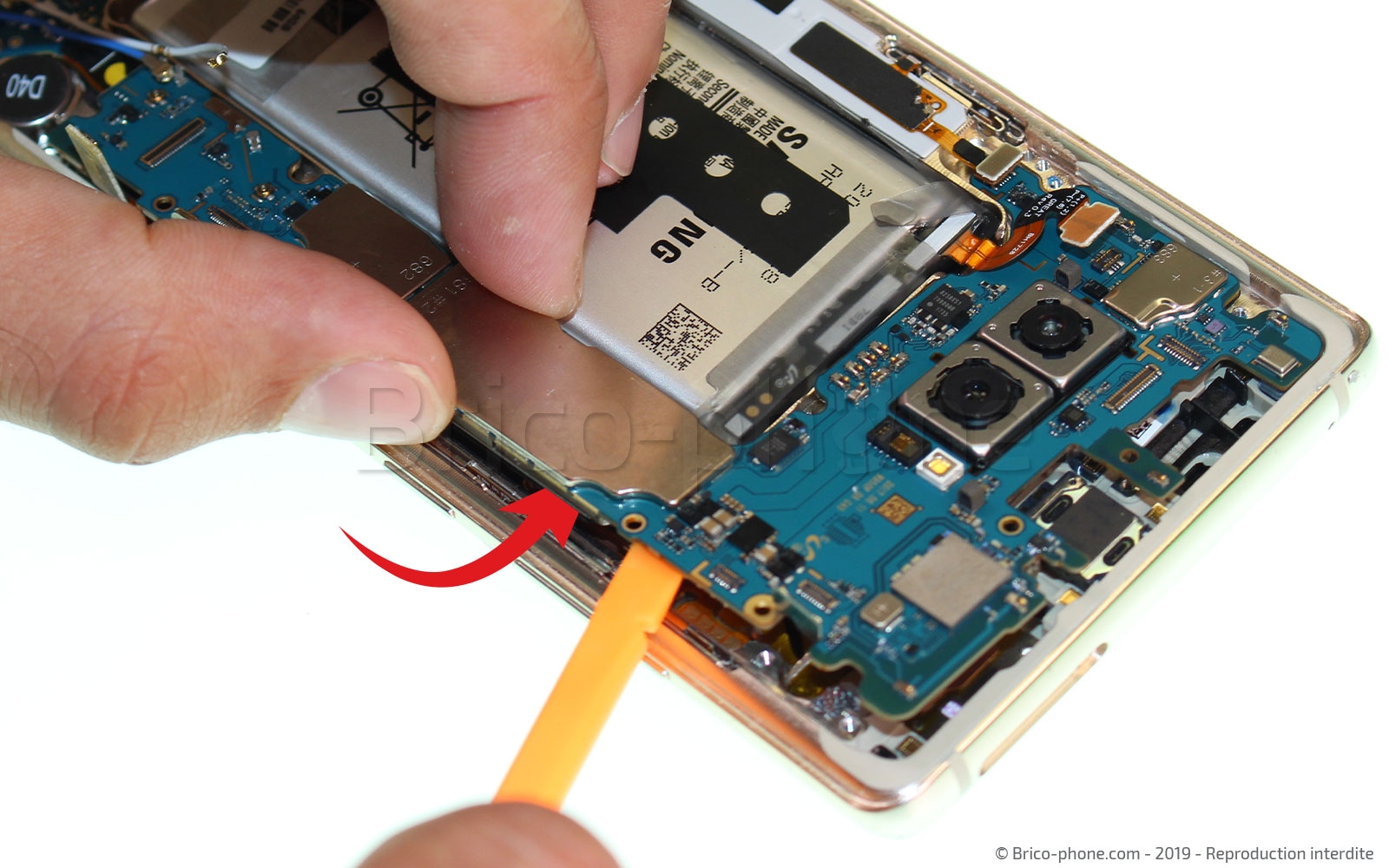

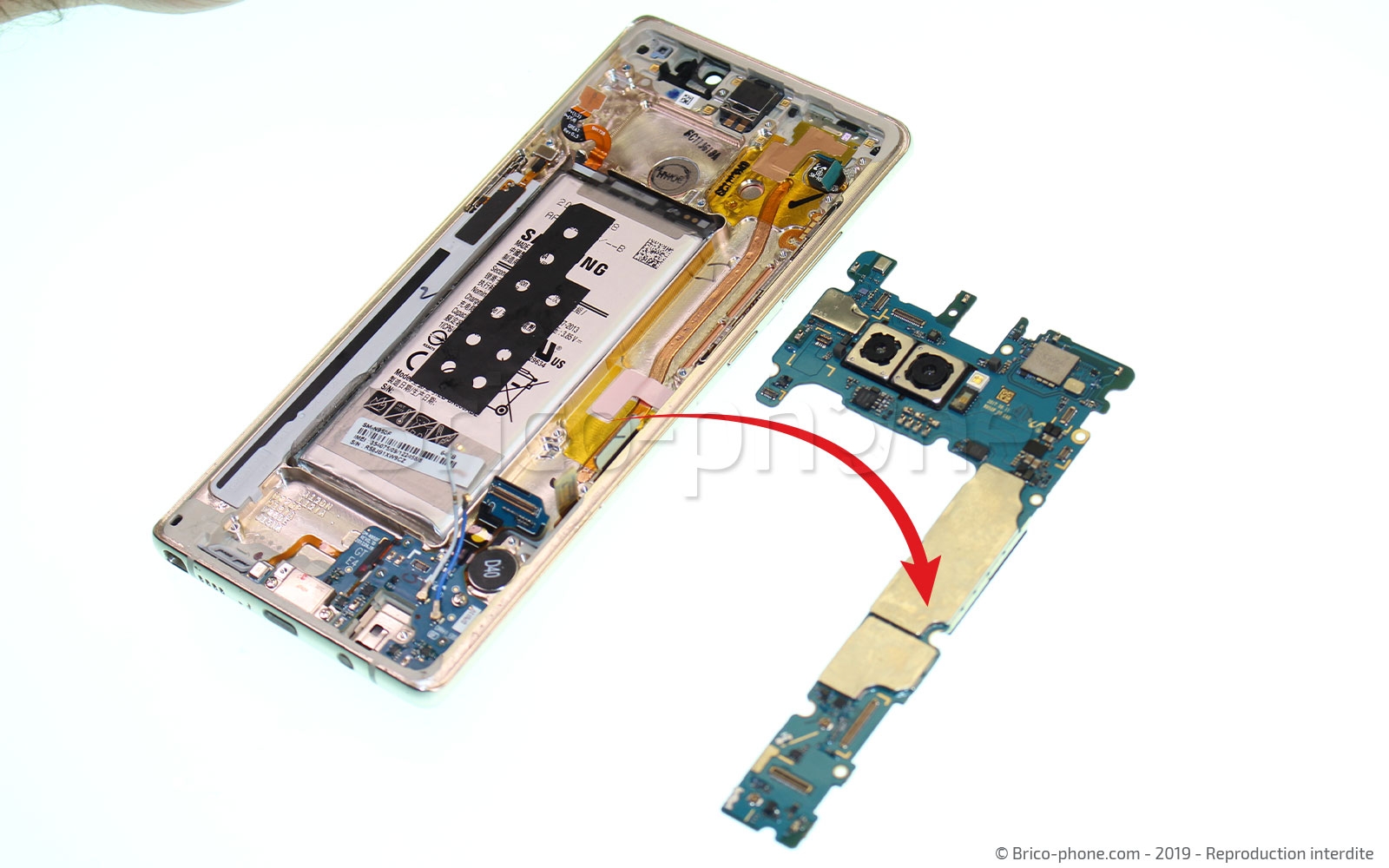

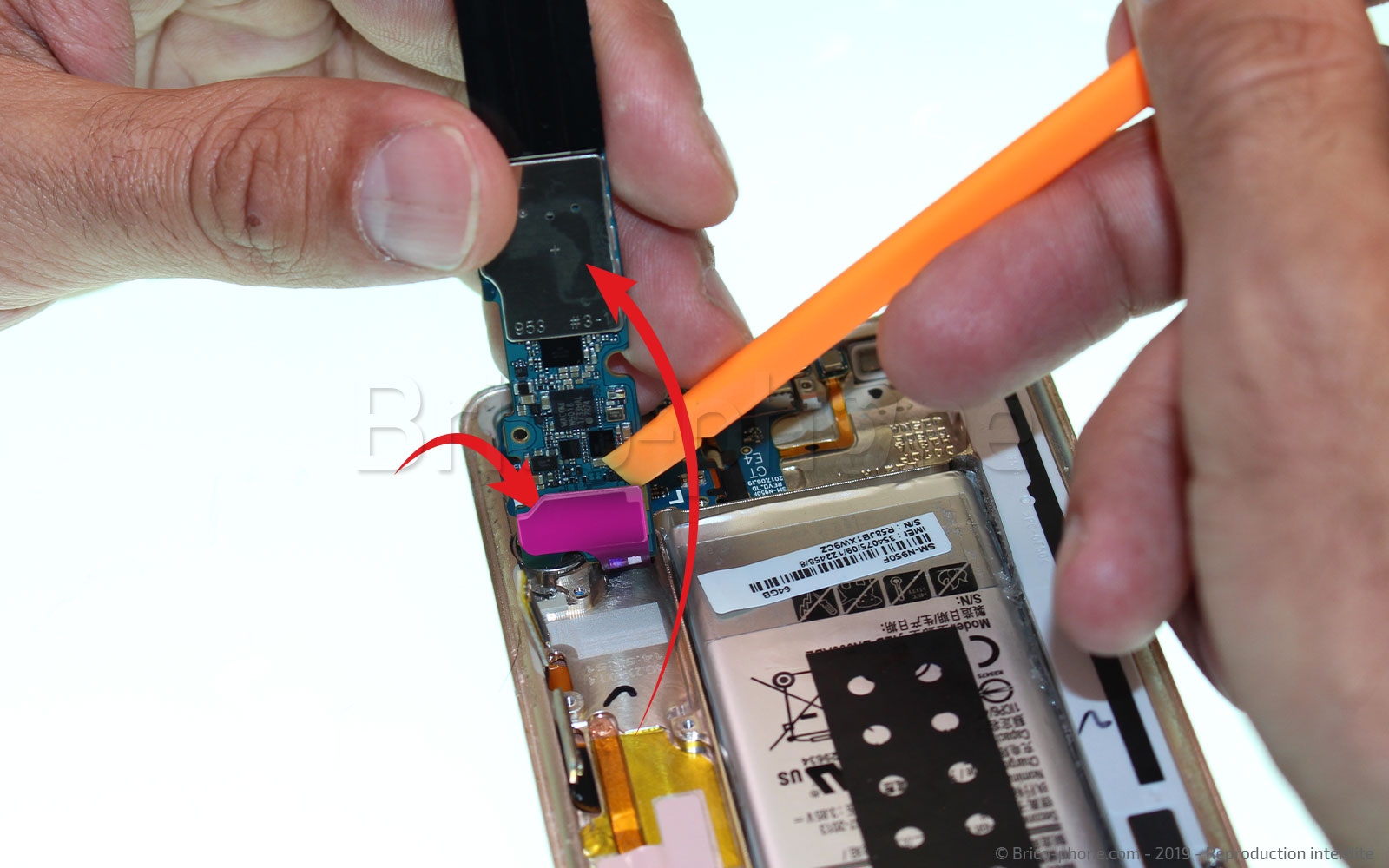

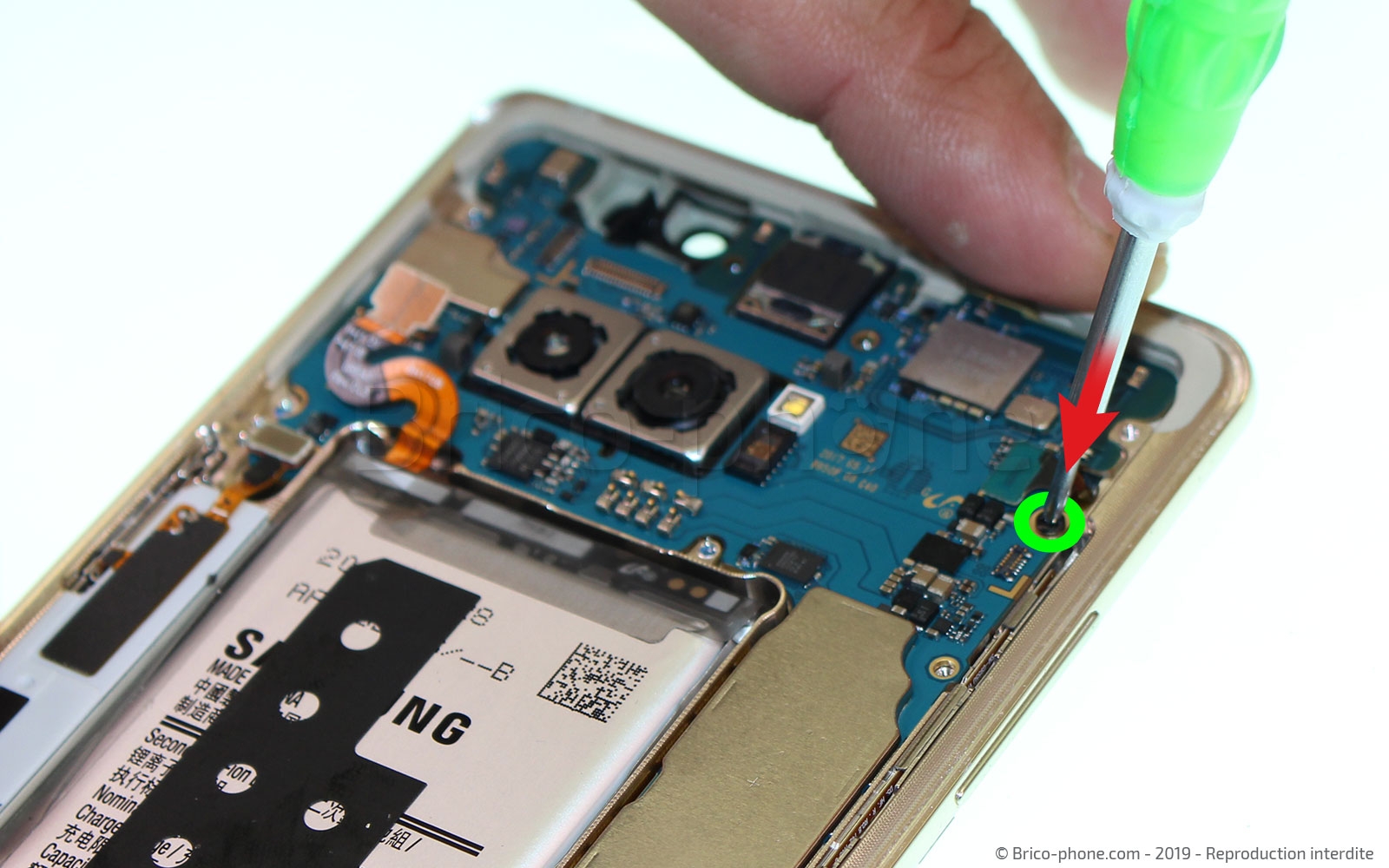

Retirez la dernière vis maintenant la carte-mère puis basculez cette dernière à 90° afin déconnecter le connecteur de charge .La carte principale est désormais complètement libre il ne vous reste plus qu'à la déposer délicatement sur vote plan de travail.

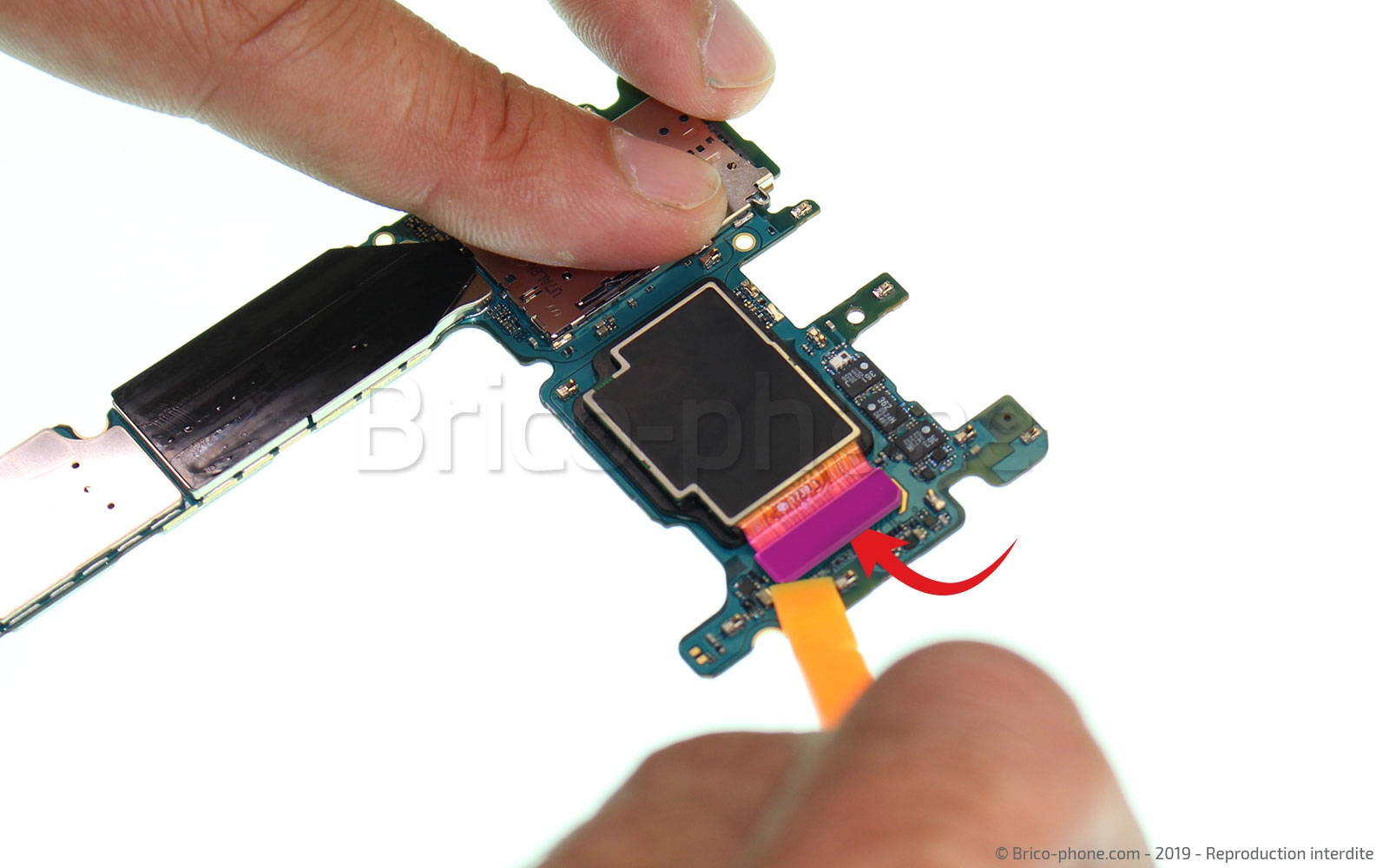

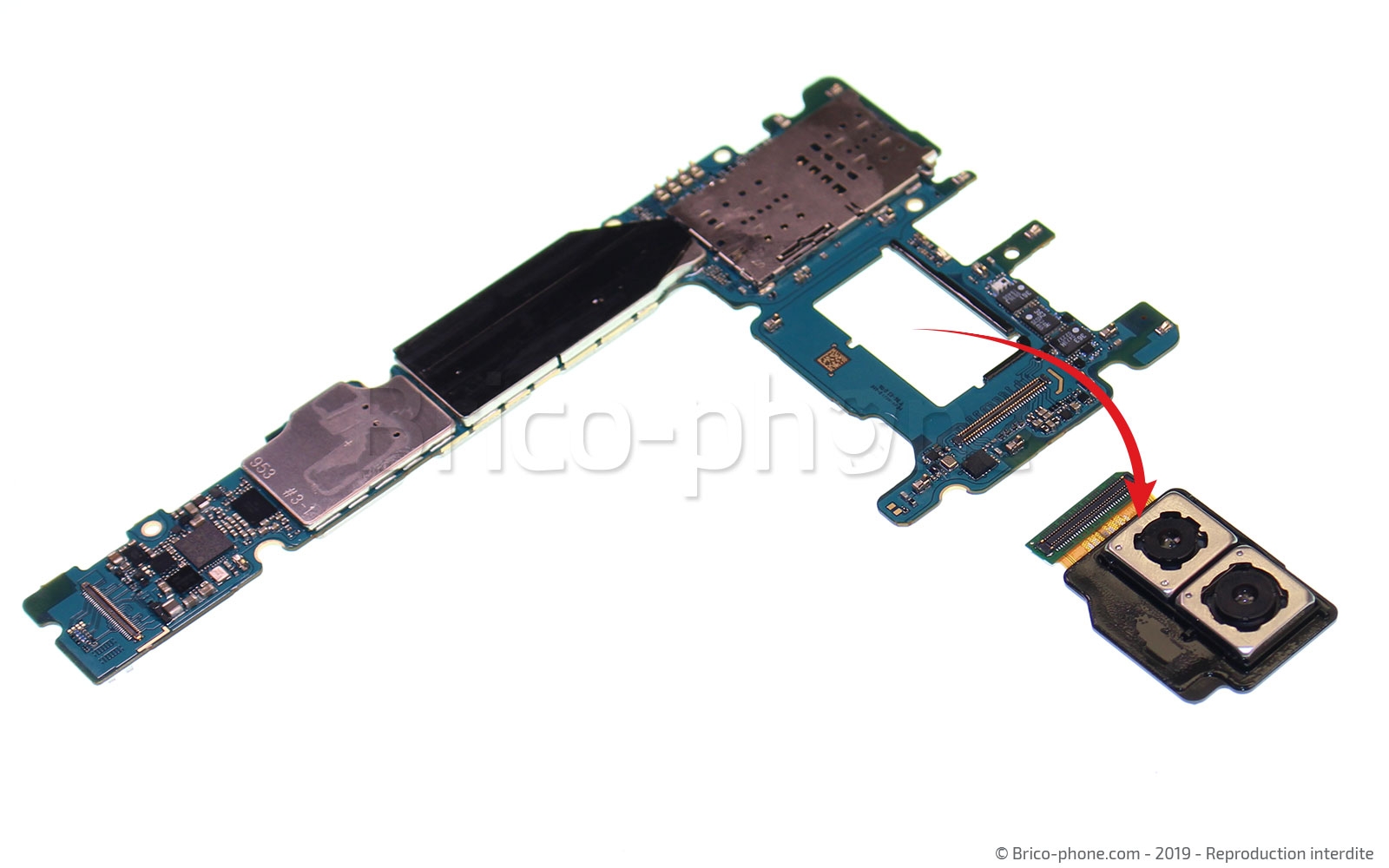

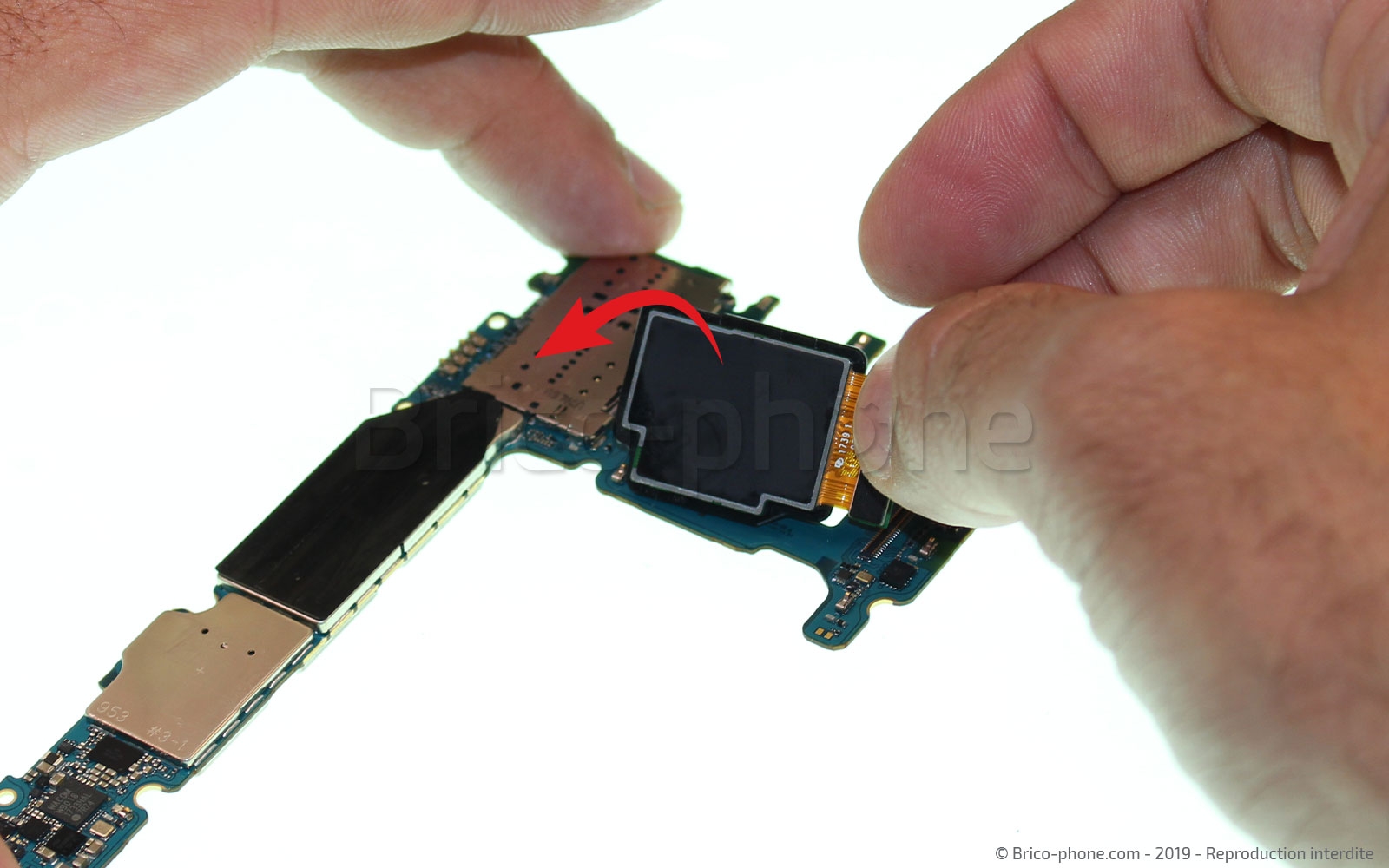

Le Samsung galaxy Note 8 est équipé d'un double appareil photo 12 Mpx. Il vous suffira de faire levier avec un outil plastique pour la déconnecter de la carte mère afin de pouvoir la remplacer.

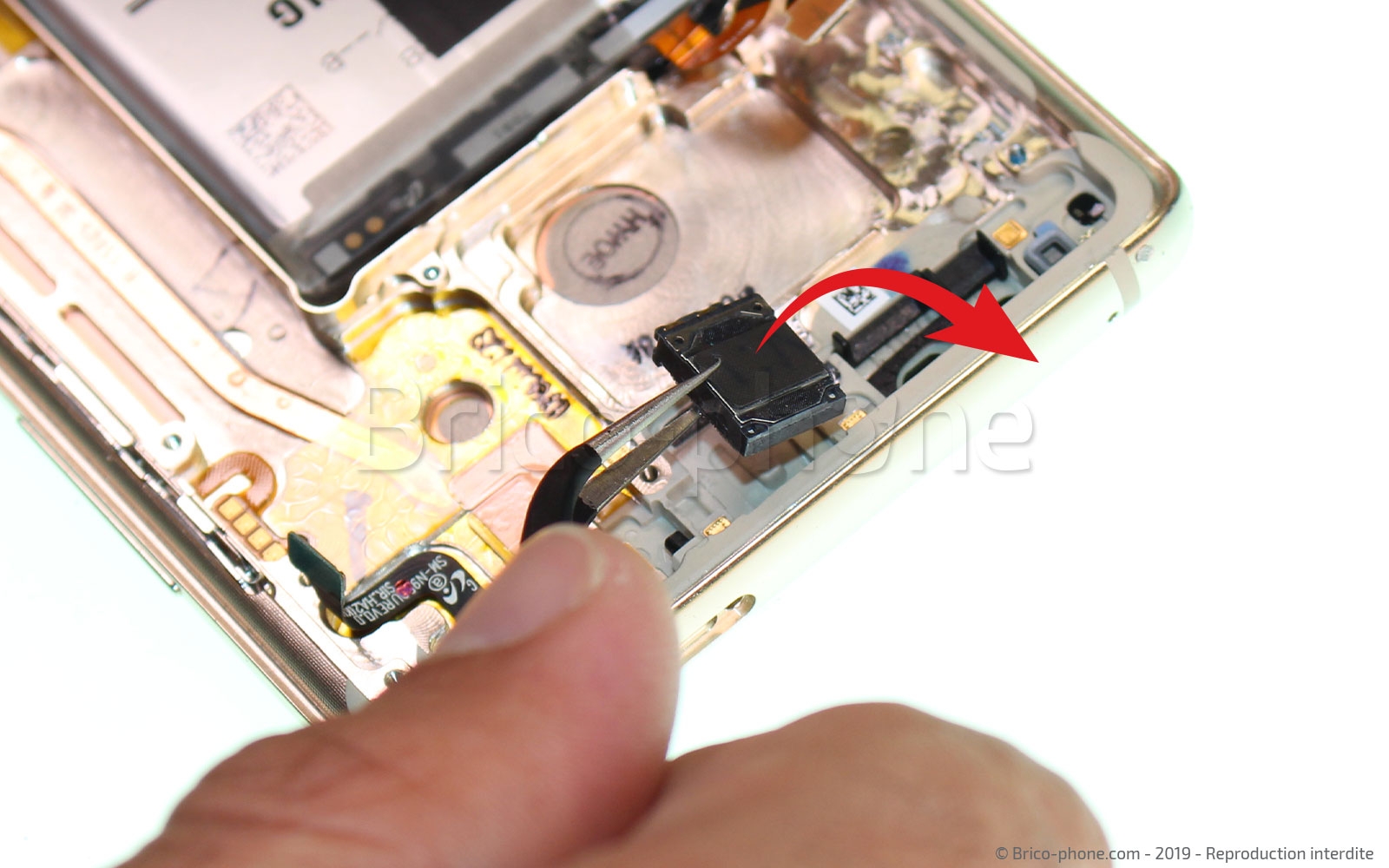

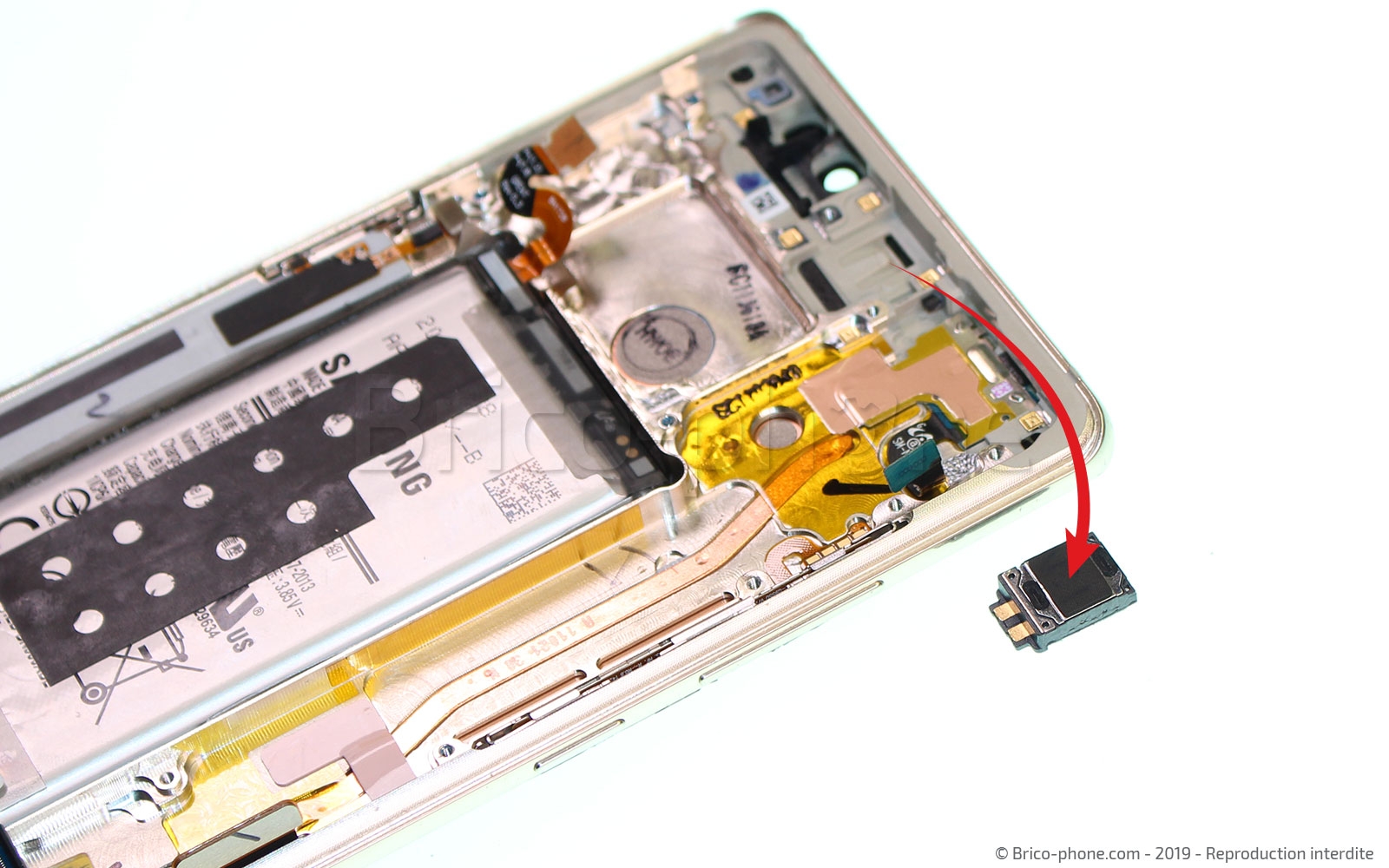

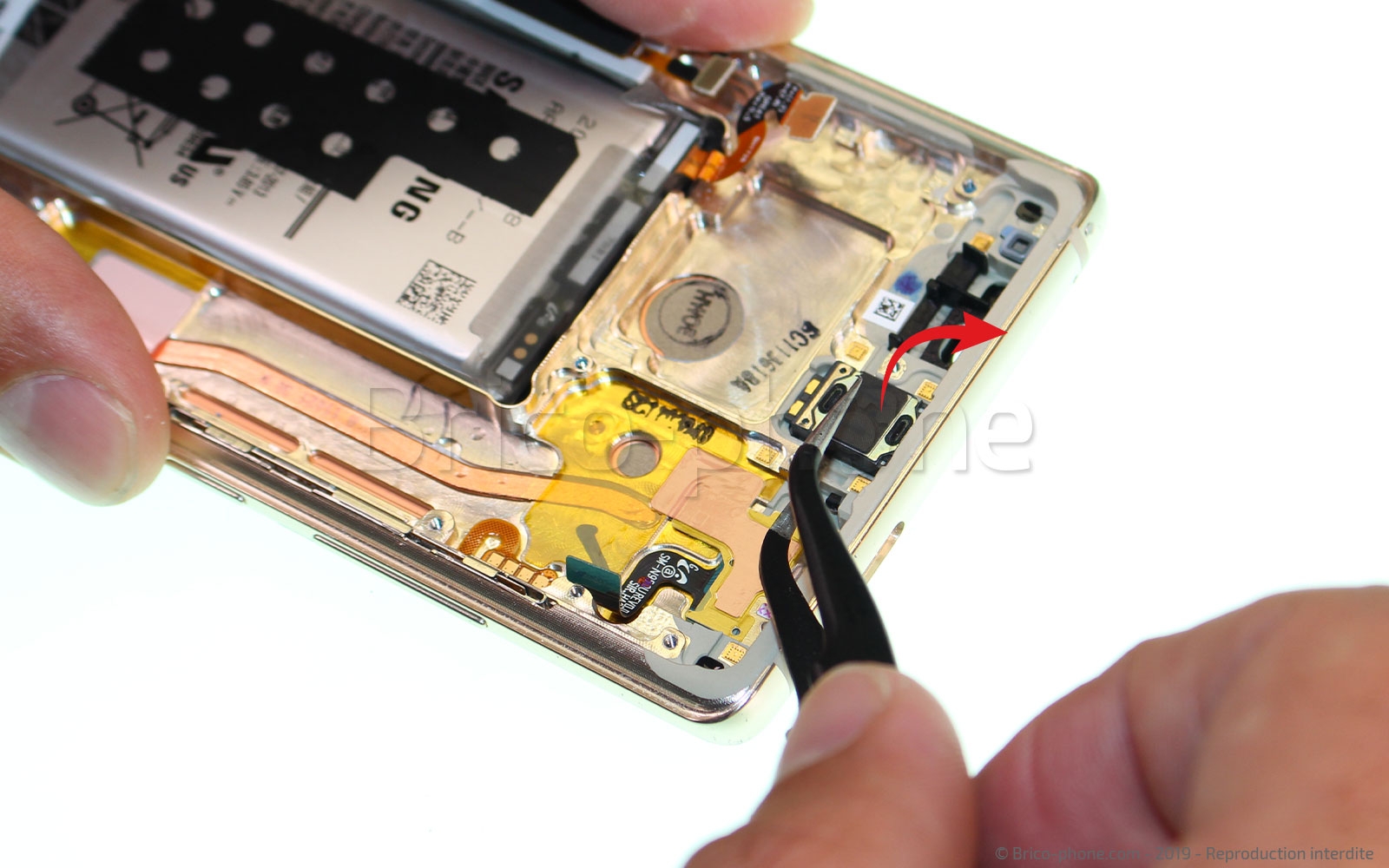

Passons sur le haut du châssis . Le but de cette étape est de sortir le haut-parleur interne qui est l'élément à remplacer en cas de problèmes d'auditions lors d'un appel. Aidez-vous de la pincette afin de le décoller du châssis.

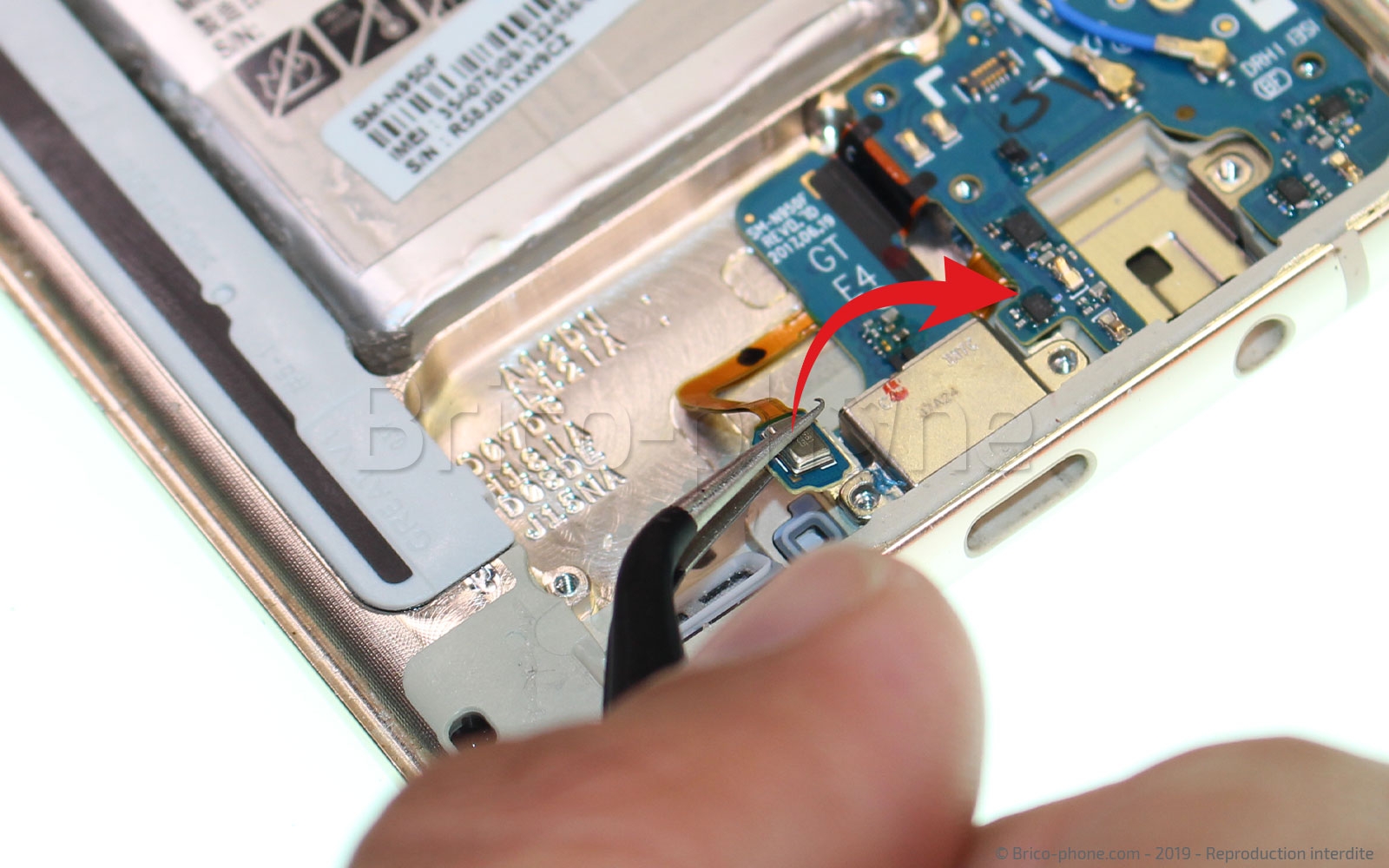

Nous allons maintenant décoller le micro principal à l'aide de la pincette métallique en faisant attention de ne pas endommager sa nappe de connexion.

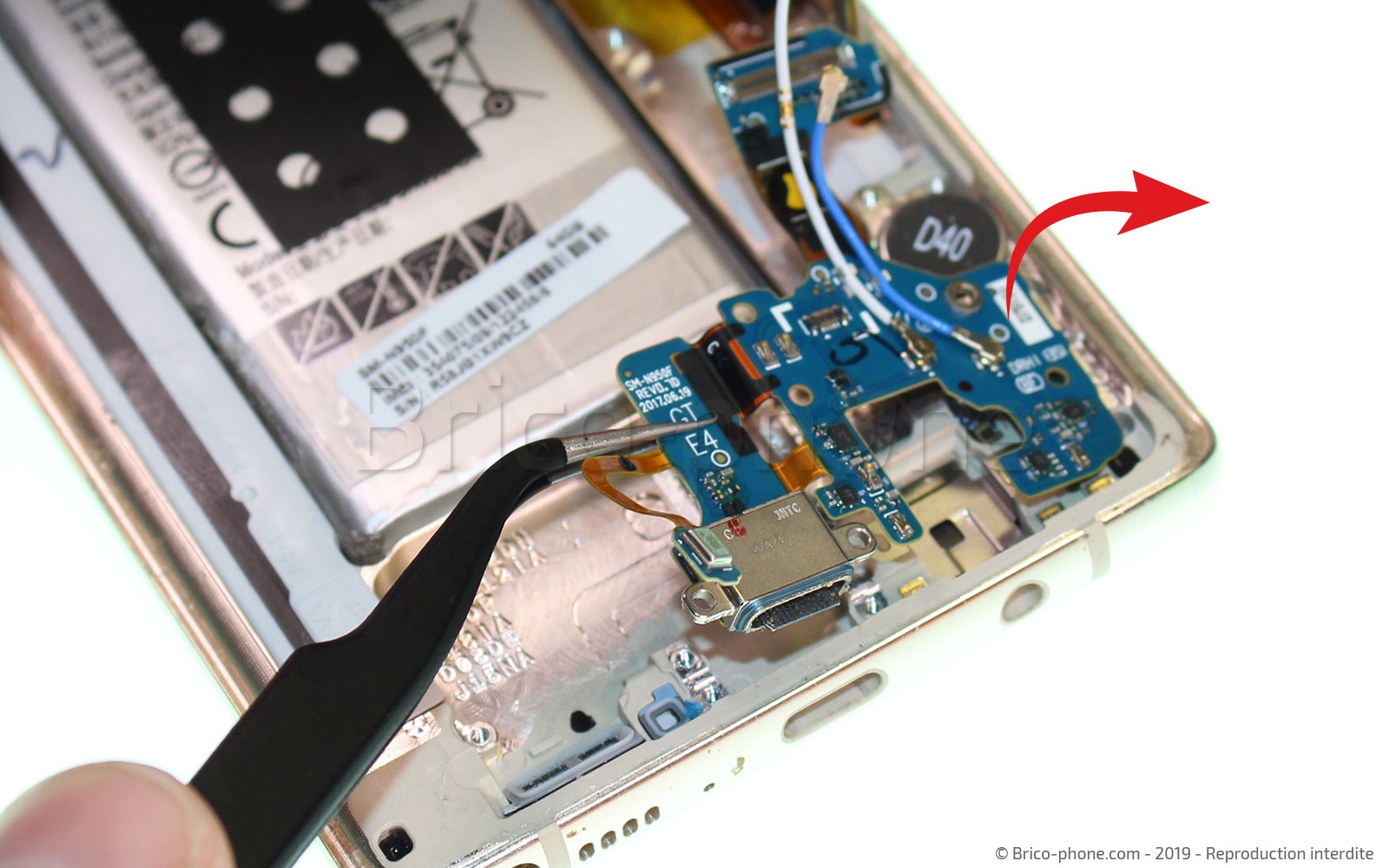

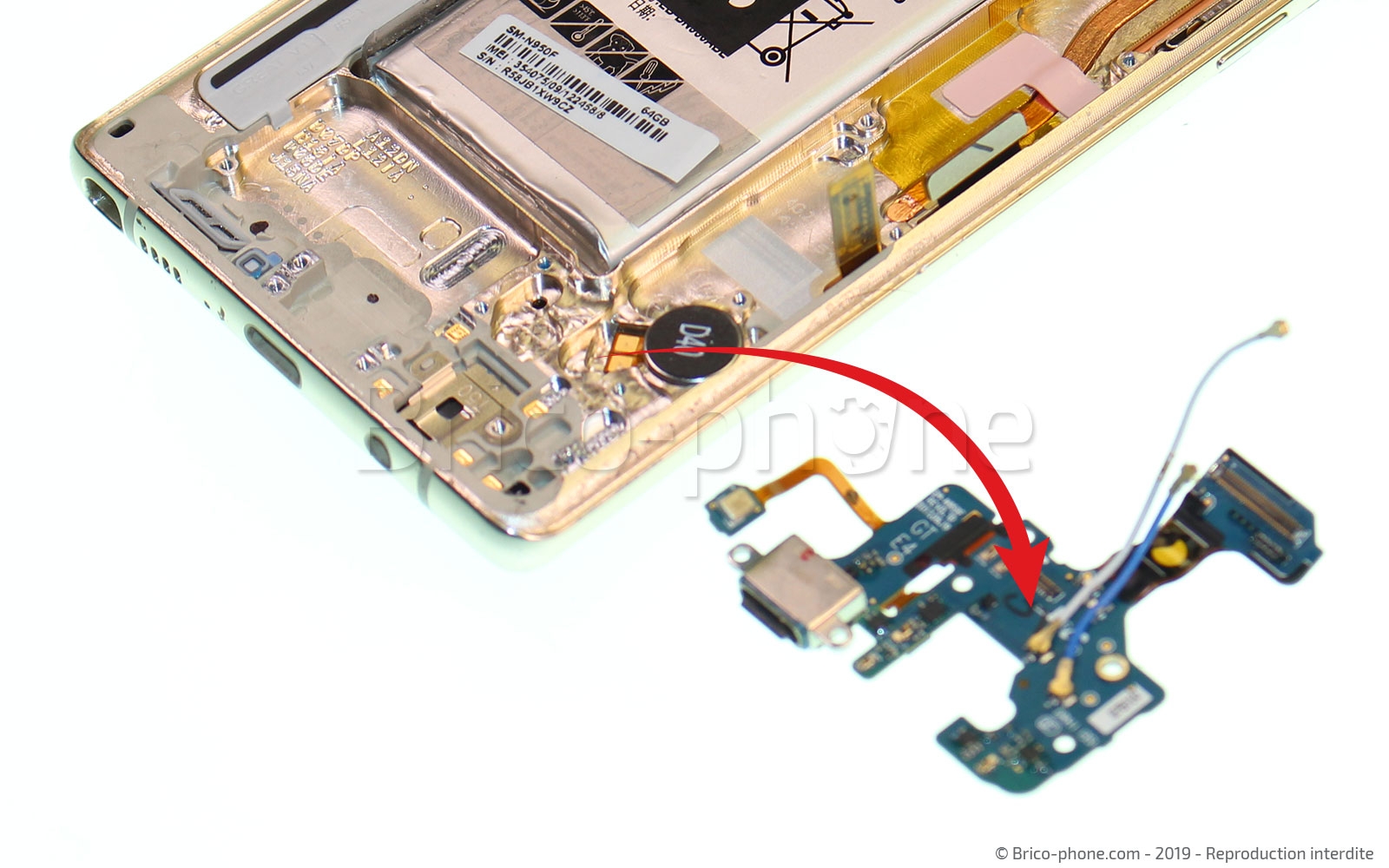

Sortez ensuite la carte sur laquelle se trouve la connectique usc Type-C, le micro et les connecteurs des câbles coaxiaux.

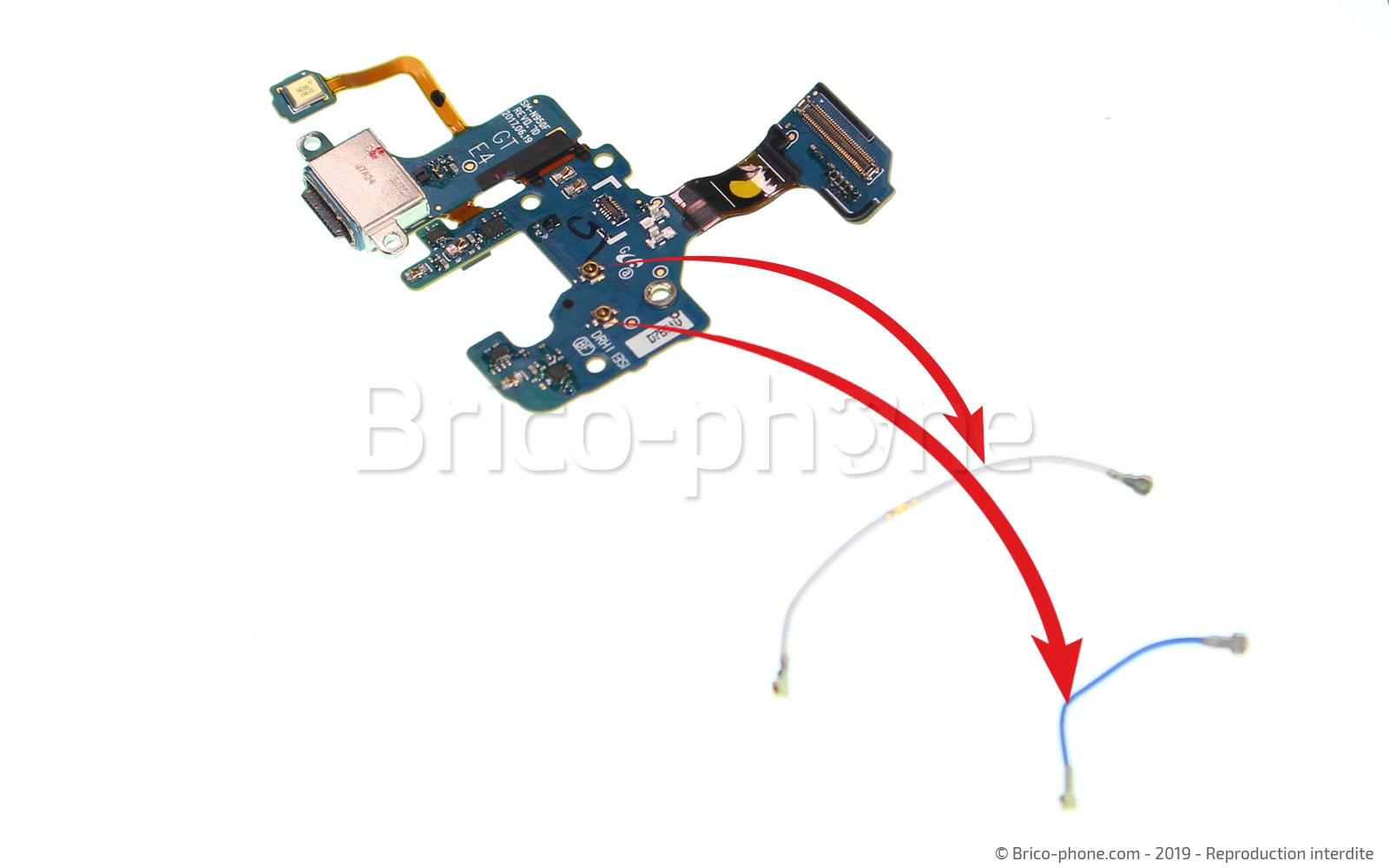

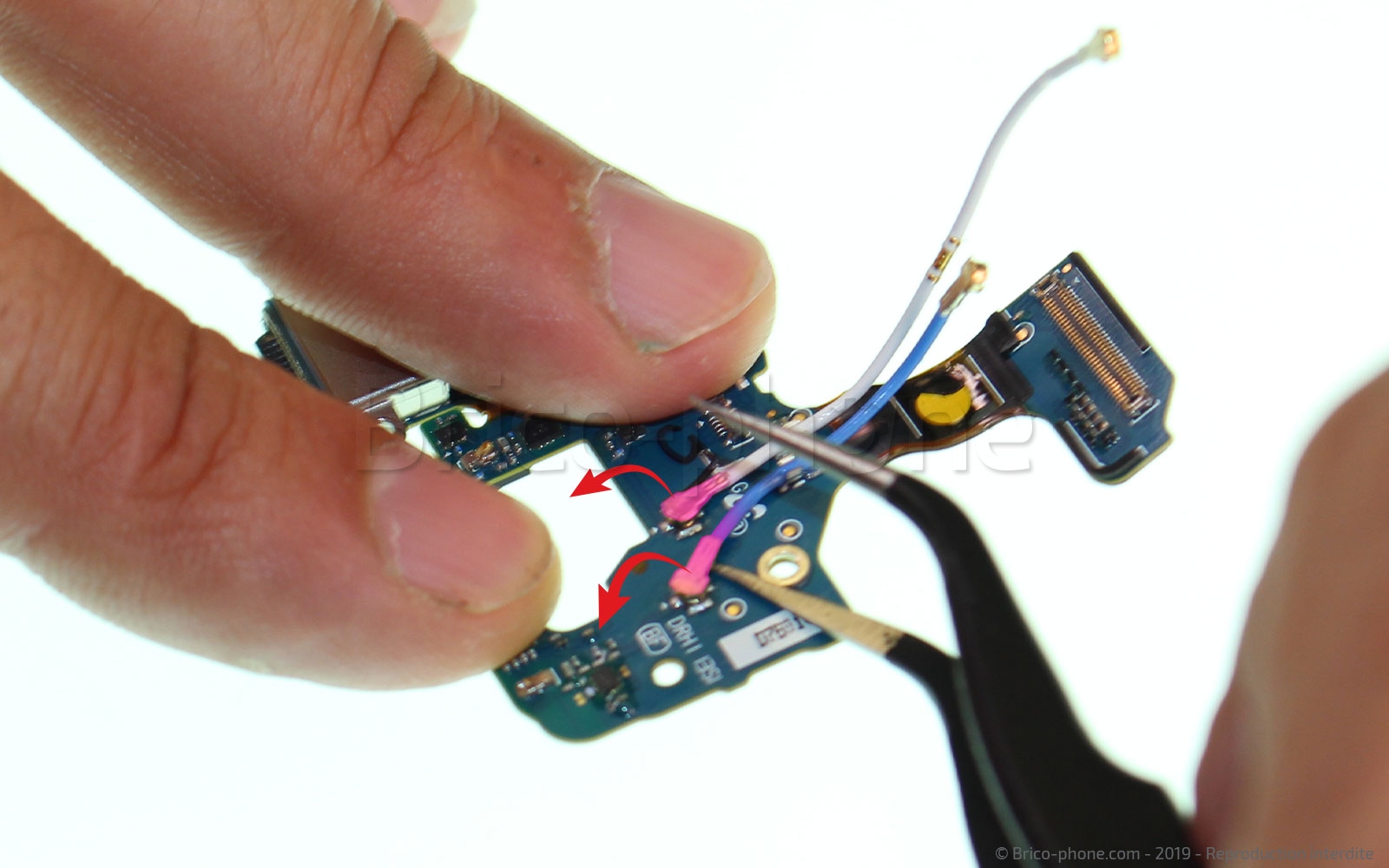

Déconnectez tout simplement avec la brucelles les câbles antennes bleu et blanc

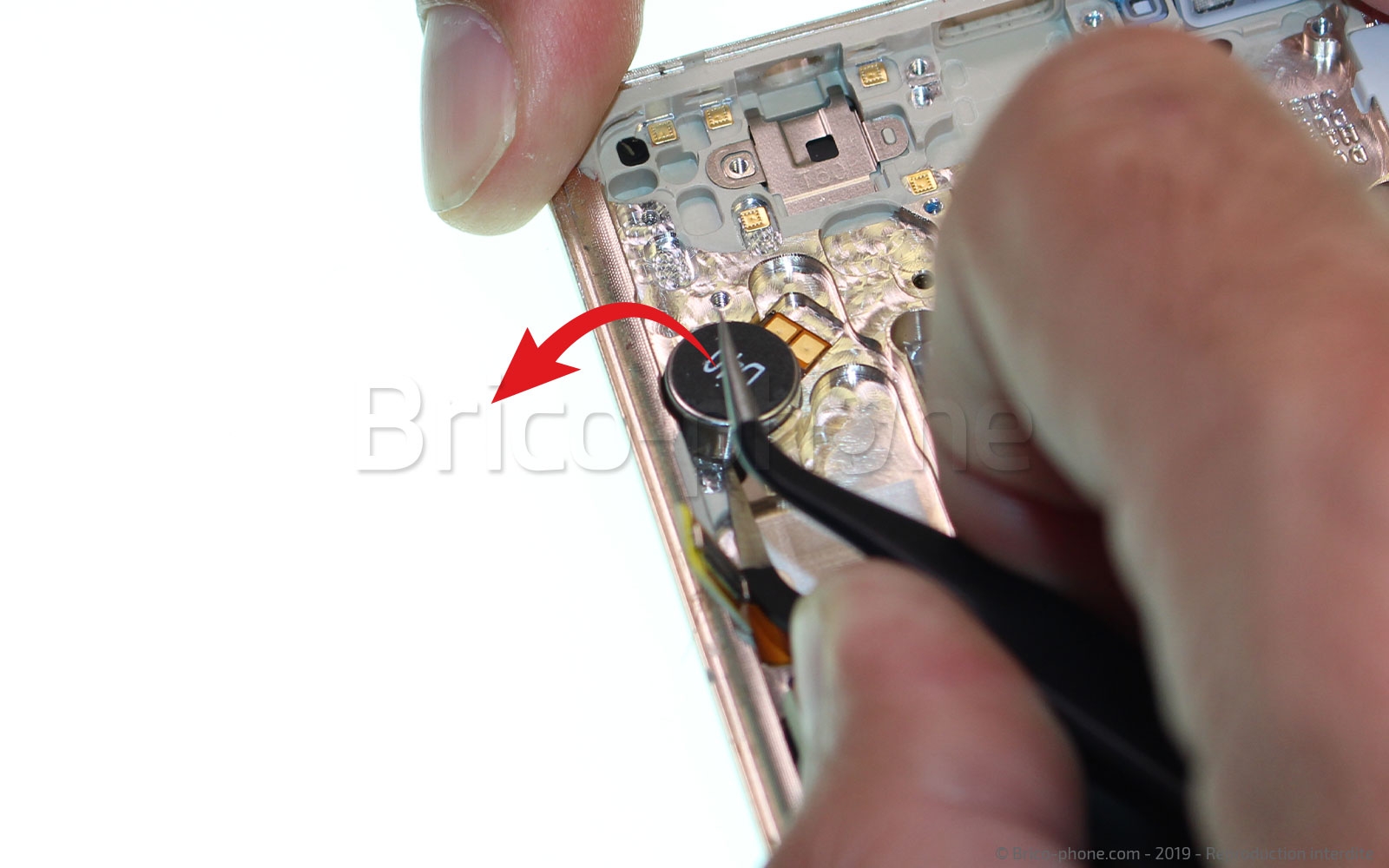

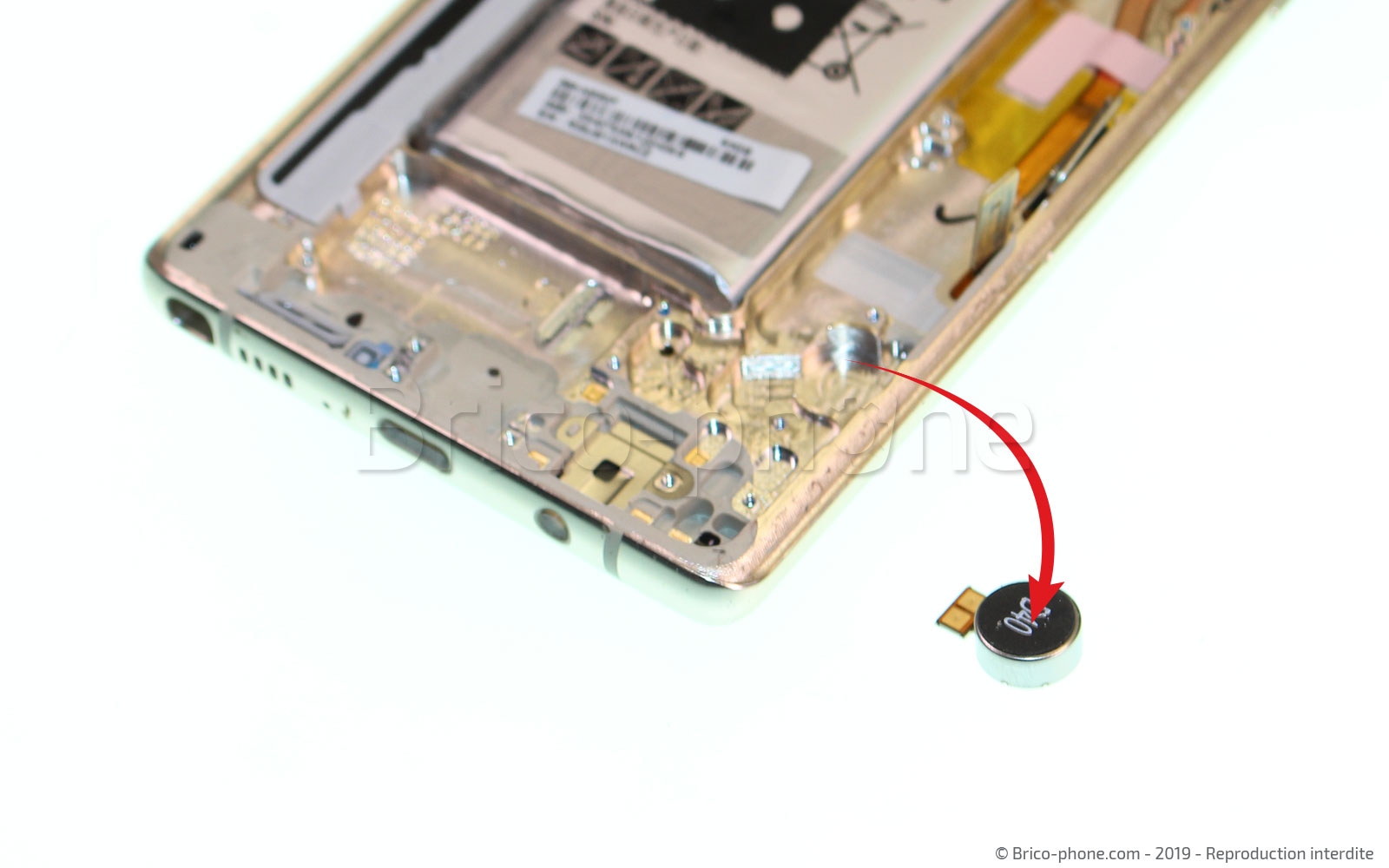

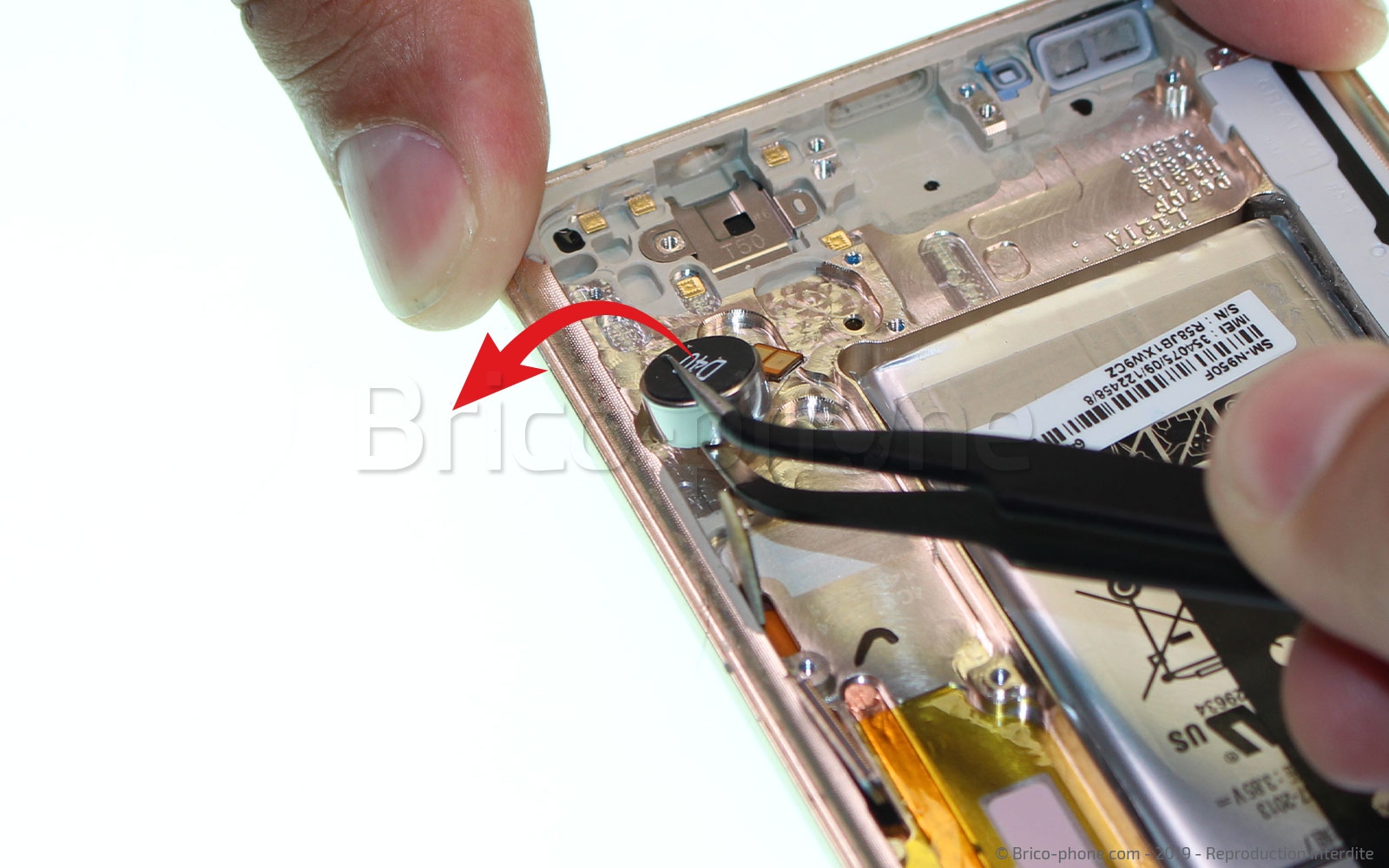

Le vibreur qui permet de vous signaler un appel ou un message en toute discrétion est simplement collé dans le châssis. Comme pour le haut-parleur interne il vous suffit de le décoller en faisant levier avec la brucelles.

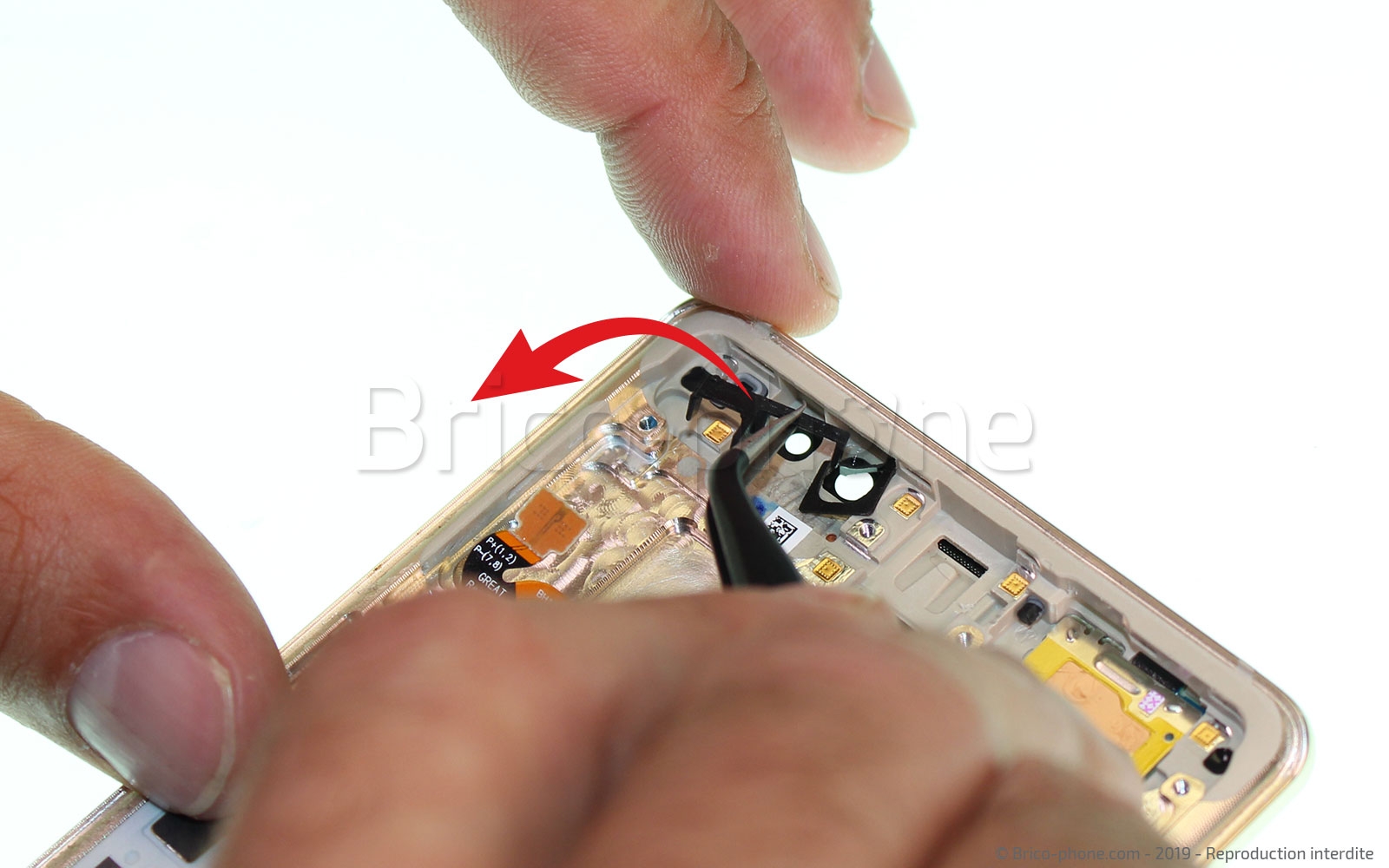

Gardez la pincette en main pour vous aider à retirer le support de la caméra avant et du lecteur d'iris.

Cette étape a été simplifié . Nous vous conseillons vivement de regarder le tutoriel dédié au remplacement de la batterie .

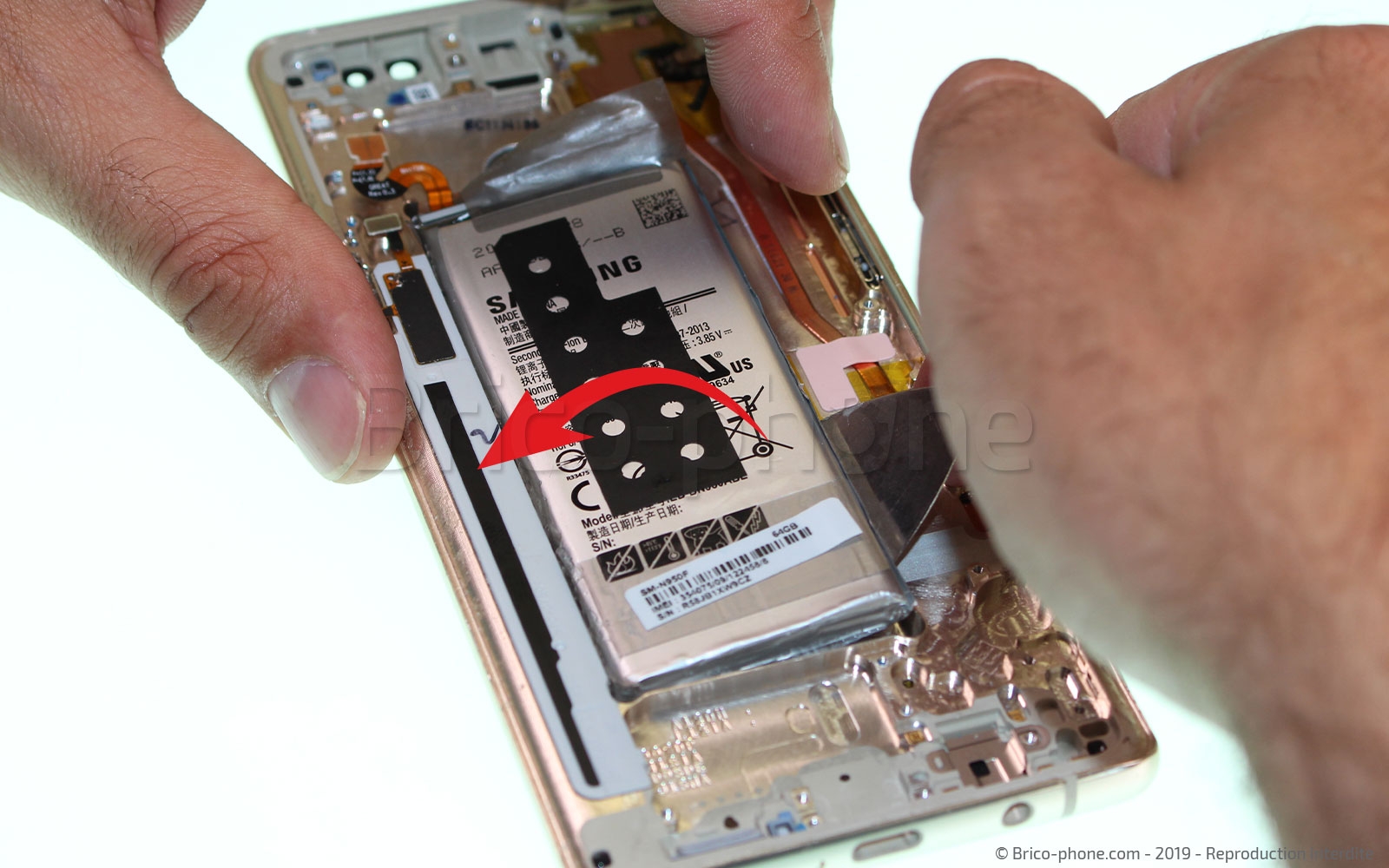

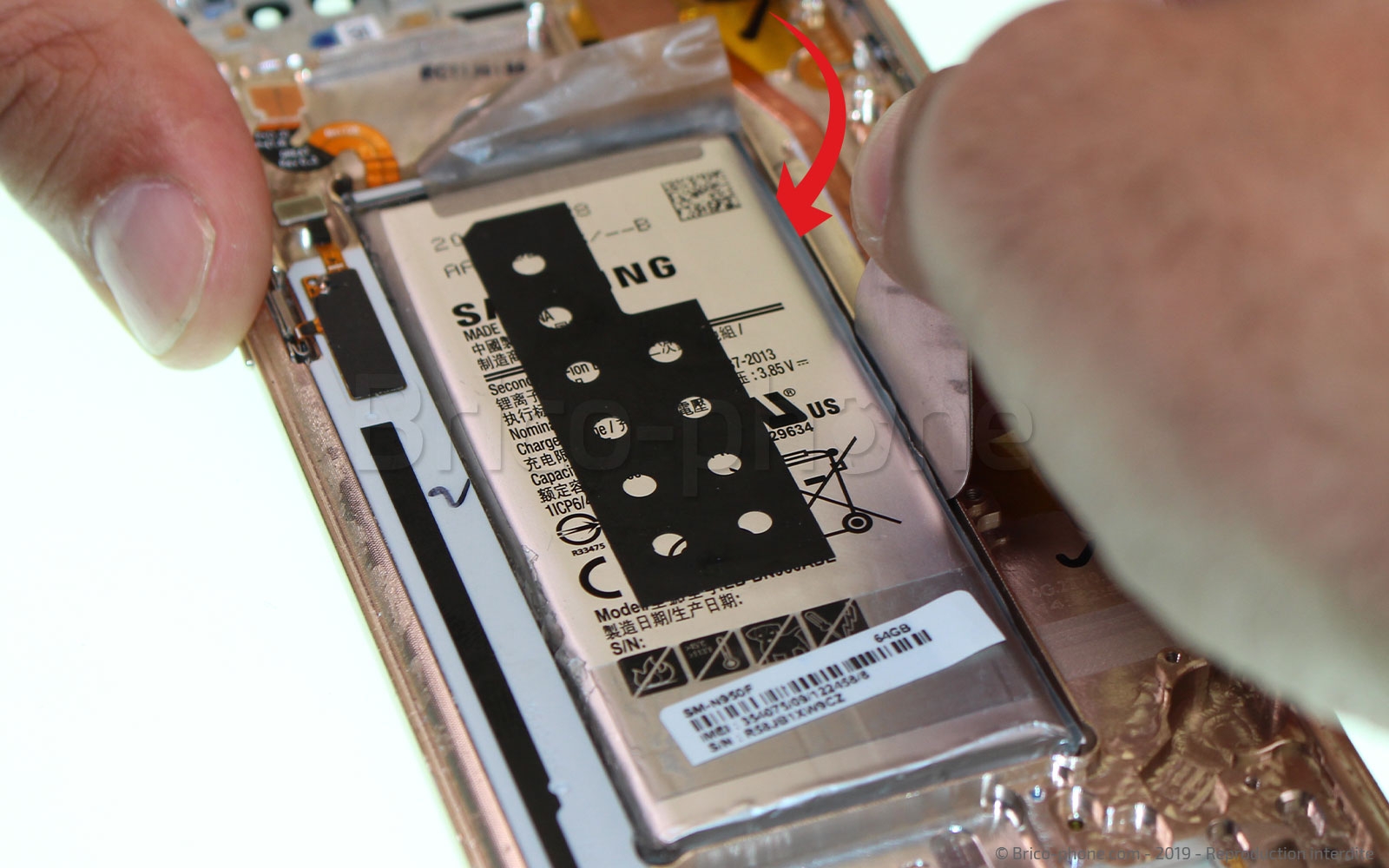

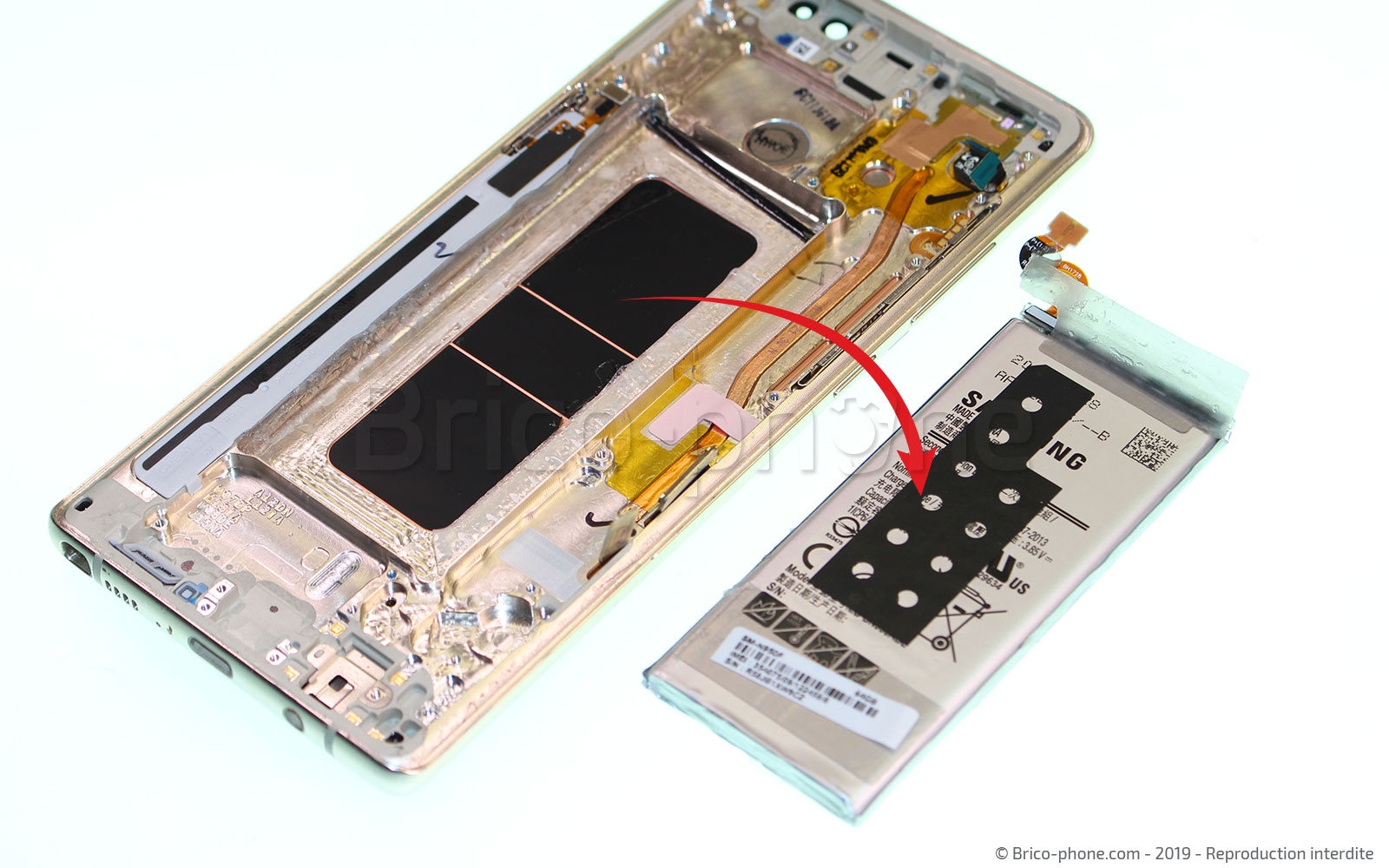

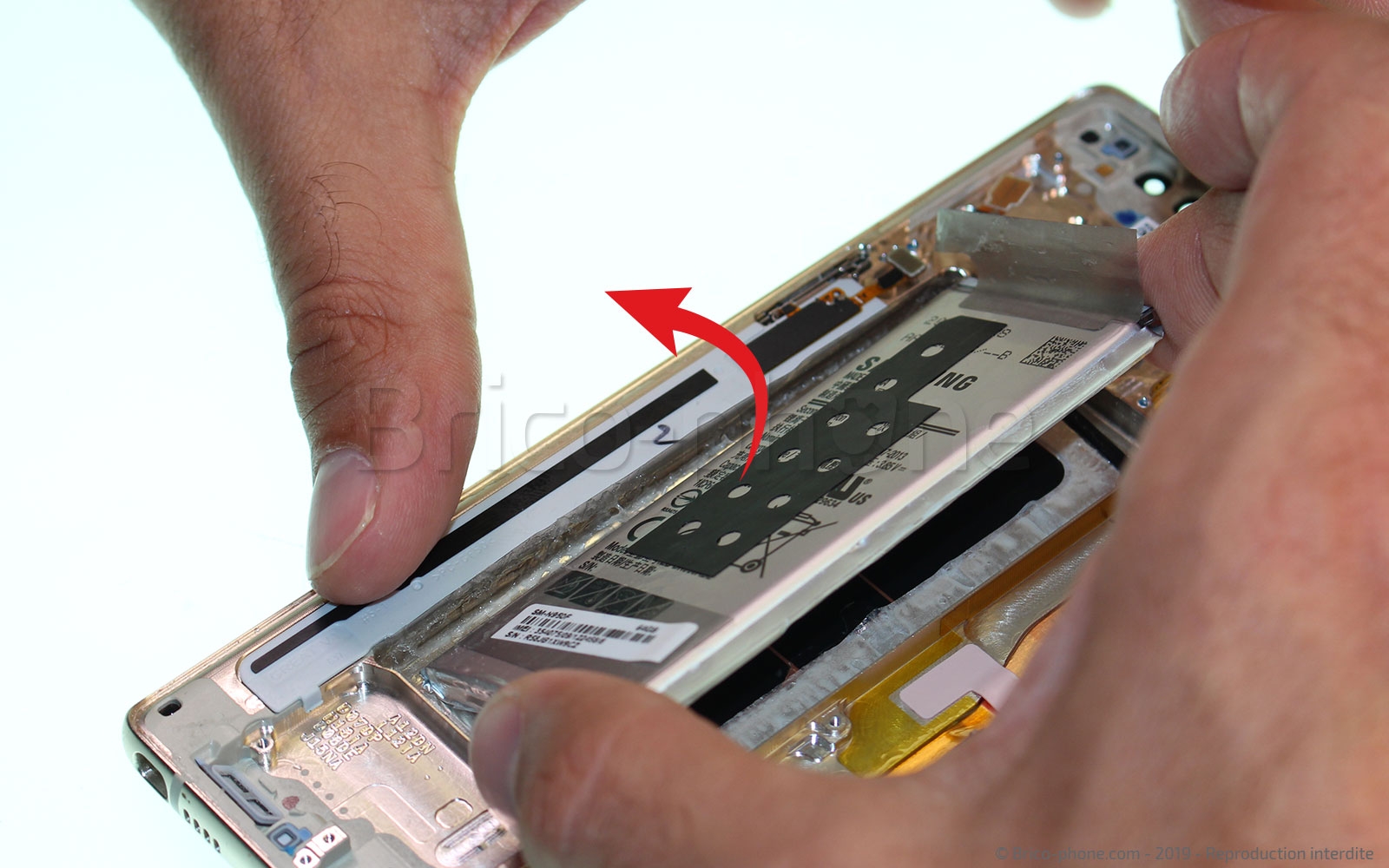

Aidez-vous du côté arrondi du médiator métal afin décoller la batterie. Attention celle-ci est fortement collée et le risque d'endommager l'écran ou la batterie est relativement important.

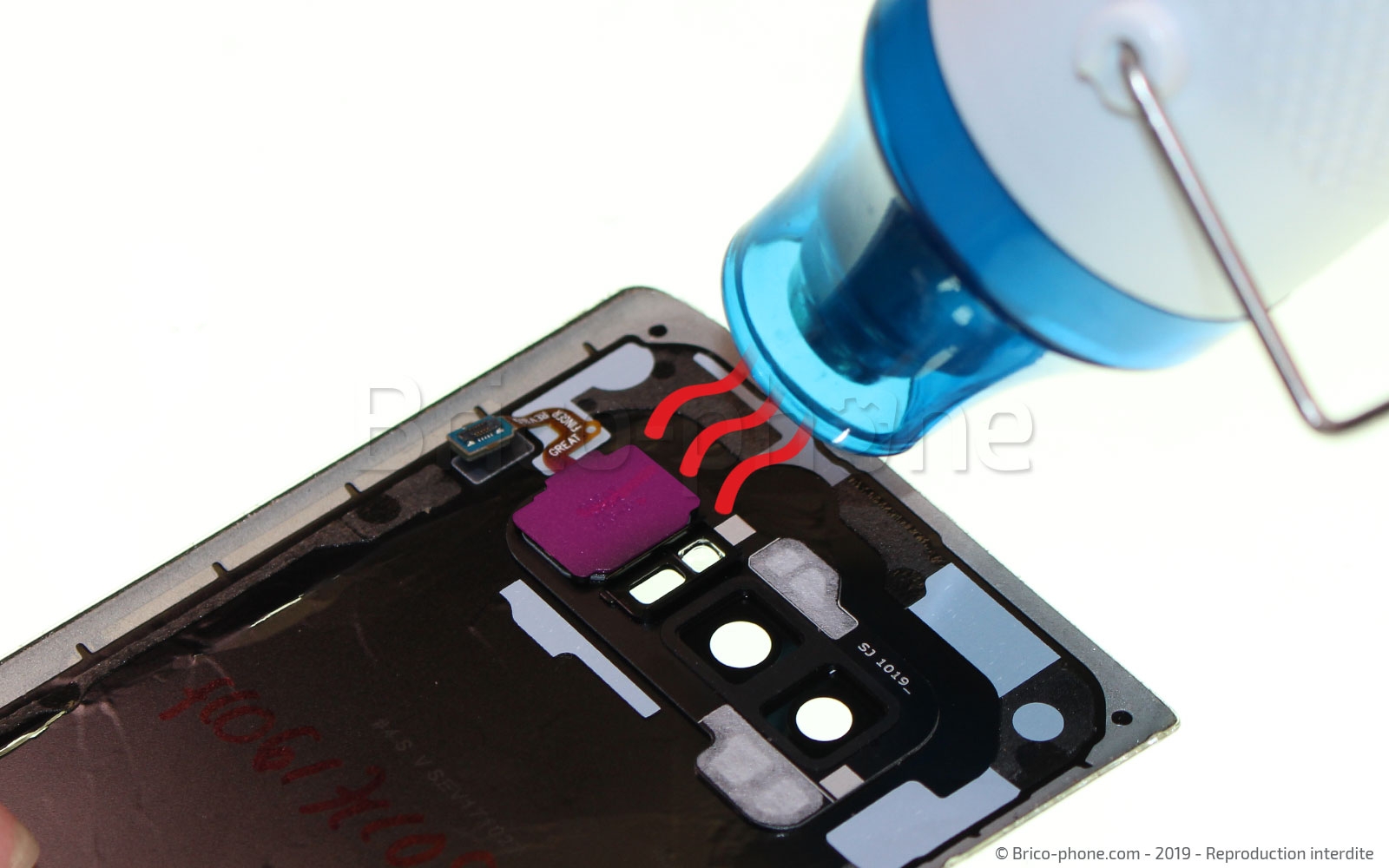

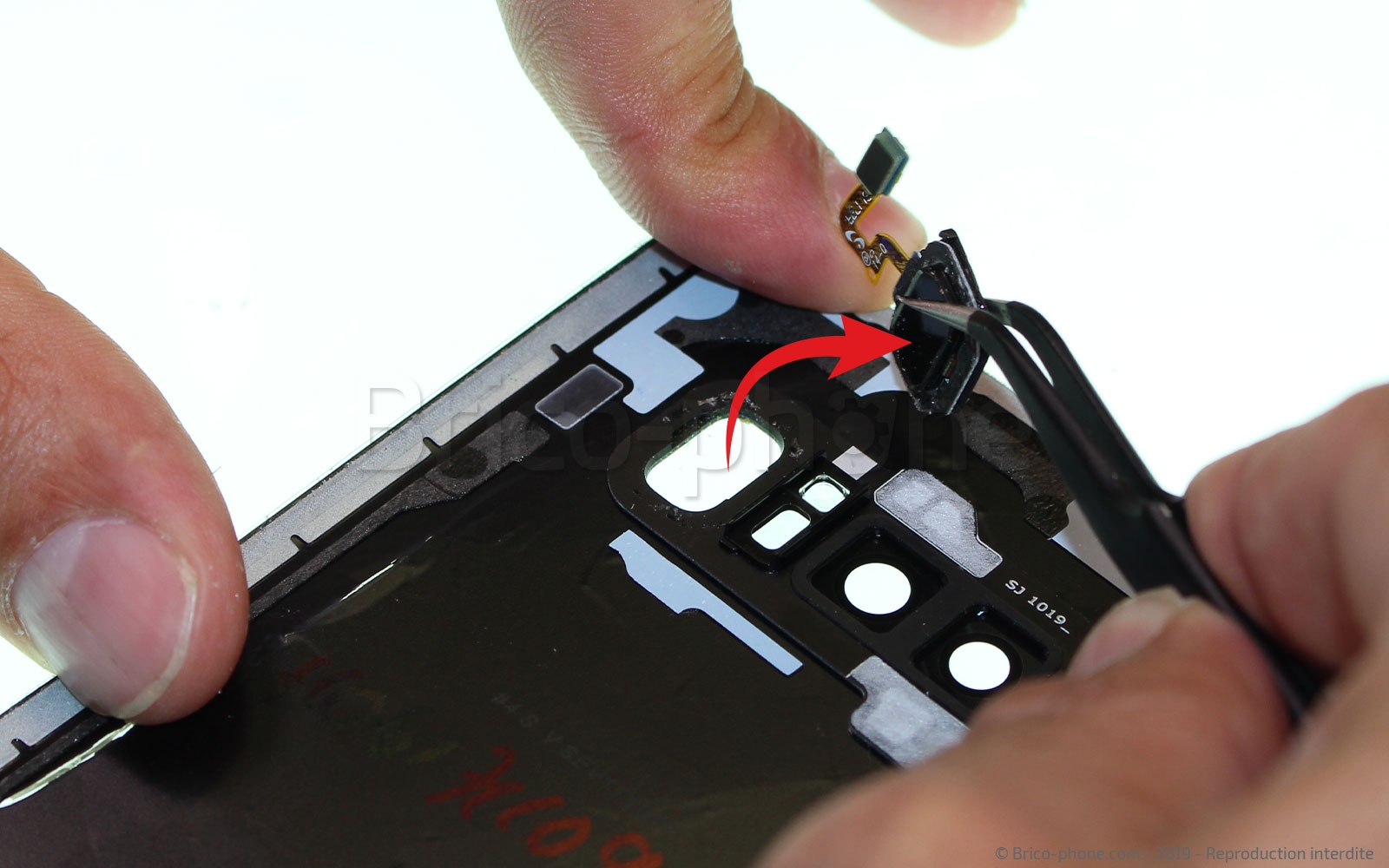

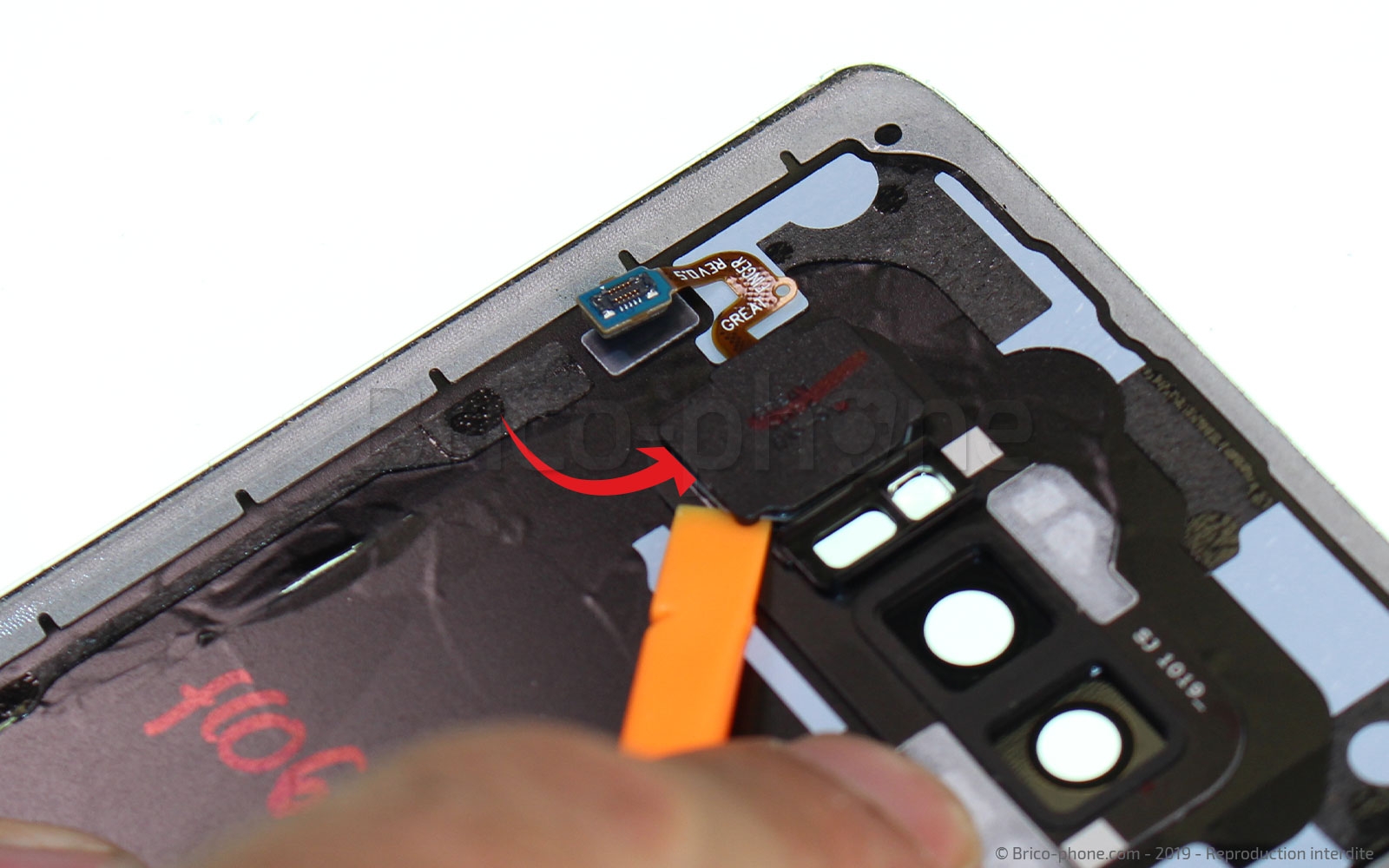

Mettez le châssis de l'appareil de côté puis prenez votre vitre arrière. Nous allons procéder au retrait du lecteur d'empreintes digitales et de sa connectique en chauffant légèrement l'élément . Il ne vous restera plus qu'à décoller l'ensemble de la vitre avec la pincette ou un levier.

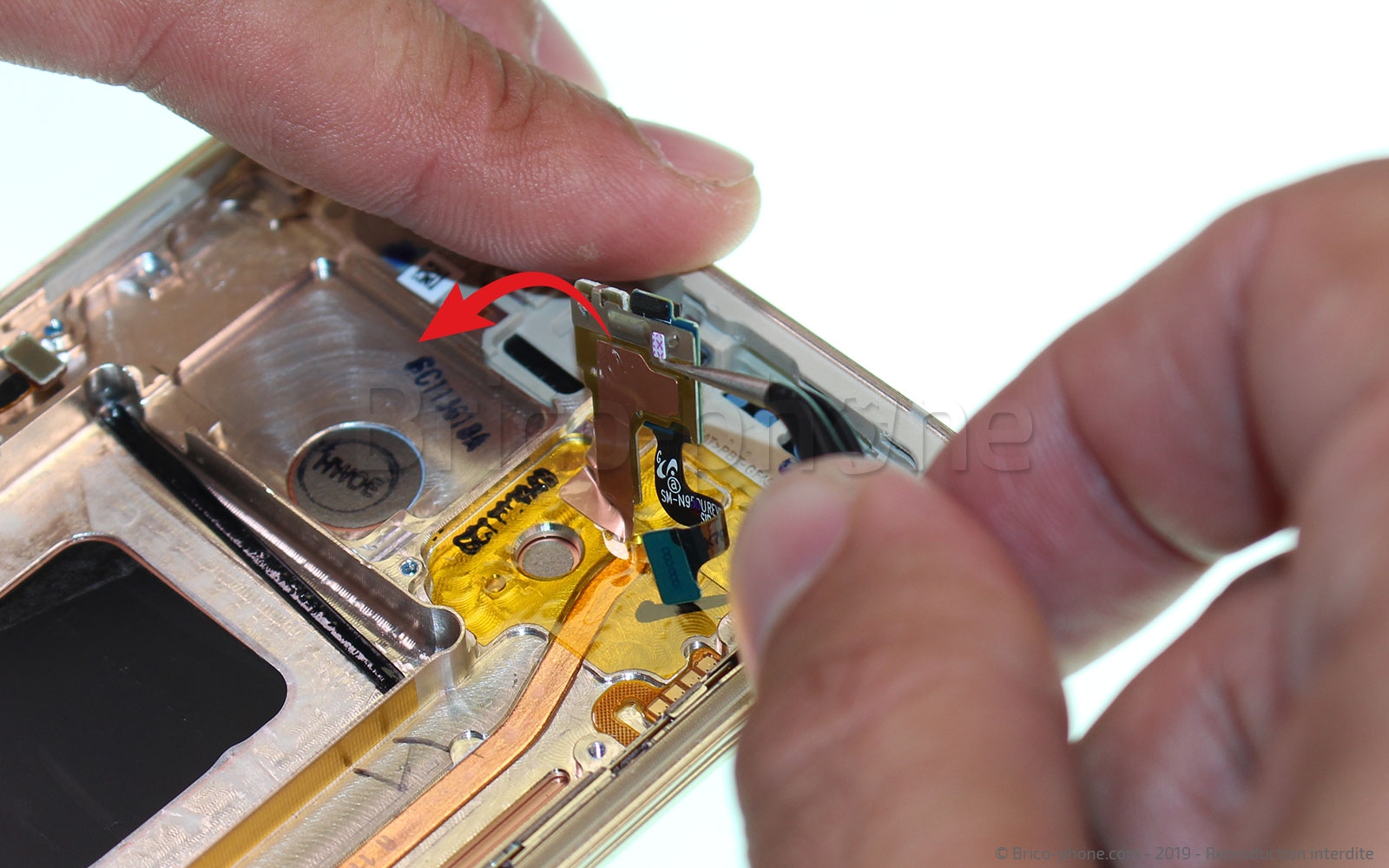

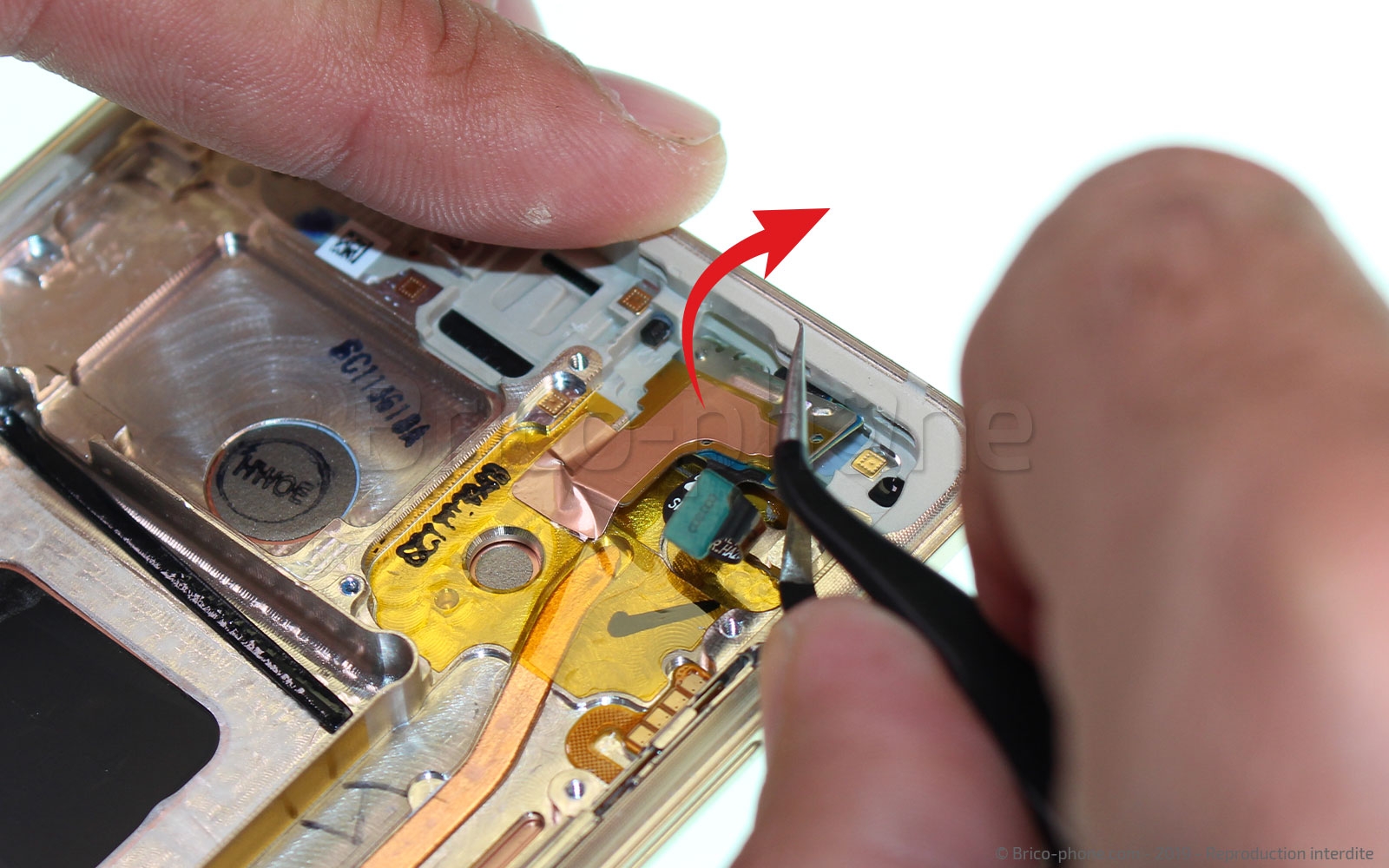

La dernière étape de ce guide démontage complet consiste à retirer la nappe comprenant le capteur de proximité et le flash de l'appareil photo arrière. Ce composant permet également de verrouiller l'écran lors d'un appel téléphonique de manière à ce que votre oreille n'appuie pas sur les touches tactiles.
Aidez-vous de la pincette pour saisir cette pièce détachée qui est simplement collée au châssis de l'appareil.
