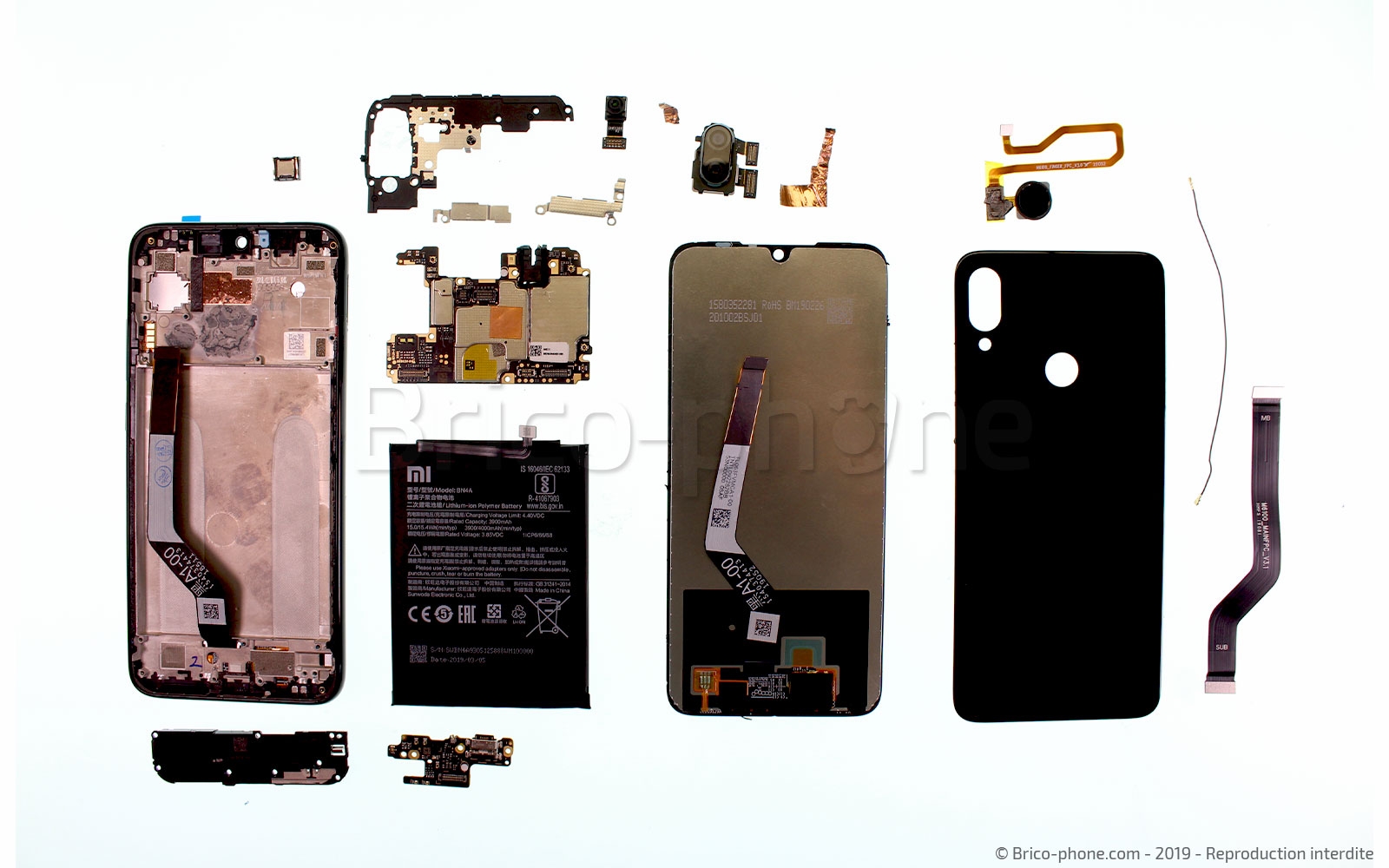

Démontage complet sur Redmi Note 7

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 14/20
Redmi Note 7 | Temps estimé : 45 min | Difficulté : 3/5

Vous recherchez un tutoriel photos pour remplacer une des nombreuses pièces de votre Xiaomi Red Mi Note 7!  Brico-phone a créé pour vous ce guide afin de vous donner un aperçu global de toutes les réparations possible sur ce smartphone.

Suivez simplement les étapes spécifiques pour la pièce que vous souhaitez changer, cités ci-dessous, ou procédés à l'ensemble des étapes pour un démontage intégral de votre appareil.

Sommaire

Changement d'écran : étapes 1 à 9 ; 20 à 22

Changement de batterie : étapes 1 à 12 ;14

Changement de dock : étapes 1 ; 3 à 7 ; 9 à 10 ; 15

Changement de vitre arrière : étapes 1 ; 3 à 7 ; 23

Changement du haut-parleur externe : étapes 1 ; 3 à 7 ; 9

Changement du haut-parleur-interne : étapes 1 à 7 ; 16 ; 17 ; 19

Changement de caméra avant : étapes 1 à 7 ; 16

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

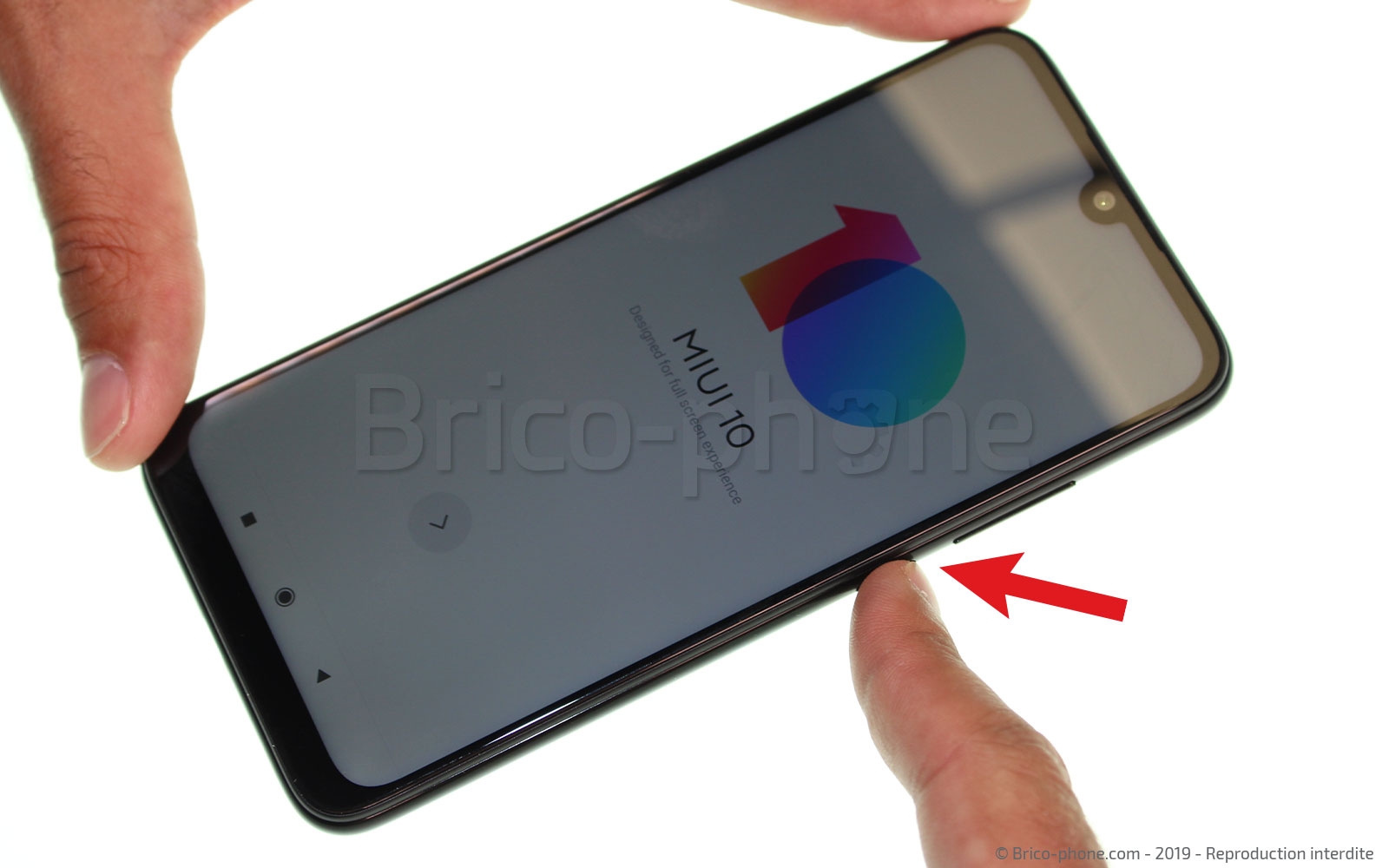

Etape 1 : Eteindre l'appareil

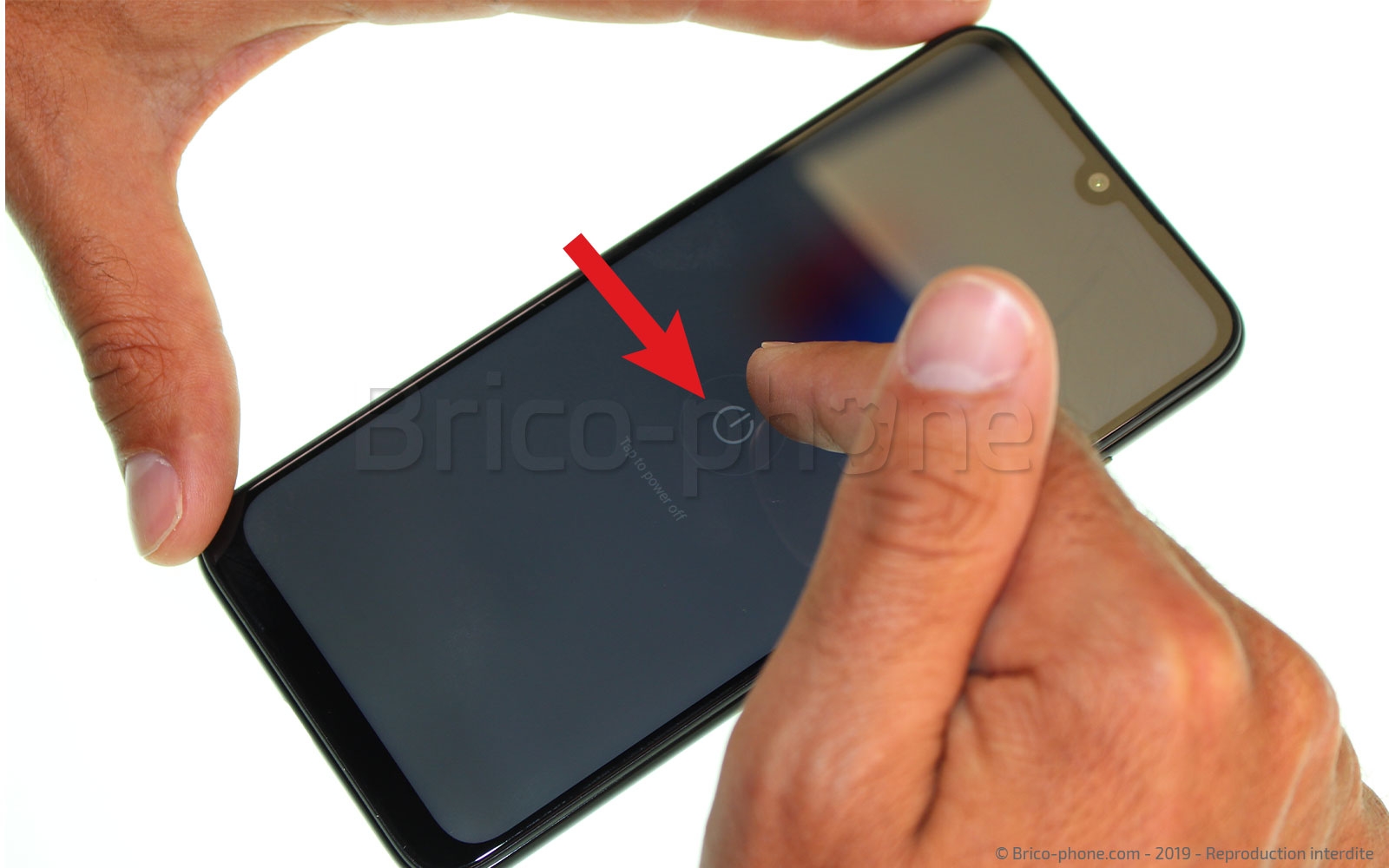

Que vous changiez la batterie ou tout simplement la vitre arrière de votre Xiaomi Red Mi Note 7, il est bien évidemment conseillé d'éteindre vote smartphone.

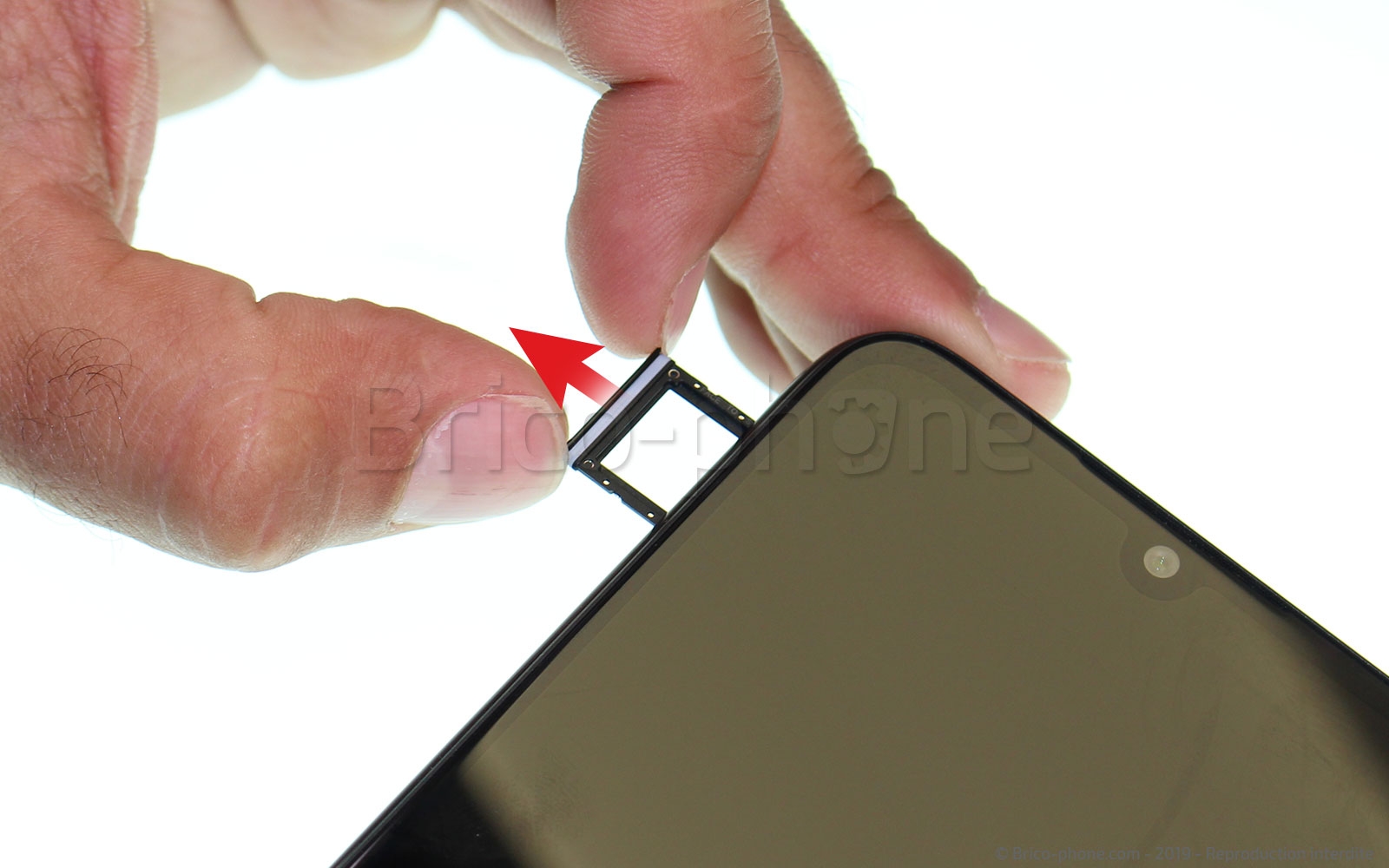

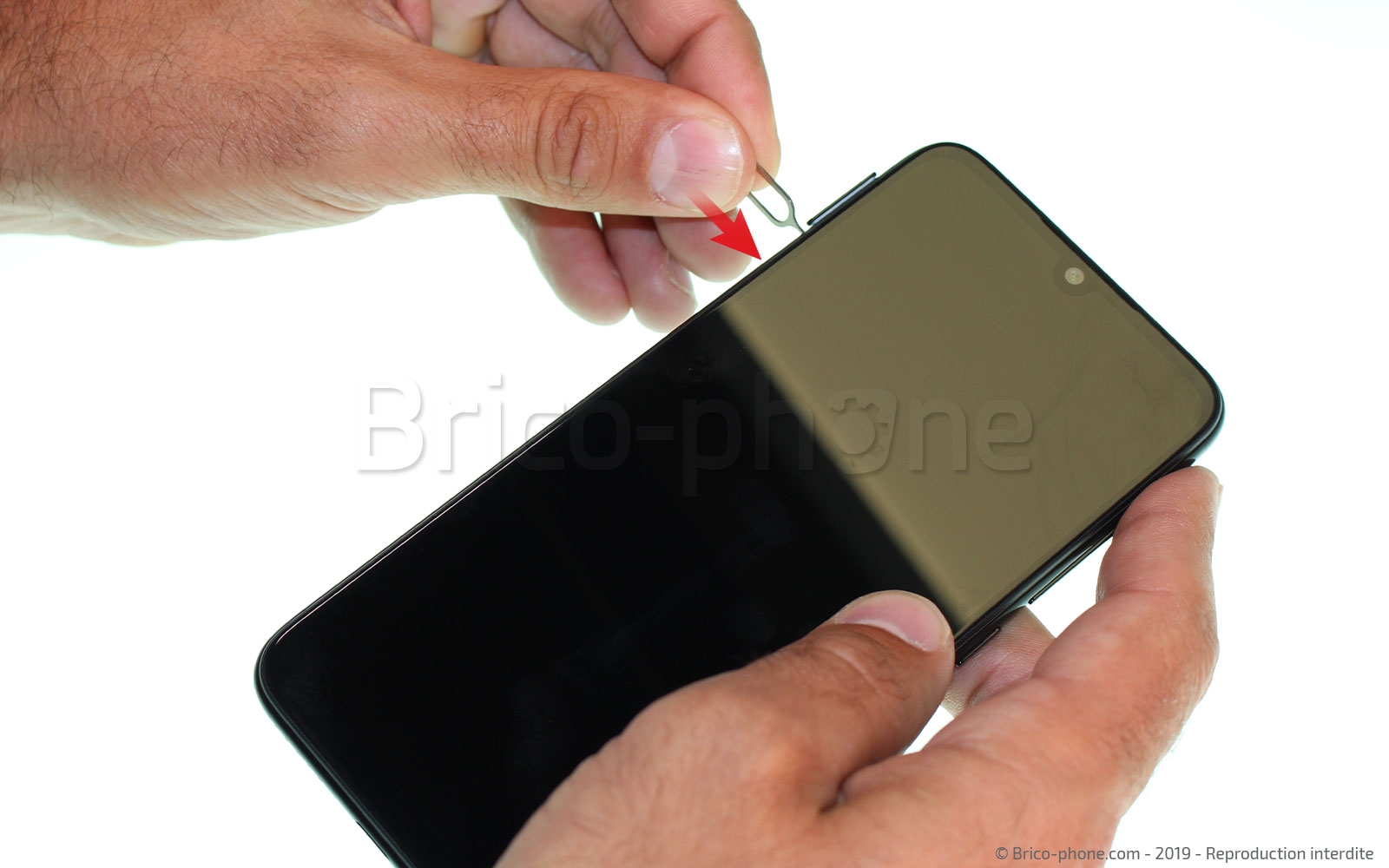

Etape 2 : Retirer le tiroir Sim
Insérez l'outil d'extraction de SIM (qui se trouve dans le kit outils) dans le petit trou situé à côté du tiroir présent sur le haut de la tranche gauche.
Après une légère pression, le rack SIM va s'éjecter de lui-même.
Outils du kit utilisés
Outils du kit utilisés

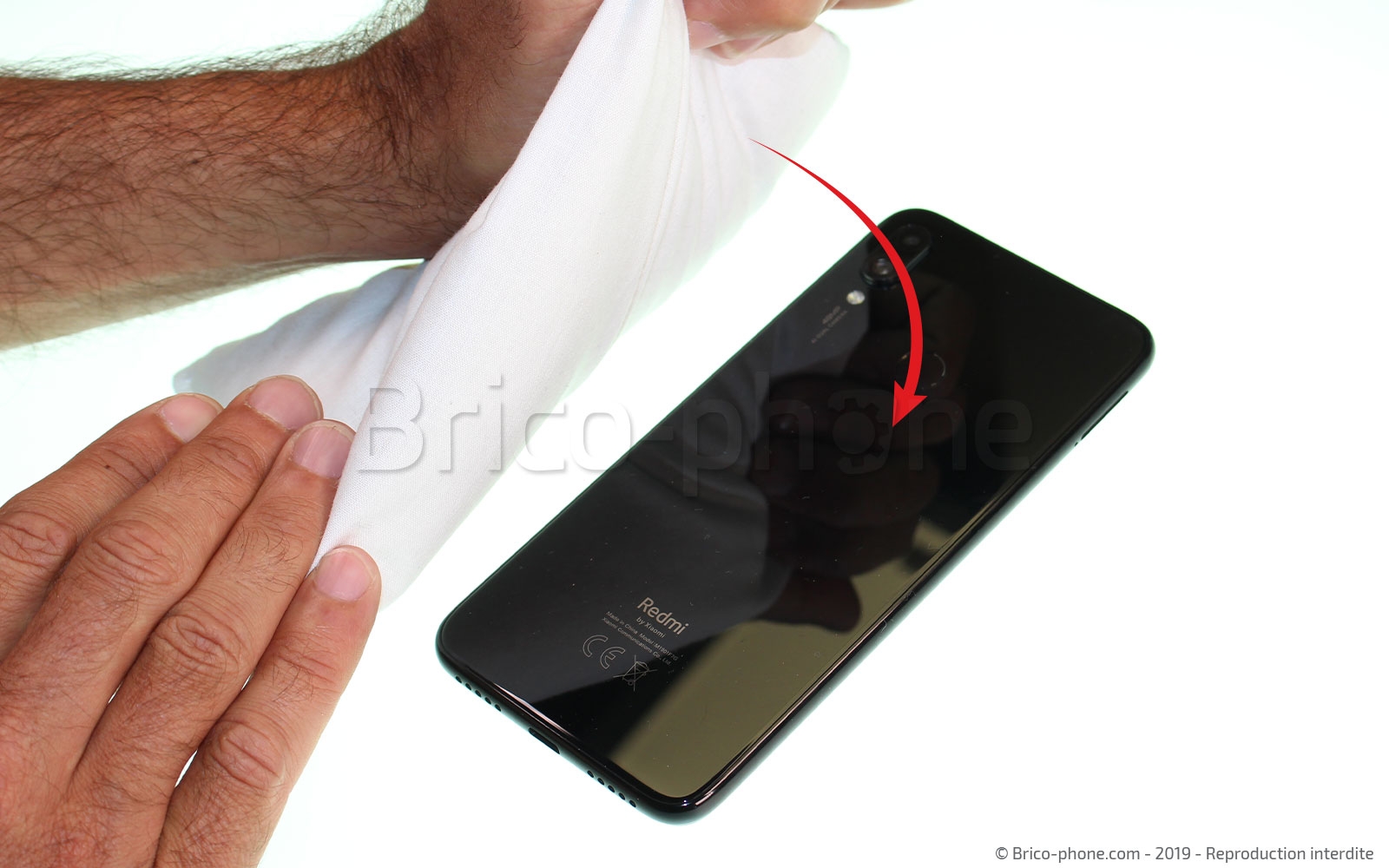

Etape 3 : Chauffer le cache arrière
La première étape de ce tutoriel de démontage consiste à chauffer la vitre arrière de votre smartphone afin de ramollir la colle qui permet de faire adhérer cette dernière au châssis de l'appareil.

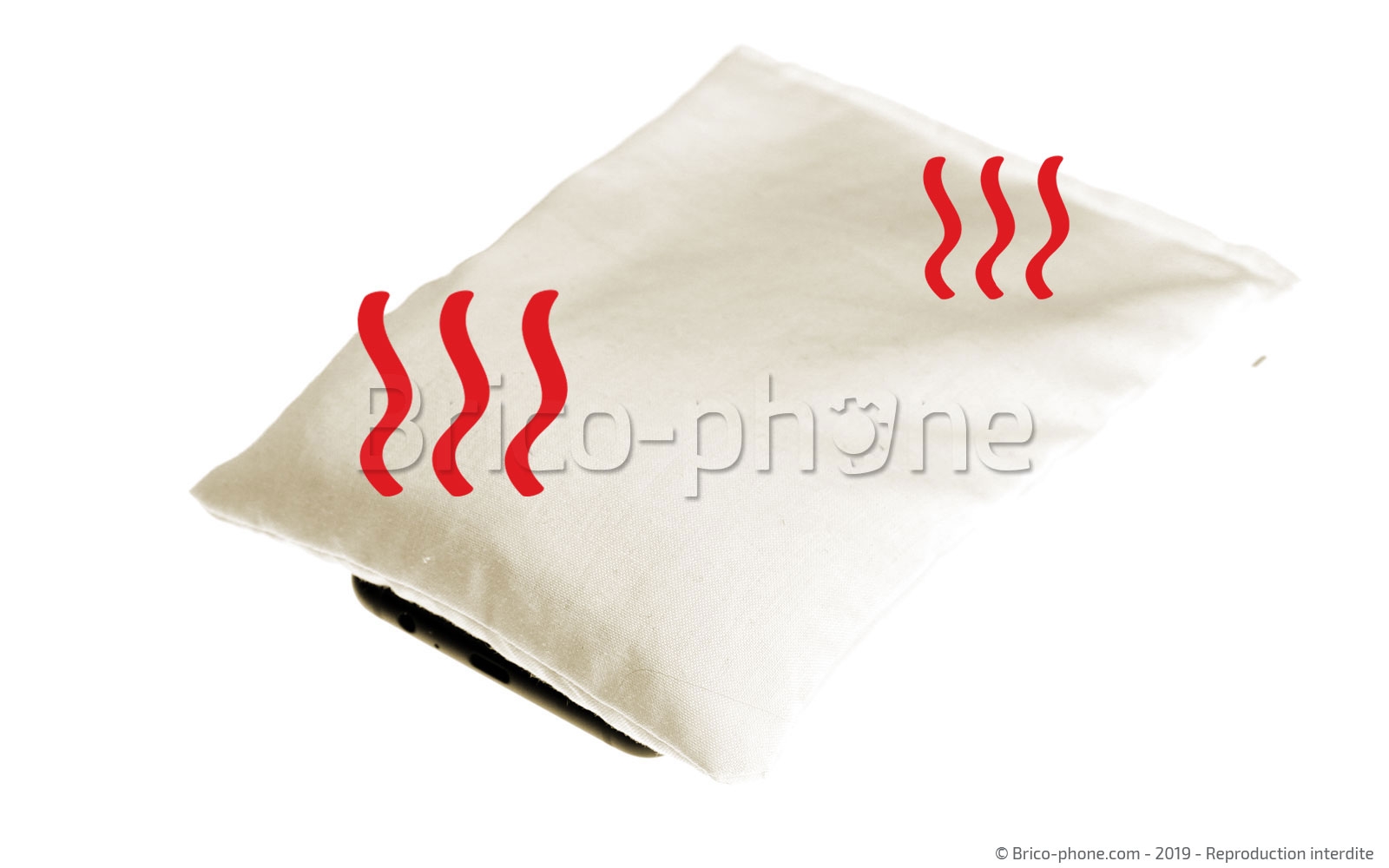

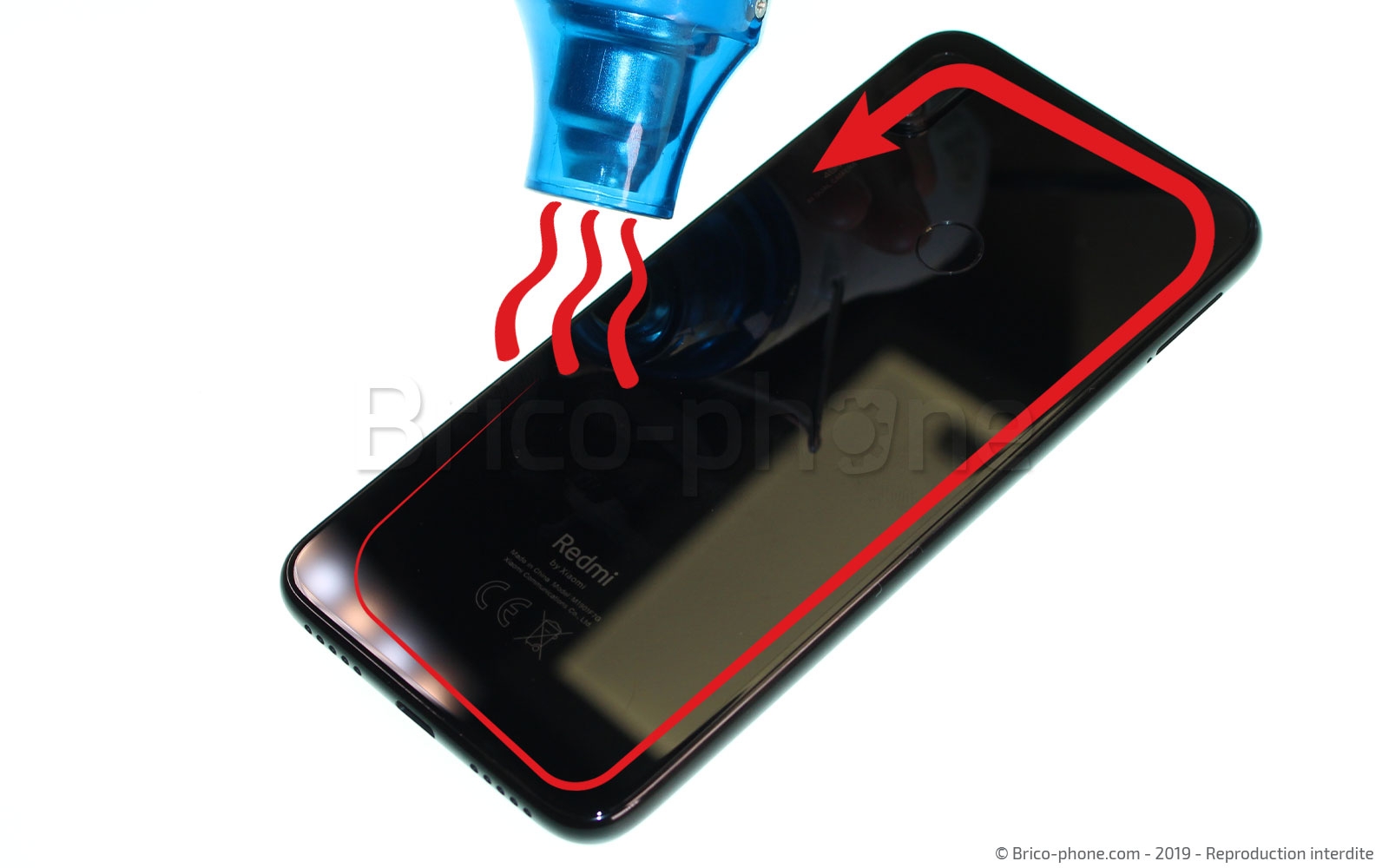

Vous pouvez pour cela utiliser un sèche-cheveux, un mini-décapeur thermique ou notre coussin chauffant .
Chauffez essentiellement le contour de la façade arrière car la colle se trouve sur cette zone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

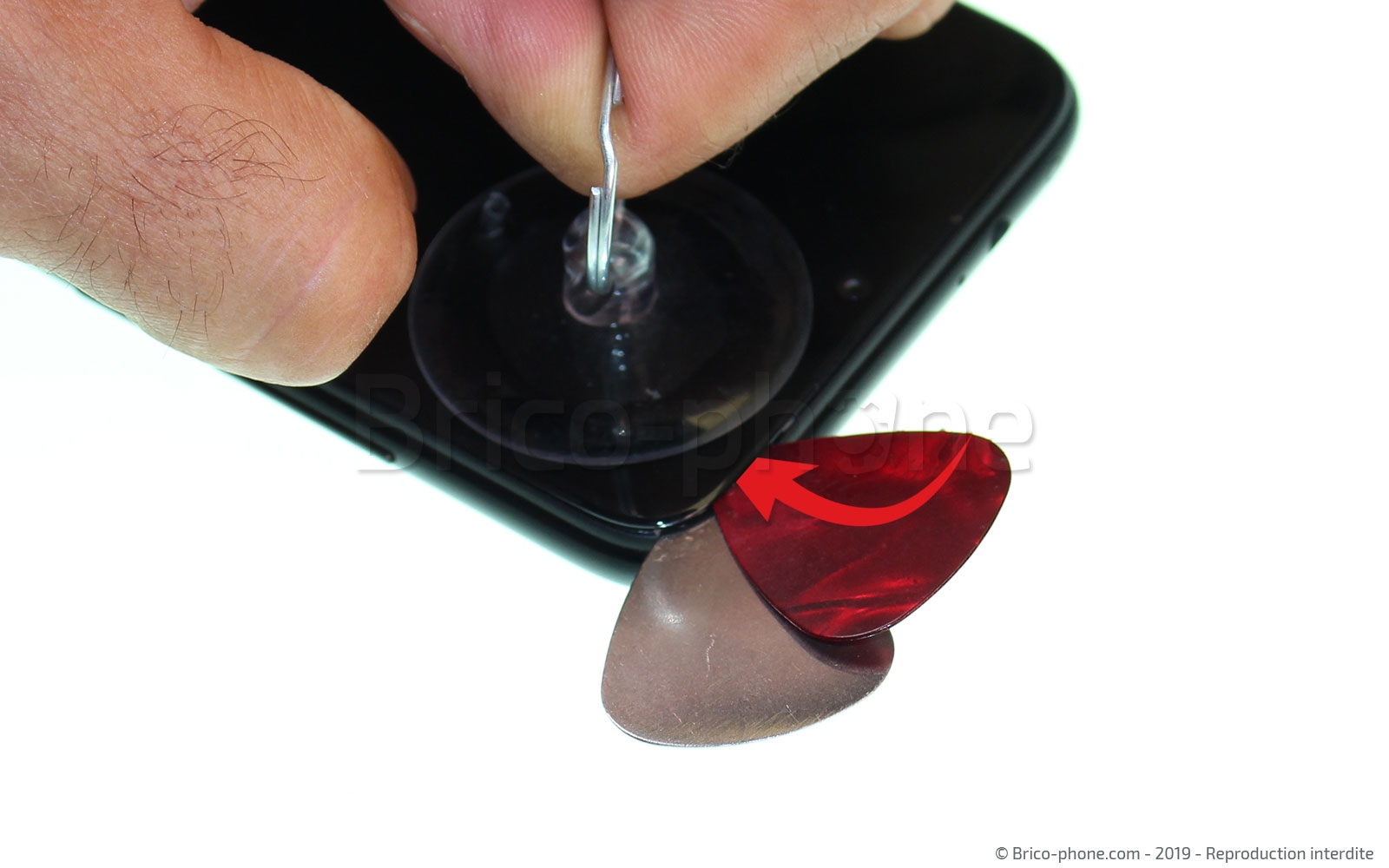

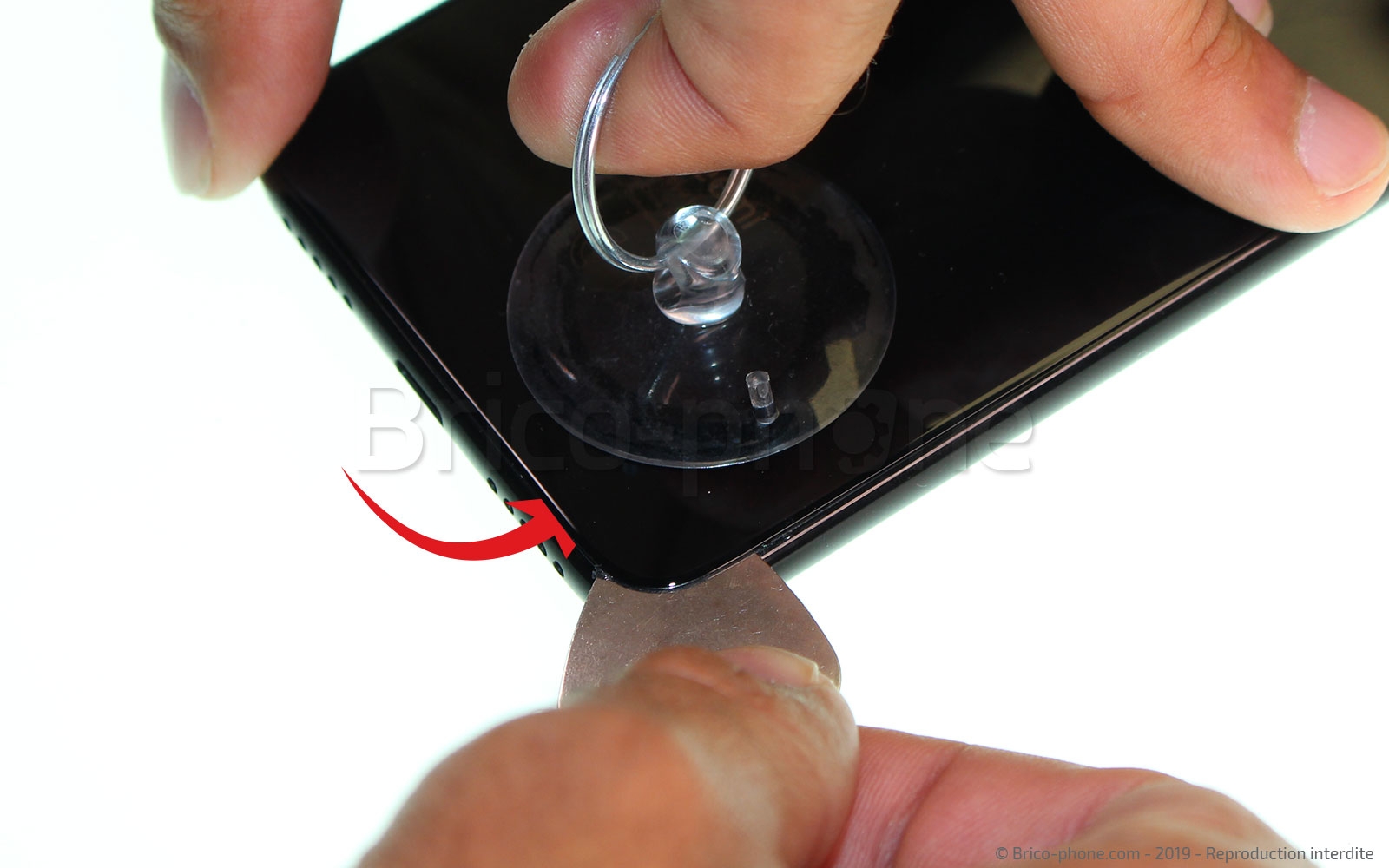

ETape 4 : Mettre en place les outils pour le décollage

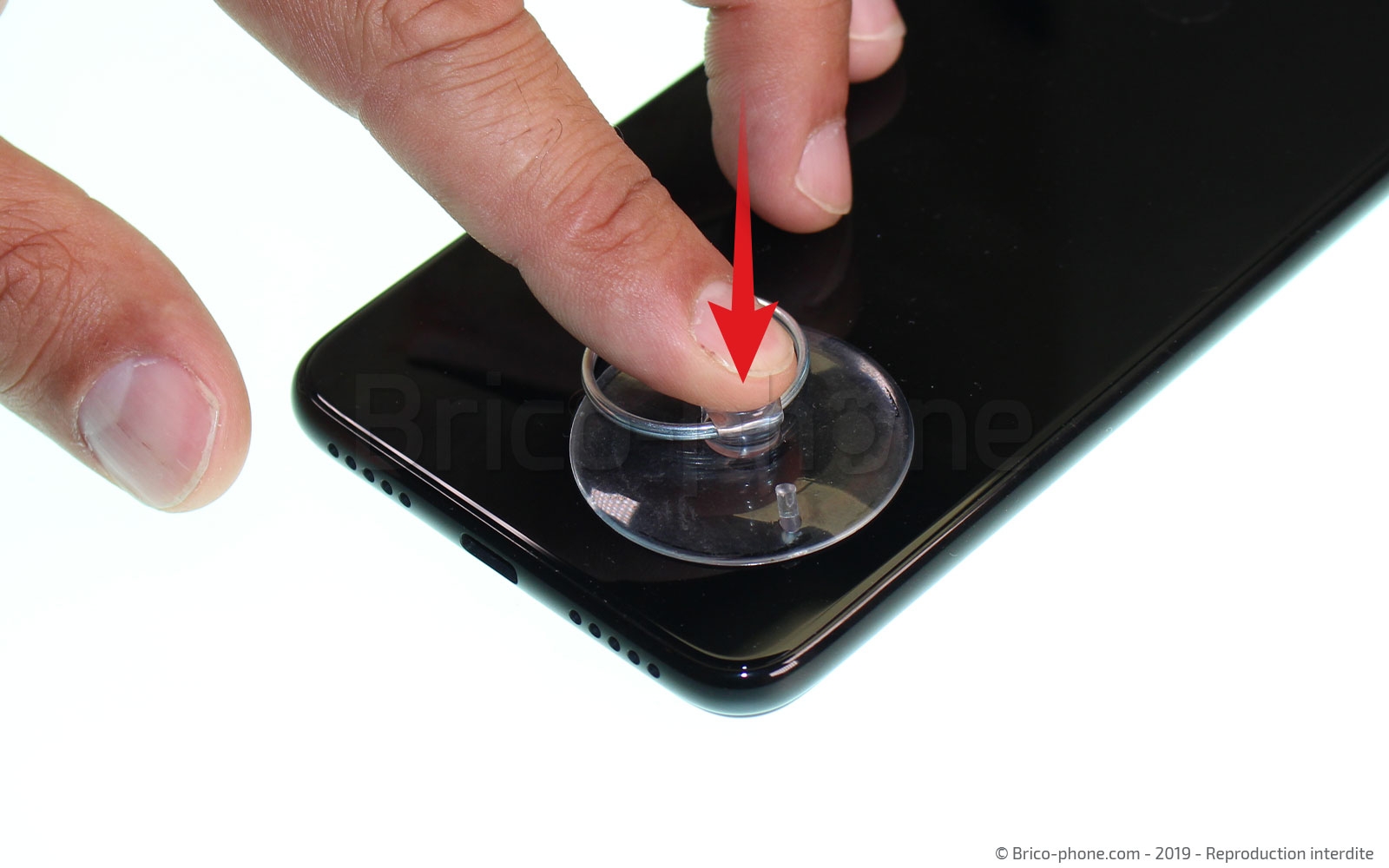

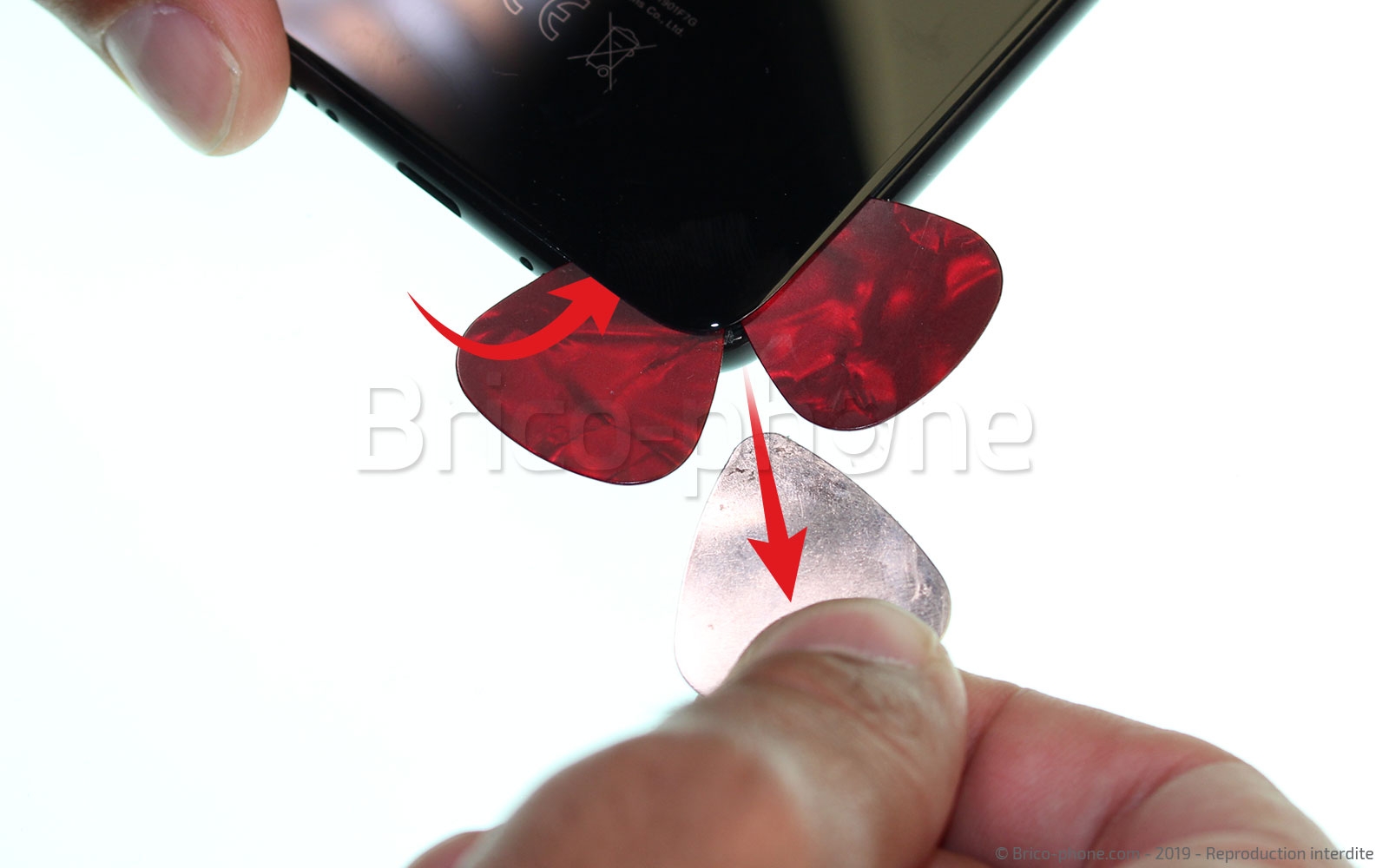

Cette étape consiste à venir mettre en place les petits outils plastique qui seront utilisés pour le décollage du cache arrière. Pour cela commencez par venir positionner la ventouse sur le bas de la vitre, puis tout en tirant fortement dessus venez mettre en place le médiator métal dans l'angle, entre la façade arrière et le châssis.
Une fois ce dernier mis en place vous devez apercevoir deux petits espaces dans lesquels vous allez mettre en place les deux médiators plastiques présents dans votre kit d'outils.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Ouvrir l'appareil

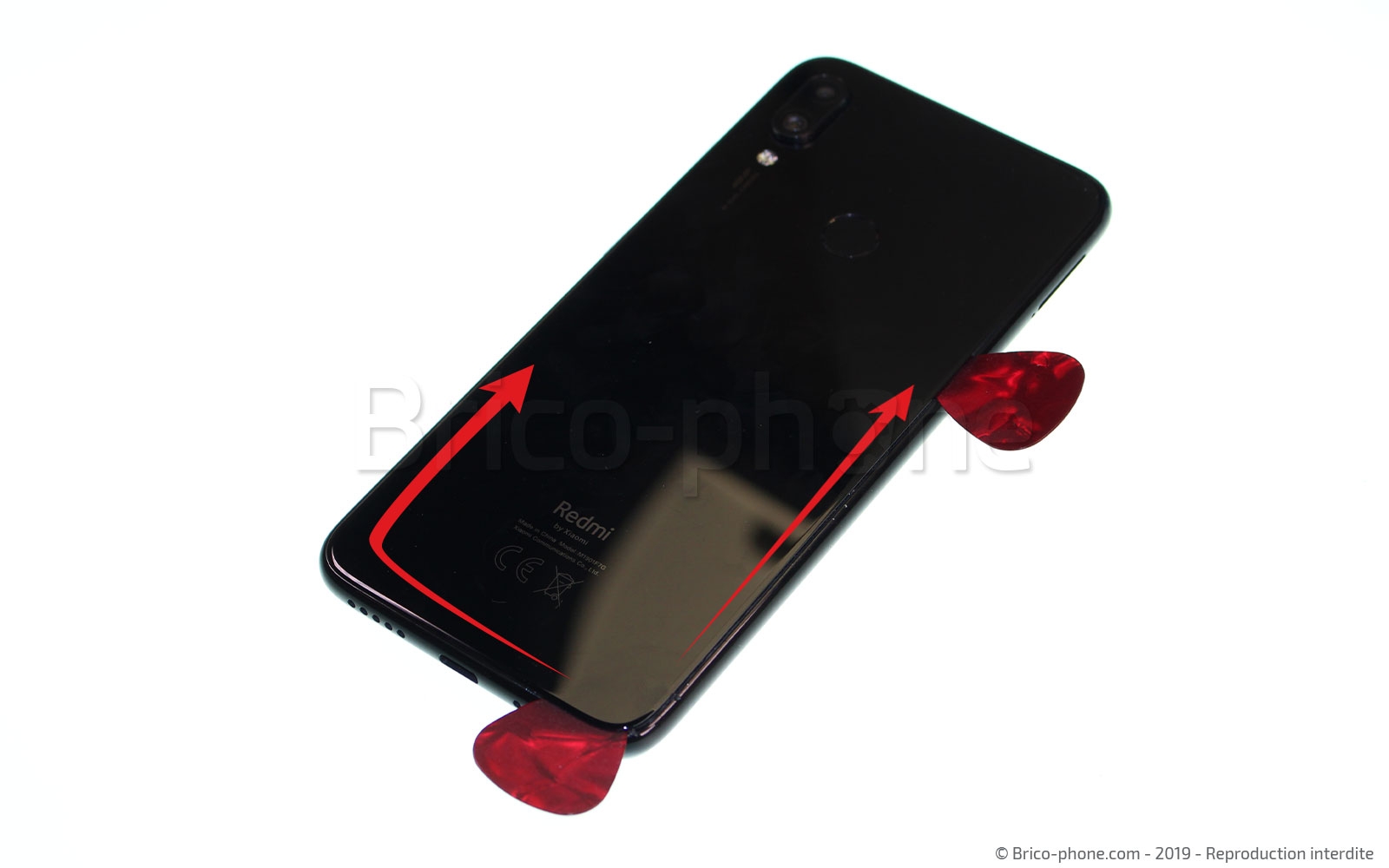

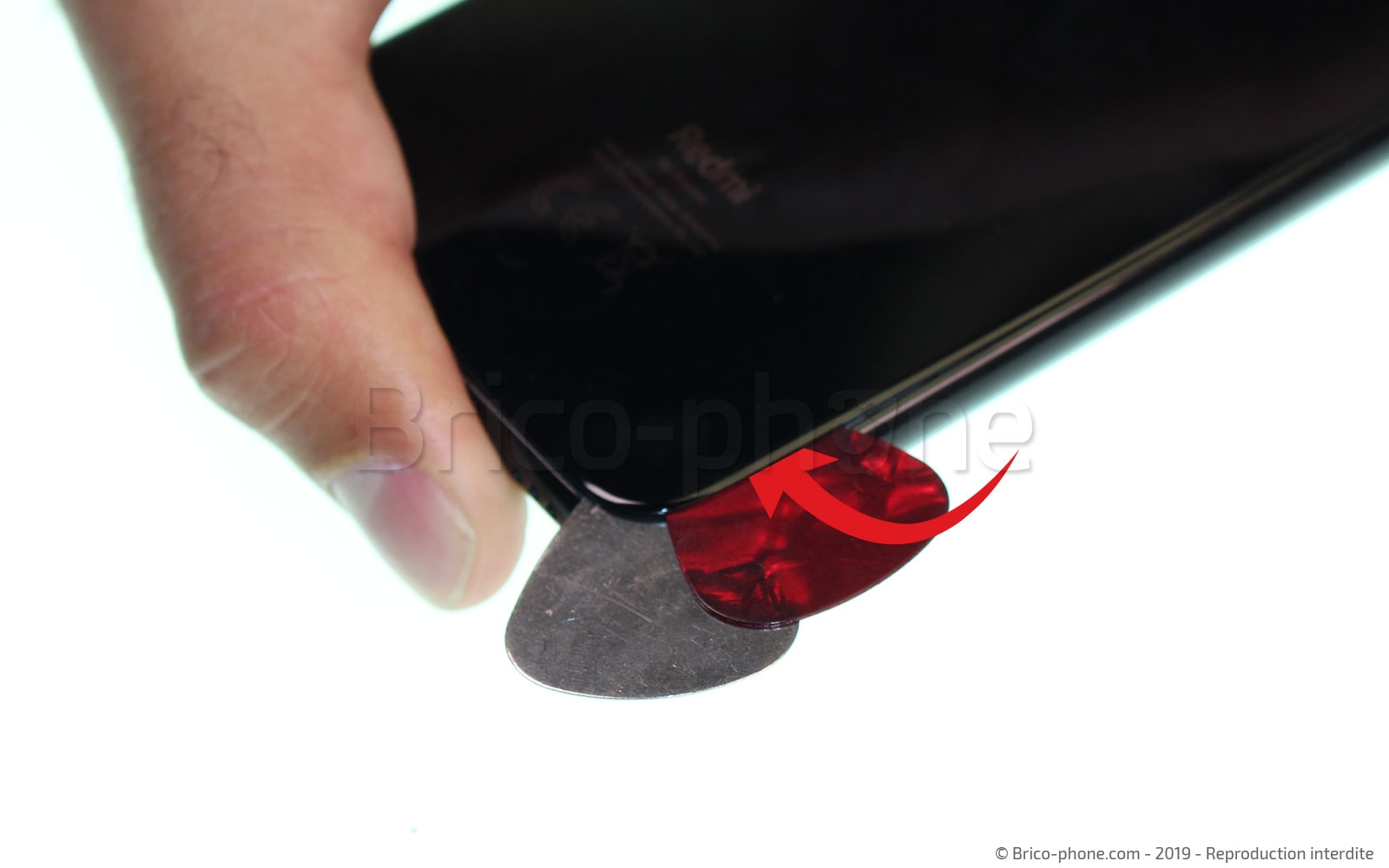

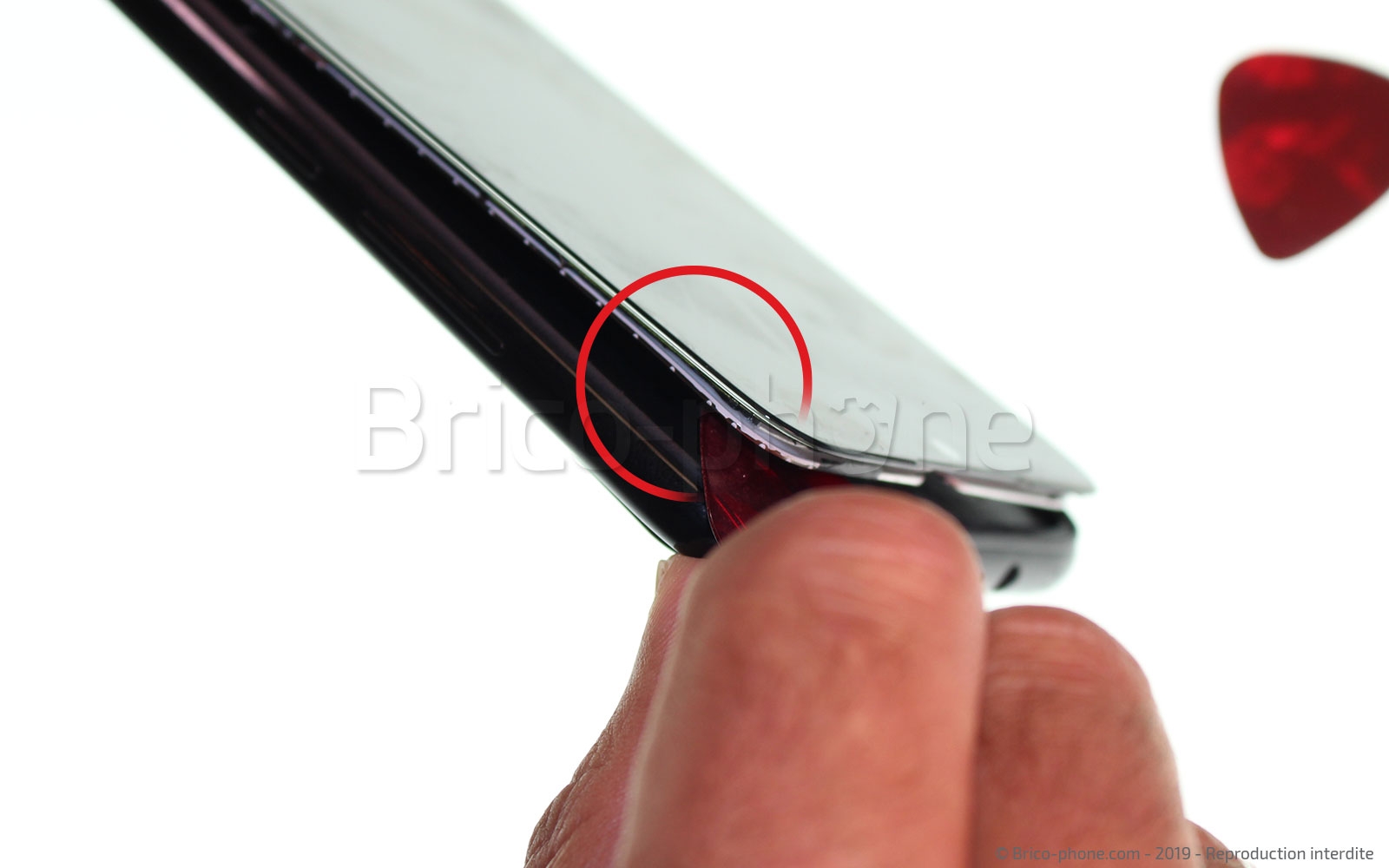

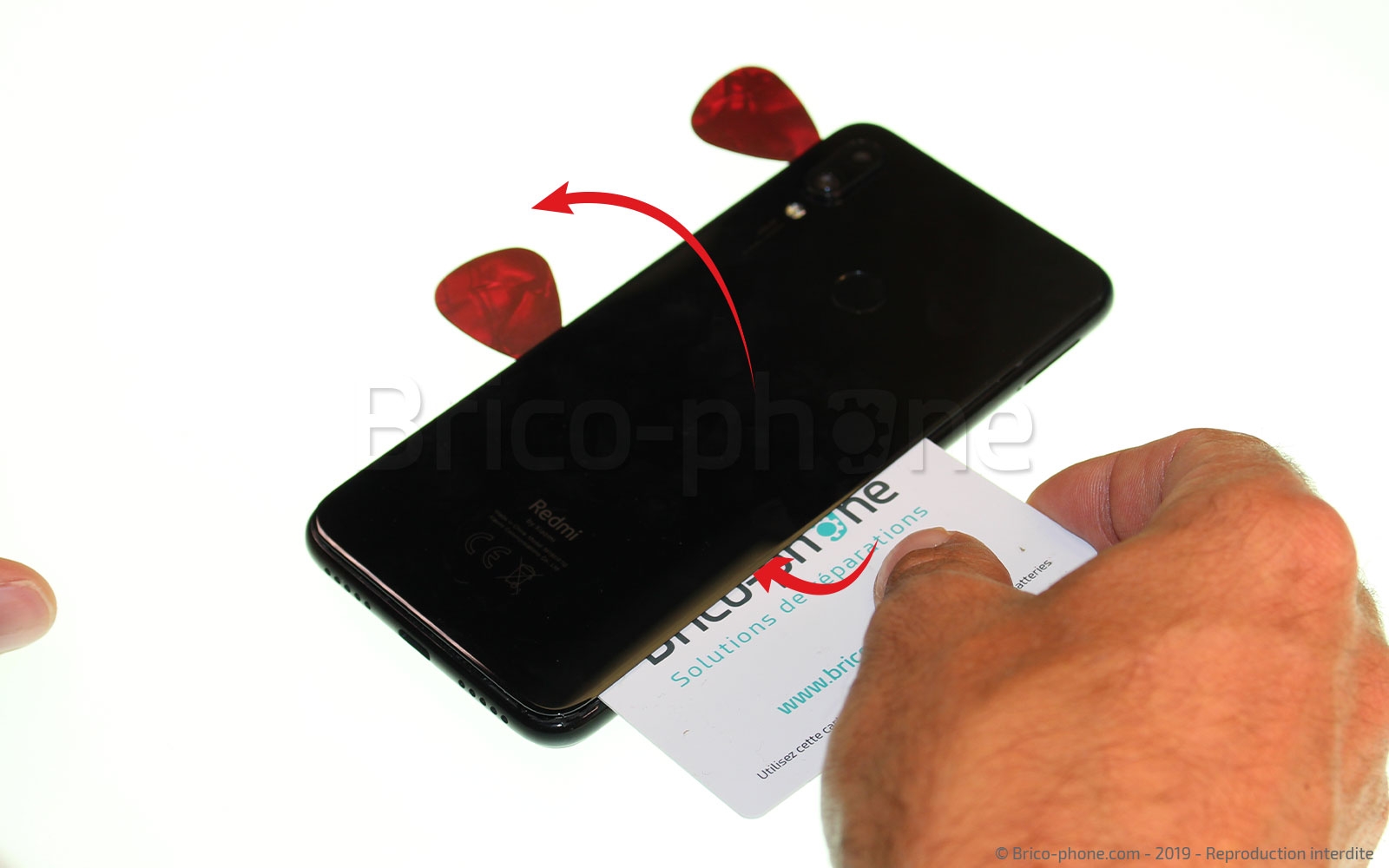

Faites délicatement glisser les médiators sur tout le pourtour de la vitre arrière afin de la décoller en douceur.

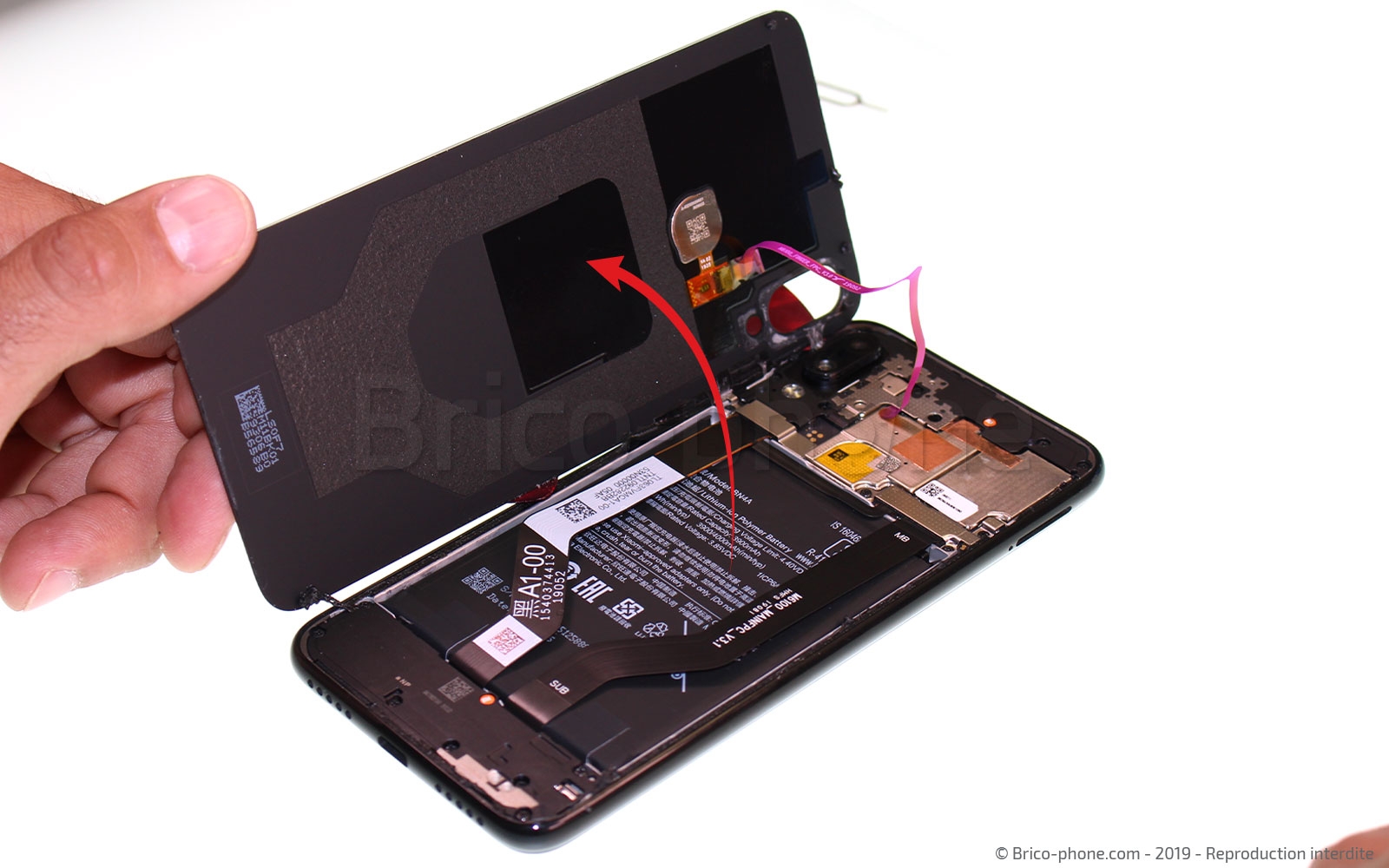

Basculez ensuite le cache comme sur la photo n° 3 en vous aidant de la carte PVC.
Outils du kit utilisés
Outils du kit utilisés

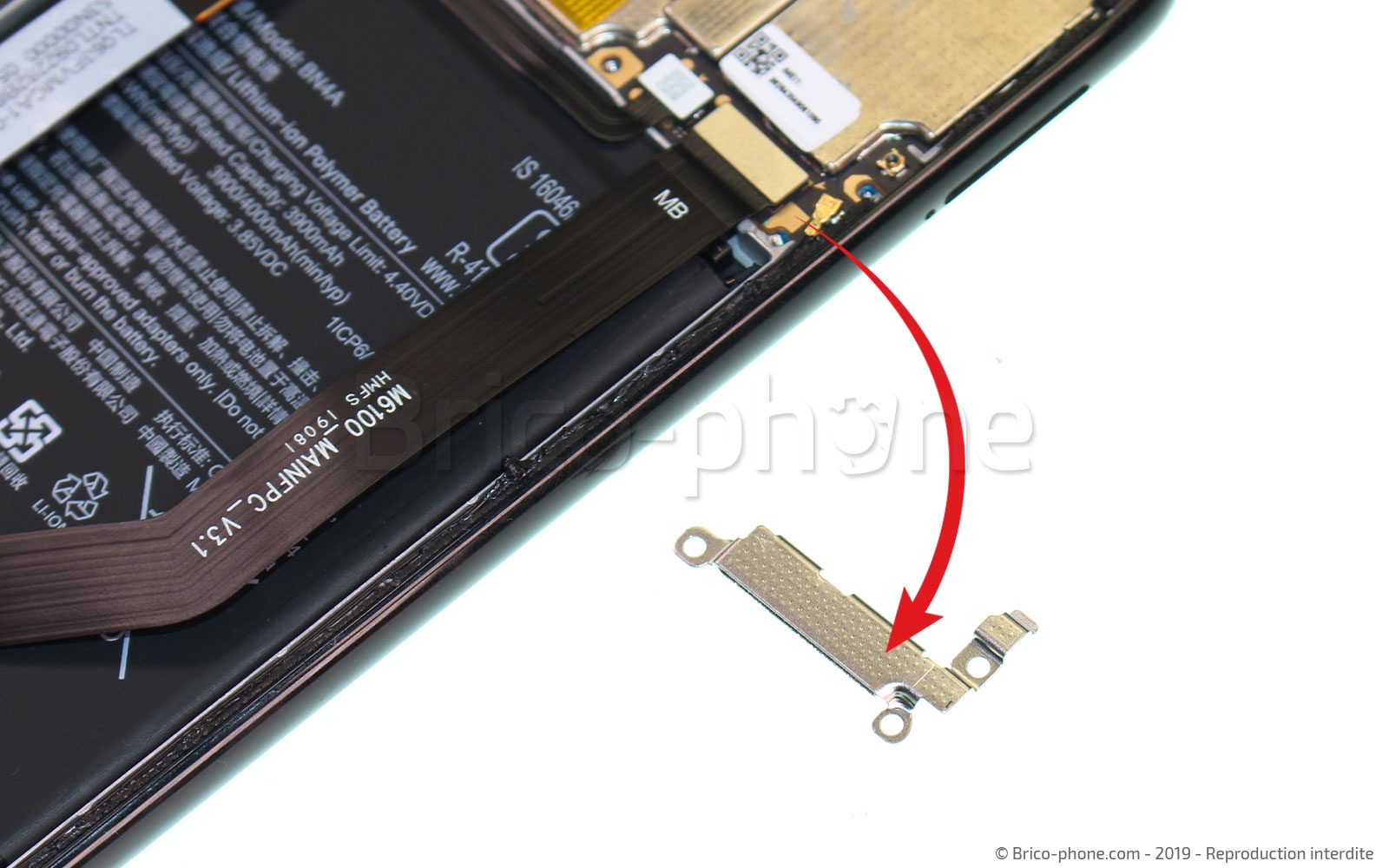

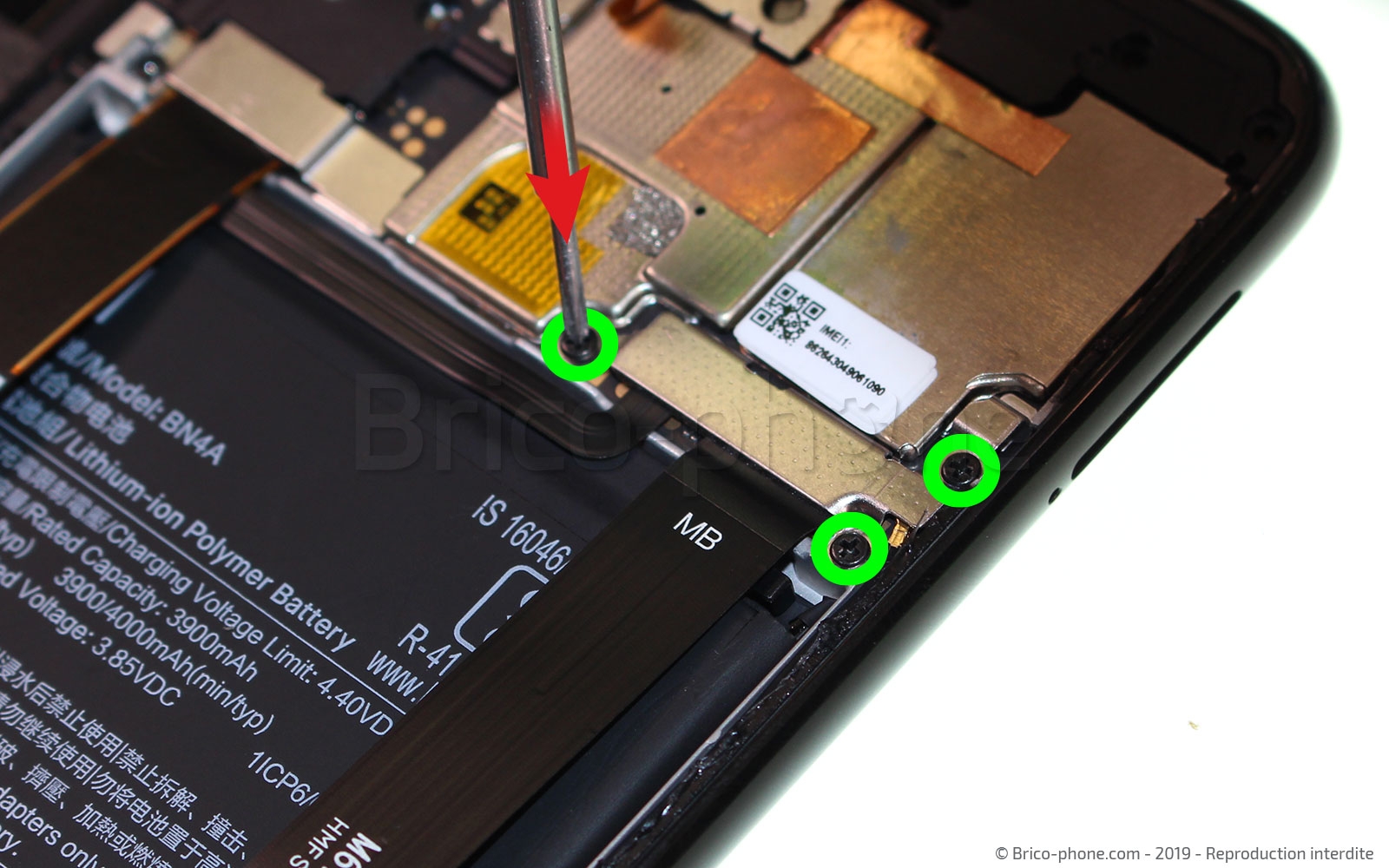

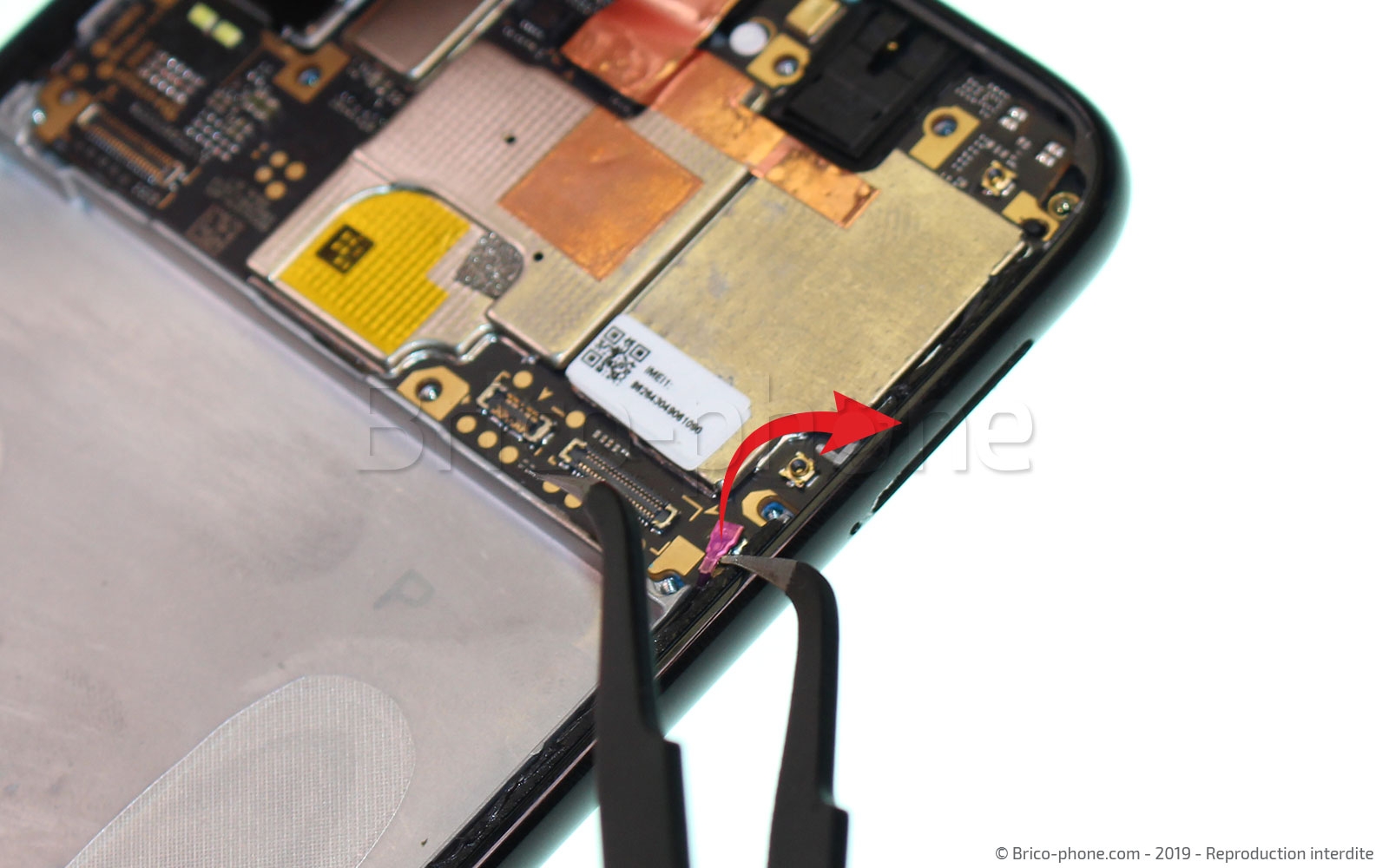

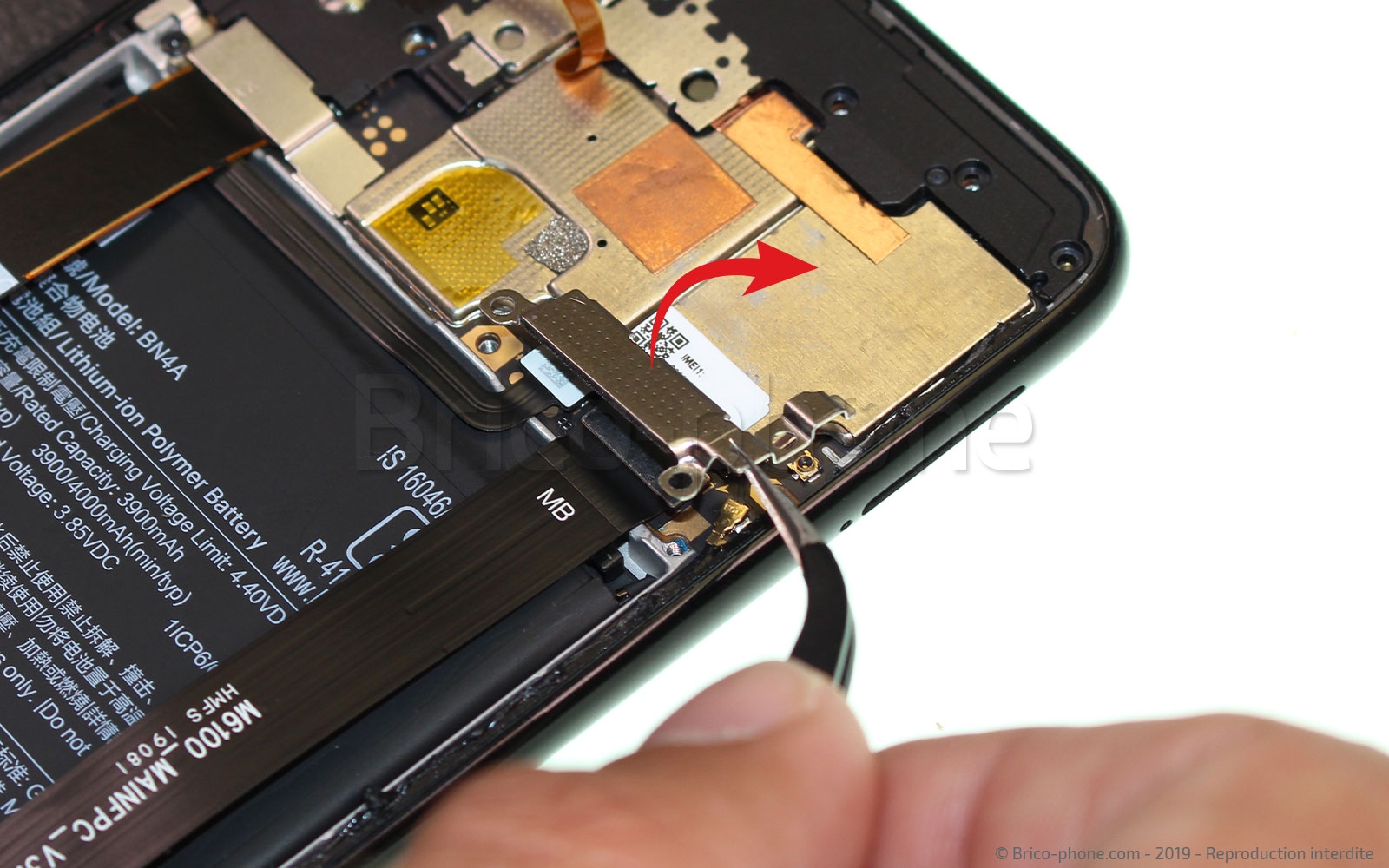

Etape 6 : Déconnecter la batterie

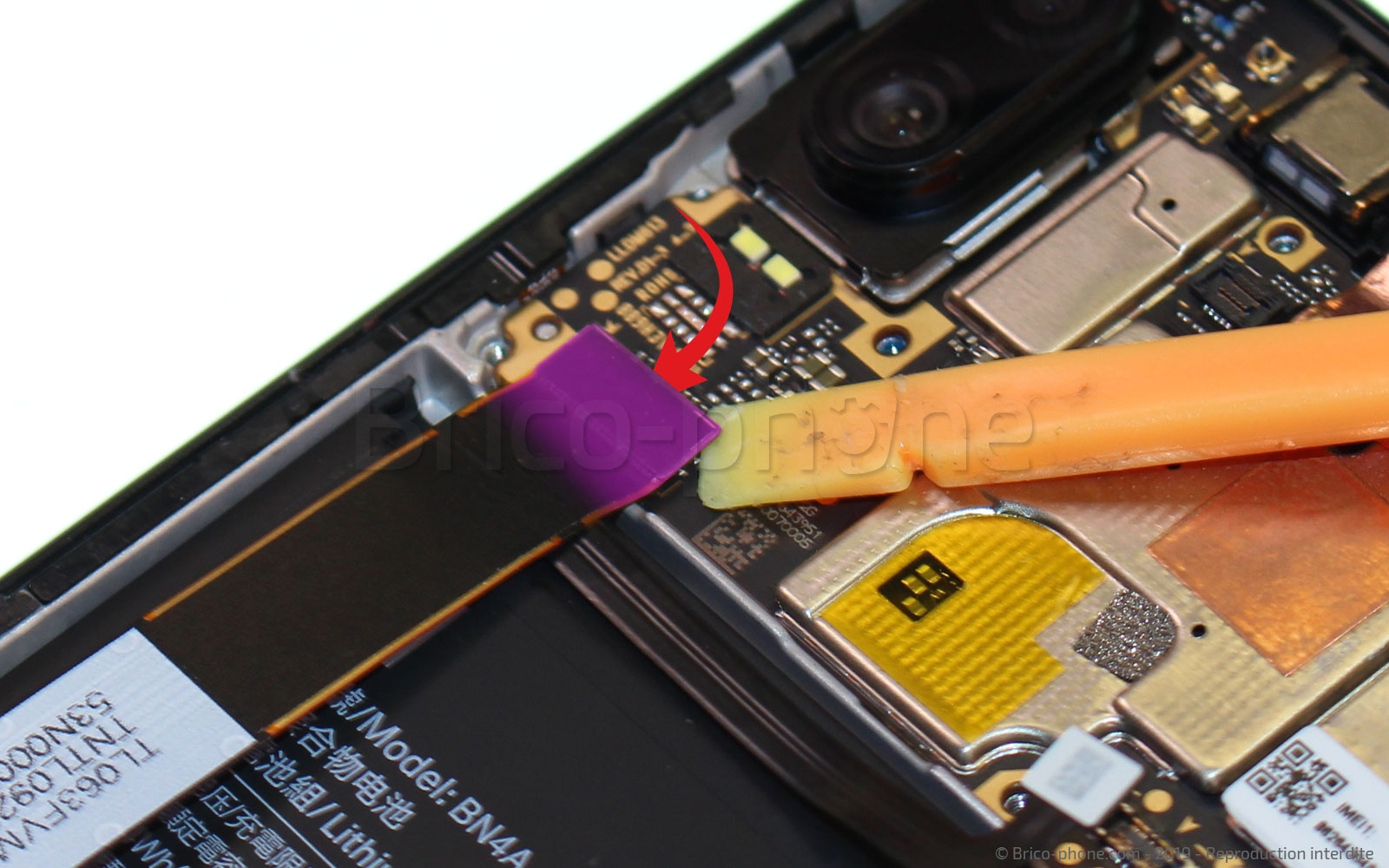

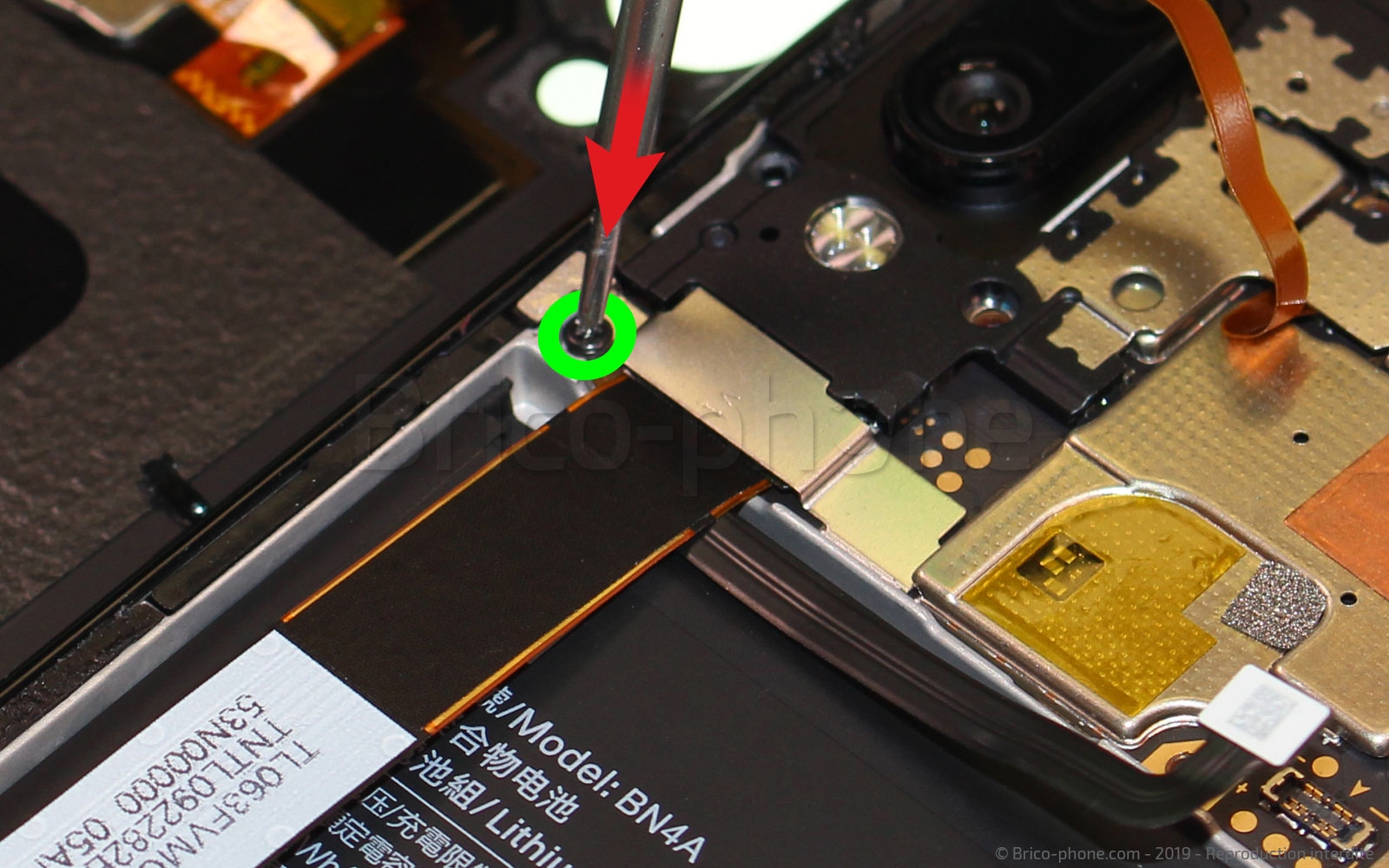

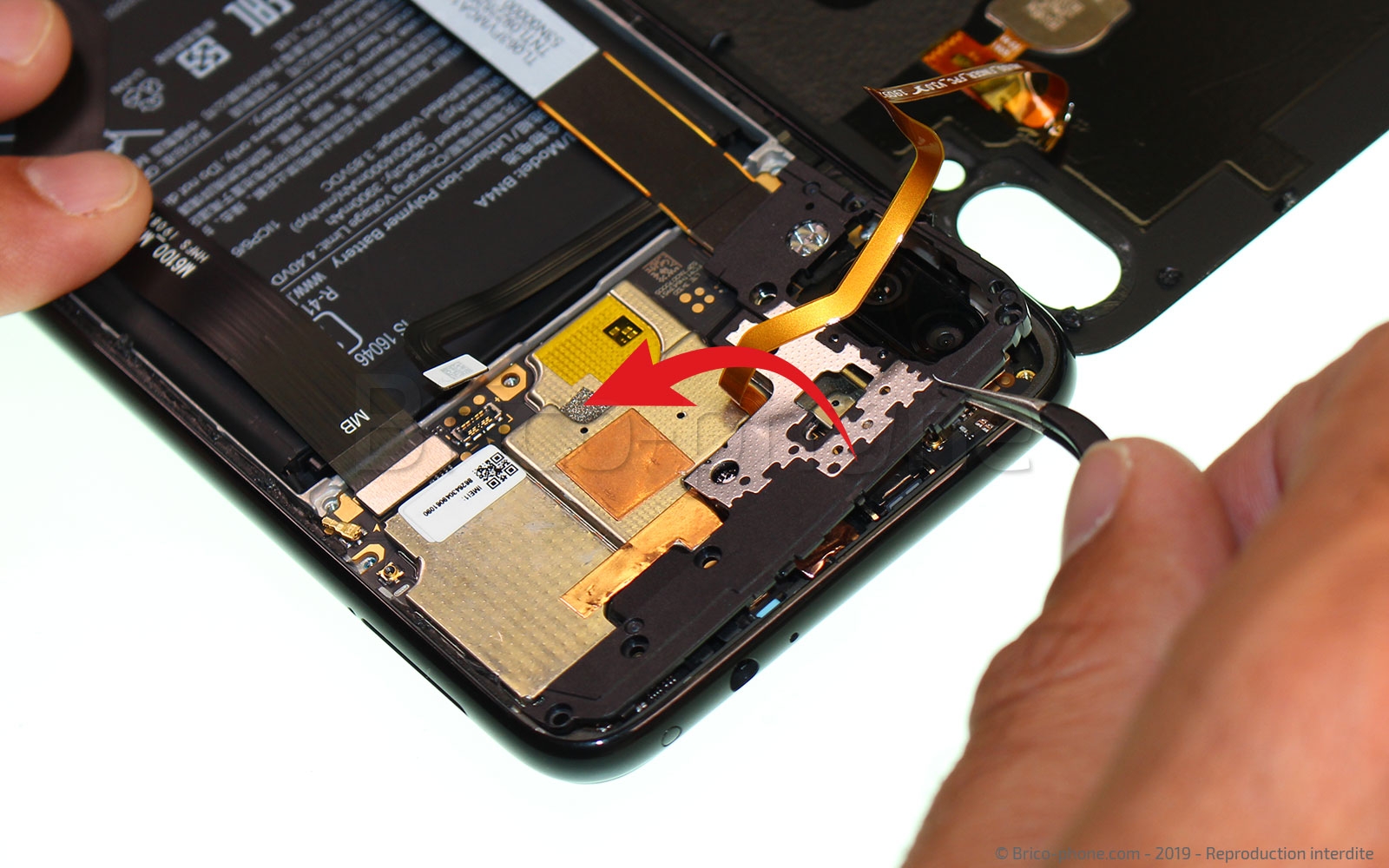

Retirez le cache métallique qui recouvre le connecteur de la batterie afin de déconnecter cette dernière. Pour cela retirez simplement les 3 vis cruciformes puis dégagez l'élément à l'aide de la pincette. Débranchez maintenant la batterie avec le levier nylon.
Outils du kit utilisés
Outils du kit utilisés

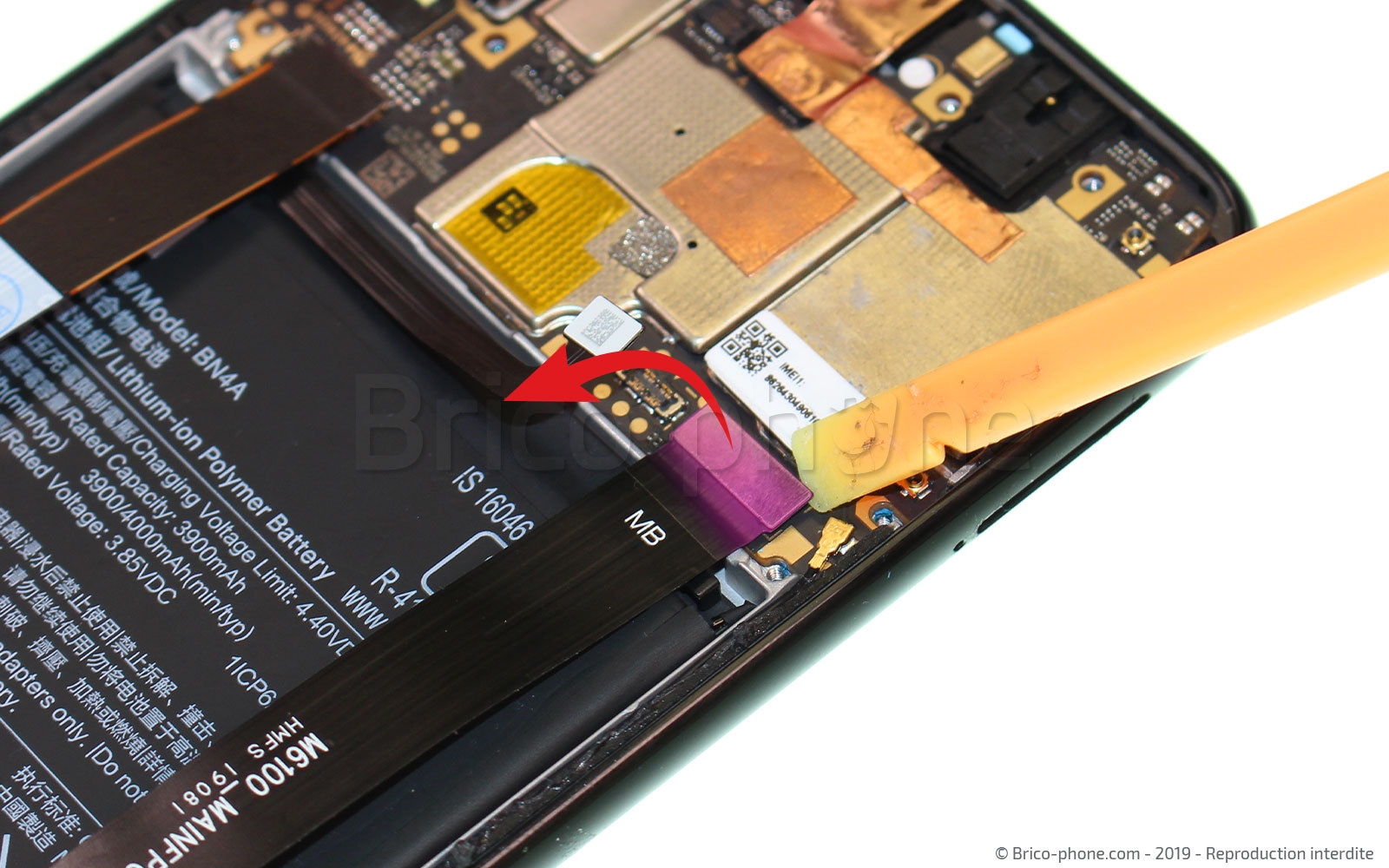

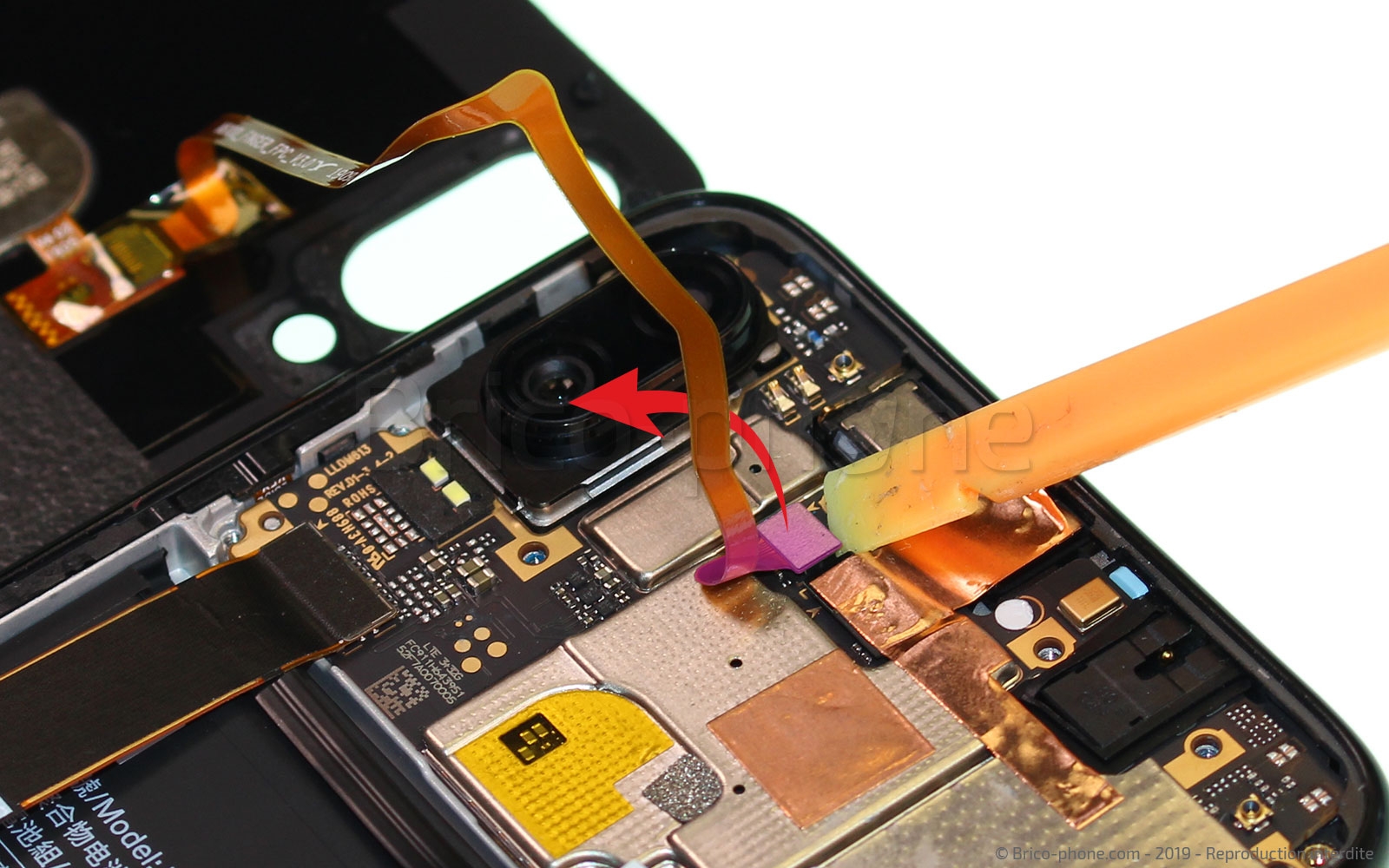

Etape 7 : Déconnecter le lecteur d'empreintes digitales

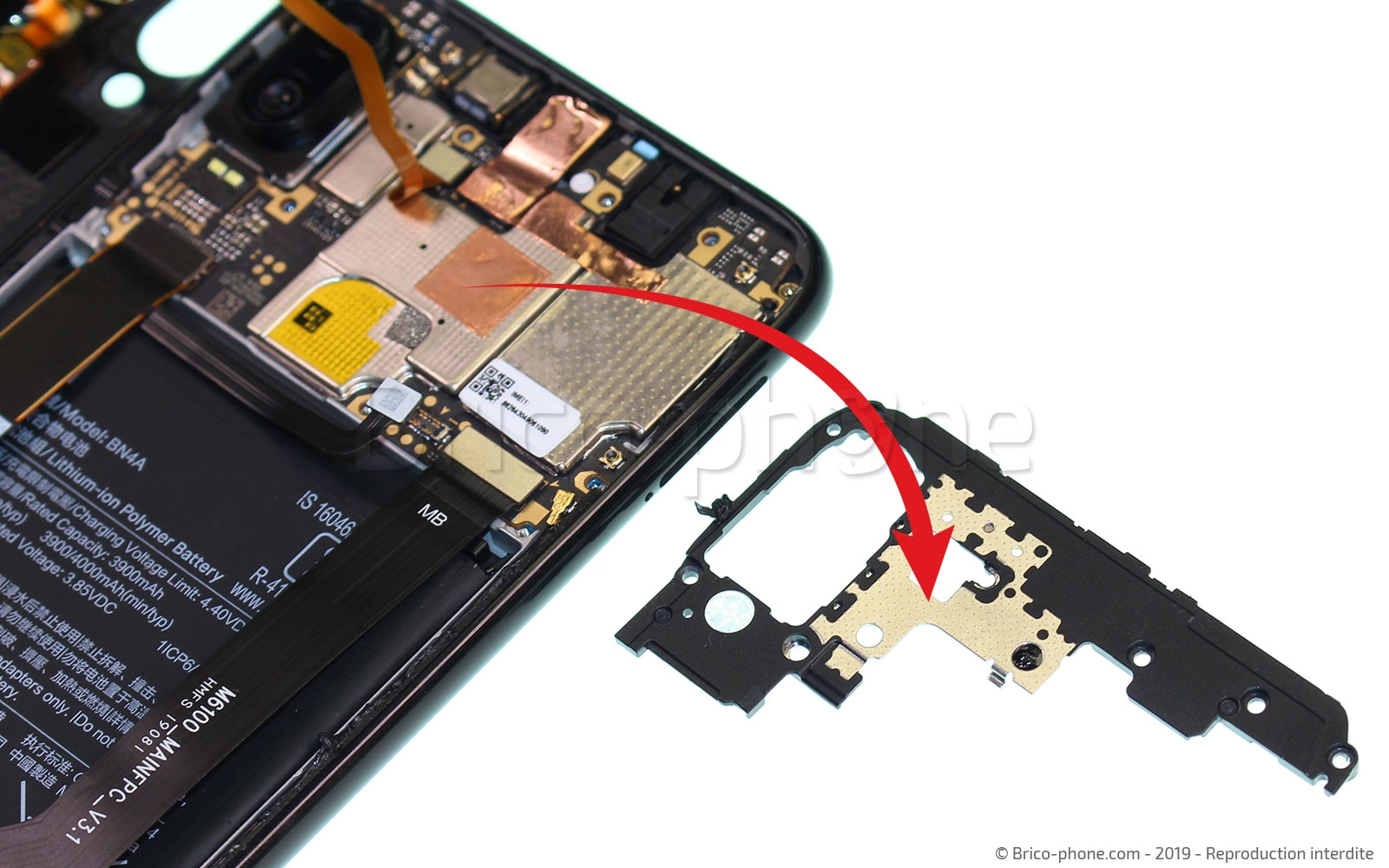

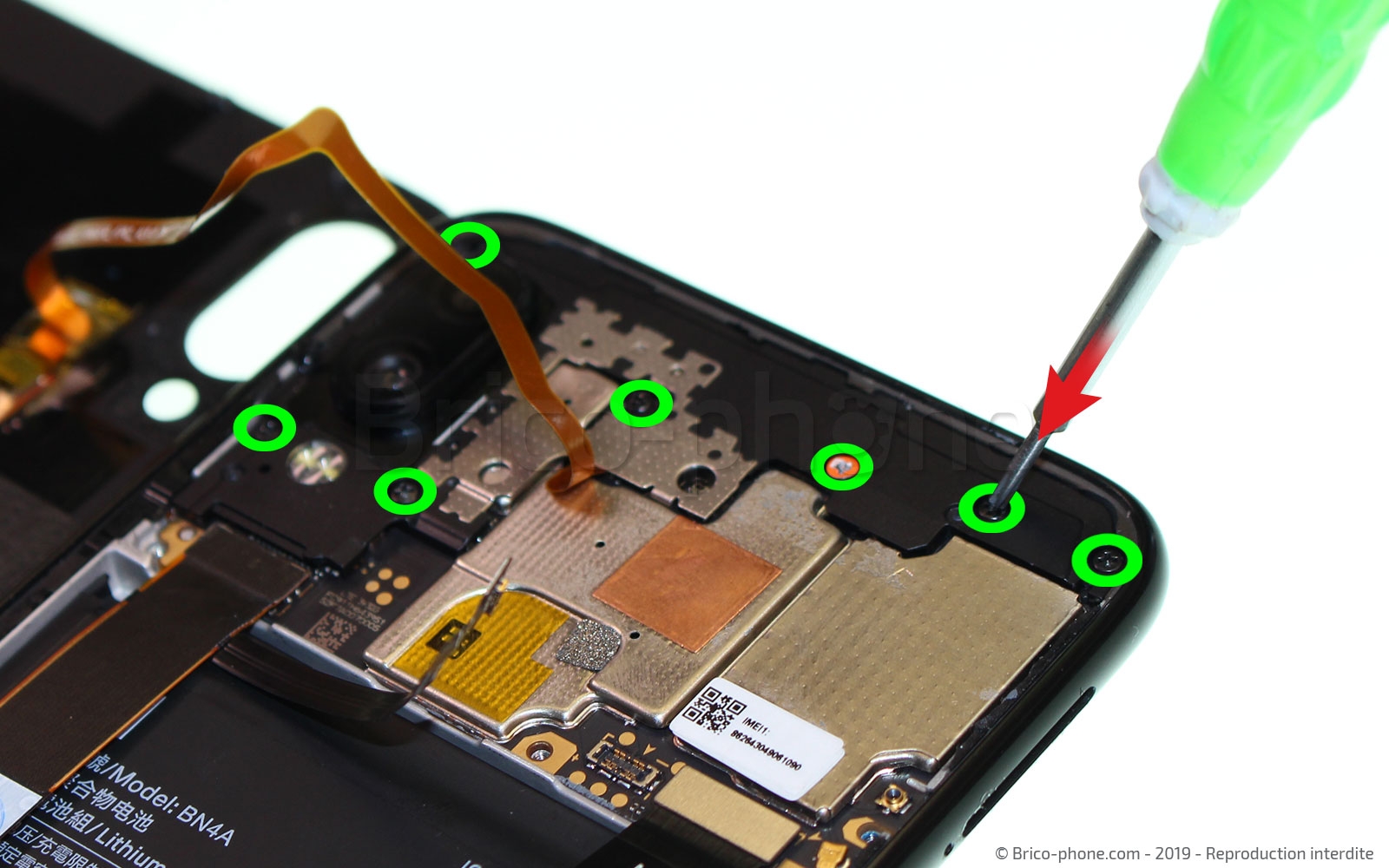

Nous allons maintenant dévisser le cache de la carte-mère afin de le retirer et de déconnecter la nappe du scanner d'empreintes digitales avec le levier.
Outils du kit utilisés
Outils du kit utilisés

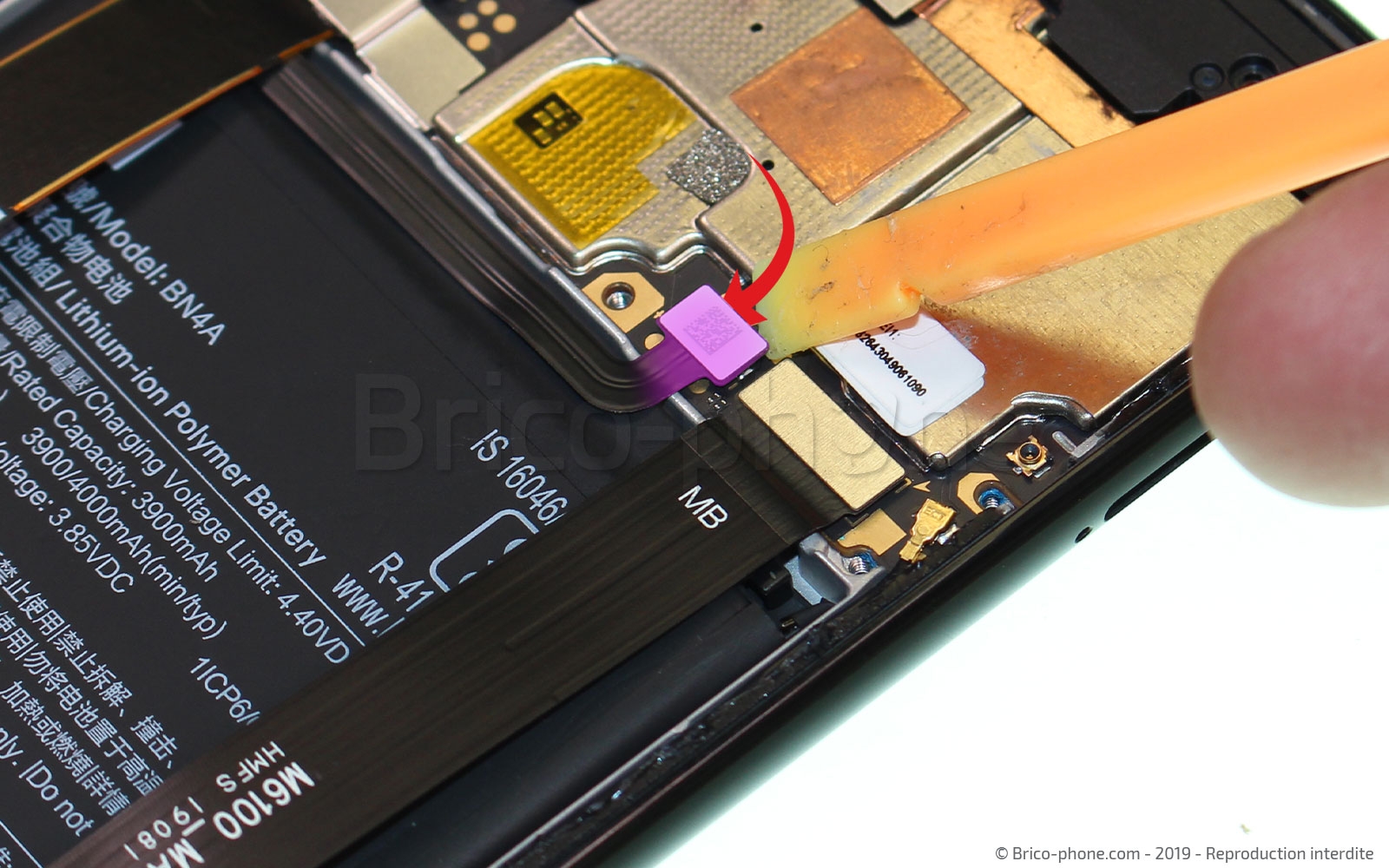

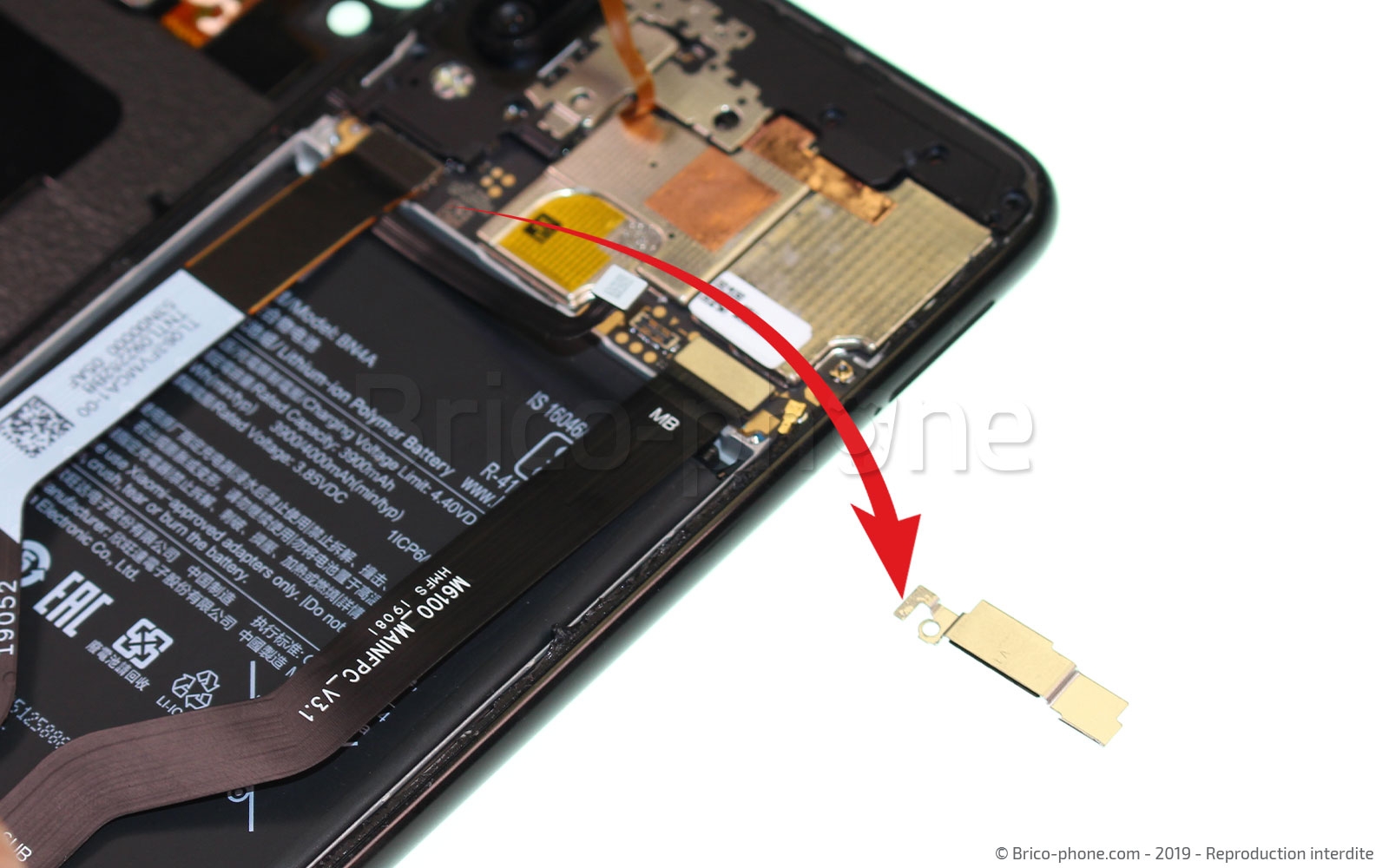

Etape 8 : déconnecter l'écran
Nous allons à présent enlever le cache métallique qui recouvre la connectique de notre écran LCD IPS. pour cela retirez la vis cruciforme puis dégagez l'élément avec la brucelles.
Il ne vous reste plus qu'à débrancher la nappe avec le spudger
Outils du kit utilisés
Outils du kit utilisés

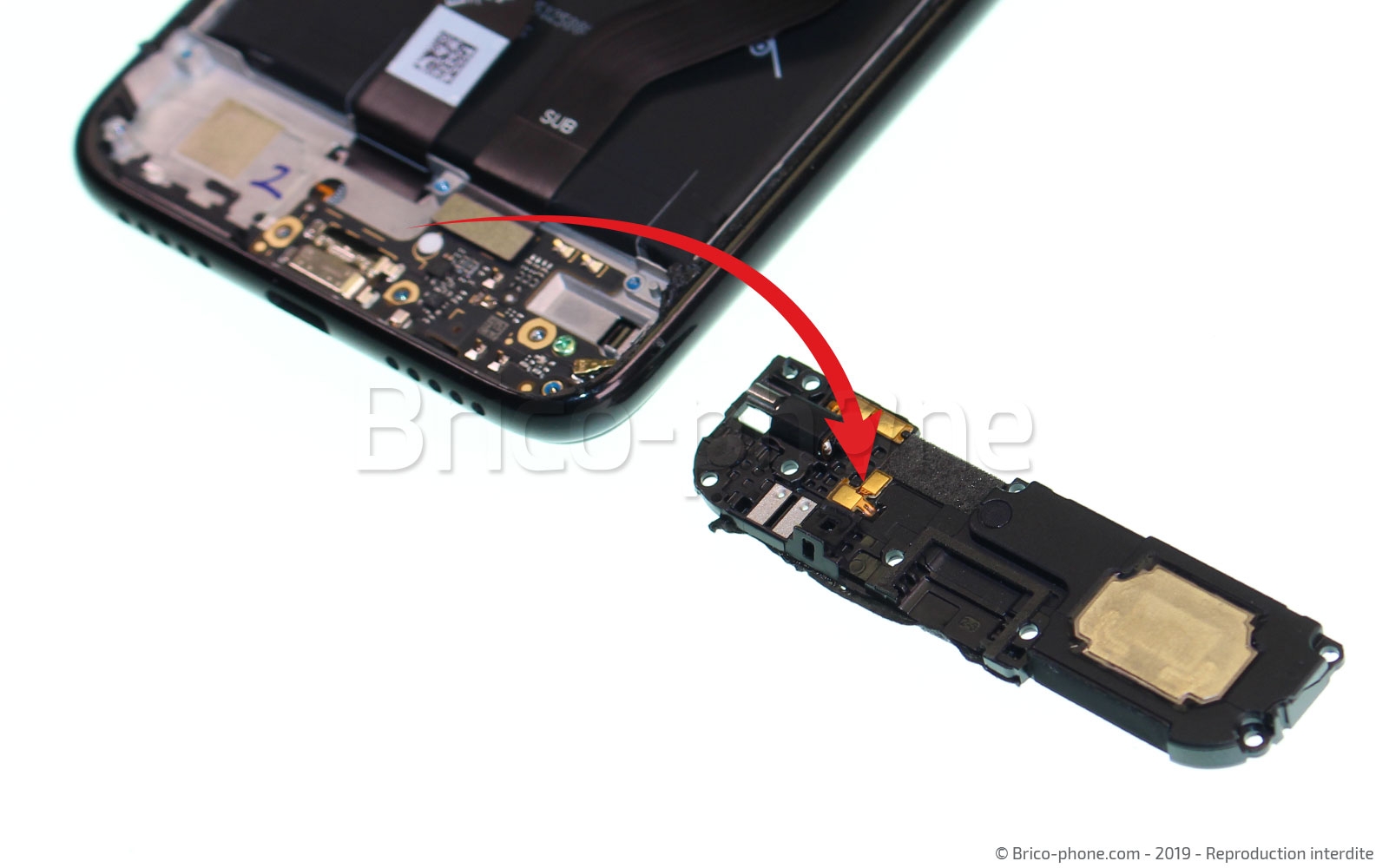

Etape 9 : Retirer le bloc haut-parleur

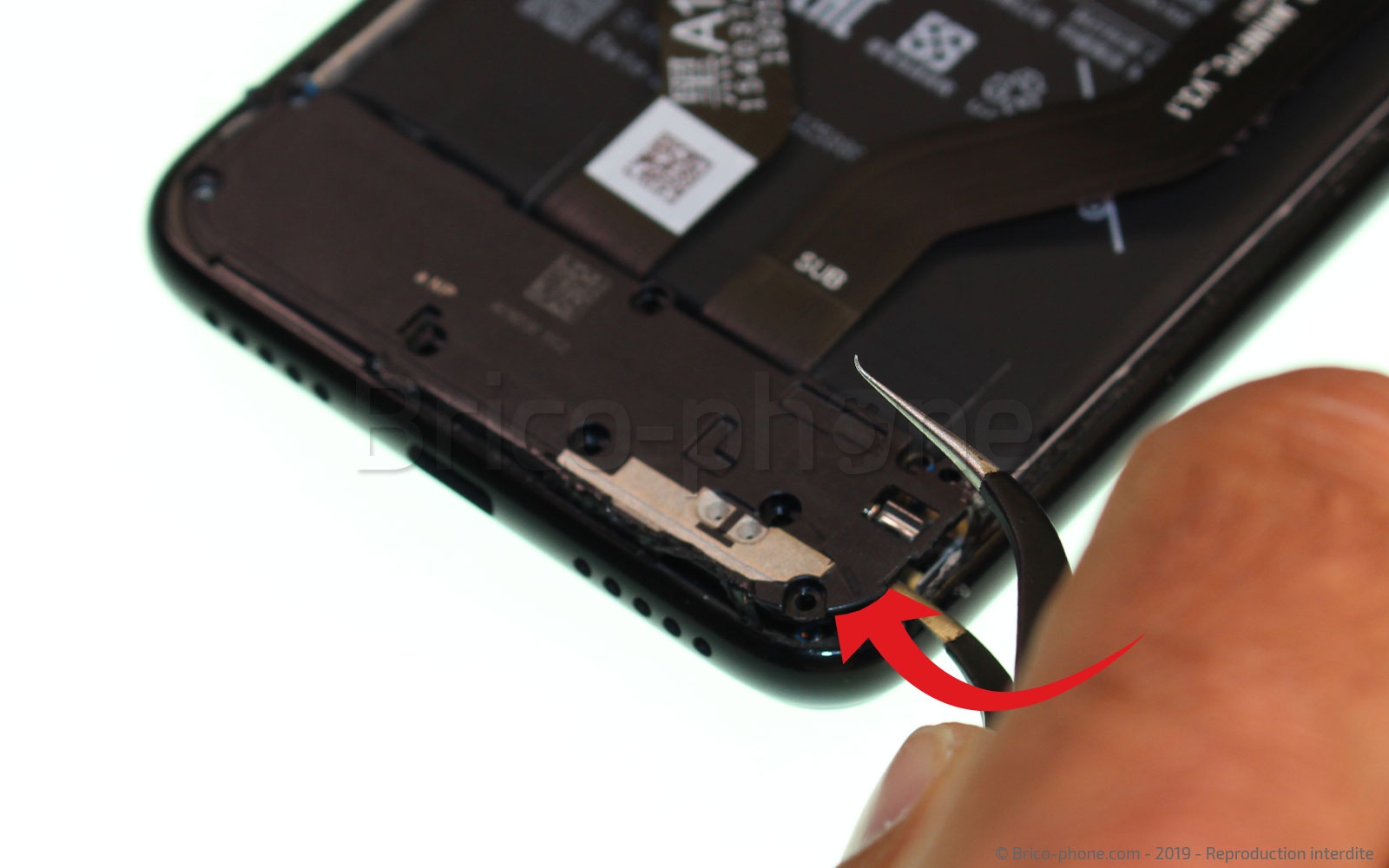

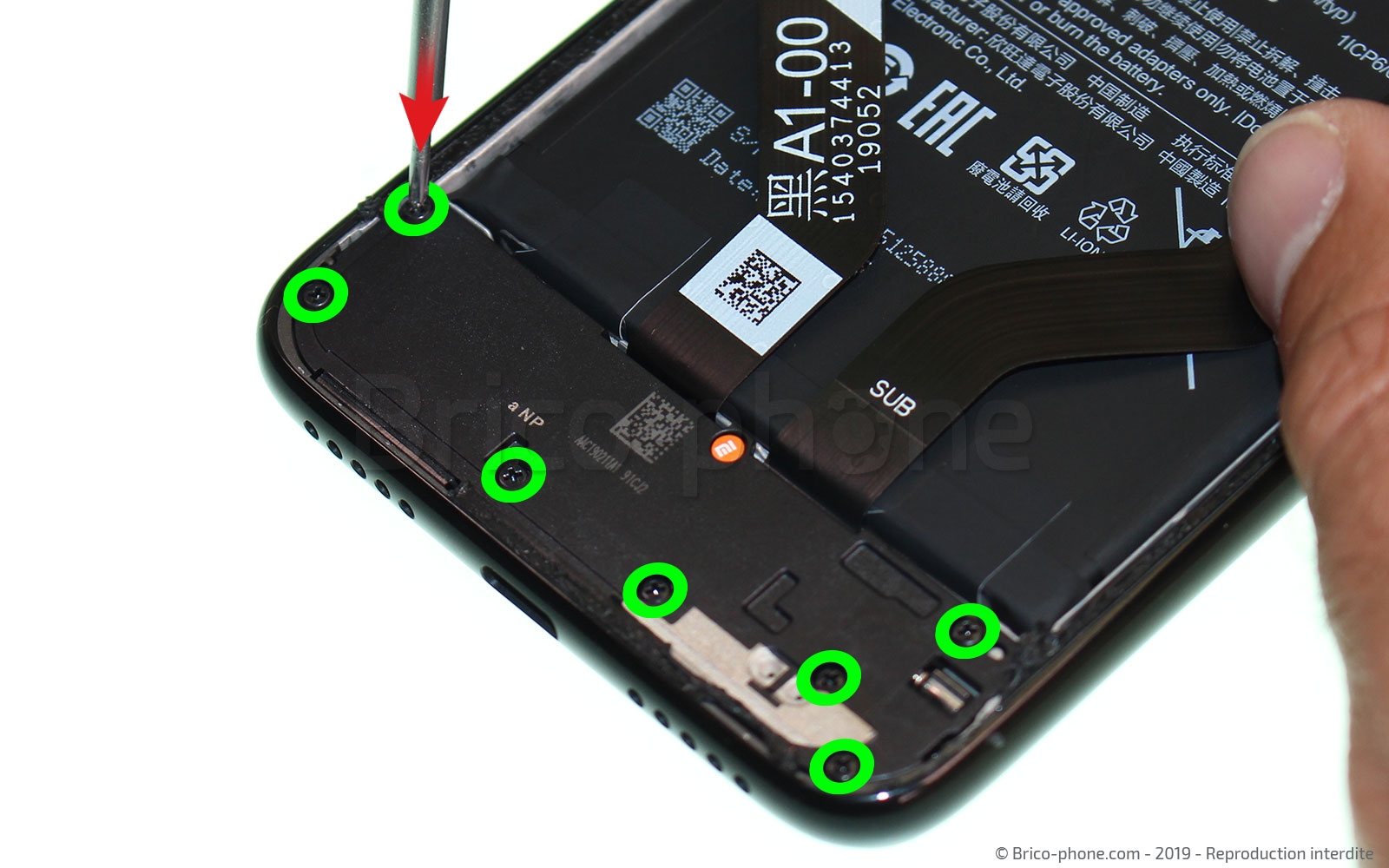

Retirez toutes les vis cruciformes qui maintiennent le module haut-parleur puis déclipsez et sortez celui-ci de son emplacement avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

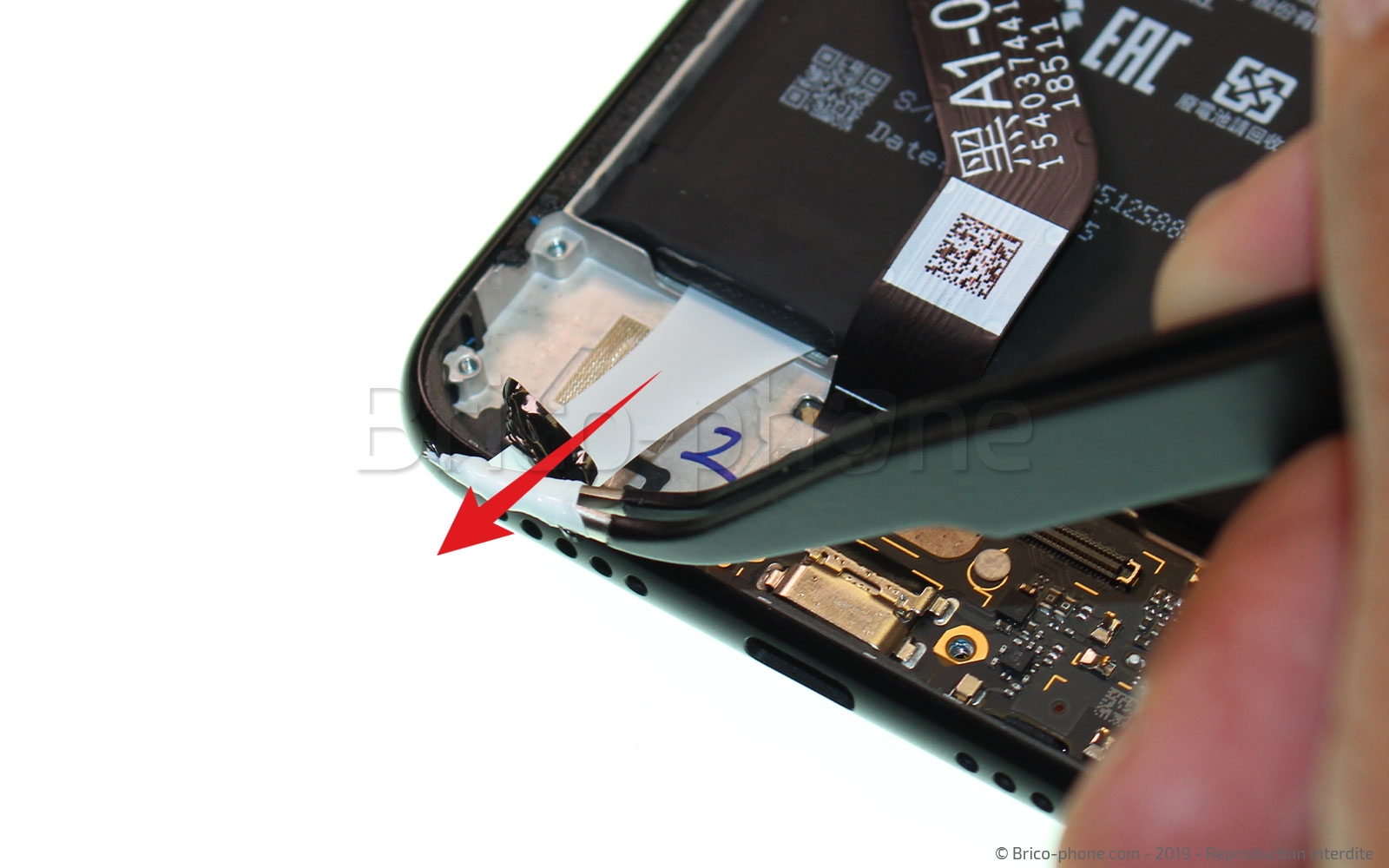

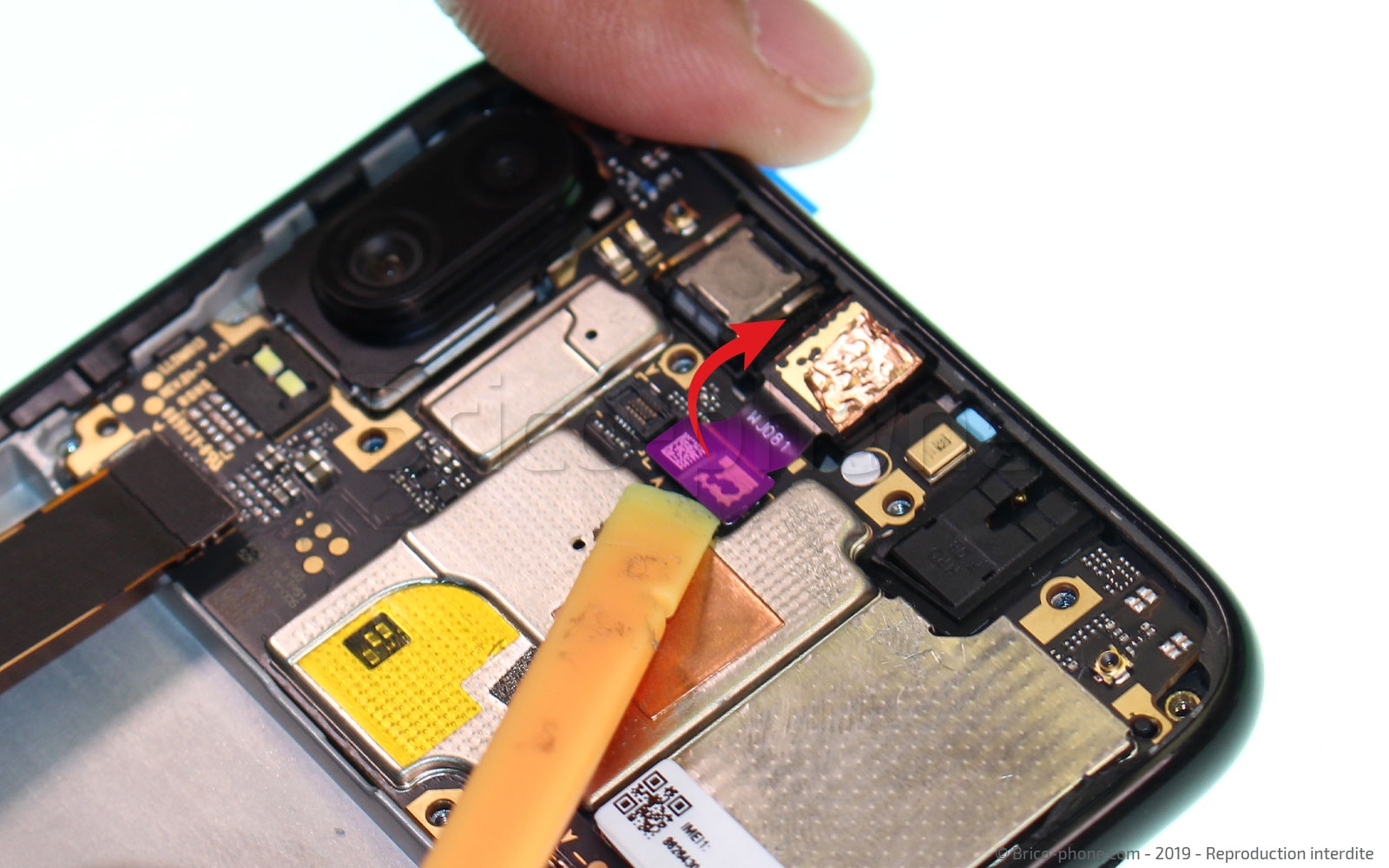

Etape 10 : Déconnecter les éléments du dock

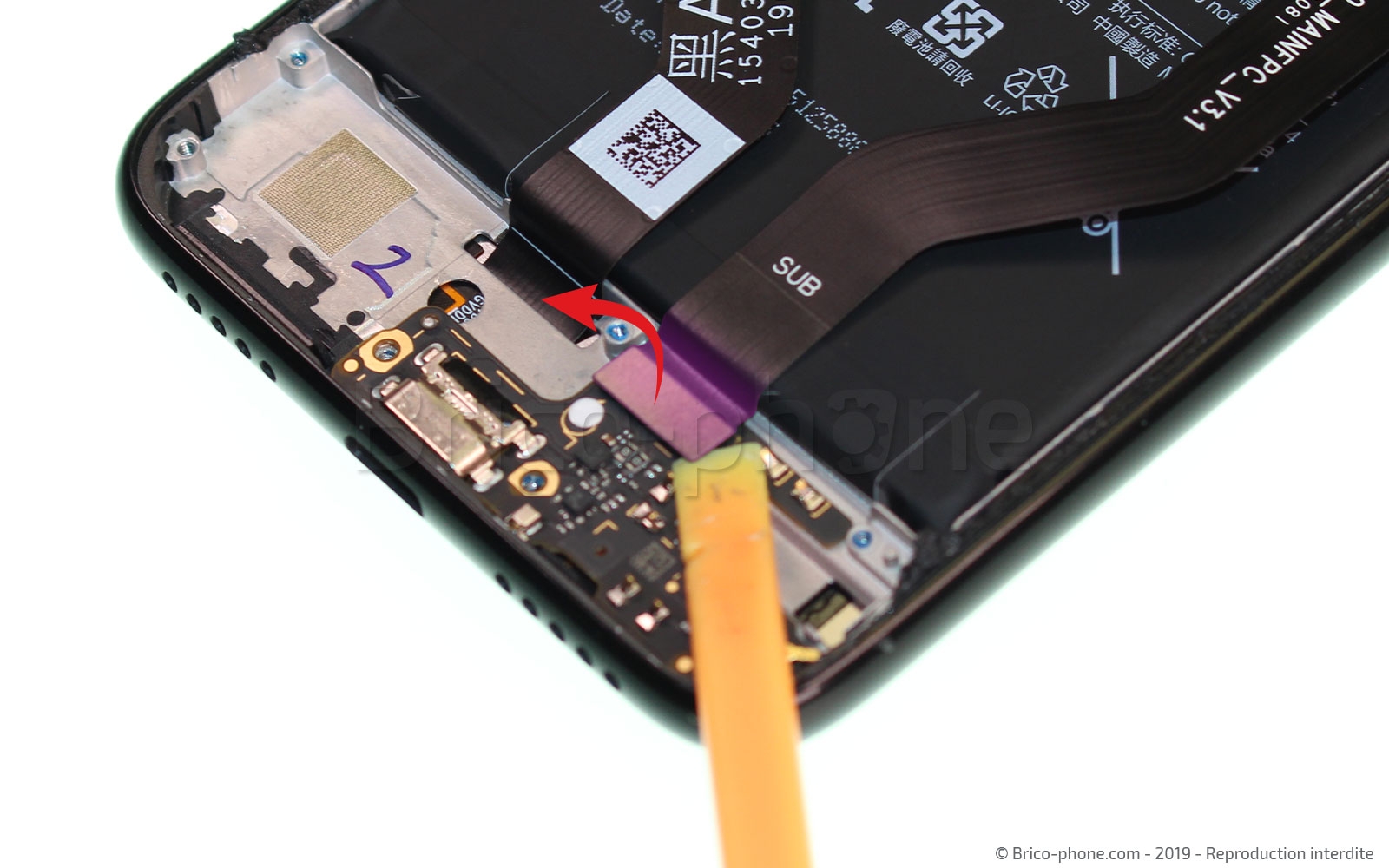

Sur cette étape nous allons libérer la carte USB/Dock afin de pouvoir la sortir du châssis. Déconnectez la nappe interconnexion avec le levier nylon puis débranchez le câble coaxial à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

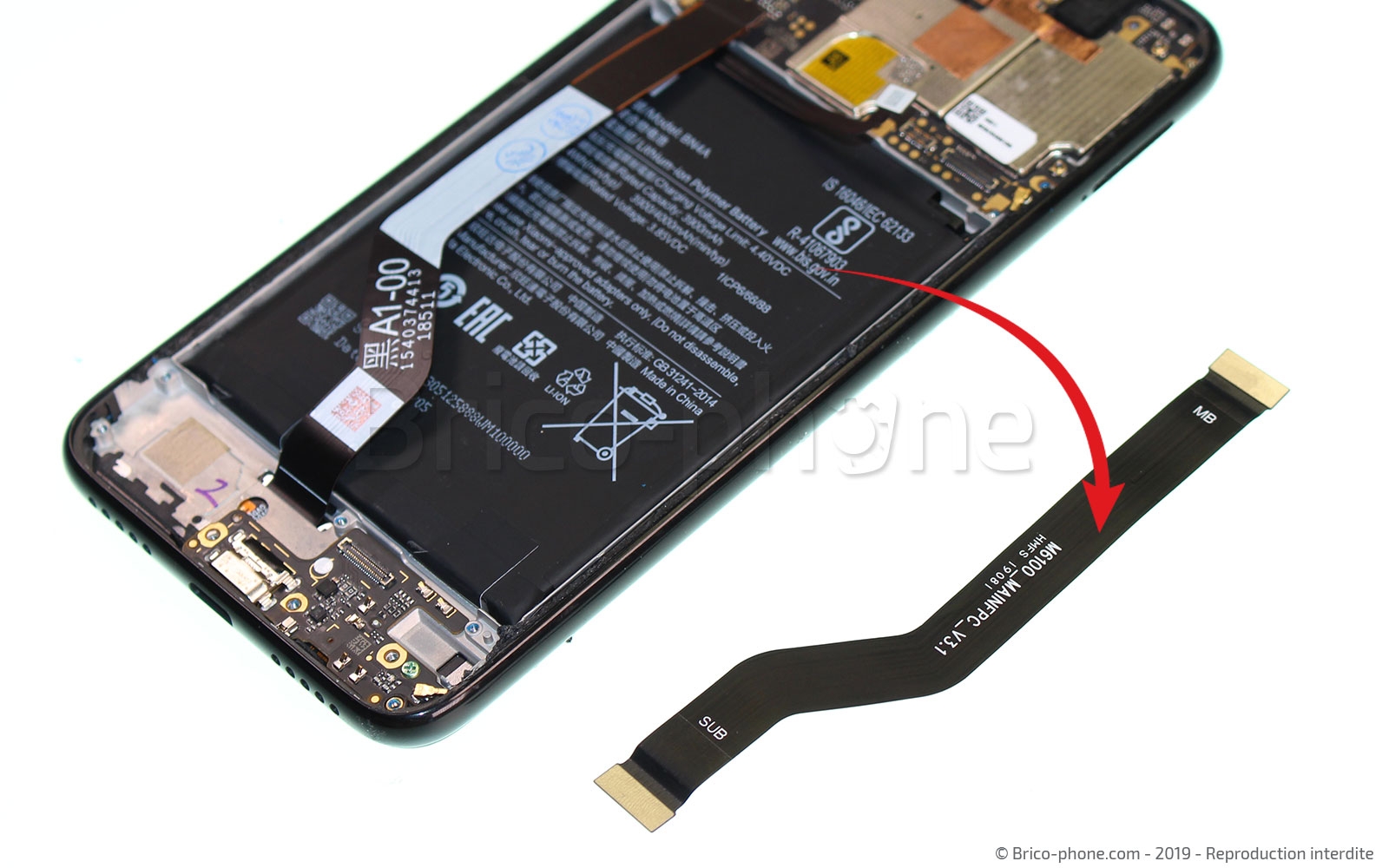

Etape 11 : Retirer la nappe interconnexion
Déconnectez la partie haute de la nappe interconnexion puis déposez là sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Retirer les adhésifs de la batterie
La batterie de votre smartphone est fixé au châssis de votre appareil par deux languettes adhésives . Saisissez la pincette afin de retirer les retirer chacune leurs tours. Tirez horizontalement , puis enroulez-les au fur et à mesure autour de la brucelles.
Outils du kit utilisés
Outils du kit utilisés

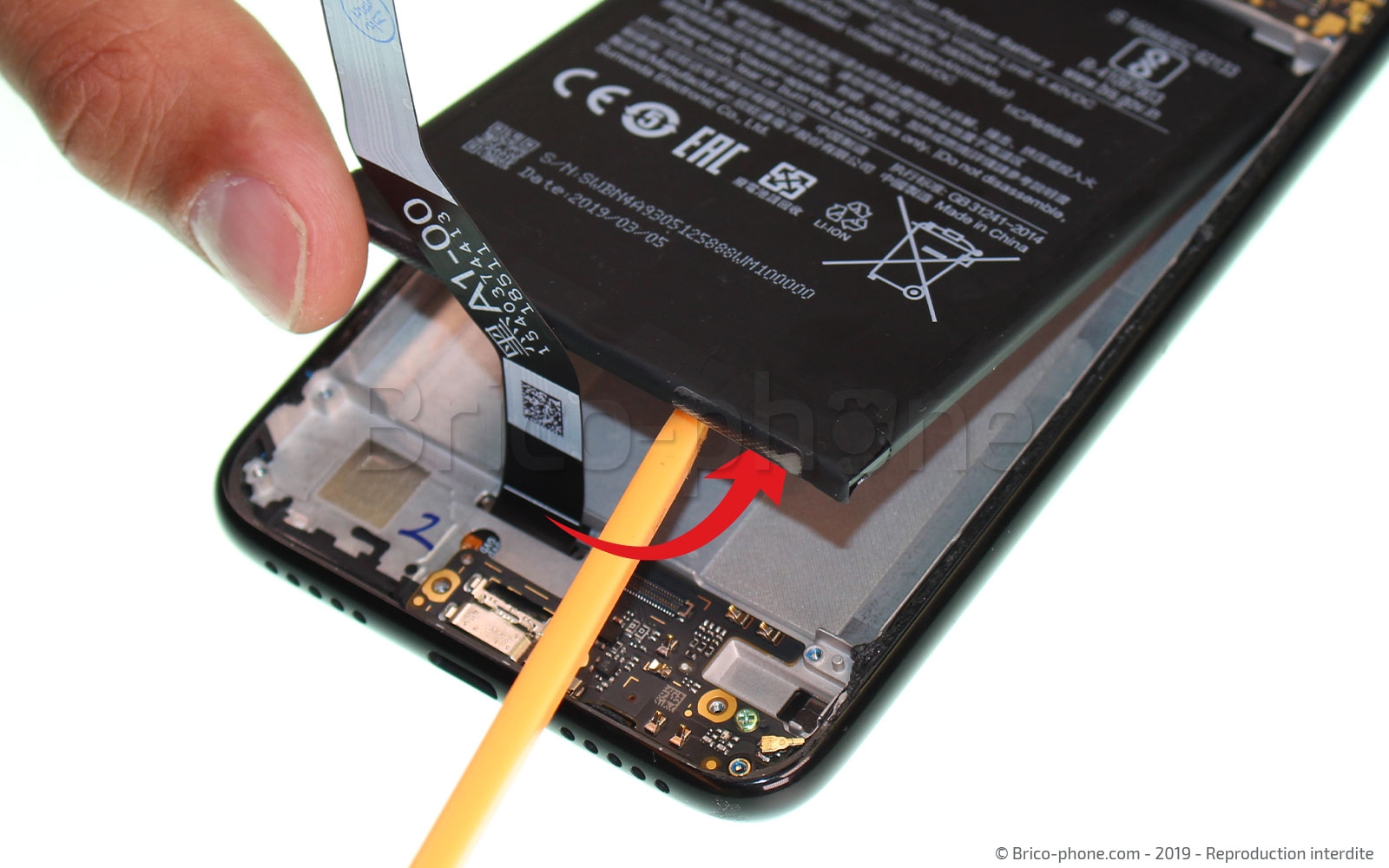

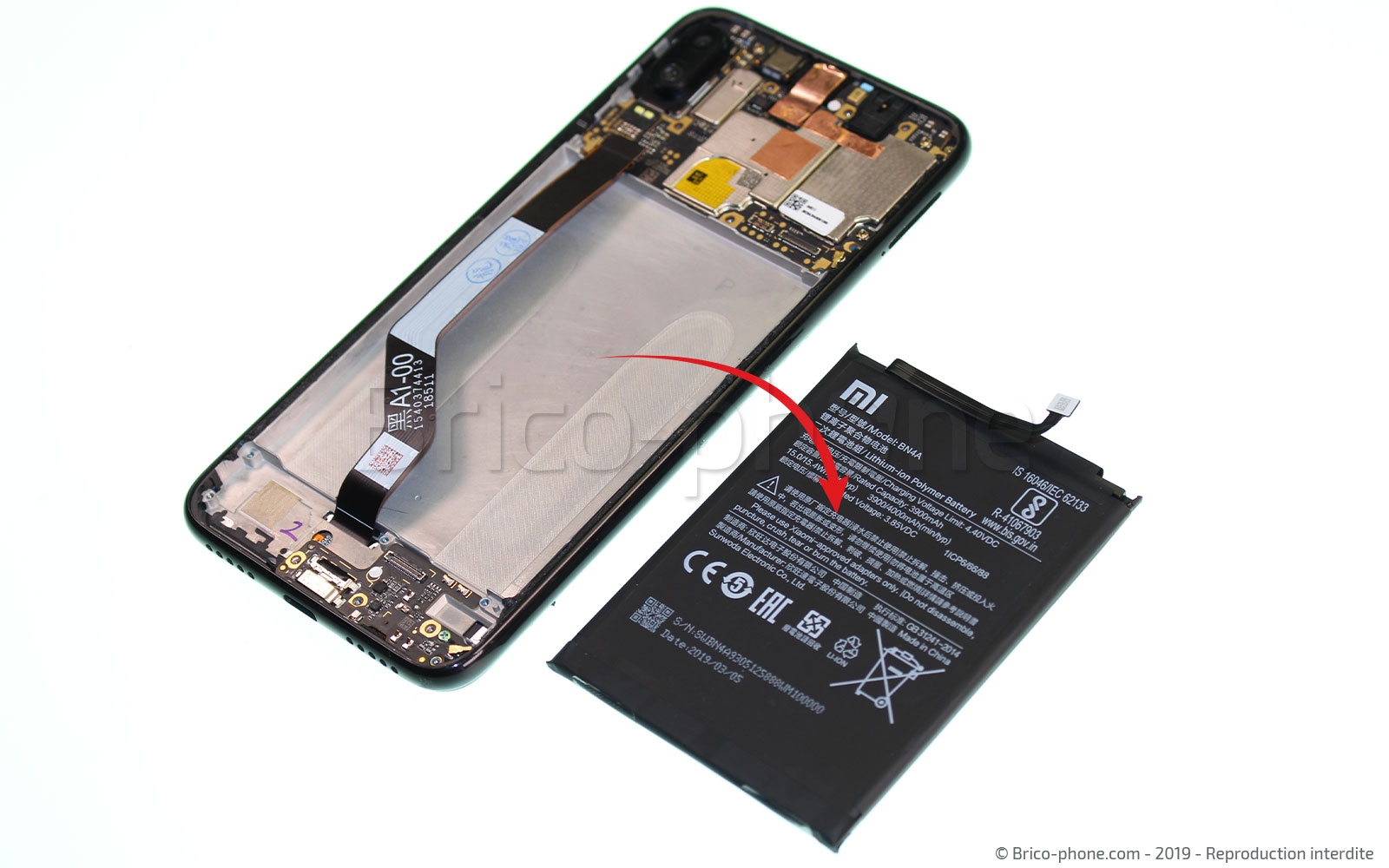

Etape 14 : Extraire la batterie
Prenez le levier nylon pour faire levier sous la batterie 4000 mAh, puis sortez là de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

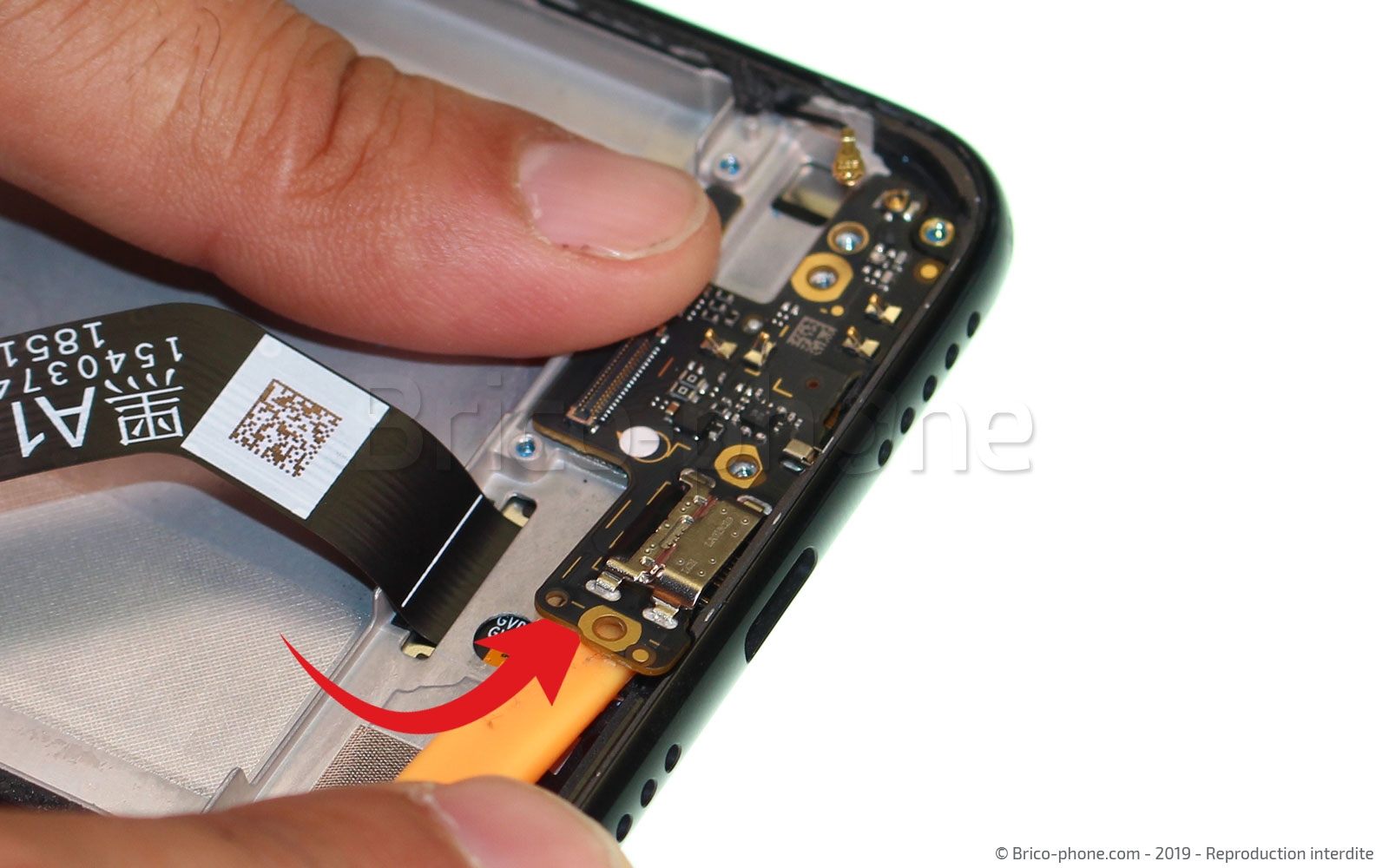

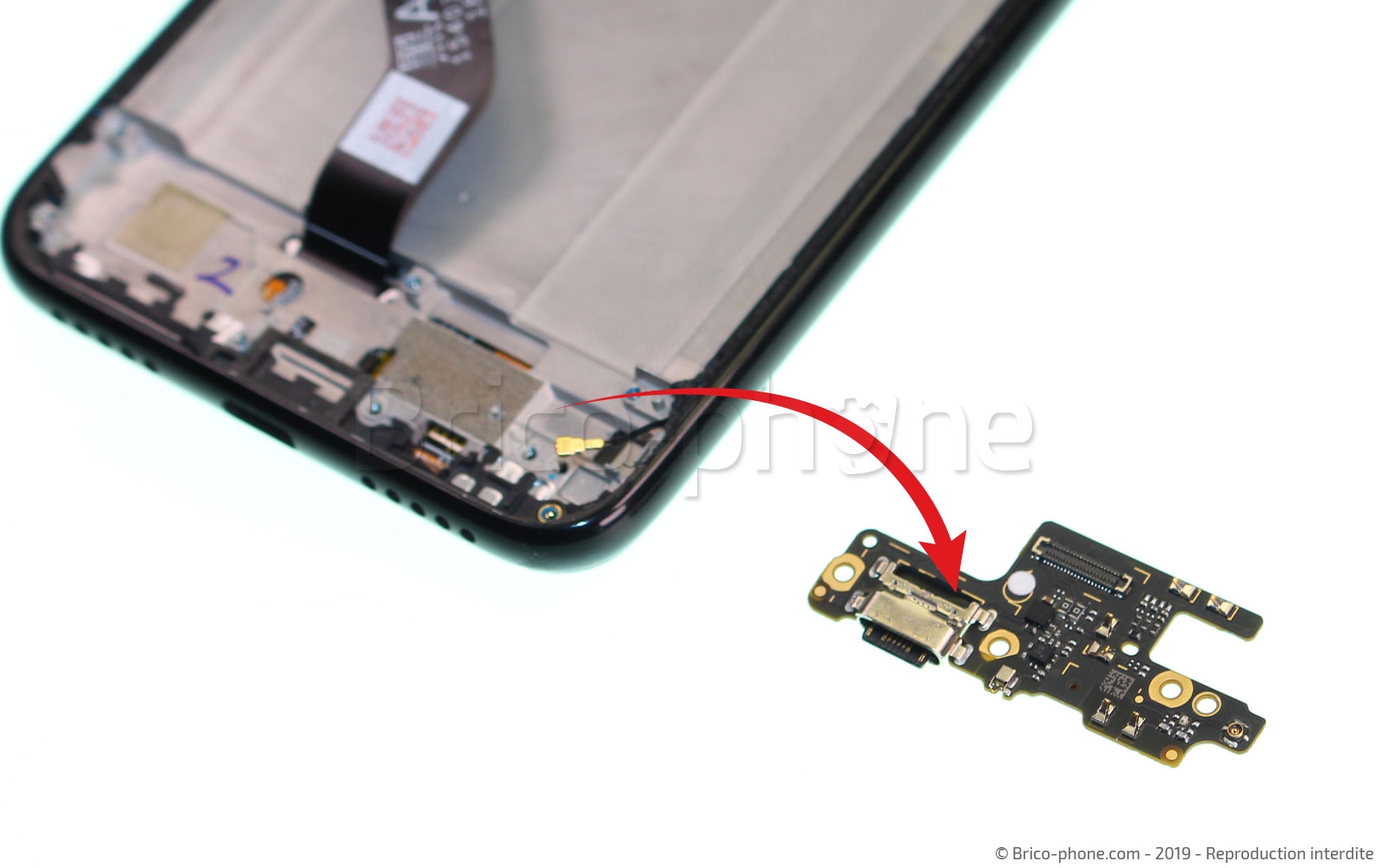

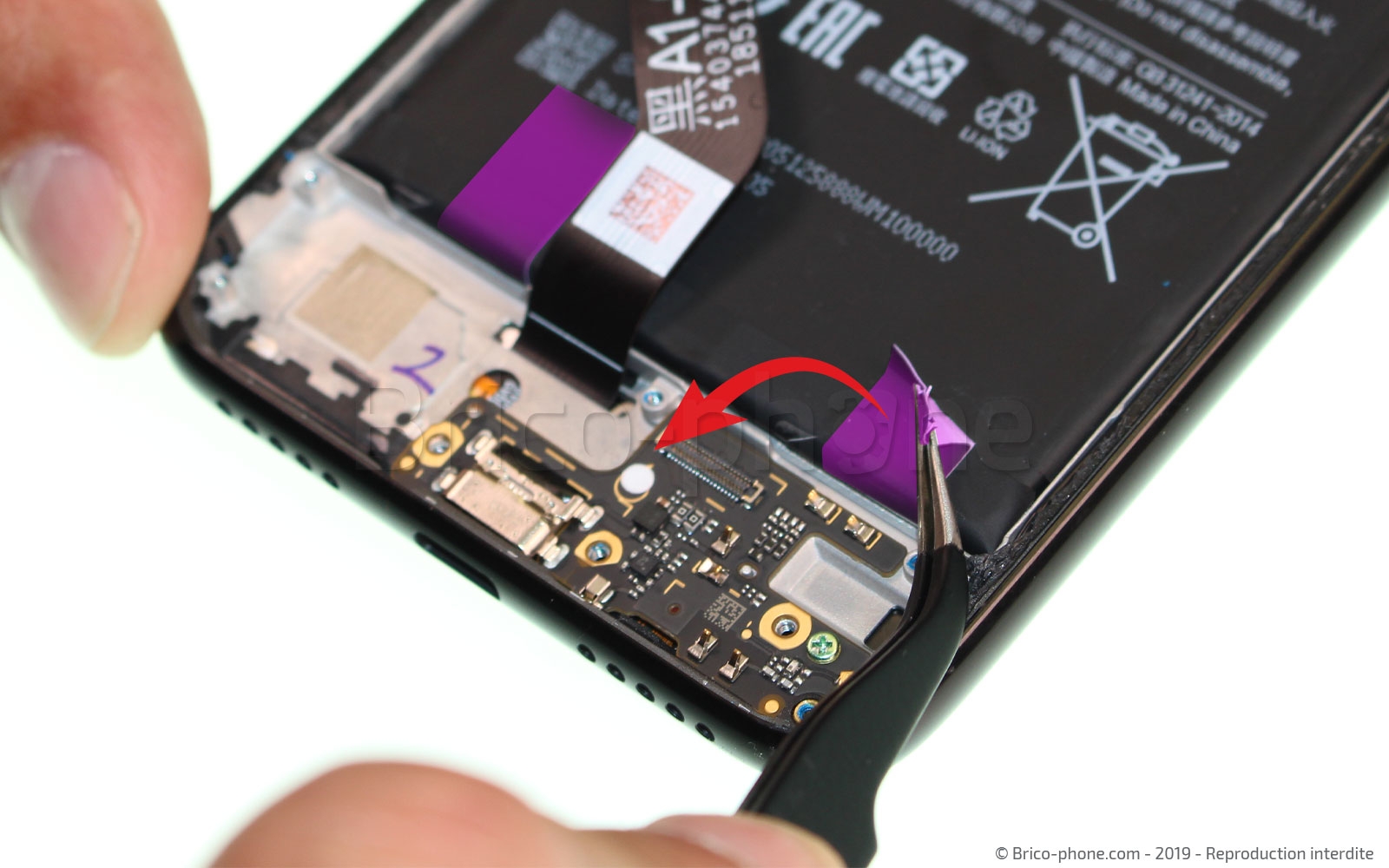

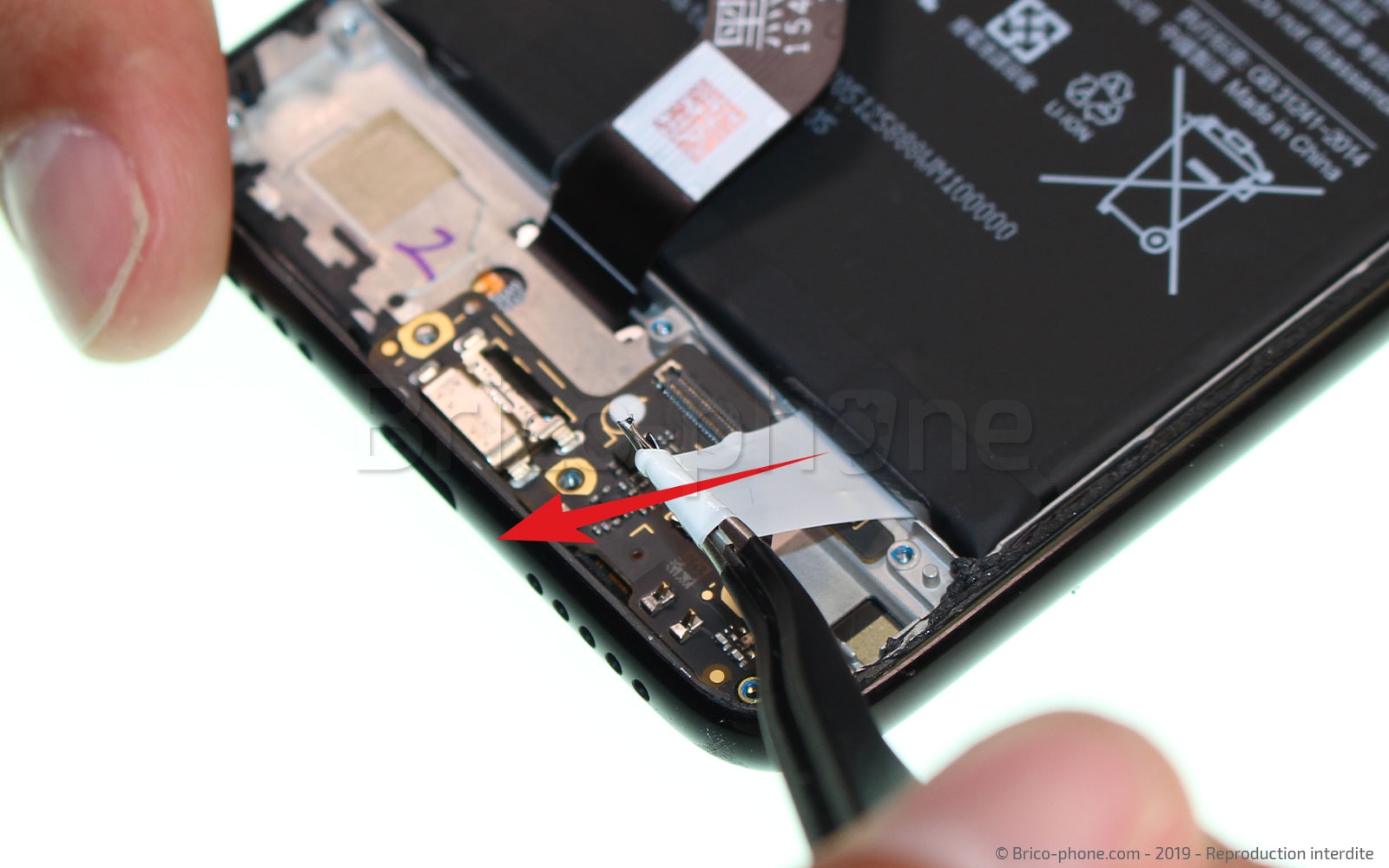

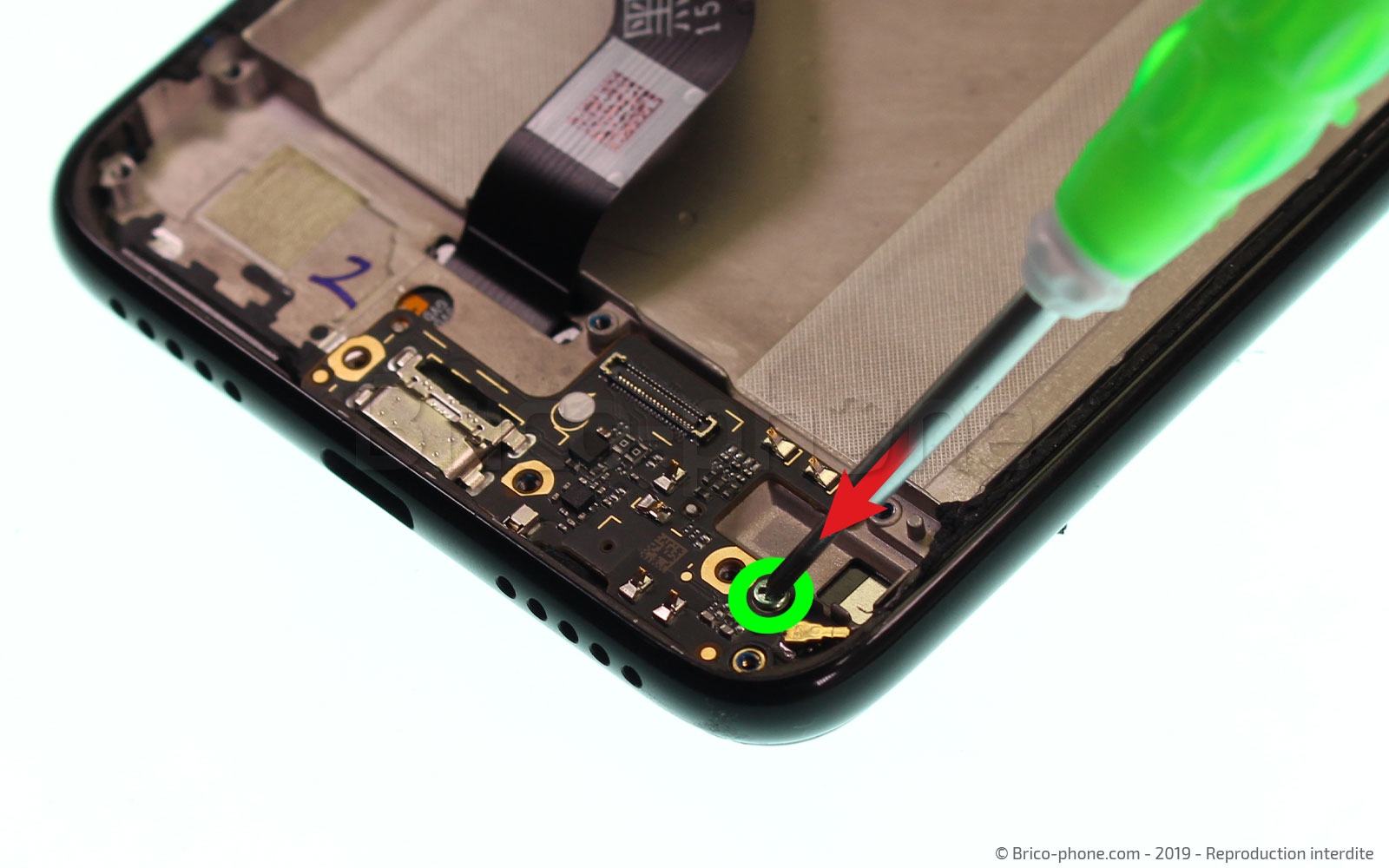

Etape 15 : Enlever le dock de charge

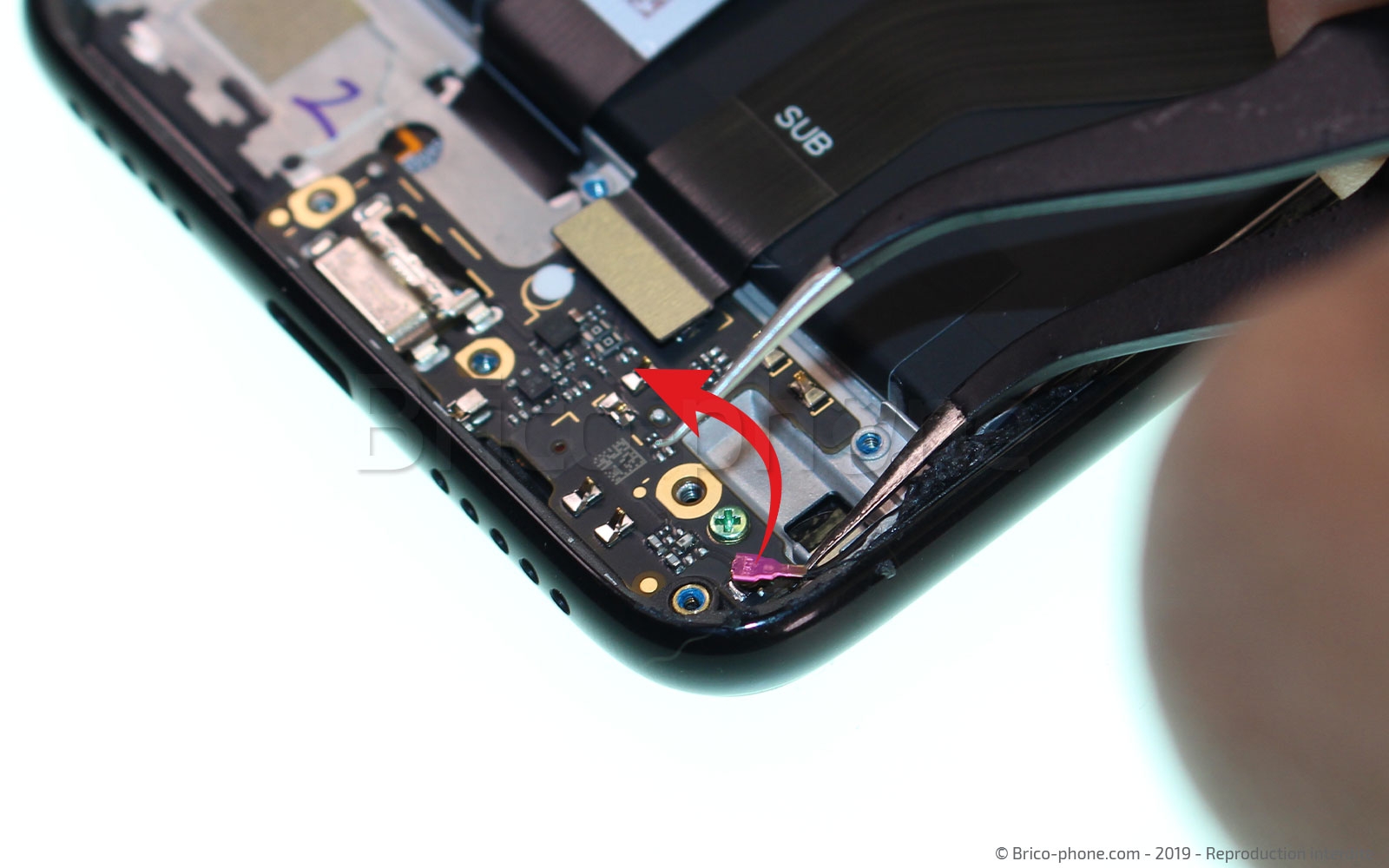

Retirez la vis cruciforme maintenant la carte secondaire puis décollez l'élément en faisant le levier sous ce dernier.
Nous vous rappelons que cette carte comprend la connectique USB Type/C ainsi que le micro principal utilisé lors des appels téléphoniques.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Deloger le câble coaxial

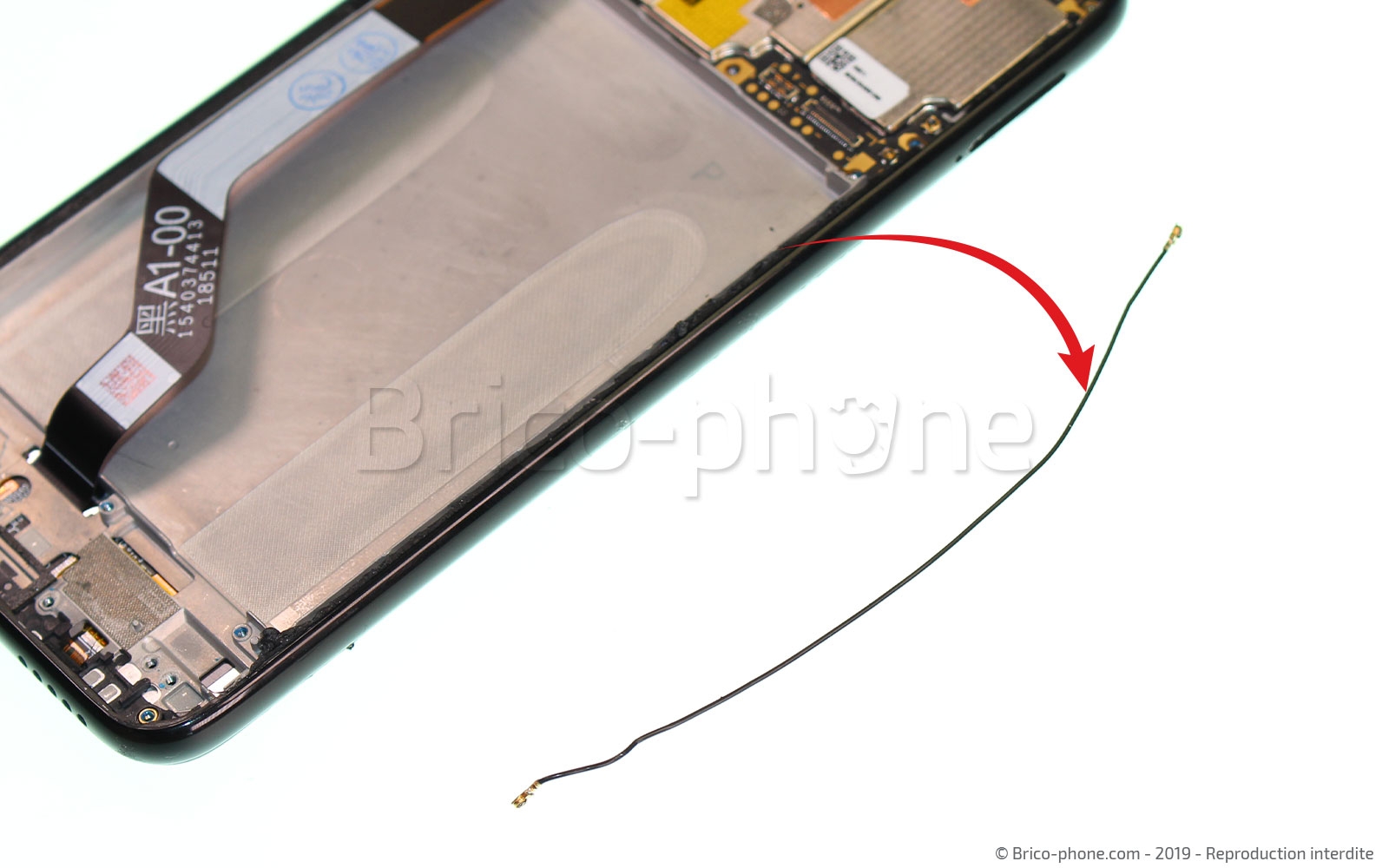

Nous allons à présent sortir le câble coaxial de sa gouttière à l'aide de la petite pince en l'ayant au préalable déconnecté de la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

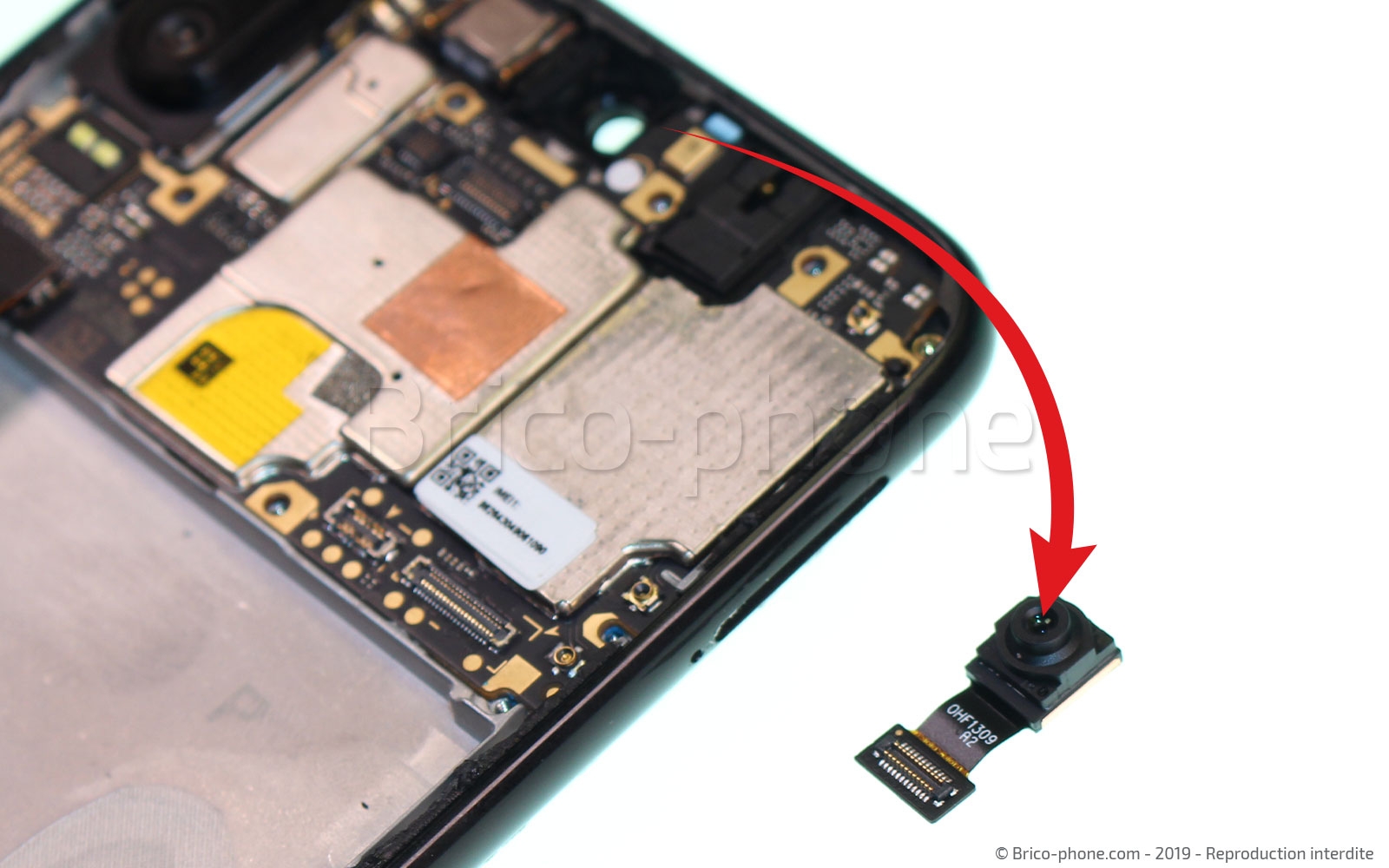

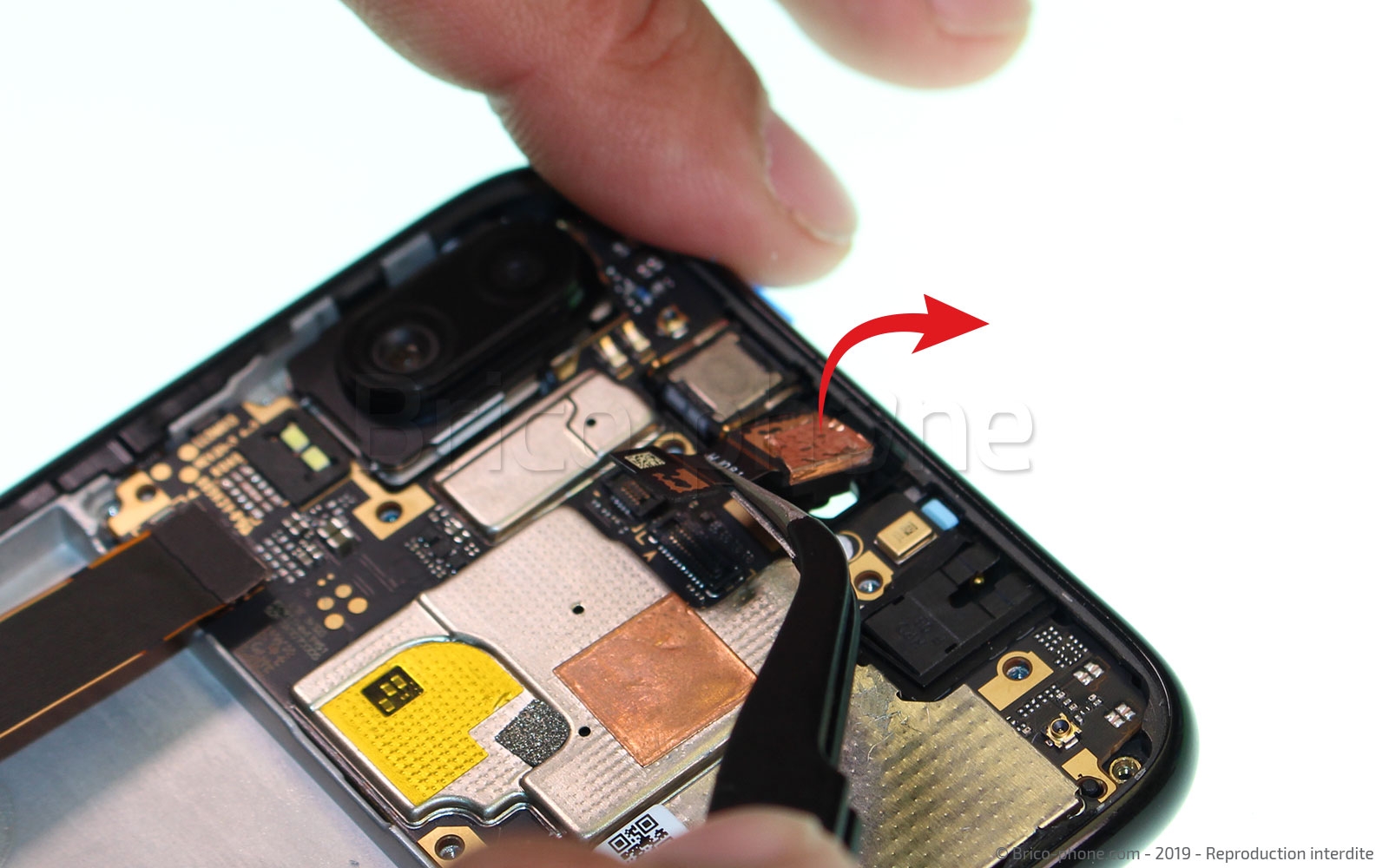

Etape 16 : Déconnecter la caméra avant
Nous allons maintenant sortir le capteur photo avant de 13 Mpx utilisé pour les selfies, ainsi que pour le déverrouillage de l'appareil avec la reconnaissance faciale.

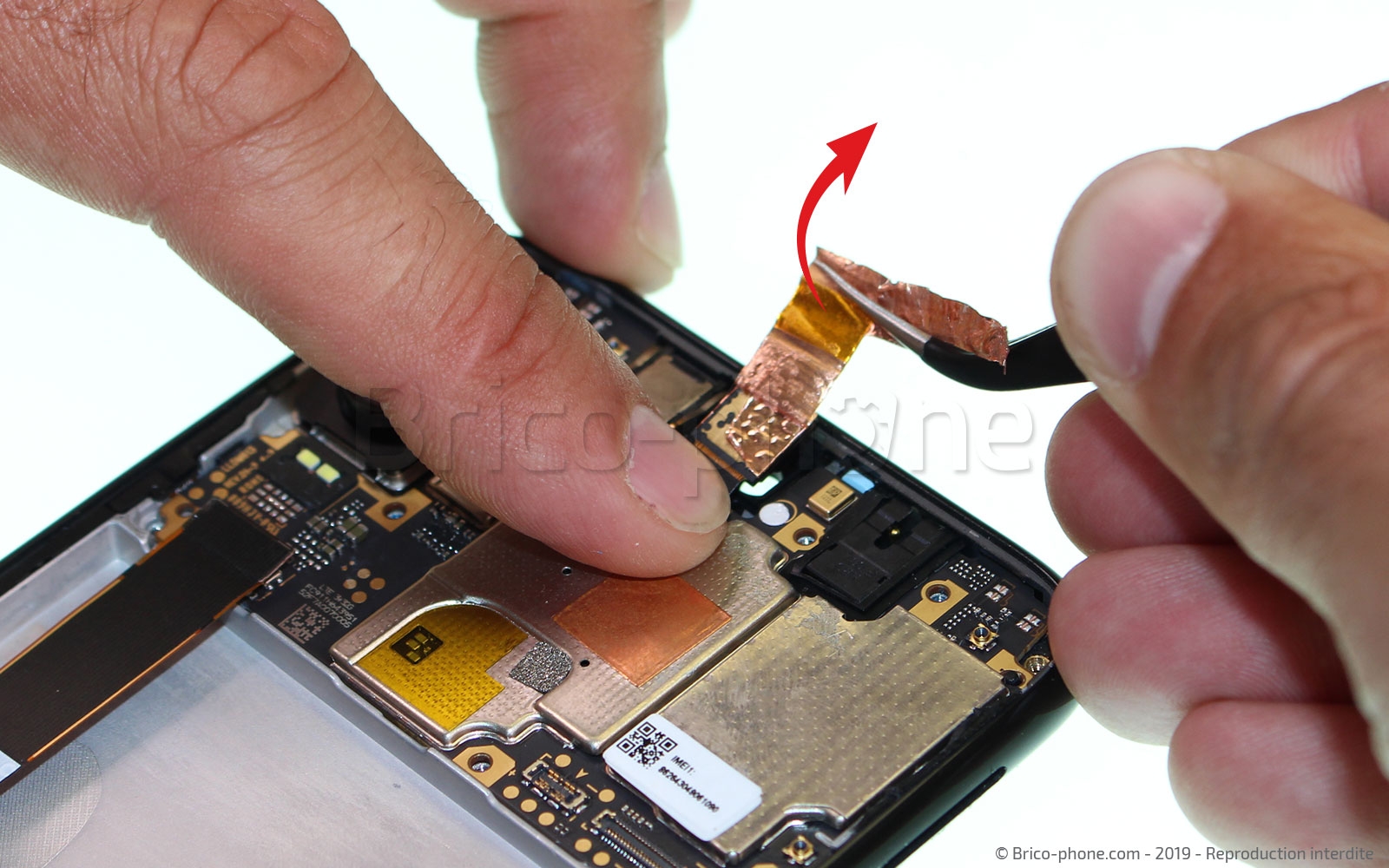

Retirez l'isolant qui recouvre la caméra puis déconnectez-la à l'aide d un levier plastique. Sortez ensuite l'appareil photo avant de son emplacement.


Outils du kit utilisés
Outils du kit utilisés

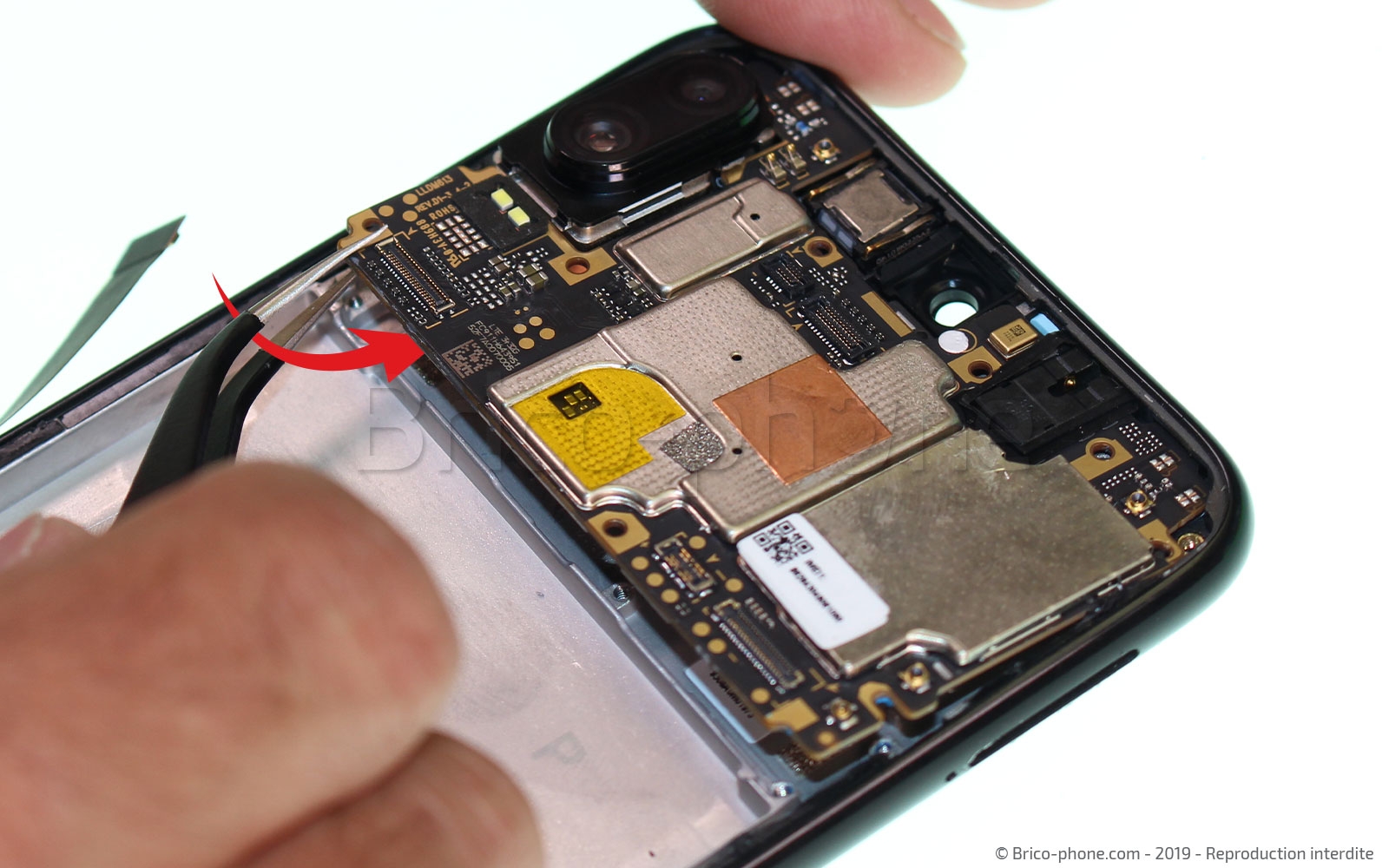

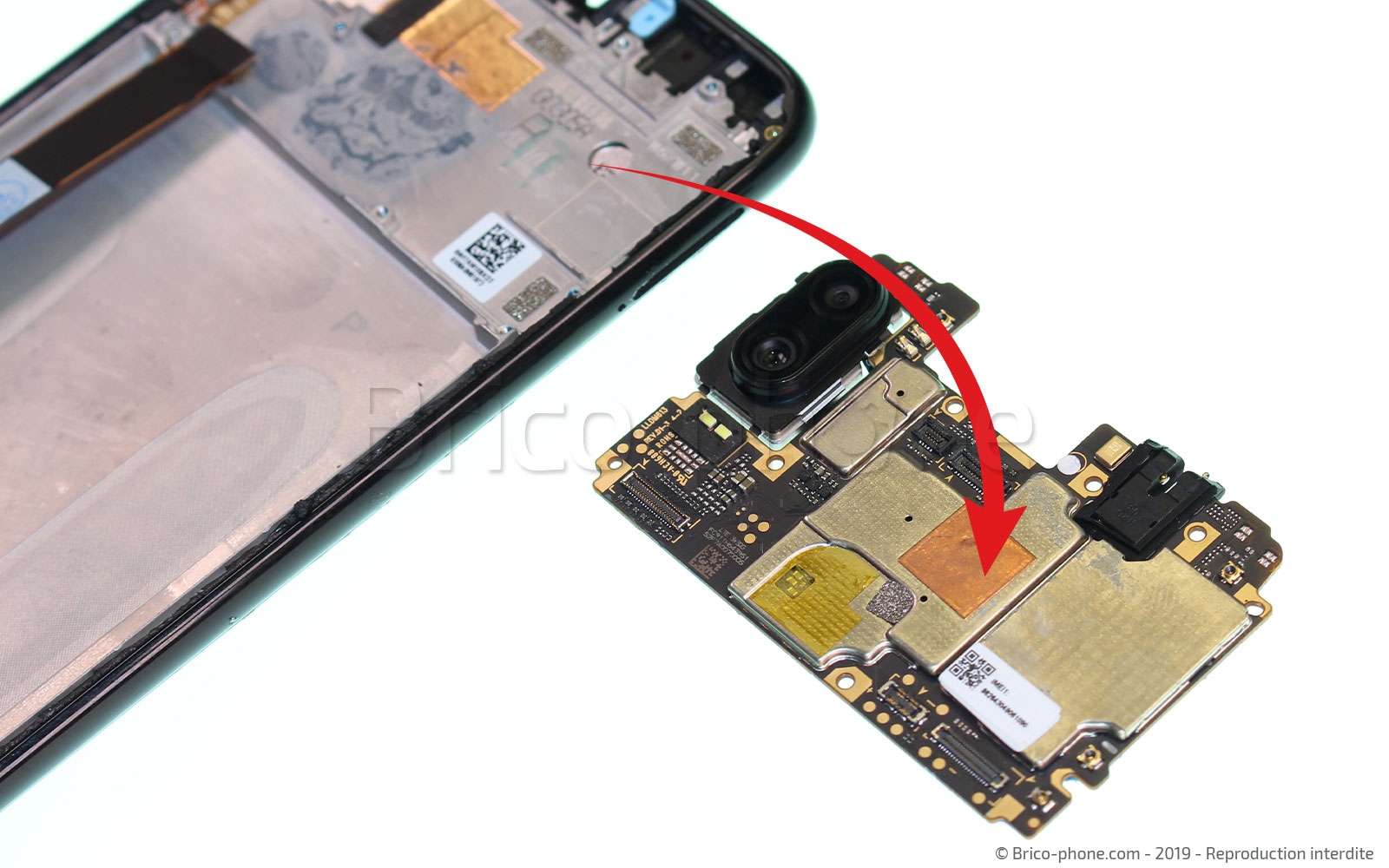

Etape 17 : Sortir la carte-mère
Maintenant que plus rien ne retient la carte-mère de votre Xiaomi Red Mi note 7 , sortez là délicatement de son emplacement en faisant levier sur sa partie basse avec le bout de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

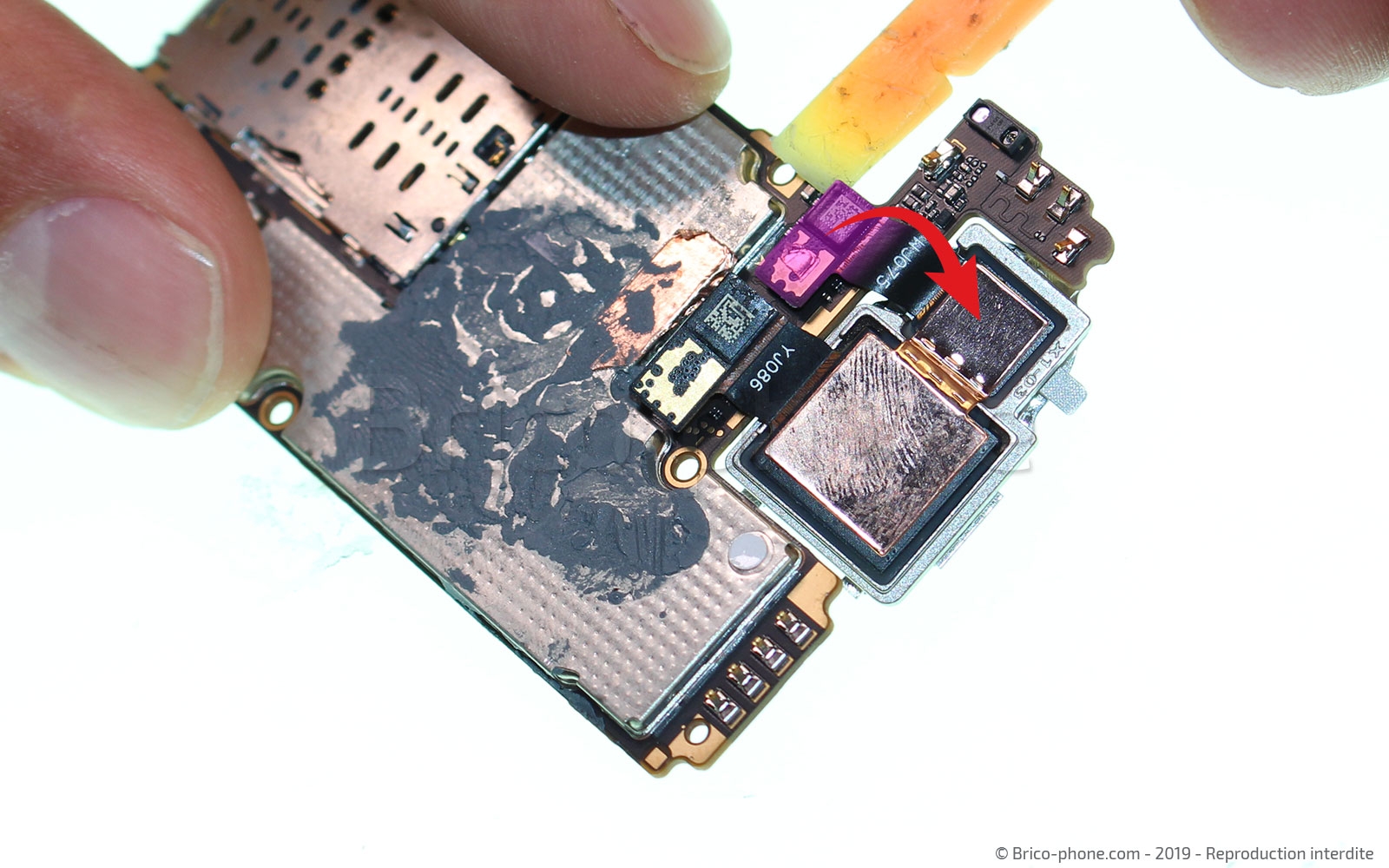

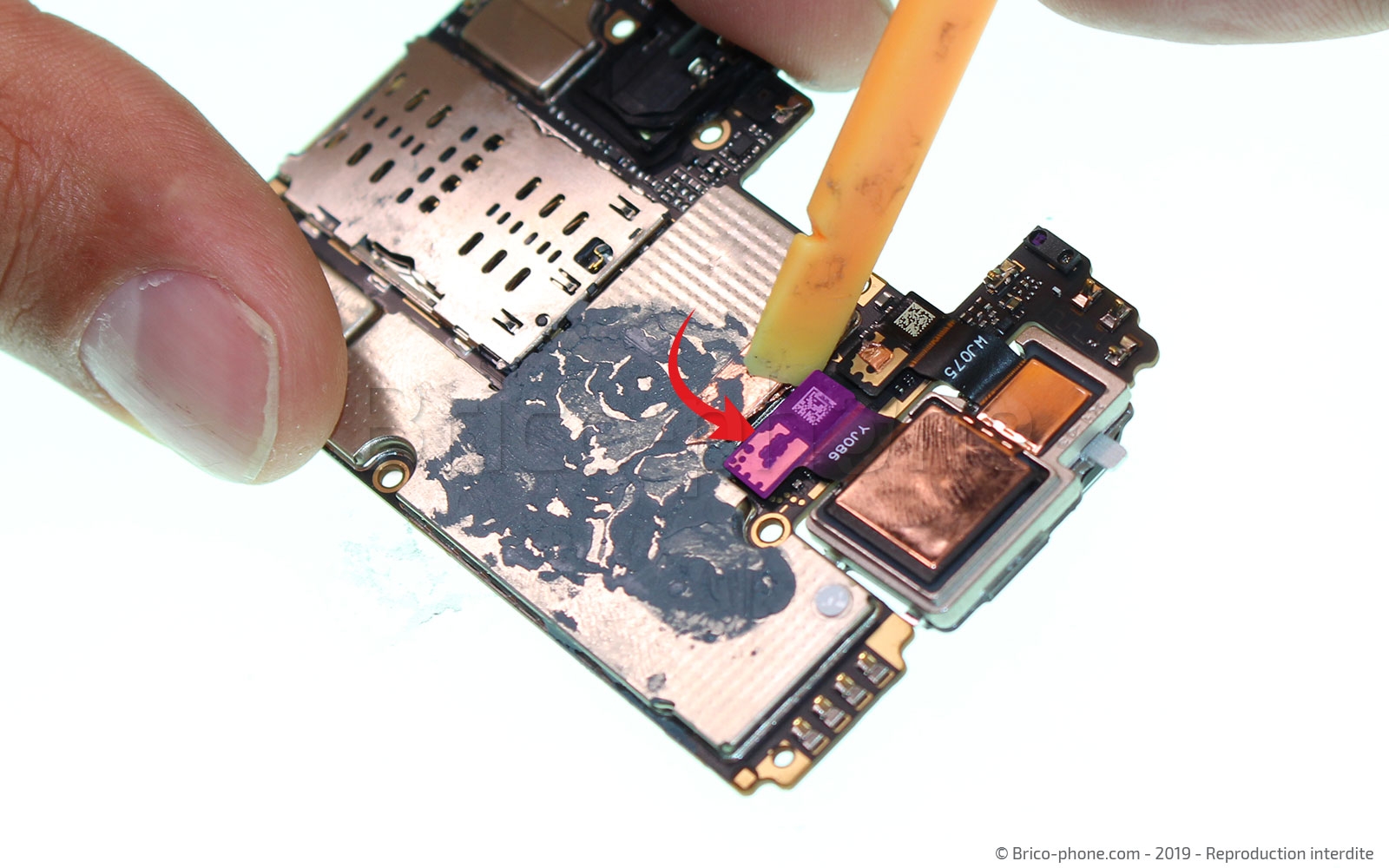

Etape 18 : Retirer la caméra arrière

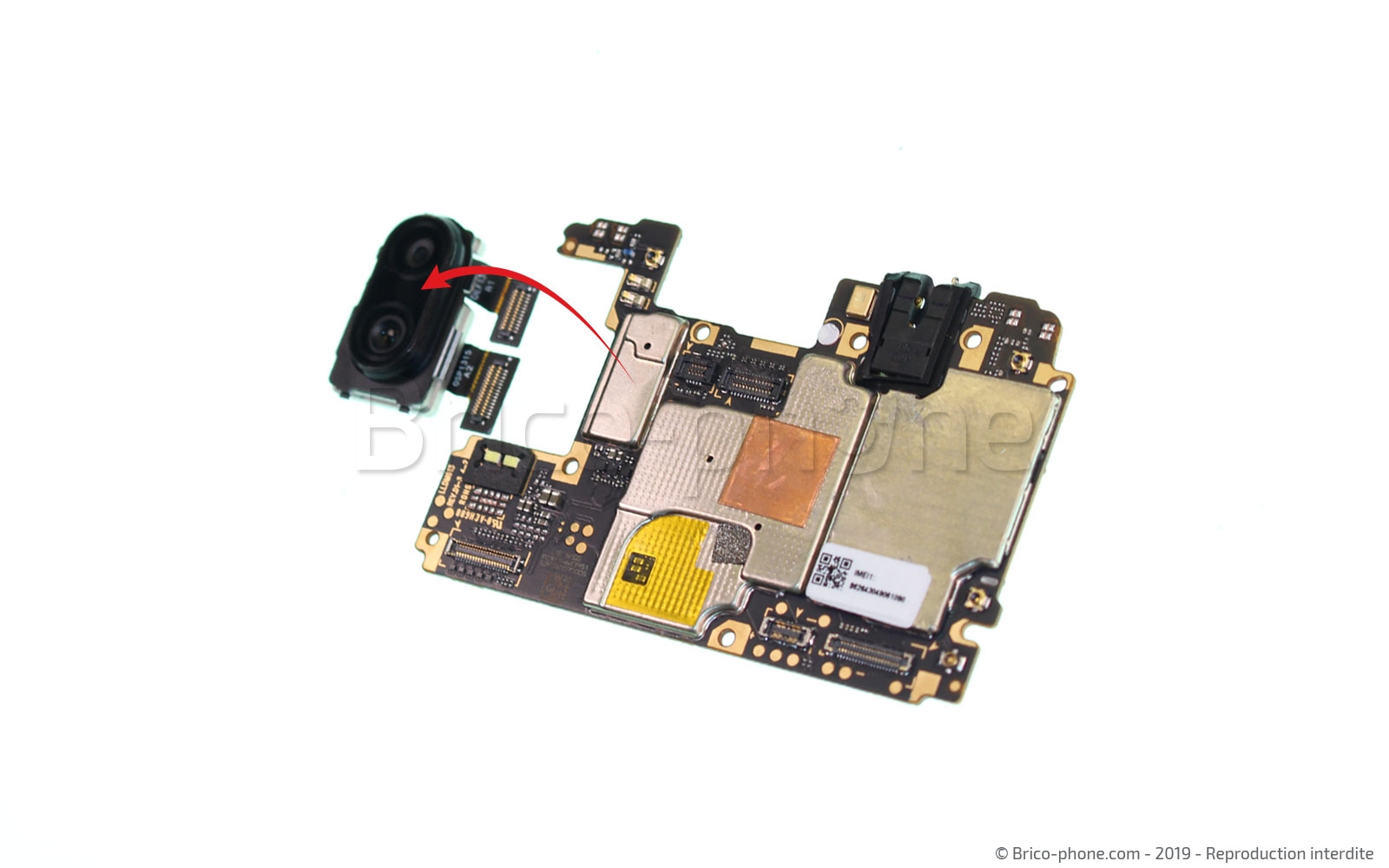

Gardez la carte-mère en main . Sur son dos vous trouverez la connectique de la caméra 48Mpx ainsi que celle du capteur permettant les effets bokeh. Déconnectez les 2 éléments avec le spudger . Le module composé de ces 2 appareils photo est maintenant libéré.
Outils du kit utilisés
Outils du kit utilisés

Etape 19 : enlever le haut-parleur interne

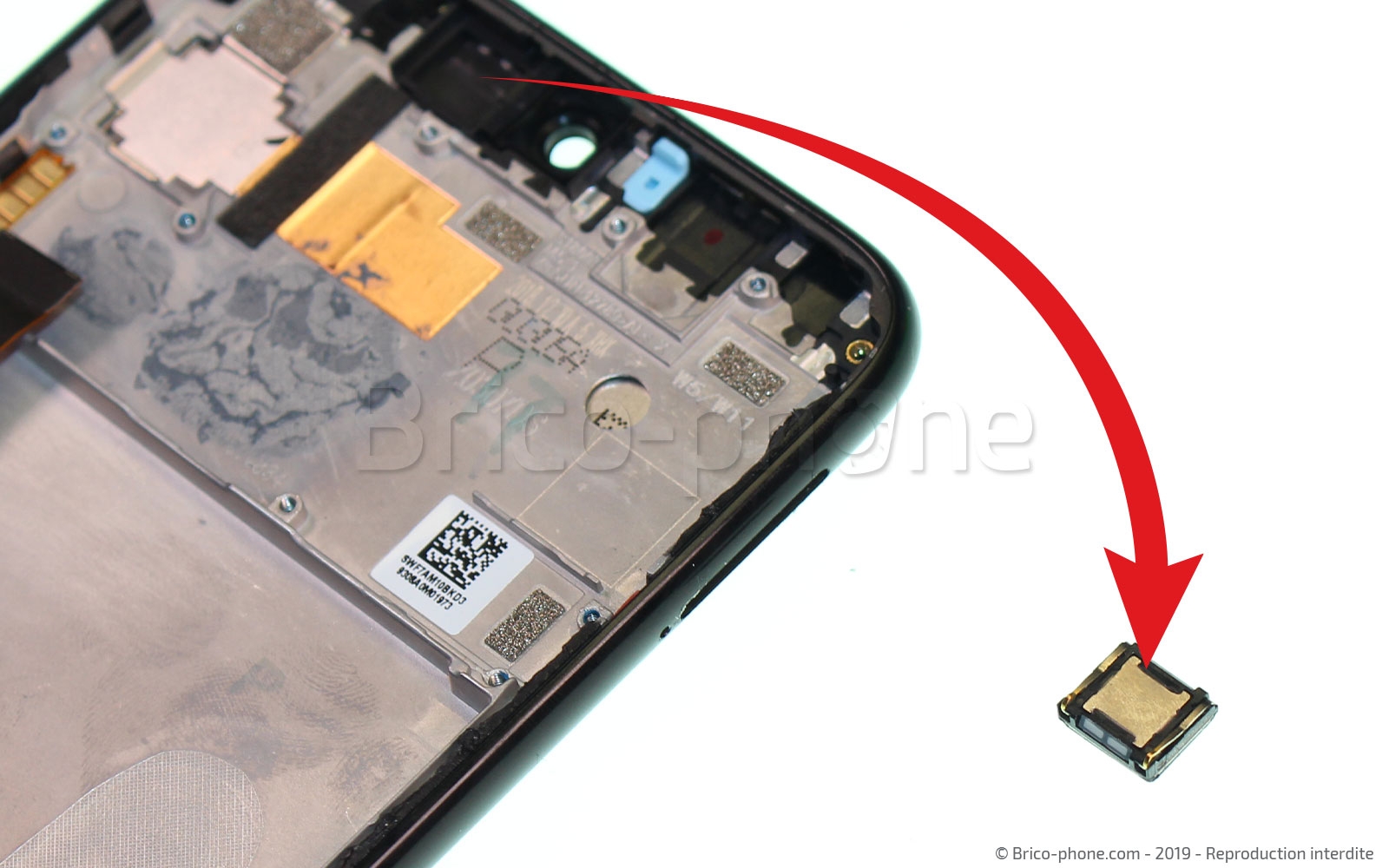

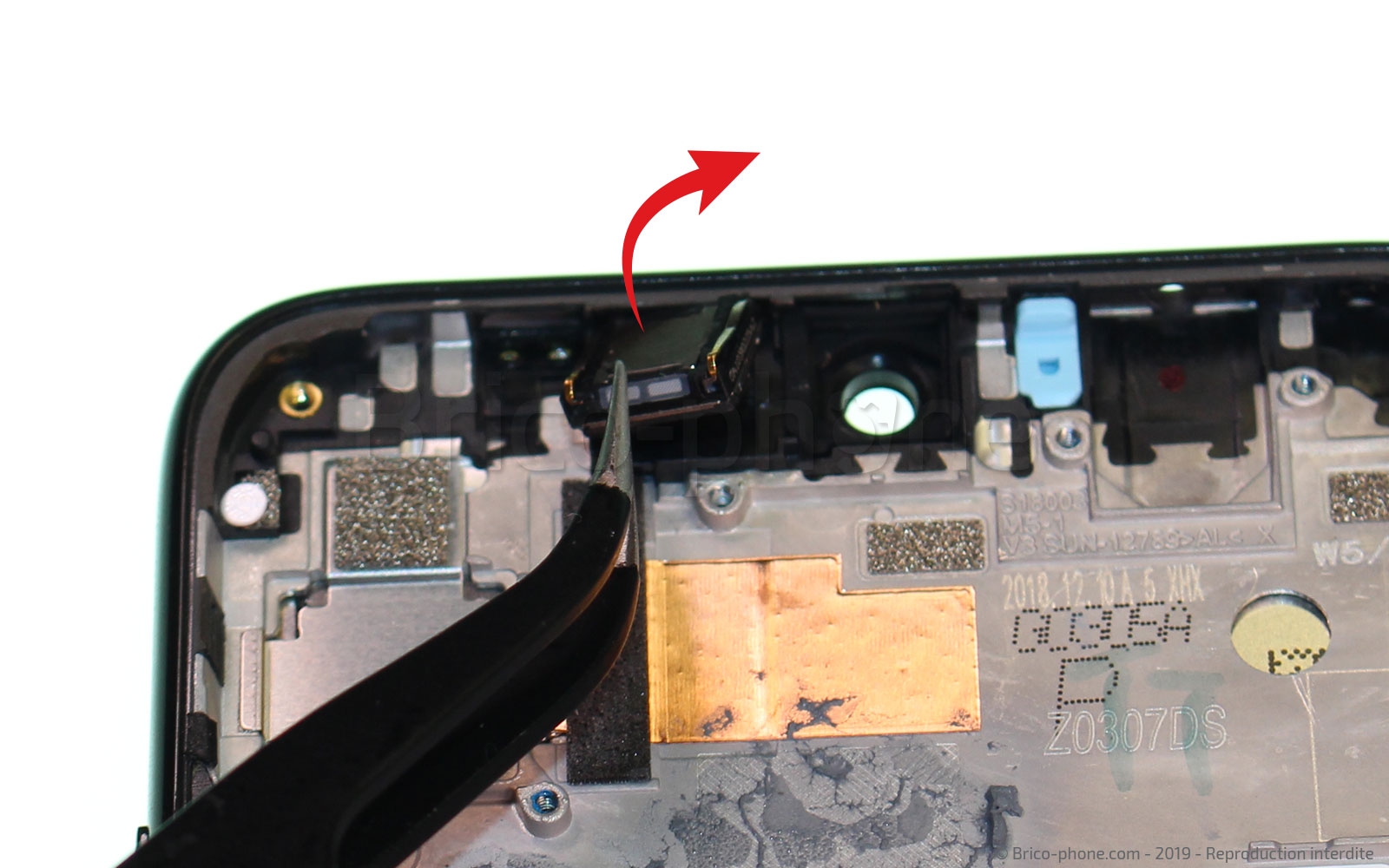

Repassez à nouveau sur la partie haute du châssis de votre appareil. A gauche de la où reposait la caméra avant se trouve le haut-parleur inter qui permet d'entendre votre interlocuteur lorsque vous avez l'appareil à l'oreille.
Cet élément est faiblement collé, il vous suffira de faire levier en faisant attention de bien passez entre lui et la partie du châssis où il repose.
Outils du kit utilisés
Outils du kit utilisés

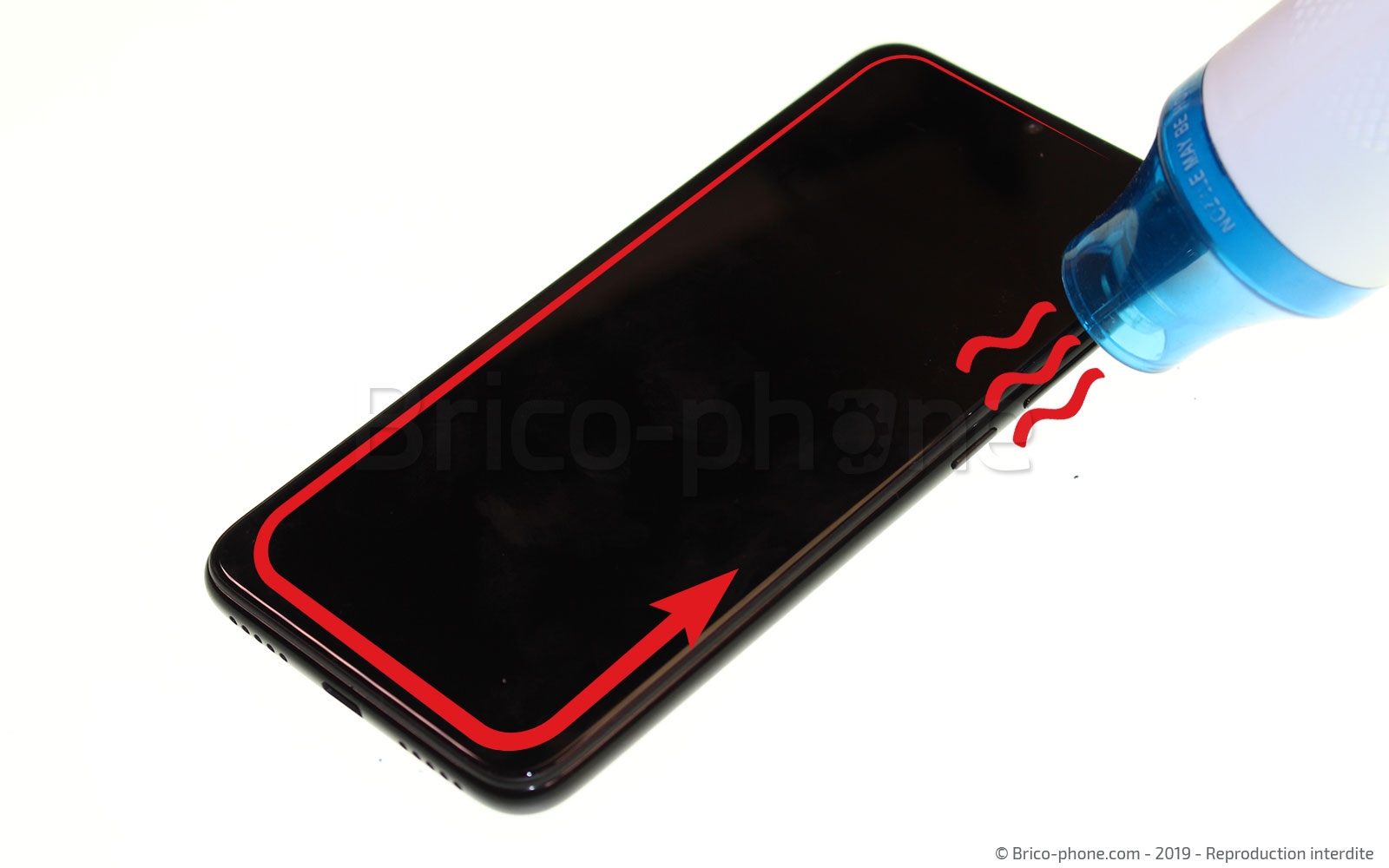

Etape 20 : Chauffer l'écran
Comme pour le cache arrière il est nécessaire de chauffer le contour de la vitre afin de ramollir la colle qui maintient l'écran IPS LCD offrant une résolution de 2340x1080 Full HD.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

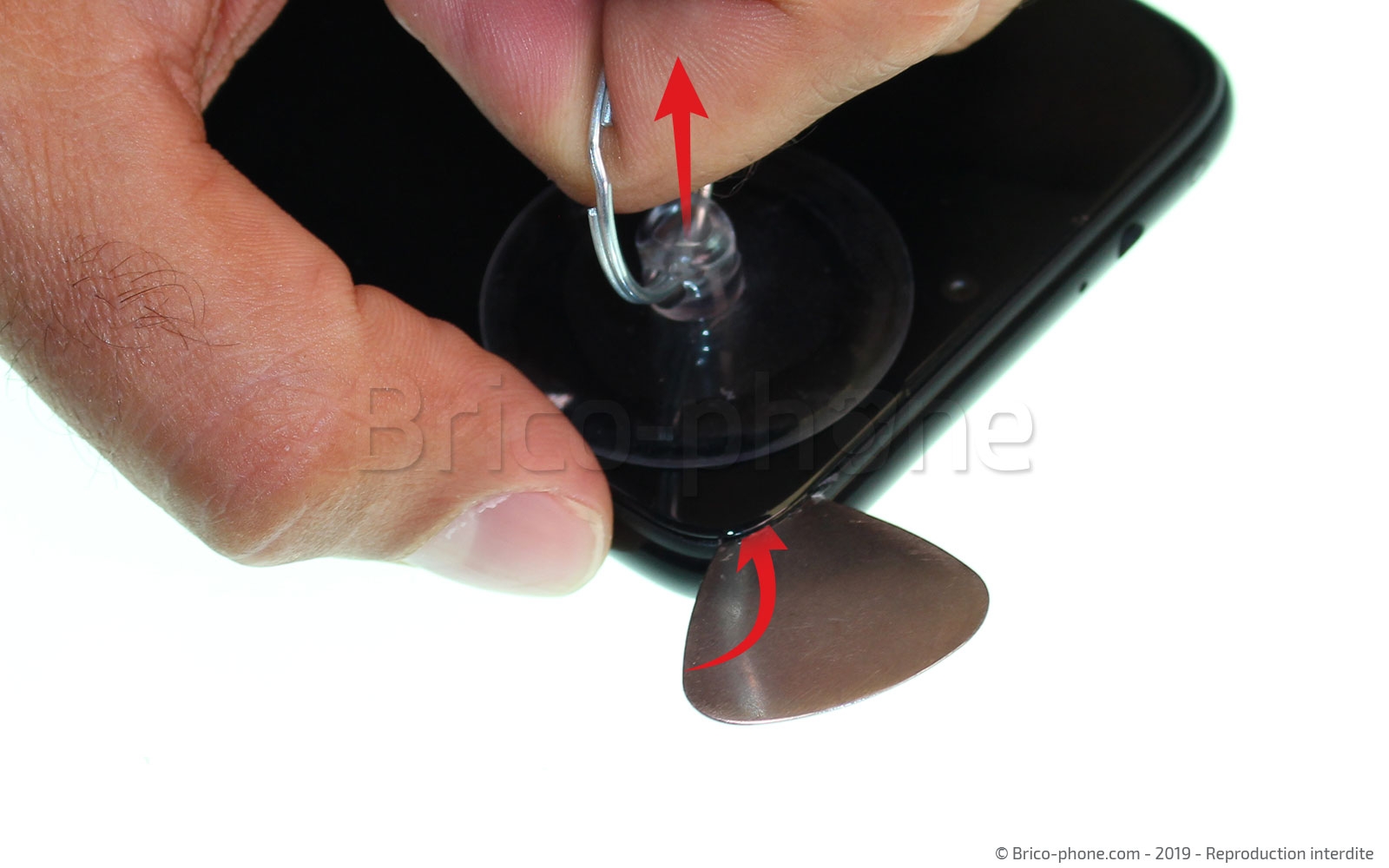

Etape 21 : Mettre en place les outils pour le décollage

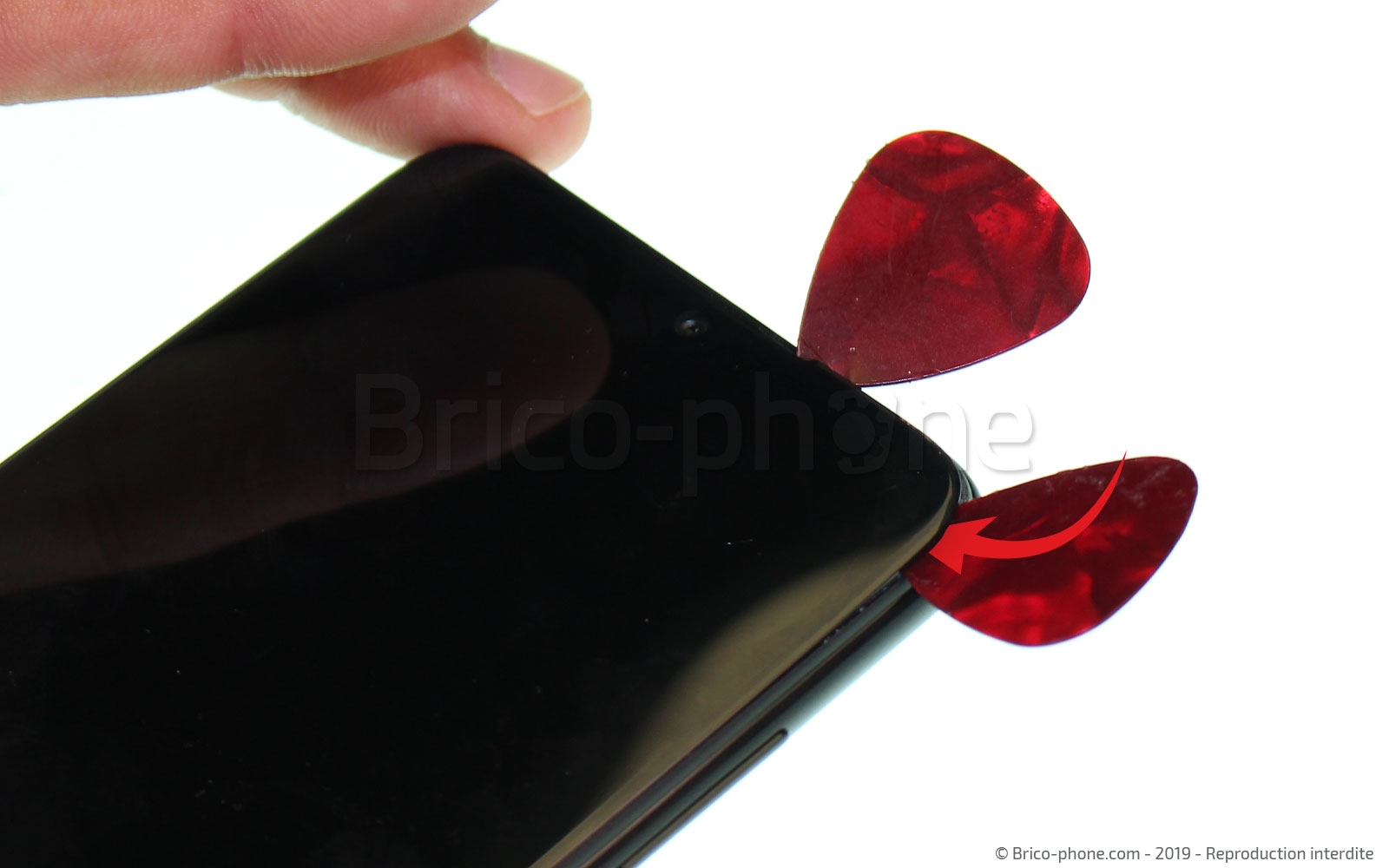

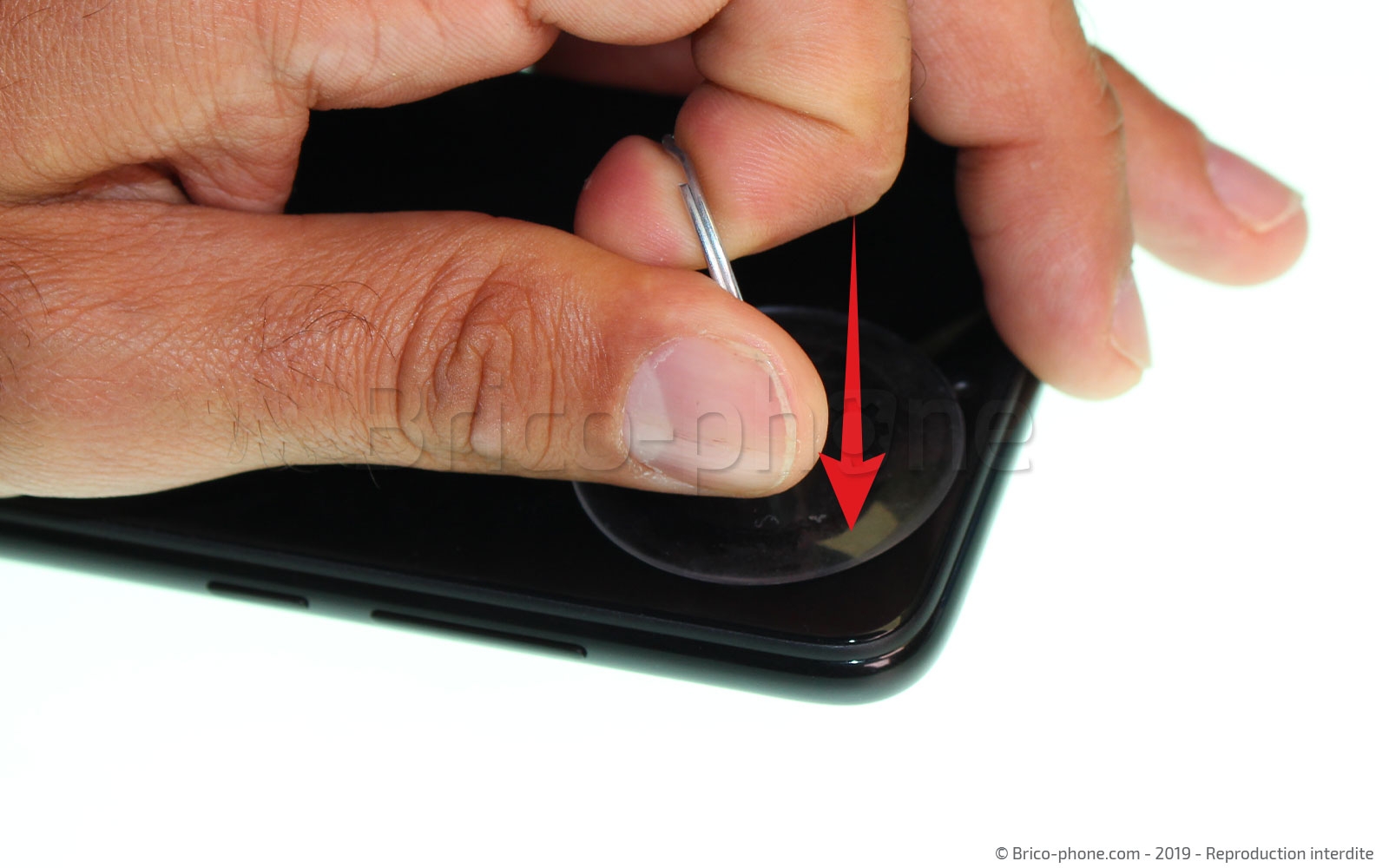

Placez la ventouse sur l'un des angles supérieurs de l'appareil puis tout en tirant fortement sur son anneau métallique insérez le médiator métal directement sous la vitre.
Vous devez apercevoir de chaque côté de ce dernier des petits espaces dans lesquels vous allez introduire les médiators en plastique.
Outils du kit utilisés
Outils du kit utilisés

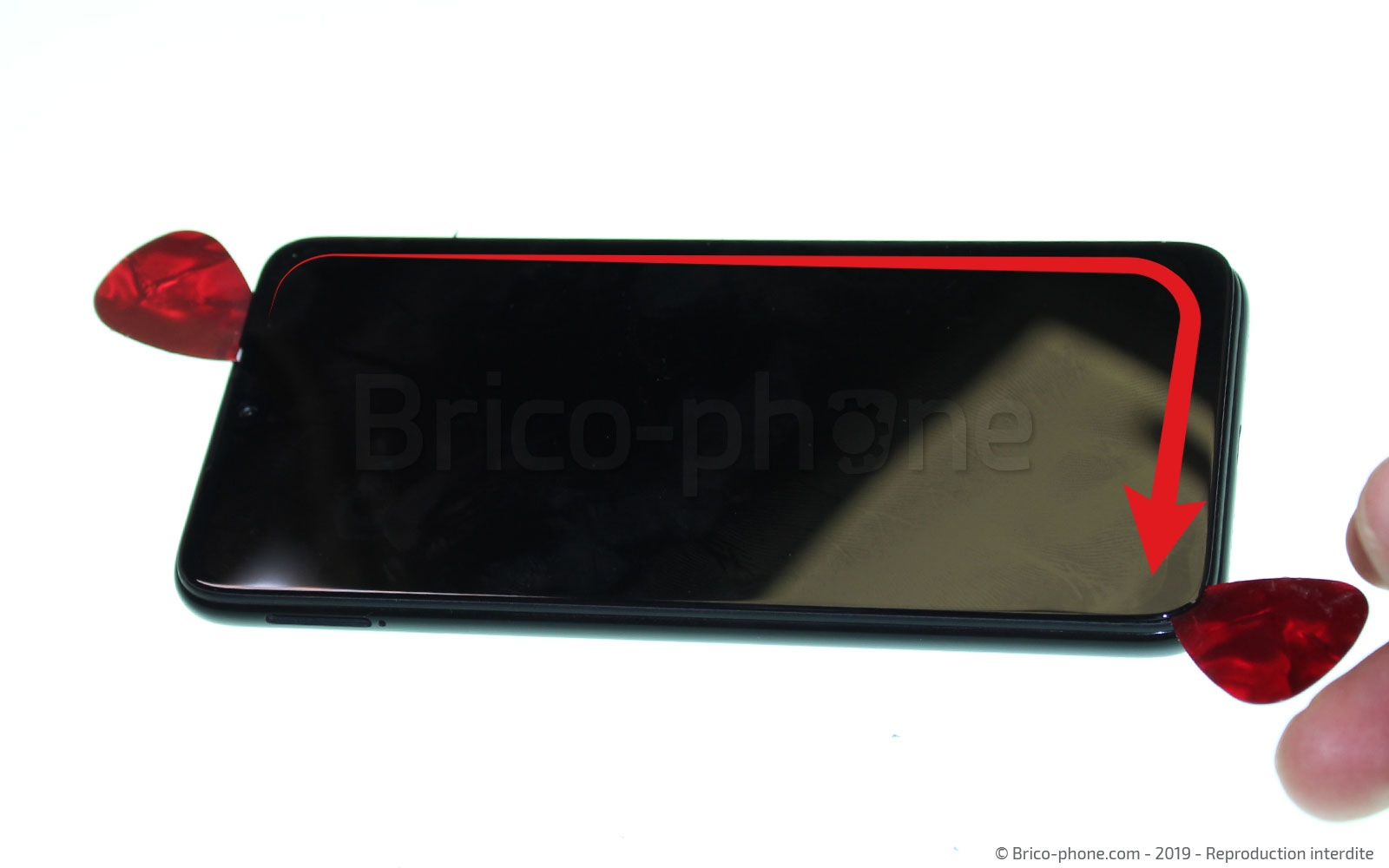

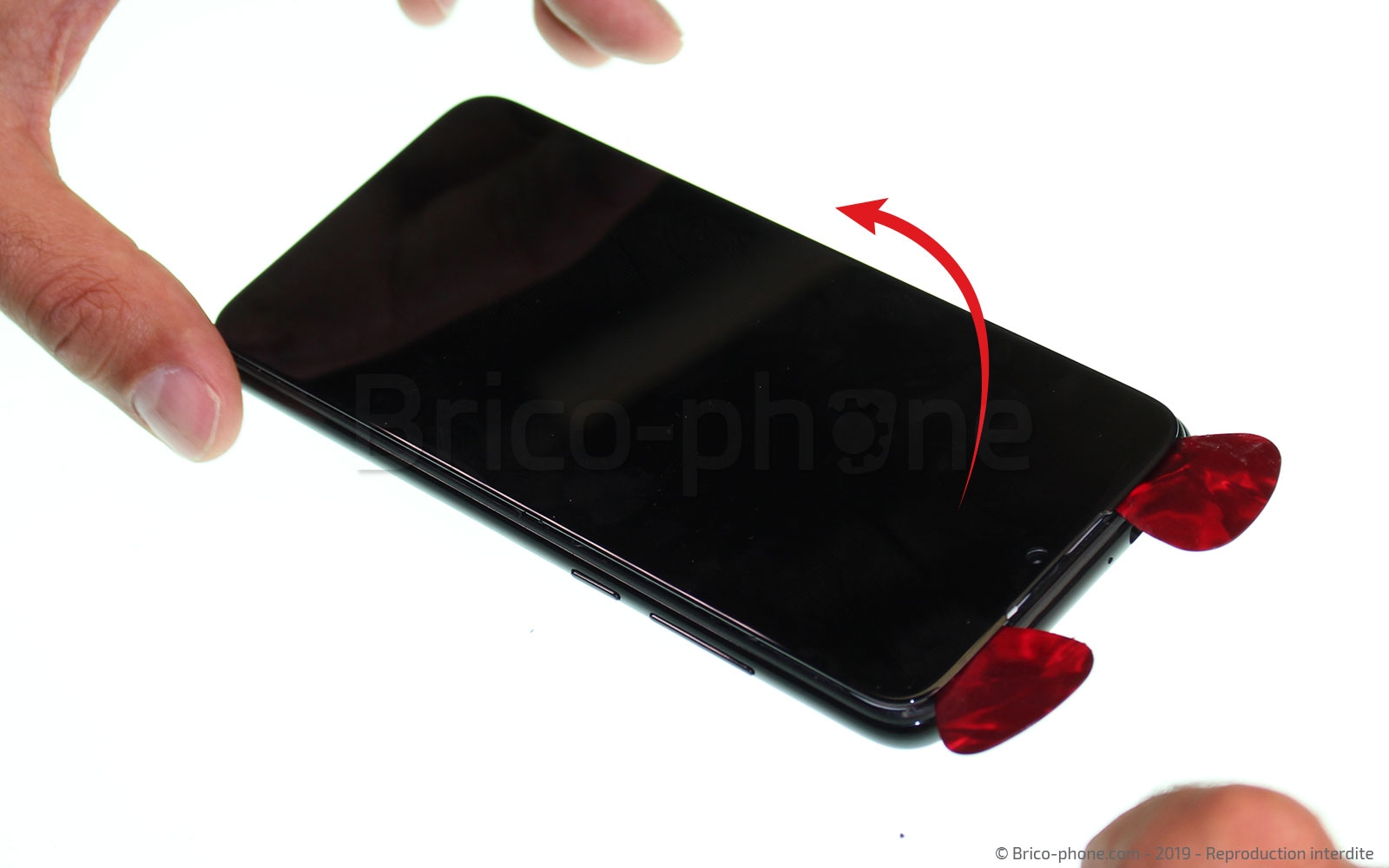

Etape 22 : décoller l'écran

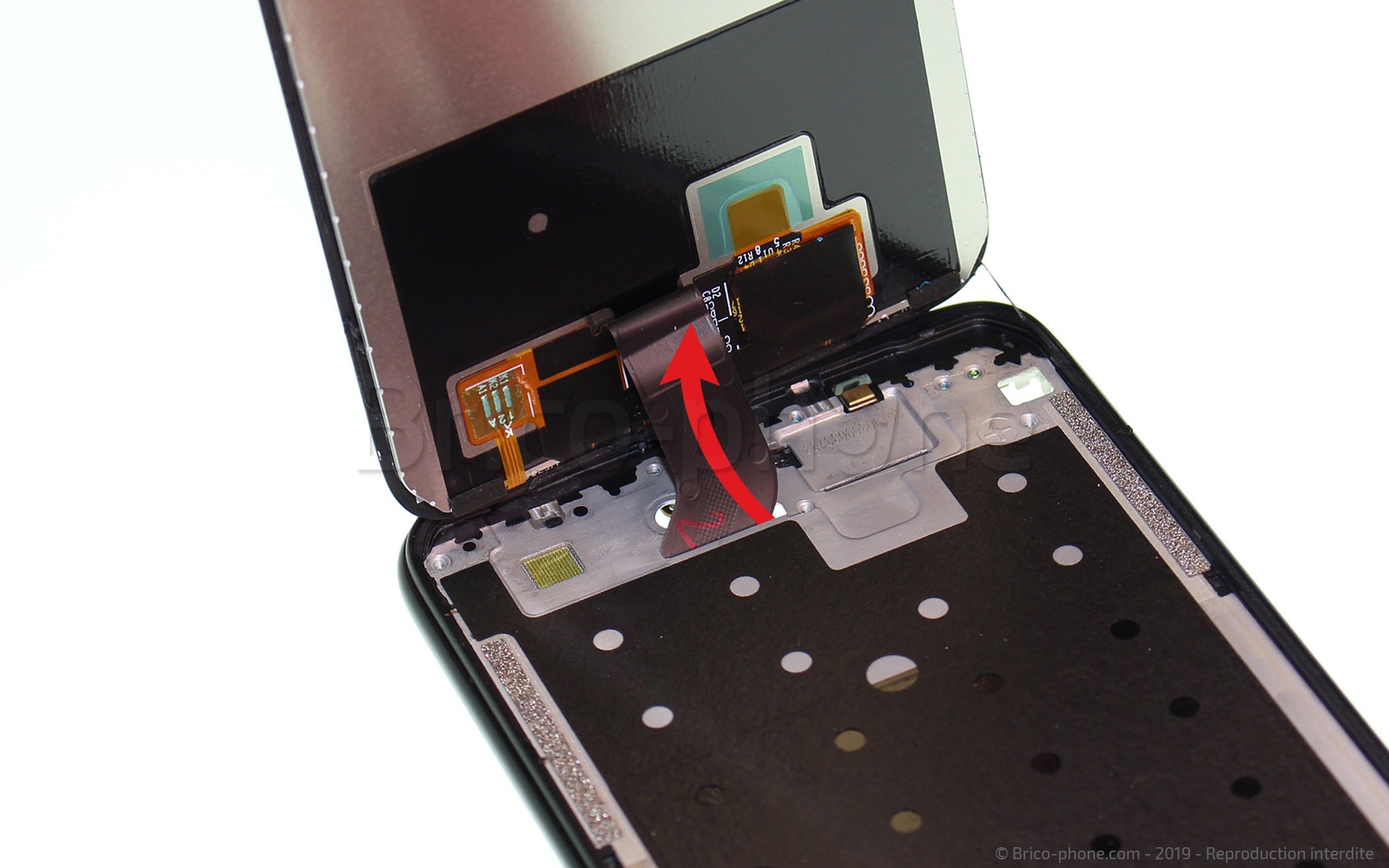

Faites coulisser les outils afin de décoller entièrement du châssis. Basculez ensuite l'écran à 90° puis guidez la nappe de l'afficheur afin de lui faire traverser le châssis et de pouvoir dégager entièrement l'élément.
Outils du kit utilisés
Outils du kit utilisés

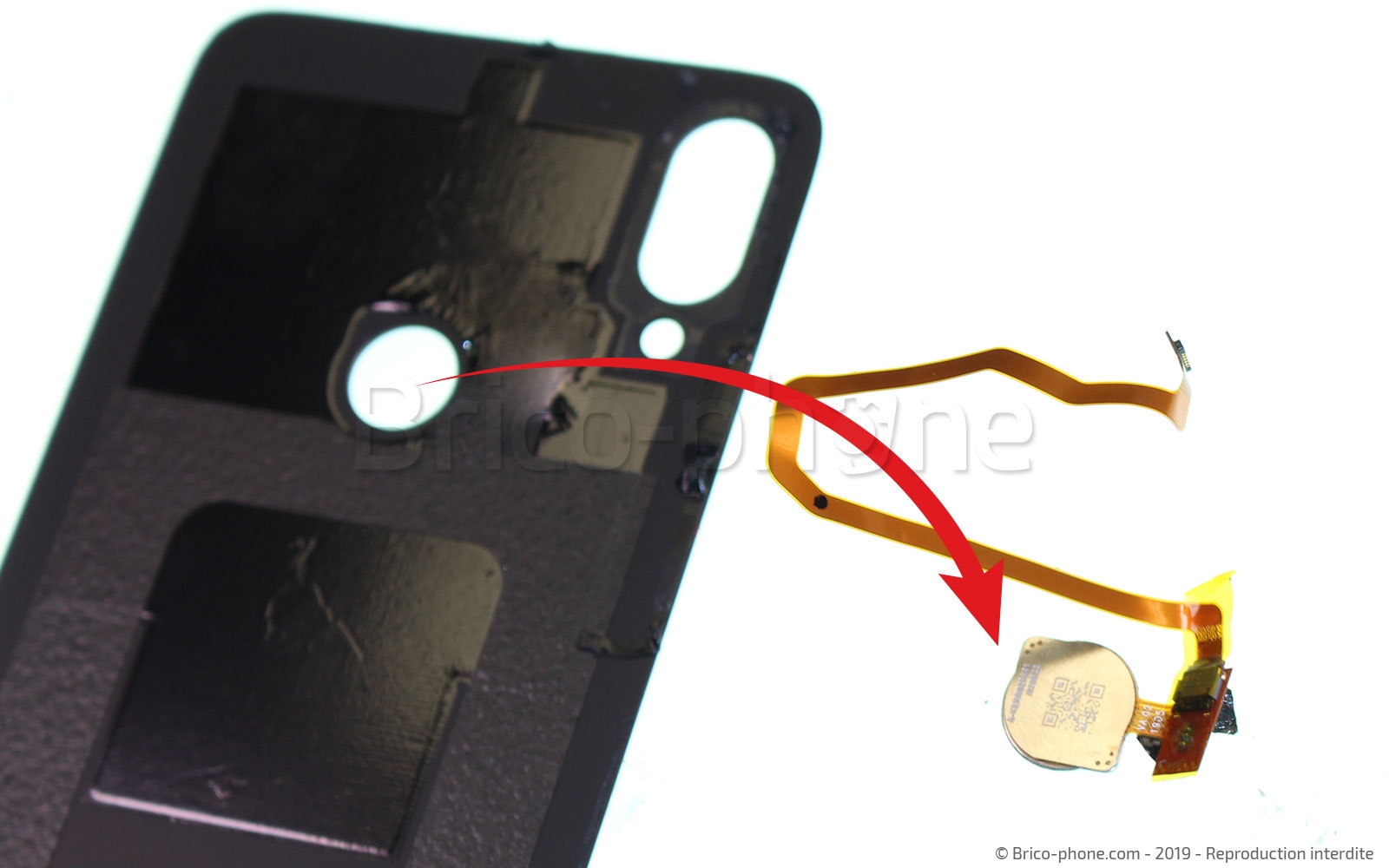

Etape 23 : Décoller le lecteur d'empreintes digitales

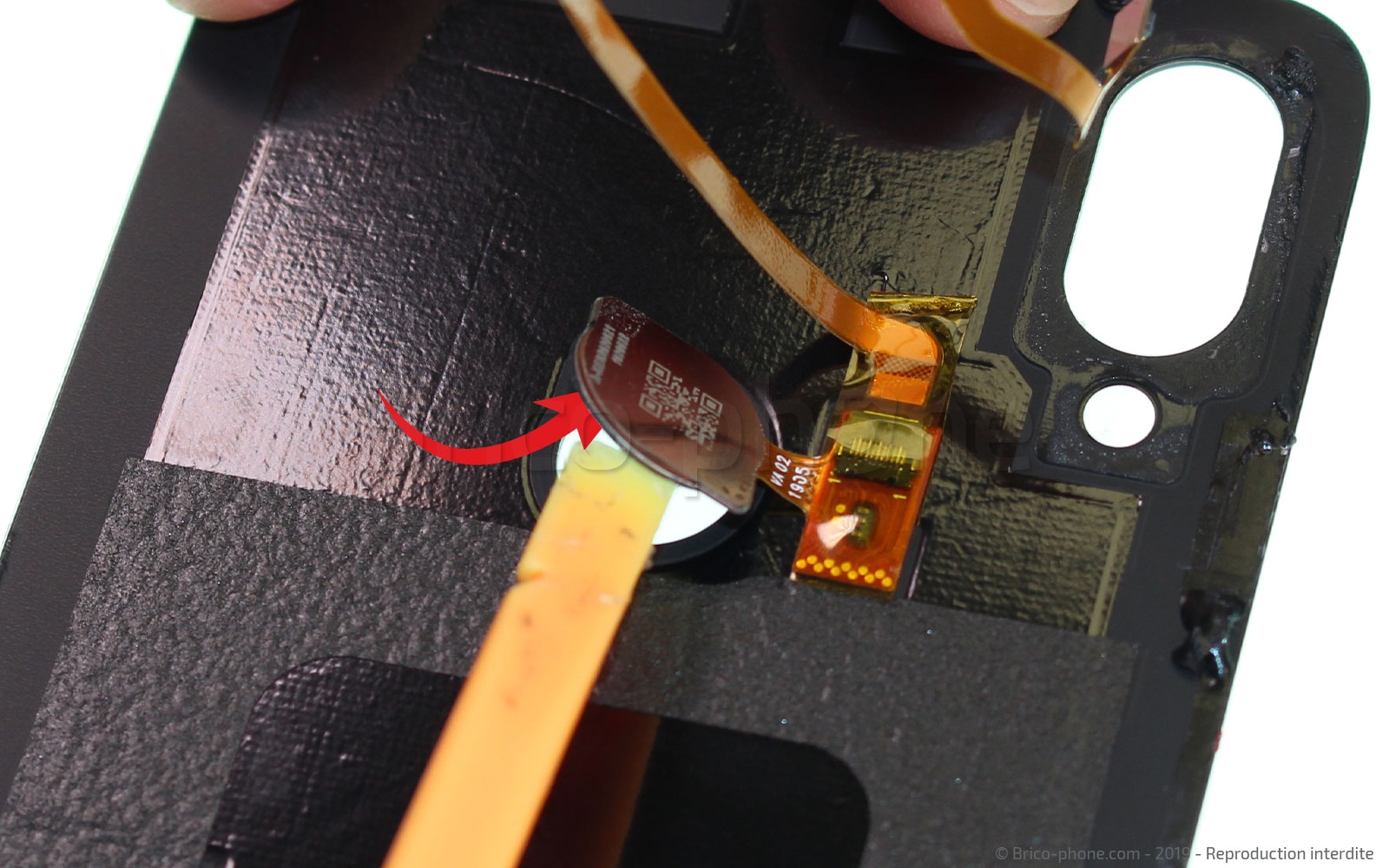

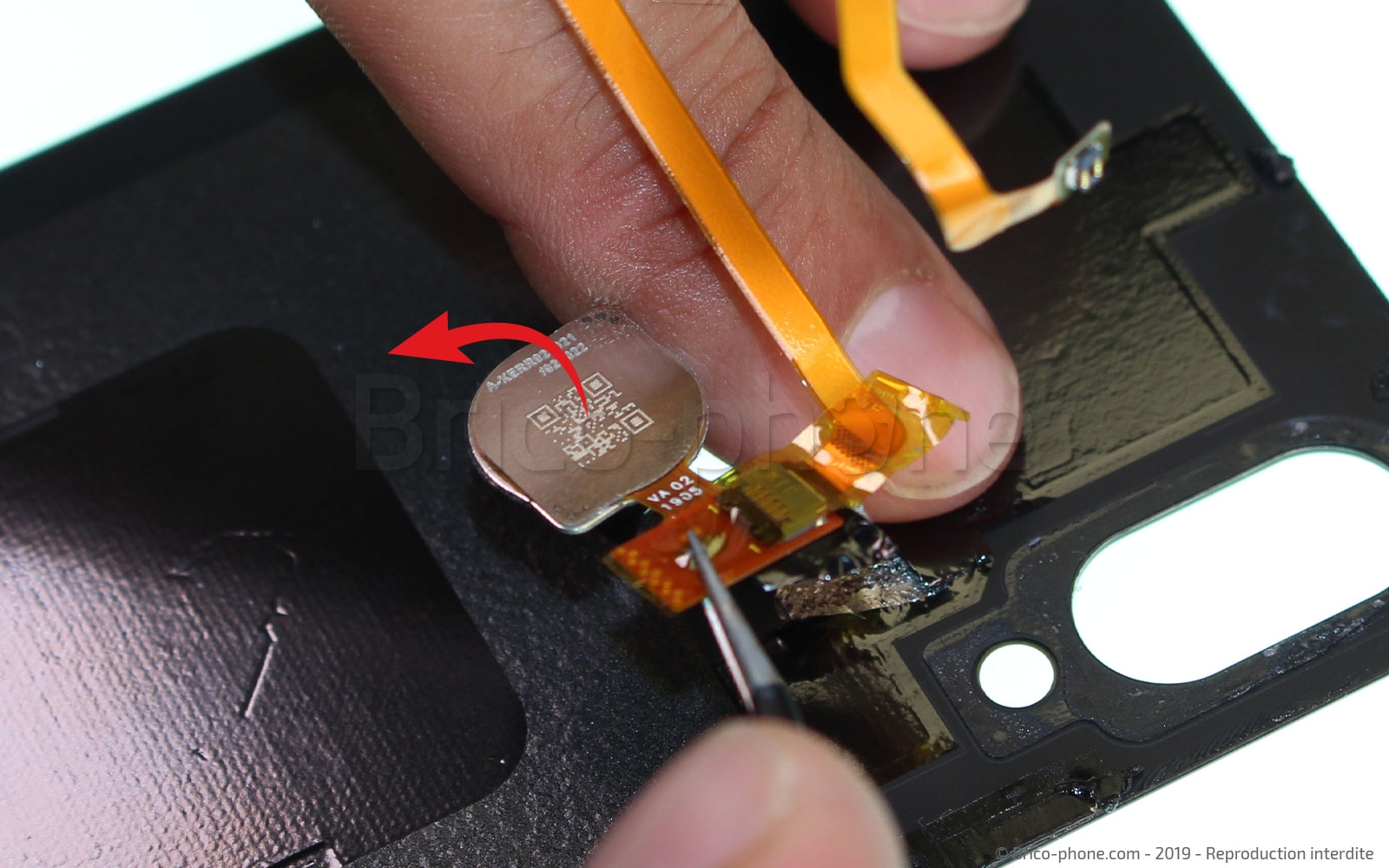

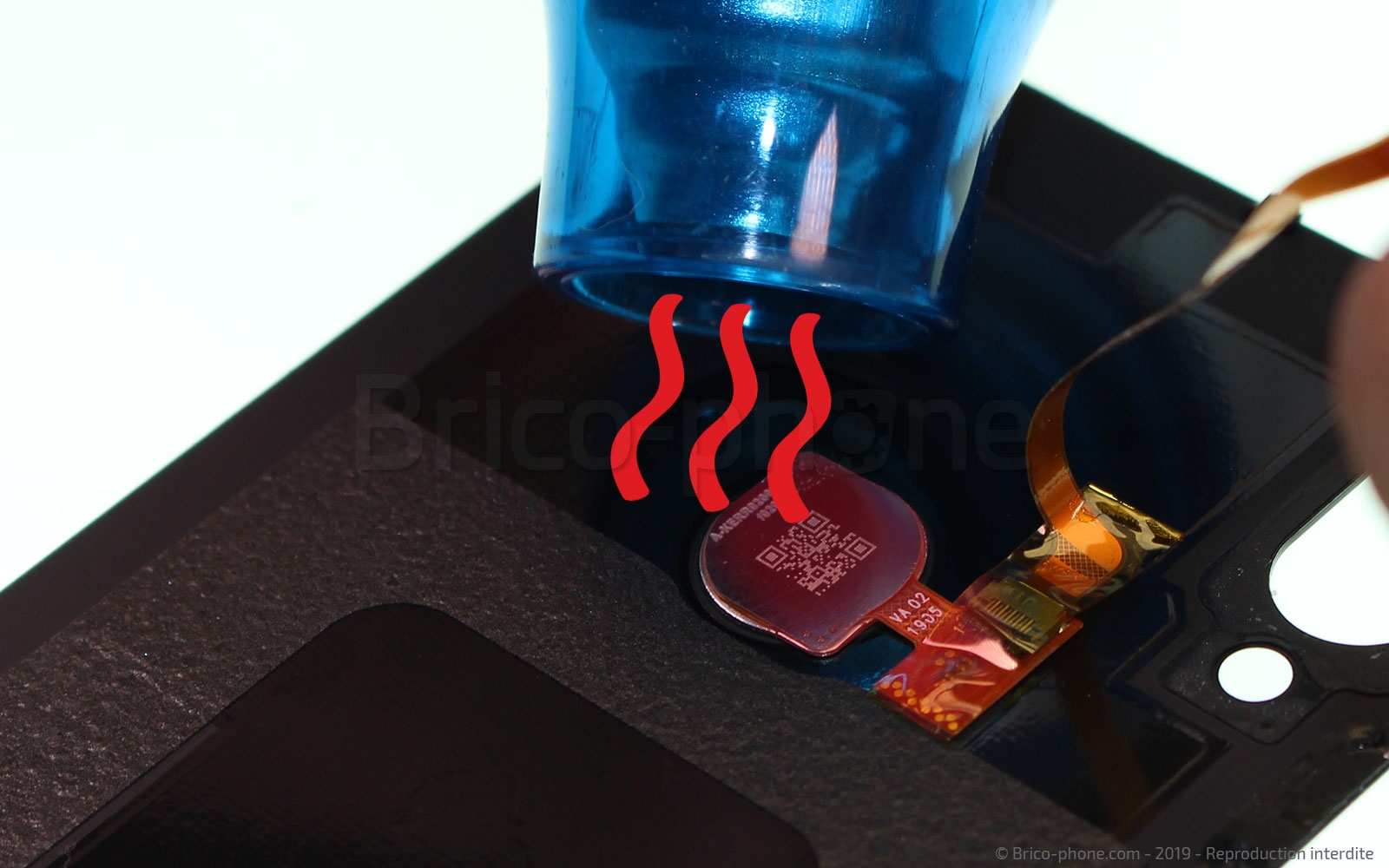

Le lecteur d'empreintes digitales et sa nappe sont montés sur la façade arrière de votre appareil. Chauffez très légèrement l'élément pour faciliter le décollage du scanner .
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Fin du guide de démontage
