Changement de Bloc Ecran sur Galaxy Note 9

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy Note 9 | Temps estimé : 50 min | Difficulté : 3/5

Vous venez de briser la vitre de votre Samsung Galaxy note 9 et vous cherchez une solution complète pour le réparer. Brico-phone vous propose des blocs écran d'origine ainsi que différents kits d'outils nécessaire pur la réparation. À réception il vous suffira de suivre ce guide en photo étape par étape afin de réparer vous-même au meilleur prix votre smartphone.

Diagnostic

> La vitre de votre Samsung Galaxy Note 9 est brisée.
> Vous n'avez plus de tactile
> Votre châssis est abimé
> Vos boutons ne sont plus fonctionnelles
> Votre écran présente des problèmes d'affichage (tâches, lignes, etc.)
> Votre écran reste noir

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Amoled et vitre prémontés pour Samsung Galaxy Note 9 Noir
269,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Avant de démarrer la réparation

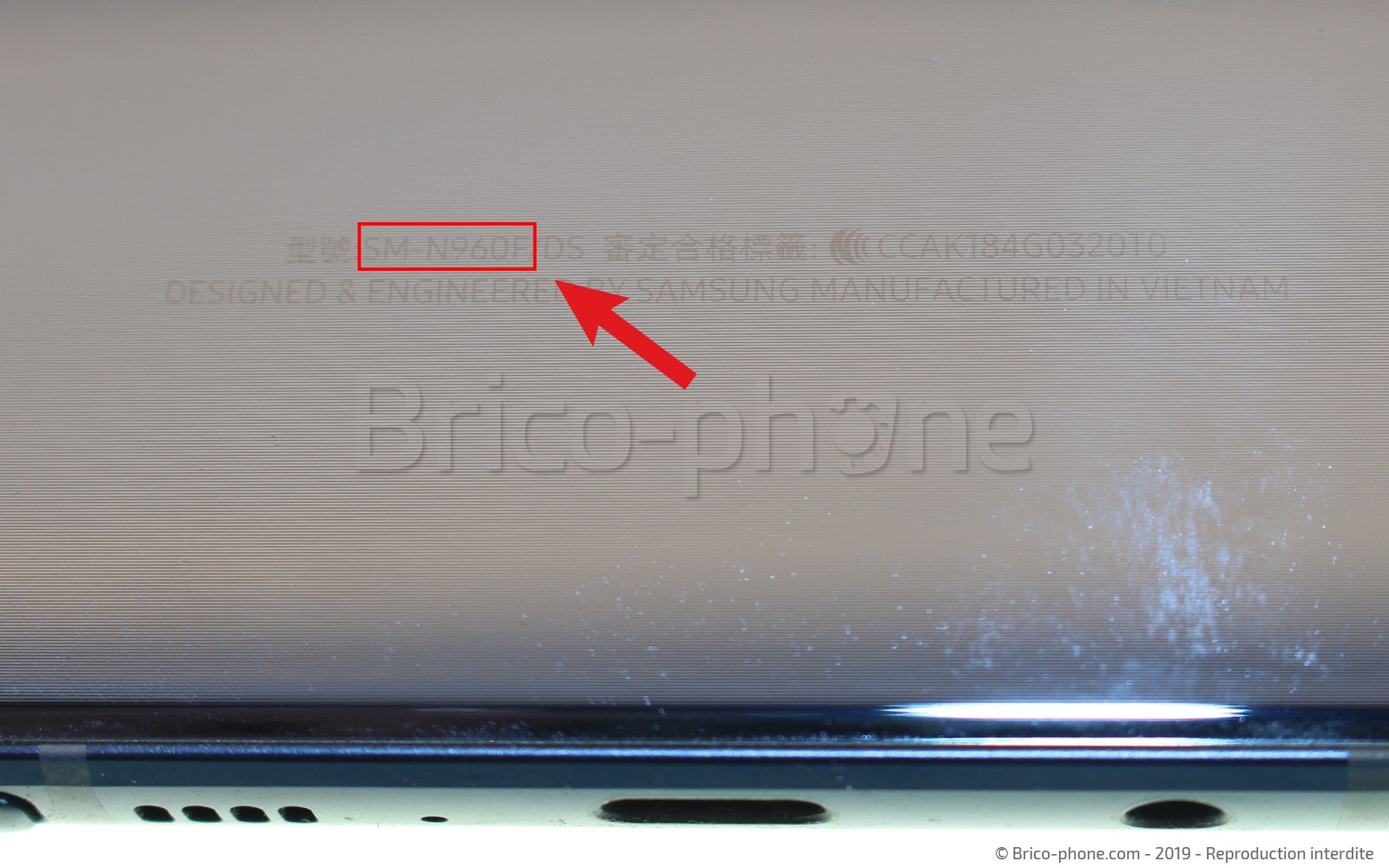

Le bloc écran du Samsung Galaxy Note 9 ressemble beaucoup a celui du Note 8 . Afin de ne pas faire d'erreur de commande, ou bien pour contrôler d'avoir reçu la bonne pièce de remplacement , vérifiez que le numéro de modèle inscrit au dos de votre smartphone soit le suivant :SM-N960F
Eteignez ensuite votre appareil avant de vous lancer dans l'ouverture de celui-ci à l'aide du bouton prévu à cet effet.

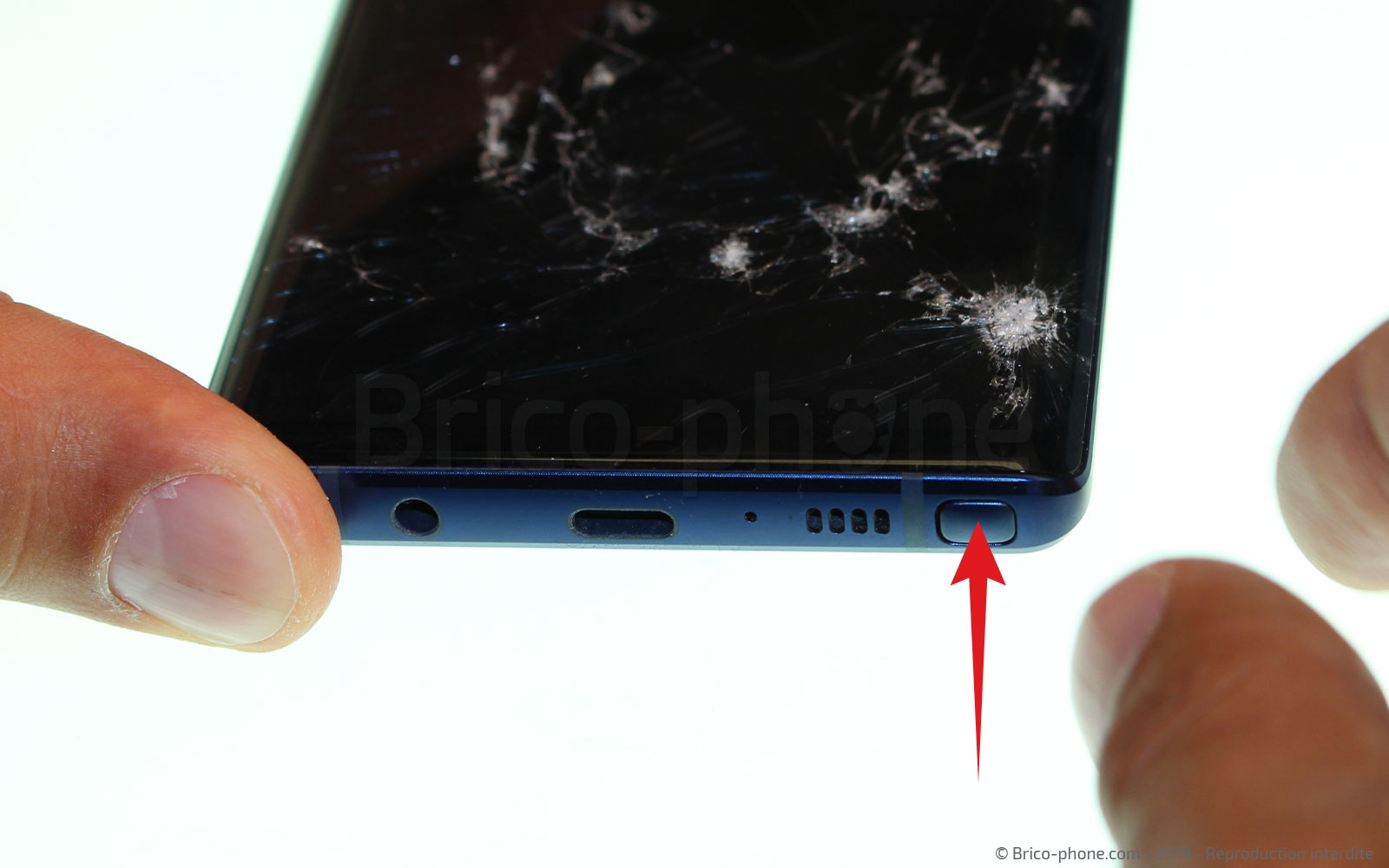

Etape 1 : Ejecter le tiroir SIM et le S Pen

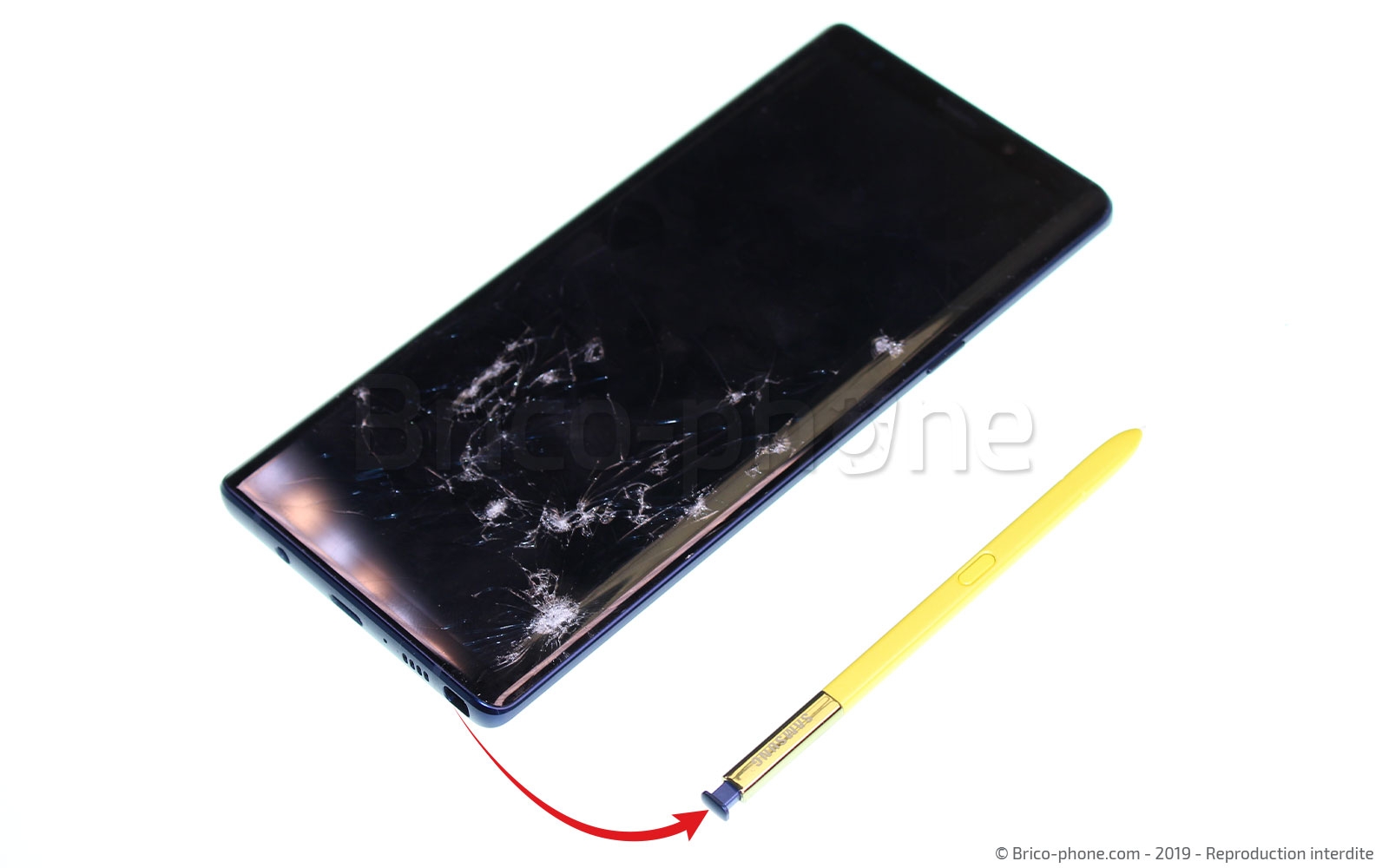

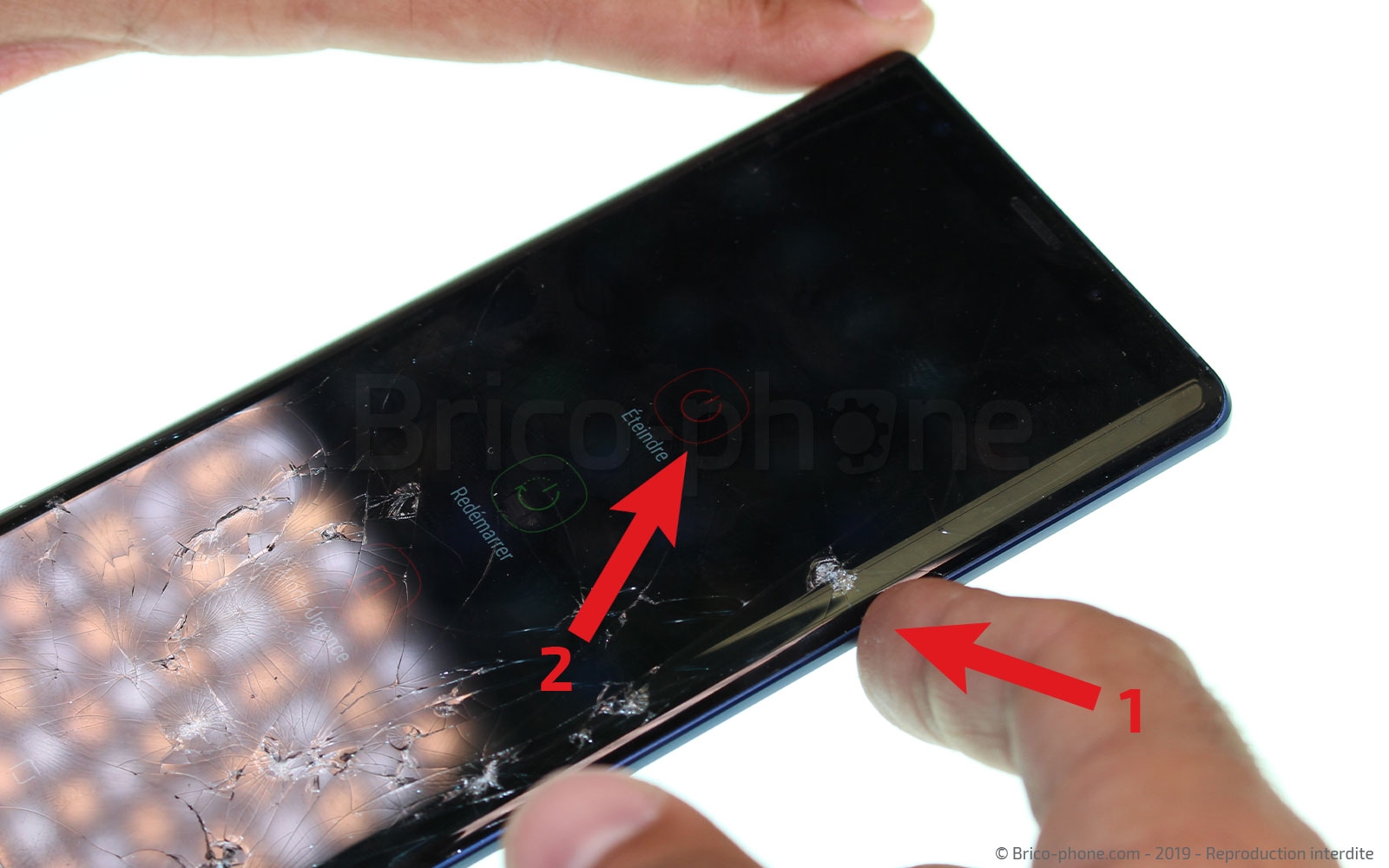

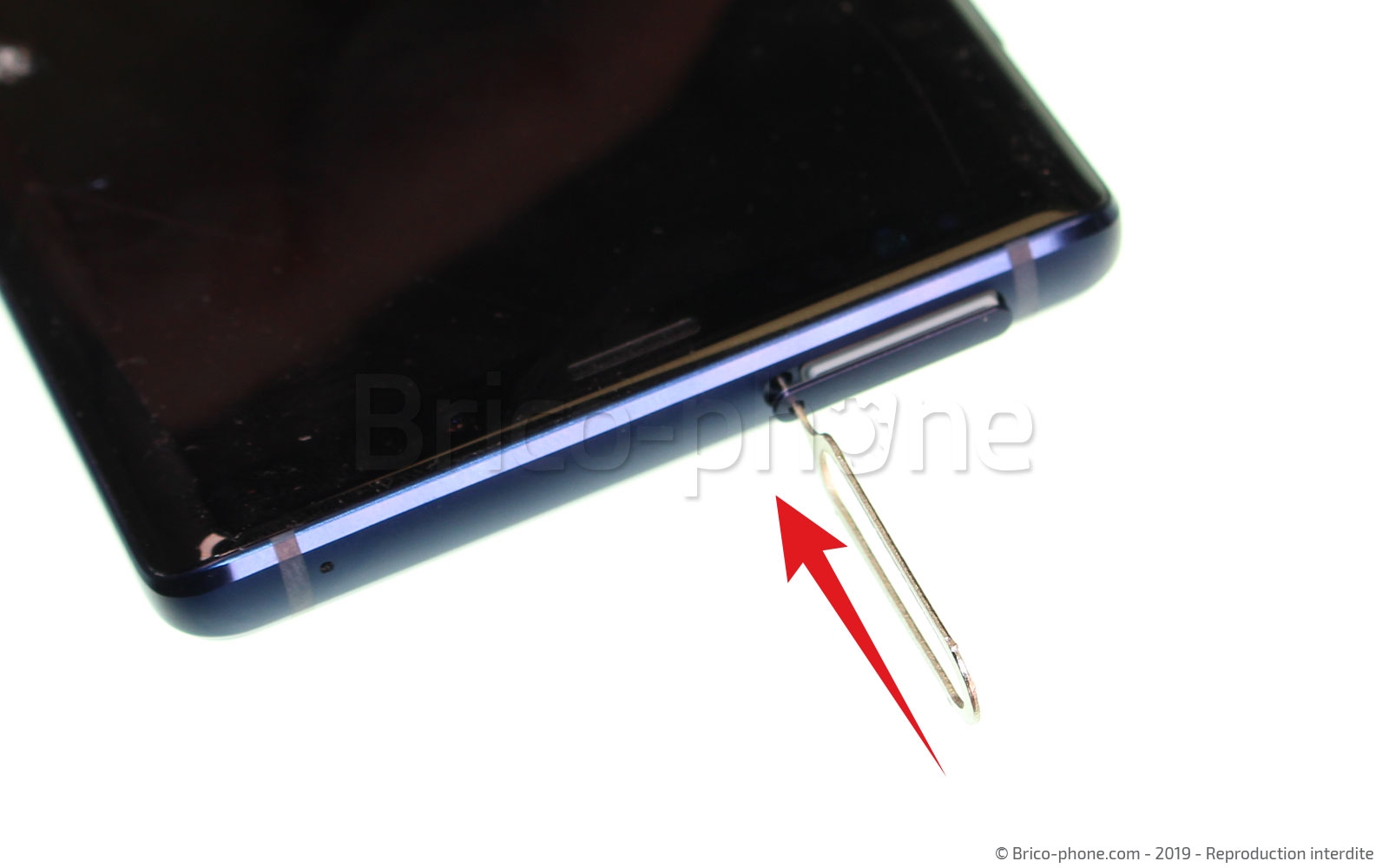

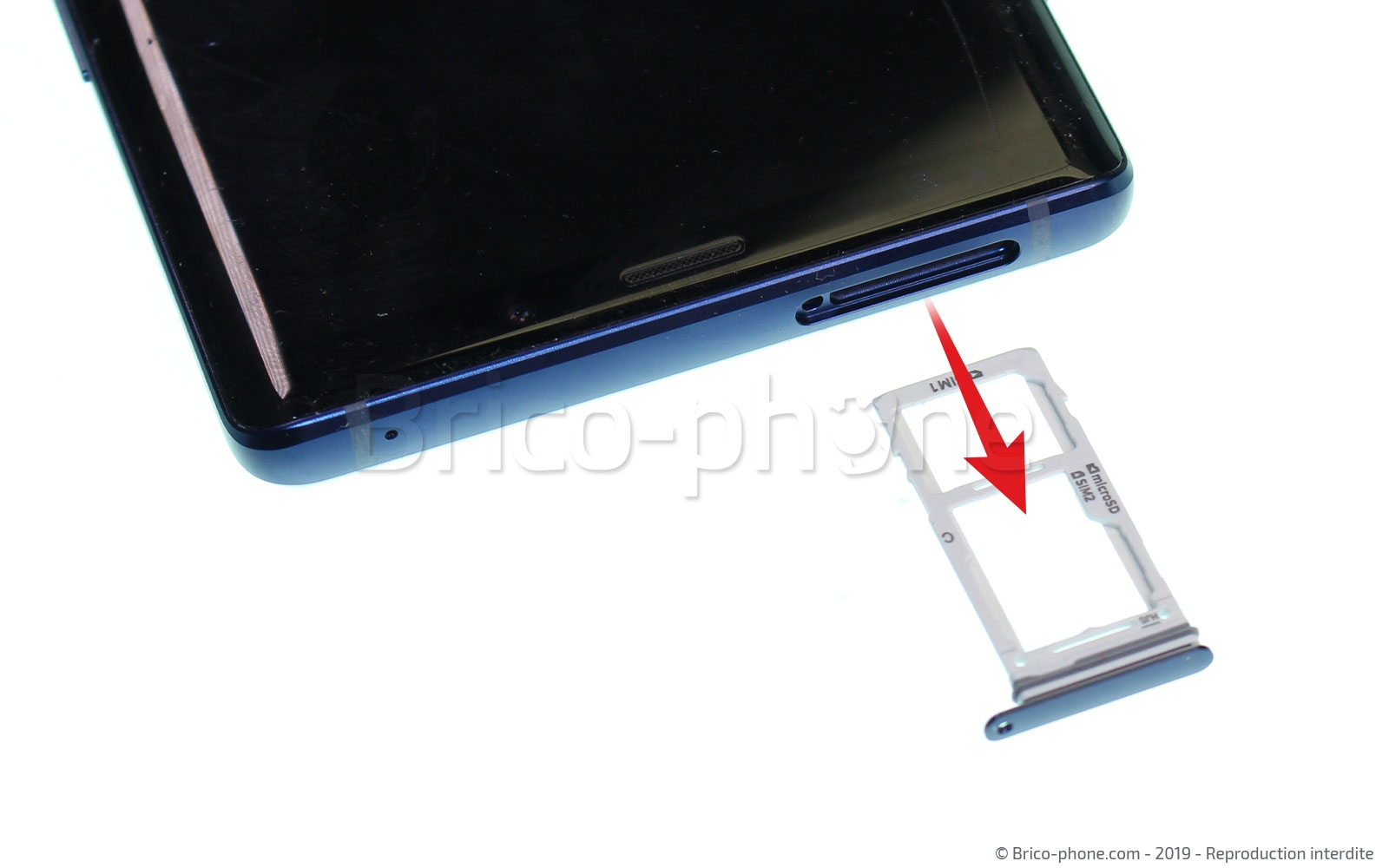

Prenez l'outil d'extraction pour vous permettre de sortir le rack de la carte SIM et SD. Exercer ensuite une pression sur le stylet pour le sortir de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrirèe

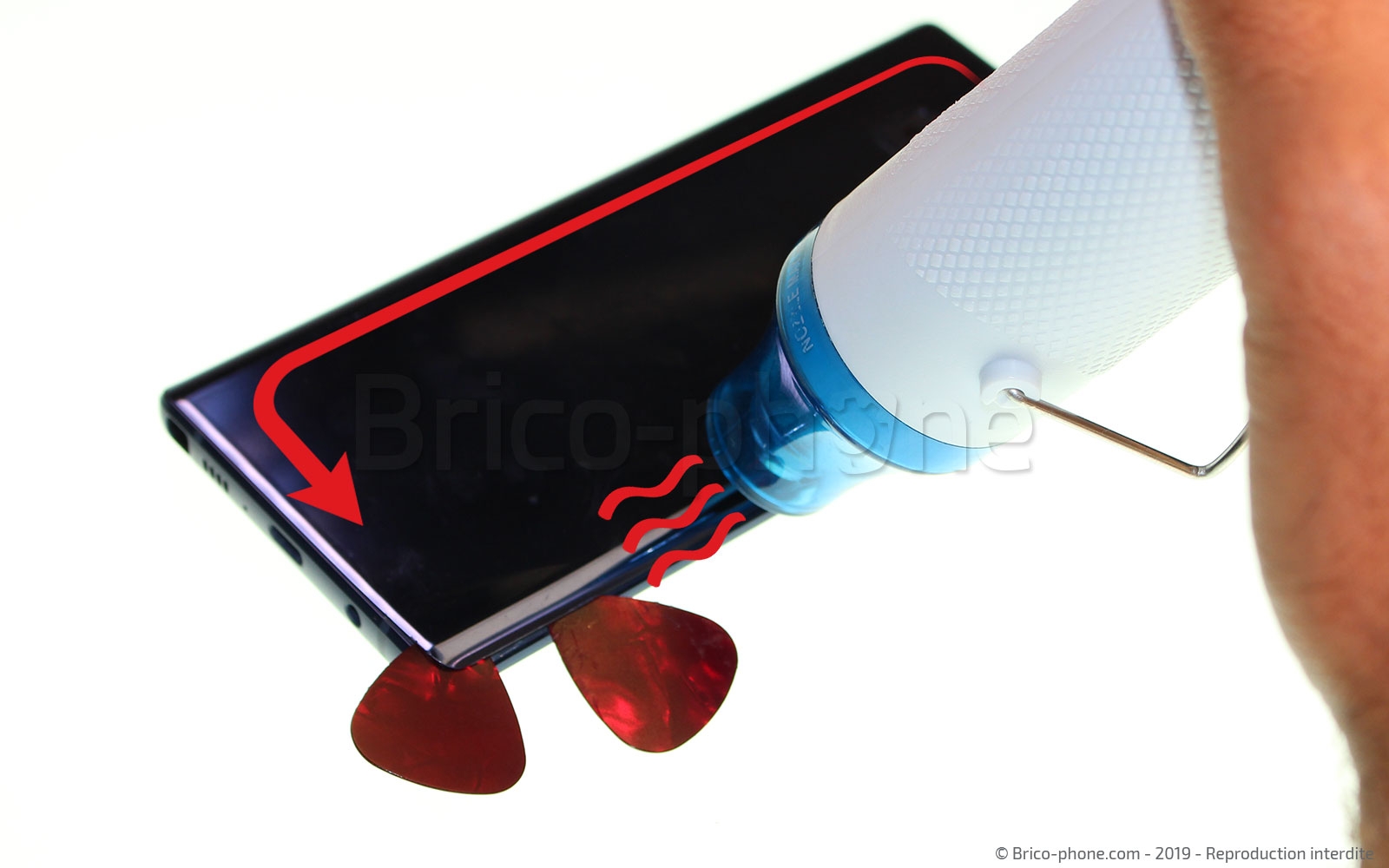

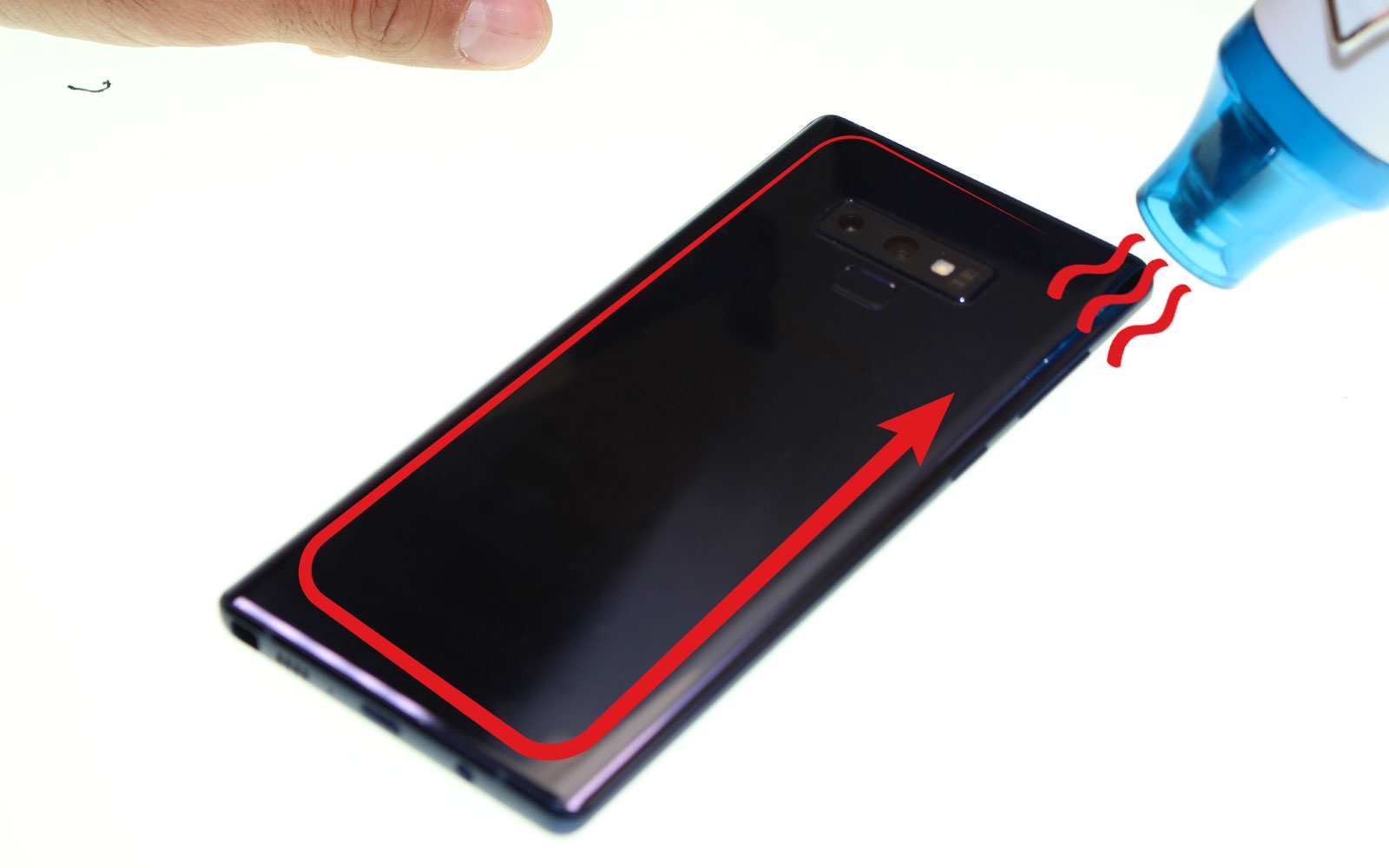

Posez la face avant de votre smartphone sur votre espace de travail , puis en vous munissant de votre sèche-cheveux ou d'un mini-décapeur thermique, chauffez le contour de la vitre arrière afin de ramollir la colle qui la fixe au châssis. Effectuez un mouvement de va-et-vient afin d'éviter de surchauffer une même zone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 3 : Créer un point d'insertion

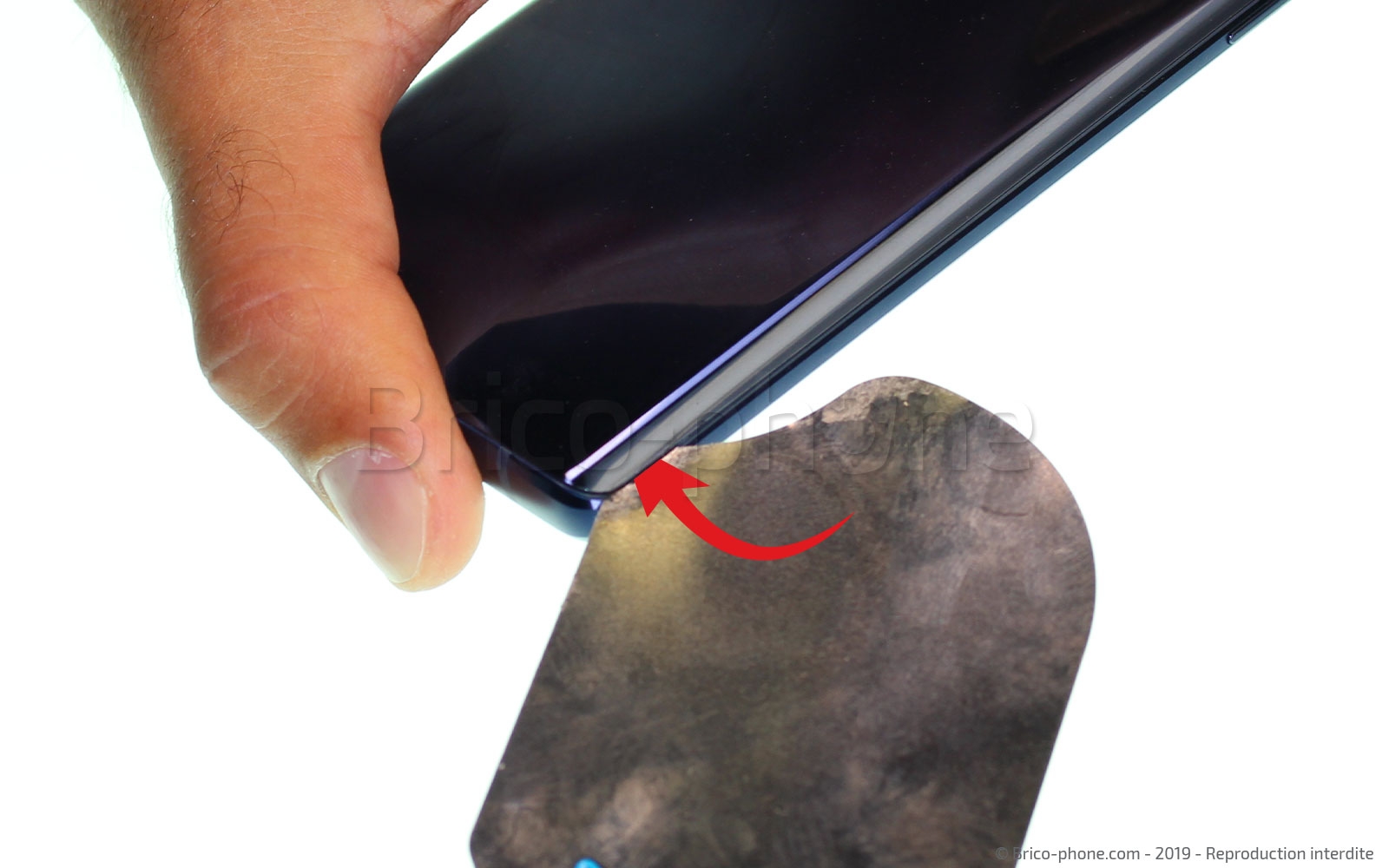

Le but de cette étape est d'insérer un petit médiator métal ou un iflex directement sous la vitre de façon à créer des "petits jours" où nous positionnerons les outils nécessaires pour décoller cette dernière.

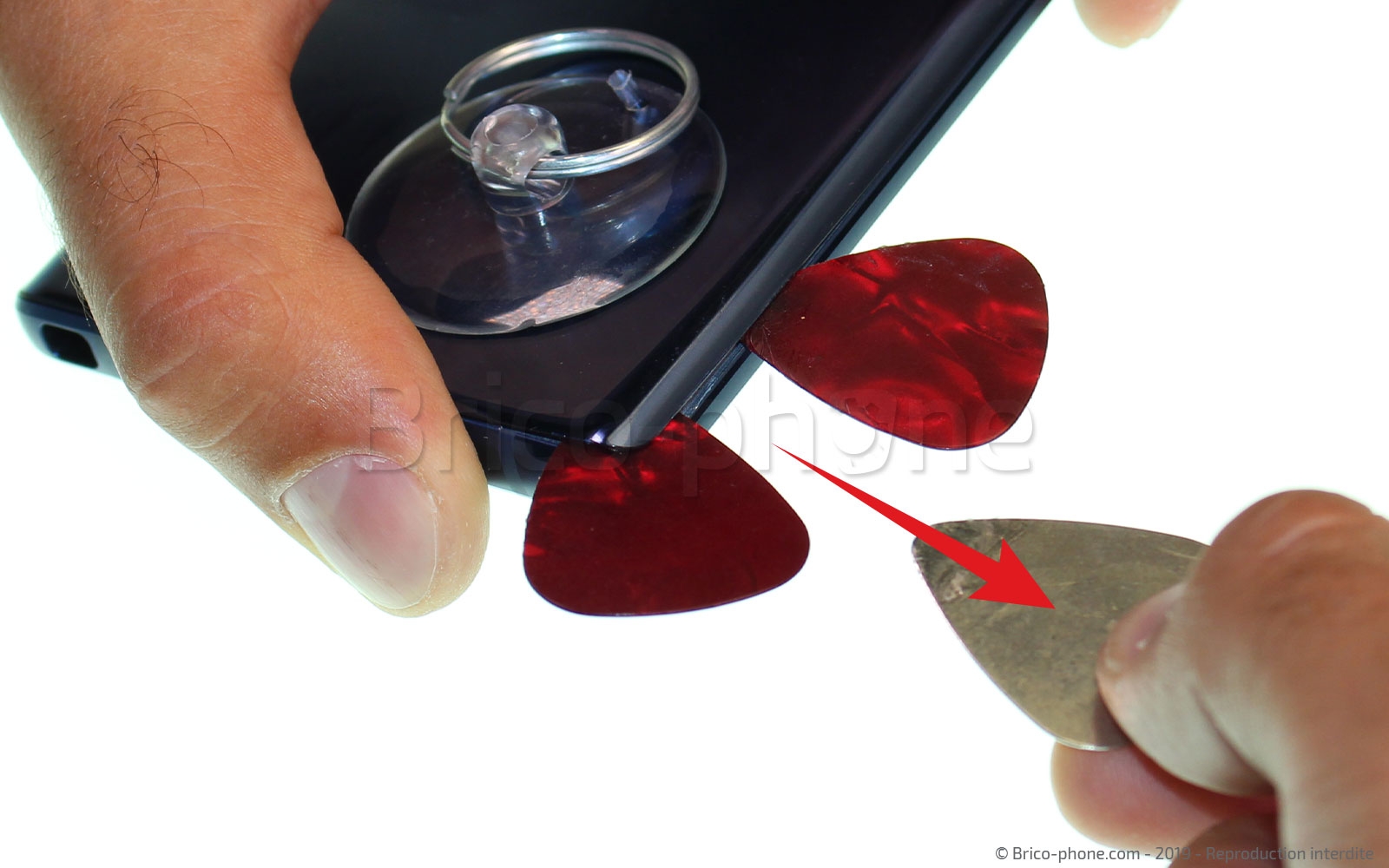

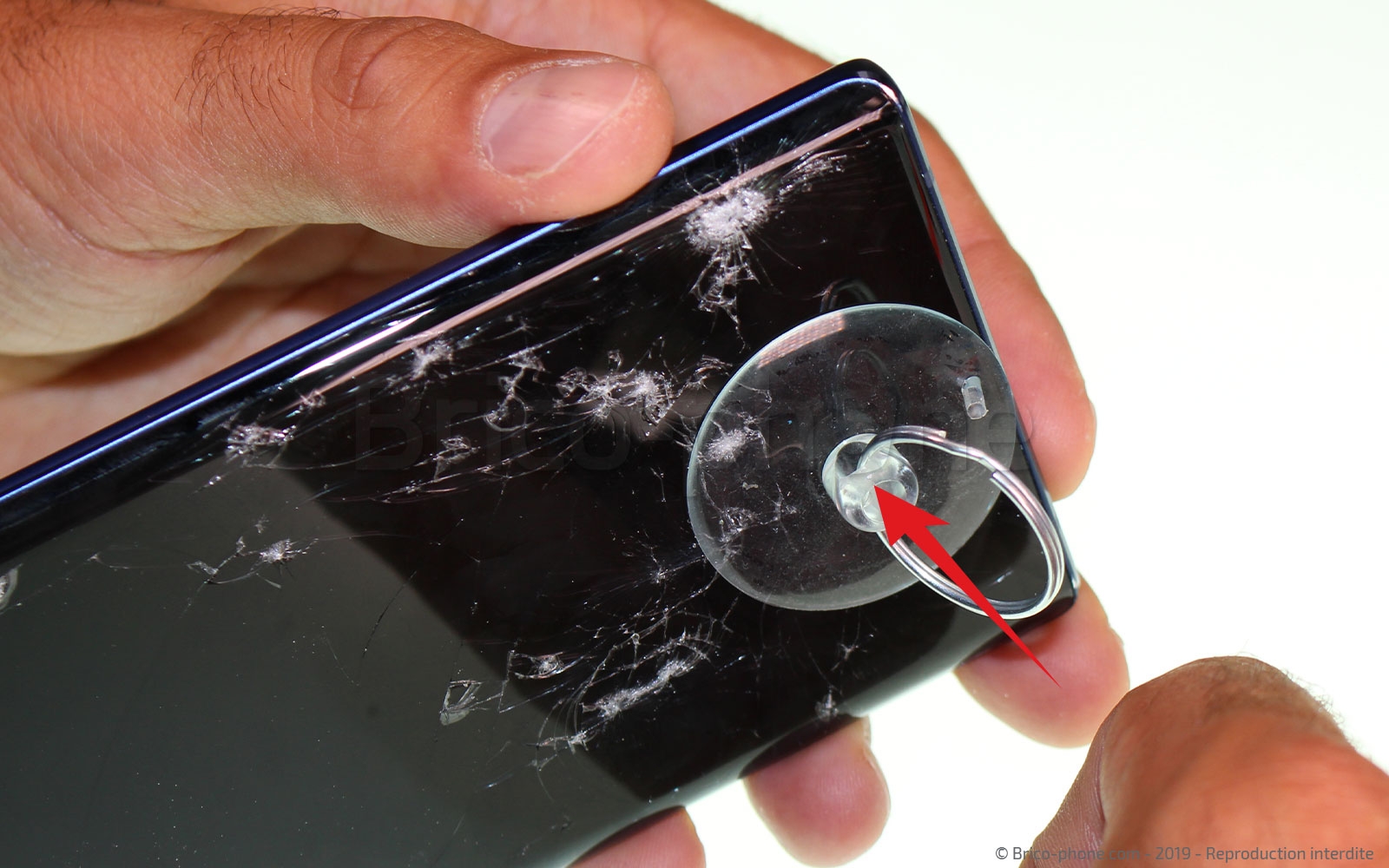

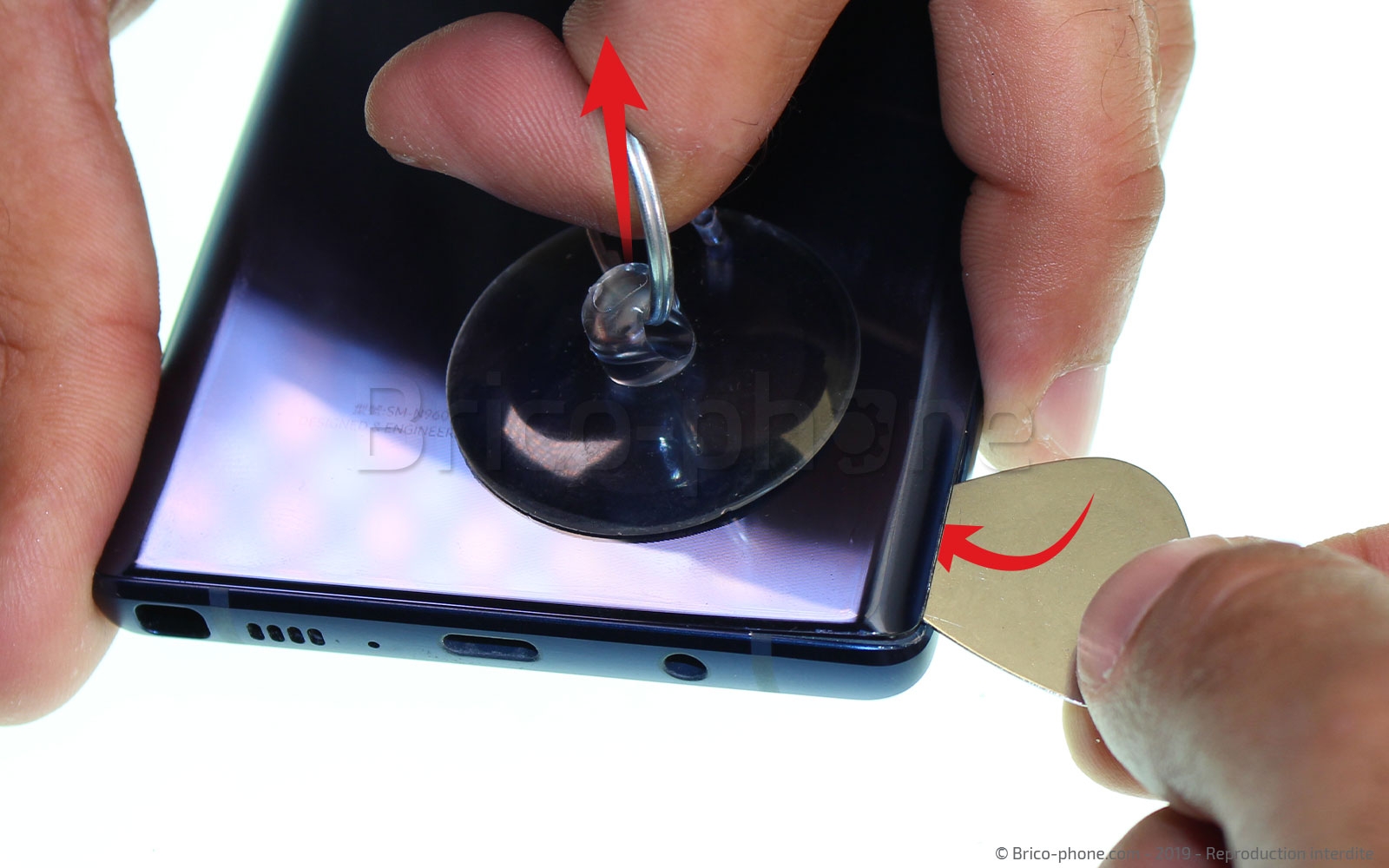

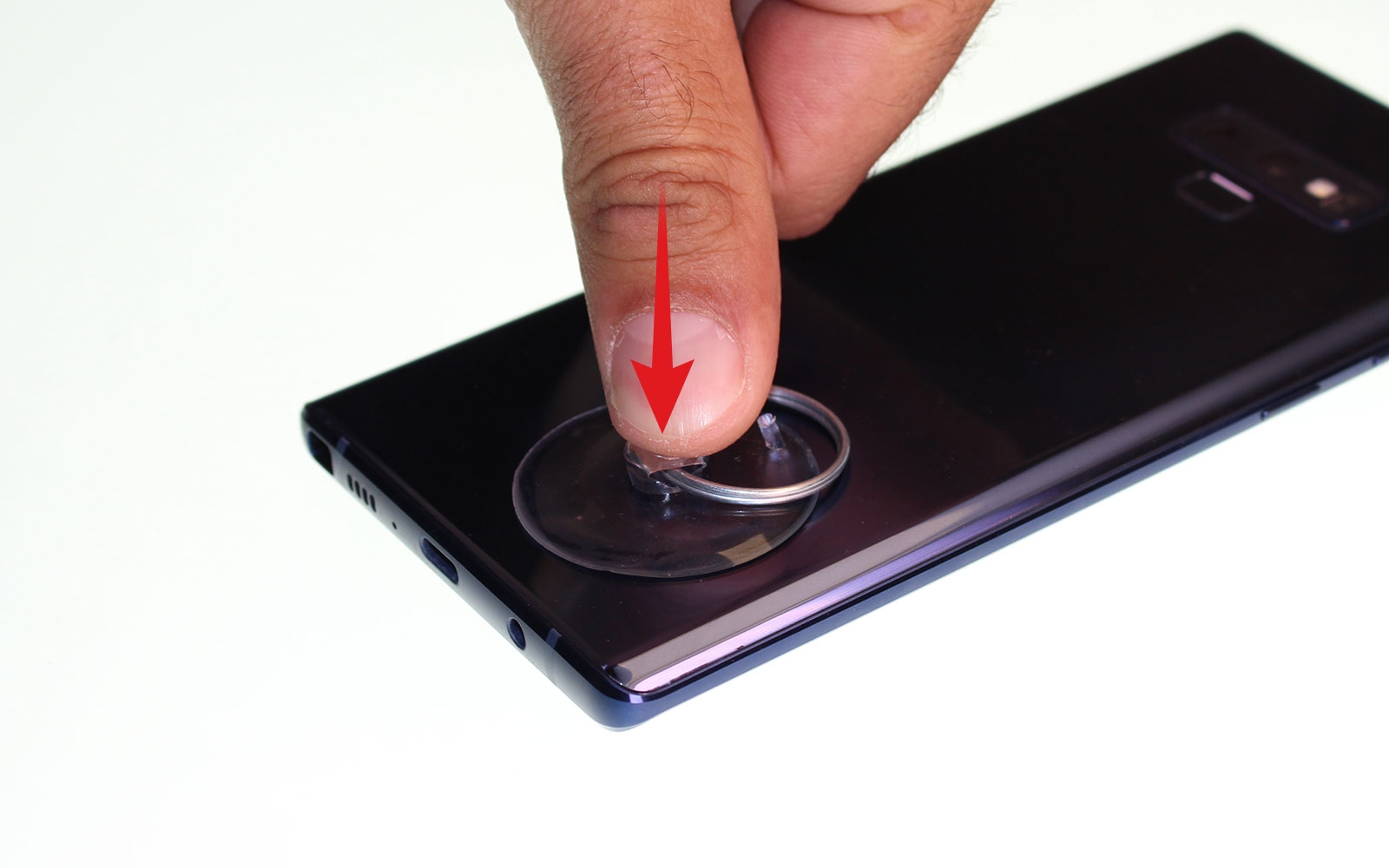

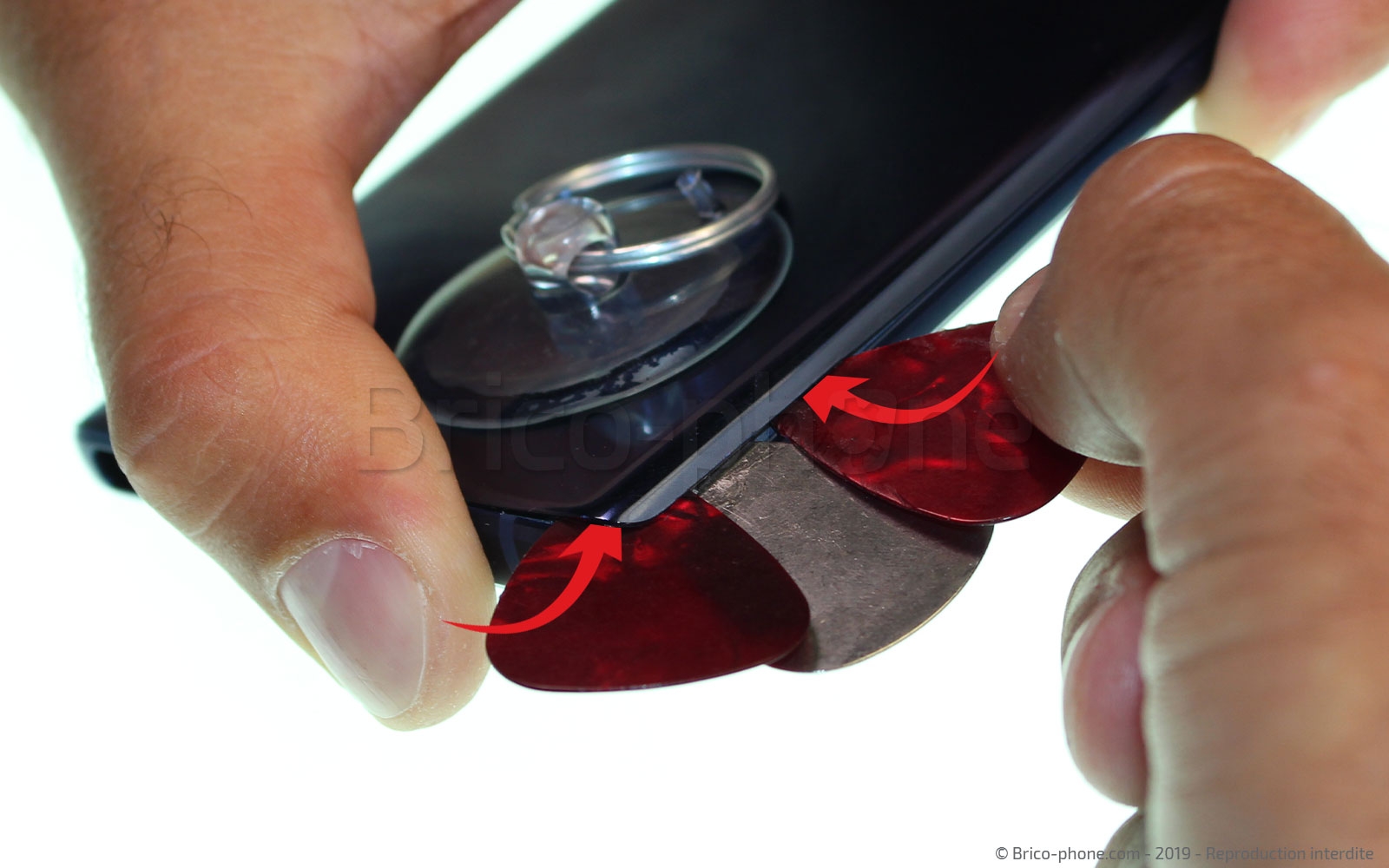

Pour cela placez la ventouse sur le bas du cache arrière , prêt du connecteur de charge, puis tout en tirant fortement dessus insérez entre le châssis et le cache arrière, le petit médiator métal ou l'outil iflex qui de par sa forme sera plus simple à insérer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 4 : Placer les outils pour le décollage

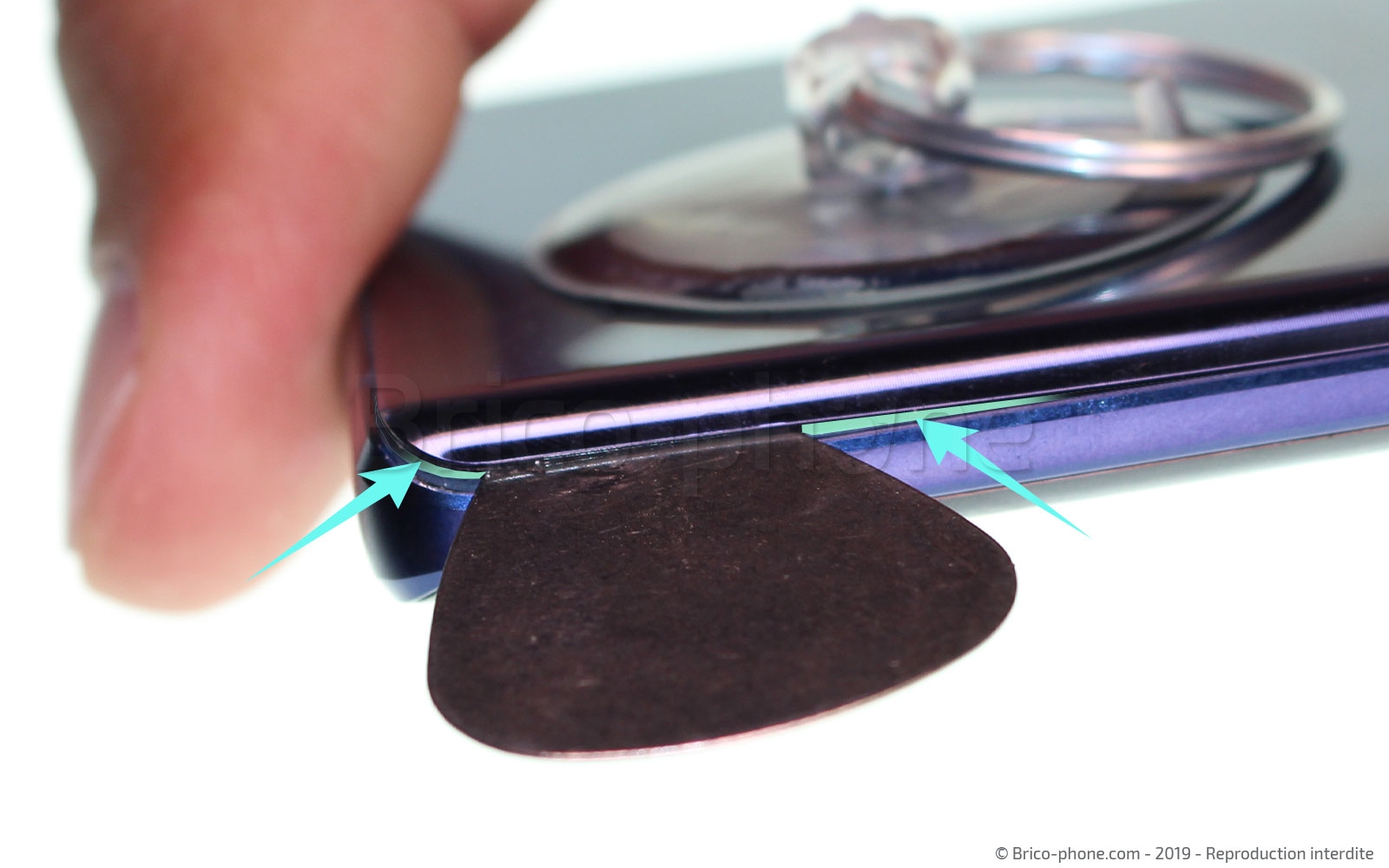

Engagez les médiators plastiques dans les espaces créés de part et d'autres du médiator métal ou du iFlex.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Décoller le cache arrière

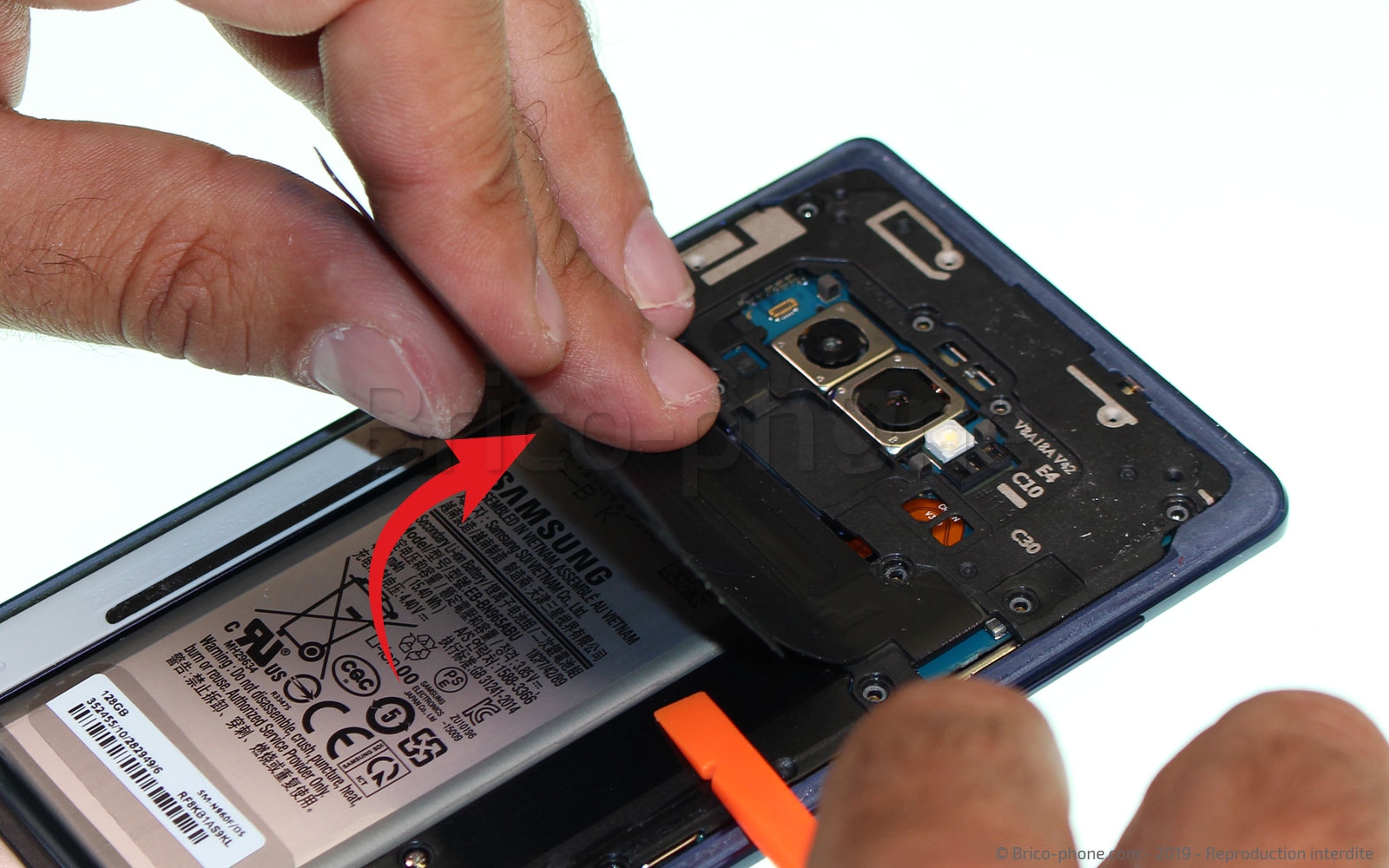

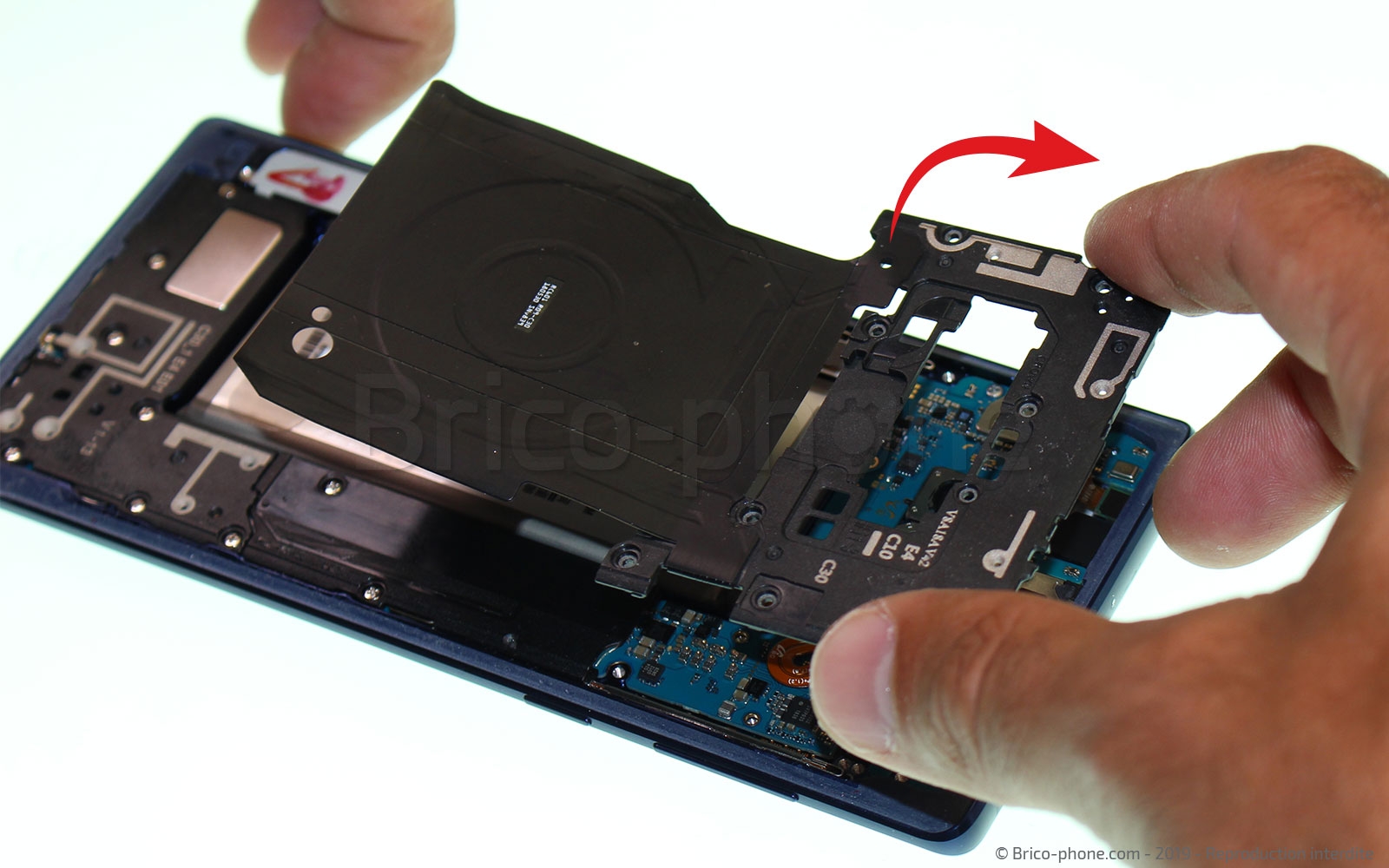

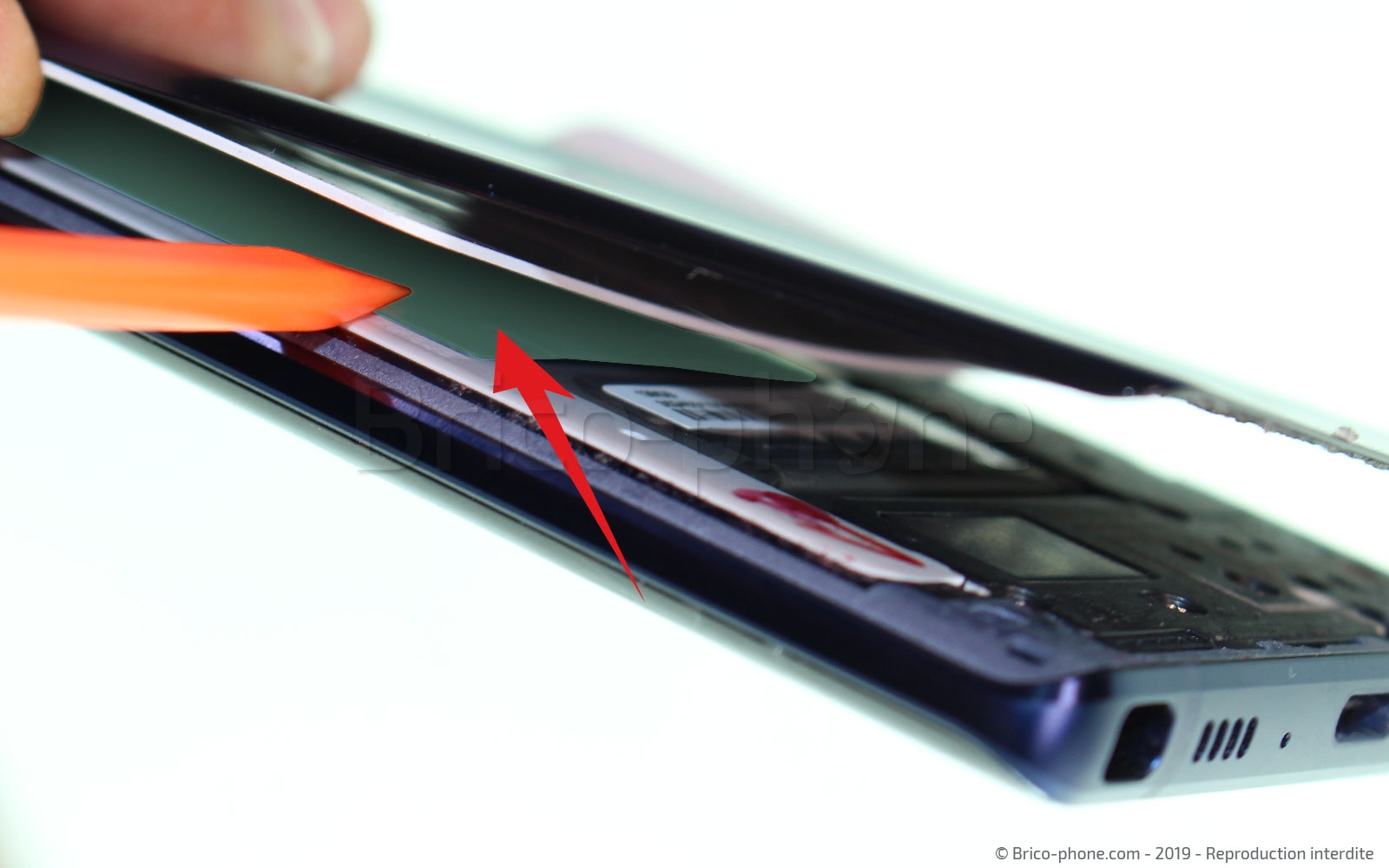

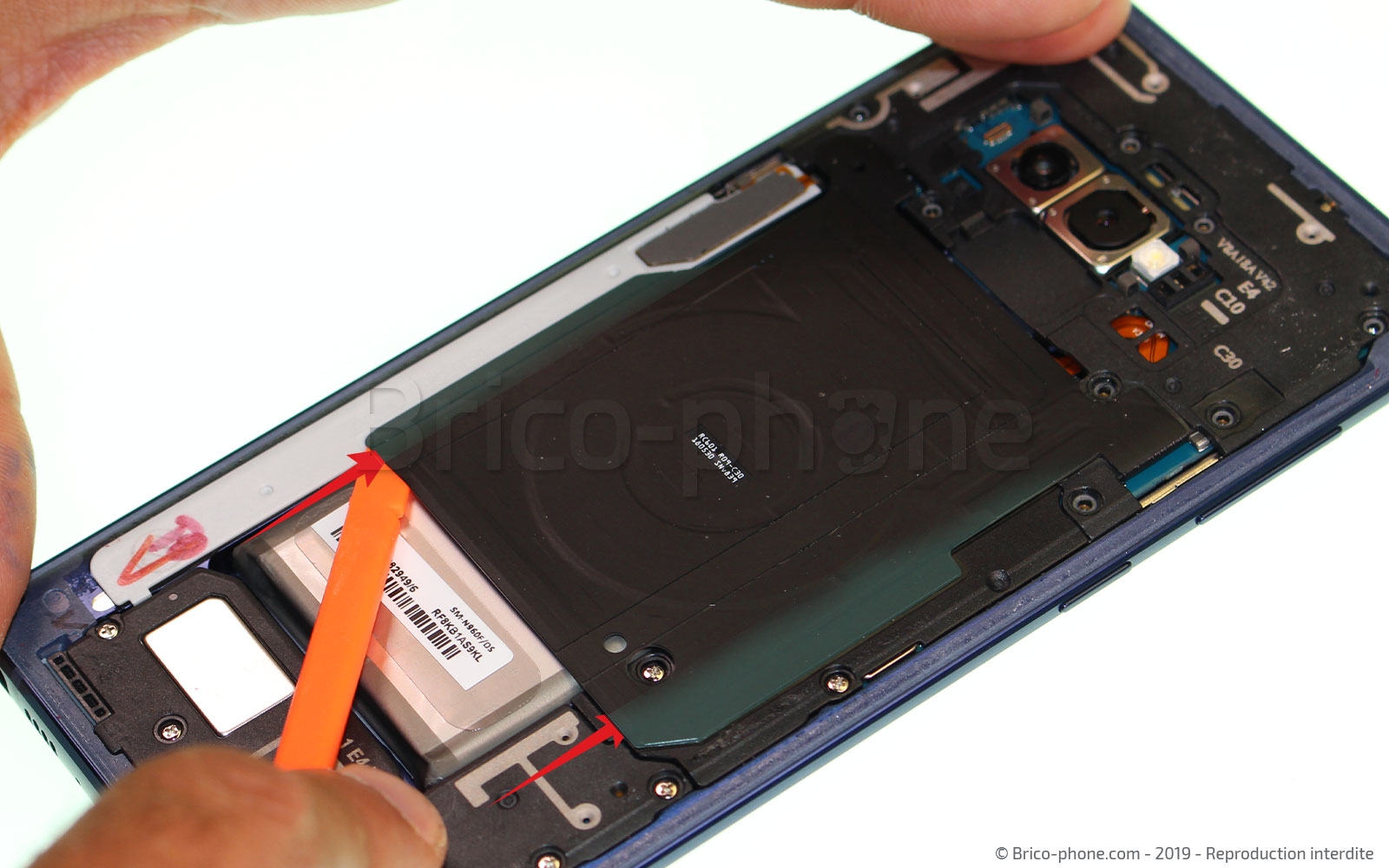

Faites coulisser les médiators sous tout le contour de la vitre afin de la décoller du châssis. Si vous sentez trop de résistances pour faire avancer les outils, chauffez de nouveau le pourtour de la façade arrière. Faites attention de ne pas endommager la nappe gérant la fonction NFC et la recharge sans fil qui se trouve juste sous la vitre et qui repose sur la batterie (photo 3) .
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 6 : Dévisser le support de l'antenne NFC

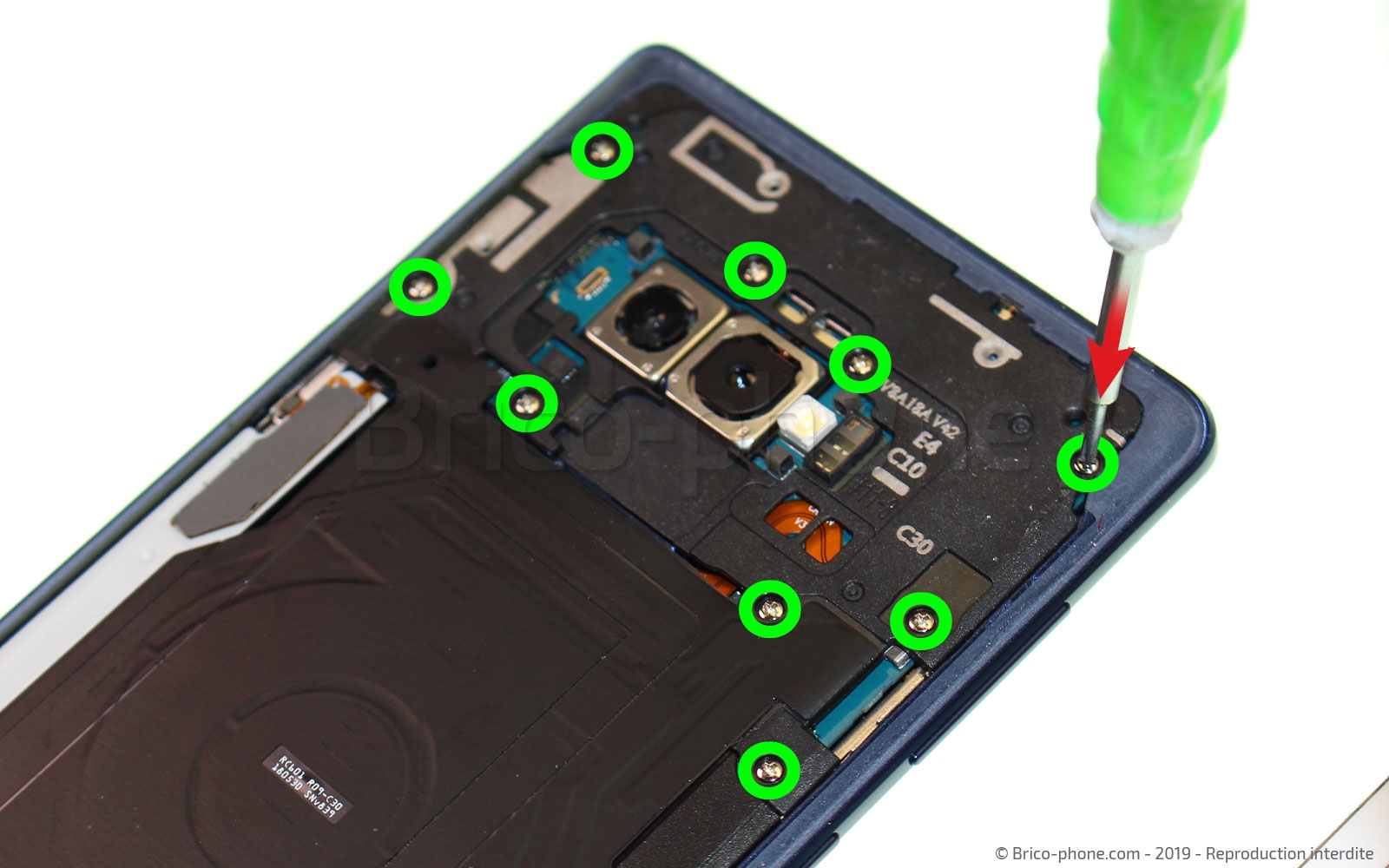

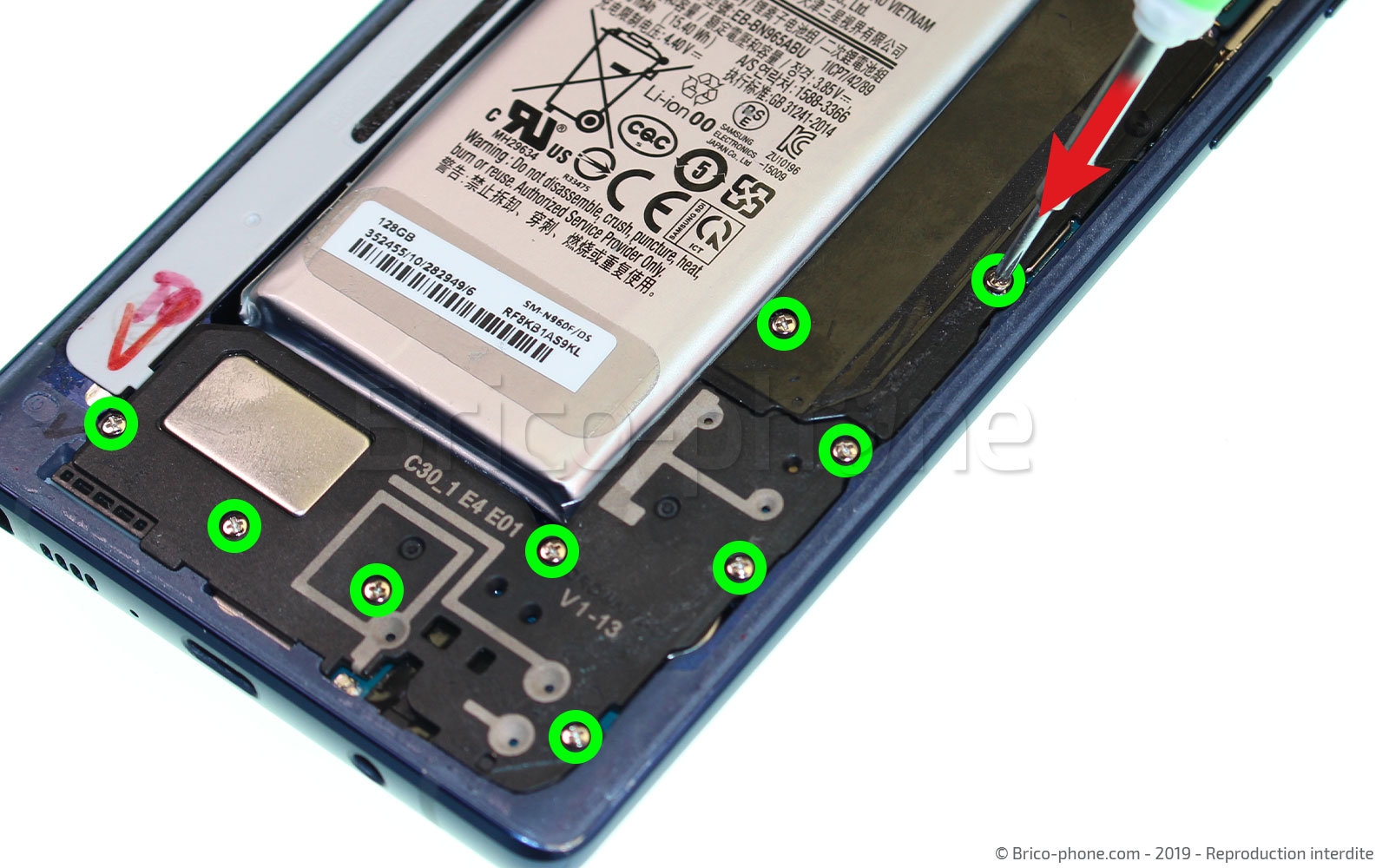

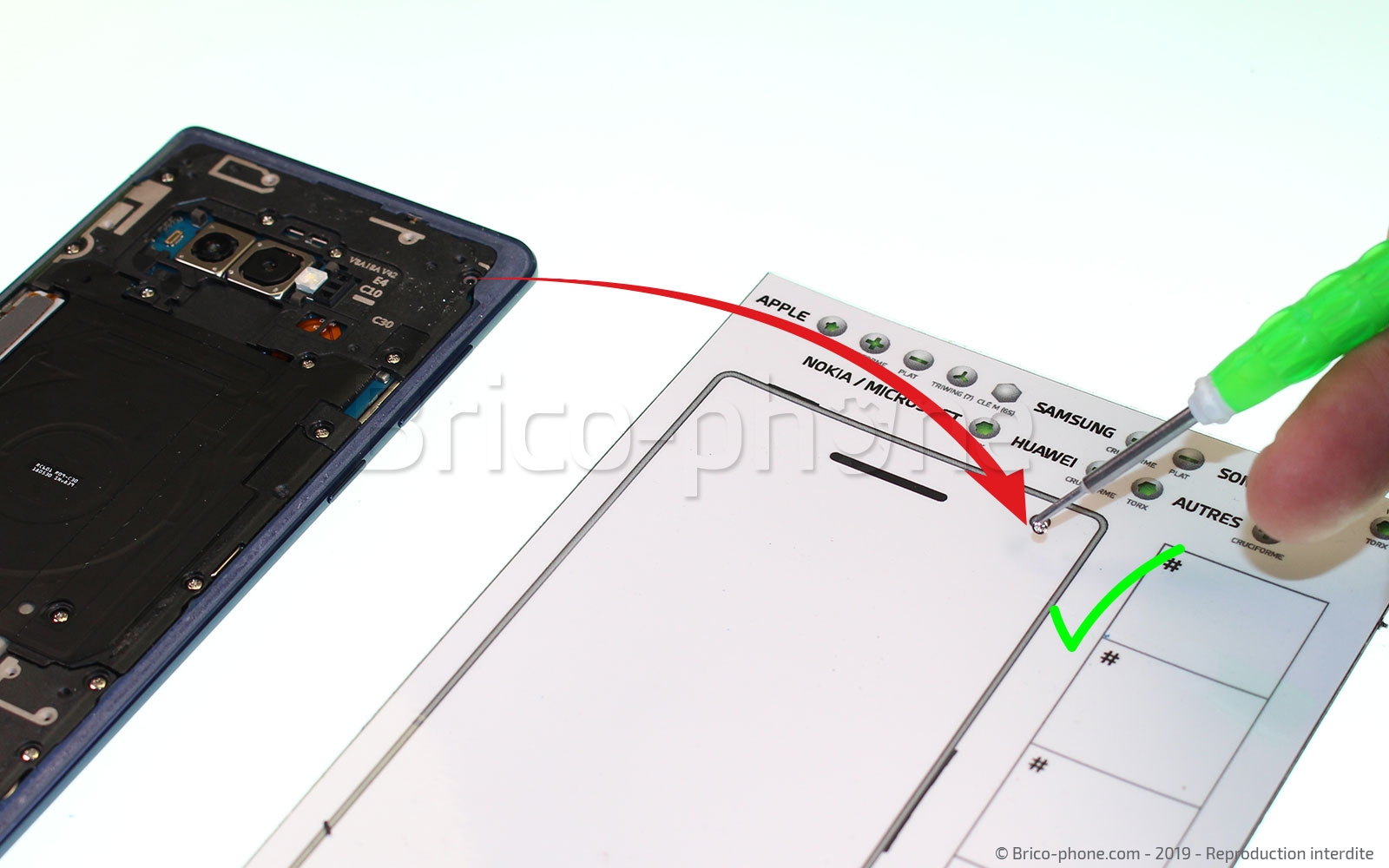

Saisissez votre tournevis cruciforme, puis retirez les 9 vis qui maintiennent le support de la nappe gérant la fonction NFC et la recharge par induction. Déposez les vis au fur et à mesure sur votre patron d'aide au montage fourni avec votre commande. Il existe également une version magnétique de ce patron en vente sur notre site.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Décoller la nappe NFC

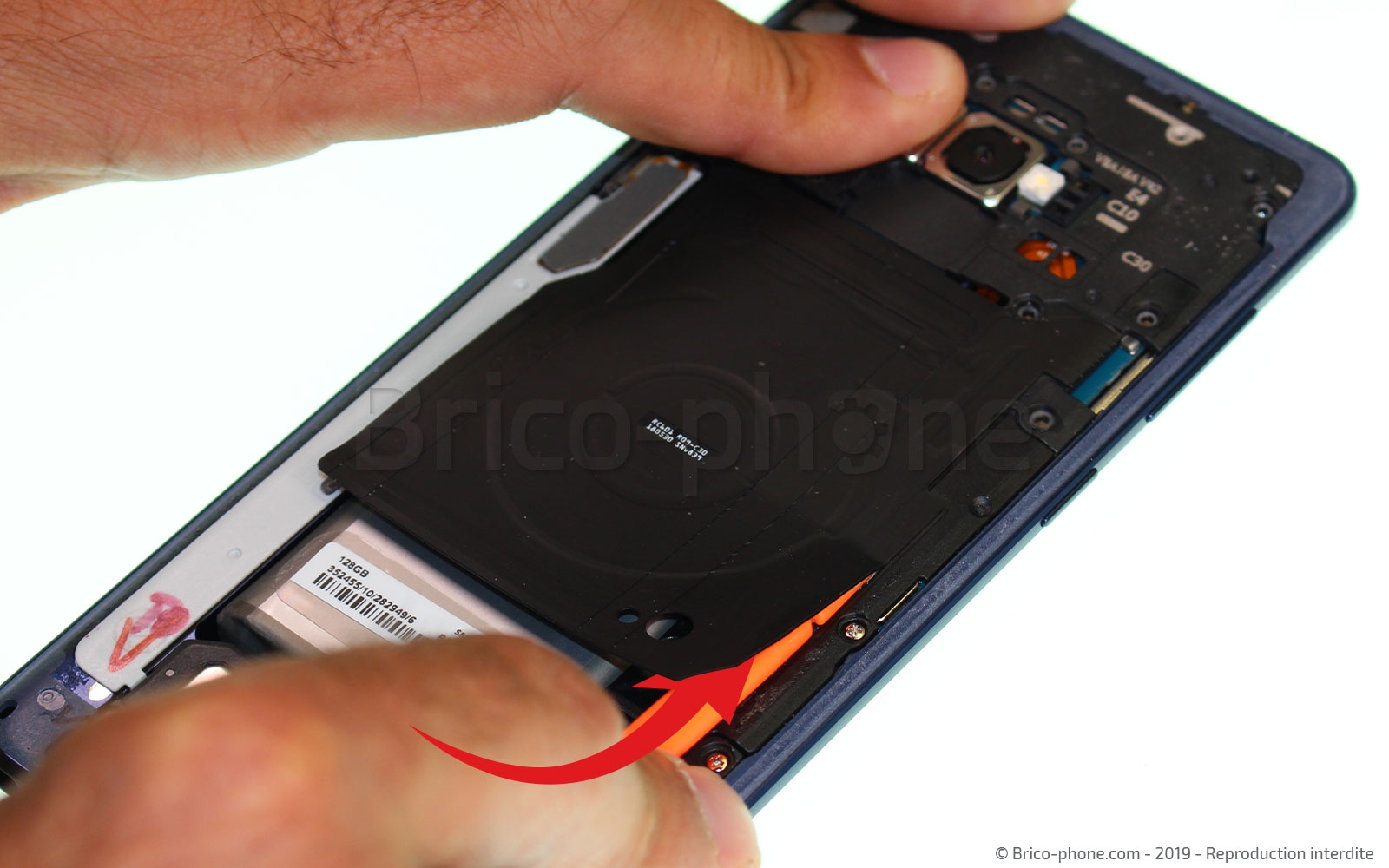

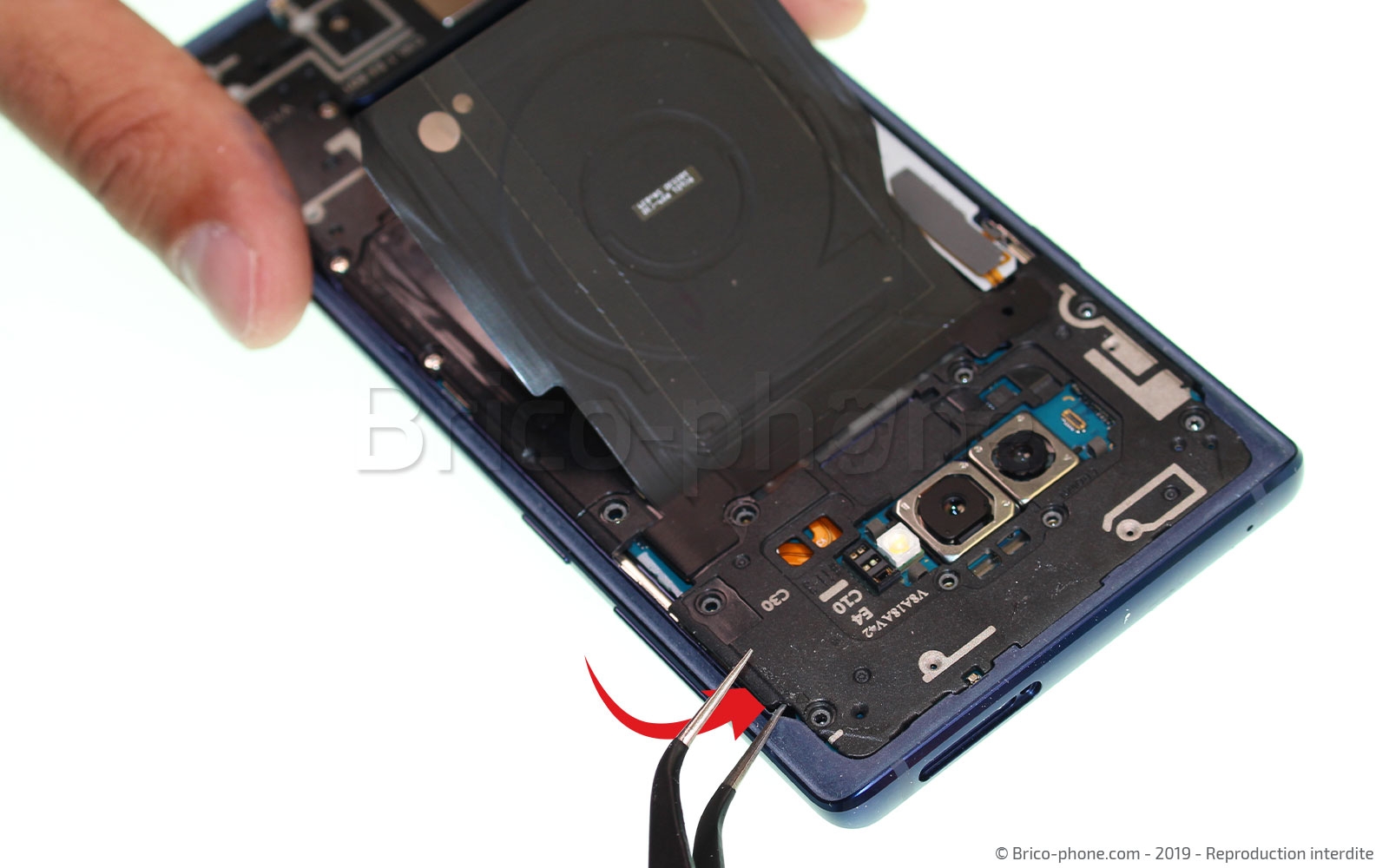

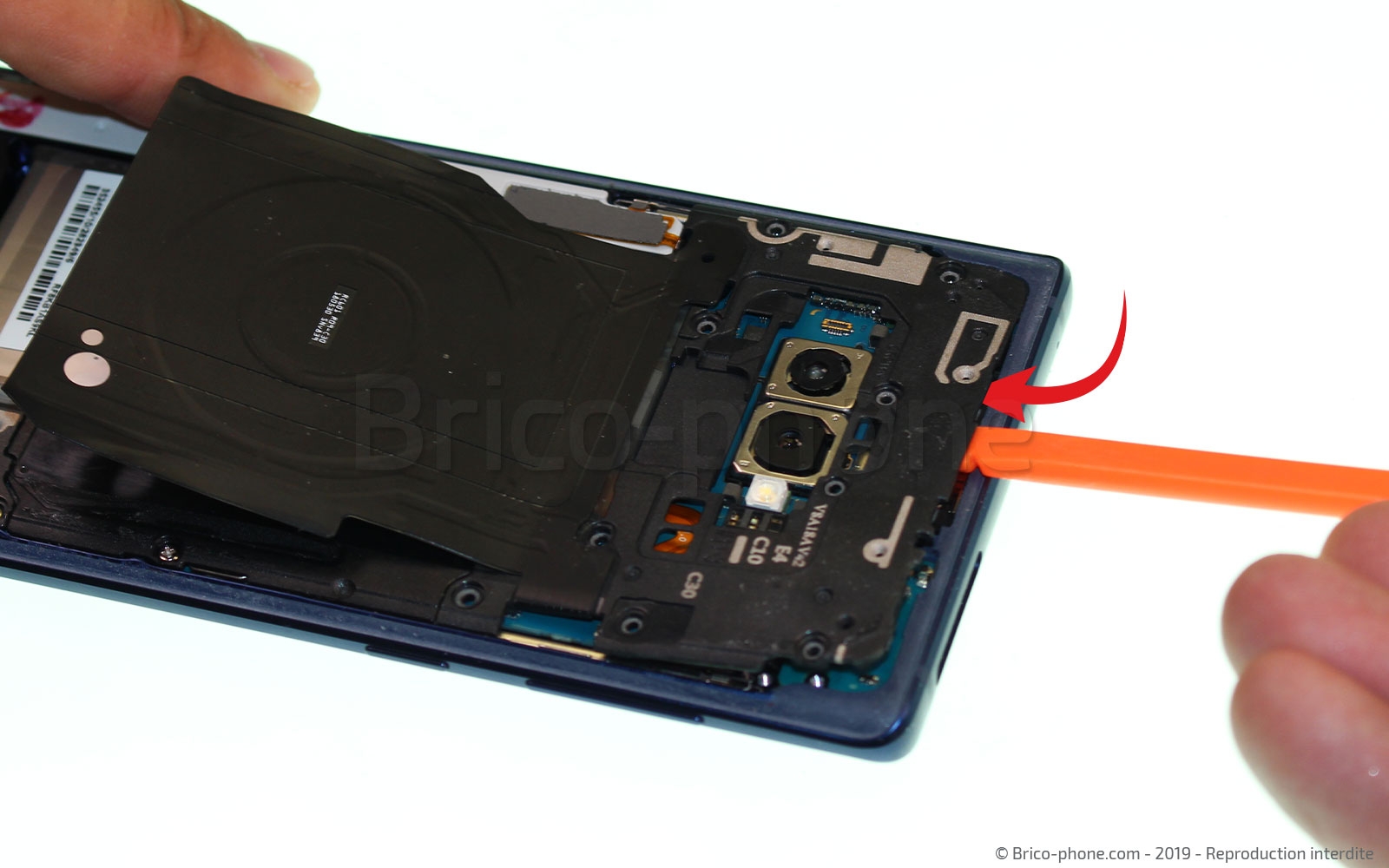

La nappe qui permet la recharge sans fil de votre appareil est très légèrement collé sur le c^té du châssis. Décollez là avec le levier nylon en le faisant glisser au fur et à mesure entre la nappe et la batterie.
n'essayez surtout pas de la retirer entièrement car celle-ci est collé sur le support qui recouvre la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer le module de recharge par induction
Nous allons maintenant sortir le module de la recharge par induction qui est donc composé de la nappe et de son support.

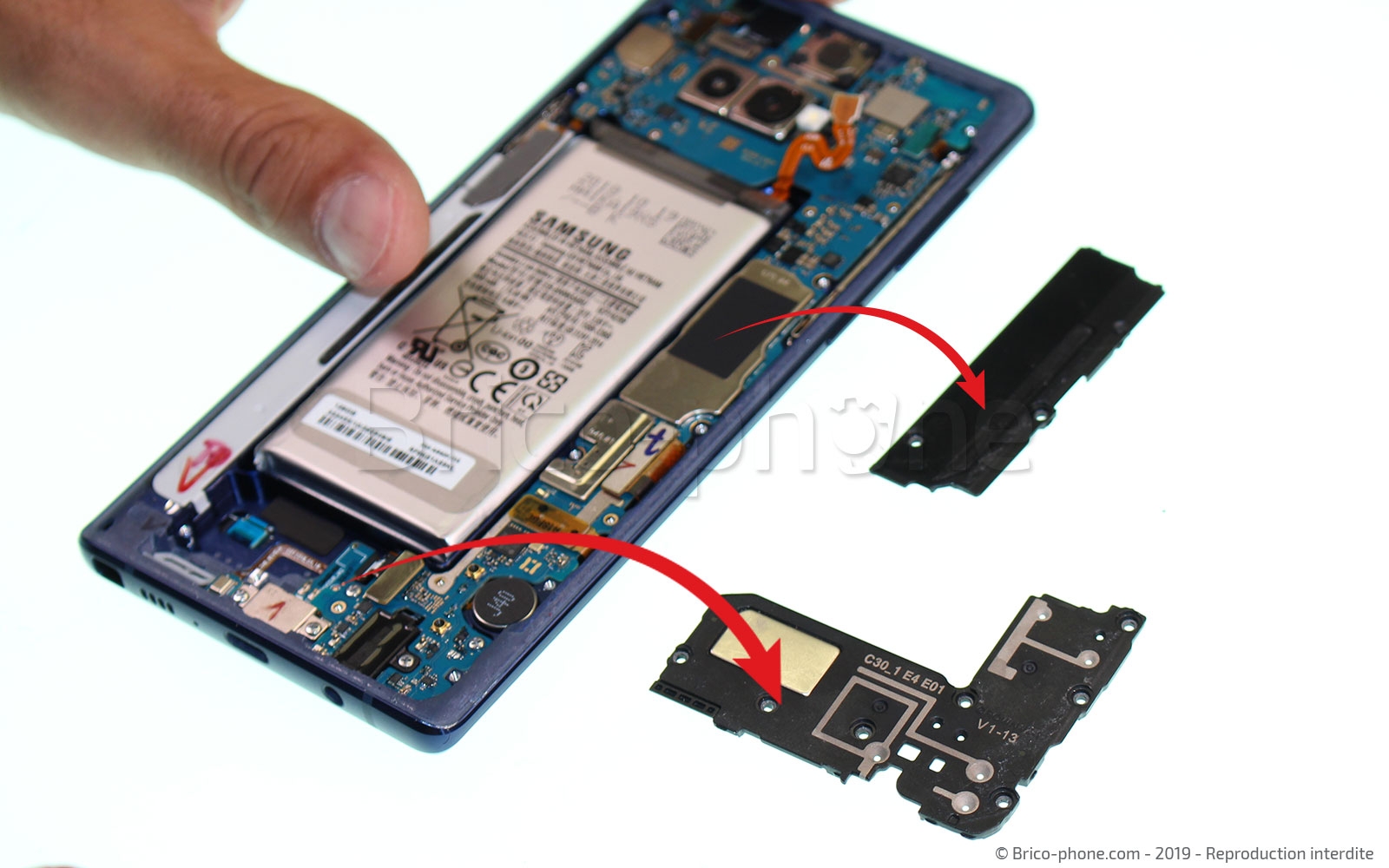

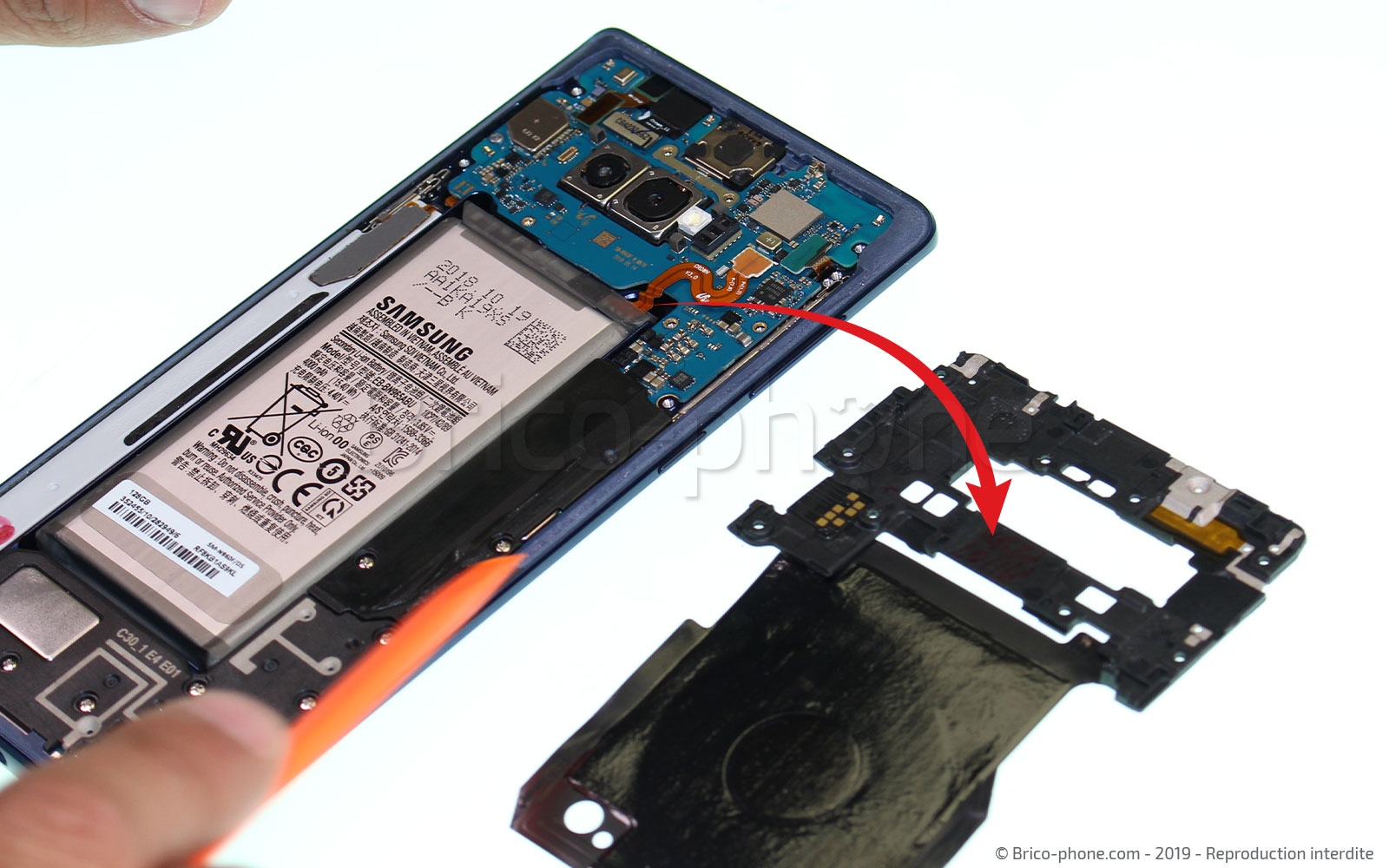

faites levier sur la partie haute avec la pincette ou le spudger puis sortez l'ensemble su châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Déconnecter la batterie

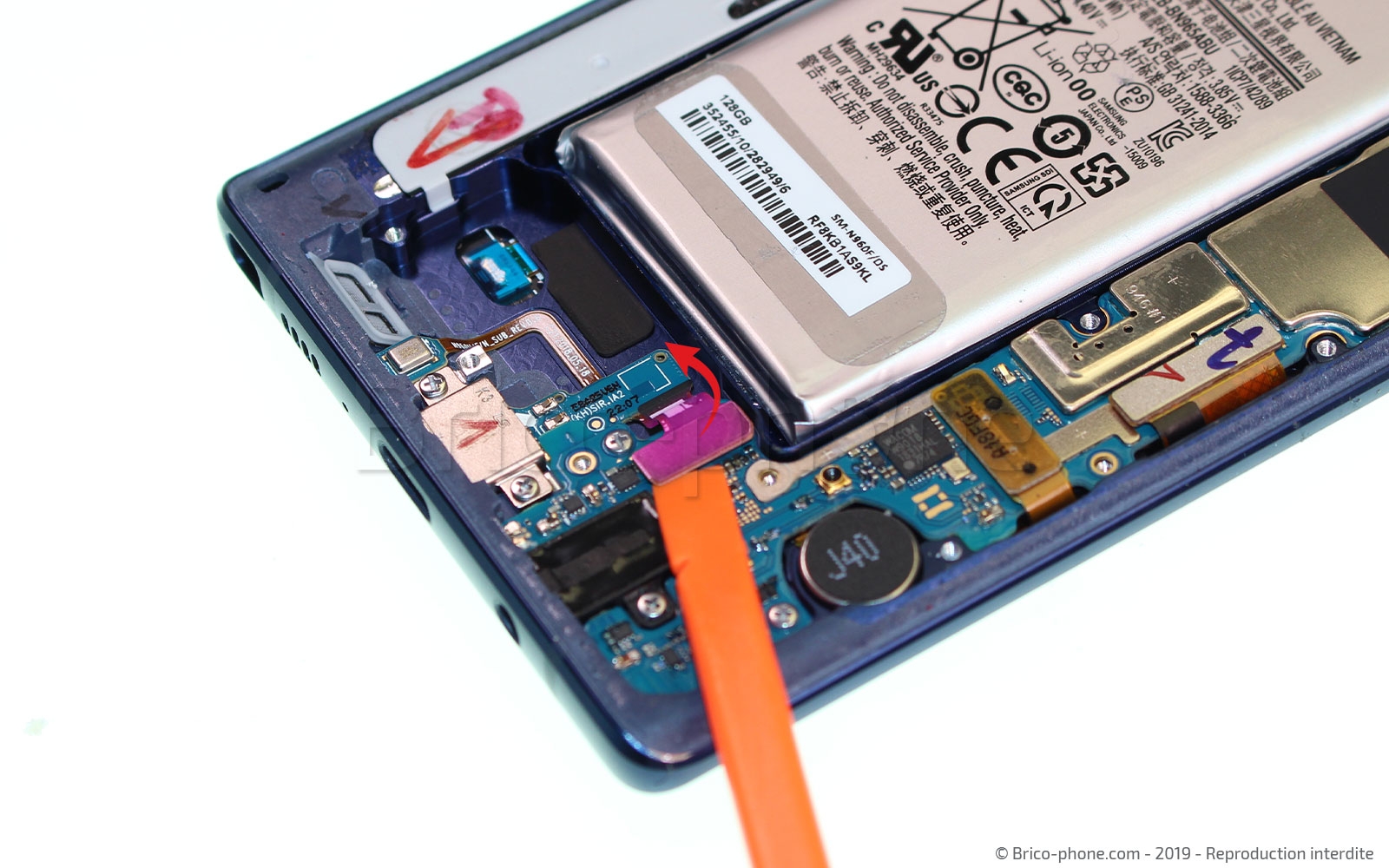

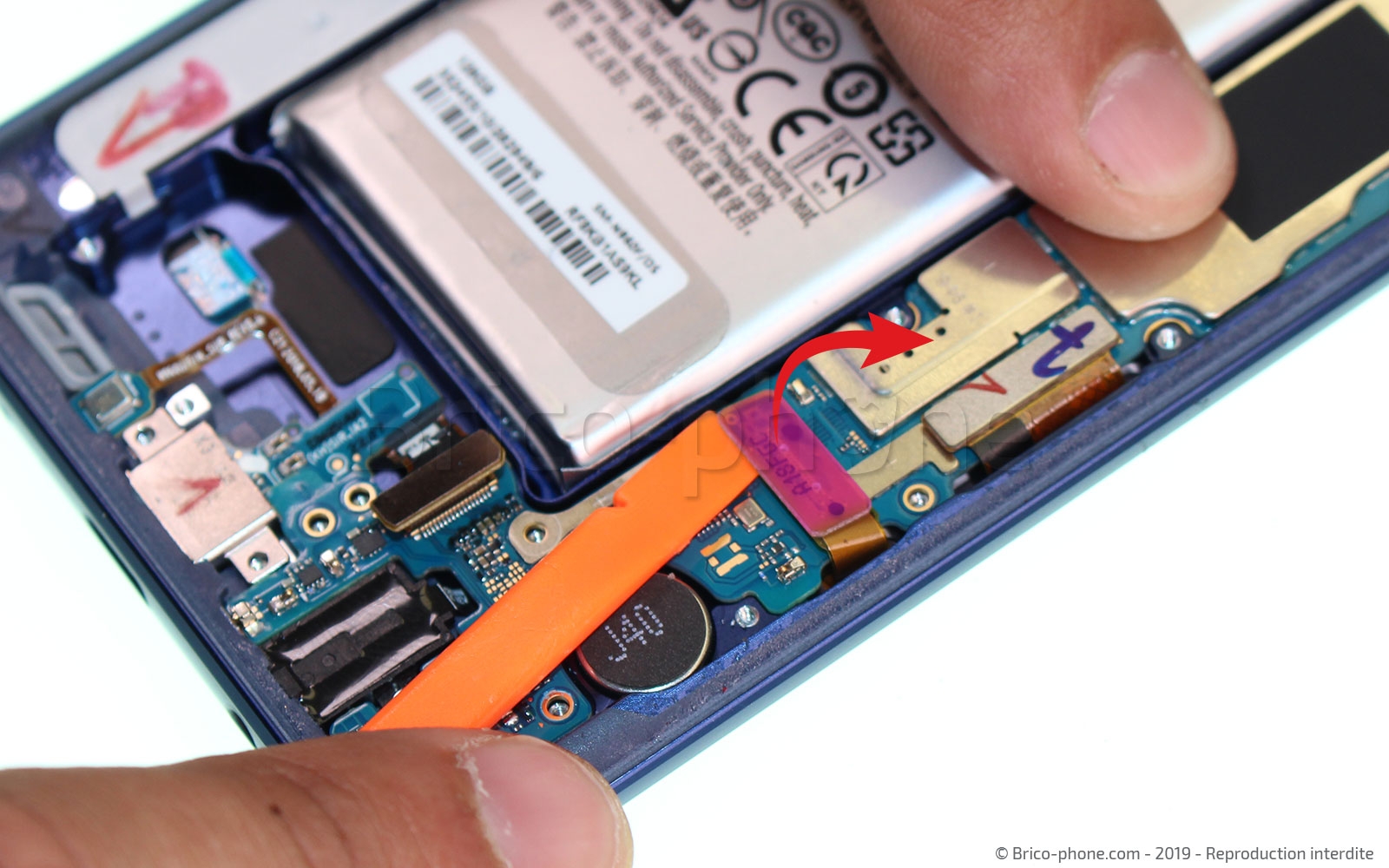

Prenez une nouvelle fois le levier nylon, puis déconnectez la batterie afin de pouvoir continuer à travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer le bloc haut-parleur externe
Retirez les 9 vis cruciformes qui maintiennent le cache plastique situé sur la droite de la carte-mère et le bloc haut-parleur externe.

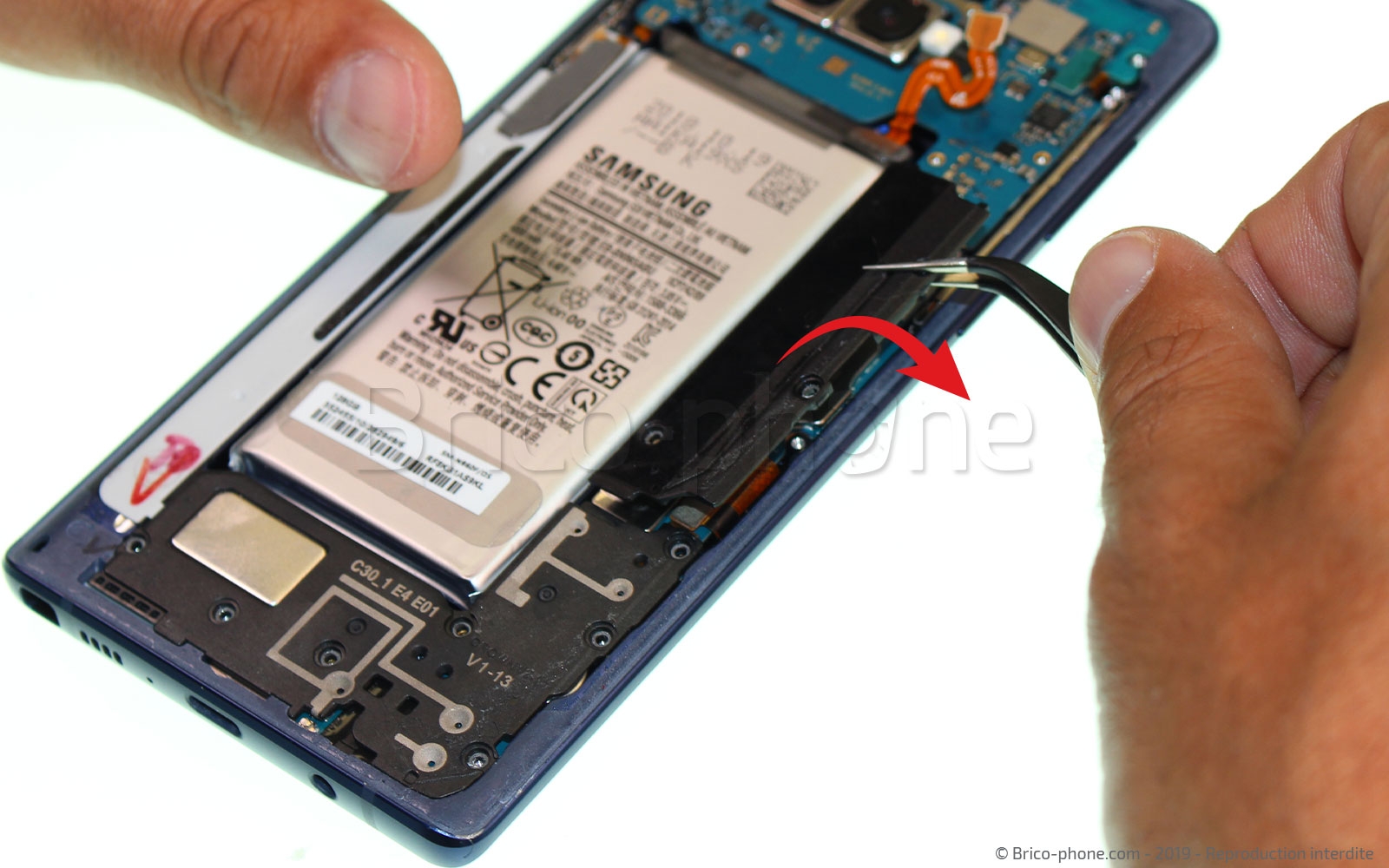

Prenez la pincette puis sortez successivement le cache latéral et le module HP.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Déconnecter le connecteur de charge
Débrancher la connectique de l'élément sur lequel se trouve le connecteur de charge USB/Type/C et le micro principal.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Enlever les vis

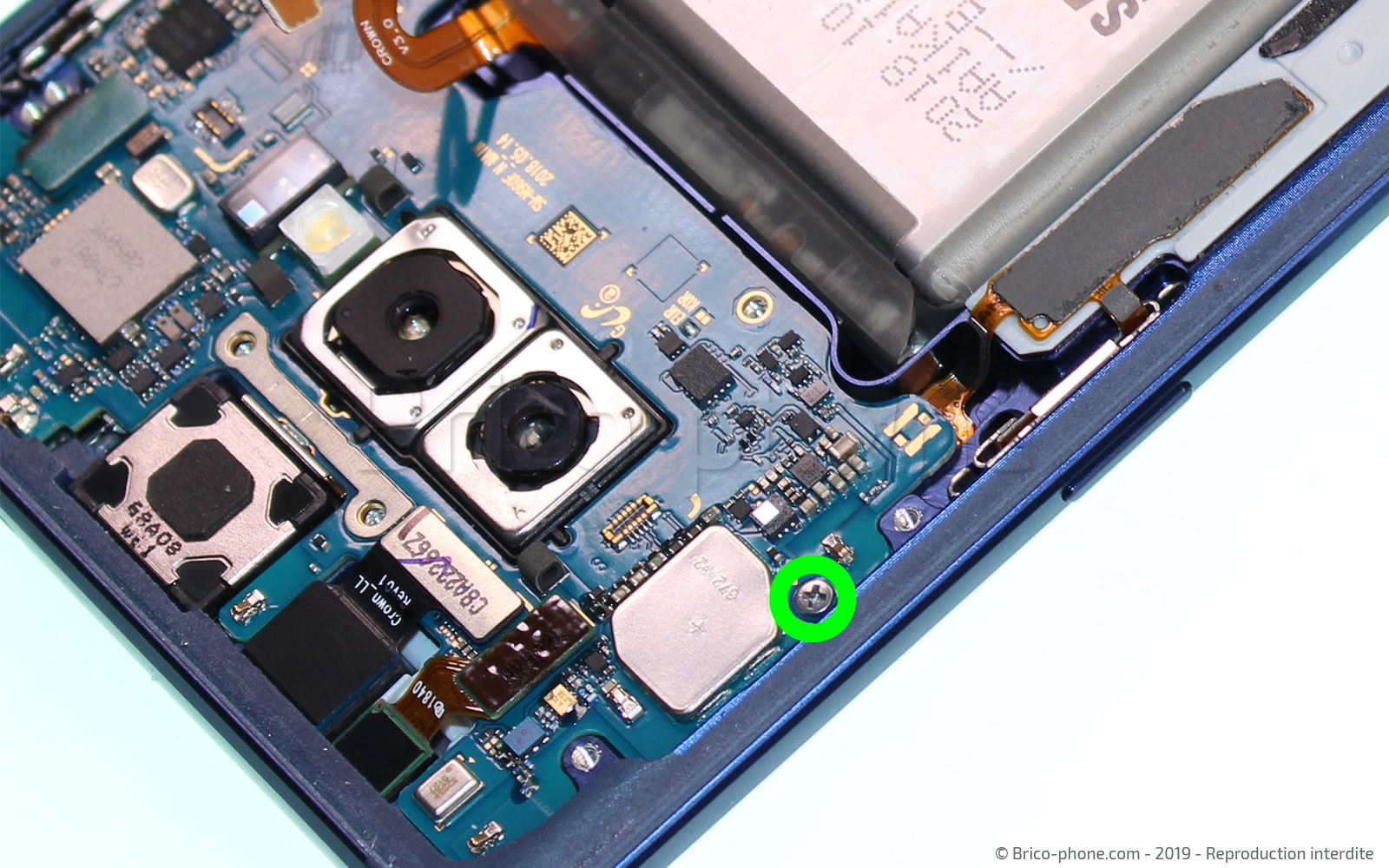

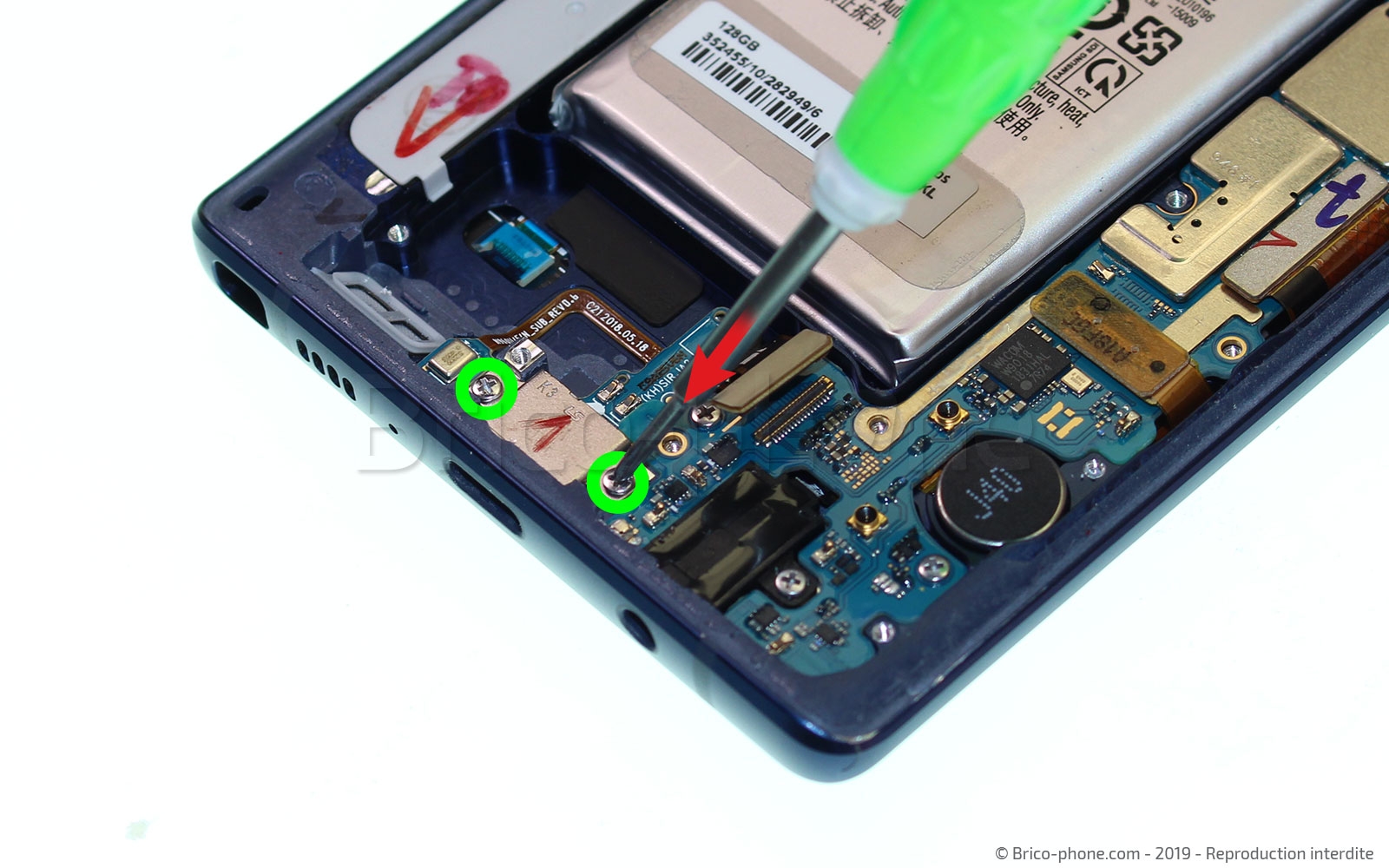

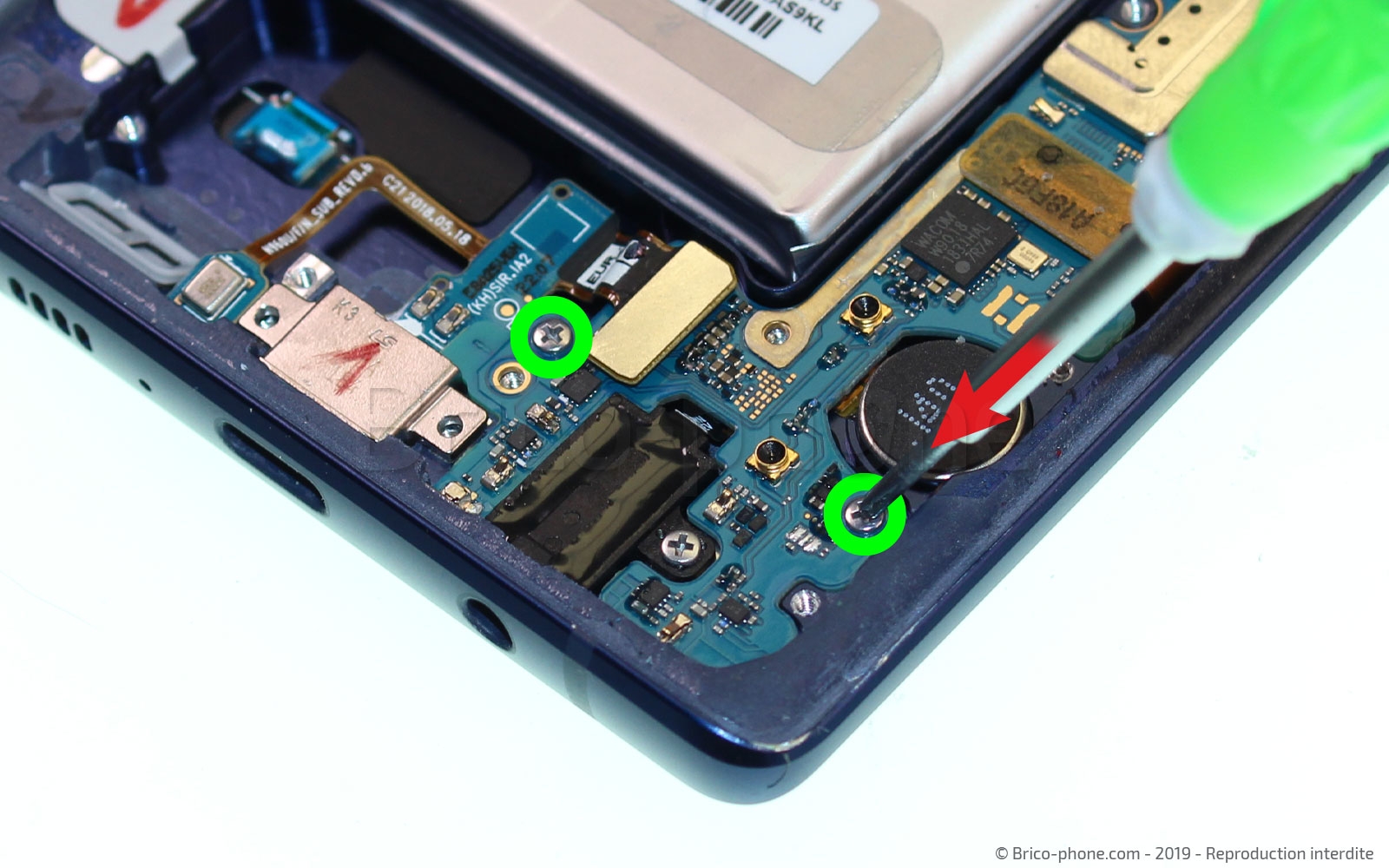

Retirez les 4 vis qui maintiennent le connecteur de charge puis passez sur le haut de la carte-mère de dévisser celle qui se trouve à gauche des caméras arrière.
Continuez de déposer les vis au fur et à mesure sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Retirer les caméras avant

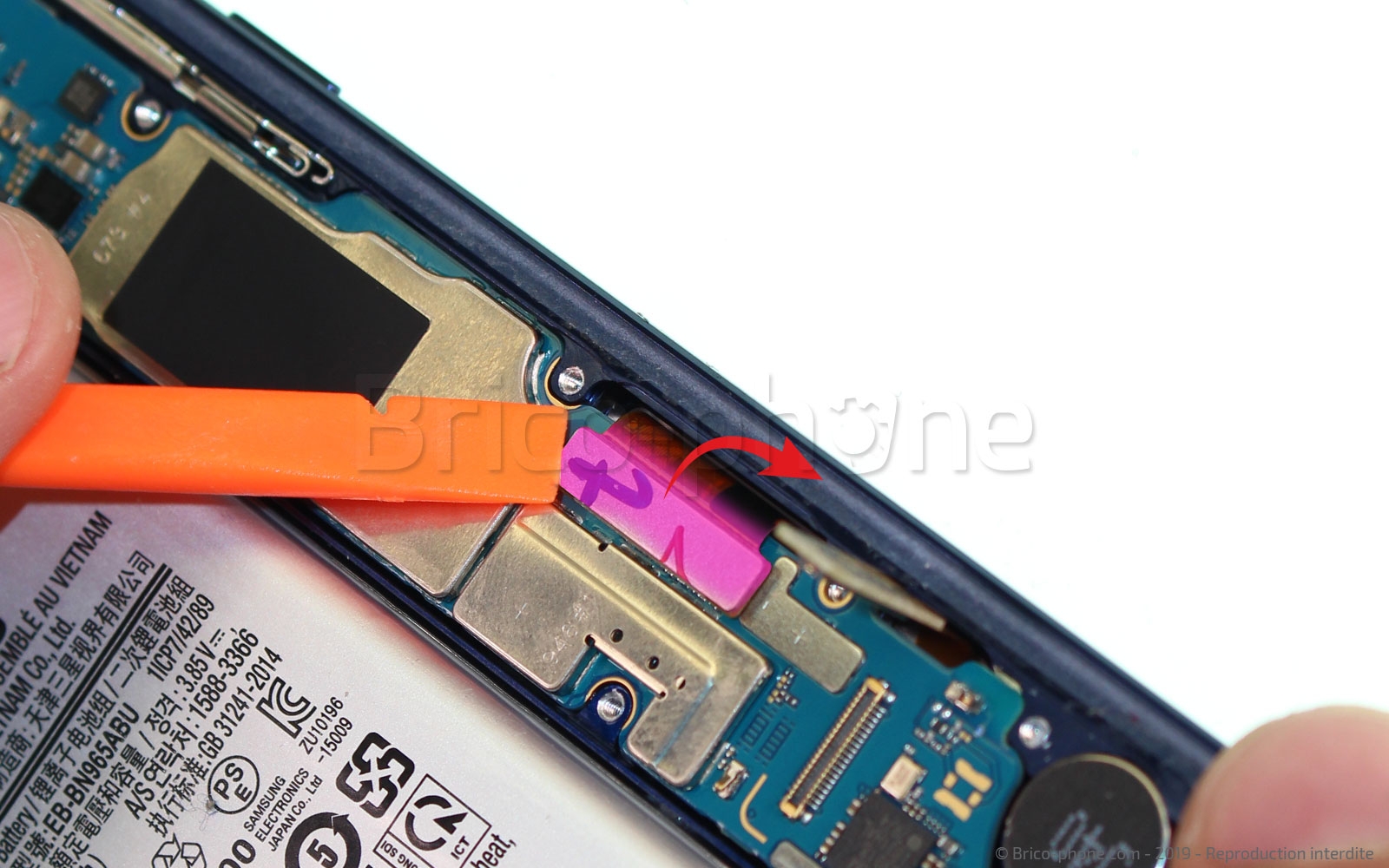

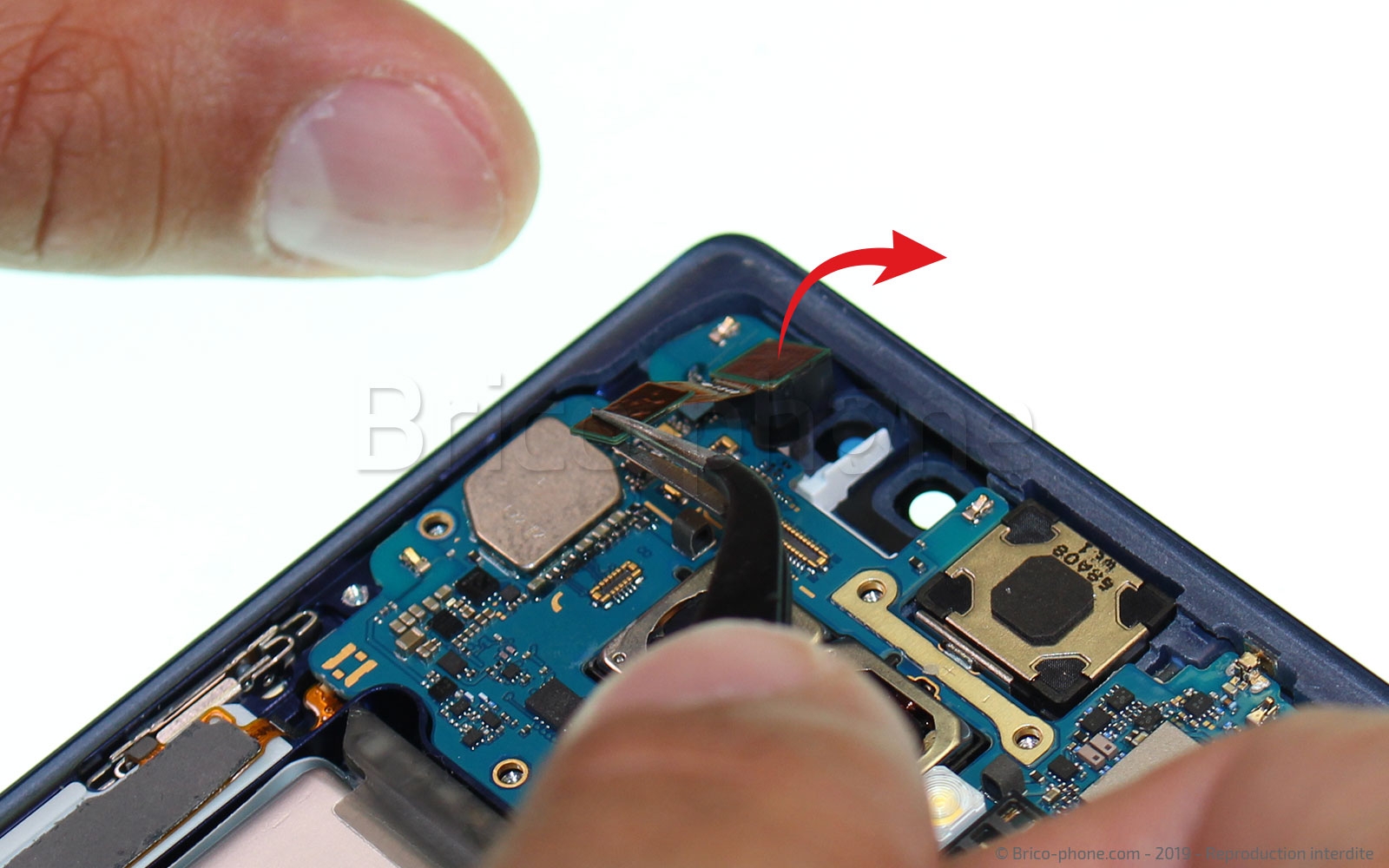

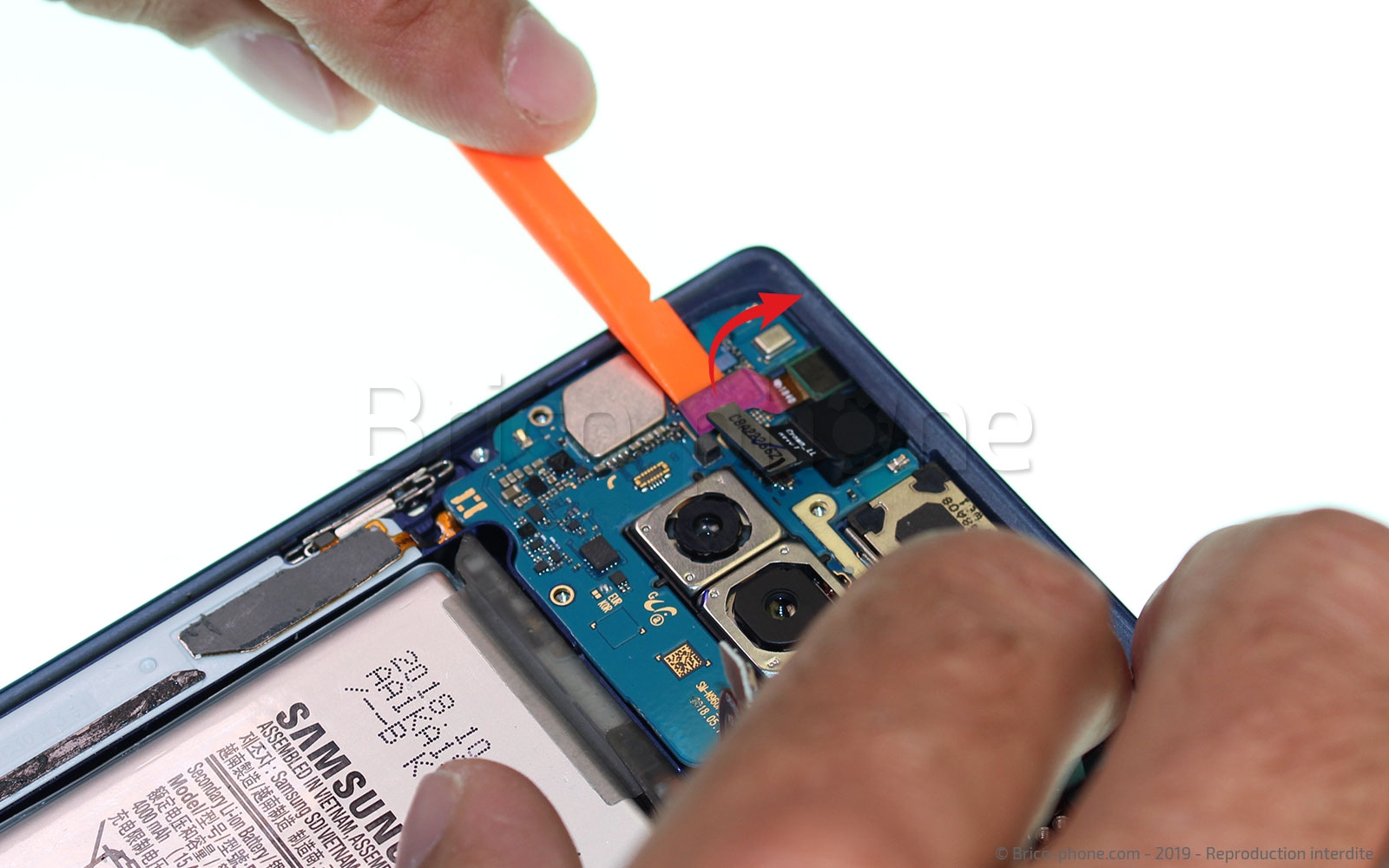

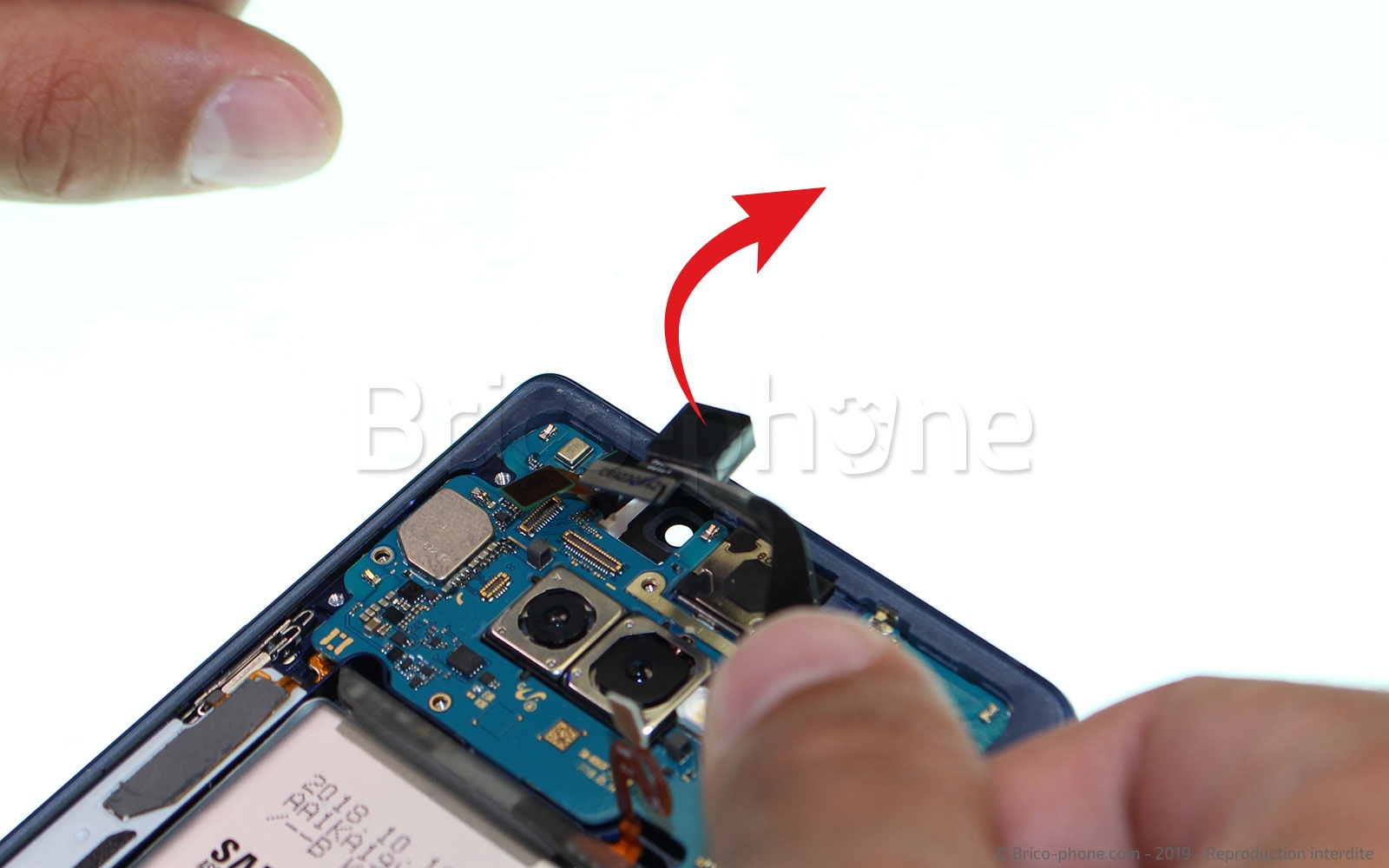

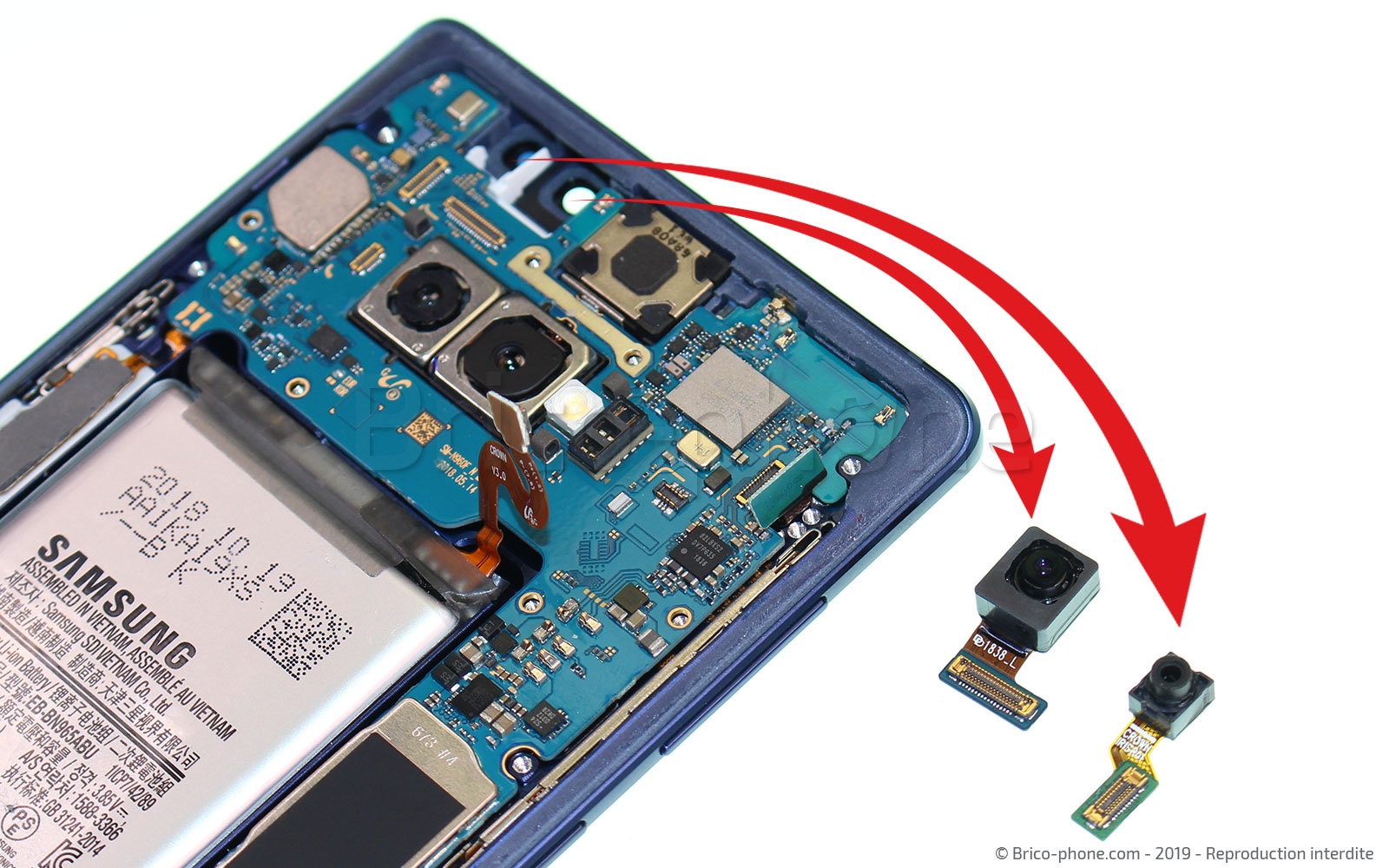

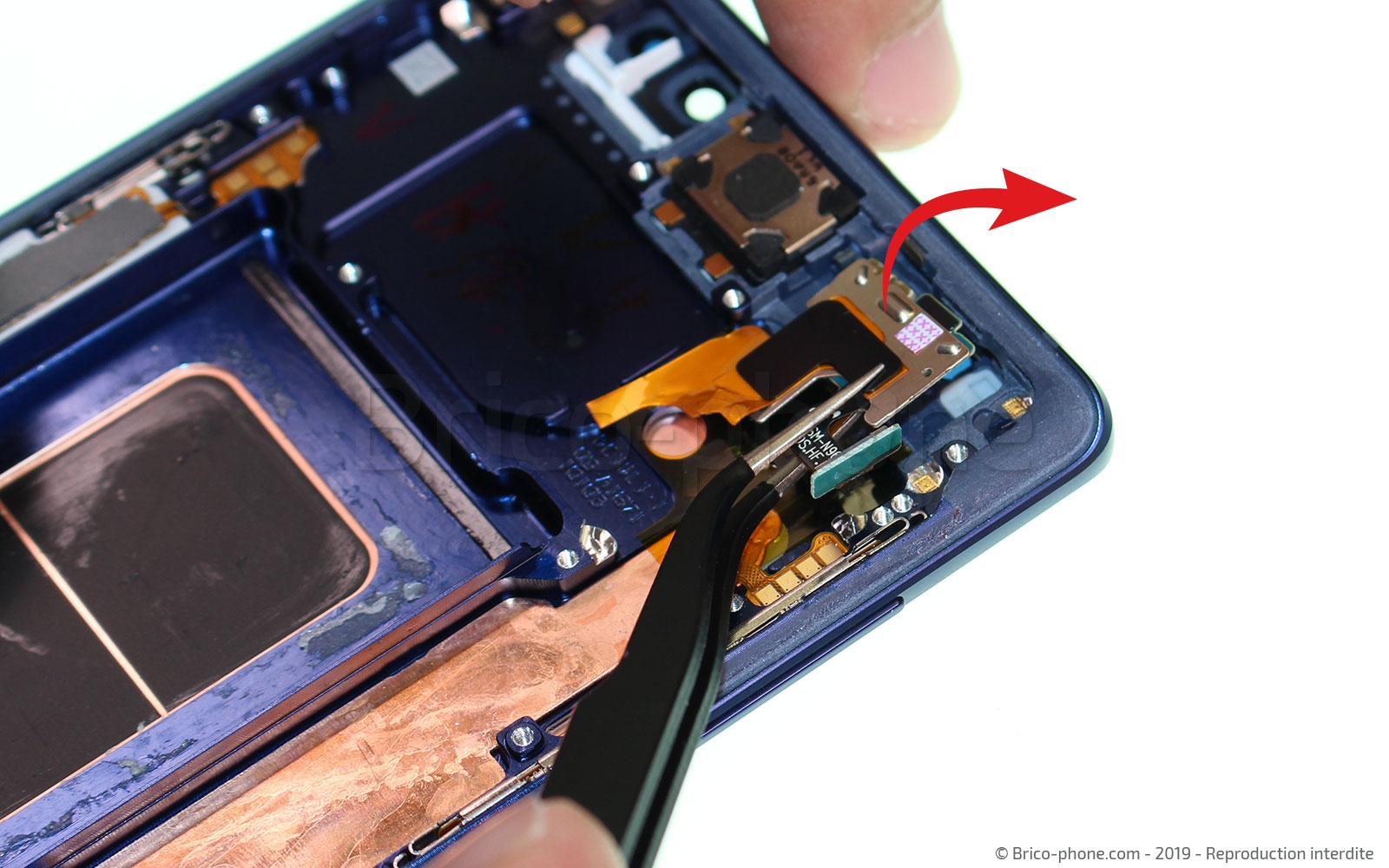

Prenez à nouveau le levier afin de déconnecter la caméra avant et le capteur d'iris. Sortez ensuite délicatement ces 2 éléments de leur emplacement à l'aide de la pincette métallique.

Outils du kit utilisés
Outils du kit utilisés


Etape 13 (bis)
Etape 14 : Libérer la carte-mère
Nous allons maintenant débrancher toutes les nappes encore reliées à la carte-mère de façon a pouvoir la retirer.

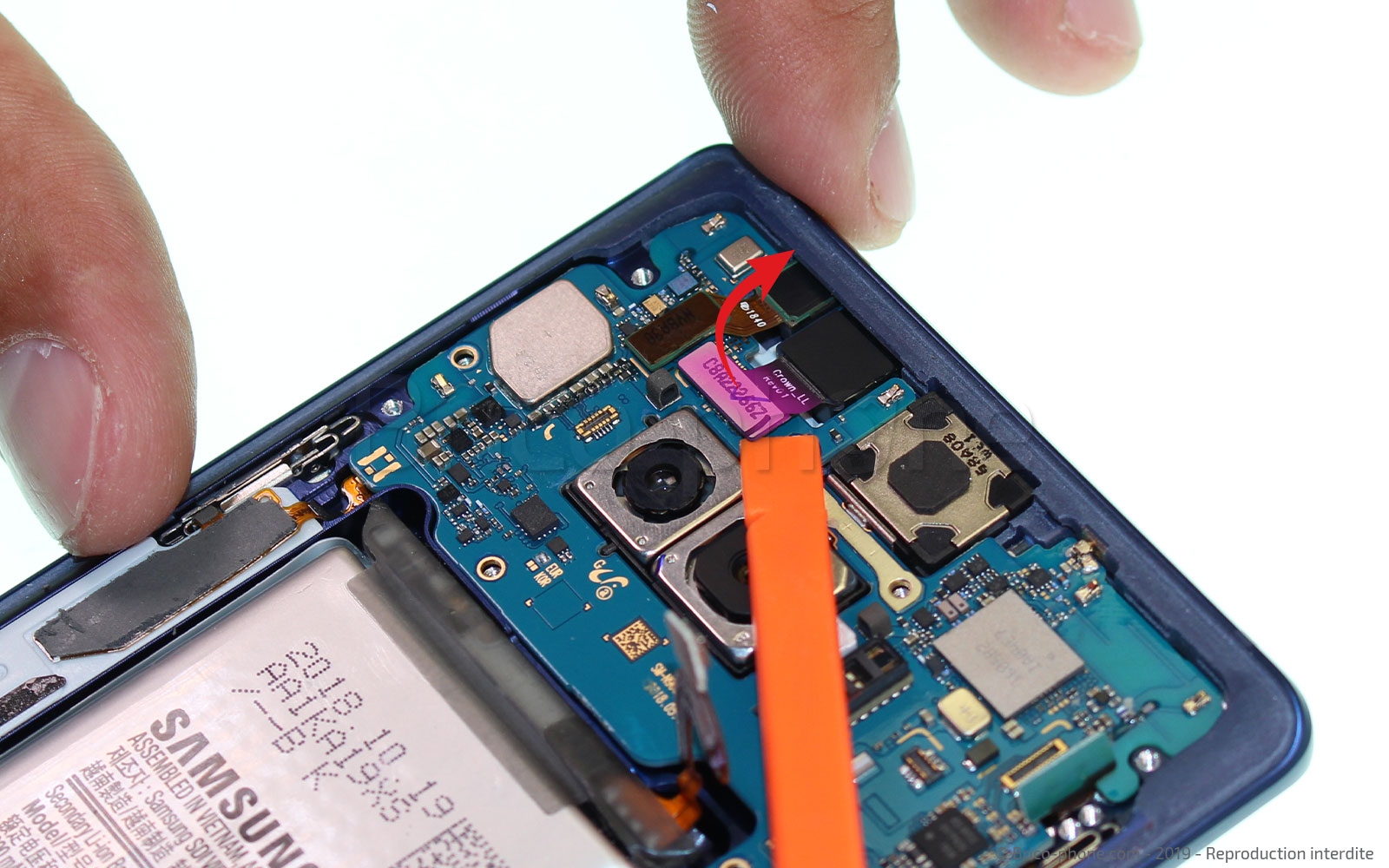

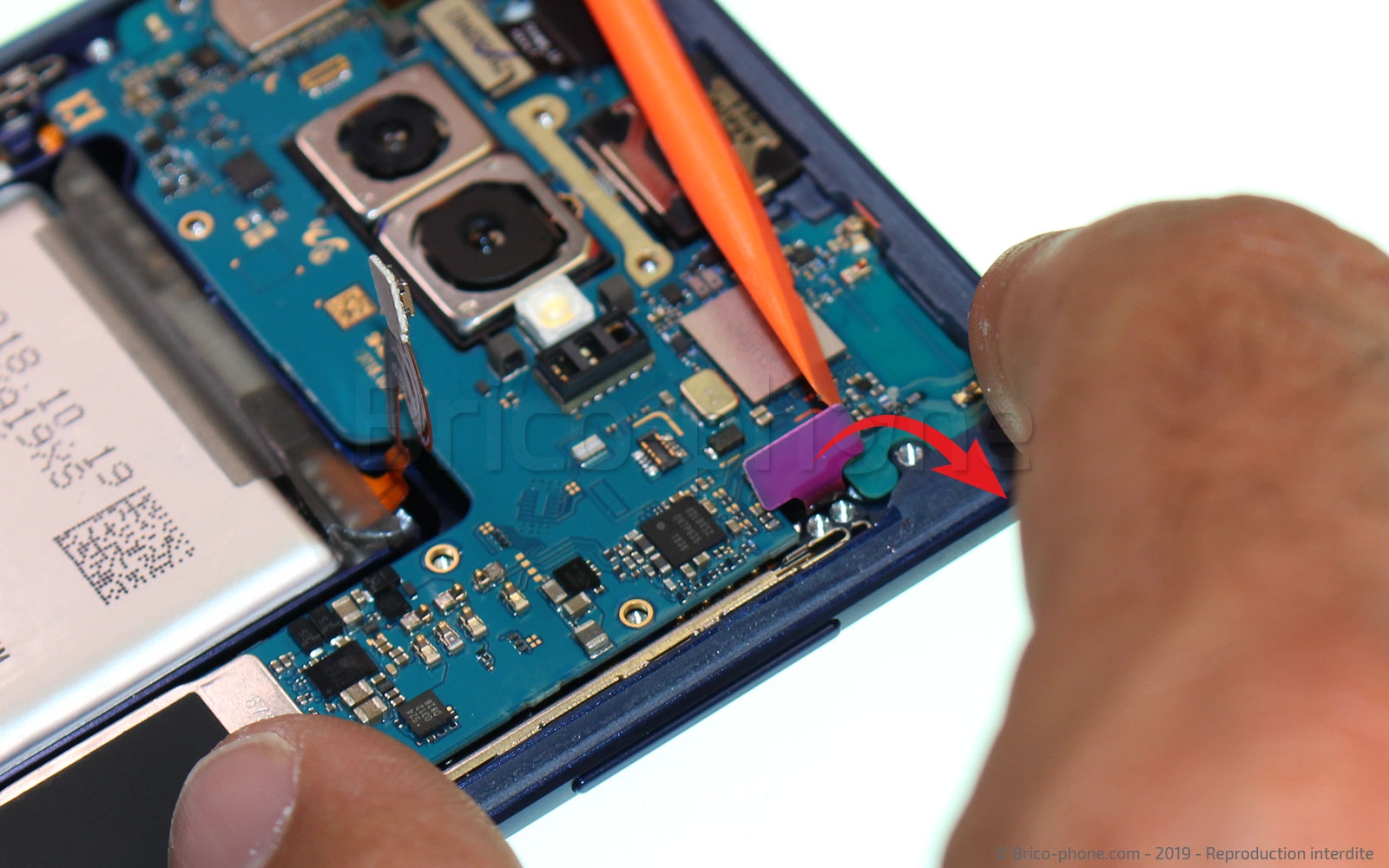

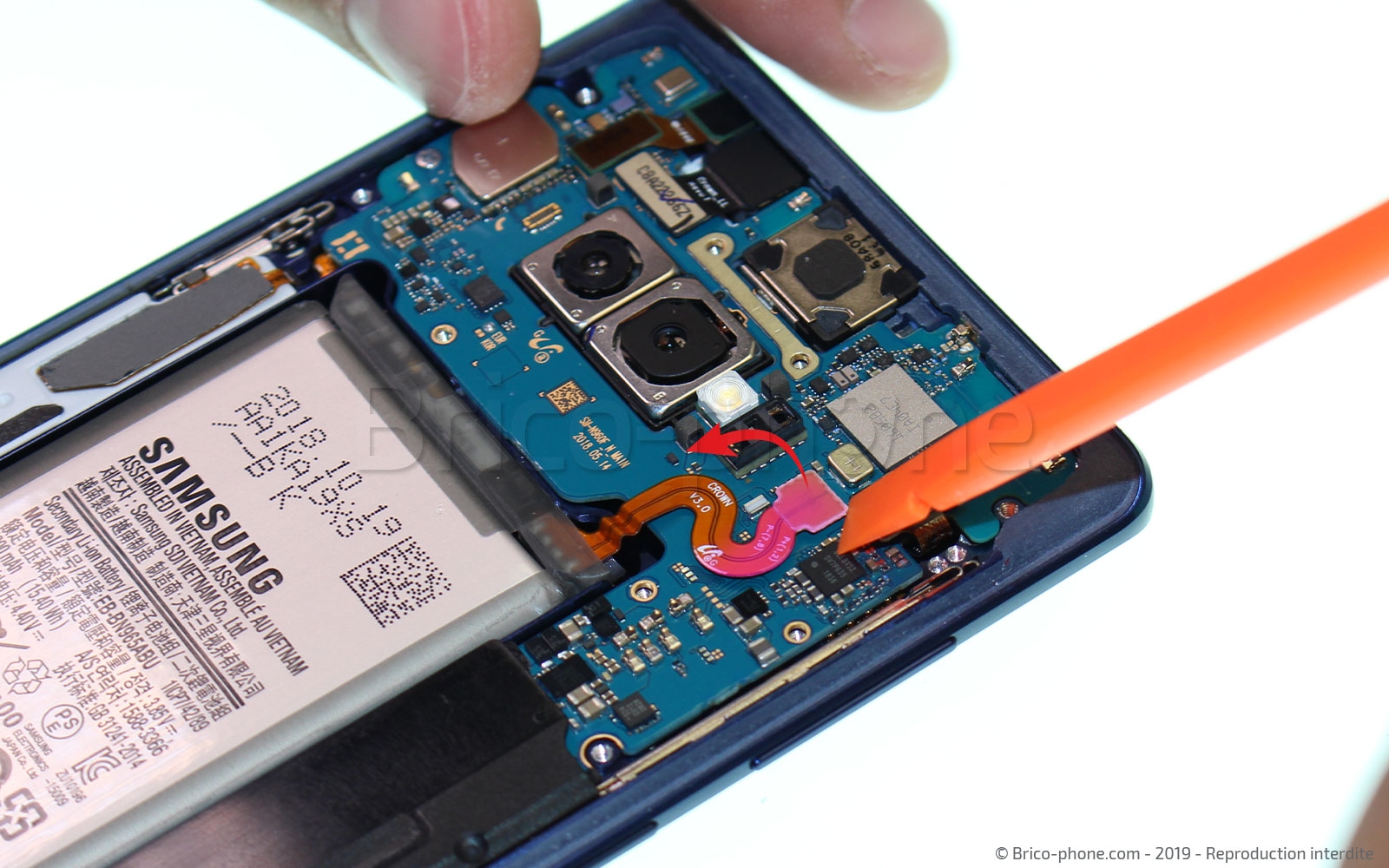

Munissez-vous une nouvelle fois d'un levier puis déconnectez les nappes de l'écran ainsi que la nappe du capteur de luminosité.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Sortir la carte-mère

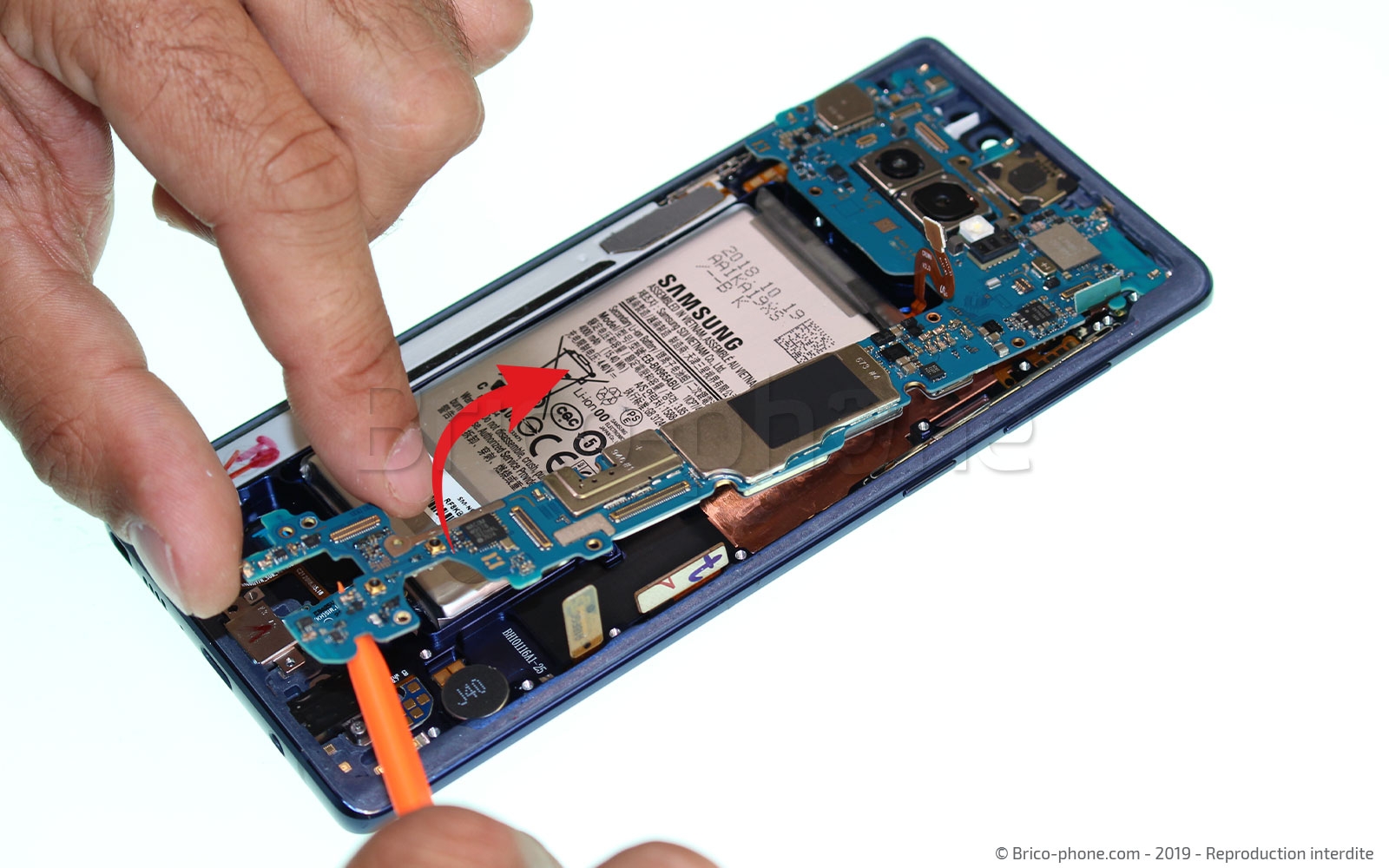

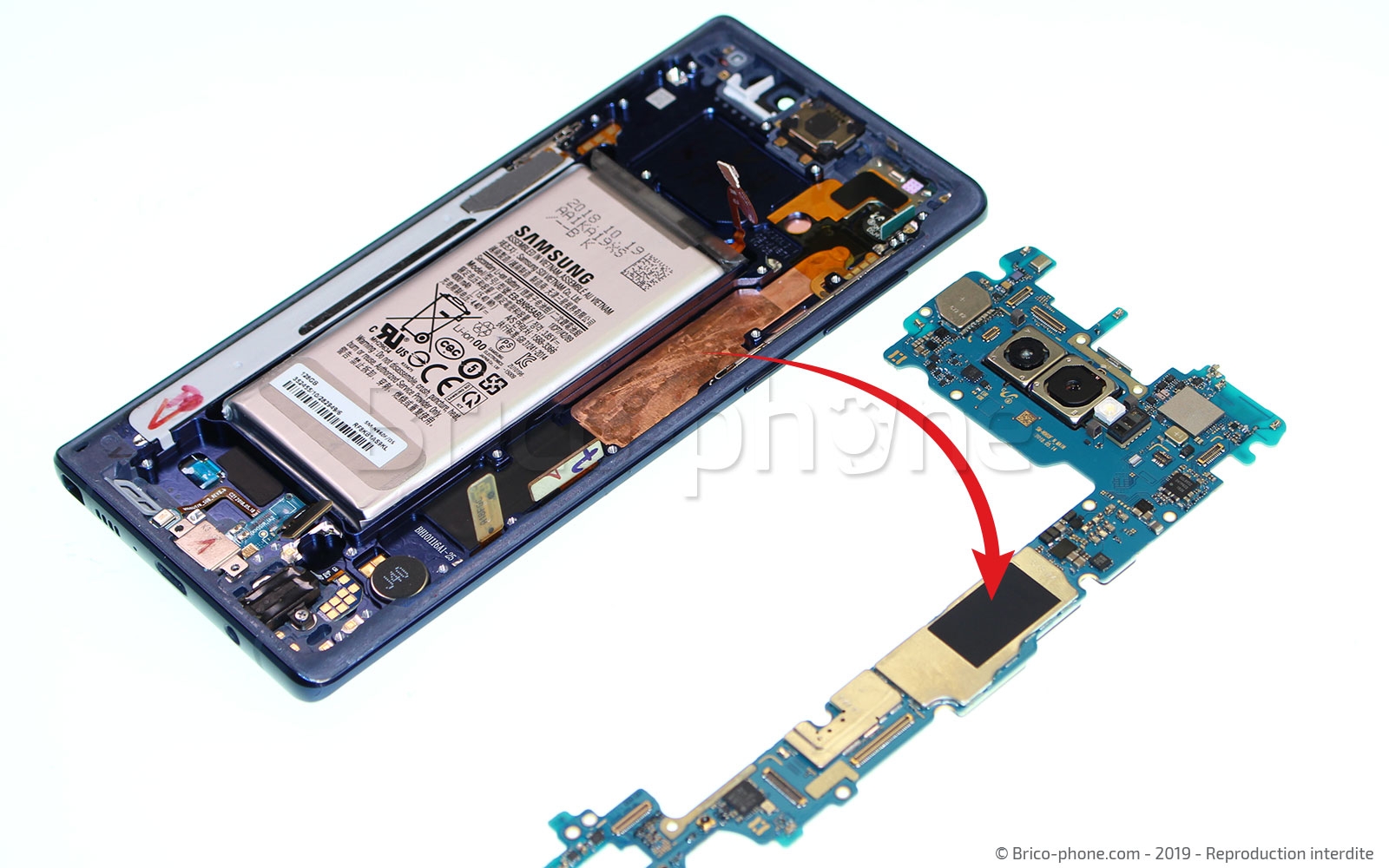

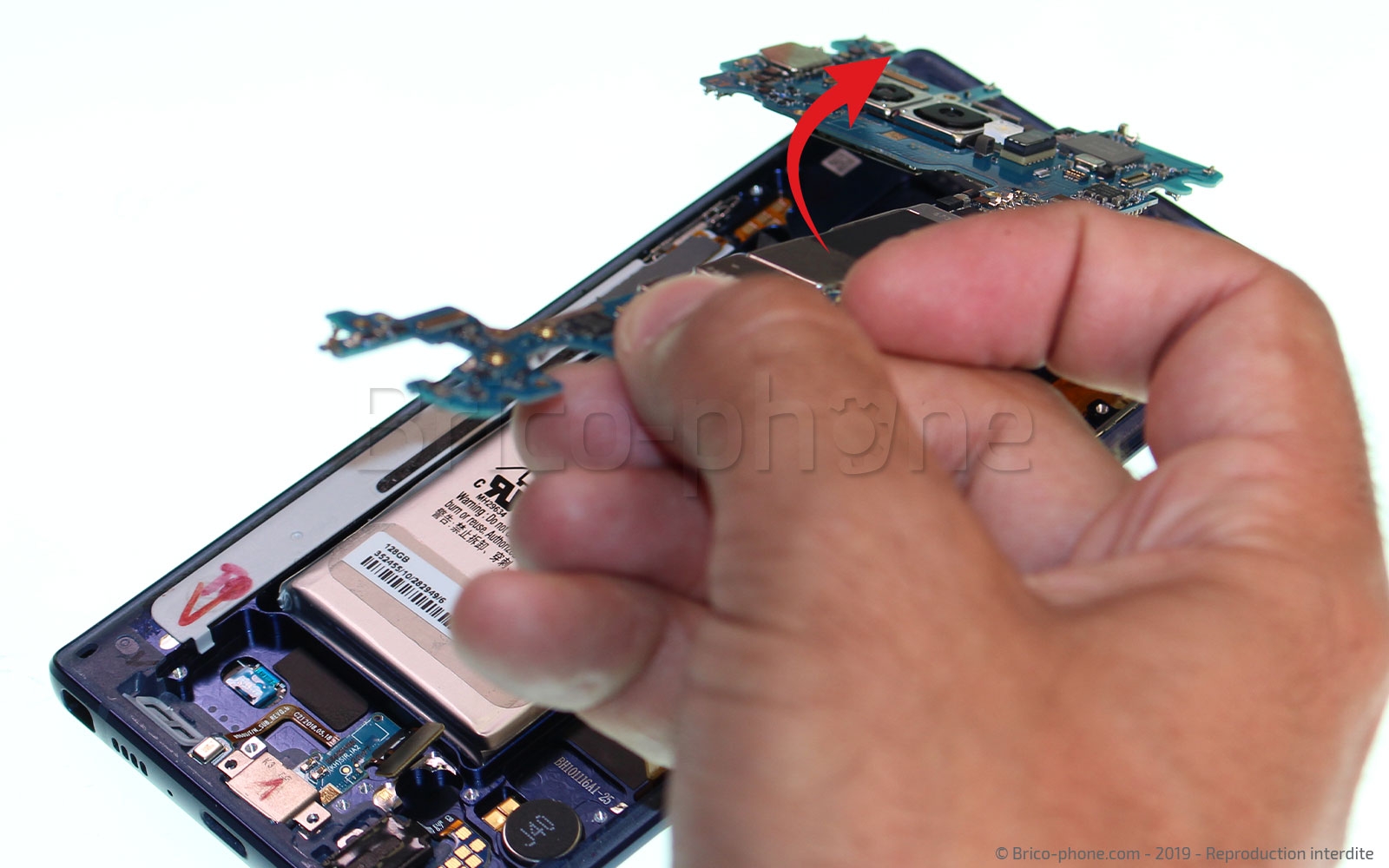

Sortez la carte-mère en la prenant par le bas, puis basculer là comme sur la photo n°2 afin de la sortir complètement du châssis. Ne forcez surtout pas ! Si la carte ne vient pas vérifiez que vous avez correctement débranché toutes les nappes ou bien retirer les vis qui la maintiennent.
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Sortir le connecteur de charge

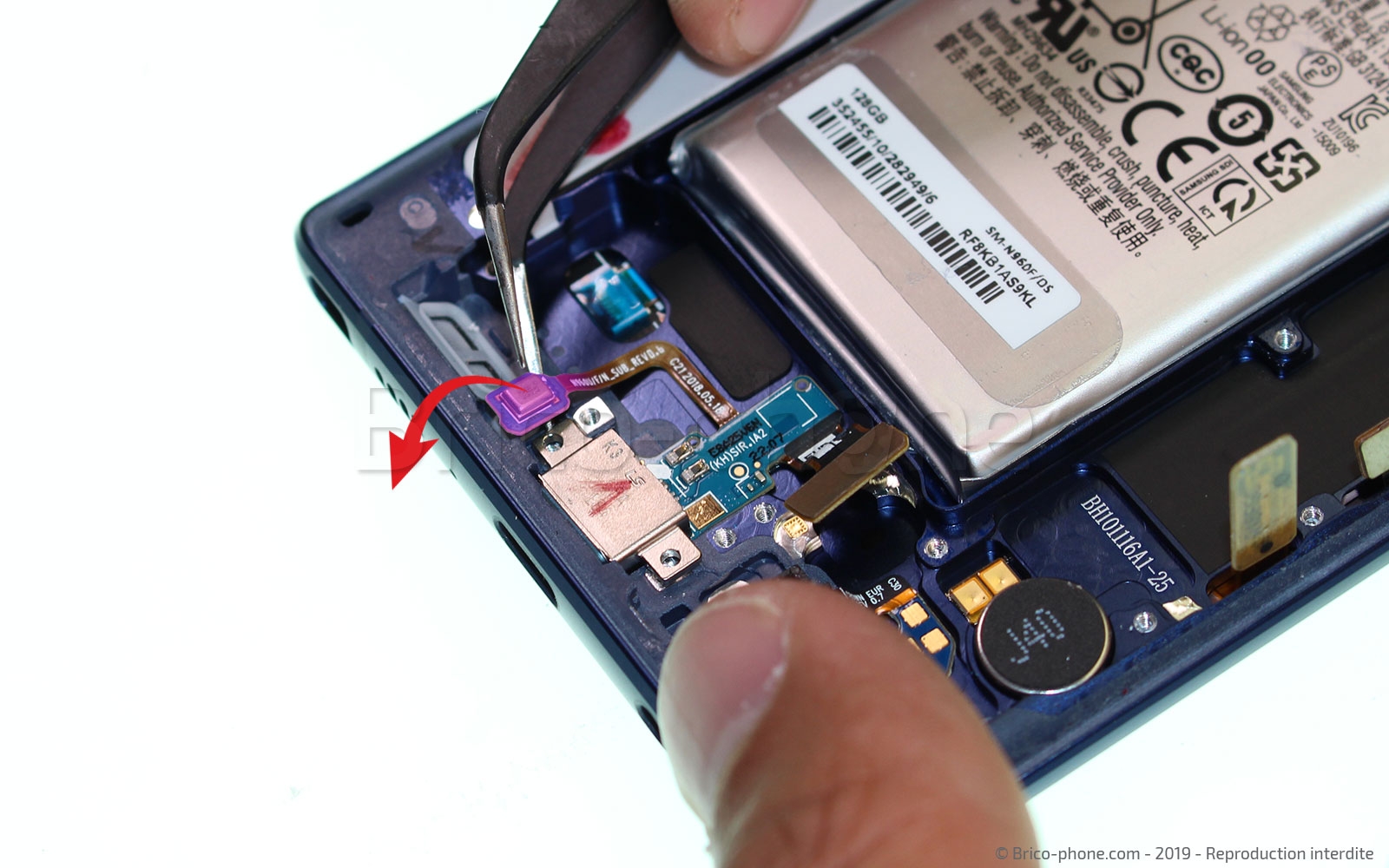

Délogez le micro principal qui est relié à la plaquette sur laquelle se trouve le connecteur de charge USB.

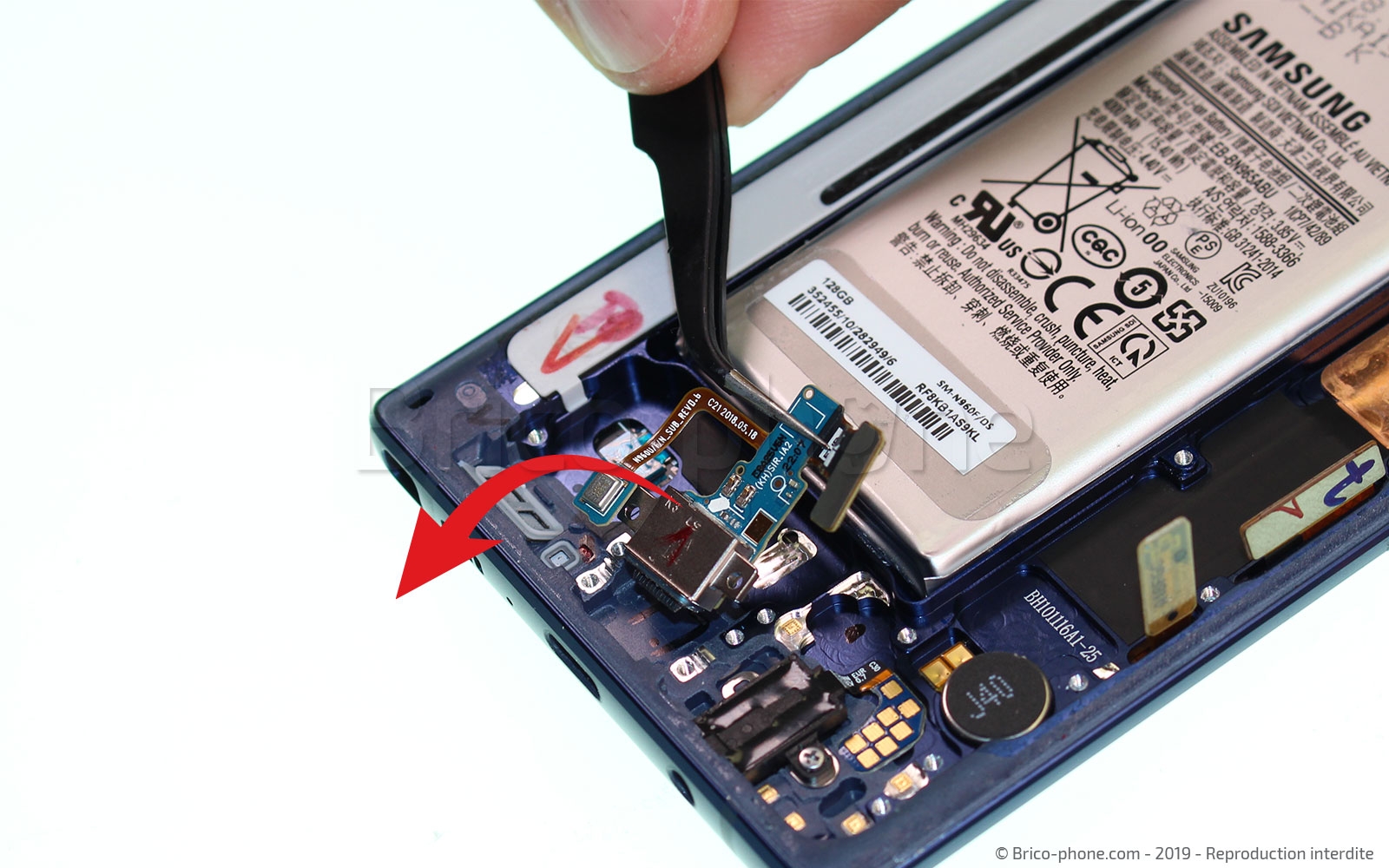

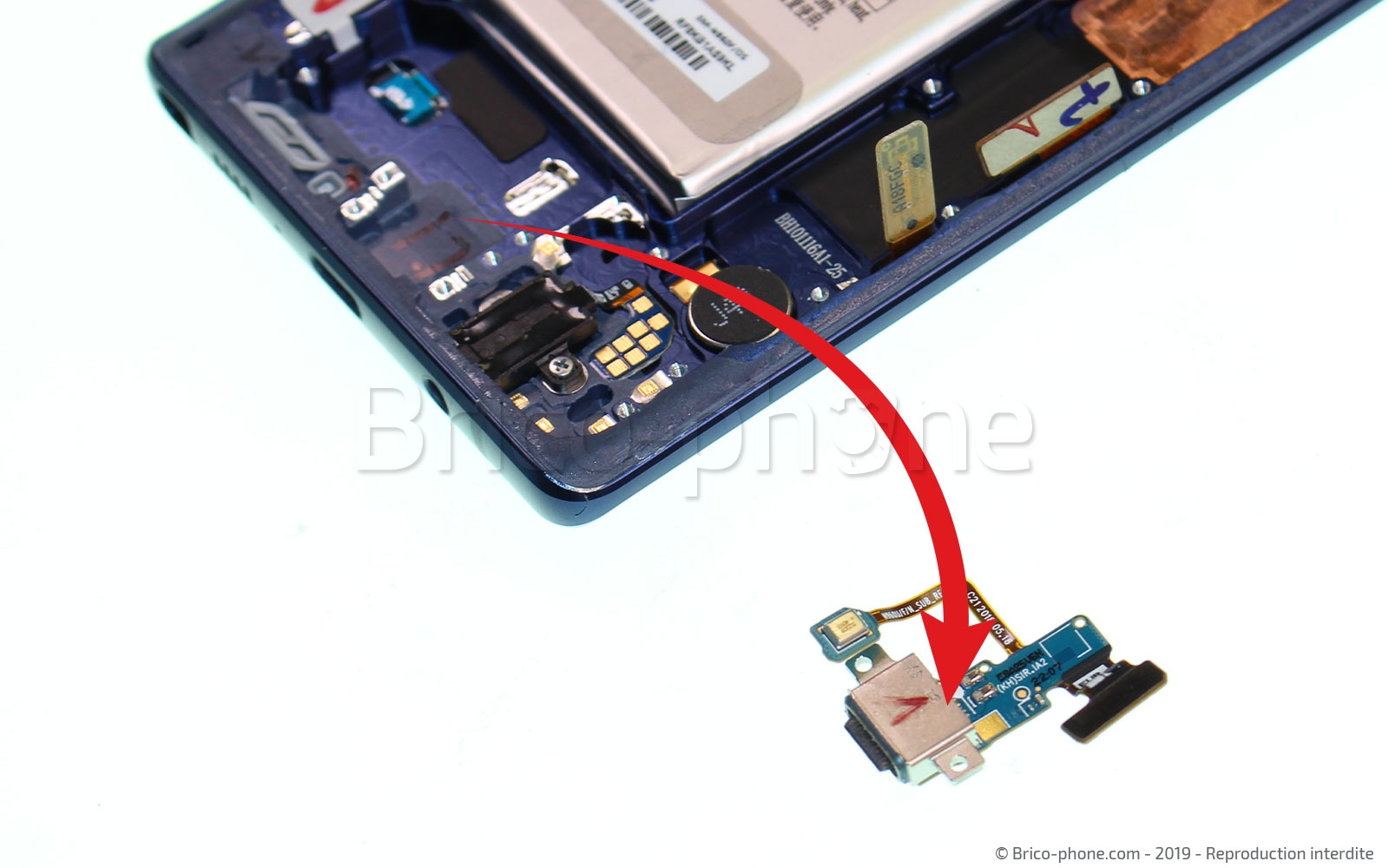

Sortez ensuite délicatement le dock et le micro de leur emplacement à l'aide de la brucelles.
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : décoller la batterie
La batterie du Galaxy Note 9 est fortement collée dans le châssis. Il est relativement risqué de faire levier pour la décoller car vous pourriez la percer.
Afin de faciliter cette étape Brico-phone a créé un liquide iRemover qui permet de décoller la batterie en toute sécurité.

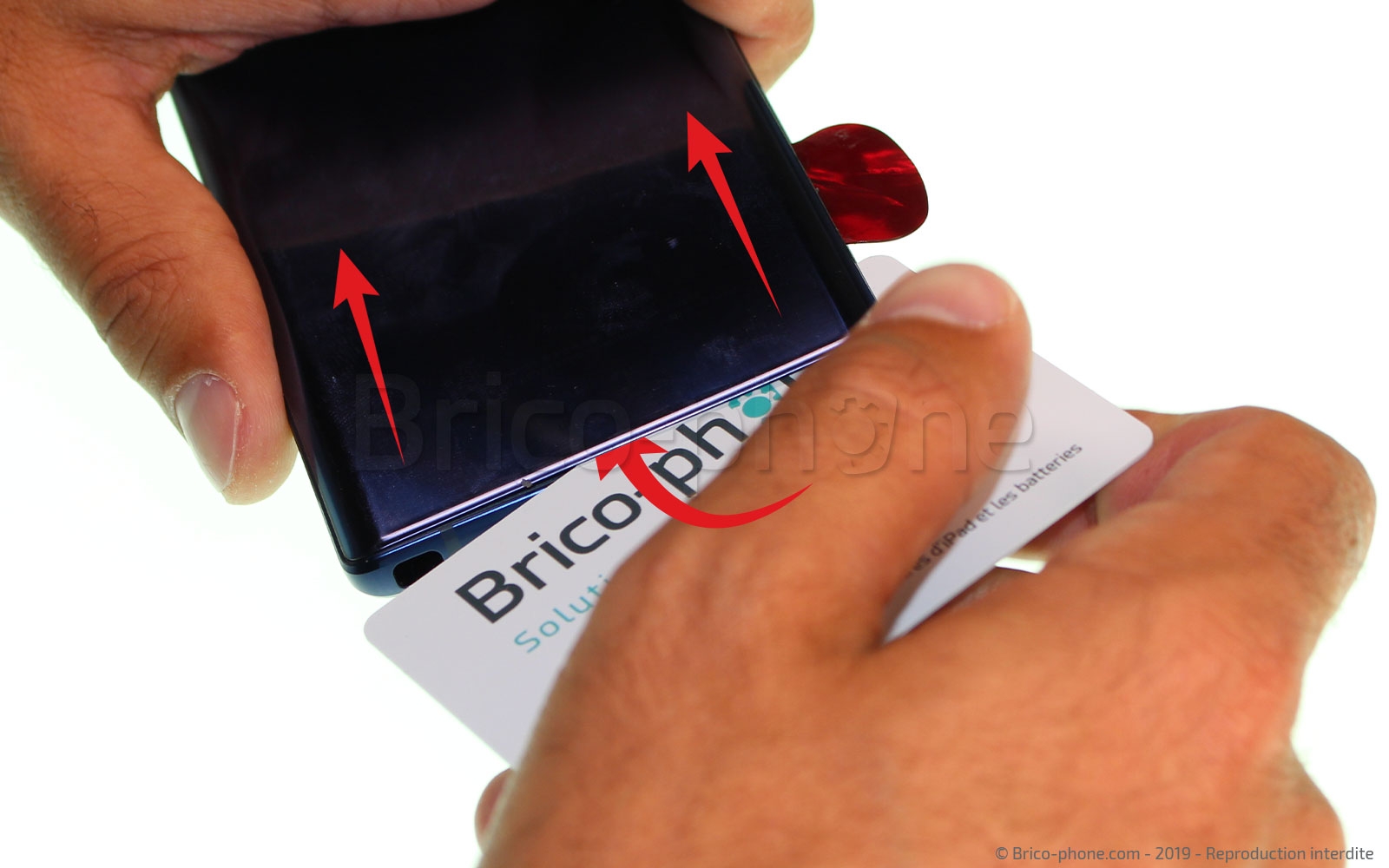

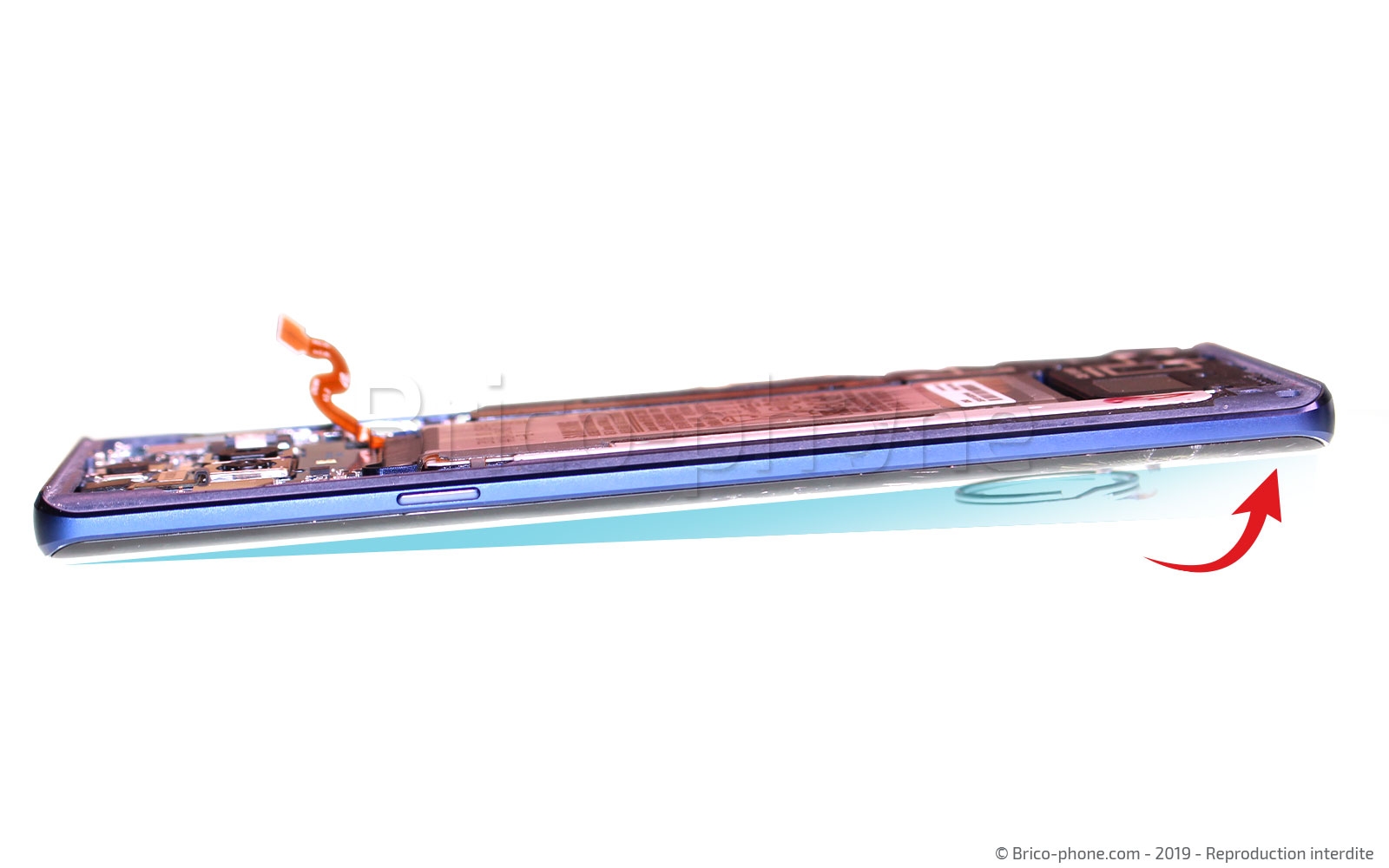

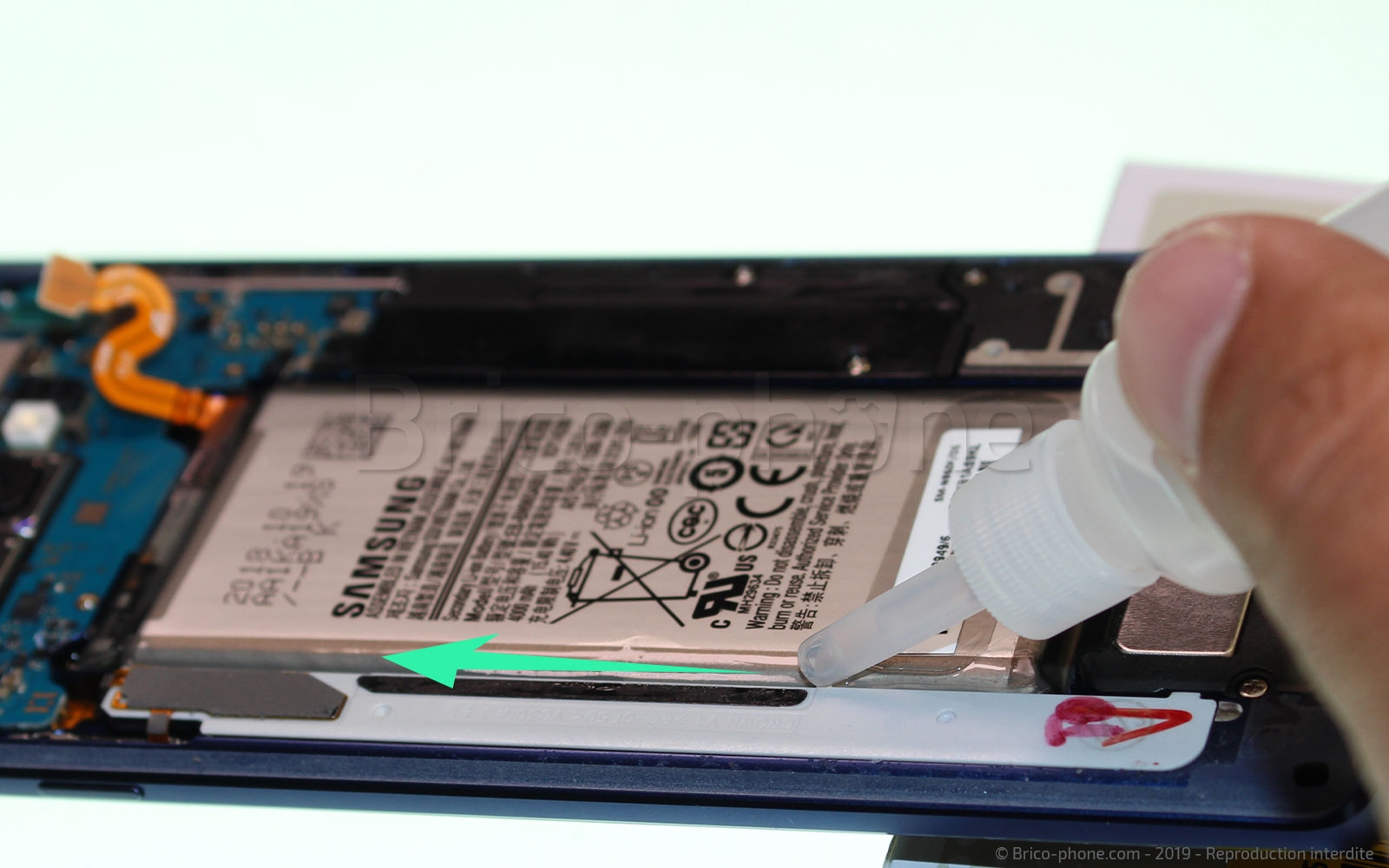

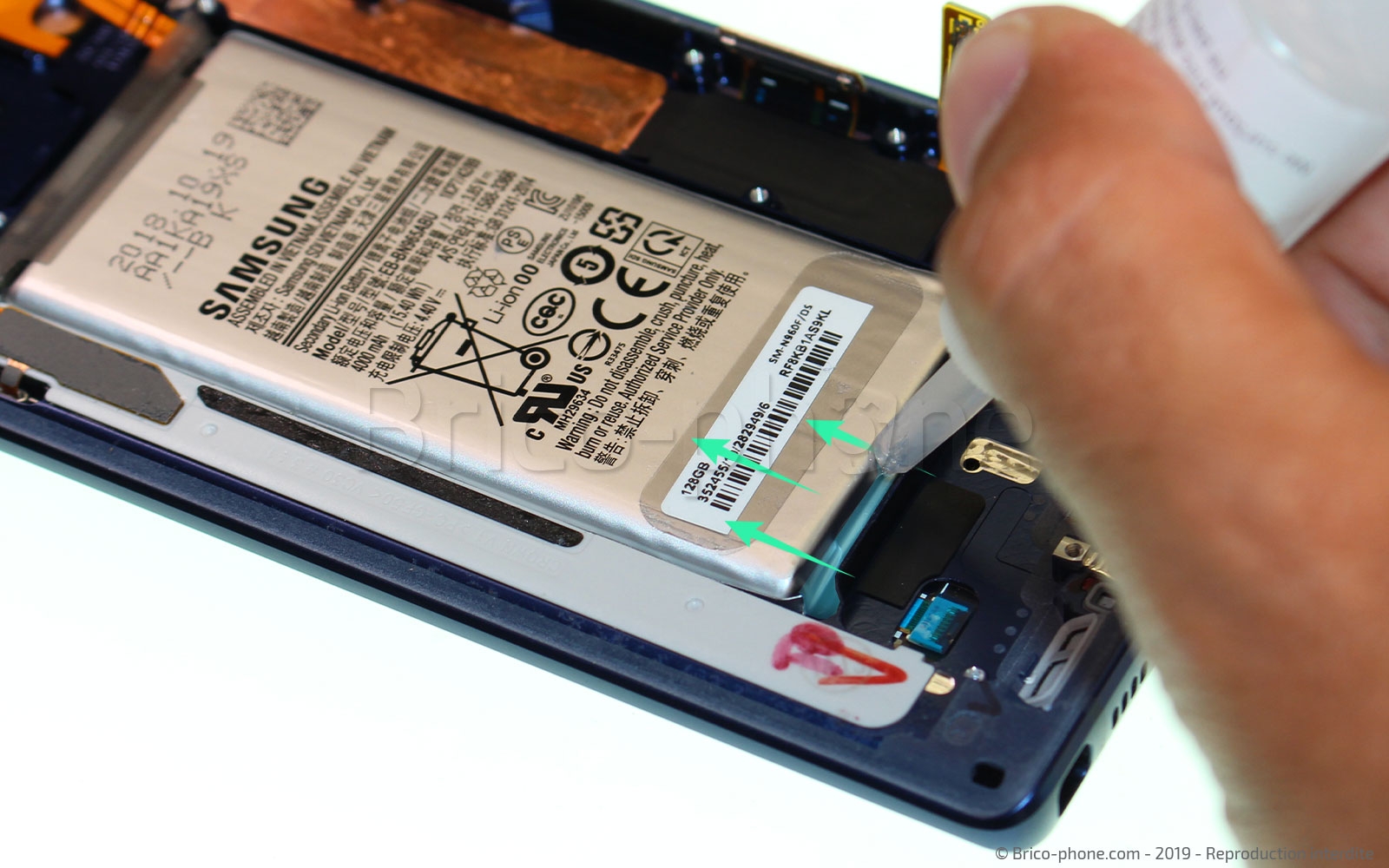

Faites couler délicatement du produit entre le châssis et la batterie ( vous pouvez vous aider de la petite carte PVC en faisant glisser le liquide dessus de façon à ne pas trop déborder). Positionnez ensuite la ventouse sur le haut de l'écran puis poser l'appareil comme sur la photo n°4 pendant 20 minutes . Cela a pour conséquence de faciliter la dispersion du produit sous la batterie.
Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Etape 18 : Retirer la batterie

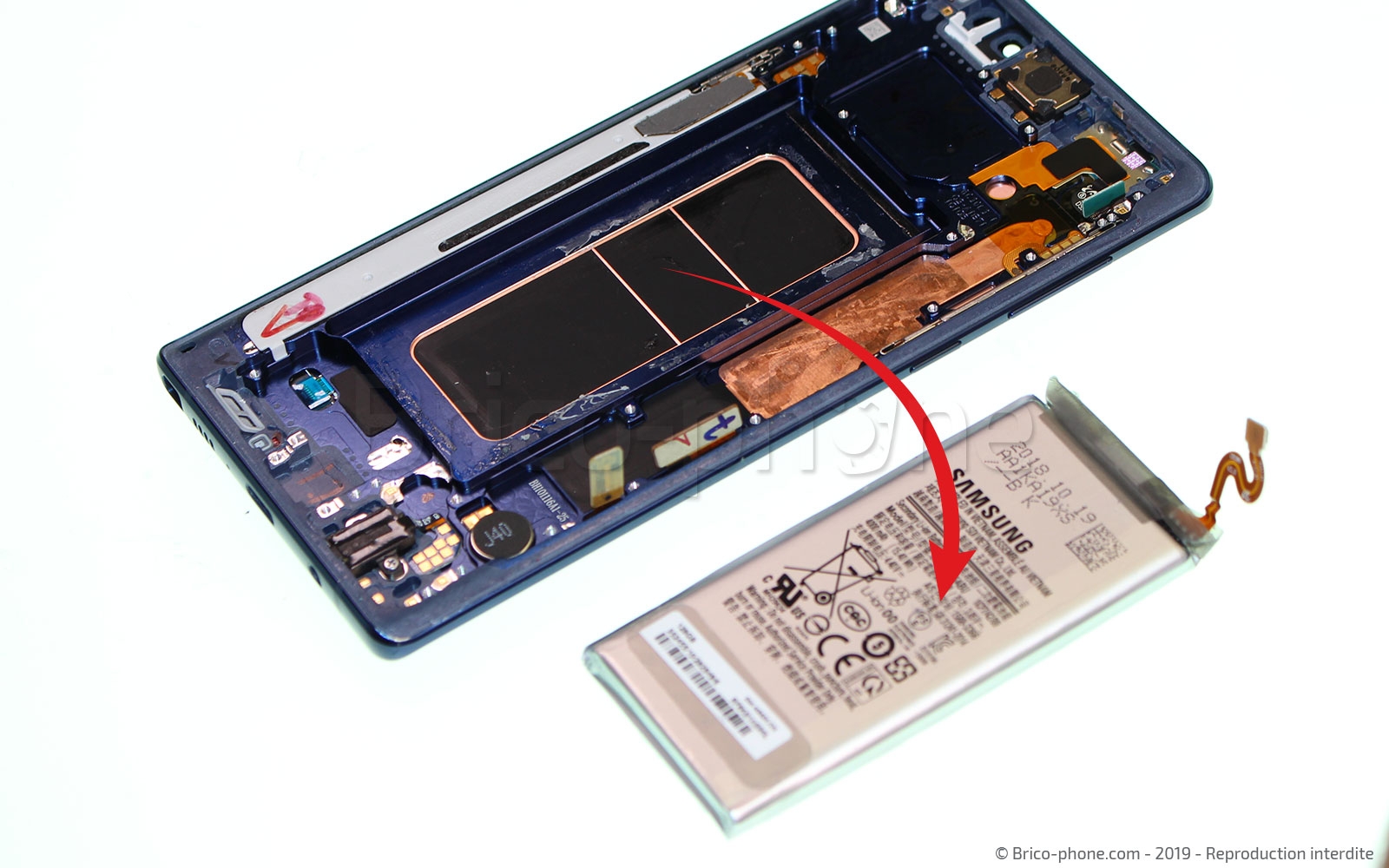

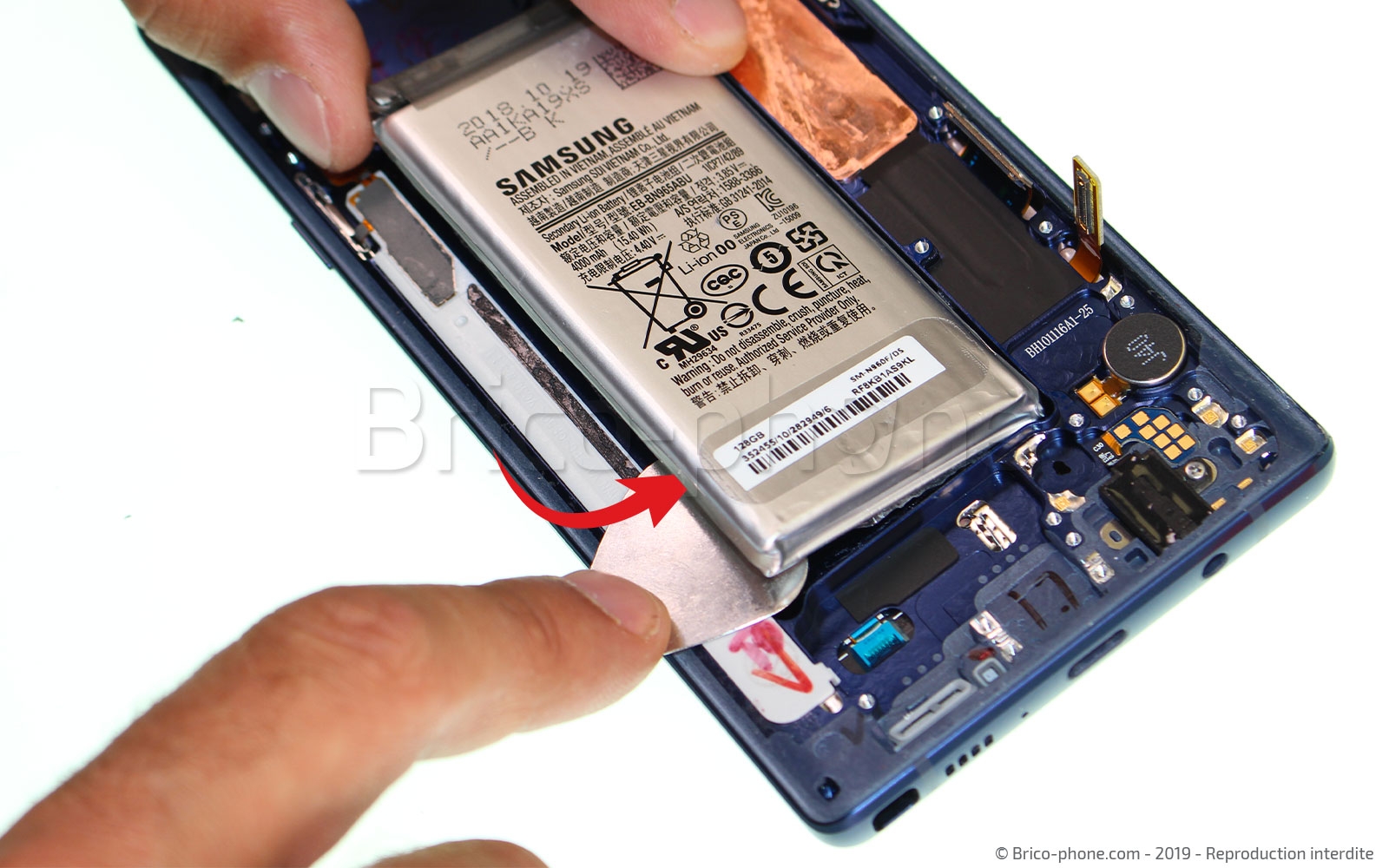

Faites levier sous la batterie en utilisant le côté arrondi du médiator . Faites bien attention à utiliser le côté arrondi afin de ne pas percer la batterie. Sortez ensuite le la batterie , puis déposer là sur votre plan de travail.
Si vous sentez que la batterie résiste ne forcez surtout pas Ajouter de nouveau du liquide iRemover puis, attendez de nouveau une vingtaine de minutes.
Outils du kit utilisés
Outils du kit utilisés

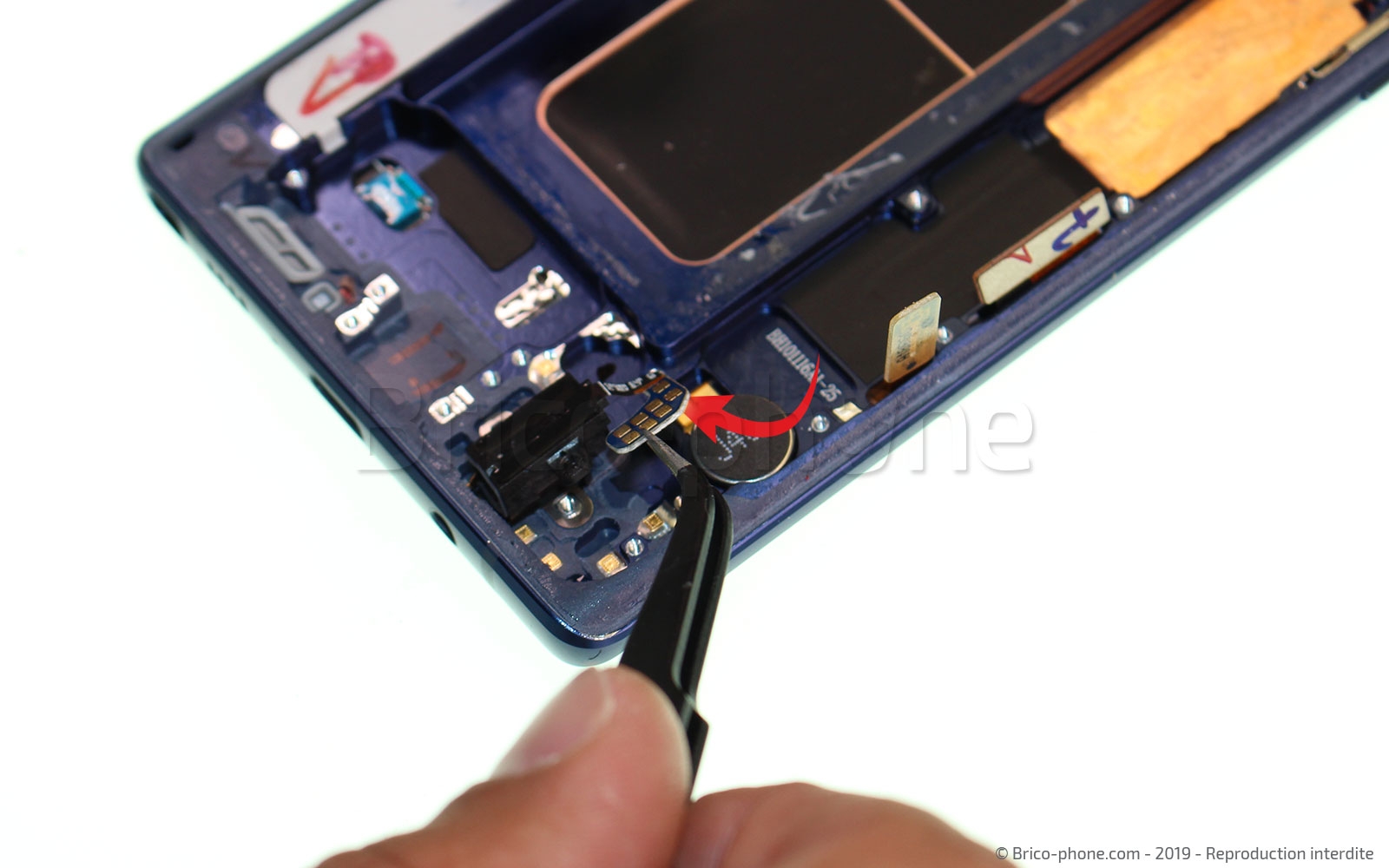

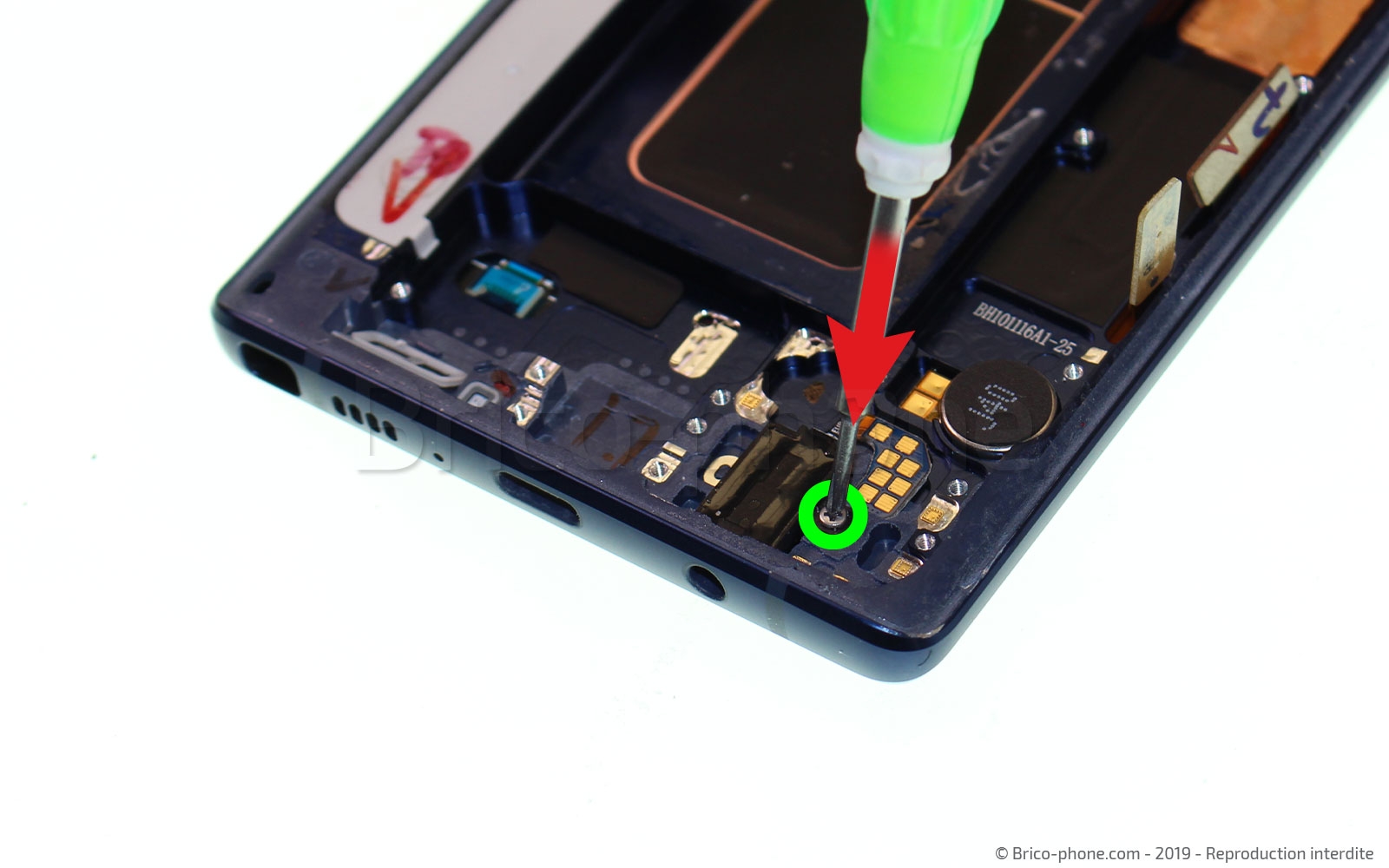

Etape 19 : Retirer la prise jack

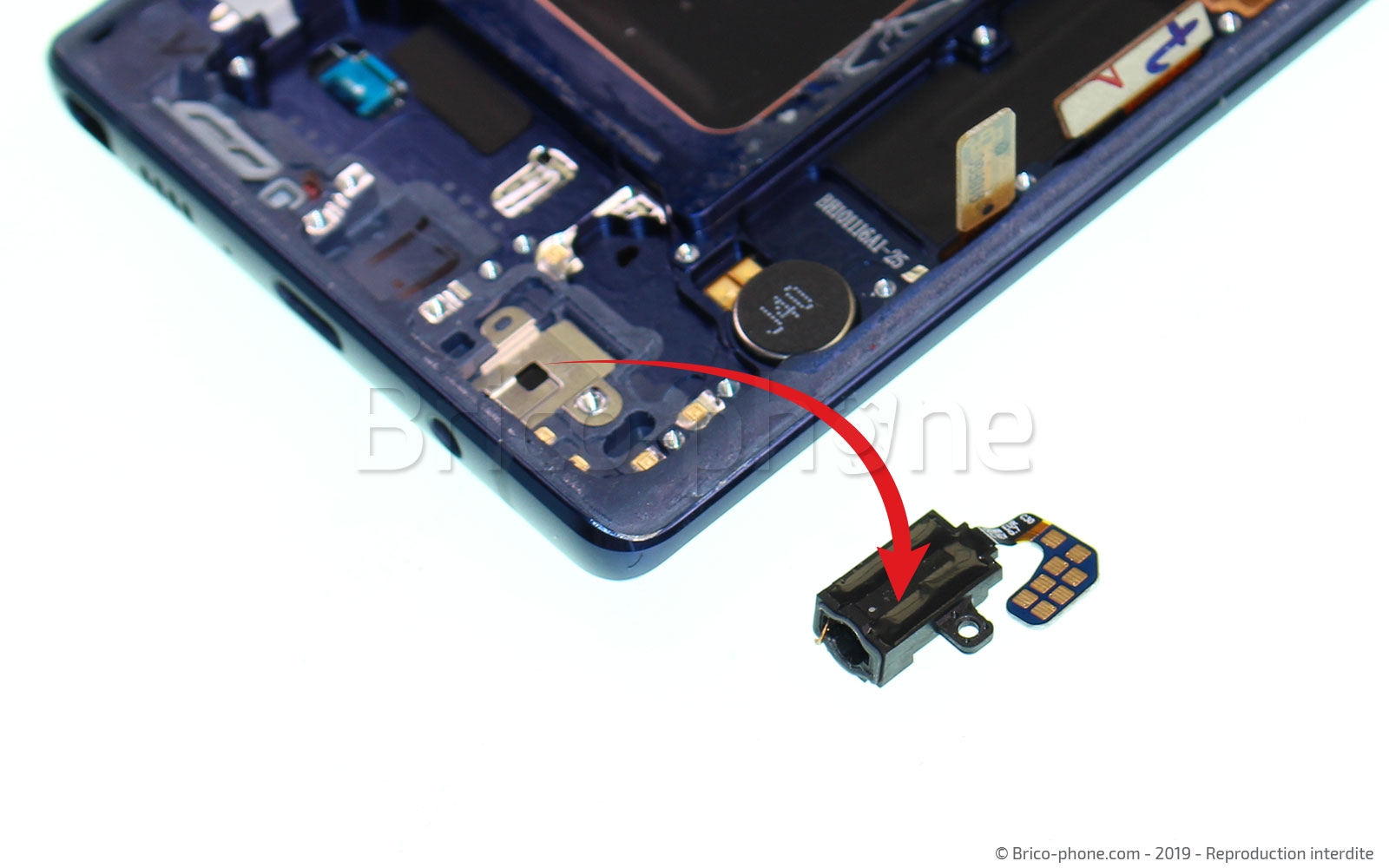

Retirez la vis cruciforme qui fixe la prise du kit main libre de votre appareil puis sortez le composant de son emplacement en le saisissant simplement avec la brucelles.
Outils du kit utilisés
Outils du kit utilisés


Etape 20 : Récupérer le capteur de luminosité

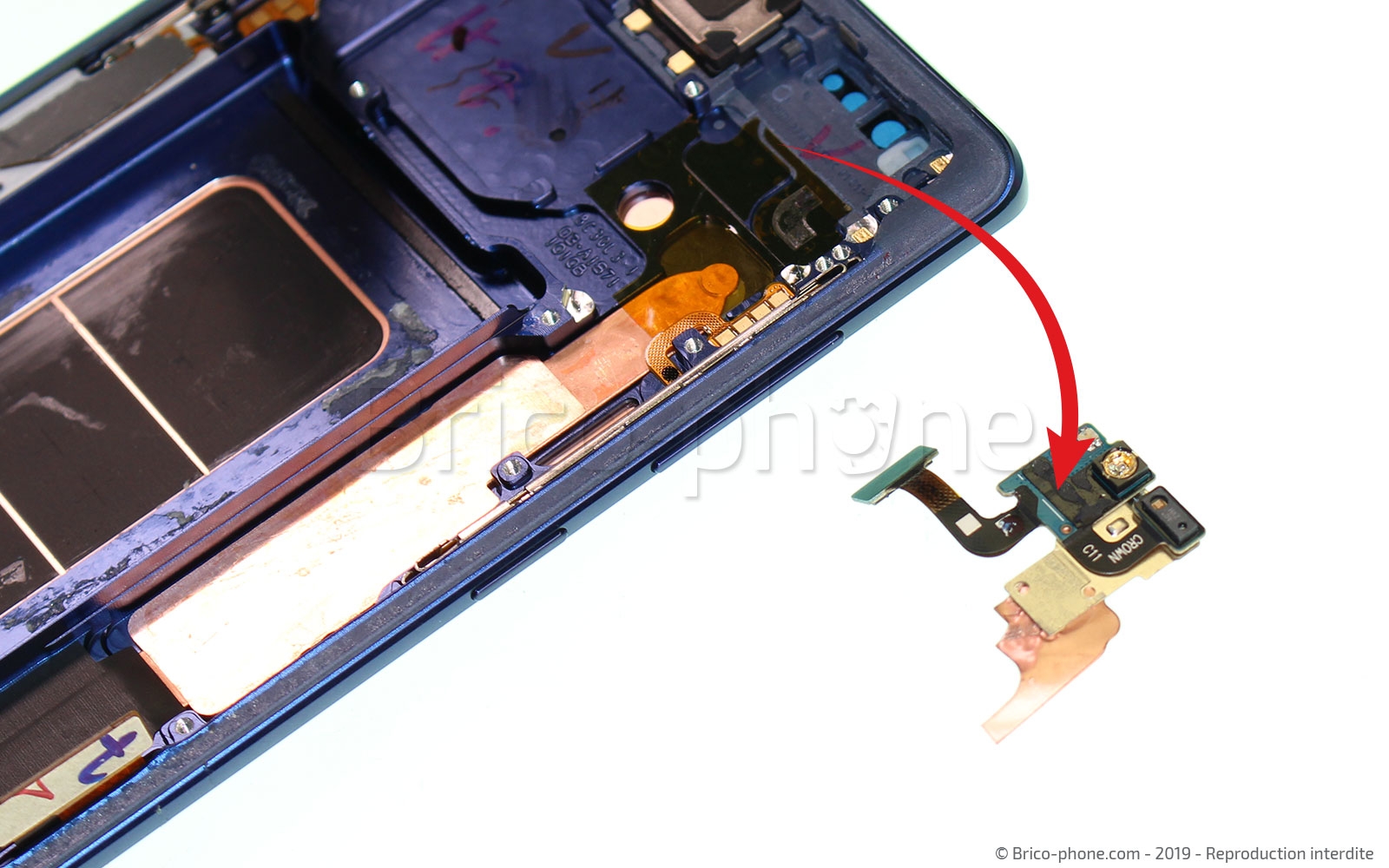

Récupérez également les capteurs de luminosité et de proximité en décollant l'ensemble avec la pincette .
Conseil pour le remontage
