Changement du bloc écran sur P30 Pro

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 13/20
P30 Pro | Temps estimé : 45 min | Difficulté : 3/5

Vous rencontrez des problèmes d'affichage ou de tactile sur votre  smartphone Huawei P30 Pro et vous souhaitez vous charger de la réparation? Brico-phone vous propose sur son site internet des blocs écrans complets de remplacement , les outils ainsi que les tutos spécifiques à chaque réparation. Alors n'hésitez plus ! redonnez une nouvelle vie à votre smartphone sans vous ruiner.

Diagnostic

>  L'écran de votre Huawei P30 Pro est cassé

> Votre écran présente des taches et des traits

> Votre tactile ne fonctionne plus correctement

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran complet avec châssis et batterie pour Huawei P30 Pro - Noir
249,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

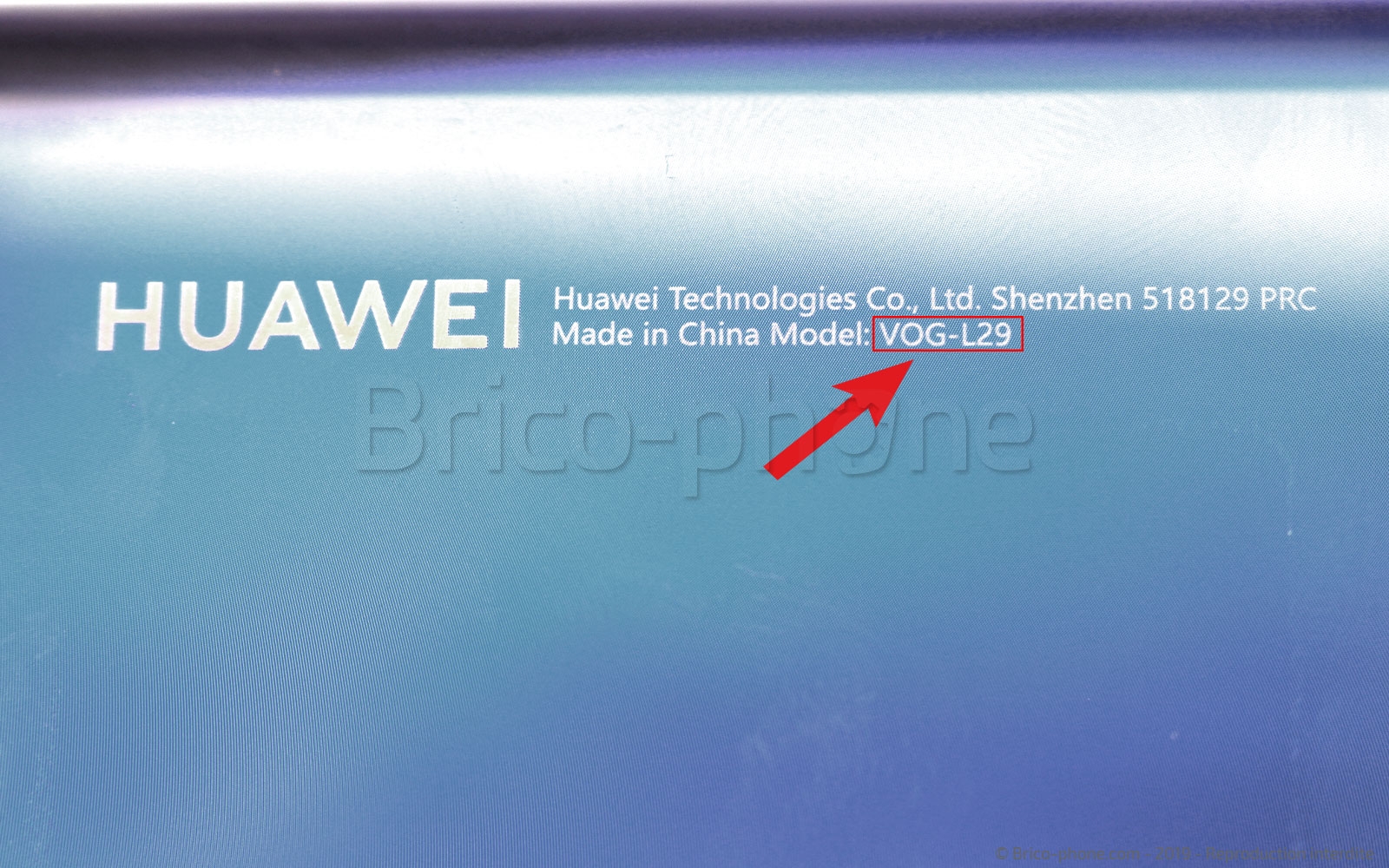

Avant d'ouvrir votre téléphone, assurez que votre pièce de rechange soit bien compatible avec le n° de modèle de votre smartphone qui est inscrit au dos de celui-ci.
En effet beaucoup de téléphone se ressemble et il est facile de faire une erreur de référence.

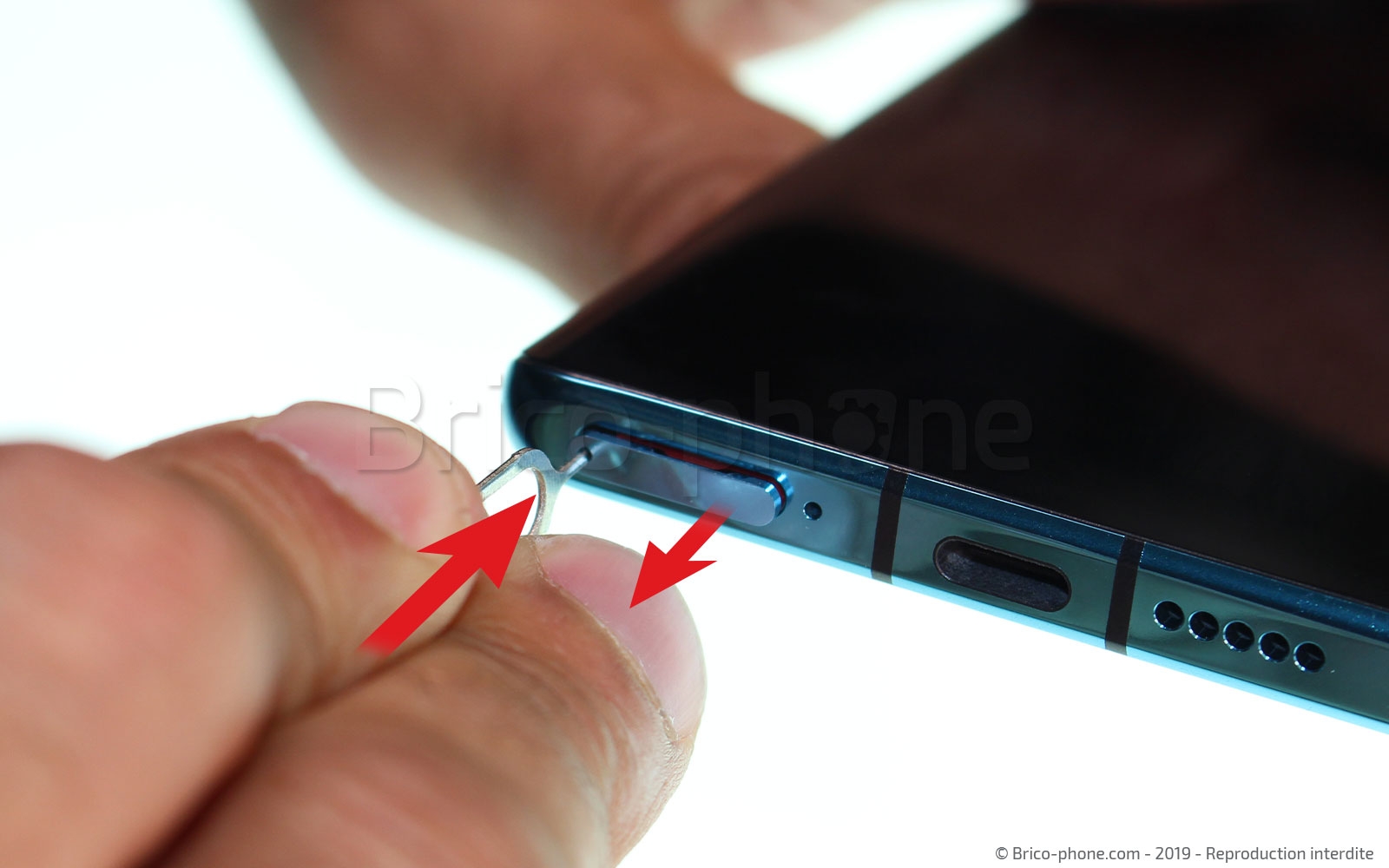

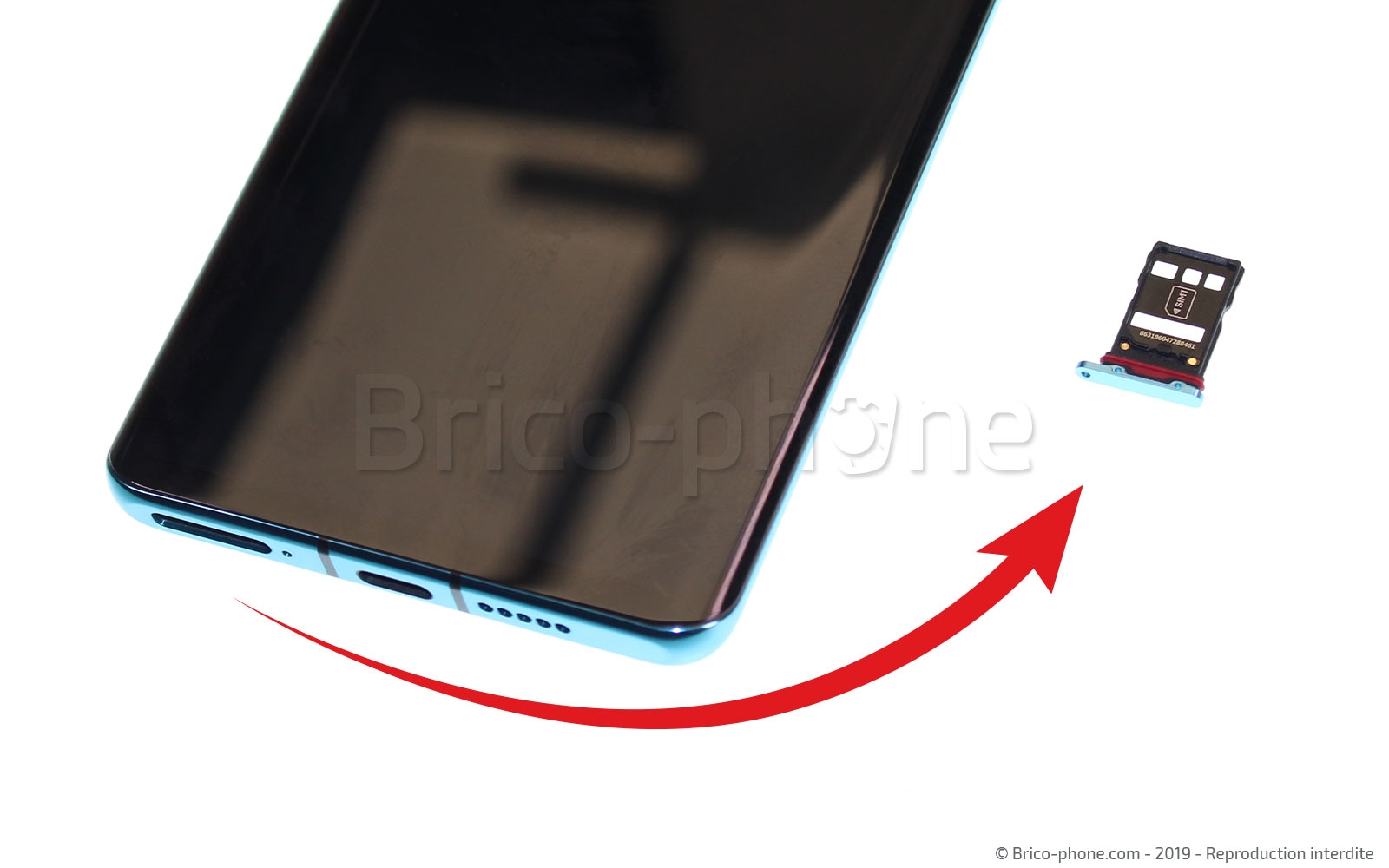

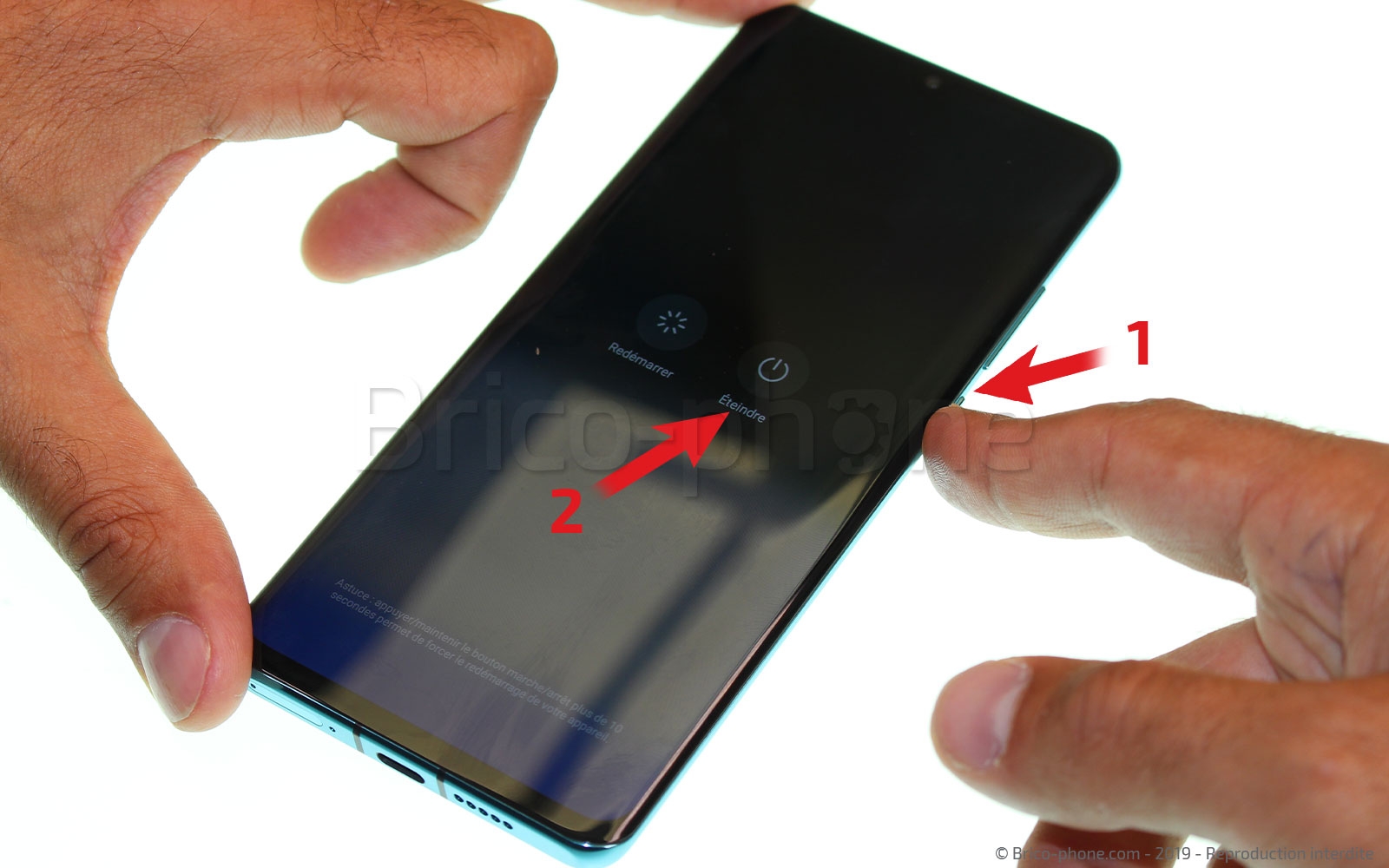

Eteignez ensuite votre Huawei P30 Pro avant de vous lancer dans l'ouverture de celui-ci, puis retirez le rack Dua Sim à l'aide de l'outil d'ouverture prévu à cet effet.
Outils du kit utilisés
Outils du kit utilisés

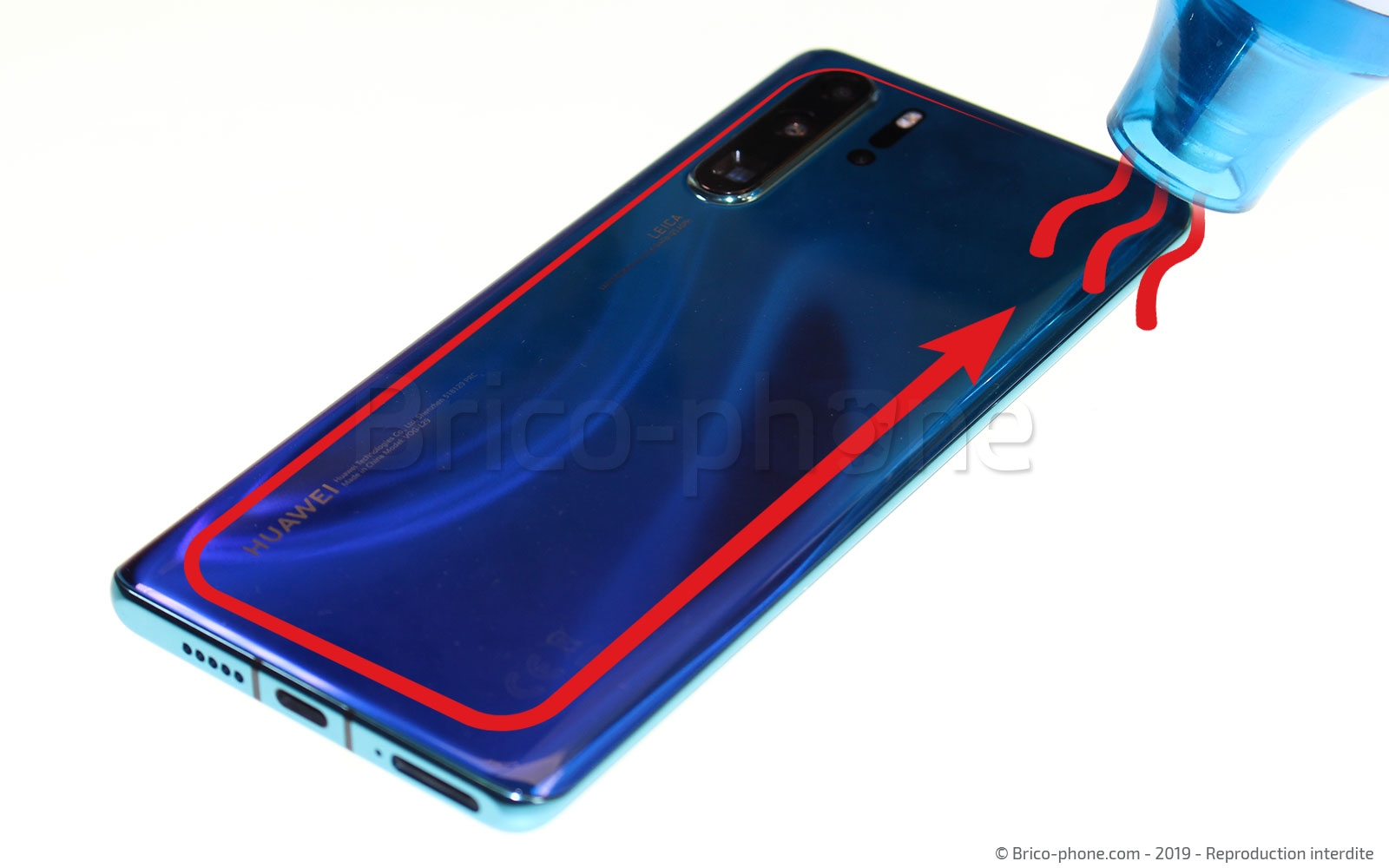

Etape 1 : Chauffer la vitre arrière
Comme pour la majeure partie des smartphones Huawei il est nécessaire de chauffer le contour de la vitre arrière afin de ramollir l'adhésif de fixation qui la maintient au châssis.
Pour cela utilisez votre sèche ou un petit décapeur thermique en essayant de ne pas chauffer à plus de 80 degrés.

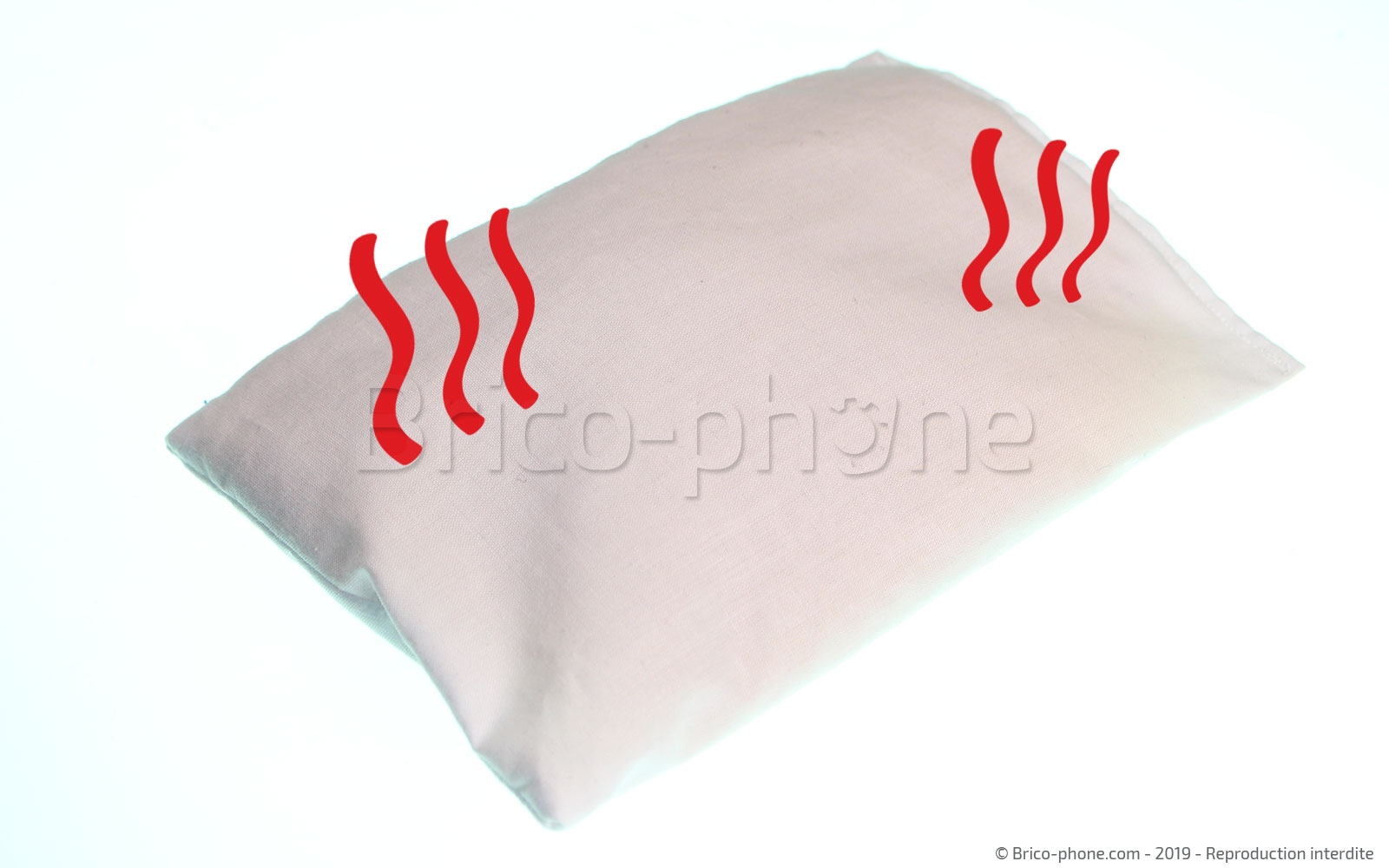

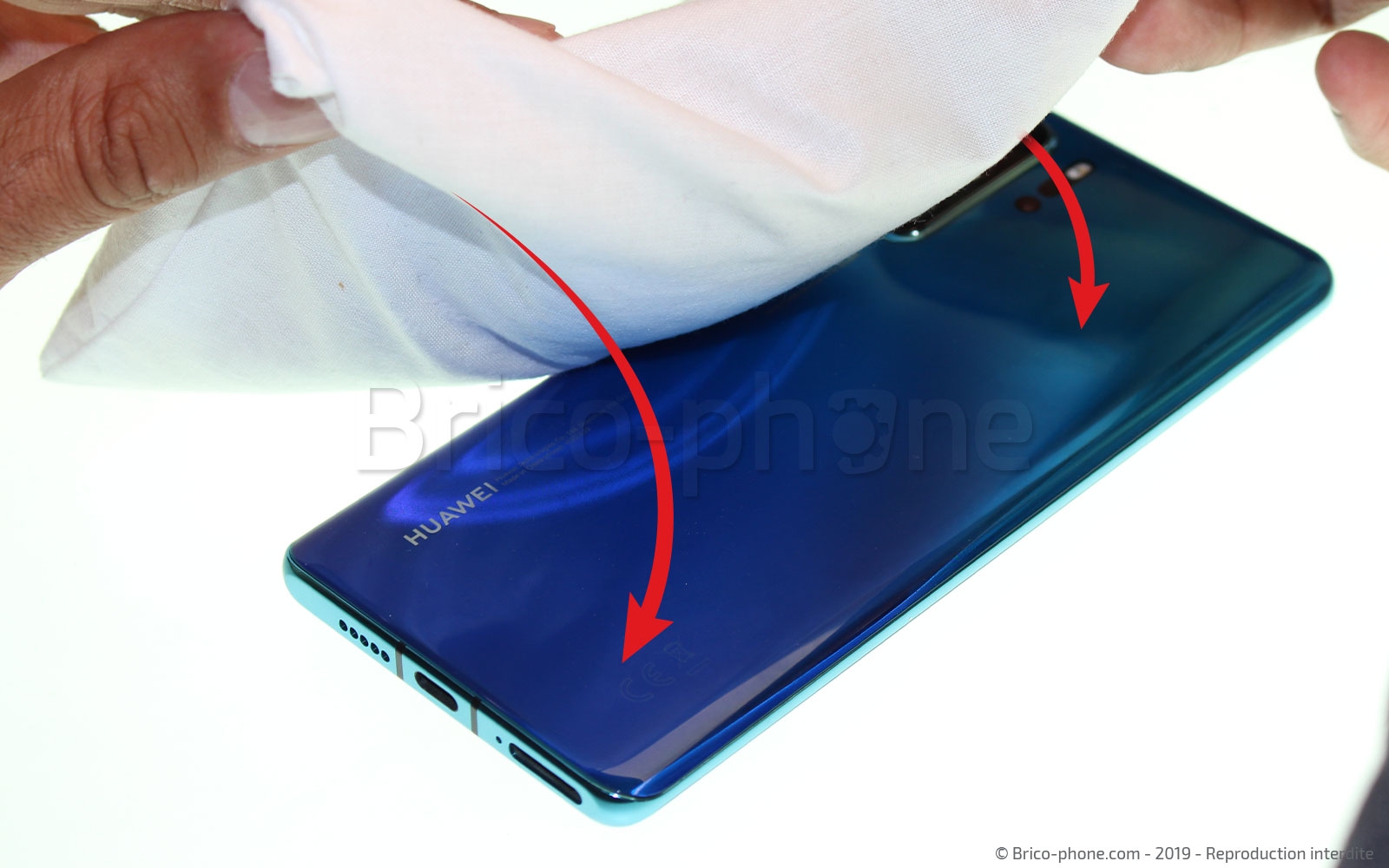

Vous pouvez également vous munir d'un petit coussin chauffant qu'il vous suffira de passer au four mico-ondes puis de déposer directement sur la façade arrière.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

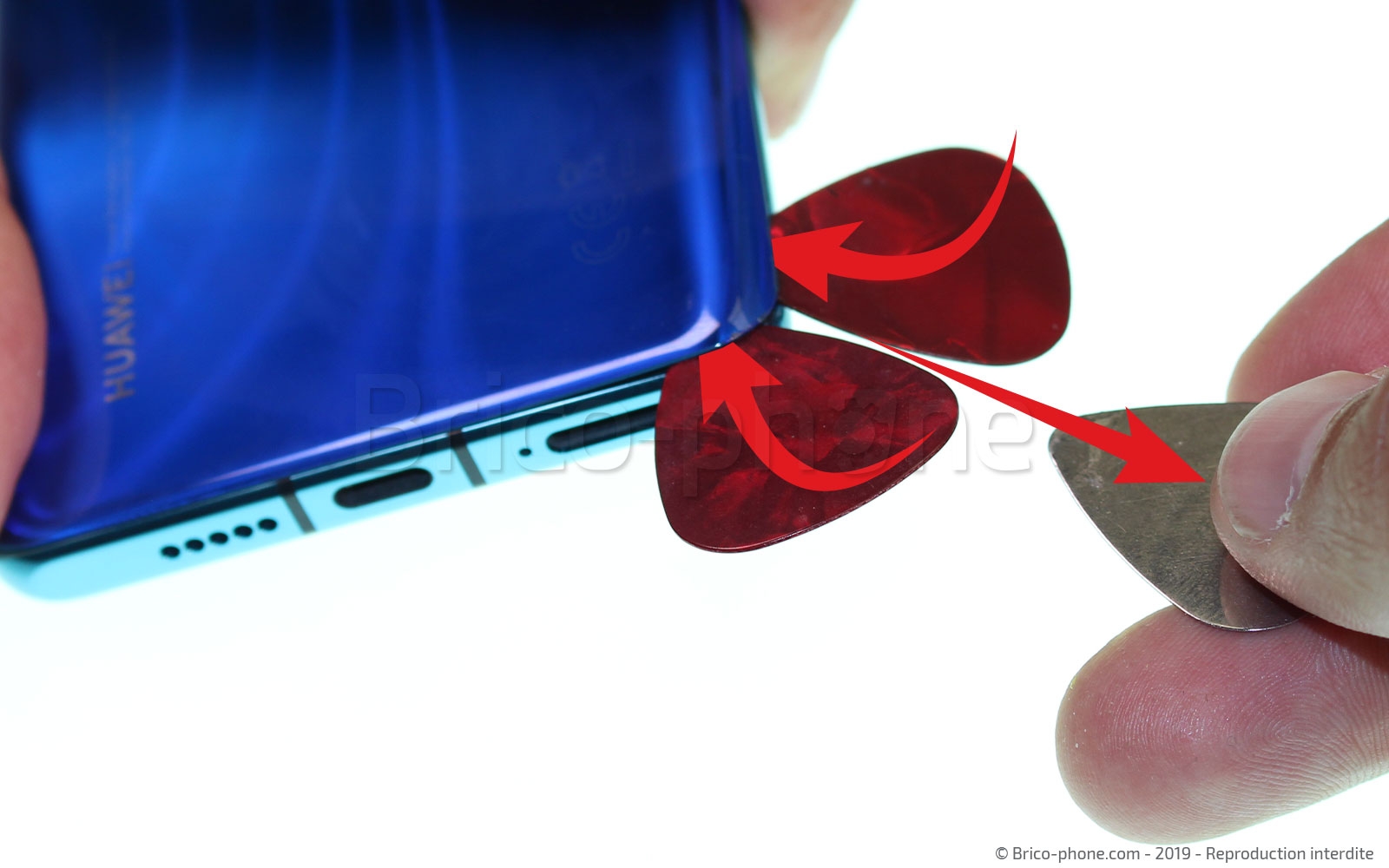

Etape 2 : Placer les outils pour l'ouverture.
Nous allons maintenant mettre en place les médiators plastiques qui seront utilisés pour décoller le cache arrière.

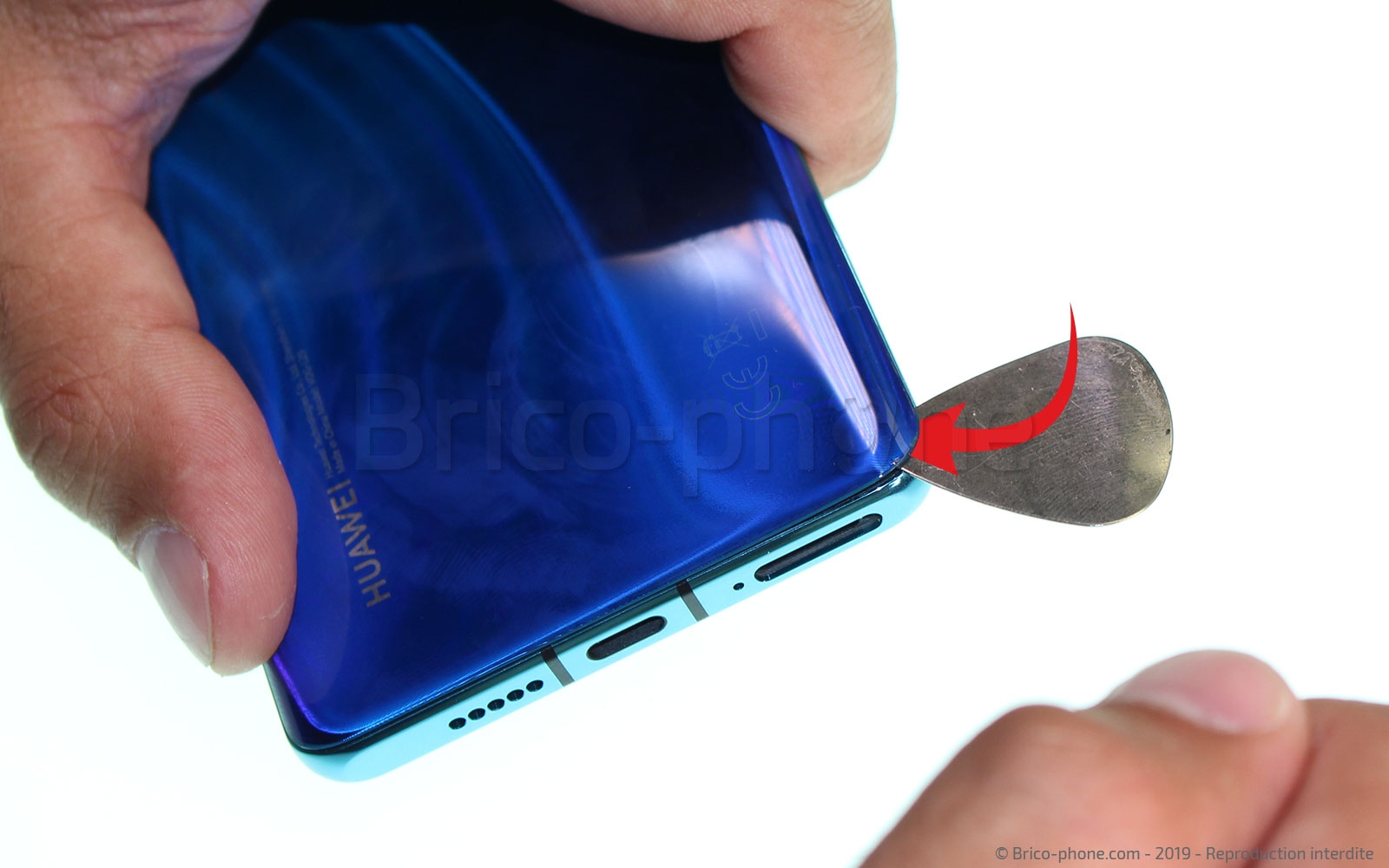

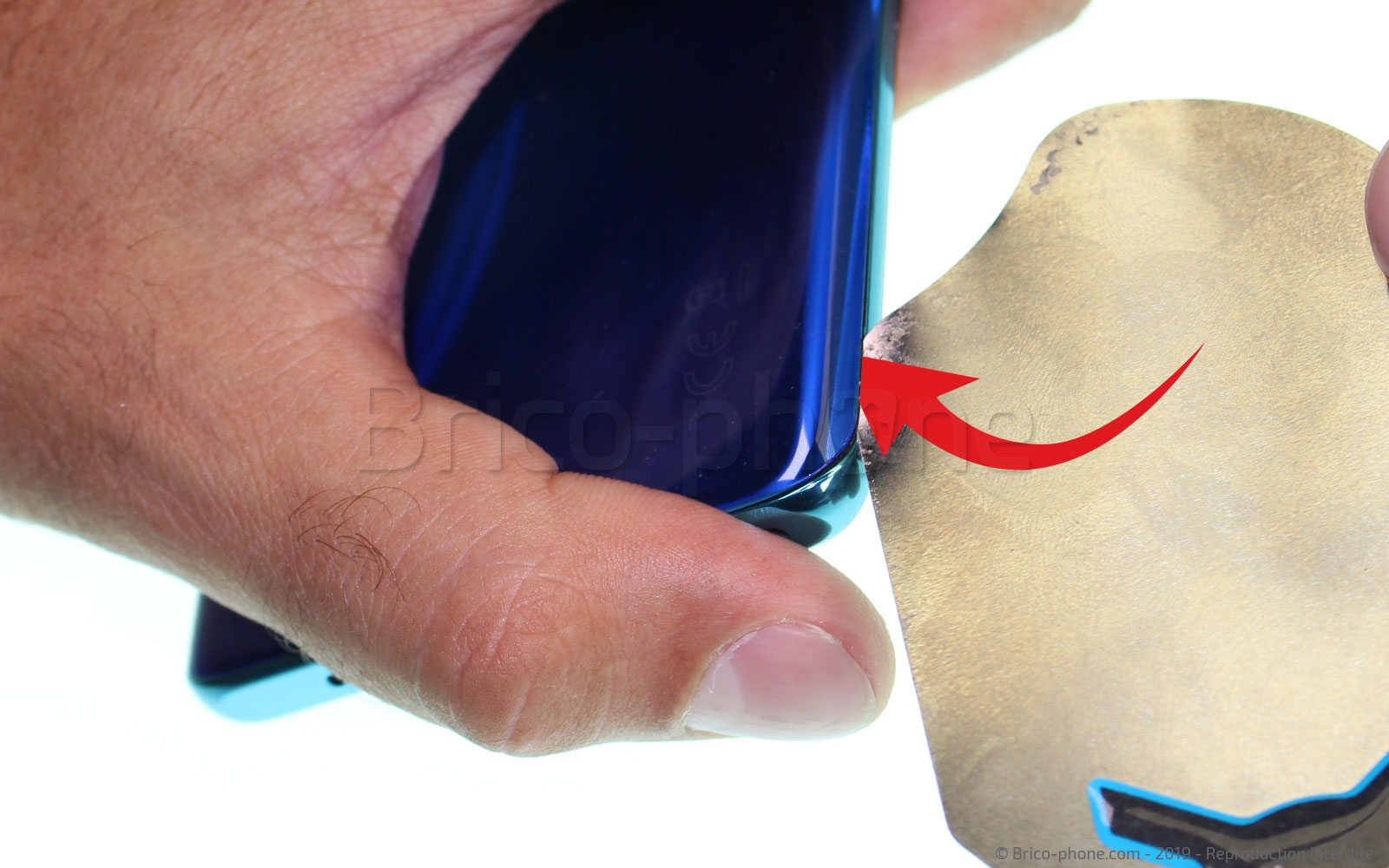

Insérez le médiator métal entre la vitre arrière et le châssis de l'appareil. Nous conseillons vivement l'utilisation de l'outil iflex qui du fait qu'il soit plus fin et plus souple s'insère beaucoup plus facilement. Insérez les médiators plastiques dans les espaces créés de chaque côté de l'outil métallique que vous aurez choisi puis retirez-le.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

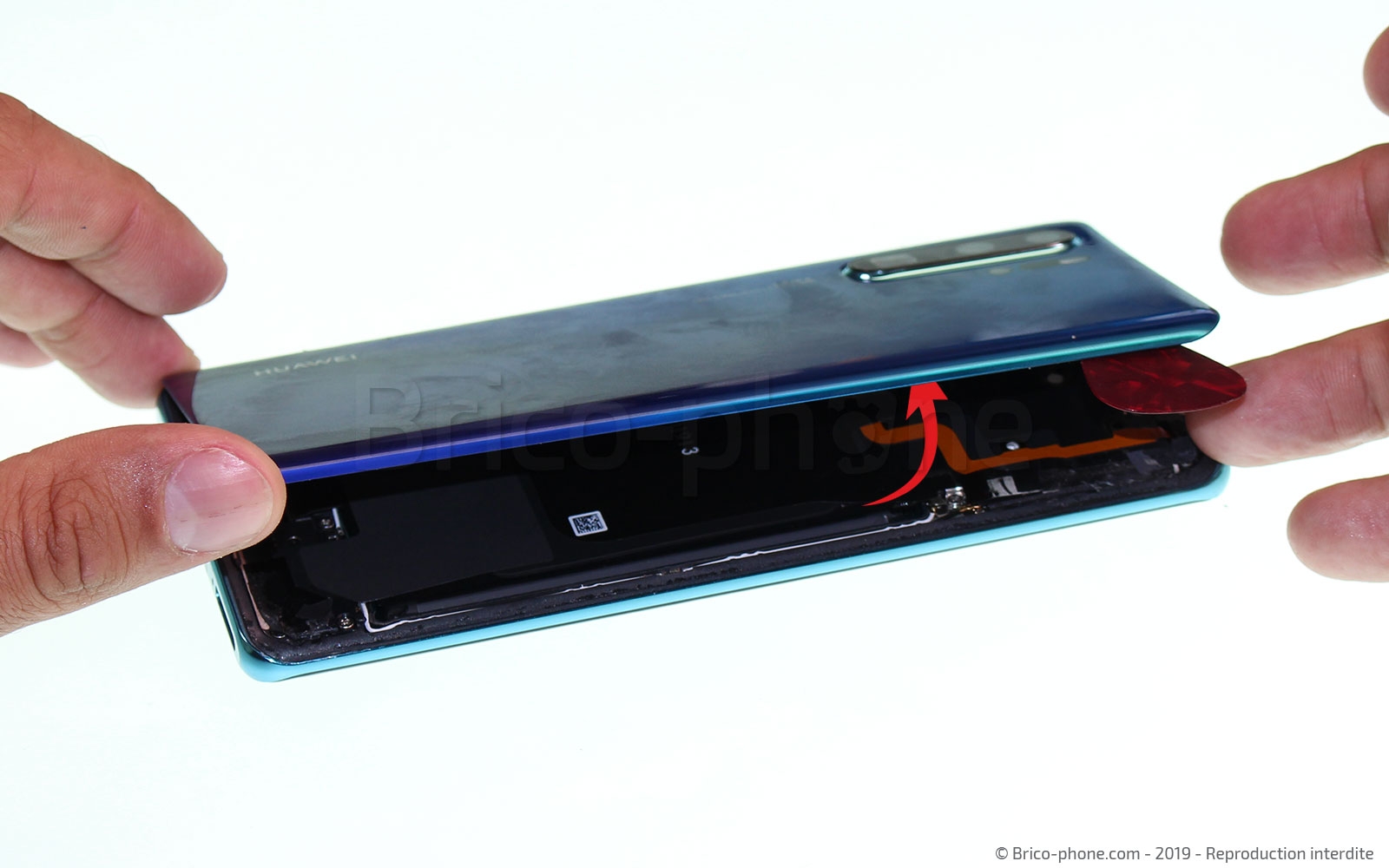

Etape 3 : Décoller le cache arrière

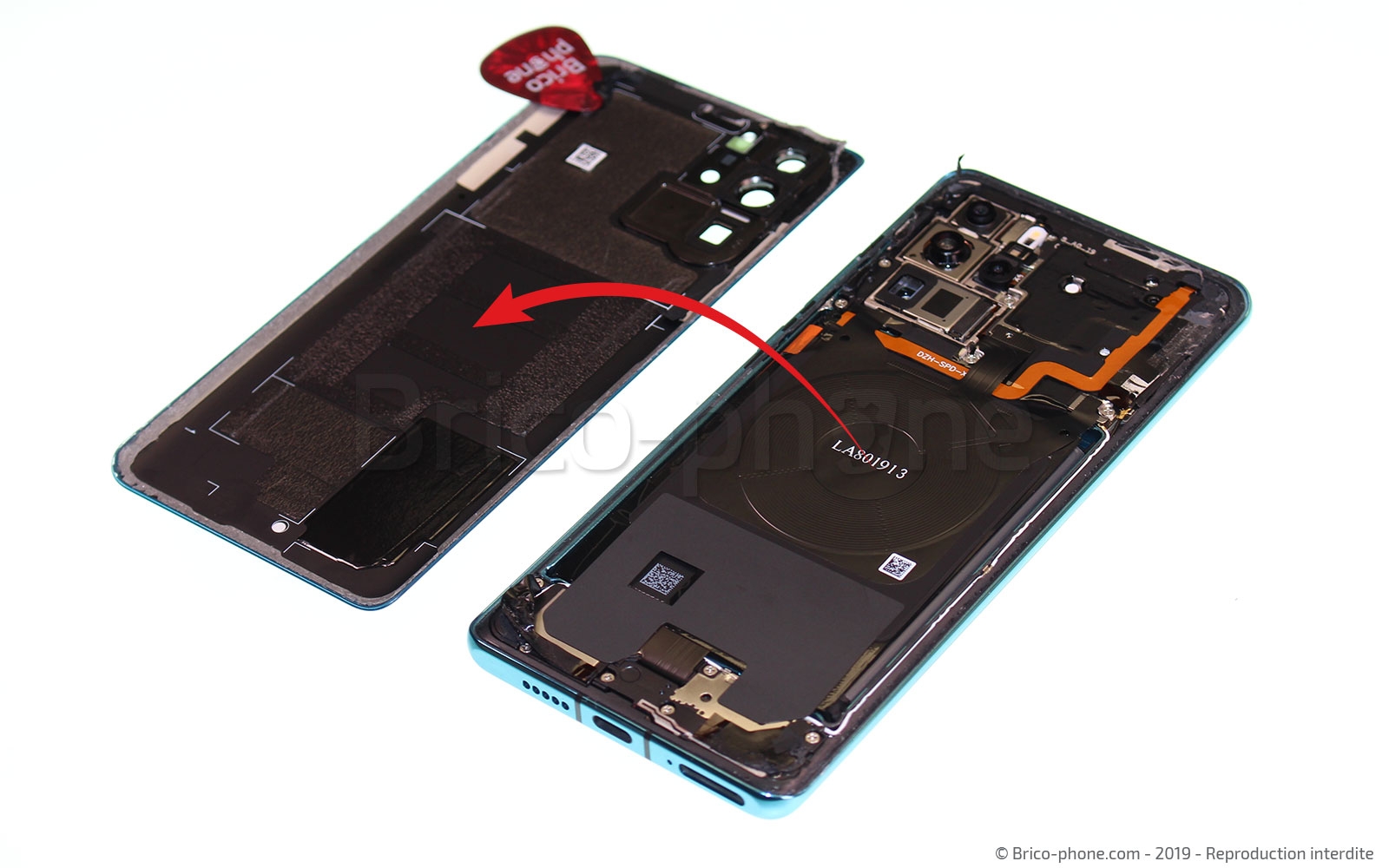

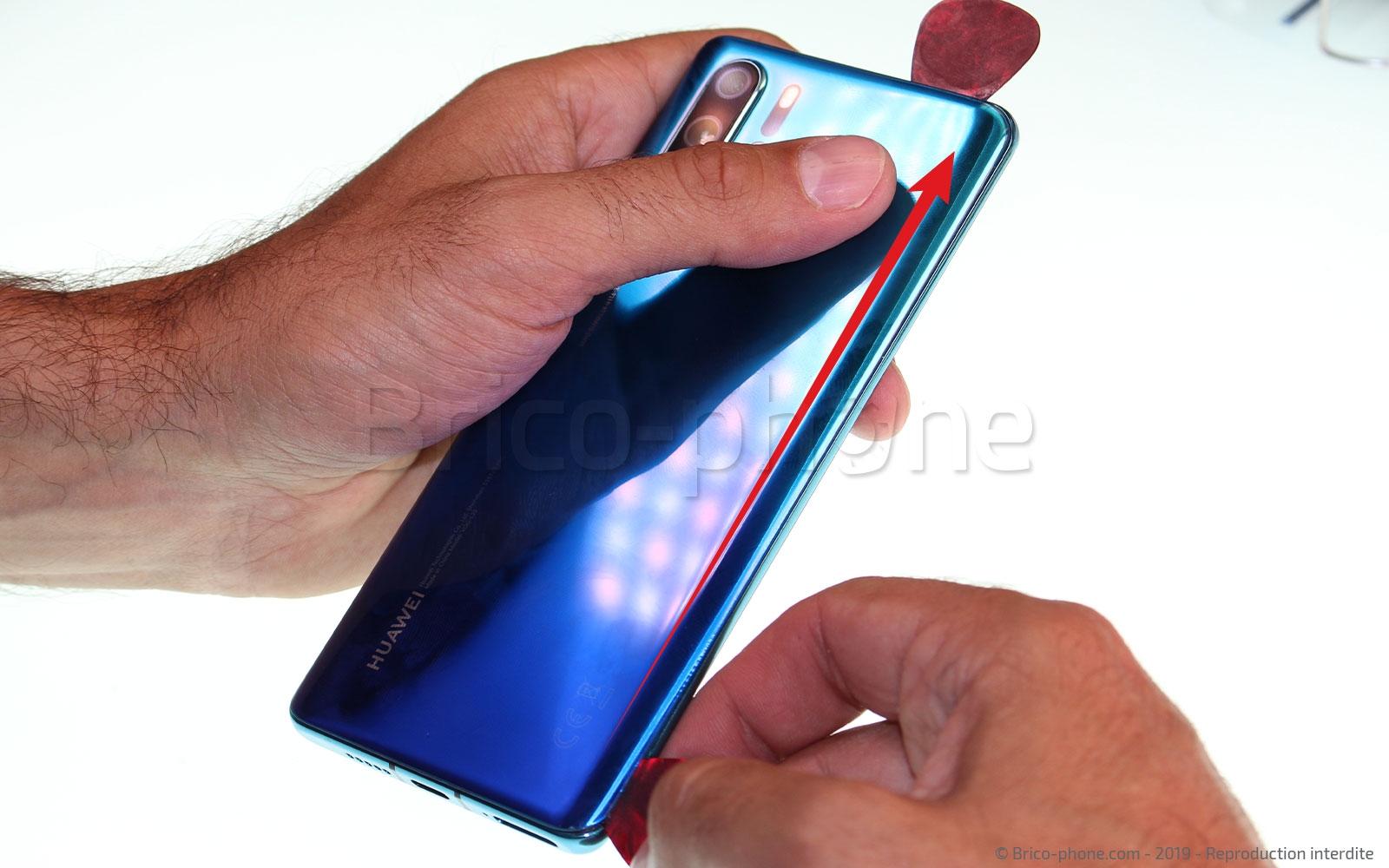

Faites maintenant coulisser les médiators sous tout le contour de la façade arrière afin de la décoller complètement et de pouvoir la retirer sans aucune difficulté.

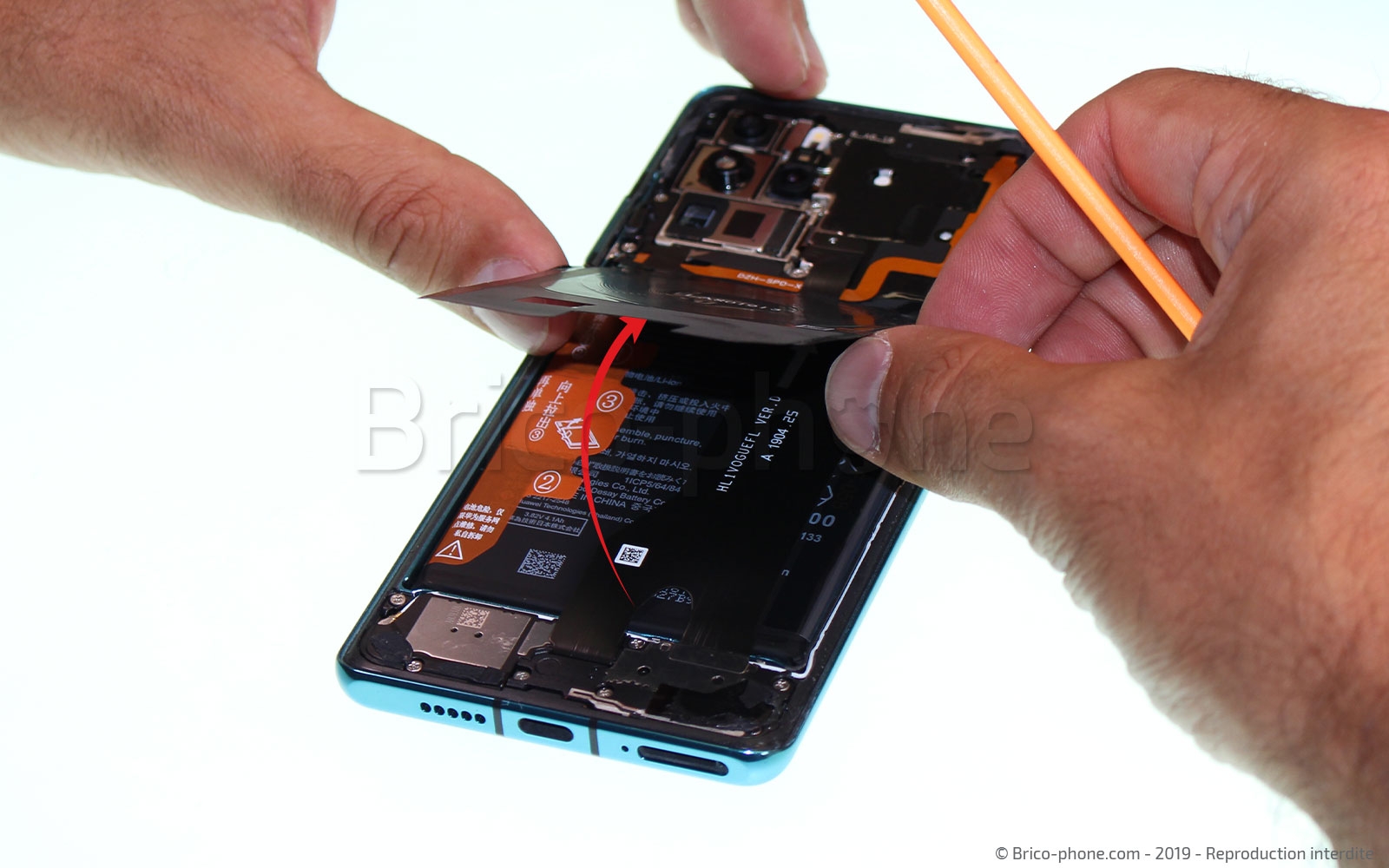

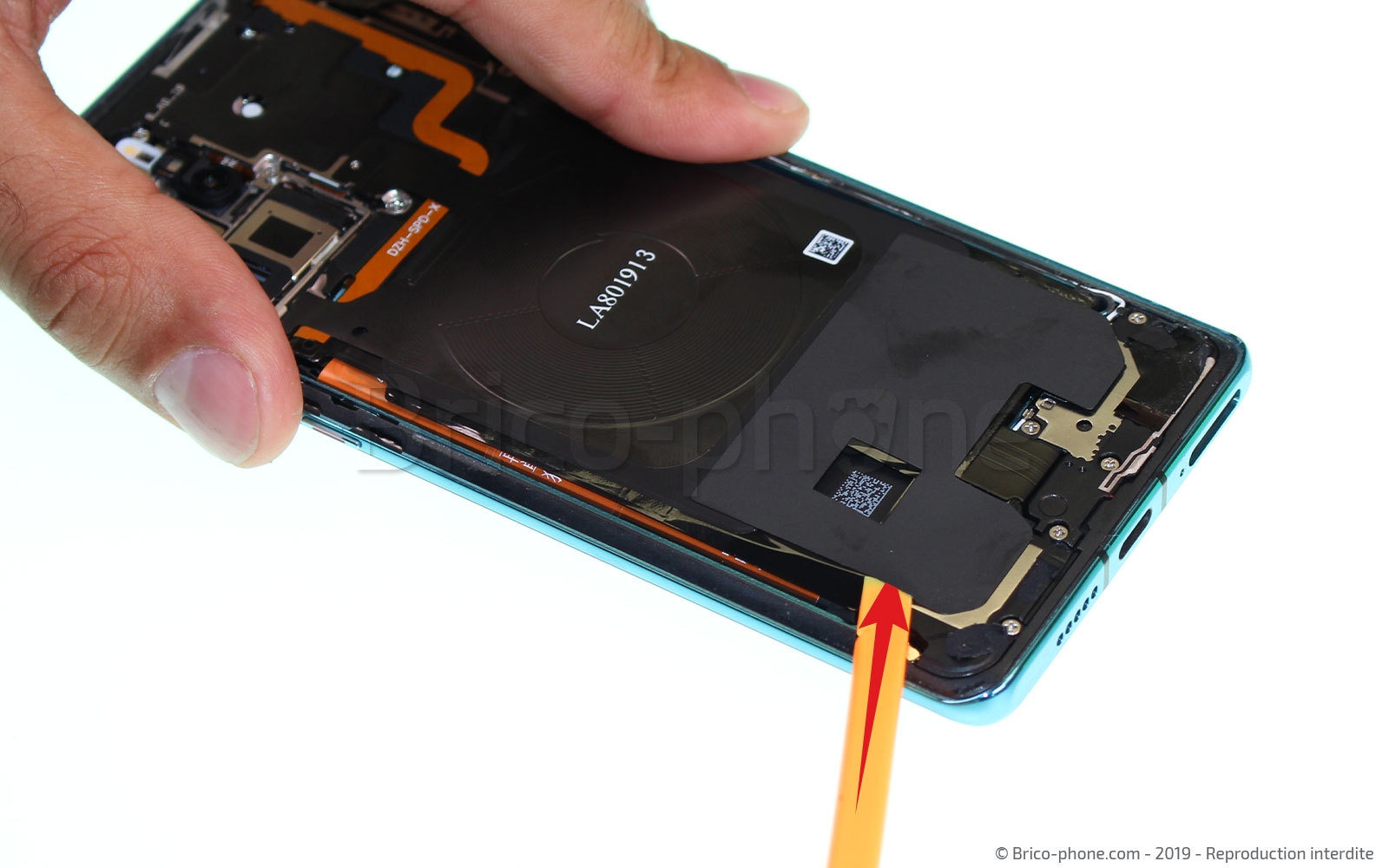

Etape 4 : Décoller la nappe NFC et induction
À l'aide du levier nylon également appelé spudger, décollez le film de protection thermique et la nappe induction qui sont très faiblement collés sur la batterie . N'essayez pas de séparer les 2 éléments..
Outils du kit utilisés
Outils du kit utilisés

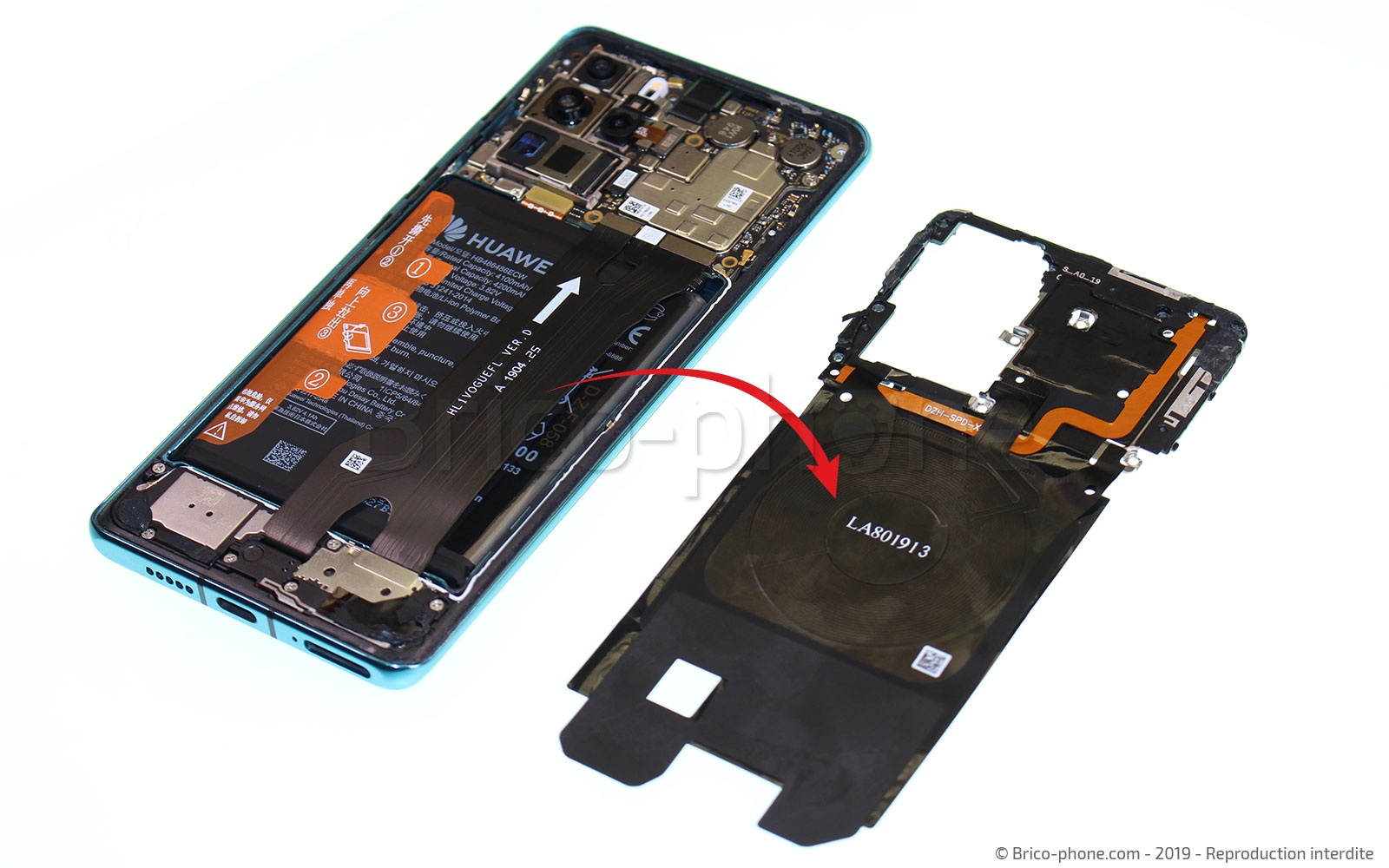

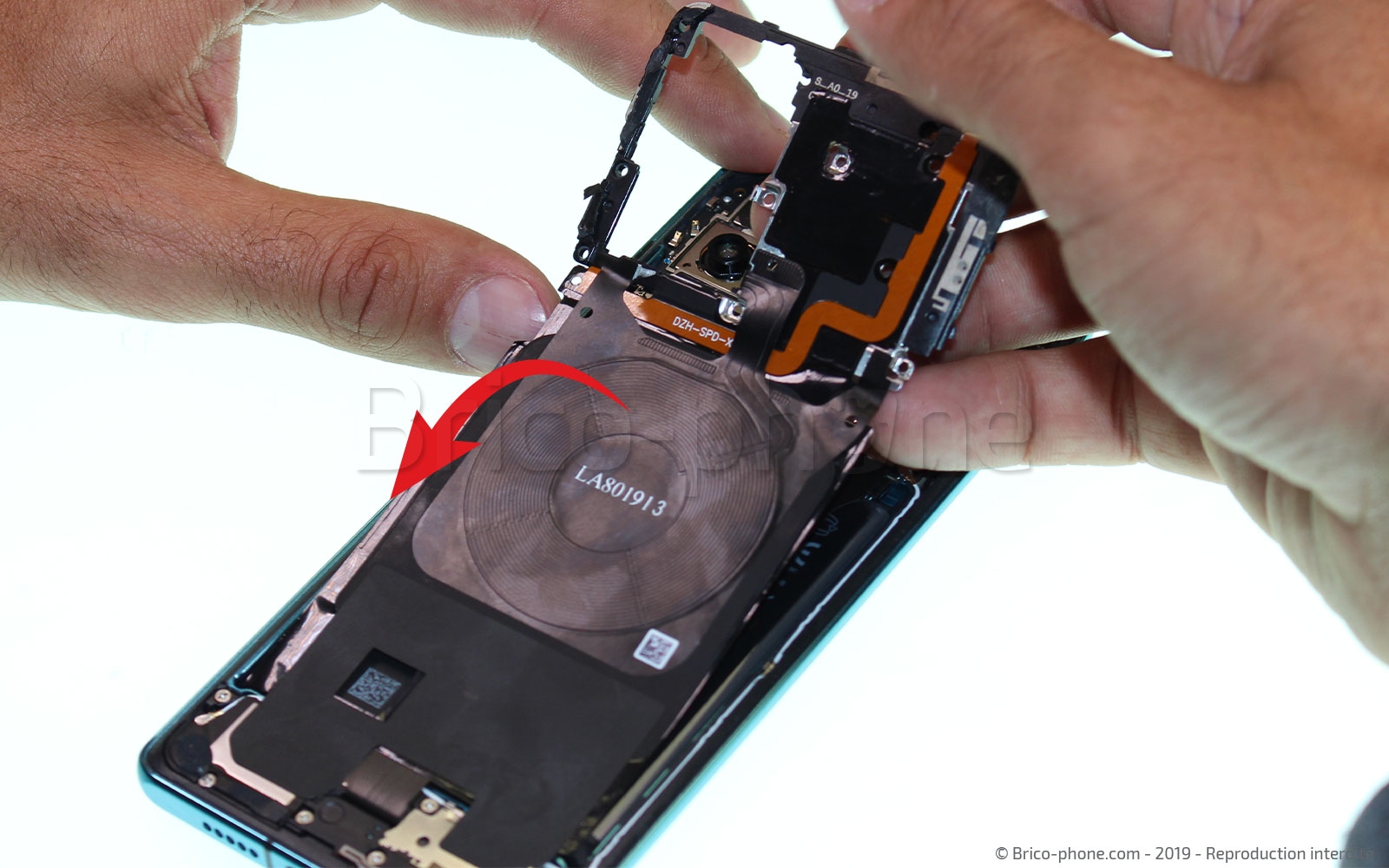

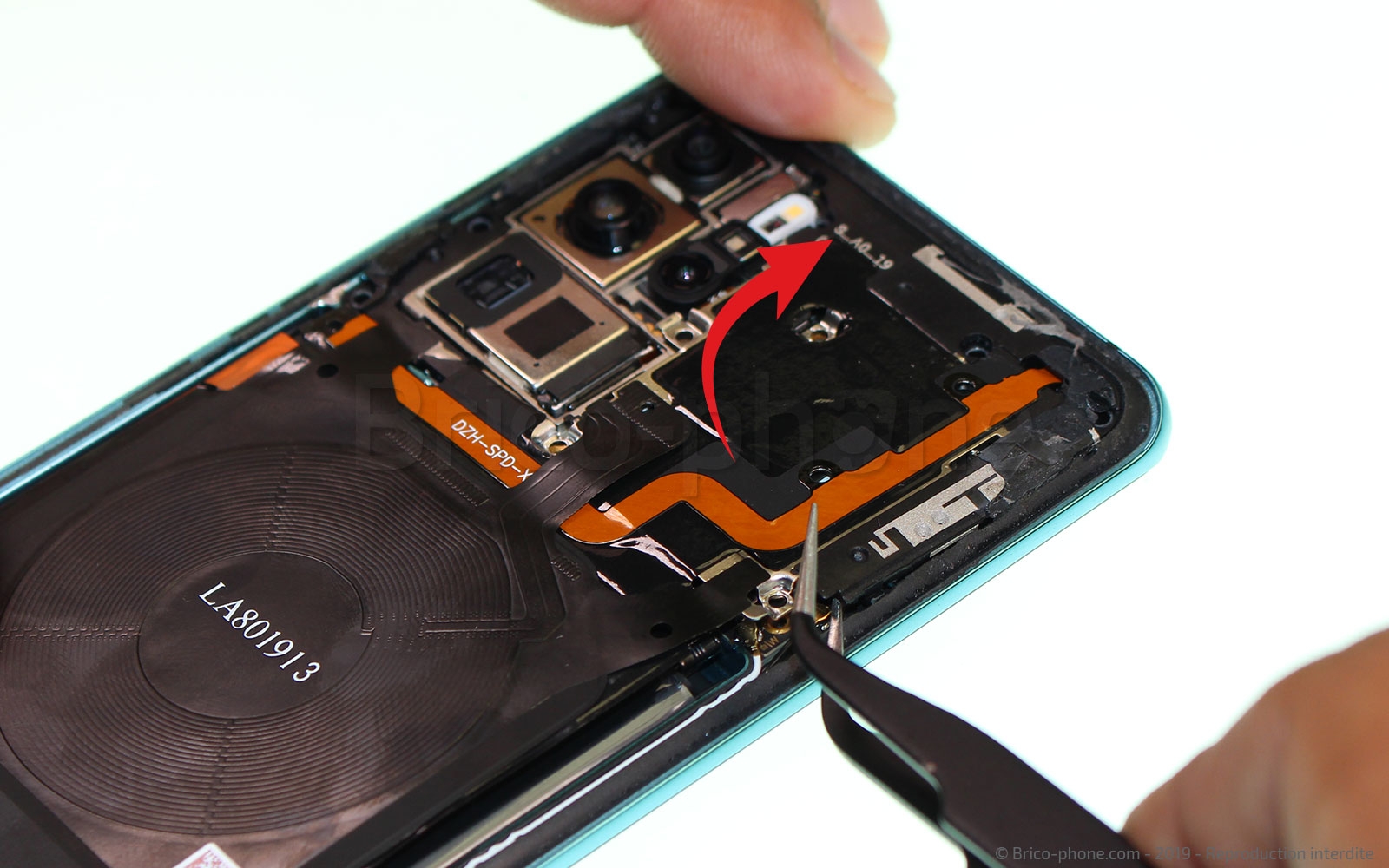

Etape 5 : Retirer la nappe NFC et induction

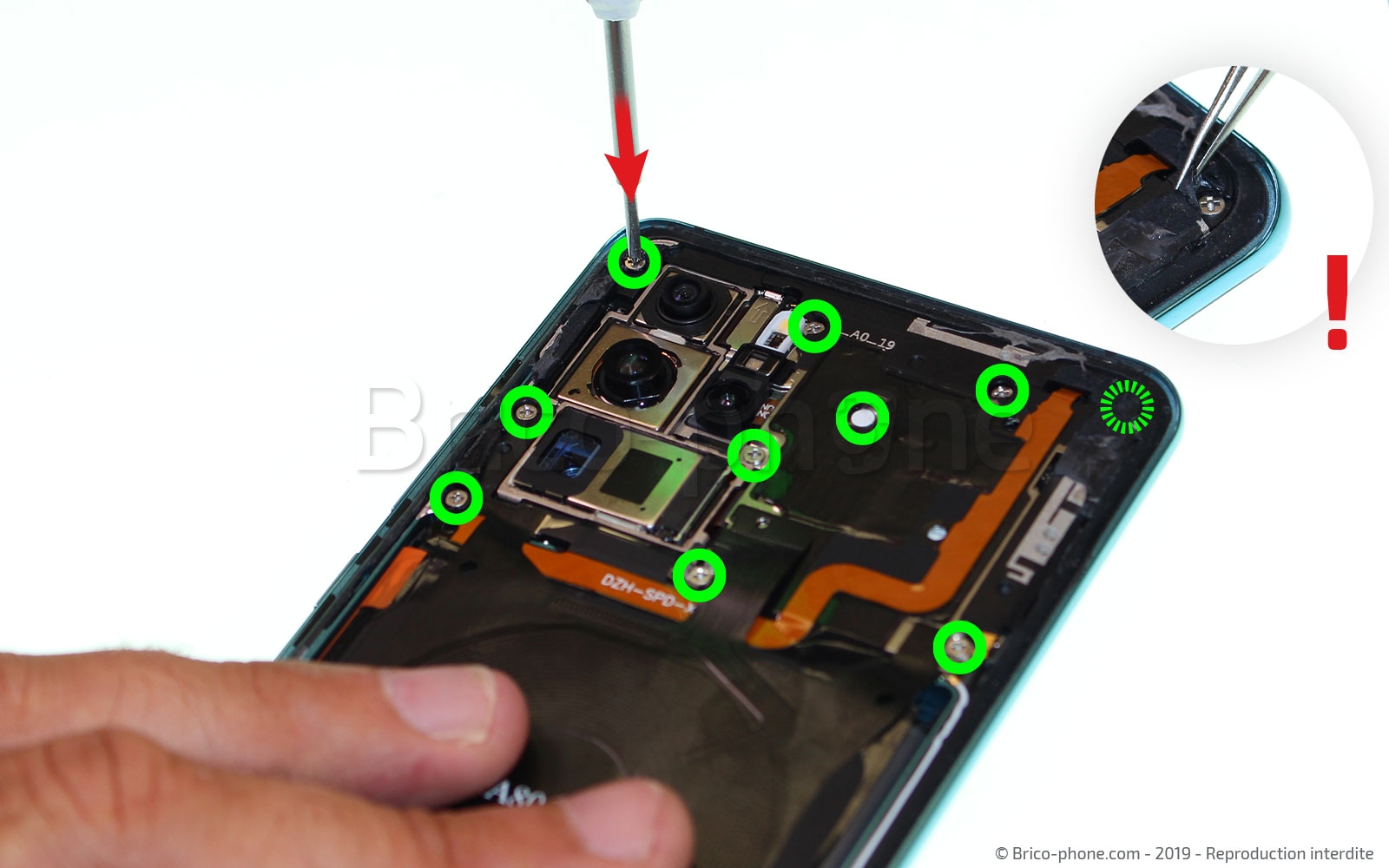

Dévissez à l'aide du tournevis cruciforme le support de la nappe qui recouvre la carte-mère. Sortez ensuite l'ensemble nappe + support en déclipsant ce dernier à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

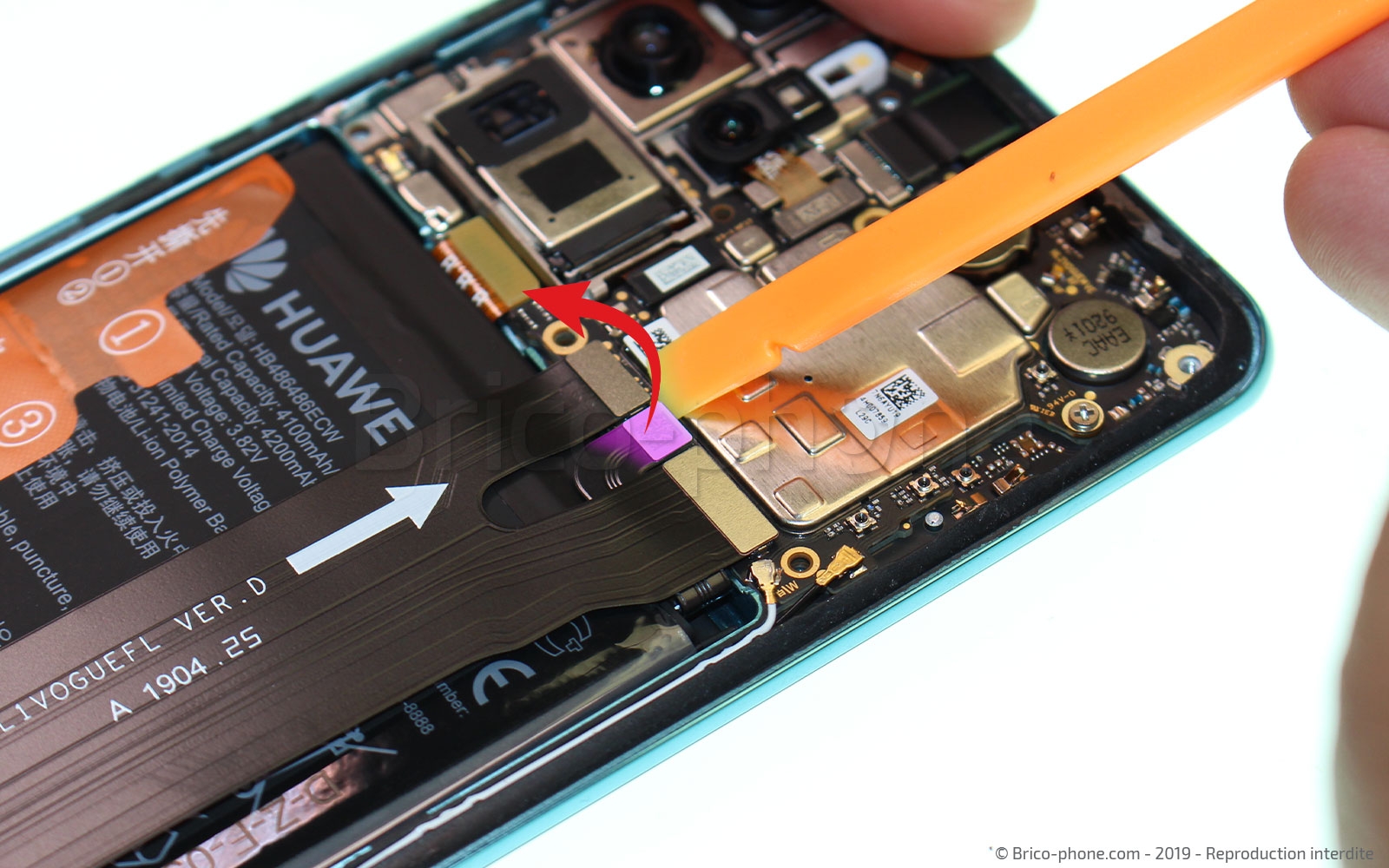

Etape 6 : Déconnecter la batterie
A l'aide du spudger déconnectez maintenant la connectique de la batterie afin de continuer la réparation en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

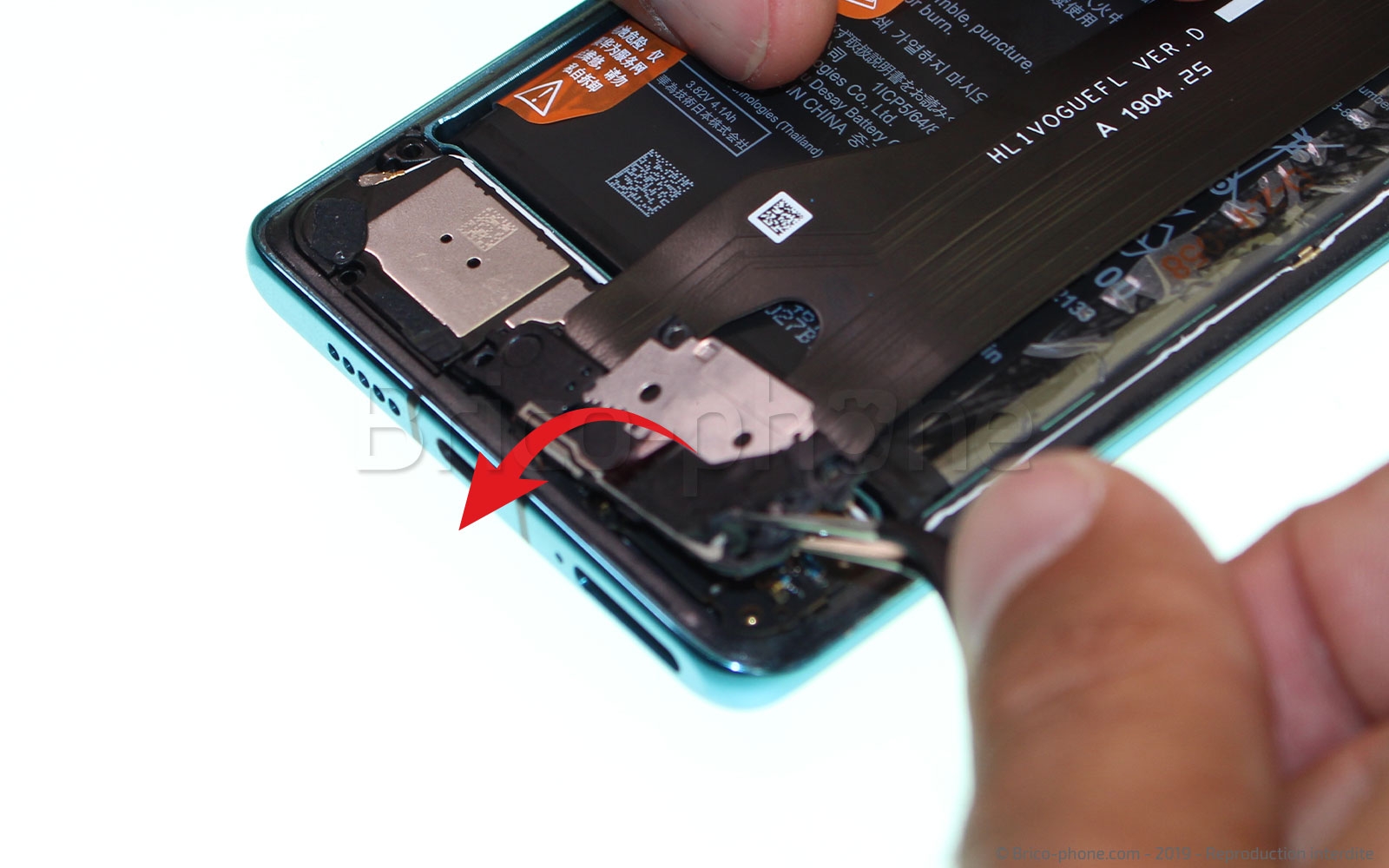

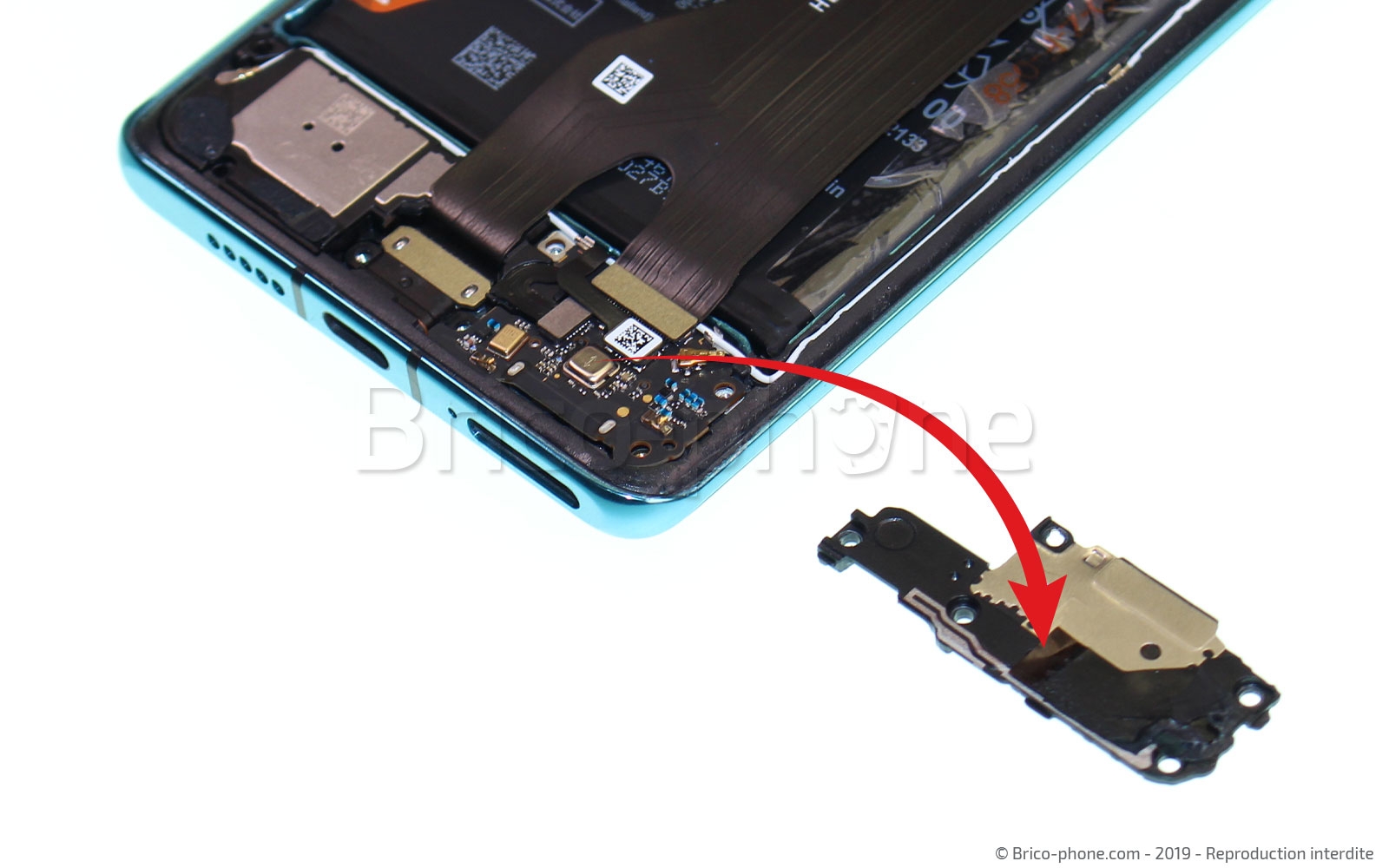

Etape 7 : Retirer le cache

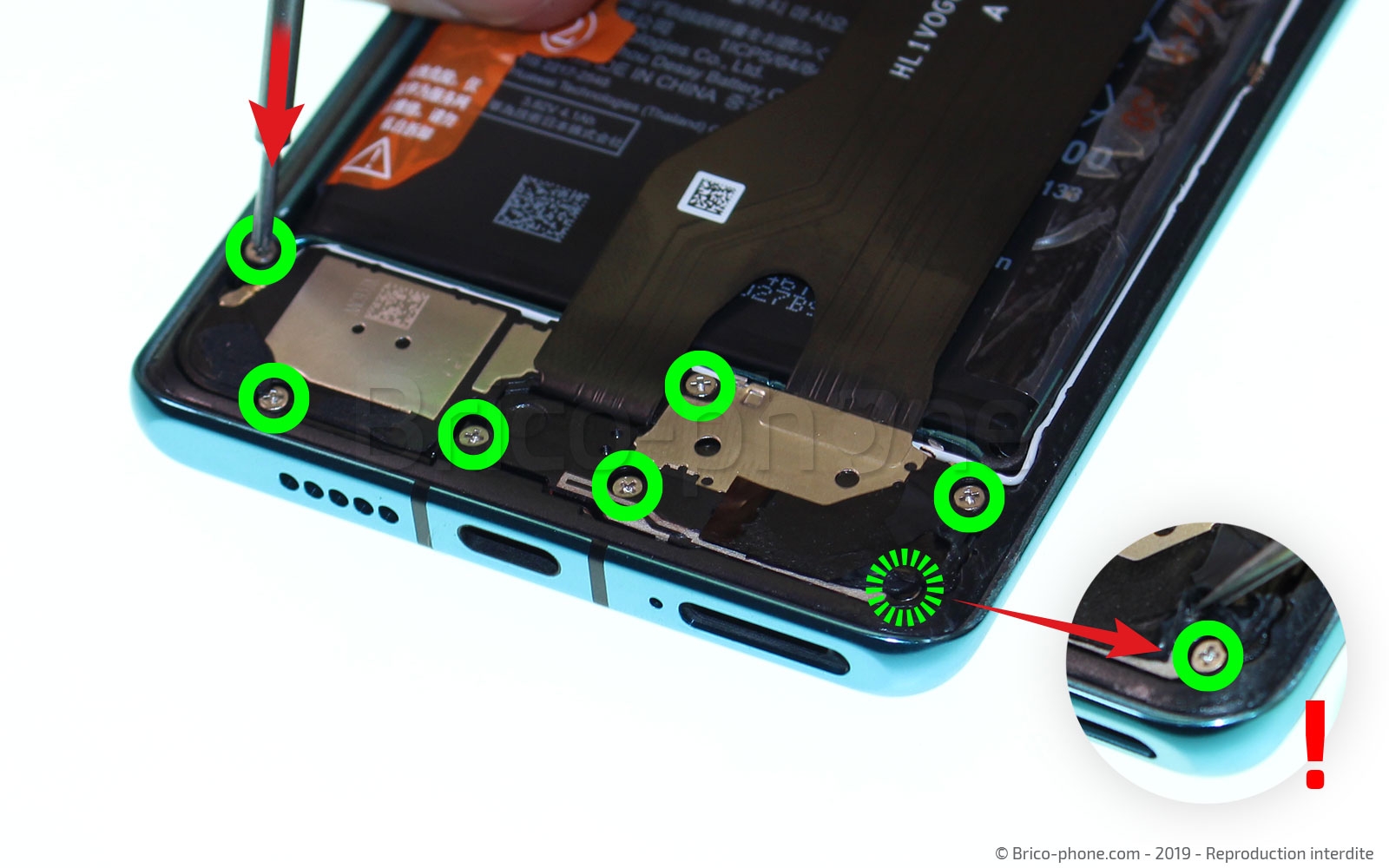

Passons sur le bas de votre smartphone. Retirez les 7 vis cruciformes qui maintiennent le cache de la nappe du connecteur de charge ainsi que le bloc haut-parleur.
Désengagez le cache du châssis à l'aide de la brucelles.
Outils du kit utilisés
Outils du kit utilisés

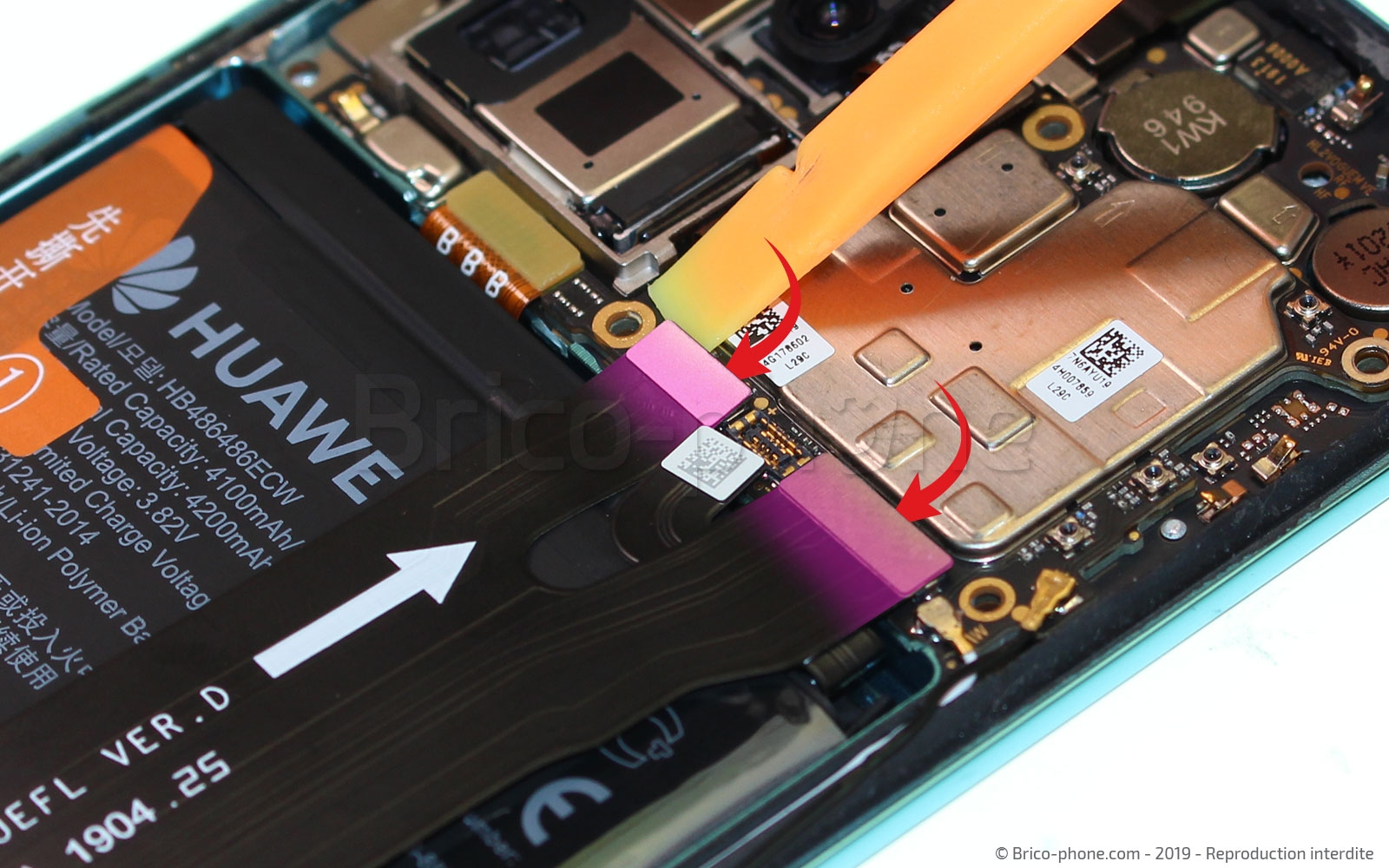

Etape 8 : Enlever la nappe du connecteur de charge

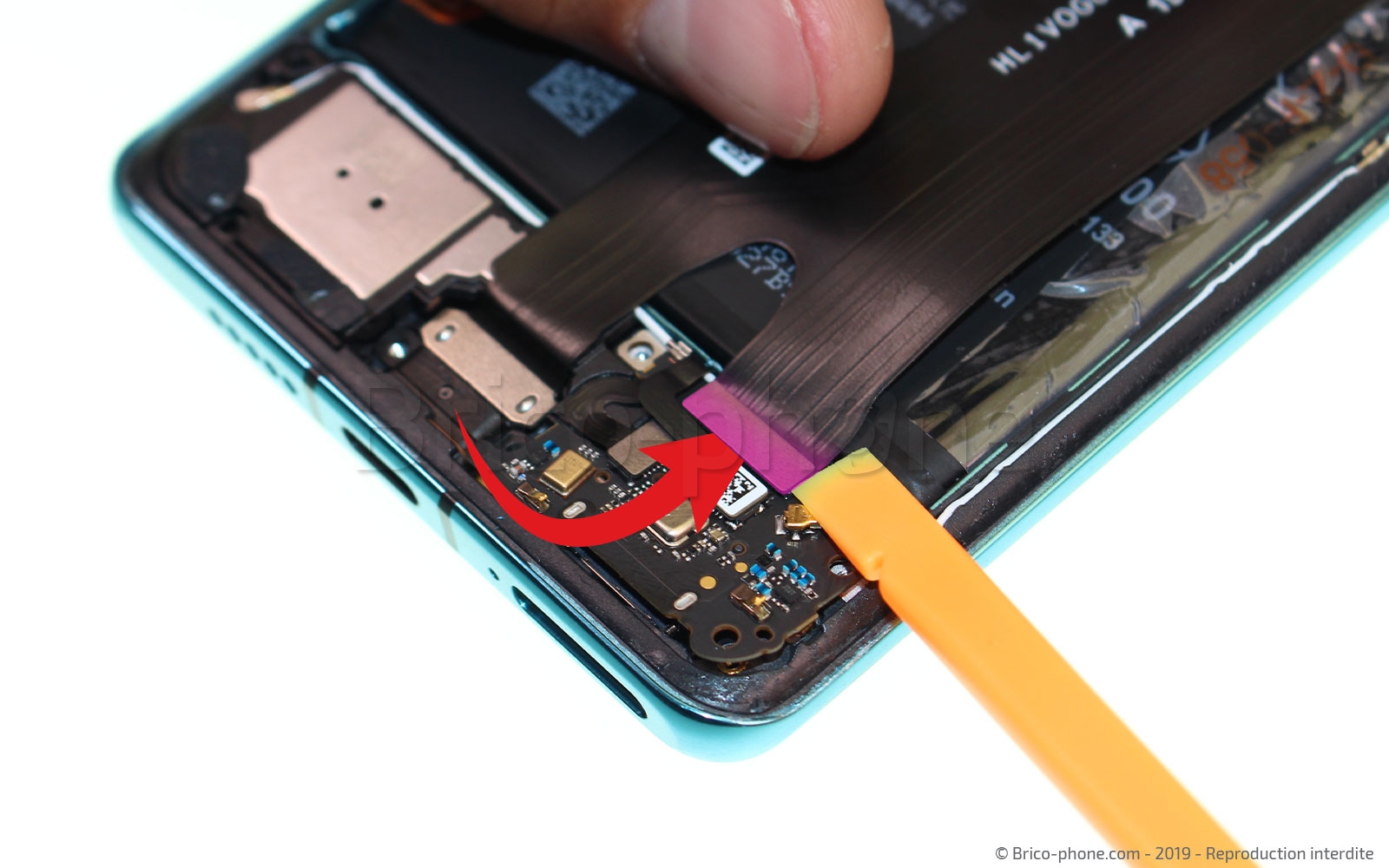

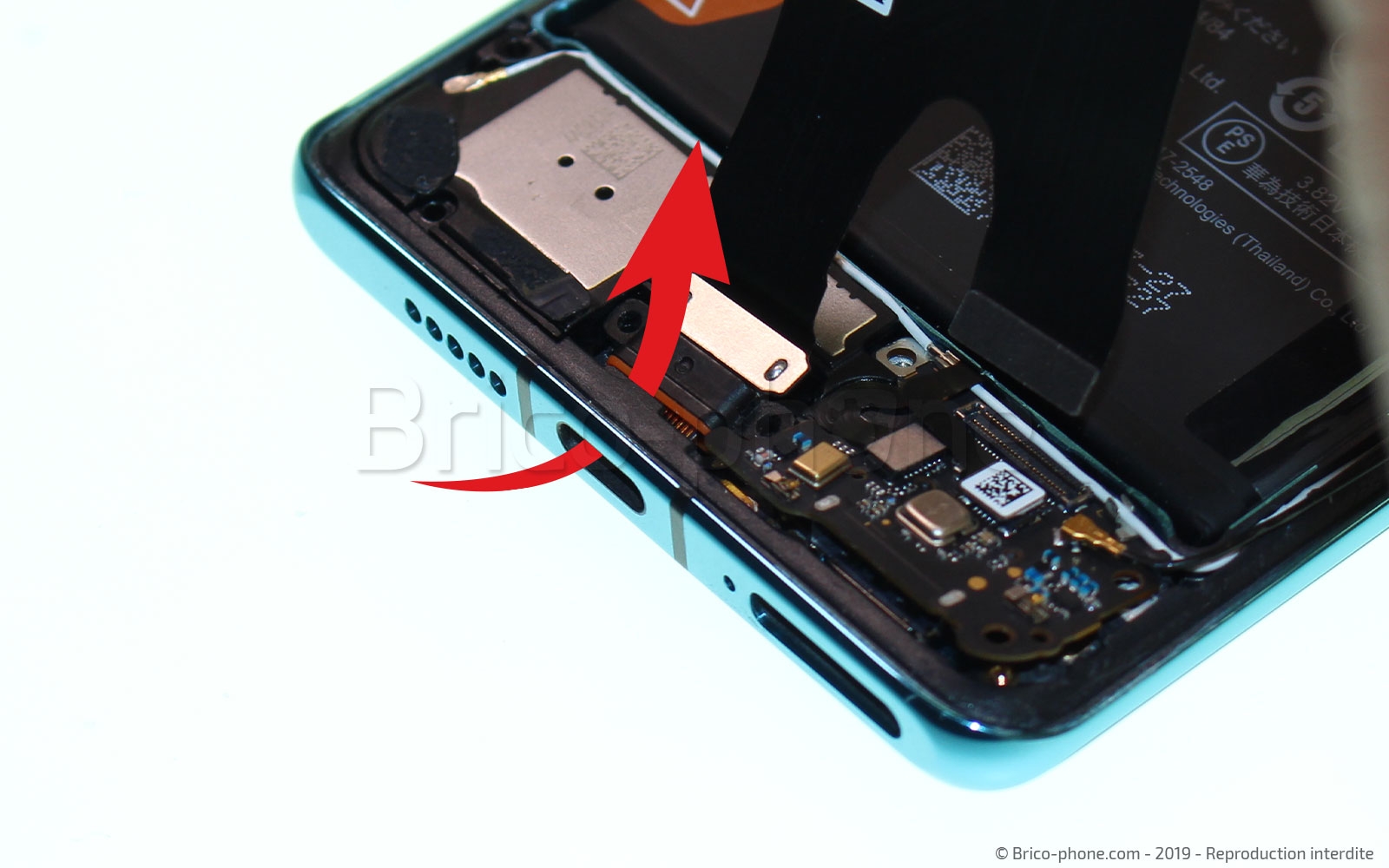

Déconnectez la nappe du connecteur de la carte secondaire à l'aide du levier plastique, puis faites de même sur la partie haute de l'appareil.

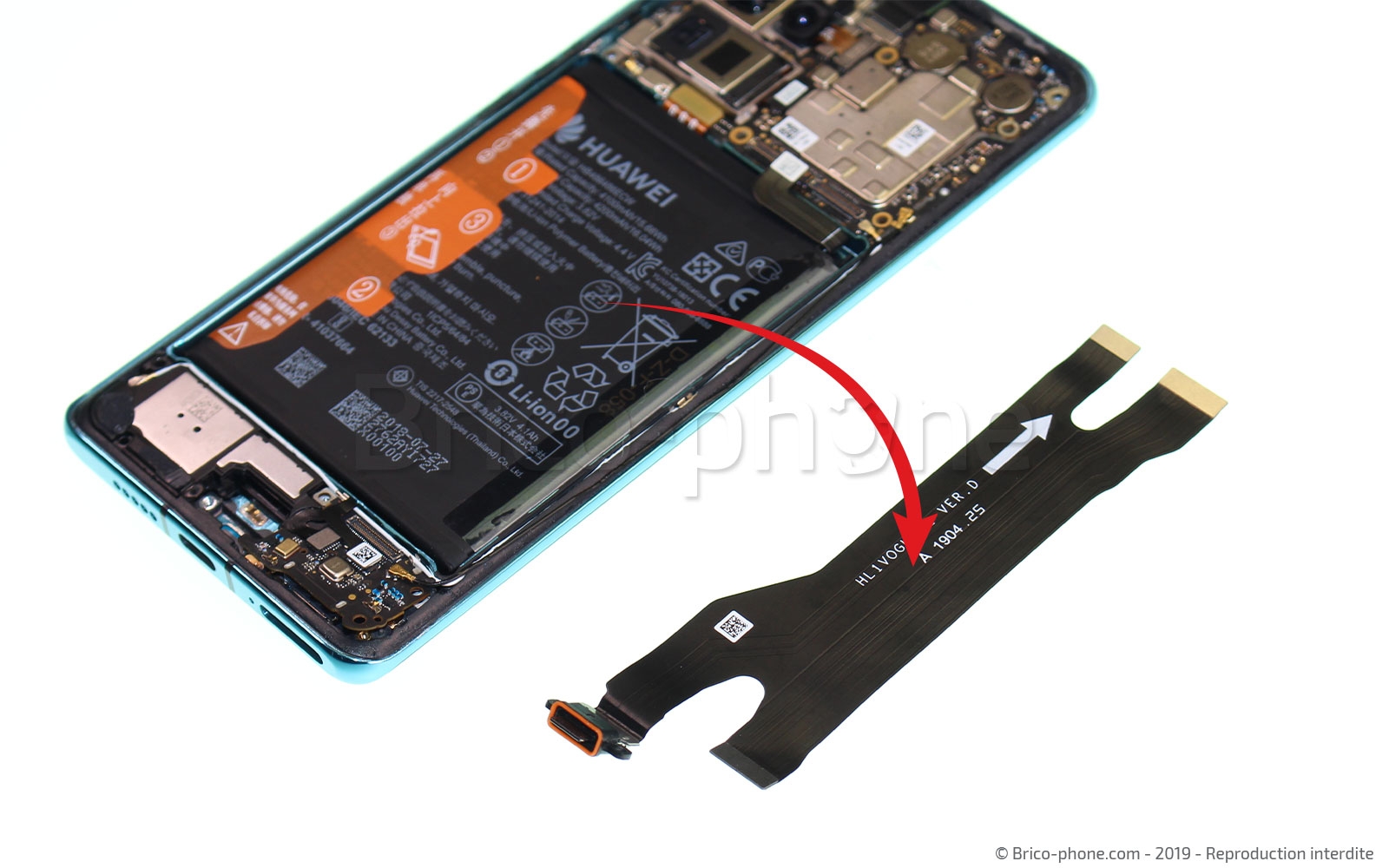

Sortez, puis déposez délicatement la nappe sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés

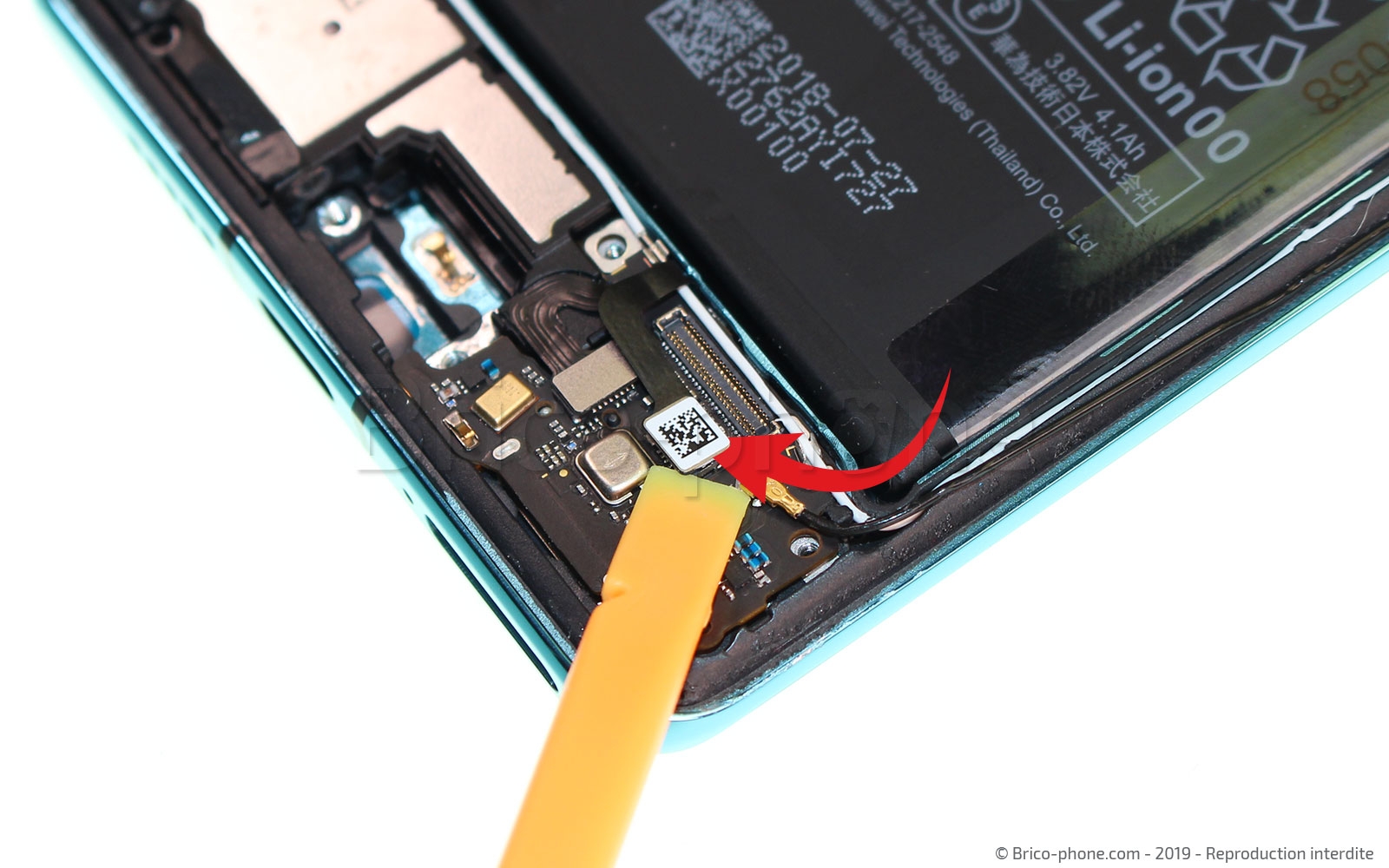

Etape 9 : Libérer les éléments reliés à la carte-secondaire

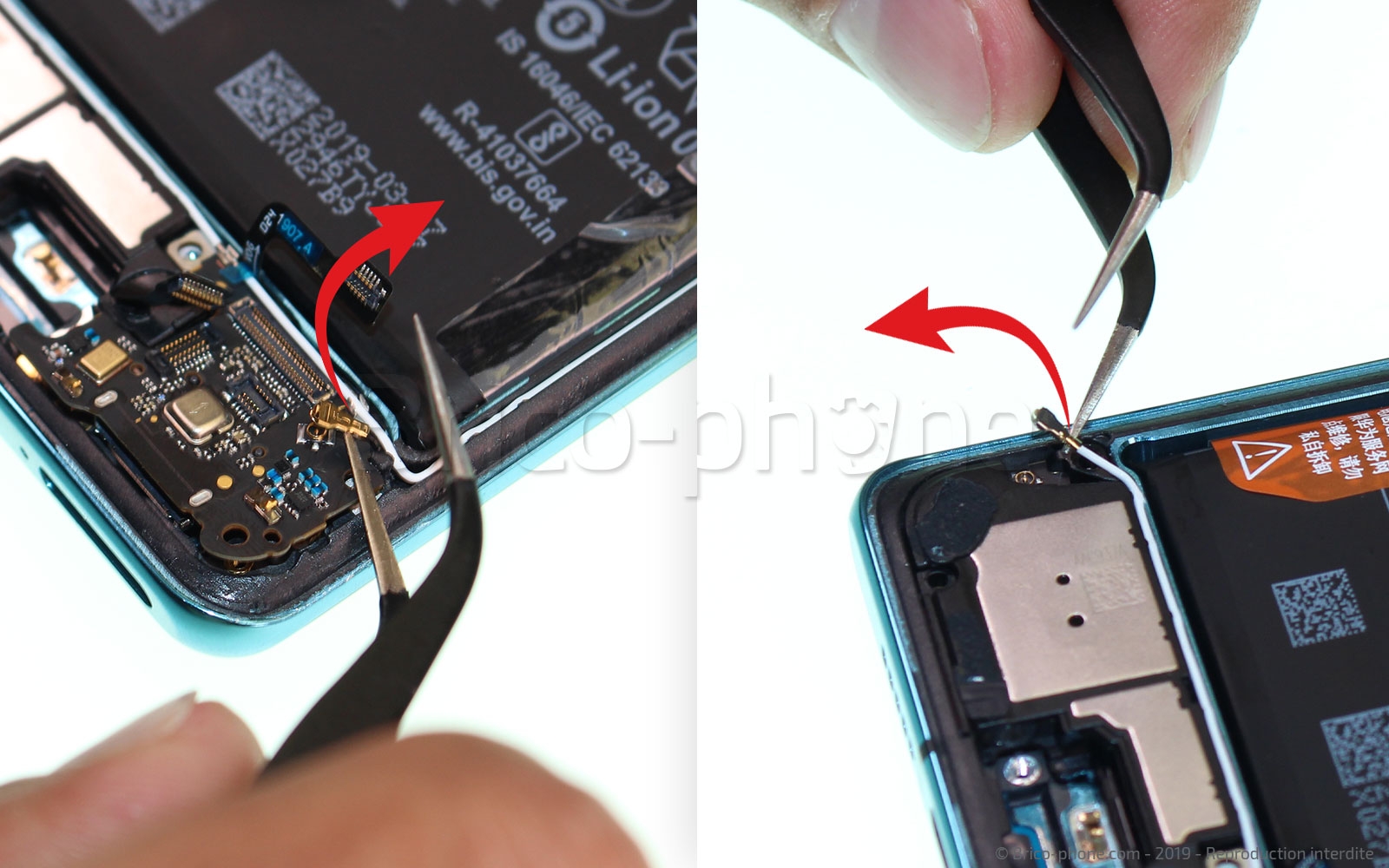

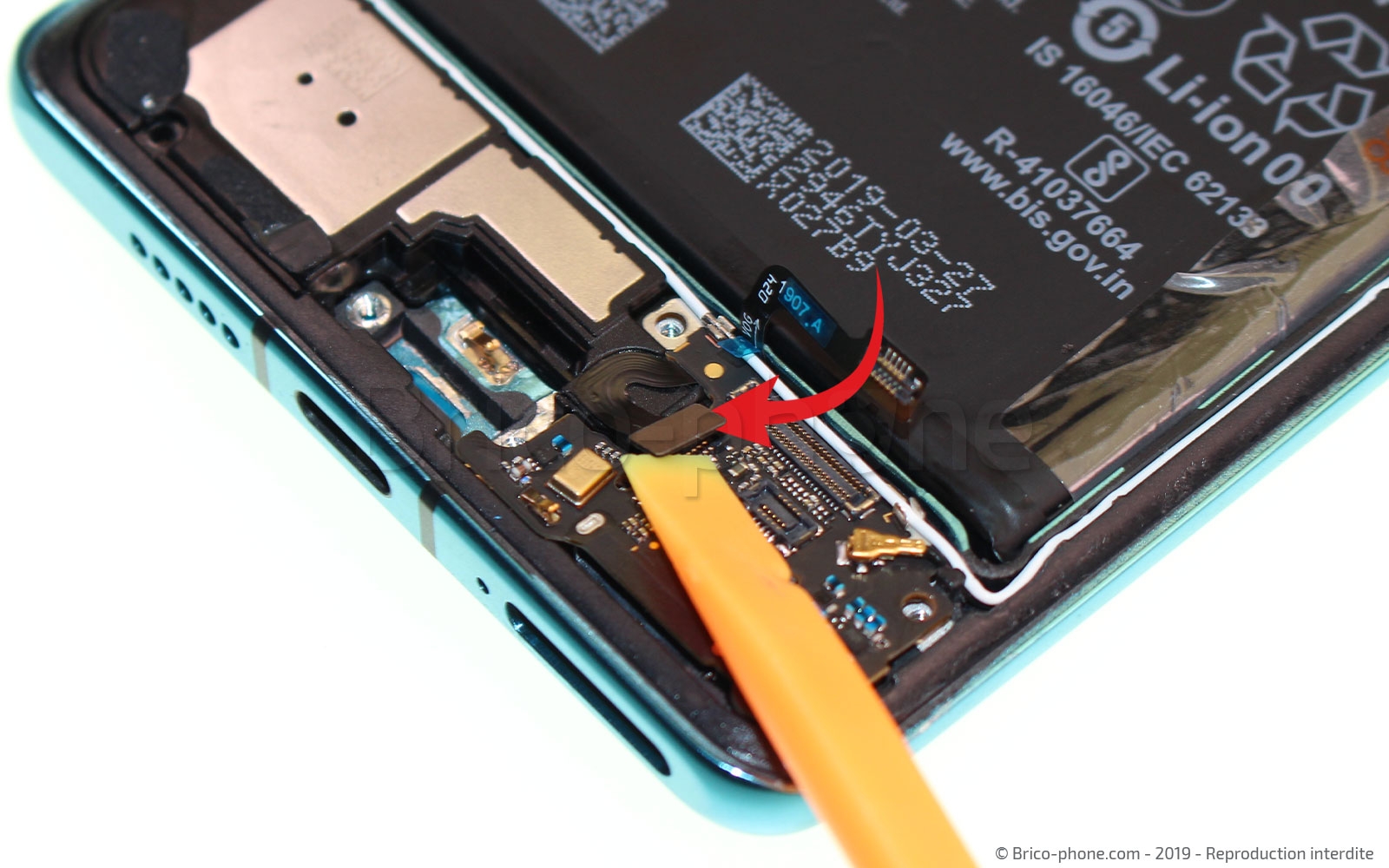

Cette étape consiste à déconnecter les composants qui sont branchés sur la carte-secondaire. Débranchez la nappe qui est reliée au lecteur d'empreintes puis celle du haut-parleur externe. Troquez le levier pour la pincette afin de débrancher les 2 câbles coaxiaux .
Outils du kit utilisés
Outils du kit utilisés

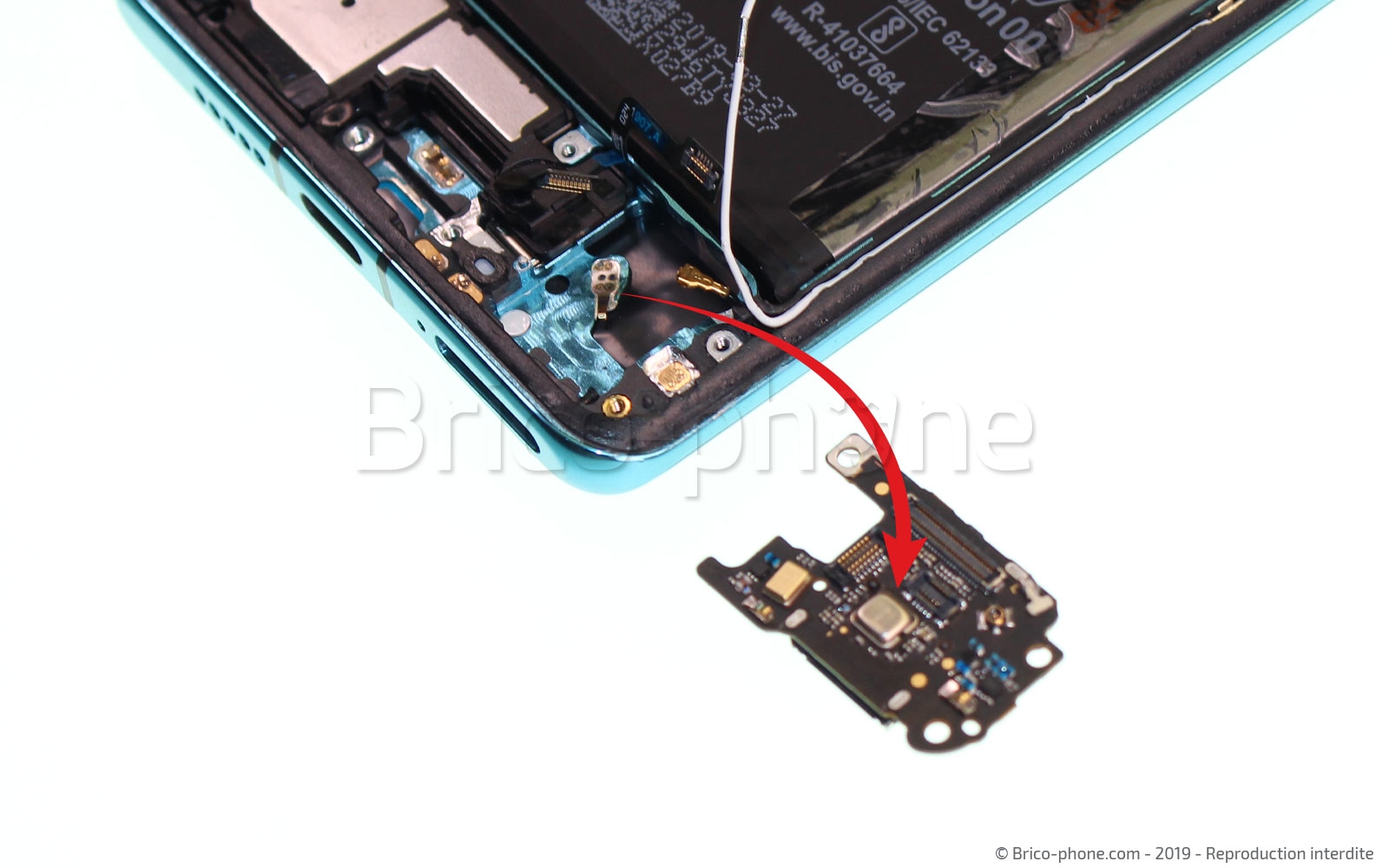

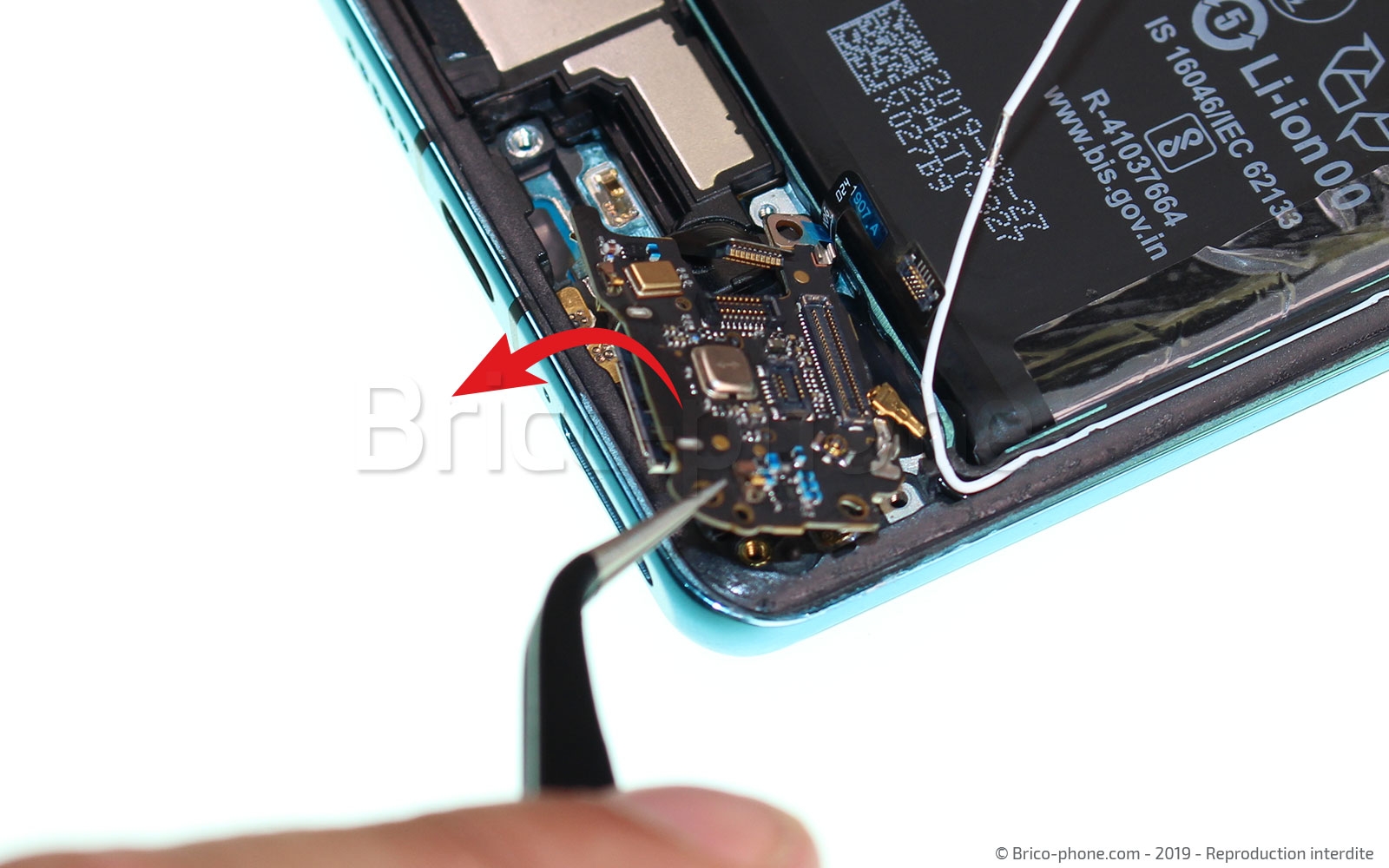

Etape 10 : Sortir la carte secondaire
Sortez maintenant la carte sur laquelle se trouve entre autre le micro principal.
Outils du kit utilisés
Outils du kit utilisés

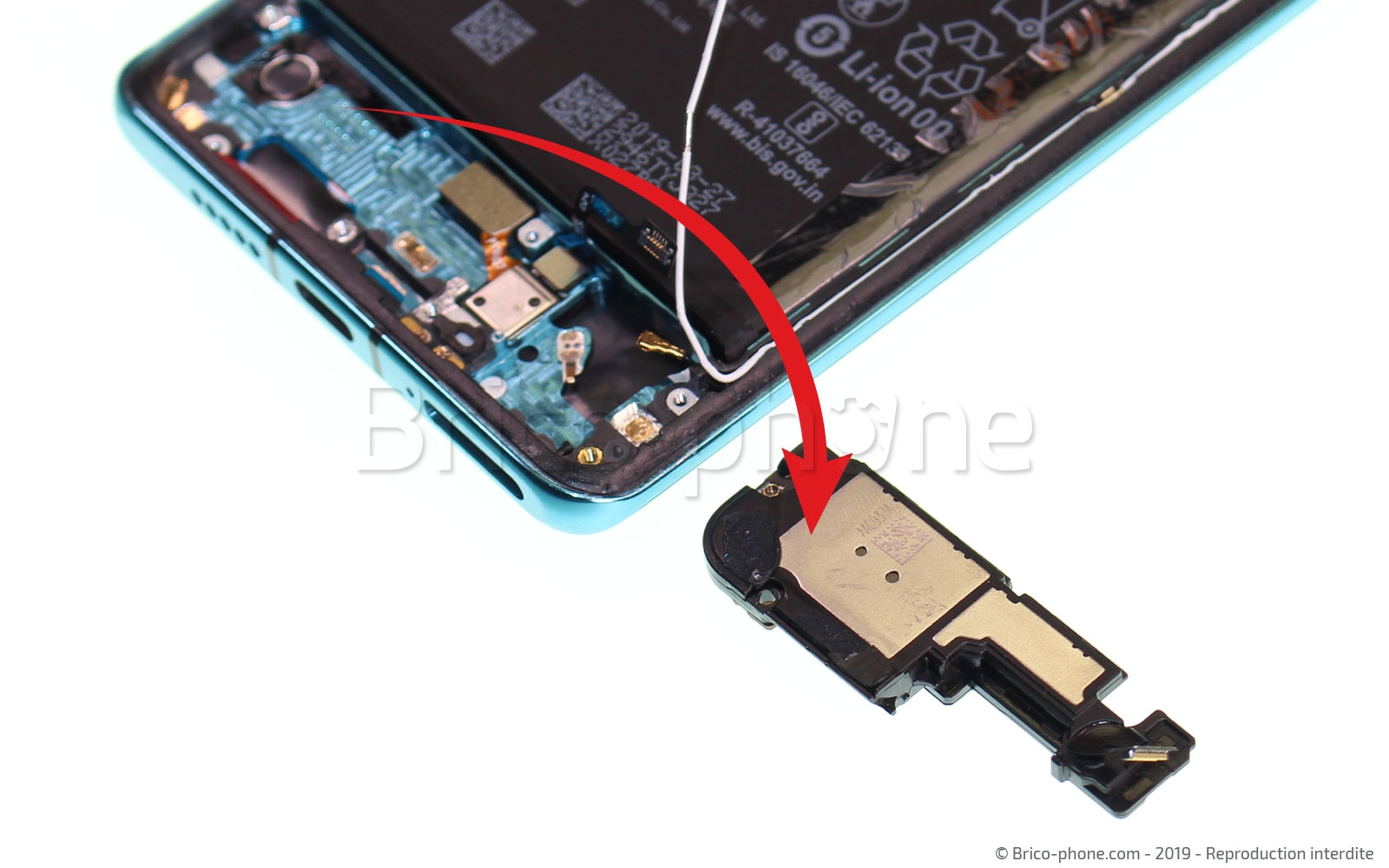

Etape 11 : Dégager le bloc haut-parleur externe
Sortez maintenant sans aucune difficulté le bloc haut-parleur externe

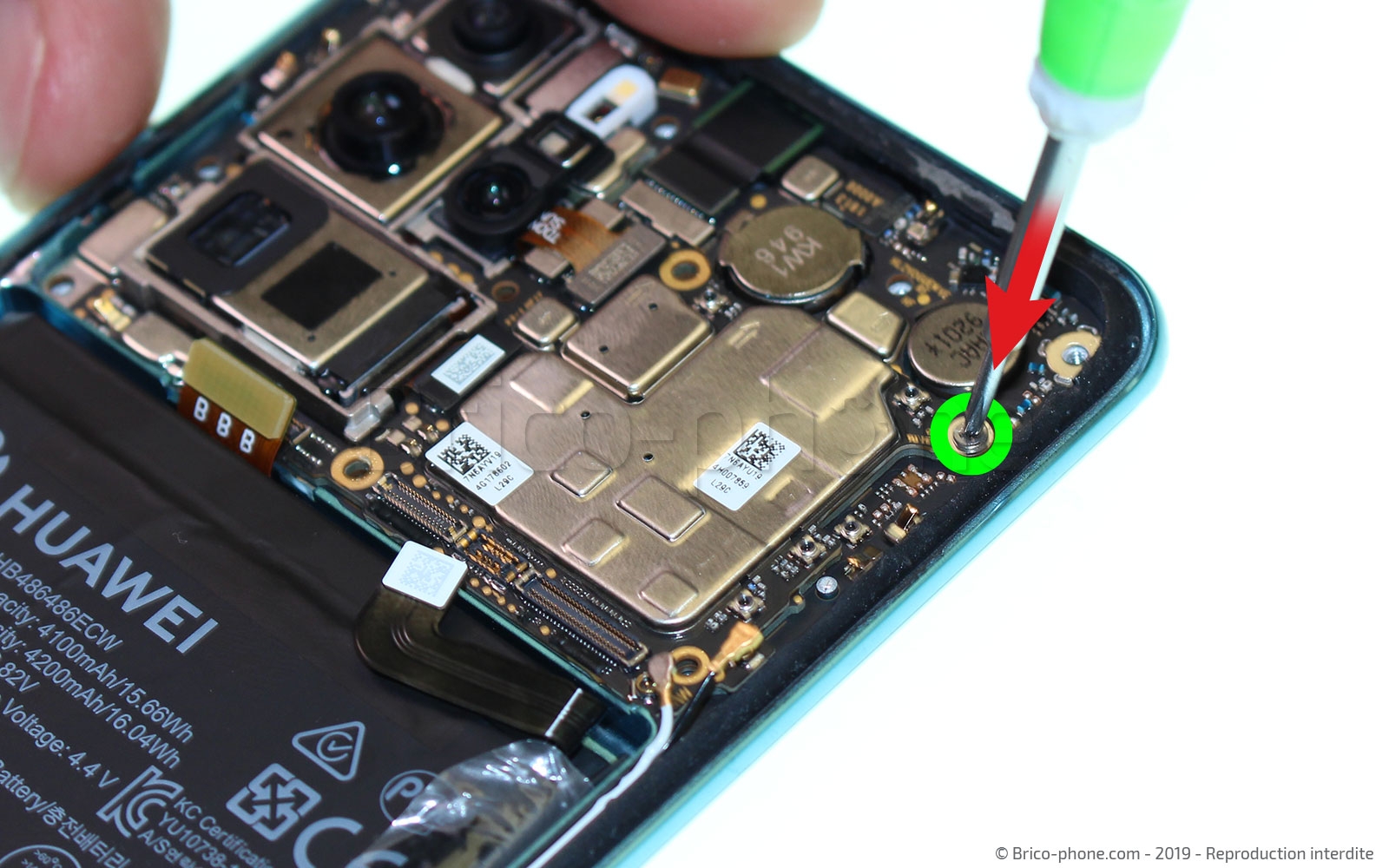

Etape 12 : Libérer la carte-mère

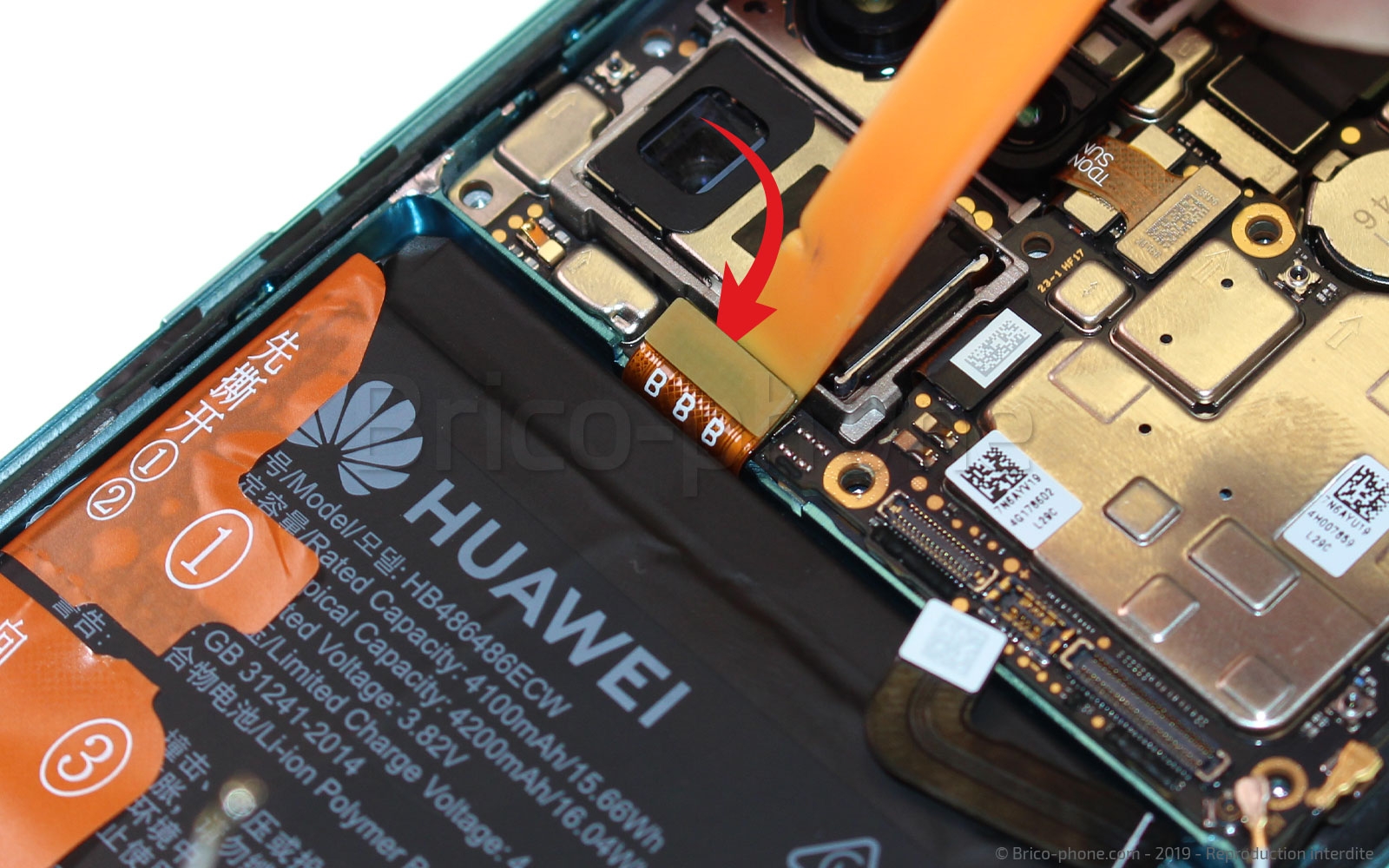

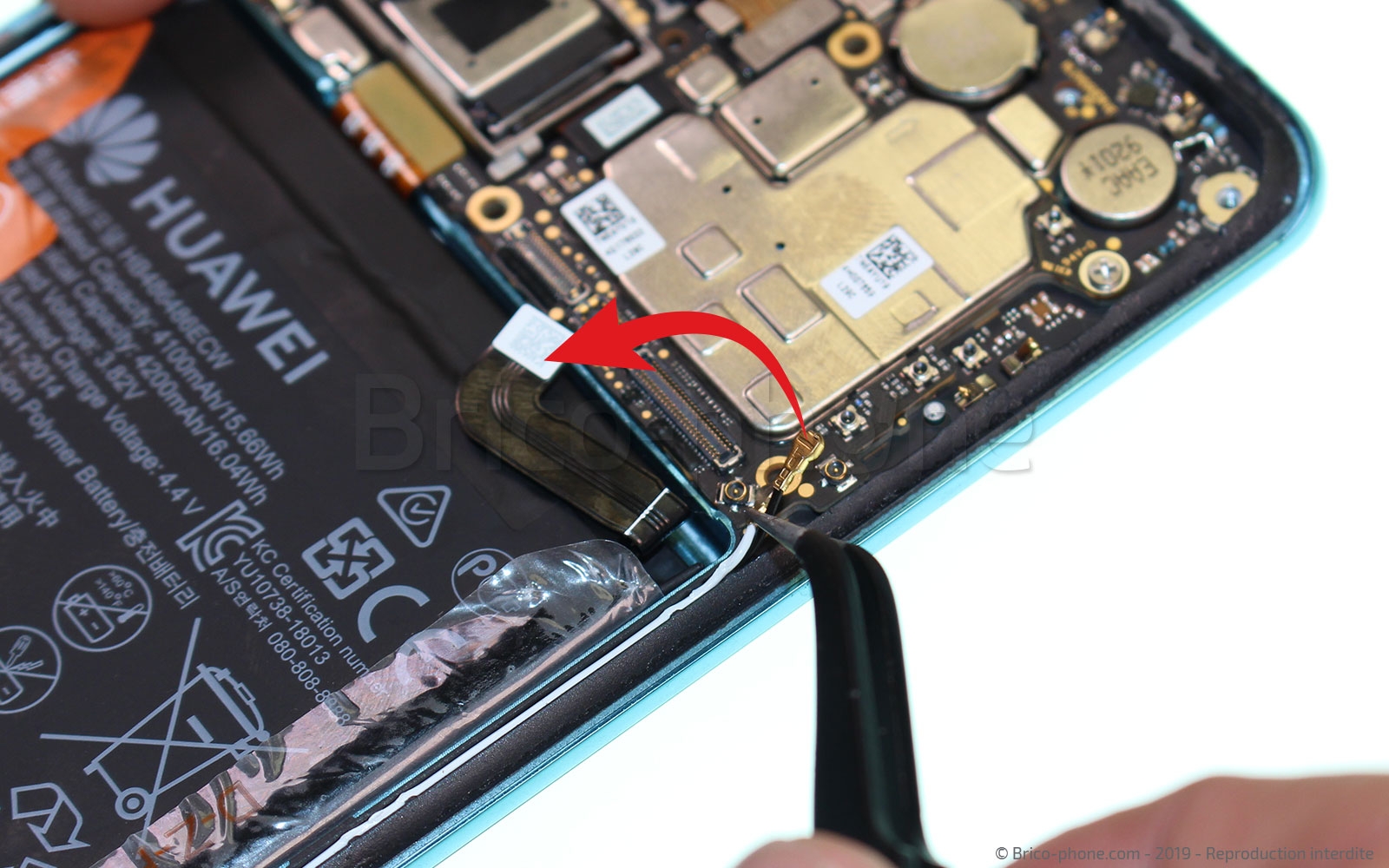

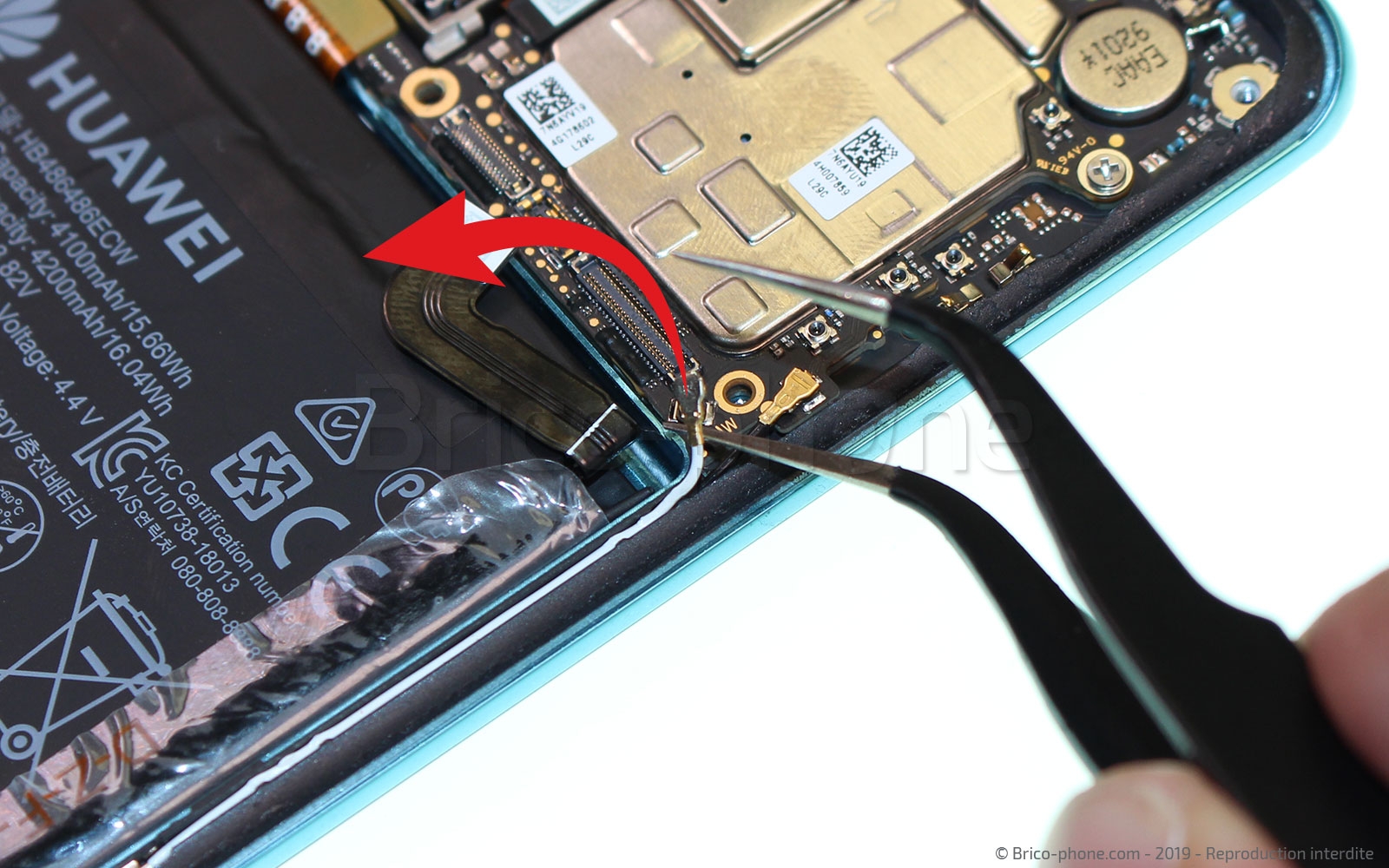

Débranchez les deux câbles coaxiaux qui se trouvent sur la partie droite de la carte-mère puis la nappe de l'écran OLED. Saisissez le tournevis cruciforme puis retirez la dernière vis qui fixe la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

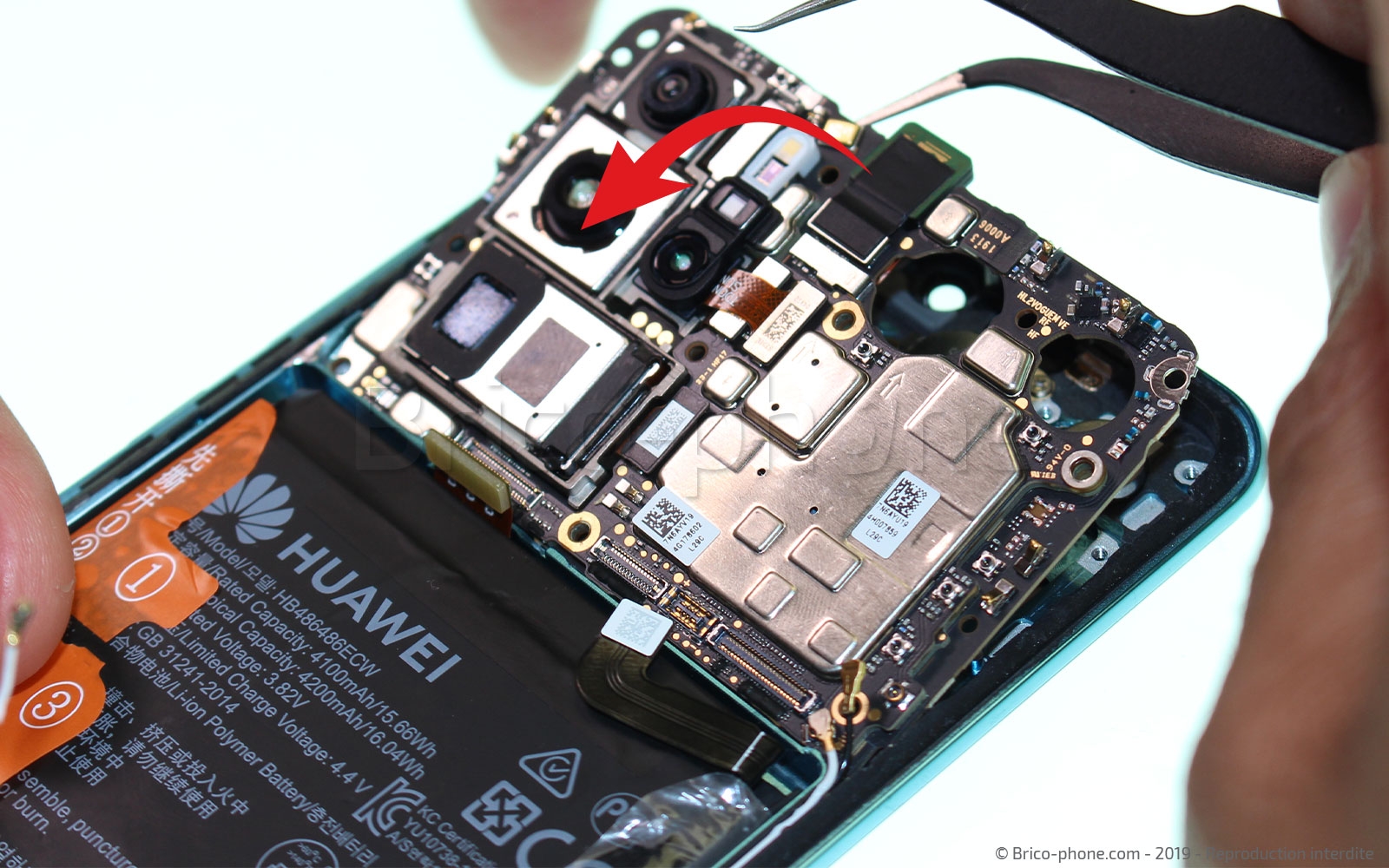

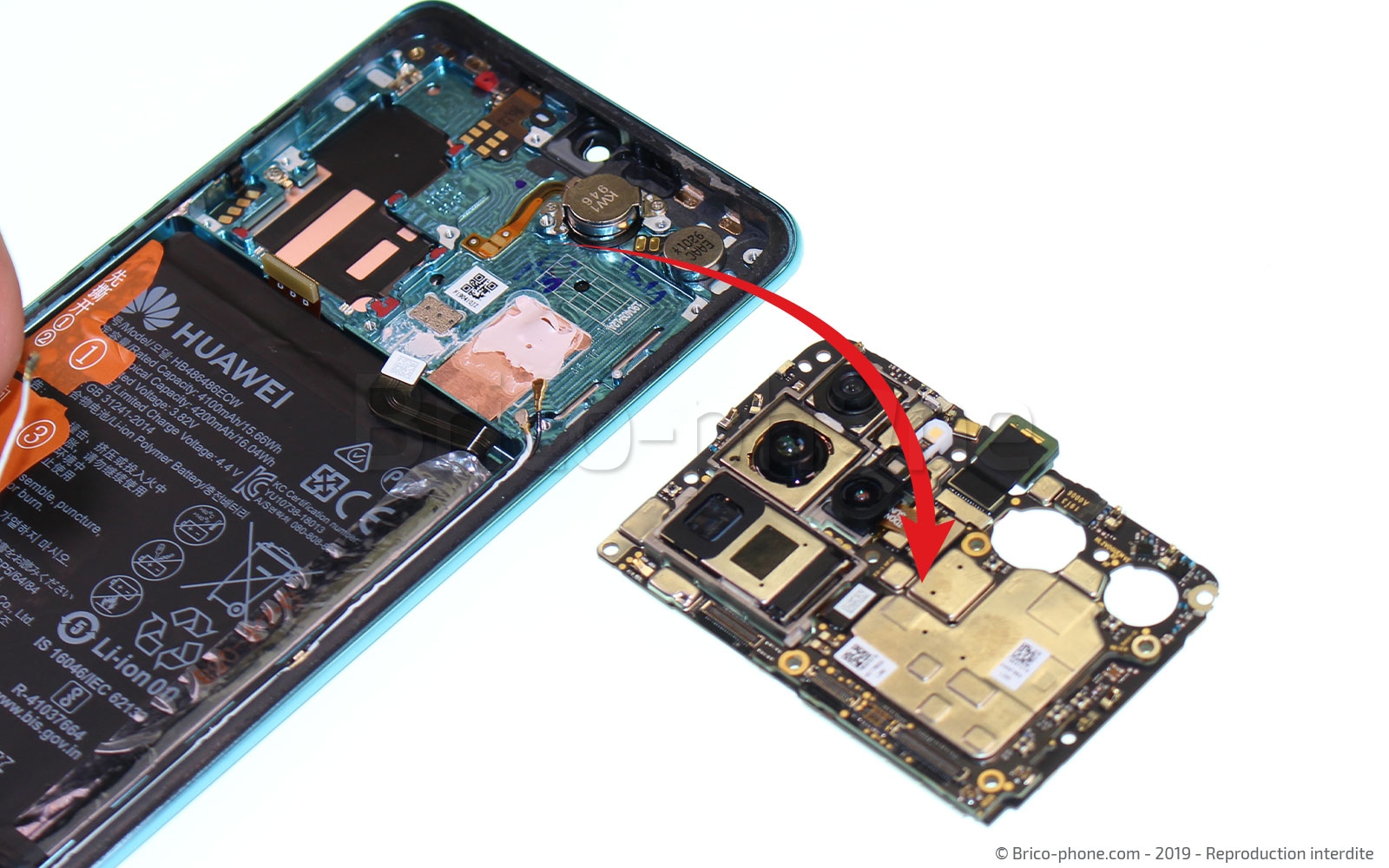

Etape 13 : Sortir la carte -mère
Prenez la pincette puis basculez la carte-mère par le haut, de façon à la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

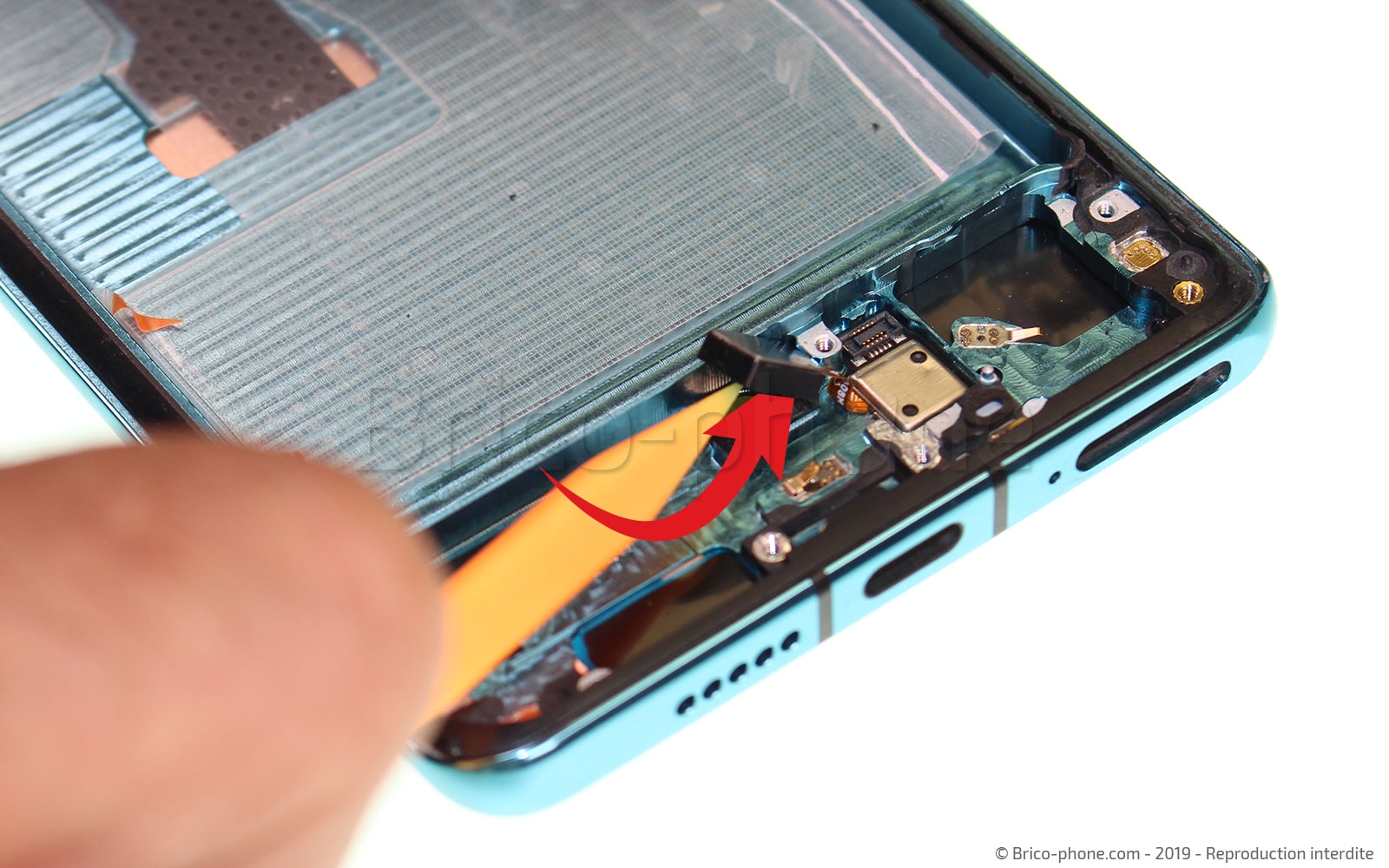

Etape 14 : récupérer le lecteur d'empreintes

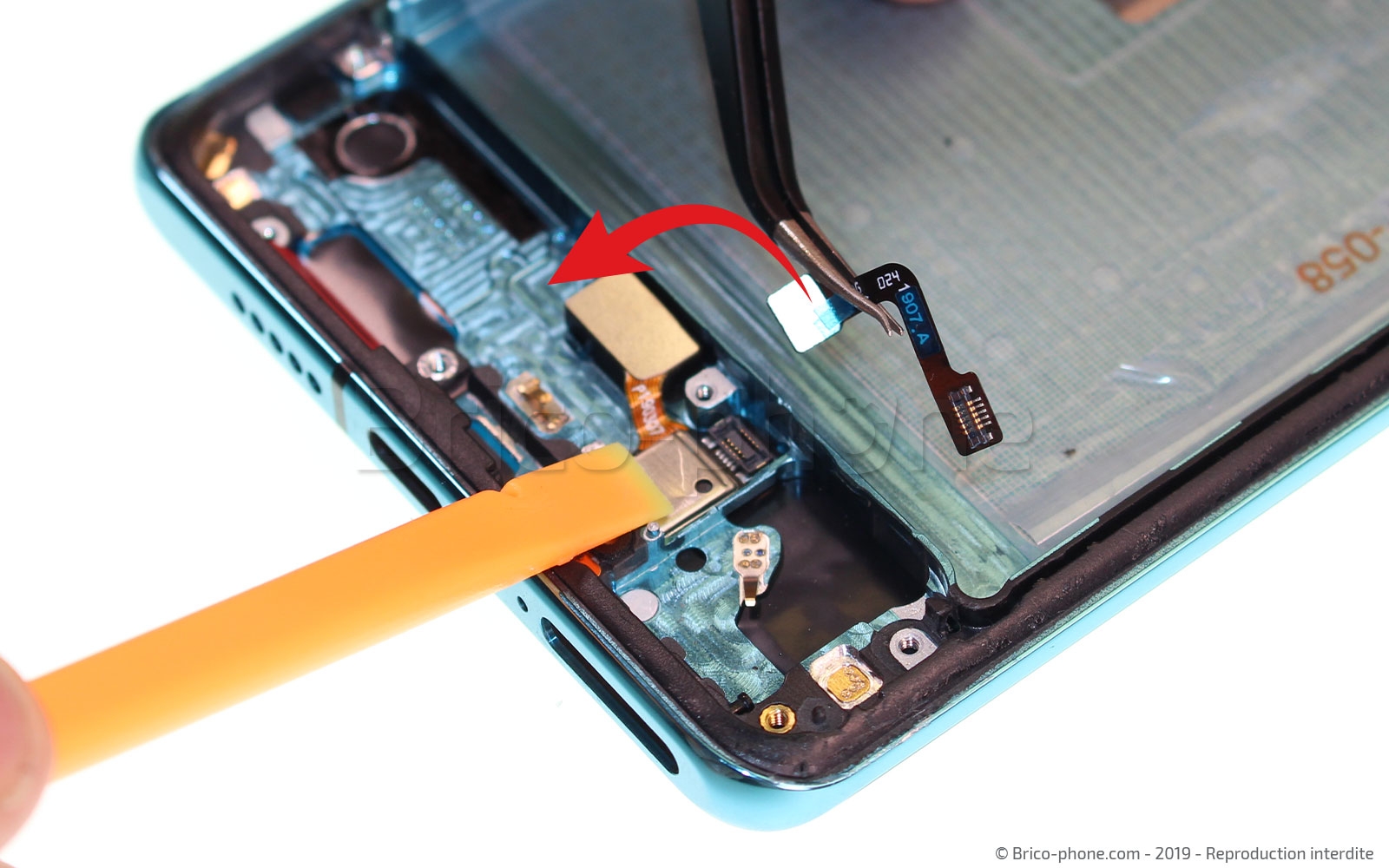

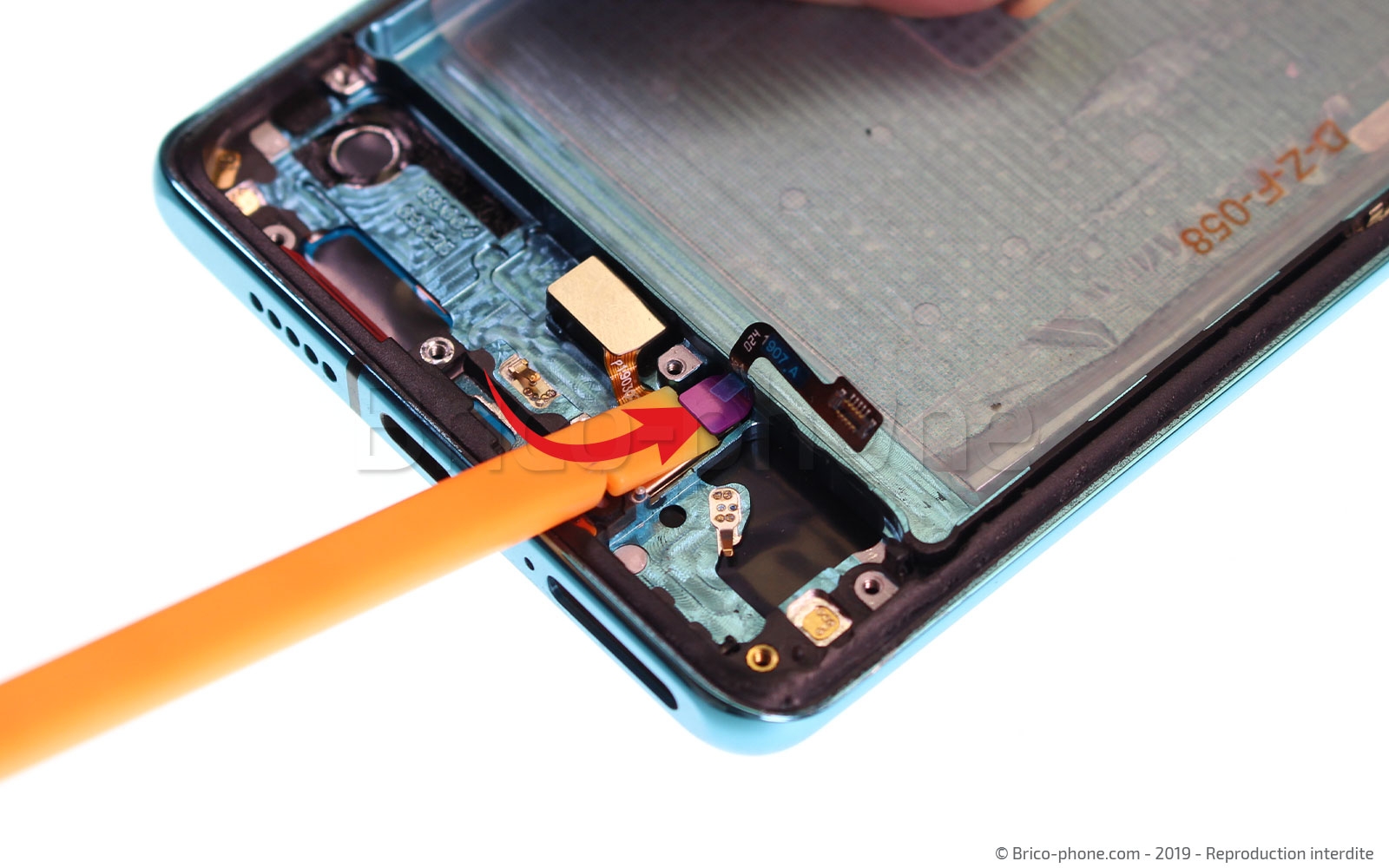

Déconnectez la nappe qui permet de relier le lecteur d'empreintes digitales à la carte secondaire puis poser là avec les autres éléments .

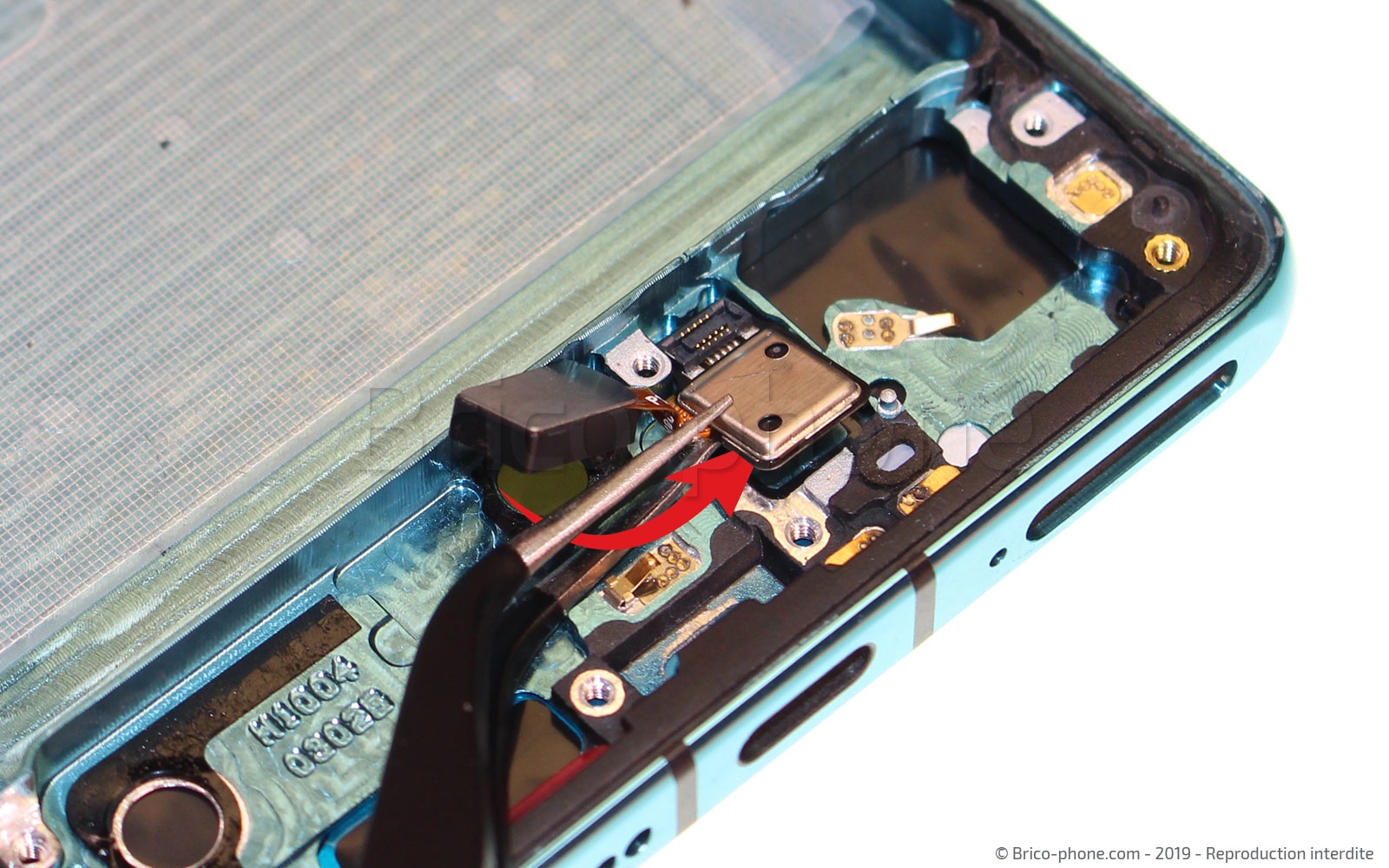

Sortez ensuite le scanner à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage
Nous arrivons à la fin de ce tutoriel ,il ne vous reste plus qu'à prendre ce tutoriel en sens inverse afin de replacer tous les composants dans votre nouveau bloc écran.
