Changement du connecteur de charge sur P30 Pro

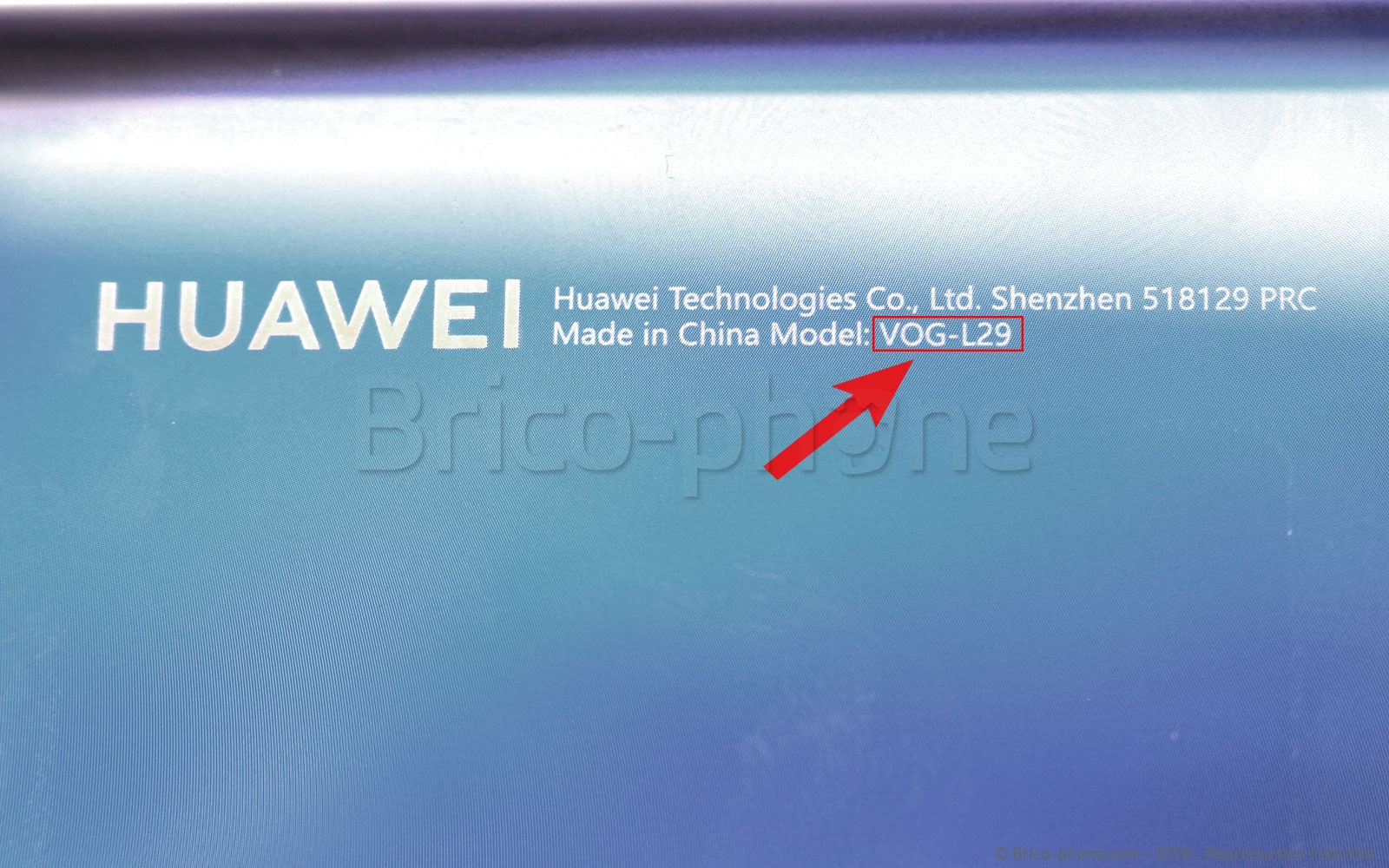

Pour commencer, regardez au dos de votre téléphone le numéro de modèle, pour être sure d'avoir commandé les pièces compatibles.

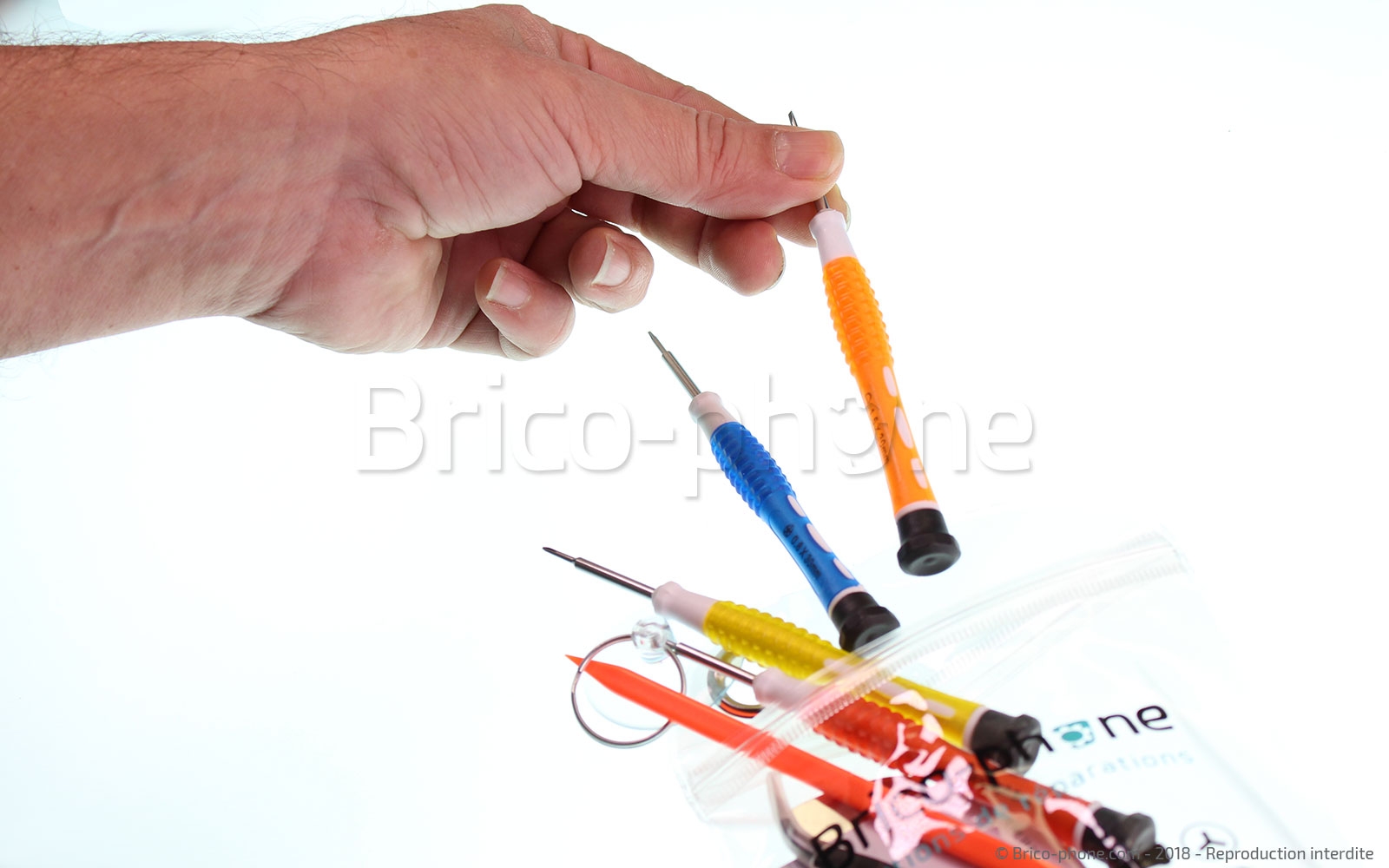

Maintenant, préparez les outils nécessaires à la réparation en les sortant de la pochette, puis fixez le patron universel papier offert lors de la commande sur votre plan de travail.

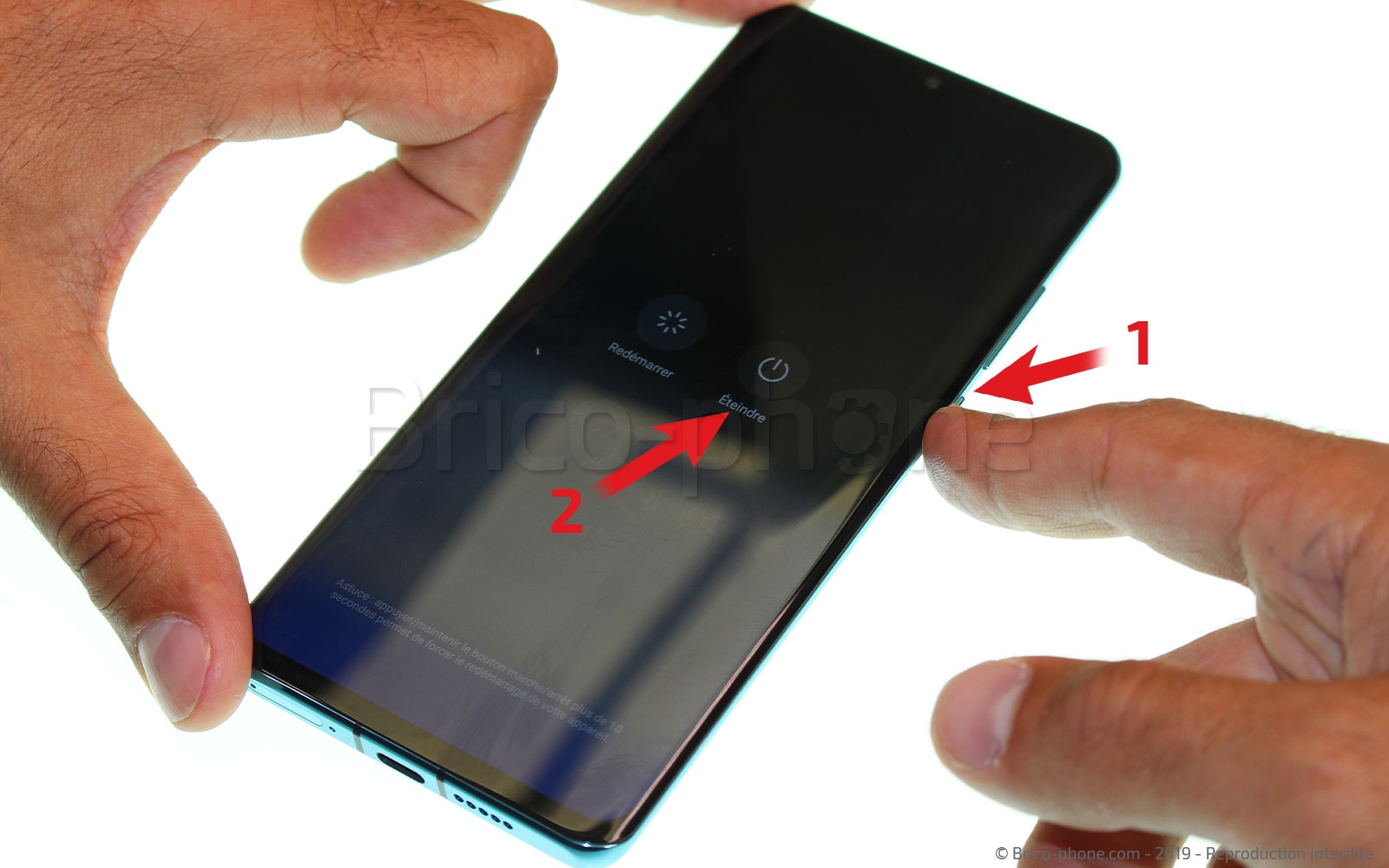

Avant d'effectuer une réparation sur votre téléphone, procédez à son extinction. Pour cela, il suffit d'appuyer sur le bouton power et de choisir éteindre.

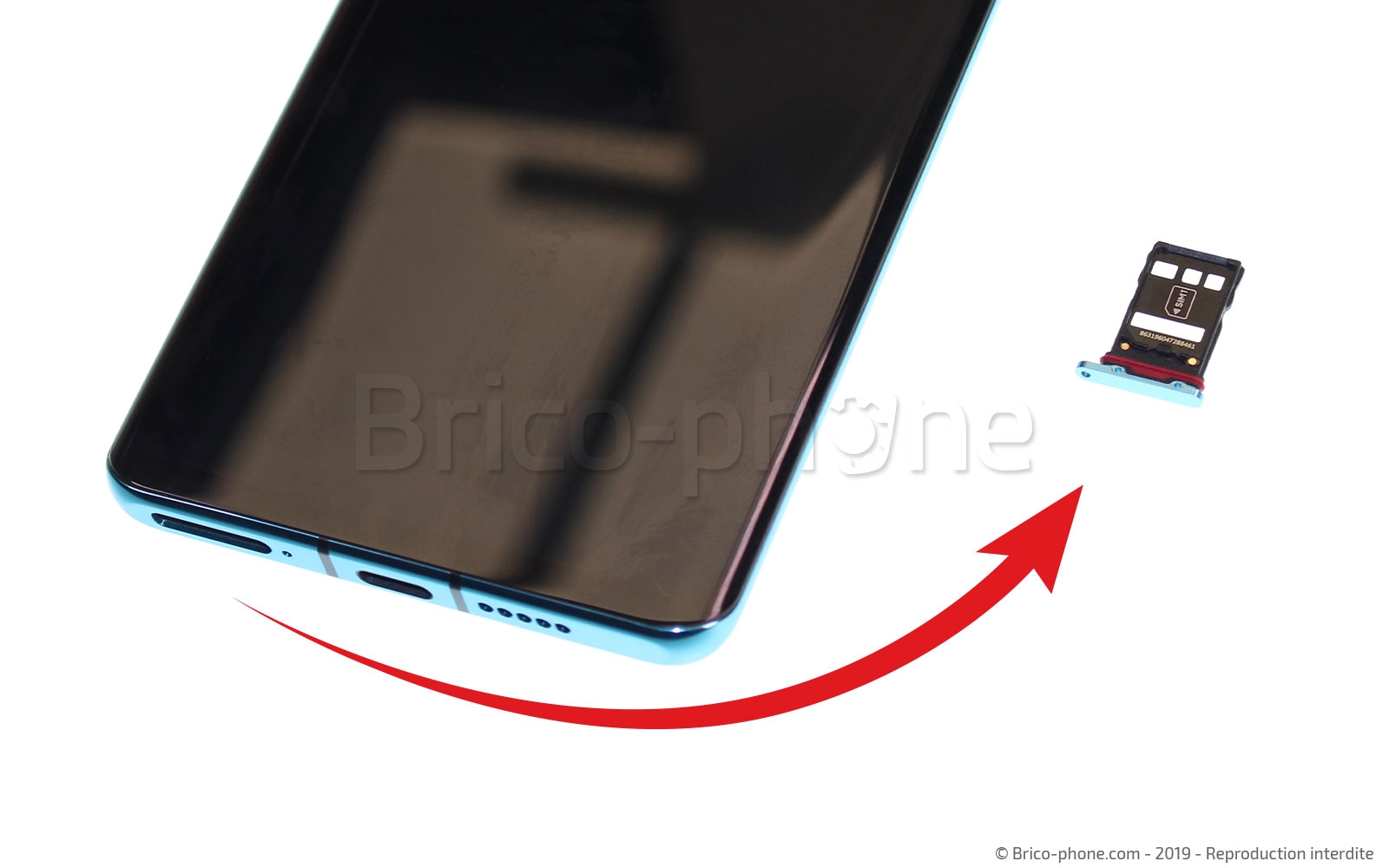

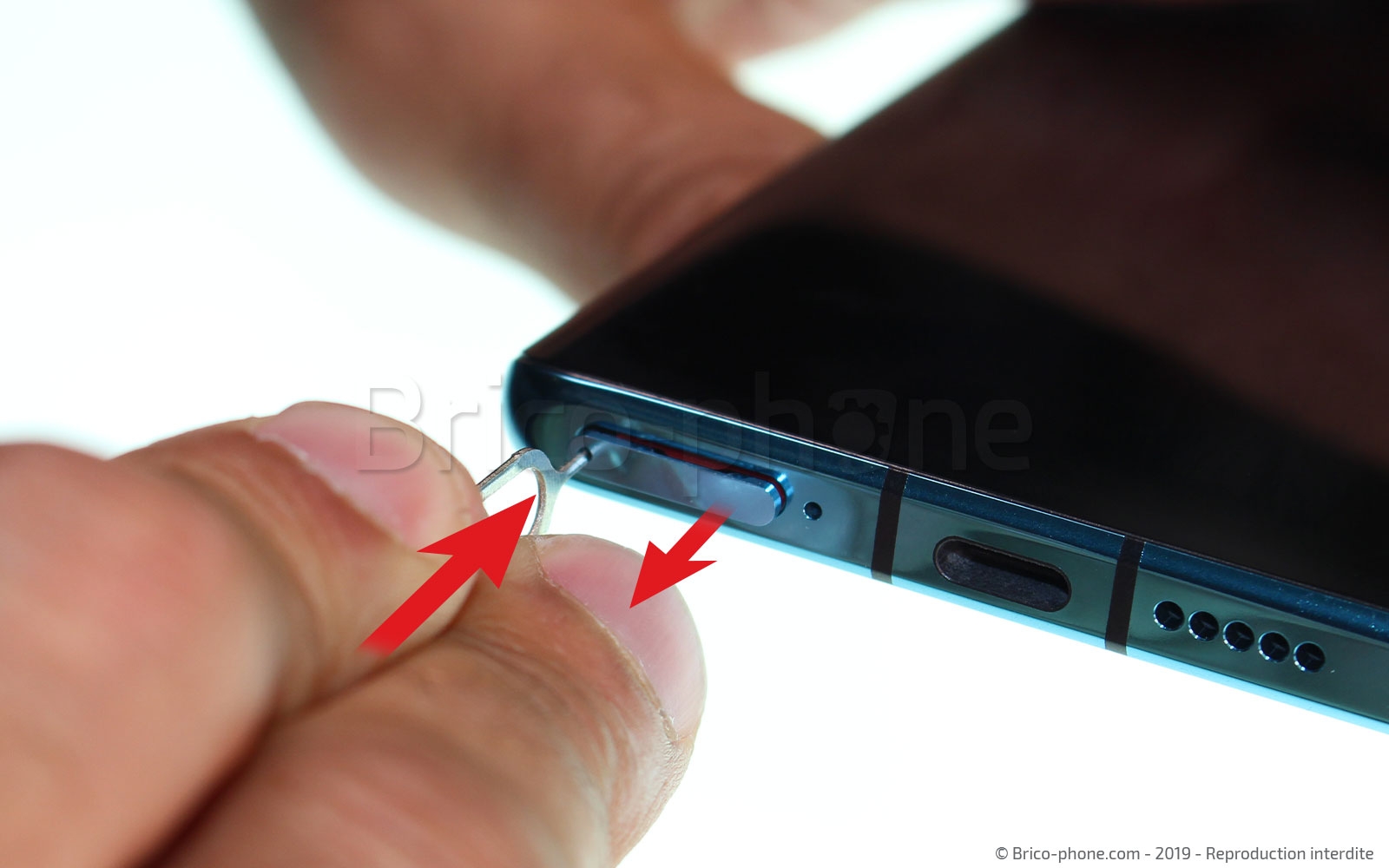

Ensuite il faut retirer le tiroir qui accueille la sim, pour se procéder, utilisez l'outil d'extraction prévu à cet effet qui se trouve dans le kit outils en l’insérant dans le petit trou de gauche sur ce tiroir qui est situé aussi à gauche de la prise USB-C.

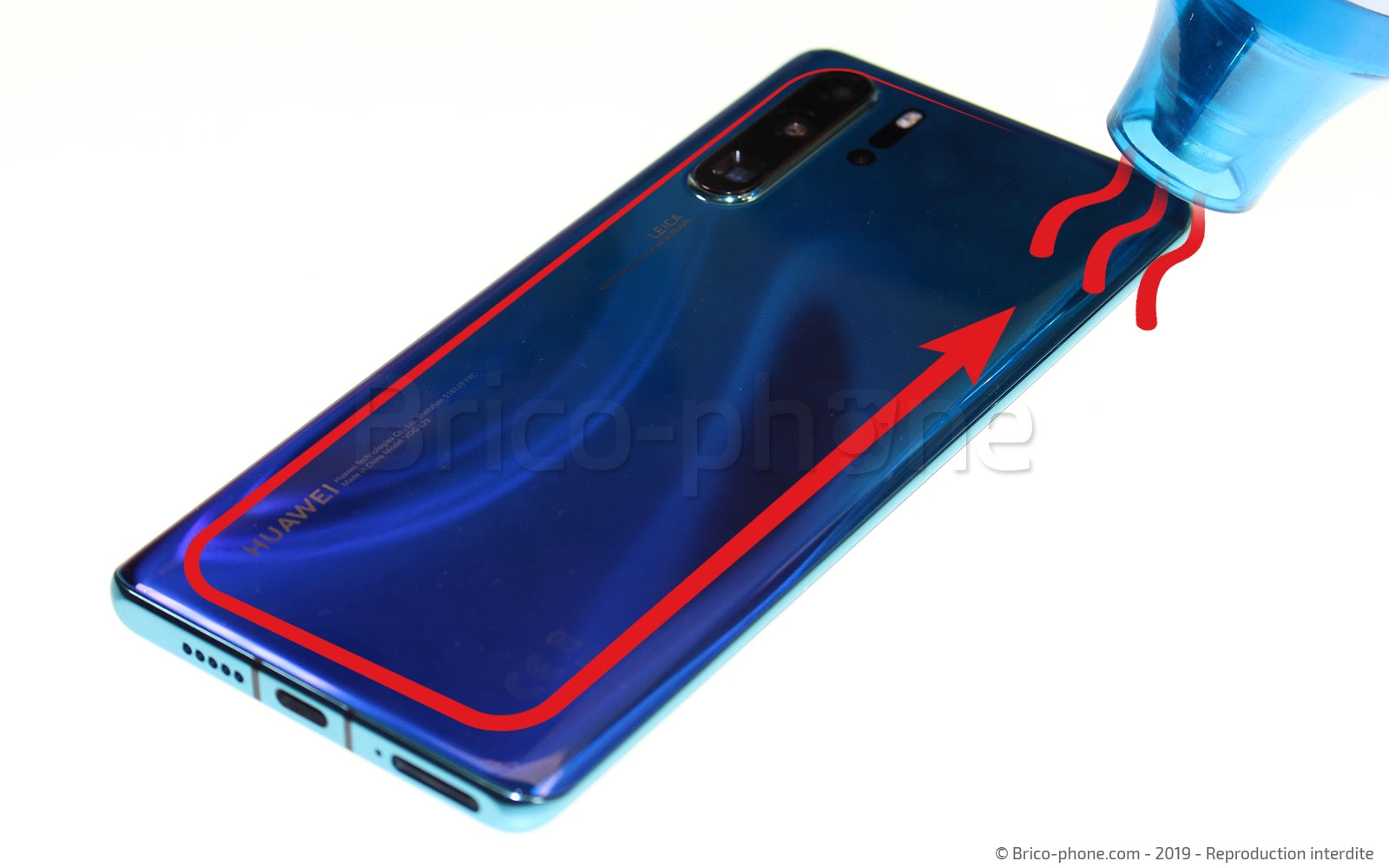

Pour débuter ce tutoriel de réparation, nous allons chauffer la vitre arrière de votre smartphone afin de faire fondre le sticker qui permet de maintenir celle-ci au châssis de votre appareil.
Vous pouvez pour cette étape utiliser notre coussin chauffant, un sèche-cheveux ou le mini-décapeur thermique.

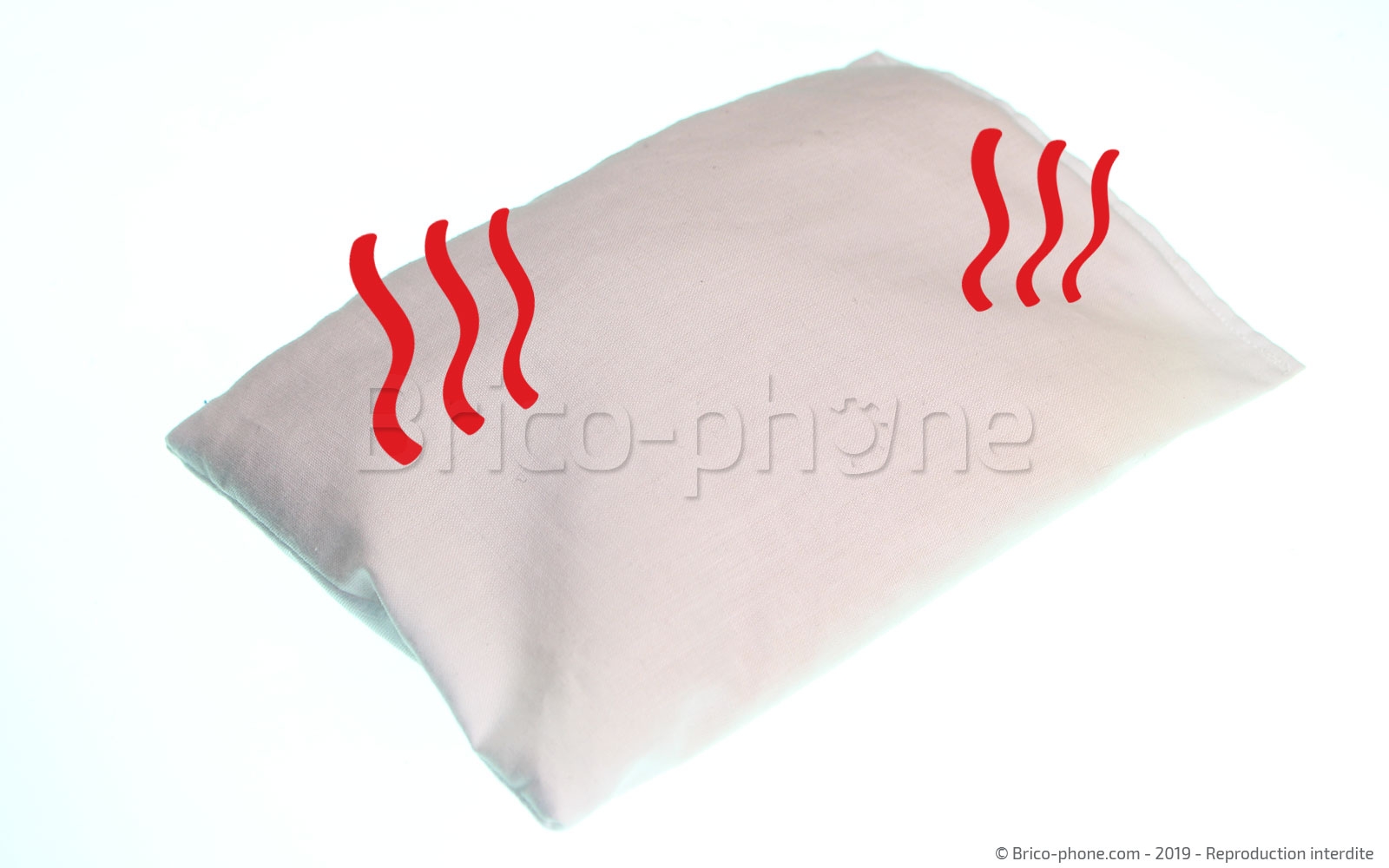

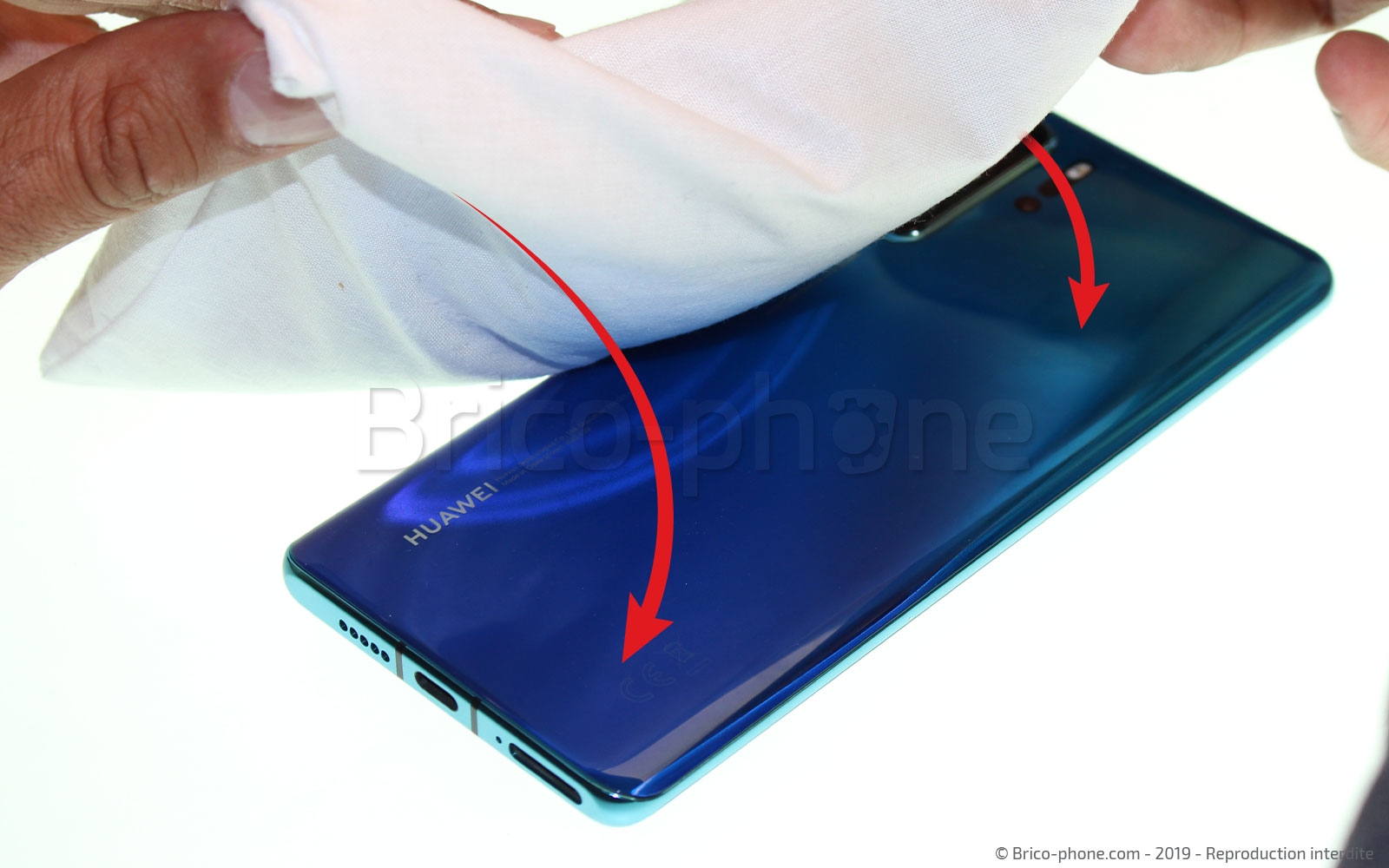

Mettez le coussin chauffant au four micro-onde pendant 1 ou 2 minutes, puis appliquez-le sur la vitre arrière de votre téléphone ou chauffez le contour du cache arrière pour ramollir la colle à l'aide du mini décapeur-thermique sans dépasser les 80 degrès.

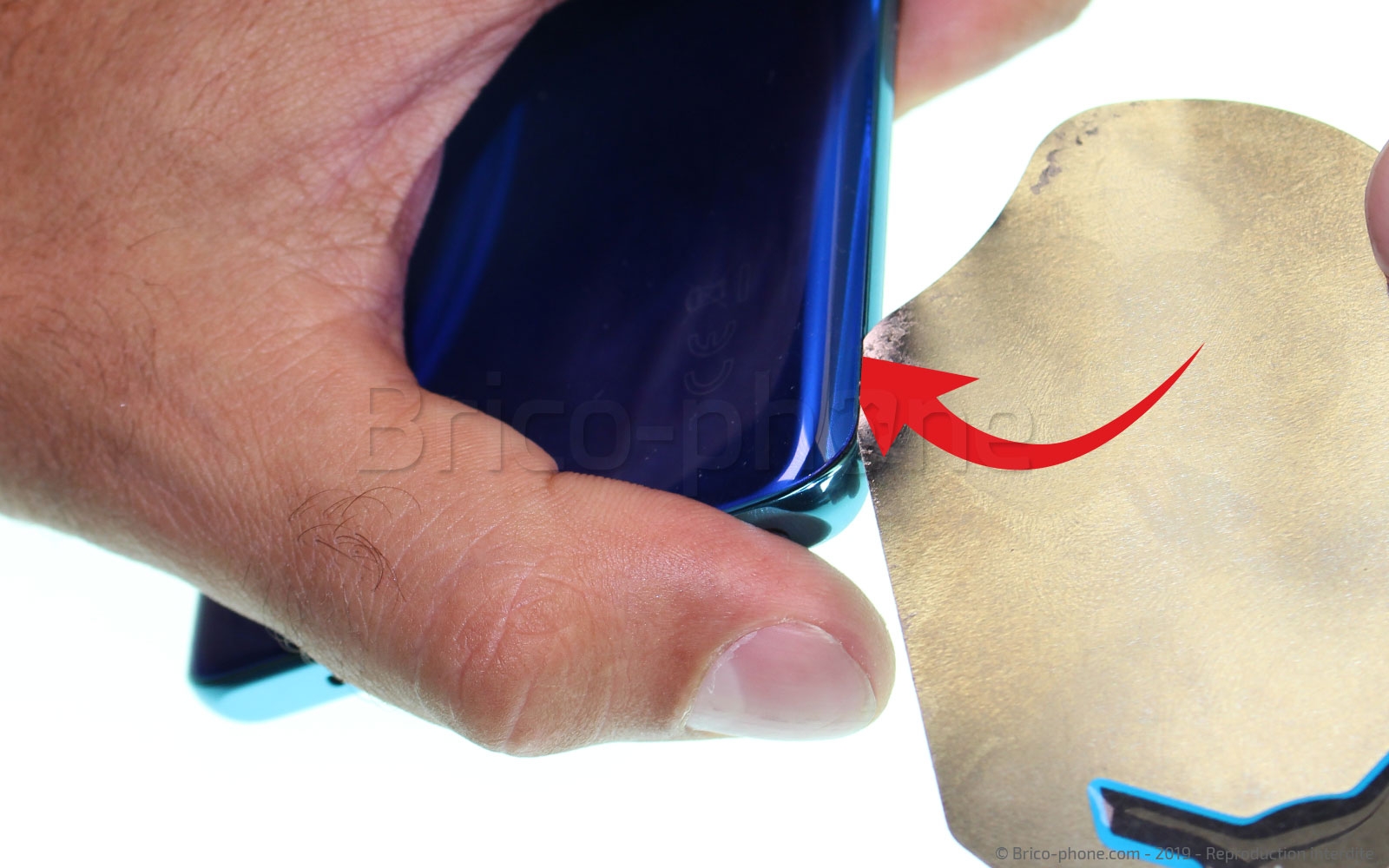

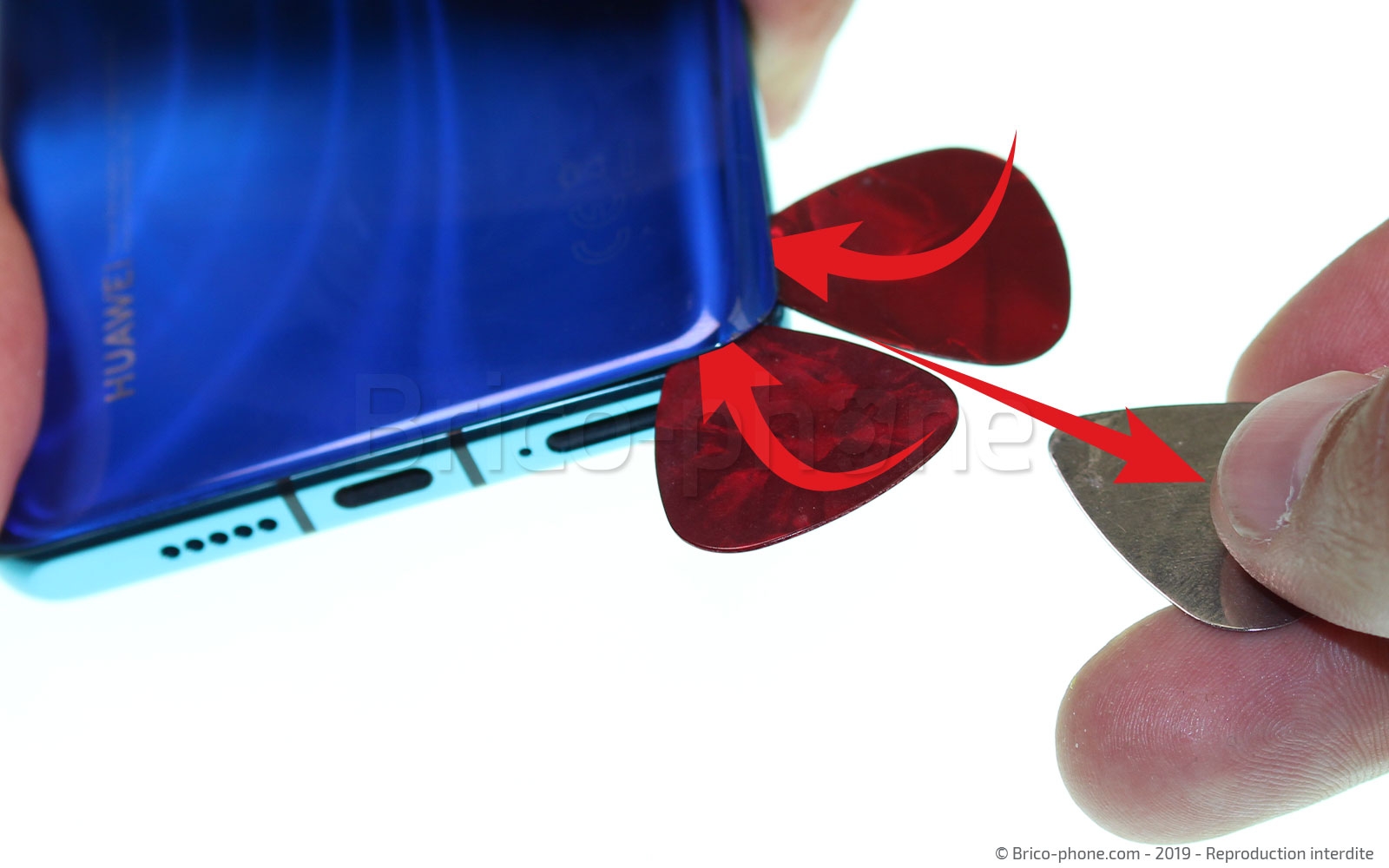

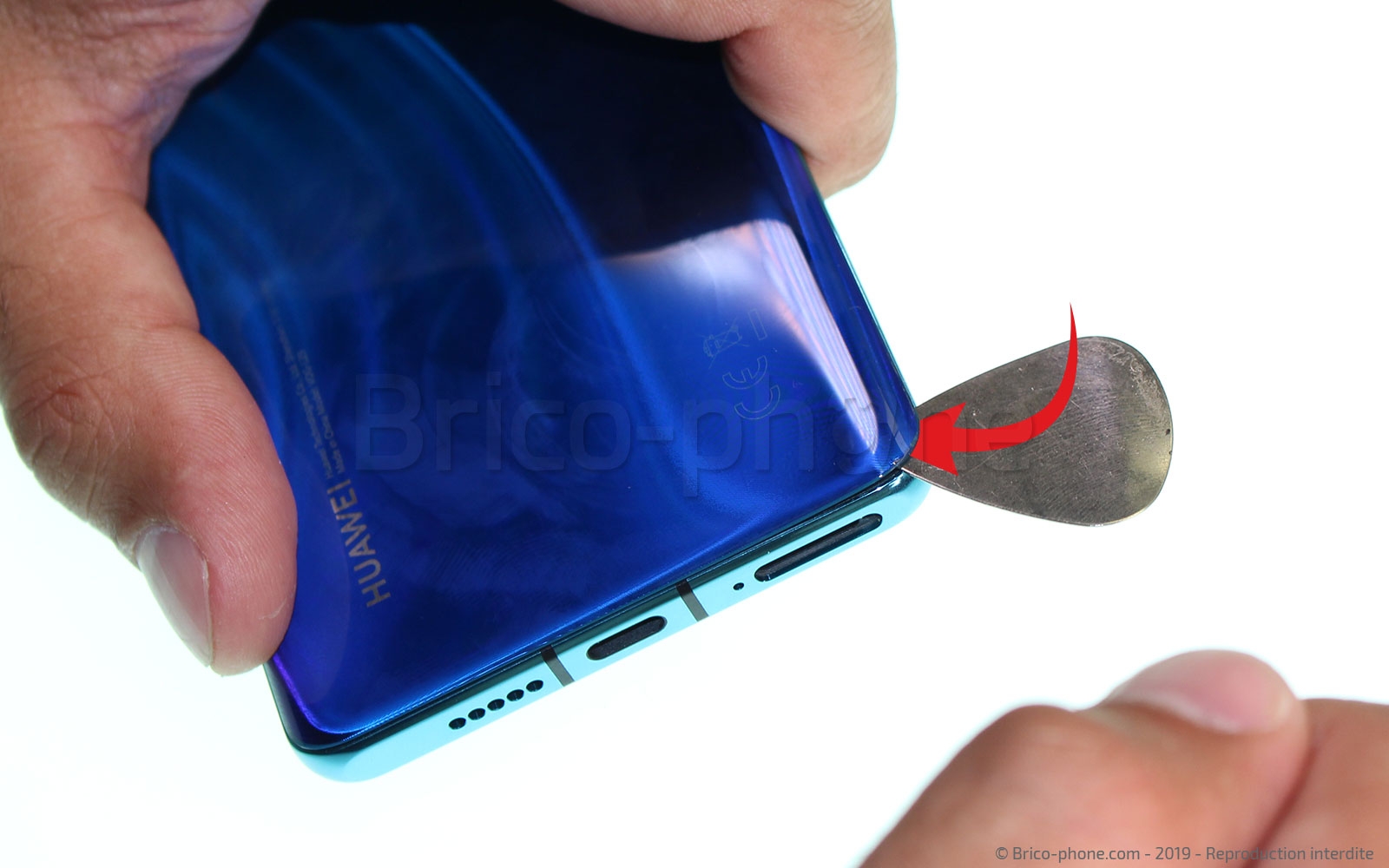

Le but de cette étape est de mettre en place les médiators en plastique qui seront nécessaires pour le décollage de la vitre arrière. Venez insérer le médiator en métal ou l'outil iflex dans le coin inférieur droit de façon à créer un interstice et pouvoir y positionner les petits outils en plastique à la place de celui-ci.

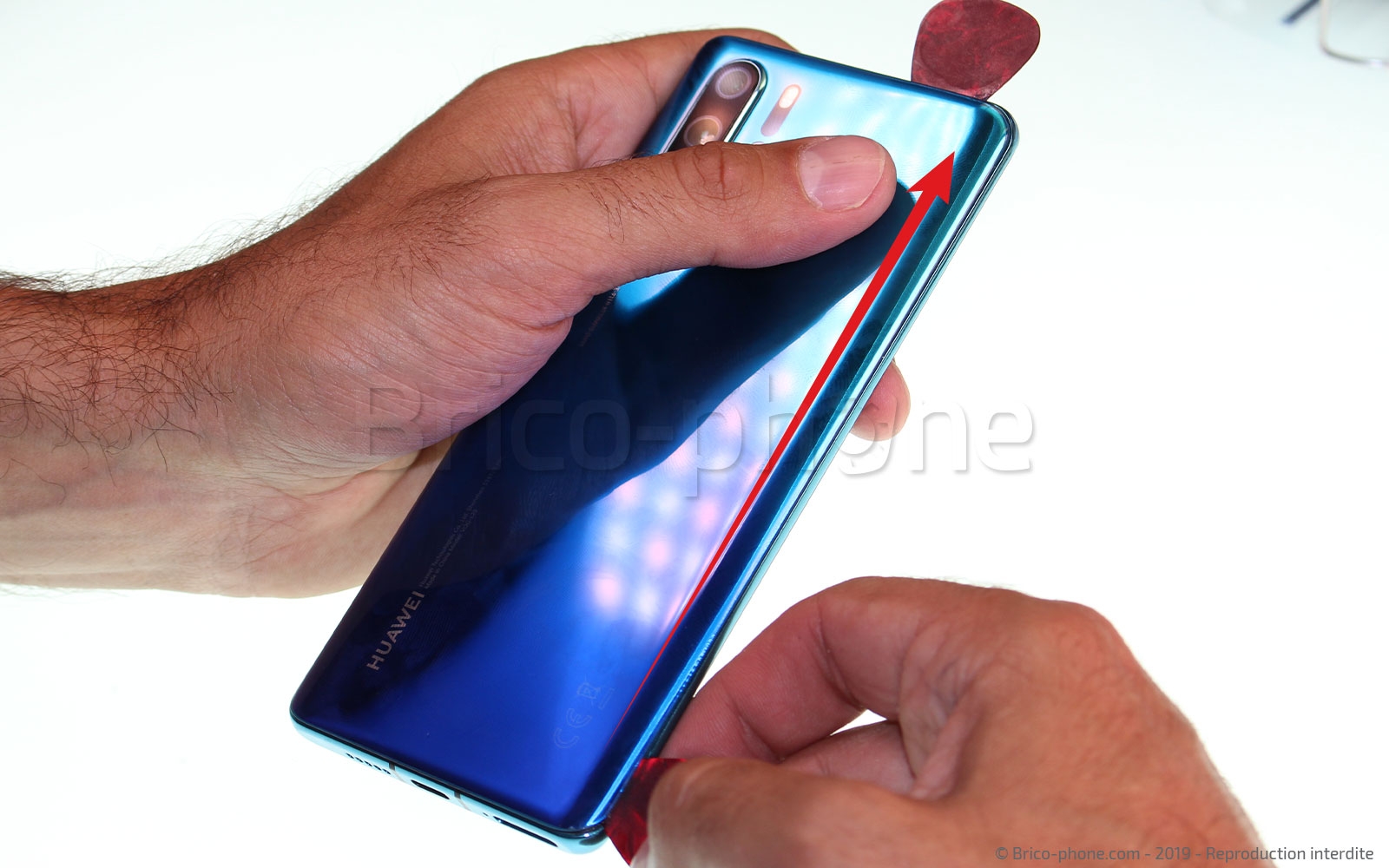

Pour retirer le cache arrière de votre smartphone, faites glisser les médiators en plastique sur tout le pourtour afin de le décoller. Faites attention à la nappe NFC et induction qui se trouve en dessous.

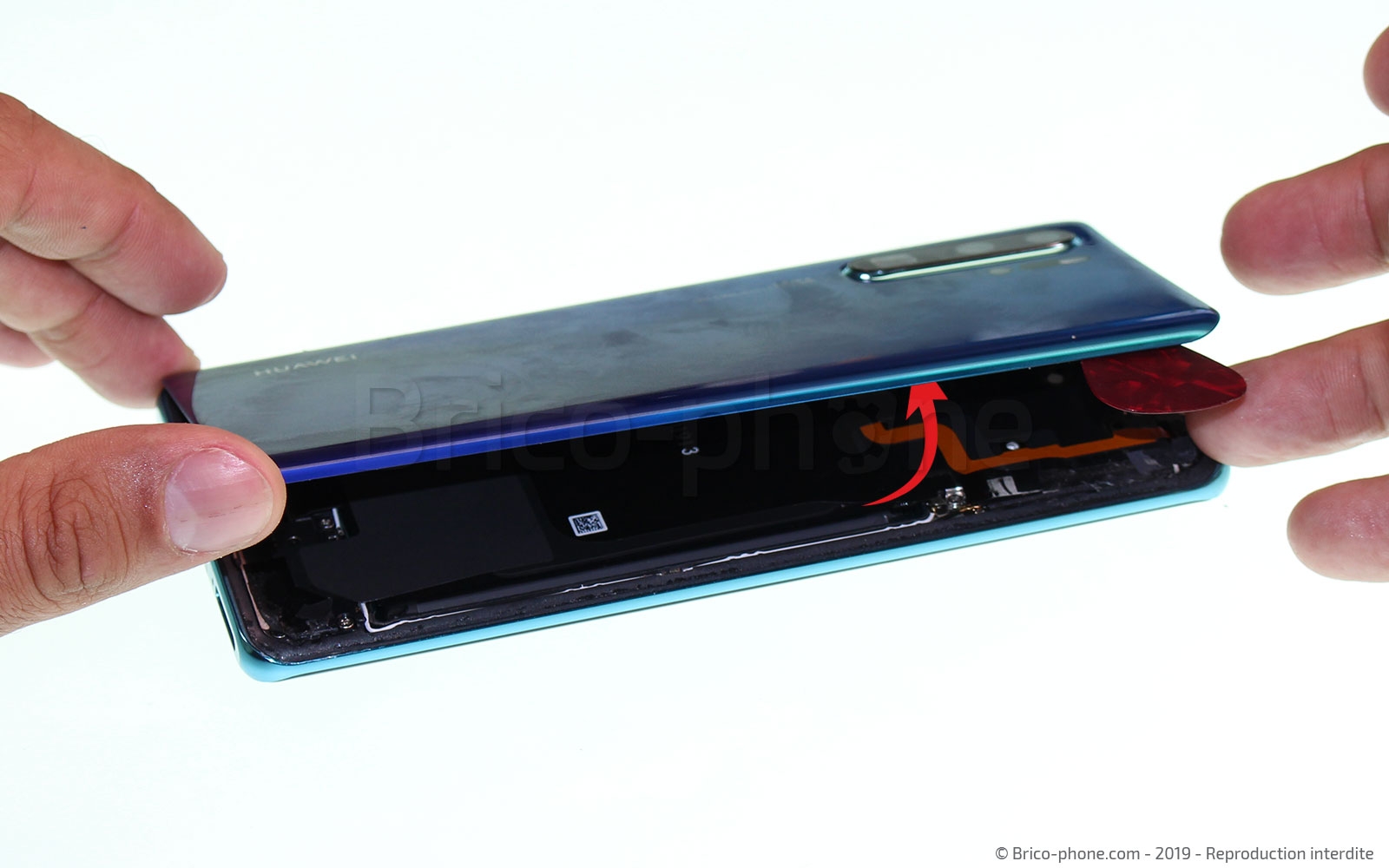

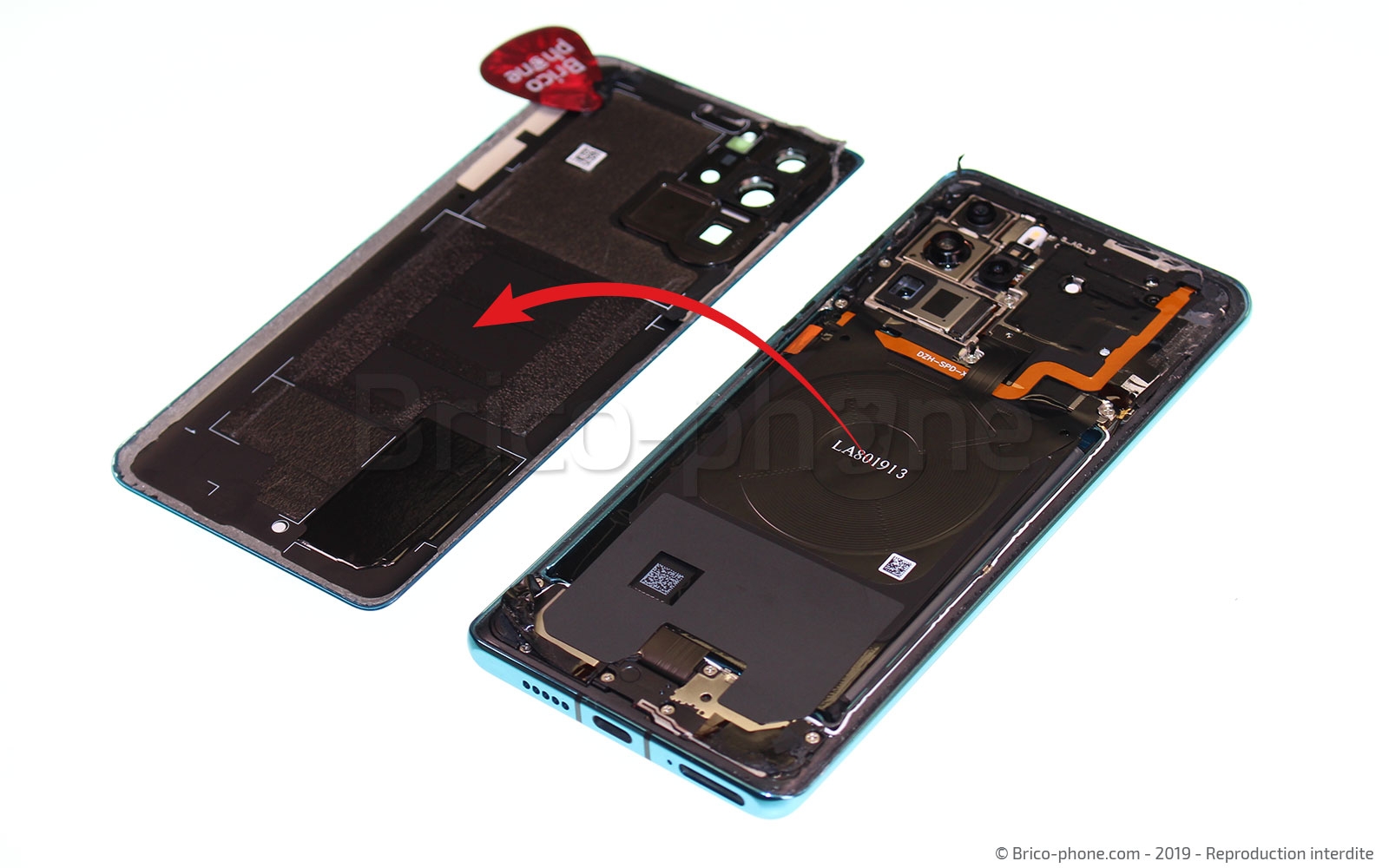

Soulevez délicatement la façade arrière avec le médiator comme un livre, de façon à la retirer complètement du châssis.

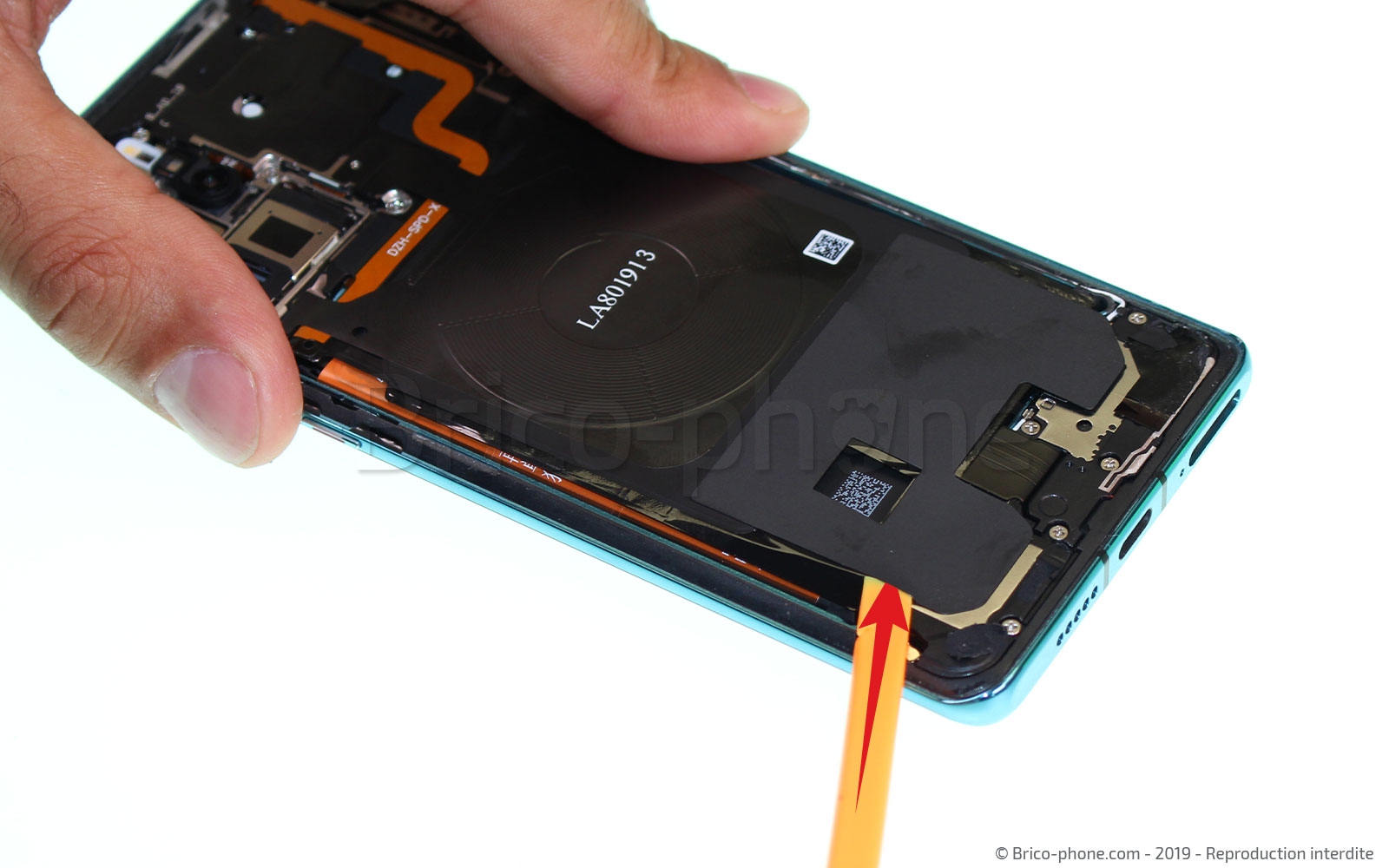

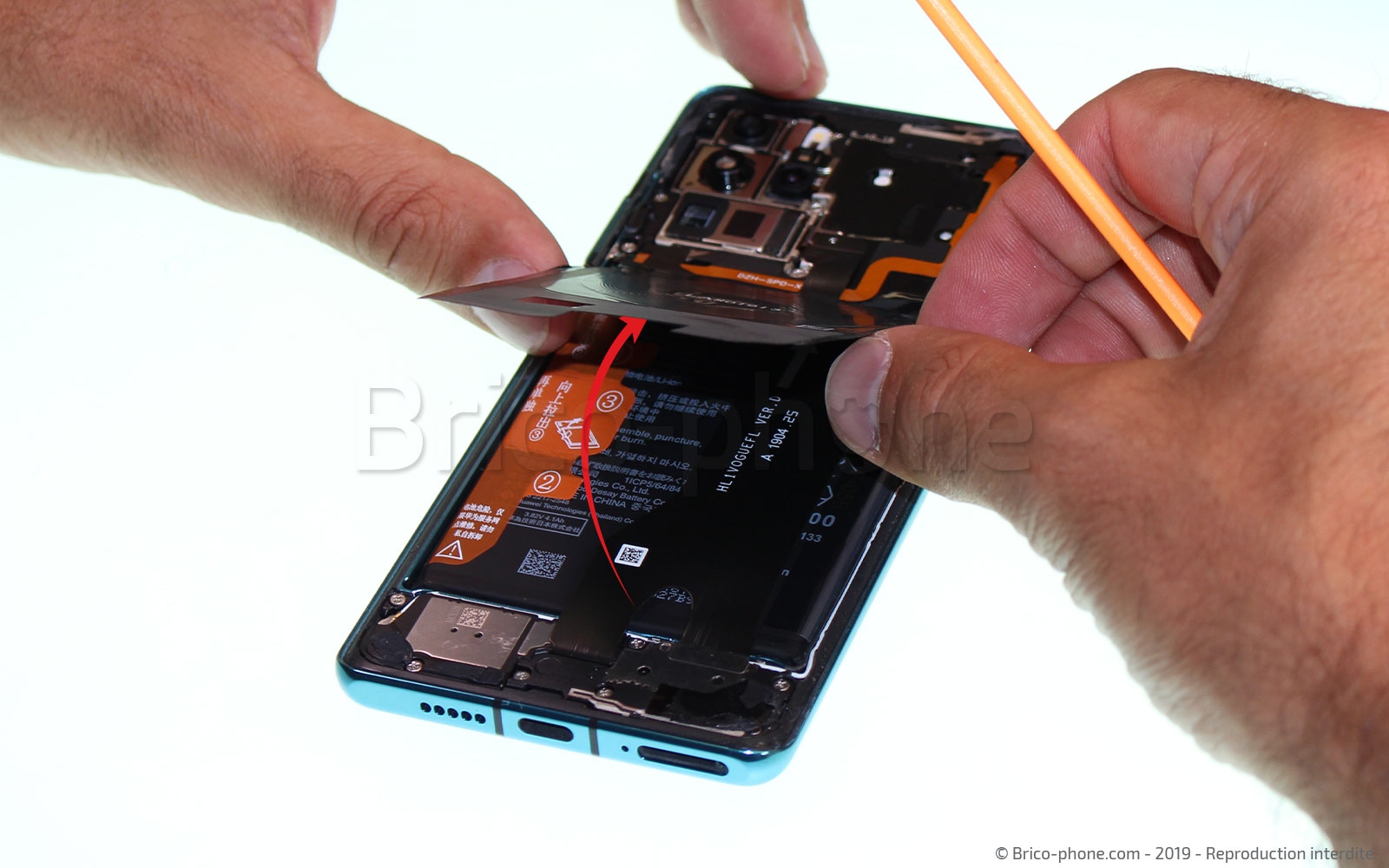

À l'aide du levier en nylon, procédez au décollage de l'ensemble qui se compose de la protection thermique et de la nappe NFC / induction en l'insérant sur le bas de celle-ci comme sur la photo n°1.
Faites bien attention à ne pas dissocier les deux éléments pour ne pas l'endommager.

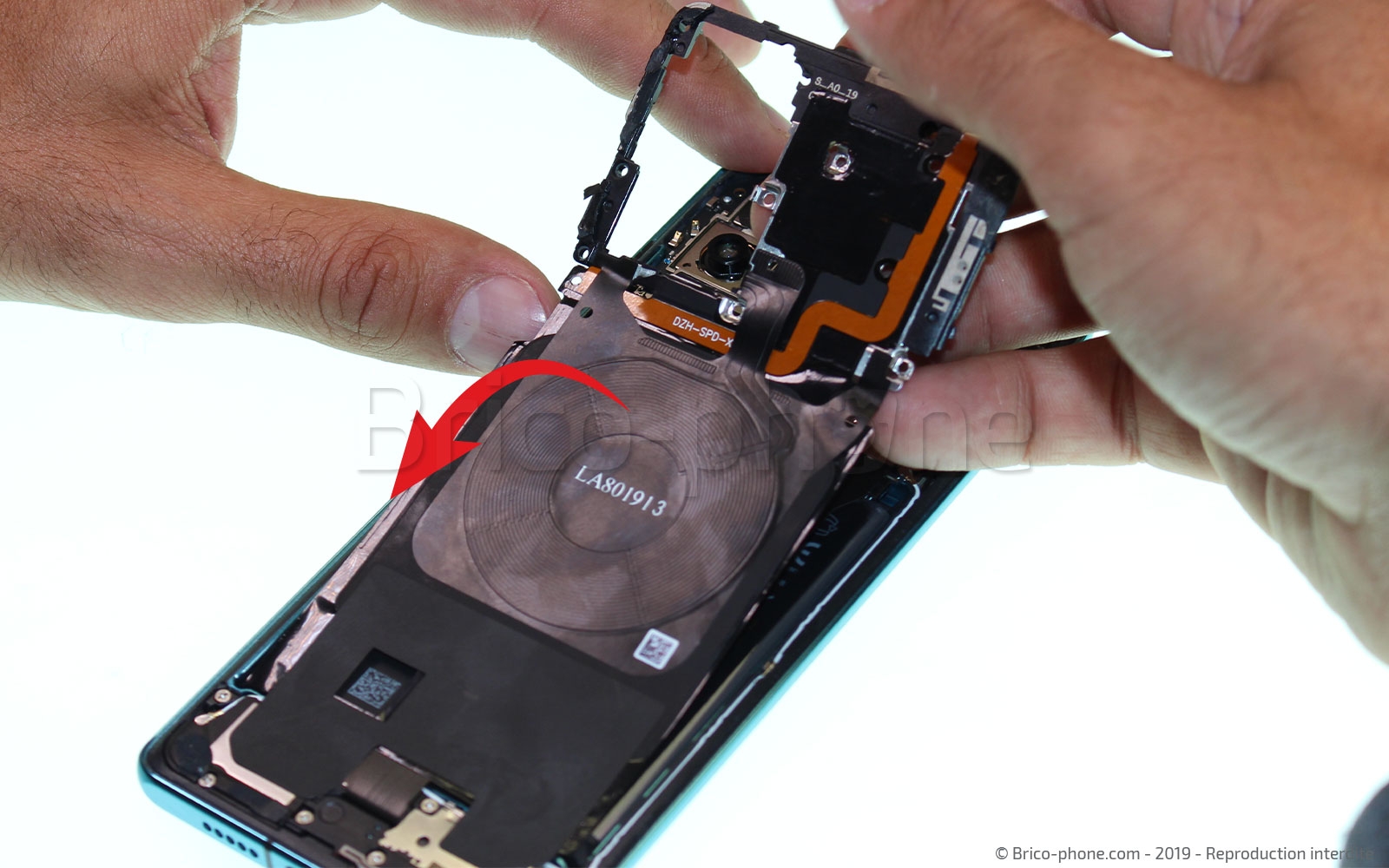

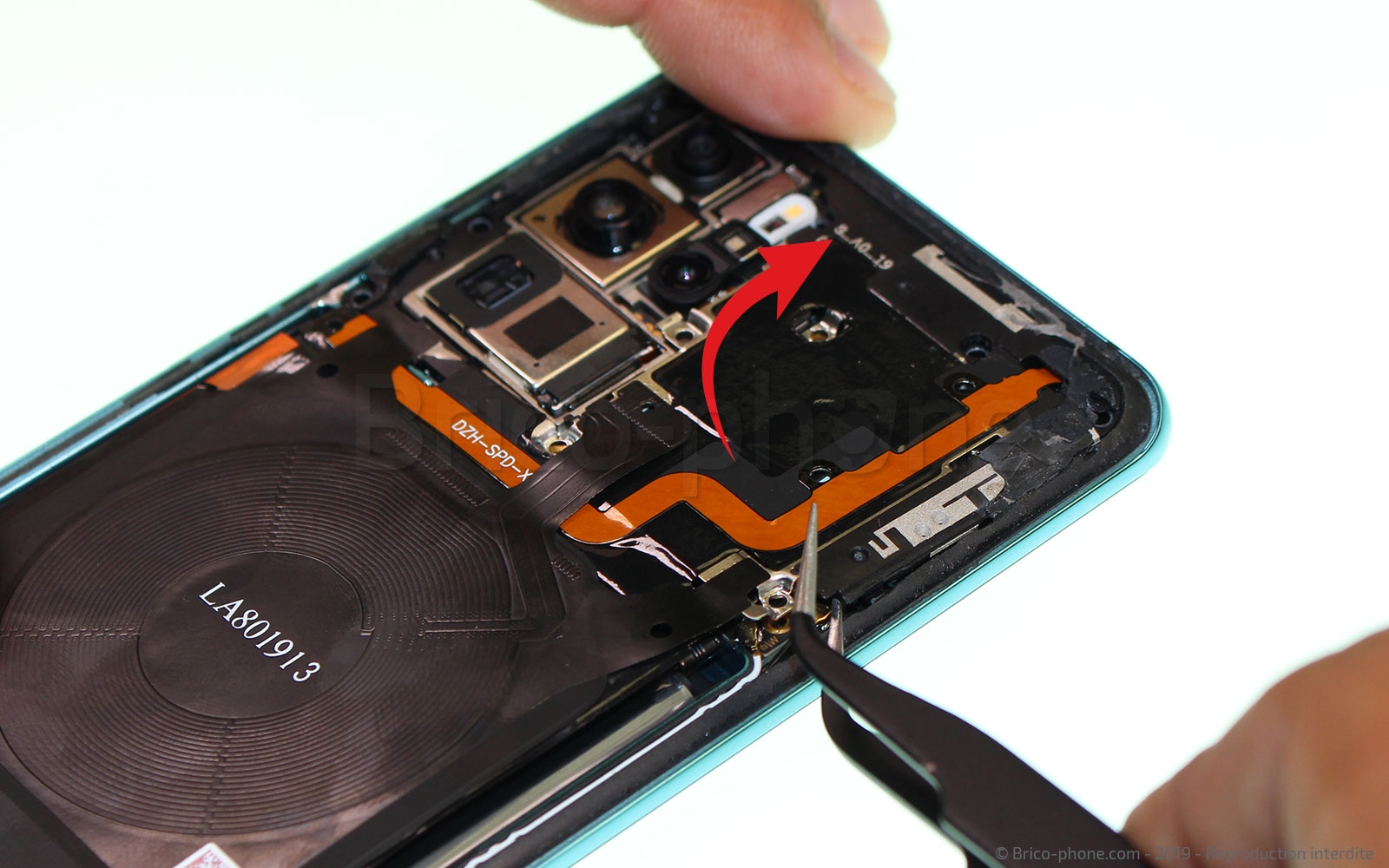

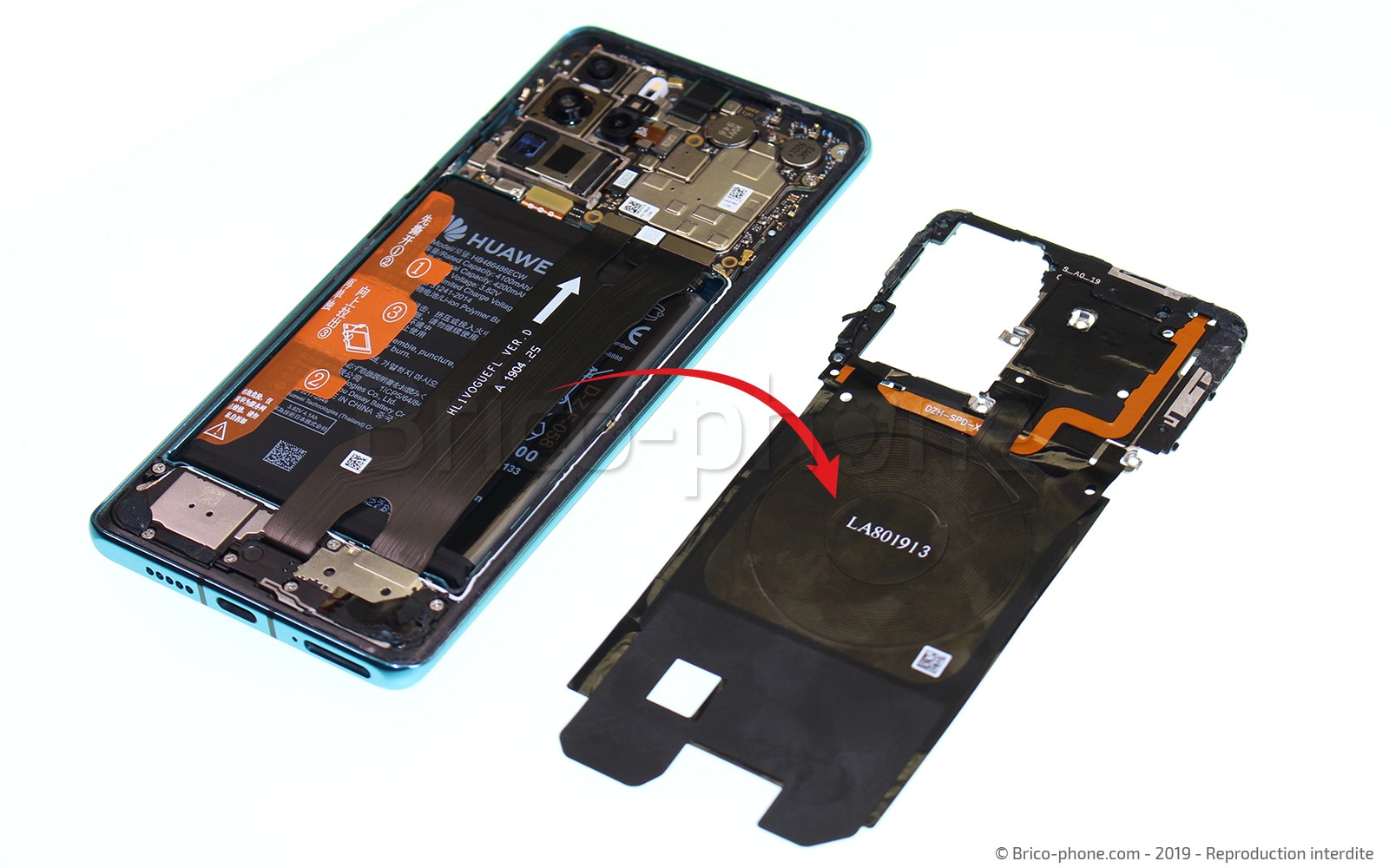

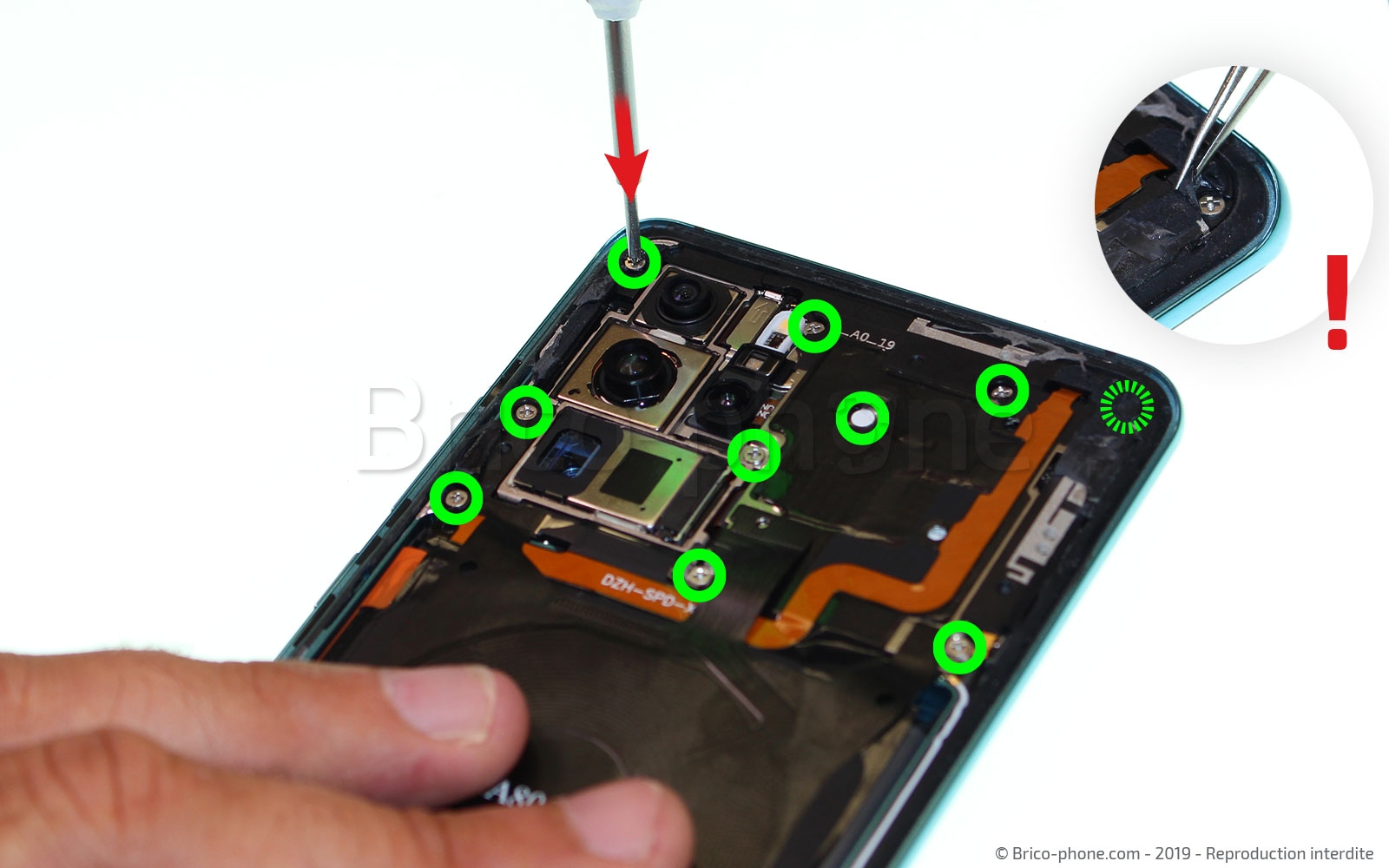

Nous allons à présent dévisser les dix vis qui maintiennent le support et la nappe NFC qui recouvre la carte-mère. Pour cela nous allons utiliser le tournevis cruciforme, cependant faites attention à la vis cachée sous le film noir comme vous pouvez voir sur la photo n°1. Maintenant vous pouvez sortir l'ensemble avec la pincette.

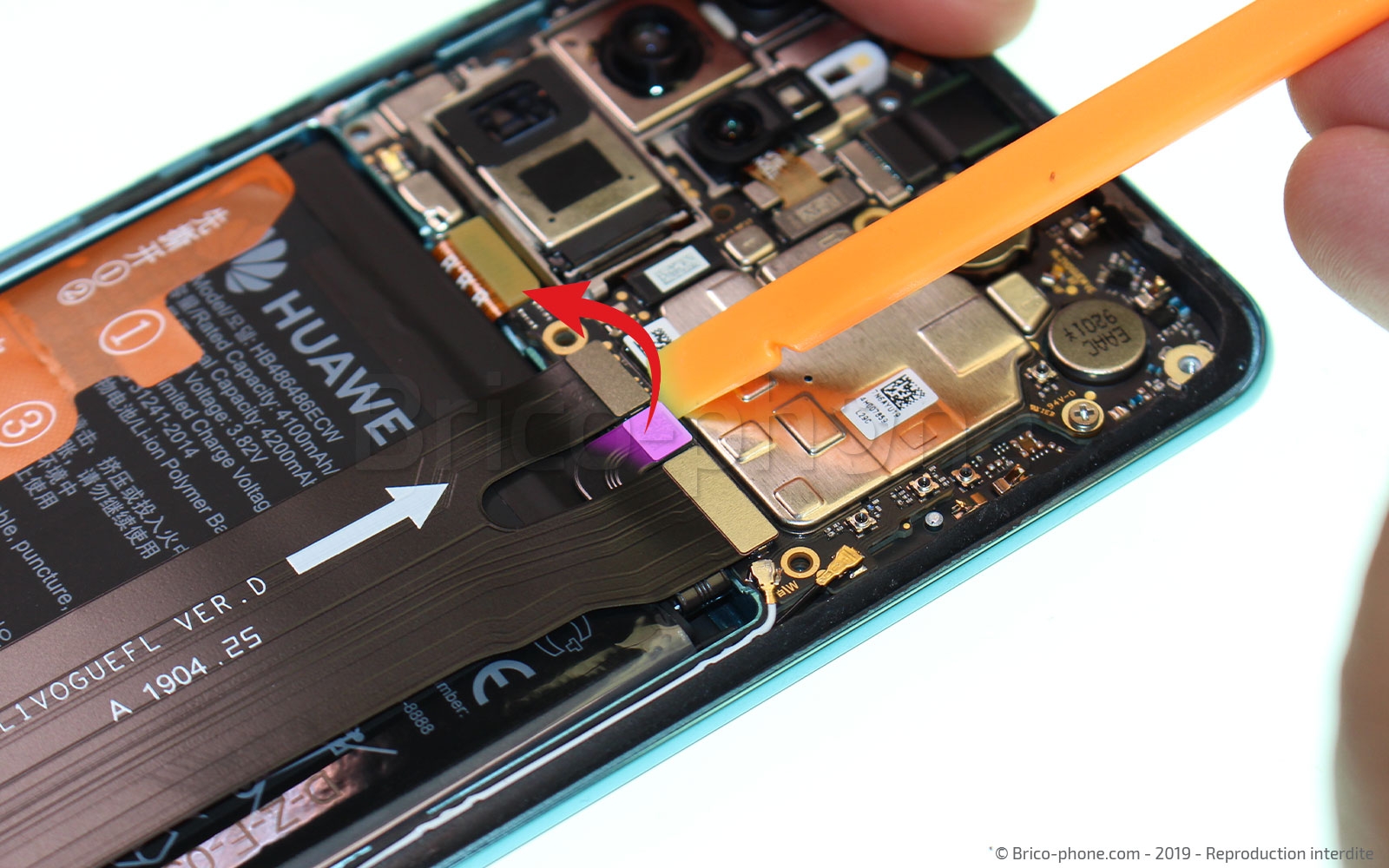

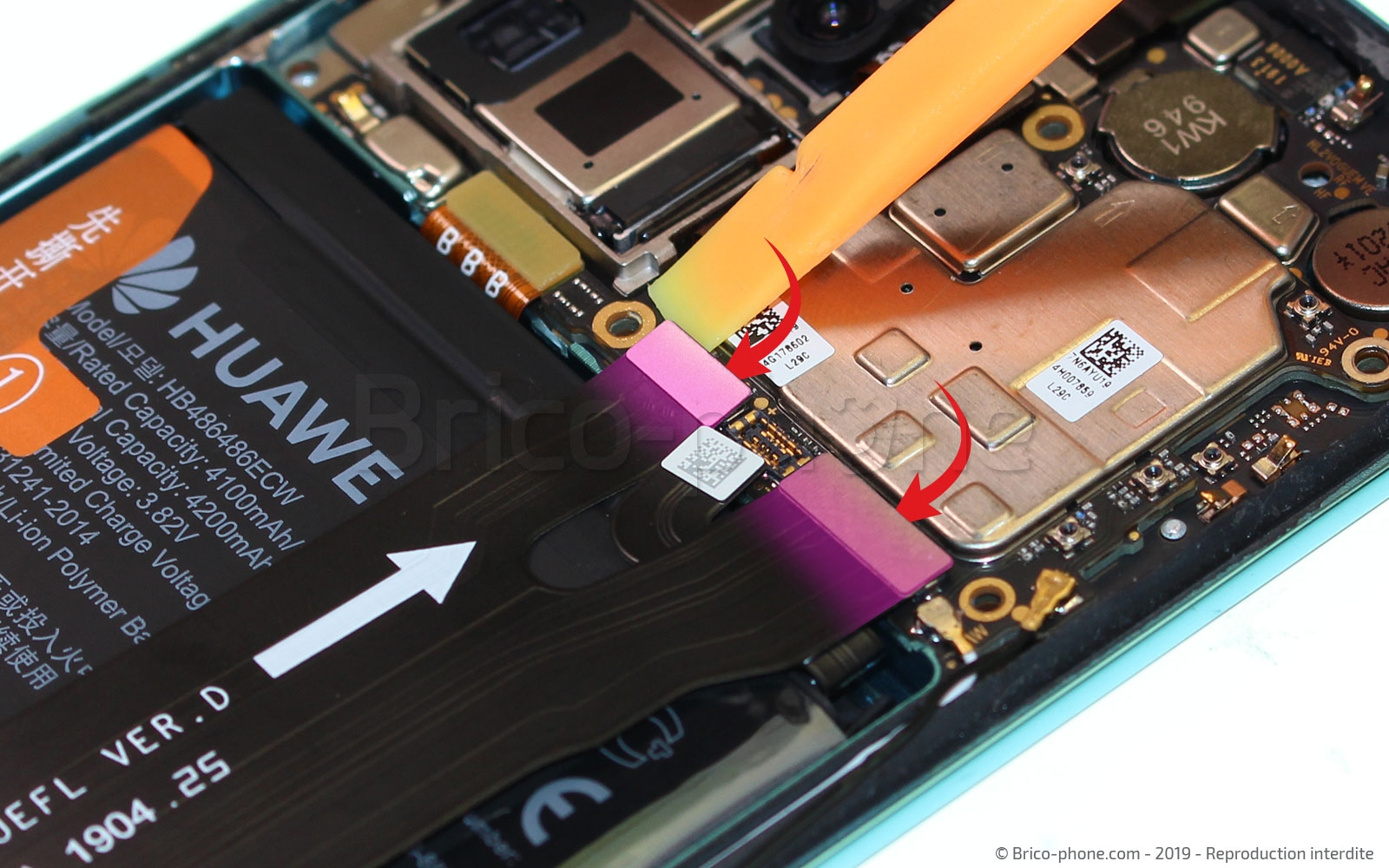

Avant toute chose, nous allons déconnecter la nappe de la batterie avec le levier en nylon.

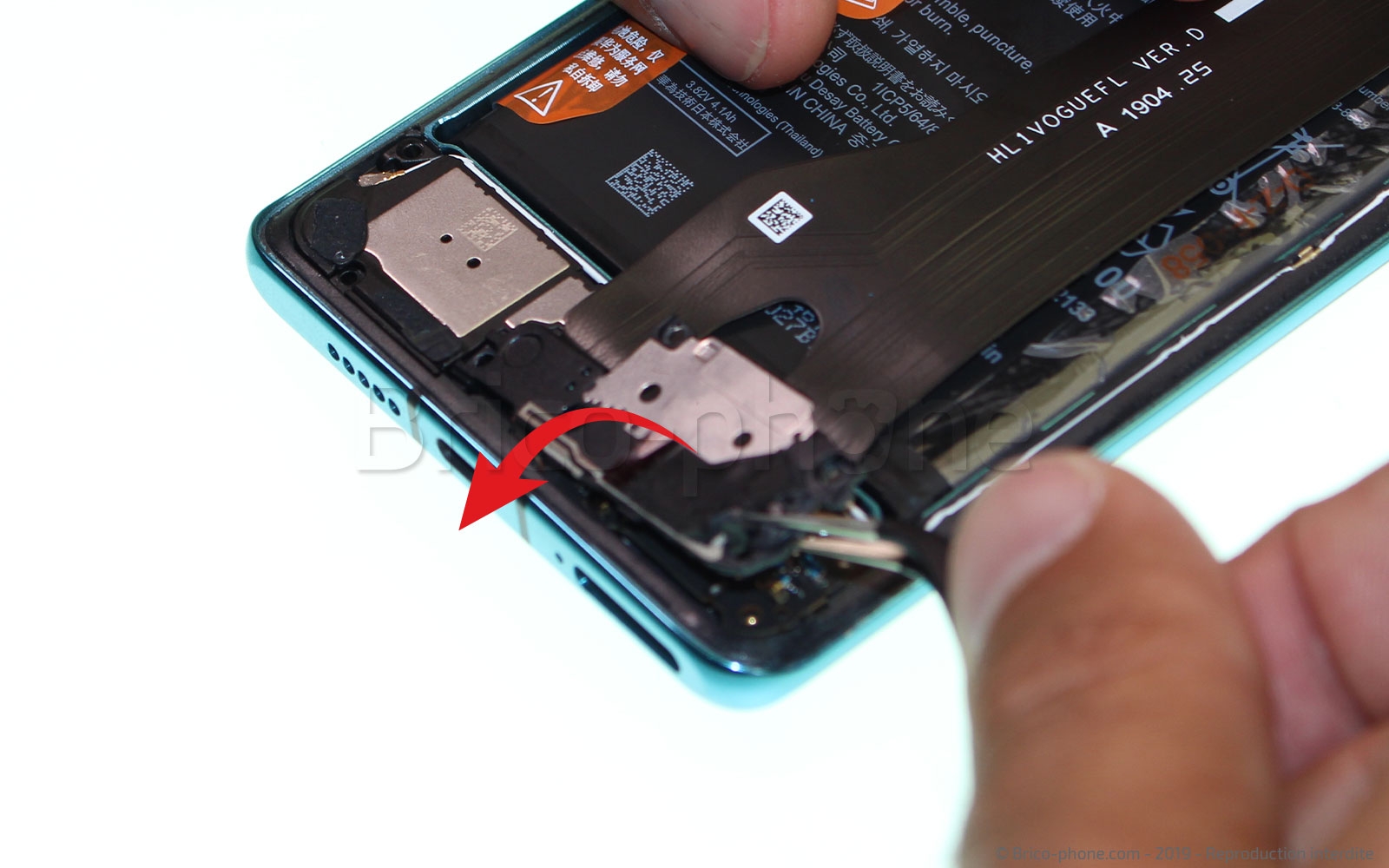

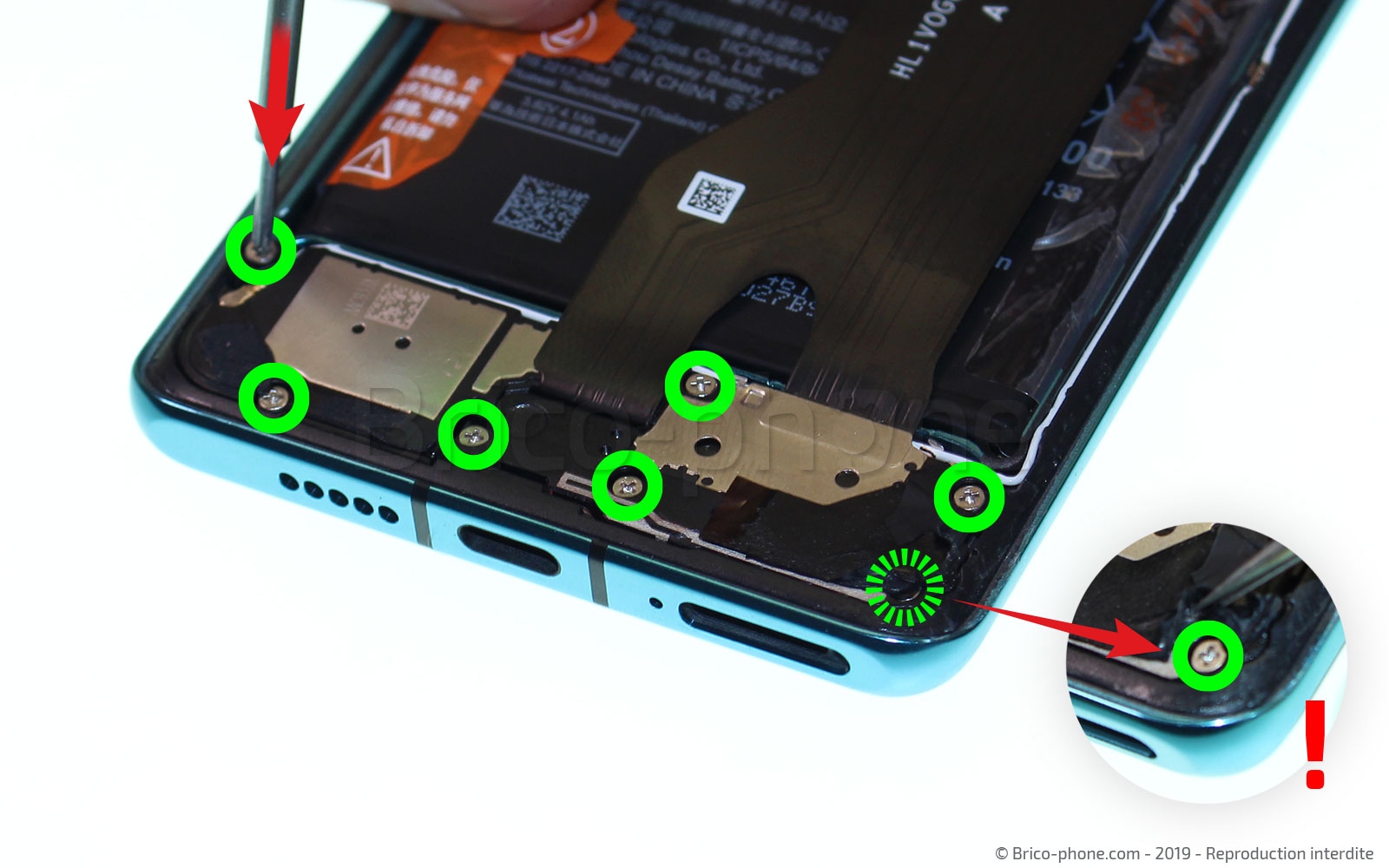

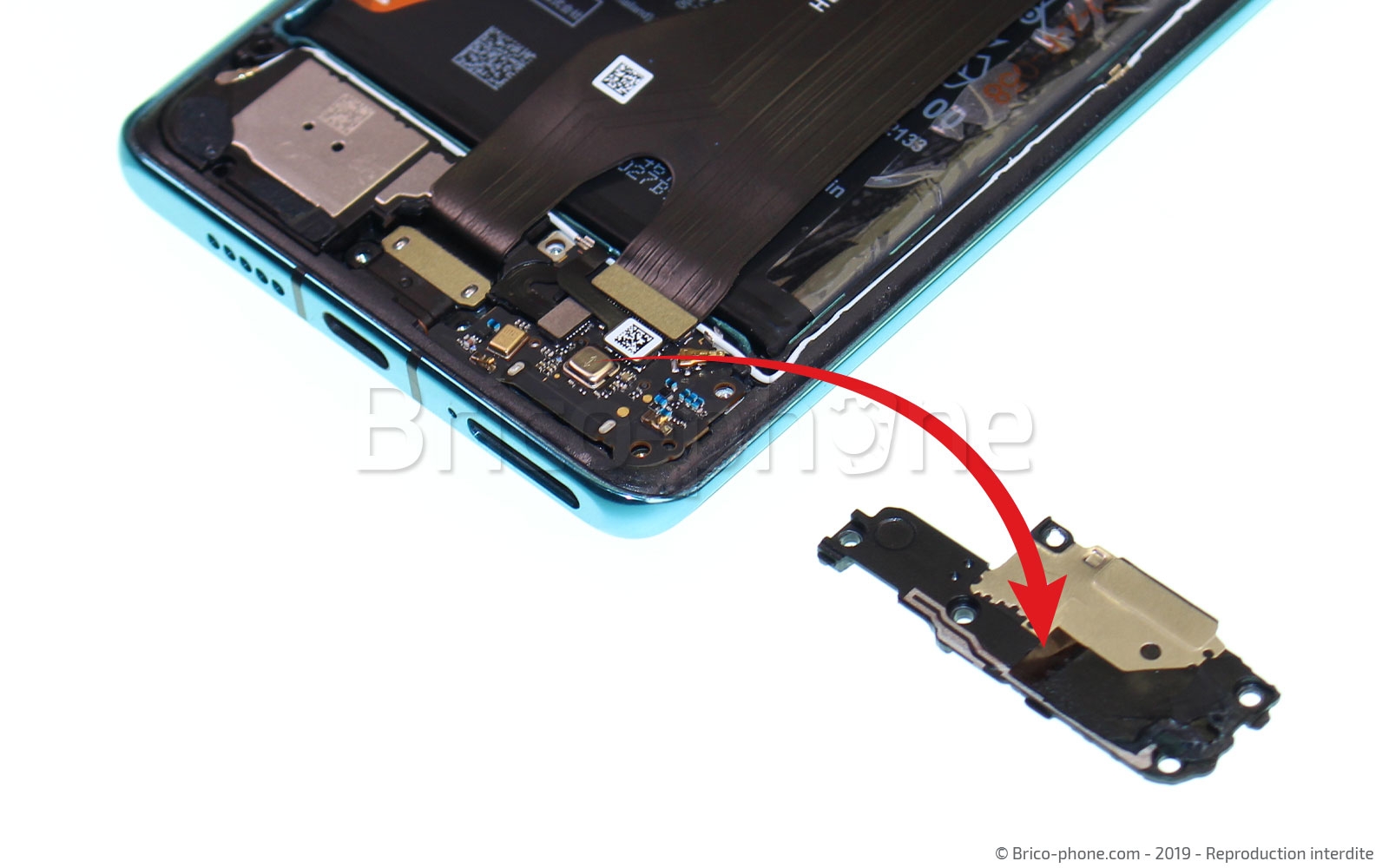

Retirez les sept vis qui maintiennent l'élément en place tout en faisant attention à celle en bas à droite qui est cachée derrière un film noir comme sur la photo n°1. Sortez le module haut-parleur en le déclipsant avec la pincette.

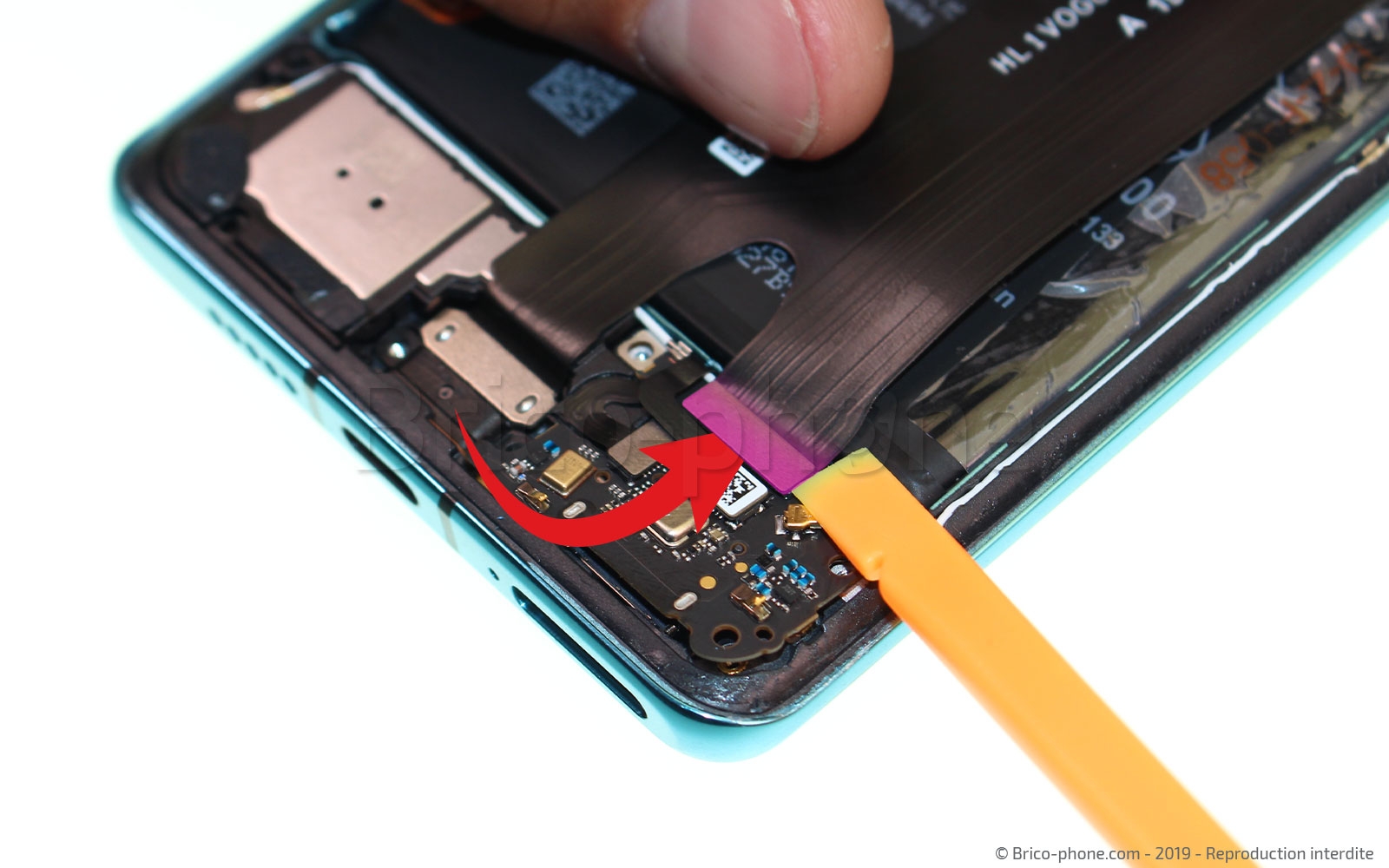

Avec le levier en nylon, déconnectez à présent les nappes du haut du port USB-C qui se trouvent de part et d'autres de la connectique de la batterie puis celle qui se trouve sur le module en bas (photo n°2).

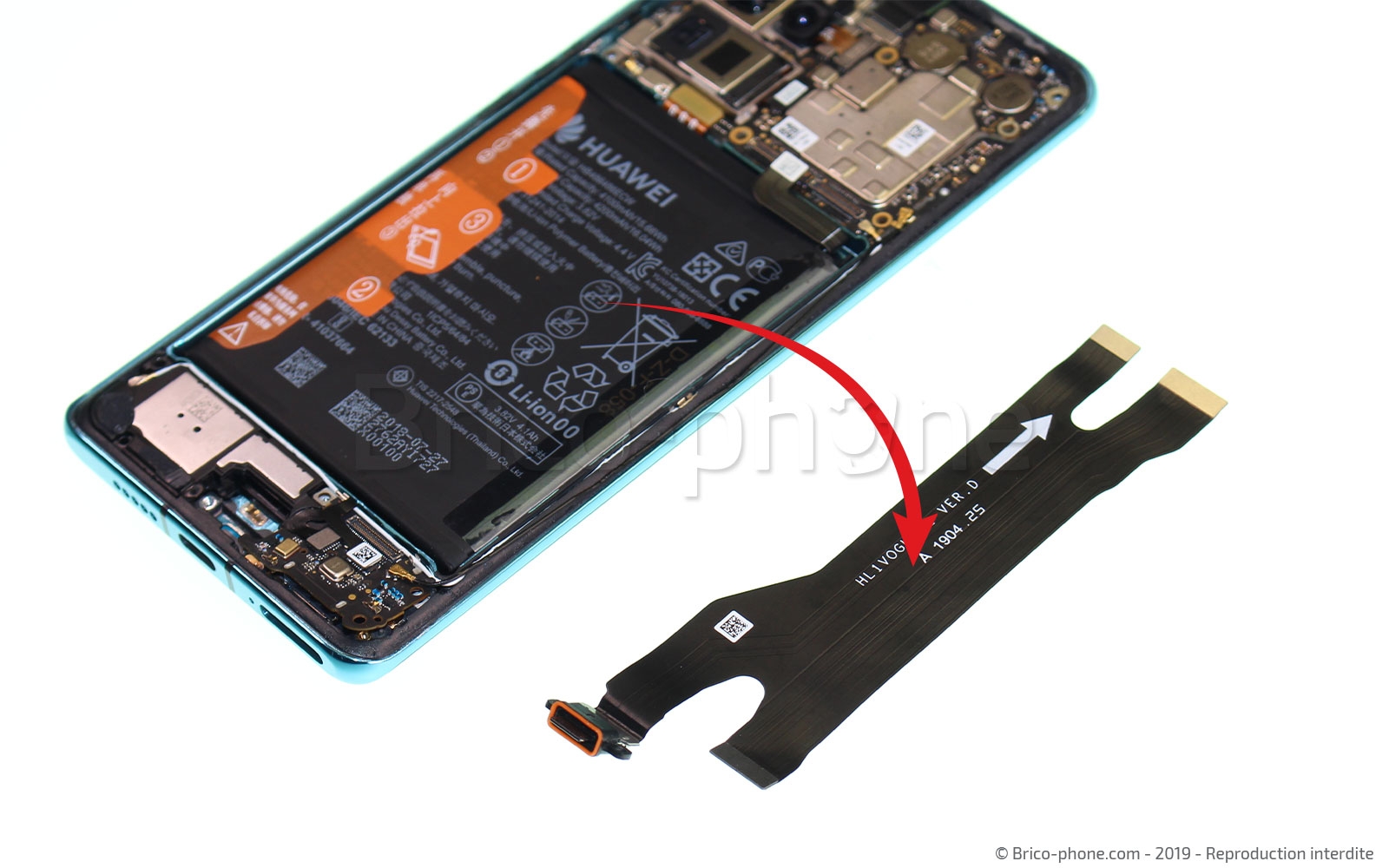

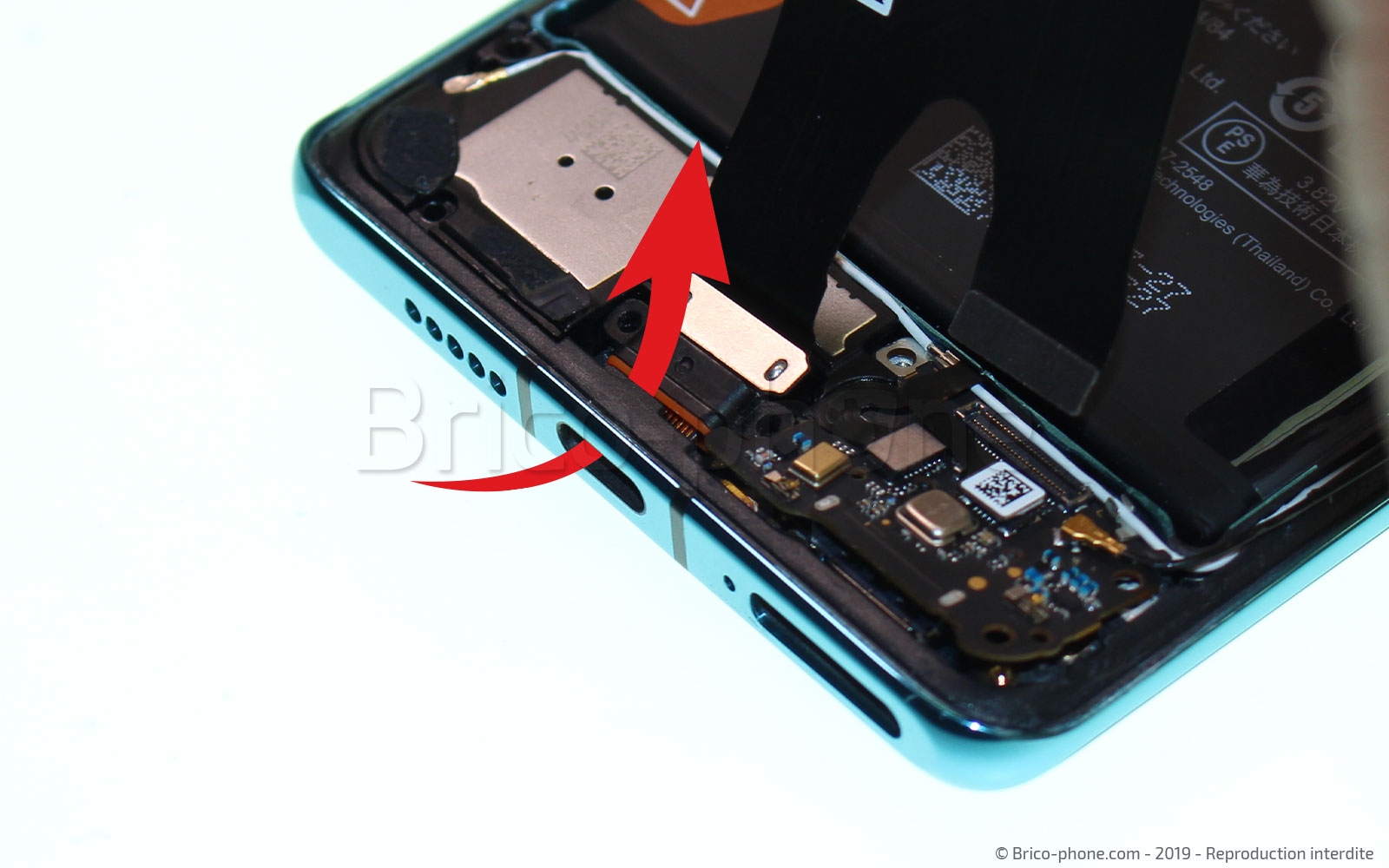

Une fois les nappes débranchées, vous pouvez retirer le connecteur de charge, en le prenant par la nappe (photo n°3).

Vous pouvez maintenant reprendre le tutoriel dans le sens inverse pour installer votre nouveau connecteur de charge. N'oubliez pas de retirer les protections s'il y en a sur la pièce de remplacement.

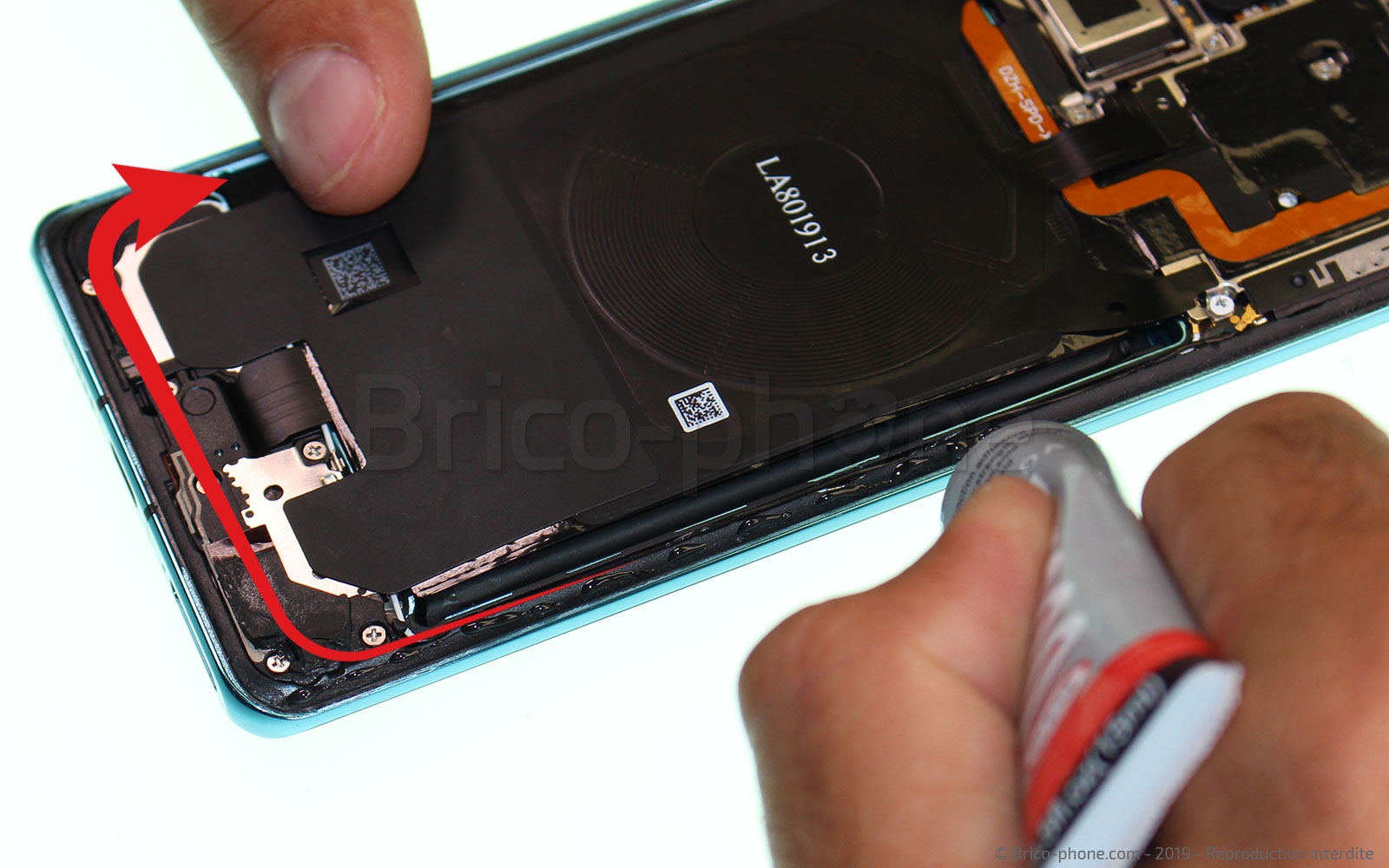

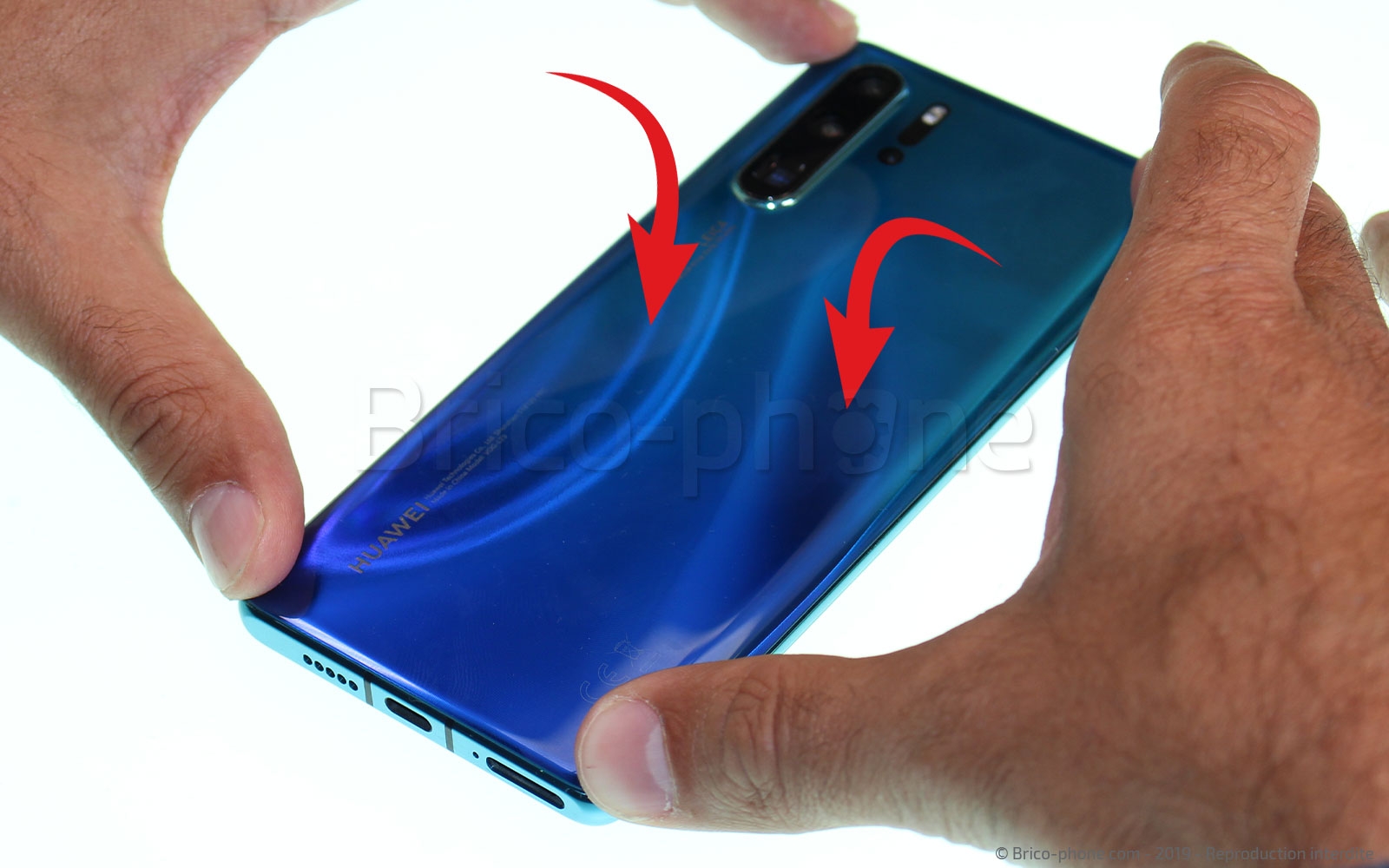

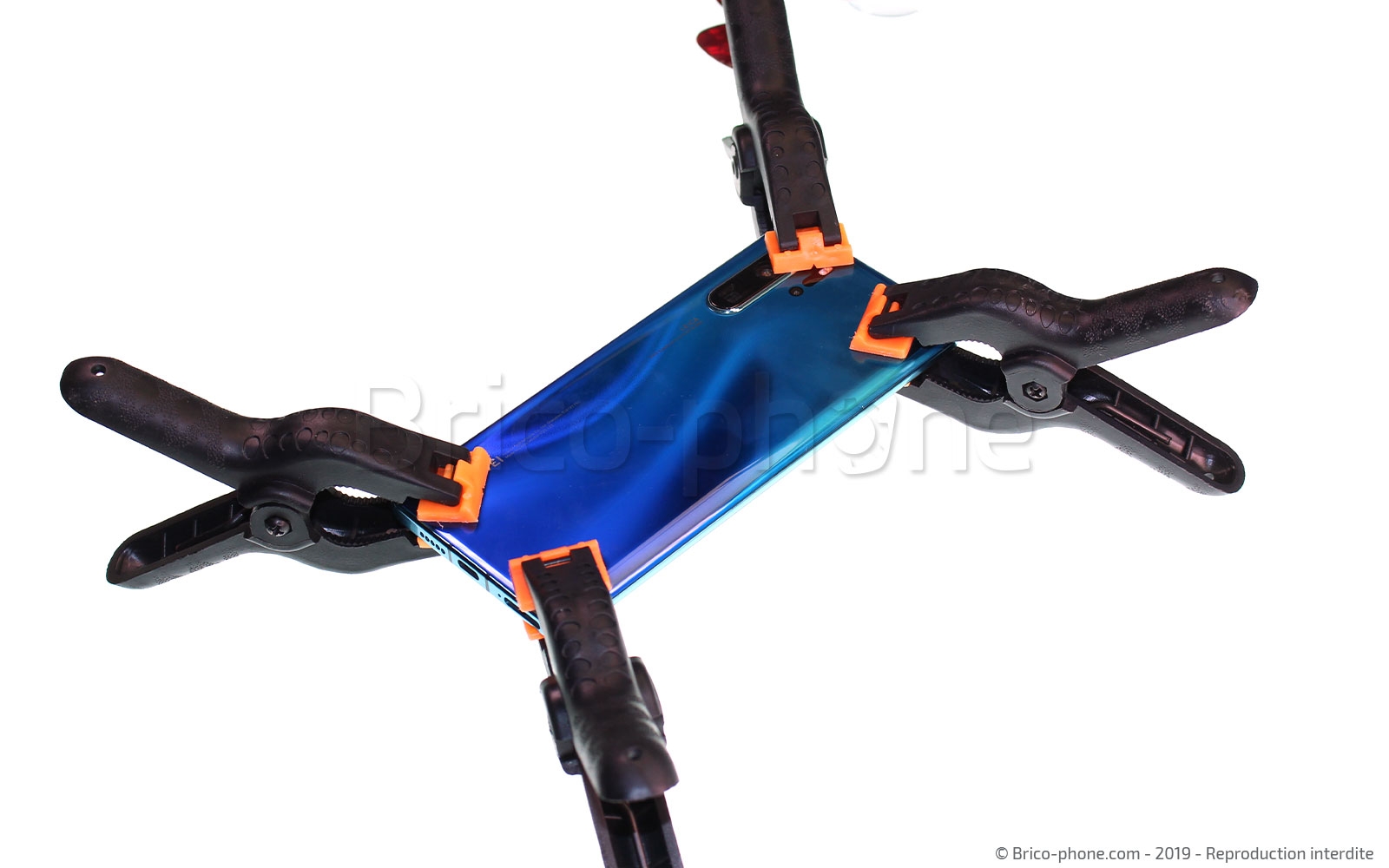

Pour refixer la vitre arrière, appliquez un léger filer de colle B7000 du kit outils sur le châssis puis venez-y placer la façade arrière en pressant un peu sur celle-ci. Une fois en place, mettez le téléphone sous presse pendant 30 minutes
