Changement de dock sur Galaxy A50

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Galaxy A50 | Temps estimé : 30 min | Difficulté : 2.5/5

Vous avez des problèmes de charge ou de micro lorsque vous êtes en communication et vous vous vous êtes assuré que le problème ne venait pas de votre câble. Brico-phone vous propose de réparer vous-même votre smartphone à l'aide d'un connecteur de charge compatible type-c et de l'un de nos nombreux kits d'outils disponibles sur notre site internet.

Diagnostic

> Votre Samsung Galaxy A50 ne charge plus quand vous le branchez
> Votre appareil n'est pas reconnu quand vous le branchez à un ordinateur
> Votre prise USB C est endommagée
> Votre prise jack est endommagé et ne fonctionne plus
> Vos correspondants ne vous entendent pas en communication audio

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type C 2.0, prise Jack et micro pour Samsung Galaxy A50
26,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Avant de vous lancer

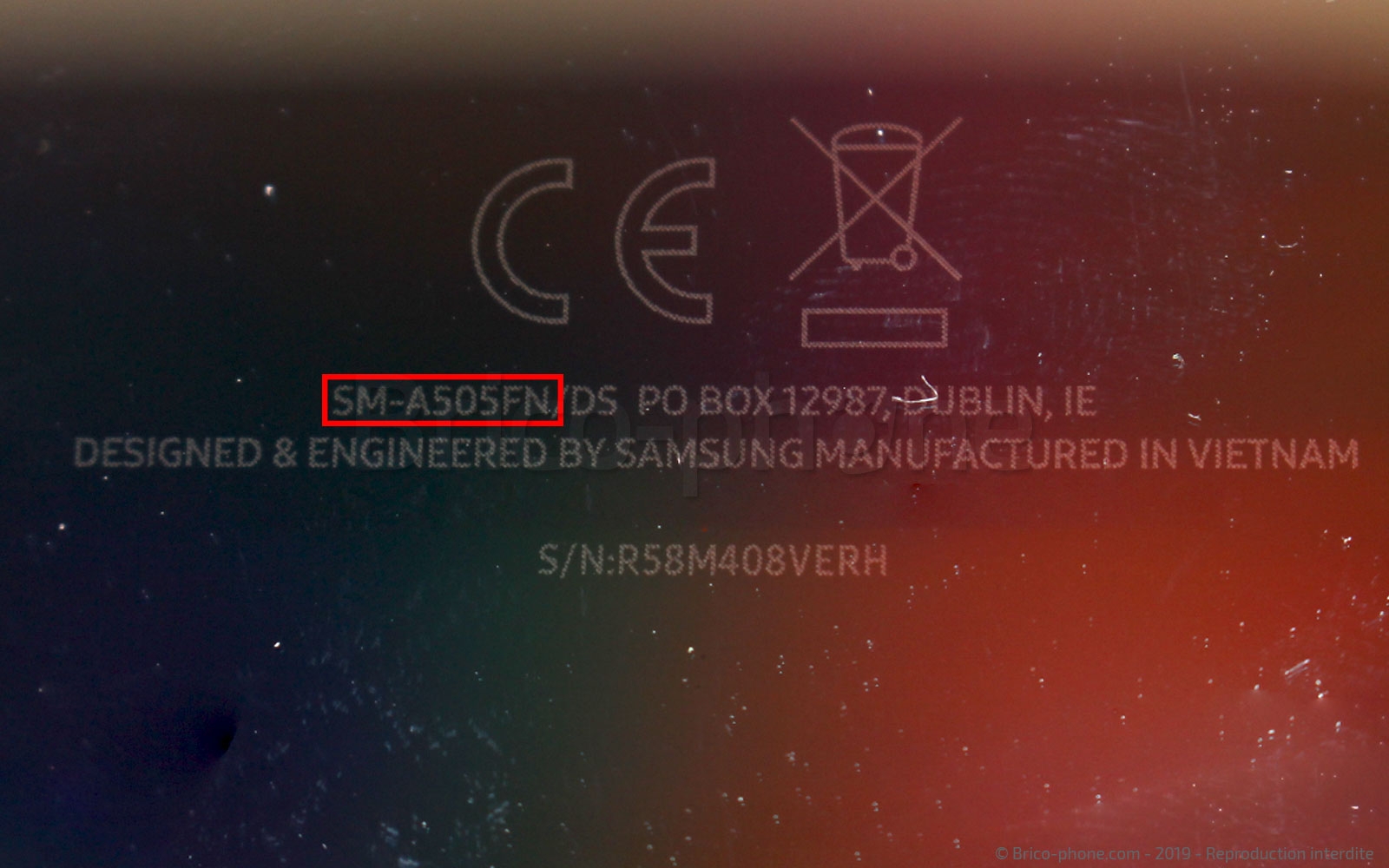

Assurez-vous d'avoir commandé et bien reçu la bonne pièce de remplacement en vous assurant que cette dernière soit bien compatible avec le n° de modèle inscrit au dos de votre smartphone Samsung.
Dans notre cas le n° de modèle est le suivant : SM-A505F

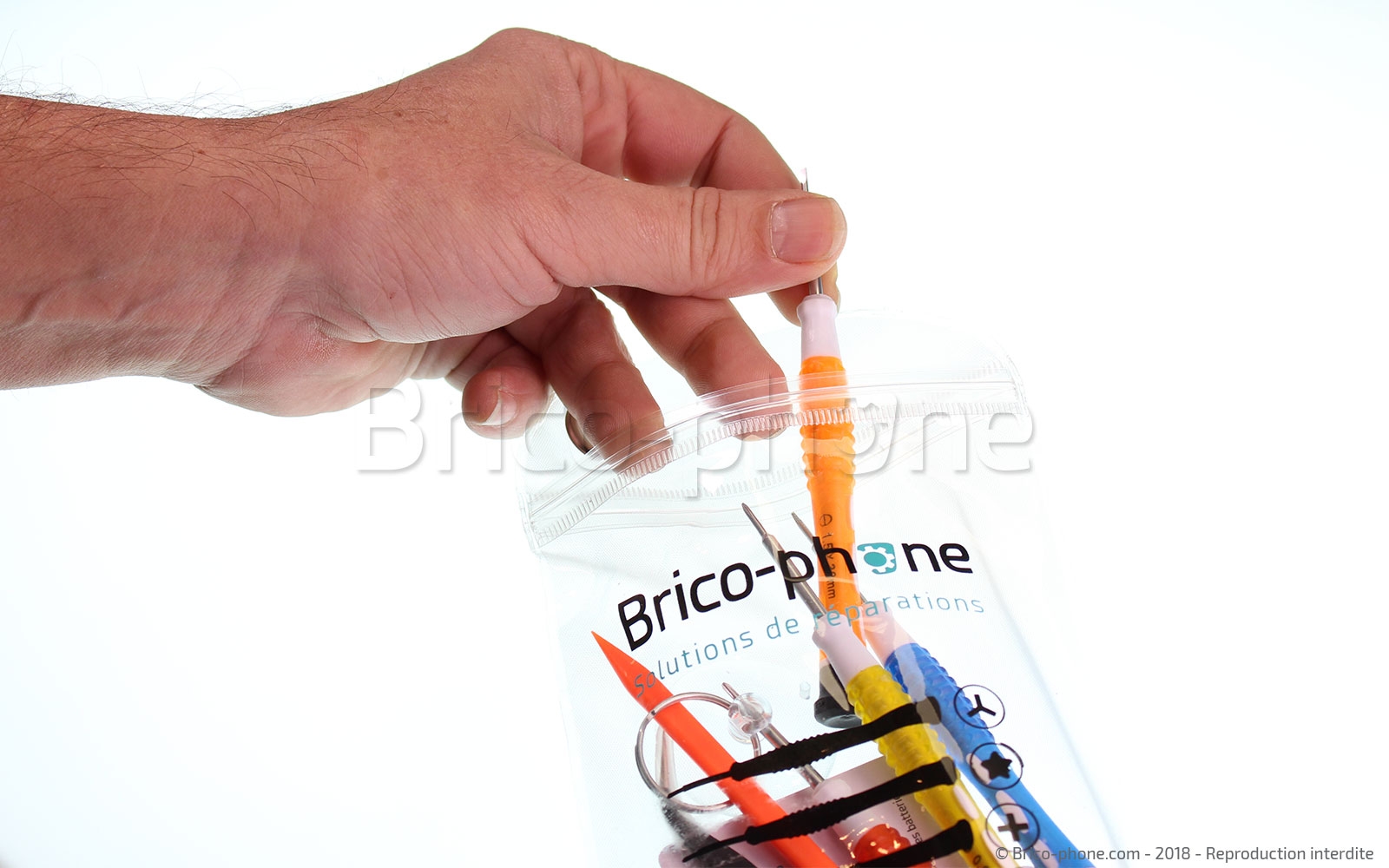

Sortez ensuite vos outils puis fixez le patron d'aide au montage offert avec votre commande

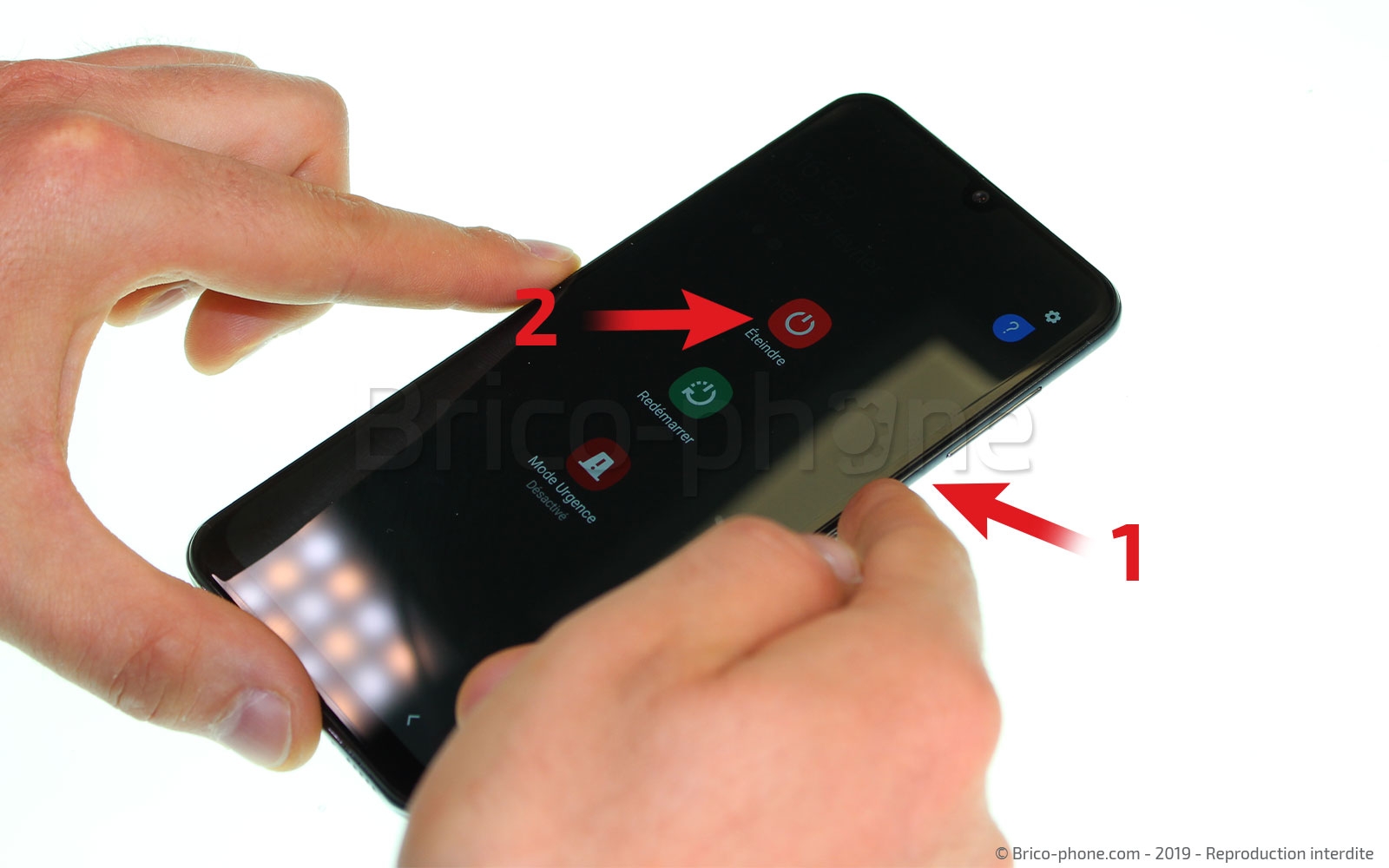

Etape 1: Eteindre l'appareil
Commencez par couper l'alimentation de votre appareil avant de vous lancer dans l'ouverture.

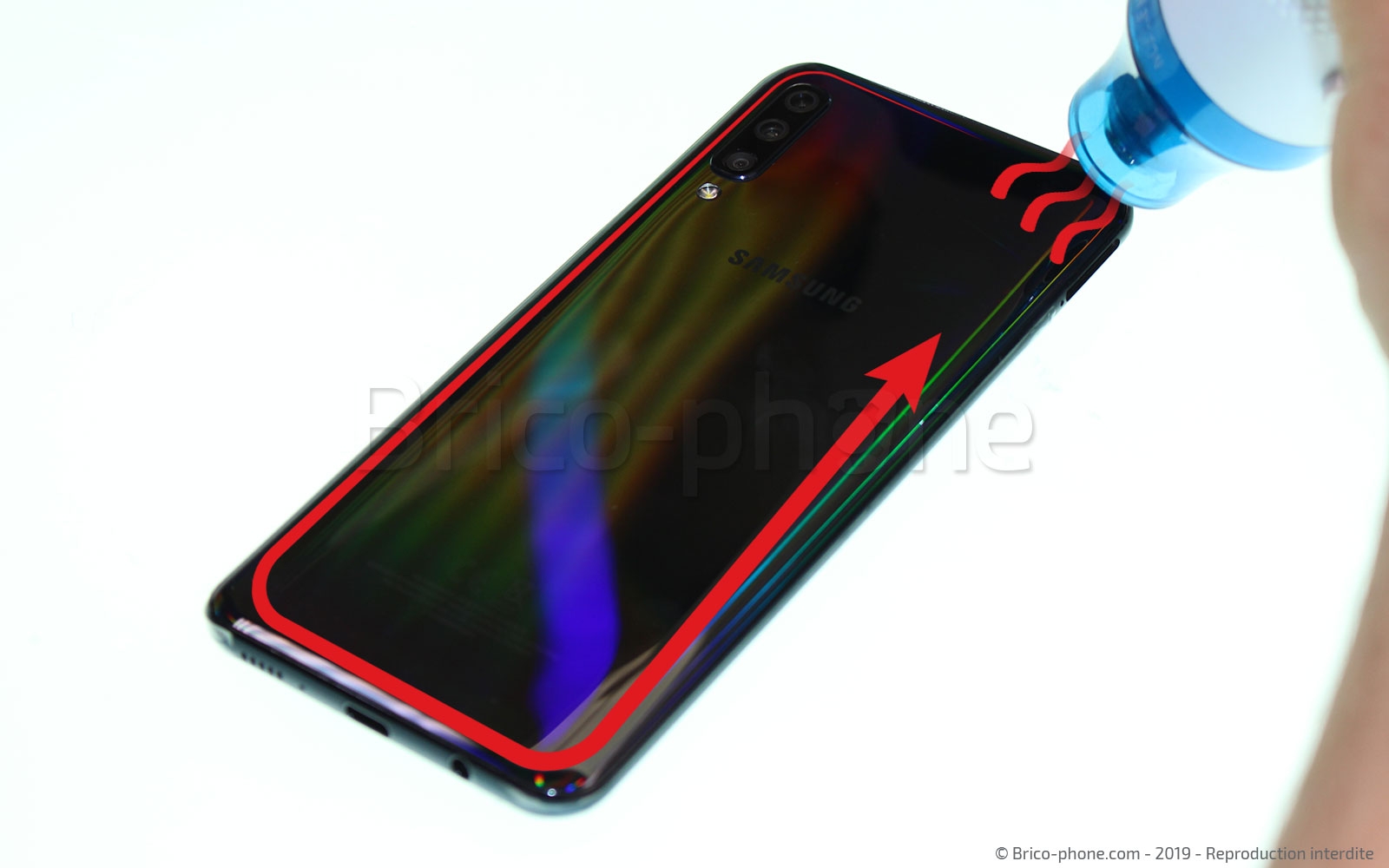

Etape 2 : Chauffer la vitre arrière
Sortez votre sèche-cheveux de son tiroir afin de chauffer le contour du cache arrière . Essayez dans la mesure du possible de ne pas chauffer à plus de 80°C.
Si vous ne posséder pas ce type d'appareil , vous pouvez vous équiper d'un mini-décapeur thermique que vous trouverez sur notre site internet.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

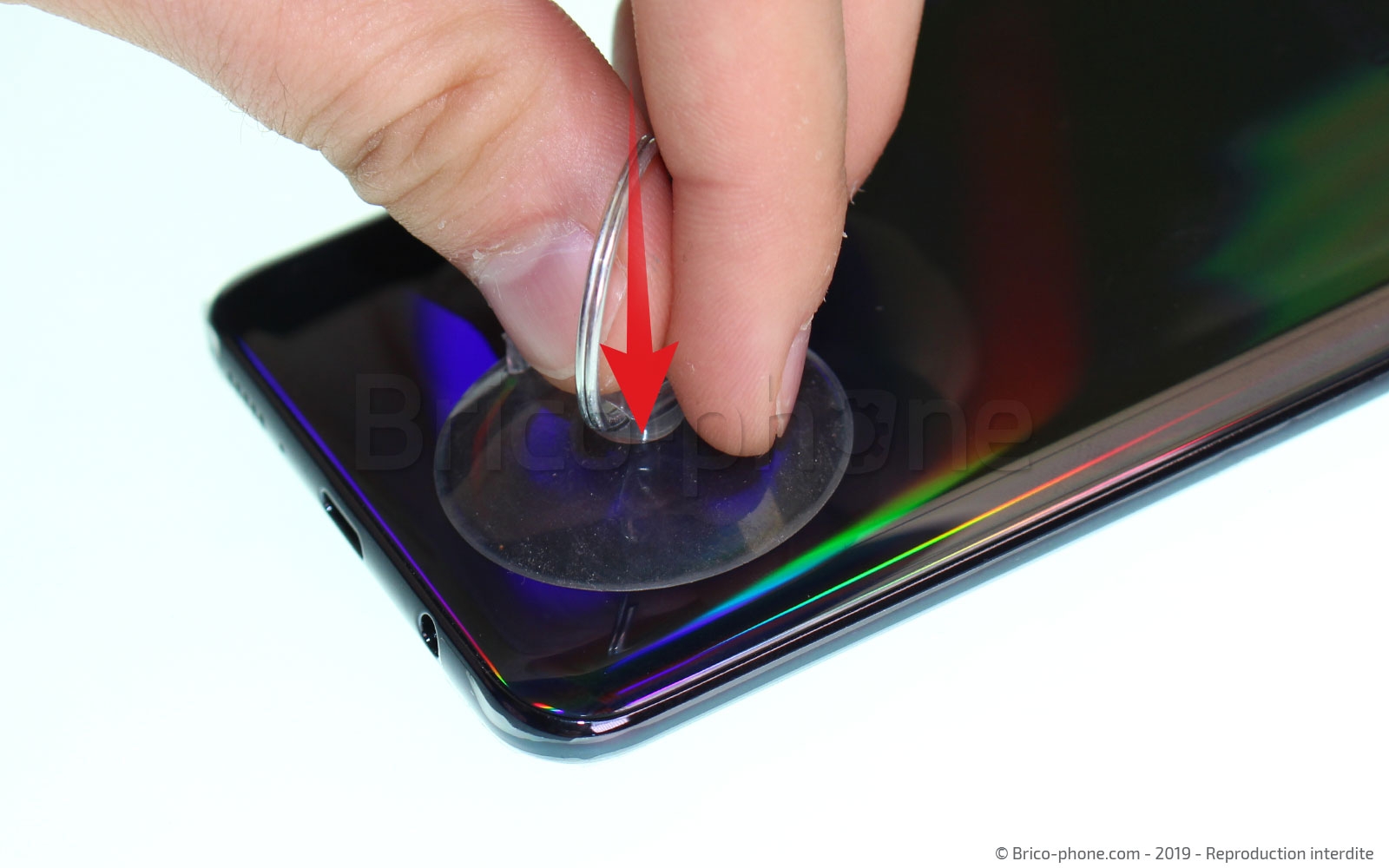

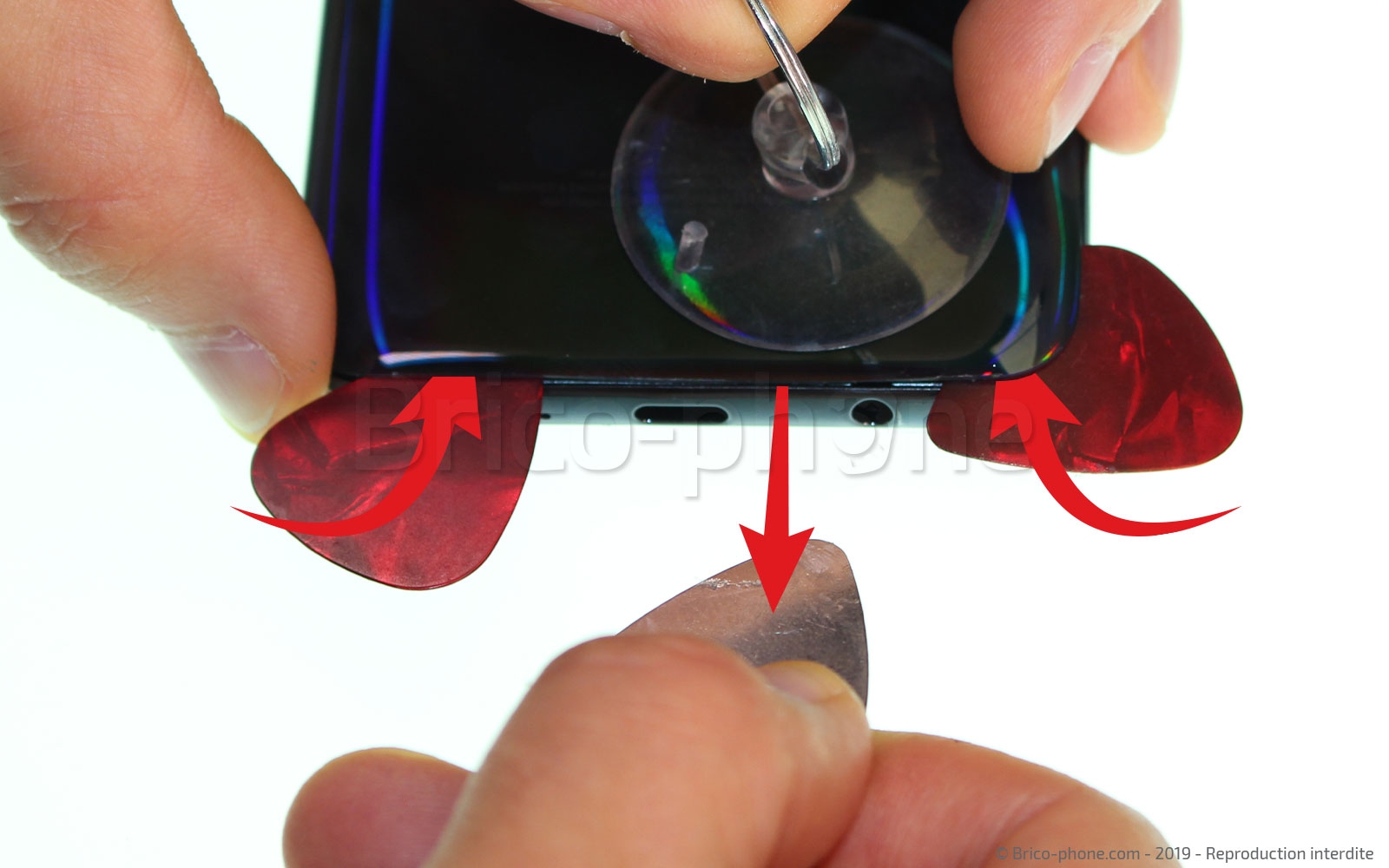

Etape 3 : Mettre en place les outils pour le décollage

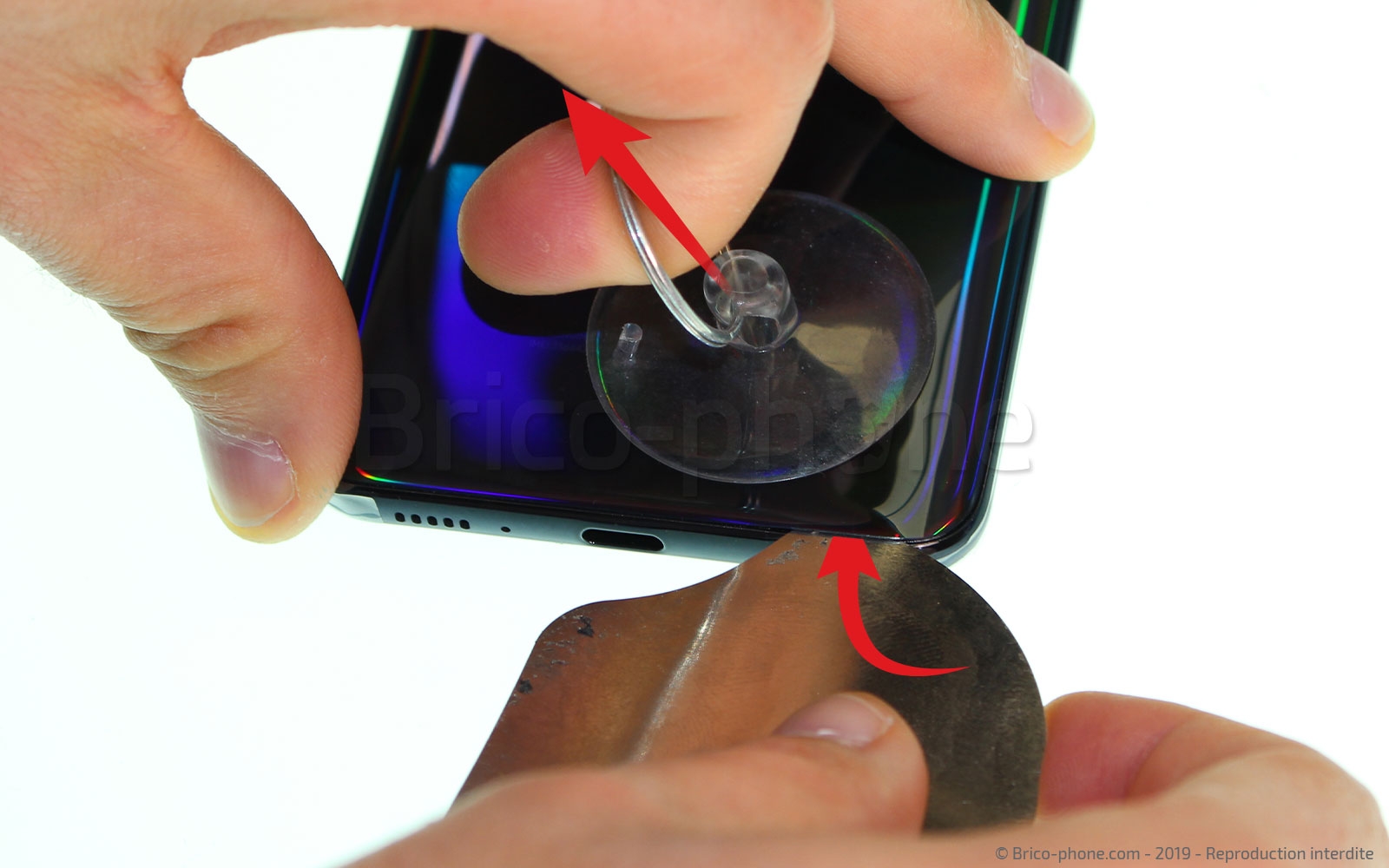

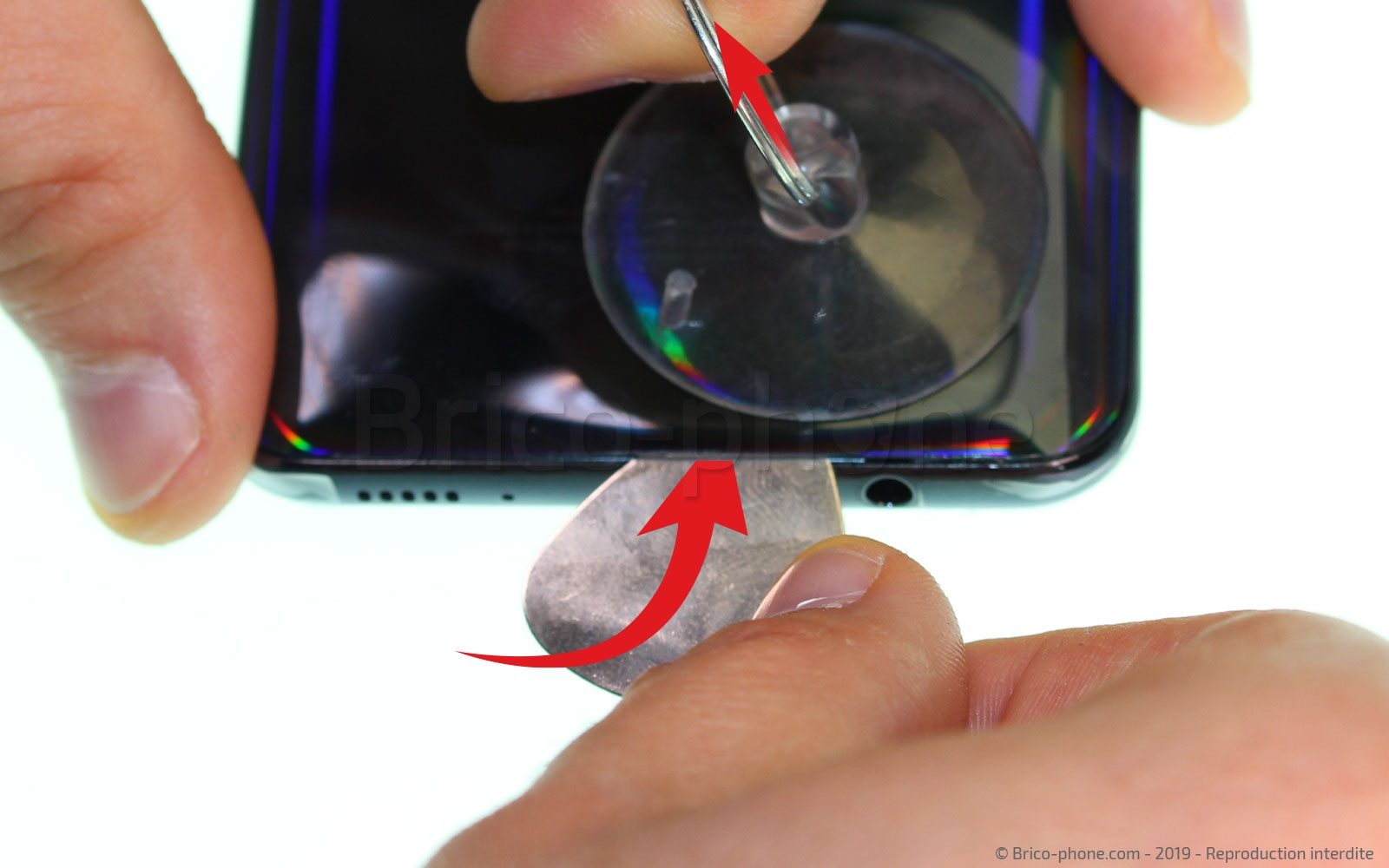

Placez la ventouse sur le bas de la façade arrière puis tout en tirant dessus à l'aide de l'anneau métallique ( ce qui soulage la pression entre la vitre et le châssis) insérez simultanément le médiator métal.
Pour cette étape nous conseillons vivement l'utilisation d'un outil iflex qui de par sa finesse et son ergonomie sera plus simple à insérer.
Insérez ensuite les médiators plastiques de part et d'autres de l'outil métallique puis retirez ce dernier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

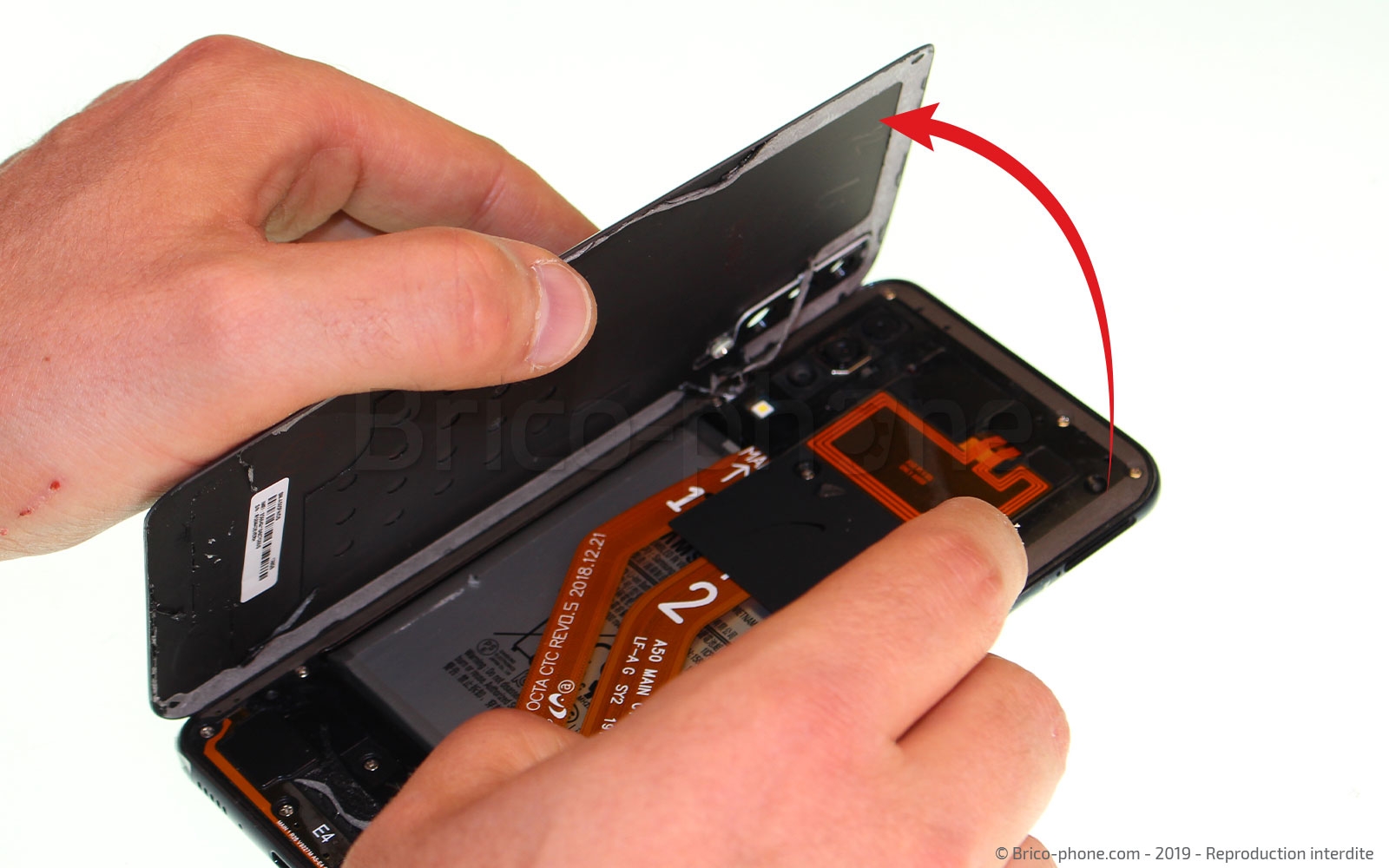

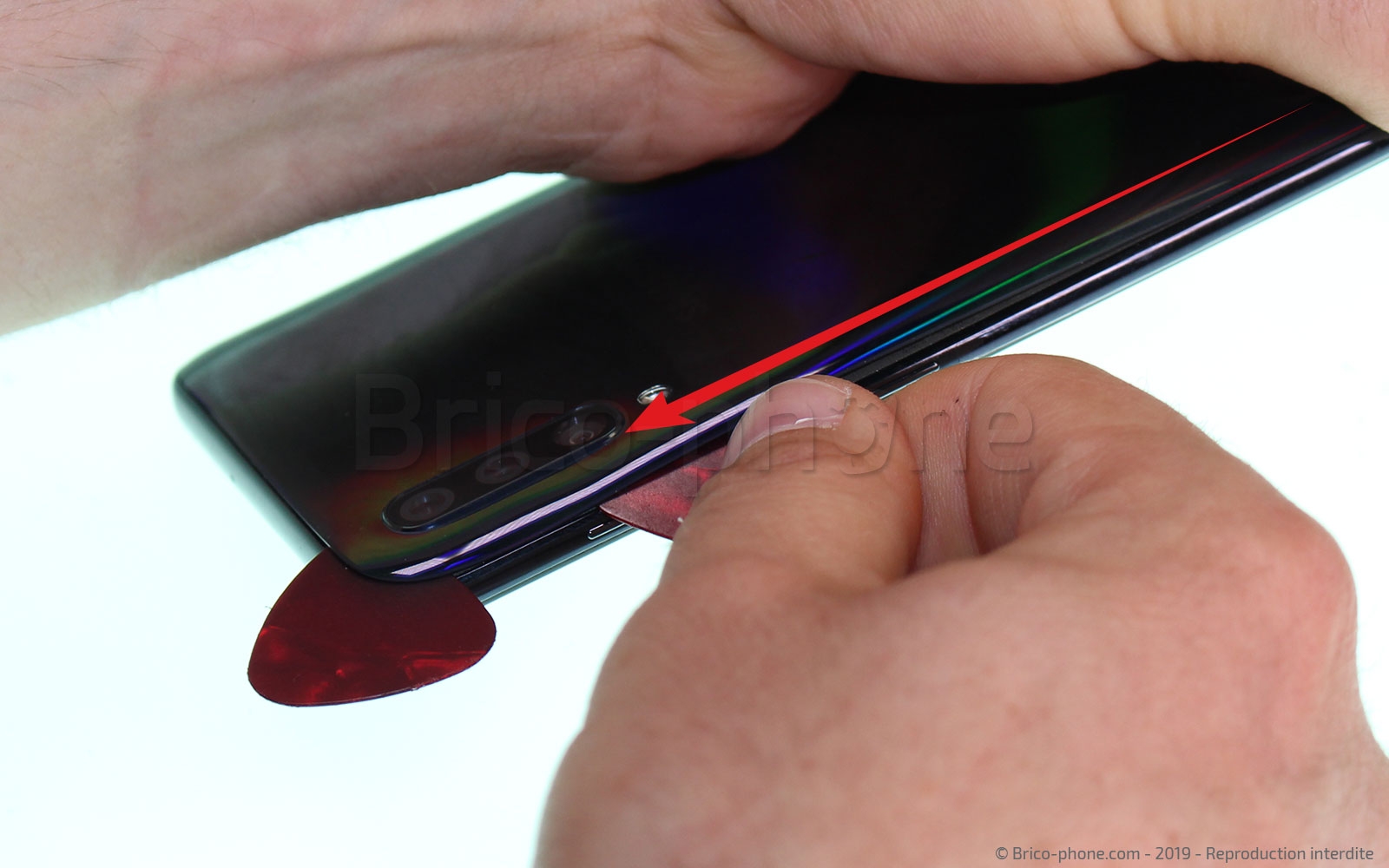

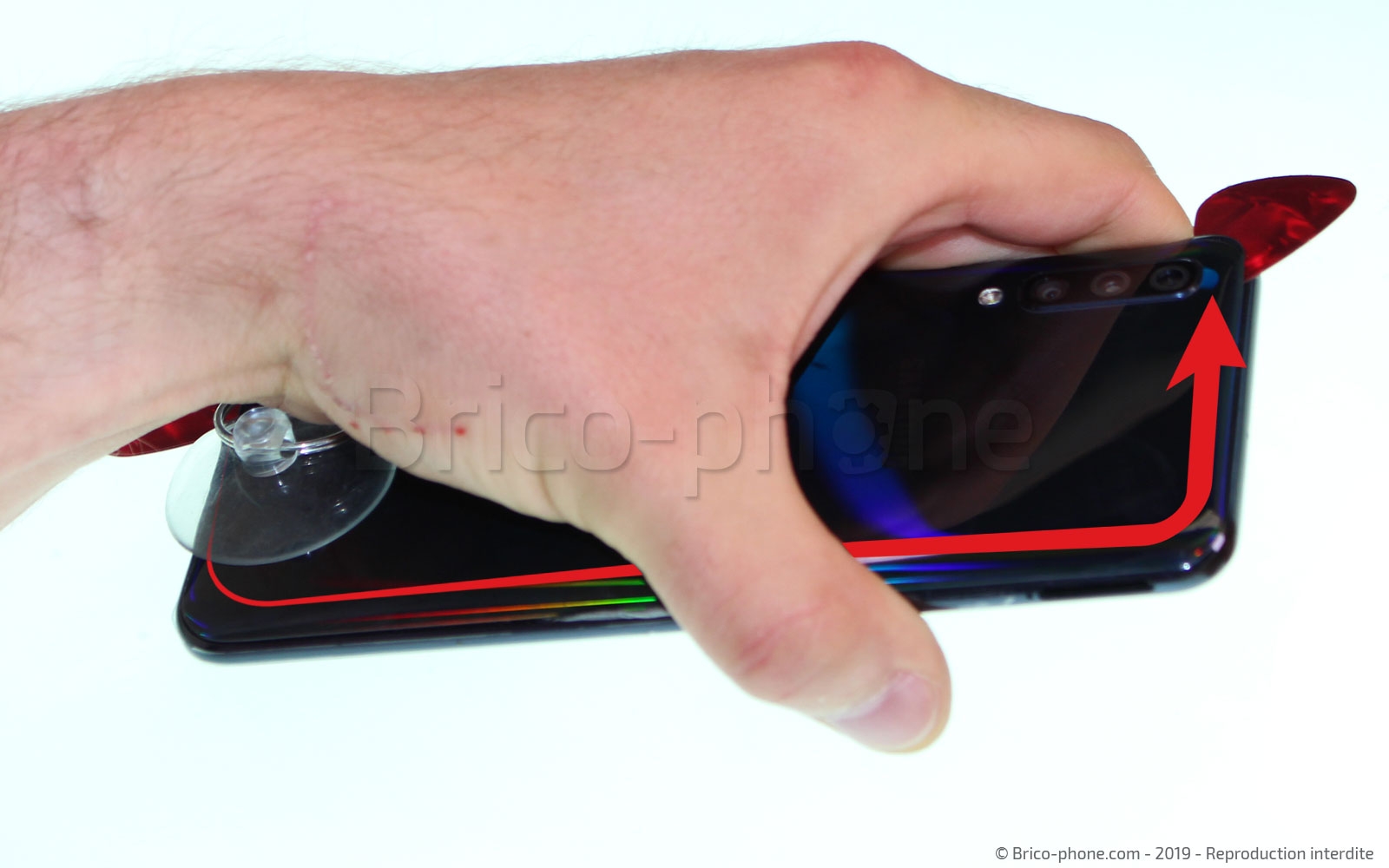

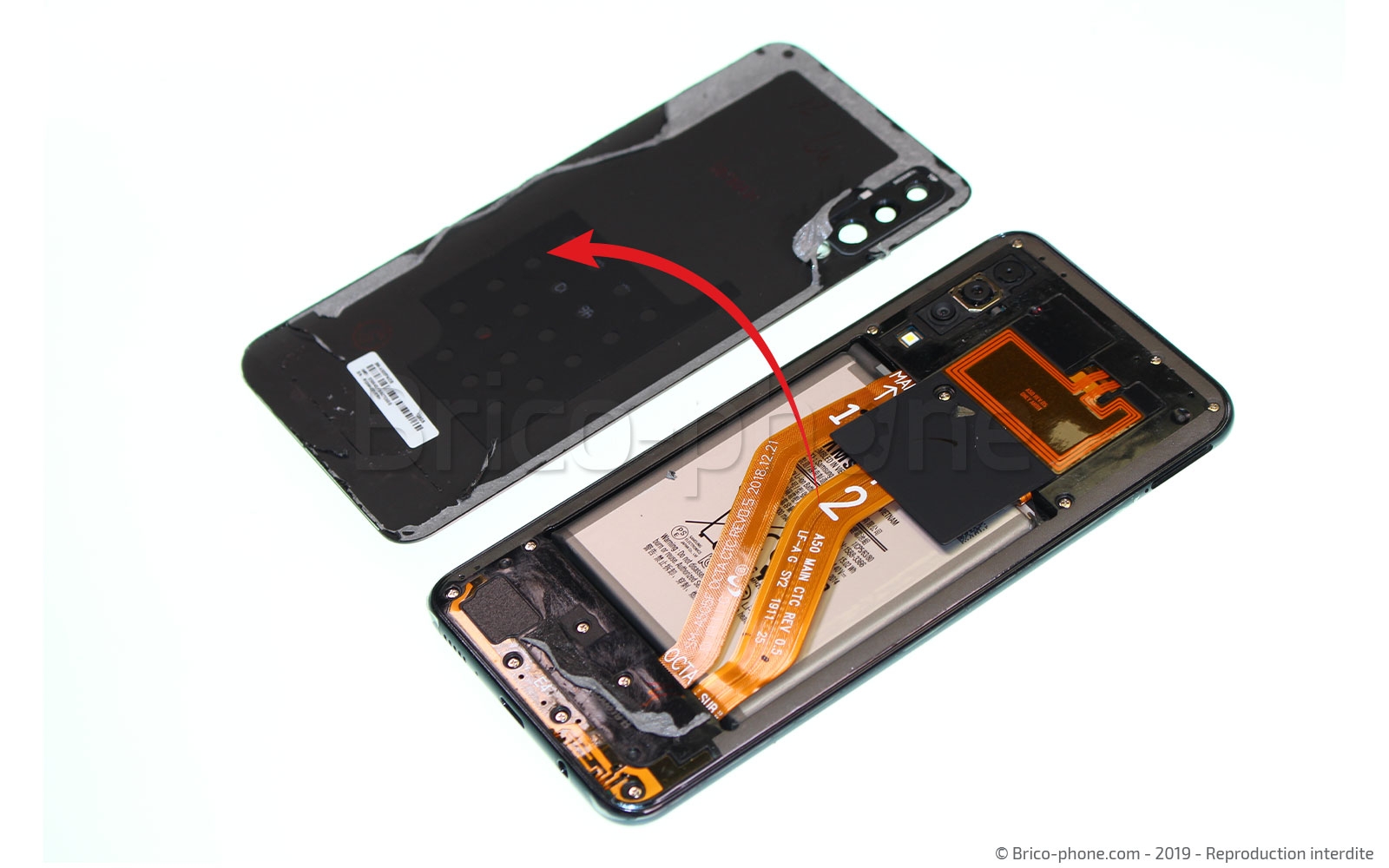

Etape 4 : Décoller la vitre arrière
Faites coulisser les médiators plastiques sous tout le contour du cache , puis ouvrez l'appareil.
Outils du kit utilisés
Outils du kit utilisés

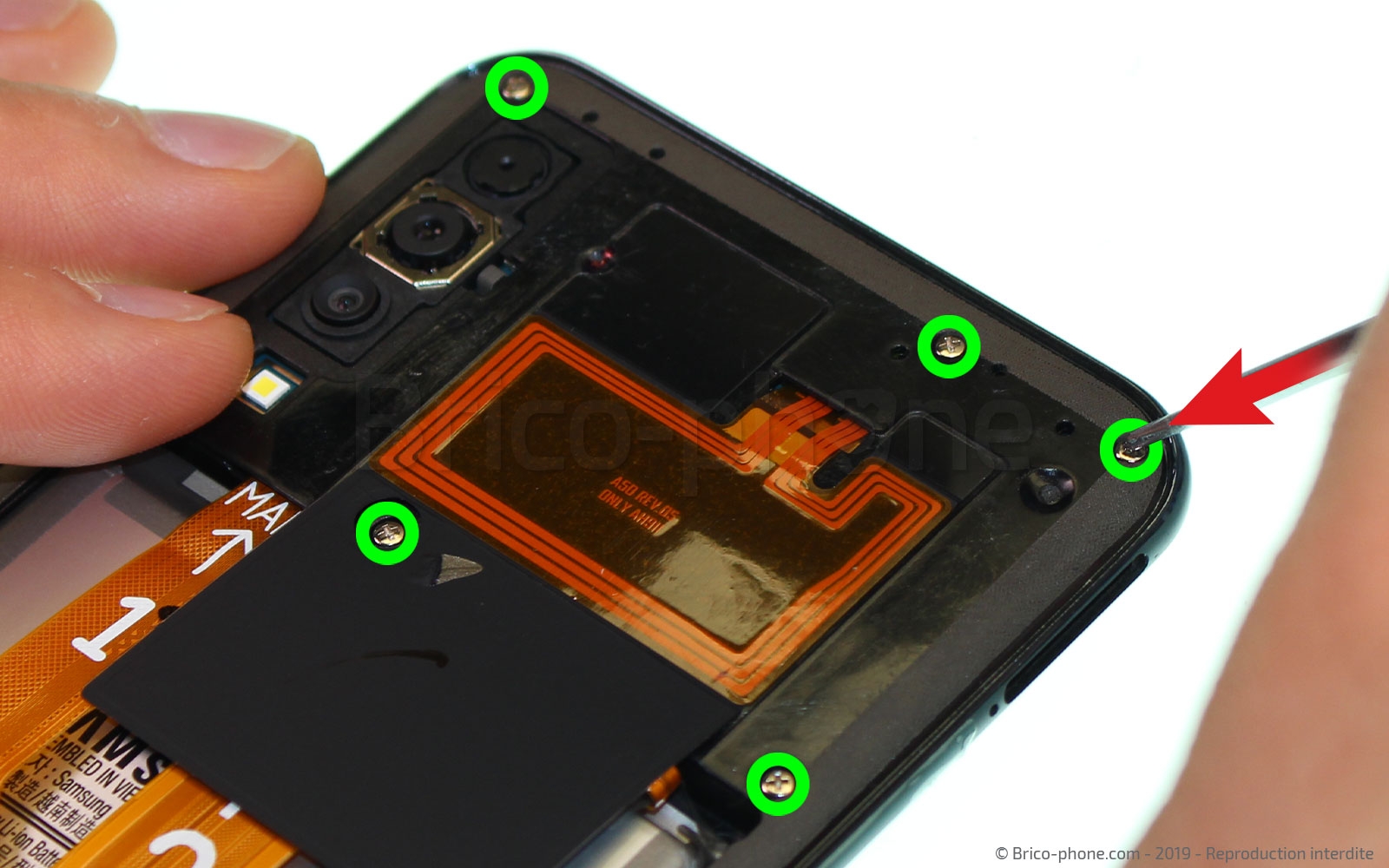

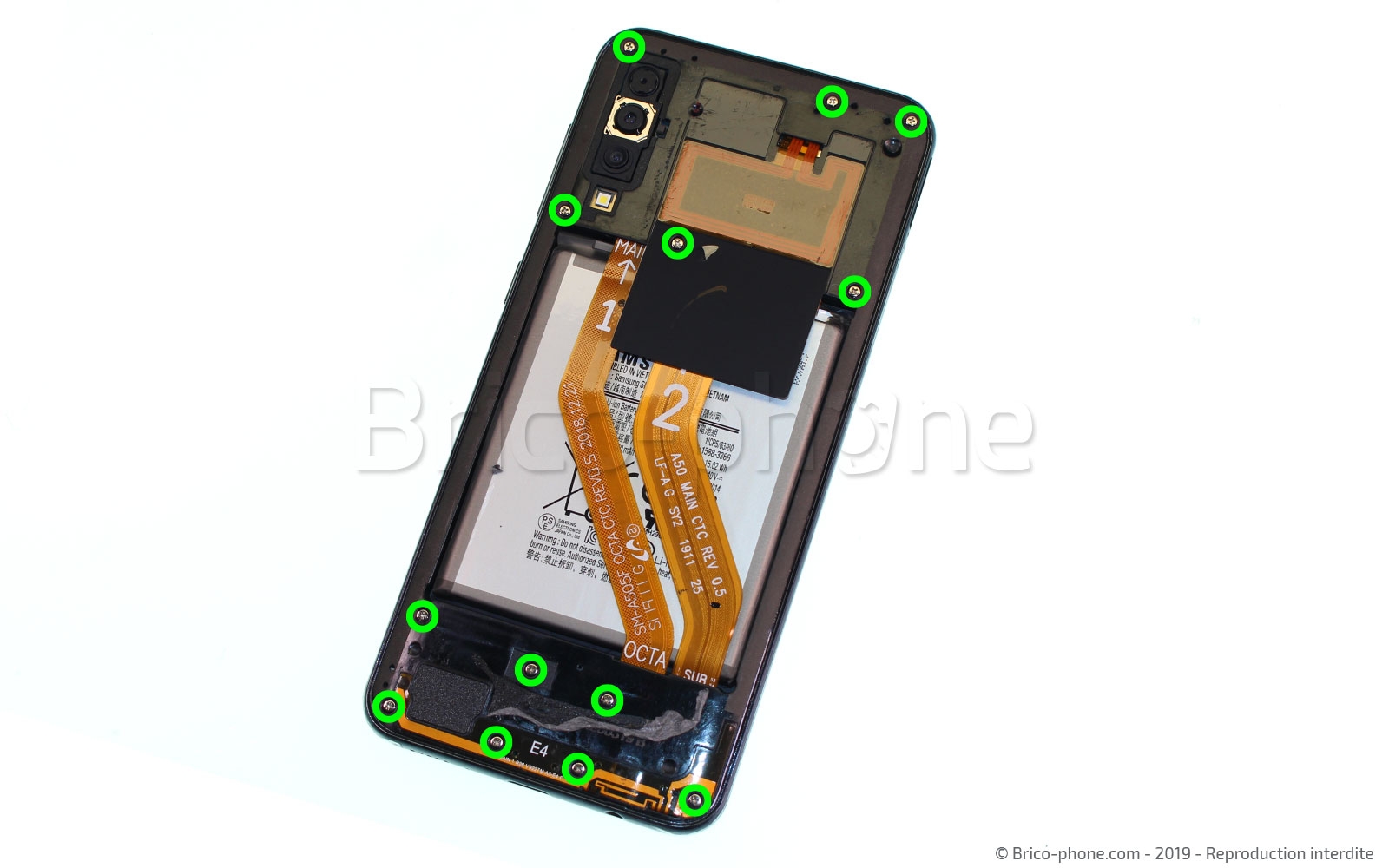

Etape 5 : Dévisser le châssis intermédiaire

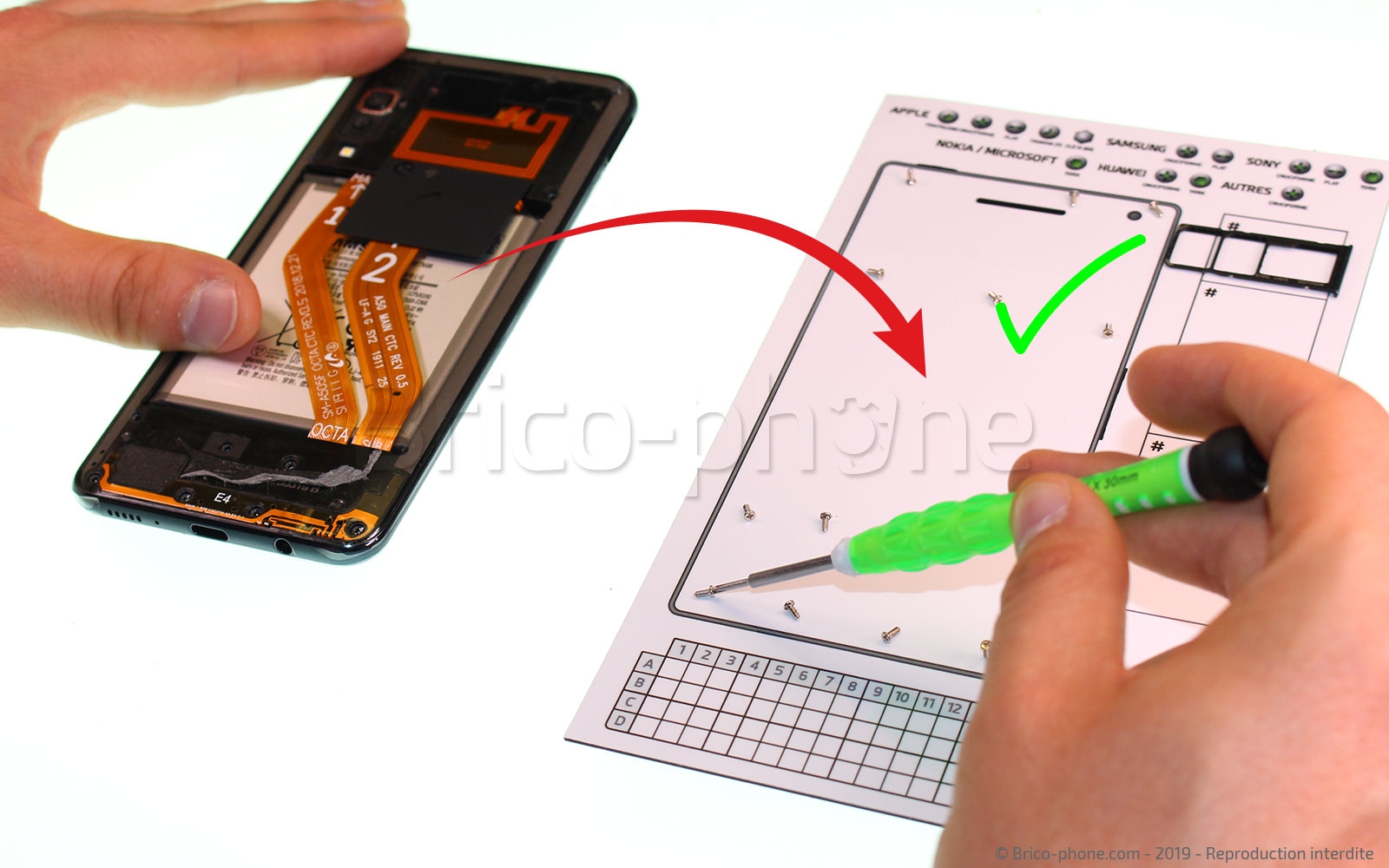

Saisissez le tournevis cruciforme de diamètre 1.5 afin d'enlever toutes les vis qui maintiennent le châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

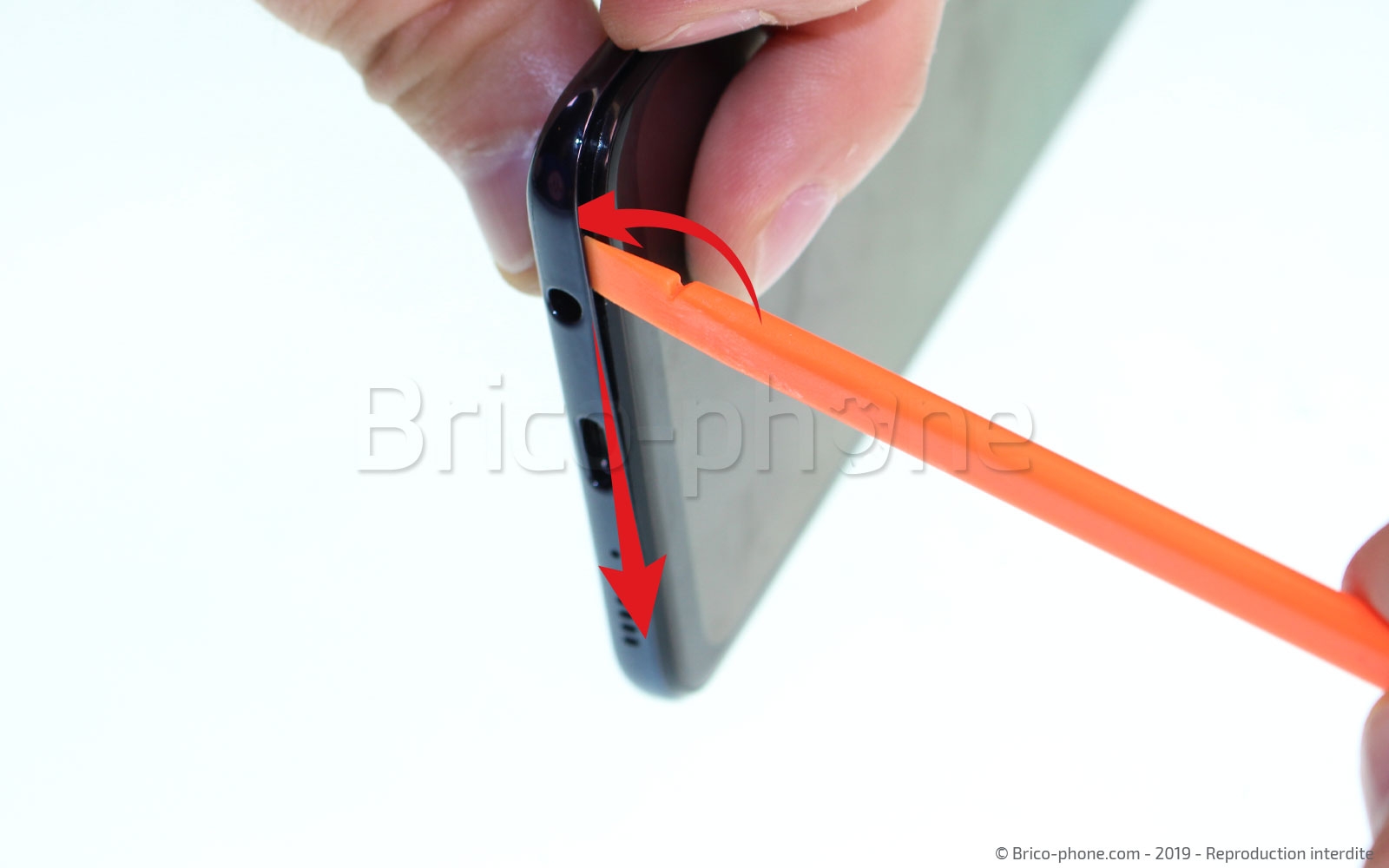

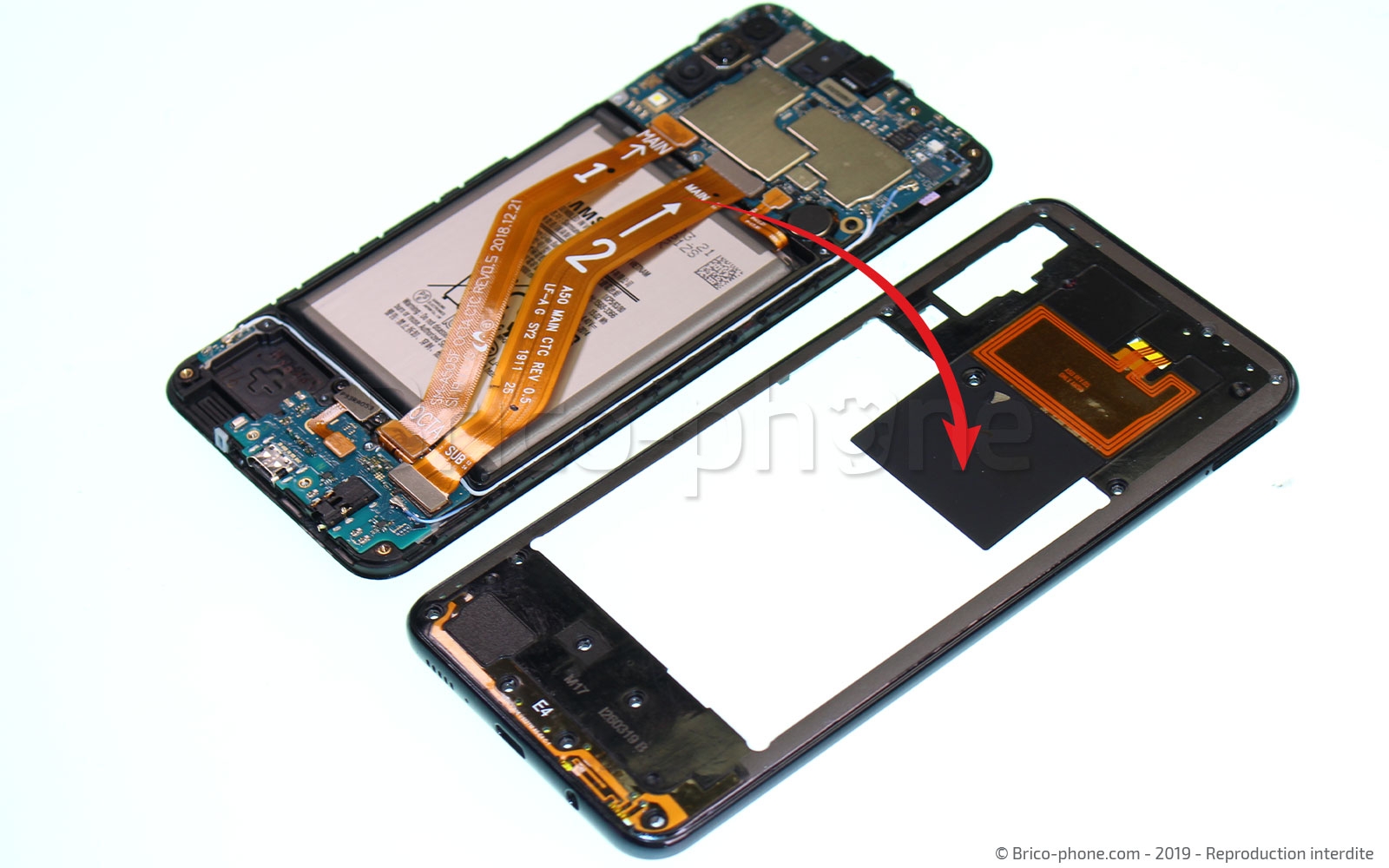

Etape 6 : Déclipser le châssis

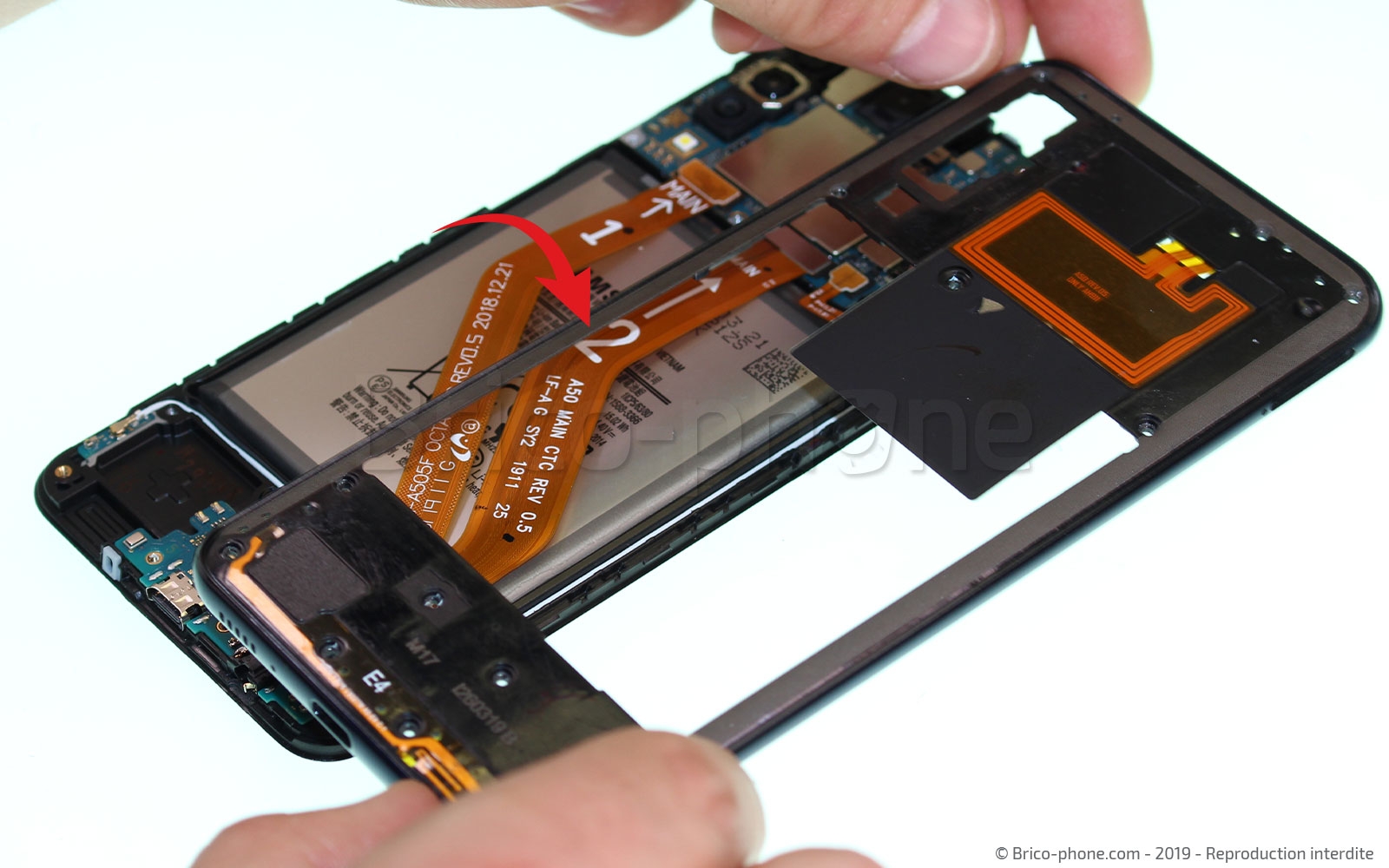

Prenez le levier nylon puis déclipsez le châssis intermédiaire en faisant levier entre l'écran et ce dernier à différents endroits.
Une fois retiré, vous avez accès aux différents composants de votre Samsung galaxy A50.
Outils du kit utilisés
Outils du kit utilisés

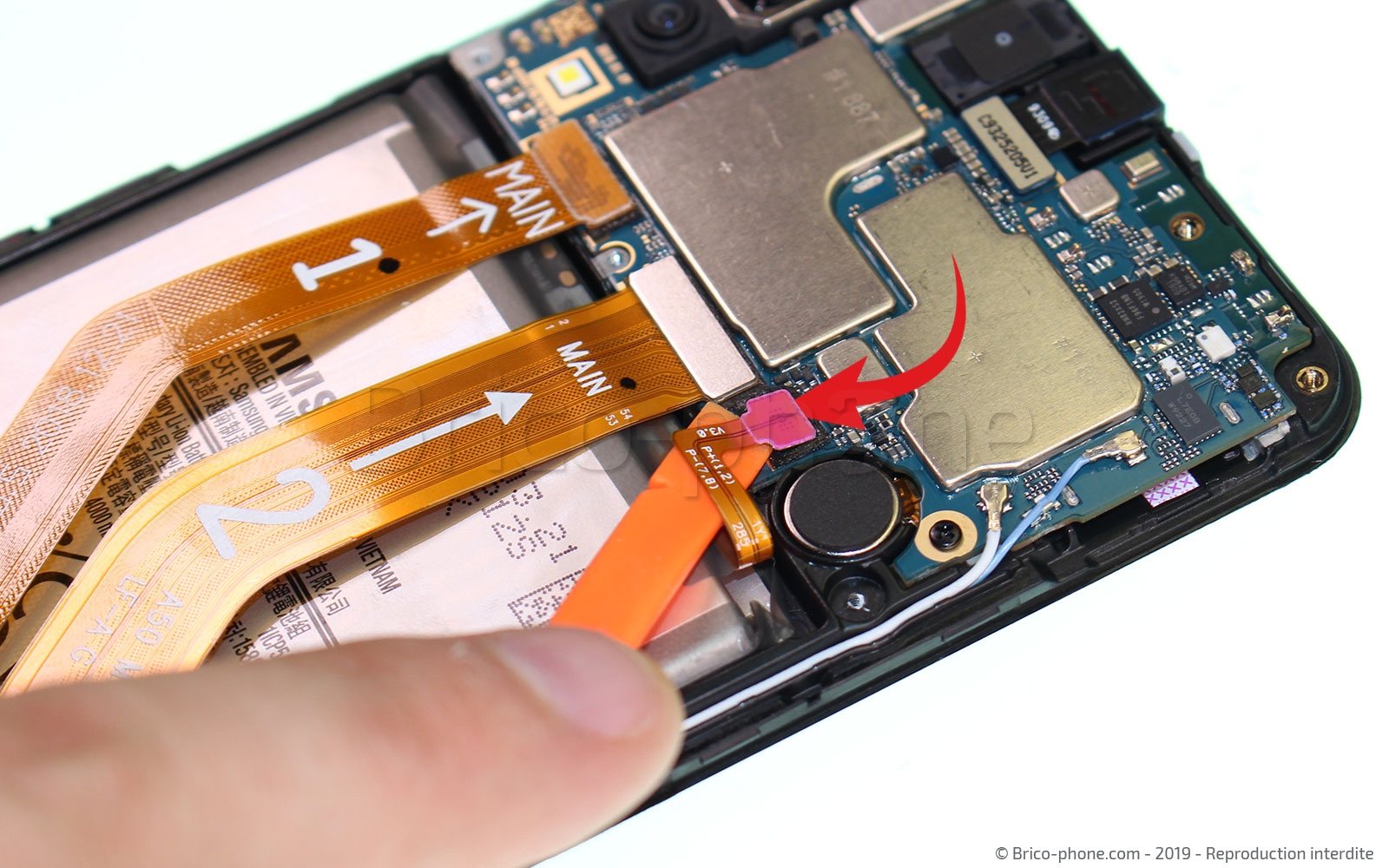

Etape 7 : Déconnecter la batterie
Toujours avec le même levier orange, débranchez maintenant le connecteur de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter les nappes interconnexions
Nous allons maintenant déconnecter les nappes interconnexions permettant de relier l'écran super Amoled et la plaquette du connecteur de charge à la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

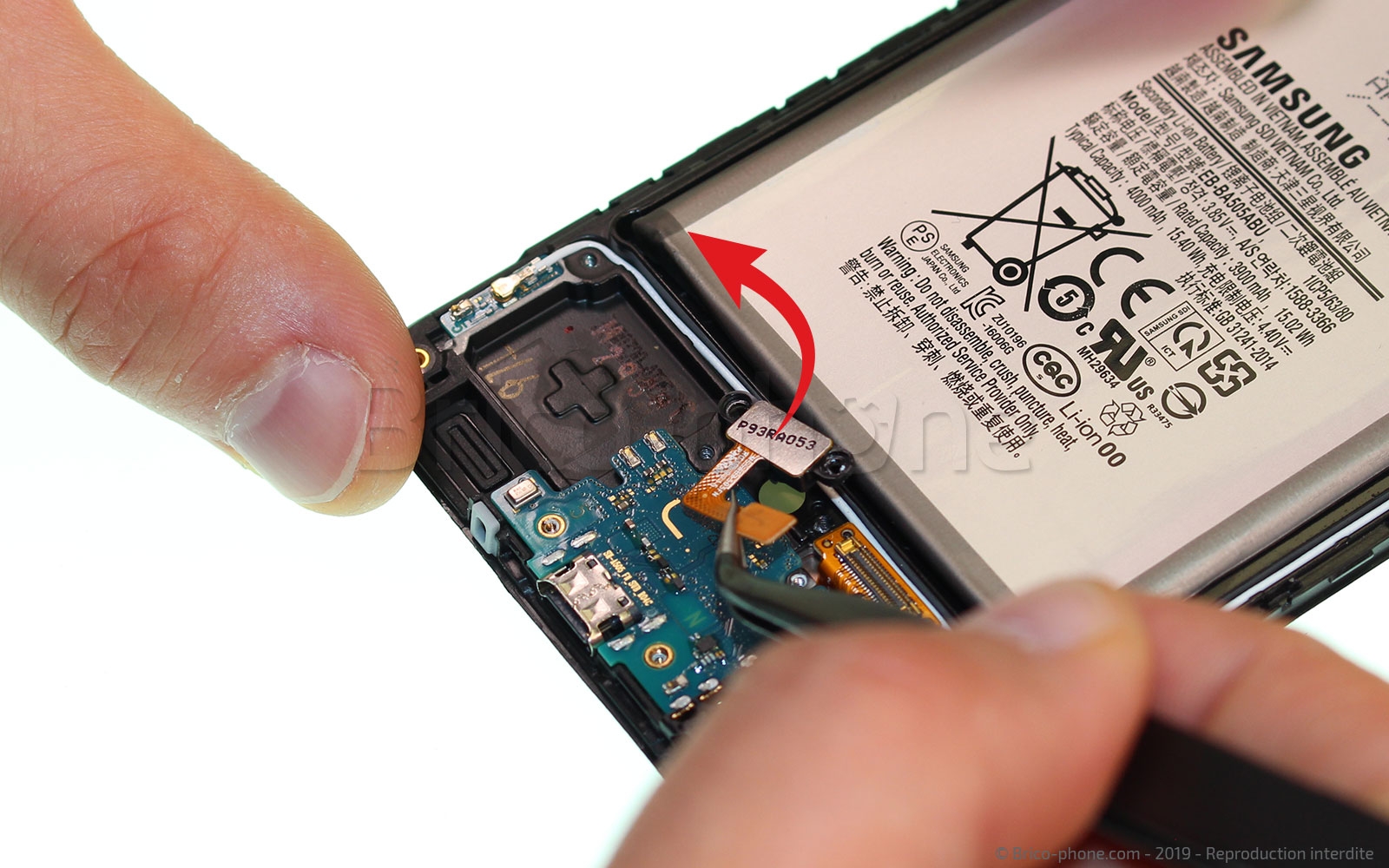

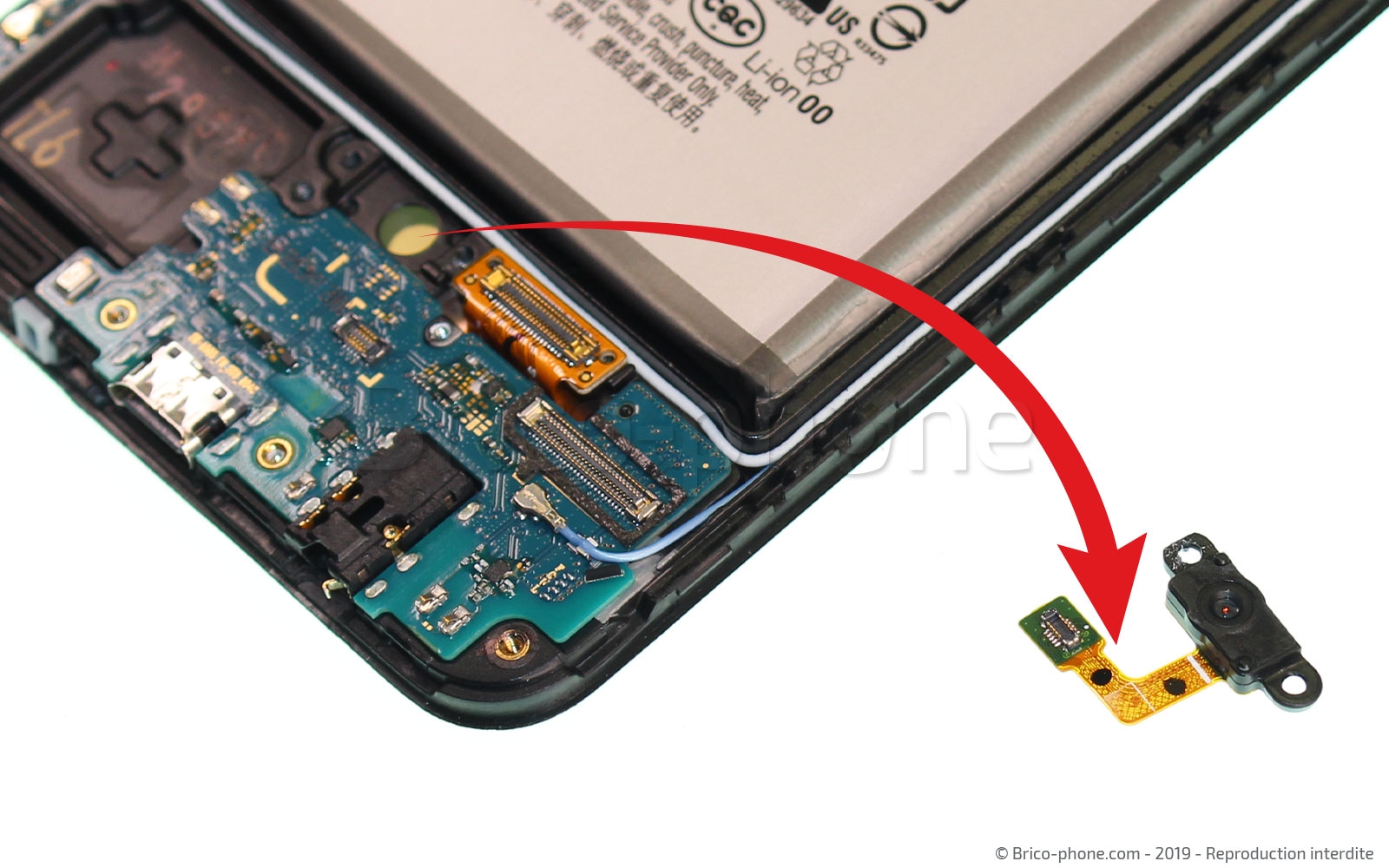

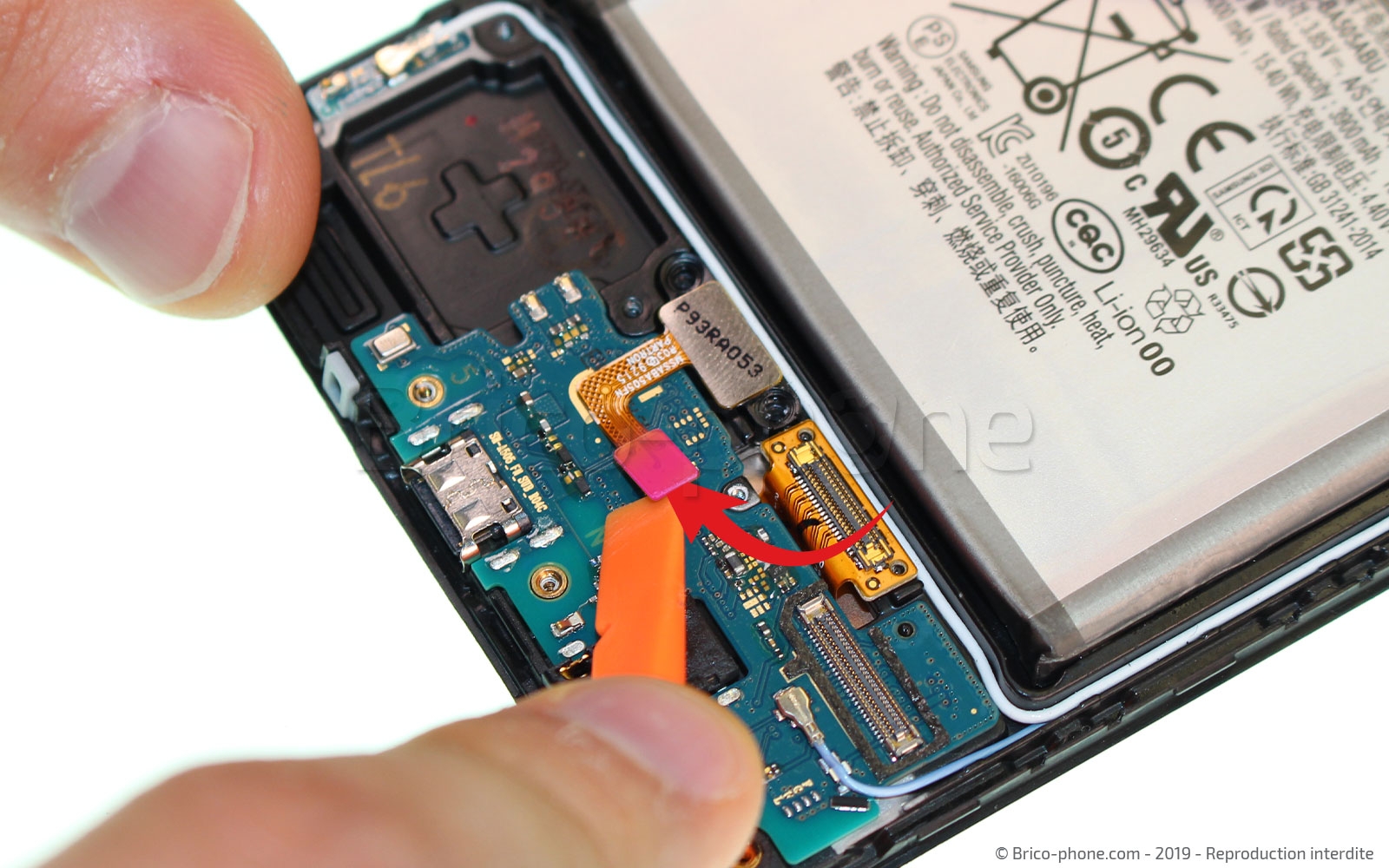

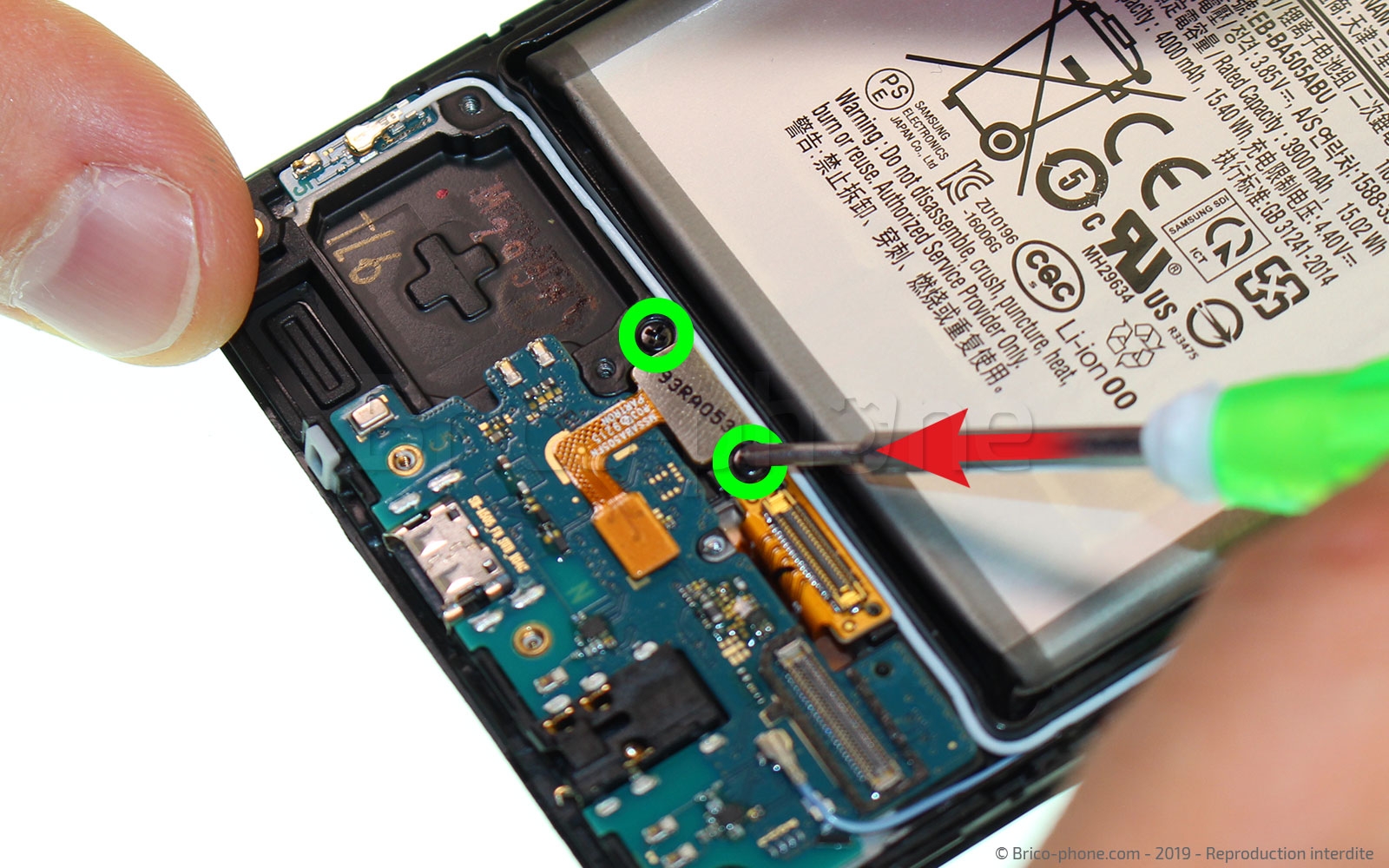

Etape 9 : Retirer le lecteur d'empreintes digitales
Retirez les 2 vis cruciformes entourées en vert (photo n°1) . déconnectez ensuite la nappe du scanner d'empreintes avec le levier puis retirez l'élément de son emplacement à 'aide de la pincette
Outils du kit utilisés
Outils du kit utilisés

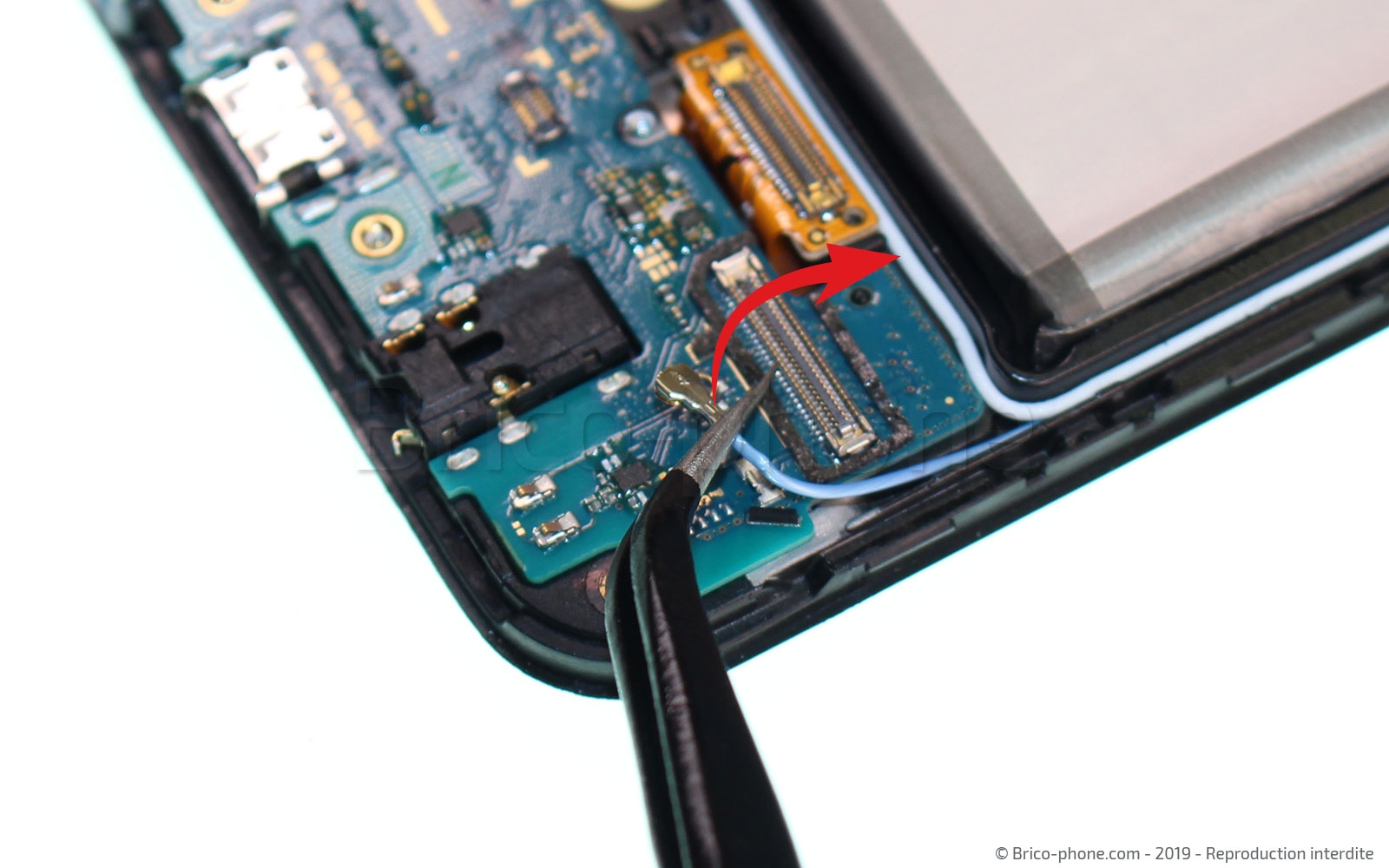

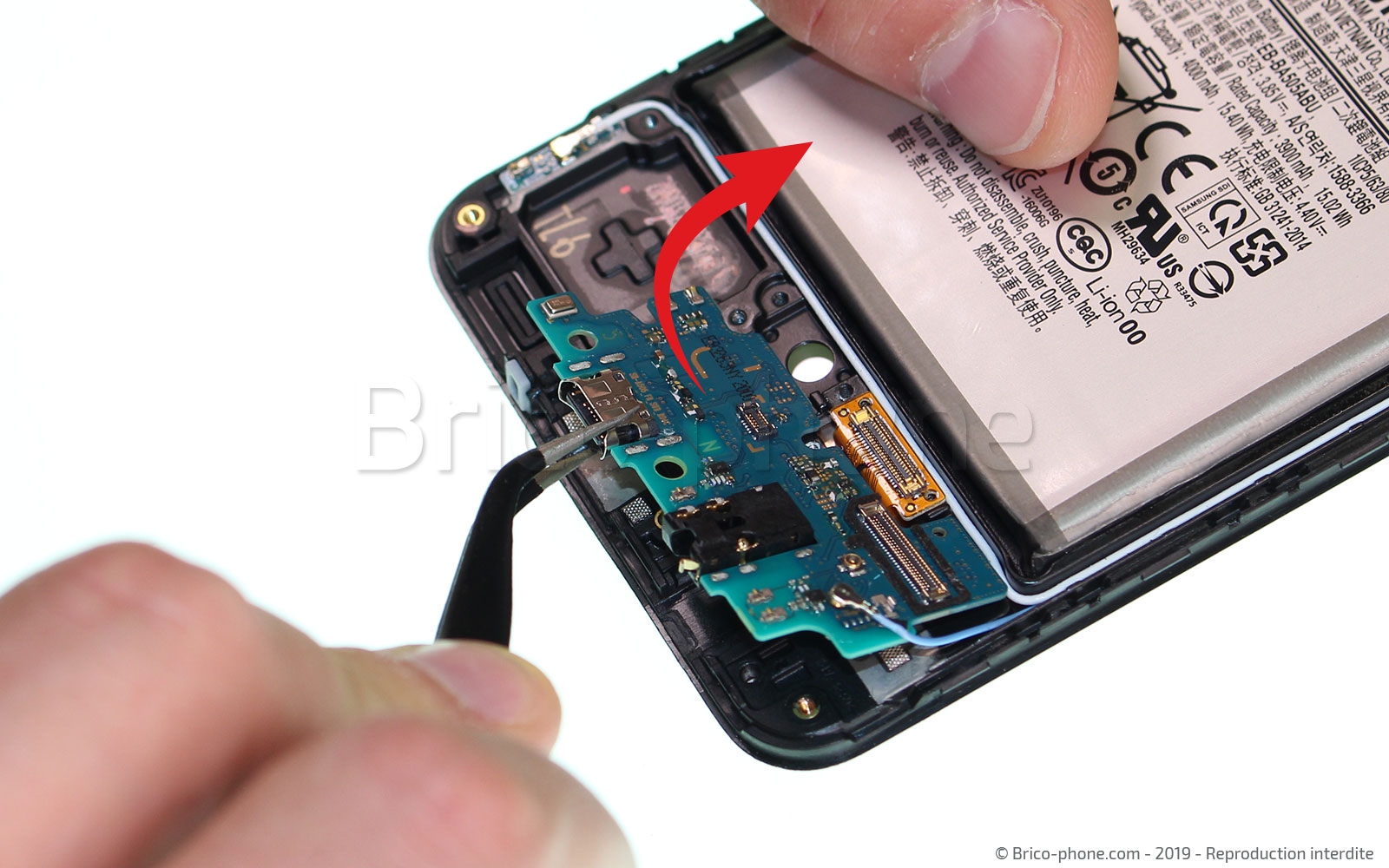

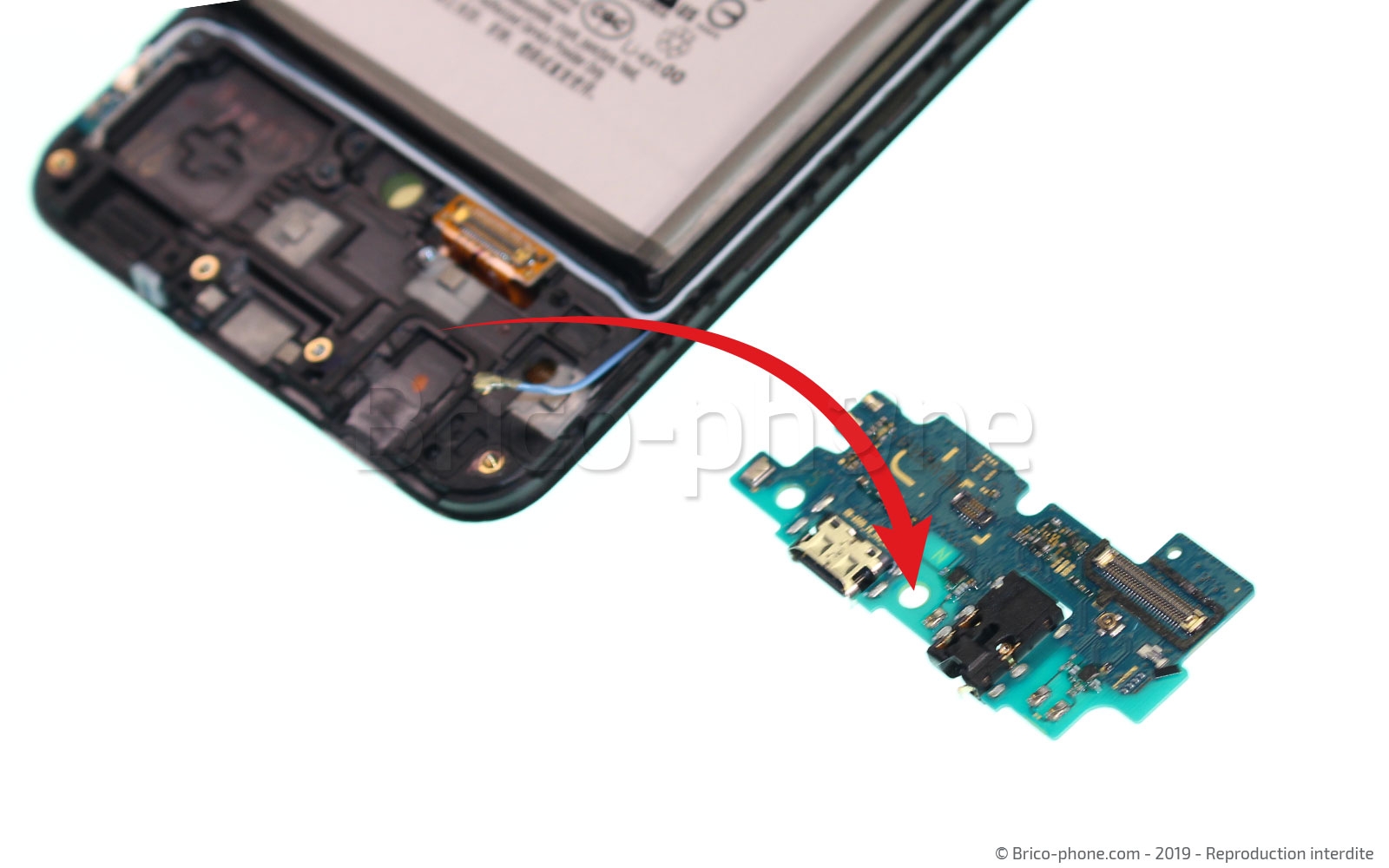

Etape 10 : Retirer le connecteur de charge

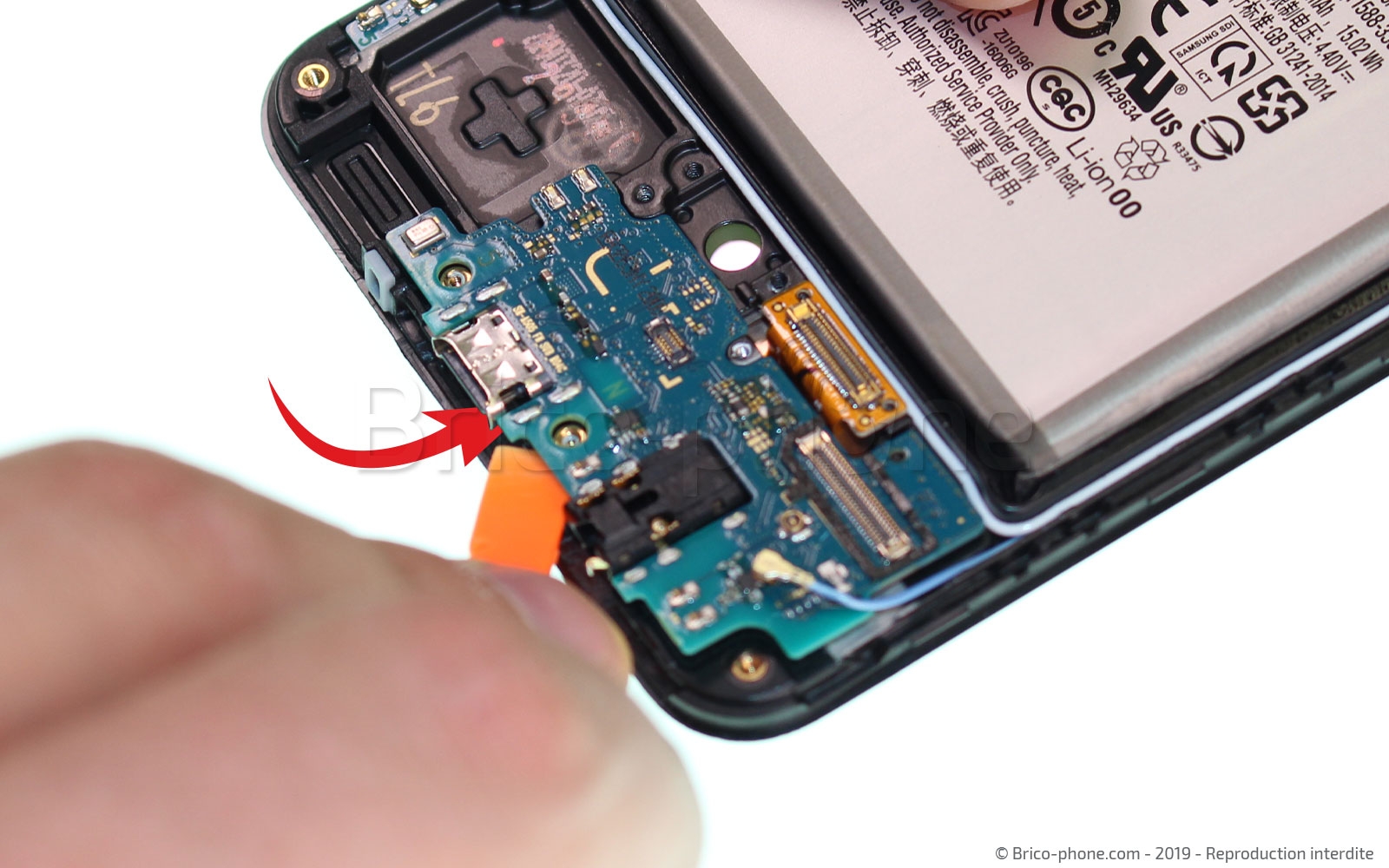

Déconnectez le câble coaxial bleu puis sortez délicatement le dock.
Nous arrivons à la fin de ce tutoriel de démontage, il ne vous reste plus qu'à passer au remontage.
Outils du kit utilisés
Outils du kit utilisés

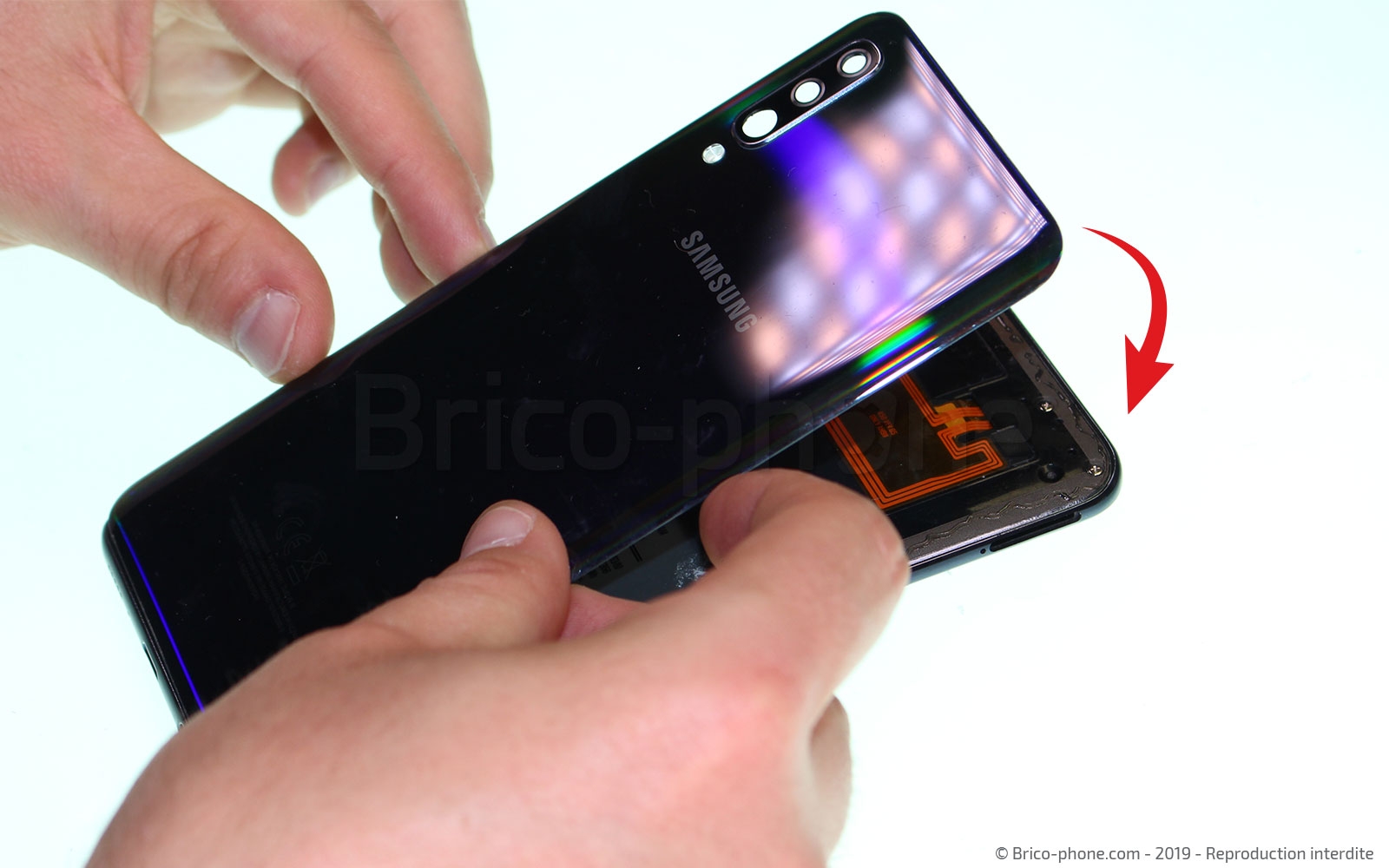

Conseil pour le remontage
Il ne vous reste plus qu'à prendre ce tutoriel photos en sens inverse afin de procéder au remontage.

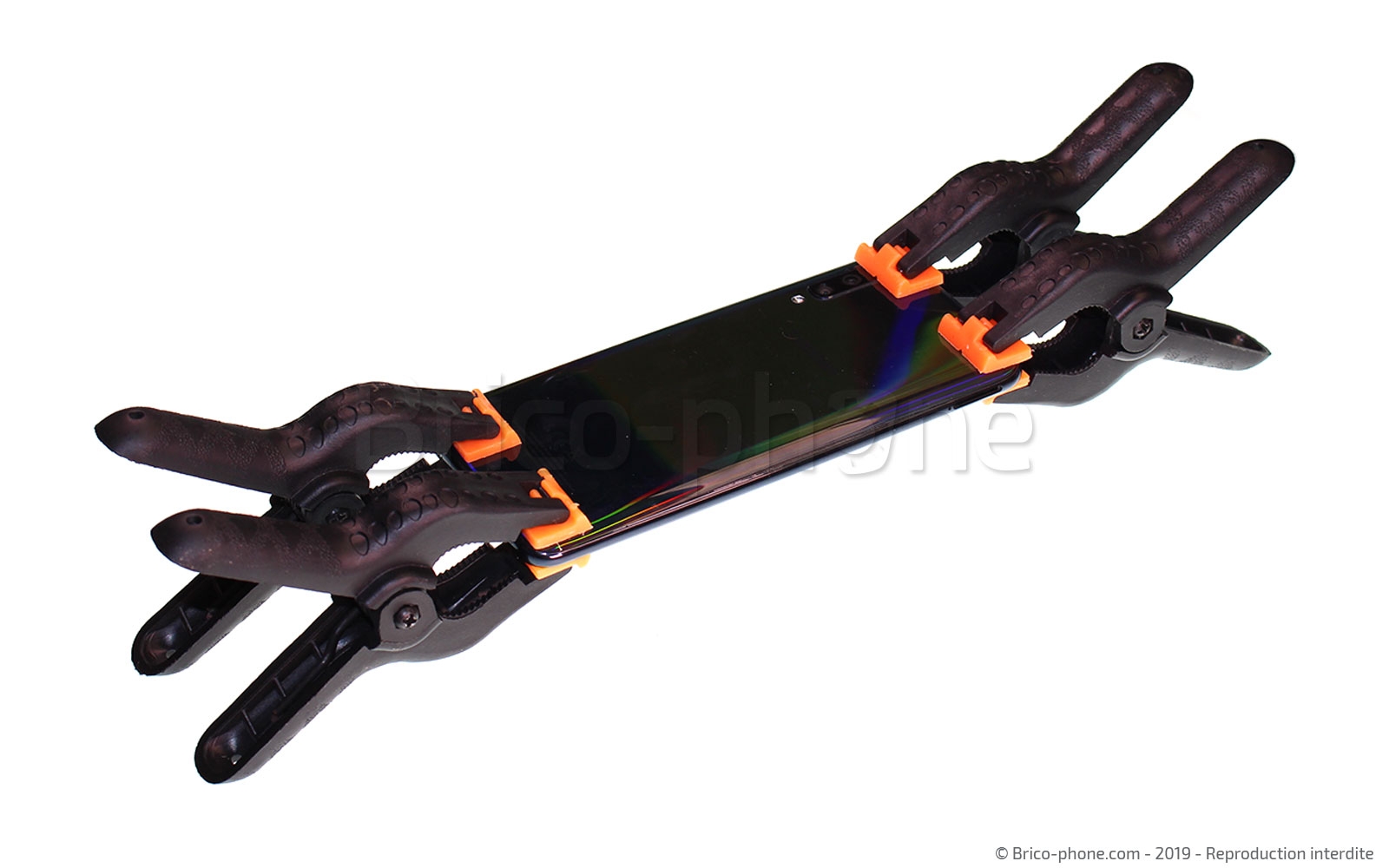

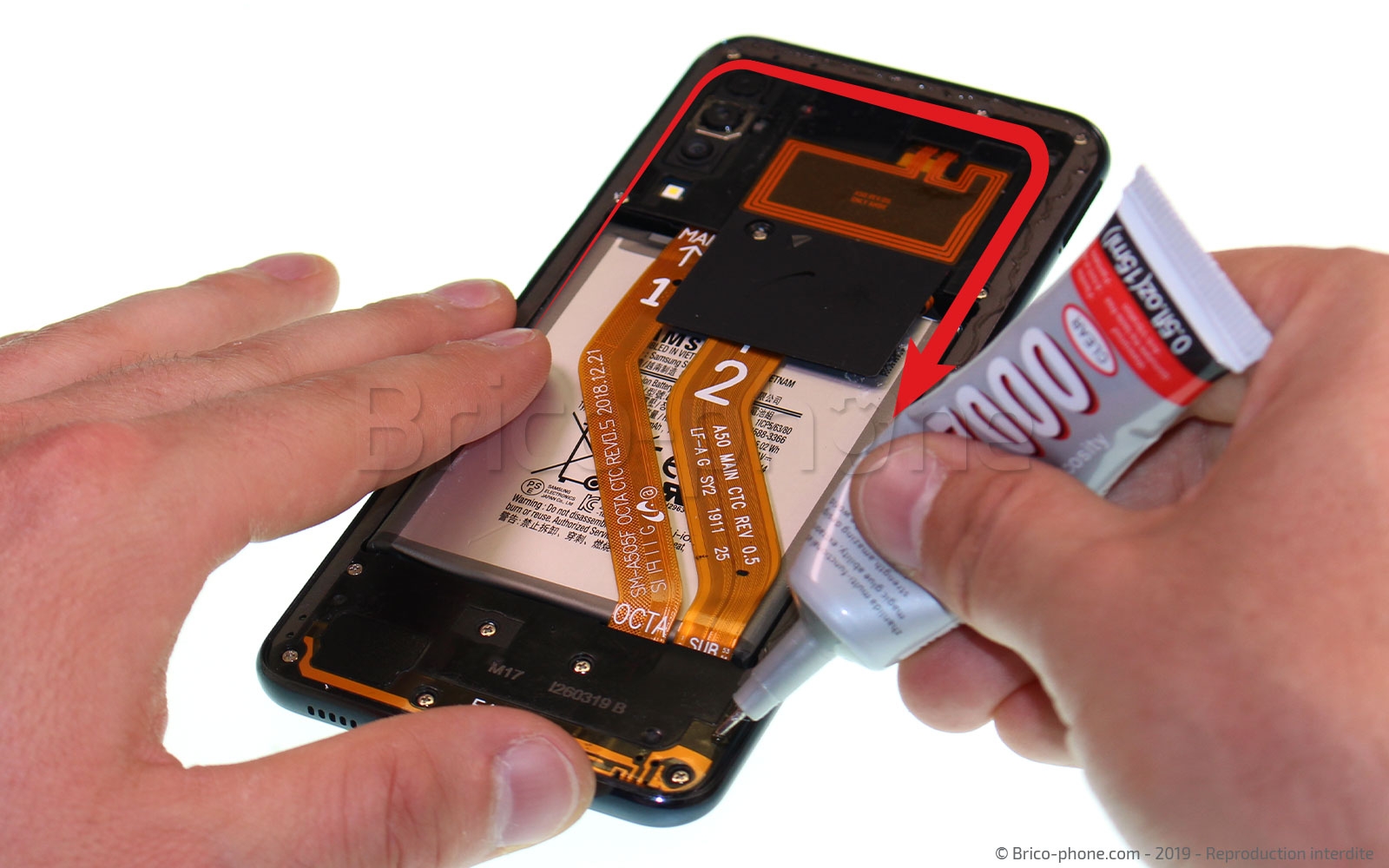

Pour fixer de nouveau la vitre arrière , faites un léger filet de colle B7000 sur le contour du châssis intermédiaire puis laissez l'ensemble sous presse une bonne demi-heure.
