Changement d'écran vitre et AMOLED sur Galaxy A40

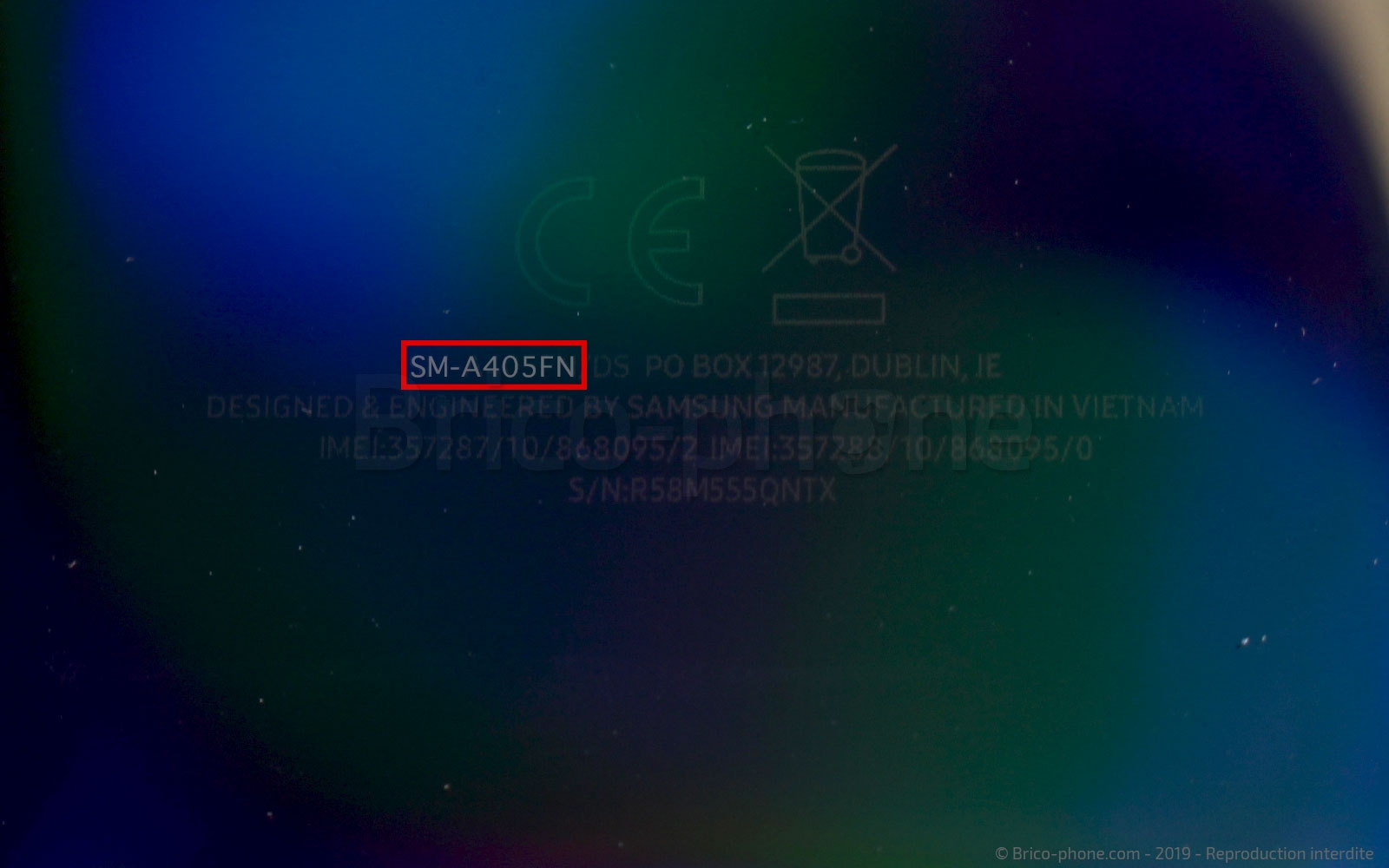

Vous venez de recevoir votre commande et vous êtes prêt à vous lancer dans la réparation de votre Samsung Galaxy A40 ! Assurez vous de ne pas avoir fait d'erreur de commandes en vous assurant que l'écran reçu soit bien compatible avec le n° de modèle indiqué au dos de l'appareil.

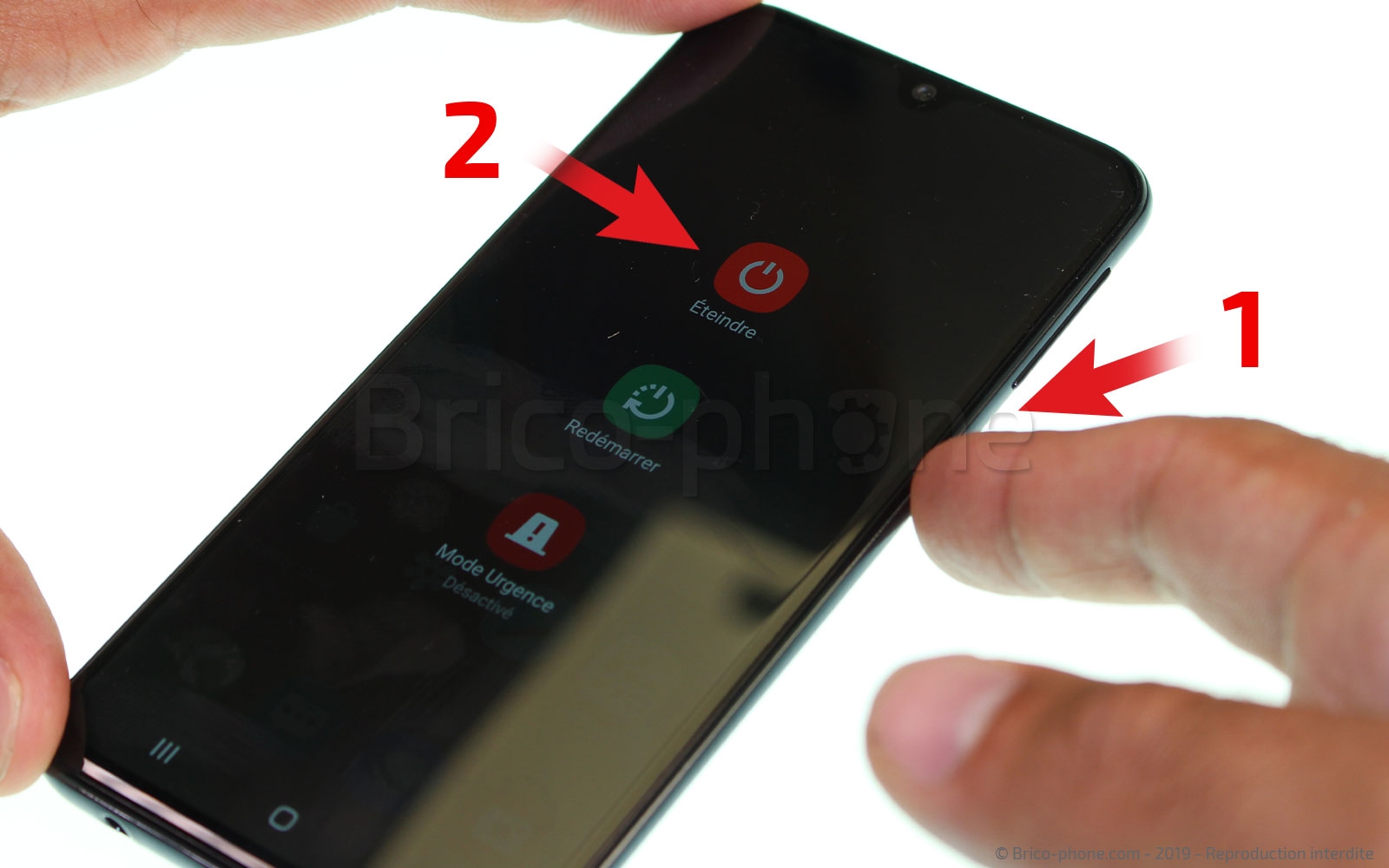

Sortez ensuite vous outils , puis éteignez votre smartphone.

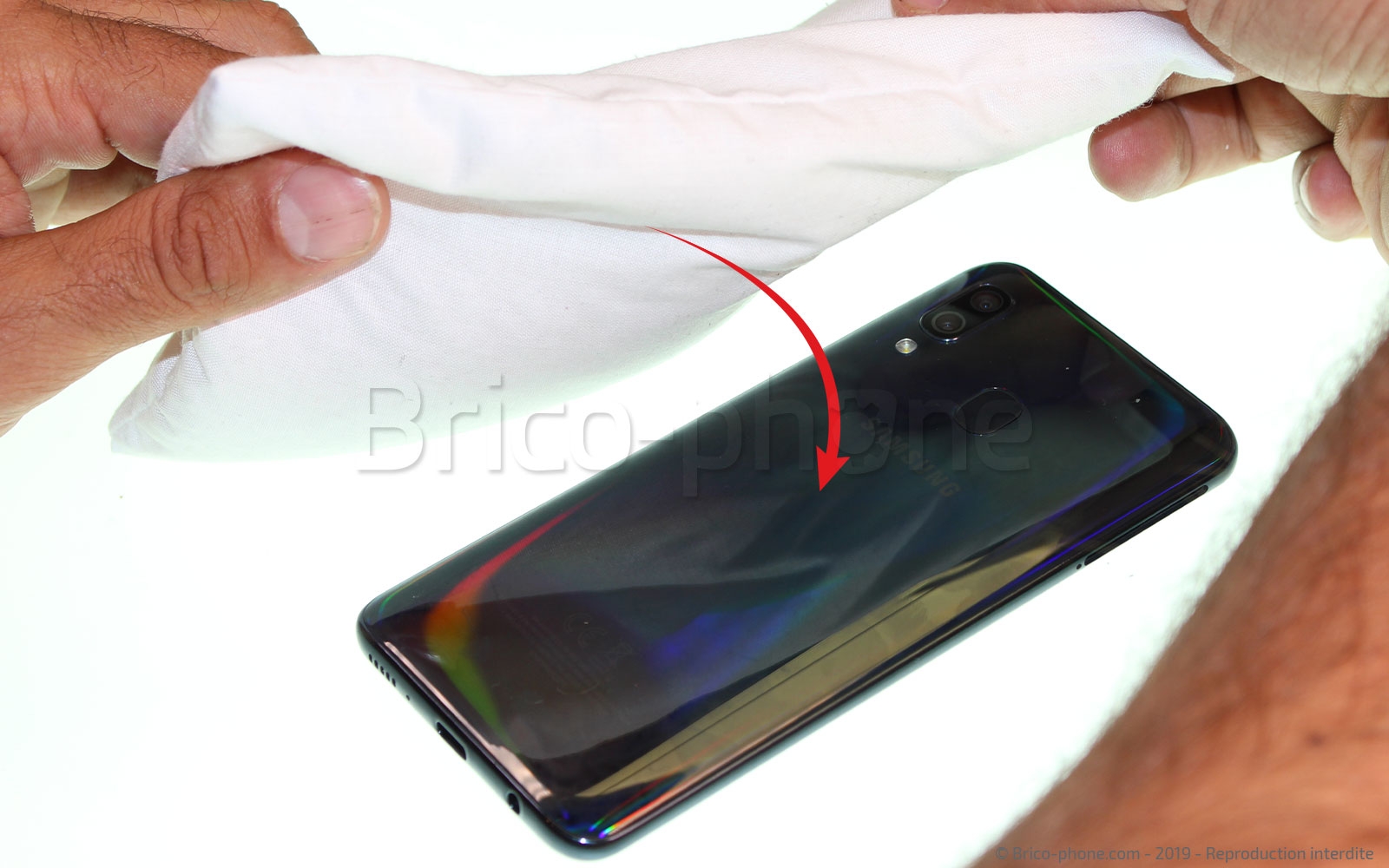

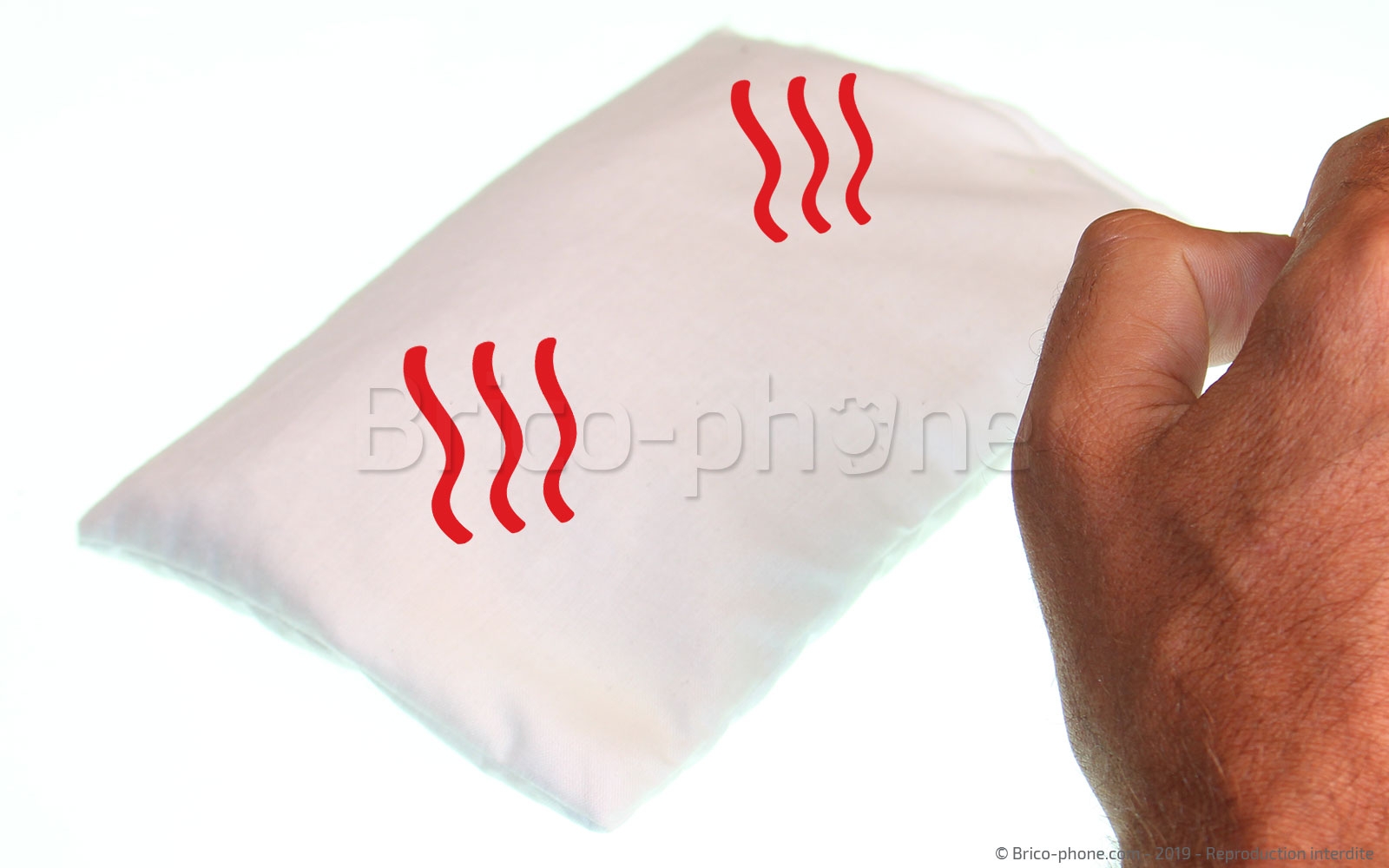

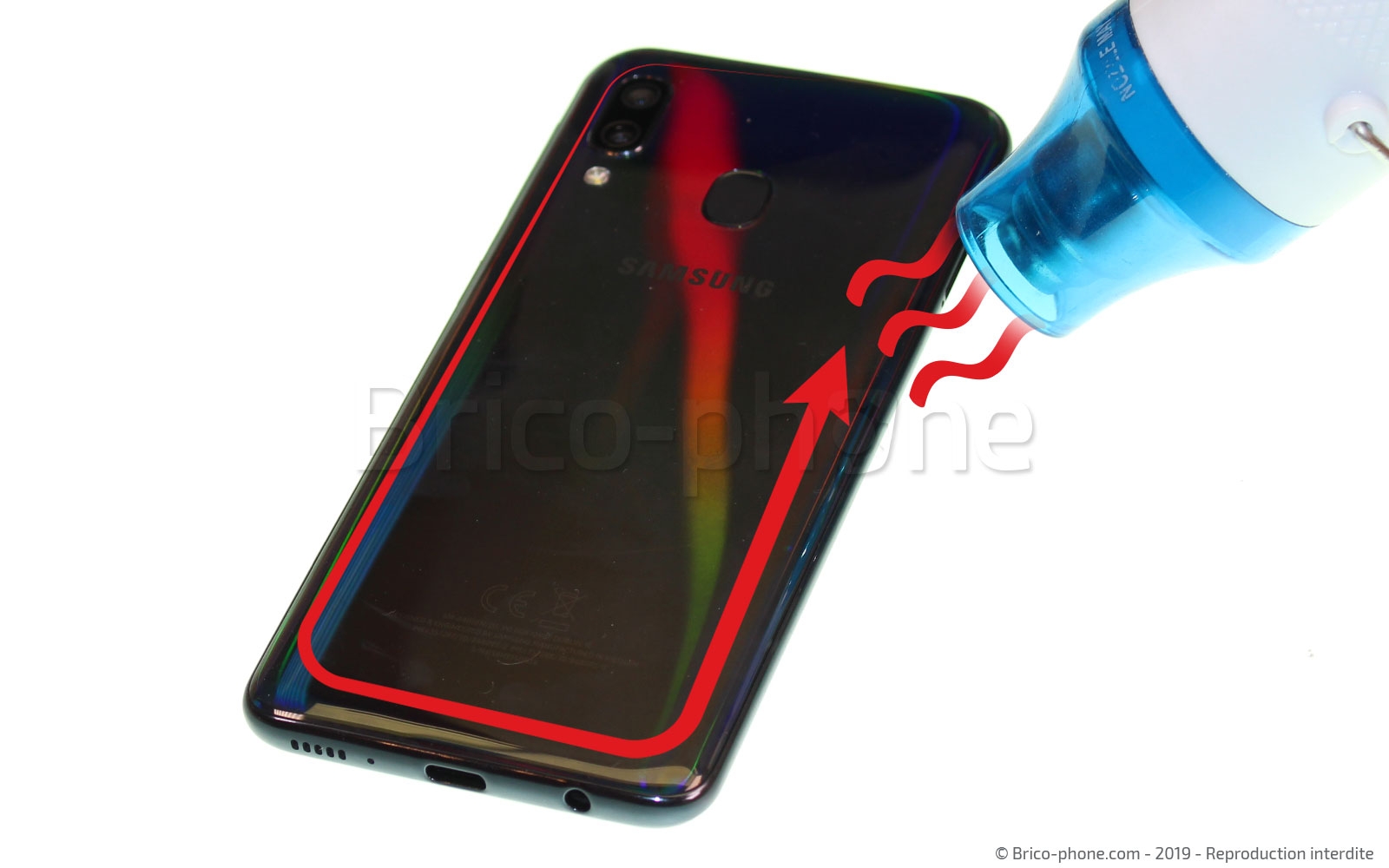

Comme sur la majeure partie des téléphones Samsung, la première étape de ce tutoriel consiste à chauffer la vitre arrière de l'appareil afin de ramolli l'adhésif qui la fixe au châssis. Pour cela vous pouvez utiliser un petit coussin qu'il suffira de faire chauffer simplement 1 ou 2 minutes dans votre micro-ondes, puis de déposer sur la partie de la vitre à décoller.
Vous pouvez également vous servir de votre propre sèche-cheveux ou d'un mini-décapeur thermique en faisant attention de ne pas dépasser les 80°C

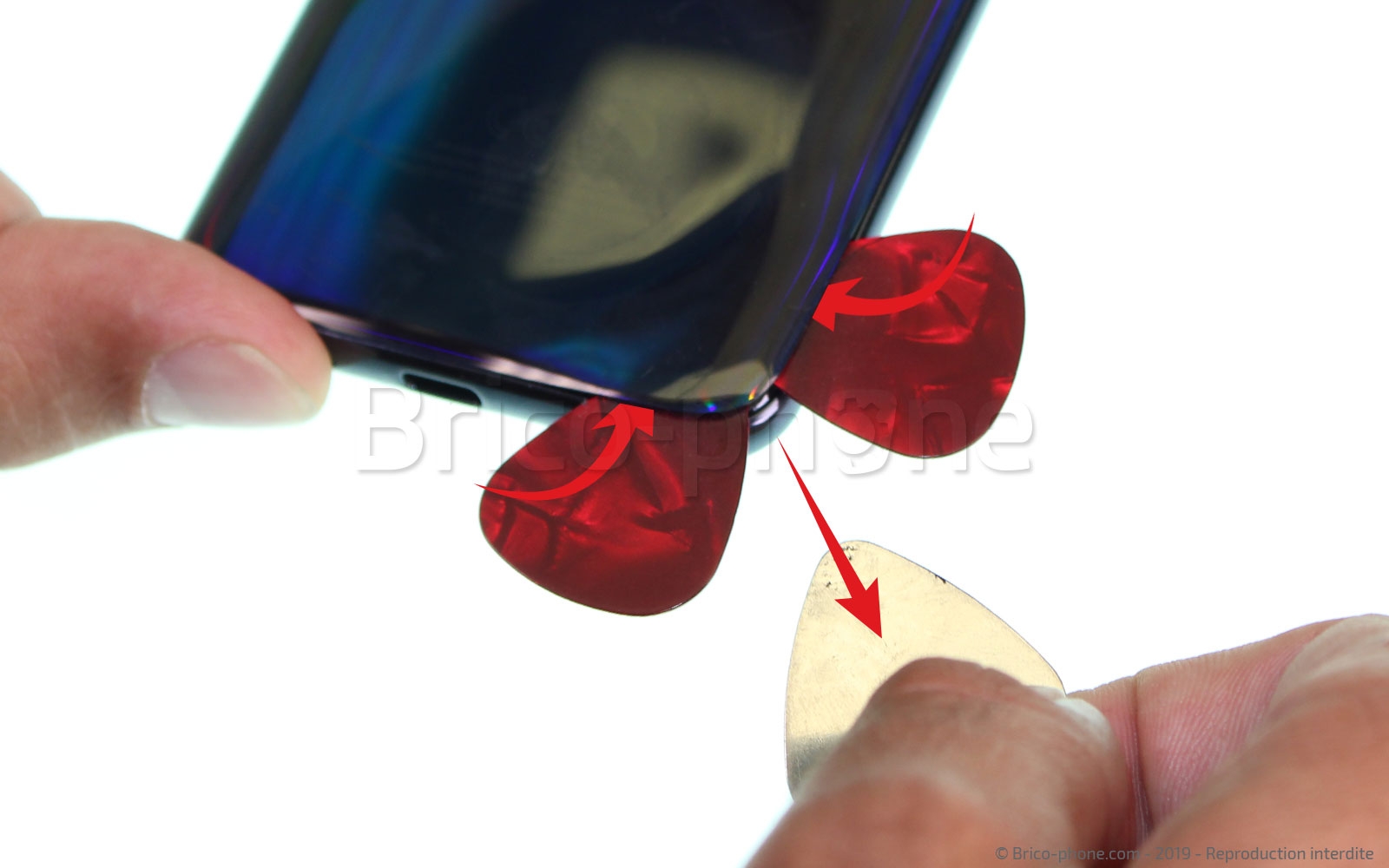

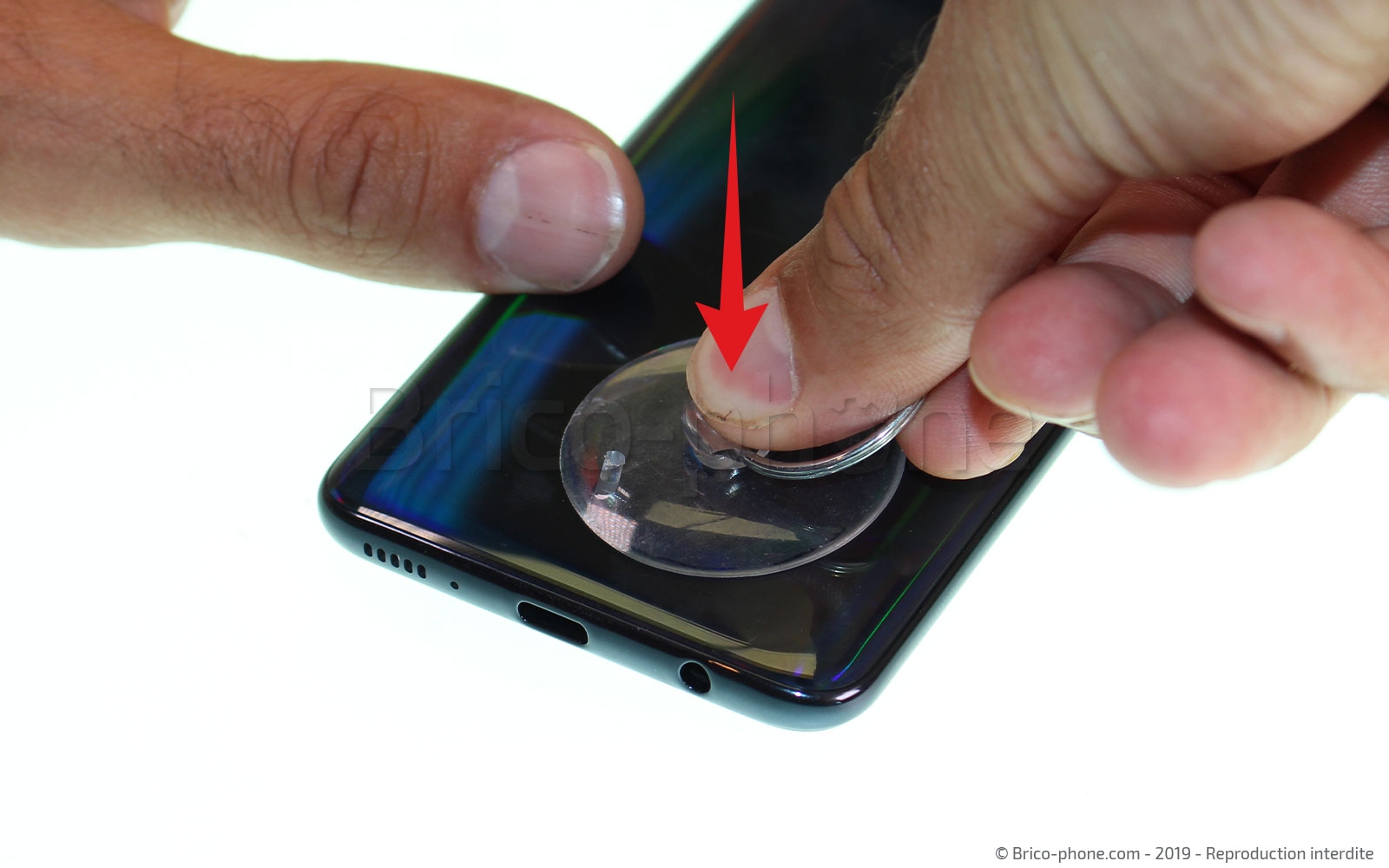

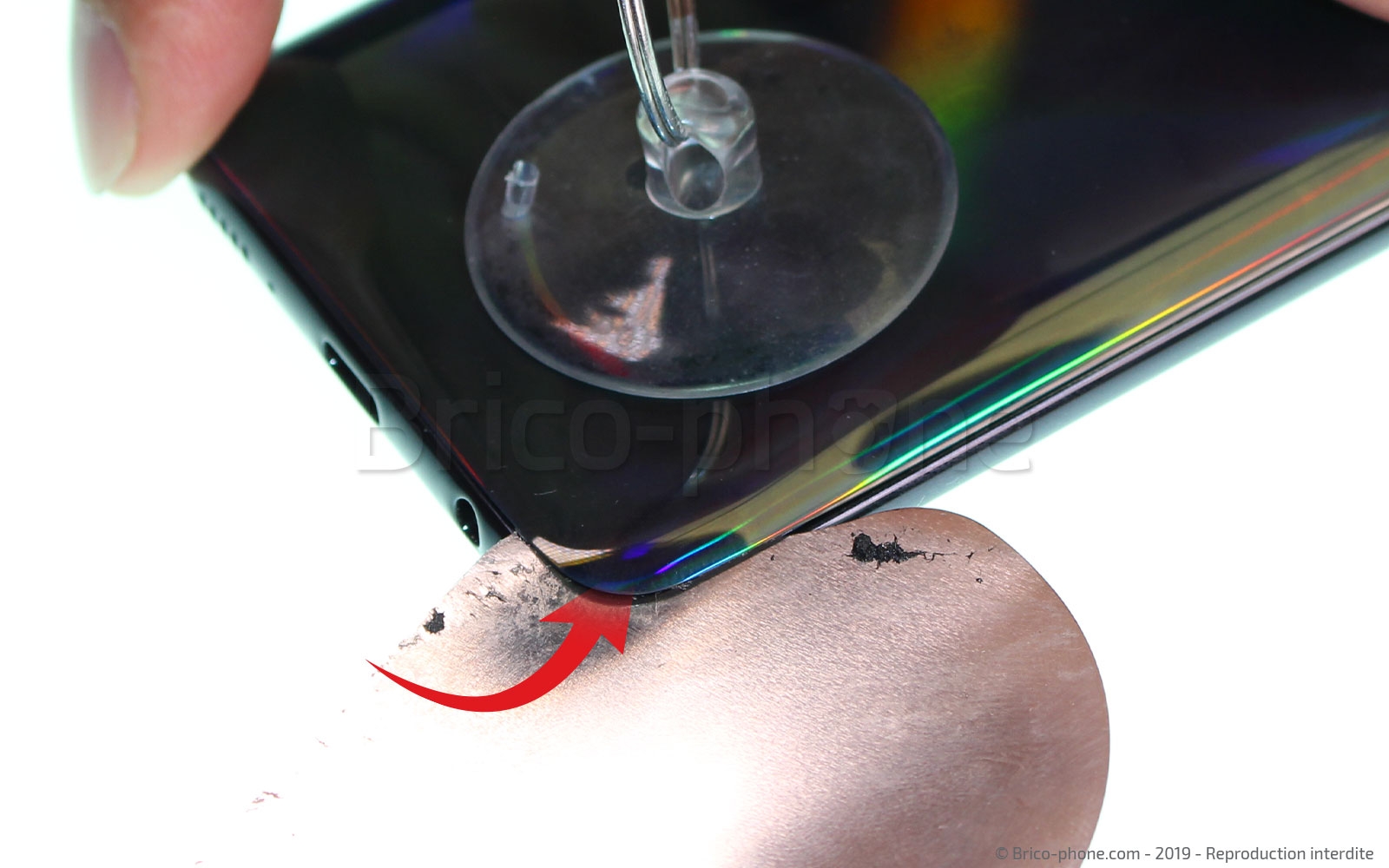

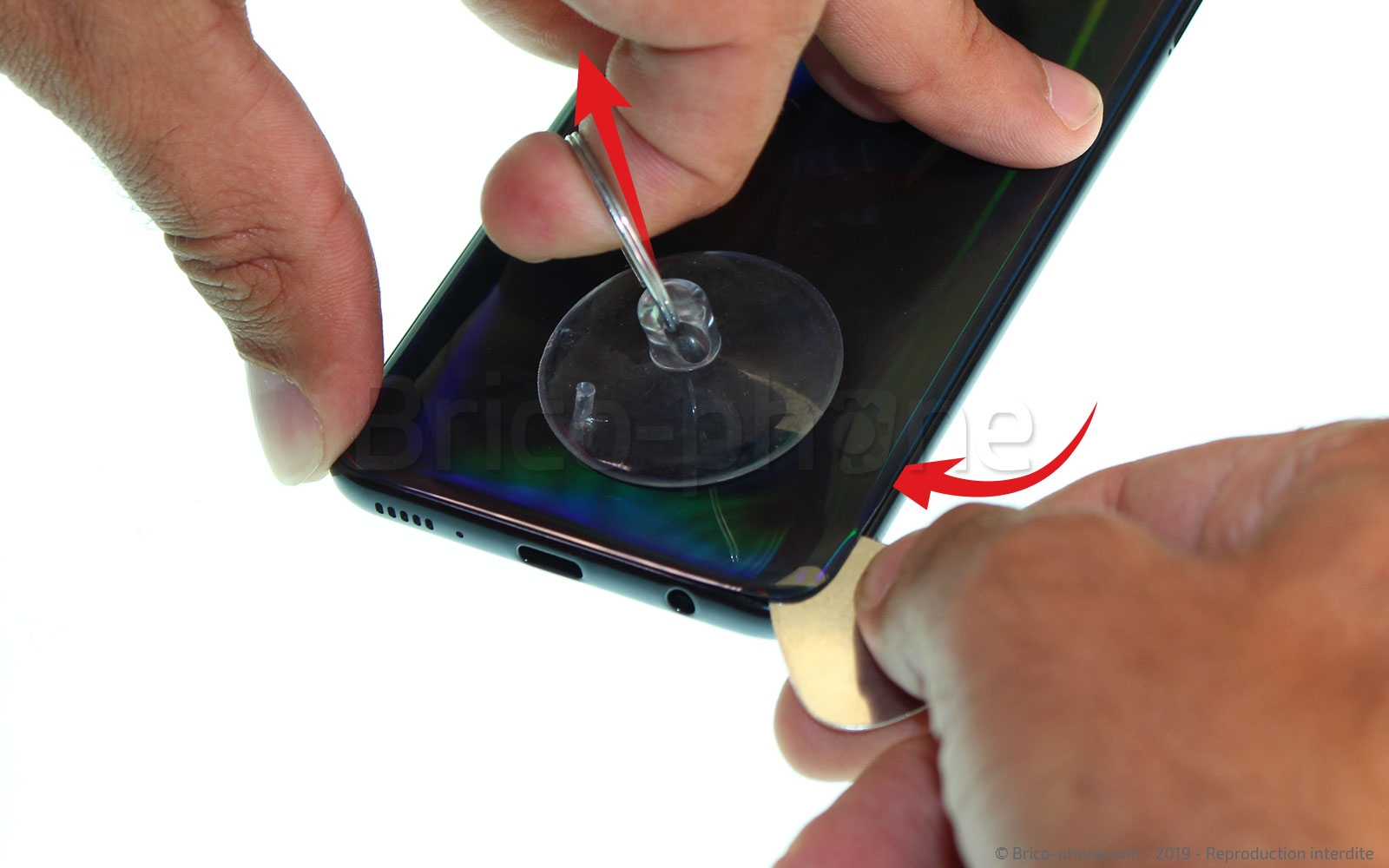

À l'aide de la ventouse que vous aurez au préalable placée sur le bas du cache arrière, insérez le médiator métal ou un outil i Flex ( que nous recommandons fortement pour cette manipulation) entre le châssis de l'appareil et la vitre. Vous pouvez apercevoir des petits jours de chaque côté de l'outil métallique dans lesquels vous allez venir positionnez les médiators en plastique.

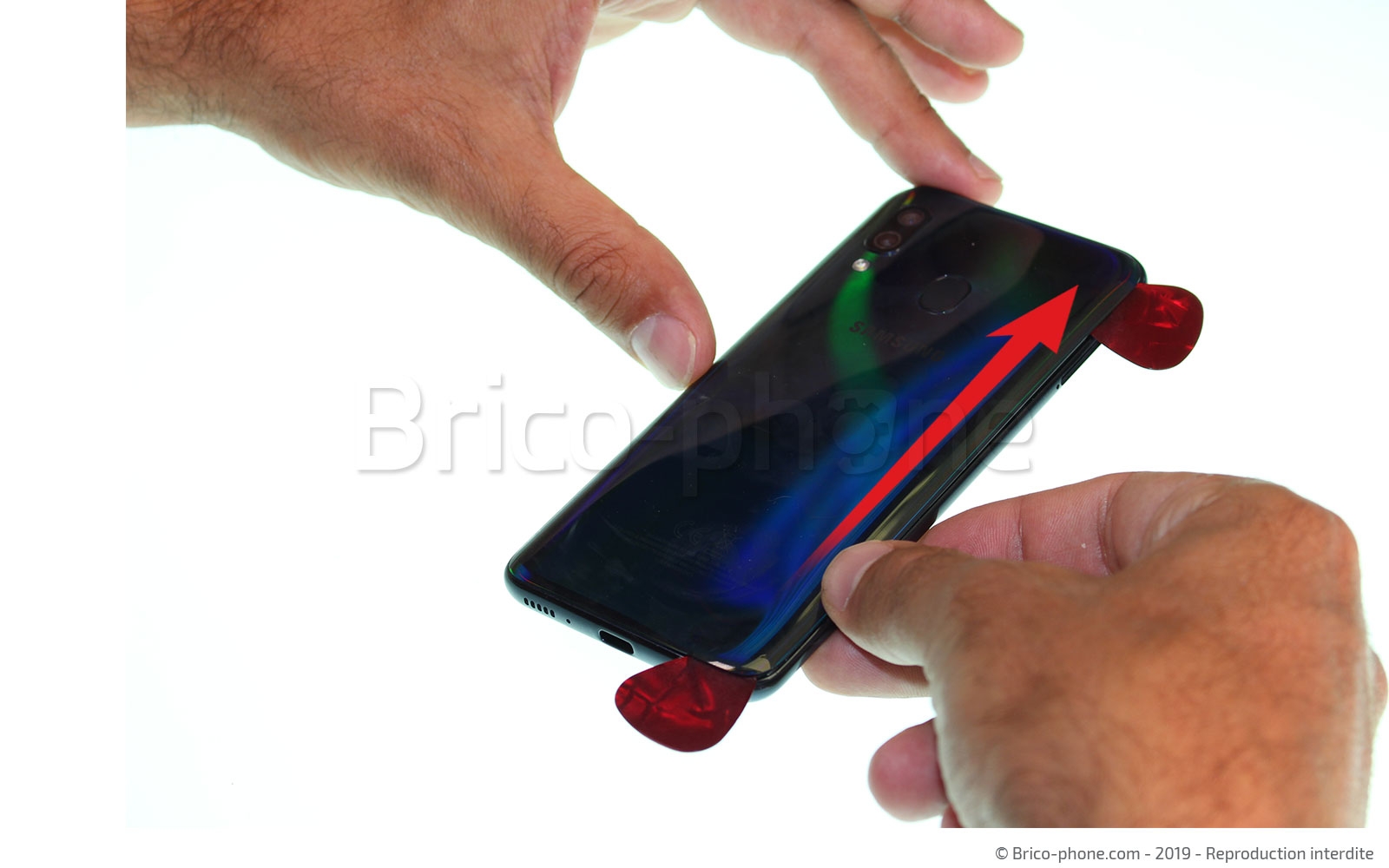

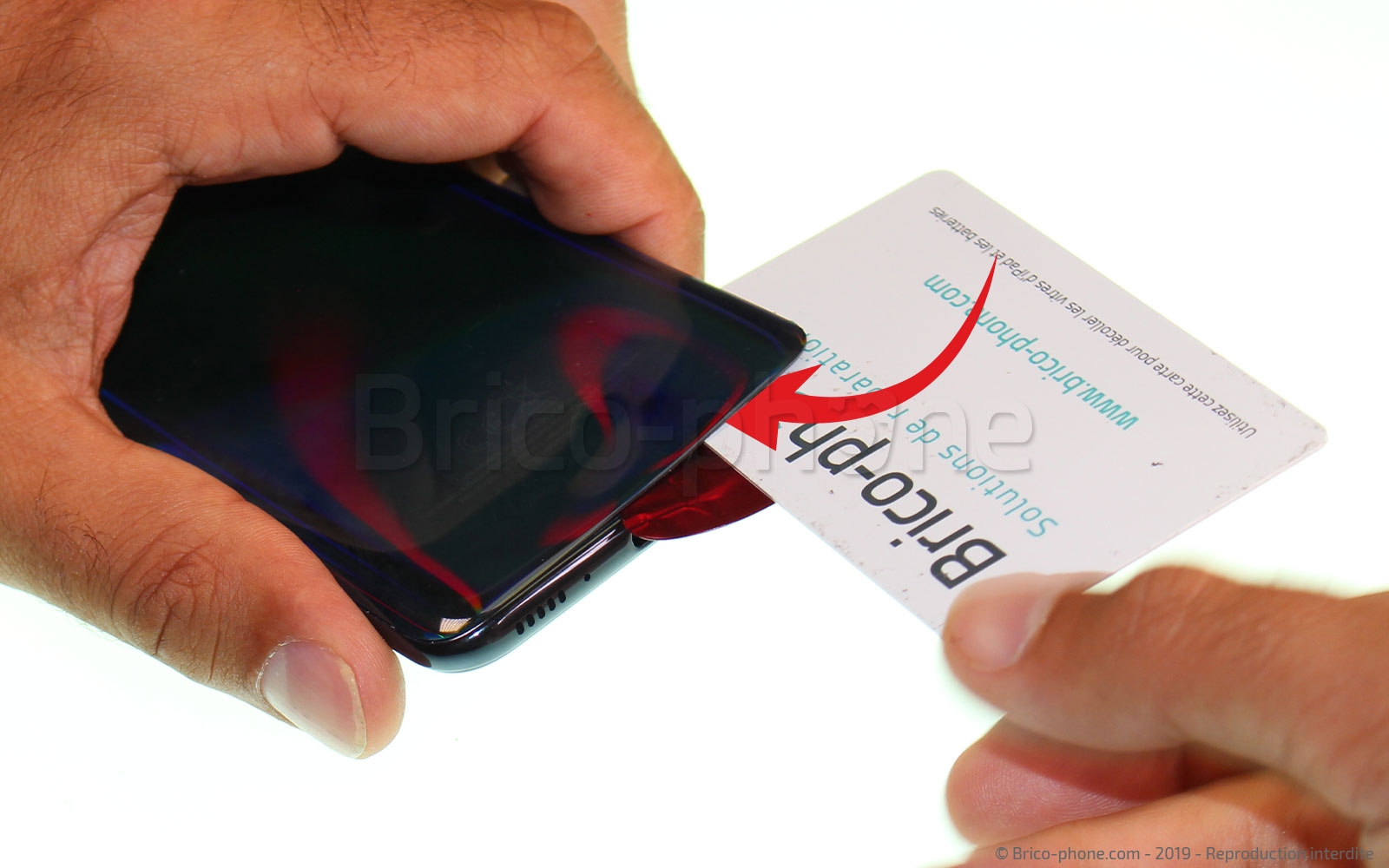

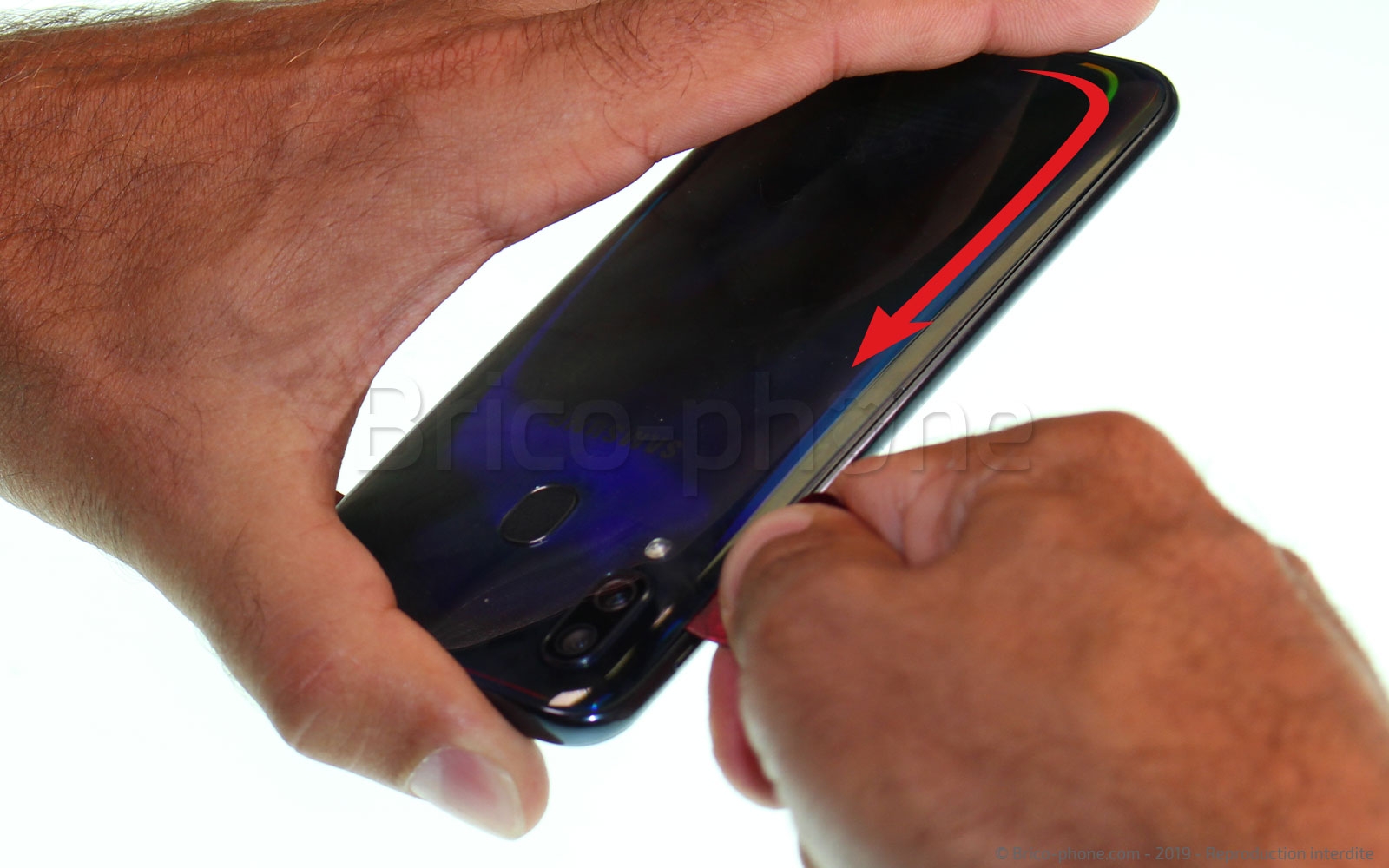

Faites à présent coulisser les médiators sous tout le contour de la vitre. Si vous sentez que la vitre résiste, n'hésitez pas à chauffer de nouveau le cache. Vous pouvez aussi vous aider de la carte PVC pour terminer le décollage.

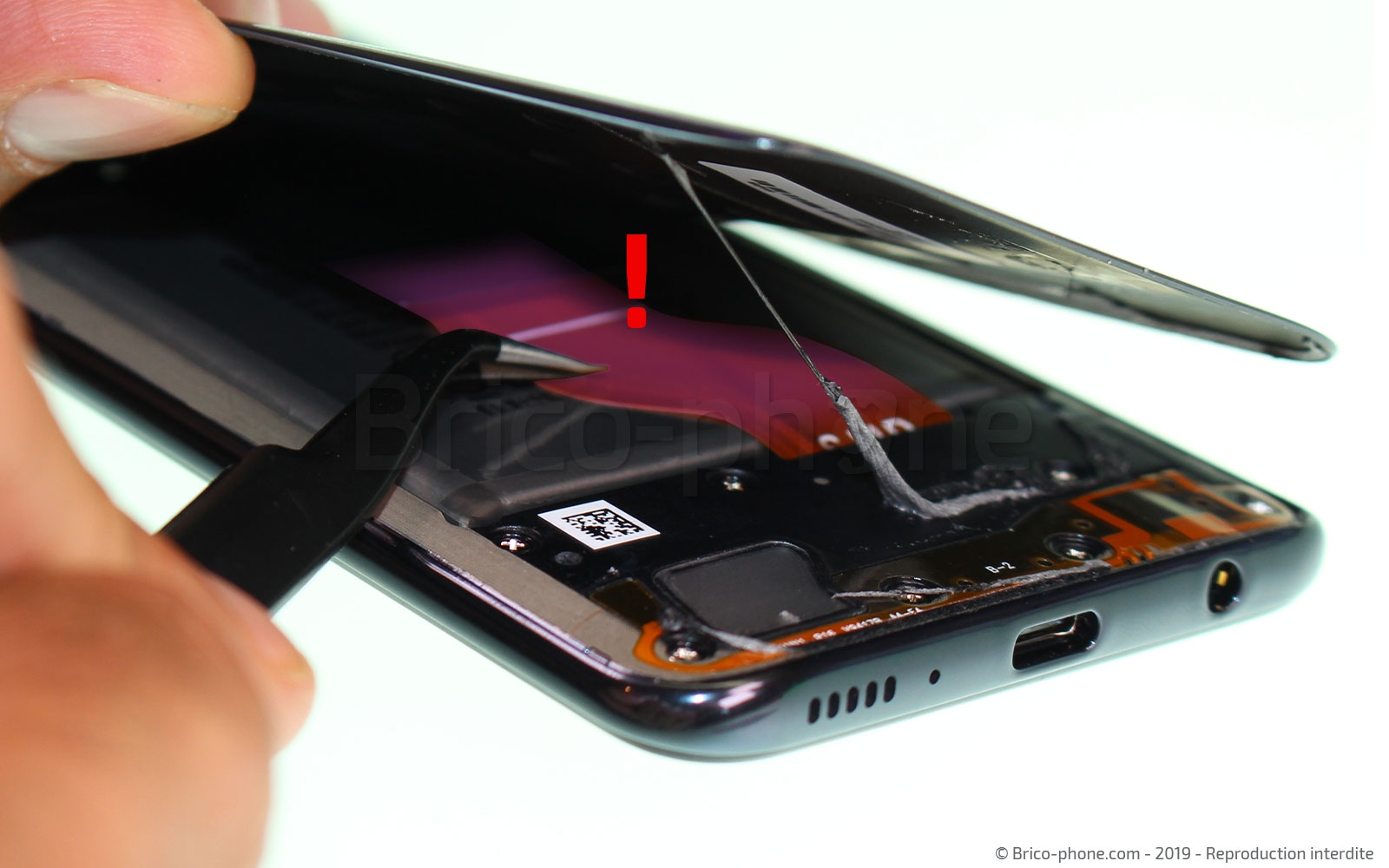

Attention : n'insérez pas les outils sur plus d'un centimètre car la nappe du lecteur d'empreintes est relié au cache arrière et vous risqueriez de l'endommager. Une nappe interconnexion est également présente au centre de l'appareil.

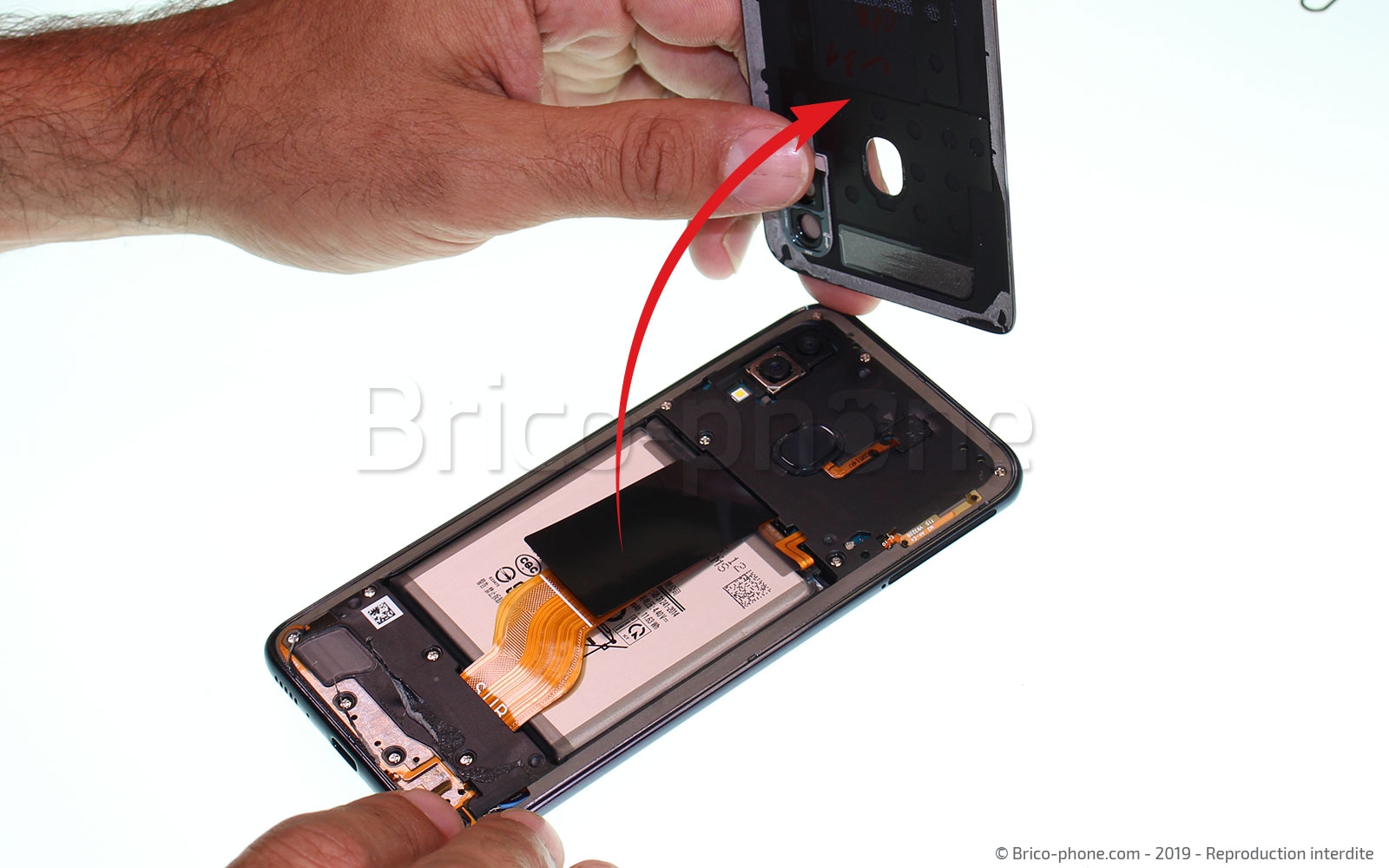

Toujours en faisant attention aux éléments qui se trouvent justes sous la vitre; retirez cette dernière puis déposez là sur votre plan de travail.

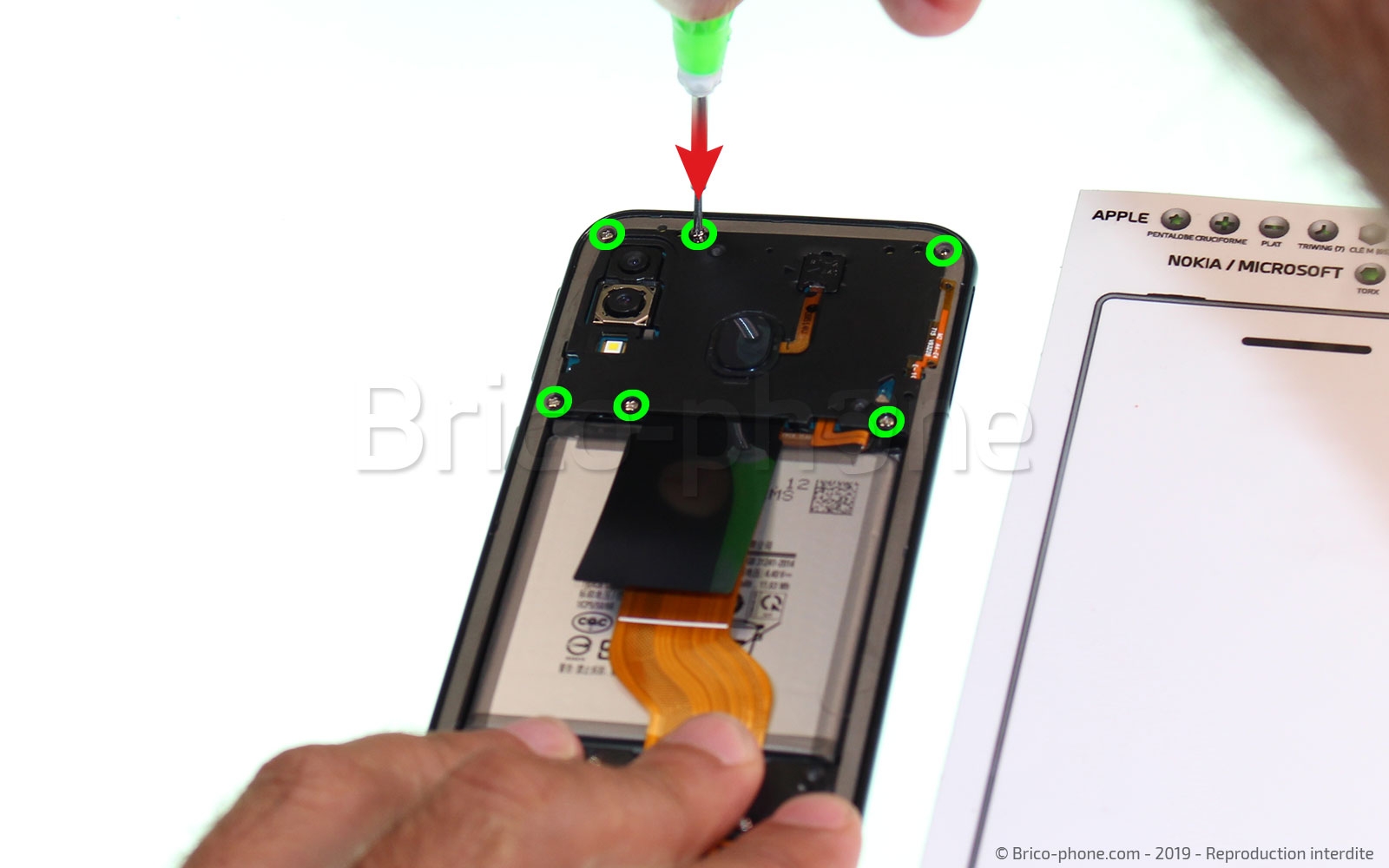

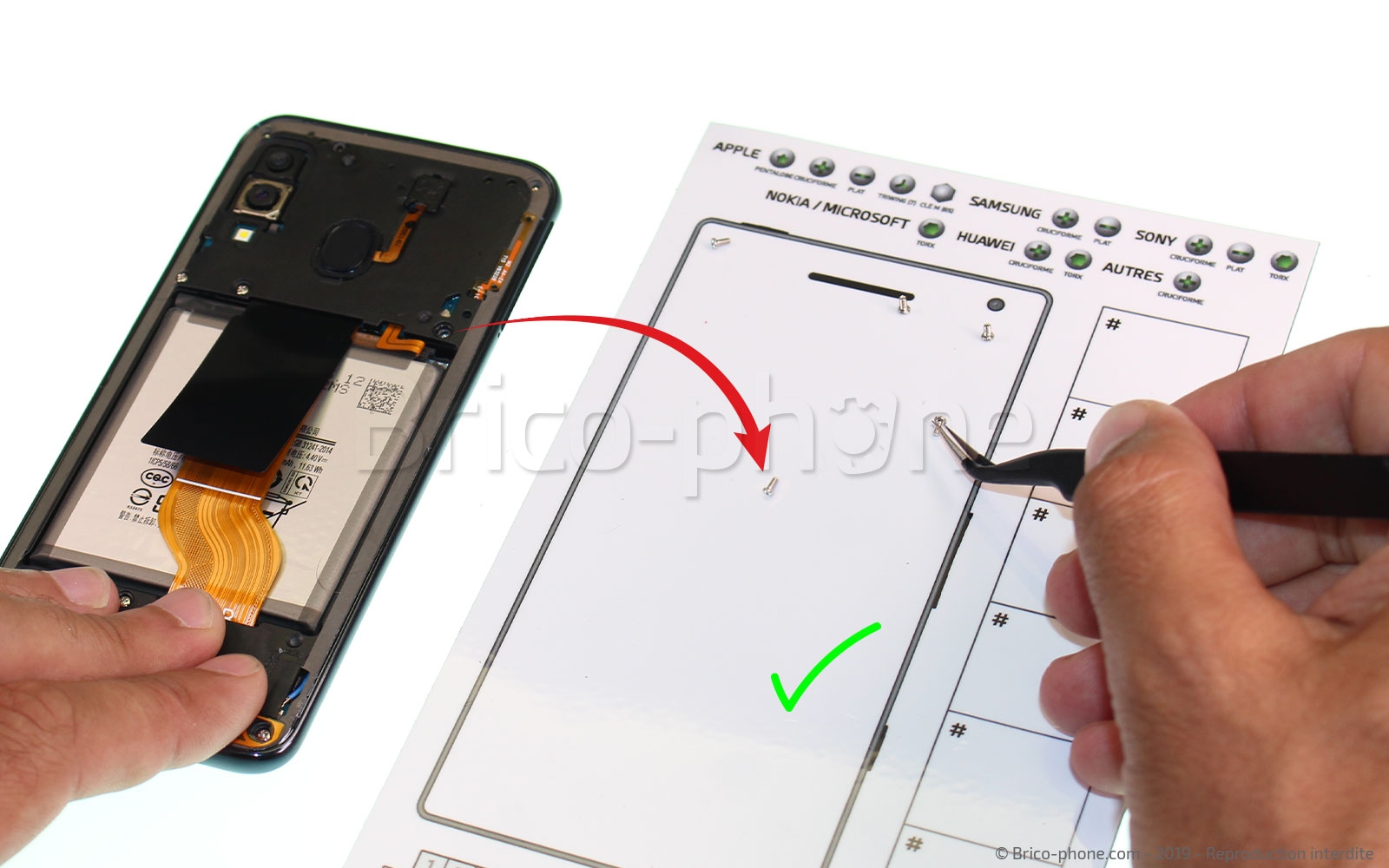

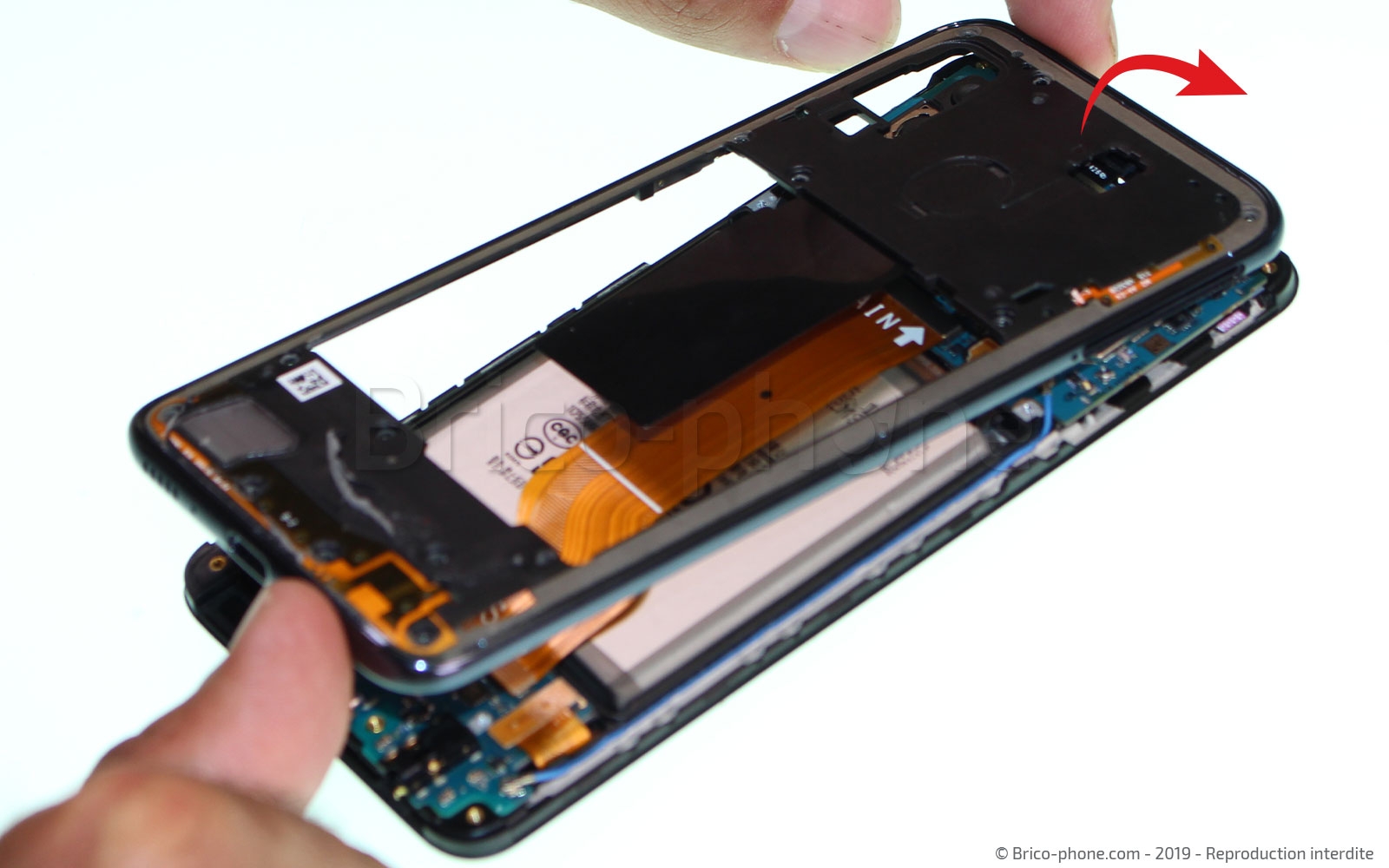

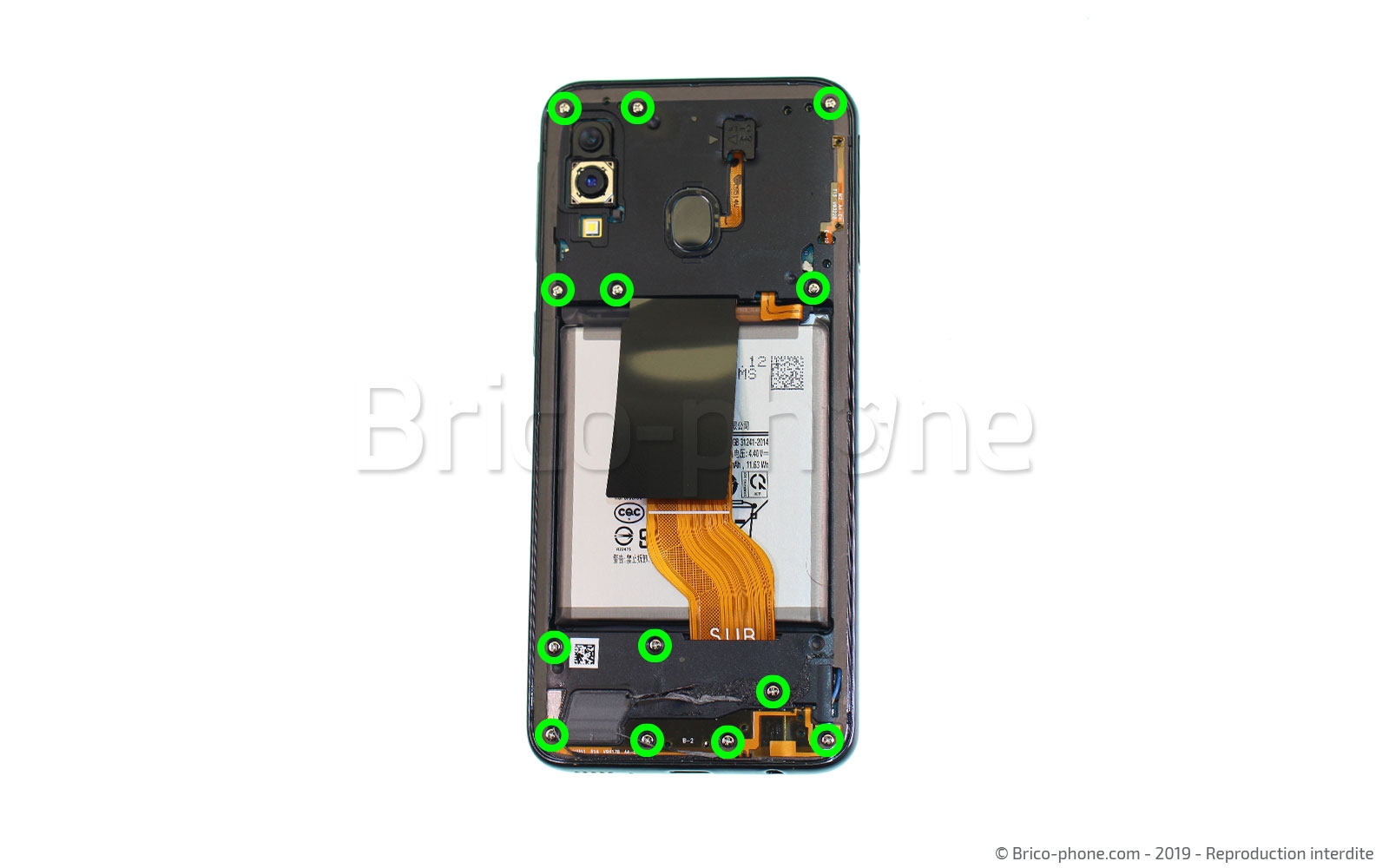

Retirez à présent les 13 vis cruciformes qui permettent de maintenir le châssis intermédiaire de l'appareil au téléphone. Déposez les au fur et à mesure sur votre patron d'aide au montage afin de ne pas les égarer.

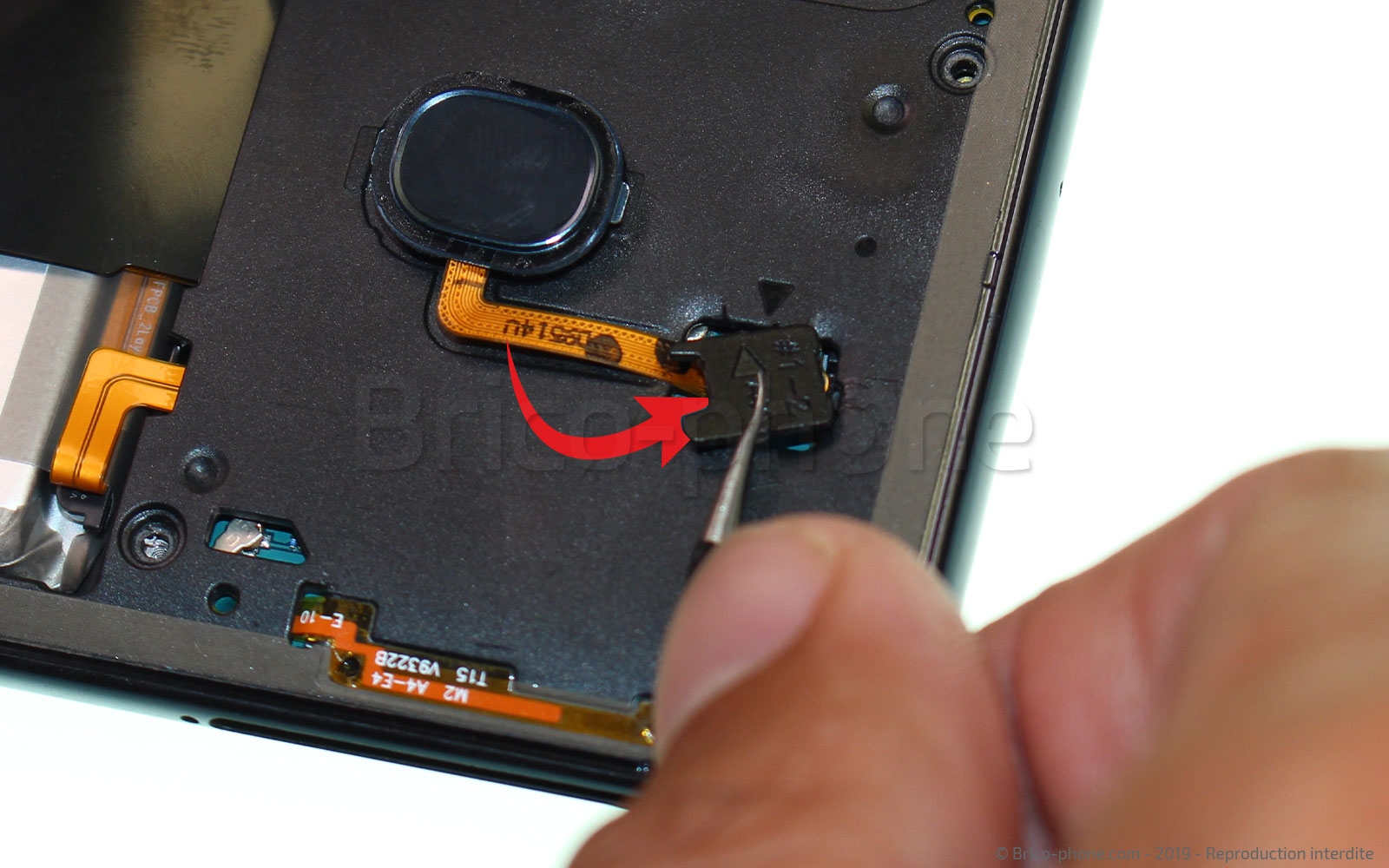

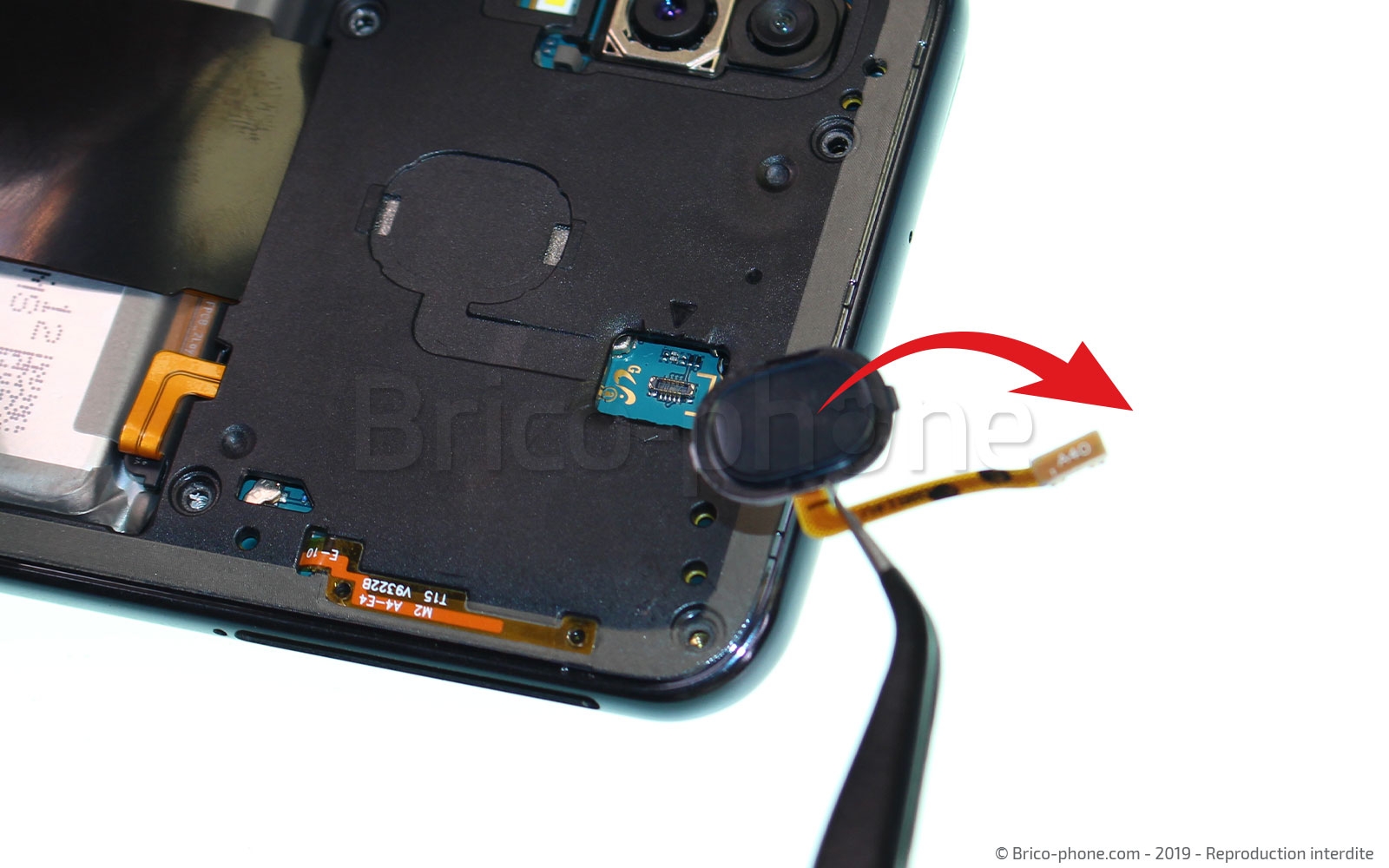

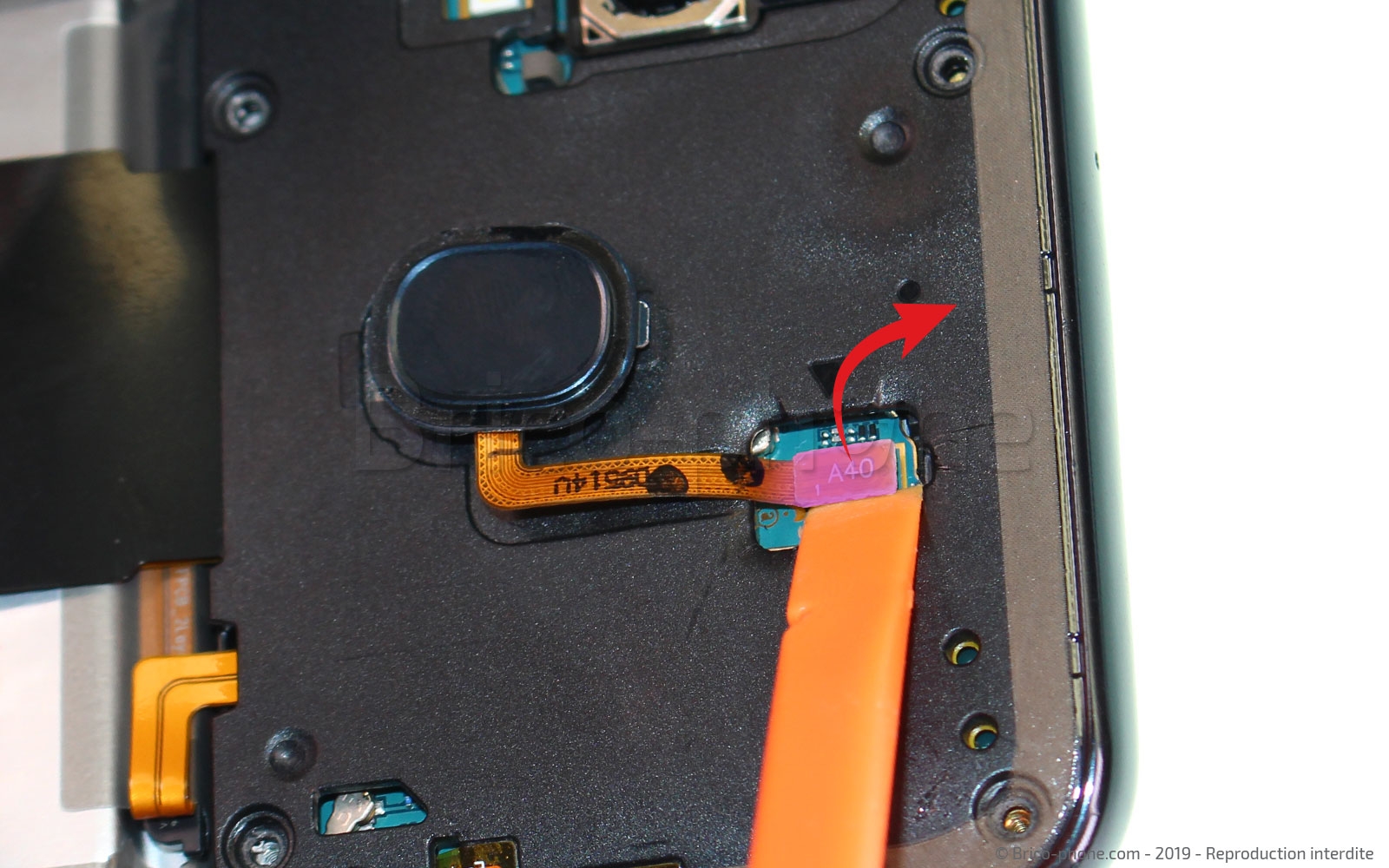

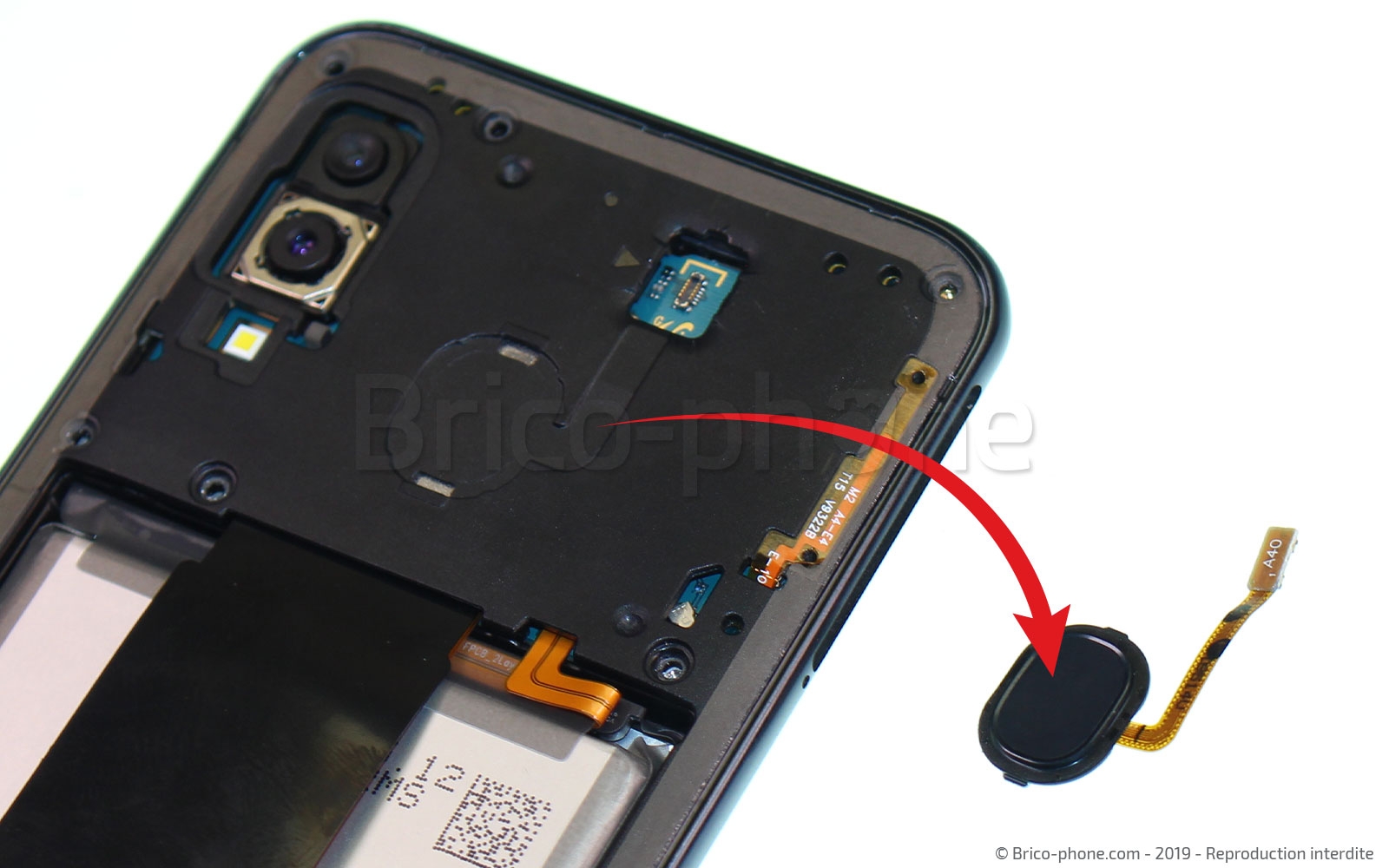

À l'aide de la pincette, retirez le cache plastique puis déconnectez la nappe du lecteur utilisé pour la reconnaissance digitale. Sortez ensuite délicatement l'élément de l'appareil.

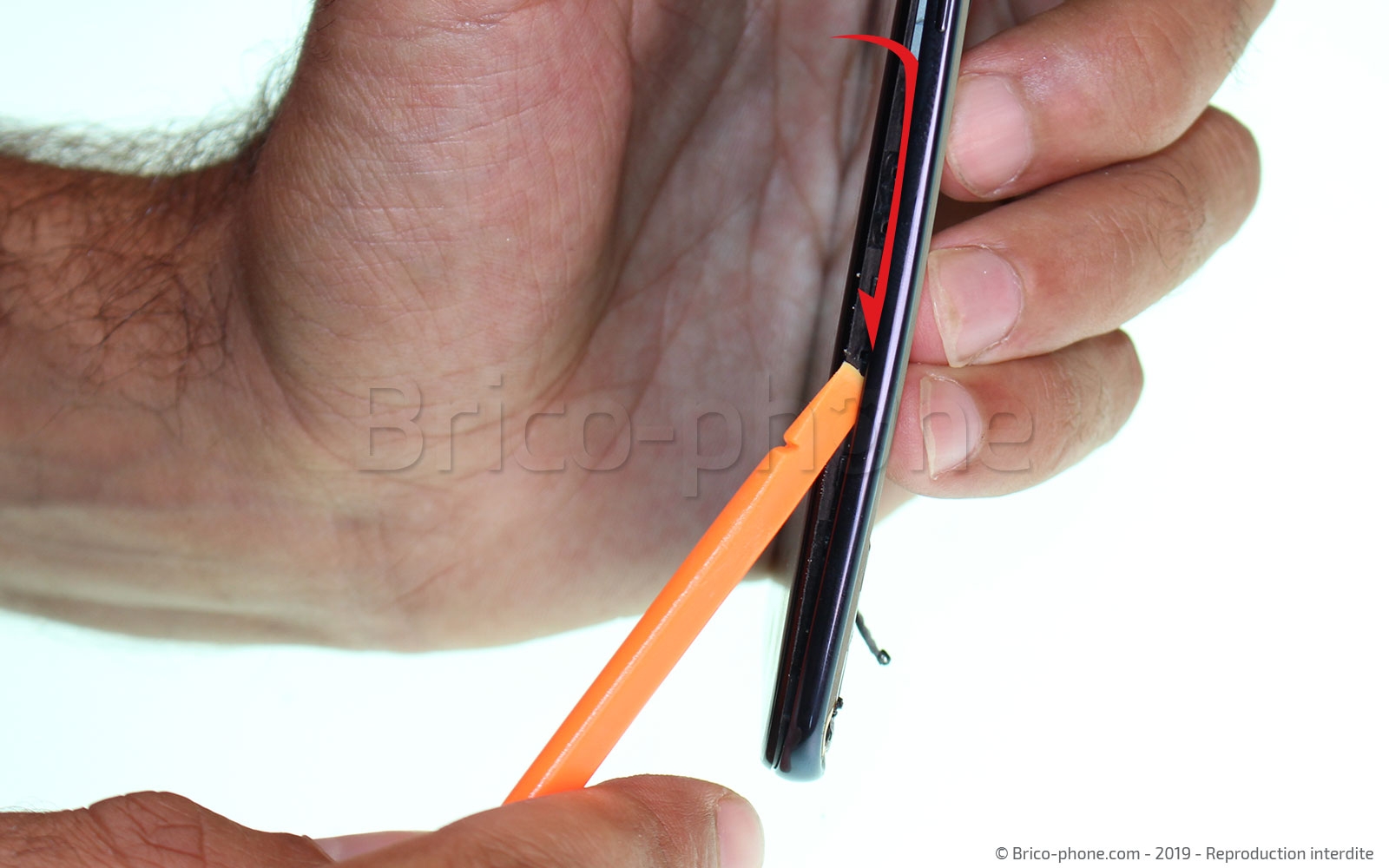

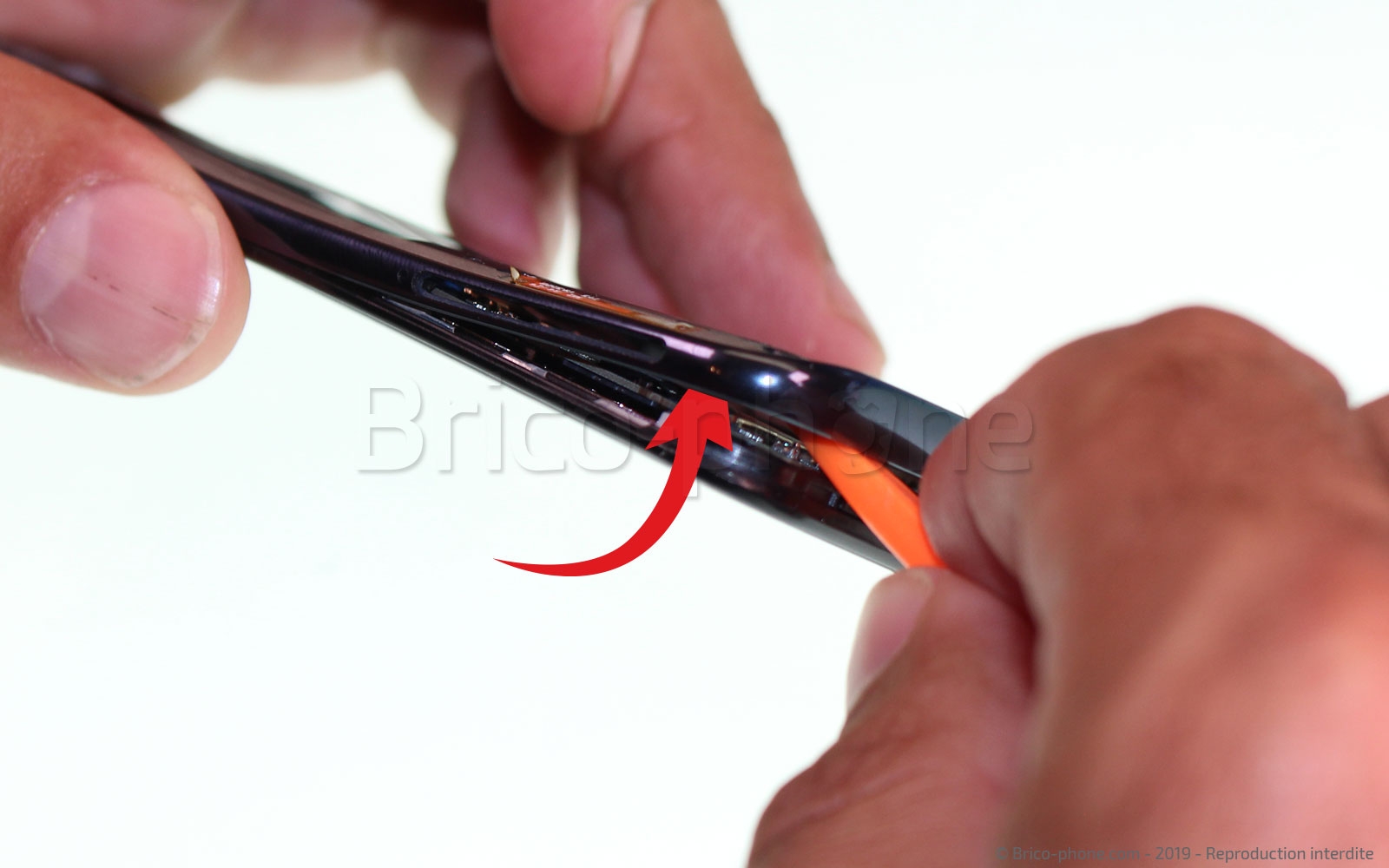

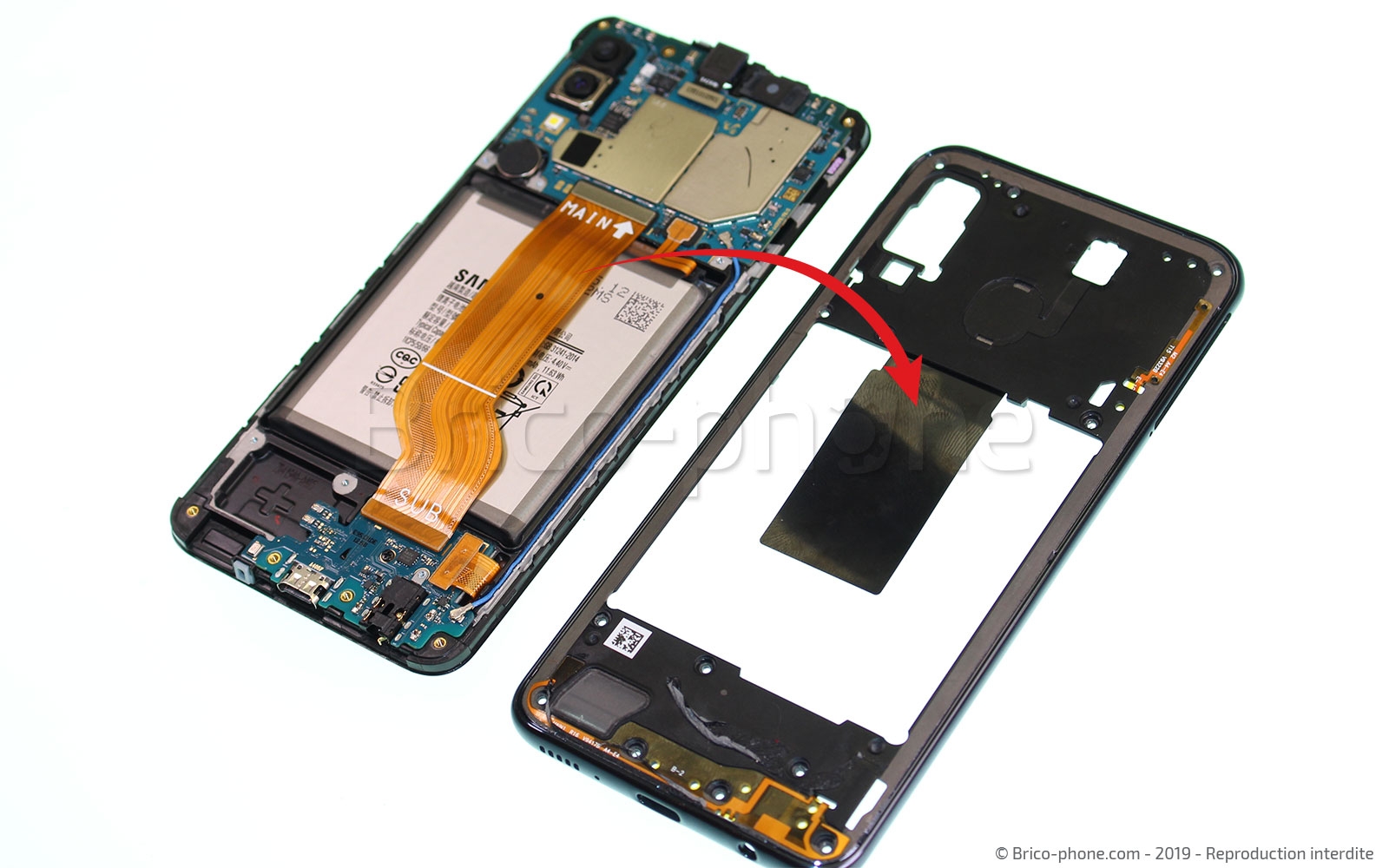

Insérez le levier nylon ( également appelé spudger) entre le châssis et l'écran puis déclipsez ce dernier en faisant glisser le levier tout autour du châssis.

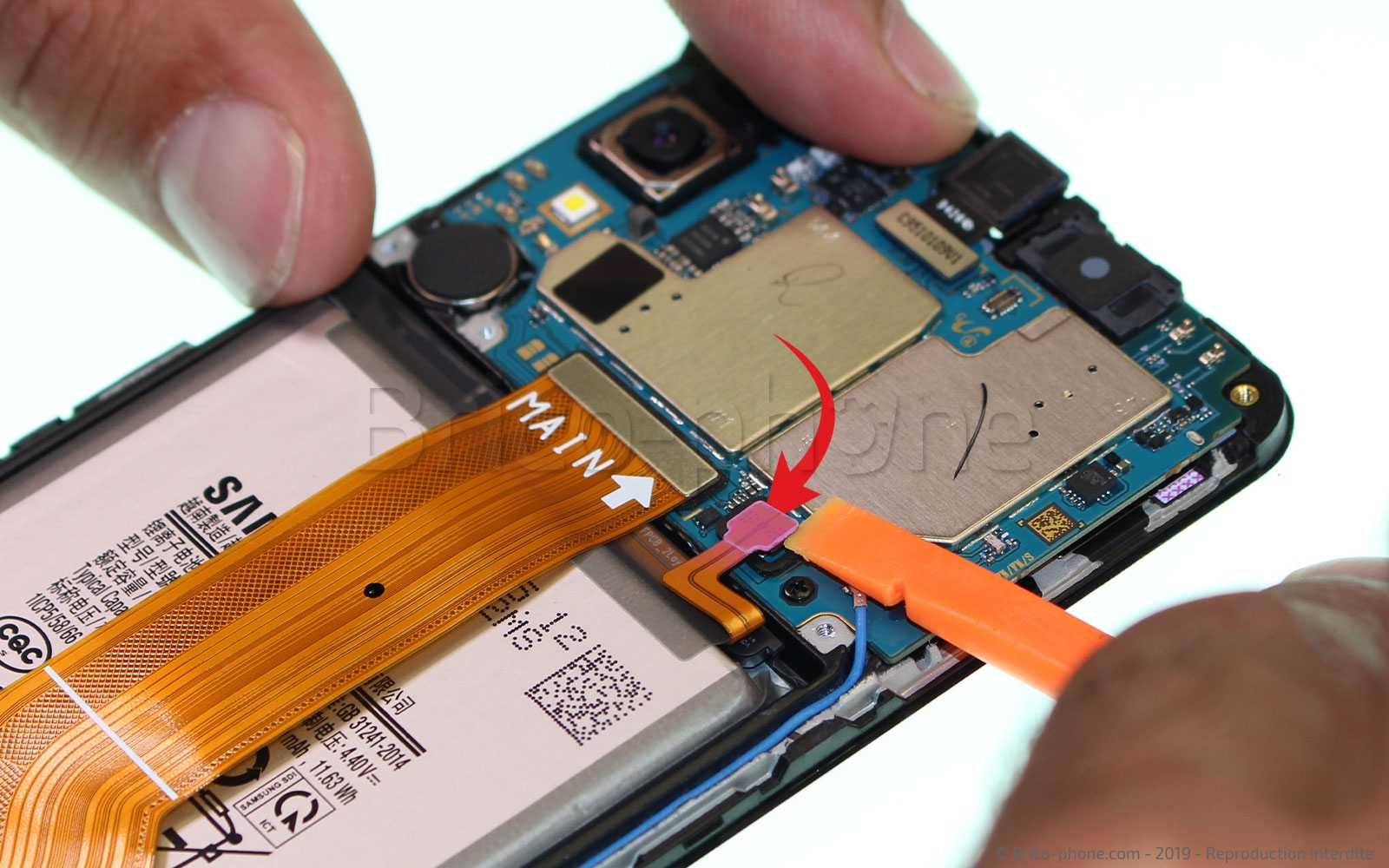

Maintenant que vous avez accès aux différents composants de votre appareil, déconnectez la batterie à l'aide du levier.

Déconnectez la nappe au niveau de la carte mère puis sur la partie basse de l'appareil au niveau du dock de charge. Vous pouvez à présent sortir la nappe .

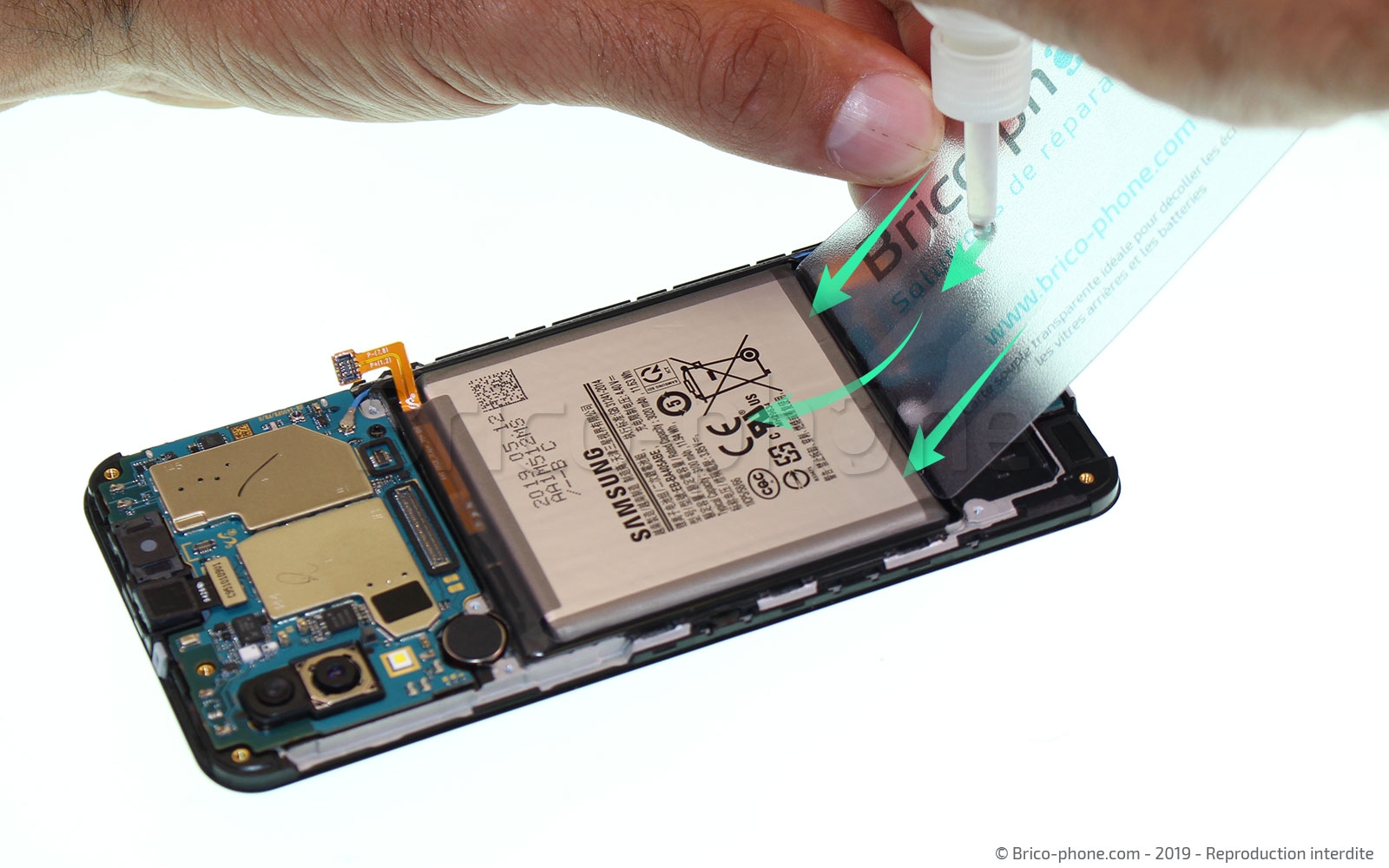

Pour décoller la batterie nous allons utiliser du liquide iremover qui permet de dissoudre l'adhésif qui maintient la batterie dans le châssis.
Pour cela faites couler du liquide sur la carte PVC, afin de guider le produit entre le châssis et la batterie.

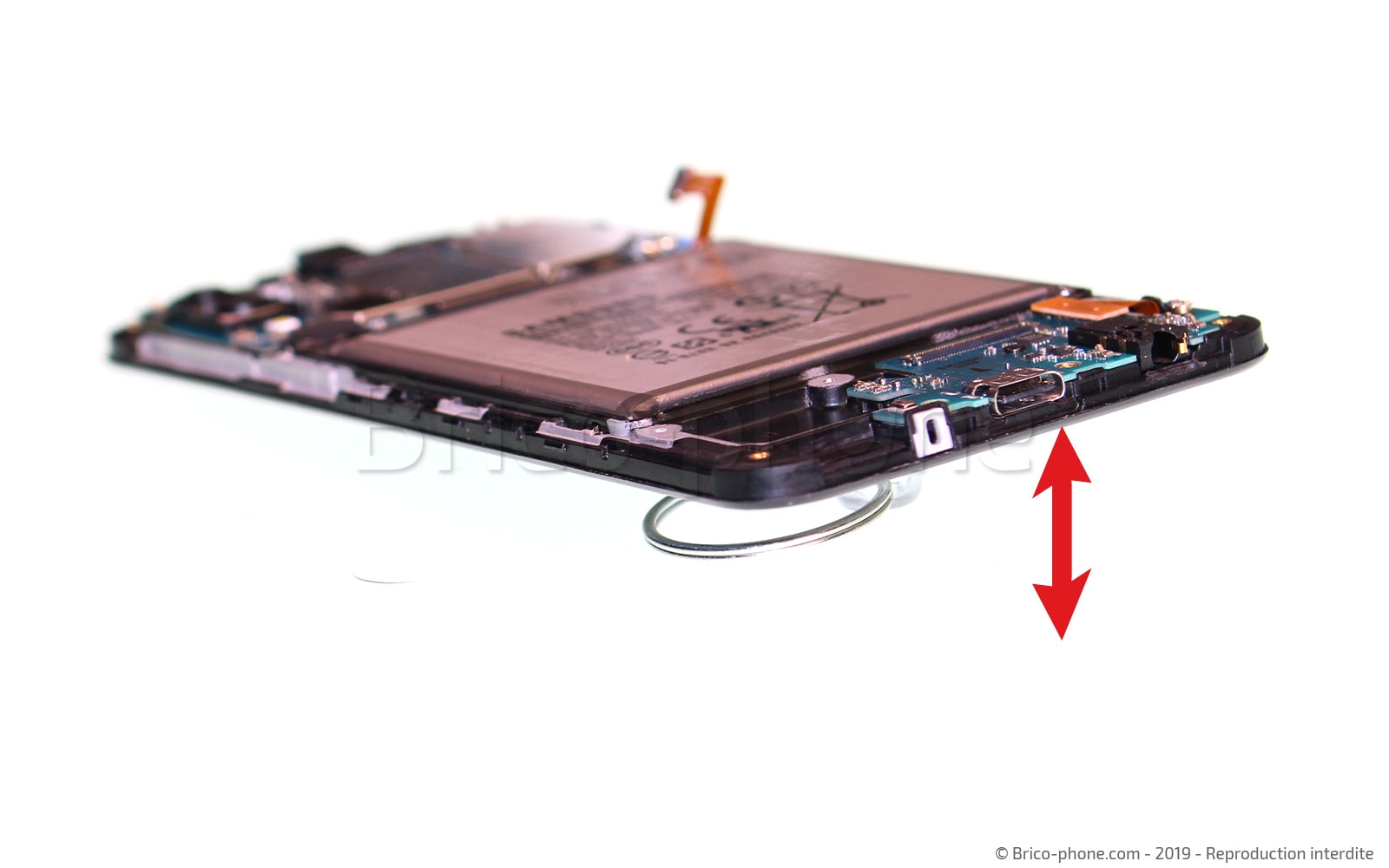

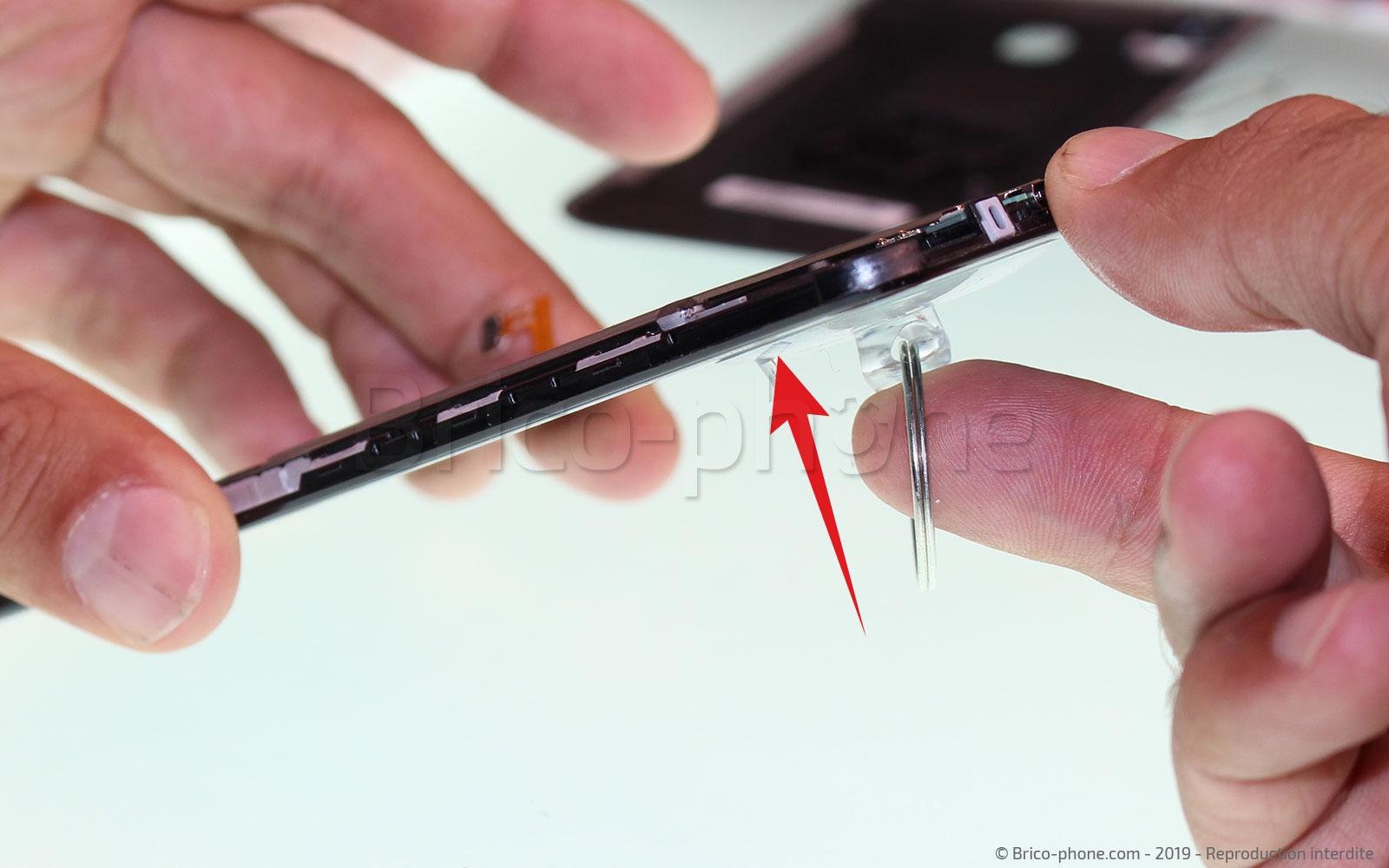

Placez ensuite la ventouse sur l'écran pour permettre d'incliner l'appareil et de laisser le liquide se diffuser sous la batterie ( photo 3) pendant une vingtaine de minutes

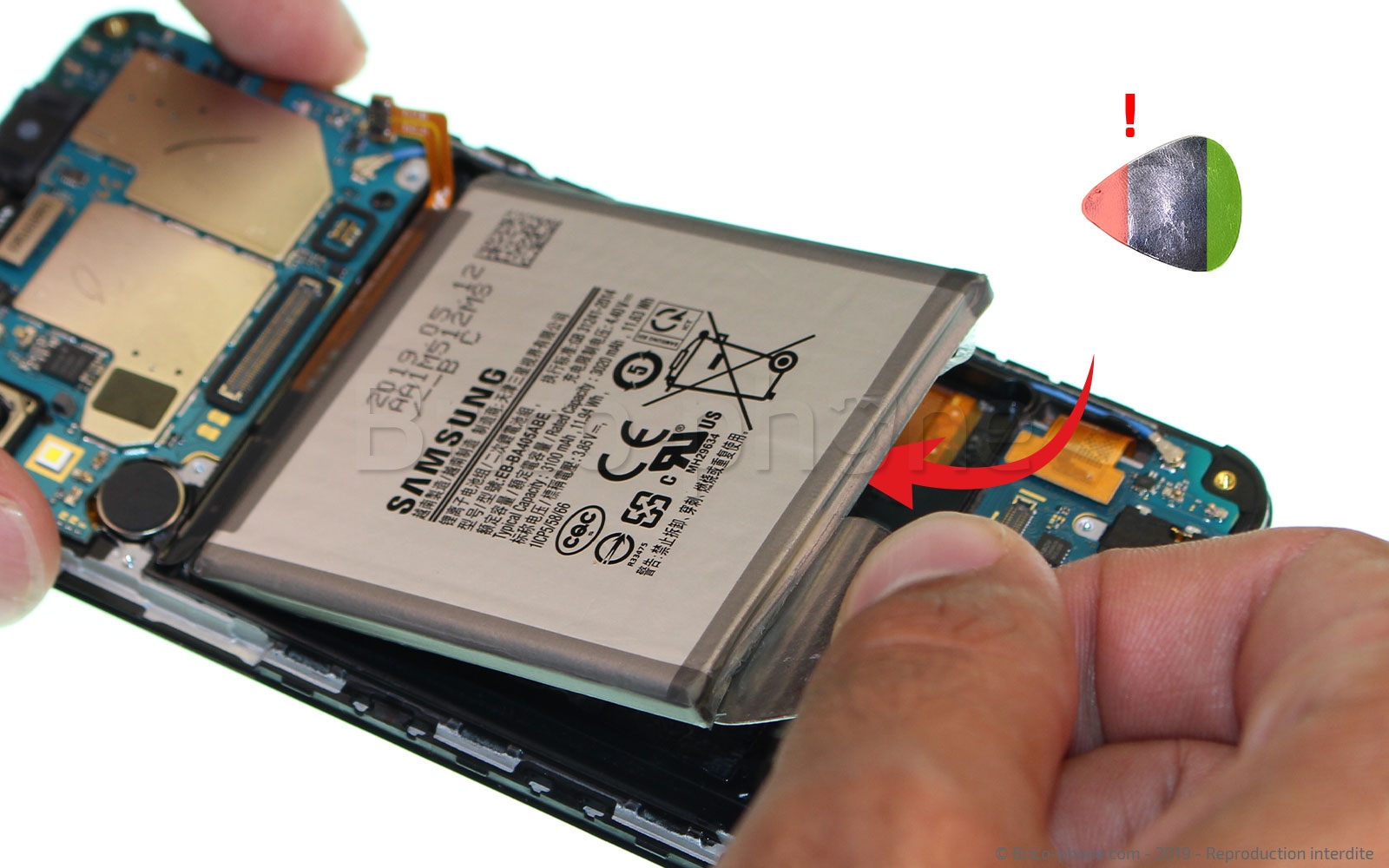

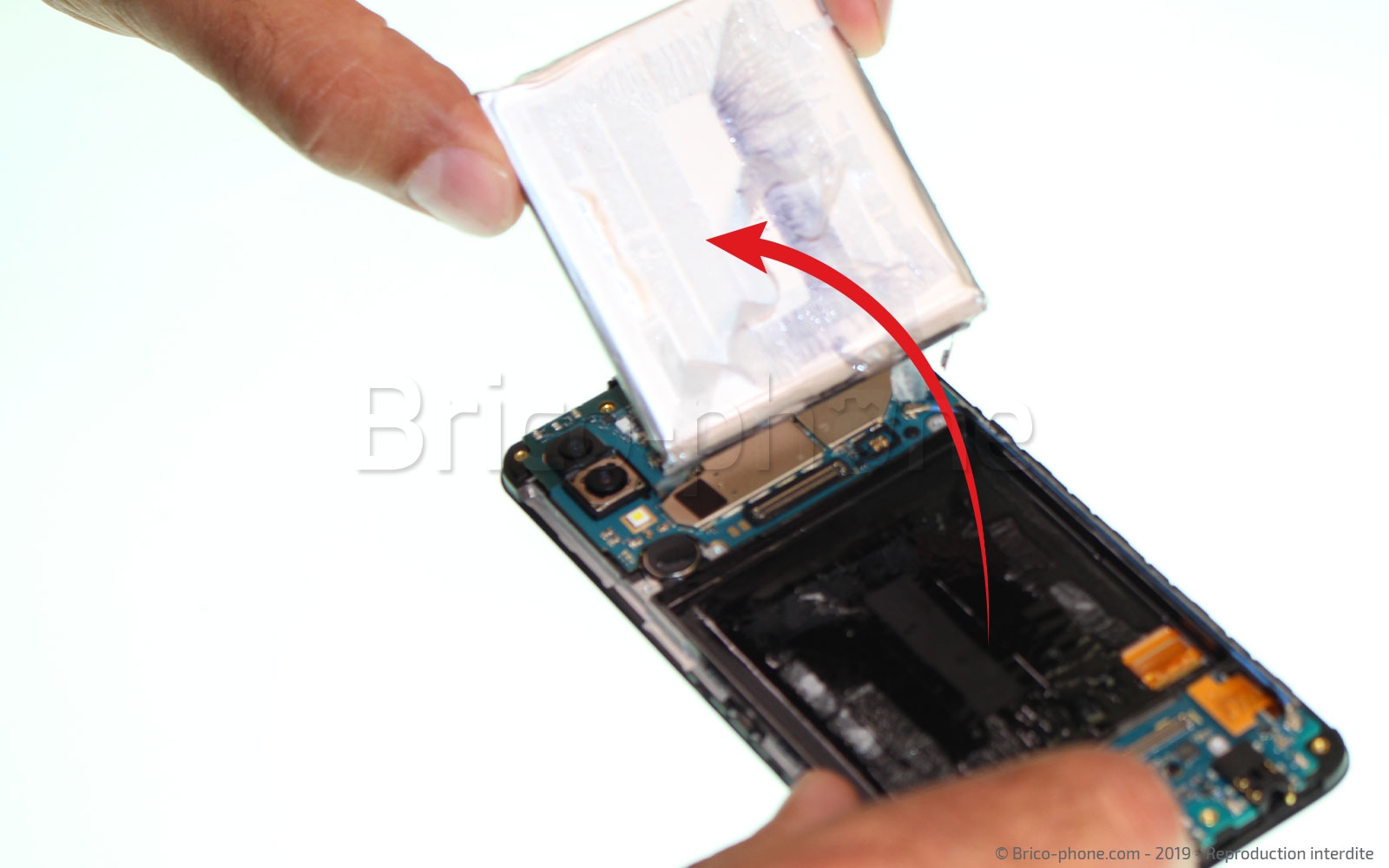

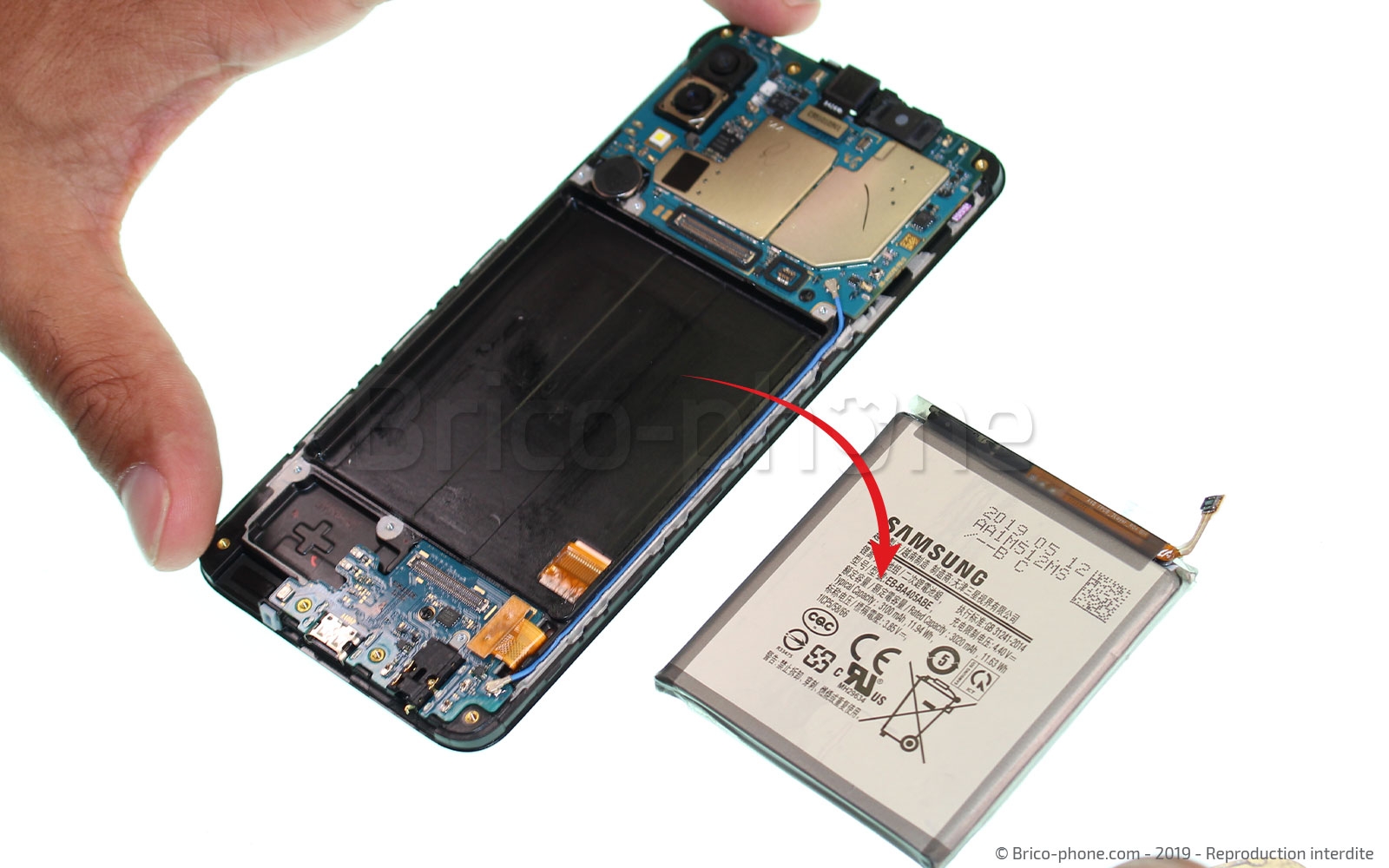

En utilisant le côté arrondi du médiator métal faites levier sous la batterie afin de la dégager de son emplacement.
Si vous sentez que la batterie ajouter à nouveau du liquide iRemover puis patientez une nouvelle fois une vingtaine de minutes.

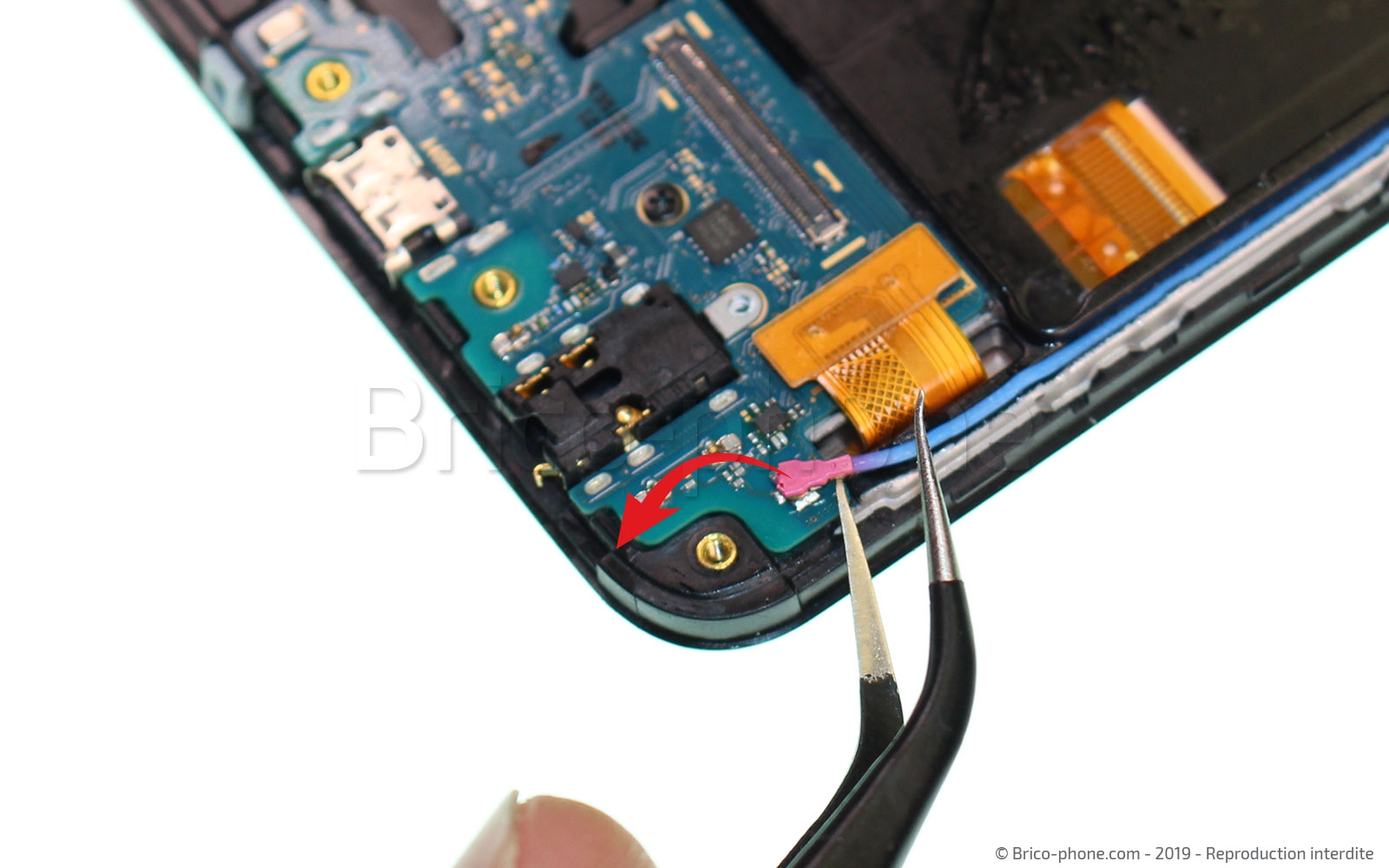

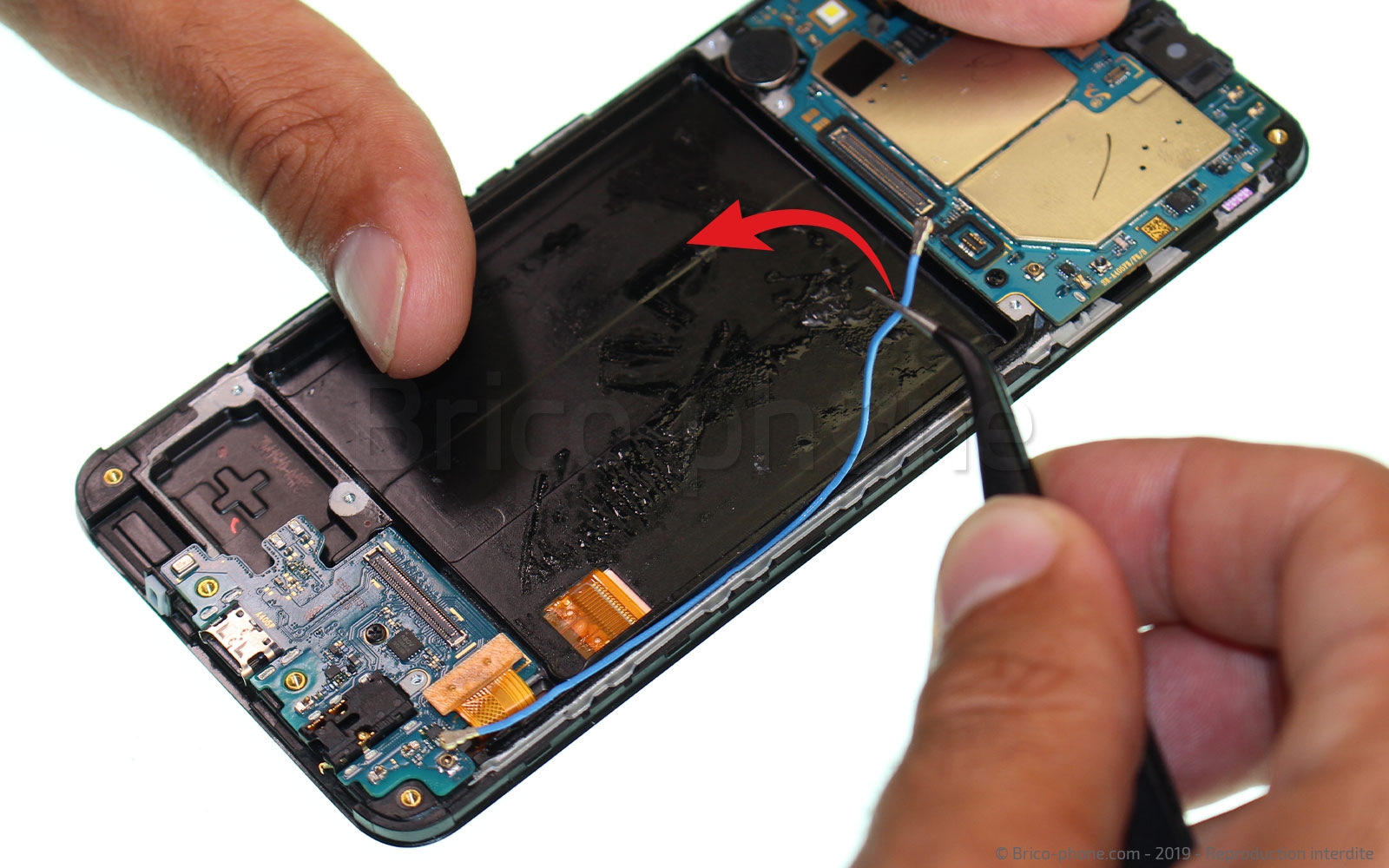

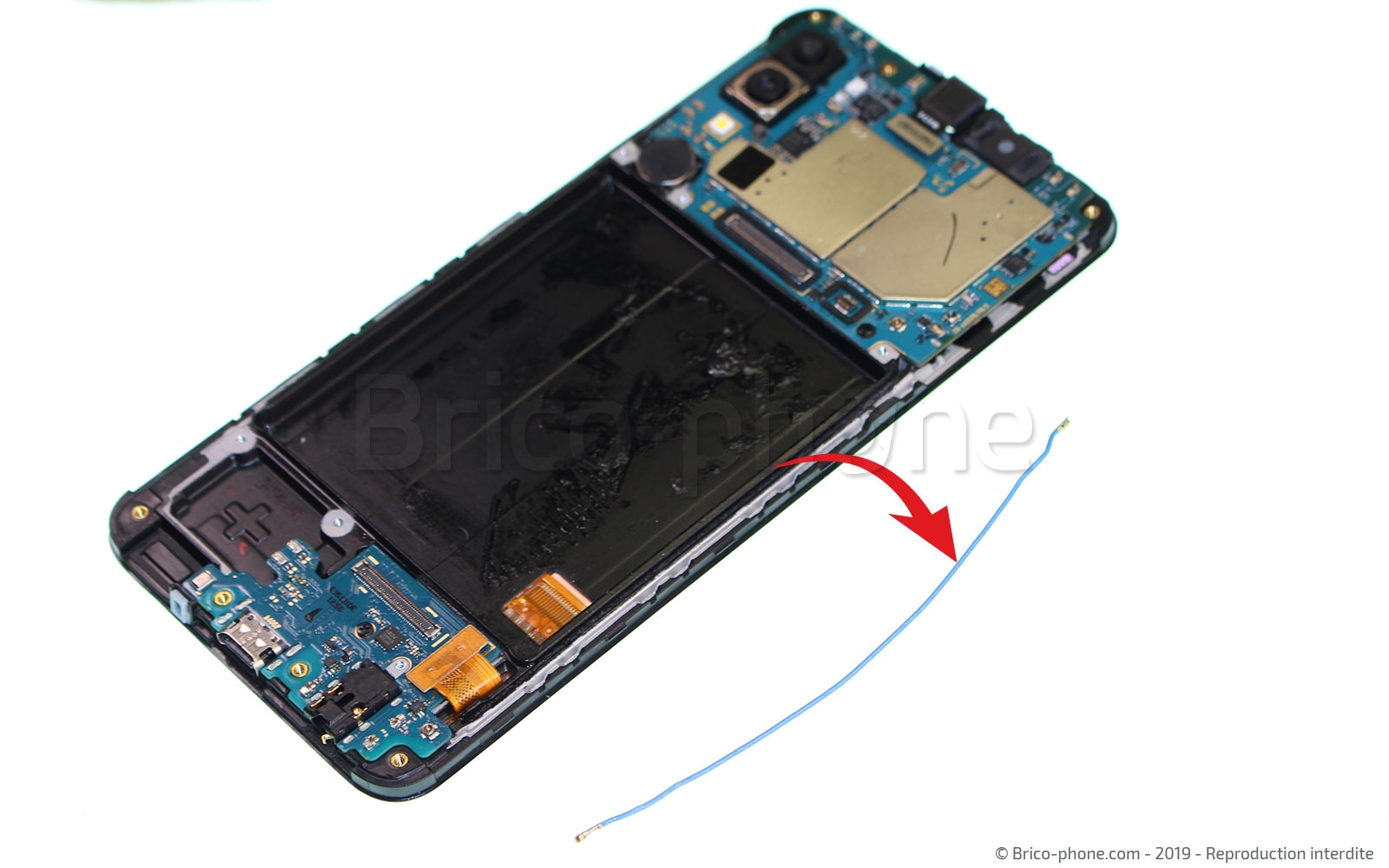

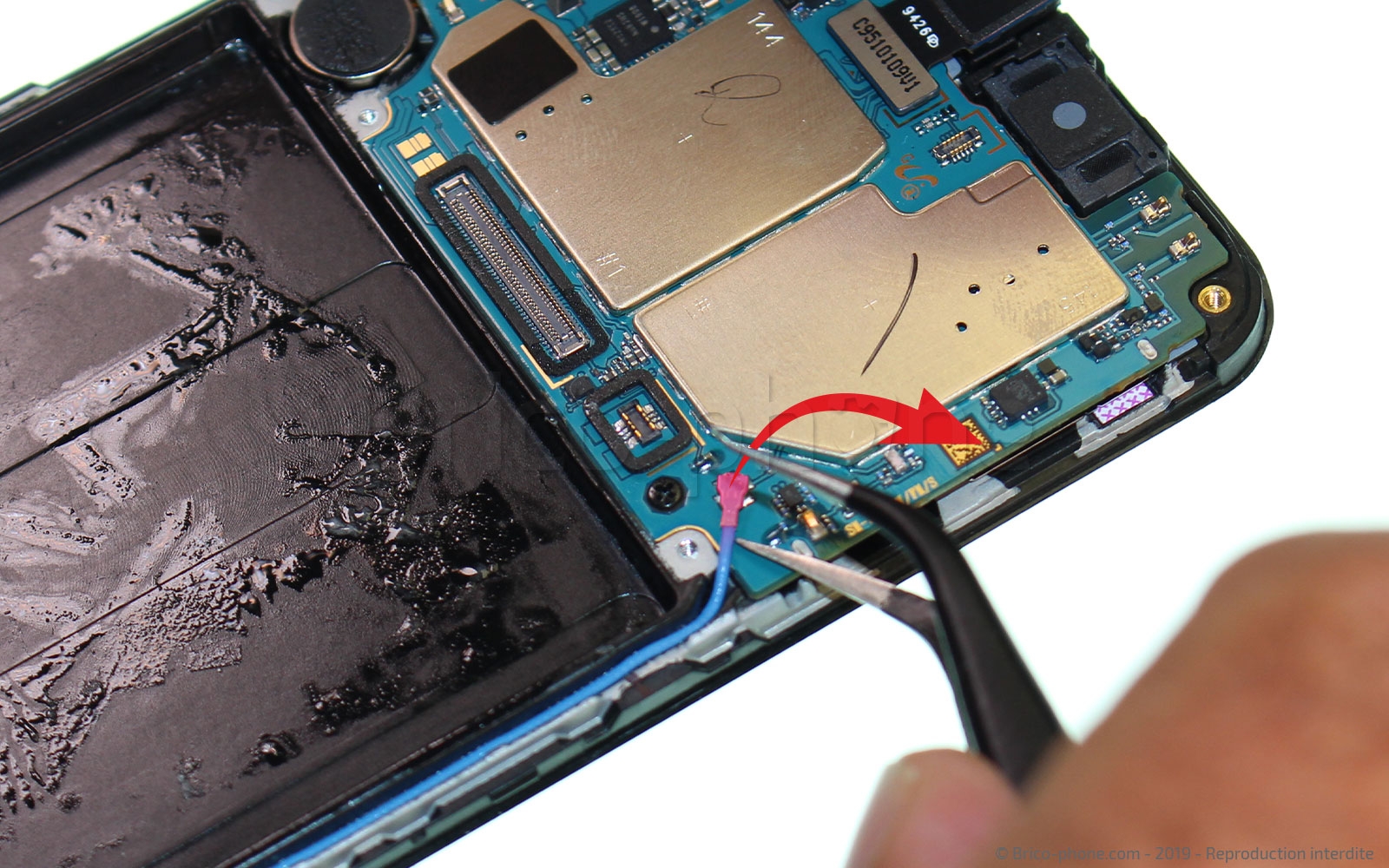

Nous allons maintenant retirer le câble coaxial bleu situé sur la droite de l'appareil. Déconnectez-le au niveau de la carte USB/Dock puis au niveau de la carte-mère.
Il ne vous reste plus qu'à sortir le câble de sa gouttière à l'aide de la pincette.

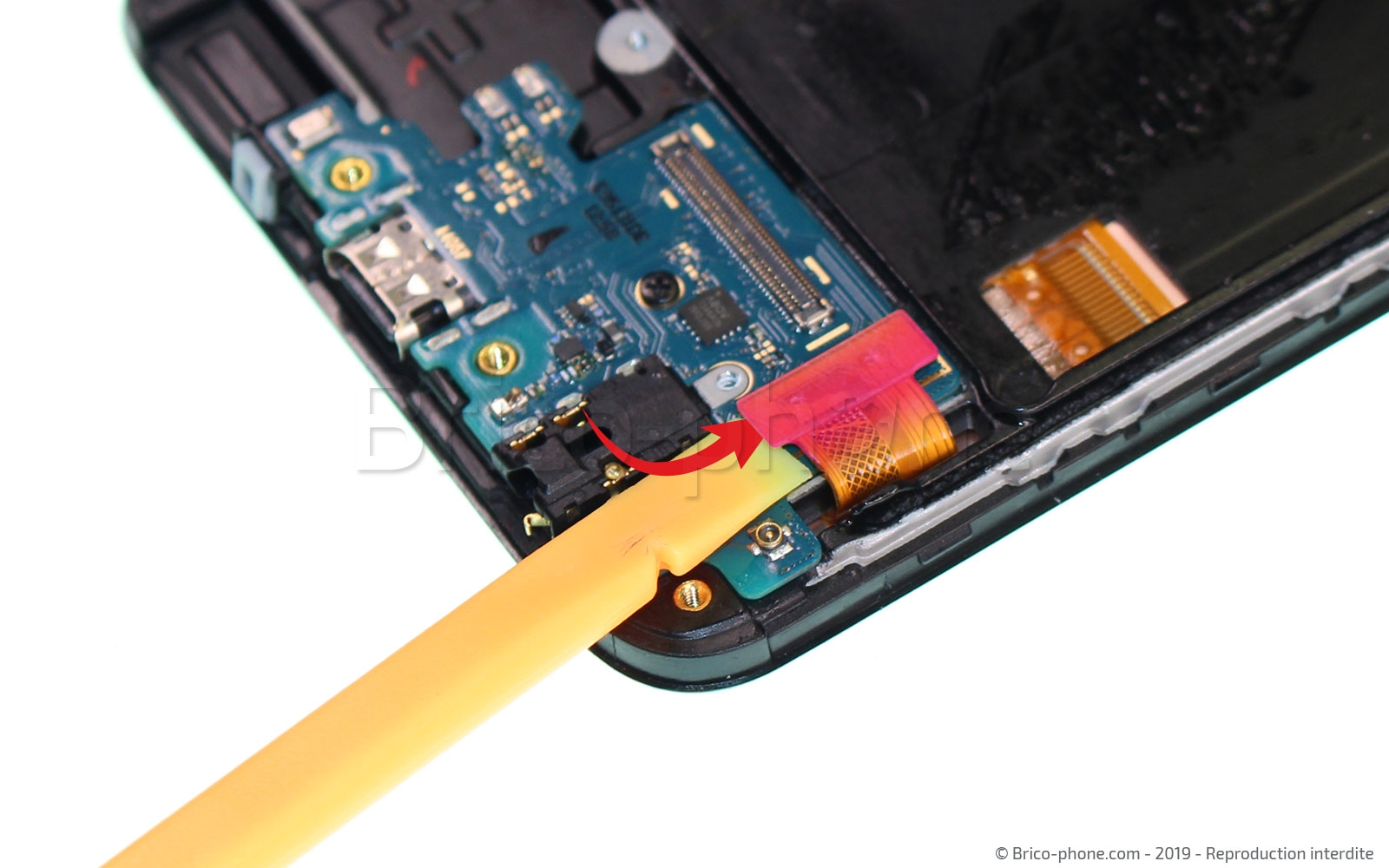

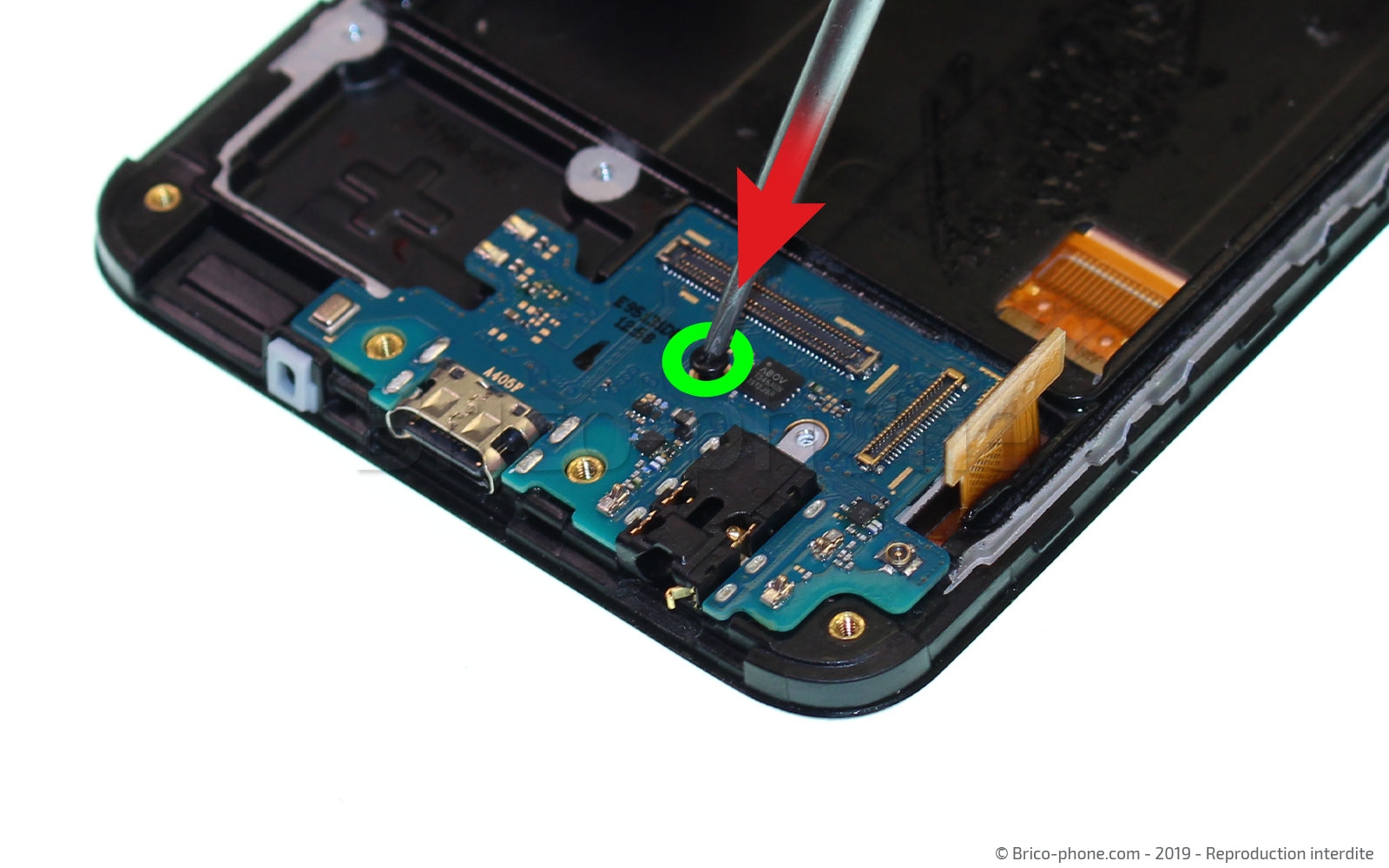

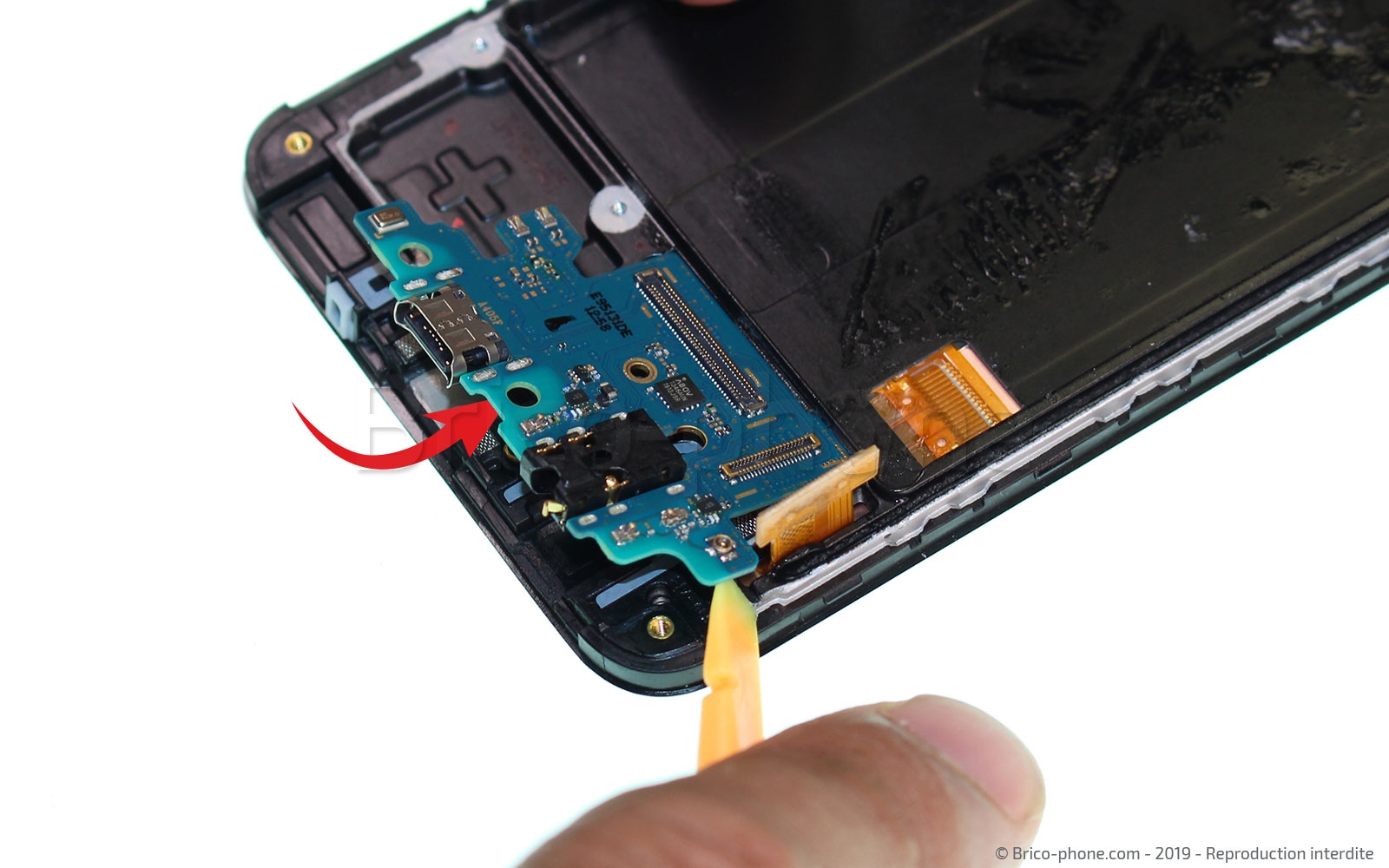

déconnectez l'écran à l'aide du spudger puis retirez la vis cruciforme permettant de maintenir la plaquette USB à l'intérieur du châssis.

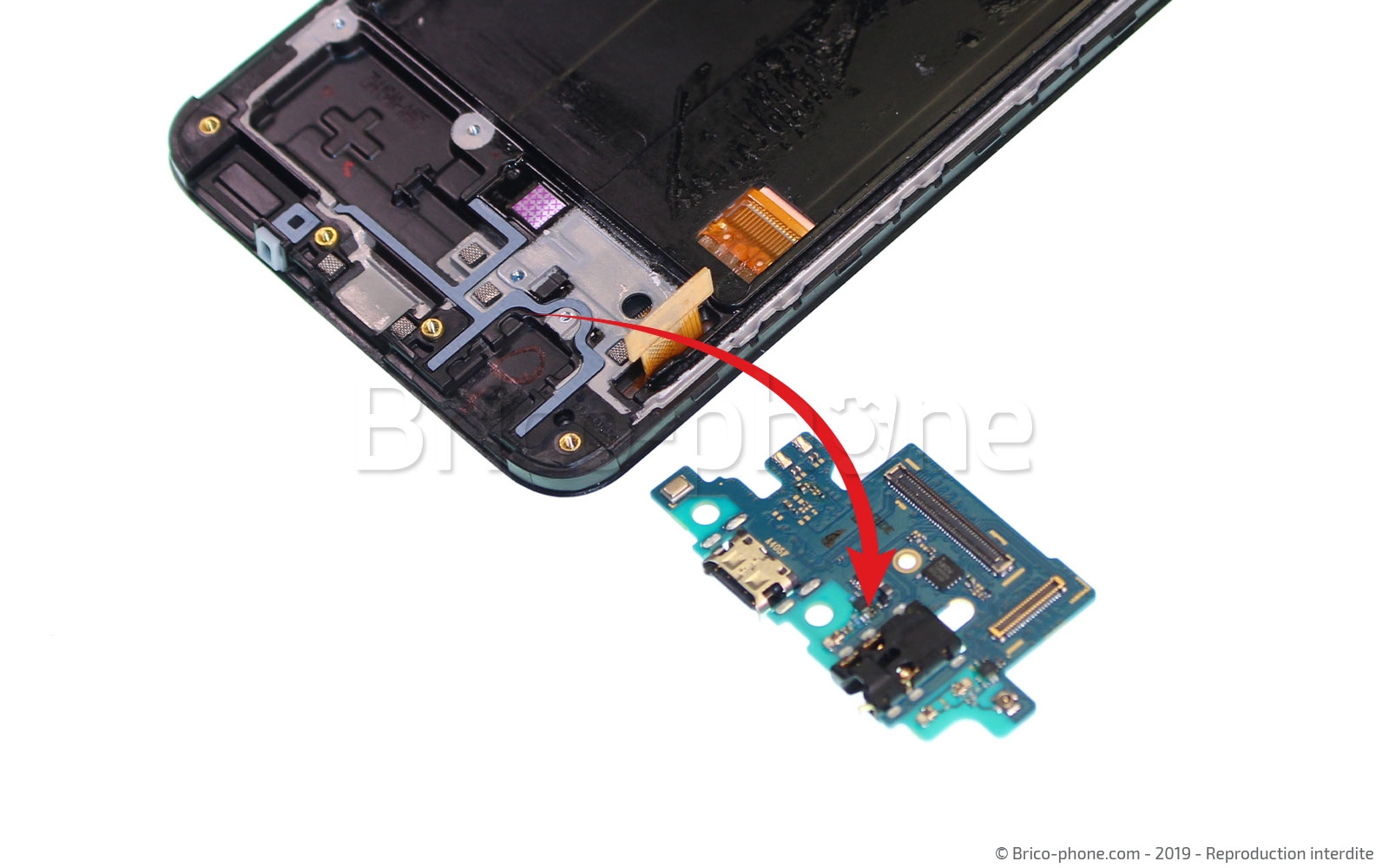

Il ne vous reste plus qu'à faire levier délicatement sous l'élément afin de le sortir de son emplacement.

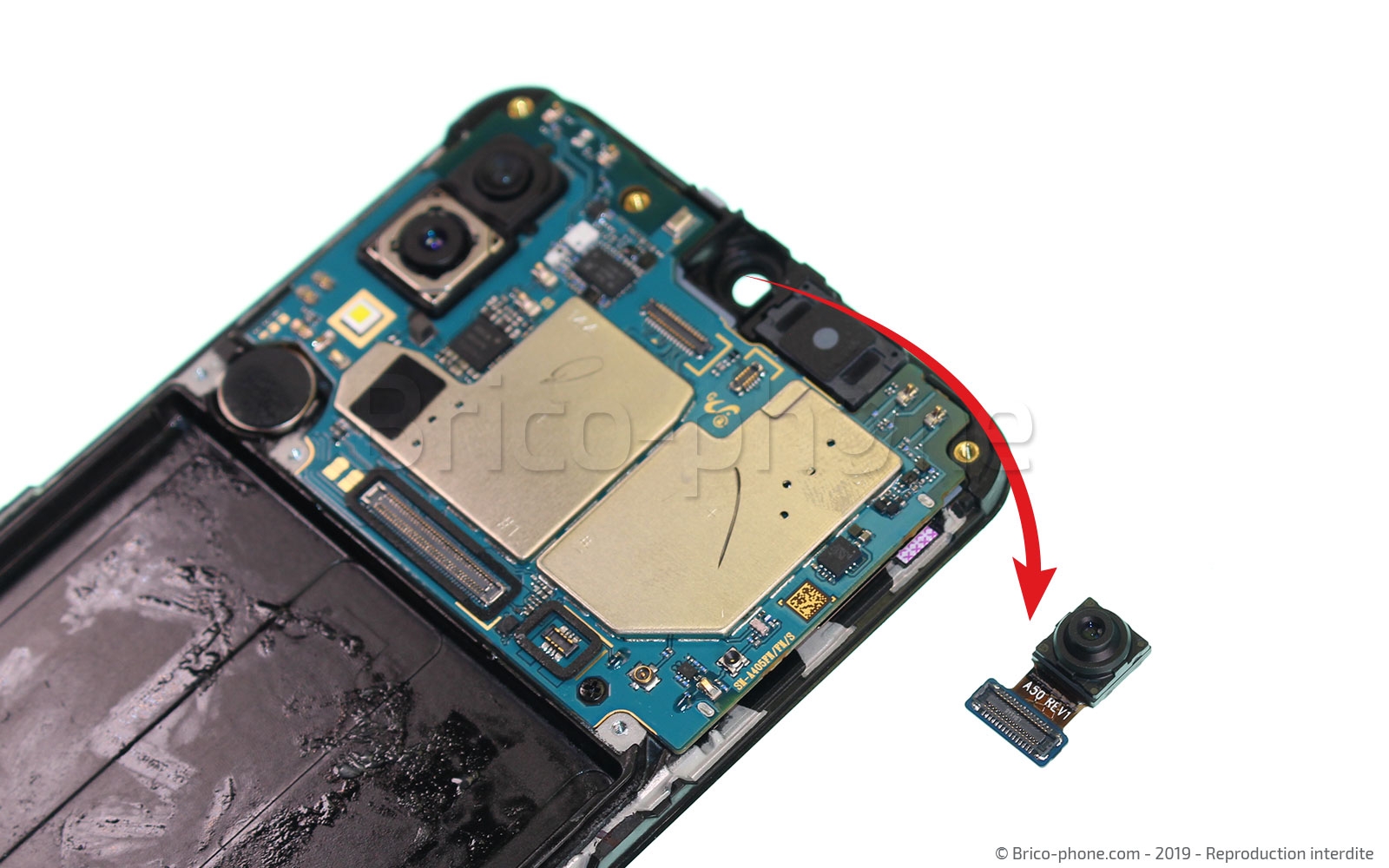

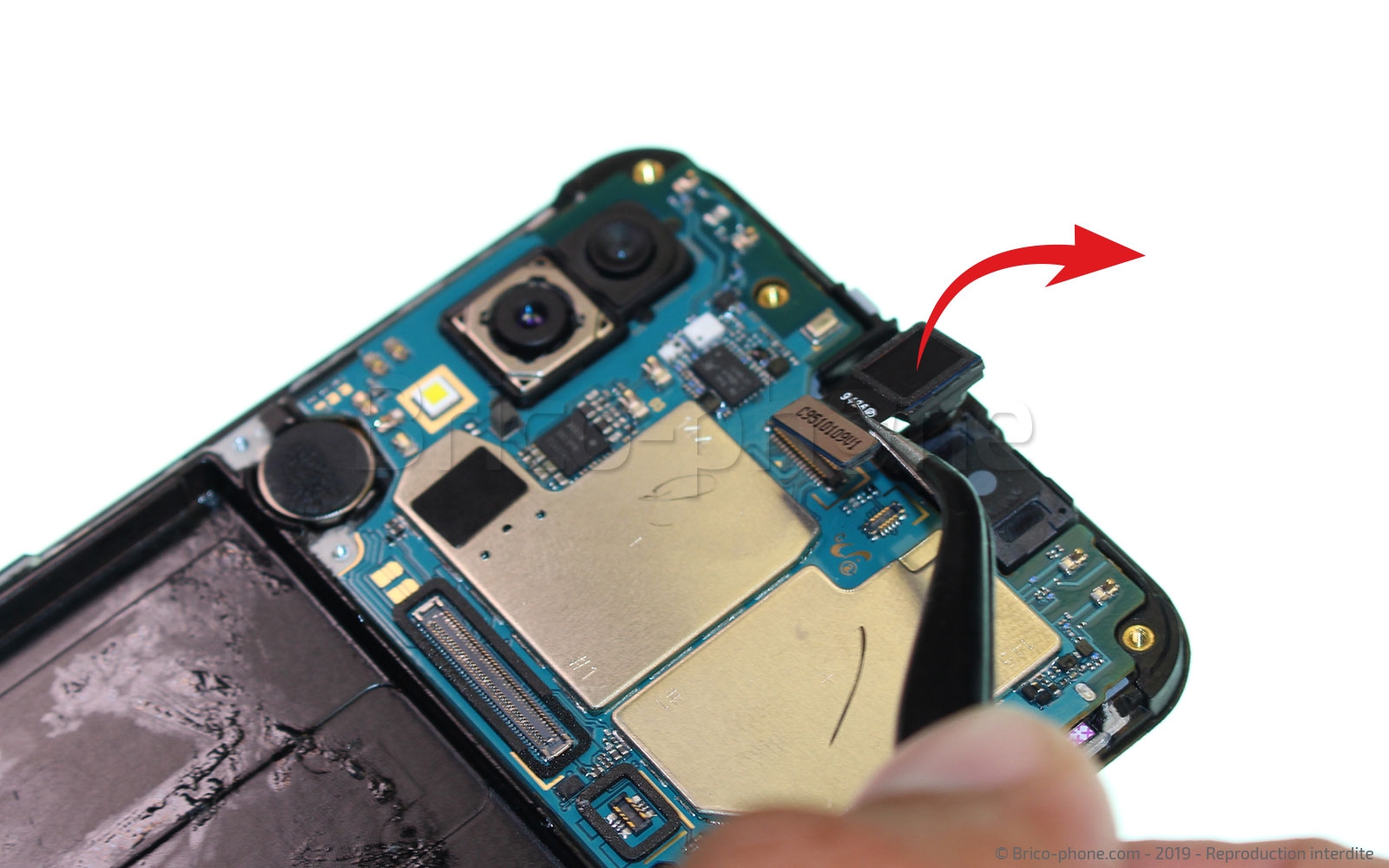

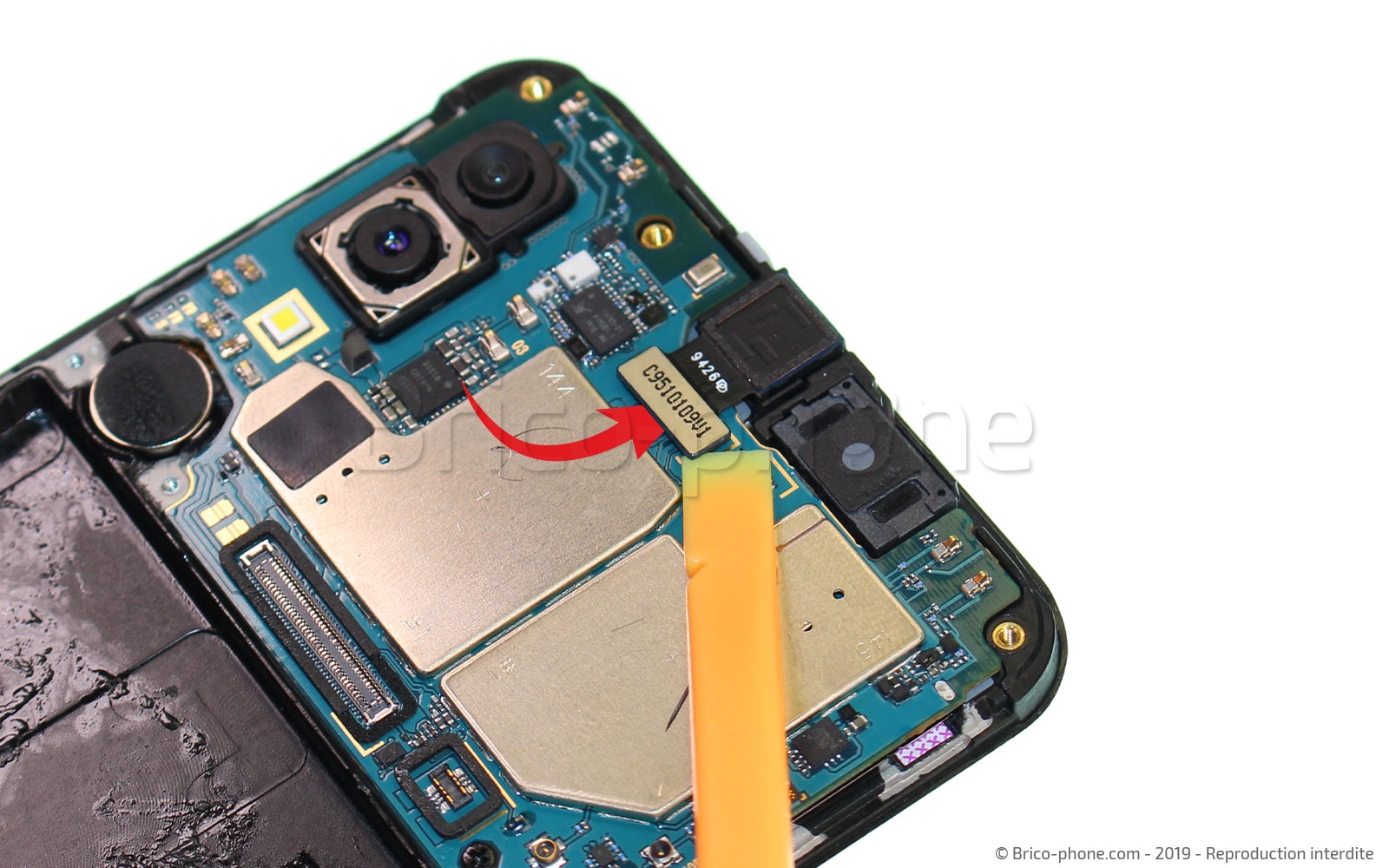

Déconnectez le capteur frontal d'une résolution de 25 Mpx à l'aide du levier puis sortez la caméra à l'aide de la pincette.

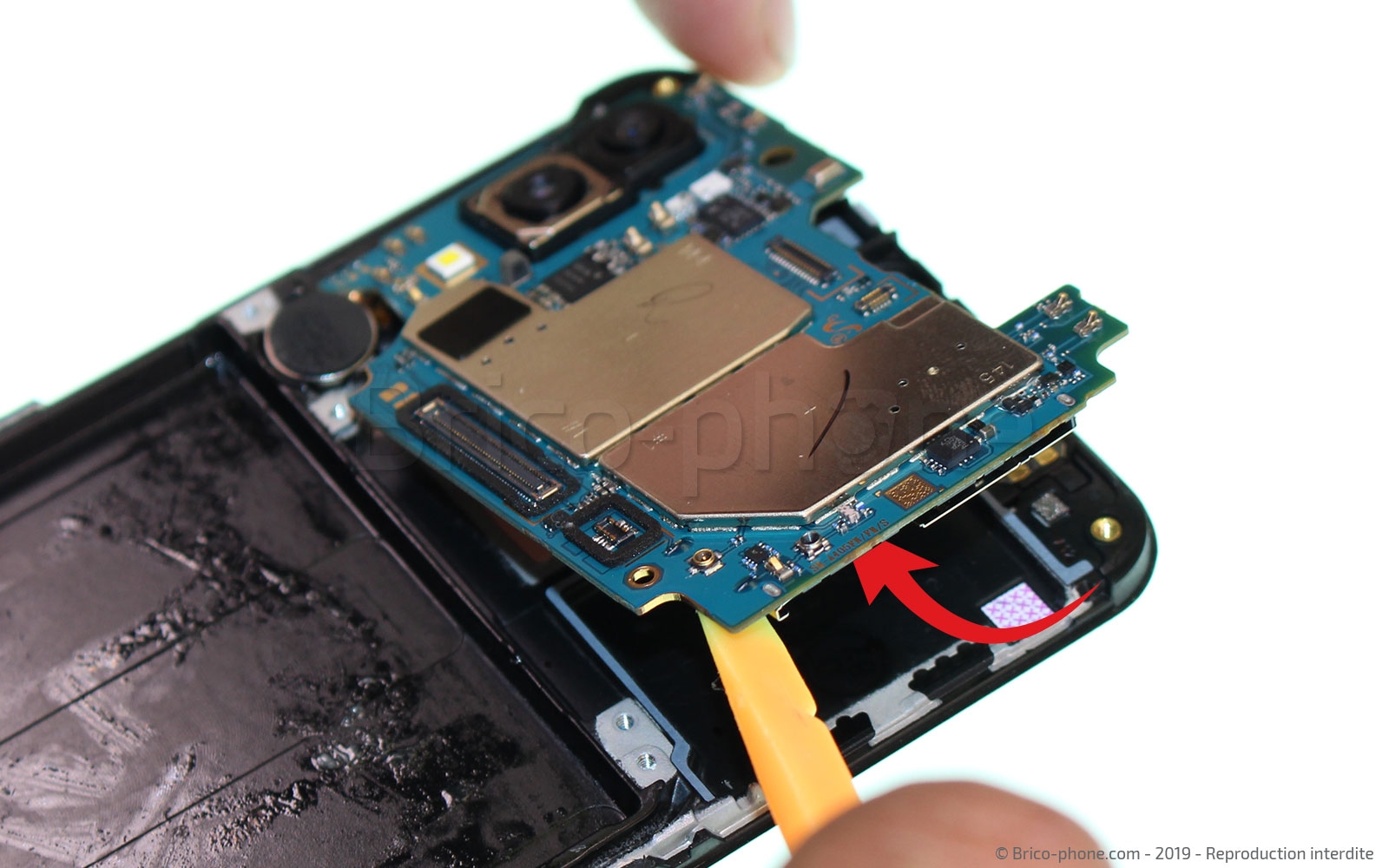

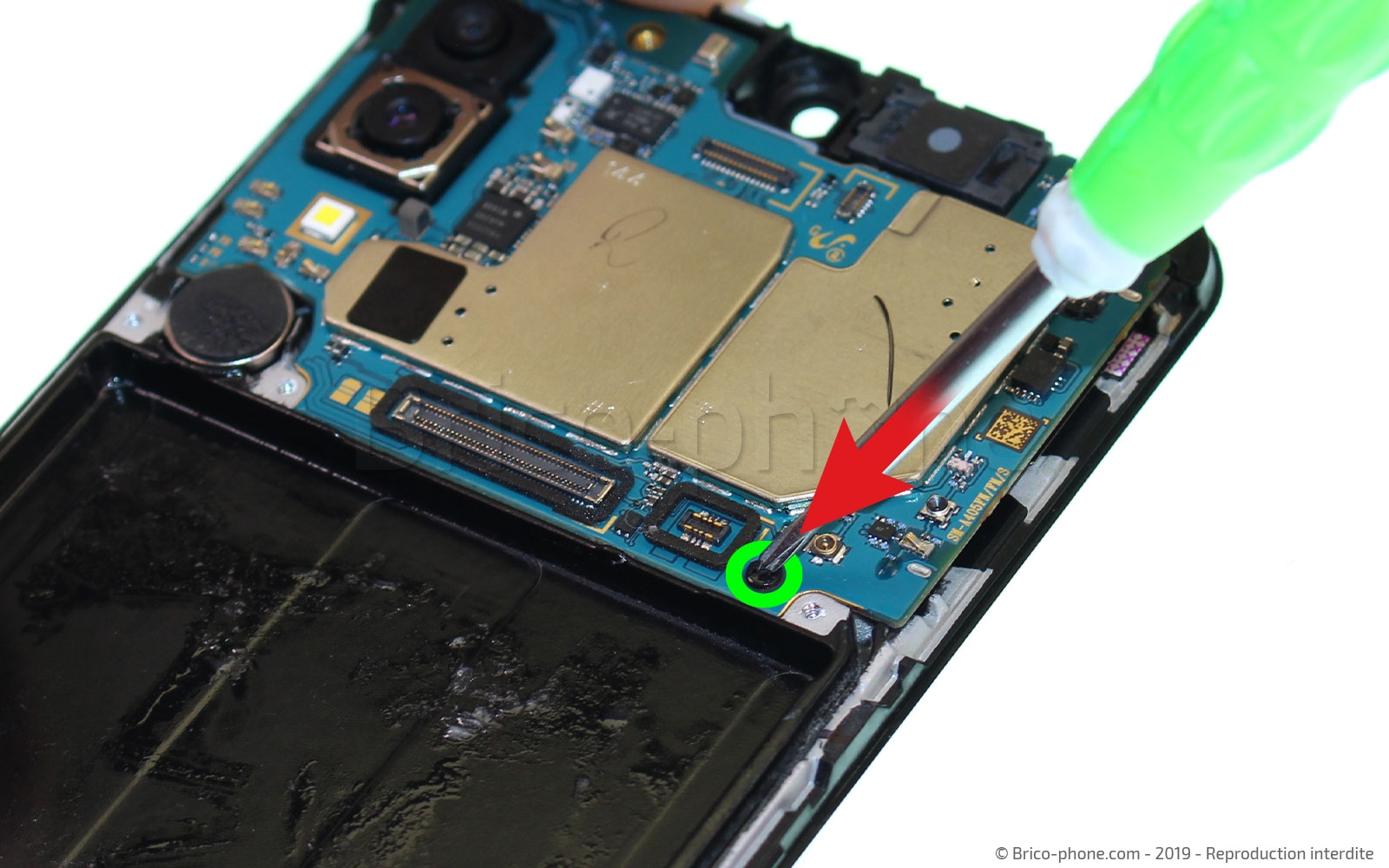

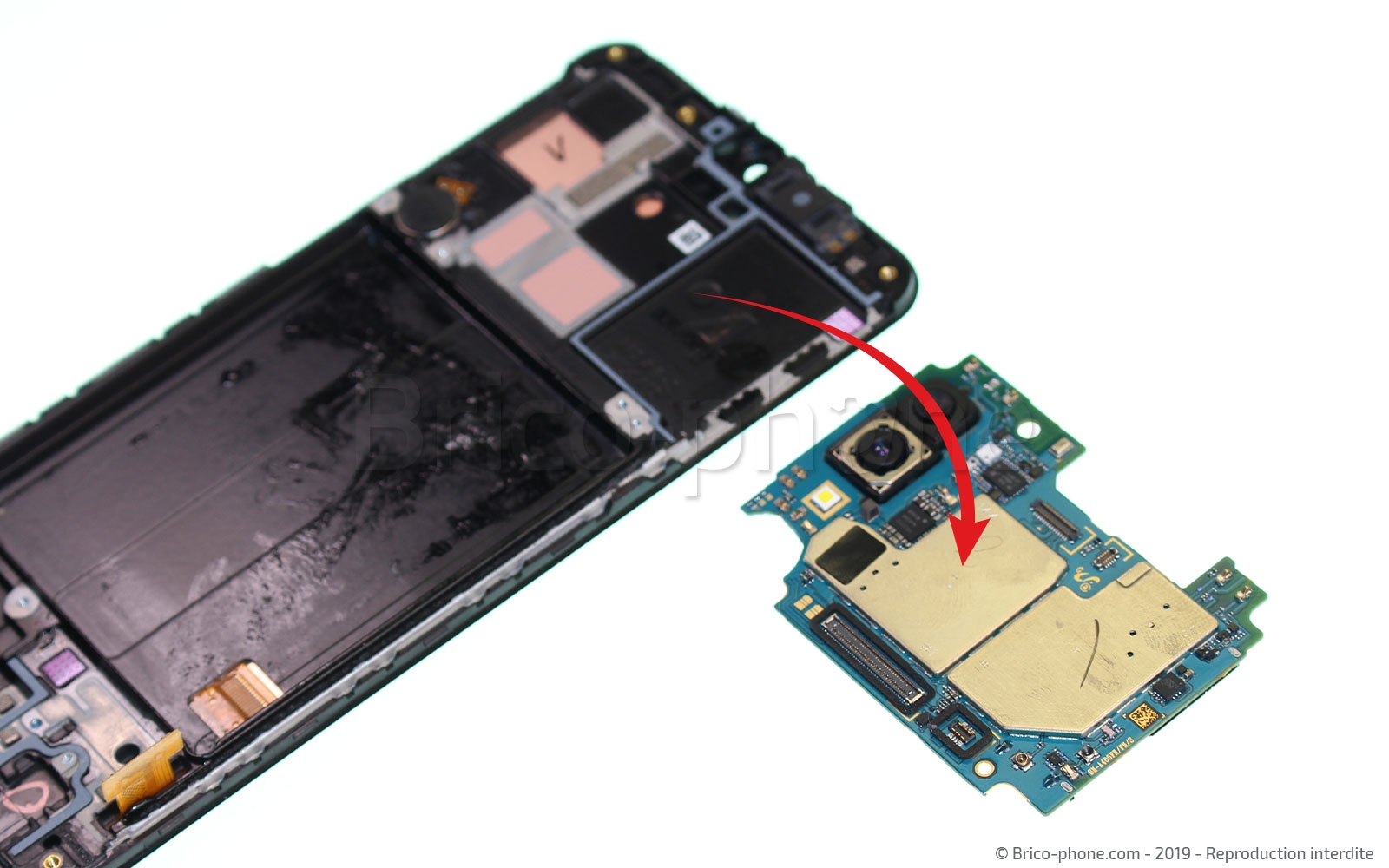

Il ne reste plus qu'une vis qui permet encore de maintenir la carte-mère dans le châssis. Retirez là en utilisant le tournevis cruciforme puis faites levier sous la carte afin de la déloger de son emplacement.

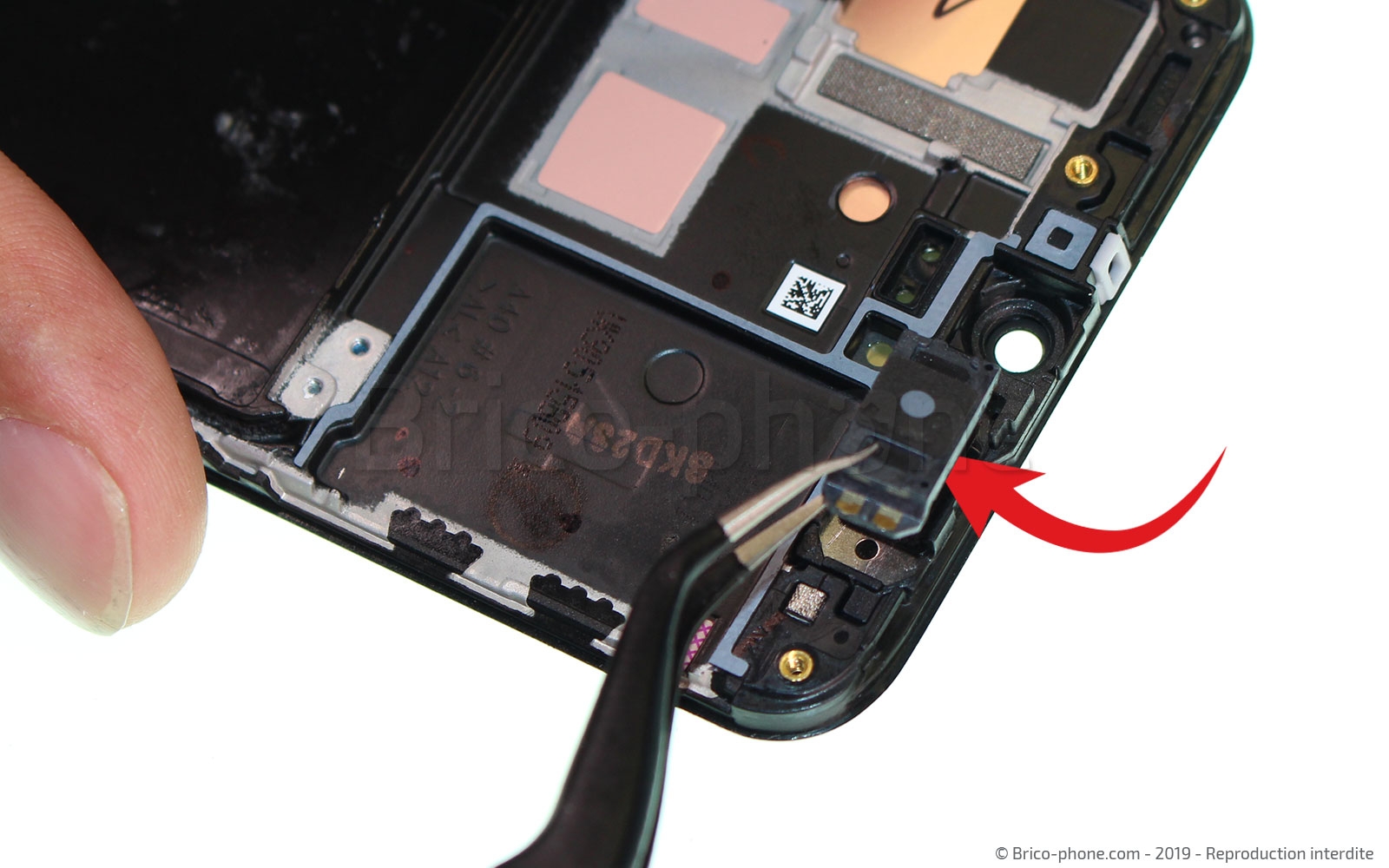

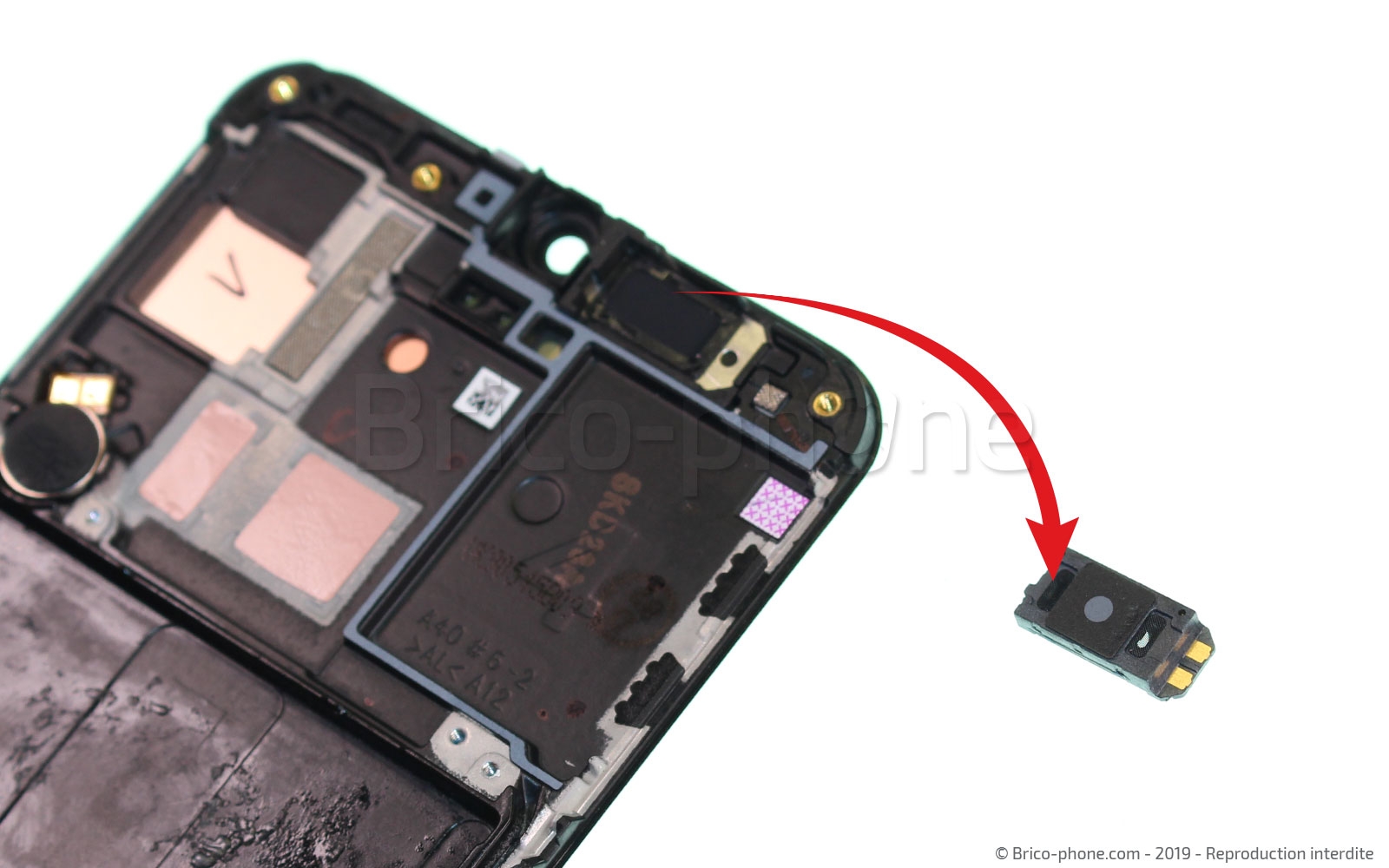

Le haut-parleur de l'oreille est simplement collé au châssis. Faites levier en passant bien sous ce dernier puis basculez le afin de décoller entièrement.

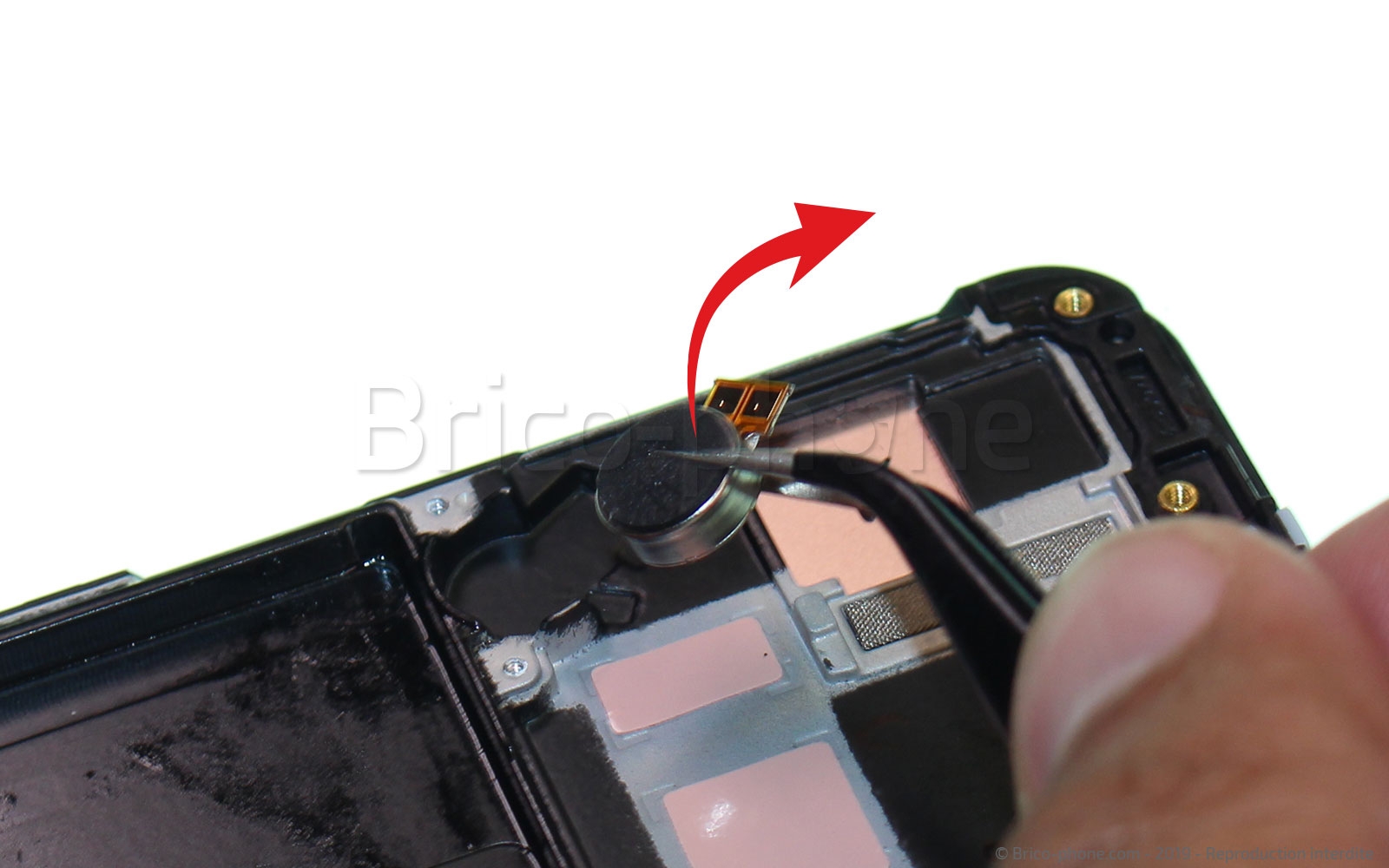

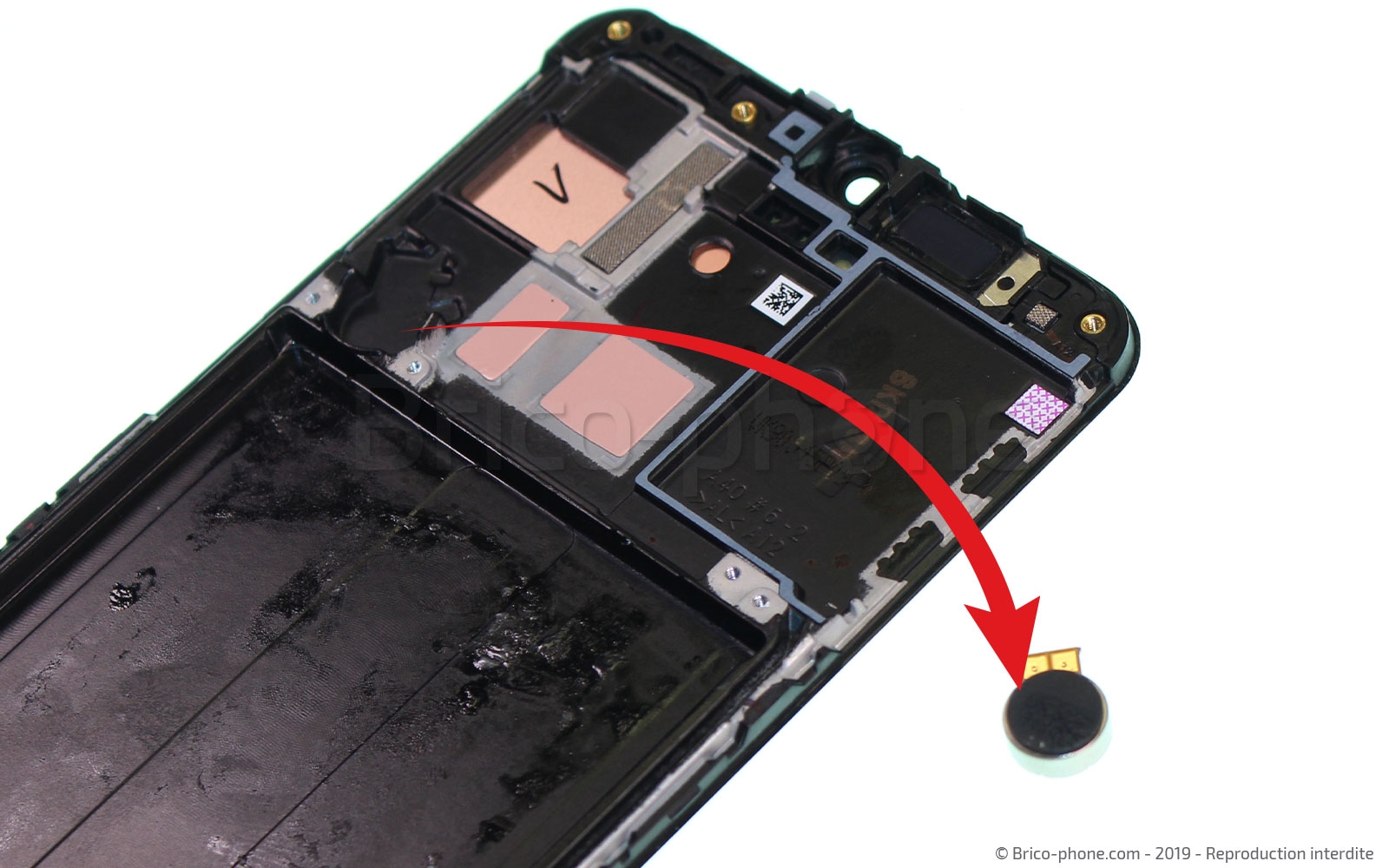

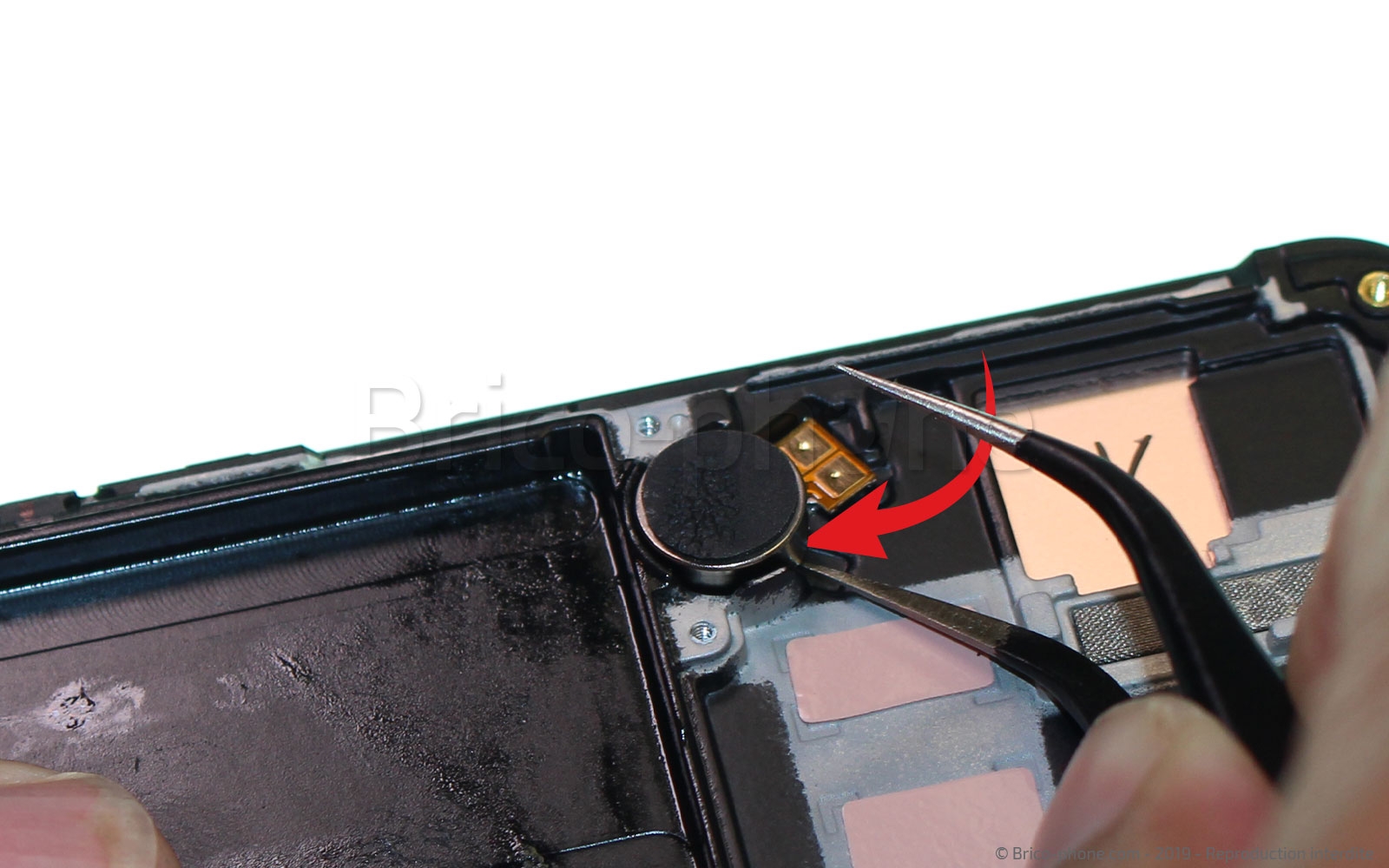

comme pour le haut-parleur de l'oreille le vibreur est simplement collé . Décollez le en faisant levier en faisant très attention à sa nappe qui permet de faire contact avec la carte-mère.

Ce tutoriel de démontage est maintenant terminé, il ne vous reste plus qu'à le prendre en sens inverse pour procéder au remontage.

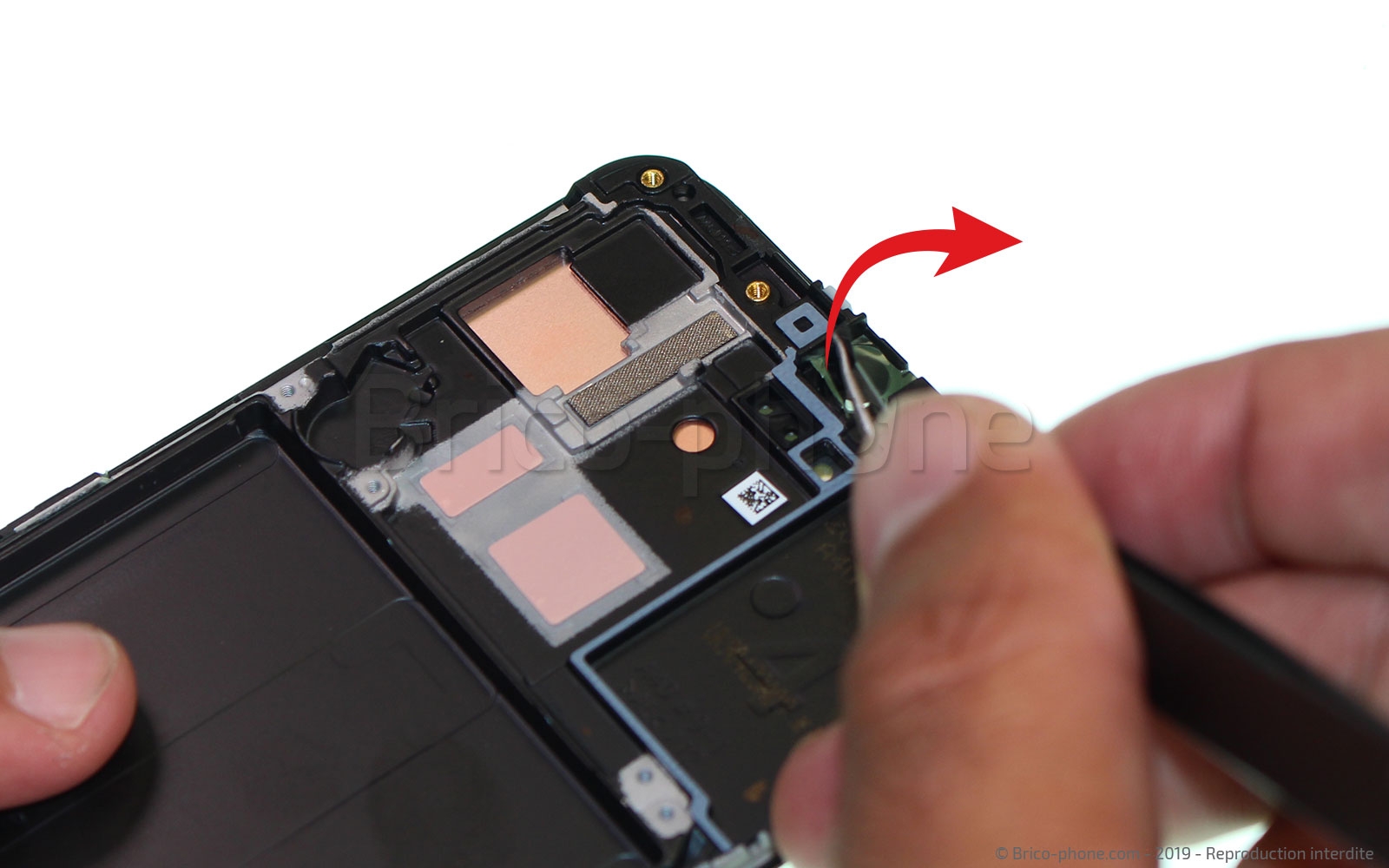

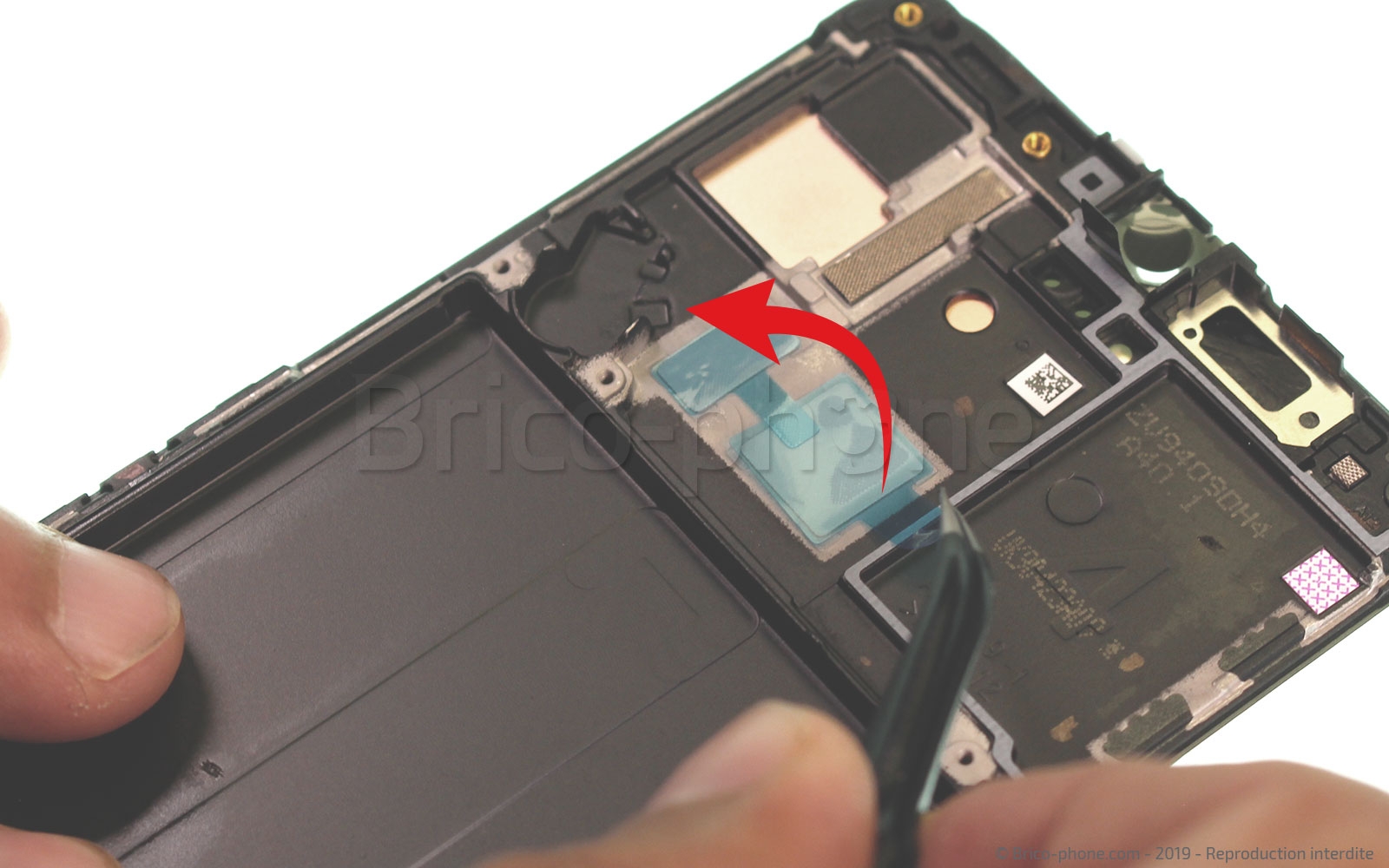

Prenez soin de respecter les conseils suivants !
- Retirez les protections qui se trouvent sur votre écran de remplacement

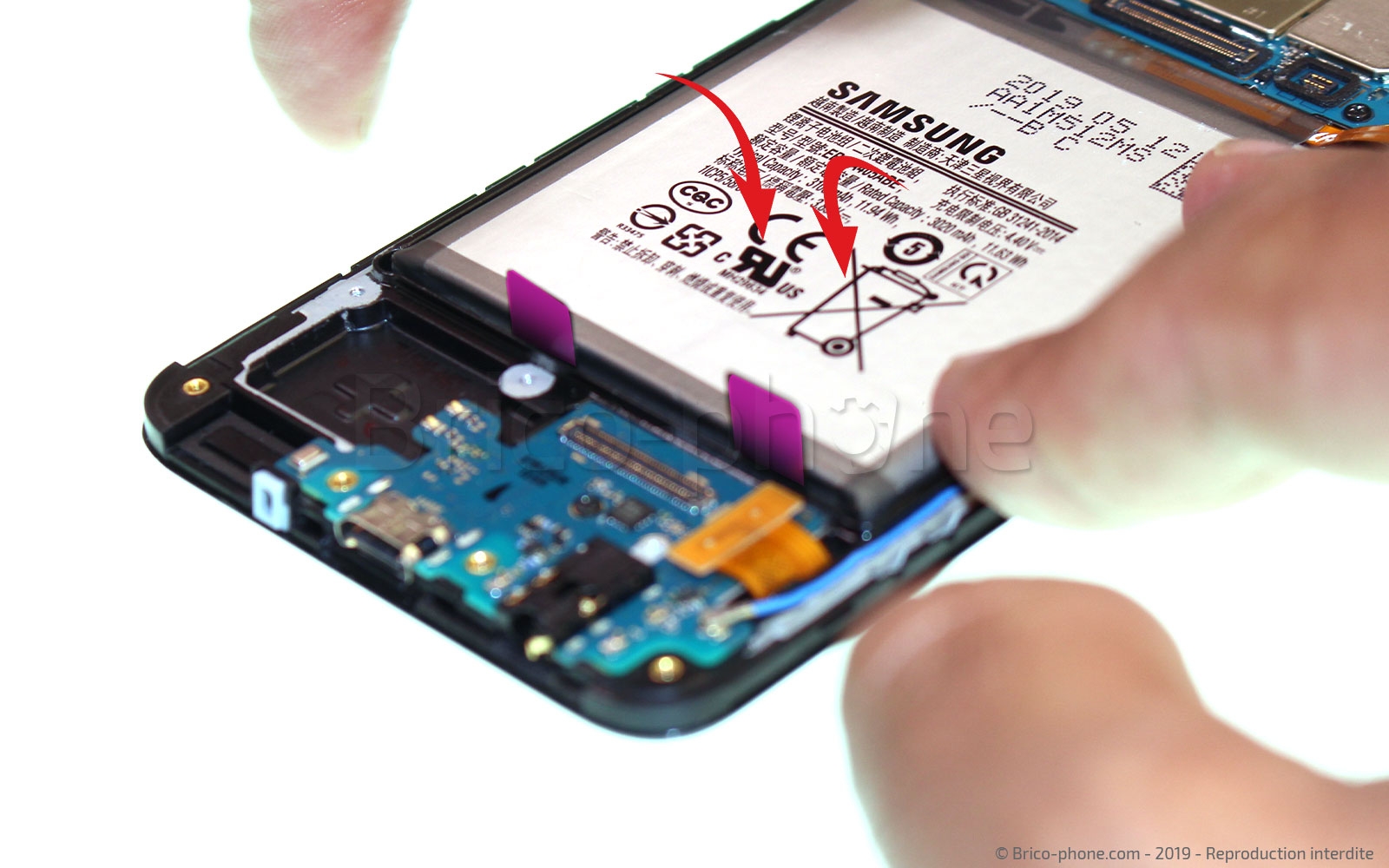

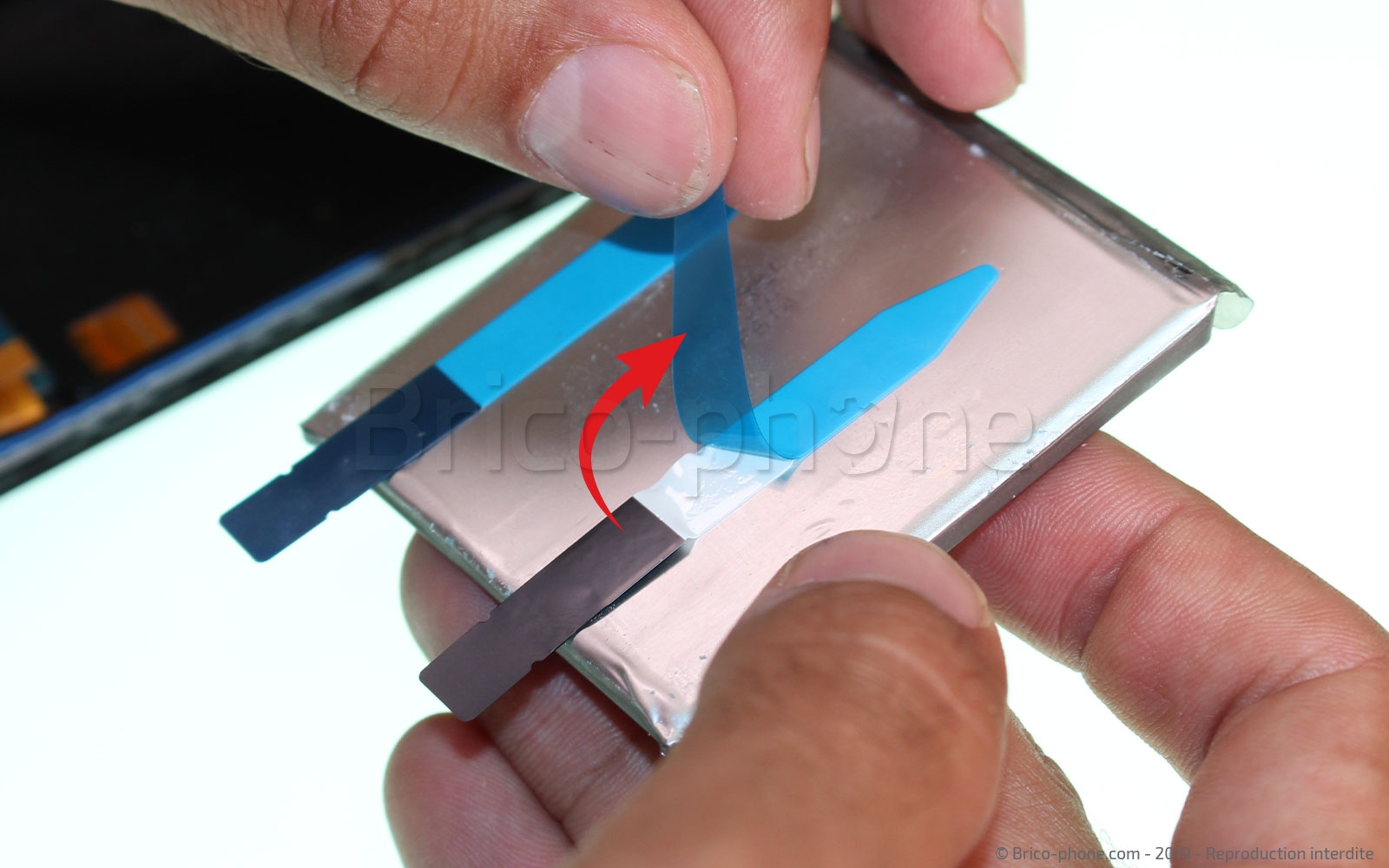

Pour fixer de nouveau la batterie n'hésitez pas à utiliser un sticker de pose que vous trouverez en vente sur notre site.

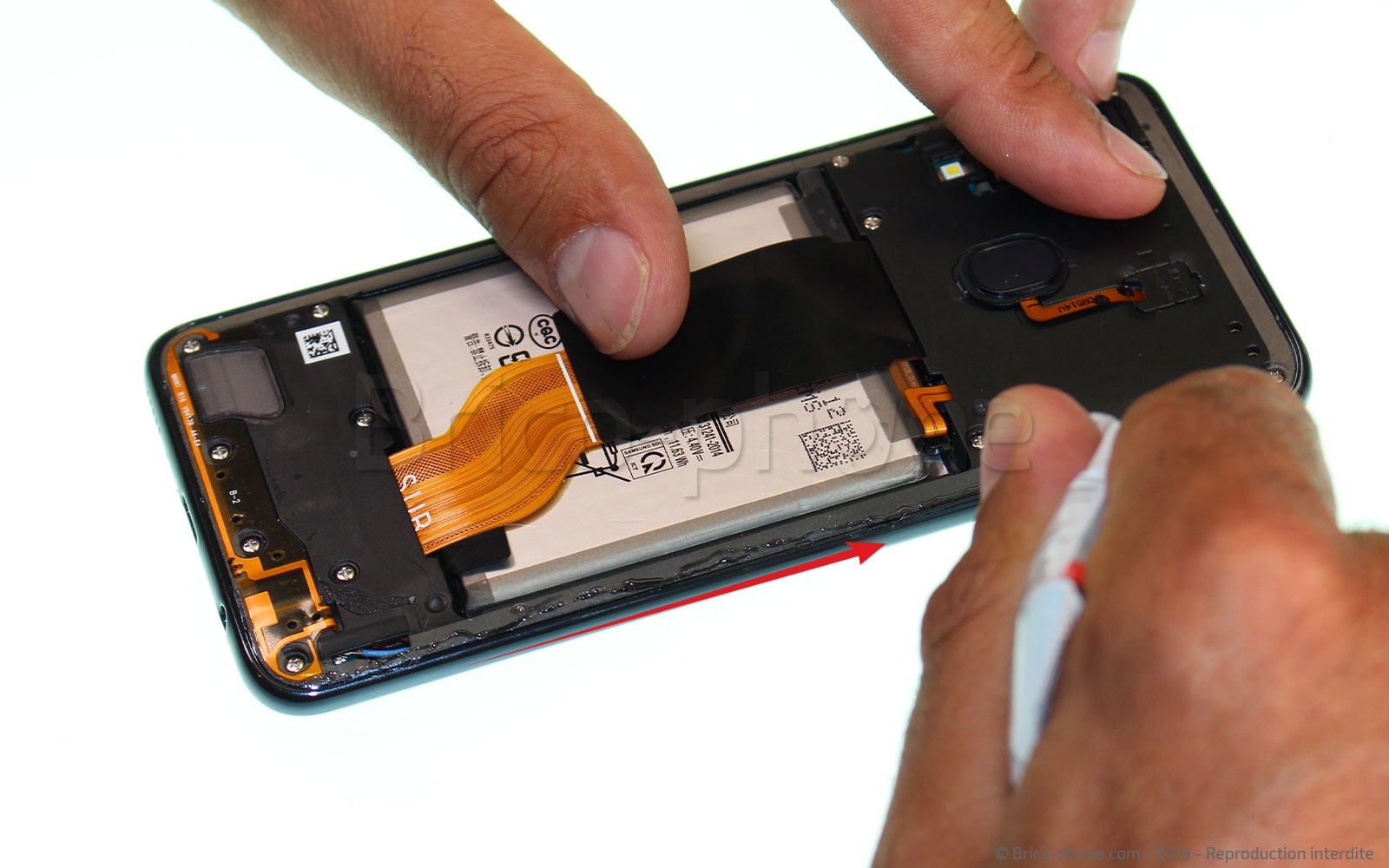

Pour le remontage de la vitre arrière , faites un léger filet de colle sur le contour du châssis en ayant pris soin de le nettoyer .

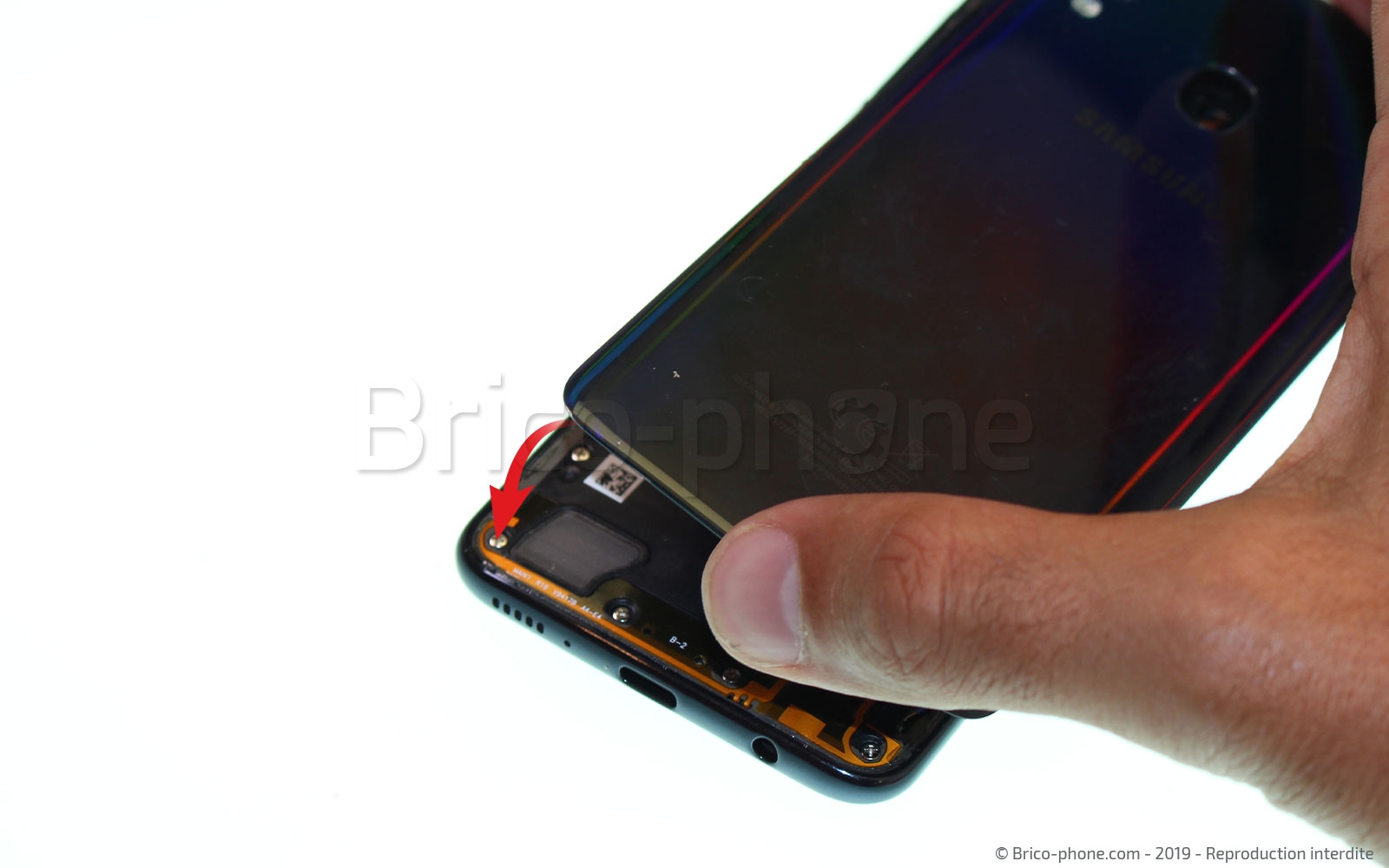

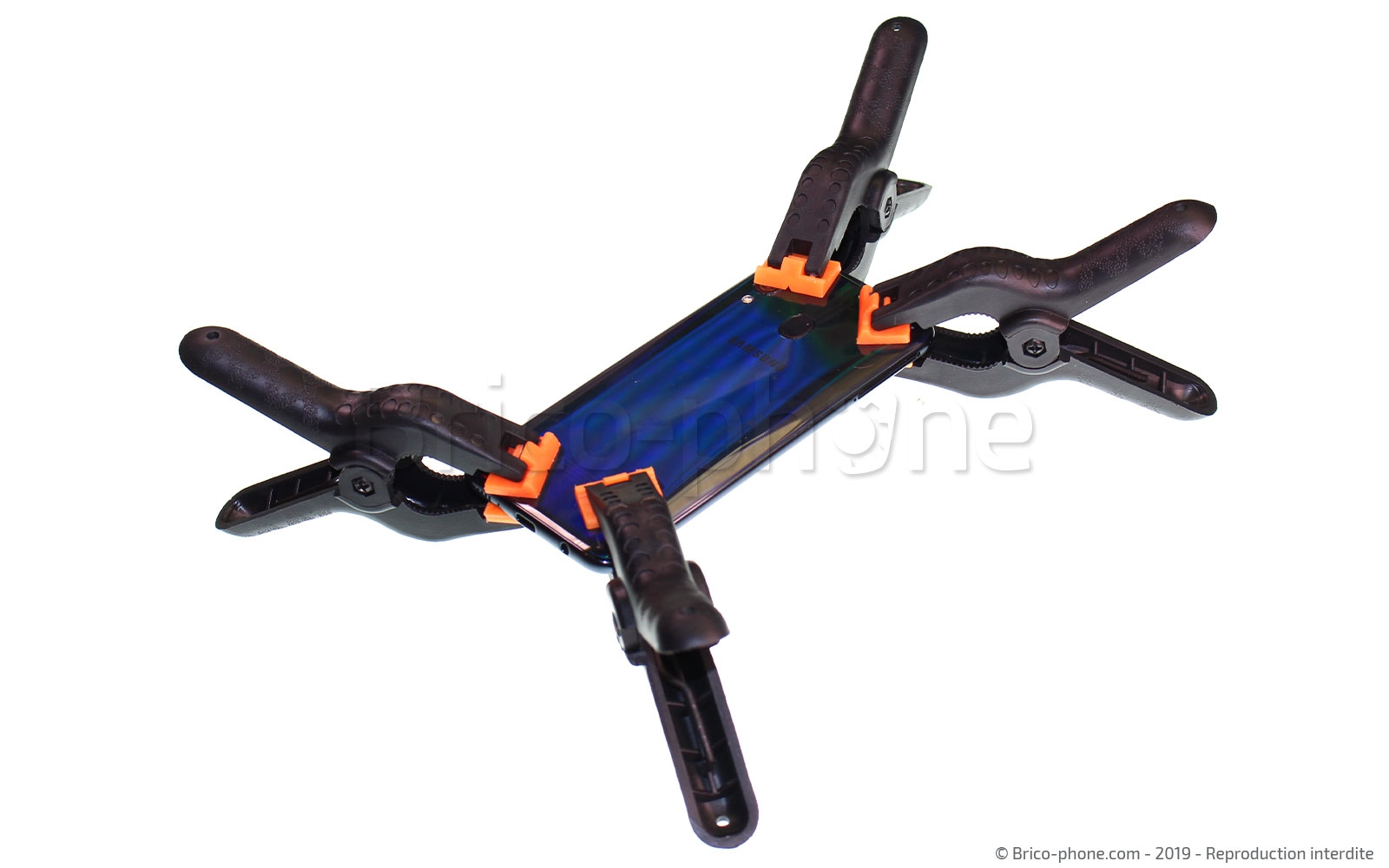

Reconnectez le lecteur d'empreintes puis positionnez le cache arrière. Il ne vous restera plus qu'à mettre l'ensemble sous presse pendant une demi-heure.
