Démontage complet sur P30

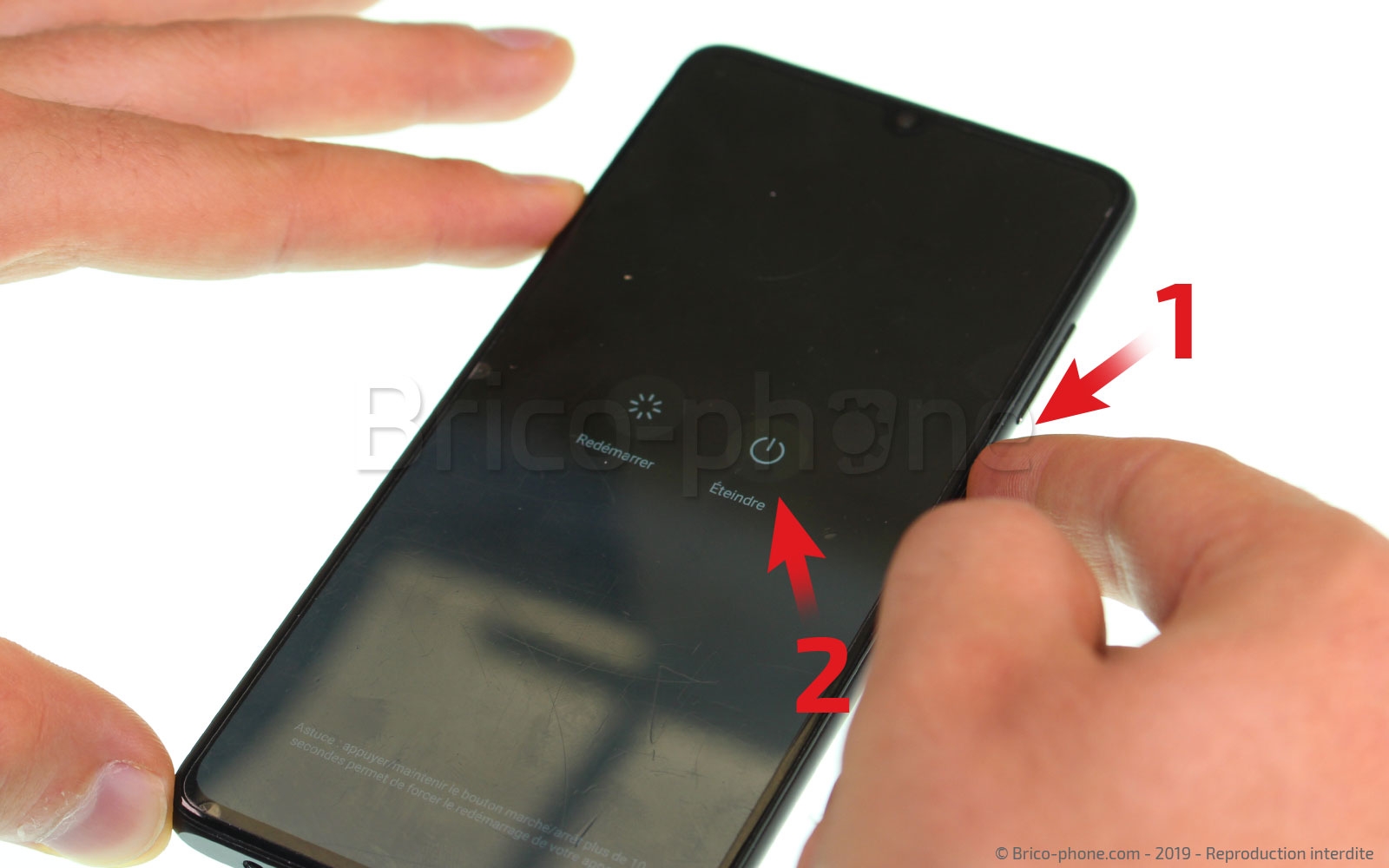

Avant de commencer un démontage ou une réparation sur un smartphone, il est préférable de l’éteindre. Pour effectuer cette manipulation, restez appuyé sur le bouton power jusqu'à avoir deux choix qui s'affichent à l'écran. Cliquez sur éteindre pour couper l'alimentation de votre téléphone.

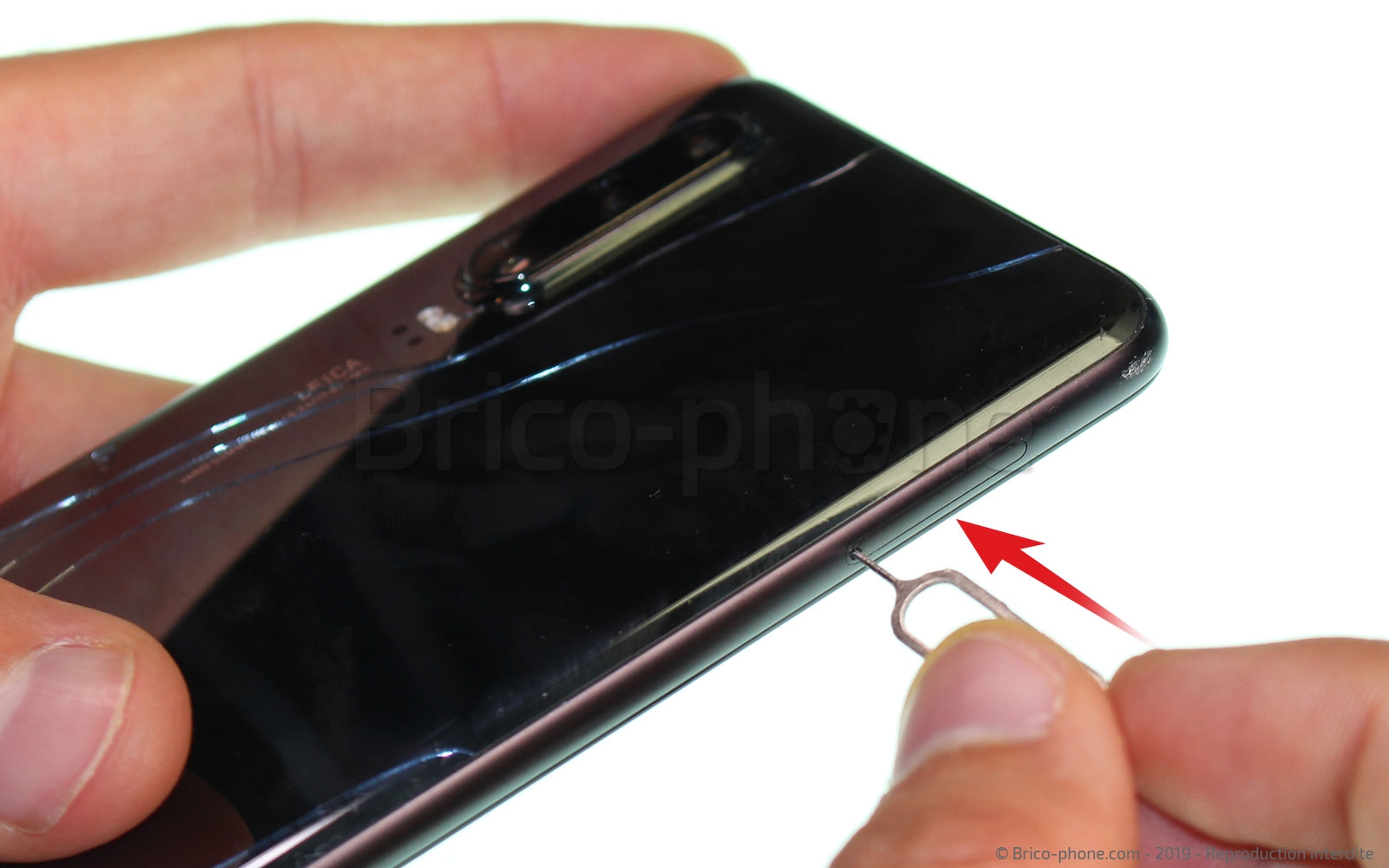

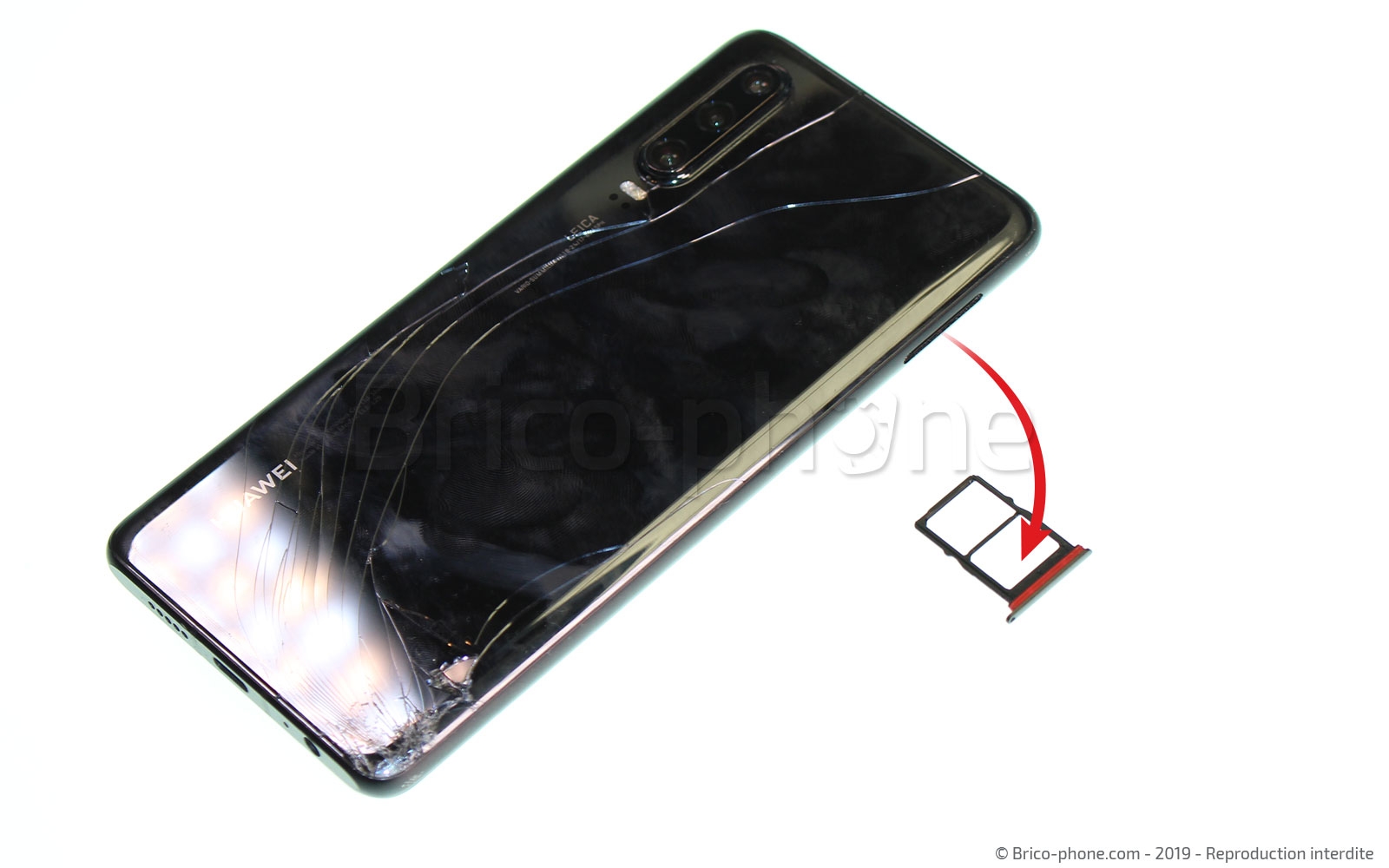

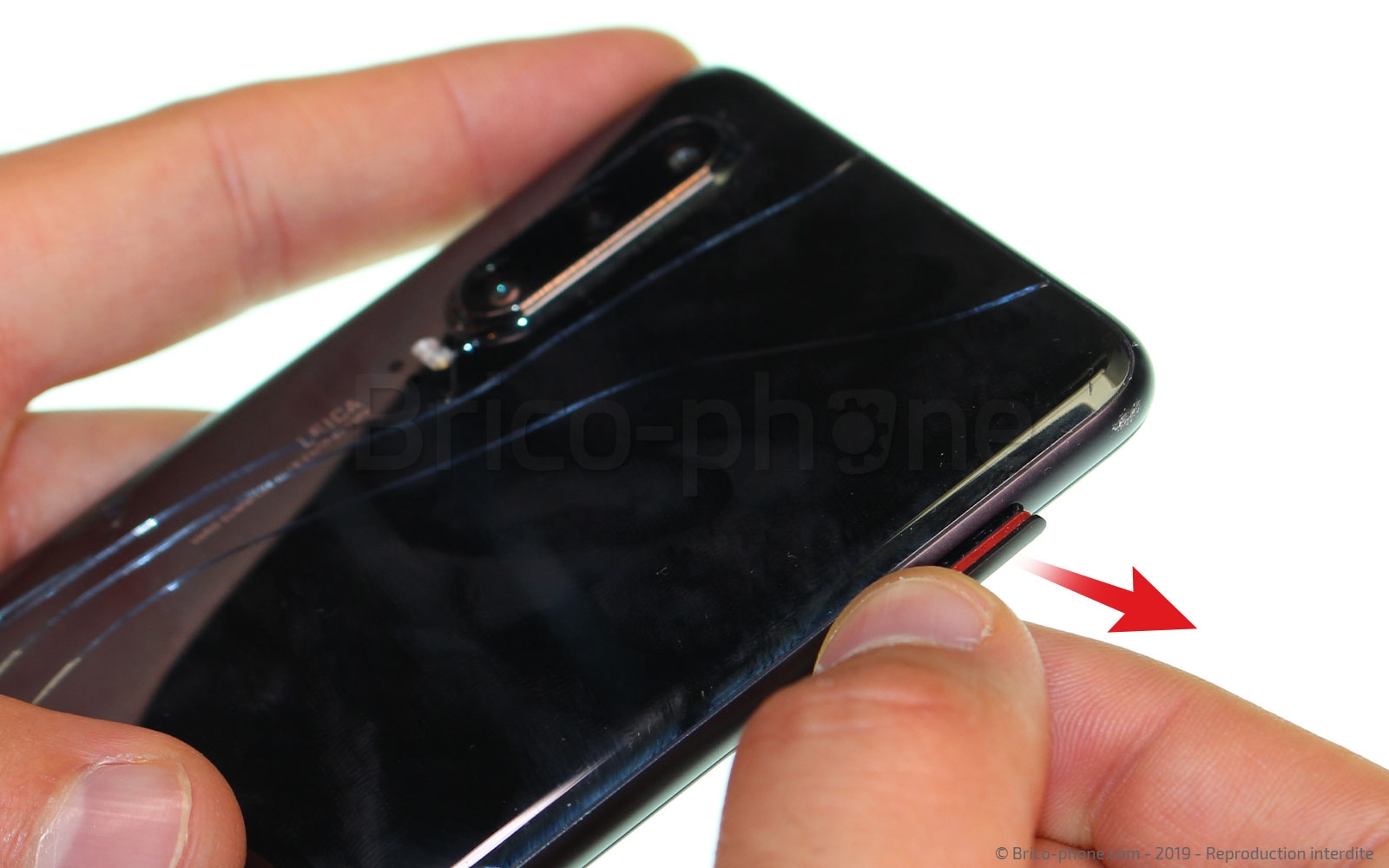

Ensuite, retirez le tiroir sim à l'aide de l'outil sim disponible dans notre kit outils Brico-Phone. Pour cela, prenez l'outil Sim et enfoncé celui-ci dans le petit trou à côté du tiroir sim pour le faire sortir, une fois celui-ci éjecté, attrapez-le pour le retirer.

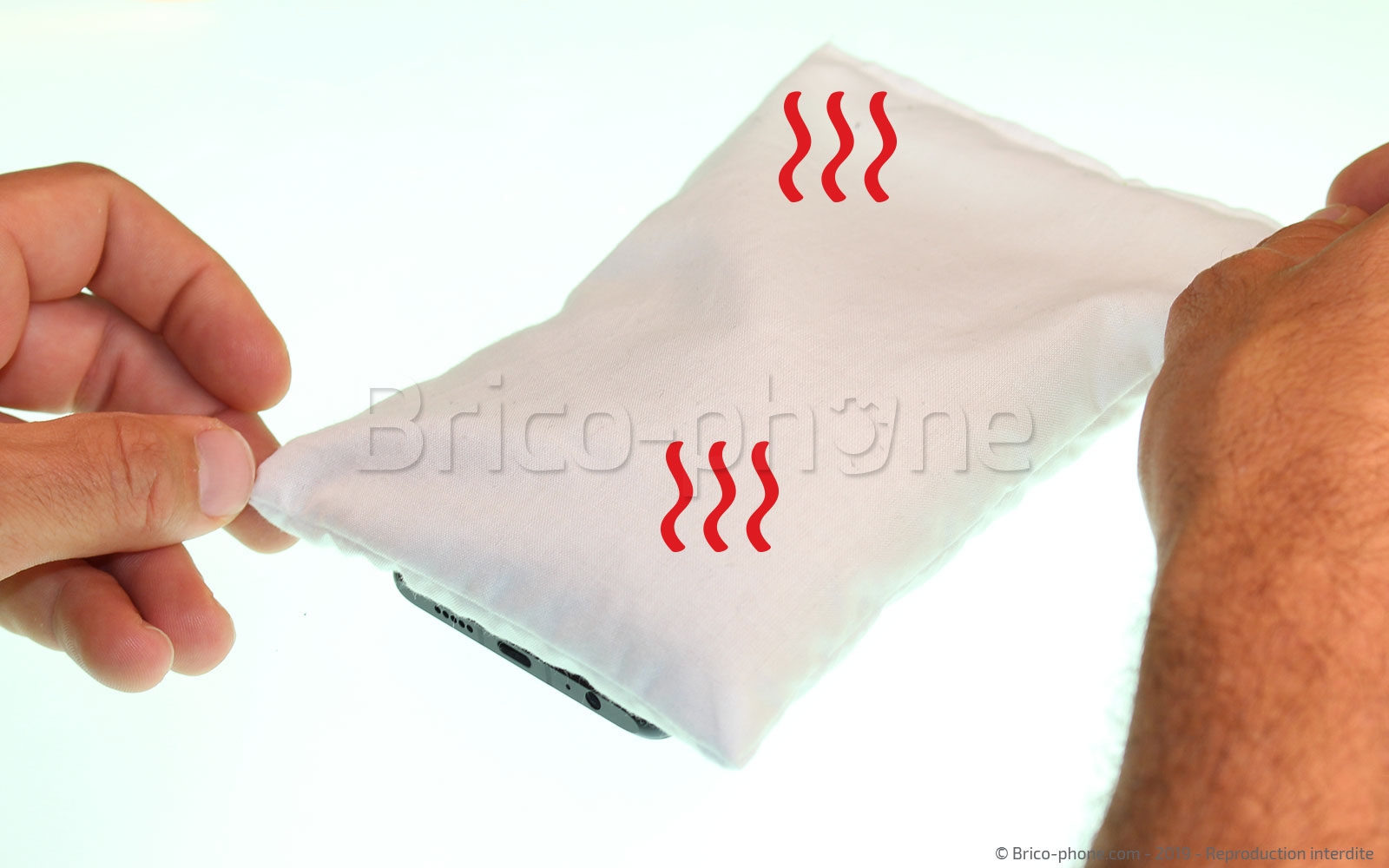

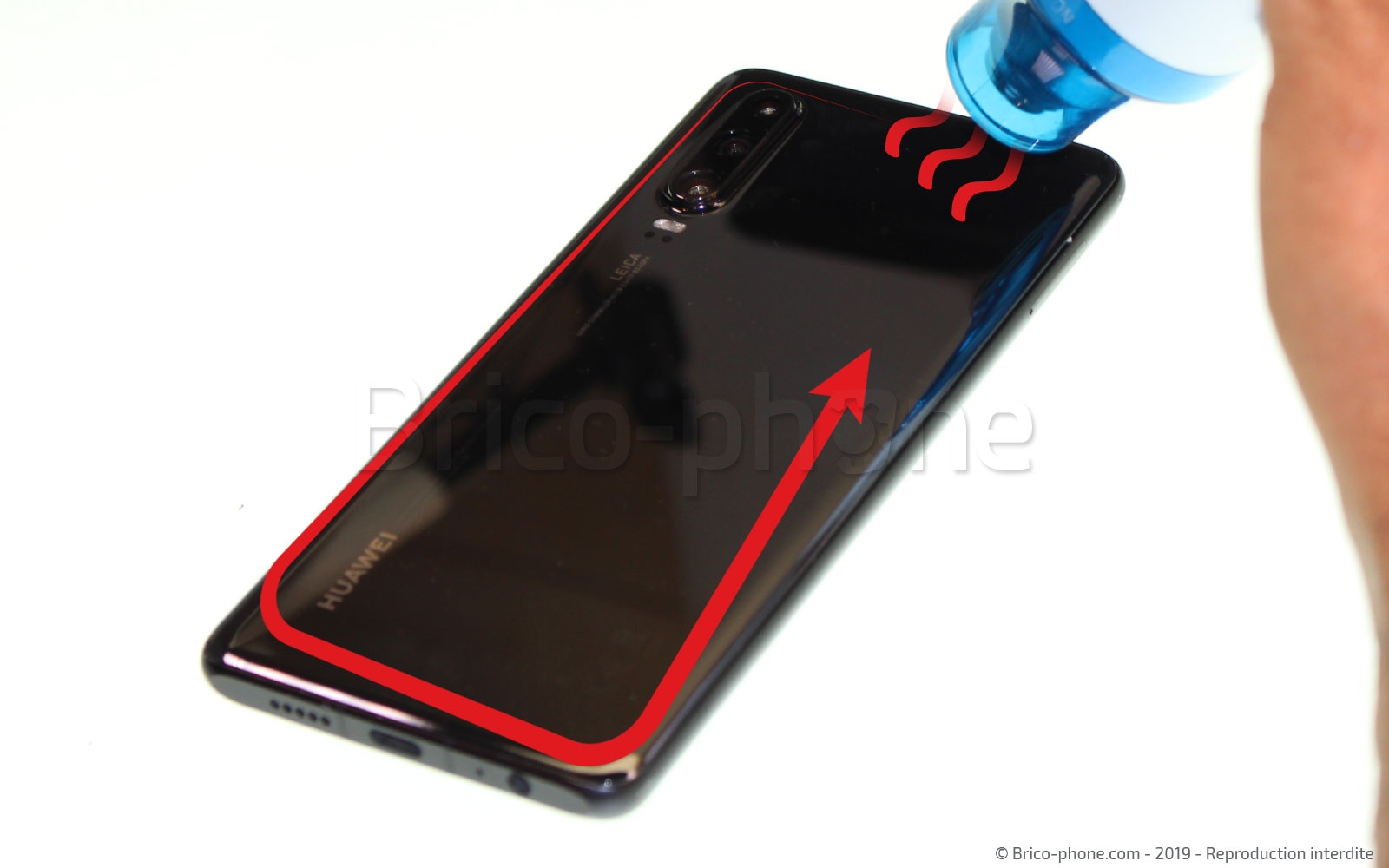

Commencez par chauffer la vitre arrière pour décoller le sticker ou ramollir la colle qui permet le maintien en place sur le châssis du téléphone. Pour cela, nous avons deux méthodes. La première consiste à placer pendant 30 à 40 secondes un coussin chauffant que nous aurons au préalable passé au micro-ondes durant 1 à 2 minutes (photo 1). La seconde méthode est d'utiliser un décapeur thermique ou un sèche-cheveux. Chauffez tout le contour de la façade arrière en veillant à ne pas dépasser les 80 degrés pour éviter d'endommager les éléments du téléphone.

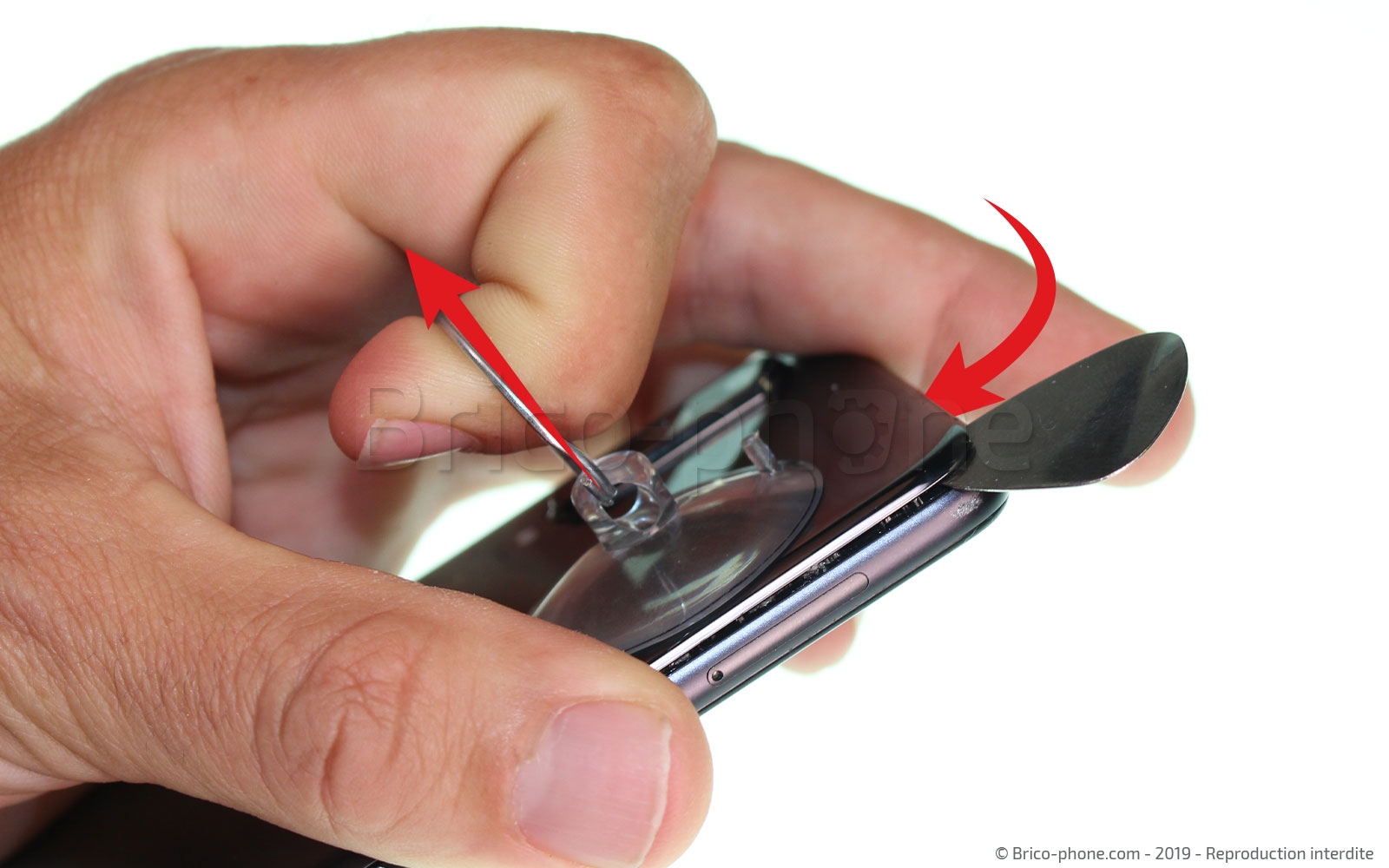

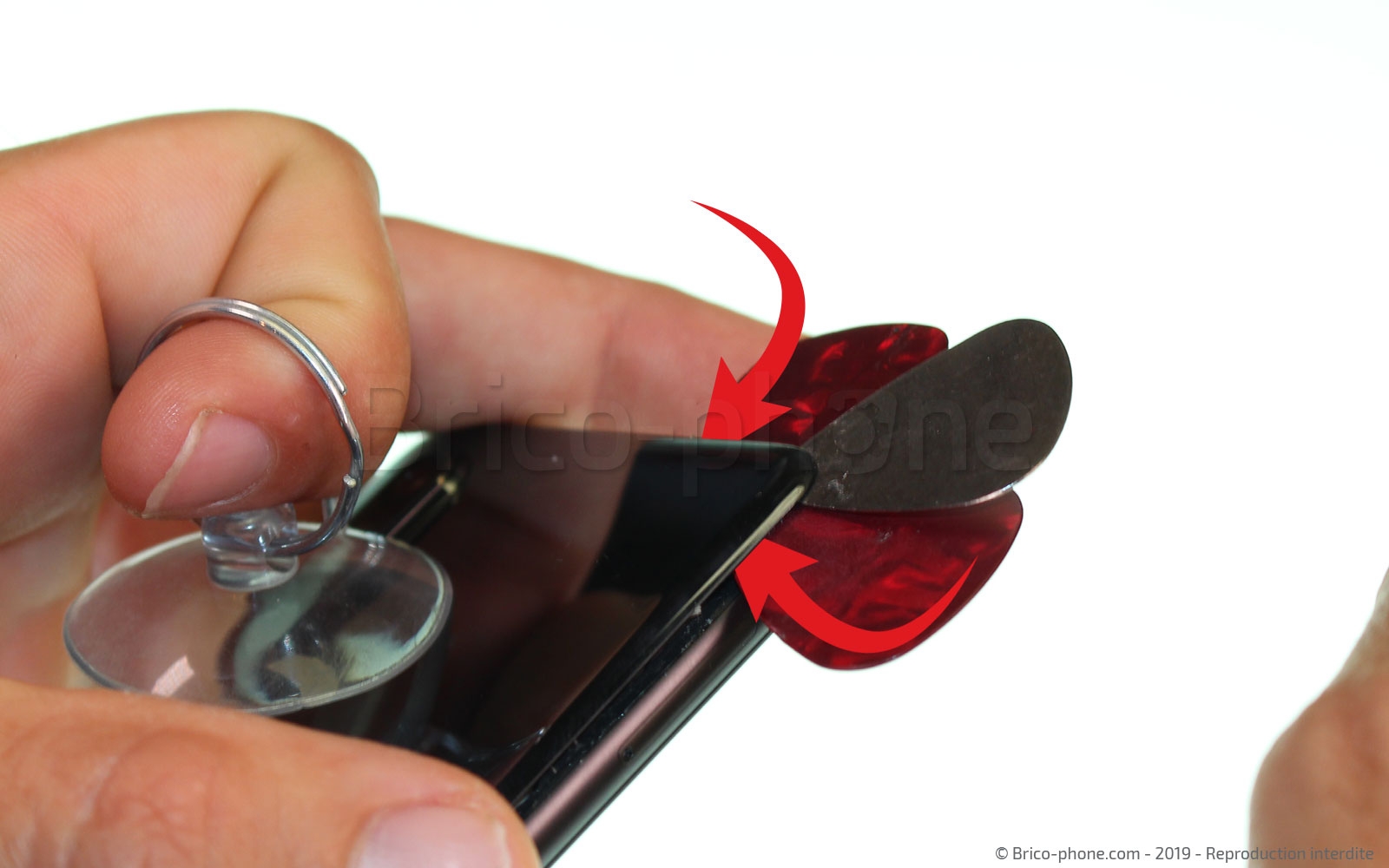

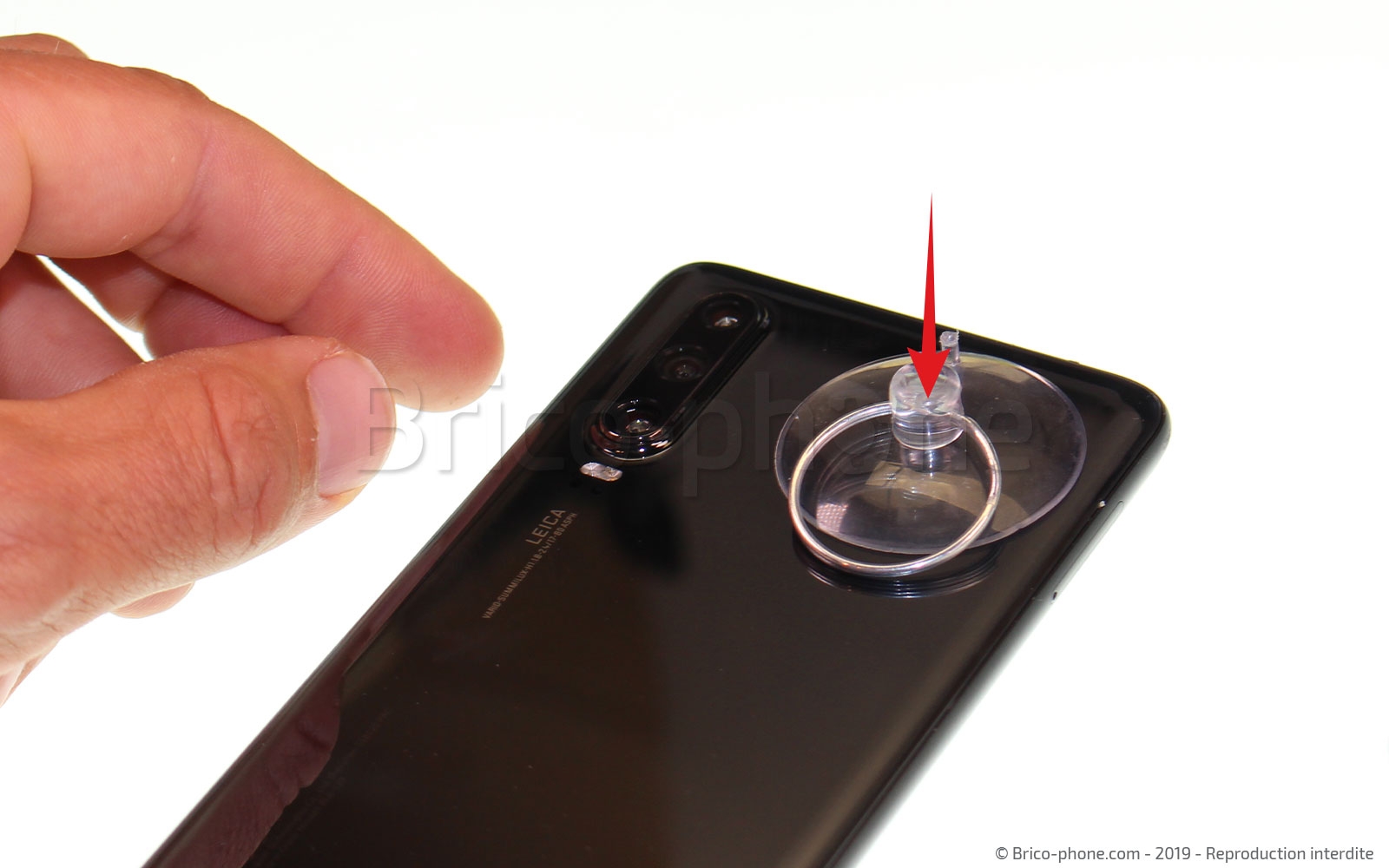

Dans cette étape, nous allons créer un point d'insertion afin d'y placer nos médiators en plastique pour décoller la vitre arrière. Pour effectuer cette étape, placez la ventouse dans un coin de la façade arrière, puis en tirant fortement sur son anneau, insérez le médiator en métal ou l'outil iFlex de façon à créer un interstice. Une fois que vous avez réussi à créer un jour entre le châssis et la façade arrière, insérez les médiators en plastique, puis retirez le médiator en métal.

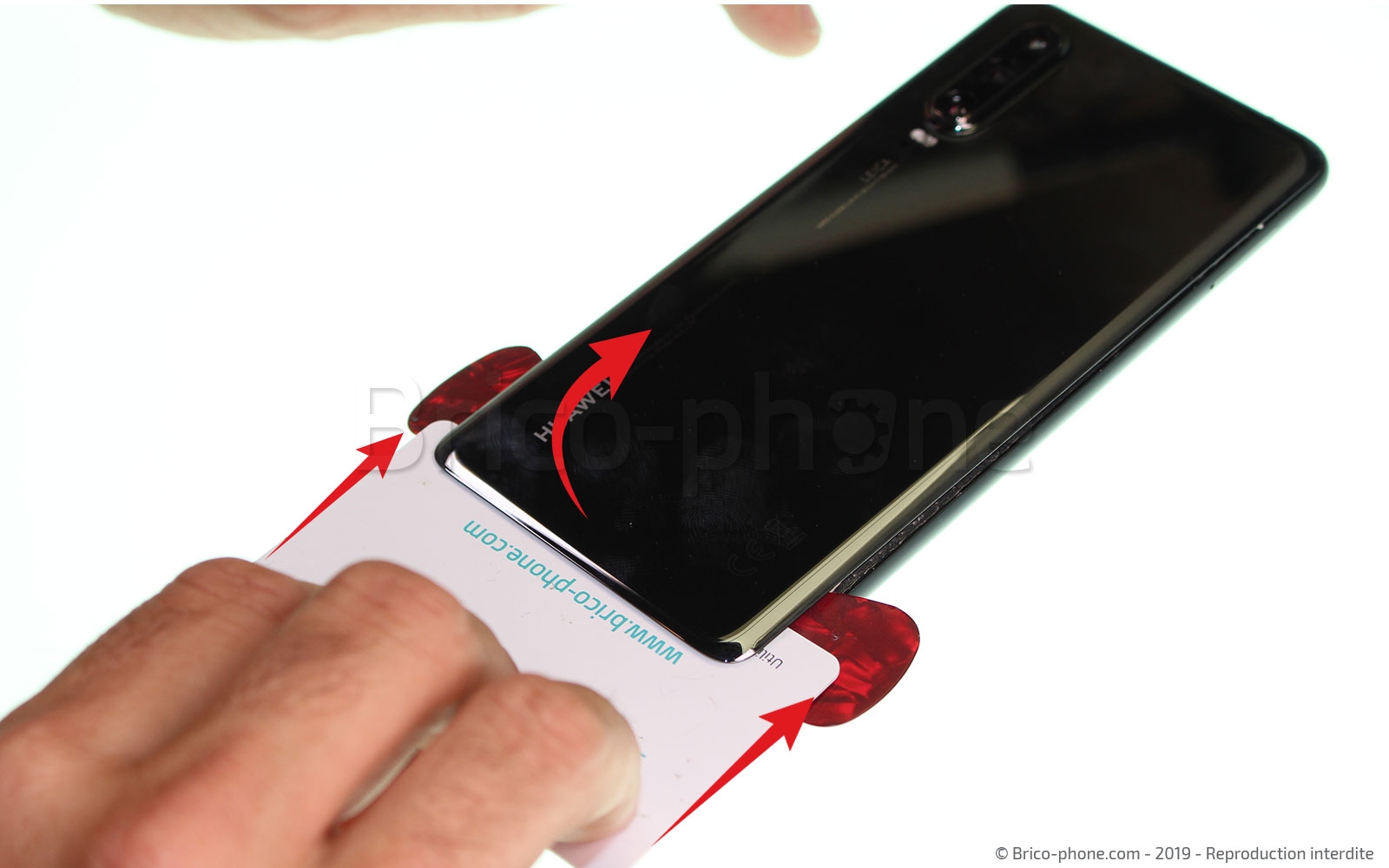

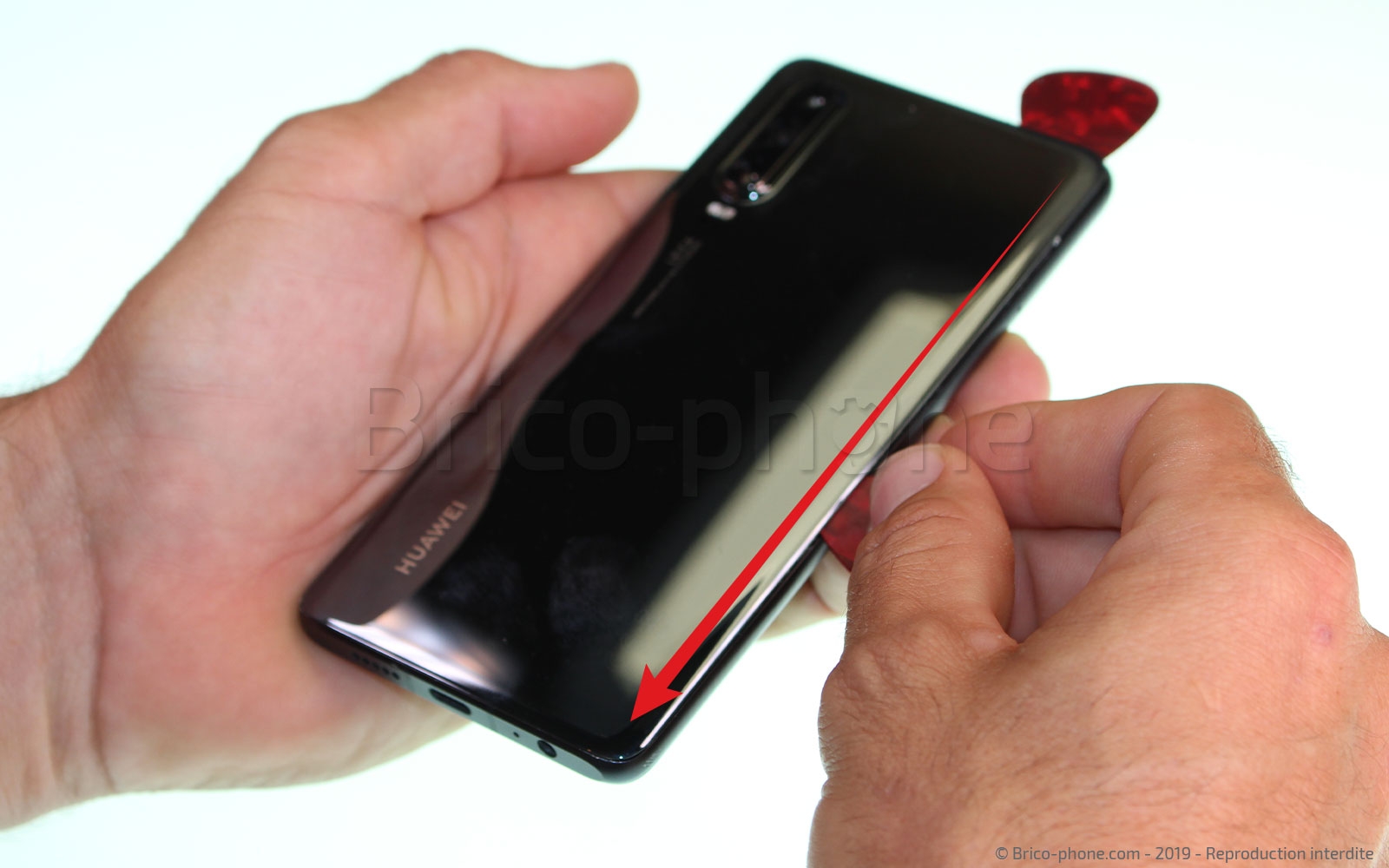

Faites glisser sur le tour du téléphone les médiators en plastique pour dissocier la vitre arrière du châssis du téléphone puis à l'aide de la carte PVC, décollez le centre de la façade arrière, en faisant attention à la protection sur la batterie.

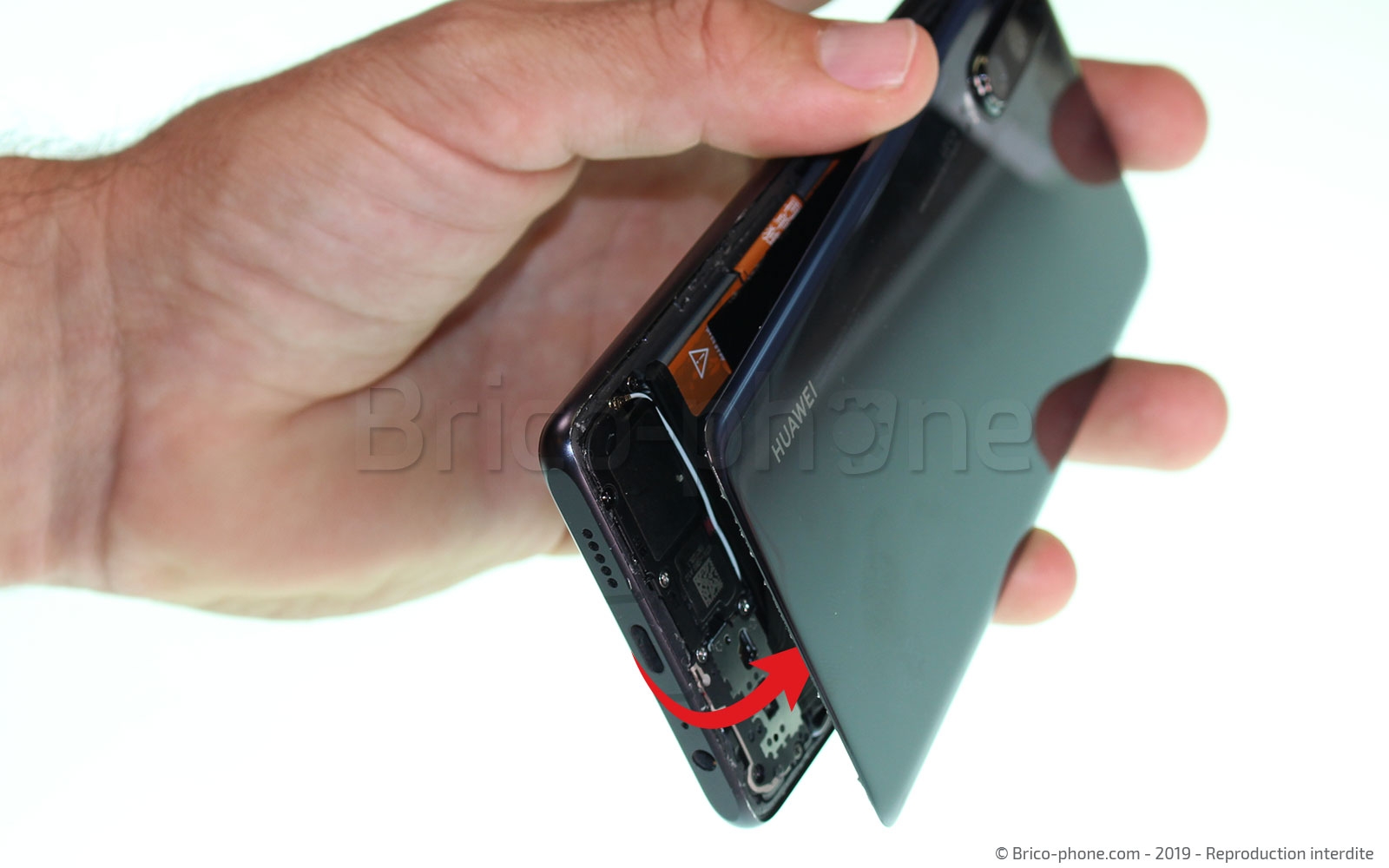

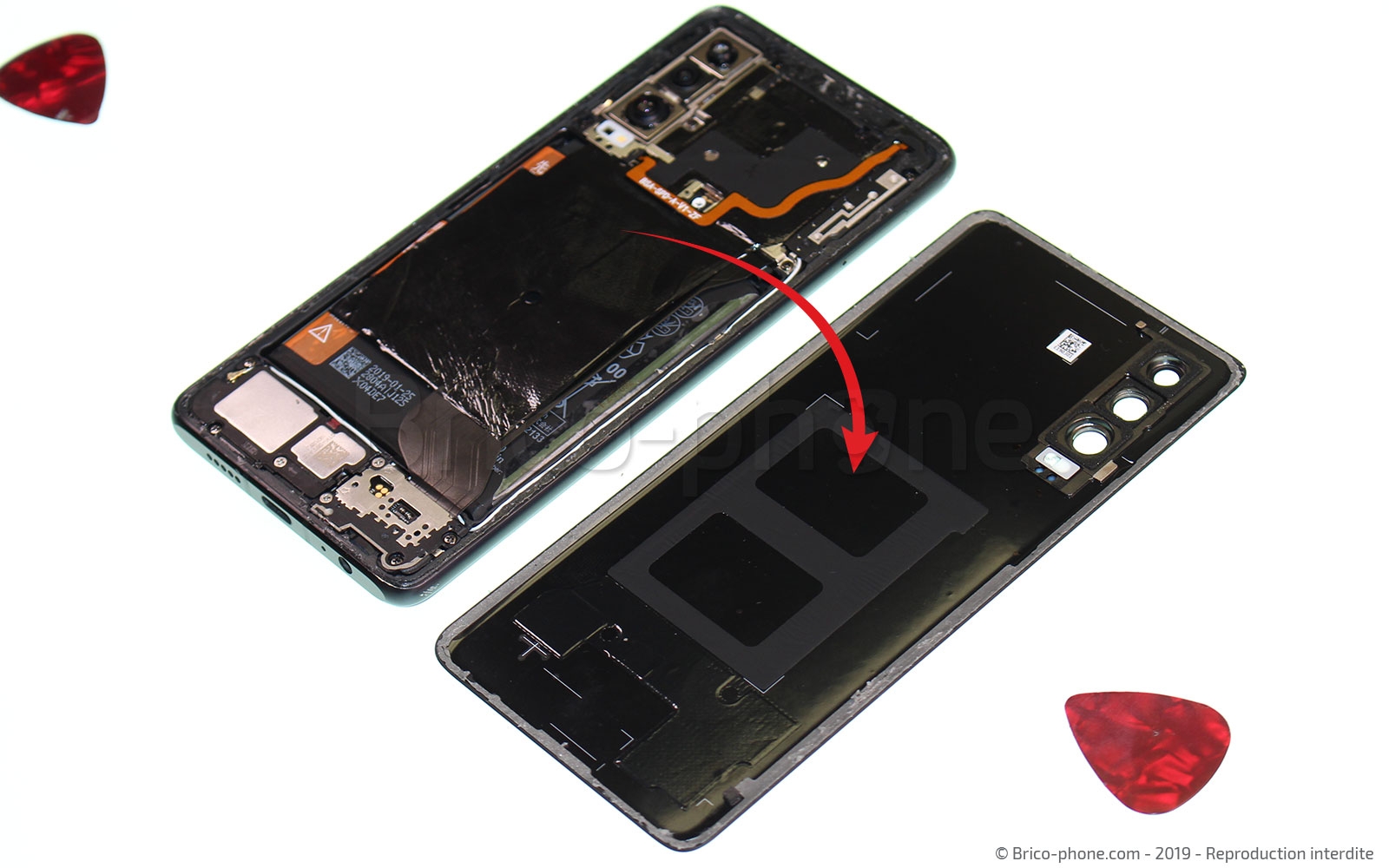

Maintenant que la vitre arrière est libérée du téléphone, vous pouvez la retirer du téléphone.

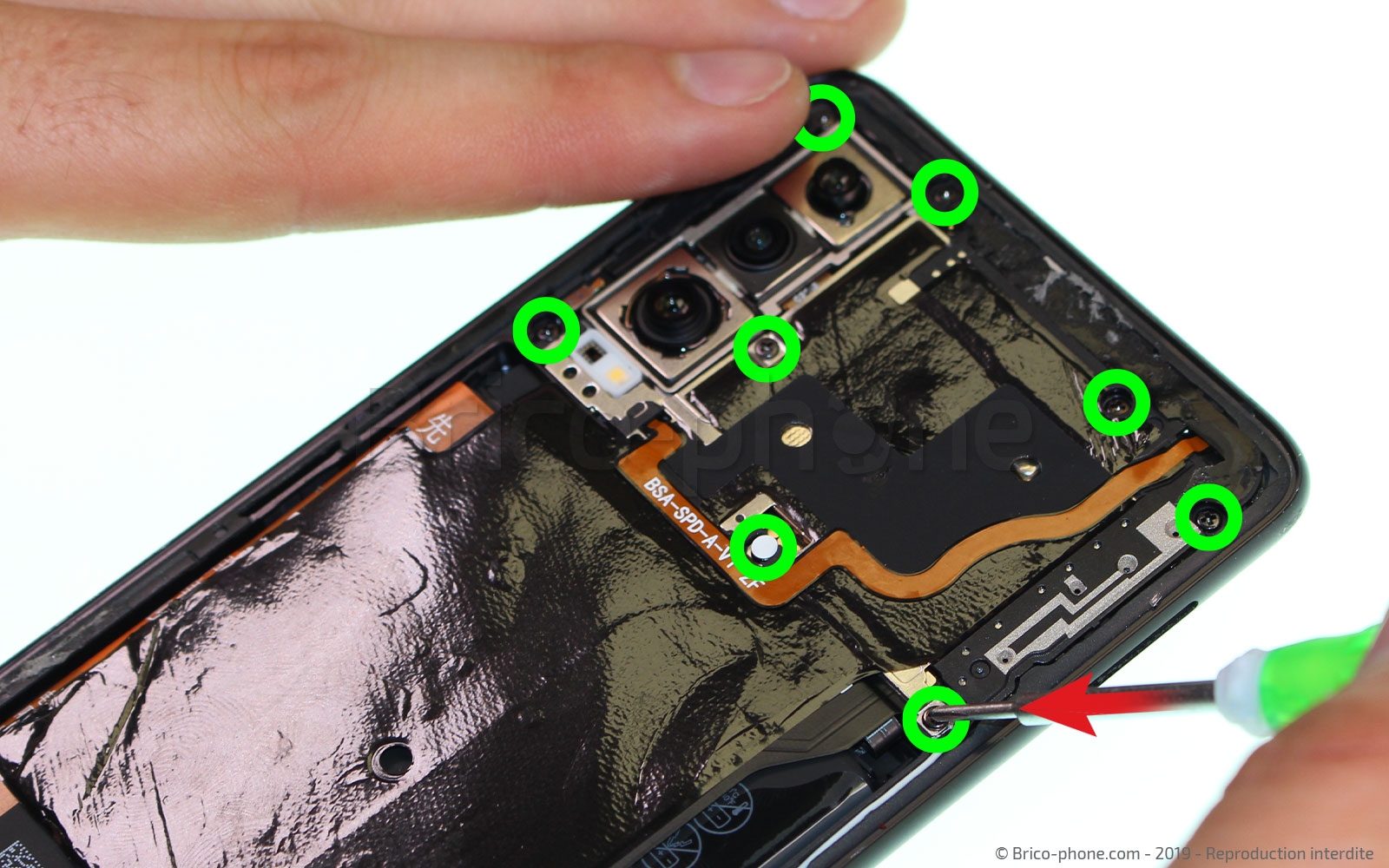

Munissez-vous du tournevis cruciforme qui se trouve dans notre kit outils pour dévisser les huit vis qui maintiennent le cache incluant la nappe induction.

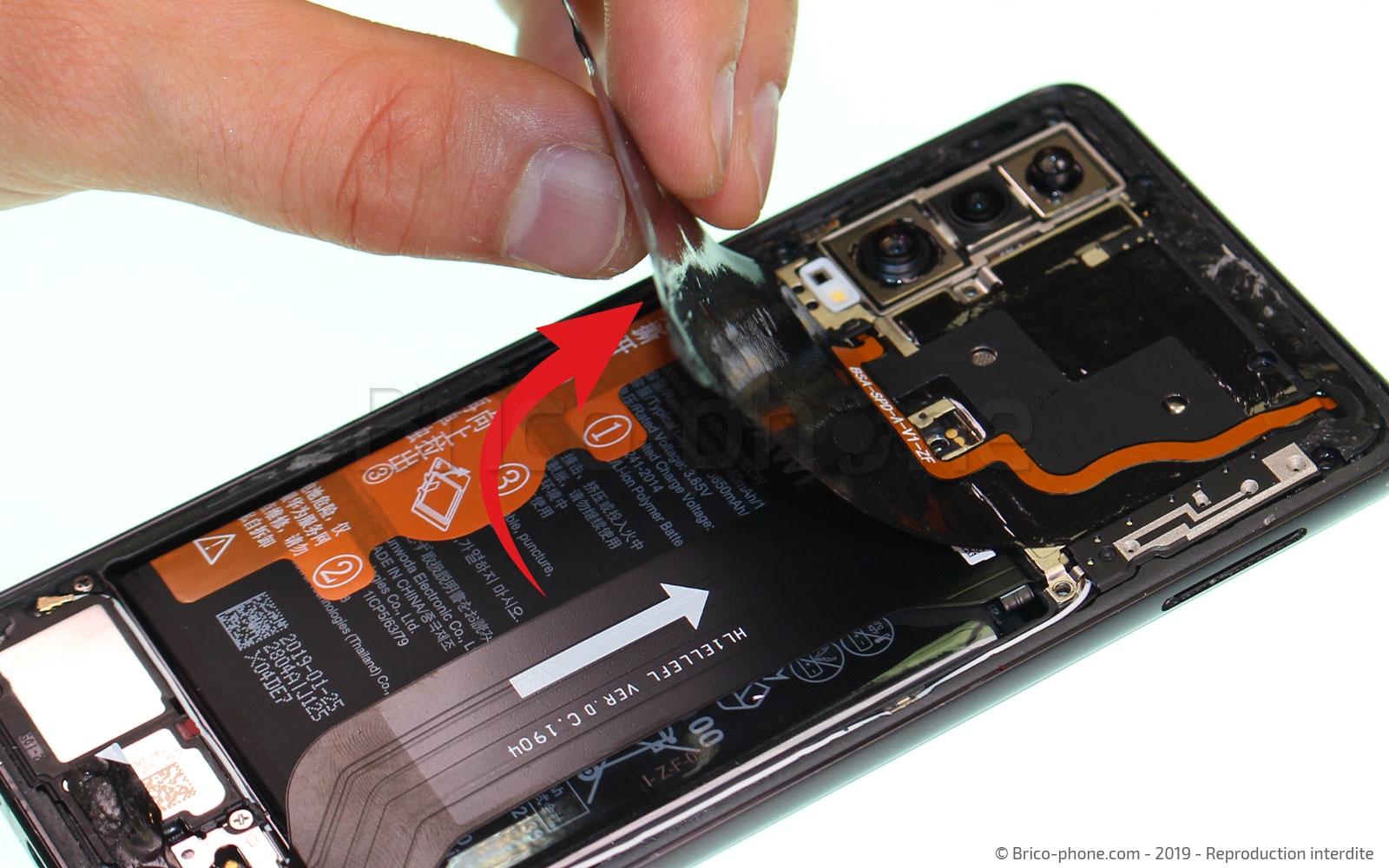

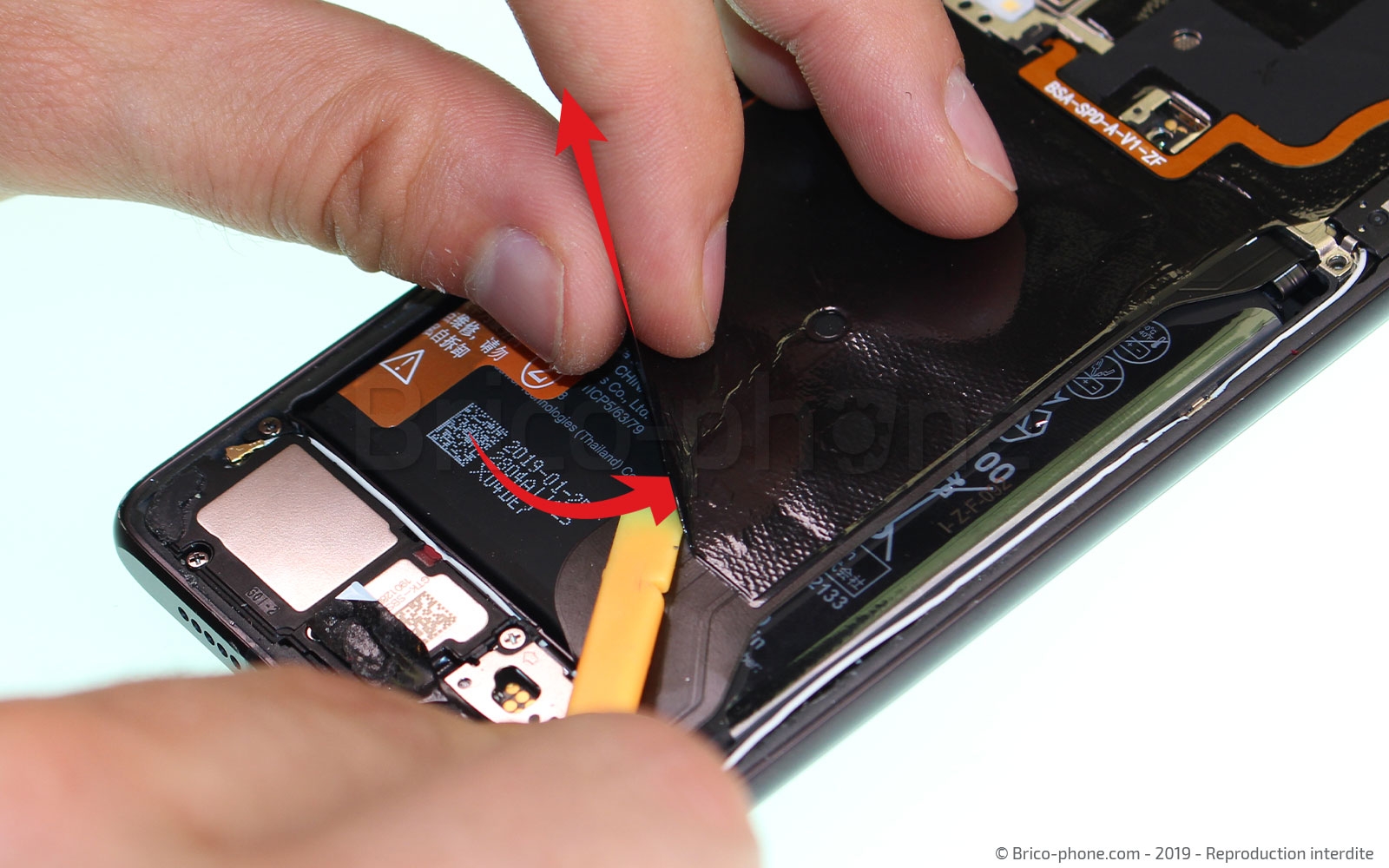

Nous allons à présent décoller la nappe de charge par induction qui est collée sur la batterie. Pour ce faire, prenez le levier en nylon et décoller délicatement celle-ci de la batterie (uniquement de la batterie).

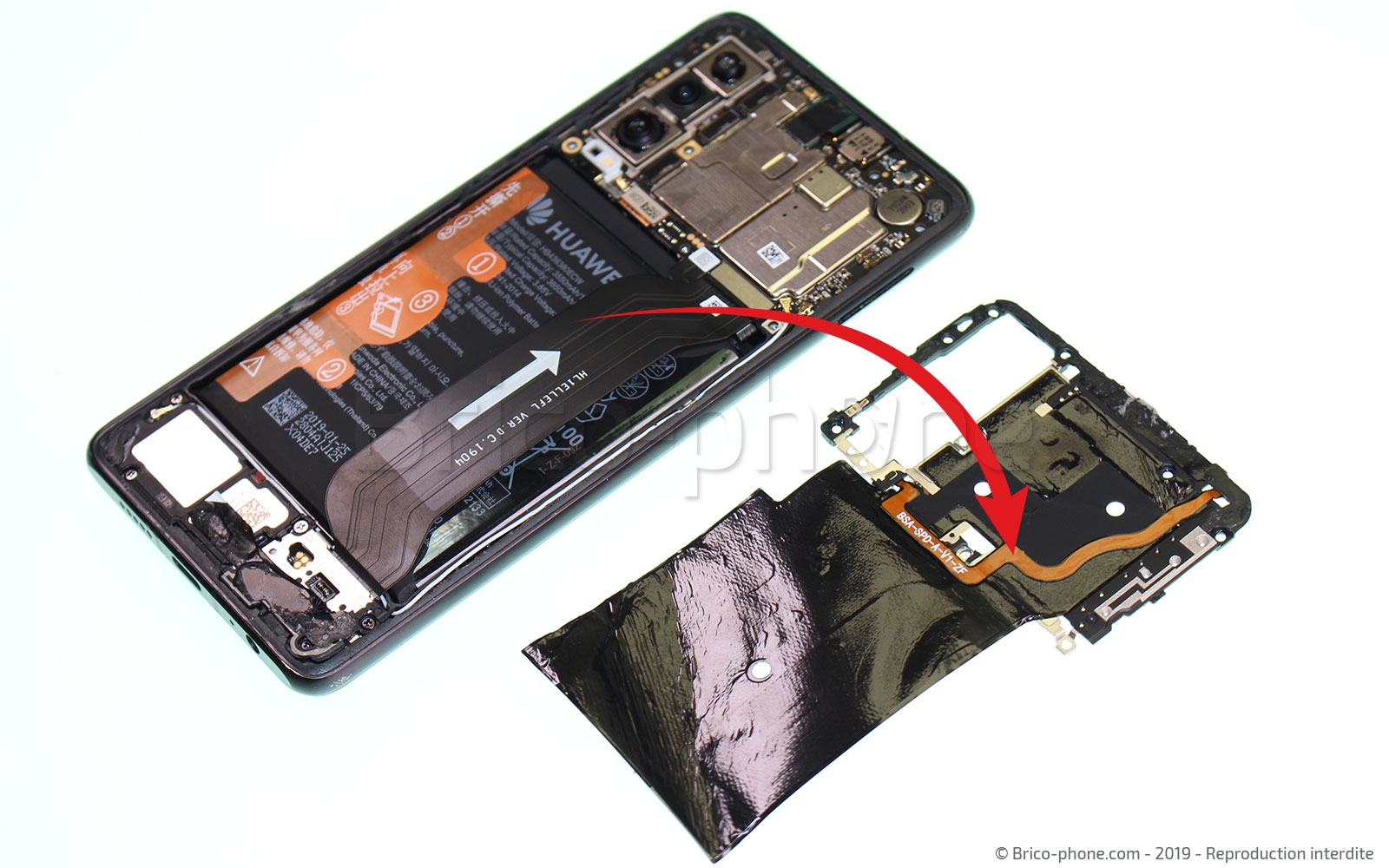

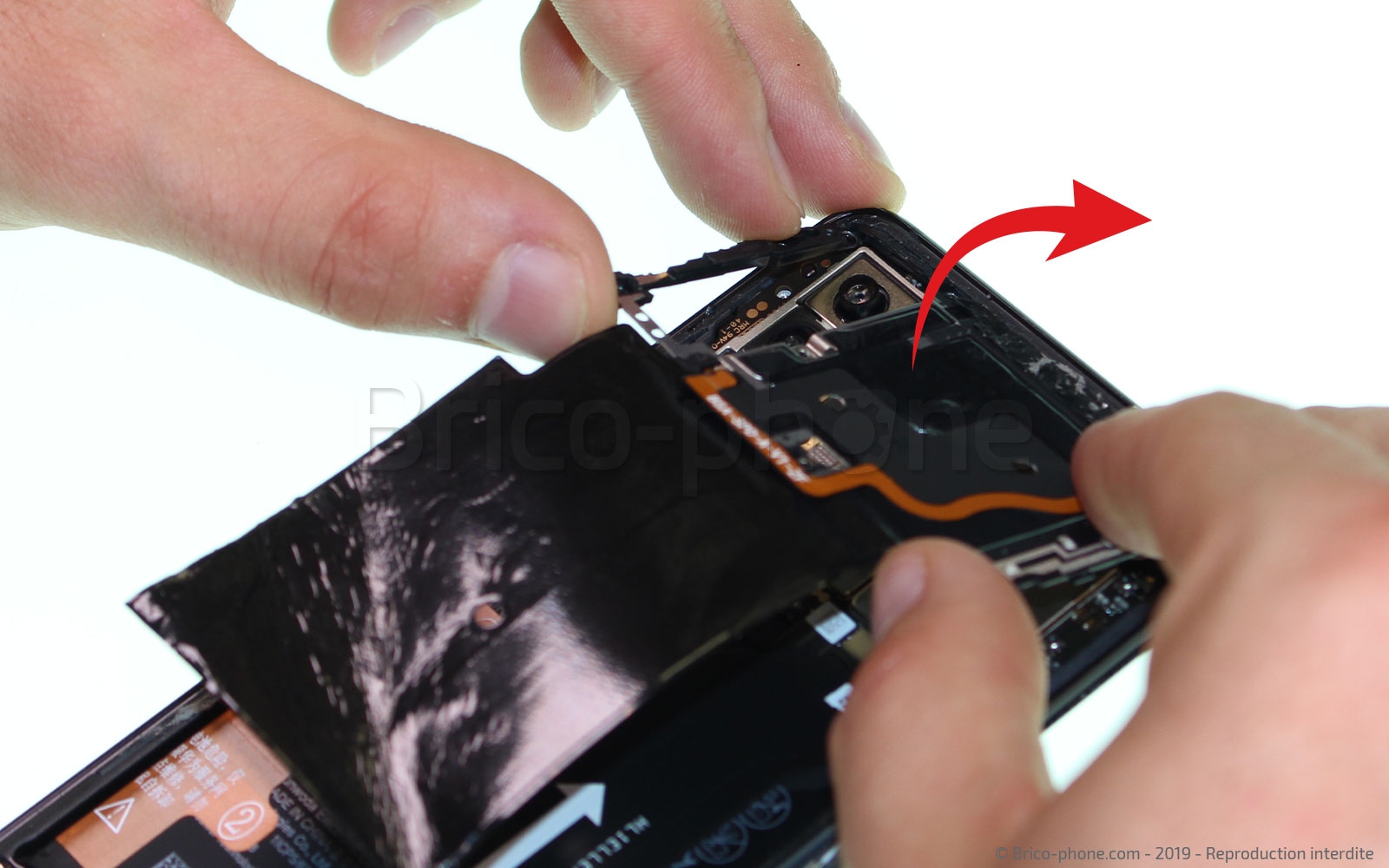

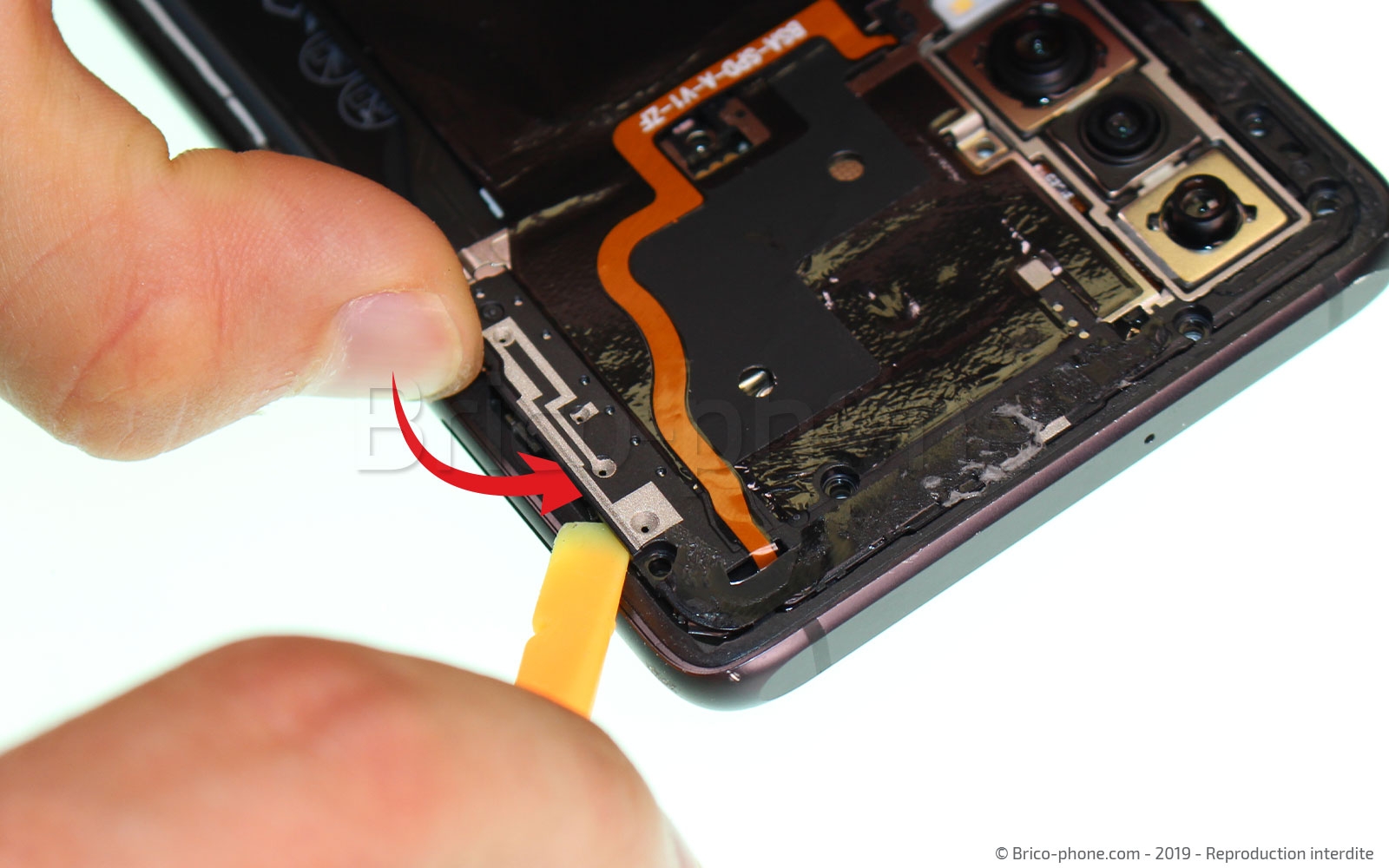

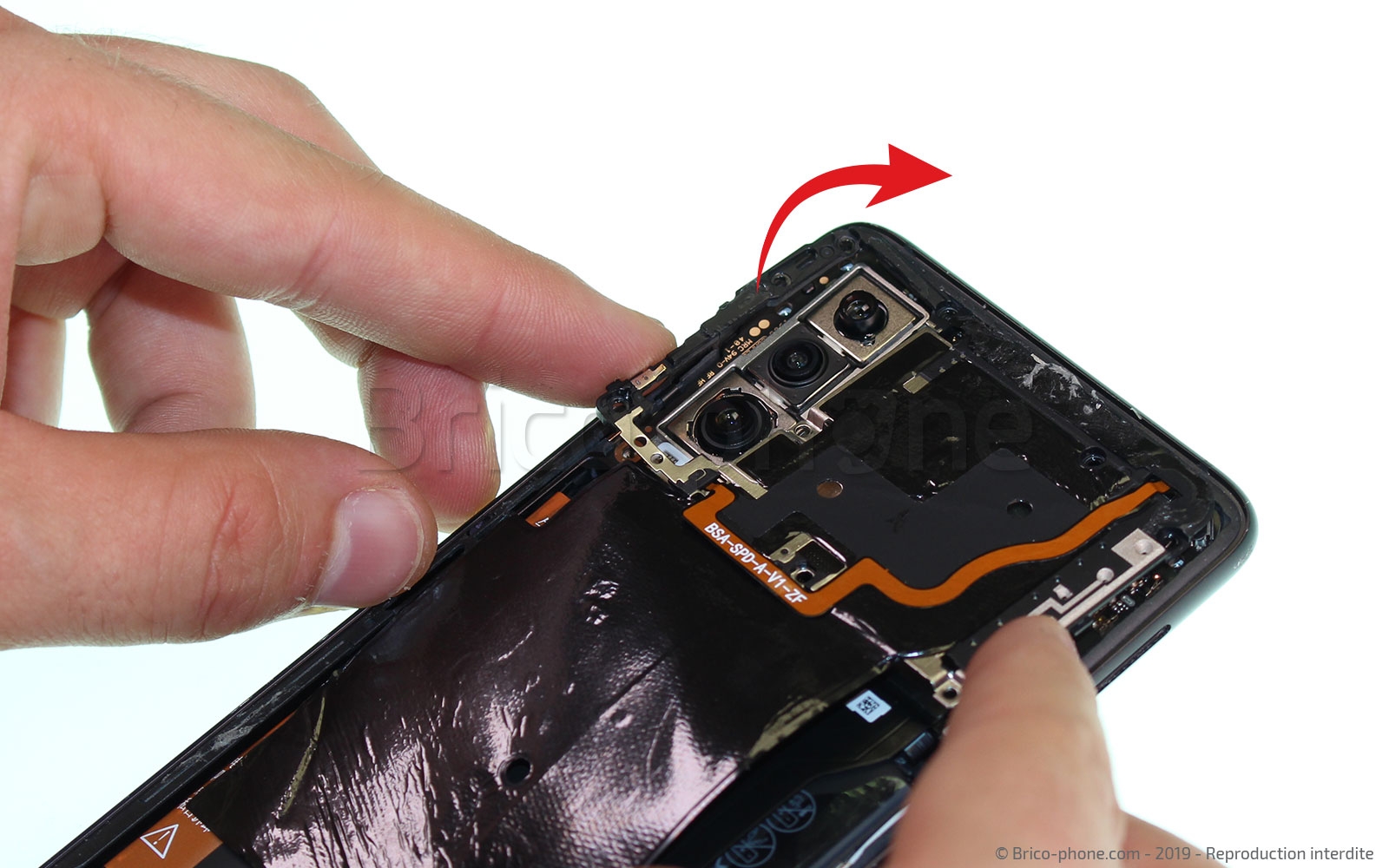

Maintenant que la nappe est libérée de la batterie. Déclipsez le cache avec le levier en nylon (photo 1), une fois que le cache est totalement enlevé du châssis, vous pouvez le mettre de côté.

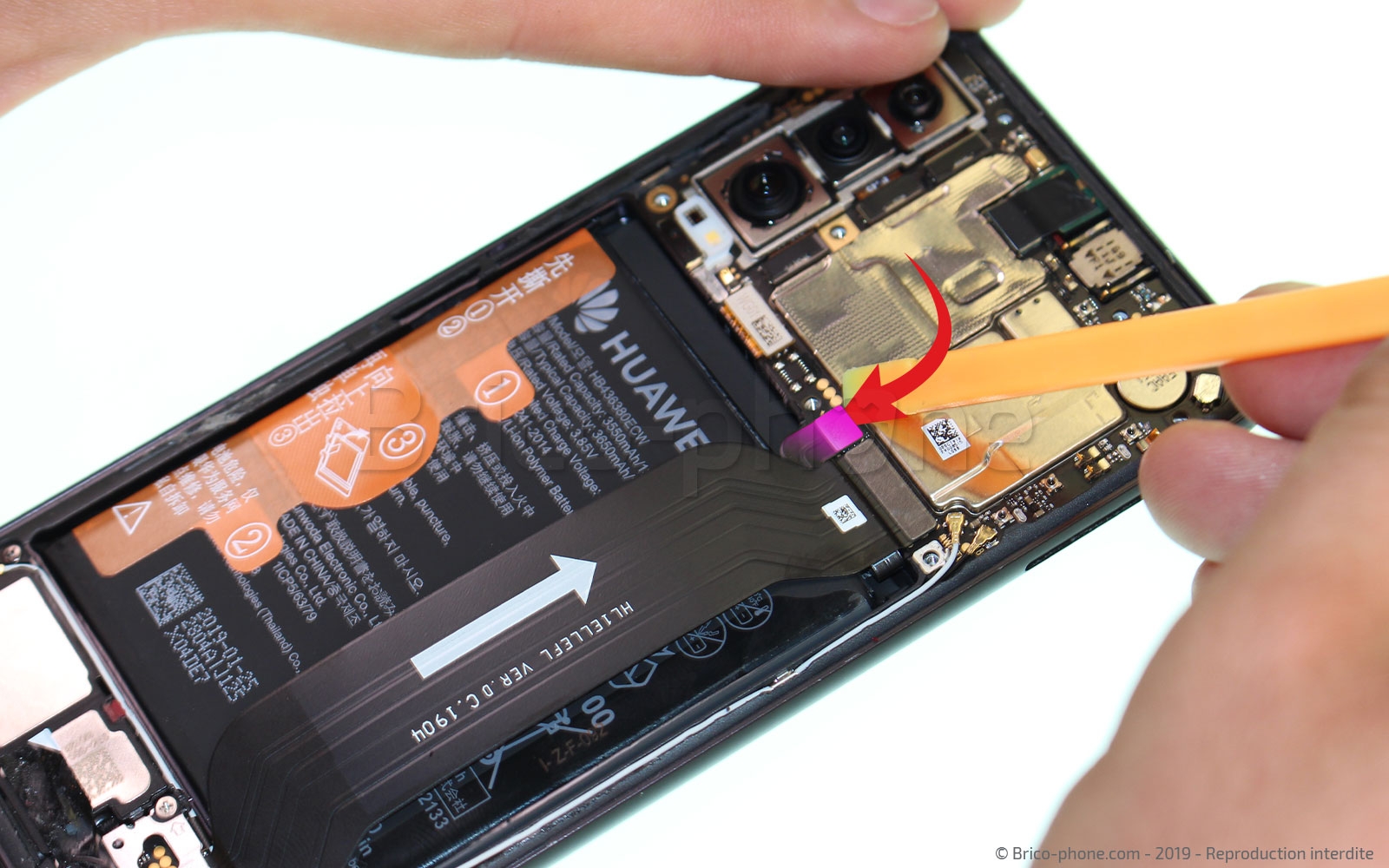

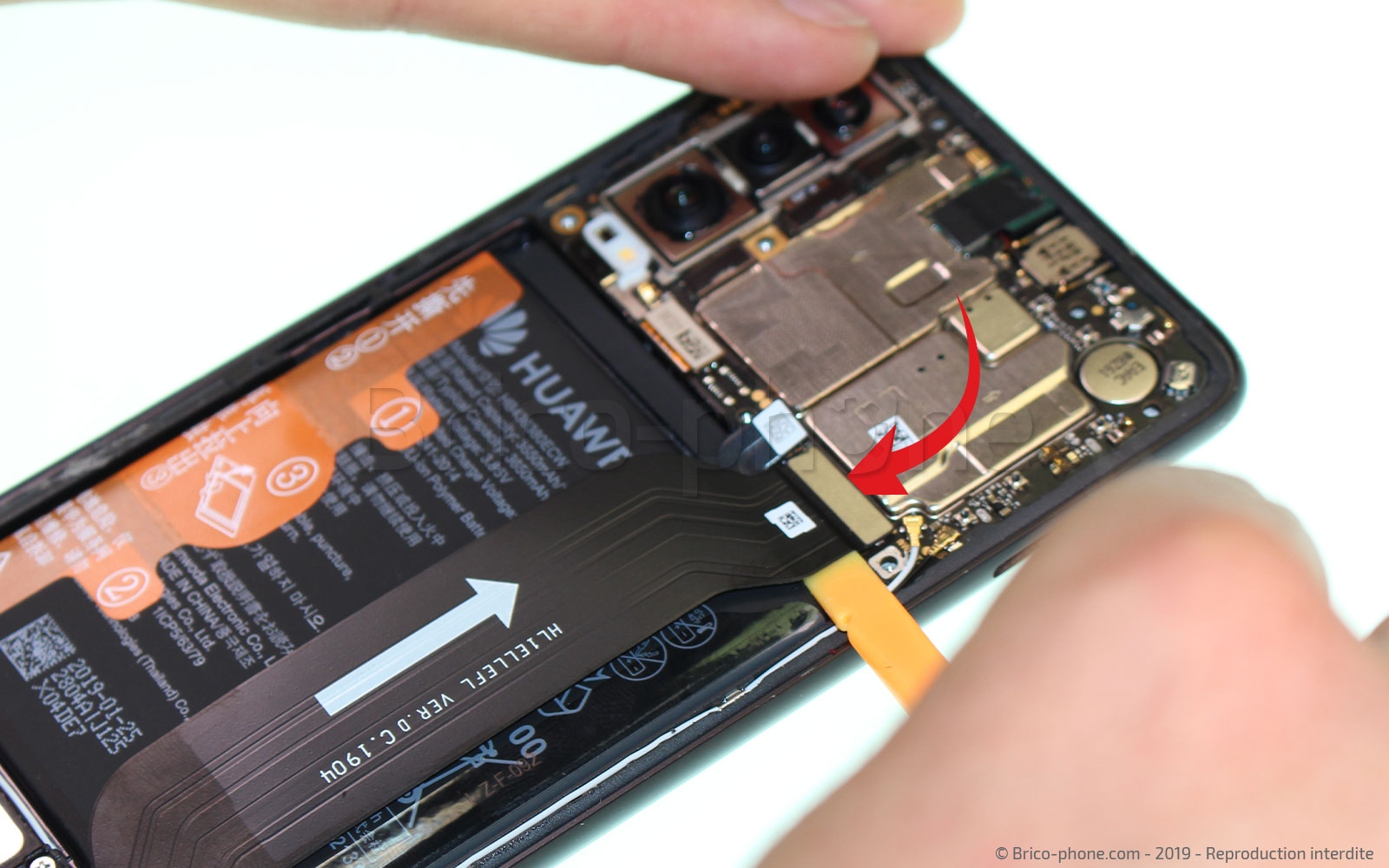

Toujours avec le levier en nylon, déconnectez la nappe de la batterie (photo 1) et celle de la rallonge (photo 2).

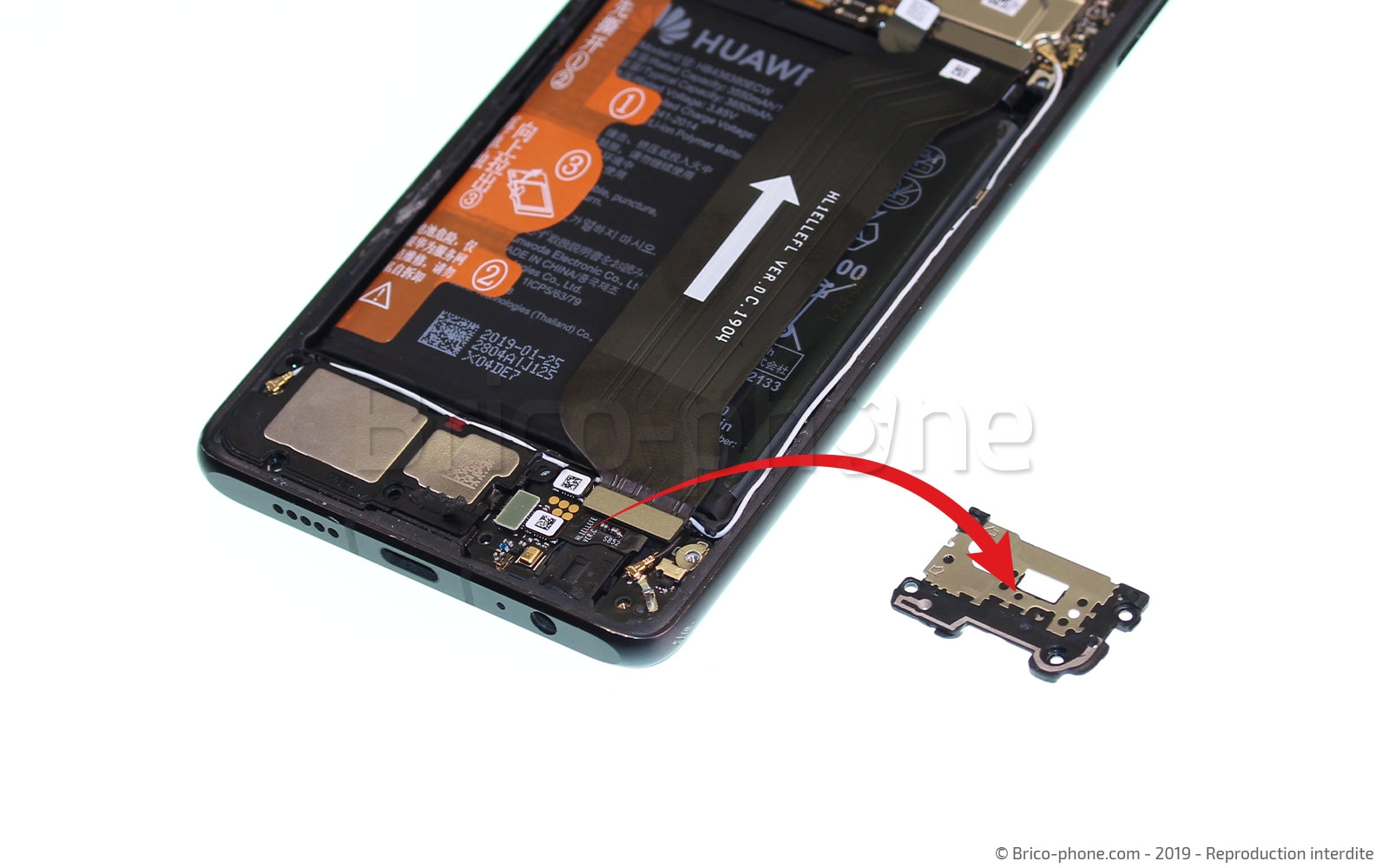

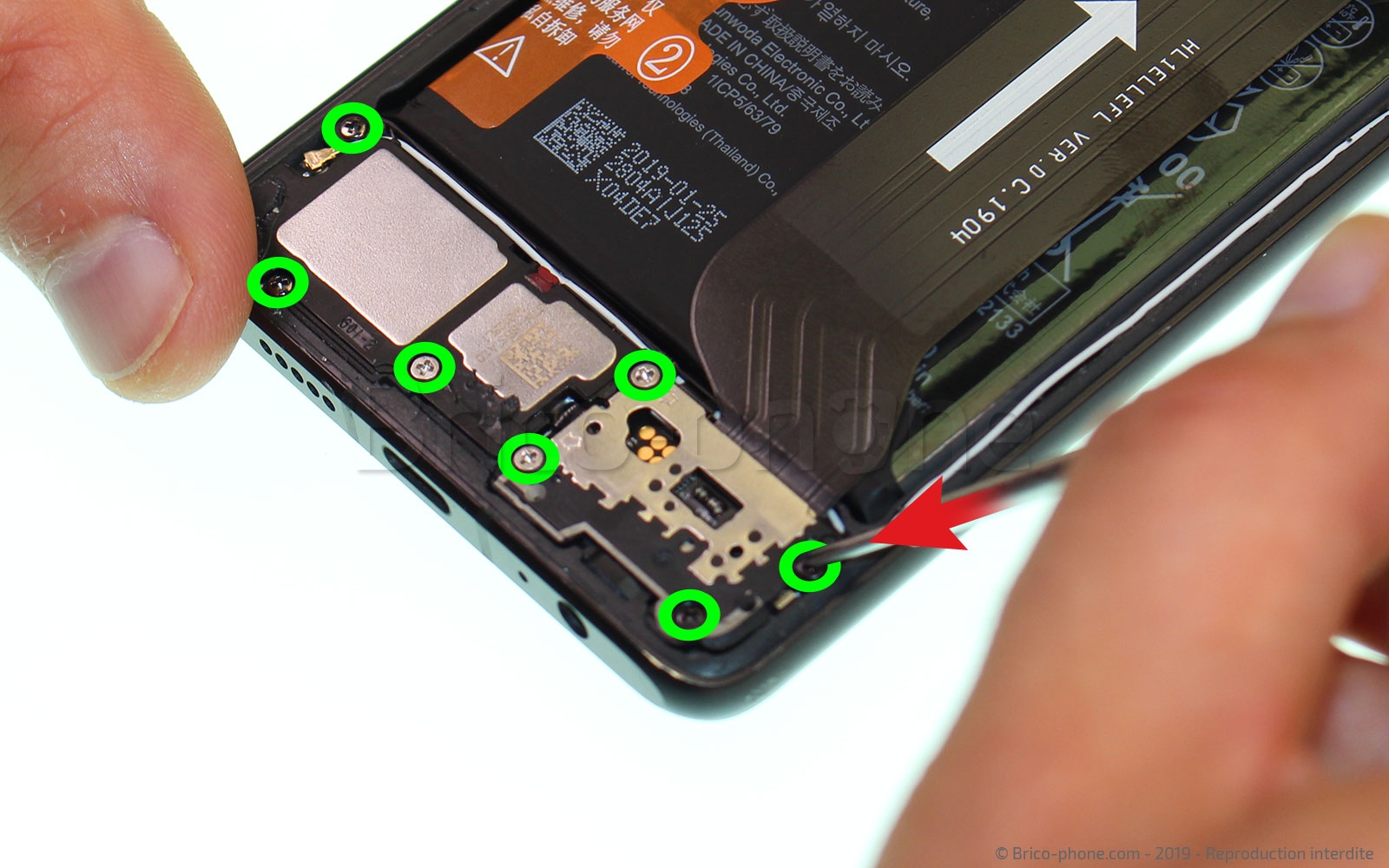

Passons maintenant au bas du téléphone, commencez par retirer les sept vis cruciformes à l'aide du tournevis inclu dans le kit outils Brico-Phone.

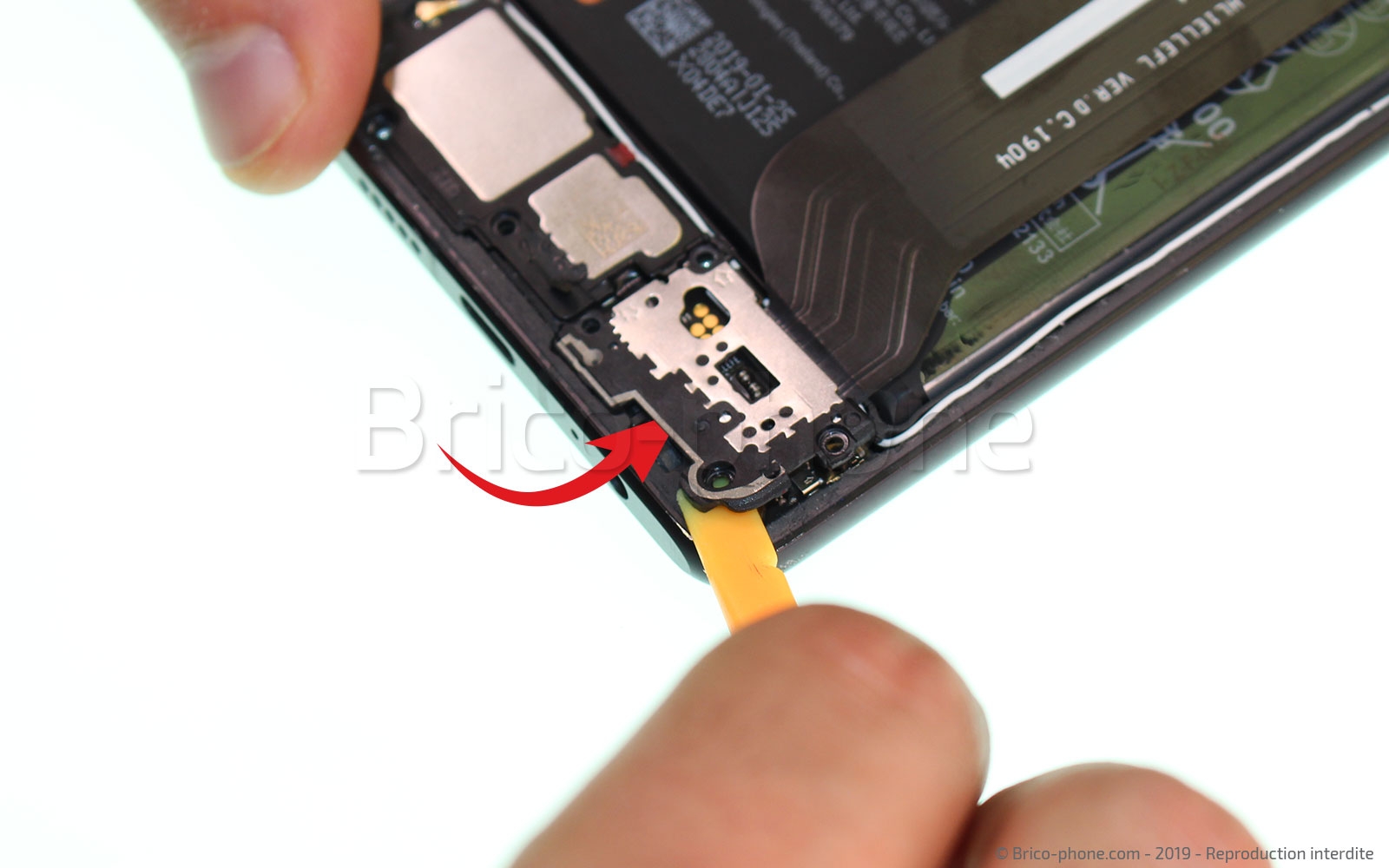

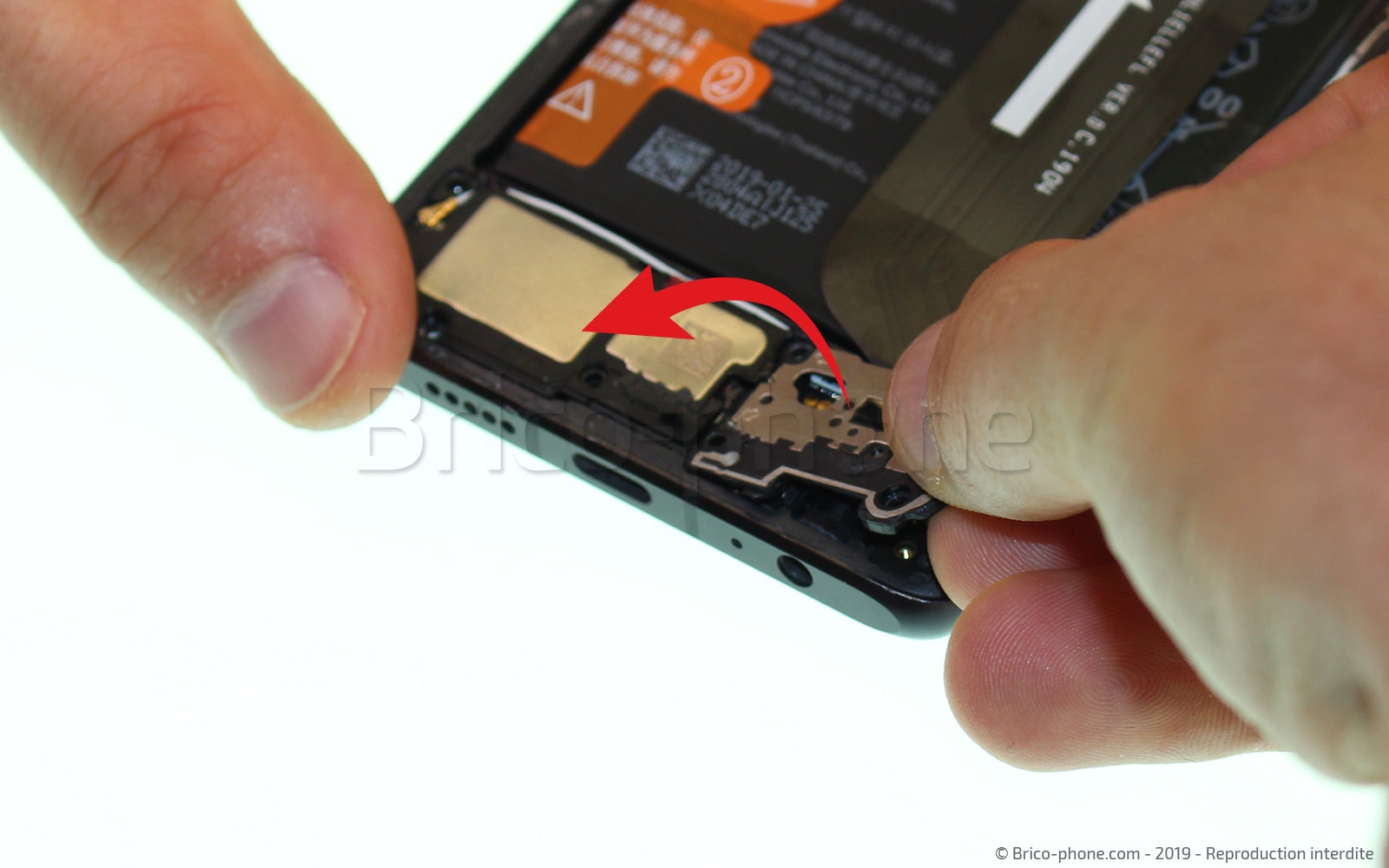

Maintenant que le cache est libre, déclipsez-le avec la spatule, puis retirez-le du téléphone.

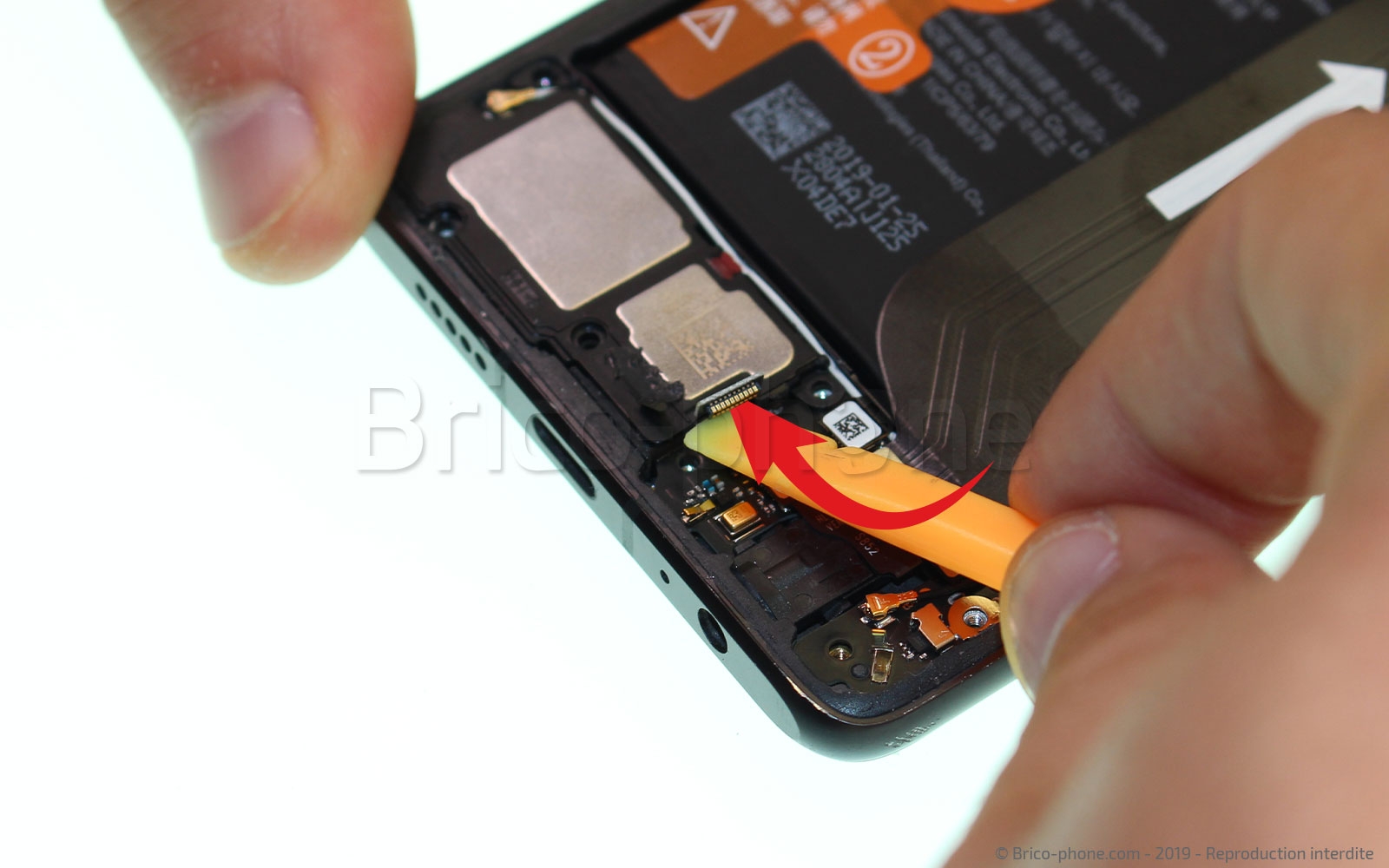

Il est nécessaire de retirer le haut-parleur externe pour avoir accès au connecteur de charge. Avant de retirer ce bloc HP, il faut le déconnecter en utilisant la spatule et la pincette en métal . Déconnectez le câble coaxial blanc branché sur la gauche du HP. Prenez le levier en nylon de façon à faire levier pour soulever le bloc haut parleur externe et le retirer du châssis.

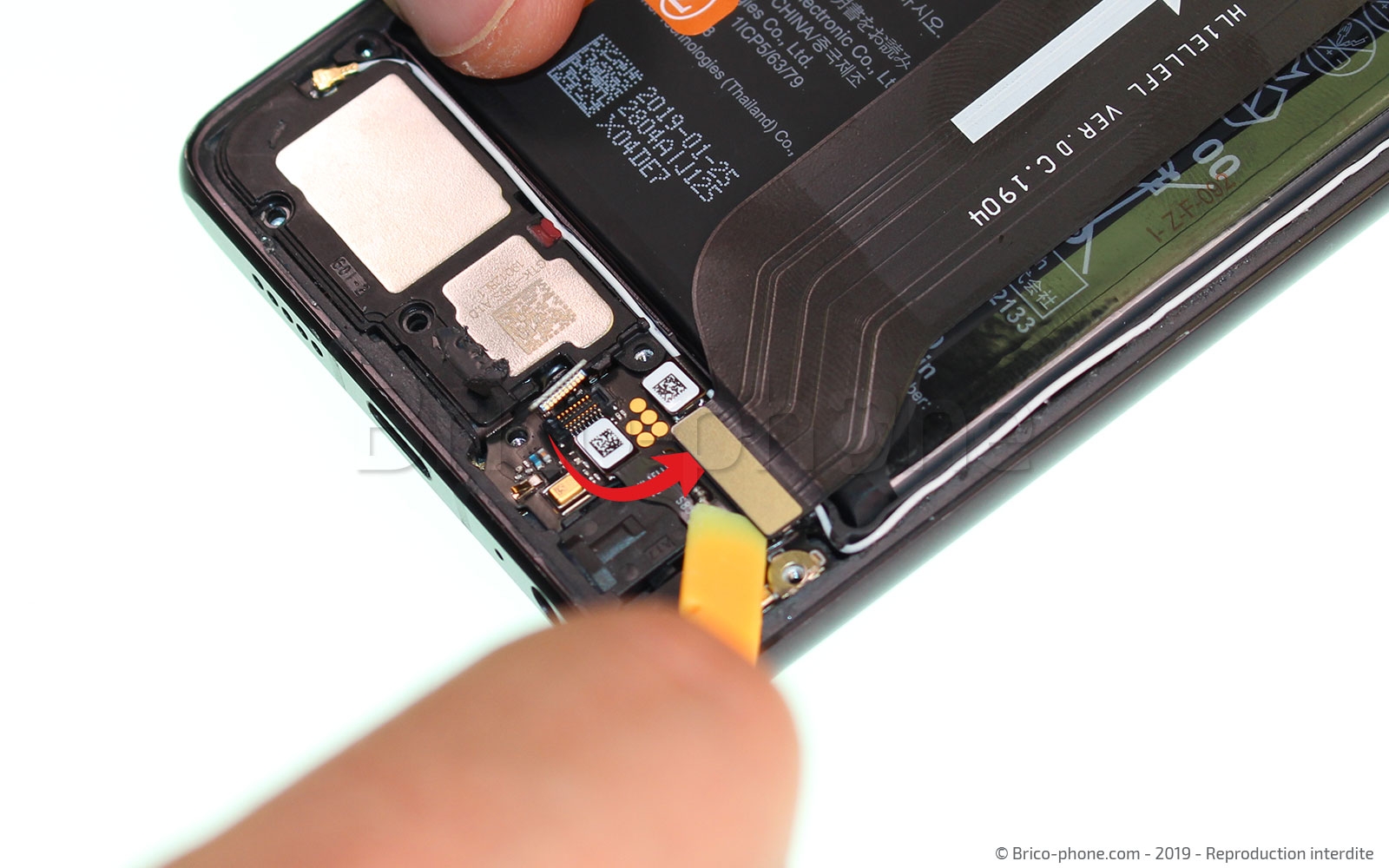

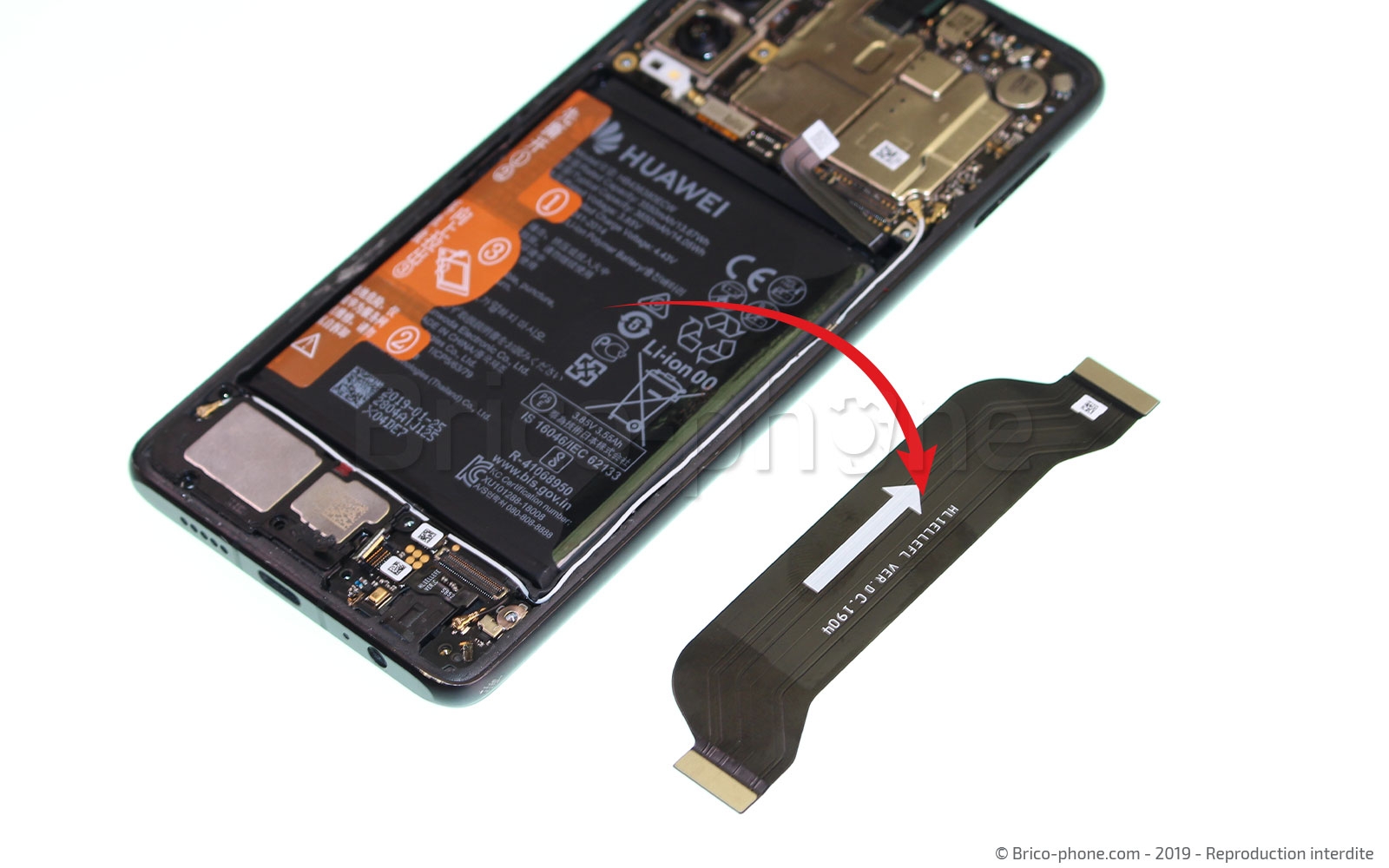

À l'aide du levier en nylon de notre kit outils, déconnectez la rallonge du connecteur de charge (qui contient le micro), puis retirez-la du téléphone.

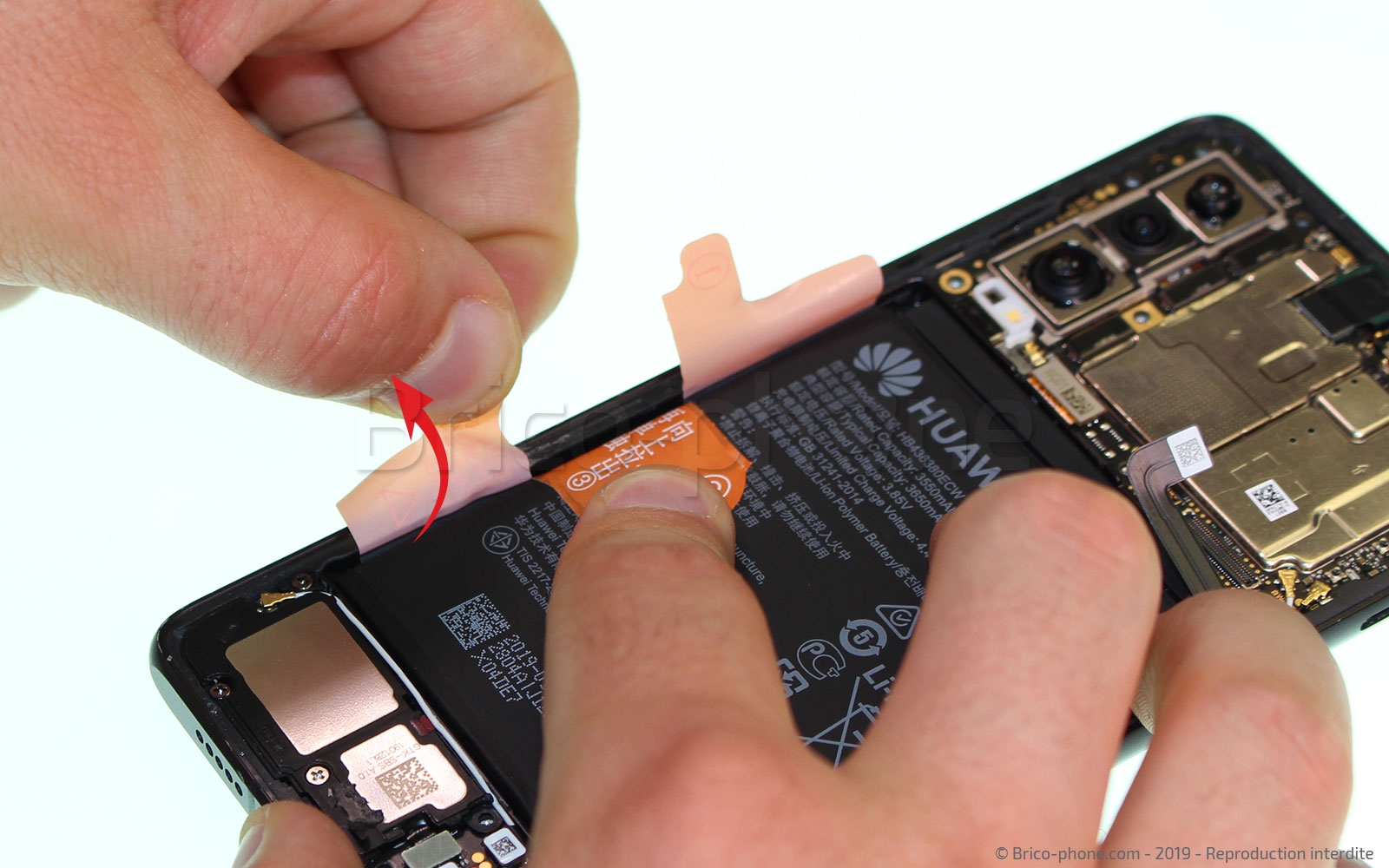

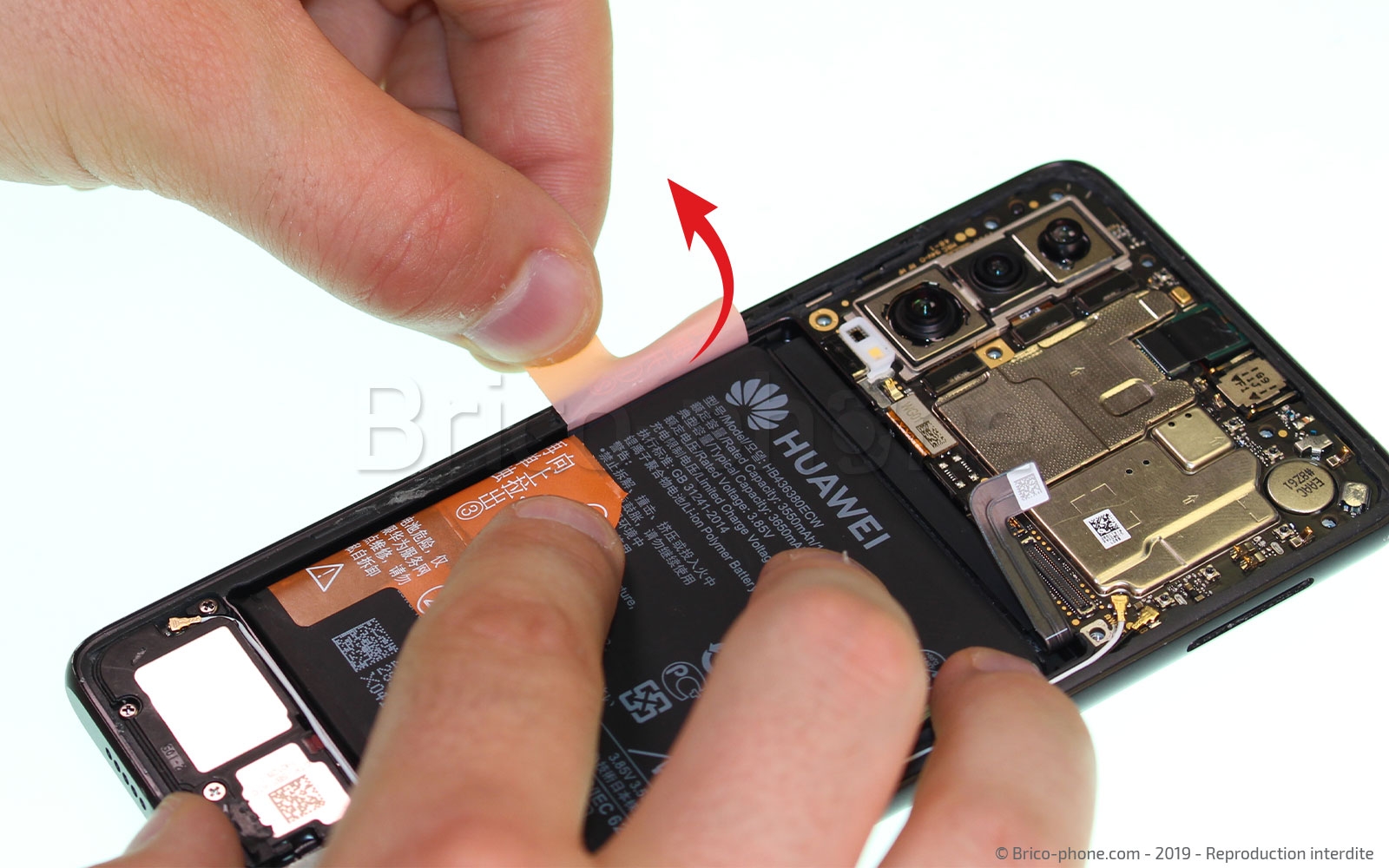

Procédons maintenant à la préparation pour retirer la batterie du téléphone. Dans un premier temps, séparez les parties 1 et 2 de la 3 (les numéros sont inscrits sur les languettes). Maintenez bien la languette 1 quand vous décochez les autres.

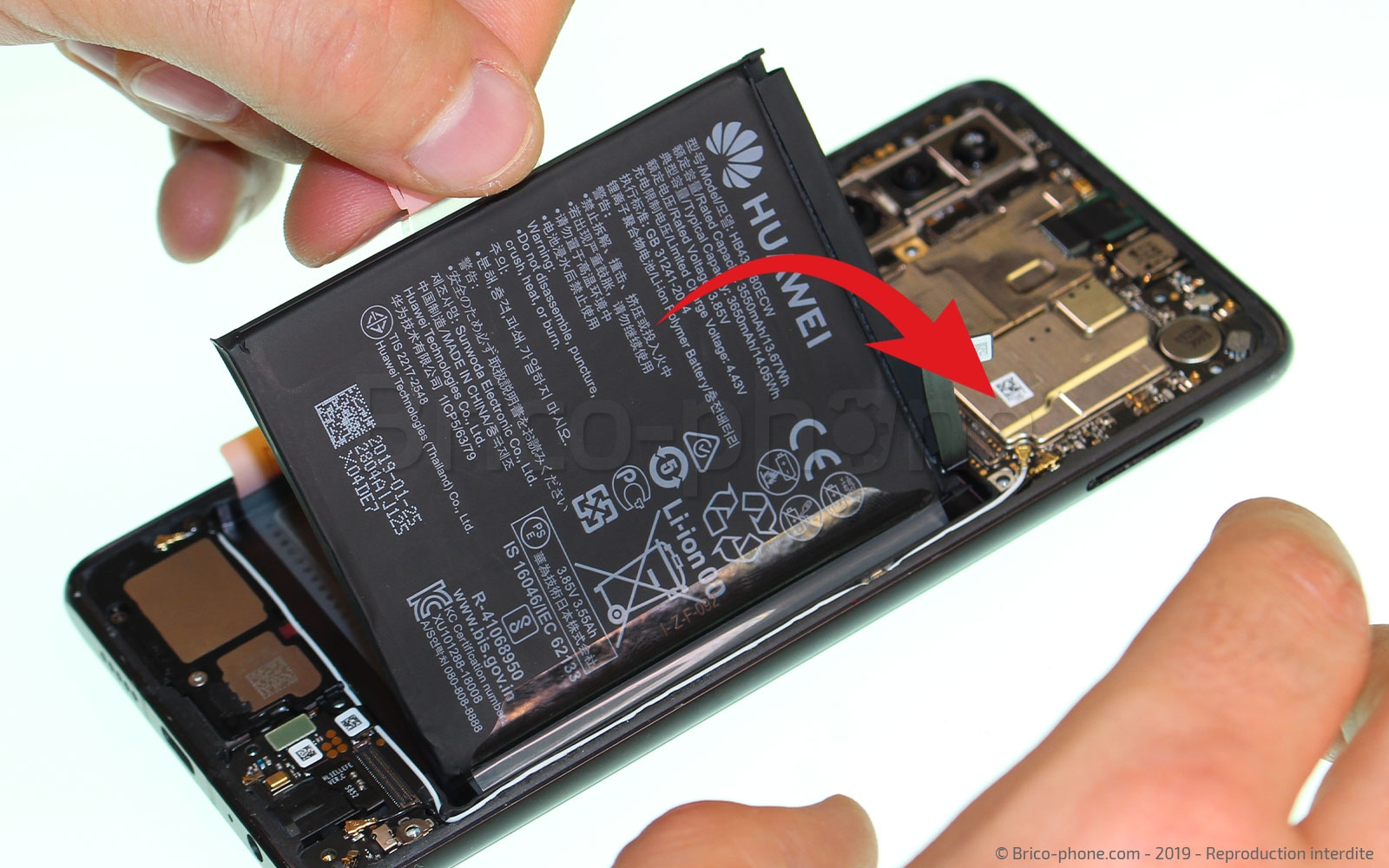

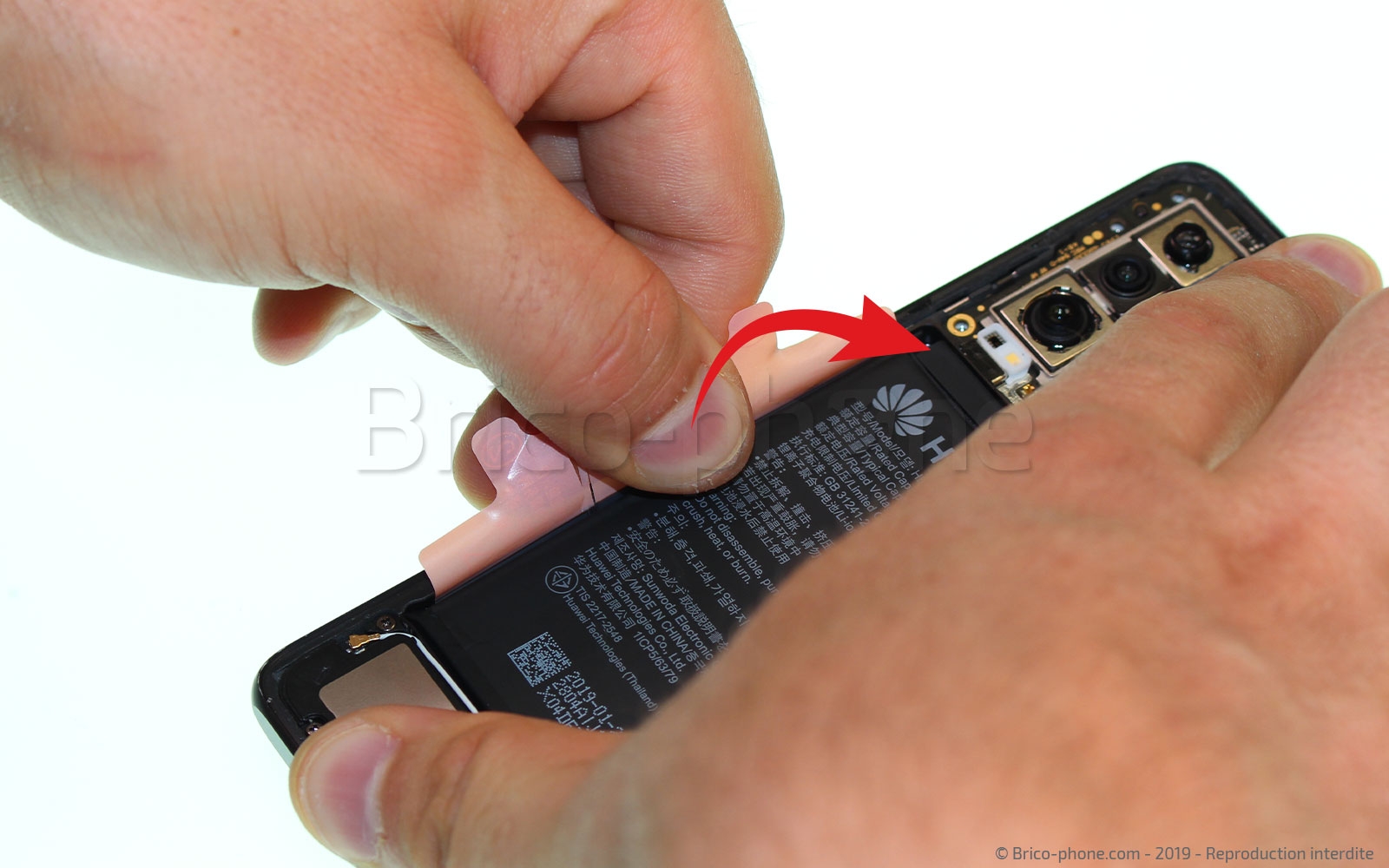

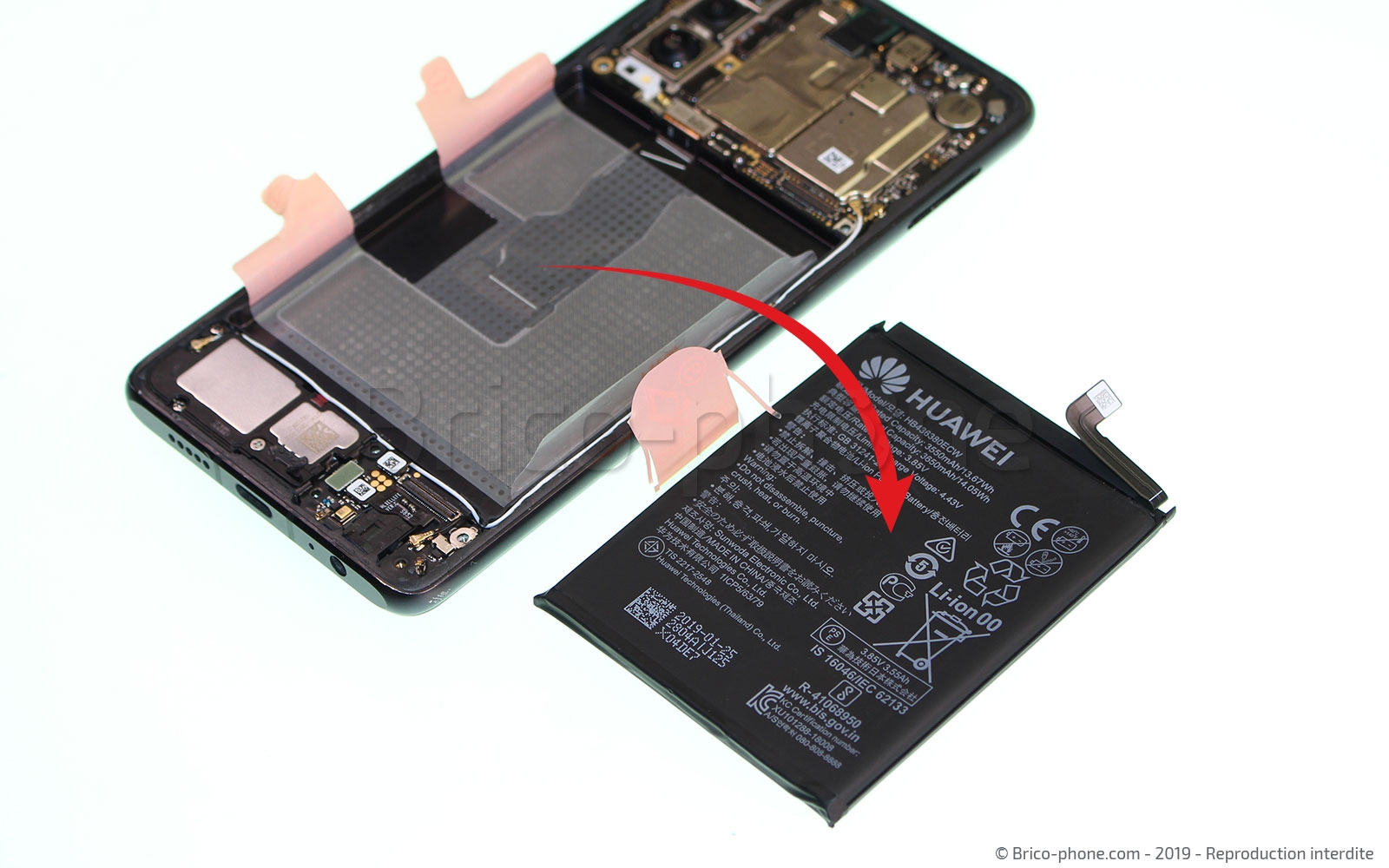

Tenez fermement la languette 1, tout en tirant dessus pour faire sortir la batterie de son logement. Maintenant que celle-ci est levée, vous pouvez la retirer du téléphone.

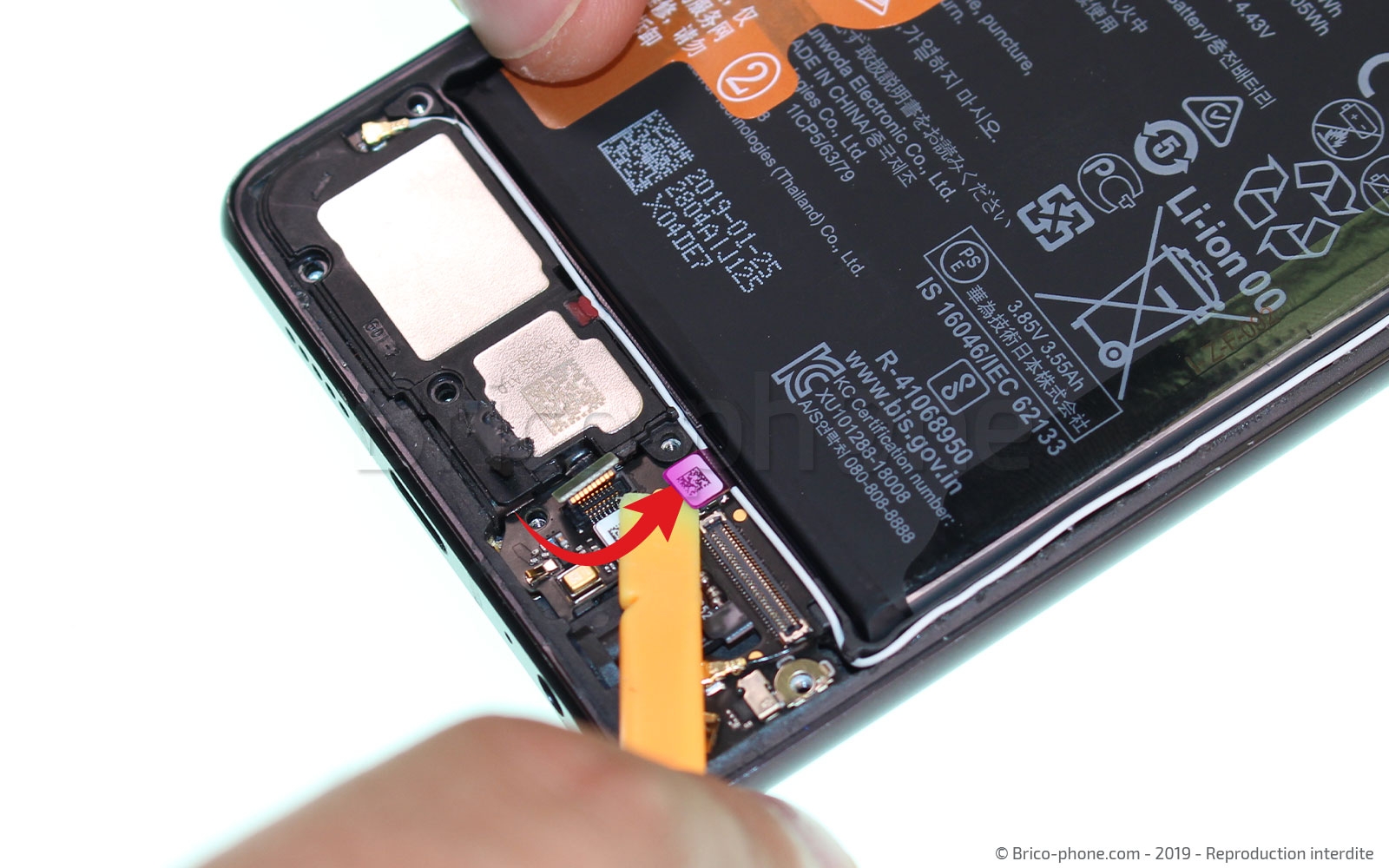

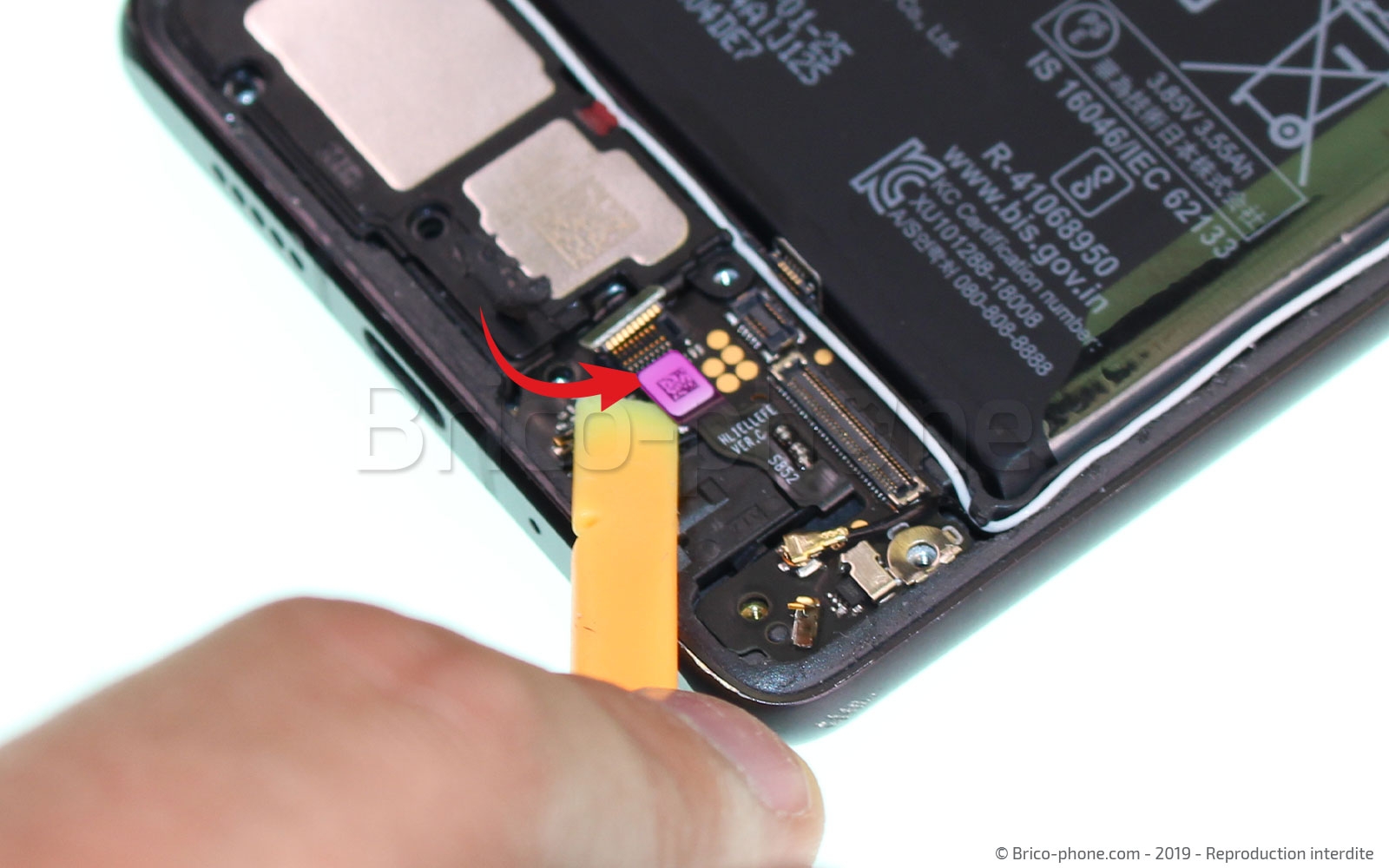

Toujours avec le levier en nylon, déconnectez la nappe de la rallonge du lecteur d'empreintes digitales (photo 1), puis celle de la prise jack (photo 2).

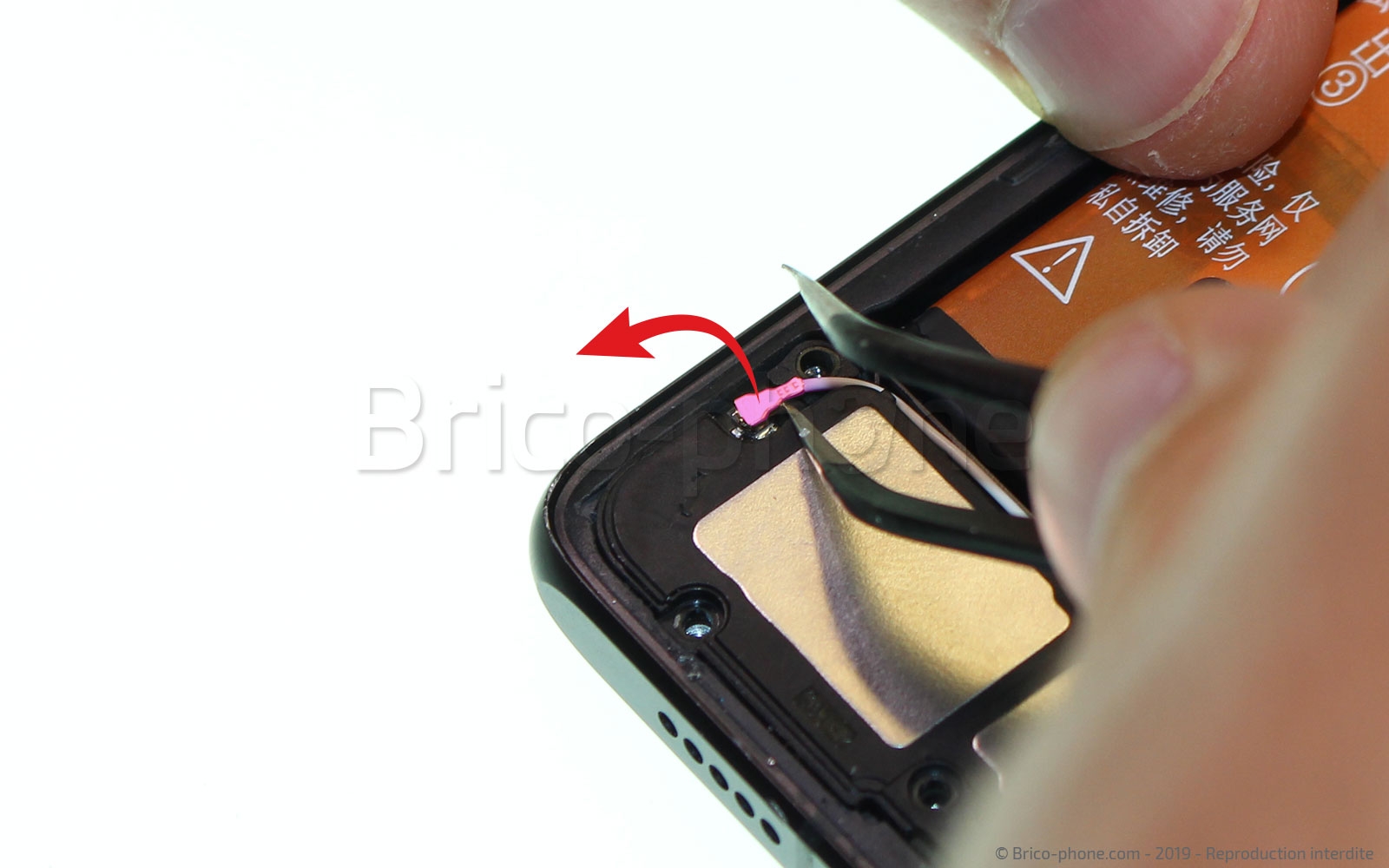

A l'aide de la pincette, détachez les deux câbles coaxiaux.

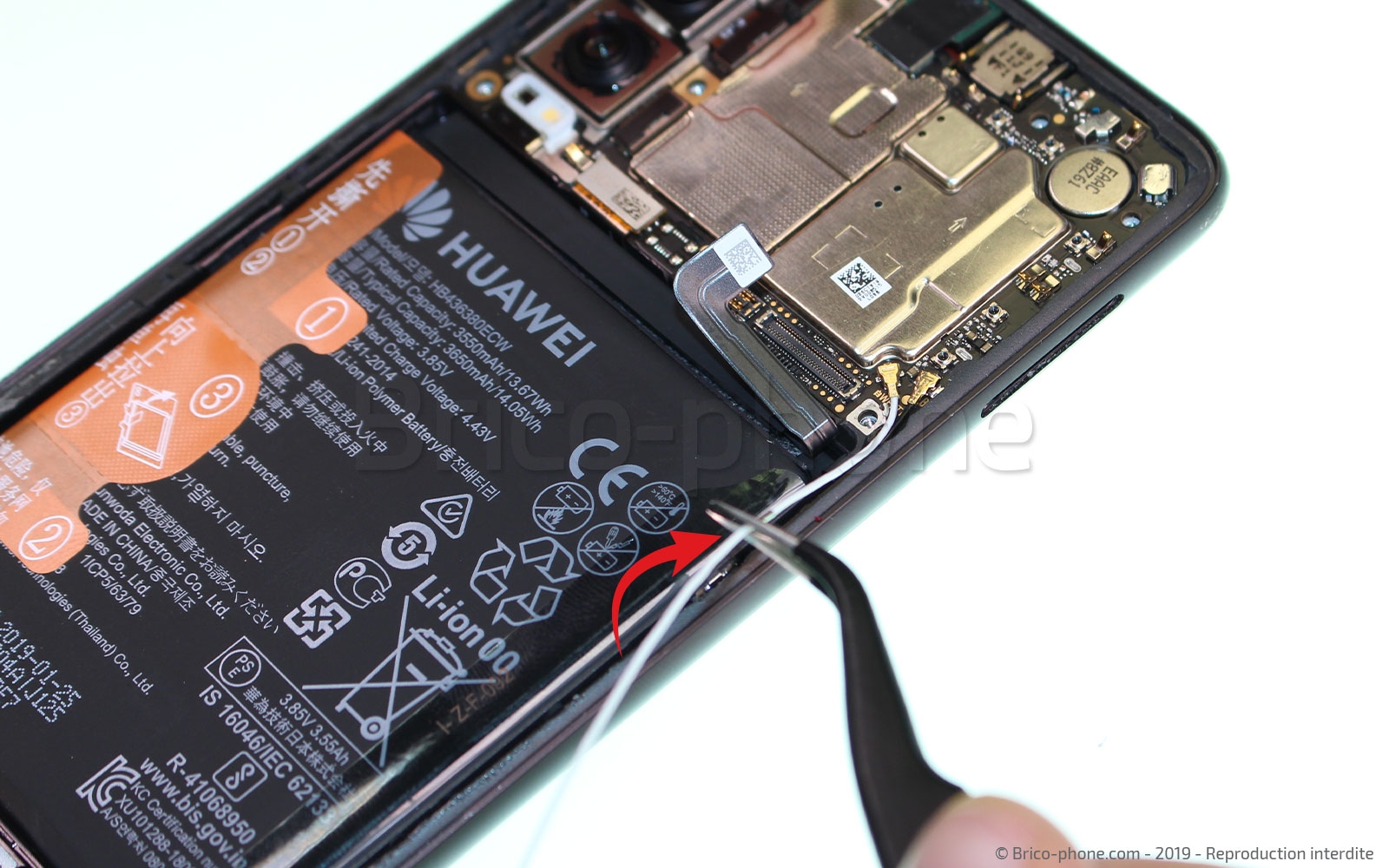

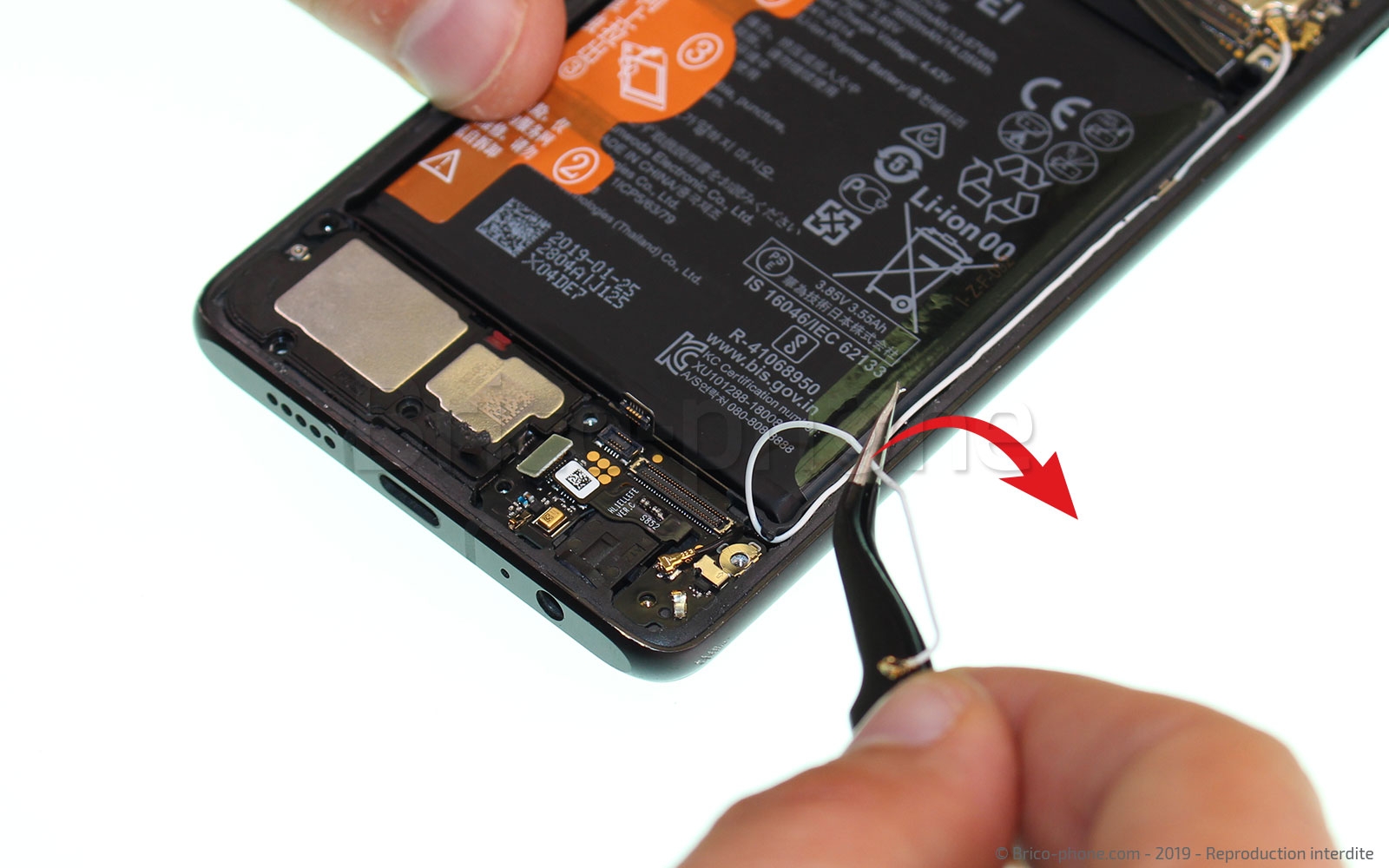

Nous avons déjà déconnecté le câble coaxial blanc à l'étape 9, maintenant il faut le sortir de son logement à l'aide de la pincette en métal jusqu'à ce qu'il soit sur le rebord du téléphone (photo 1).

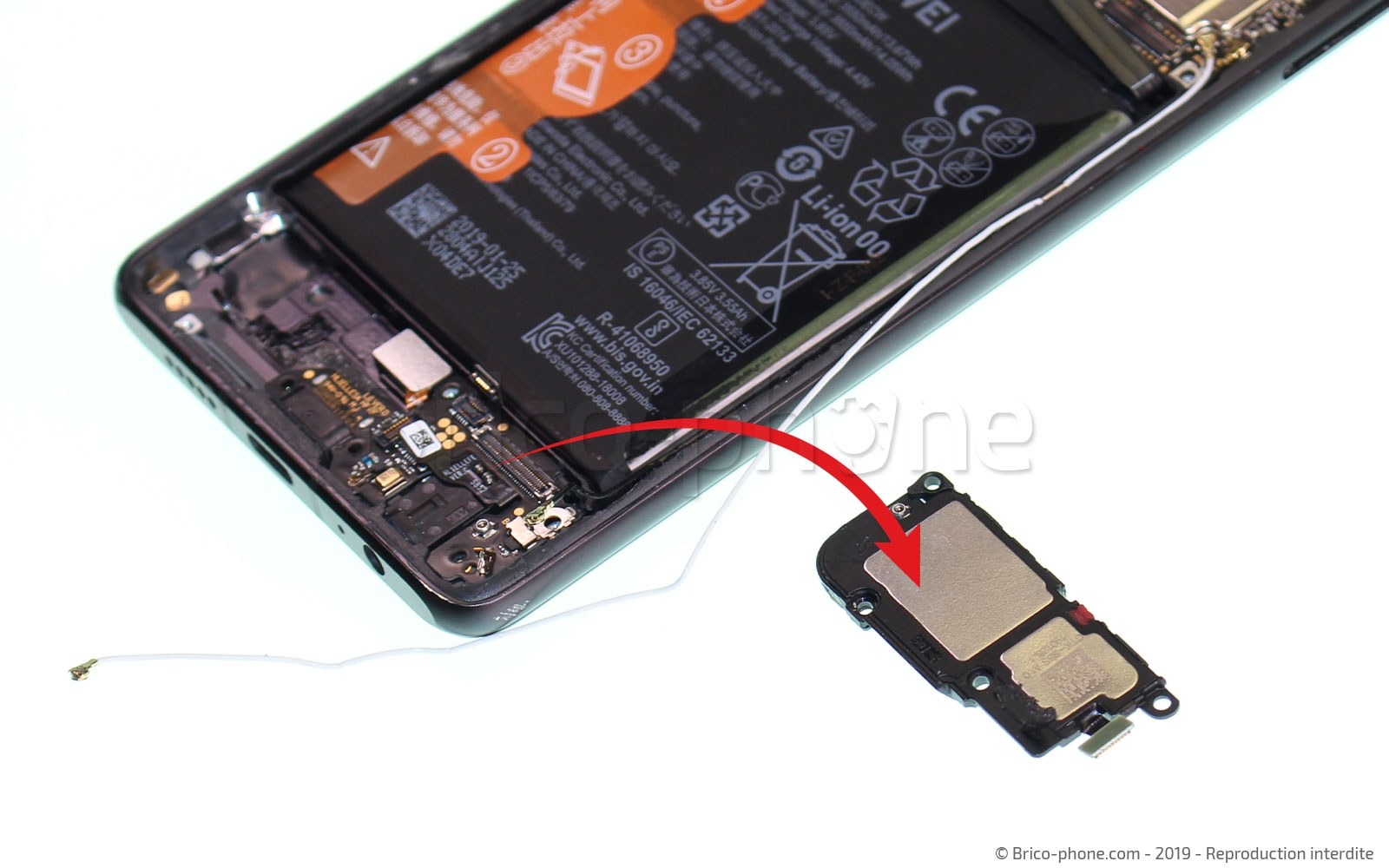

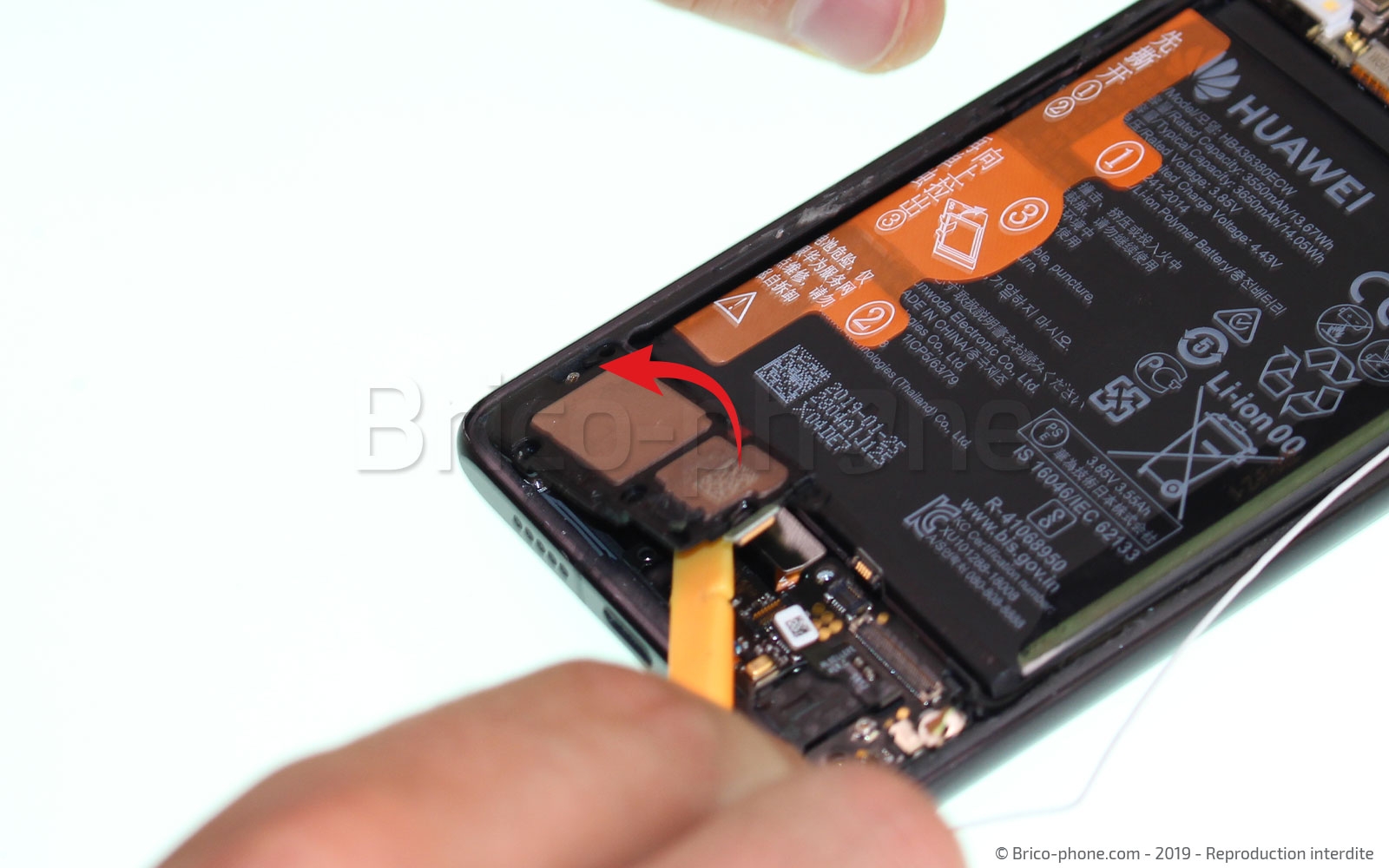

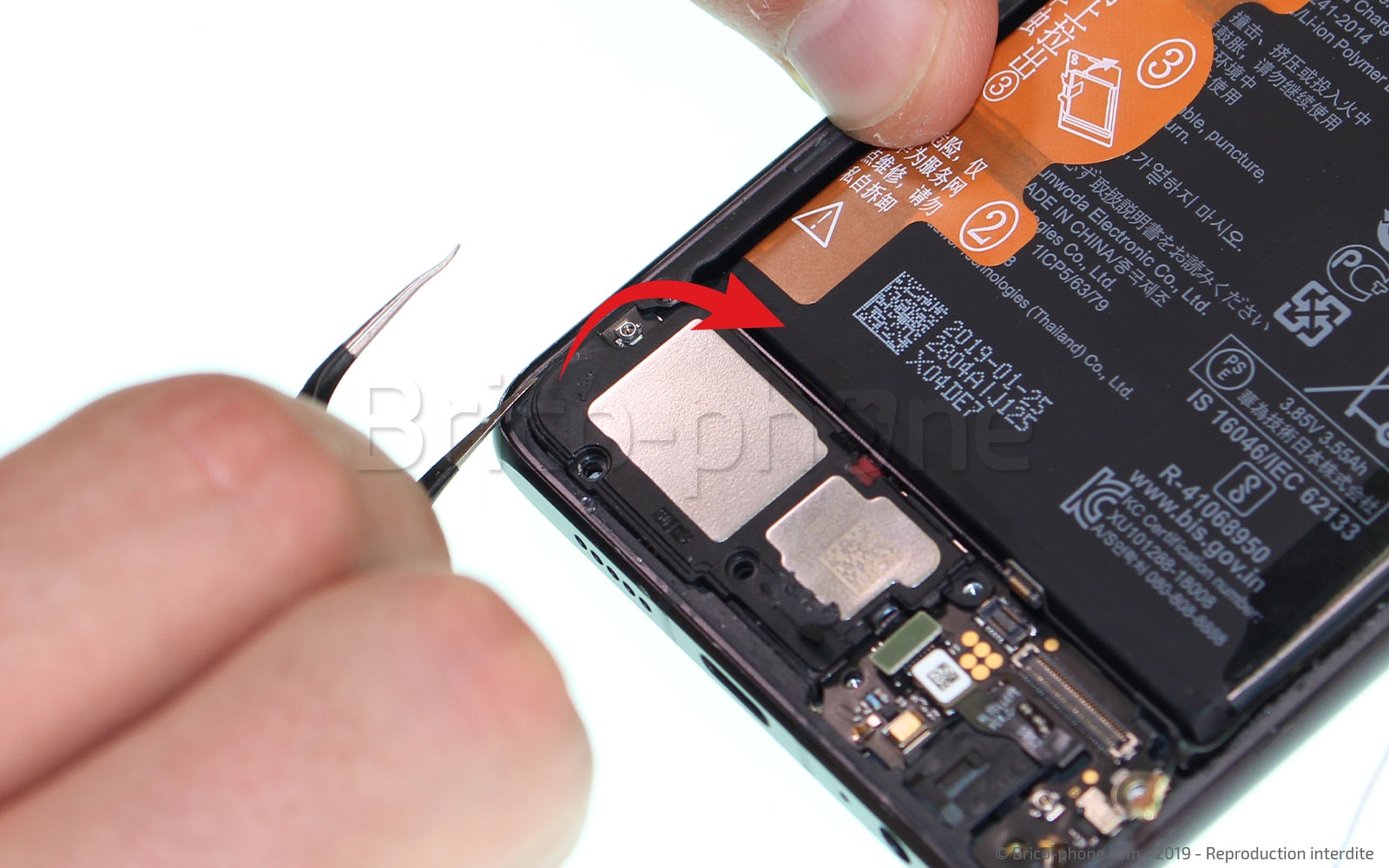

Ensuite, il vous suffit de glisser l'outil sous le haut-parleur externe pour le faire basculer hors du châssis.

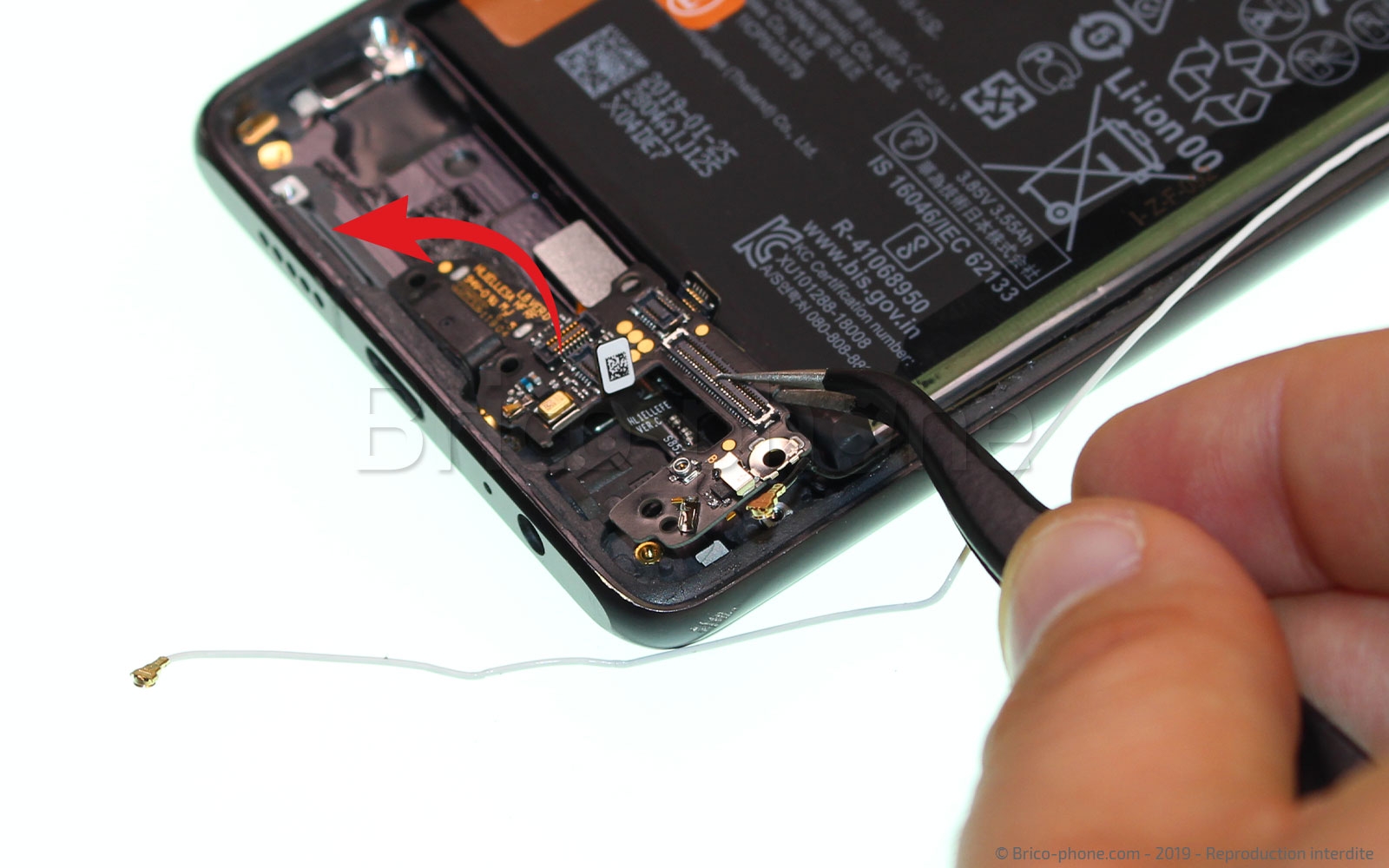

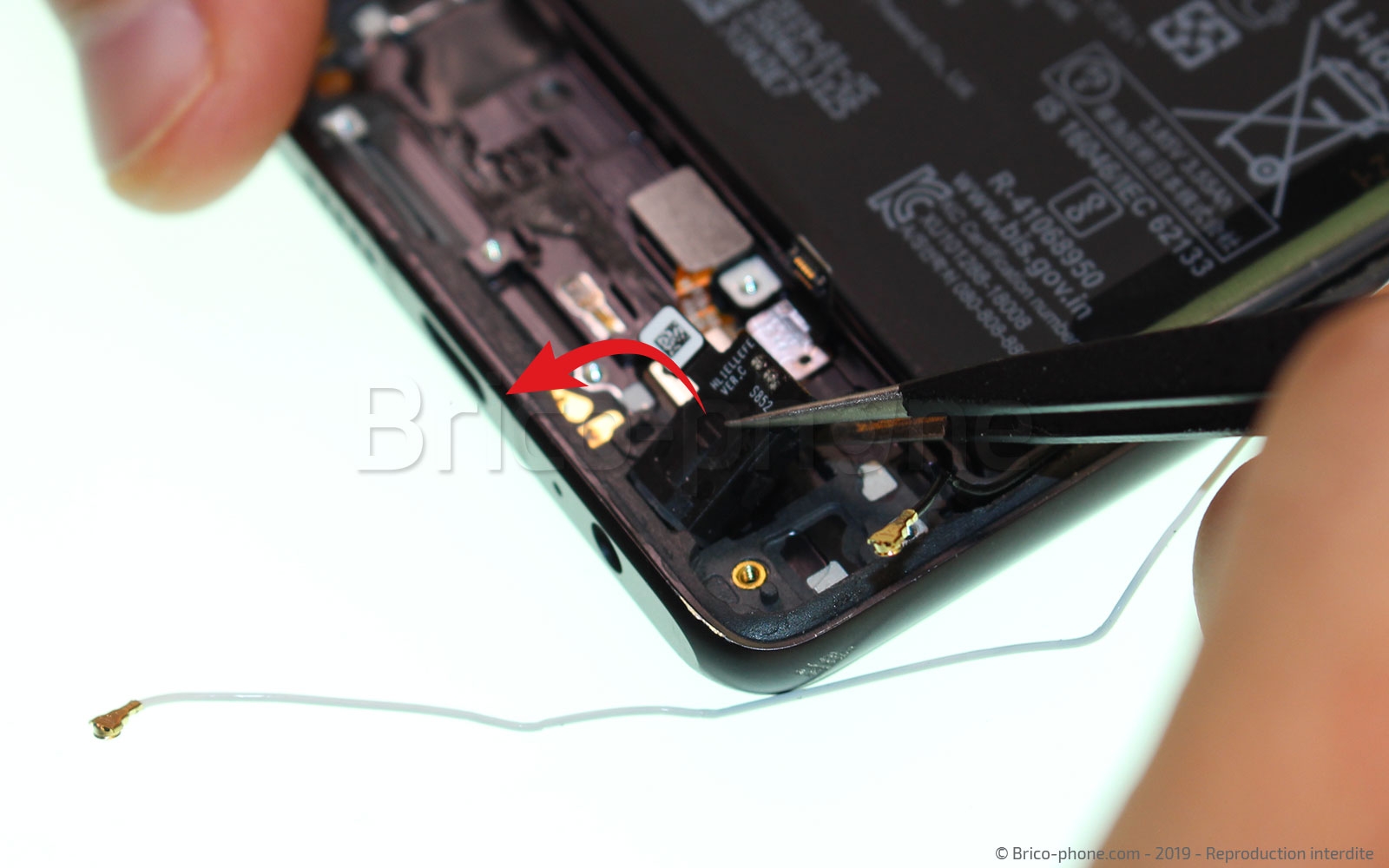

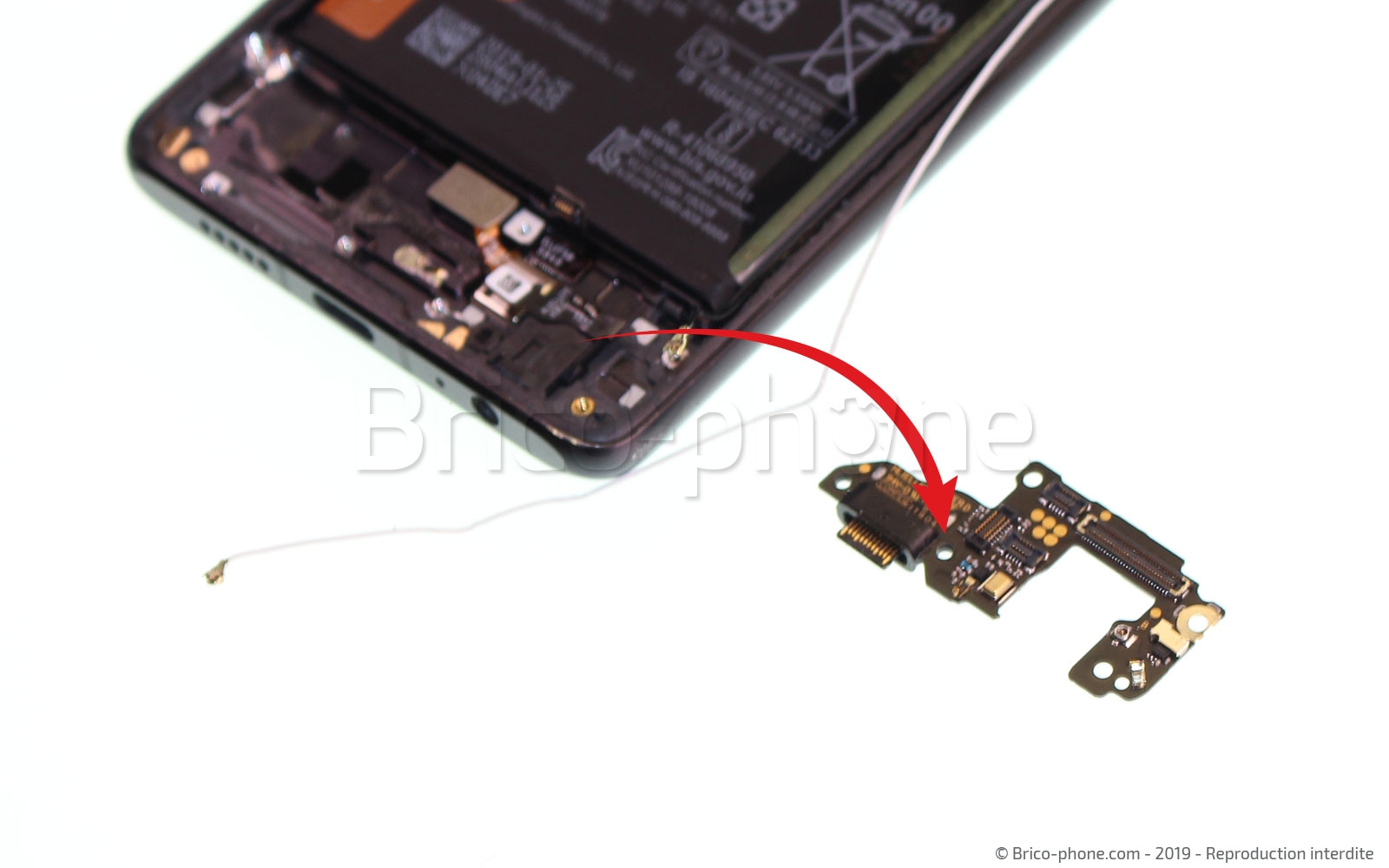

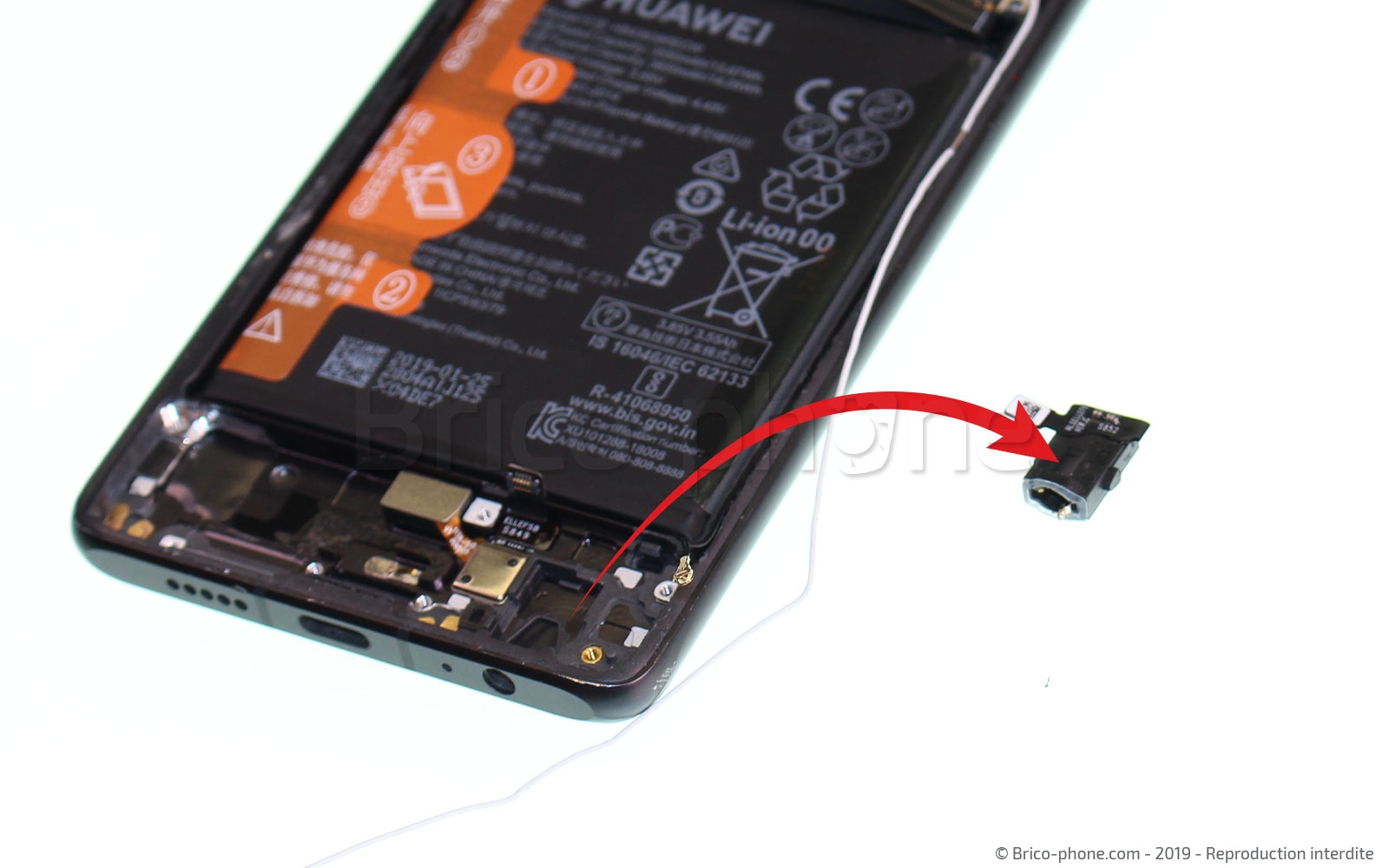

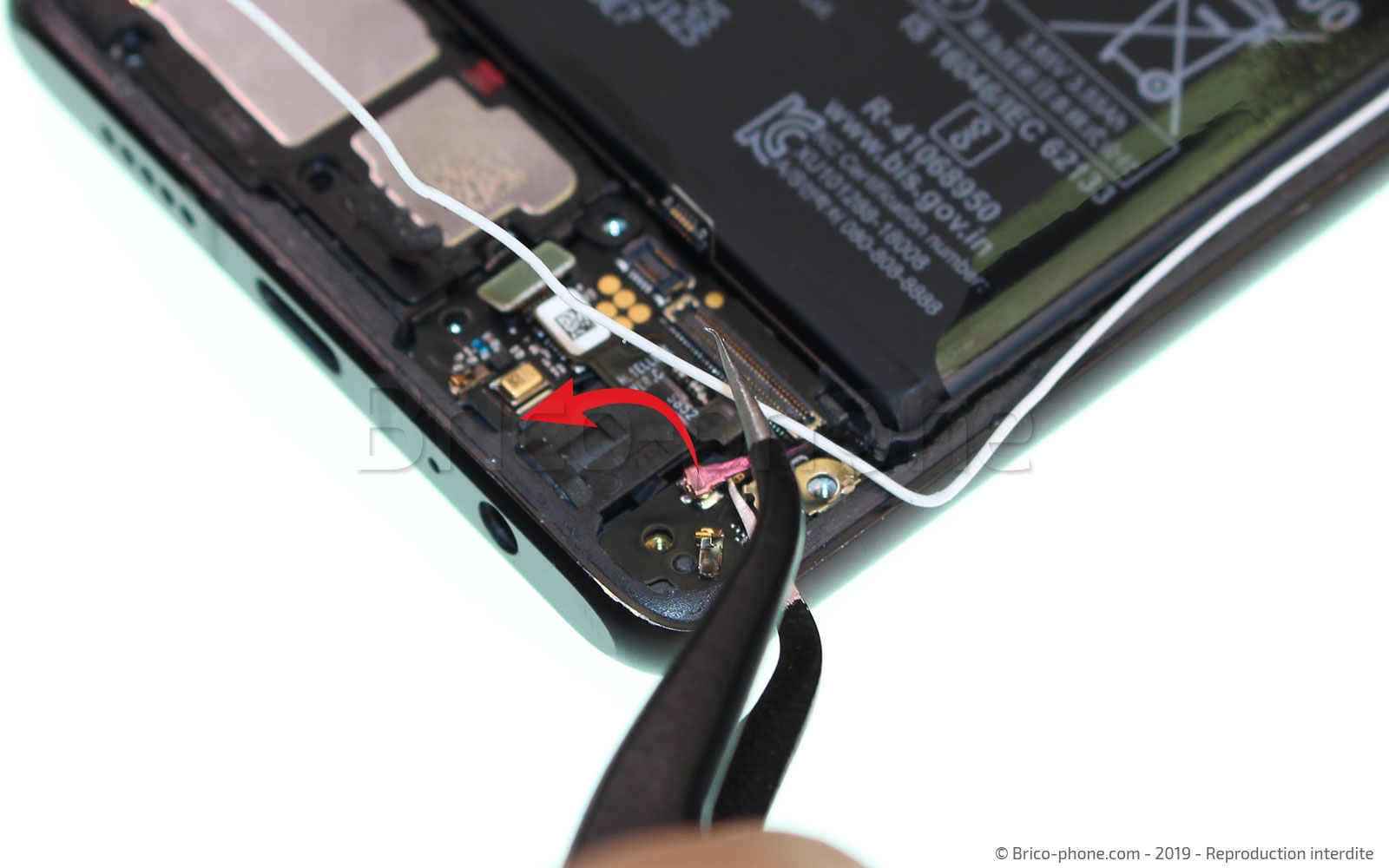

Vous pouvez maintenant enlever le connecteur de charge avec la pincette en métal (photo 1 et 2). Retirez ensuite la prise jack, toujours avec la même pincette (photo 3 et 4).

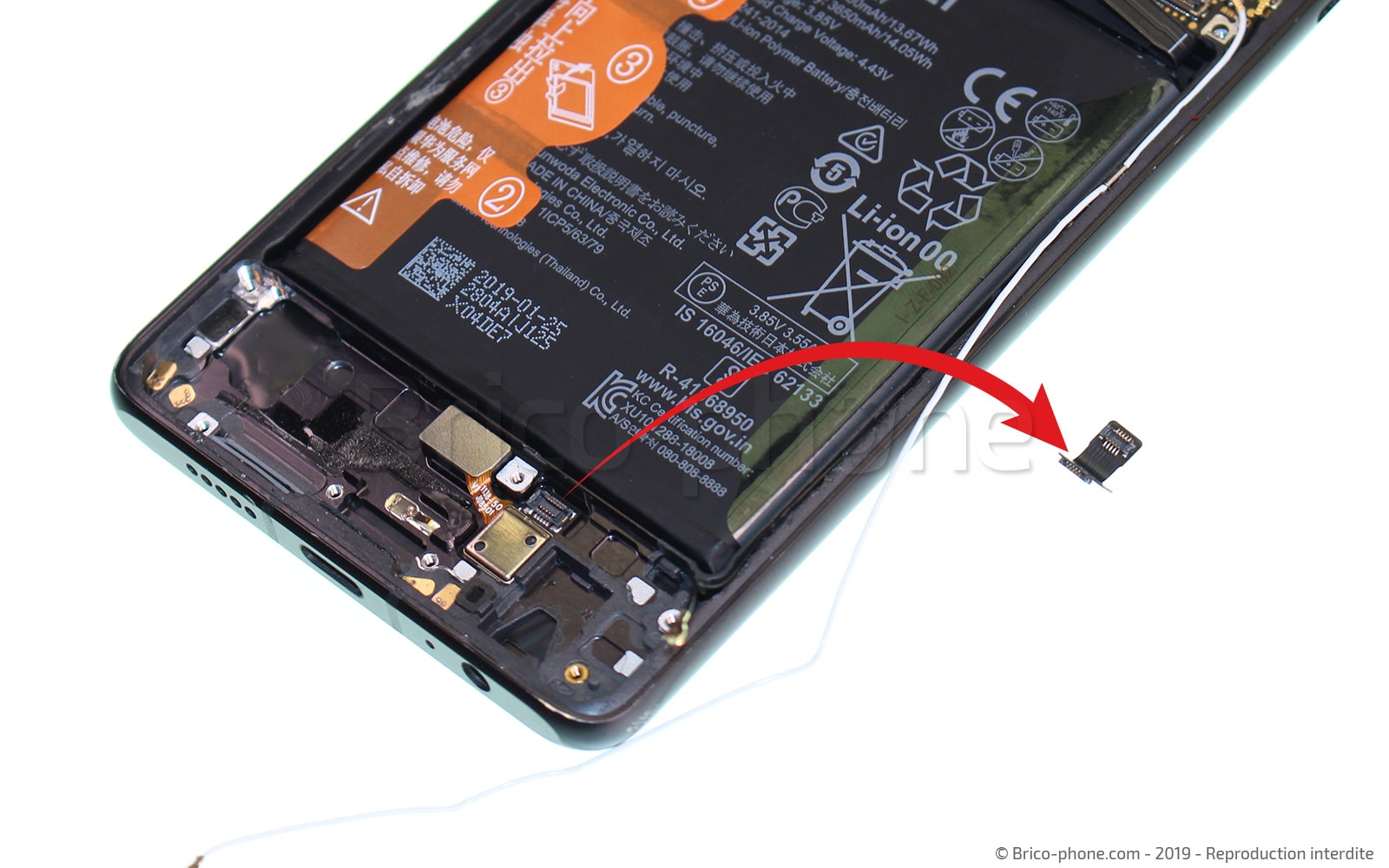

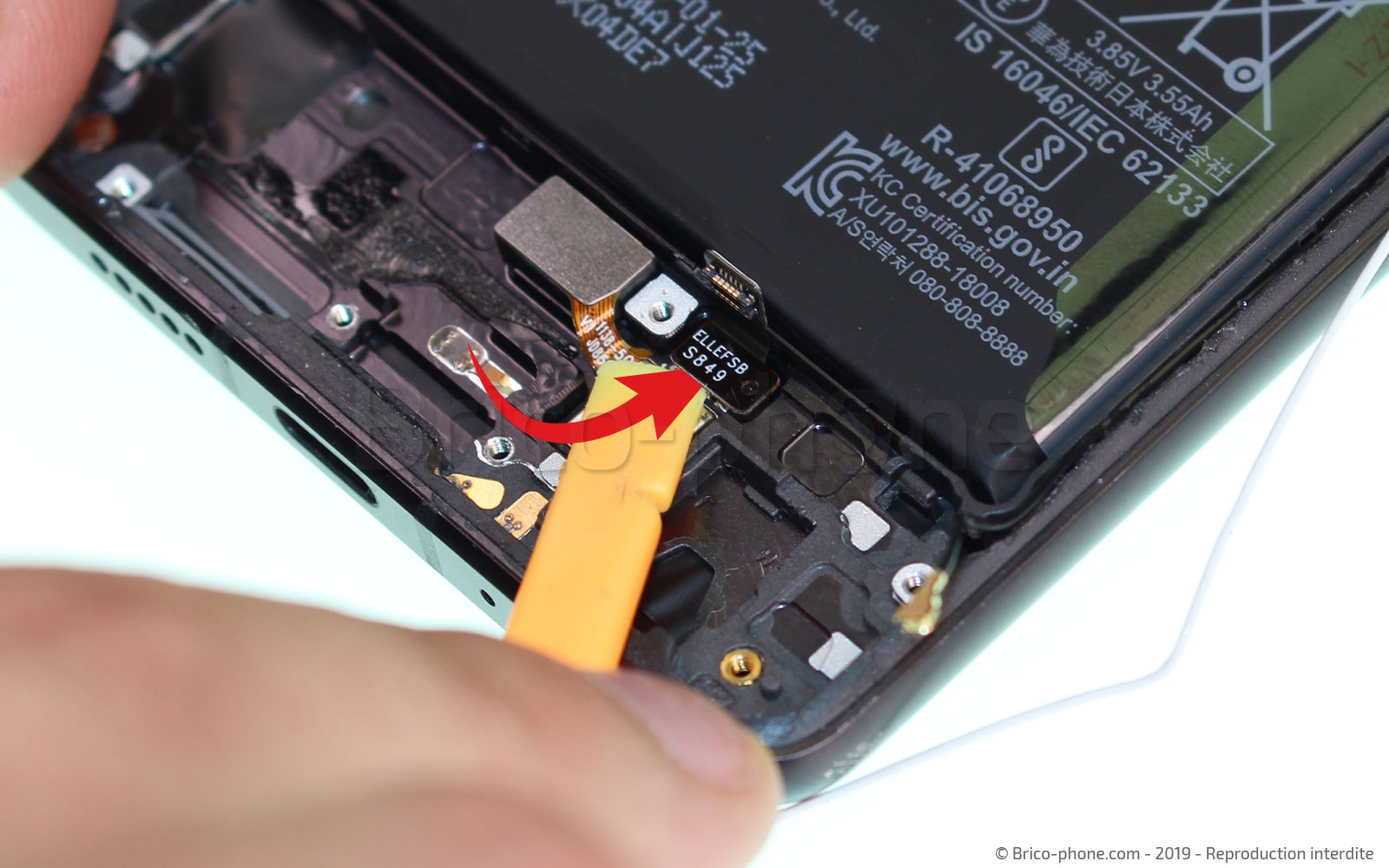

Déconnectez la rallonge qui permet de connecter le lecteur d'empreintes digitales sur le connecteur de charge avec la spatule, puis retirez-le du téléphone.

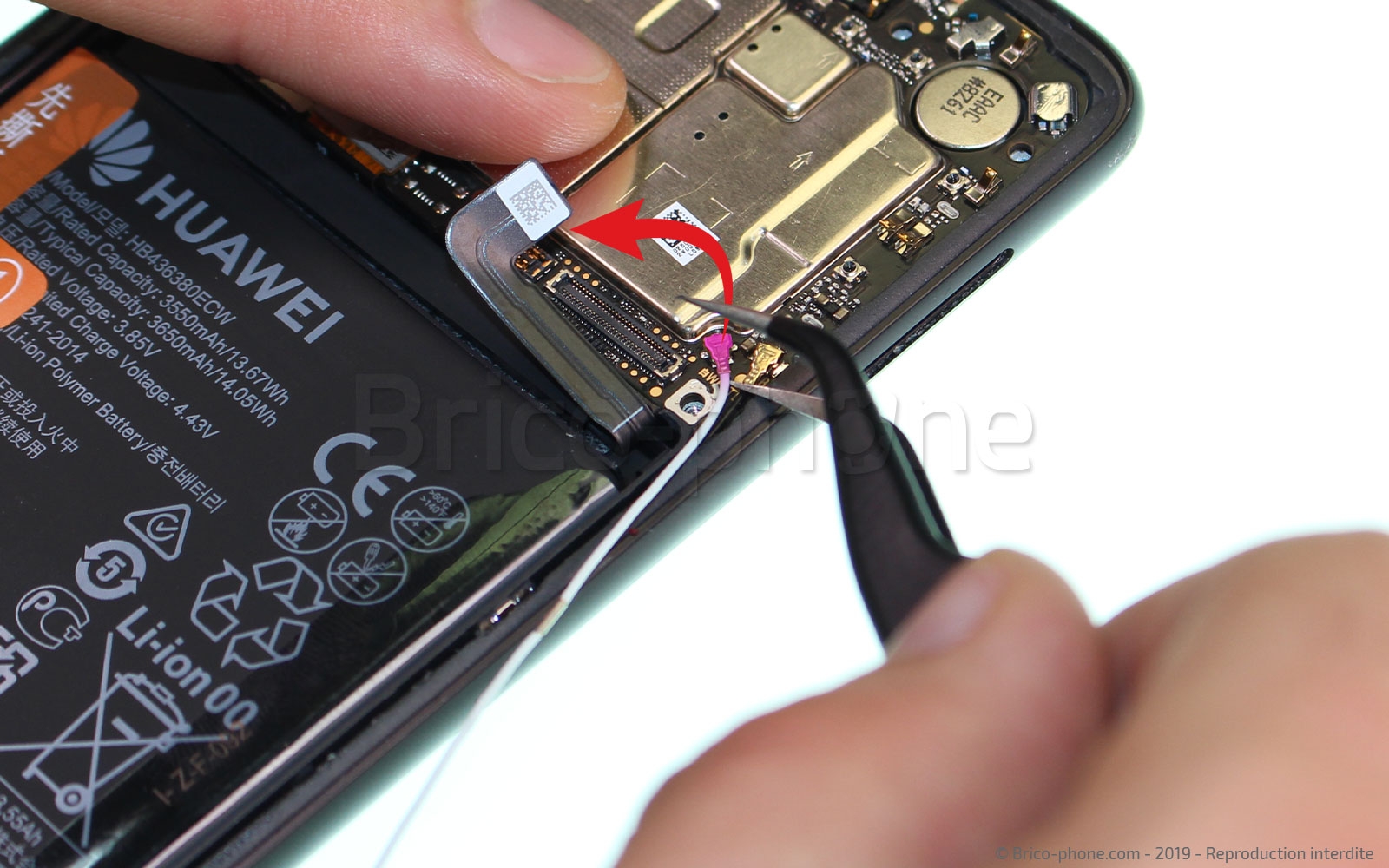

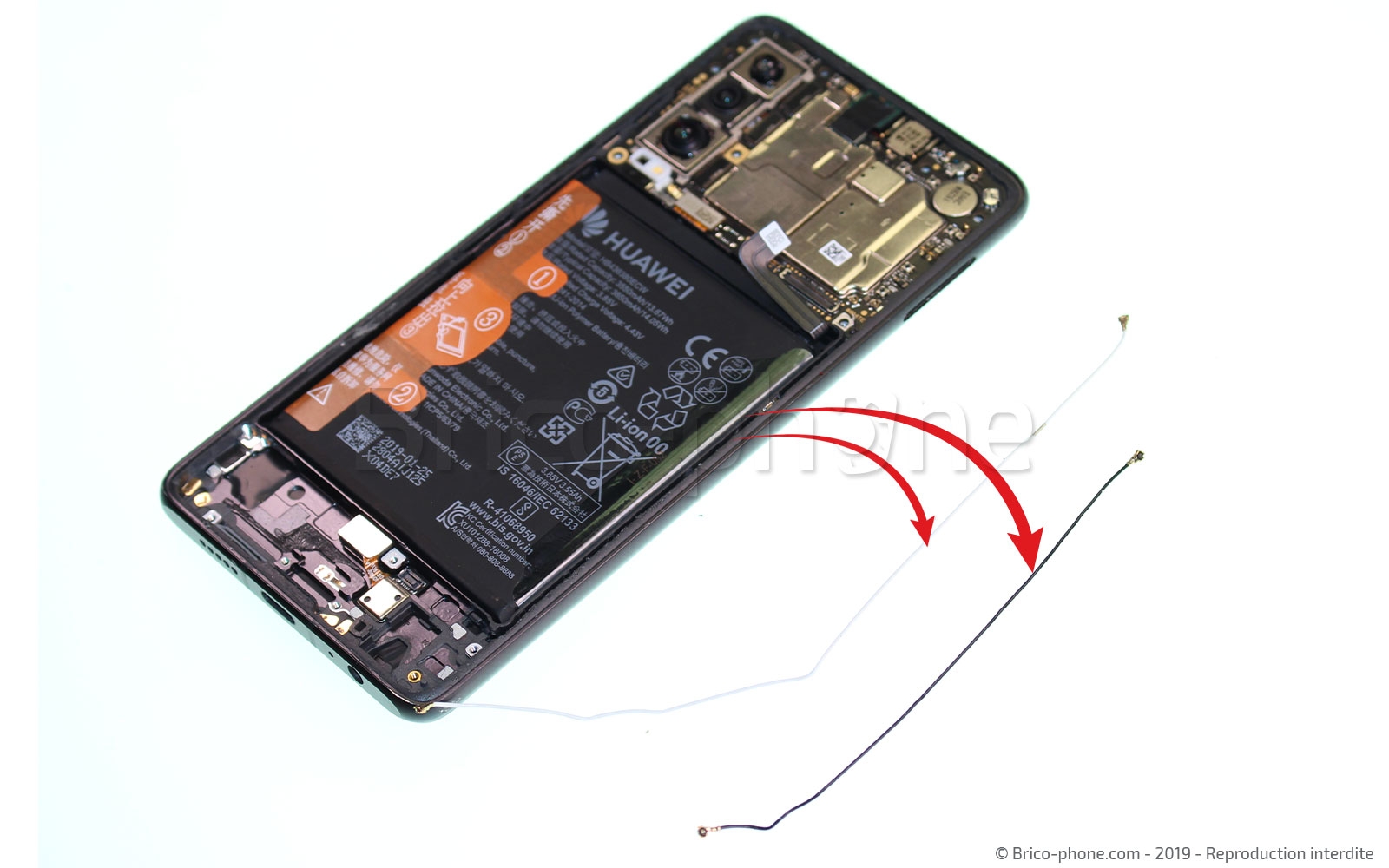

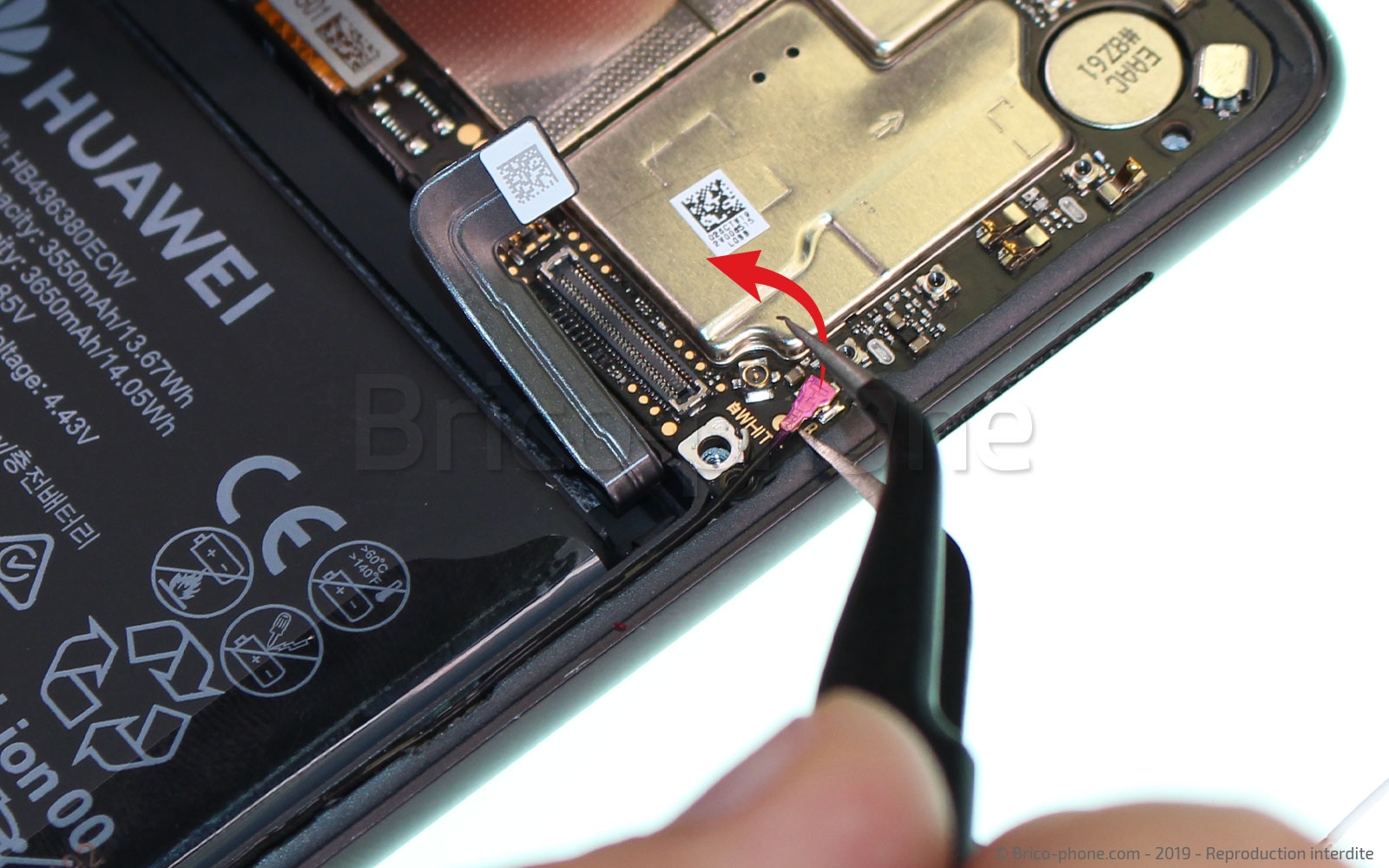

Procédez maintenant à la déconnexion des câbles coaxiaux de la carte-mère du téléphone. Pour cela aidez-vous de la pincette en métal de façon à déloger les câbles coaxiaux de la gouttière du châssis. Une fois sortis du châssis, déconnectez-les de la carte mère, toujours à l'aide de la pincette puis mettez-les de côté.

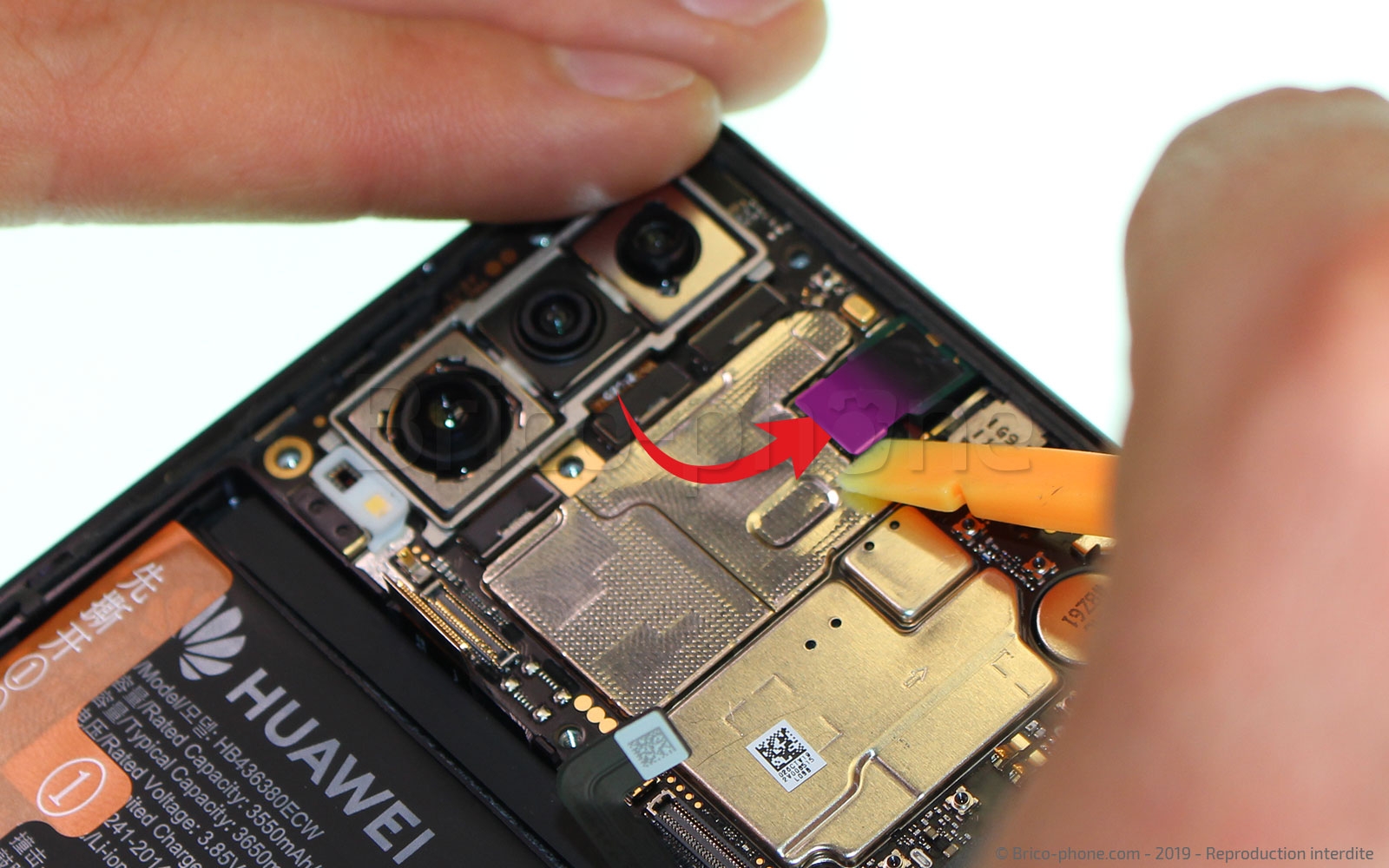

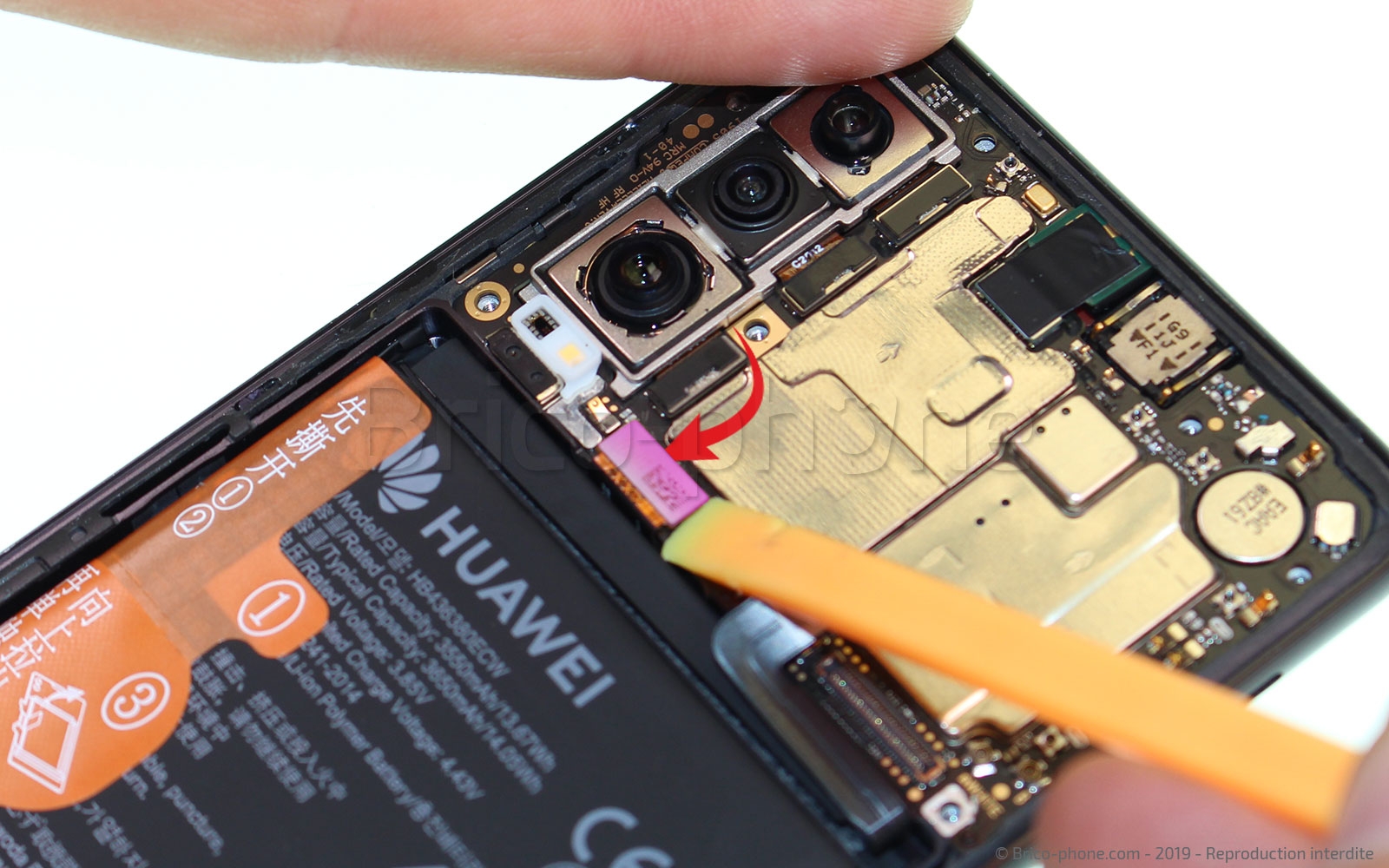

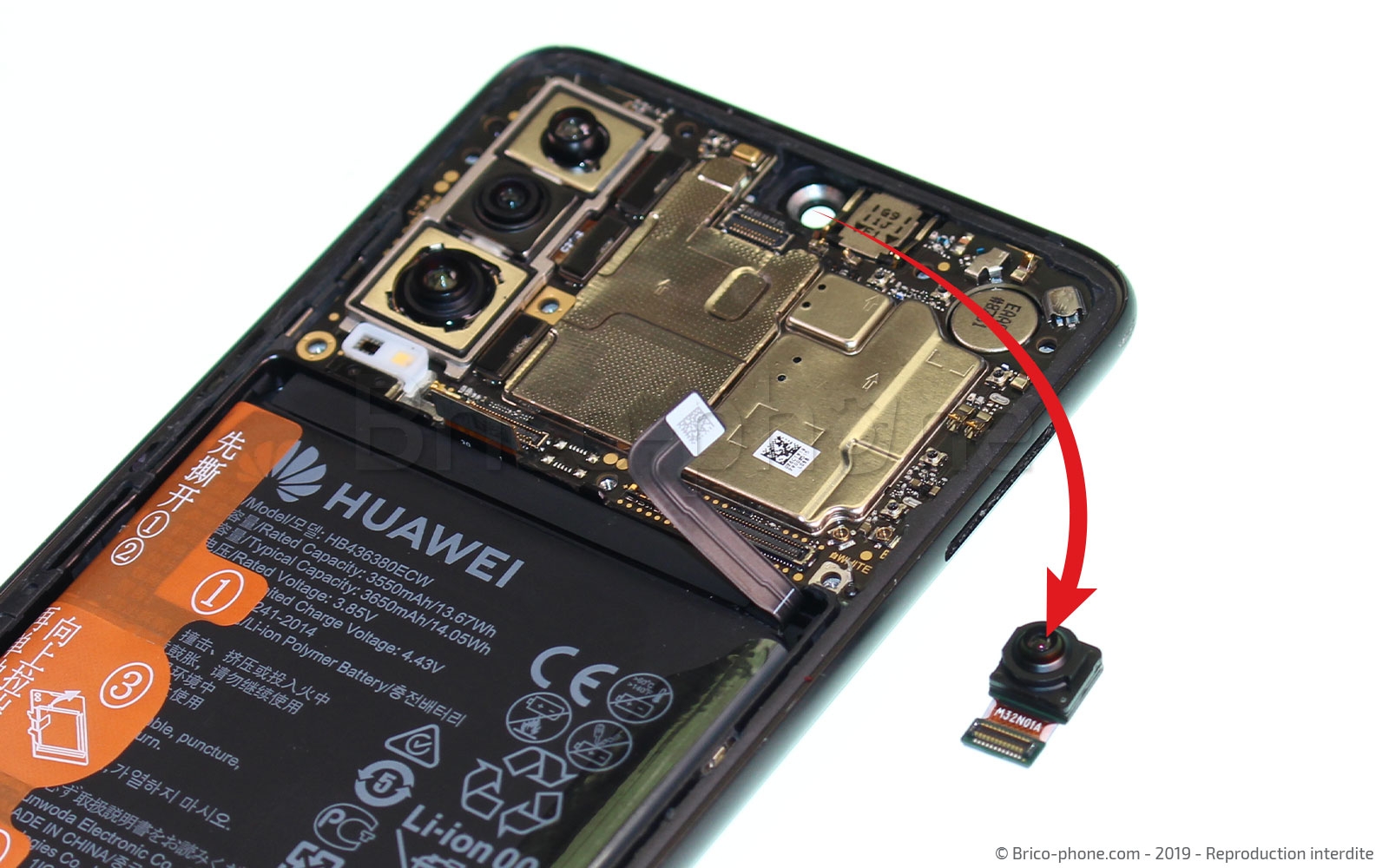

Avant de retirer la carte mère du téléphone, déconnectez la nappe de l'écran avec le levier en nylon (photo 1). Déconnectez ensuite la caméra avant (photo 2 et 3) avec ce même levier.

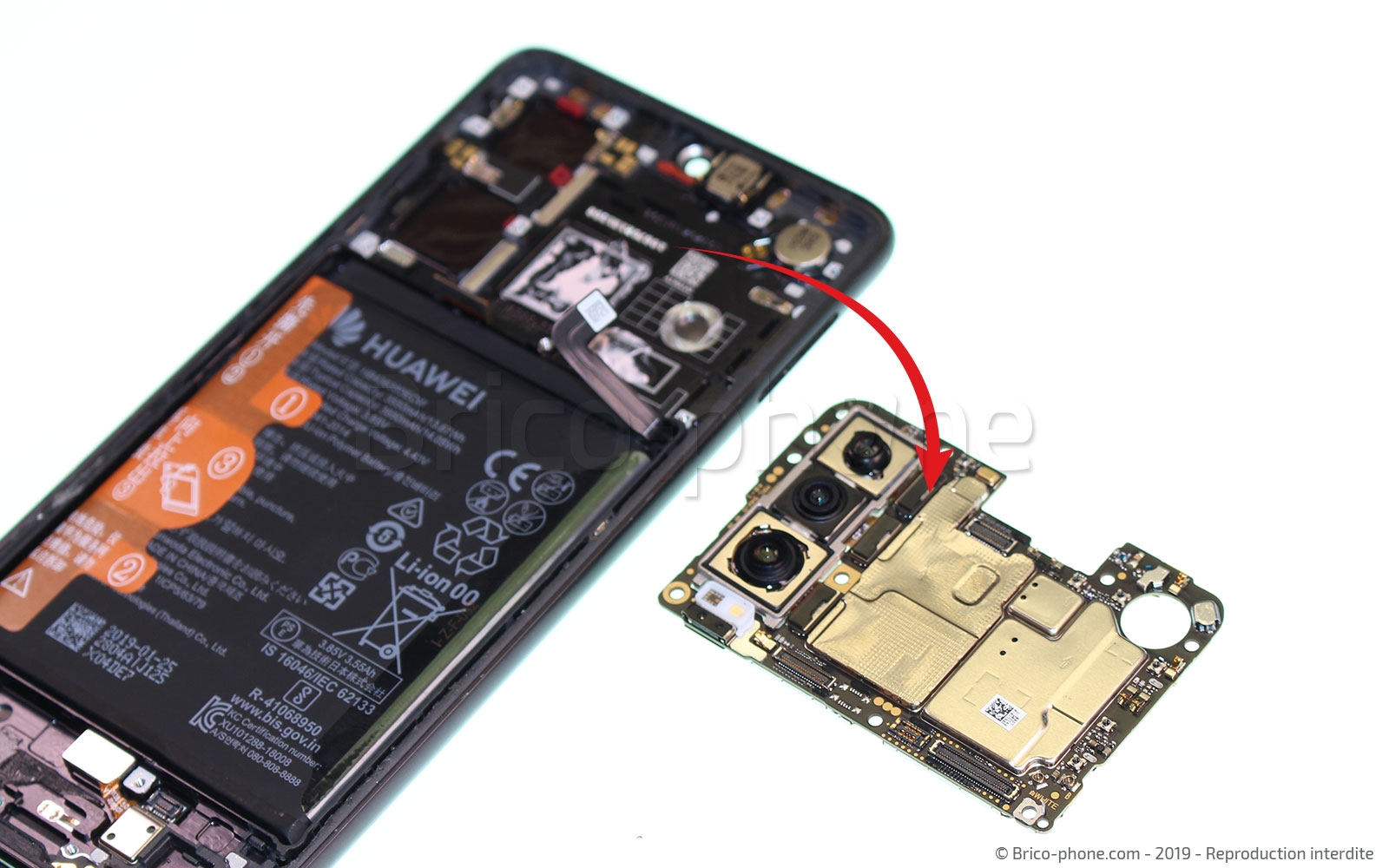

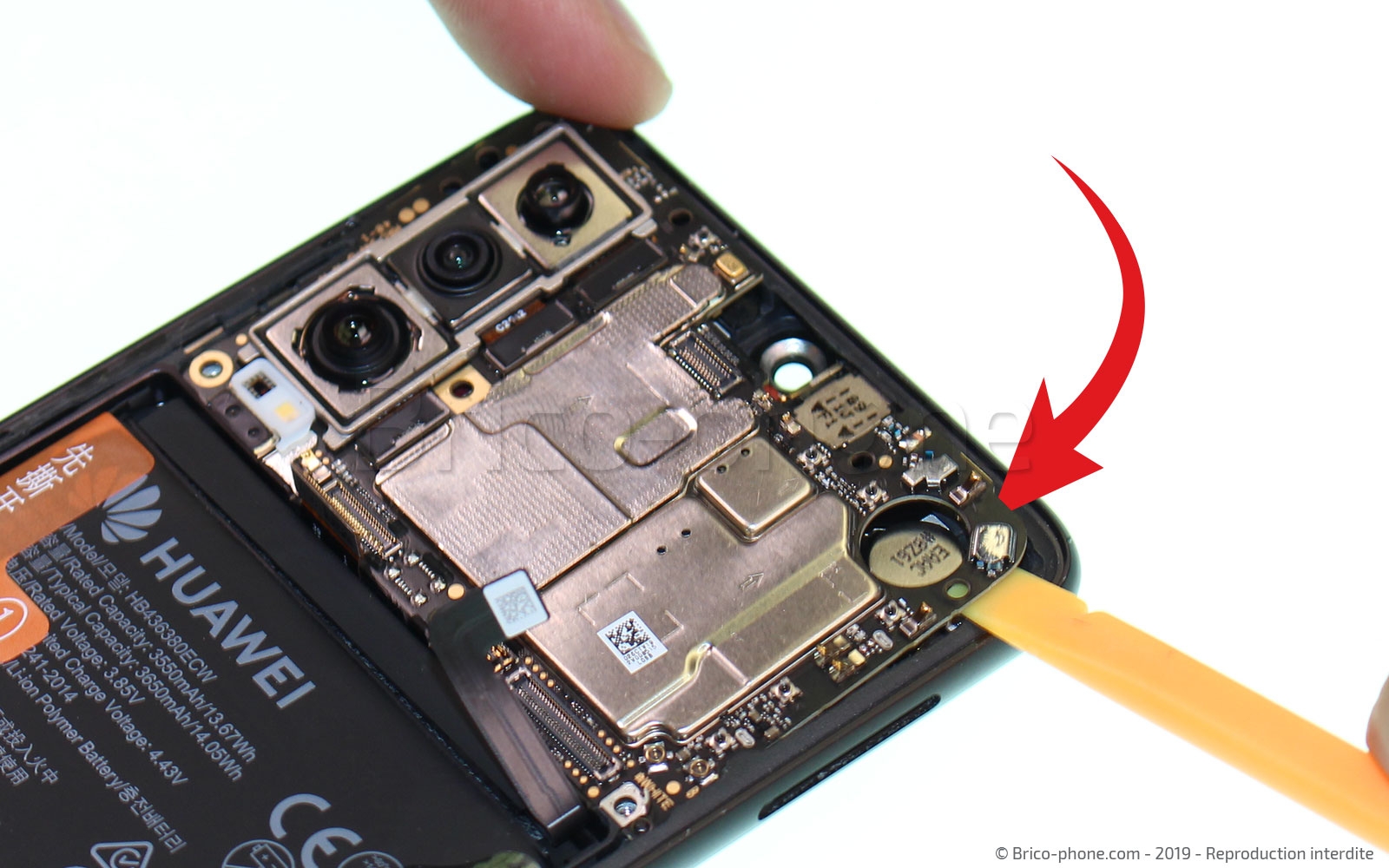

Munissez-vous du levier en nylon et faites levier dans le coin droit du téléphone pour la retirer facilement du châssis du téléphone.

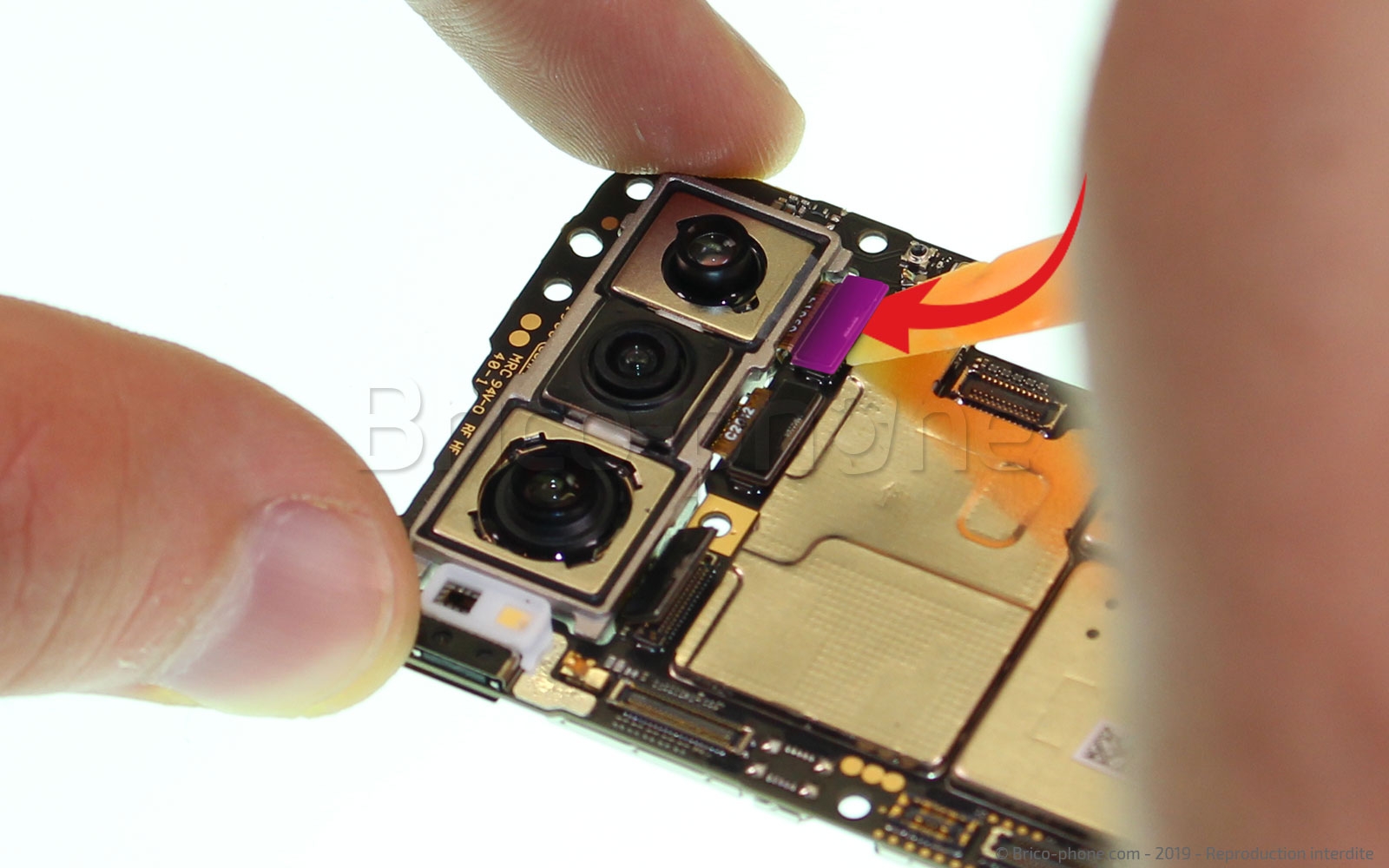

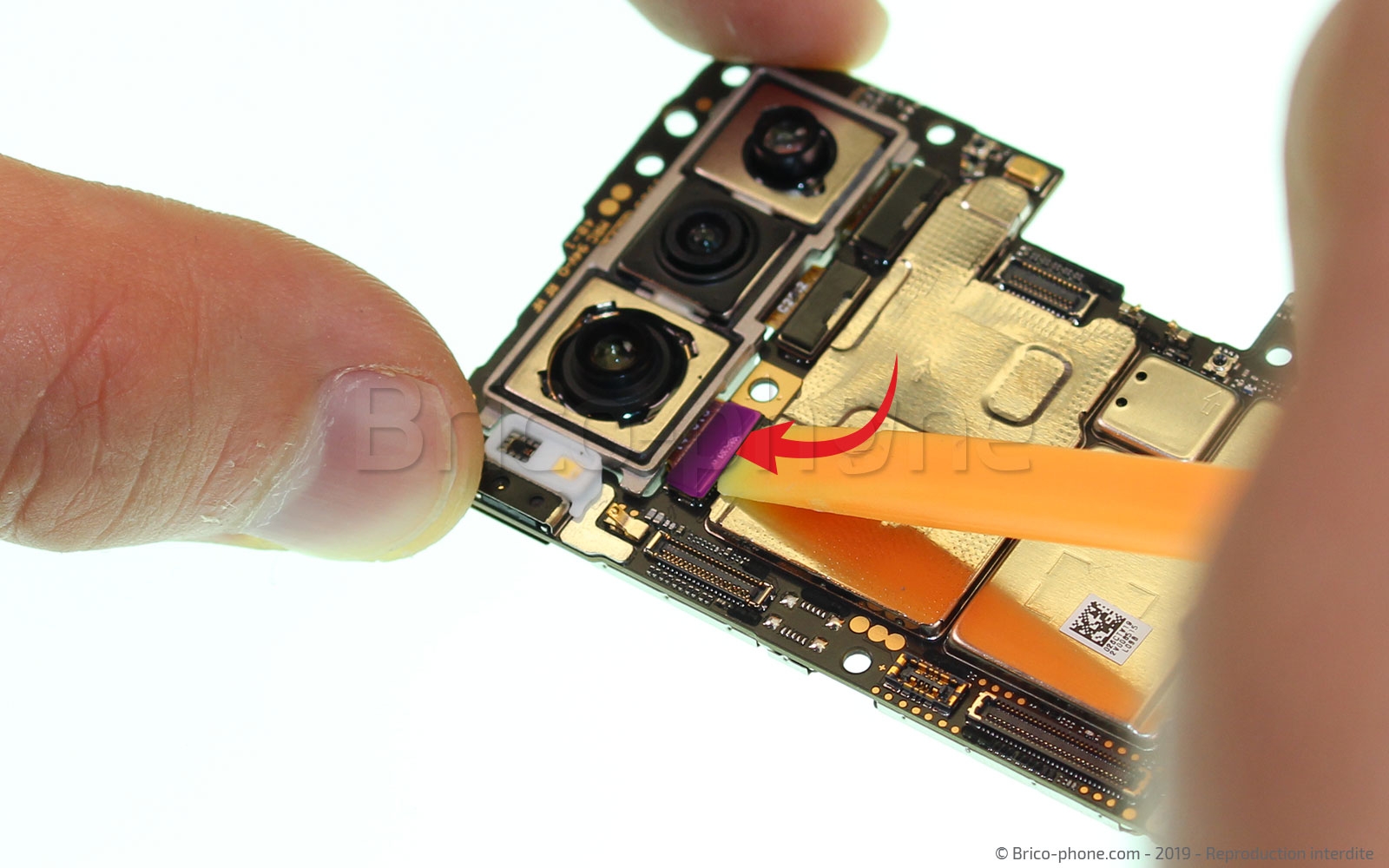

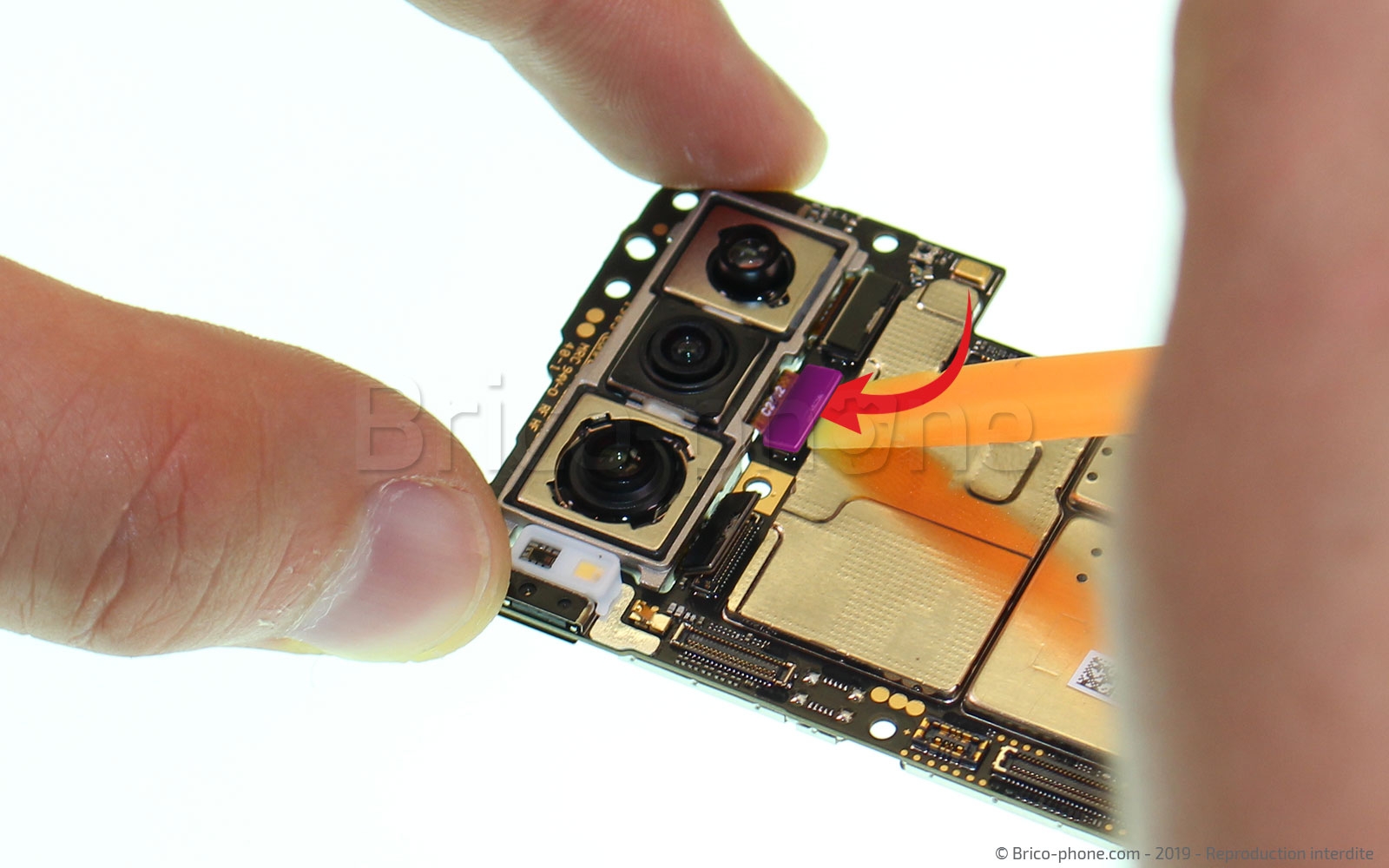

Déconnectez les caméras arrières une à une en partant de celle du bas, avec la spatule. Faites attention aux petits composants de la carte-mère.

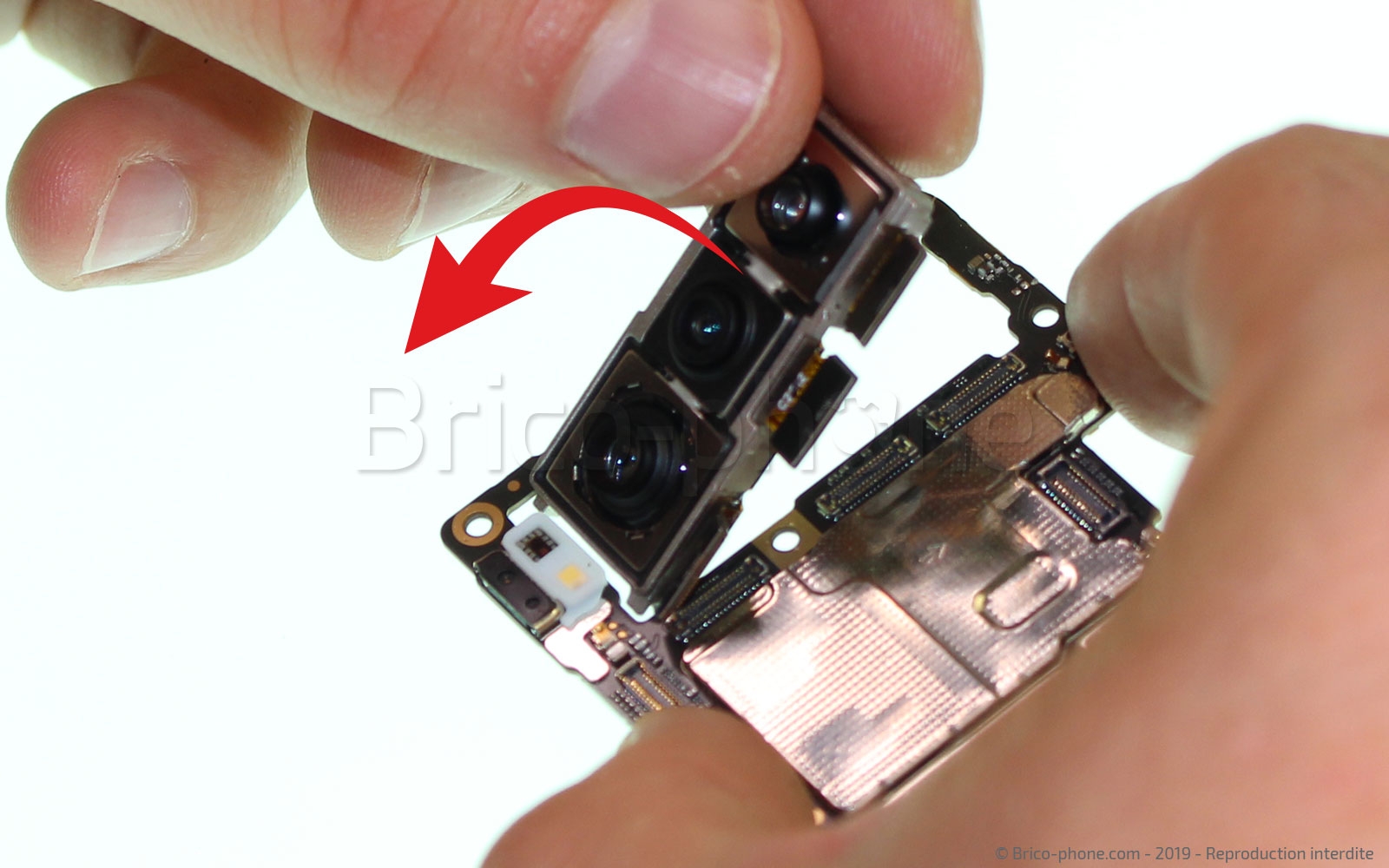

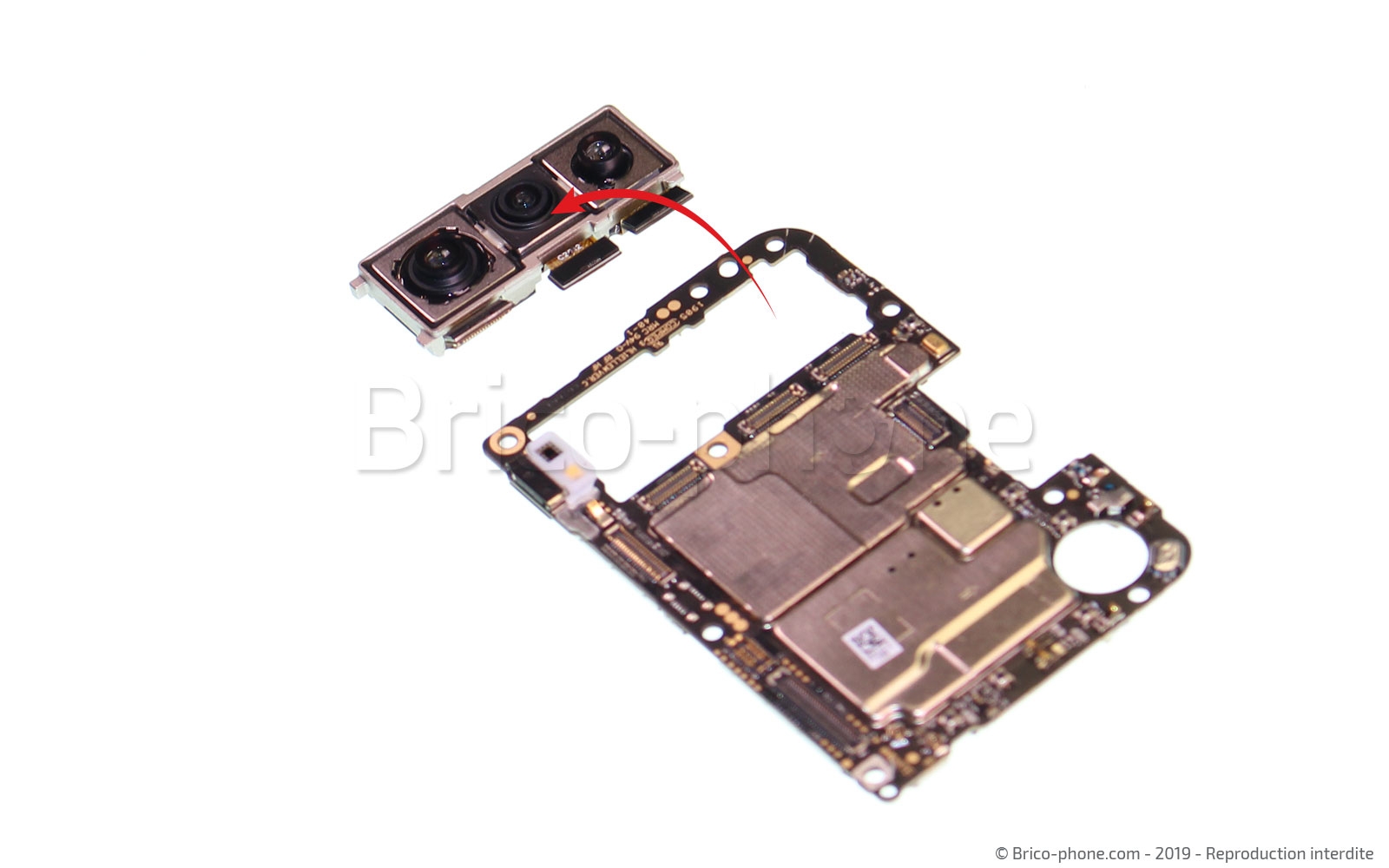

Poussez légèrement le dessous des caméras (celles-ci sont assemblées ensemble à l'aide d'un petit châssis qui fait le tour).

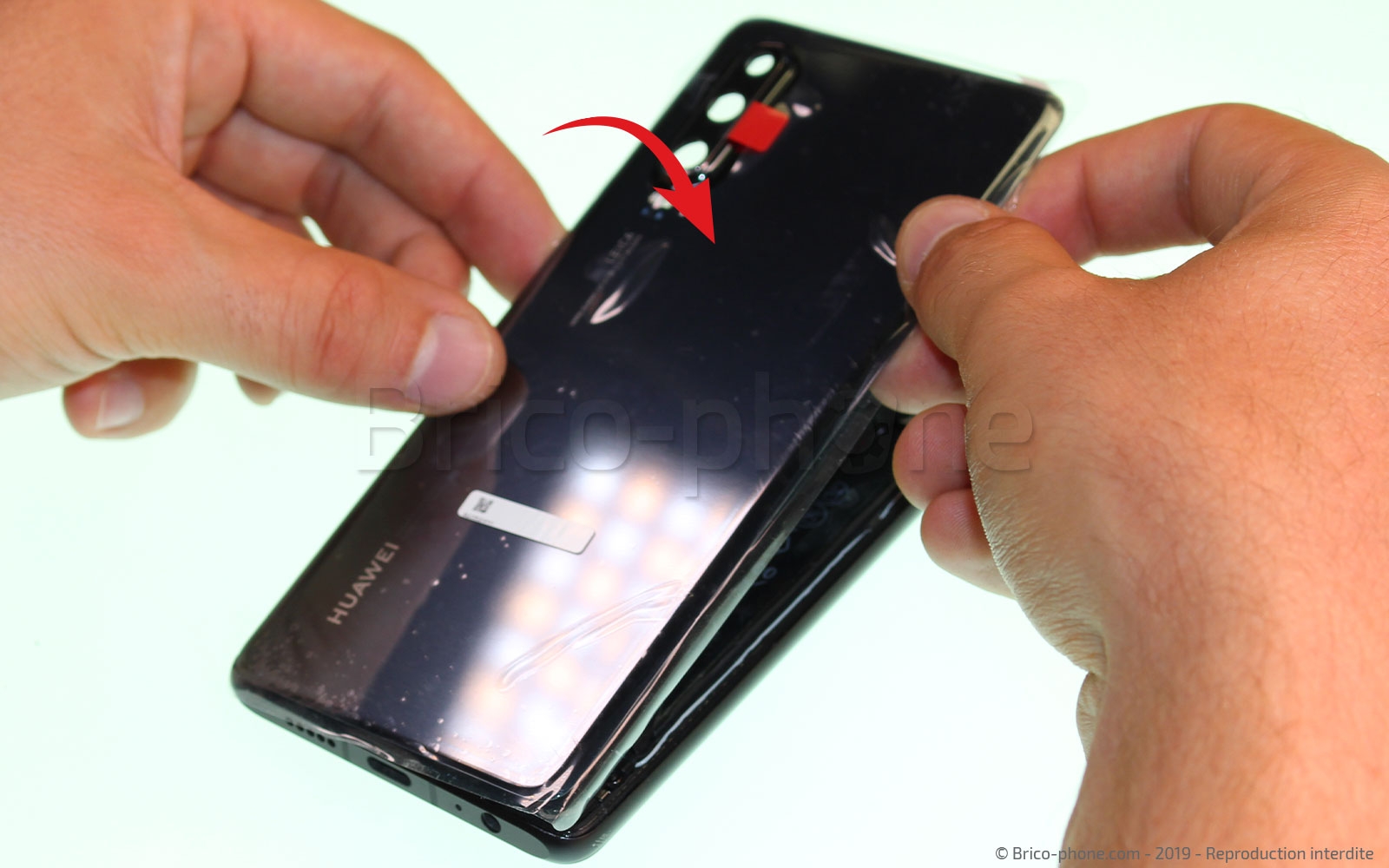

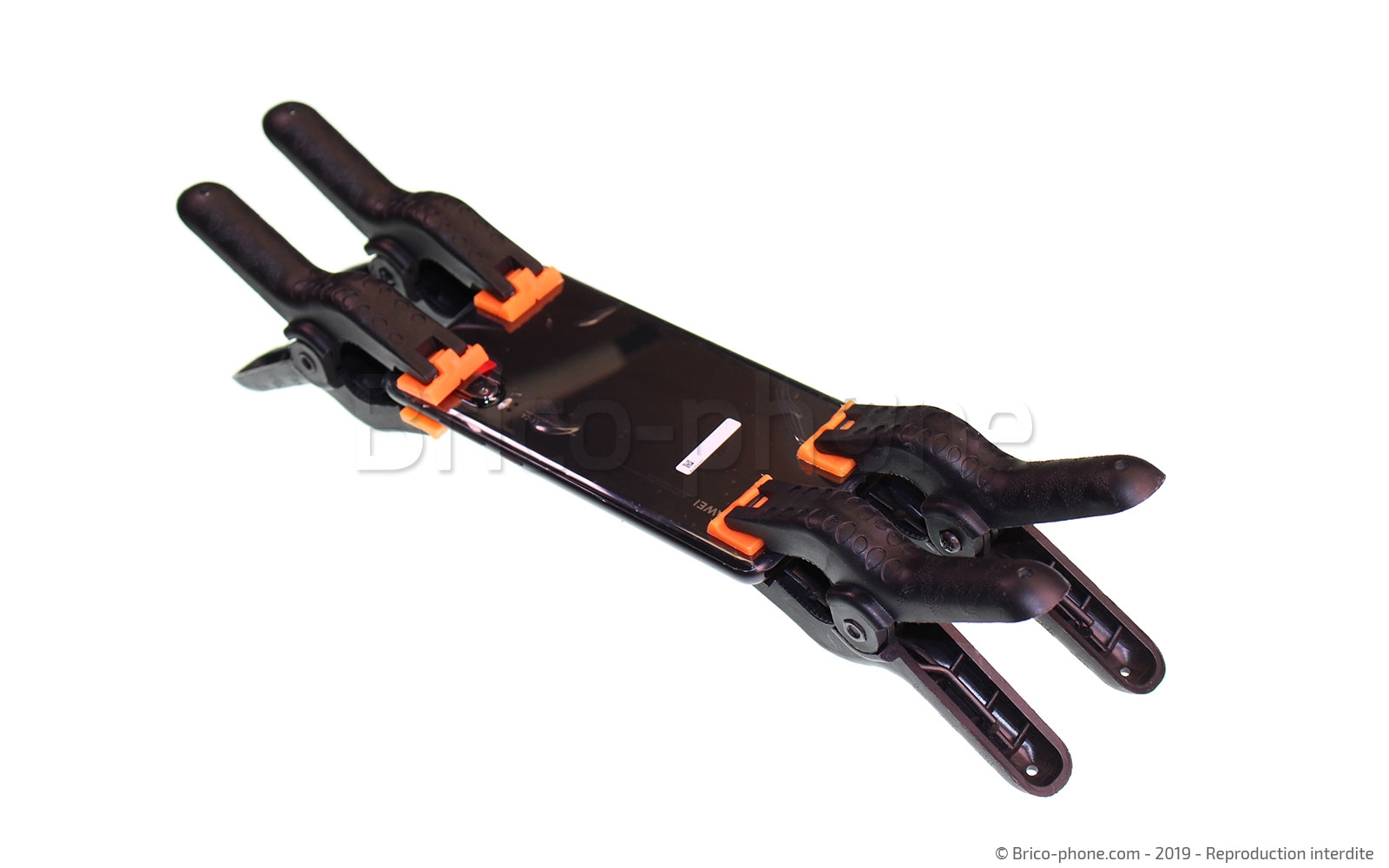

C'est bon, votre Huawei P30 est totalement démonté ! Vous pouvez maintenant procéder au remontage en suivant les étapes dans le sens inverse. Pour recoller la vitre arrière nous conseillons d'utiliser la colle B7000 disponible dans le kit outils. Avant de l'appliquer, pensez à bien nettoyer le châssis et la vitre arrière de tous résidus de colle. Une fois celle-ci mise en place, mettez sous presse le téléphone à l'aide des pinces à ressort durant environ 30 minutes avant de pouvoir l'utiliser.
