Changement de dock sur Galaxy A20e

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 15/20
Galaxy A20e | Temps estimé : 25 min | Difficulté : 2/5

Vous rencontrez des problèmes de charge avec votre Samsung Galaxy A20e ou alors votre micro ne fonctionne plus ? Brico-Phone vous propose ce tutoriel photo afin de remplacer les pièces endommagées. Vous trouverez également sur le site internet les pièces de remplacement ainsi qu'un kit d'outil nécessaire à la réparation.

Diagnostic

›  Votre téléphone ne tient plus la charge.
›  Le connecteur de charge de votre Samsung A2Oe est endommagé
›  Votre appareil n'est pas reconnu lorsque vous le branchez à un ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type C 2.0 pour Samsung Galaxy A20e
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier

Avant de commencer
Comme pour chaque réparation, il est impératif de vérifier la compatibilité de vos nouveaux composants avec votre Samsung Galaxy A20e.

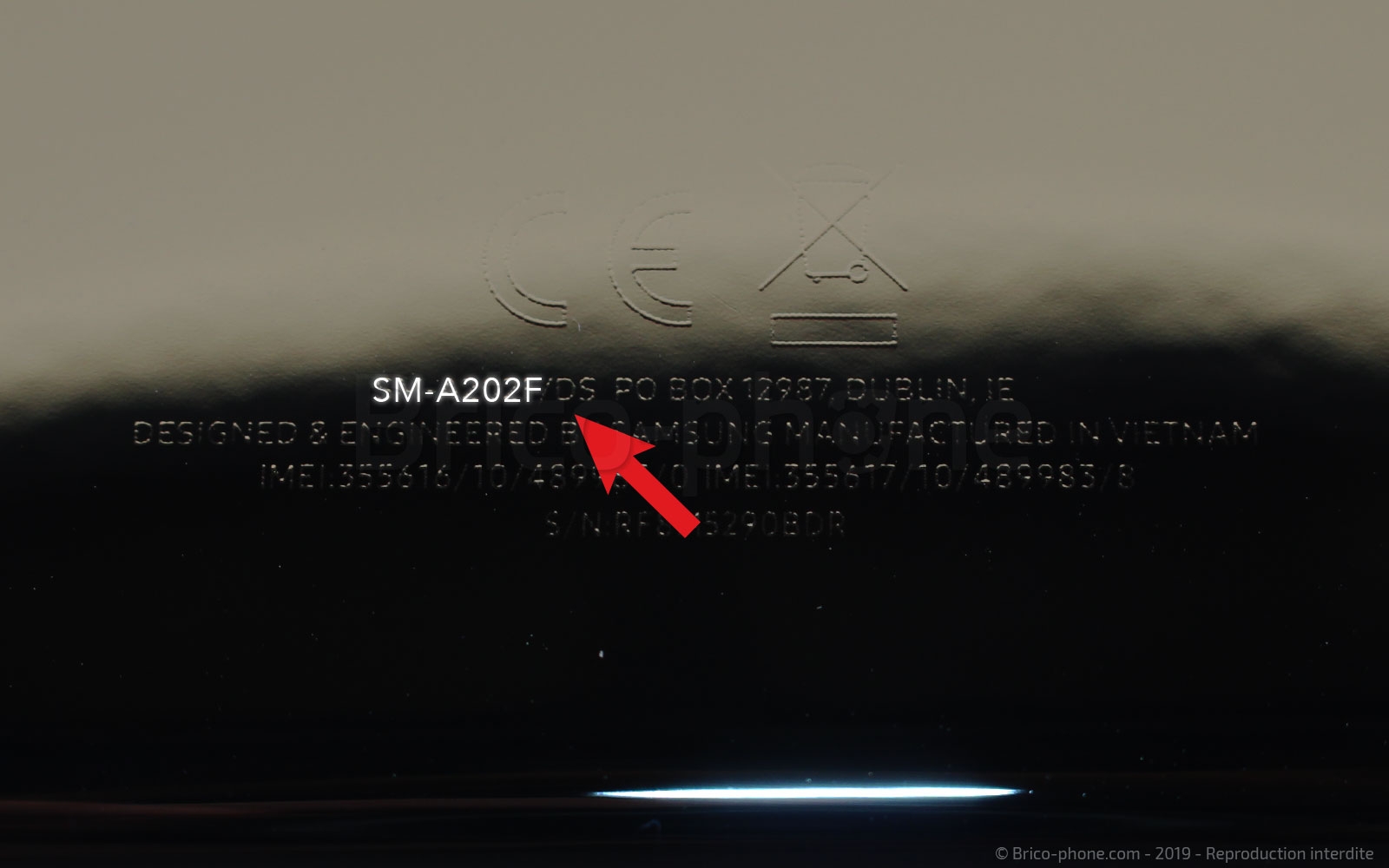

Pour ceci, vous trouverez au dos de votre smartphone, la référence : SM-A202F.

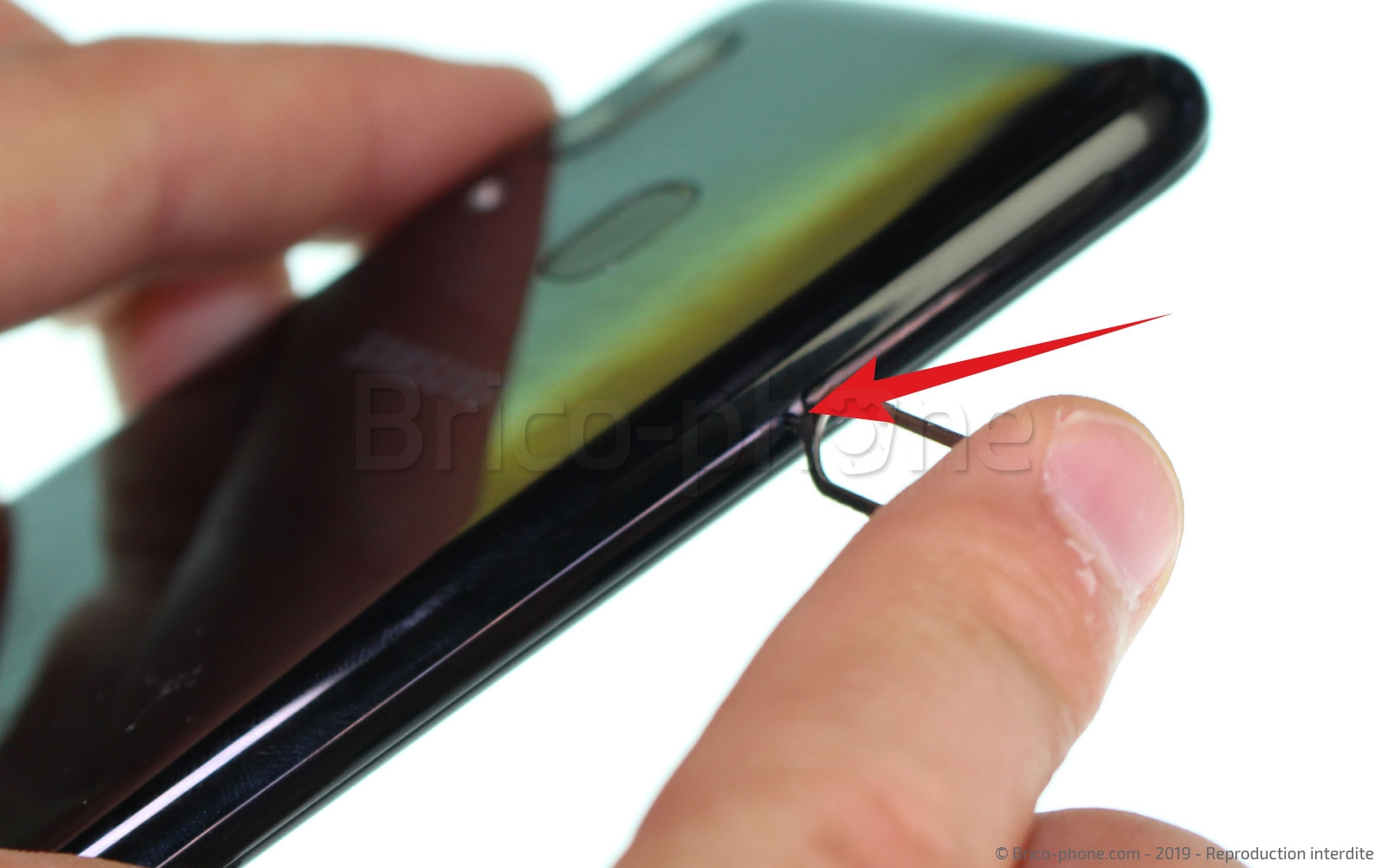

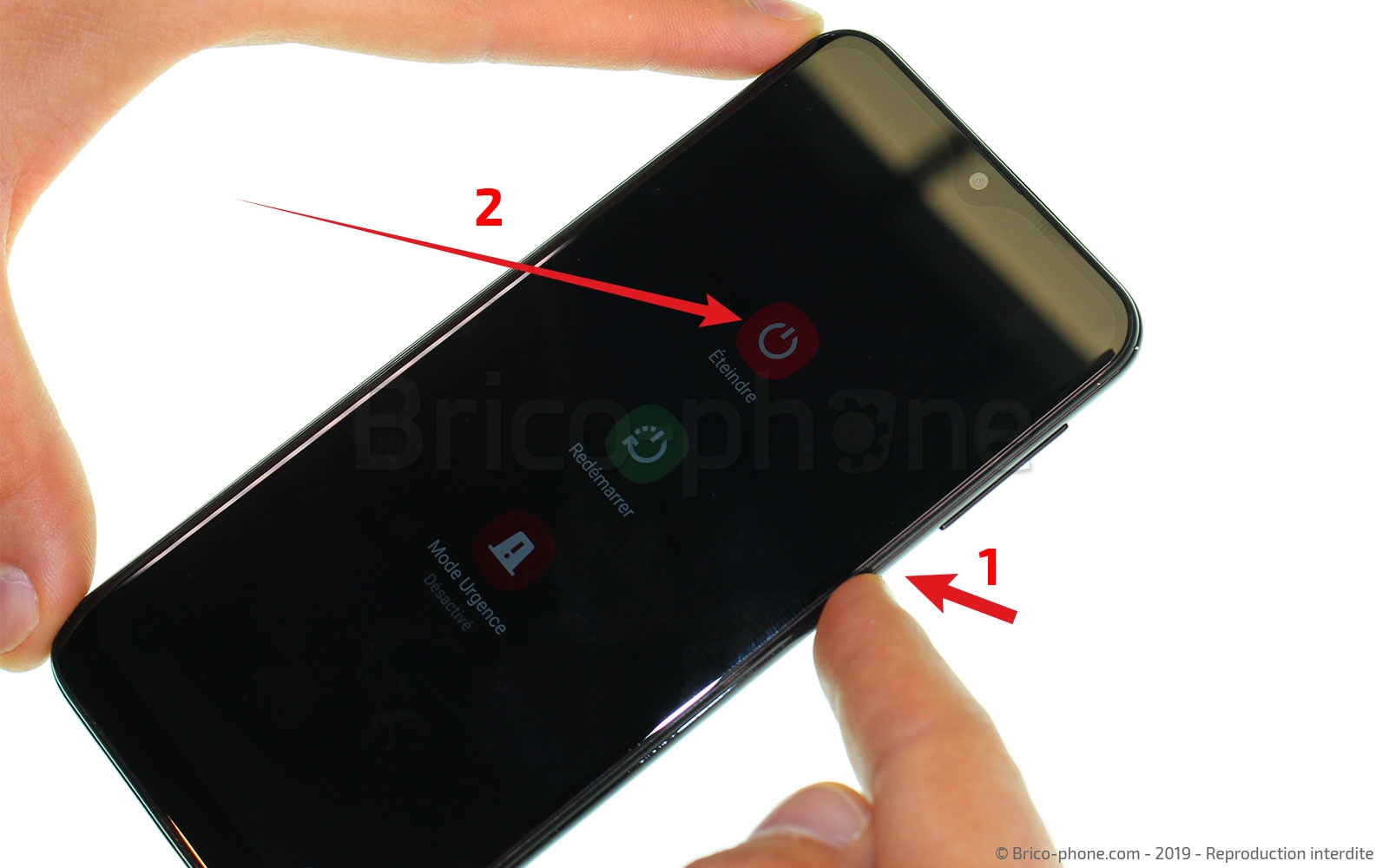

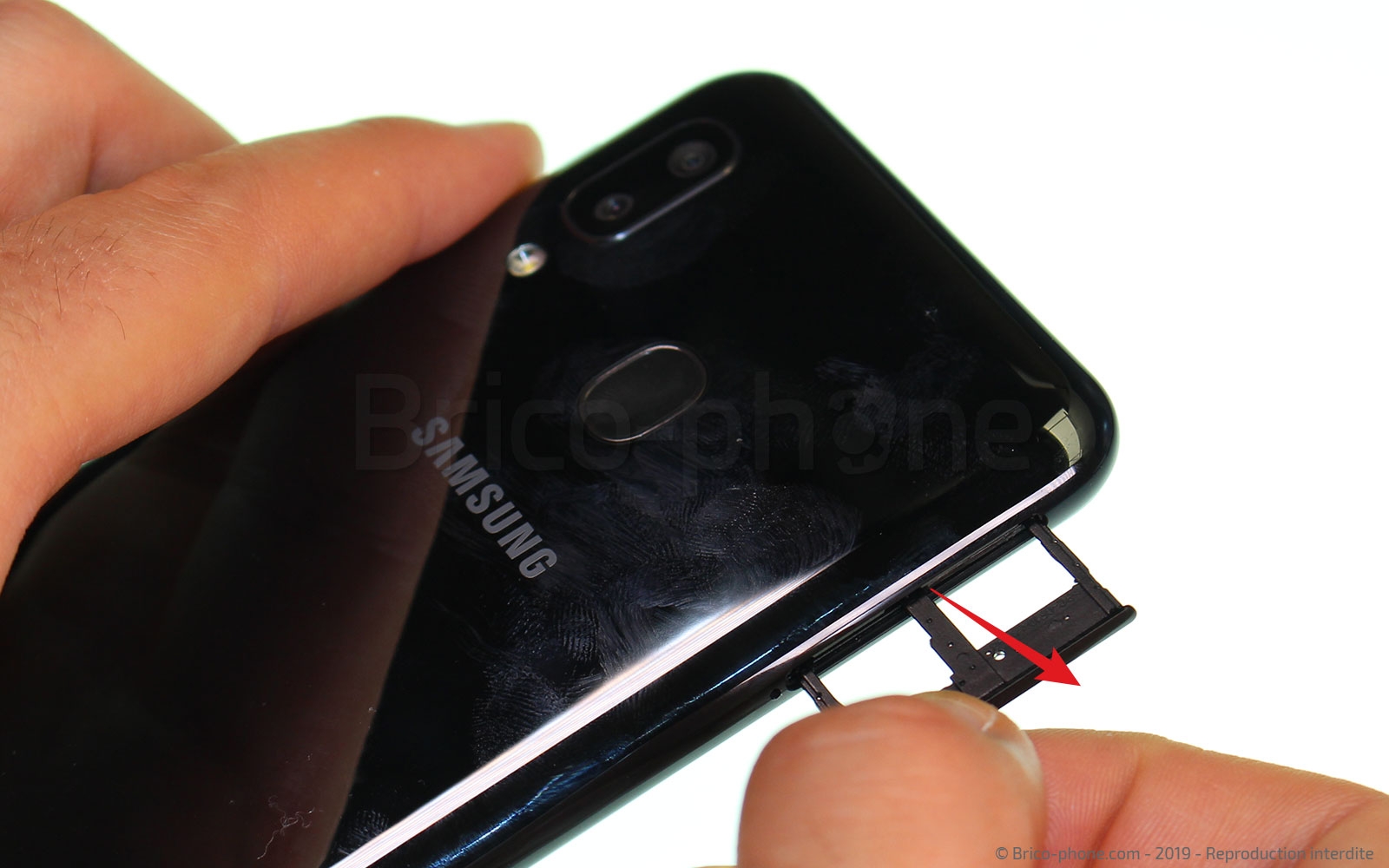

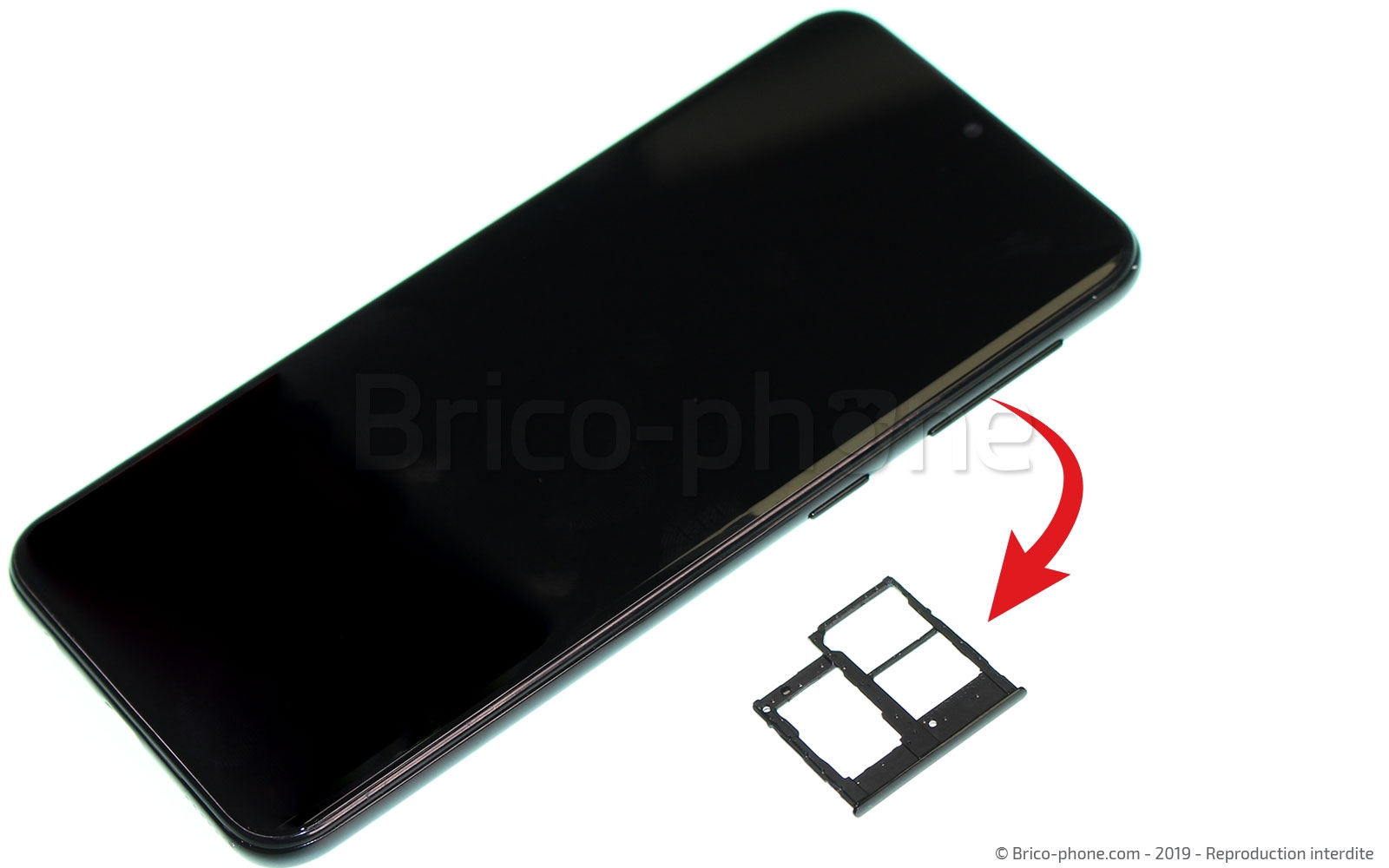

Etape 1 : Mettre hors tension et retirer le rack SIM
Avant de commencer toute réparation sur votre appareil, assurez vous que ce dernier est bien éteint et que vous avez retiré le rack SIM de son emplacement.

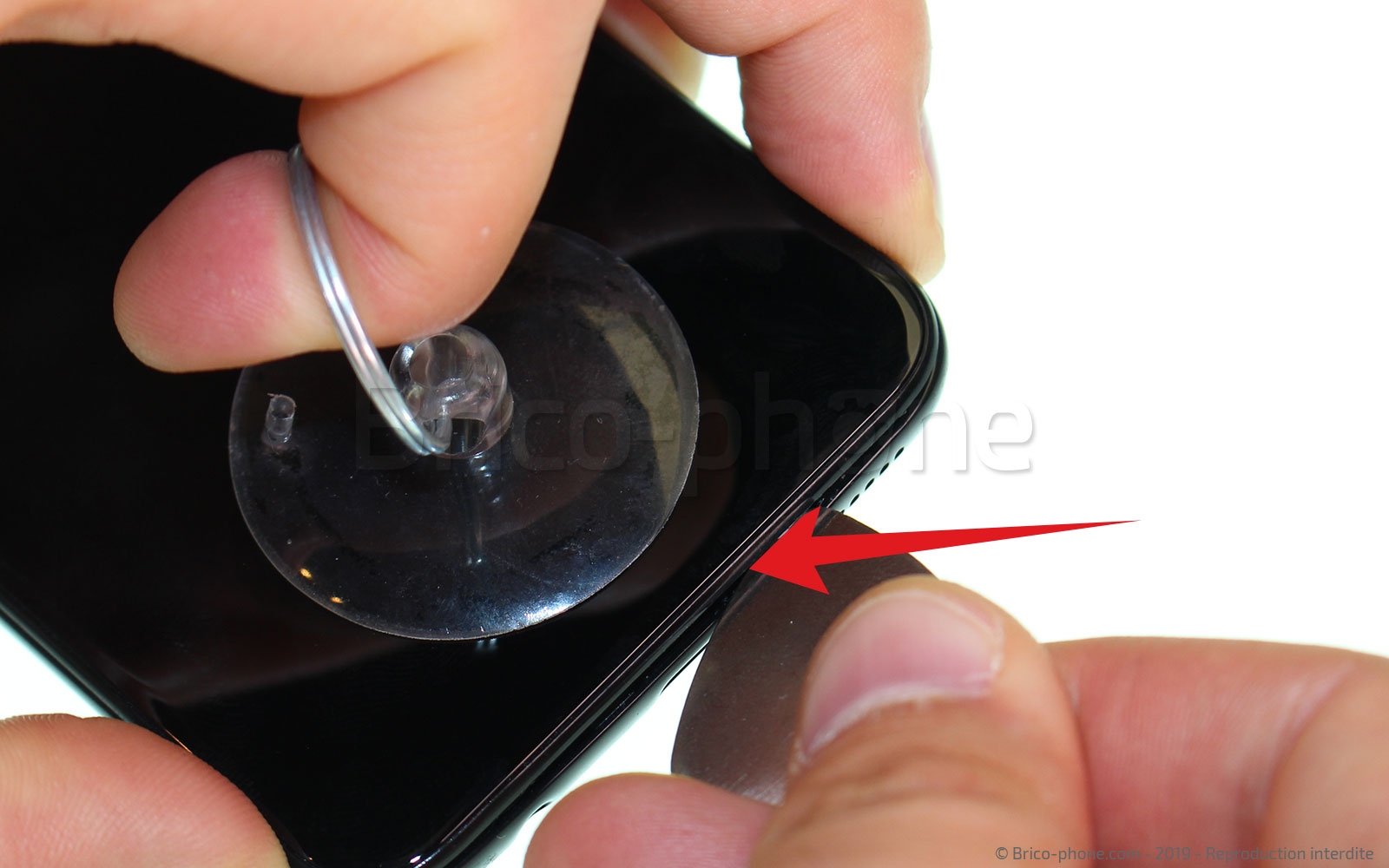

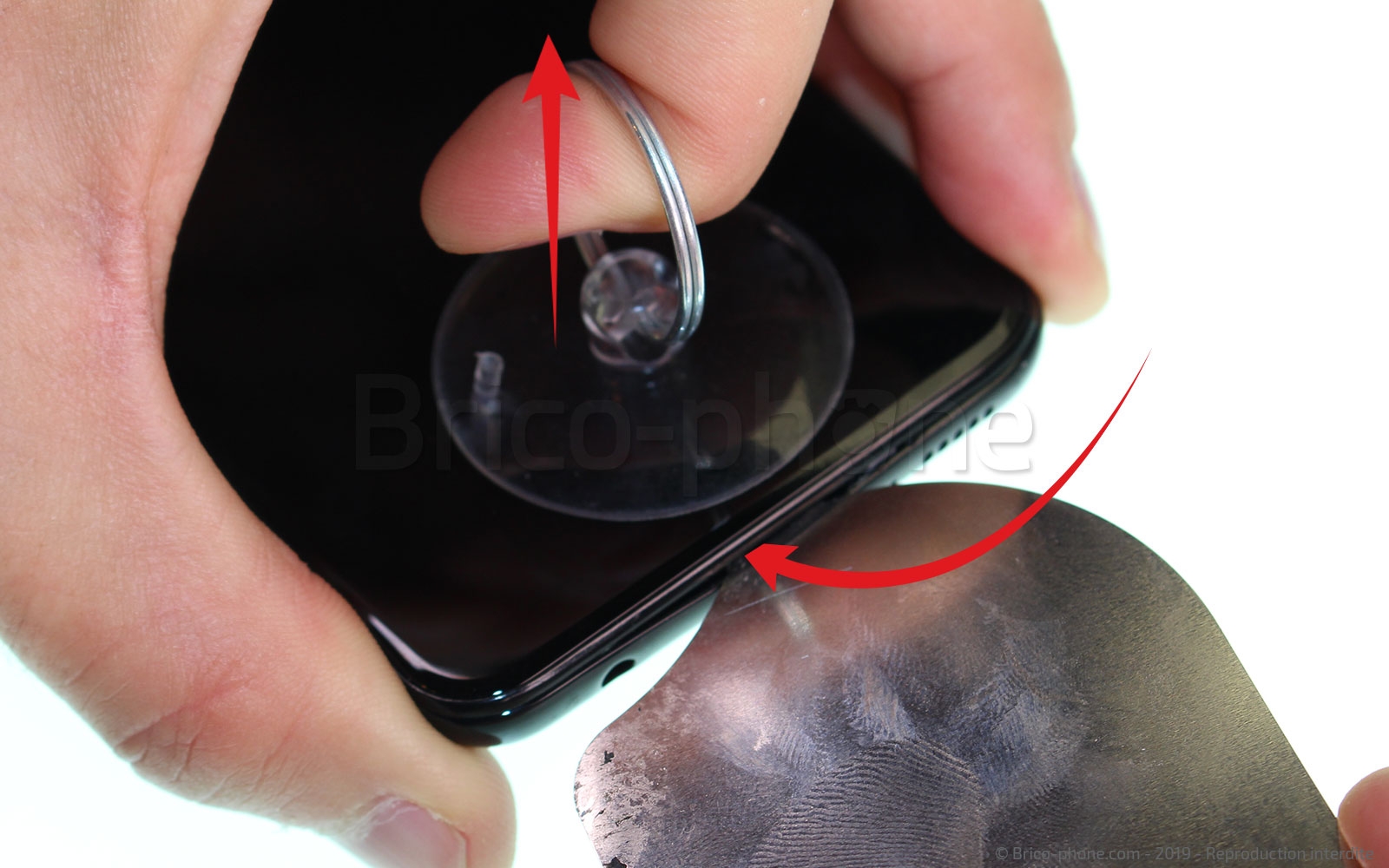

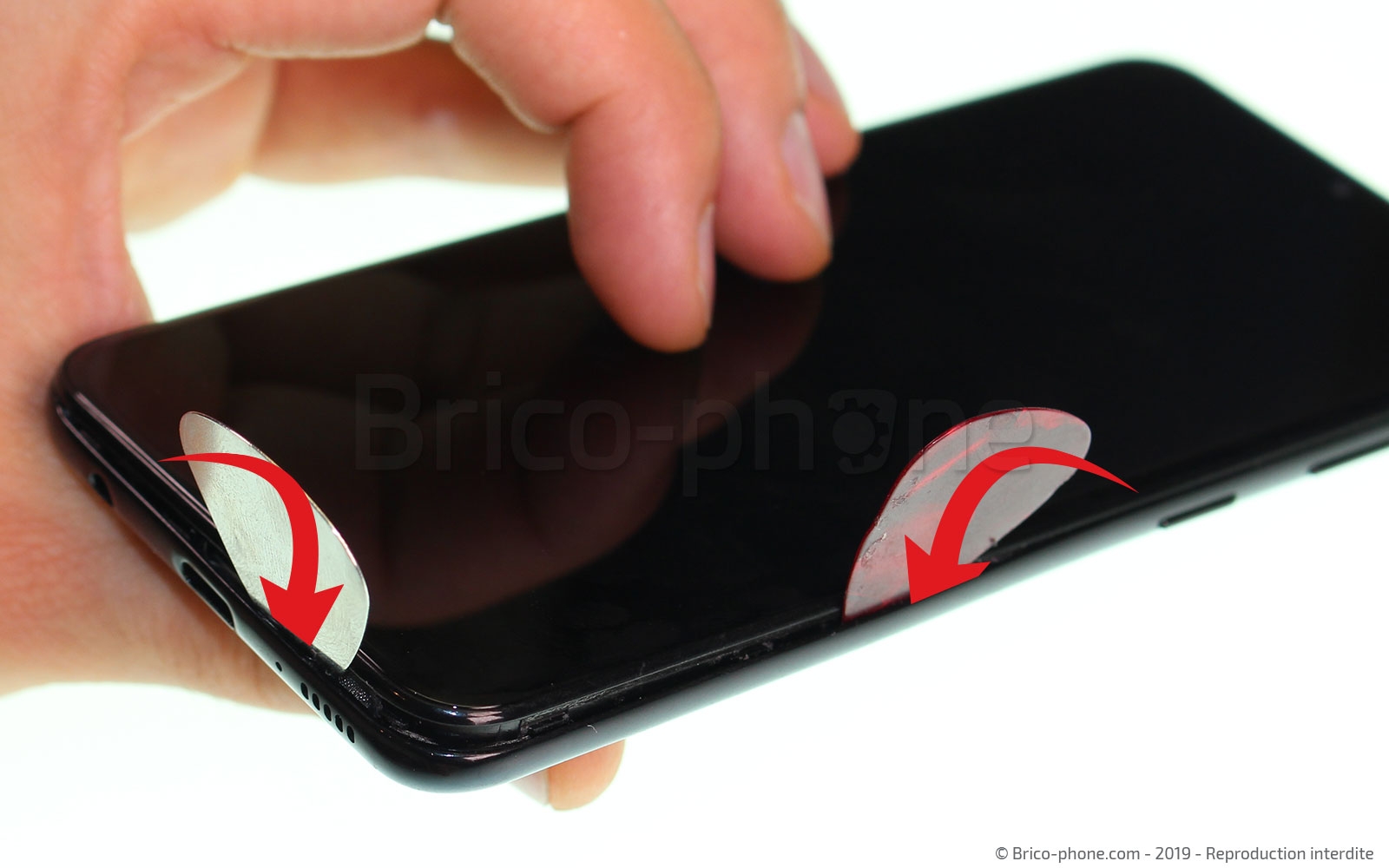

Etape 2 : Ouvrir la coque arrière

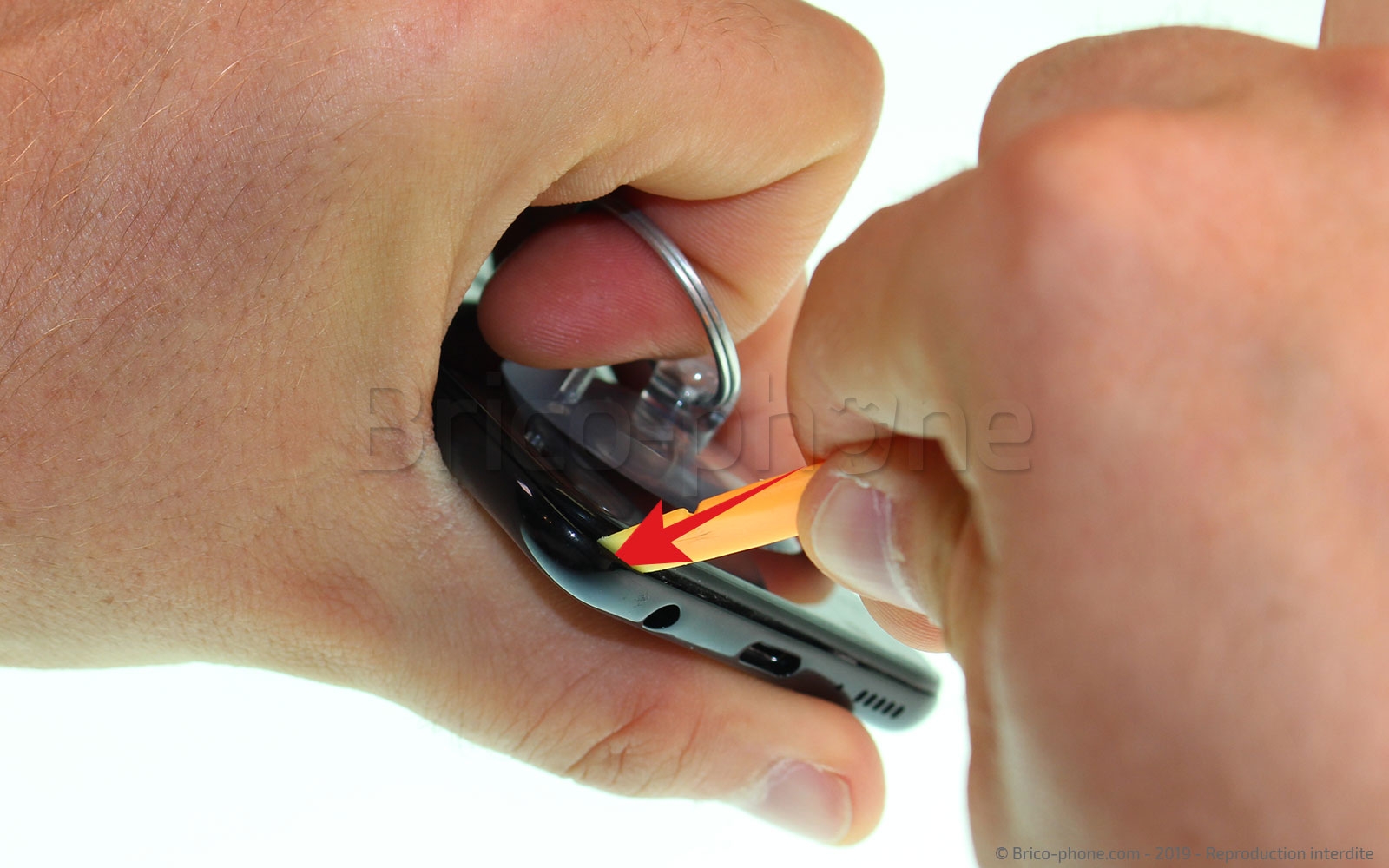

Le Samsung Galaxy A20e étant maintenant éteint, vous pouvez procéder à l'ouverture de la coque arrière. Pour ceci, positionnez la ventouse en haut de votre écran et placez l'outil iFlex dans la fente afin de pouvoir y glisser, par la suite, le mediator en plastique.
Une fois, la coque légèrement ouverte, insérez votre levier en nylon sur un des cotés afin de pouvoir y glisser une deuxième médiator.
Outils du kit utilisés
Outils du kit utilisés

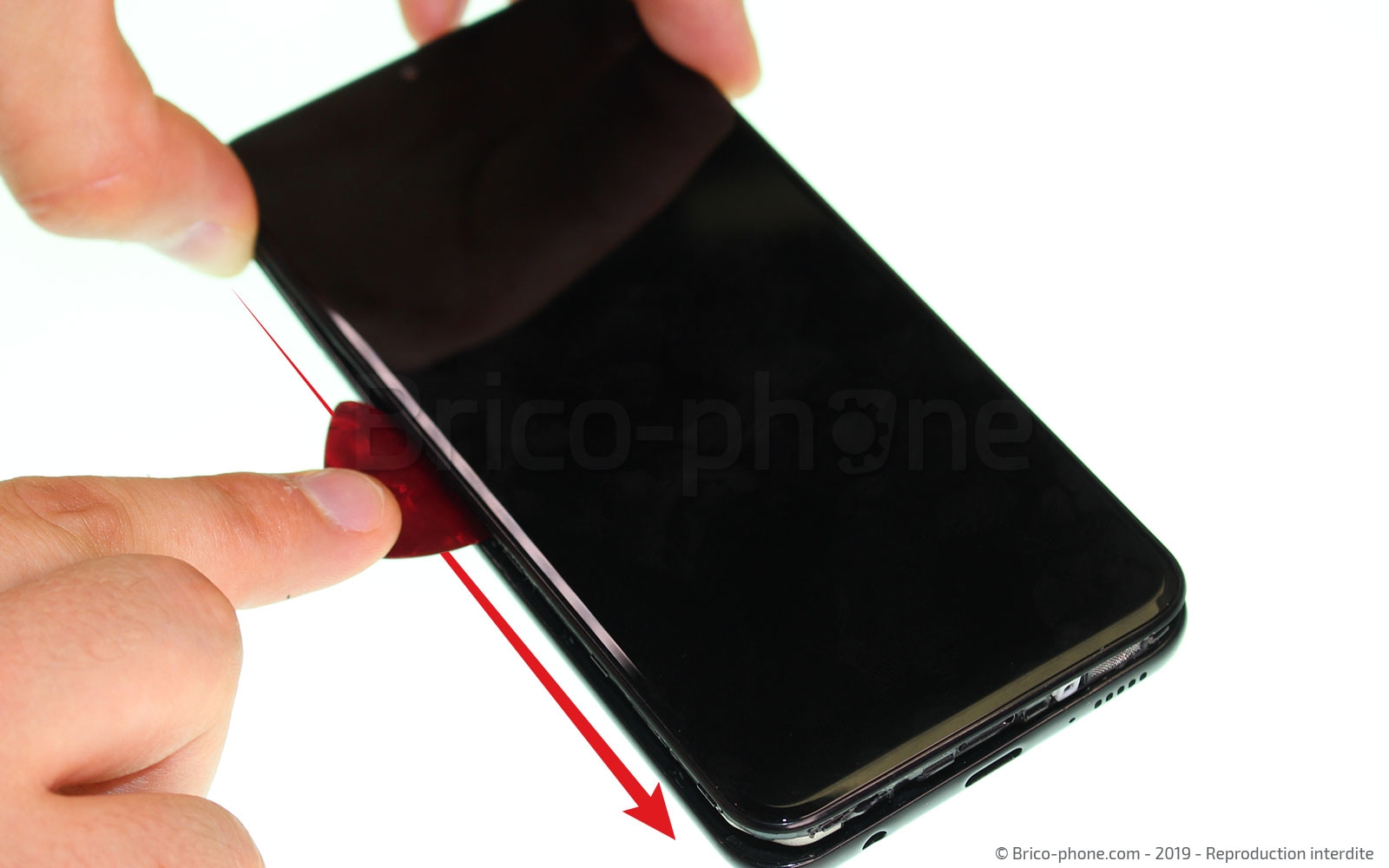

Etape 3 : Ouvrir le téléphone

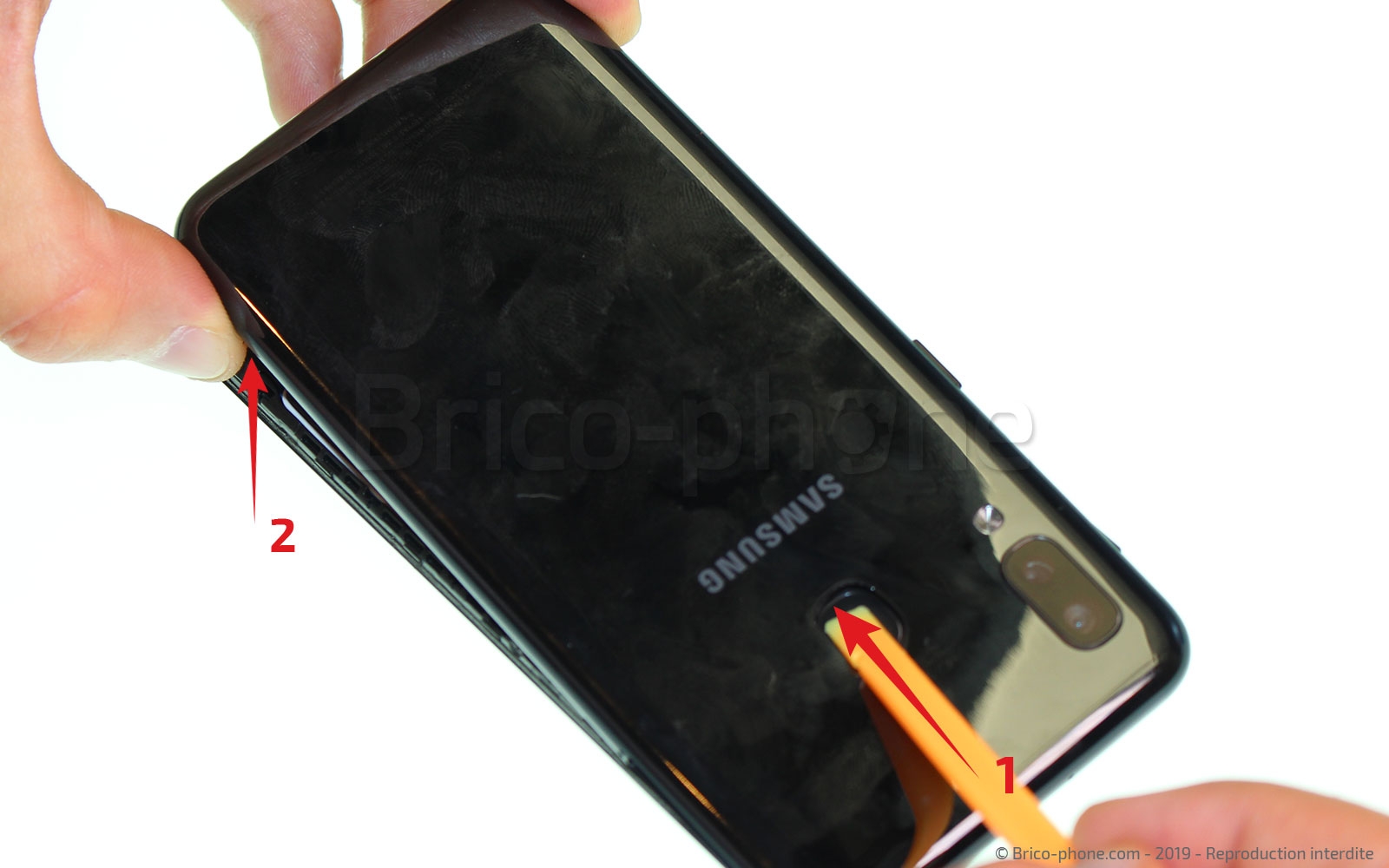

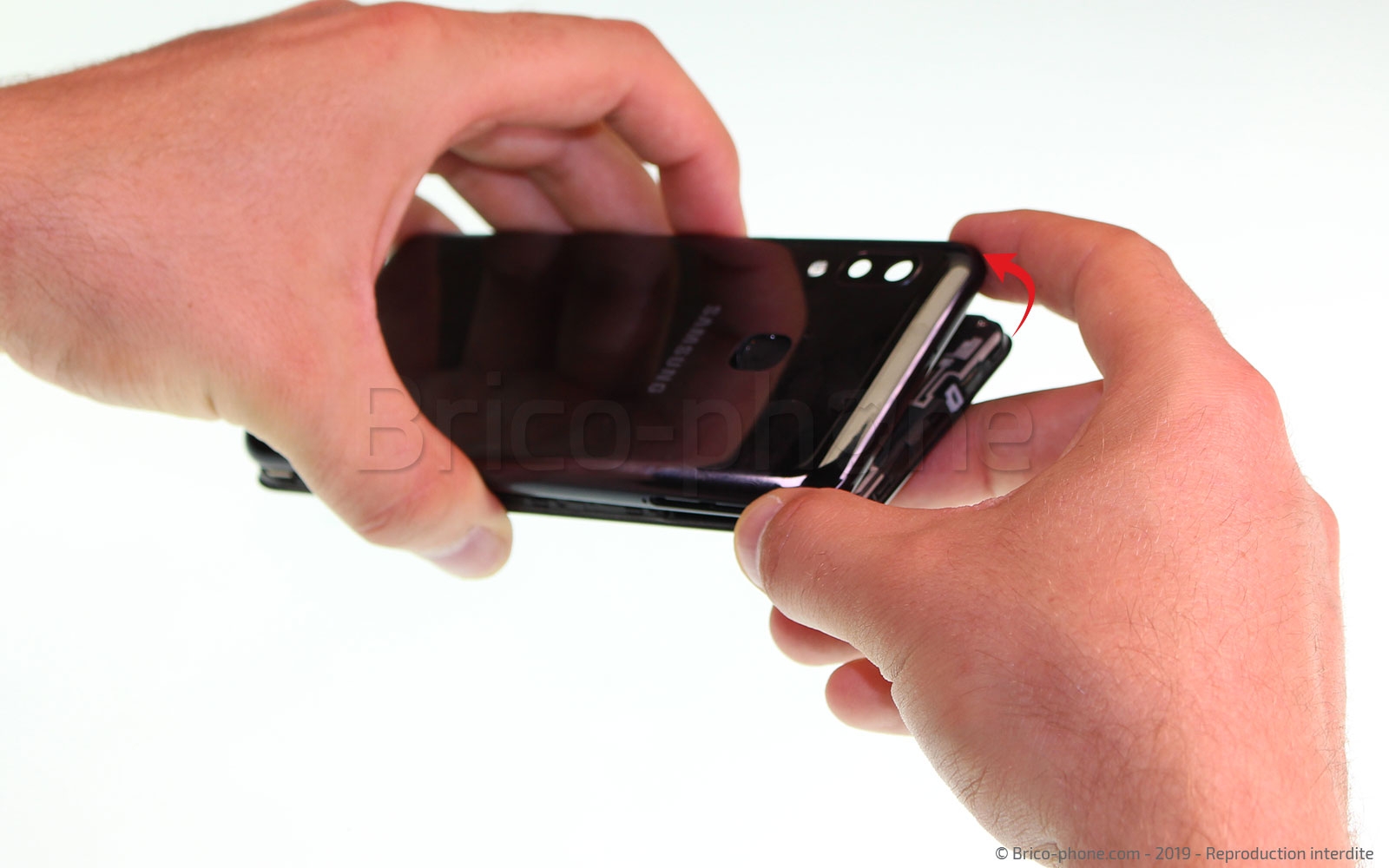

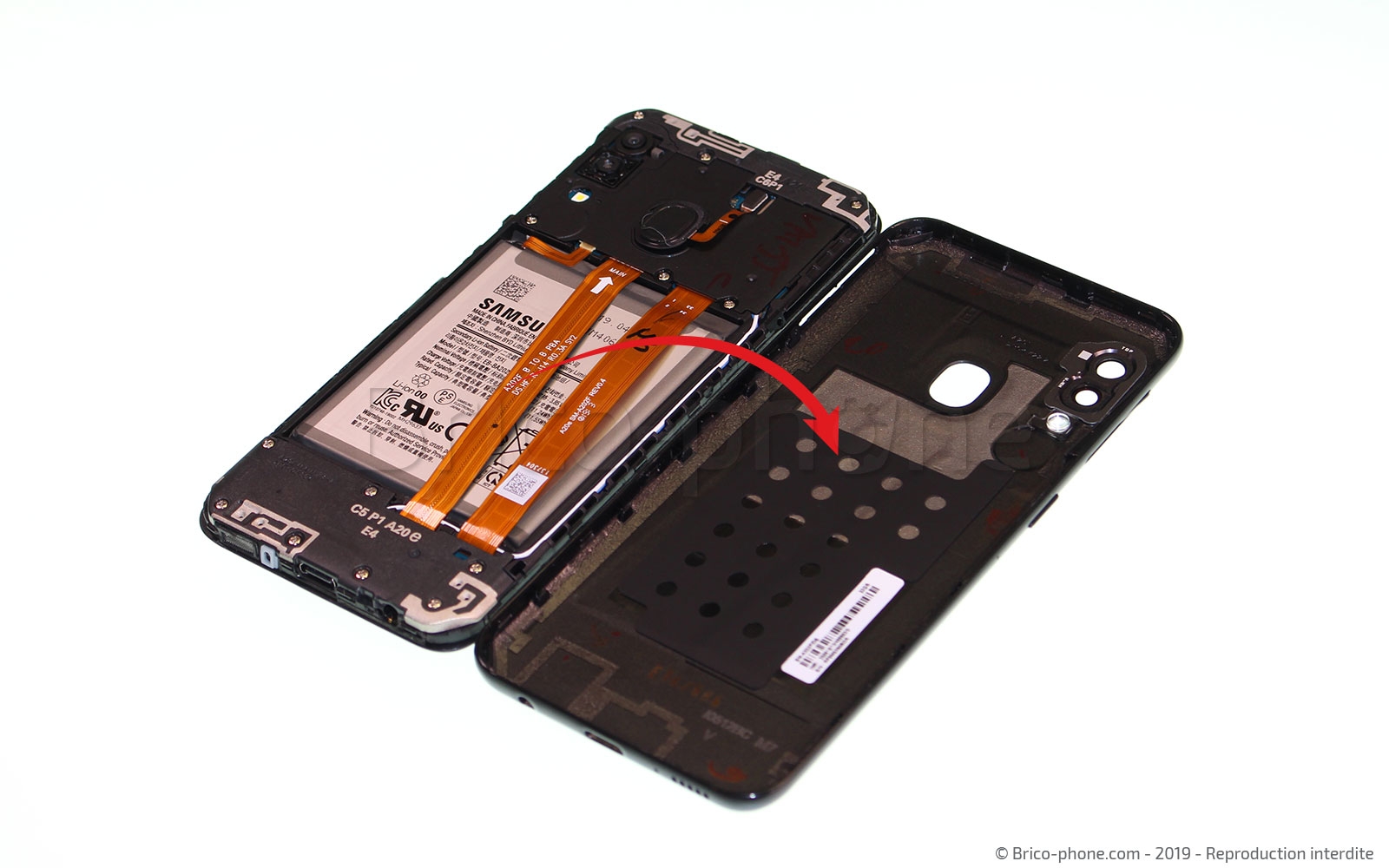

Les médiator étant en place, faites les glisser le long de l'ouverture. Placez votre levier en nylon, au centre du téléphone. Vous pouvez désormais, soulever la coque et ouvrir votre Samsung Galaxy A20e.
Outils du kit utilisés
Outils du kit utilisés

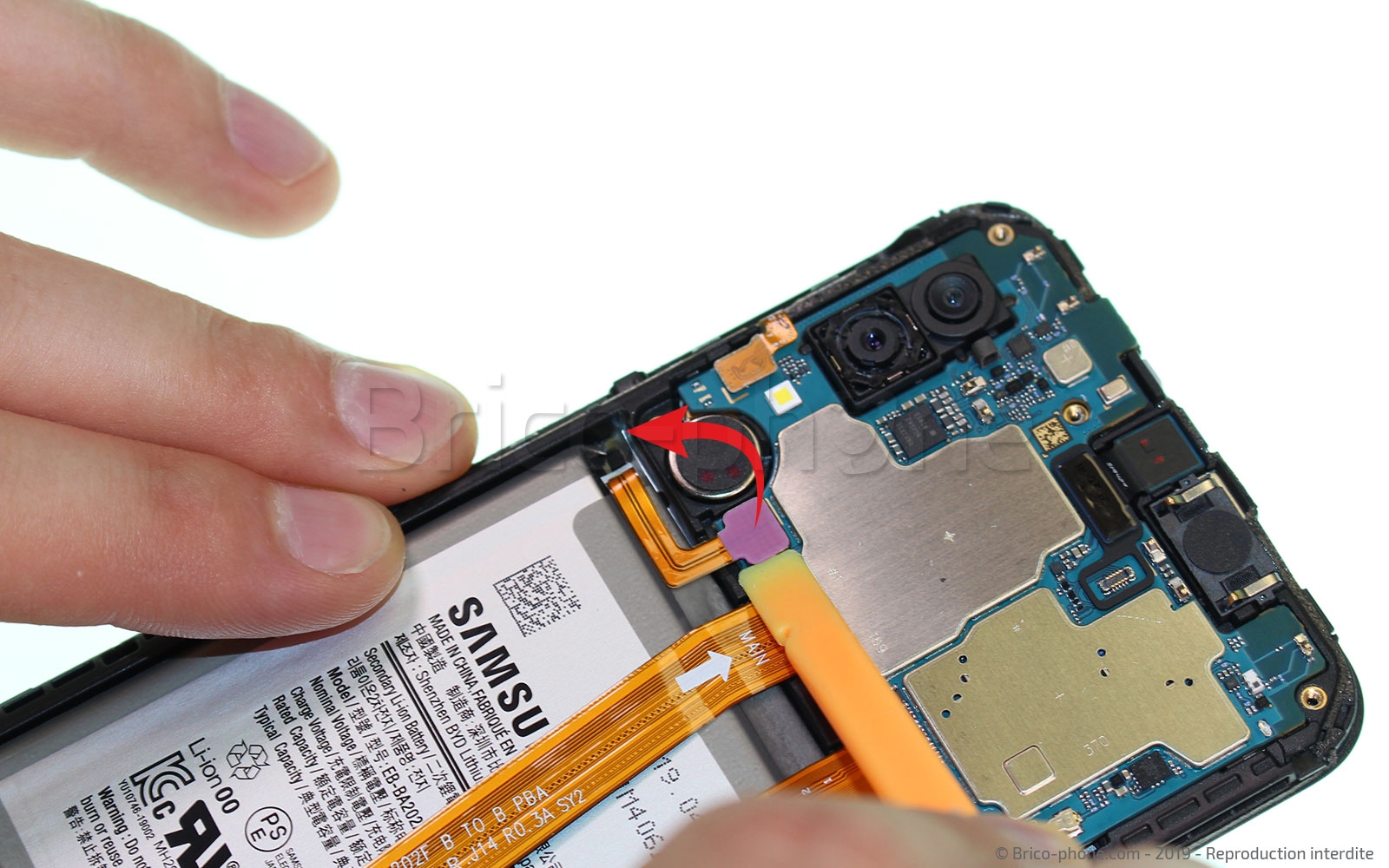

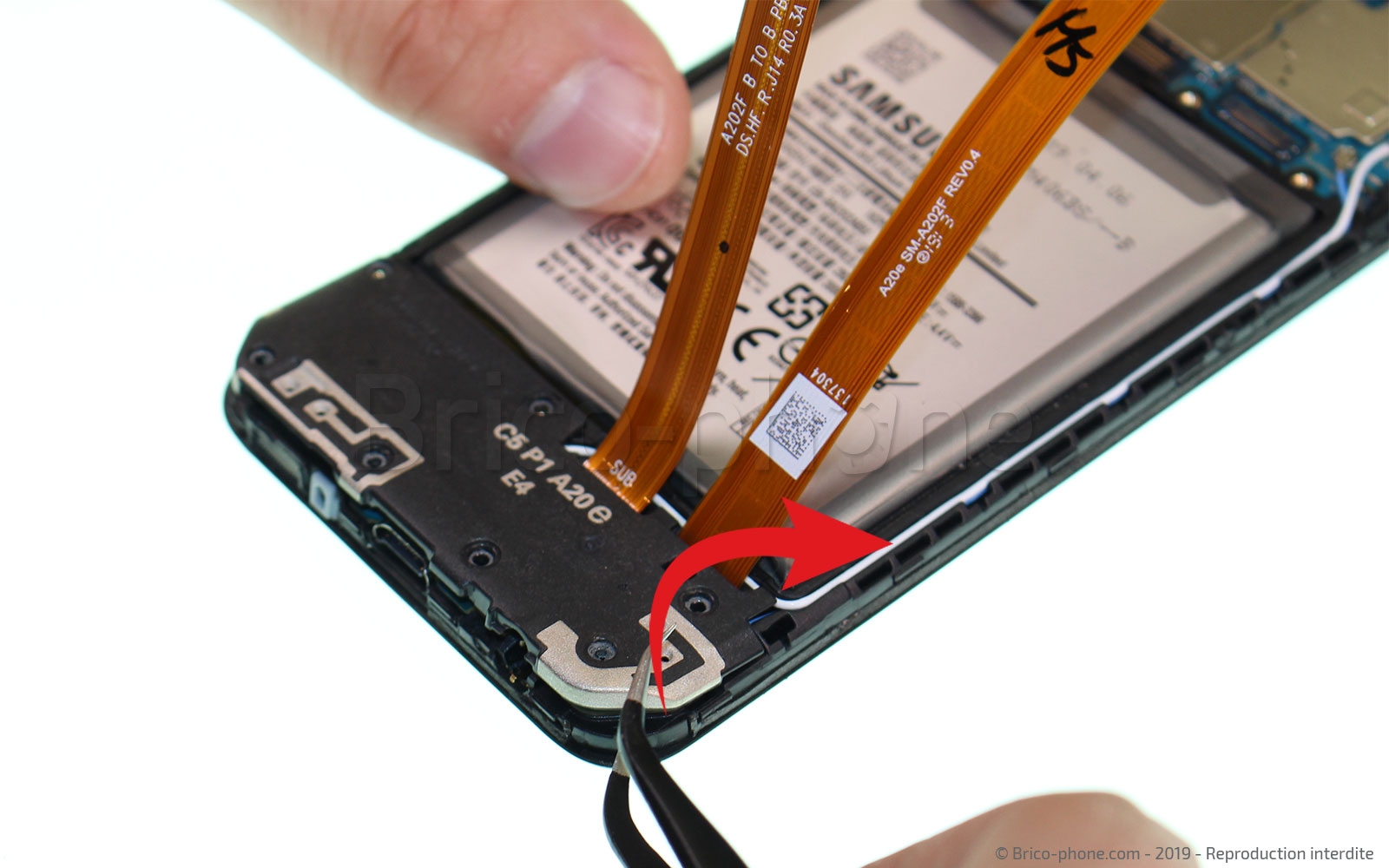

Etape 4 : Retirer le cache de la carte fille
Avant de commencer cette étape, déconnectez la batterie, en soulevant grâce au levier en nylon, le connecteur.

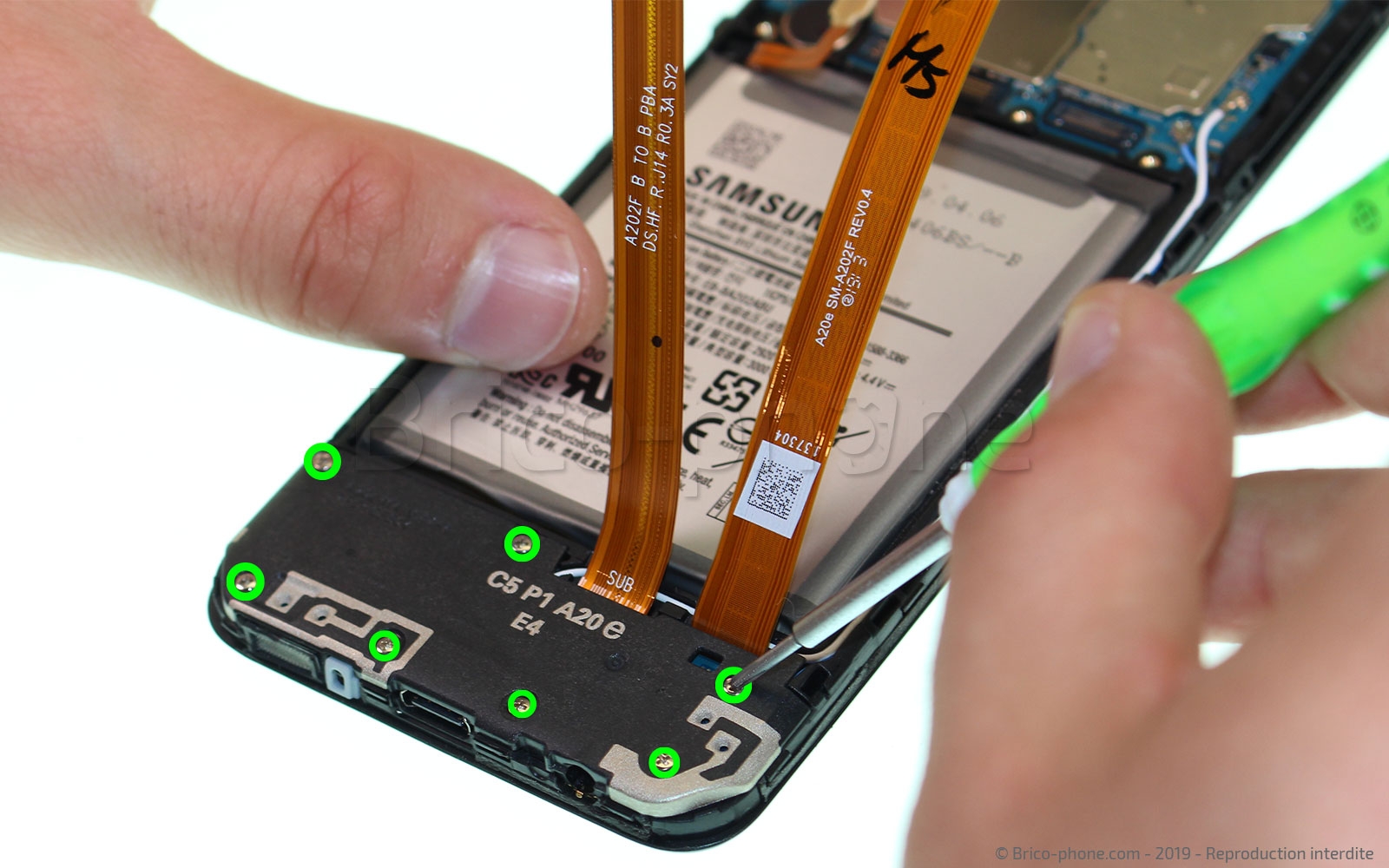

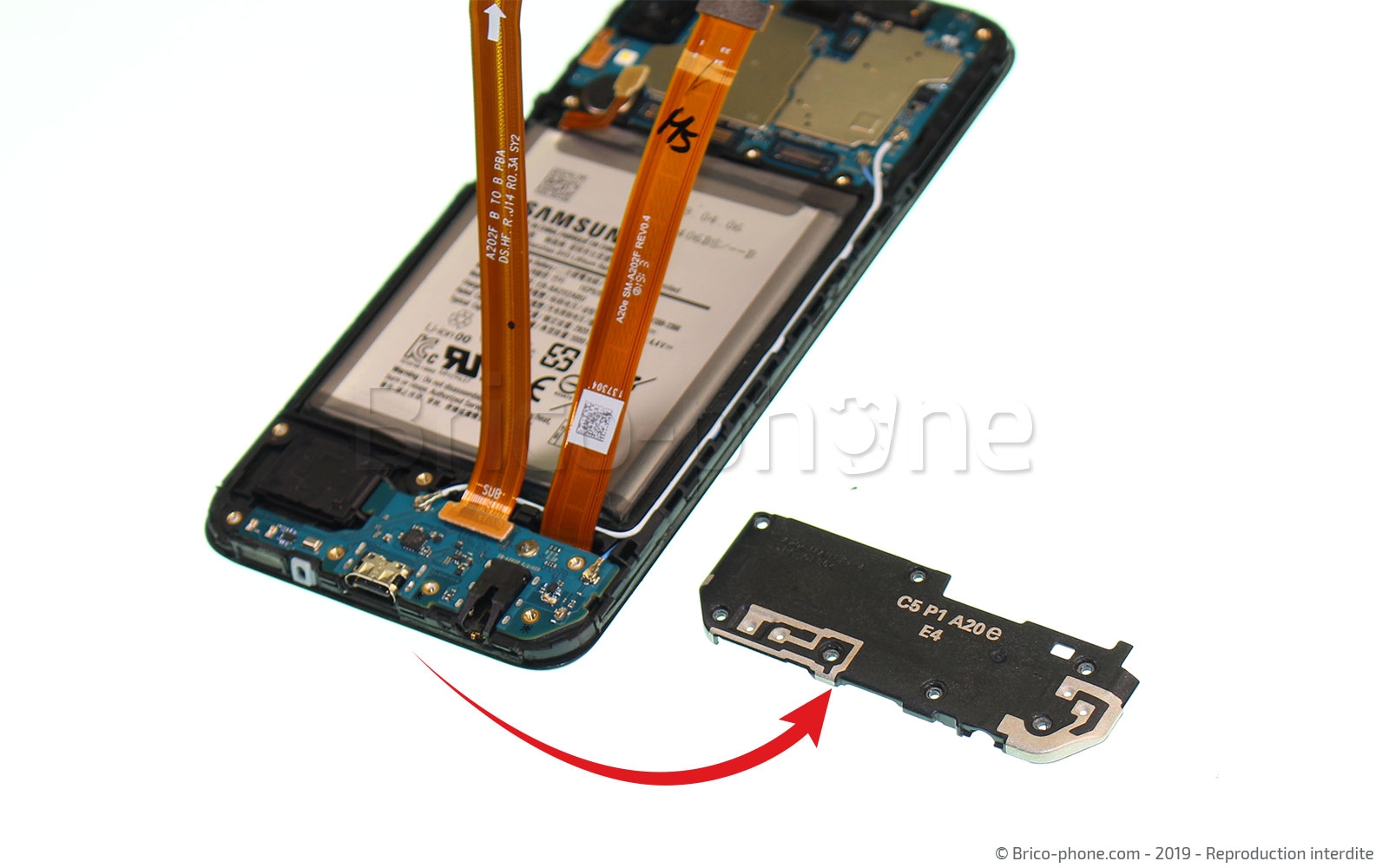

Afin d'accéder à la carte fille de votre Samsung Galaxy A20e, vous devez dévisser les 7 vis placées sur le cache. Ensuite, retirez à l'aide de la pincette métallique, la plaquette de protection.
Outils du kit utilisés
Outils du kit utilisés

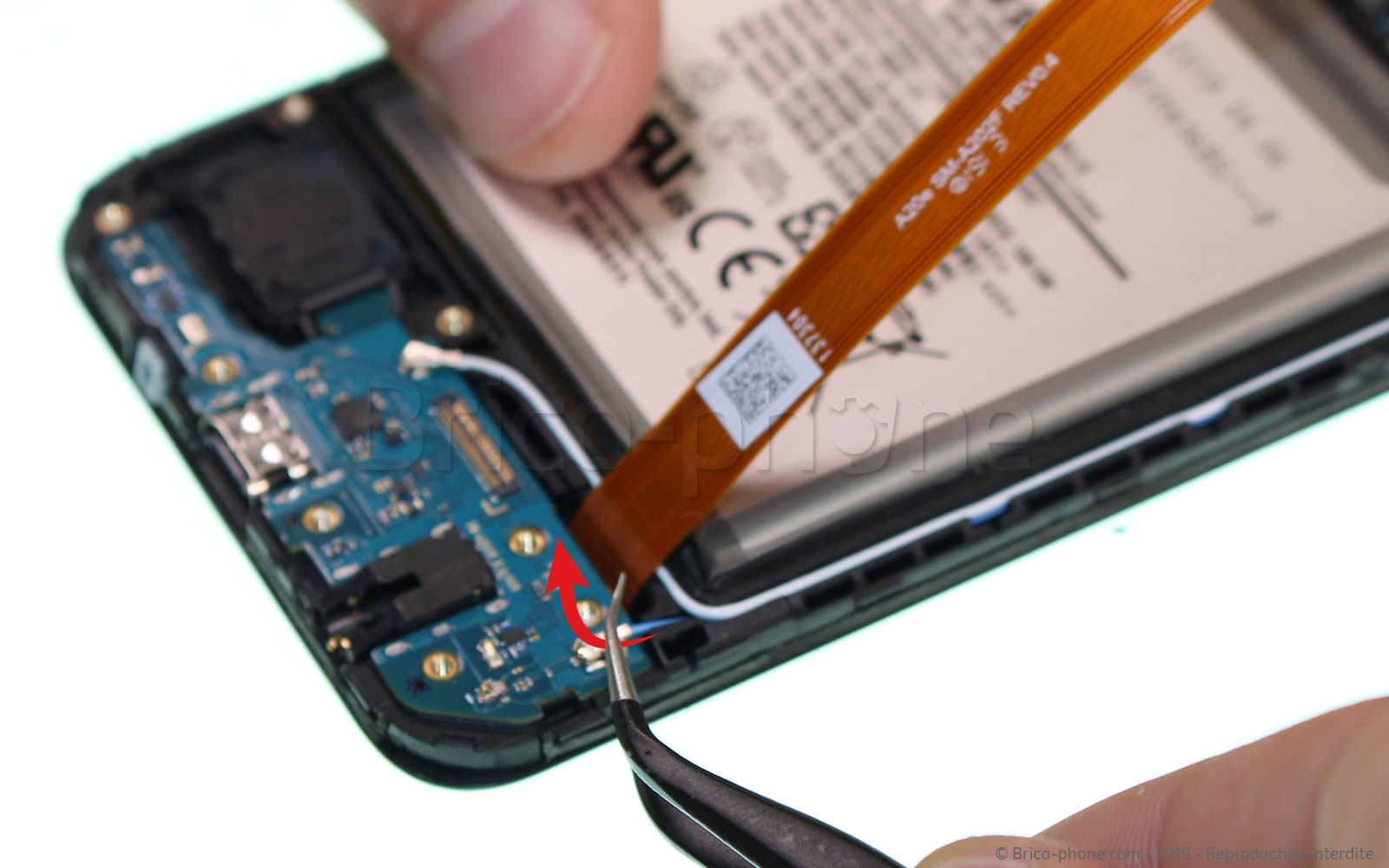

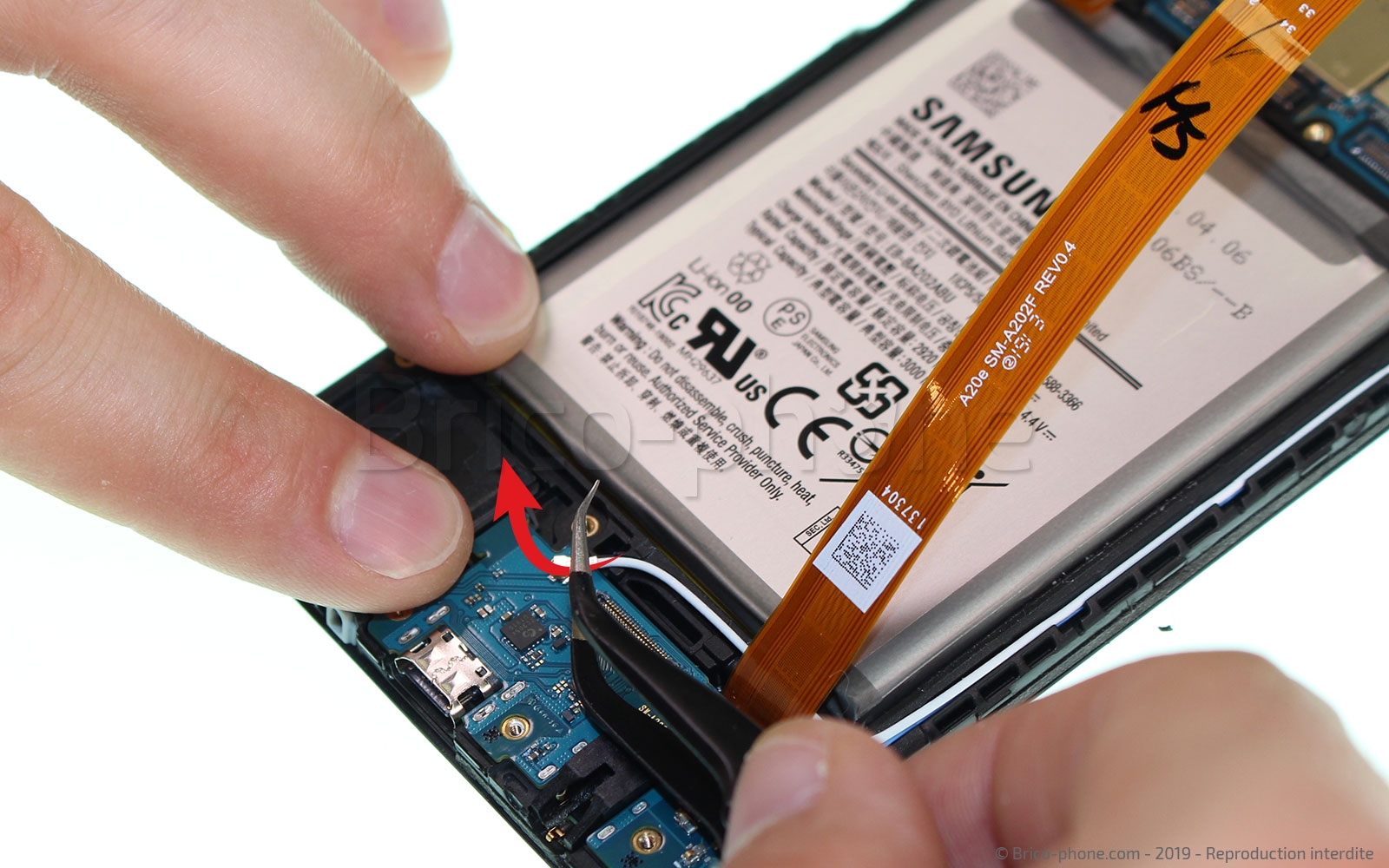

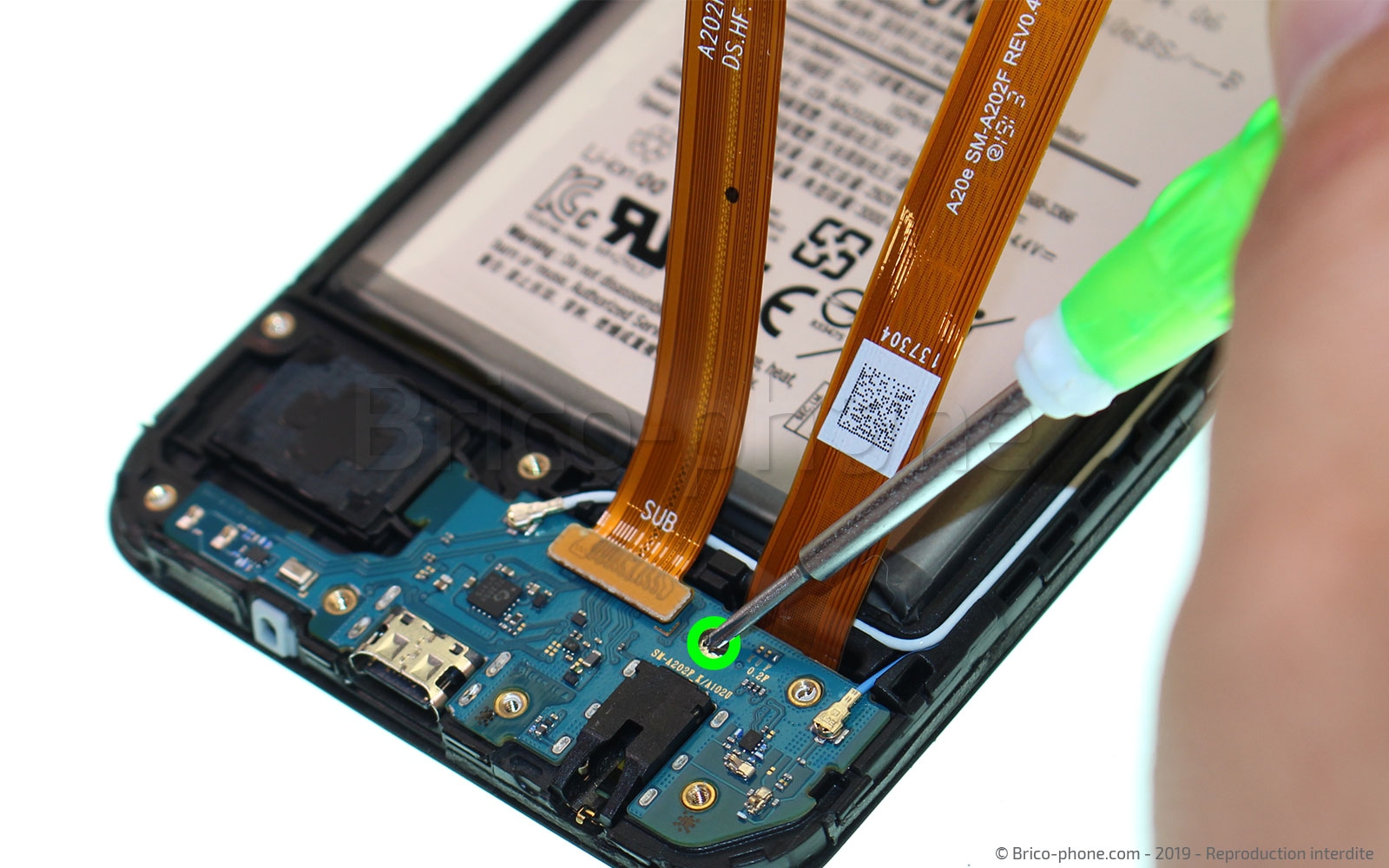

Etape 5 : Déconnecter la nappe rallonge et les cables coaxiaux

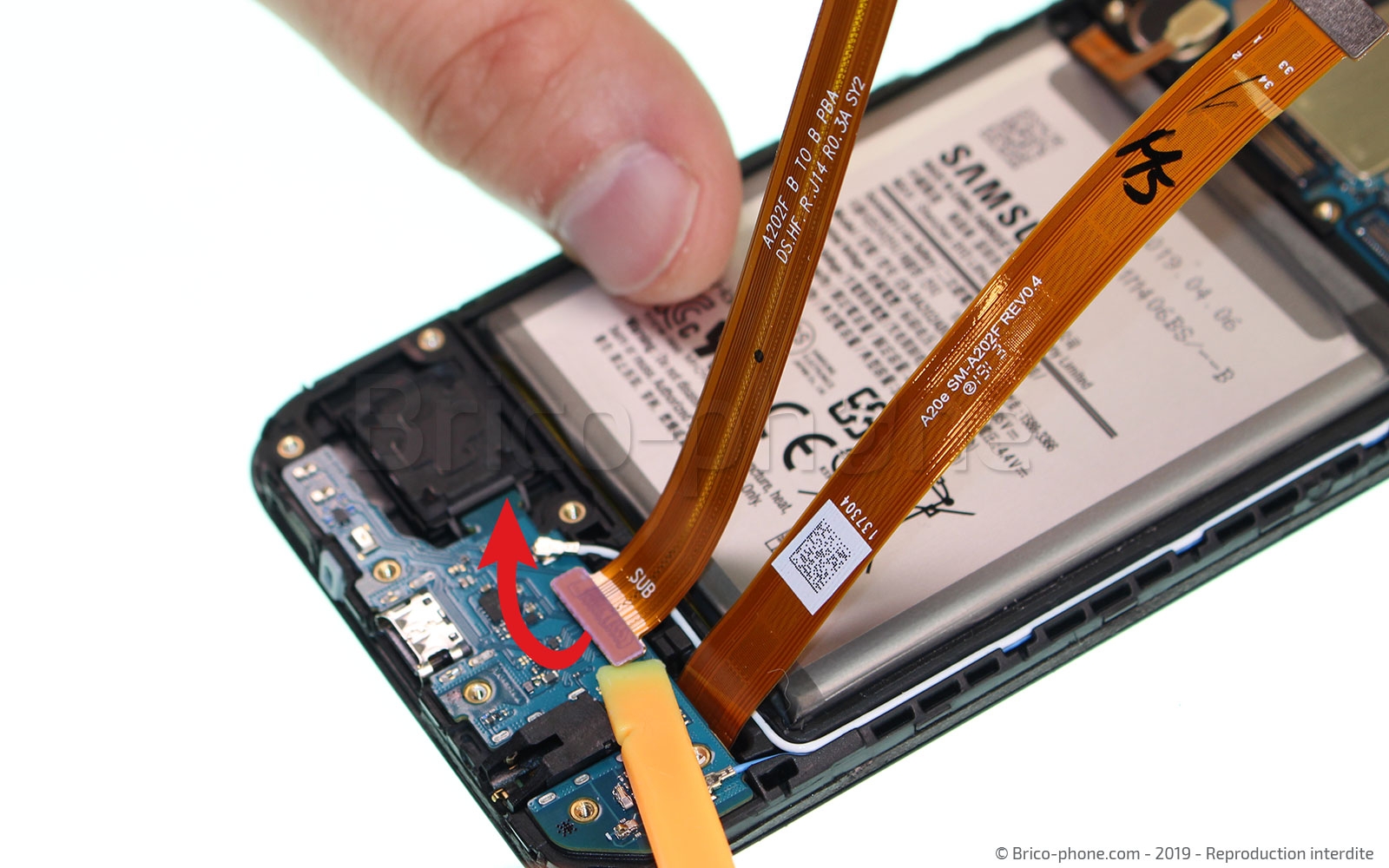

Dévissez la dernière vis se trouvant sur la carte fille. Glissez le levier en nylon sous la nappe rallonge qui raccorde le dock à la carte mère. A l'aide de la pince en métal, retirez les deux cables (banc et bleu), fixés sur la carte fille. Vous pouvez maintenant retirer
Outils du kit utilisés
Outils du kit utilisés

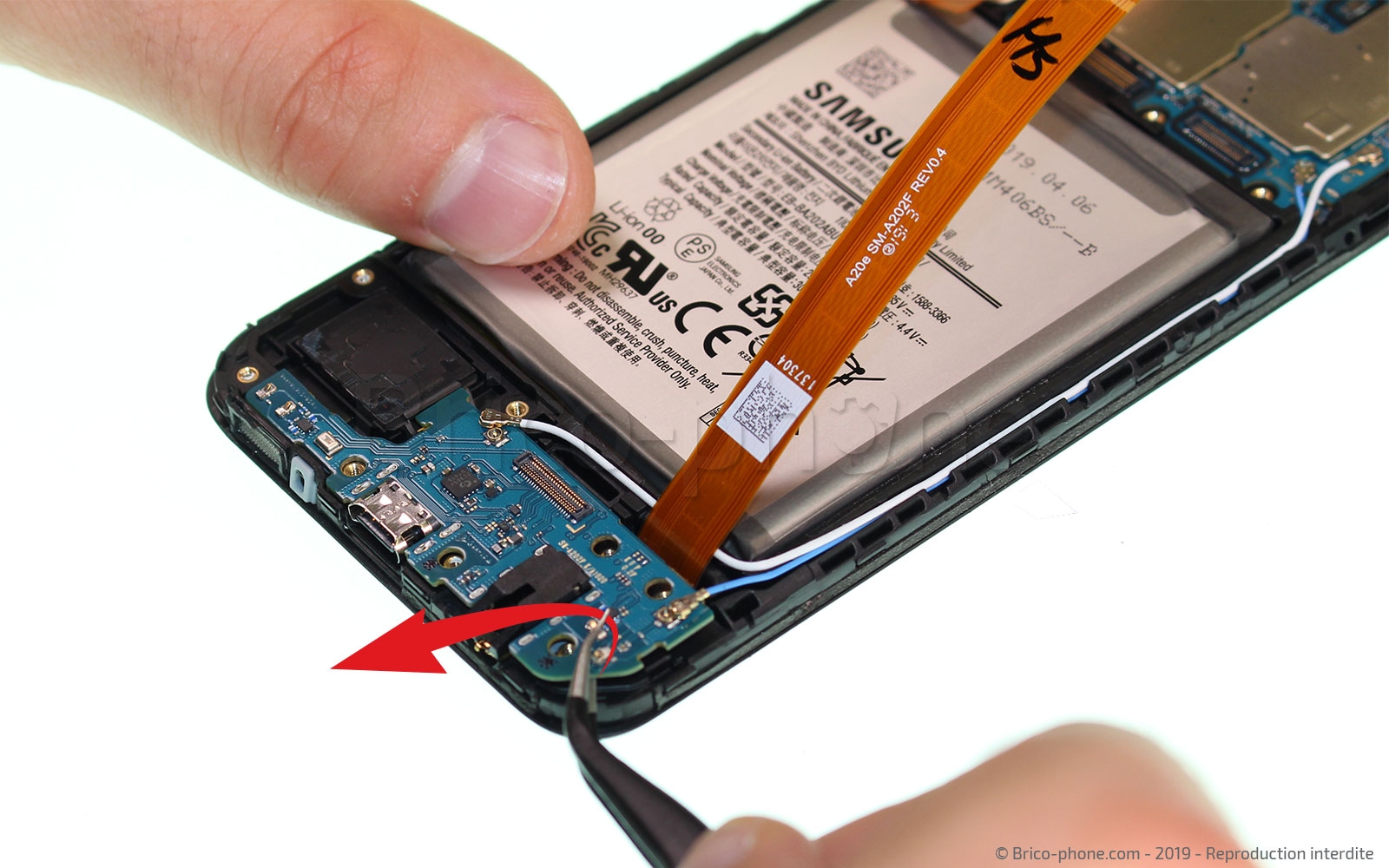

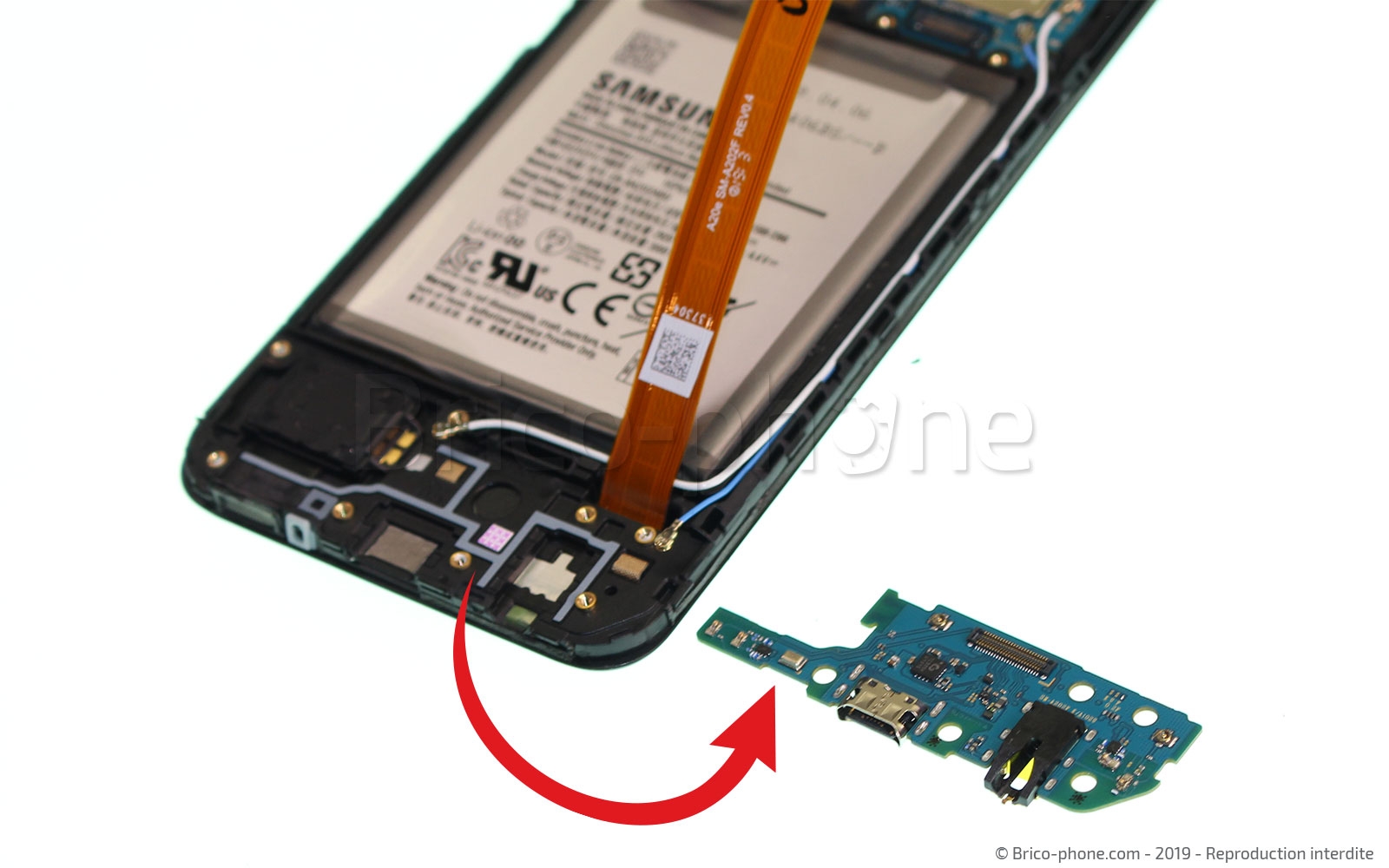

Etape 6 : Retirer le dock
Vérifiez que vous avez bien débranché tous les cables et nappes de la carte fille avant de retirer cette dernière de votre Samsung Galaxy A20e.
Outils du kit utilisés
Outils du kit utilisés

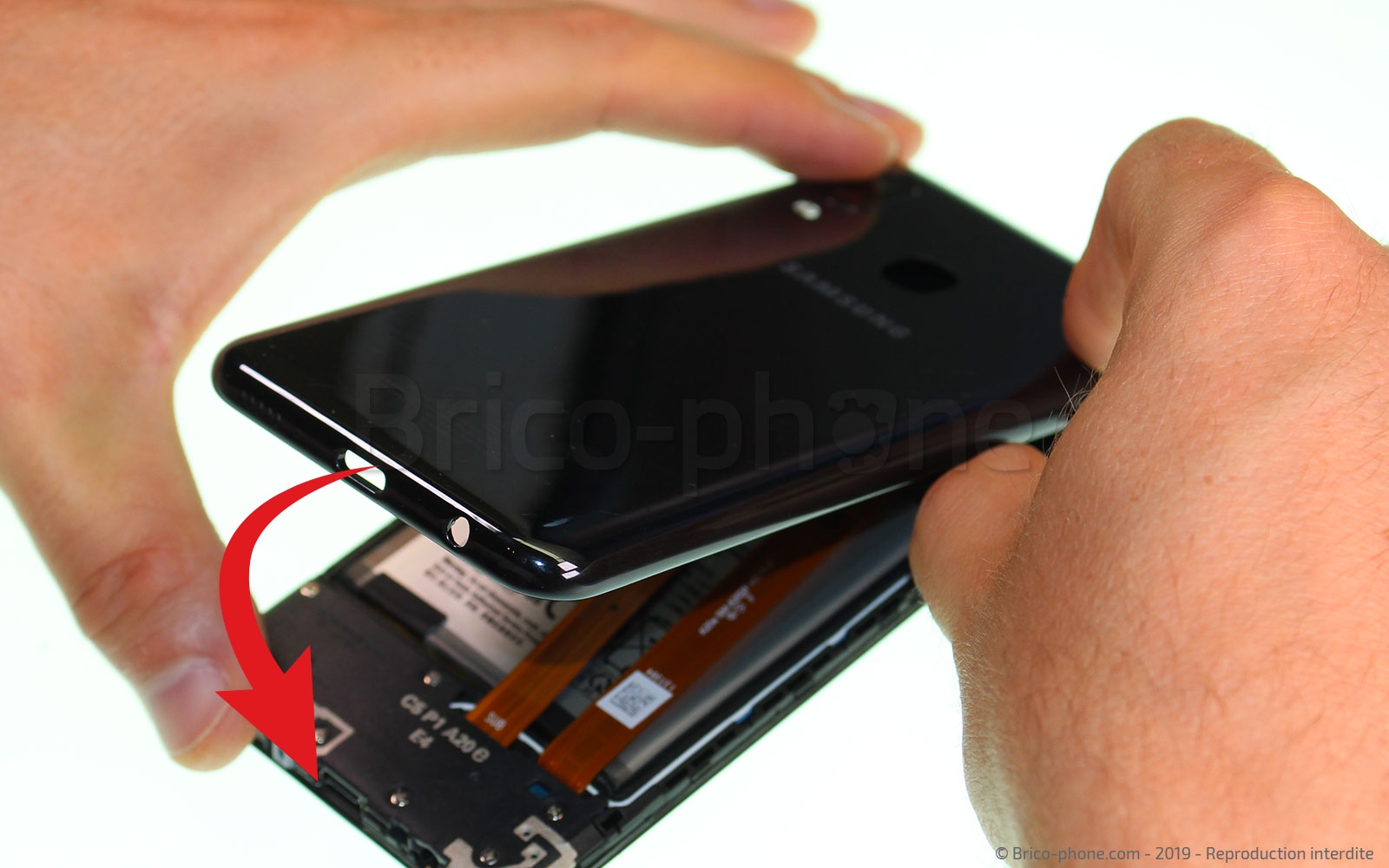

Conseils pour le remontage
Une fois que vous avez remplacé la pièce endommagée, il vous suffit de reprendre les étapes de ce guide, à l'inverse, une par une.
Pensez simplement à commencer par le haut de votre appareil pour remettre la coque de votre Samsung Galaxy A20e.
