Changement du bloc écran sur P30

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 12/20
P30 | Temps estimé : 45 min | Difficulté : 3/5

Important : Votre smartphone doit être à jour (dernière version du système d'exploitation) afin d'installer le nouvel écran.

Vous n'avez plus d'affichage?  Votre tactile fonctionne mal ou pas du tout ? Vous souhaitez faire la réparation vous-même ? Pour cela il suffit de commander la pièce détachée ainsi que le kit outils nécessaire sur notre site. Nous vous accompagnerons ensuite avec notre guide photos pour faire la réparation.

Diagnostic

> L'écran de votre Huawei P30 est cassé
> Votre écran présente des taches et des traits
> Votre tactile ne fonctionne plus correctement

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran COMPLET pré-monté sur châssis + batterie pour Huawei P30 - Noir
99,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

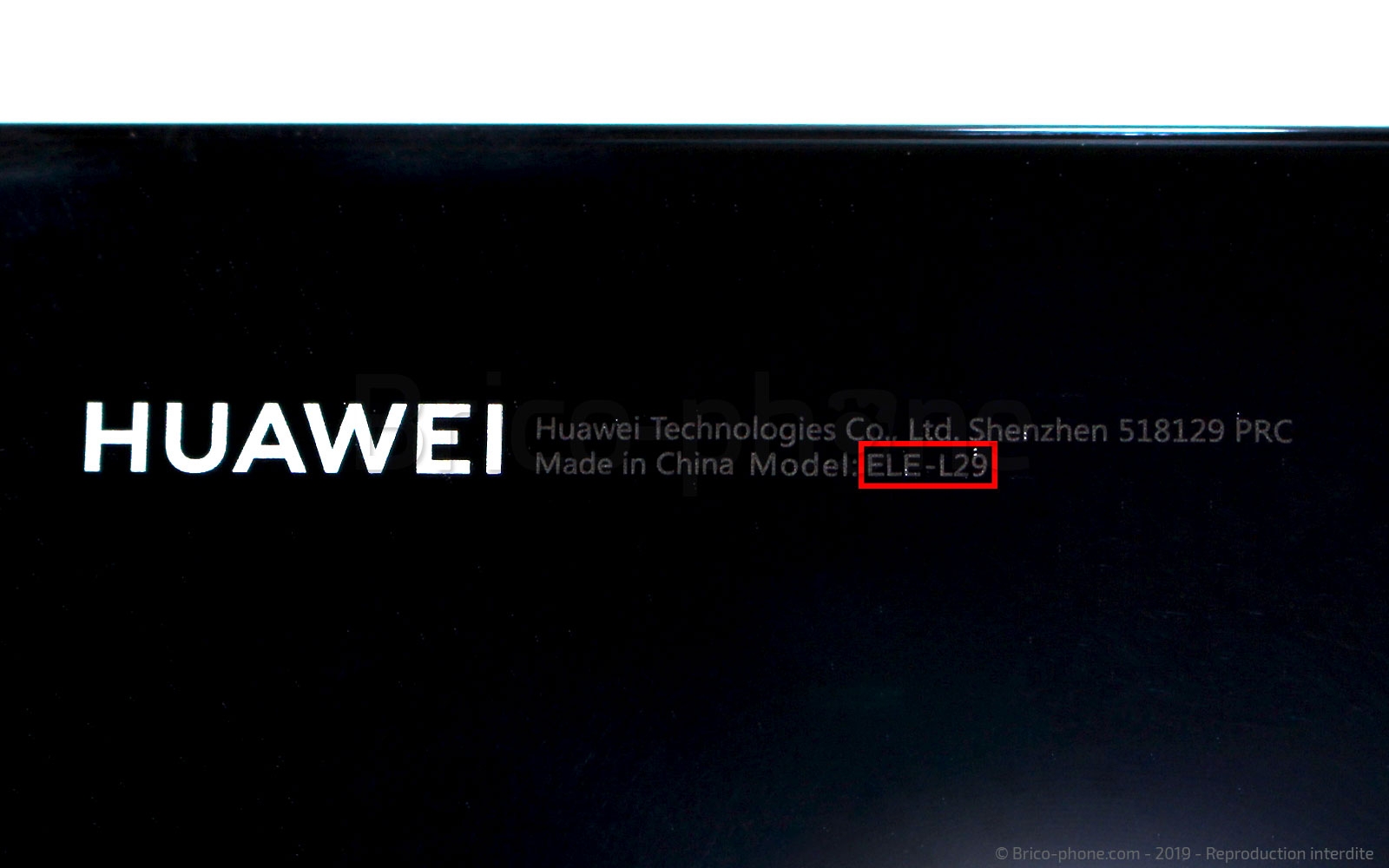

Avant de commencer
Vous avez tout votre nécessaire pour faire la réparation ? Avant de vous lancer, il faut vérifier que vous avez bien un Huawei P30. Comment faire ? Tout simplement en regardant au dos de votre téléphone, vous devez avoir écrit "ELE-L29".
Maintenant que vous connaissez la référence, vous pouvez faire la réparation.

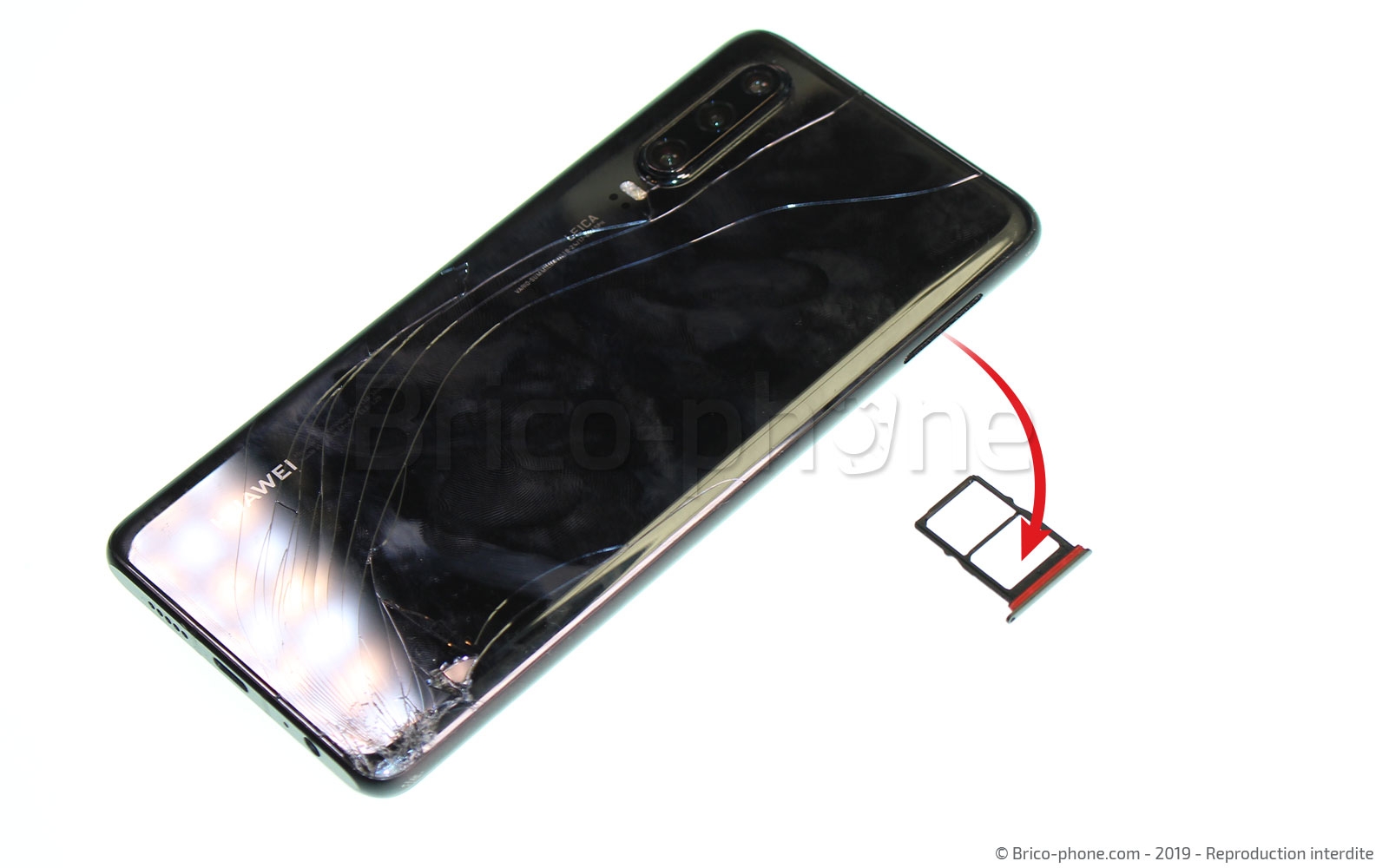

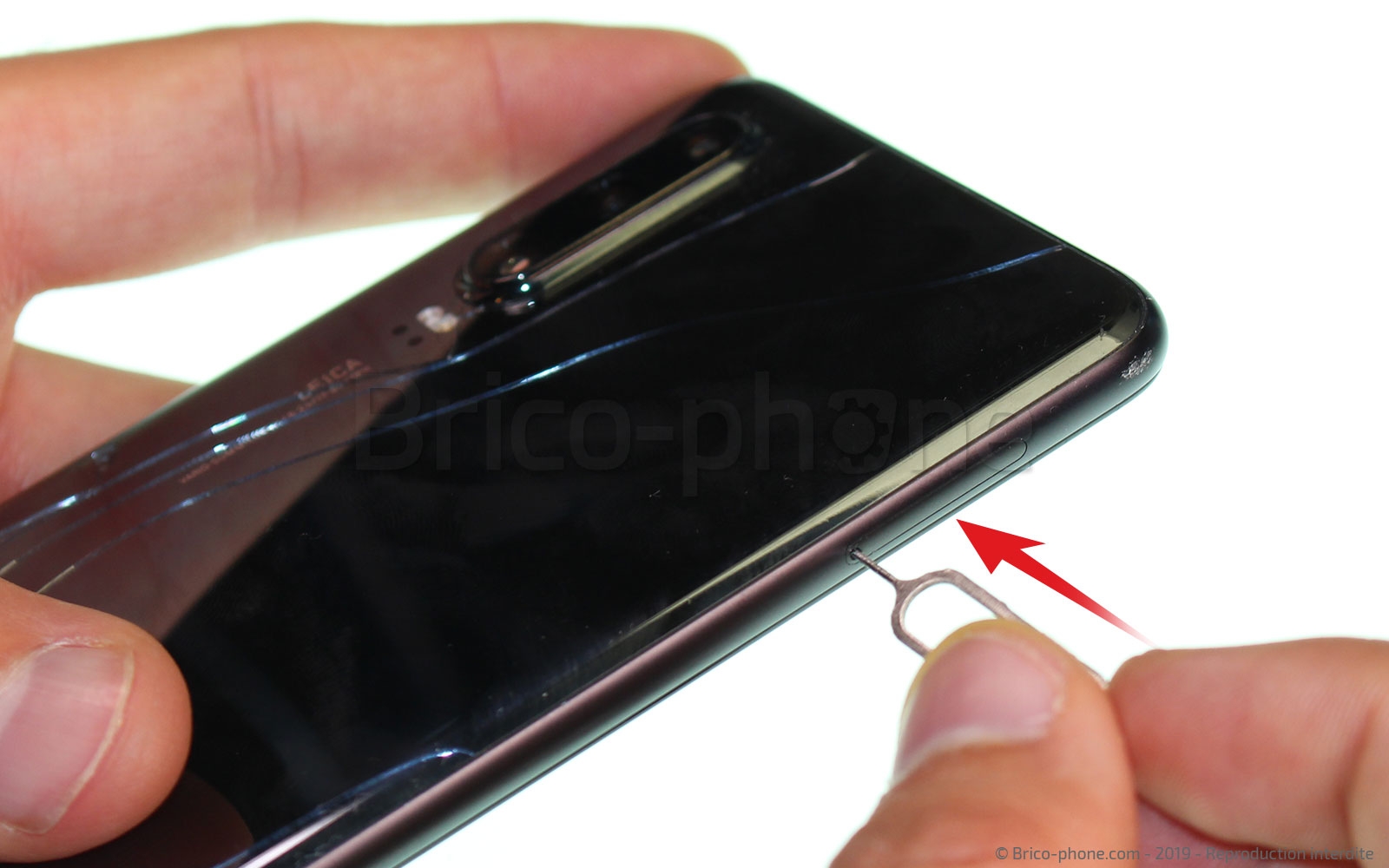

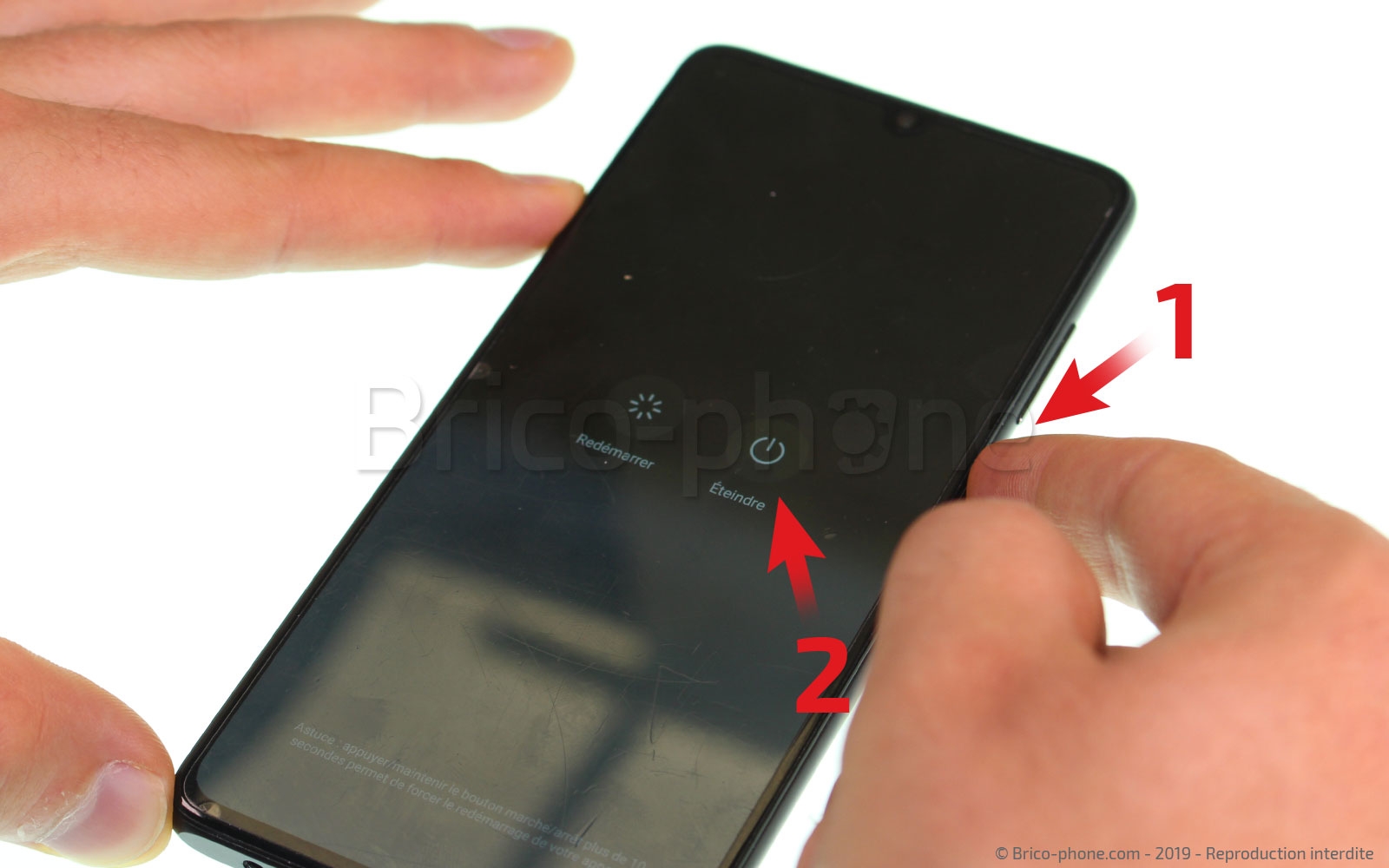

Etape 1 : Eteindre le téléphone et retirer le tiroir sim
Avant toute chose, il est nécessaire d'éteindre votre téléphone. Maintenez le bouton power pour voir apparaître un menu à deux choix. Cliquez sur éteindre pour couper l'alimentation de votre téléphone.

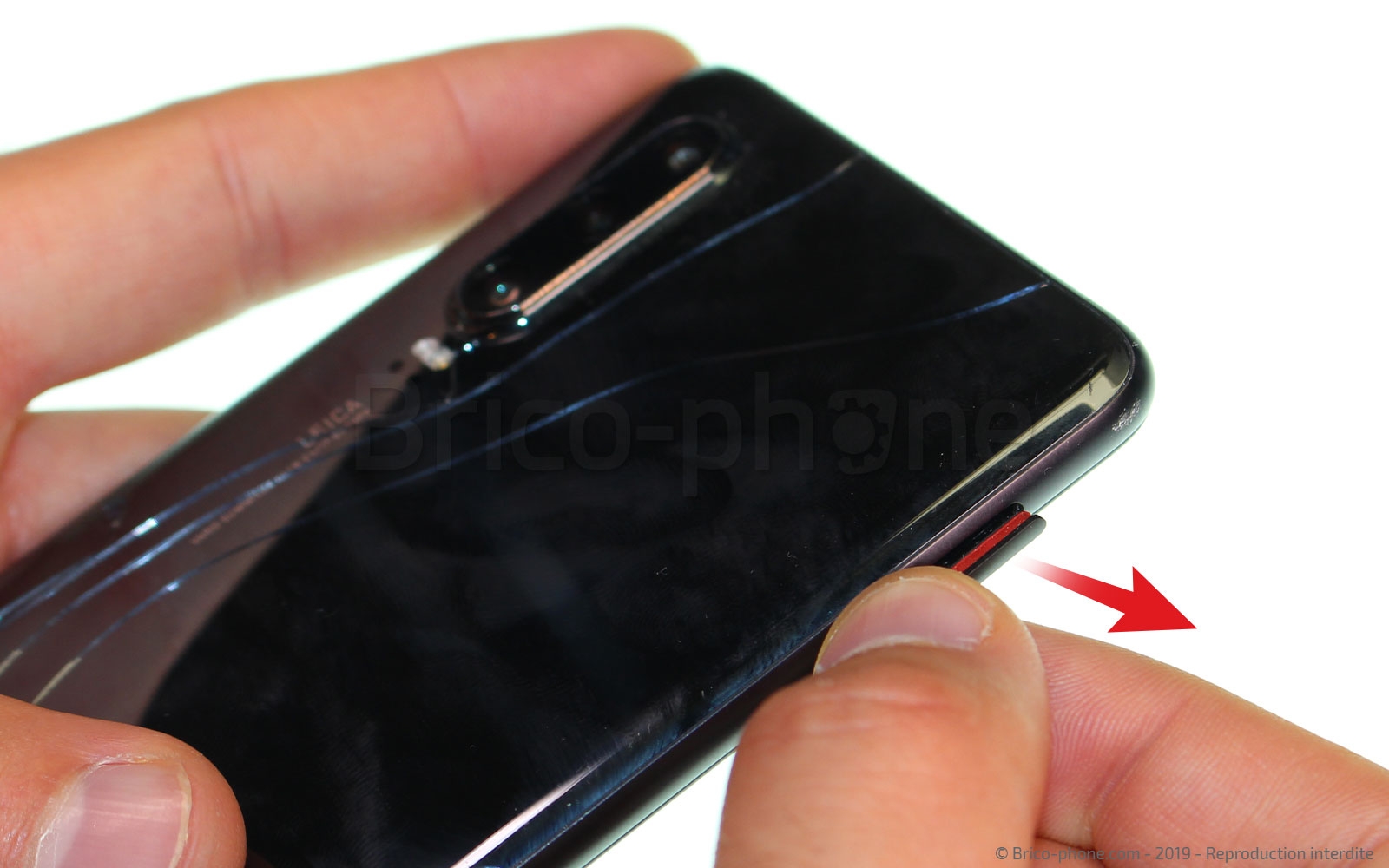

Ensuite, vous devez enlever le tiroir sim de son emplacement. Prenez l'outil sim du kit outils Brico-Phone puis appuyez dans le petit trou à coté du rack sim pour l'éjecter. une fois, celui-ci sorti, retirez-le du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

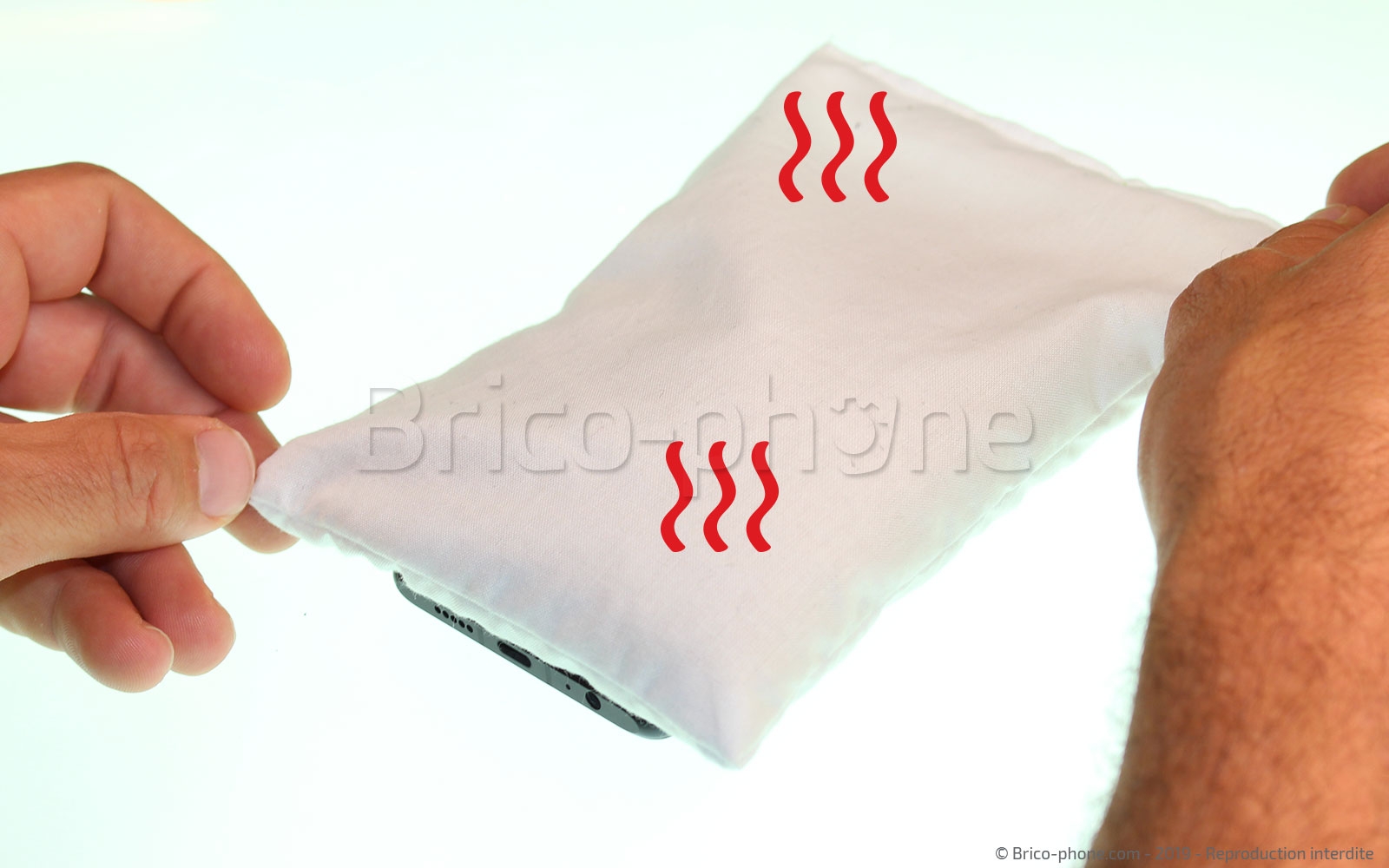

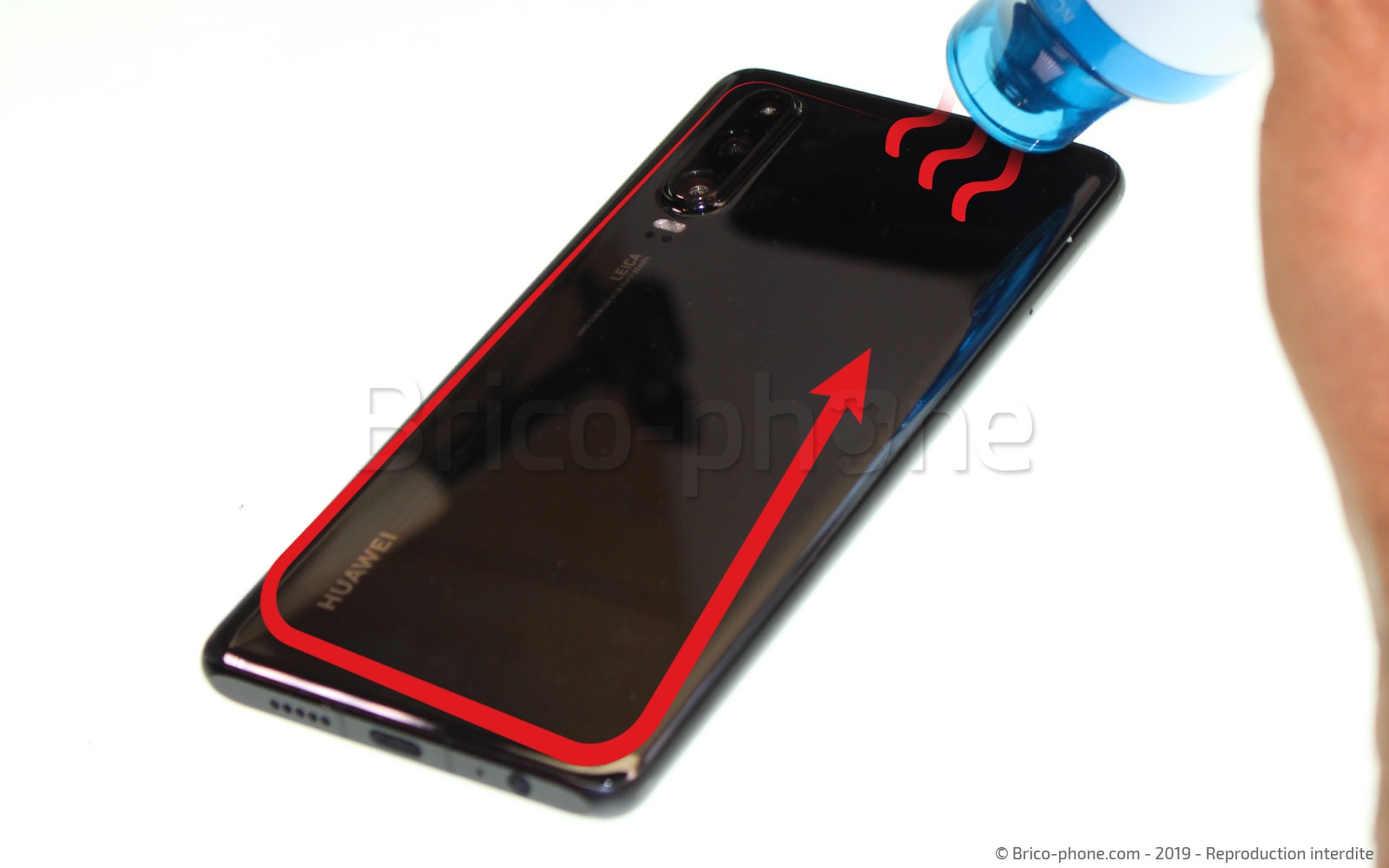

Comment ouvrir votre Huawei P30 ? Nous avons deux méthodes différentes qui consistent à chauffer la vitre arrière pour ramollir l'adhésif qui la maintient au châssis. La première méthode est d'utiliser un coussin chauffant. Passez le 1à 2 minutes au four micro-ondes avnt de le poser 30 à 40 secondes sur la face arrière de votre téléphone. La seconde méthode consiste à utiliser un sèche-cheveux ou un décapeur thermique. Vous devez chauffer tout le tour de la façade arrière en ne dépassant pas les 80 degrés.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

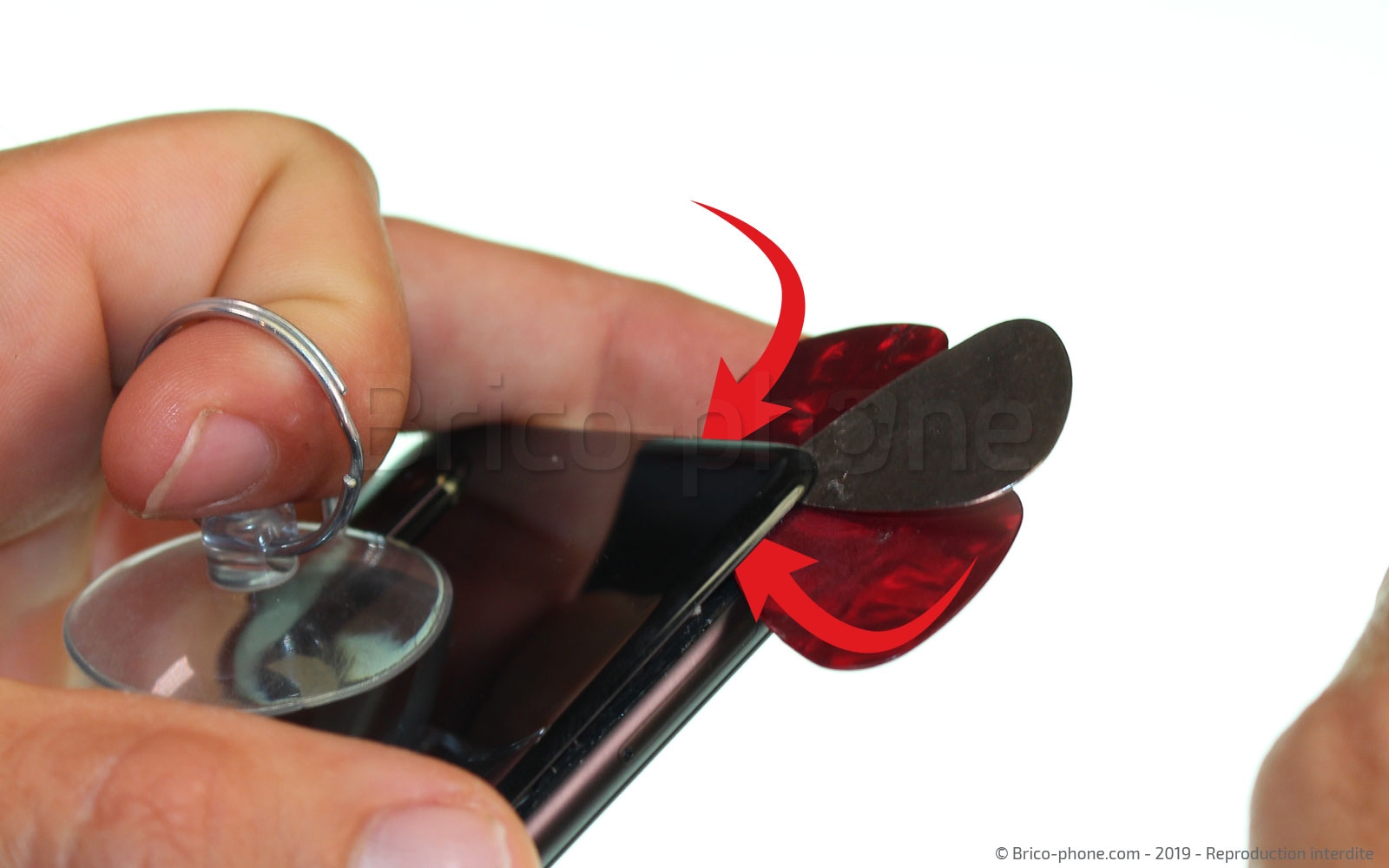

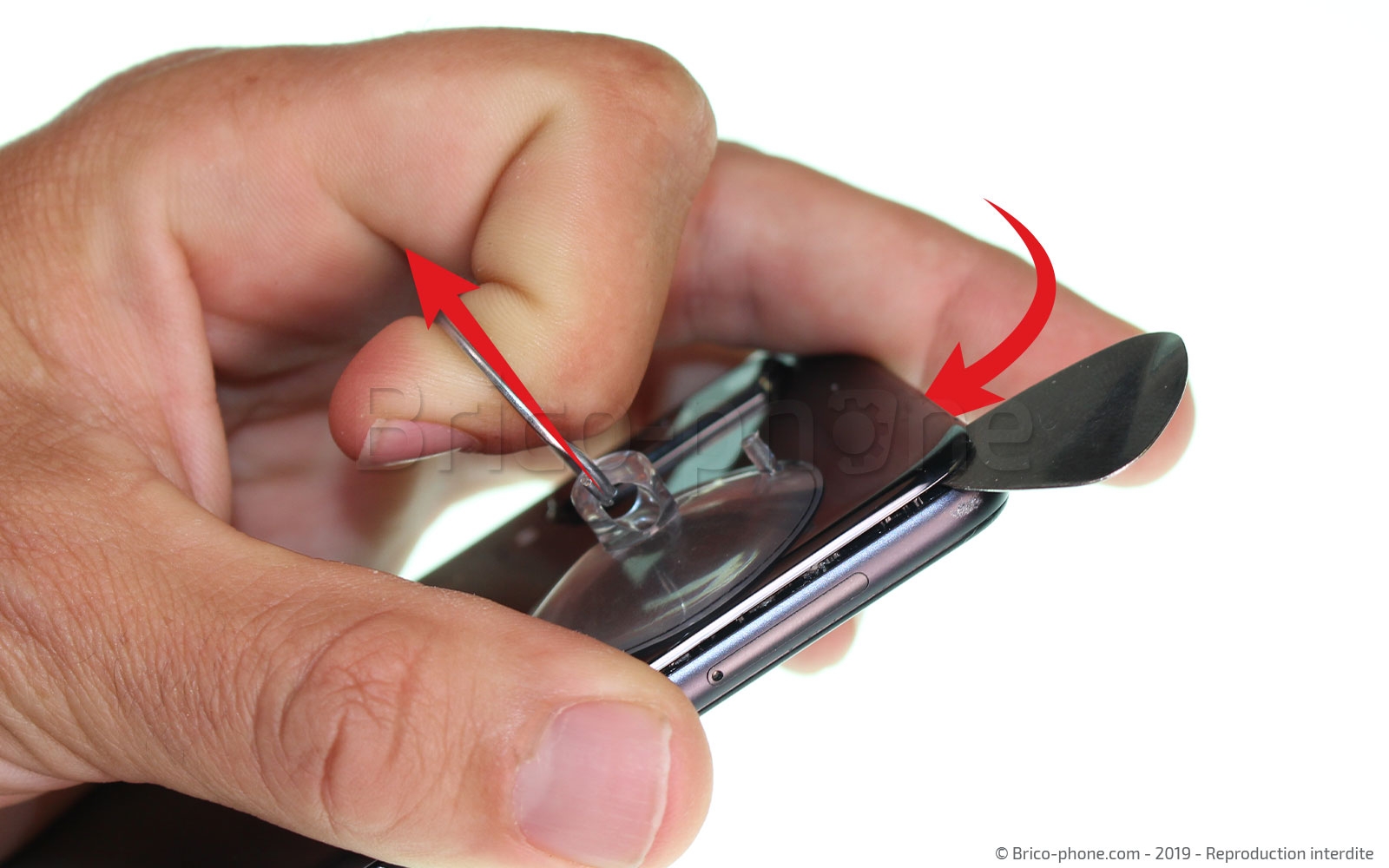

Etape 3 : Créer un interstice

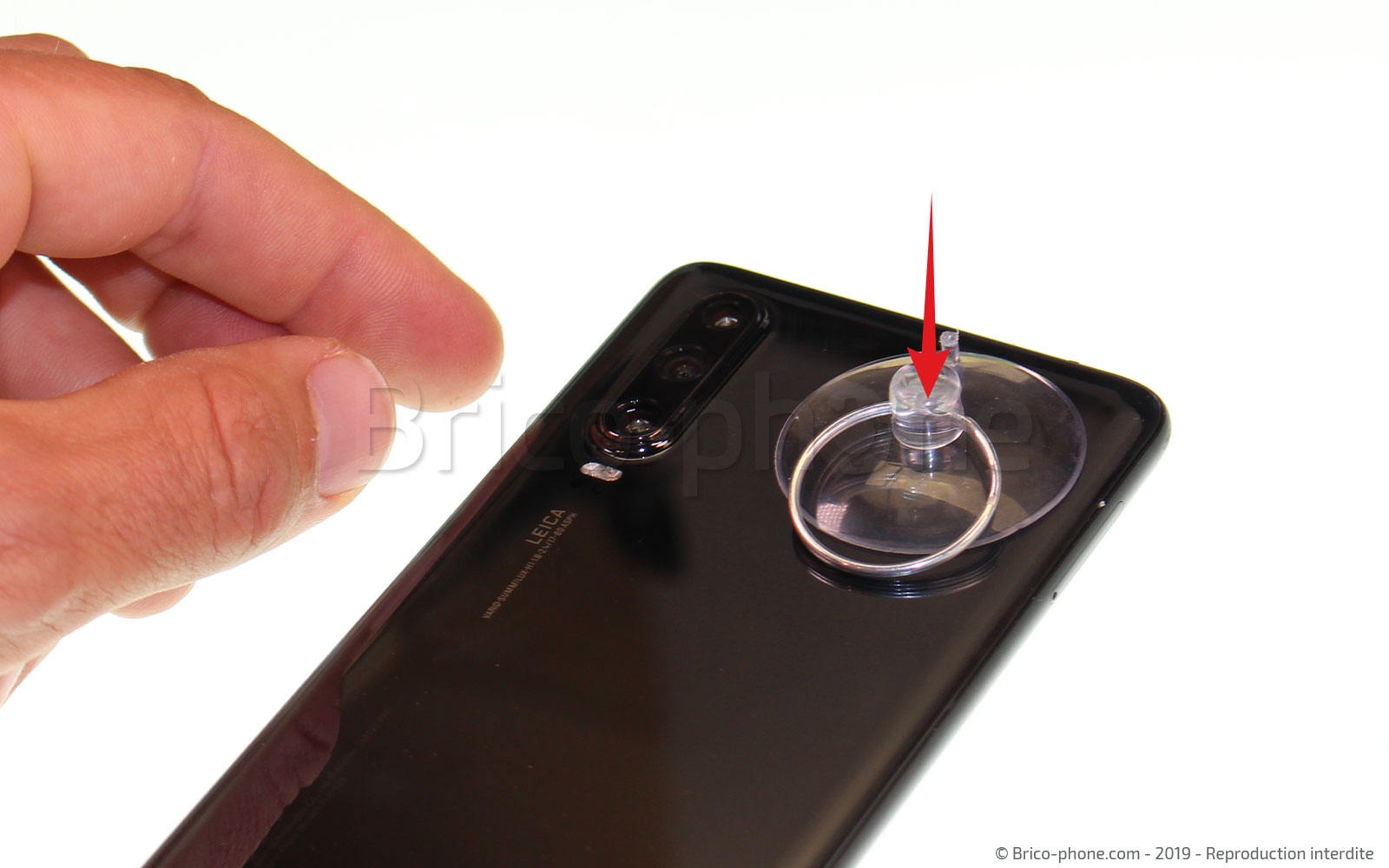

Pour vous permettre de retirer votre vitre arrière, il va falloir créer un point d'insertion. Munissez-vous de la ventouse pour l'appliquer sur un coin de la vitre arrière. Tout en tirant fortement sur l'anneau de celle-ci, insérez le médiator en métal ou l'outil iFlex pour créer un interstice.
Maintenant que vous avez fait une ouverture, vous pouvez y insérer les deux médiators en plastique. Enlever ensuite celui en métal car ceux en plastique abîmeront moins votre téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

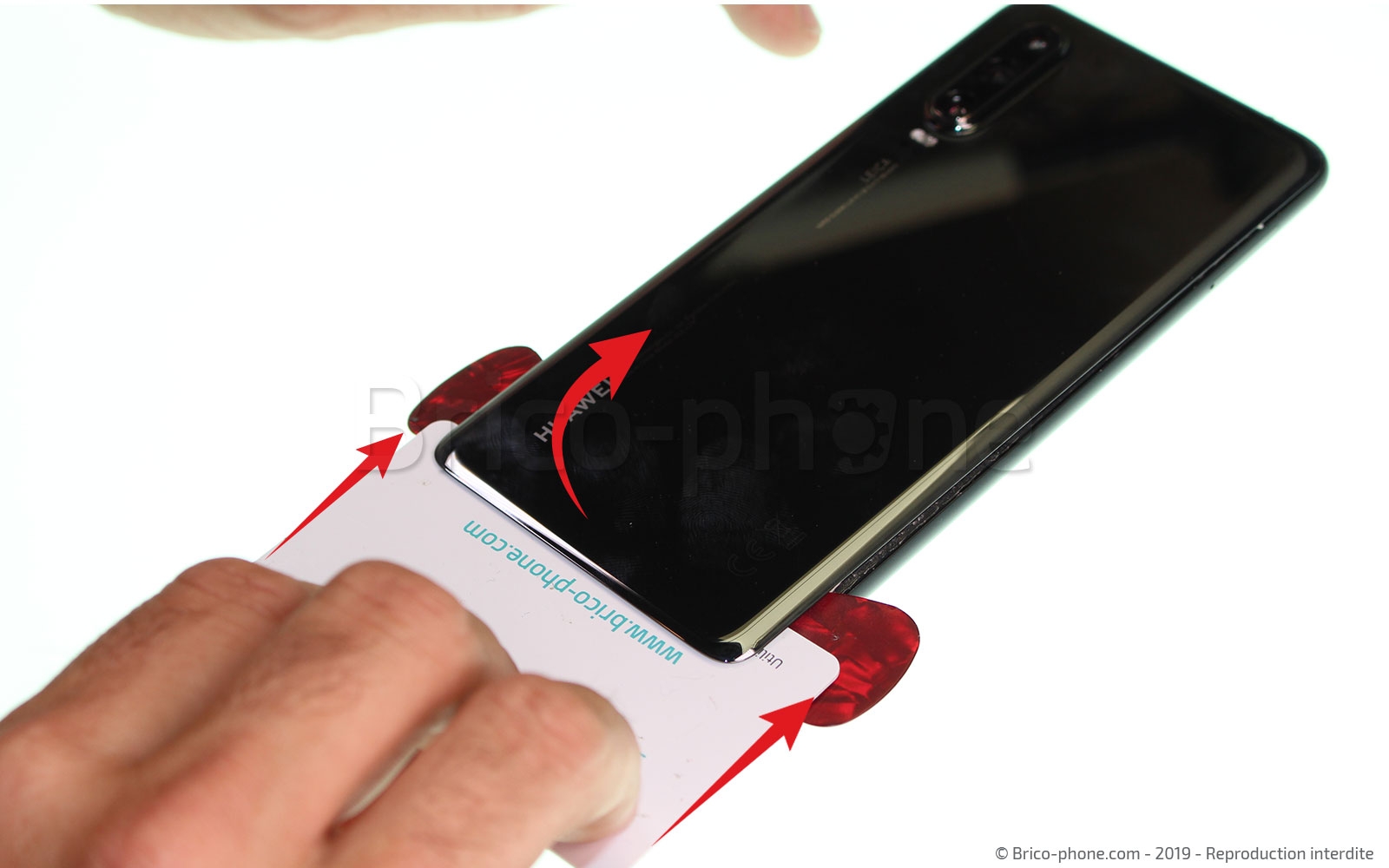

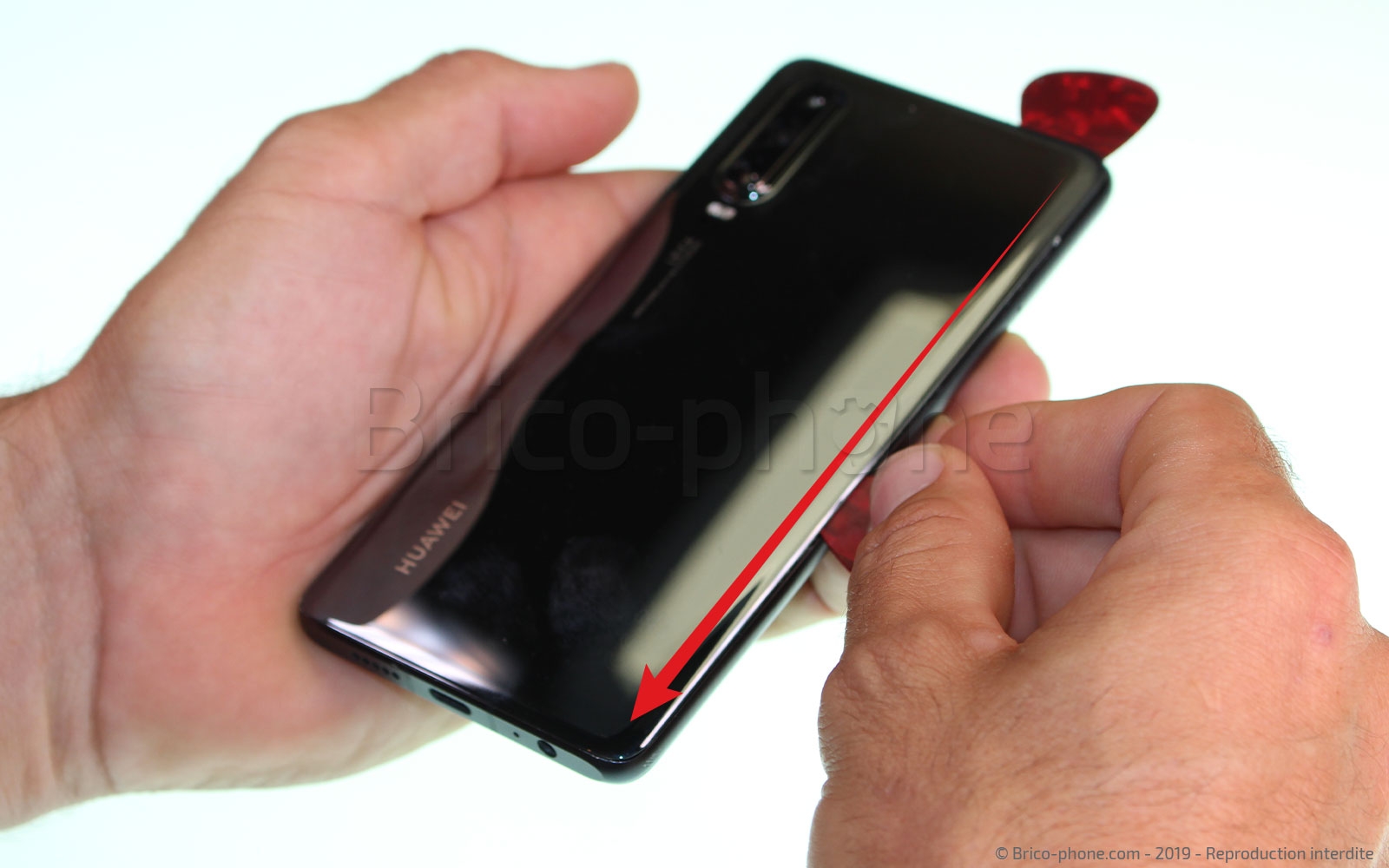

Etape 4 : Décoller la vitre arrière

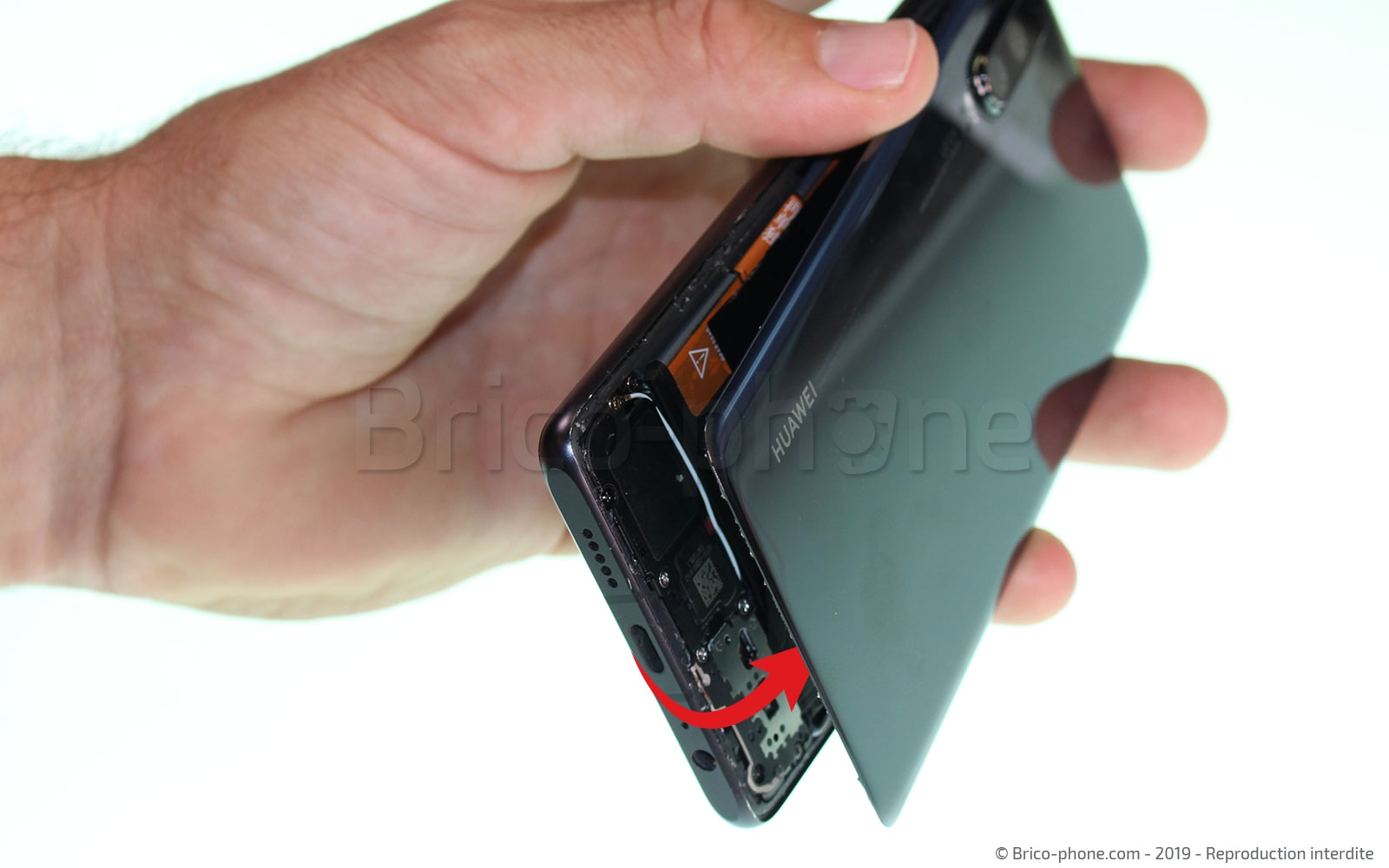

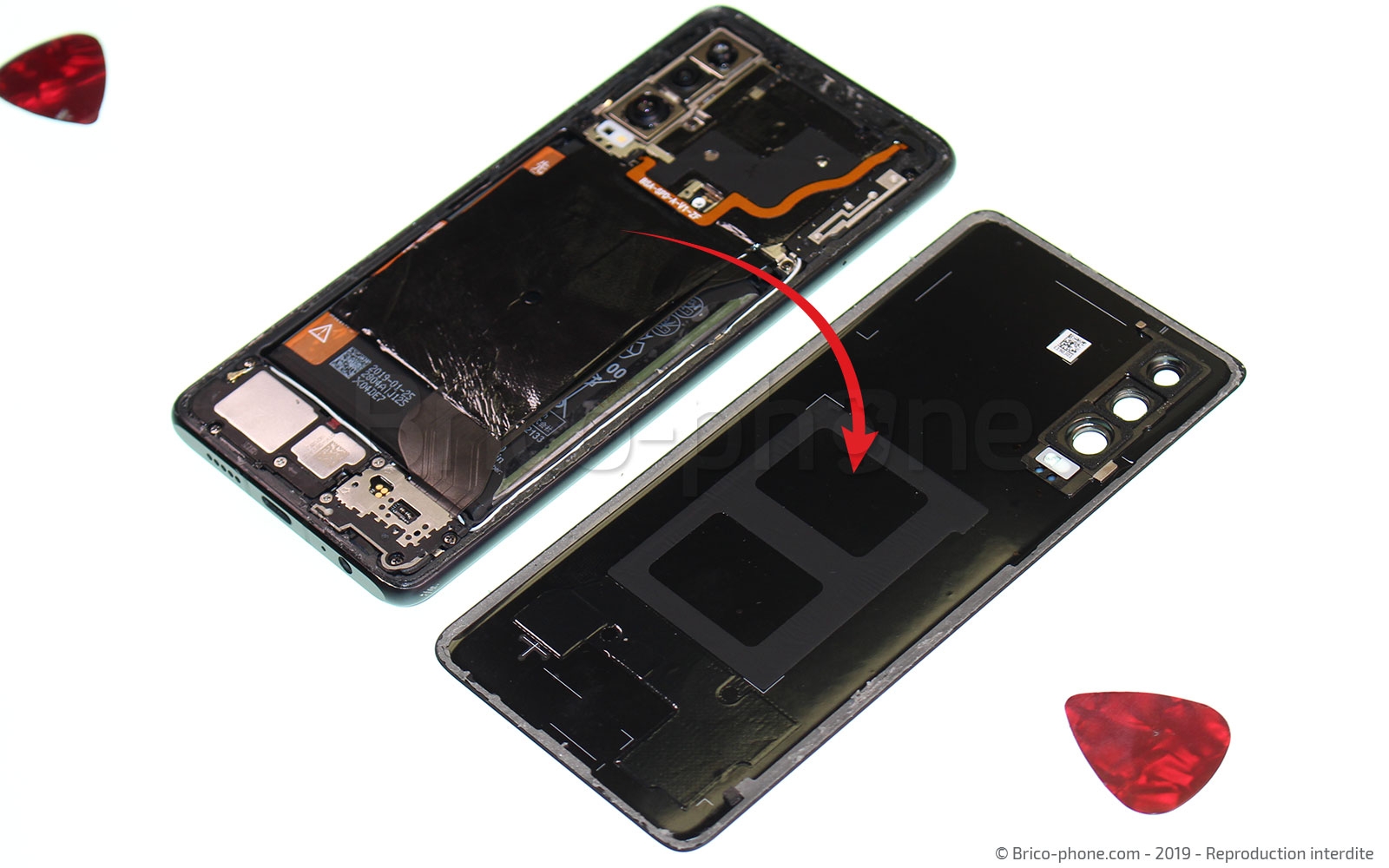

Pour retirer la façade arrière, utilisez les médiators en plastique déjà insérés pour faire le tour du téléphone et séparer la vitre arrière du châssis.
Puis prenez la carte PVC pour décoller le milieu en faisant attention aux nappes au-dessus de la batterie. Si jamais la vitre résiste, n'hésitez pas à chauffer de nouveau.
Outils du kit utilisés
Outils du kit utilisés

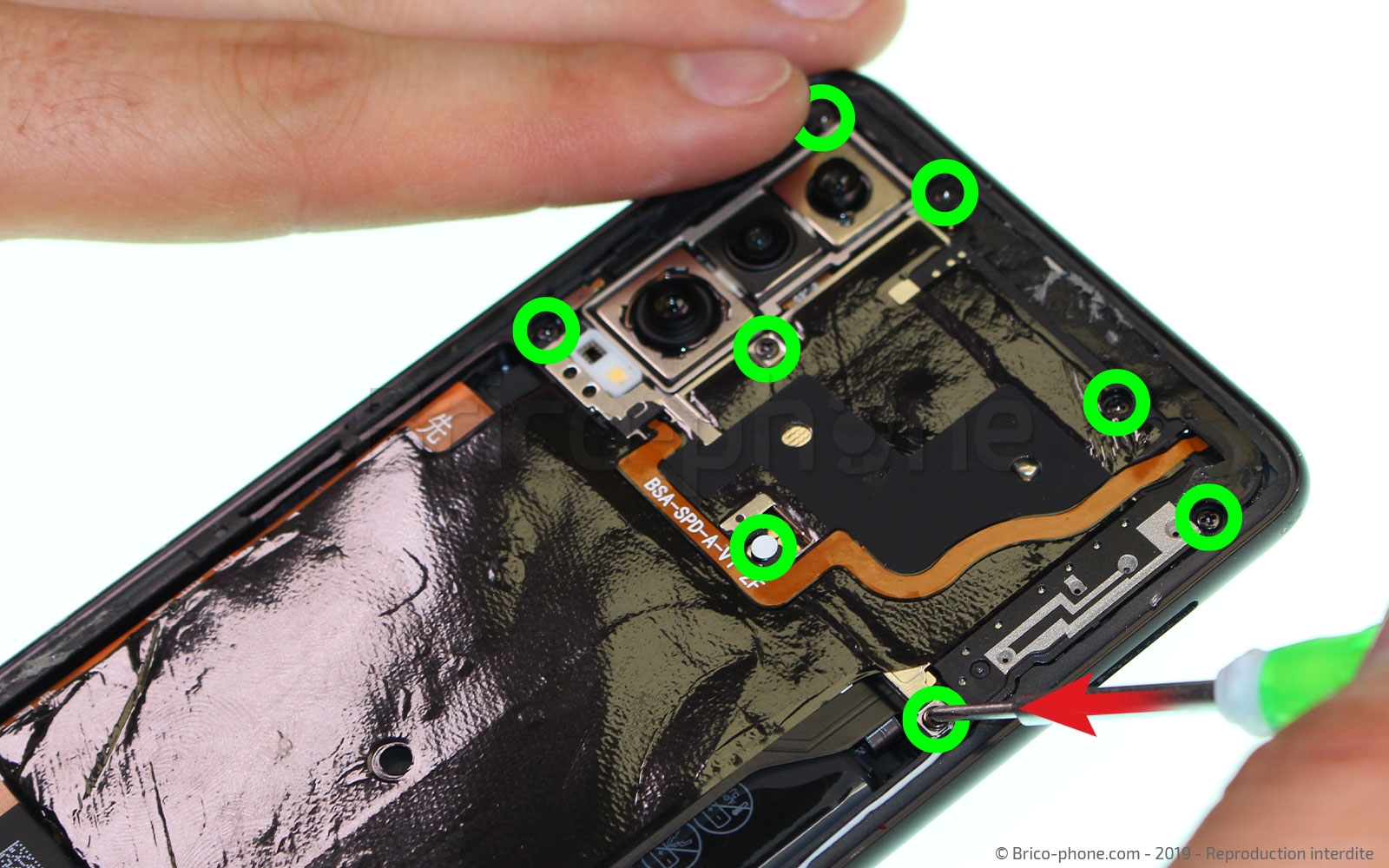

Etape 5 : Dévisser les vis du cache induction
Munissez-vous du tournevis cruciforme pour dévisser les huit vis qui maintiennent le cache en place.
Outils du kit utilisés
Outils du kit utilisés

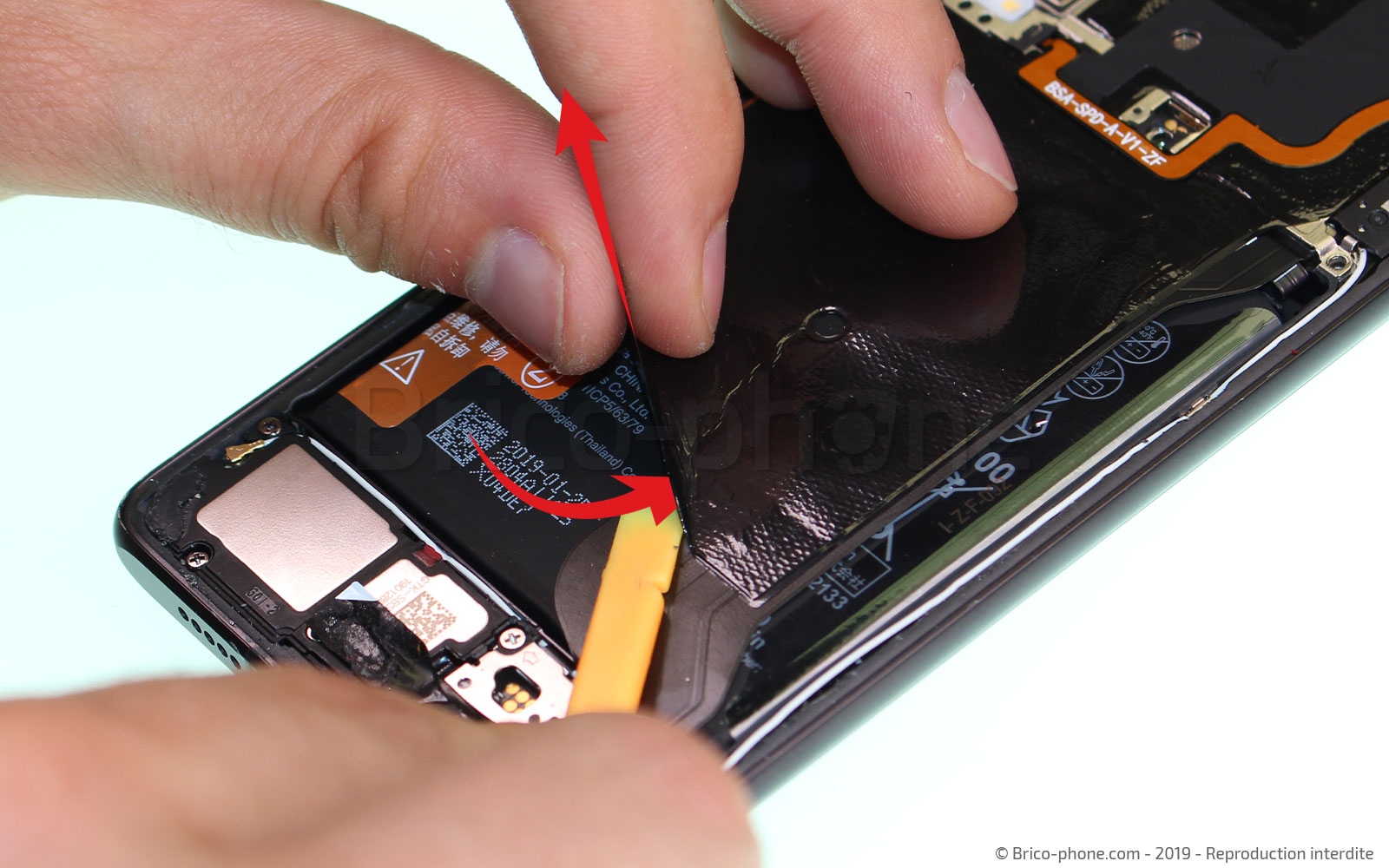

Etape 6 : Décoller la nappe induction

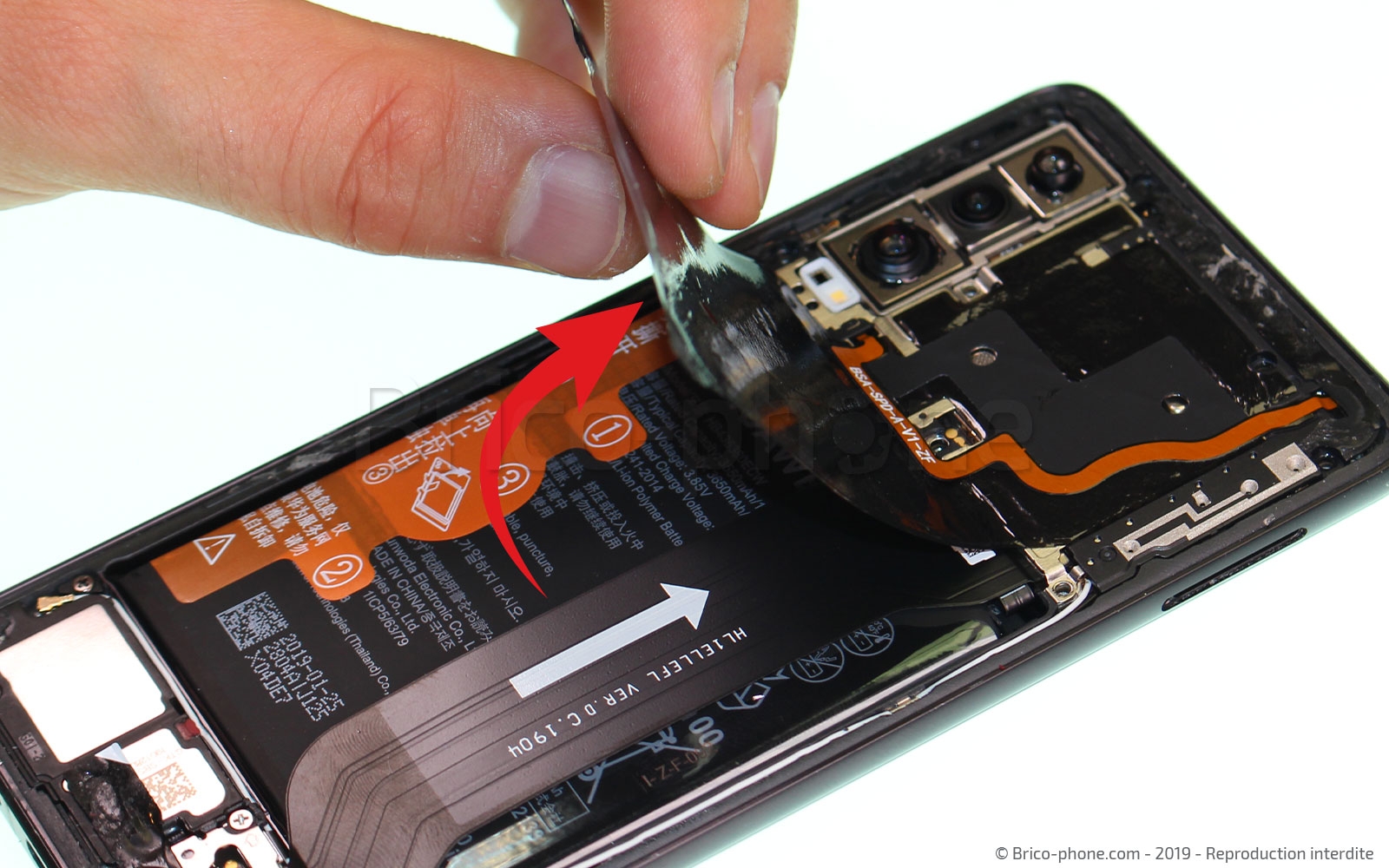

Pour enlever la nappe induction qui est collée sur la batterie, il faut prendre le levier en nylon et la soulever délicatement, jusqu'à atteindre le cache. Ne surtout pas la décoller du cache.
Outils du kit utilisés
Outils du kit utilisés

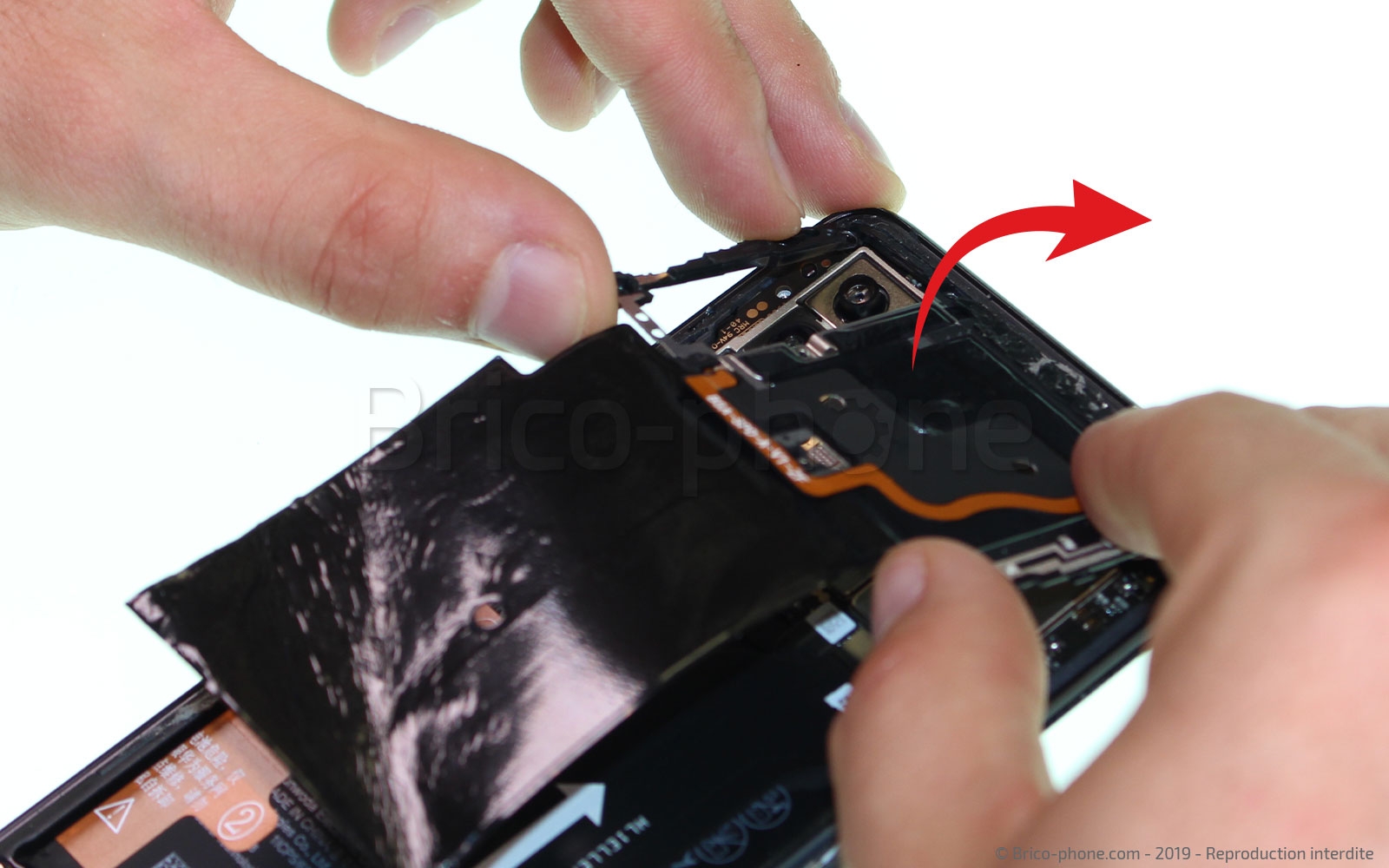

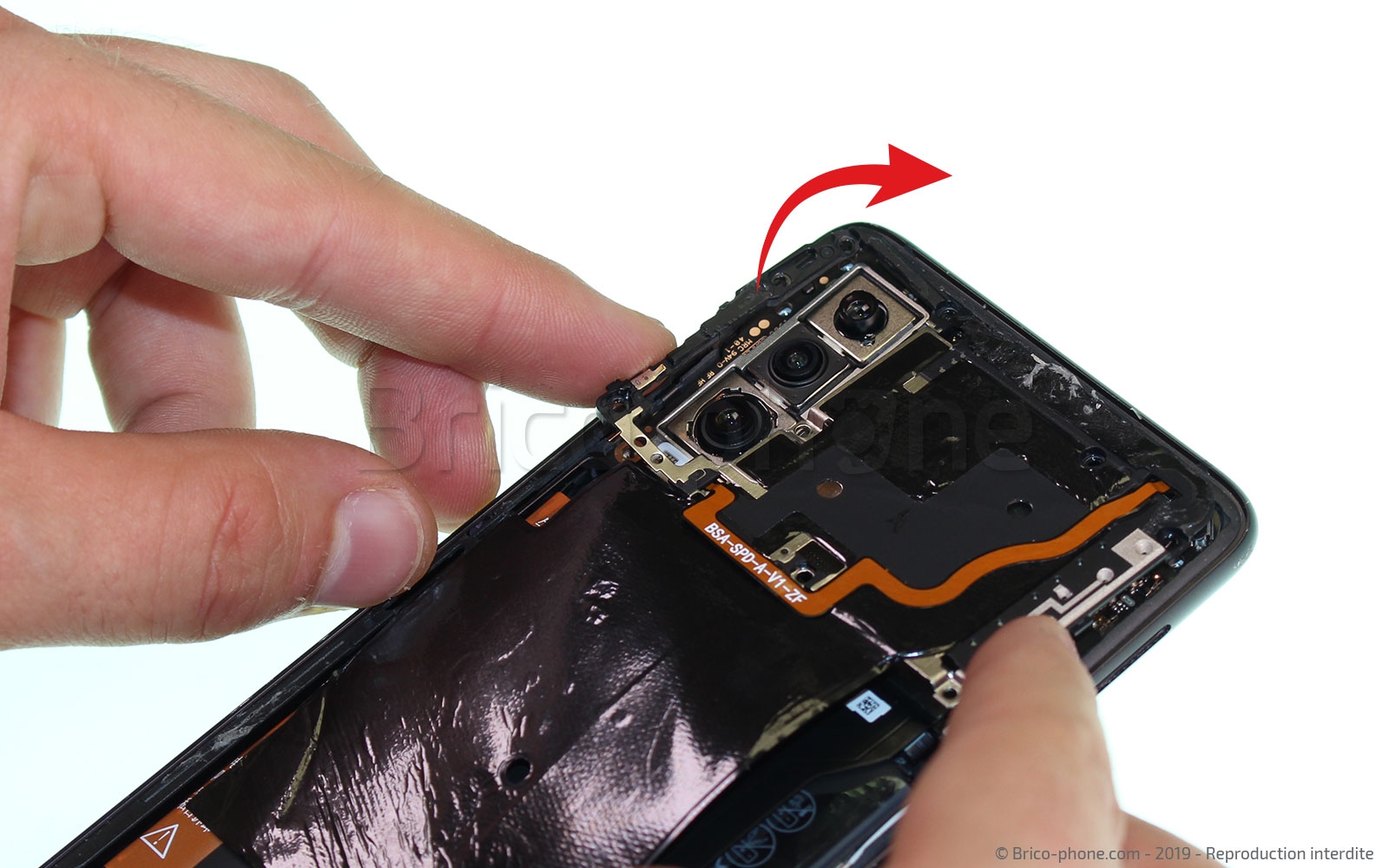

Etape 7 : Retirer le cache intégrant la nappe induction

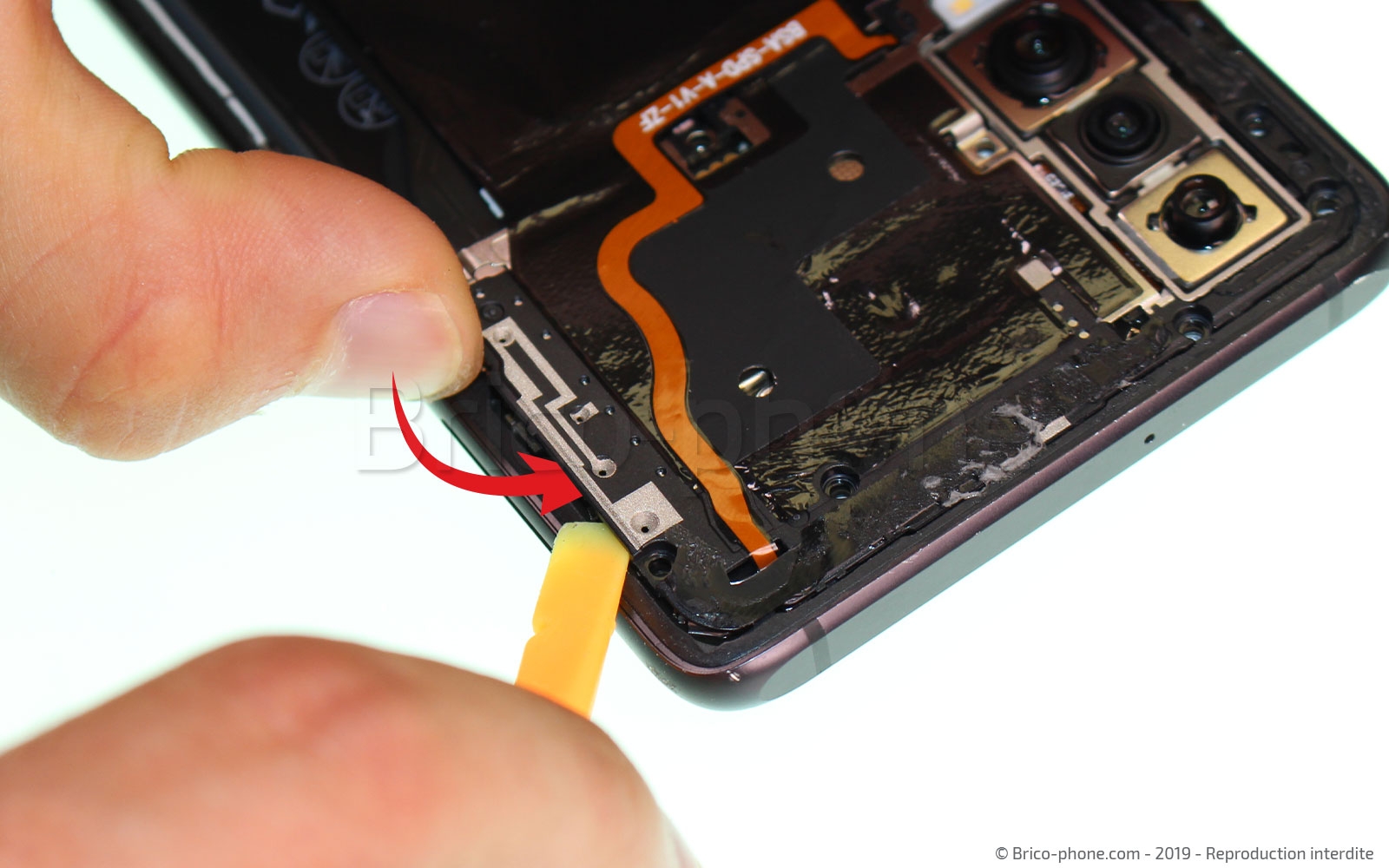

Maintenant que la nappe induction est libérée de la batterie, vous pouvez retirer le cache du haut à l'aide du levier en nylon. Insérez le levier dans le coin supérieur droit du téléphone pour le déclipser (photo 1).
Une fois celui-ci déclipsé, vous pouvez le retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

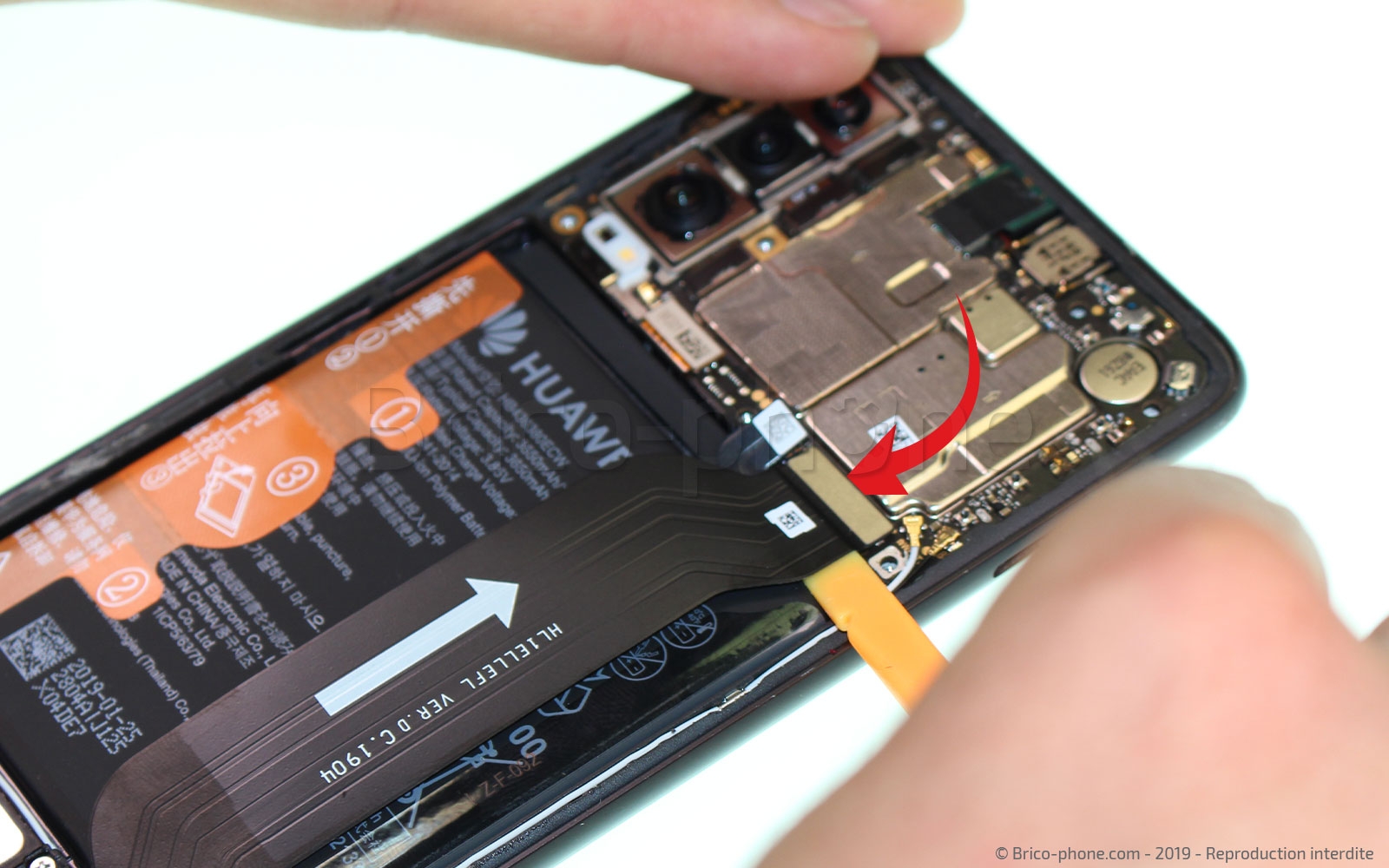

Etape 8 : Déconnecter la nappe de la batterie et de la rallonge

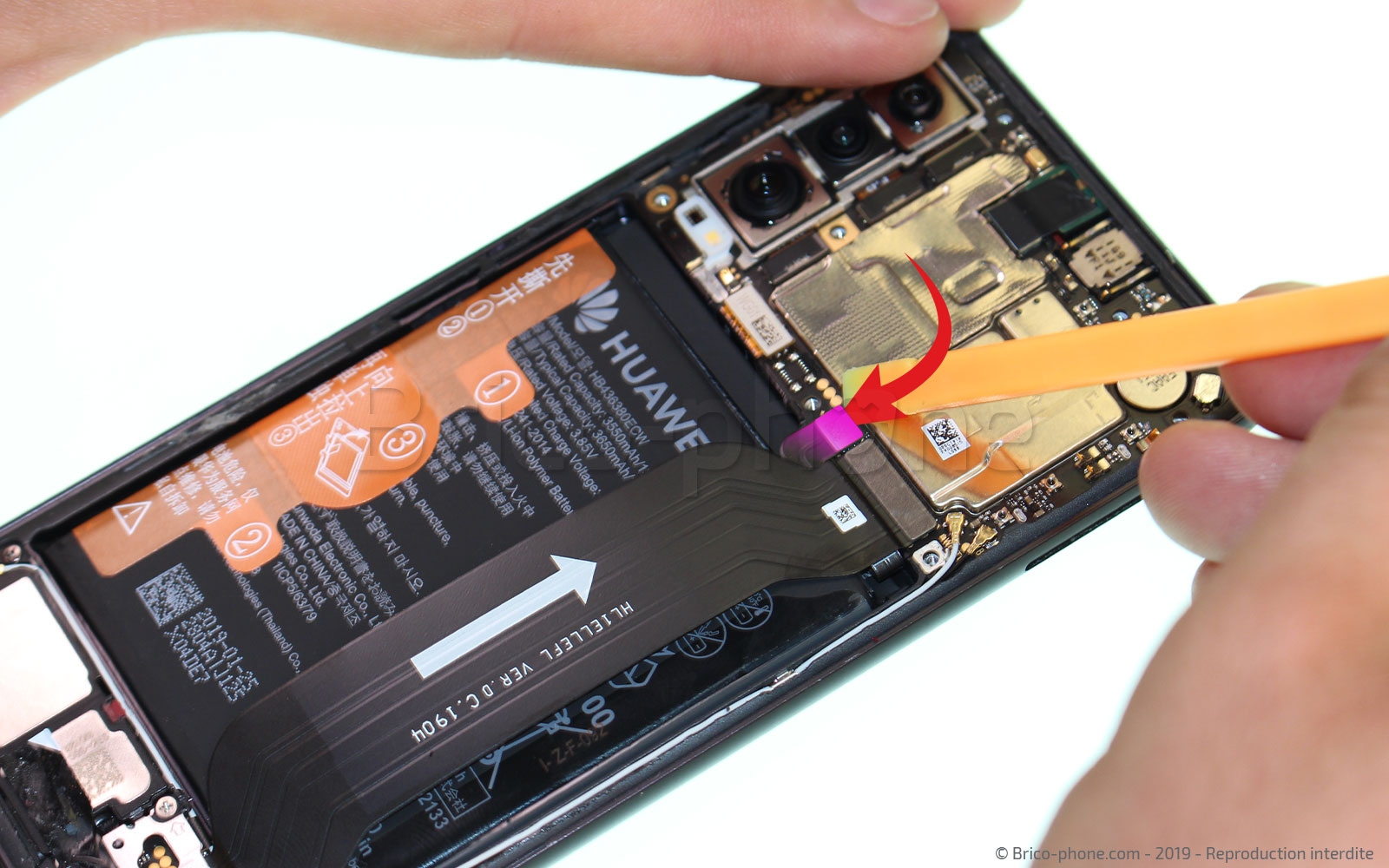

Toujours à l'aide du levier en nylon, déconnectez la nappe de la batterie (photo 1) puis celle de la rallonge (photo 2).
Outils du kit utilisés
Outils du kit utilisés

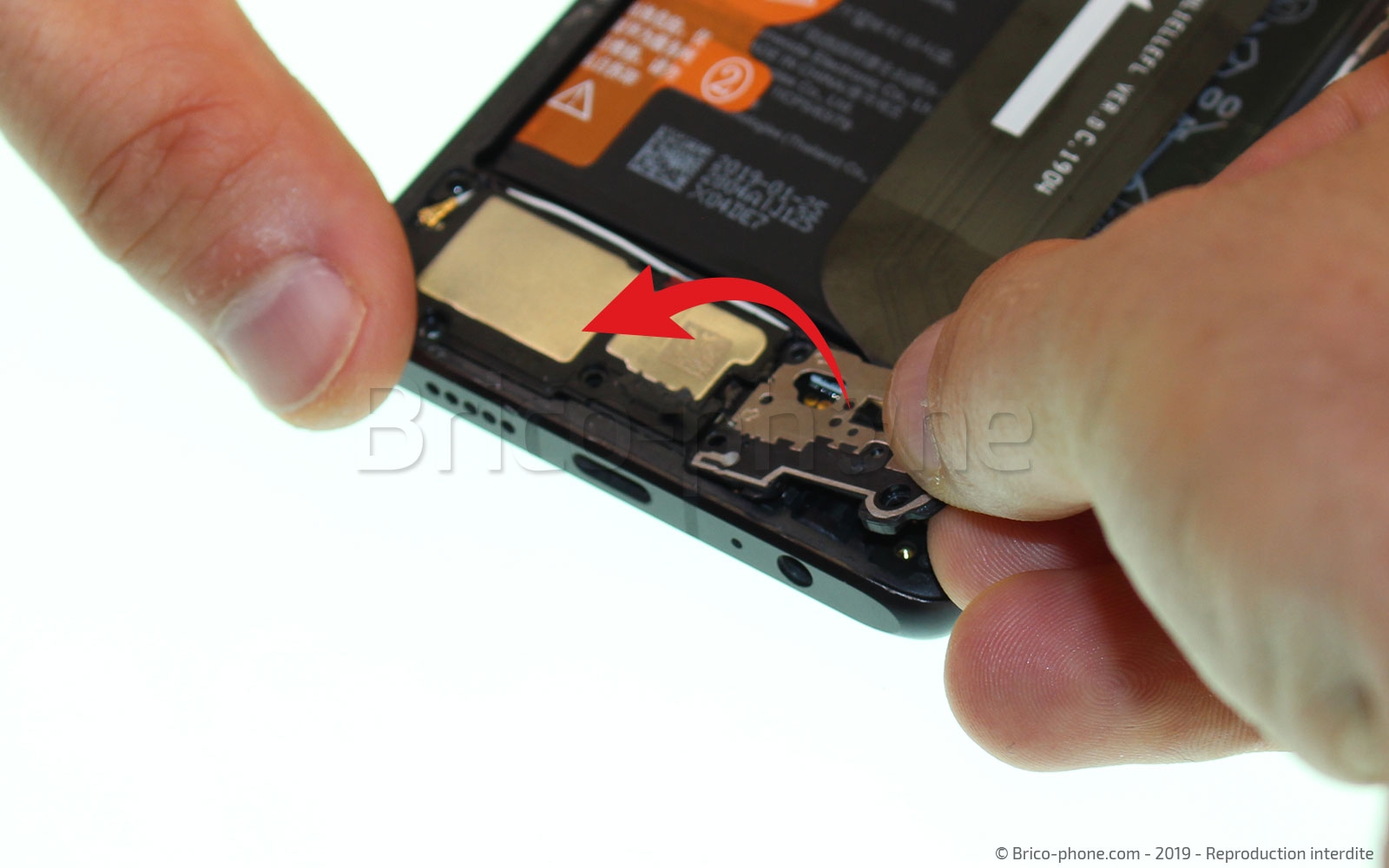

Etape 9 : Dévisser les vis du cache et du haut-parleur externe

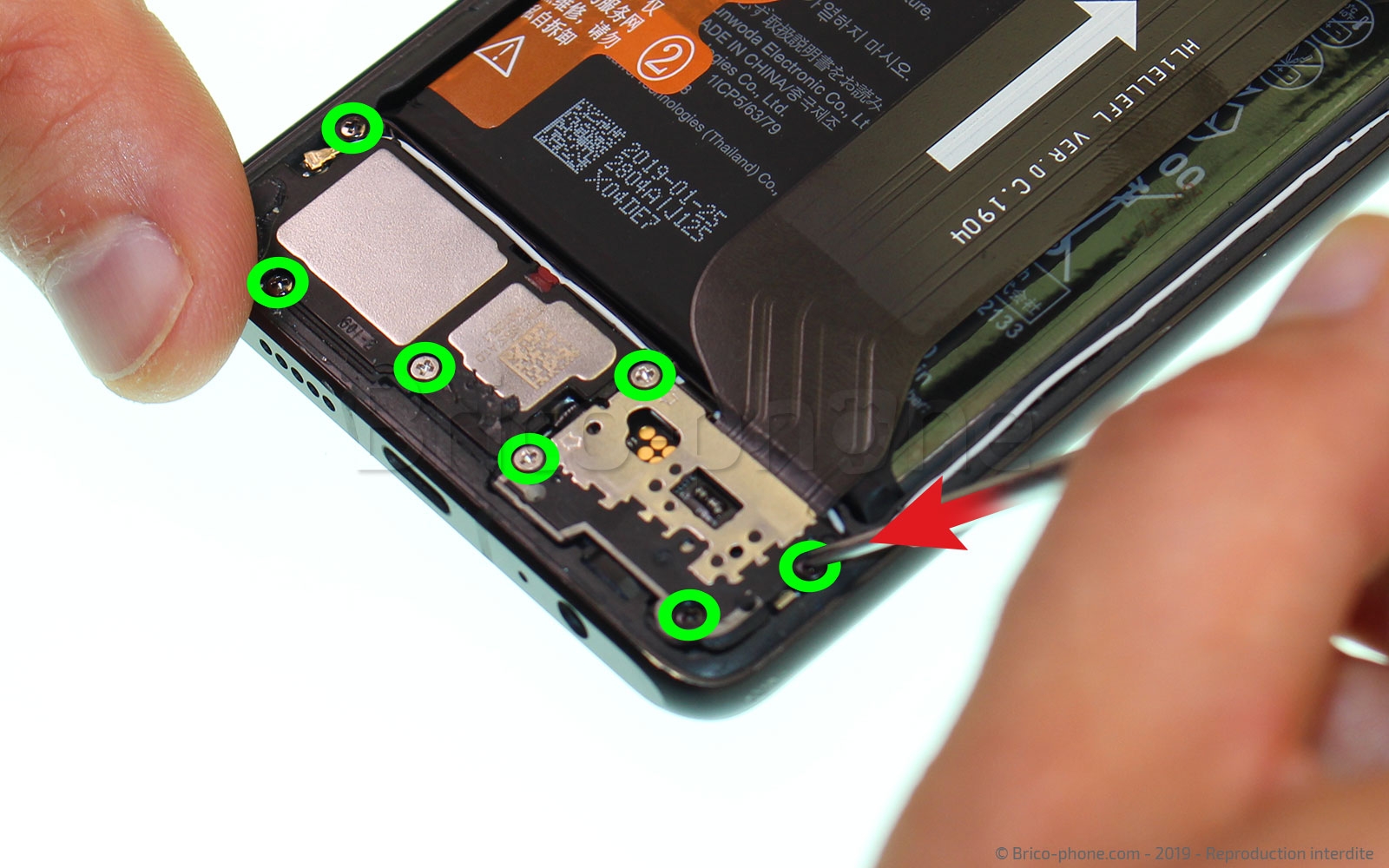

Descendons maintenant sur le bas du téléphone, dévissez les sept vis qui maintiennent le cache ainsi que le bloc haut-parleur avec le tournevis cruciforme du kit outils.

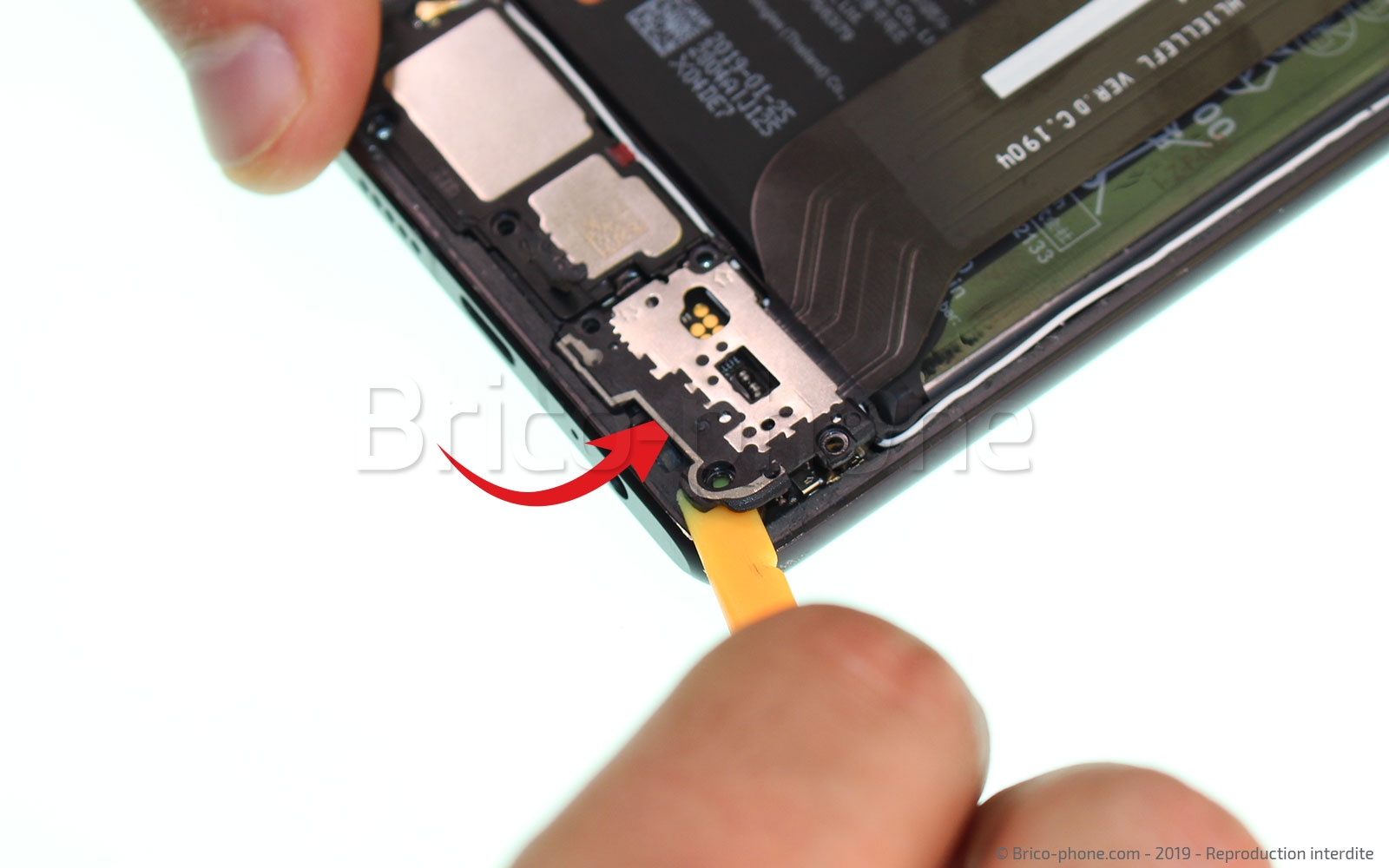

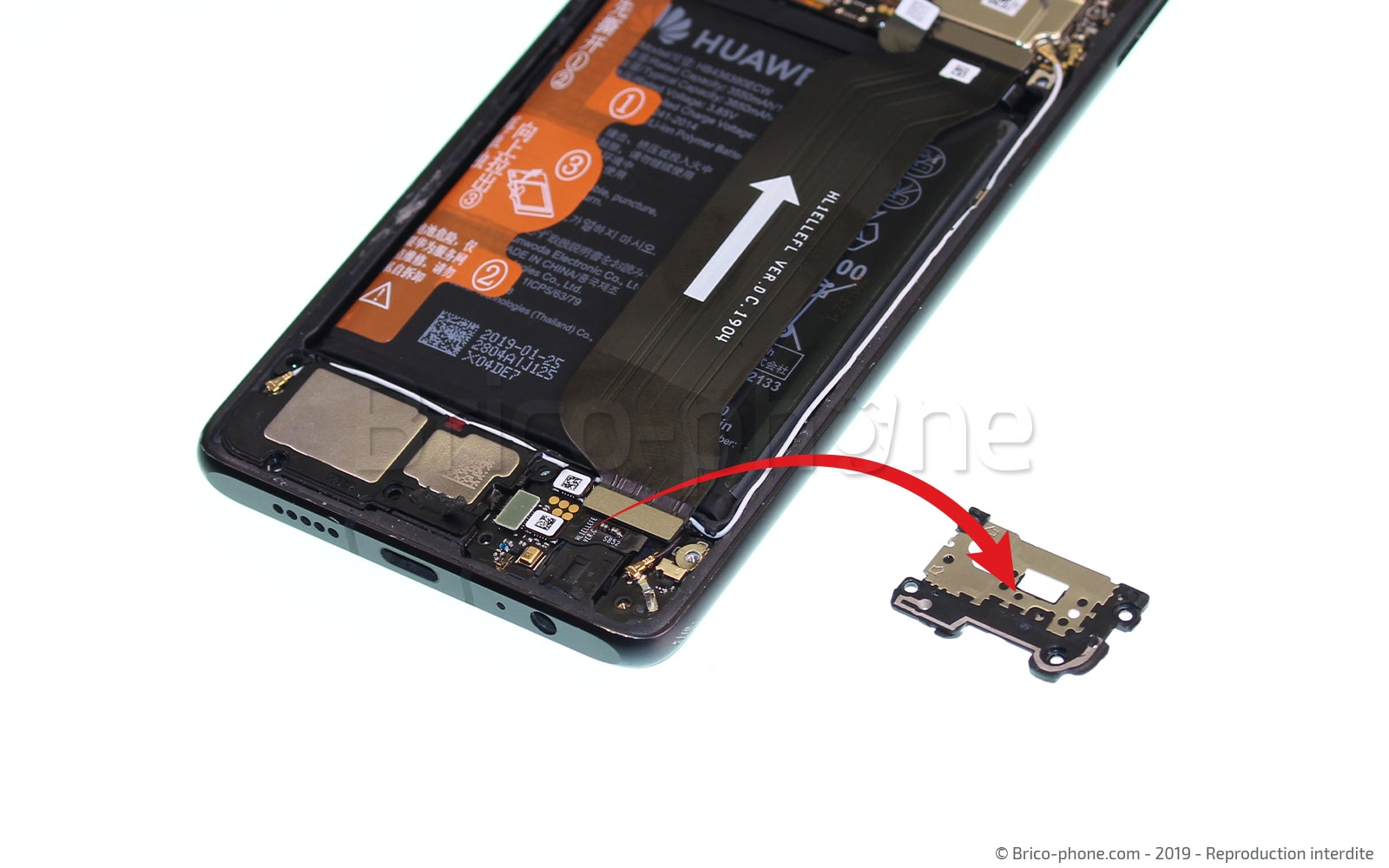

Soulevez le cache de droite avec le levier en nylon pour le retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

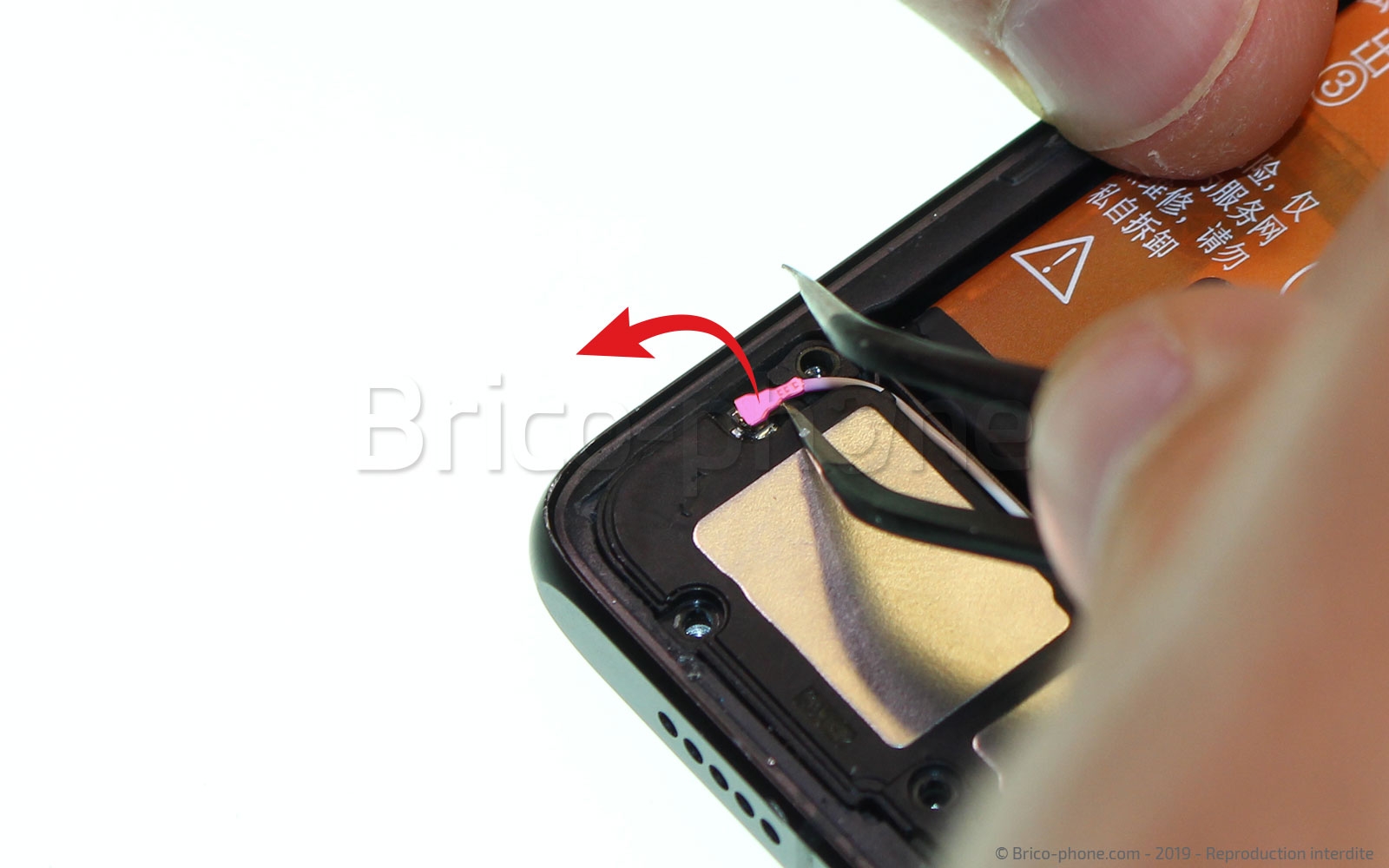

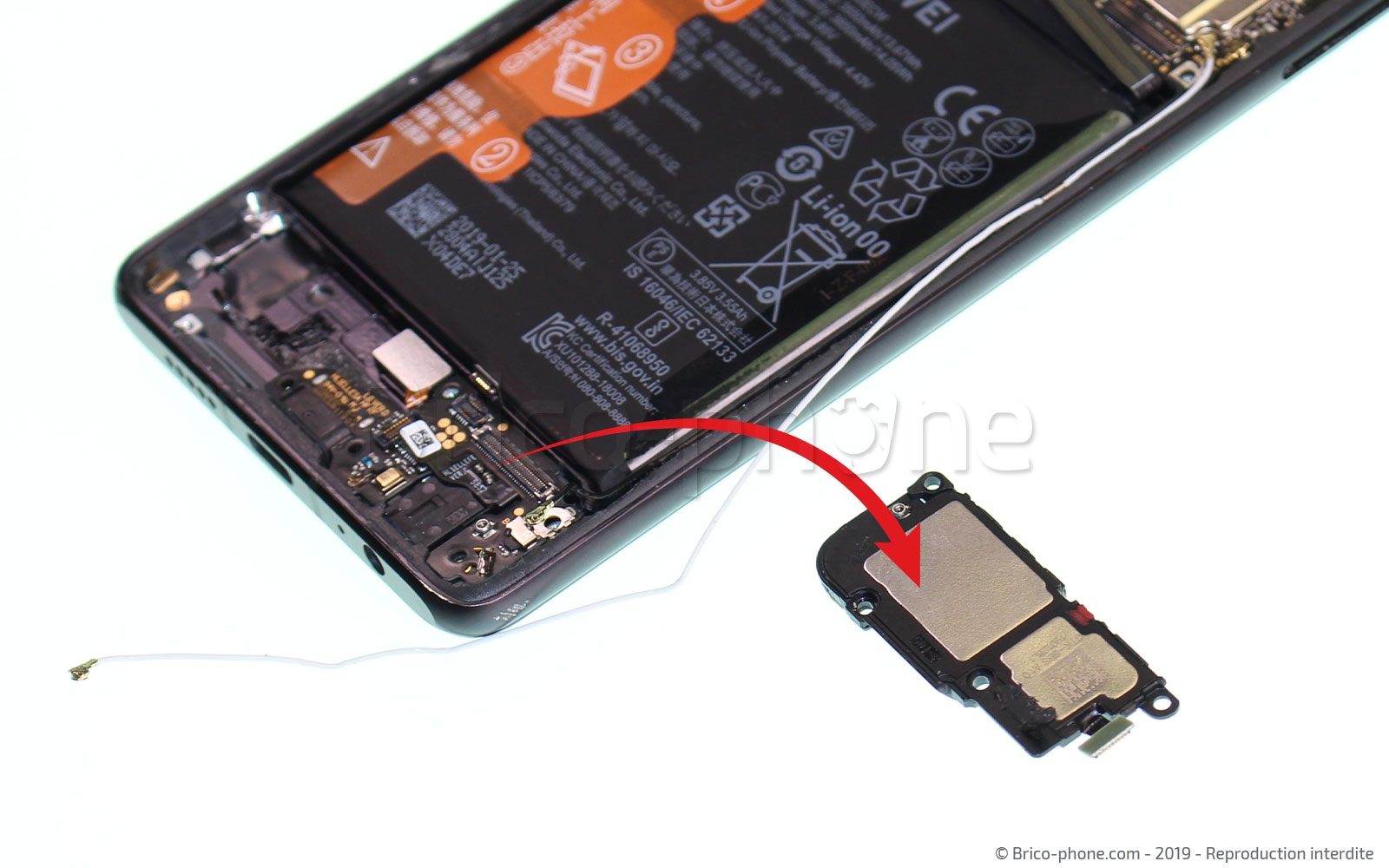

Etape 10 : Retirer le haut-parleur externe

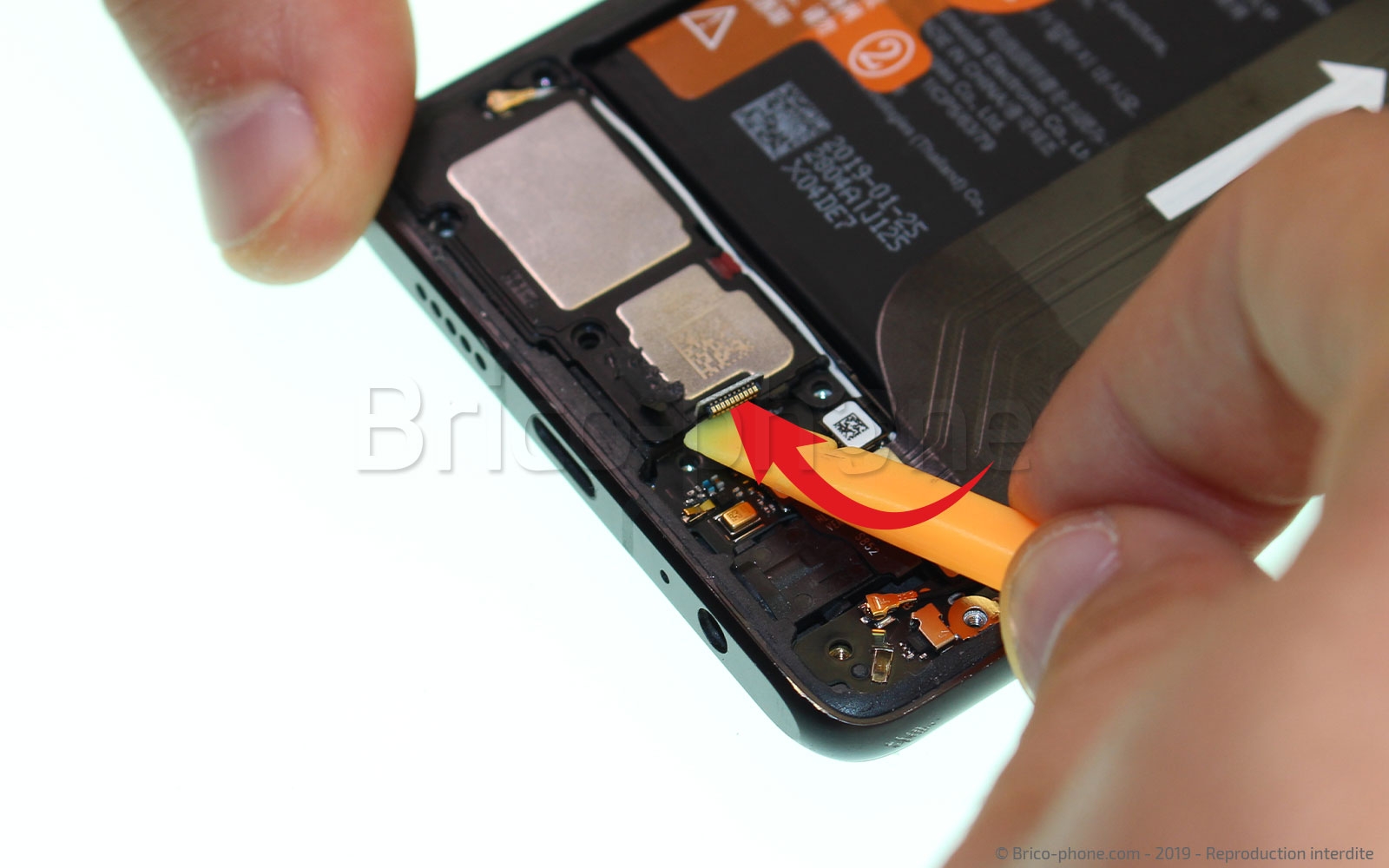

Pour avoir accès au reste du téléphone, il faut retirer le haut-parleur externe qui nous bloque. Avec la spatule, déconnectez la nappe de celui-ci, puis à l'aide de la pincette en métal, déconnectez le câble coaxial blanc qui est connecté sur la gauche du bloc HP.

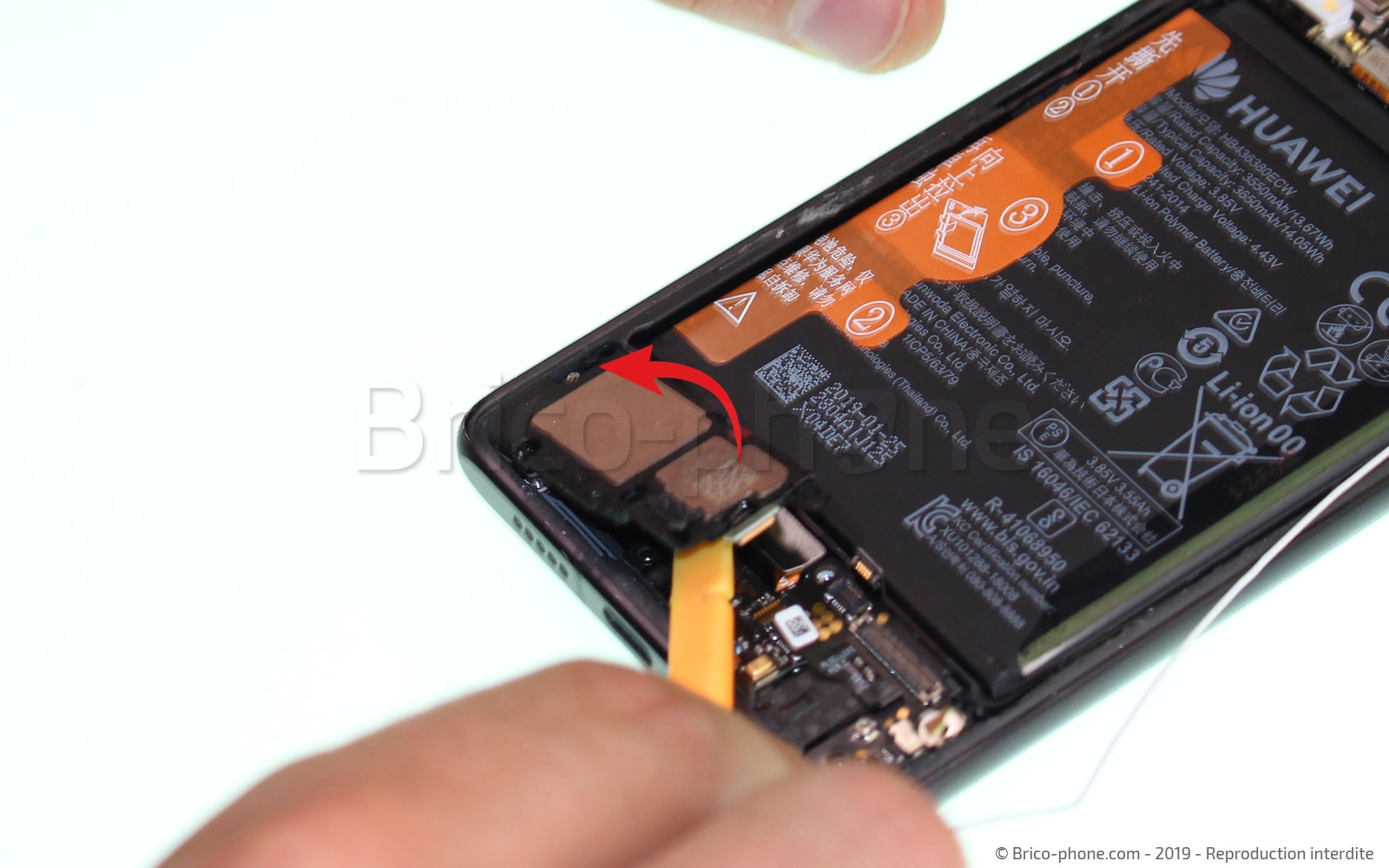

Ensuite, faites levier avec la spatule (photo 3) pour le faire sortir du châssis et le retirer complètement du téléphone.
Outils du kit utilisés
Outils du kit utilisés

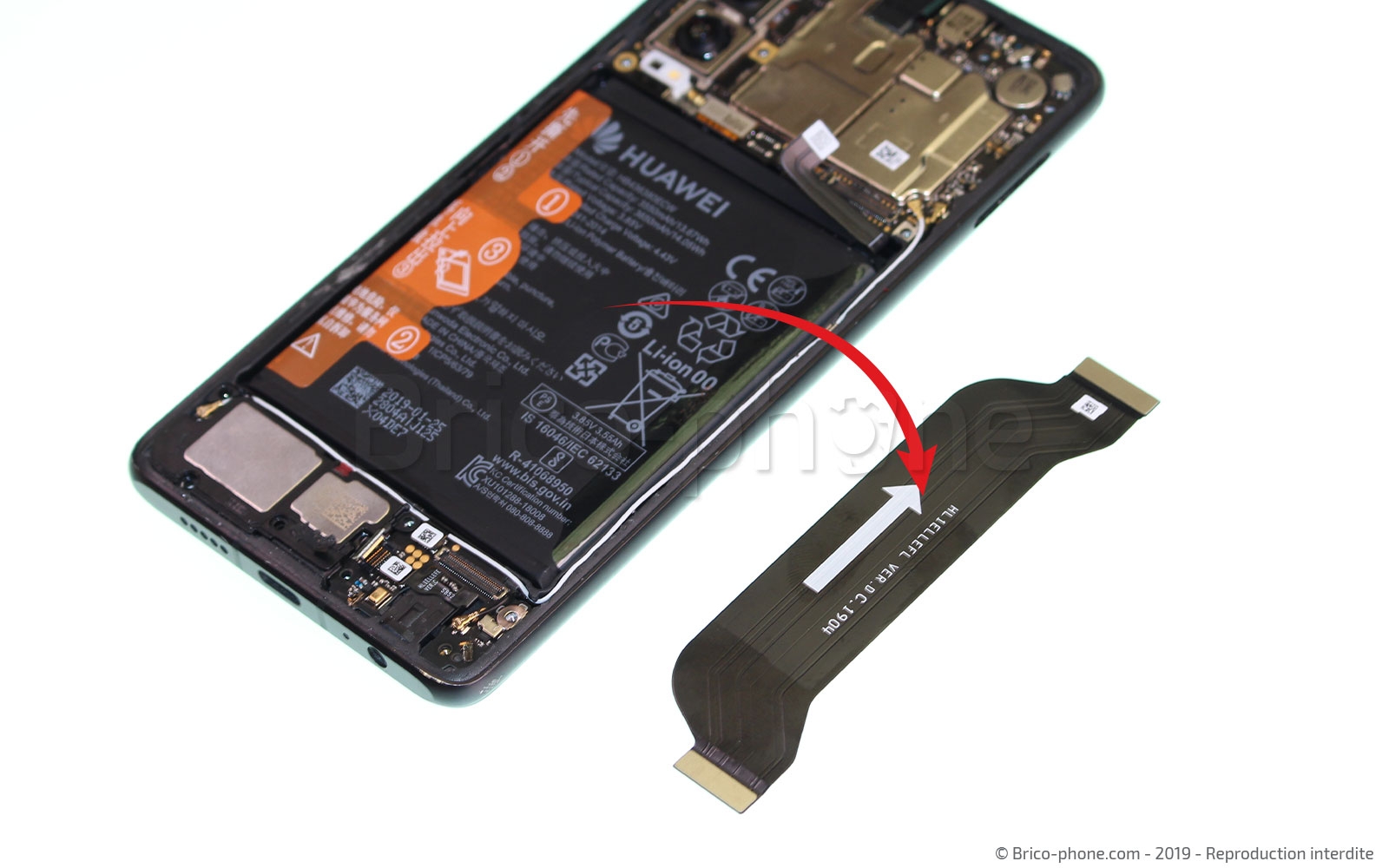

Etape 11 : Retirer la rallonge

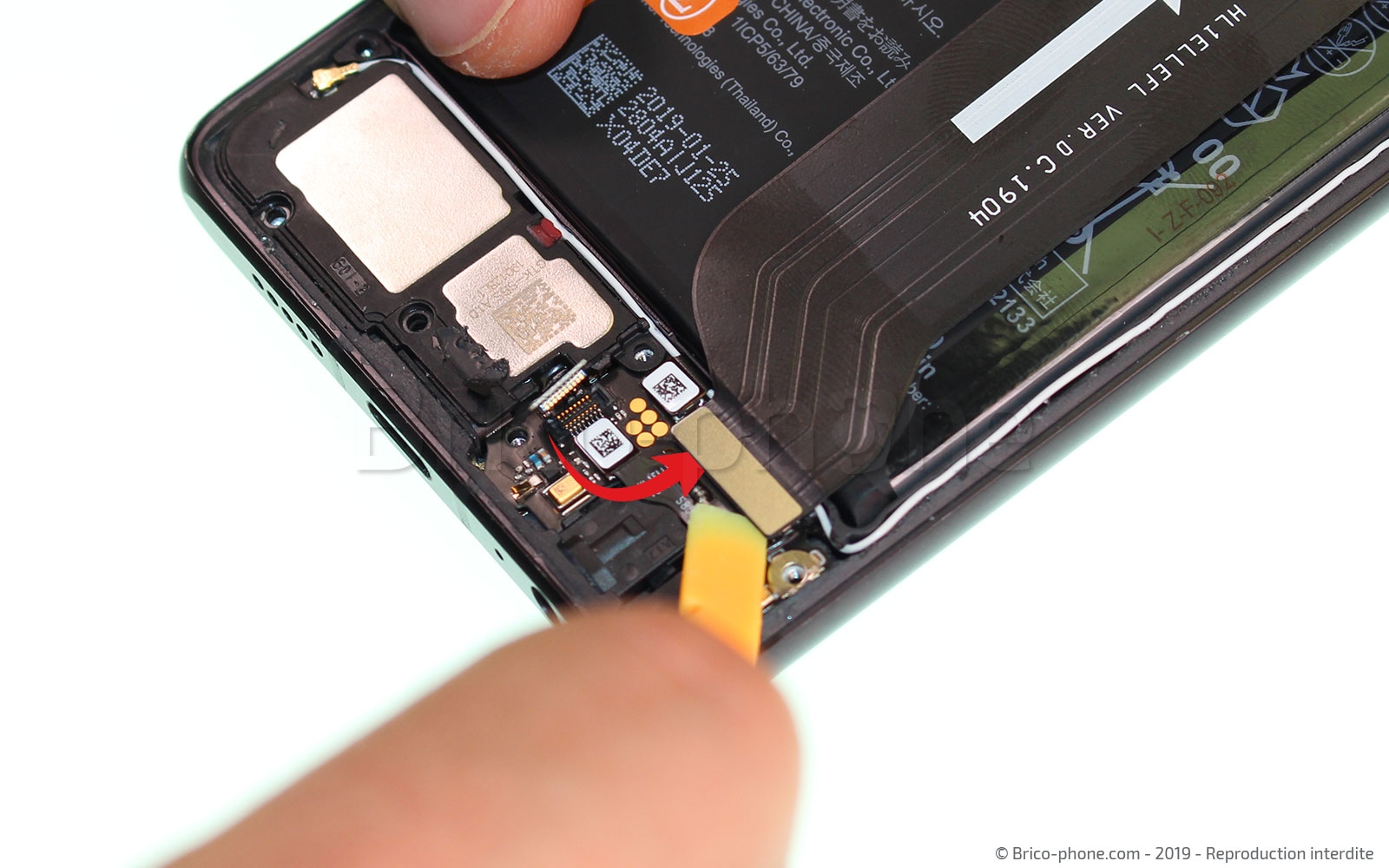

Toujours avec le levier en nylon du kit outils, déconnectez la rallonge du connecteur de charge, puis retirez-la du téléphone.
Outils du kit utilisés
Outils du kit utilisés

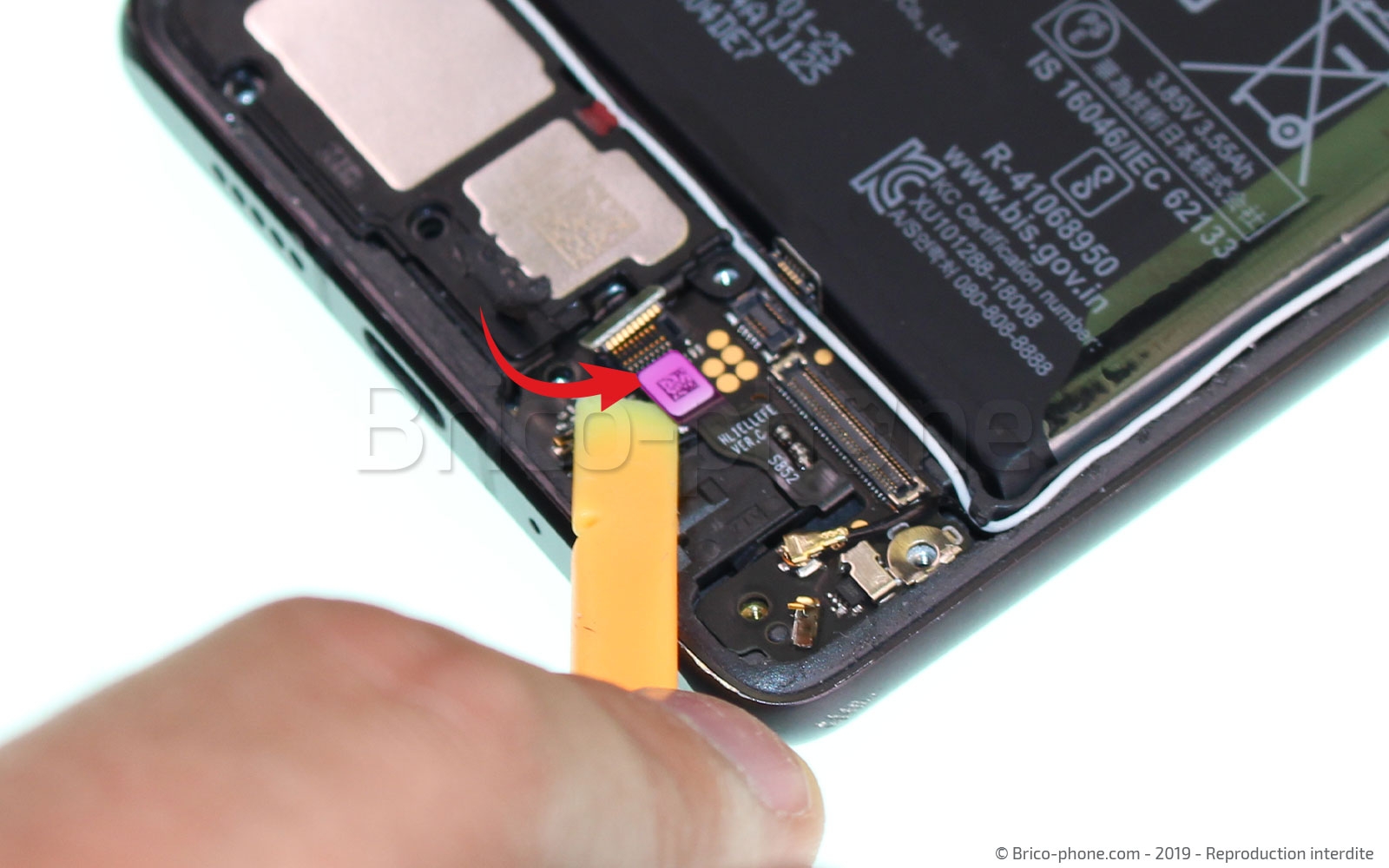

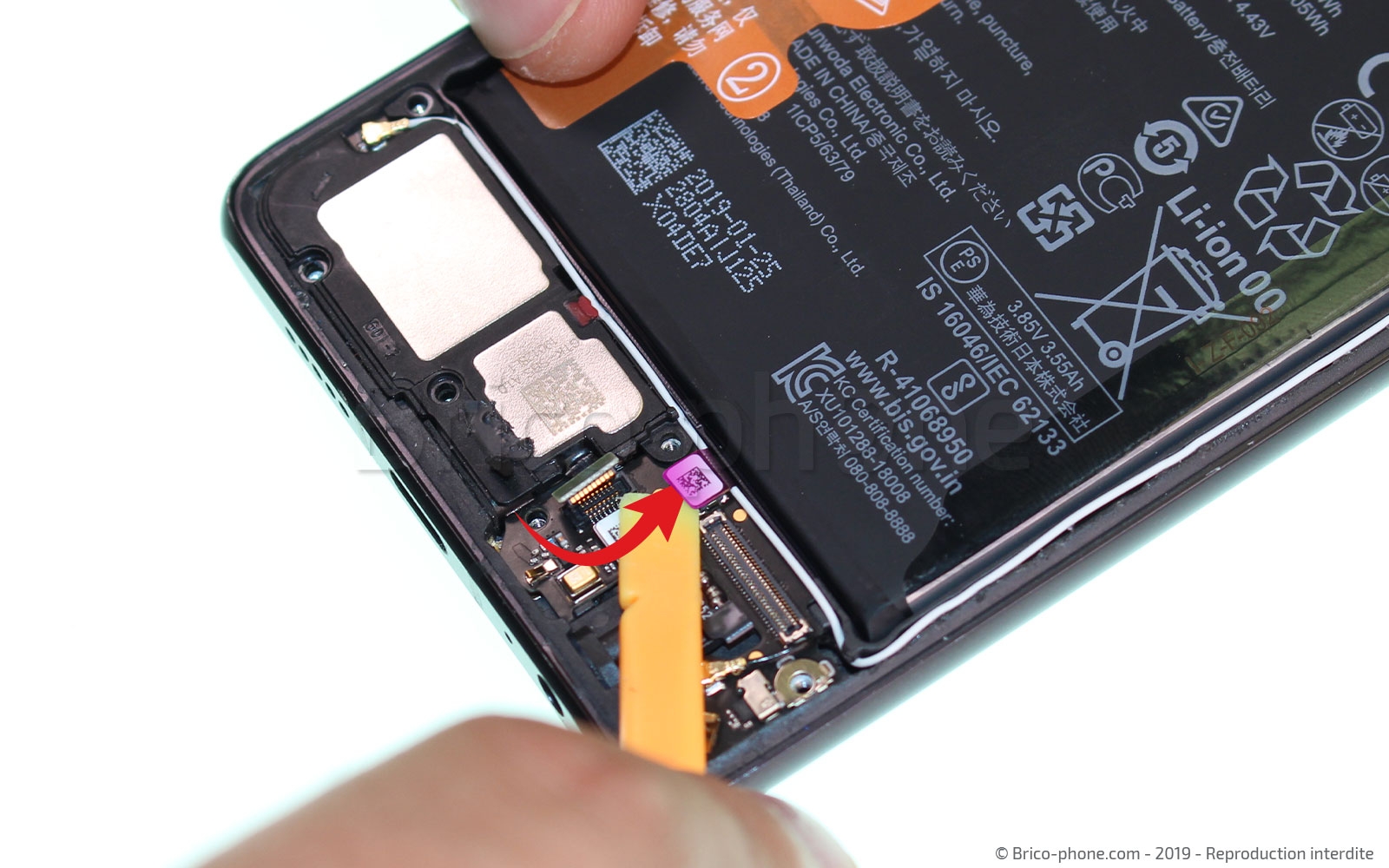

Etape 12 : Déconnecter la rallonge du lecteur d'empreintes et la prise jack
Gardez le levier en nylon en main pour déconnecter la nappe de la rallonge du lecteur d'empreintes digitales (photo 1) puis celle de la prise jack (photo 2).
Outils du kit utilisés
Outils du kit utilisés

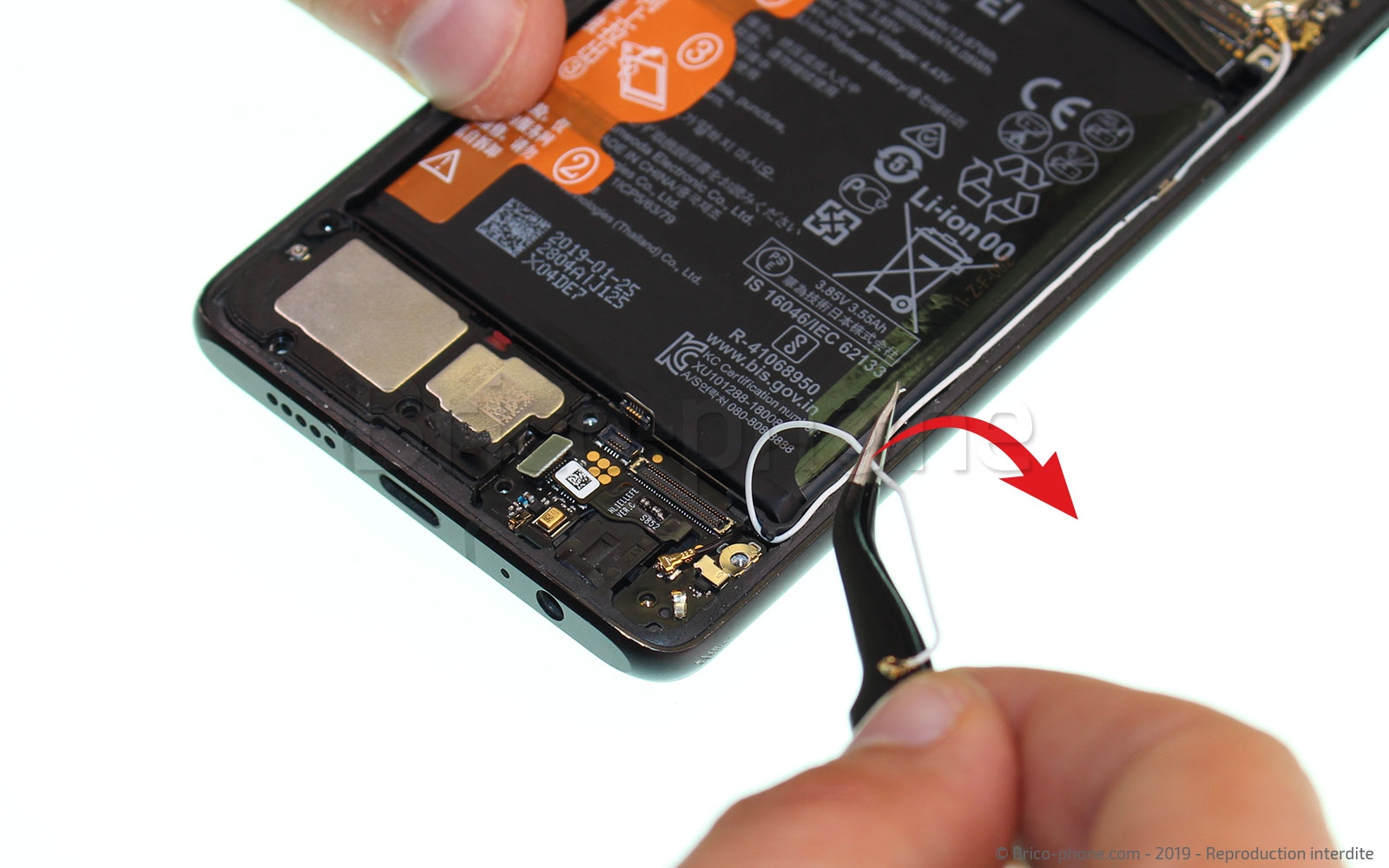

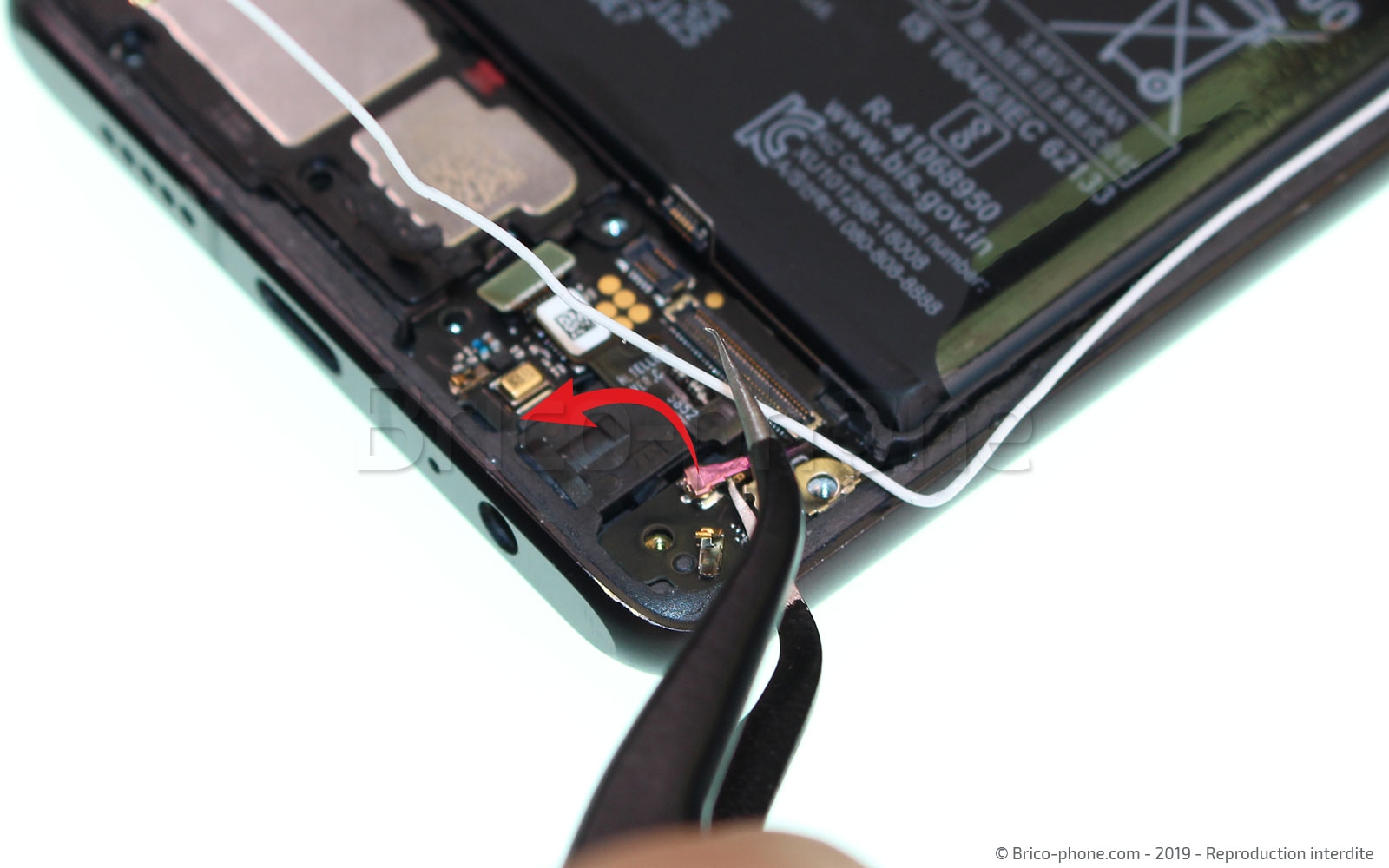

Etape 13 : Libérer le connecteur de charge des câbles coaxiaux
Vous avez pu voir qu'à l'étape 9, vous avez déjà déconnecté le câble coaxial blanc maintenant il faut le retirer de son logement avec la pincette en métal jusqu'au bord du téléphone (photo 1). Puis déconnectez le câble coaxial noir (photo 2).
Outils du kit utilisés
Outils du kit utilisés

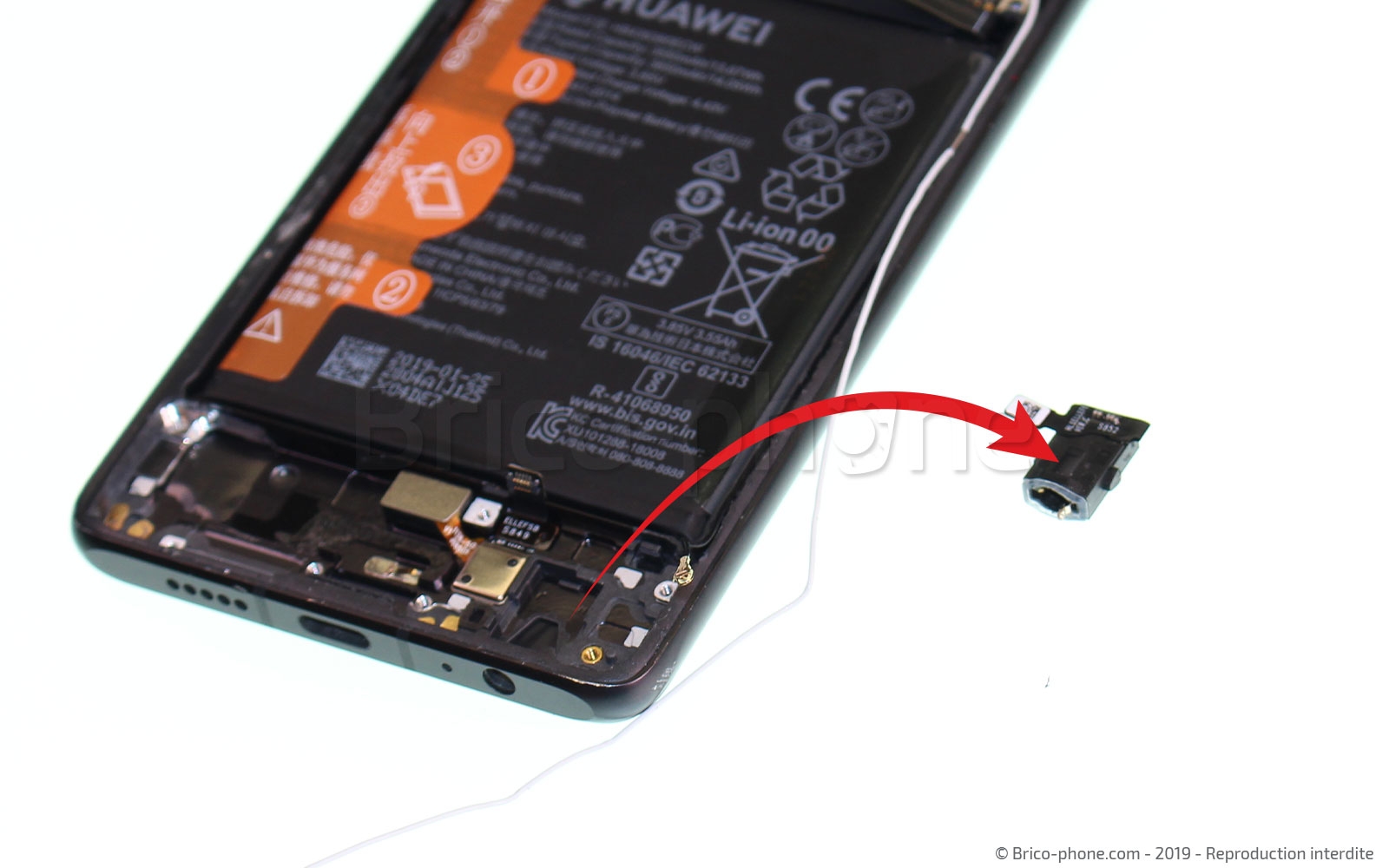

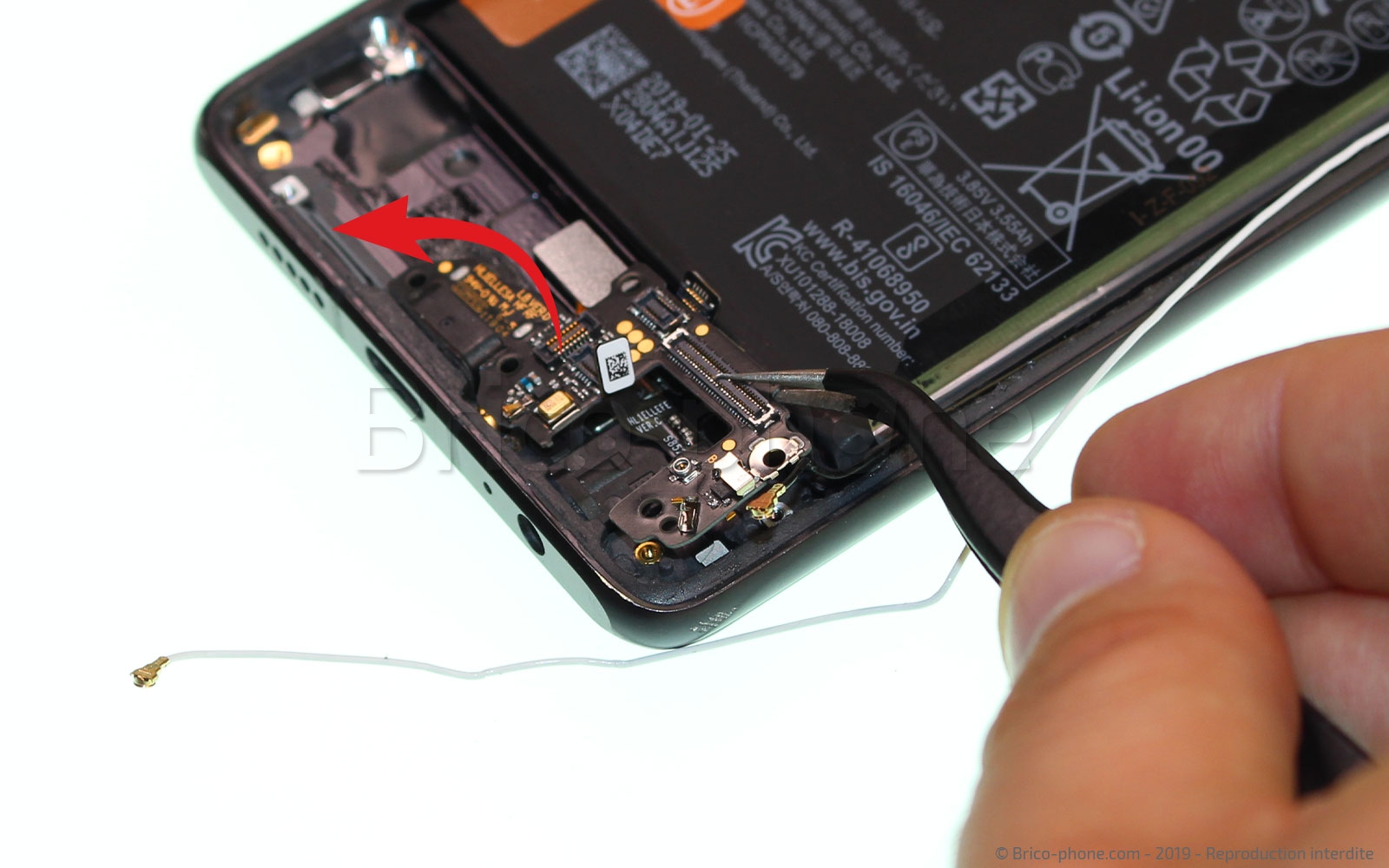

Etape 14 : Retirer le connecteur de charge et la prise jack

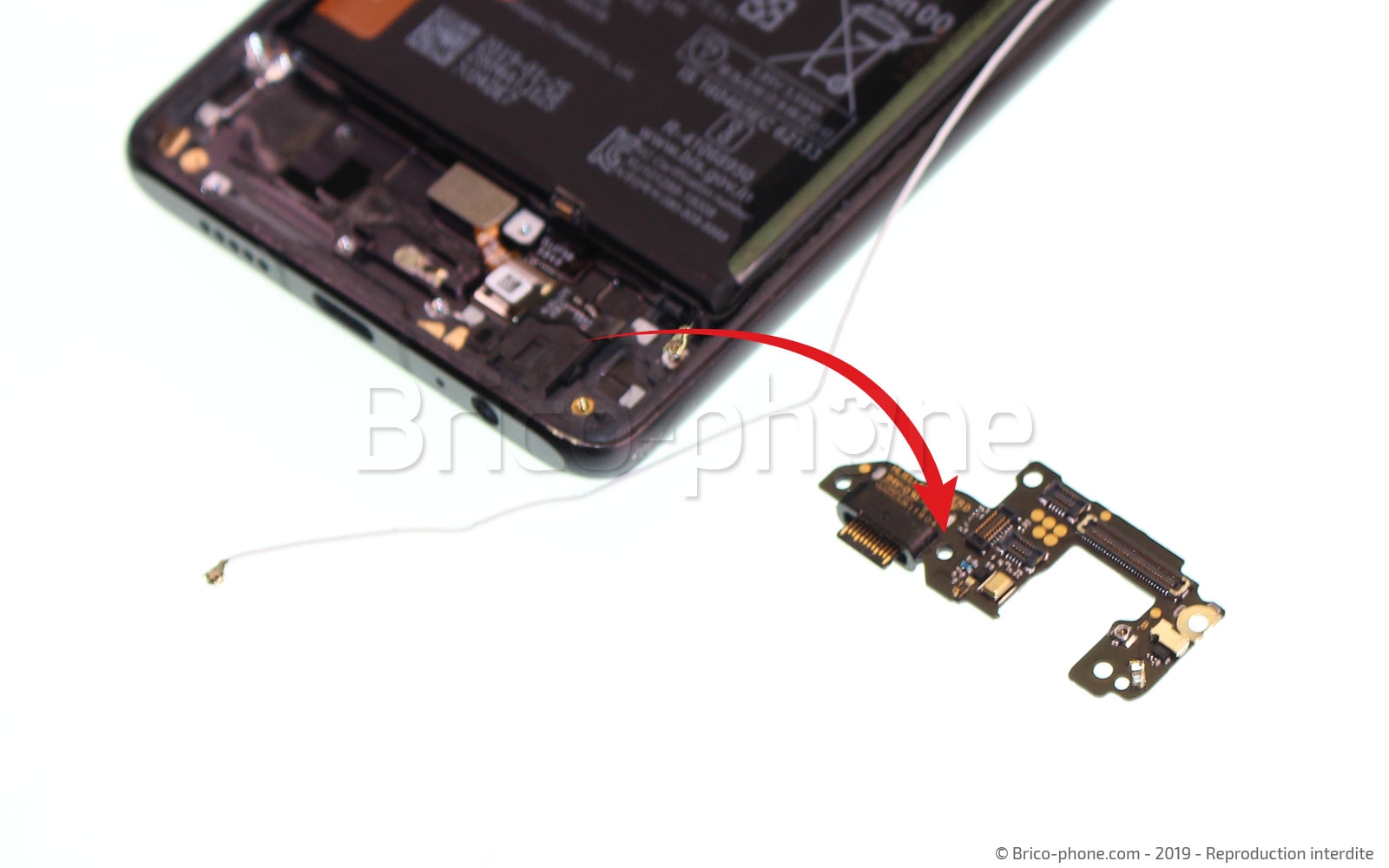

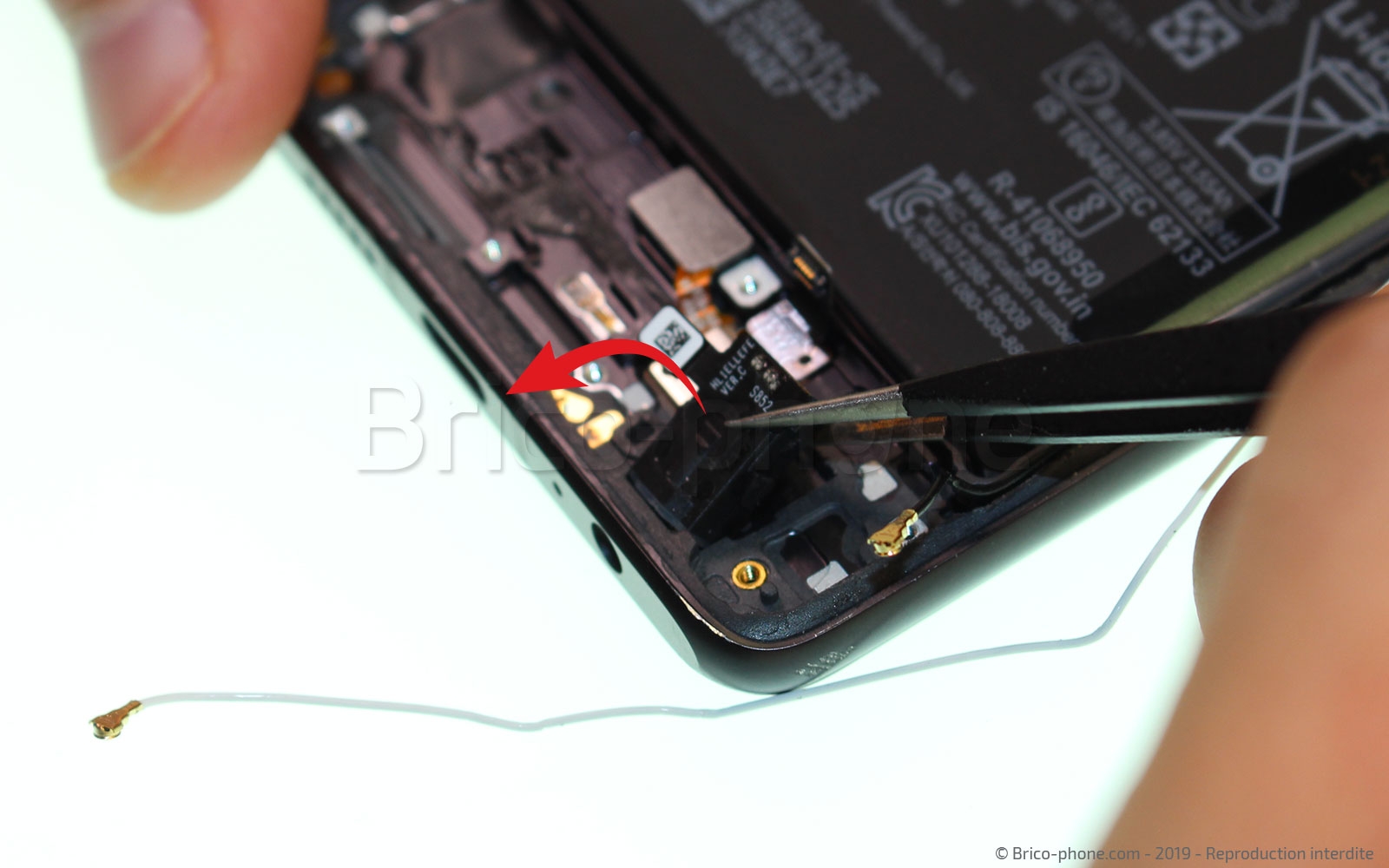

Vous pouvez dès à présent retirer le connecteur de charge avec la pincette (photo 1 et 2). Ensuite, retirez la prise jack toujours avec la pincette du kit outils (photo 3 et 4) .
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Enlever la rallonge du lecteur d'empreintes

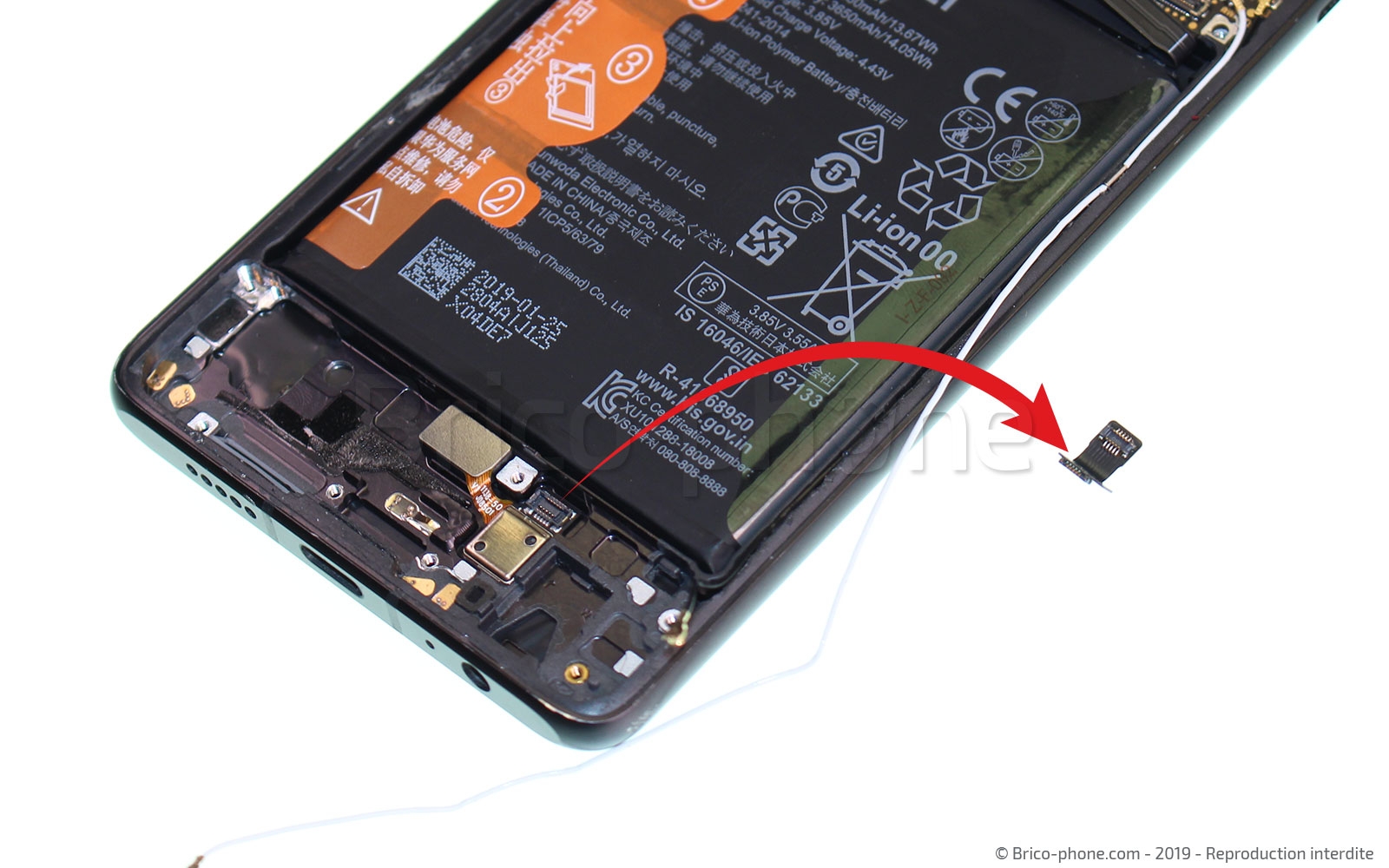

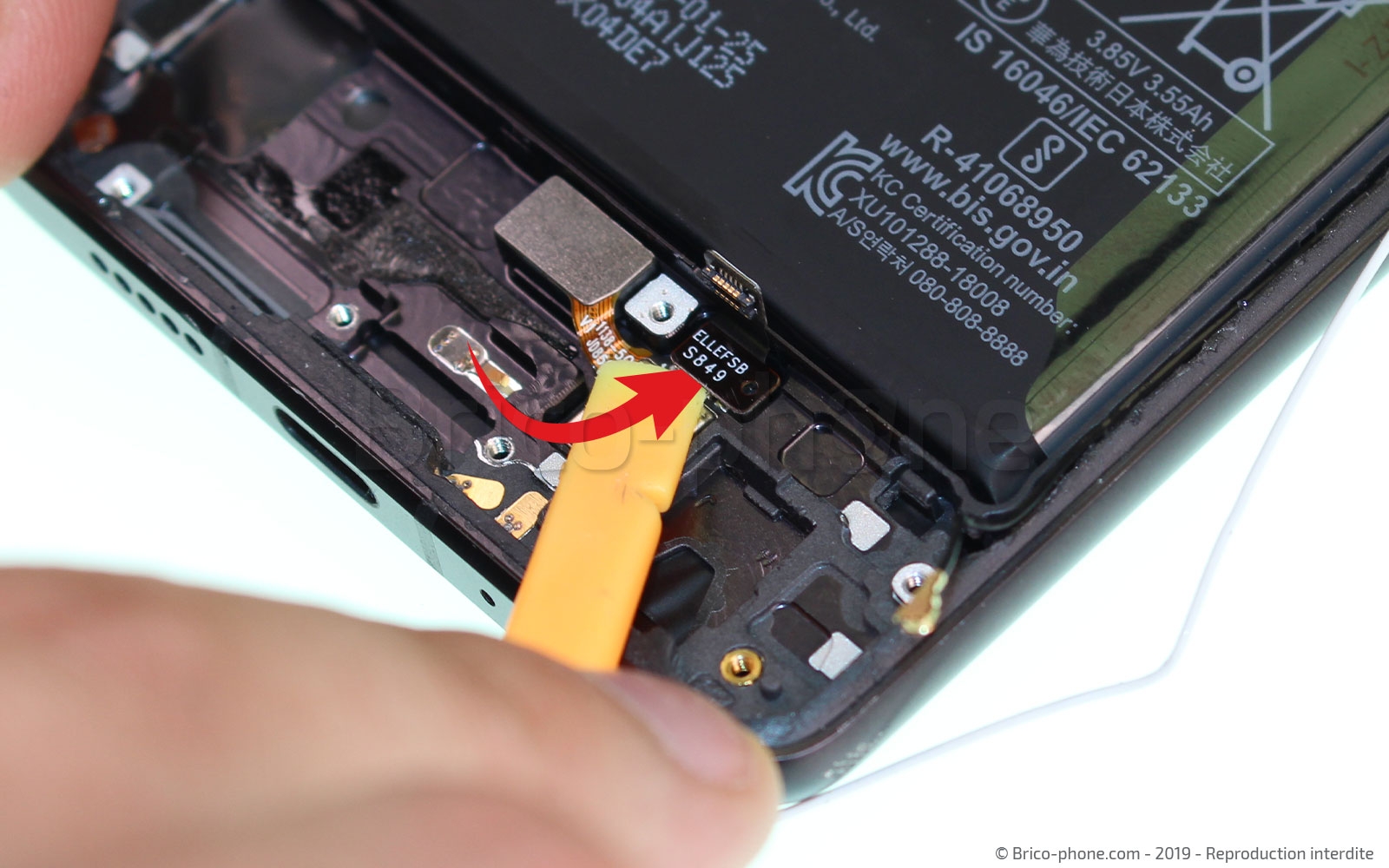

Il faut récupérer la rallonge qui permet de relier le lecteur d'empreintes digitales au connecteur de charge avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

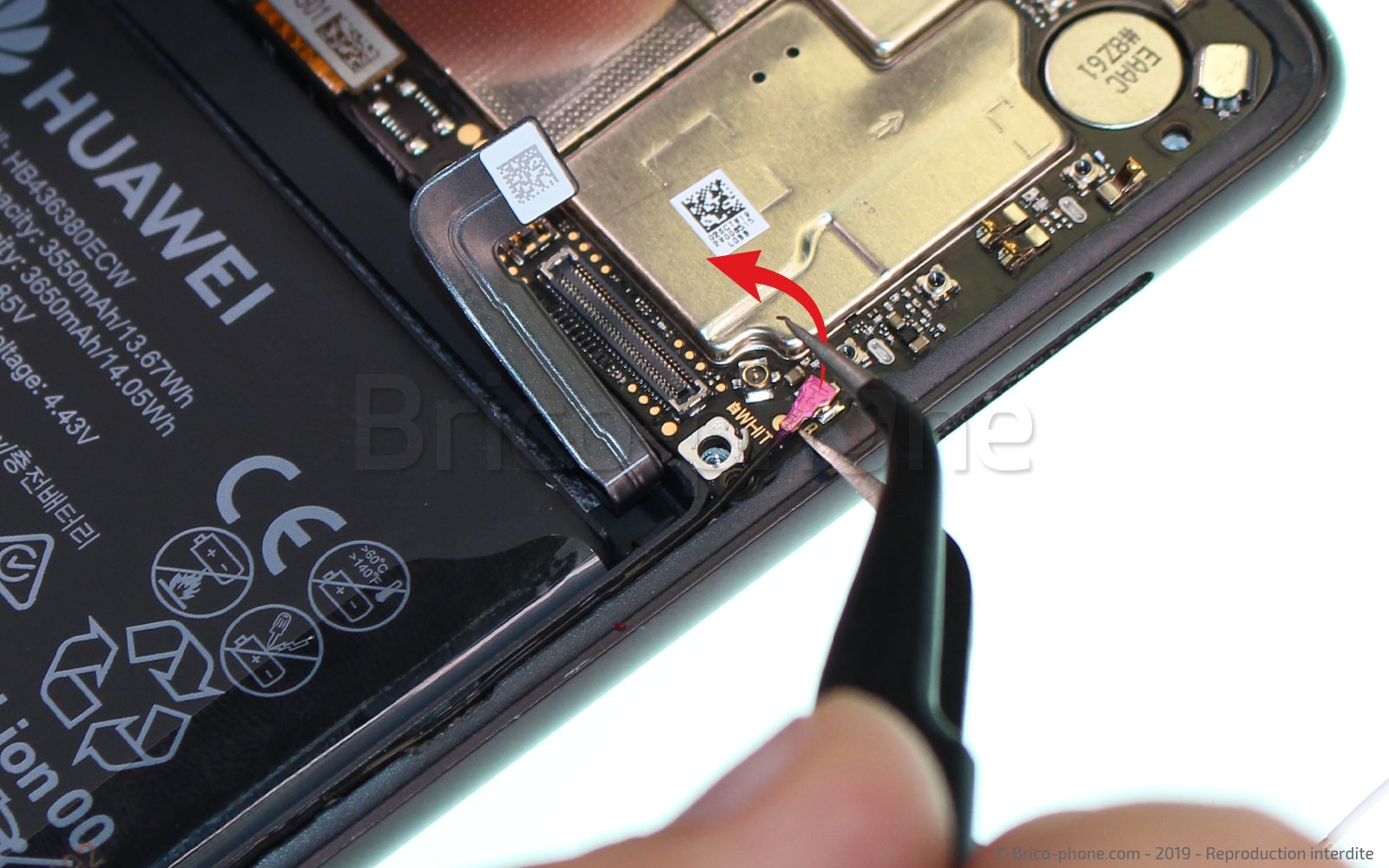

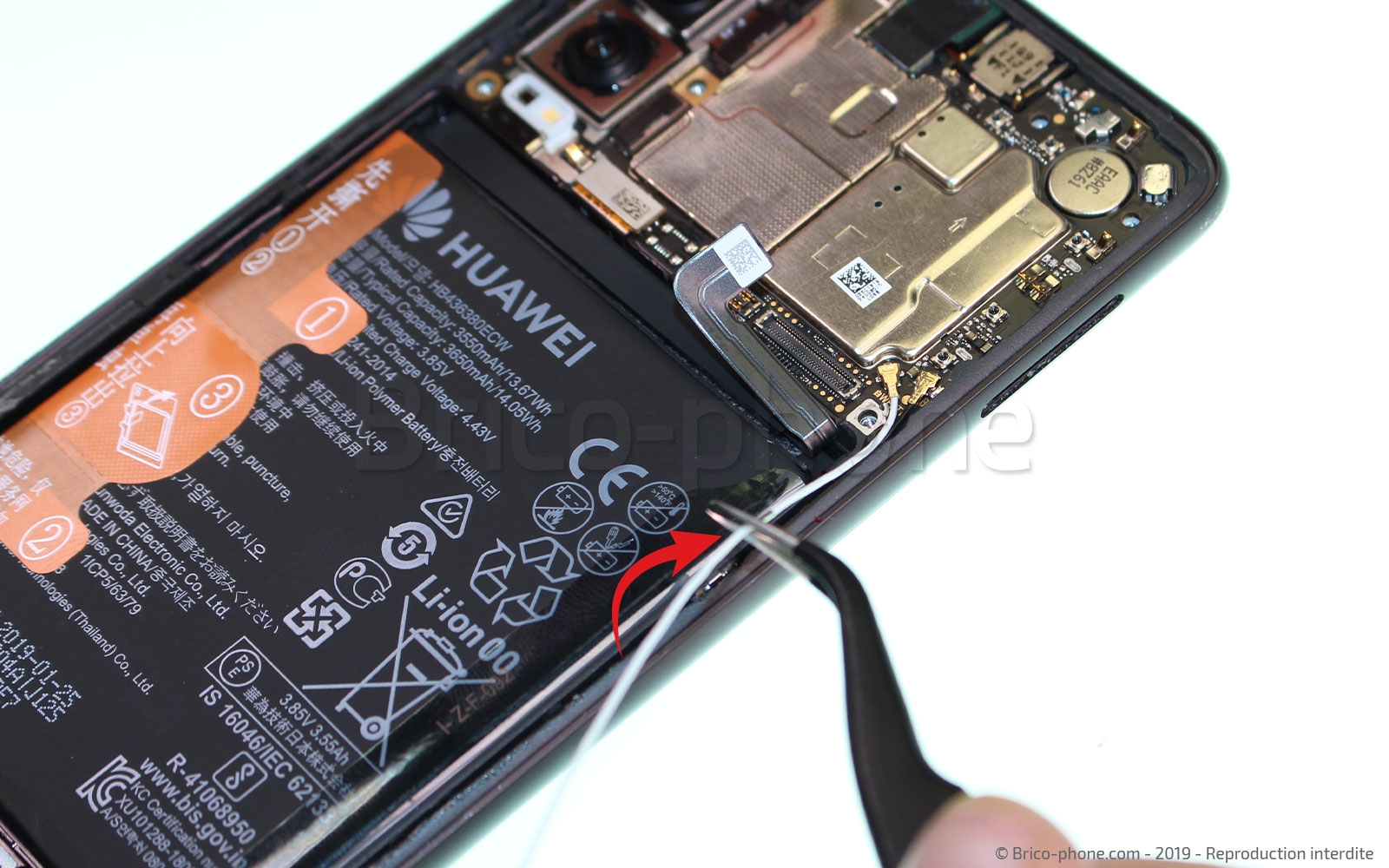

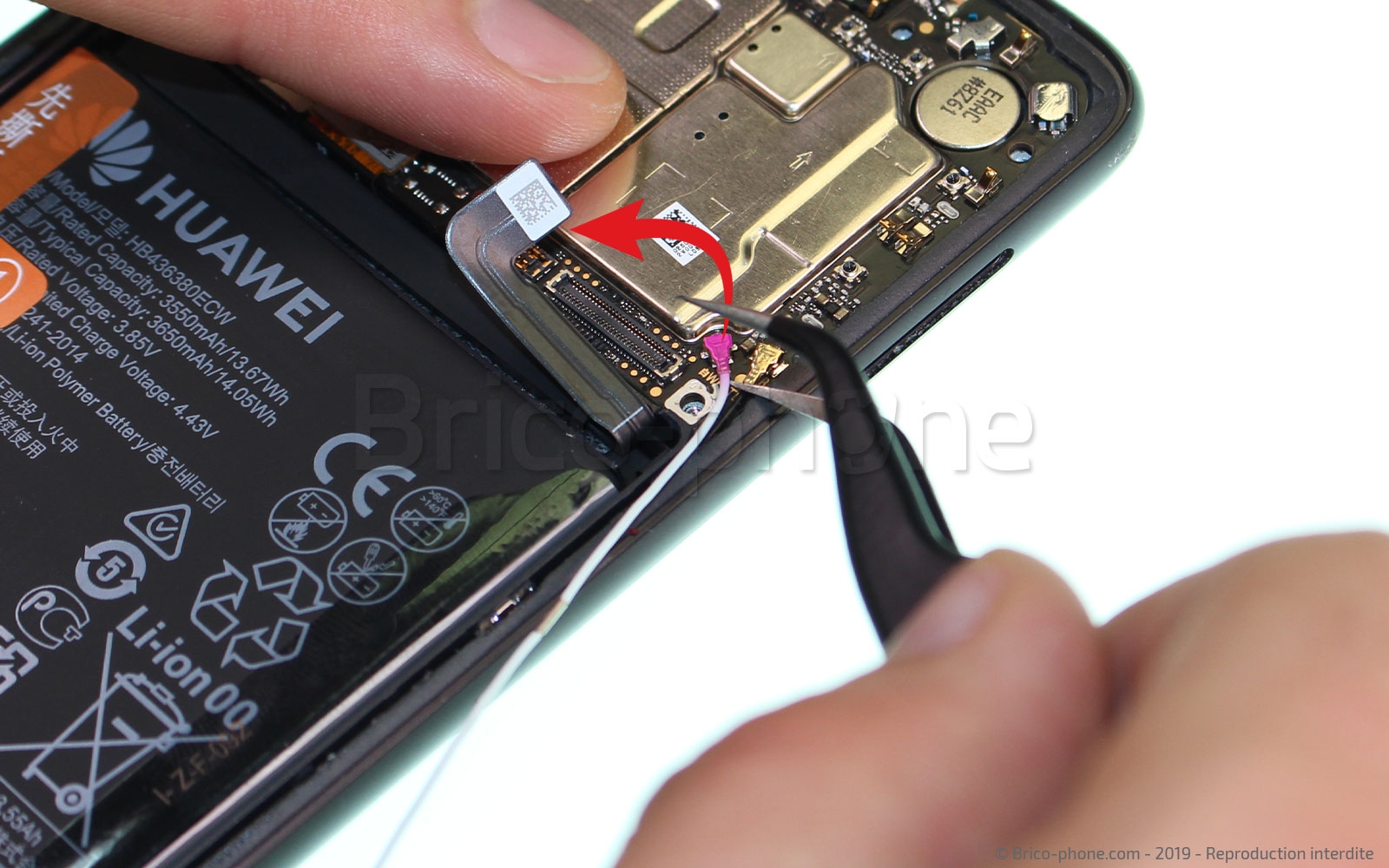

Etape 16 : Retirer les câbles coaxiaux

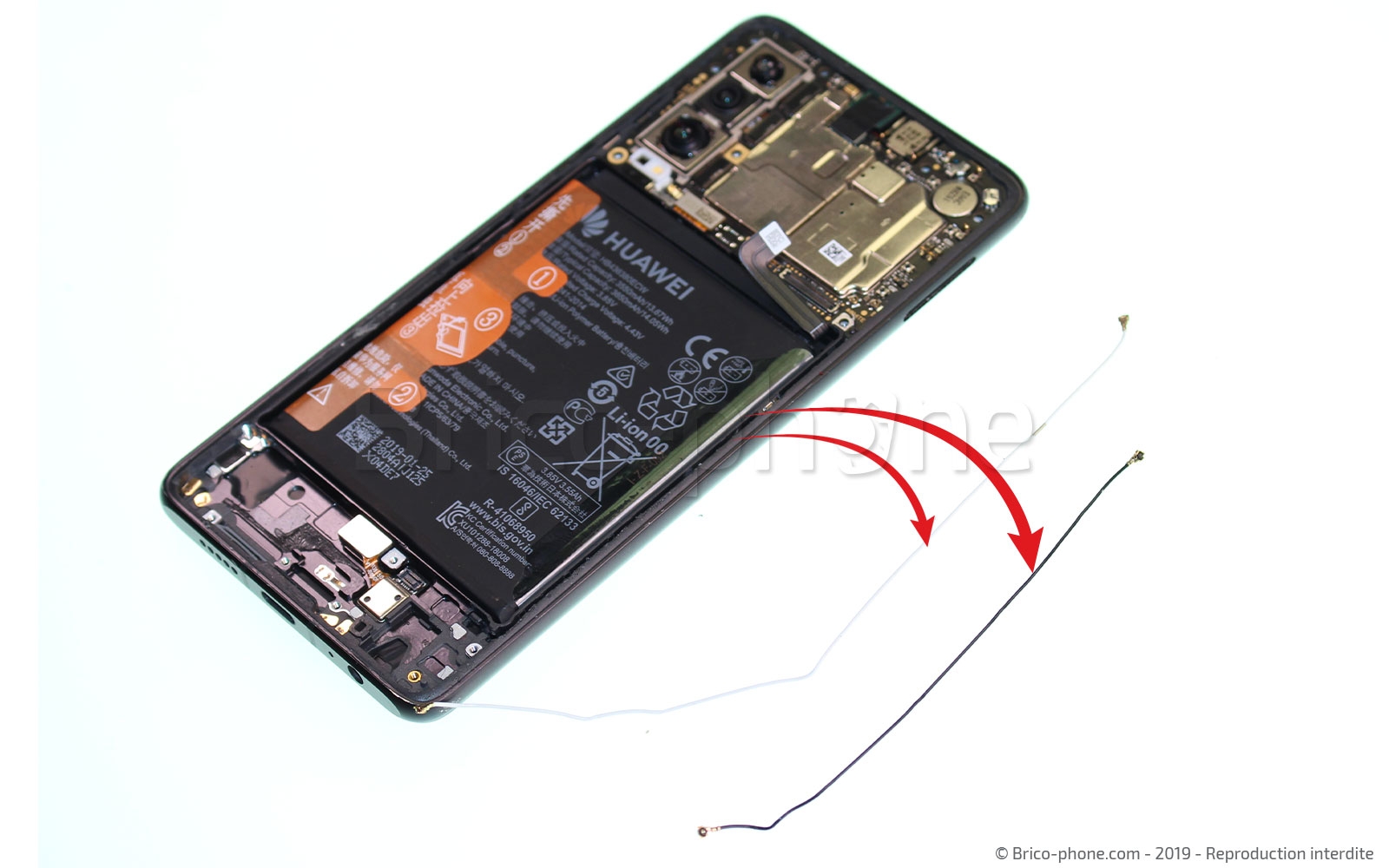

Vous pouvez maintenant déconnecter les câbles coaxiaux de la carte-mère en utilisant la pincette en métal pour retirer le câble de la petite gouttière sur le côté droit du châssis. Une fois les câbles délogés de la gouttière, vous pouvez les déconnecter et les retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

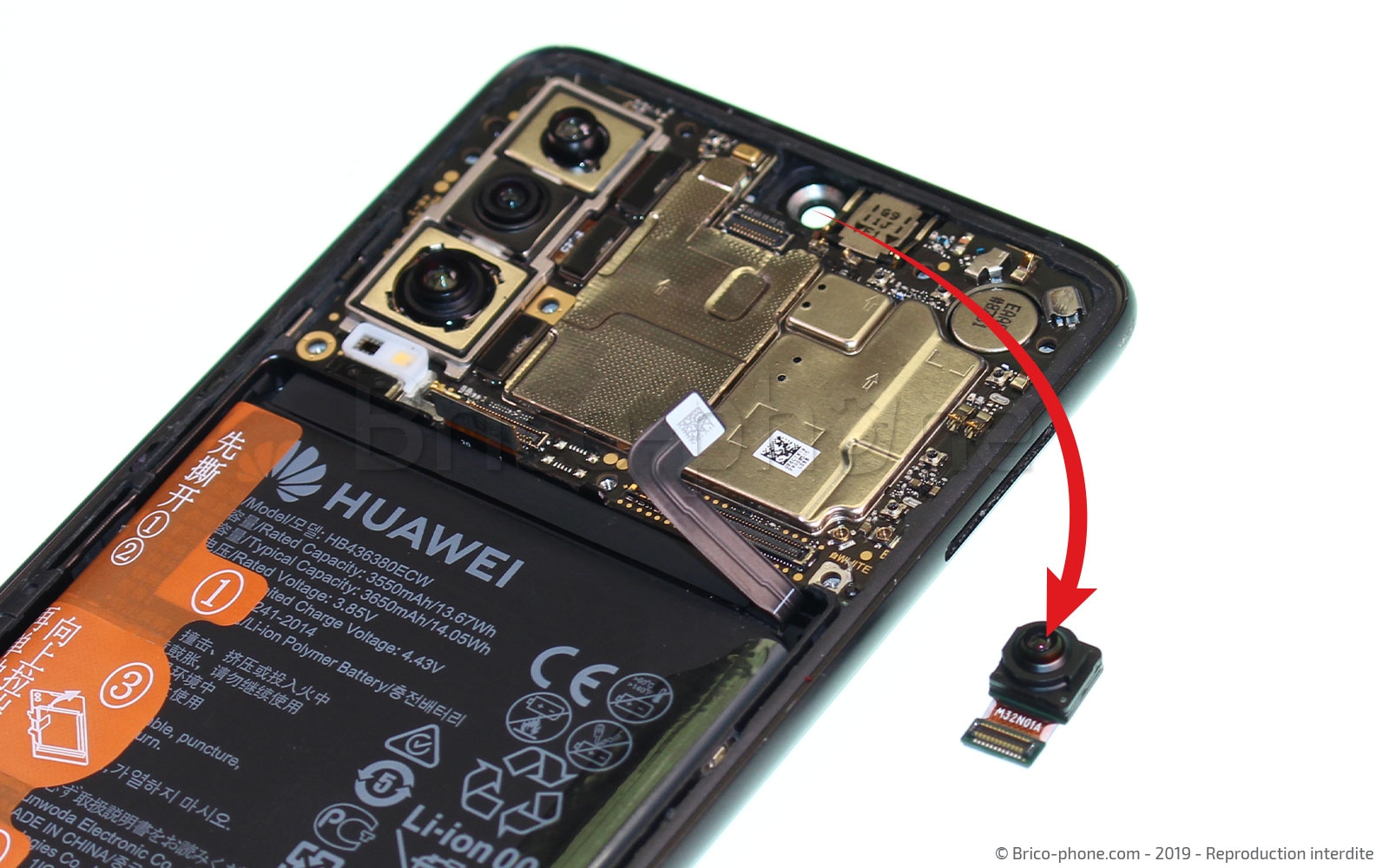

Etape 17 : Préparer la carte mère

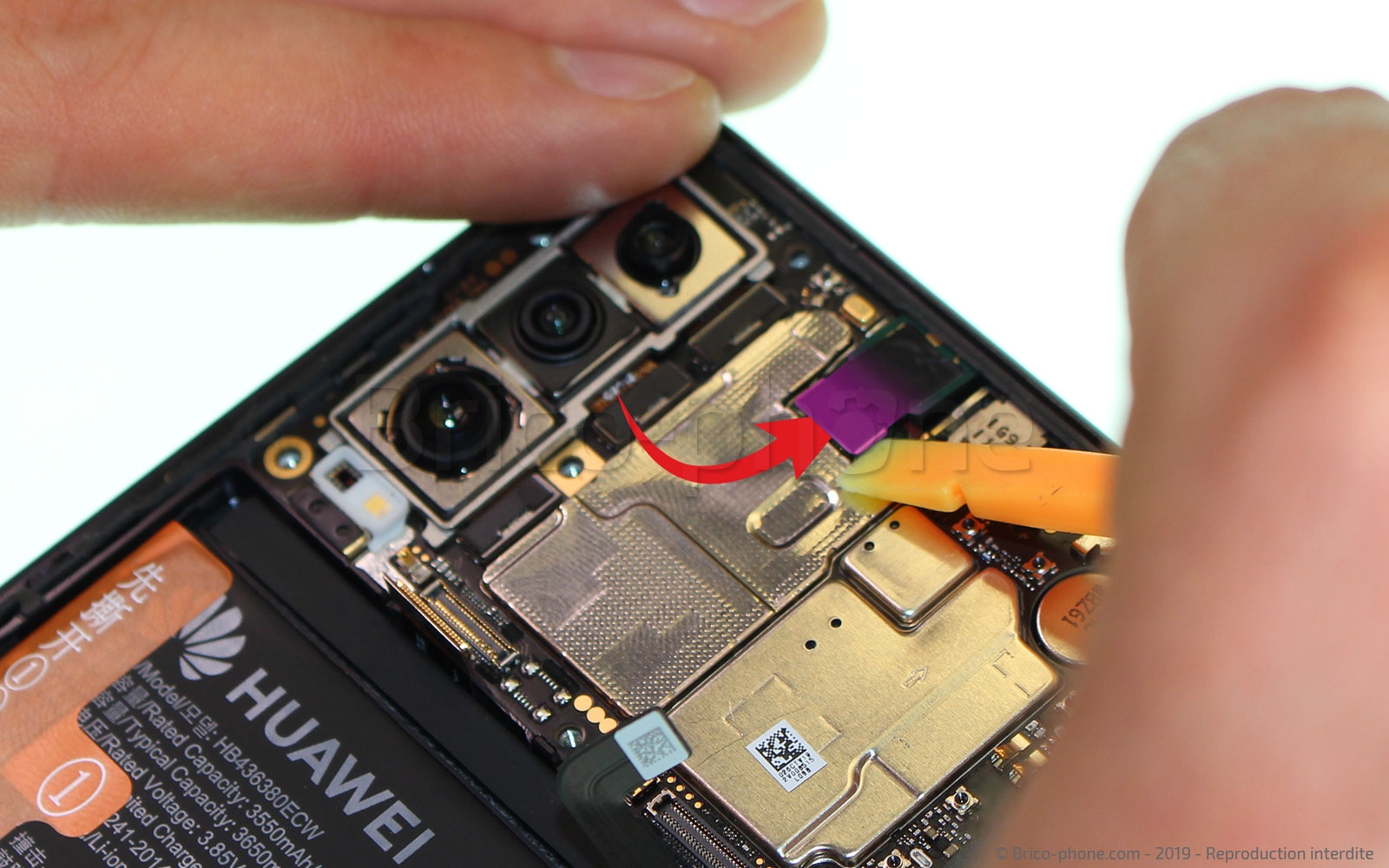

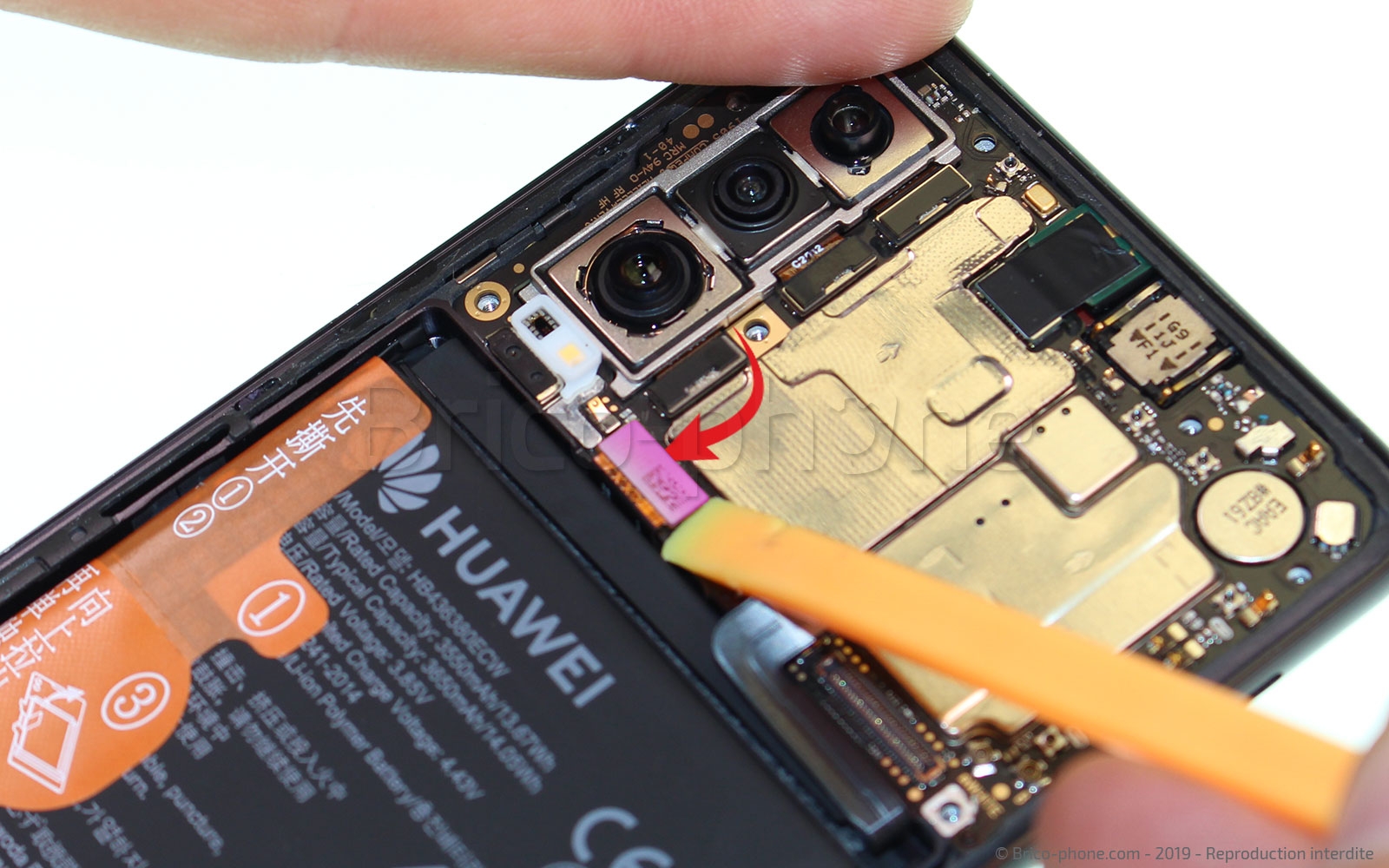

Avant de pouvoir retirer la carte-mère du téléphone, déconnectez la nappe de l'écran avec la spatule (photo 1) puis la caméra avant (photo 2). Une fois la caméra avant déconnectée, vous pouvez la retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Retirer la carte mère

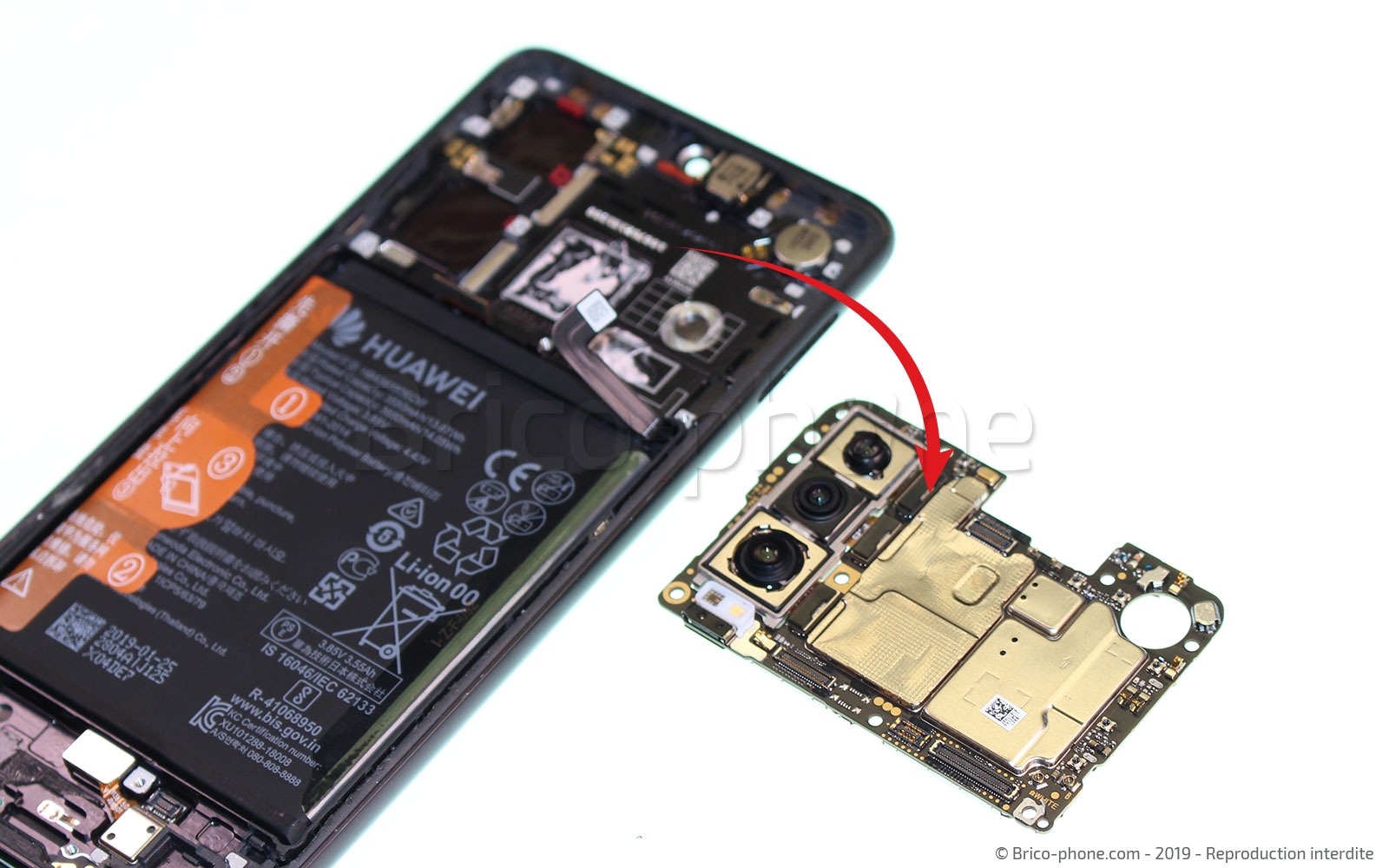

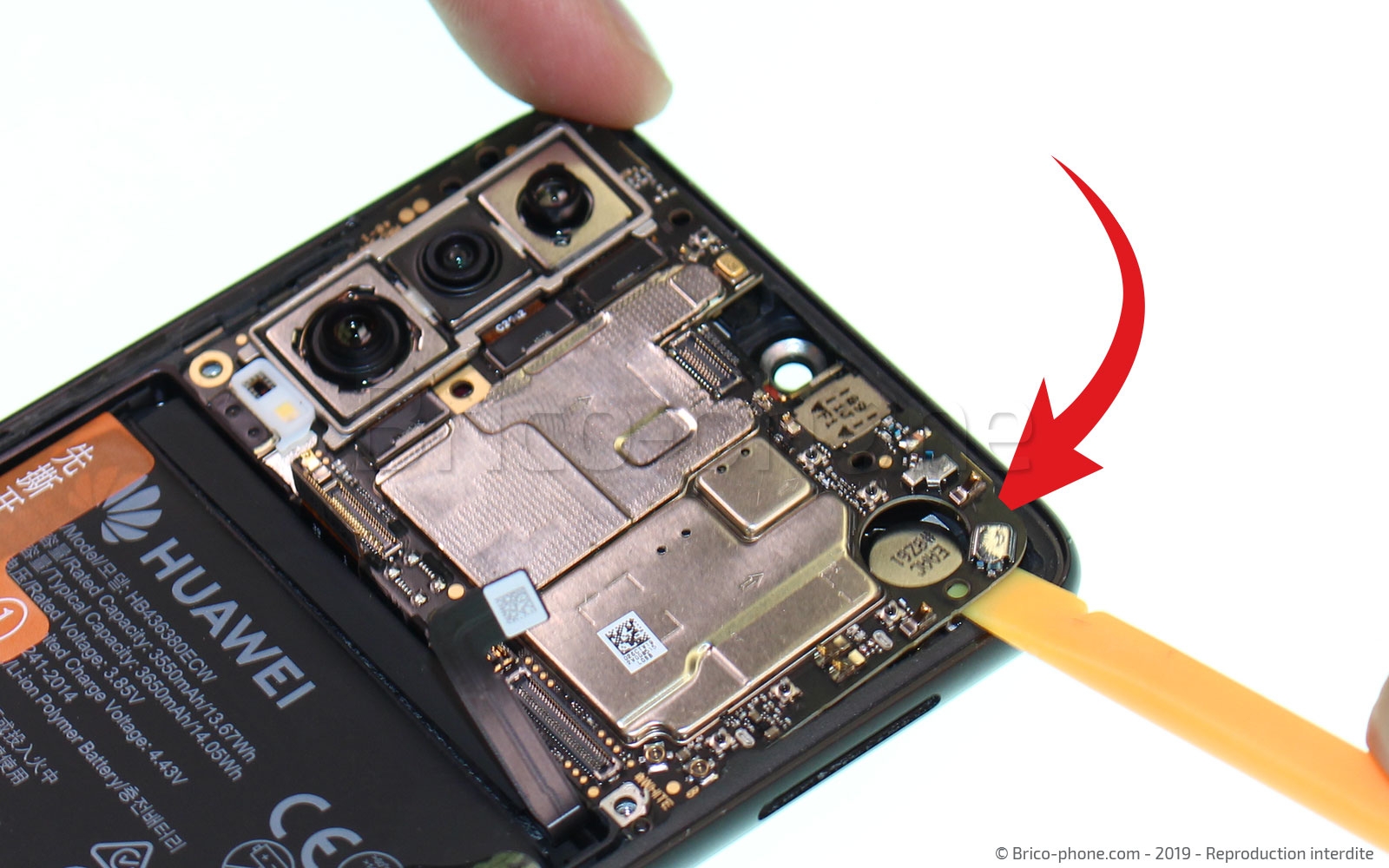

Prenez le levier en nylon et faites levier dans le coin droit du téléphone (photo 1) pour faire sortir la carte-mère de son logement et finir par la retirer du châssis du téléphone.
Outils du kit utilisés
Outils du kit utilisés

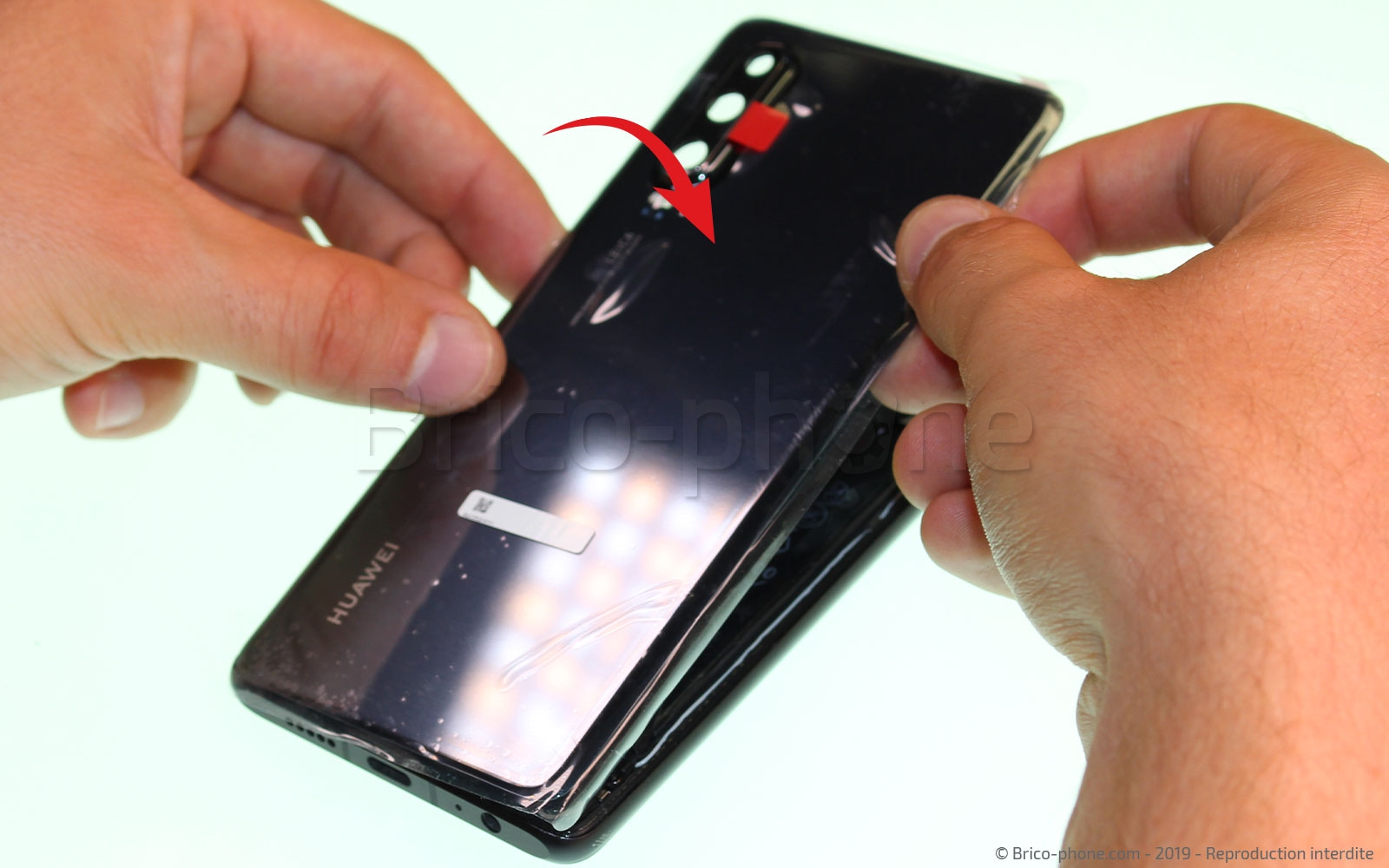

Conseil pour le remontage
Vous pouvez maintenant reprendre le tutoriel en sens inverse pour remonter les pièces dans votre nouveau bloc écran. Pour remettre la vitre arrière, nettoyez bien les contours de celle-ci et du châssis pour enlever les résidus de colle. Pour la coller, appliquez un léger filet de colle B7000 sur tout le pourtour du châssis puis appliquez la vitre arrière. Laissez sécher environ 30/40 minutes sous presse avec les pinces à ressort avant de pouvoir utiliser votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
