Changement de connecteur de charge sur Galaxy A70

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy A70 | Temps estimé : 30 min | Difficulté : 2/5

Votre Samsung Galaxy A70 ne tient plus la charge ? Votre prise jack est défaillante ? Pas de panique, Brico-Phone vous met à disposition ce tutoriel photo, pour vous accompagner pas à pas dans la réparation de votre appareil. Vous retrouverez tous les outils et les pièces nécessaires sur notre boutique en ligne, pour pouvoir réaliser les manipulations de chez vous.

Diagnostic

›  Votre Samsung Galaxy A70 n'est pas reconnu par votre ordinateur quand vous le connectez
›  Votre prise USB C est endommagée
›  Votre prise jack est endommagée et ne fonctionne plus
›  Vos correspondants ne vous entendent pas en communication audio

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy A70
22,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

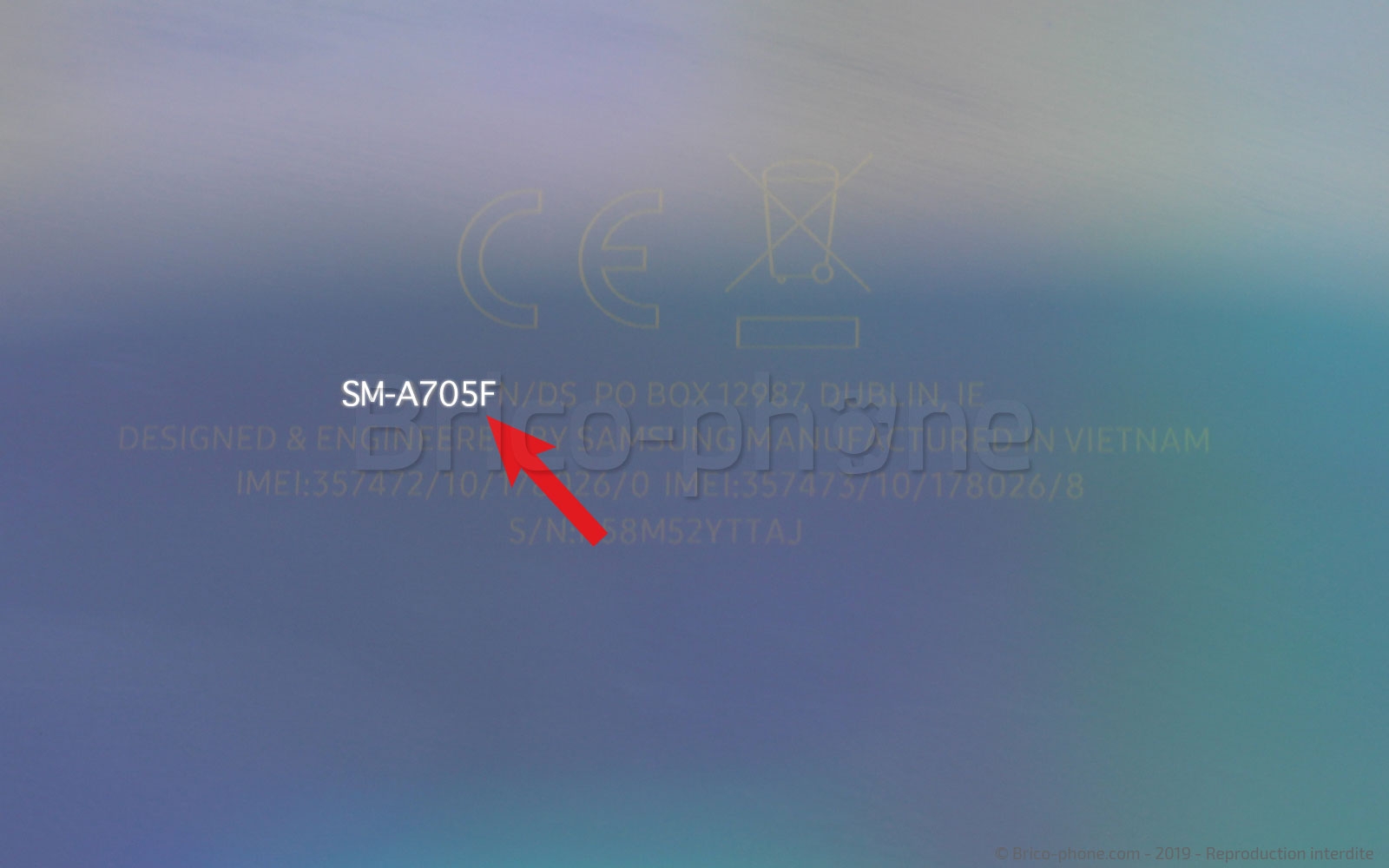

Il est impératif que vous puissiez vérifier la compatibilité de vos achats avec votre Samsung Galaxy A70. De ce fait, vous trouverez la référence de votre modèle au dos du téléphone.
Si vous possédez un Samsung Galaxy A70, la référence inscrite doit être : SM-A705F.

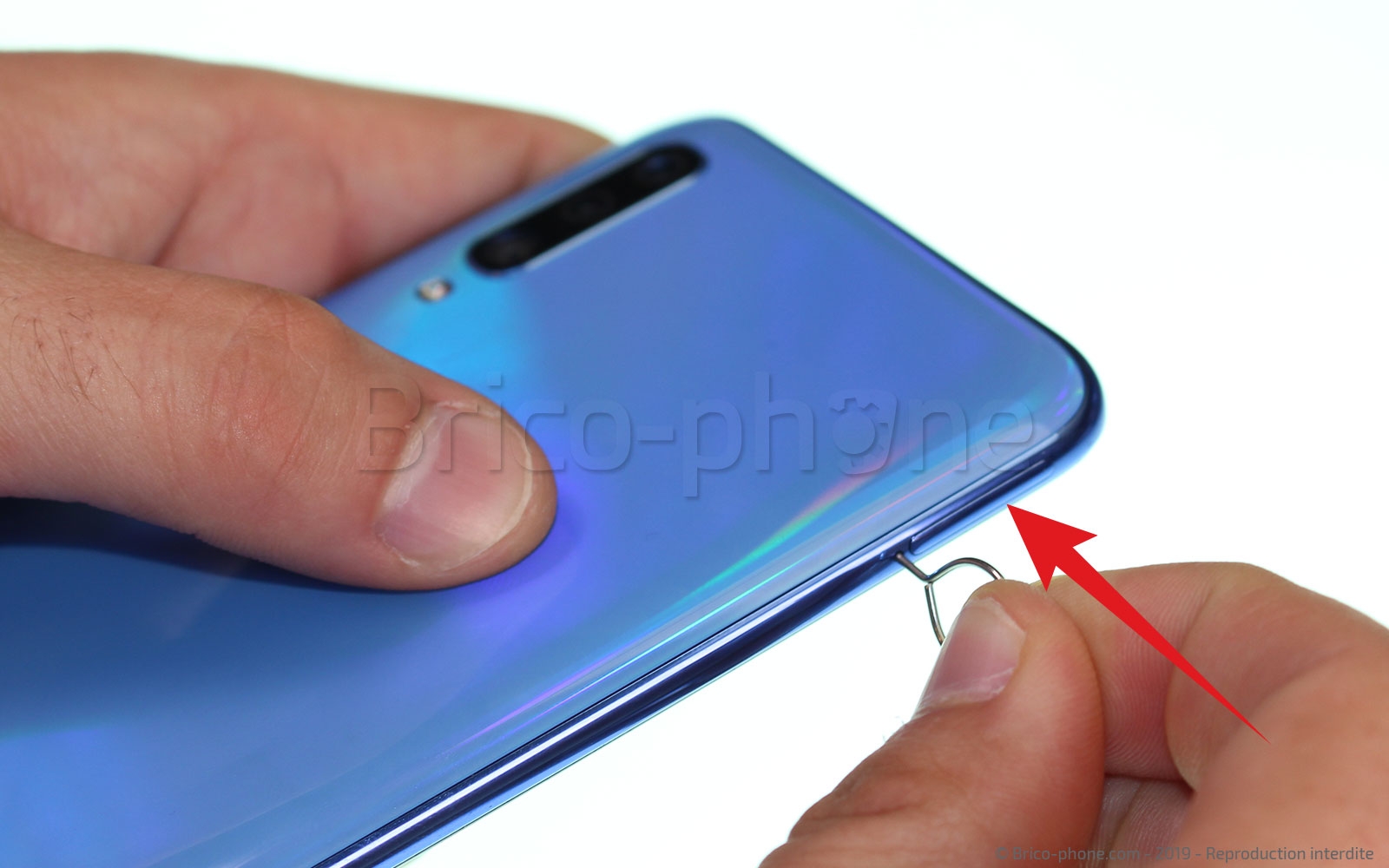

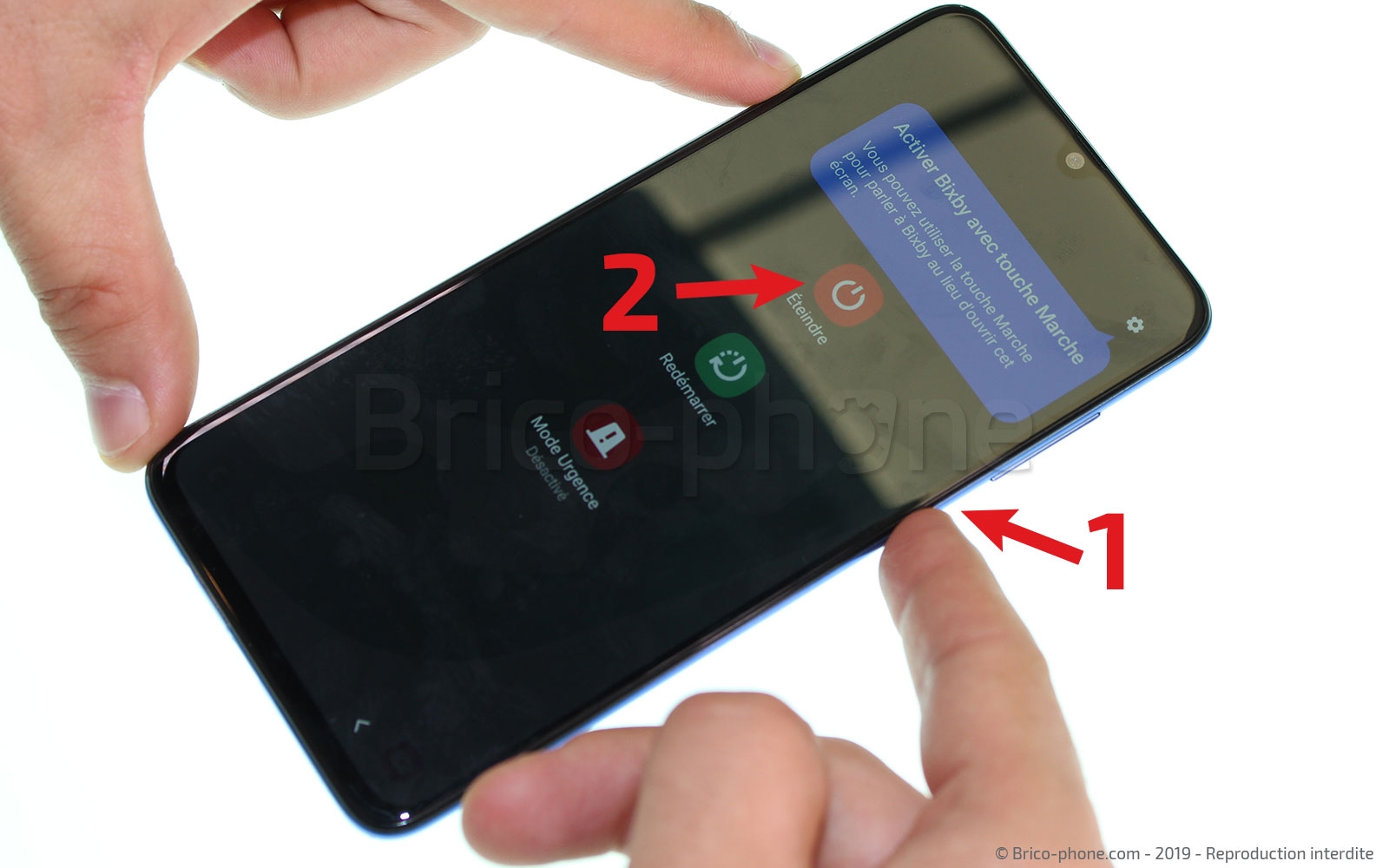

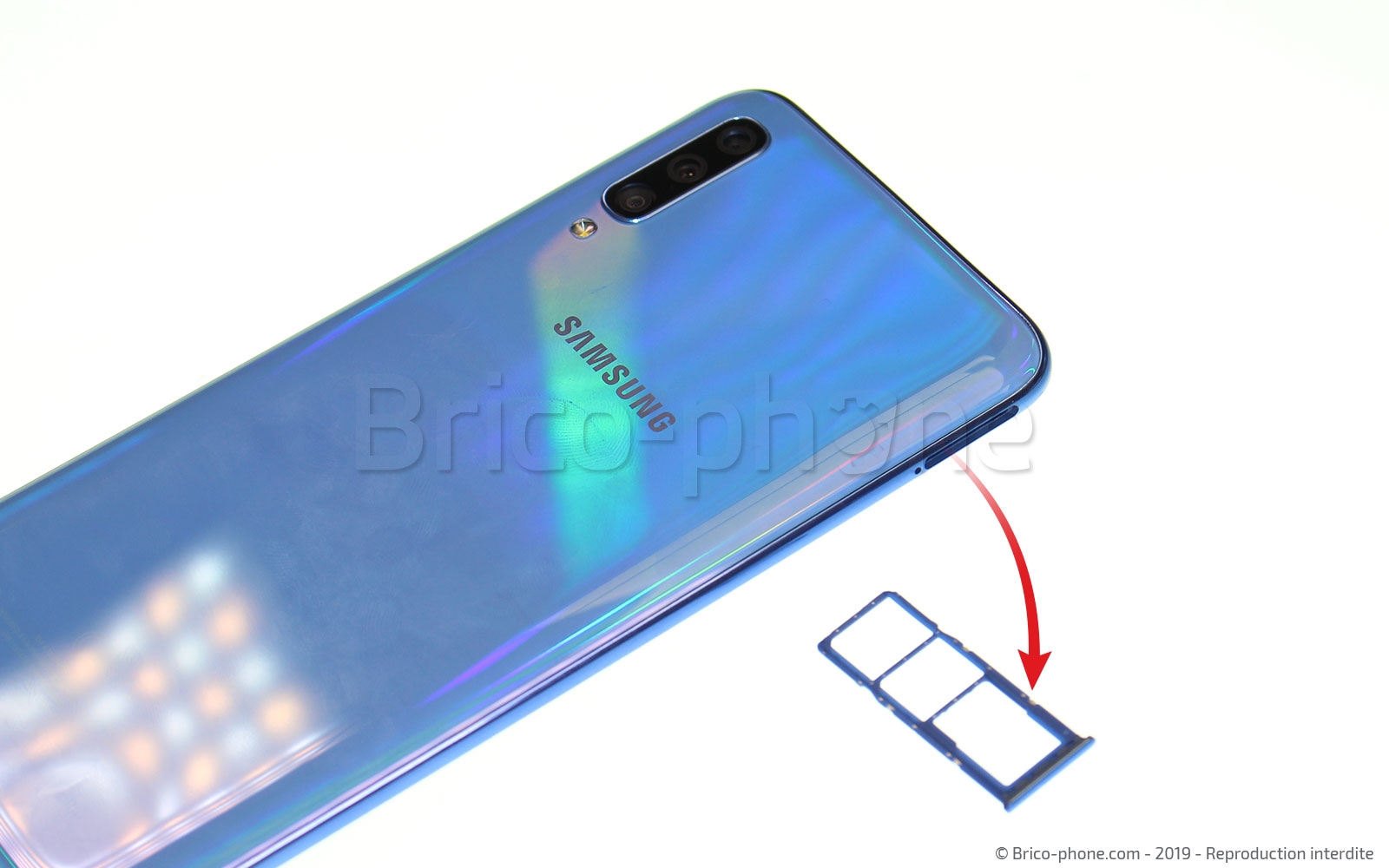

Etape 1: Mettre hors tension et retirer le rack SIM

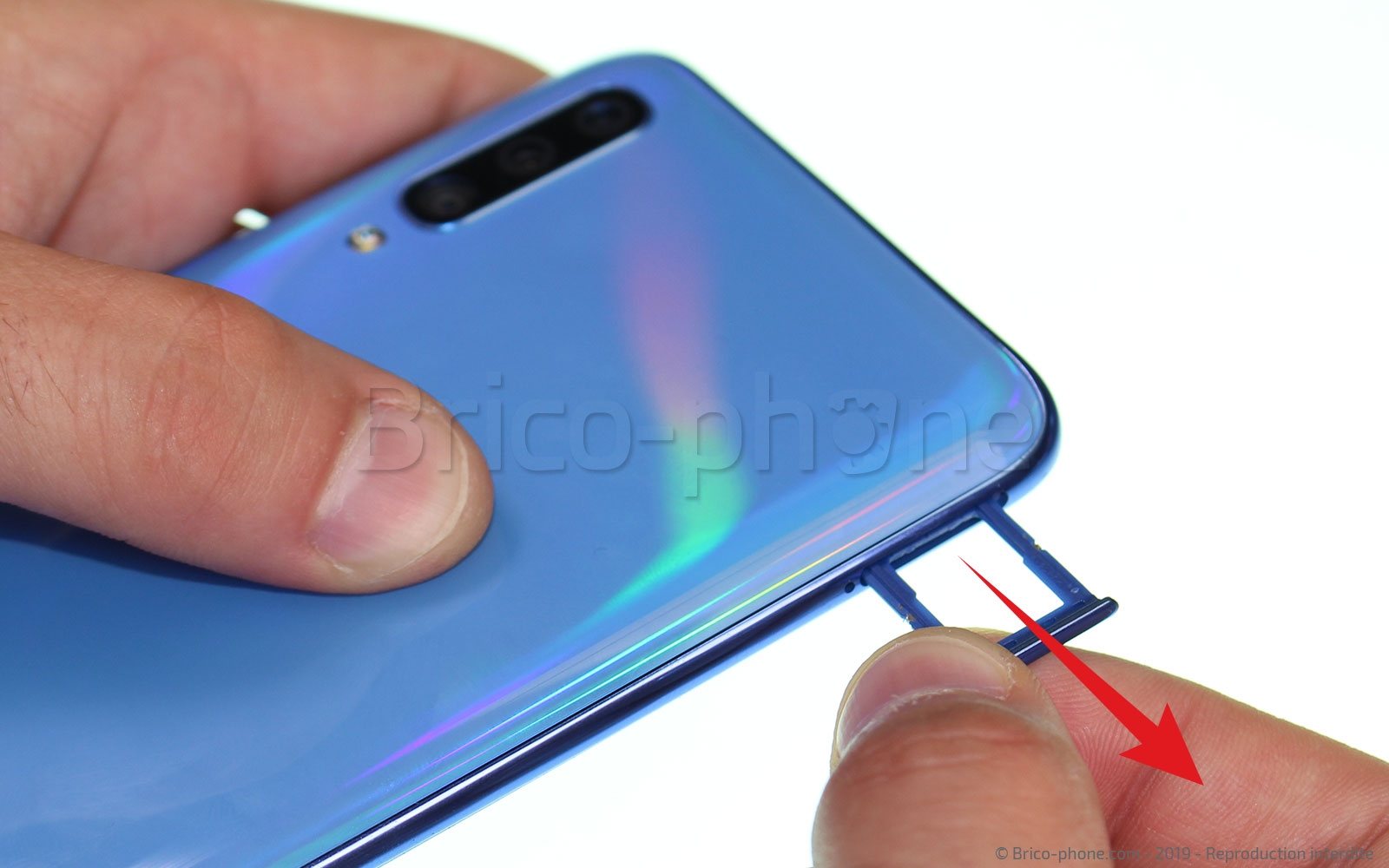

Pour toute réparation, vous devez procéder à la mise hors tension de votre appareil et retirer le rack contenant la carte SIM et la carte SD, à l'aide de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour cette étape, deux manipulations s'offrent à vous :

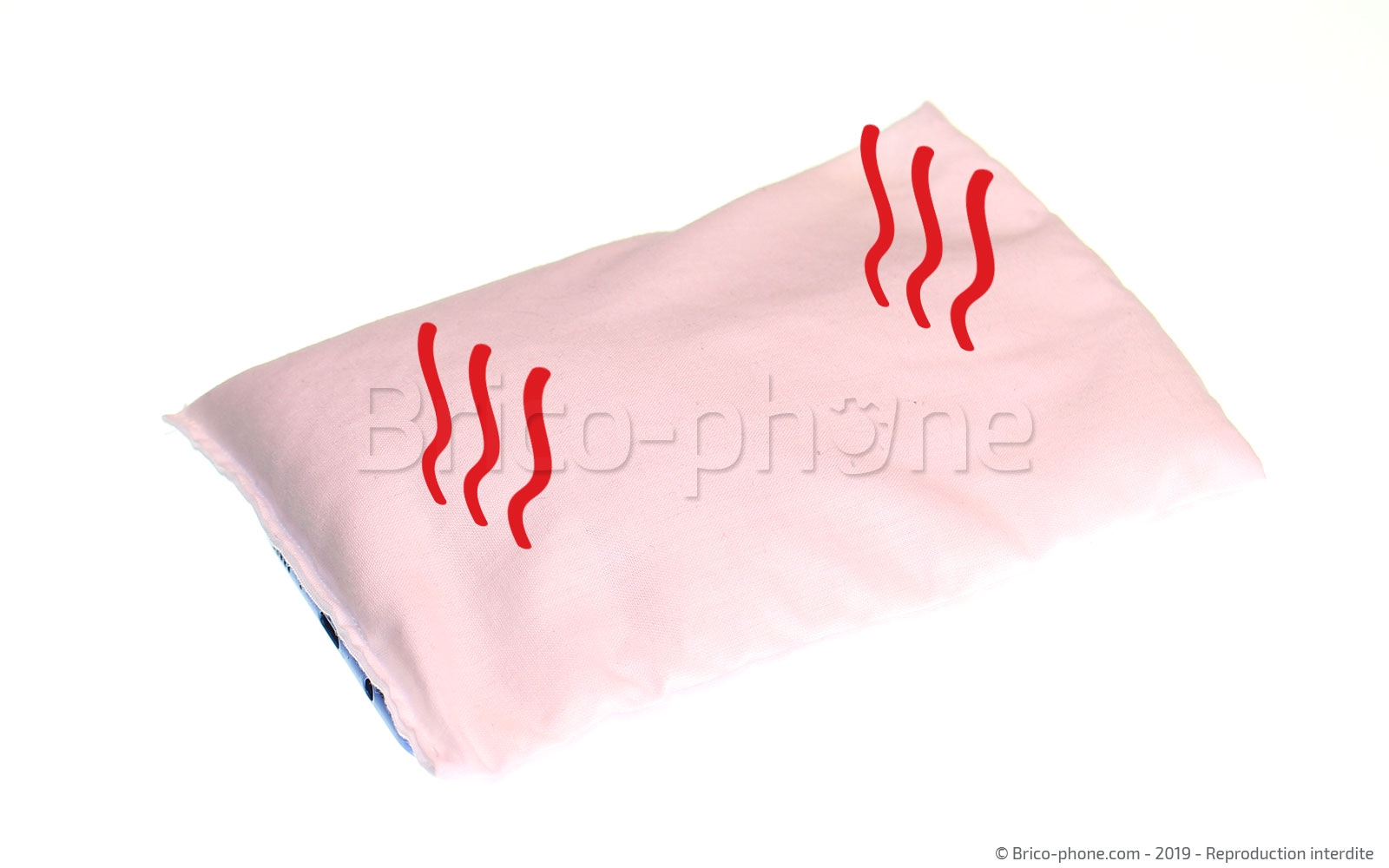

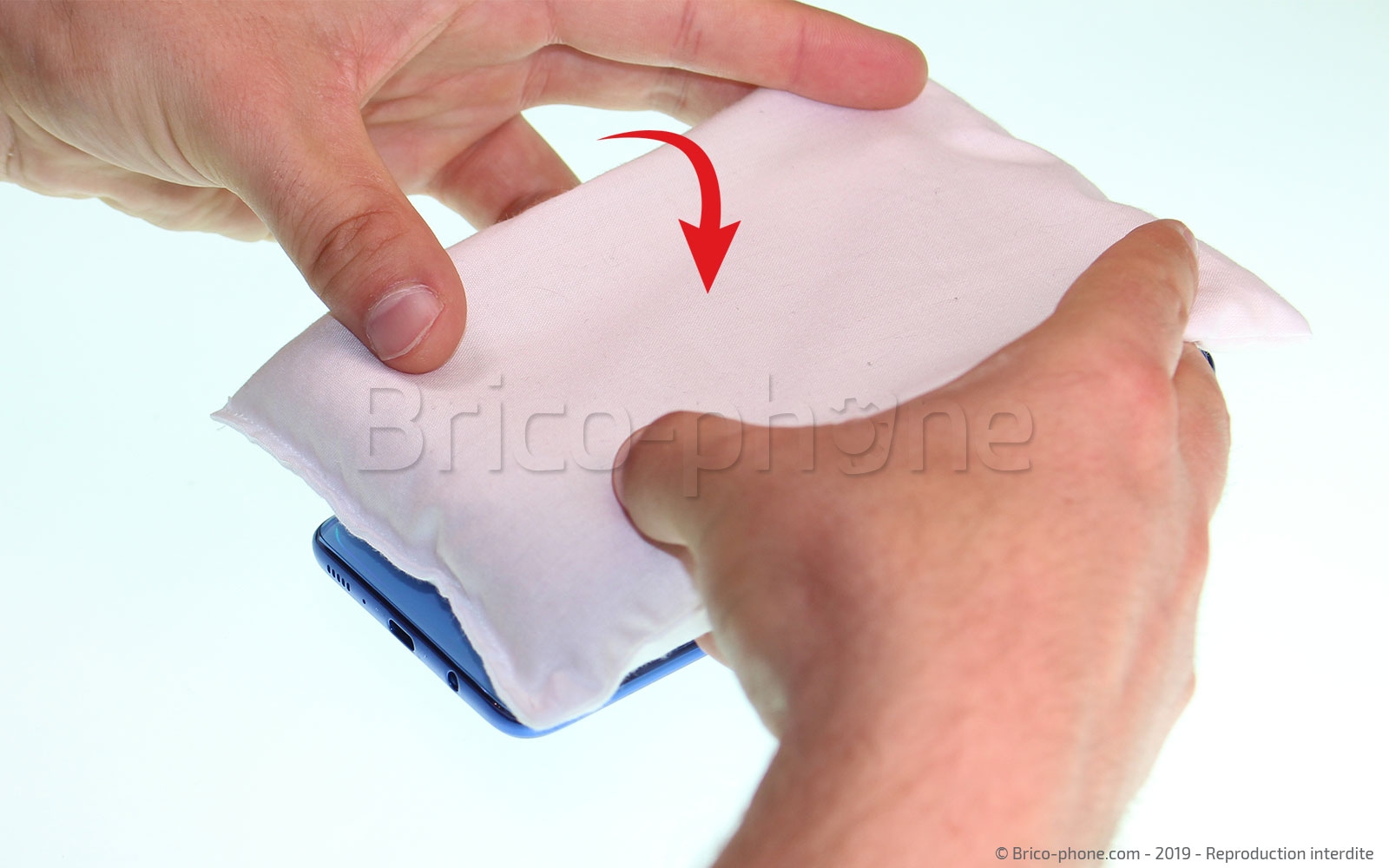

Vous pouvez utiliser le coussin chauffant, préalablement passé au micro-onde. Il vous suffit de le déposer sur l'arrière de votre téléphone.

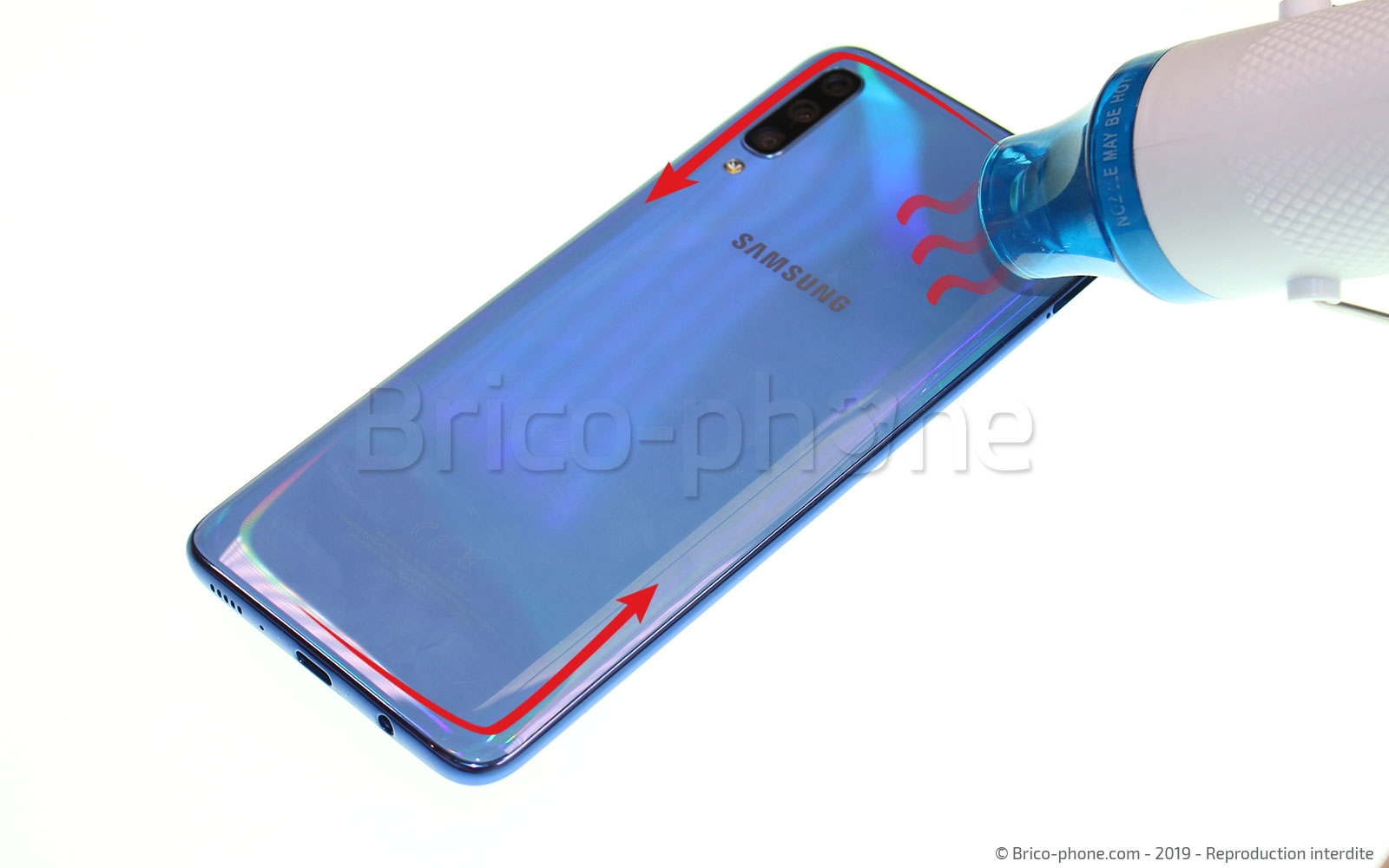

La deuxième option est le décapeur thermique avec lequel, vous allez chauffer toute la coque arrière.

Attention, veillez à ne pas trop chauffer une zone car ceci pourrait endommager des composants.

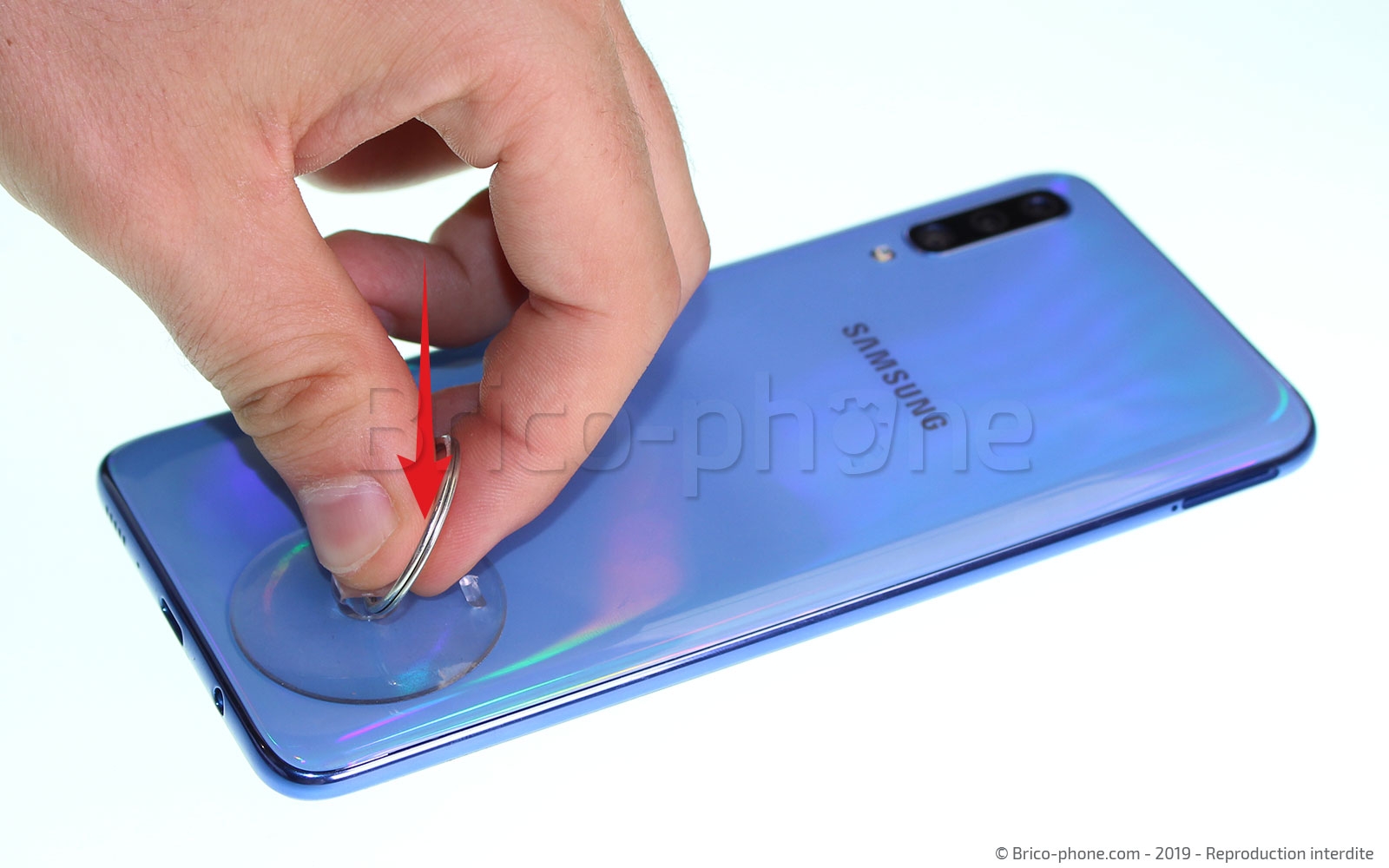

Placez, ensuite, sur l'écran de votre Samsung Galaxy A70, la ventouse fourni dans le kit d'outil pour faciliter la manipulation suivante.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

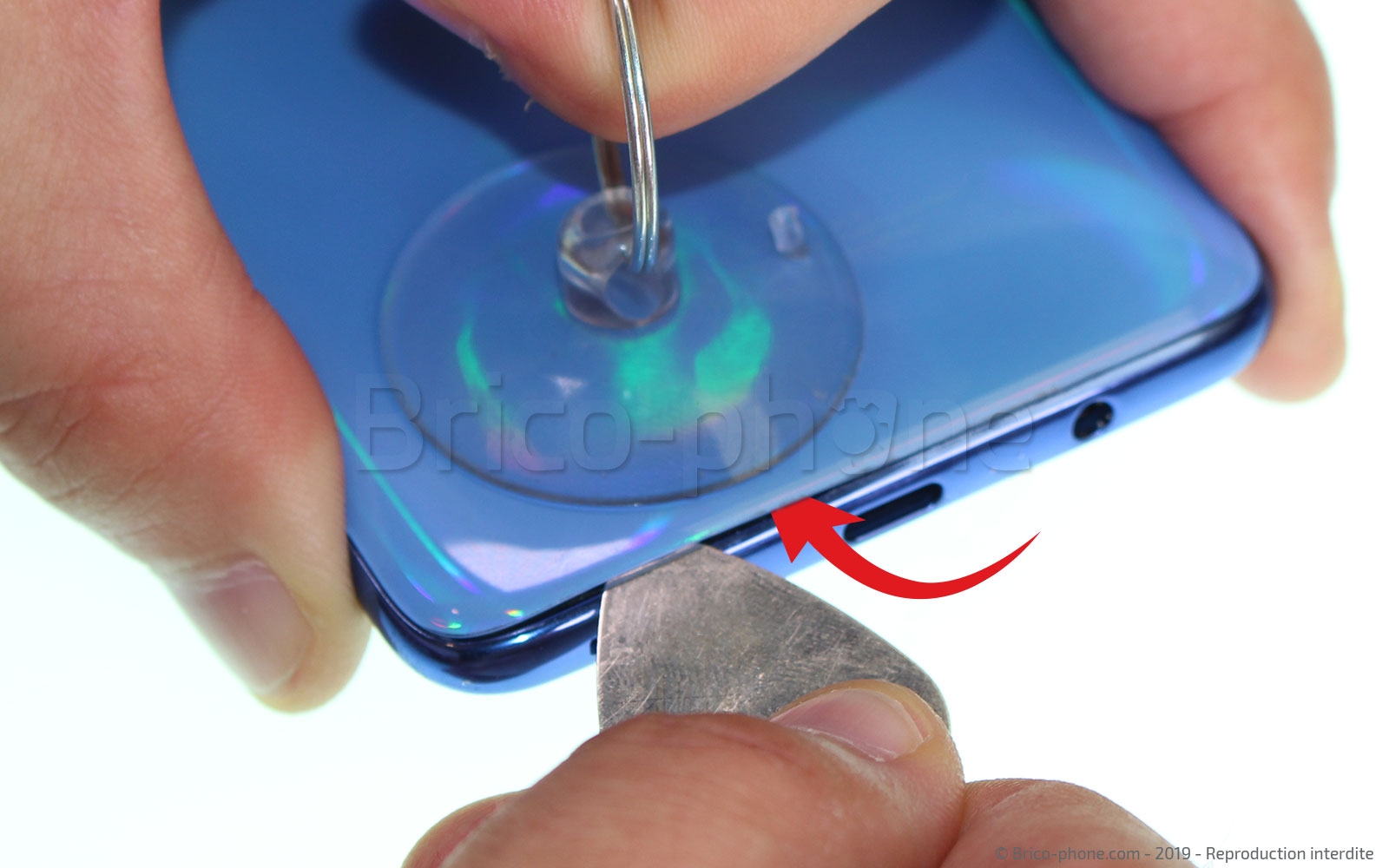

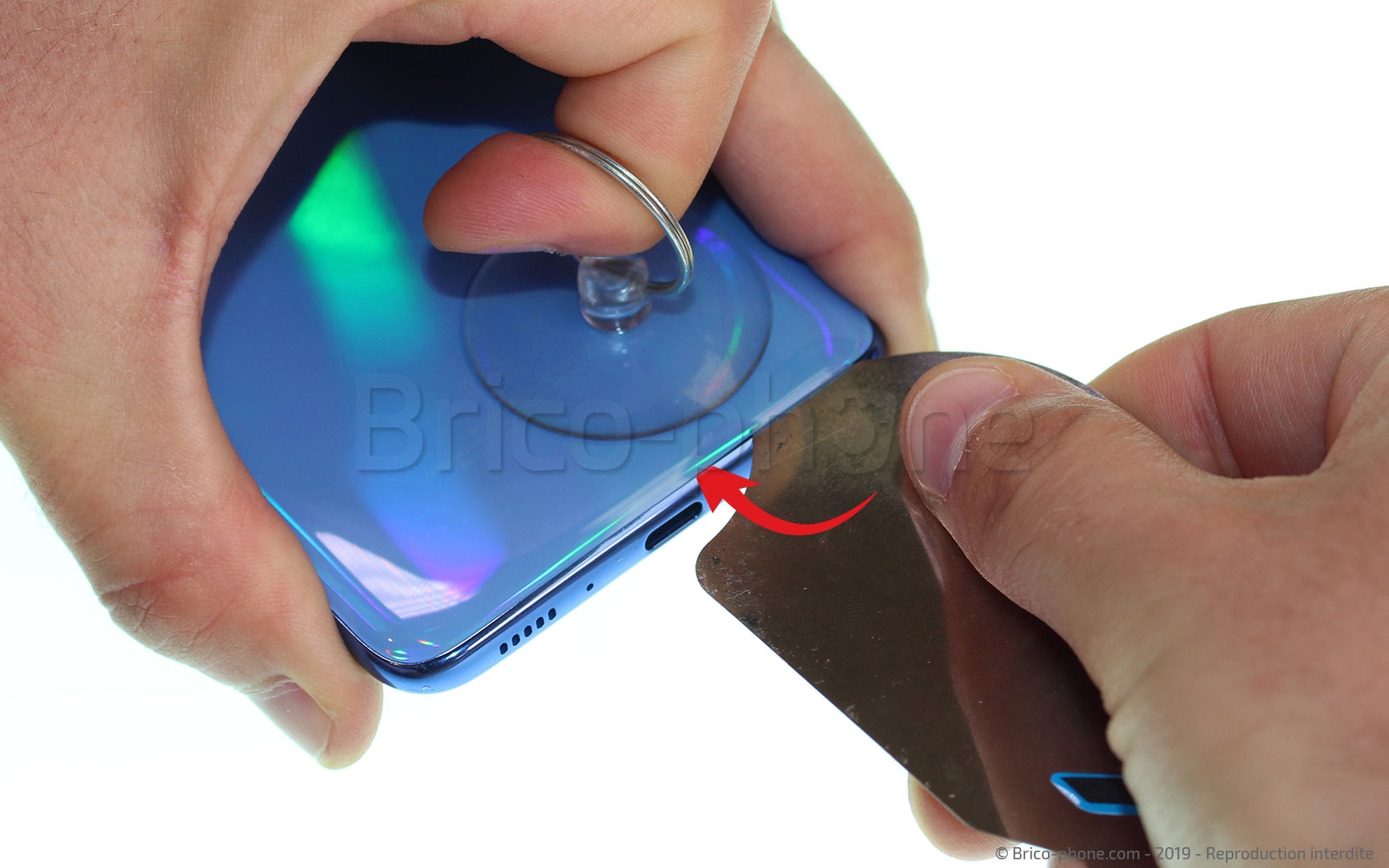

Etape 3 : Décoller la vitre arrière

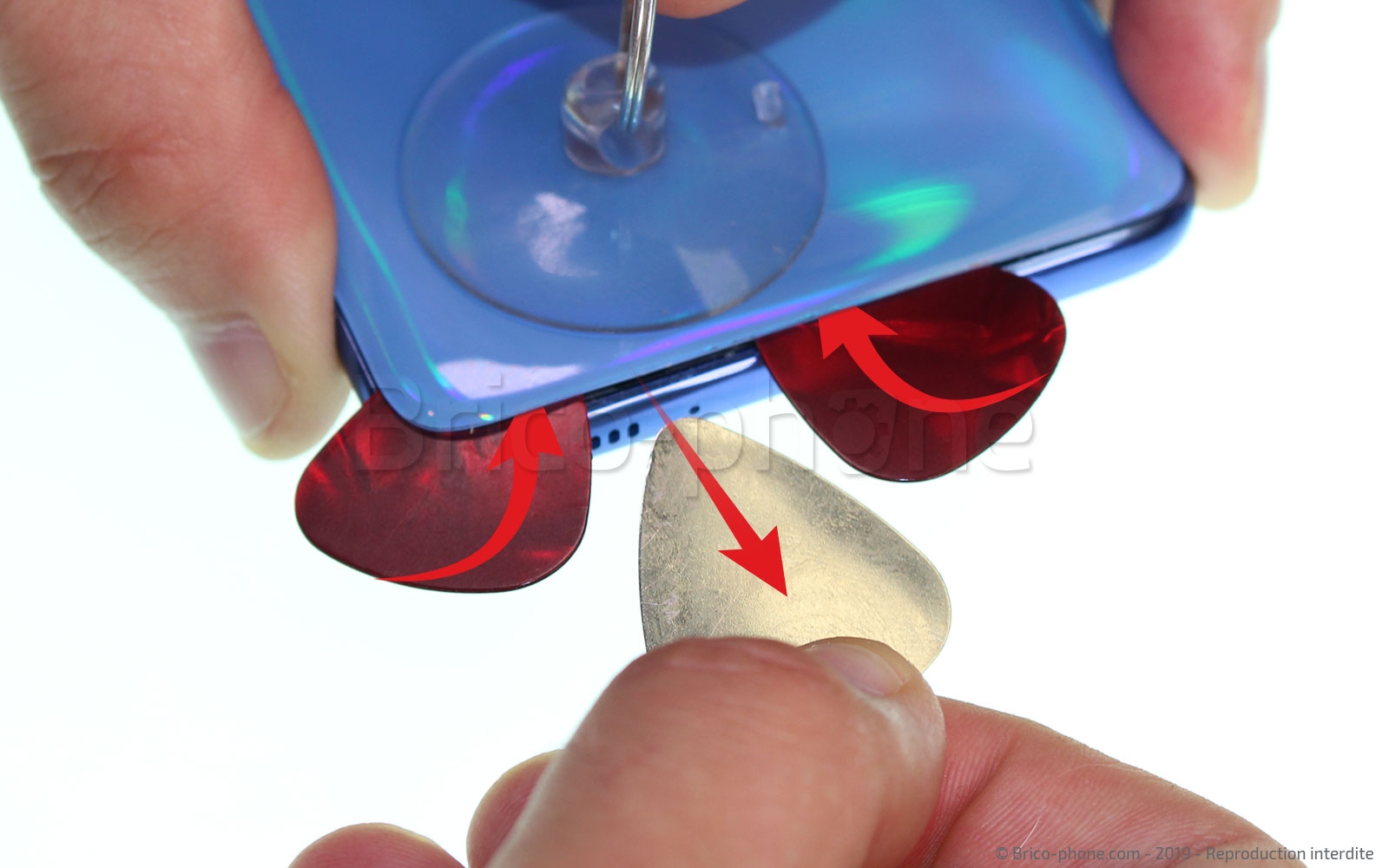

Tirez délicatement, sur la ventouse et aidez-vous de l'outil iFlex, pour pouvoir glisser le médiator en métal entre la coque arrière et le bloc écran de votre Samsung Galaxy A70. Remplacez, ensuite, le médiator en métal par ceux en plastique que vous ferez glisser jusqu'aux angles de votre appareil.

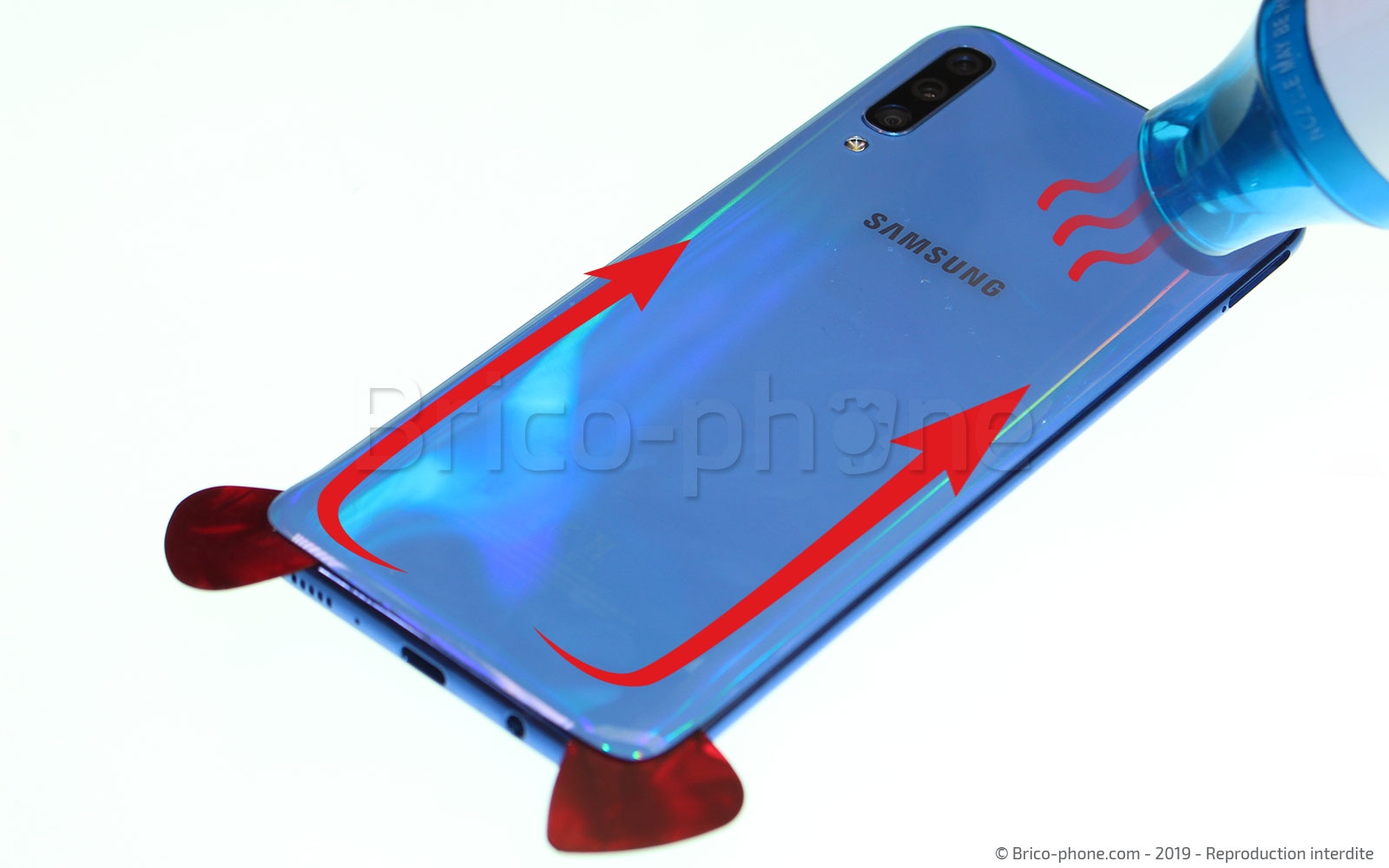

Un fois les médiator en place, nous vous conseillons de re-chauffer le contour de la vitre arrière pour faciliter la manipulation suivante.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iFlex
9,90 €

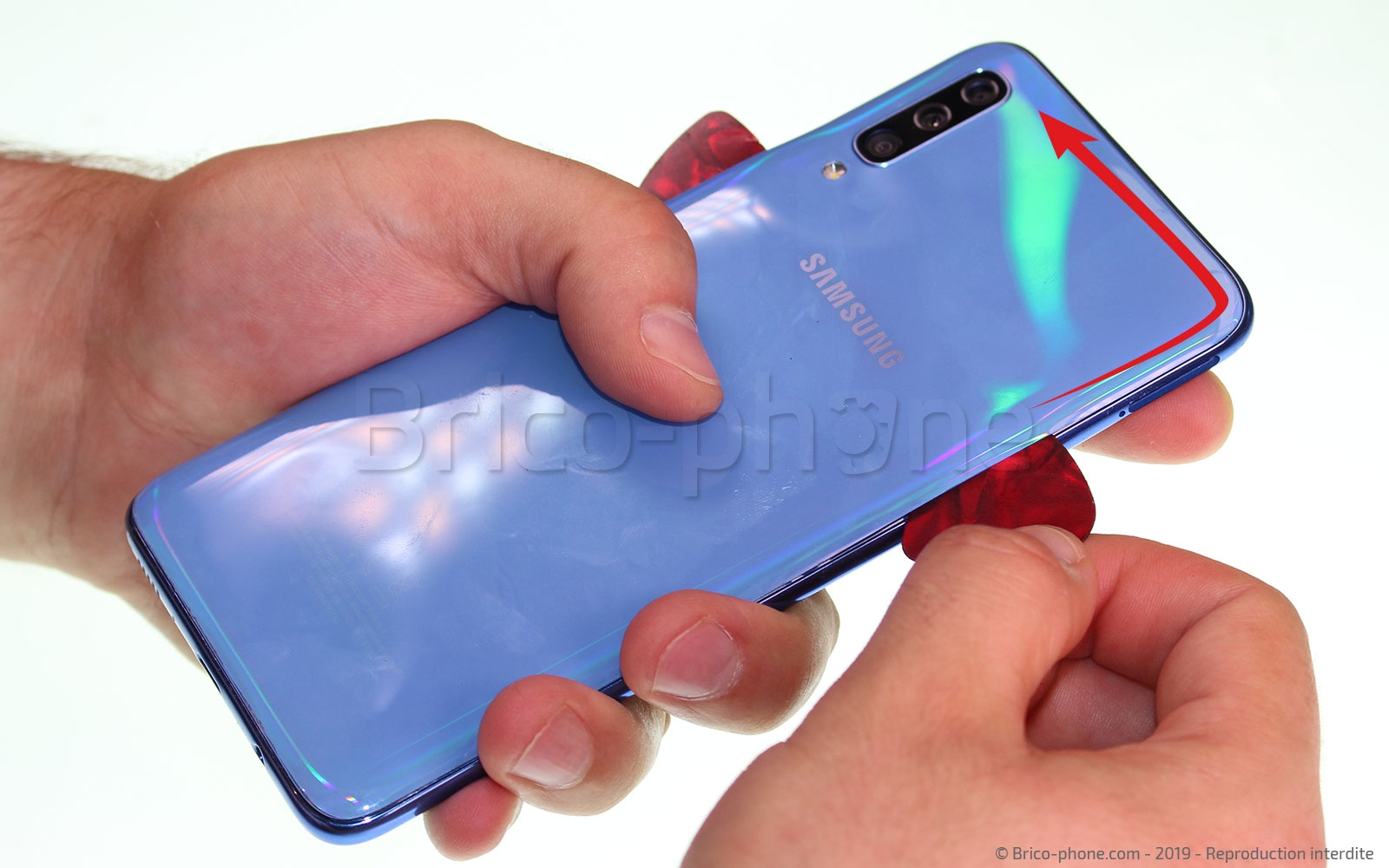

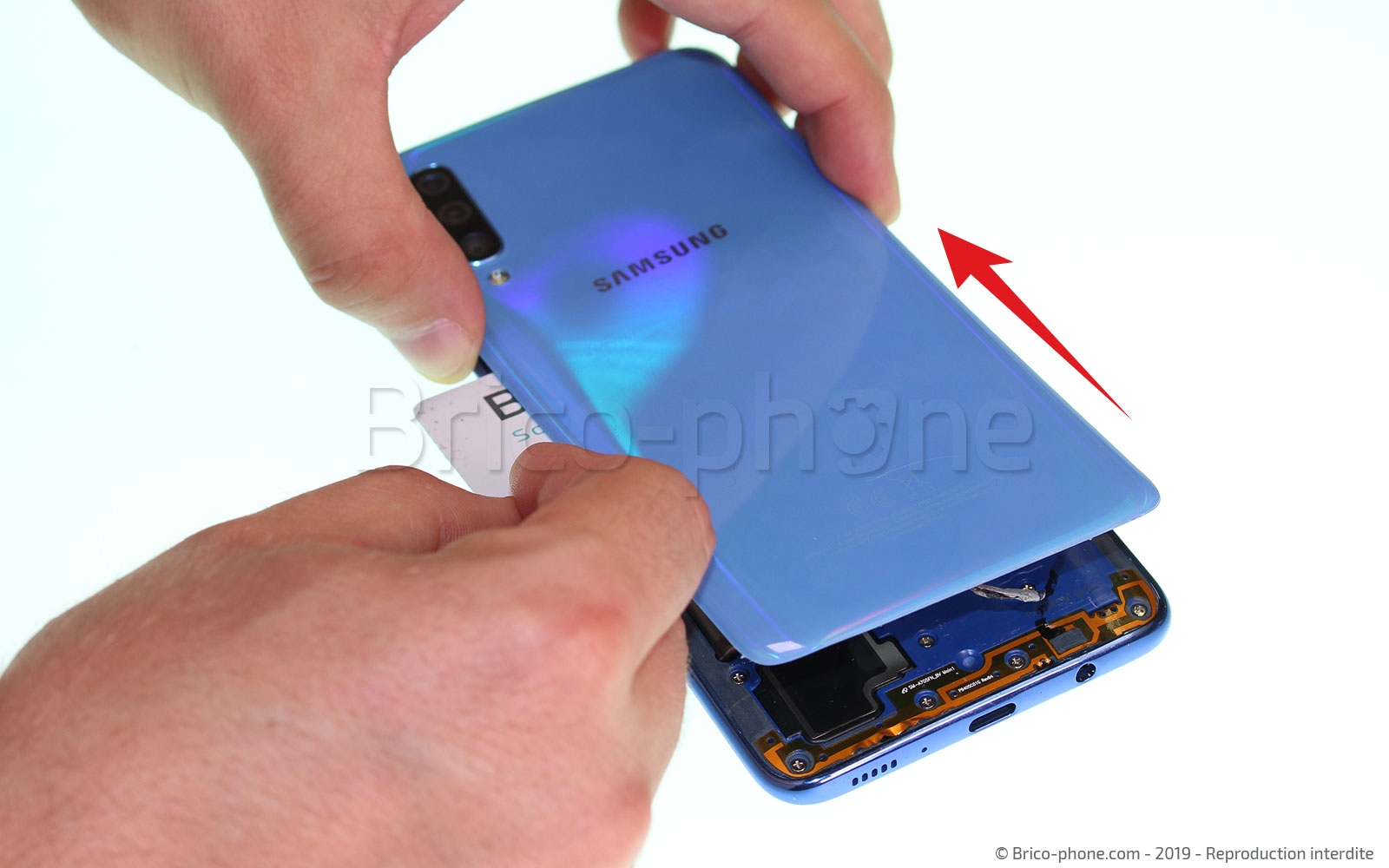

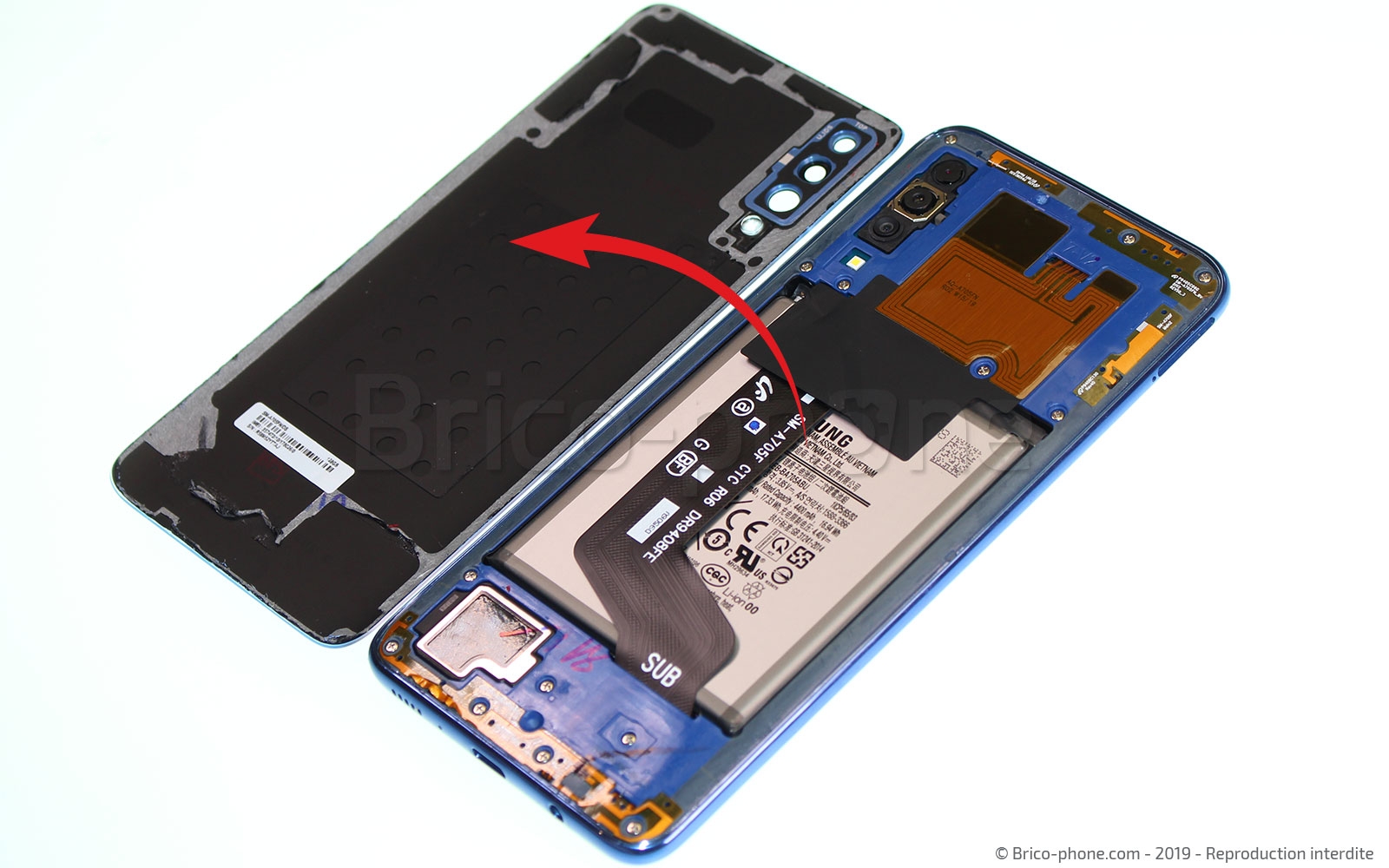

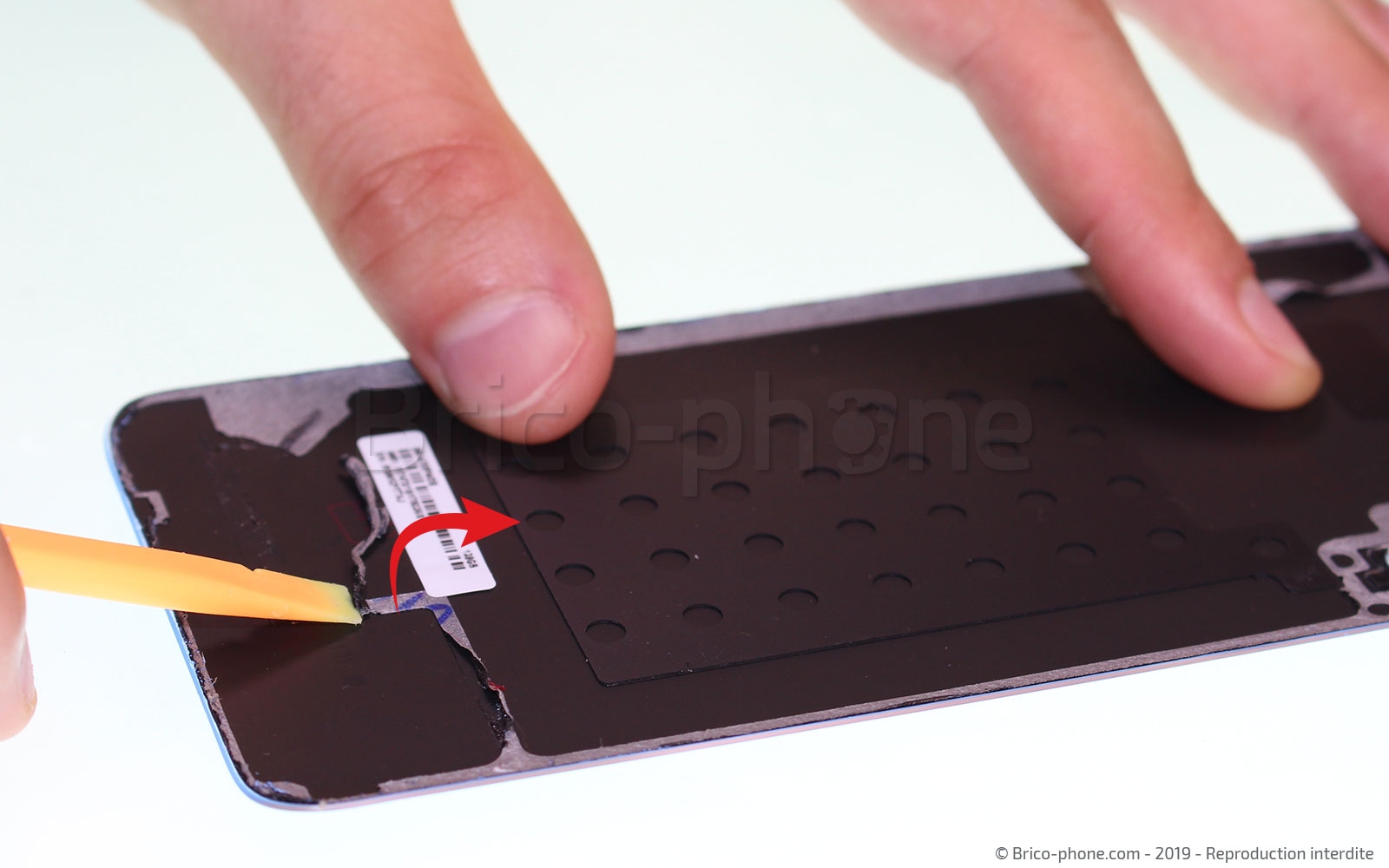

Etape 4 : Retirer la vitre arrière
Faites glisser les médiator en plastique le long de votre téléphone.

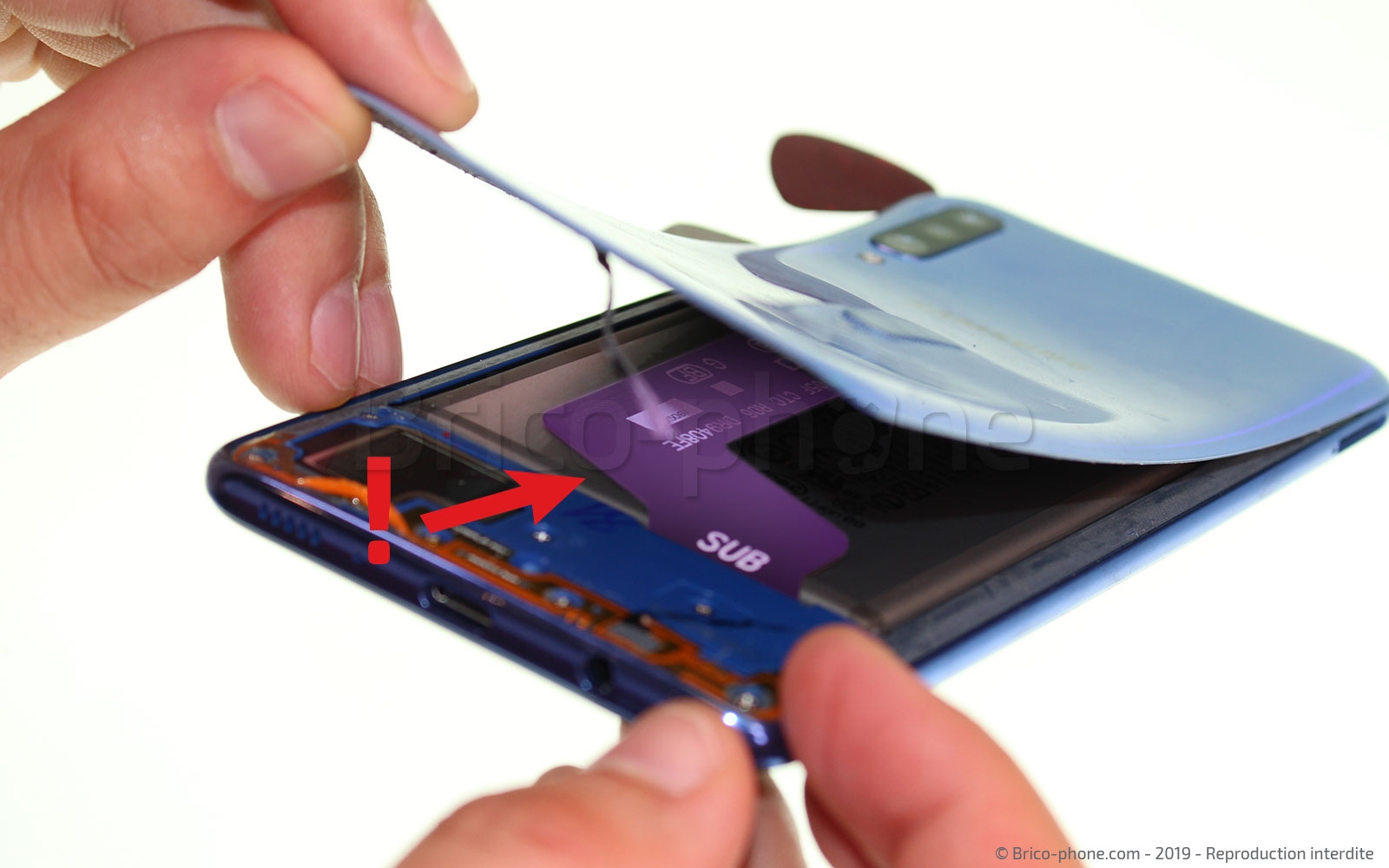

Veillez à ne pas endommager la nappe se trouvant juste sous la vitre arrière de votre Samsung Galaxy A70.
Une fois que vous avez repéré le composant, servez-vous de la carte en PVC pour finir de décoller la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

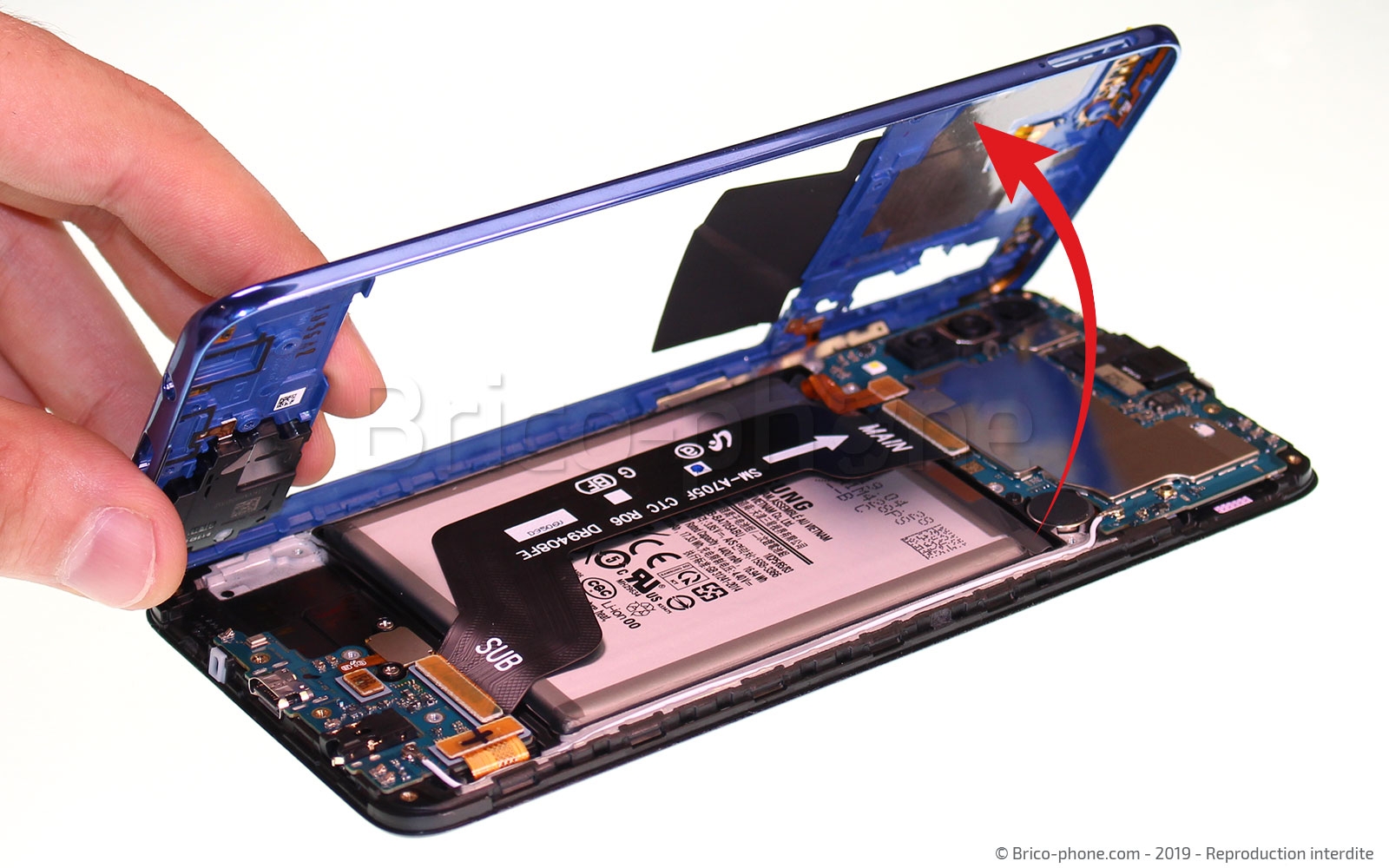

Etape 5 : Retirer le chassis intermédiaire

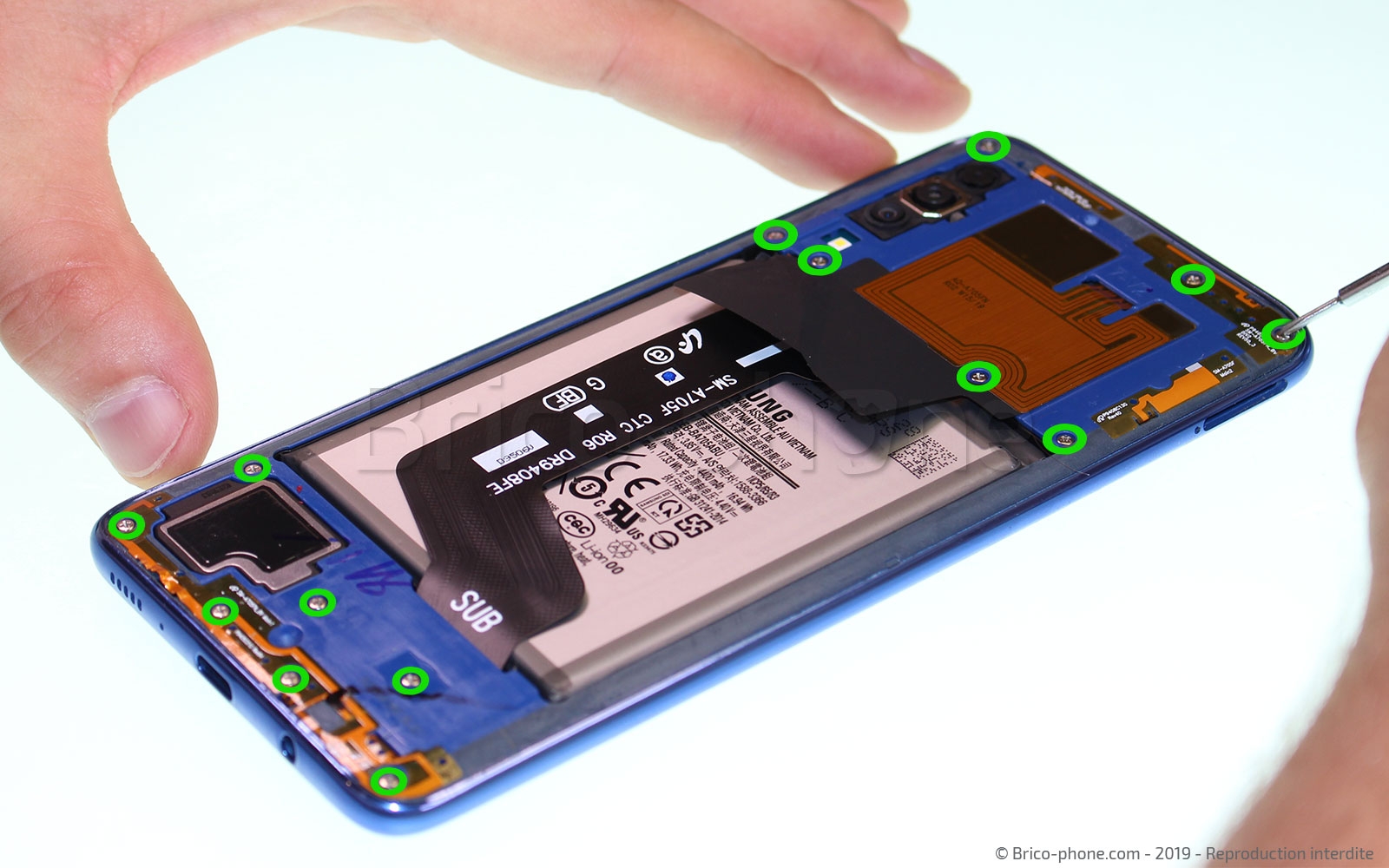

Dévissez les 14 vis présentes sur la protection intermédiaire de votre Samsung Galaxy A70.

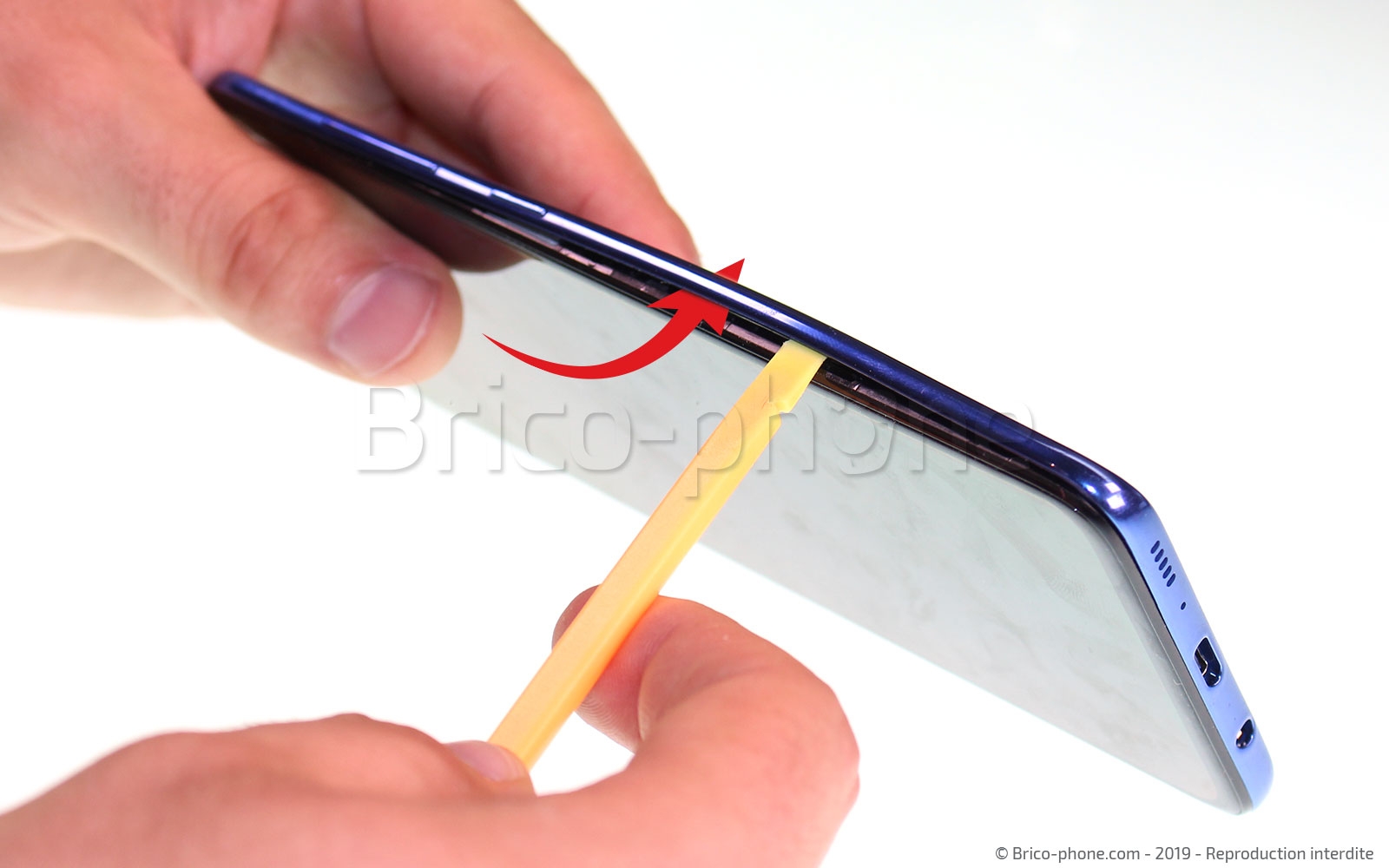

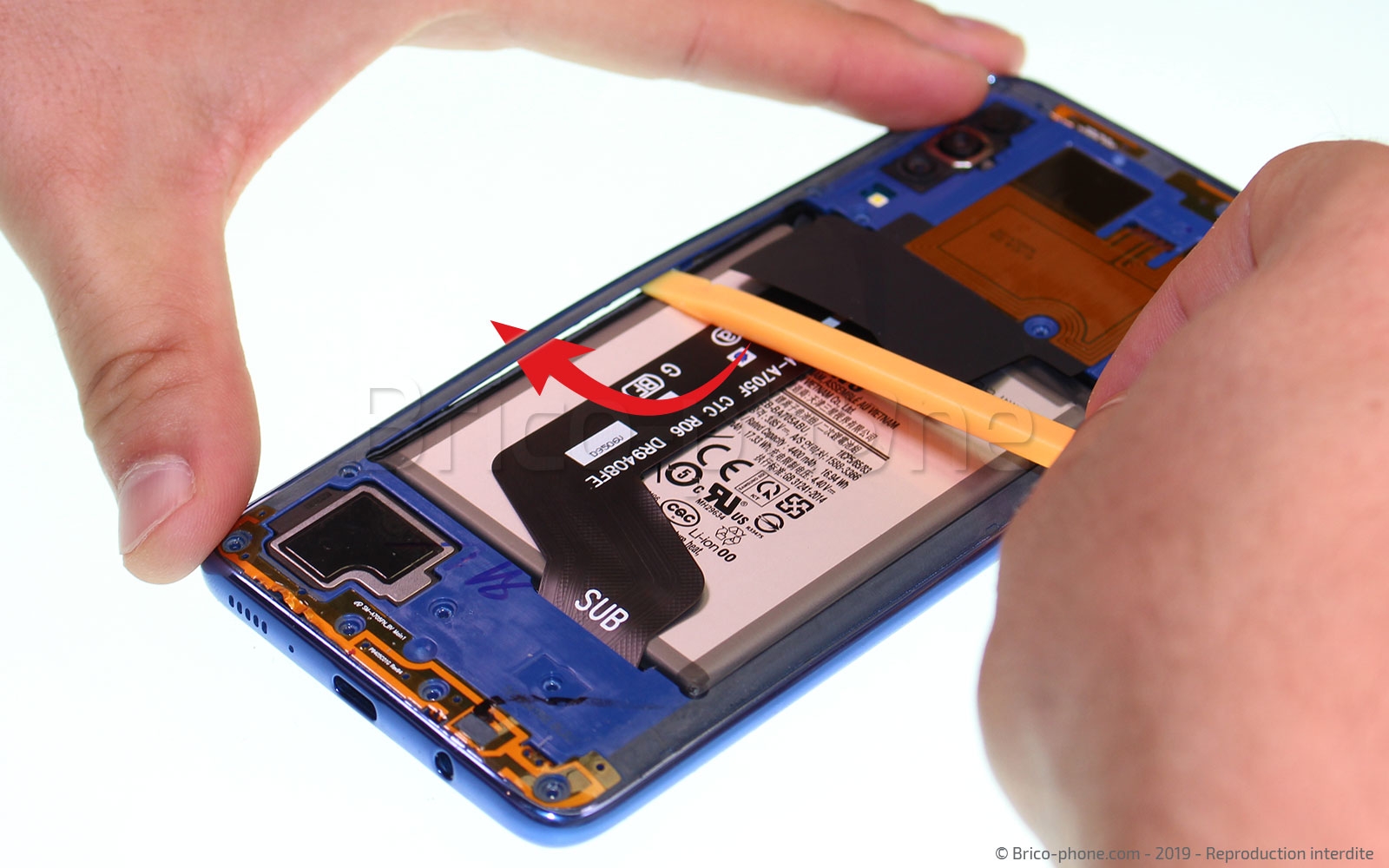

Insérez ensuite, le levier en nylon entre le bloc écran et le chassis de votre téléphone, afin de déclipser ce dernier.
Réitérez l'opération de l'autre coté du chassis en faisant le tour du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

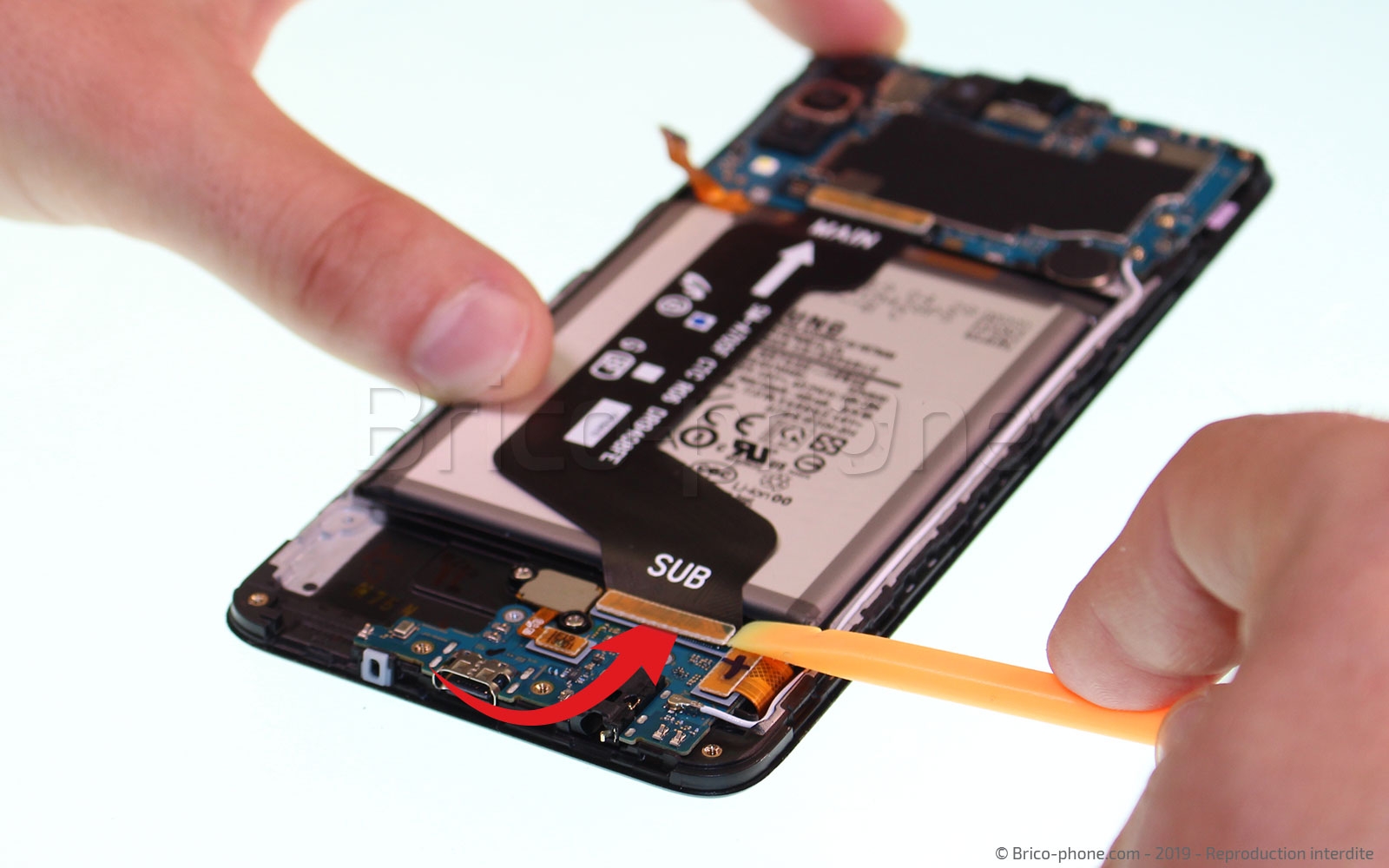

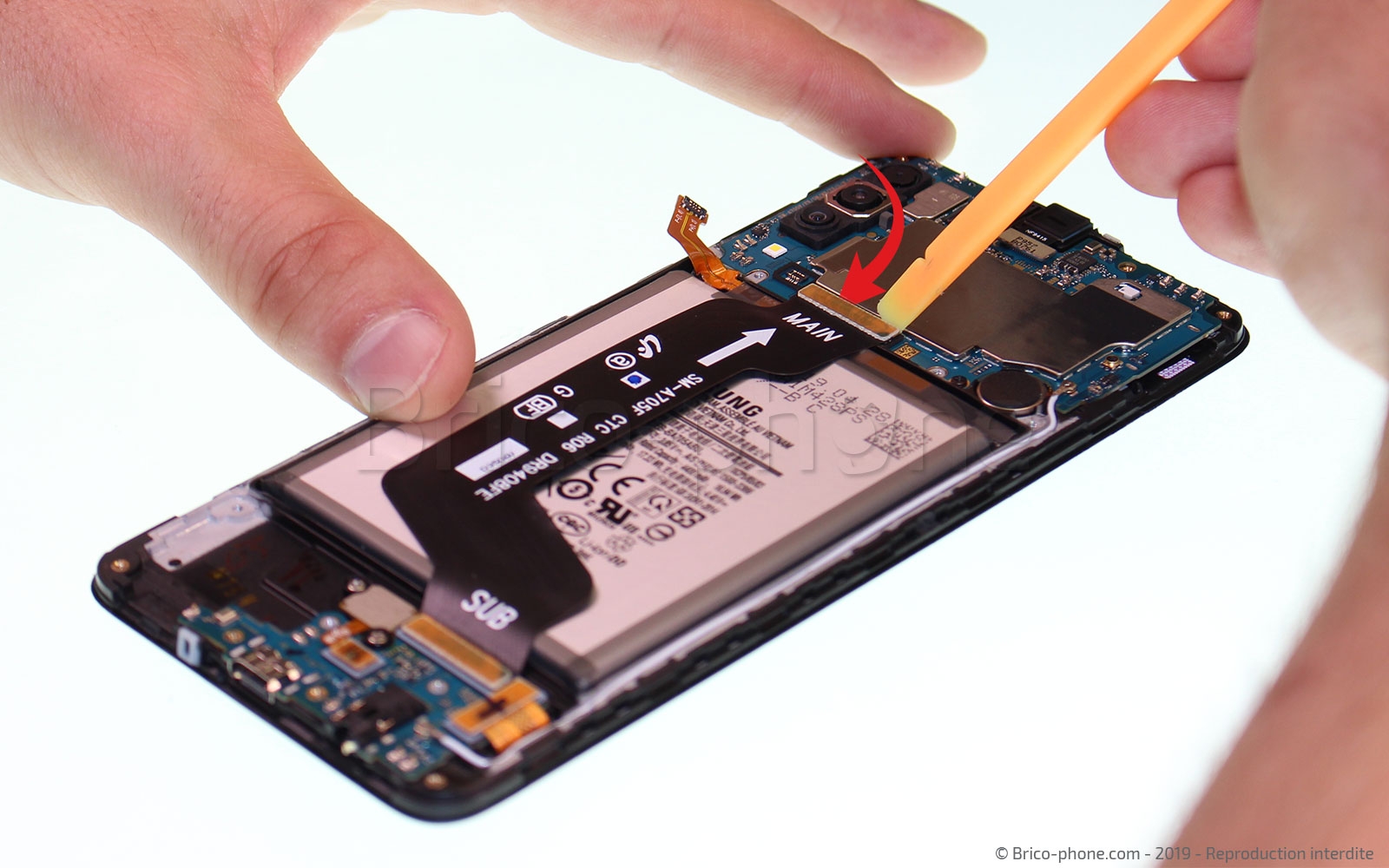

Etape 6 : Déconnecter la batterie

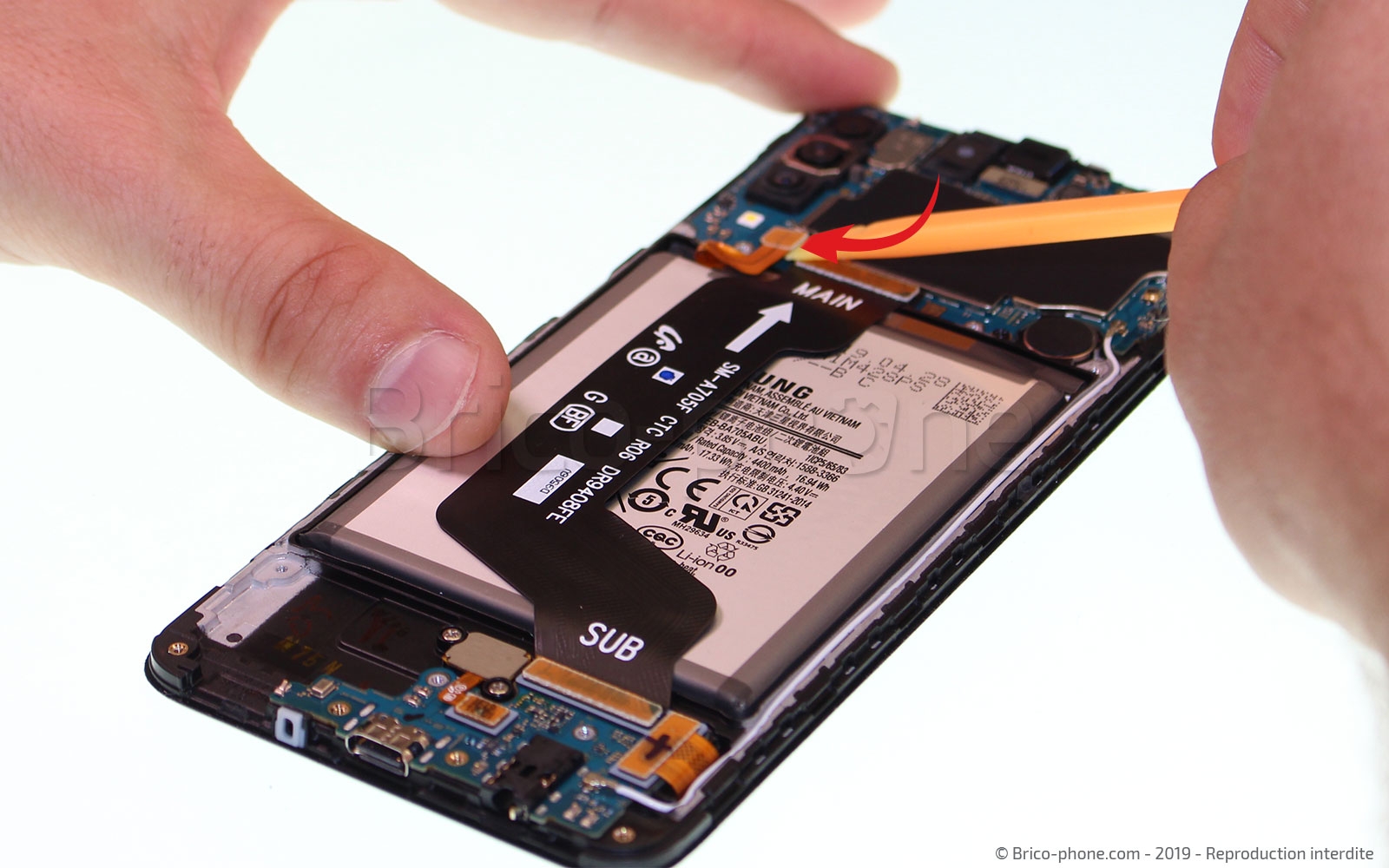

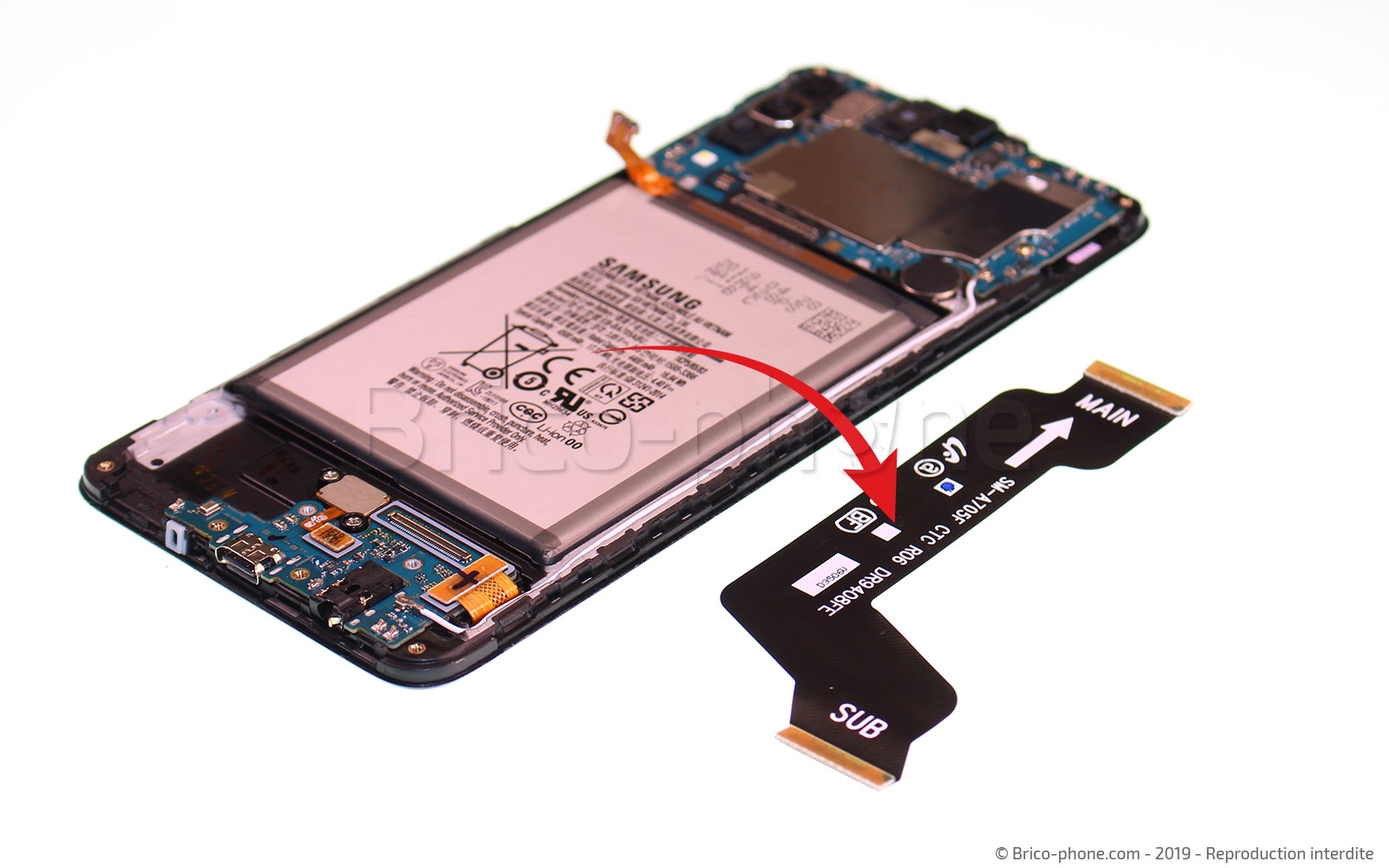

A l'aide du levier en nylon, déclipsez la nappe de connexion de la batterie. Vous pouvez également retirer la nappe d'interconnexion reliant la carte mère à la carte fille.
Outils du kit utilisés
Outils du kit utilisés

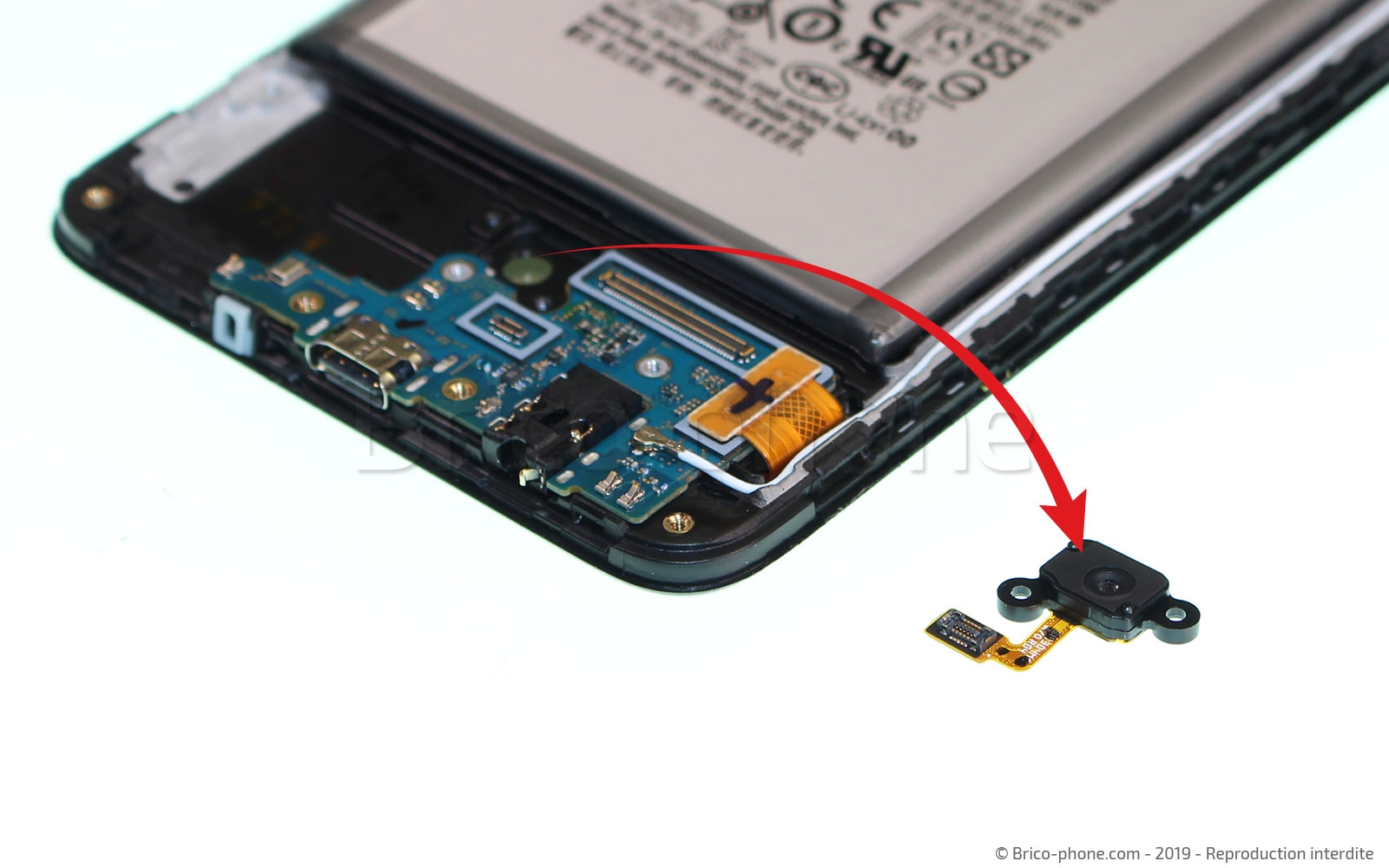

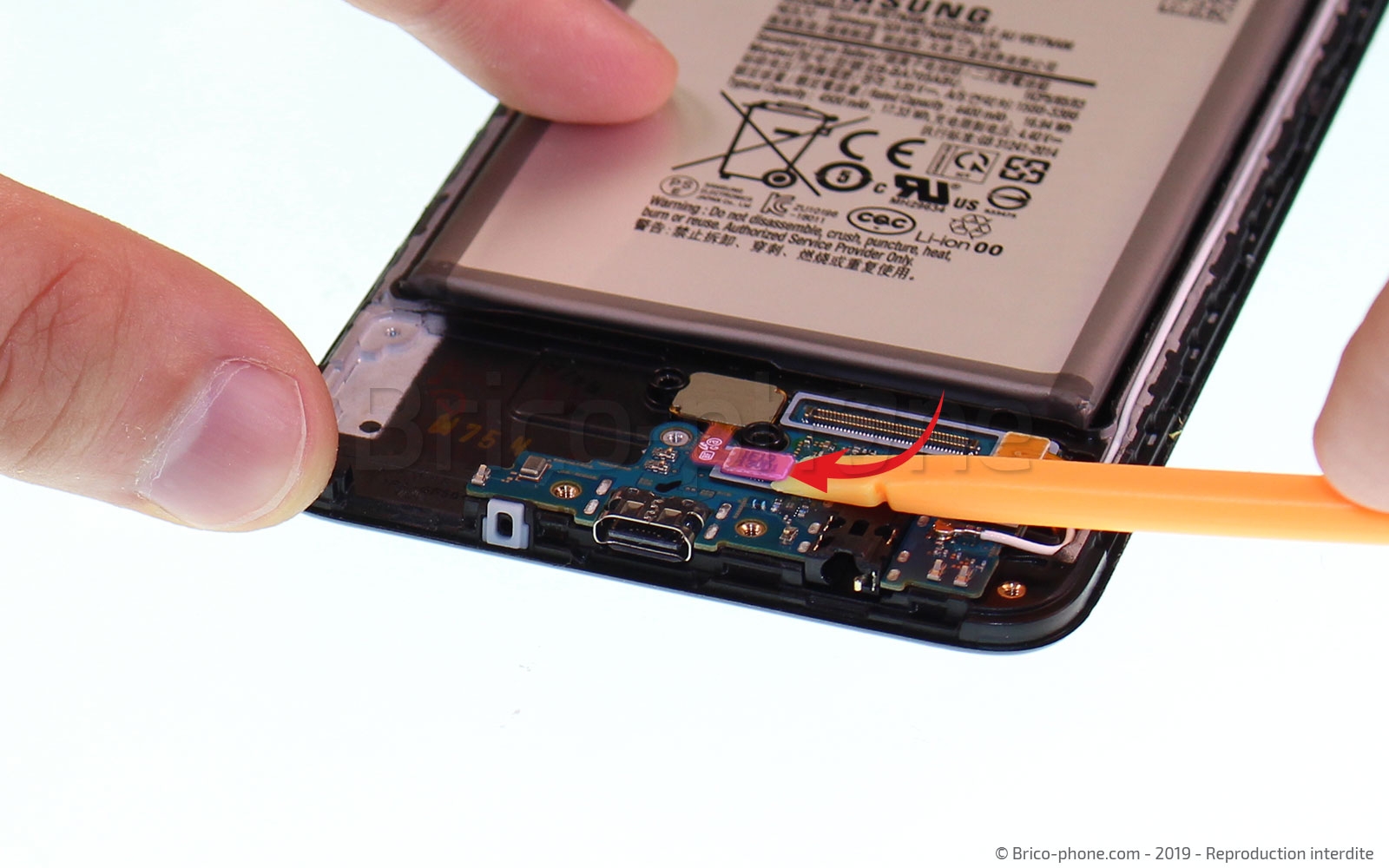

Etape 7 : Libérer le lecteur d'empreintes

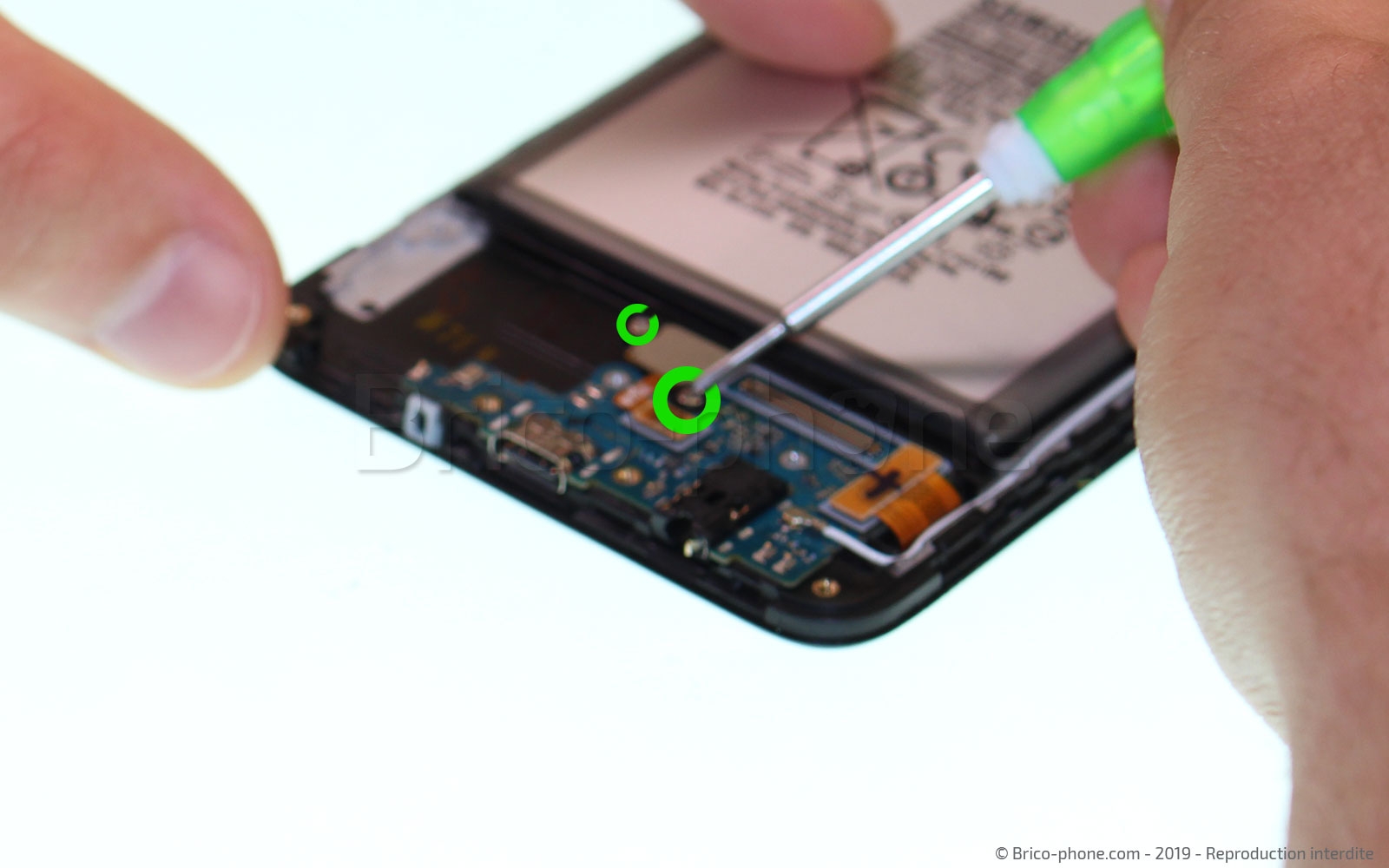

Retirez les 2 vis retenant le lecteur d'empreintes de votre Samsung Galaxy A70 à la carte fille.
Débranchez la nappe de connexion et retirez le lecteur de la partie inférieure de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

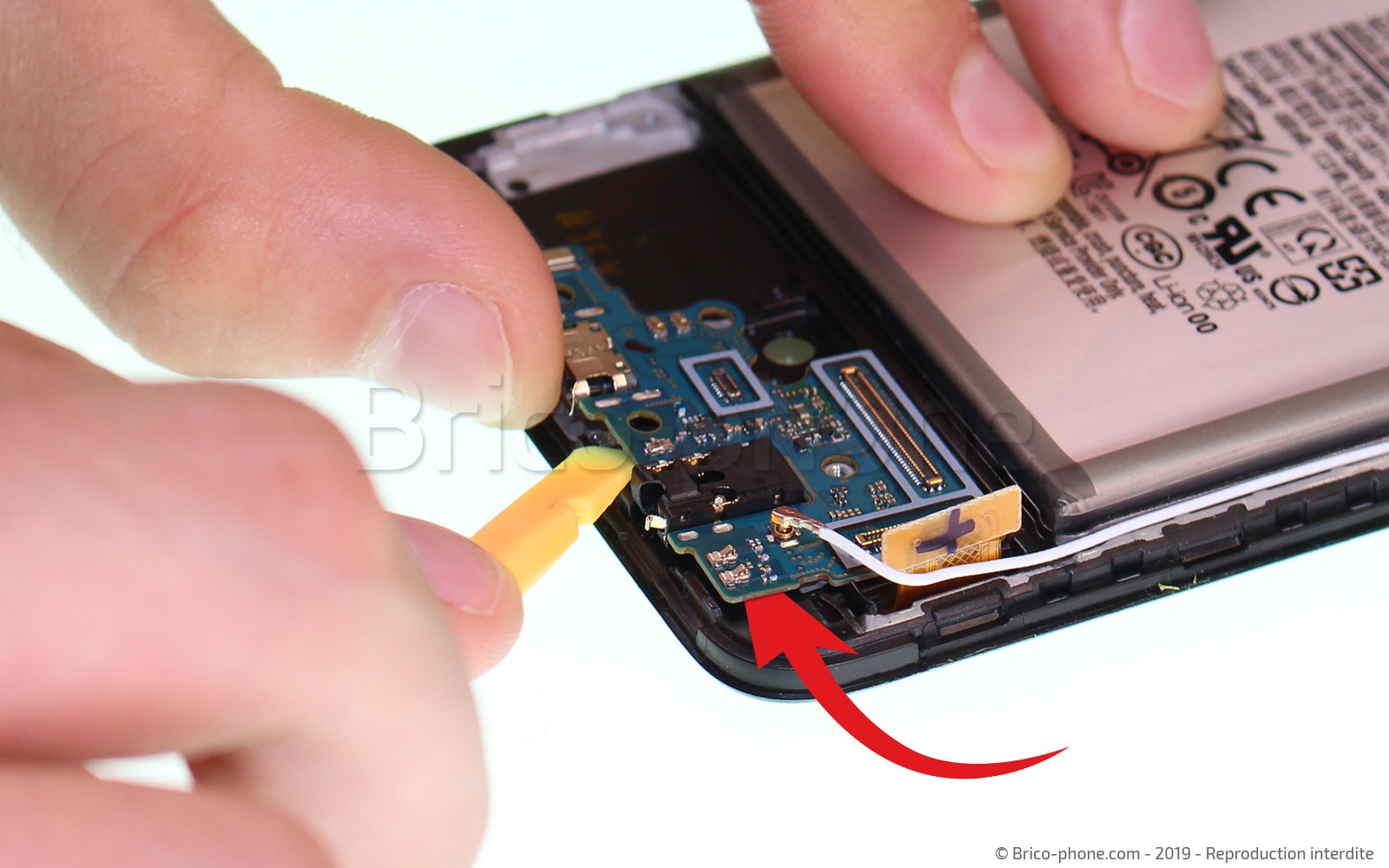

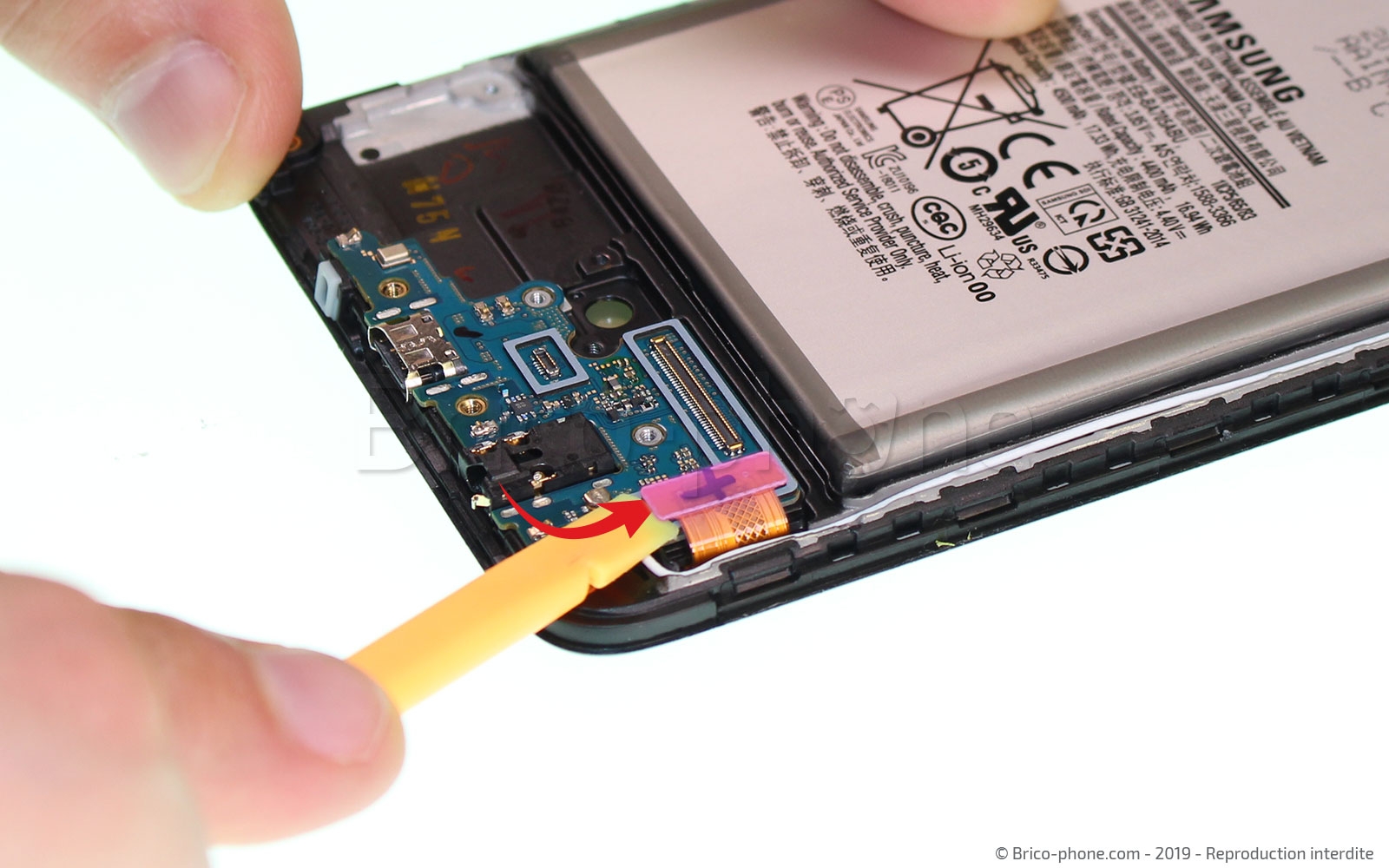

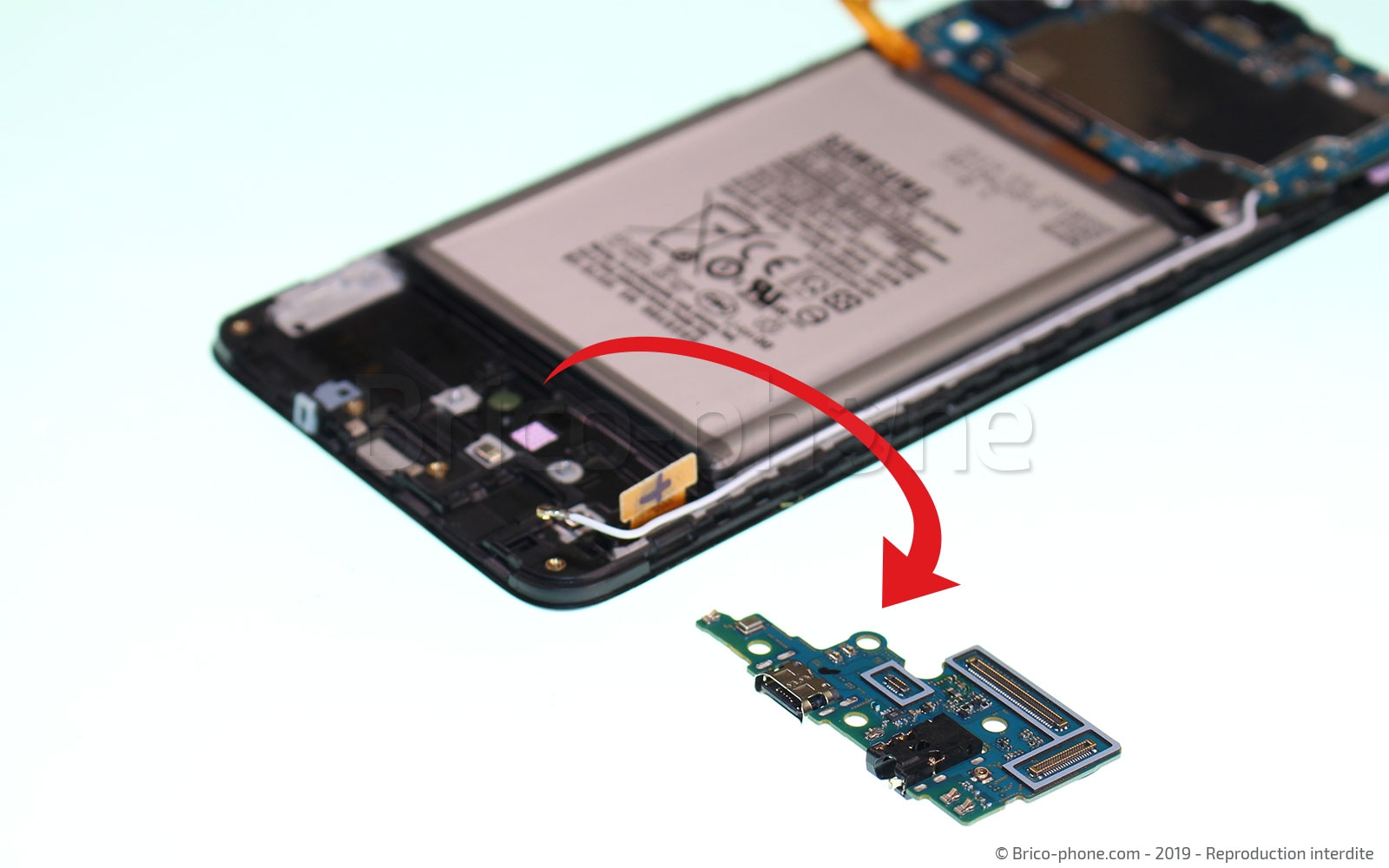

Etape 8 : Sortir le connecteur de charge

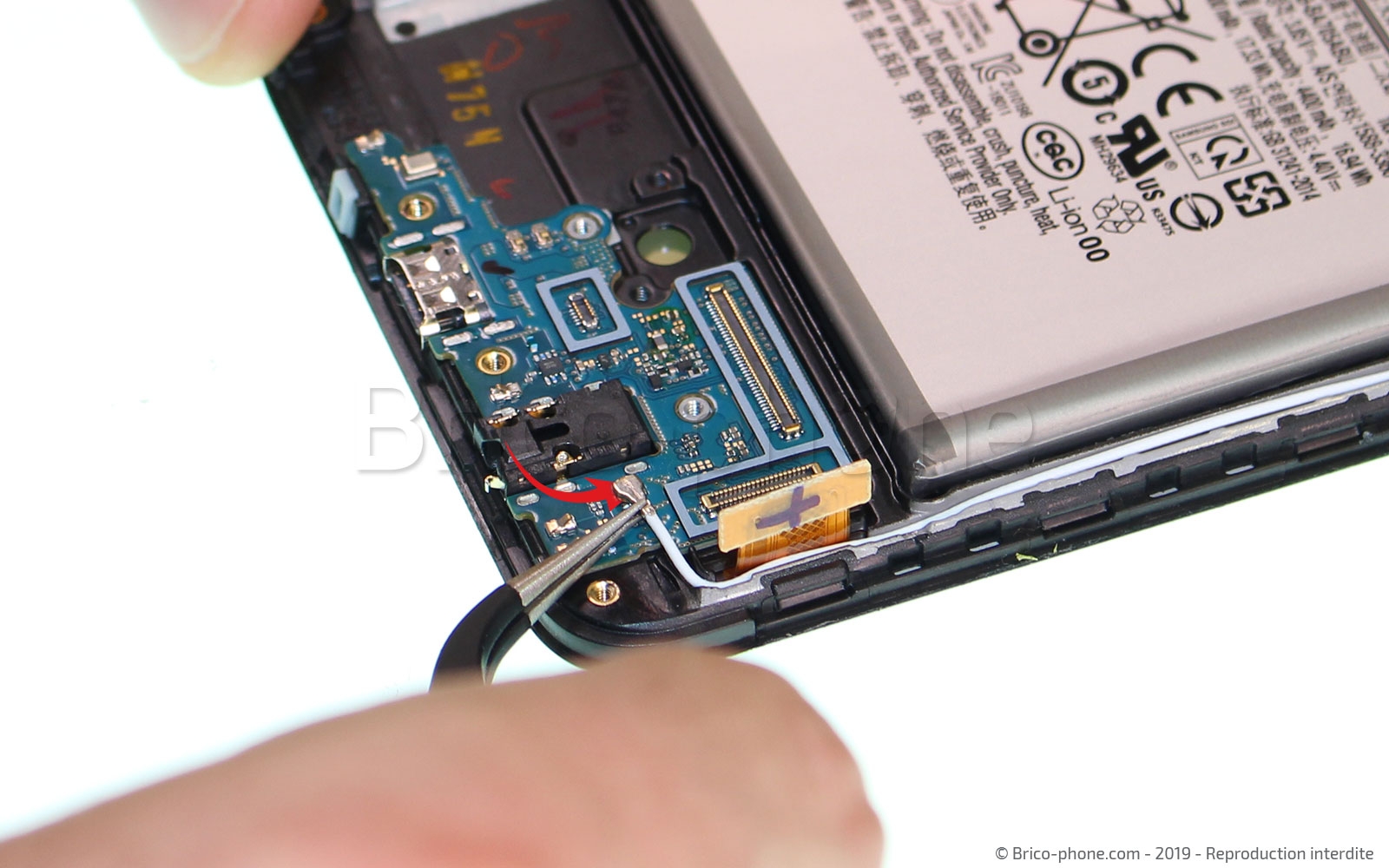

A l'aide de la pincette métallique, déconnectez la nappe de l'écran et le cable coaxial du dock.
Soulevez, le connecteur de charge avec la spatule en nylon et enlevez-le.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Pour remonter votre Samsung Galaxy A70, il vous suffit de suivre ce guide en sens inverse.
Concernant le remontage de la vitre arrière , il est important de bien nettoyer le support. Avec la colle B-7000, faites le tour du chassis de votre smartphone. Déposez délicatement la vitre sur le bloc écran et fixez-le avec des pinces positionnées de chaque coté de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
