Changement de bloc écran sur Galaxy A70

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy A70 | Temps estimé : 60 min | Difficulté : 3/5

L'écran de votre Samsung Galaxy A70 est brisé, endommagé ou vous ne voyez plus l'affichage ? Brico-Phone vous guide pas à pas pour que vous puissiez réparer seul, de chez vous, votre bloc écran. Commandez les pièces détachées sur notre site internet et munissez vous d'un kit d'outil spécialement conçu par nos techniciens pour pouvoir commencer les réparations.

Diagnostic

>  La vitre de votre Samsung Galaxy A70 est cassée
>  L'affichage Super Amoled de votre téléphone présente des défauts
>  Votre écran ne s'allume plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir avec vitre + Super Amoled pré-montés sur châssis pour Samsung Galaxy A70
139,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Vous vous apprêtez à changer le bloc écran de votre Samsung Galaxy A70 ? Avant de passer à la première étape, nous vous conseillons de vous assurer que les composants achetés sont compatibles avec le modèle de votre smartphone.

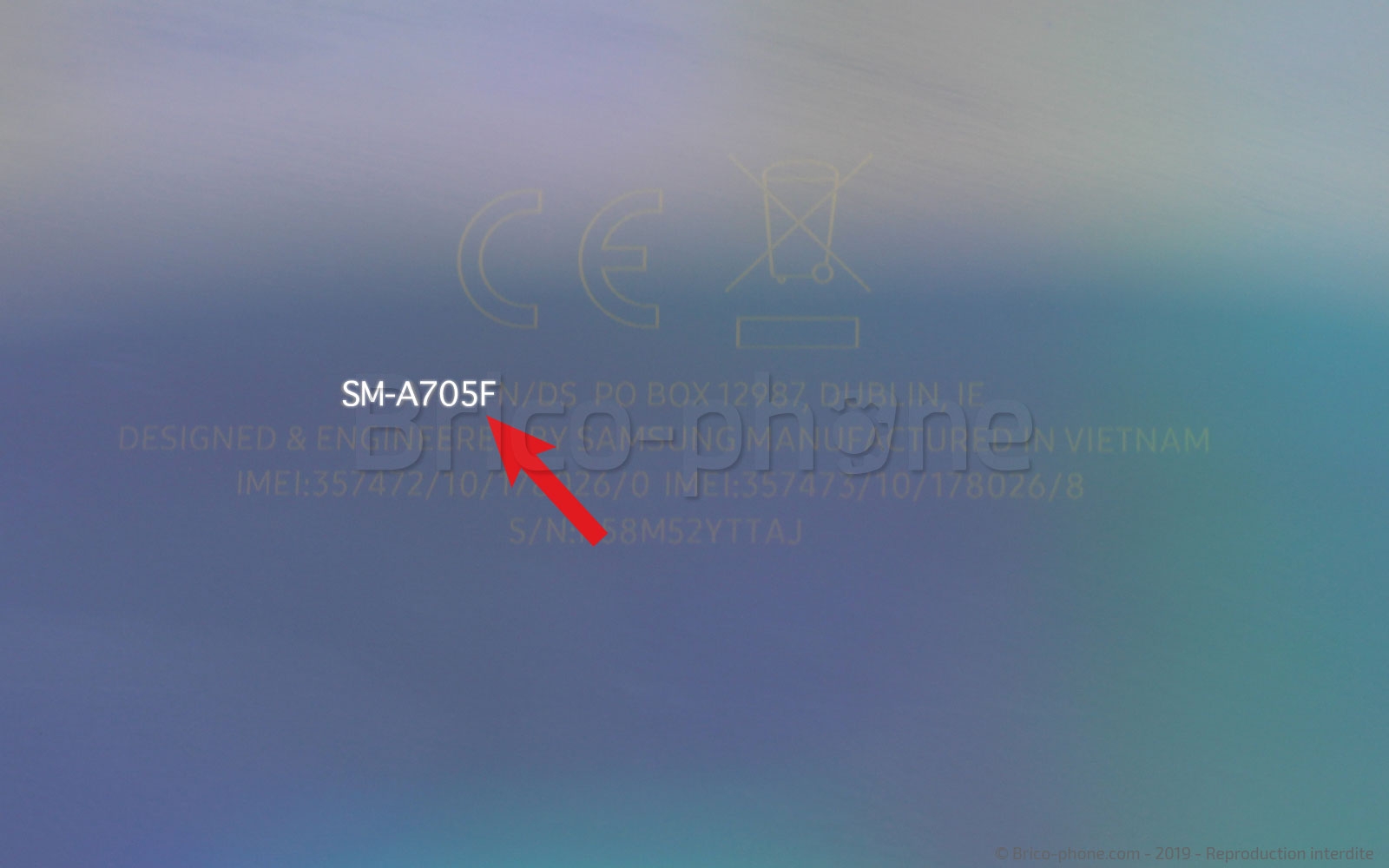

Les références qui doivent être inscrites sont les suivantes : SM-A705F.

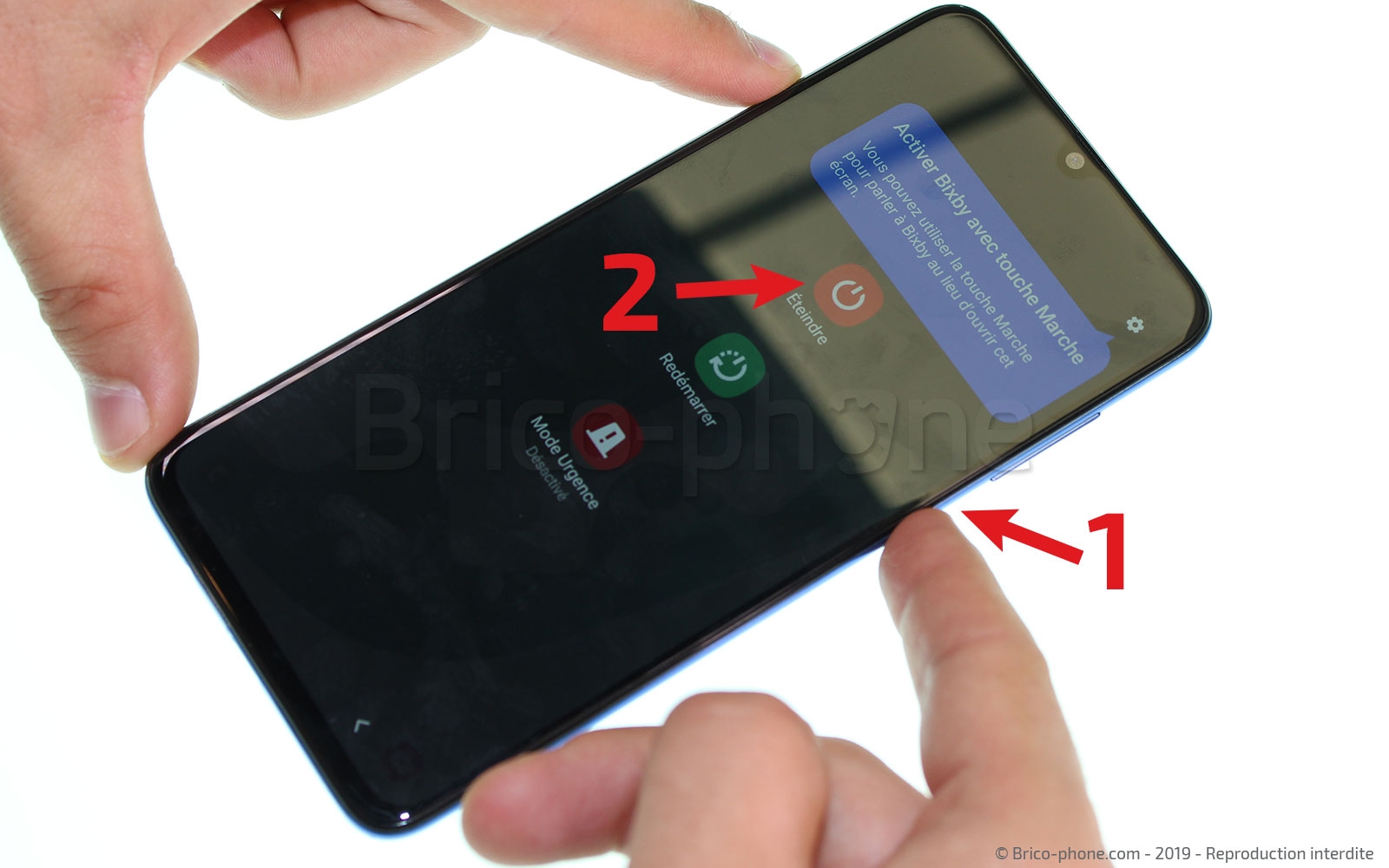

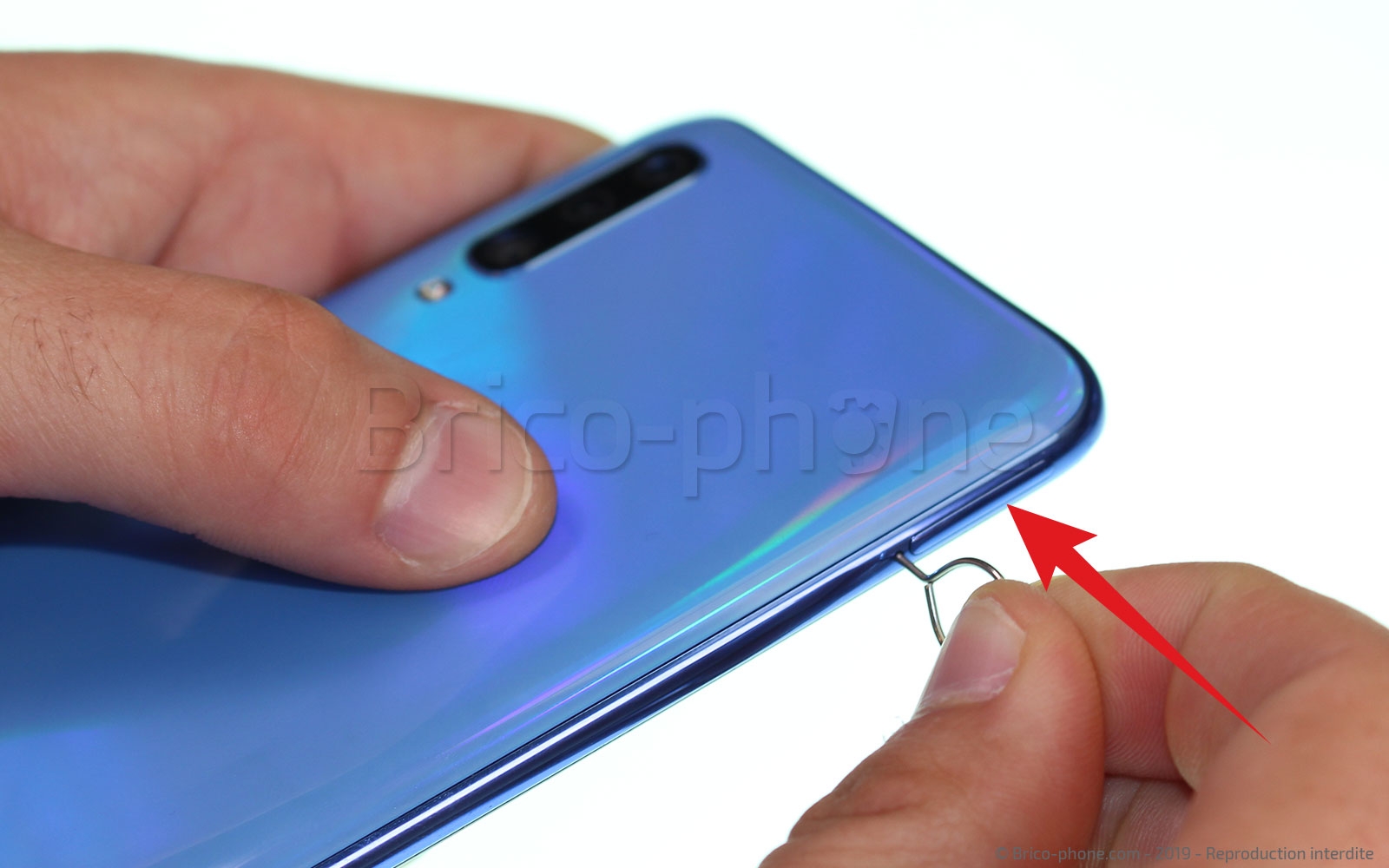

Etape 1: Mettre hors tension et retirer le rack SIM
Pour commencer, il est nécessaire d'éteindre le téléphone en appuyant sur le bouton power et en sélectionnant l’icône “éteindre” qui s’affiche sur l’écran.

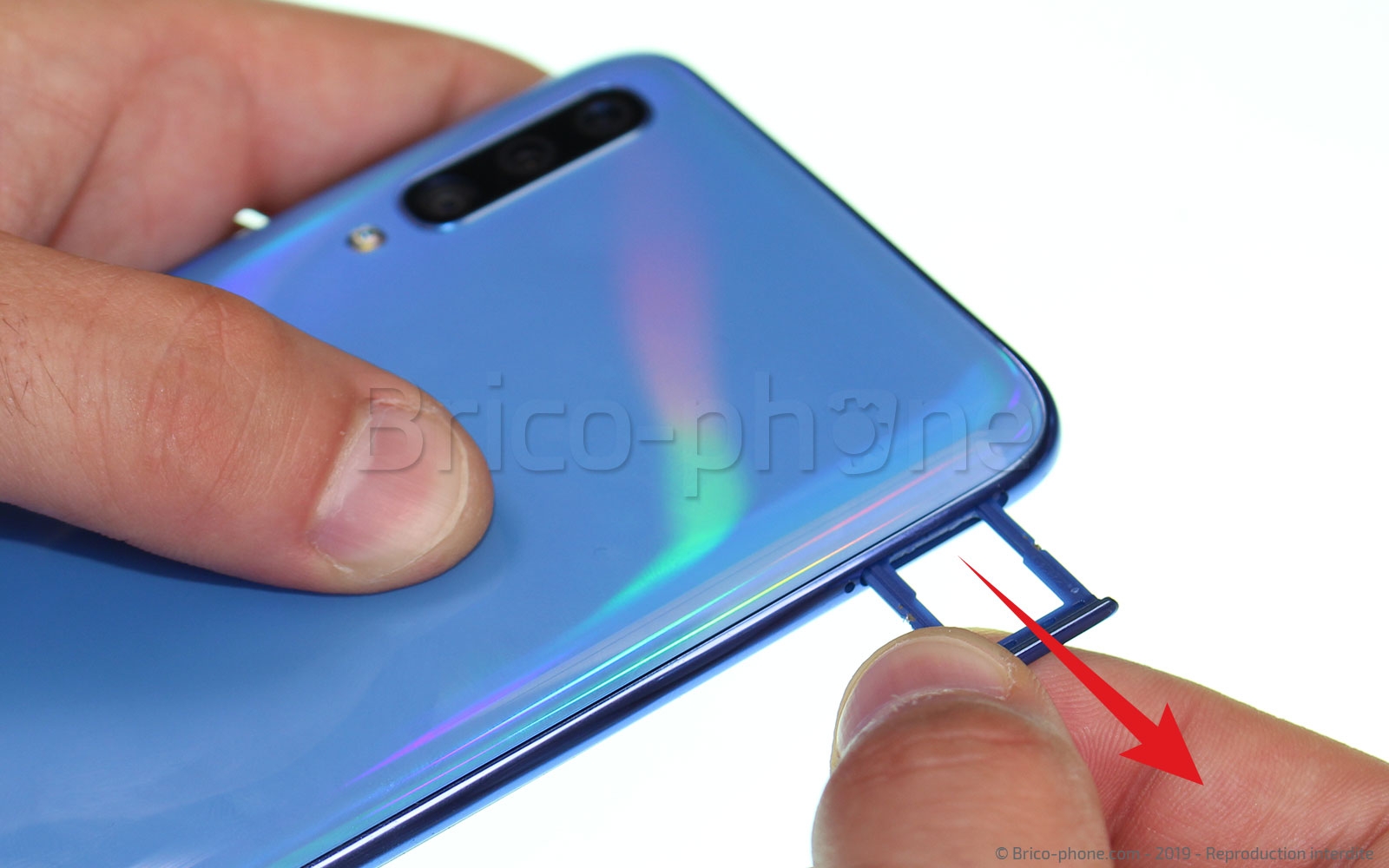

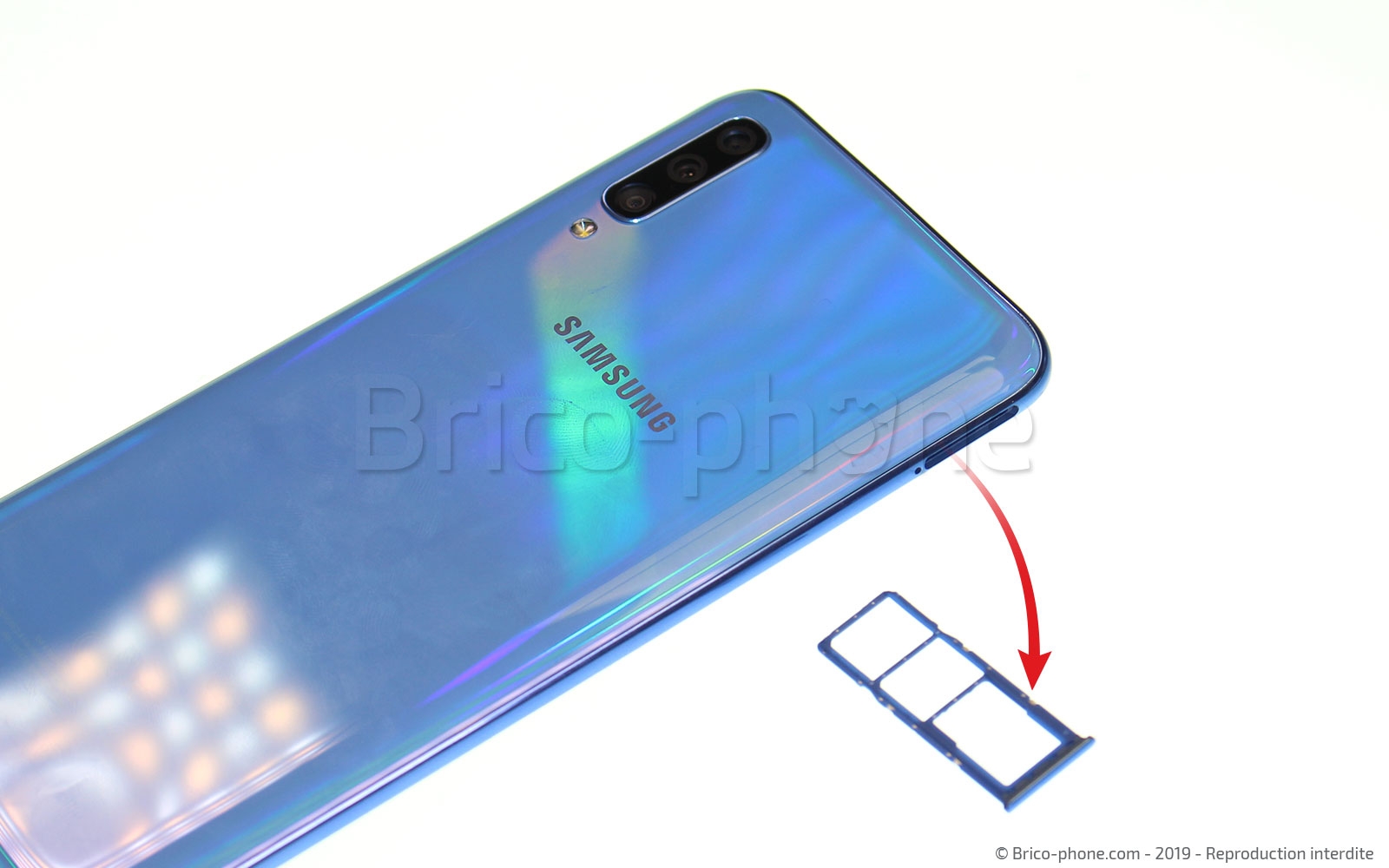

Retirez ensuite, le rack de la carte SIM à l’aide de l’outil d’extraction.
Outils du kit utilisés
Outils du kit utilisés

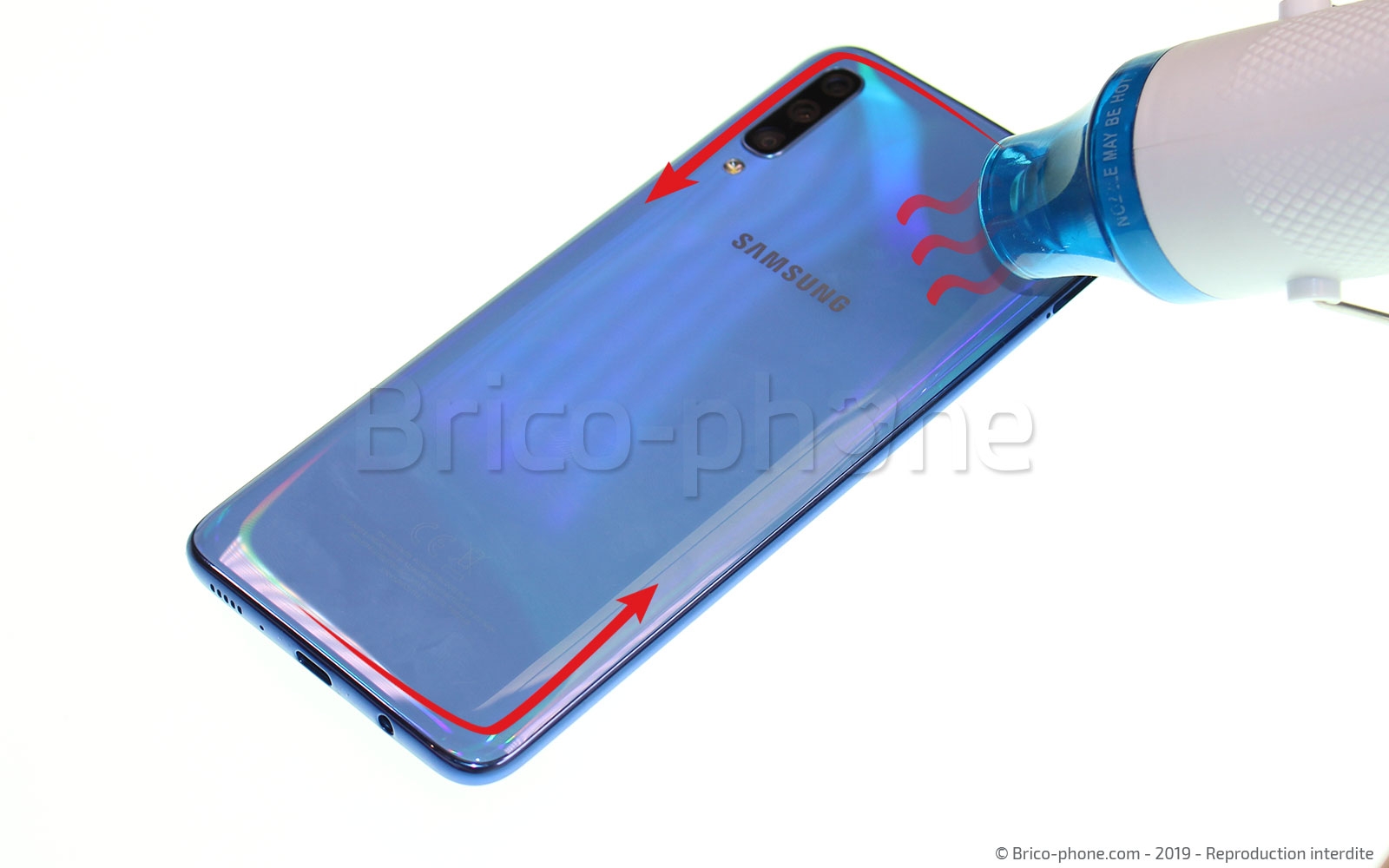

Etape 2 : Chauffer la vitre arrière
Pour cette étape, deux manipulations sont possibles.

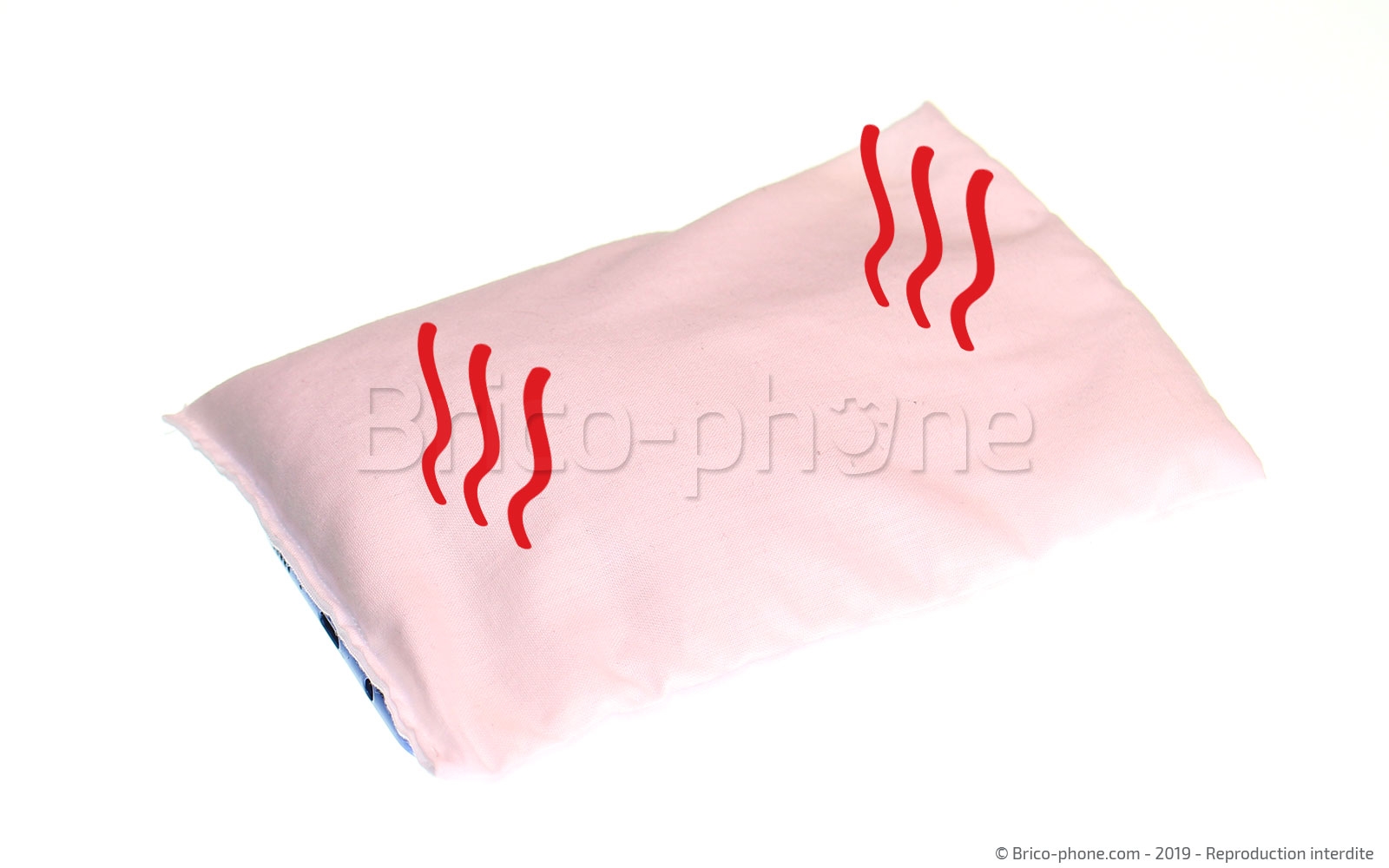

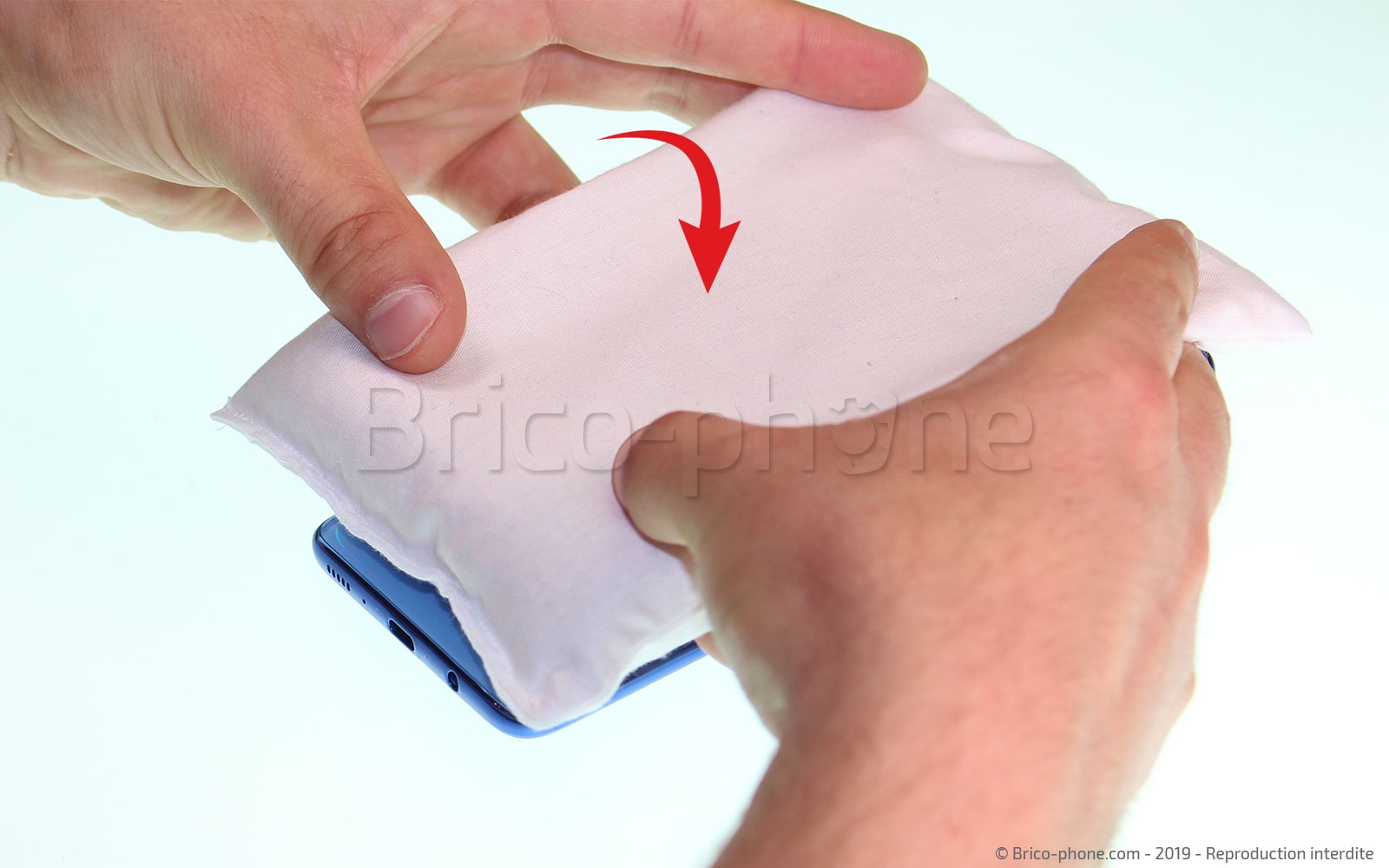

La première possibilité est le petit coussin chauffant préalablement passé au micro-onde. Sinon, vous disposez d'un décapeur thermique que vous faites passer sur les contours de votre appareil.
Néanmoins, veillez à ne pas trop chauffer une zone pour ne pas endommager les composants qui se trouveraient dessous.

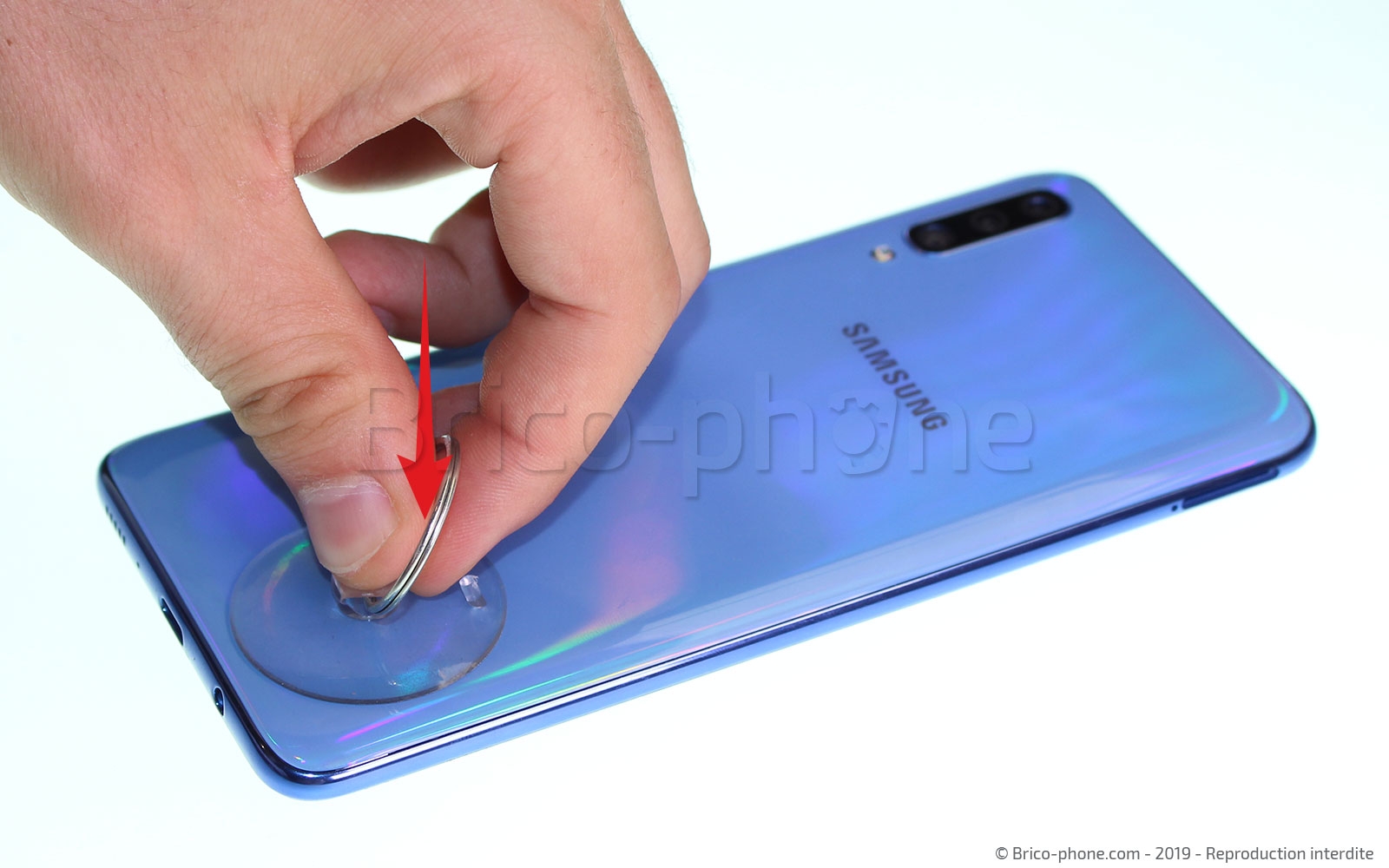

Placez la ventouse sur la vitre arrière pour passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

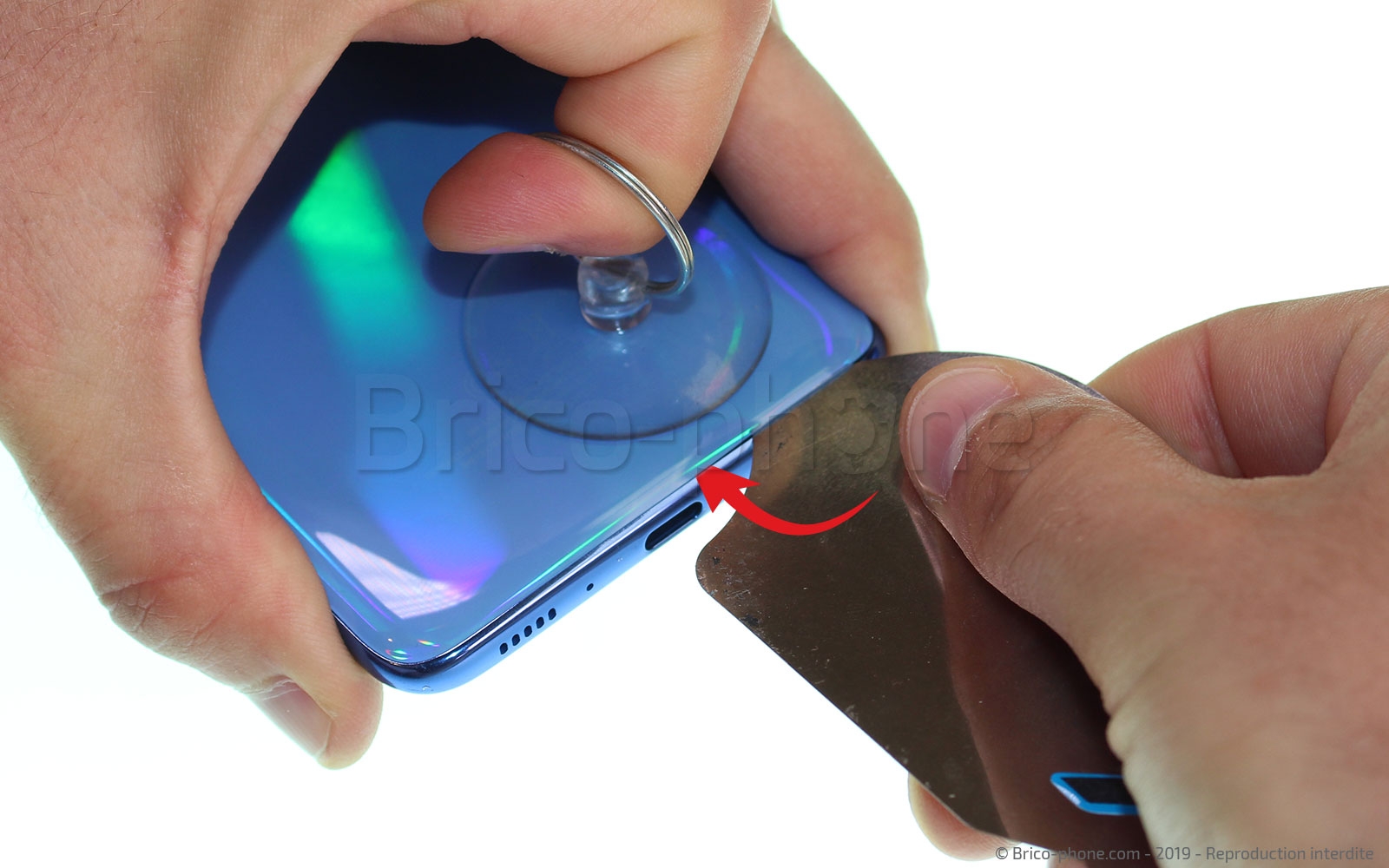

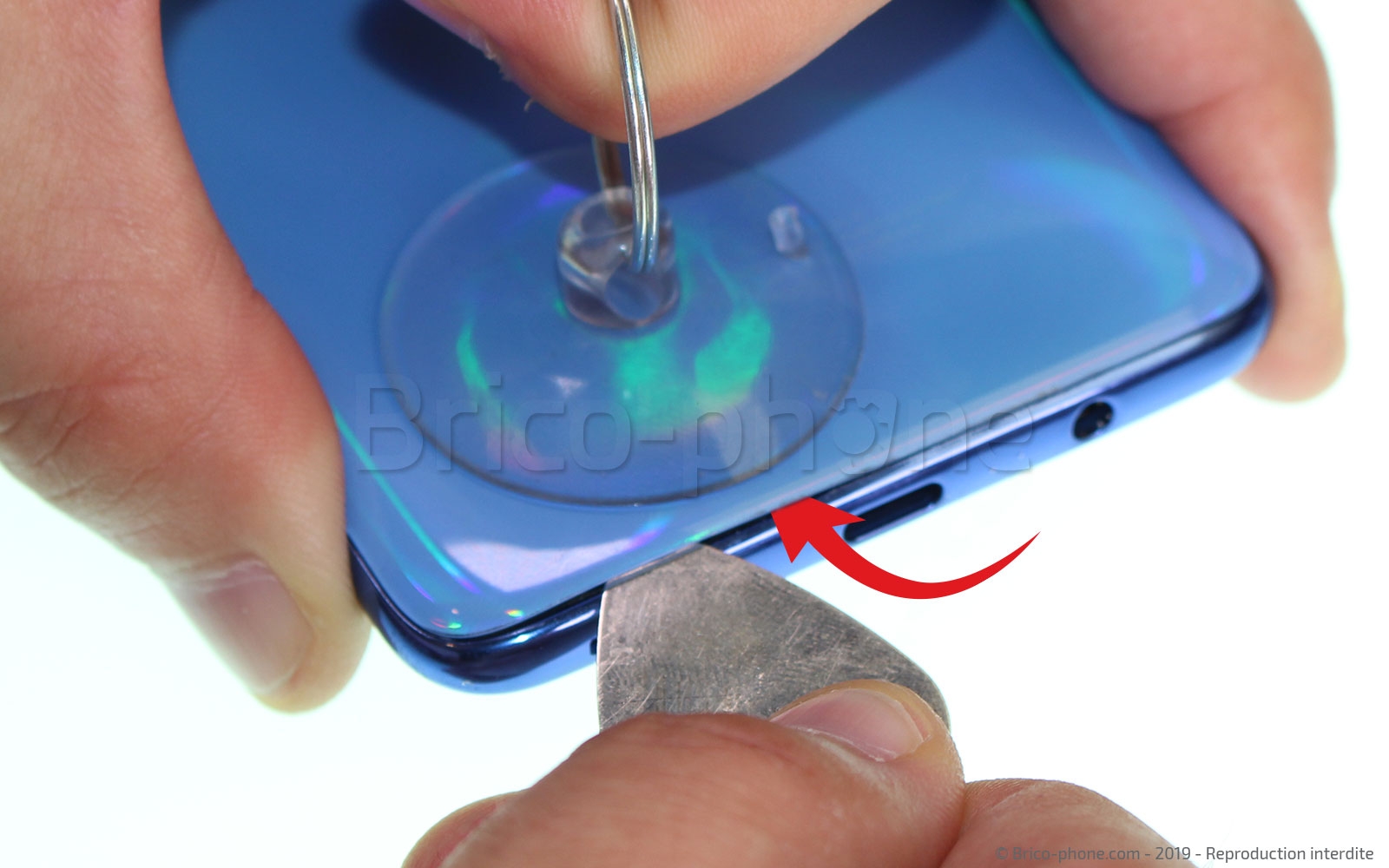

Etape 3 : Décoller la vitre arrière

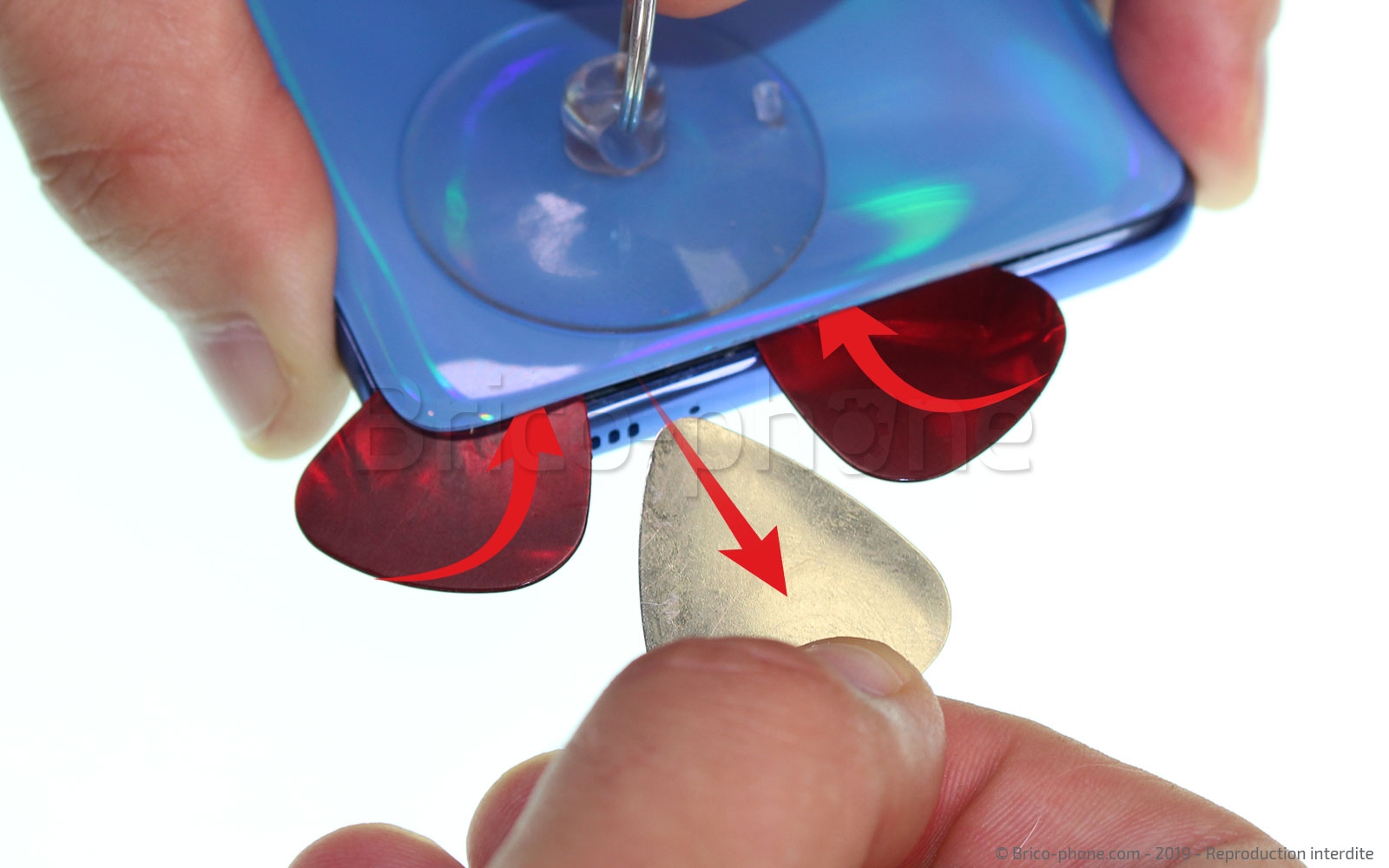

En tirant doucement sur la ventouse, et insérez le médiator en métal entre le chassis et la vitre arrière. Si vous rencontrez des difficultés, nous vous recommandons d'utiliser l'outil iFlex, disponible sur notre boutique en ligne.
Ensuite, insérez les médiator en plastique à la place de celui en métal.
Pour plus de facilité, vous pouvez remettre un coup de décapeur thermique sur le contour de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Décapeur thermique petit modèle
14,90 €

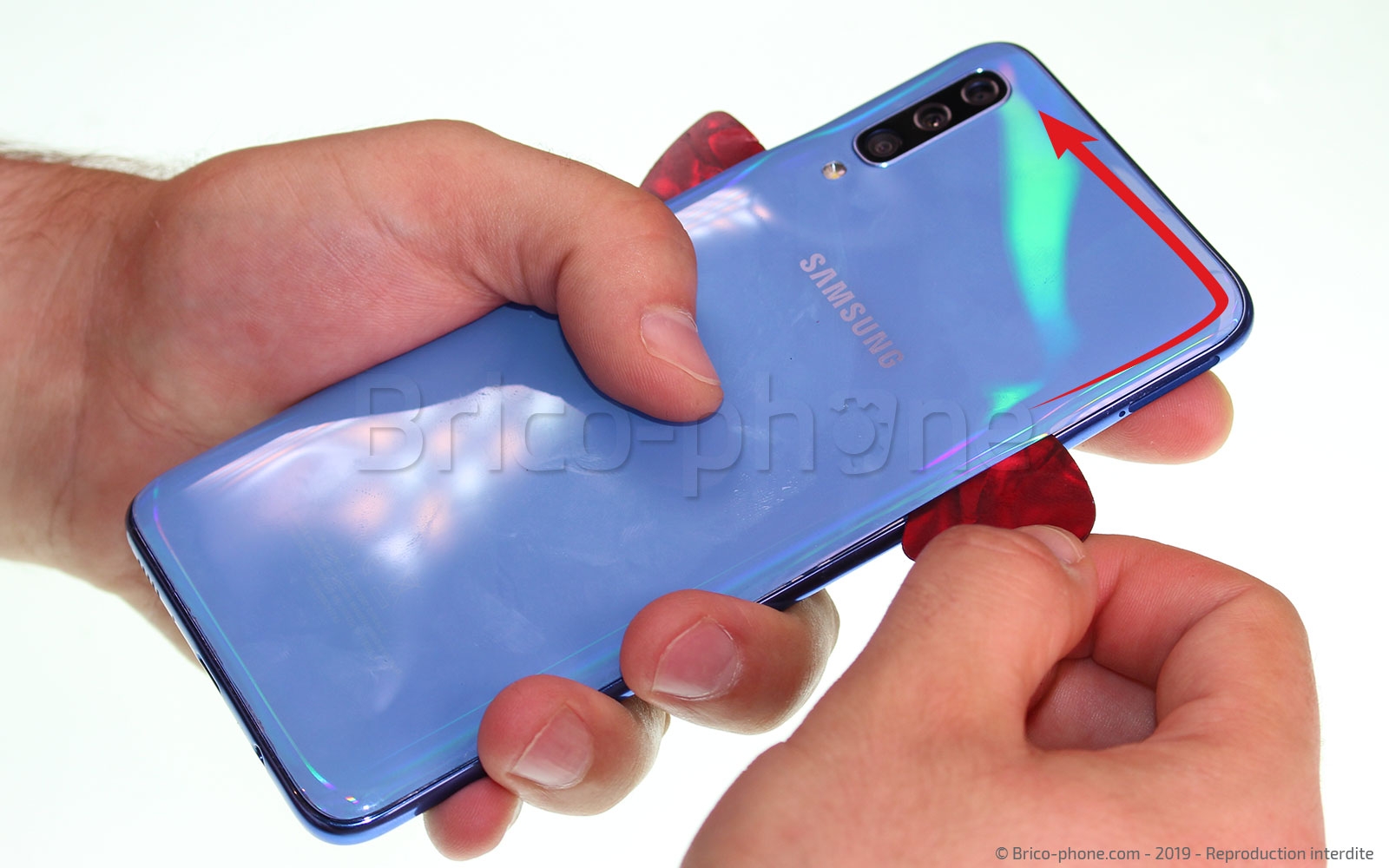

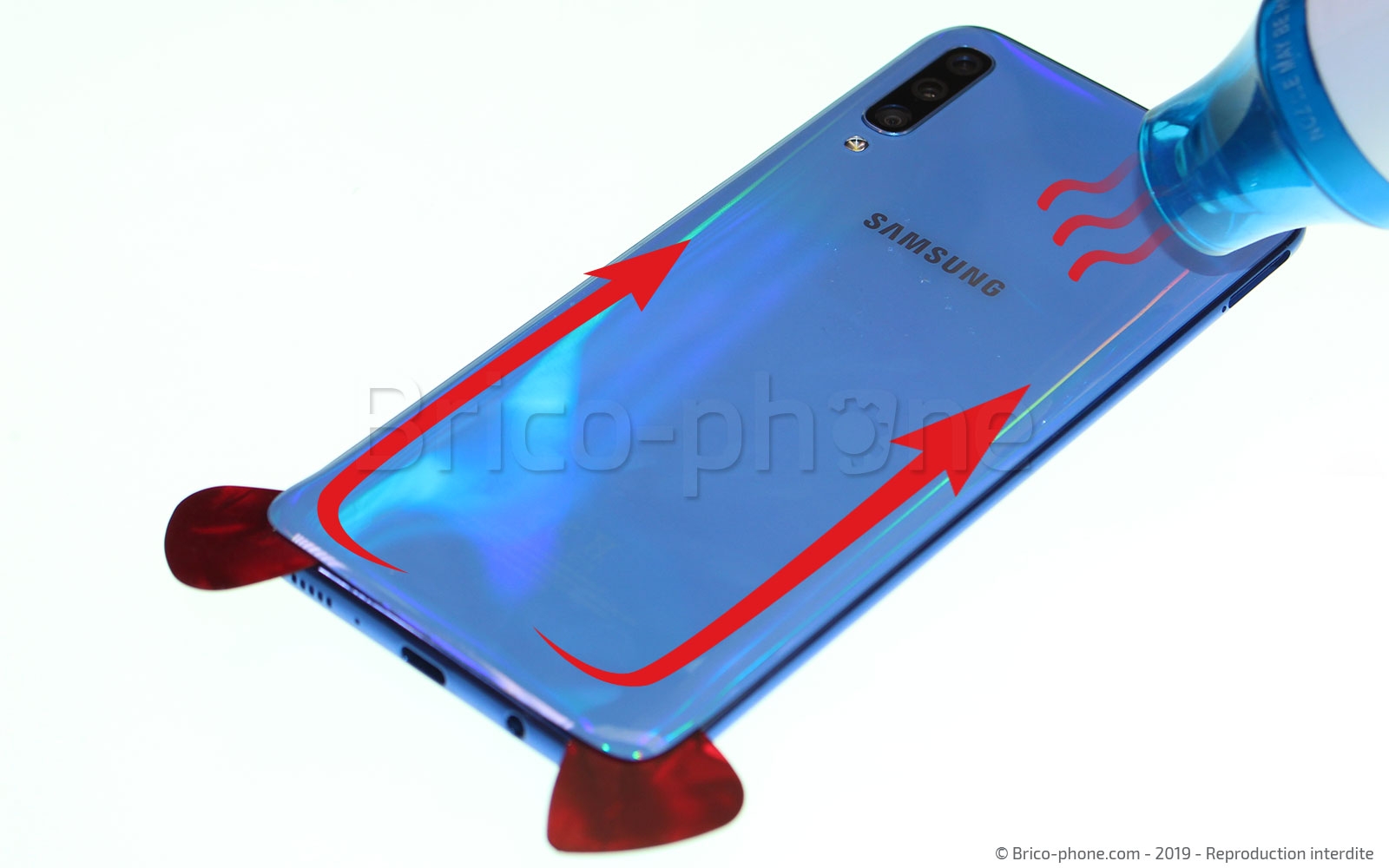

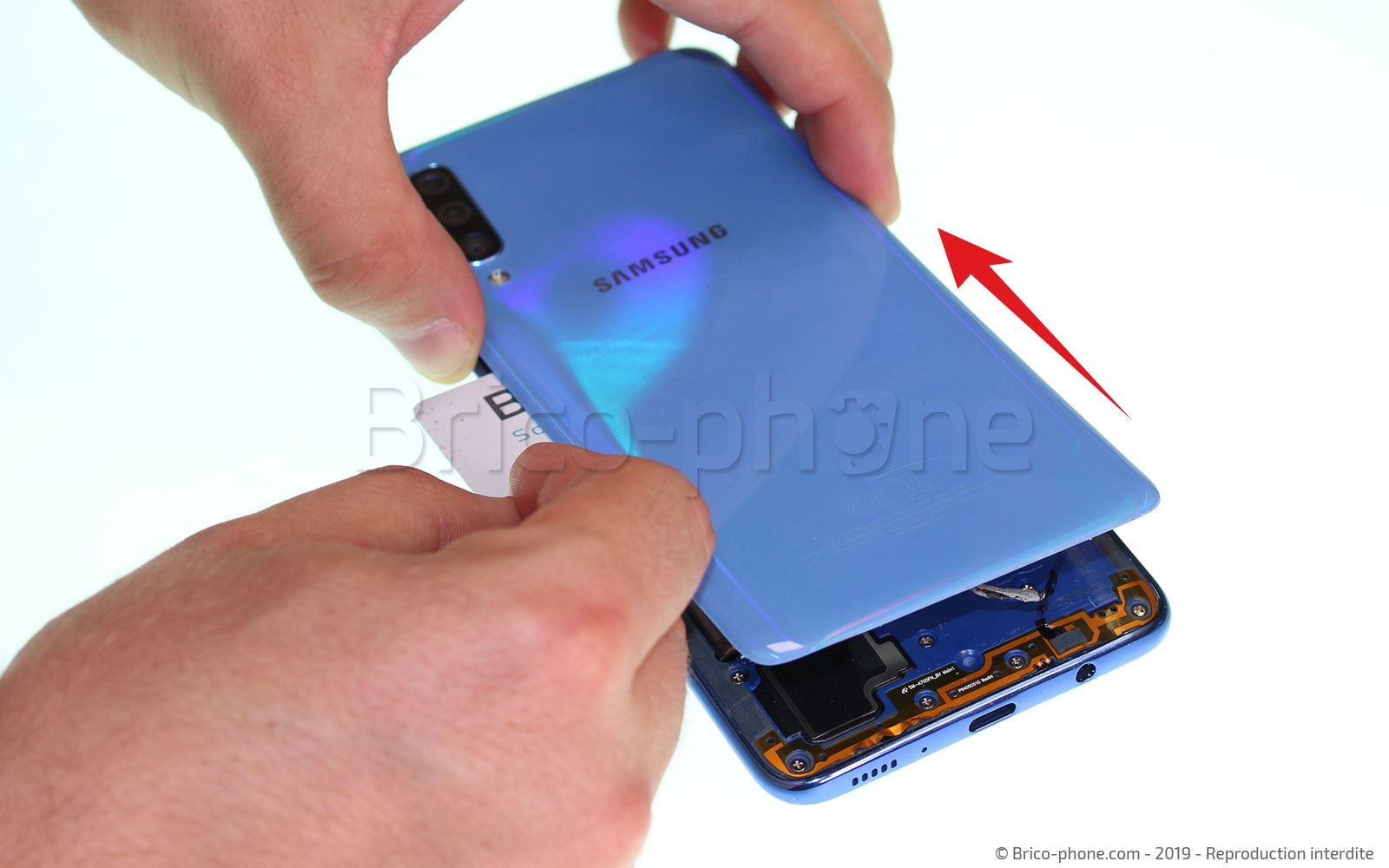

Etape 4 : Retirer la vitre arrière

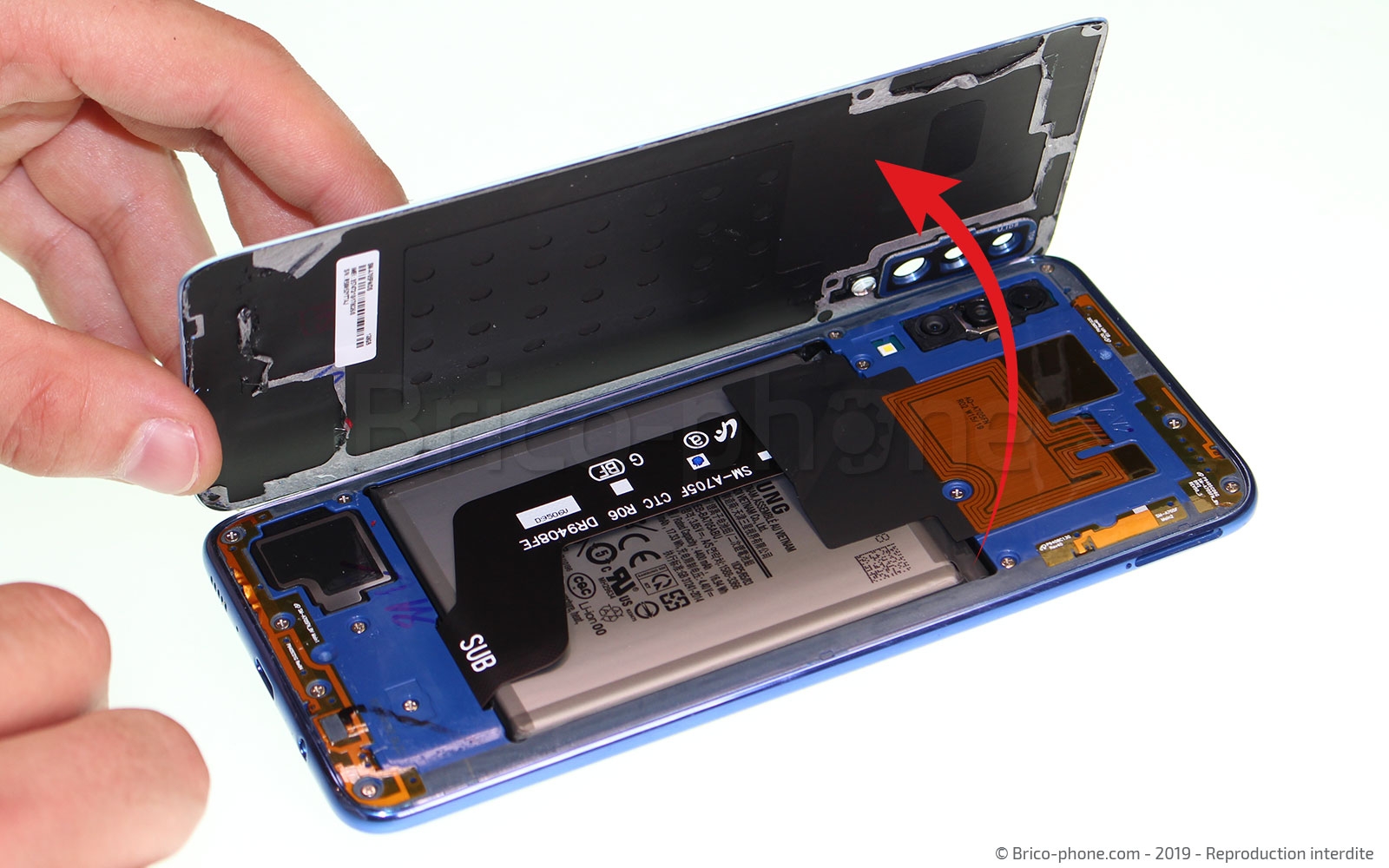

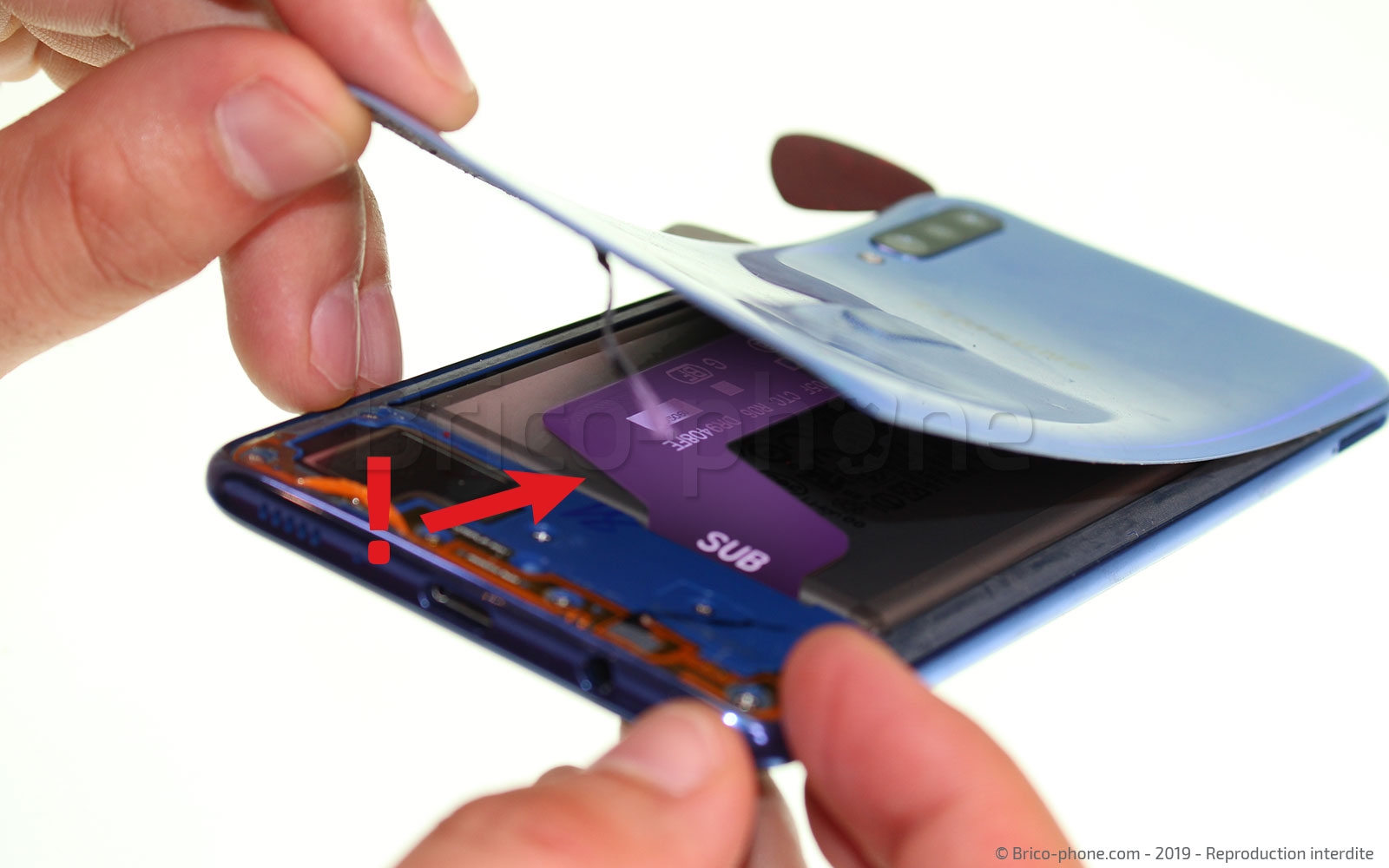

Délicatement, faites glisser les médiator tout autour du Samsung Galaxy A70.
Lorsque vous ouvrez votre appareil, veillez à ne pas endommager la nappe d’interconnexion se trouvant juste derrière la coque. Vous pouvez vous aider de la carte PVC pour décoller le reste de la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

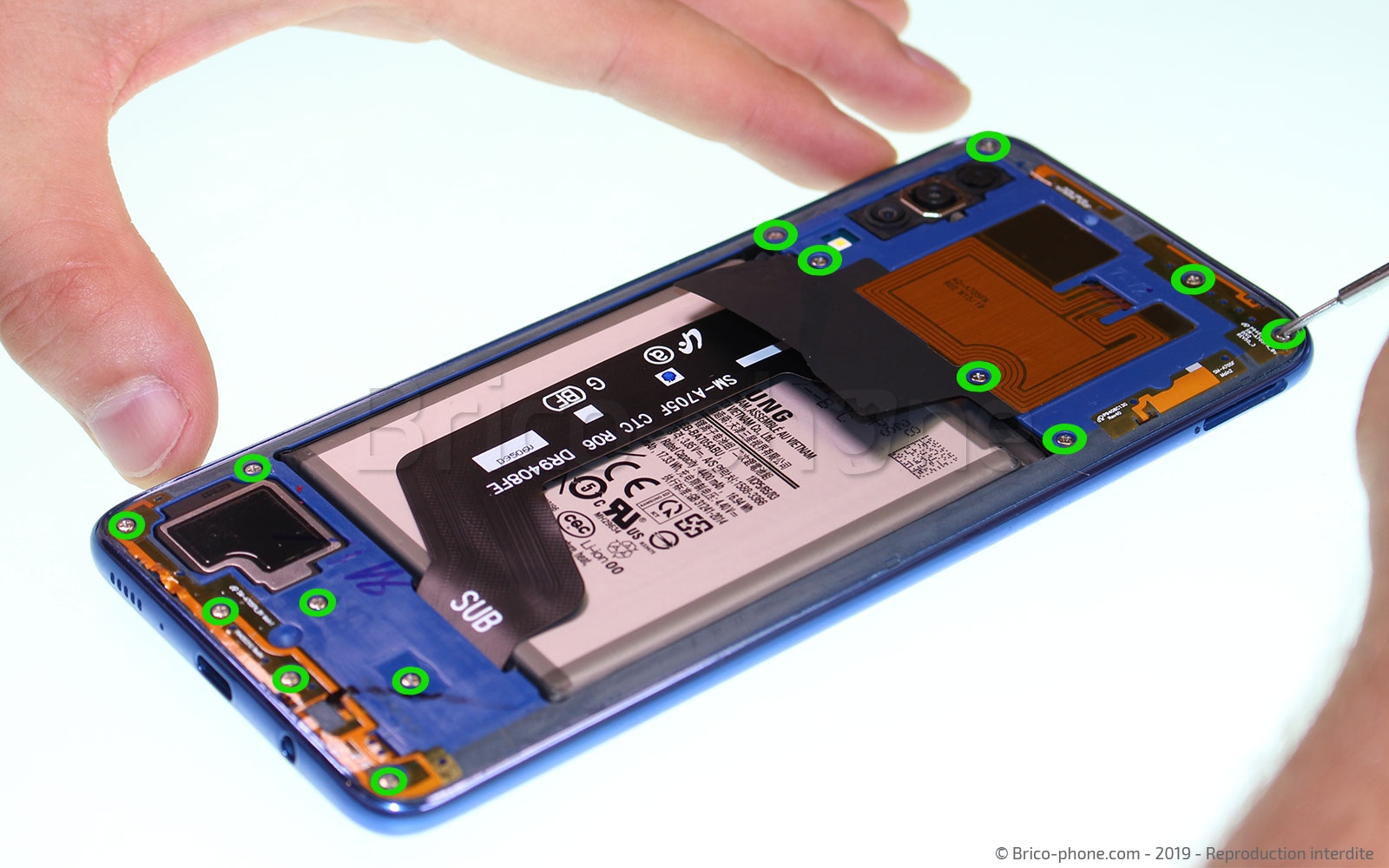

Etape 5 : Dévisser le bloc intermédiaire

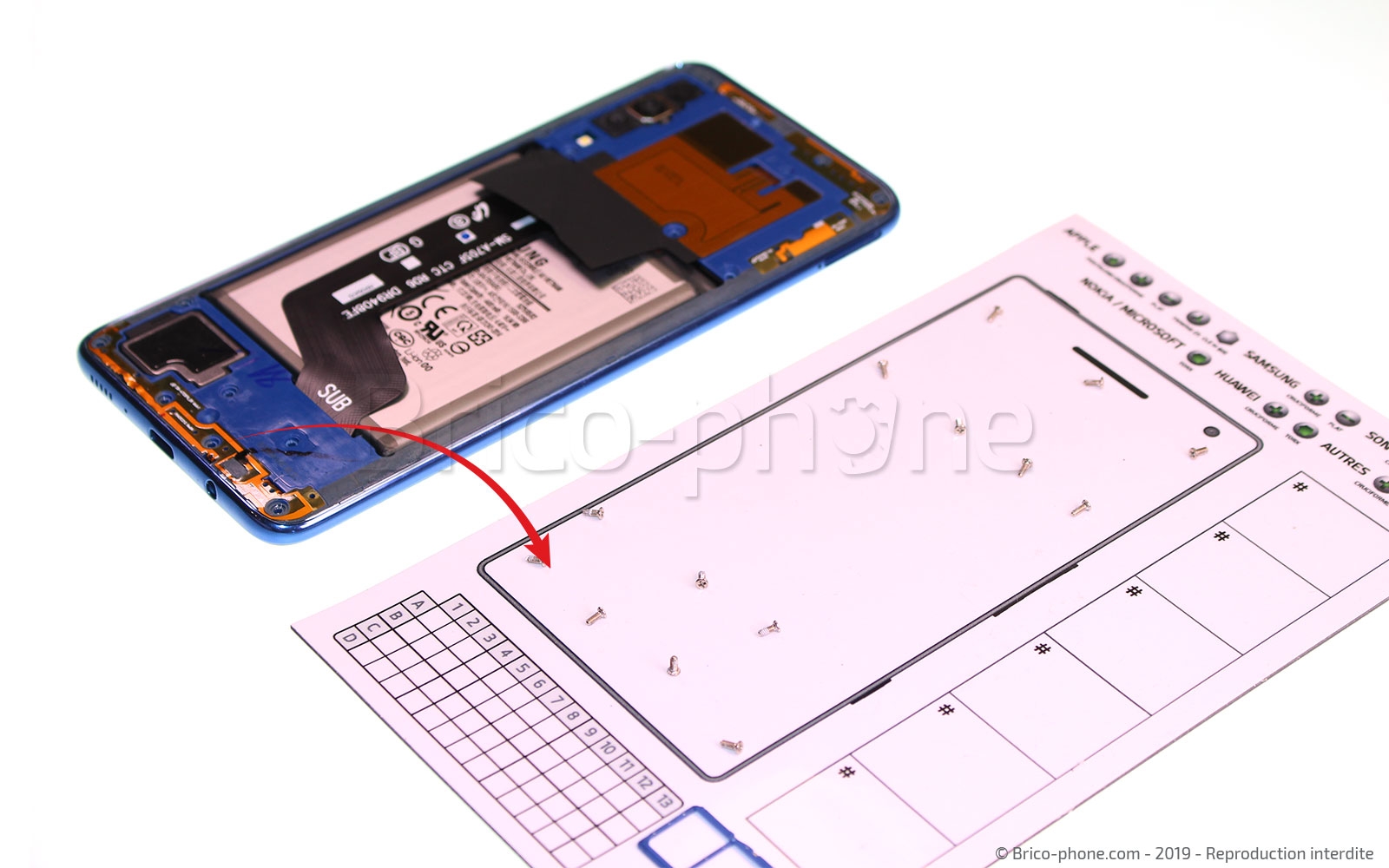

Dévissez les 14 vis à l’aide du cruciform retenant le bloc intermédiaire, pour accéder à l’intérieur de votre Samsung Galaxy A70.
Utilisez le patron universel fourni avec votre commande, pour plus de rapidité lors du remontage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Tournevis Professionnel cruciforme 1.5
7,90 €

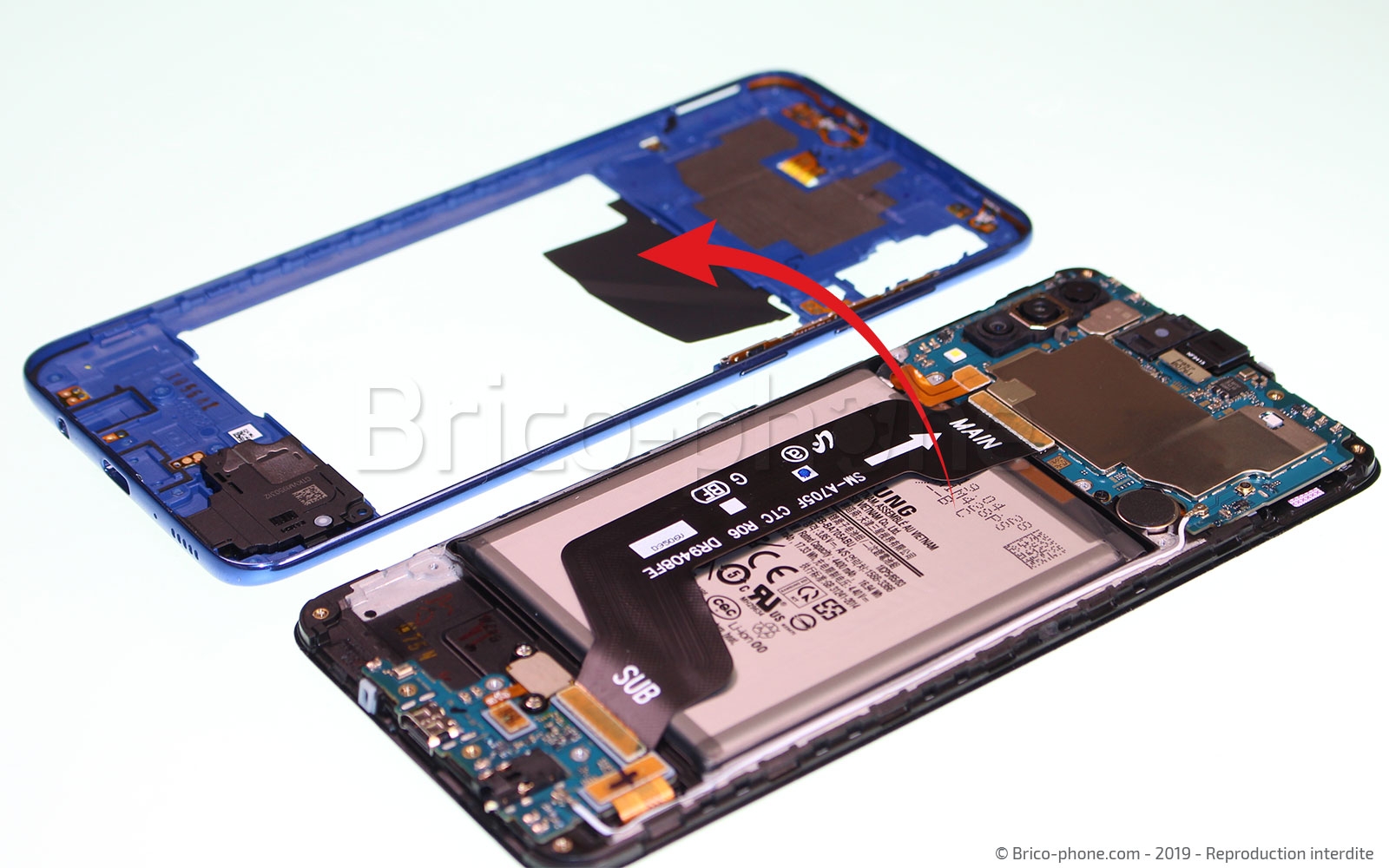

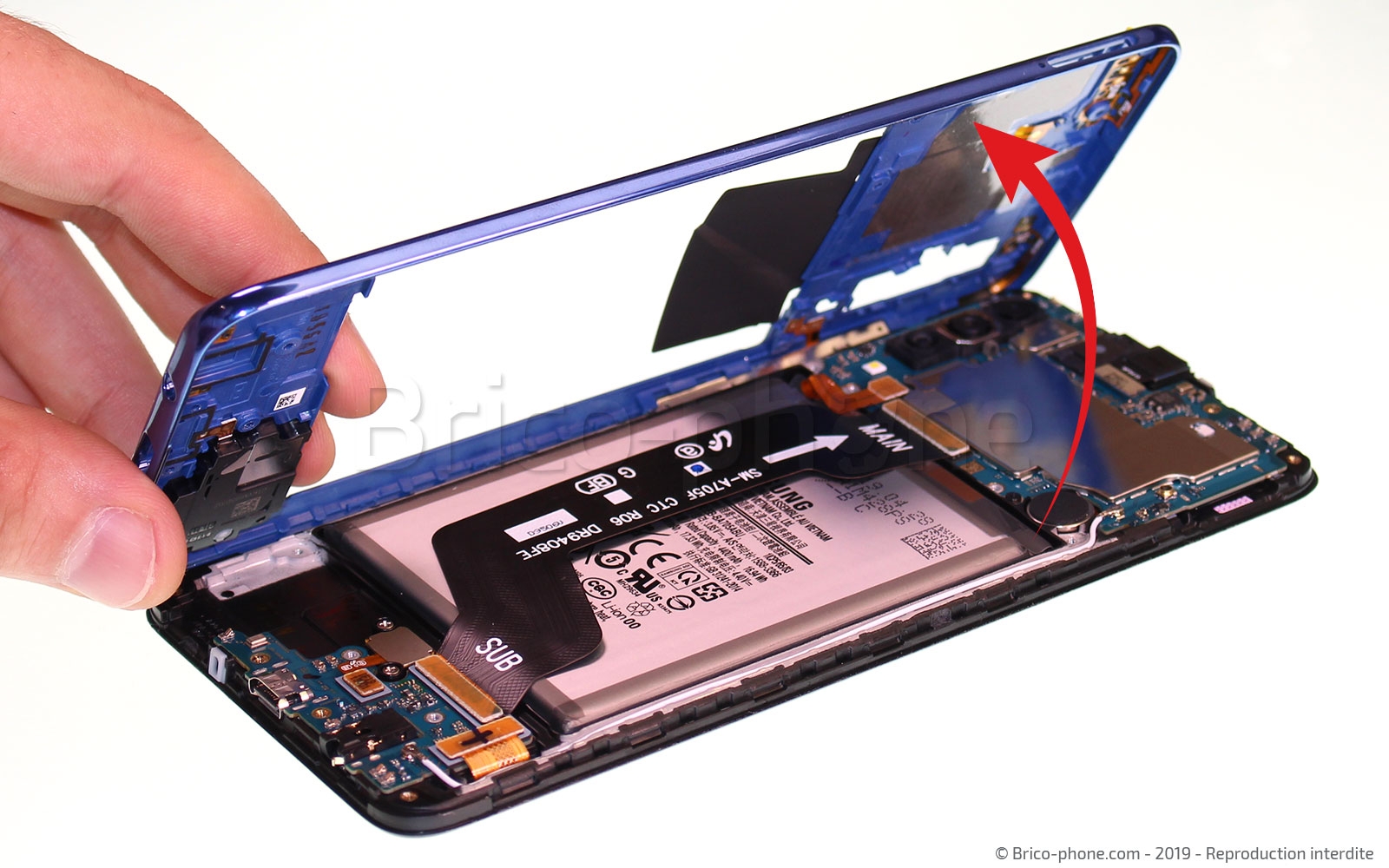

Etape 6 : Retirer le chassis intermédiaire

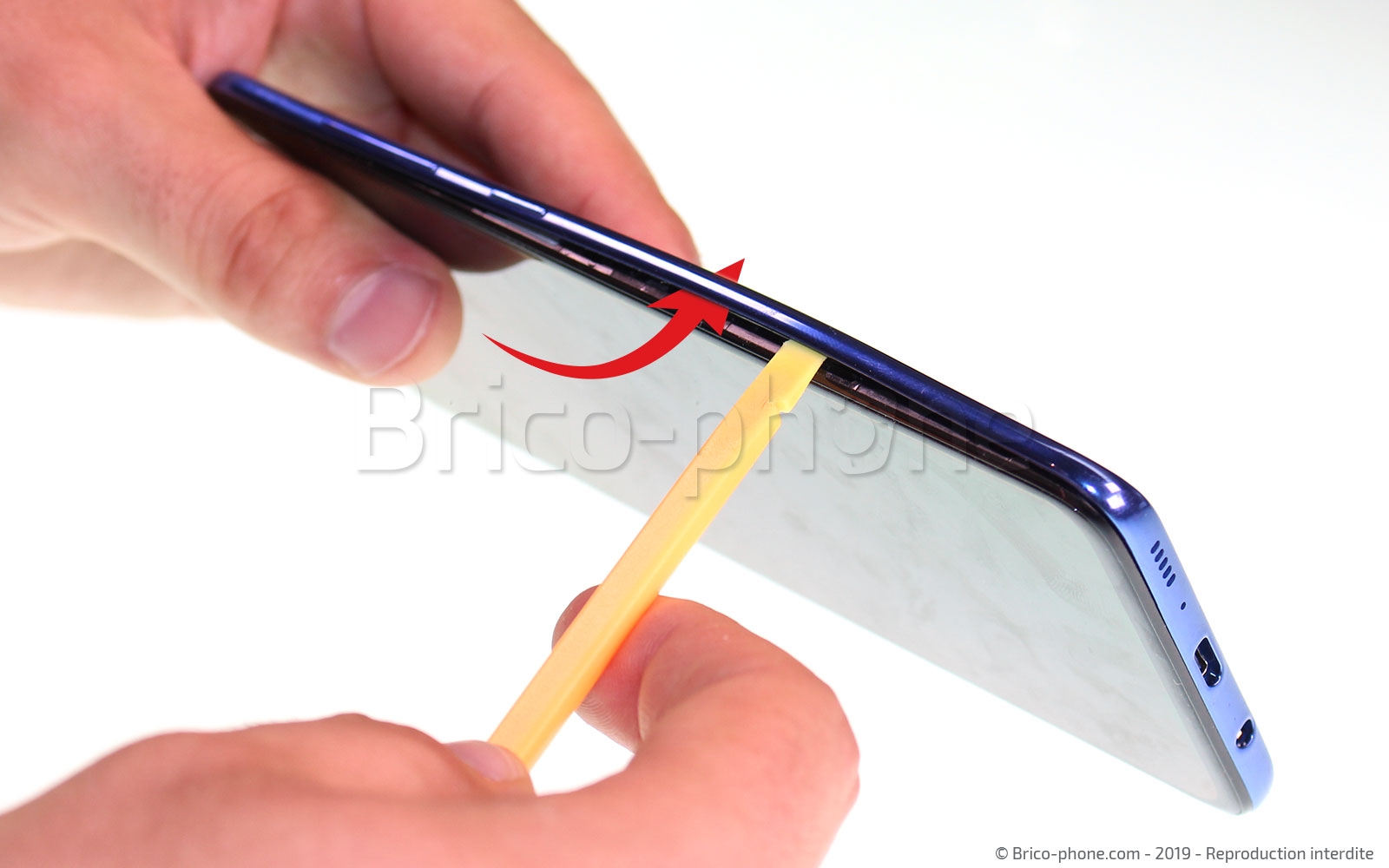

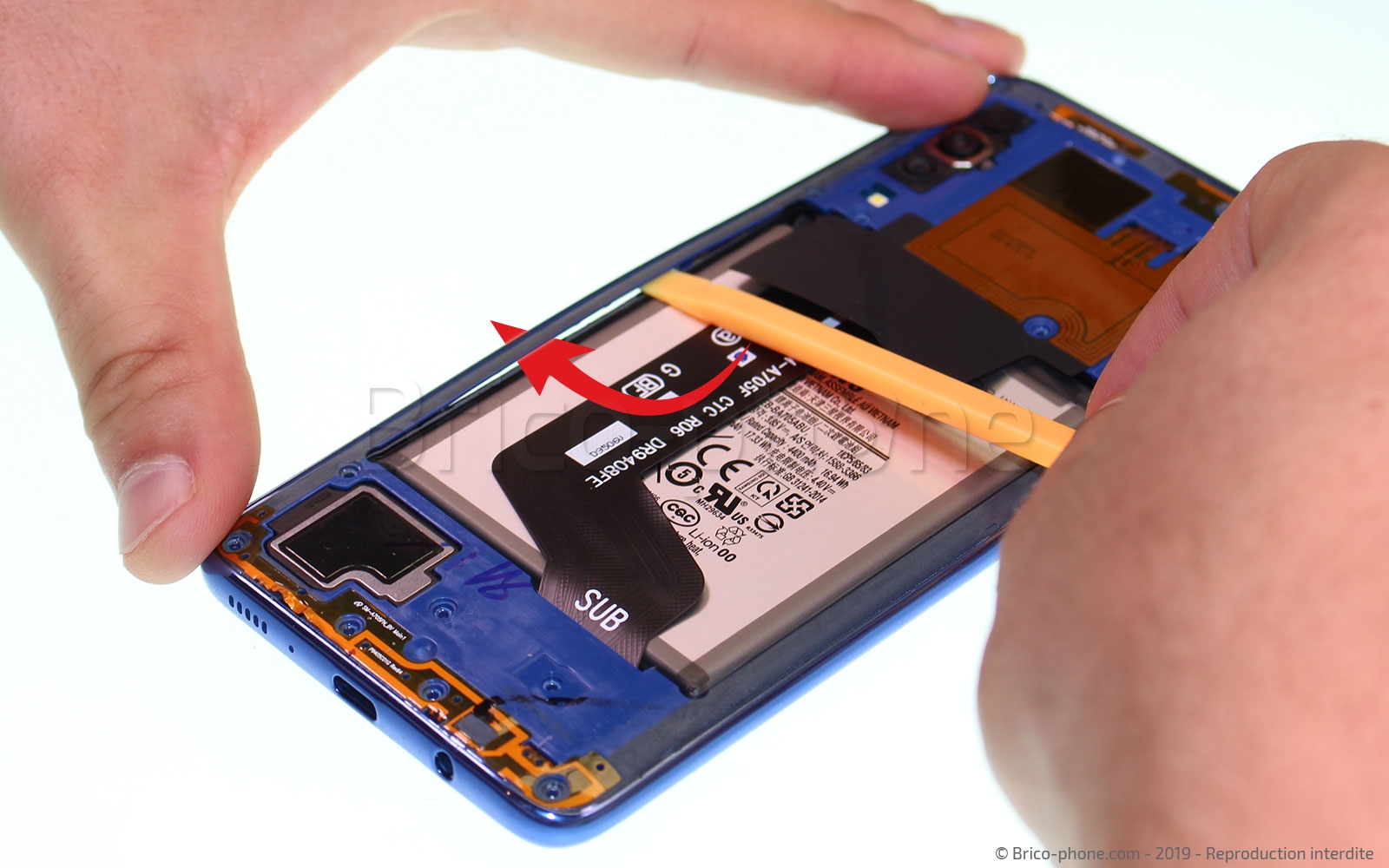

Insérez le levier en nylon sous le chassis de votre smartphone pour le déclipser. Réitérer la manipulation dans l'autre sens pour retirer entièrement le chassis.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer la nappe d'interconnexion
Soulevez la nappe de connexion pour déconnecter la batterie. A l'aide de la spatule en nylon, détachez également la nappe d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

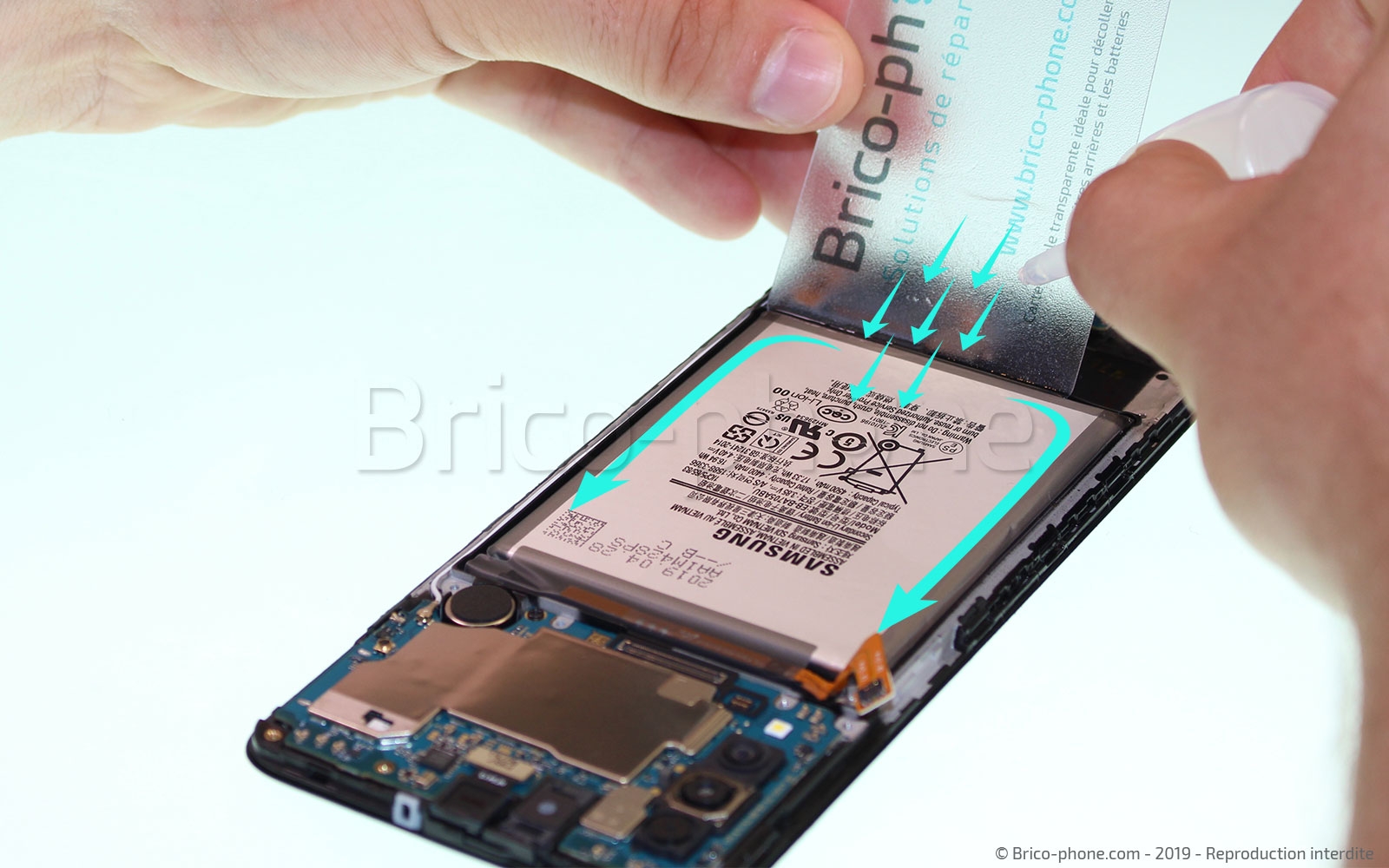

Etape 8 : Décoller la batterie

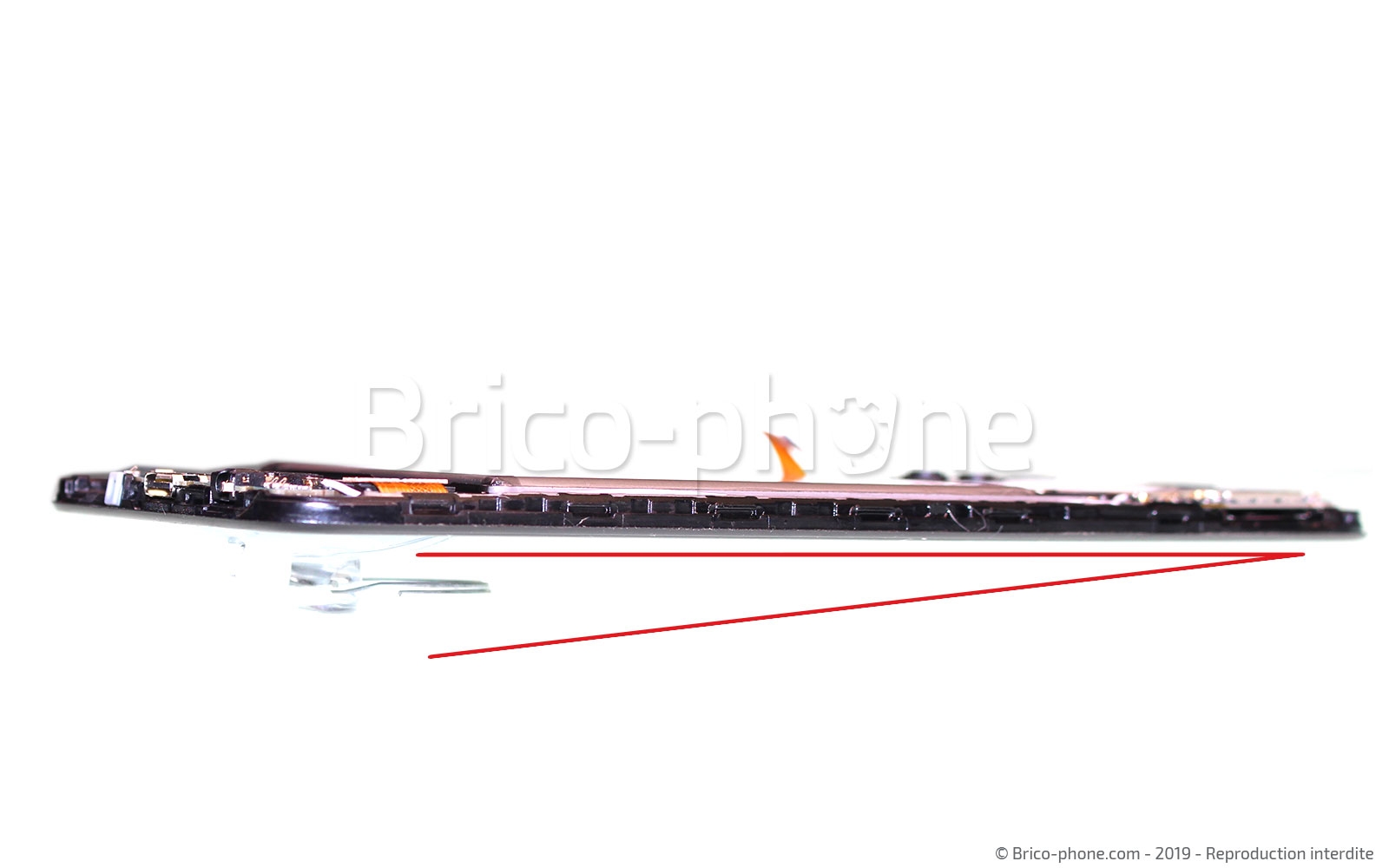

Pour ramollir la colle retenant votre batterie, nous vous conseillons d'utiliser le liquide iRemover. Pour cela, il vous suffit de mettre la carte en PVC transparente le long de votre batterie et d'y faire couler le liquide dessus.

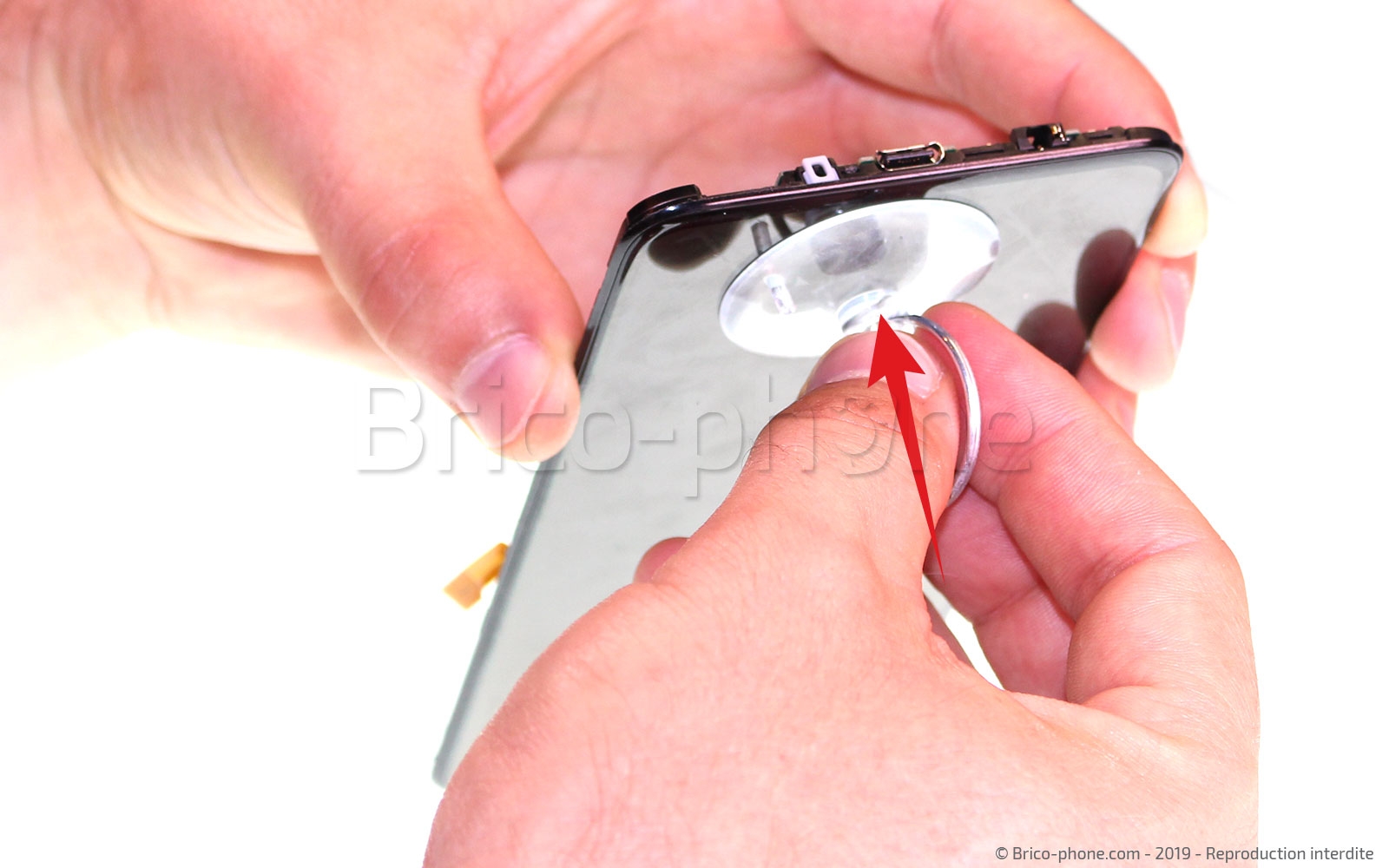

Pour faciliter la dispersion du liquide sous la batterie, placez la ventouse sur le haut de votre écran et laissez reposer 30 à 40 minutes votre téléphone sur votre espace de travail.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

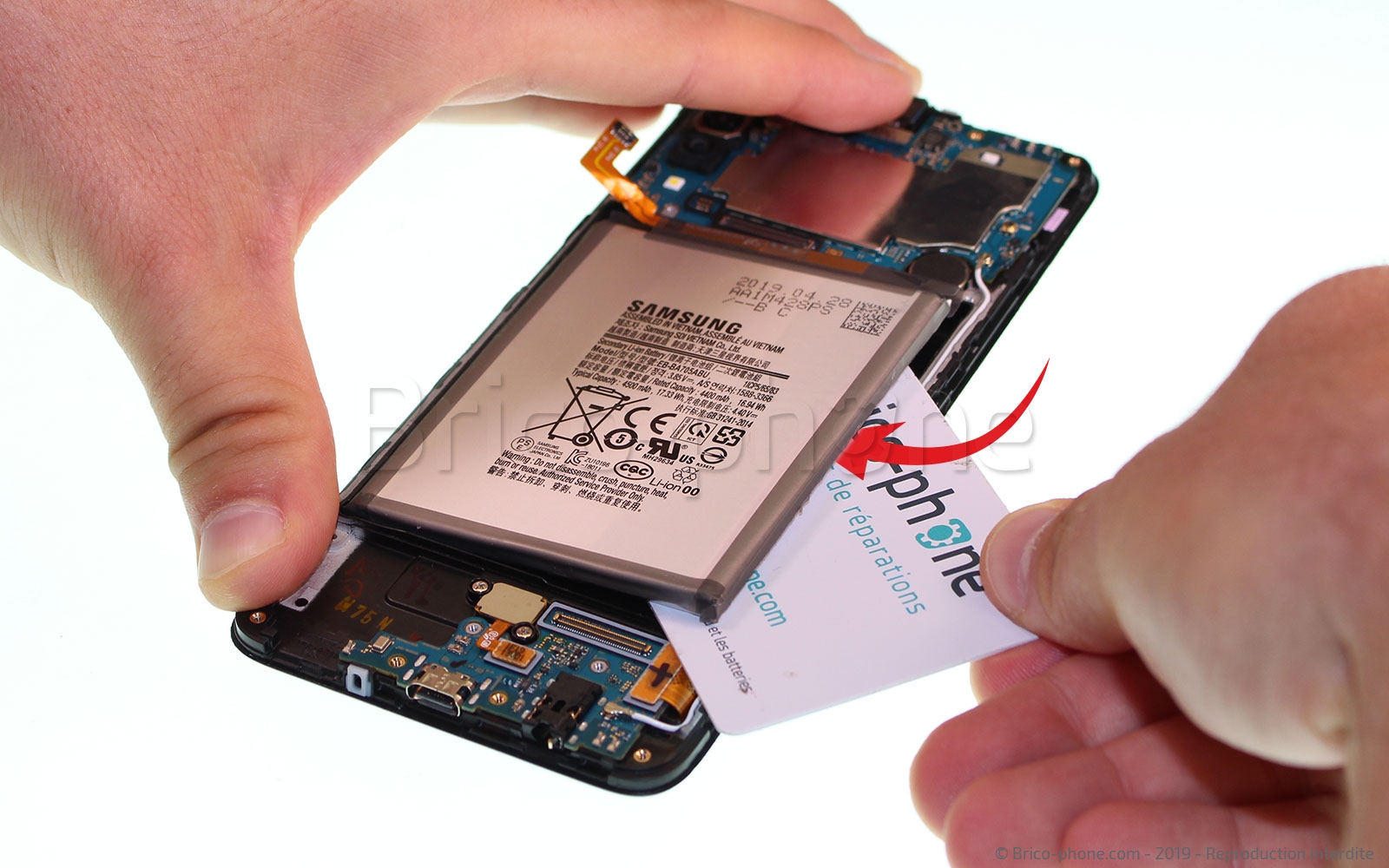

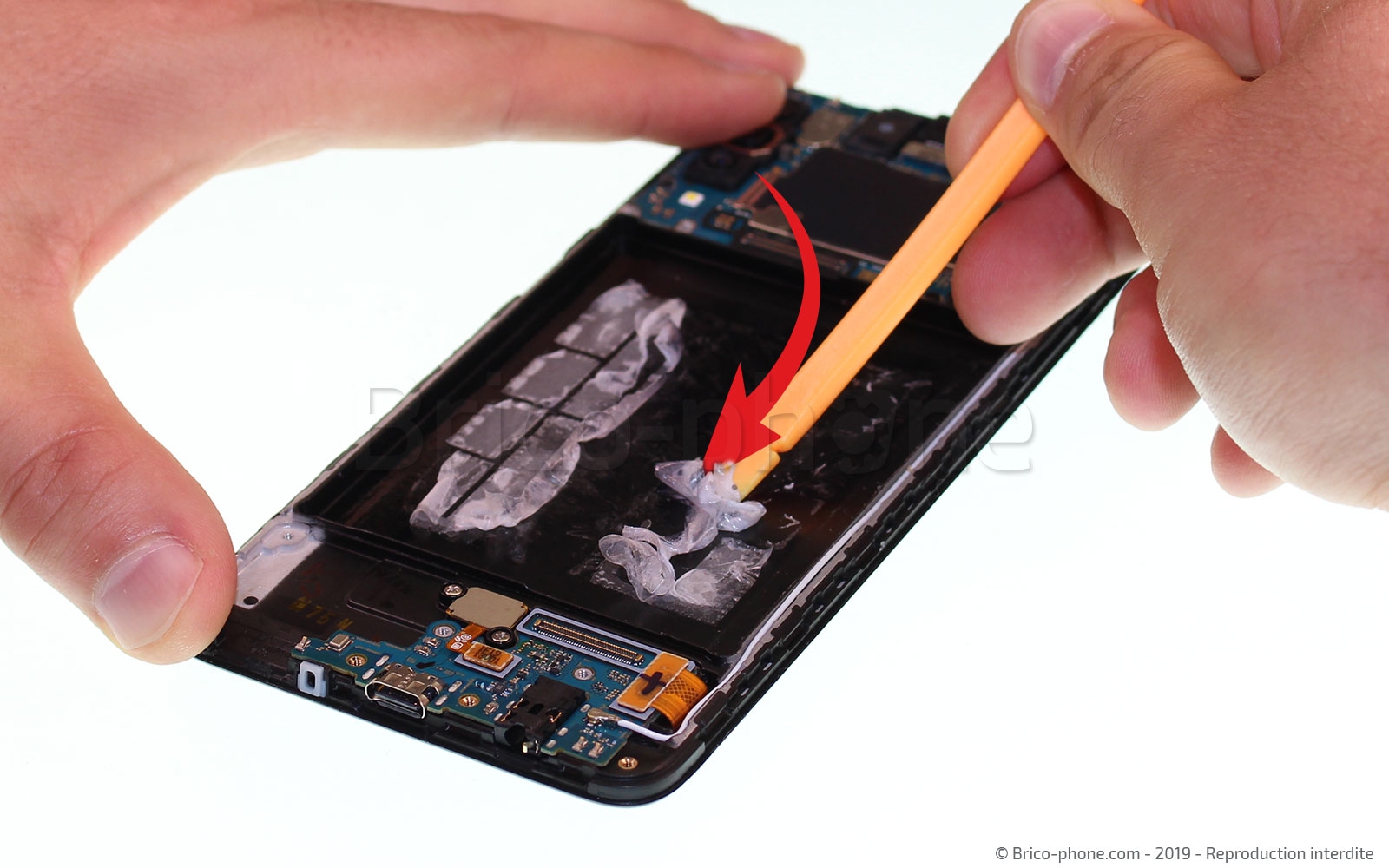

Etape 9 : Extraire la batterie
Maintenant que le produit a fait effet, il vous suffit d'insérer le mediator en métal et d'exercer une légère pression, pour soulever la batterie.
Attention, cette manipulation doit être réalisée avec prudence pour ne pas endommager le composant.

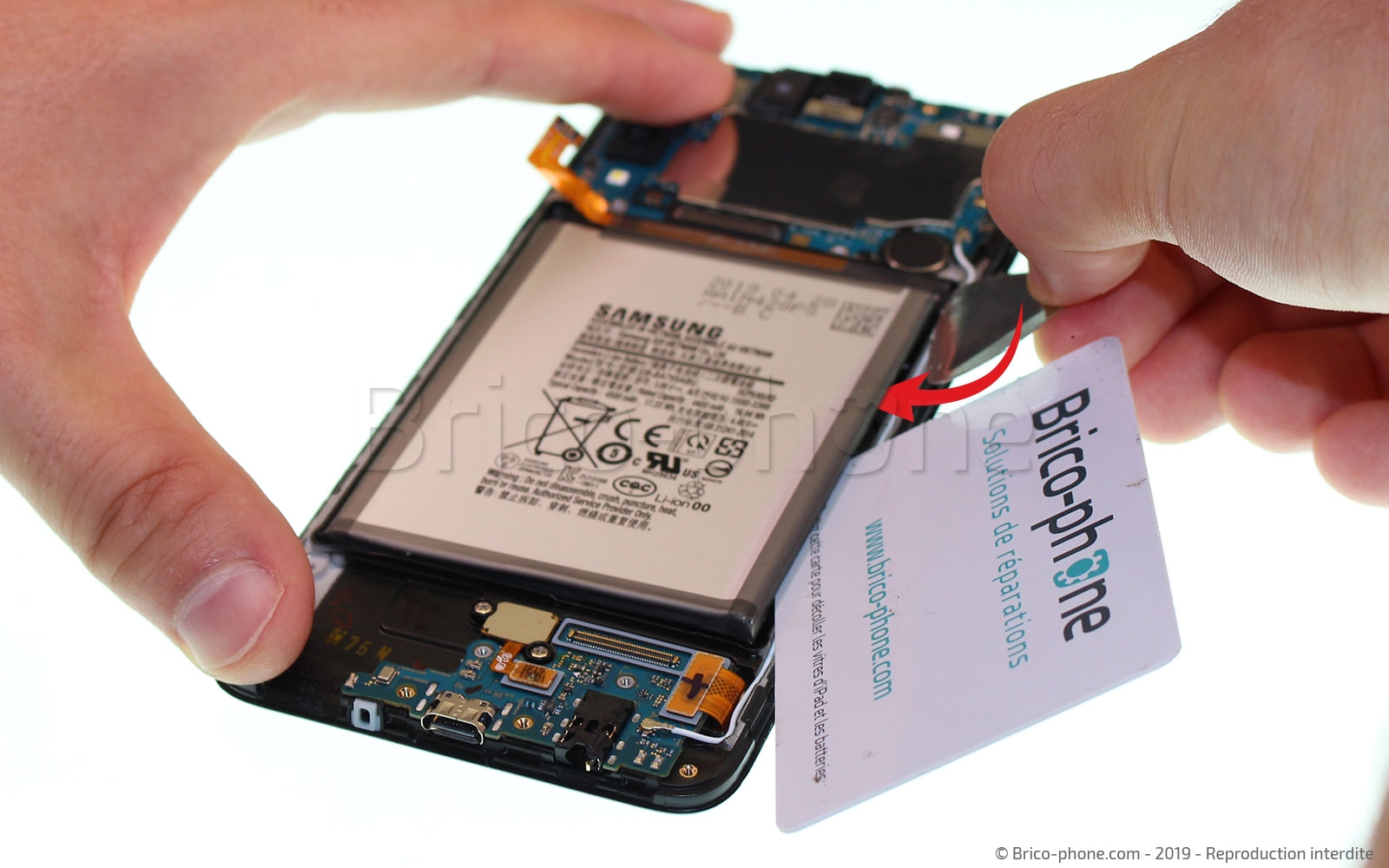

Insérez la carte en PVC, pour terminer de décoller la batterie.

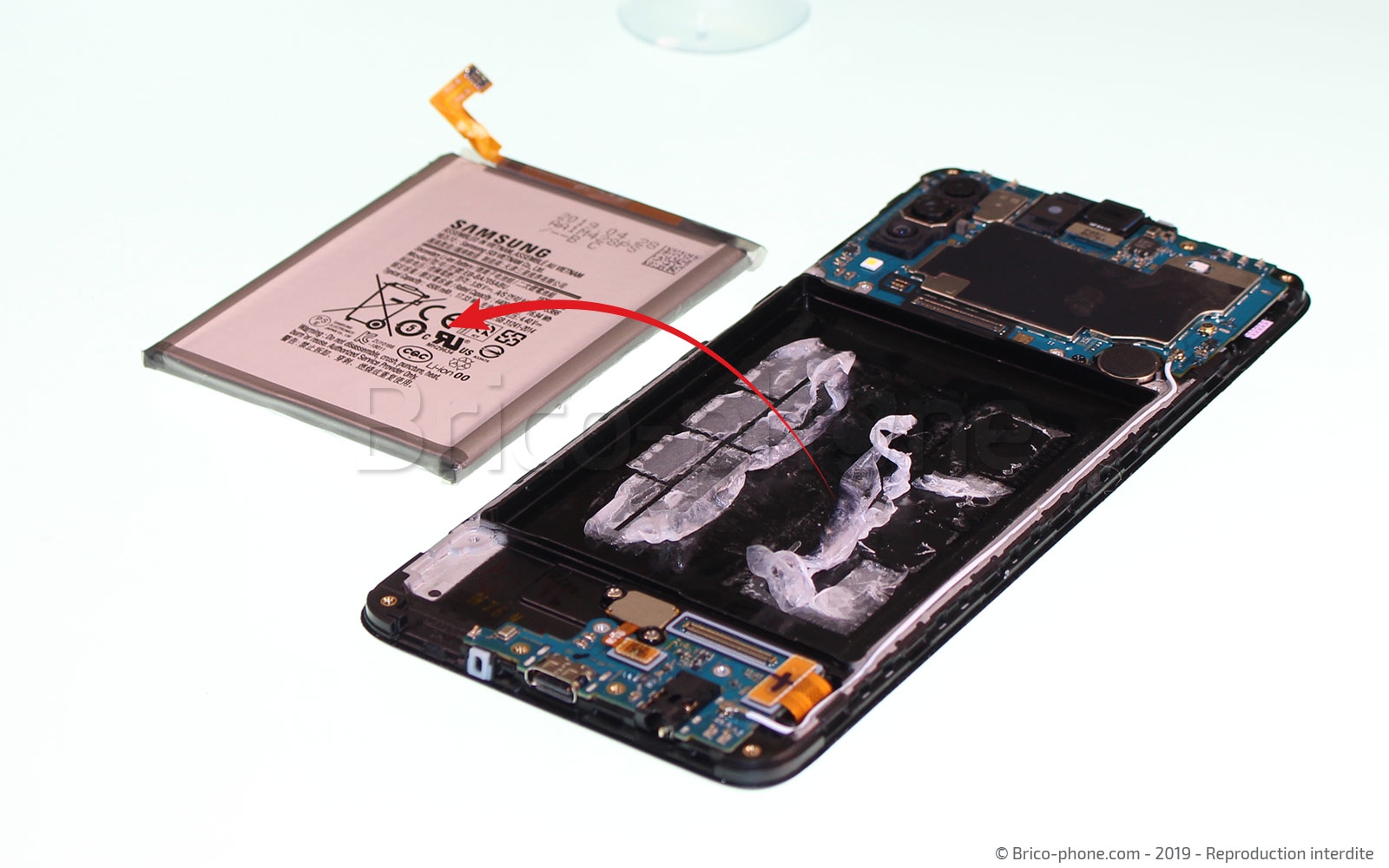

Vous pouvez maintenant l'extraire du bloc écran et nettoyez l'emplacement à l'aide de la spatule en nylon pour faciliter le remontage.
Outils du kit utilisés
Outils du kit utilisés

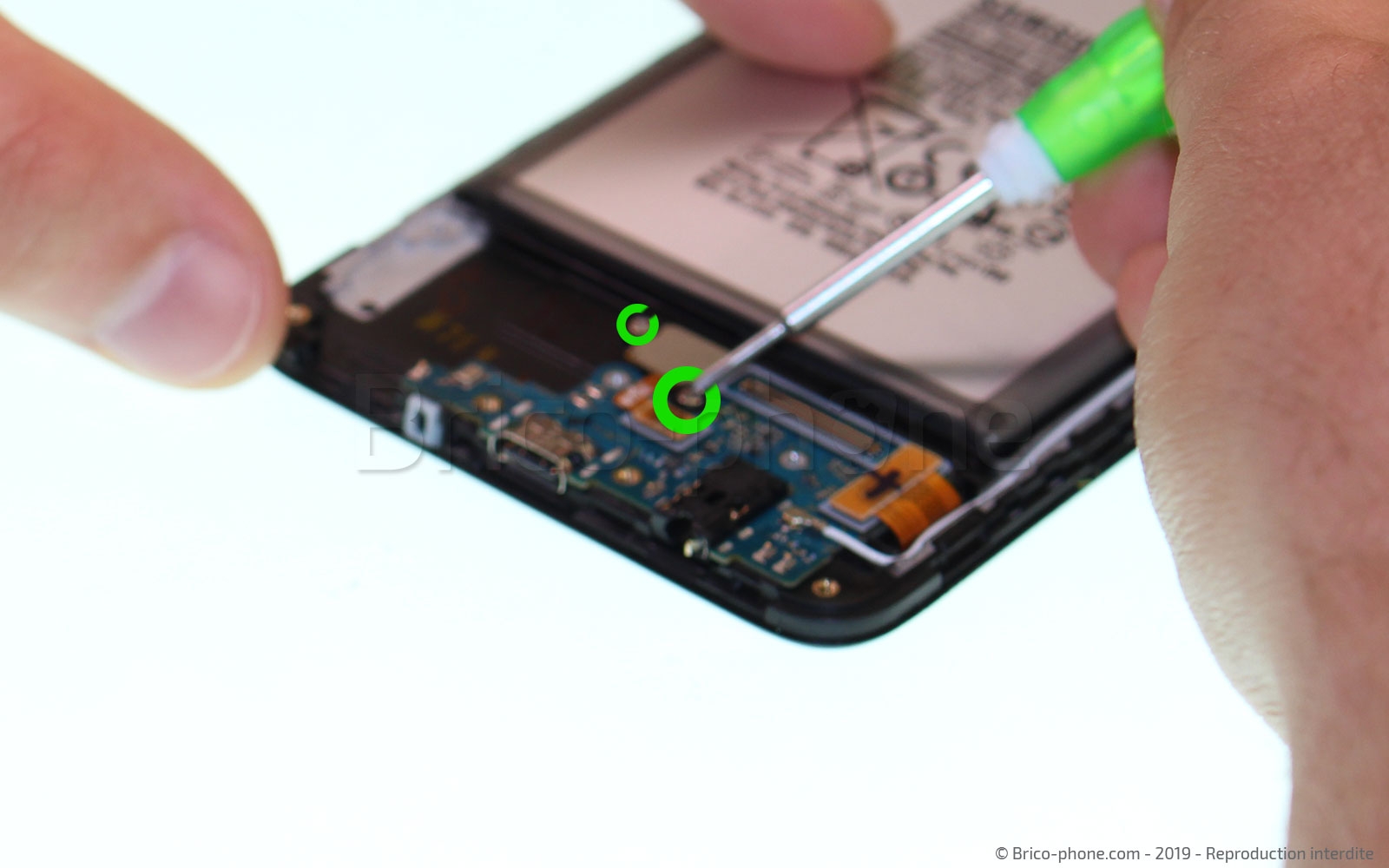

Etape 10 : Retirer le lecteur d'empreintes

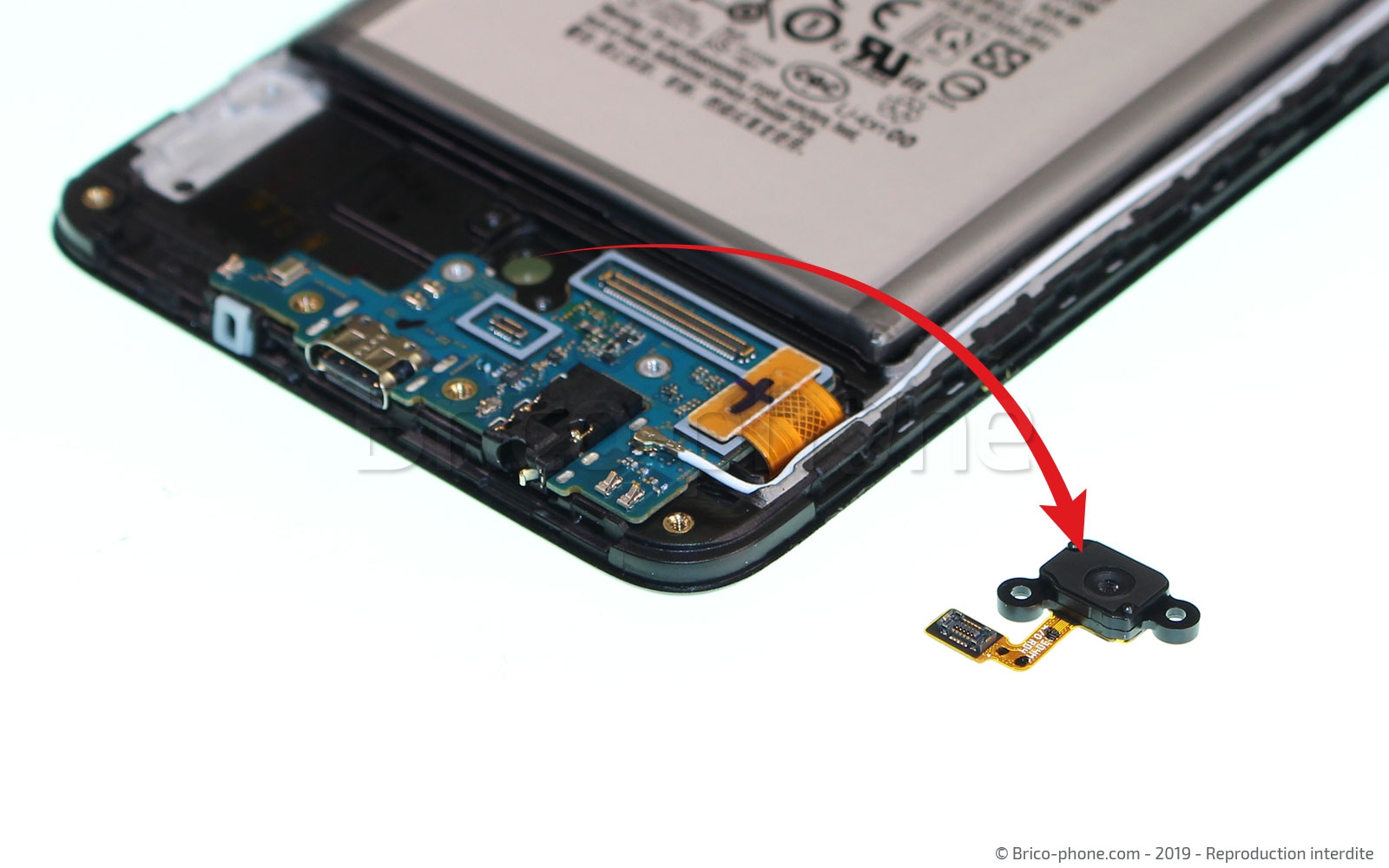

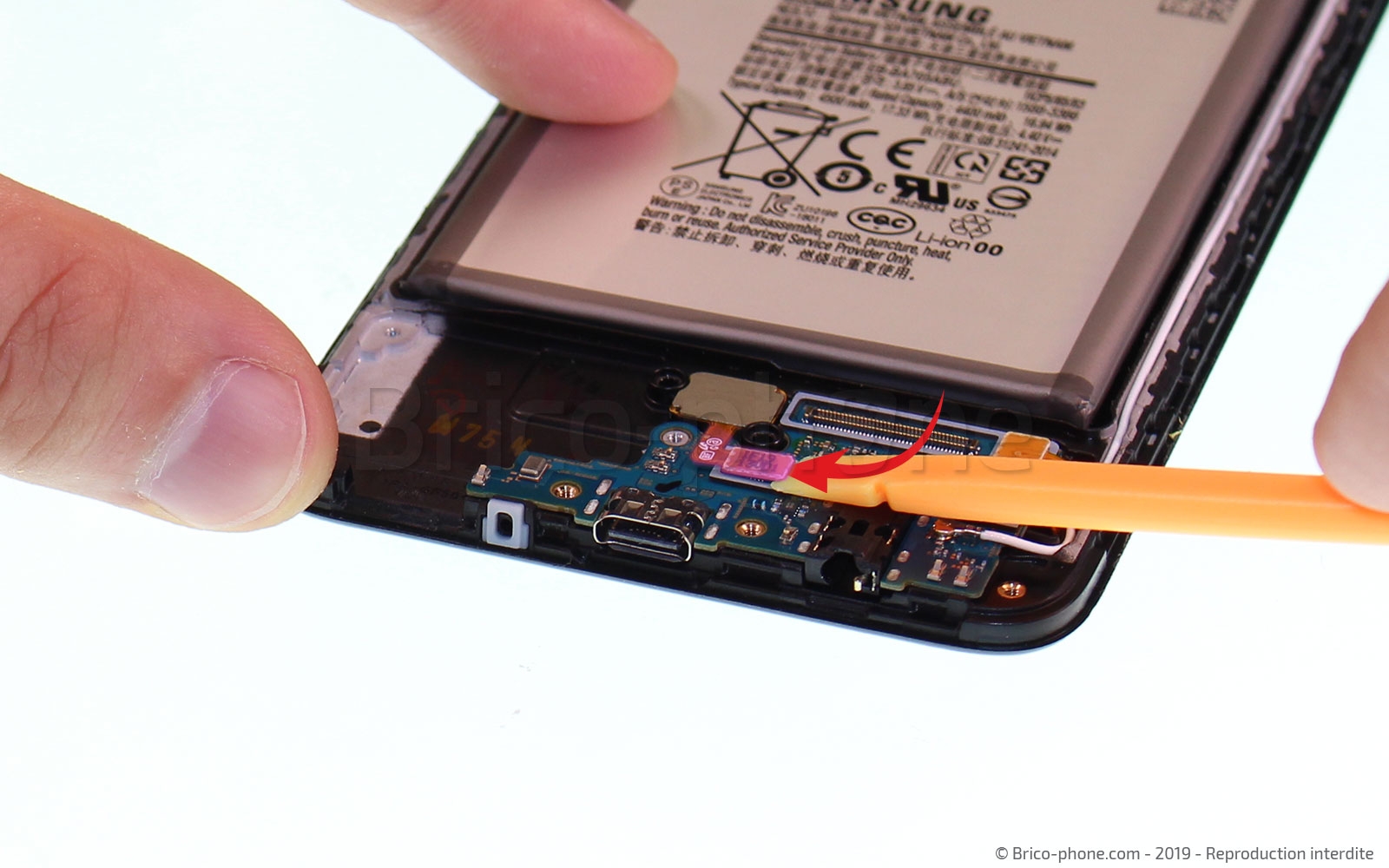

Commencez par retirer les 2 vis qui maintiennent le lecteur d'empreintes à la carte fille de votre Samsung Galaxy A70. Déclipsez la nappe rattachant le composant à la partie inférieure de votre appareil. A l'aide de la pince métallique, attrapez le lecteur d'empreintes et retirez-le.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

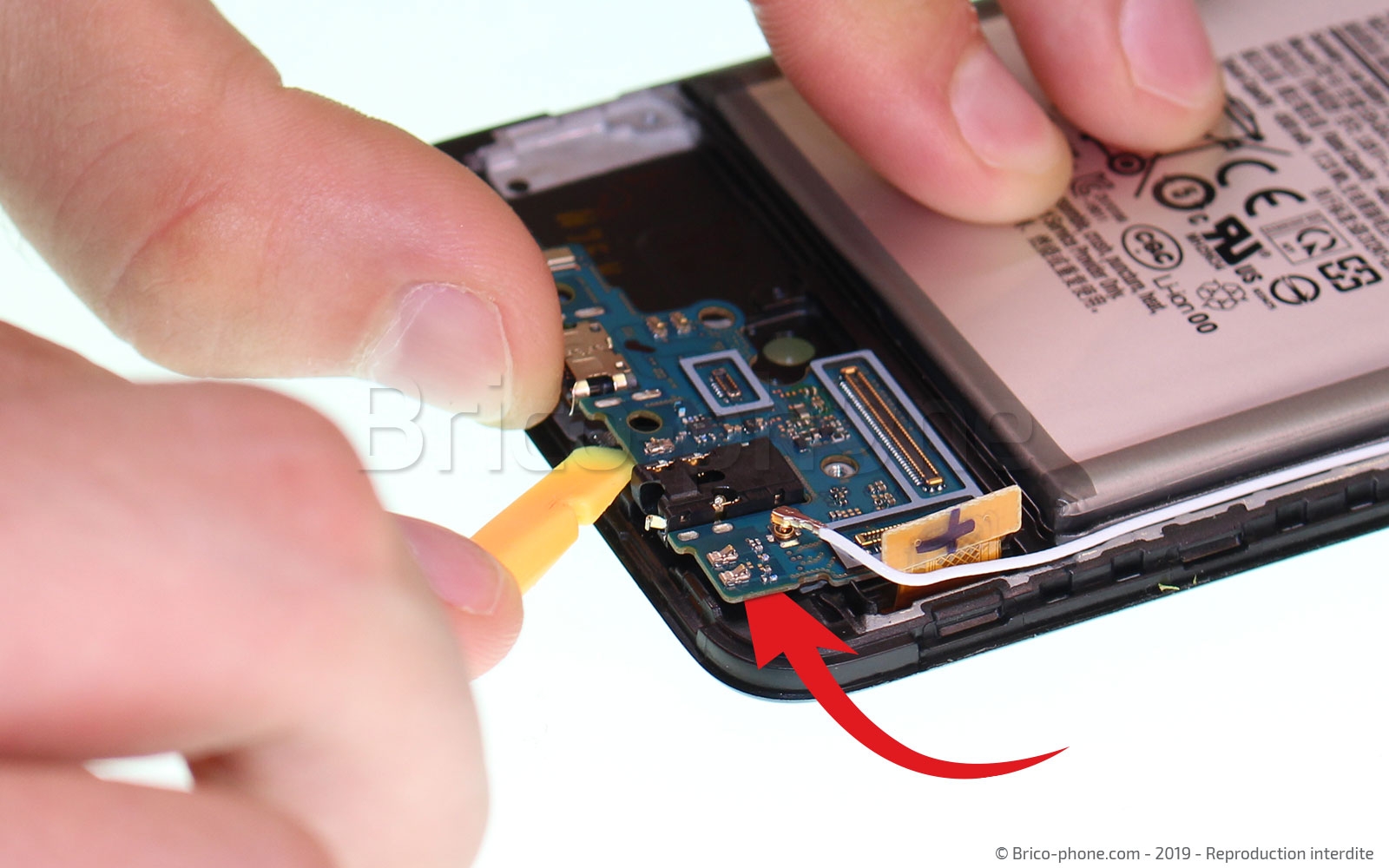

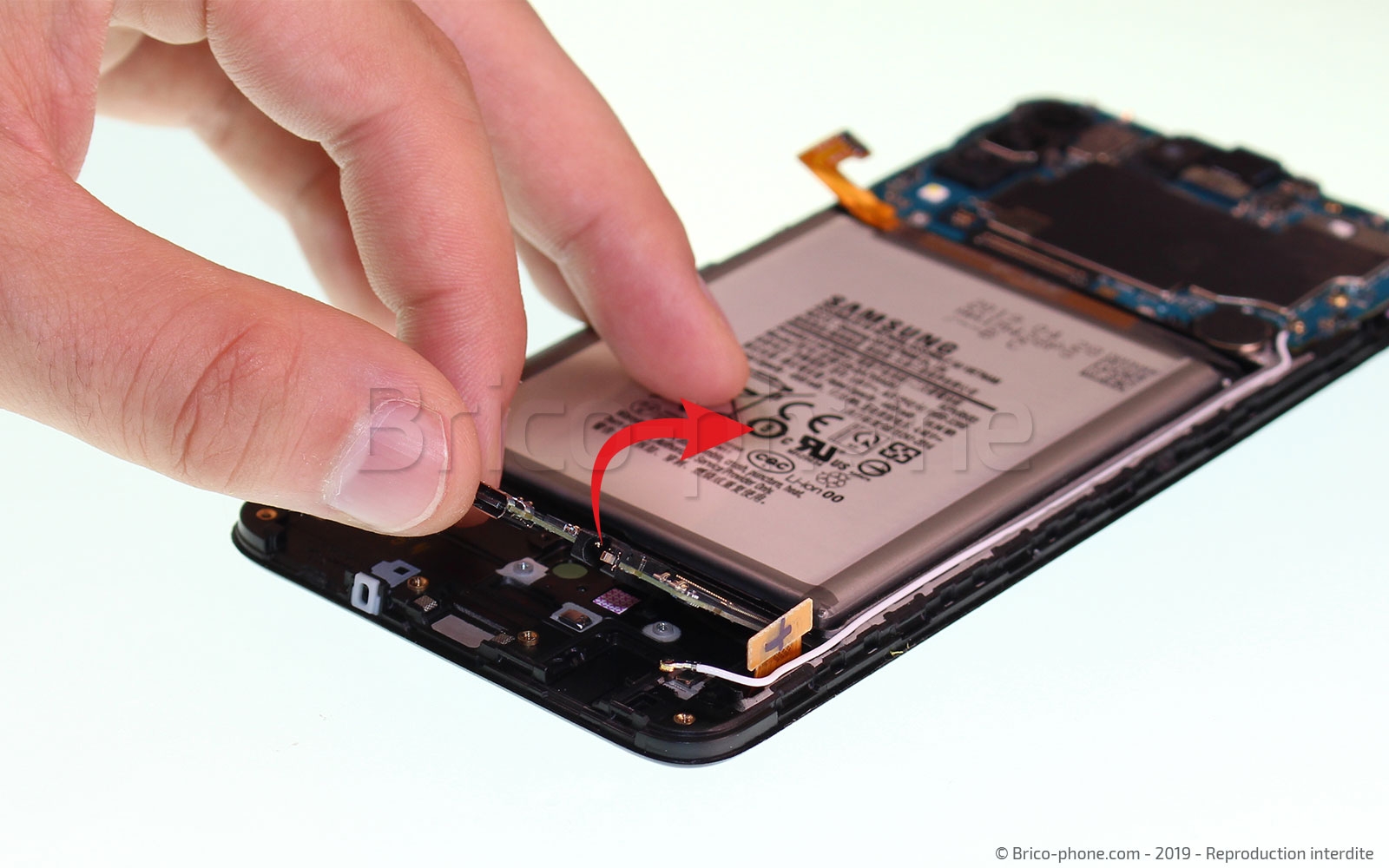

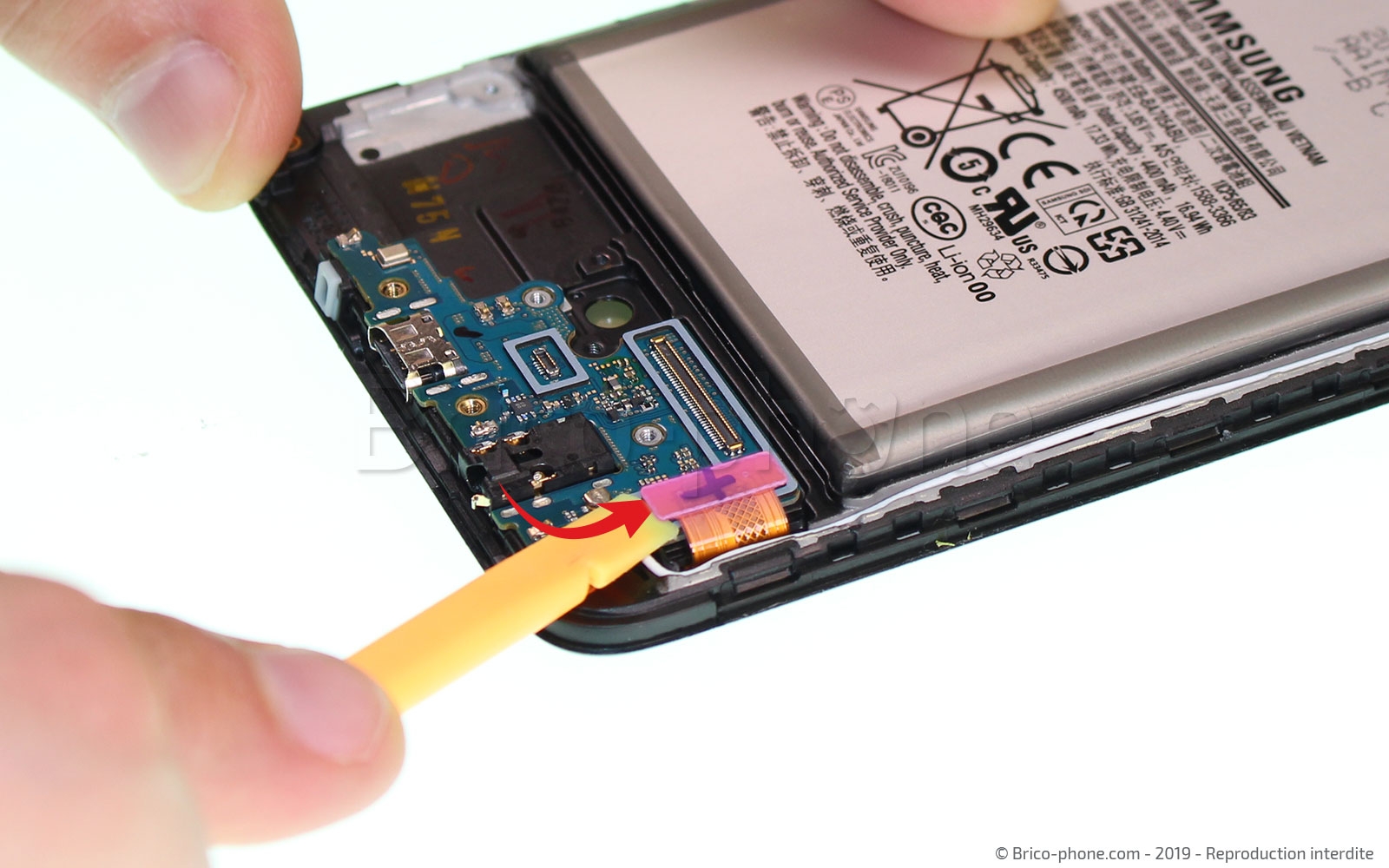

Etape 11 : Retirer la carte fille

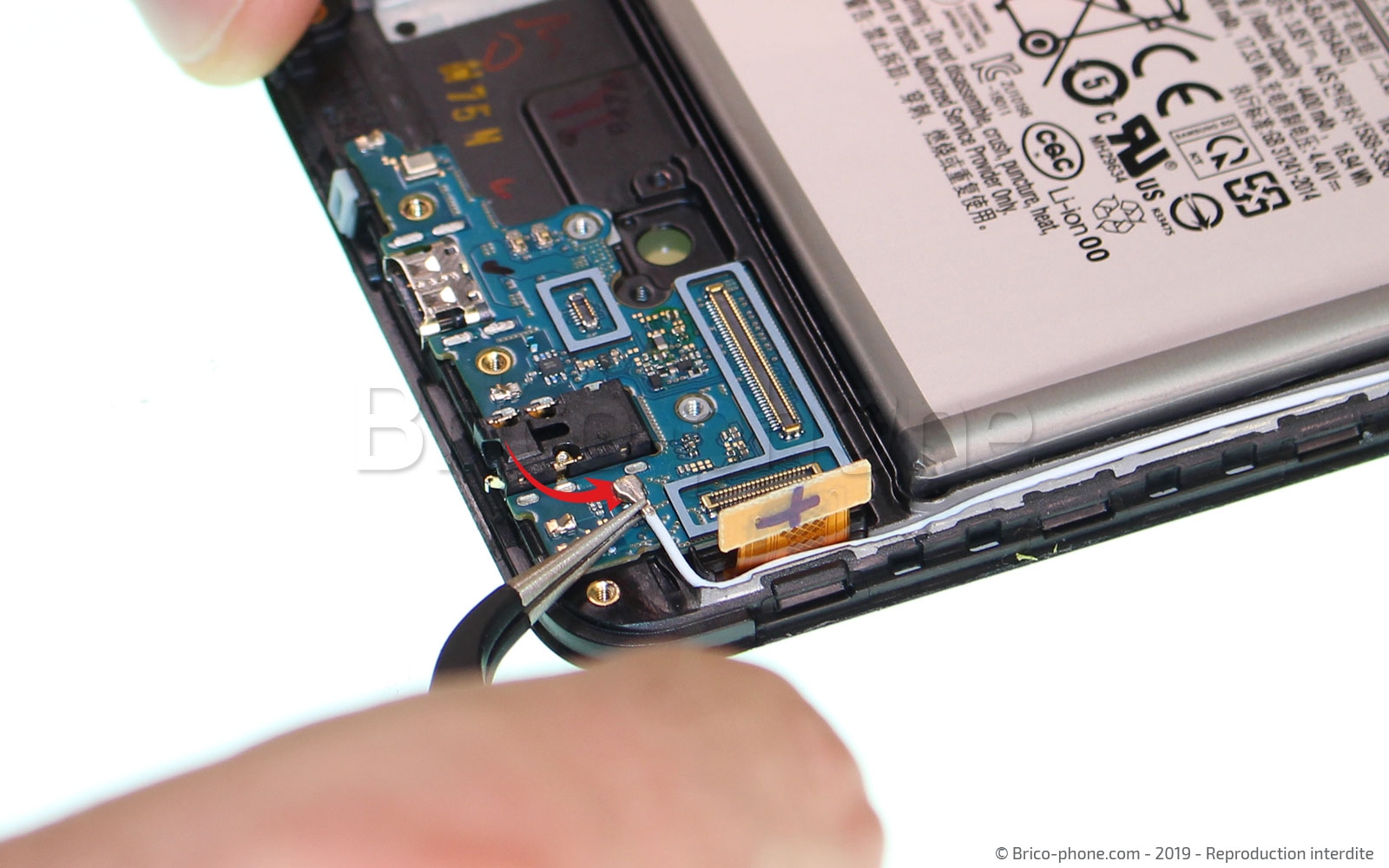

Avant de retirer la carte fille, vous avez besoin de débrancher le cable coaxial blanc avec la pince en métal ainsi que la nappe de connexion de l'écran. Une fois, ces deux composants retirés, vous pouvez en vous aidant du levier en nylon, enlever la plaquette du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

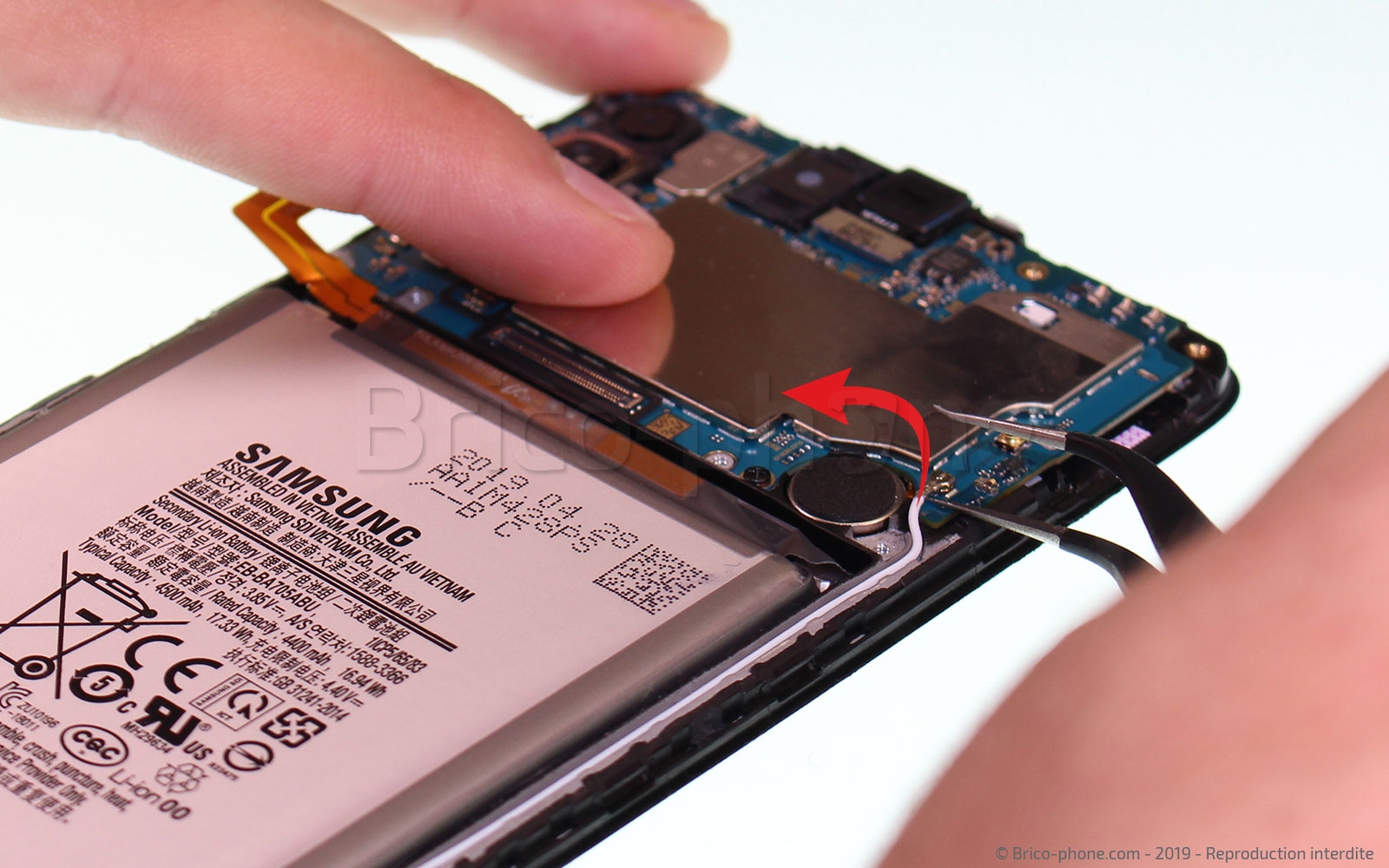

Etape 12 : Sortir le cable coaxial blanc
A l’aide de la pince en métal, enlever le cable blanc de la carte mère de votre Samsung Galaxy A70 et retirez-le.
Outils du kit utilisés
Outils du kit utilisés

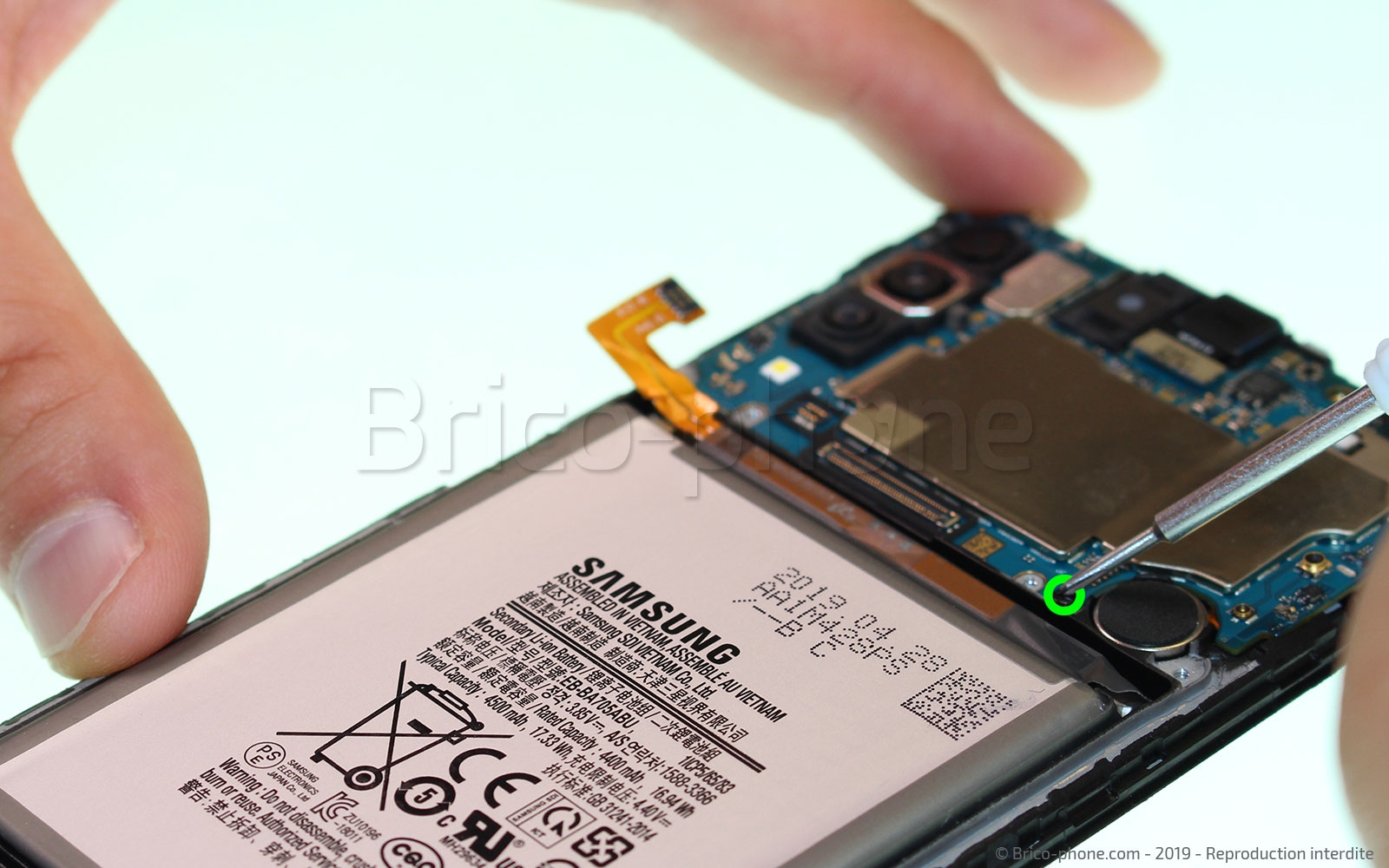

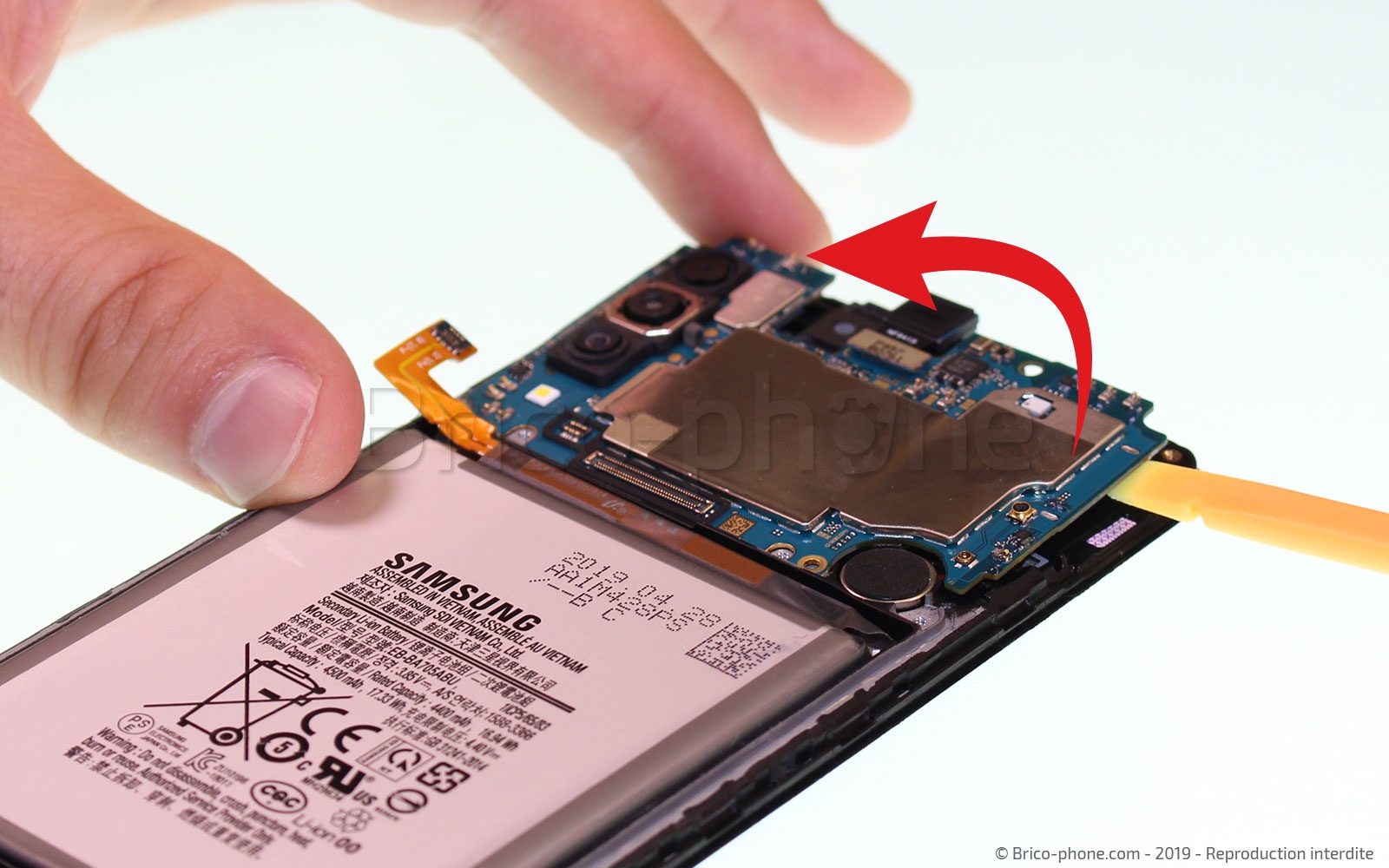

Etape 13 : Extraire la carte mère
Avant de retirer la dernière vis qui maintient la carte mère au bloc écran, vérifiez que vous avez bien débranché tous les composants.

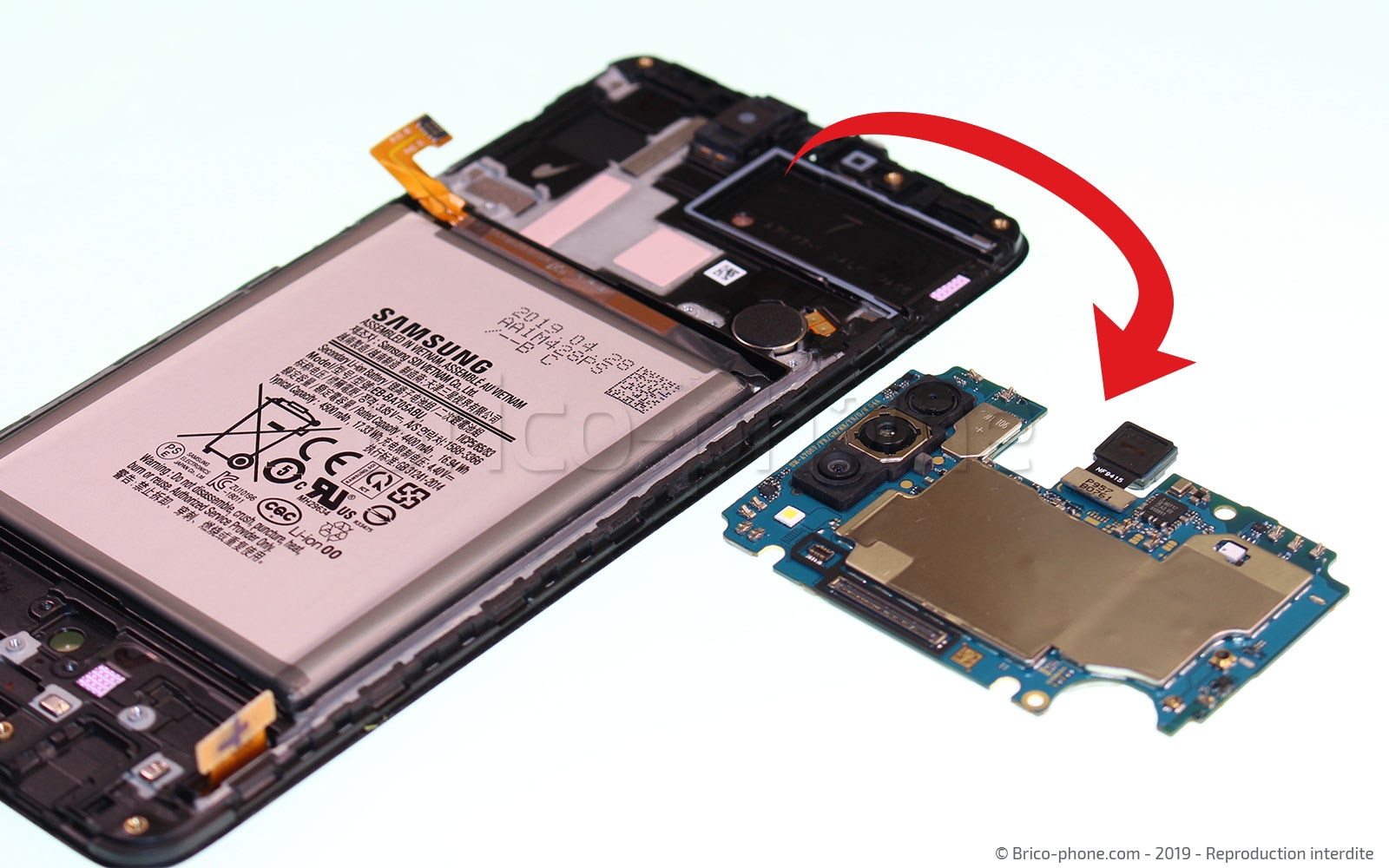

En utilisant le levier en nylon, soulevez la carte mère pour l'extraire du bloc écran de votre Samsung A70.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

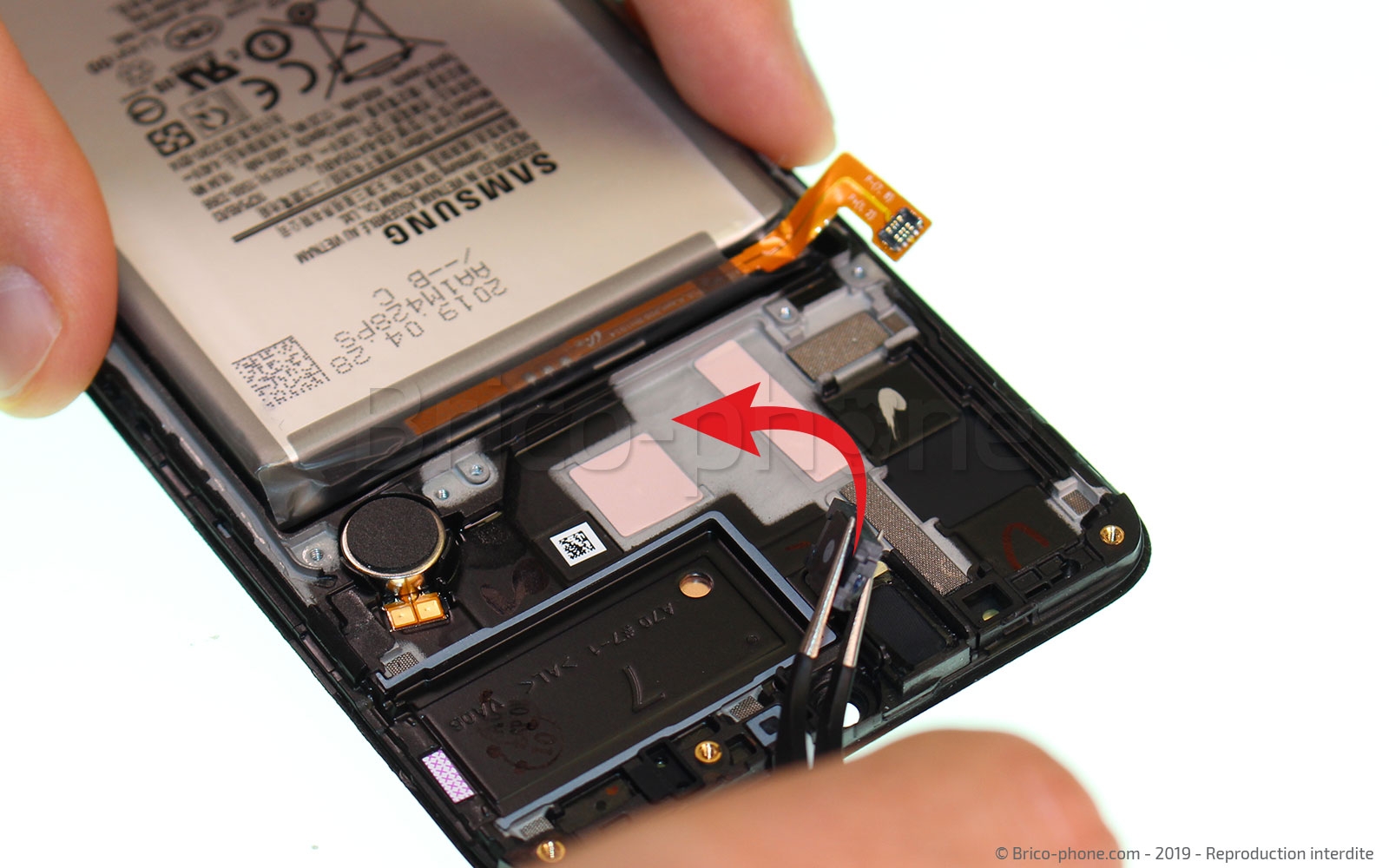

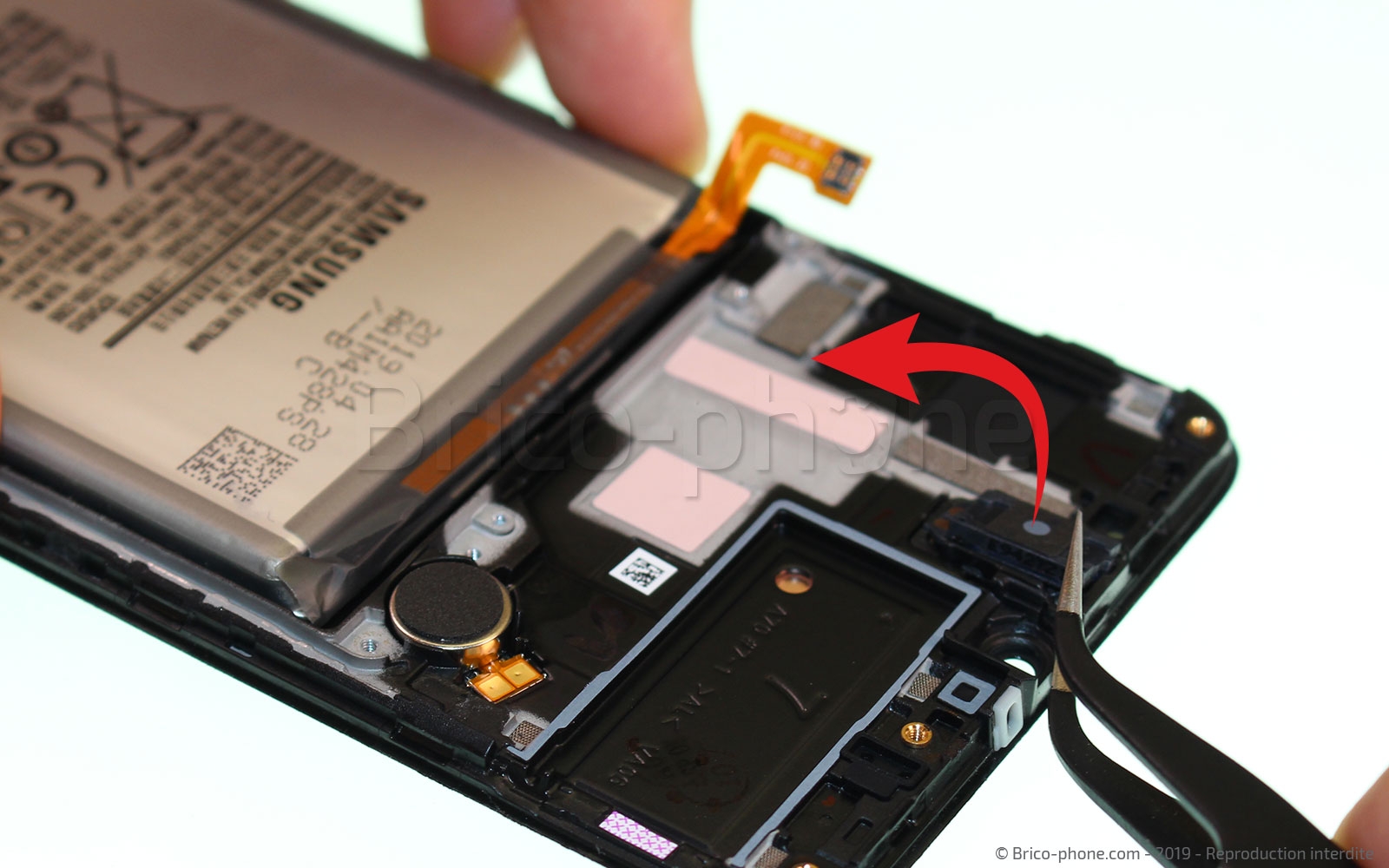

Etape 14 : Retirer le haut-parleur interne

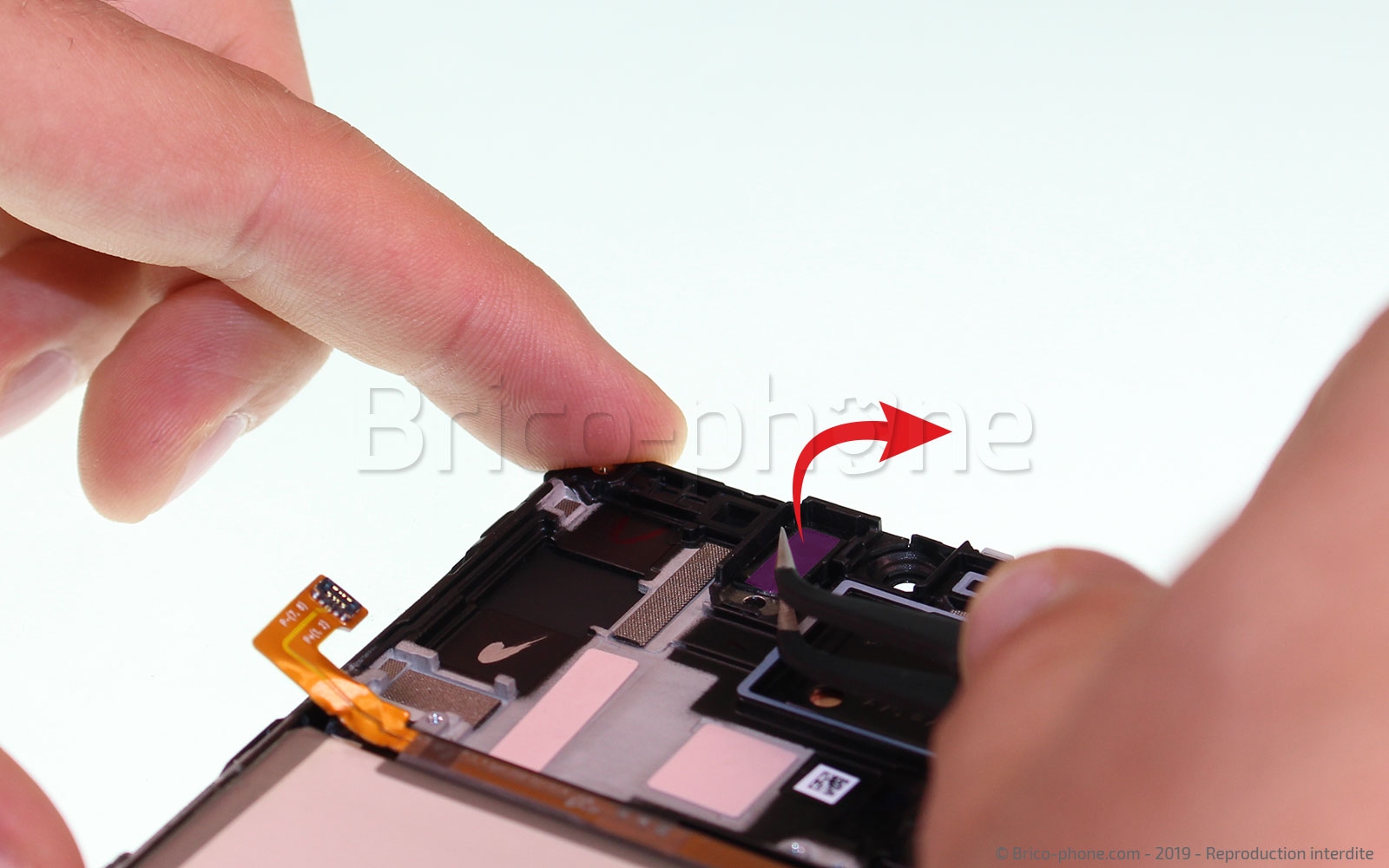

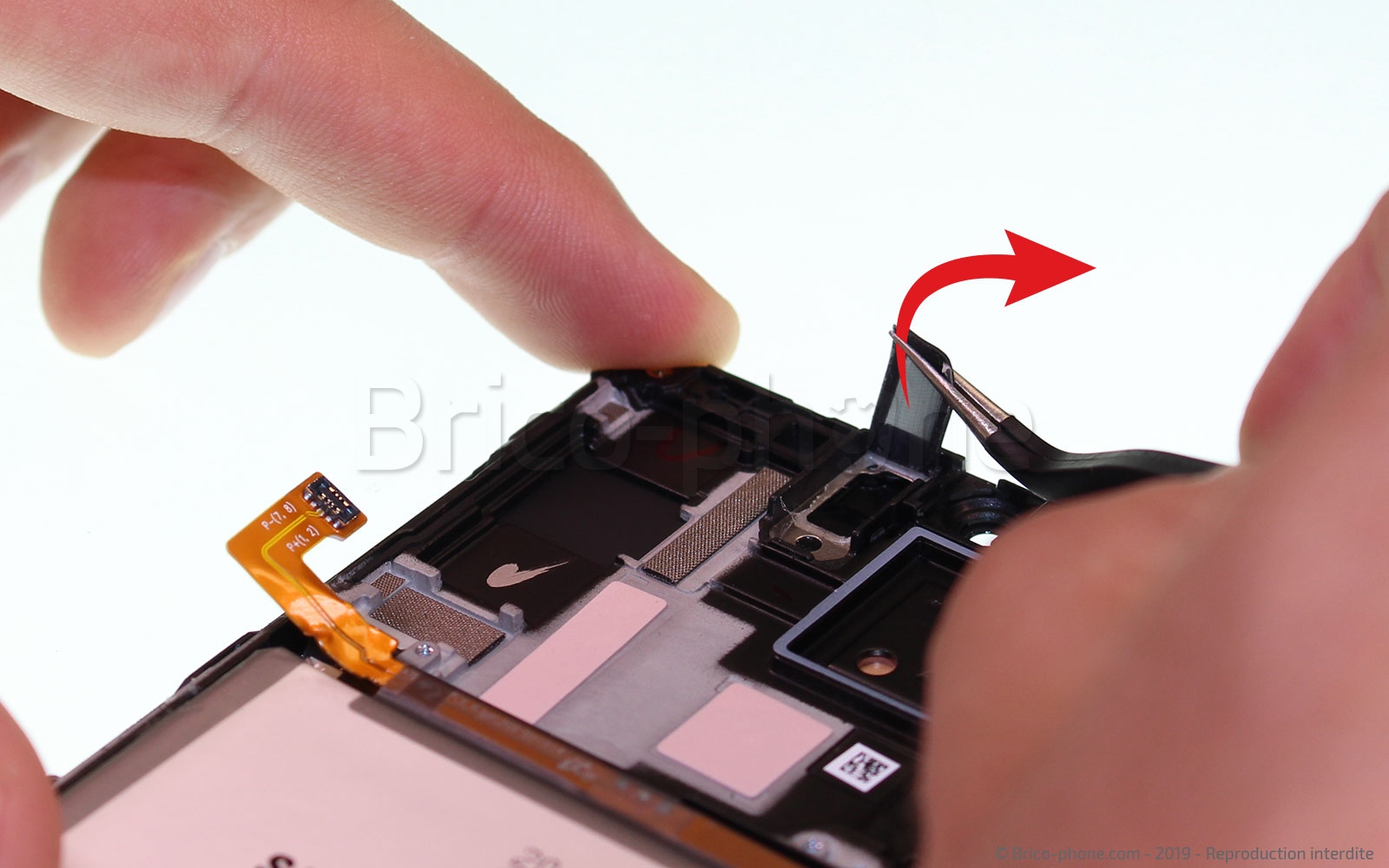

Pour retirer le haut-parleur interne du bloc écran, vous devez vous servir de la pincette métallique afin de pouvoir le soulever et l'enlever. De plus, pensez à récupérer, toujours à l'aide de la pince, la grille de protection du haut-parleur de votre Samsung Galaxy A70.
Outils du kit utilisés
Outils du kit utilisés

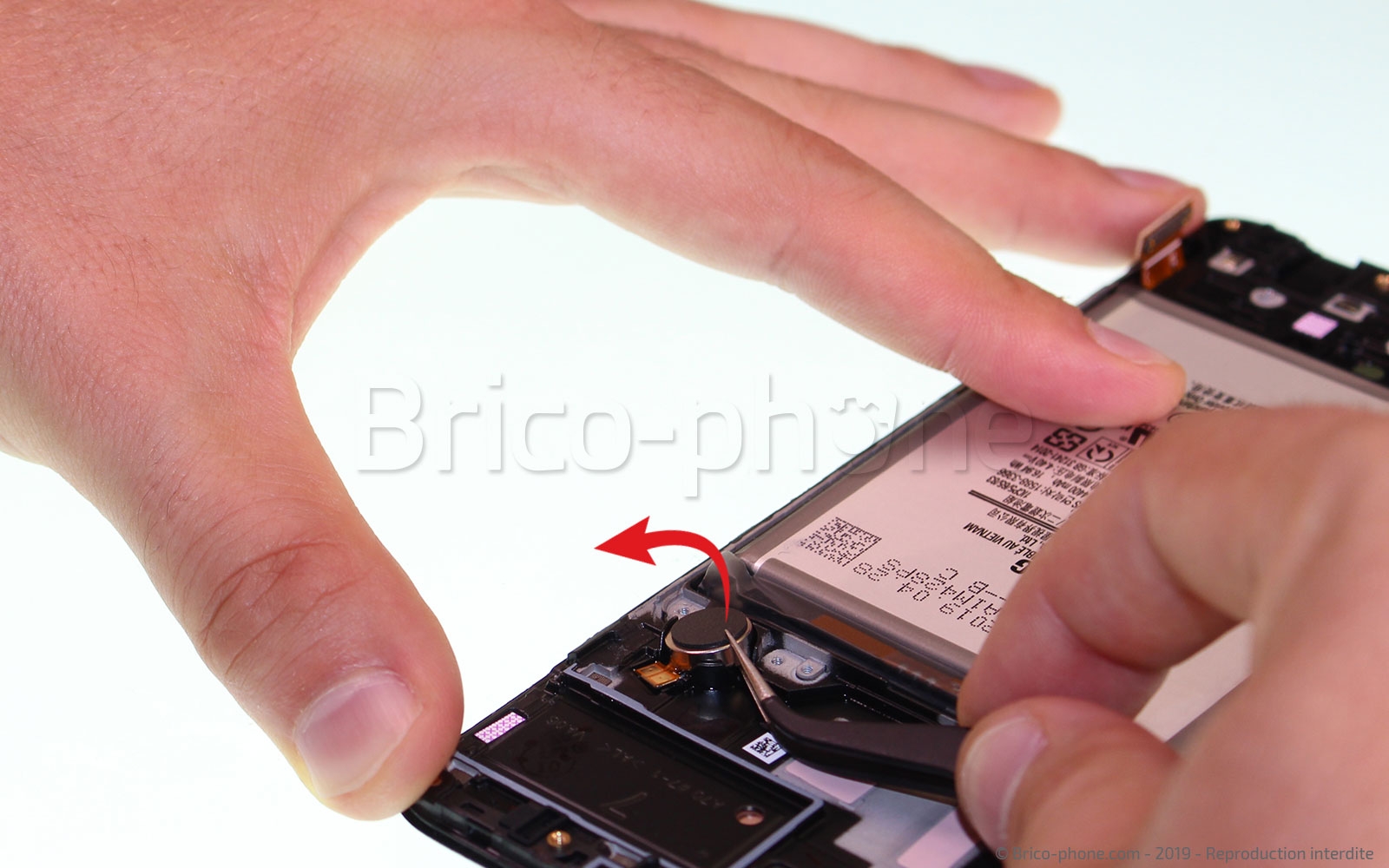

Etape 15 : Retirer le vibreur

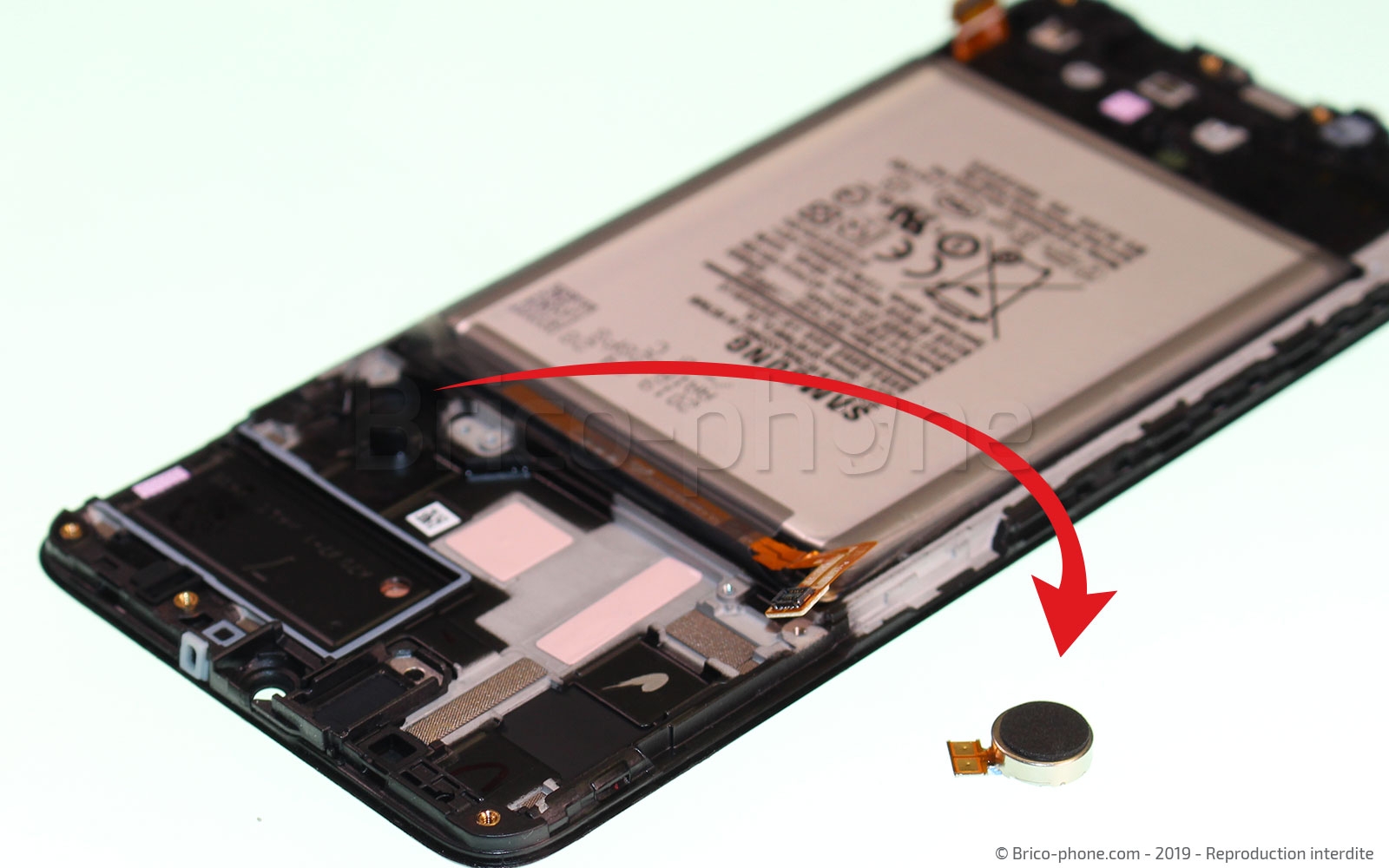

En gardant le même outil, retirez la nappe du vibreur et soulevez ce dernier.
Outils du kit utilisés
Outils du kit utilisés

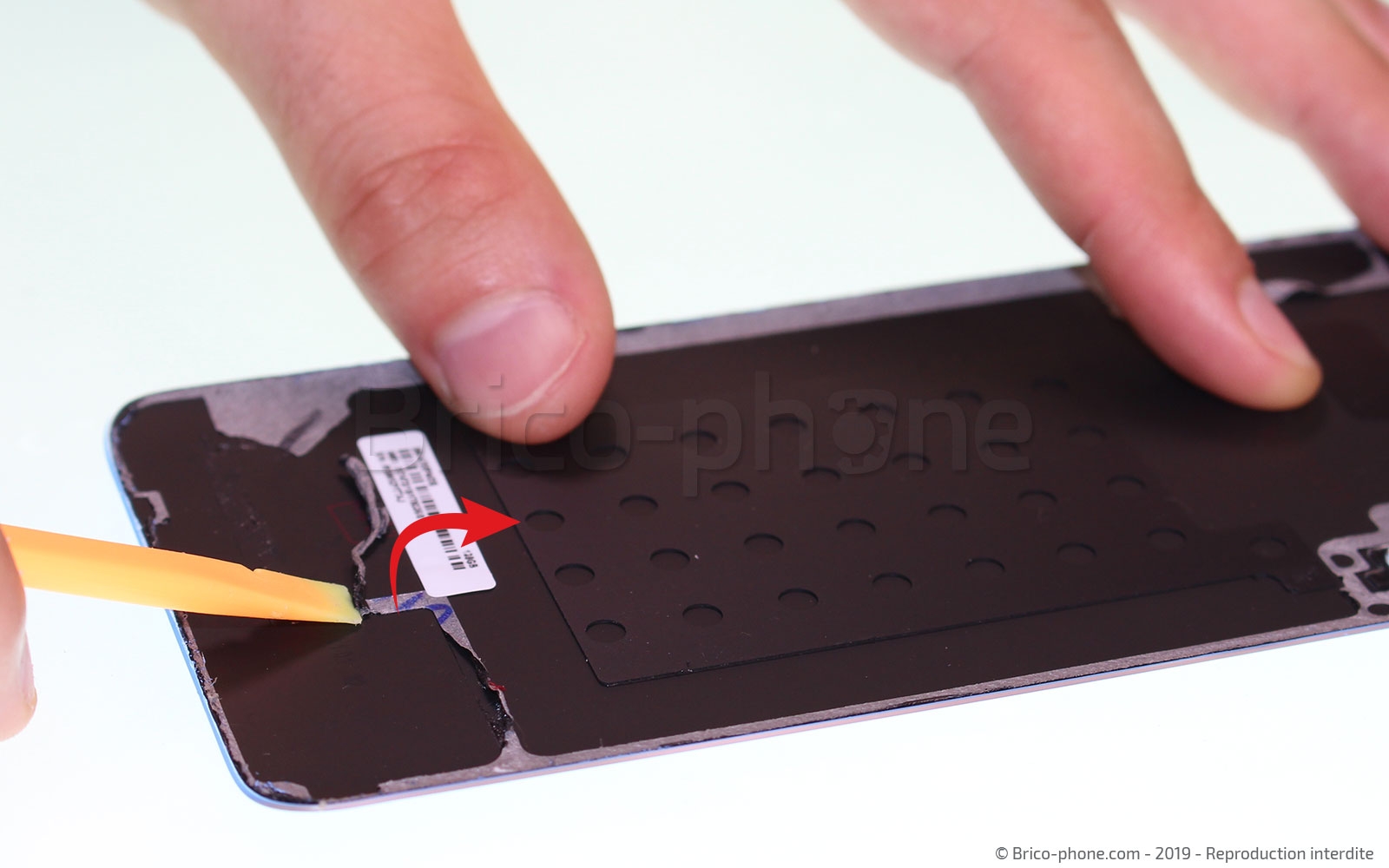

Conseils pour le remontage
Pour le remontage de votre appareil, il vous suffit de remonter ce guide.
Néanmoins, voici quelques conseils pour recoller la vitre arrière du Samsung A70.

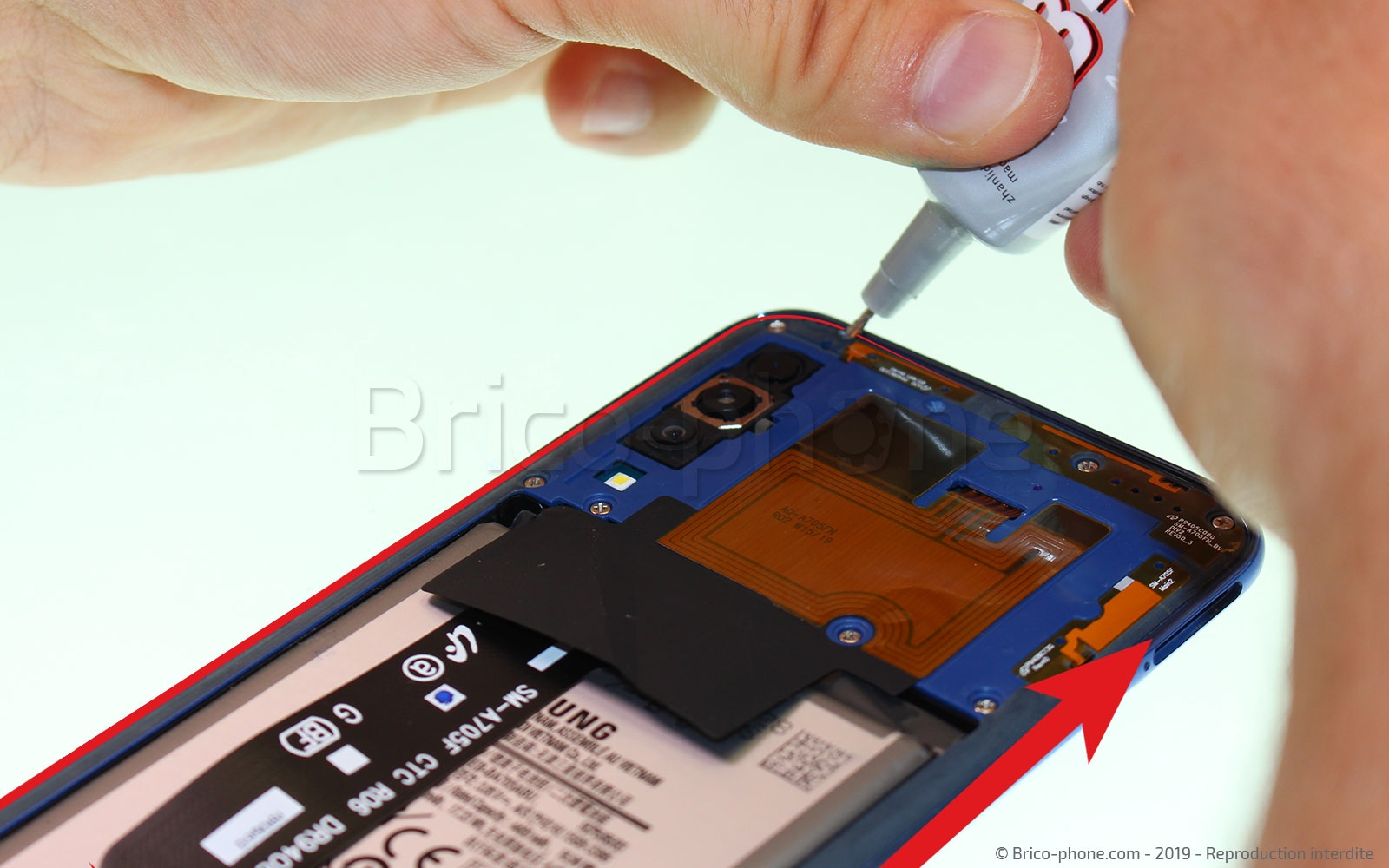

Pensez à bien nettoyer les résidus de colle encore présents sur le support. Une fois, la vitre arrière propre, disposez la colle B-7000 sur le contour du chassis intermédiaire de votre smartphone.

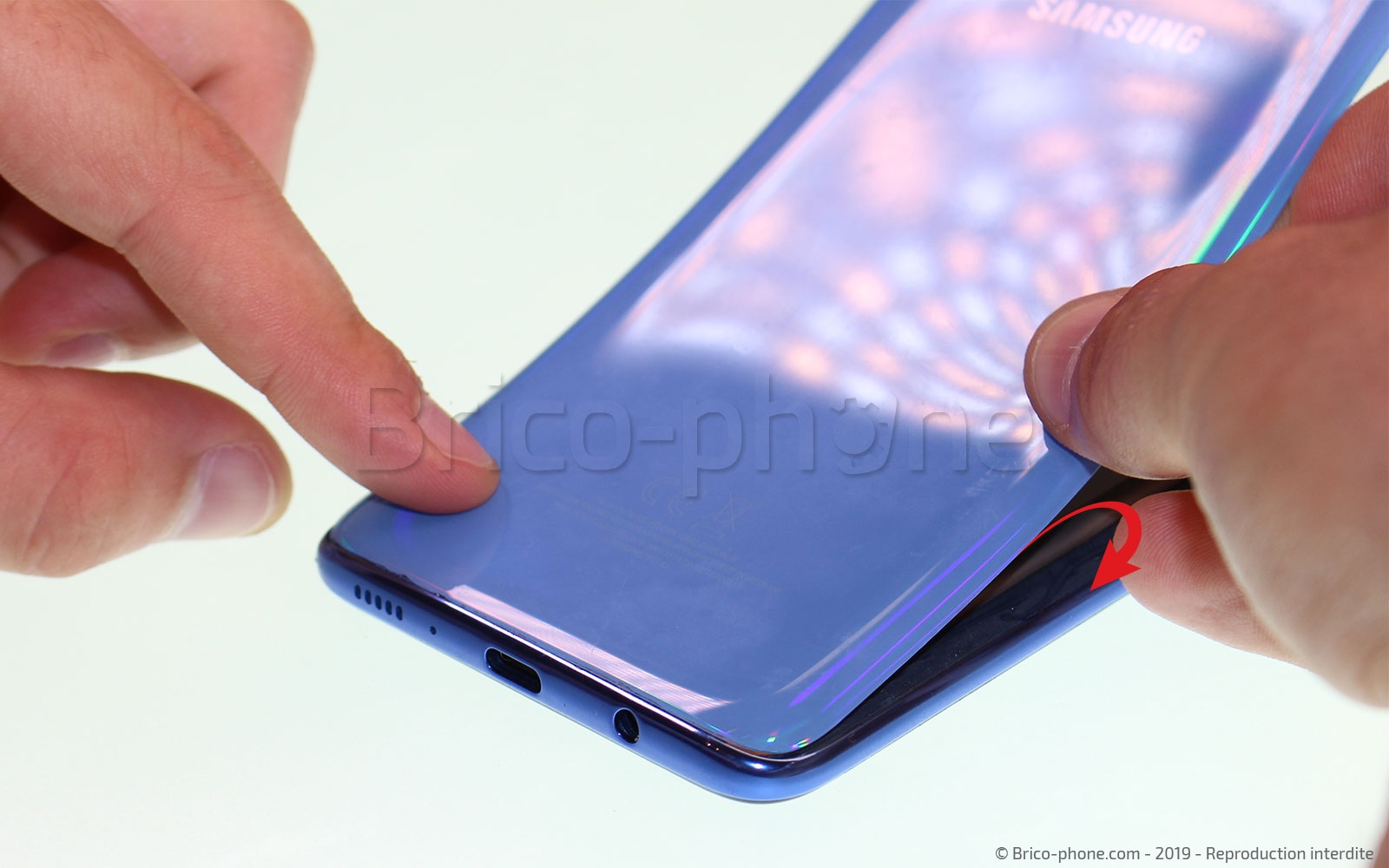

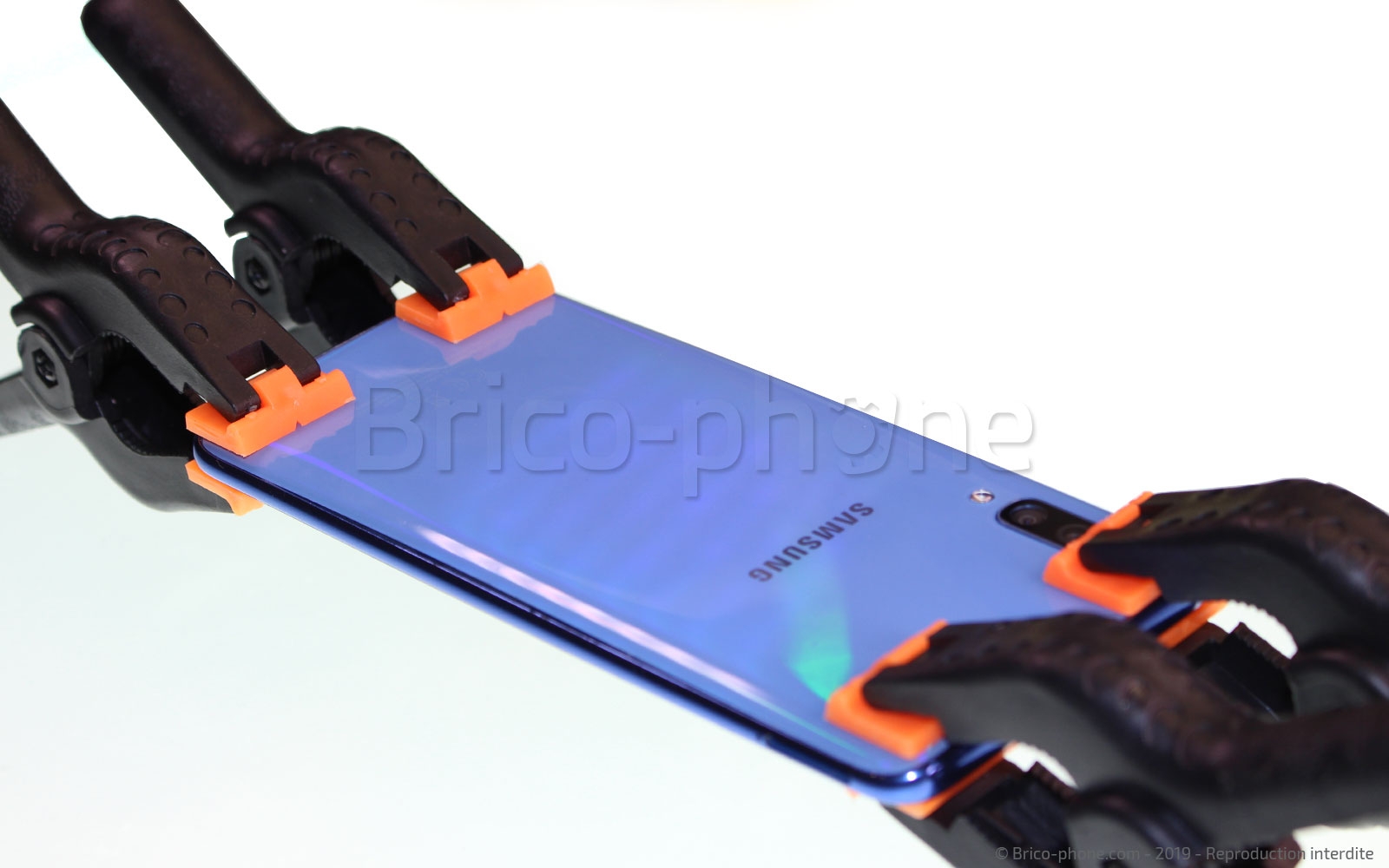

Replacez la vitre sur le bloc écran et laissez reposer la colle à l’aide de pinces.
