Changement du connecteur de charge sur Mi A2 Lite

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 15/20
Mi A2 Lite | Temps estimé : 25 min | Difficulté : 2/5

Vous n'arrivez plus à charger ou insérer le câble dans le connecteur de charge de votre Xiaomi Mi A2 Lite ? Le problème vient du connecteur de charge. Brico-Phone vous guidera tout au long de la réparation avec ce guide photos.

Diagnostic

›  La prise usb de votre Xiaomi Mi A2 Lite ne fonctionne plus.
›  Votre Mi A2 Lite n'est plus reconnu par l'ordinateur quand vous le branchez.
›  Le câble ne recharge plus la batterie.
›  Vous rencontrez des problèmes de micro.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Micro USB 2.0 pour Xiaomi Mi A2 Lite
14,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer

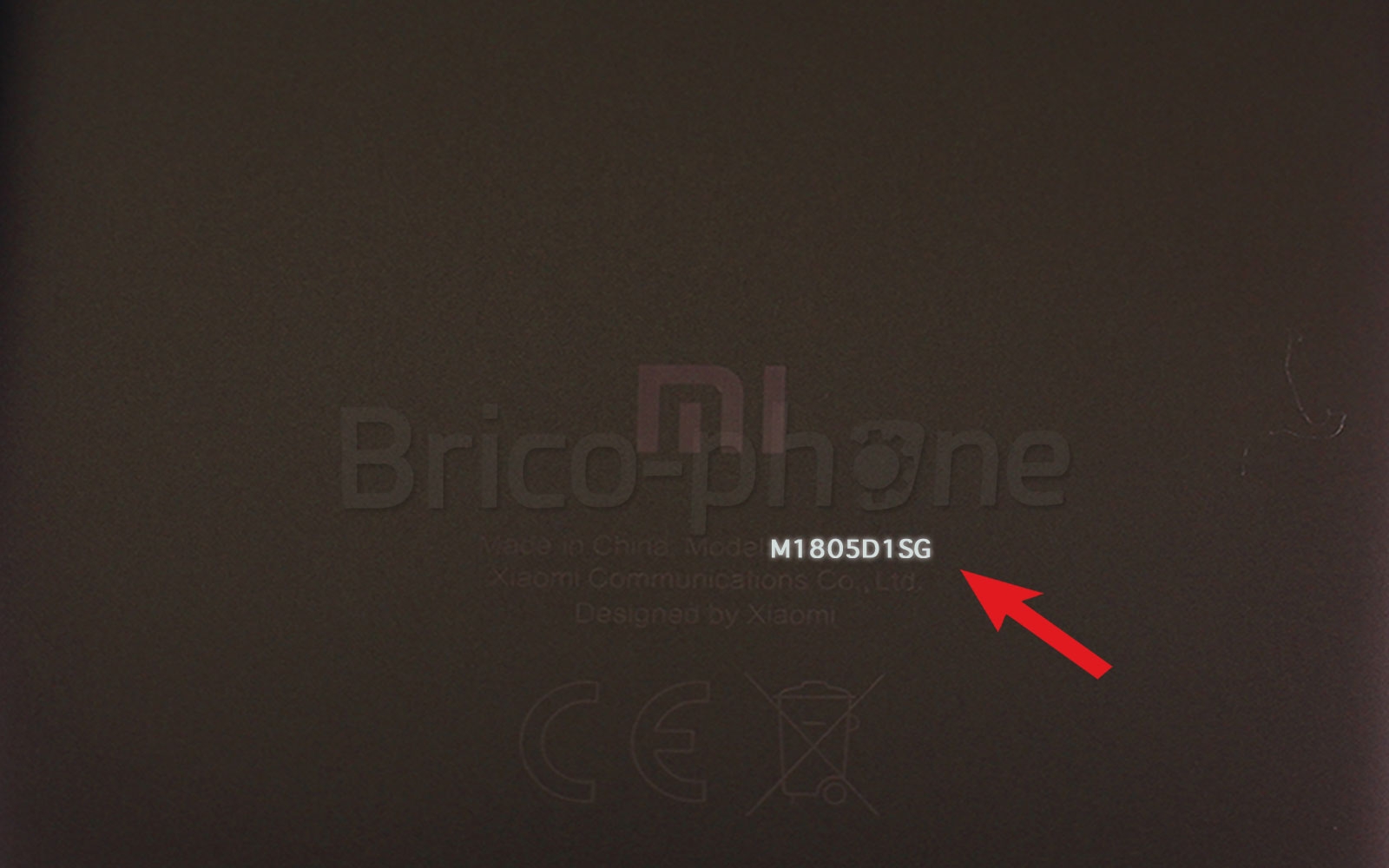

Comment savoir si vous avez le bon modèle de téléphone ? Rien de plus simple, au dos de votre téléphone vous devez avoir une référence de modèle "M1805D1SG" , qui correspond au Xiaomi Mi A2 Lite.

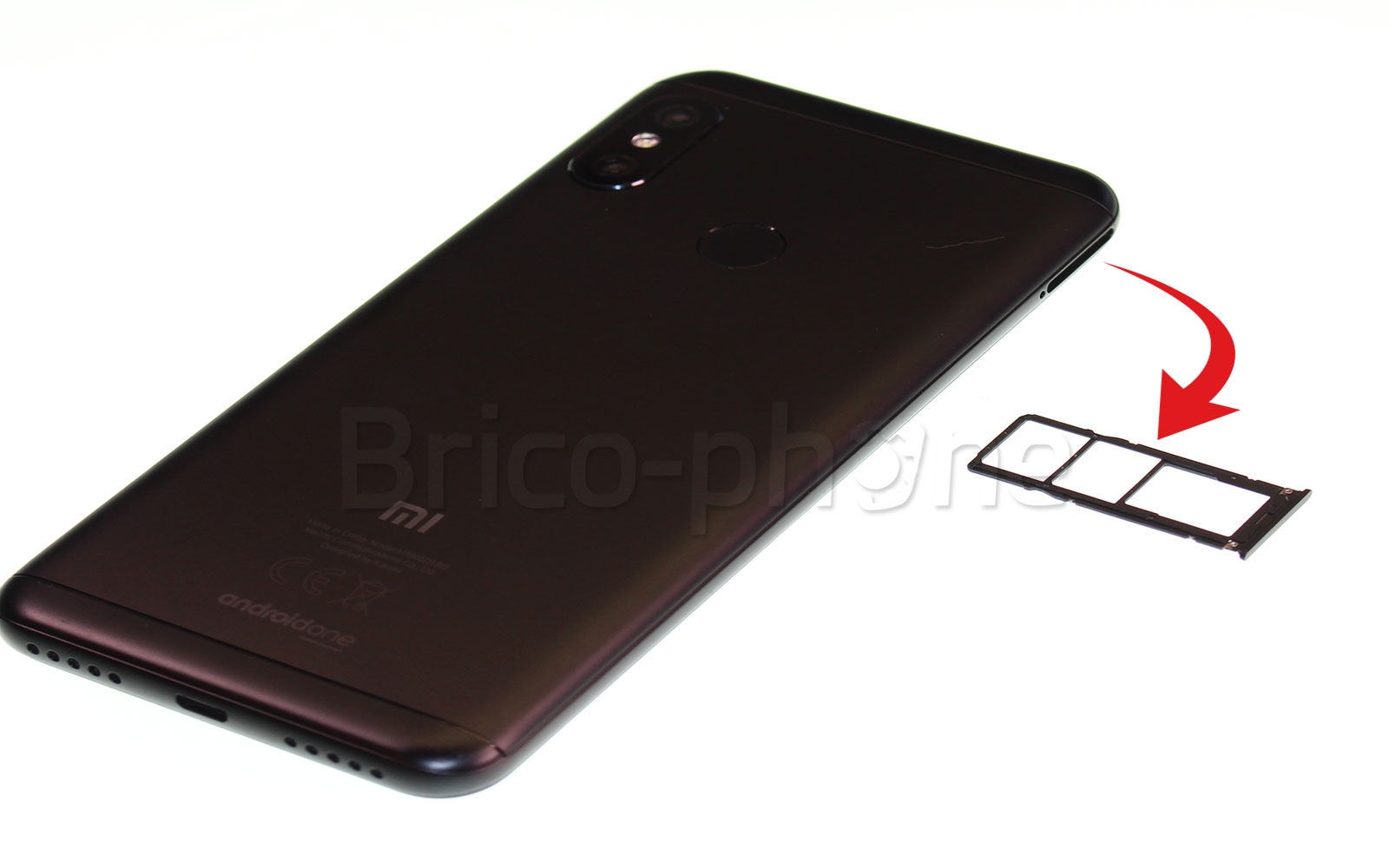

Etape 1 : Eteindre le téléphone et enlever le racksim
Vous n'échapperez pas à l'étape pour éteindre votre téléphone.

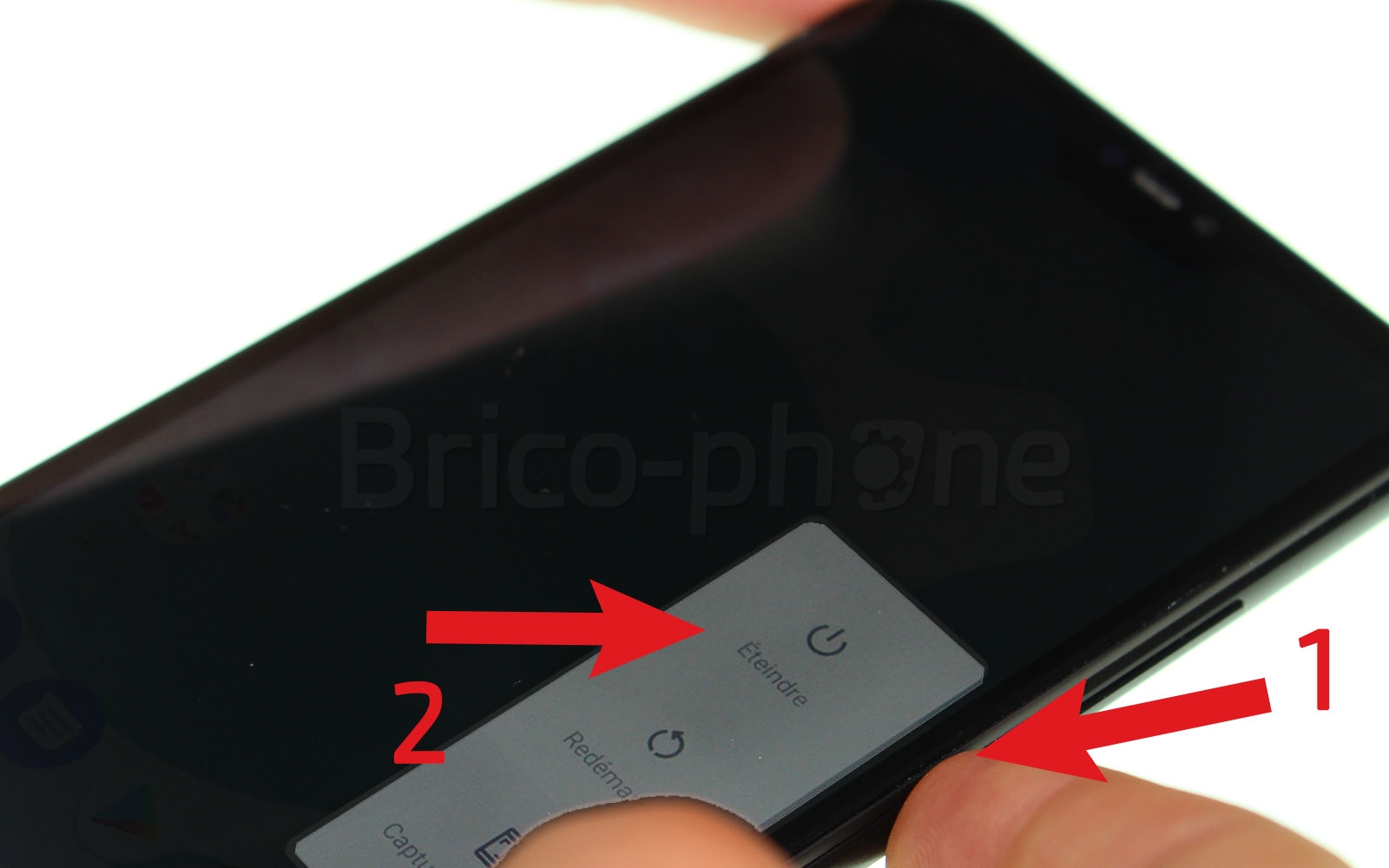

Pour faire cette manipulation, restez appuyé sur le bouton power, pour voir apparaître un menu, puis cliquez sur éteindre.

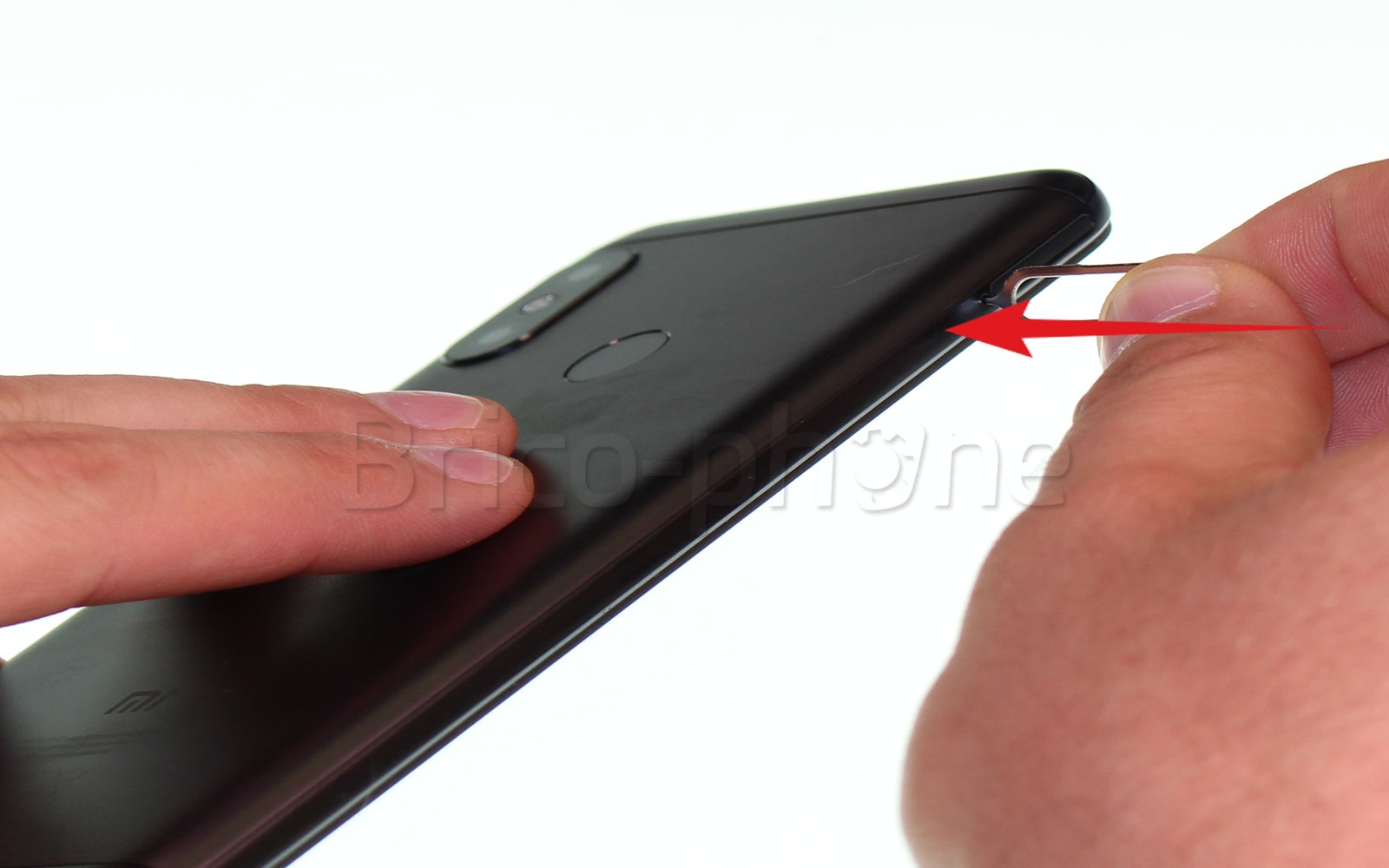

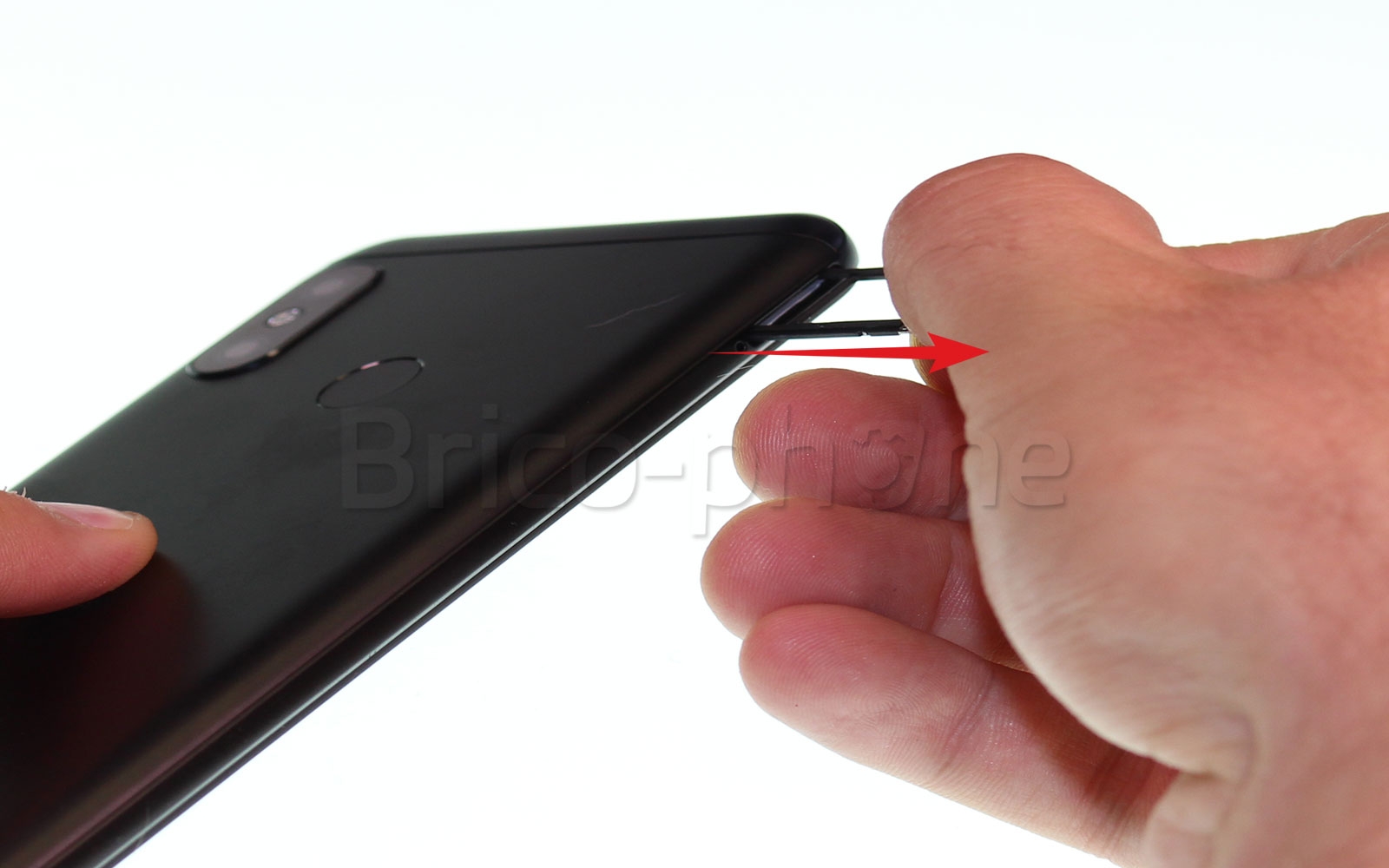

Avec l'outil sim, appuyez dans le petit trou à côté du tiroir sim pour l'éjecter. Une fois celui-ci, sorti de son emplacement, attrapez-le pour le retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Ouvrir le téléphone

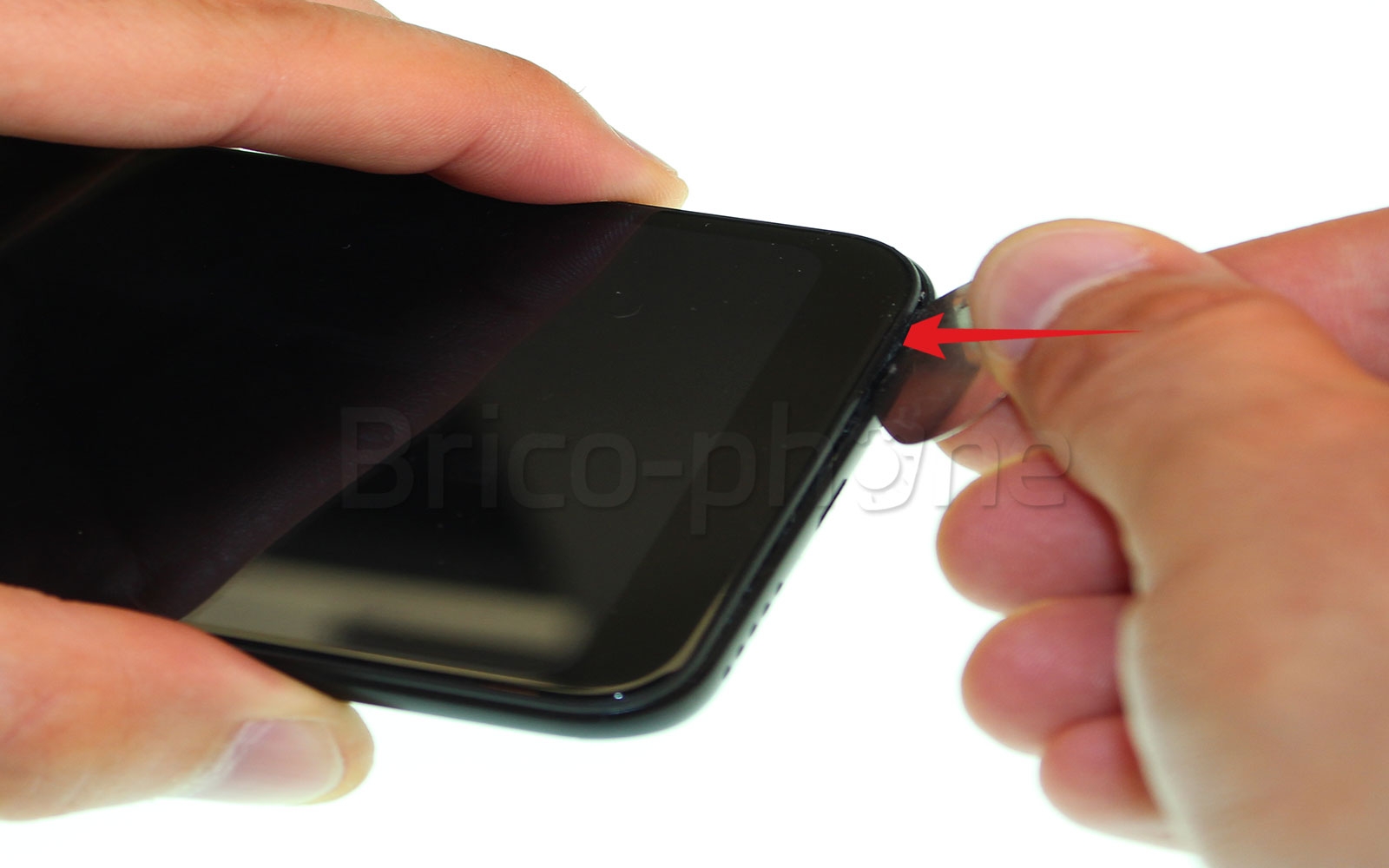

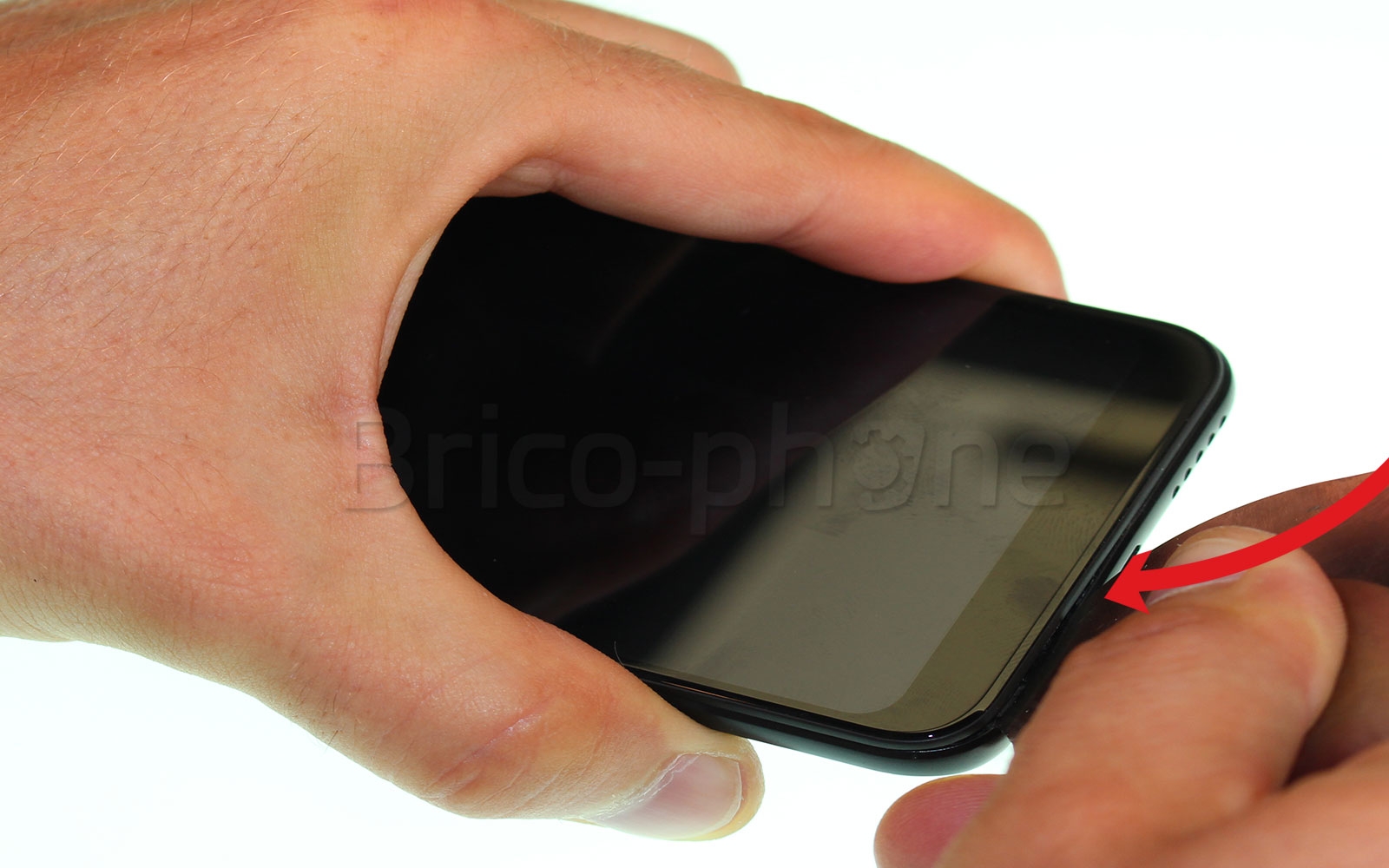

Passons maintenant à l'ouverture du XIAOMI Mi A2 Lite, réalisable à l'aide du médiator en métal, en l'insérant entre la coque arrière et le châssis du téléphone pour déclipser celle-ci. Une fois que vous avez réussi à insérer le médiator en métal, faites le tour du téléphone pour détacher la coque arrière du châssis.

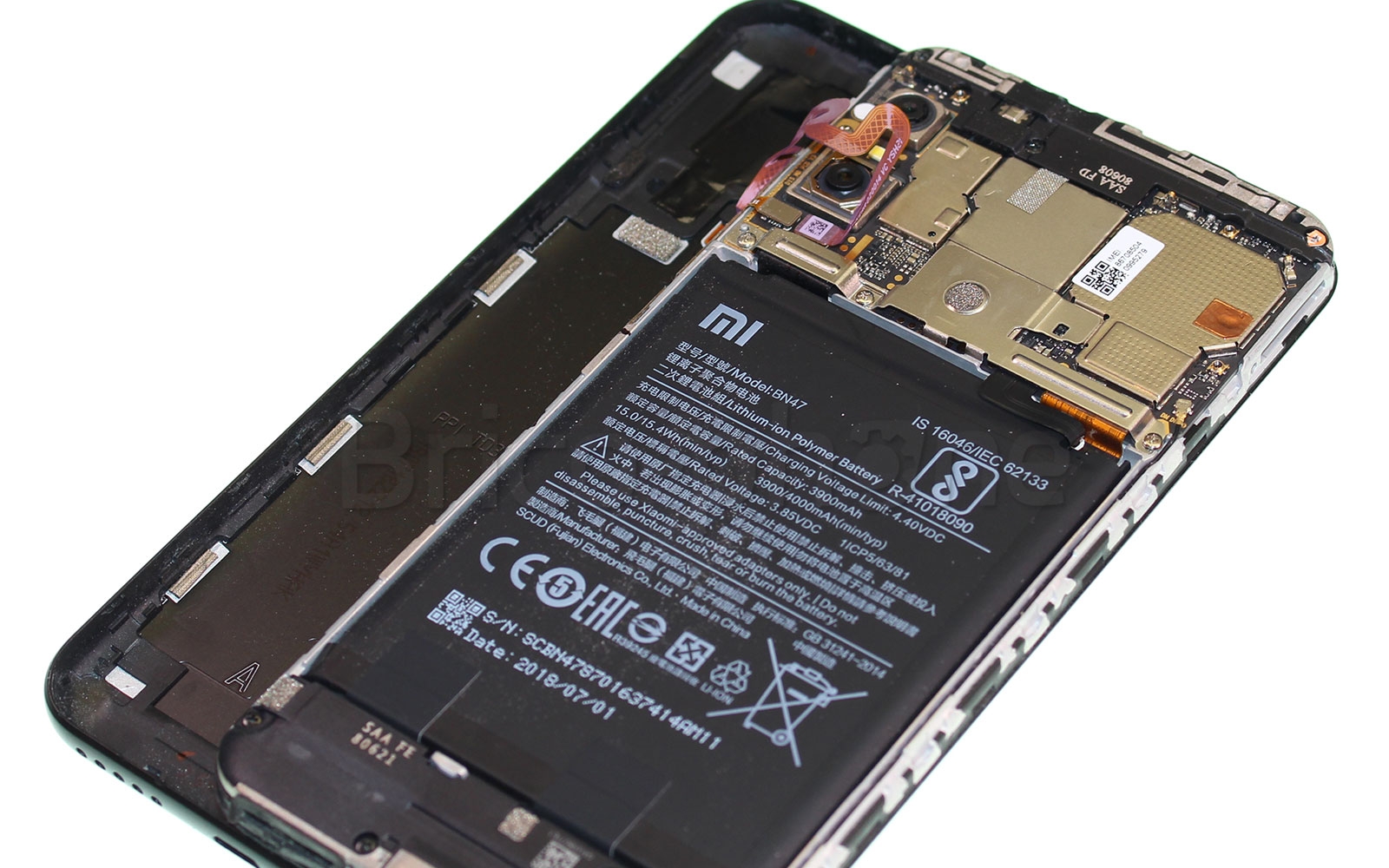

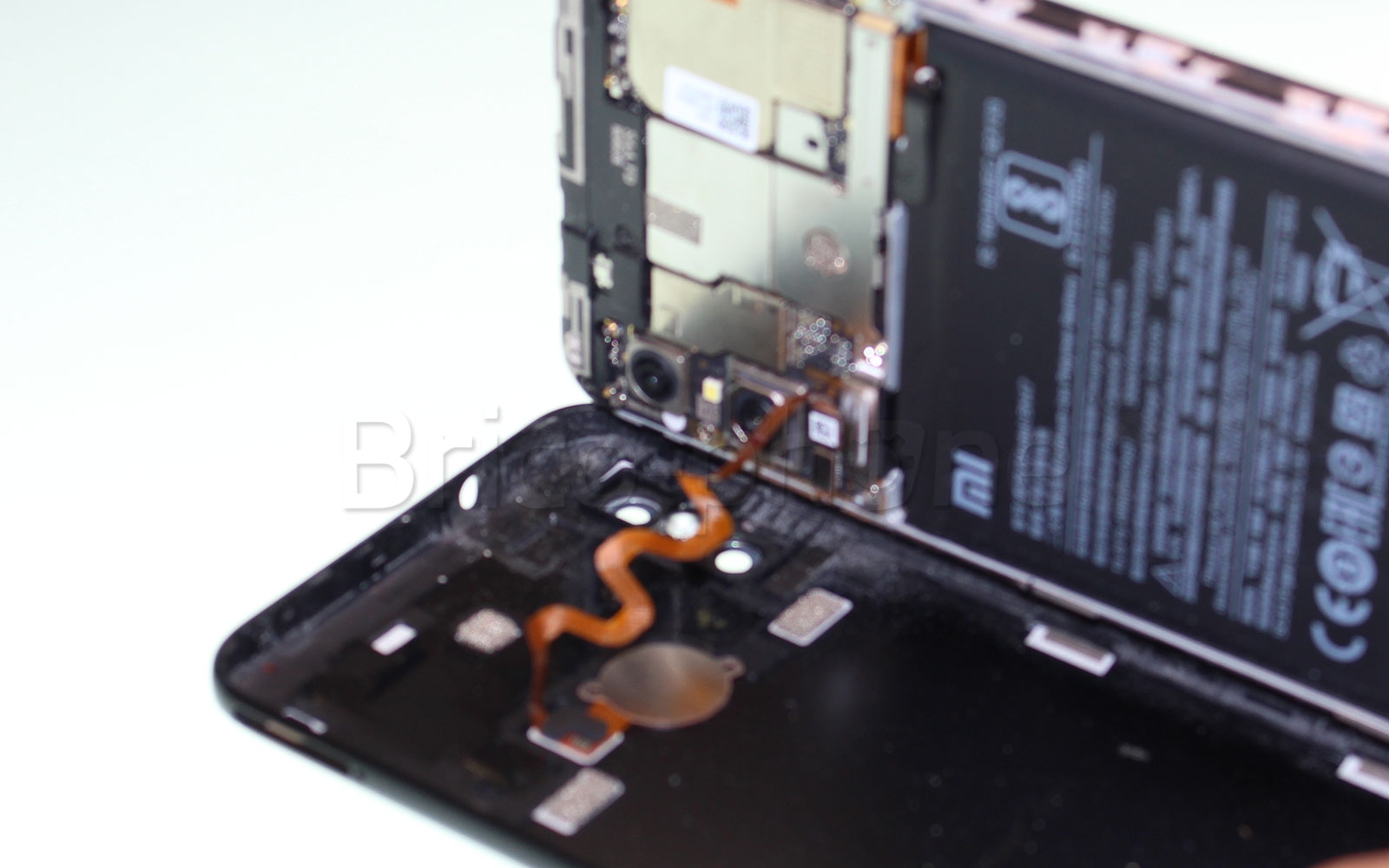

Une fois que vous avez ouvert le téléphone, tournez-le de façon à chevaucher le bloc écran sur la coque arrière en prenant garde à ne pas tirer sur la rallonge du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

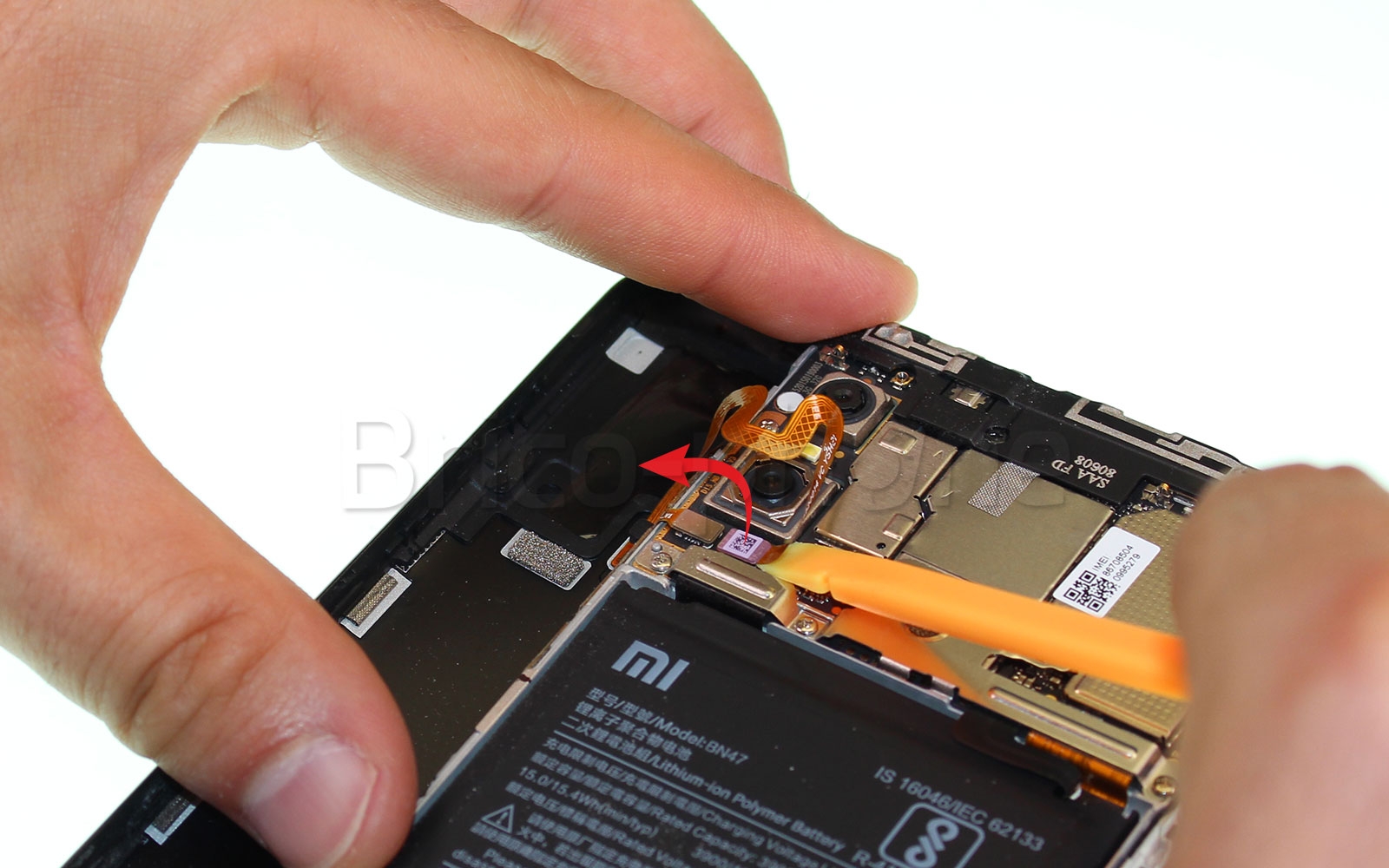

Etape 3 : Déconnecter la rallonge du lecteur d'empreintes

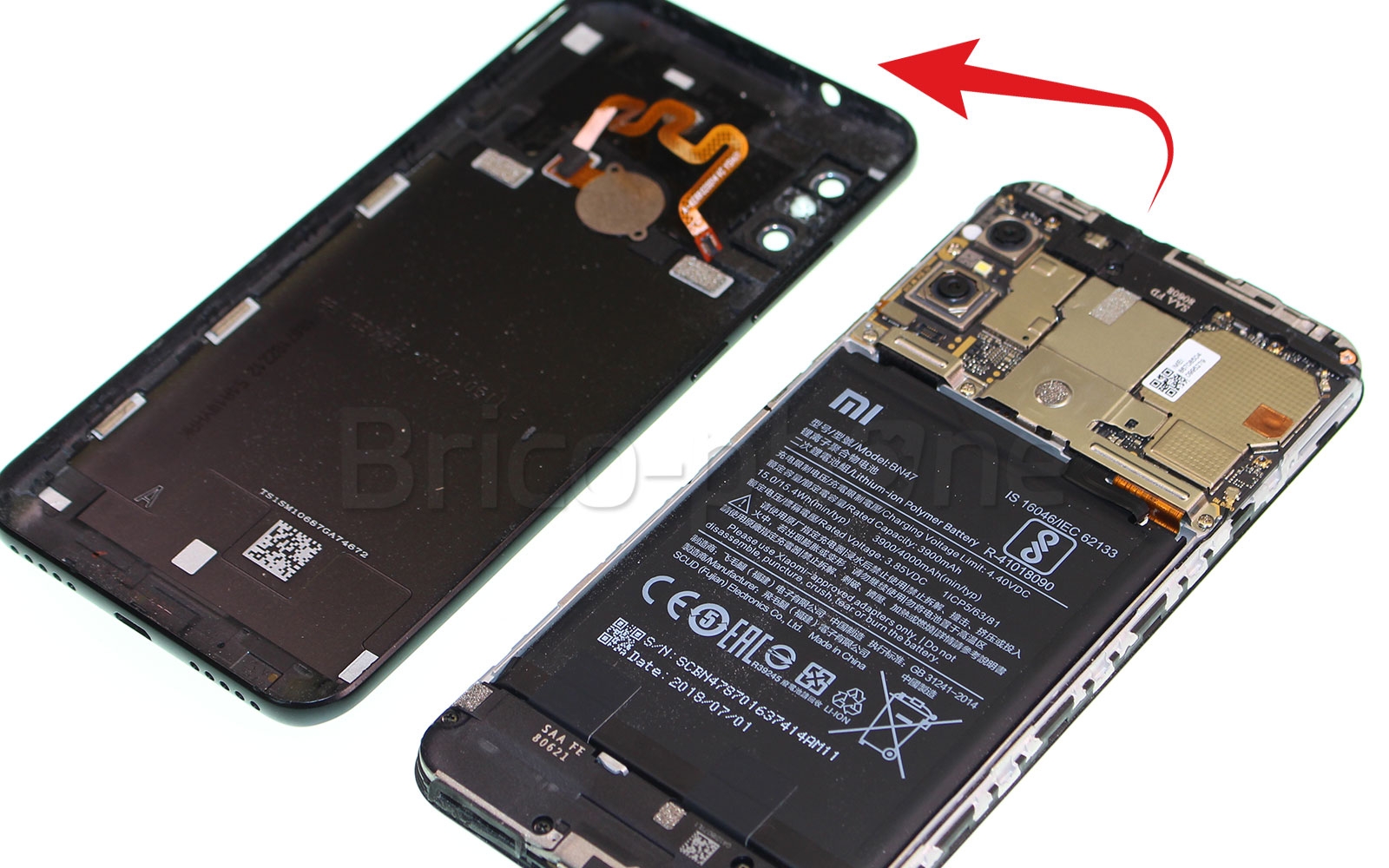

Pour retirer la coque arrière du téléphone, il faut déconnecter la nappe du lecteur d'empreintes. Pour cela, munissez-vous du levier en nylon pour déconnecter la nappe de la carte-mère. Maintenant que la coque est libre, vous pouvez la mettre de côté.
Outils du kit utilisés
Outils du kit utilisés

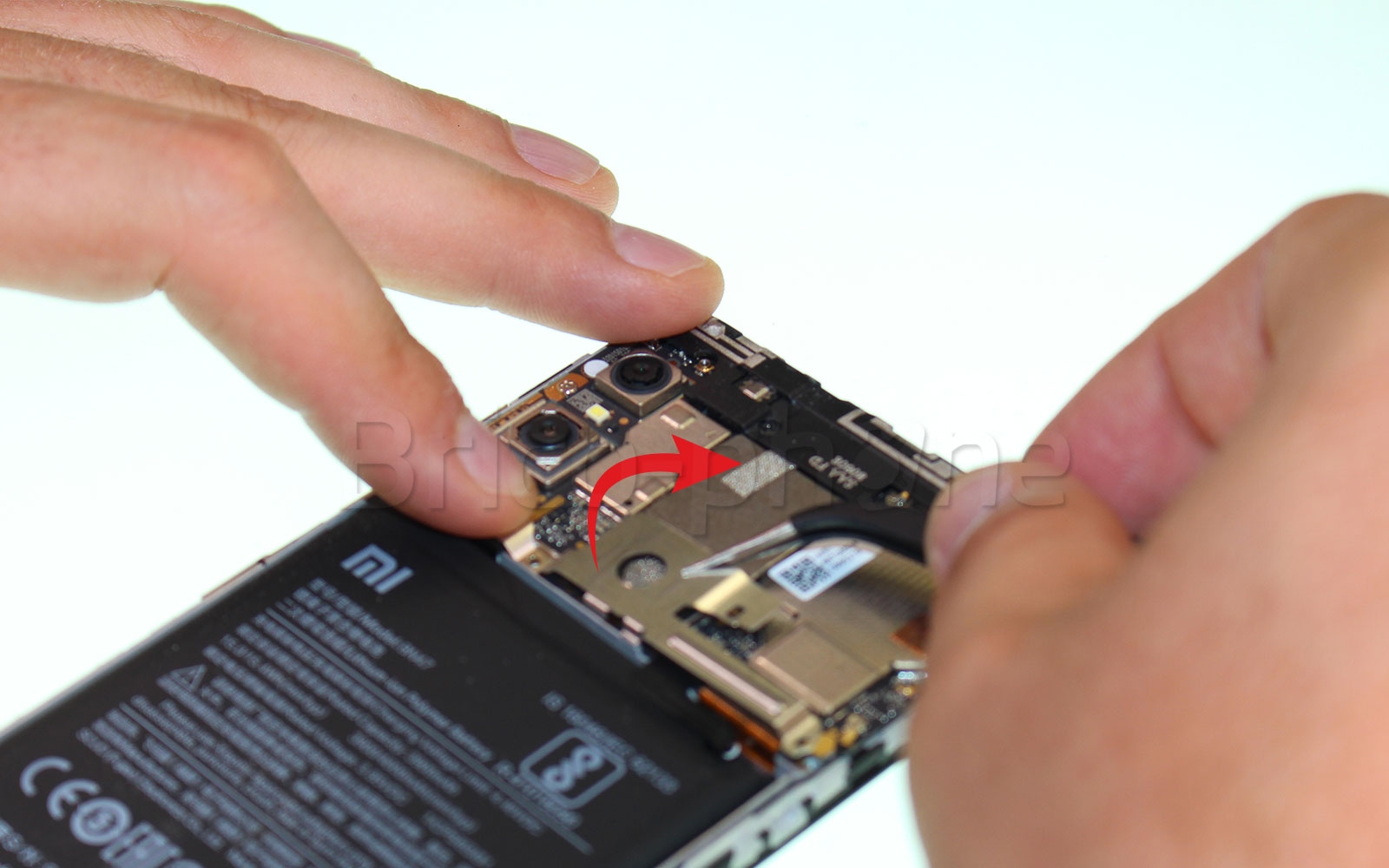

Etape 4 : Retirer le cache des nappes

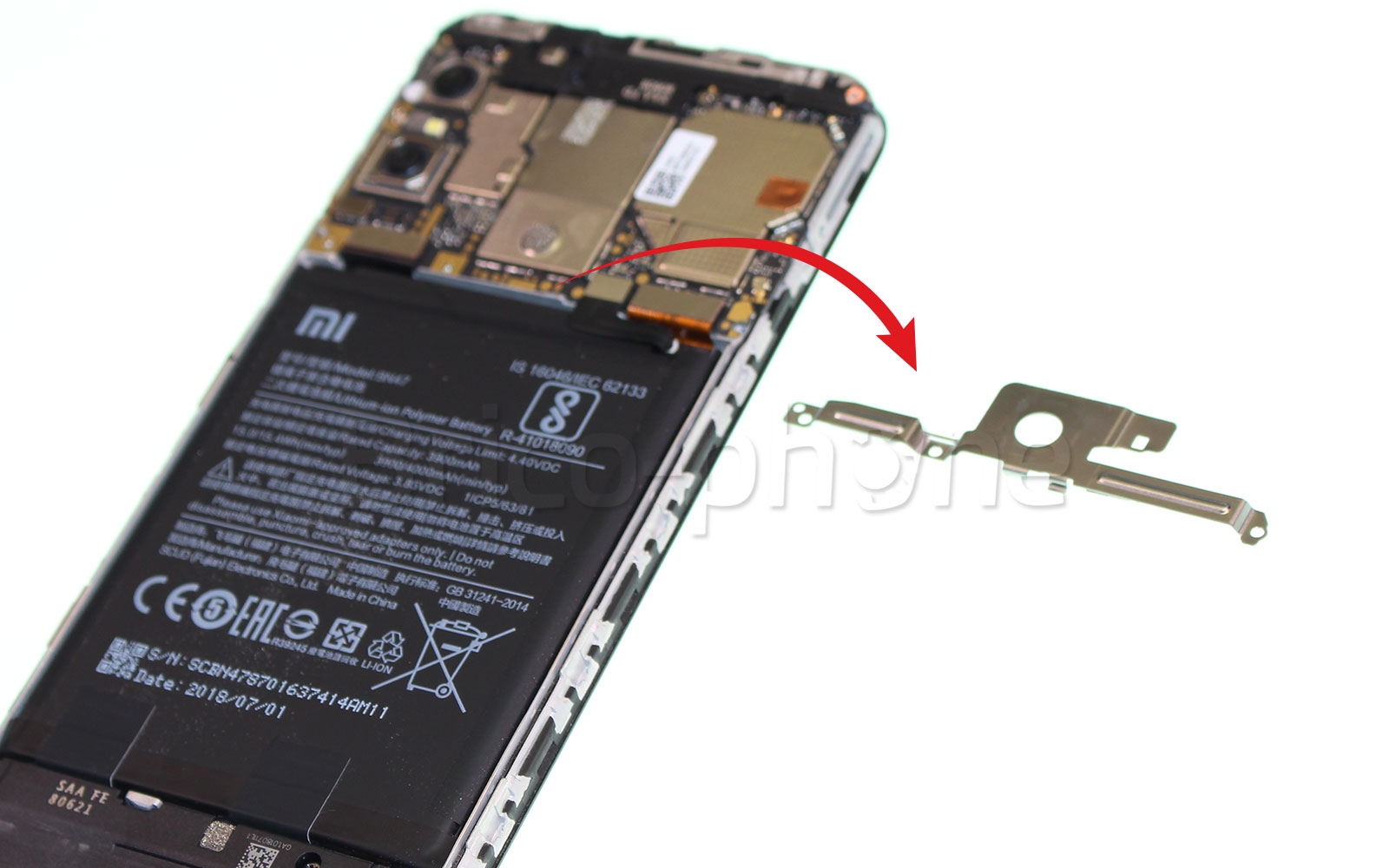

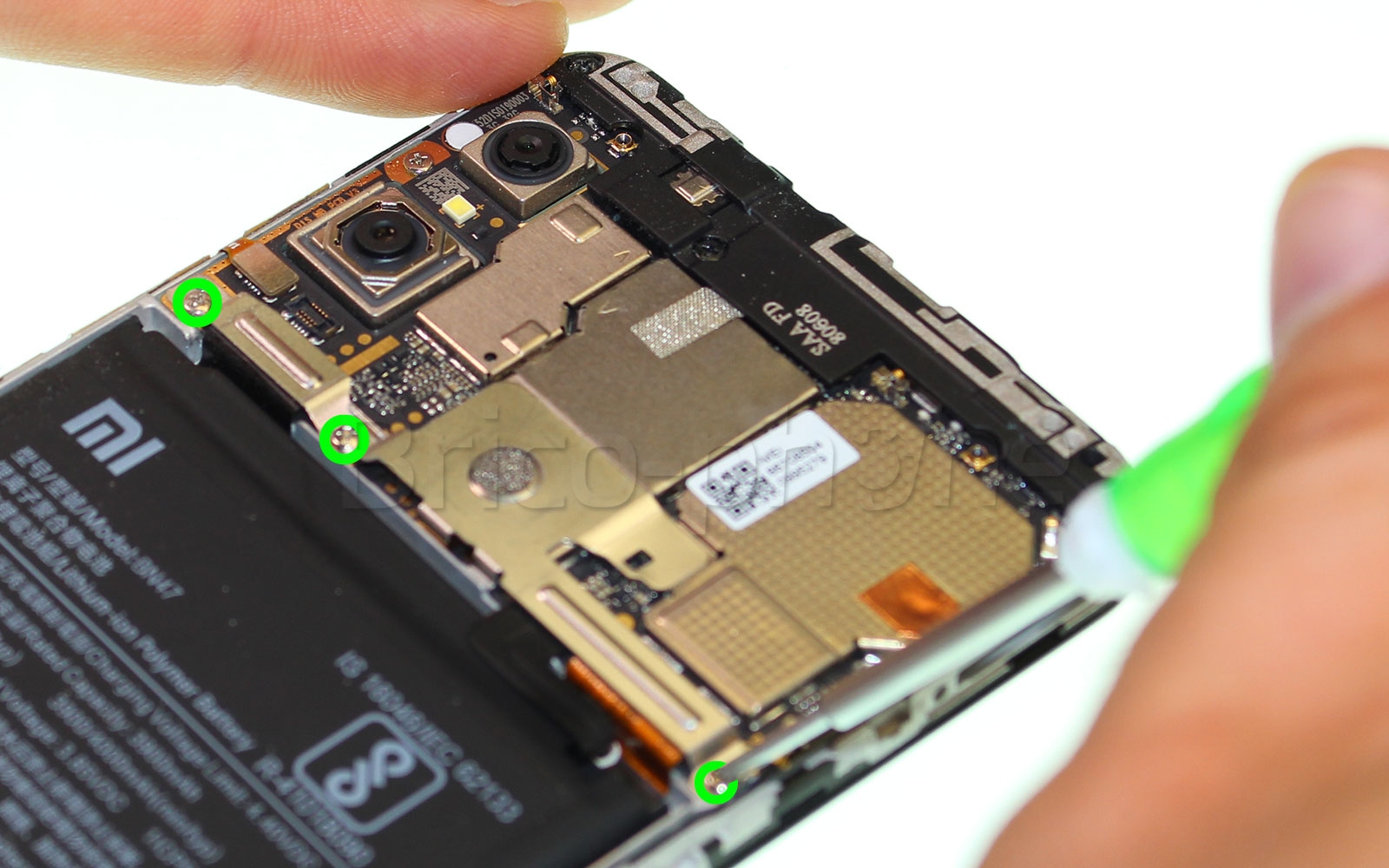

Pour avoir accès aux différentes nappes, il faut retirer le cache qui est au-dessus de celles-ci. Prenez le tournevis cruciforme pour dévisser les trois vis qui maintiennent le cache. Vous pouvez à présent retirer le cache avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

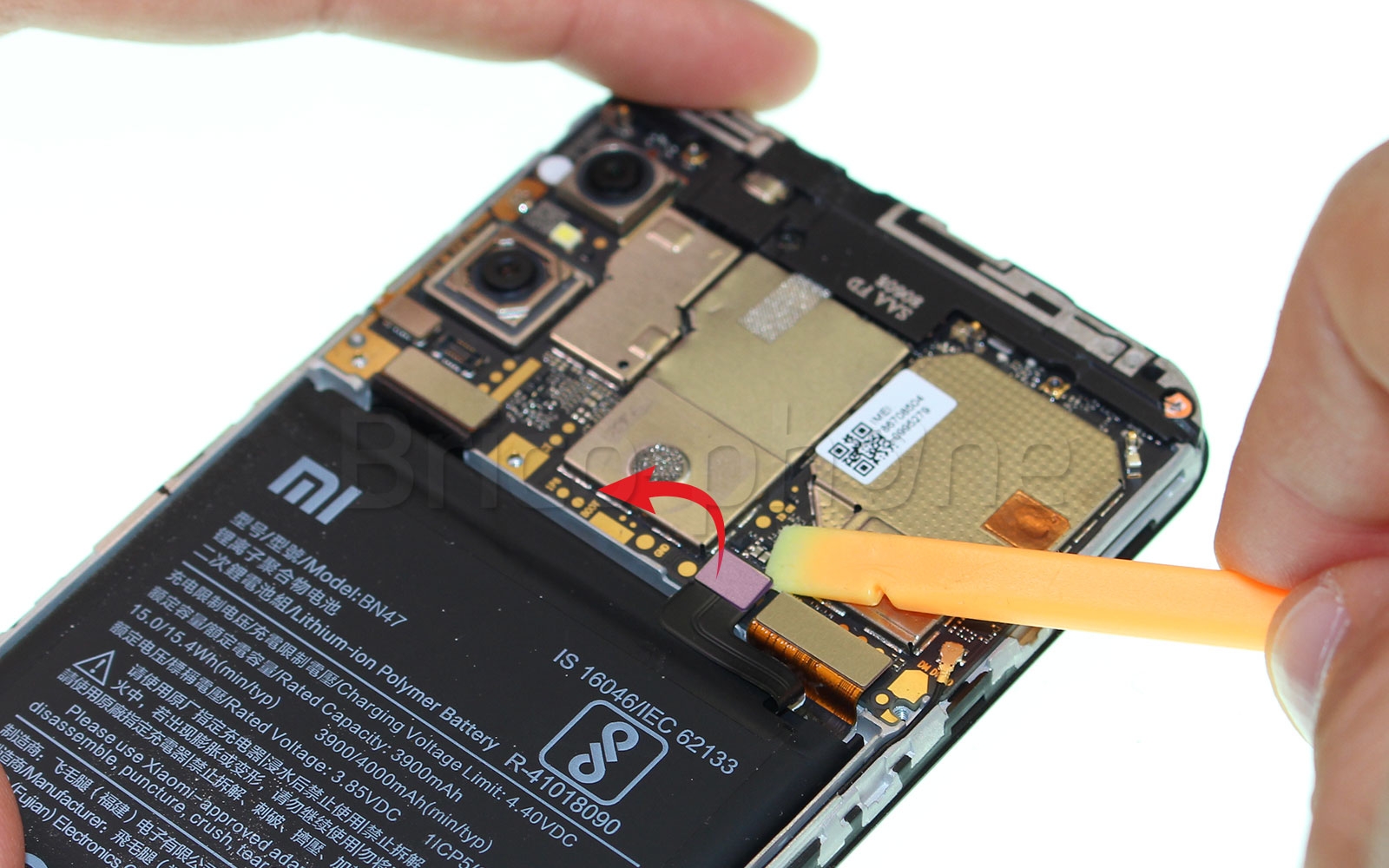

Etape 5 : Déconnecter la batterie
Vous pouvez dès à présent déconnecter la nappe de la batterie à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer le bloc haut-parleur

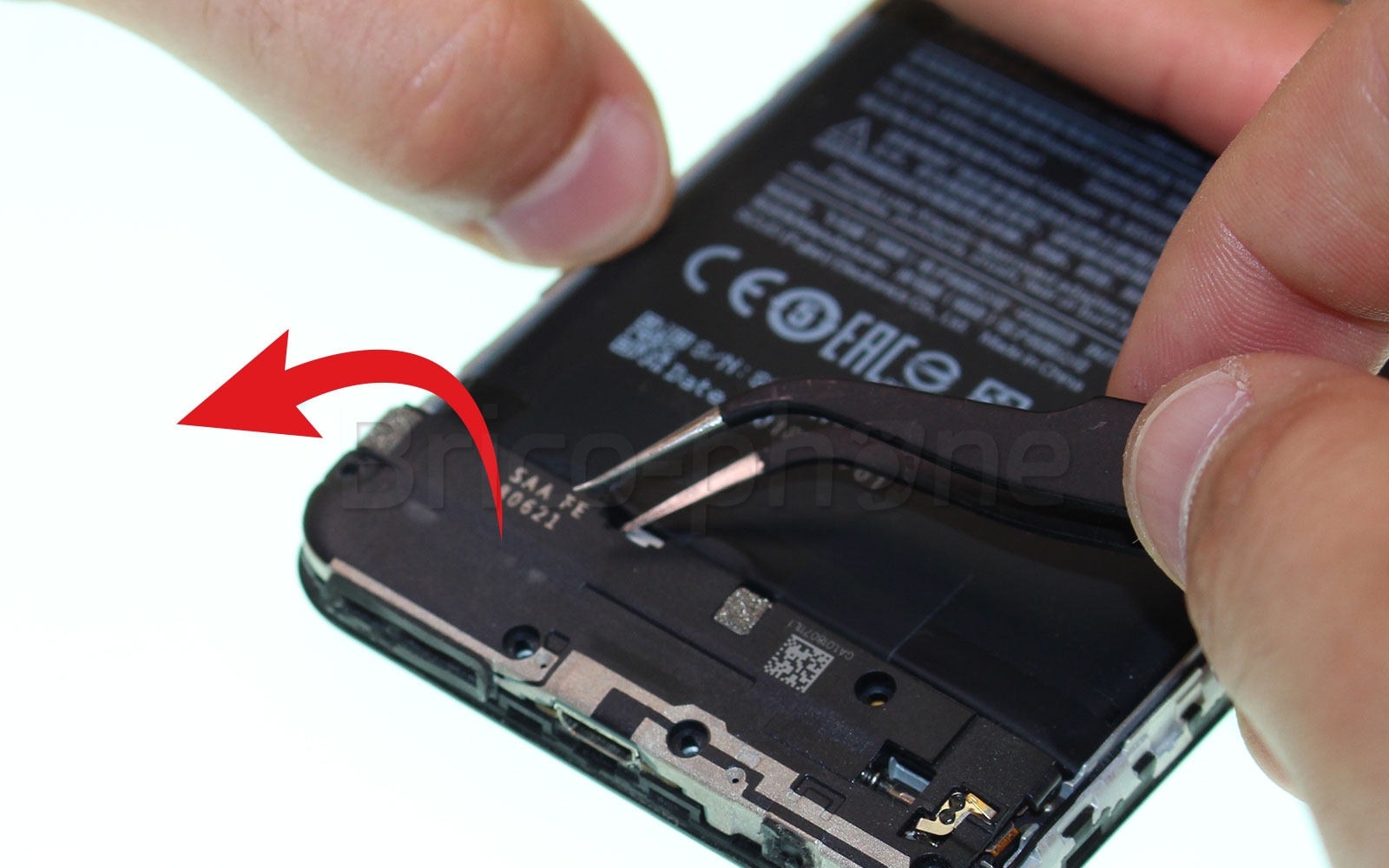

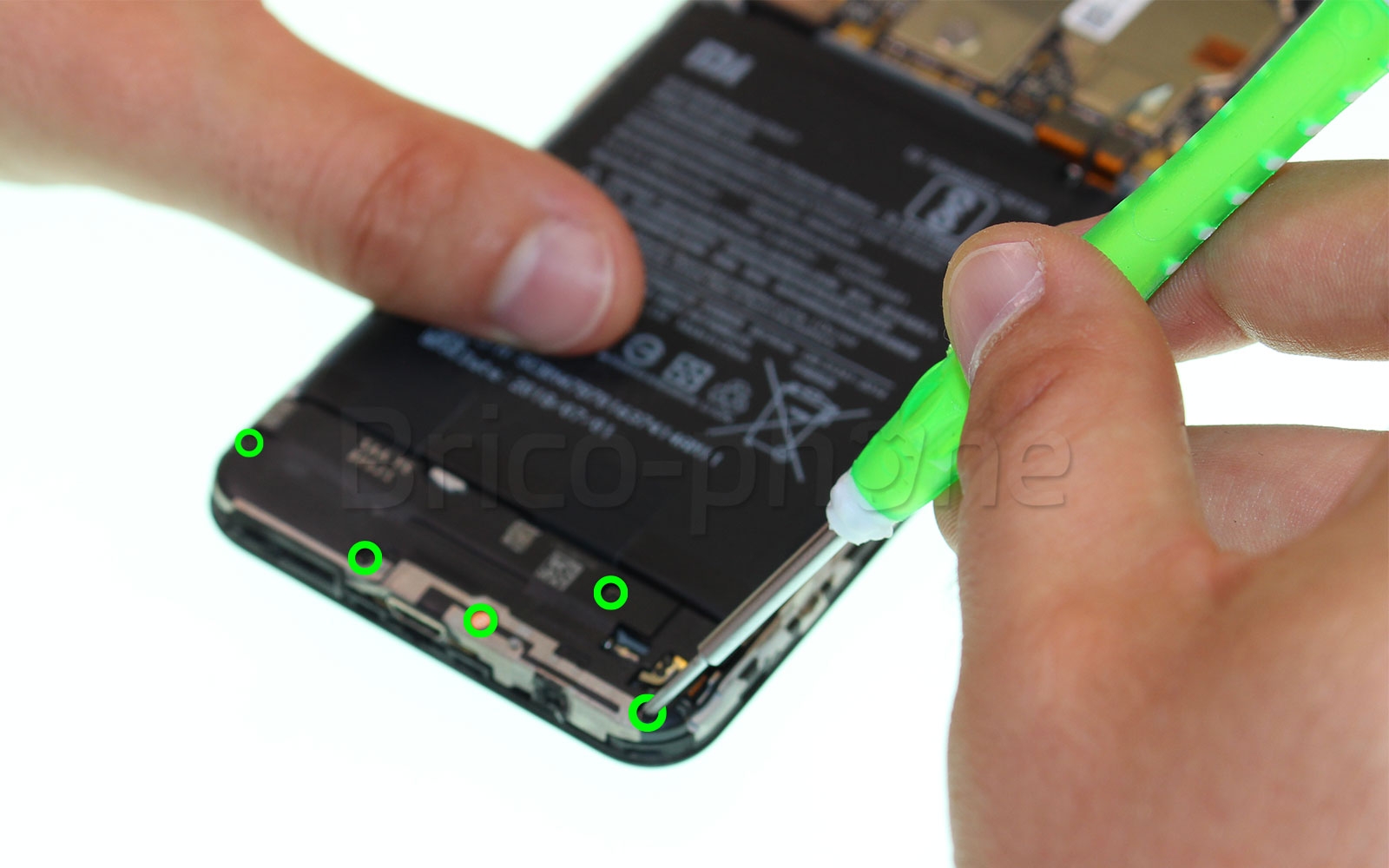

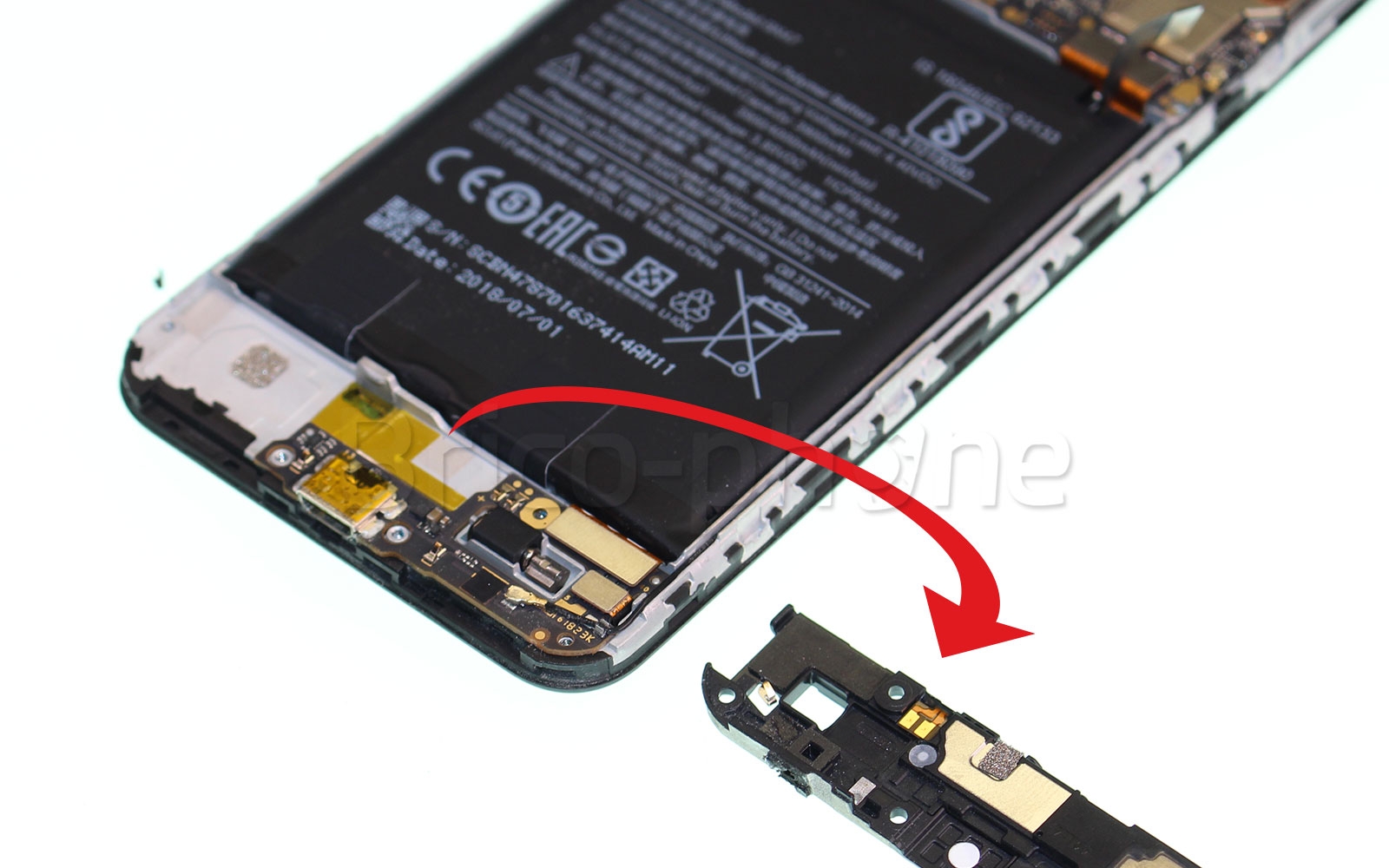

Pour avoir accès au connecteur de charge, il est nécessaire de retirer le bloc haut-parleur. Pour le retirer, dévissez les cinq vis cruciforme avec le tournevis du kit outils pour le libérer du téléphone. Maintenant que les vis sont retirées, prenez le bloc haut-parleur avec la pincette en métal, puis déposez-le hors de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

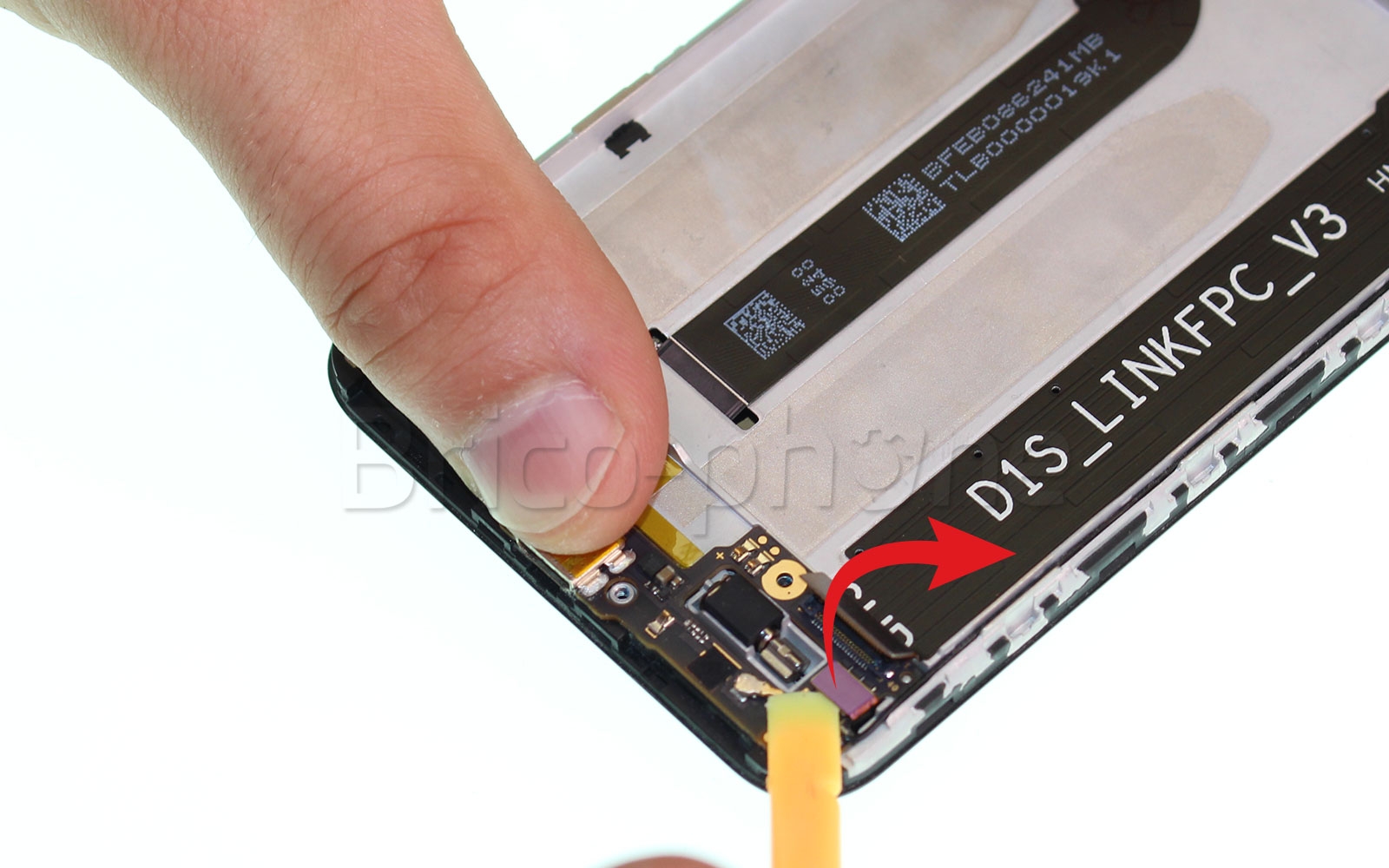

Etape 7 : Libérer le connecteur de charge

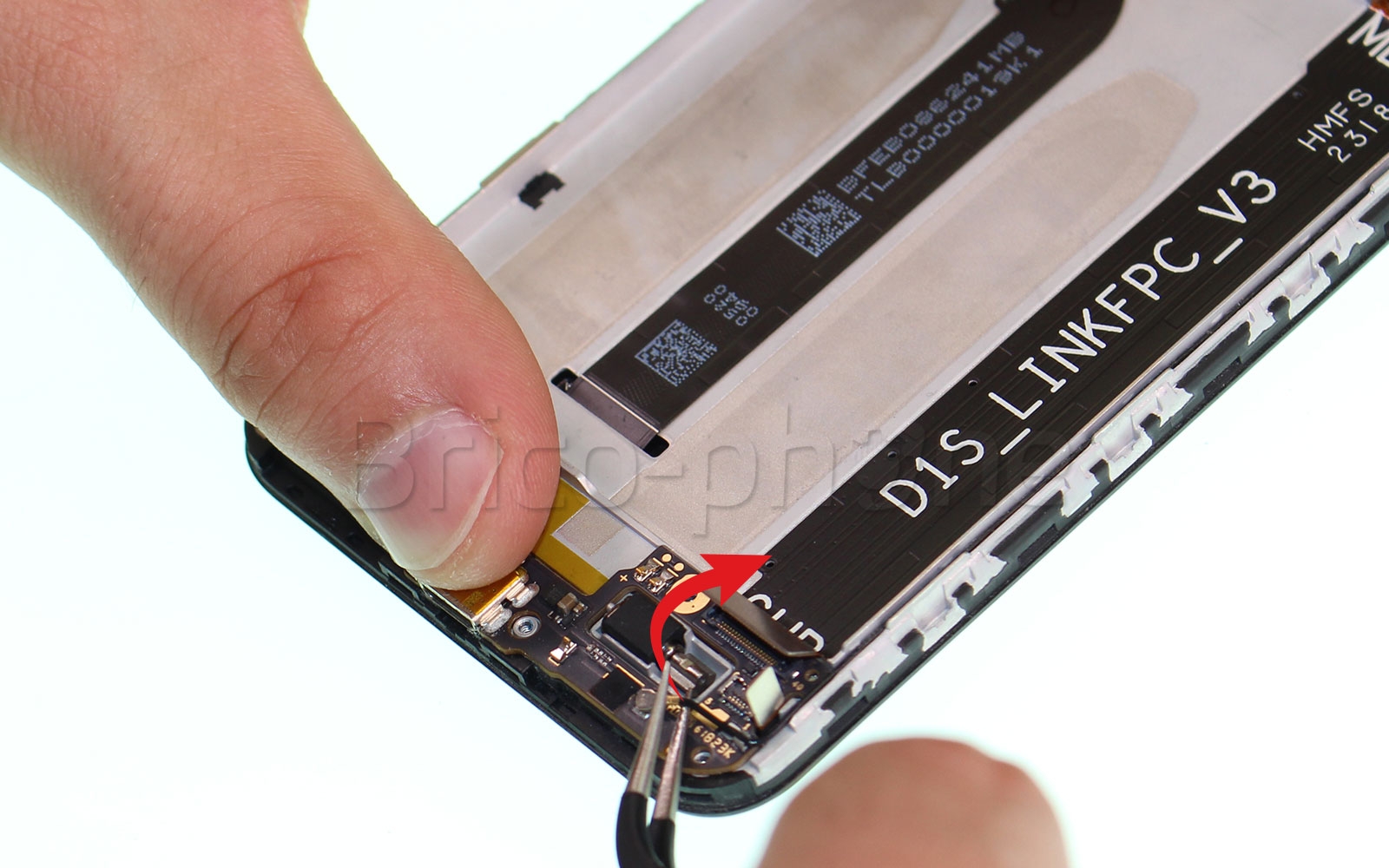

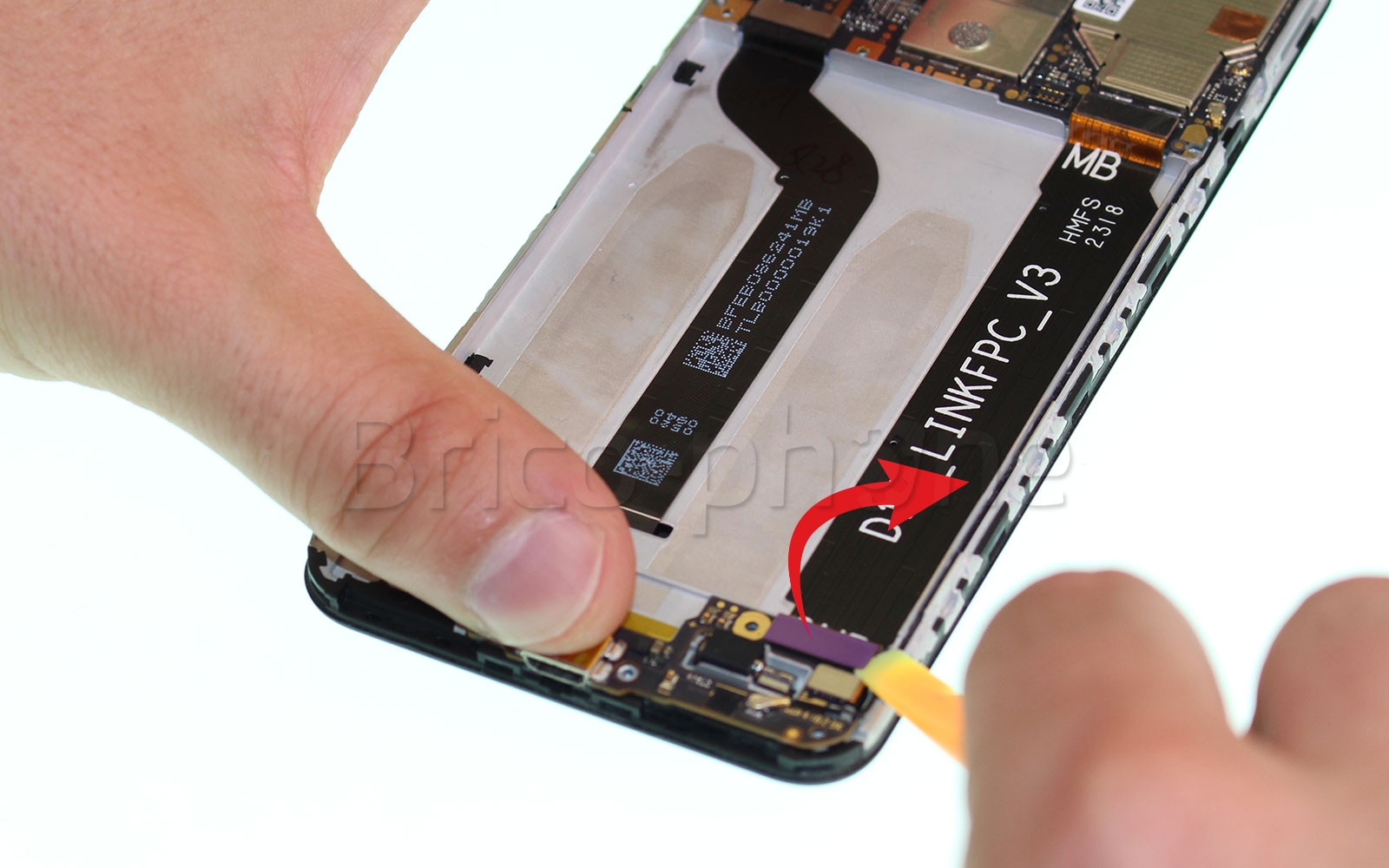

Avant de retirer le connecteur de charge, il faut déconnecter les nappes qui y sont connectées. Dans un premier temps, déconnectez la rallonge (photo 1), puis celle de l'écran (photo 2). Enfin, avec la pincette en métal, déconnectez le câble coaxial noir (photo 3).
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Enlever le connecteur de charge

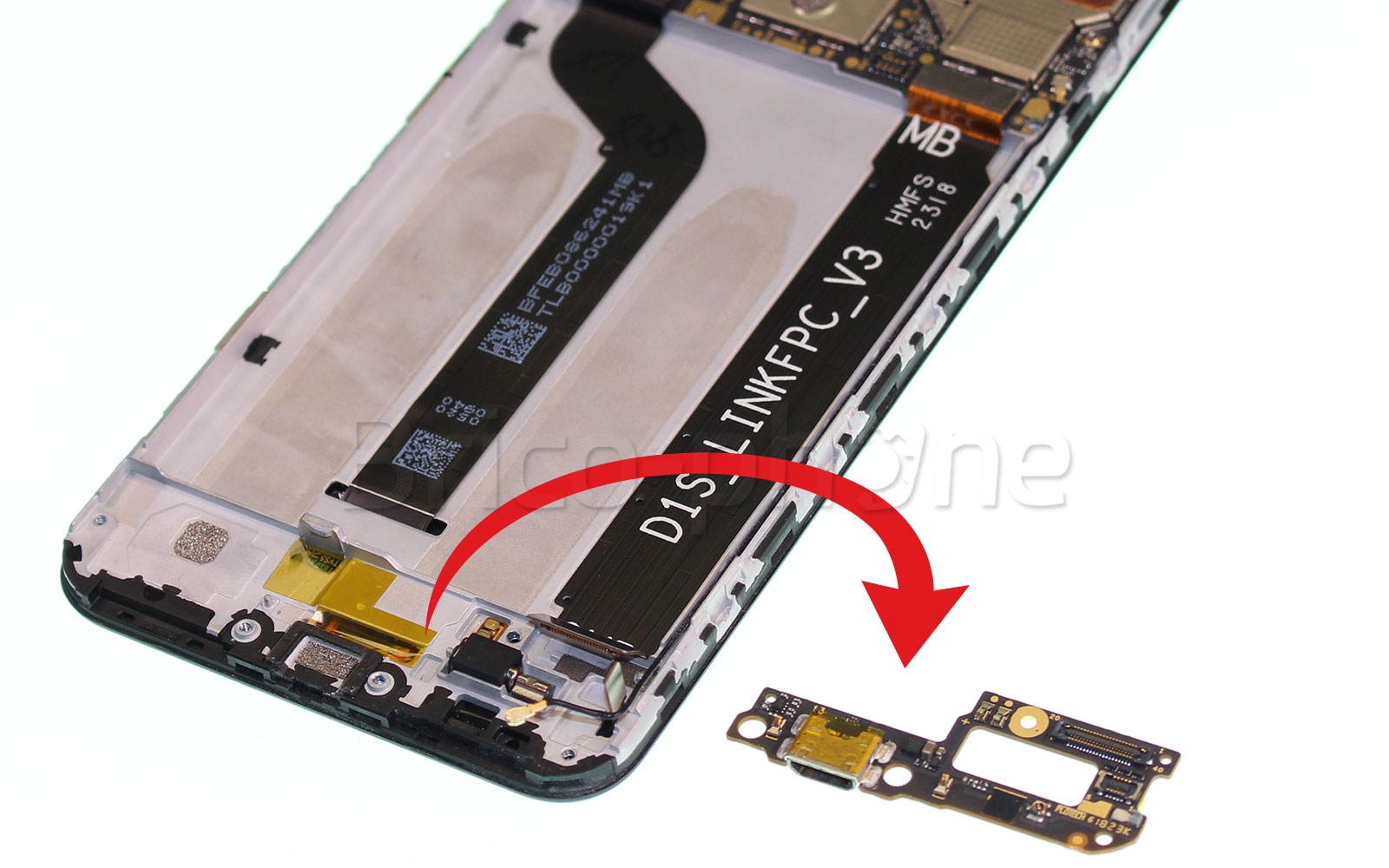

Gardez en main la pincette en métal pour soulever le connecteur de charge en faisant attention de ne pas l'abîmer, puis retirez-le du châssis.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse pour monter votre nouveau connecteur de charge. Prenez soi de bien connecter toutes les nappes, en particulier le câble coaxial. Vérifiez bien que la coque soit bien clipsée à la fin du remontage et faites bien attention à la rallonge du lecteur d'empreintes.
