Démontage complet sur P Smart 2019

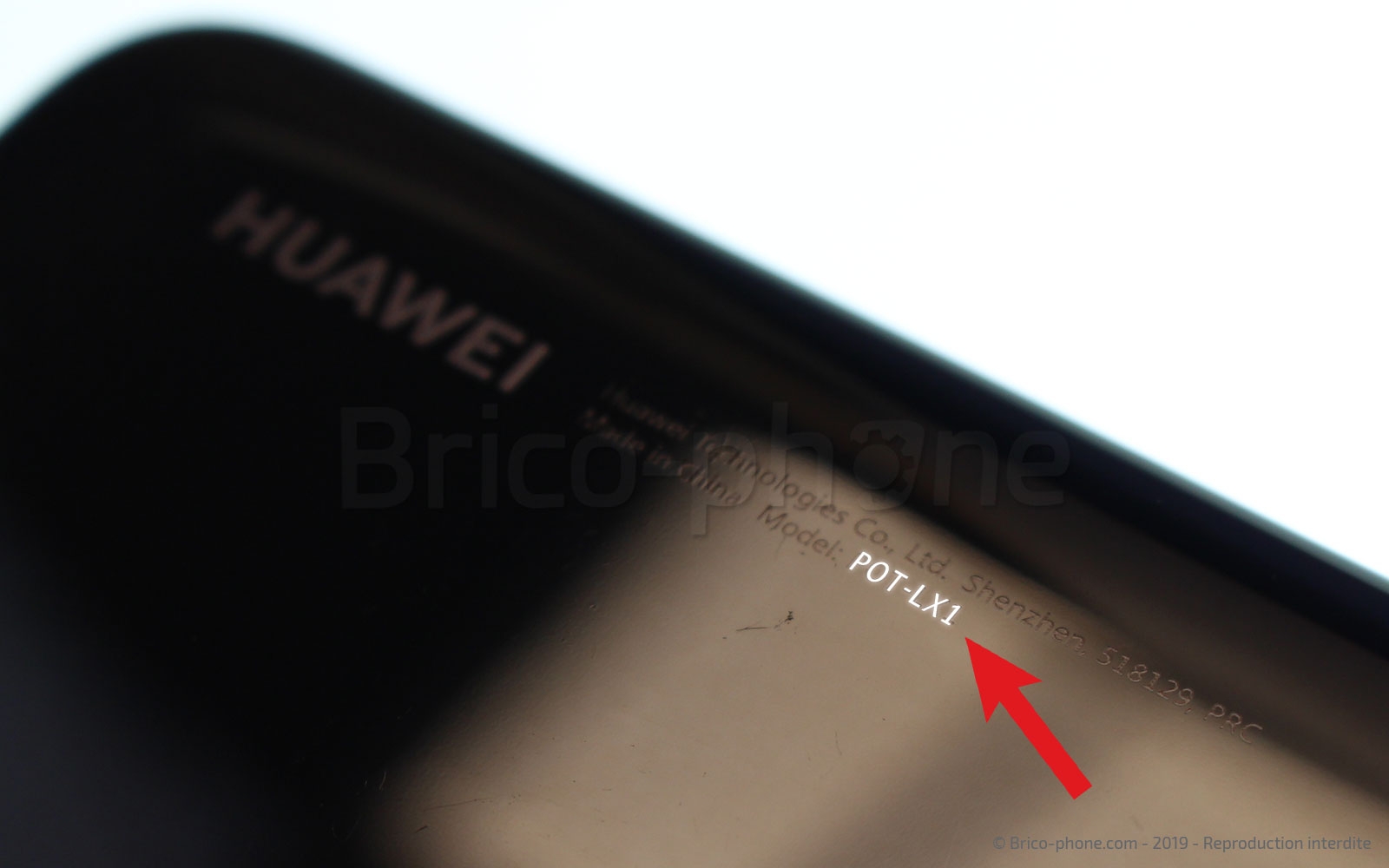

Avant de vous lancer dans la réparation de votre téléphone, vérifiez bien qu'au dos de votre smartphone vous ayez bien "POT-LX1" qui correspond au Huawei Psmart 2019.

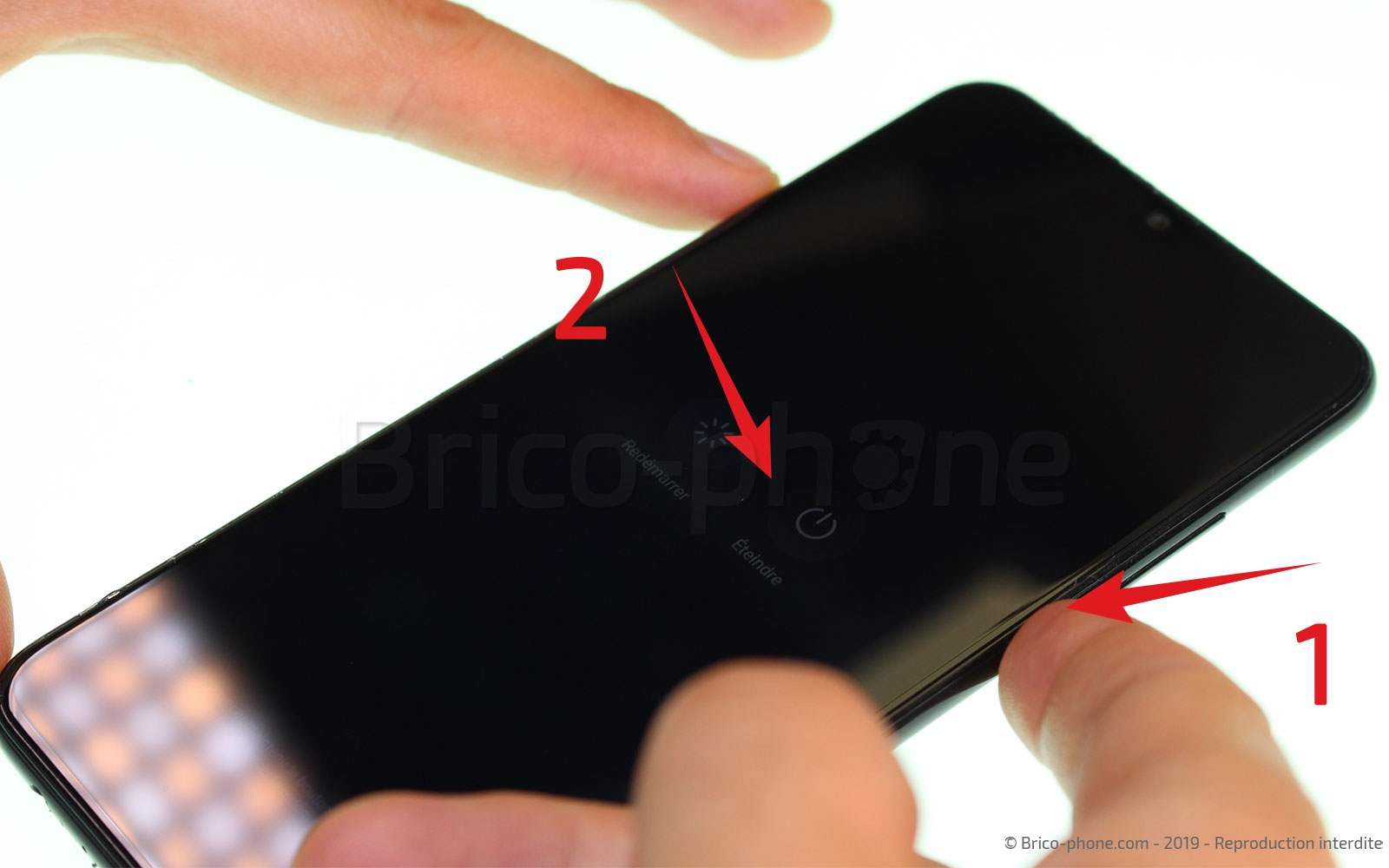

Avant de commencer la réparation, il est obligatoire d'éteindre votre téléphone. Pour y parvenir, maintenez le bouton power enfoncé, puis sur le menu apparent cliquez sur l'icône éteindre.

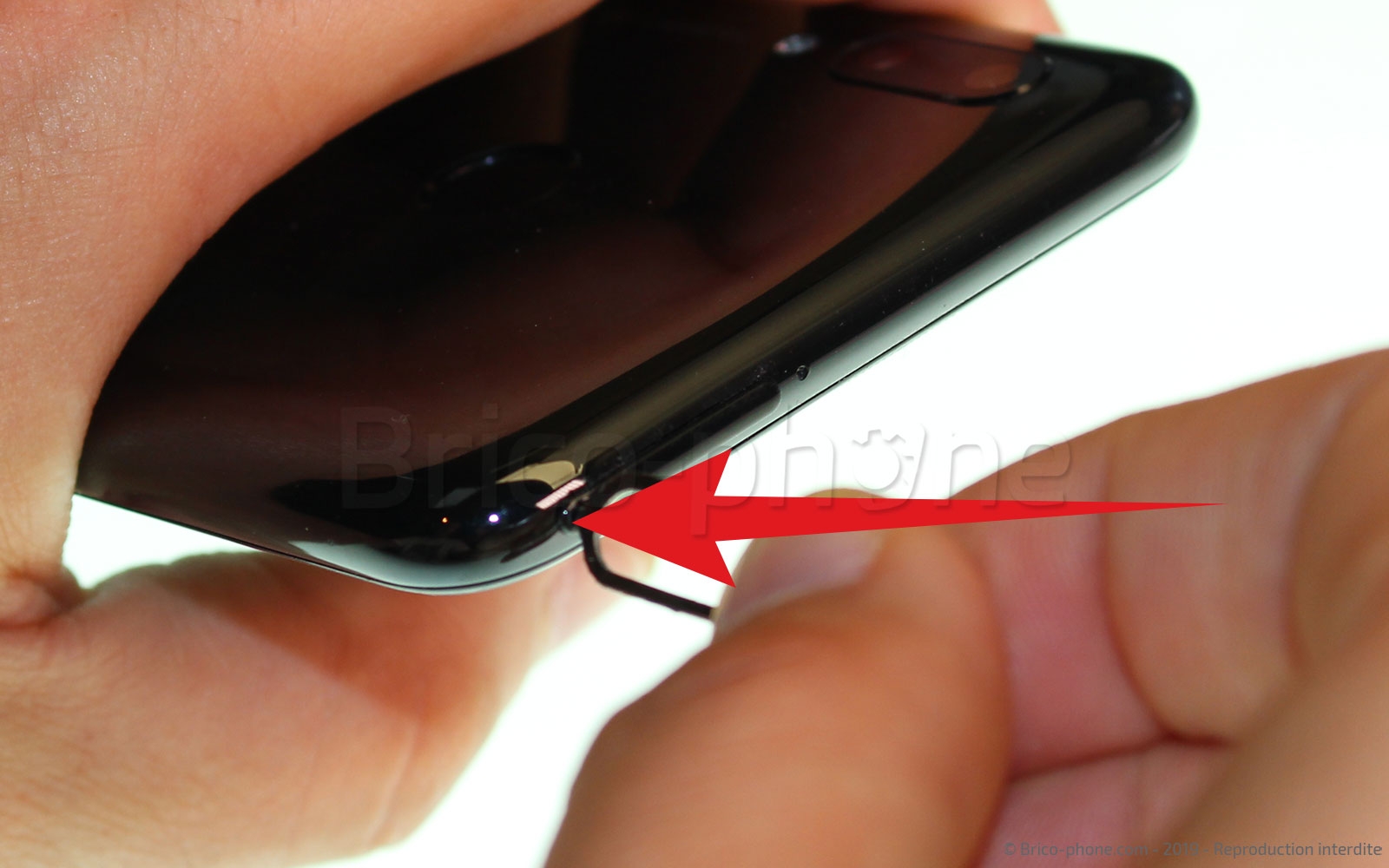

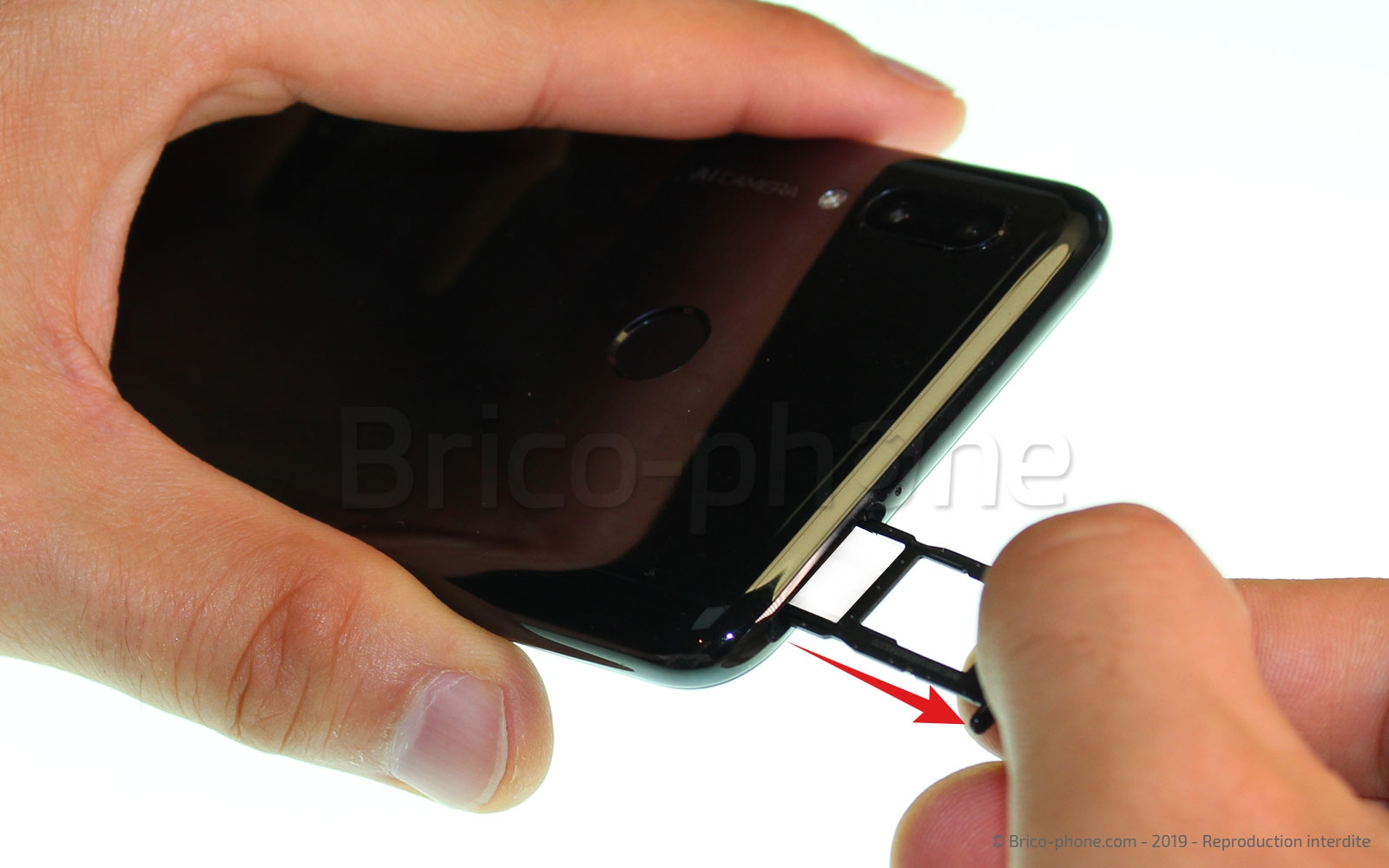

Il ne vous reste plus qu'à enlever le tiroir sim à l'aide de l'outil sim disponible dans notre kit outils Brico-Phone. Enfoncez-le dans le petit trou à côté du tiroir sim pour l'éjecter, puis saisissez-le pour le retirer du téléphone.

Pour ouvrir ce téléphone, prenez le médiator en métal pour le mettre entre le châssis du téléphone et la coque arrière, pour faire levier et déclipser la coque arrière. Une fois celle-ci un peu déclipsée, servez-vous du levier en nylon en faisant le tour du télephone pour déclipser le reste.
Une fois la coque arrière libre du châssis, ouvrez-le vers la droite en faisant attention à la nappe du lecteur d'empreintes digitales.

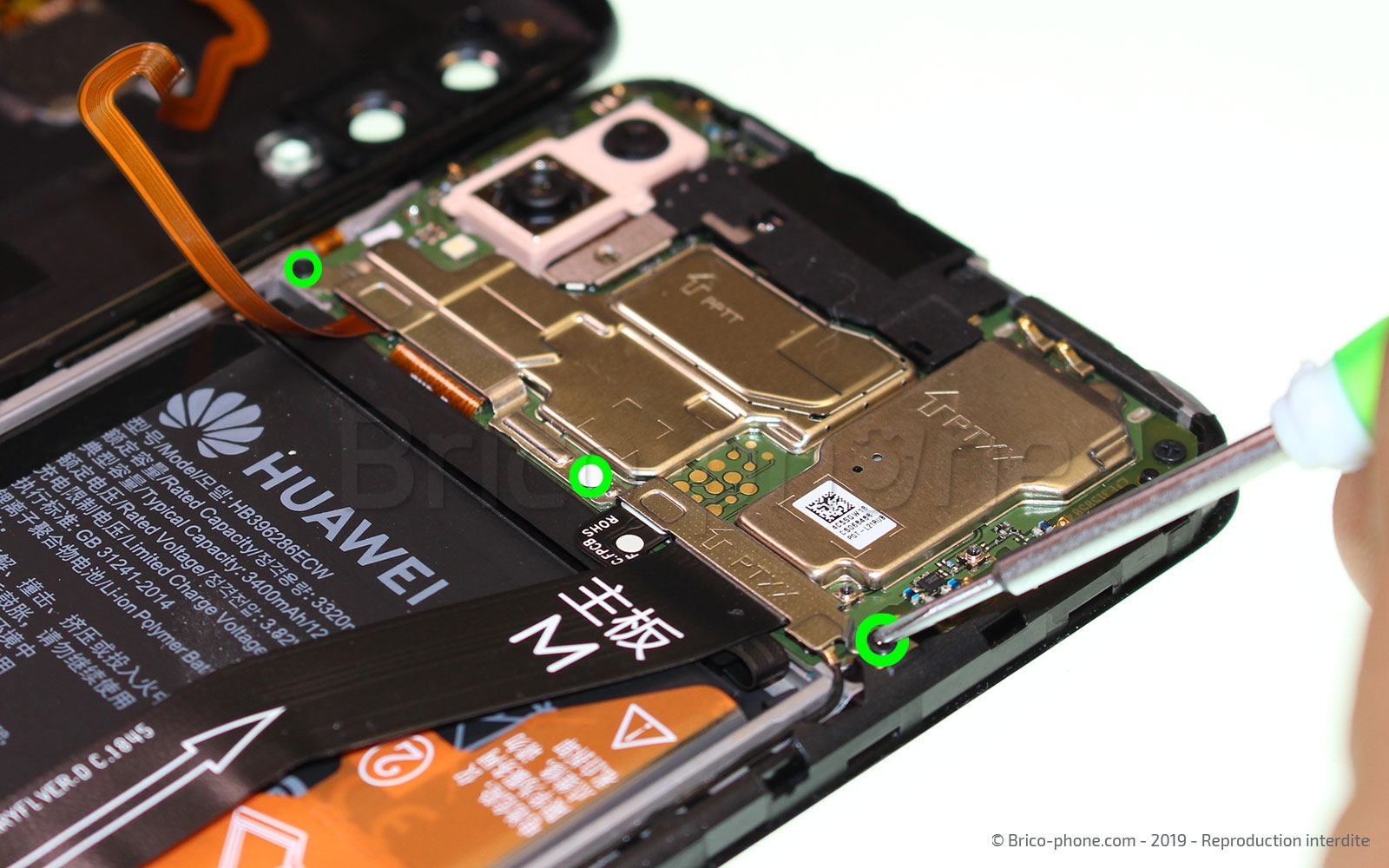

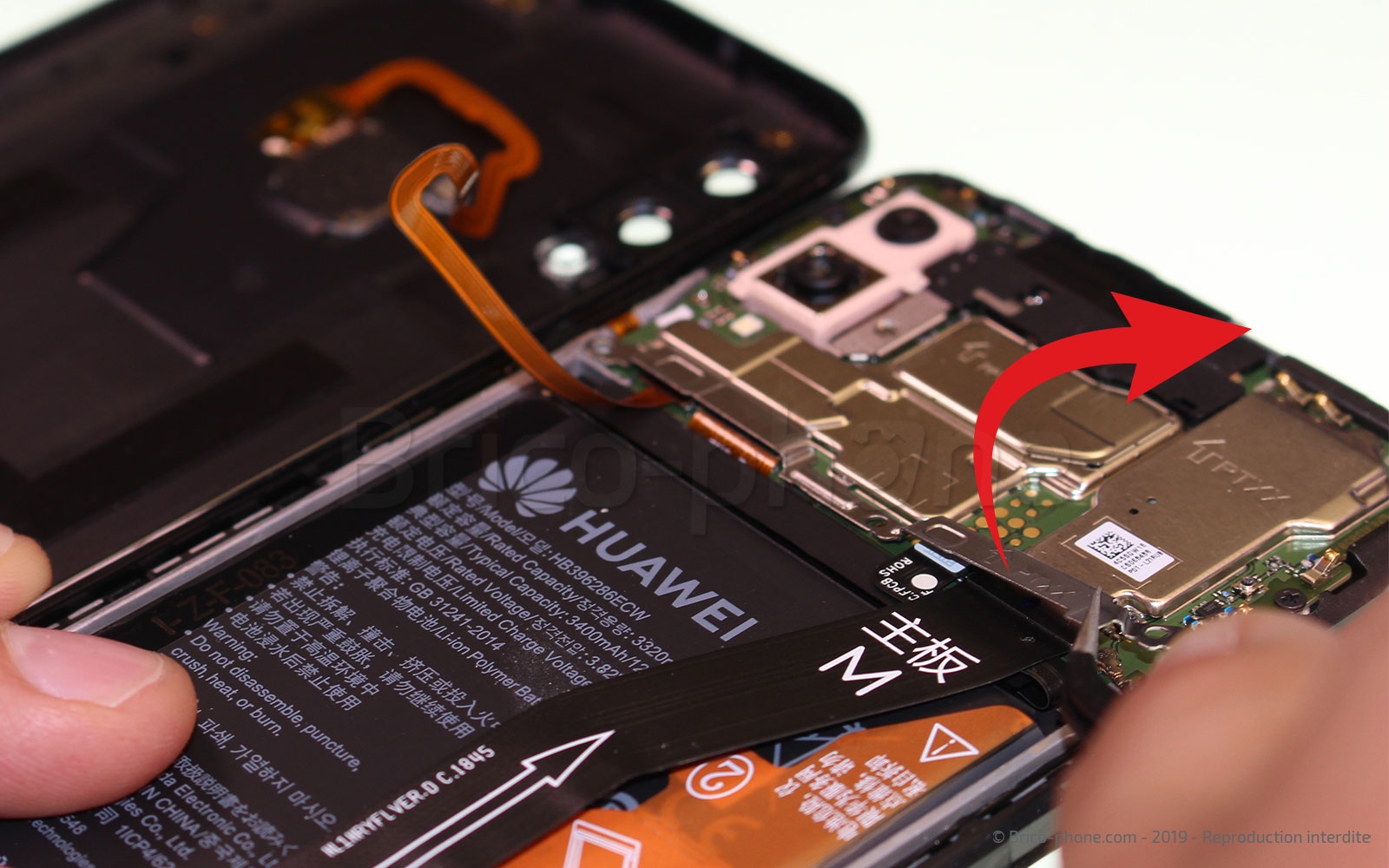

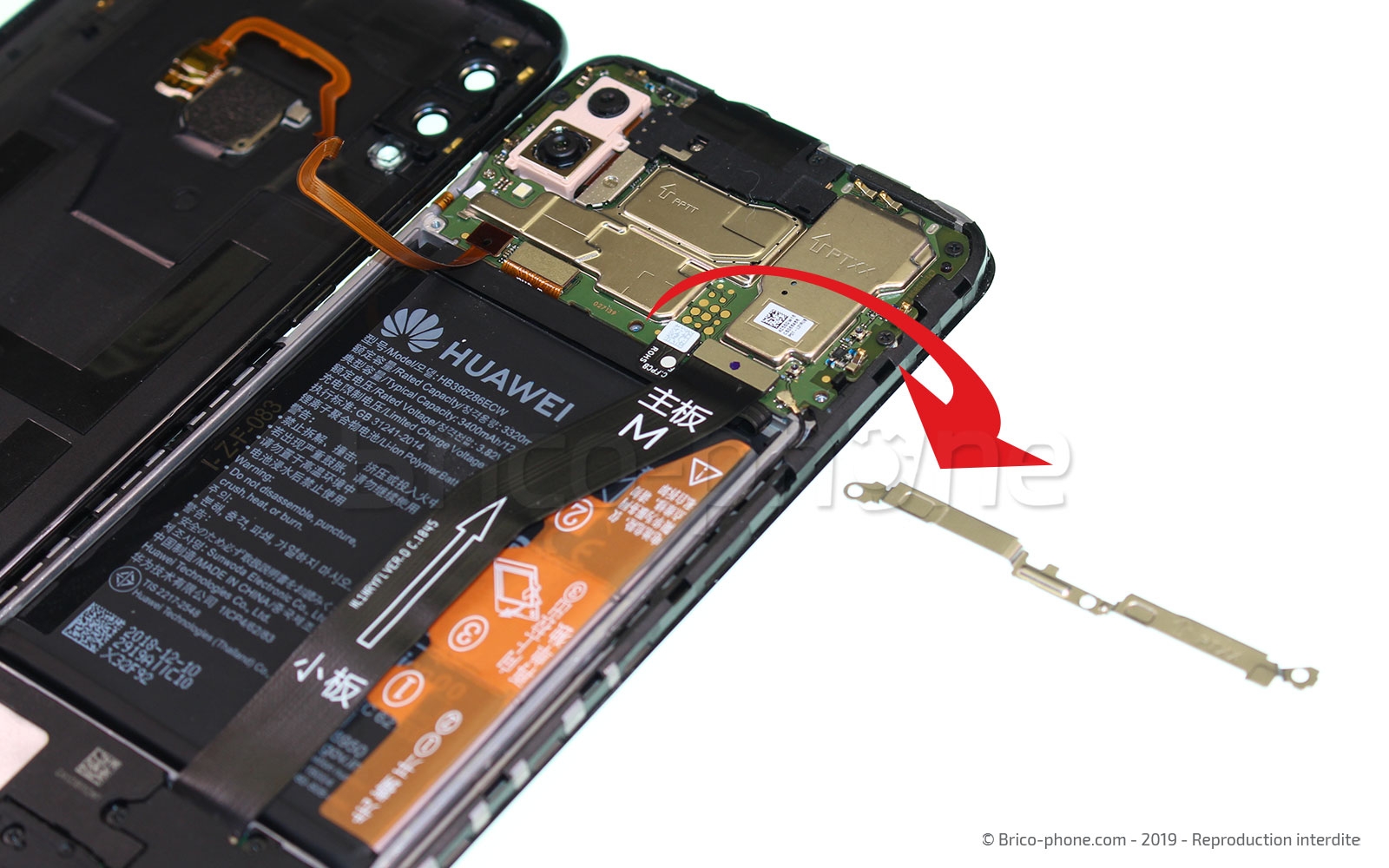

Pour retirer la coque arrière et déconnecter la batterie, il faut retirer le cache qui se trouve au-dessus de ces nappes. Pour le retirer, prenez le tournevis cruciforme qui permettra de dévisser les trois vis. Maintenant que le cache n'est plus maintenu, vous pouvez l'enlever à l'aide de la pincette en métal.

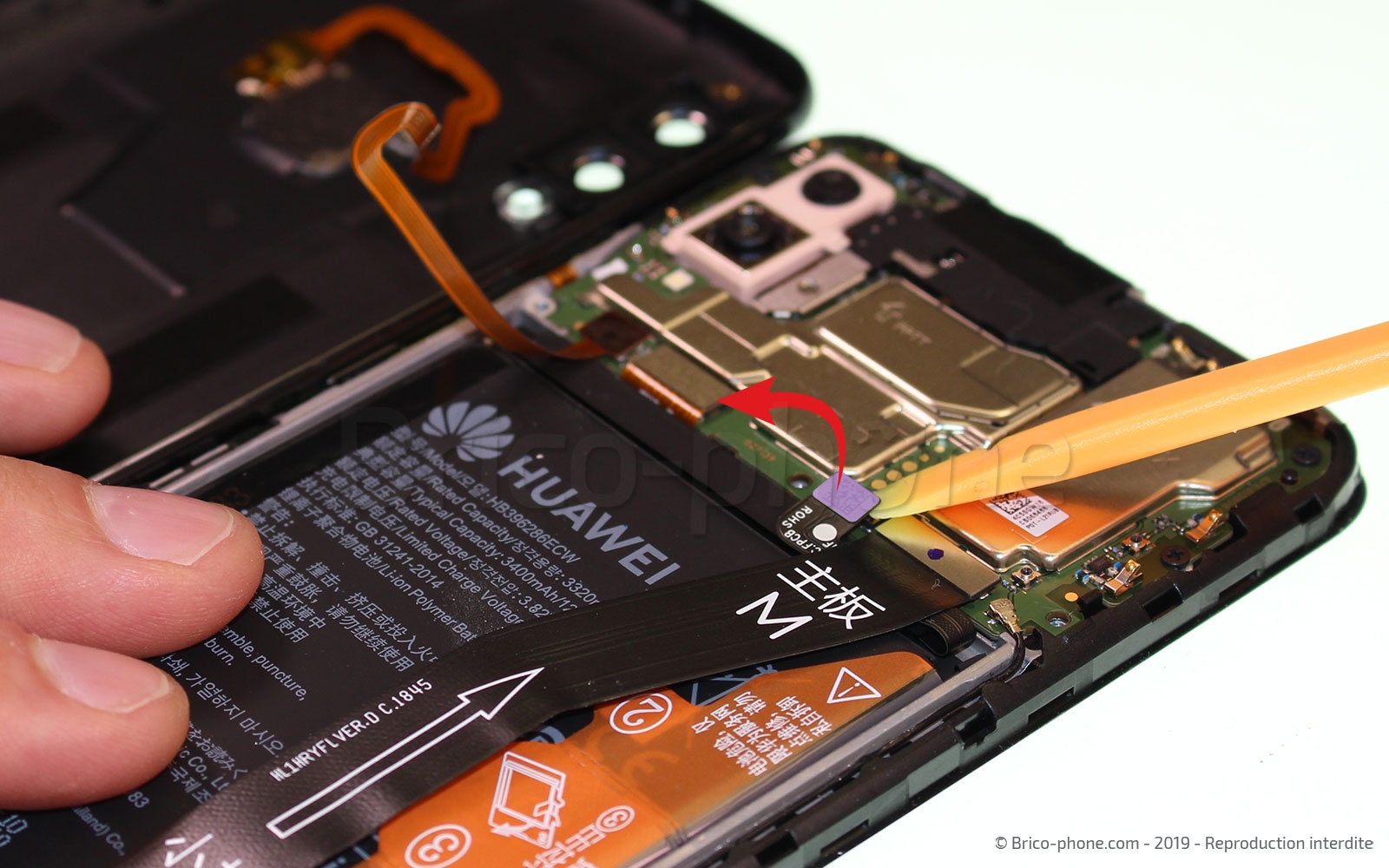

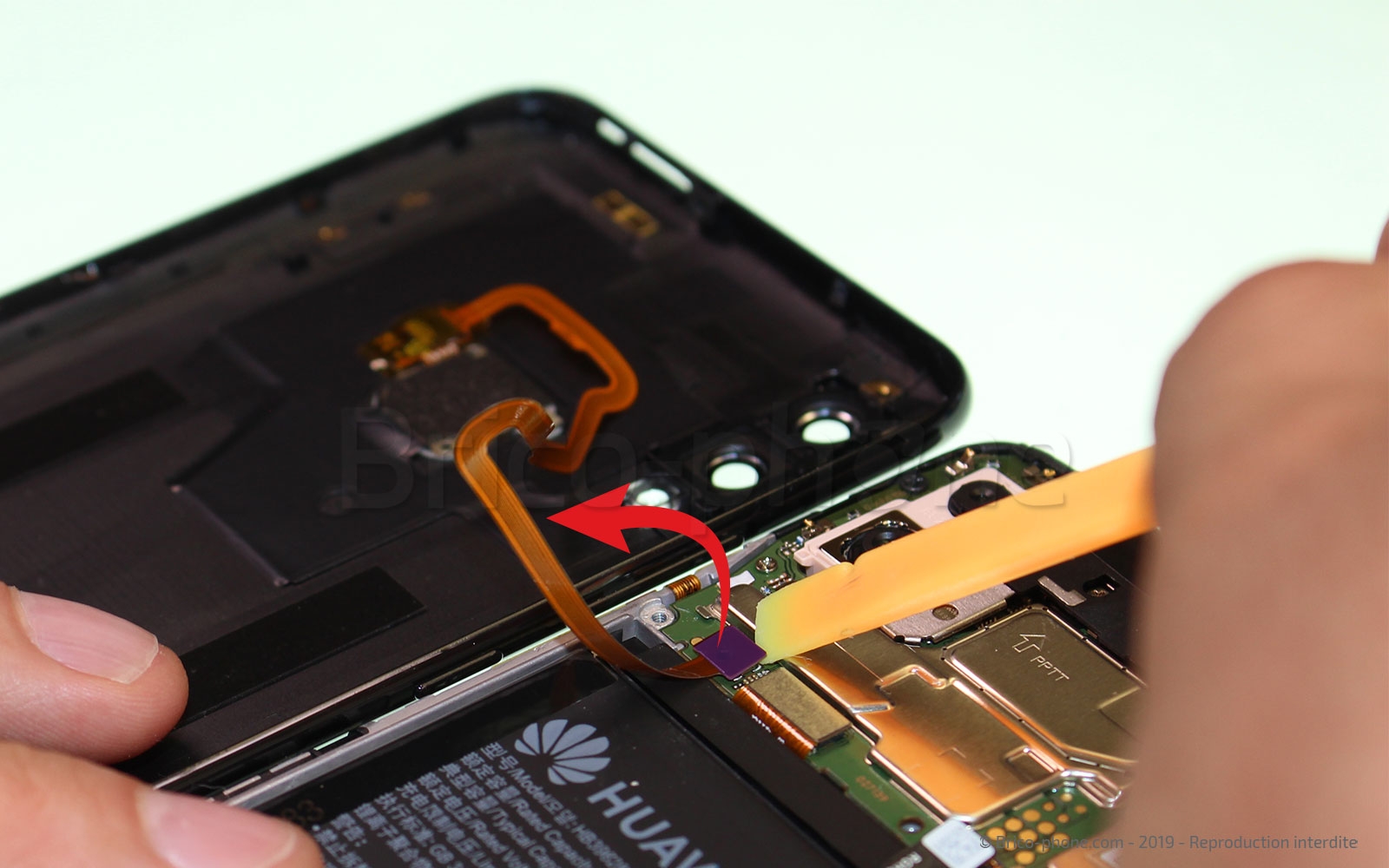

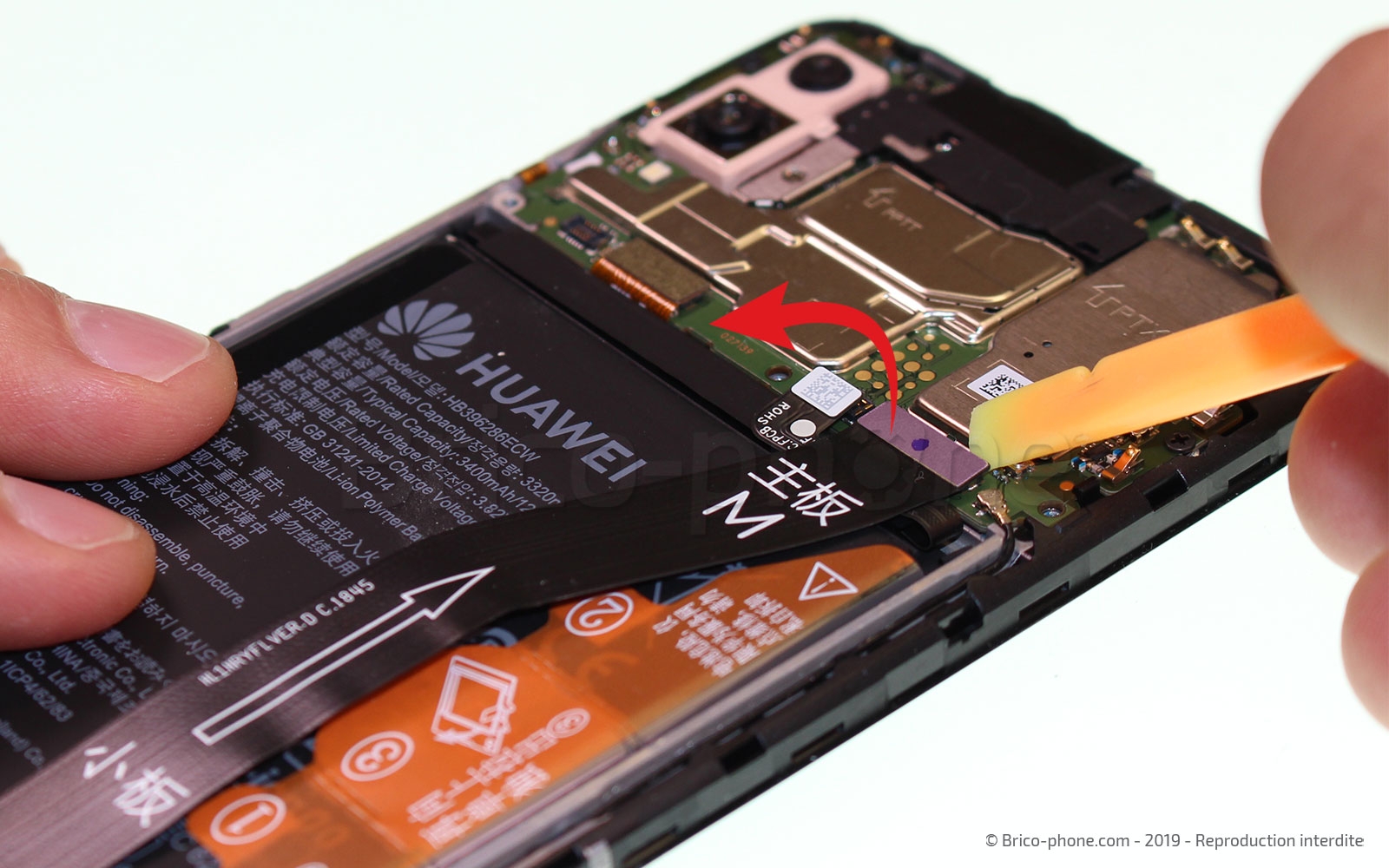

Cette étape se fait à l'aide du levier en nylon. Commencez par déconnecter la nappe de la batterie, pour couper l'alimentation du téléphone (photo 1), ensuite celle du lecteur d'empreintes digitales pour libérer la coque arrière du téléphone (photo 2) et enfin la nappe d'interconnexion (photo 3).

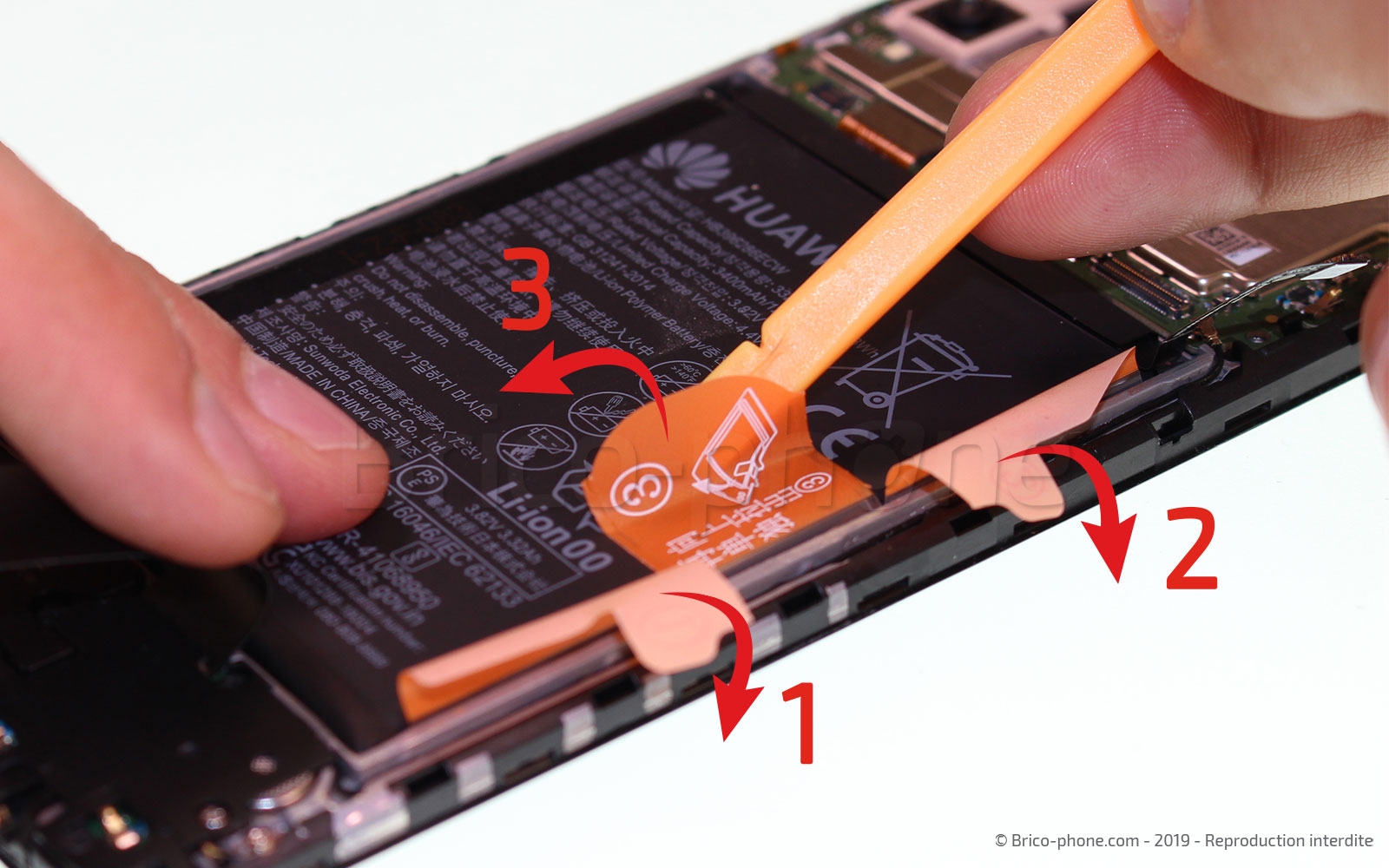

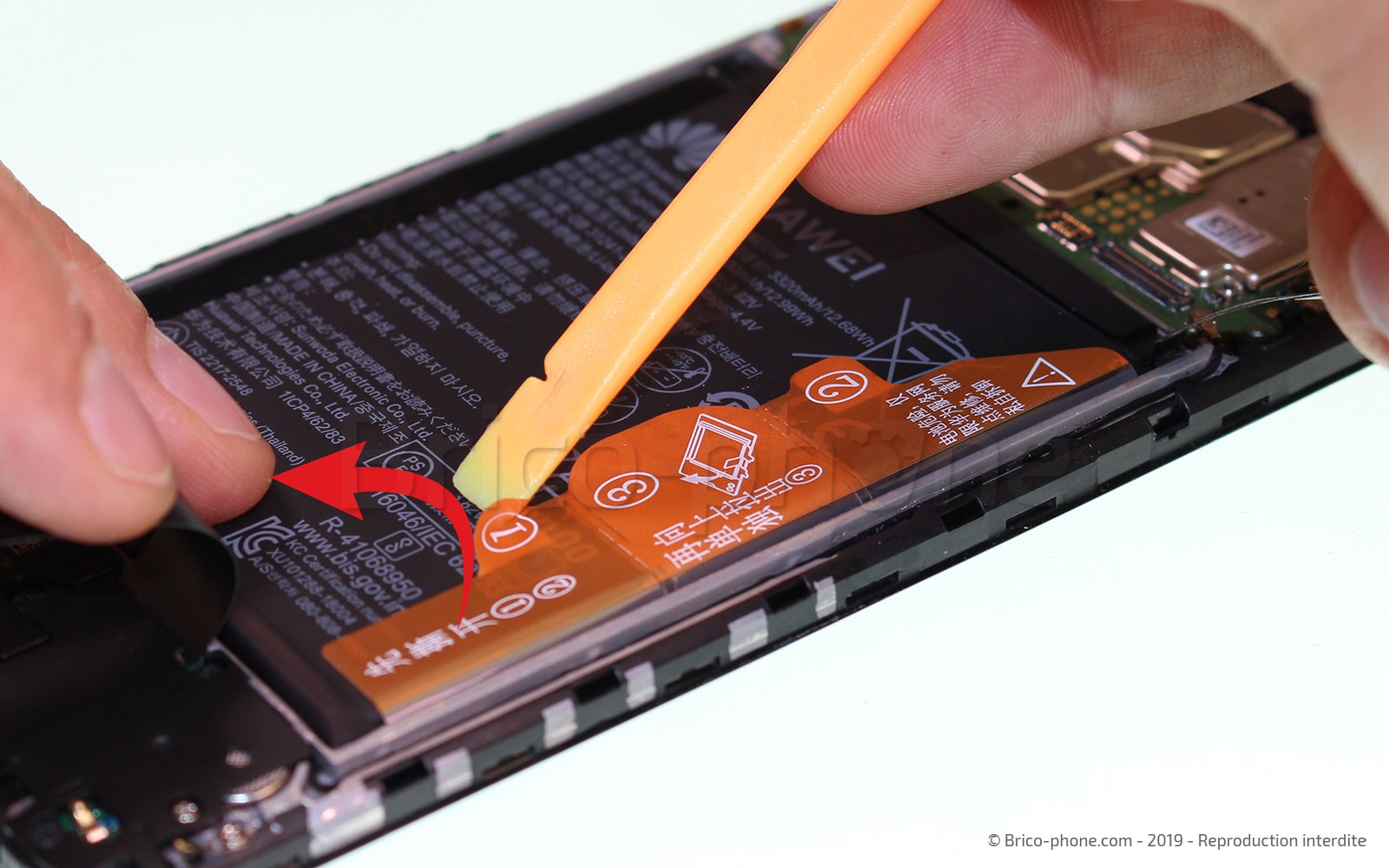

Toujours avec le levier en nylon, séparez les trois languettes qui serviront à décoller la batterie. Décollez la languette 1 puis la 2 en tenant la 3 collée à la batterie. Une fois les languettes séparées, vous pouvez décoller la 3 (photo 2).

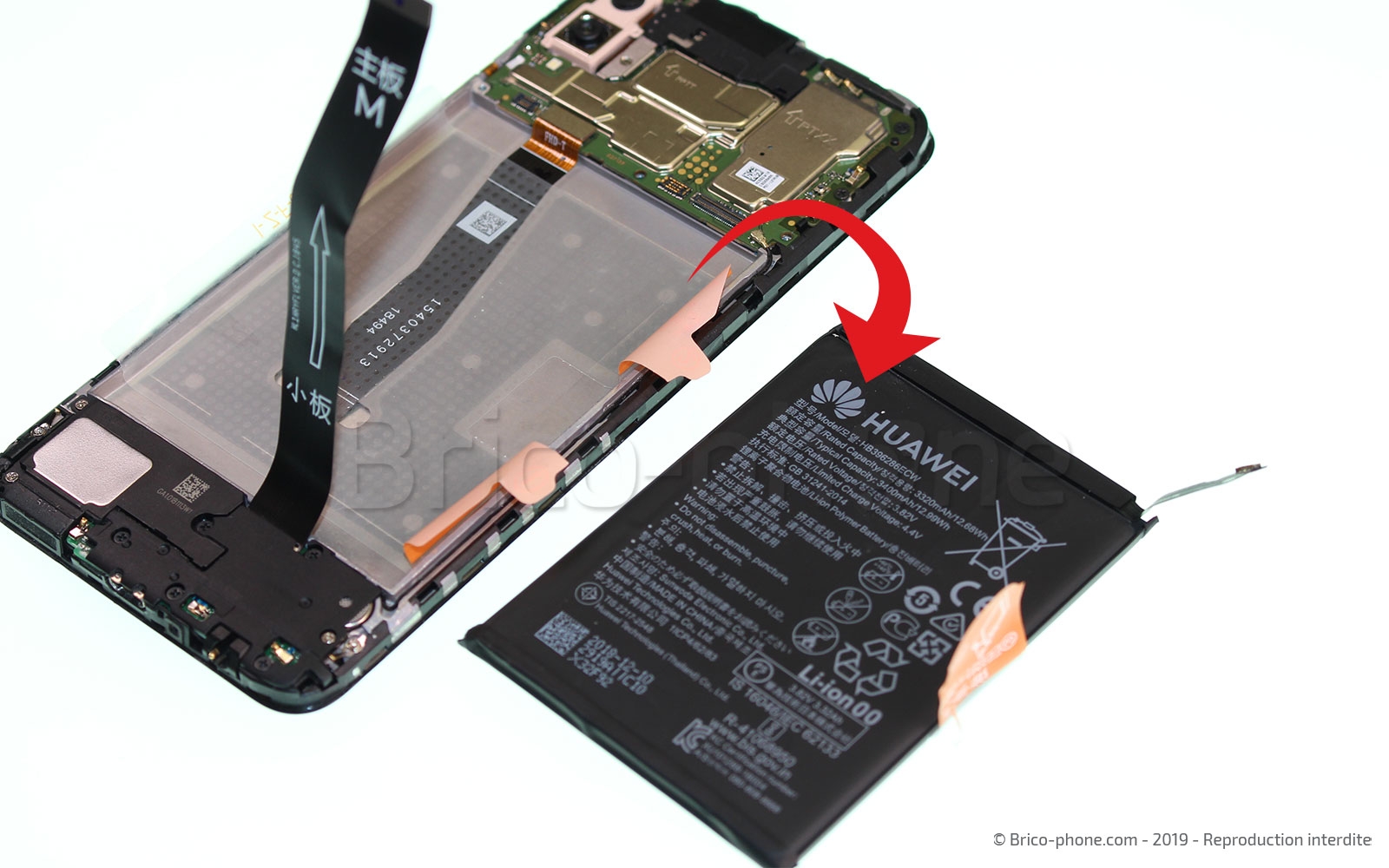

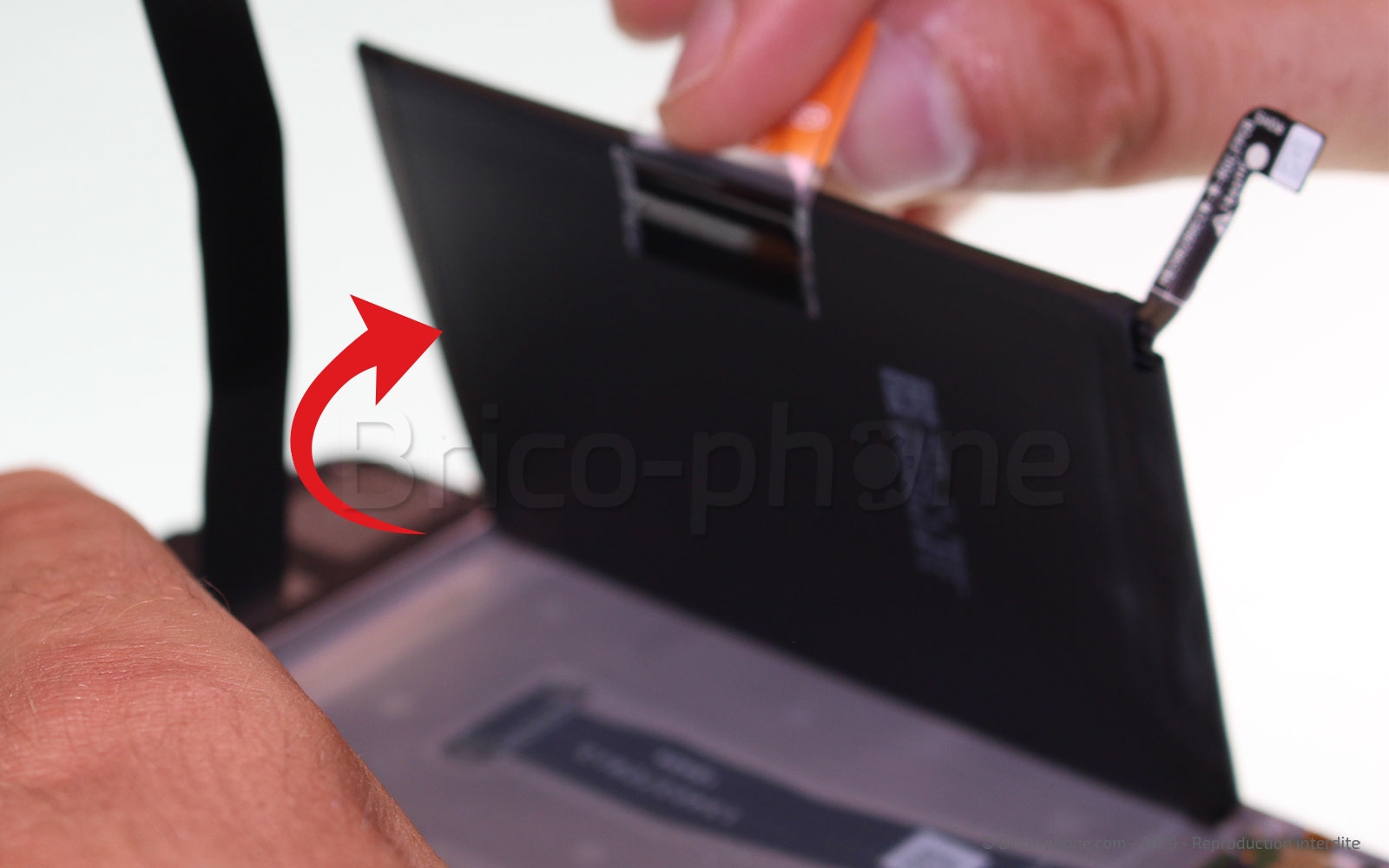

Attrapez la languette 3, puis tirez fortement celle-ci vers le haut pour décoller la batterie de son logement. Une fois celle-ci soulevée, retirez le sticker qui maintient la batterie (photo 2), puis enlevez-la du téléphone.

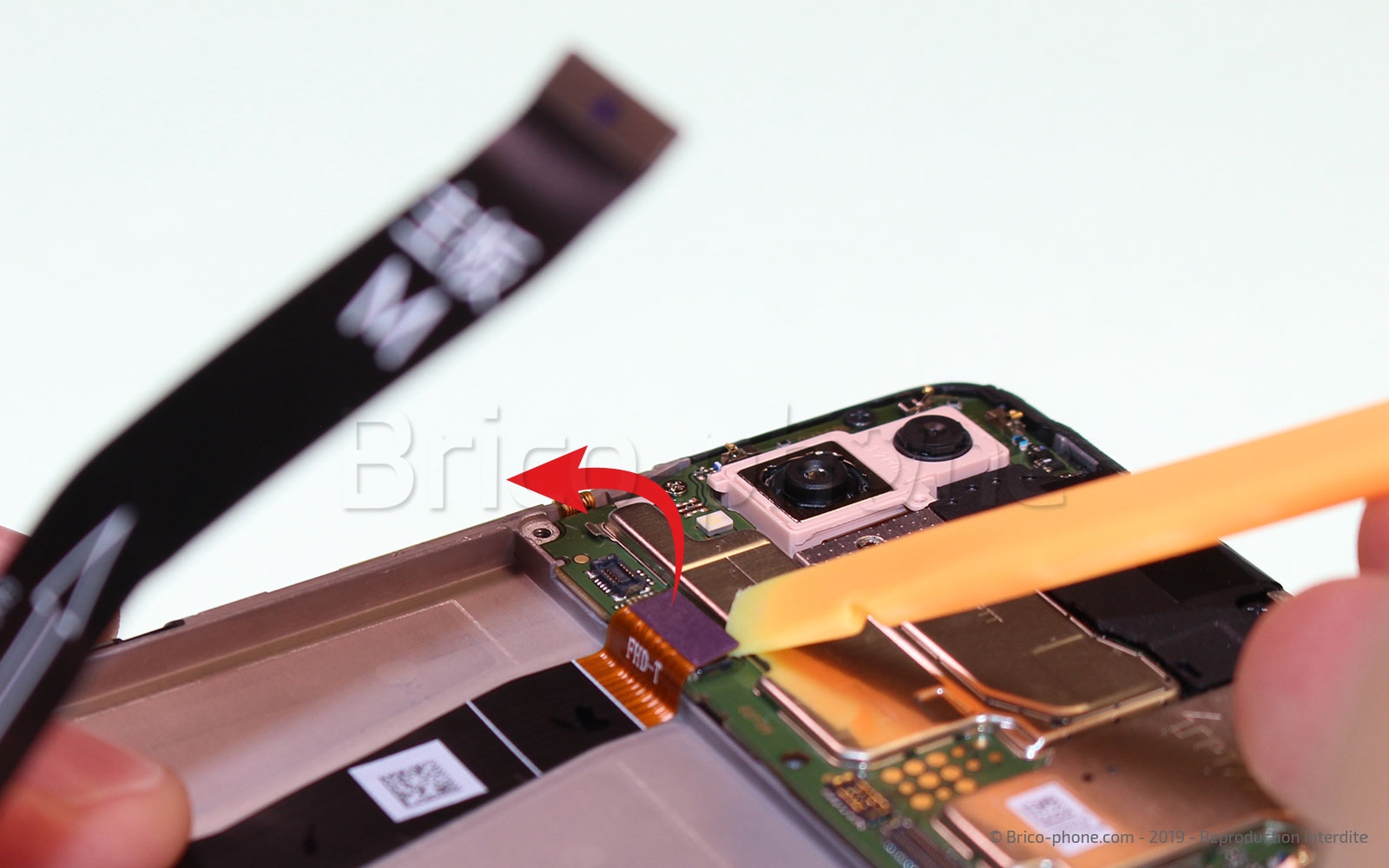

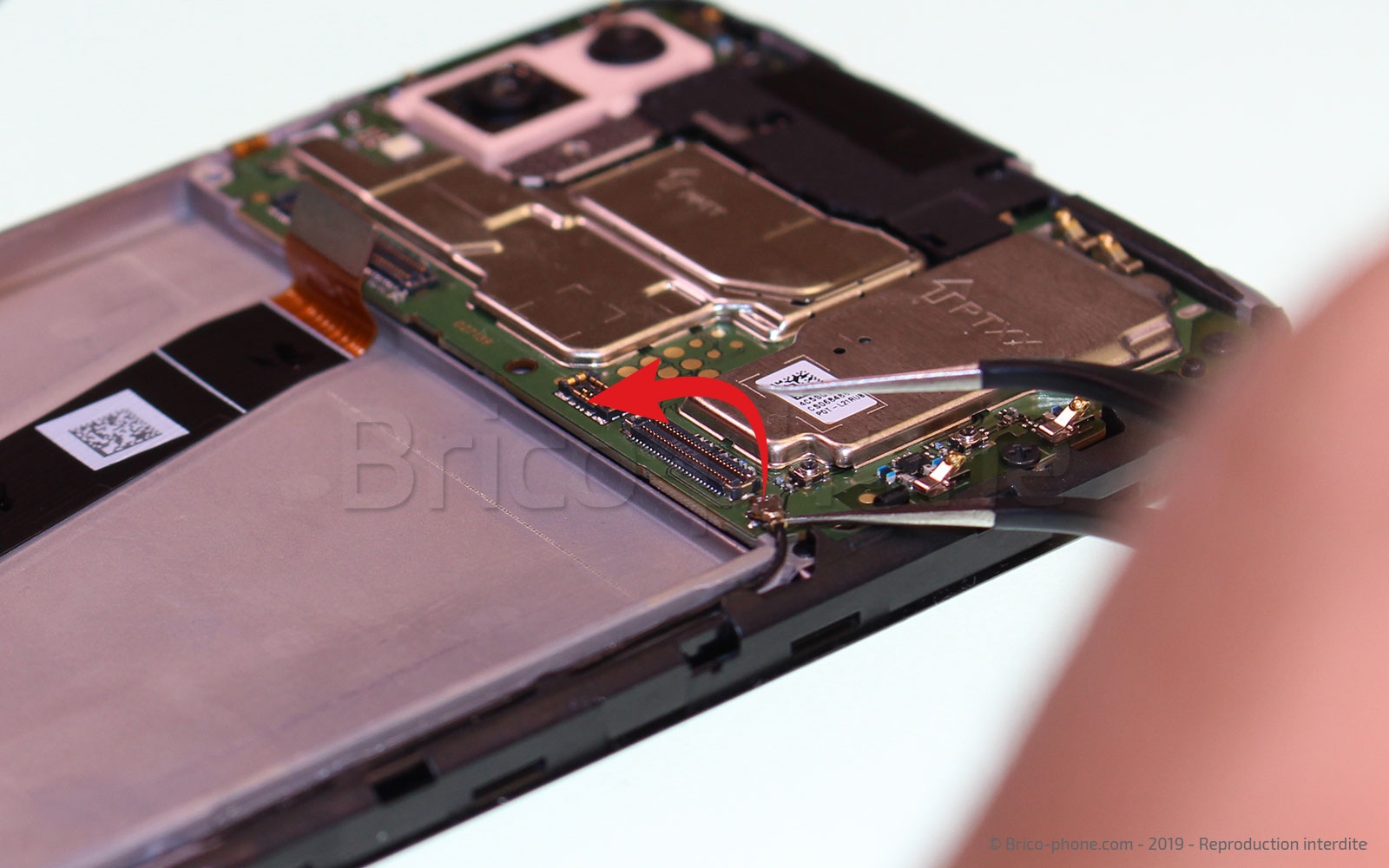

Déconnectez la nappe de l'écran avec la spatule, puis le câble coaxial noir avec la pincette en métal.

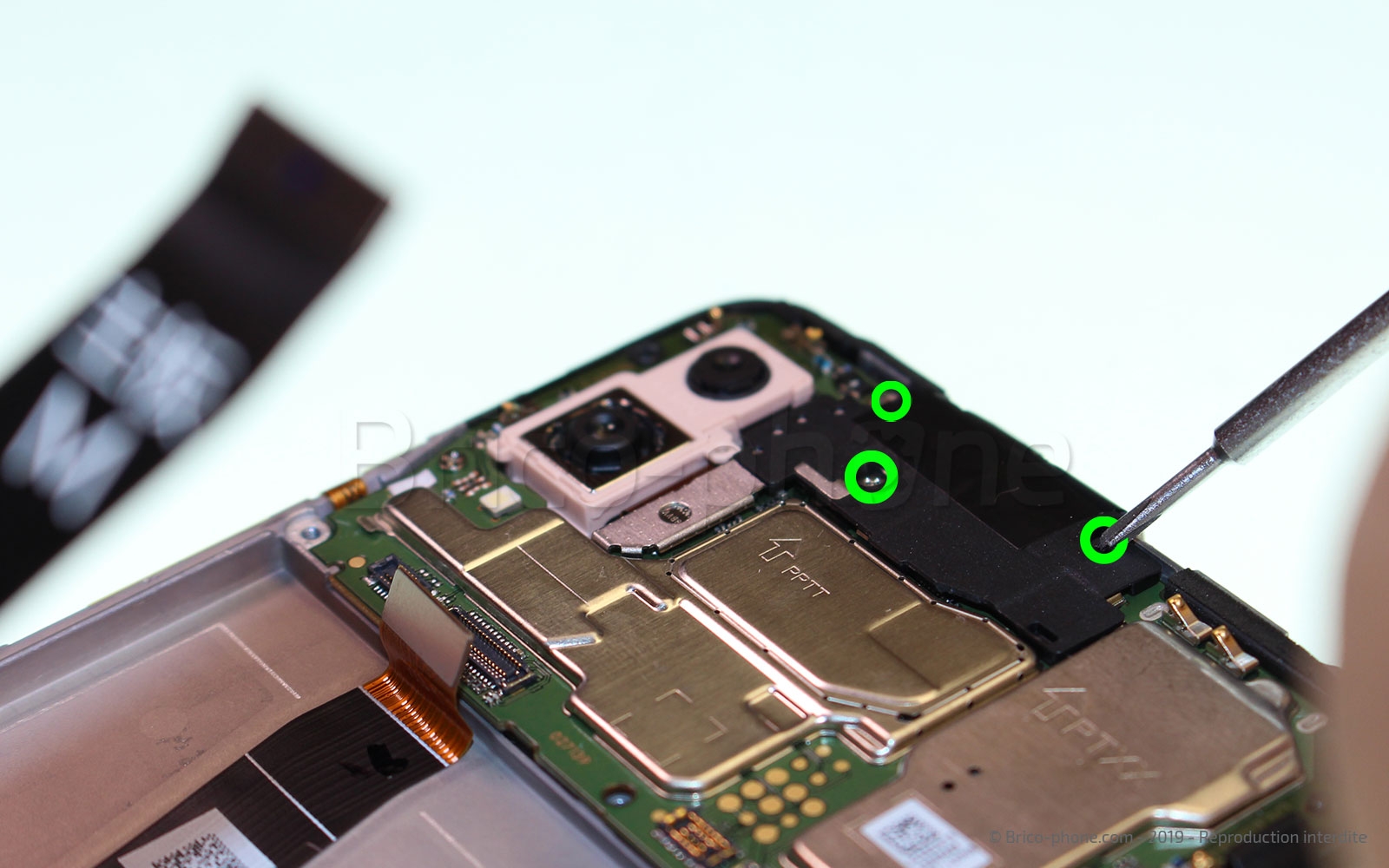

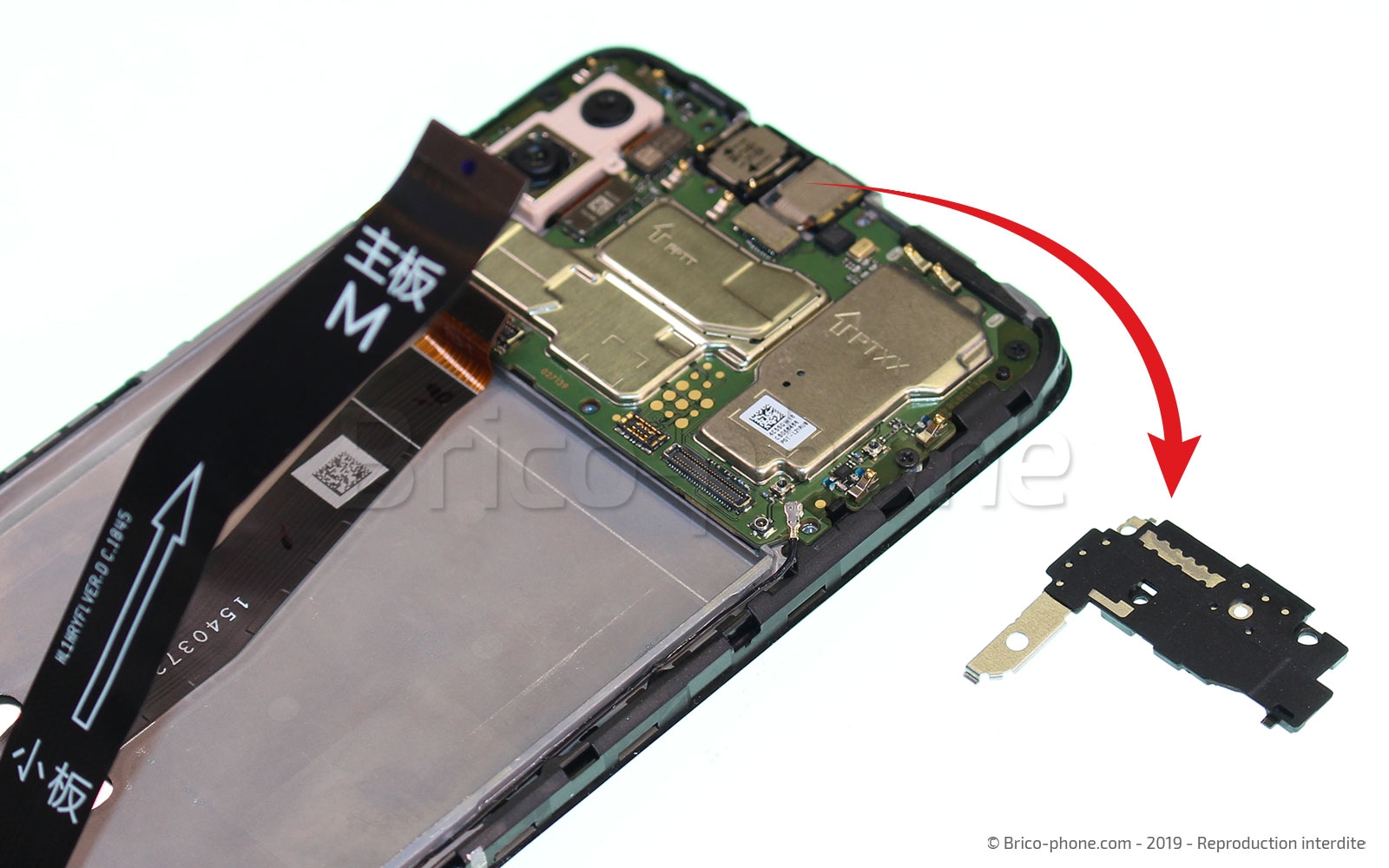

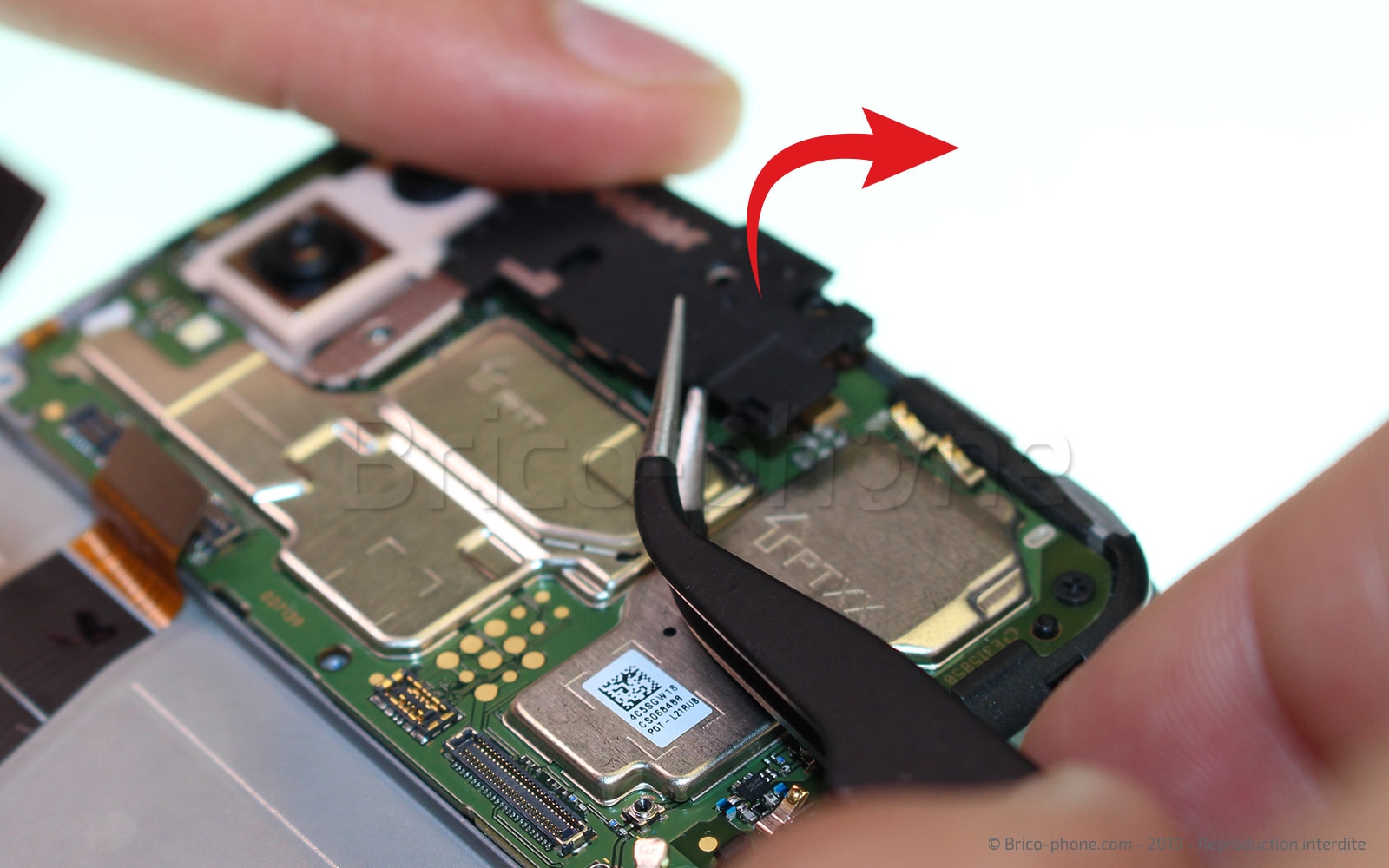

Pour avoir accès à la carte mère, il est nécessaire de retirer le cache supérieur qui la maintient en place. Pour cela, munissez-vous du tournevis cruciforme du kit outils Brico-Phone, pour dévisser les trois vis. Maintenant qu'il n'y a plus de vis, vous pouvez retirer le cache avec la pincette en métal.

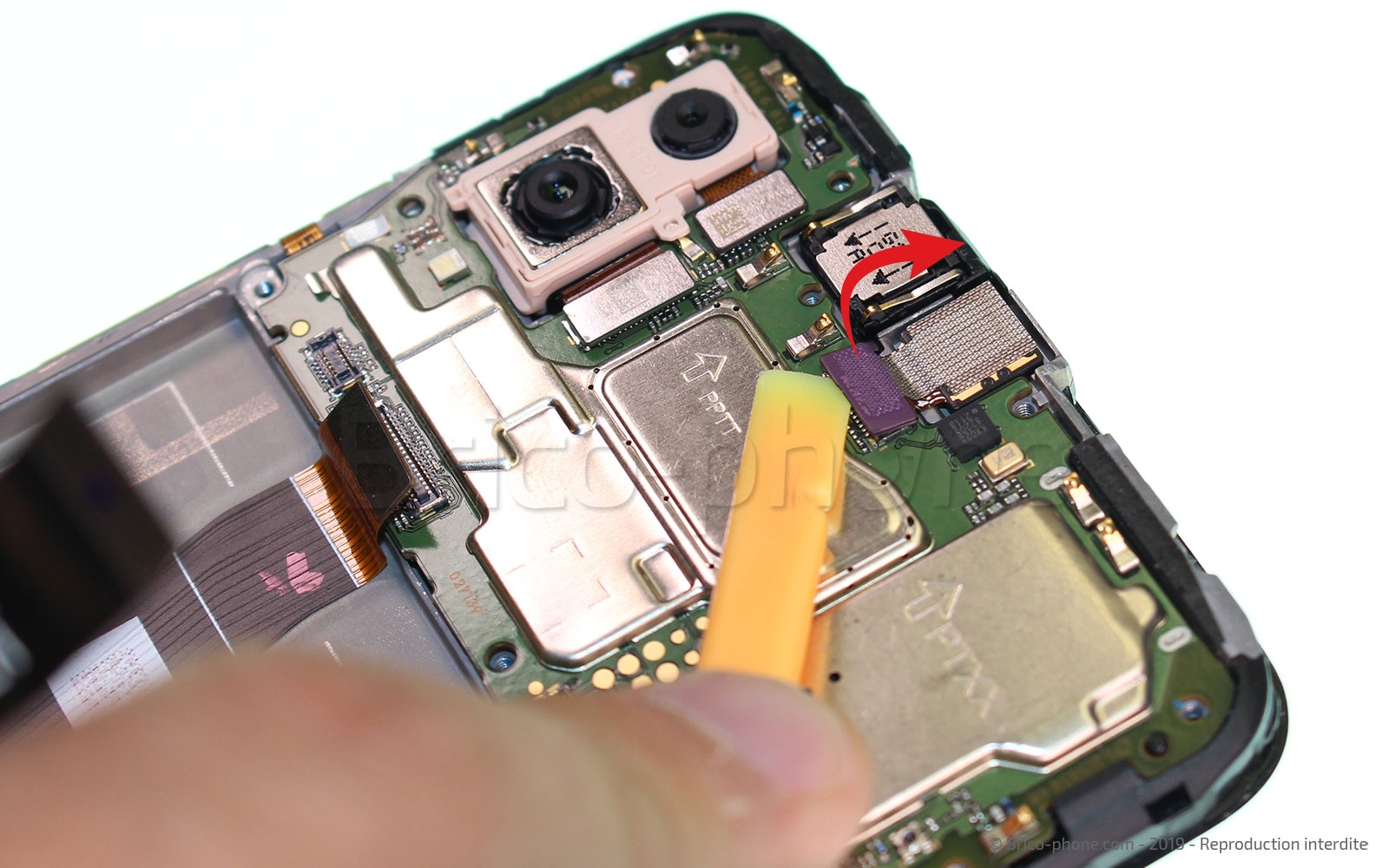

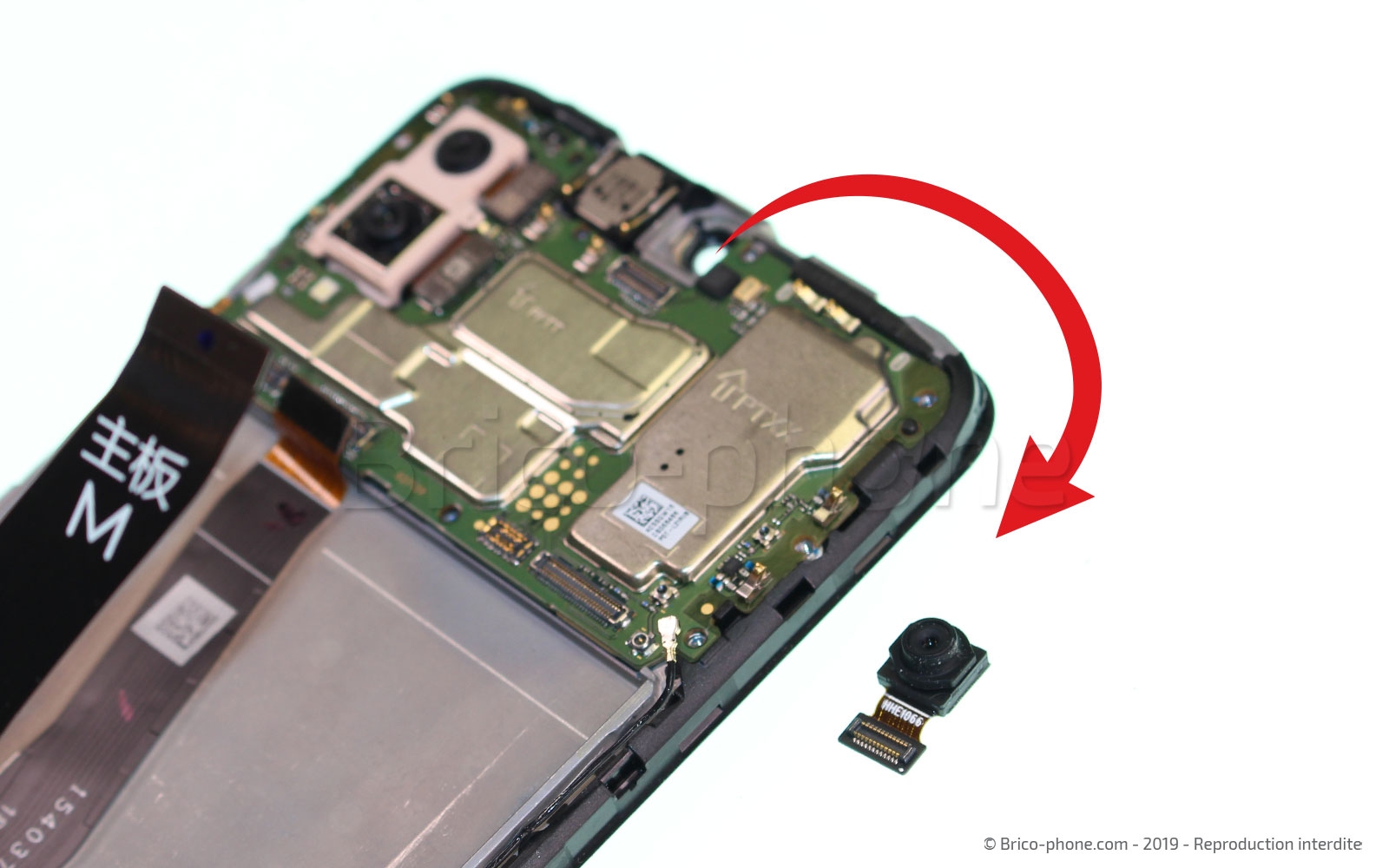

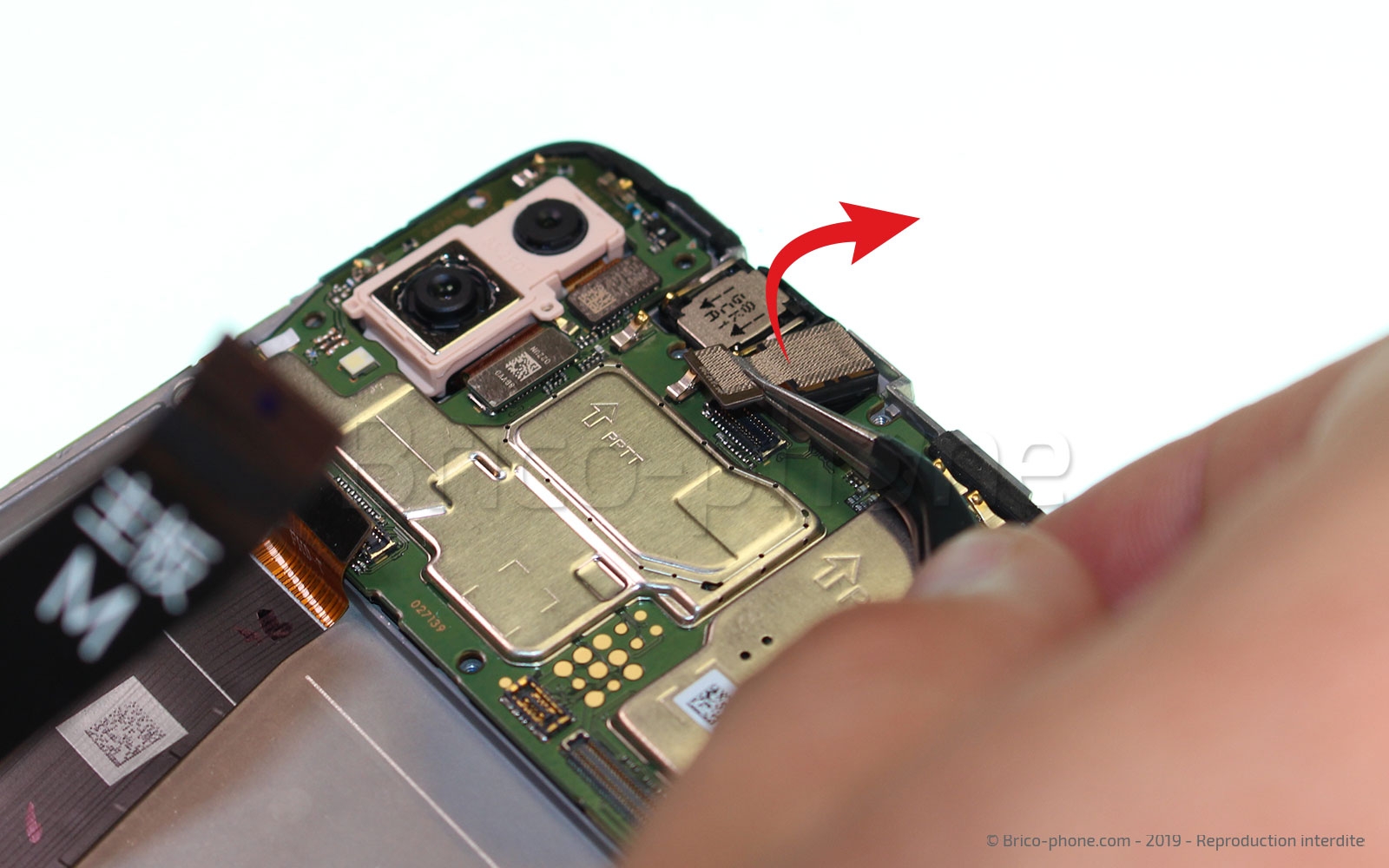

Avant de retirer la caméra avant, déconnectez-la avec le levier en nylon, puis retirez-la avec la pincette en métal.

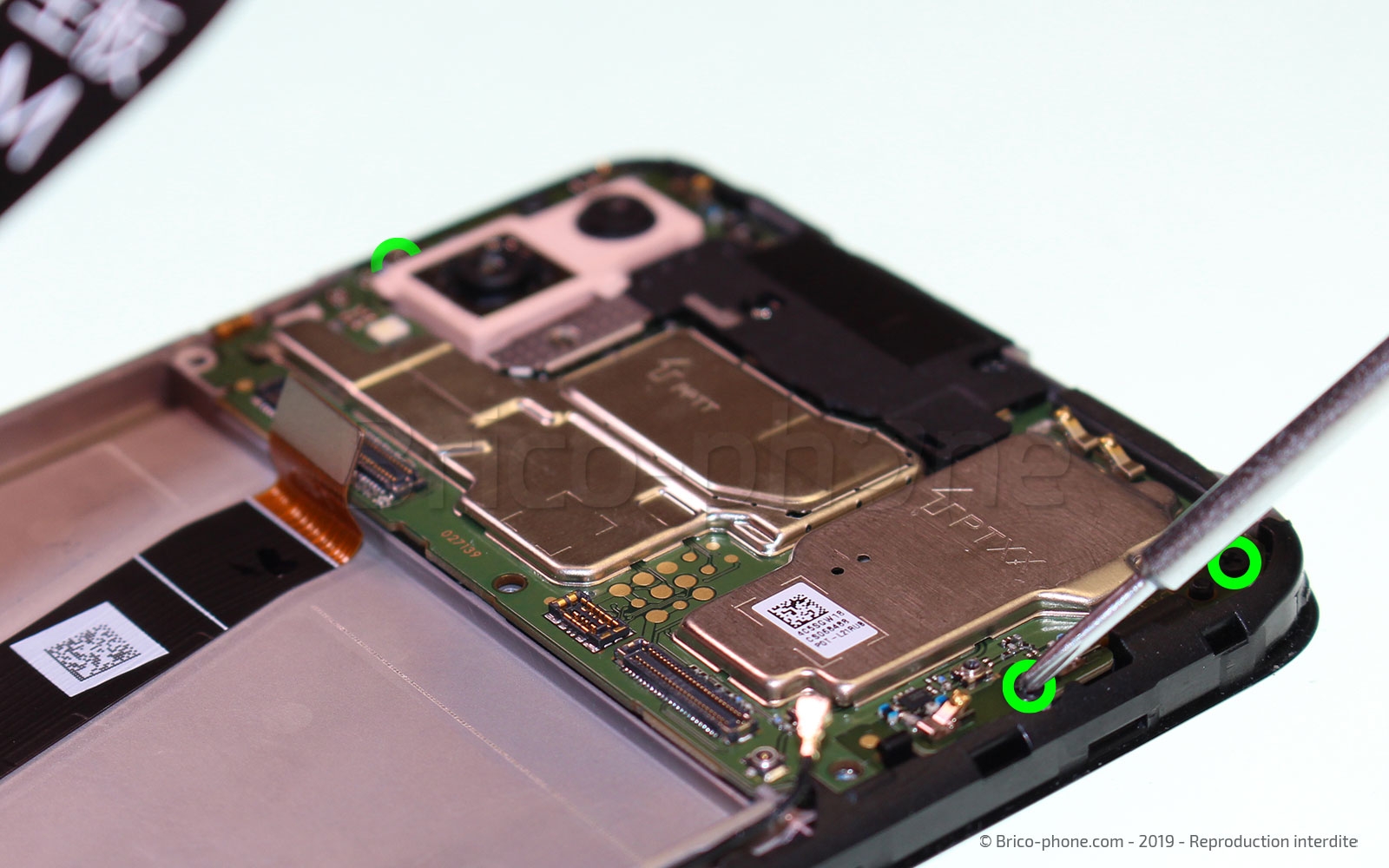

Avant d'enlever la carte-mère, il faut retirer les trois vis cruciforme qui la maintiennent au châssis, à l'aide du tournevis. Maintenant que vous n'avez plus de vis sur la carte-mère, vous pouvez faire levier avec la spatule pour la soulever, puis l'enlever du châssis.

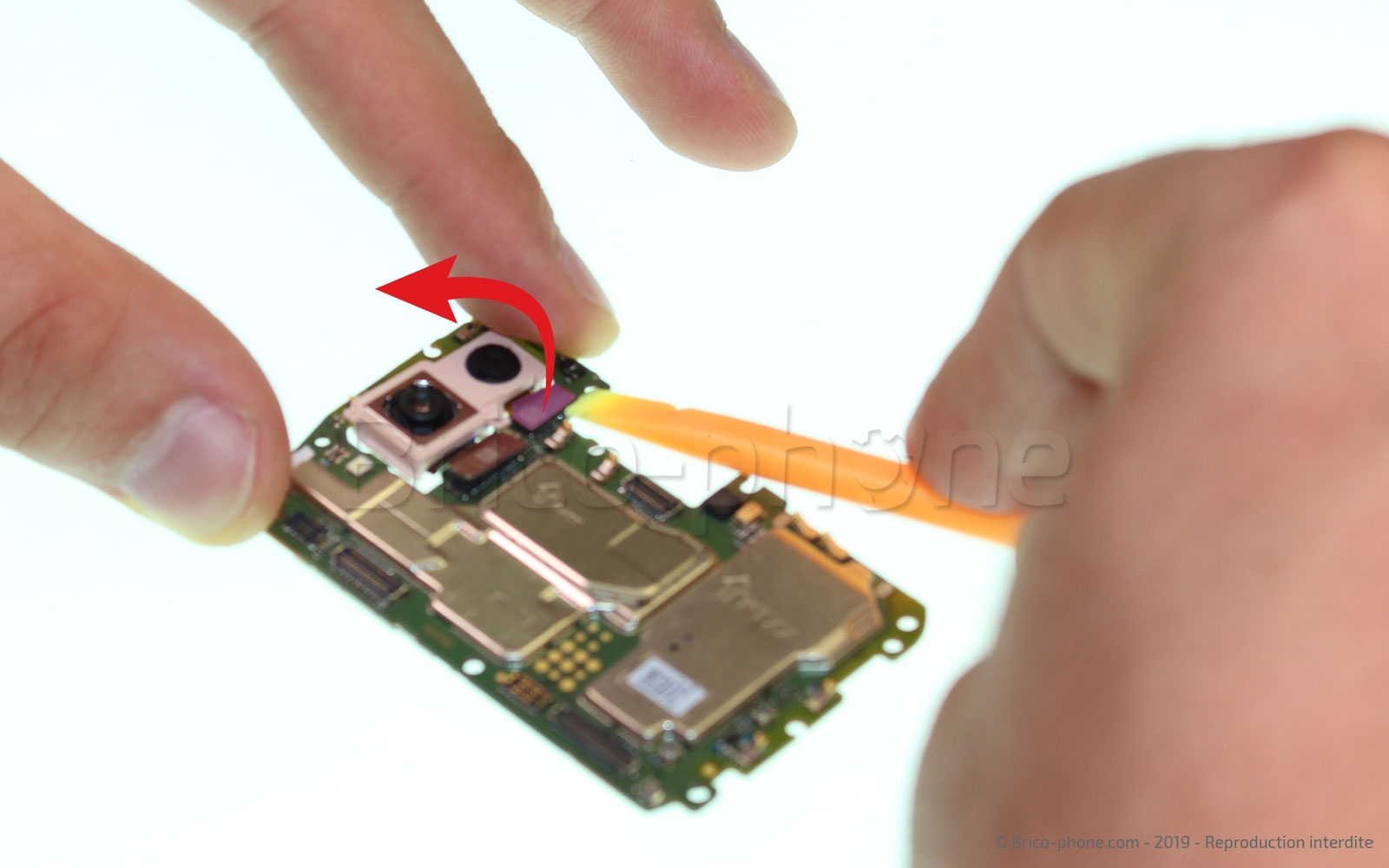

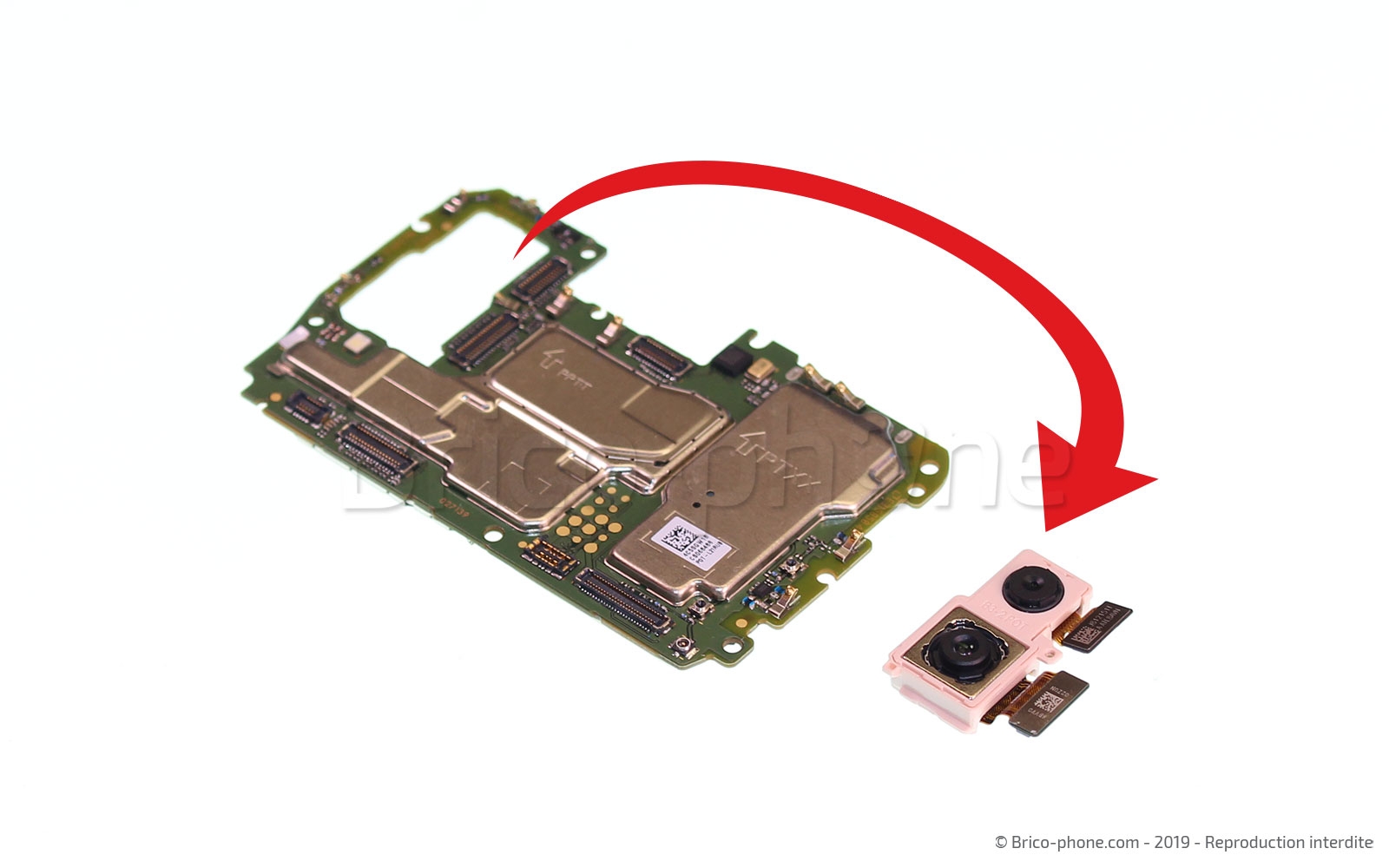

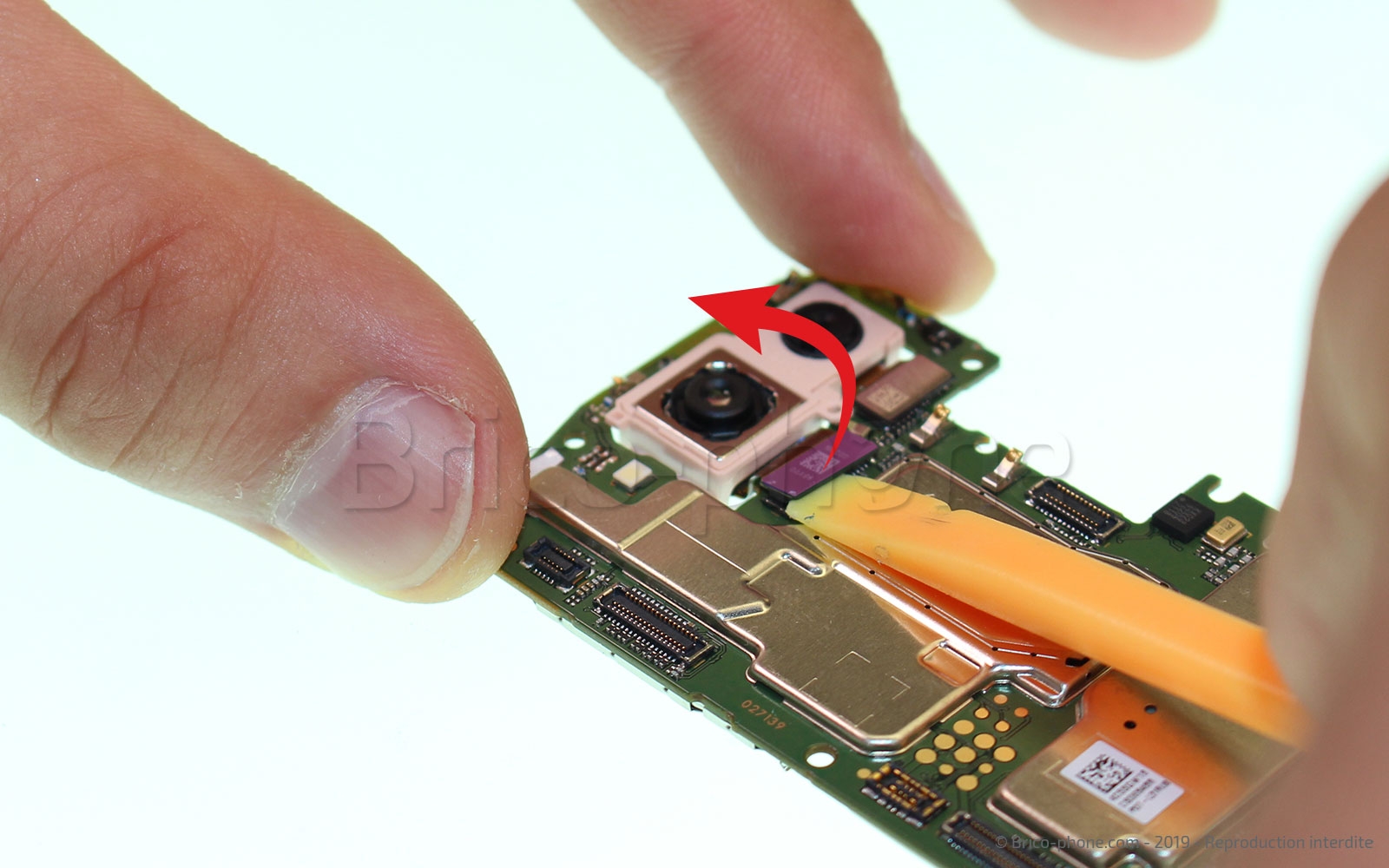

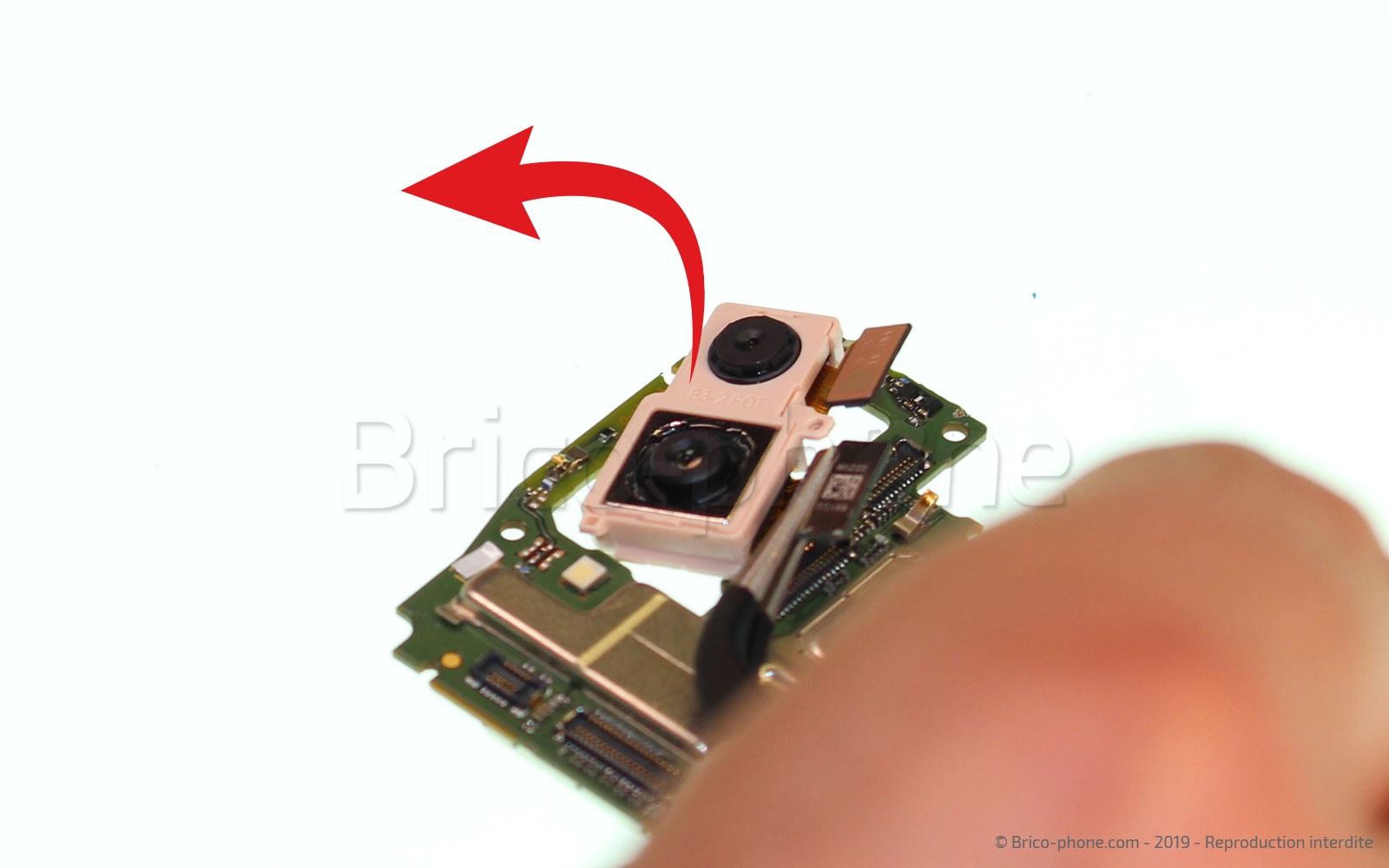

Déconnectez les deux caméras arrière avec le levier en nylon (photo 1 et 2), puis enlevez-les de la carte-mère avec la pincette en métal.

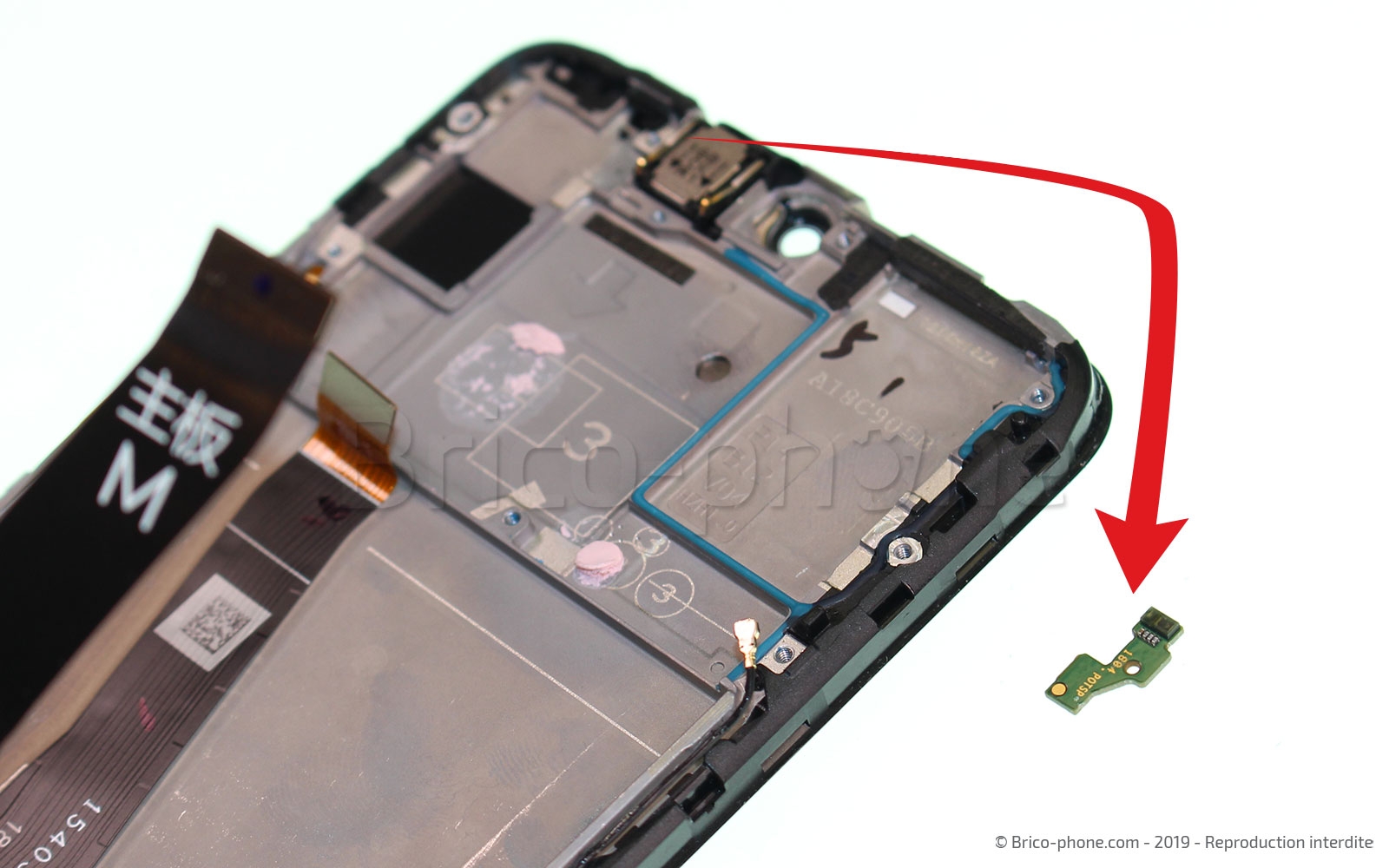

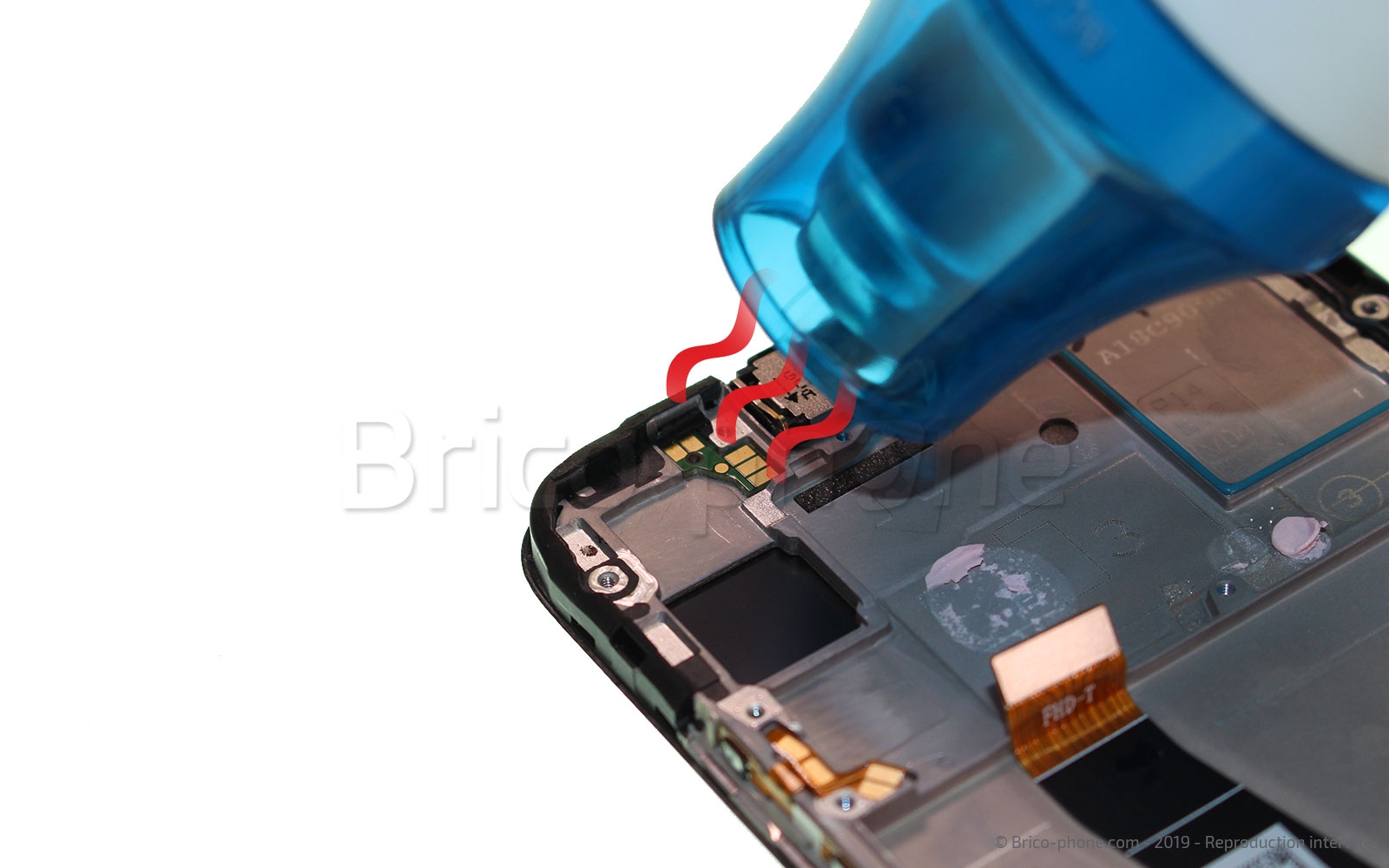

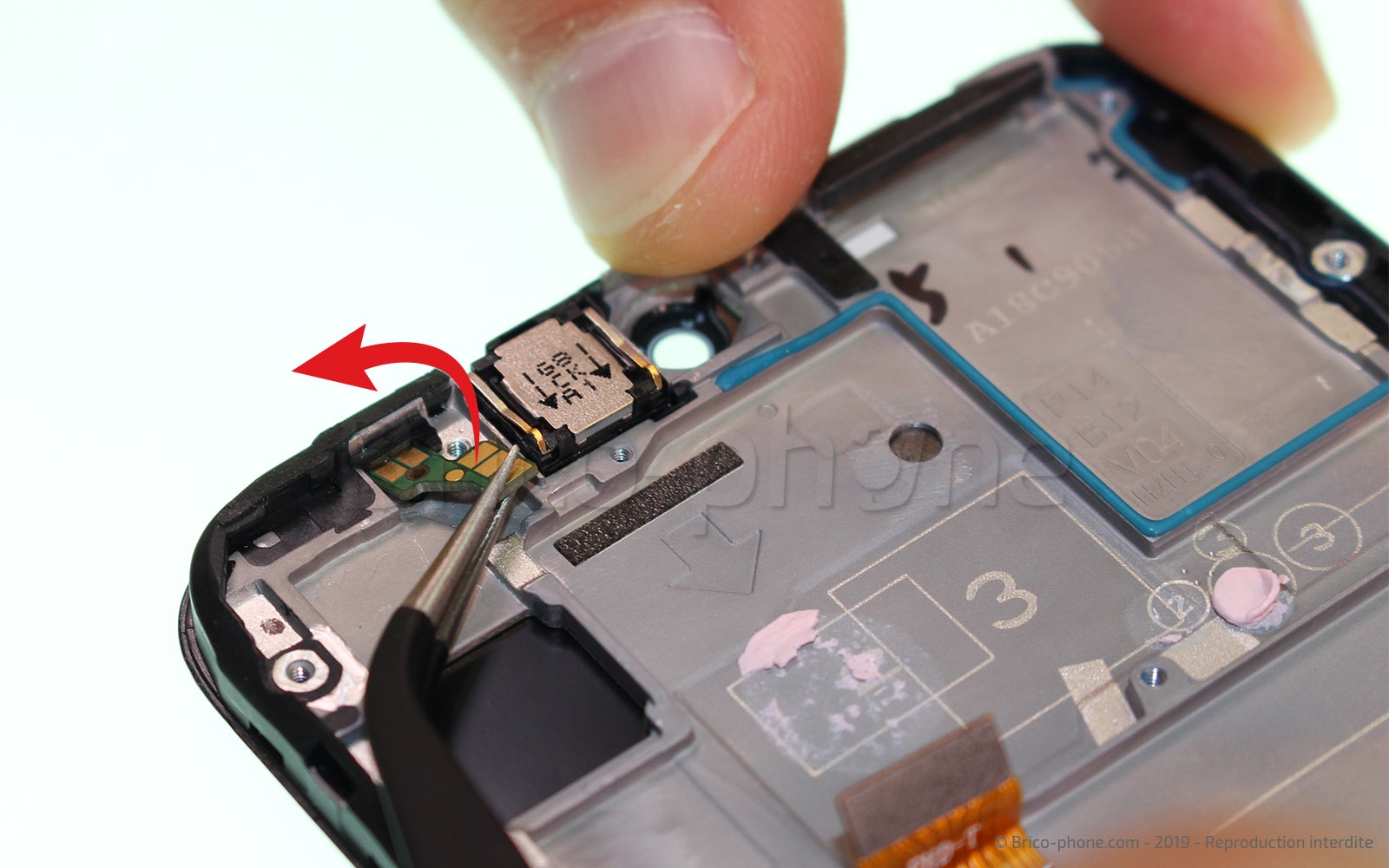

Avec le décapeur thermique, chauffez légèrement la carte logique du capteur de proximité et de luminosité, pour ramollir la colle. Pour le retirer, faites levier avec la pincette en métal pour le soulever, puis retirez-le avec cette même pincette.

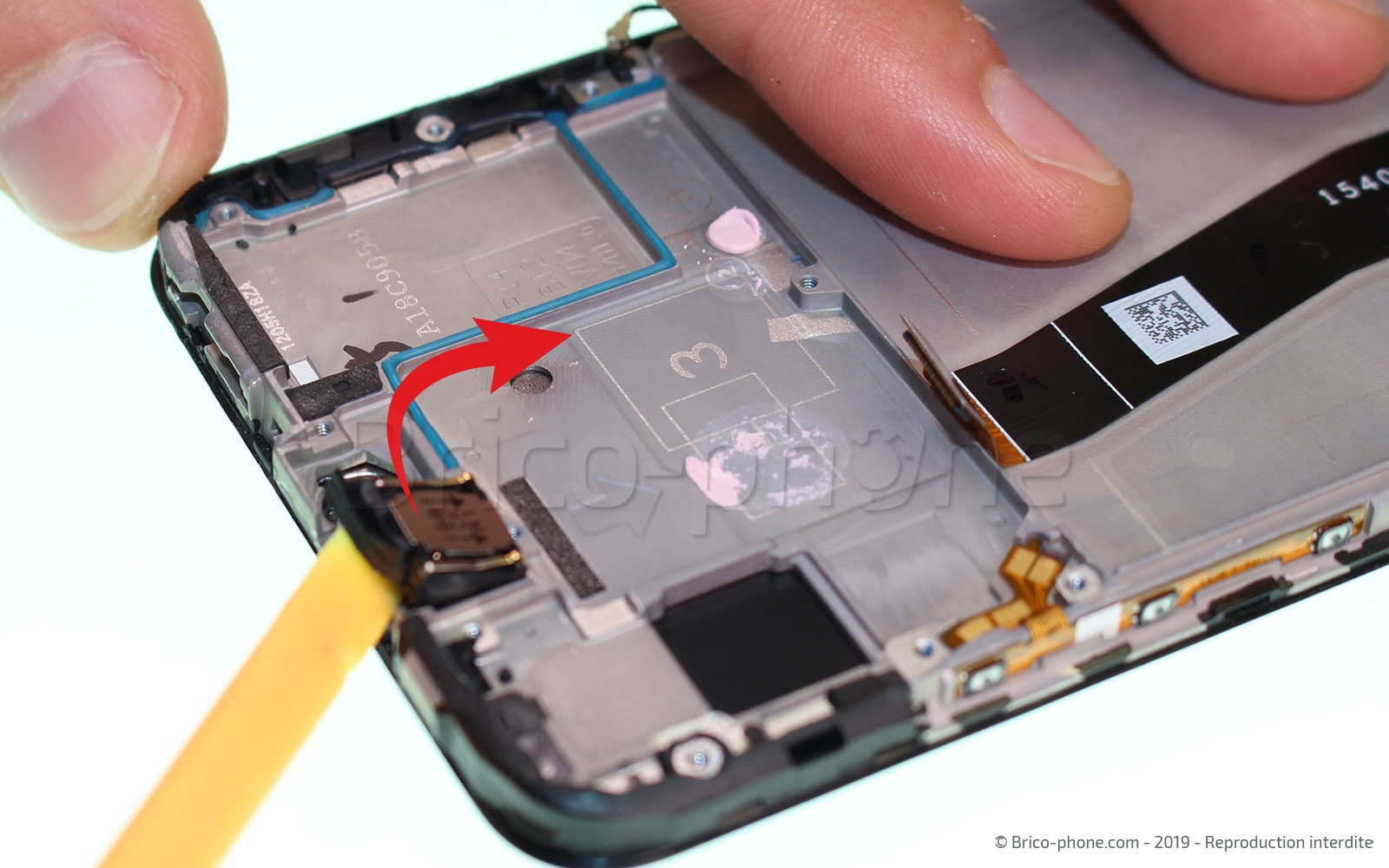

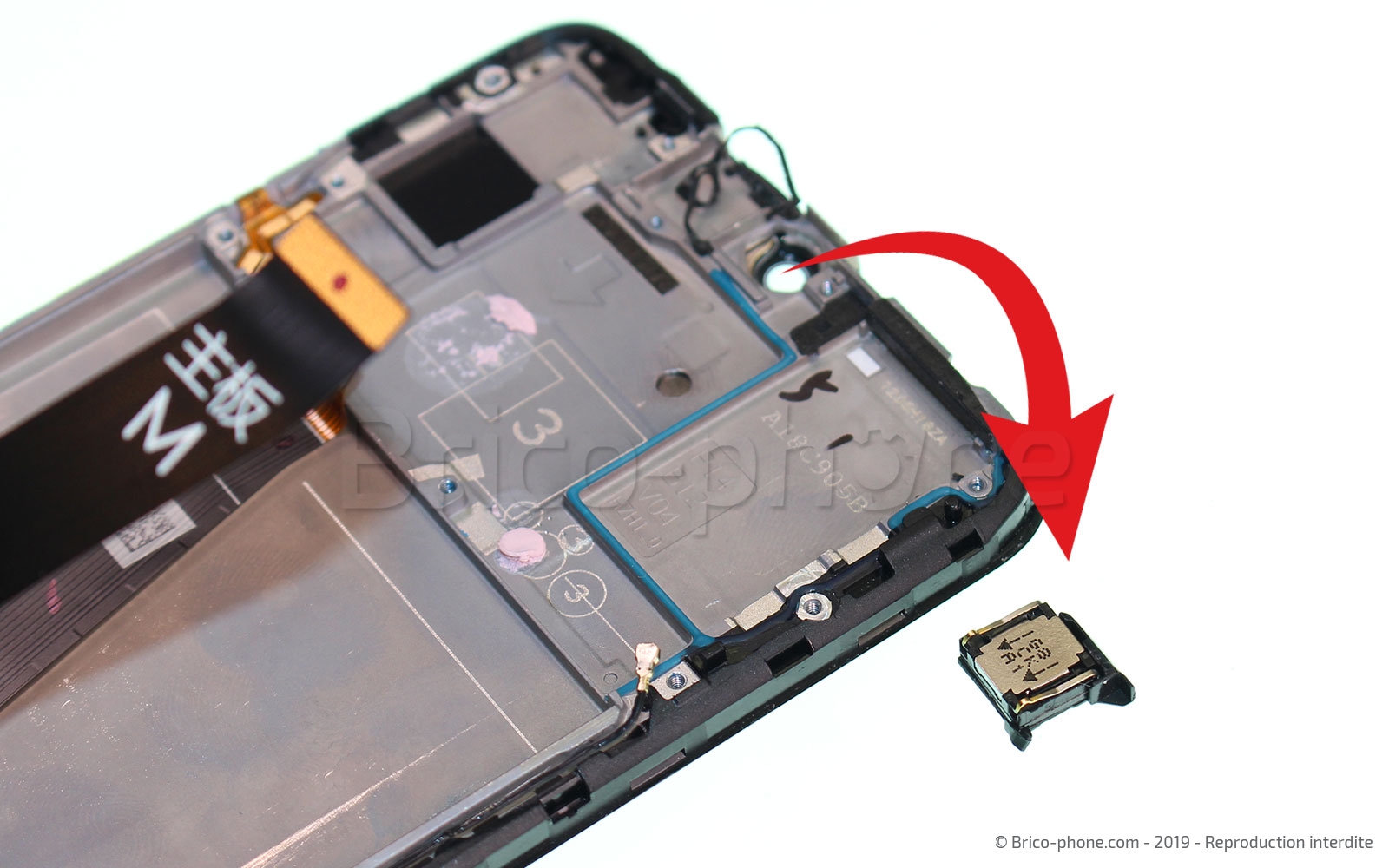

Sur la partie du haut, il ne reste plus que l'écouteur de l'oreille à retirer, pour cela, prenez le levier en nylon, en l'insérant sur le haut du téléphone entre le châssis et l'écouteur pour le décoller. Vous pouvez maintenant le retirer.

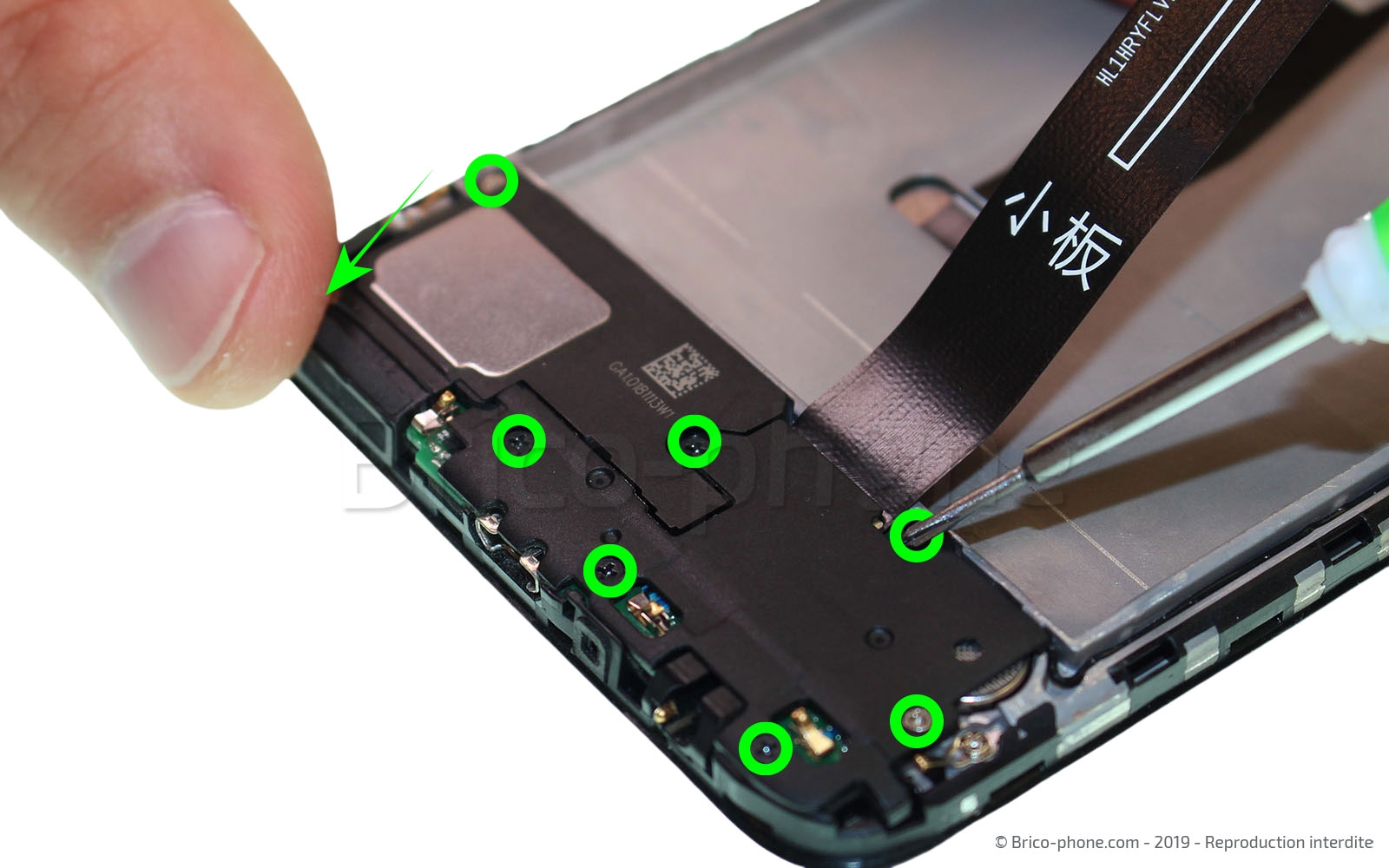

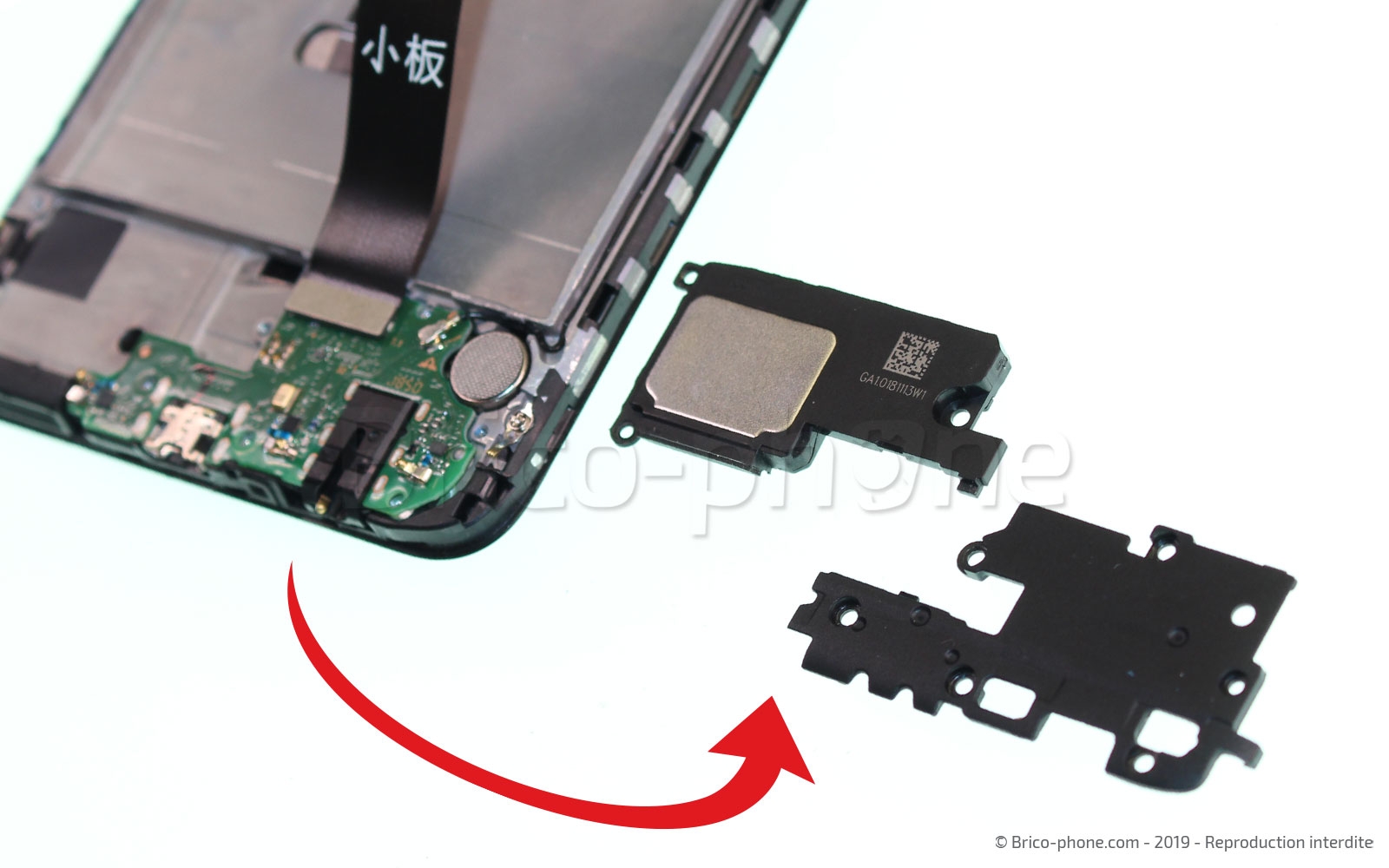

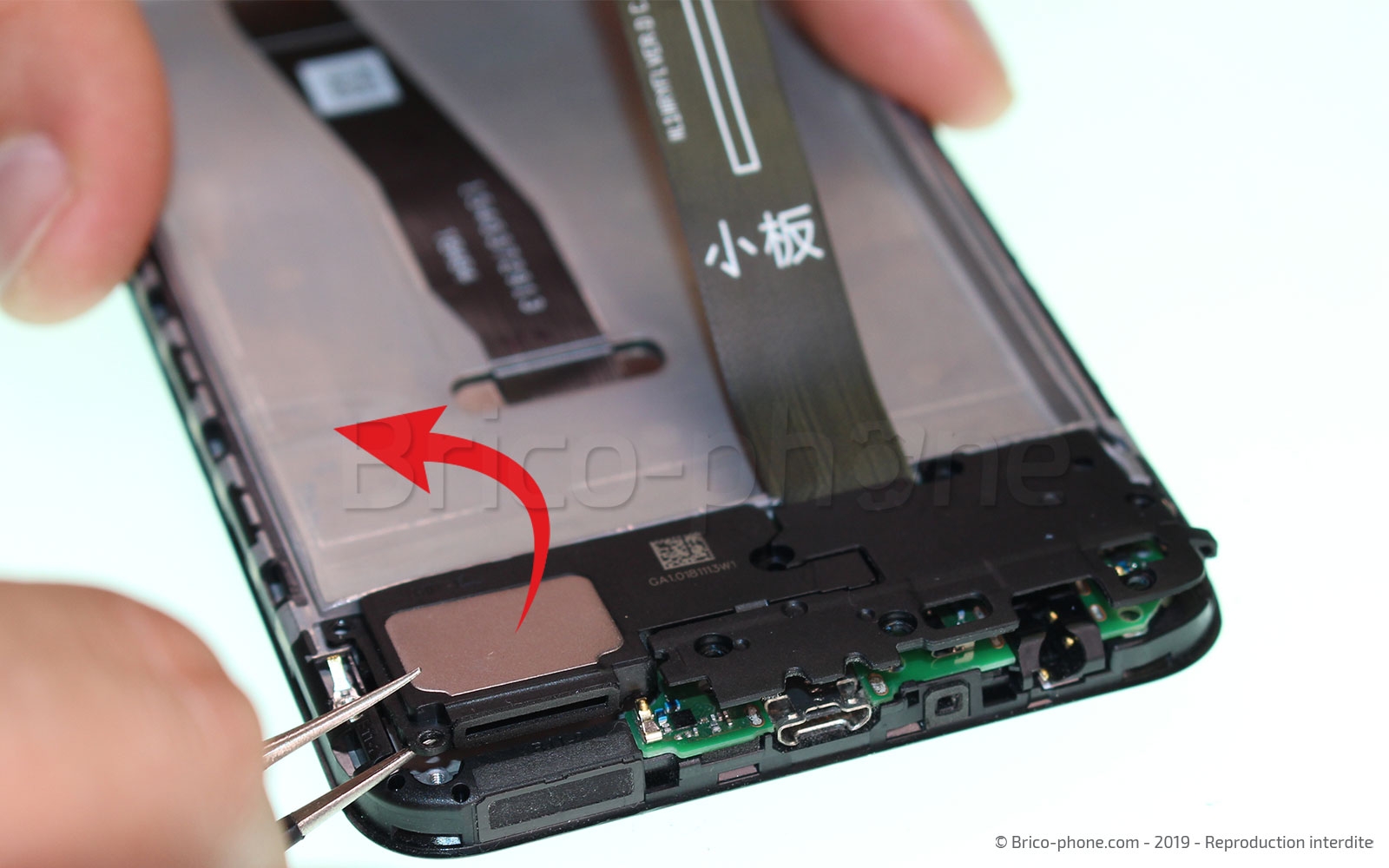

Prenez le tournevis cruciforme pour retirer les huit vis qui maintiennent le bloc haut-parleur externe ainsi que le cache inférieur en place. Ensuite, insérez la pincette en métal en bas à gauche du HP pour le soulever et retirer l'ensemble du téléphone.

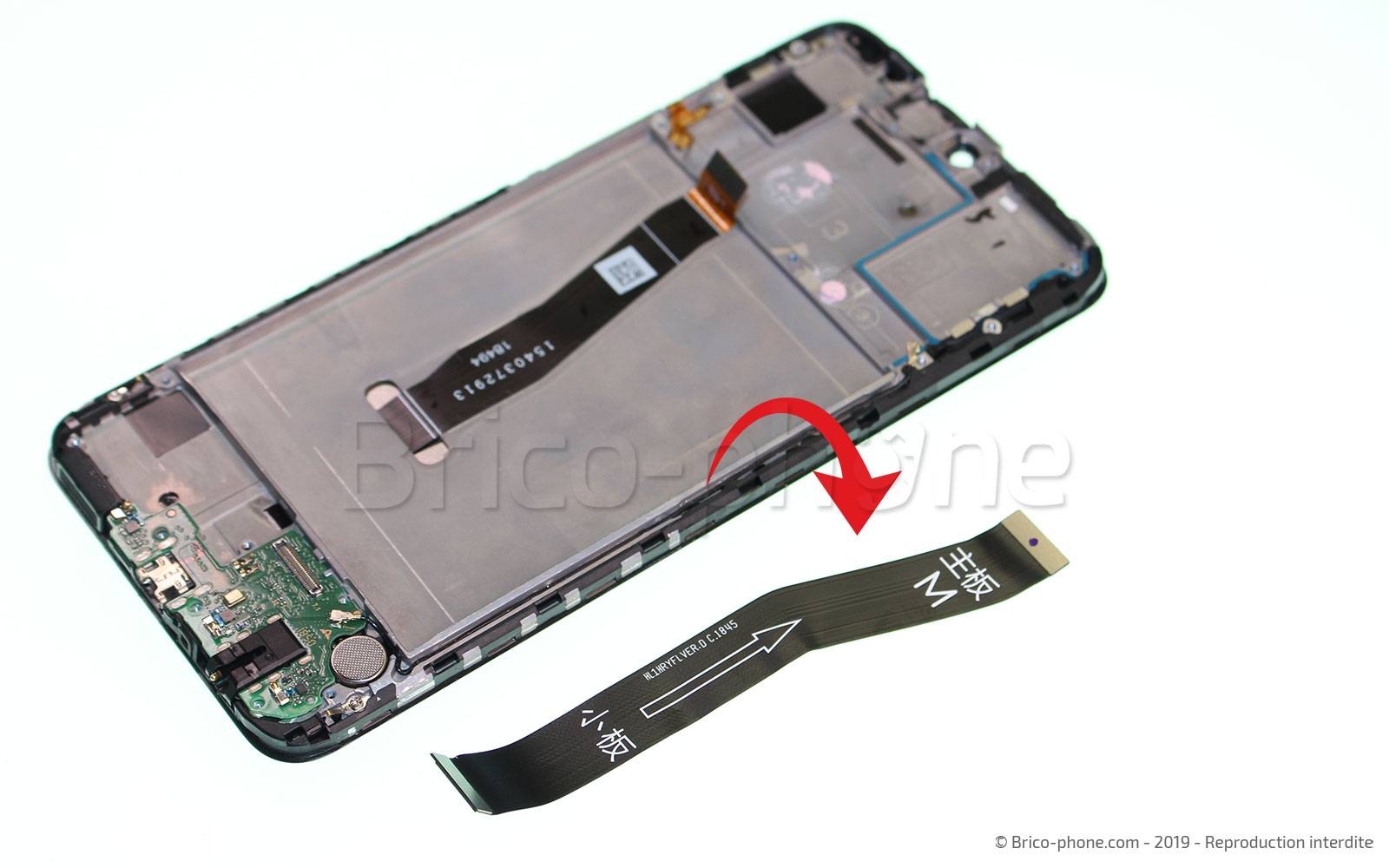

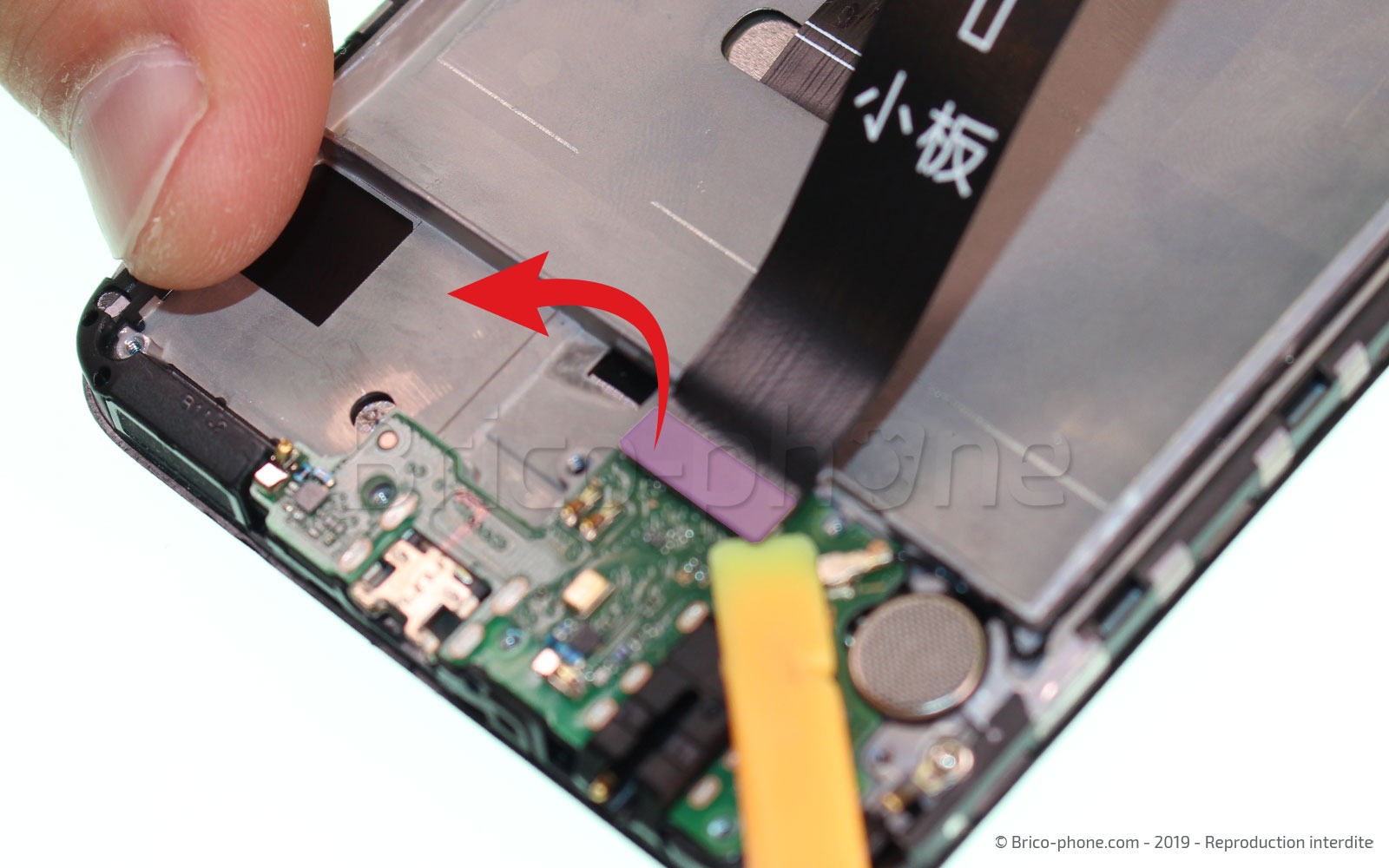

À l'aide du levier en nylon, déconnectez le bas de la rallonge qui est connectée sur le connecteur de charge.

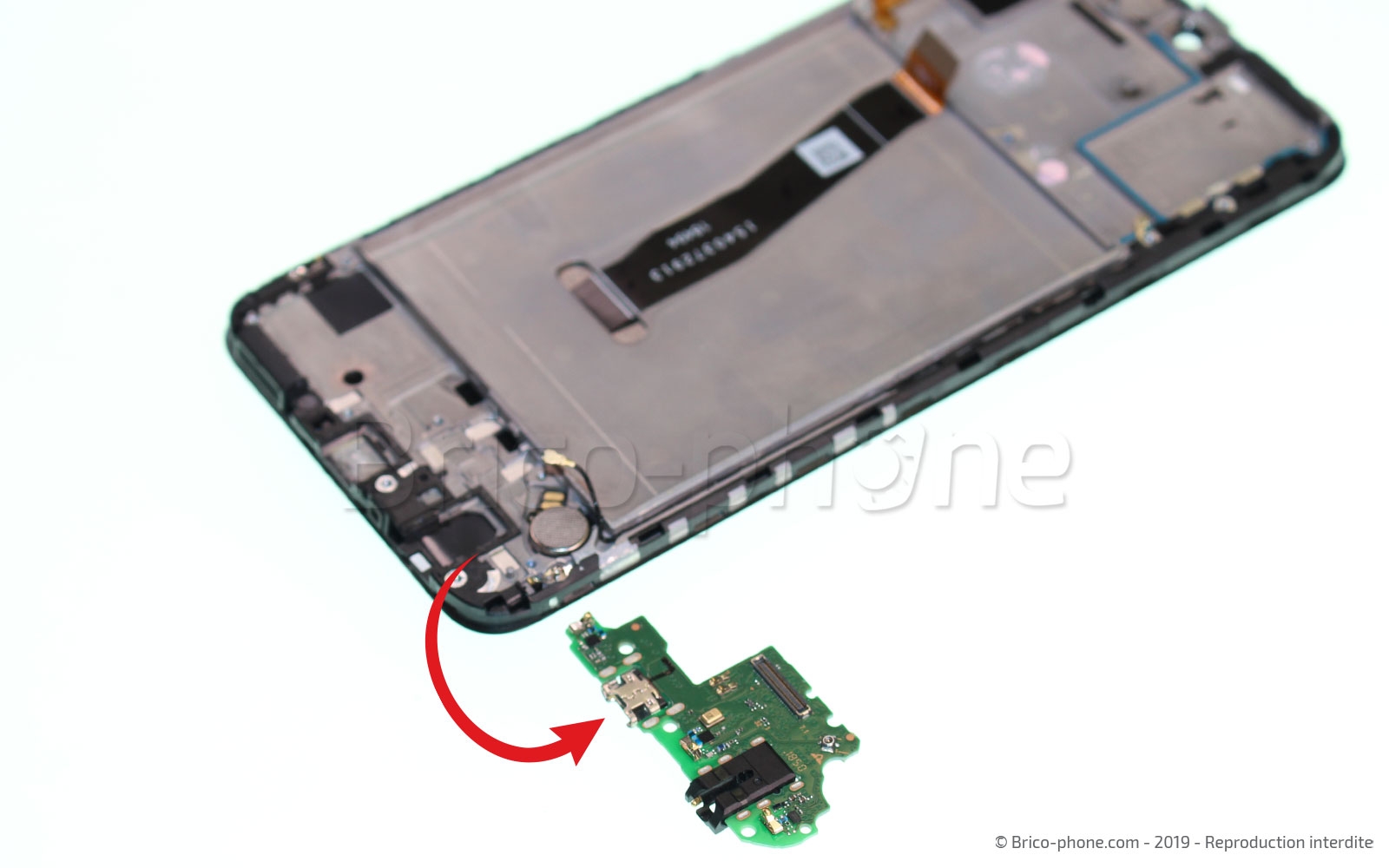

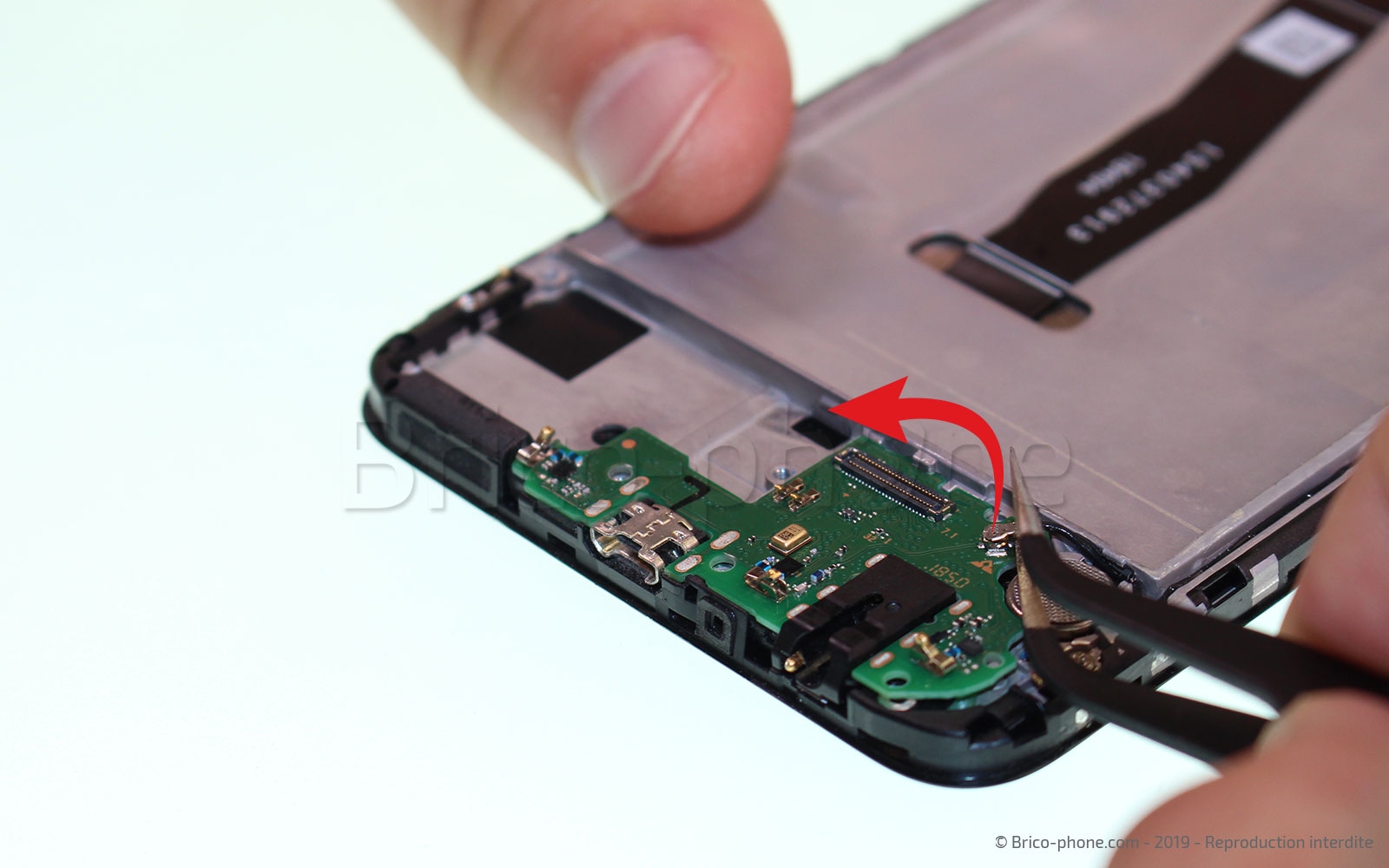

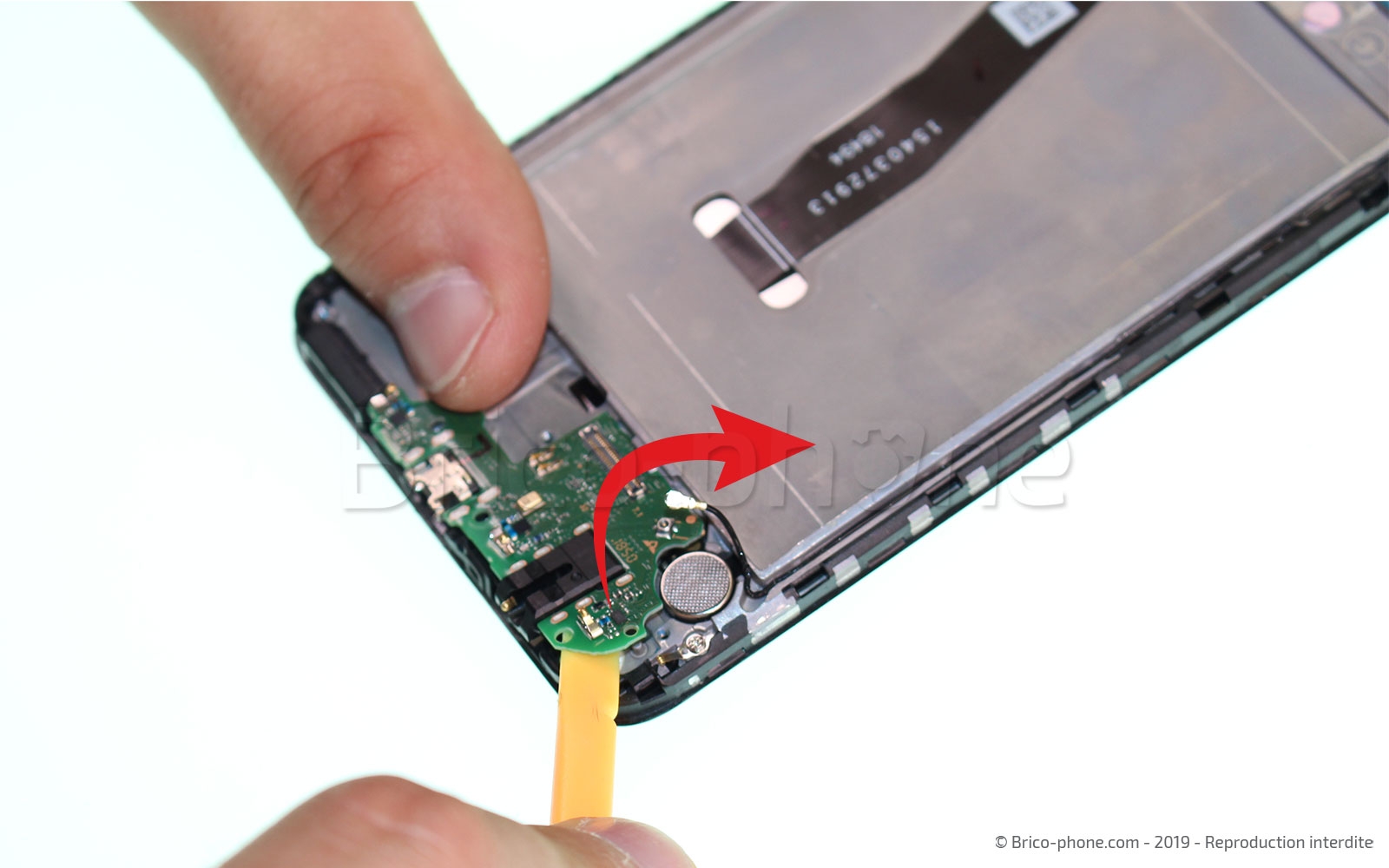

Avant de pouvoir enlever le connecteur de charge, il est impératif de déconnecter le câble coaxial noir sur la droite de celui-ci. Maintenant qu'il n'y a plus de câbles ou de nappes de connecter dessus, vous pouvez l'enlever à l'aide du levier en nylon.

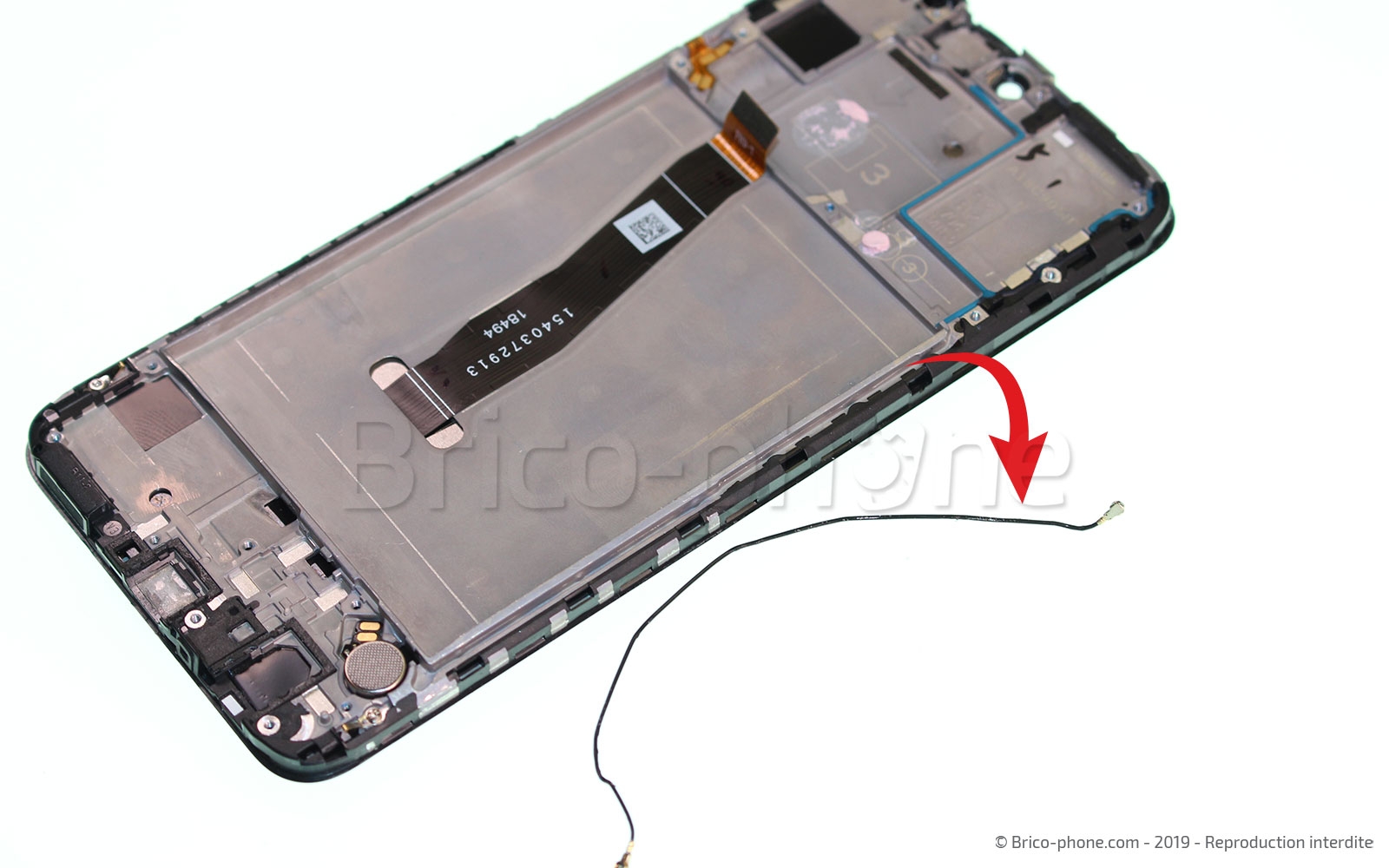

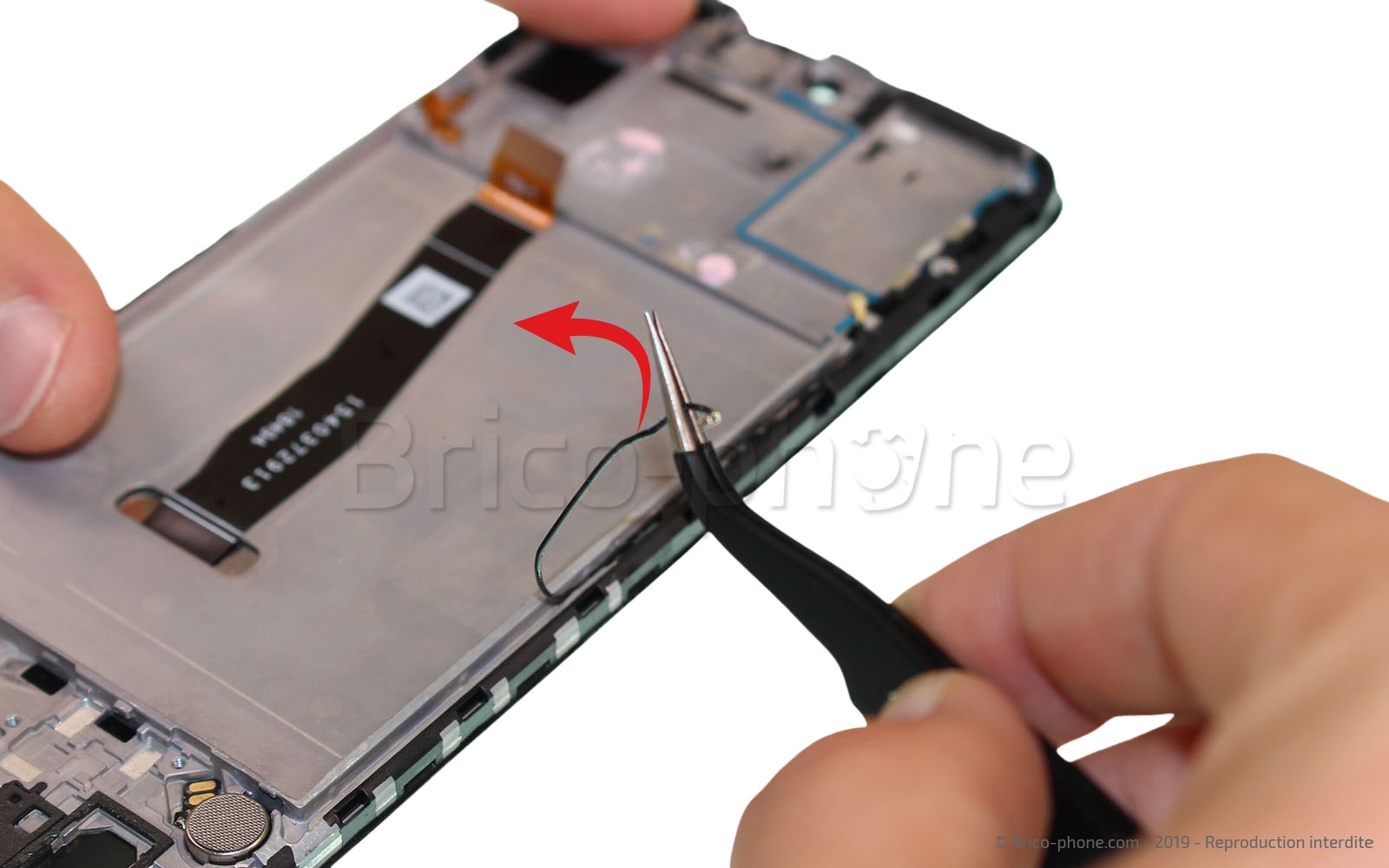

Retirez le câble coaxial de sa gouttière, sur la droite du châssis avec la pincette en métal.

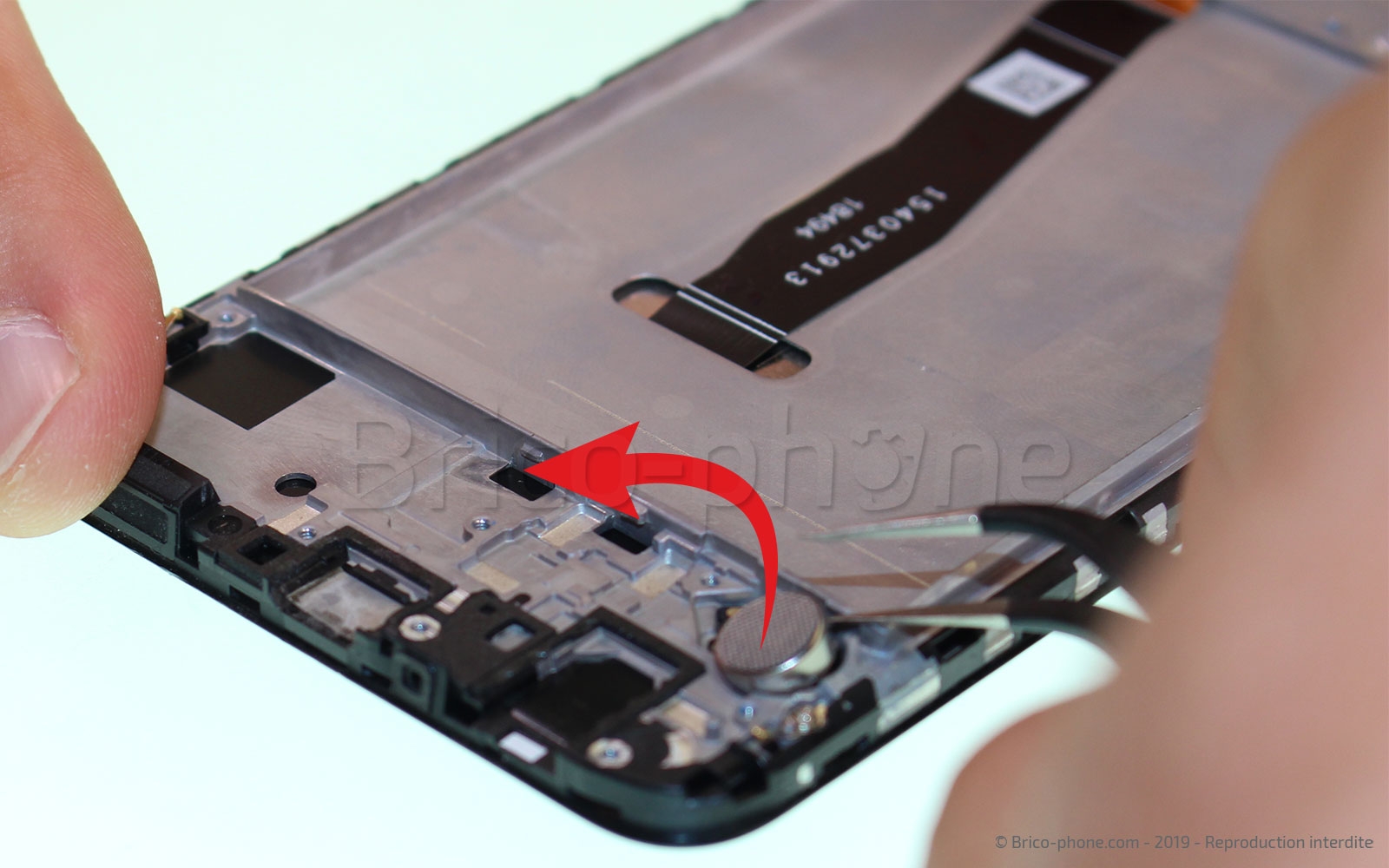

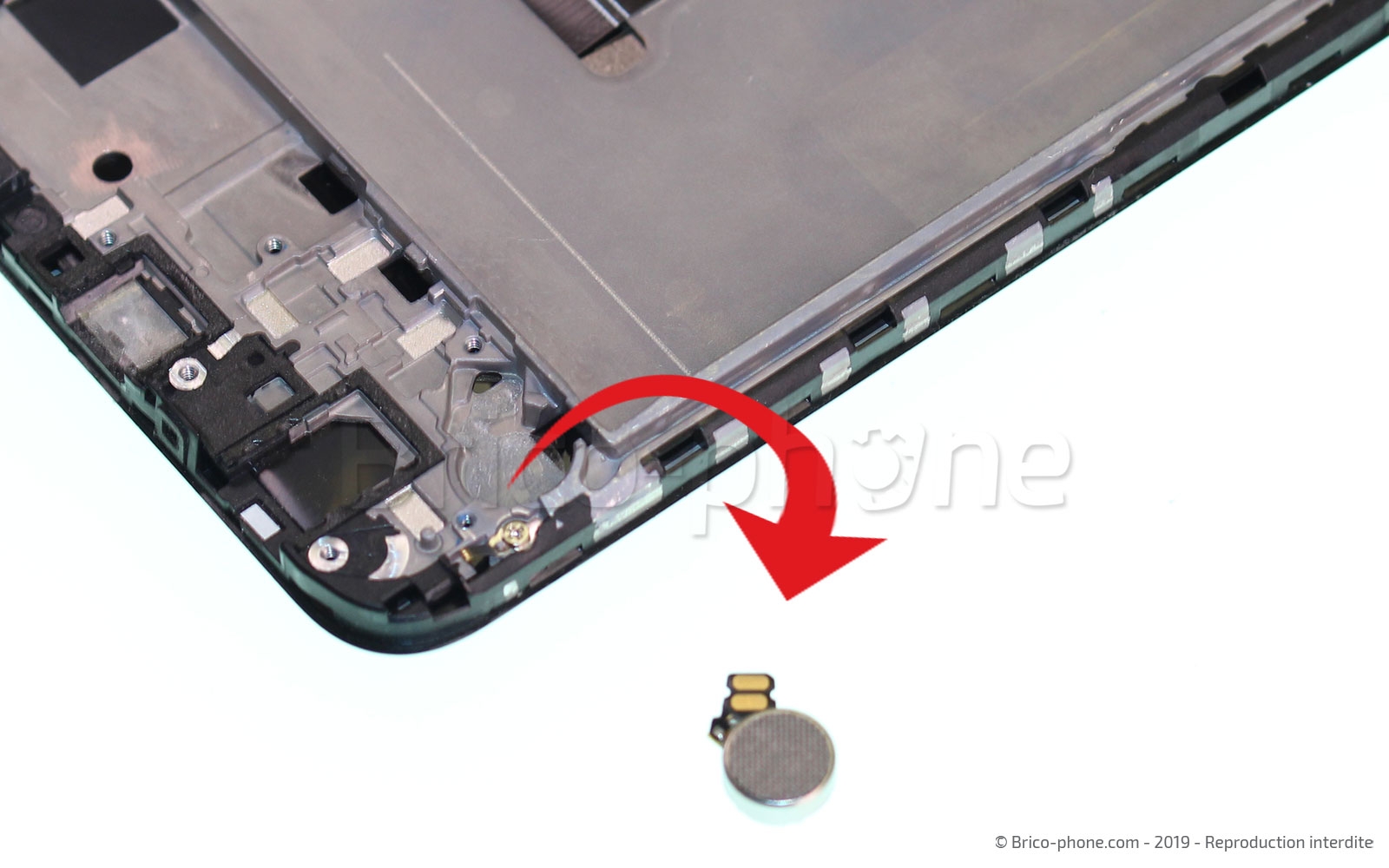

Toujours avec la pincette en métal, faites levier sur la droite du vibreur pour le décoller, puis enlevez-le du téléphone.

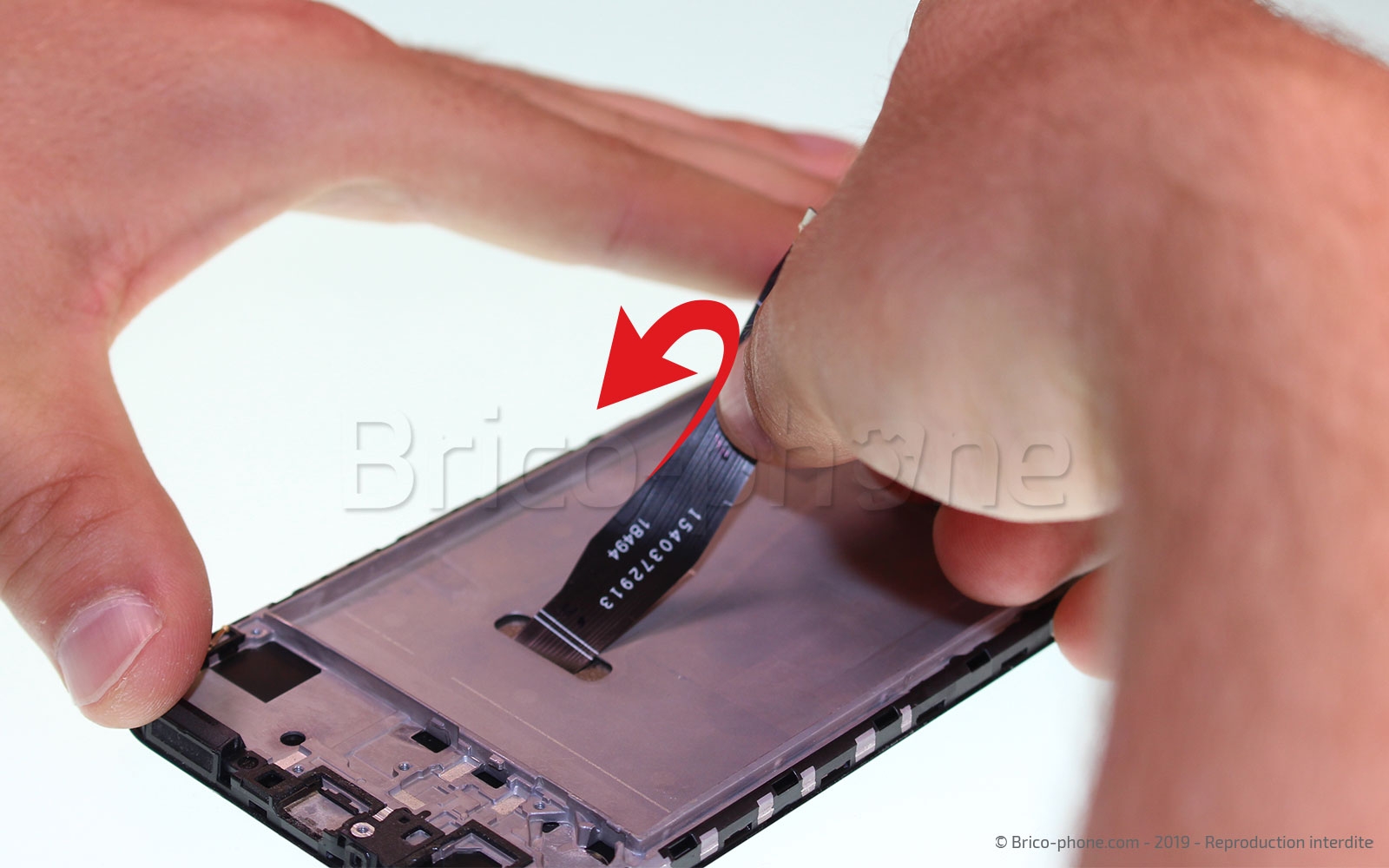

Avant de procéder au décollage de l'écran, détachez délicatement la nappe de celui-ci, qui est collée au châssis.

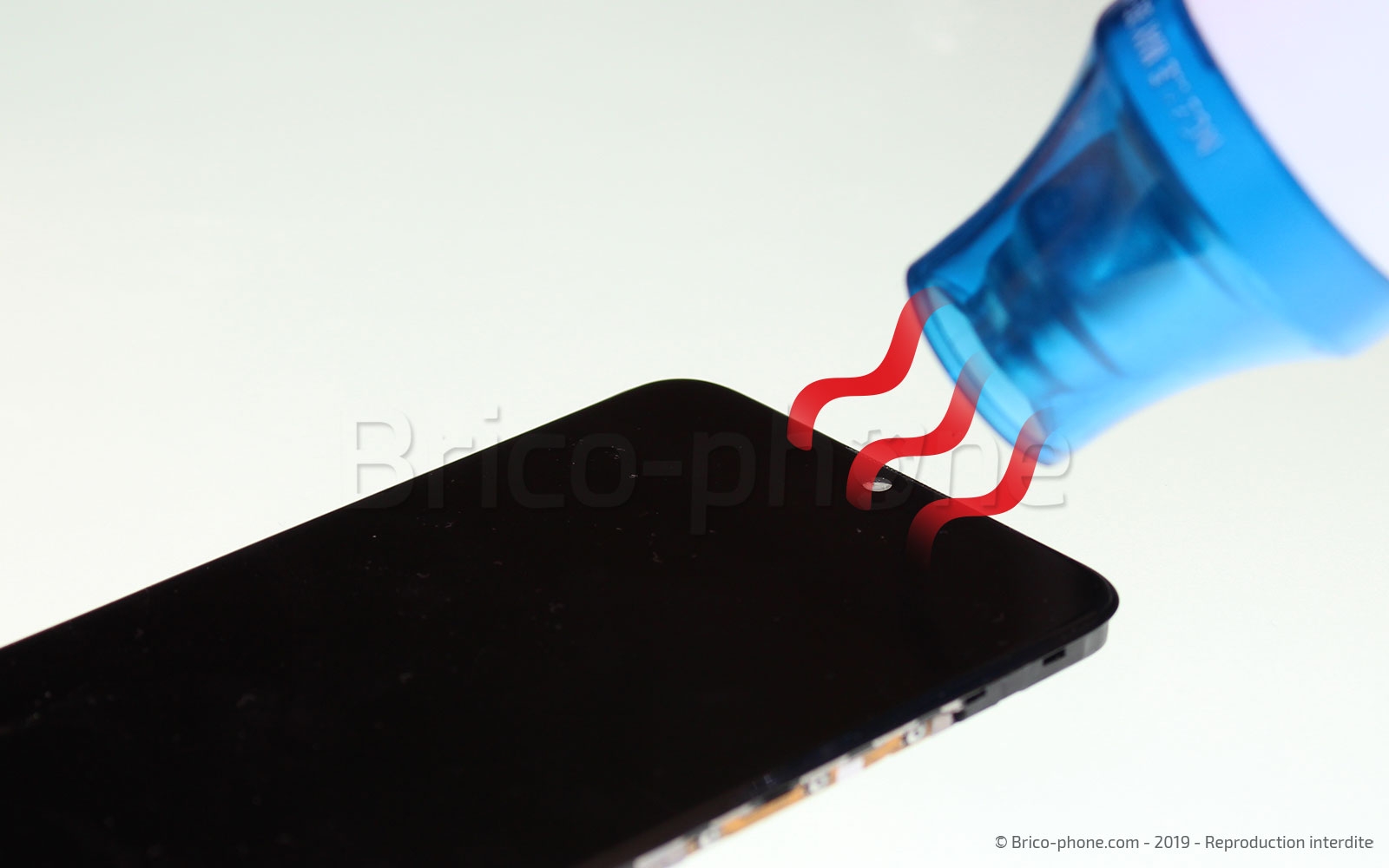

Dans un premier temps, chauffez l'écran avec le décapeur thermique en ne dépassant pas les 80 degrés, si vous n'en avez pas, vous pouvez prendre un sèche-cheveux, et enfin vous pouvez aussi utiliser le coussin chauffant en le passant 1 à 2 minutes au micro-ondes, puis en le laissant 30 à 40 secondes sur l'écran pour ramollir le sticker qui le maintient au châssis.

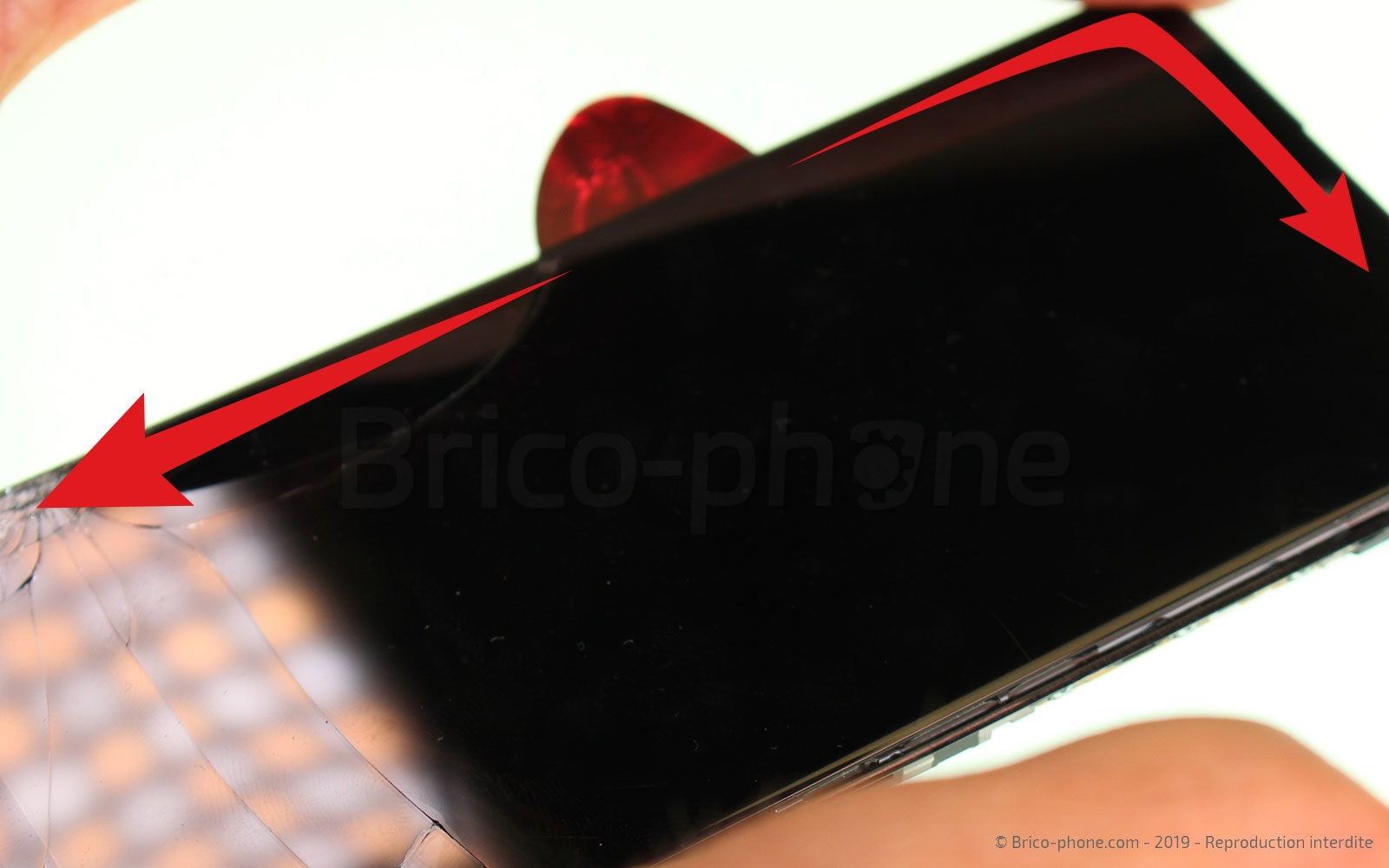

Ensuite, vous pouvez insérer l'outil iFlex ou le médiator en métal entre la vitre et le châssis pour créer une ouverture. Maintenant, que vous avez fait un jour, glissez-y les médiators en plastique, puis retirez celui en métal.

Faites le tour de l'écran avec les médiators en plastique pour décoller le tour de l'écran, puis passez la carte en PVC pour décoller le milieu de celui-ci. Une fois l'écran décollé, vous pouvez le soulever pour l'enlever, n'oubliez pas de passer la nappe dans la fente du châssis.

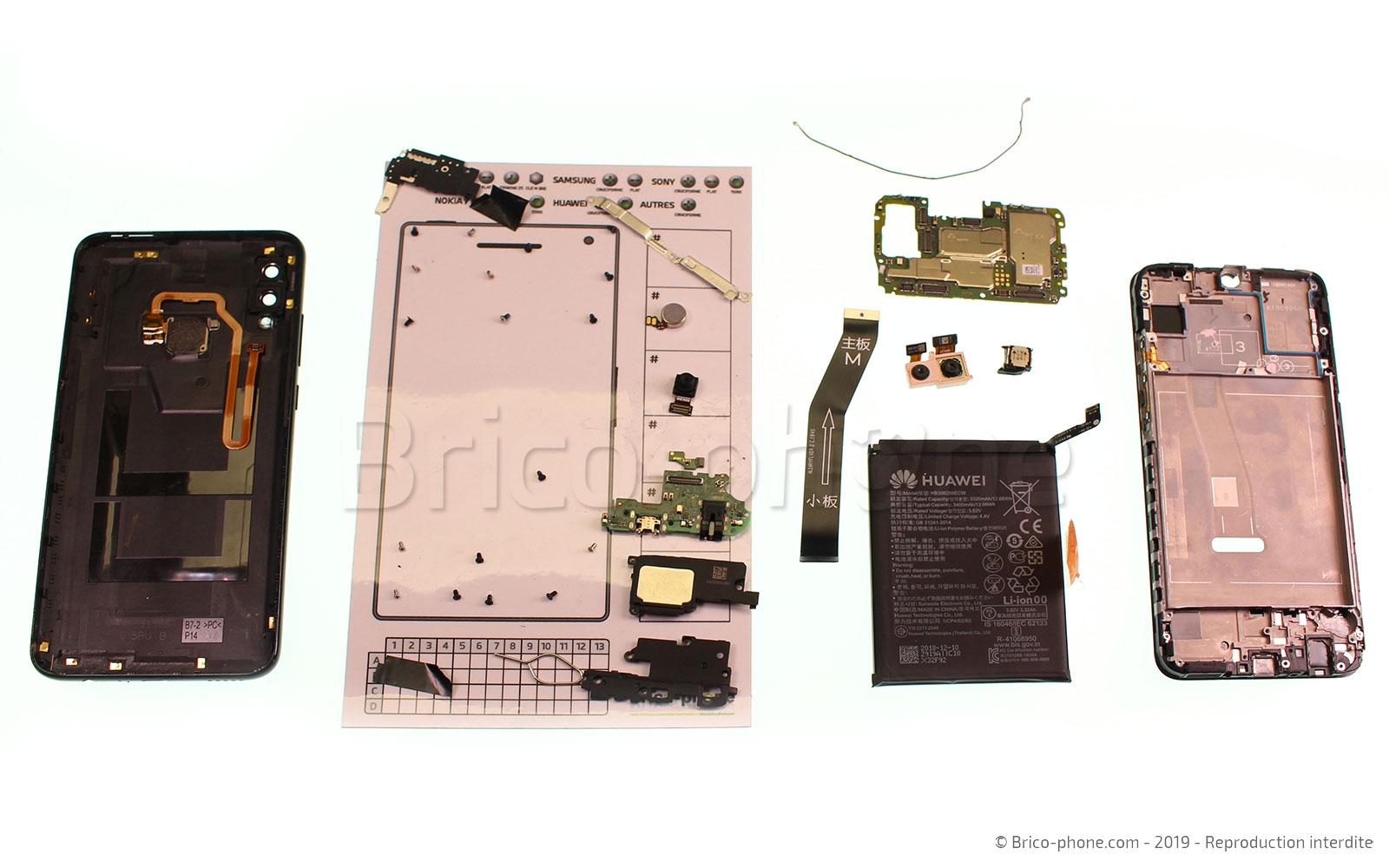

Le démontage du Huawei Psmart 2019 est terminé, voici une vue d'ensemble des pièces qui le composent.

Pour faire le remontage de votre téléphone, vous pouvez suivre le tutoriel dans le sens inverse.

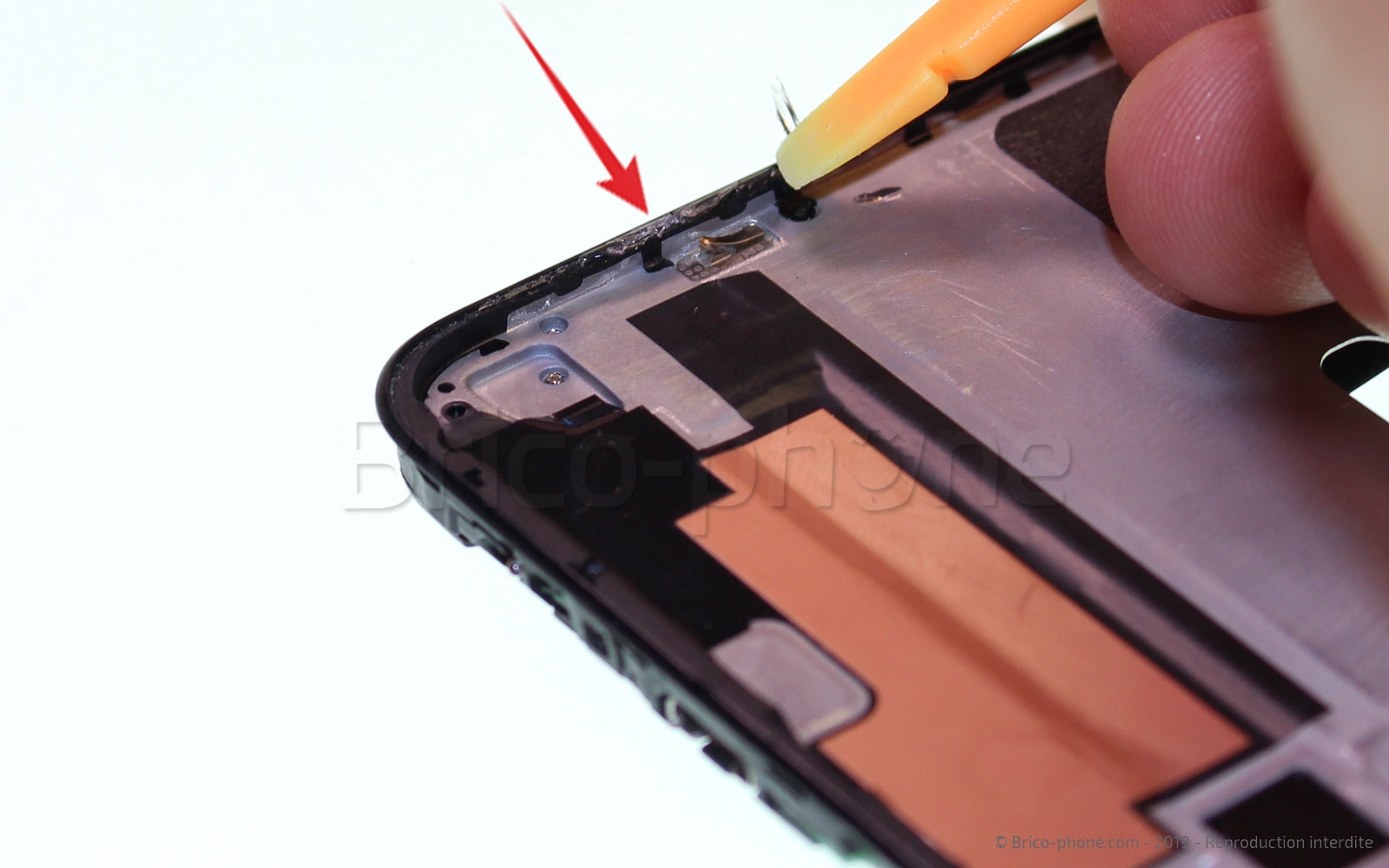

Voici quelques conseils pour le recollage de l'écran de votre Huawei Psmart 2019.

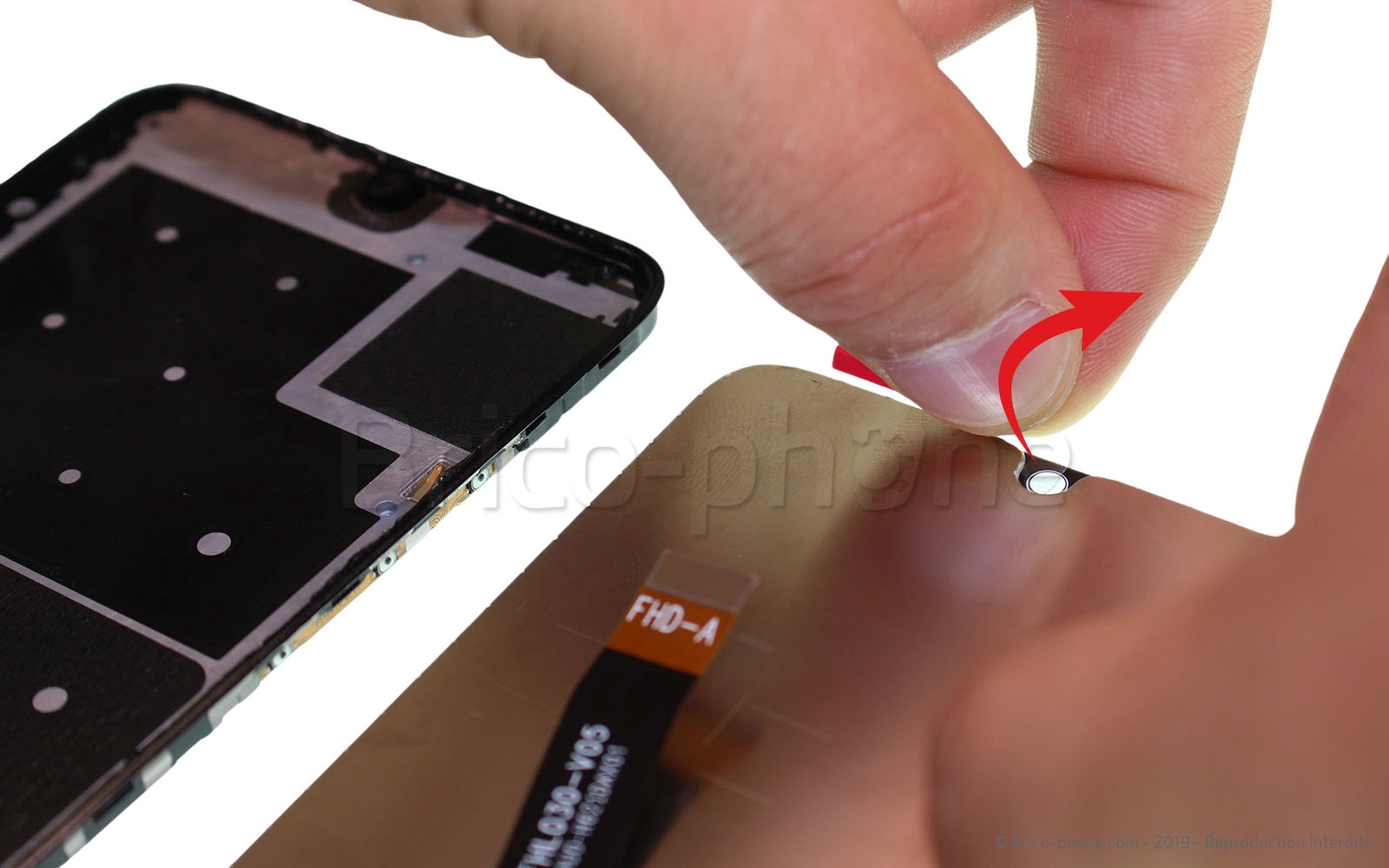

Nettoyez bien le châssis avant d'appliquer la colle B7000 sur le tour du châssis. Avant de poser l'écran, pensez bien à retirer tous les stickers de protection, notamment celui de l'opercule pour la caméra avant.

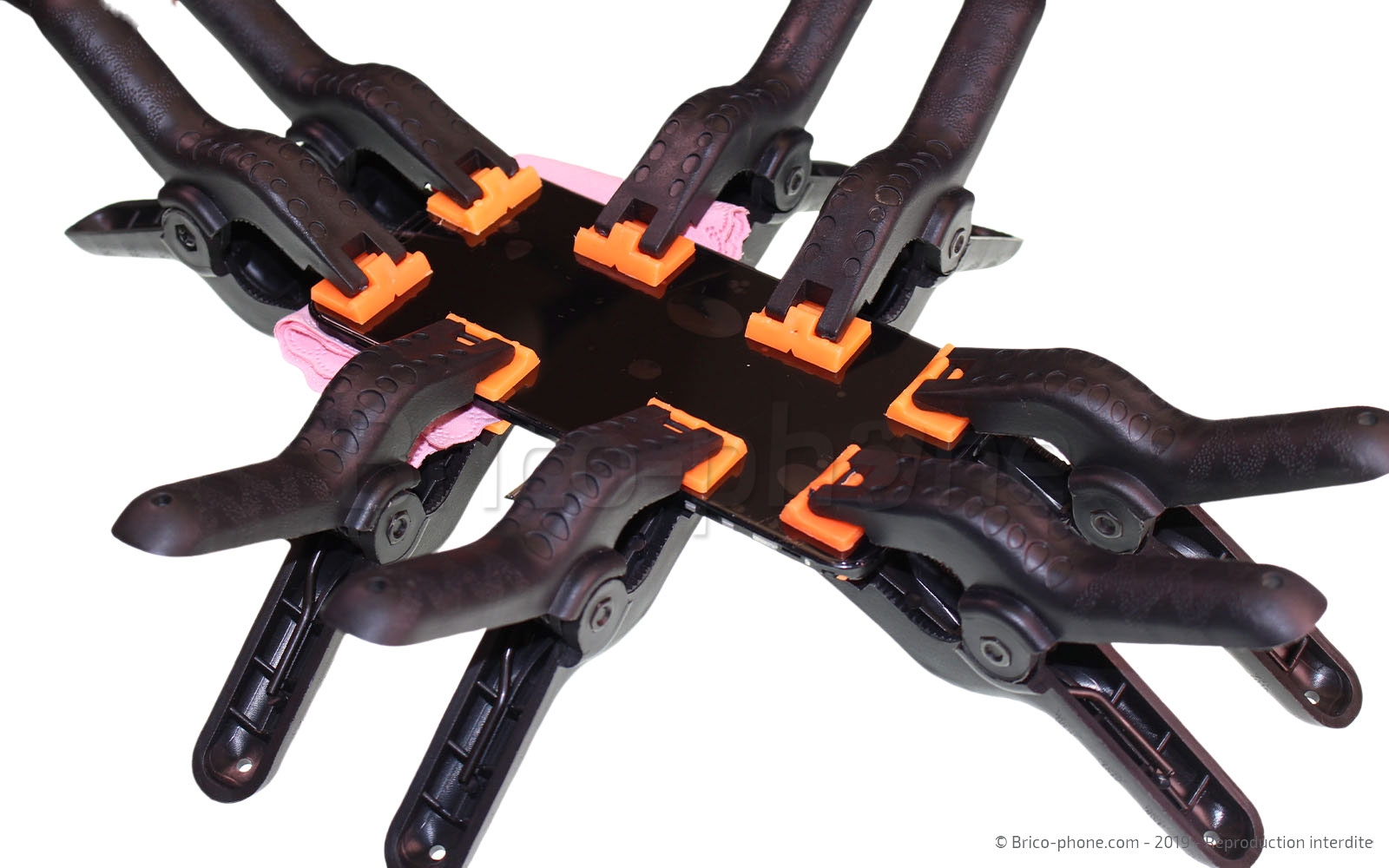

Placez votre nouvel écran, puis laissez sous presse avec les pinces à ressort environ 30 minutes.
