Changement d'écran (vitre+LCD) sans éléments prémontés sur iPhone 6

Temps estimé : 30 min
Difficulté : 3/5
iPhone 6 | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la vitre de votre iPhone 6 avec une vitre standard. Cette vitre ne dispose pas des éléments suivants : nappe de la caméra avant Facetime, capteur de proximité et luminosité ainsi que le haut-parleur interne. Le bouton Home n'est pas présent car si vous remplacez la nappe de celui d'origine vous perdrez la fonctionnalité touchID.

Diagnostic

› La vitre de votre iPhone 6 est brisée
› Le tactile répond mal ou plus du tout
› L'affichage au niveau du LCD ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone 6 RAPPORT QUALITE / PRIX
34,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

Eteignez votre iPhone 6 puis retirer la carte SIM
Procédez à l'extinction de l'appareil puis utilisez l'outil d'ouverture spécifique pour extraire le tiroir SIM et la carte.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer les vis du bas

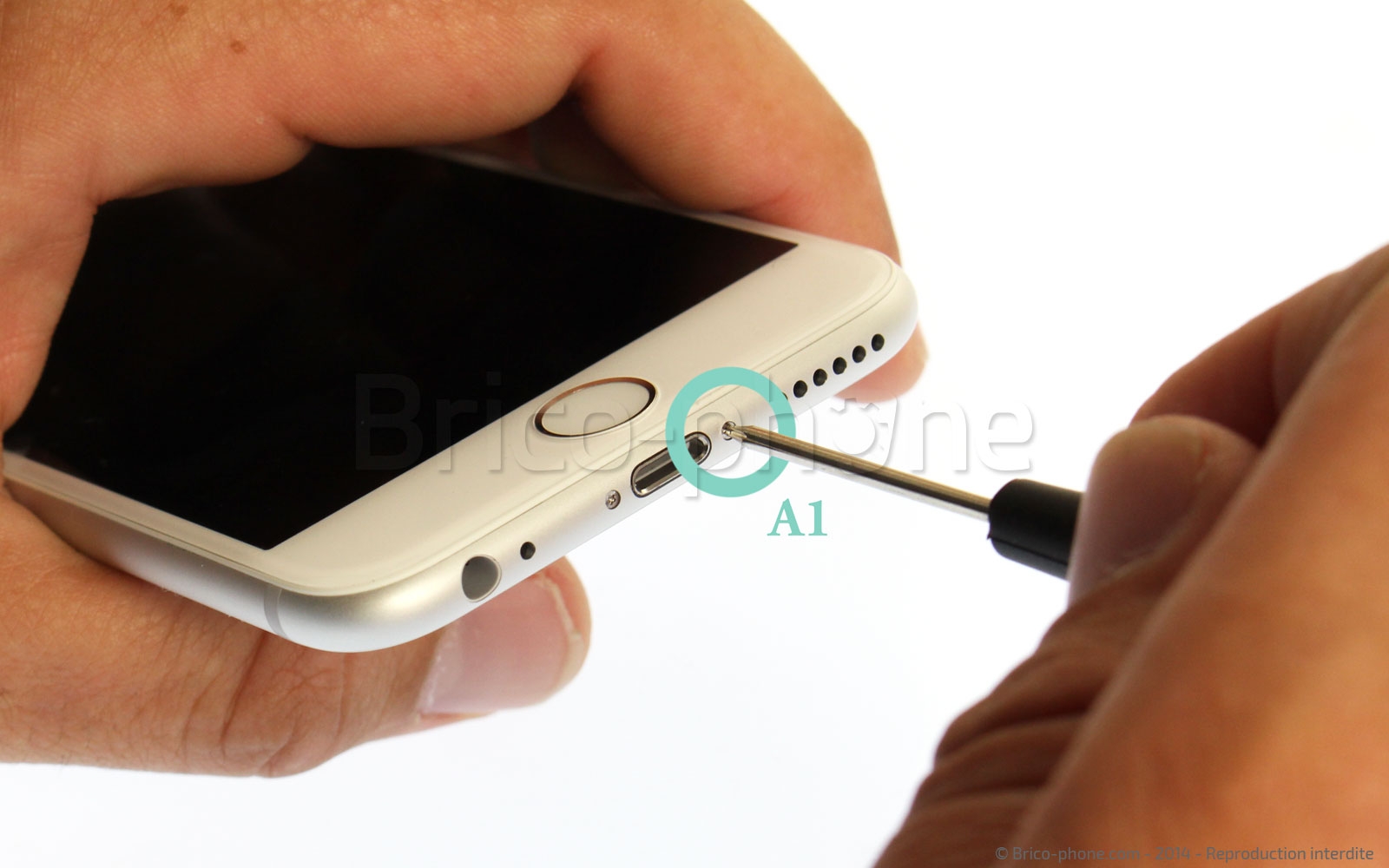

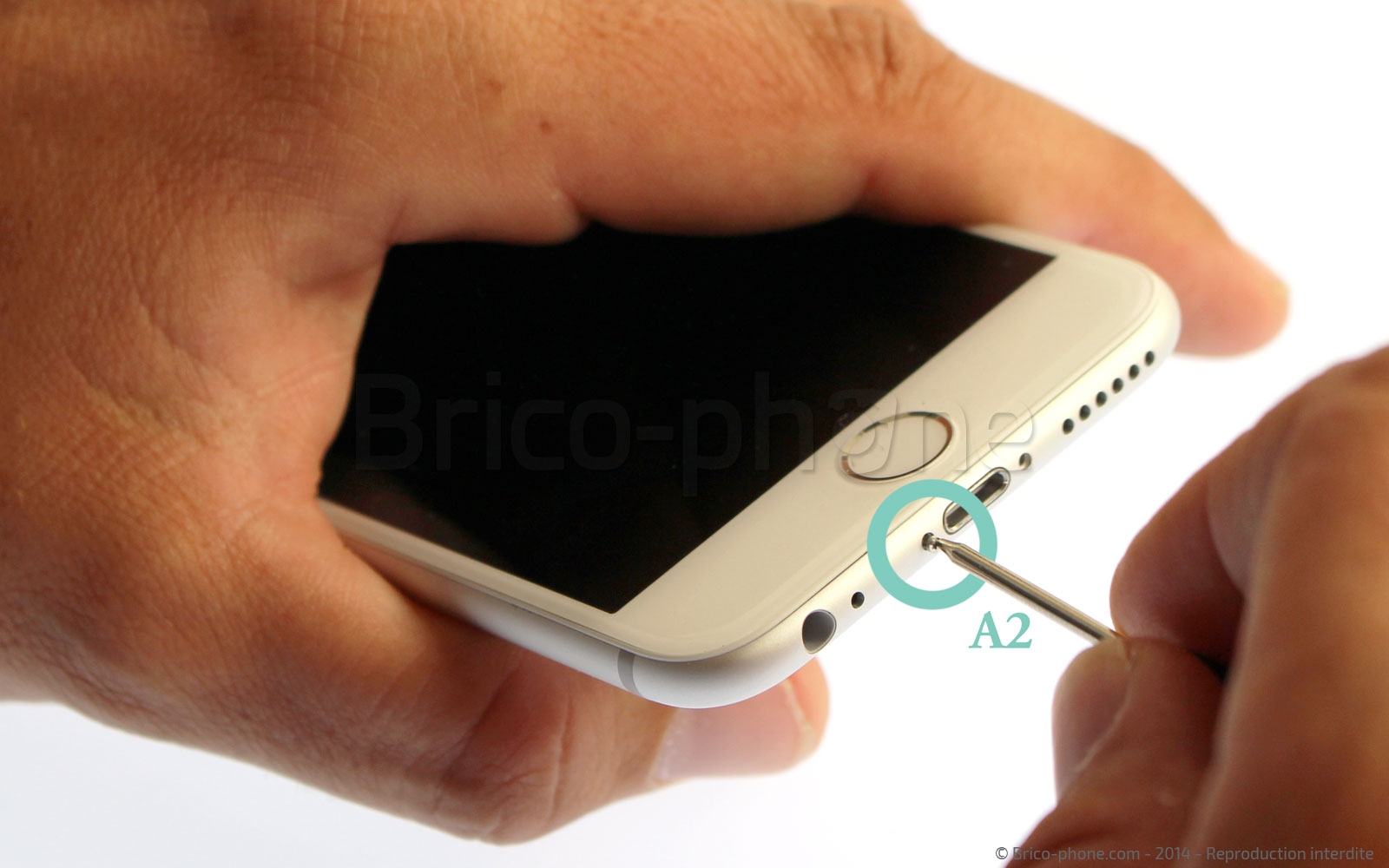

Utilisez le tournevis pentalobe pour enlever les deux vis A1 et A2 situées de chaque côté du connecteur de charge Lightning.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €
Etape 2 : Déclipser la vitre en partant du bas
Selon les outils dont vous disposez, deux méthodes pour déclipser la vitre se présentent : en utilisant la ventouse ou bien en utilisant l'iSclack.

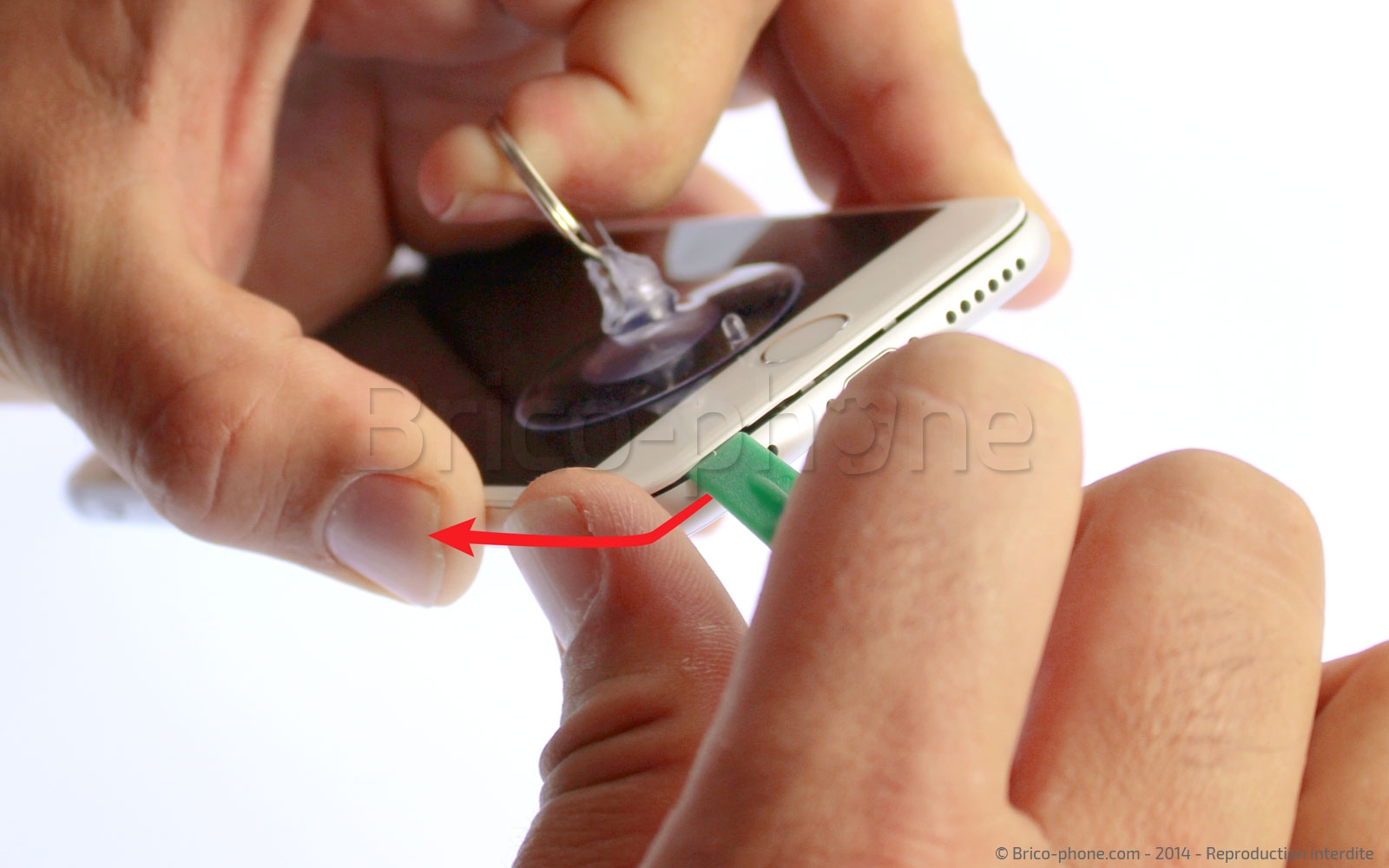

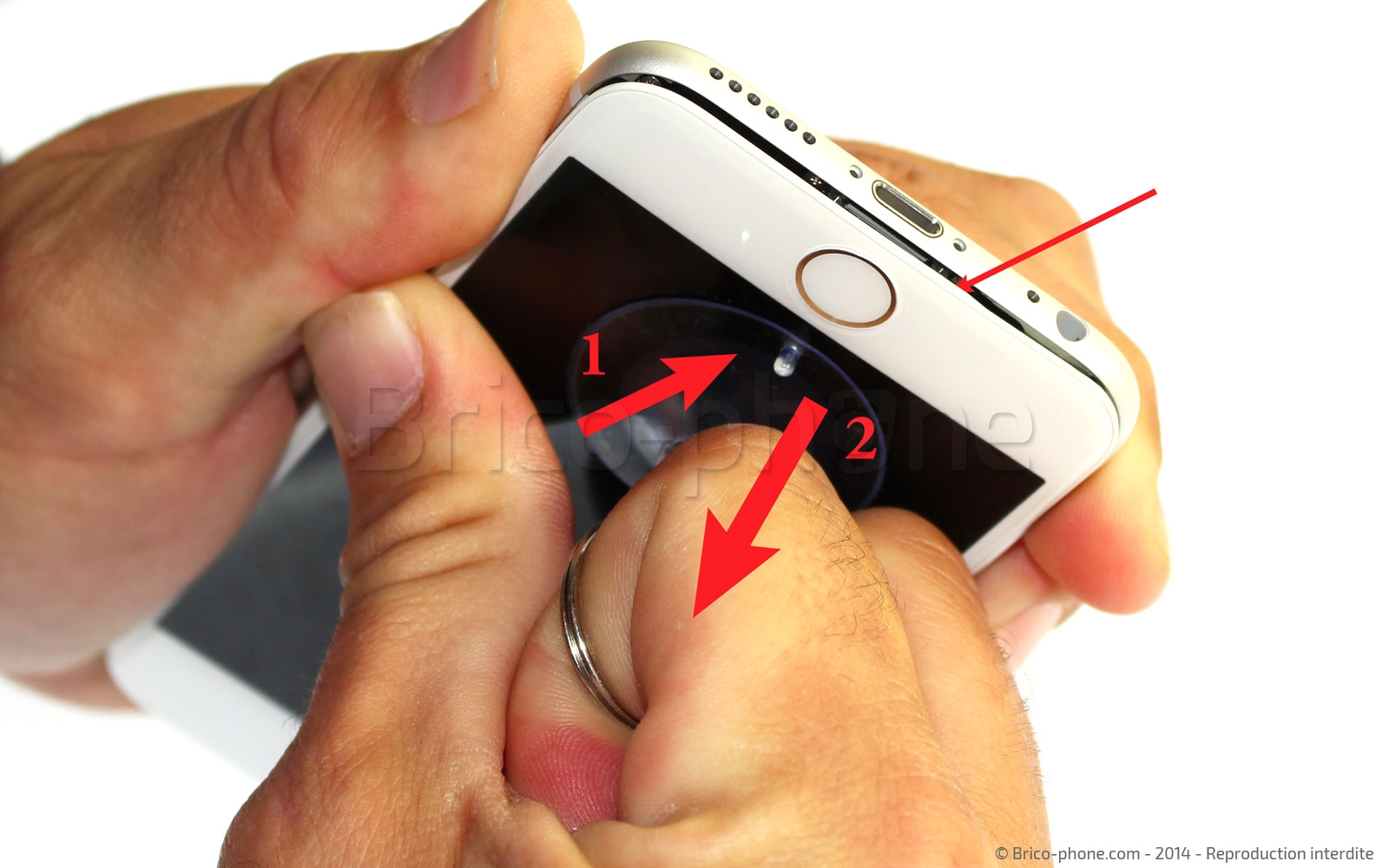

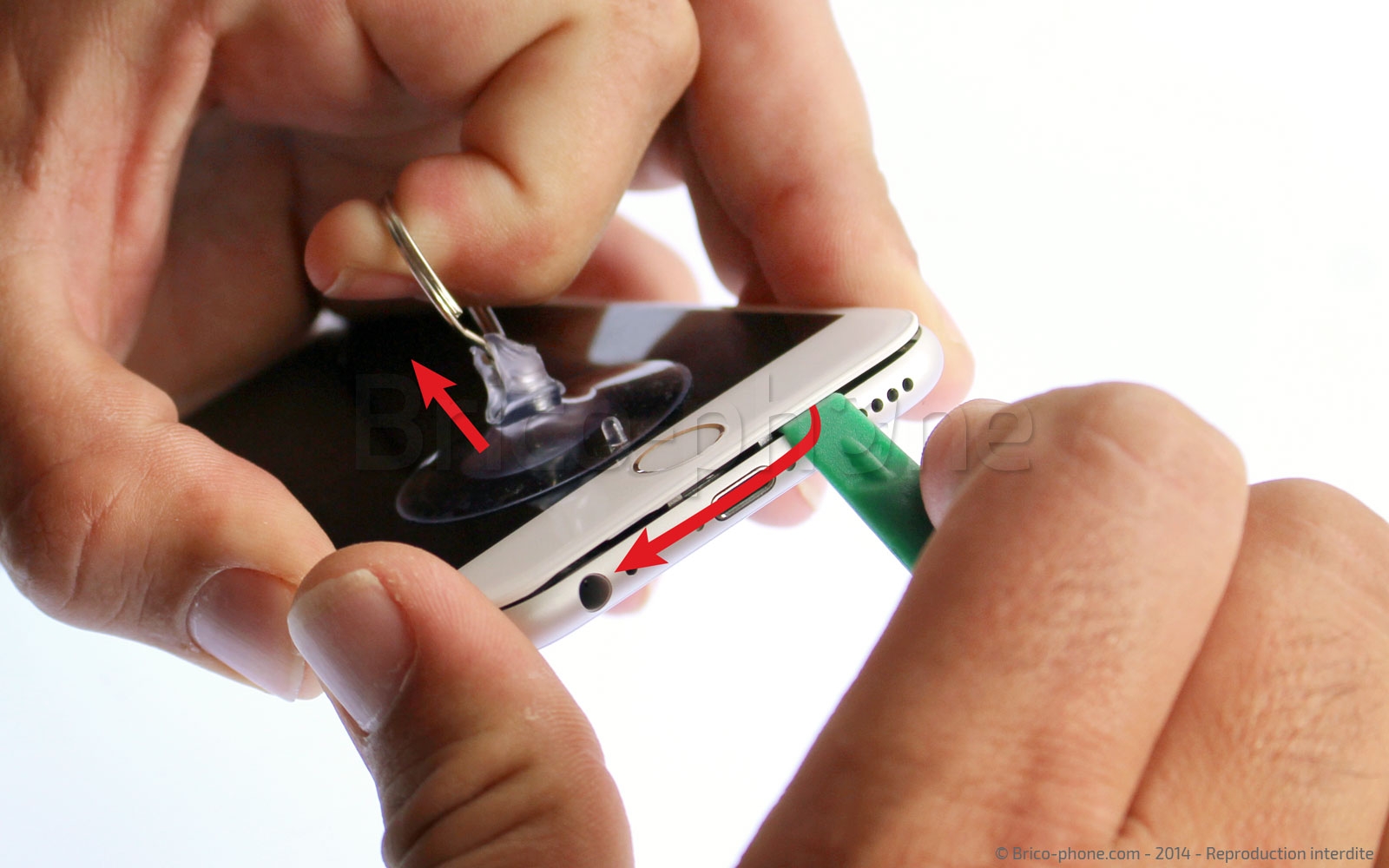

Placez la ventouse au bas de l'écran juste au dessus du bouton Home.

Tirez ensuite vers le haut pour produire un interstice entre l'écran et la coque de l'iPhone. Une fois ce petit jour créé, insérez le petit levier puis déboîter l'écran sur tout le bas du téléphone.
Outils du kit utilisés
Outils du kit utilisés

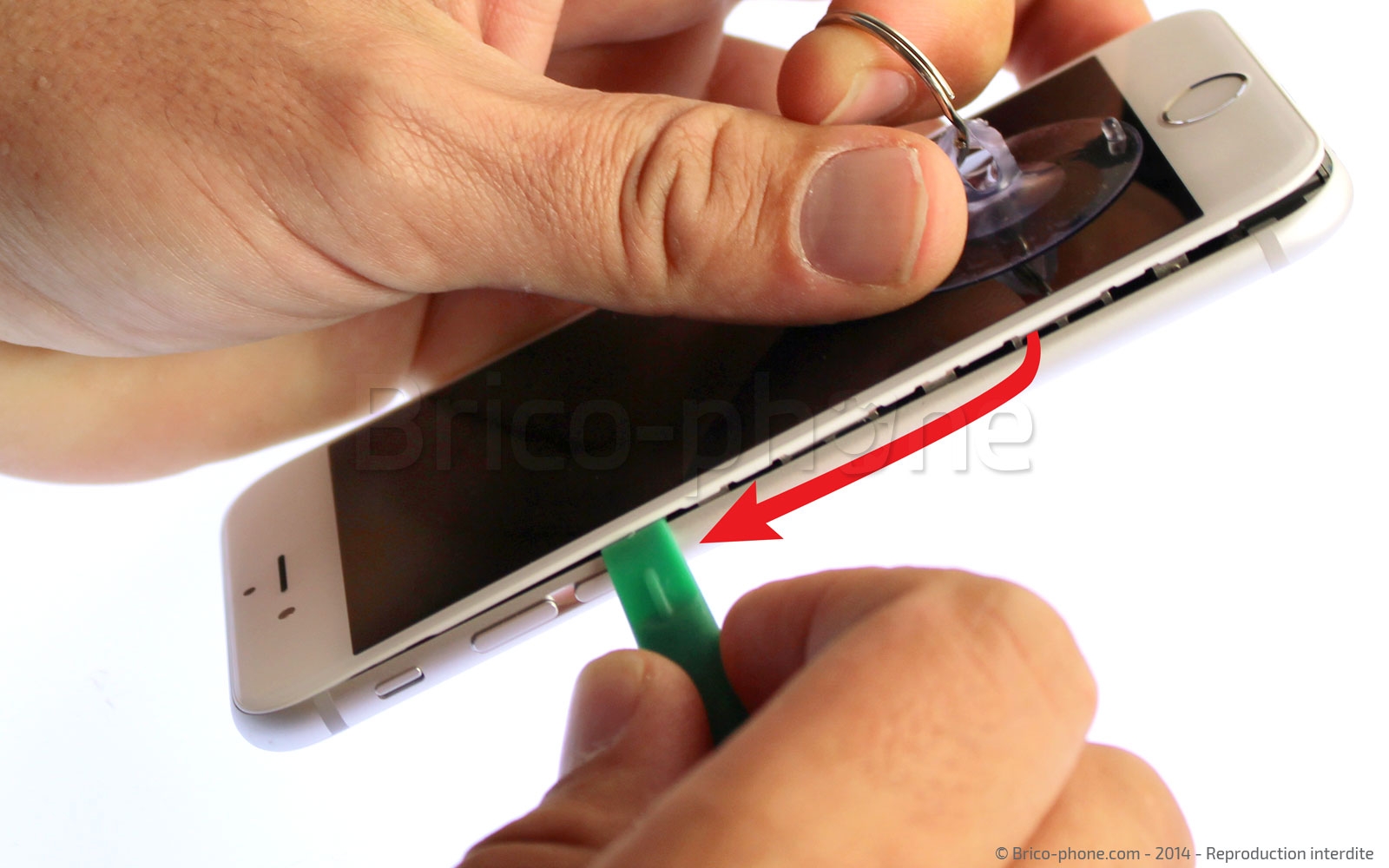

Etape 3 : Déclipser maintenant les côtés de l'écran

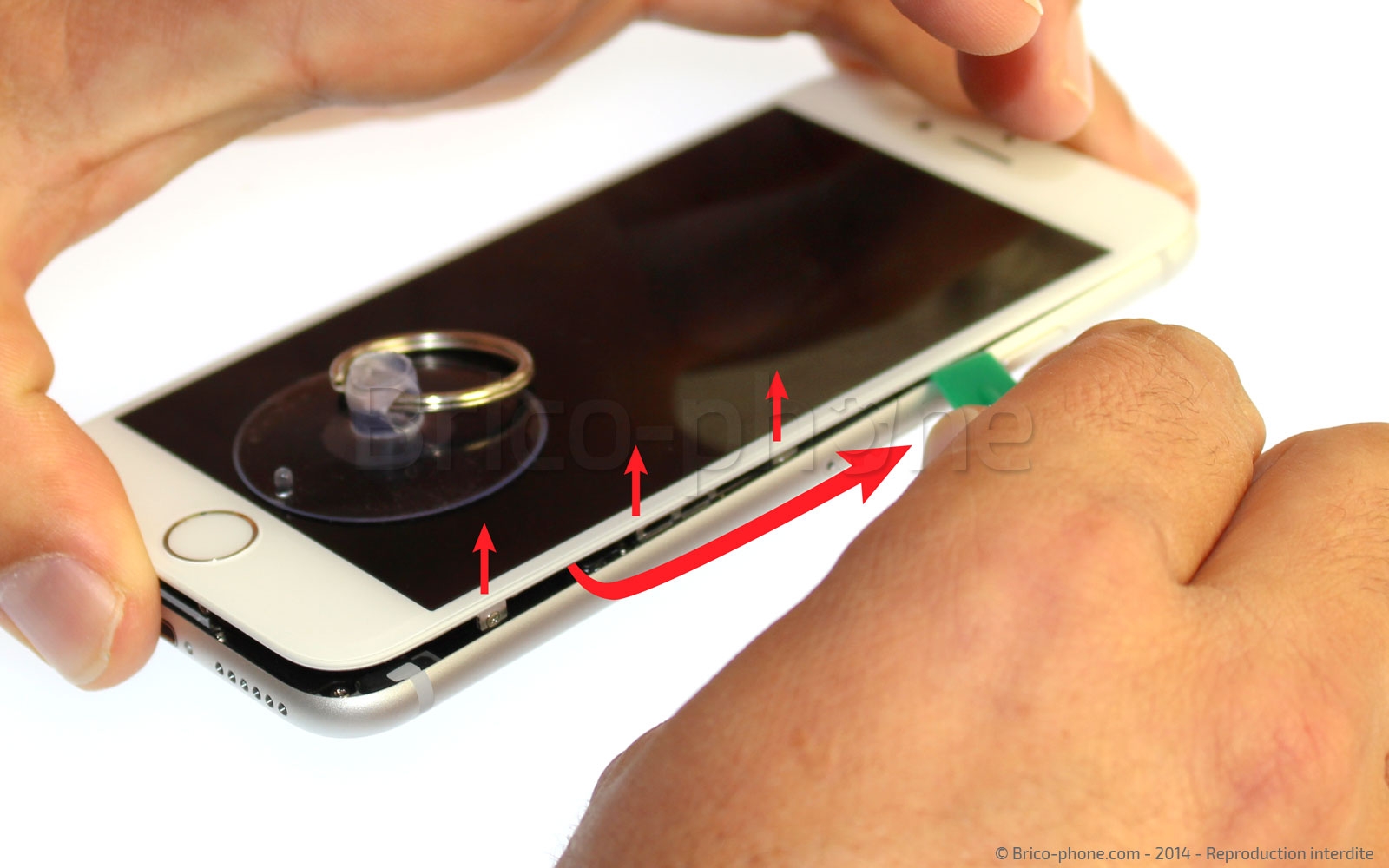

Continuer ensuite, toujours avec la spatule, le long des côtés de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

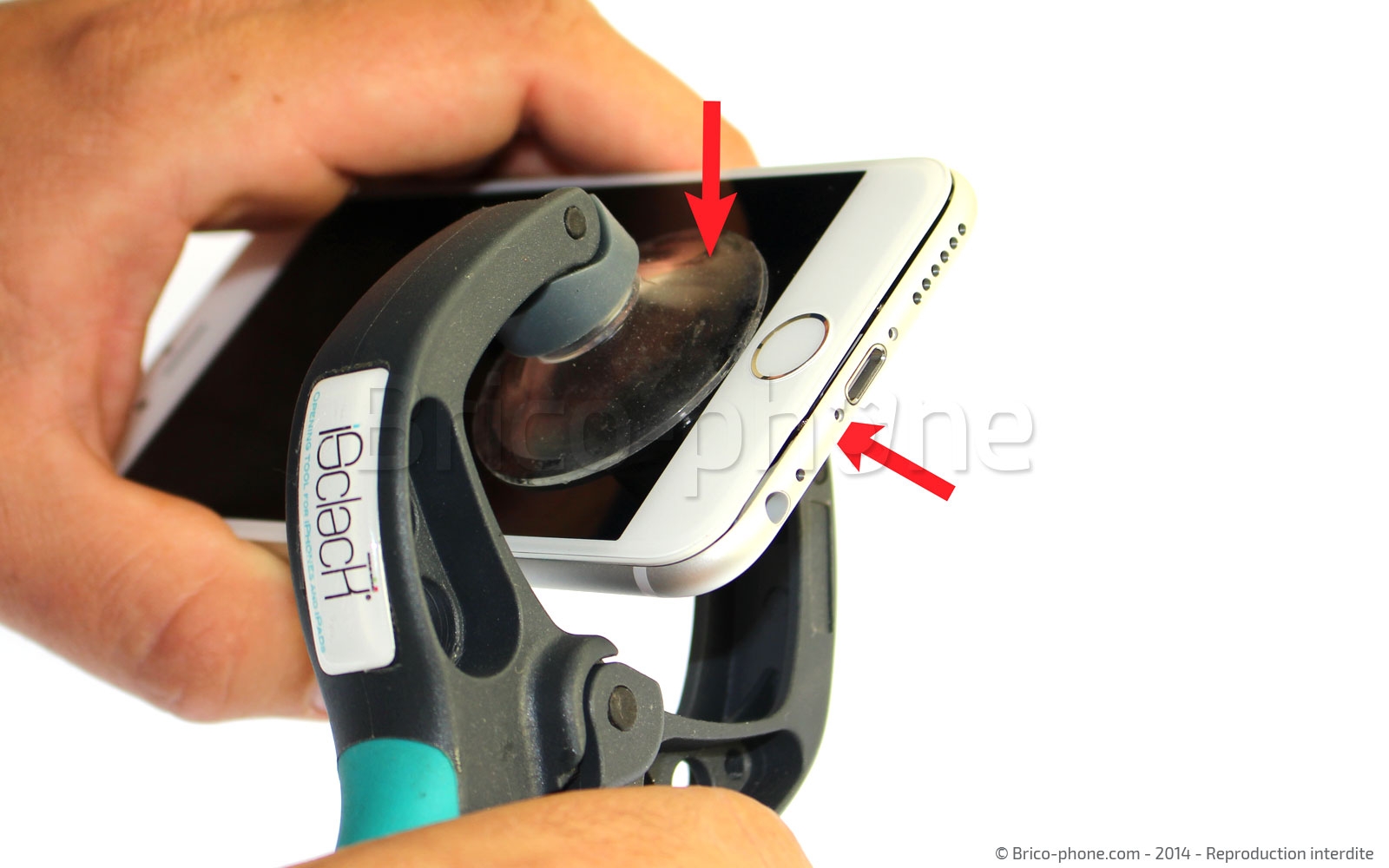

Etape 4 : Déclipser la vitre du châssis avec l'iSclack

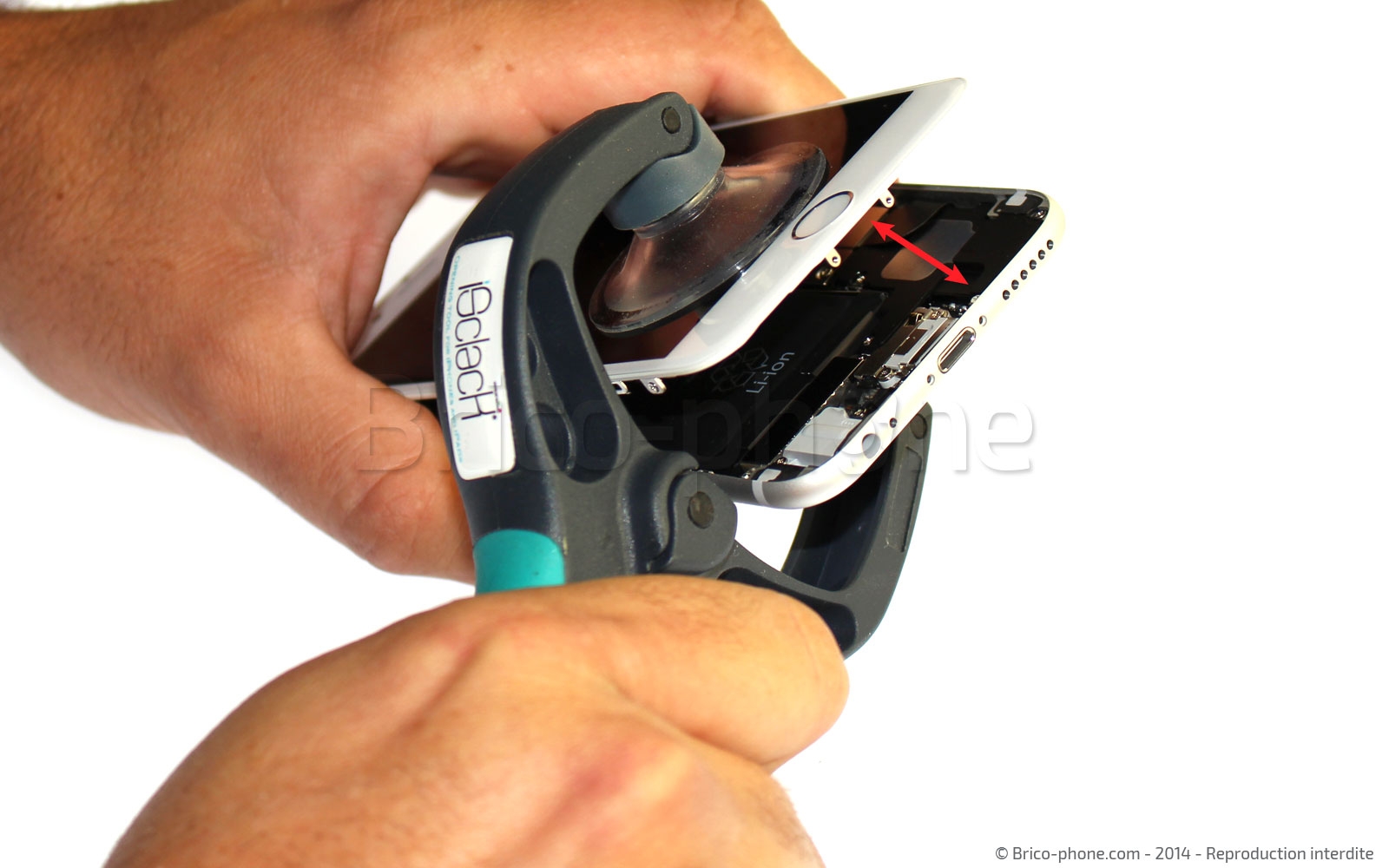

Positionner l'outil iSclack de manière à ce que les deux ventouses soient vers le bas du téléphone légèrement au dessus du bouton Home.

En pressant ensuite la pince, vous devriez pouvoir désolidariser en une seule fois le bloc écran et le châssis, avec l'assurance également que l'ouverture ne sera pas trop grande pour ne pas endommager les nappes de connexion.

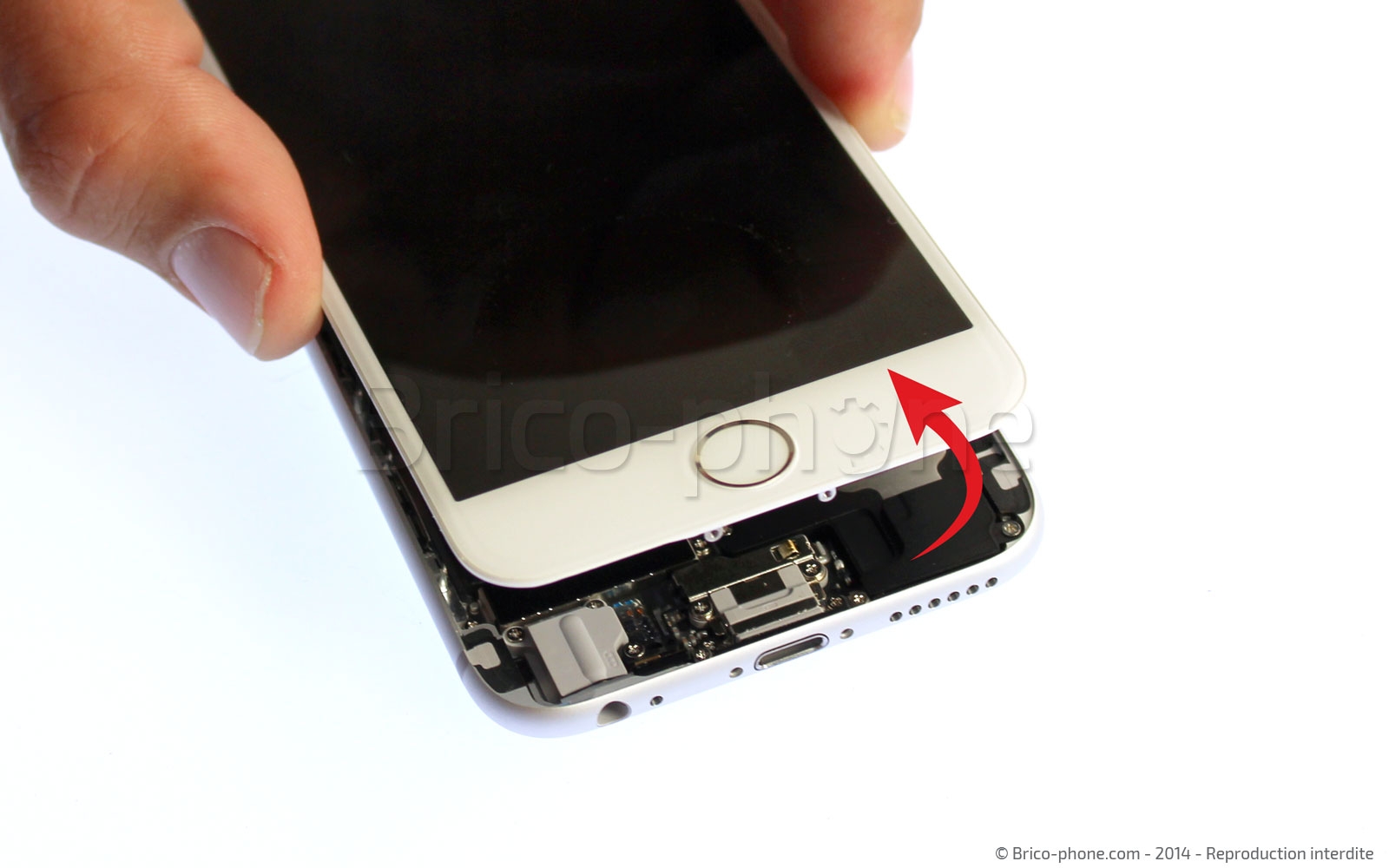

Etape 5 : Détacher le bloc écran

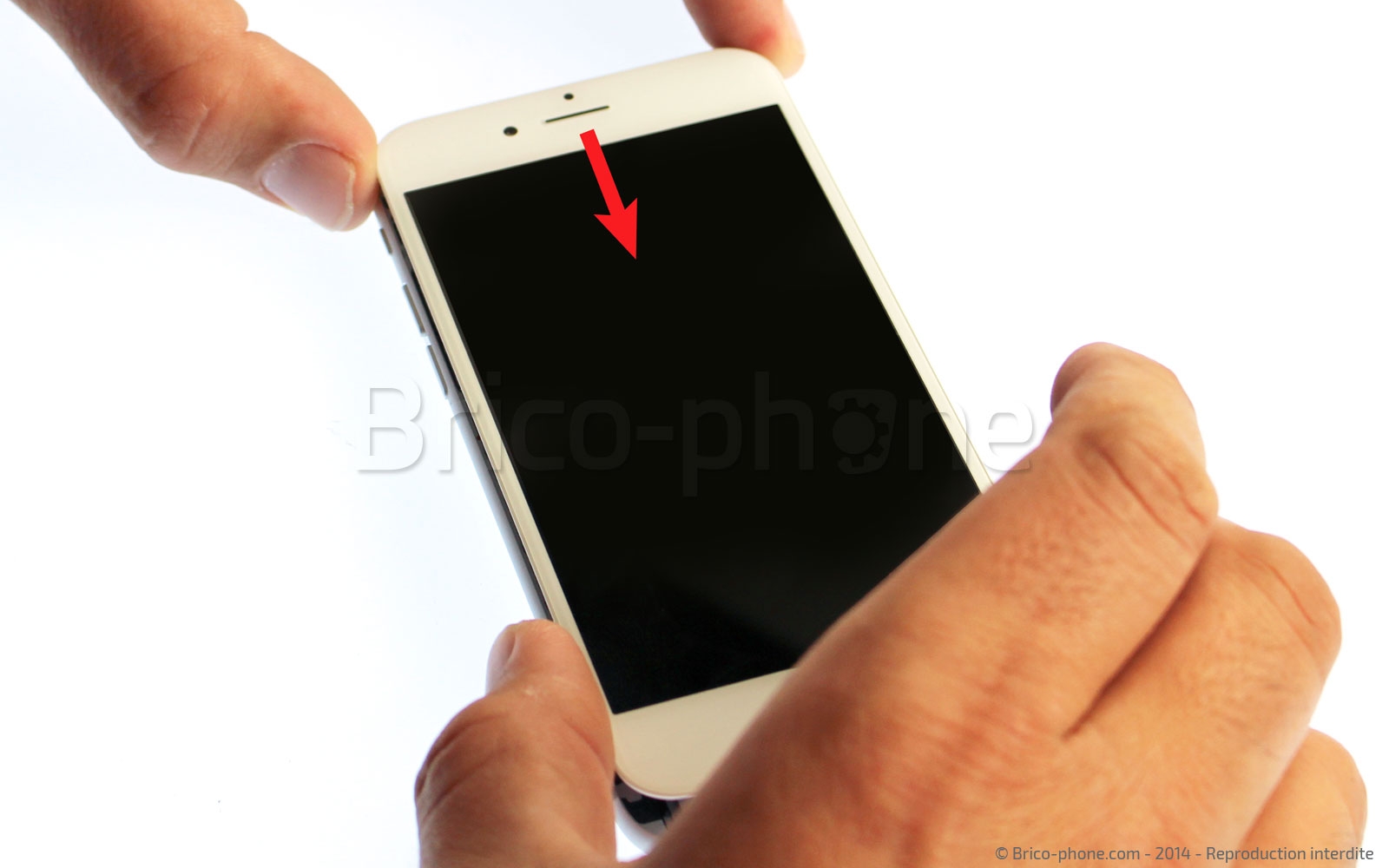

Tirez légèrement sur 1 ou 2 millimètres à peine vers le bas afin de débloquer l'écran totalement.
Etape 6 : Retirer la plaquette métallique qui protègent les nappes

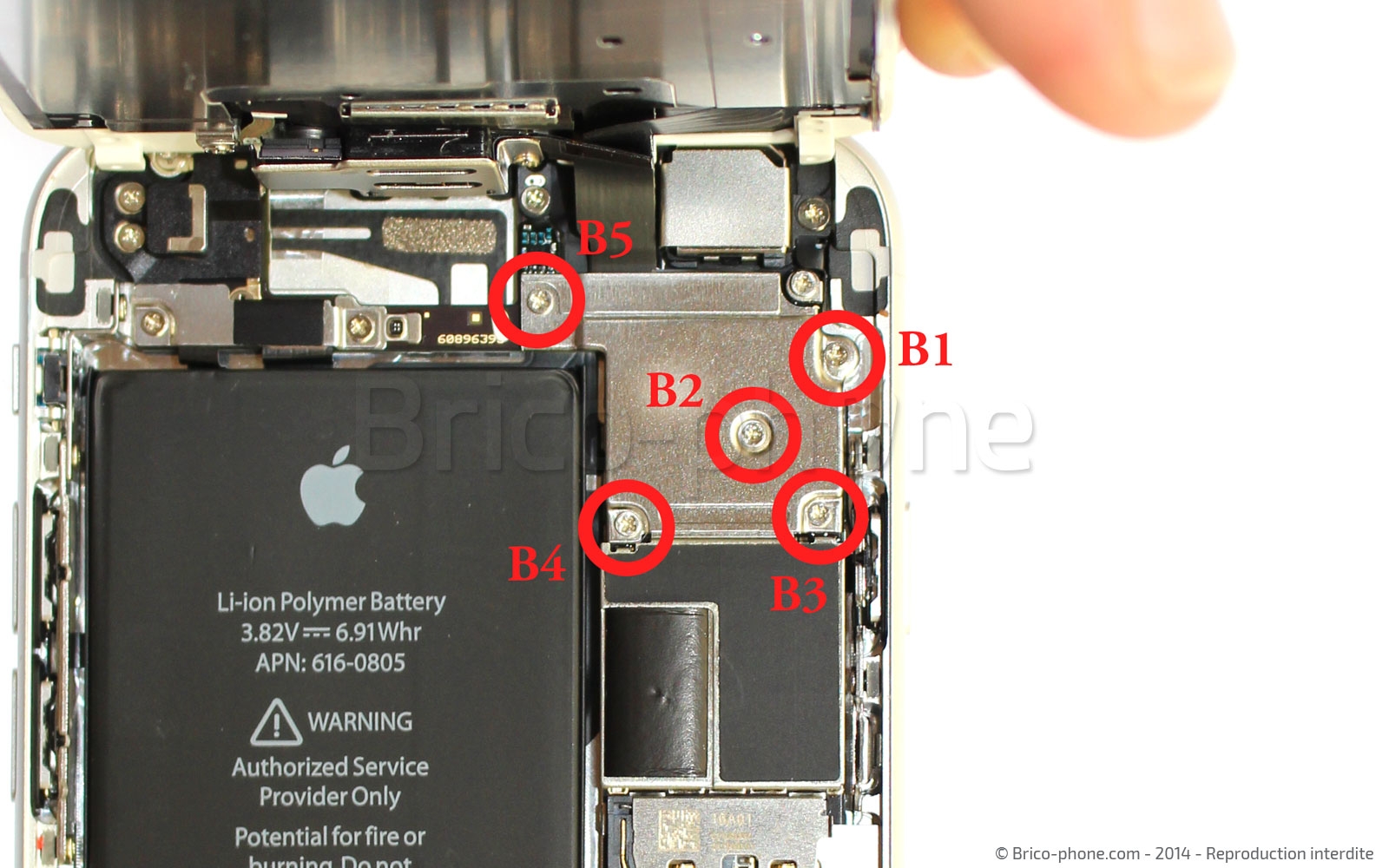

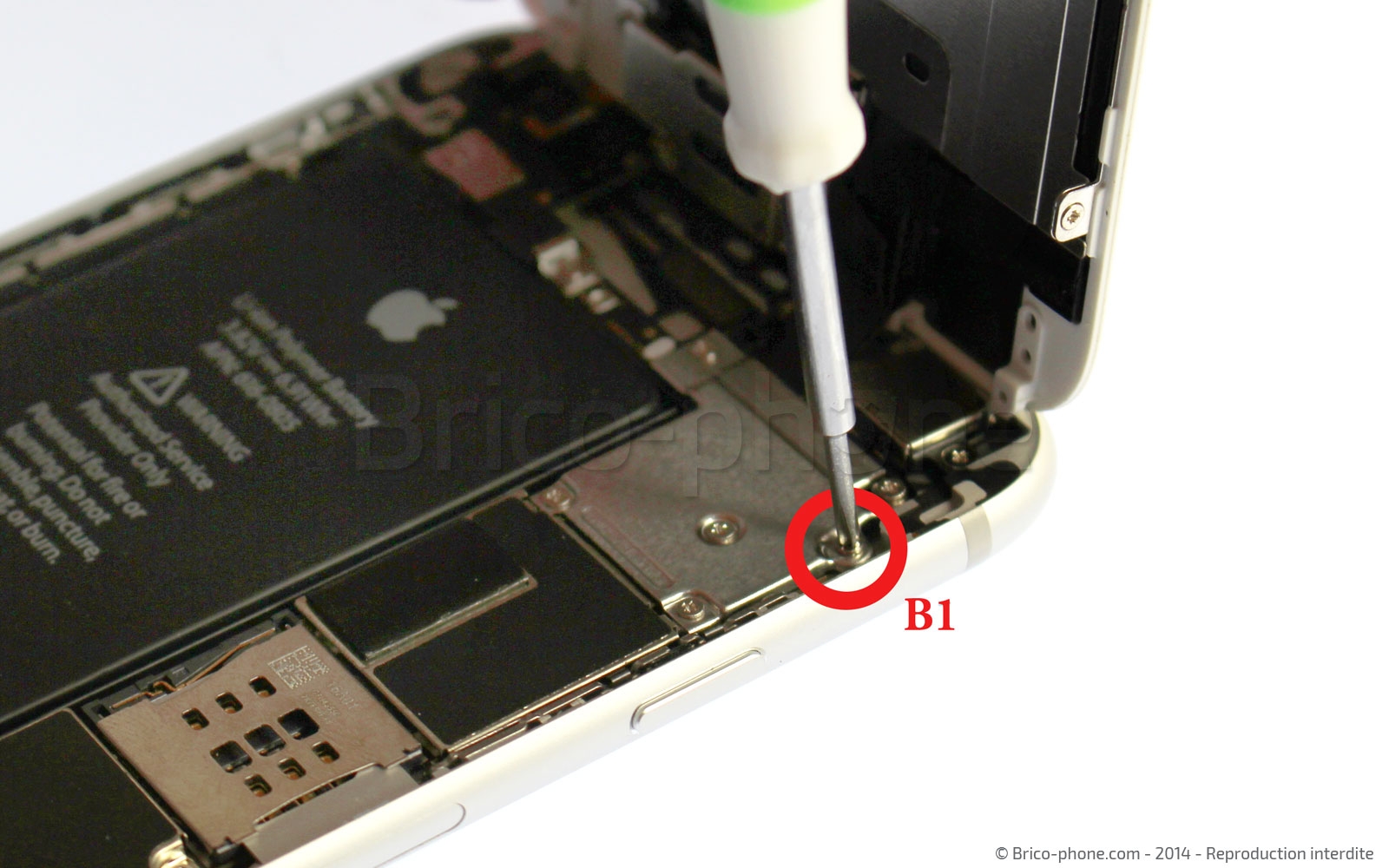

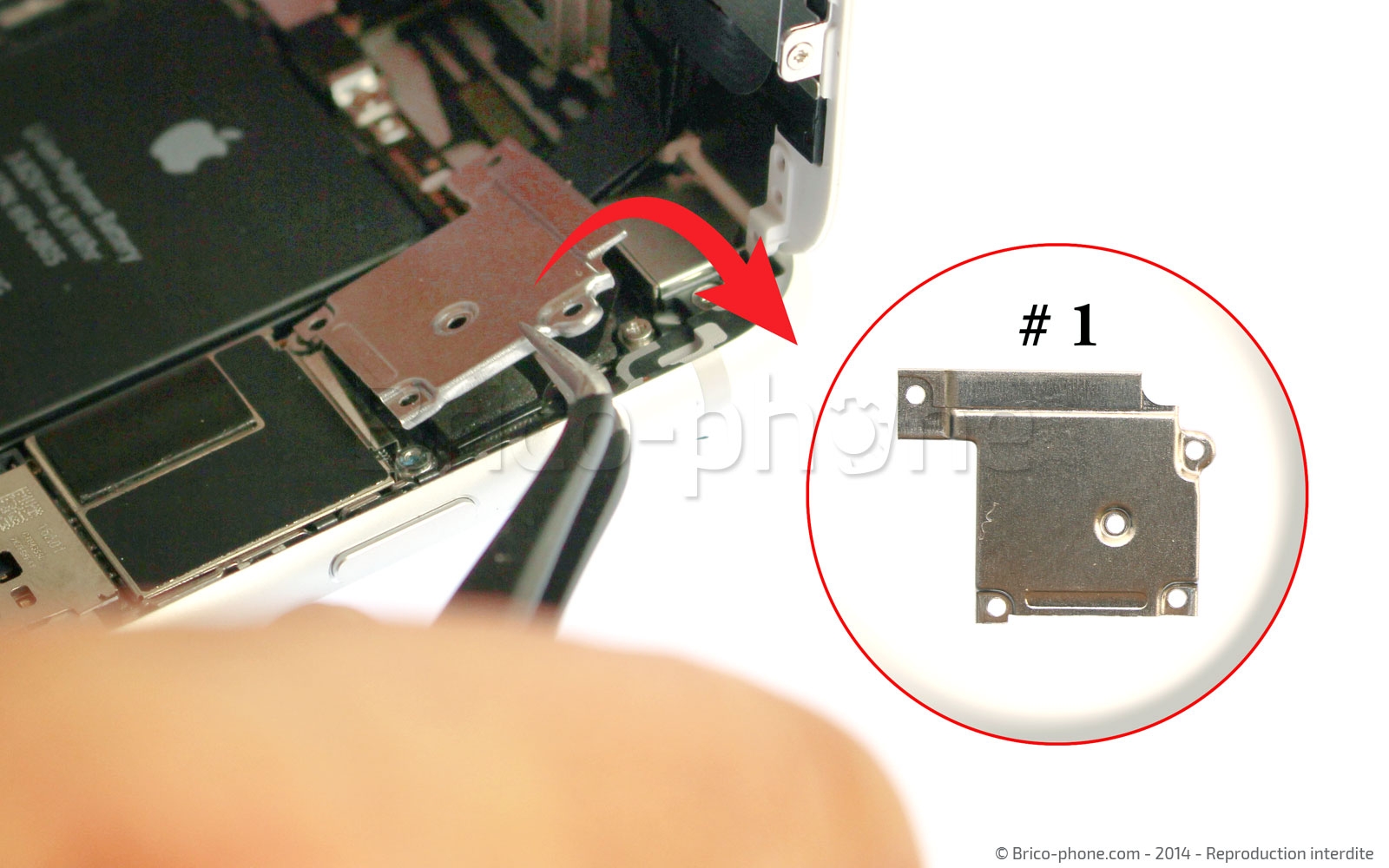

Soulever à environ 90° l'écran puis à l'aide du tournevis cruciforme retirez les vis B1 à B5.

Munissez-vous ensuite de la pincette pour extraire cette petite plaquette métallique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

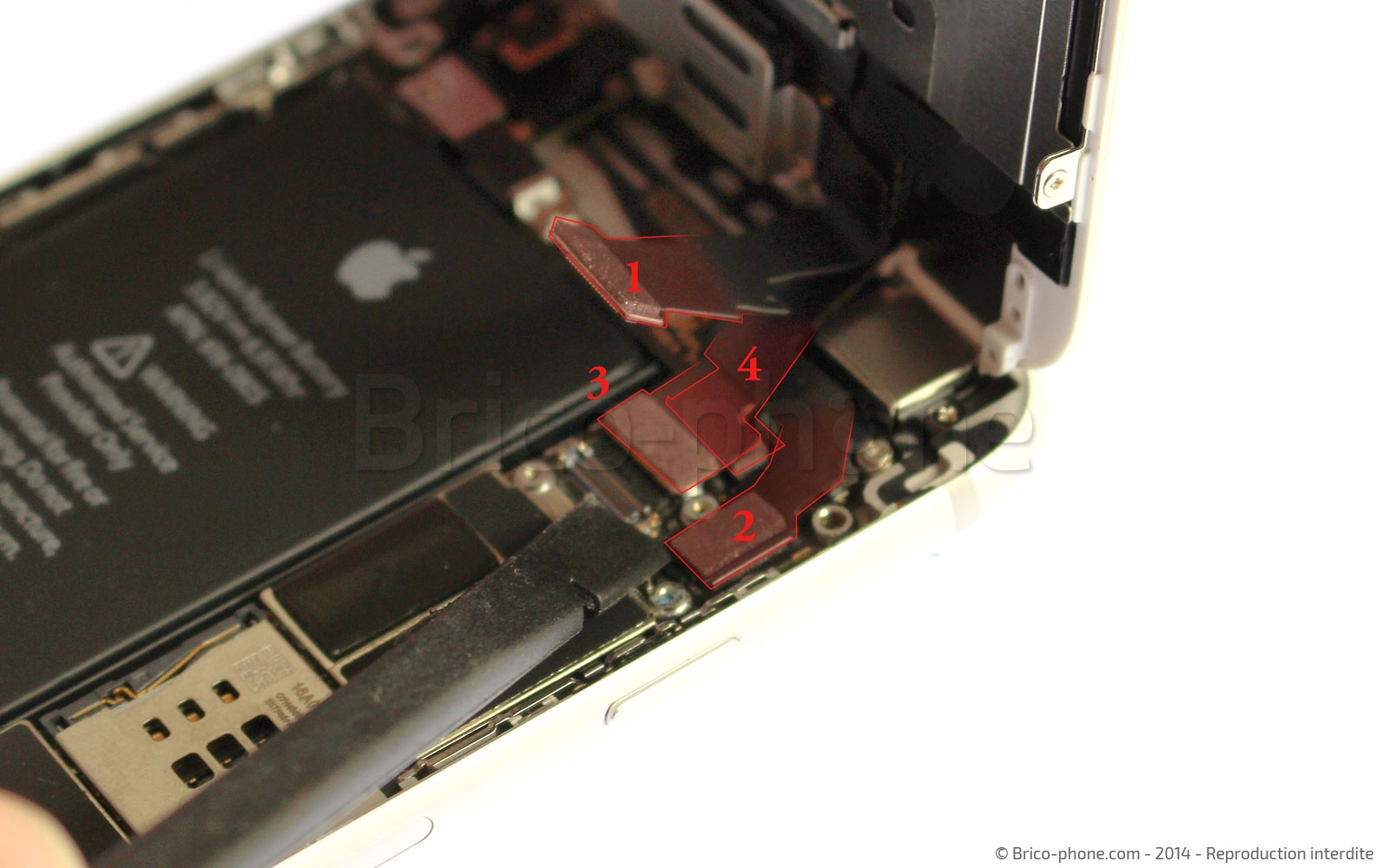

Etape 7 : Déconnecter et retirer l'écran
A l'aide du levier nylon, détachez les différents connecteurs de l'écran.

Commencez par celui de la nappe Facetime (1), puis par ceux des nappes Home (2), LCD (3) puis Tactile (4).

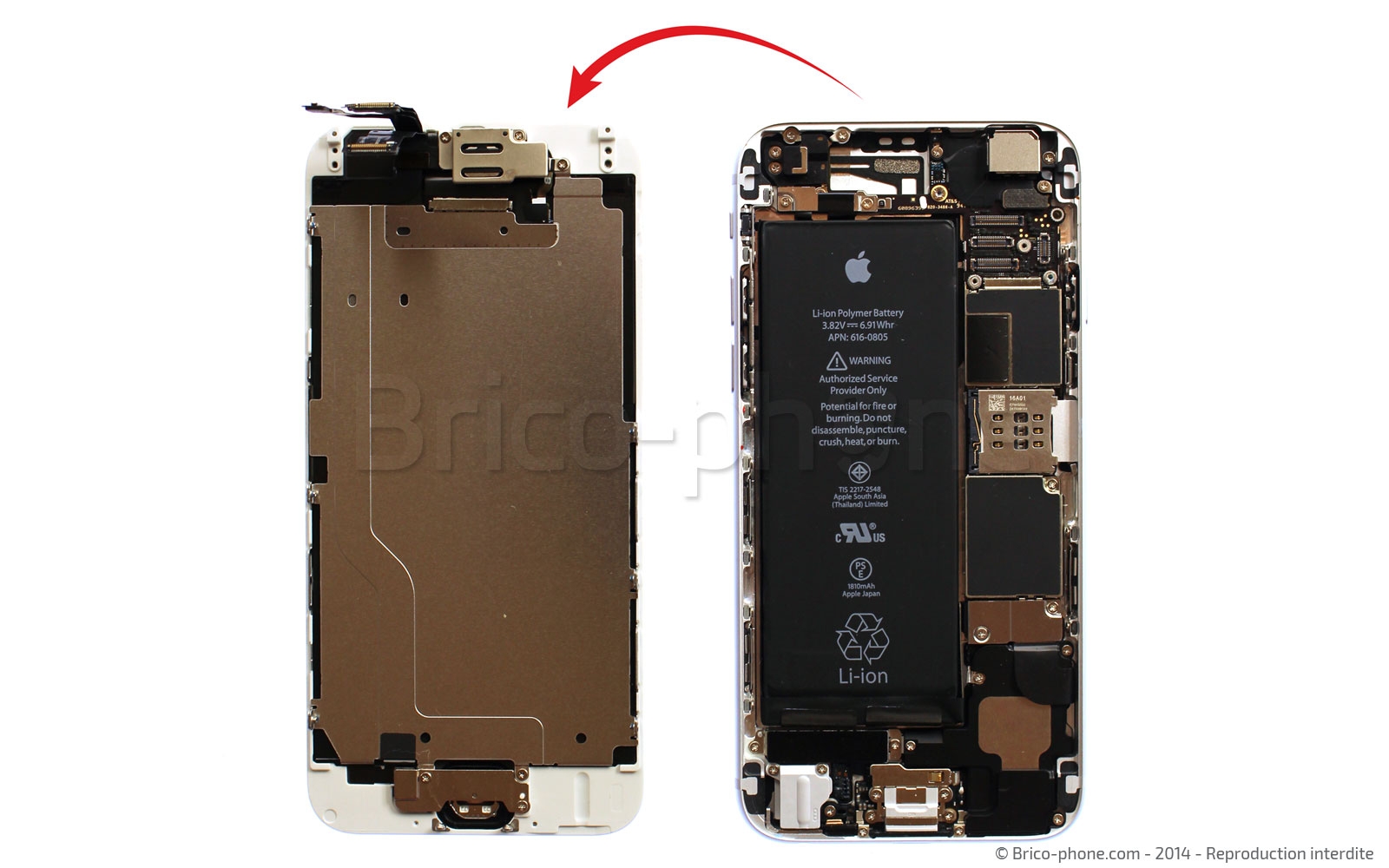

Vous êtes maintenant en mesure de libérer totalement le bloc écran.
Outils du kit utilisés
Outils du kit utilisés

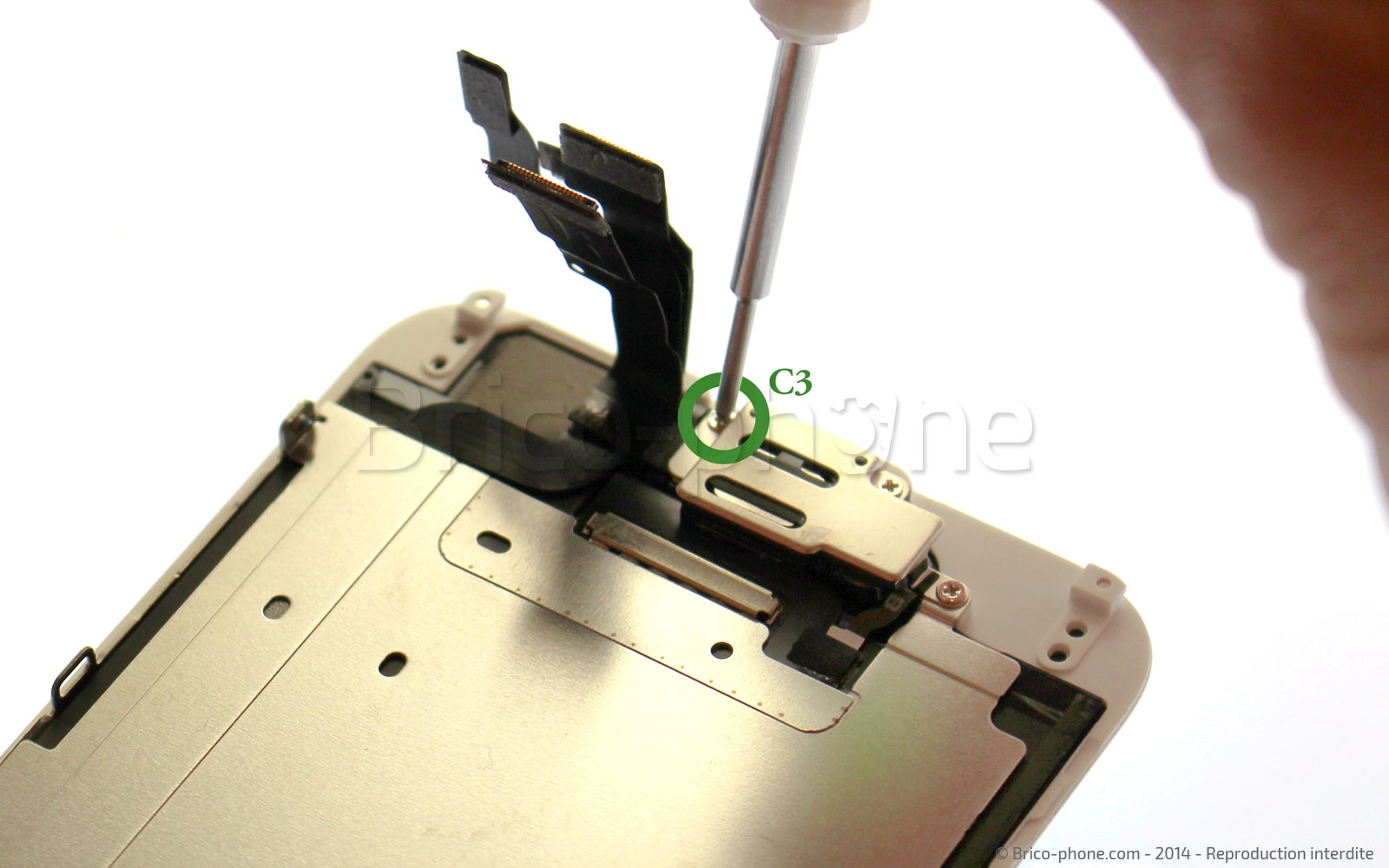

Etape 8 : Retirer le support métallique du haut parleur

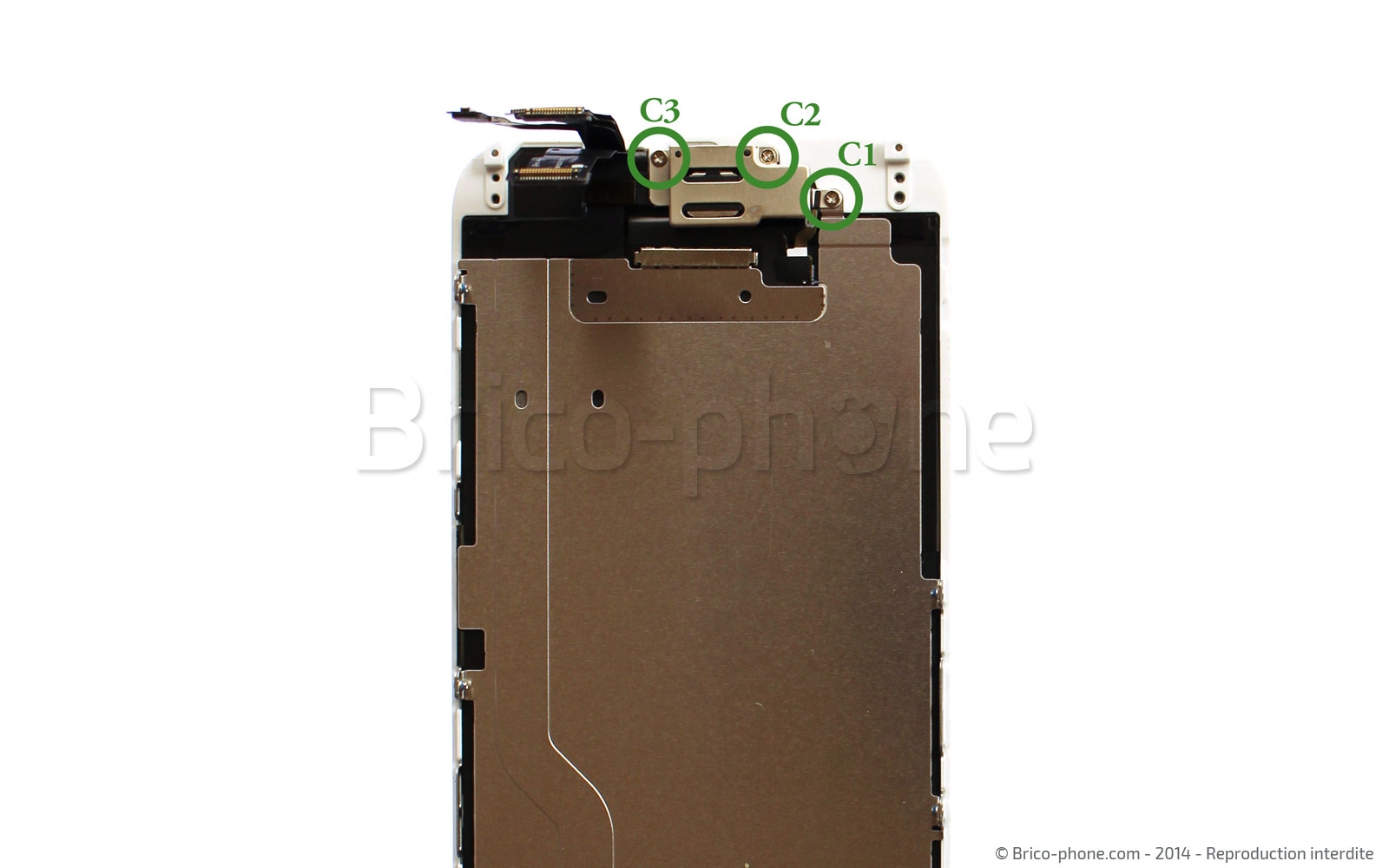

Utilisez le tournevis cruciforma afin d'enlever les vis C1 à C3.

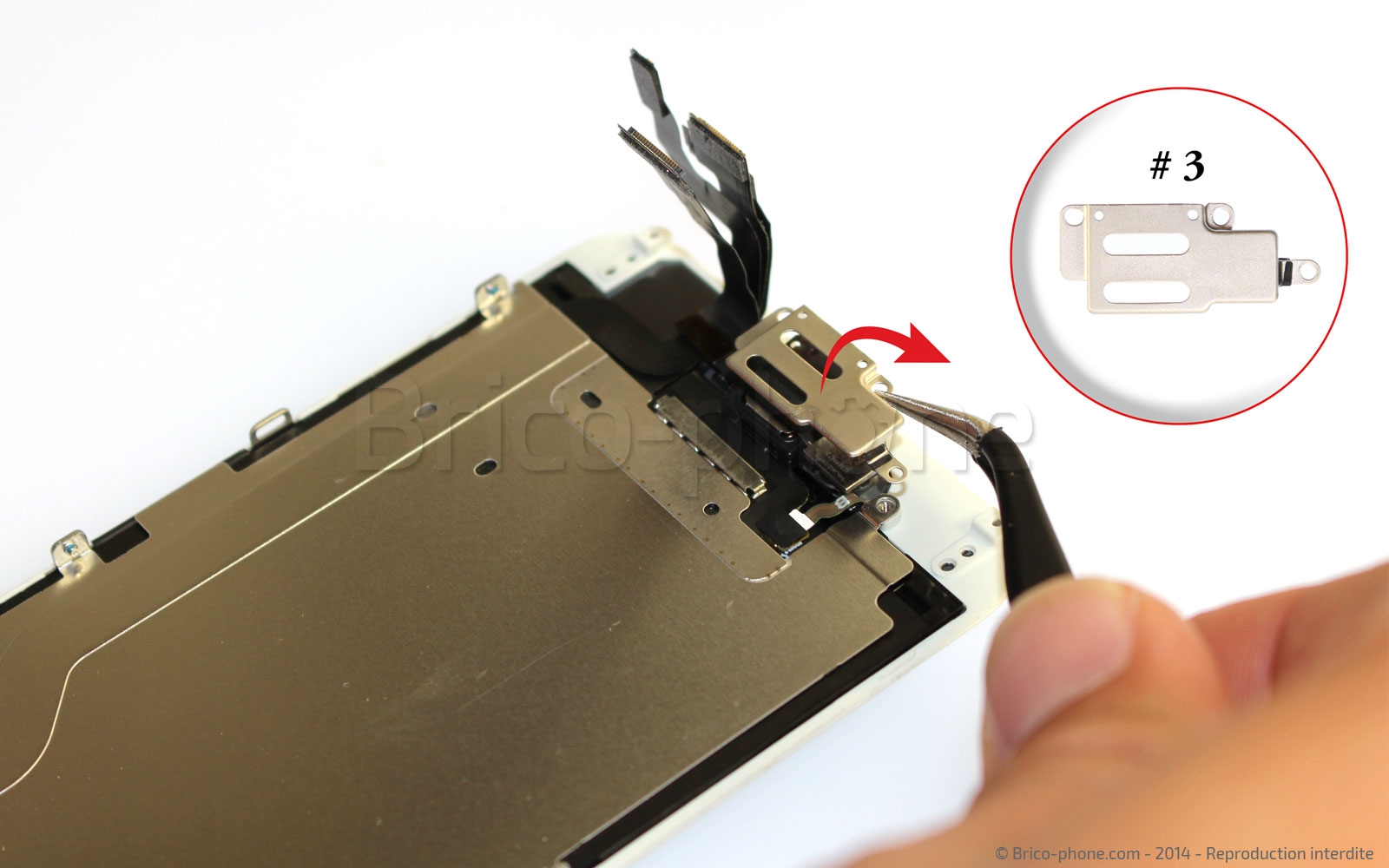

Une fois ces vis retirées, vous pouvez soulever la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

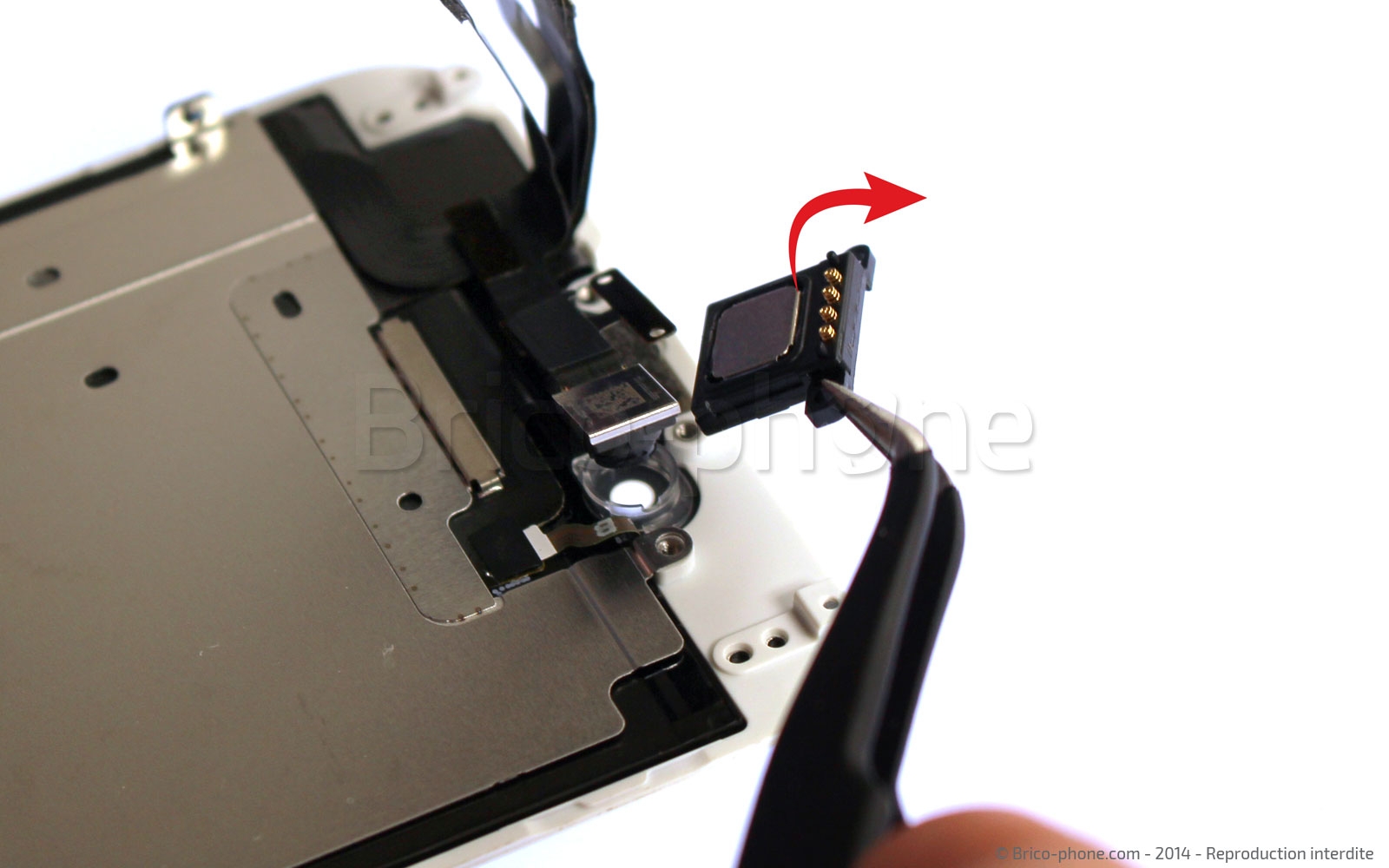

Etape 9 : Extraire le haut-parleur interne (buzzer)

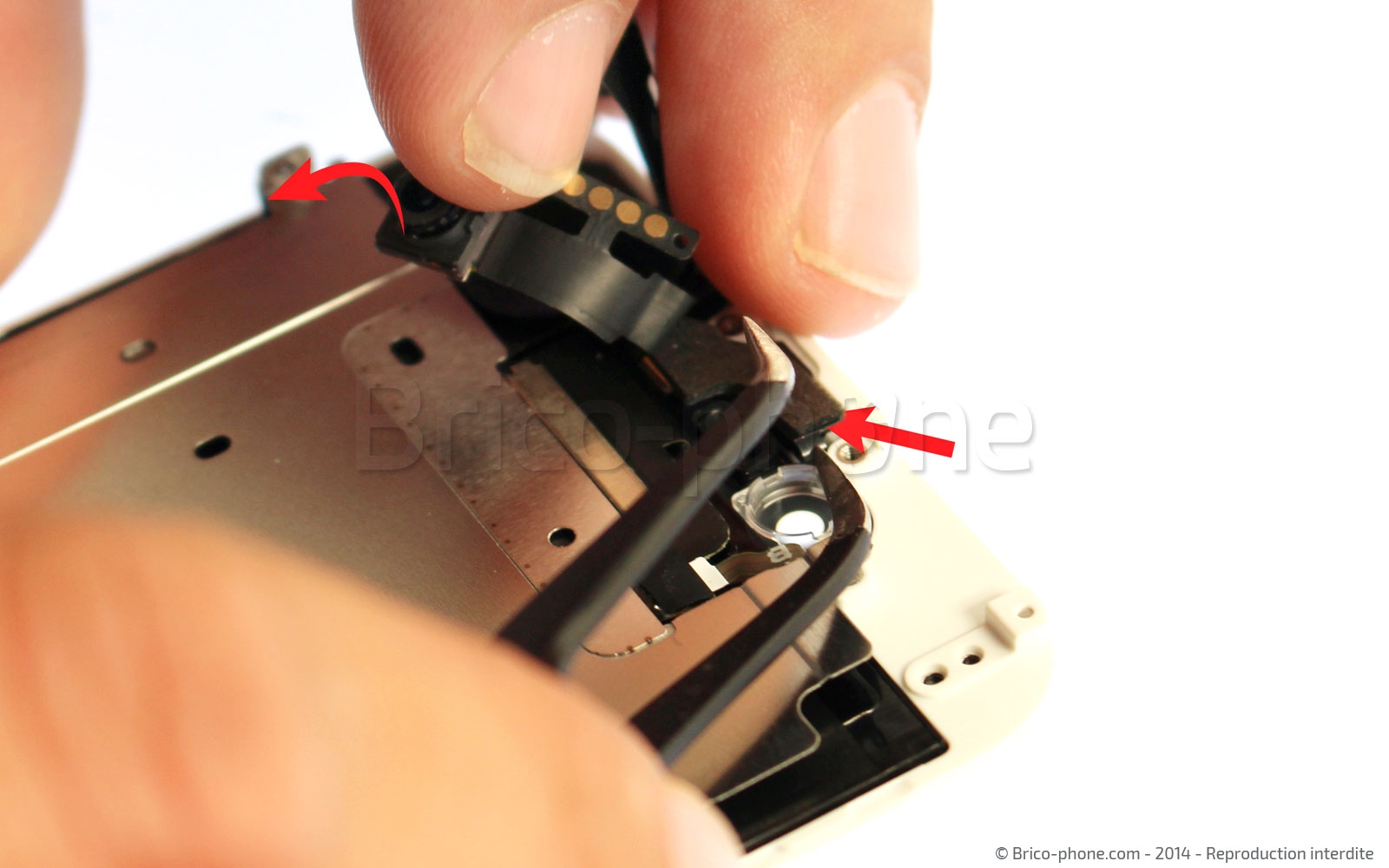

Délogez la caméra avant et la partie de sa nappe qui recouvre le haut-parleur. Saisissez ensuite la pincette et soulevez délicatement le petit haut-parleur (écouteur oreille).
Outils du kit utilisés
Outils du kit utilisés

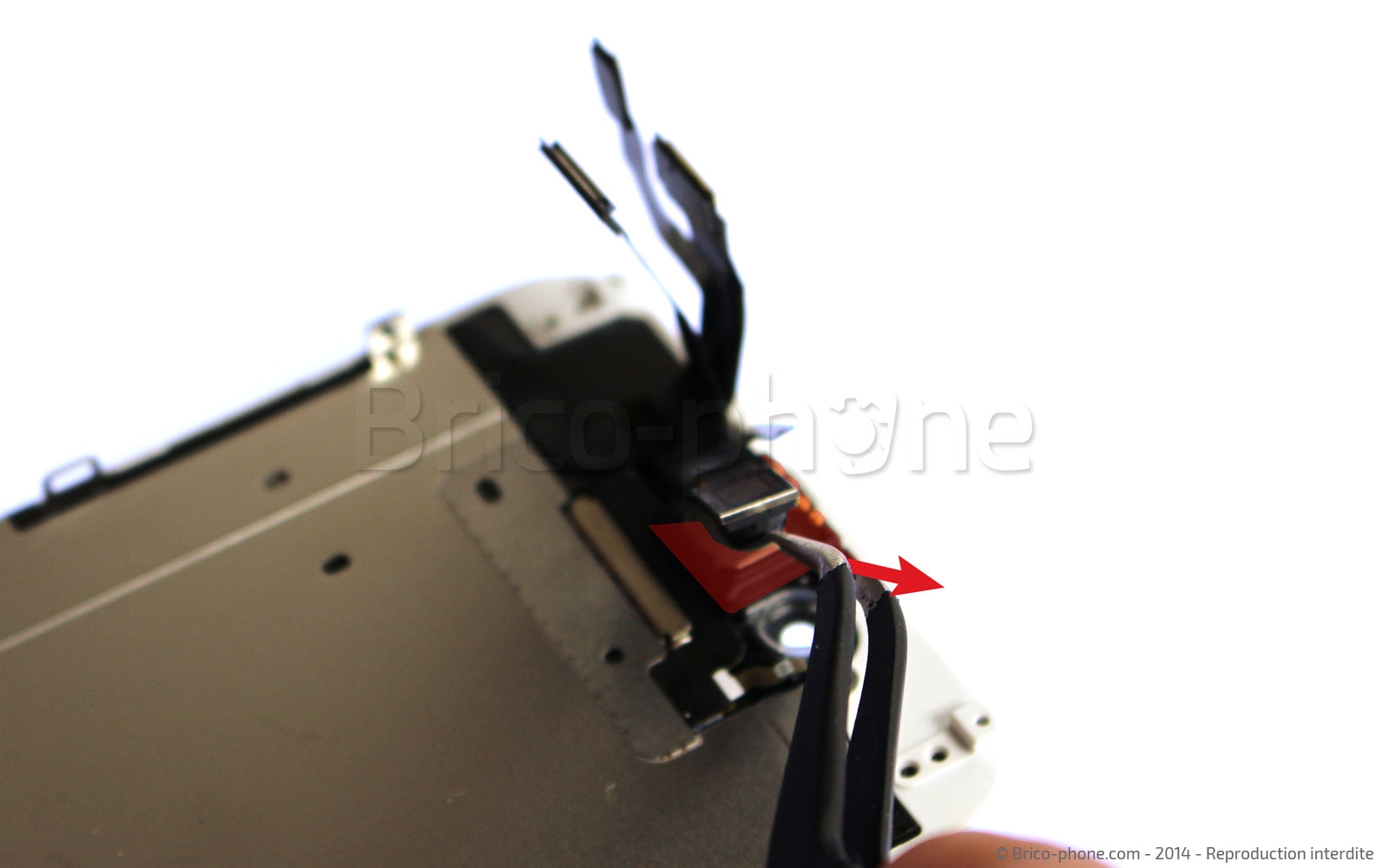

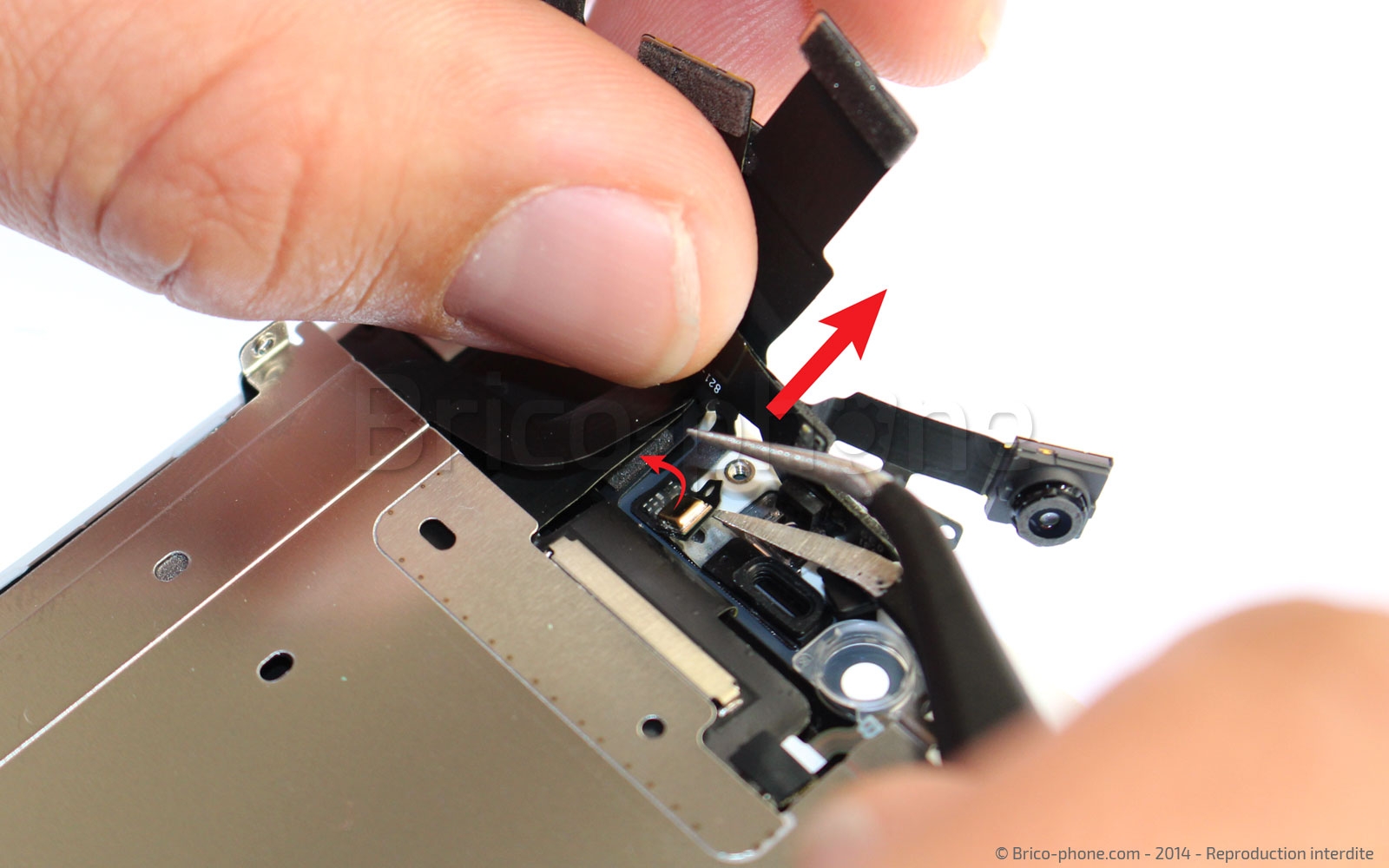

Etape 10 : Retirer la nappe de la caméra avant Facetime

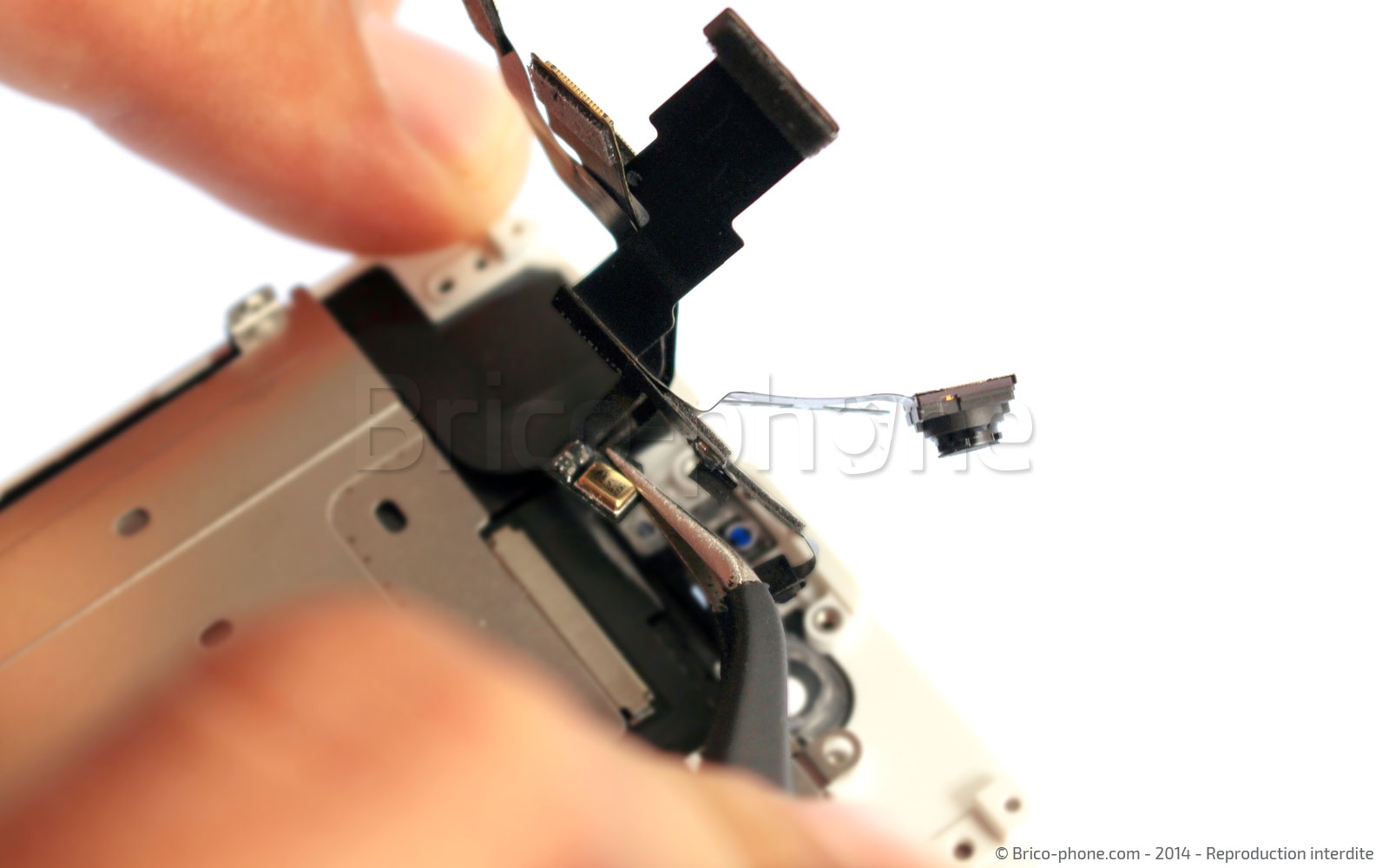

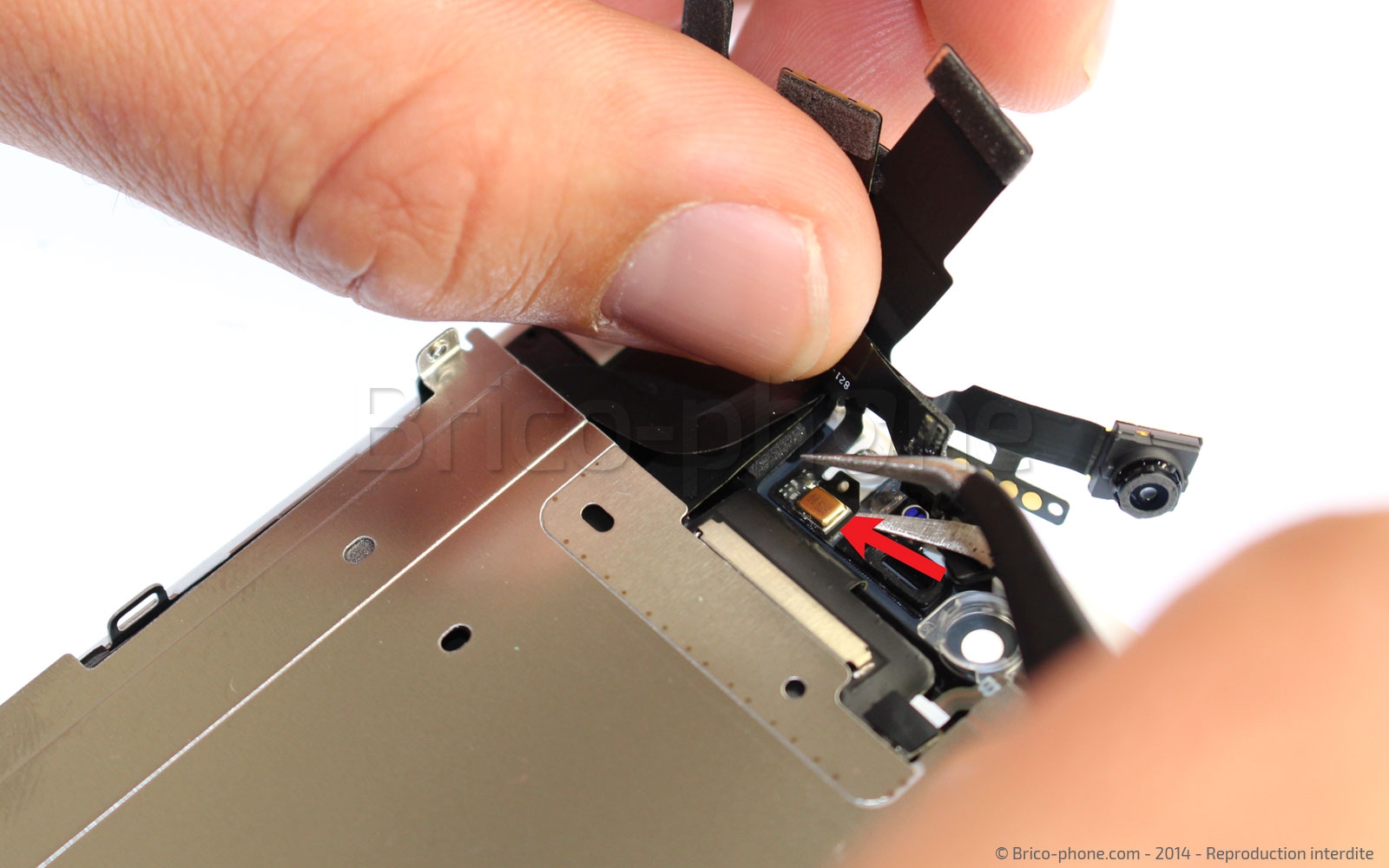

Maintenez la nappe au niveau de la caméra puis décollez la doucement au niveau du filtre obscurateur.

Décollez à présent la nappe au niveau du micro d'ambiance.

Vous pouvez désormais décoller complètement la nappe.
Outils du kit utilisés
Outils du kit utilisés

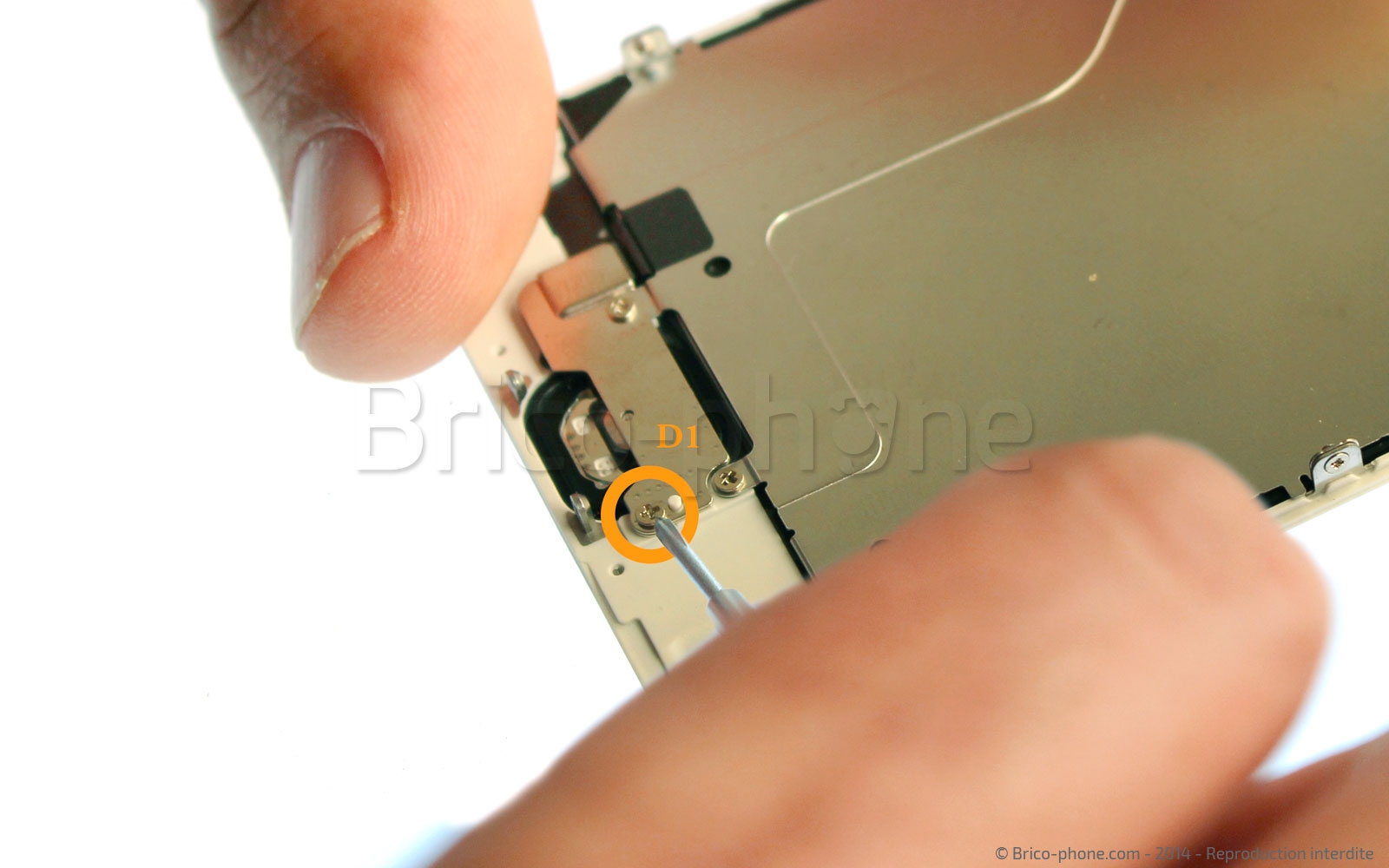

Etape 11 : Ôter la plaquette métallique du bouton Home

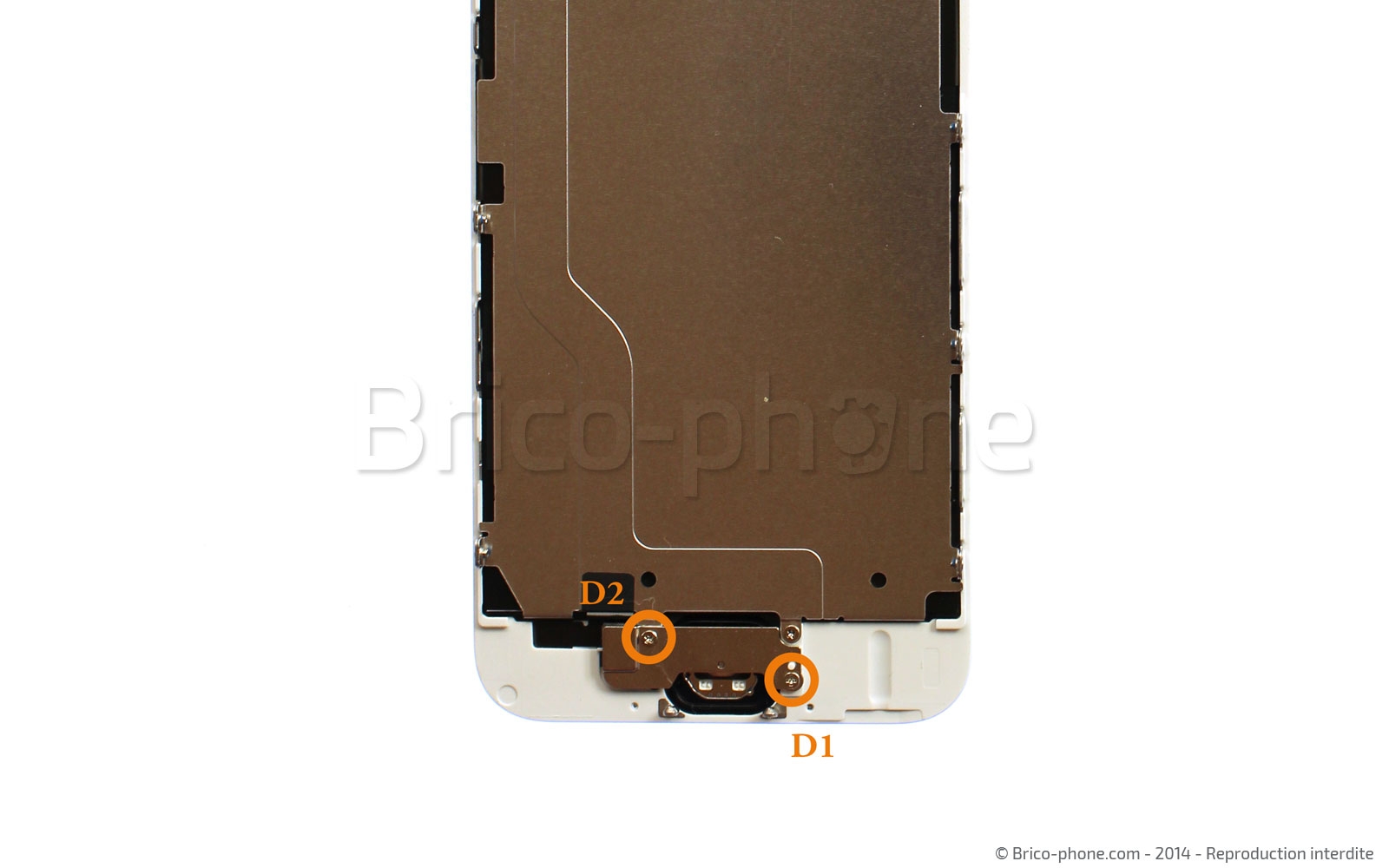

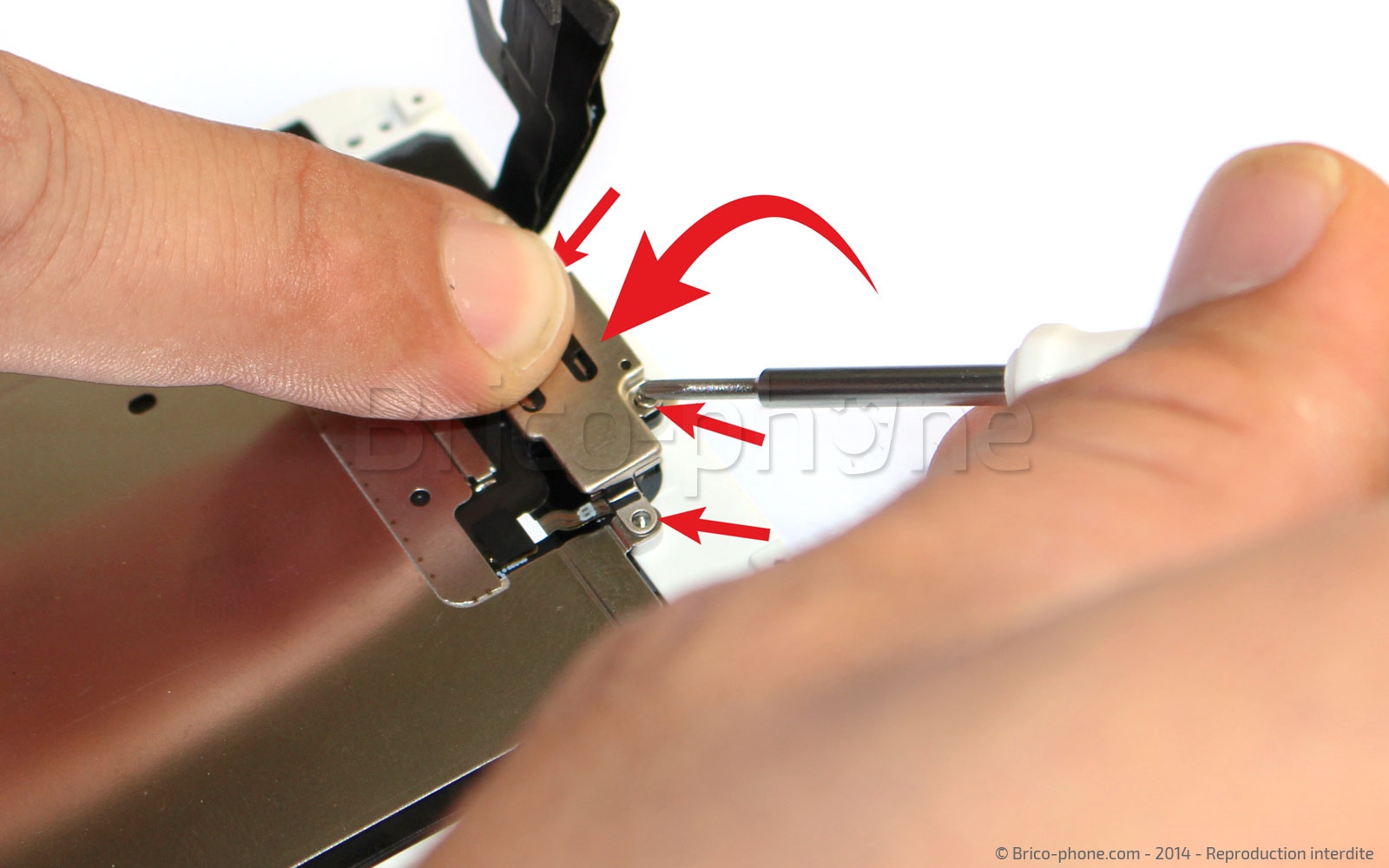

Dévissez les vis notées D1 et D2 avec le tournevis cruciforme.

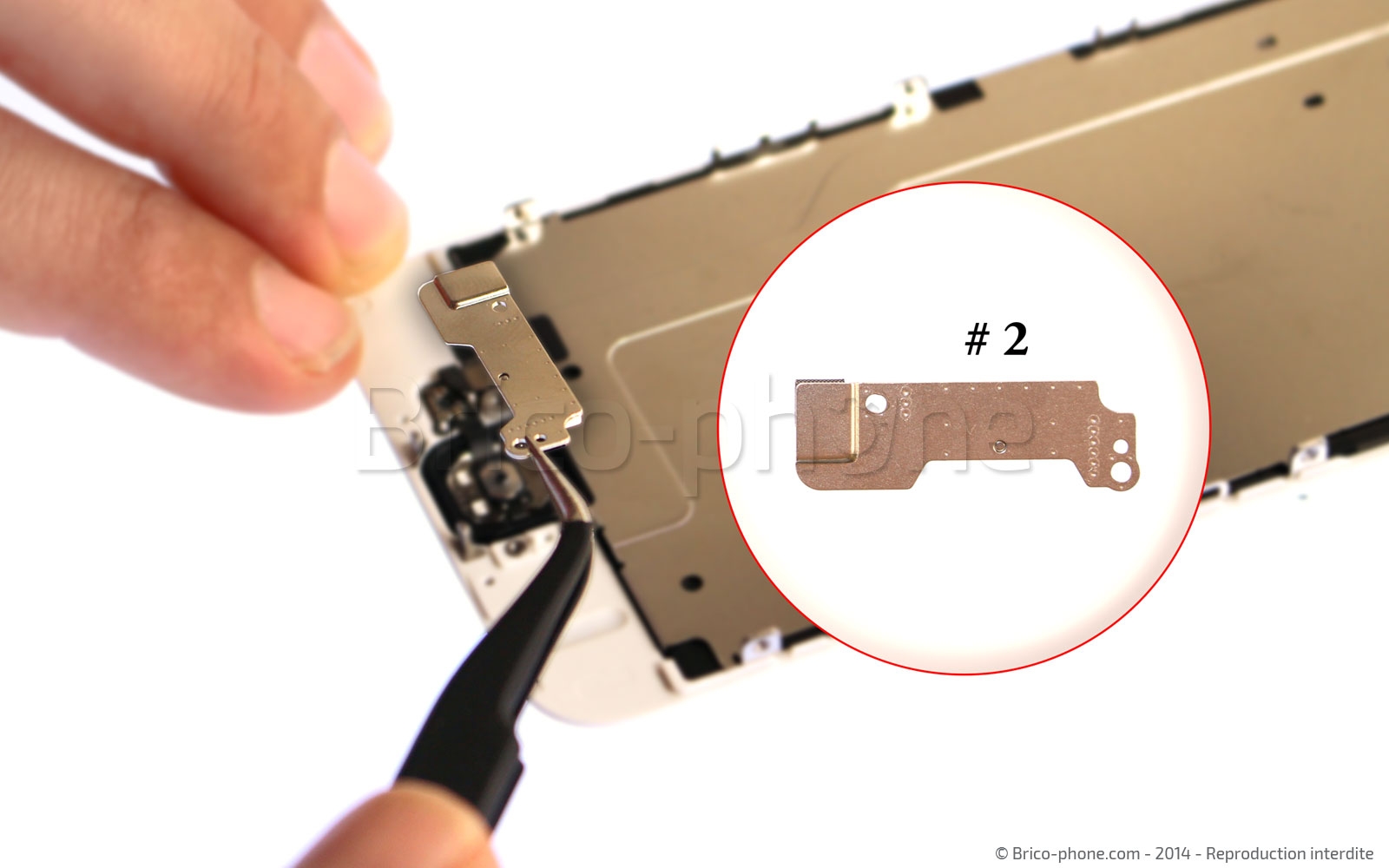

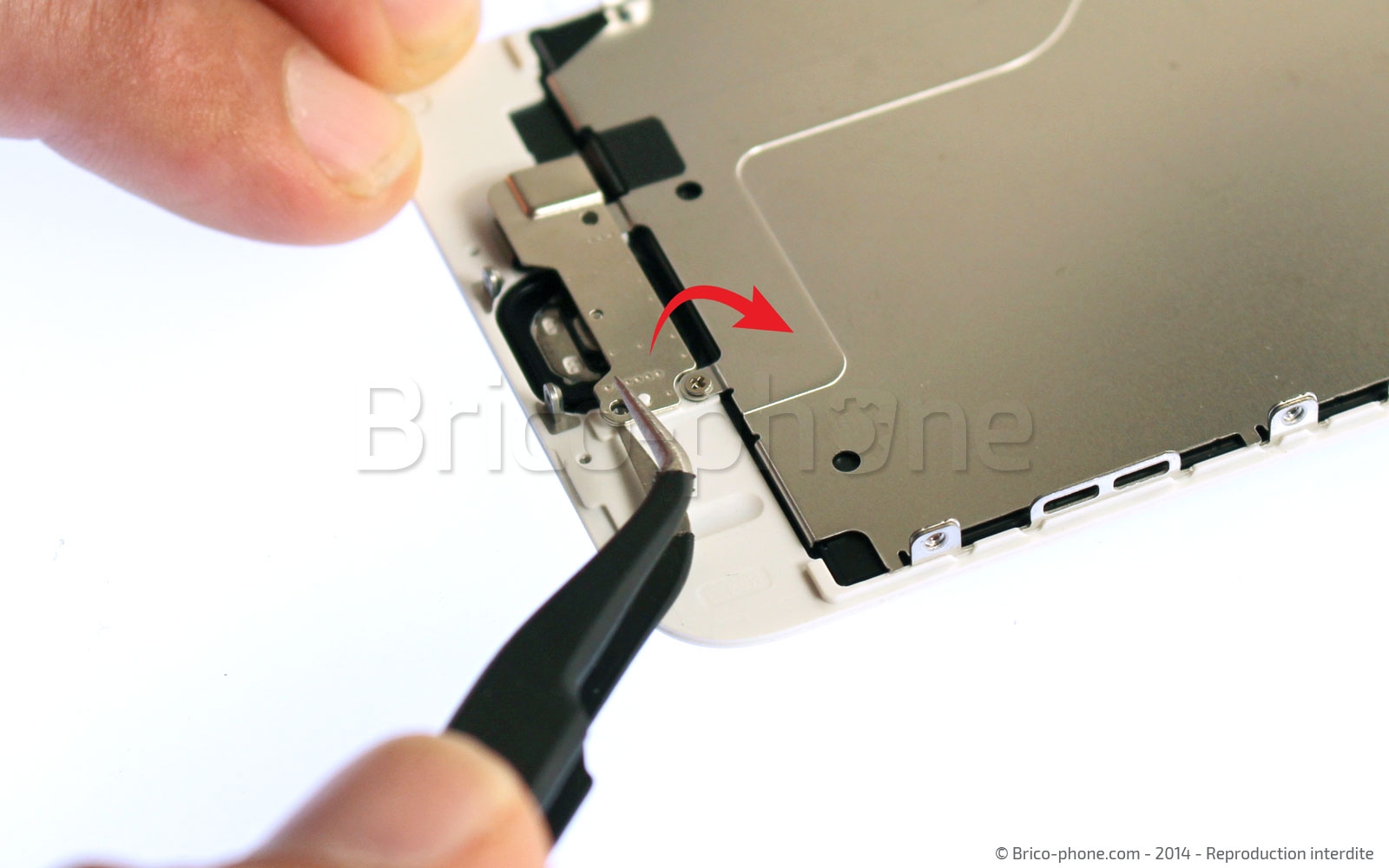

Employez ensuite la pincette pour retirer cette plaquette désignée #2.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €
Etape 12 : Déconnecter la nappe du bouton Home

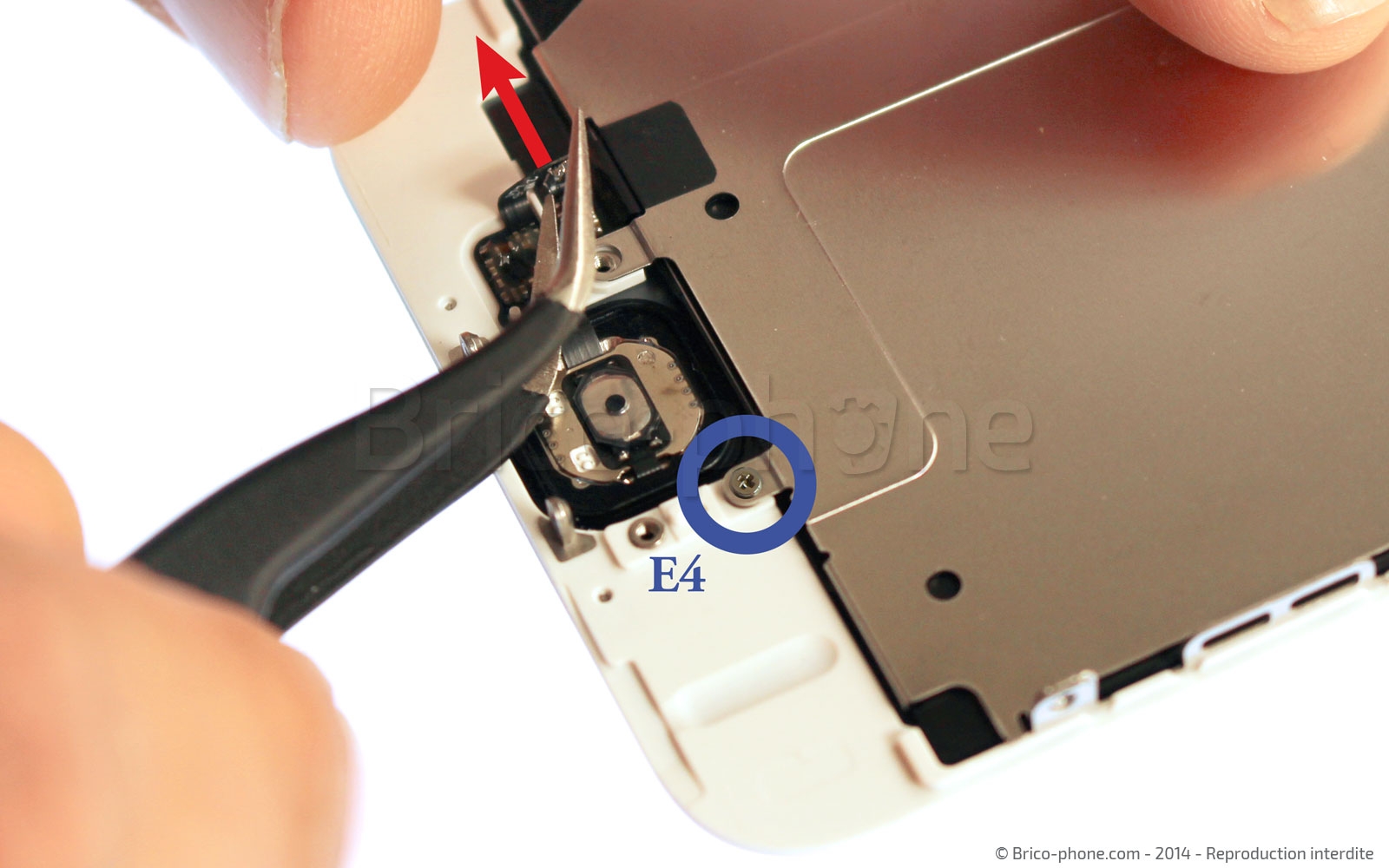

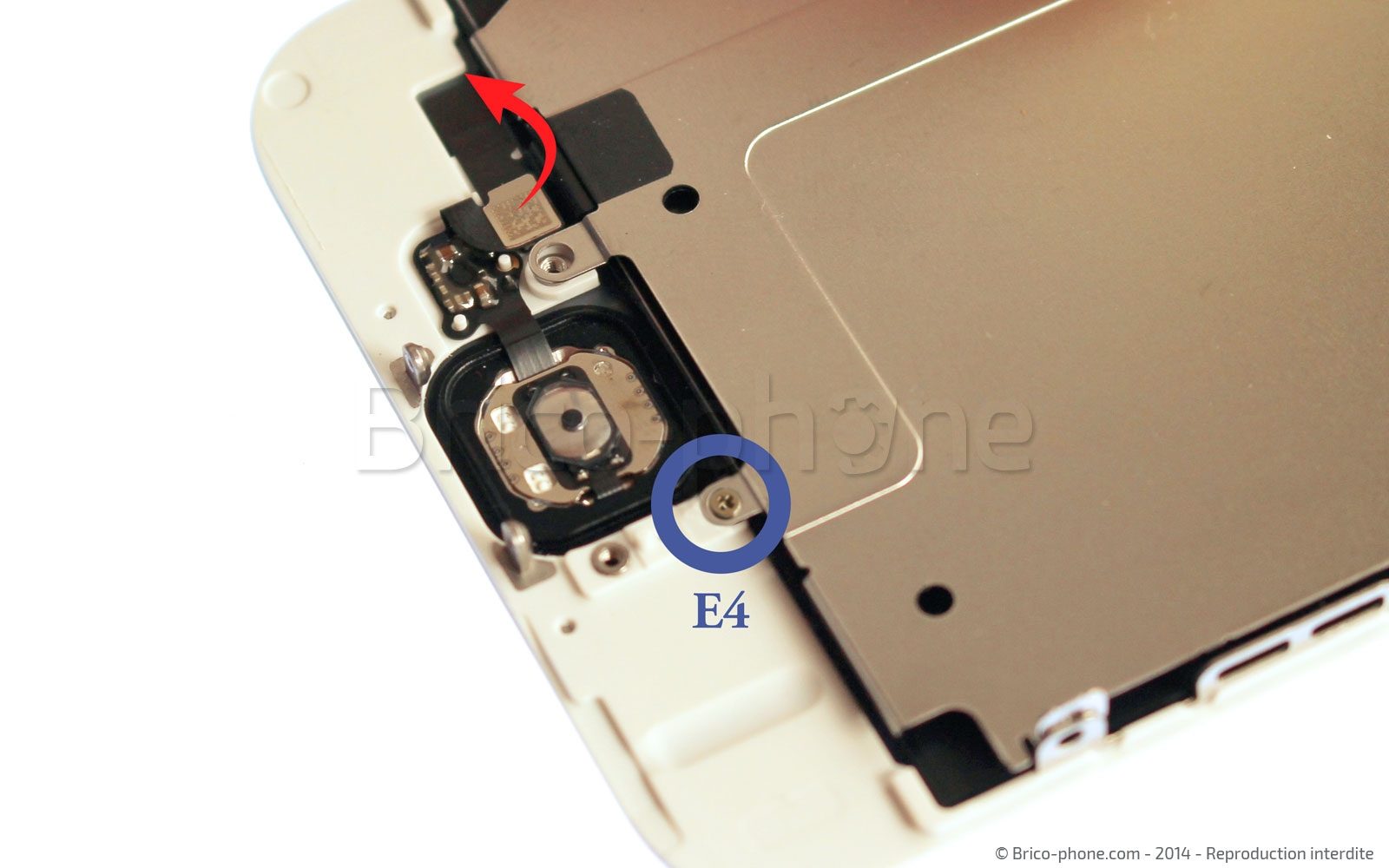

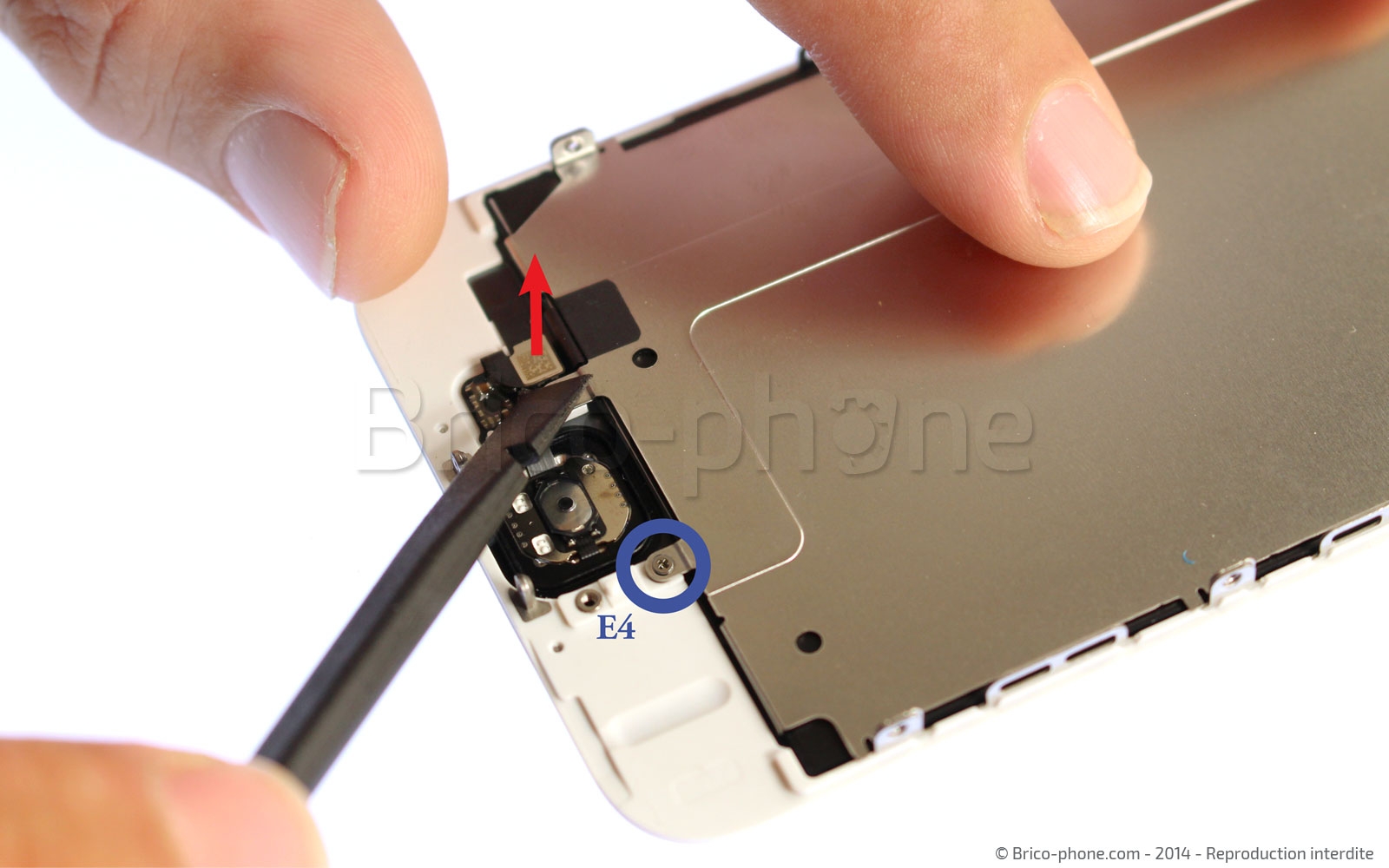

La nappe du bouton Home est connectée à une rallonge. Utilisez le levier en plastique pour soulever le connecteur.

Après avoir soulevé le connecteur, dévissez la vis E4 avec le tournevis cruciforme qui maintient le bas de la plaquette LCD.

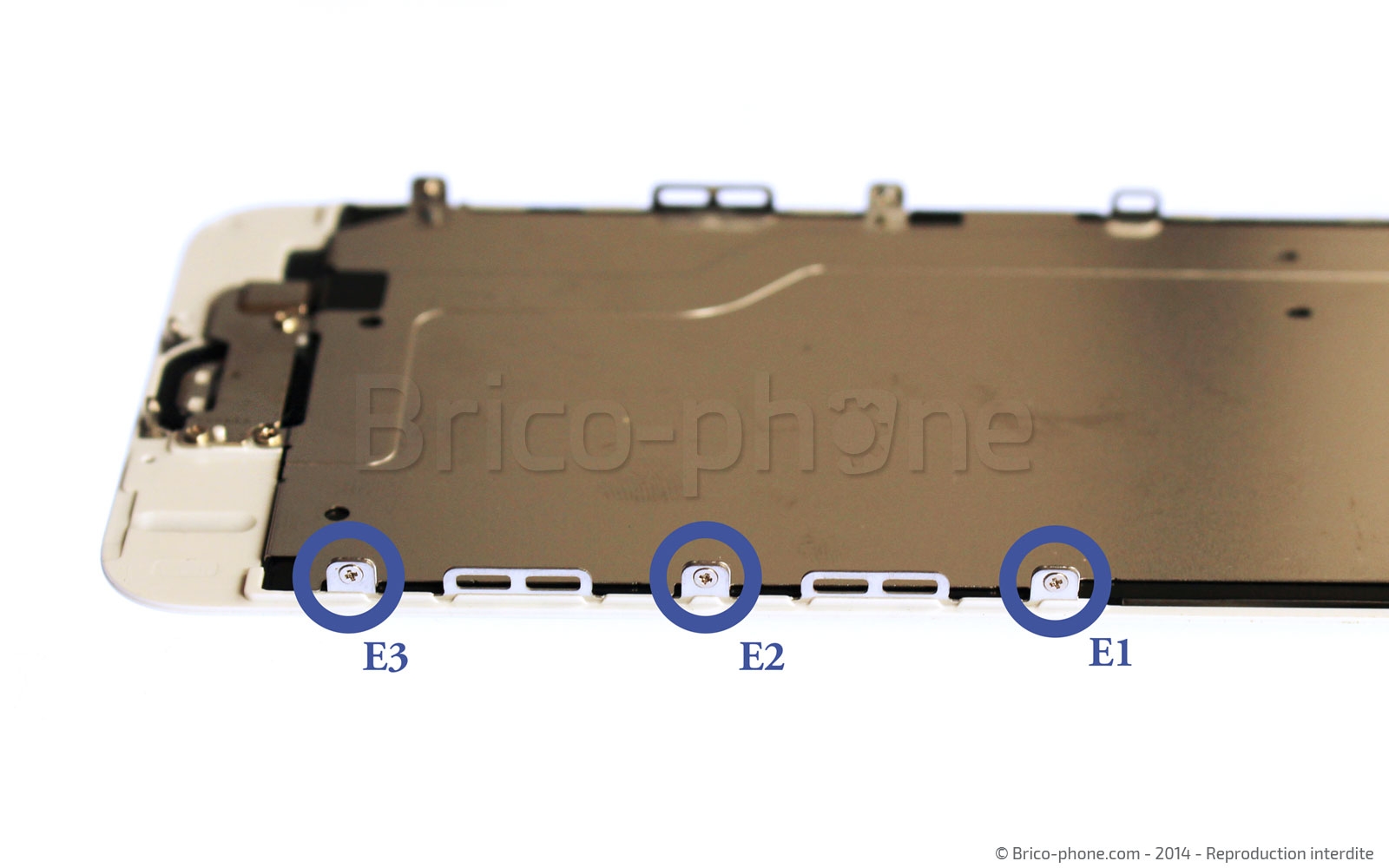

Etape 13 : Dévisser la plaquette LCD

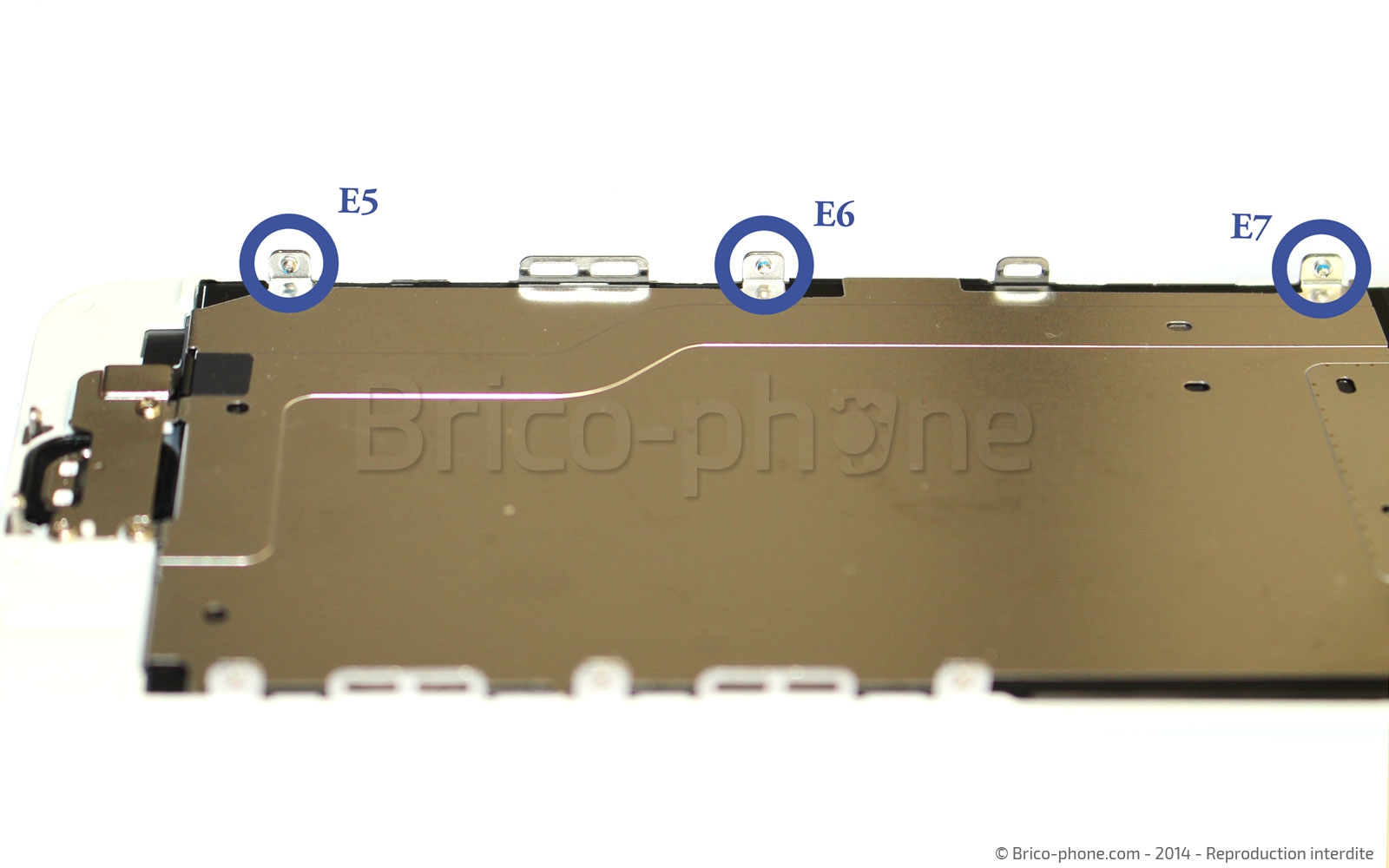

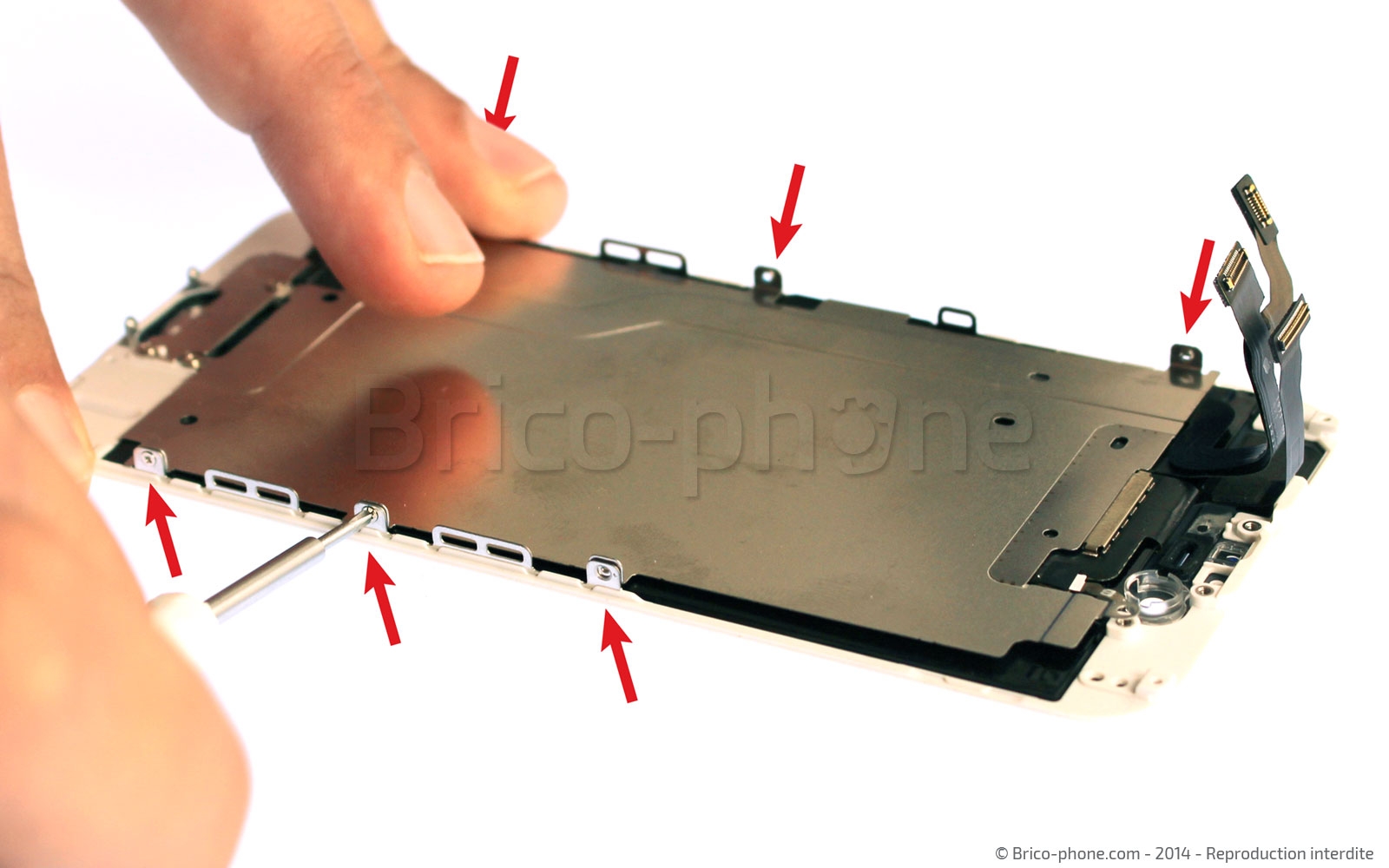

Avec le tournevis cruciforme retirez les vis E1 à E3.

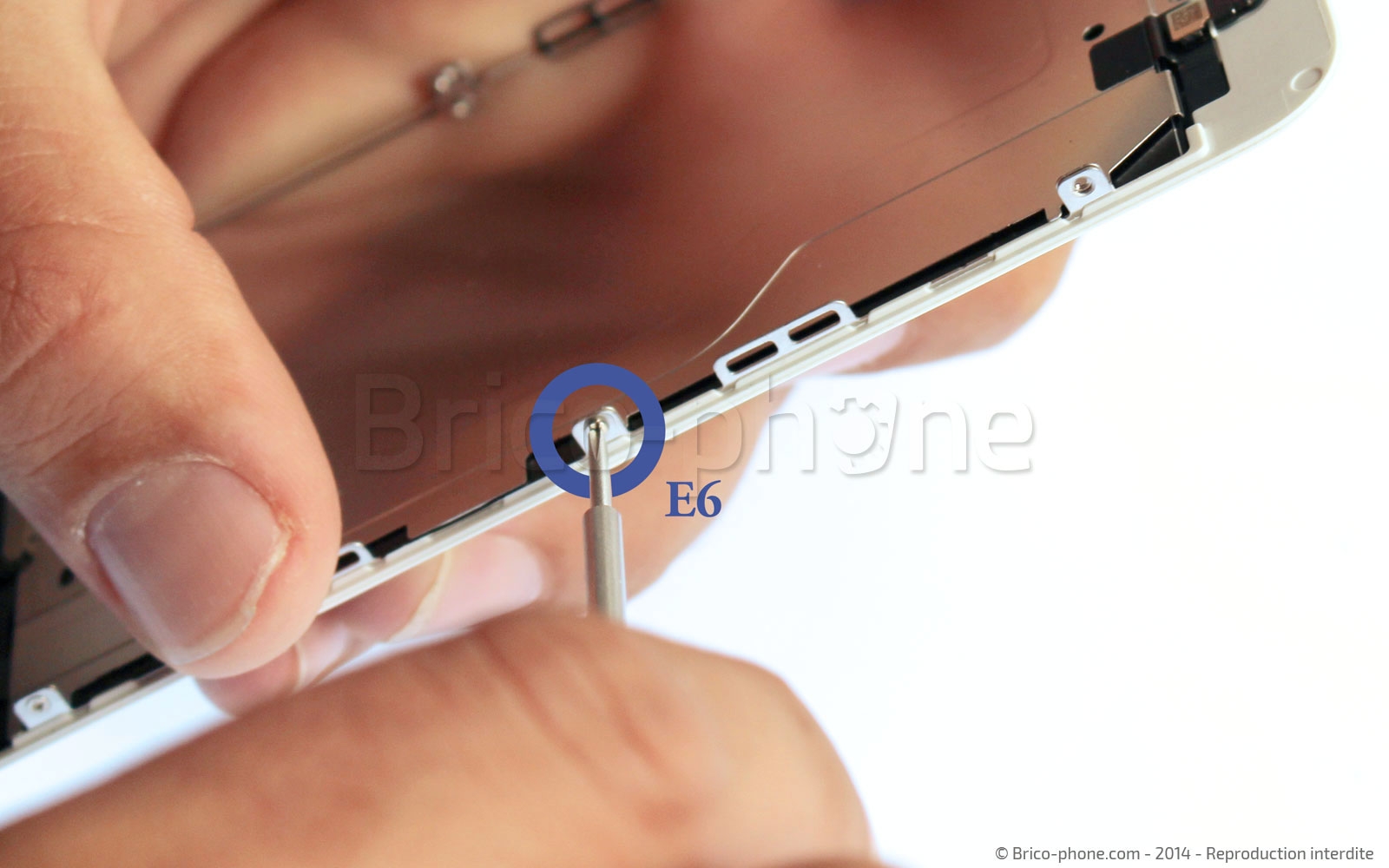

Faites ensuite de même pour les vis E4 à E6.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €
Etape 14 : Décoller le connecteur de la rallonge

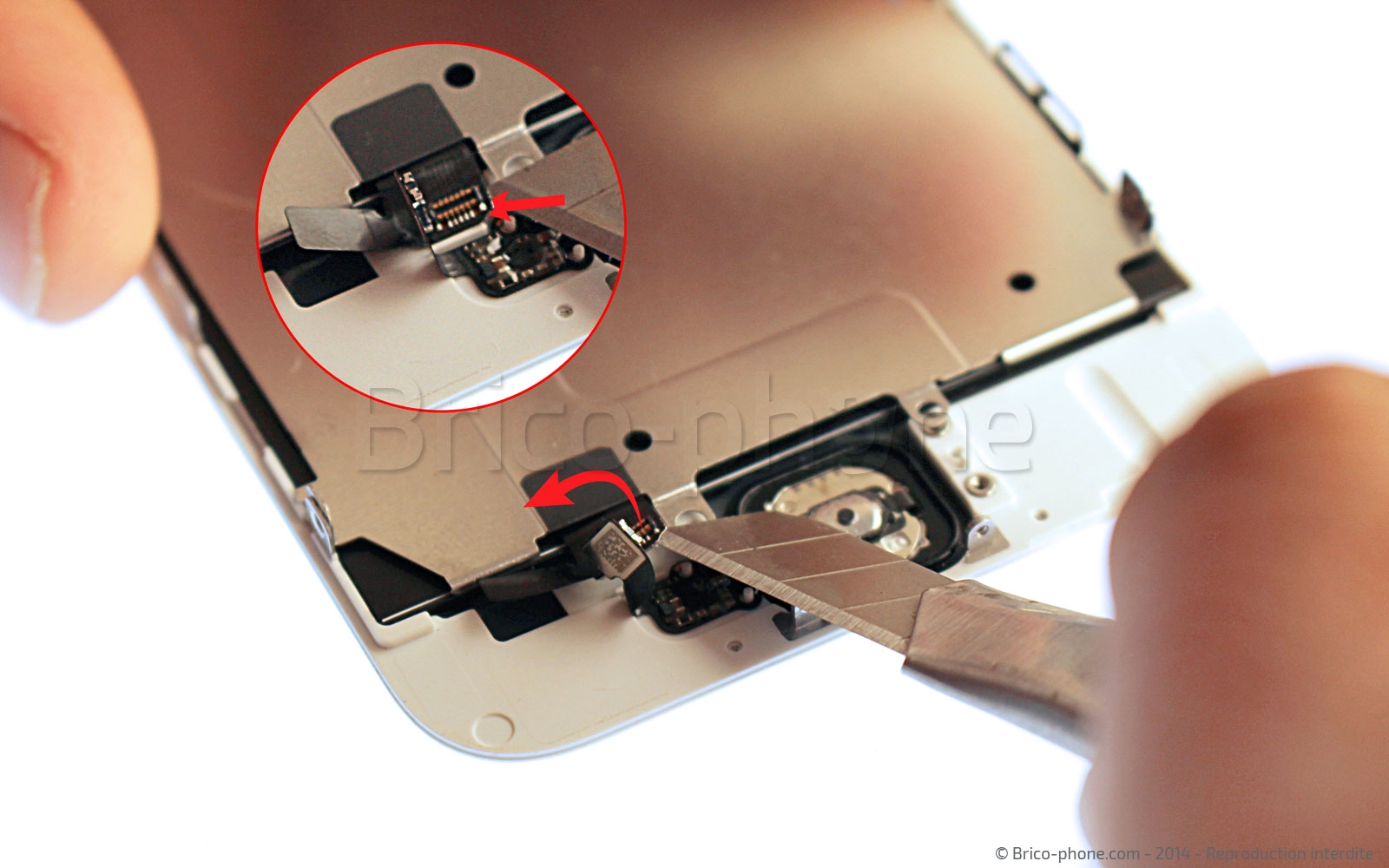

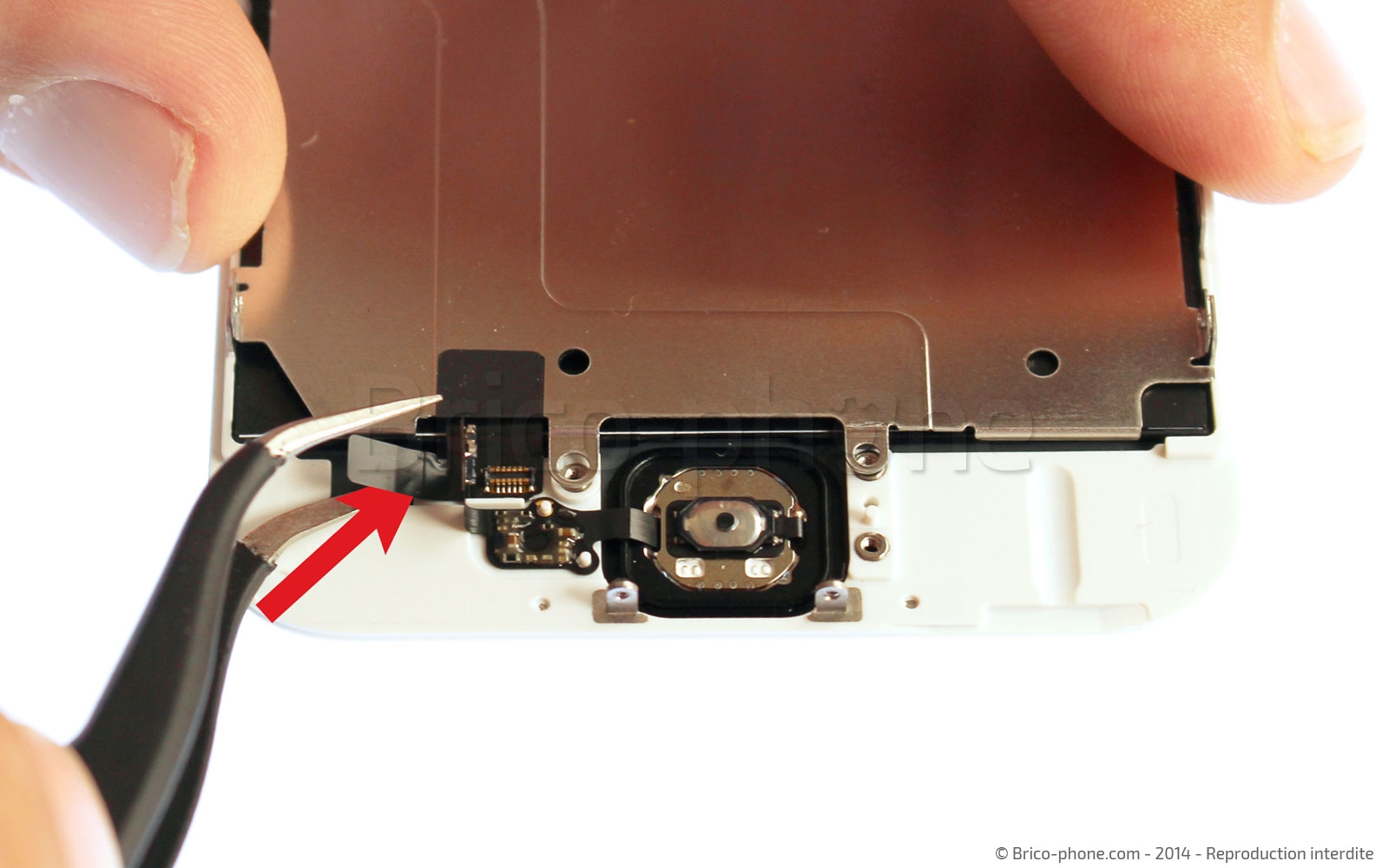

Avec la pincette, soulevez tout d'abord la languette noire située à gauche du connecteur.

Enfin, à l'aide de la pointe du cutter, soulevez délicatement le connecteur de la nappe rallonge (nappe qui relie le bouton Home à la carte mère).
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Cutter en inox
6,90 €
Etape 15 : Enlever la plaquette LCD

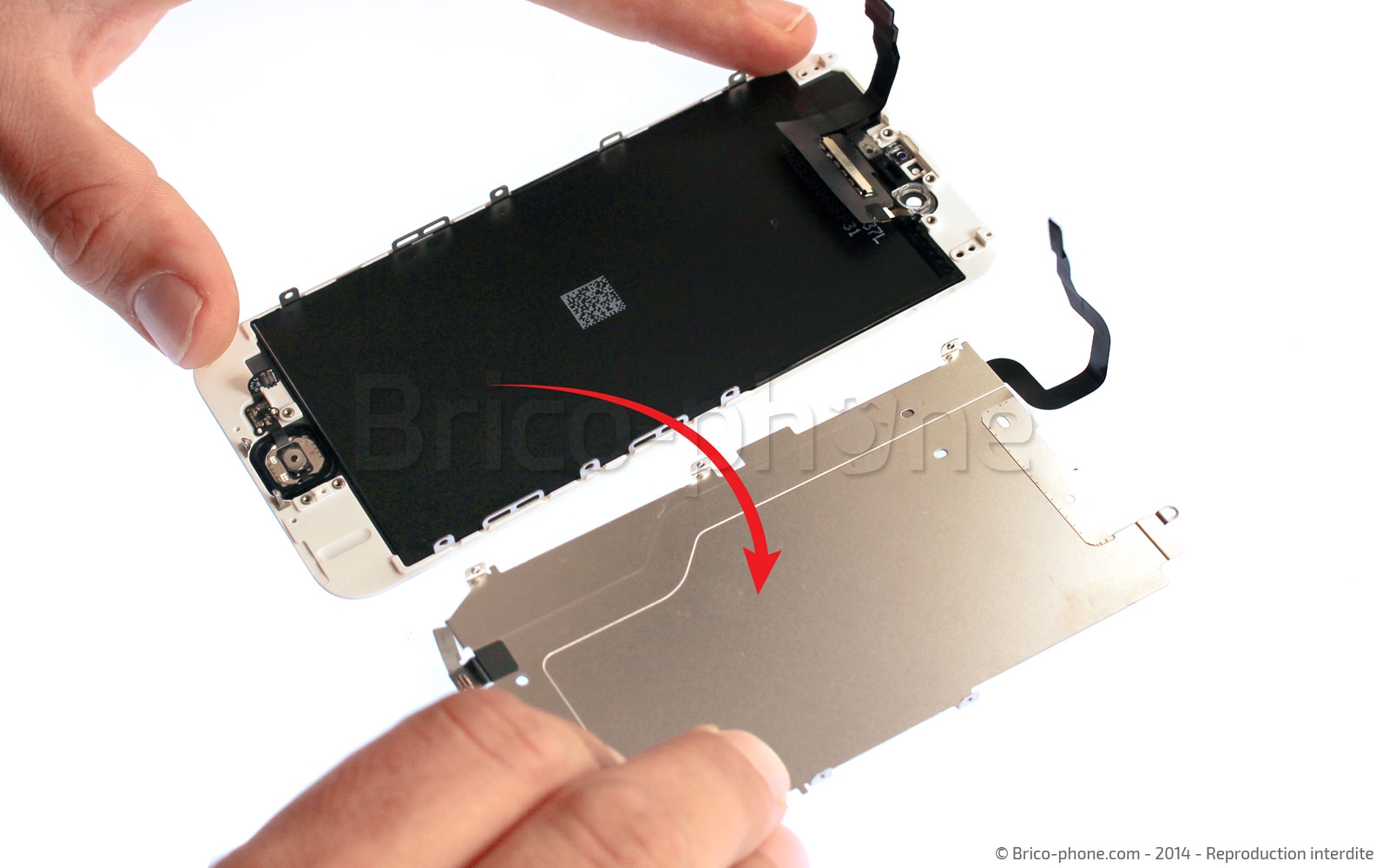

Prenez la pincette puis dégagez la plaquette métallique qui protège le LCD.
Outils du kit utilisés
Outils du kit utilisés

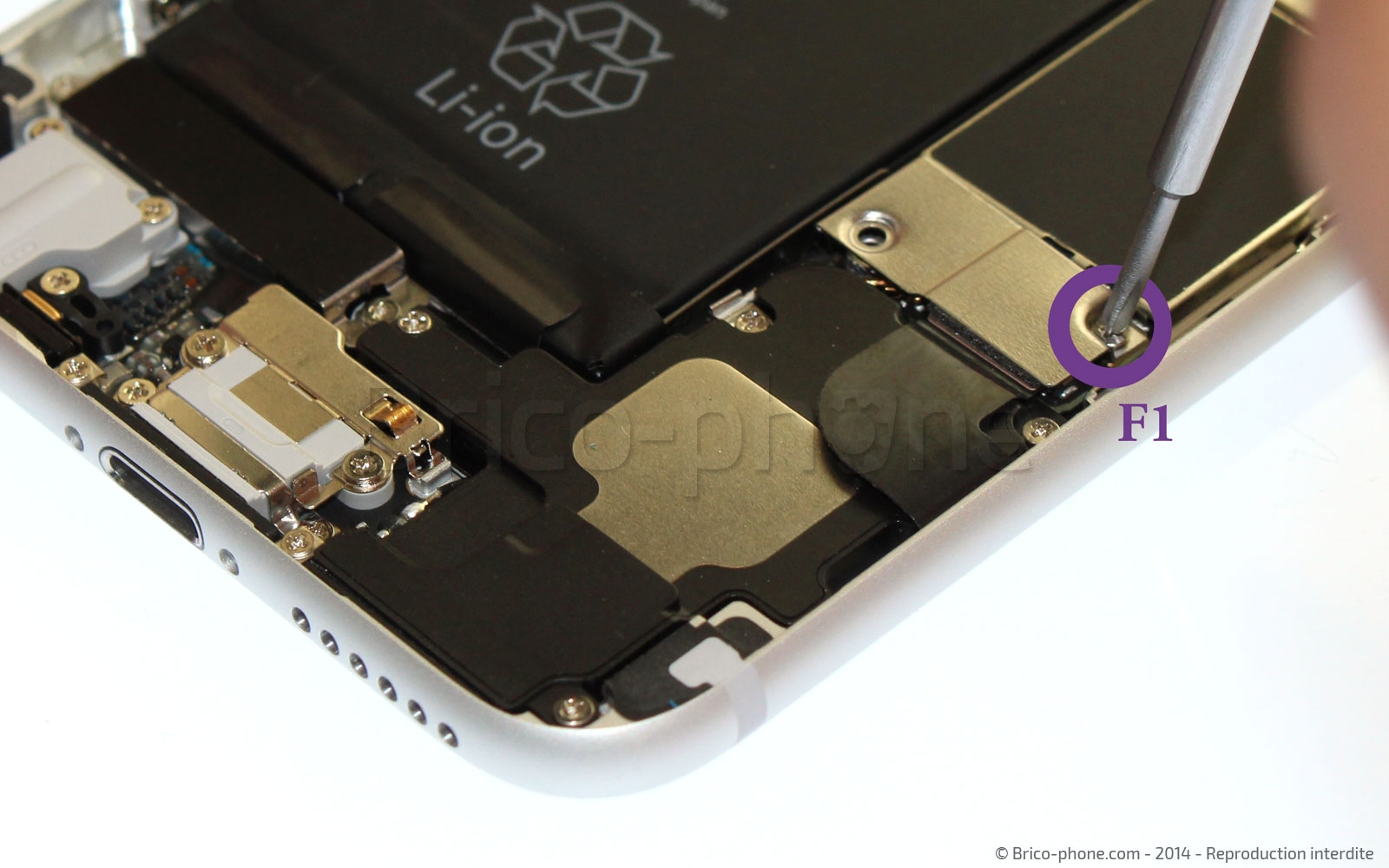

Etape 16 : Déconnecter la batterie

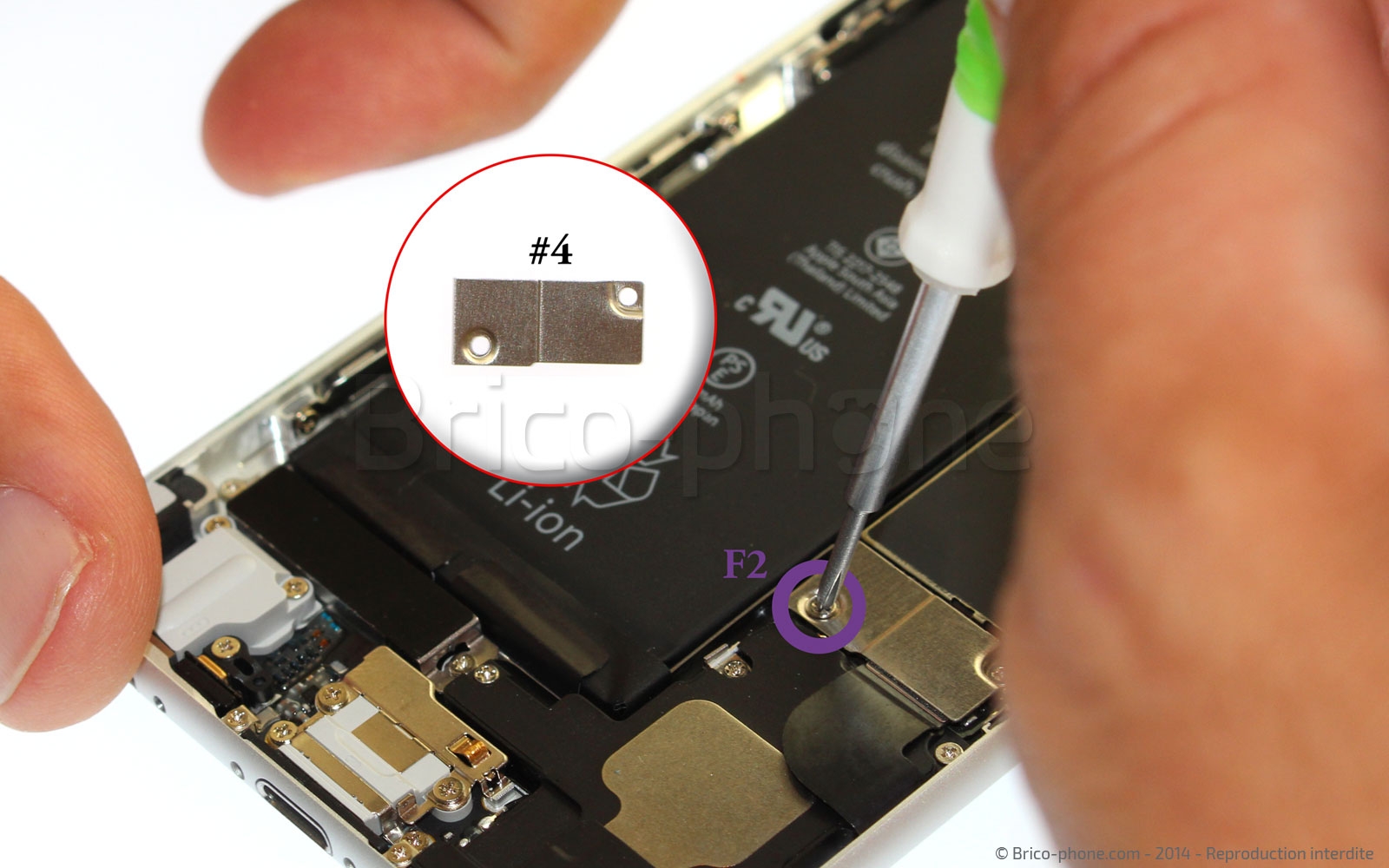

Utilisez le tournevis cruciforme pour rentier les vis F1 et F2 puis enlevez la plaquette métallique #4.

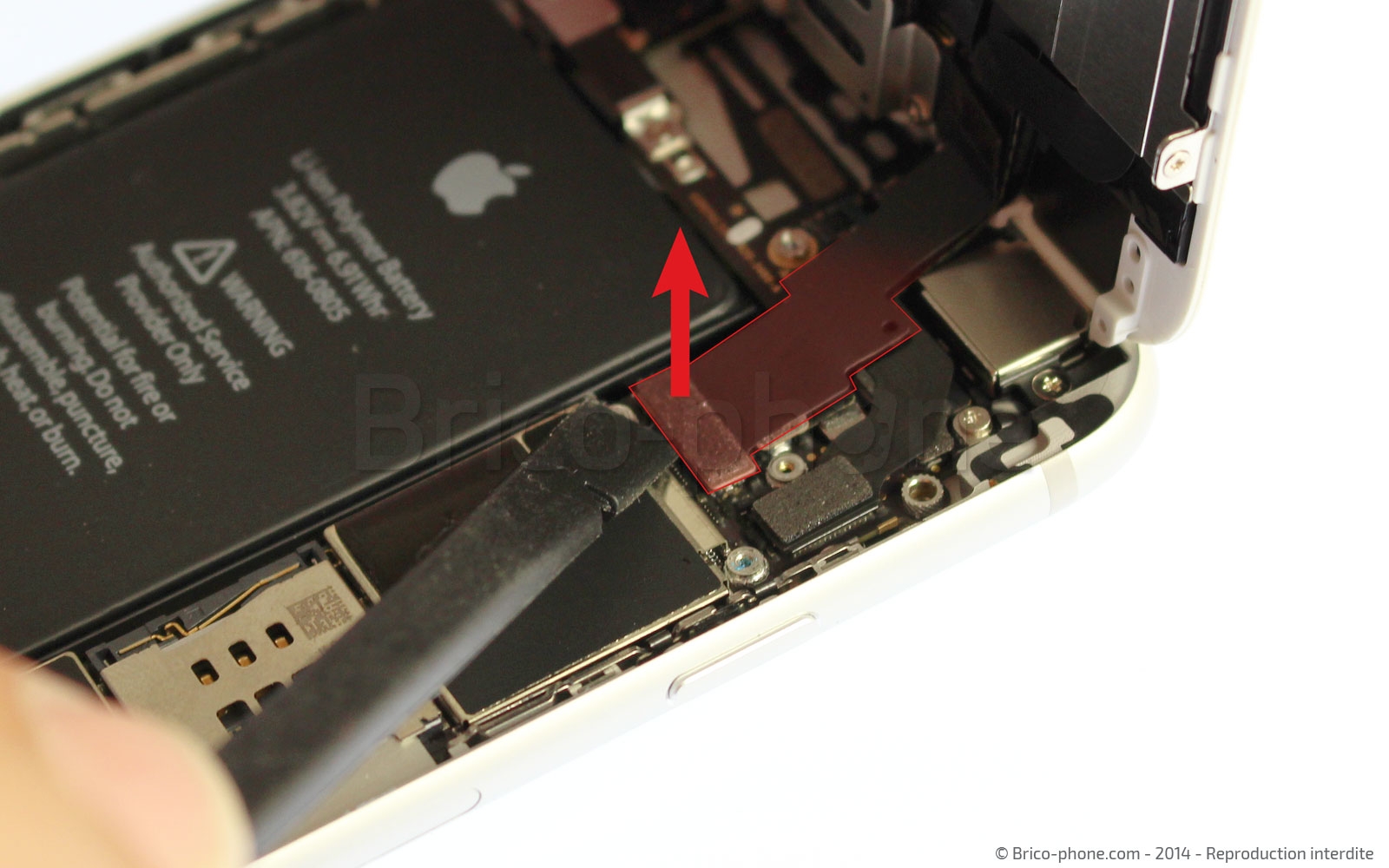

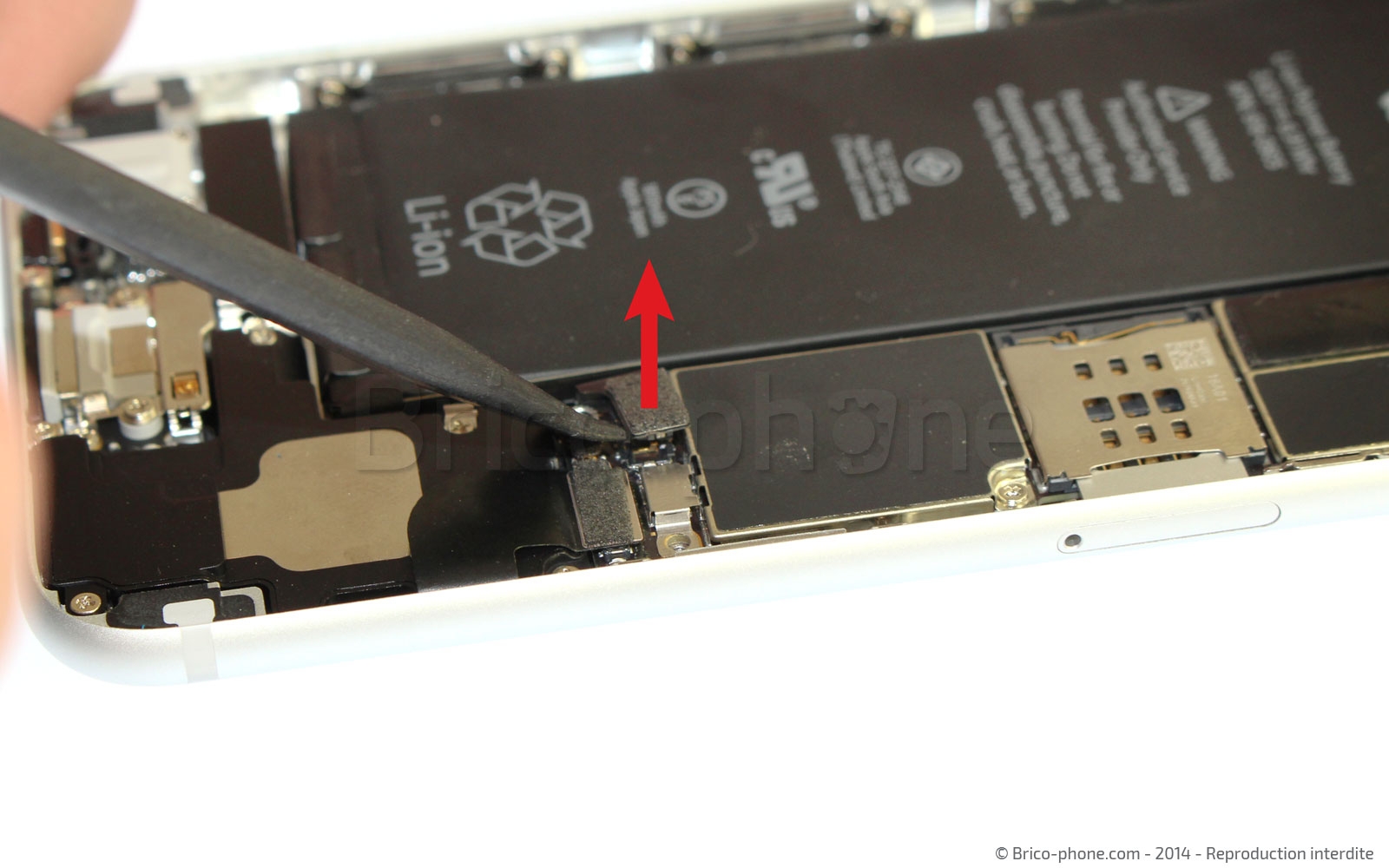

Prenez ensuite le levier nylon et détachez le connecteur de la batterie.
Outils du kit utilisés
Outils du kit utilisés


Quelques conseils pour le remontage
Repositionnez les éléments situés en haut de la vitre (clip de la caméra Facetime, support du capteur de proximité, caoutchouc du haut-parleur Buzzer).

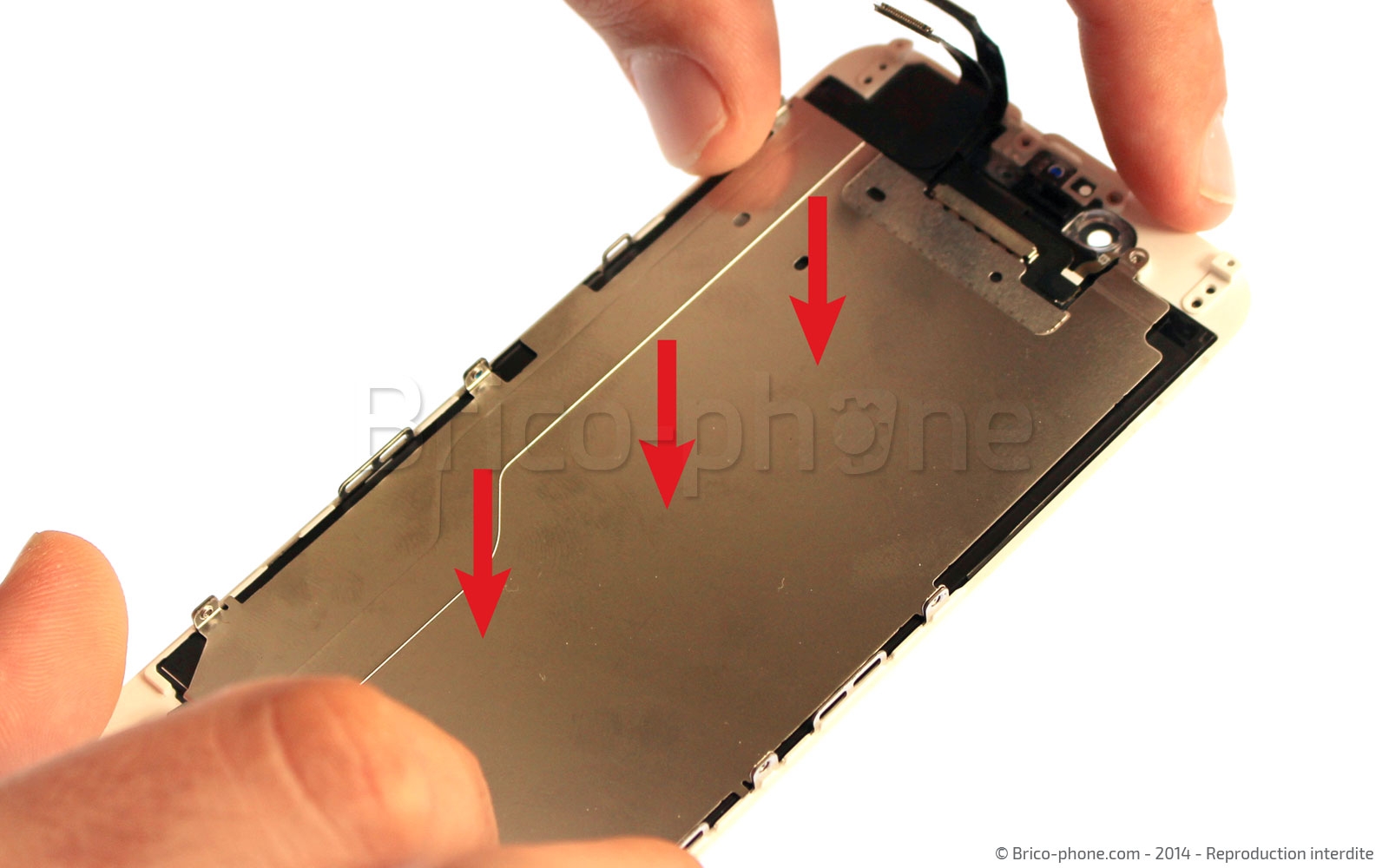

Replacez la plaquette métallique de protection du LCD.

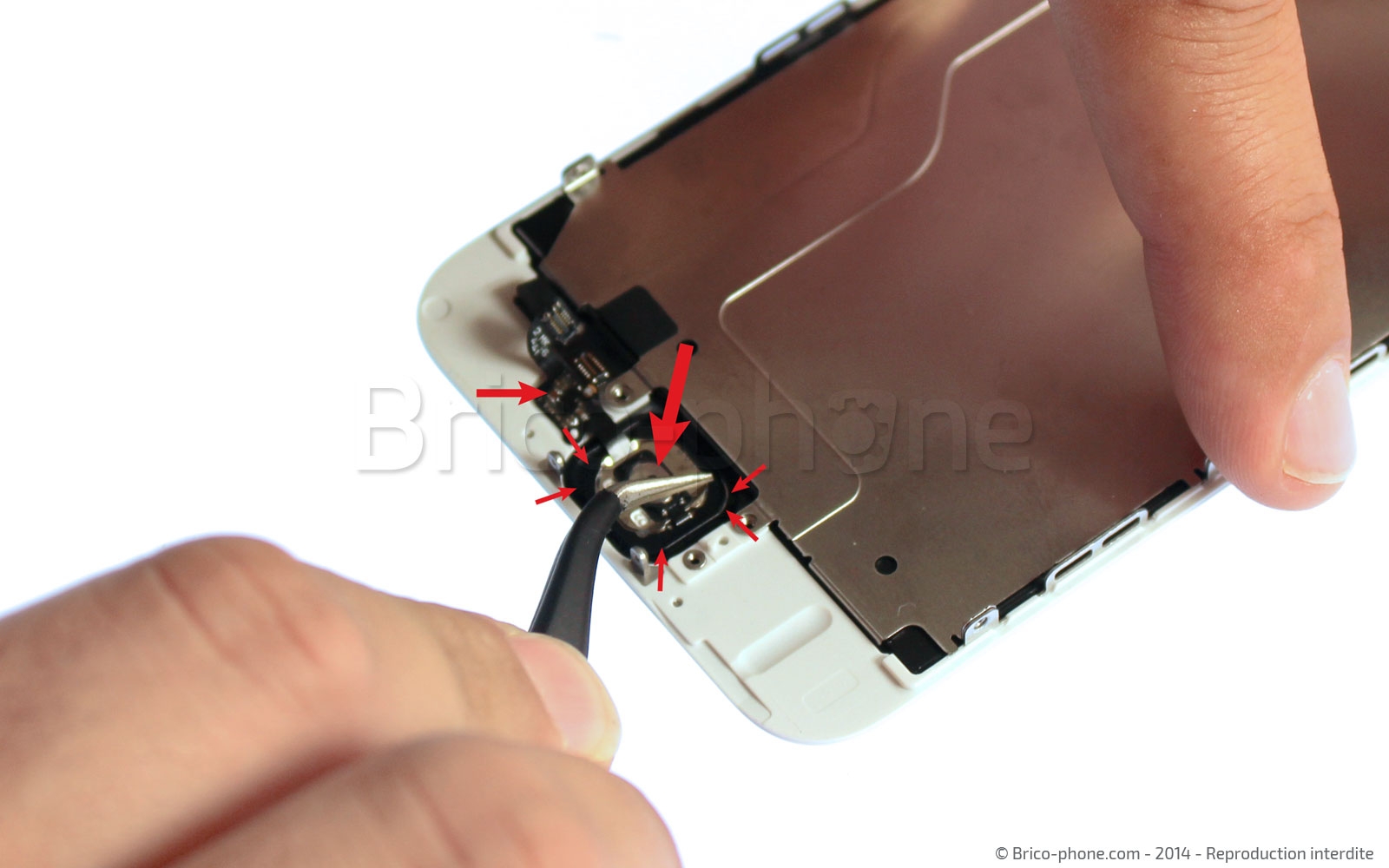

Ensuite, repositionnez la nappe du bouton Home en faisant attention à bien recoller la membrane noire sur les contours.

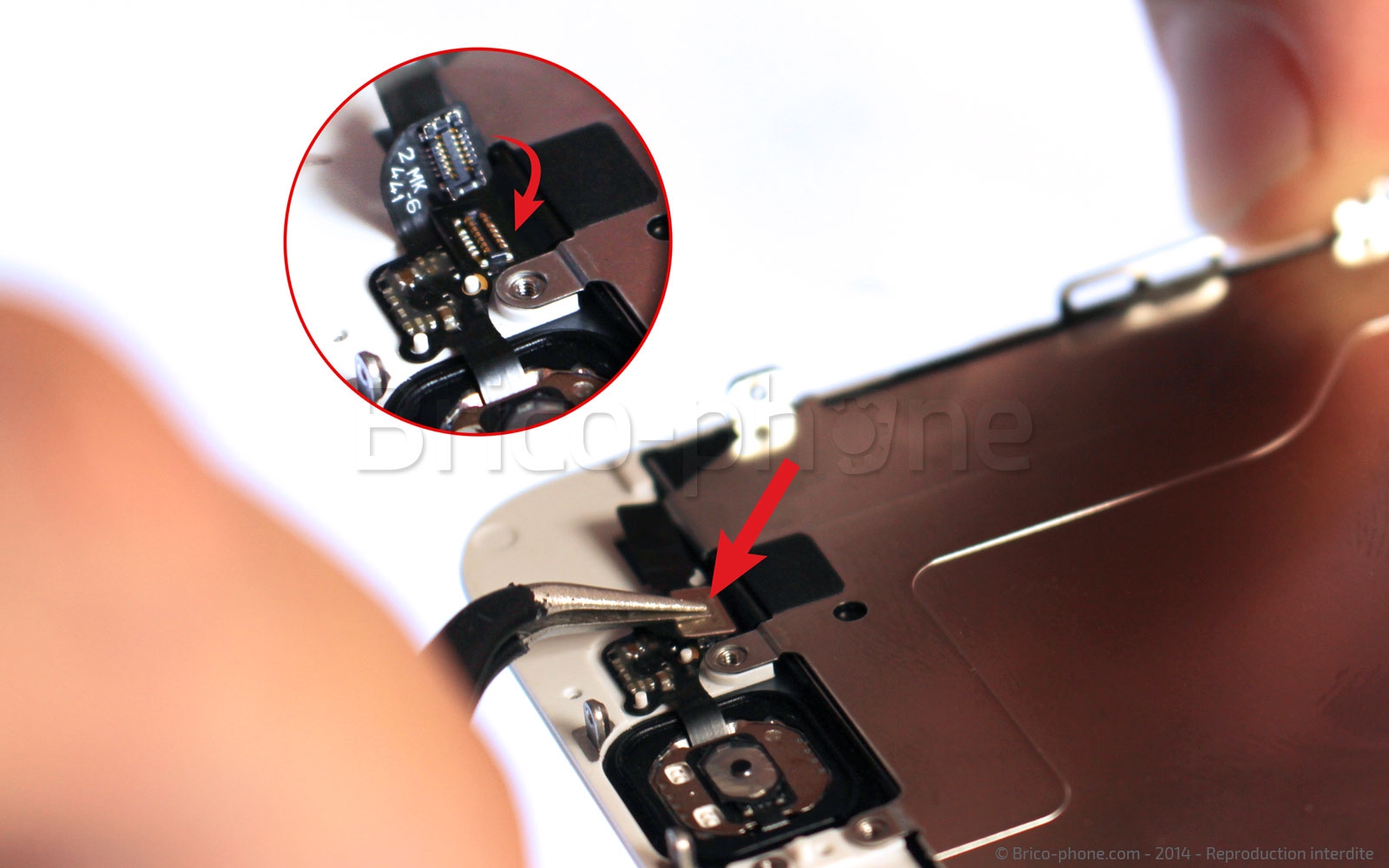

Connectez la nappe du bouton Home à sa rallonge. Cette dernière fait un retour sur elle-même au niveau du connecteur.
Outils du kit utilisés
Outils du kit utilisés

Quelques conseils pour le remontage
Revissez les 6 vis de la plaquette métallique de protection du LCD.

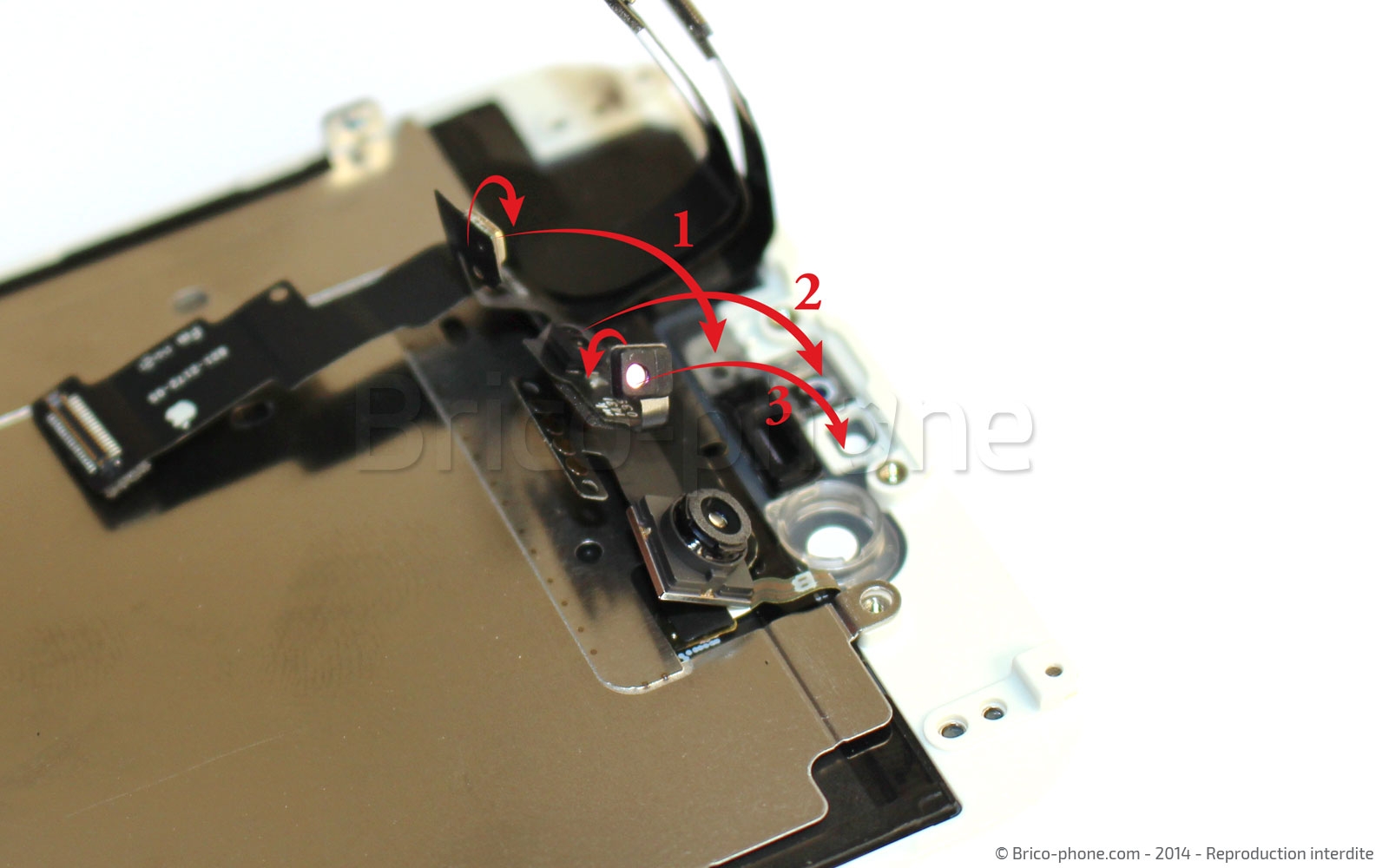

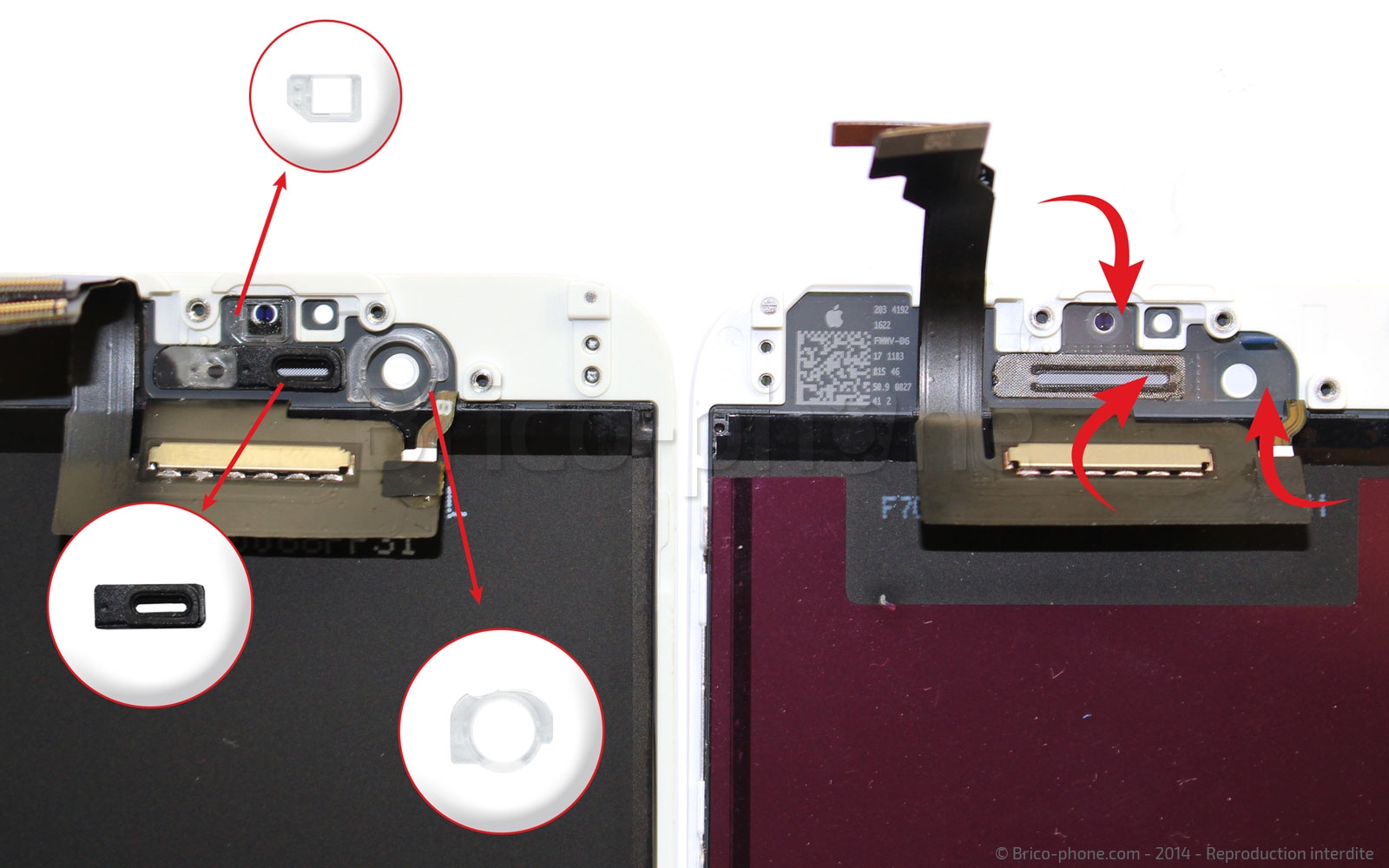

Replacez la nappe située en haut de la vitre. Les éléments 1 (micro d'ambiance) et 3 (filtre obscurateur) doivent être repliés sur eux-mêmes. L'élément 2 (capteur de proximité) a juste à venir se replacer sur son support transparent.

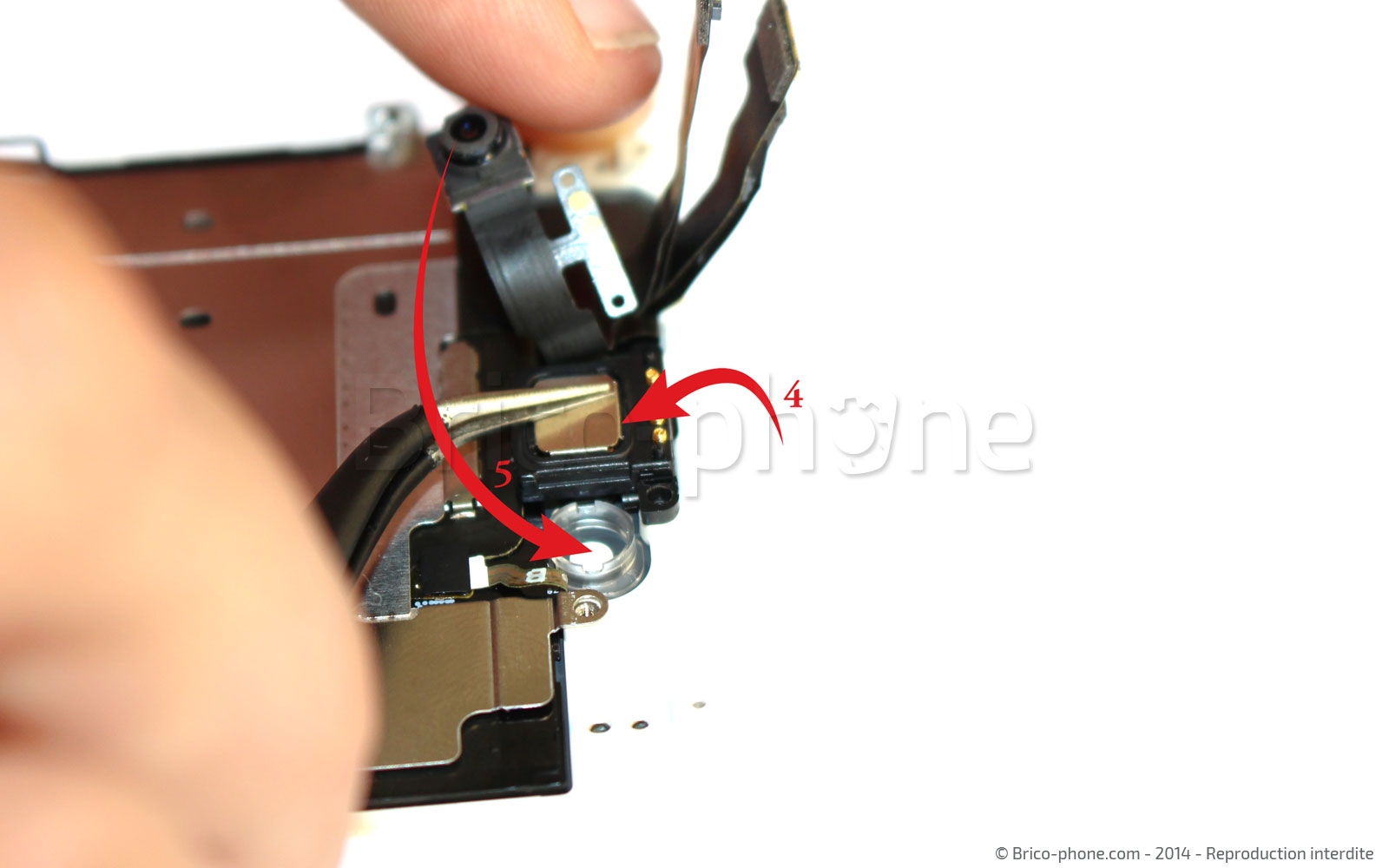

Avant de complètement replacer la nappe au niveau de la caméra Facetime, repositionnez le haut-parleur Buzzer.

Enfin, vous pouvez revisser la plaquette métallique de protection.

Outils du kit utilisés
Outils du kit utilisés


Quelques conseils pour le remontage

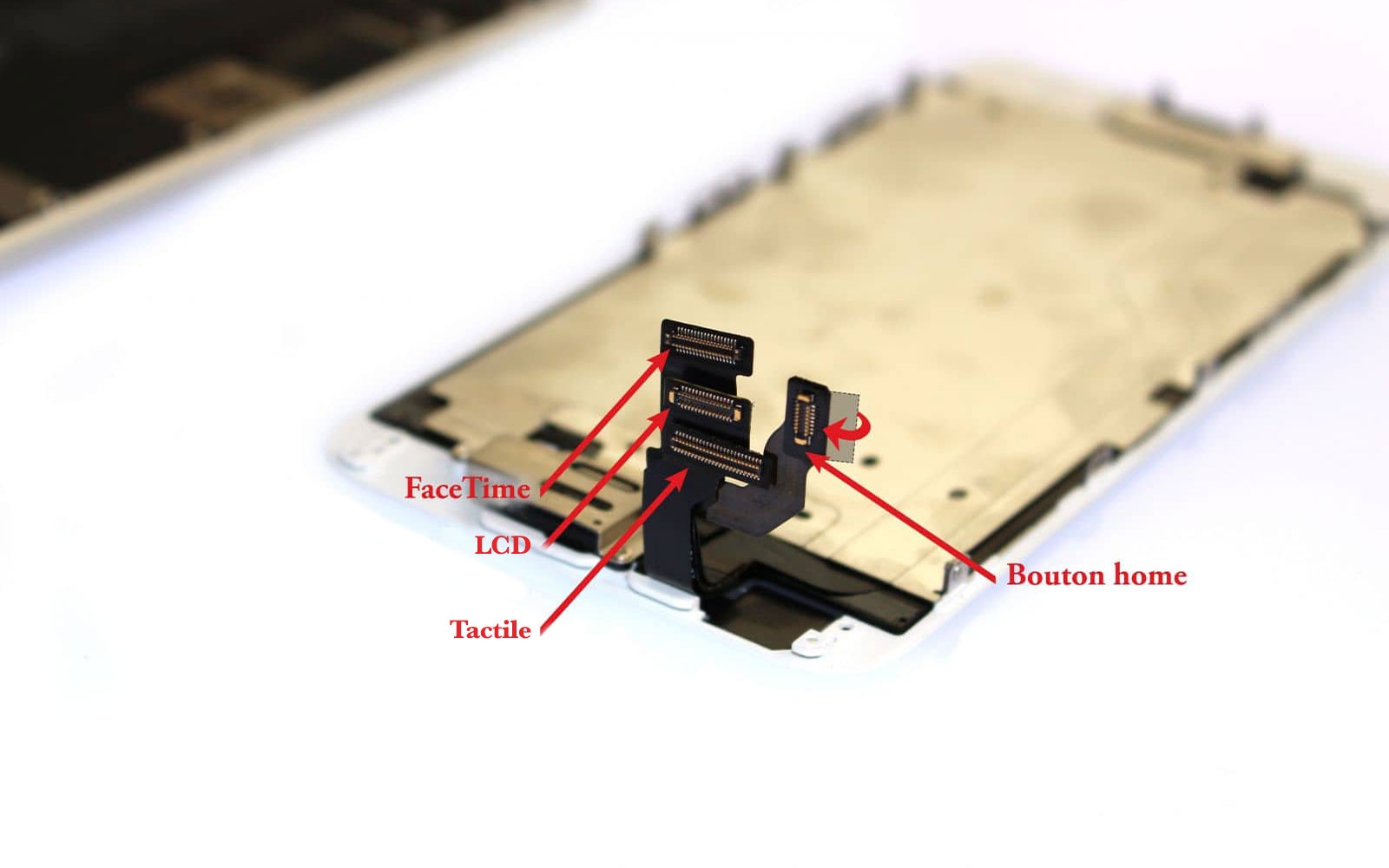

Vérifier que vos nappes se présentent bien dans l'ordre indiqué par la photo. Le connecteur de la rallonge du bouton Home doit être replié sur lui même.

Reconnectez la batterie seulement après avoir reconnecté les nappes de l'écran.
