Changement du connecteur de charge sur Galaxy S9 Plus

Pour débuter, vous devez vous assurer du modèle de smartphone que vous possédez.

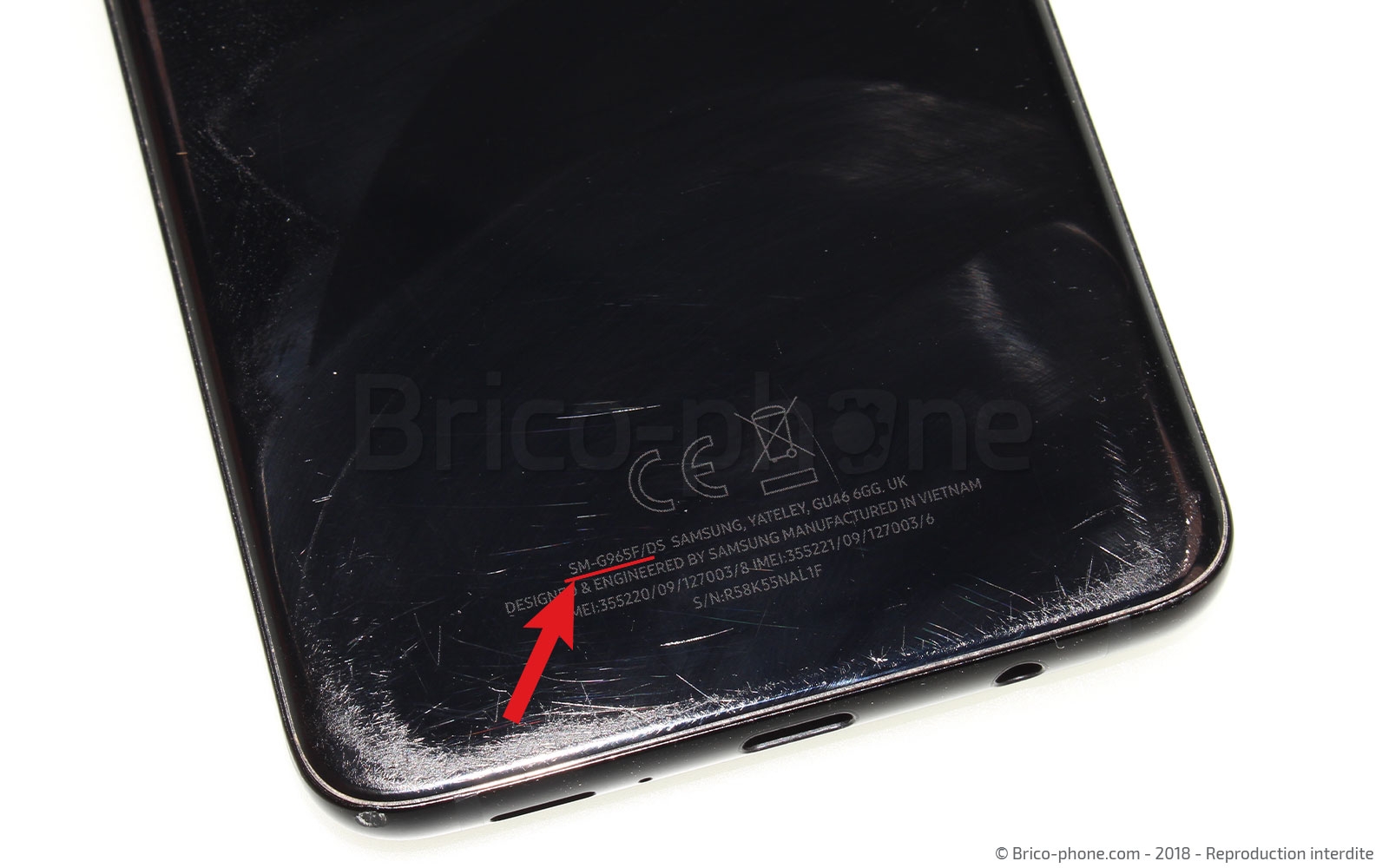

Si vous avez bien un Samsung Galaxy S9+ en votre possession, le numéro de modèle correspondant à SM-G965F devrait se trouver au dos de l'appareil.

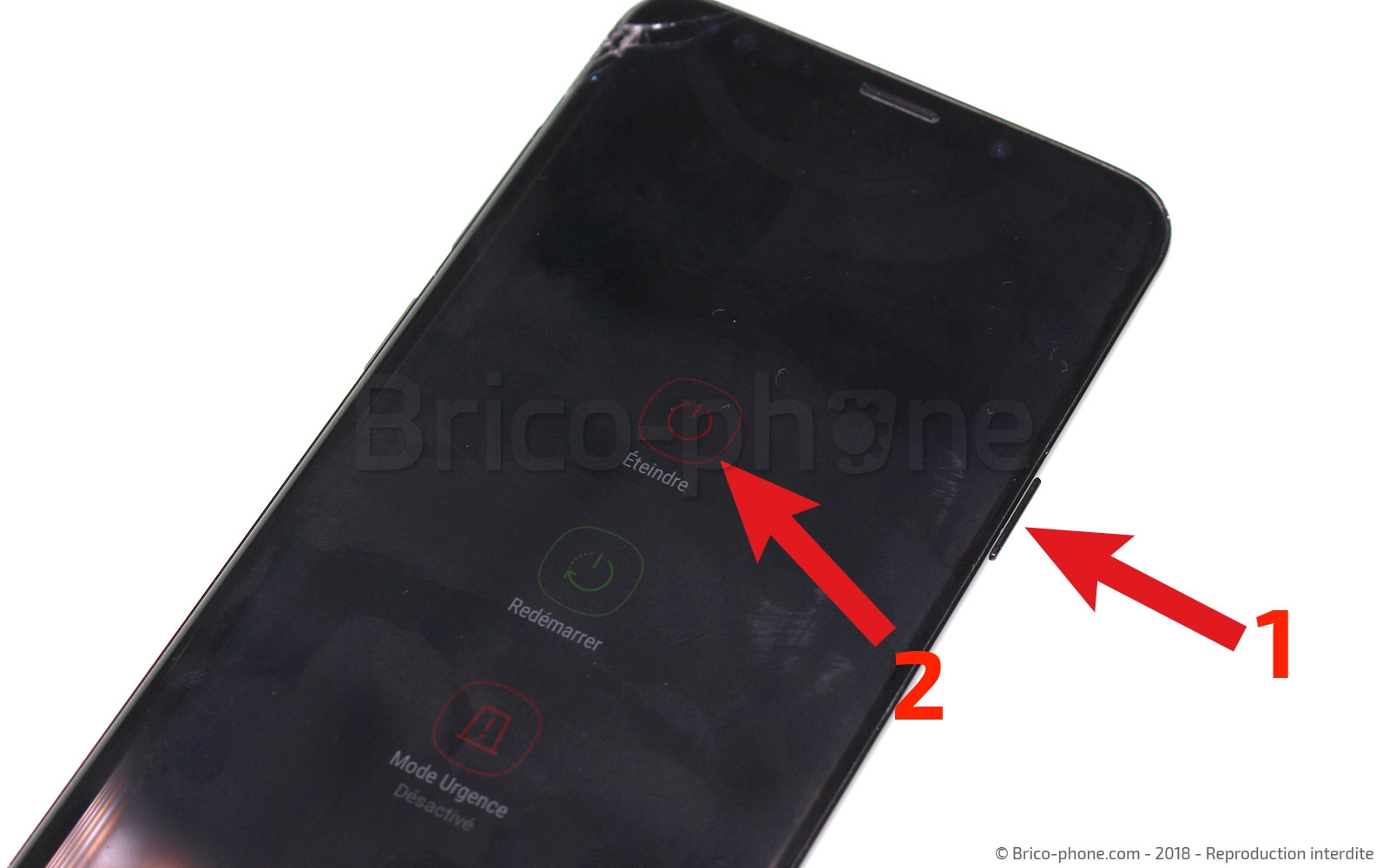

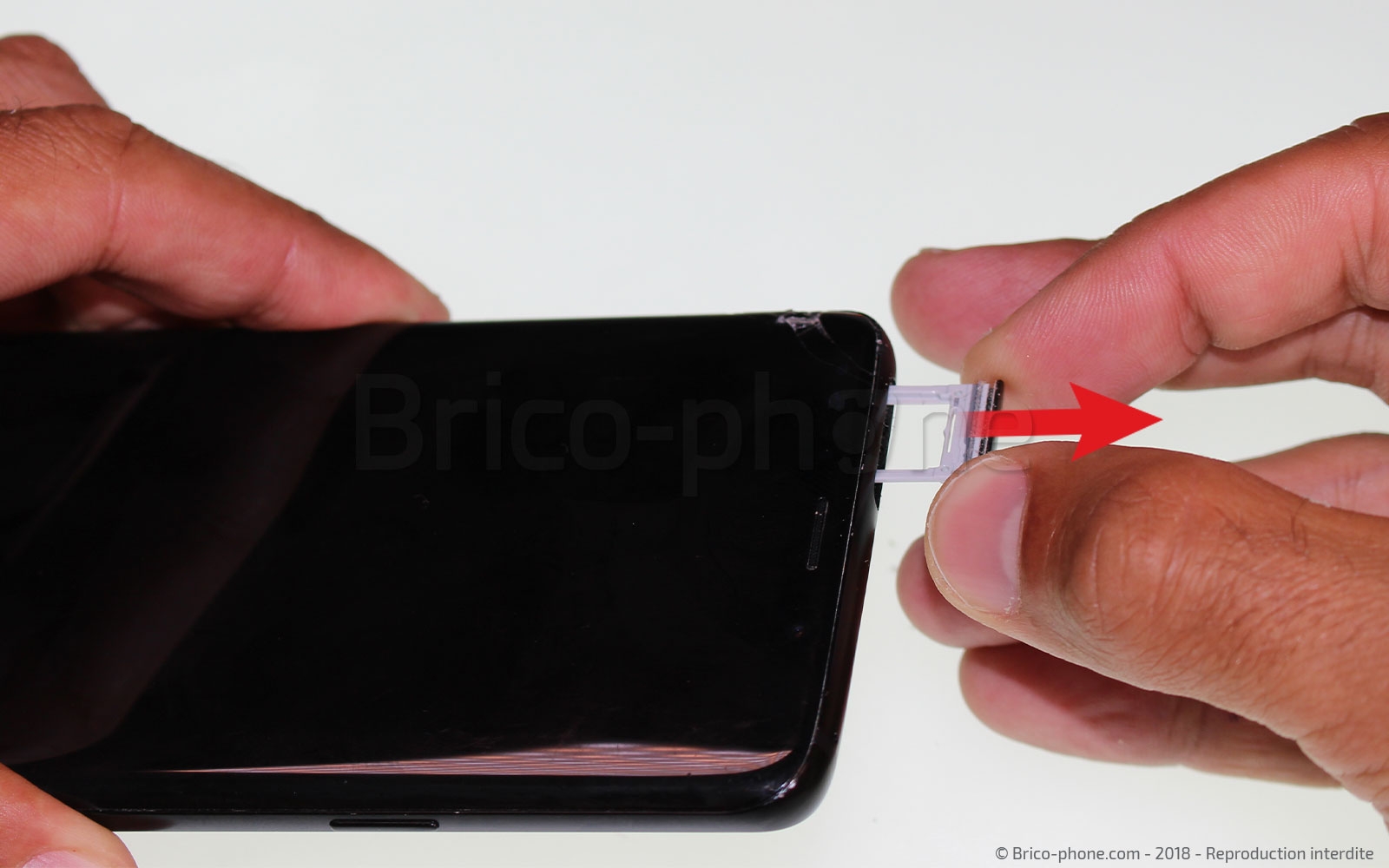

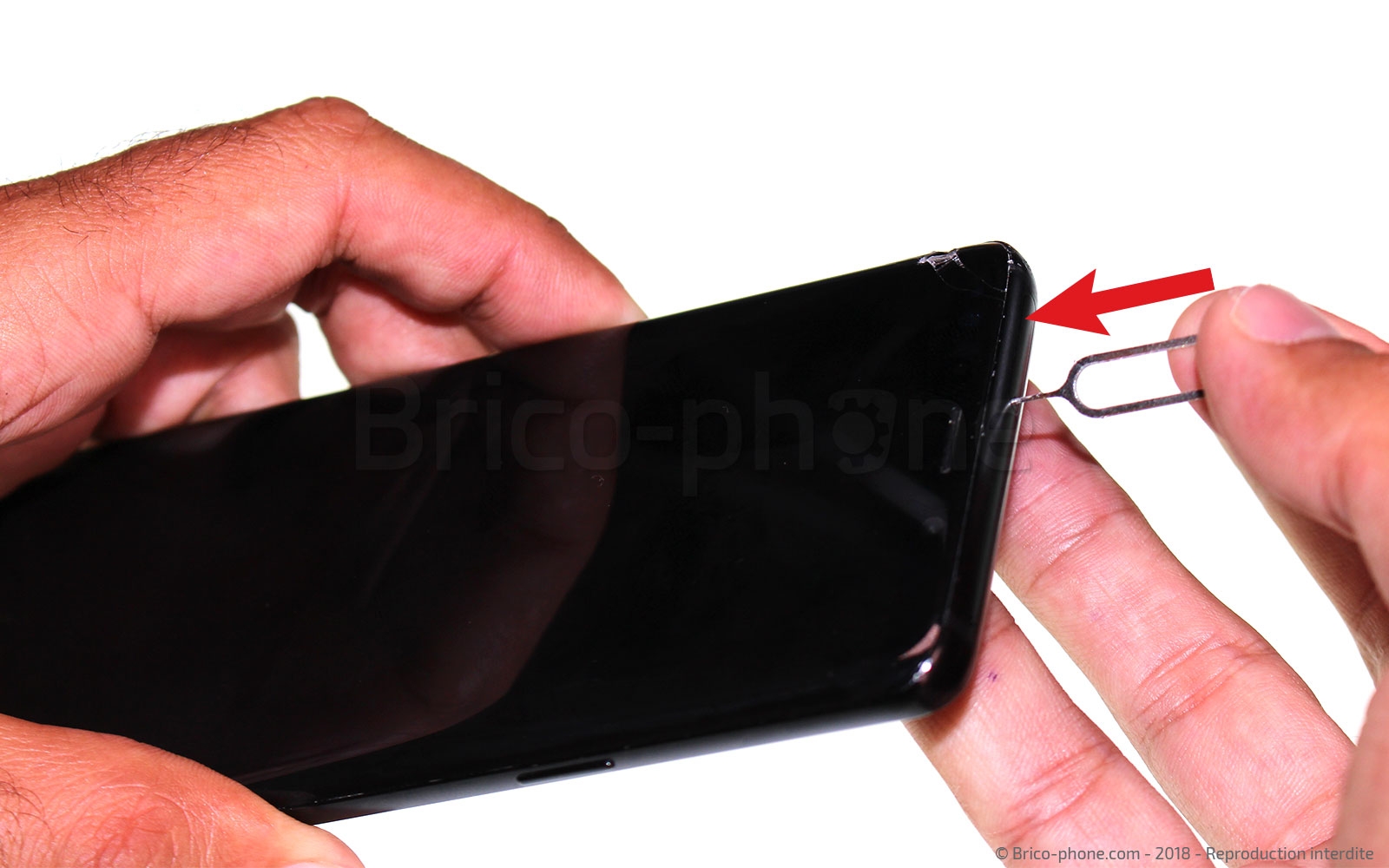

Éteignez maintenant votre Samsung Galaxy S9+ pour éviter de l'endommager durant la réparation. A l'aide de l'outil d'extraction fourni dans le kit d'outil, retirez le rack SIM de l'appareil.

Pour accéder à l'intérieur du smartphone, il vous faut chauffer le contour de la vitre arrière. Pour cela, armez-vous du décapeur thermique ou de votre sèche-cheveux. Attention, la chaleur ne doit pas dépasser les 80 degré.

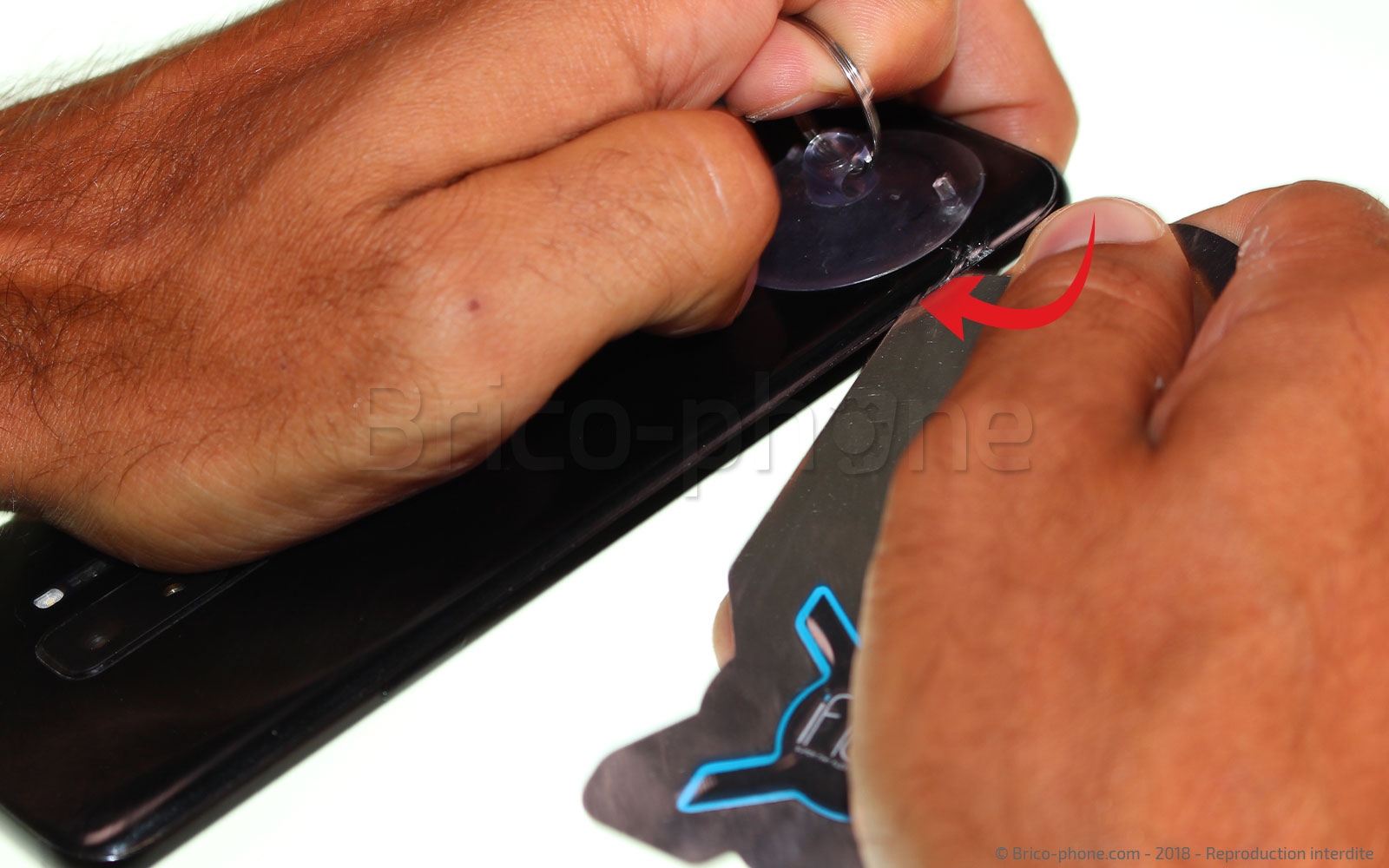

Positionnez la ventouse dans un des angles de votre écran. Tirez dessus pour créer un interstice dans lequel, vous viendrez glisser le mediator en métal.
Pour plus de facilité, nous vous conseillons d'utiliser l'outil iFlex disponible sur notre boutique en ligne.

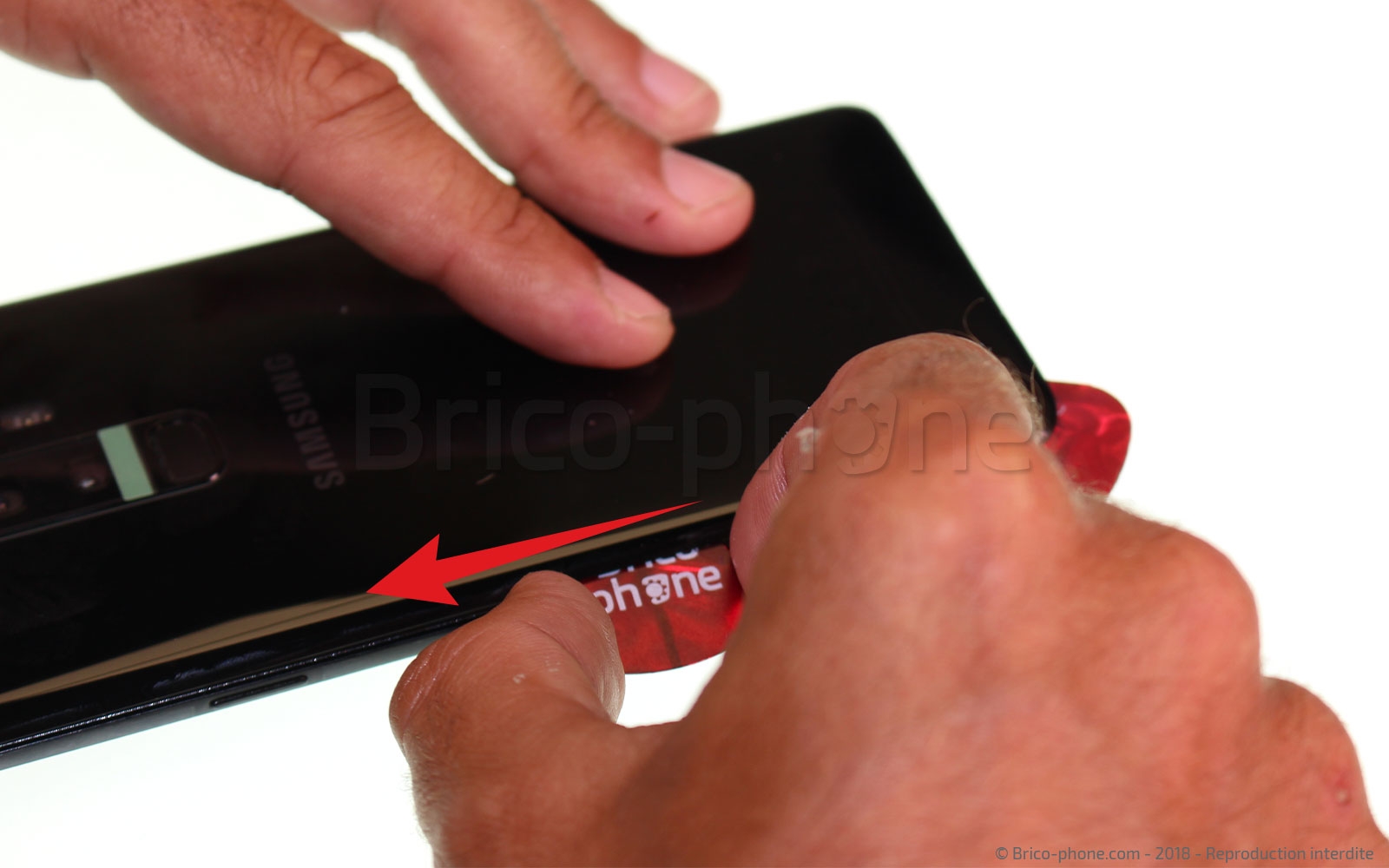

Enfin, remplacez le médiator en métal par celui en plastique et faites-le glisser tout autour de la vitre arrière pour la décoller.

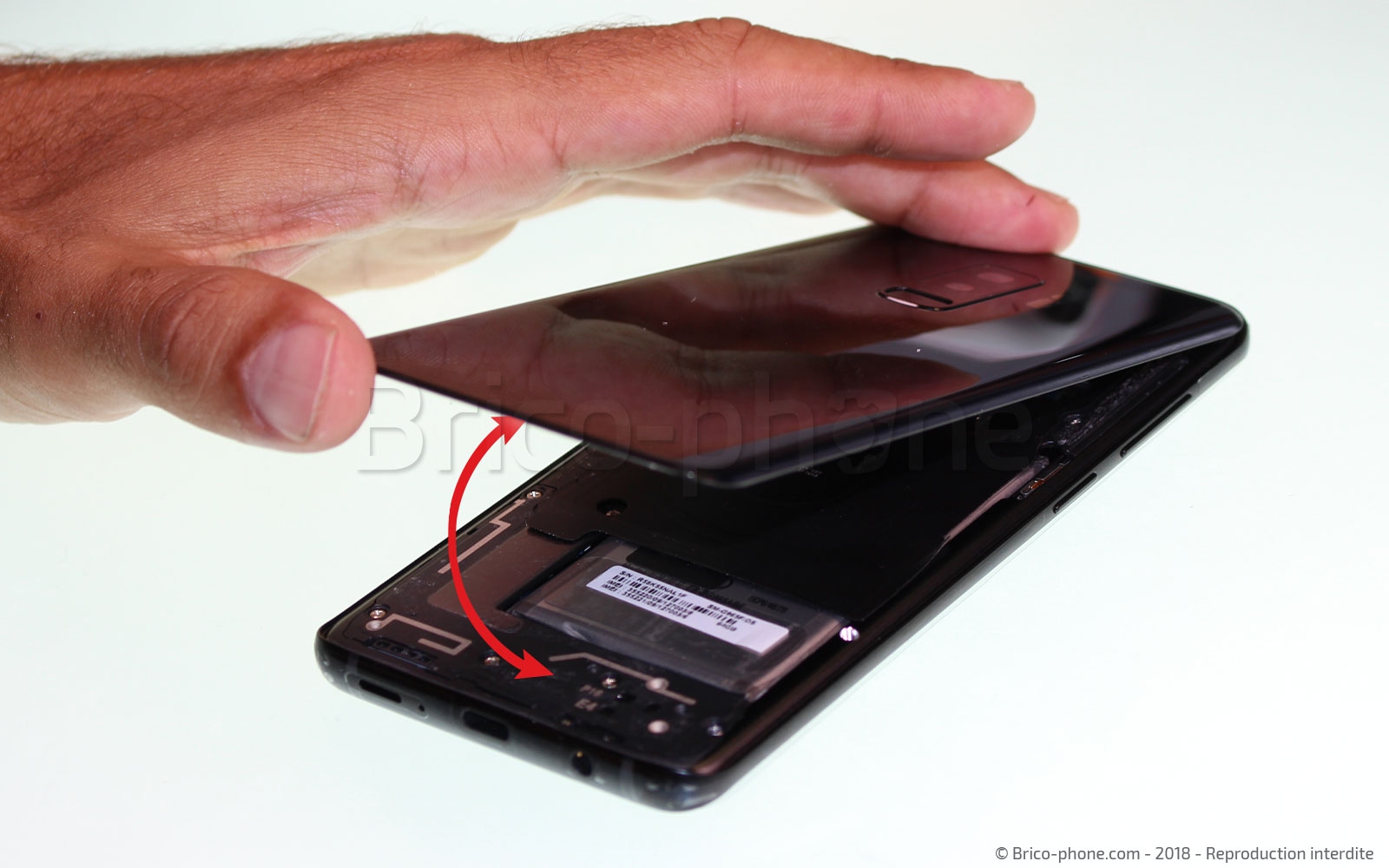

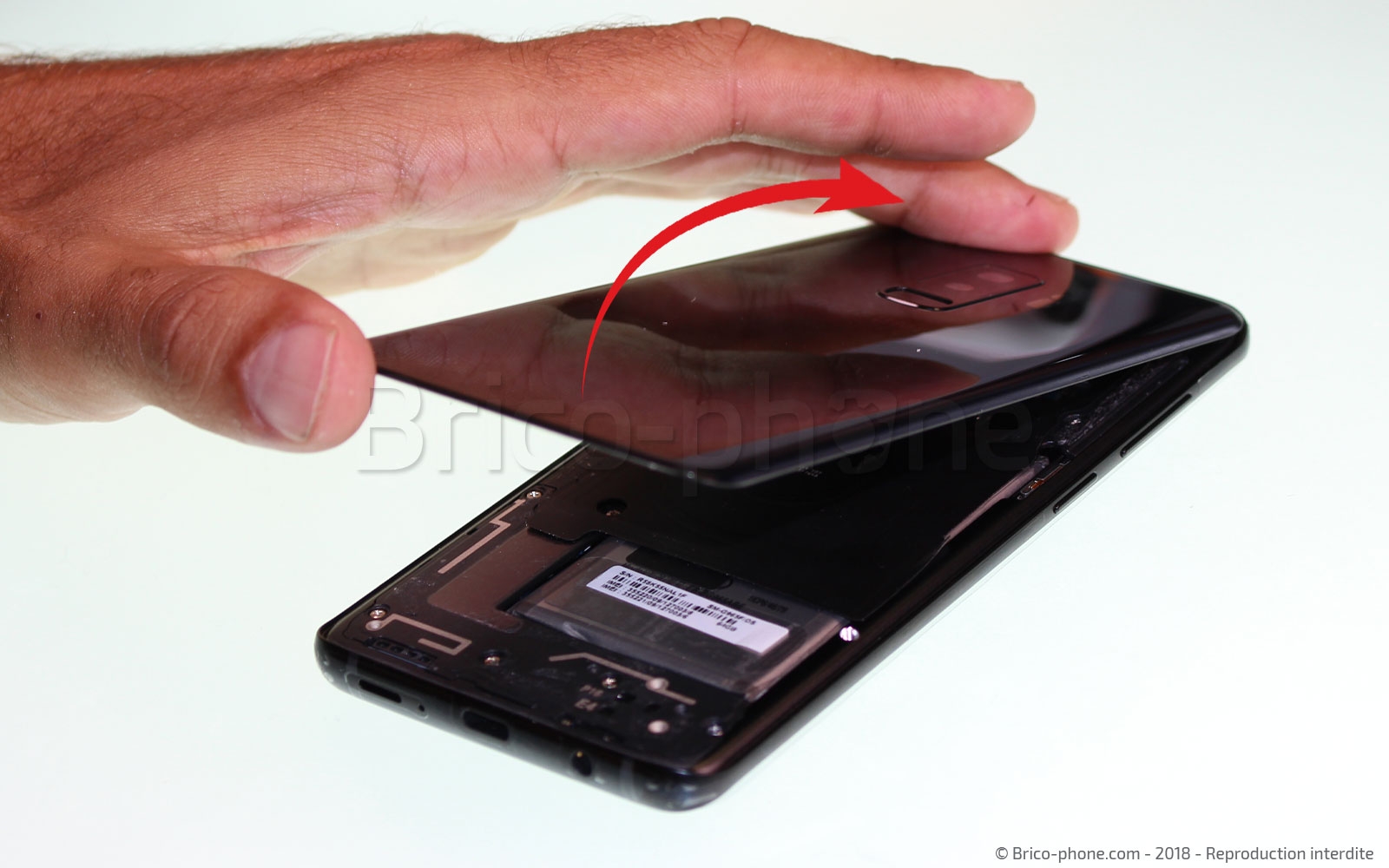

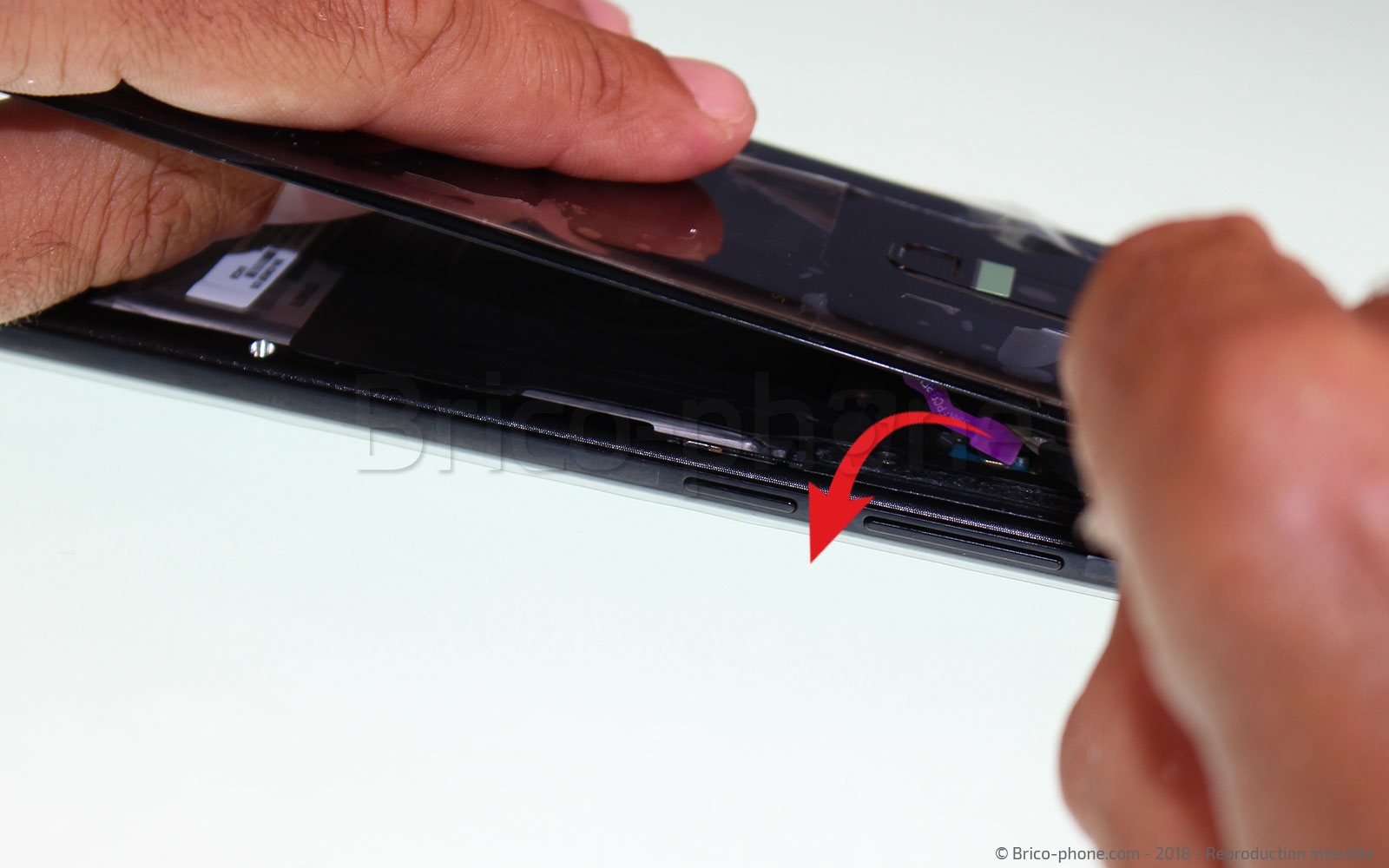

A l'aide de la pincette métallique, déconnectez la nappe du lecteur d'empreintes de la carte mère. Vous pouvez maintenant retirer la coque arrière de votre Samsung Galaxy S9+.

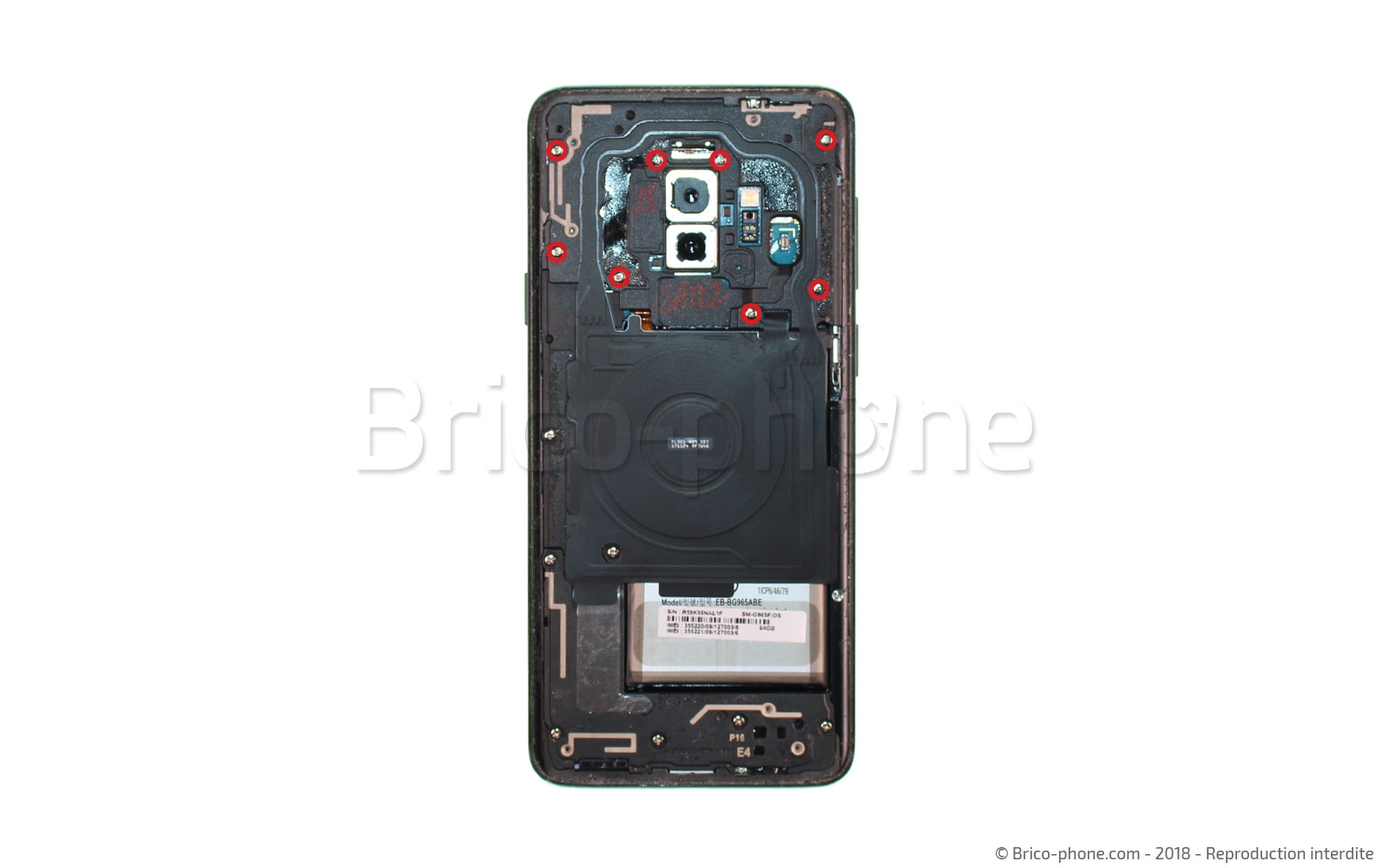

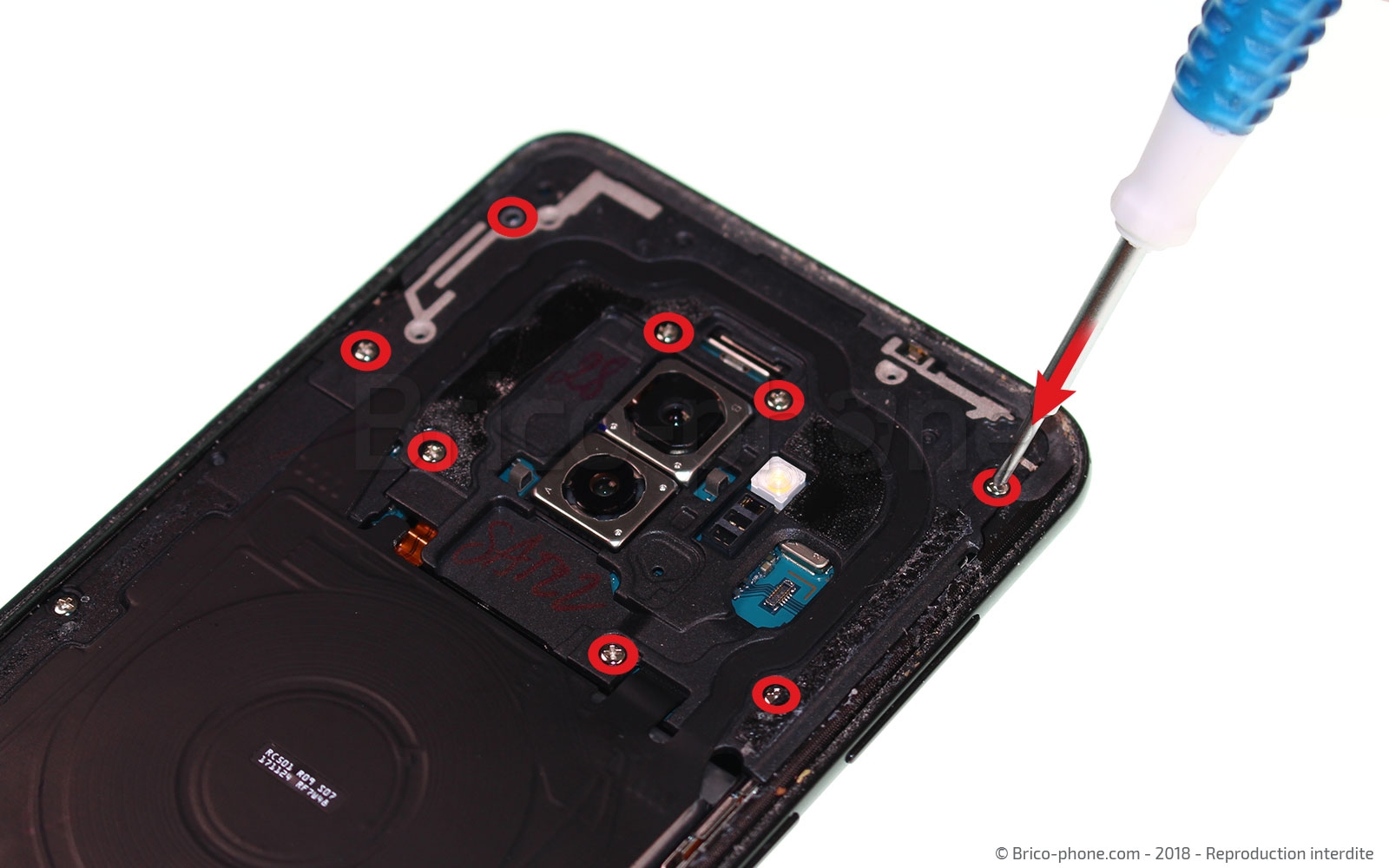

Retirez les 8 vis de la plaquette supérieure.

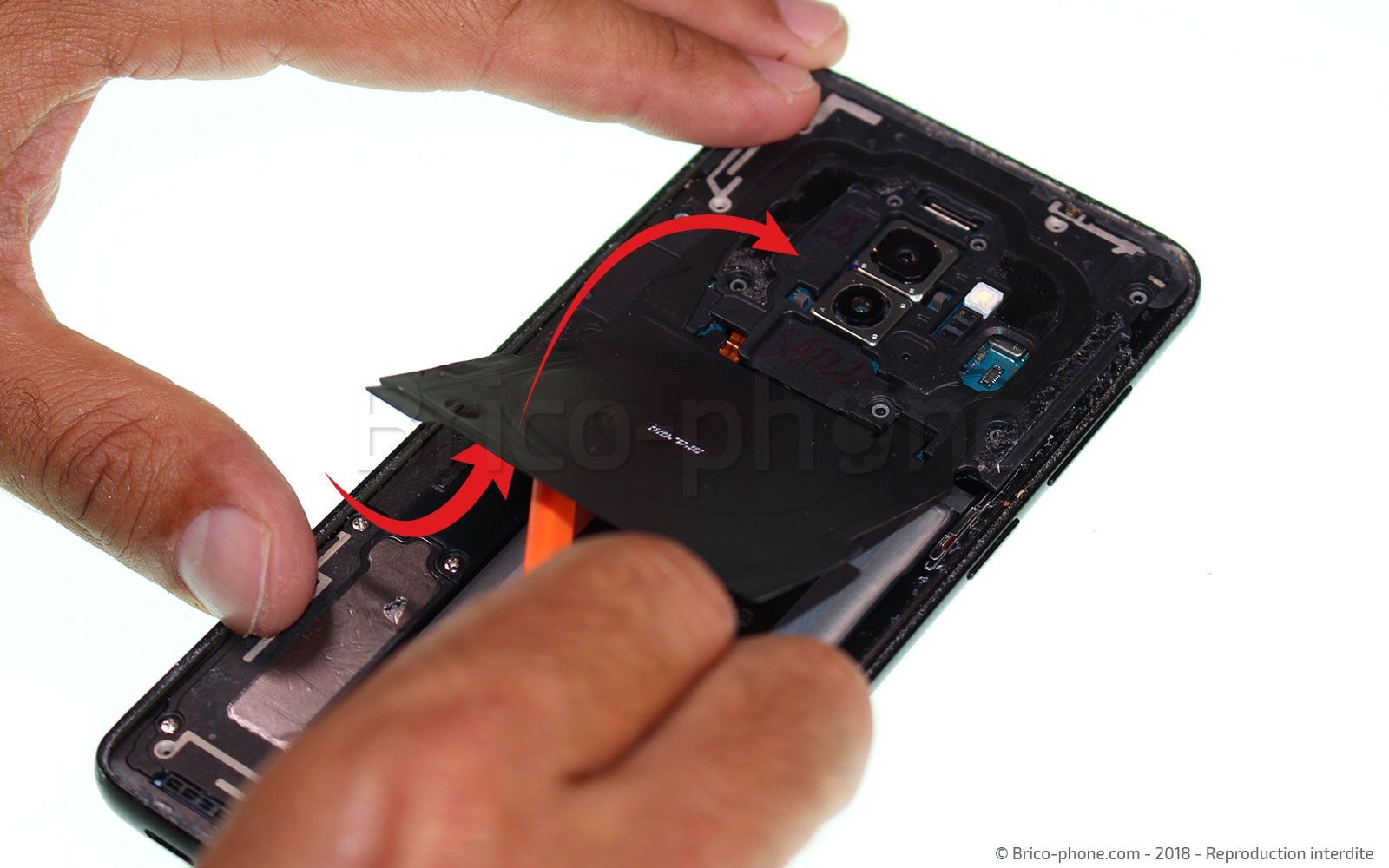

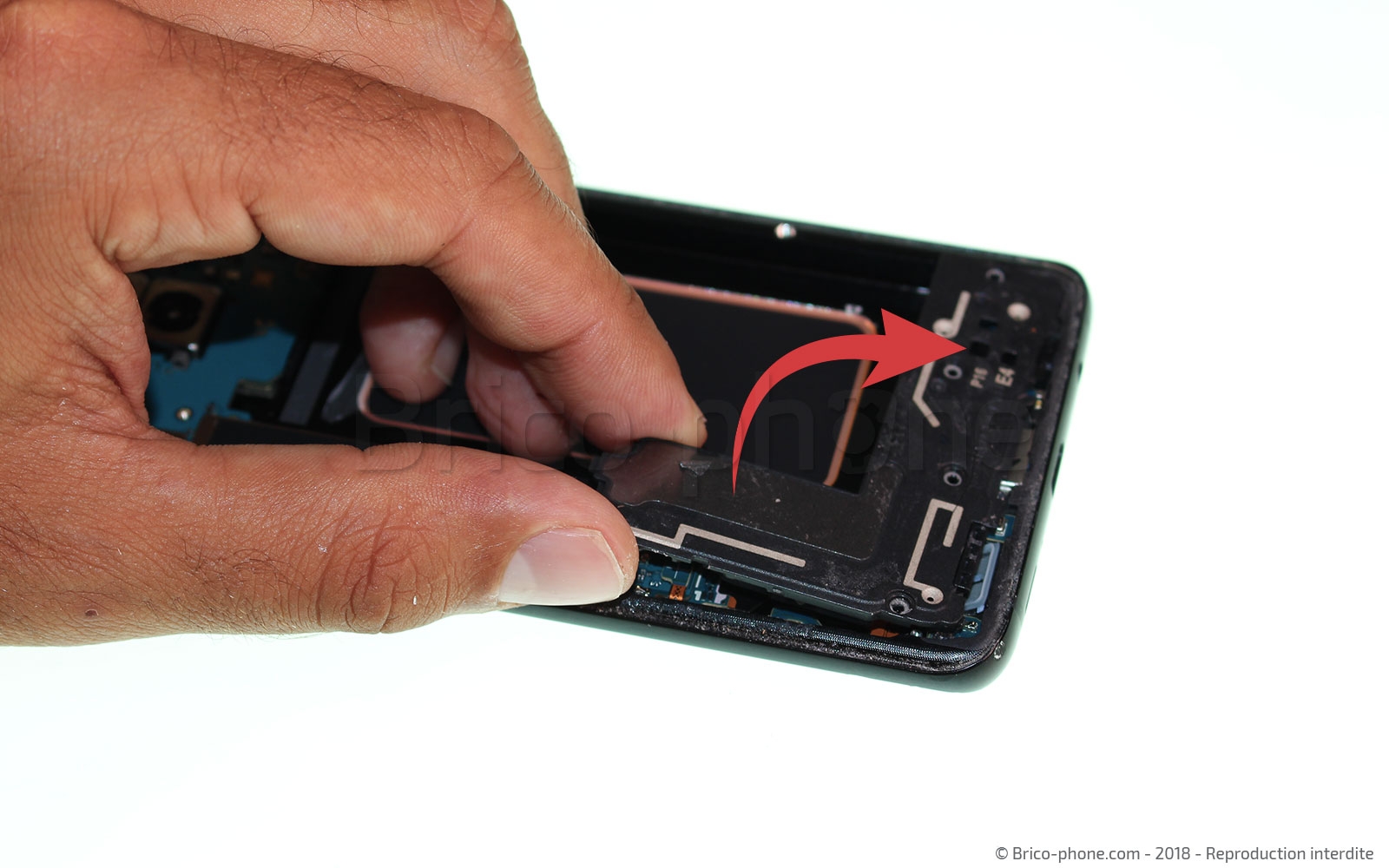

Avec la spatule en nylon, soulevez progressivement la nappe de charge par induction placé au dessus de votre batterie. Déclipsez ensuite la plaquette en plastique supérieure de votre Samsung Galaxy S9+ et retirez la du téléphone.

Toujours à l'aide du levier en nylon, déconnectez la batterie.

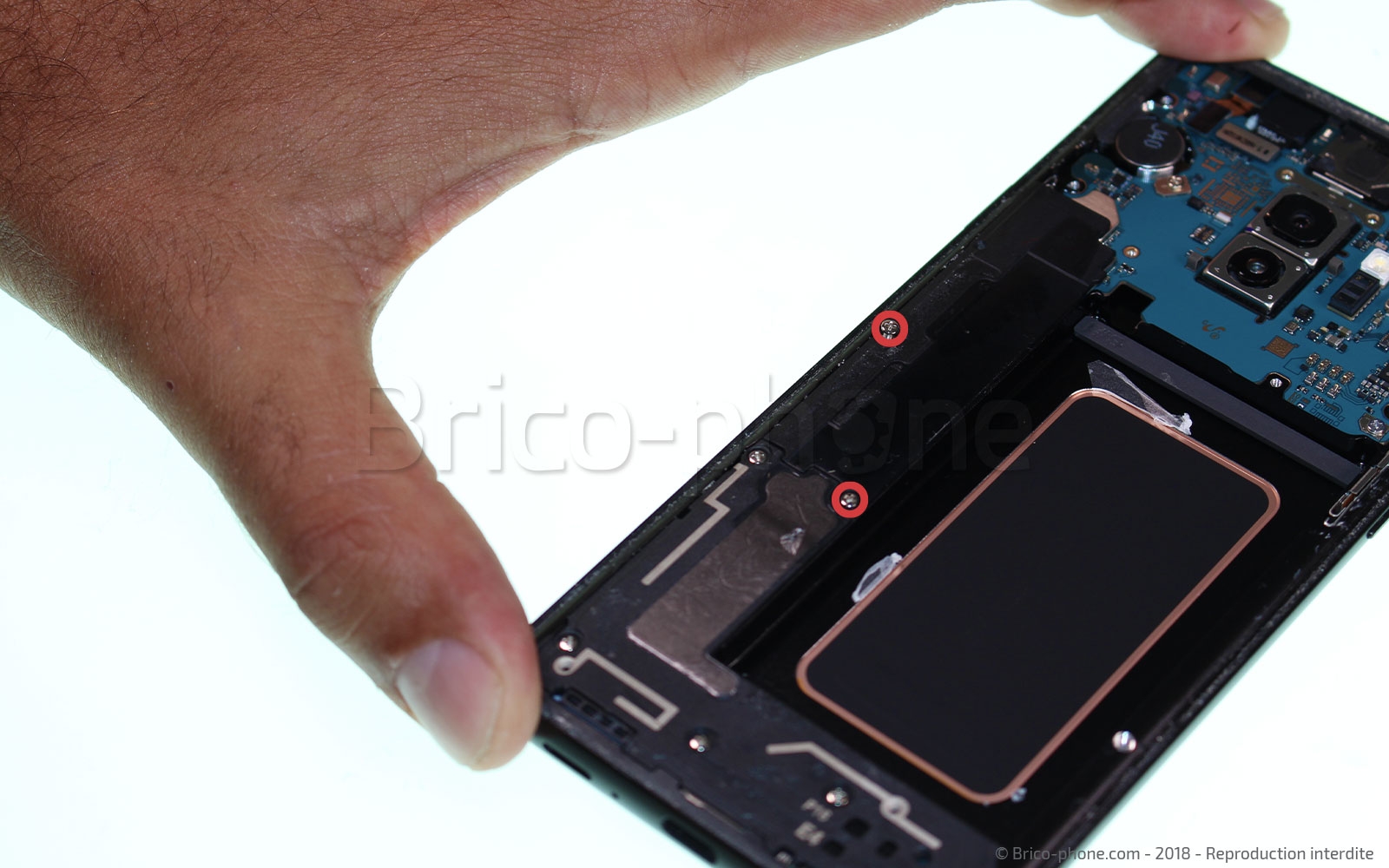

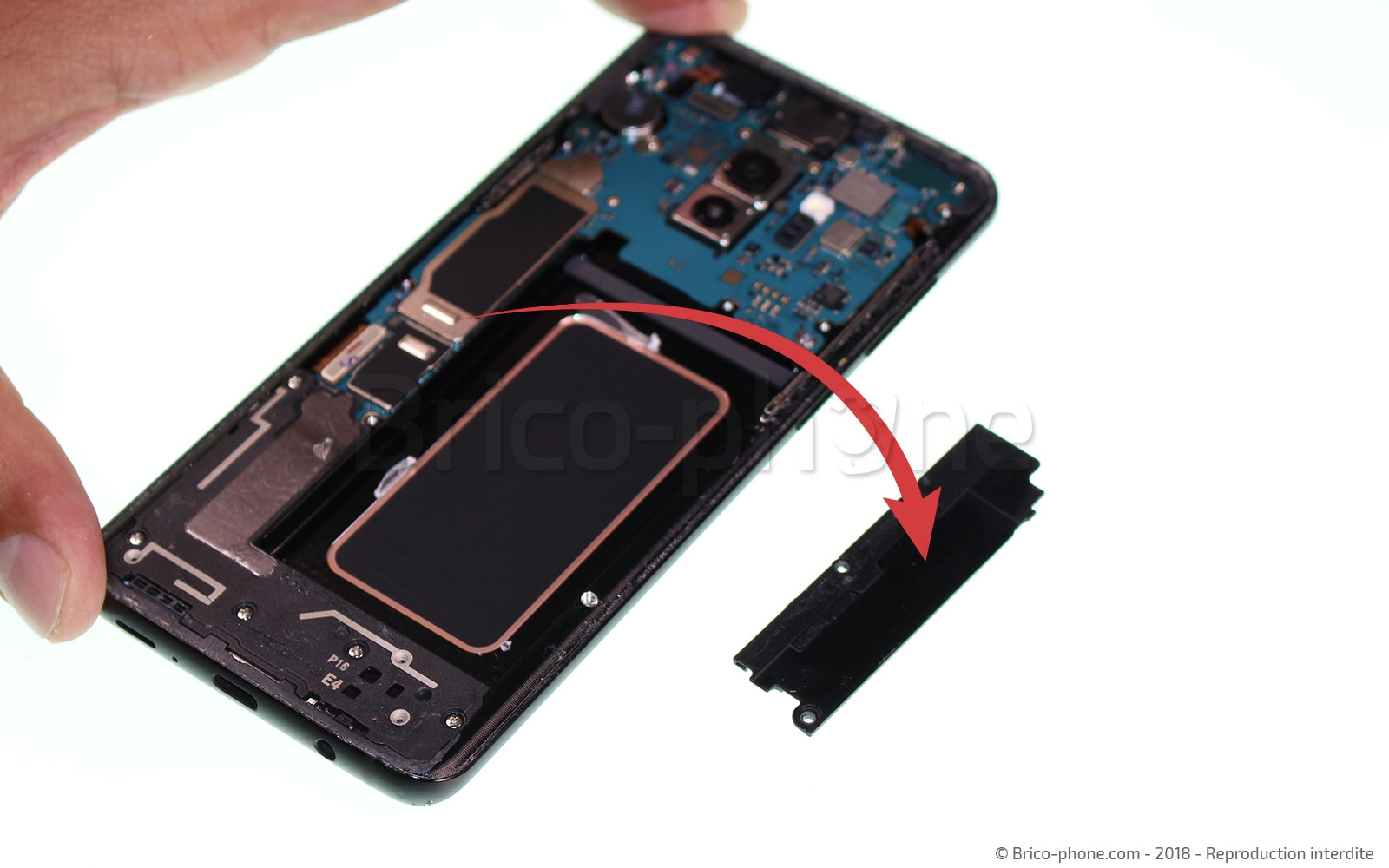

Retirez les deux vis qui maintiennent le cache en plastique situé à gauche de la batterie. Vous pouvez maintenant retirer la plaquette avec vos mains.

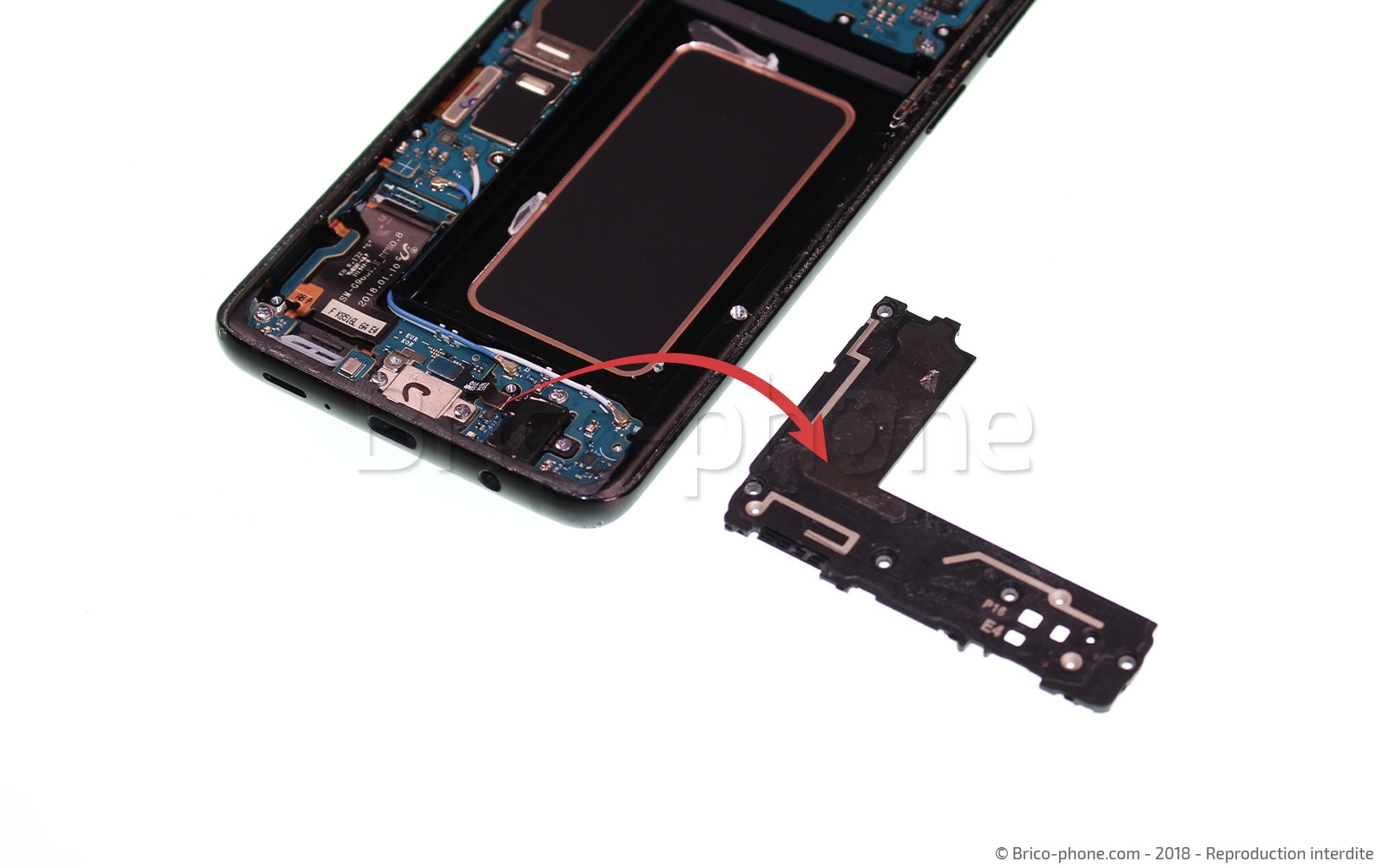

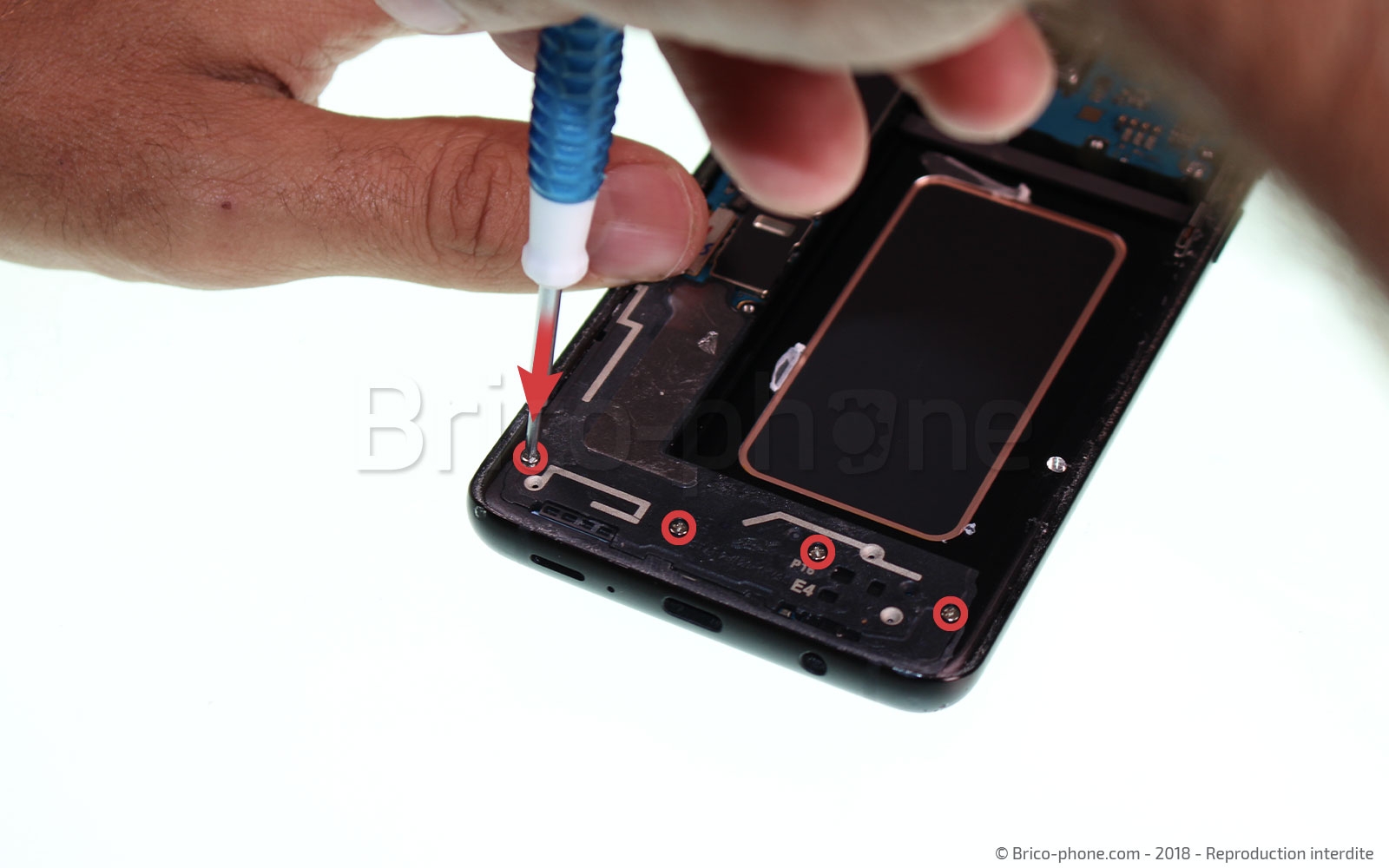

Le bloc haut-parleur de votre Samsung Galaxy S9+, est maintenu par 4 vis qu'il vous faut retirer, à l'aide d'un tournevis cruciforme. Vous pouvez maintenant sortir le composant de son emplacement.

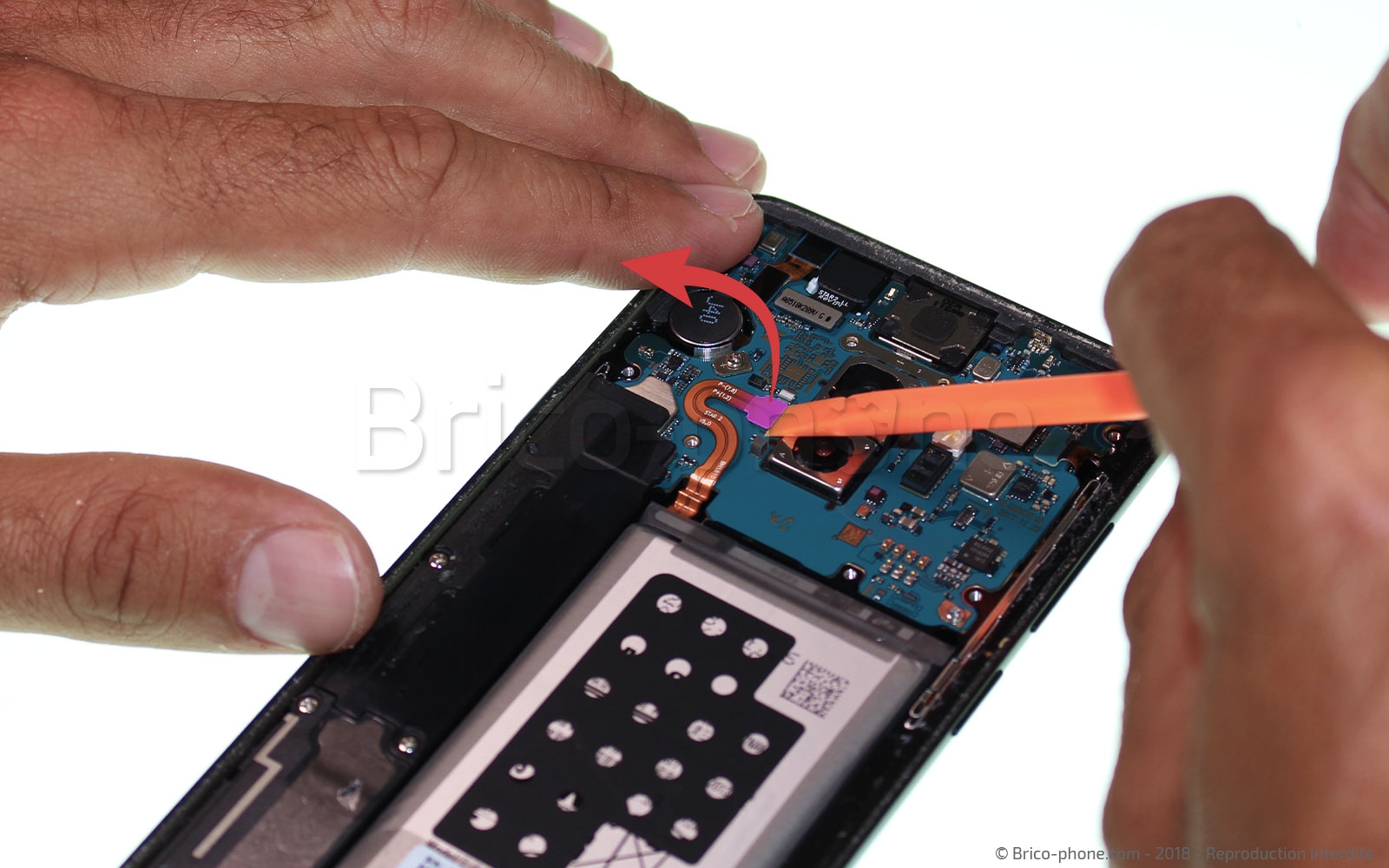

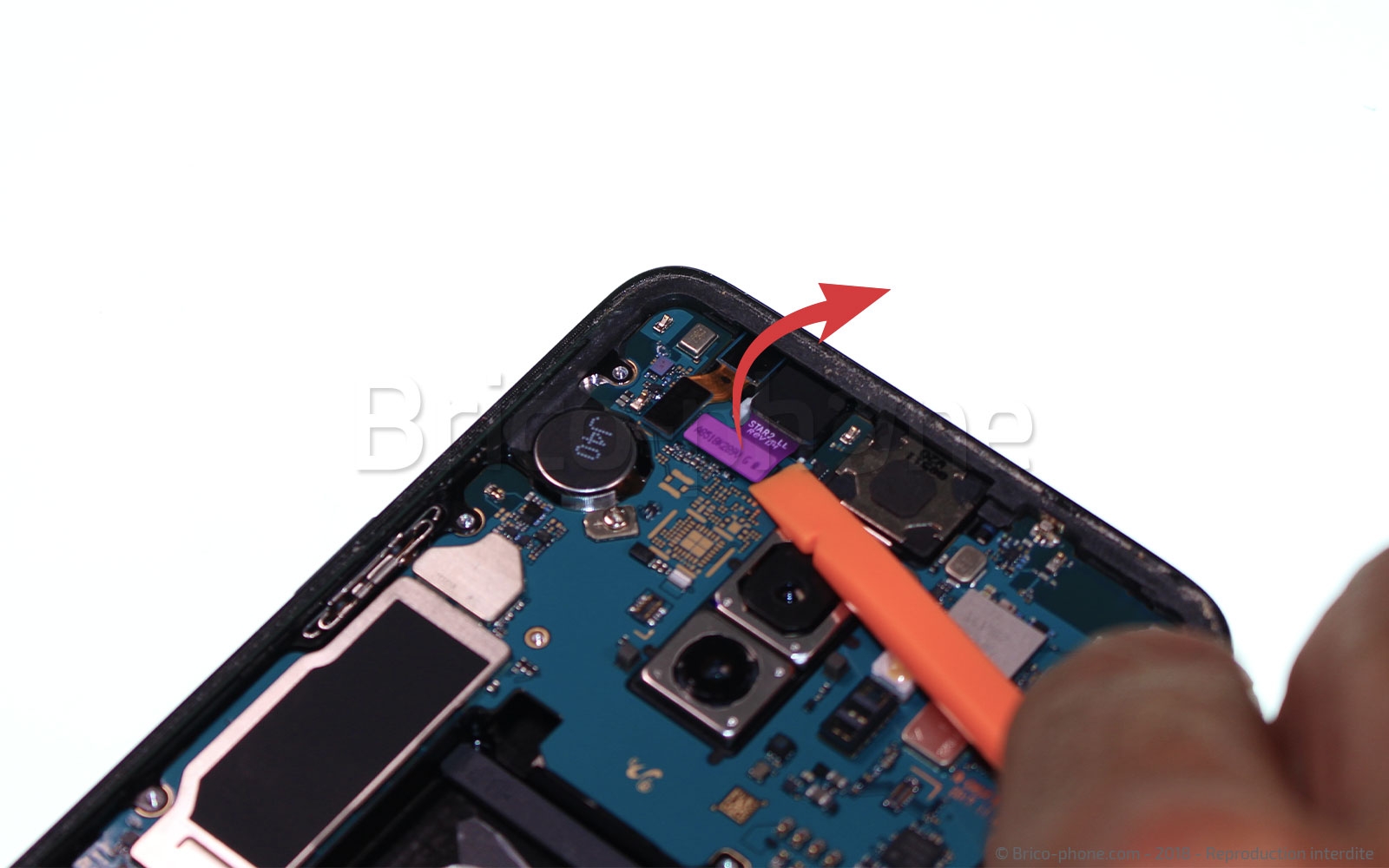

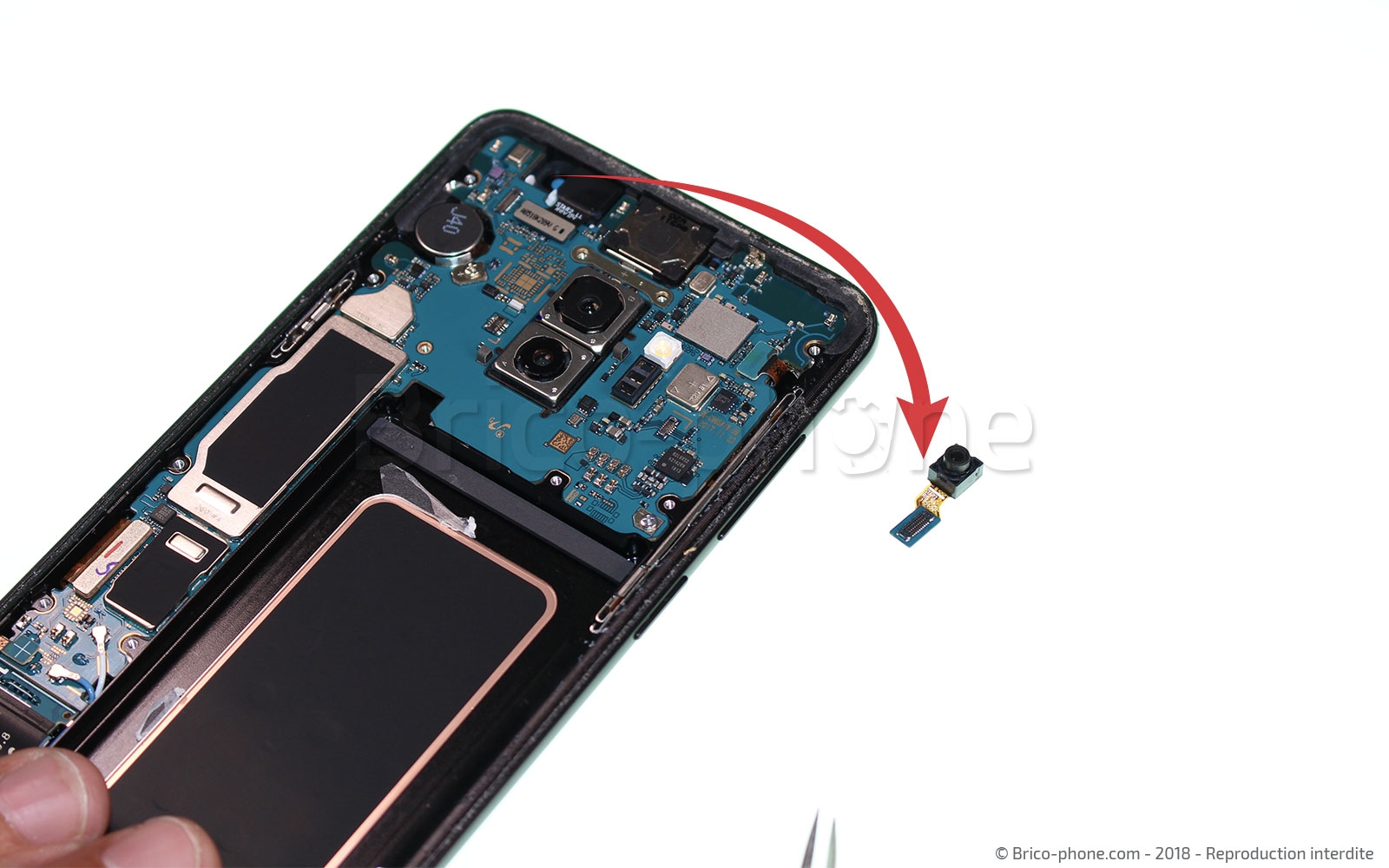

Pour extraire la carte mère du bloc écran, il vous faut enlever les deux caméras avant (caméra et scanner d'iris) en déconnectant leurs nappes avec la spatule en nylon. Sortez-les, ensuite, du support.

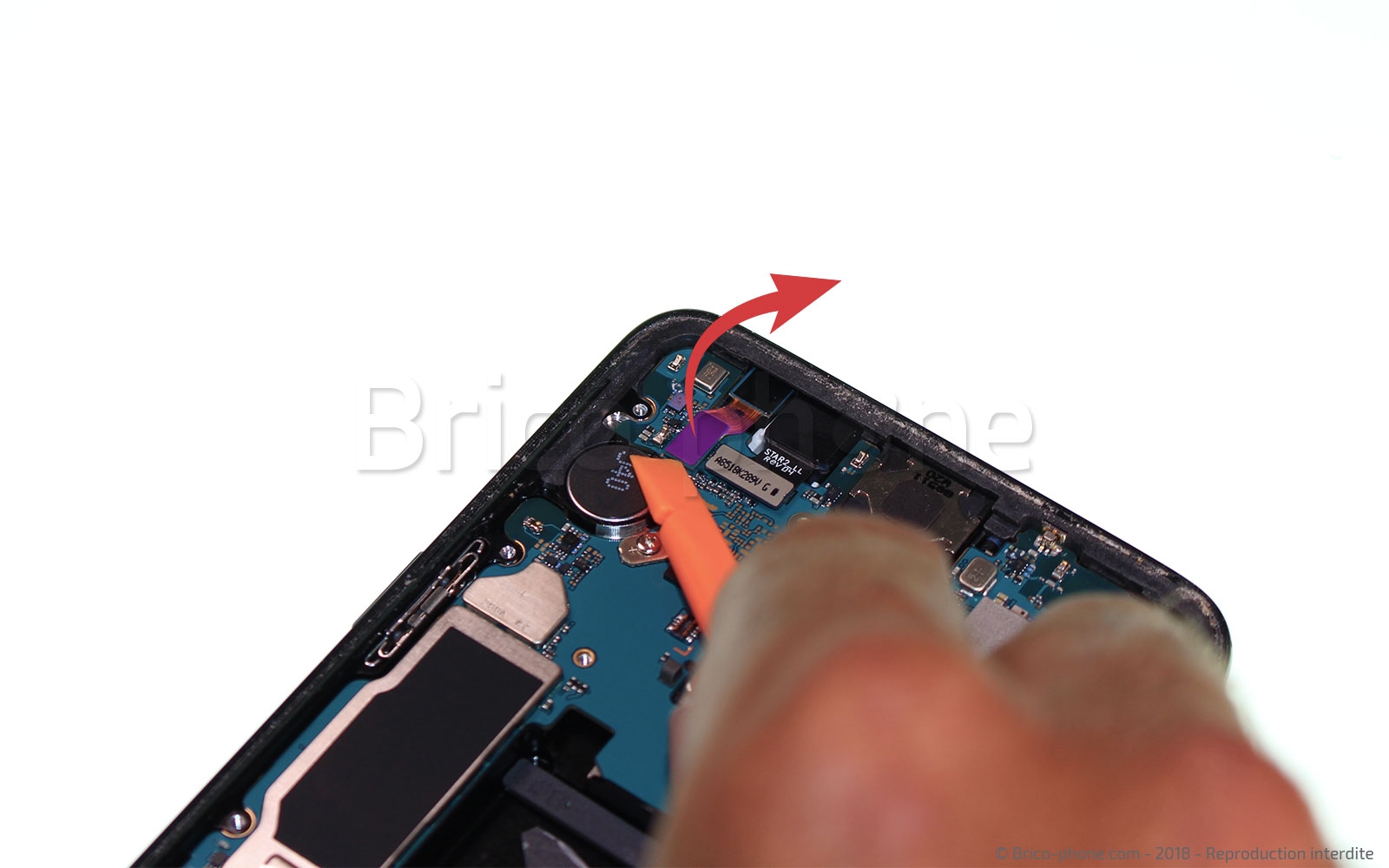

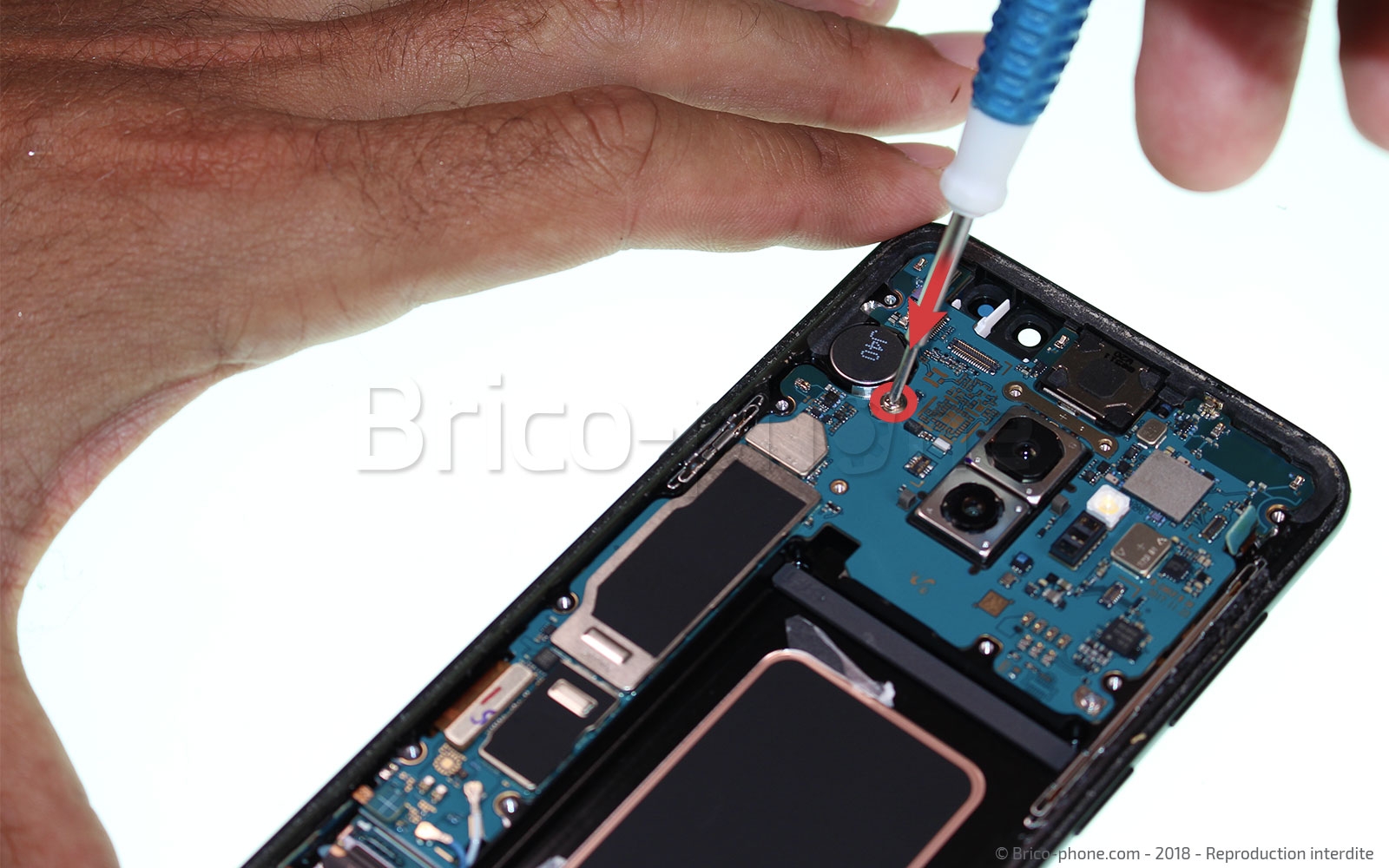

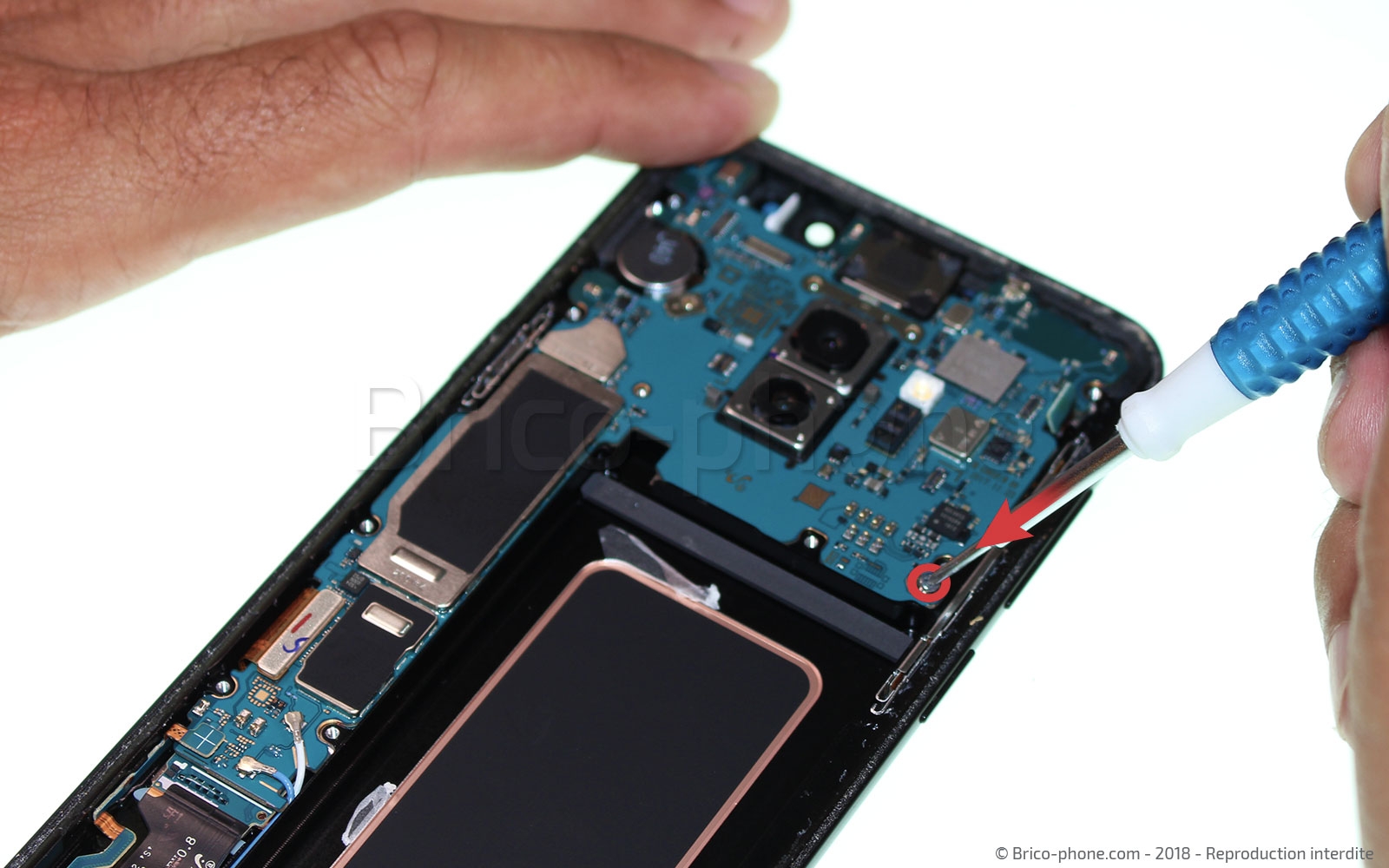

Dans un premier temps, munissez-vous du tournevis cruciforme pour enlever les deux vis restantes. Une fois cette étape franchie, déconnectez les deux connecteurs retenant la partie supérieure de la carte mère.

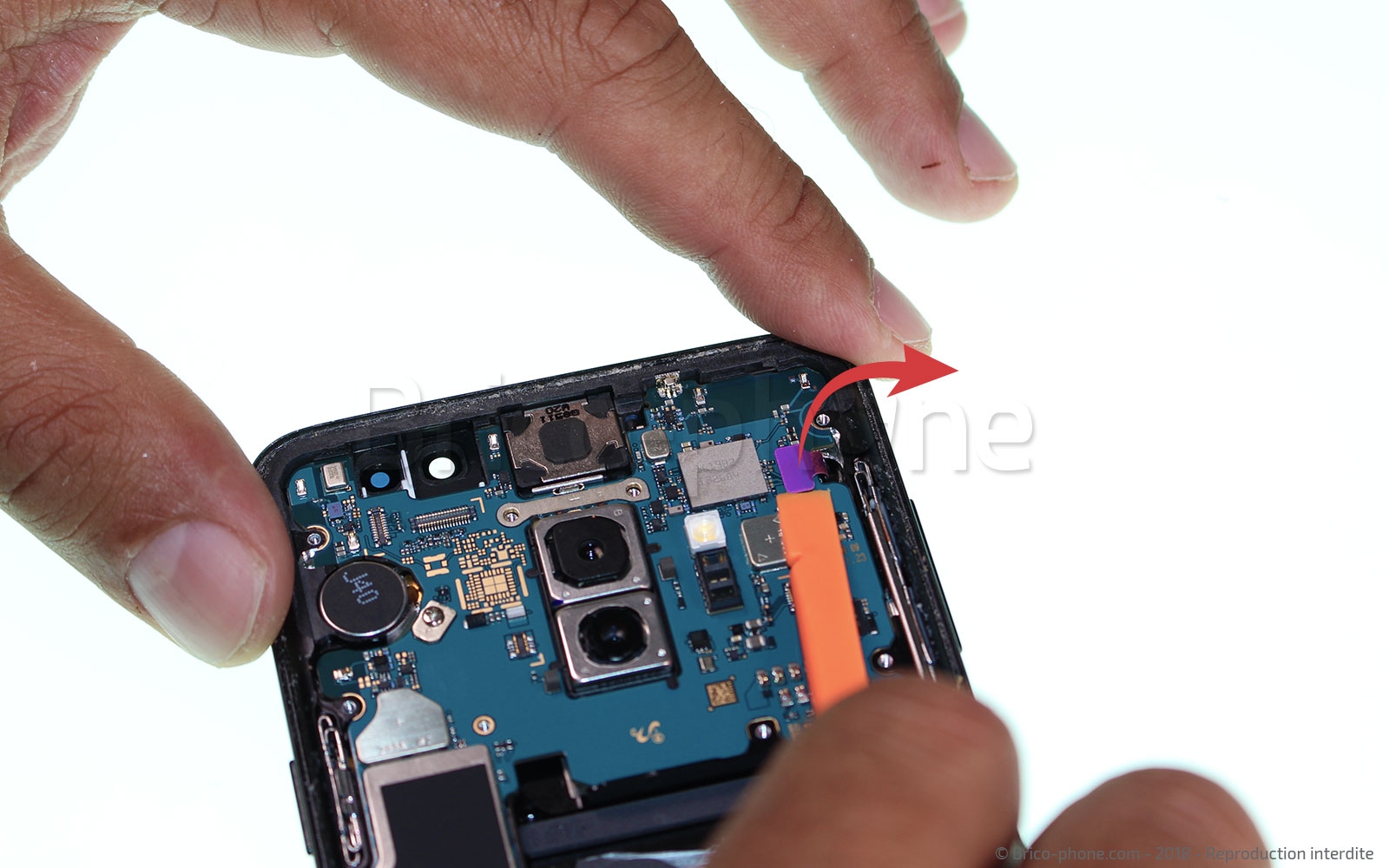

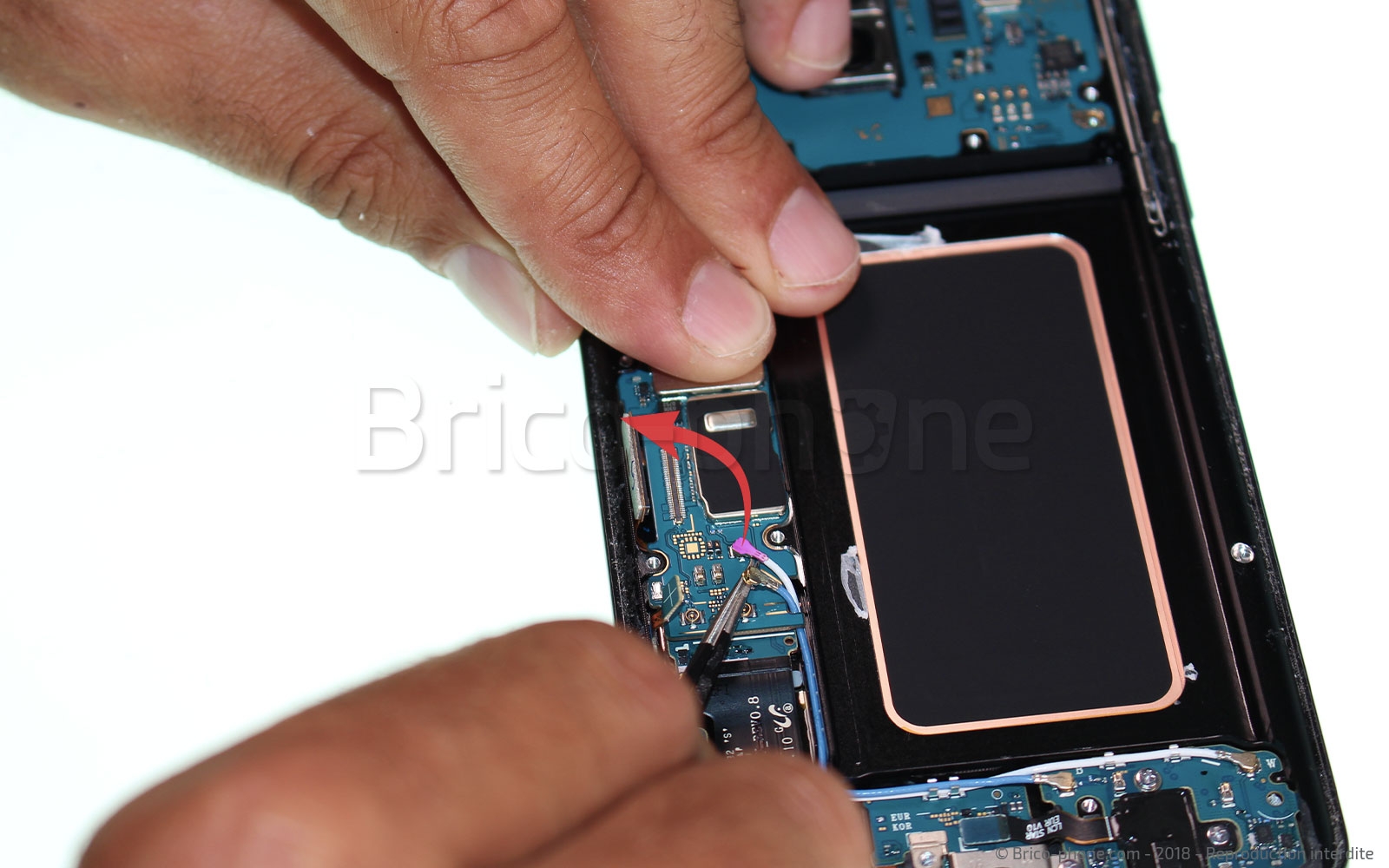

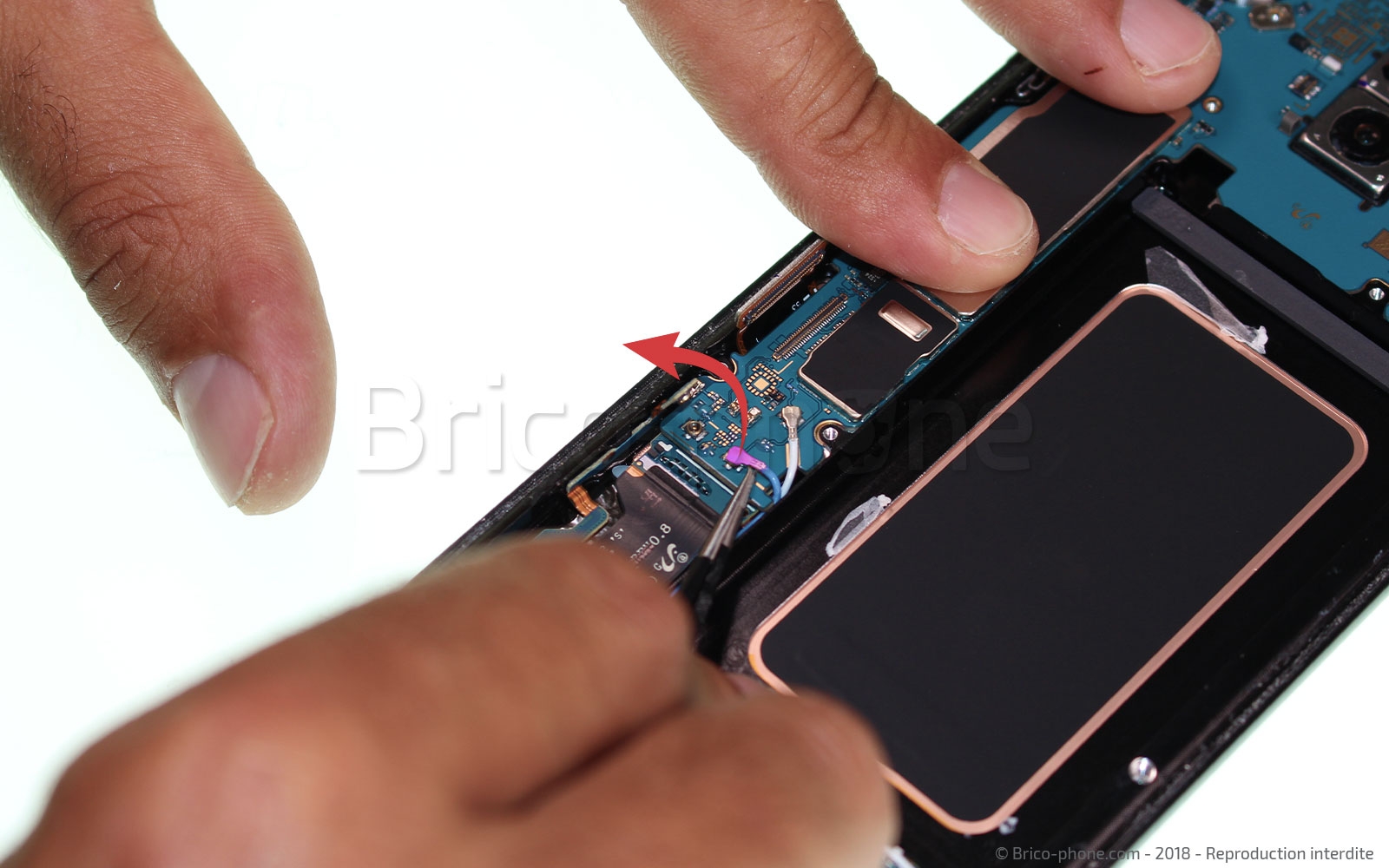

A l'aide du levier en nylon, débranchez la dernière nappe retenant encore la carte mère. Munissez-vous, ensuite, de la pince métallique pour retirer les cables coaxiaux.

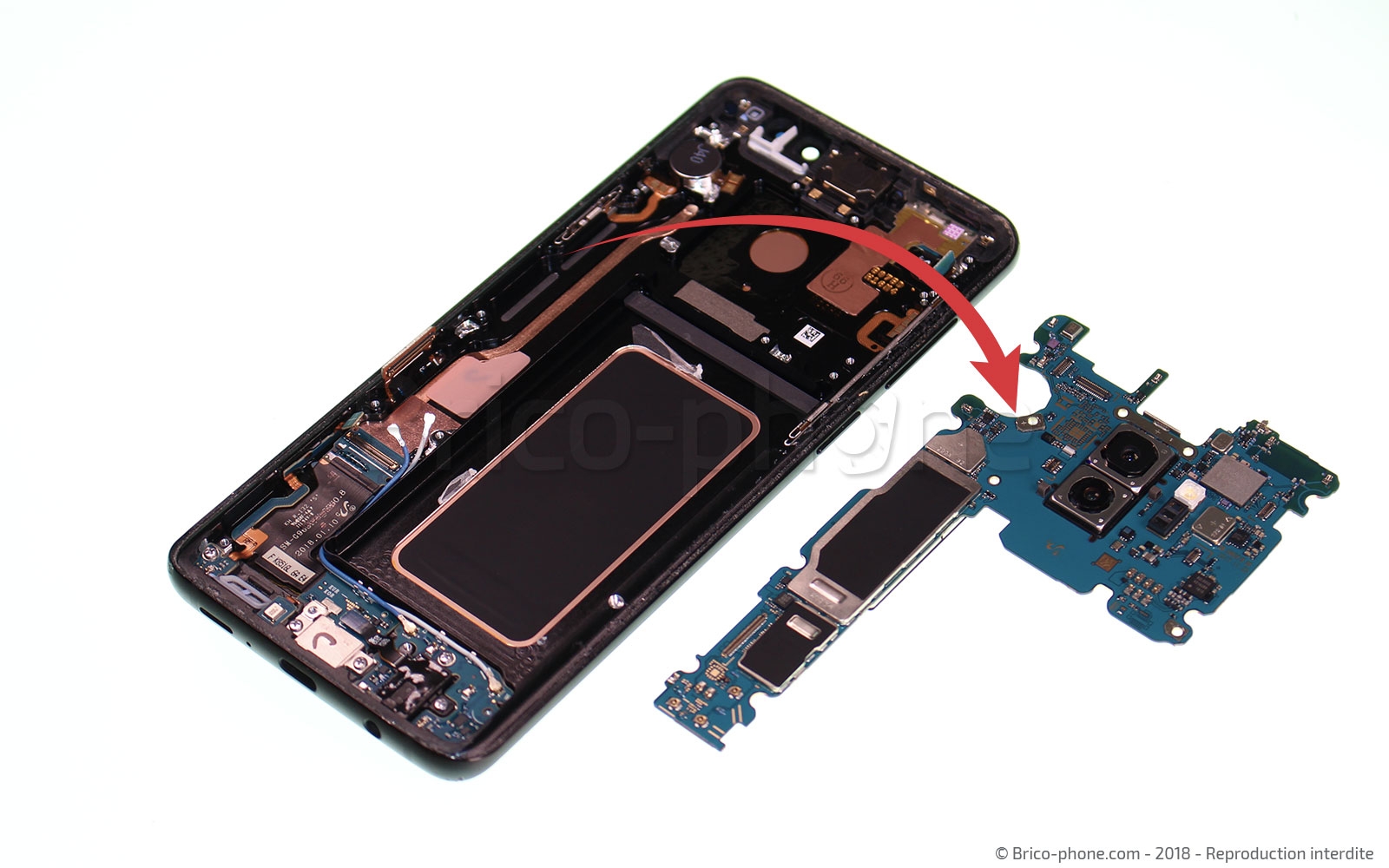

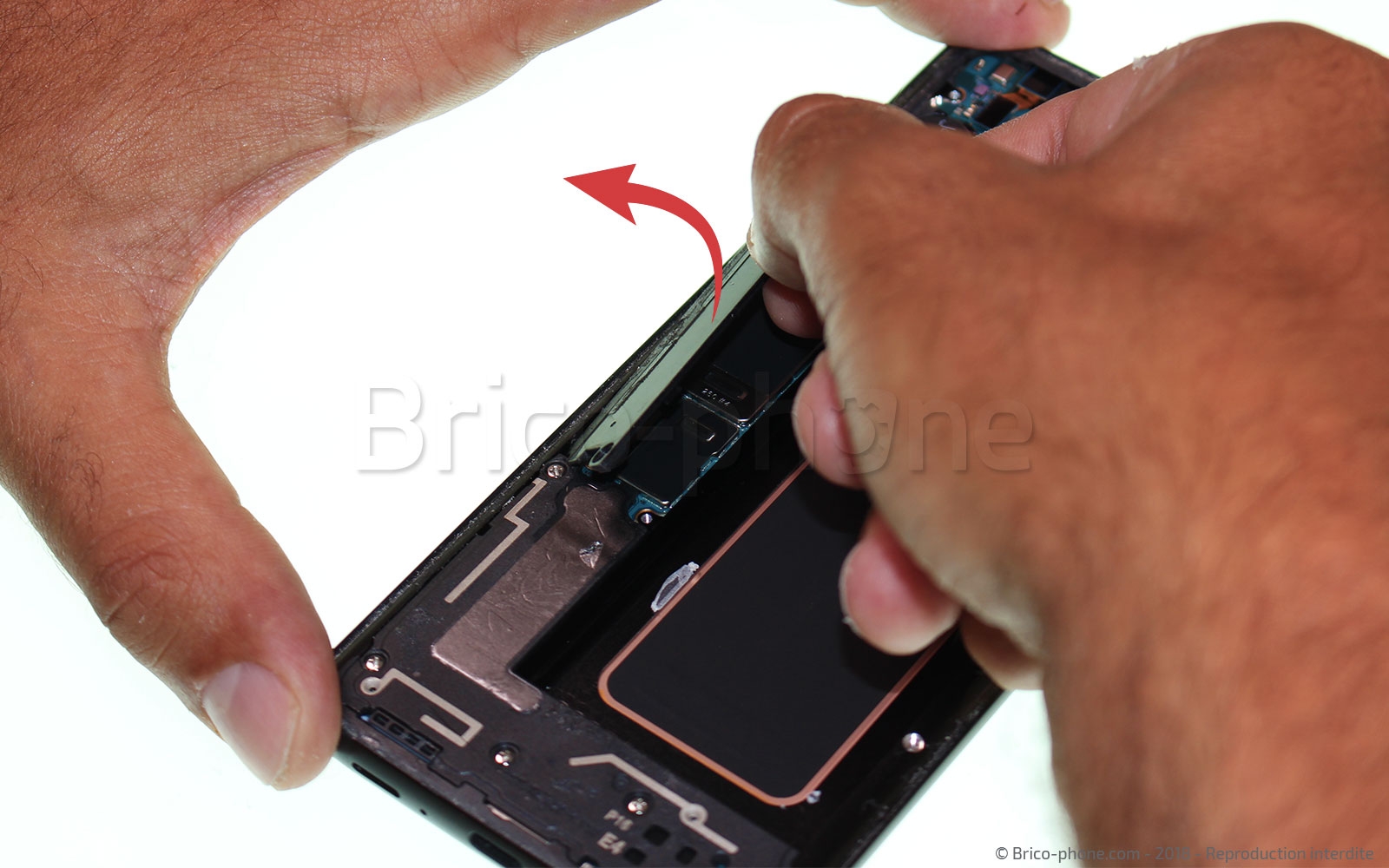

Pour faciliter le retrait de la carte mère, soulevez-la, à l'aide du levier en nylon, au niveau d'une partie moins large. Faites attention, la carte mère est le coeur de votre Samsung Galaxy S9+ et ne peut pas être remplacée.

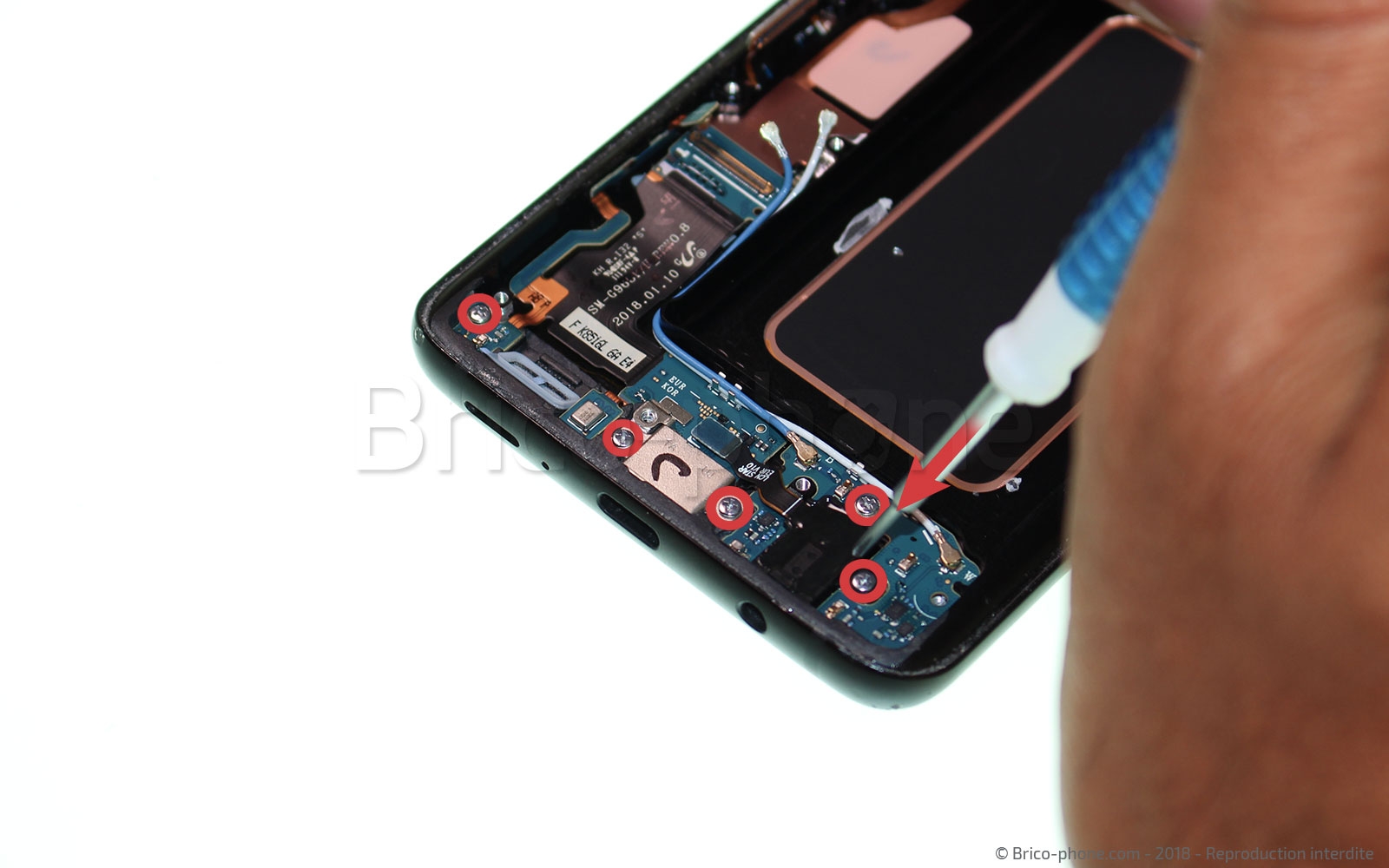

Pour pouvoir extraire le connecteur de charge, il vous faut retirer les 5 vis.

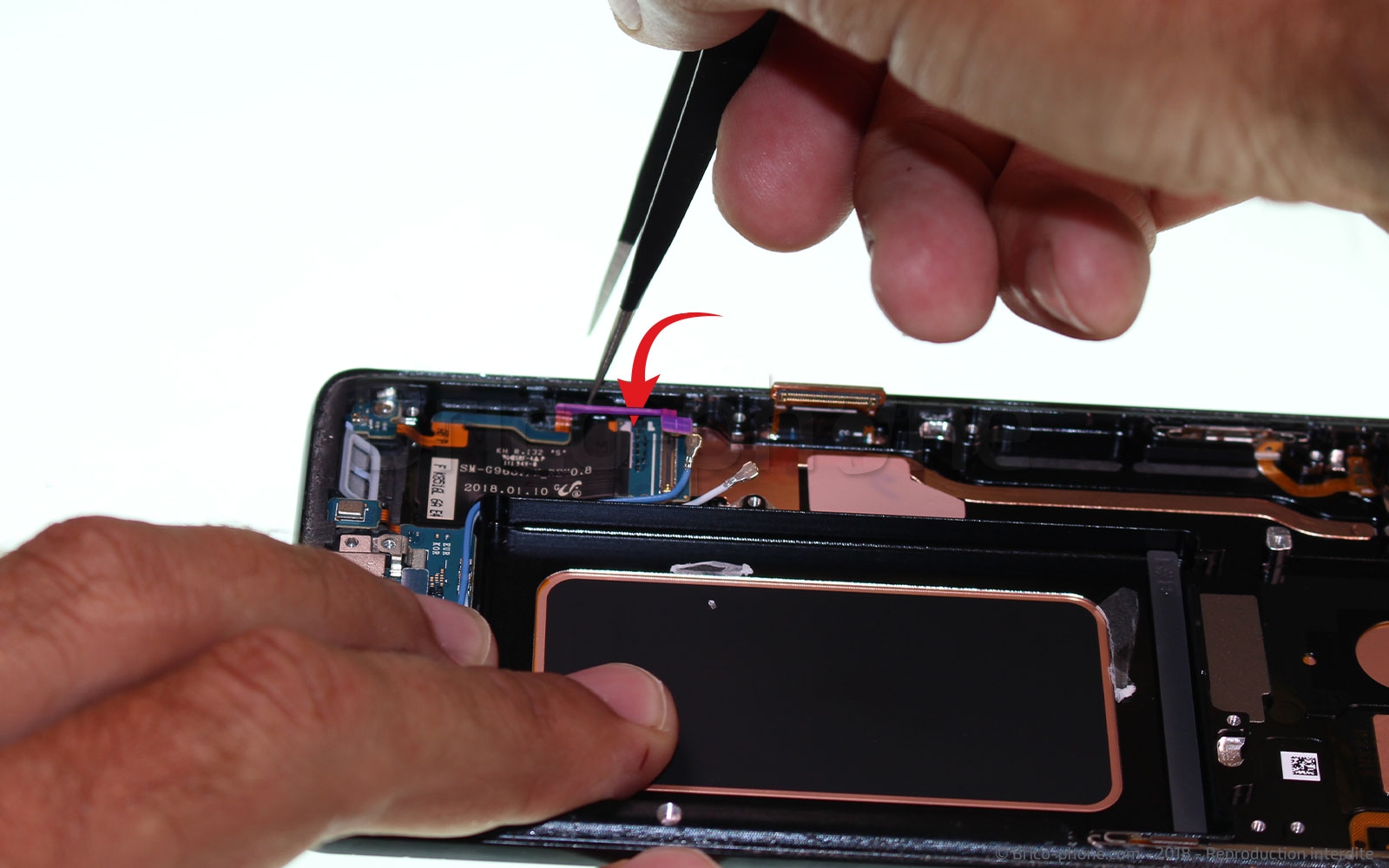

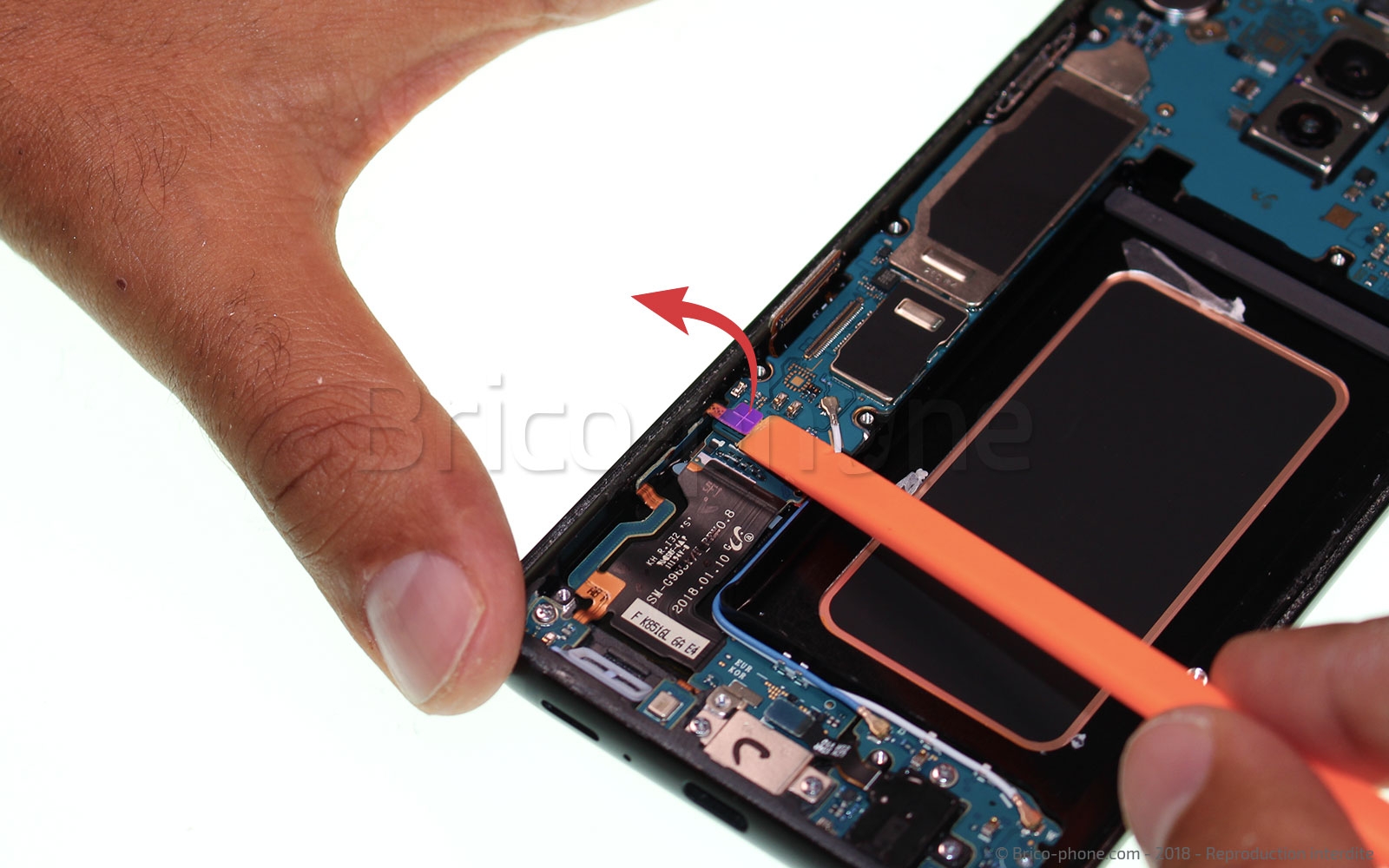

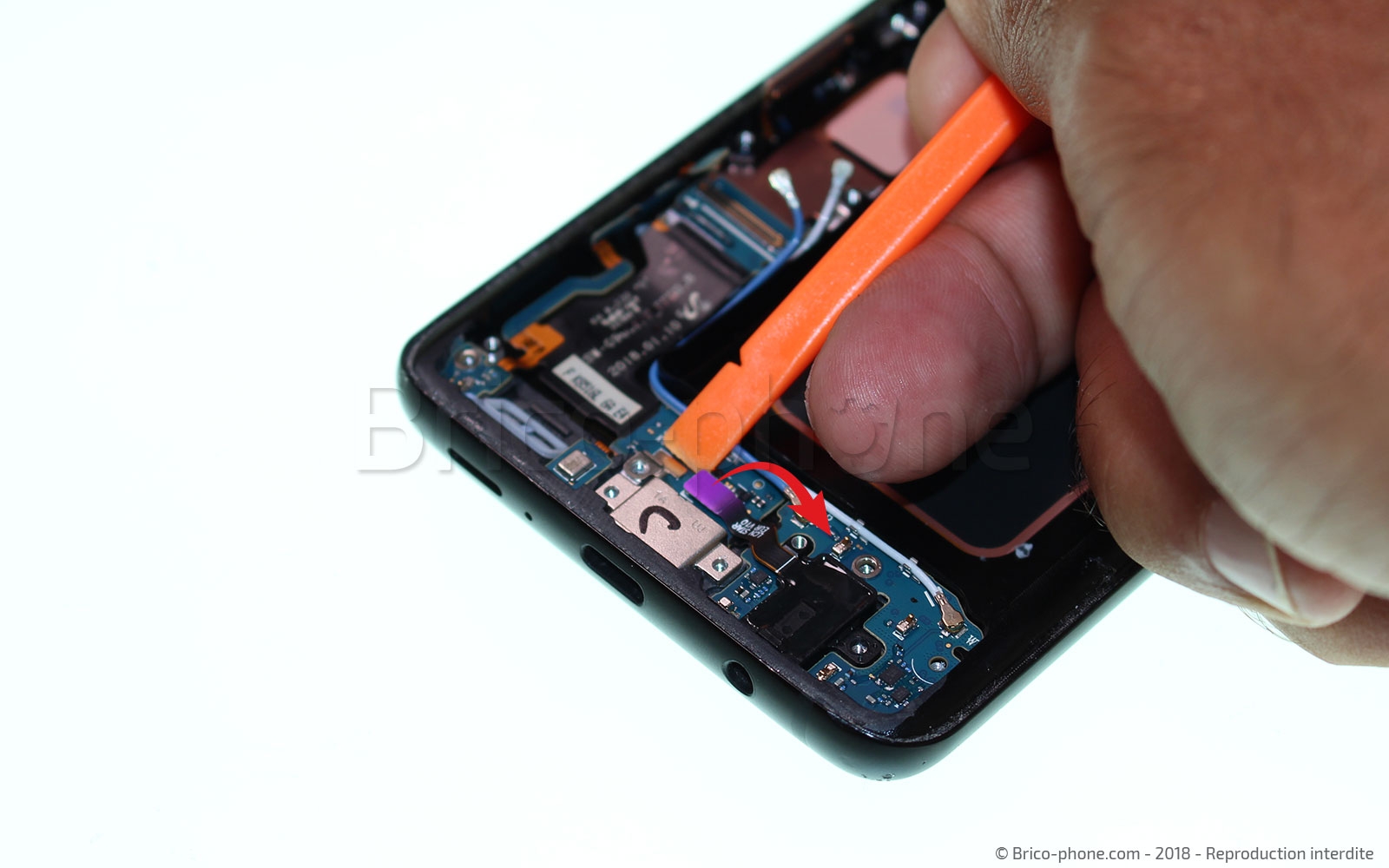

Ensuite, déconnectez les 3 nappes restantes dont celle de la prise jack.

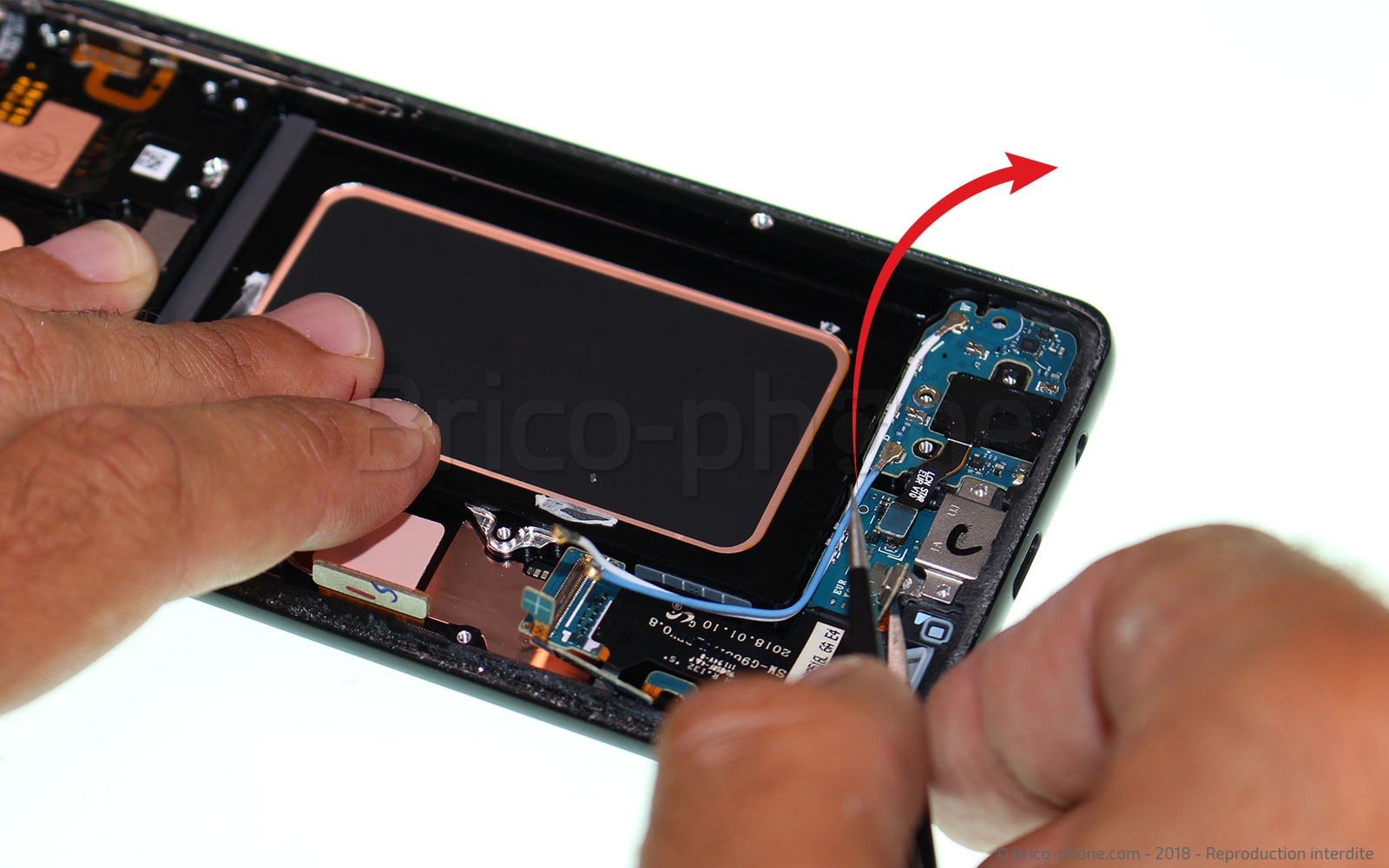

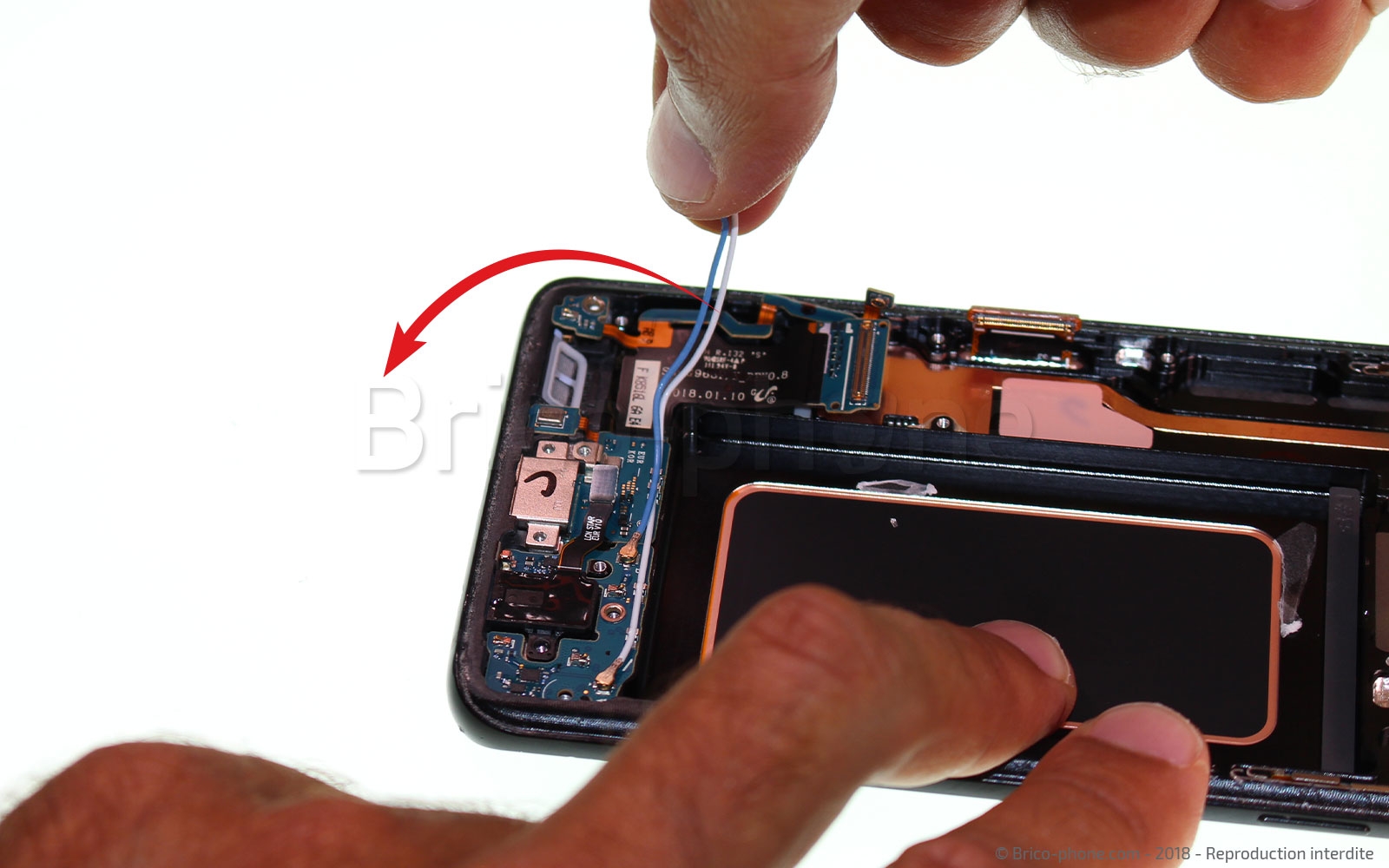

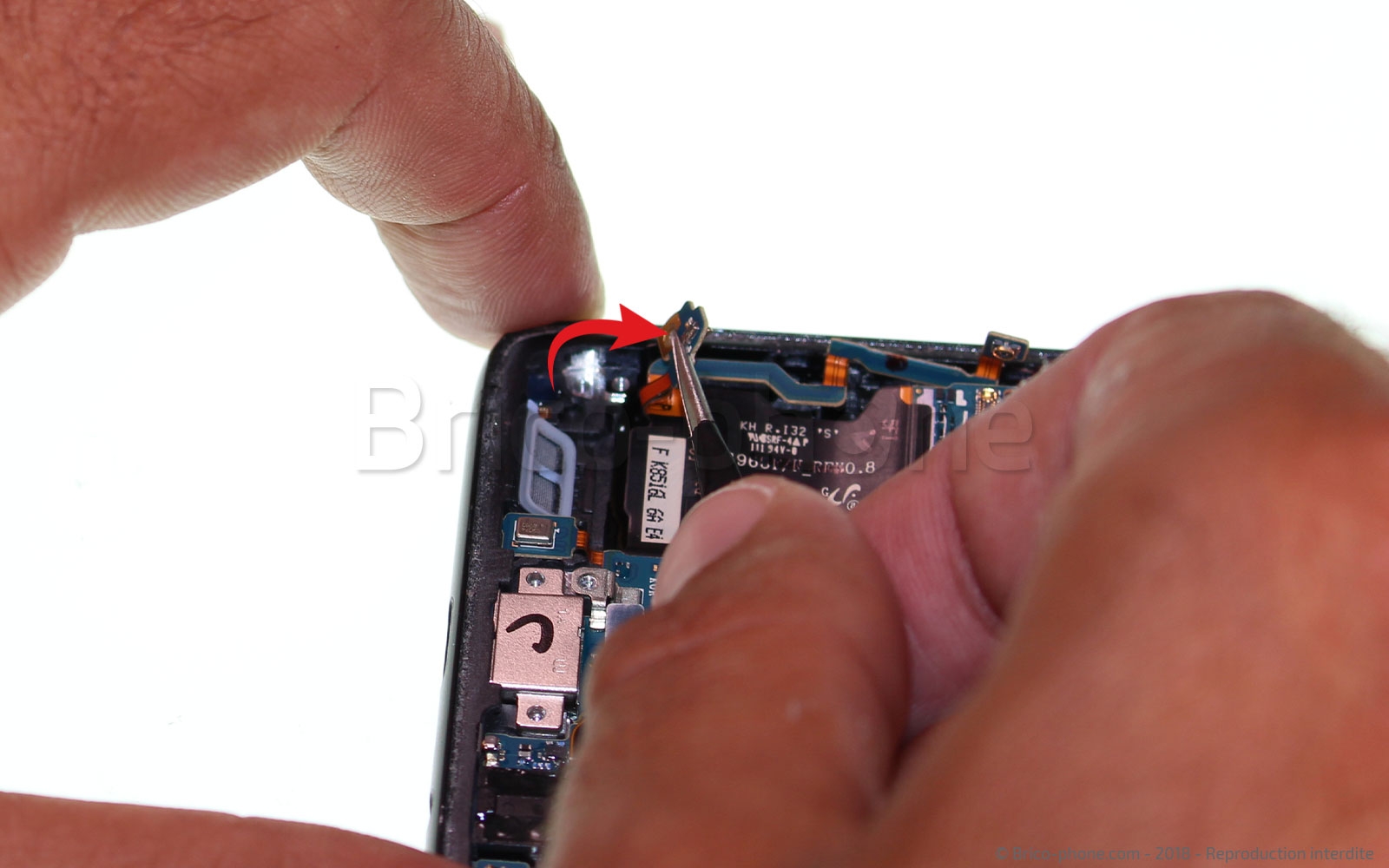

Déclipsez délicatement les cables coaxiaux, à l'aide la pincette en métal fournie dans le kit d'outils.

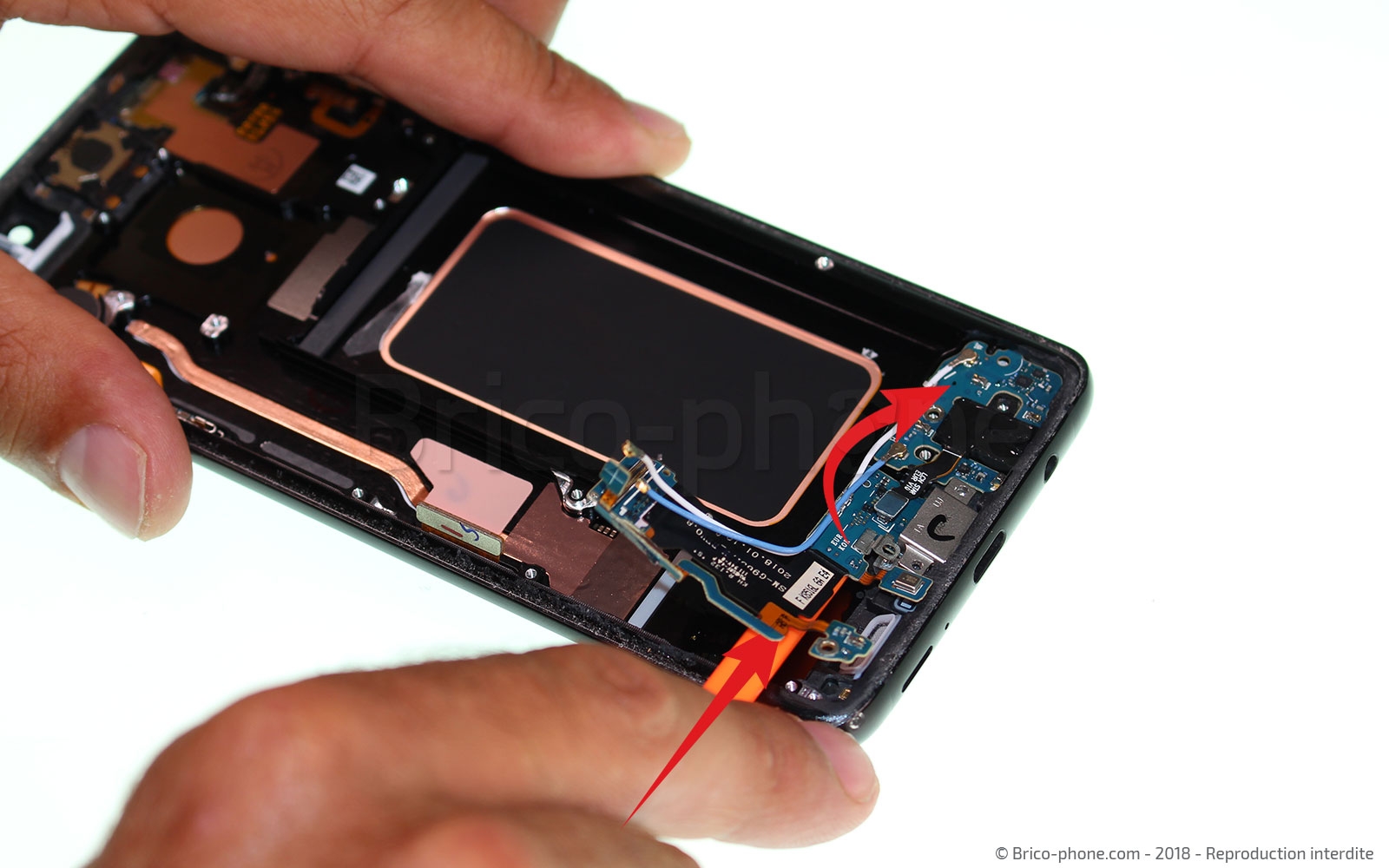

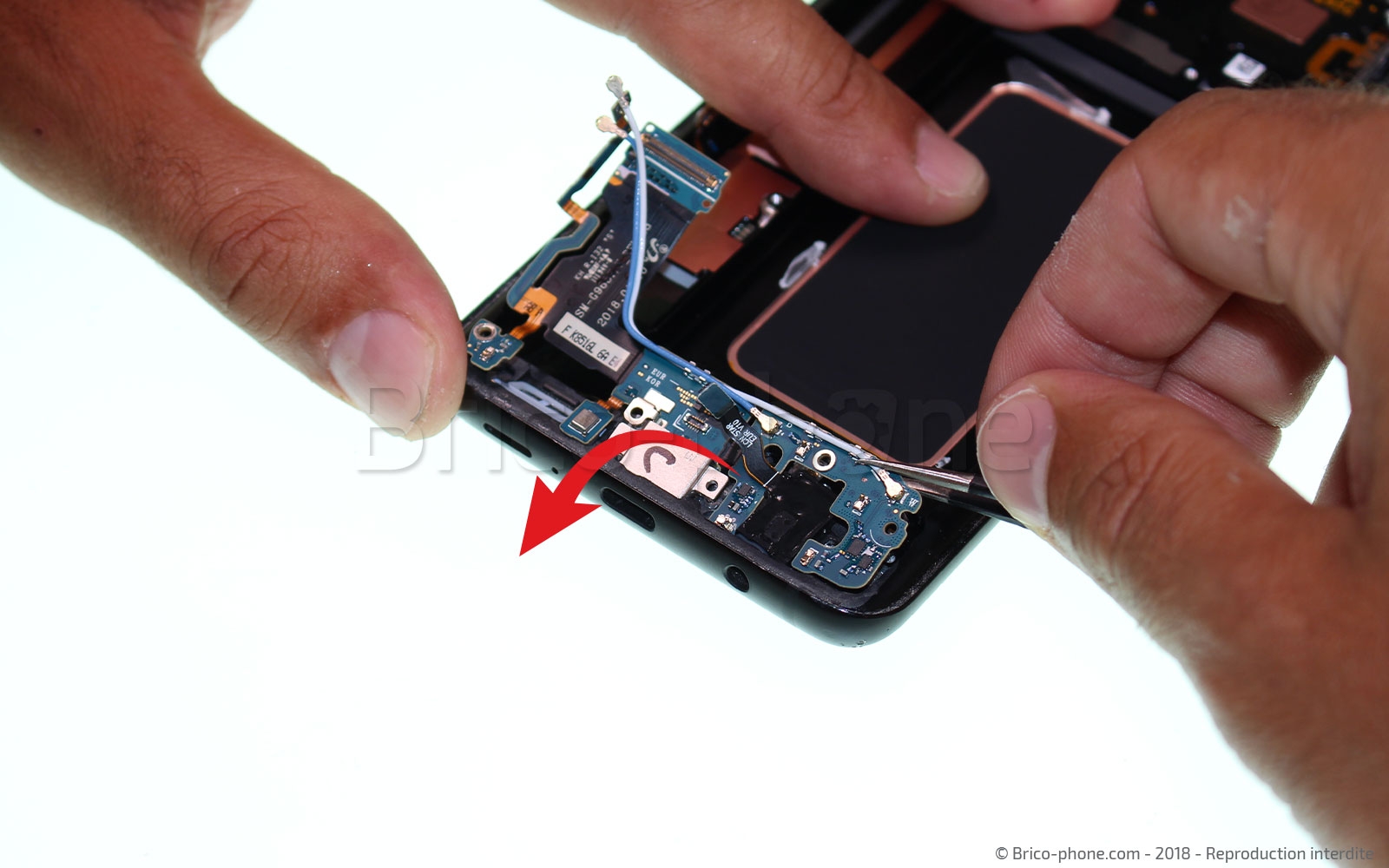

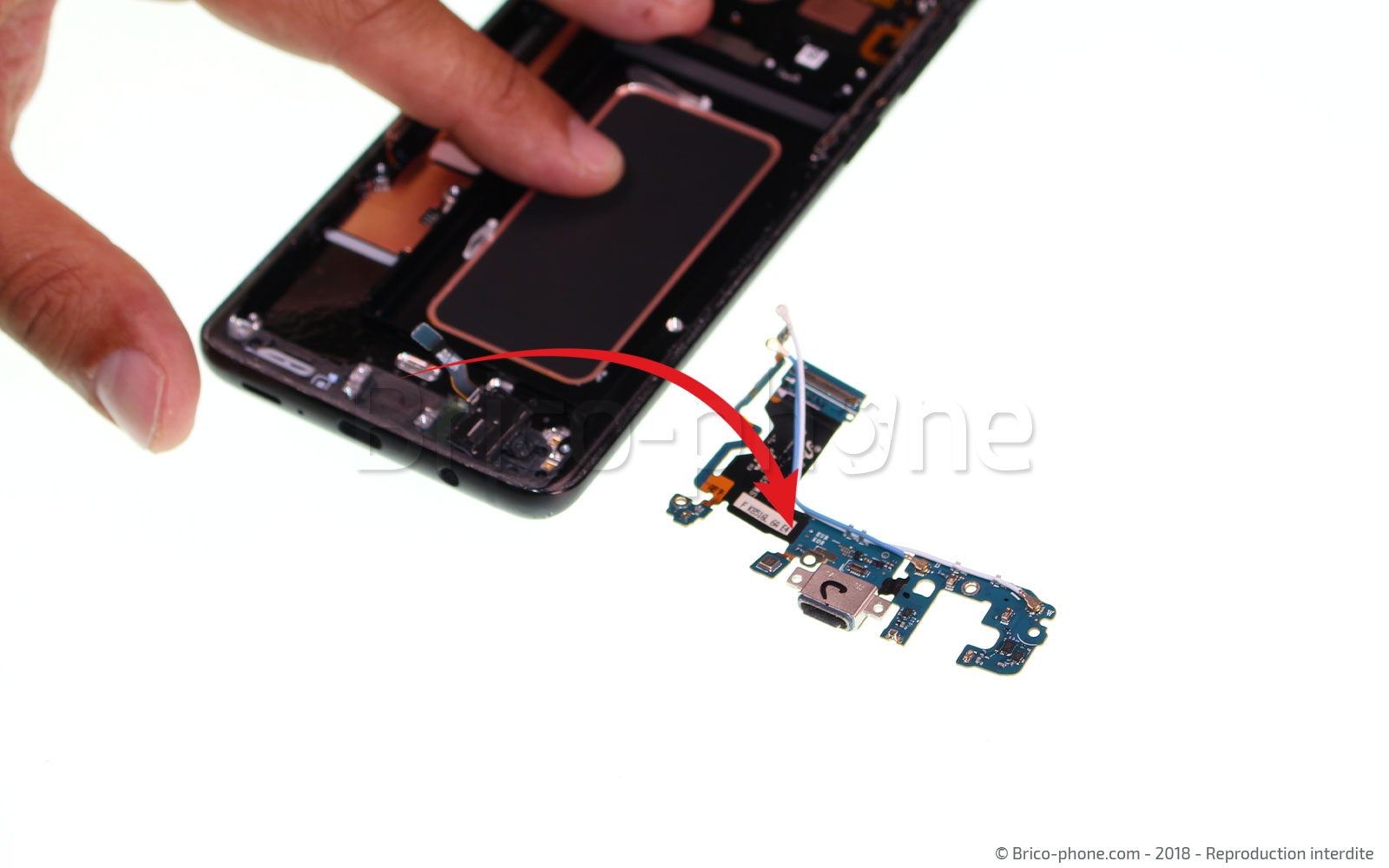

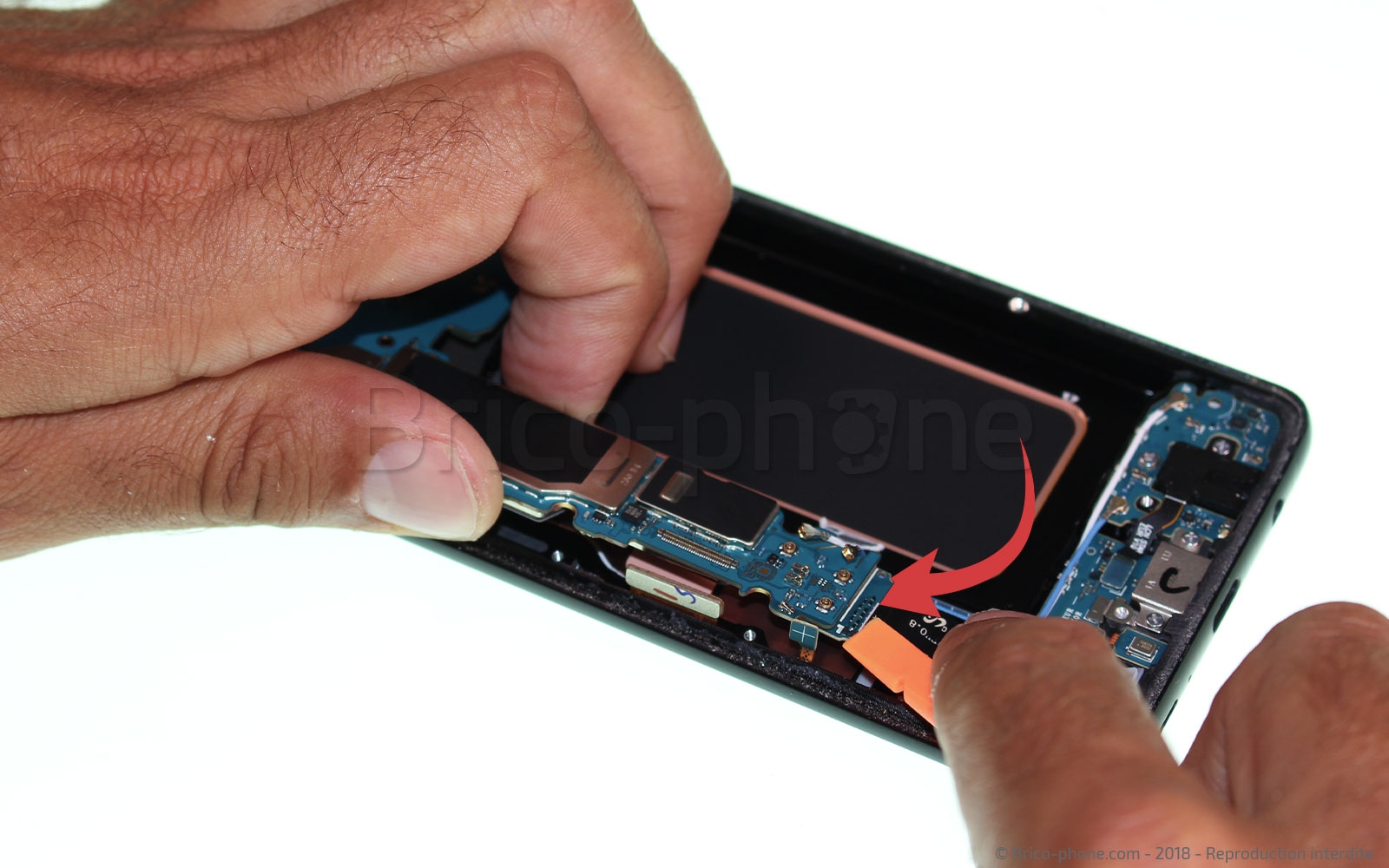

Faites glisser le levier en nylon sous le dock pour le sortir légèrement du chassis du téléphone. A l'aide de la pince en métal, retirer le connecteur de charge défectueux.

Pour le remontage de votre Samsung Galaxy S9+, il vous suffit de suivre les étapes précédentes dans le sens inverse.

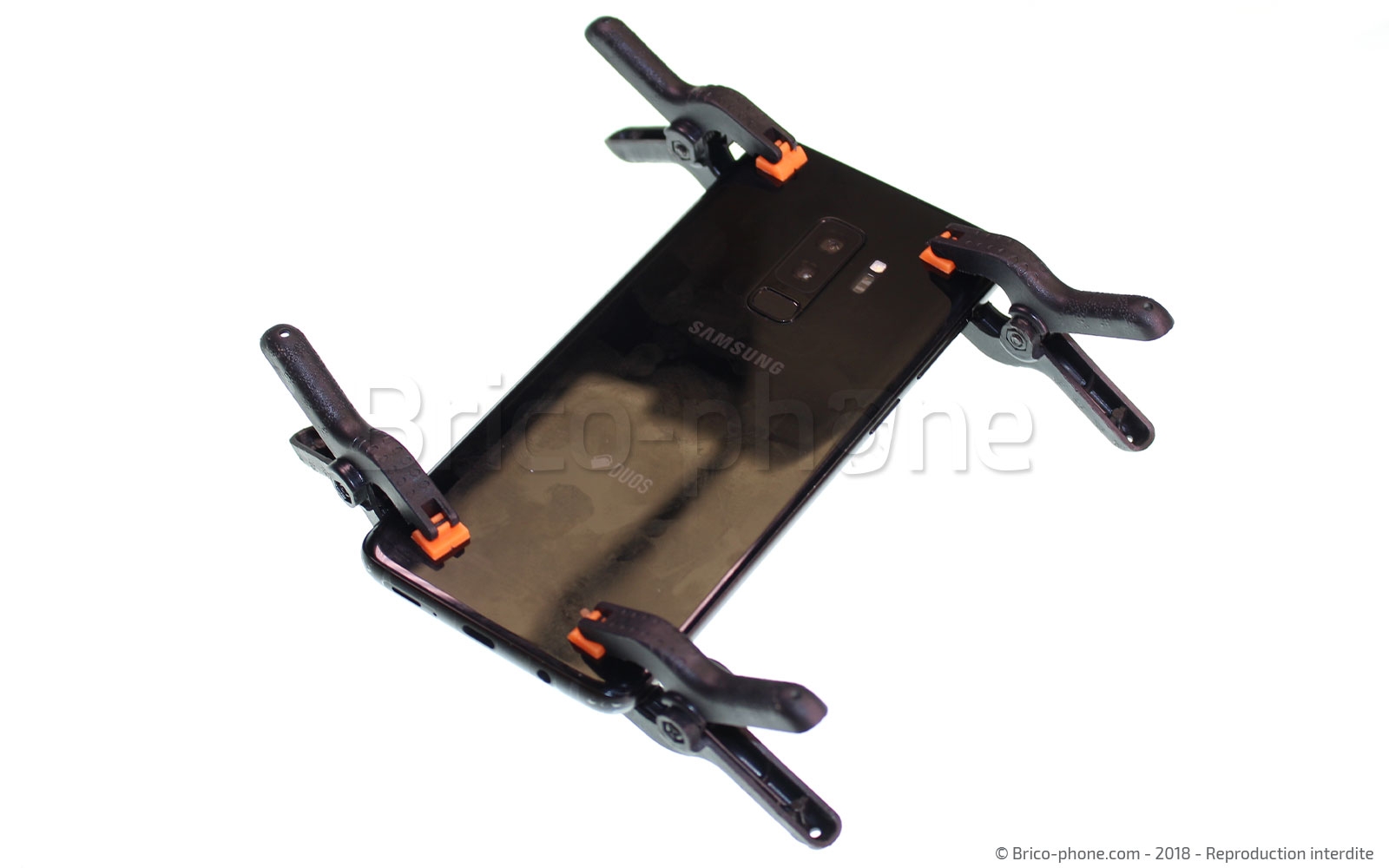

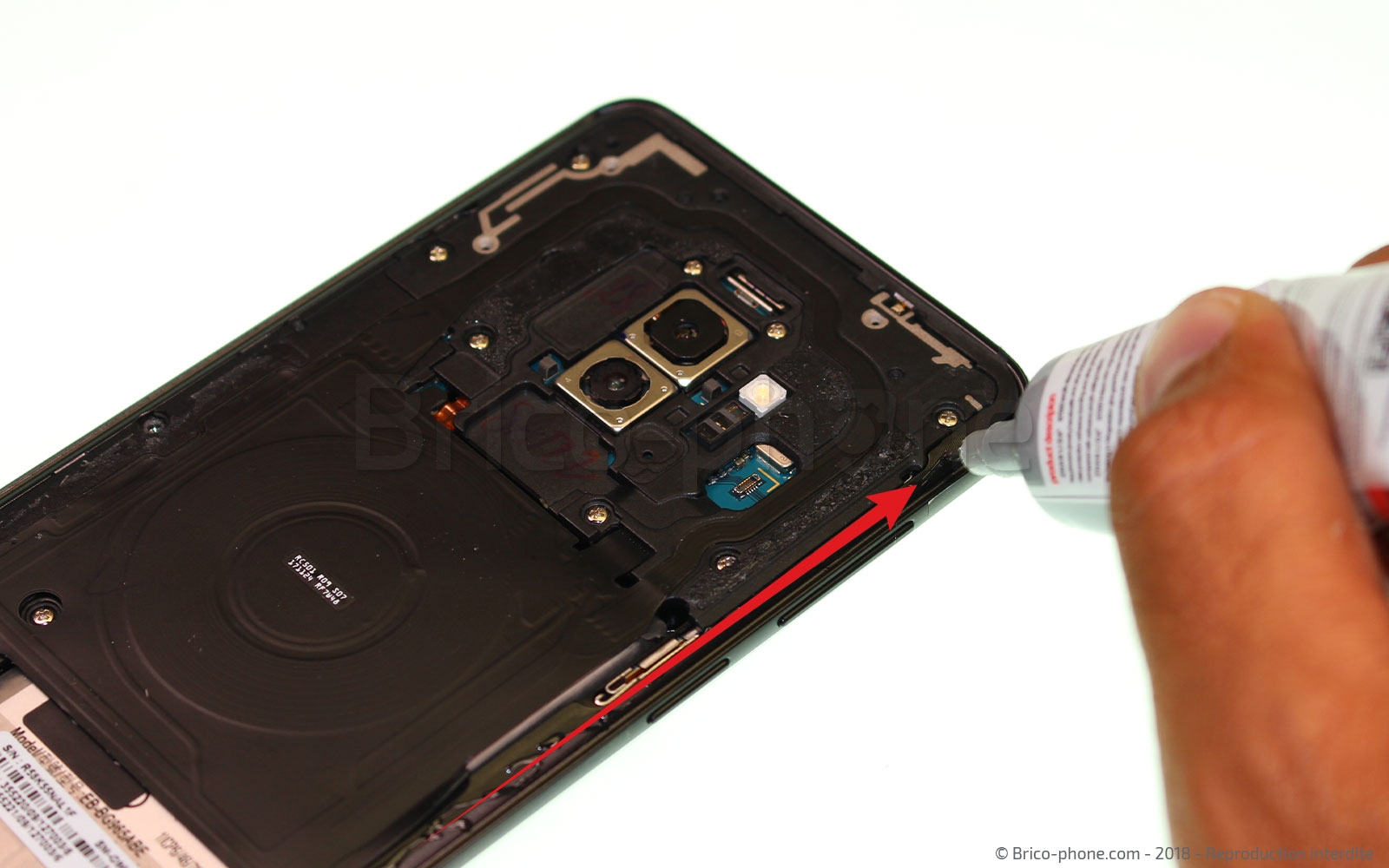

Lorsque vous replacerez la vitre arrière, nous vous conseillons d'utiliser la colle B7000 de notre boutique en ligne et de garder votre appareil sous presse (entre des pinces ou sous un livre lourd) le temps que la colle sèche.
