Changement de connecteur de charge sur Galaxy A80

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 13/20
Galaxy A80 | Temps estimé : 30 min | Difficulté : 2/5

Votre Samsung Galaxy A80 ne prend plus la charge, votre sim n'est plus reconnu ou vos correspondants ne vous entendent pas ? Brico-Phone vous propose de résoudre ces problèmes en changeant votre connecteur de charge, à l'aide de notre tutoriel photo qui vous guidera, étape par étape.

Sur notre site, retrouvez tout ce qu'il vous faut pour faire cette réparation, la pièce détachée, les outils, ...

Diagnostic

›  Votre Samsung Galaxy A80 n'est pas reconnu par votre ordinateur quand vous le connectez
›  Votre prise USB-C est endommagée
›  Votre carte sim ne fonctionne pas
›  Vos correspondants ne vous entendent pas en communication audio

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C, lecteur de carte SIM et micro pour Samsung Galaxy A80
25,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

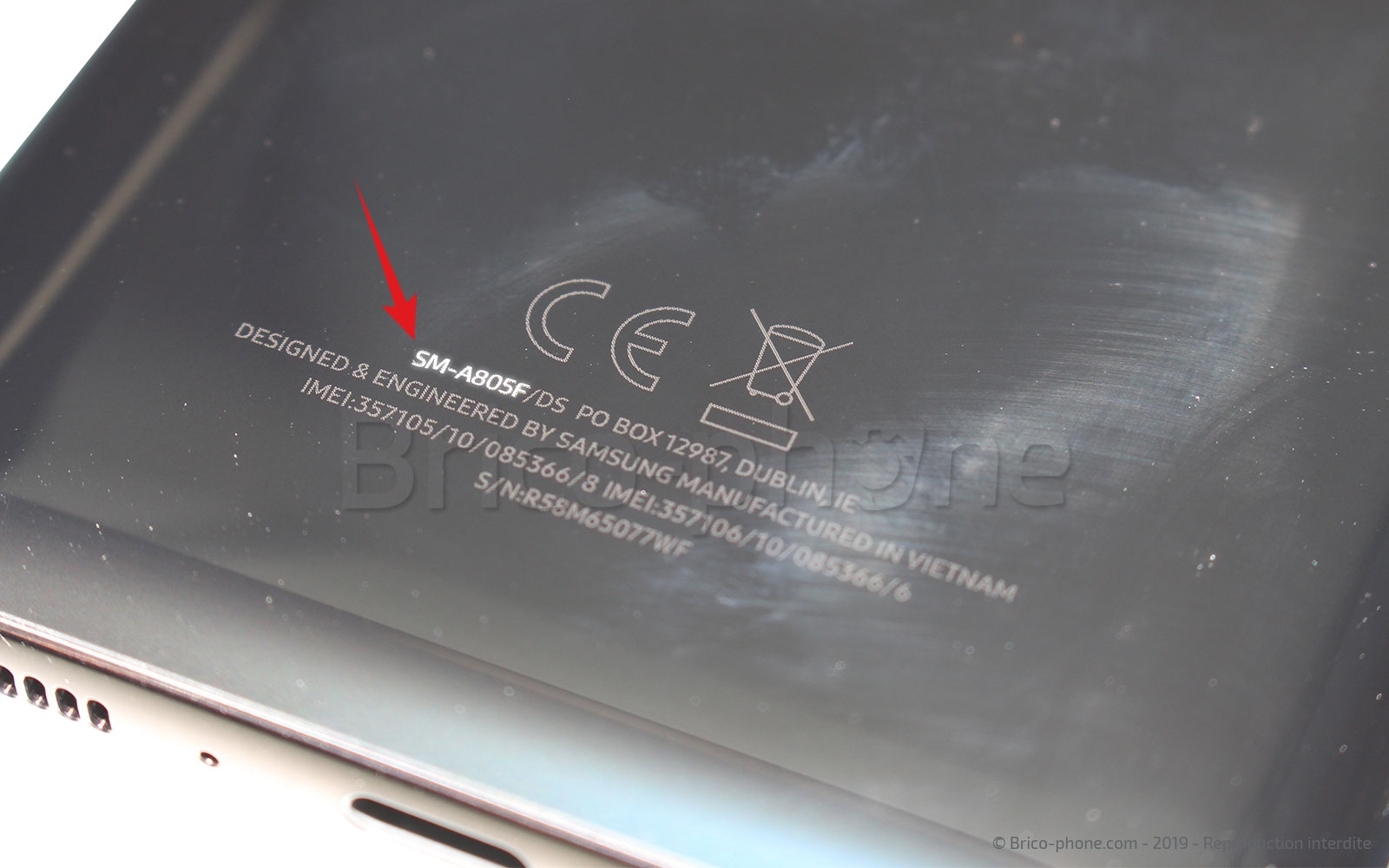

Avant de commencer la réparation de votre Samsung Galaxy A80, il faut pour cela retrouver au dos du téléphone "SM-A805F".

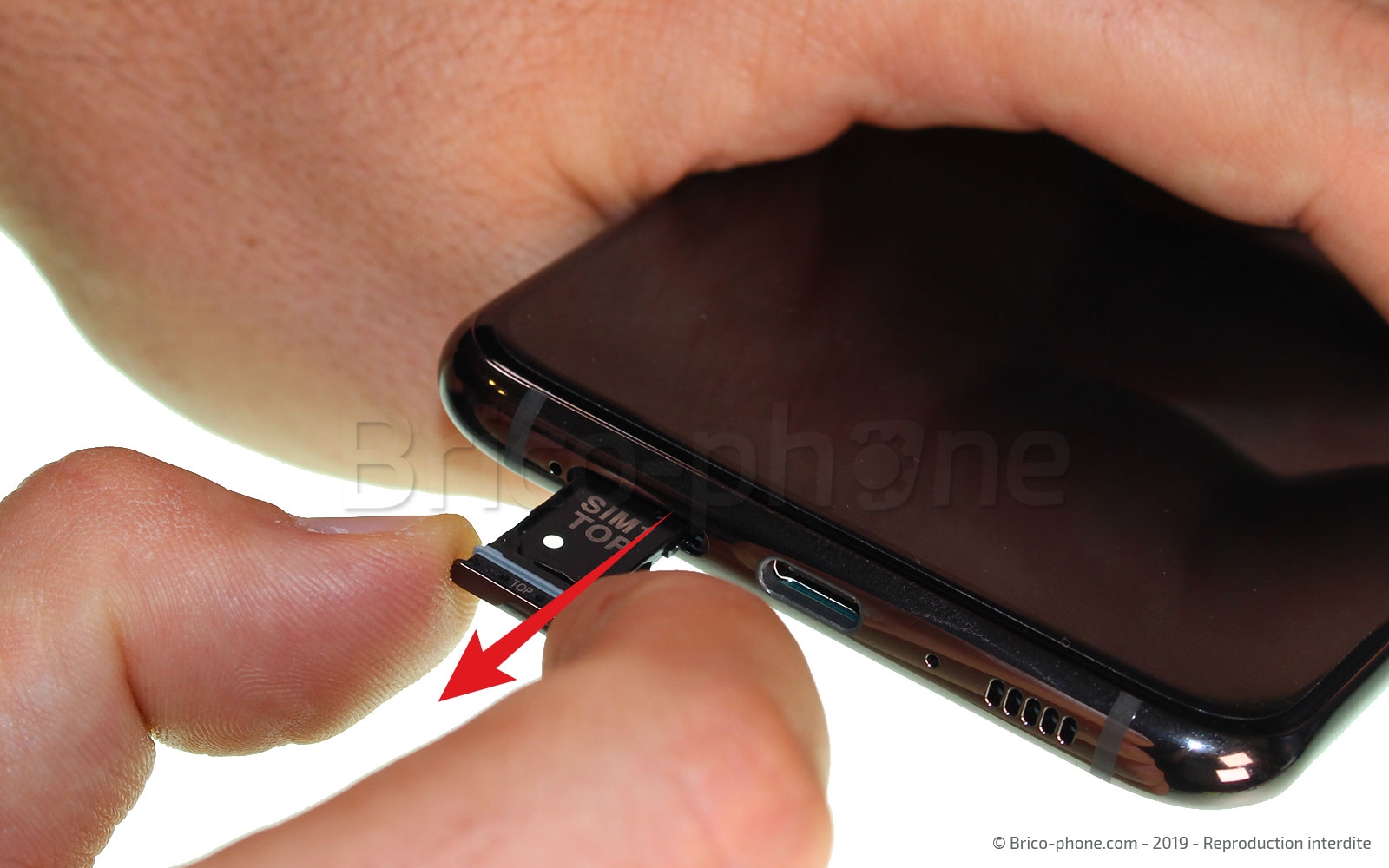

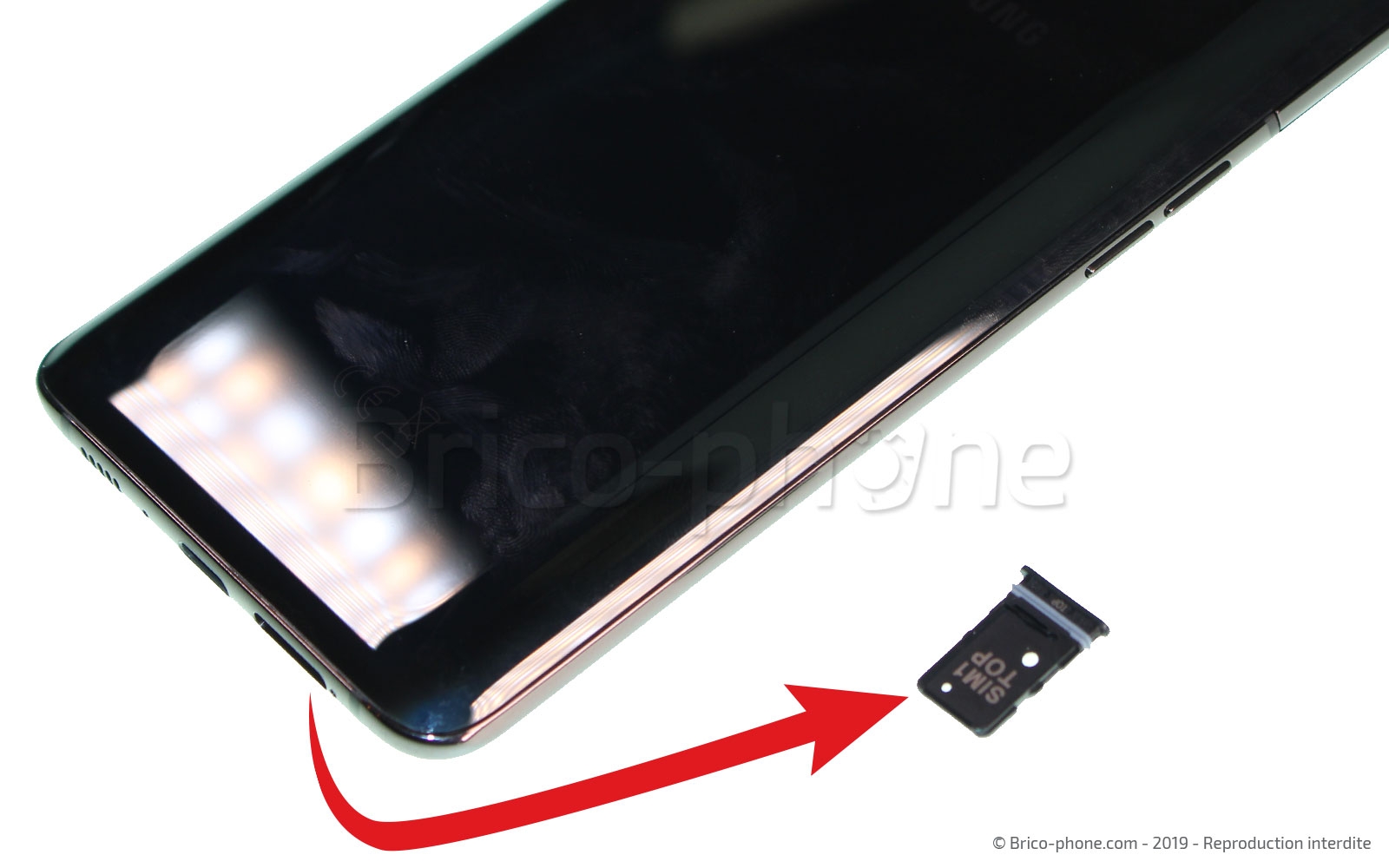

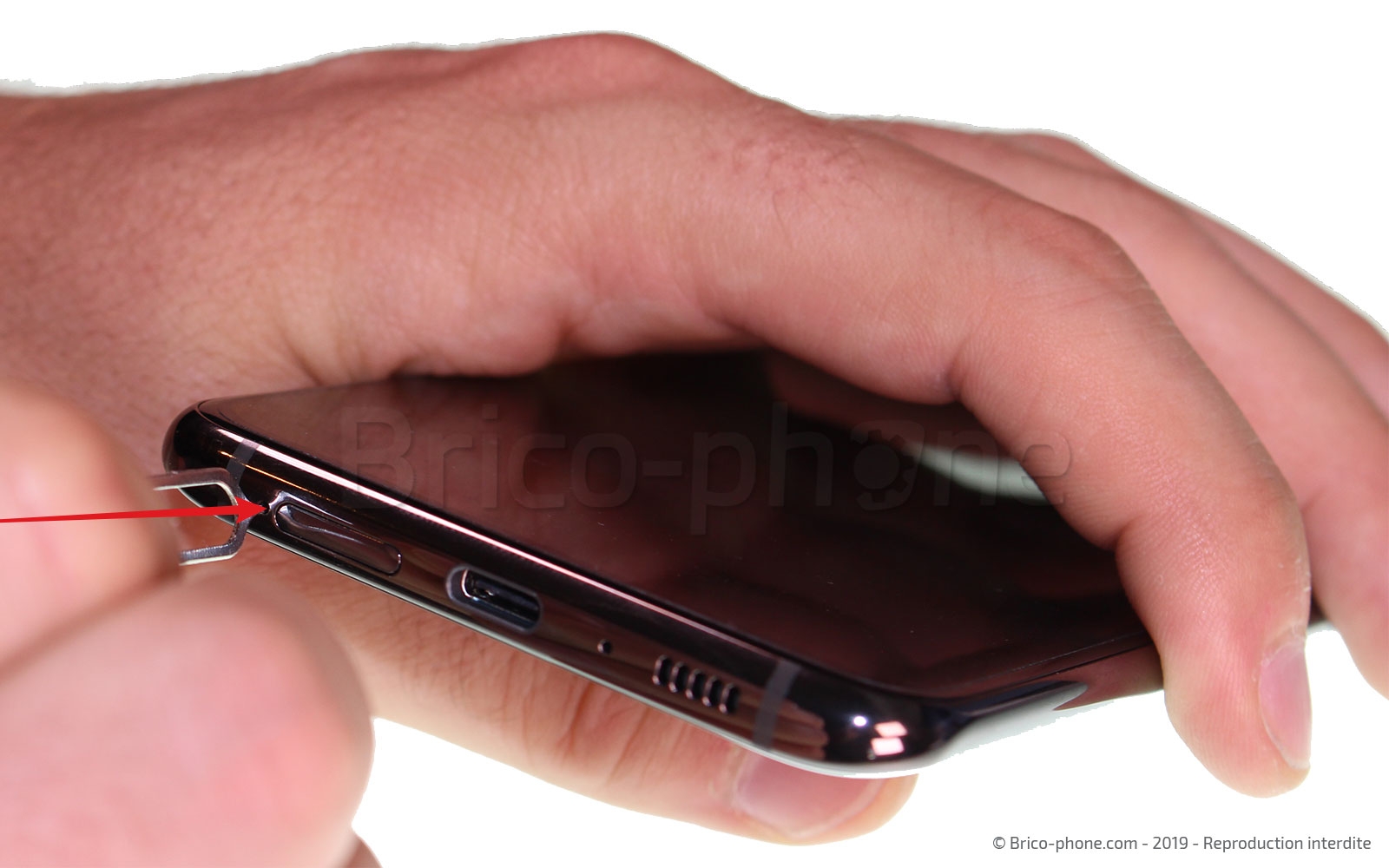

Etape 1 : Mettre l'appareil hors tension et extraire le tiroir sim
Avant de commencer la réparation, vous devez éteindre votre téléphone en appuyant sur le bouton power et en cliquant sur éteindre. À l'aide de l'outil sim, sortez le tiroir sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tiroir SIM pour Samsung SM-A805 Galaxy A80 - Or
6,90 €
Etape 2 : Chauffer la vitre arrière
Pour ouvrir ce modèle, il faut décoller la vitre arrière. Pour ce faire, deux méthodes vous sont proposées.

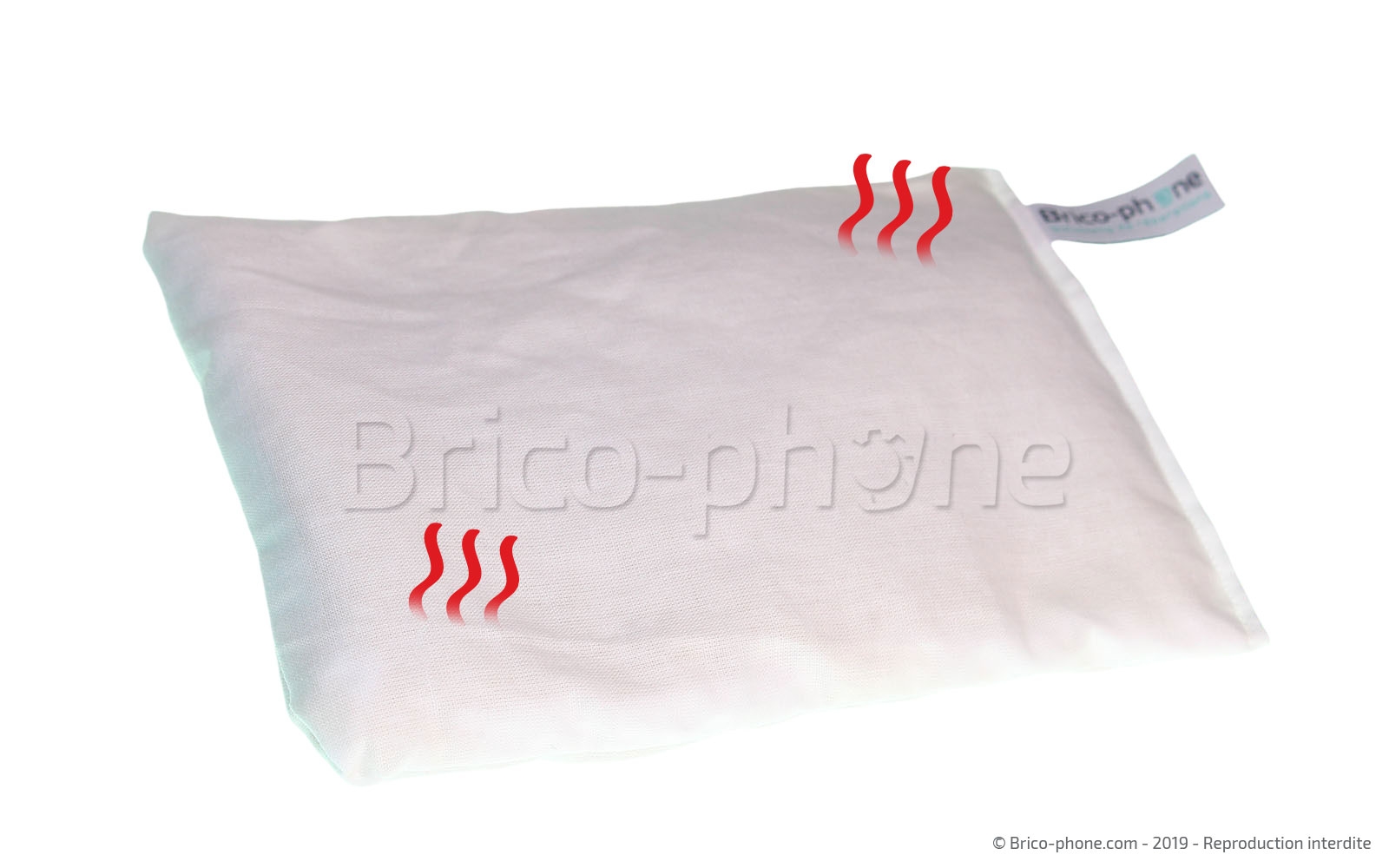

En premier, vous pouvez utiliser le coussin chauffant qu'il faut mettre 1 à 2 minutes au micro-ondes avant de l'appliquer 30 à 40 secondes sur la façade arrière.

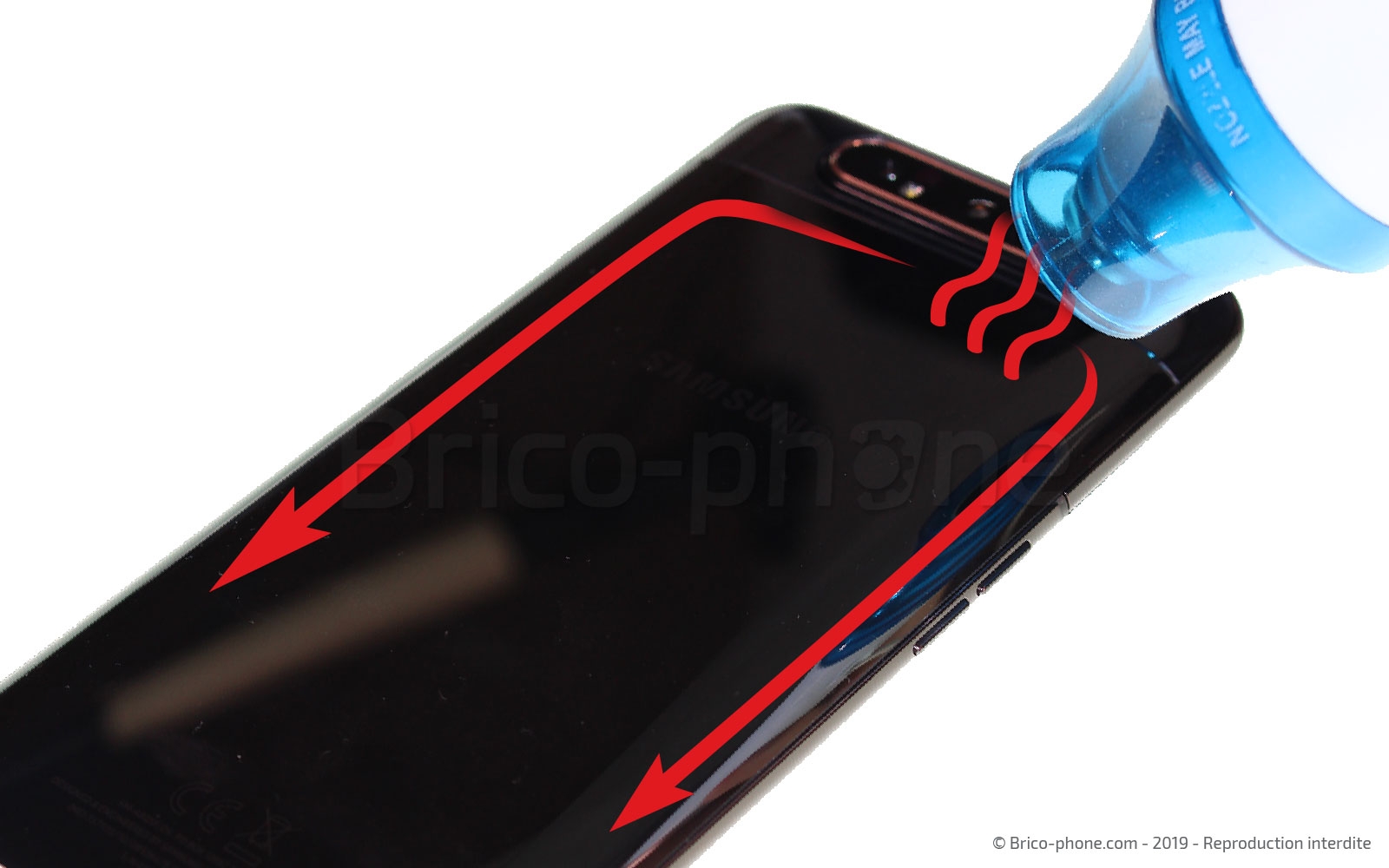

La seconde méthode consiste à utiliser un sèche-cheveux ou un décapeur thermique, pour chauffer tout le contour de la vitre arrière, en ne dépassant pas les 80 degrés pour ne pas endommager les composants du téléphone.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

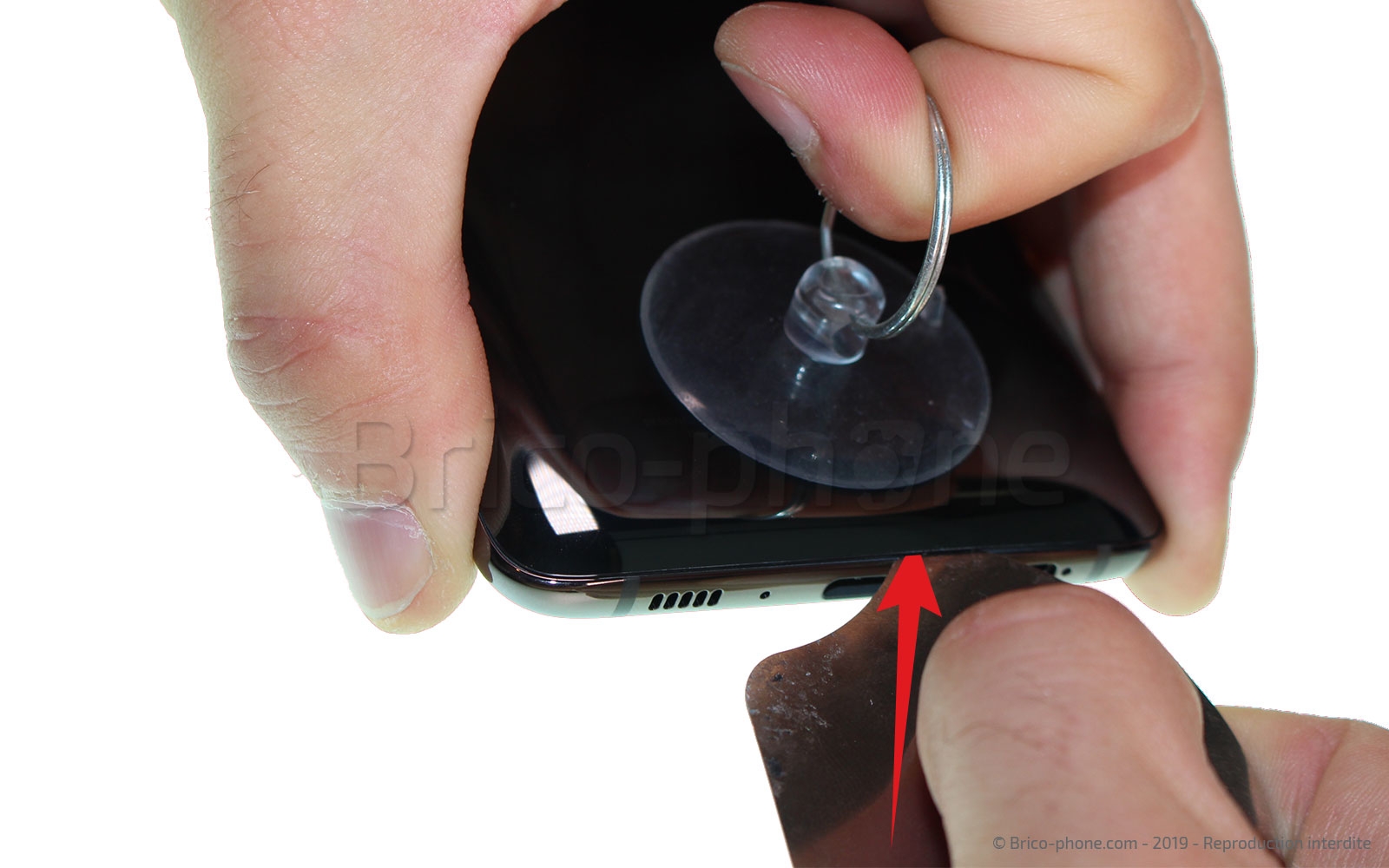

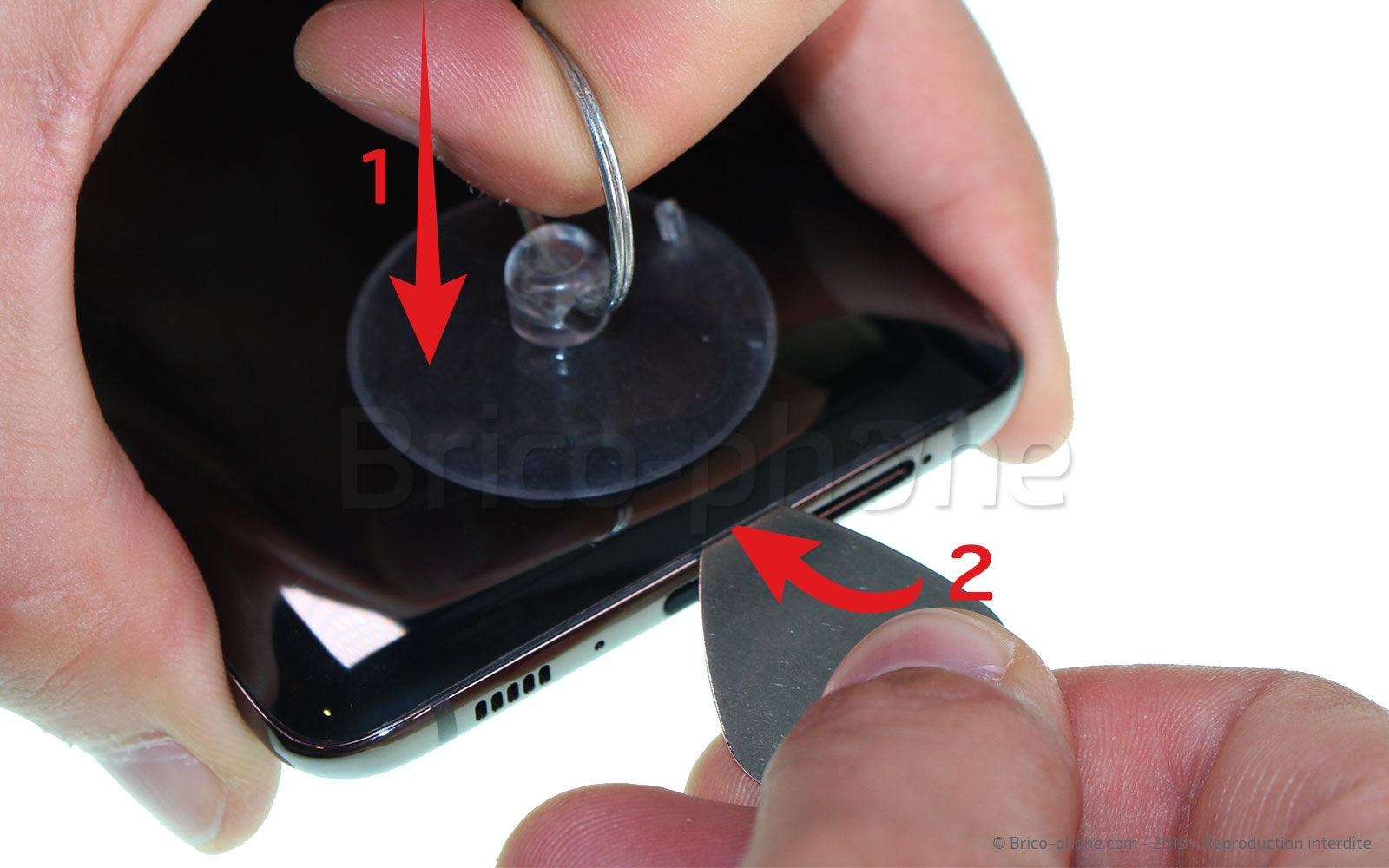

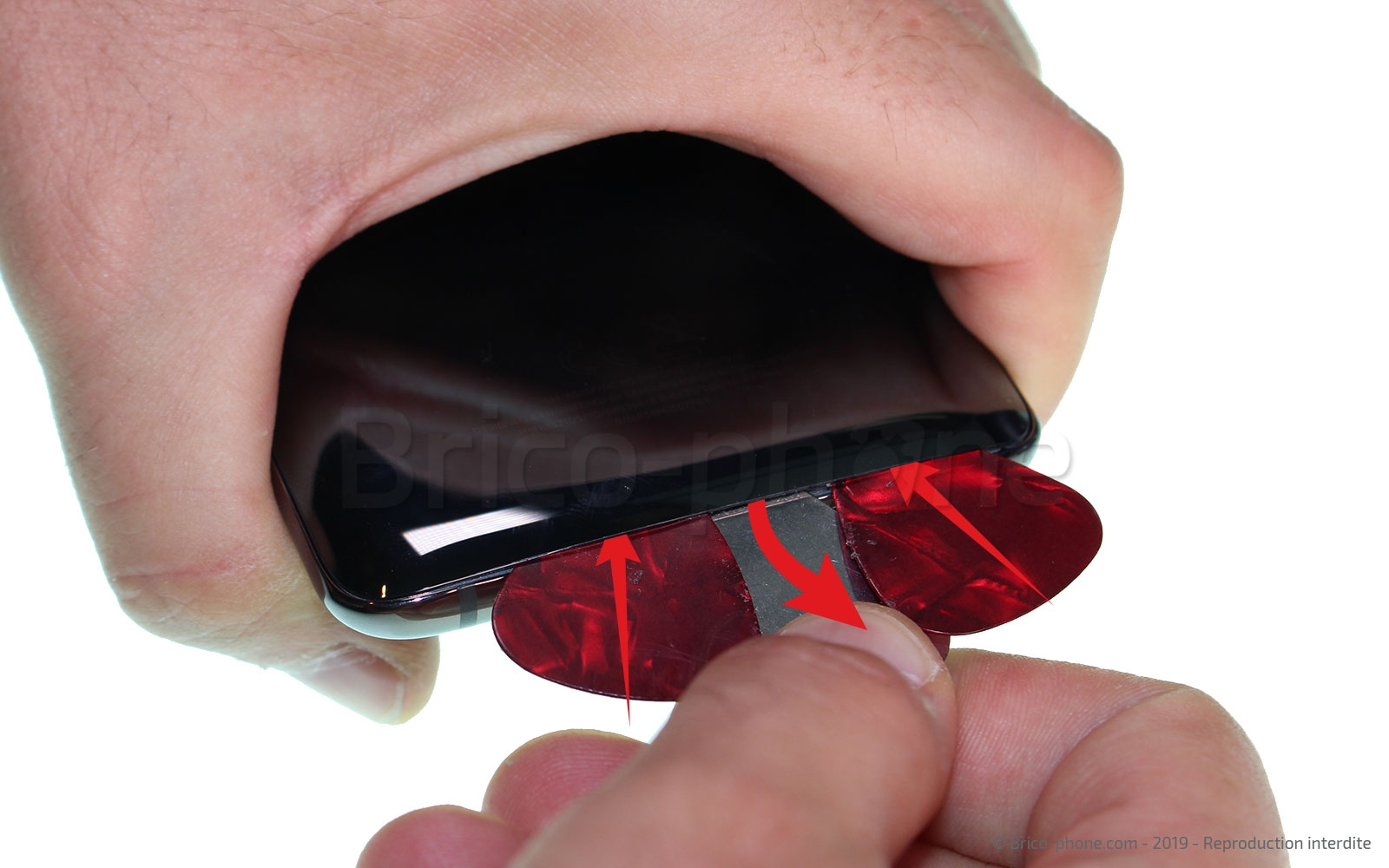

Etape 3 : Créer un interstice
Pour retirer la vitre arrière, il va falloir créer un point d'insertion pour les médiators en plastique.
Placez la ventouse sur le bas de la façade arrière, puis tirez fortement sur son anneau tout en y insérant l'outil iFlex ou le médiator en métal de façon à créer un jour.
Une fois cet interstice créé, insérez les deux médiators en plastique, puis retirez celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

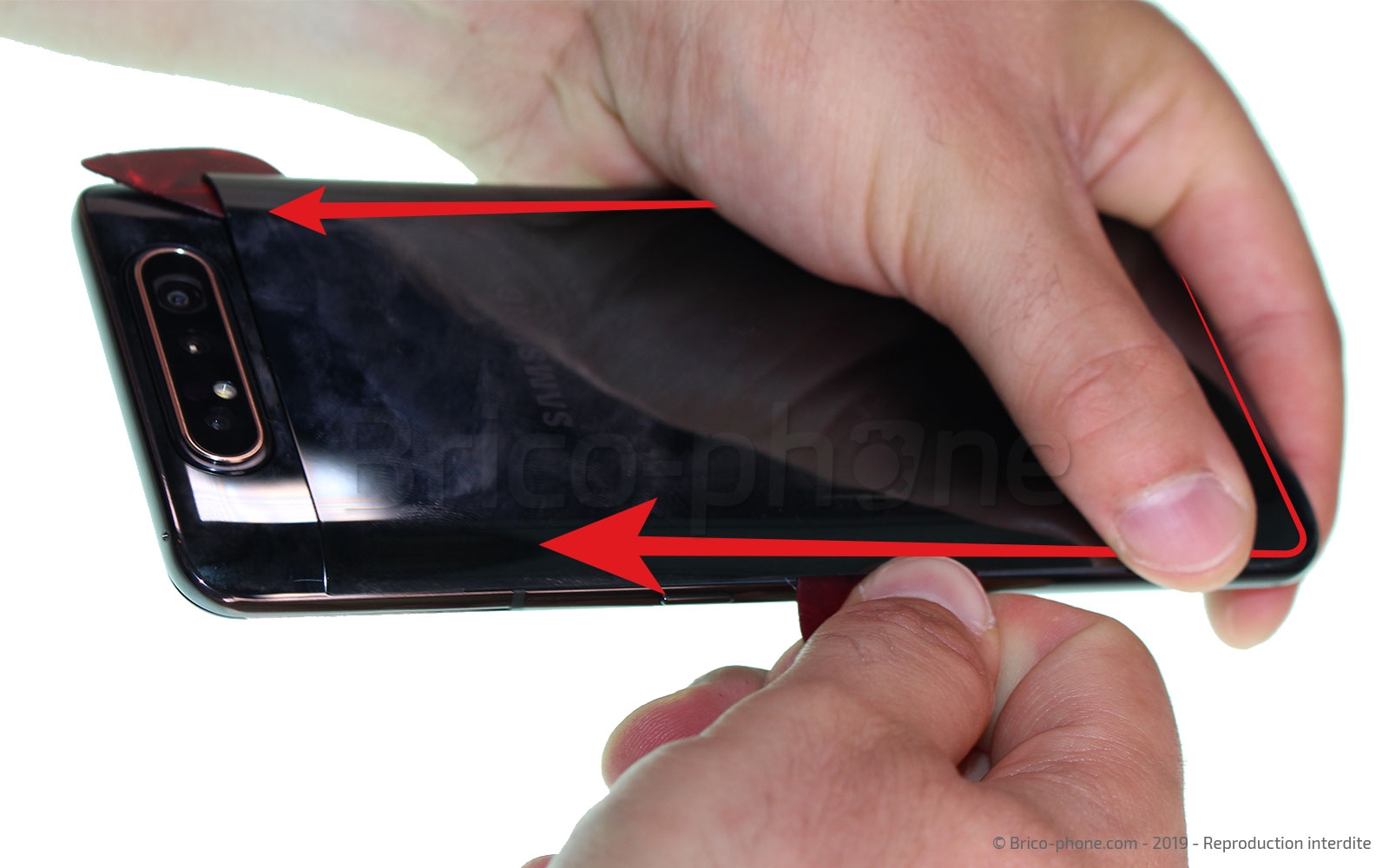

Etape 4 : Retirer la vitre arrière
Pour séparer la vitre arrière du châssis du téléphone, faites glisser délicatement les médiators en plastique de part et d'autre du téléphone pour séparer la façade arrière du téléphone, puis insérez la carte en PVC pour décoller le milieu en prenant garde de ne pas abîmer les nappes du milieu.
Enfin, vous pouvez soulever la vitre arrière et la retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

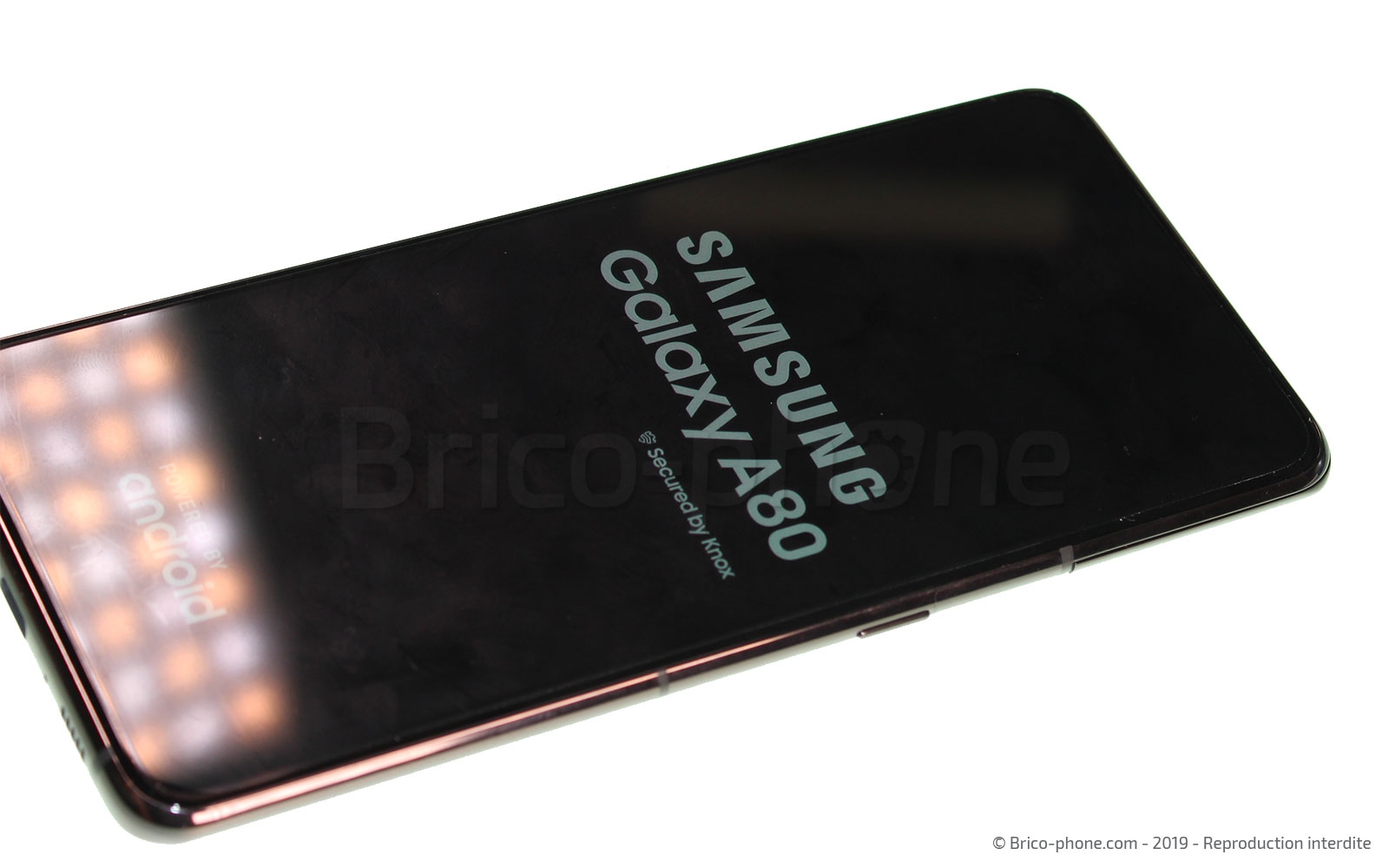

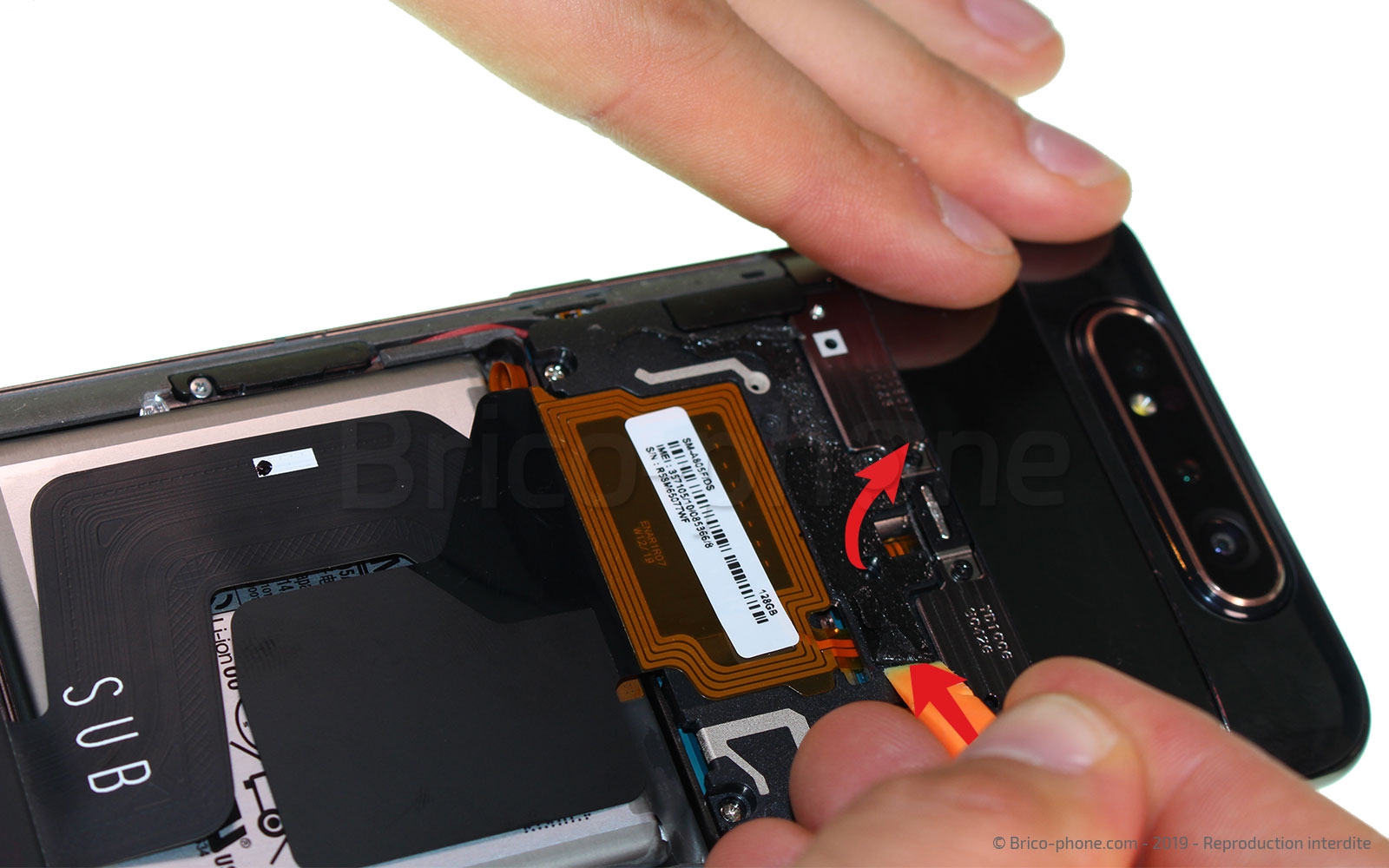

Etape 5 : Accéder au vis
Pour enlever le cache de la carte-mère, il faut retirer les vis, cependant, vous avez des vis cachées sous le bloc caméra.

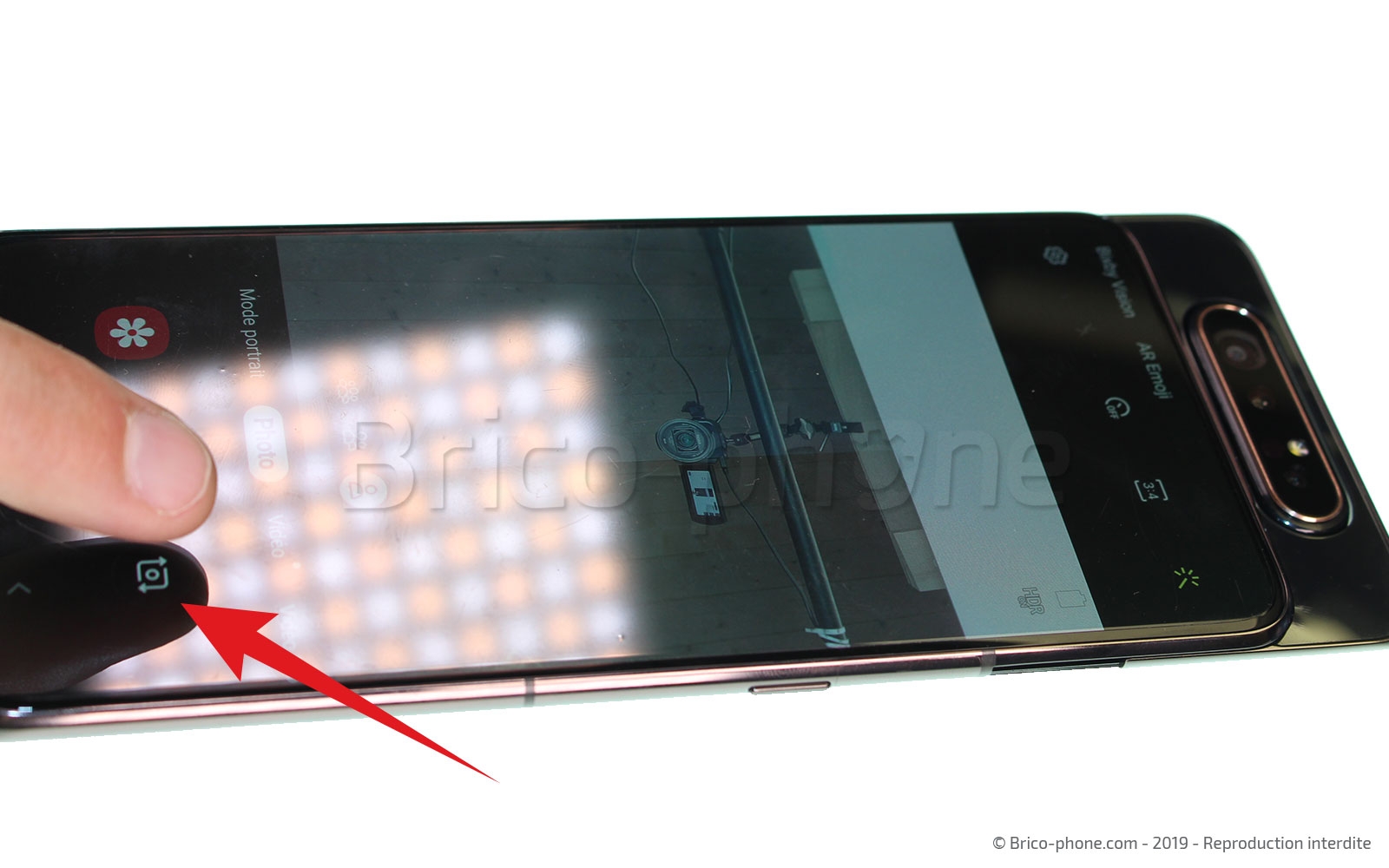

Pour y accéder, il faut mettre l'appareil photo en mode selfie (photo de devant). Pour cela, rallumez le téléphone, puis allez dans l'application "appareil photo" et cliquez sur l'inversion, pour mettre la caméra en mode selfie.

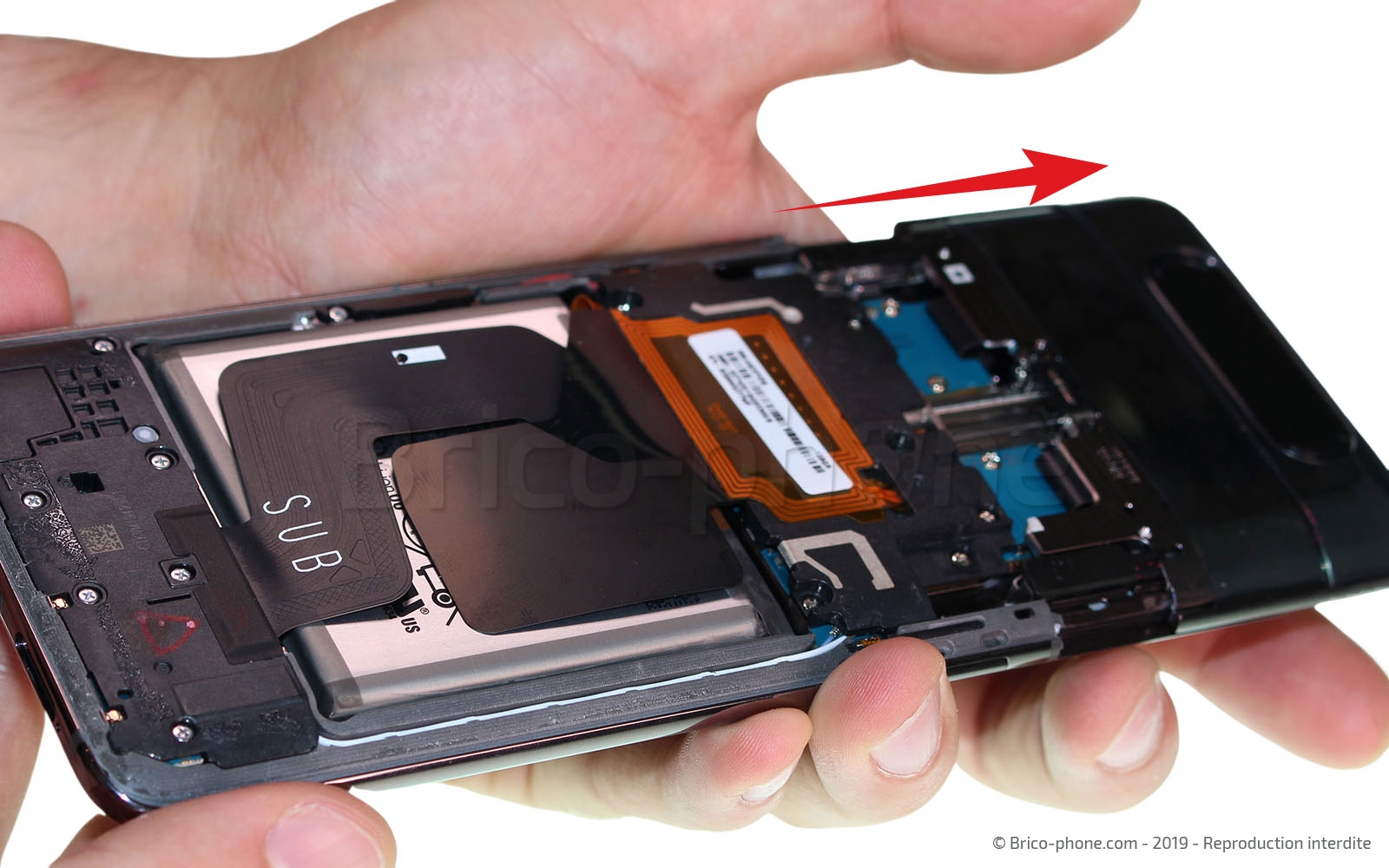

Retournez ensuite, le téléphone pour continuer la réparation.
Outils du kit utilisés
Outils du kit utilisés

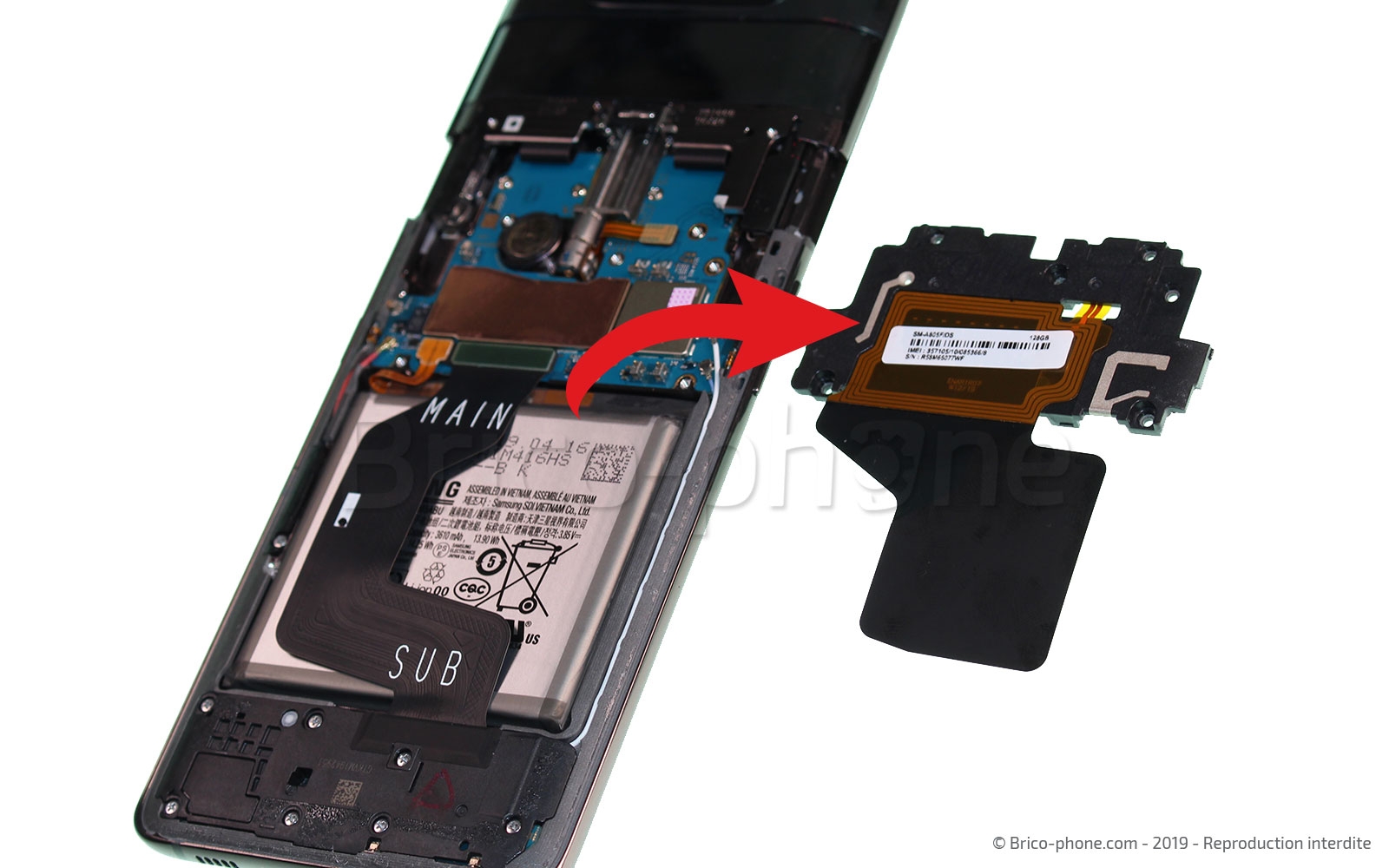

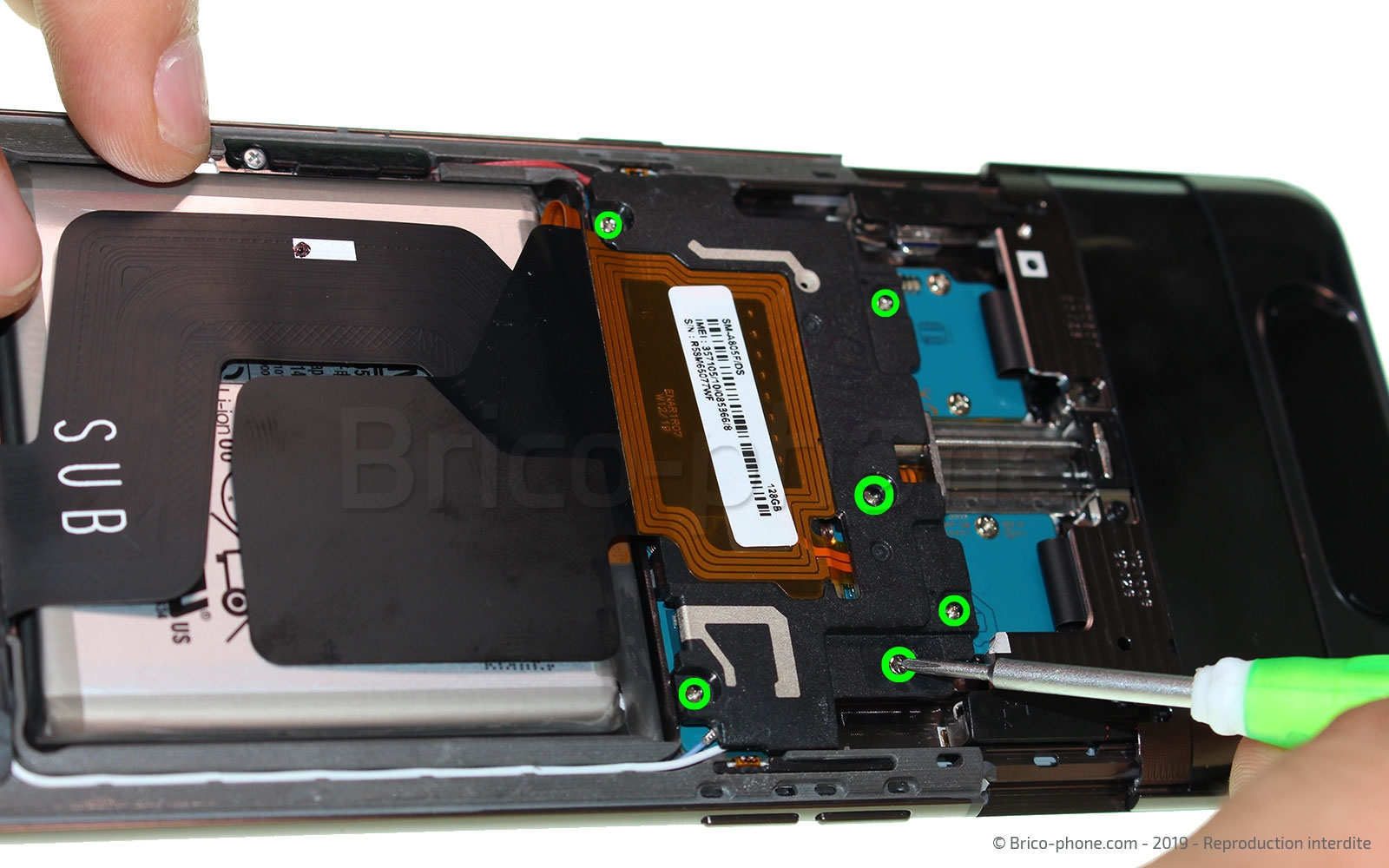

Etape 6 : Retirer le module d'antenne
Prenez le tournevis cruciforme du kit outils, pour dévisser les six vis qui maintiennent le cache puis sortez-le du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

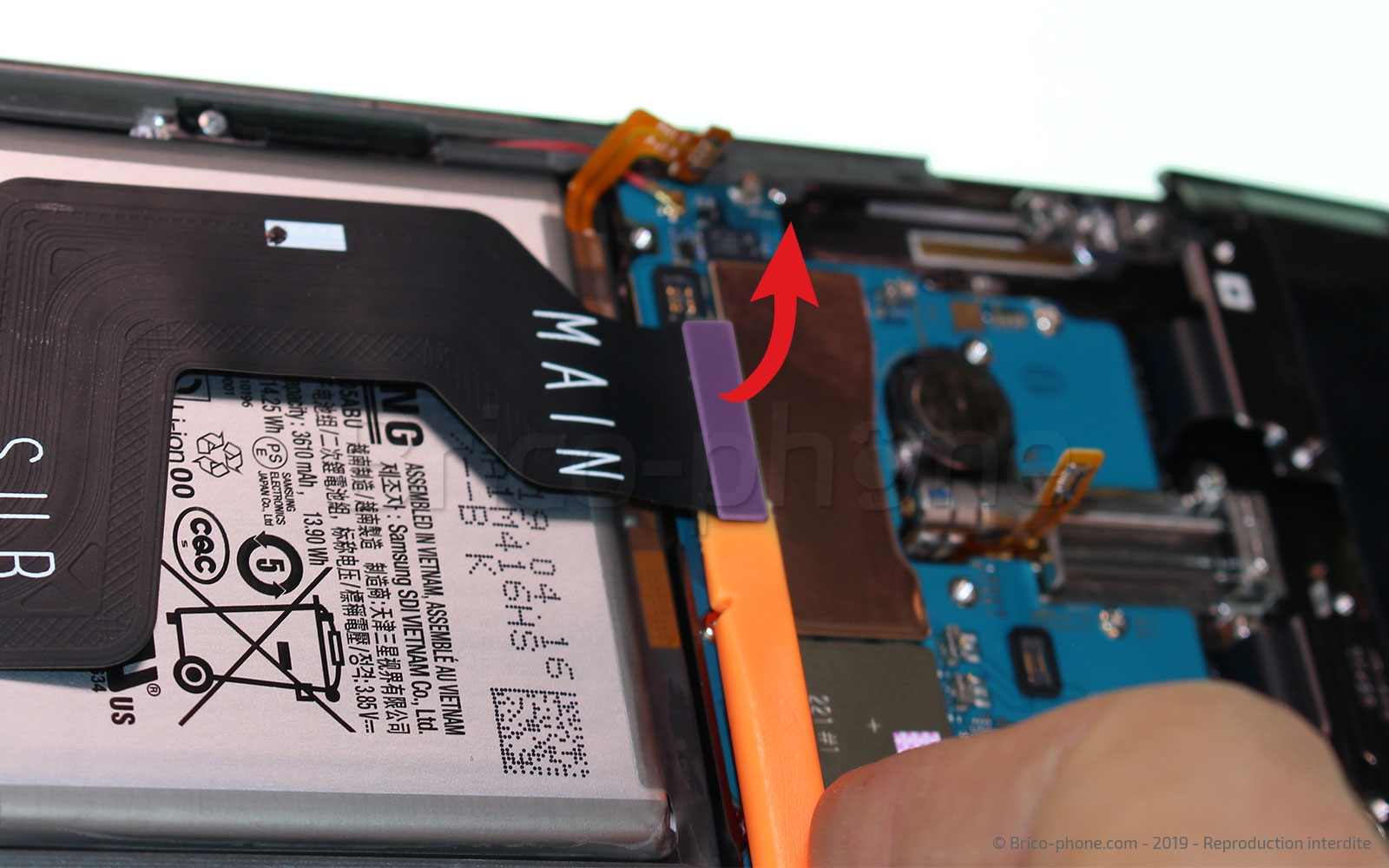

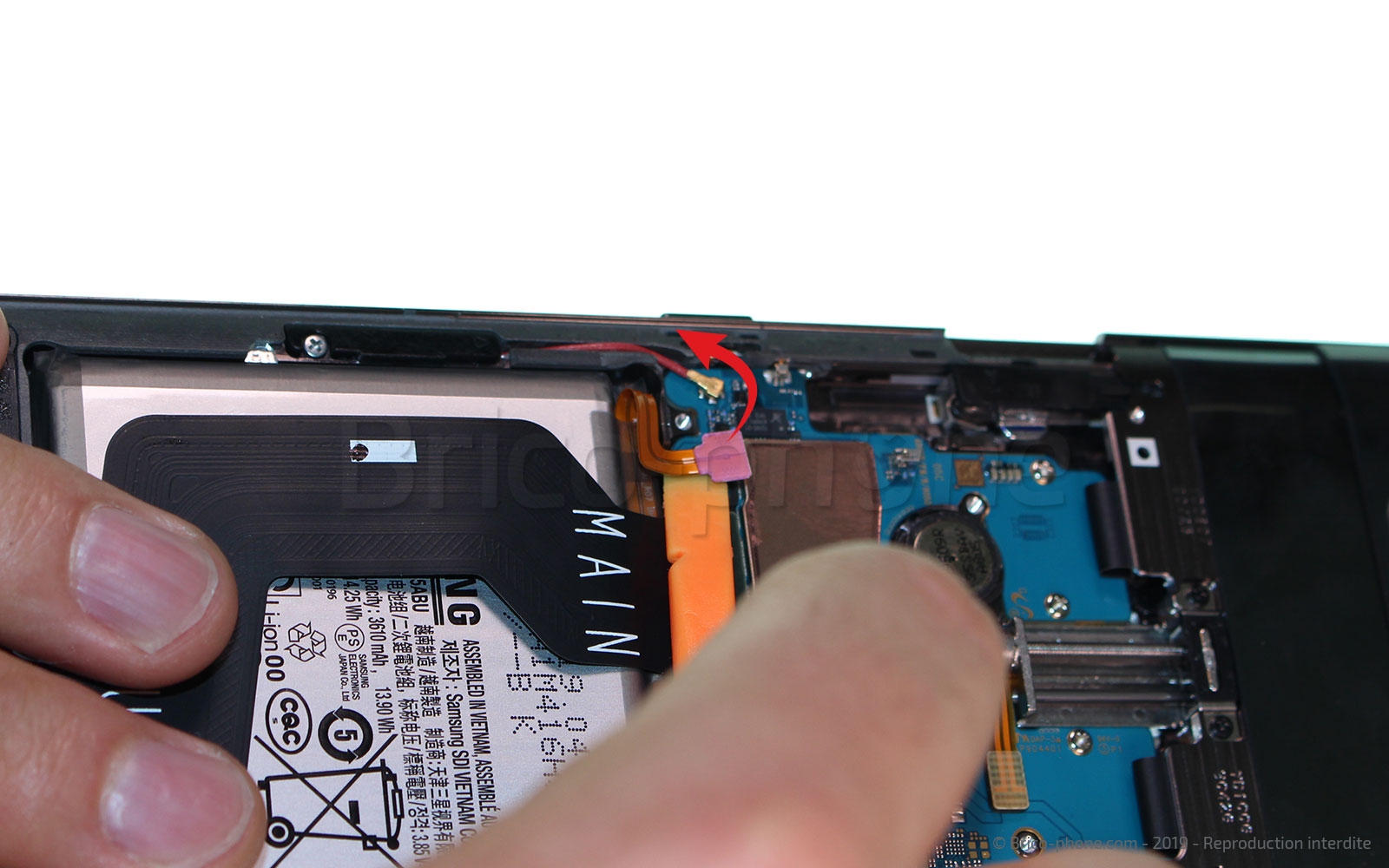

Etape 7 : Déconnecter la batterie et la rallonge
Débranchez la nappe de la batterie, puis celle de la rallonge, avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

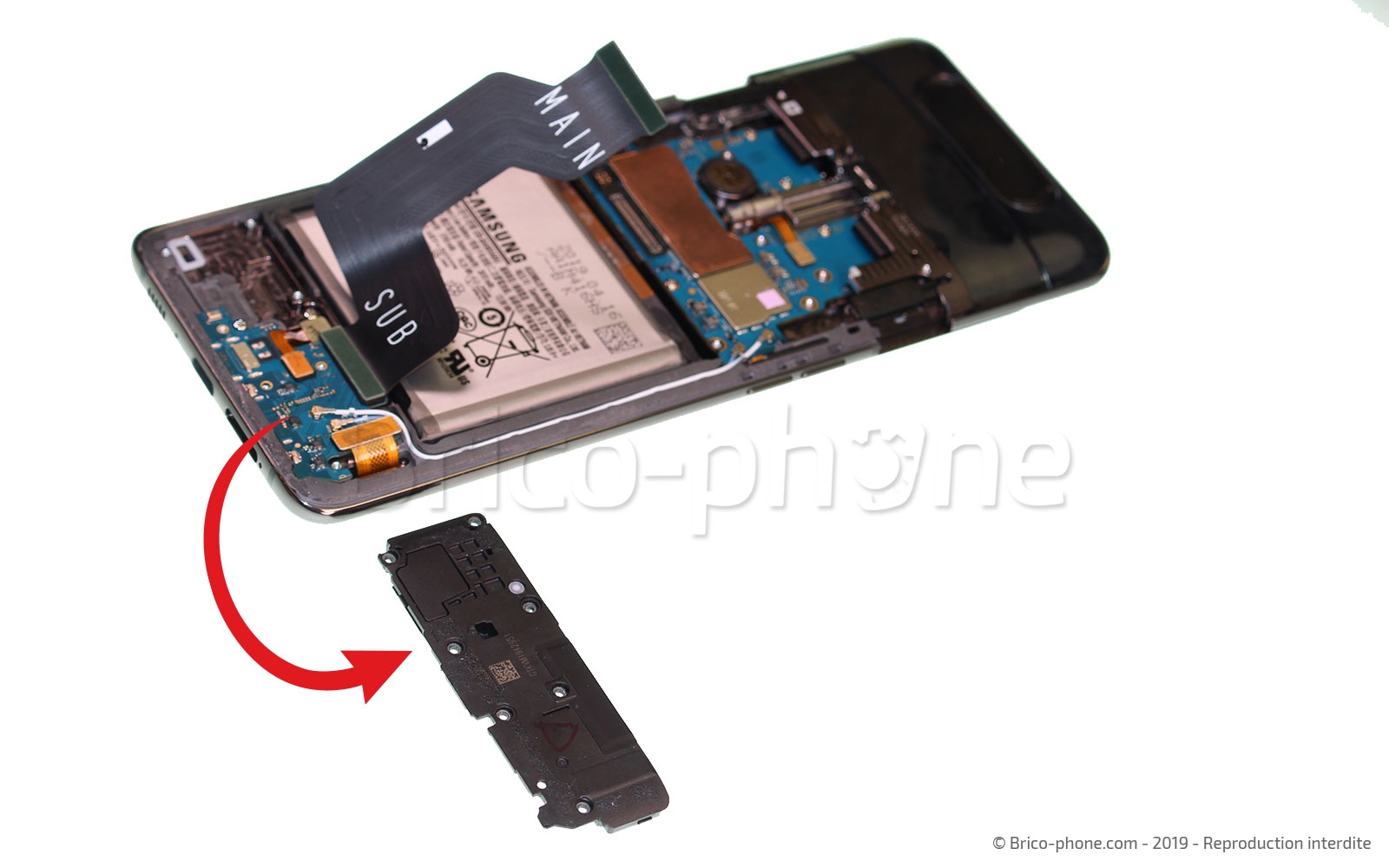

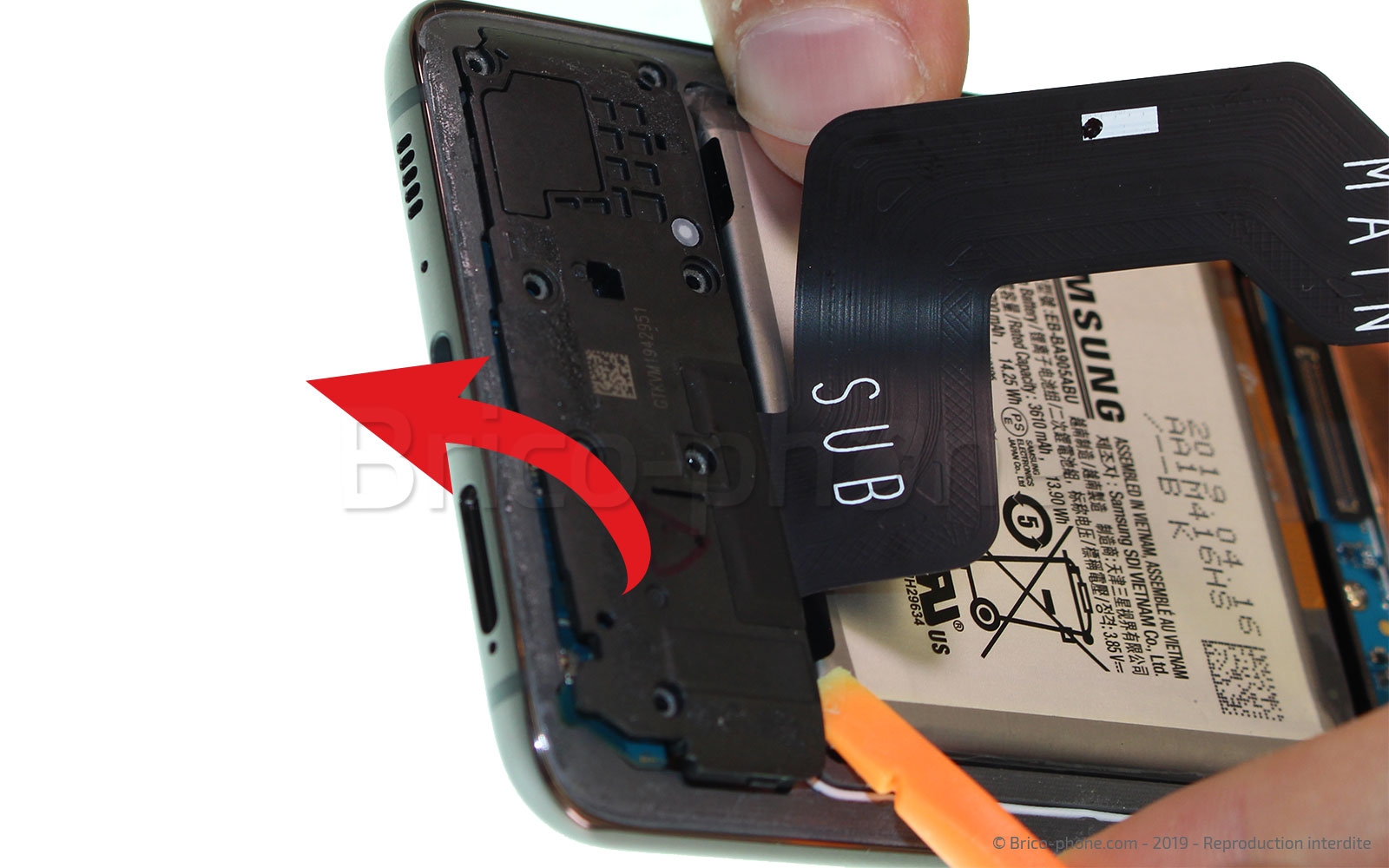

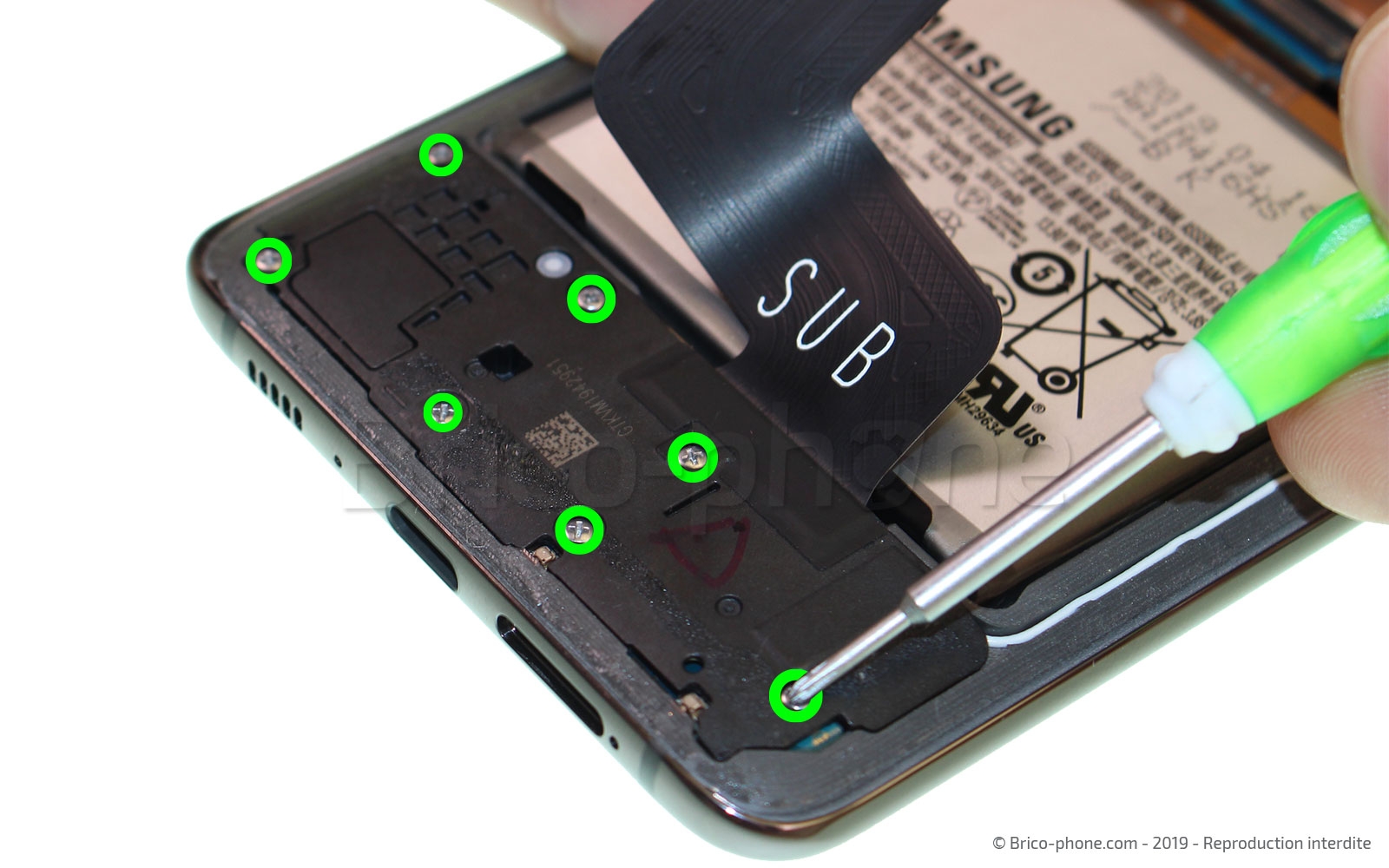

Etape 8 : Extraire le bloc haut-parleur externe
Pour retirer le bloc haut-parleur externe, dévissez les sept vis cruciforme avec le tournevis, puis retirez-le à l'aide de la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

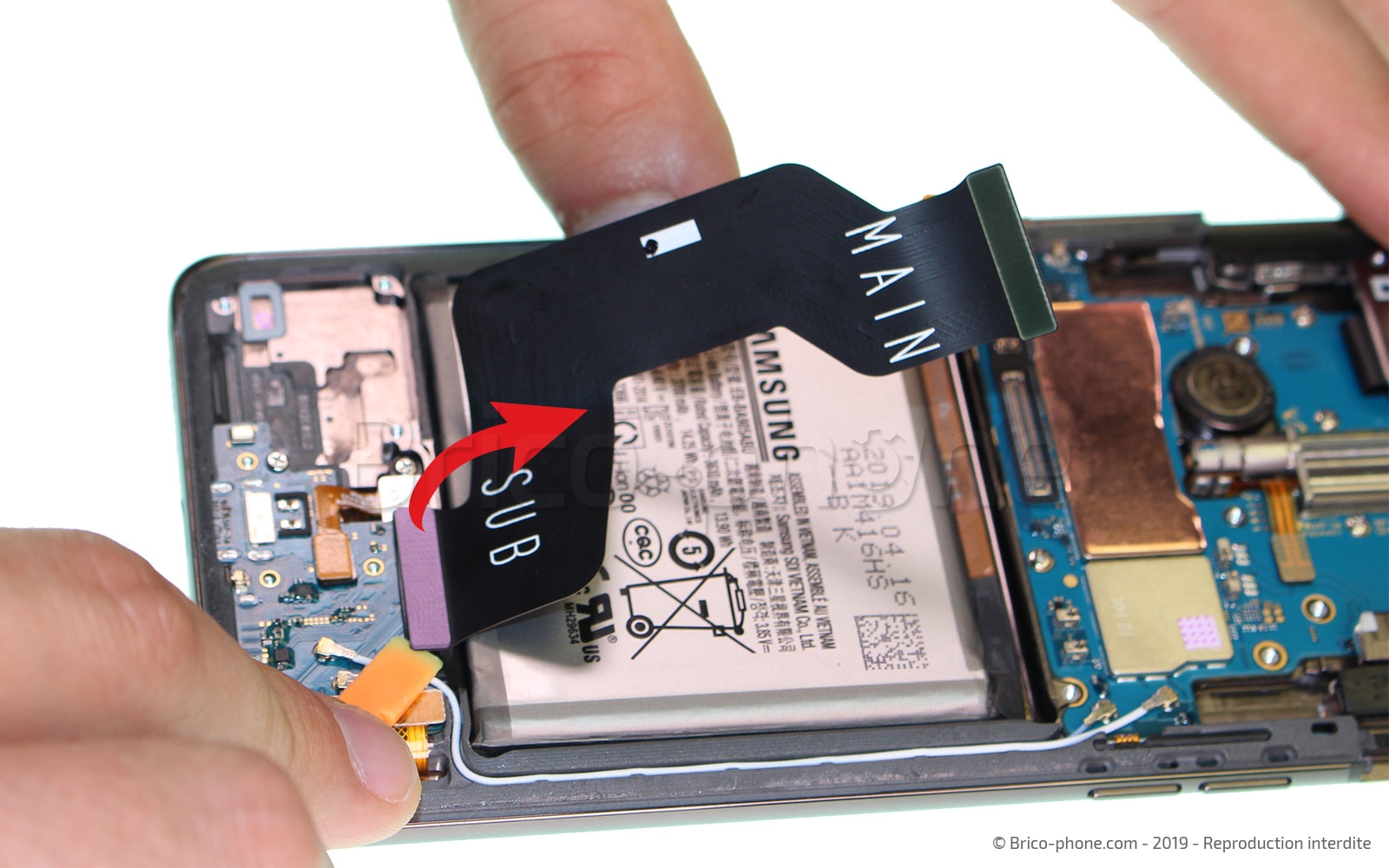

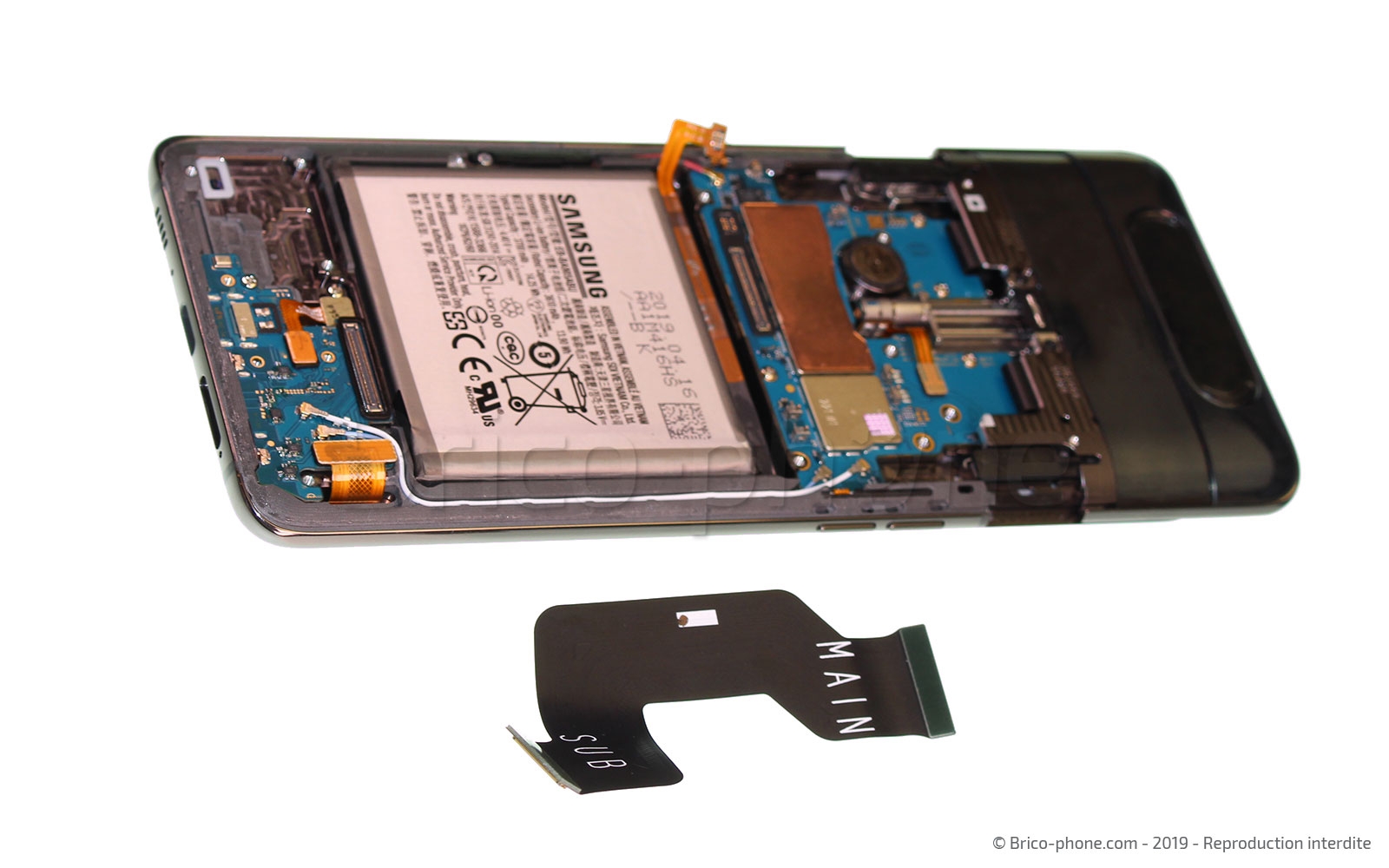

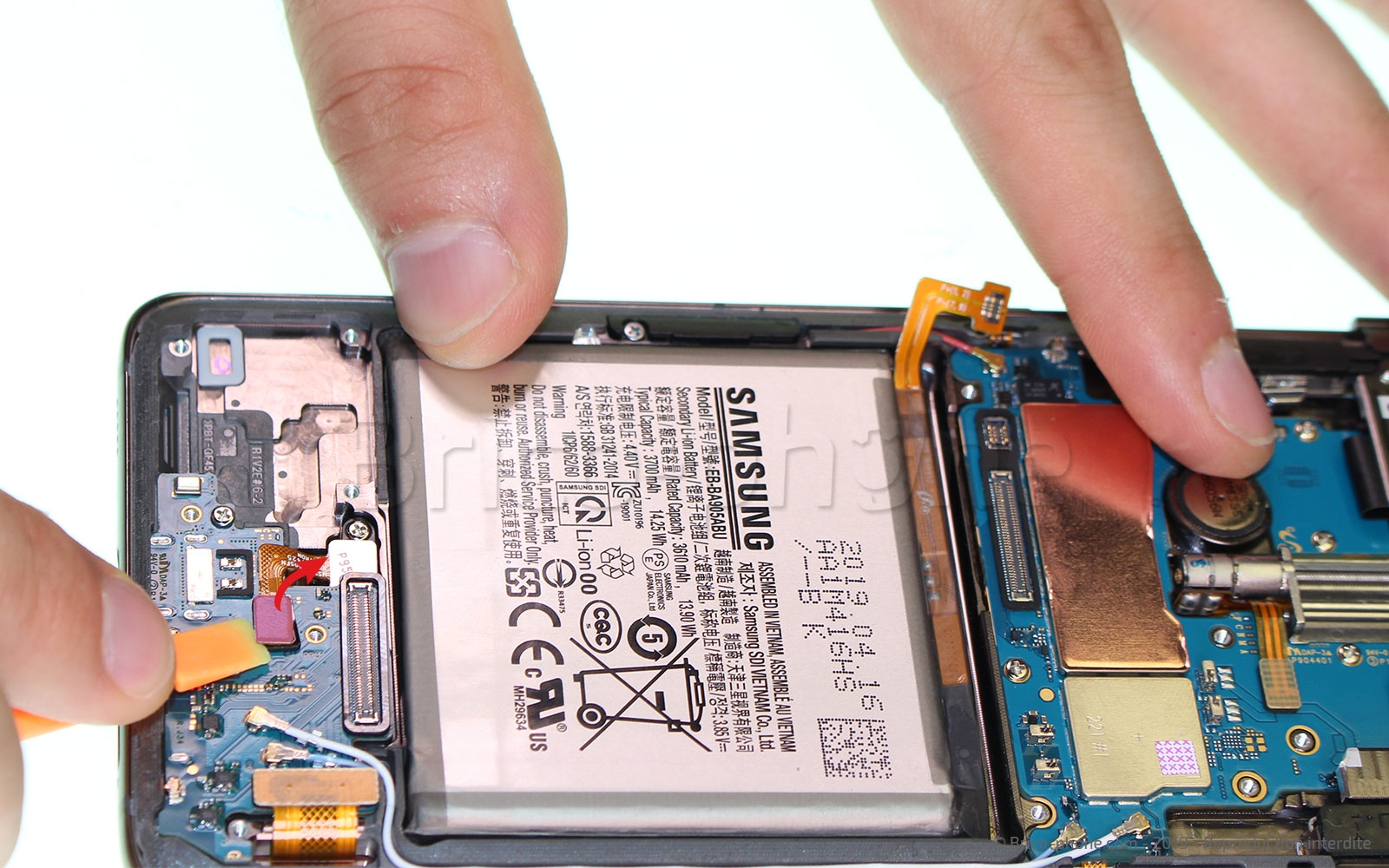

Etape 9 : Déconnecter le lecteur d'empreintes digitales, l'écran et la rallonge
Avant de pouvoir retirer le connecteur de charge, il est nécessaire de débrancher tout ce qui est connecté sur celui-ci. Avec le levier en nylon, déconnectez la nappe du lecteur d'empreintes digitales, puis celle de la rallonge qui relie le dock à la carte-mère et pour finir la nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés

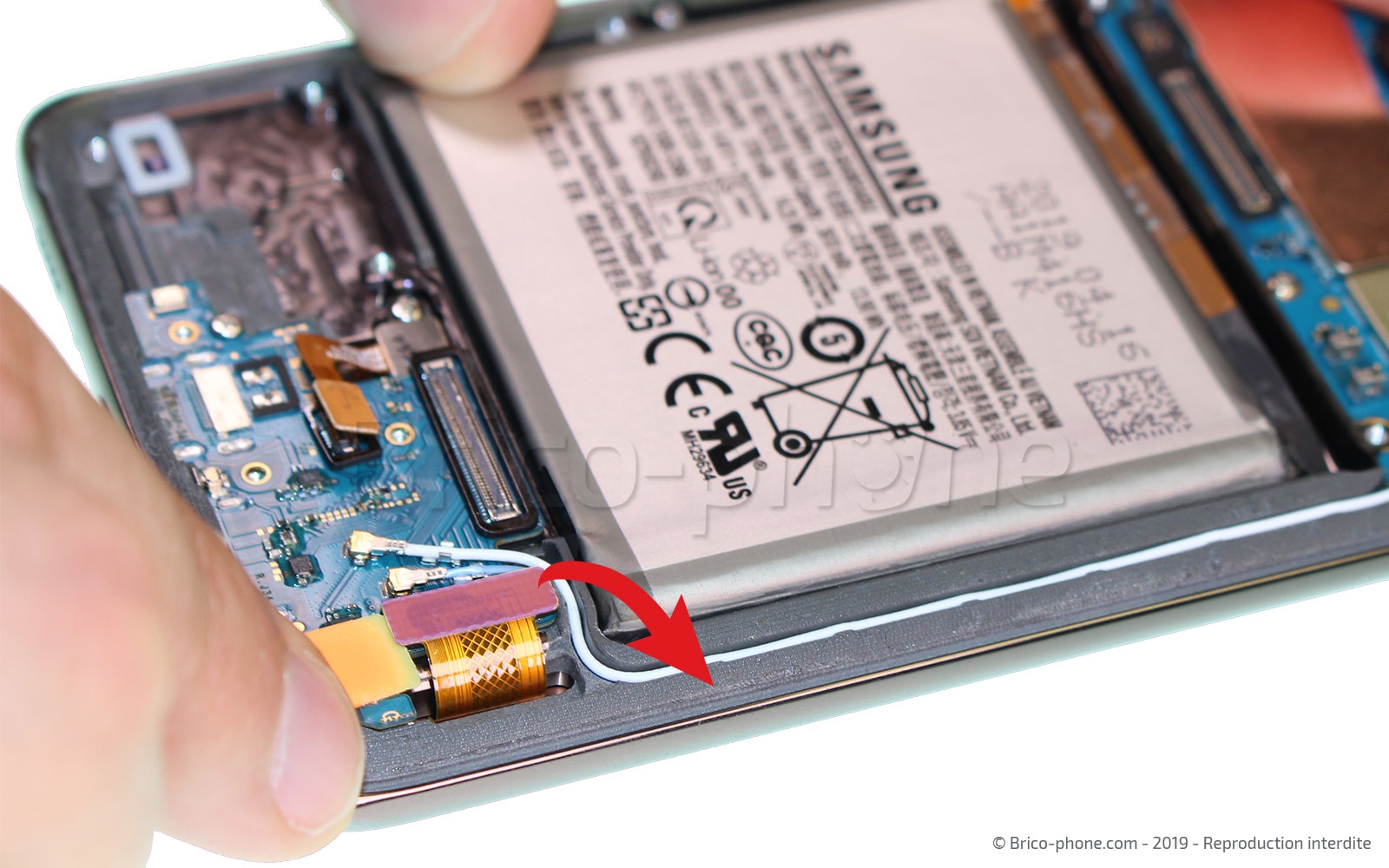

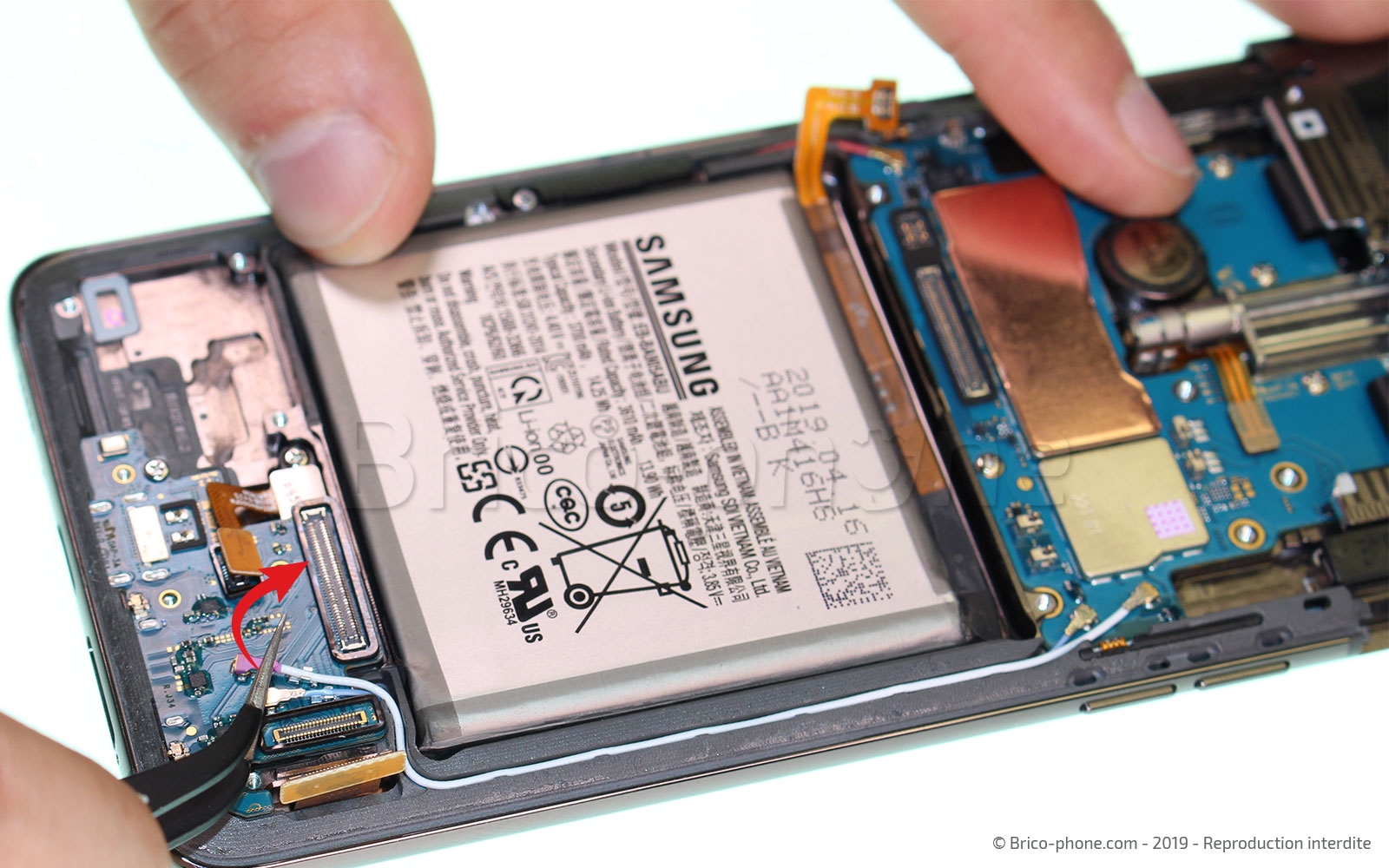

Etape 10 : Déconnecter les câbles coaxiaux
Il ne vous reste plus qu'à déconnecter les deux câbles coaxiaux (le blanc et le bleu) avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

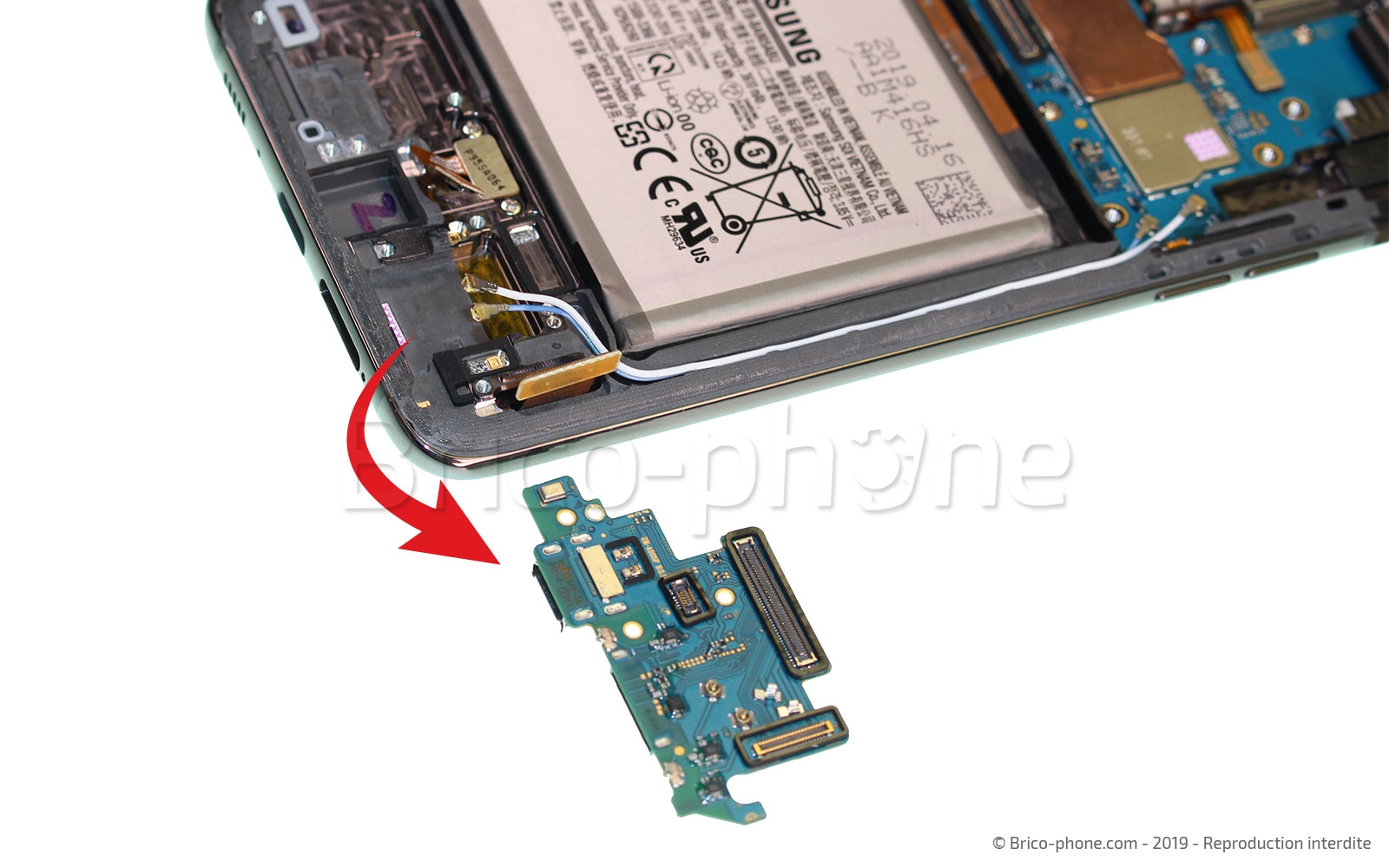

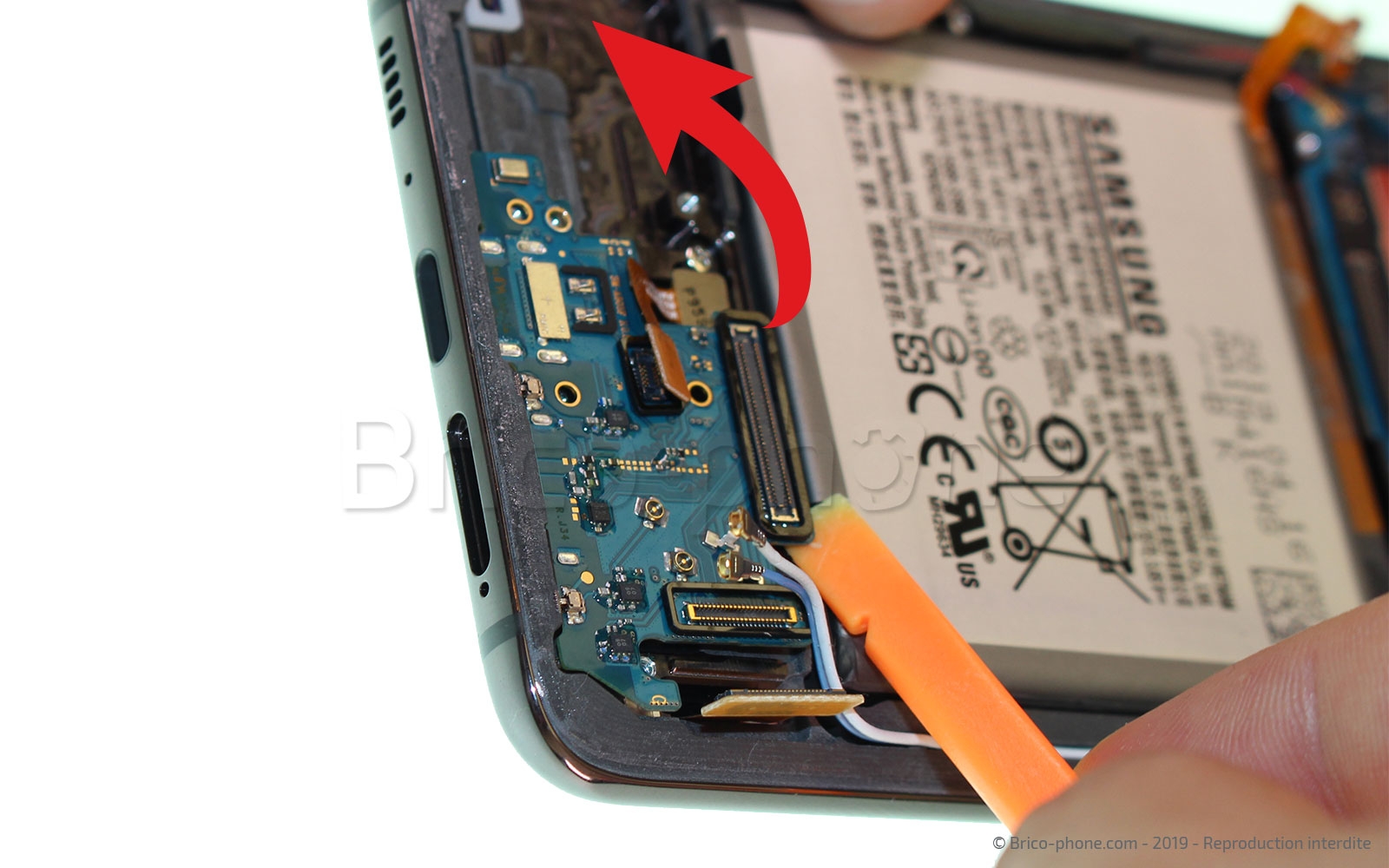

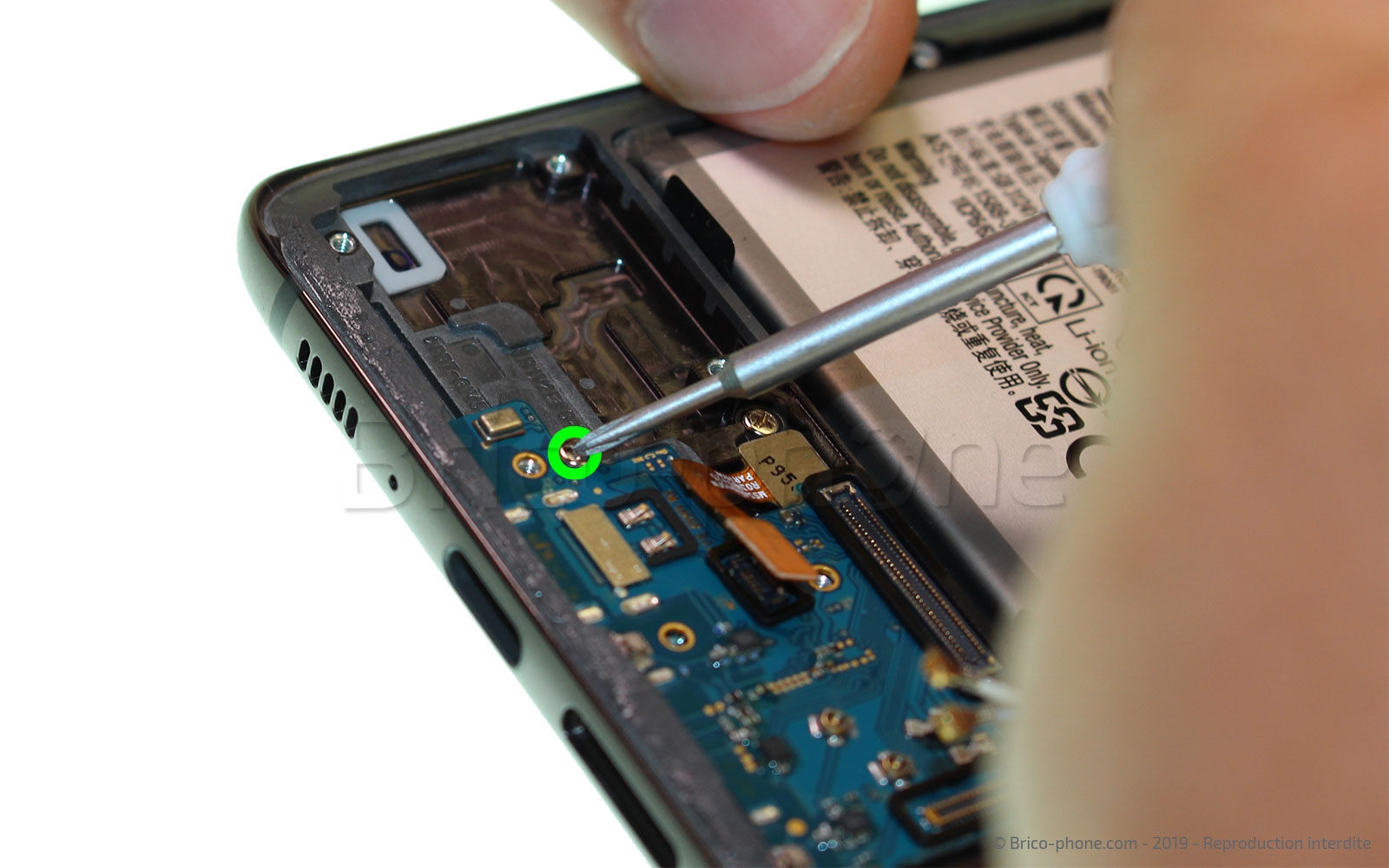

Etape 11 : Extraire le connecteur de charge
Dernière étape pour retirer le dock, dévissez la vis cruciforme avec le tournevis adapté, puis faites levier avec la spatule pour sortir le composant.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

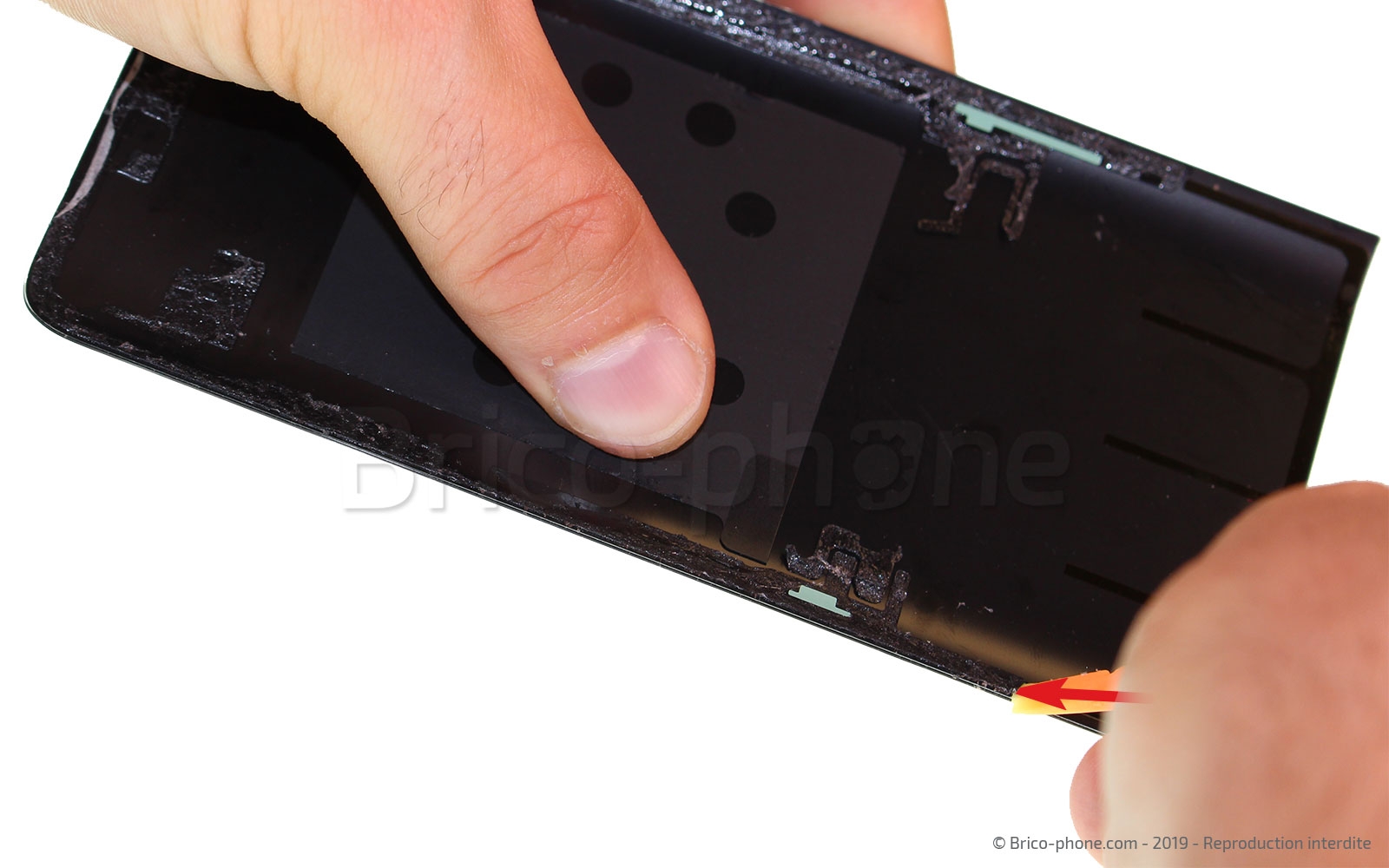

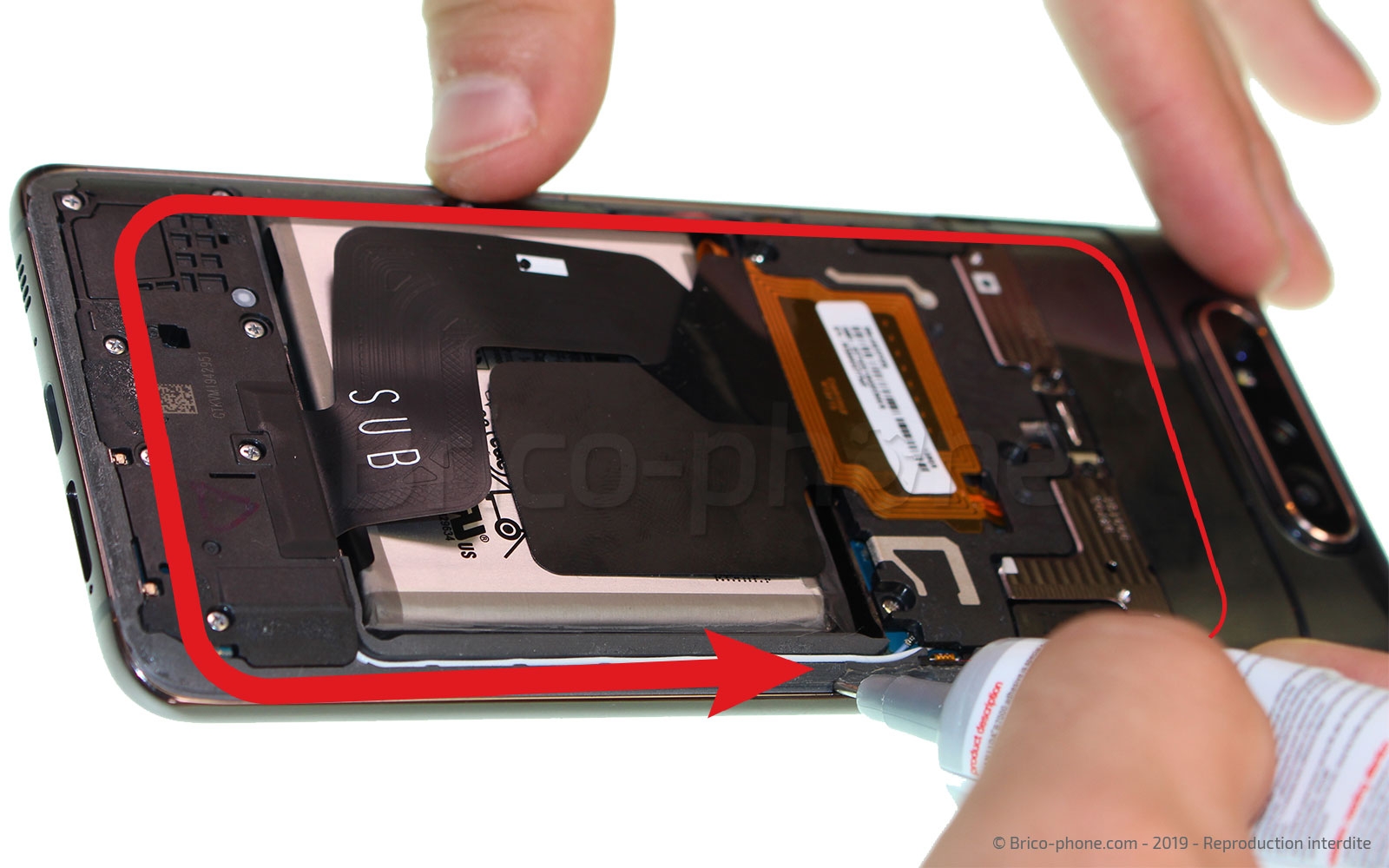

Conseil pour le remontage

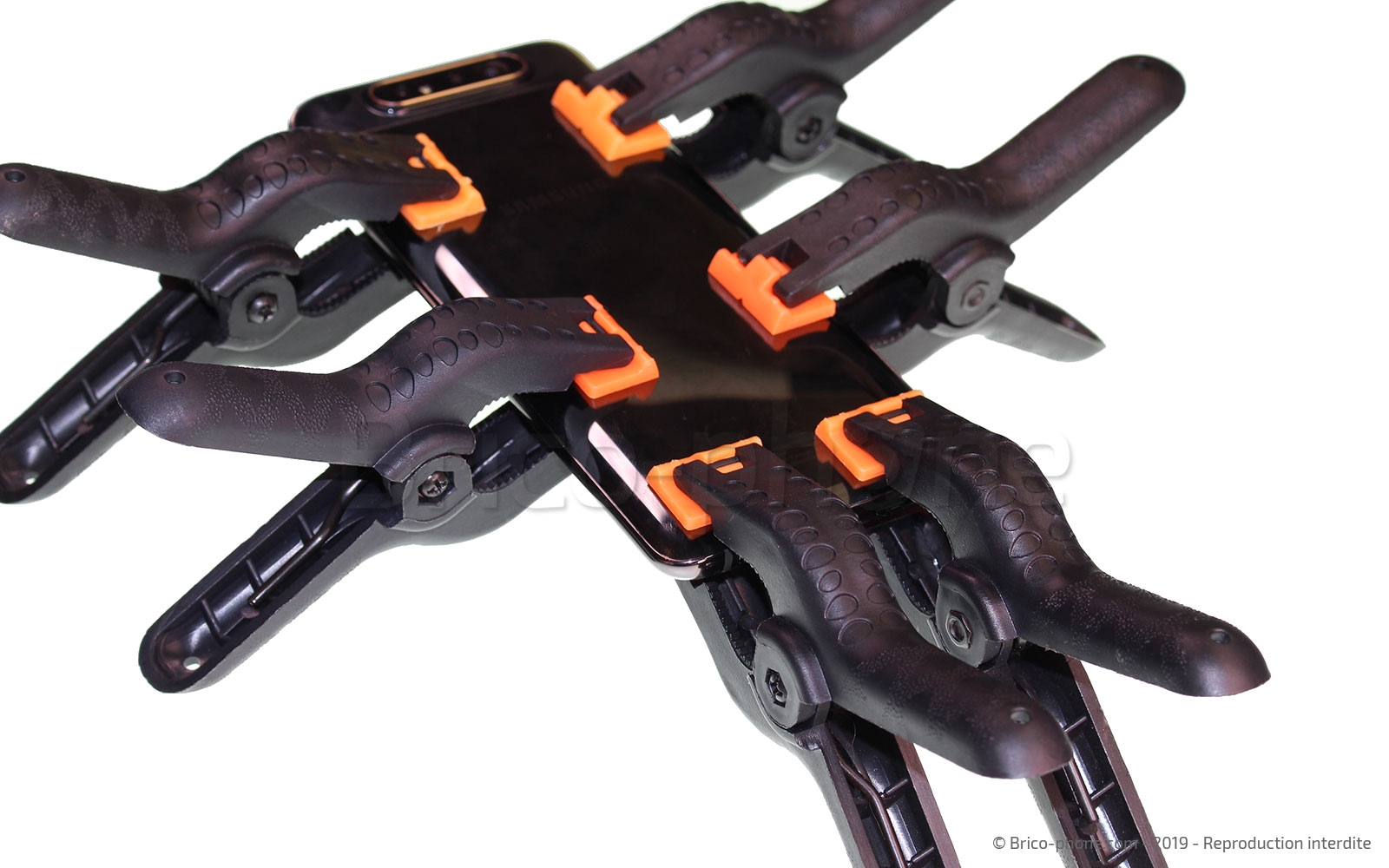

Il ne vous reste plus qu'à reprendre ce tutoriel dans le sens inverse pour monter le nouveau connecteur de charge. Nettoyez bien la vitre arrière des résidus de colle ou de sticker, puis appliquez un léger filet de colle sur le contour du châssis avant d'appliquer votre vitre arrière. Pour finir, laissez sous presse avec les pinces à ressort pendant 1 heure.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
