Changement de bloc écran avec châssis sur Galaxy A80

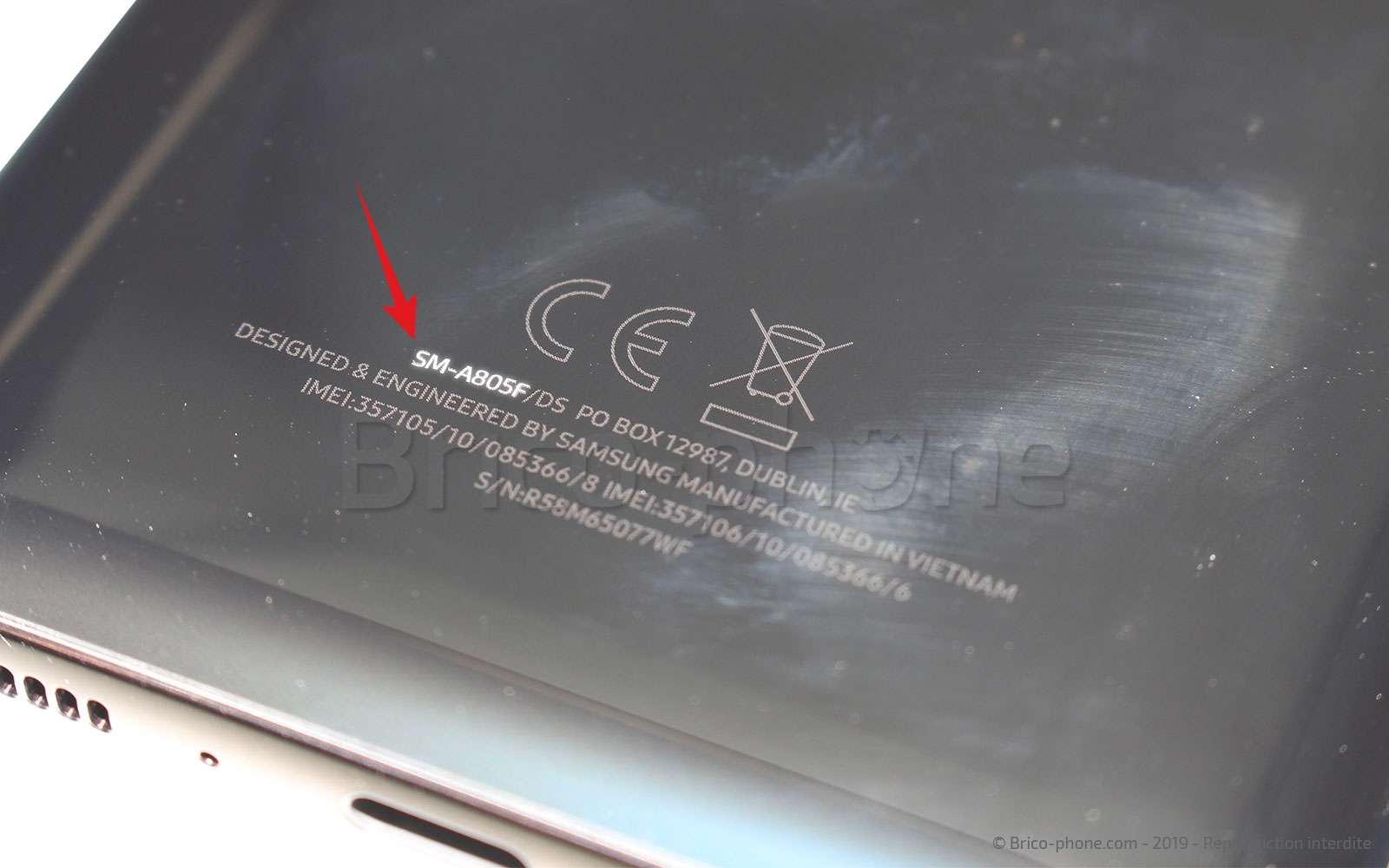

Avant de vous lancer dans la réparation du bloc écran, nous vous invitons à vérifier la compatibilité de la nouvelle pièce avec le modèle de votre smartphone. En effet, si vous possédez un Samsung Galaxy A80 vous devriez retrouver au dos de votre appareil les inscriptions suivantes : SM-A805F.

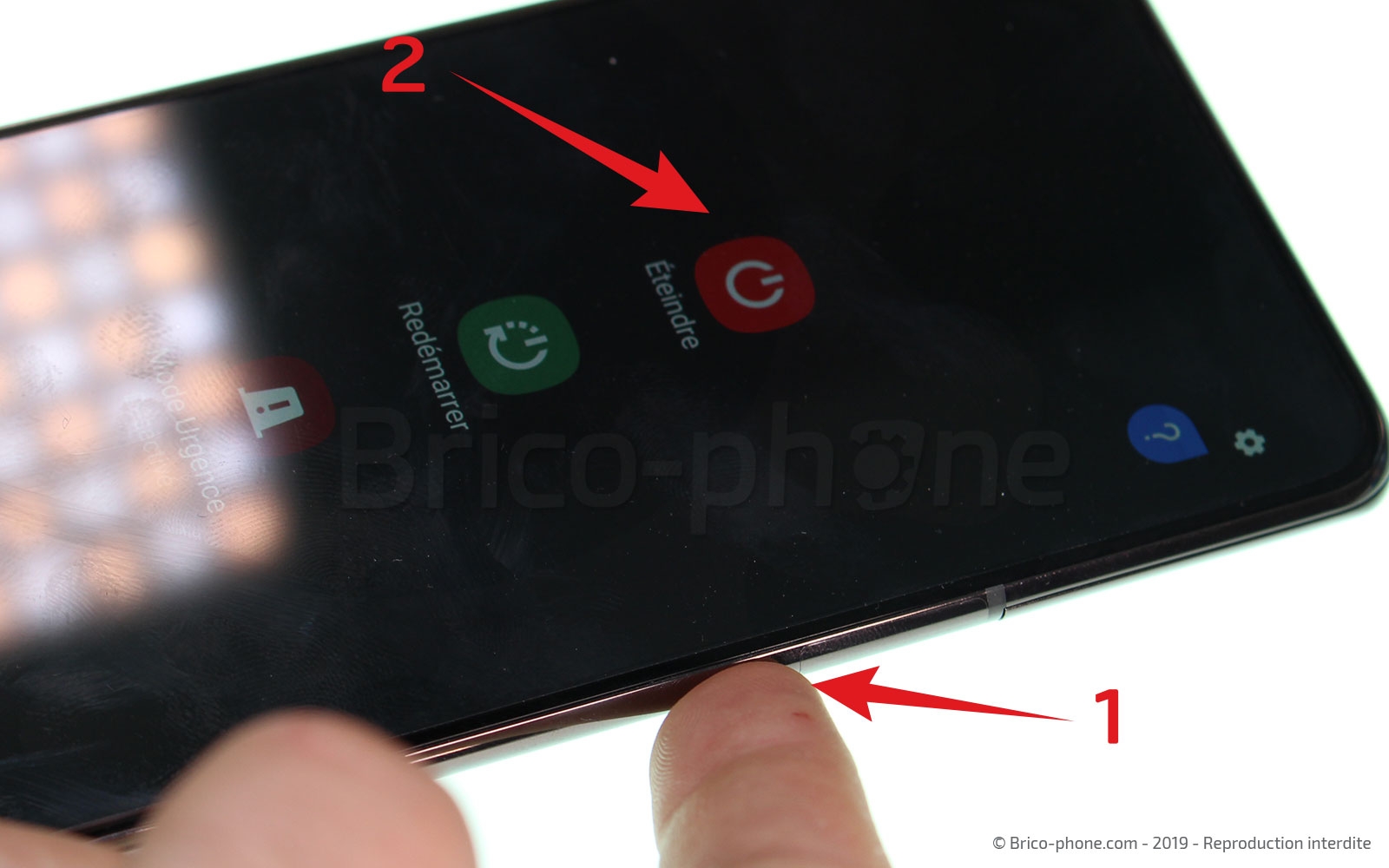

Dans un second temps, il vous faut mettre hors tension votre smartphone. Pour cela, pressez le bouton Power situé sur la droite de votre appareil et sélectionnez le menu "éteindre".

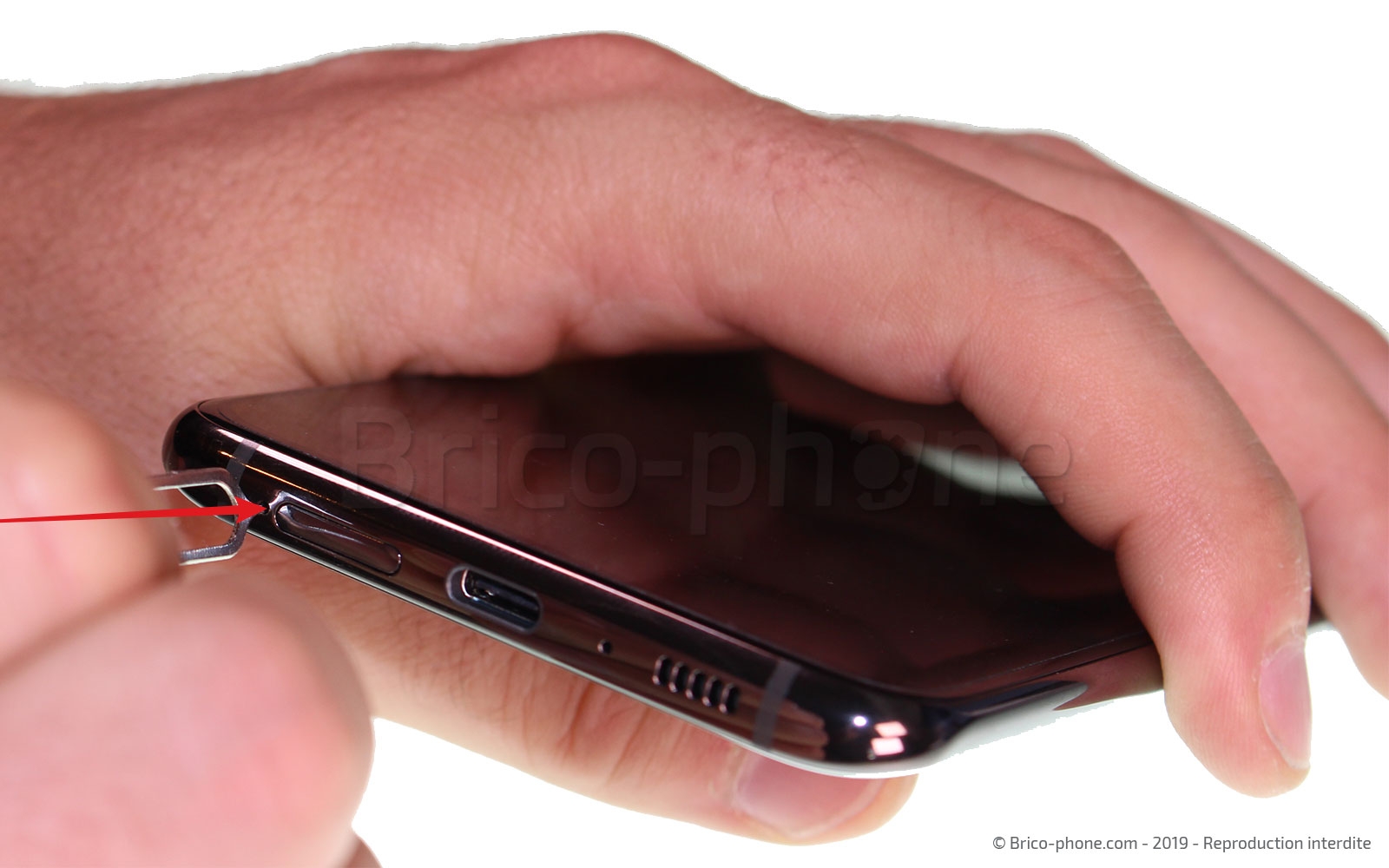

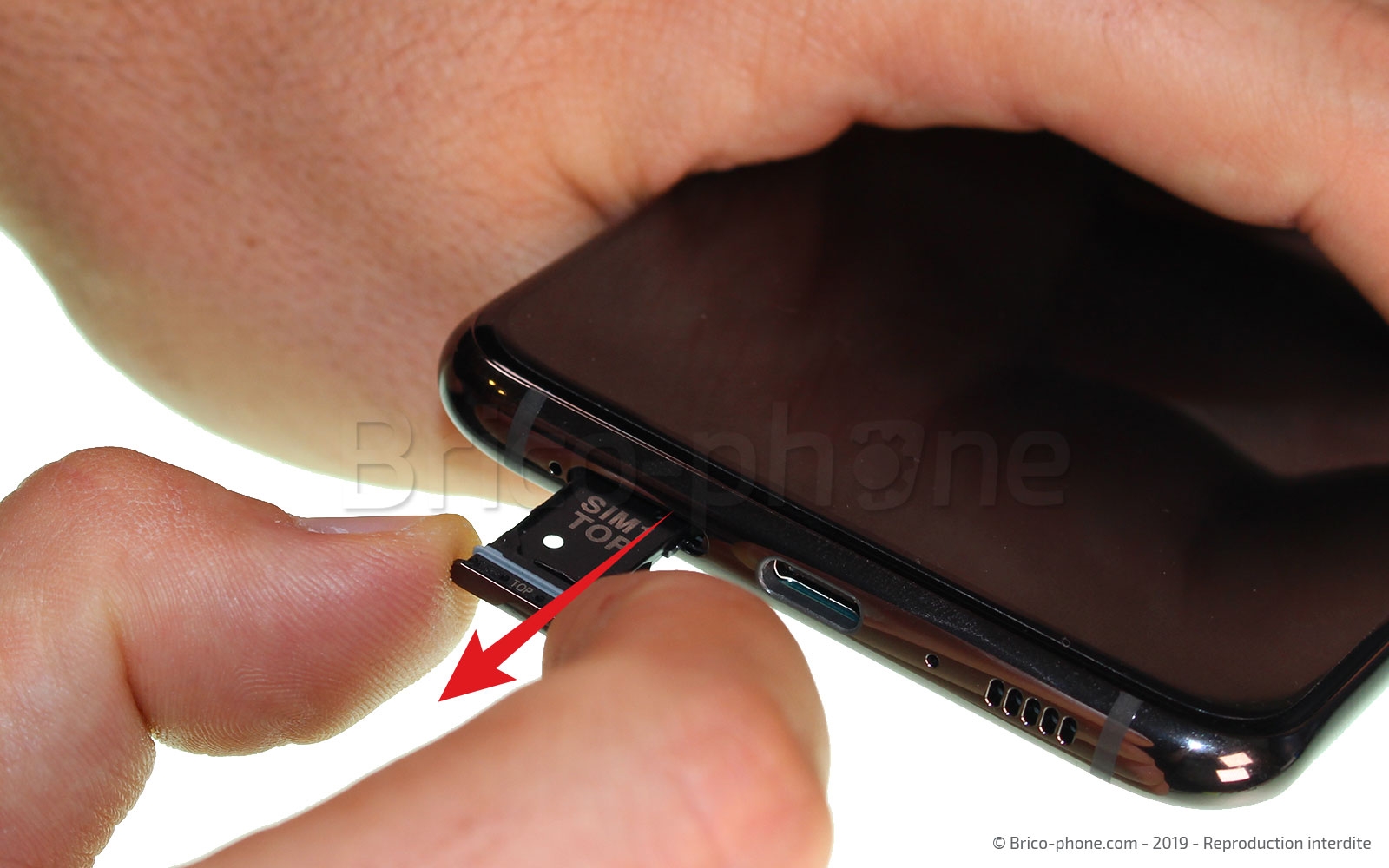

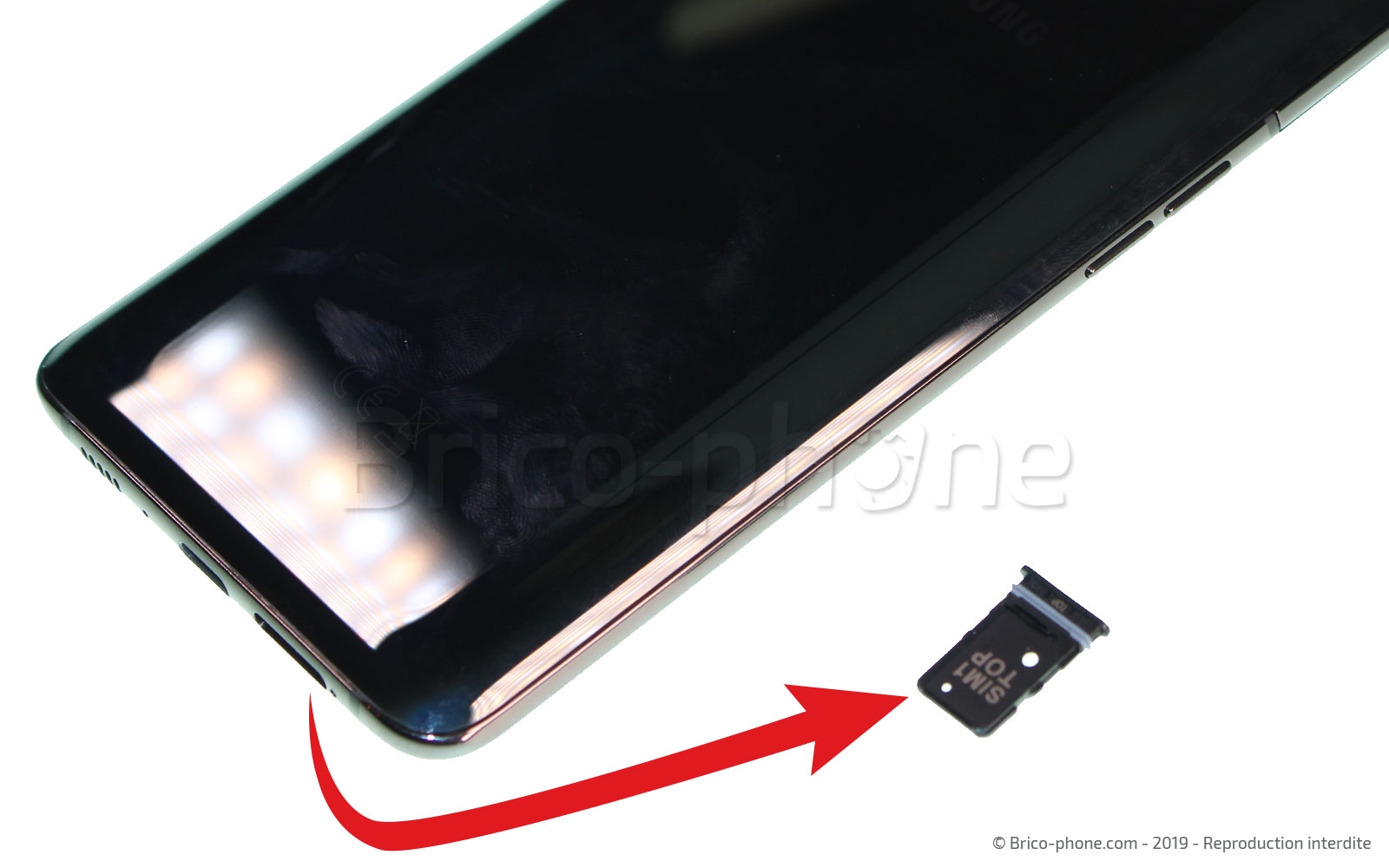

Ensuite, à l'aide de l'outil d'extraction fourni dans le kit d'outils ou dans votre boite d'origine, retirez le rack Sim du téléphone.
Vous pouvez maintenant commencer la réparation sereinement.

La vitre arrière de votre Samsung Galaxy A80 est collé, pour la retirer il vous faut donc chauffer la façade pour ramollir le sticker se trouvant dessous.
Pour cela, vous avez deux possibilités soit le coussin chauffant soit le sèche-cheveux ou décapeur thermique.

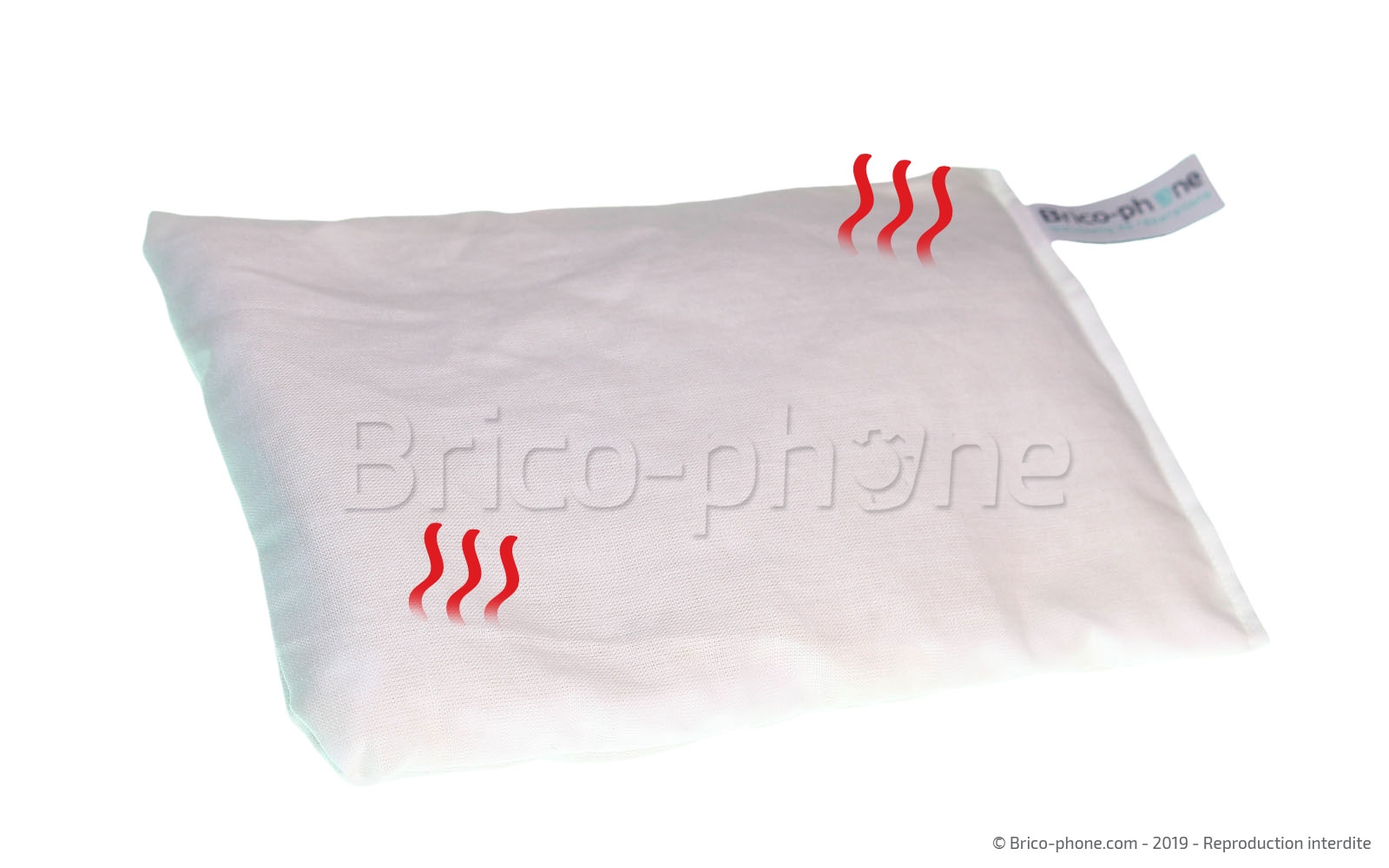

Pour utiliser le coussin chauffant , il vous faut le passer au micro-ondes 1 à 2 minutes et le déposer ensuite sur la façade arrière du smartphone 30 à 40 secondes.

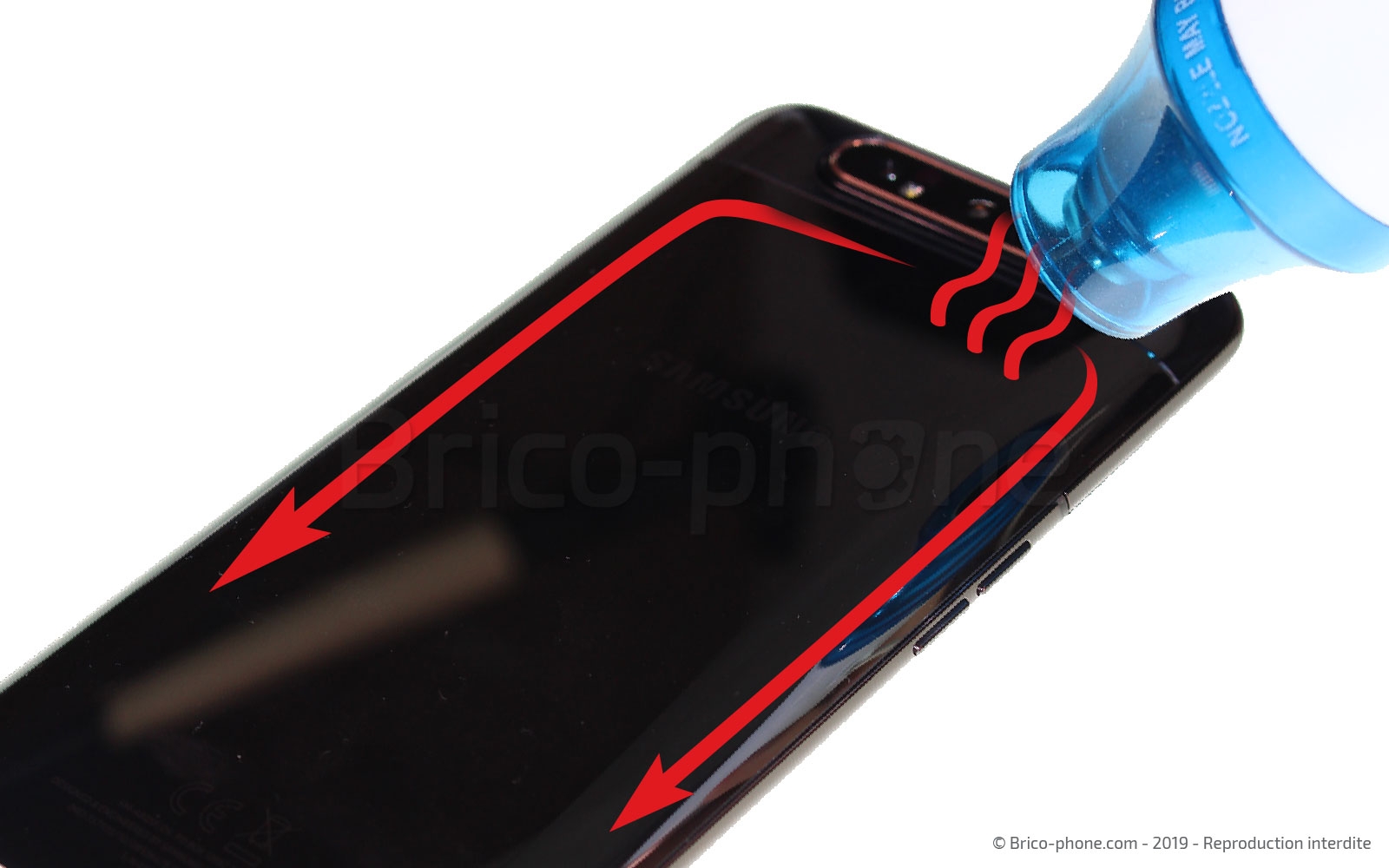

Si vous souhaitez utiliser le décapeur thermique, il vous suffit simplement de faire chauffer le contour du téléphone en ne dépassant pas les 80 degrés.

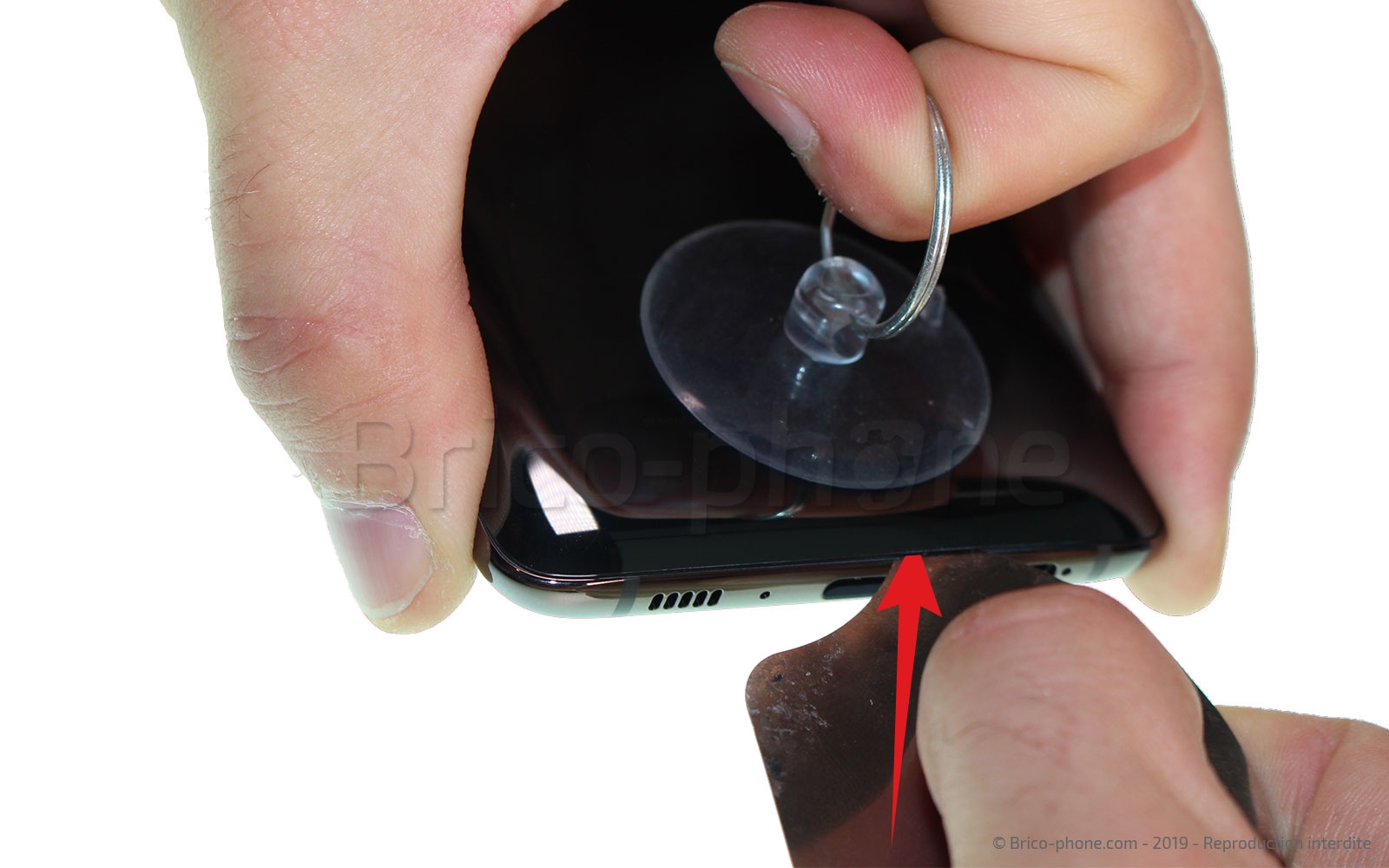

Déposez la ventouse sur la partie inférieure de la coque arrière du téléphone. Puis en tirant sur l'anneau, vous devriez créer un interstice. Dans ce dernier, il vous faut insérer le médiator en métal ou l'outil iFlex, légèrement plus fin et plus souple.

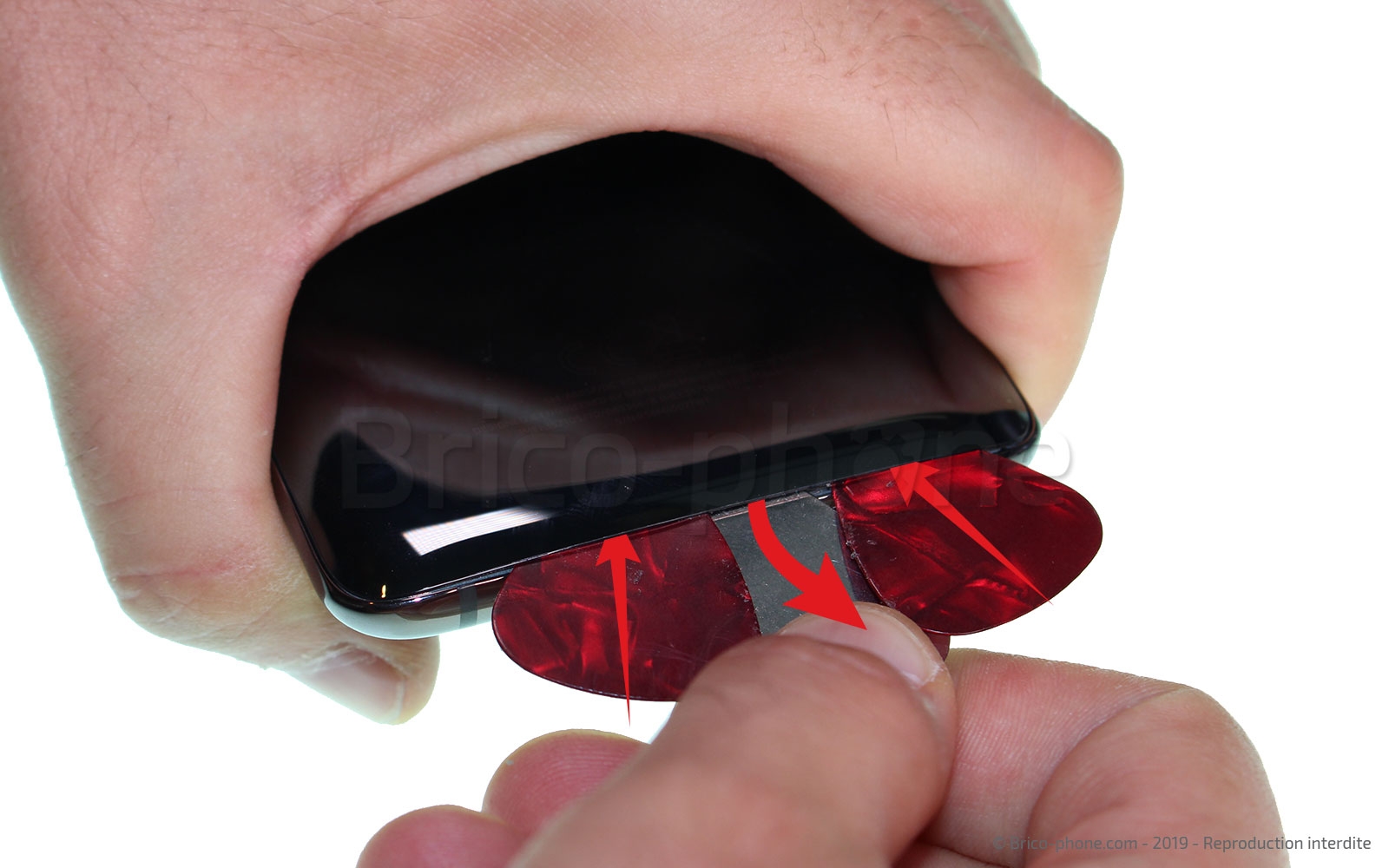

Ensuite, remplacez le médiator en métal par ceux en plastique.

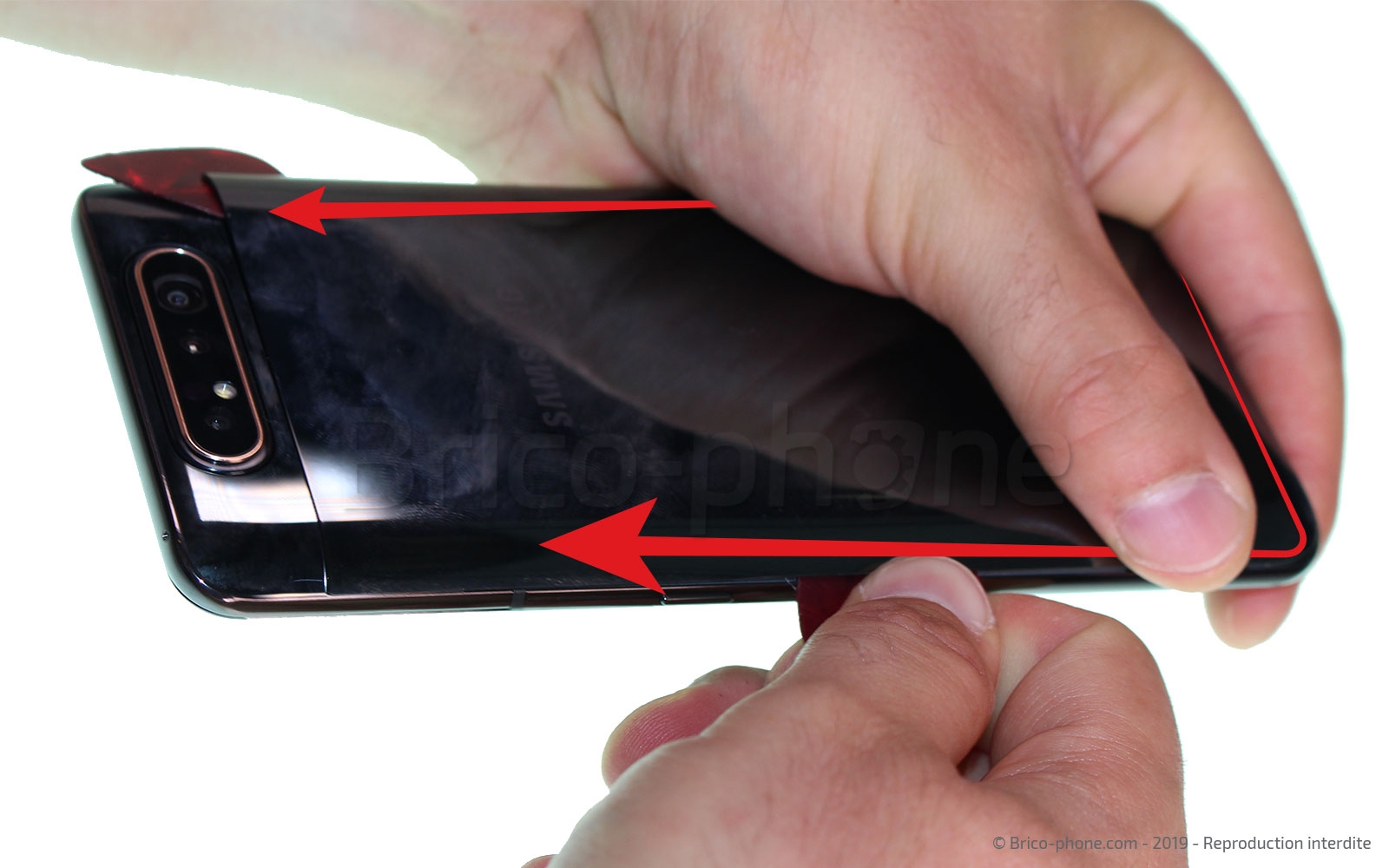

Avec les médiators en plastique, faites le tour de la coque afin de la décoller au maximum.

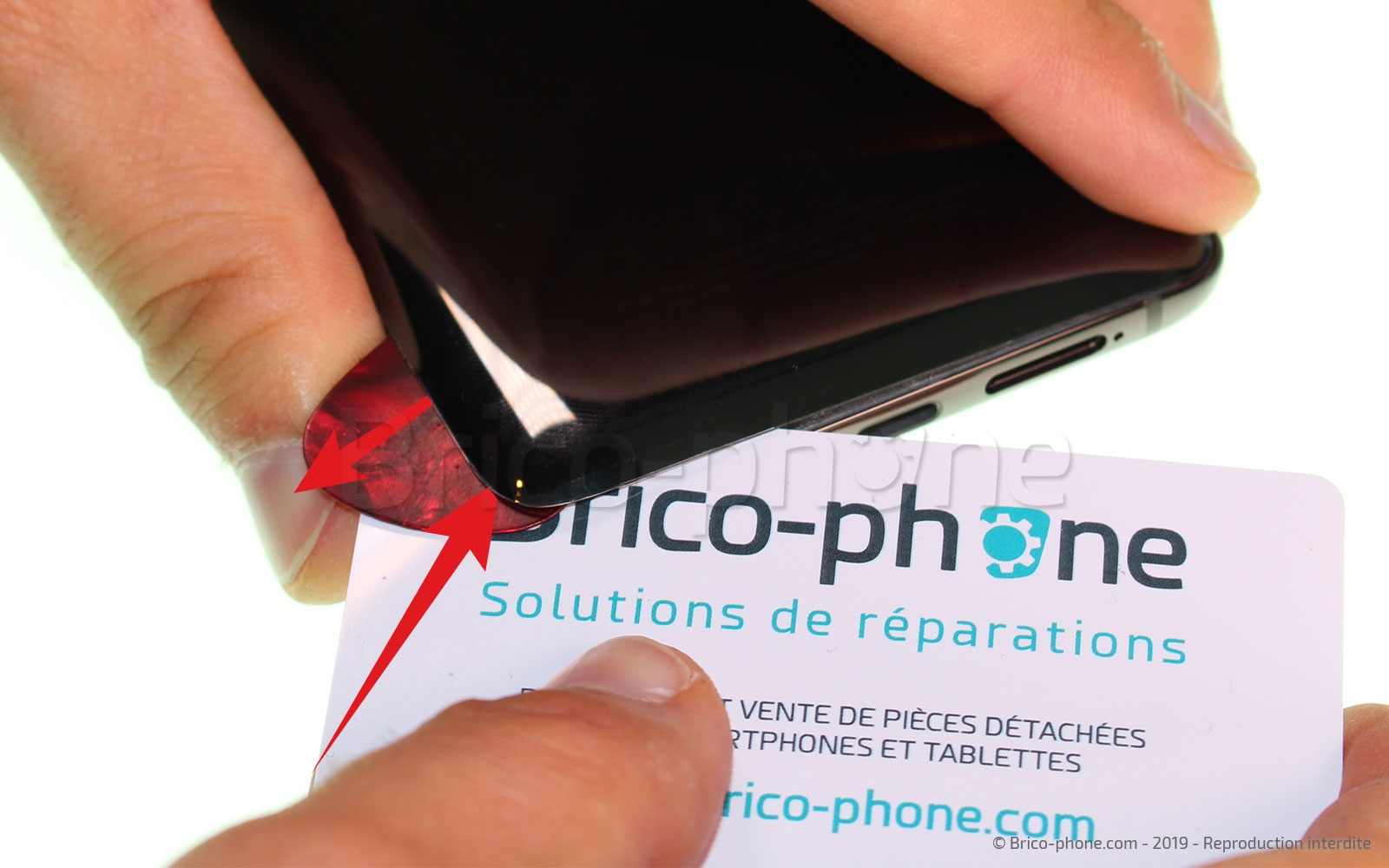

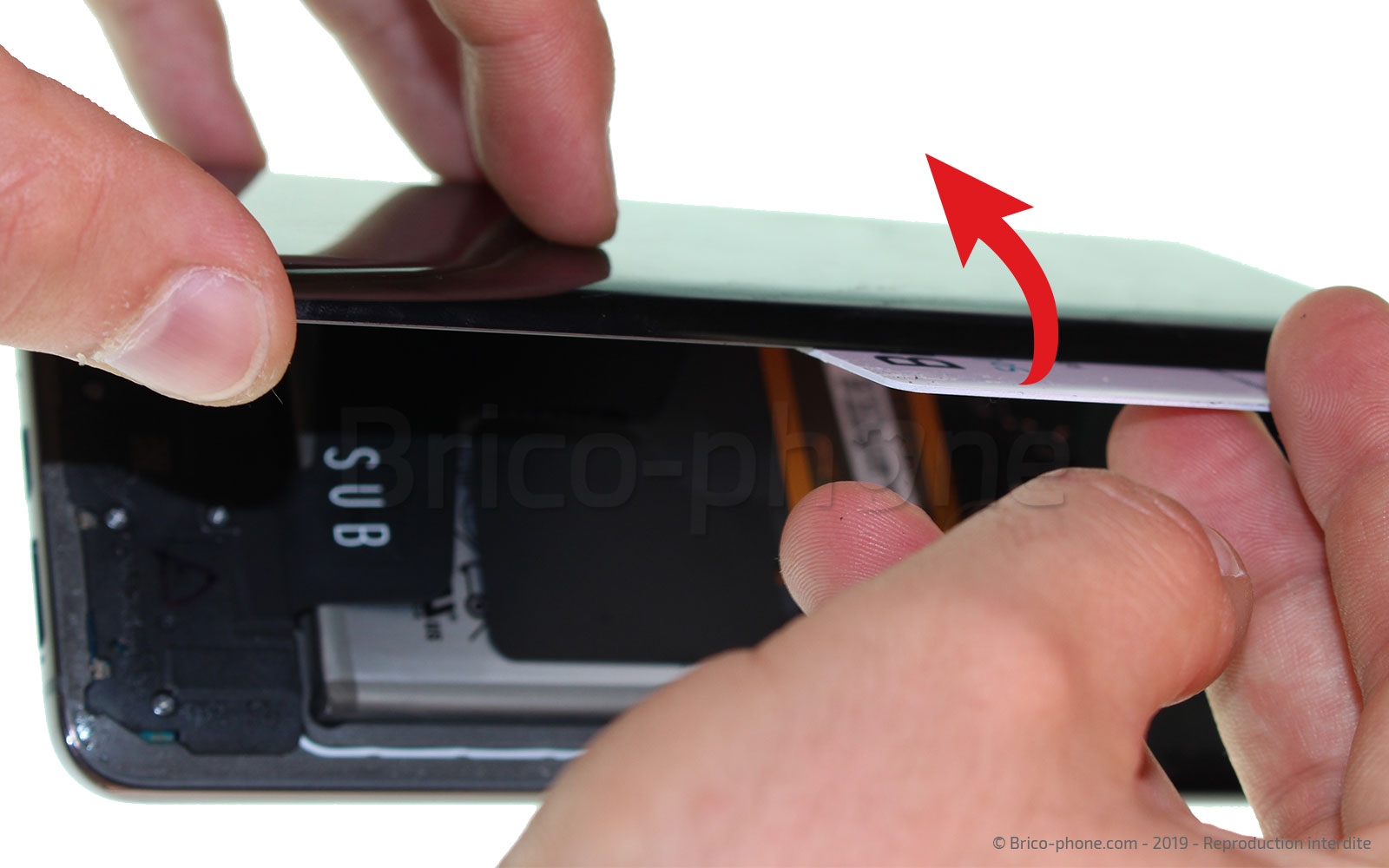

Pour terminer le décollage et éviter d'endommager certains composants, insérez la carte en PVC sous la vitre arrière.

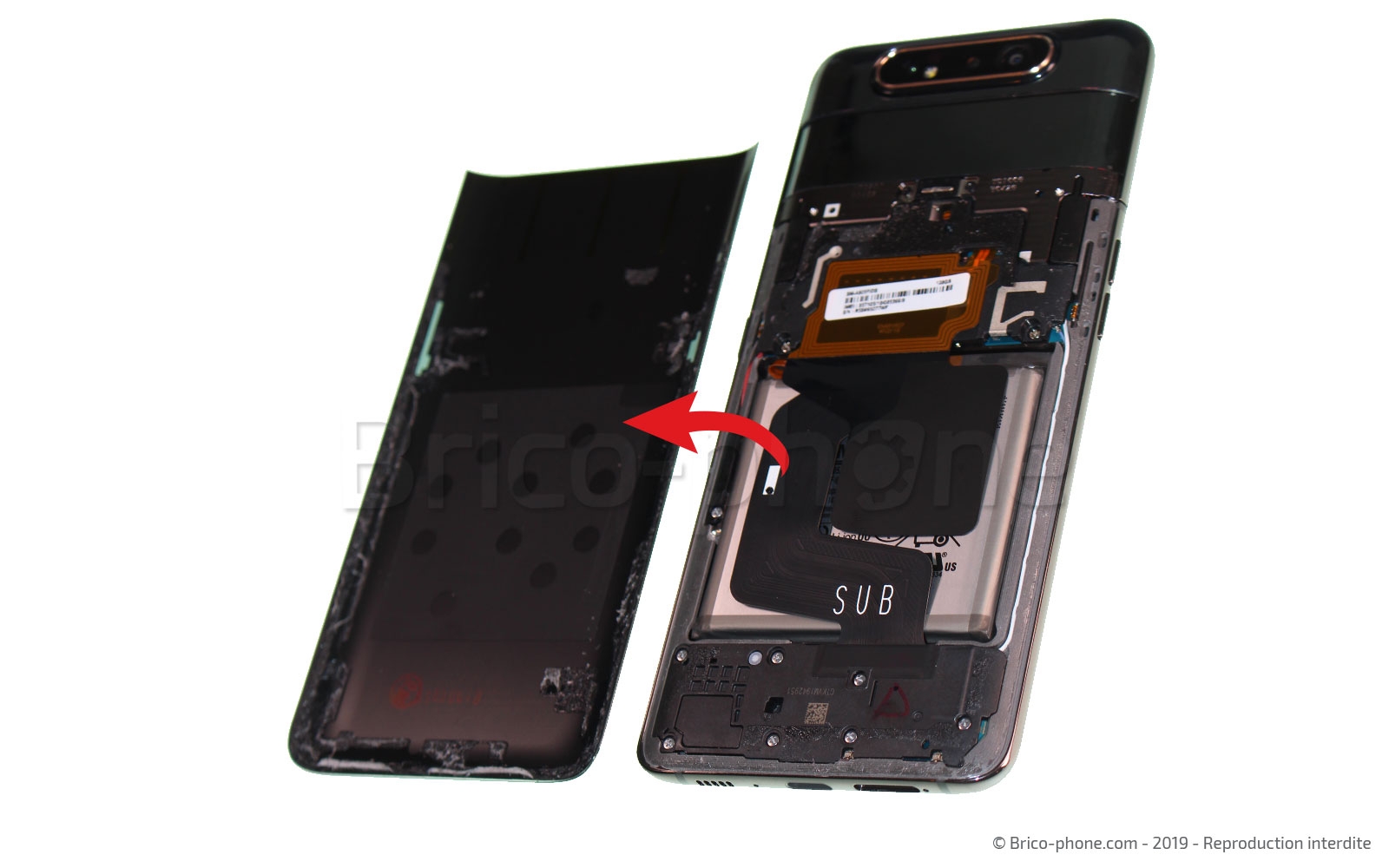

Vous pouvez maintenant retire la coque arrière de votre Samsung Galaxy A80.

Sur ce modèle, Samsung a caché des vis sous le module photos.

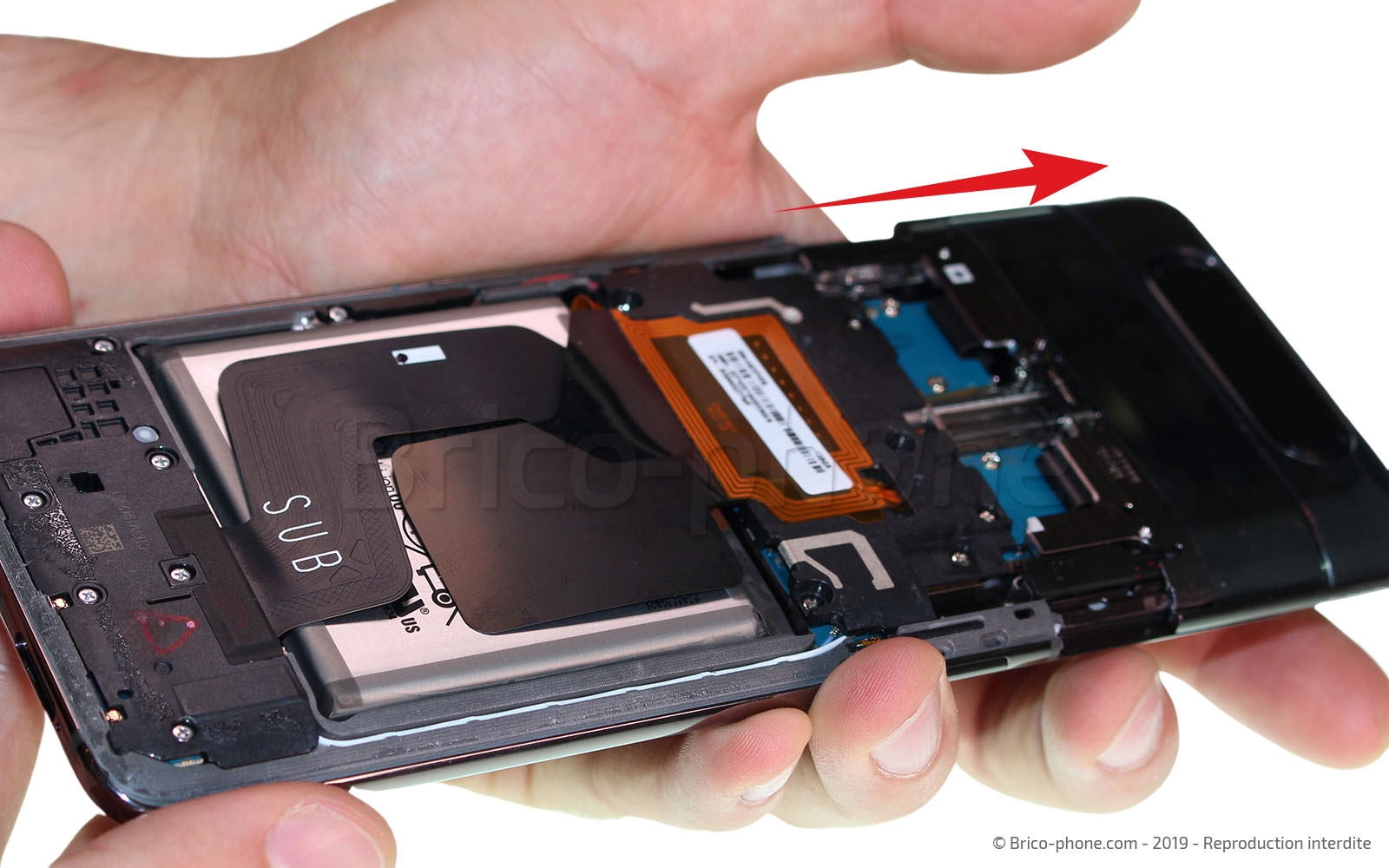

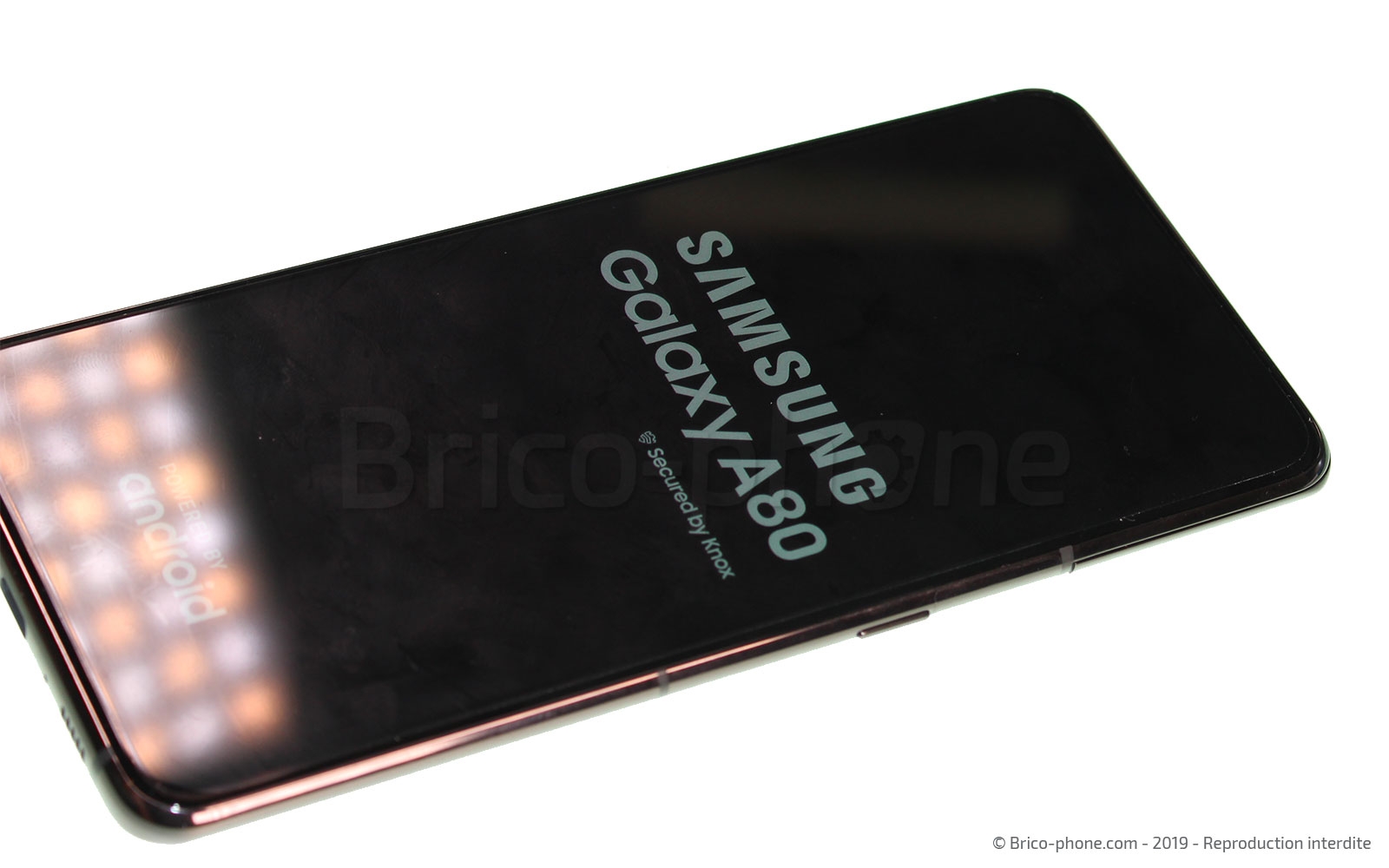

De ce fait, il vous faut rallumer votre smartphone et vous rendre dans l'application appareil photo.
Ensuite, sélectionnez le mode selfie et retournez votre téléphone pour voir apparaitre l'ensemble des vis.

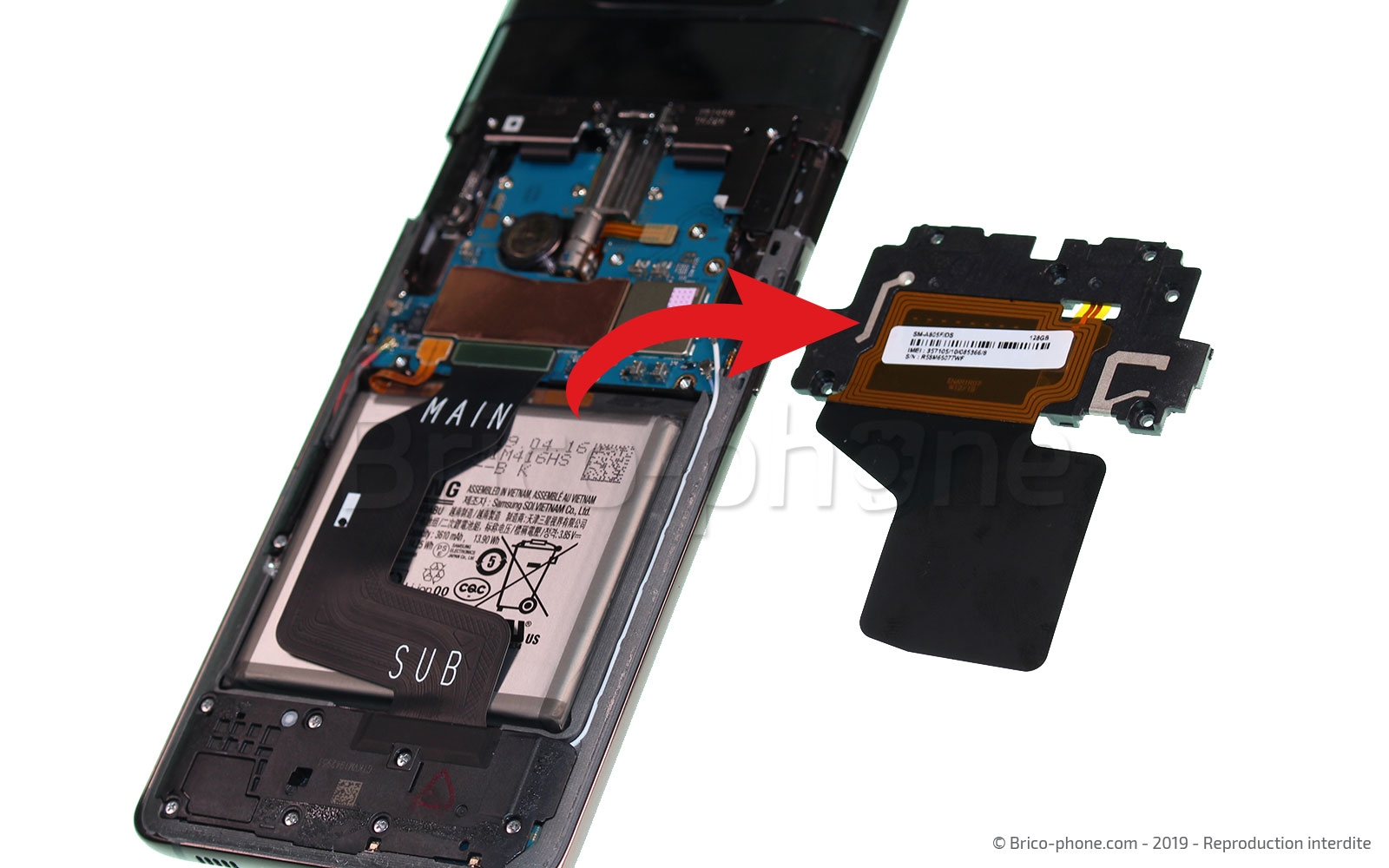

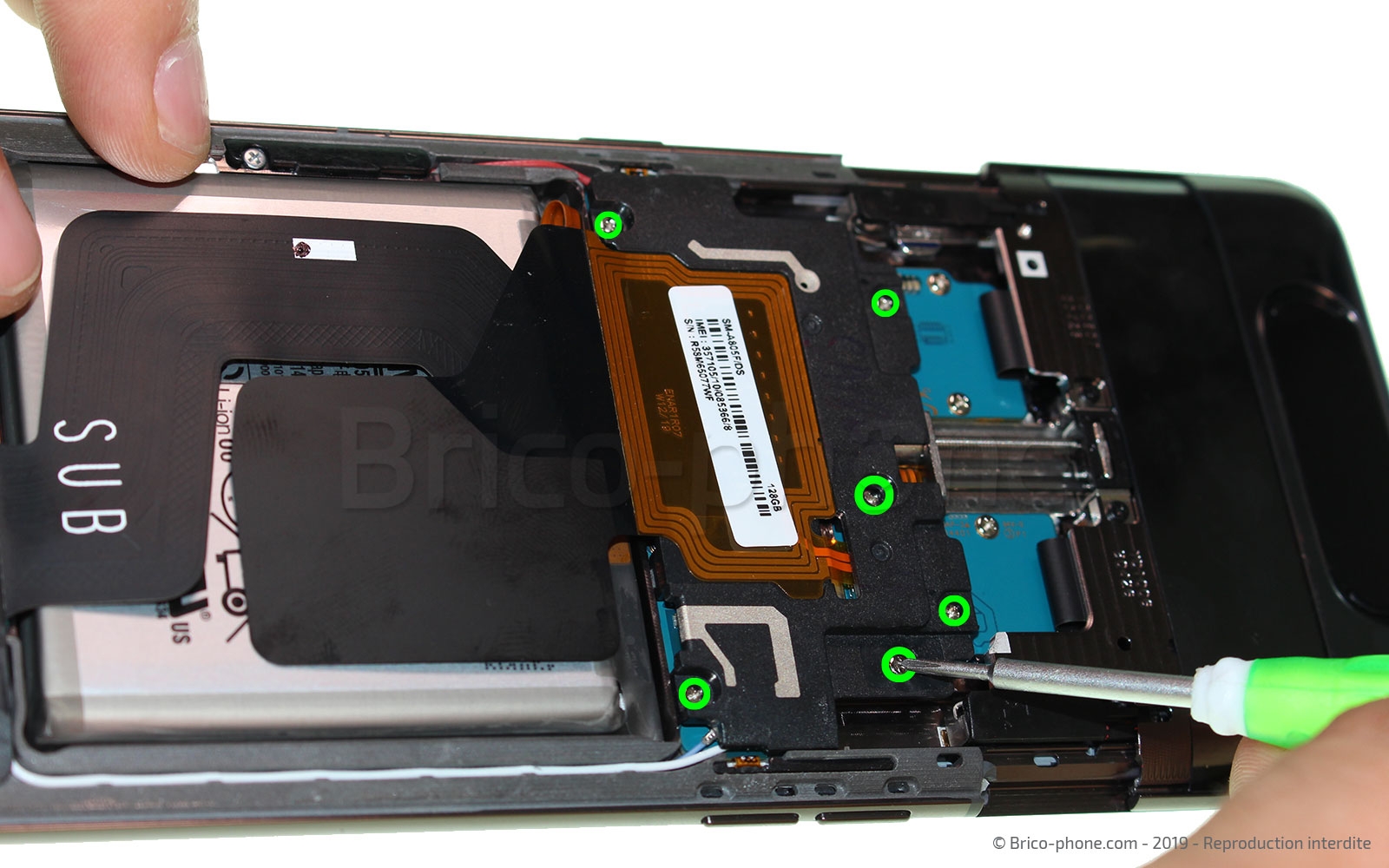

A l'aide du tournevis cruciforme, retirez les 6 vis retenant le module d'antenne du téléphone pour pouvoir le sortir.

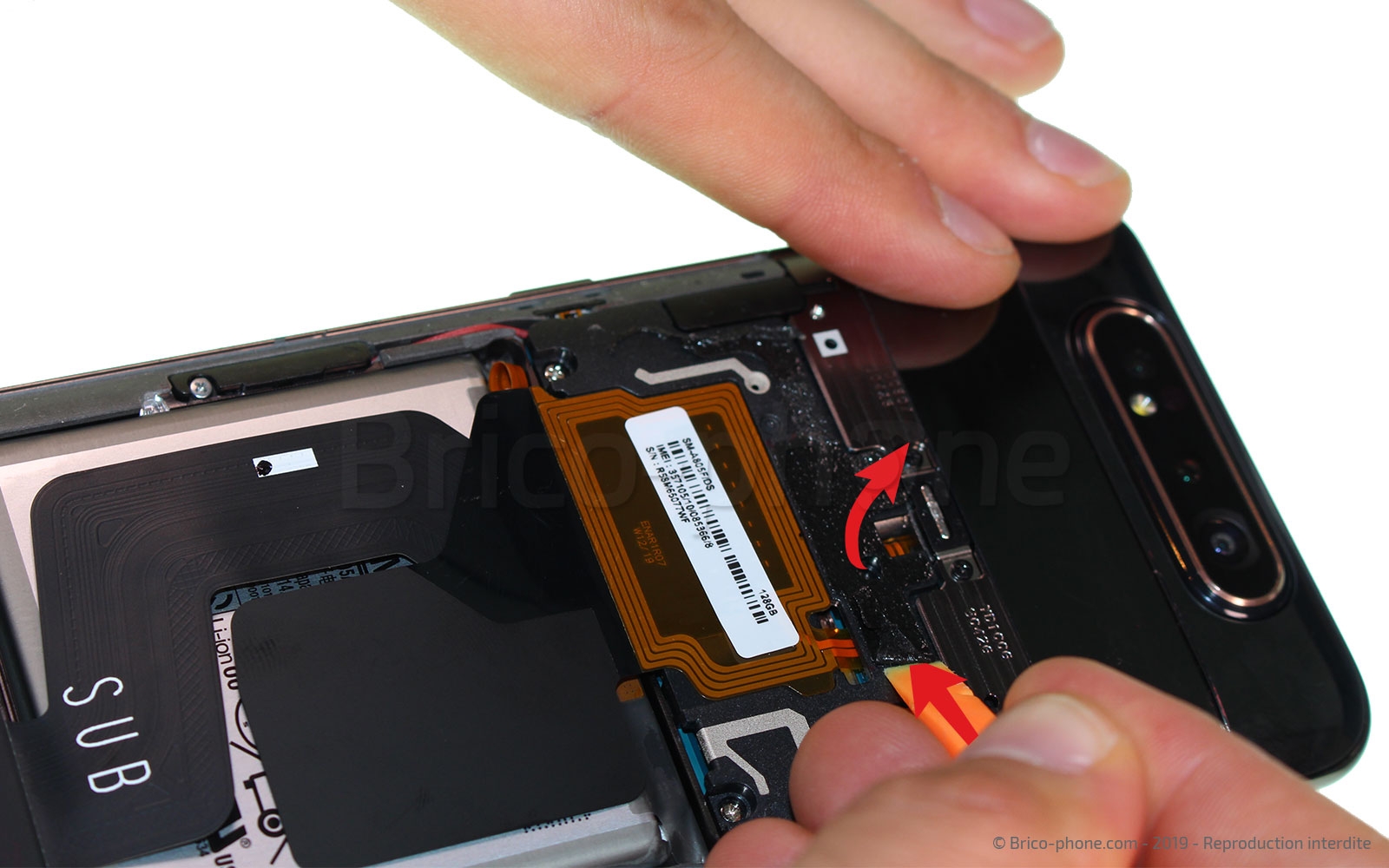

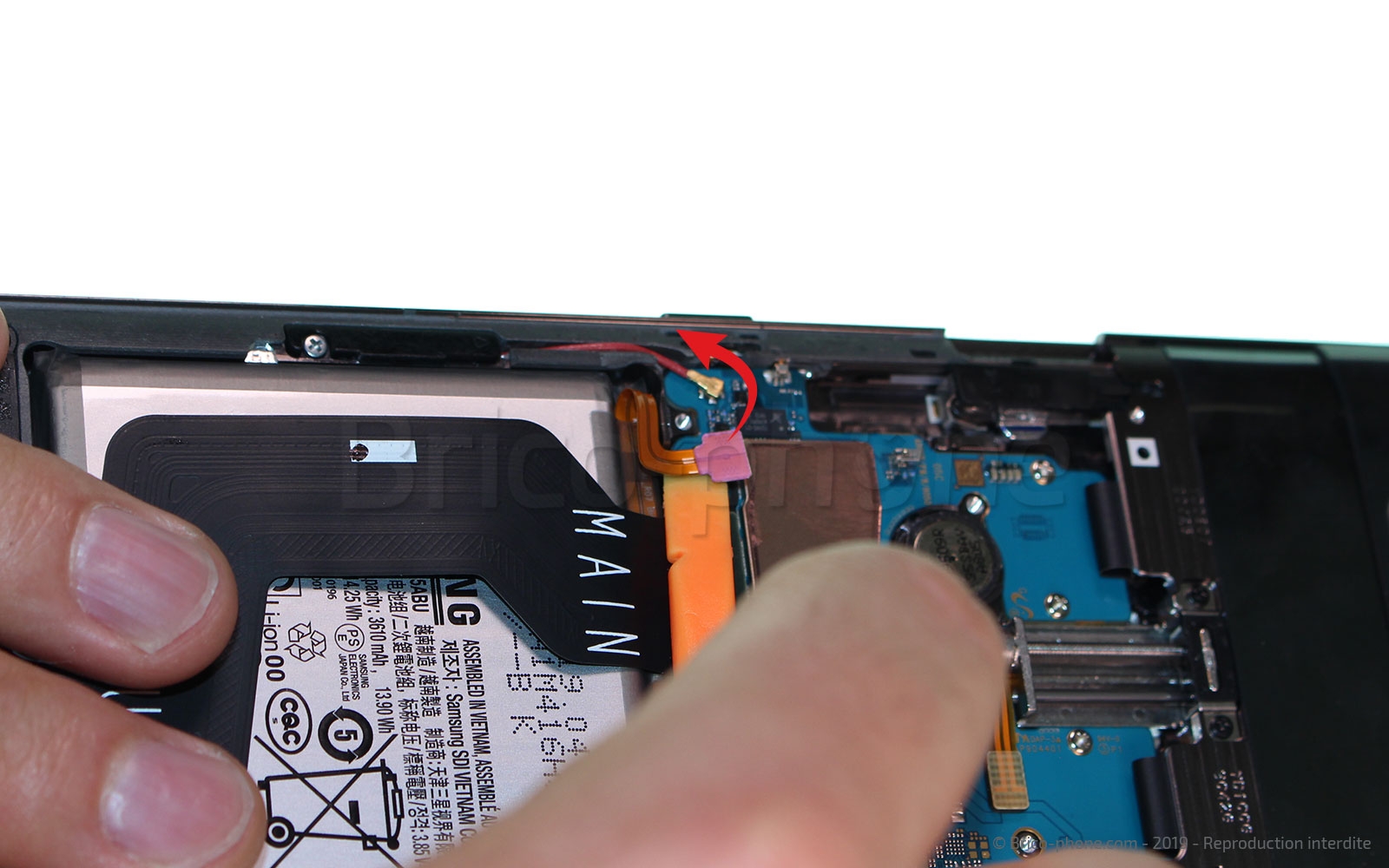

A l'aide du levier en nylon, soulevez la nappe de la batterie pour la déconnecter.

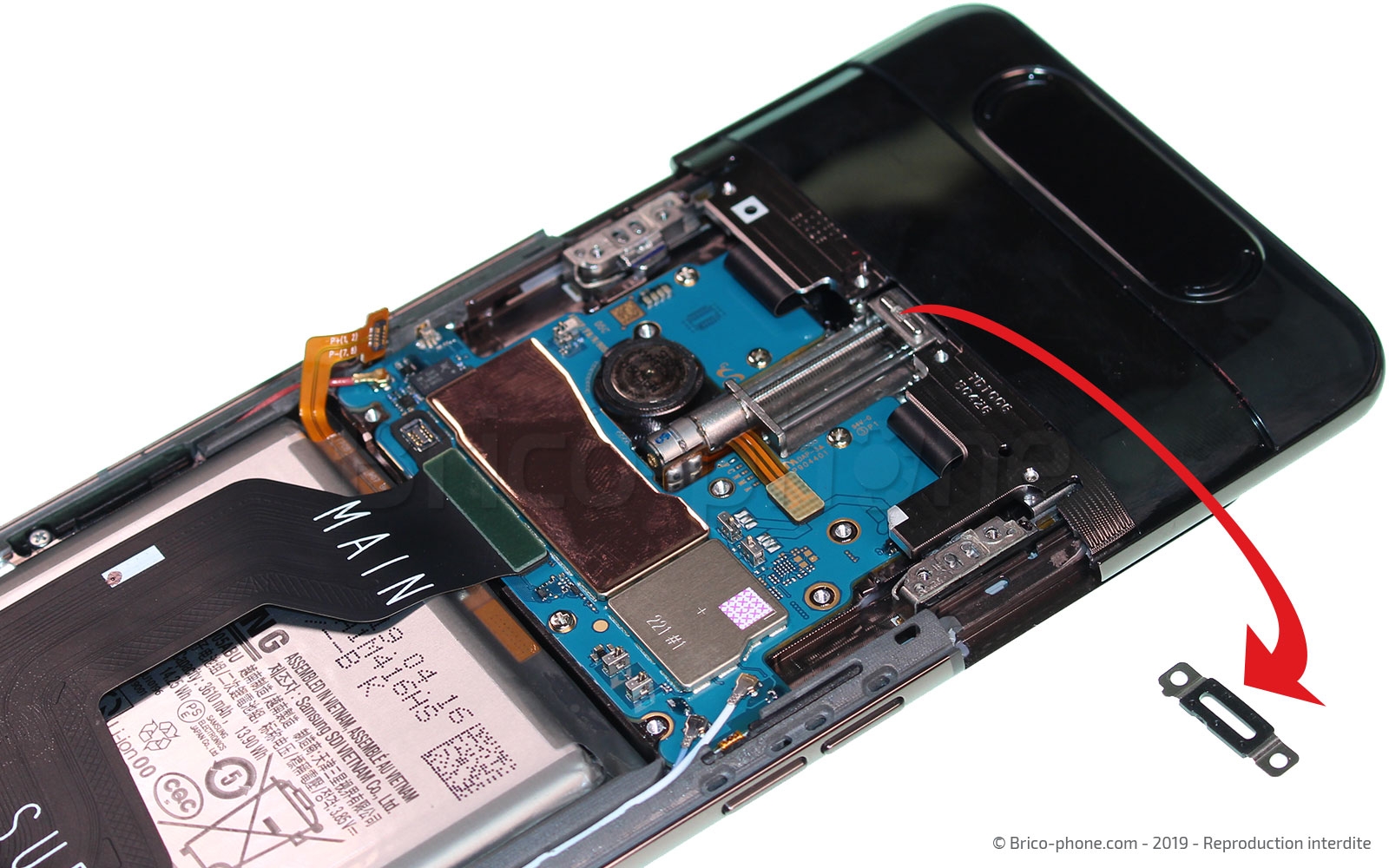

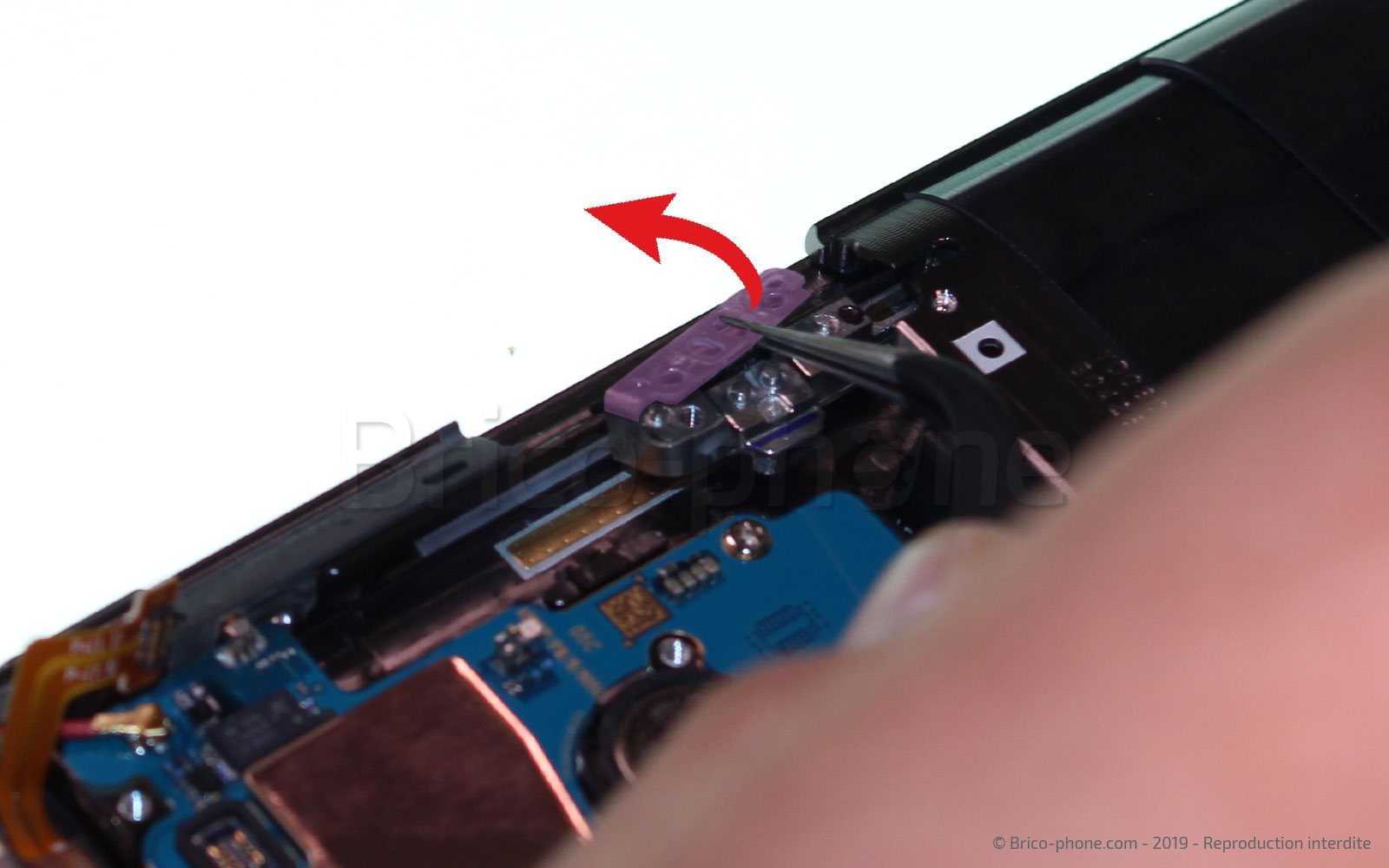

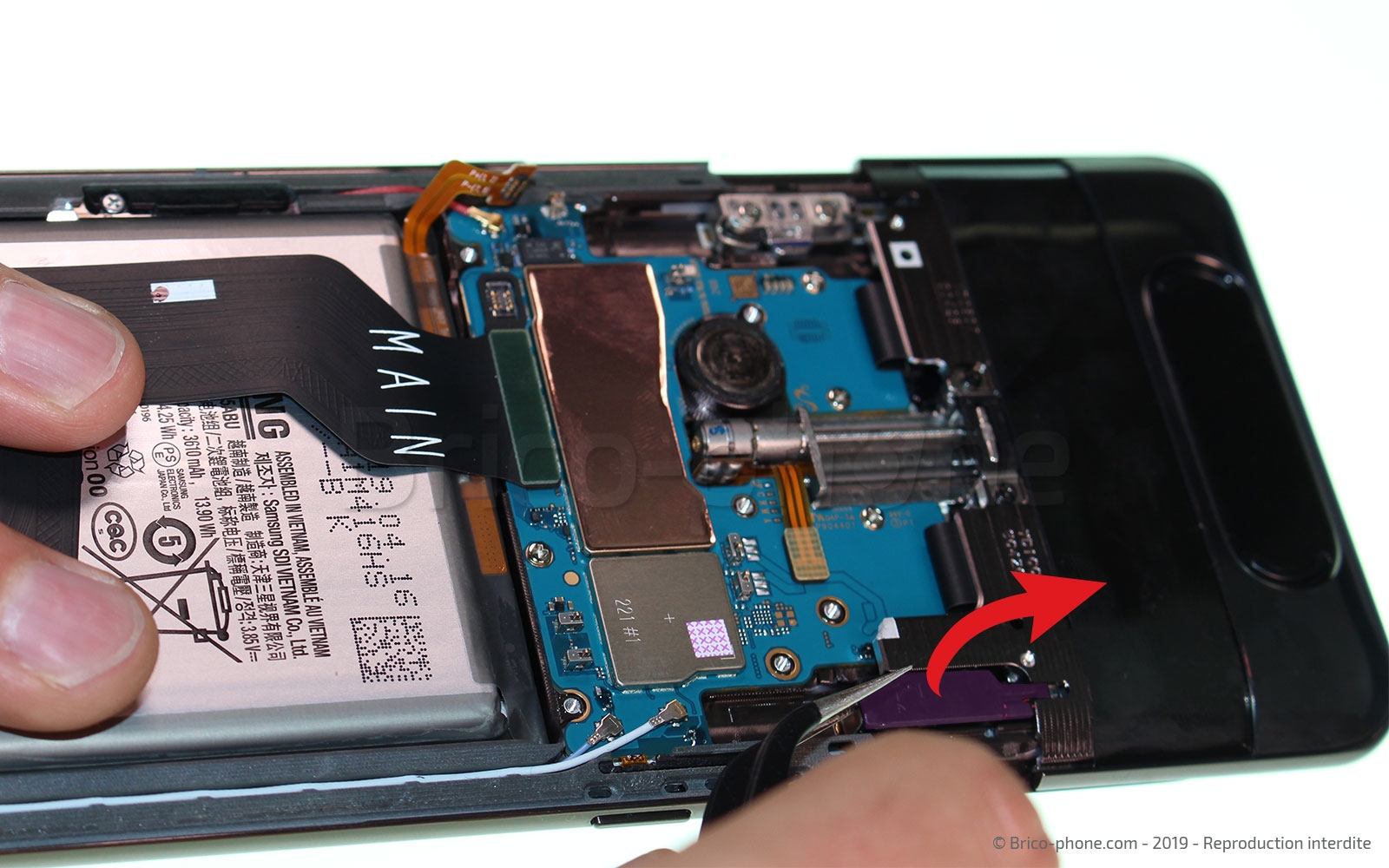

Avec la pince métallique, retirez les caches de protection se trouvant de chaque coté du système caméra.

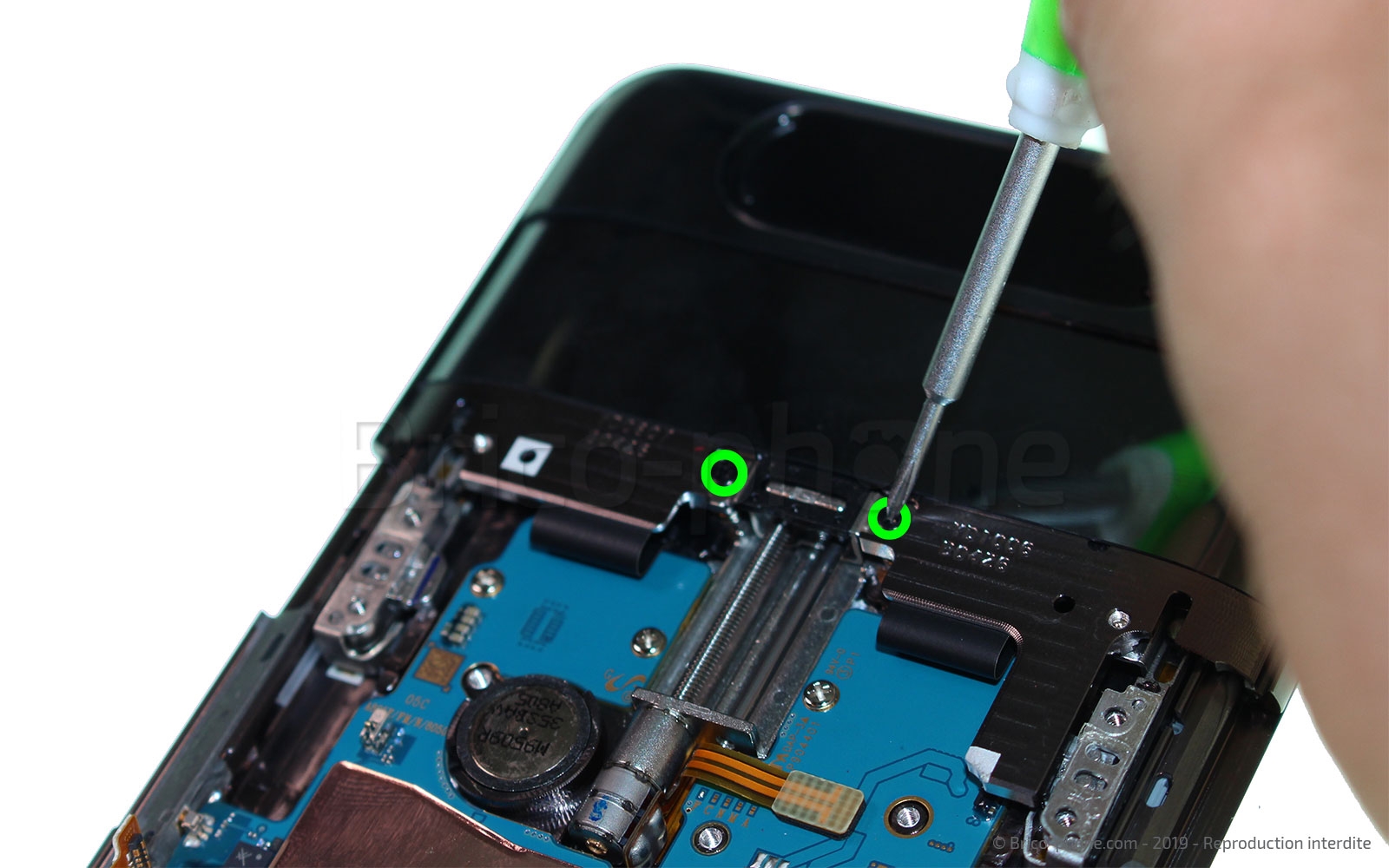

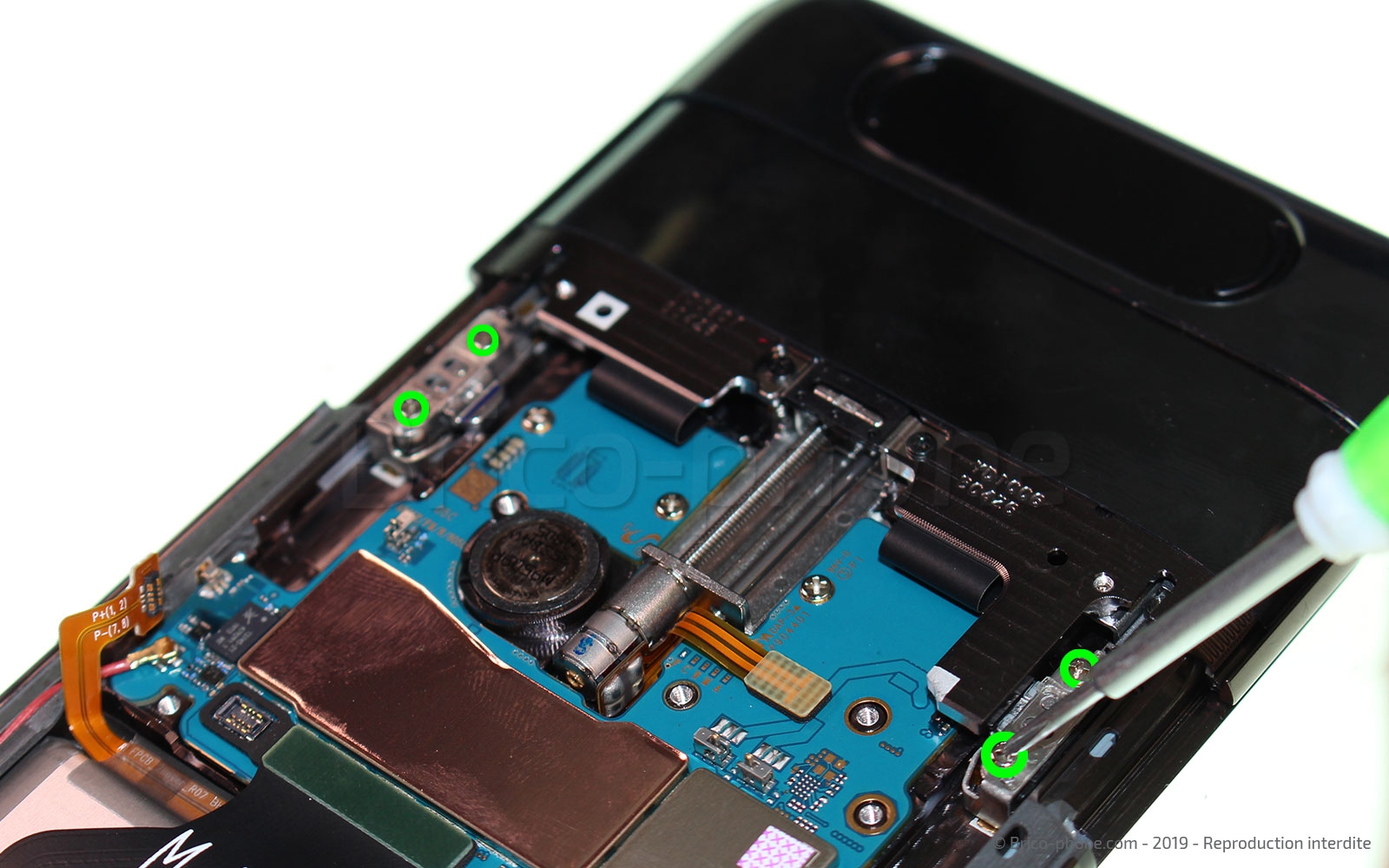

A l'aide du tournevis cruciforme, retirez les 4 vis des charnières coulissantes ainsi que les deux vis se trouvant sur le moteur.

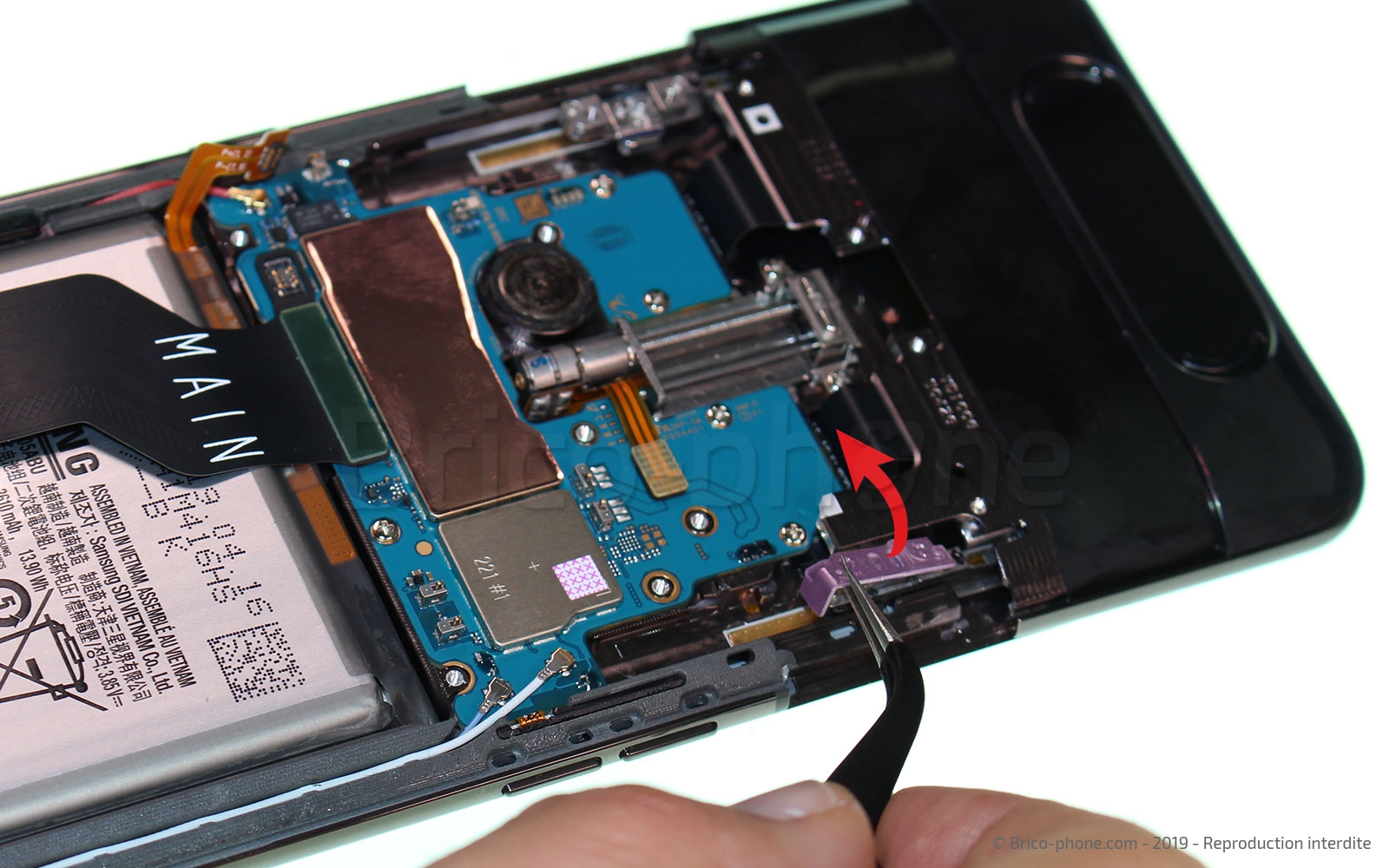

Une fois les vis extraites, sortez les différents caches de protection.

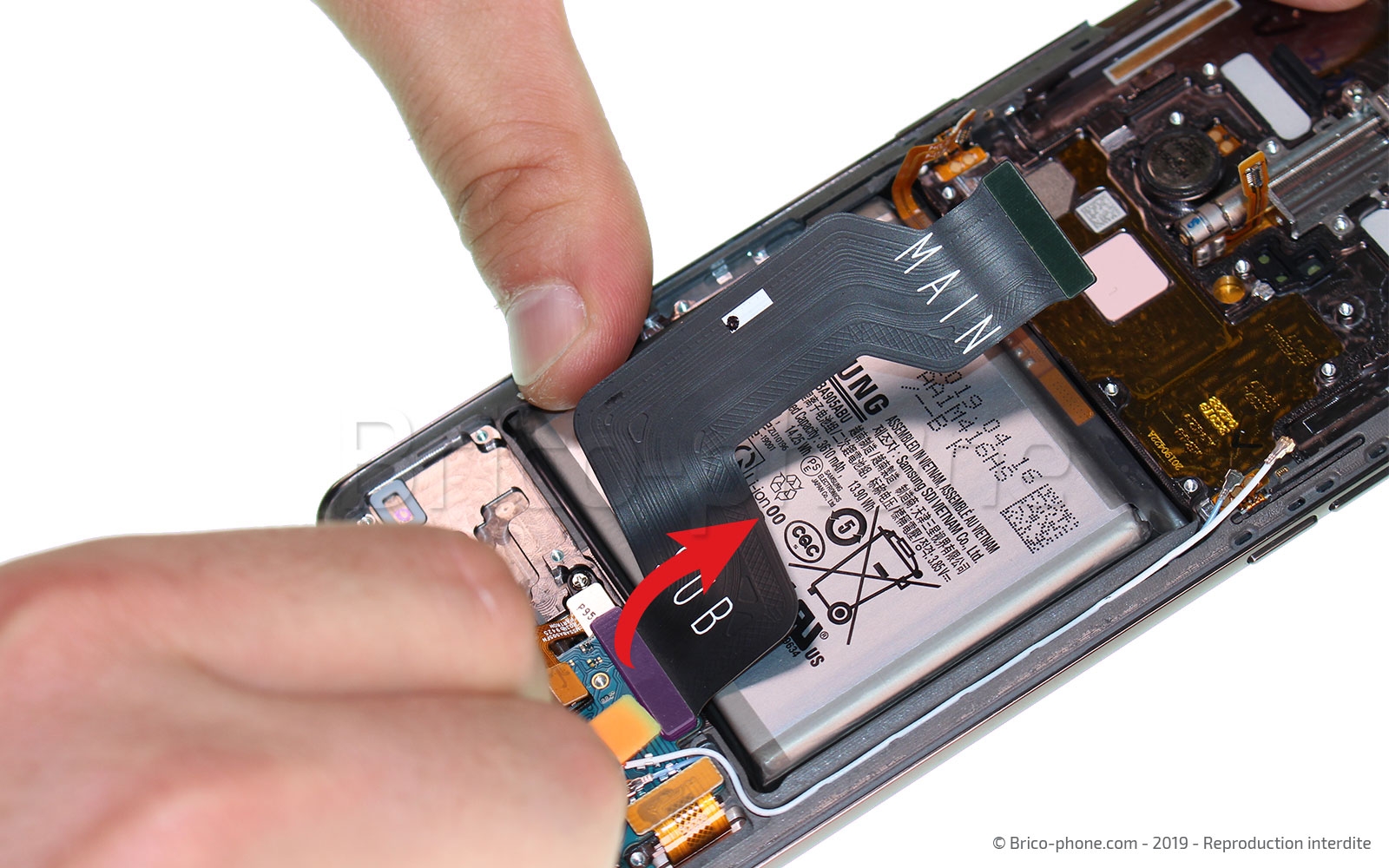

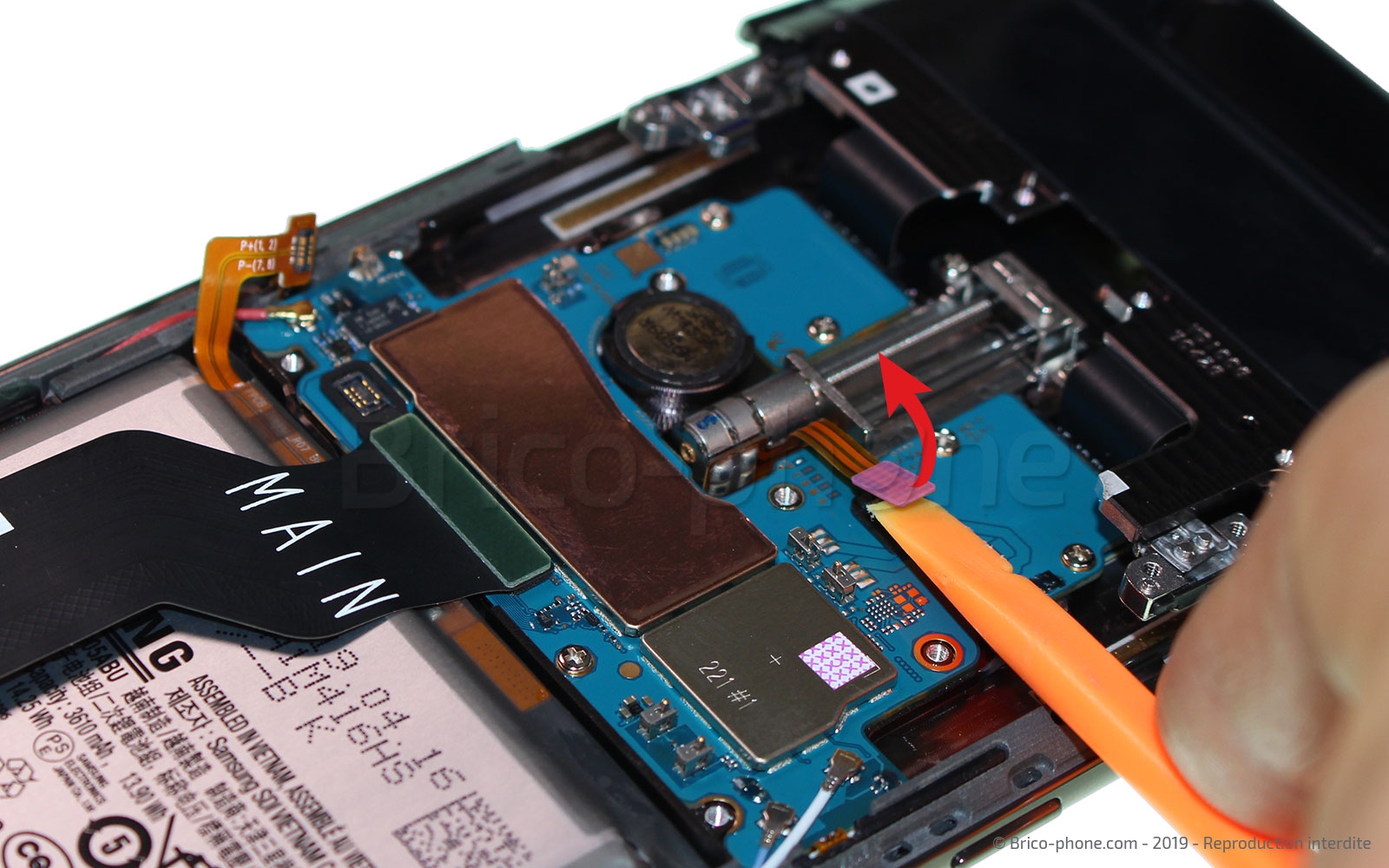

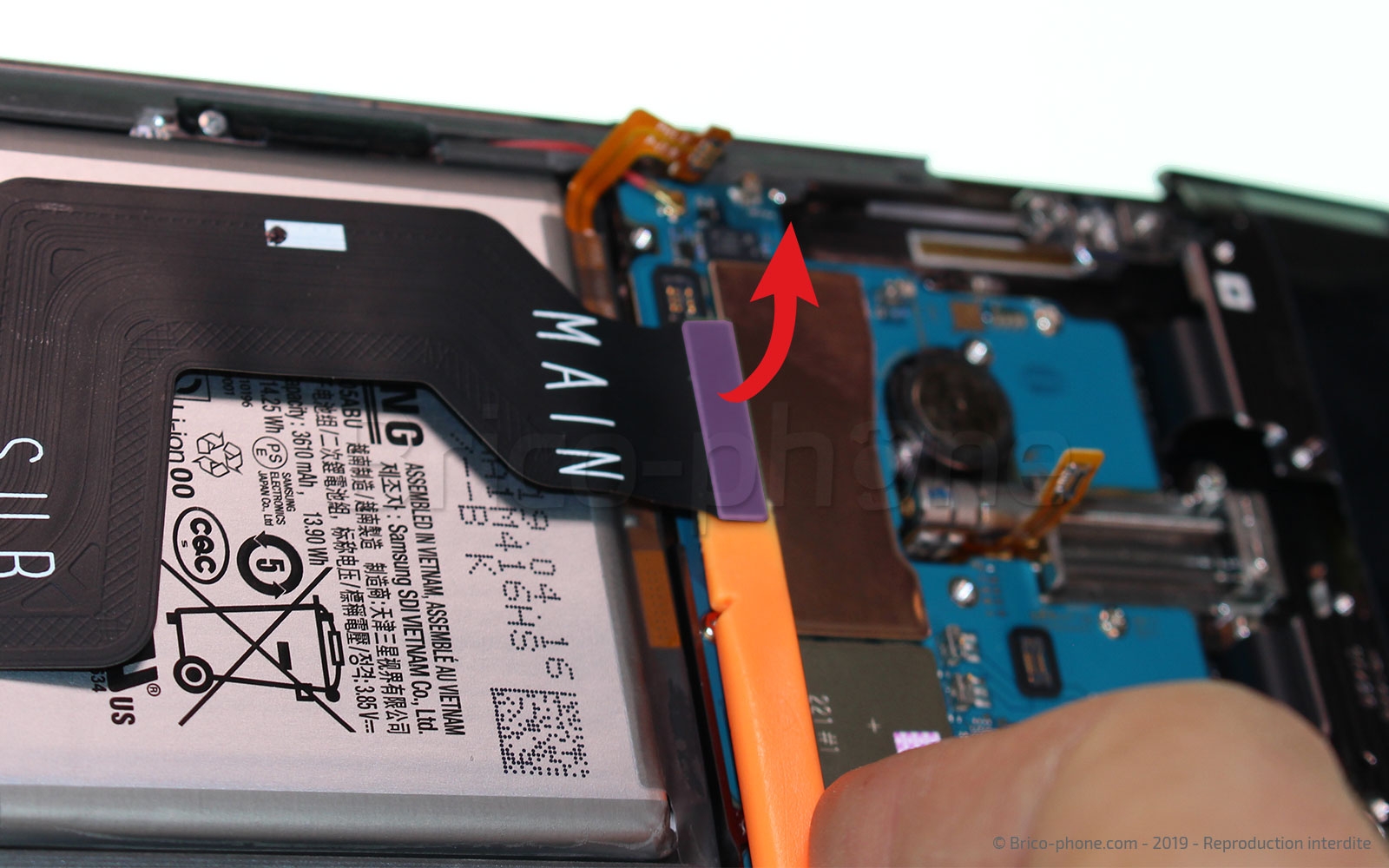

En utilisant la spatule en nylon, détachez la nappe du moteur ainsi que celle de la rallonge d'interconnexion.

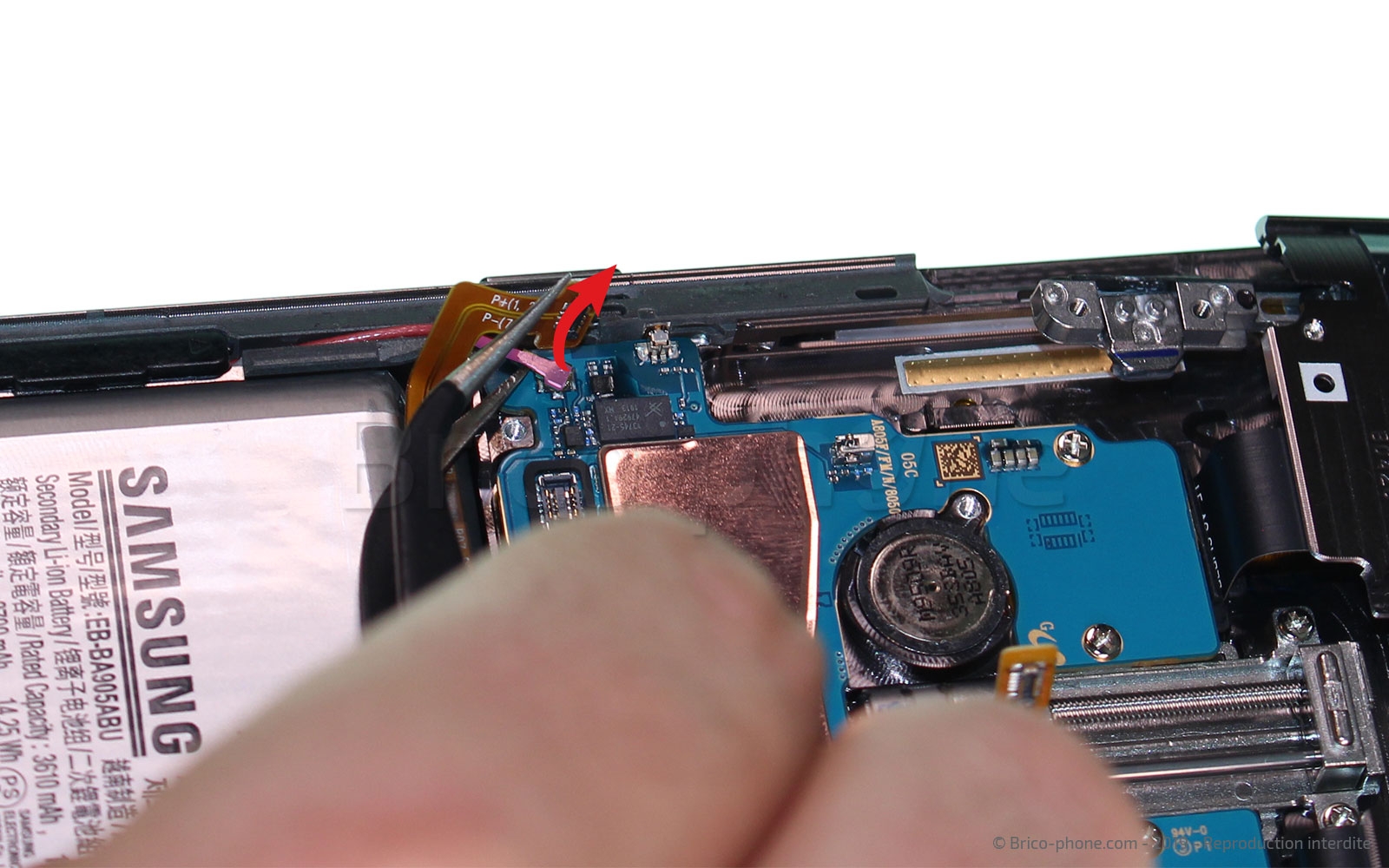

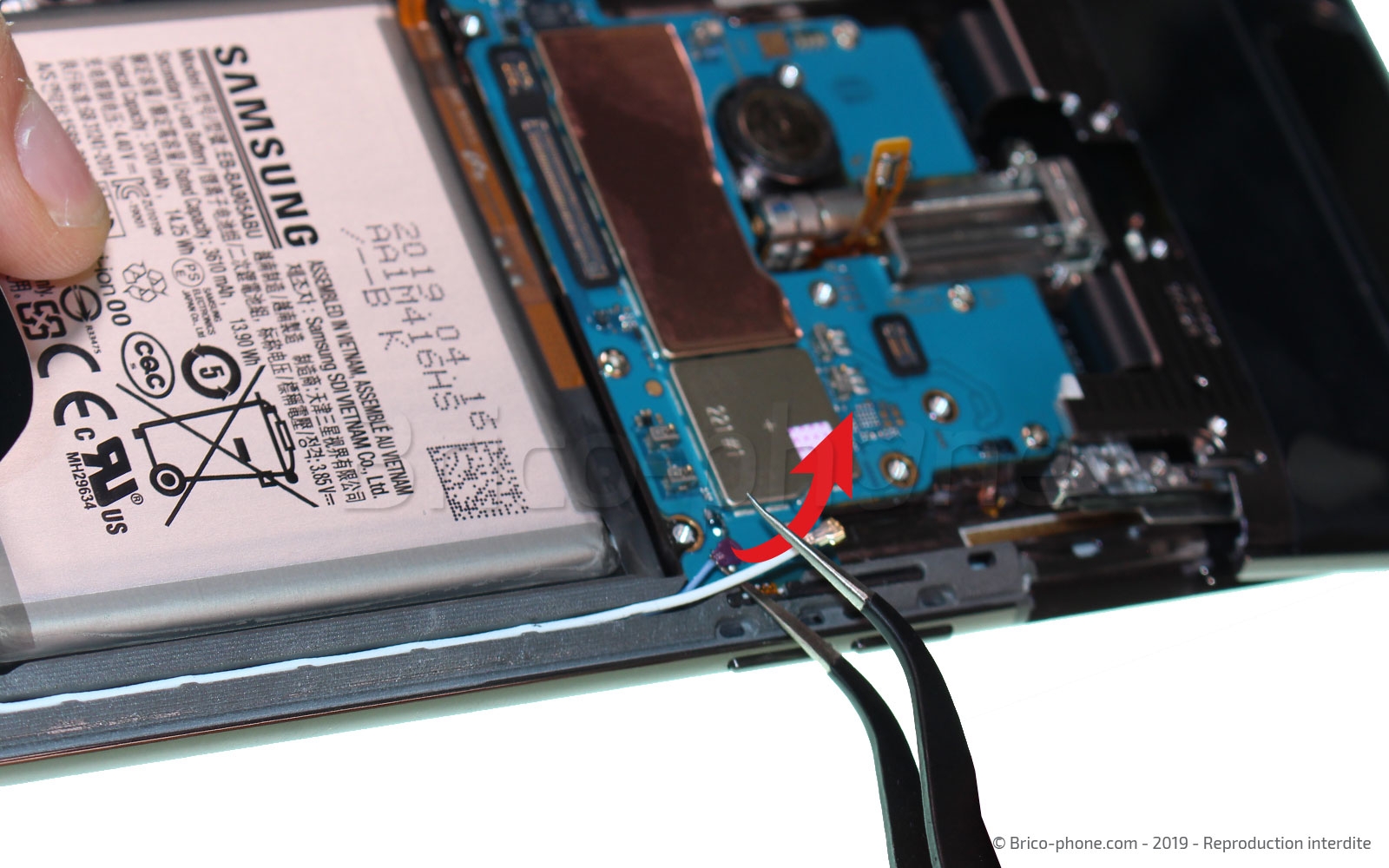

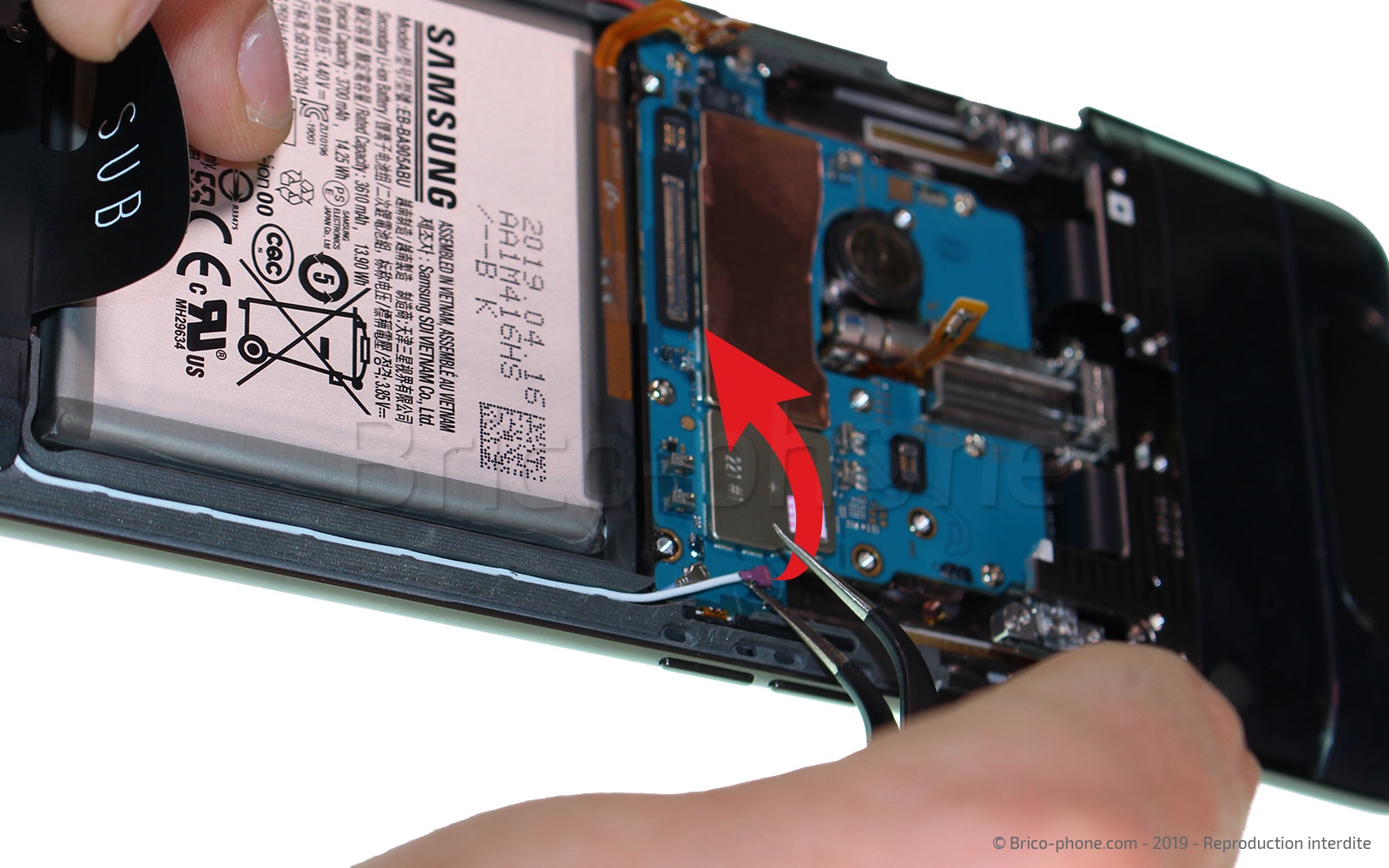

Avant de sortir la carte mère, il vous faut déconnecter les trois câbles coaxiaux c'est à dire le bleu et le blanc se trouvant à droite de la batterie et le rouge situé à gauche.

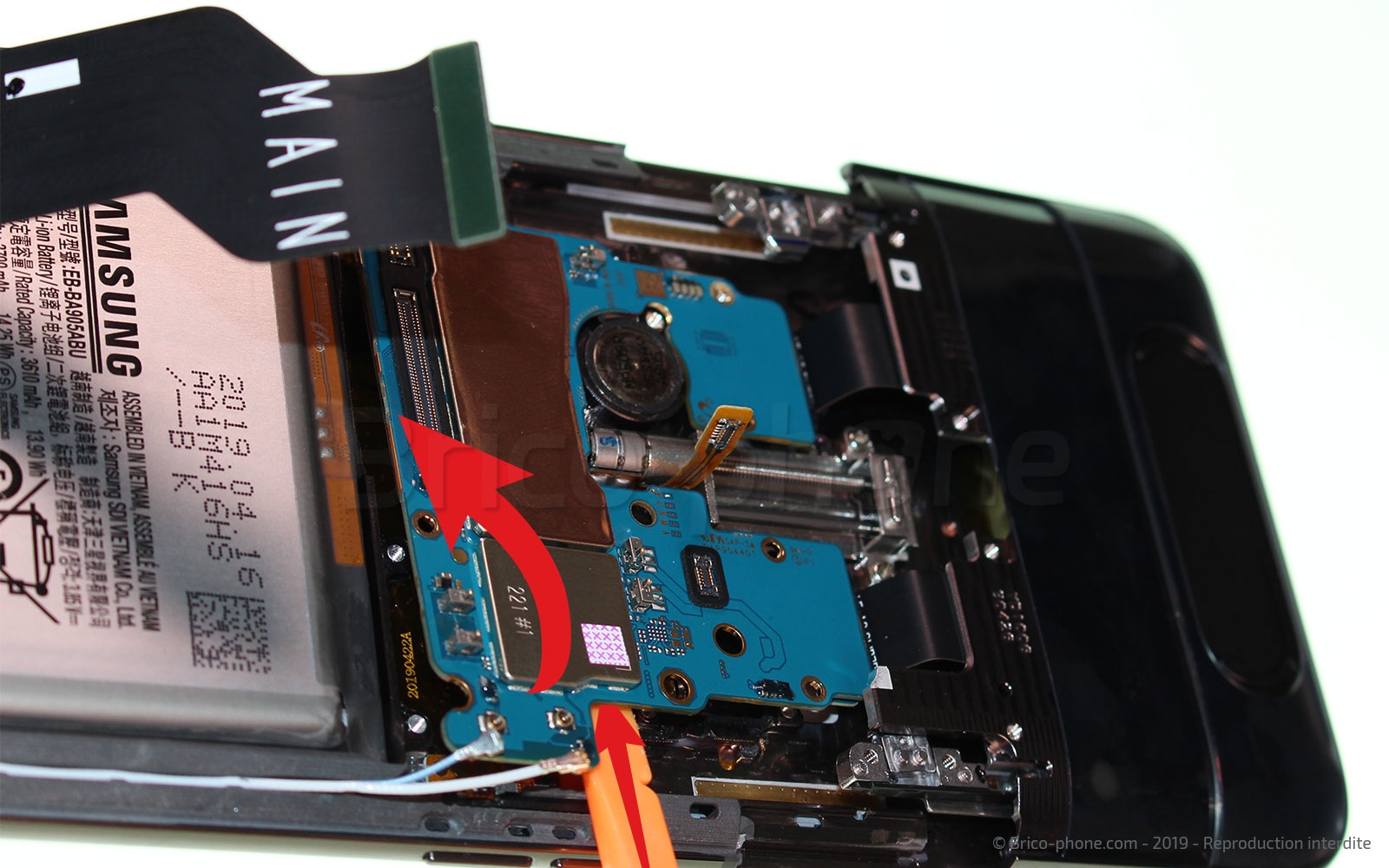

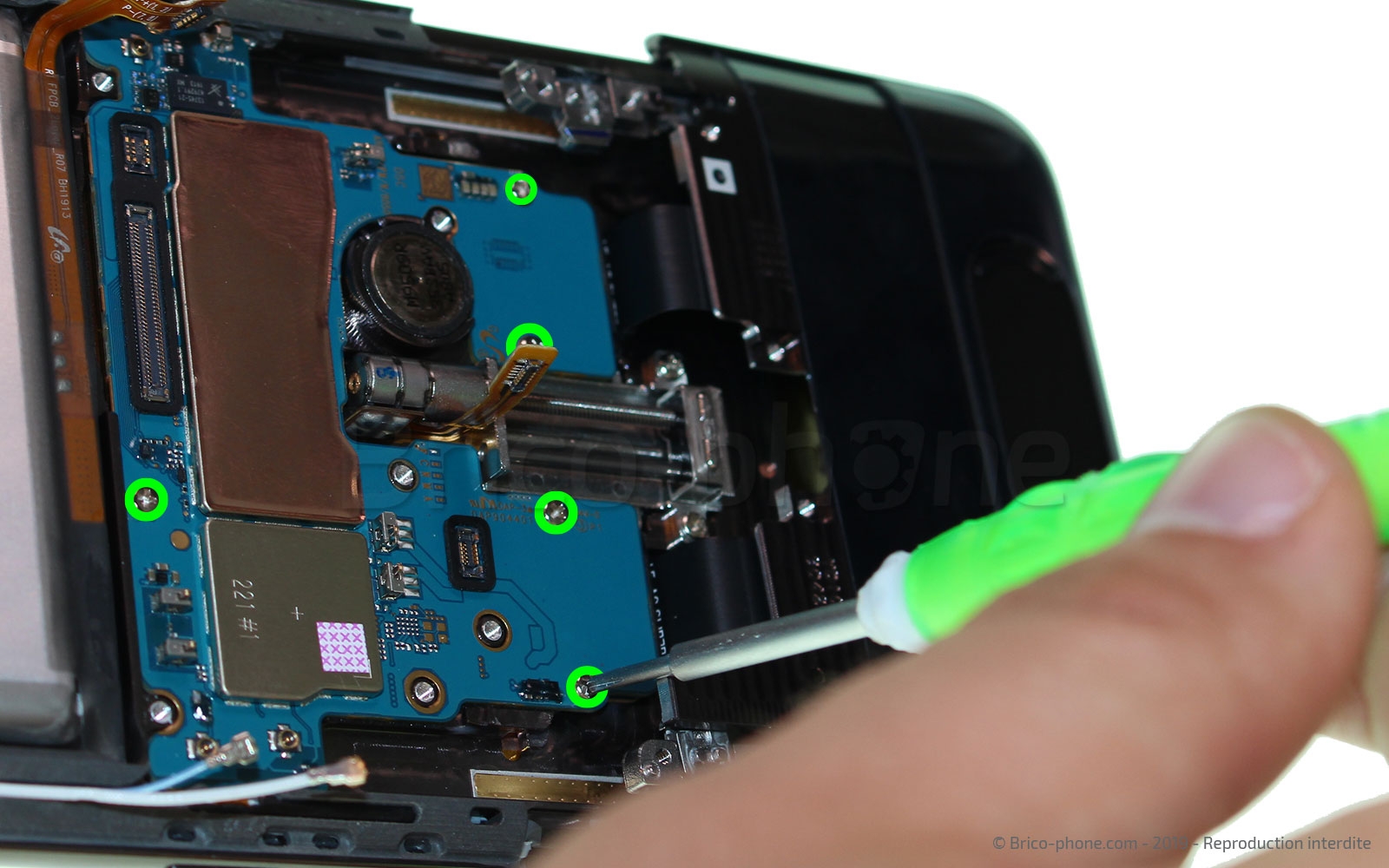

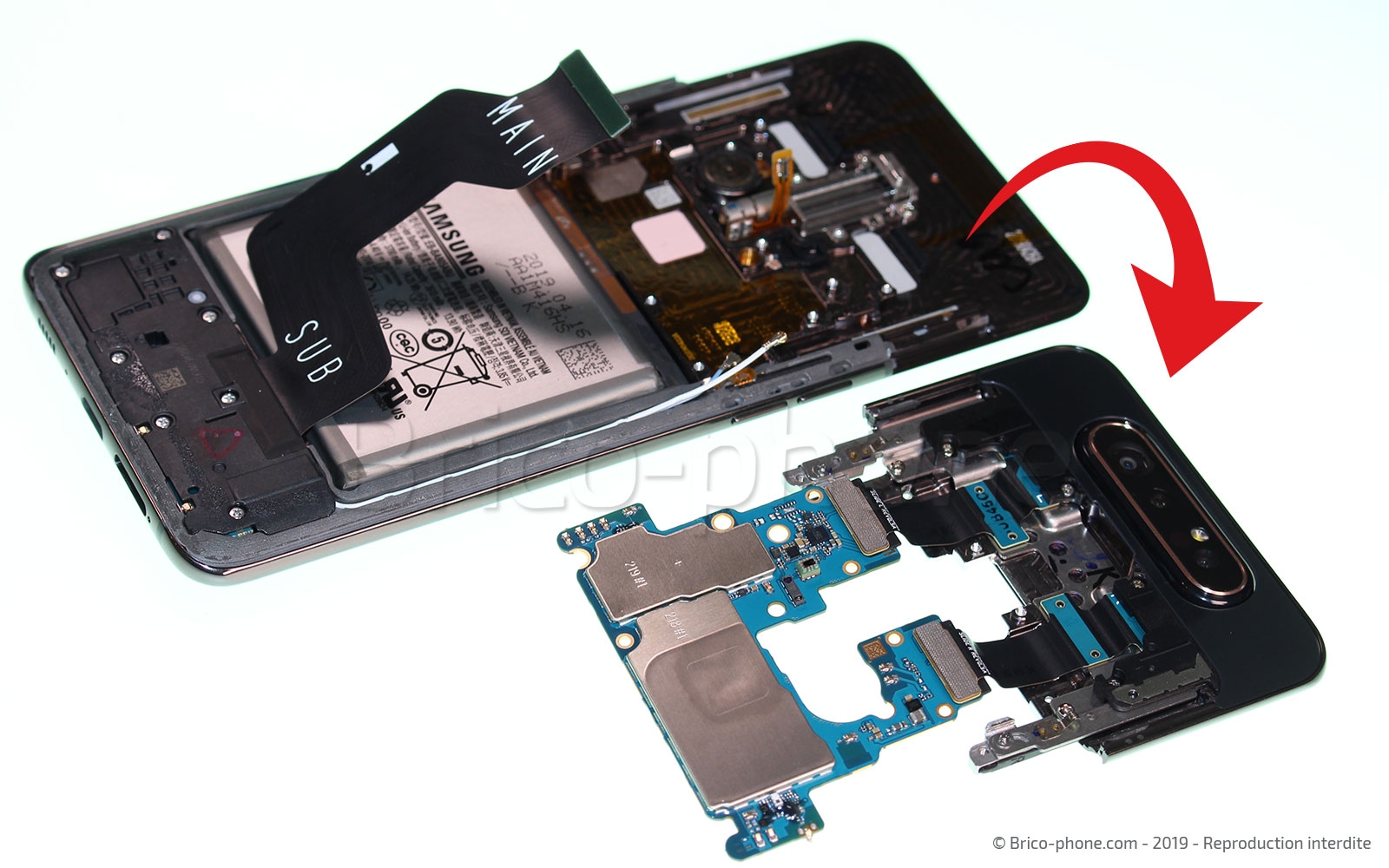

Dévissez les 5 vis, se trouvant encore sur la carte mère, à l'aide du tournevis cruciforme. Ensuite avec le levier en nylon, soulevez le composant et sortez la carte mère et le module photo.

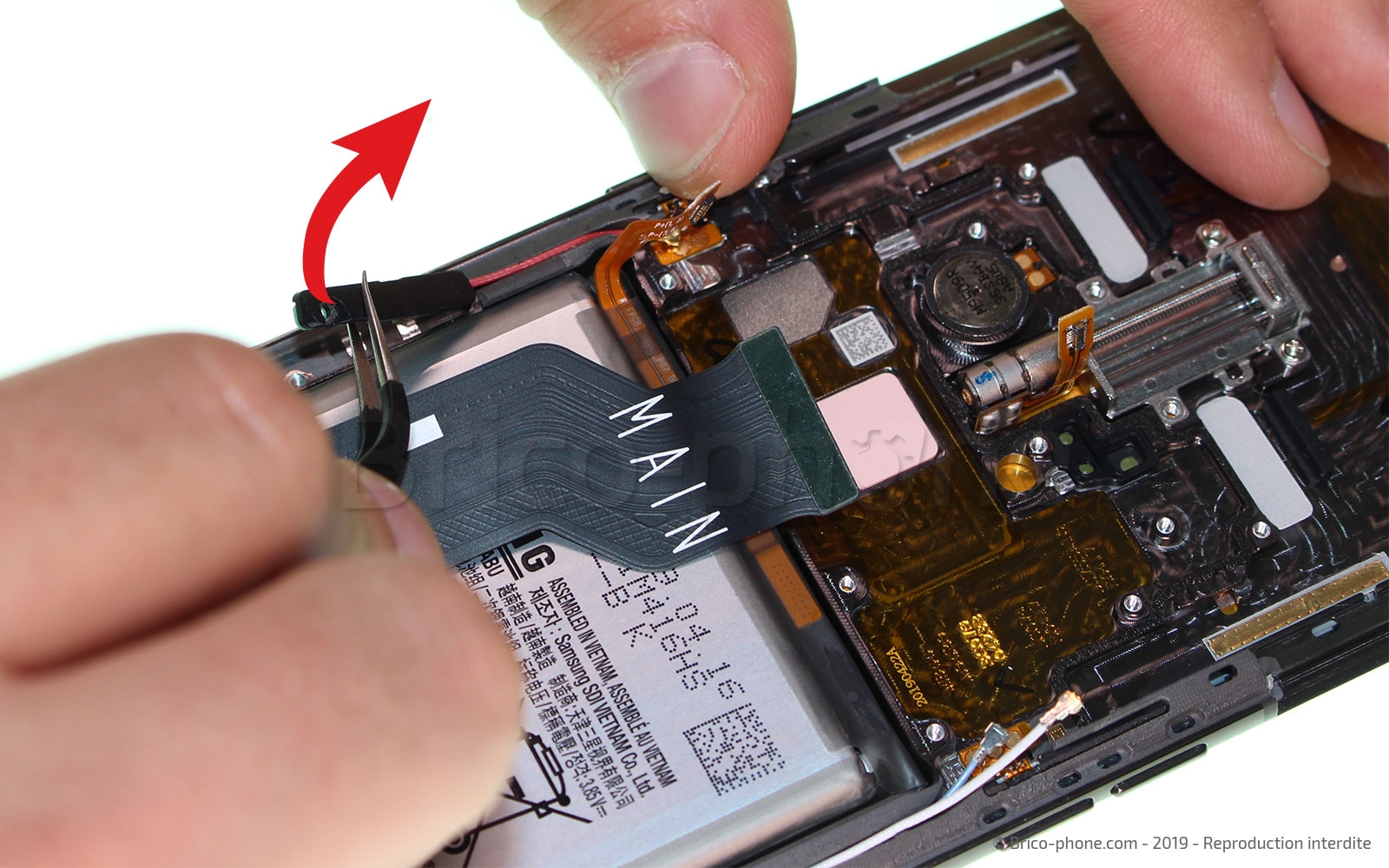

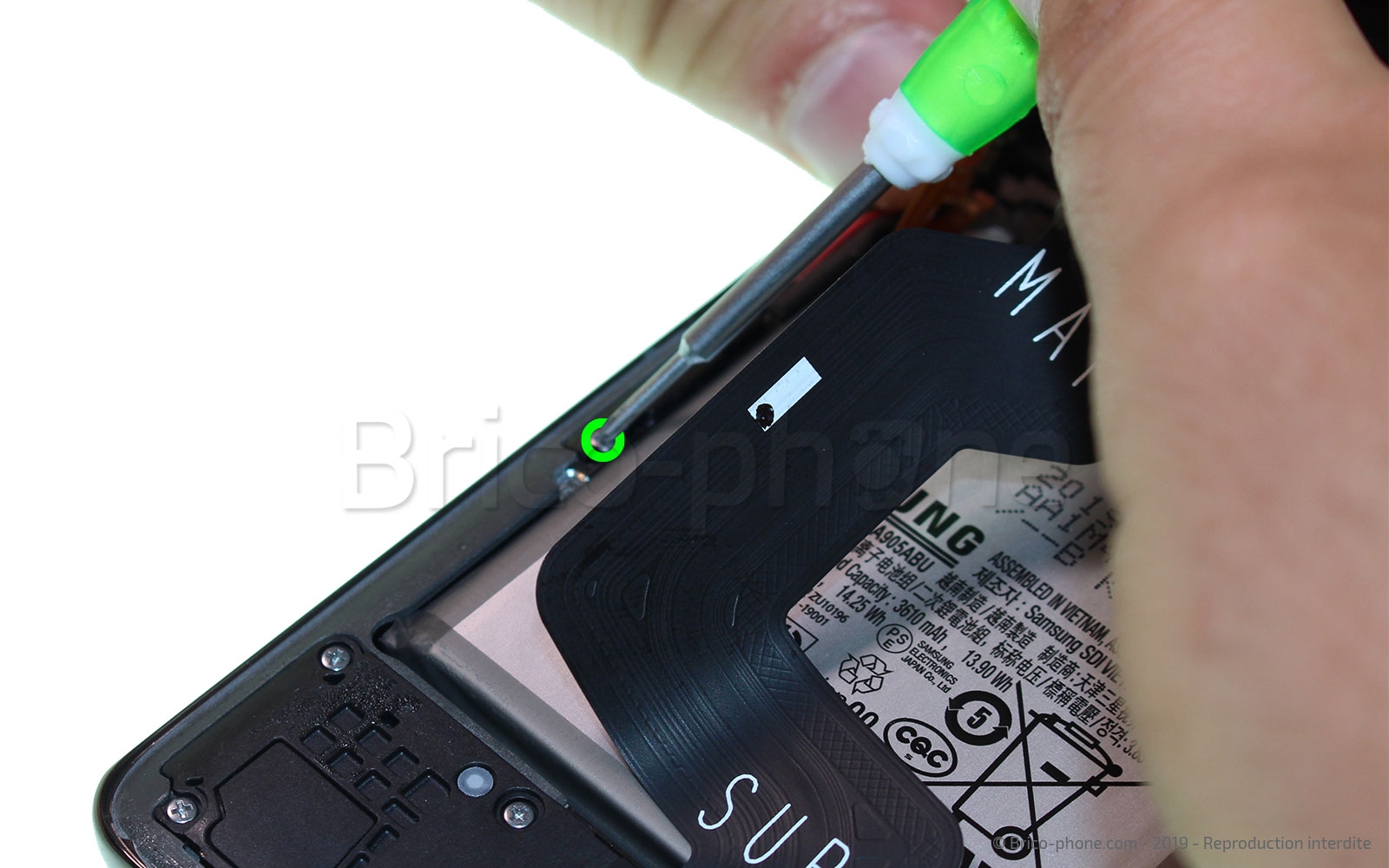

Avec le tournevis cruciforme, retirez la vis maintenant l'antenne secondaire au châssis. Ensuite, retirez-la du Samsung Galaxy A80.

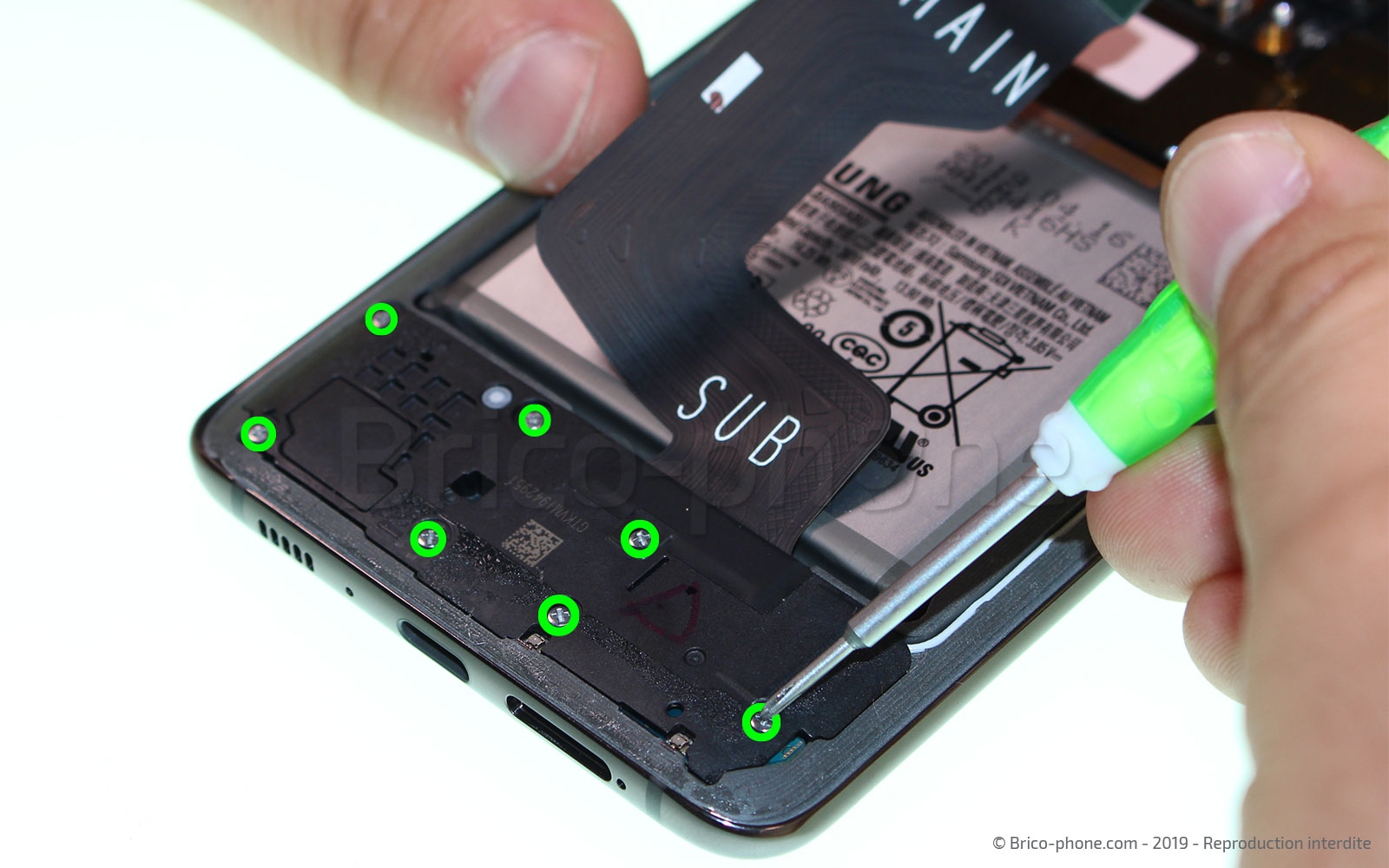

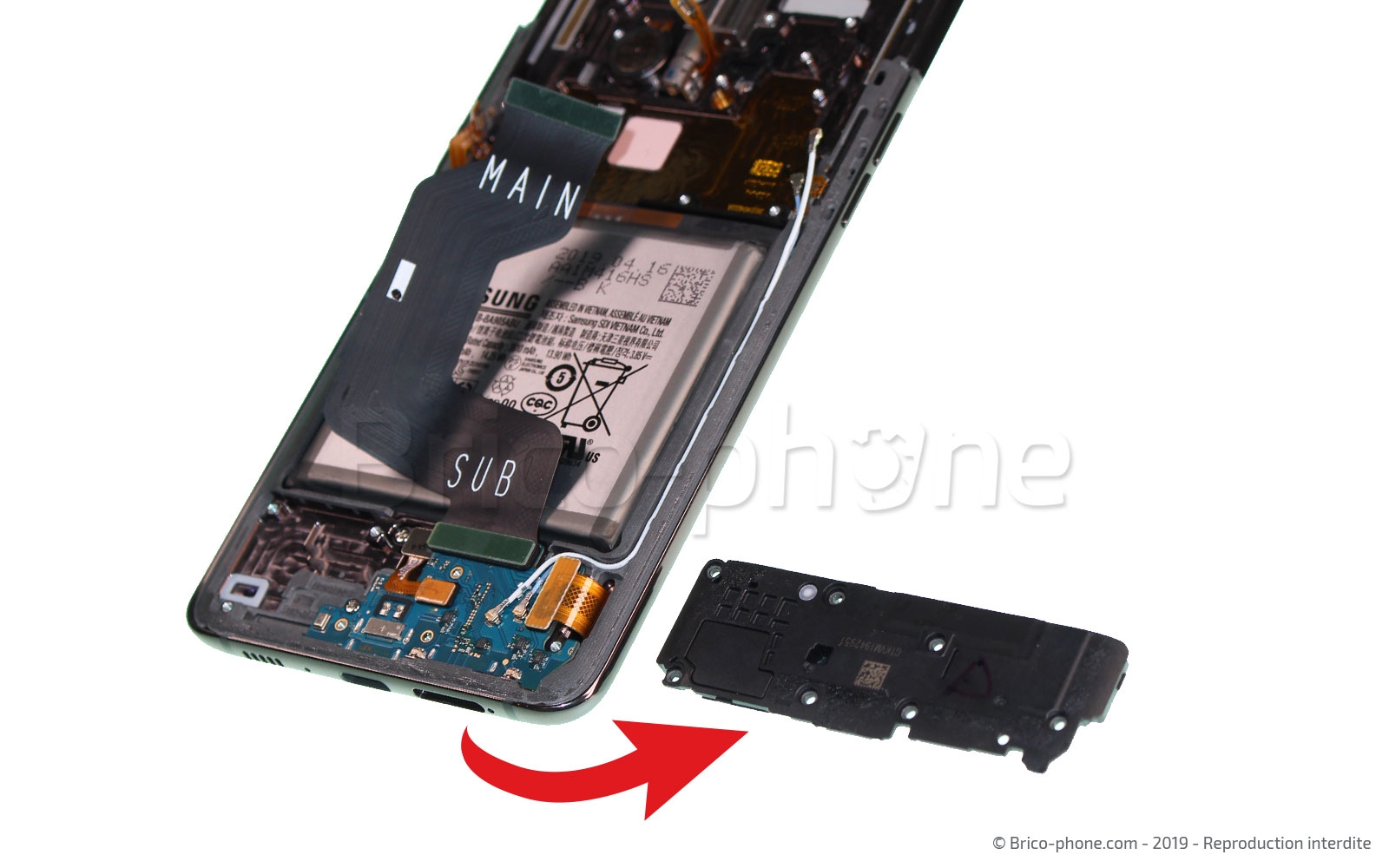

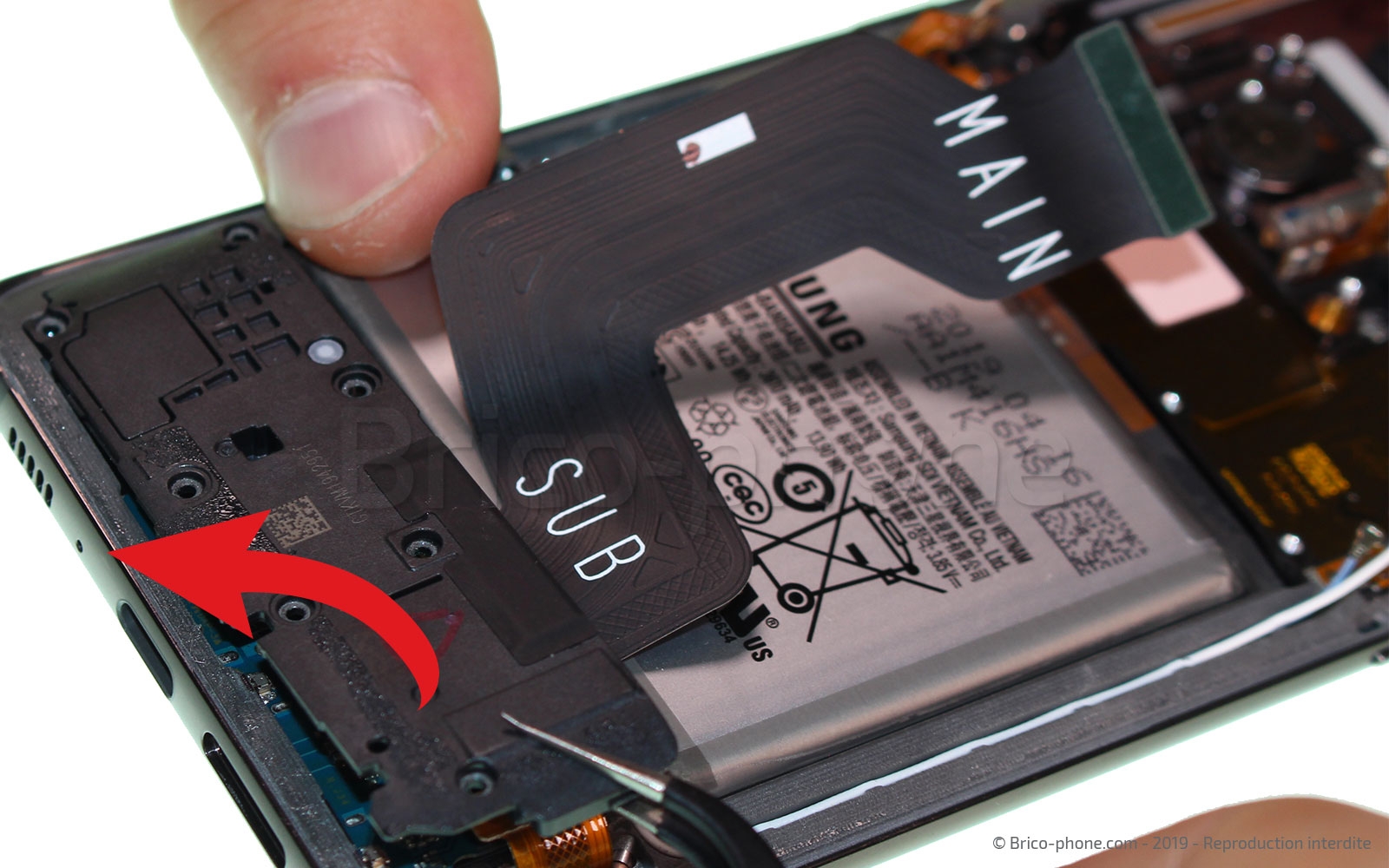

Dans un premier temps, il vous faut retirer ls 7 vis du haut-parleur externe avant de pouvoir l'extraire avec la pincette en métal.

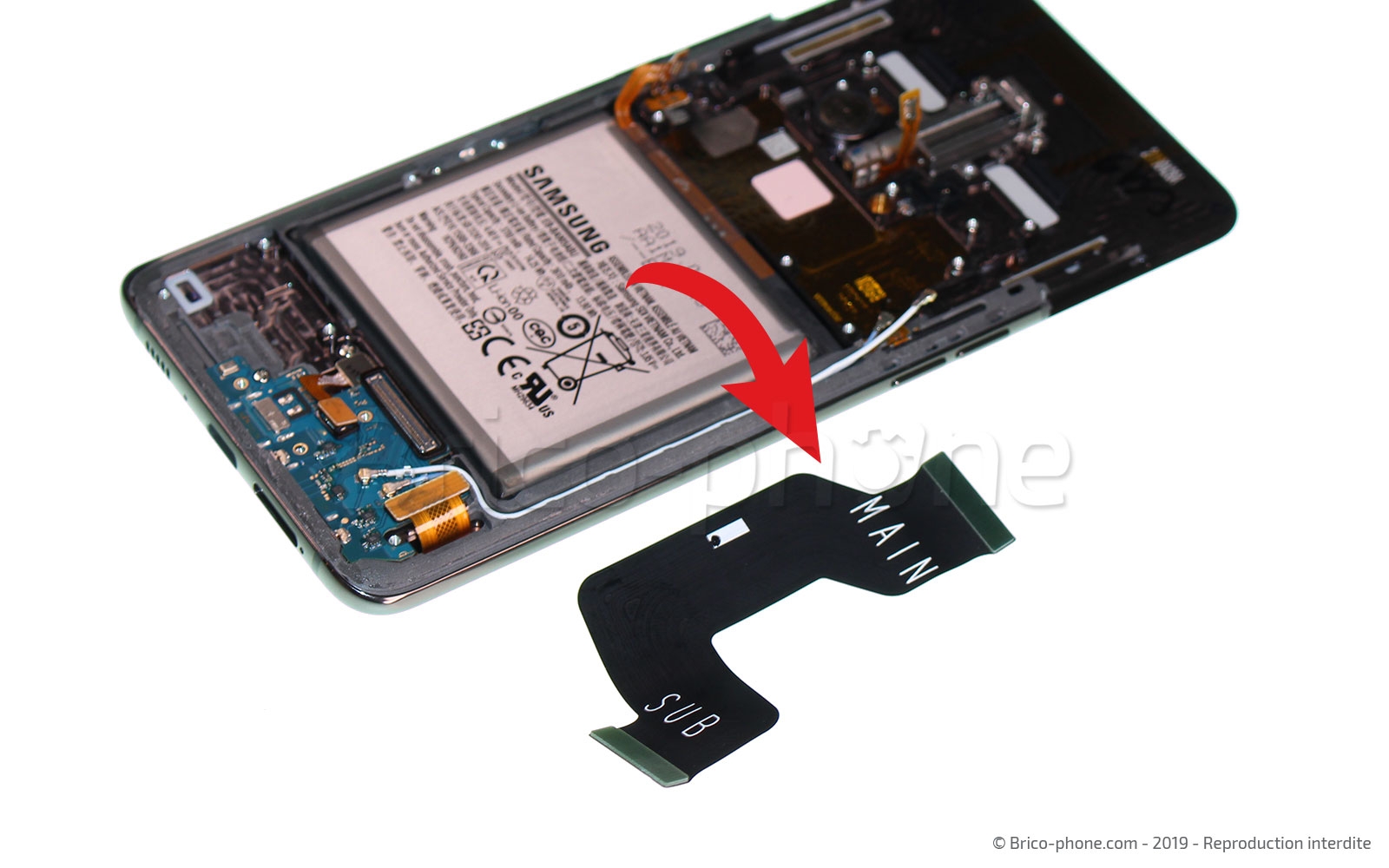

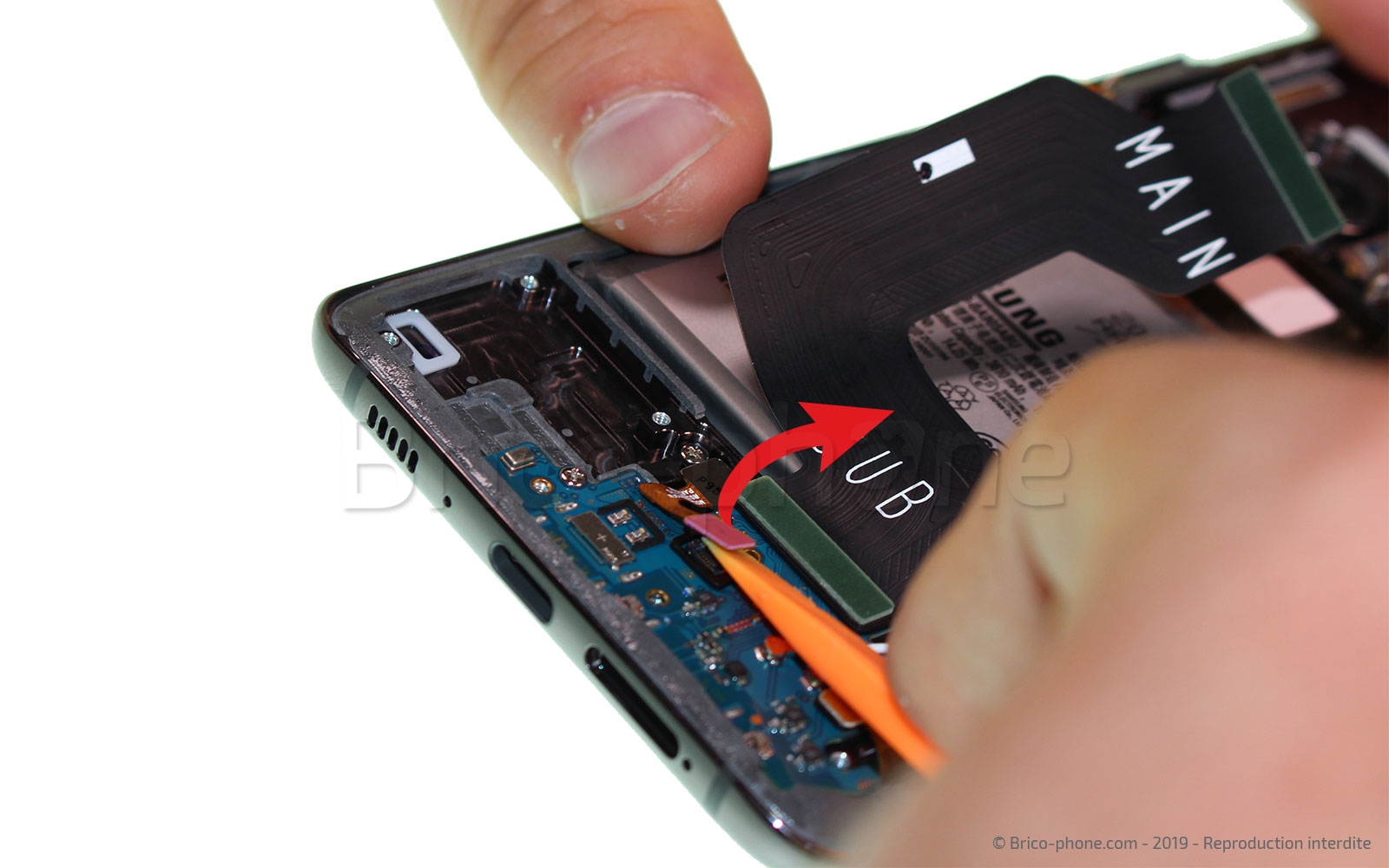

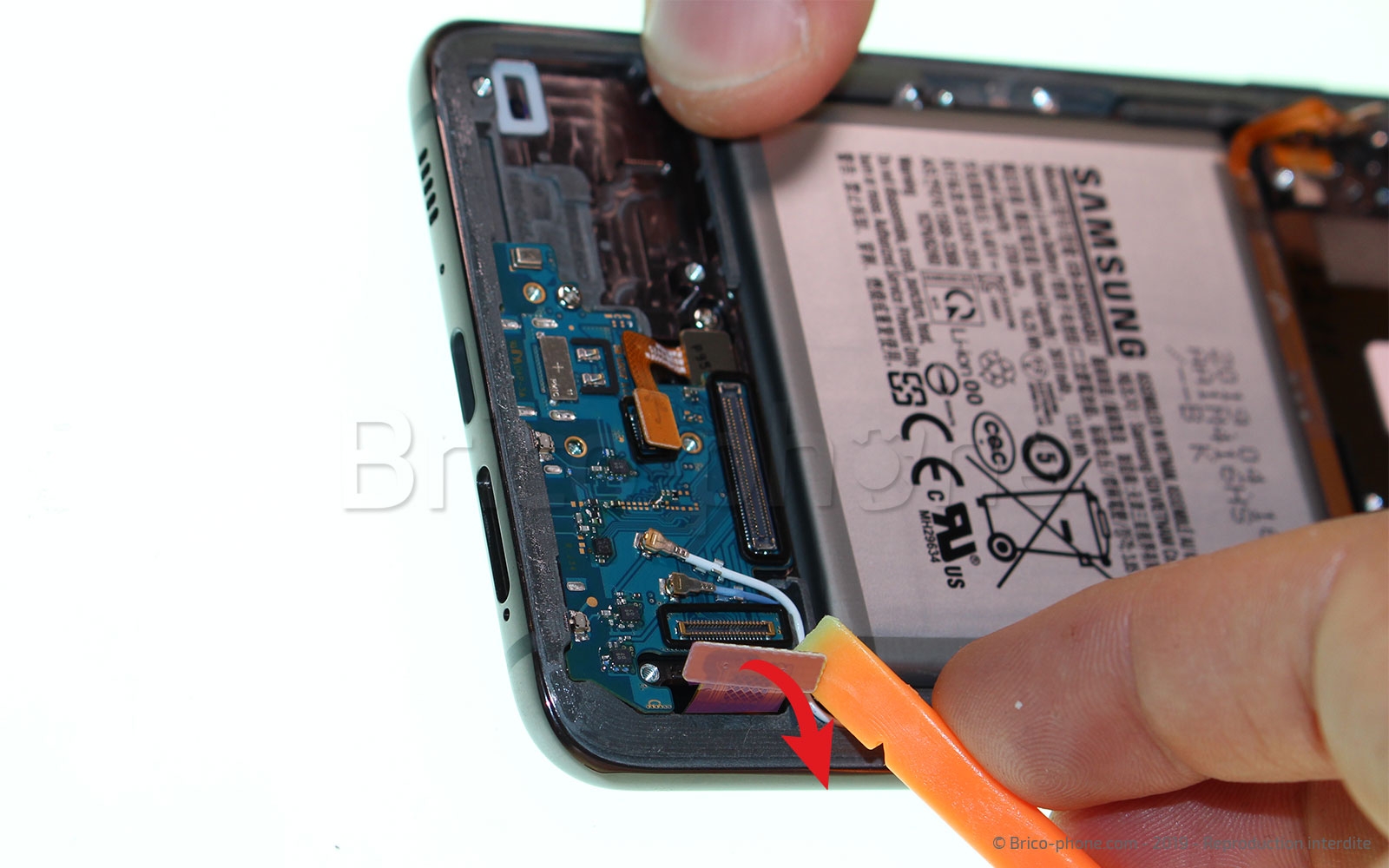

Déconnectez les trois nappes (lecteur d'empreintes, écran et rallonge) se trouvant sur le dock à l'aide du levier en nylon.

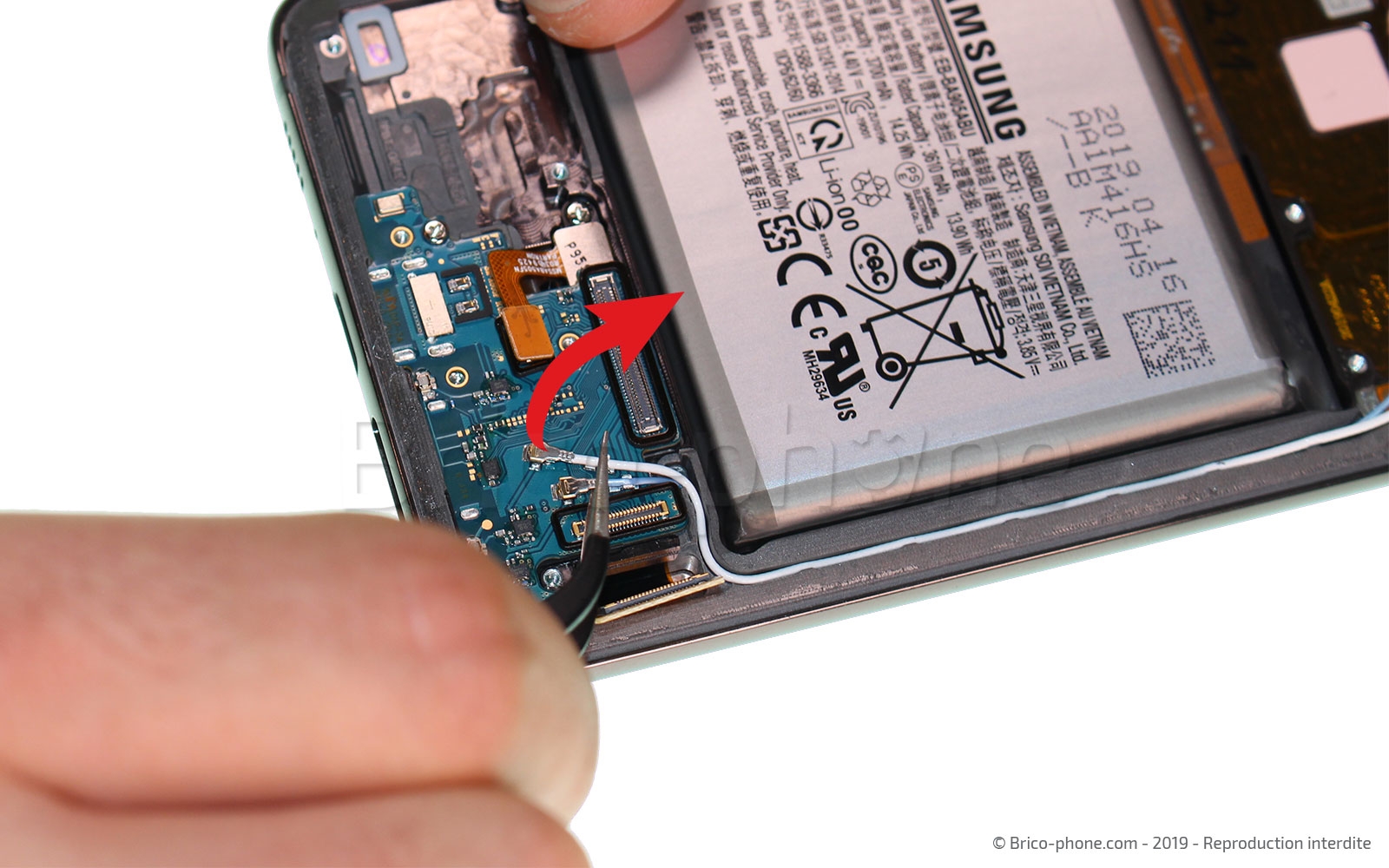

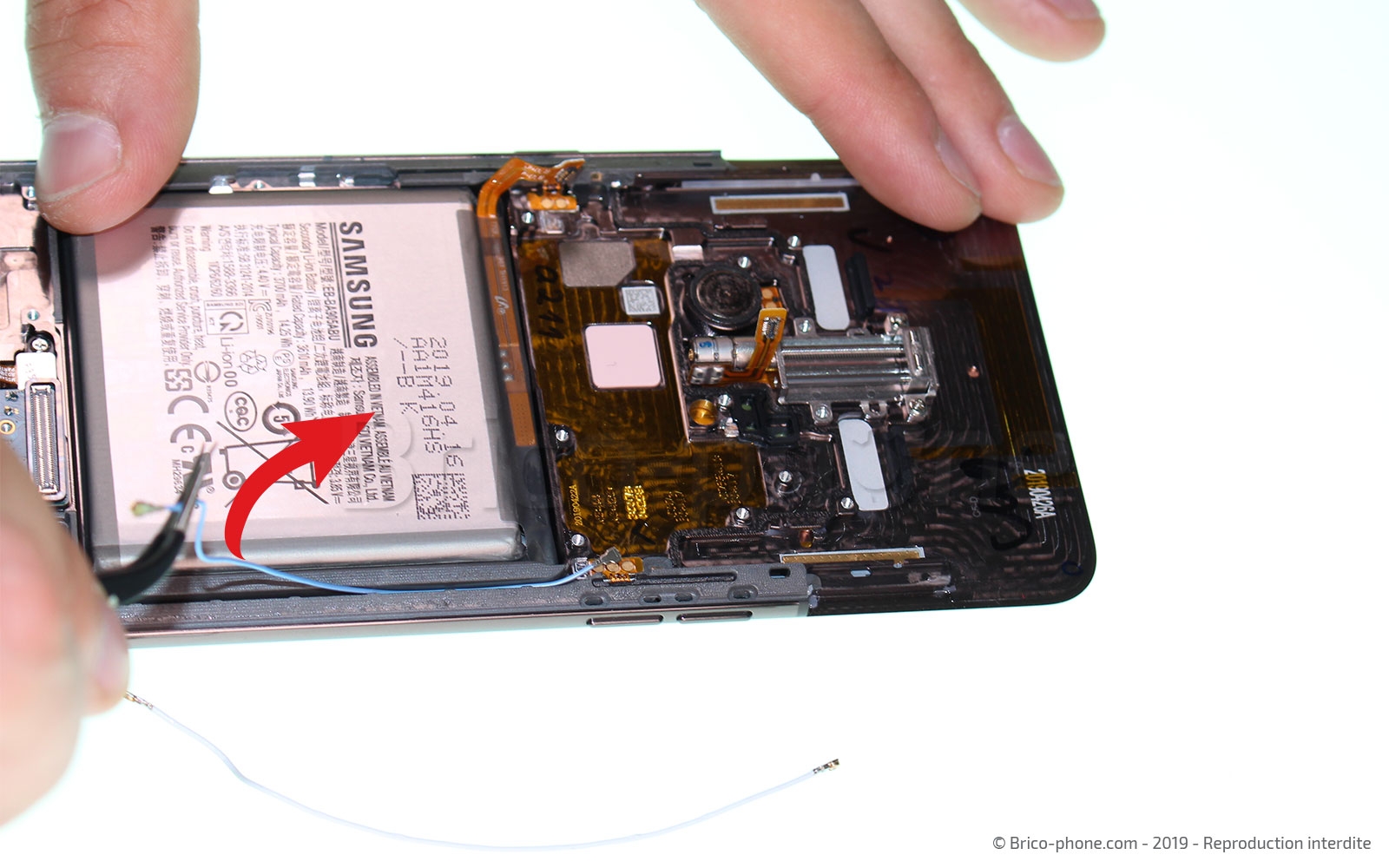

Récupérez, à l'aide de la pincette en métal, les deux câbles coaxiaux, qu'il vous faudra replacer sur le nouveau bloc écran.

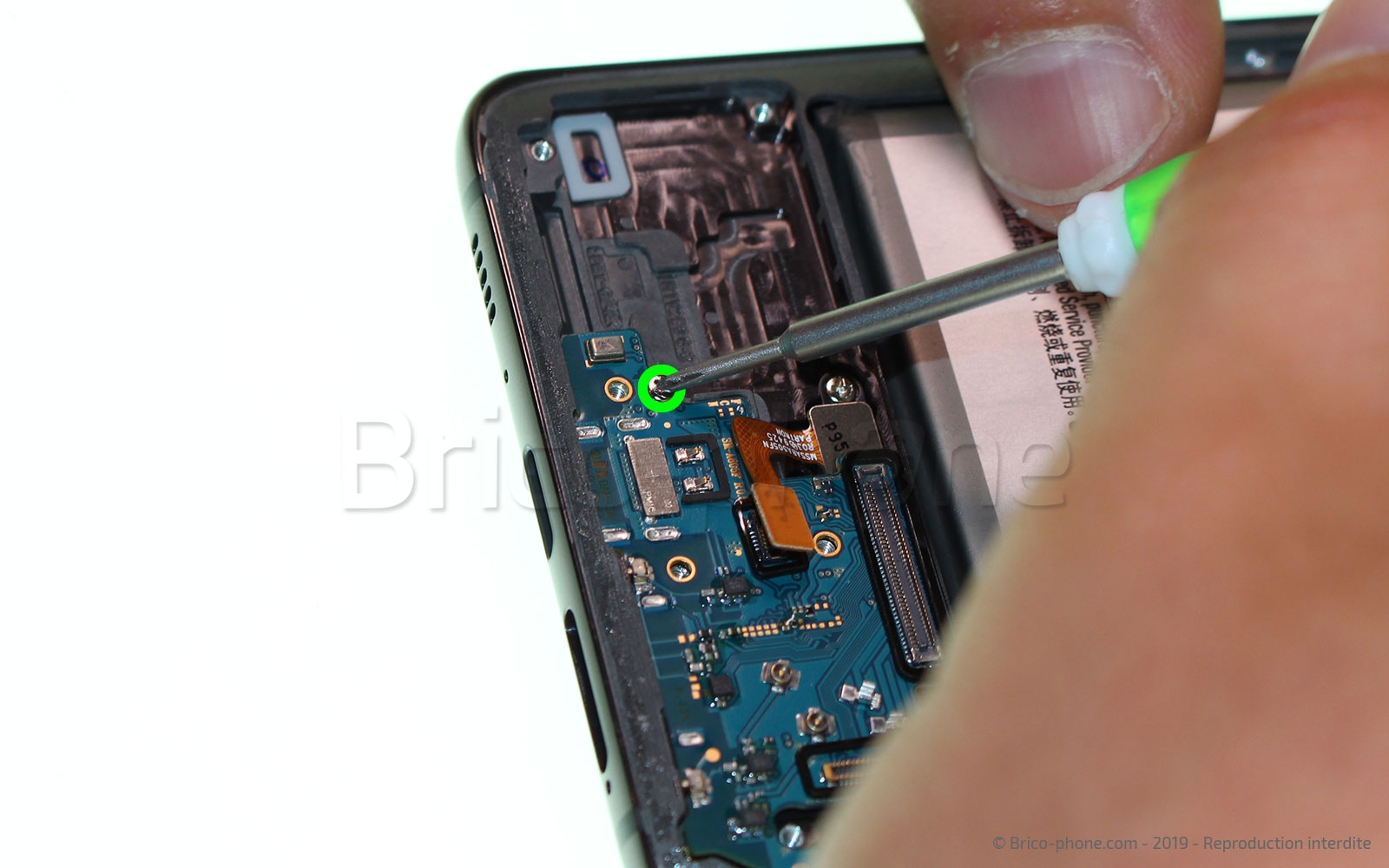

Retirez la dernière vis cruciforme avec le tournevis fourni dans le kit d'outils.
Le connecteur de charge peut maintenant être retiré, avec la spatule en nylon.

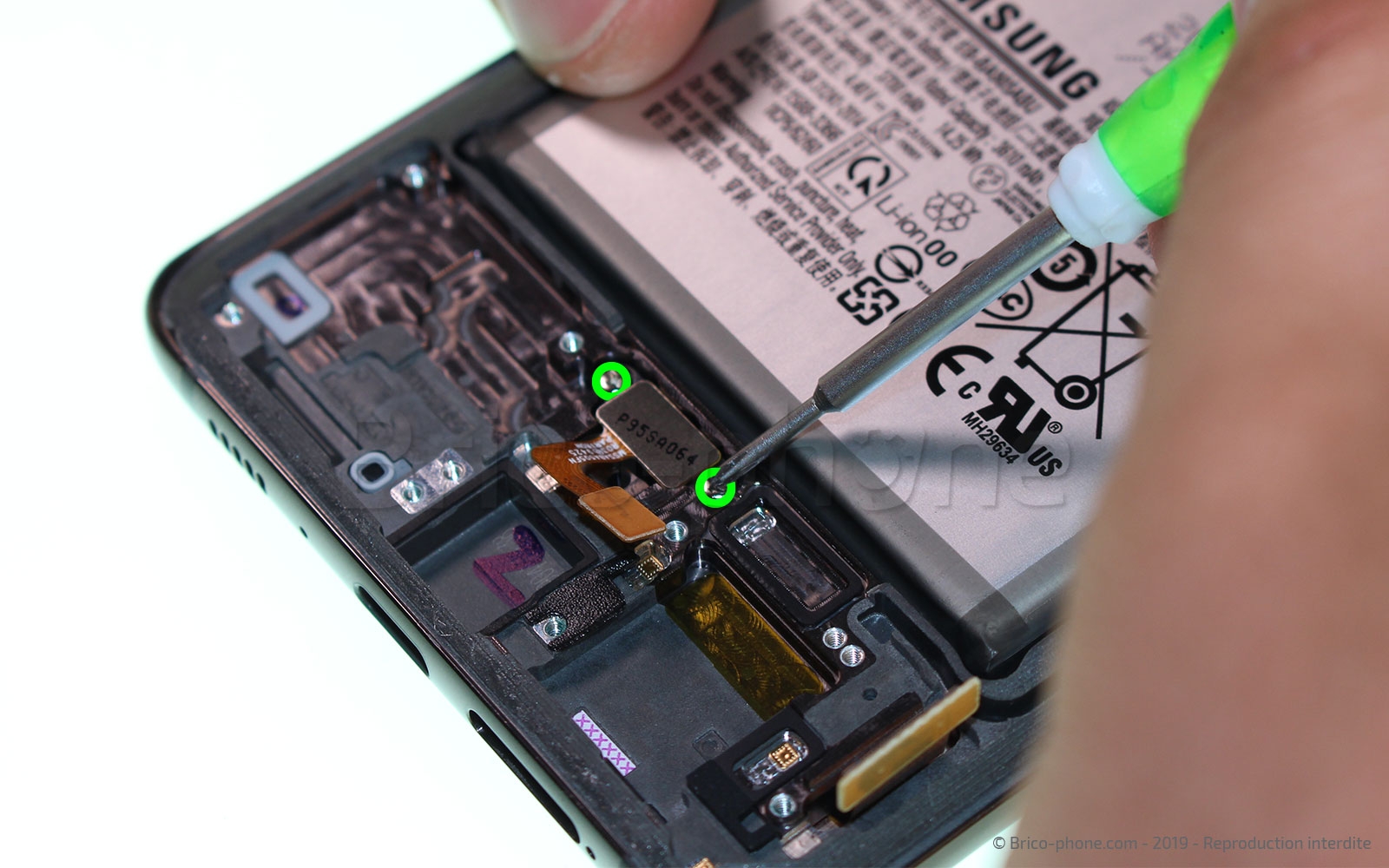

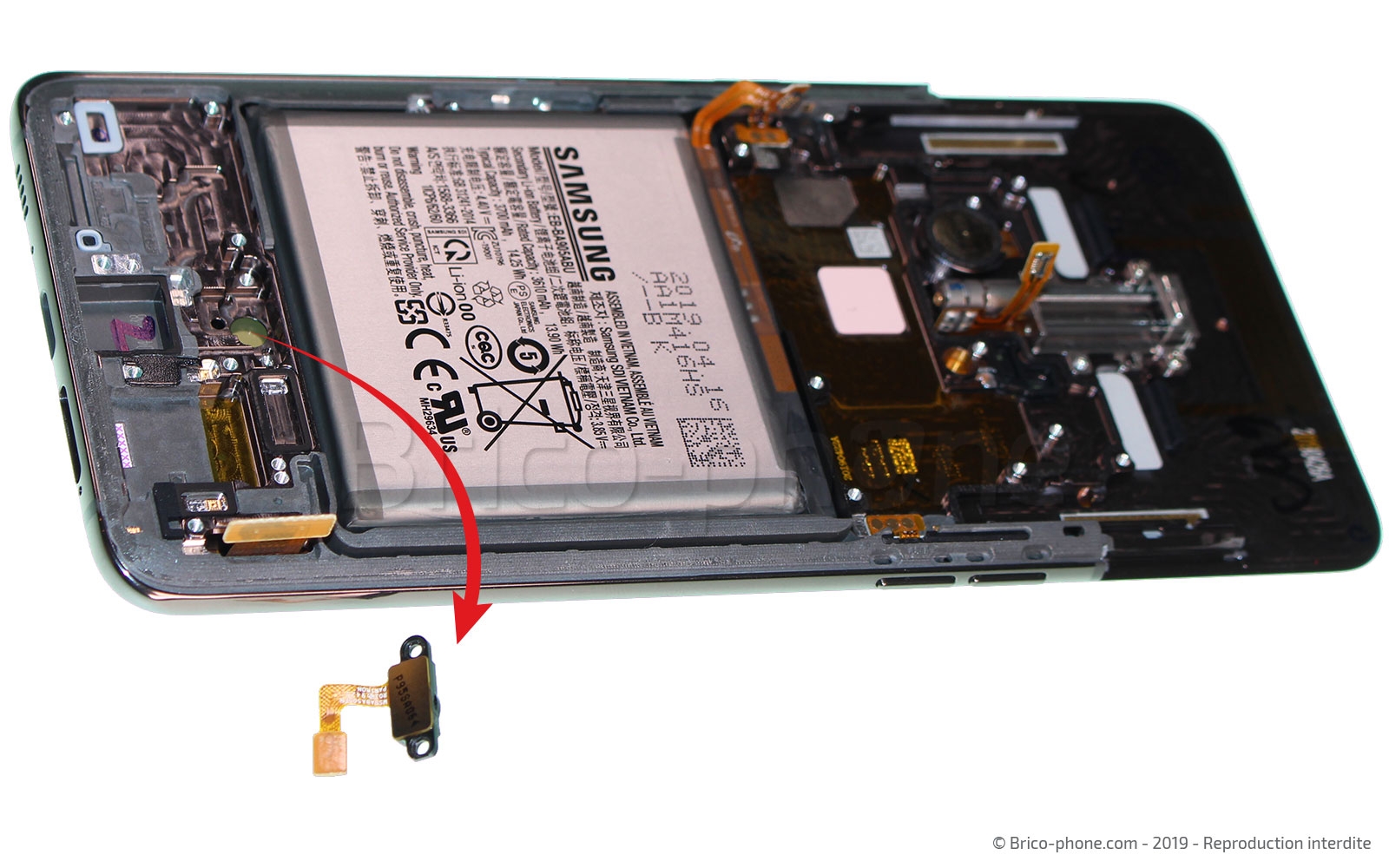

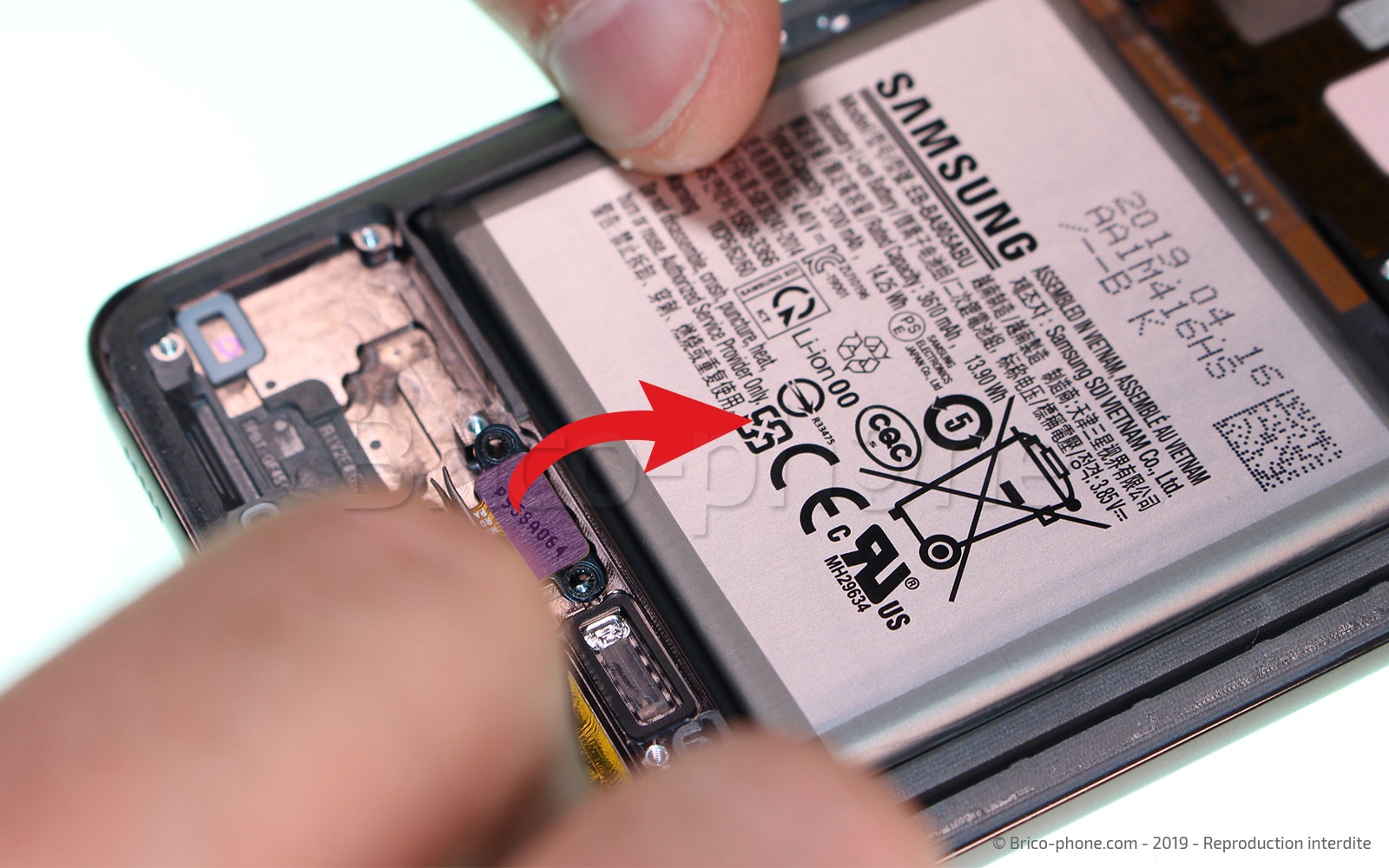

Sur la partie inférieure de l'appareil, il vous reste le lecteur d'empreintes digitales qu'il vous faut retirer. Pour cela, dévissez les deux vis cruciforme et sortez- le lecteur.

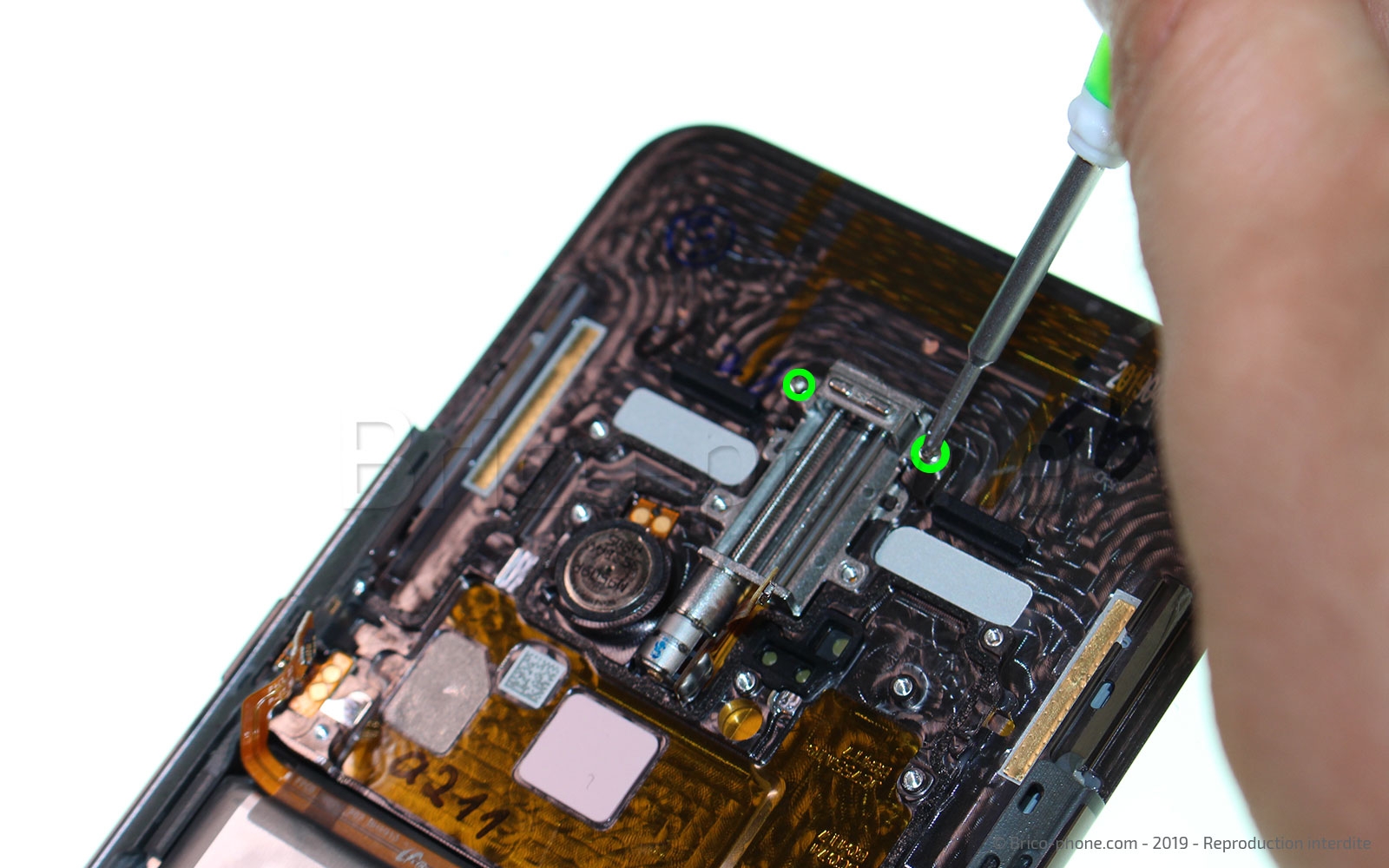

Il est maintenant temps d'enlever le moteur du module caméra. Pour cela, enlever les deux vis situées de chaque coté et à l'aide de la pince métallique, retirez le module moteur.

Pour accéder à la dernière étape de ce démontage, il vous faut décoller le sticker se trouvant sous la batterie.
Pour vous faciliter la tâche, nous vous conseillons d'utiliser le liquide iRemover, il va permettre de ramollir la colle.

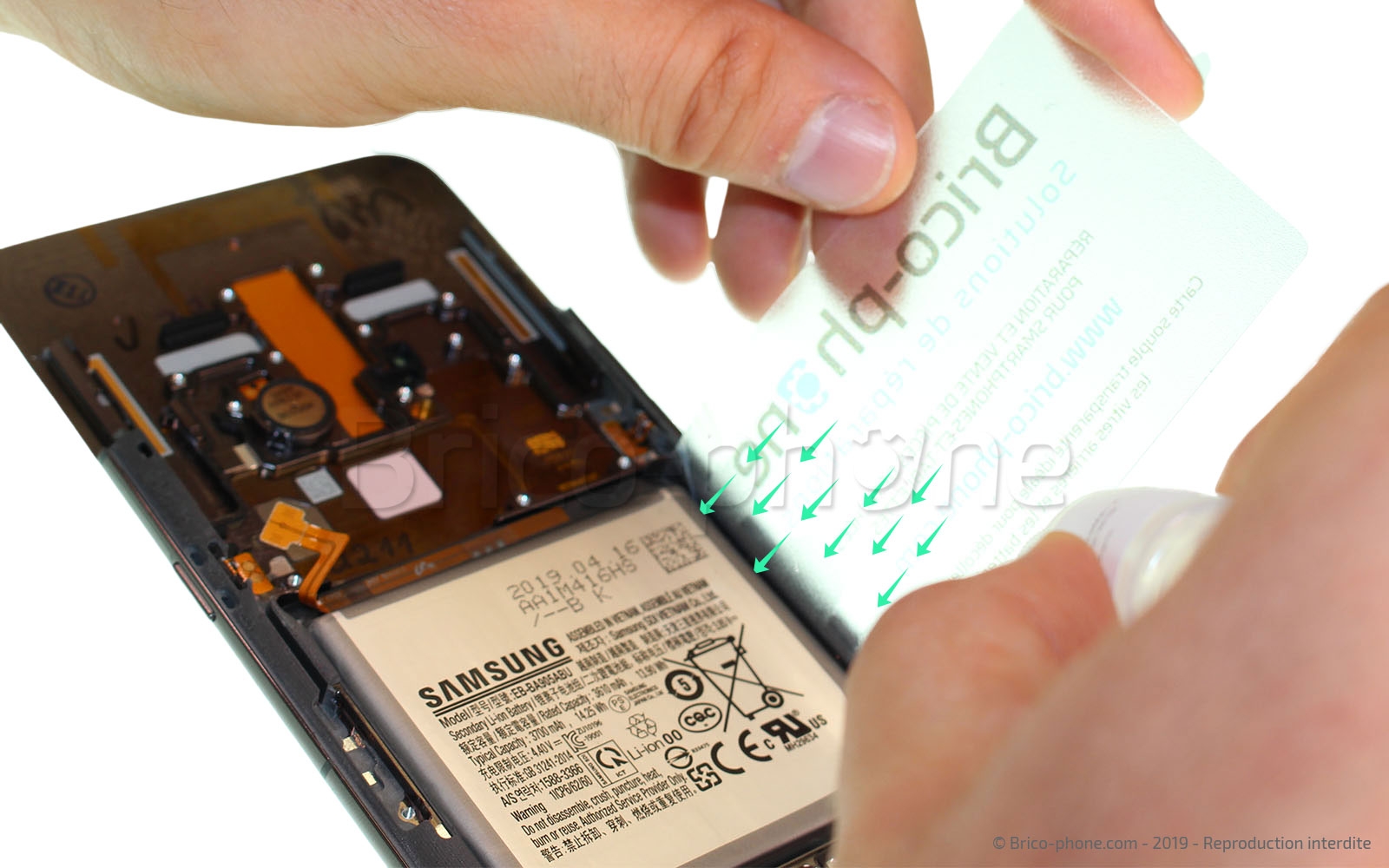

Positionnez la carte en PVC entre la batterie et le châssis afin de faire glisser le produit dessus pour qu'il s'insère sous le composant. Ensuite, placé la ventouse sur l'écran afin d'incliner le téléphone et permettre au liquide de se disperser sous la batterie.
Laissez agir 30 minutes.

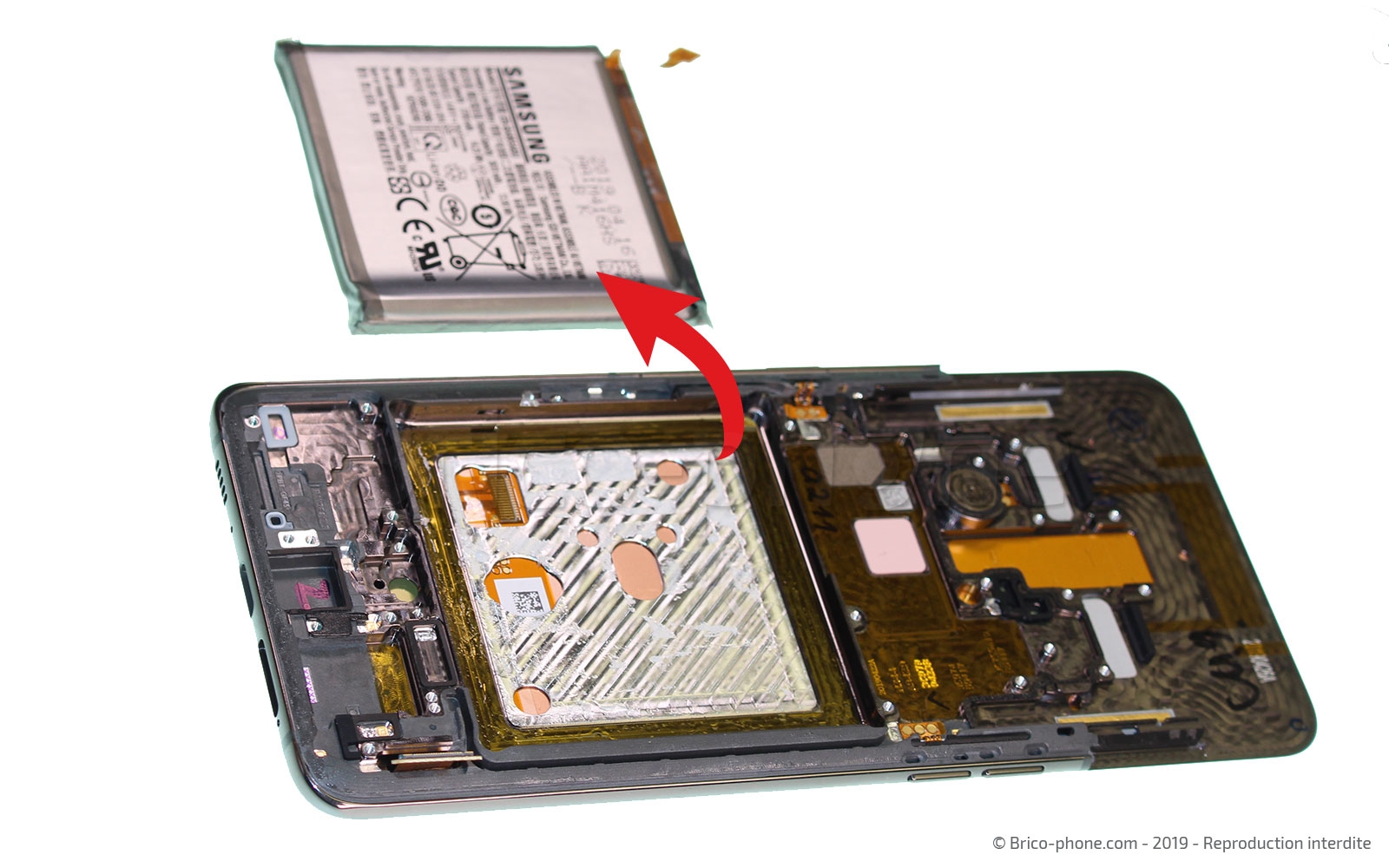

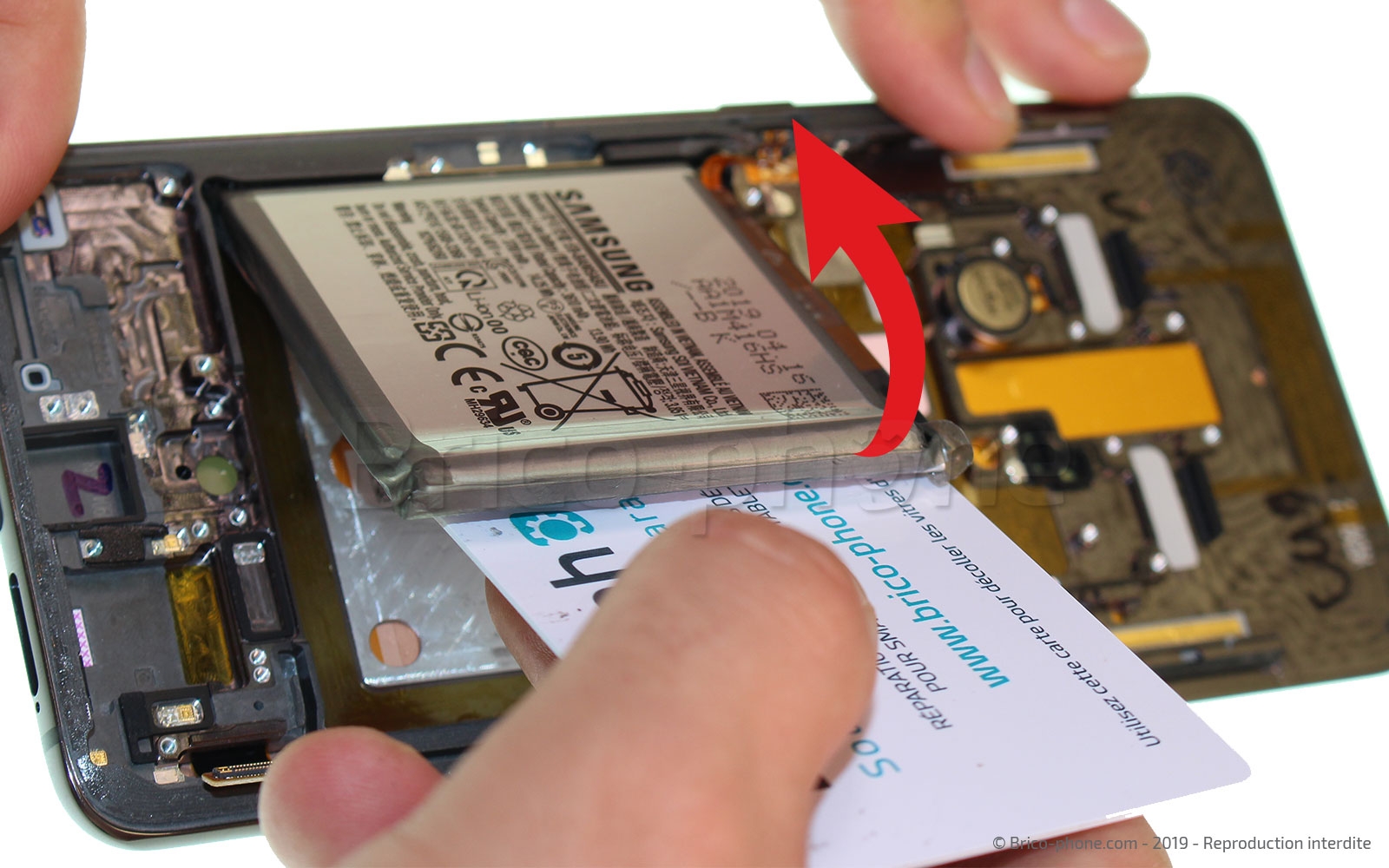

Insérez la carte en PVC sous la batterie pour terminer le décollage et la soulever.

Le démontage du bloc écran touche à sa fin ! Pour remonter votre Samsung Galaxy A80, il vous suffit de remonter toutes les étapes dans l'ordre inverse.

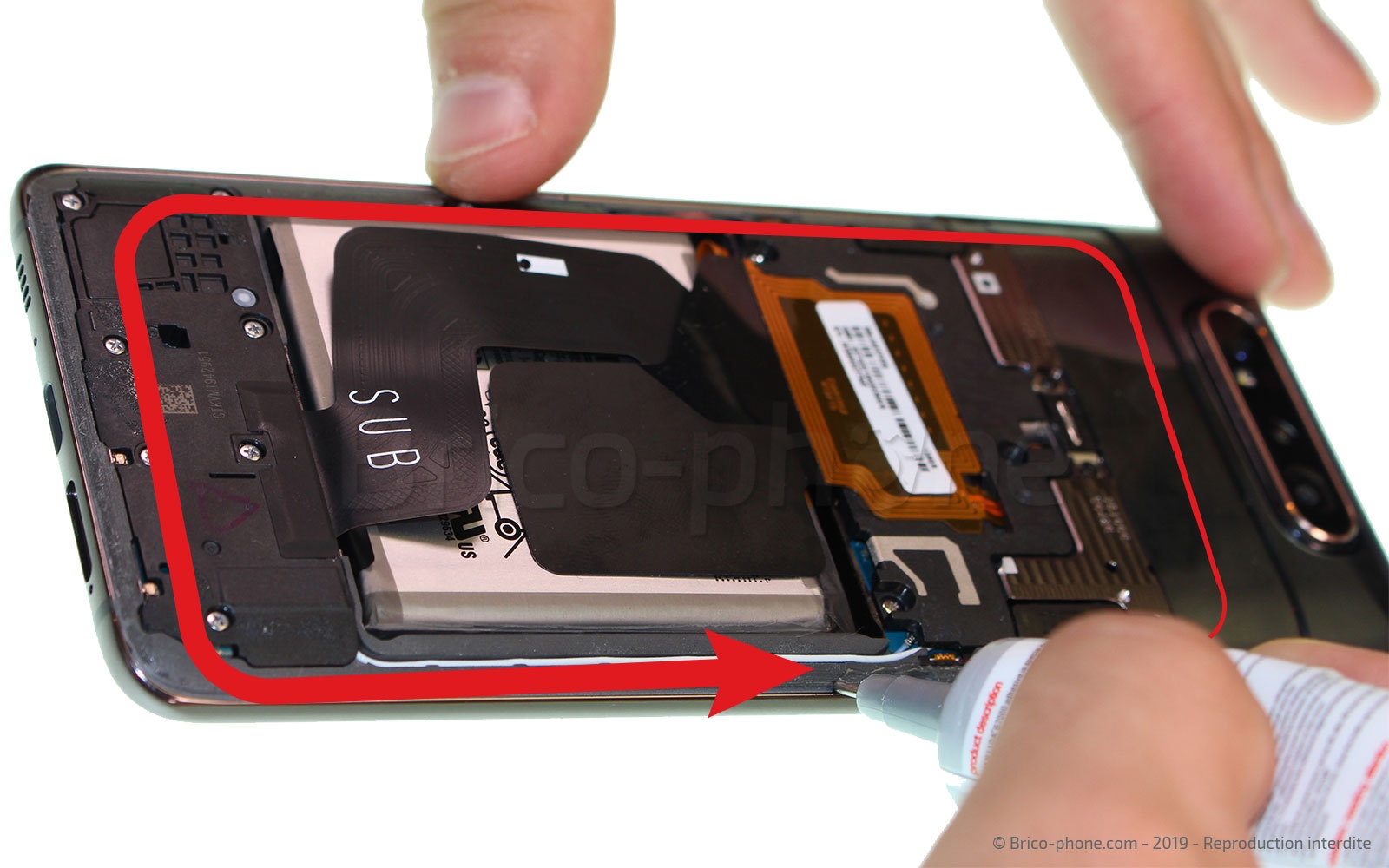

Lors du remontage de la coque arrière, faites attention à ne pas mettre de la colle sur les charnières coulissantes pour ne pas bloquer le module de la caméra. Mettez ensuite le téléphone sous presse, environ 1 heure à l'aide de pinces.
