Démontage complet sur Honor 10 Lite

Avant toute réparation, il est impératif de vérifier la compatibilité des nouveaux composants avec le smartphone. En effet, si vous possédez un Honor 10 Lite, la référence inscrite au dos de votre appareil doit être : HRY - LX1.

Une fois les vérifications effectuées, il est temps de mettre hors tension votre appareil en pressant le bouton Power et en sélectionnant "éteindre" dans le menu affiché. Ensuite, il vous faut sortir le tiroir Sim à l'aide de l'outil d'extraction.

Pour retirer la vitre arrière, il vous faut chauffer cette dernière.
Pour cette manipulation, il existe deux possibilités qui sont les suivantes :

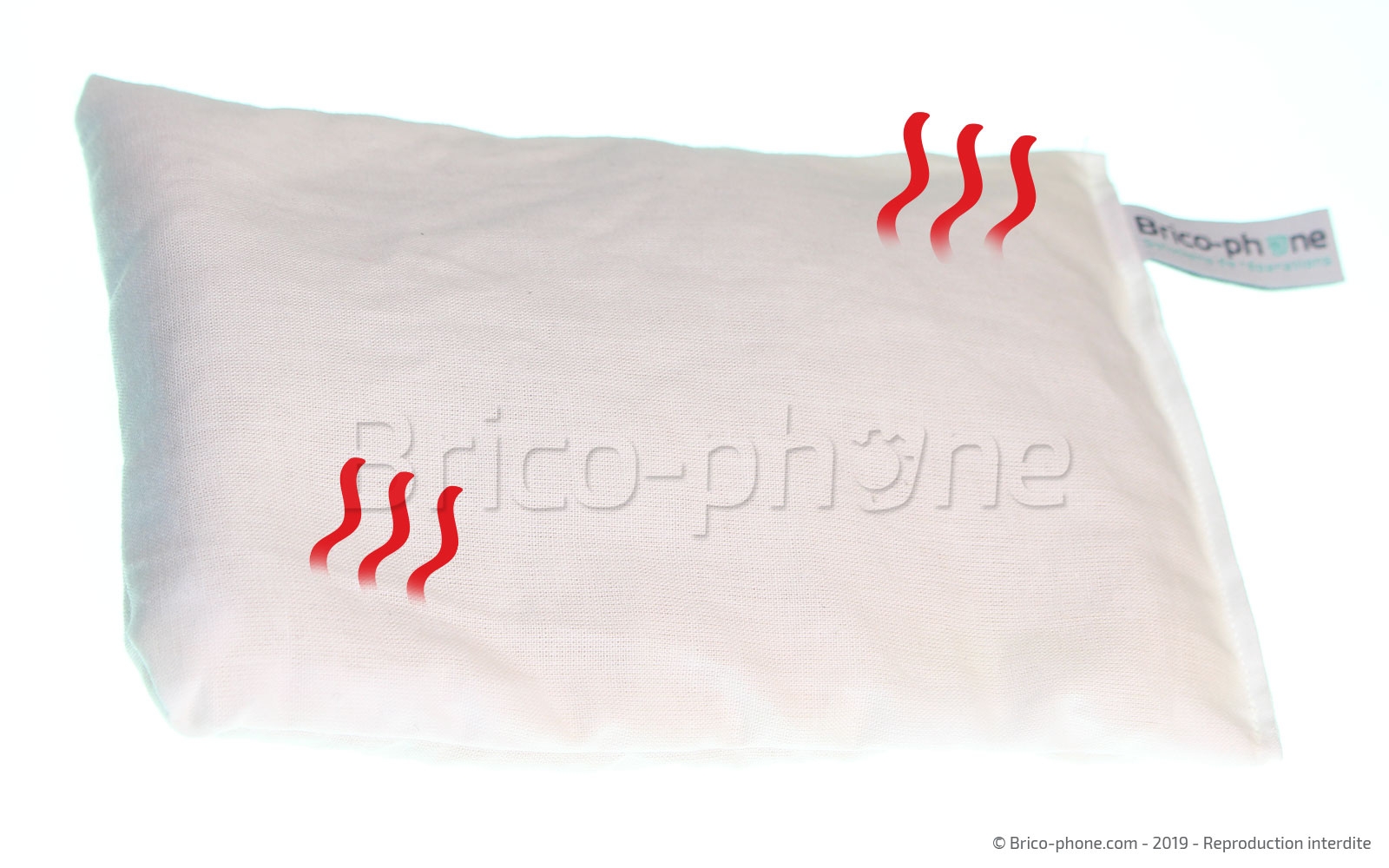

- le coussin chauffant, qu'il vous faut passer au micro-ondes 1 à 2 minutes et déposer 30 à 40 secondes sur la coque arrière ;
- le sèche-cheveux, ou décapeur thermique, avec lequel vous chaufferez le tour de la façade arrière sans dépasser les 80 degrés.

Pour plus de facilité avec cette étape, nous vous conseillons d'utiliser l'outil iFlex, plus fin et plus souple que le médiator en métal.
Dans un premier temps, positionnez la ventouse au bas de votre smartphone et, en tirant sur l'anneau, vous devriez créer un interstice dans lequel insérer l'iFlex.
Une fois la fente agrandie, remplacez l'outil iFlex par les deux médiators en plastique.
Ensuite, faites glisser les médiators le long du téléphone pour terminer le décollage de la coque arrière et la retirer.

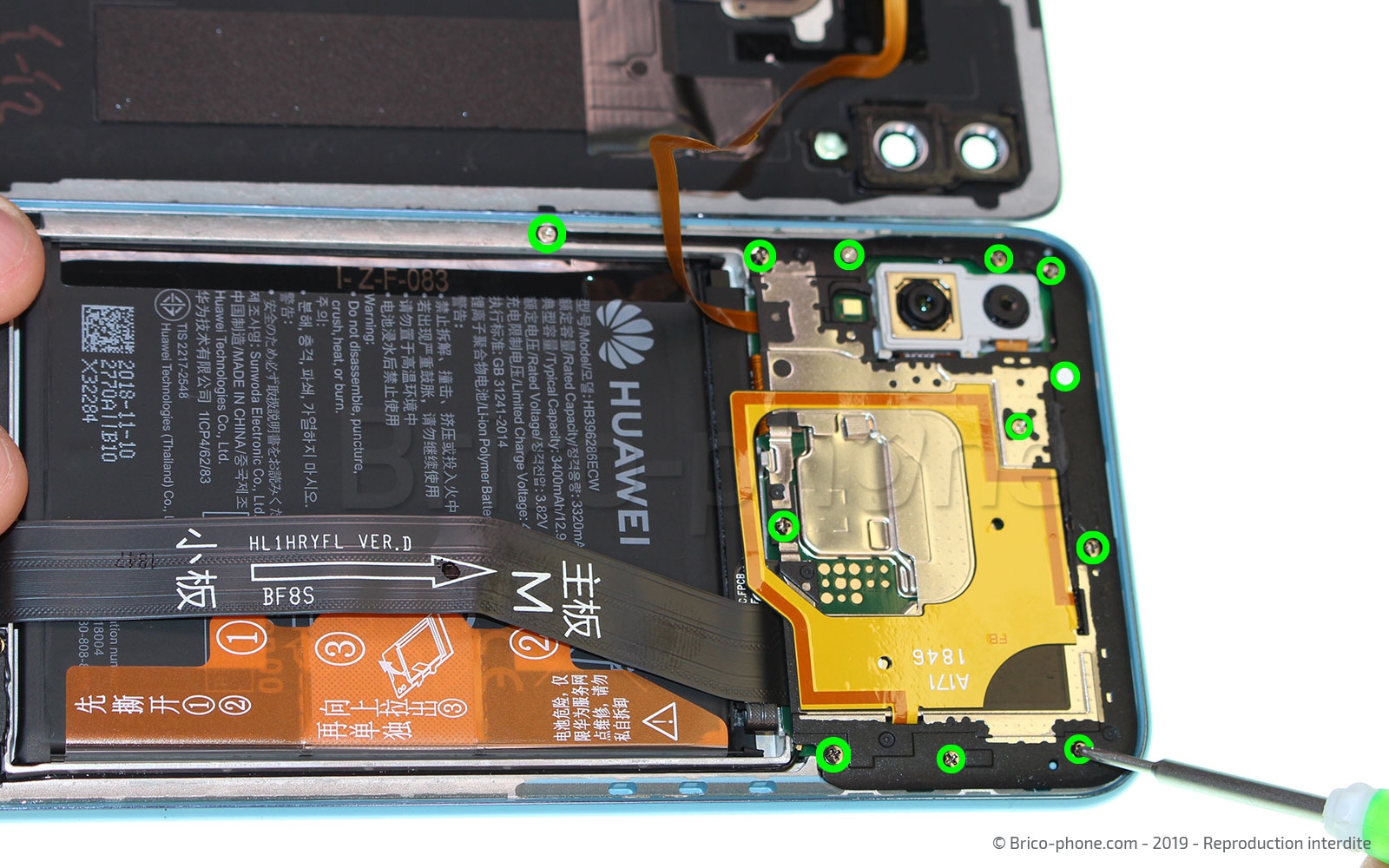

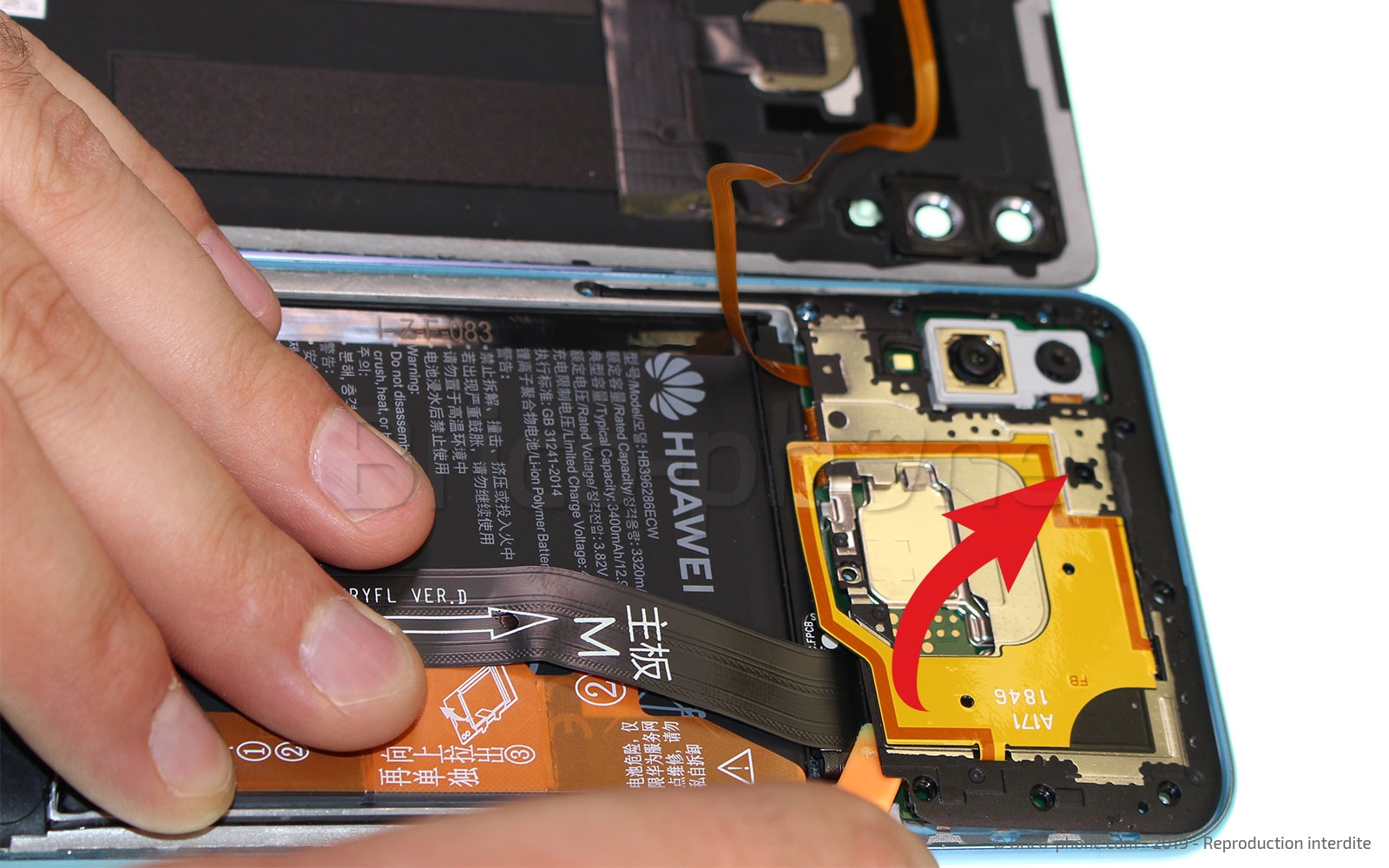

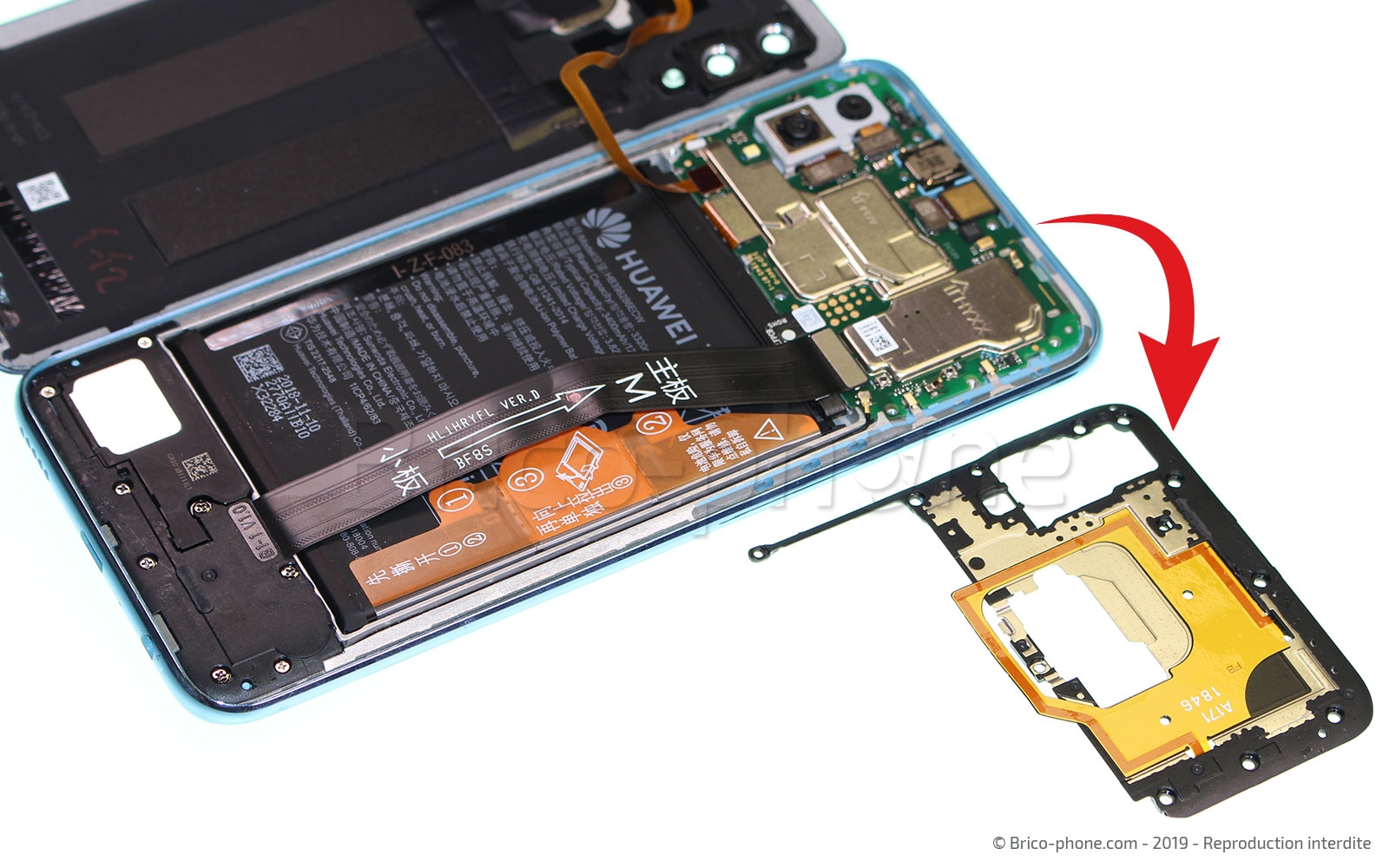

Pour libérer la carte mère, il vous faut dévisser les 12 vis se trouvant sur la partie supérieure du téléphone avec le tournevis cruciforme. Ensuite, à l'aide du levier en nylon, soulevez la protection noire pour pouvoir l'extraire.

A l'aide de la spatule en nylon, détachez les deux nappes se trouvant sur la carte mère: celle de la batterie (photo 1) et celle du lecteur d'empreintes (photo 2).
Vous pouvez maintenant mettre la vitre arrière de coté.

A l'aide du tournevis fourni dans le kit d'outils, retirez les 8 vis du bloc haut-parleur externe.
Soulevez ensuite ce dernier avec le levier en nylon pour pouvoir le sortir.
Attention, lors de la manipulation, le bloc haut-parleur externe est scindé en deux.

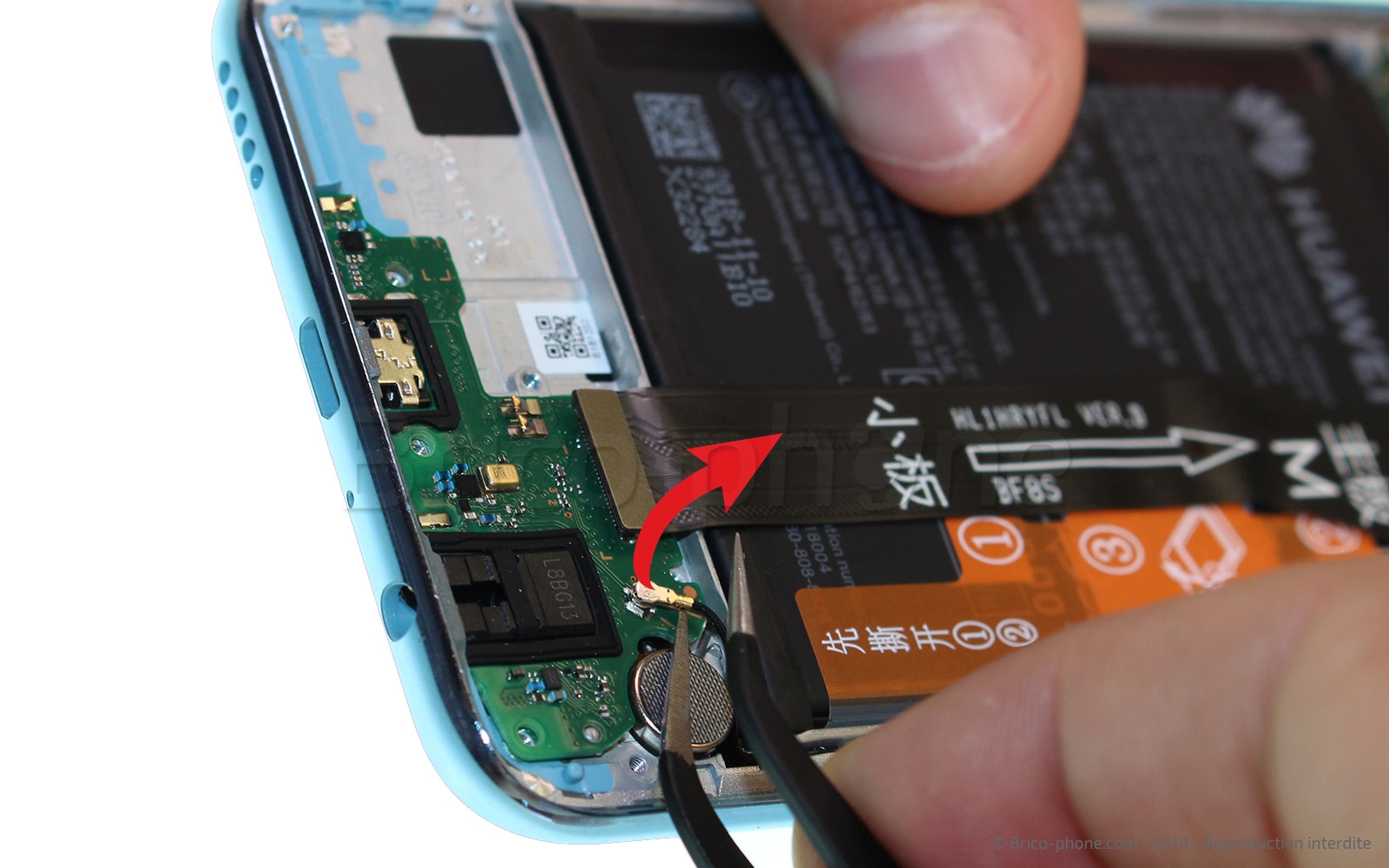

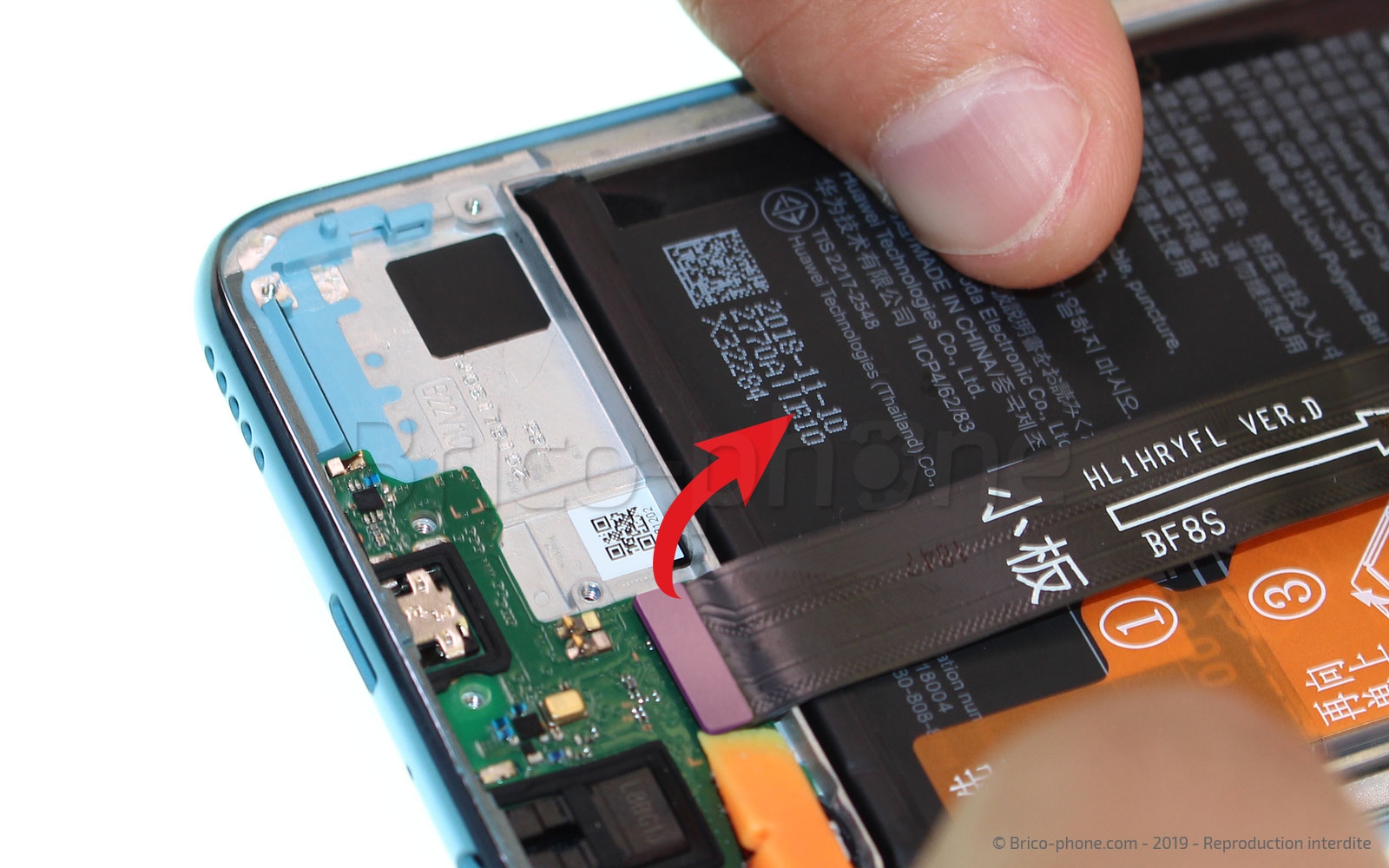

Déconnectez la nappe de la rallonge d'interconnexion et déclipsez le câble coaxial avec la pince en métal.

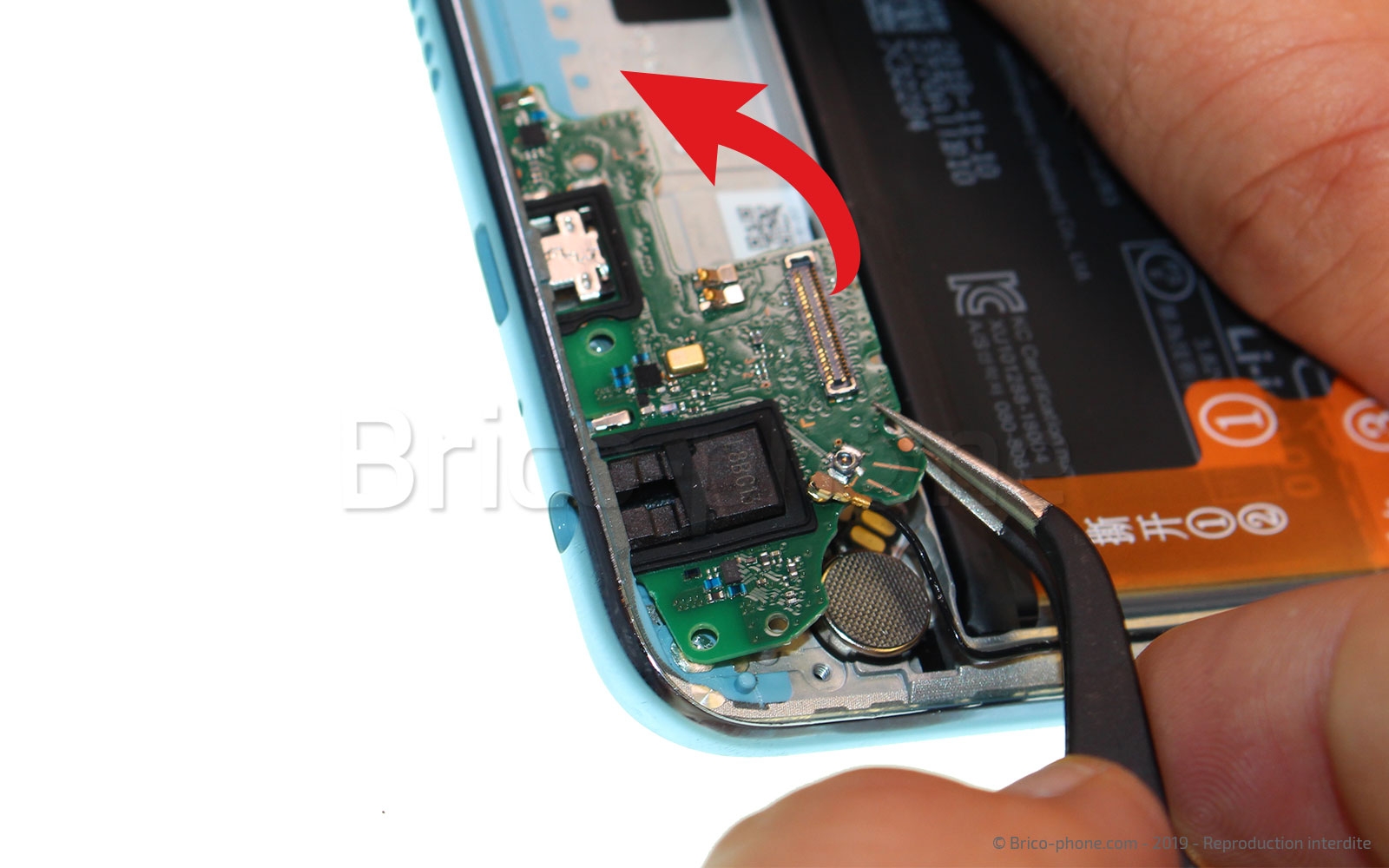

Vous pouvez alors extraire le dock du châssis de votre Honor 10 Lite.

Pour poursuivre dans la lignée de l'étape précédente, déconnectez la nappe de la rallonge d'interconnexion de la carte mère ainsi que le câble coaxial.
Vous pouvez alors les sortir tous les deux du smartphone.

Dans un premier temps, à l'aide de la spatule en nylon, déconnectez la nappe de l'écran.

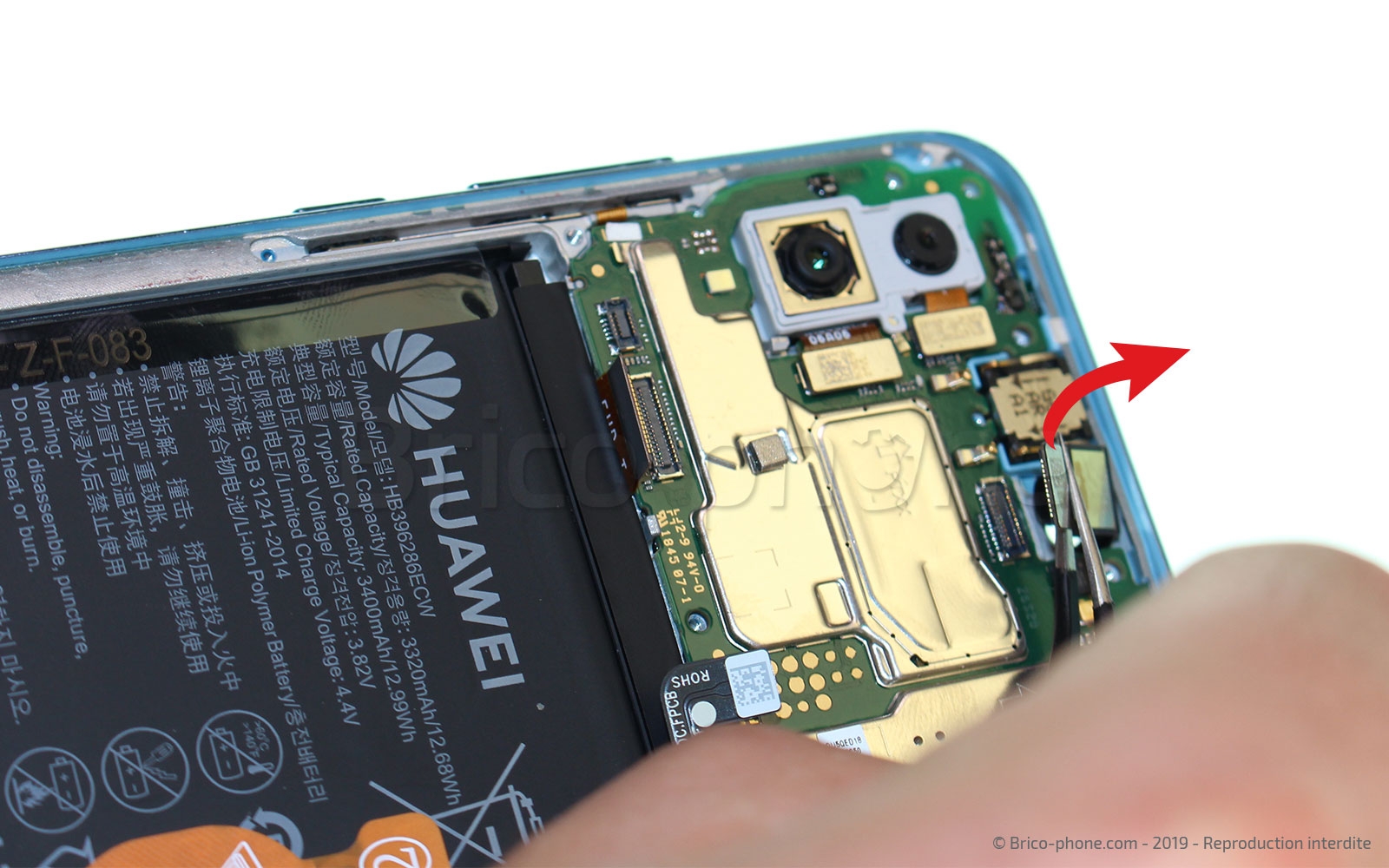

Ensuite, faites la même chose avec celle de la caméra avant. Munissez-vous de la pincette métallique pour retirer le composant.

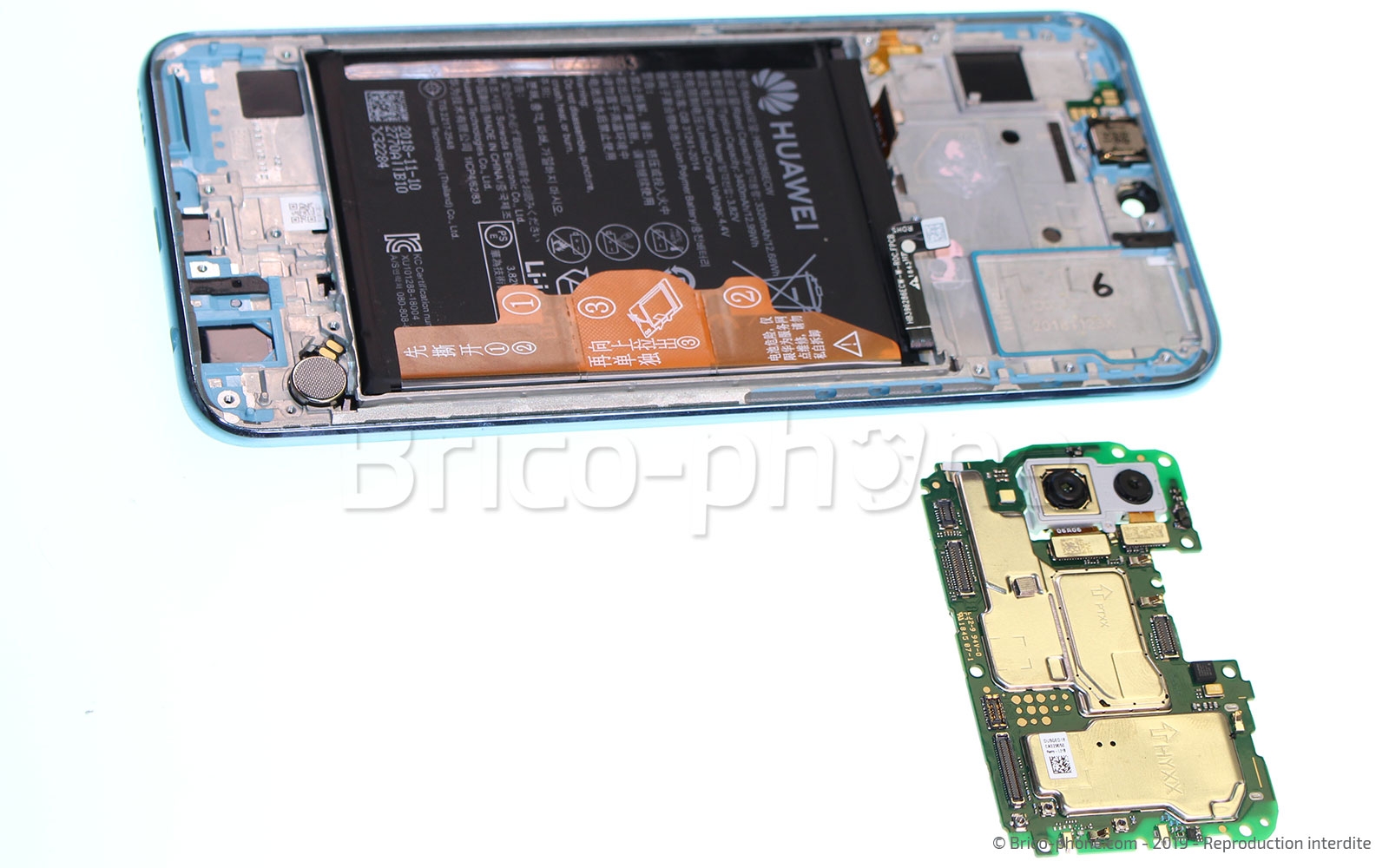

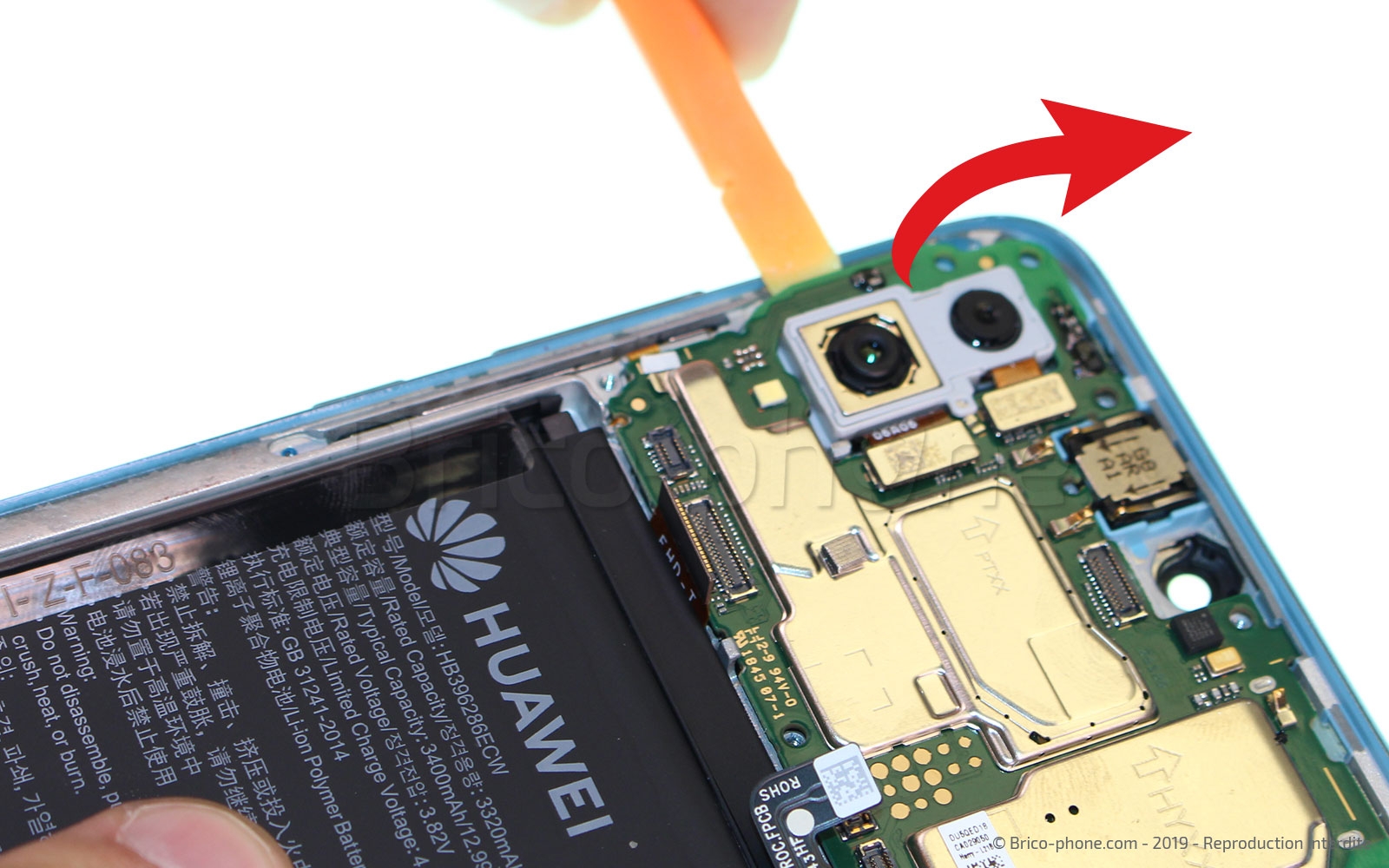

A l'aide du levier en nylon, soulevez la carte mère et retirez-la du support.

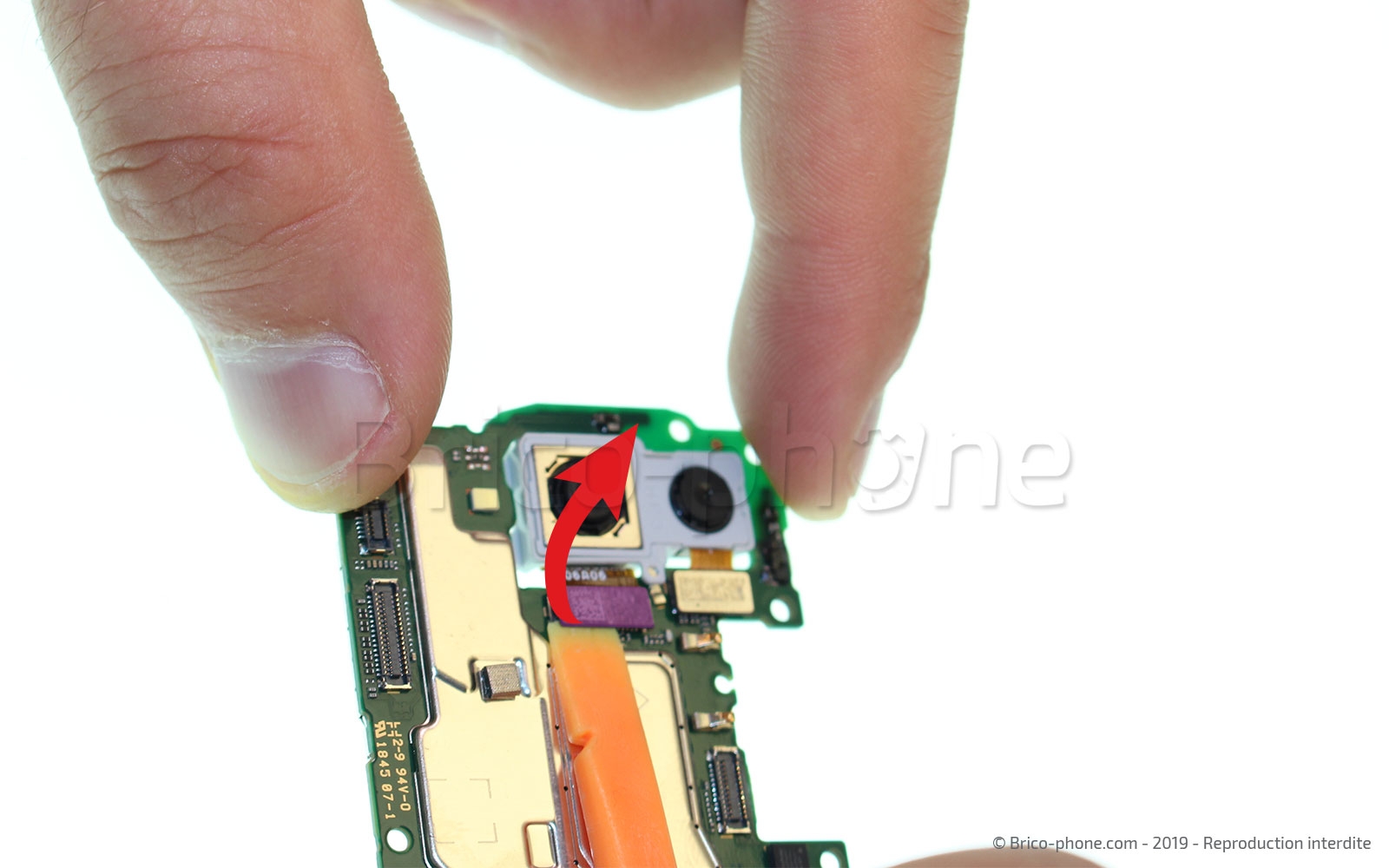

Sur la carte mère, déconnectez les deux nappes des caméras arrières et retirez-les de leur emplacement.

Chauffez légèrement la nappe se trouvant à gauche du Buzzer et sortez-le à l'aide de la pincette en métal.

A l'aide de la spatule en nylon, décollez les languettes 1 et 2. Ensuite, il vous suffit de maintenir les deux languettes à droite et de tirer sur la partie 3 pour décoller la batterie et la retirer de son support.

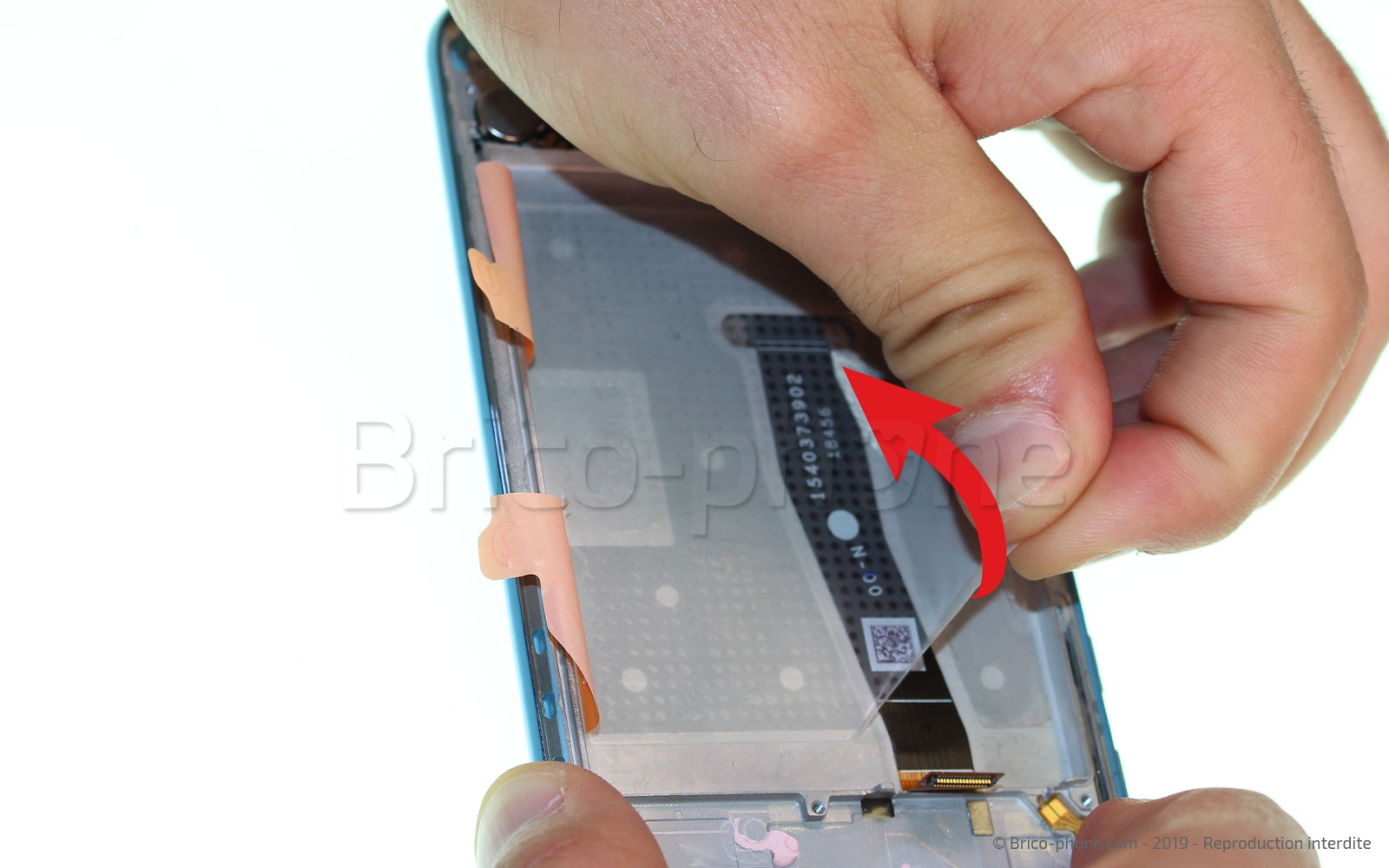

Pour accéder à la nappe de l'écran, il vous faut retirer l'adhésif transparent qui se trouvait sous votre batterie. Ensuite, tirez simplement sur la rallonge de l'écran pour la décoller.

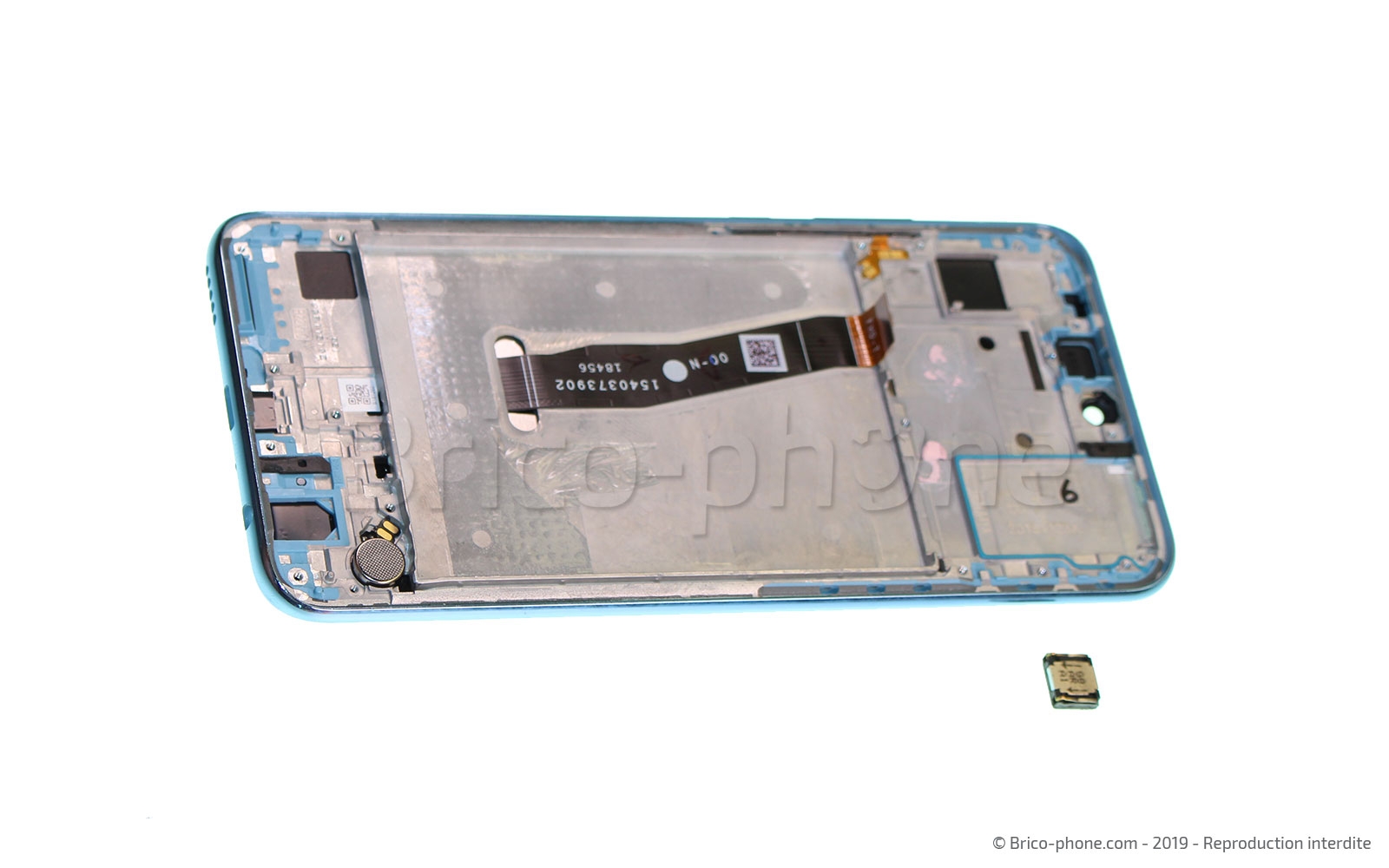

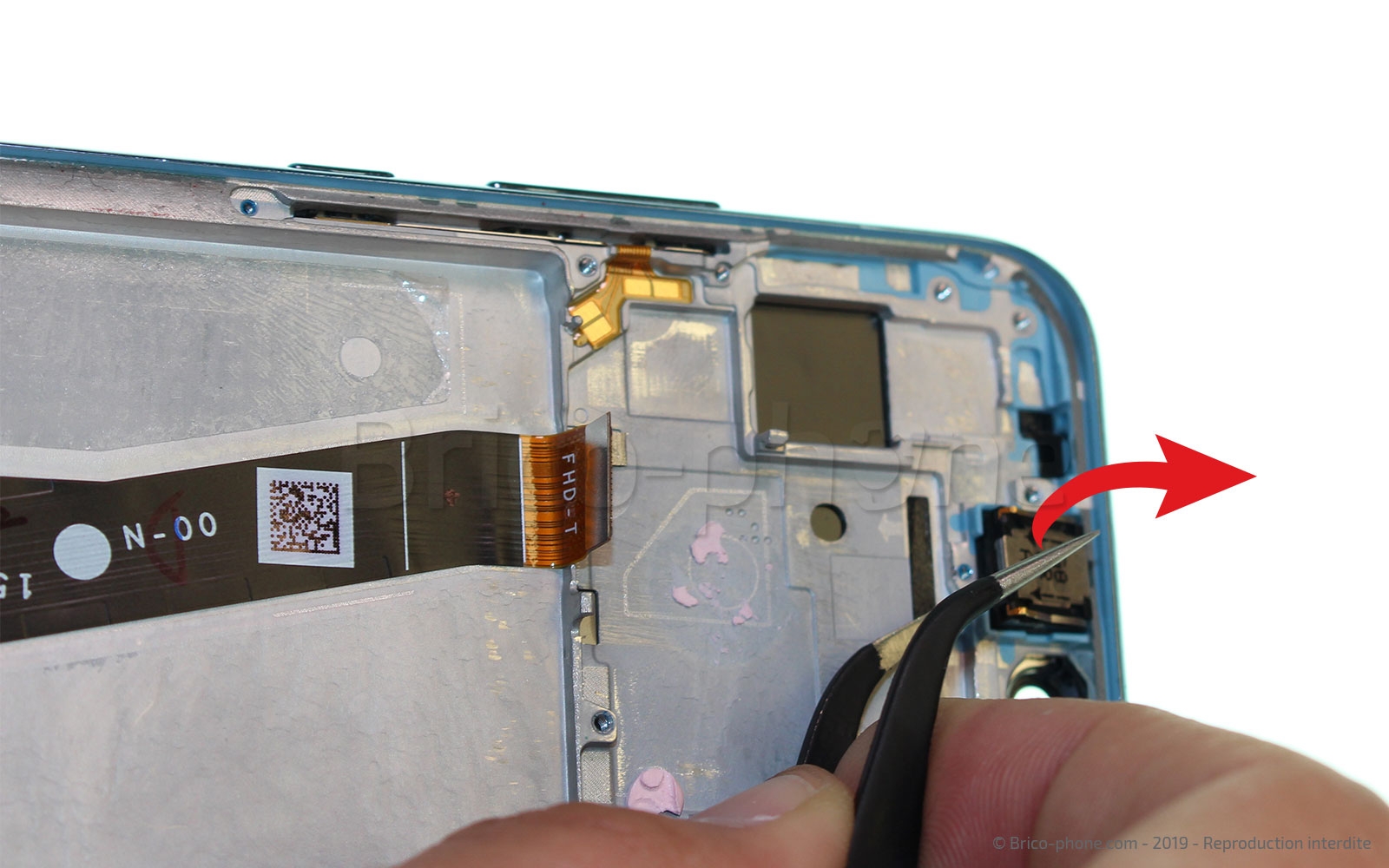

A l'aide de la pincette en métal, retirez du châssis le haut-parleur interne ainsi que le vibreur.

Dans un premier temps, chauffez l'écran de votre Honor 10 Lite. Pour cela, deux options vous sont proposées : le sèche-cheveux / décapeur thermique ou le coussin chauffant.
Pour cette étape, il s'agit de reproduire la même manipulation que pour le retrait de la coque arrière.

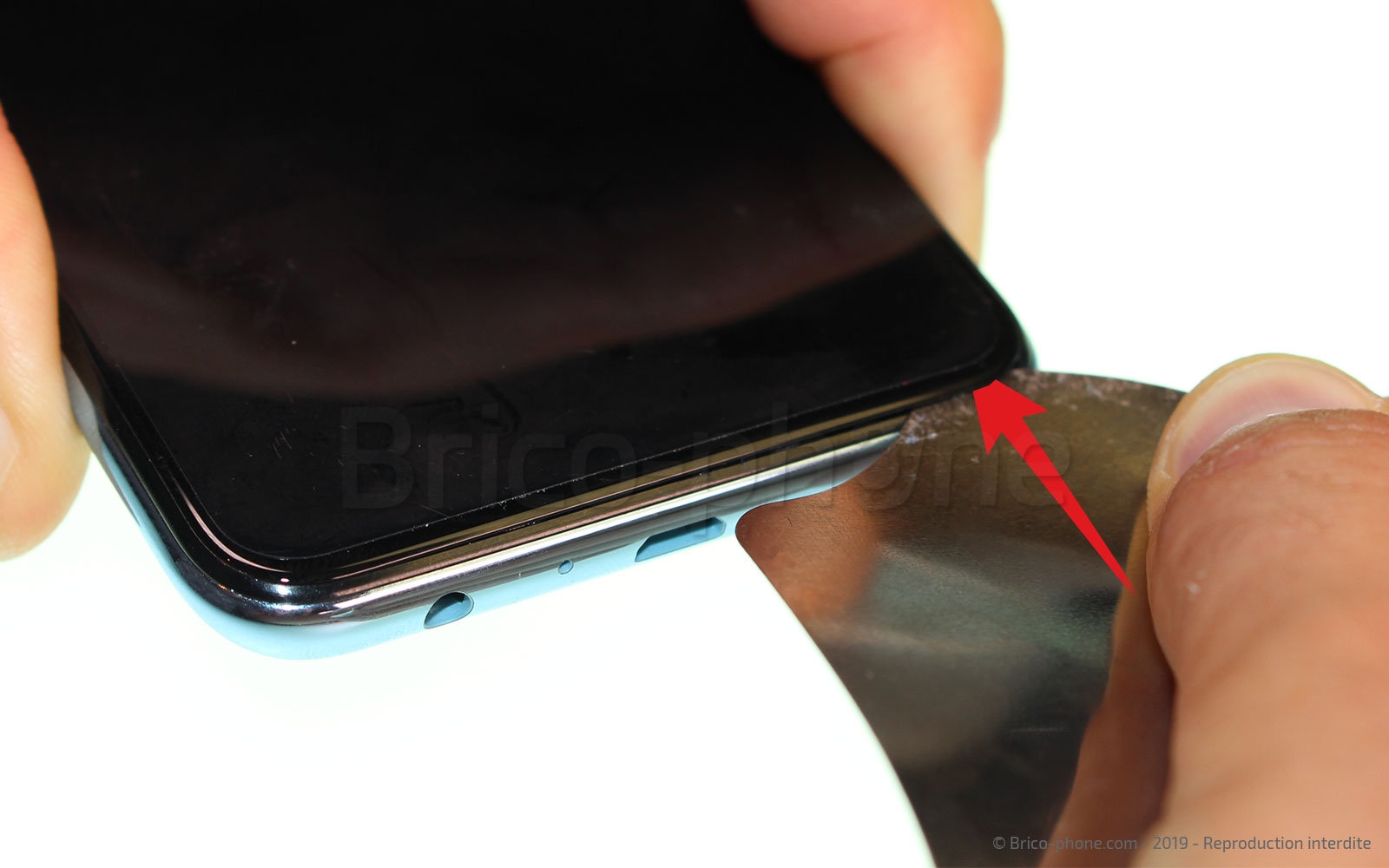

Insérez l'outil iFlex sous la vitre en faisant attention à bien passer entre l'écran et le joint (qu'il ne faut surtout pas endommager) (photo 4). Remplacez ensuite l'iFlex par les médiators en plastique pour faire le contour de la vitre et la décoller.

Il ne vous reste plus qu'à soulever l'écran et à le retirer du châssis.
Pensez à récupérer la grille du haut-parleur interne et à le replacer directement sur le châssis pour ne pas le perdre.

Le démontage est terminé, voici donc une photo d'ensemble de tous les composants du Honor 10 Lite.
