Changement de bloc écran avec batterie sur Honor 10 Lite

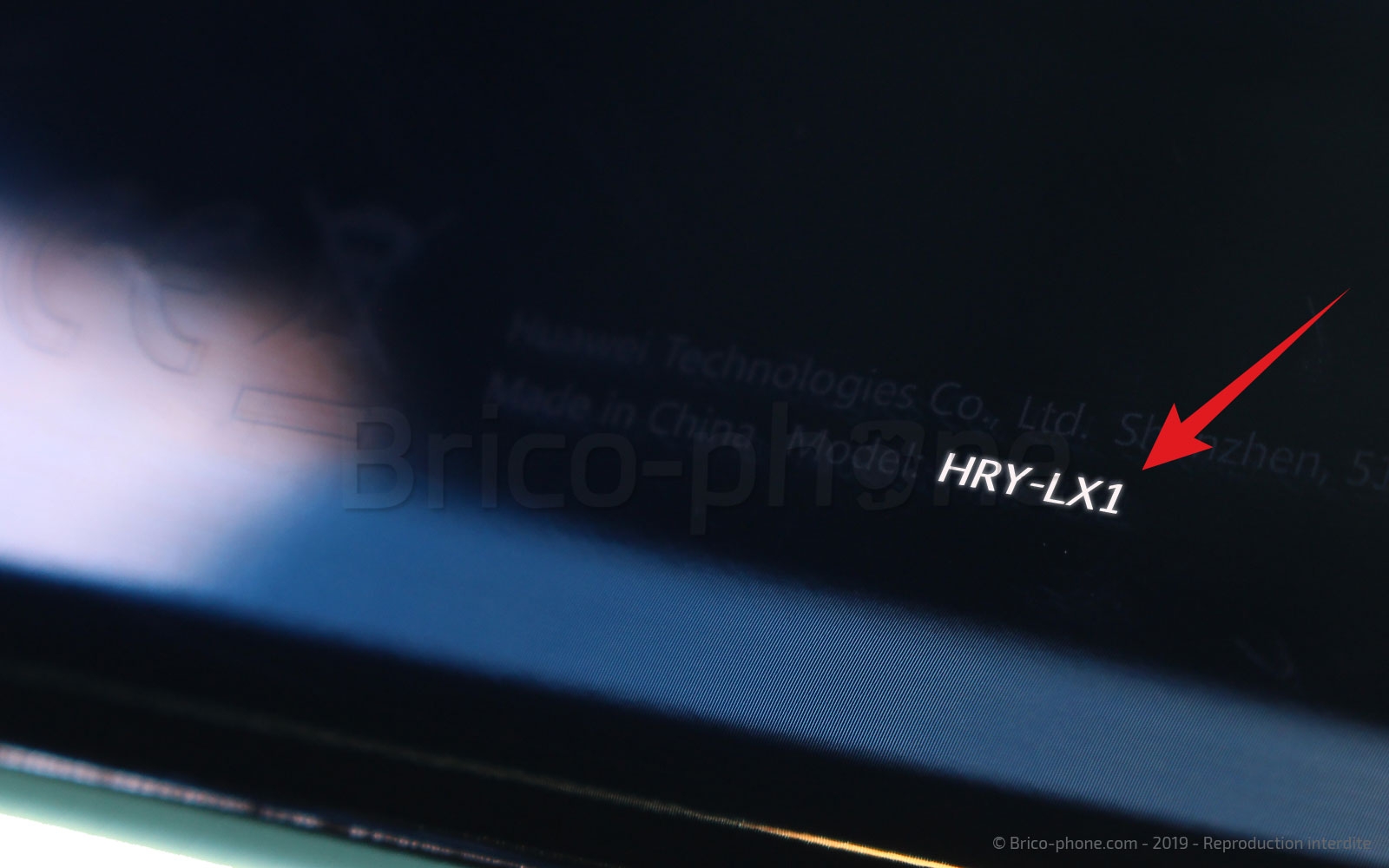

Avant de débuter la réparation, nous vous conseillons de vous assurer que les nouveaux composants sont bien compatibles avec le modèle de votre smartphone. Si vous êtes bien en possession d'un Honor 10 Lite, vous devriez voir inscrit, au dos, la référence suivante : HRY-LX1.

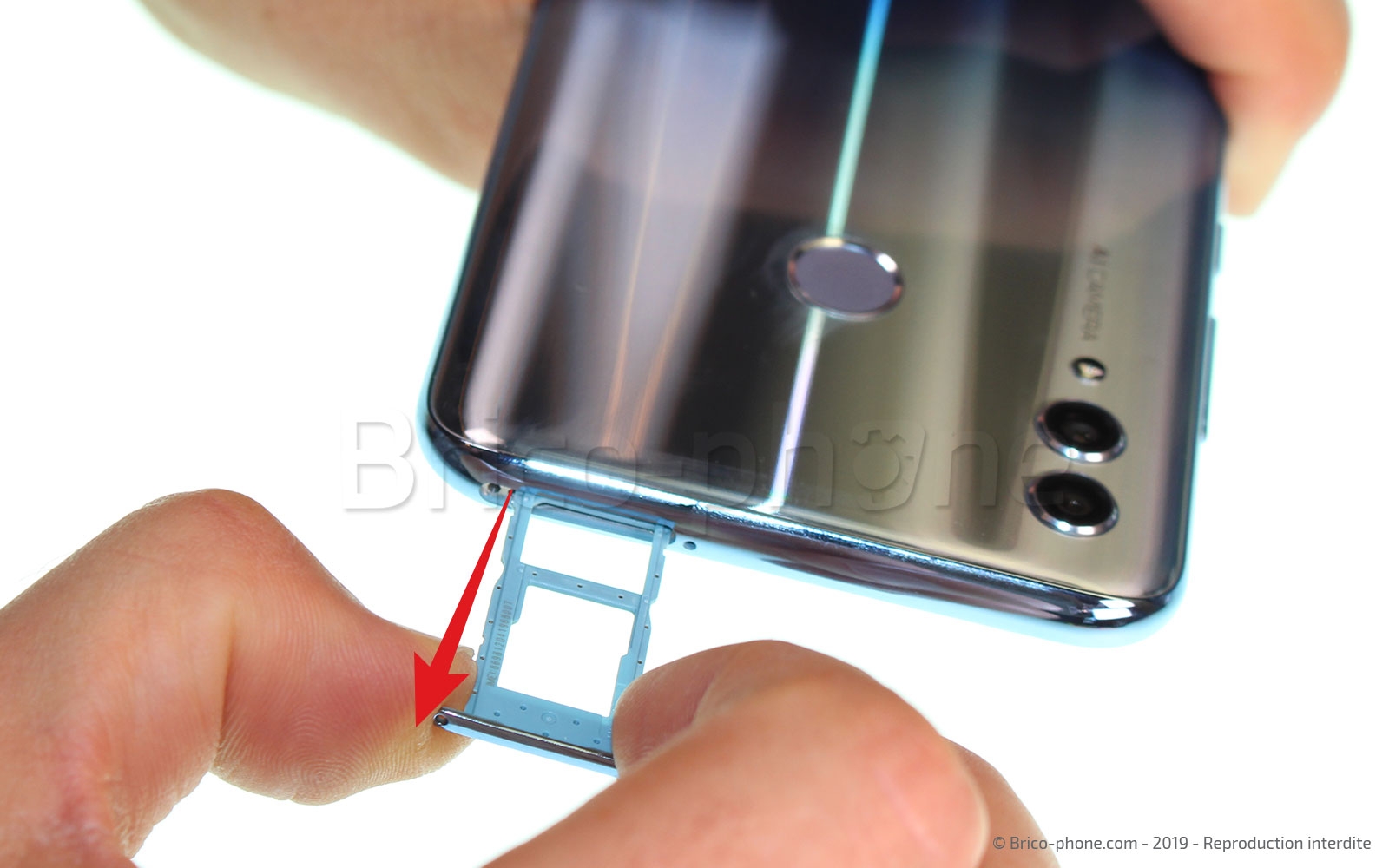

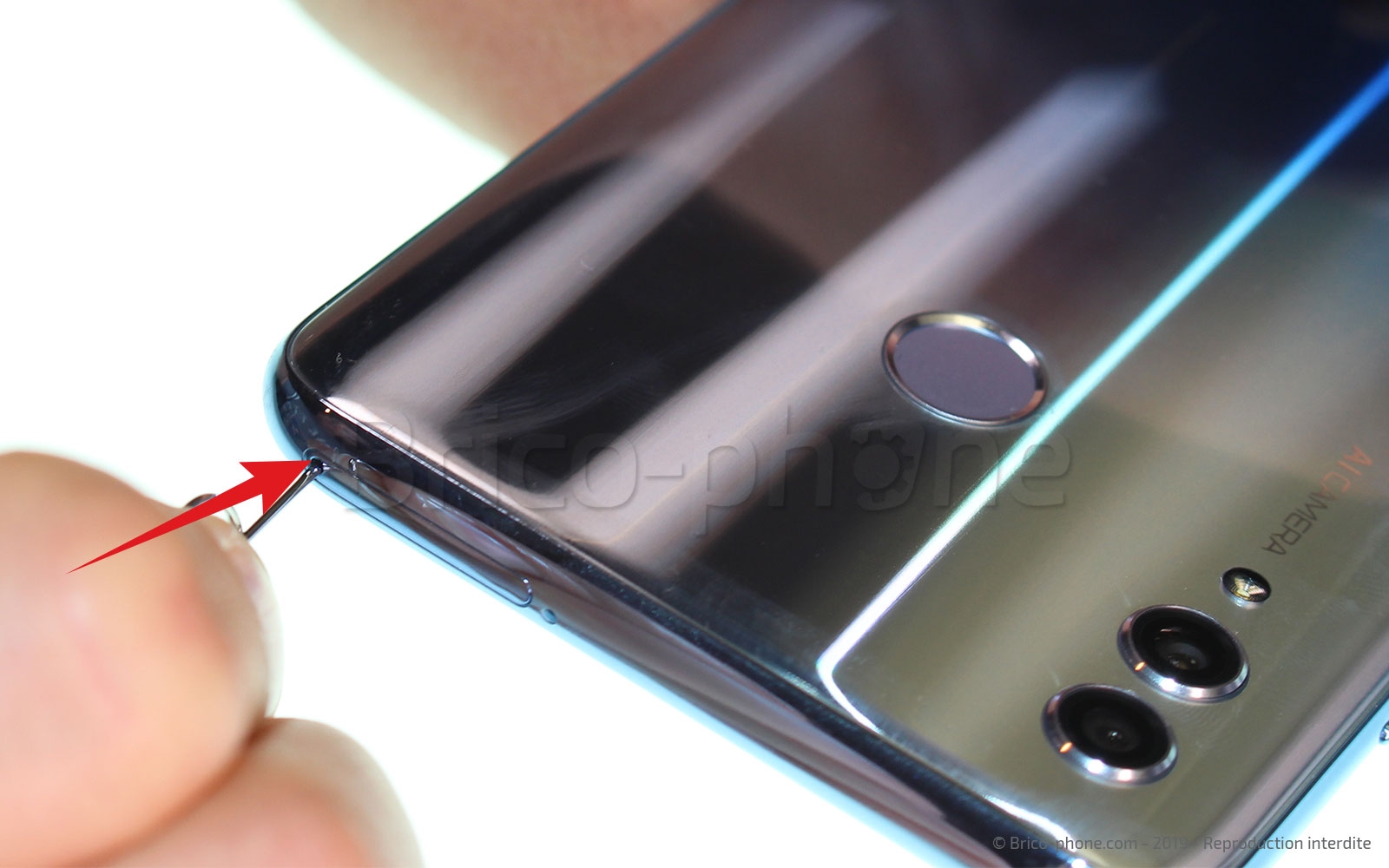

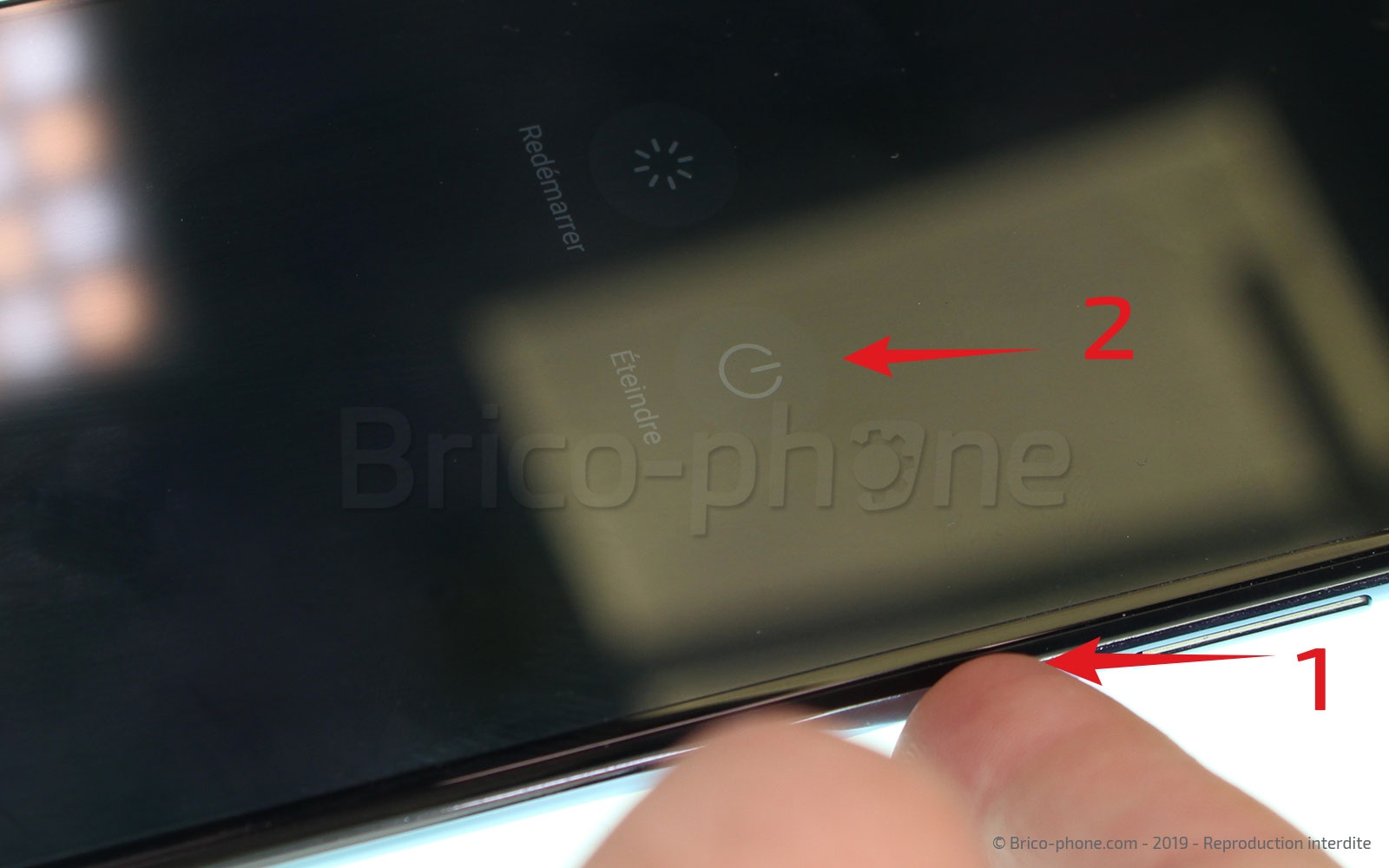

Dans un second temps, éteignez votre appareil en pressant le bouton Power puis en sélectionnant "éteindre" sur votre écran. Ensuite, retirez le rack SIM à l'aide de l'outil d'extraction.

Votre appareil est maintenant hors tension, vous pouvez donc chauffer la vitre arrière afin d'accéder à l'intérieur de votre smartphone.
Pour cela, utilisez le coussin chauffant préalablement passé au micro-ondes 1 à 2 minutes, ou alors le décapeur thermique / sèche-cheveux avec lequel il faut chauffer le contour du téléphone.
Attention, il est important de ne pas dépasser les 80°C pour ne pas endommager les composants.

Pour faciliter cette étape, nous utiliserons l'outil iFlex, disponible sur notre site internet. Néanmoins, il vous est possible de vous servir du médiator en métal.
Premièrement, placez la ventouse sur la partie inférieure du Honor 10 Lite et tirez sur l'anneau de cette dernière afin de créer un espace dans lequel vous allez positionner l'outil iFlex. Ensuite, superposez les médiators en plastique sur celui en métal afin de pouvoir retirer ce dernier.
A l'aide des médiators en plastique, faites le tour du téléphone pour décoller le sticker de la coque arrière. Vous pouvez maintenant détacher cette dernière du châssis.

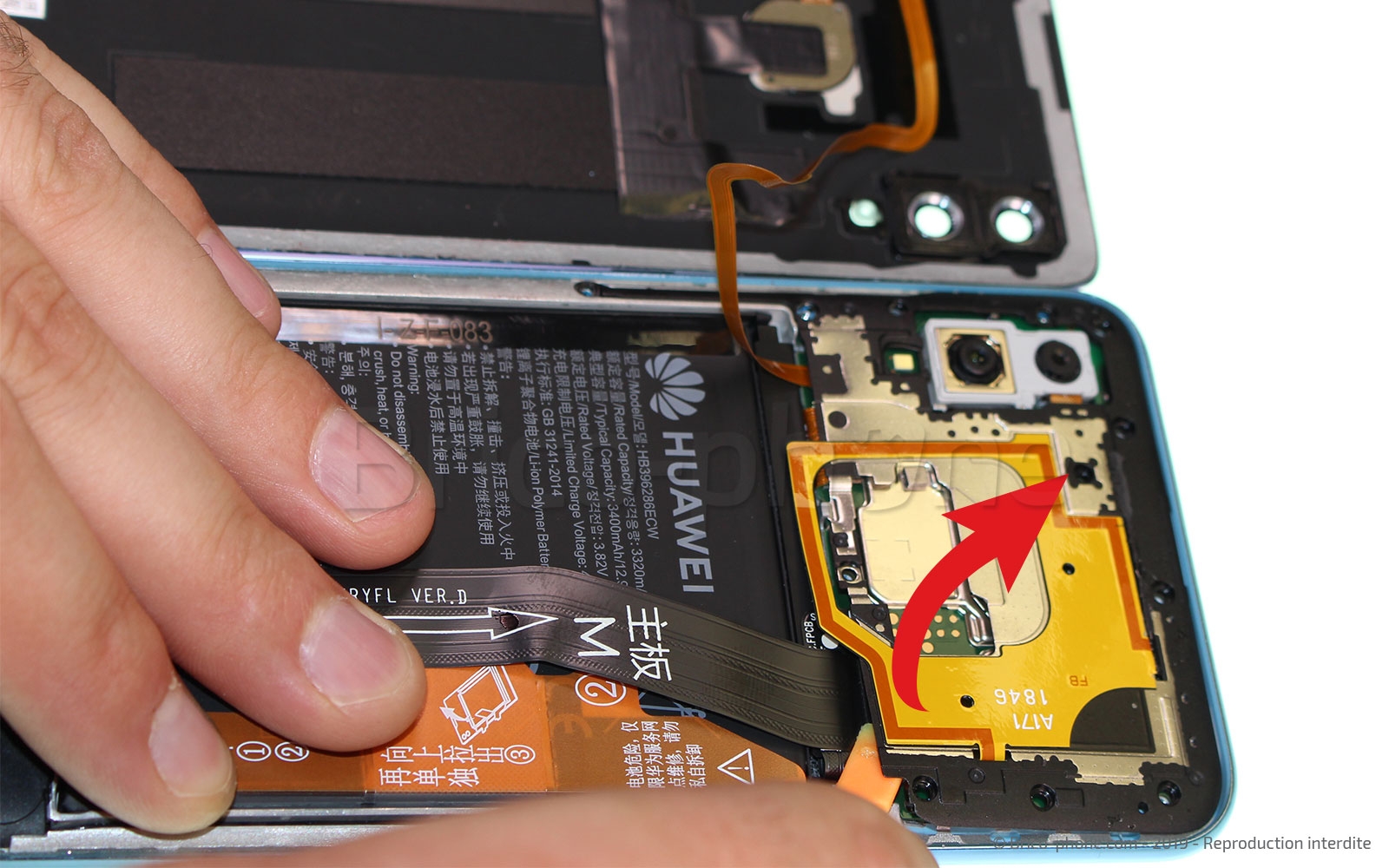

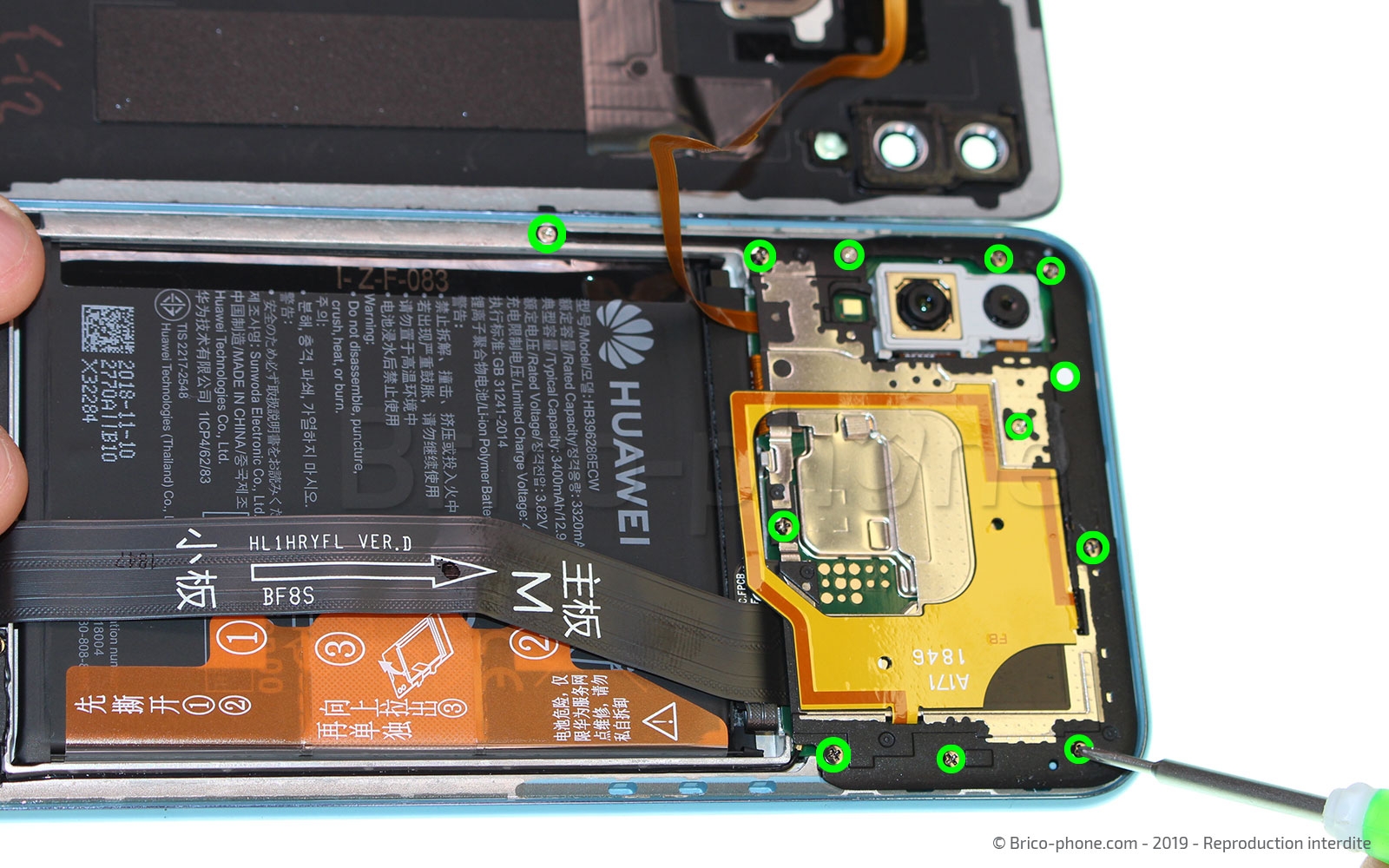

Pour accéder aux différentes nappes, dévissez les 12 vis du cache supérieur et retirez le cache grâce à la spatule en nylon.

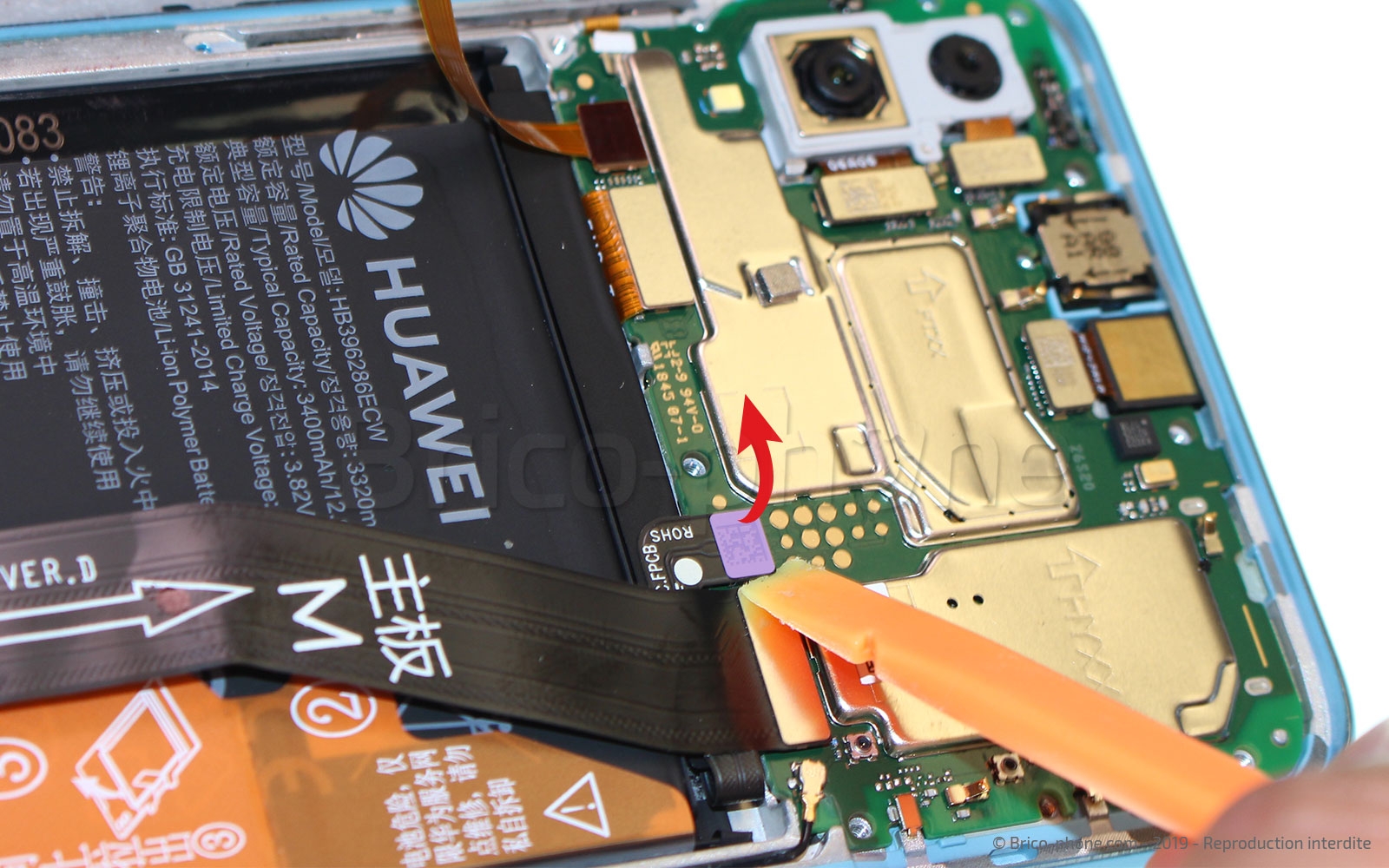

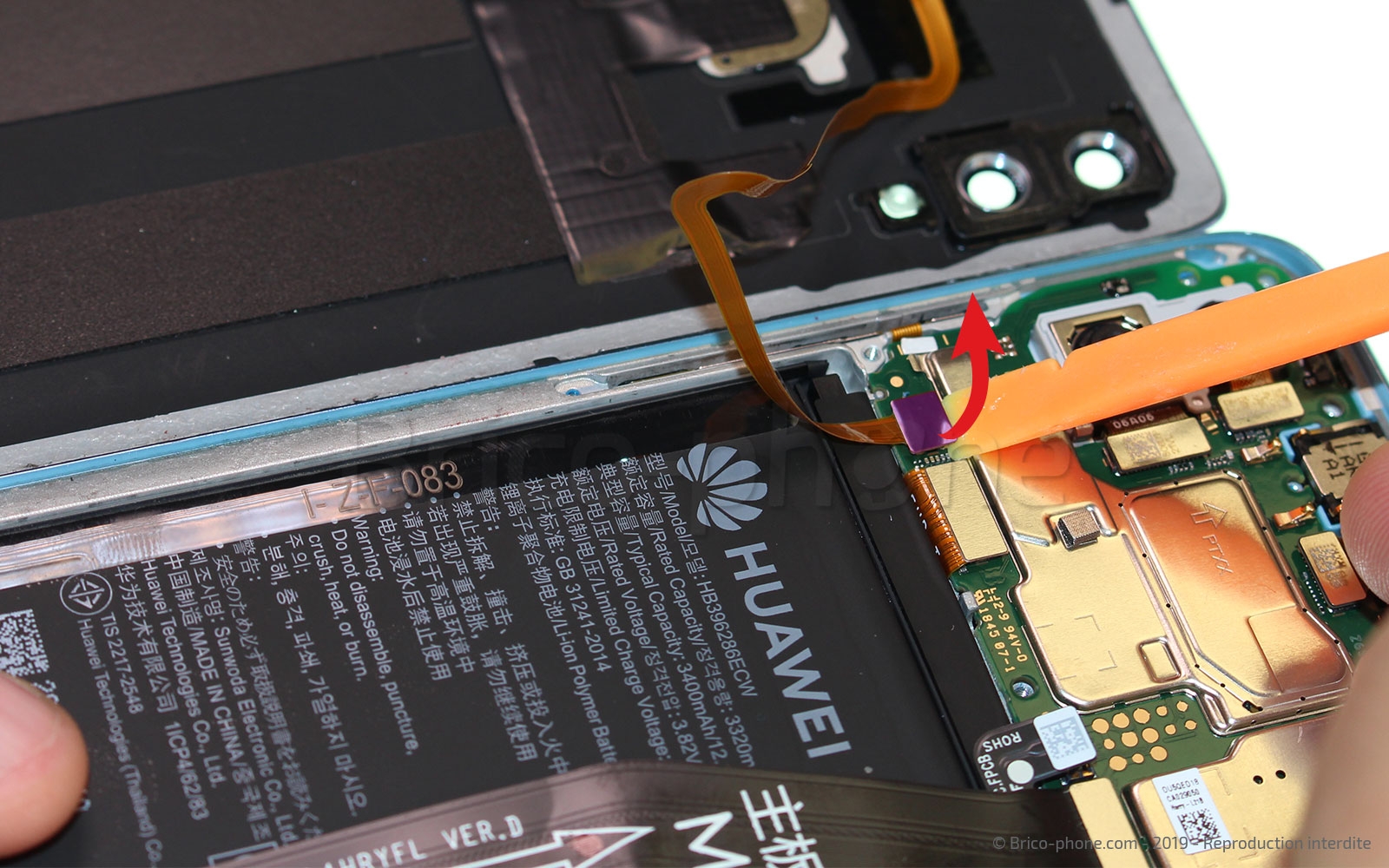

Équipez-vous ensuite du levier en nylon pour déconnecter la nappe de la batterie ainsi que celle du lecteur d'empreintes digitales.

Passons à la partie inférieure du Honor 10 Lite. Pour retirer le bloc haut-parleur externe et libérer le dock, il vous faut dévisser les 8 vis à l'aide du tournevis cruciforme. Ensuite, soulevez le bloc avec la spatule en nylon et retirez-le du châssis.

Toujours avec le même ustensile, débranchez la rallonge d'interconnexion ainsi que le câble coaxial.
A l'aide de la pincette en métal, il ne vous reste plus qu'à extraire le connecteur de charge.

Déconnectez la rallonge d'interconnexion et le câble coaxial de la carte mère et mettez-les de coté.

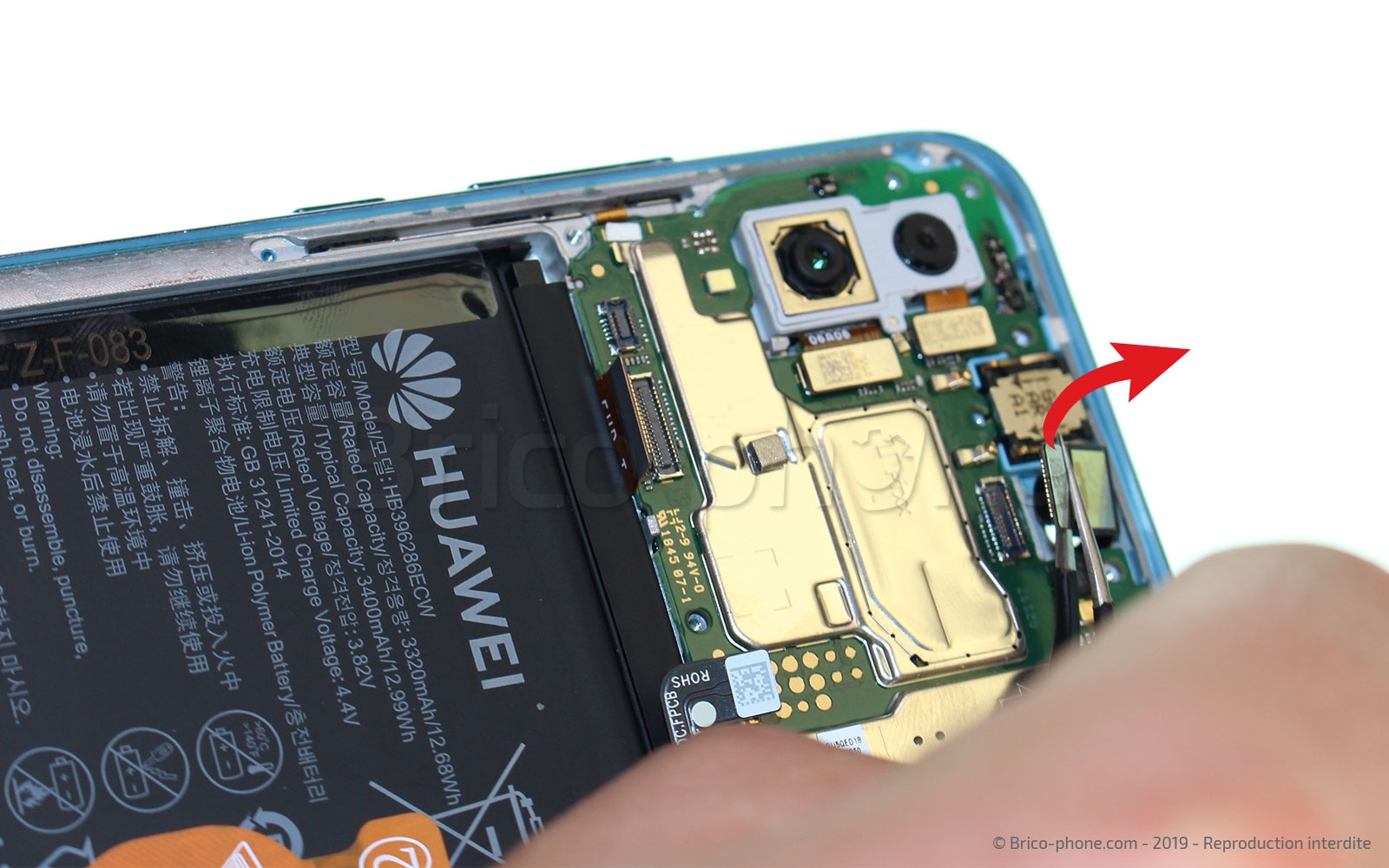

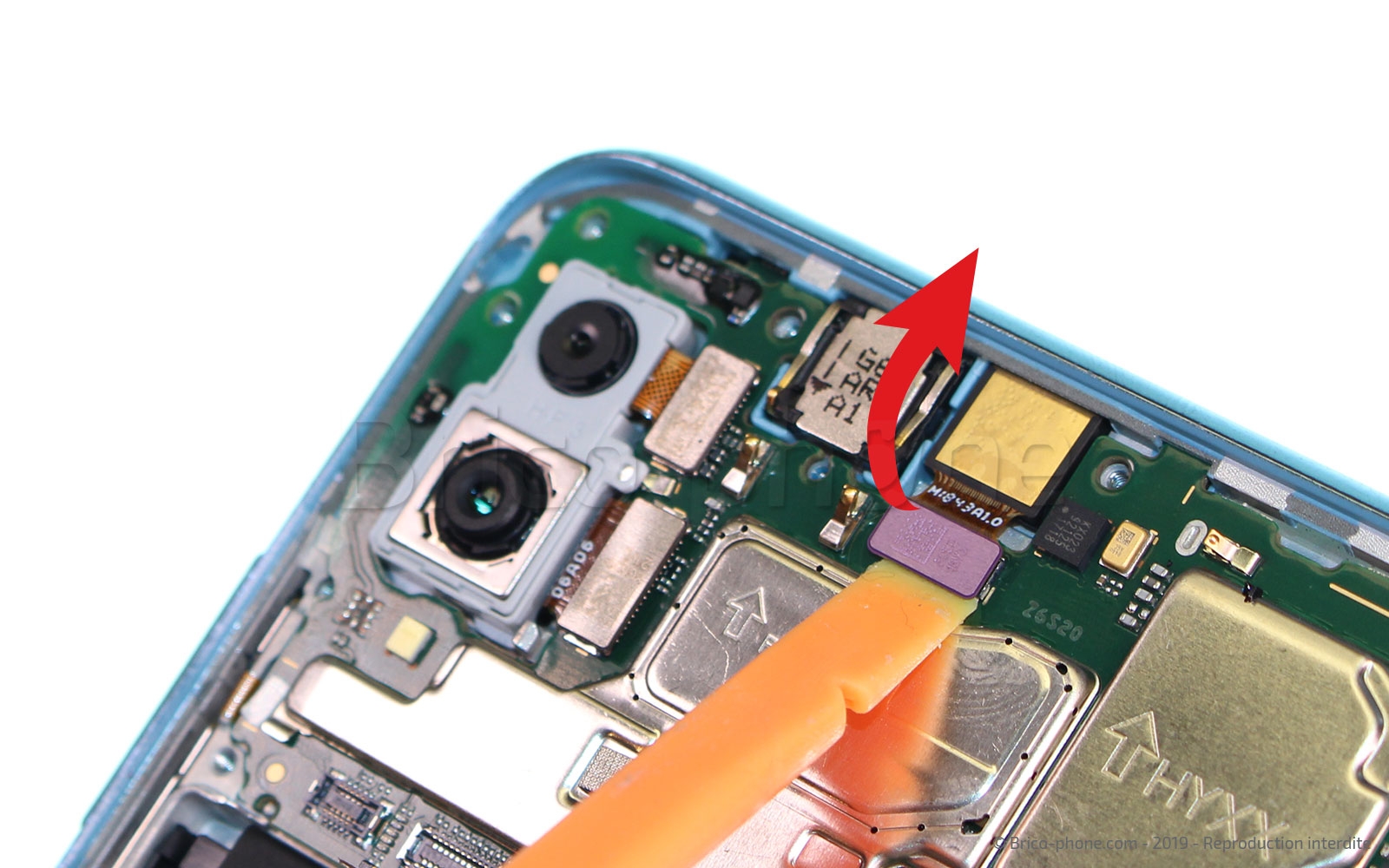

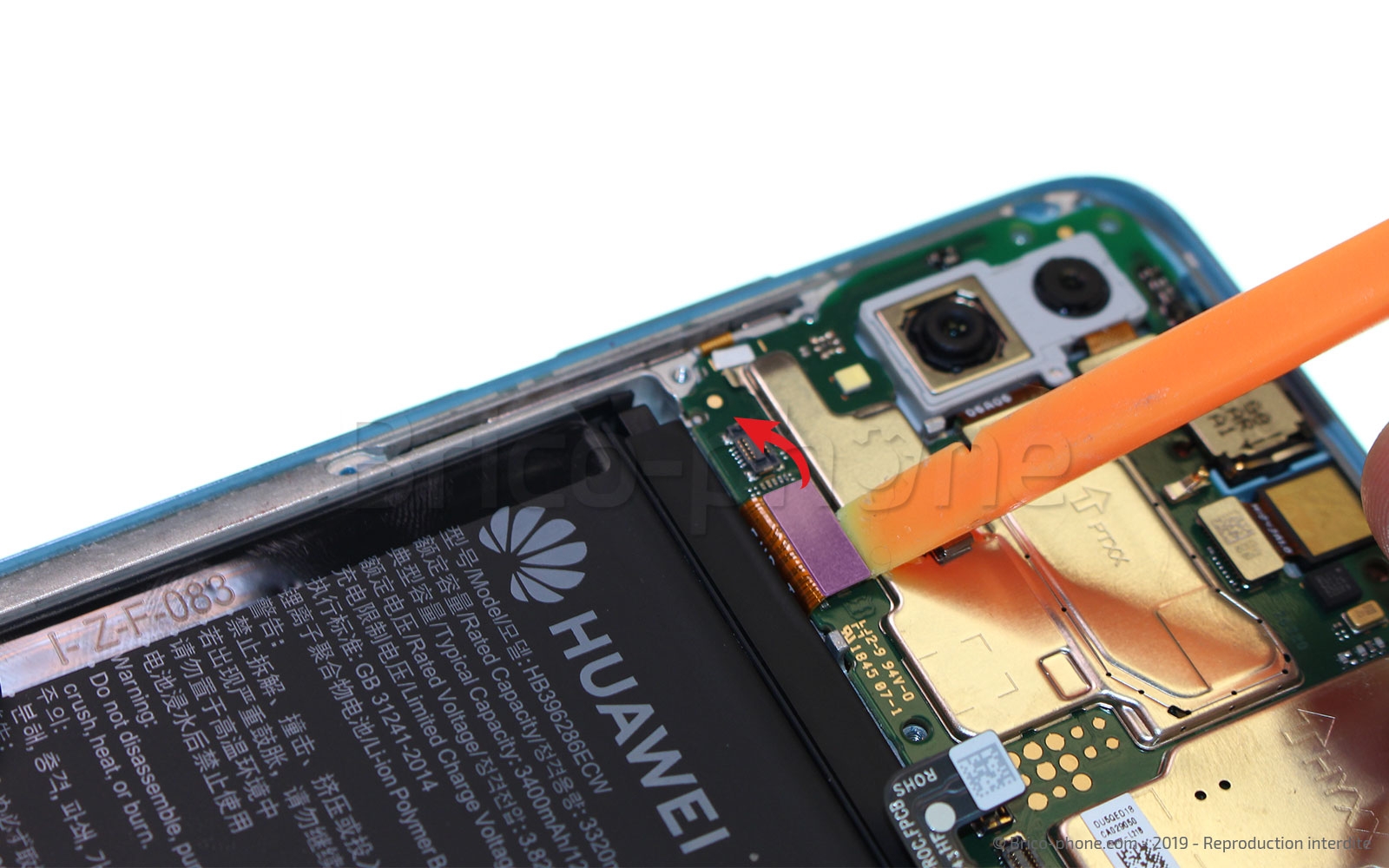

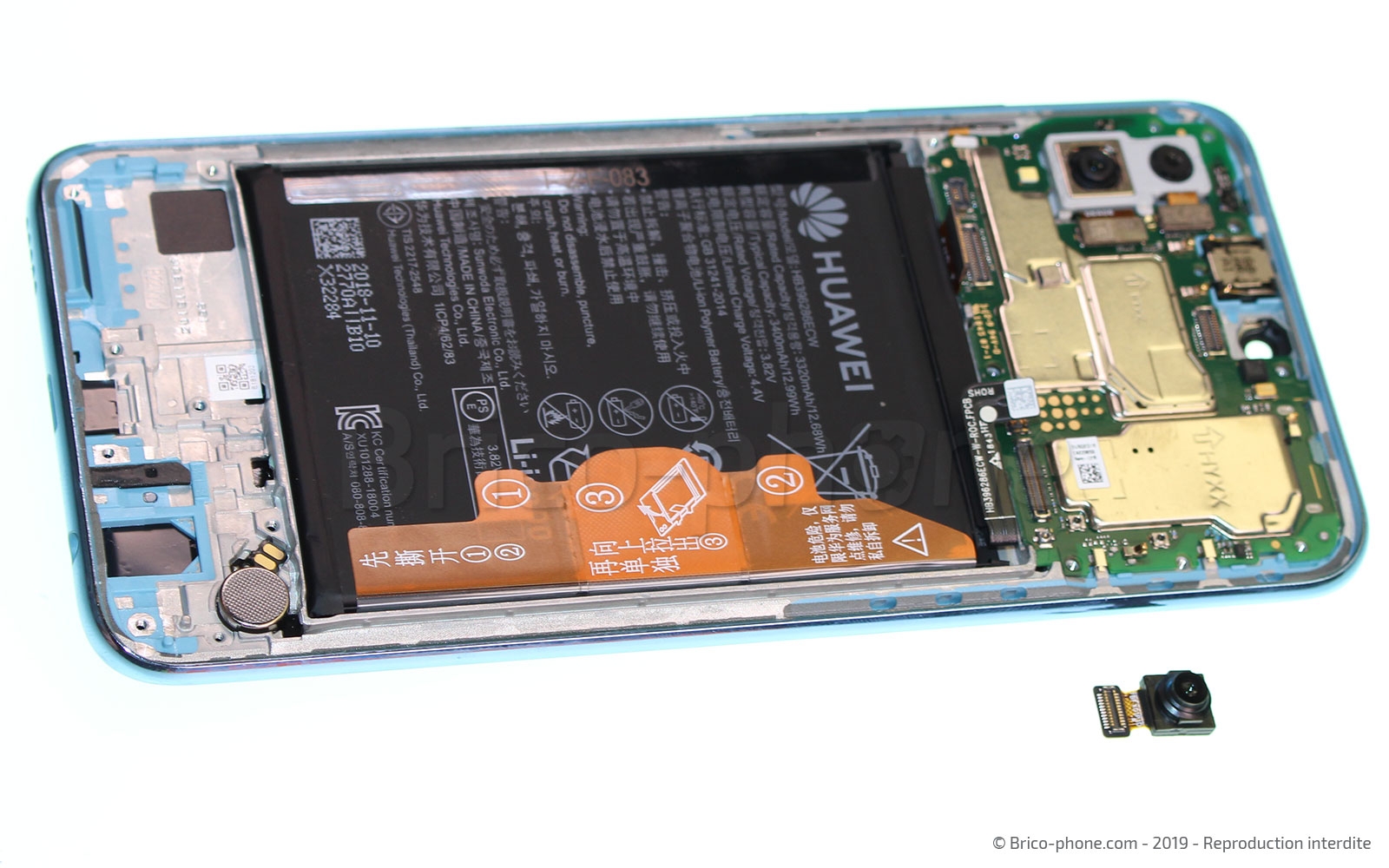

Sur la carte mère, déconnectez la nappe de l'écran et celle de la caméra avant. Enlevez ensuite cette dernière à l'aide de la pince métallique.

En vous aidant de la spatule en nylon, soulevez la carte mère afin de pouvoir l'extraire du châssis.

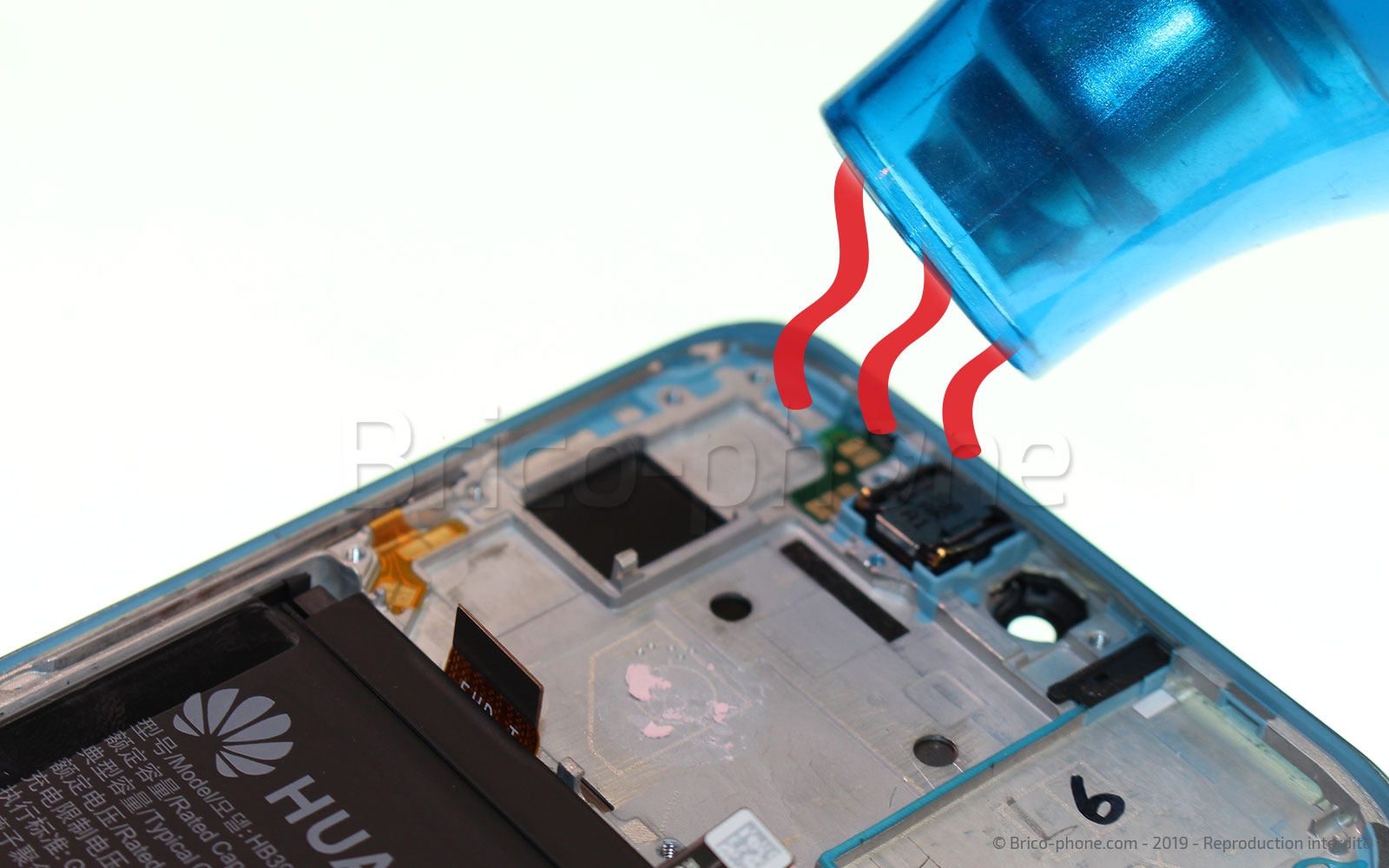

Avant de remonter votre nouveau bloc écran, il vous faut récupérer la nappe se trouvant juste à coté du haut-parleur interne.
Pour cela, chauffez le composant et retirez-le avec la pince en métal.

Pour remonter votre Honor 10 Lite, il vous suffit de reprendre les étapes dans le sens inverse.
Avant de recoller votre écran au châssis, pensez bien à tester votre bloc écran.

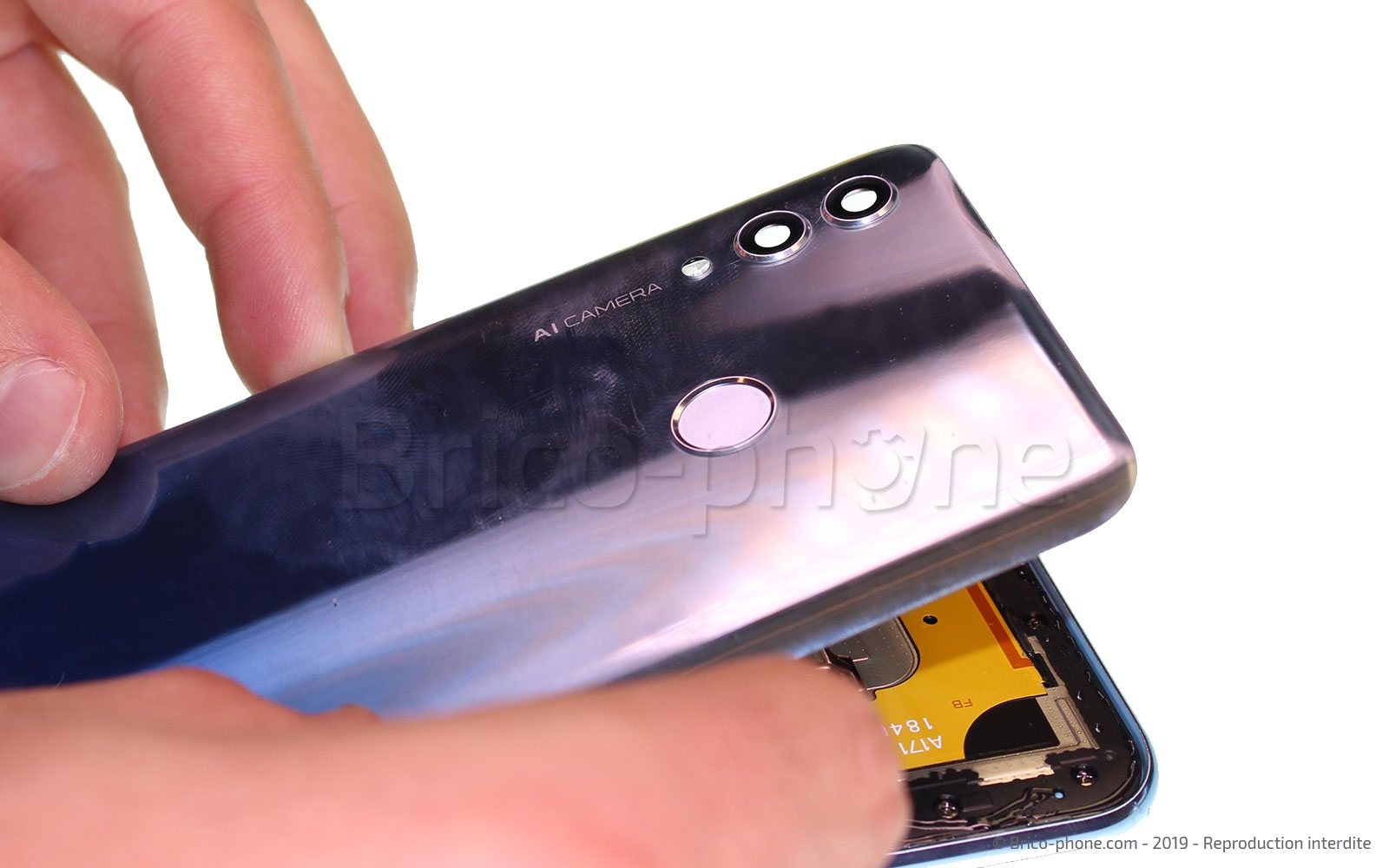

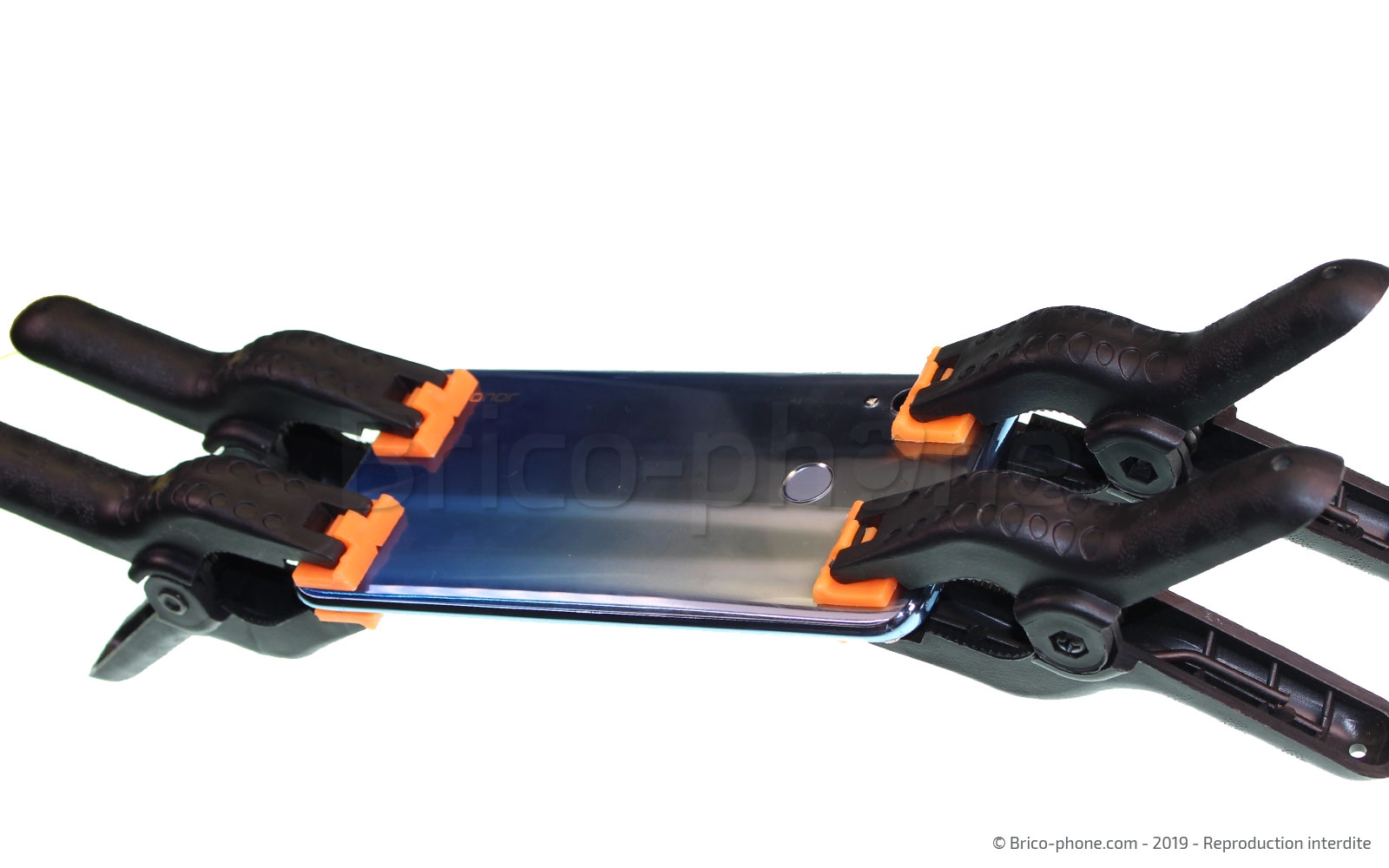

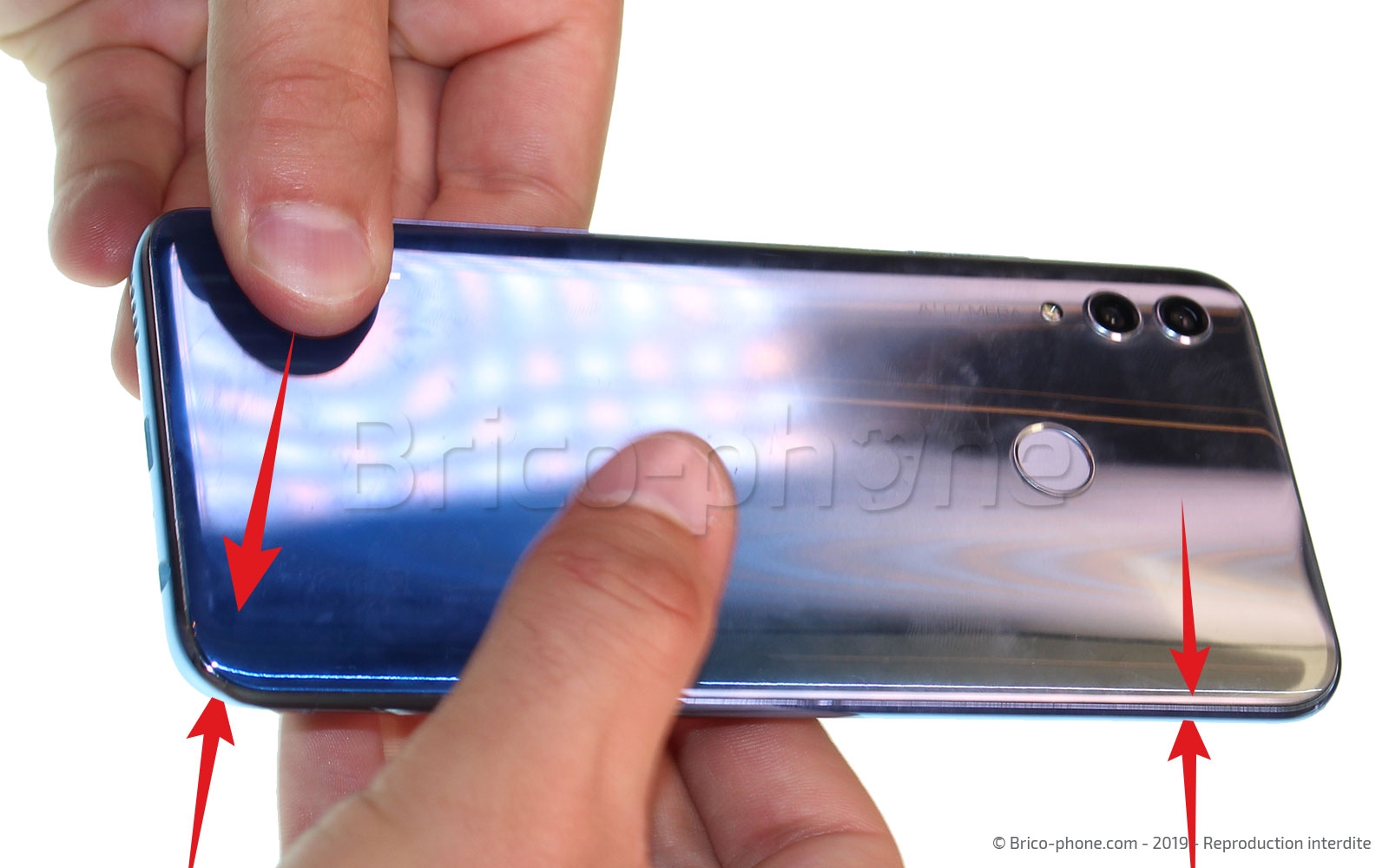

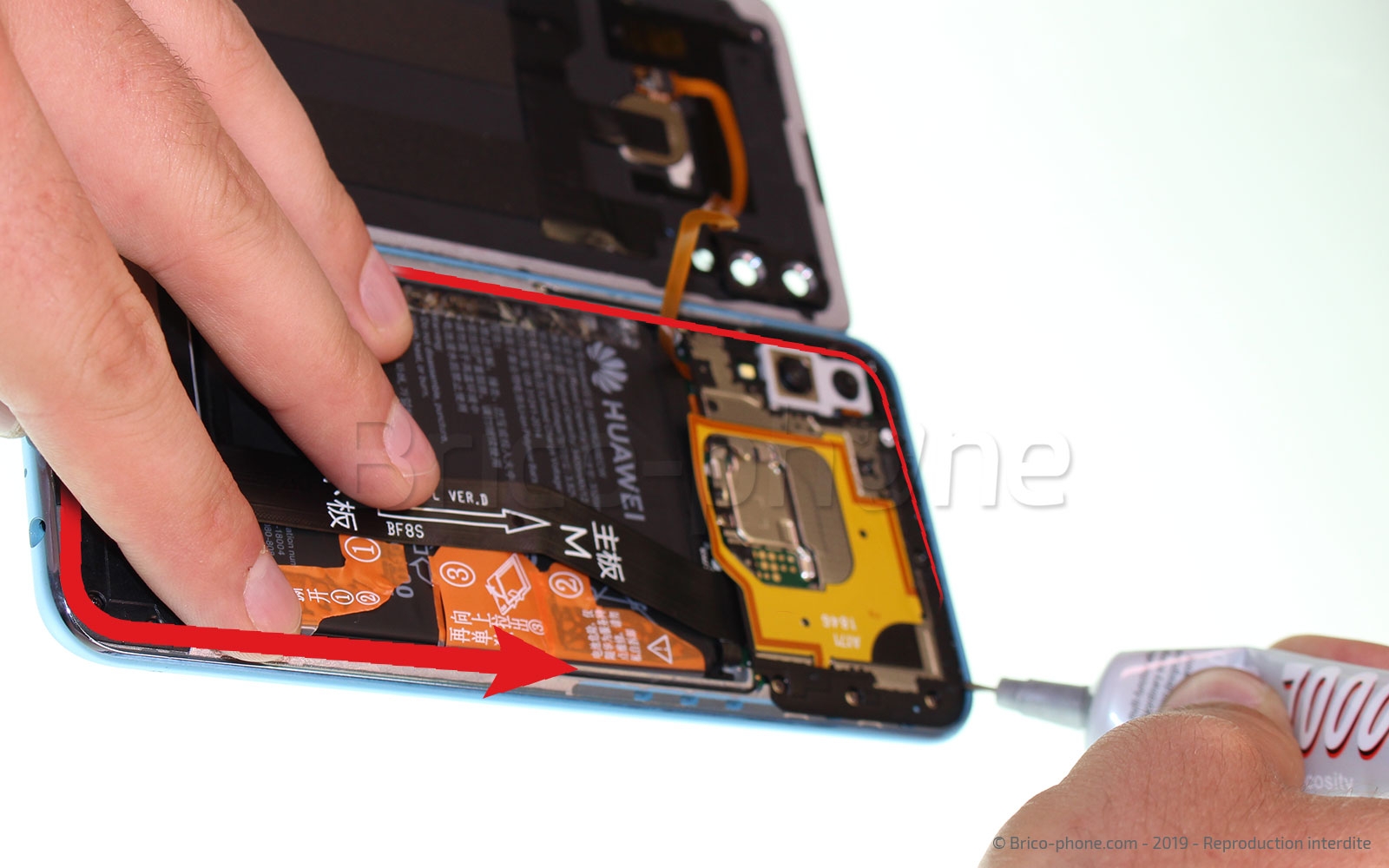

Une fois la pièce vérifiée, déposez une noisette de colle B-7000 le long du châssis et reposez la vitre arrière. Ensuite, mettez votre téléphone sous presse environ 30 minutes.
