Changement du connecteur de charge sur Redmi 7

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 14/20
Redmi 7 | Temps estimé : 25 min | Difficulté : 2/5

Votre téléphone Xiaomi Redmi 7 ne prend plus la charge, n'est pas reconnu par votre ordinateur et/ou vos correspondants ne vous entendent pas lors de vos appels ? Brico-Phone vous propose de changer le dock vous-même grâce à notre tutoriel photos qui vous aiguillera tout au long de cette réparation.

Diagnostic

>  Votre appareil ne charge plus
>  Le connecteur est endommagé et le câble ne rentre plus
>  Votre téléphone n'est pas reconnu par l'ordinateur
>  Votre interlocuteur ne vous entend plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

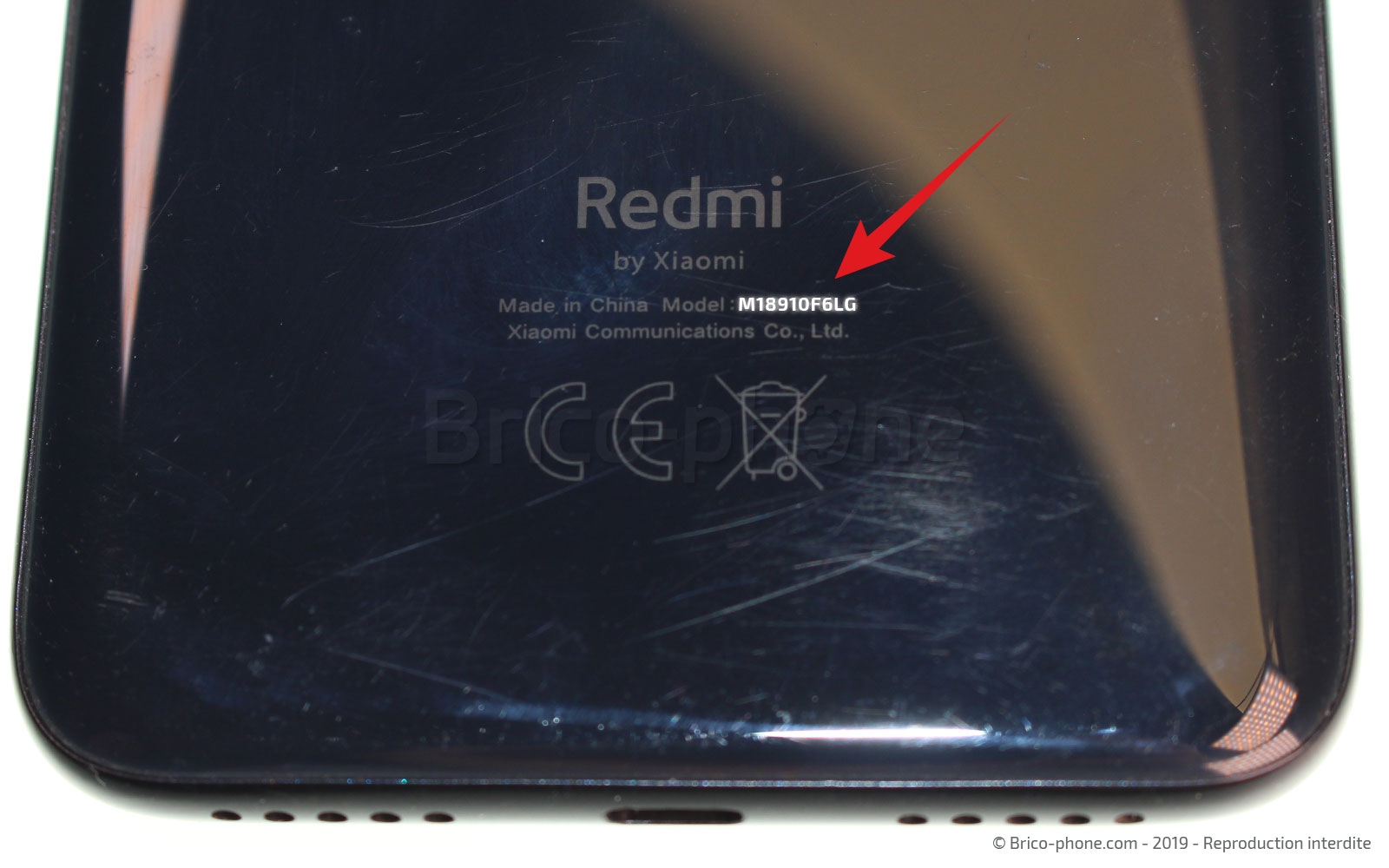

Ne commencez pas la réparation si vous n'êtes pas sure de votre modèle. Pour le connaître, tournez votre téléphone, et au dos, vous devriez avoir la référence "M18910F6LG", qui correspond au Xiaomi Redmi 7.

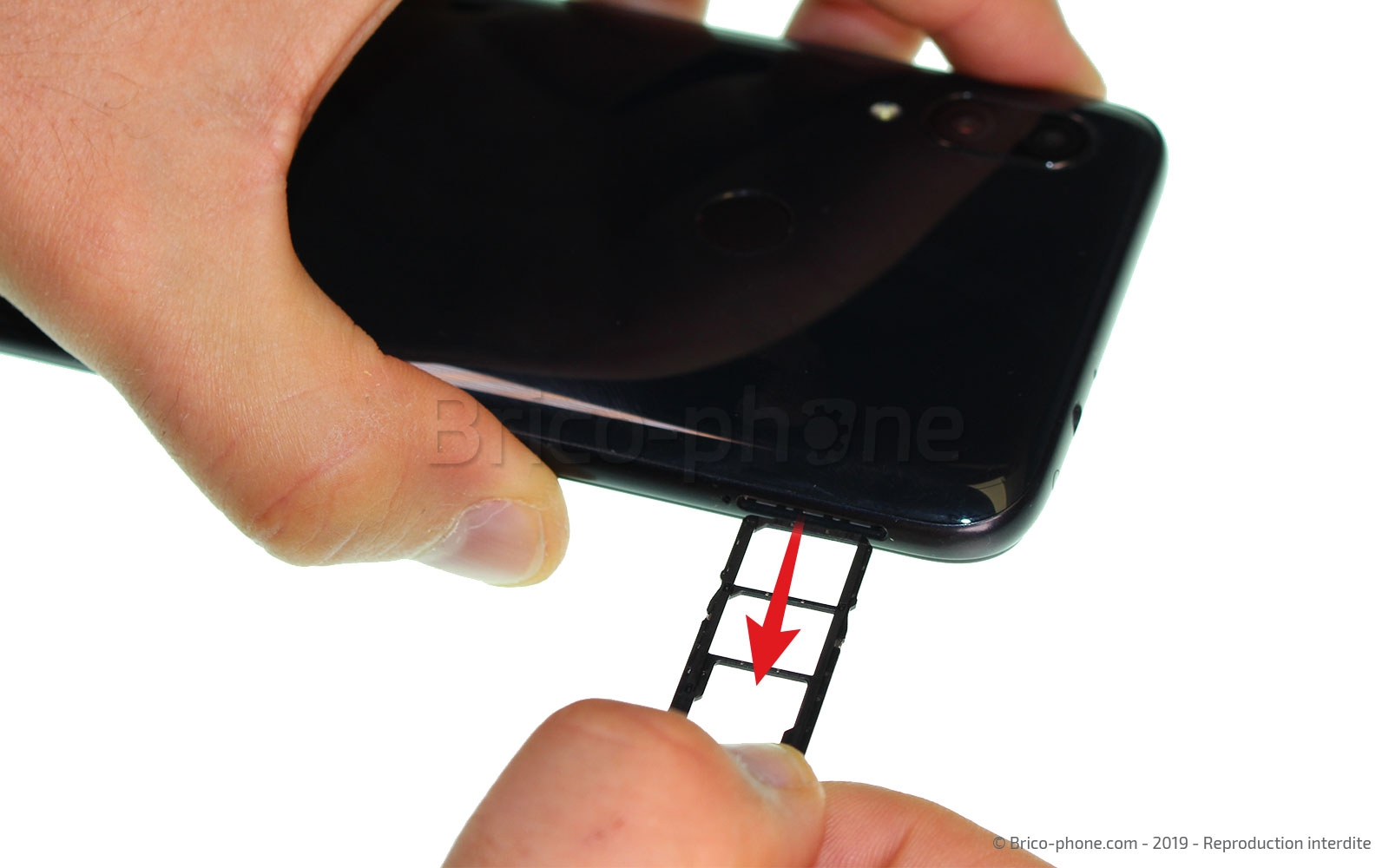

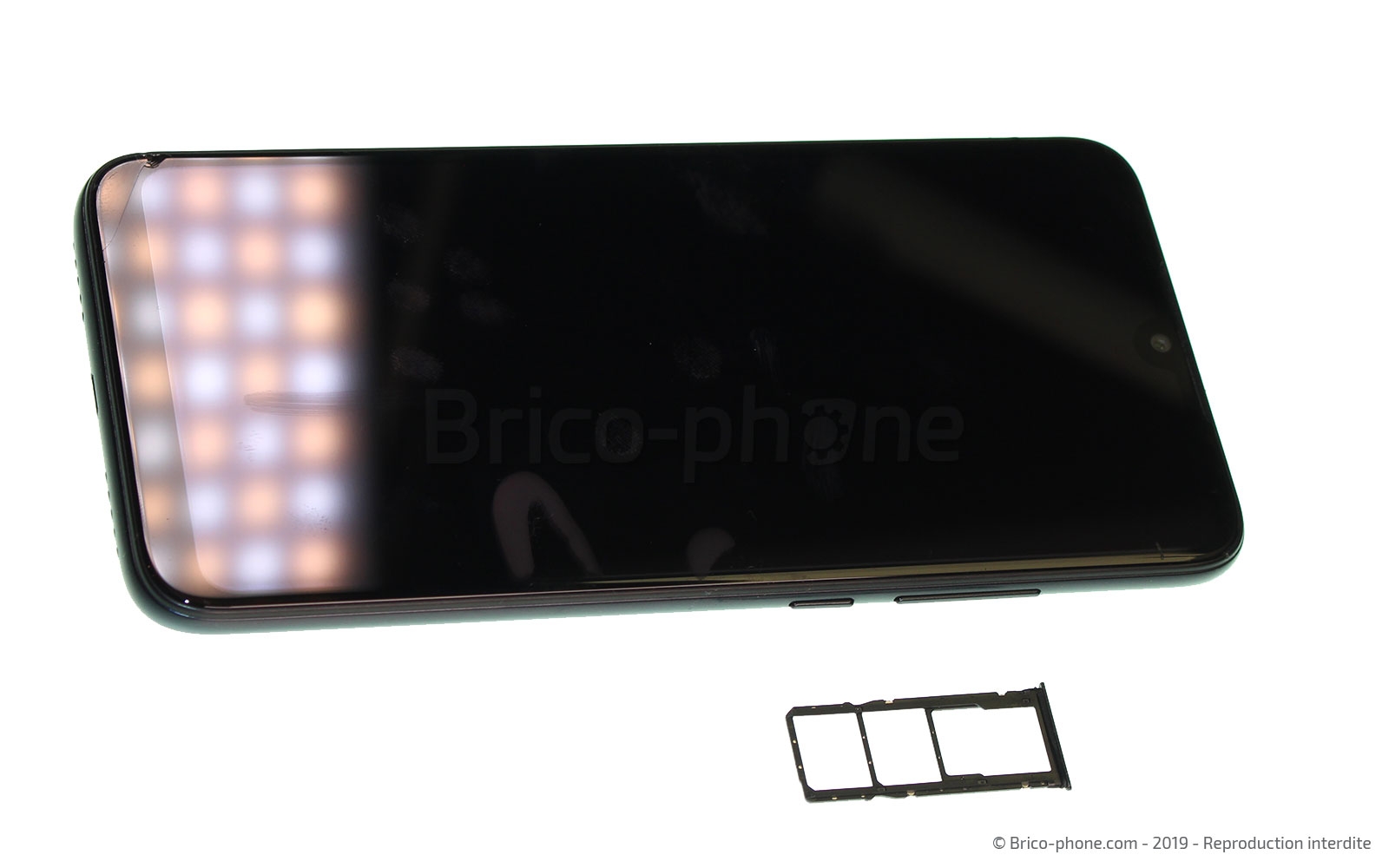

Etape 1 : Eteindre le téléphone et extraire le rack sim

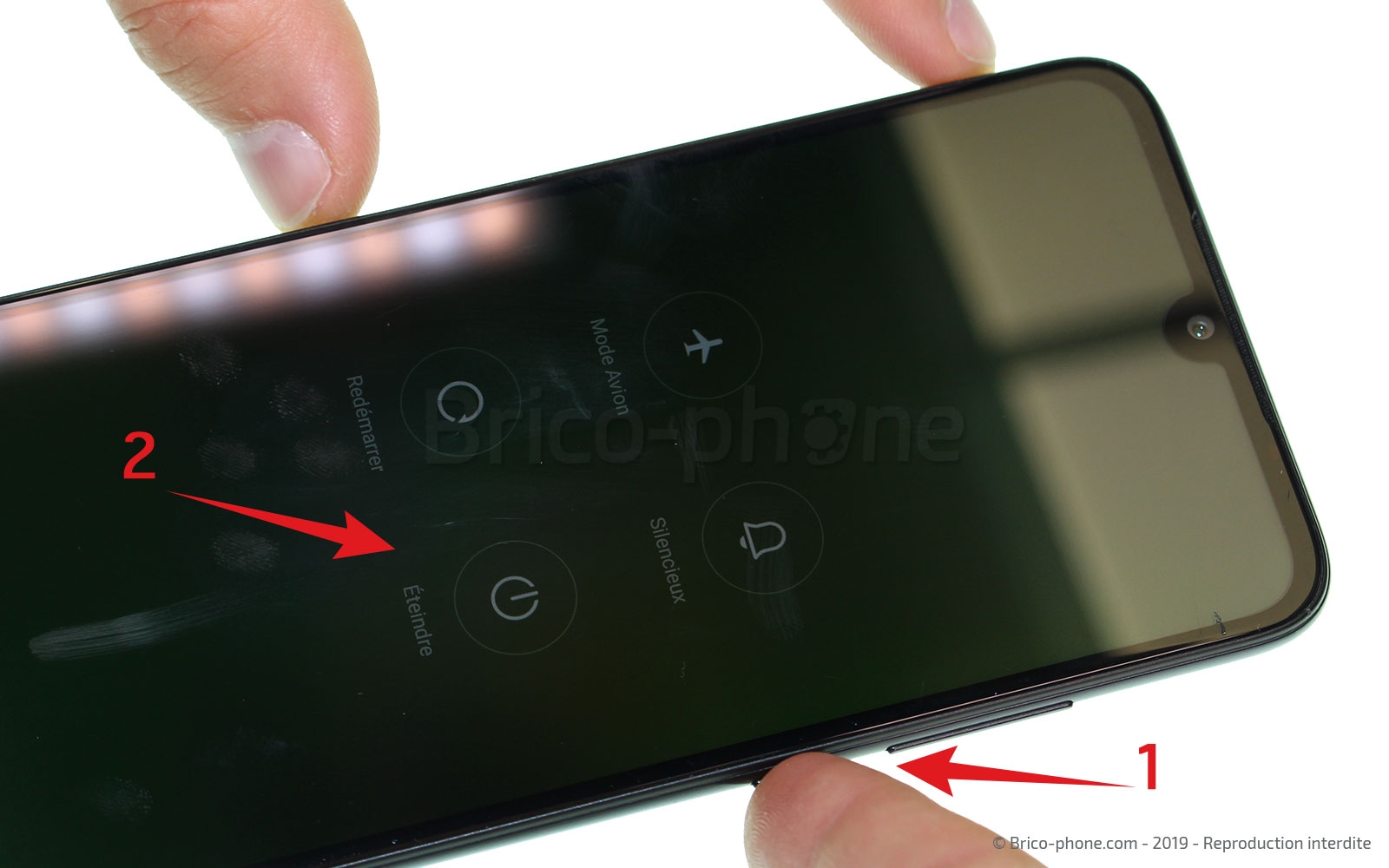

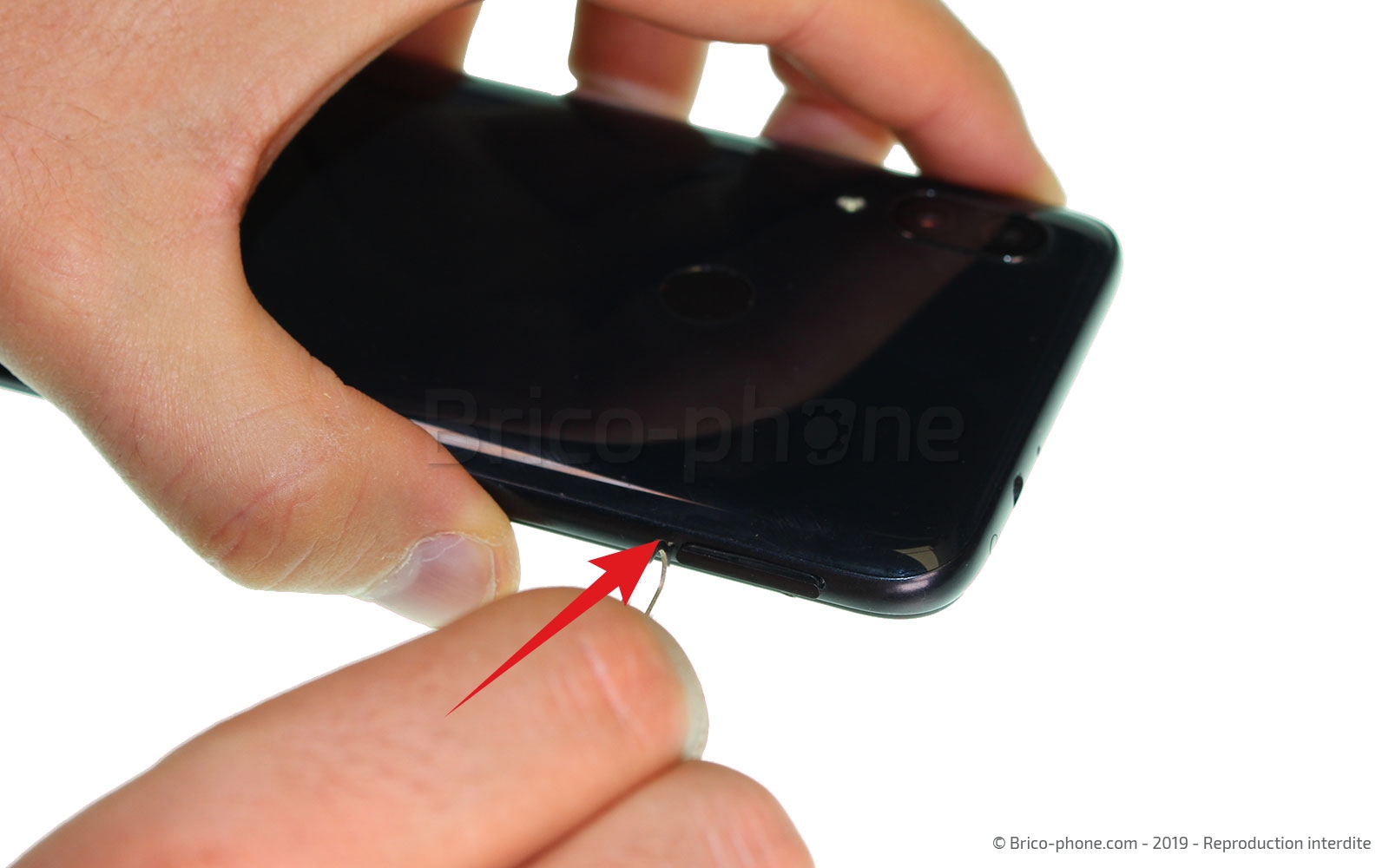

Dans un premier temps, éteignez votre téléphone en maintenant la touche power pour faire apparaître le menu et appuyez sur "éteindre". Puis avec l'outil sim, extrayez le tiroir sim de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

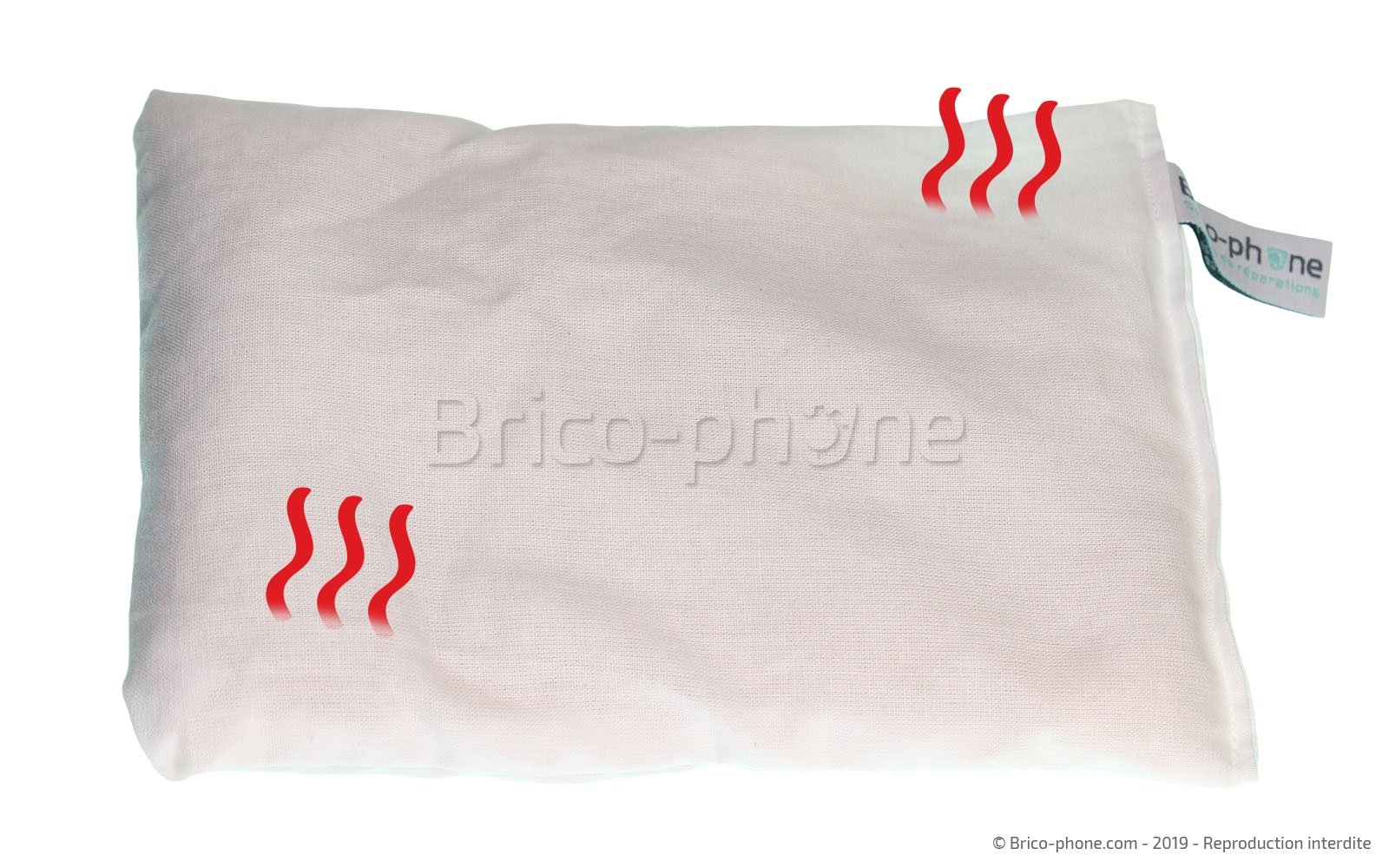

Etape 2 : Chauffer la vitre arrière

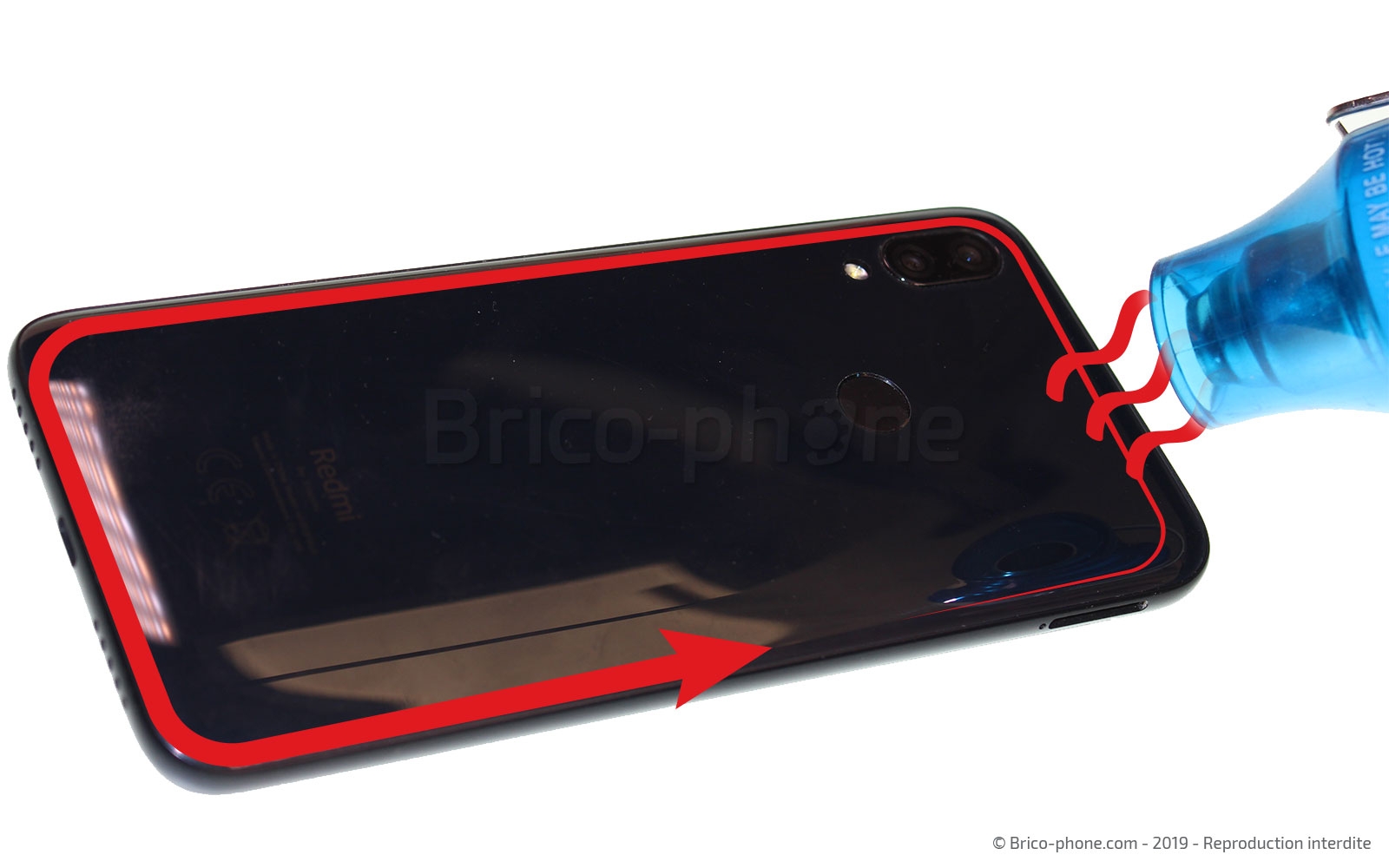

Afin d'ouvrir votre téléphone, il est nécessaire de chauffer la vitre arrière pour ramollir l'adhésif qui la retient au châssis.
Deux méthodes s'offrent à vous, le coussin chauffant que vous devez positionner sur la façade arrière durant 30 à 40 secondes, une fois, que vous l'aurez mis 1 à 2 minutes au micro-ondes.
Sinon vous pouvez prendre un sèche-cheveux ou un décapeur thermique pour chauffer tout le pourtour du téléphone, en ne dépassant pas les 80 degrés pour ne pas endommager les composants de votre smartphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

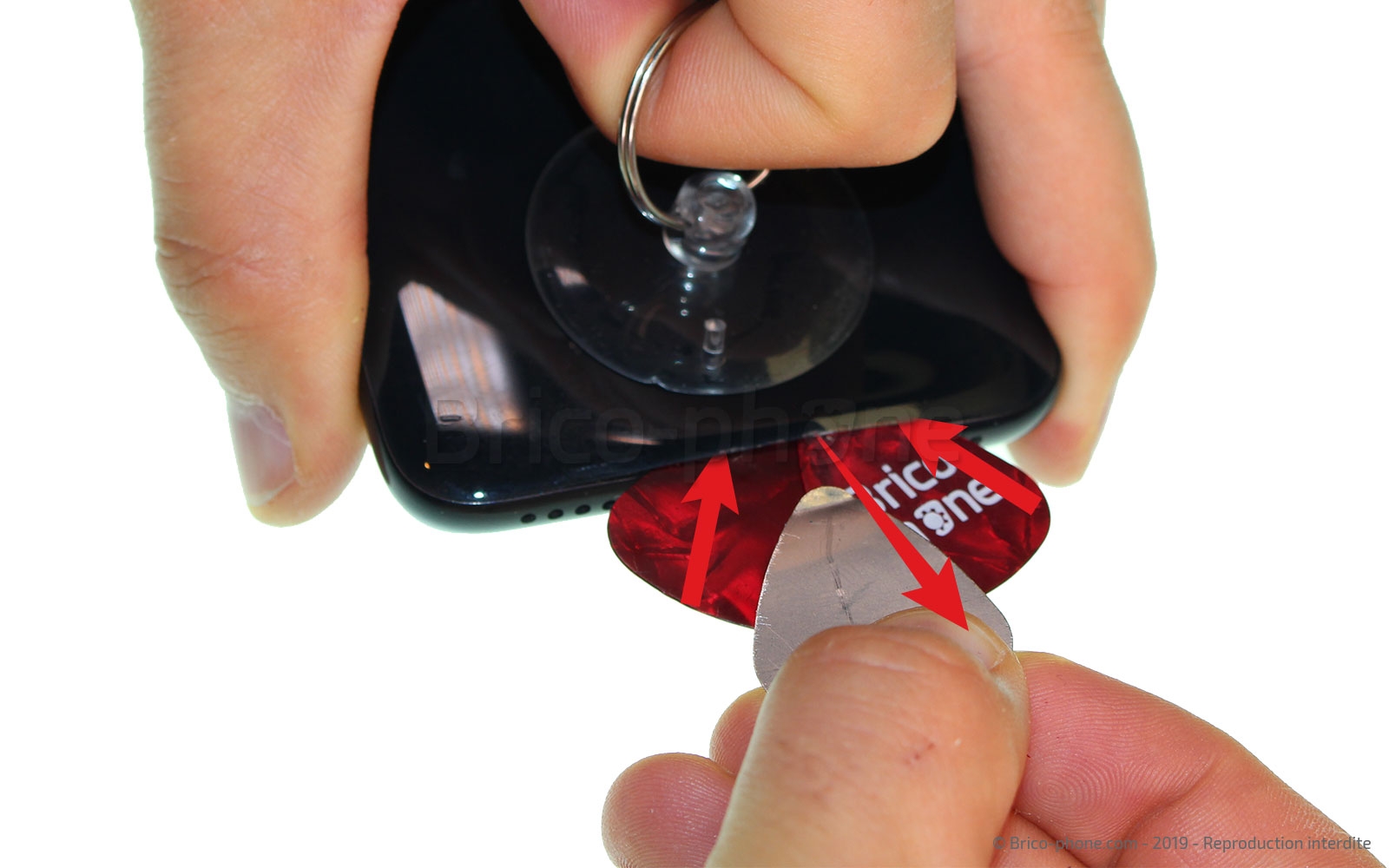

Etape 3 : Créer un point d'insertion

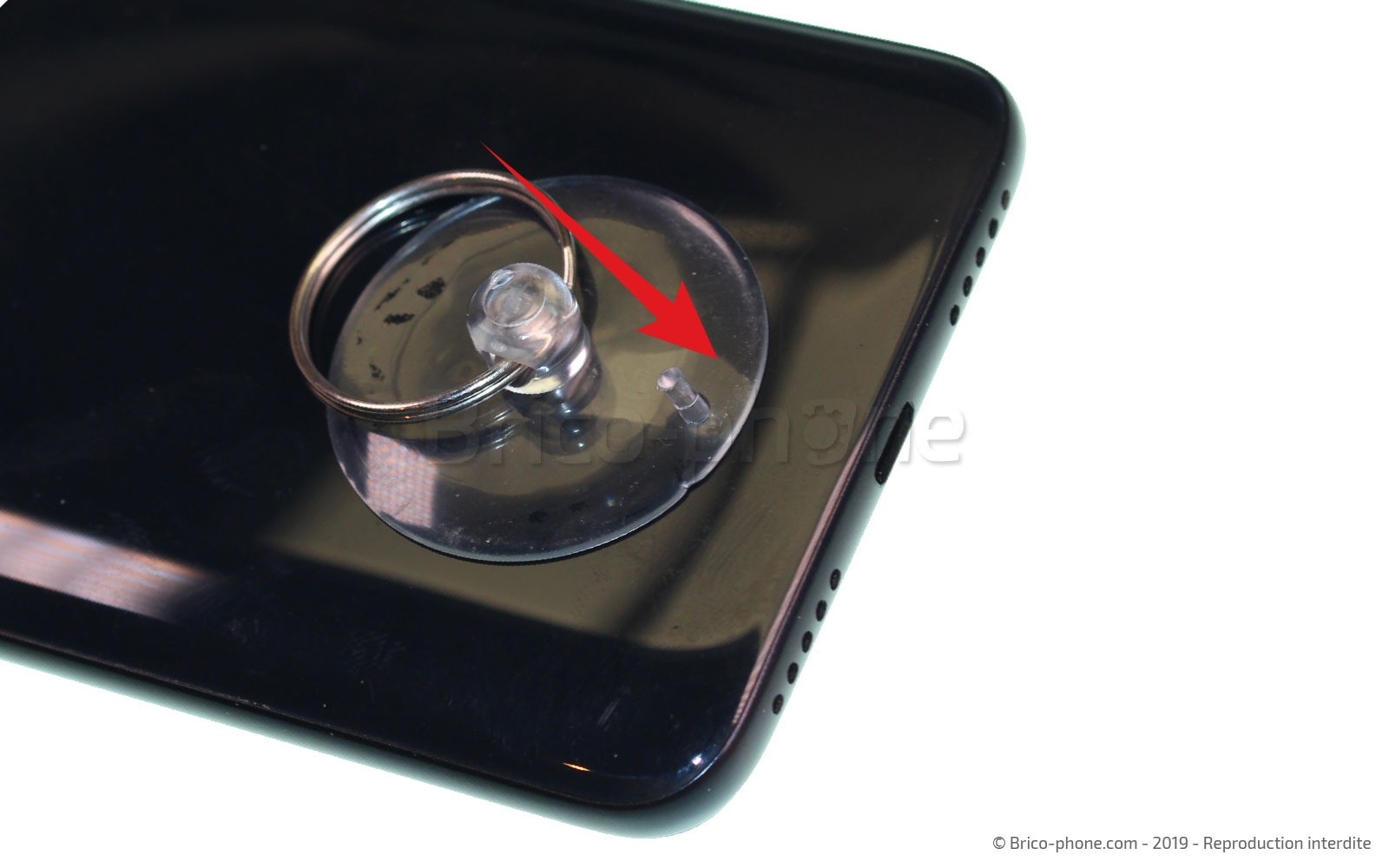

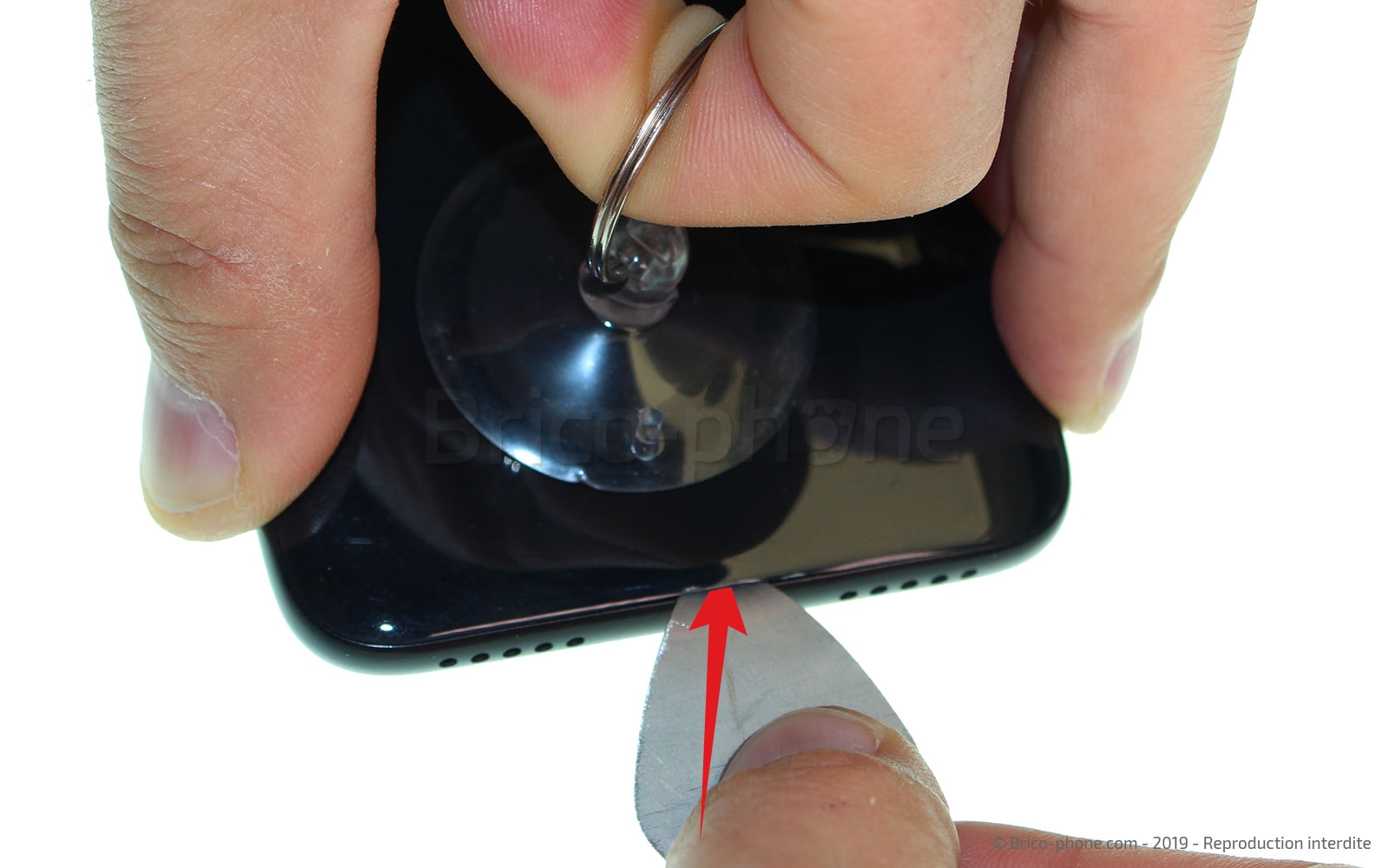

Prenez la ventouse pour la fixer sur le bas de la vitre arrière, puis tout en tirant fortement sur son anneau pour la soulever un peu, insérez le médiator en métal entre la vitre arrière et le châssis du téléphone. Cette manipulation va vous permettre de créer un jour afin d'y insérer les médiators en plastique de chaque côté de celui en métal.
Une fois les médiators insérés, vous pouvez retirer celui en métal.
Outils du kit utilisés
Outils du kit utilisés

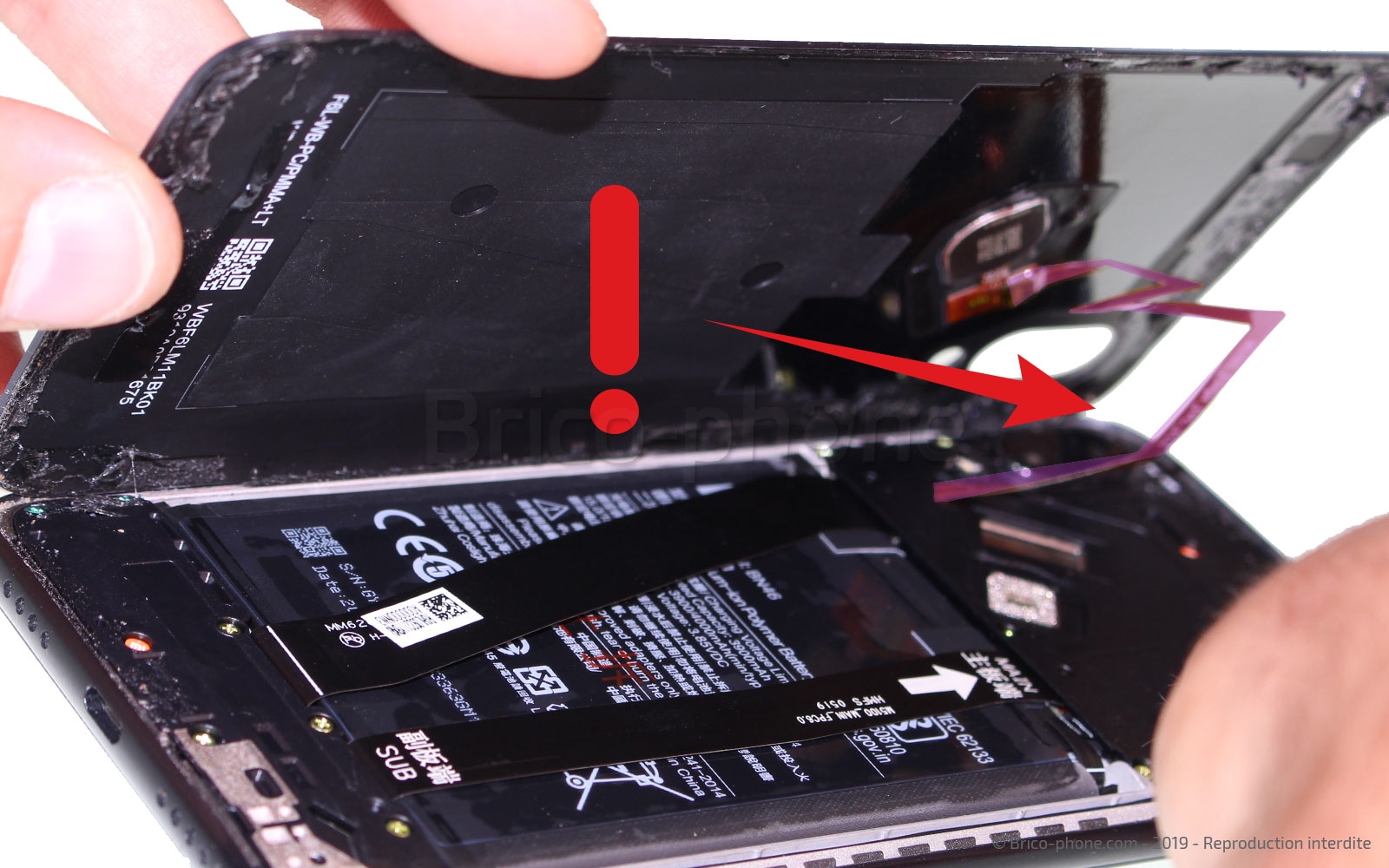

Etape 4 : Décoller la vitre arrière

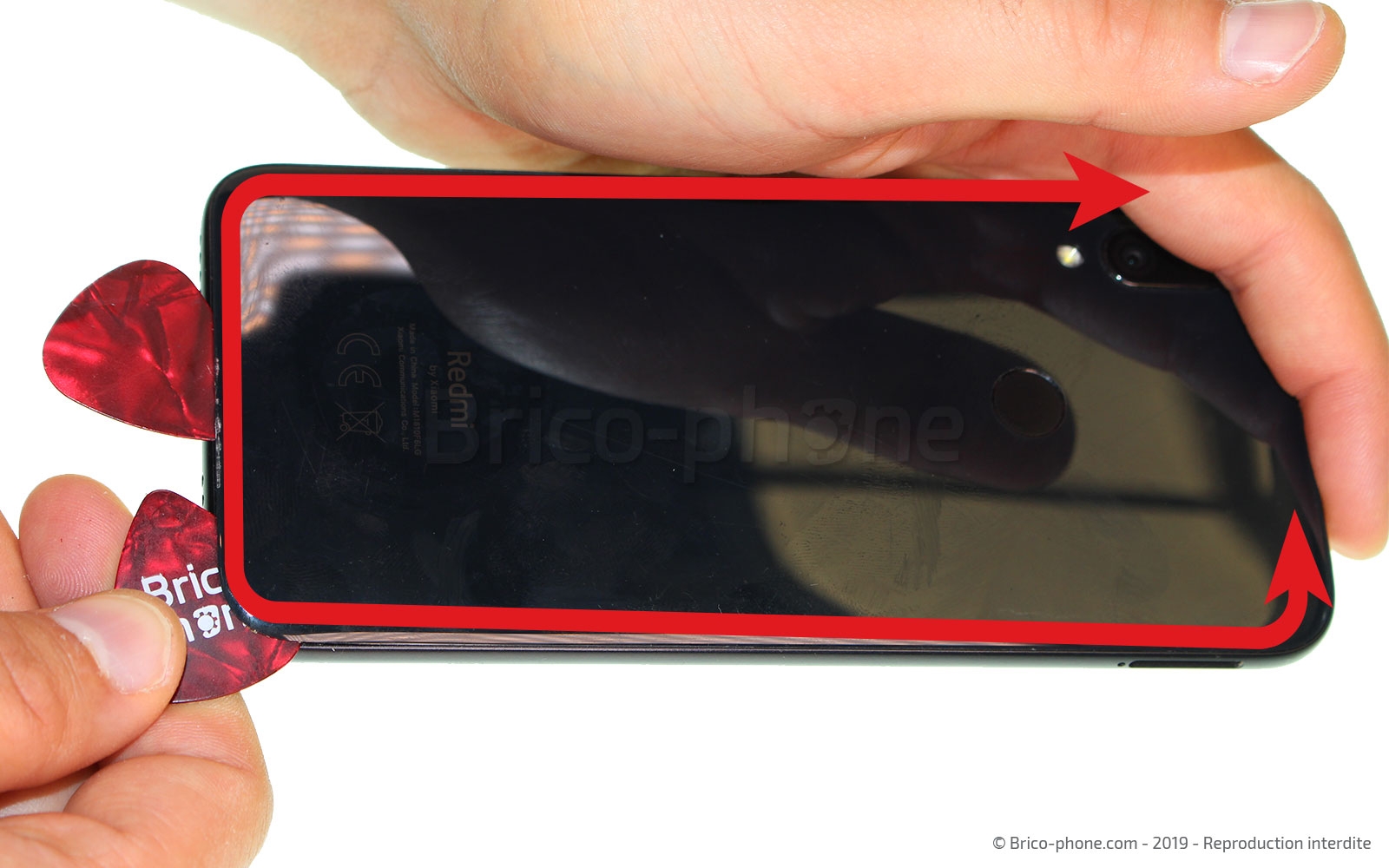

Avec les médiators en plastique, faites le contour du téléphone pour décoller la vitre du châssis.
Faites attention à la nappe du lecteur d'empreintes qui est connectée sur la carte-mère.

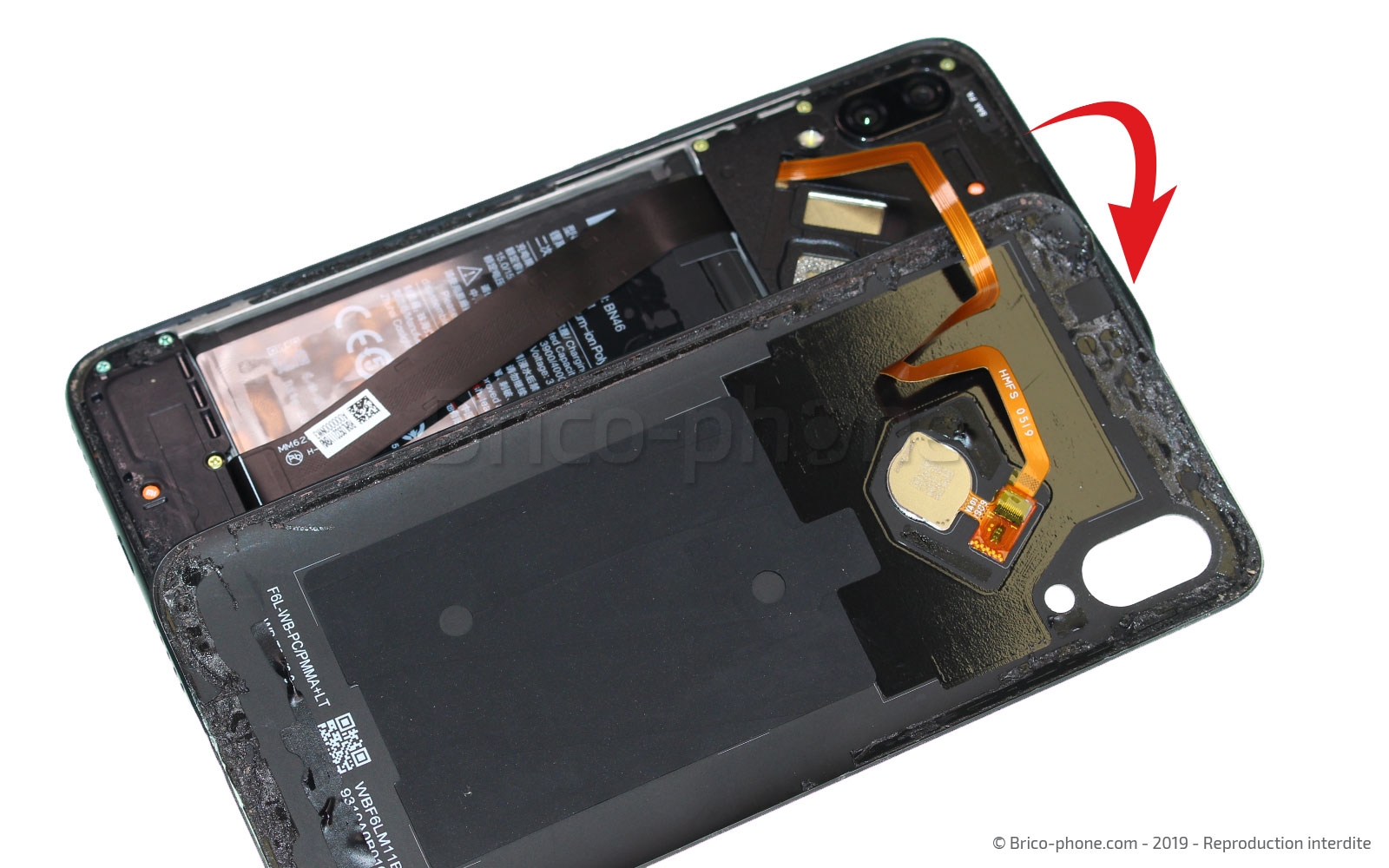

Une fois celle-ci indépendante du châssis, ouvrez le téléphone de façon à avoir la vitre à cheval sur le téléphone (photo 3).
Outils du kit utilisés
Outils du kit utilisés

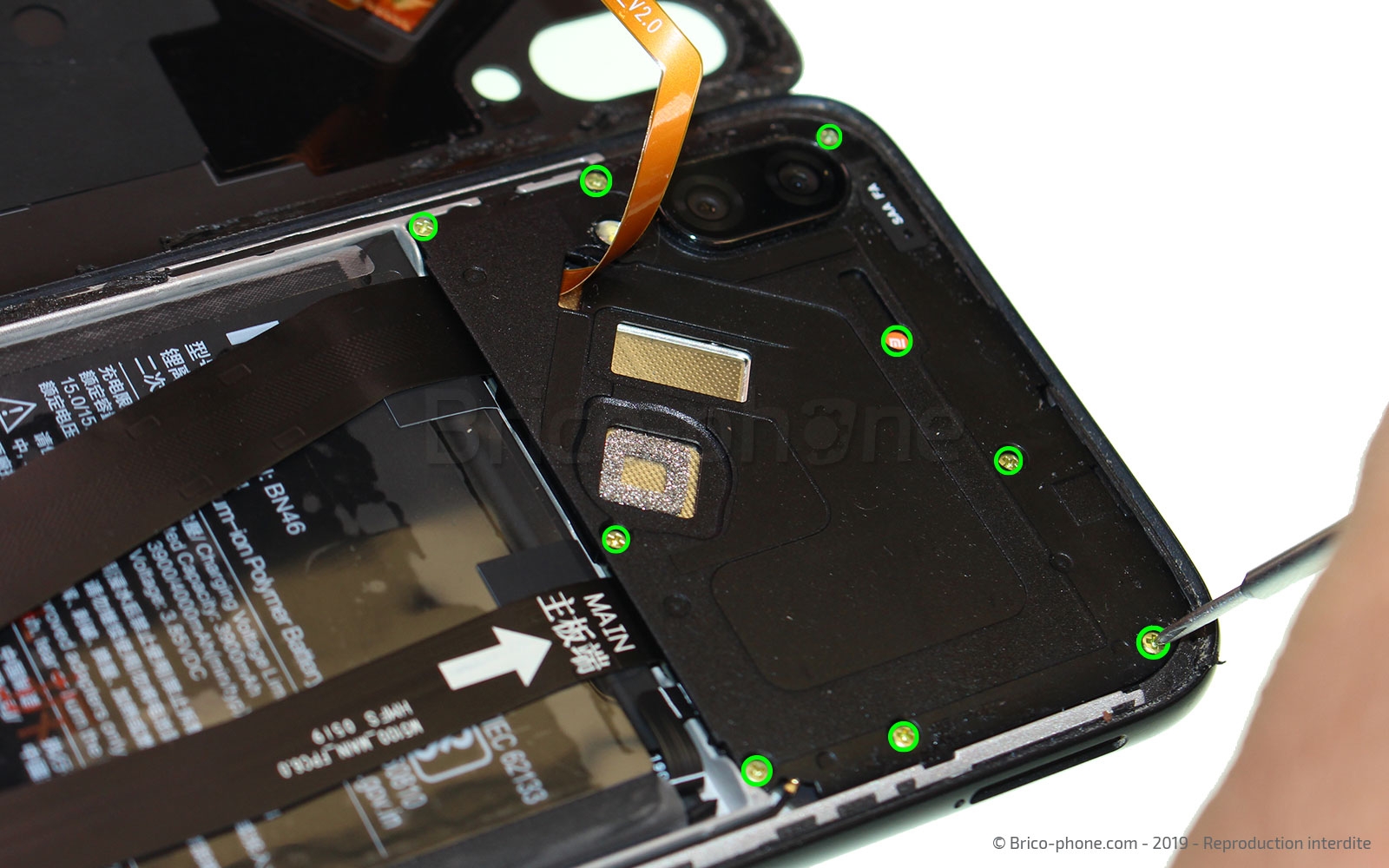

Etape 5 : Retirer le cache et la vitre arrière
Afin d'accéder à la nappe du lecteur d'empreintes, dévissez les neufs vis qui maintiennent le cache en place avec le tournevis cruciforme.

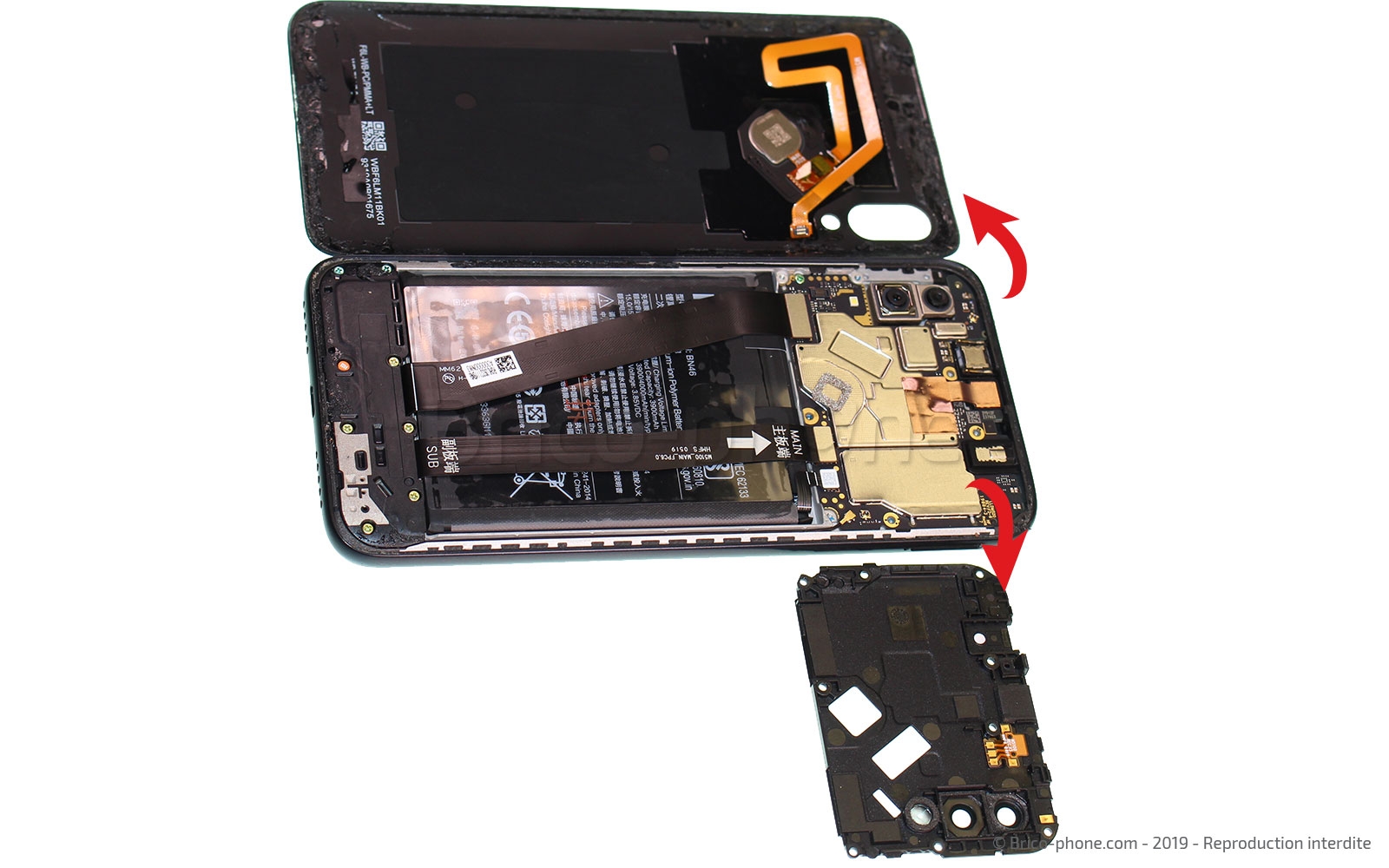

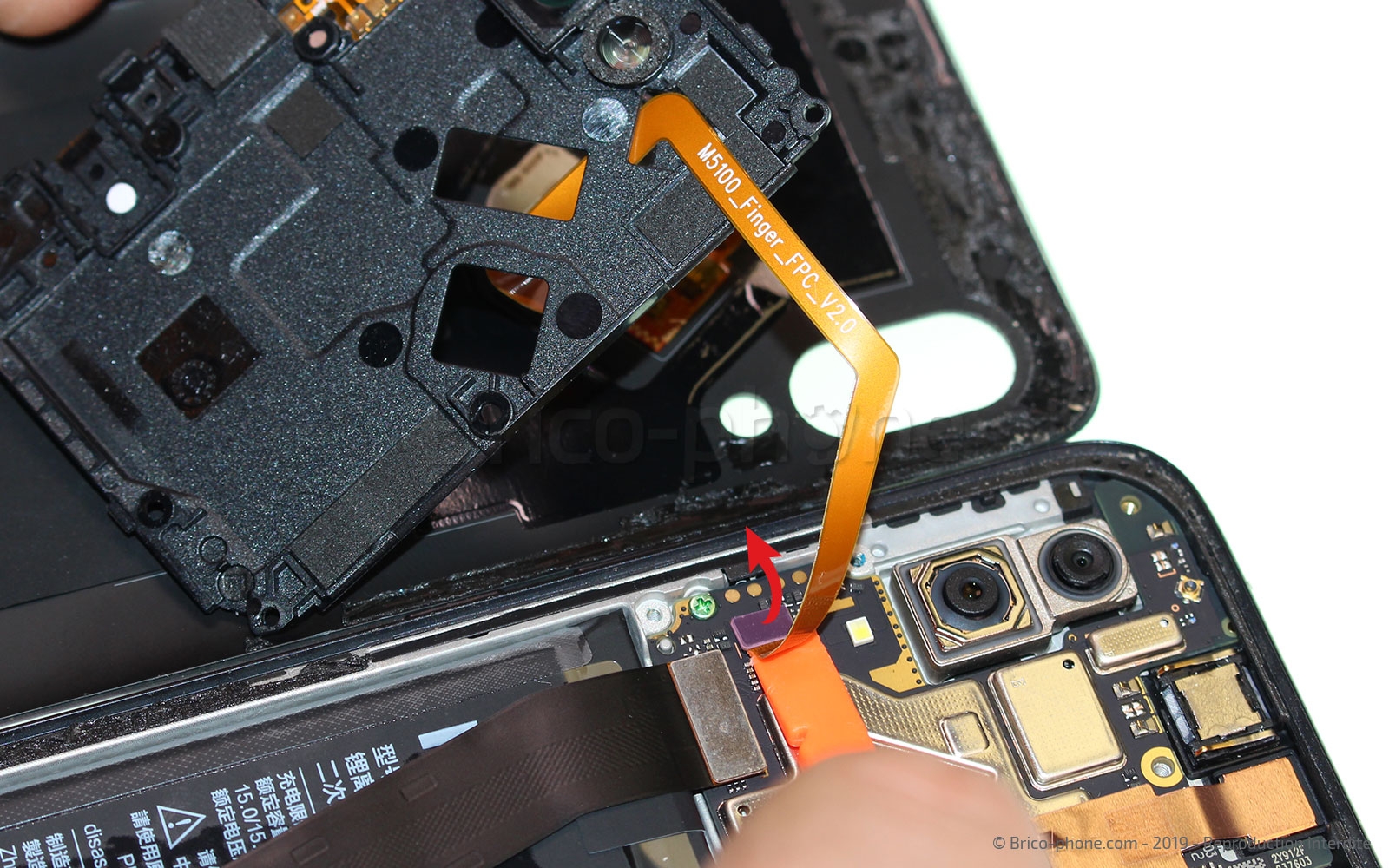

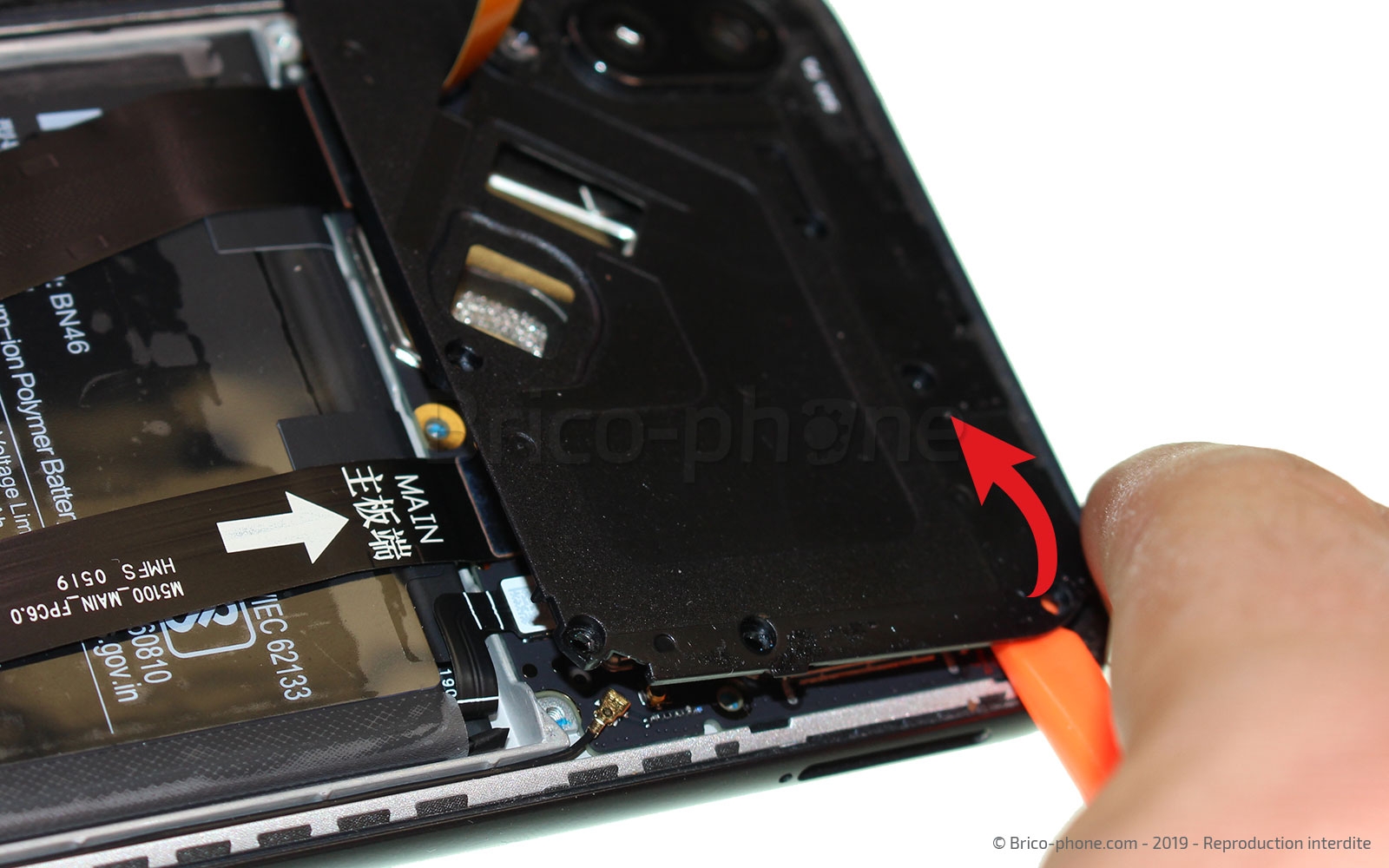

Déclipsez le cache à l'aide du levier en nylon, en faisant attention à la nappe qui passe dans celui-ci. Une fois que vous avez accès à la connectique de la nappe, déconnectez-la de la carte-mère, puis séparez toutes les pièces (photo 4).
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

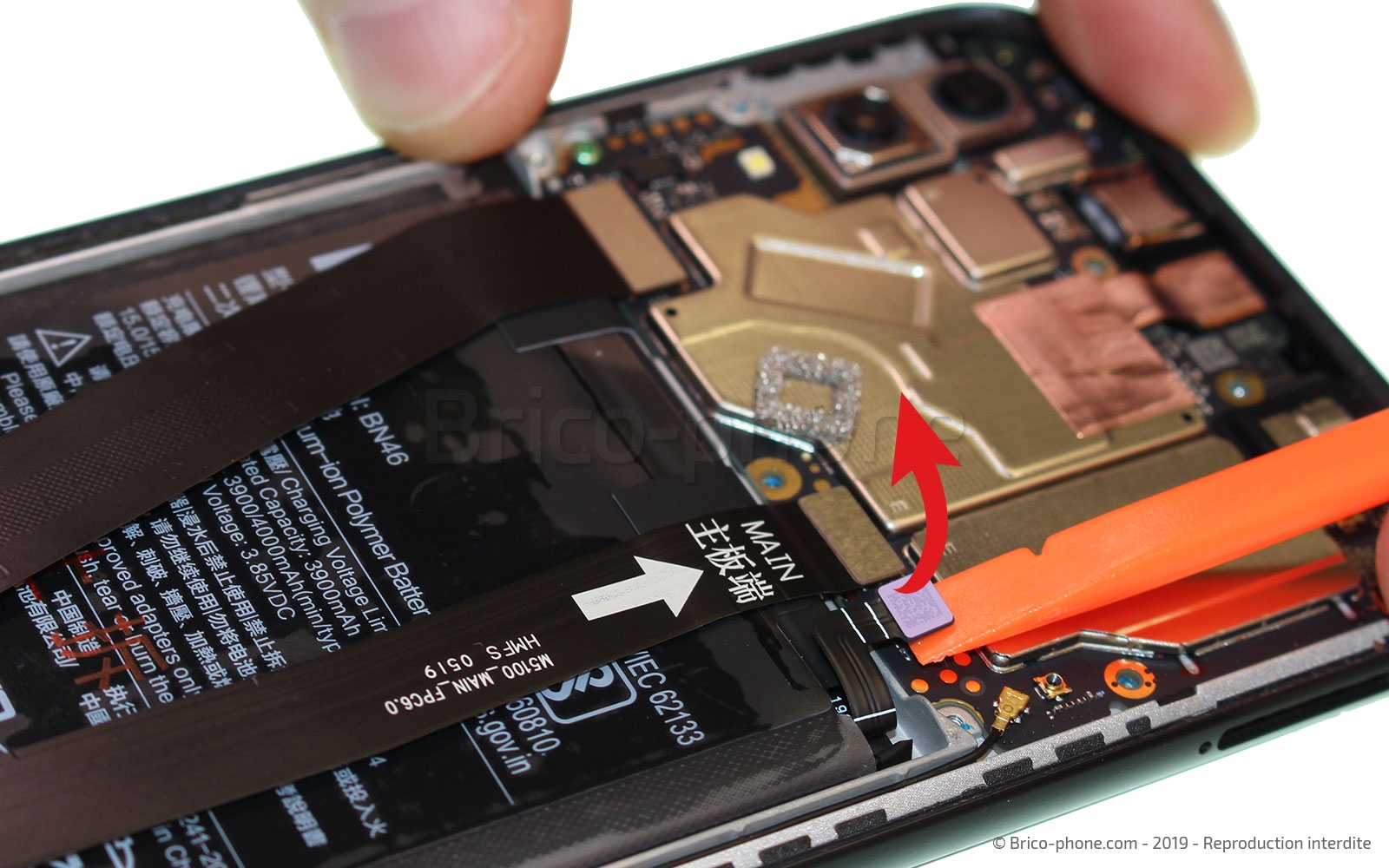

Etape 6 : Déconnecter la batterie et la rallonge

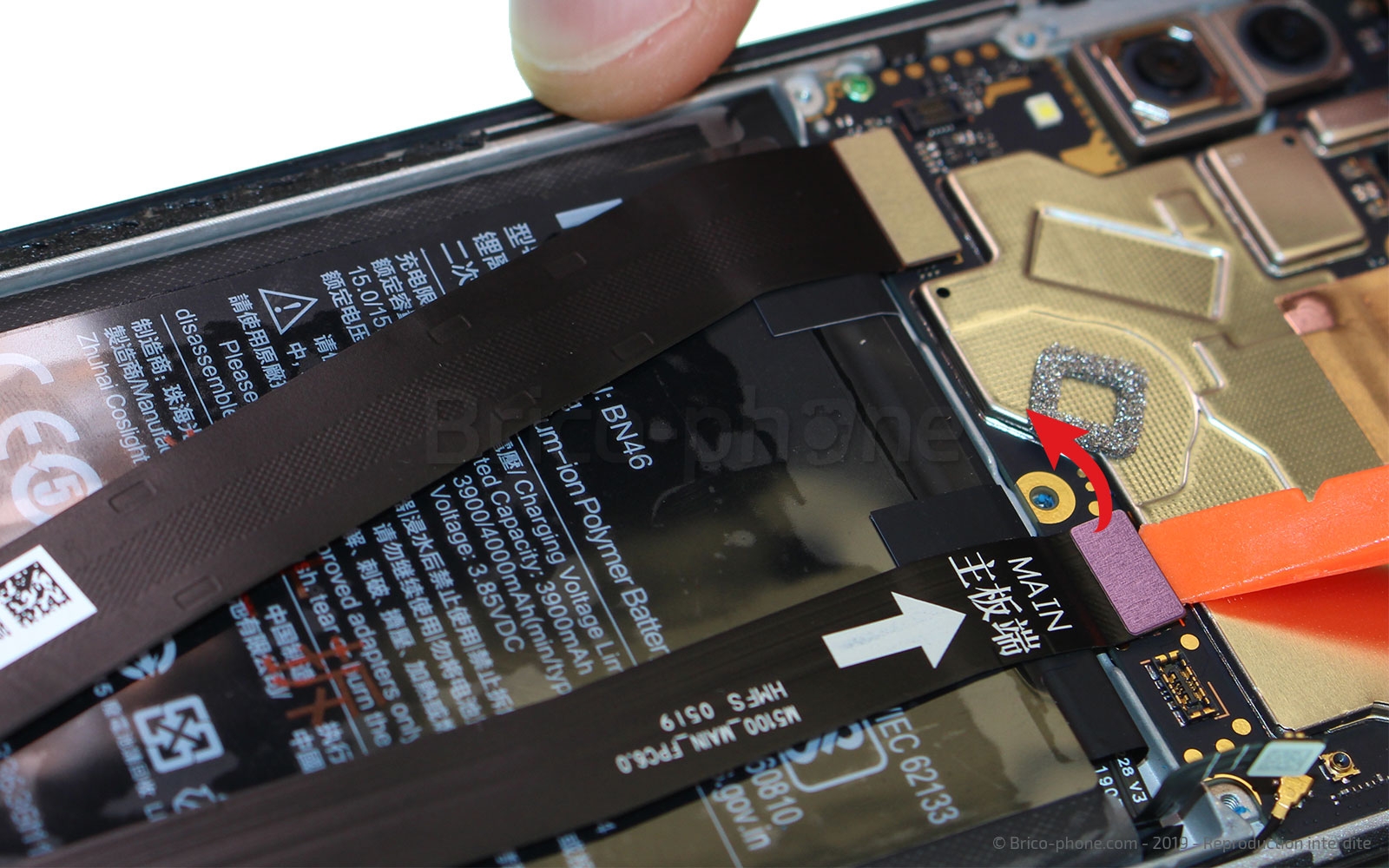

Toujours muni de la spatule, déconnectez la nappe de la batterie (photo 1), puis celle de la rallonge (photo 2).
Outils du kit utilisés
Outils du kit utilisés

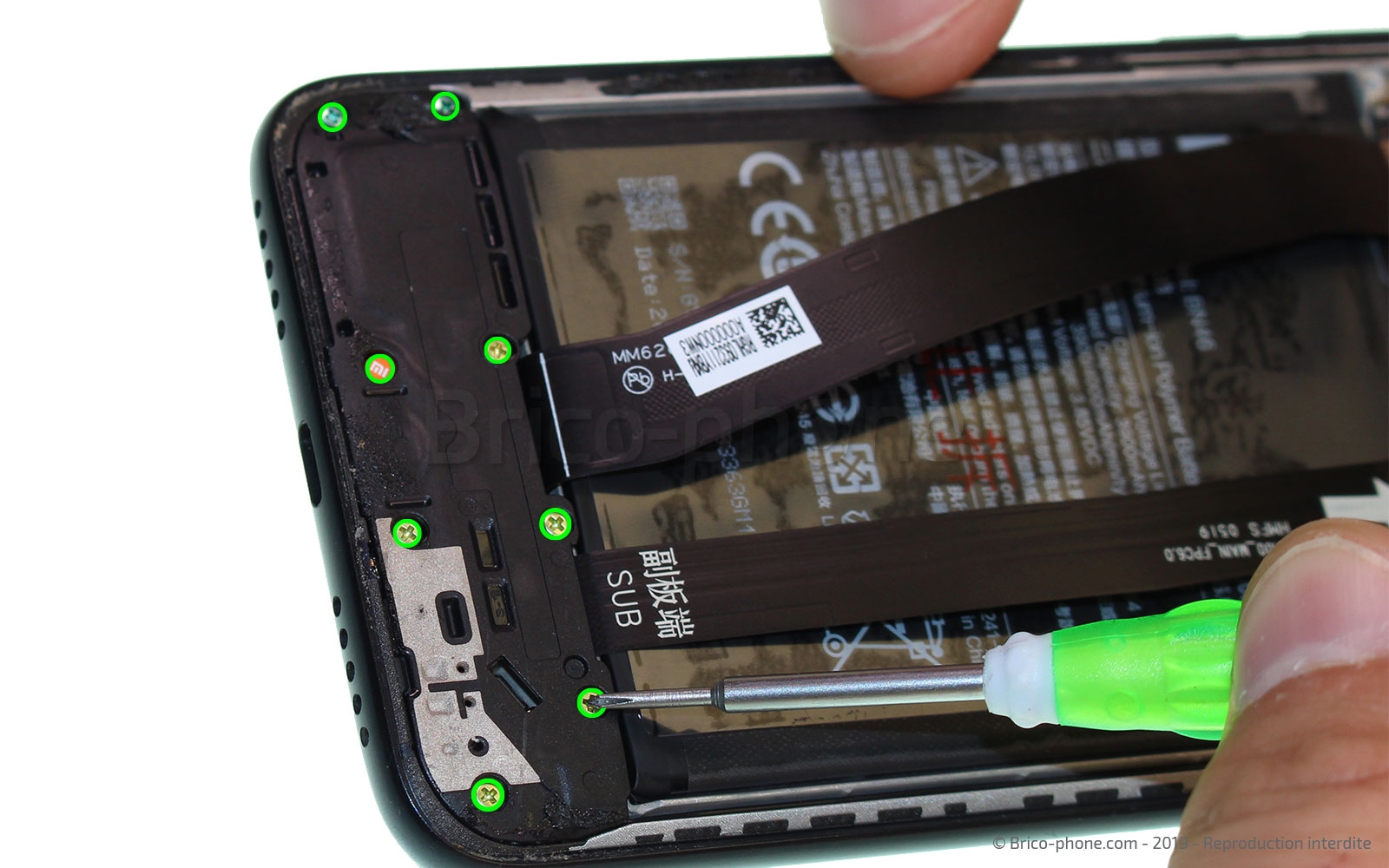

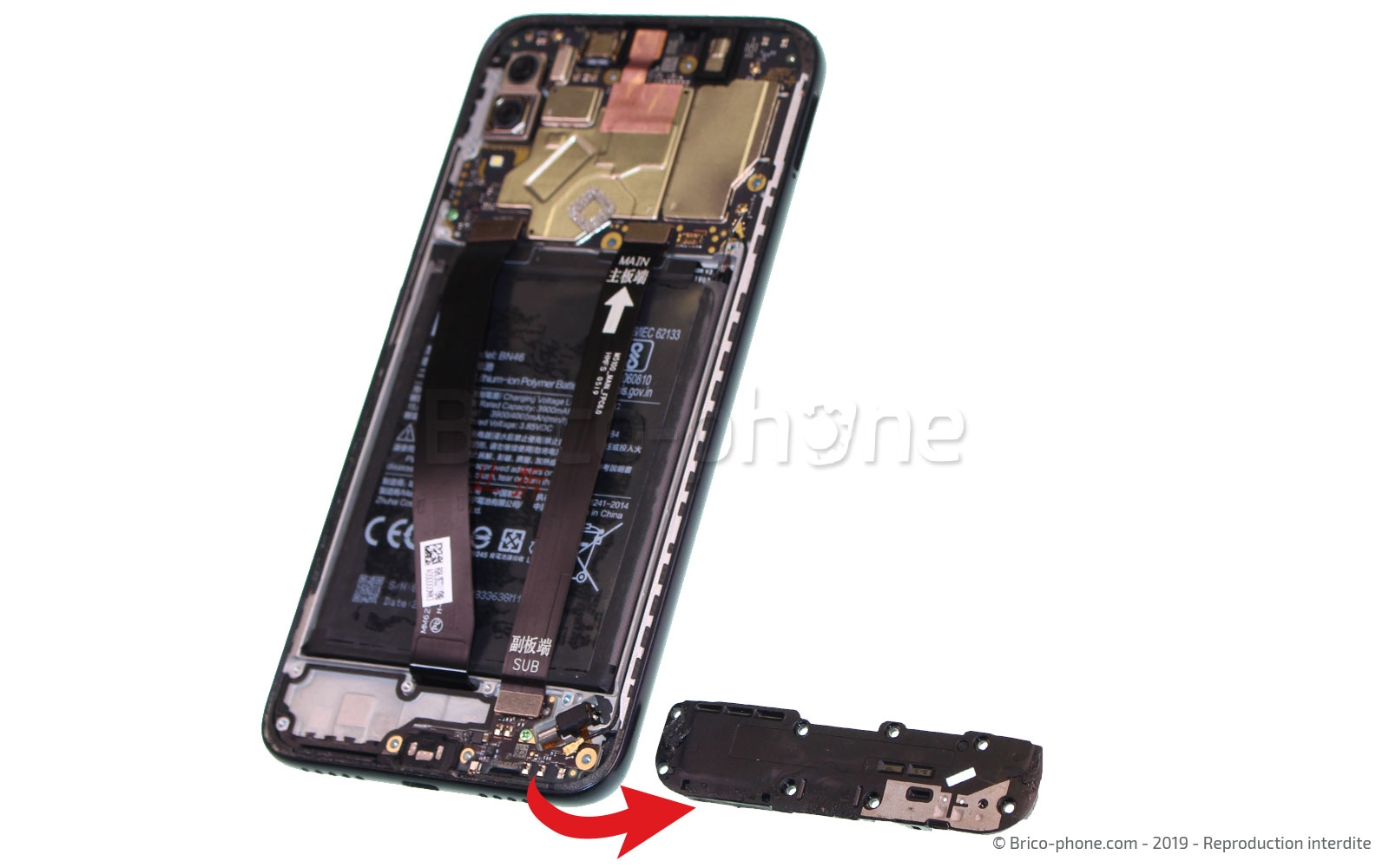

Etape 7 : Extraire le haut-parleur externe
Avant de pouvoir accéder au connecteur de charge, il faut sortir le haut-parleur externe.

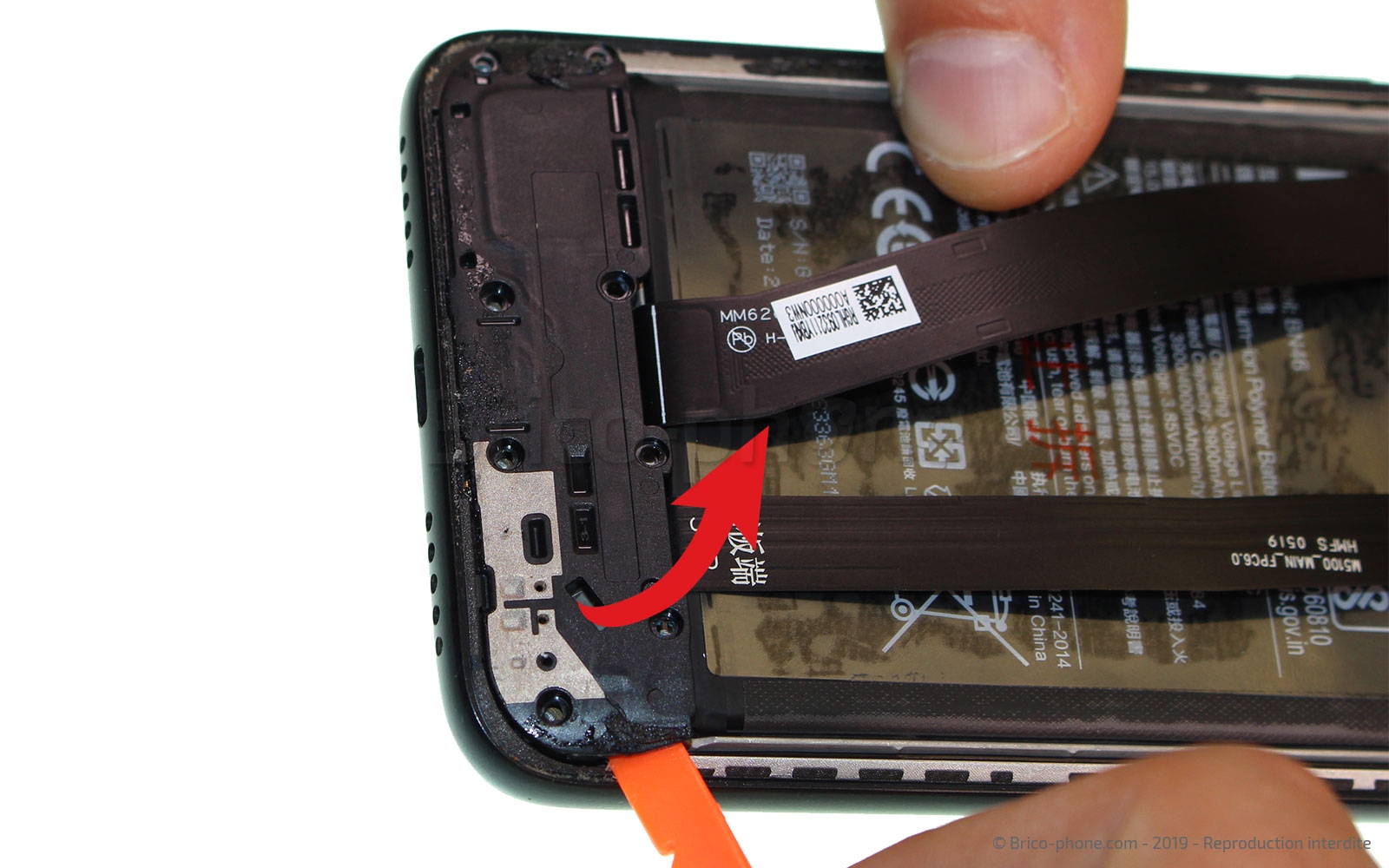

Pour cela, retirez les huit vis qui le maintiennent en place. Ensuite avec le spudger, soulevez délicatement le bloc haut-parleur externe pour le retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

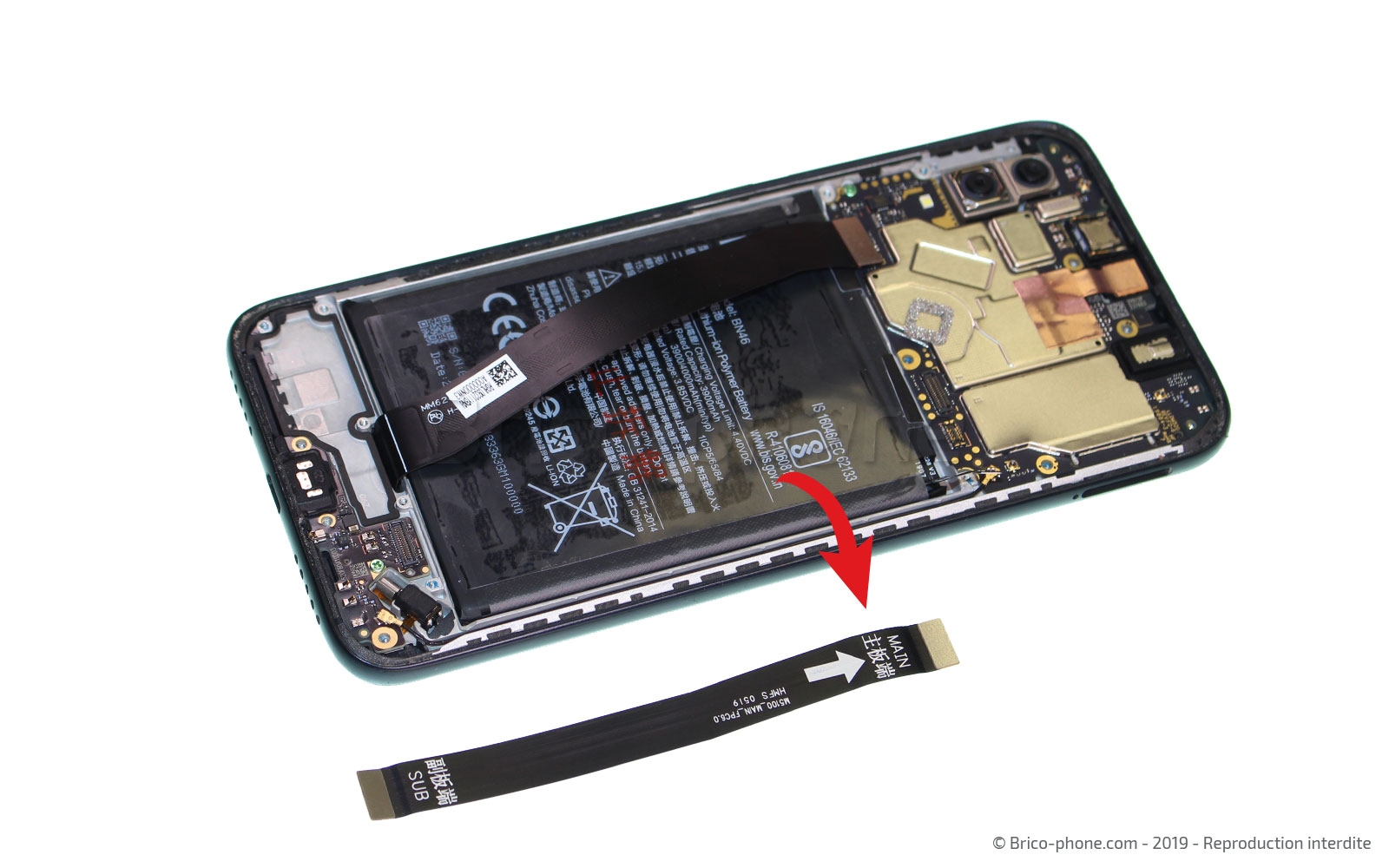

Etape 8 : Libérer le dock

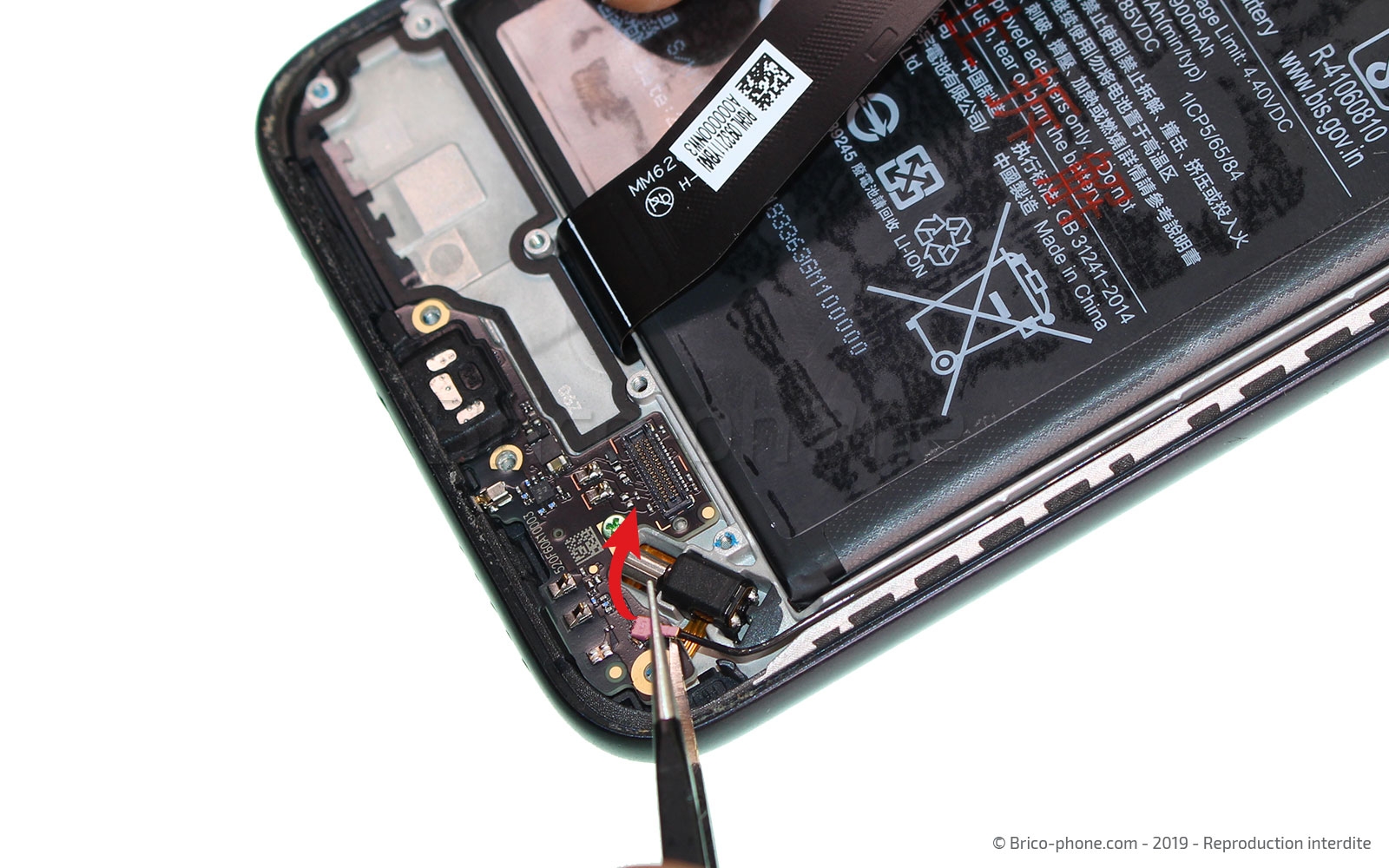

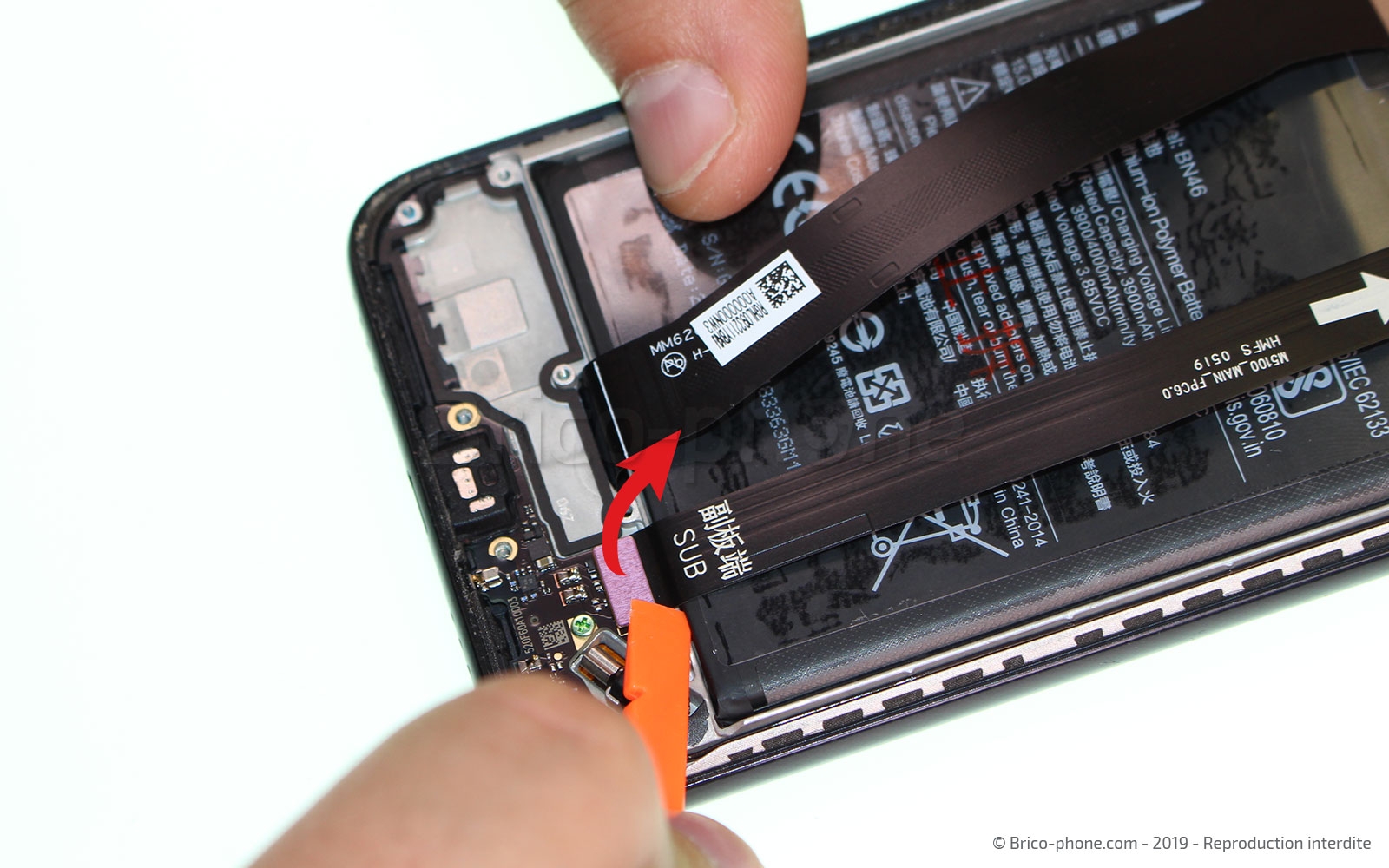

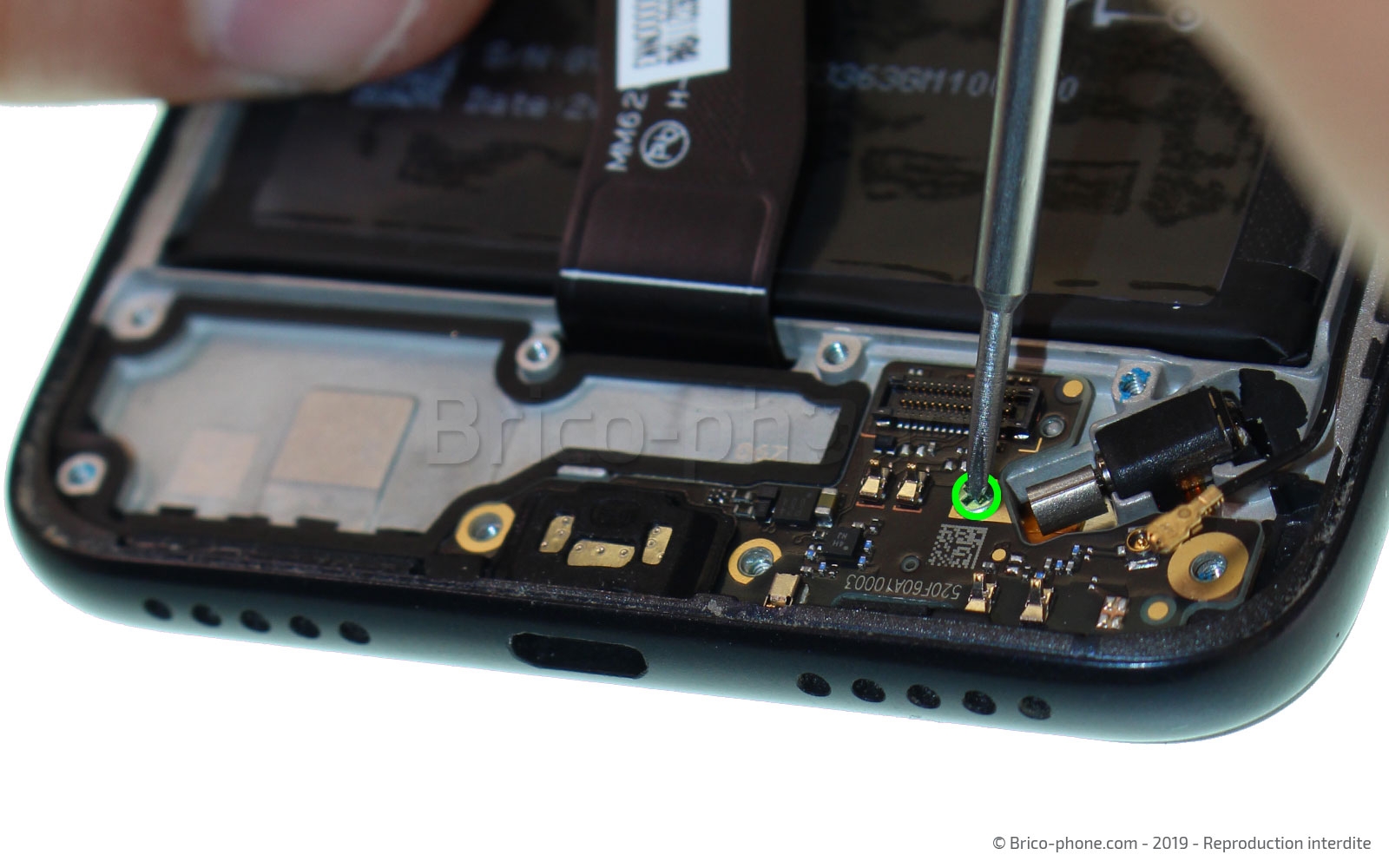

Avant de pouvoir extraire le connecteur de charge, il faut déconnecter la rallonge (photo 1), le câble coaxial (photo 2) et retirer la vis cruciforme avec le tournevis adéquat (photo 4).
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

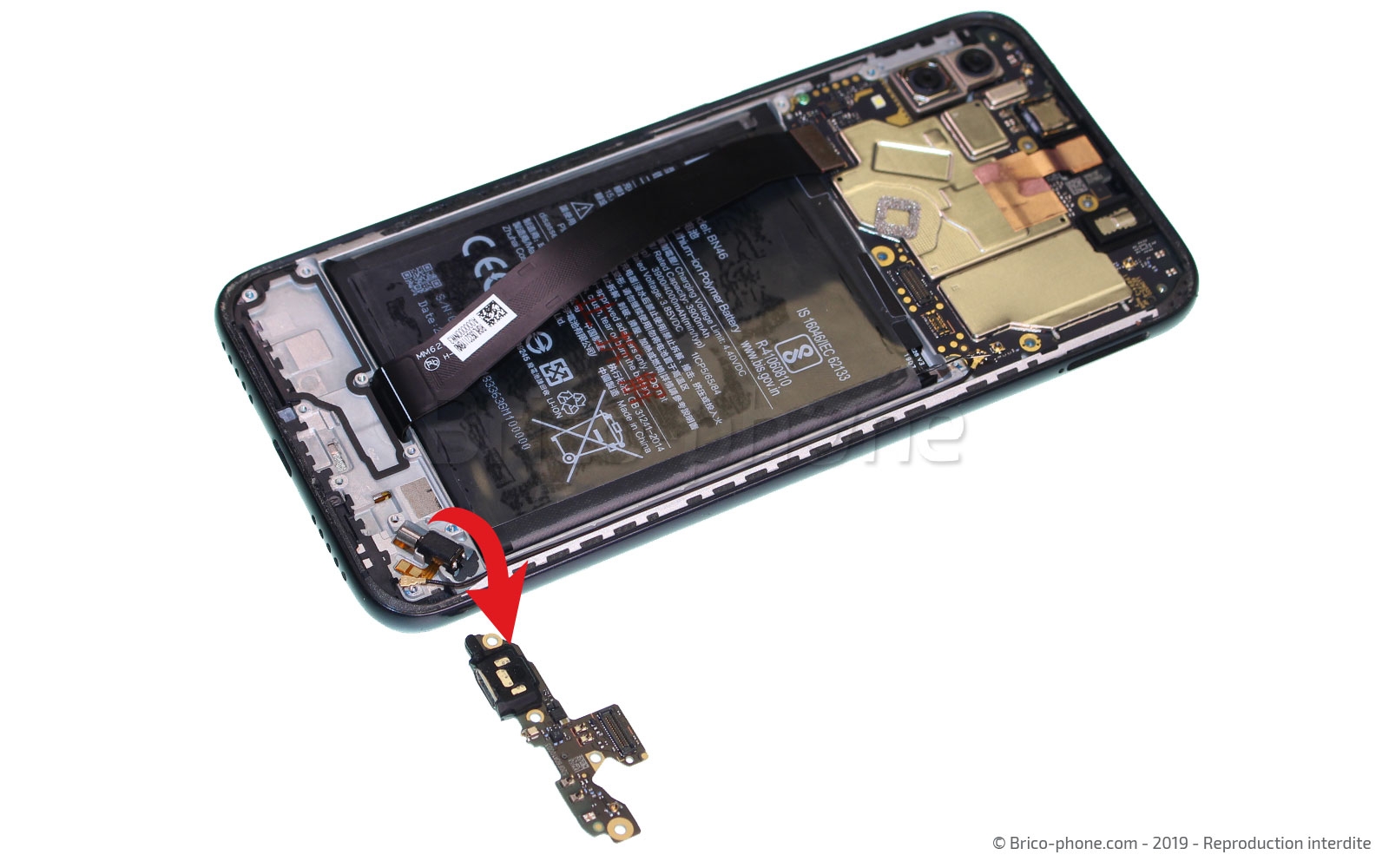

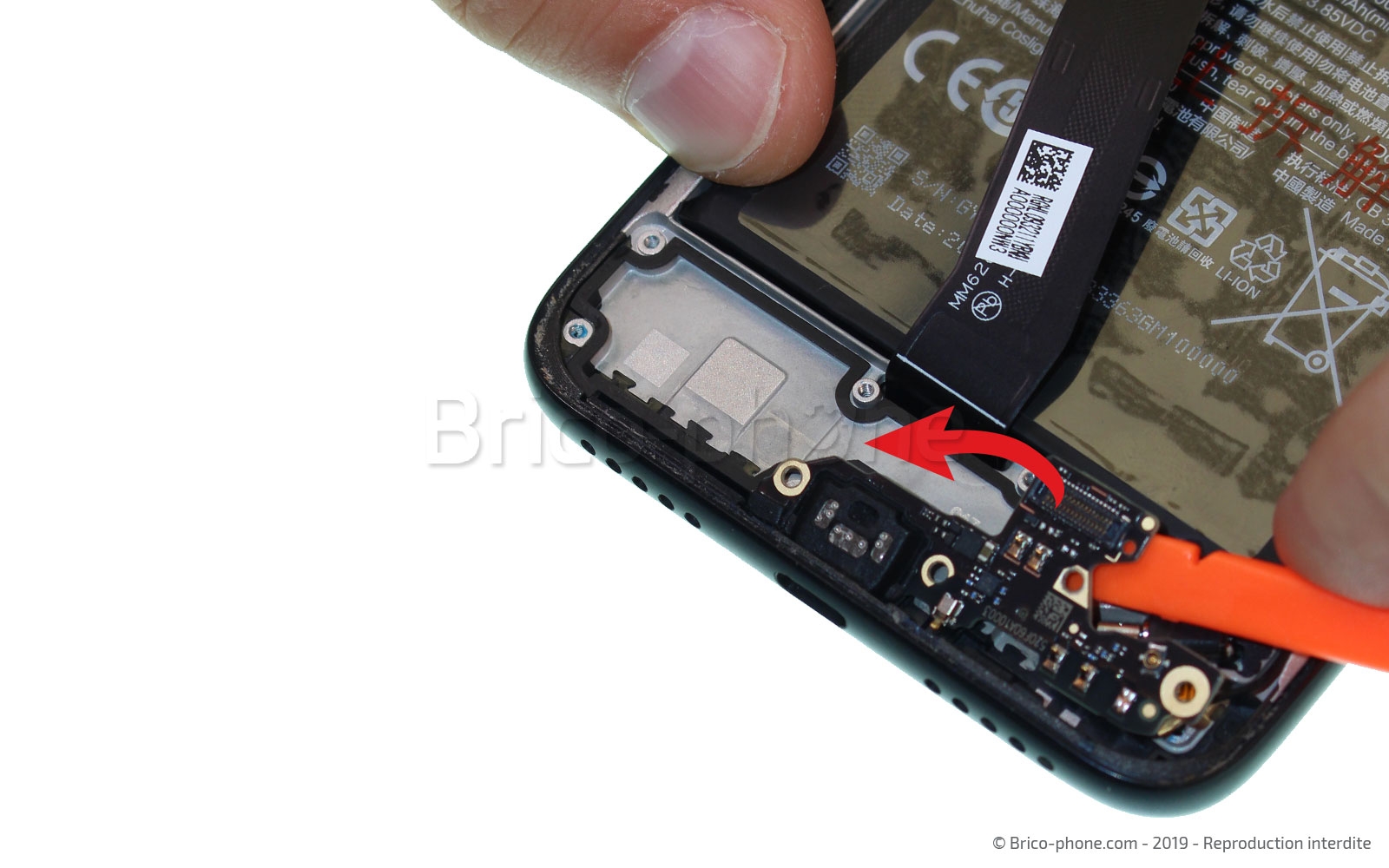

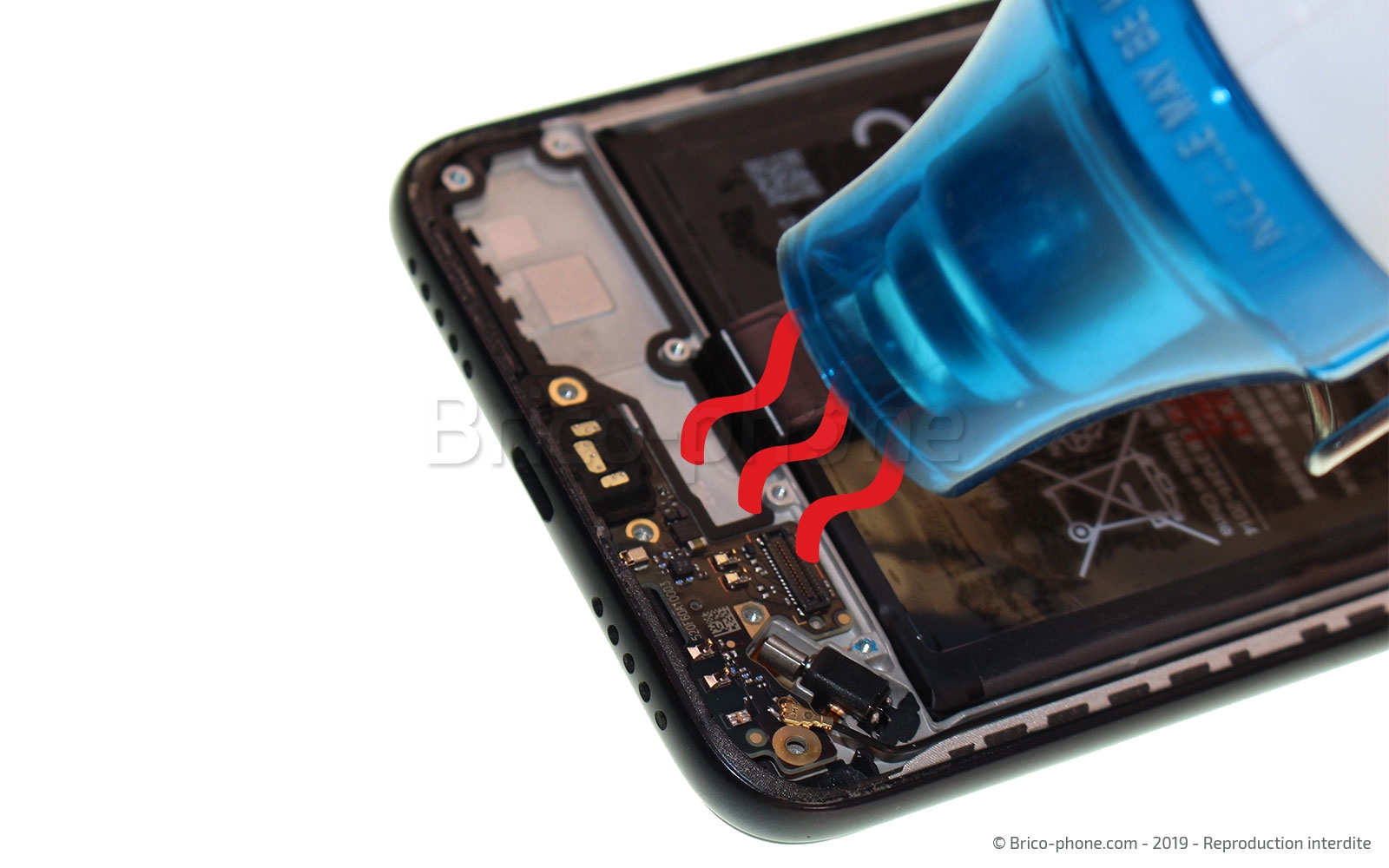

Etape 9 : Retirer le connecteur de charge
Avant de retirer le connecteur de charge, chauffez un peu pour ramollir le sticker qui le tient en place, puis faites levier avec la spatule en nylon pour l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

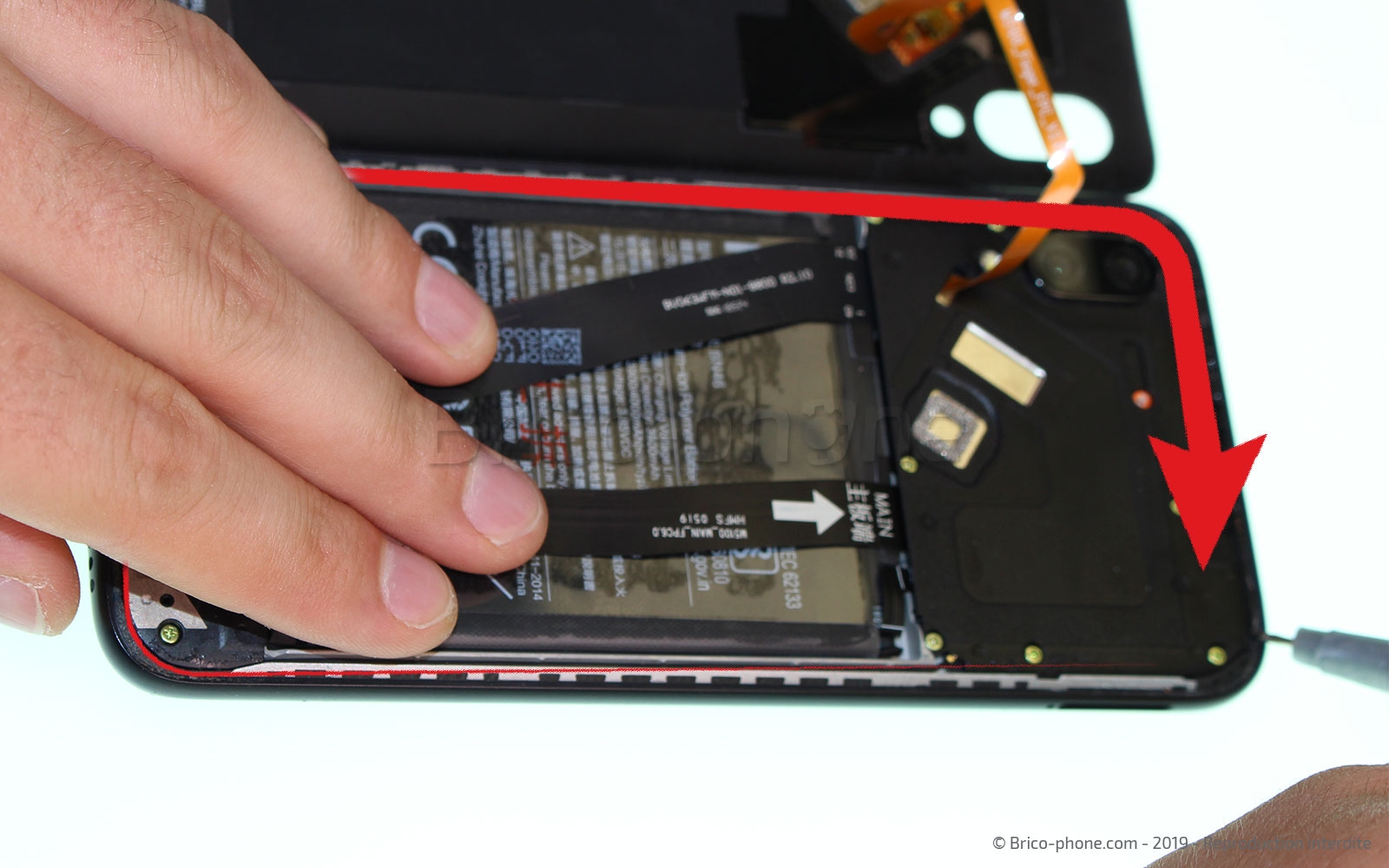

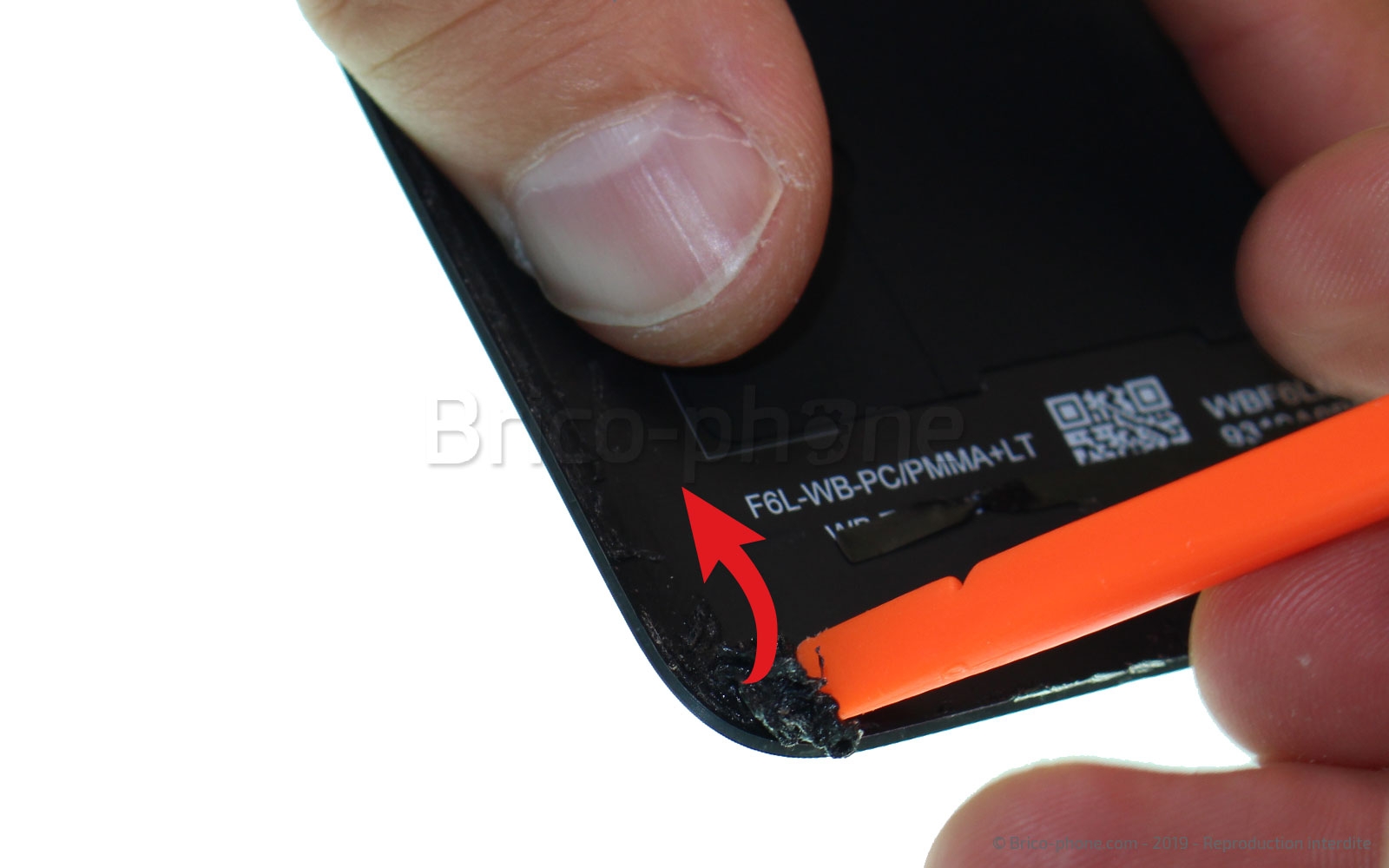

Conseil pour le remontage
Une fois le connecteur de charge remplacé, pensez à nettoyer le châssis ainsi que la vitre arrière des restes de colle ou d'adhésif afin d'avoir une meilleure adhérence lors du remontage.

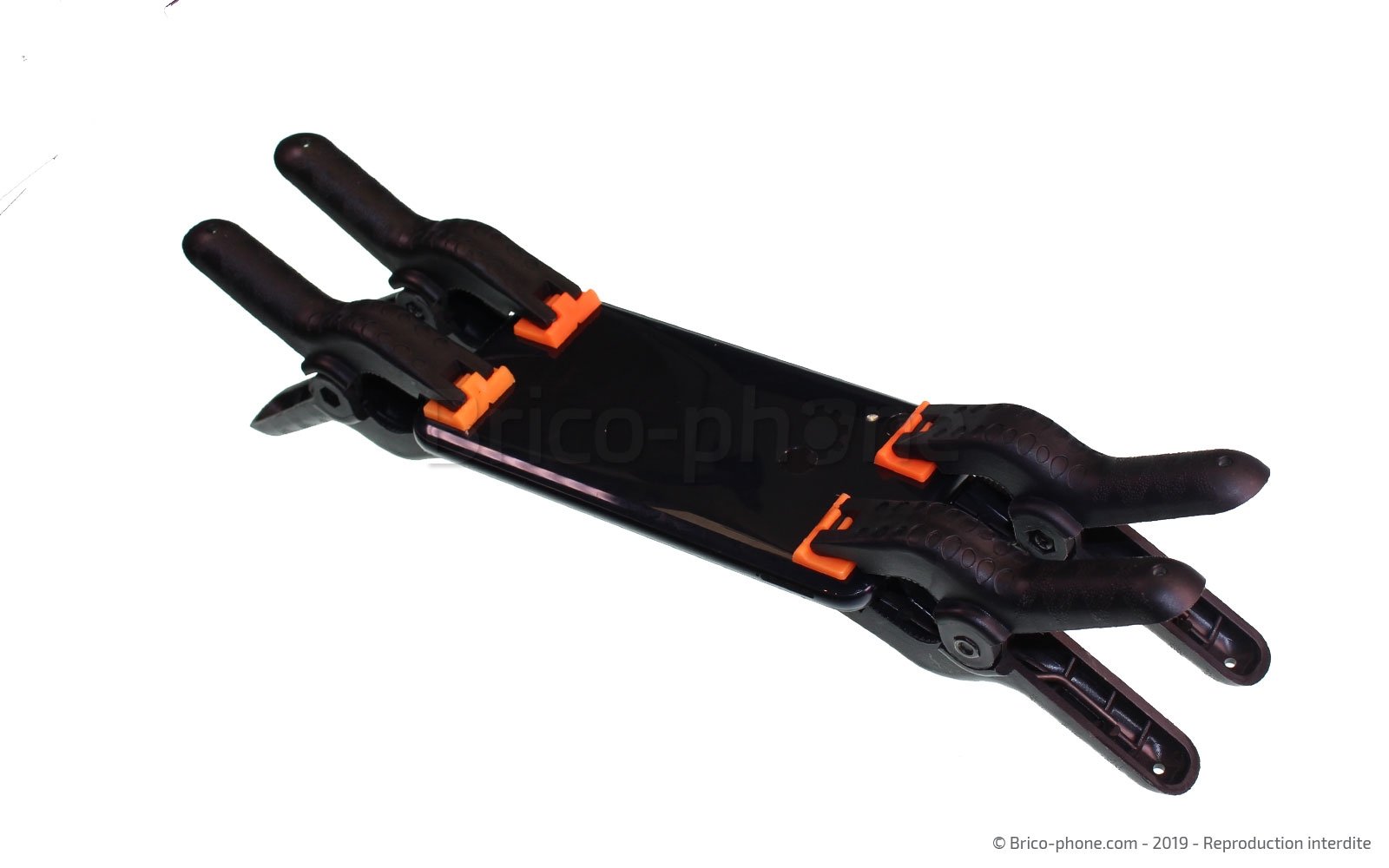

Utilisez la colle B-7000 sur tout le contour du châssis de votre Redmi 7 et laissez-le sous presse pendant environ 30 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
