Changement de batterie sur iPhone 11

Avant de débuter votre réparation, assurez d'avoir tout ce dont vous avez besoin pour effectuer la réparation.
Votre plan de travail doit être prêt avec des outils spécifiques que vous possédez déjà ou ceux que vous avez acheté en option avec votre batterie.
Veillez à ne pas mélanger les vis pendant le démontage, pour cela nous vous conseillons d'utiliser le support adhésif iStick ou le support magnétique qui maintient les vis aimantées.
Suivez ce tuto au fur et à mesure du démontage pour éviter toute erreur de manipulation.

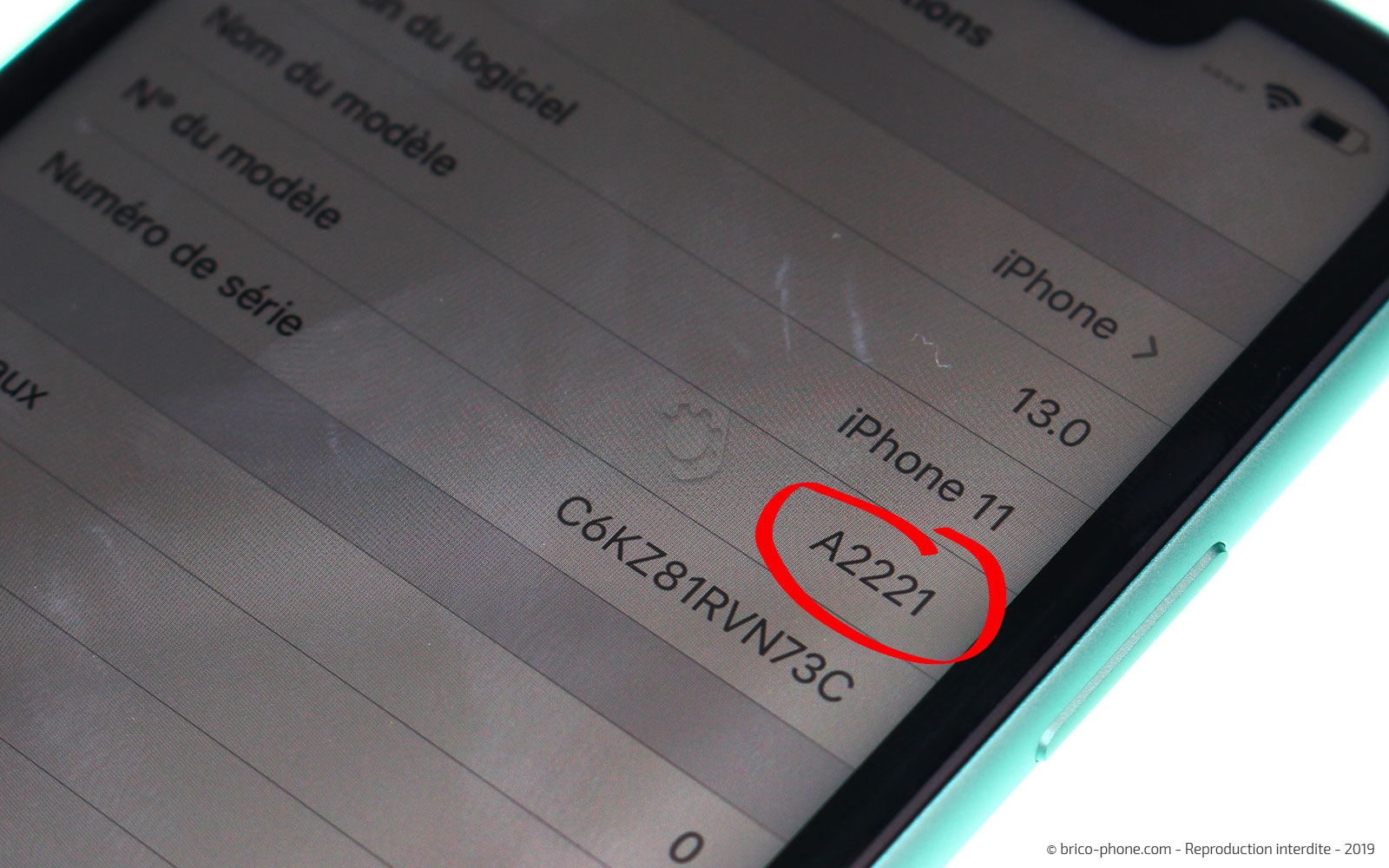

Vérifiez votre modèle d'iPhone, s'il s'agit bien d'un 11, le numéro de modèle, indiqué dans les réglages > général > informations, doit être A2221. Si ce n'est pas le cas, rendez-vous en bas de page pour trouver votre modèle et achetez la bonne batterie.

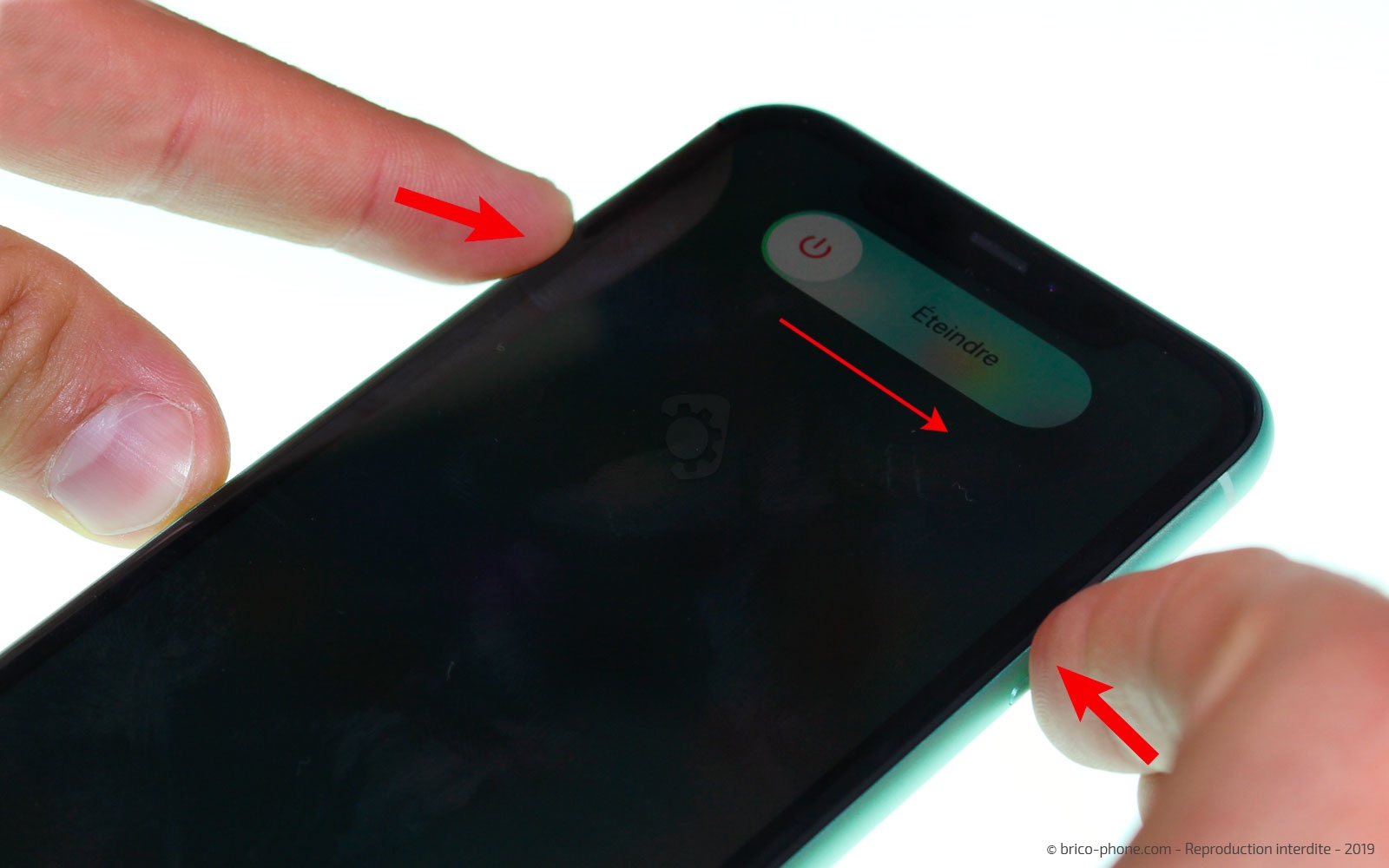

Eteignez votre iPhone avant de débuter toute réparation.

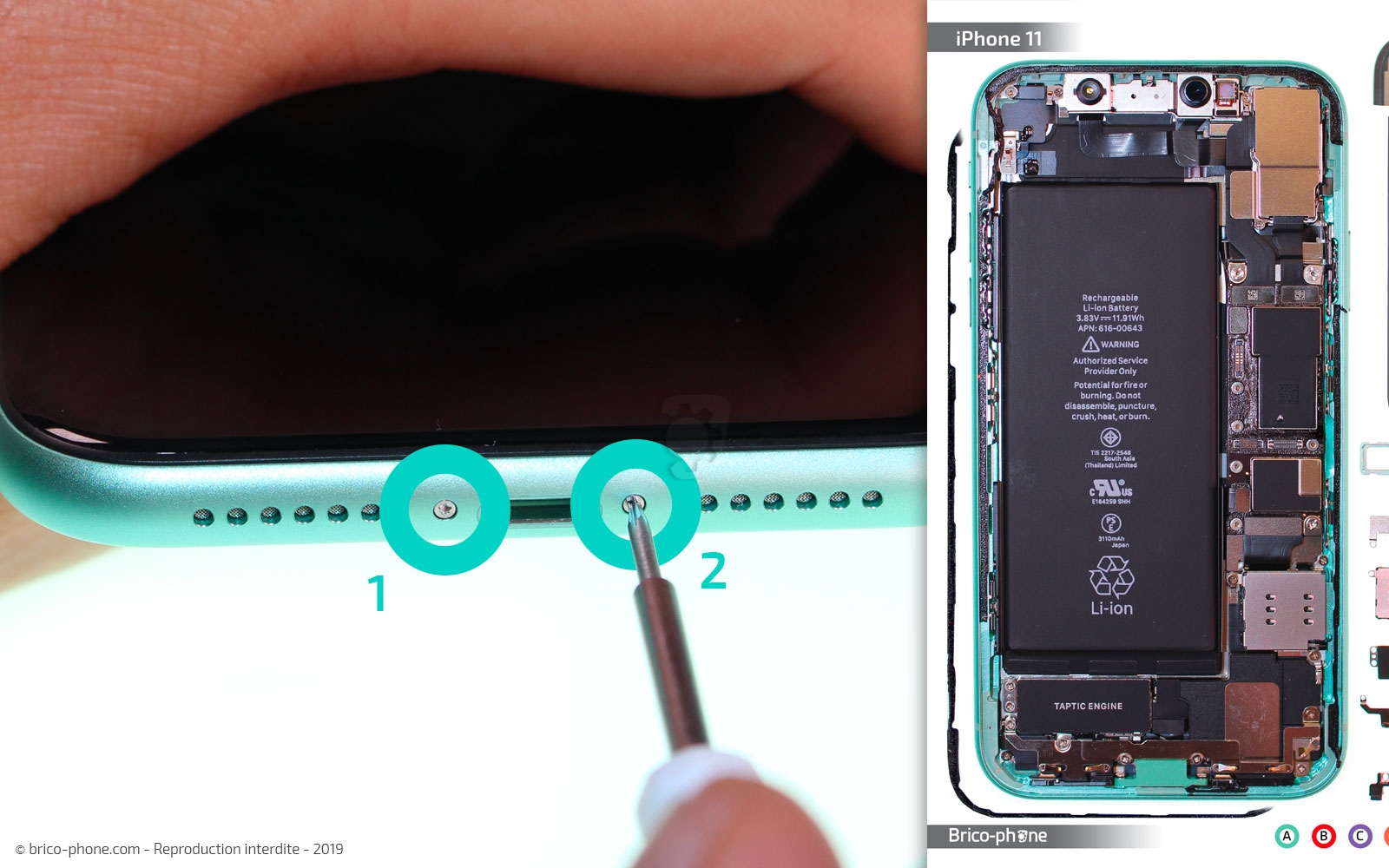

Munissez-vous du tournevis pentalobe 0.8 et retirez les deux vis situées de chaque côté de la prise lightning.

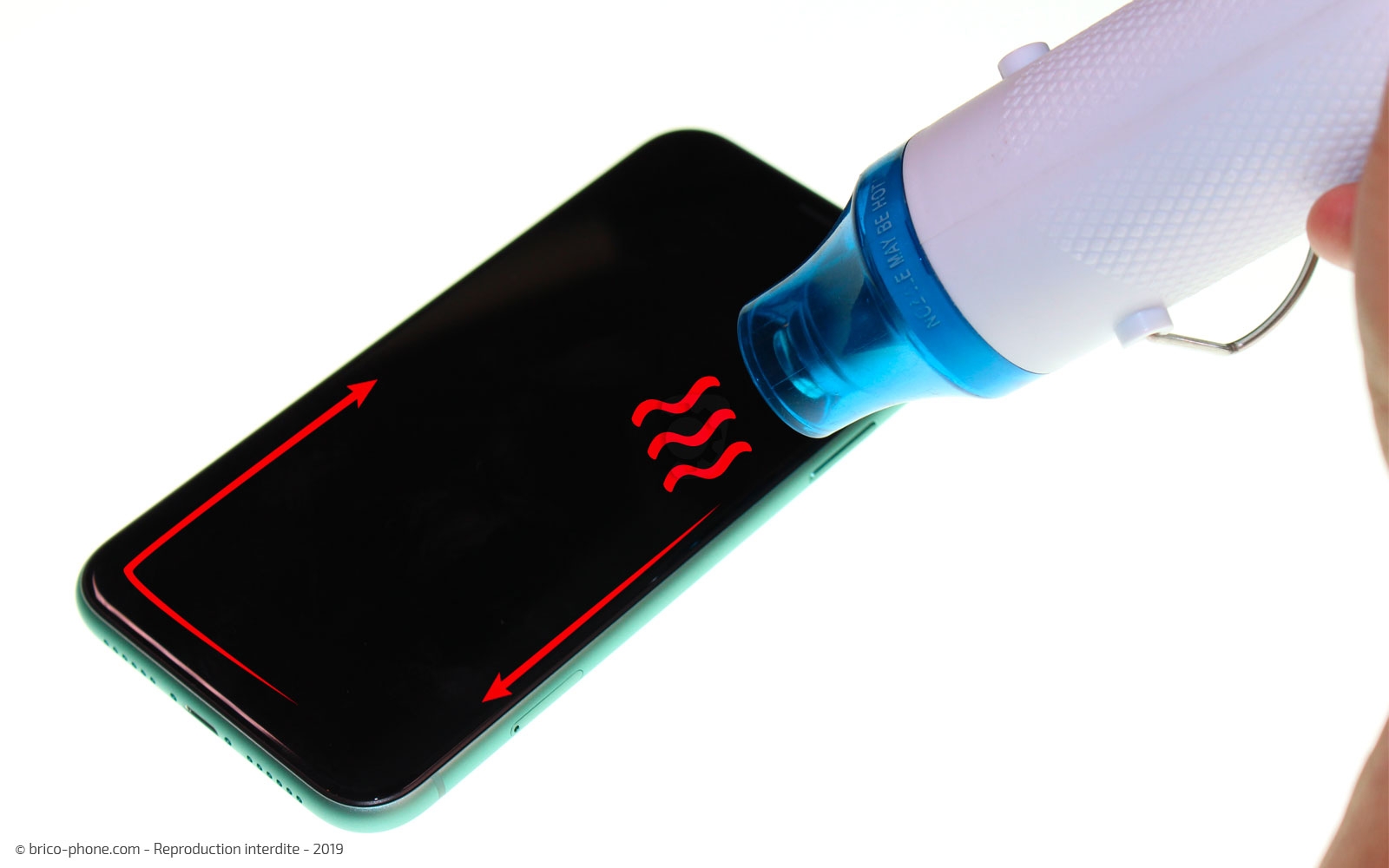

Commencez par chauffer le contour de l'écran afin de ramollir le joint d'étanchéité. Utilisez un décapeur thermique, un coussin chauffant (vendus sur le site) ou un sèche-cheveux le cas échéant, à température chaude.

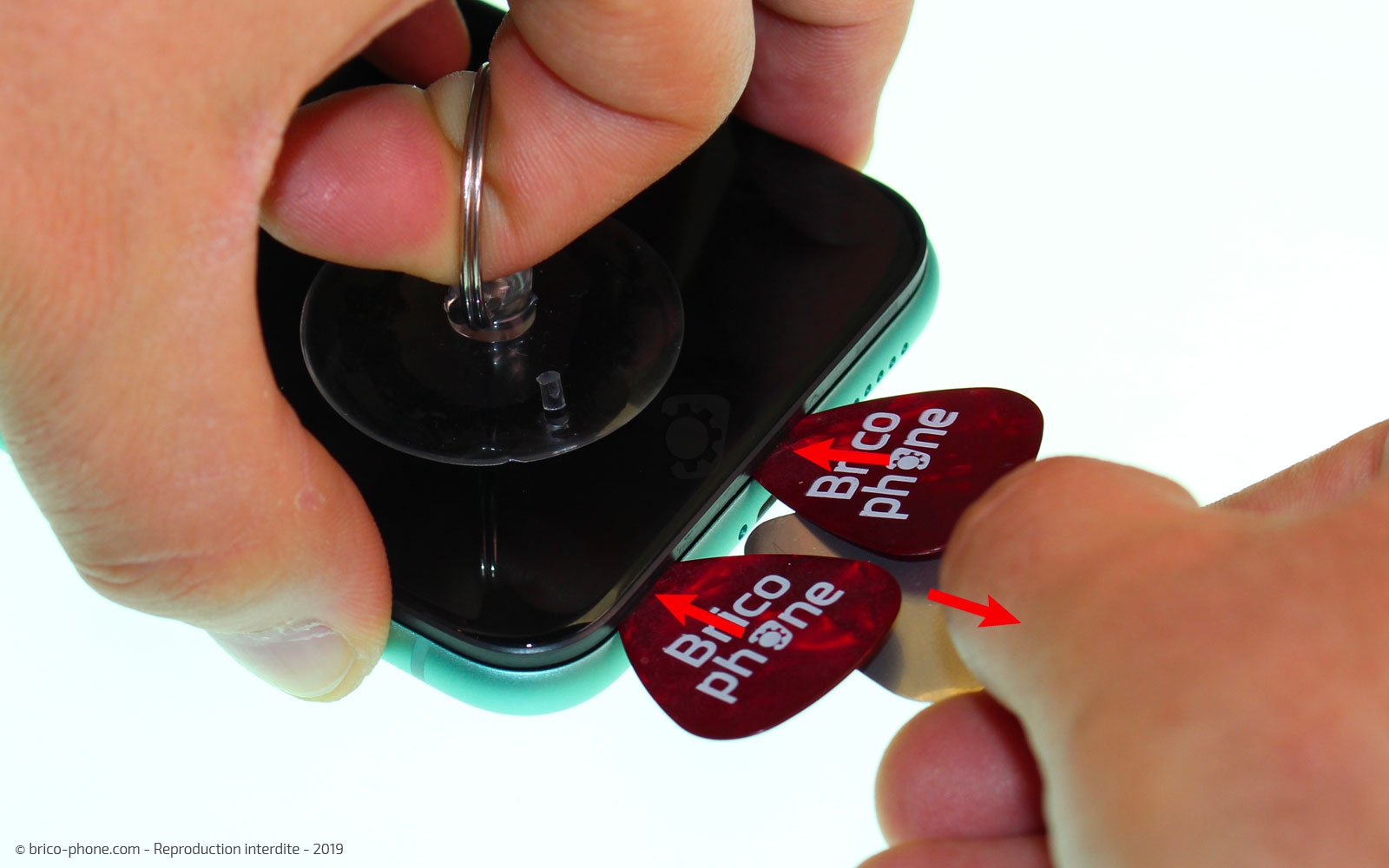

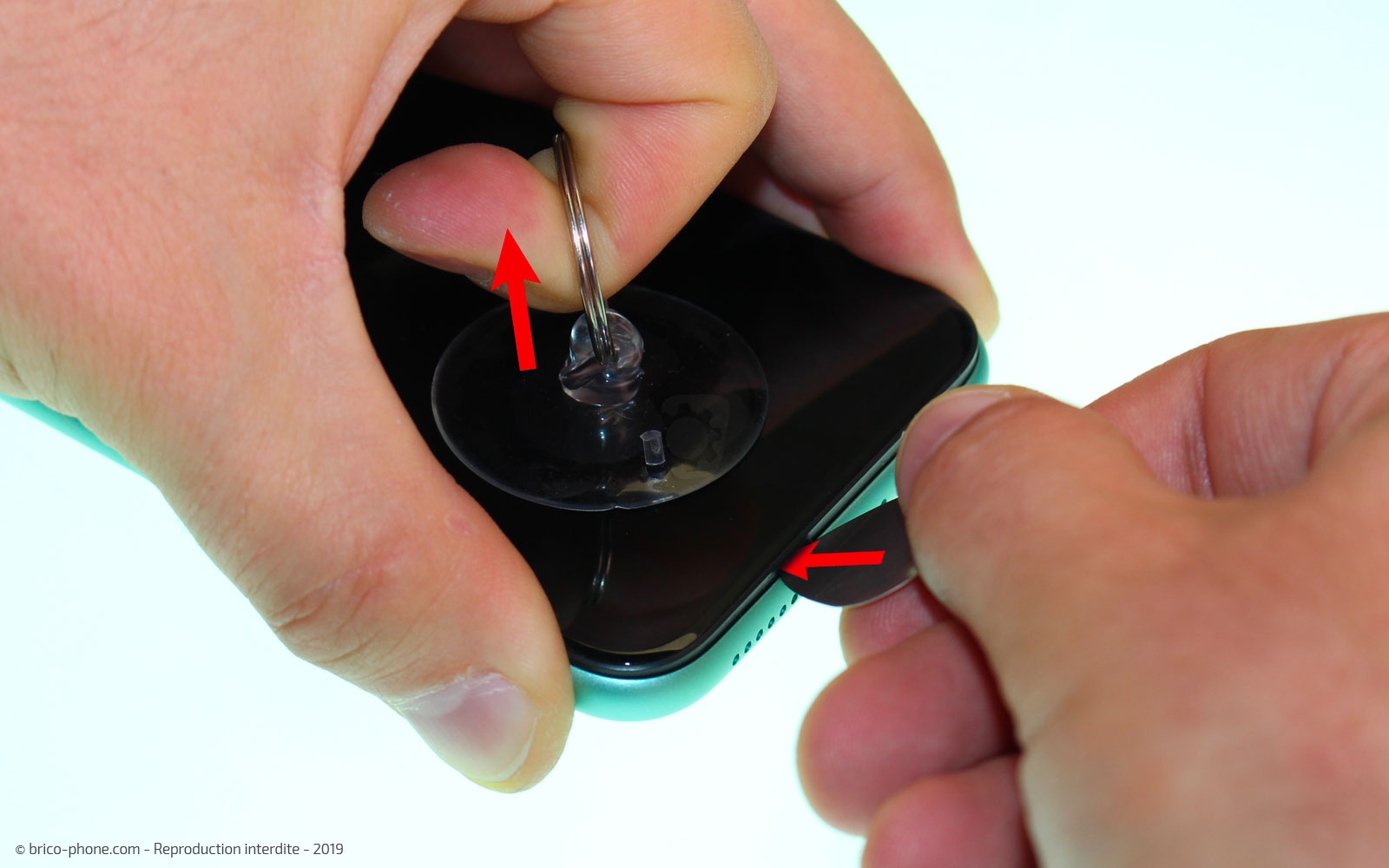

Placez la ventouse vers le bas de l'écran, plutôt vers un angle, puis tirez dessus afin de créer un interstice et glisser le médiator fin en métal (celui qui est percé).

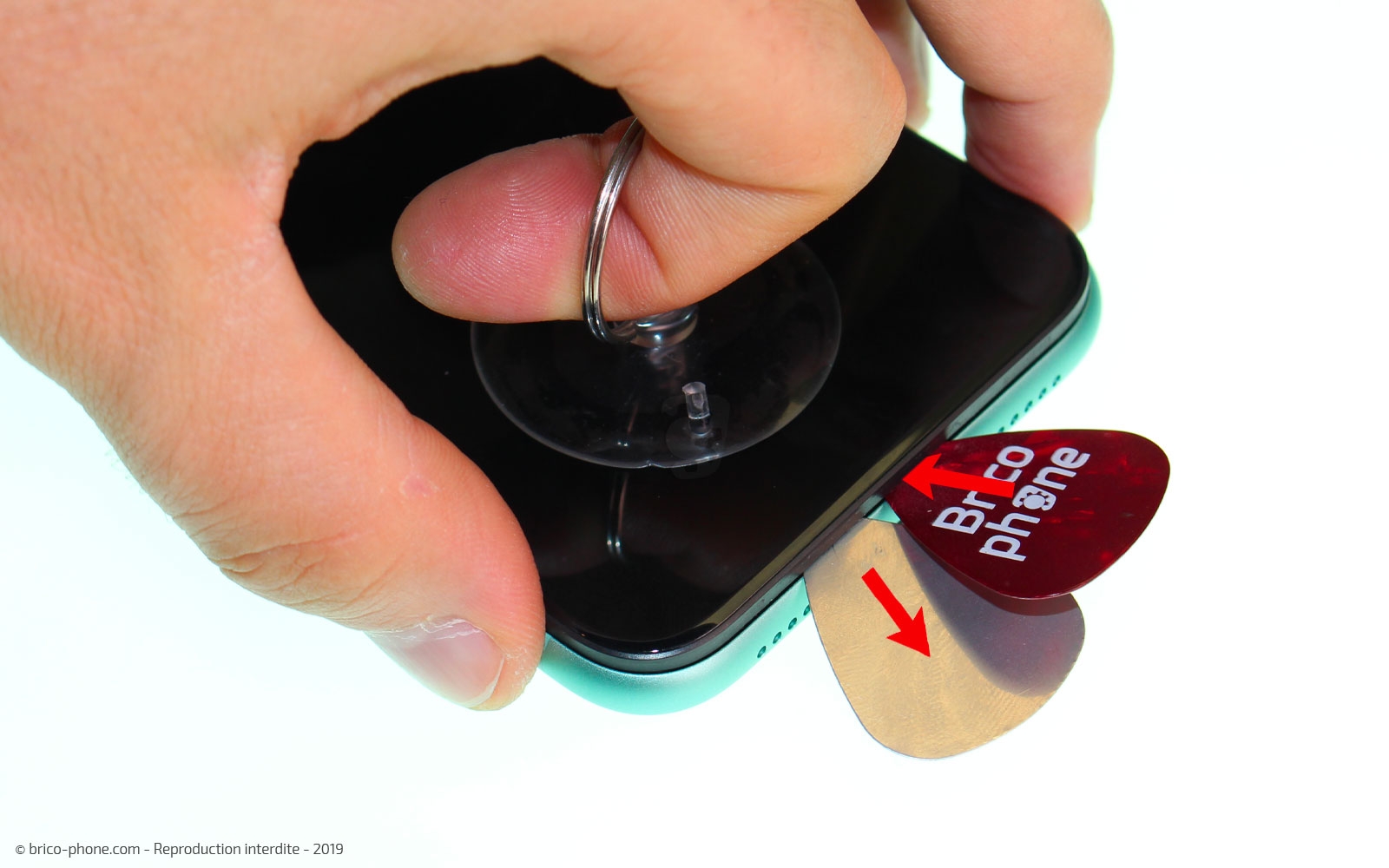

Une fois, le médiator métal glissé, remplacez-le par celui en plastique pour éviter de rayer le châssis en métal.

Maintenant le médiator glissé dans le châssis, vous devez déclipser et décoller l'écran.

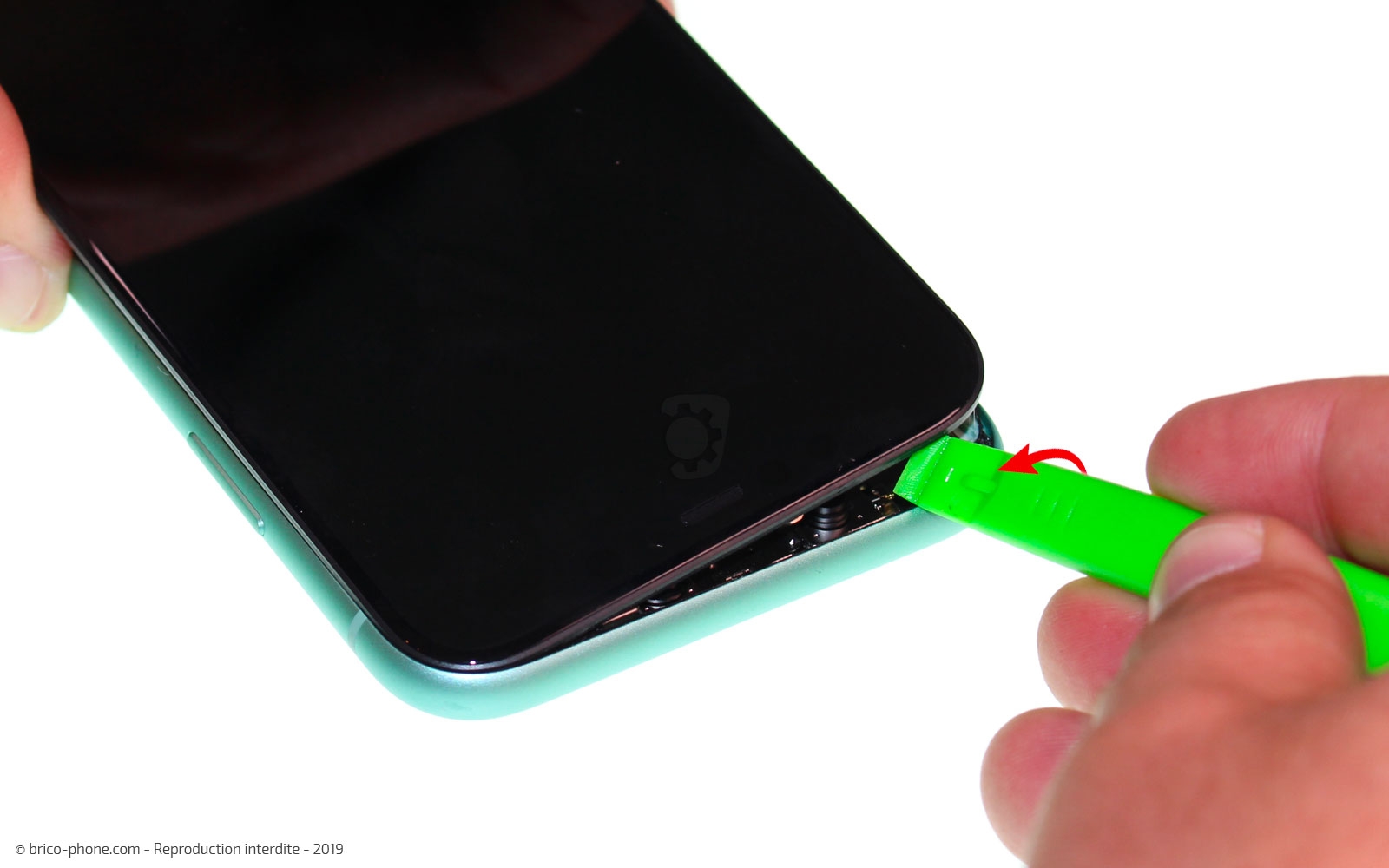

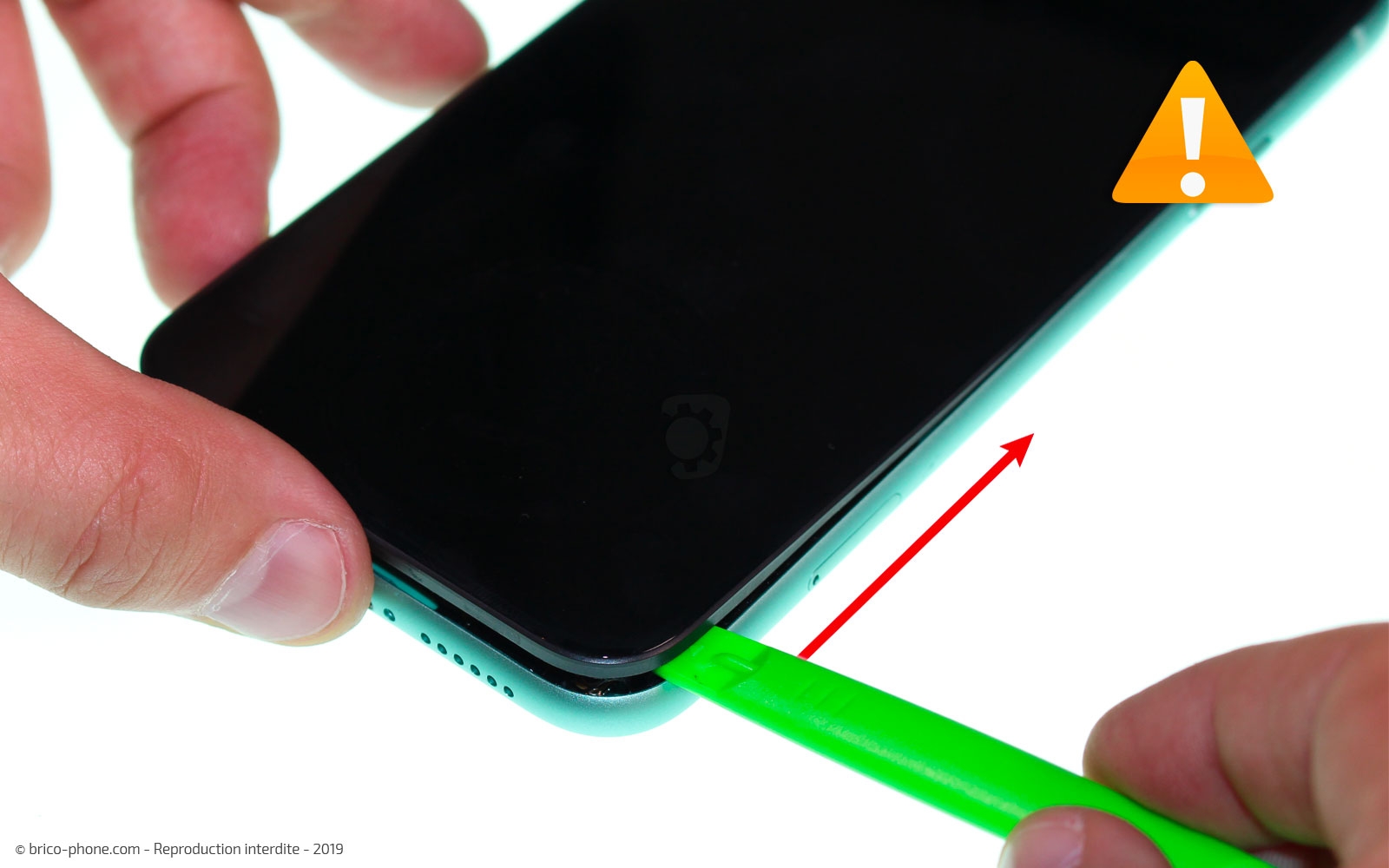

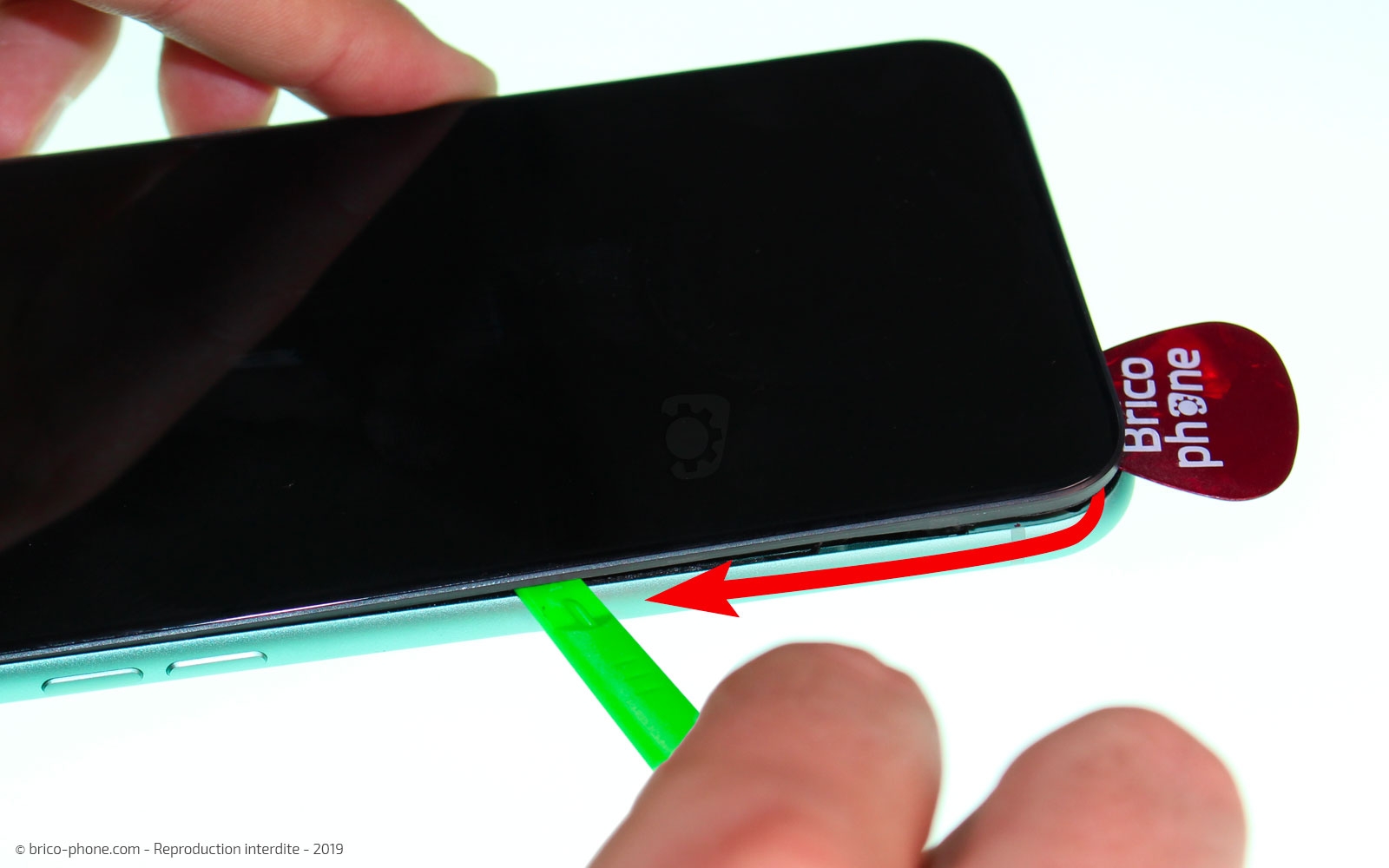

Pour cela, munissez-vous du levier vert, son biseau fin permet d'ouvrir l'écran sans risque de trop l'enfoncer et d'abîmer des nappes.
Coulissez-le tout autour de l'iPhone sans jamais enfoncer la spatule plus loin que le biseau. Faites un mouvement de torsion pour faire levier.

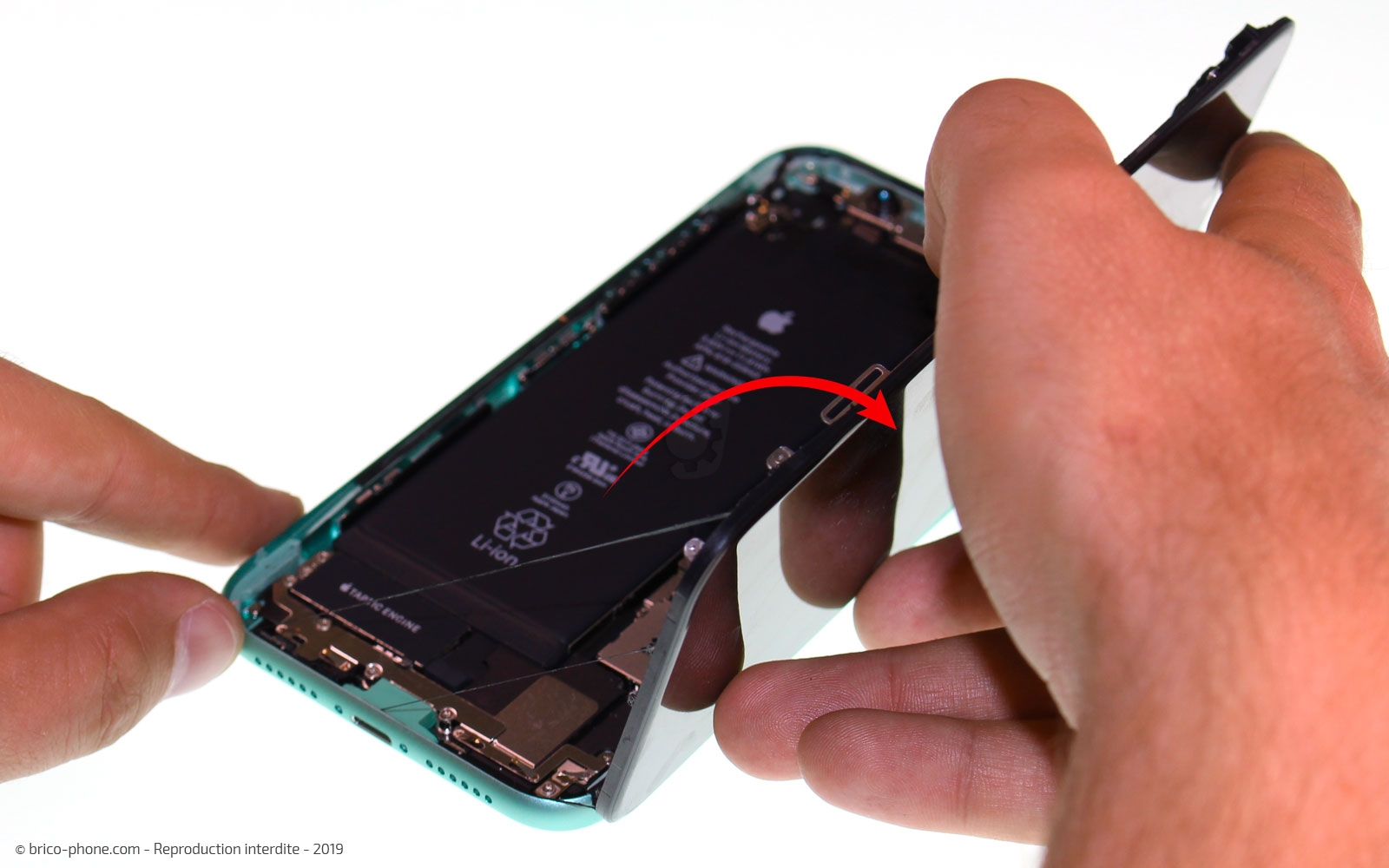

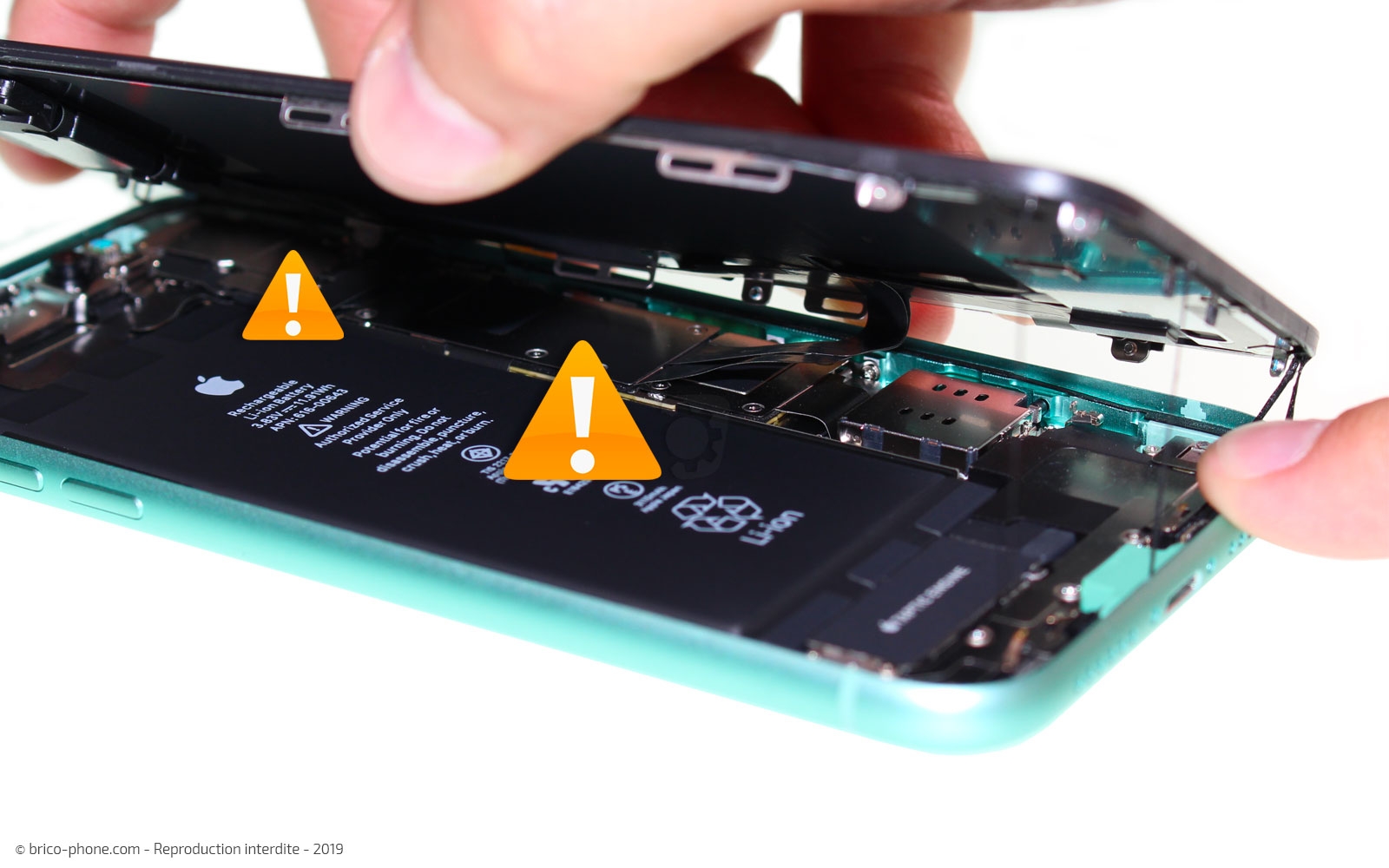

Vous pouvez désormais ouvrir l'écran.

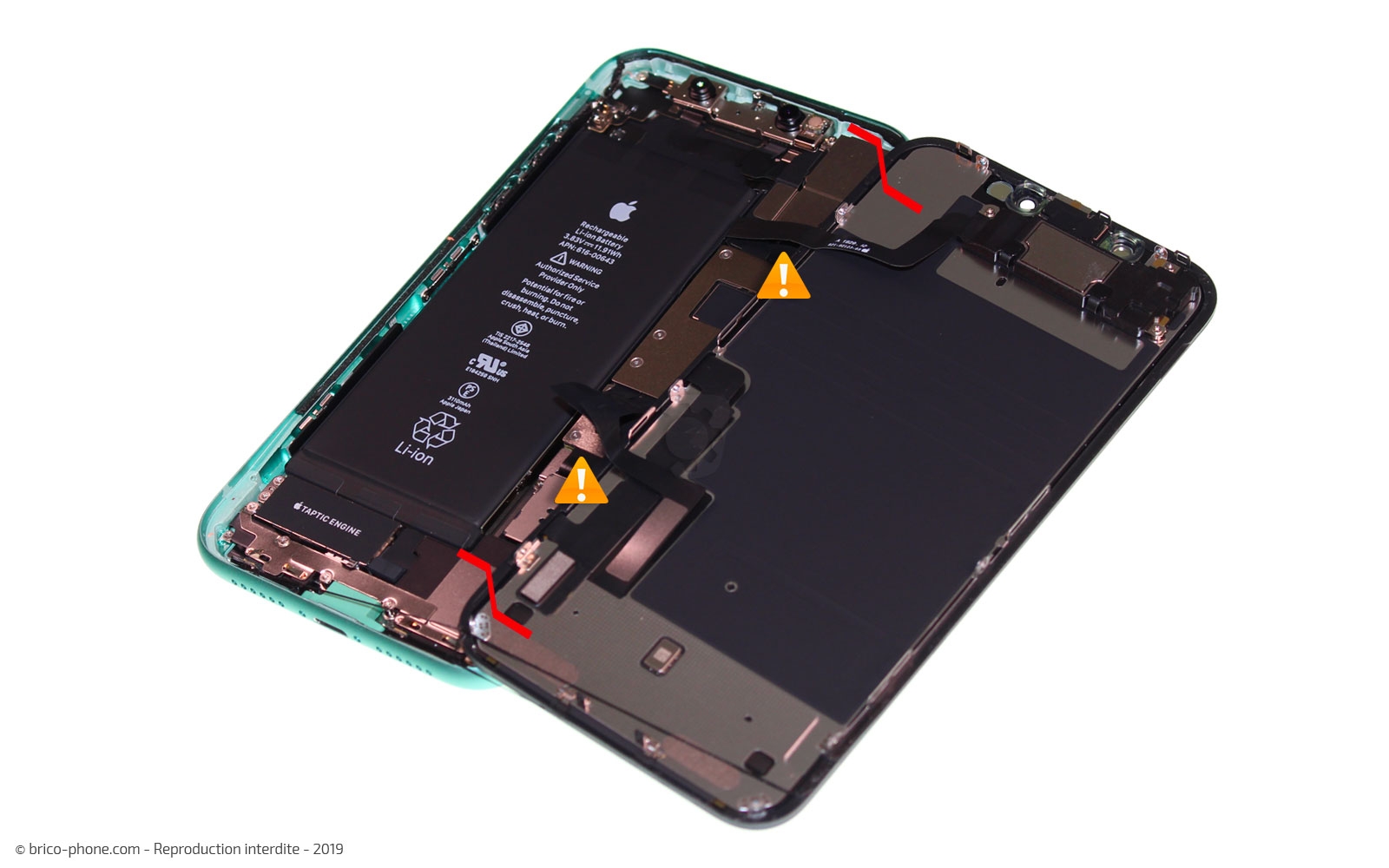

Faites très attention aux nappes qui le relient à la carte mère : la nappe de l'écouteur interne, du LCD et du tactile.
En l'ouvrant doucement de gauche à droite, reposez l'écran en le chevauchant au dessus du châssis pour éviter les tensions.

Avant de poursuivre, débranchez la batterie. Même si le téléphone est éteint, une mauvaise manipulation ou une pression sur le bouton d'allumage peut remettre sous tension le téléphone sans s'en rendre compte et causer des dommages irréversibles.

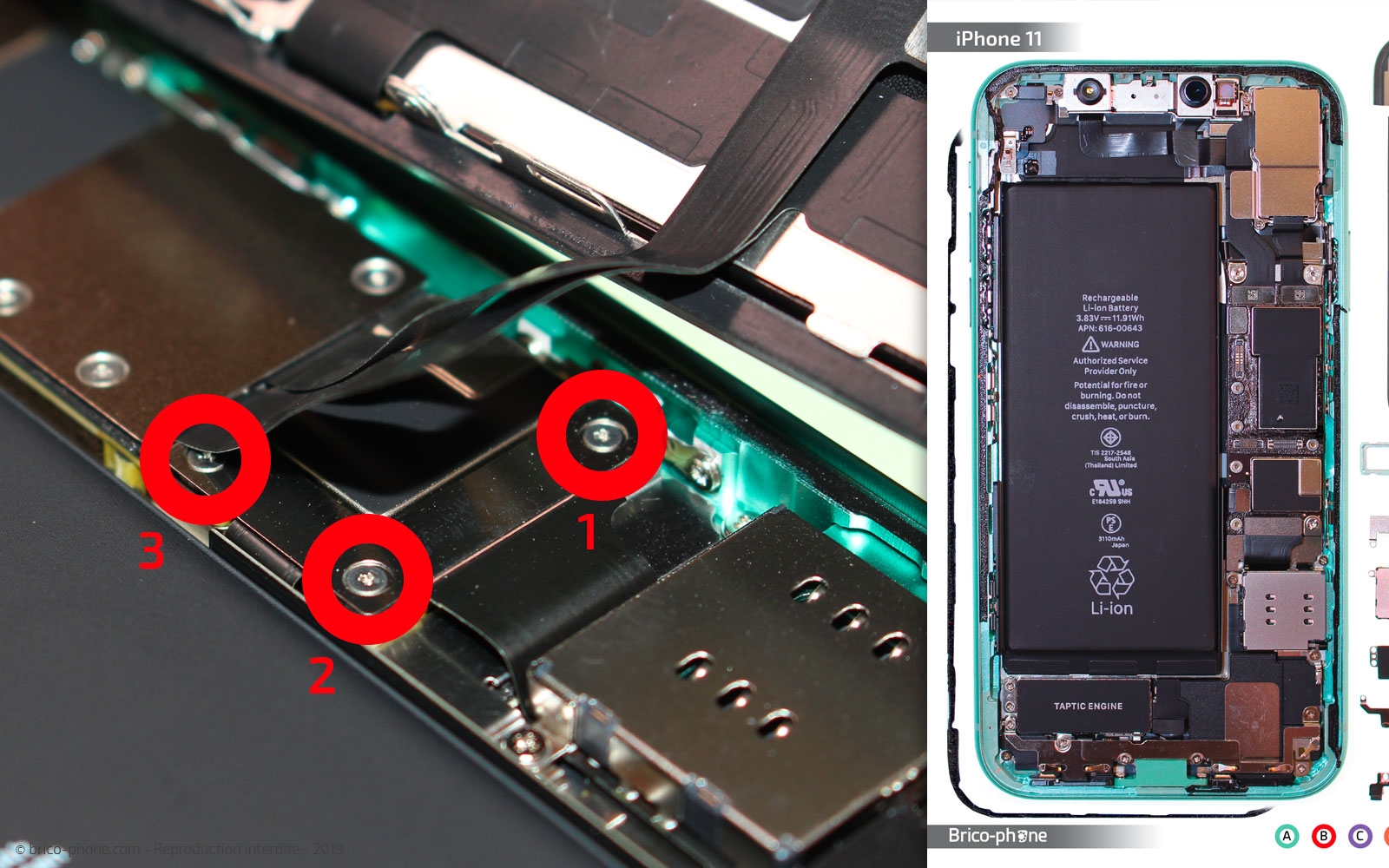

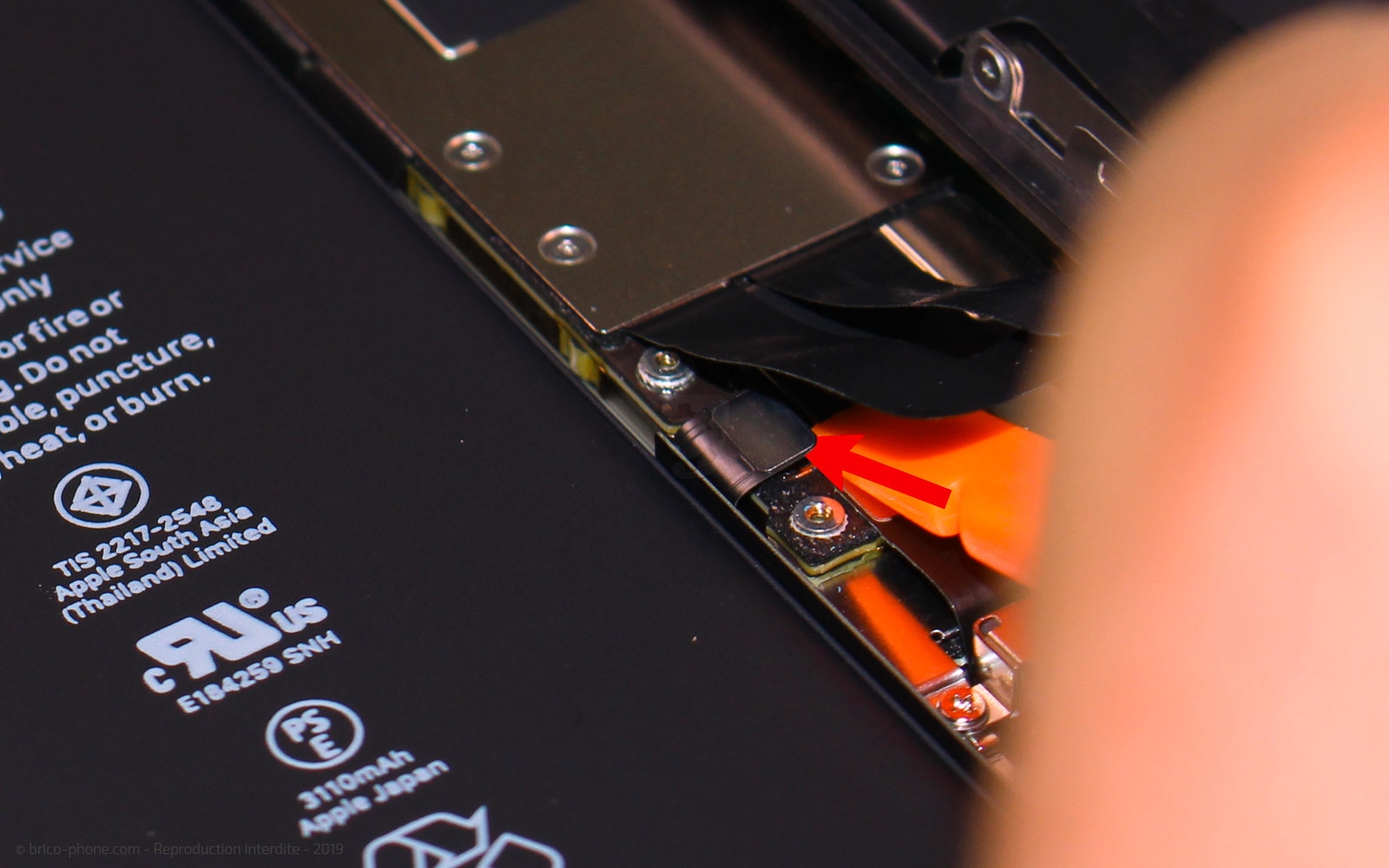

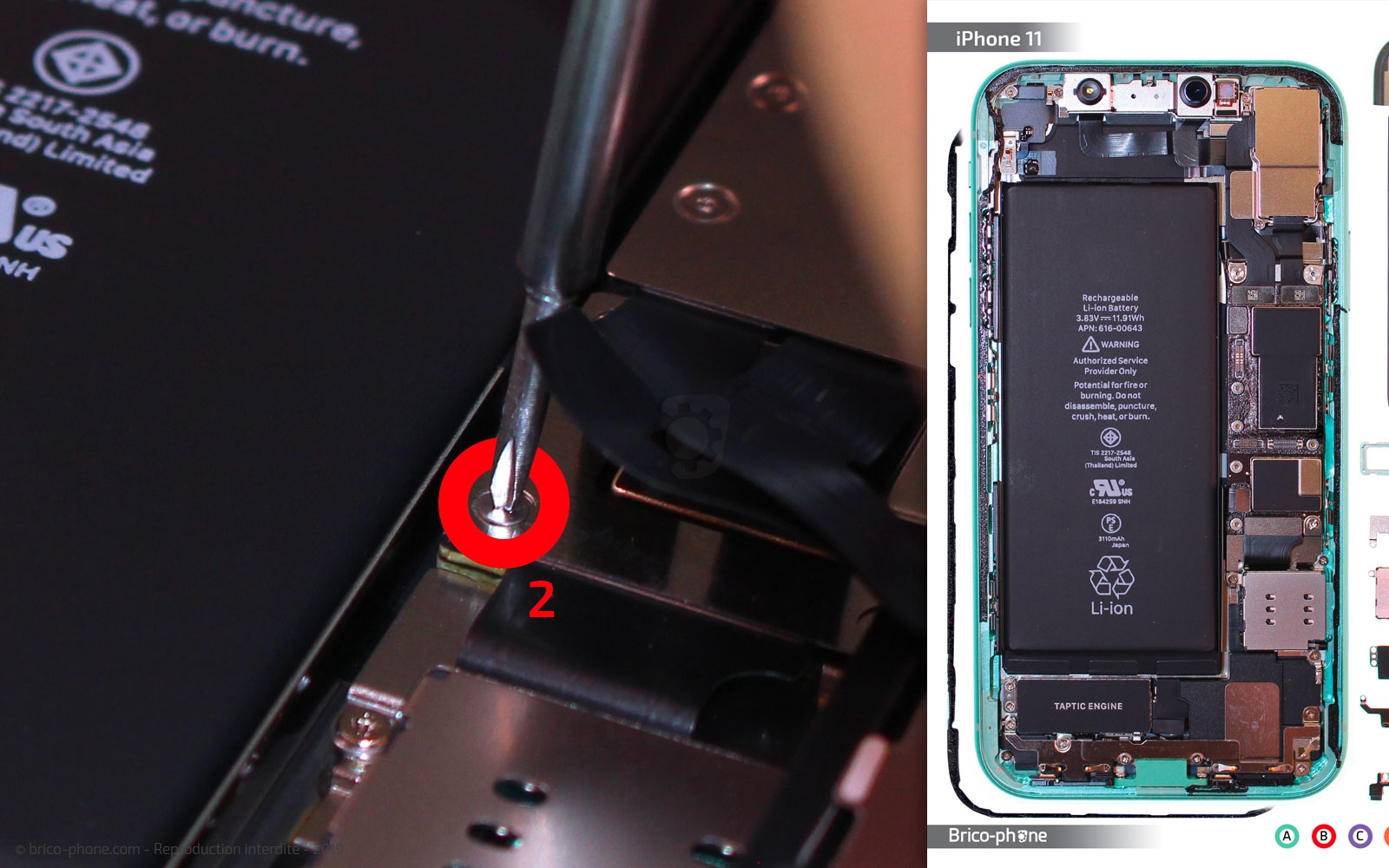

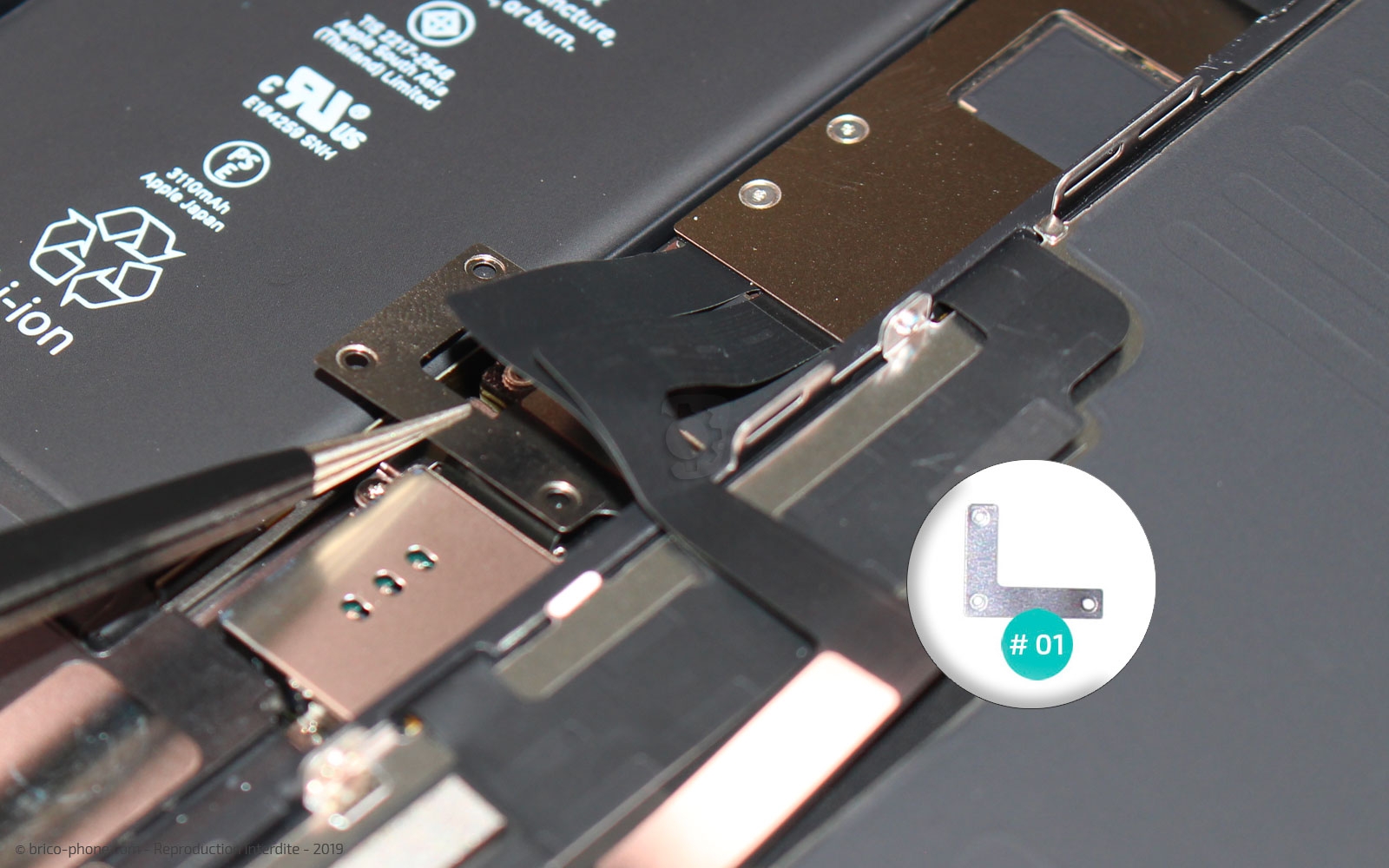

Pour cela, ôtez les 3 vis B1, B2 et B3 en rouge à l'aide du tournevis triwing 0.6. Positionnez-les à leur place sur le patron d'aide au montage. Saisissez ensuite la plaquette de protection en métal #01à l'aide de la pincette. Et enfin, déconnectez la fiche de la batterie en glissant le levier dans un angle sans l'enfoncer pour ne pas toucher les fiches de la carte mère. Passez juste sous le bord et soulevez.

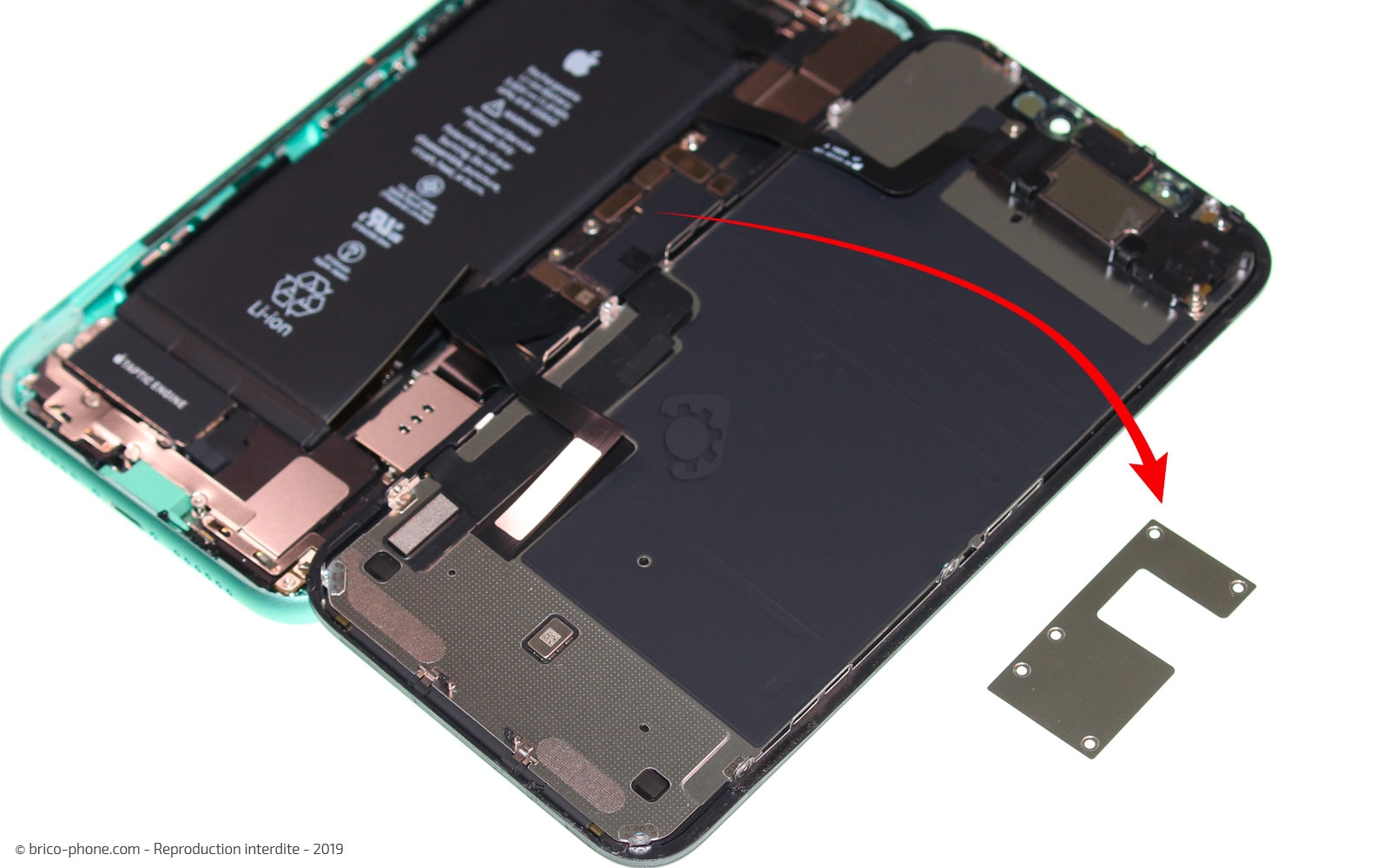

Nous allons procéder comme pour le connecteur de la batterie pour retirer la plaquette de protection nommée #02.

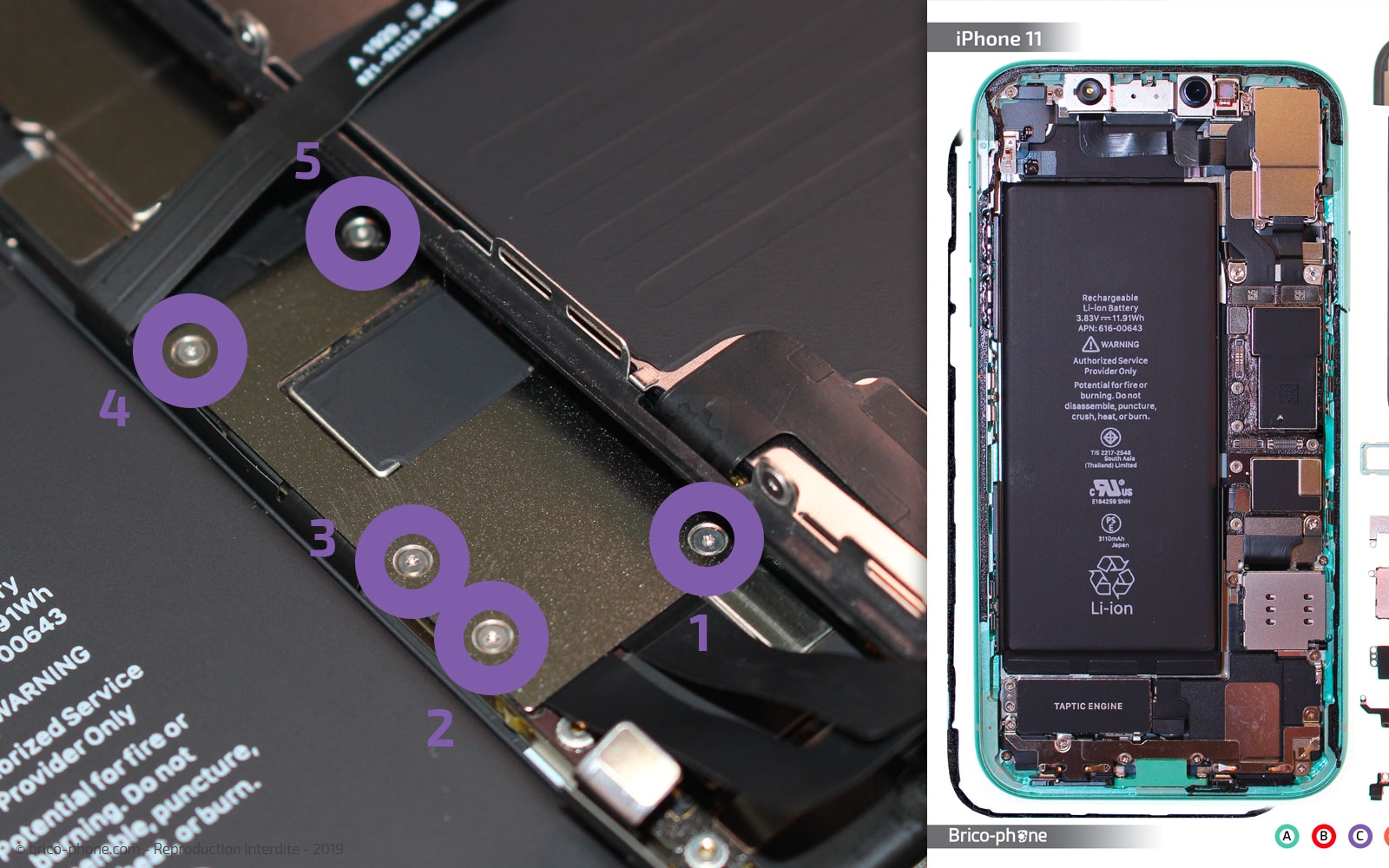

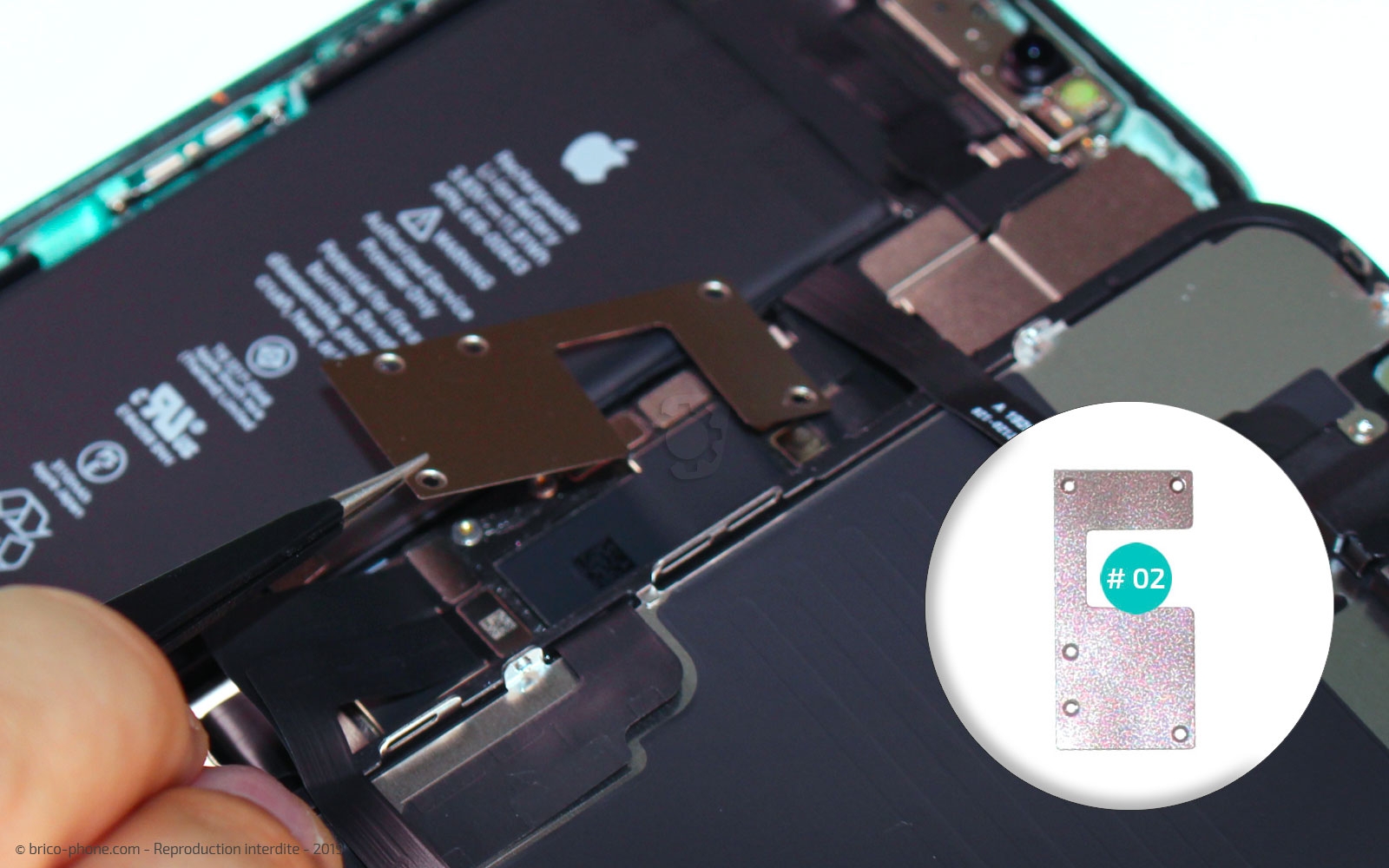

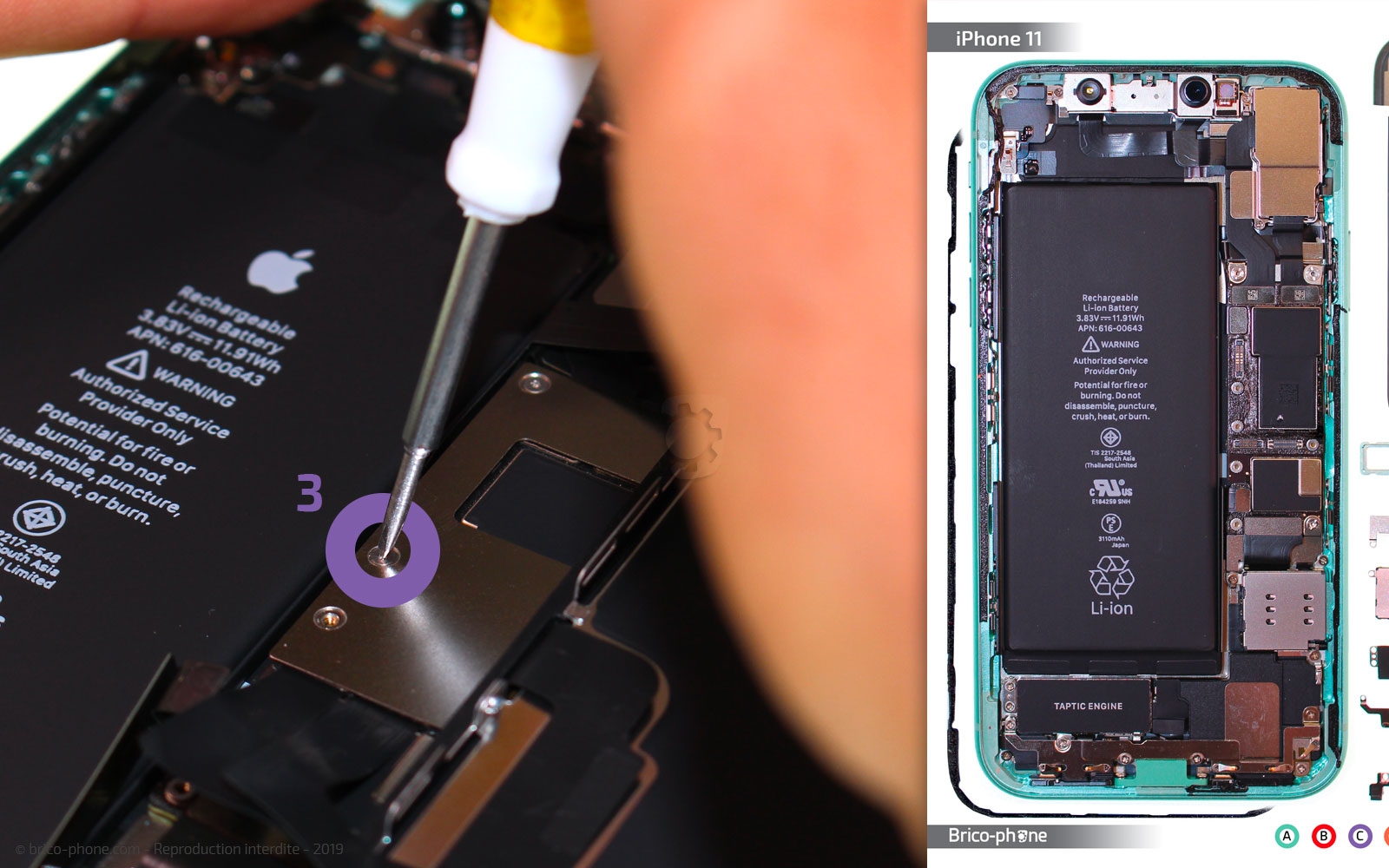

Donc toujours avec le tournevis triwing, dévissez les 5 vis entourées en violet de C1 à C5. Puis retirez la plaquette en la saisissant avec la pincette. N'oubliez pas de poser les vis au fur et à mesure à leur emplacement sans les mélanger.

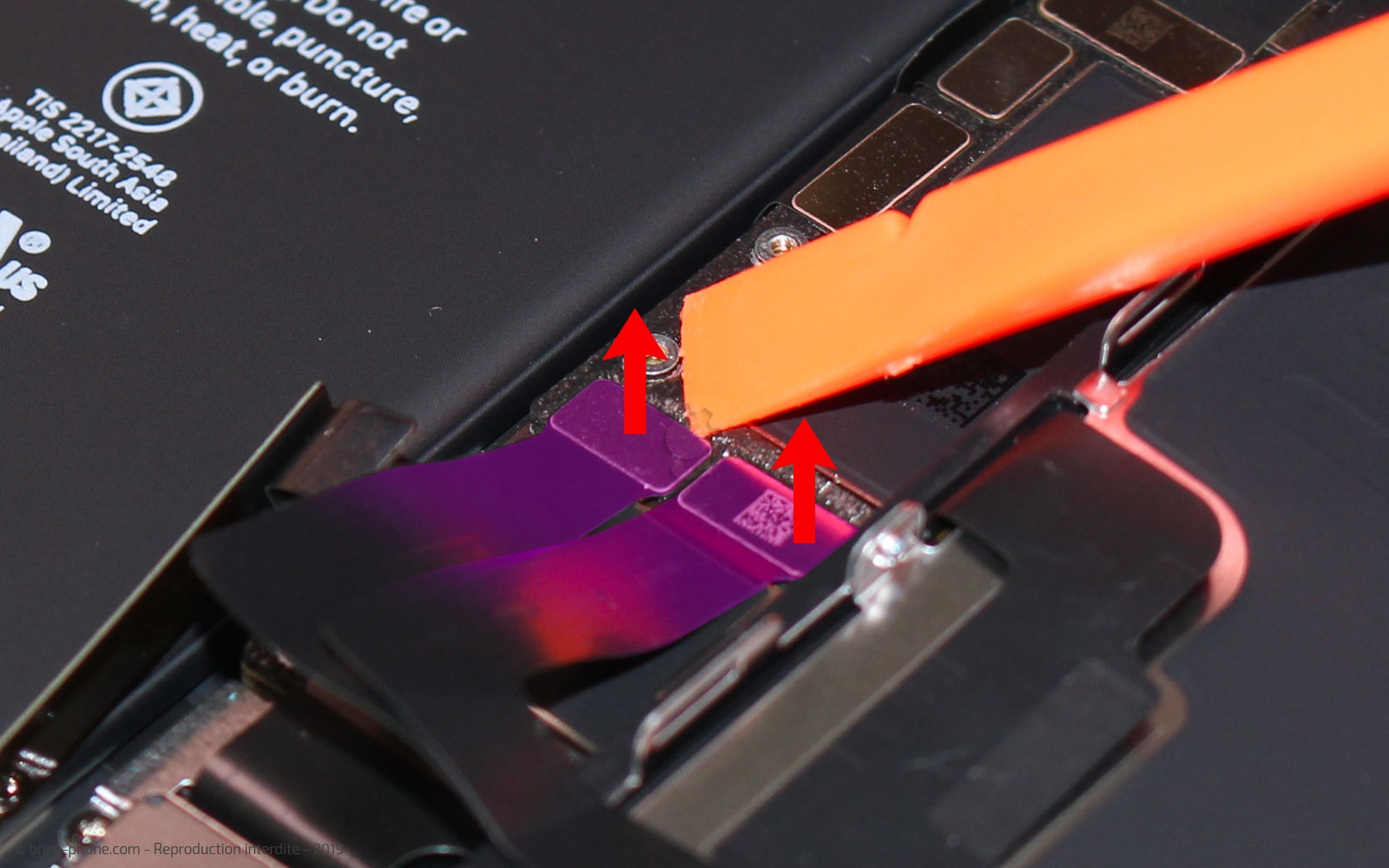

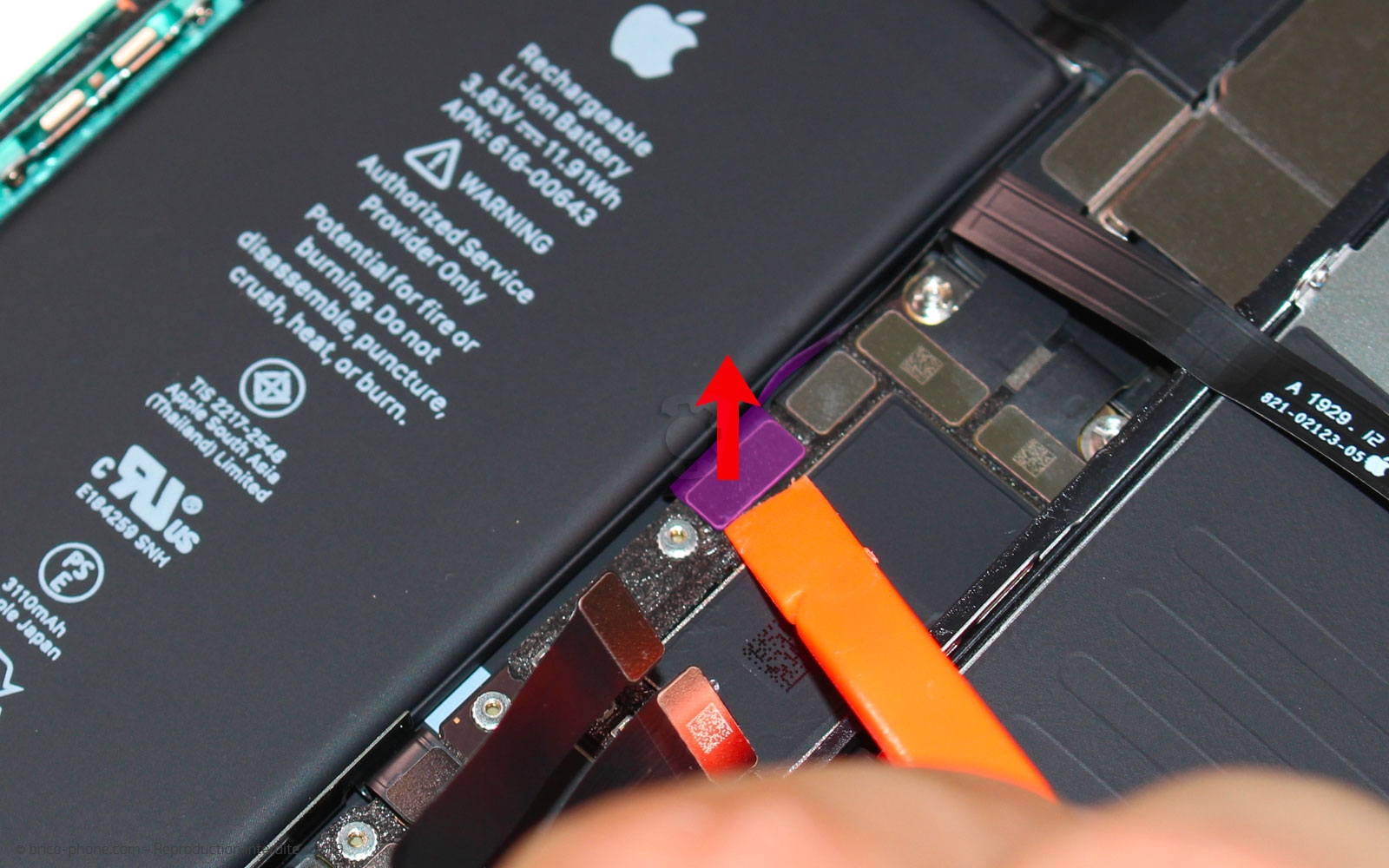

Munissez-vous du levier en nylon et déconnectez les 3 nappes qui relient l'écran à la carte mère.
Les deux nappes situées en bas correspondent à la vitre tactile et l'autre à l'affichage LCD et la nappe au dessus correspond à l'écouteur interne.
Soulevez les connecteurs avec délicatesse comme celui de la batterie.

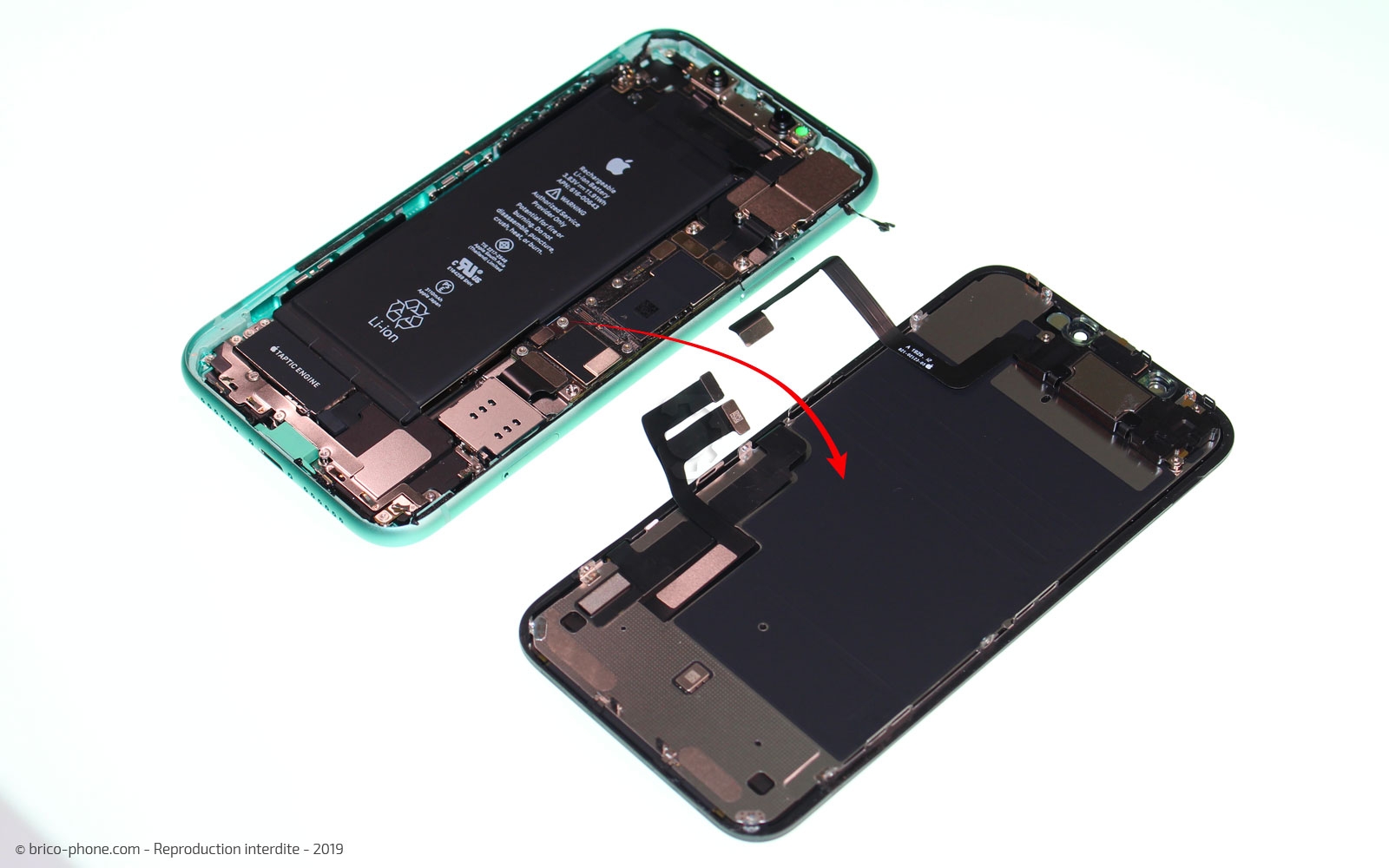

L'écran est maintenant libéré.

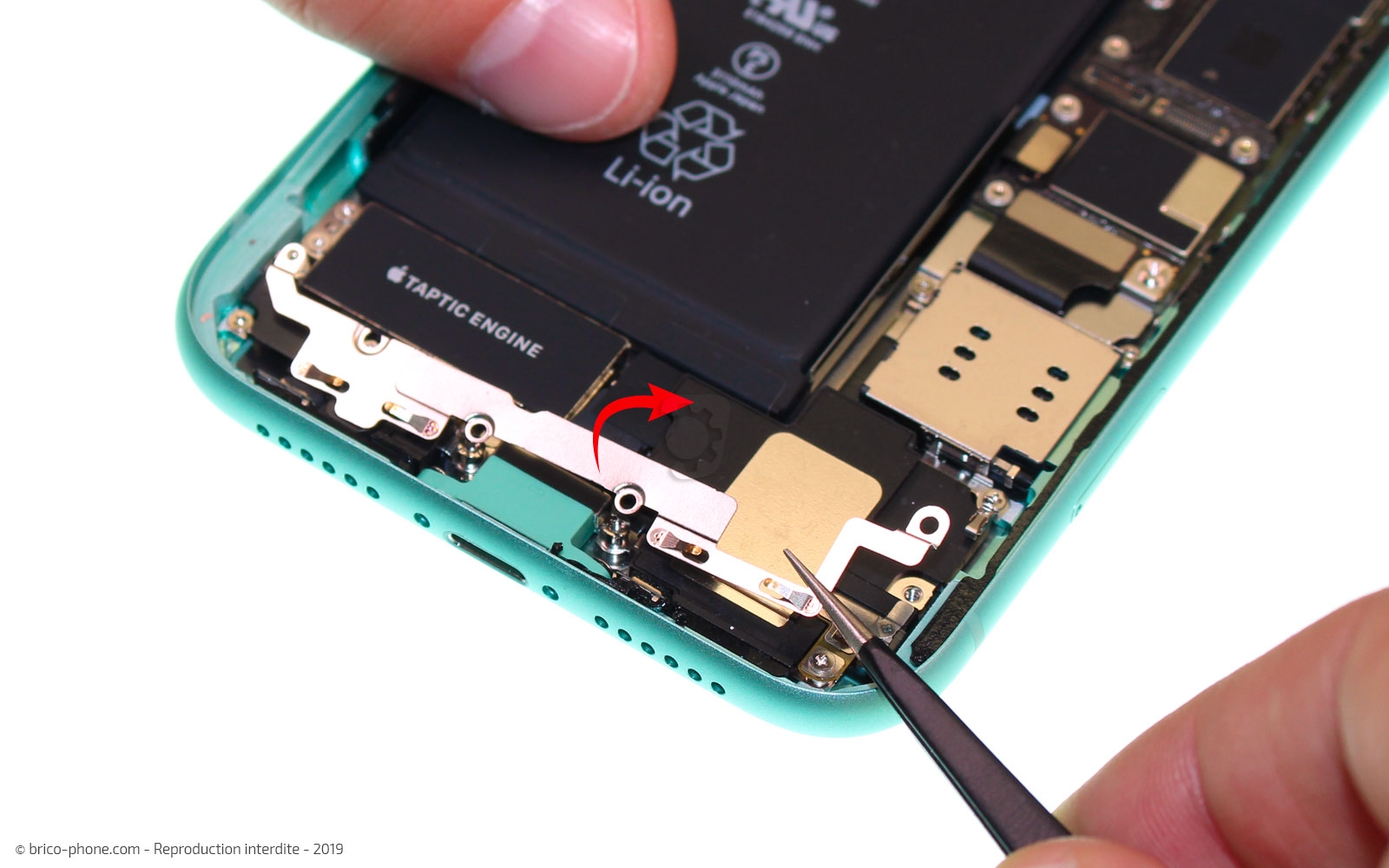

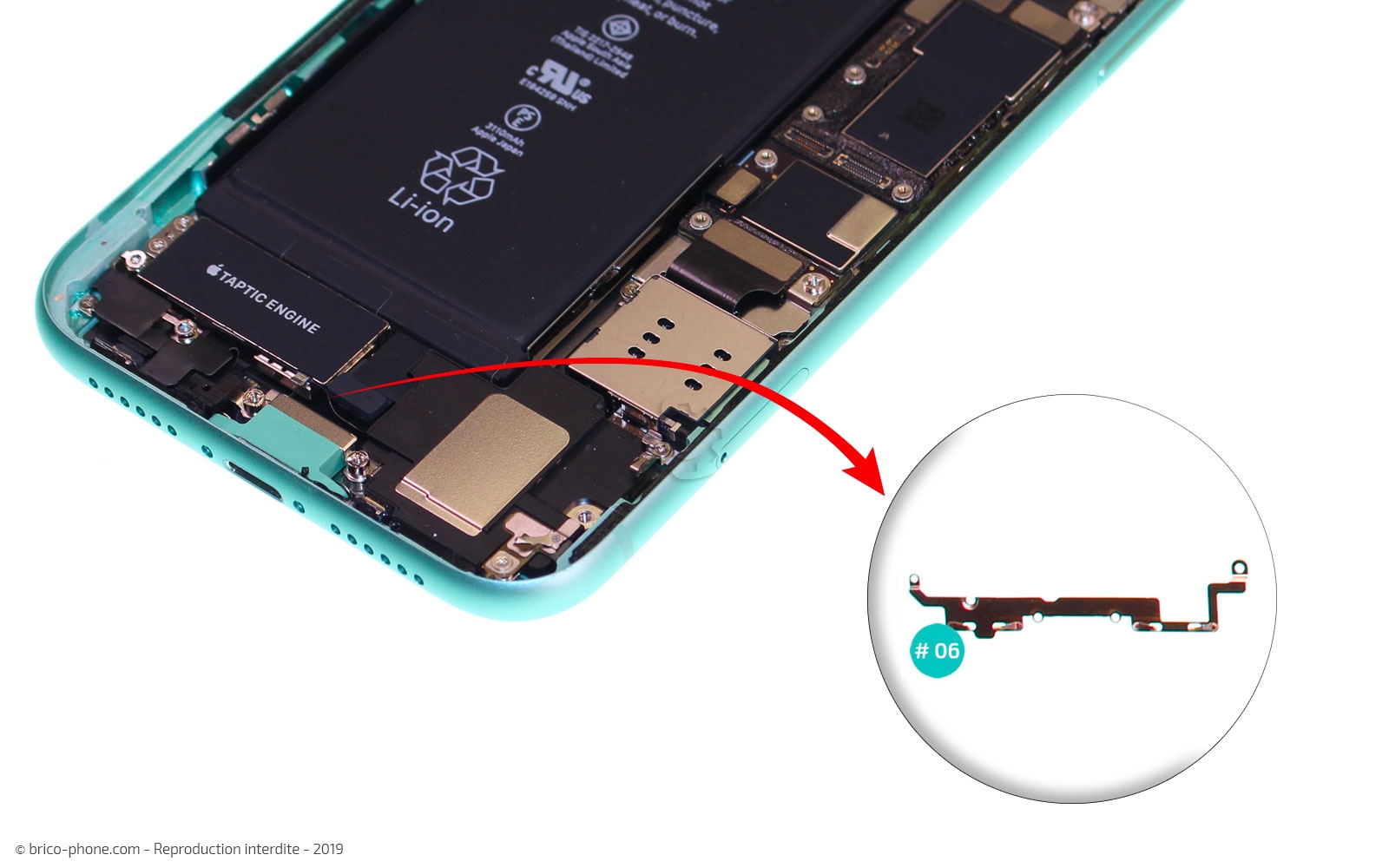

L'élément #06 est maintenu par 5 vis cruciformes, entourées en bleu et nommées F1 à F5.
Dévissez-les et placez-les sur le patron d'aide au montage. Et retirez ensuite cette plaquette en métal avec la pincette.

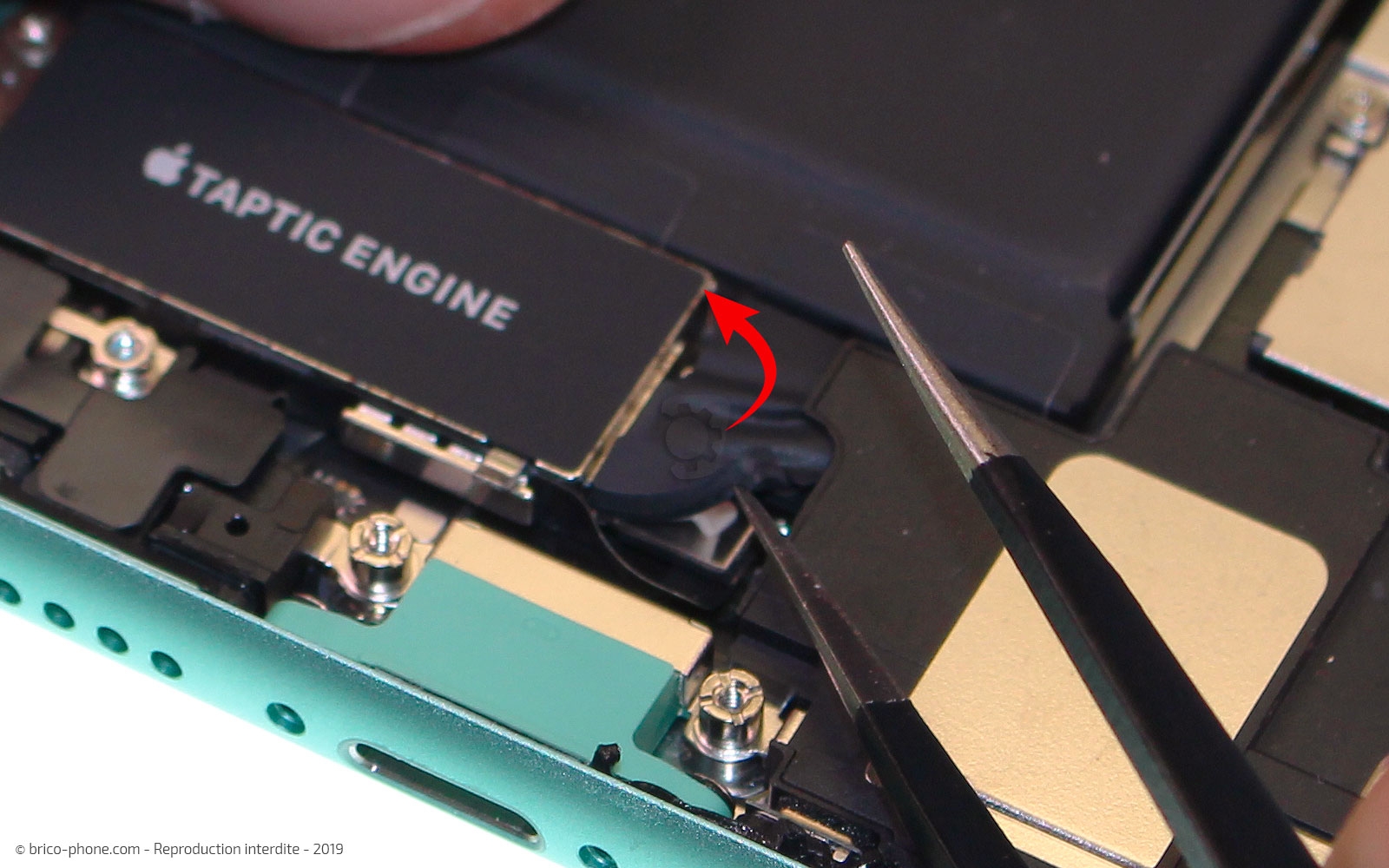

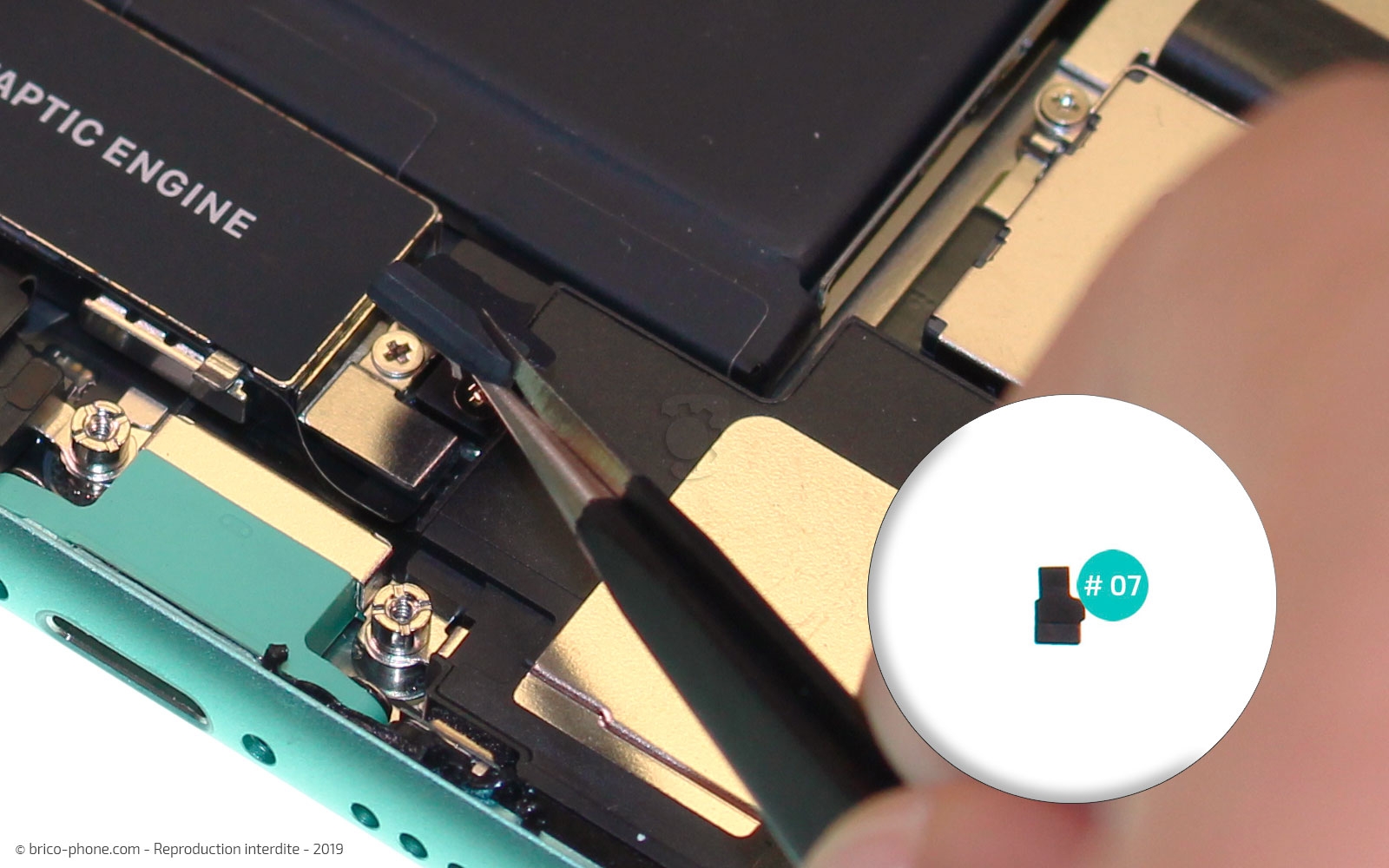

La vis qui maintient le vibreur sur la droite est cachée sous un petit cache noir en mousse, que nous avons appelé #07.
Il vous suffit de le décoller avec la pincette pour le retirer. Conservez-le pour le remontage.

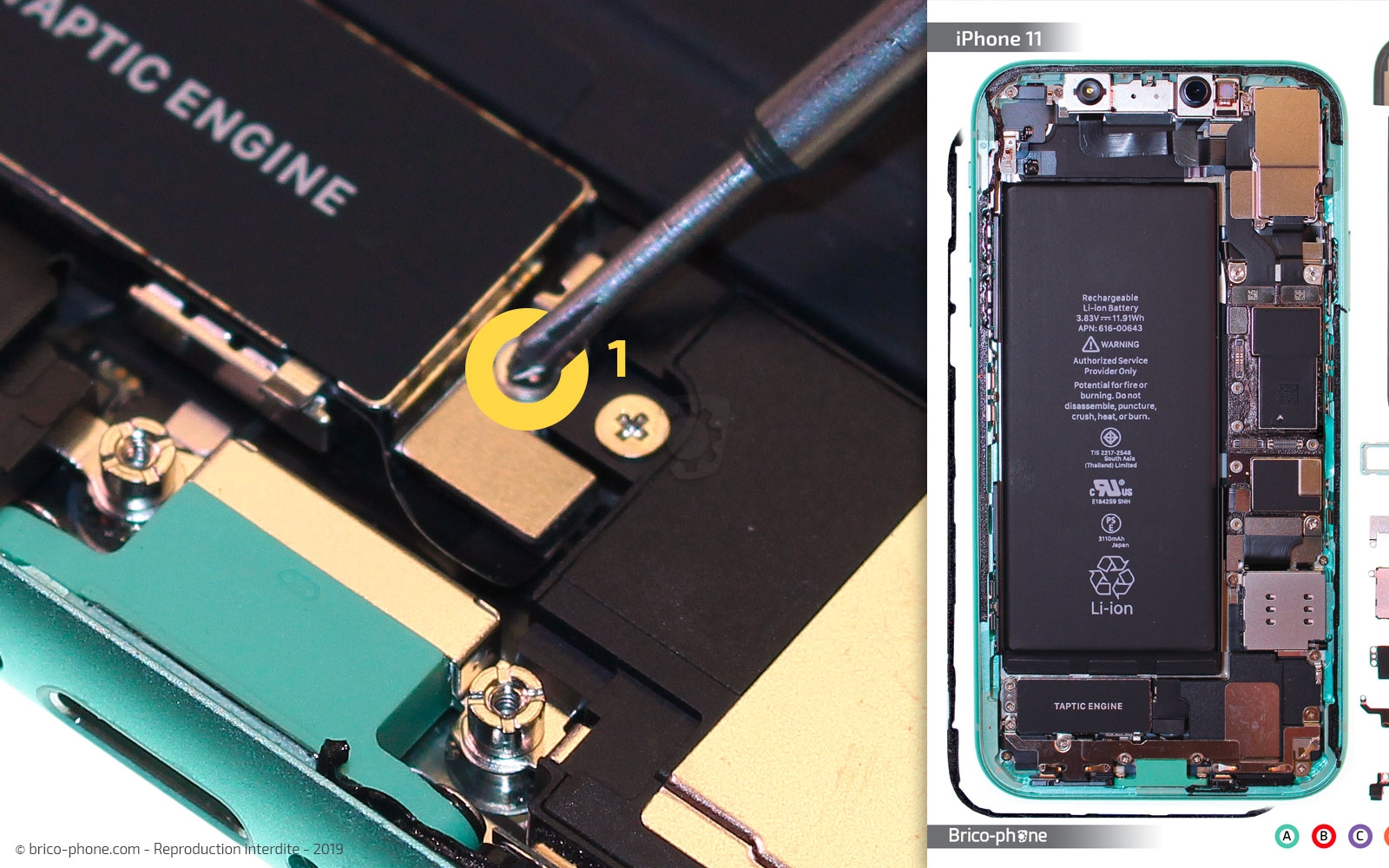

Puis retirez la vis G1 en jaune avec le tournevis cruciforme.

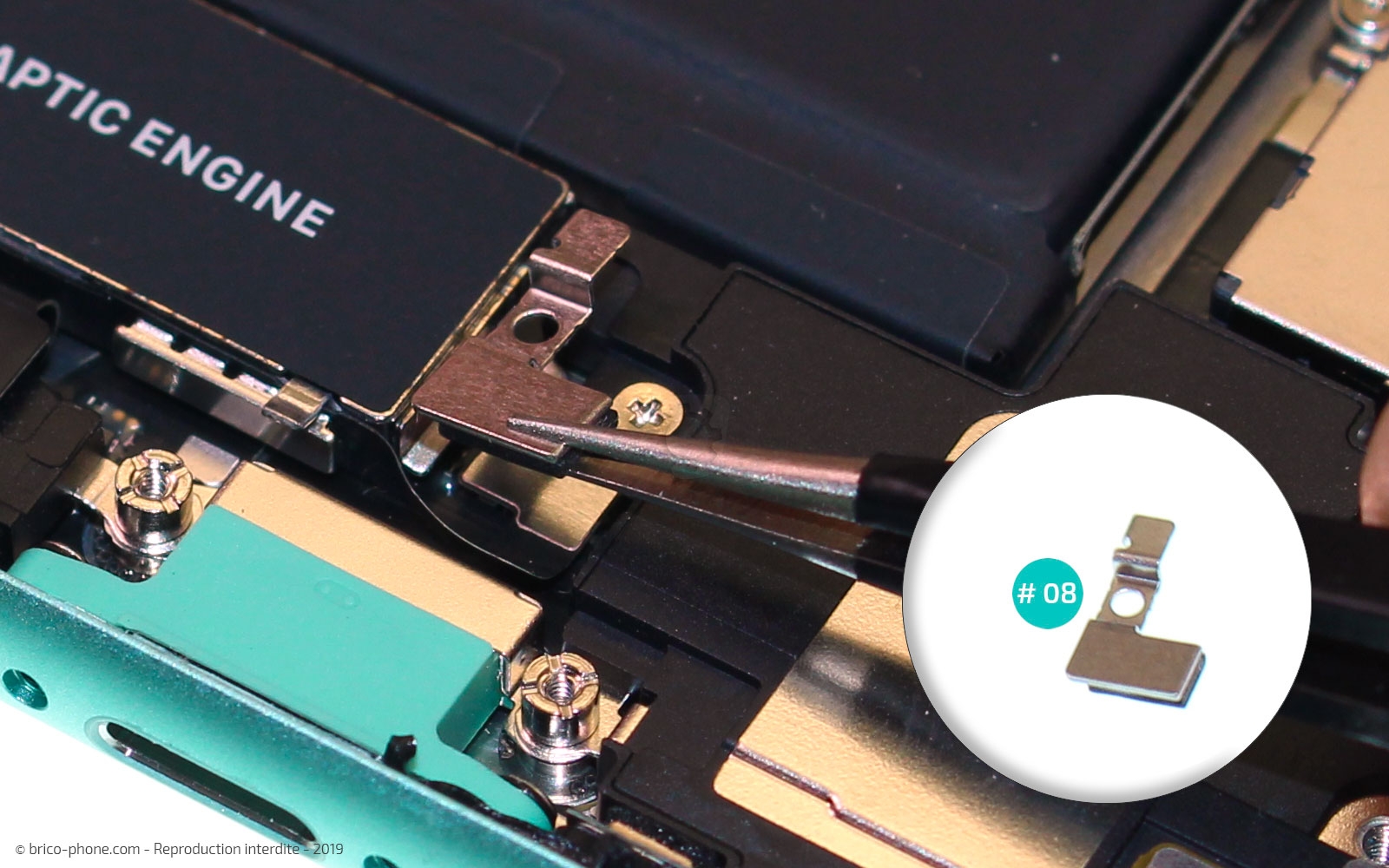

L'élément #08 peut maintenant être aussi dégagé.

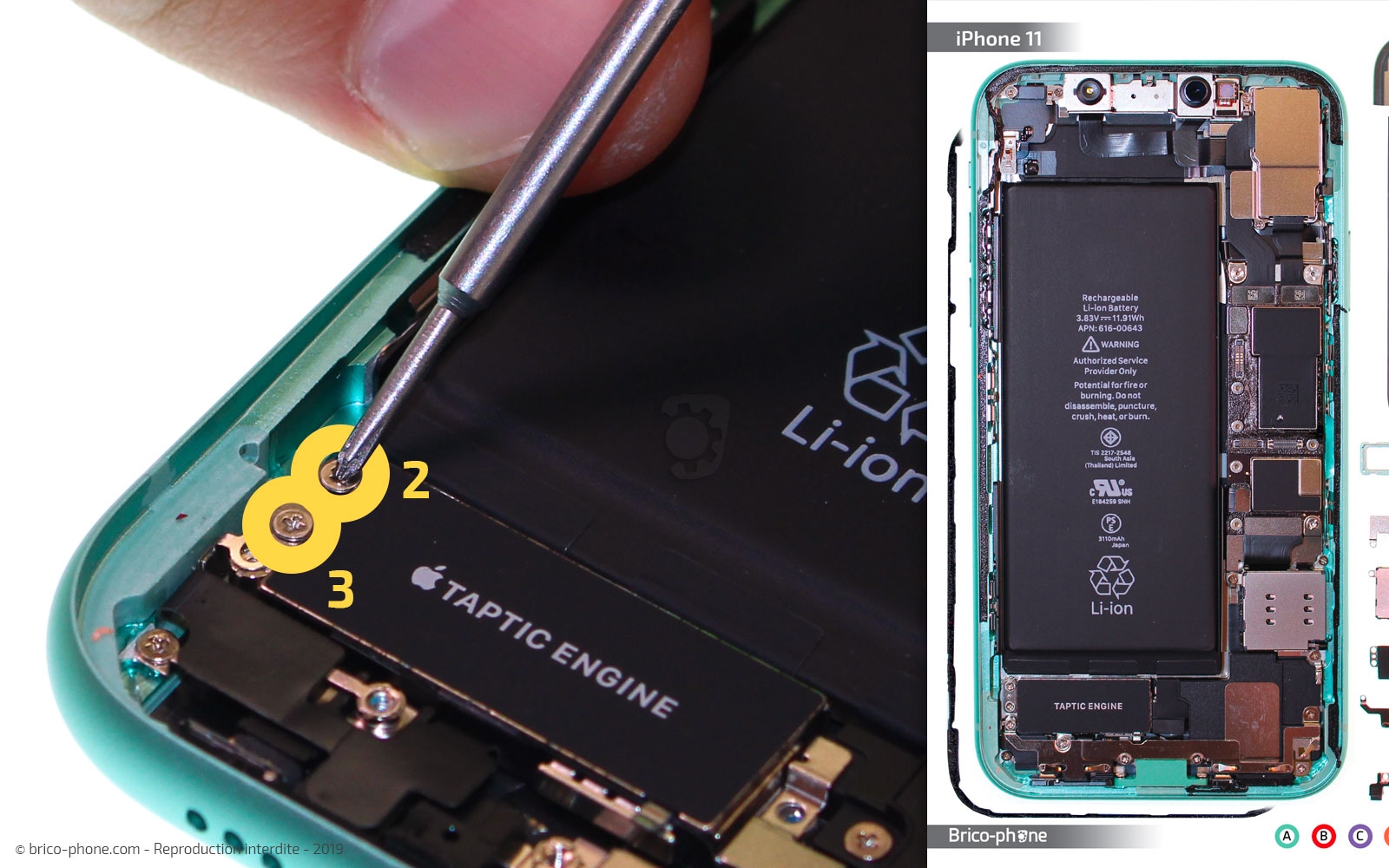

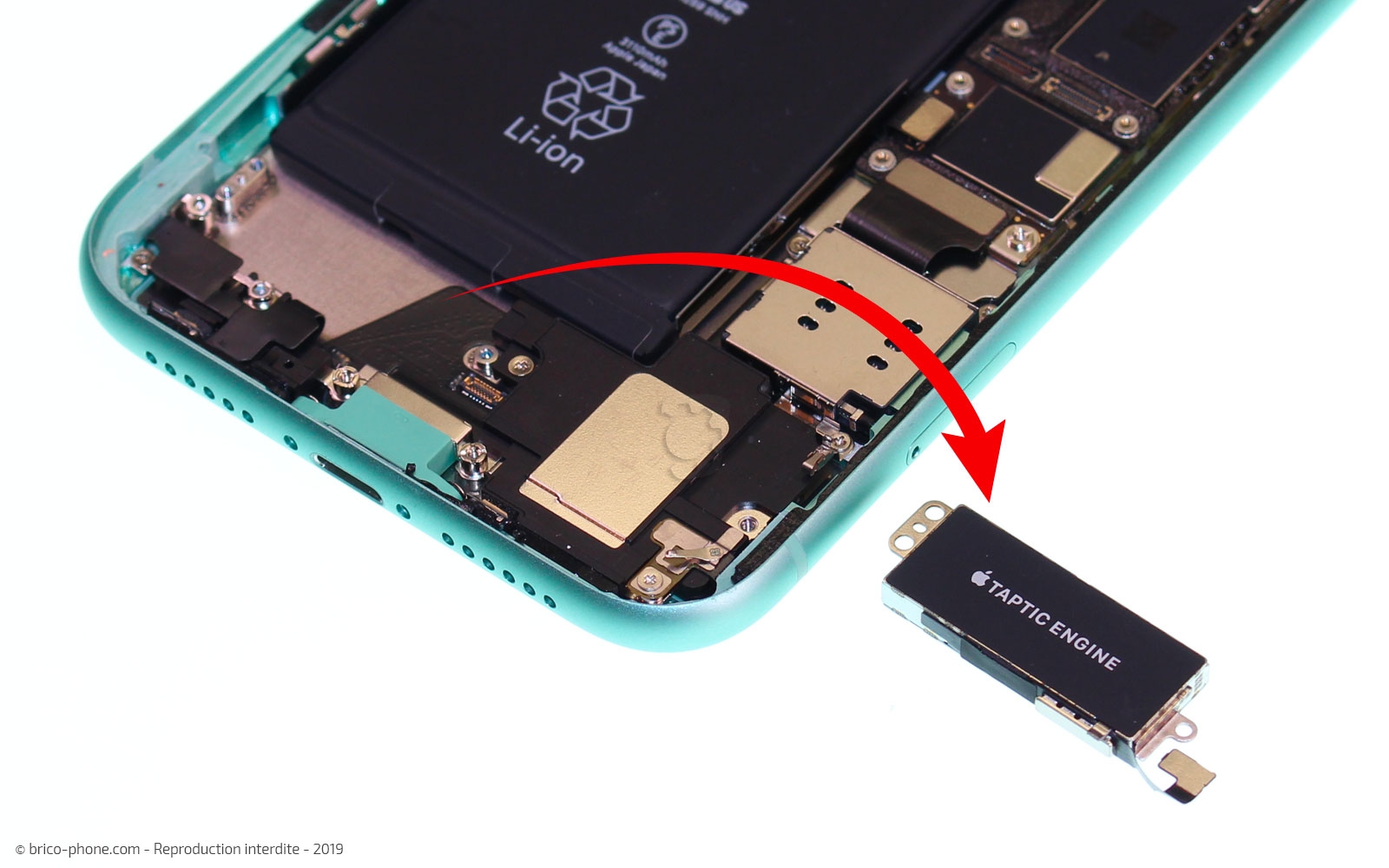

Commencez par retirer les deux dernières vis G2 et G3 en jaune à l'aide du tournevis cruciforme.

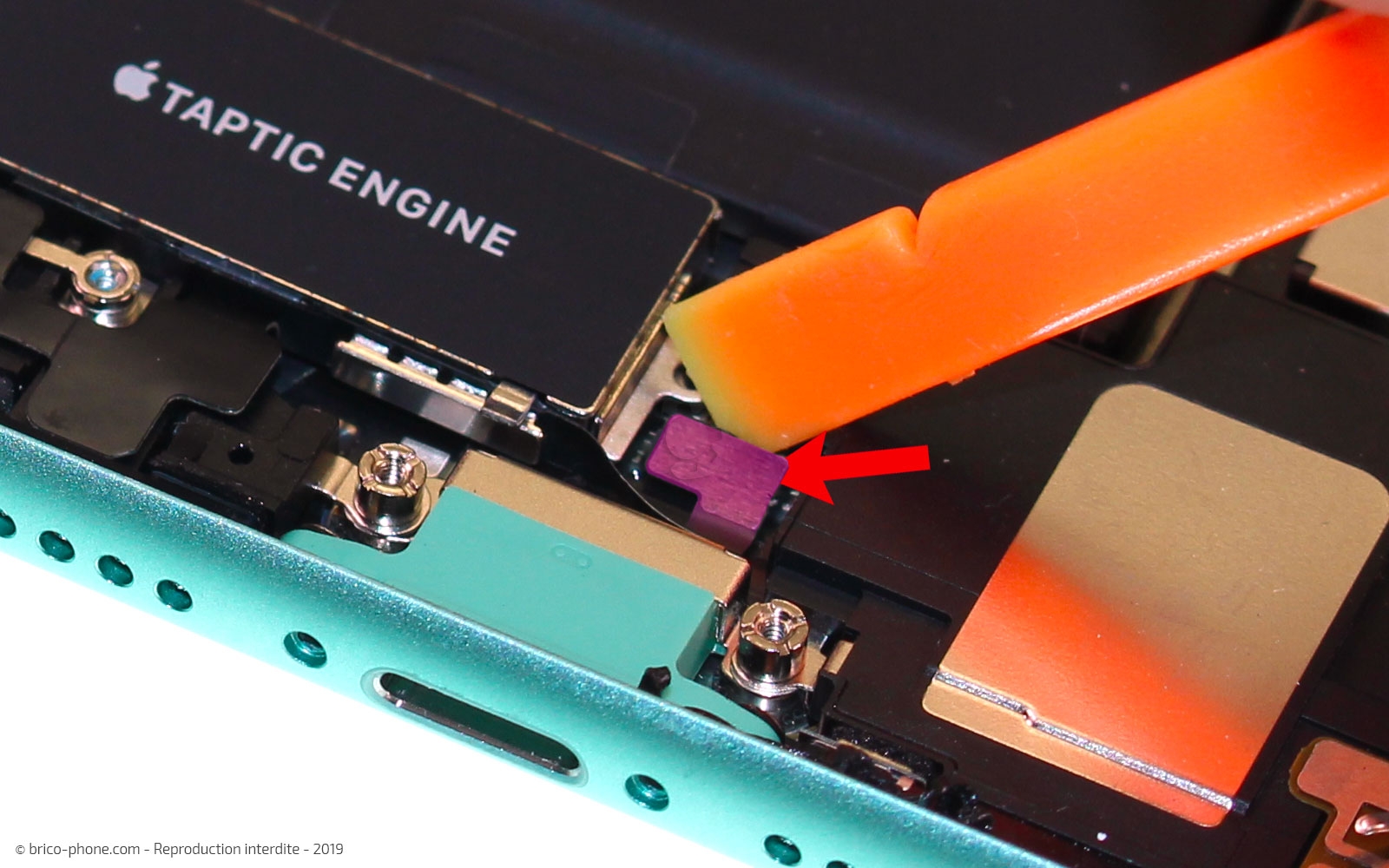

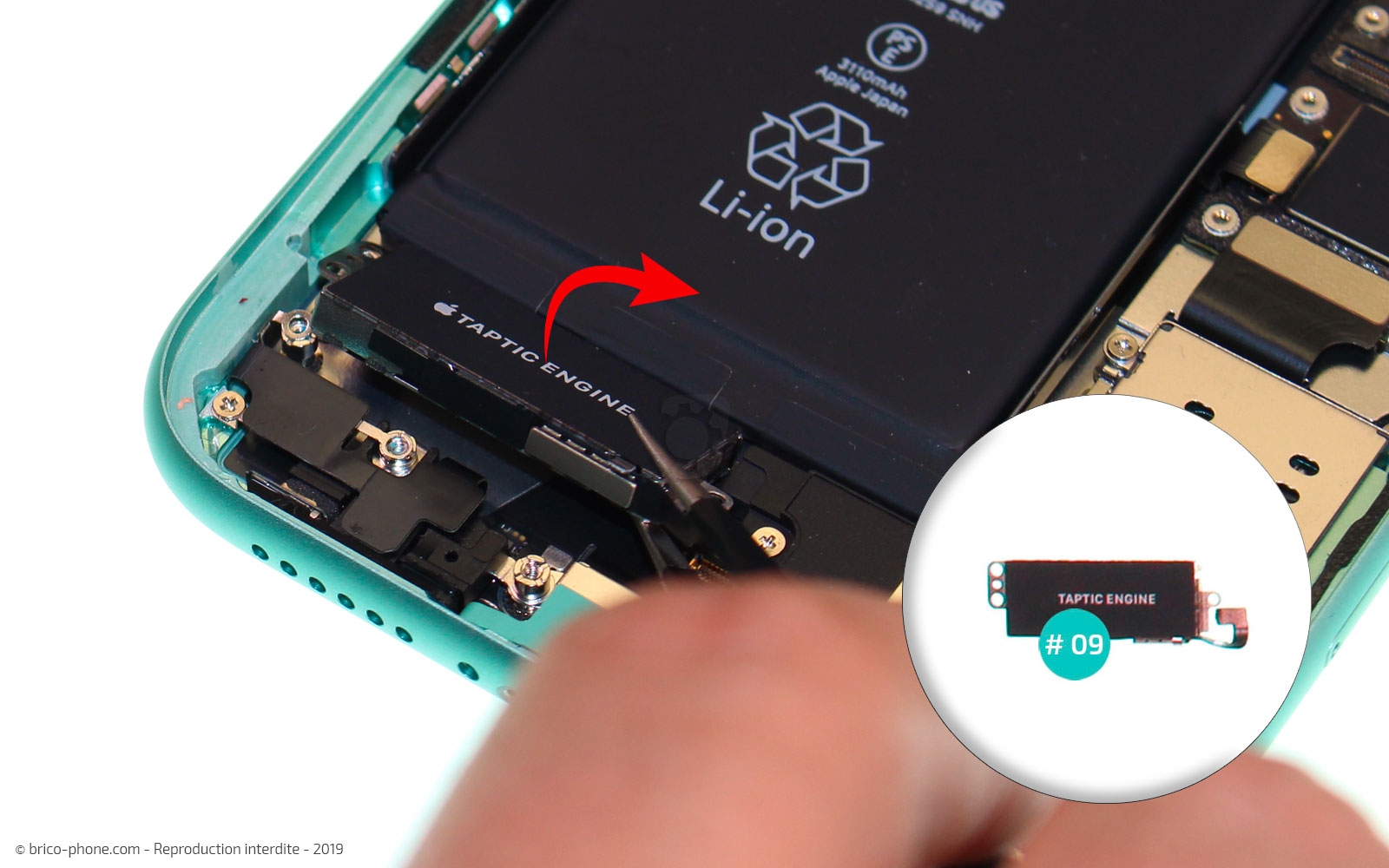

Déconnectez ensuite le connecteur du Taptic Engine, comme les précédents, puis soulevez le vibreur pour le déloger.

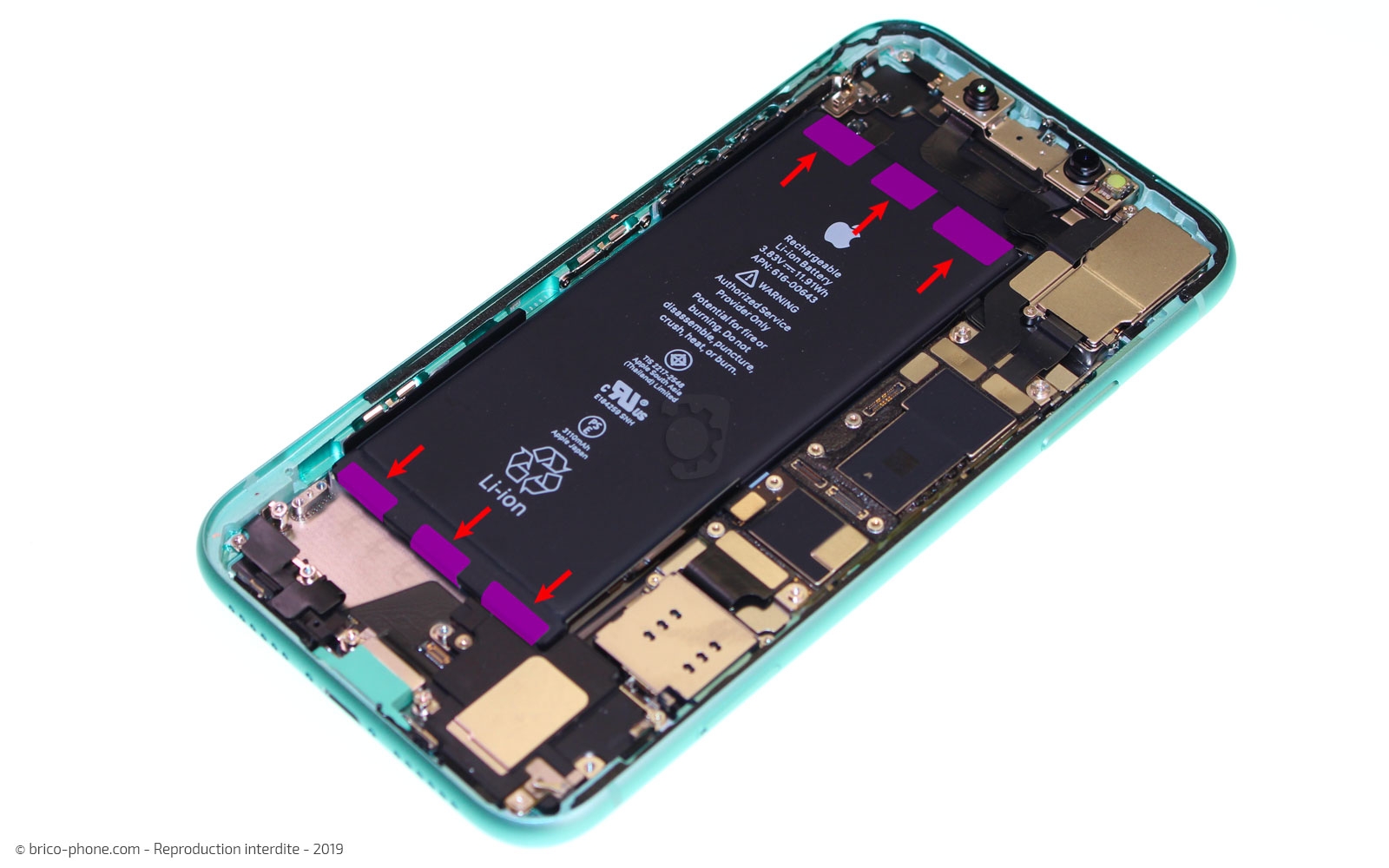

La batterie de l'iPhone 11 est maintenue par 6 bandes adhésives double face entre la batterie et le châssis.
Chacune d'elles se retire de la même façon.

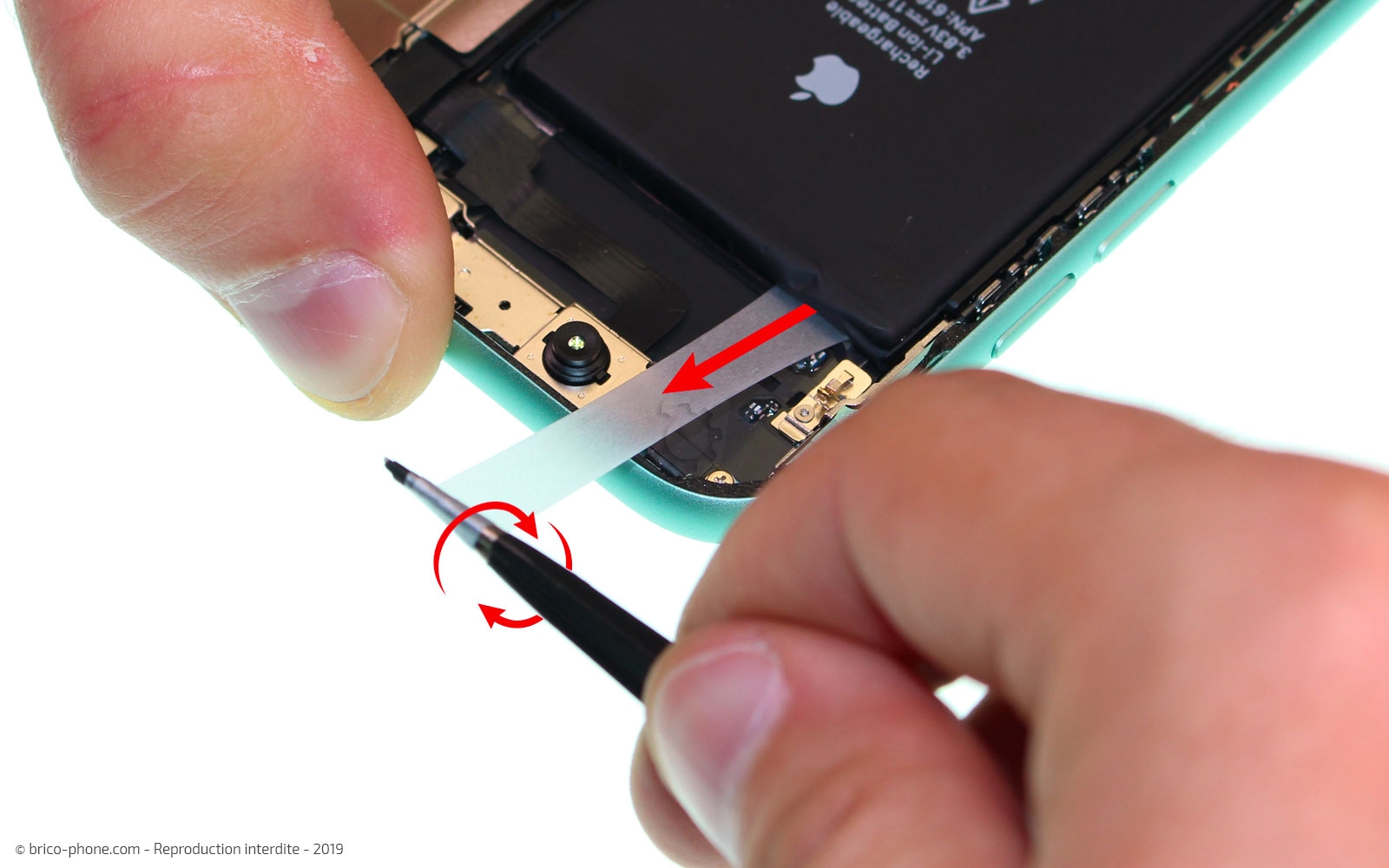

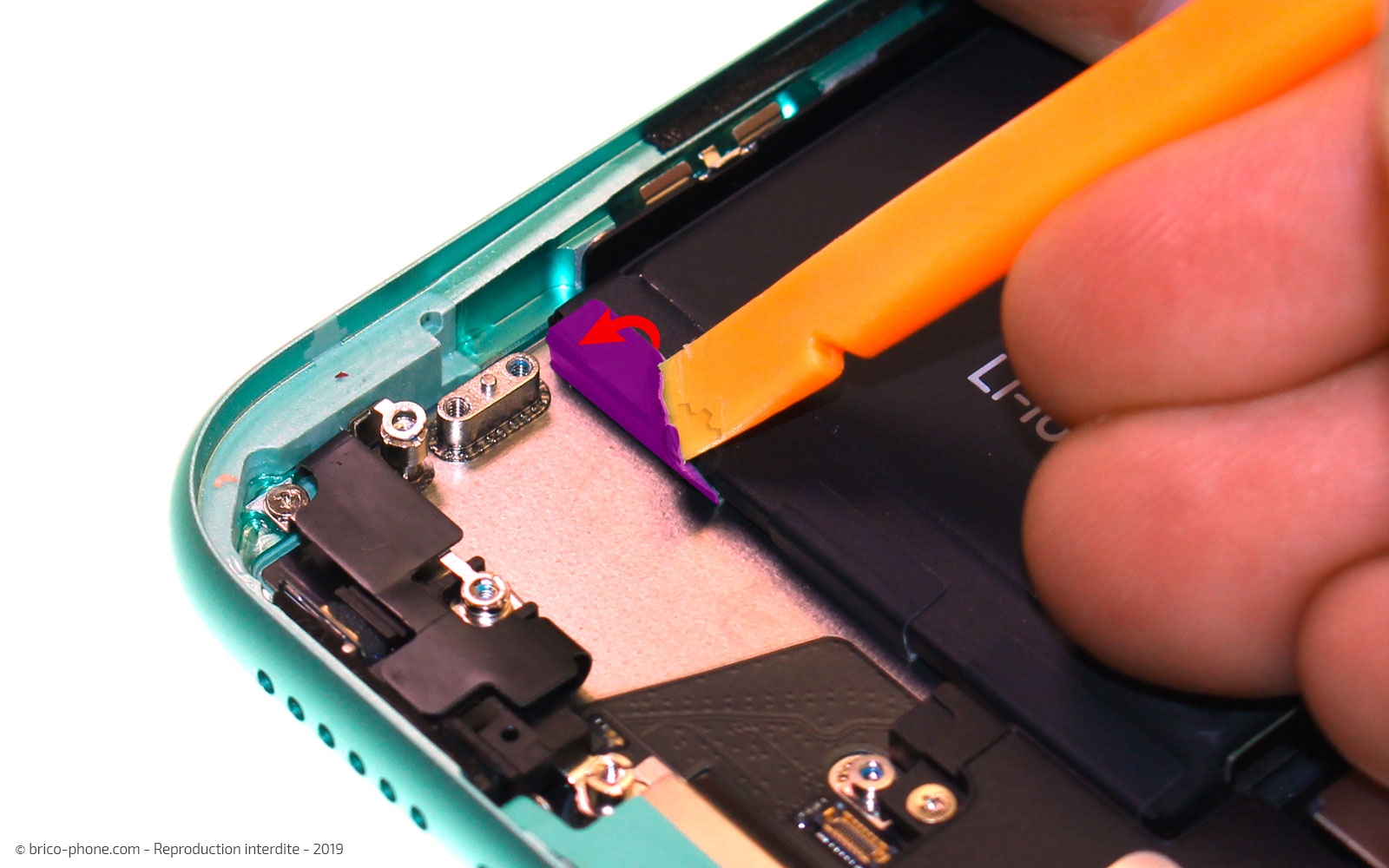

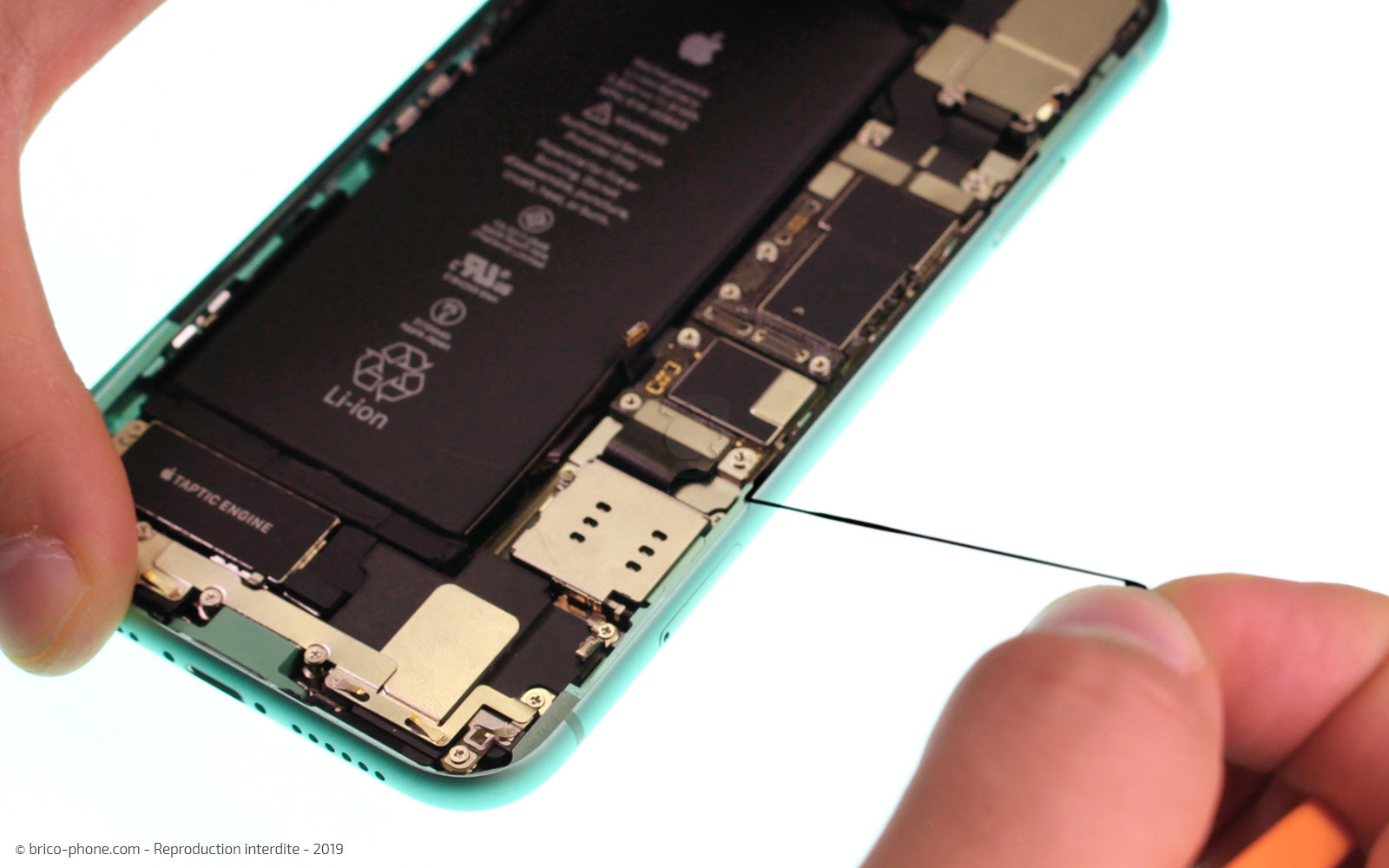

Commencez par décoller la partie noire très fine située sur le bord de la batterie, c'est presque le moment le plus difficile car la membrane est très fine. n'hésitez pas à gratter un peu avec l'autre pour le saisir.

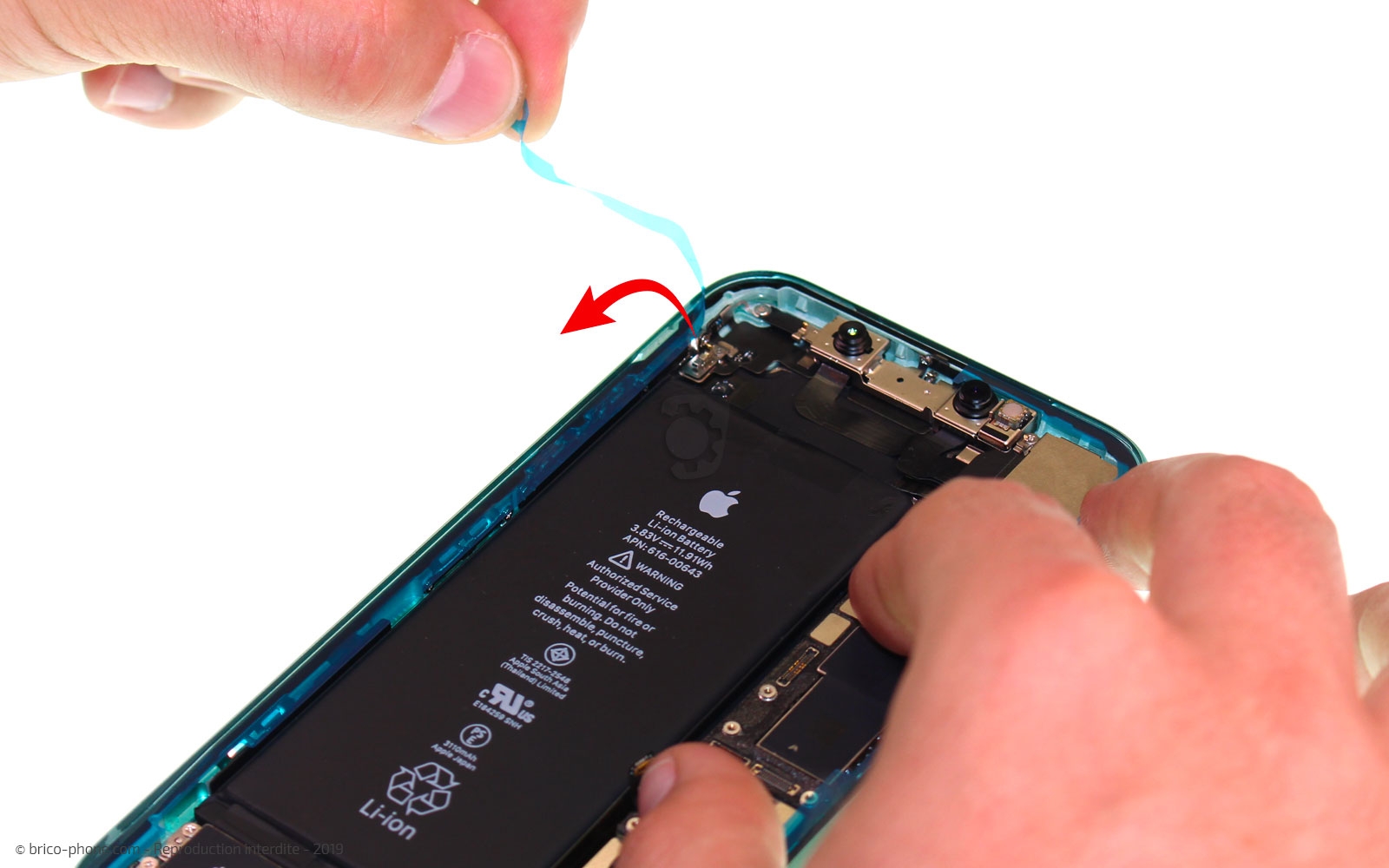

Une fois la prise en main faite, enroulez le stickers autour de la pincette en faisant un mouvement de rotation jusqu'à ce que la bande complète soit délogée.
Répétez l'opération 5 fois.
Si une des bandes venait à casser avant l'extraction complète, pas de panique. Si une ou deux cassent, cela ne devrait pas compromettre le retrait. Si toutes les bandes ont cassé, dans ce cas, utilisez un peu de iRemover peut être utile.

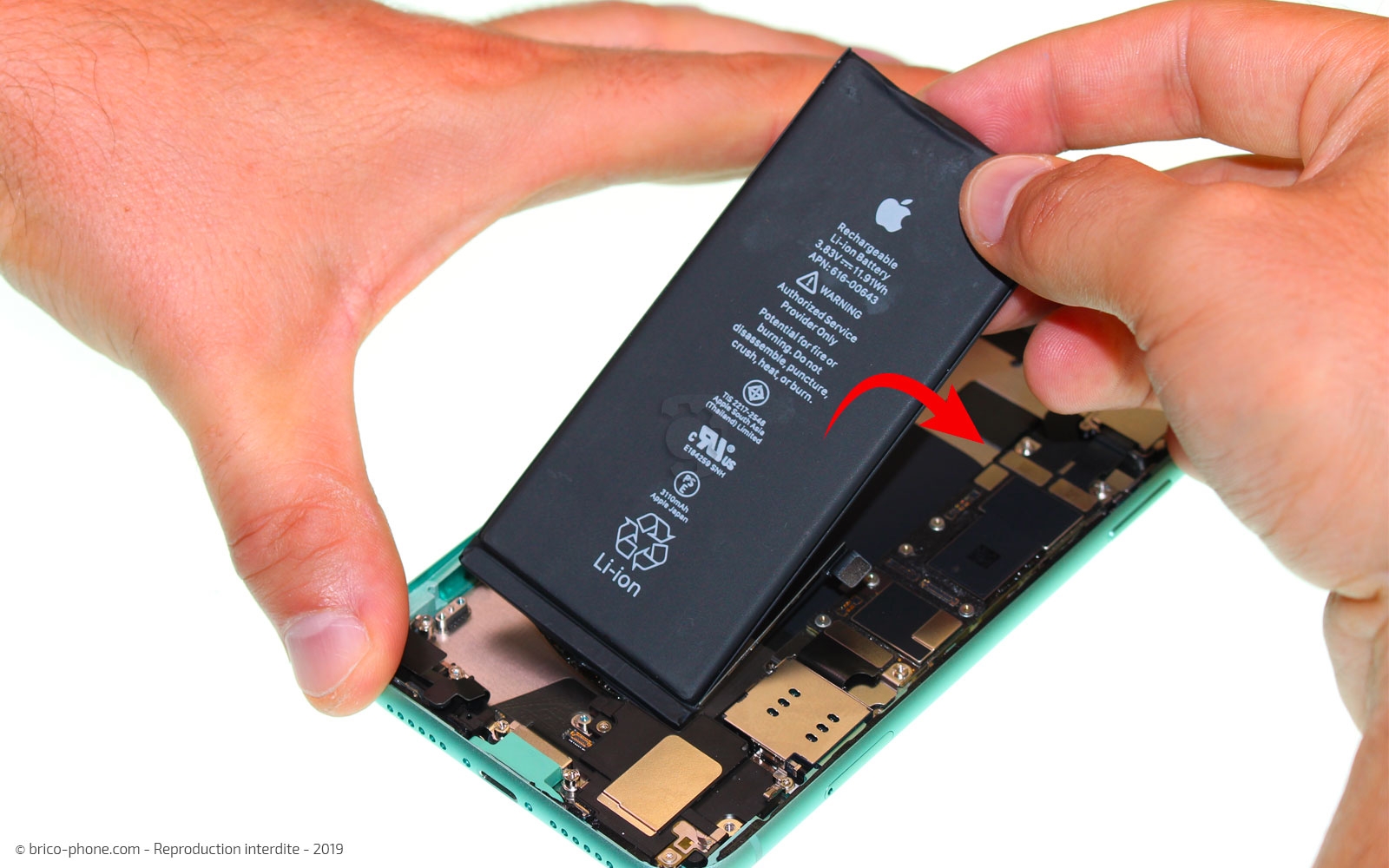

La batterie peut maintenant être retirée.

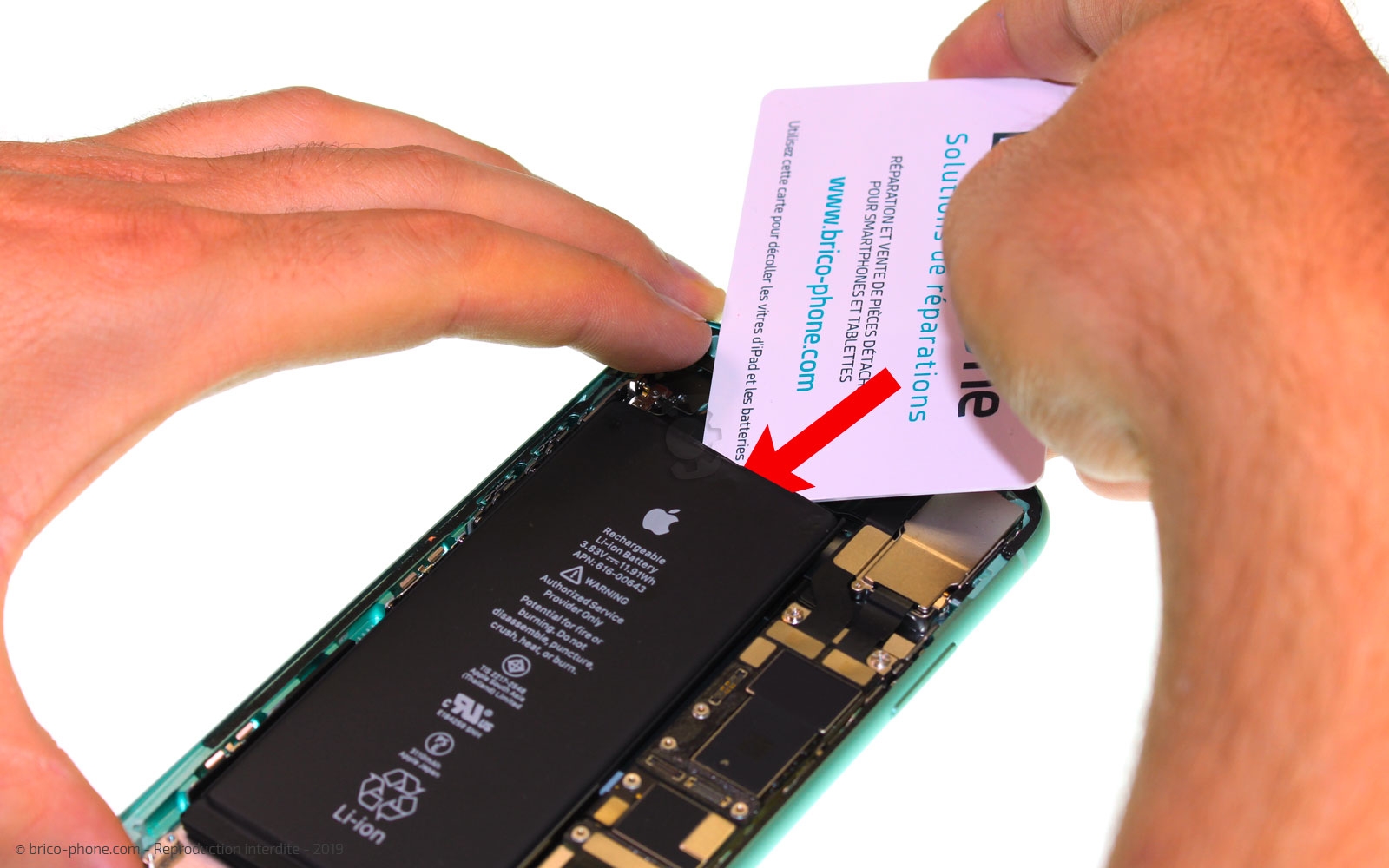

Passez la carte PVC dessous délicatement et soulevez tout simplement.

Le démontage est maintenant terminé, nous vous conseillons ces deux dernières étapes afin de garantir une réparation durable.

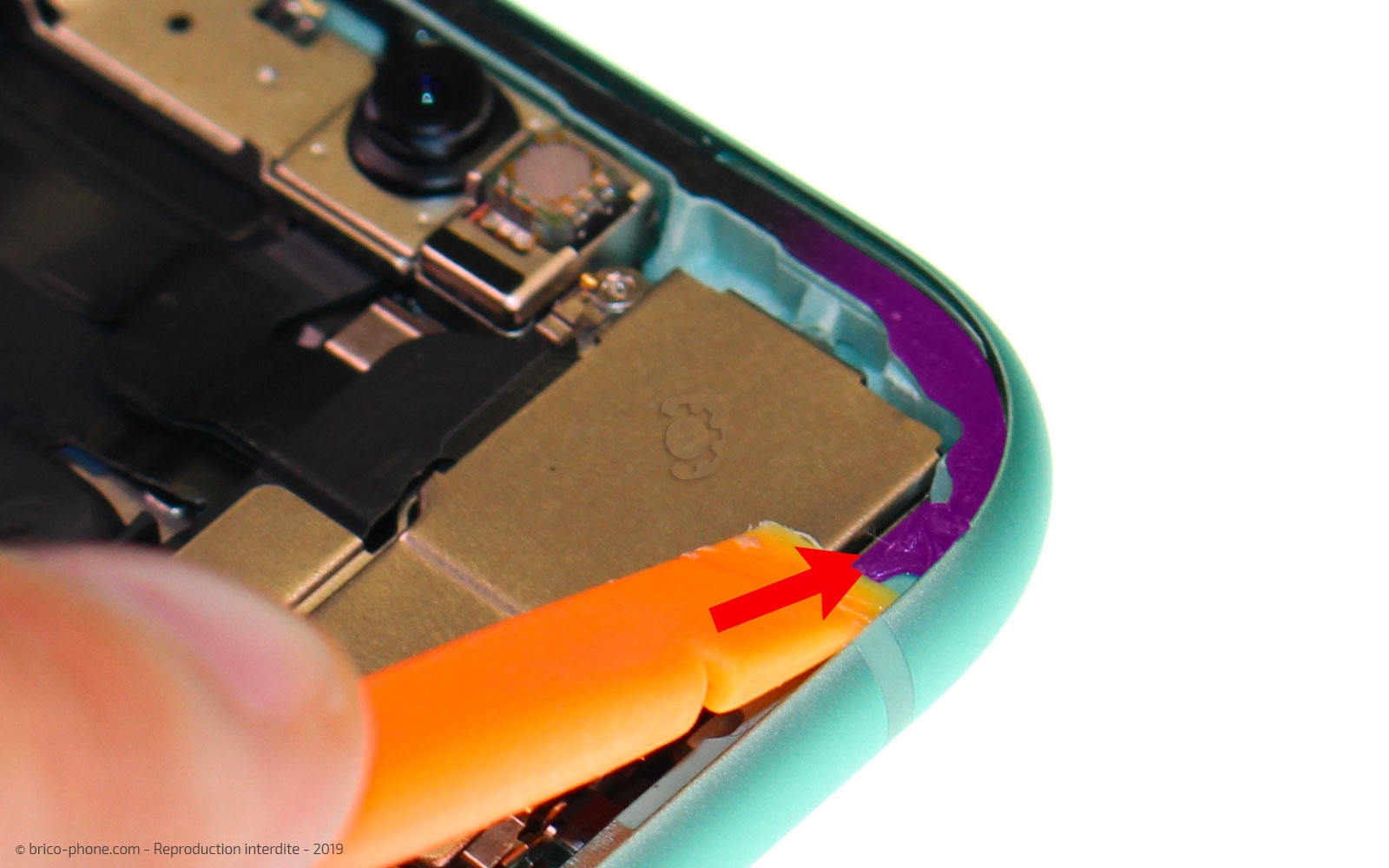

Commencez par nettoyer le châssis des résidus de stickers. Pour cela, grattez le contour avec le levier.

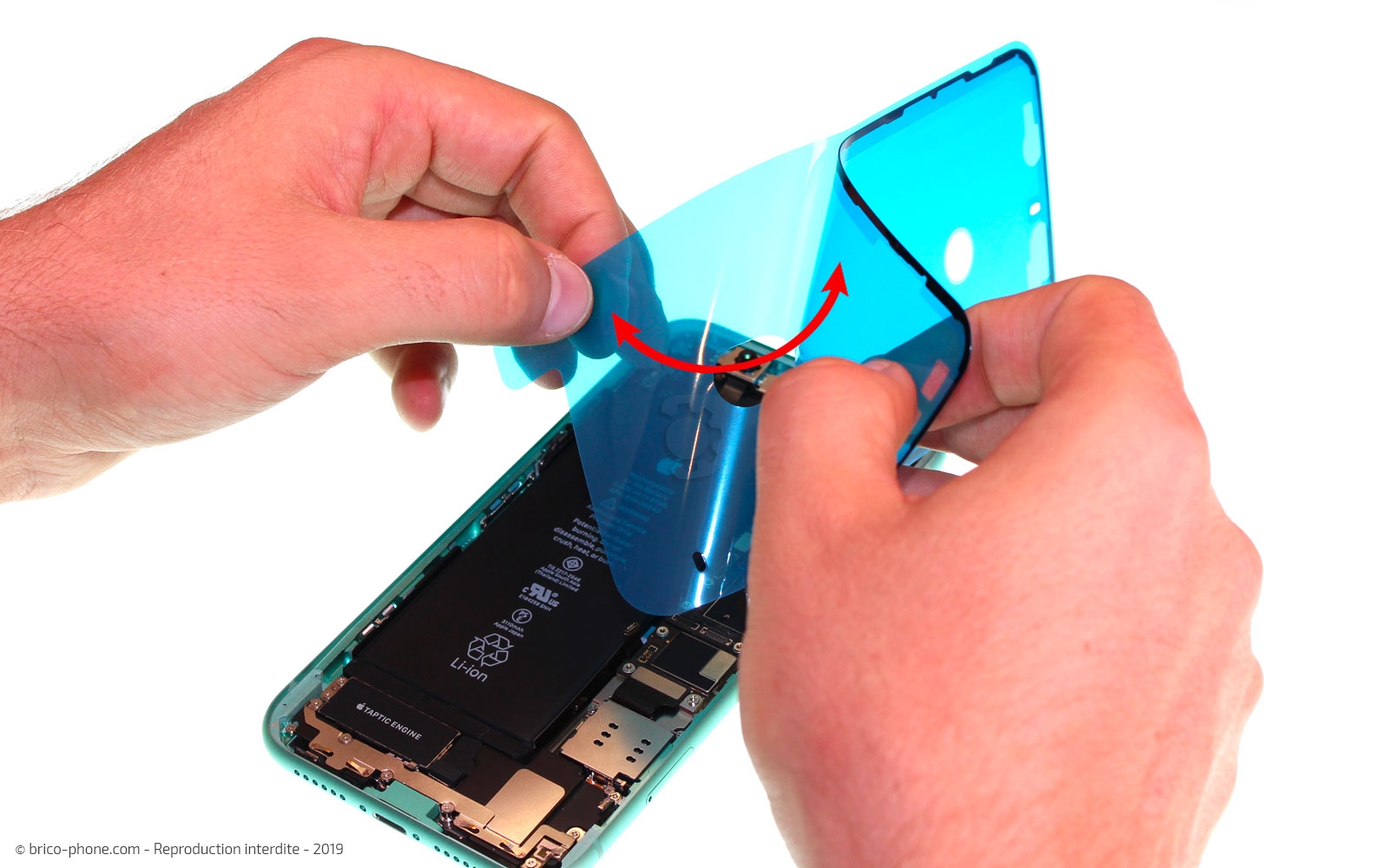

Préparez le nouveau joint et commencez tout d'abord par retirer le premier film de protection.

Afin de garantir un bon maintien de l'écran, nous vous conseillons de poser un joint d'étanchéité. Nous vous mettons en garde en revanche, sur la protection contre l'eau. En effet, une fois ouvert, même si un joint est reposé, l'étanchéité est compromise, évitez donc tout contact avec l'eau et encore plus les immersions.

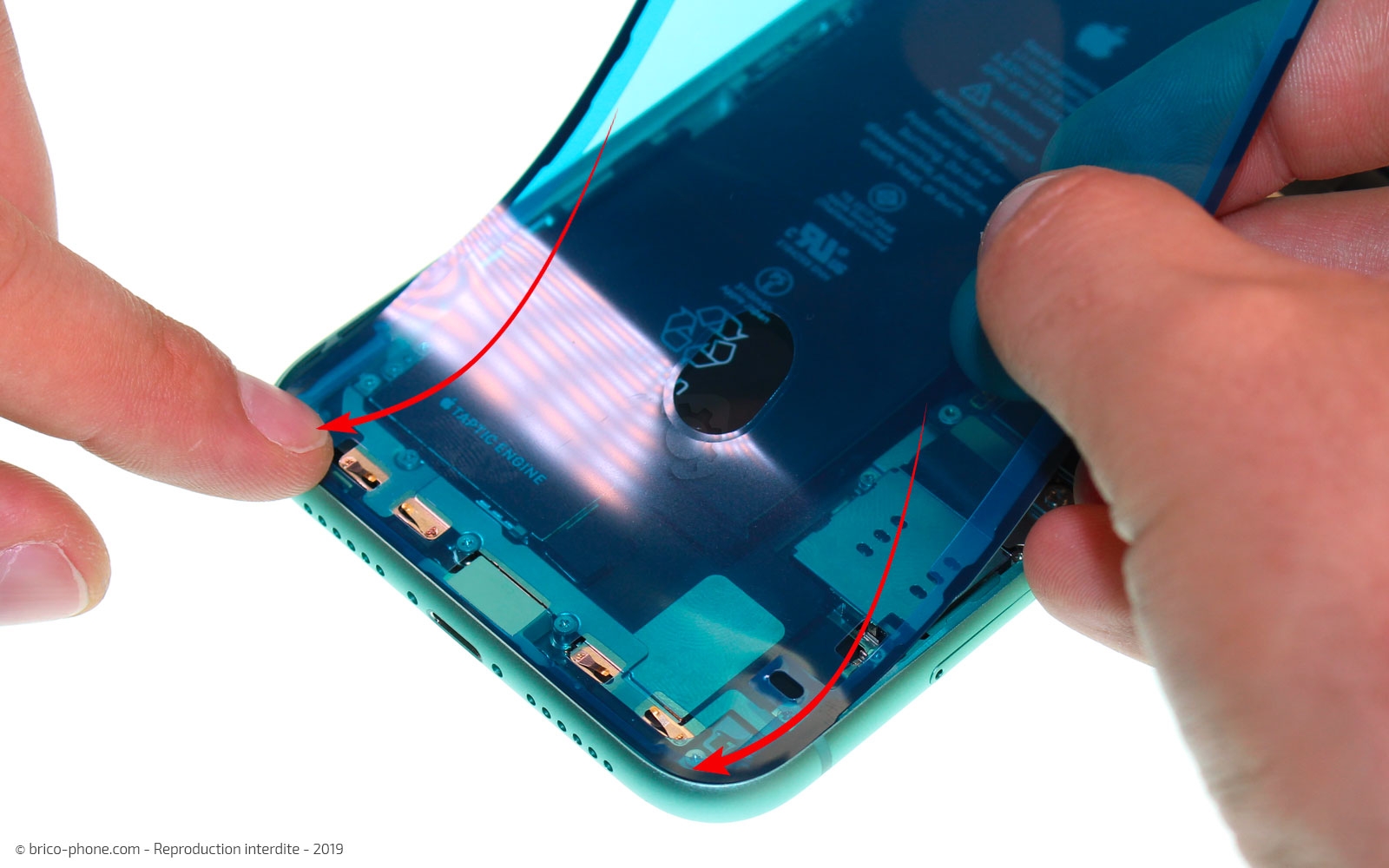

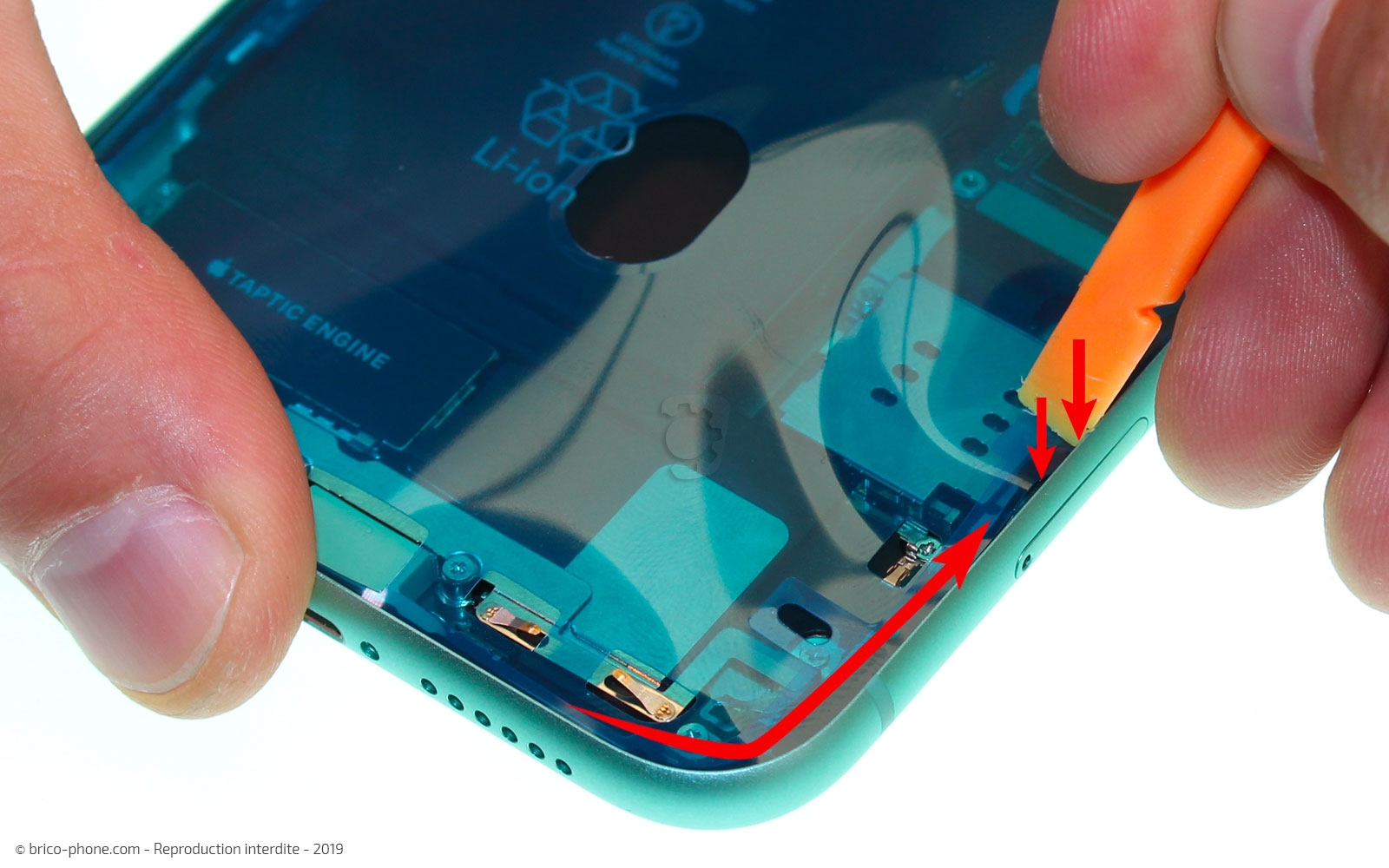

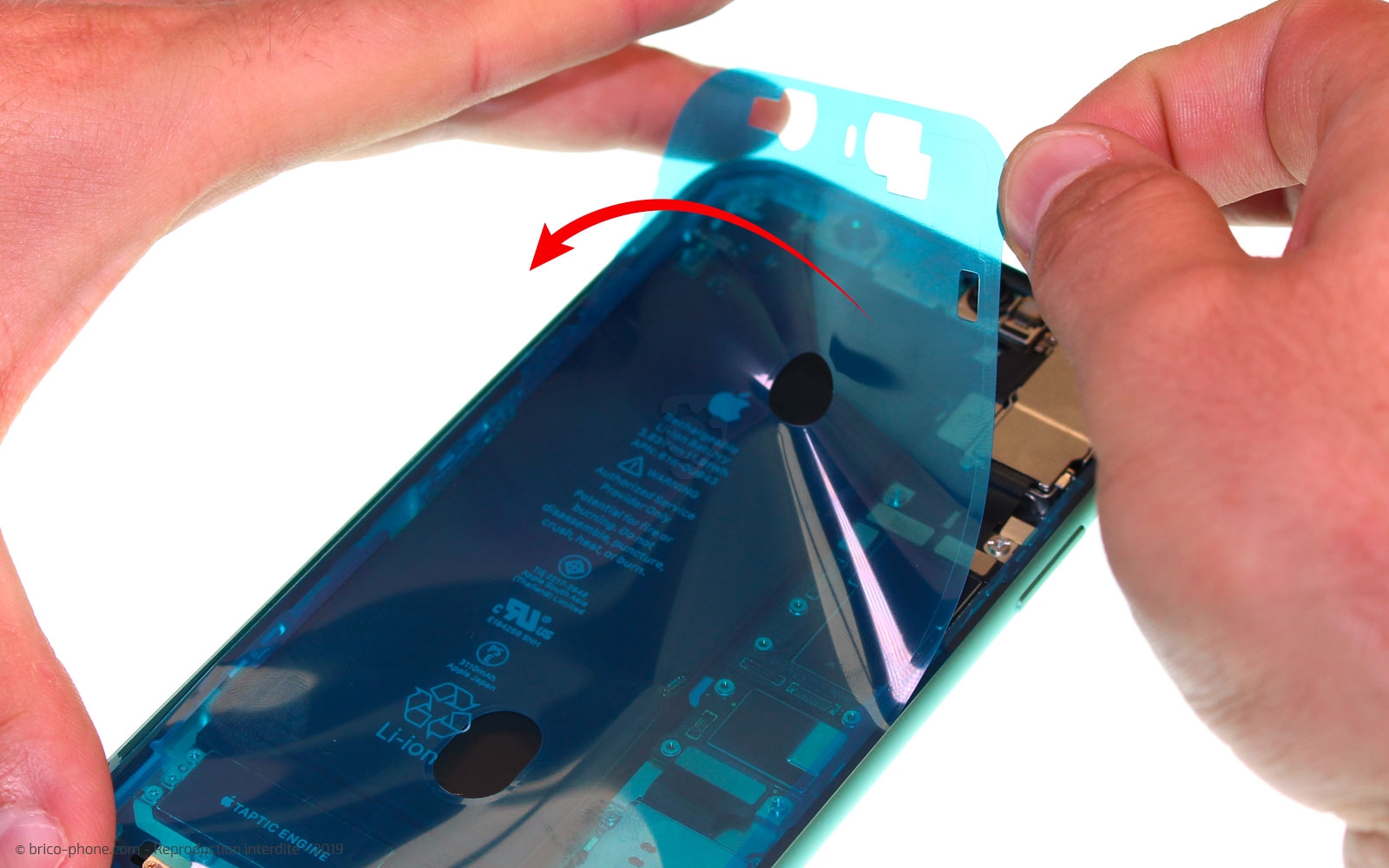

Positionnez le joint sur le châssis (le film guide restant doit parfaitement s'adapter au contour du téléphone), appuyez ensuite sur le joint pour qu'il adhère bien. Vous pouvez maintenant retirer le dernier grand film. Et pour finir, il ne reste qu'à enlever la petite protection restante sur le joint. S'il se décolle, vous pouvez encore appuyer dessus à l'aide du levier.
