Remplacer le connecteur de charge sur iPhone 11 Pro Max

Vous venez de recevoir votre pièce, ainsi que vos outils ? Prenez un espace de travail dégagé et propre, afin d'y disposer vos outils et votre pièce détachée.

Avant de commencer, je vous invite à vérifier si vous avez bien un iPhone 11 Pro Max.

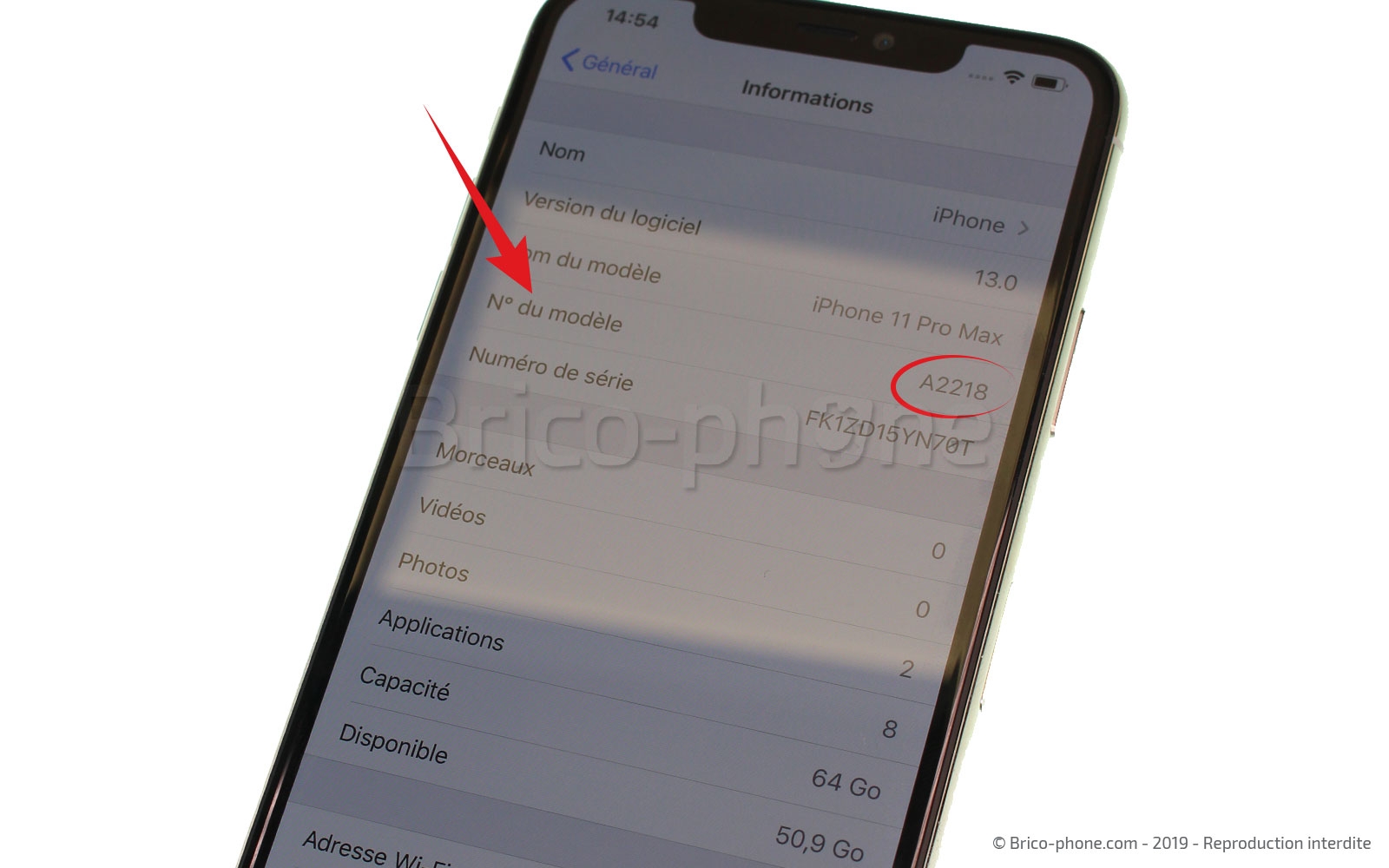

Comment le savoir ? Vous avez deux possibilités, la première en allant dans Réglages > Général > Informations où vous devez avoir écrit "iPhone 11 Pro Max" dans la case "nom du modèle" et "A2218" dans la case "n° du modèle".

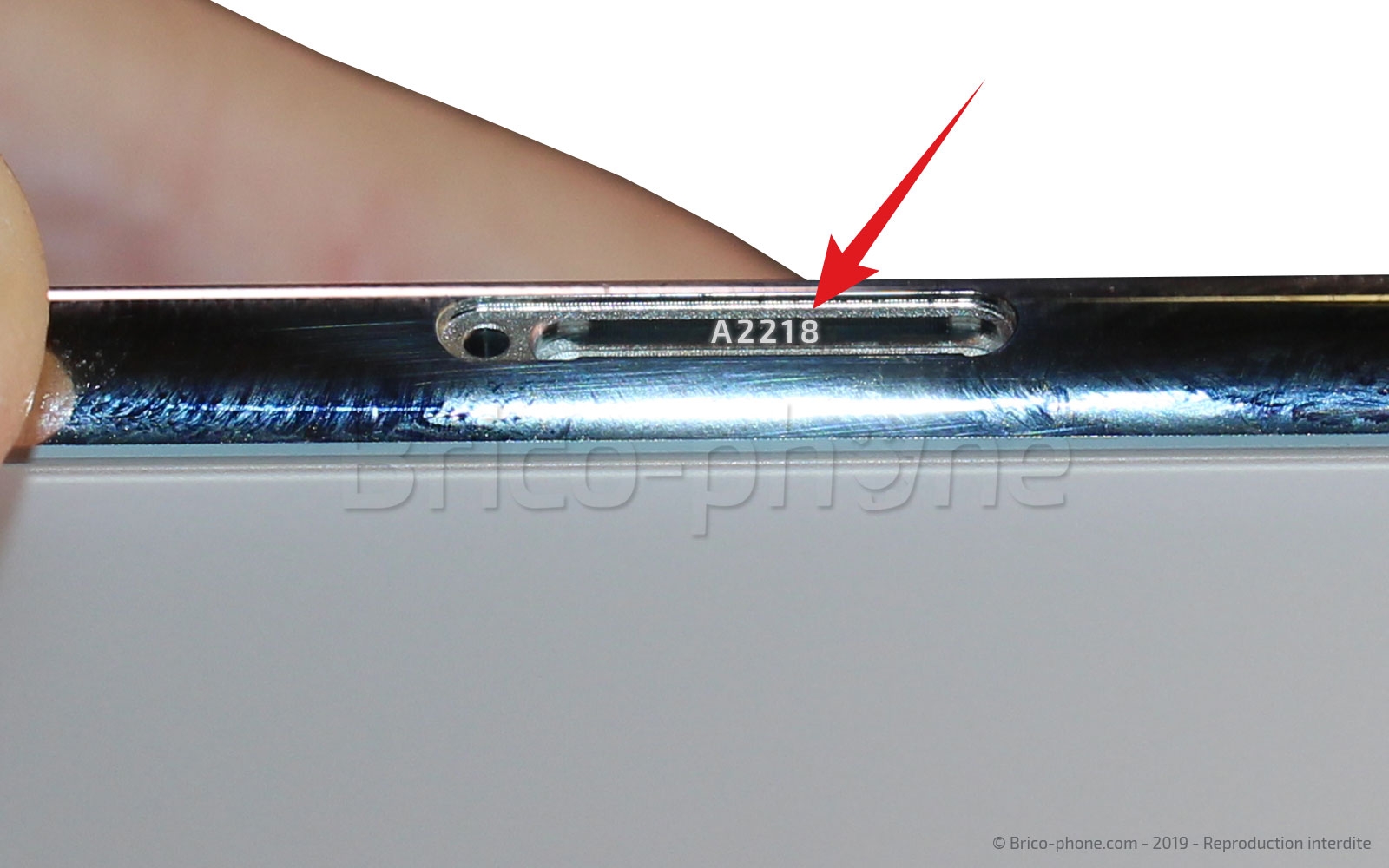

La seconde possibilité vous permet de connaître votre modèle si votre écran ne fonctionne plus, il vous suffit de retirer le tiroir sim et à cet emplacement, dans le châssis, vous retrouverez la référence "A2218" gravée.

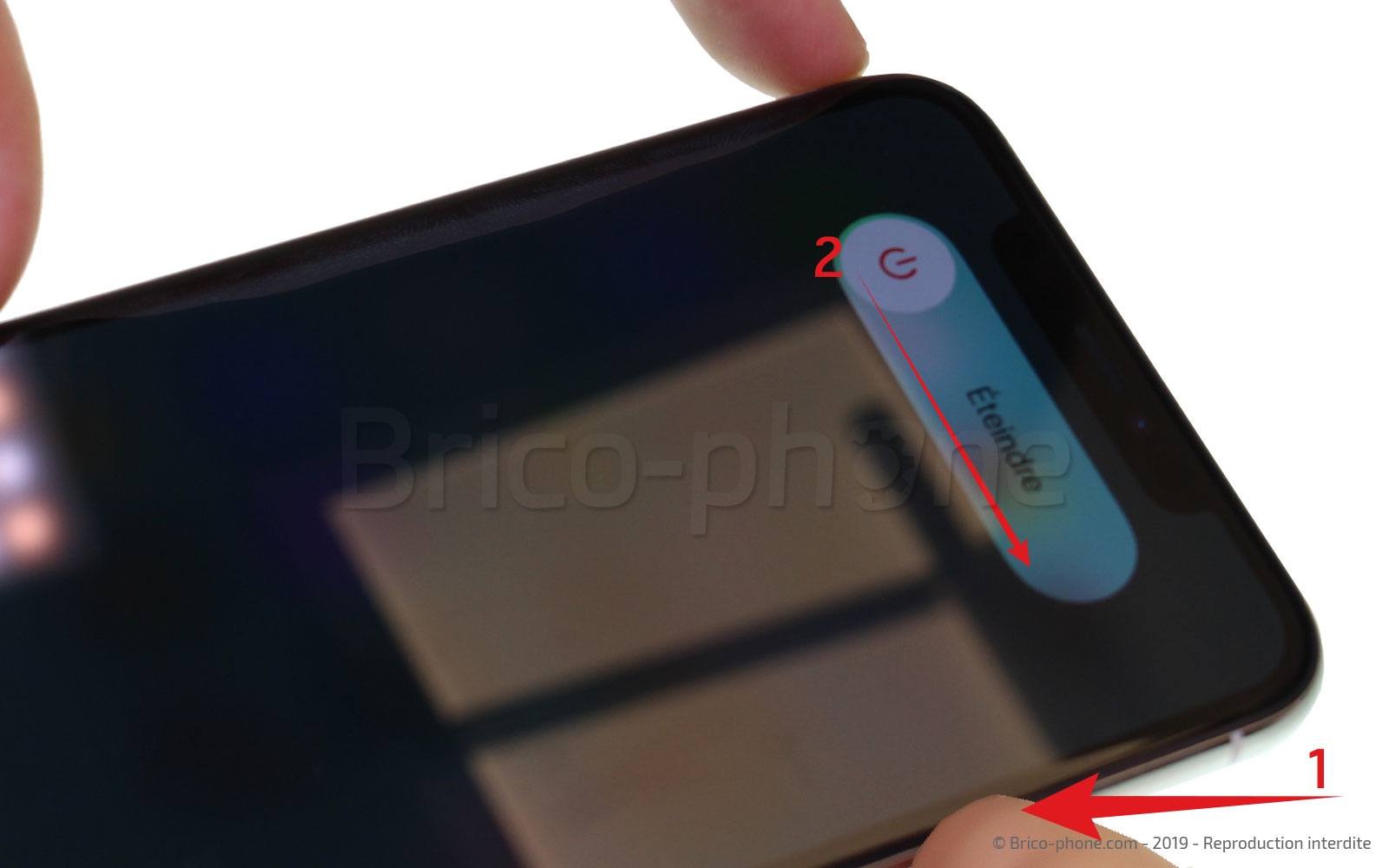

Pour commencer, il est nécessaire de mettre votre téléphone hors tension en maintenant la touche power et celle du volume moins en même temps pour voir apparaître un menu. Ensuite, lâchez les boutons et slidez le bouton "éteindre".

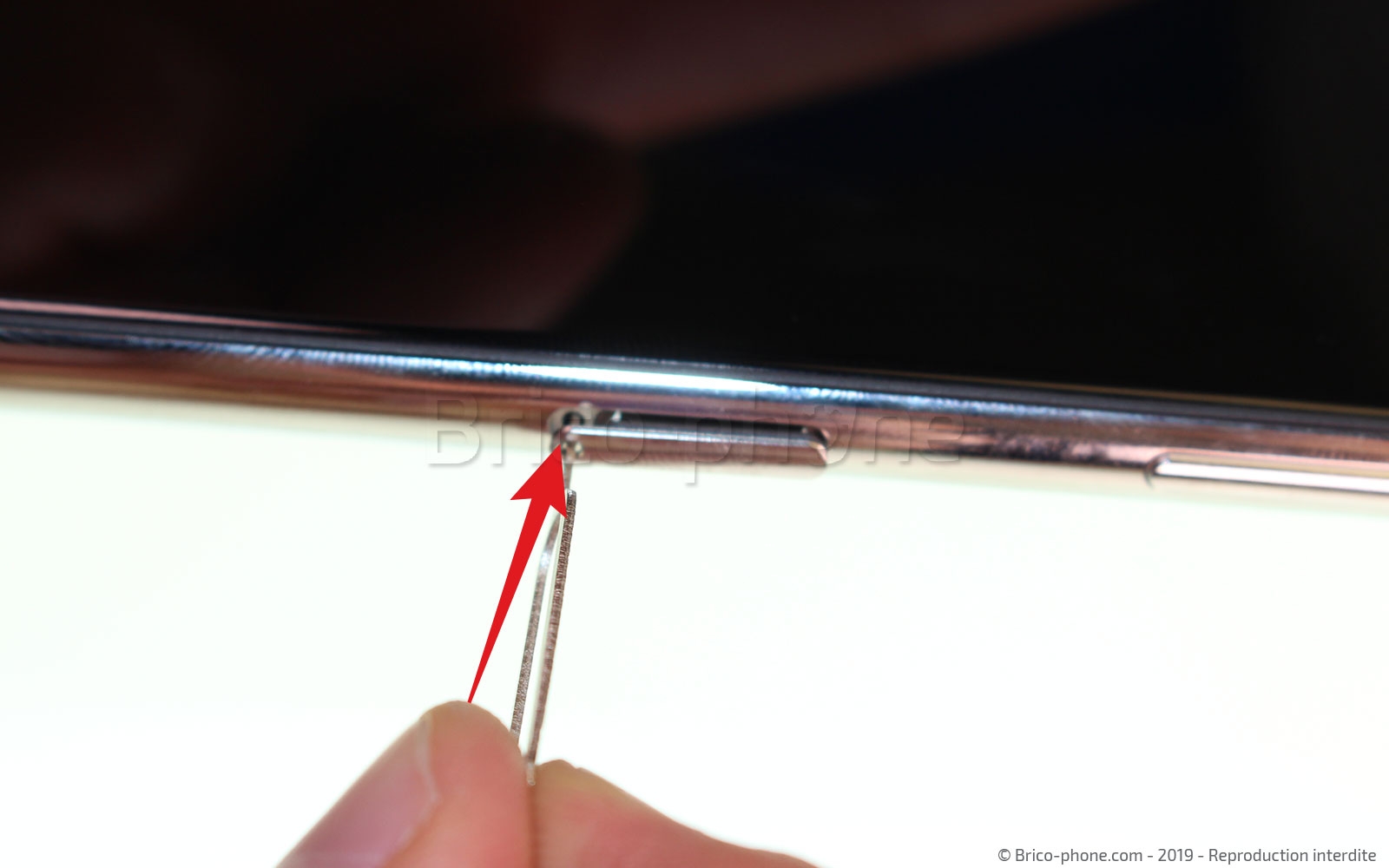

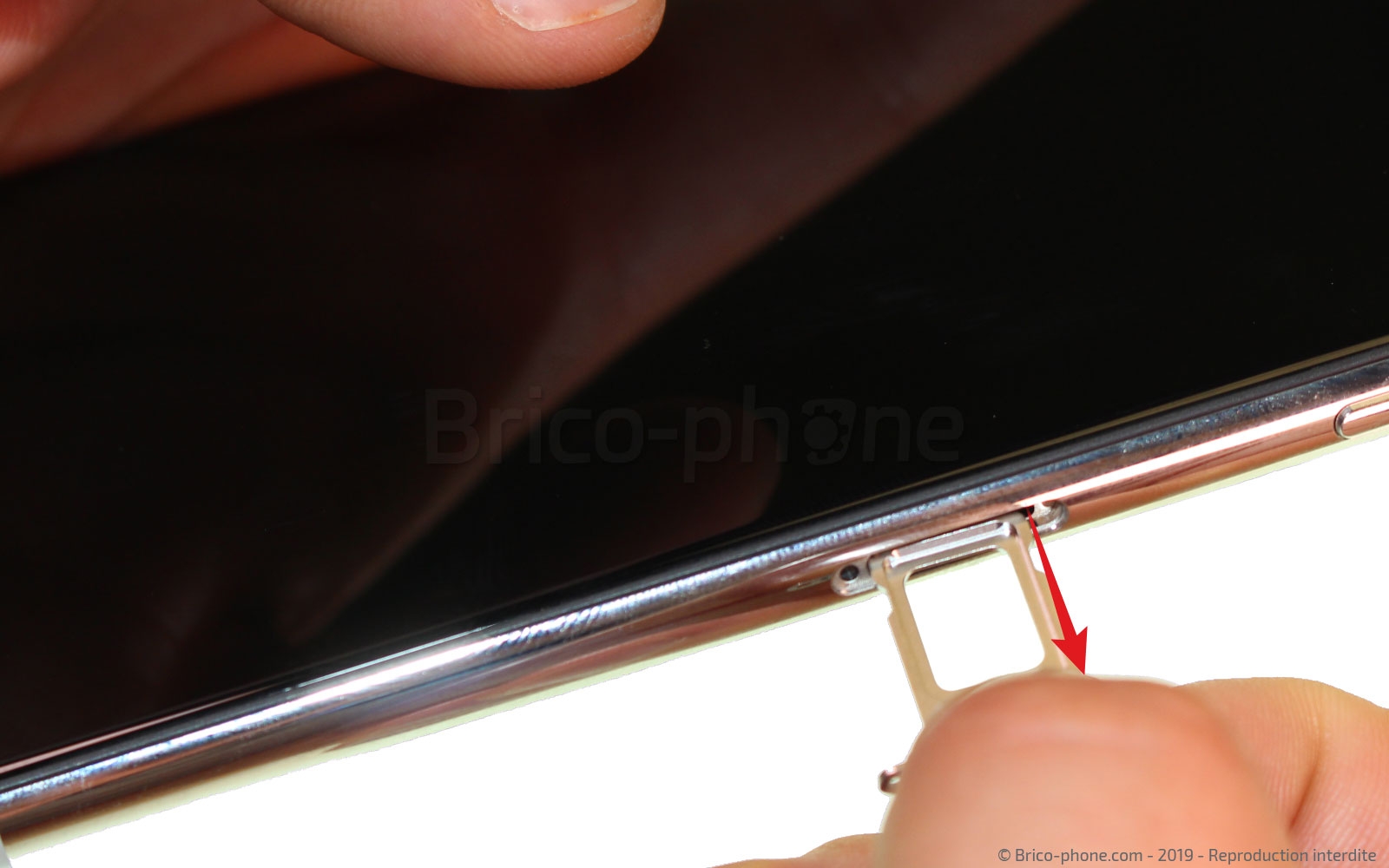

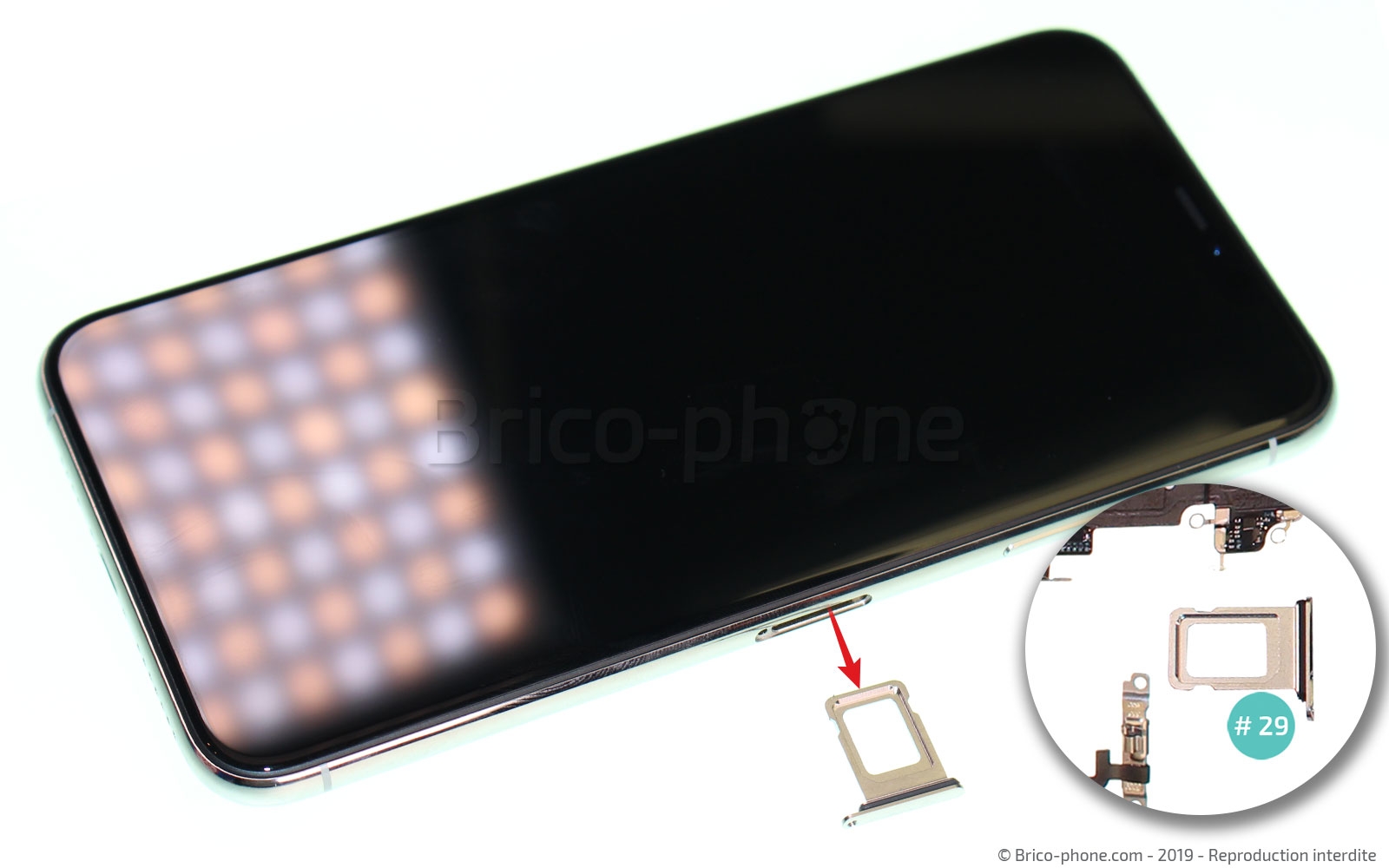

Il ne vous reste plus qu'à enlever le tiroir sim à l'aide de l'outil sim.

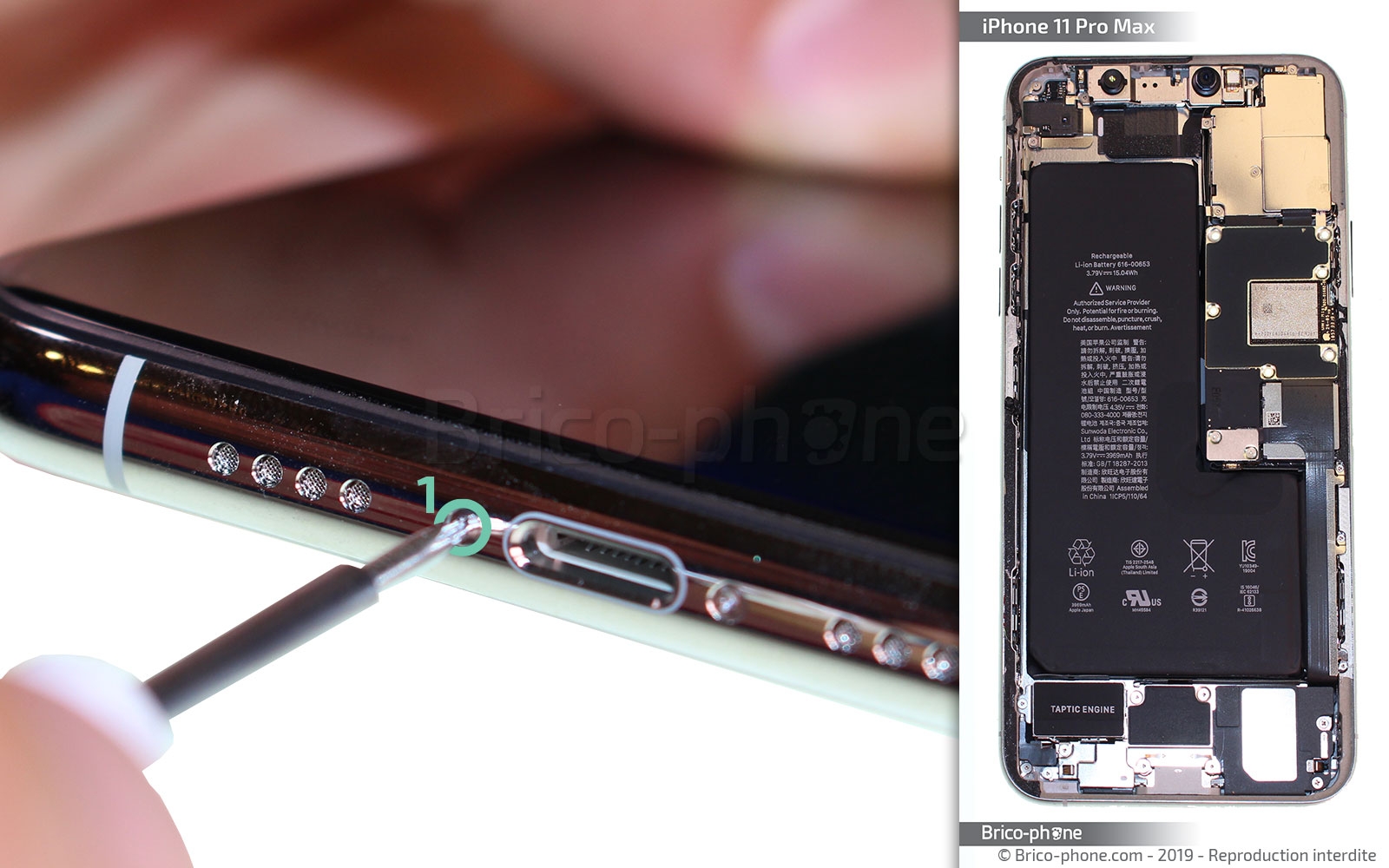

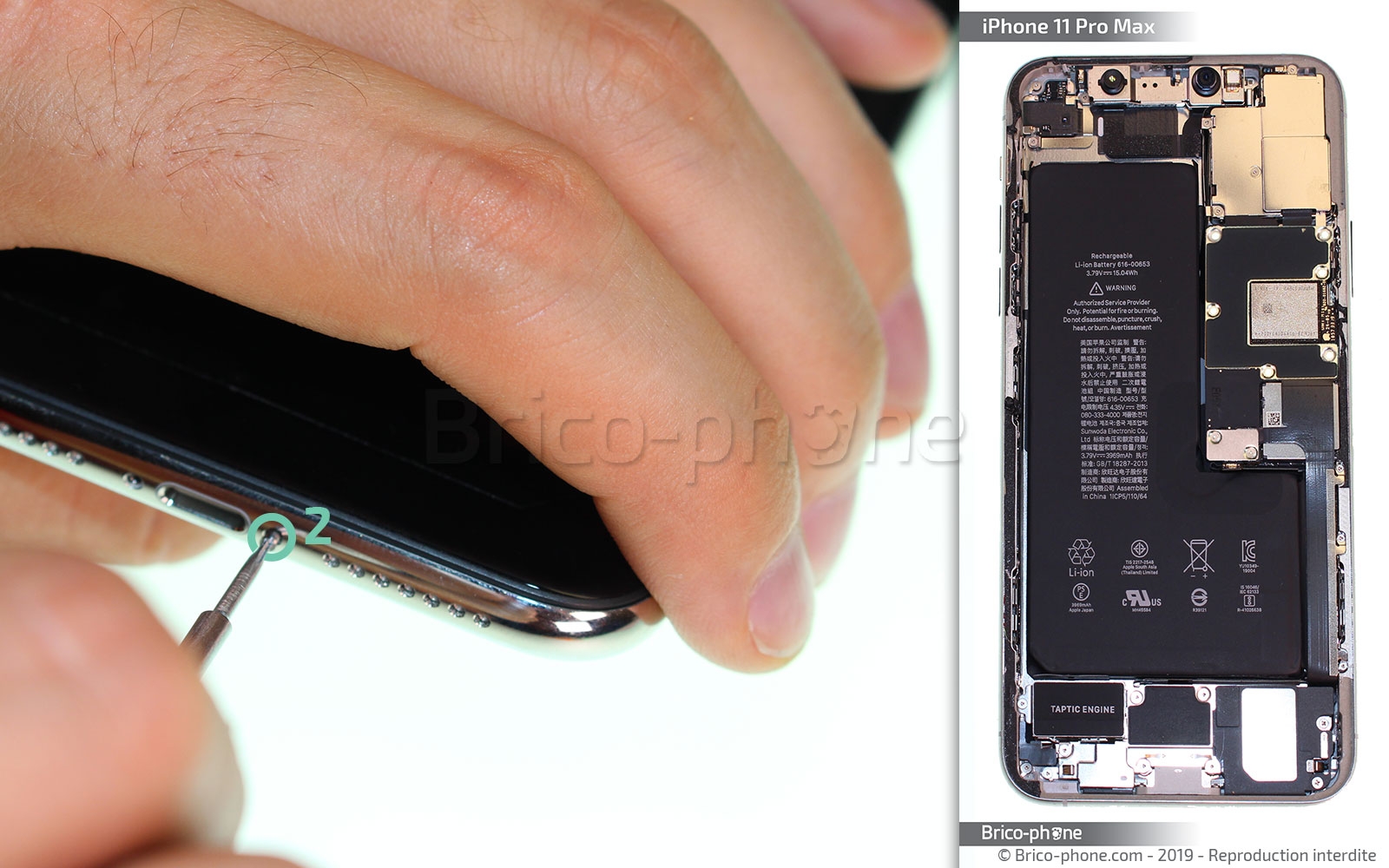

Retirez les deux vis qui se trouvent de chaque côté du connecteur de charge avec le tournevis pentalobe du kit outils.

Pour ouvrir ce téléphone, il faut chauffer le contour de l'écran pour ramollir le joint qui le maintient au châssis. Pour cela, vous pouvez utiliser un sèche-cheveux ou un décapeur thermique.

Attention ! Veillez à ne pas dépasser les 80 degrés au risque d'abîmer les composants internes du téléphone.

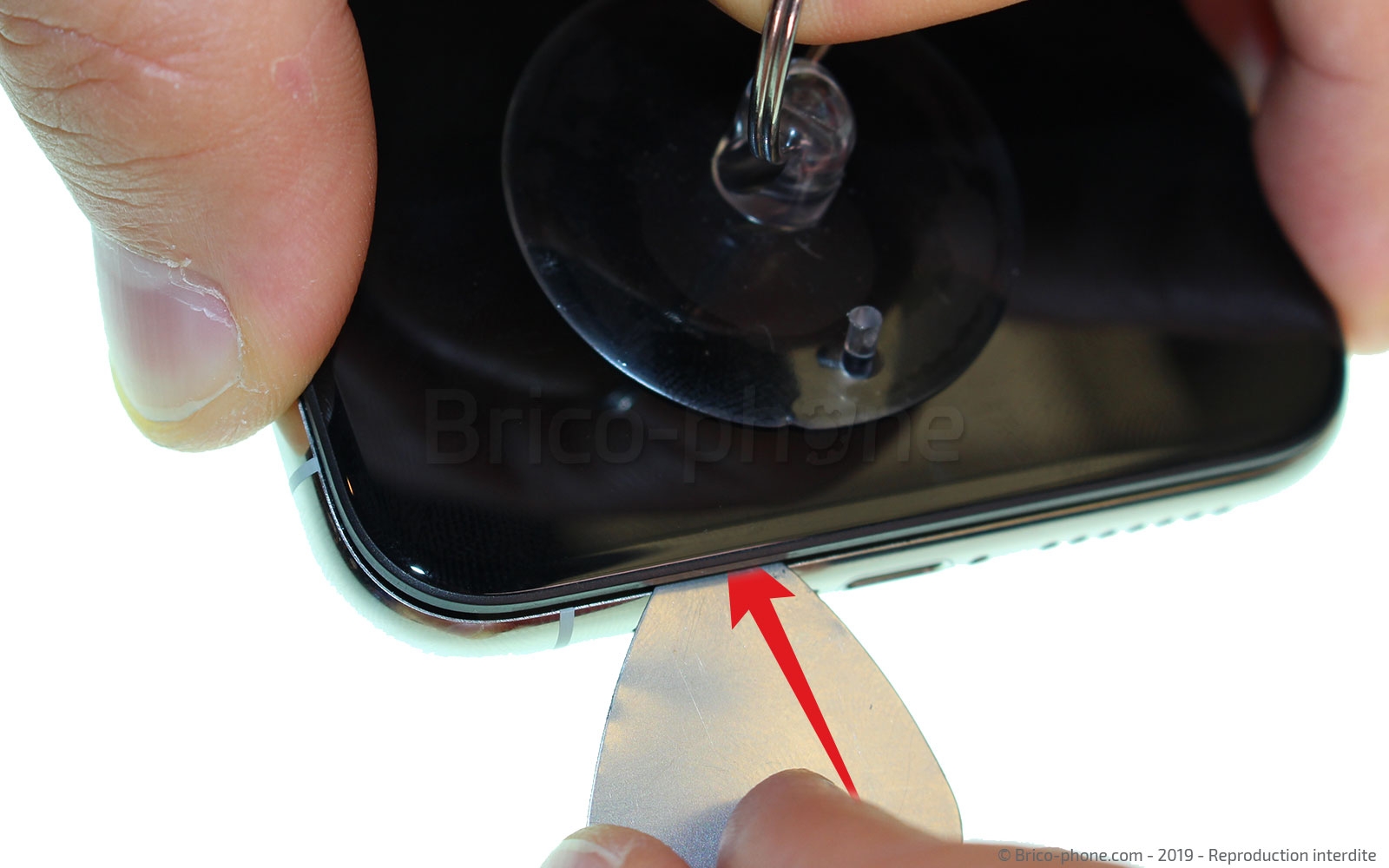

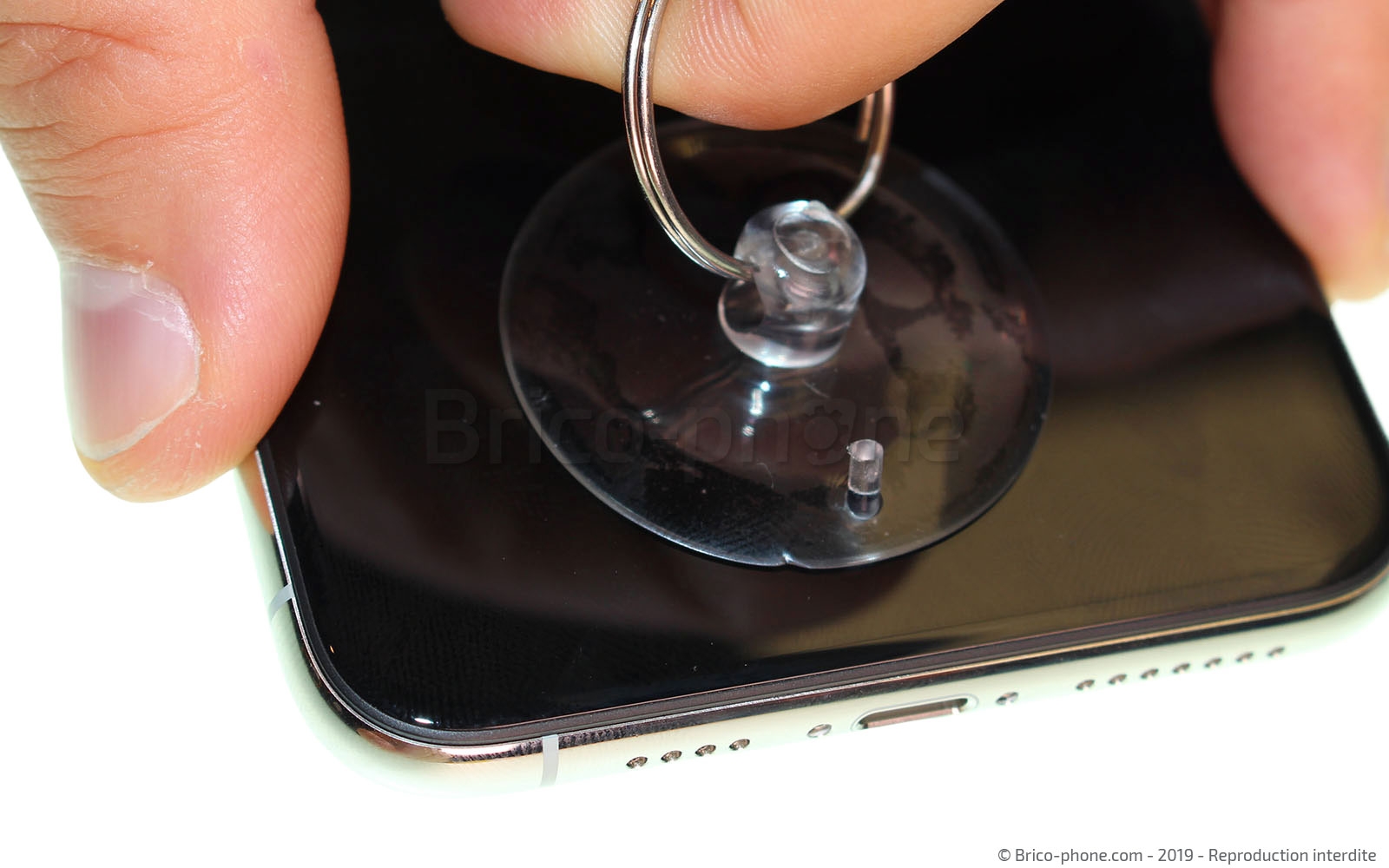

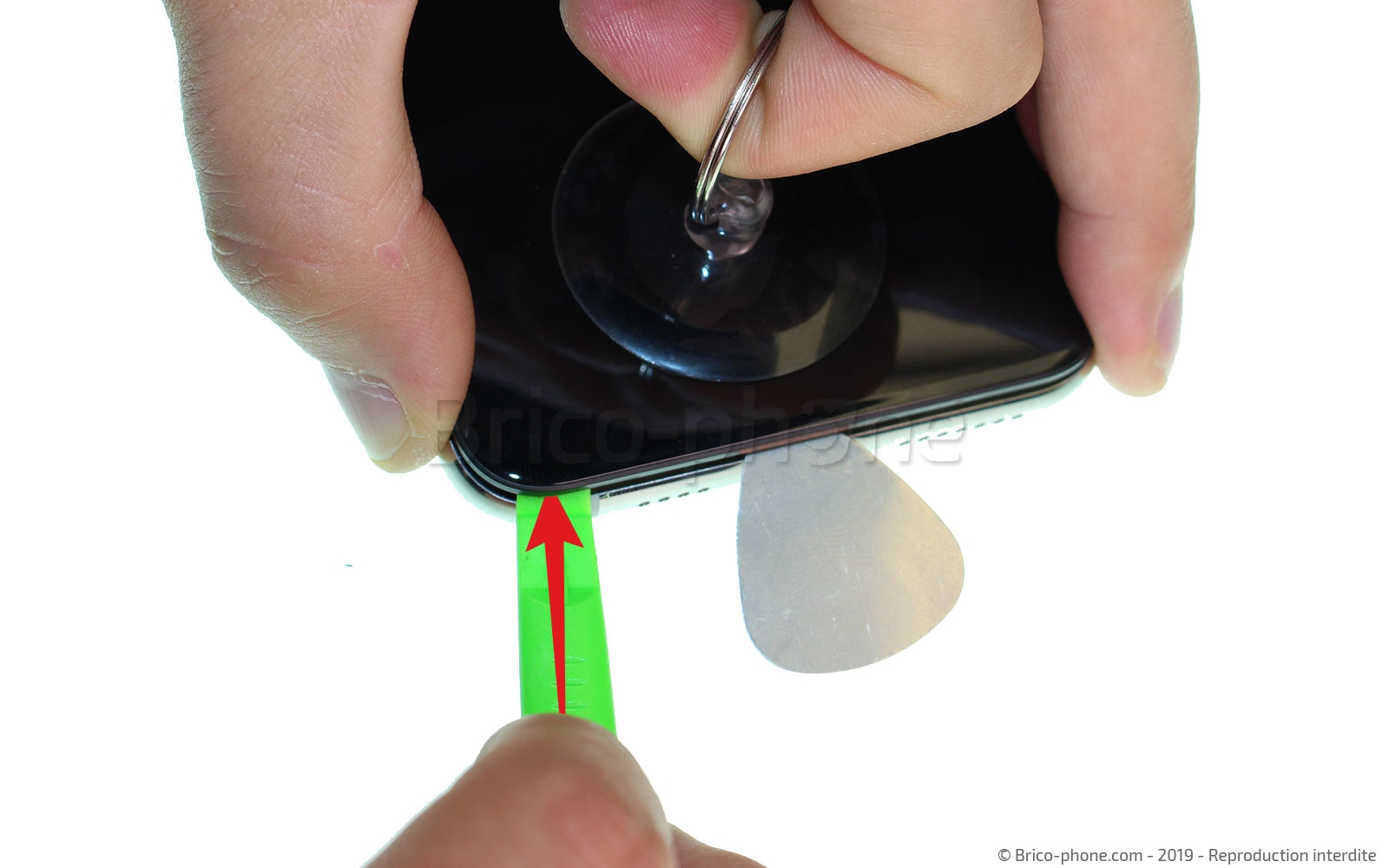

Avec la ventouse placée sur le bas de l'écran, tirez sur son anneau, puis insérez le médiator en métal entre l'écran et le châssis du téléphone pour créer un interstice. Maintenant que vous avez un peu de place, insérez le levier vert à côté du médiator.

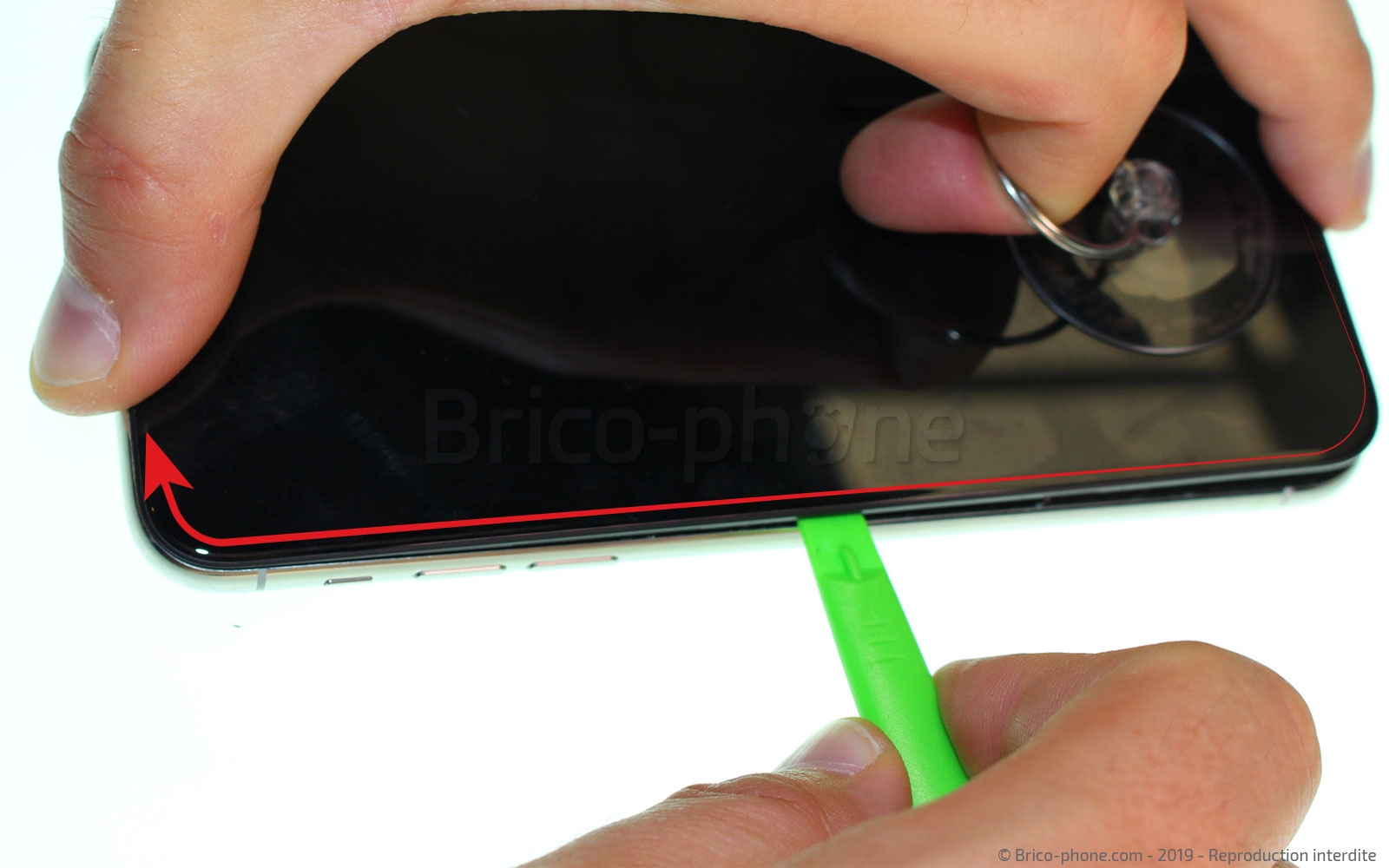

Faites le contour de l'écran avec le levier vert pour séparer l'écran du châssis, cependant soyez vigilant au moment où vous passez du côté droit de l'écran, car il y a les nappes qui sont toutes proches.

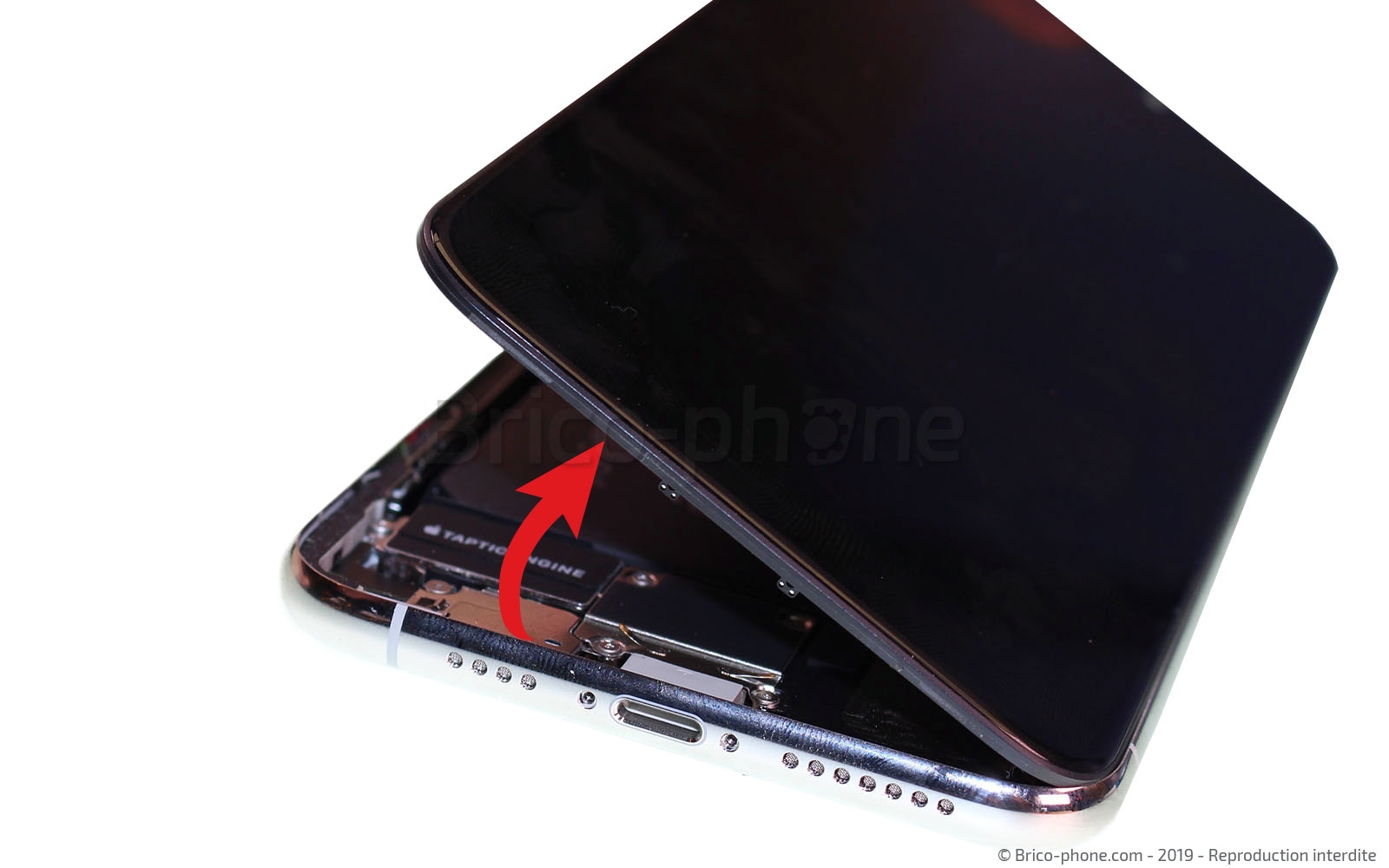

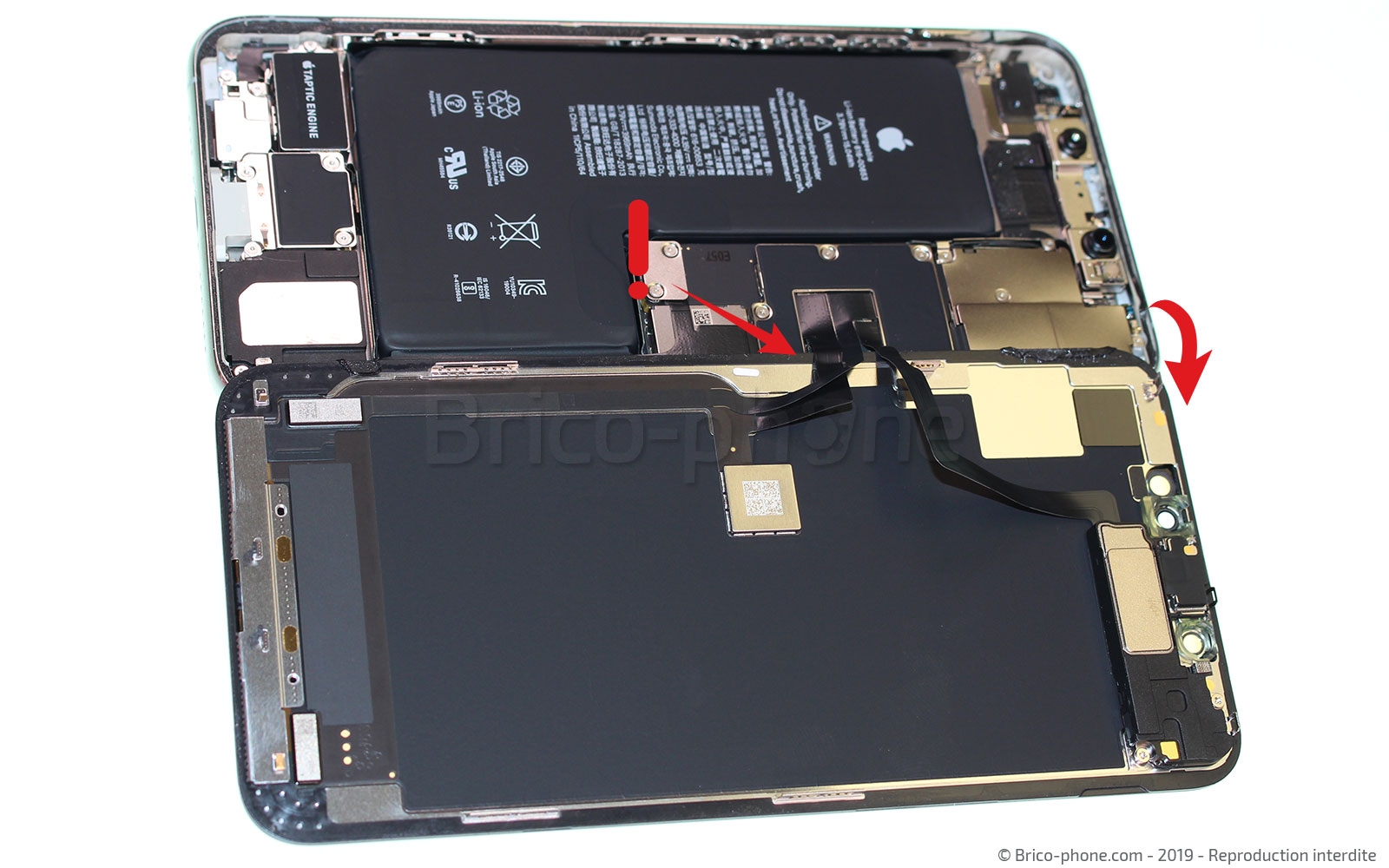

Ouvrez l'écran en le basculant sur la droite, puis en mettant l'écran à cheval sur le châssis pour ne pas tirer sur les nappes.

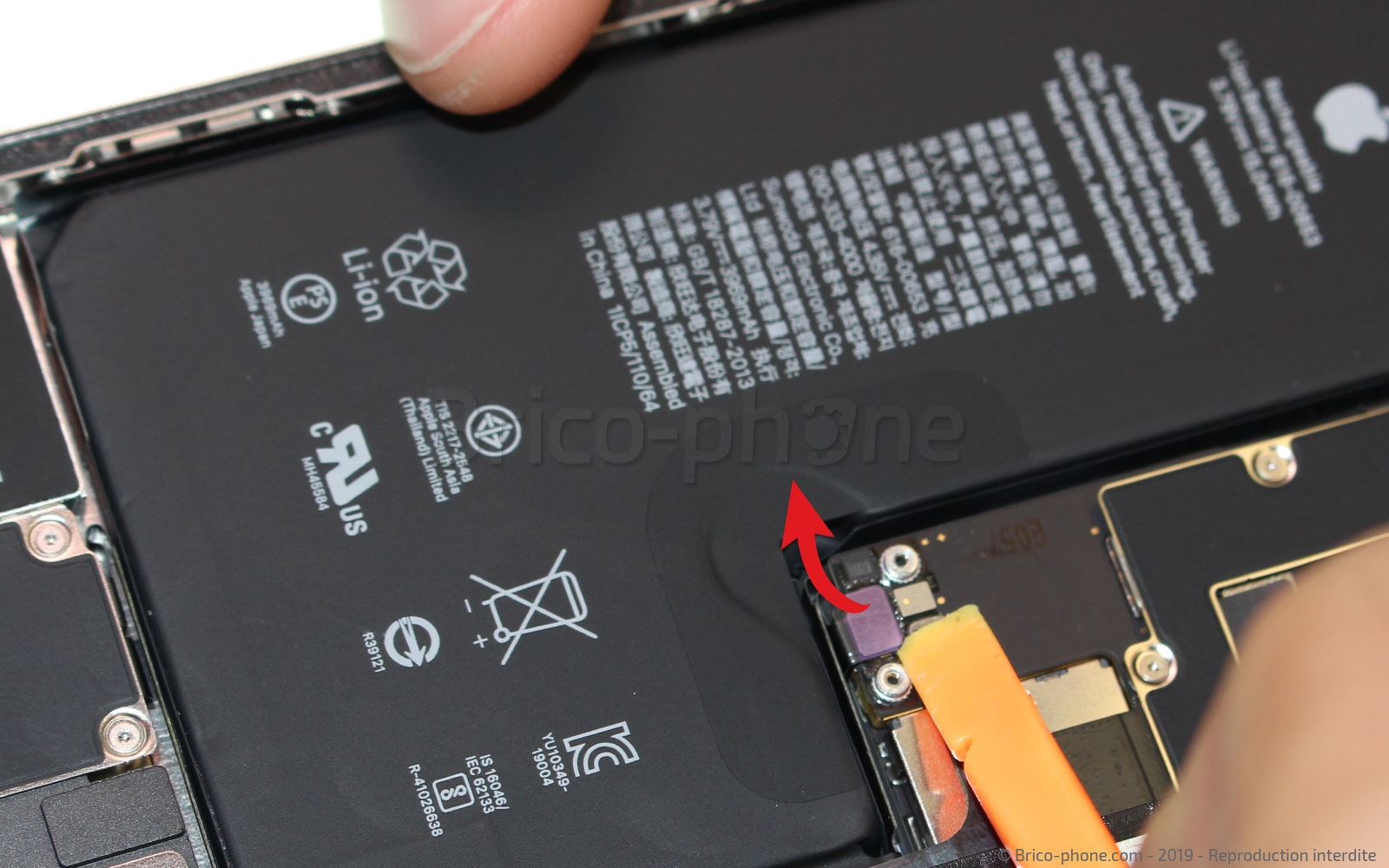

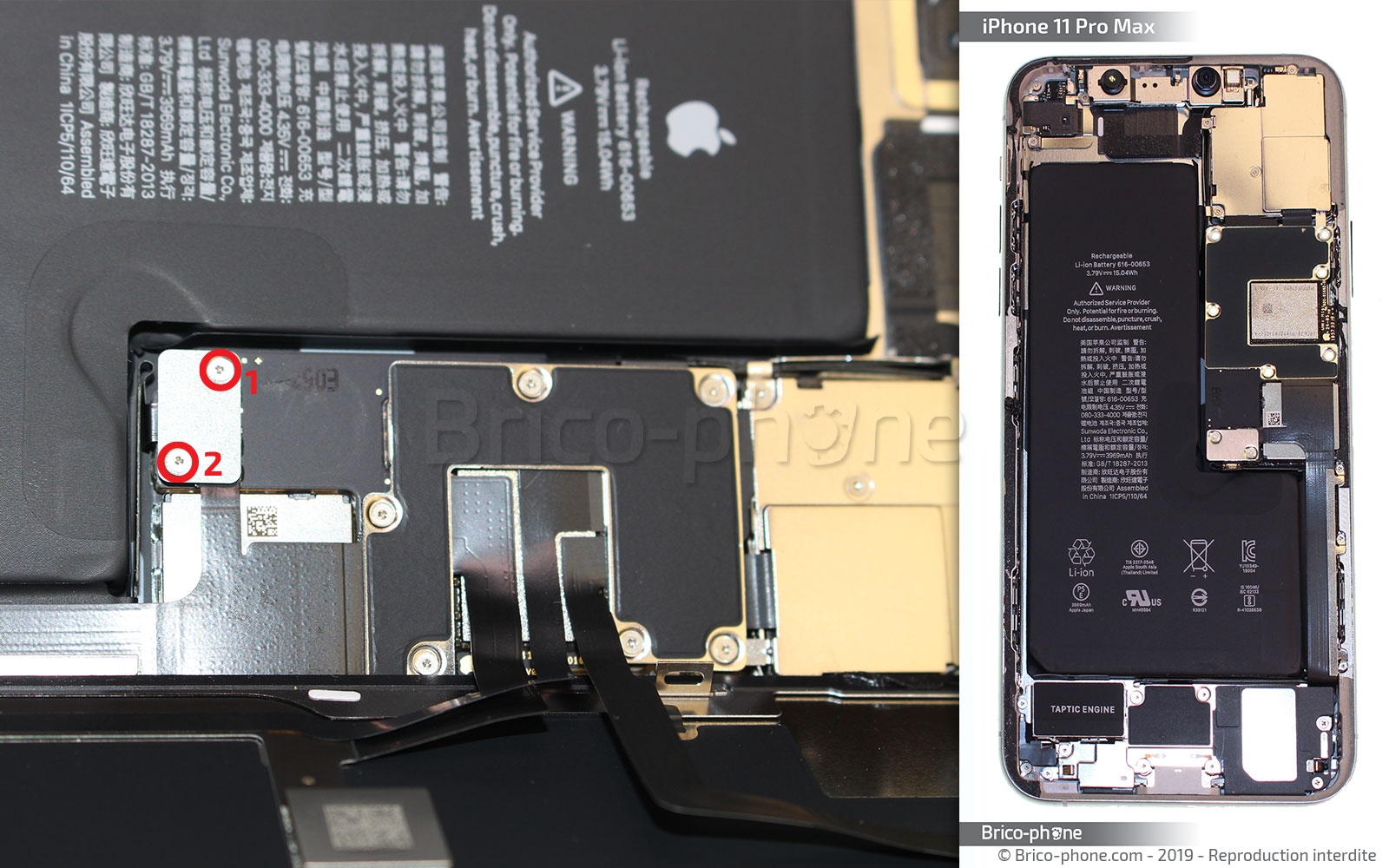

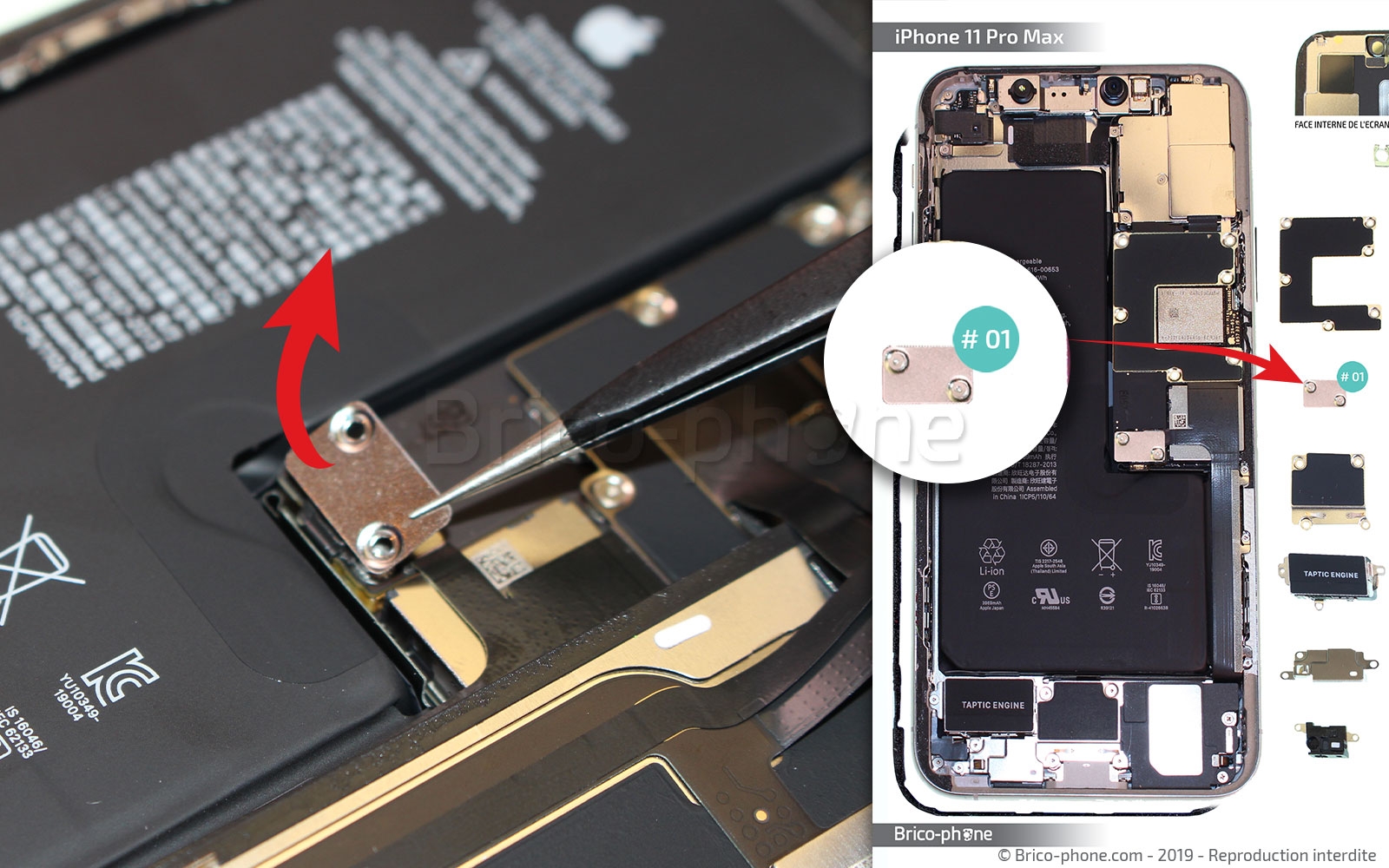

Avant de continuer le démontage, il faut déconnecter la batterie pour travailler en toute sécurité. Pour cela dévissez les deux vis triwing avec le tournevis adéquat, puis retirez la plaquette (#01) avec la pincette en métal. Vous pouvez déconnecter la nappe de la batterie avec la spatule en nylon.

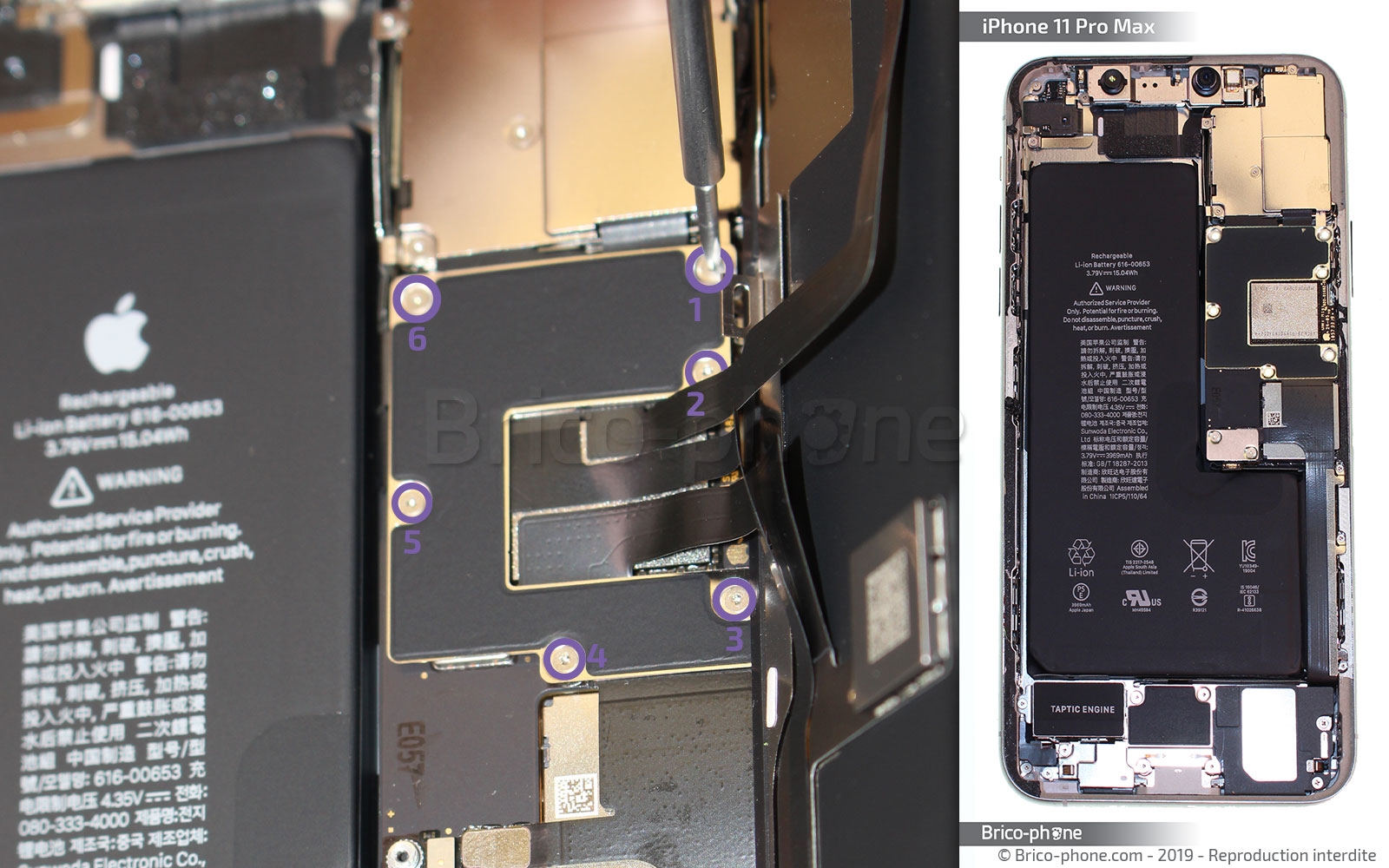

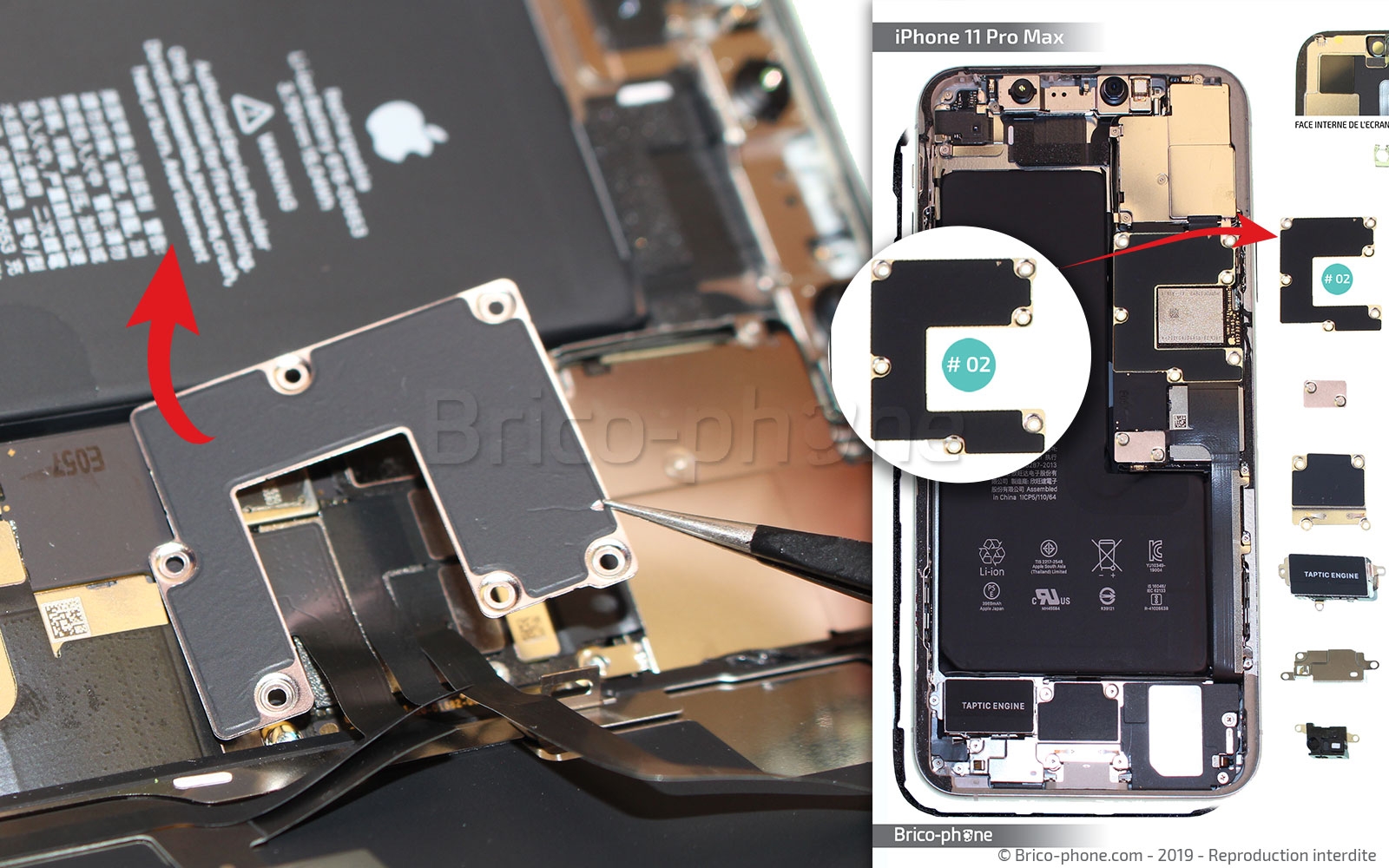

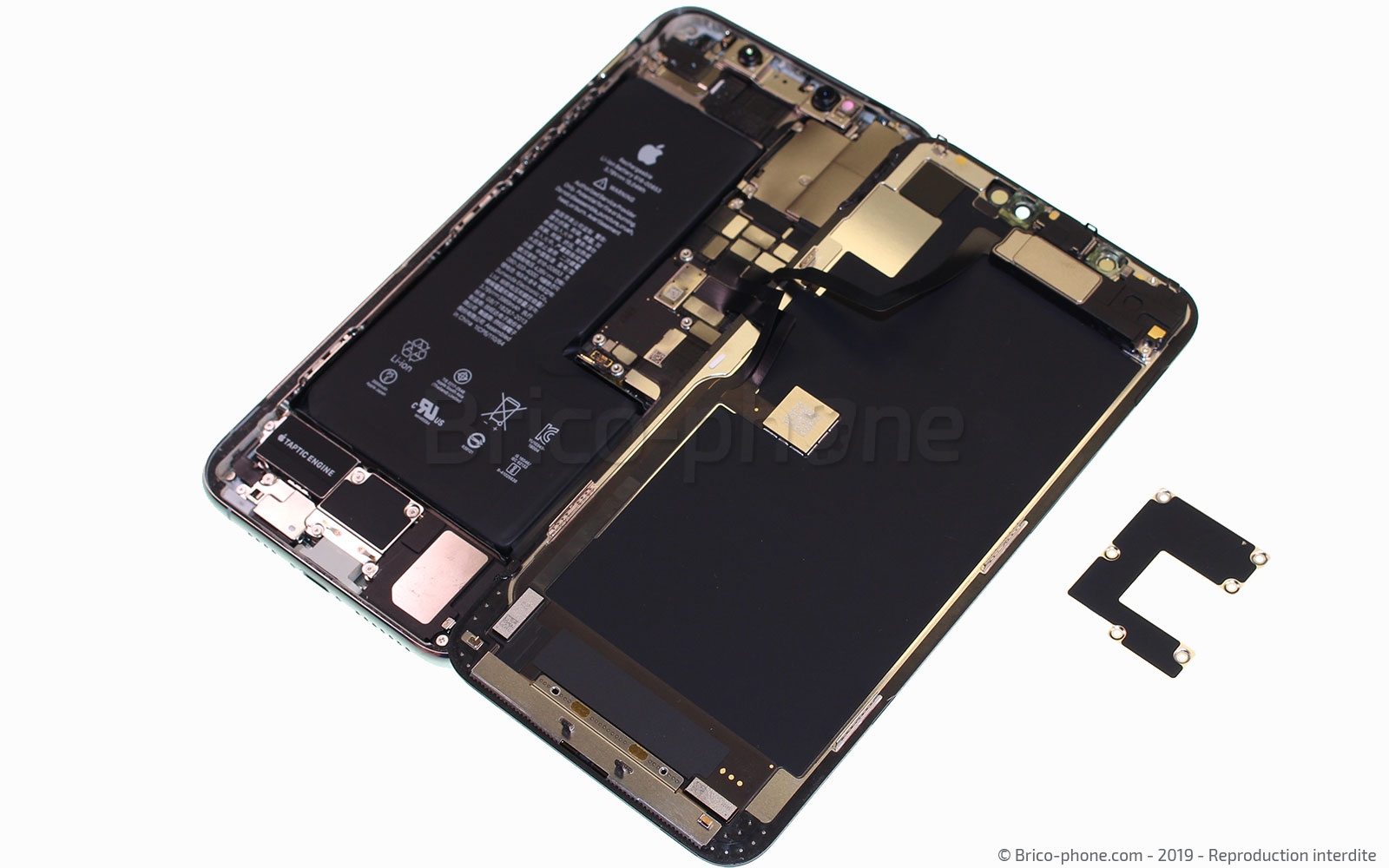

Passons à l'écran, pour pouvoir le retirer du téléphone, vous devez retirer la plaquette (#02) qui cache les nappes. Dévissez les six vis au-dessus de la plaquette avec le tournevis triwing, puis enlevez-la avec la pincette.

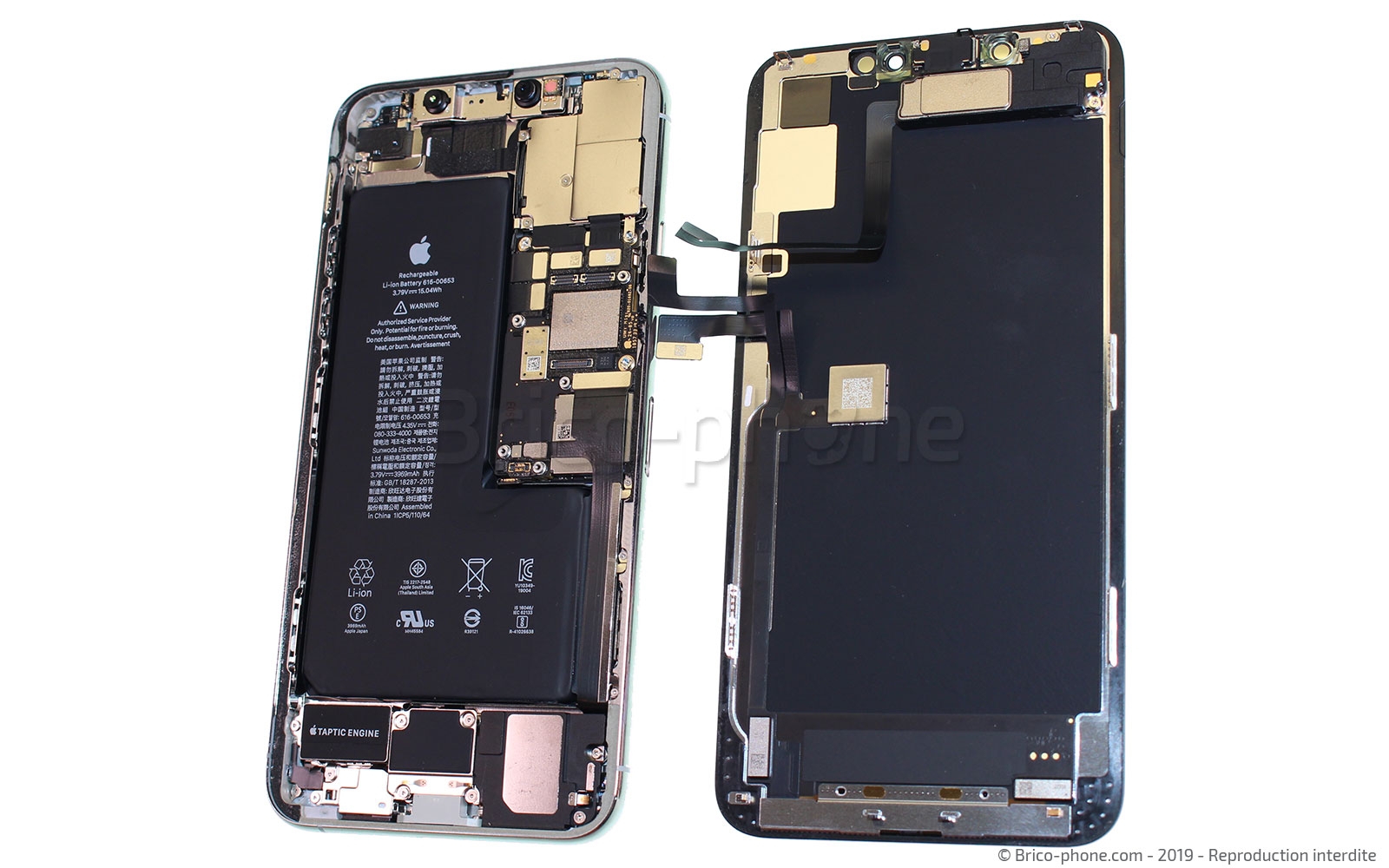

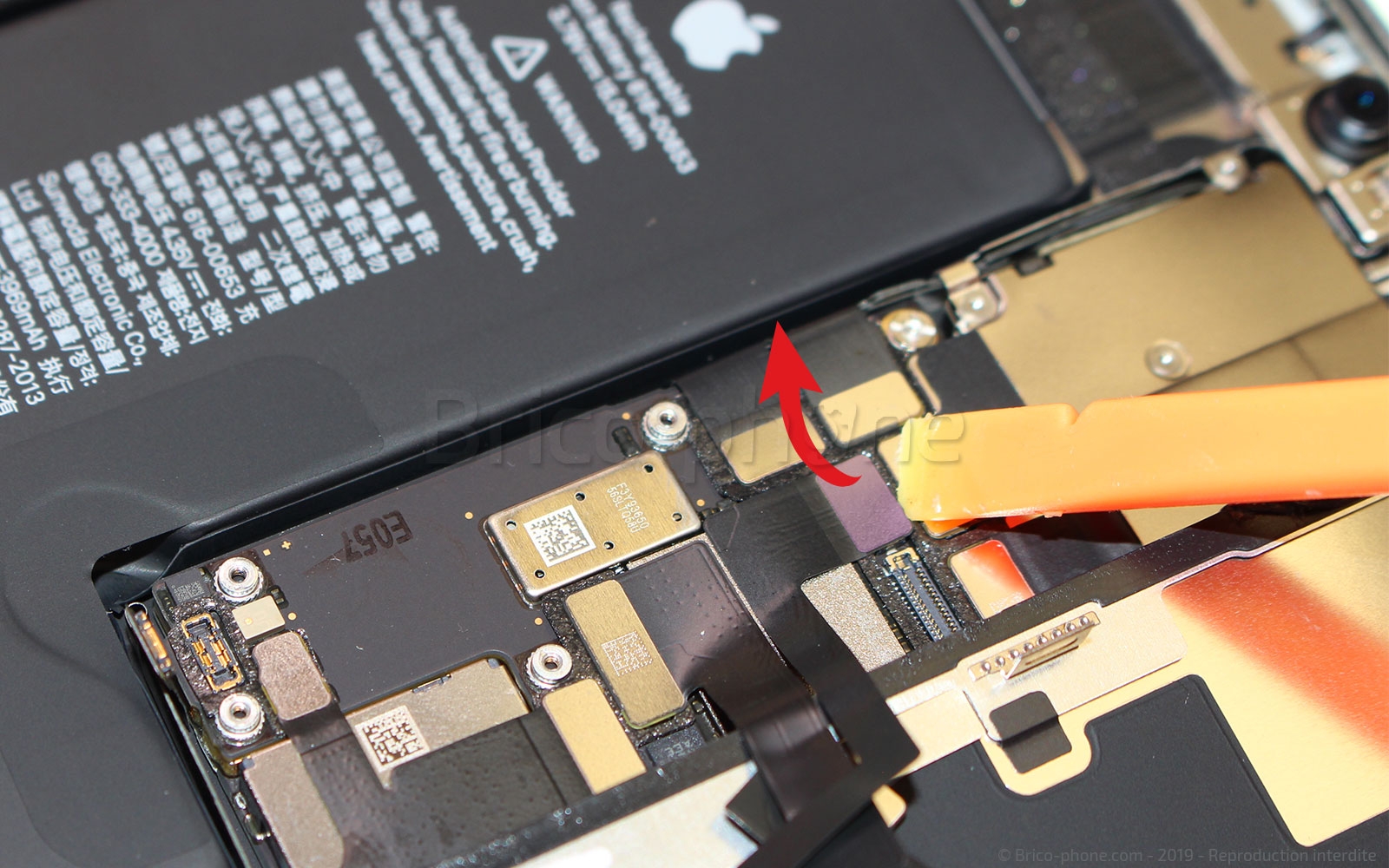

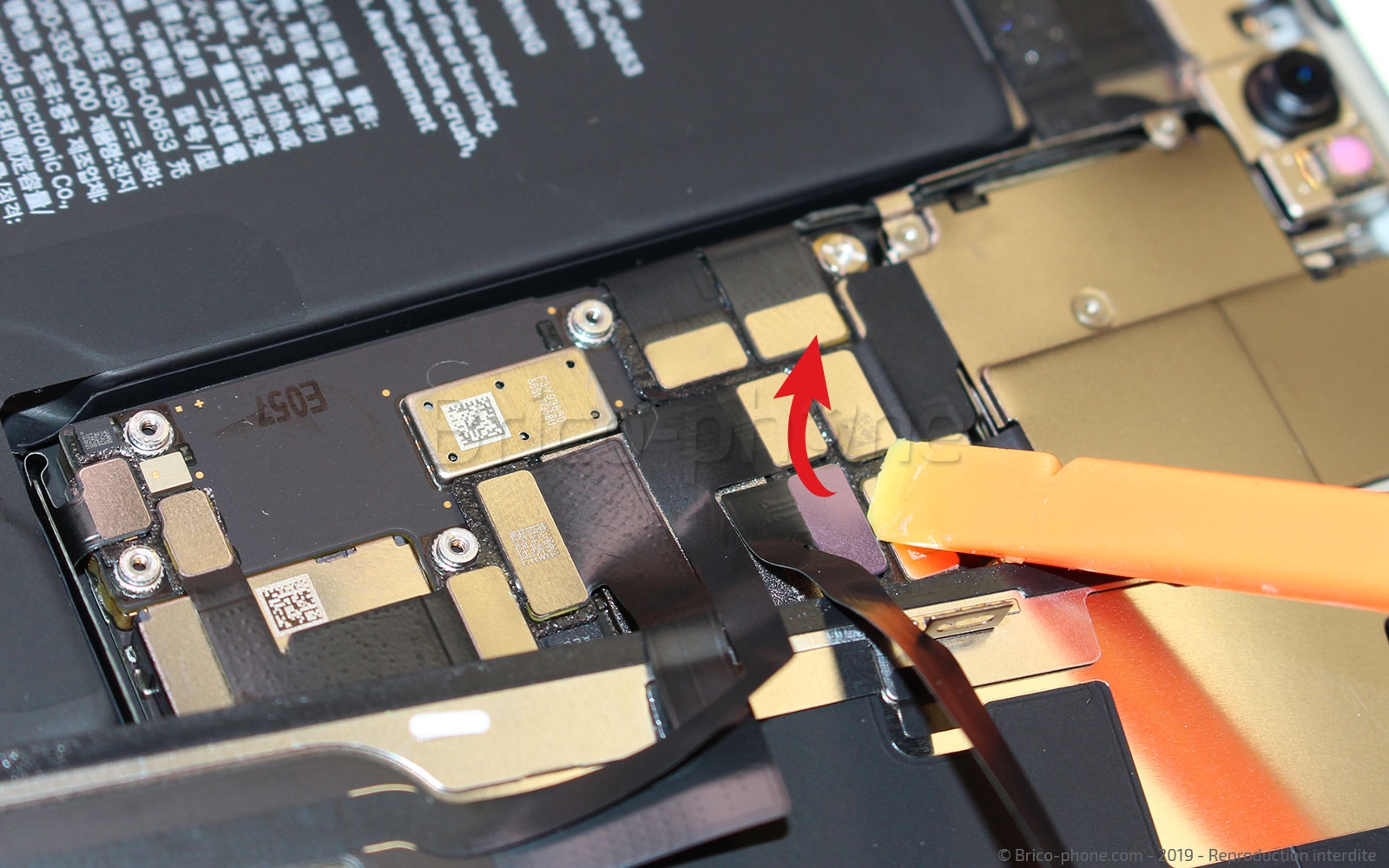

Pour enlever l'écran du téléphone, il suffit de déconnecter les trois nappes, en premier faites celle de l'écouteur de l'oreille (photo 1), et enfin les deux dernières (photo 2 et 3). Vous pouvez mettre l'écran de côté.

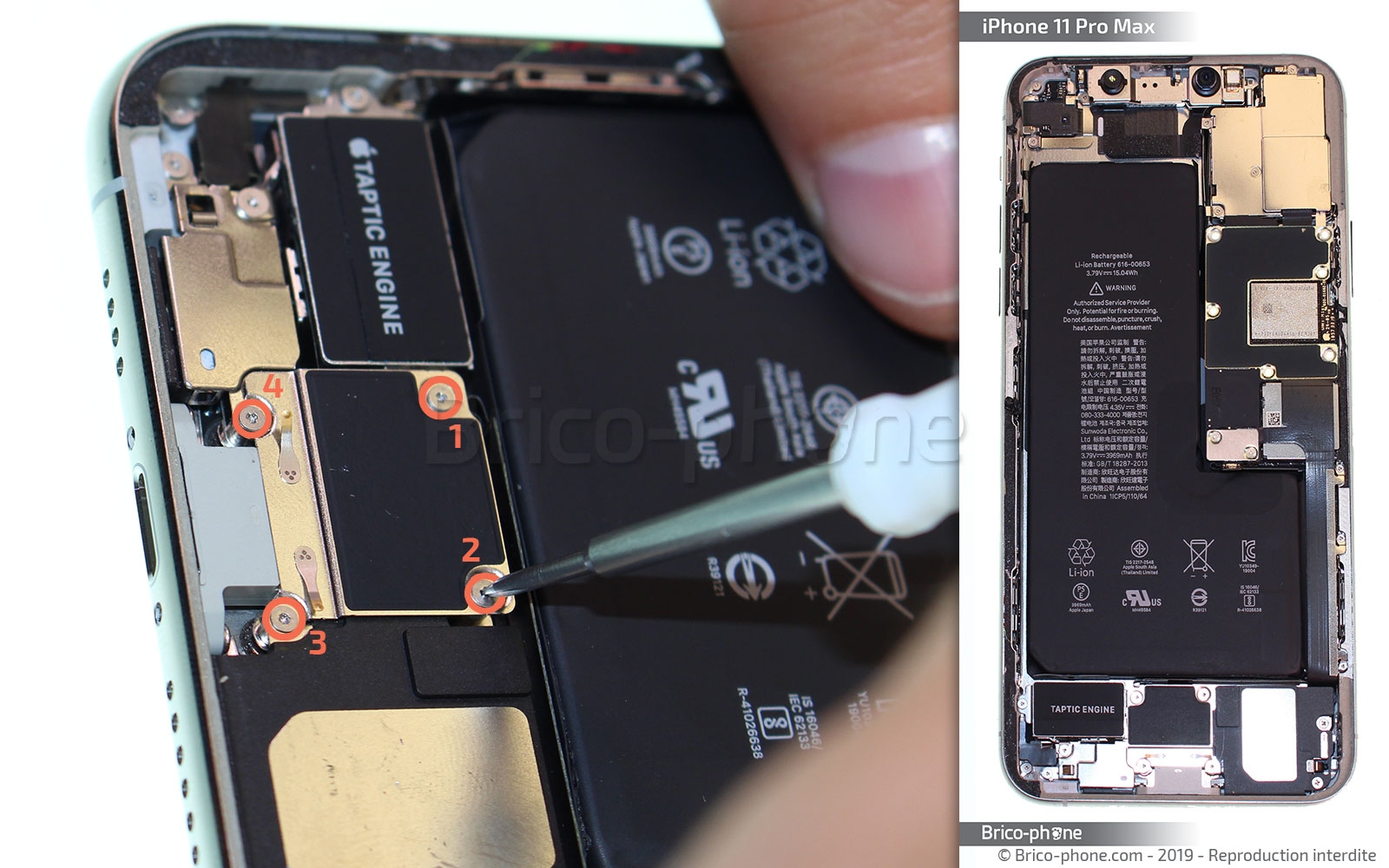

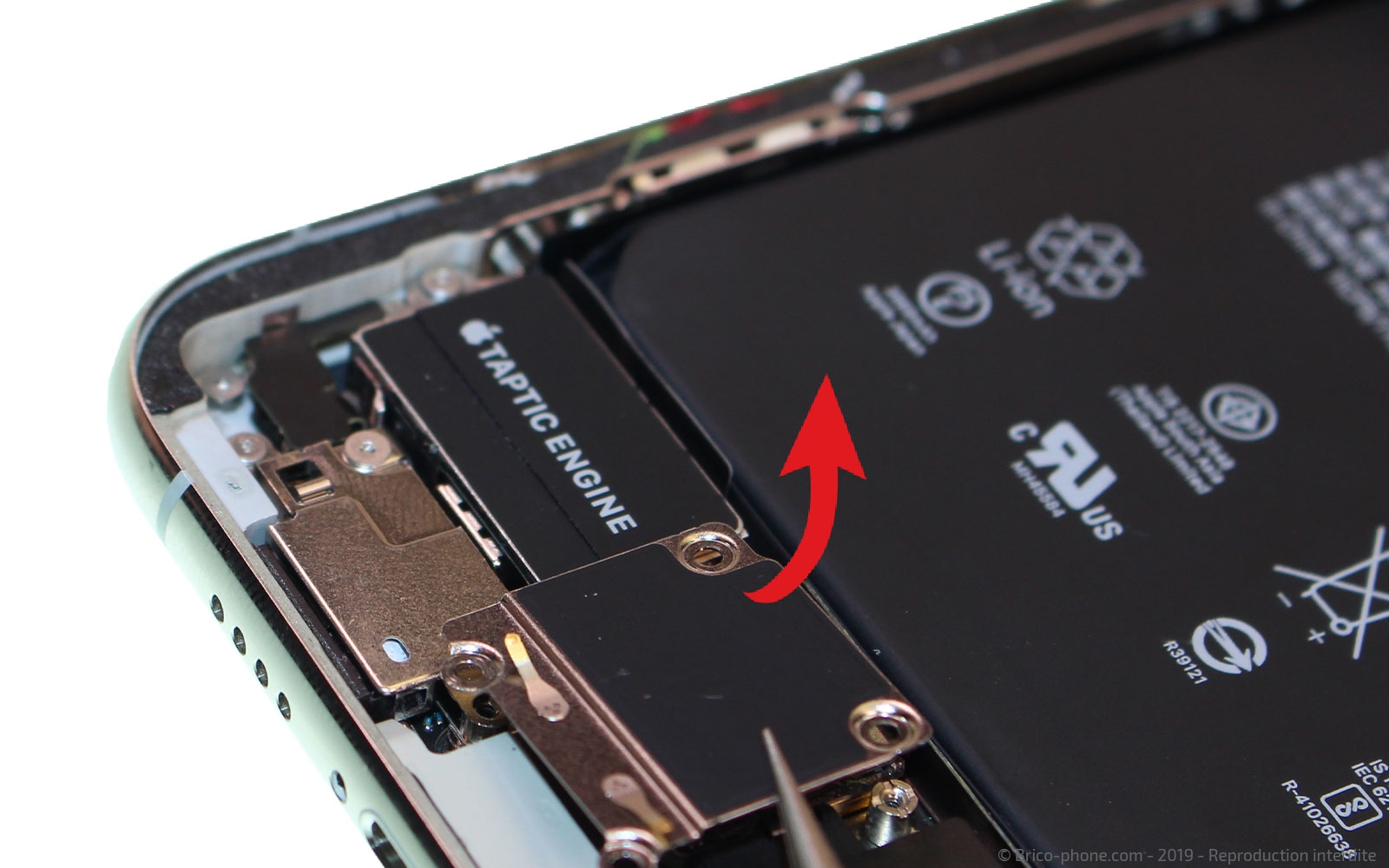

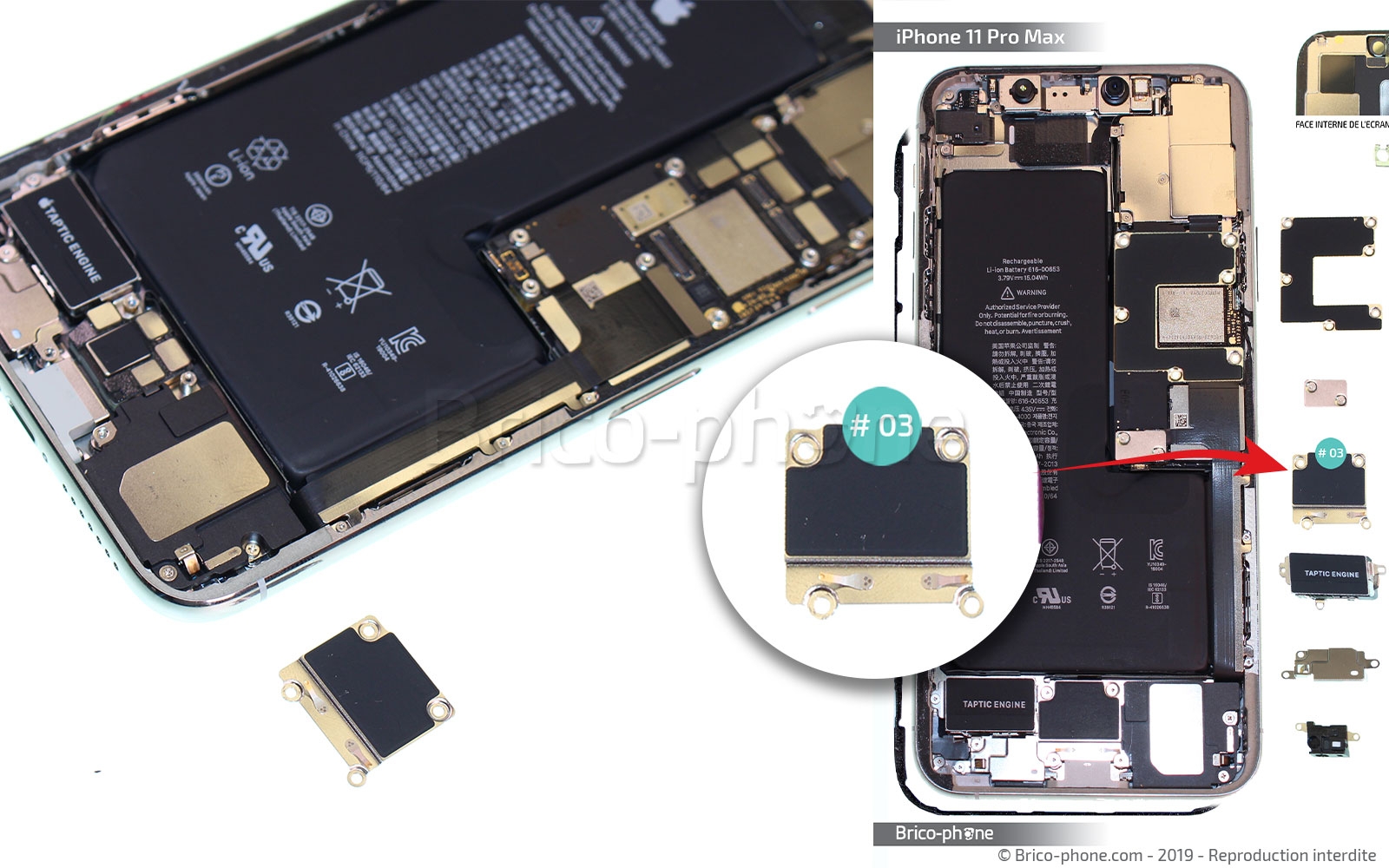

Retirez la plaquette de protection (#03) de la seconde nappe de la batterie, en retirant les quatre vis triwing avec le tournevis du kit outils, puis retirez la plaquette avec la pincette en métal.

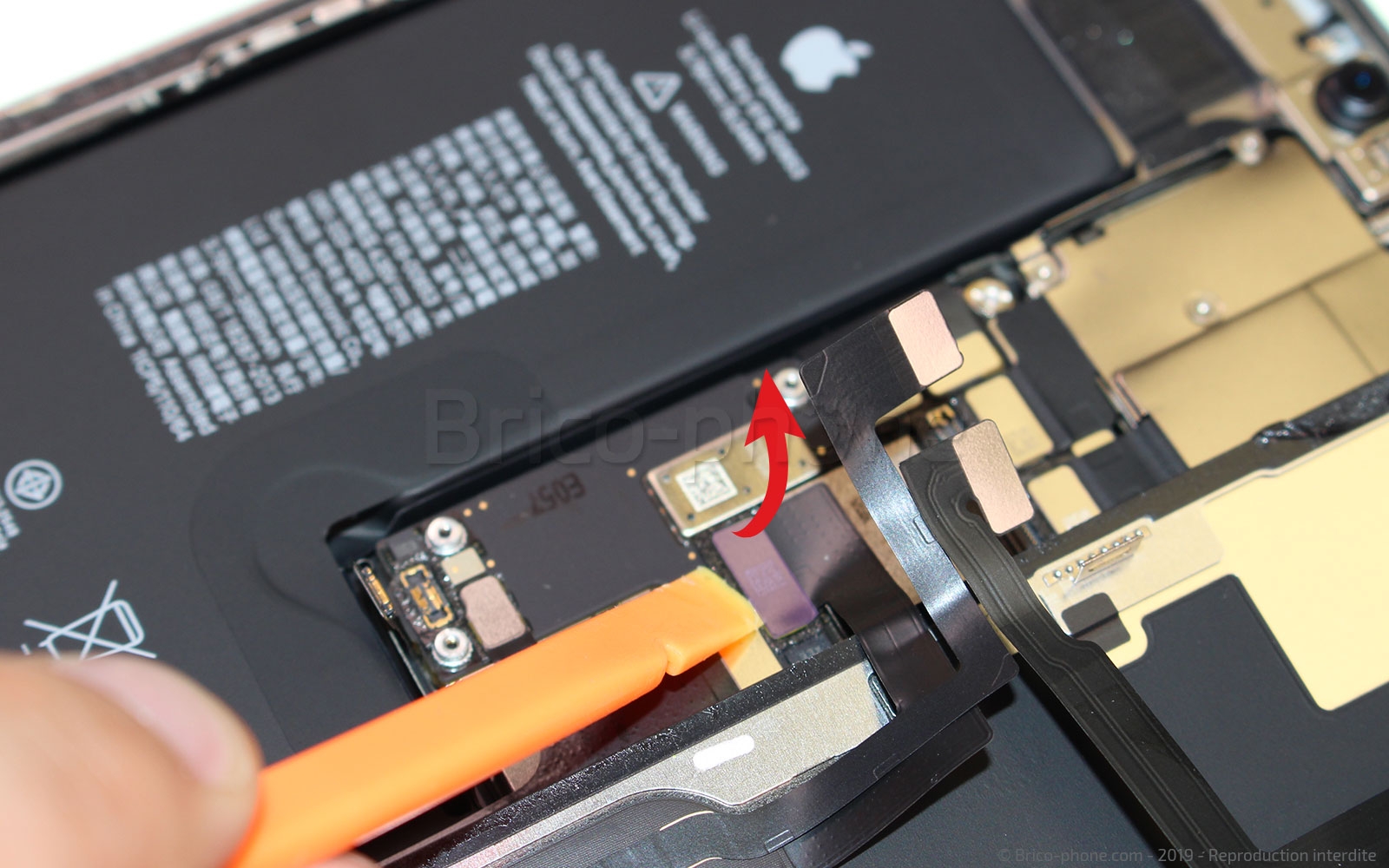

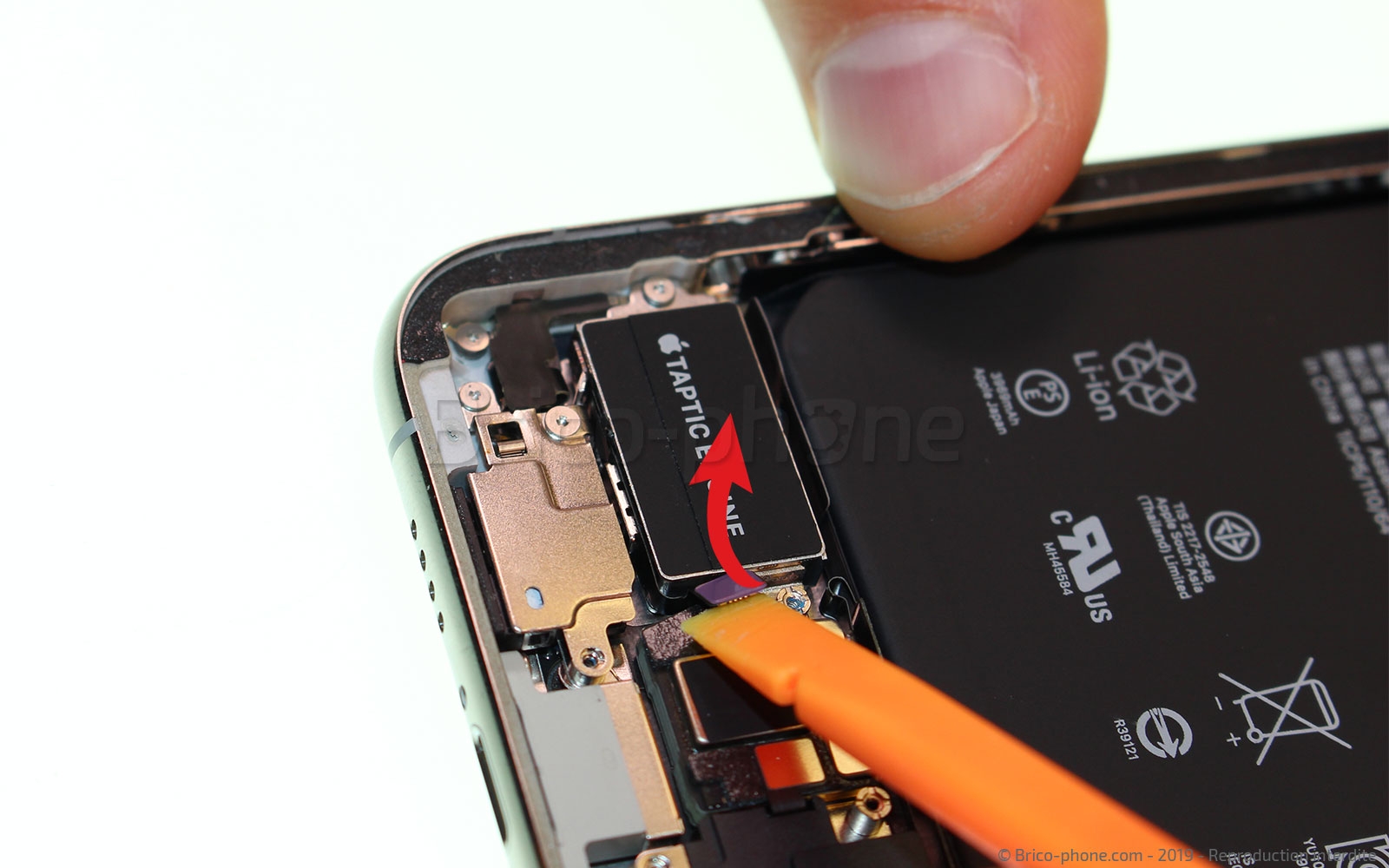

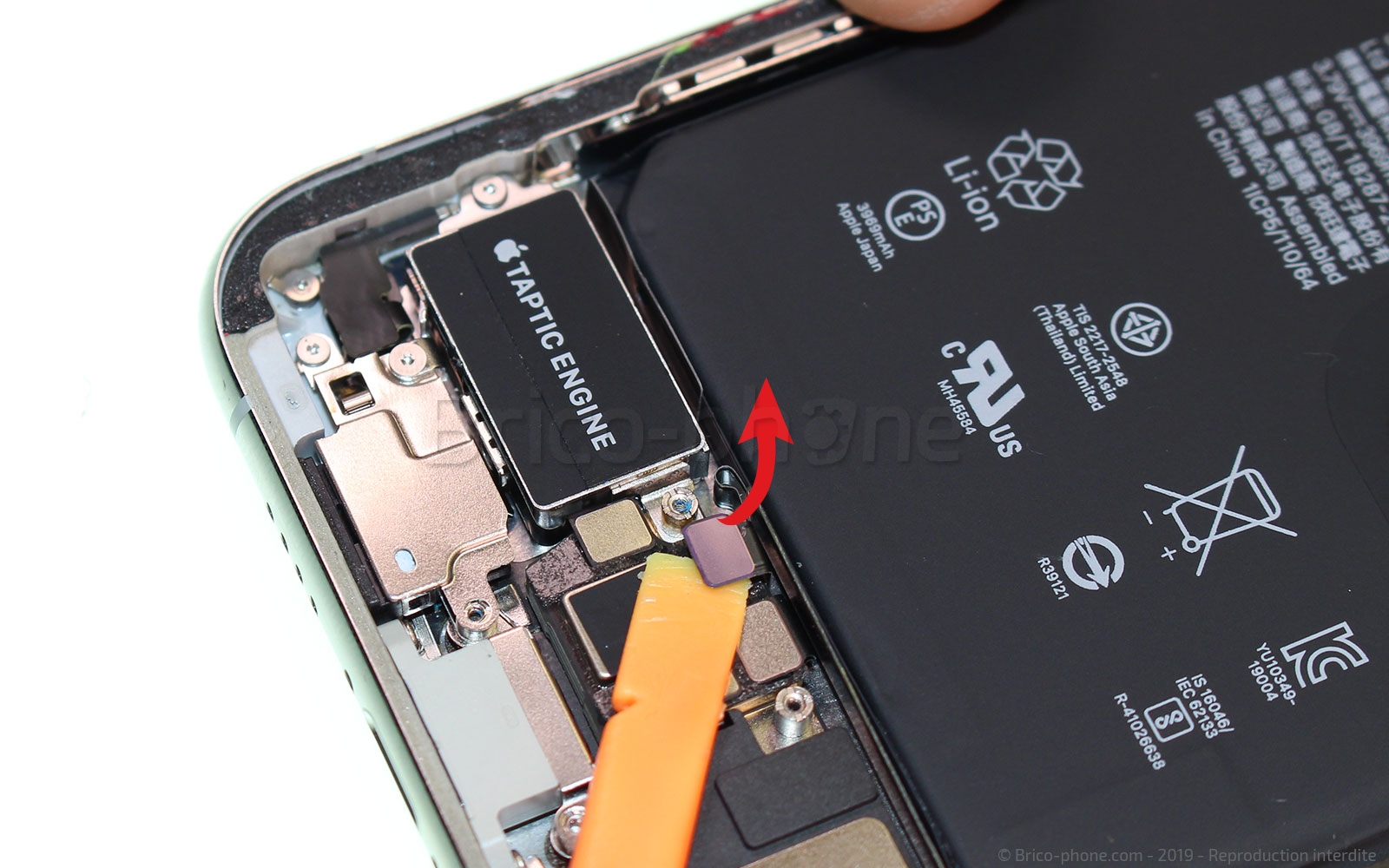

Déconnectez la seconde nappe de la batterie (photo 1), puis celle du taptic engine (photo 2) avec le spudger.

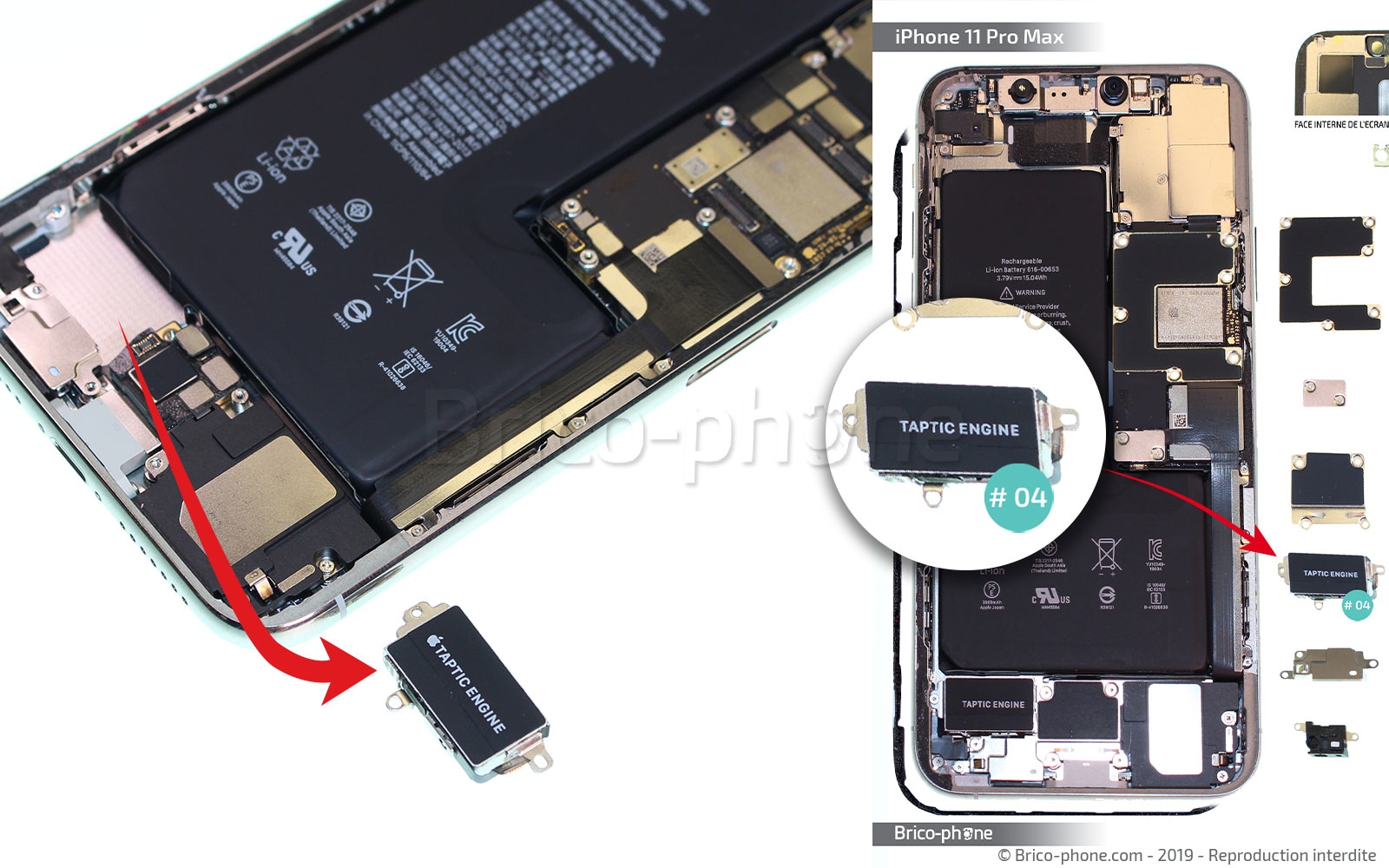

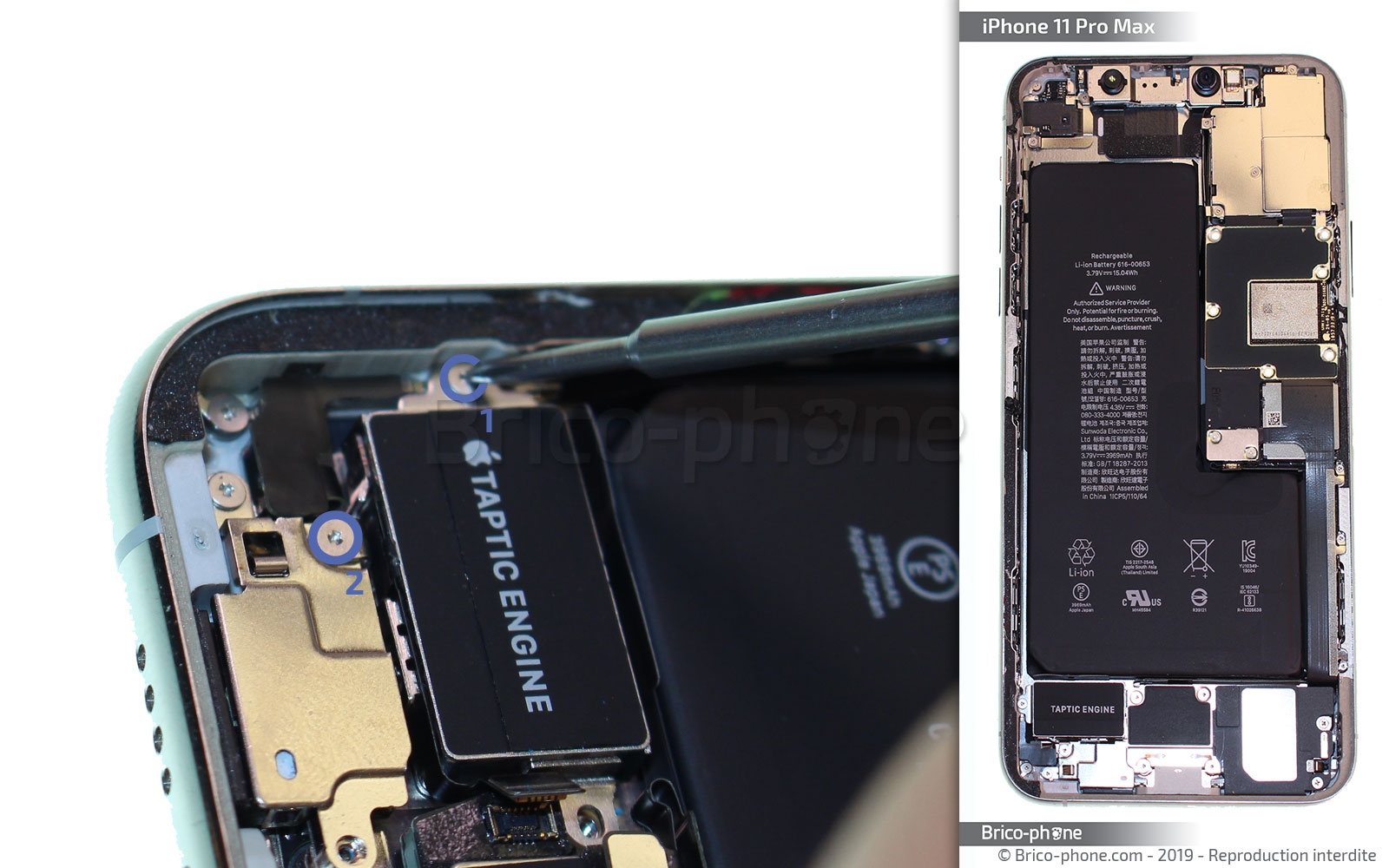

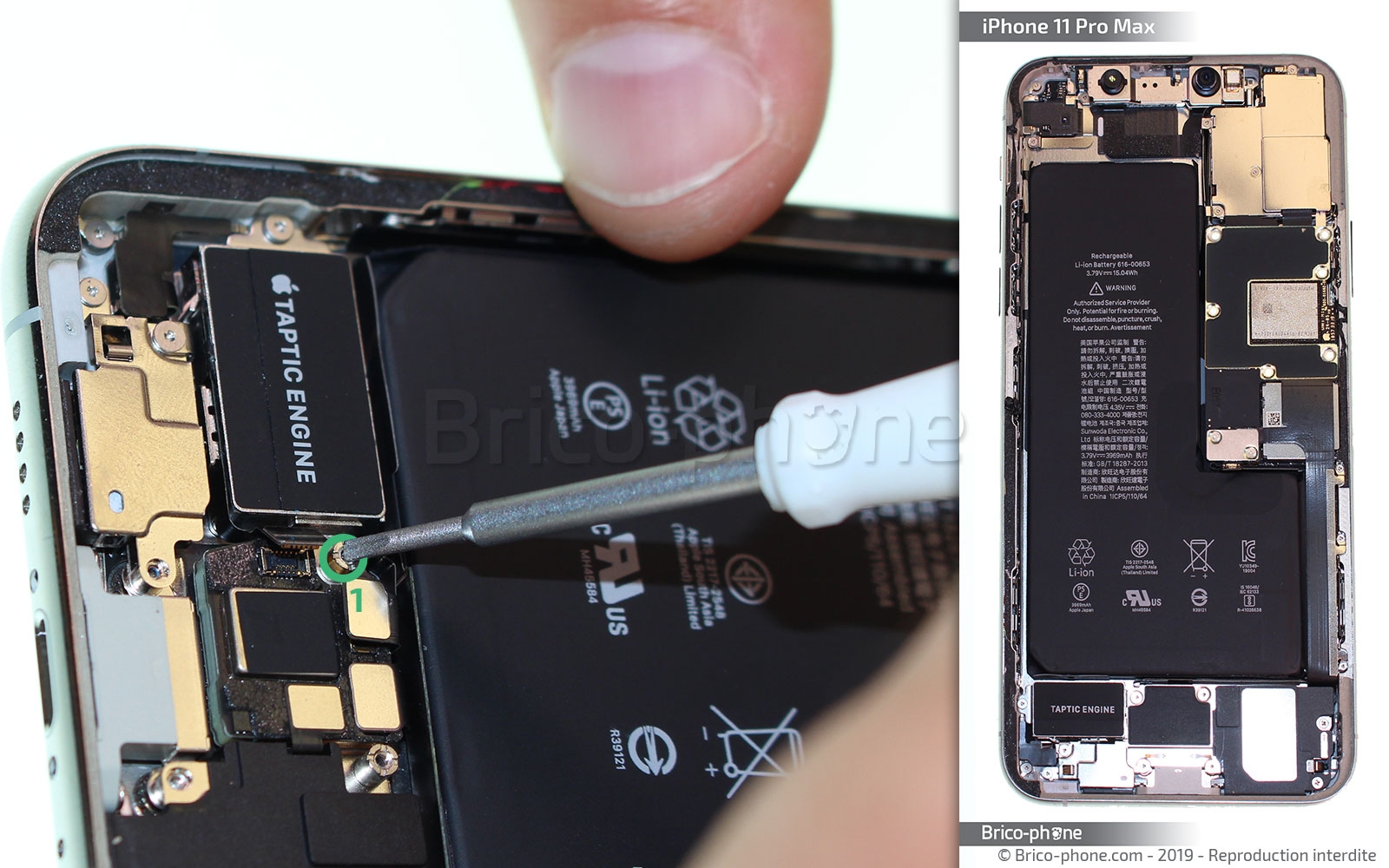

Pour retirer le taptic engine (vibreur, #04), retirez la première vis qui se trouve à sa droite avec le tournevis plat, puis les deux dernières avec le tournevis triwing qui se trouvent à gauche et à droite du vibreur (photo 2). Pour finir enlevez-le du châssis avec la pincette.

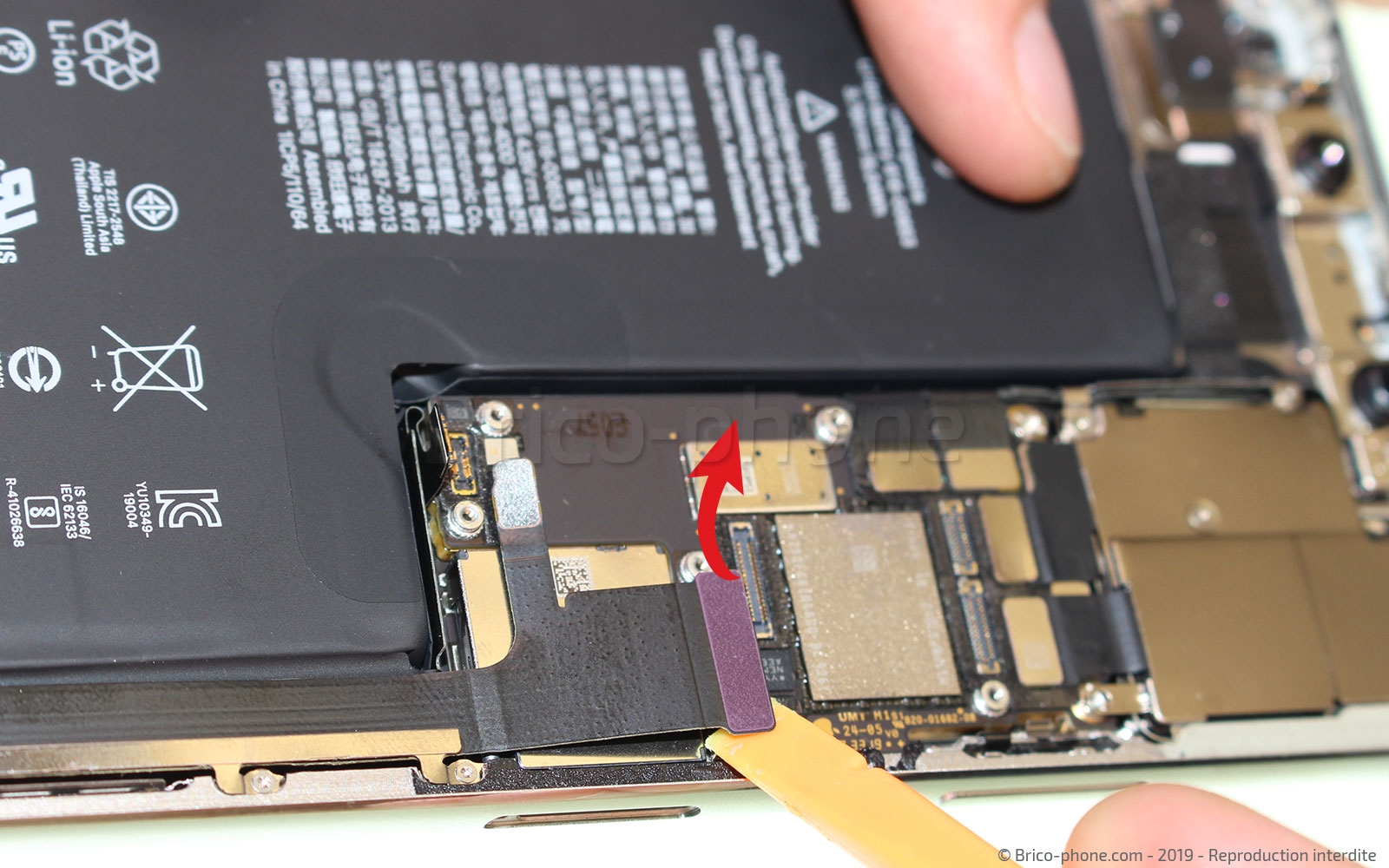

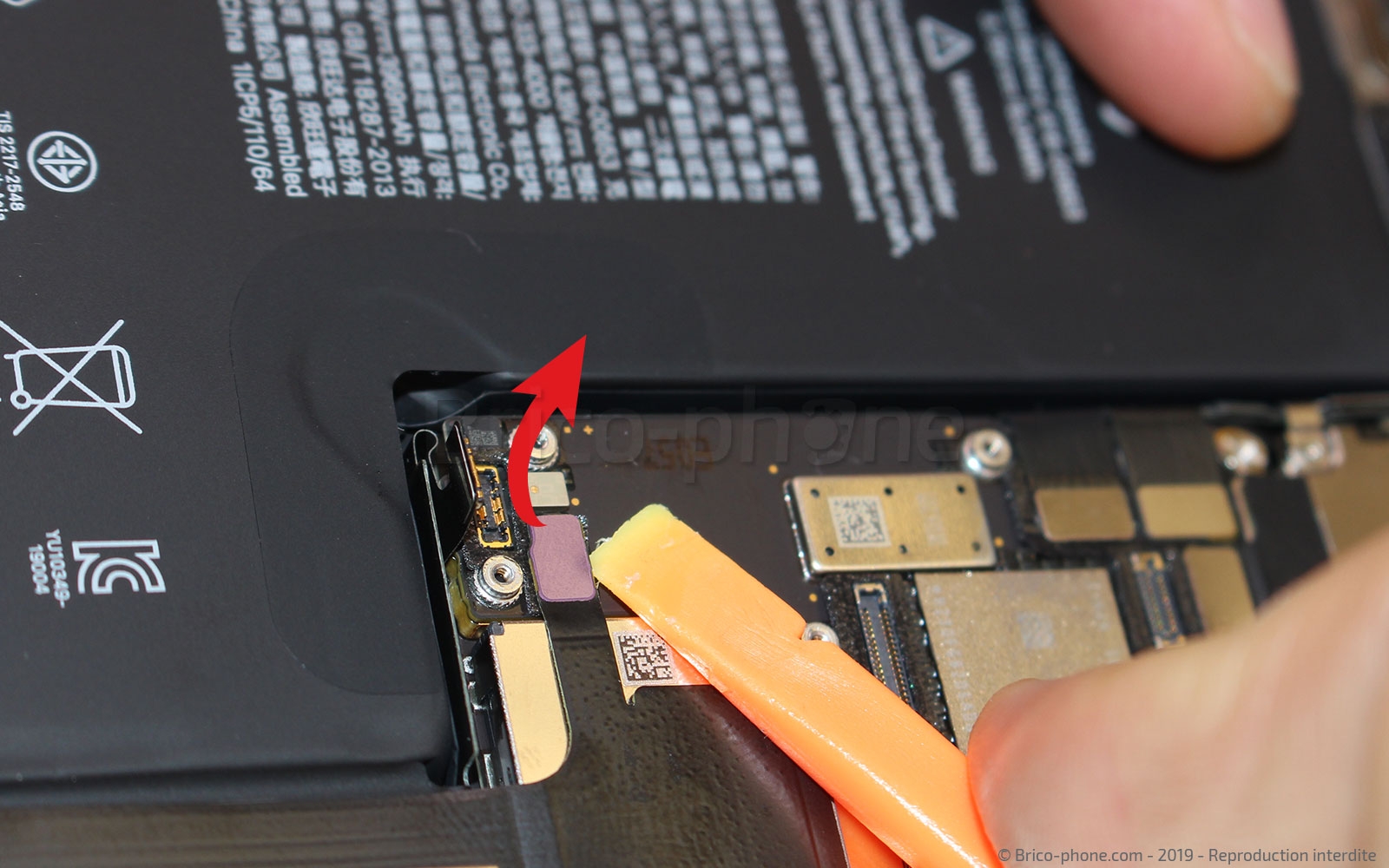

Avec le levier en nylon, déconnectez les deux nappes du connecteur de charge.

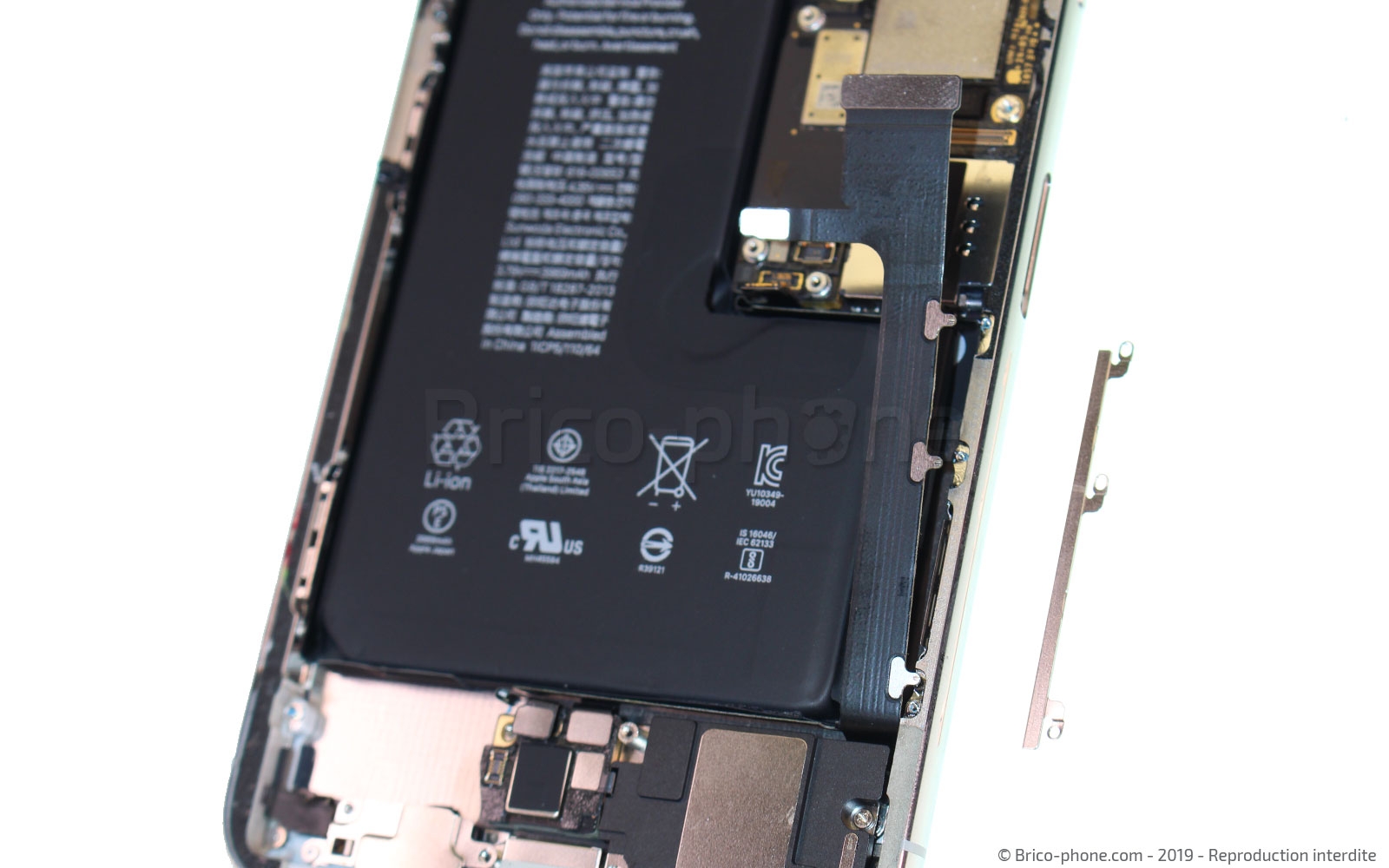

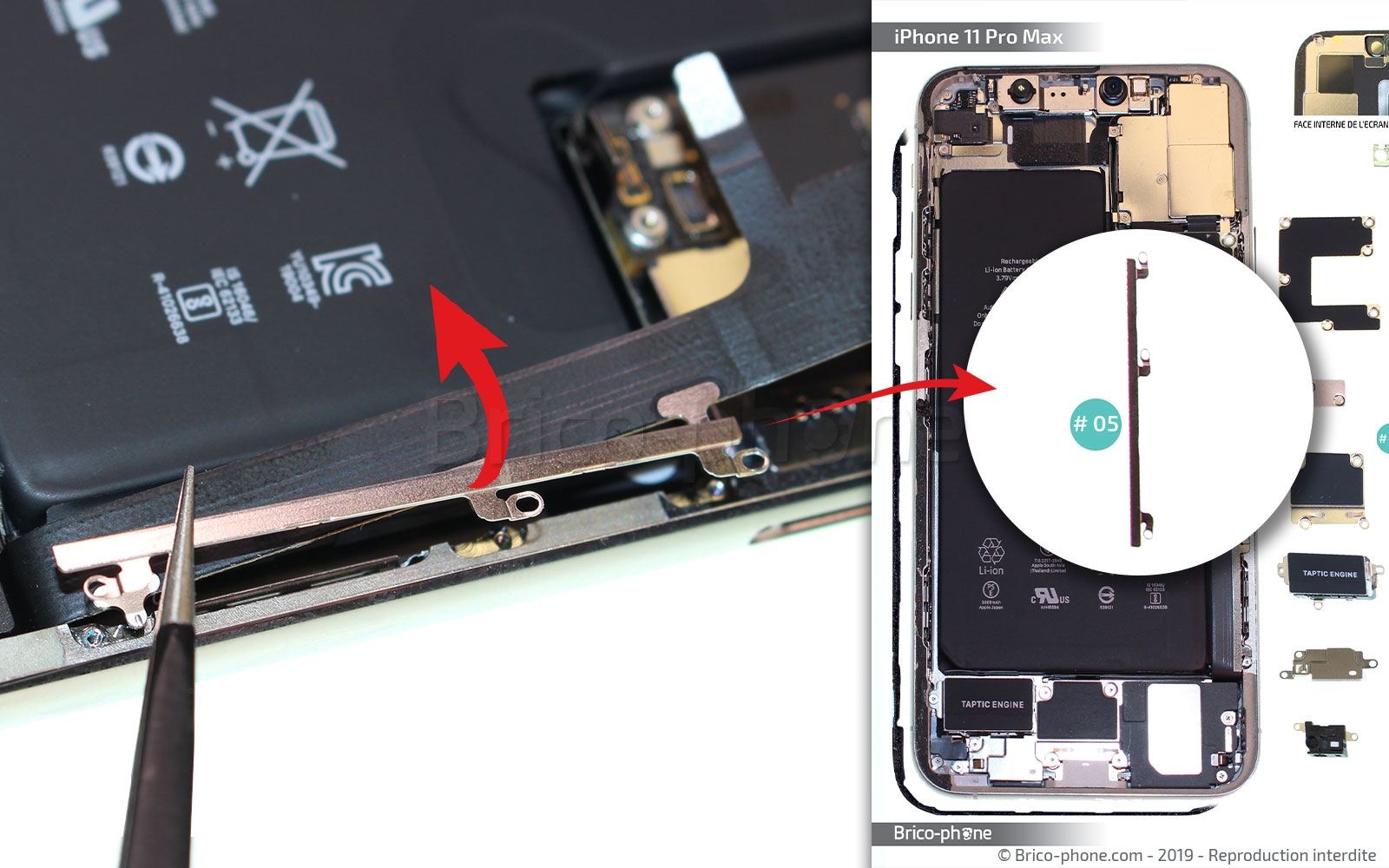

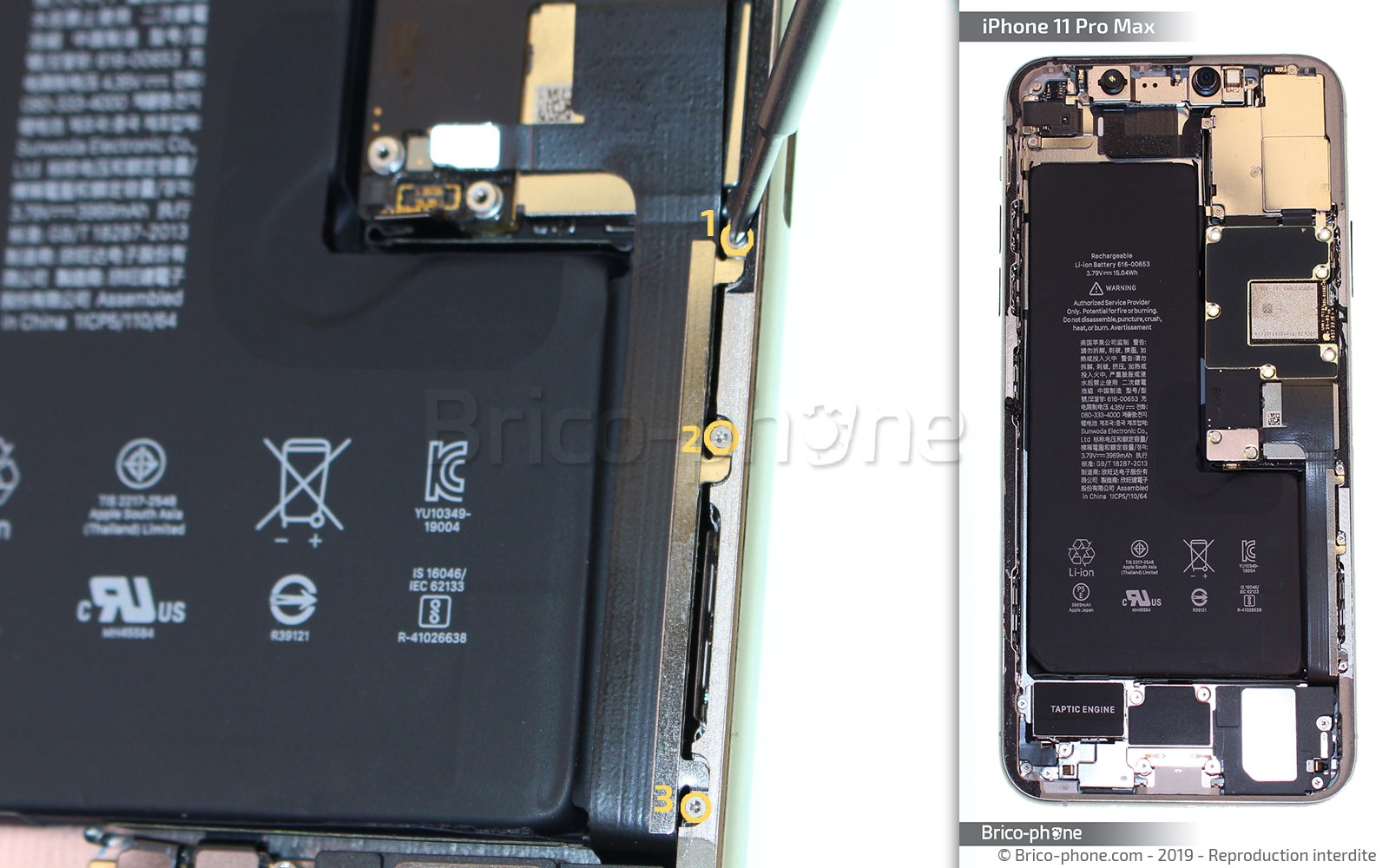

Pour dégager la nappe du connecteur de charge, dévissez les trois vis triwing de la plaquette (#05) qui bloque la nappe. Enlevez la plaquette avec la pincette.

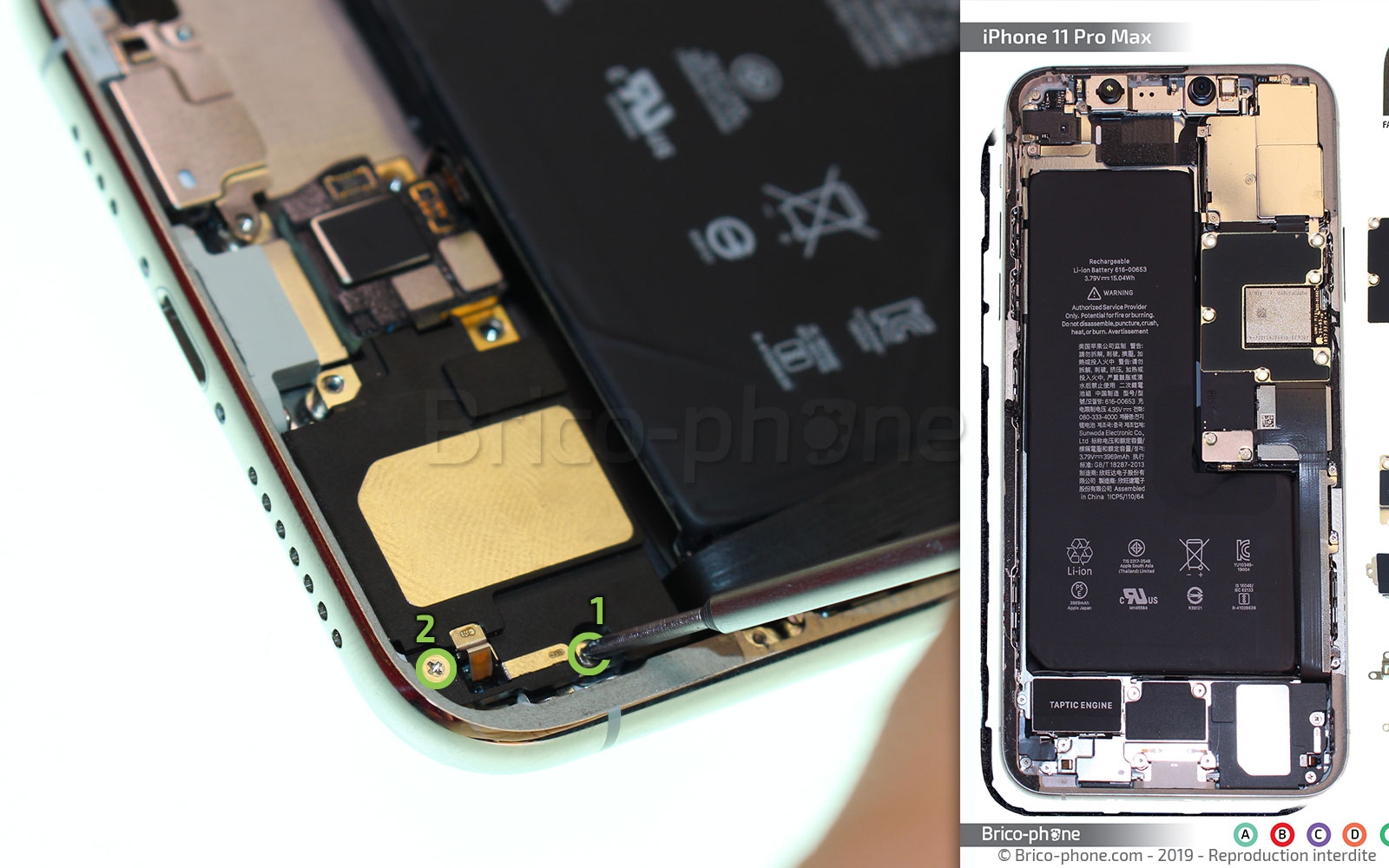

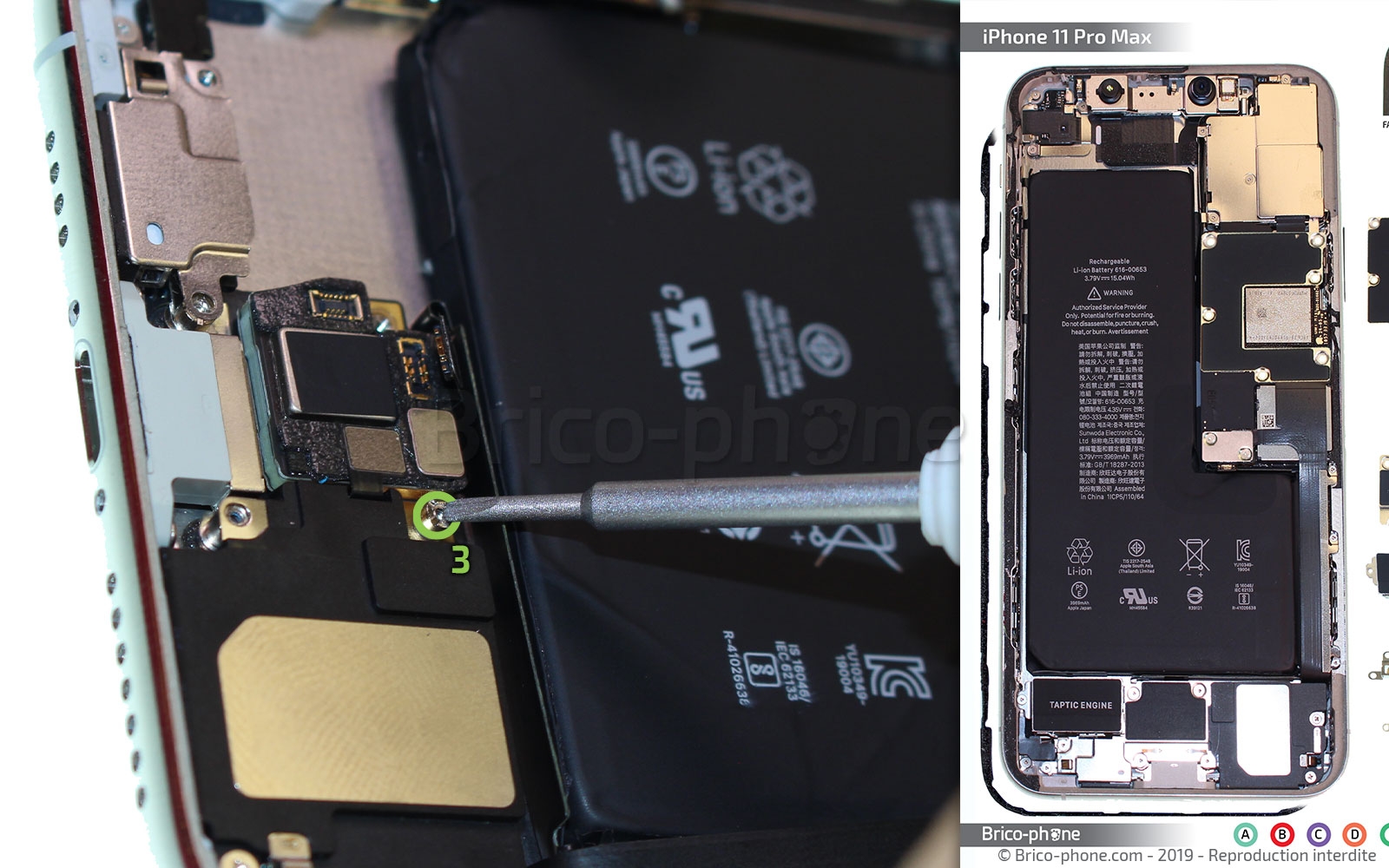

Prenez le tournevis plat pour dévisser la vis qui se trouve à gauche du bloc haut-parleur, puis les deux vis cruciforme à sa droite.

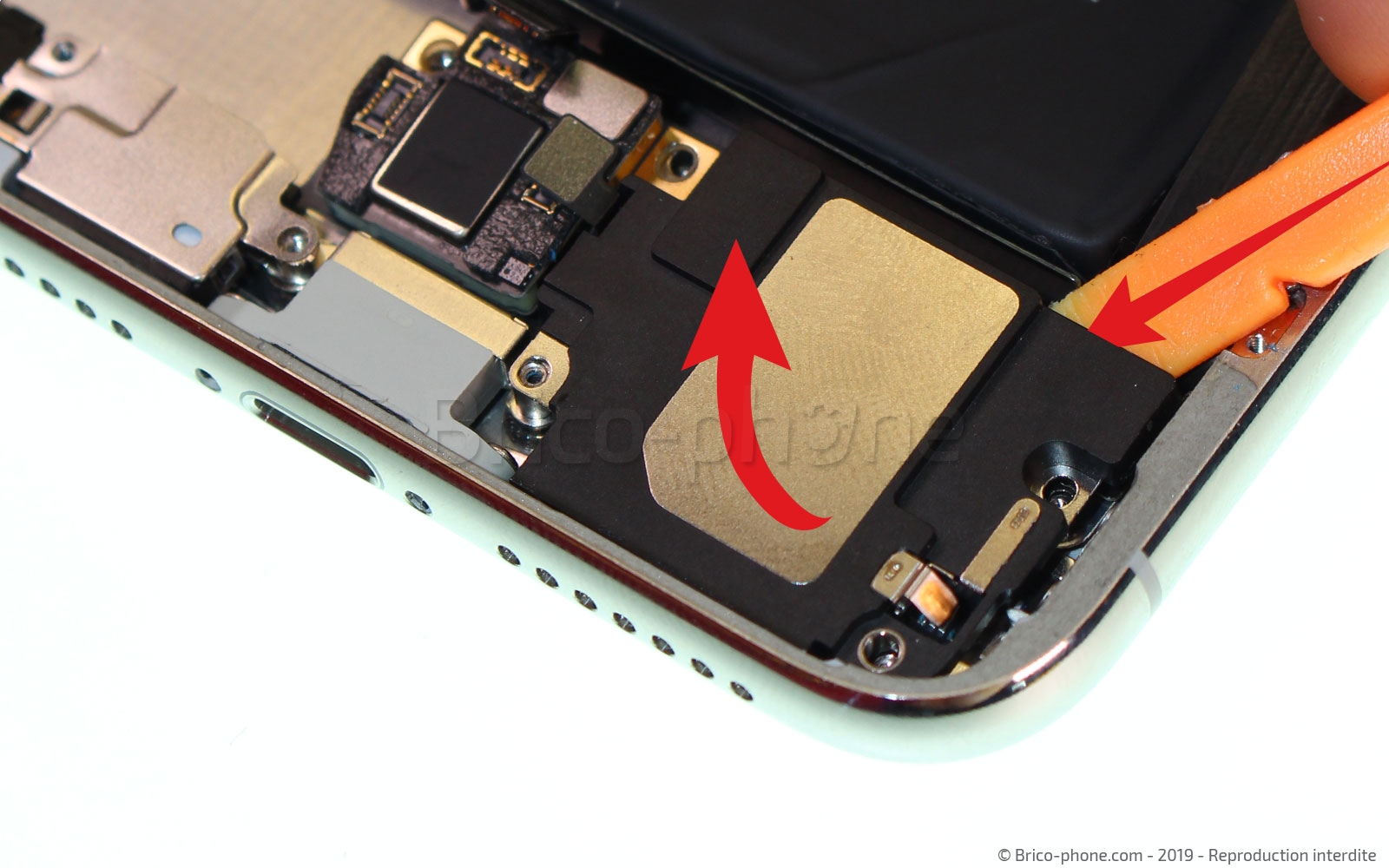

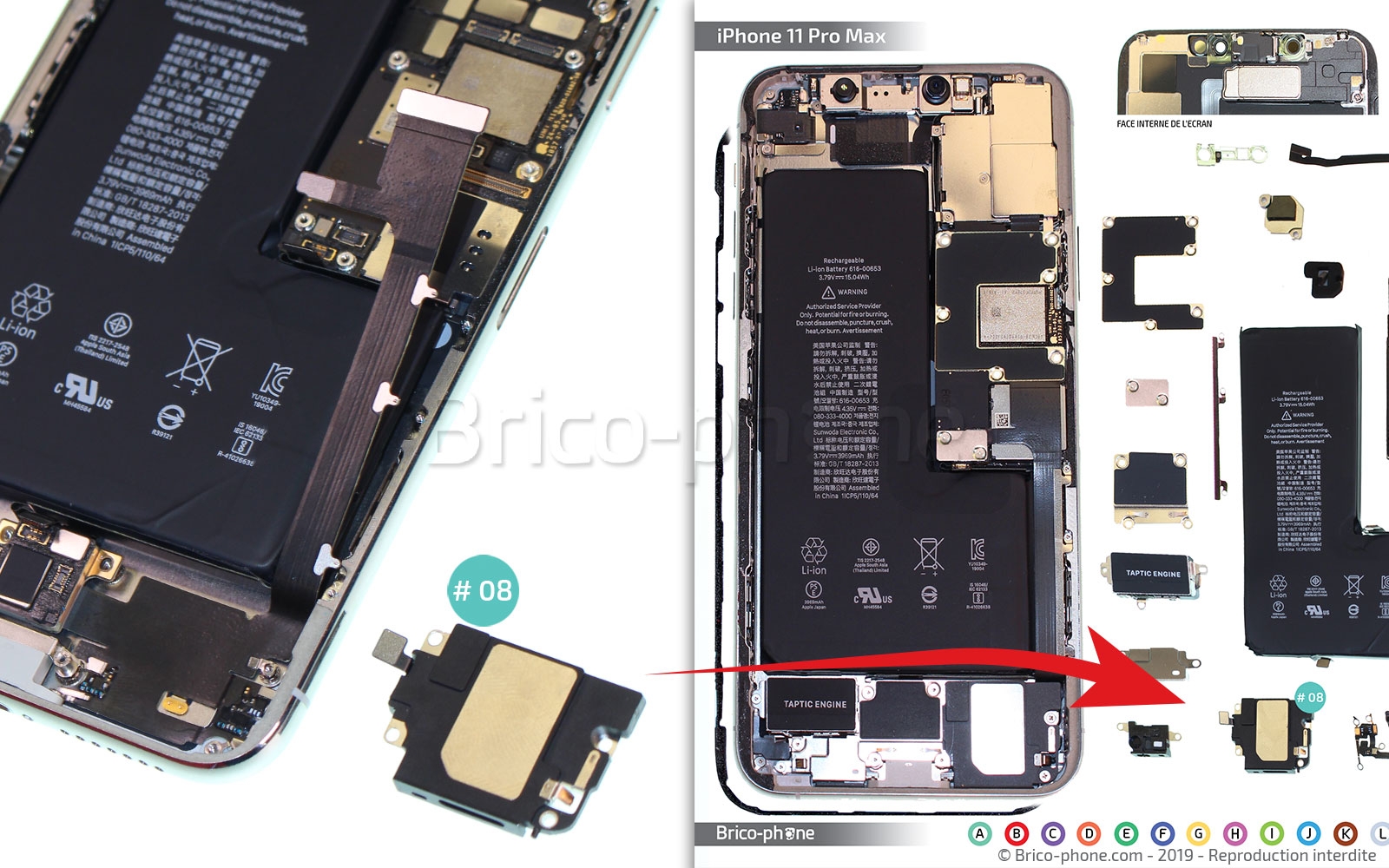

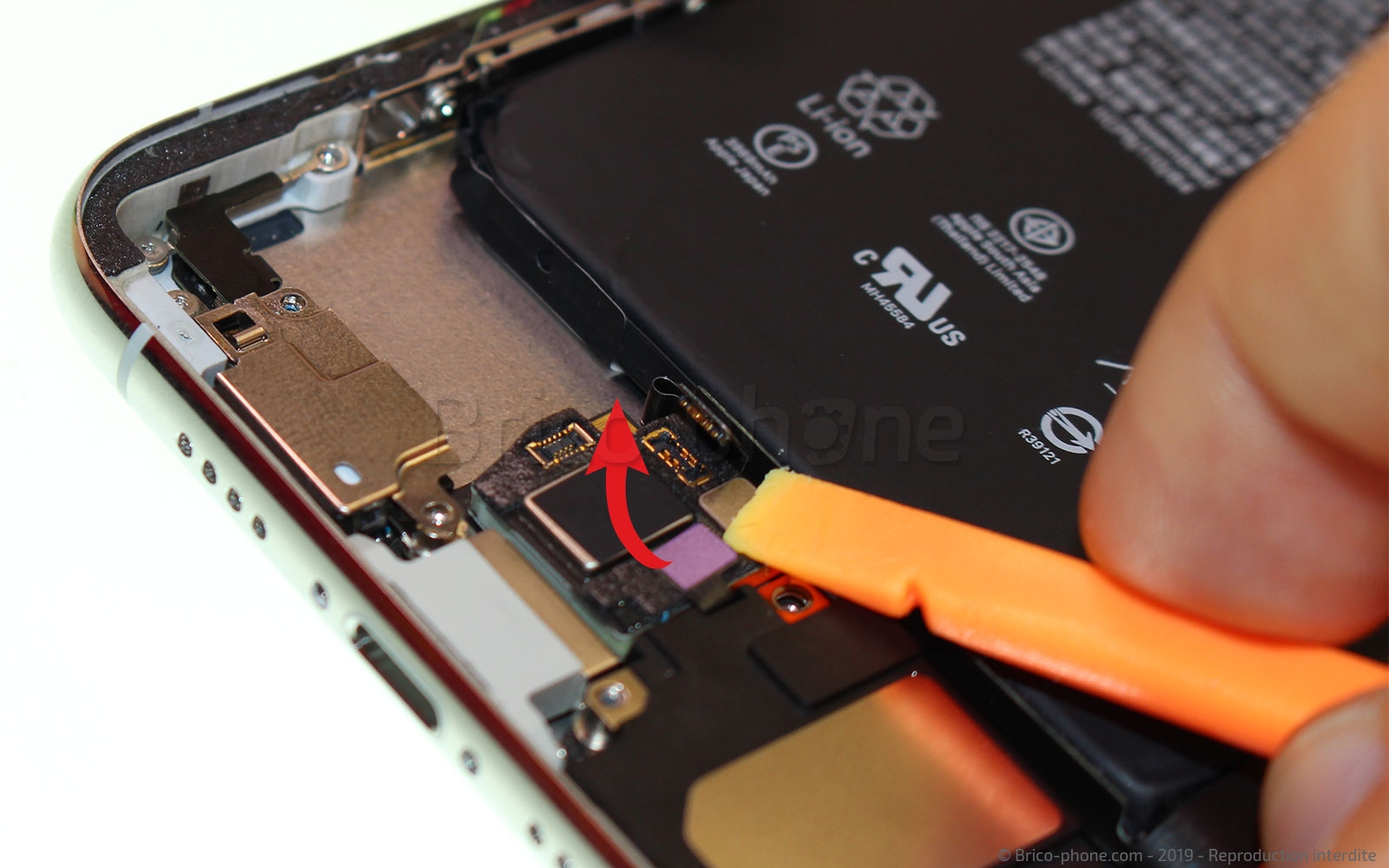

Déconnectez la nappe du haut-parleur externe (#08) avec le levier en nylon, puis soulevez-le toujours avec le levier pour le retirer du téléphone.

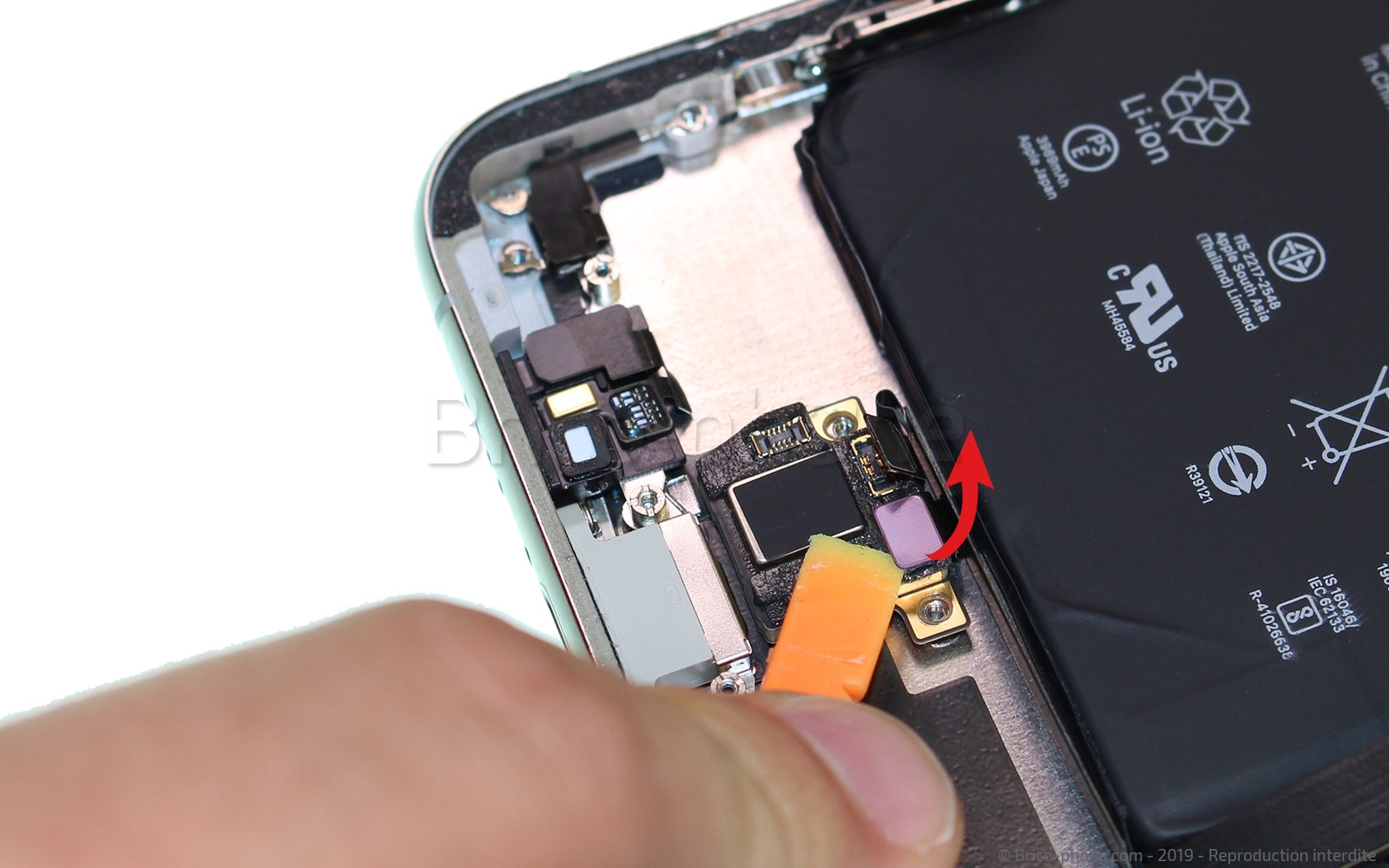

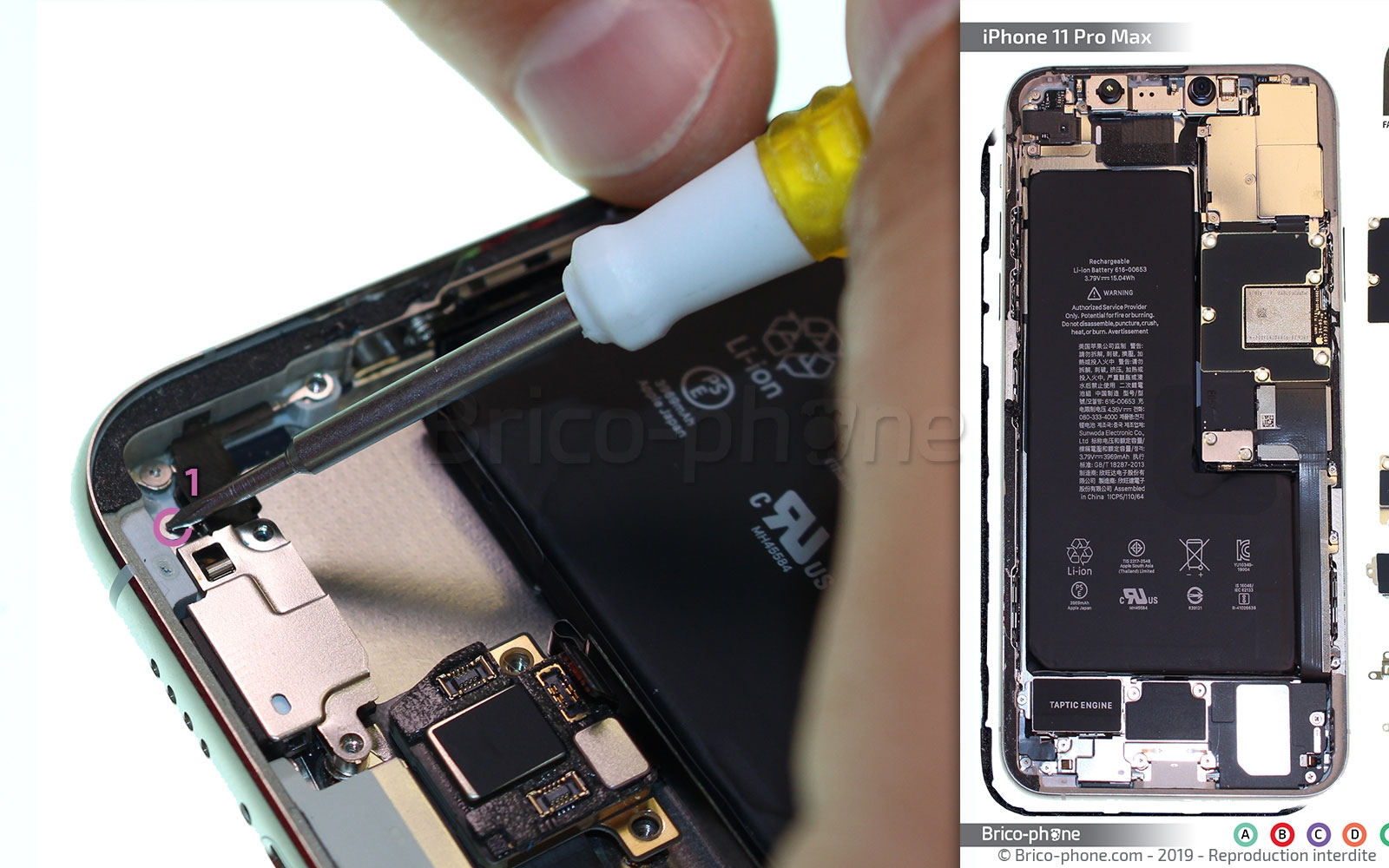

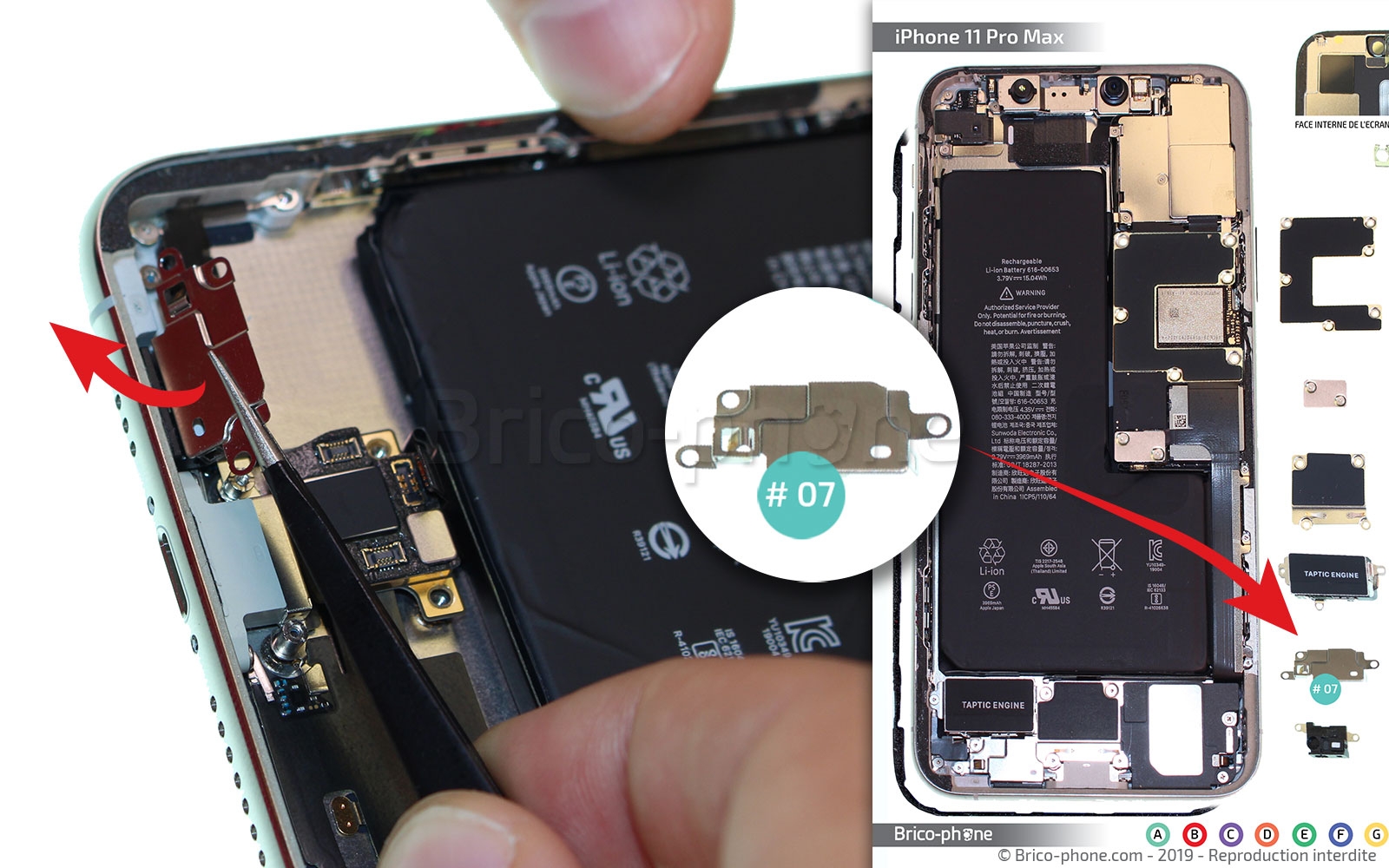

Pour retirer le cache du micro, dévissez la vis triwing (photo 1), puis enlevez la plaquette (#07) avec la pincette. Avec le levier en nylon, déconnectez la nappe induction (photo 3).

Il ne reste plus qu'à retirer les dernières vis du connecteur de charge.

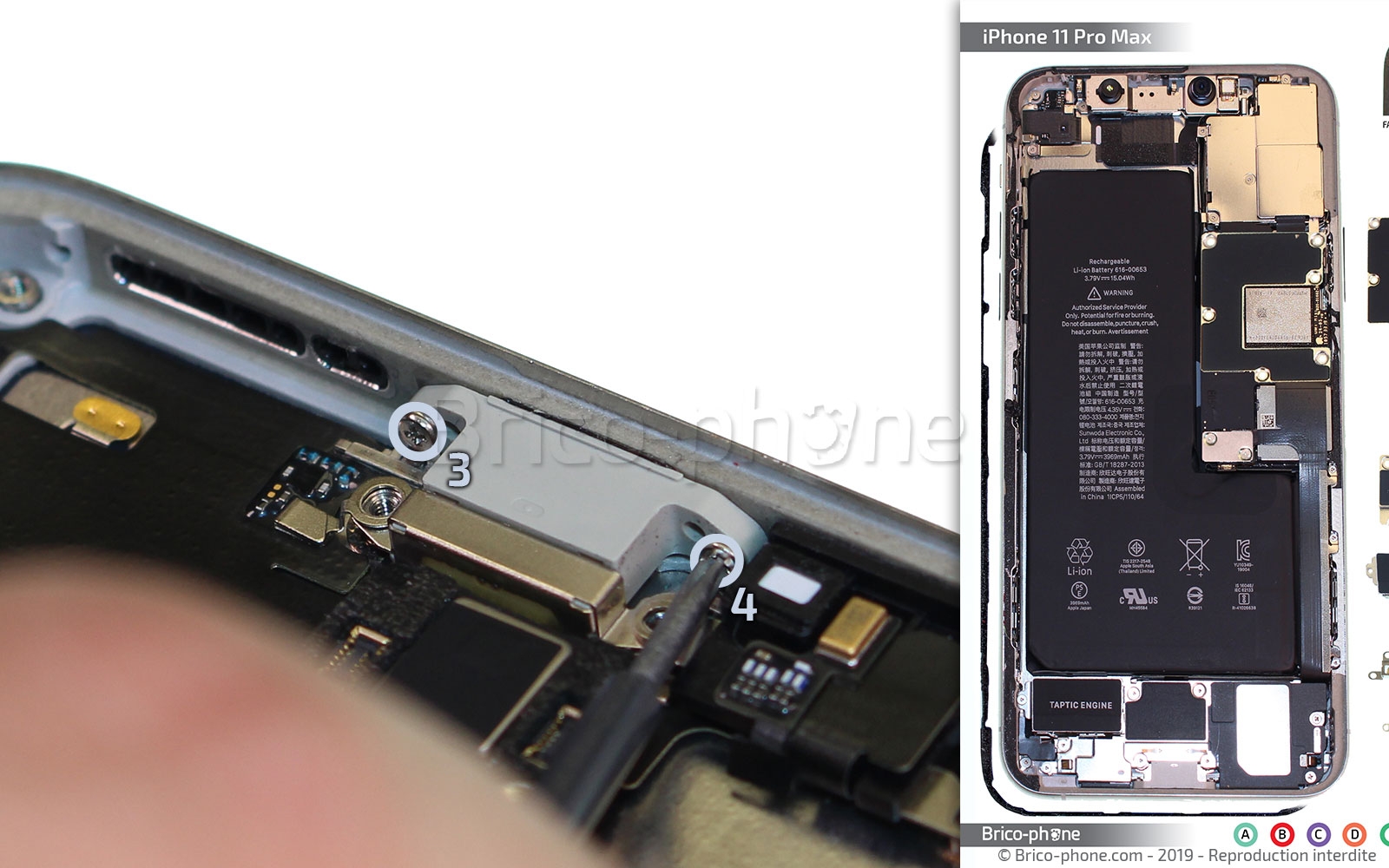

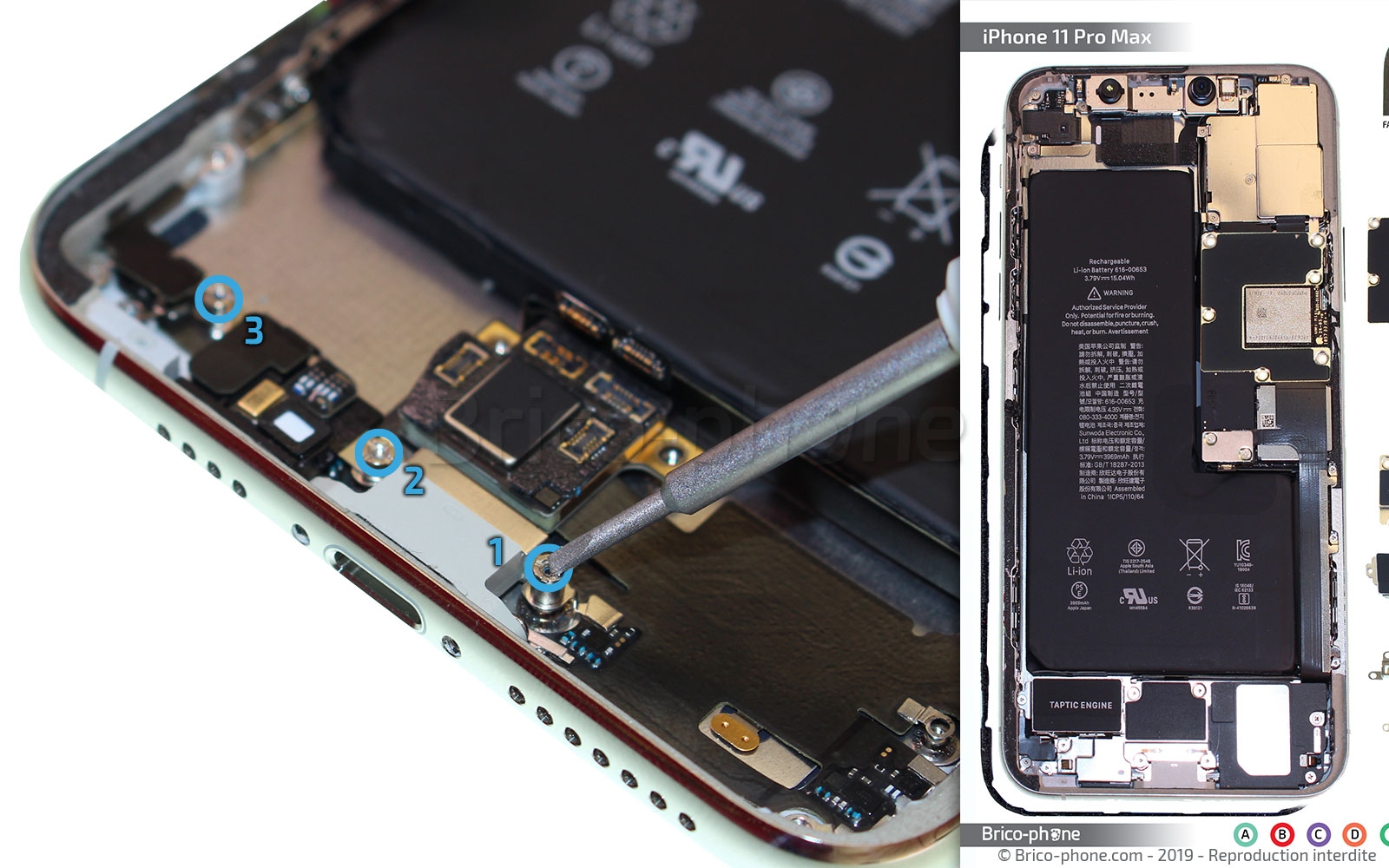

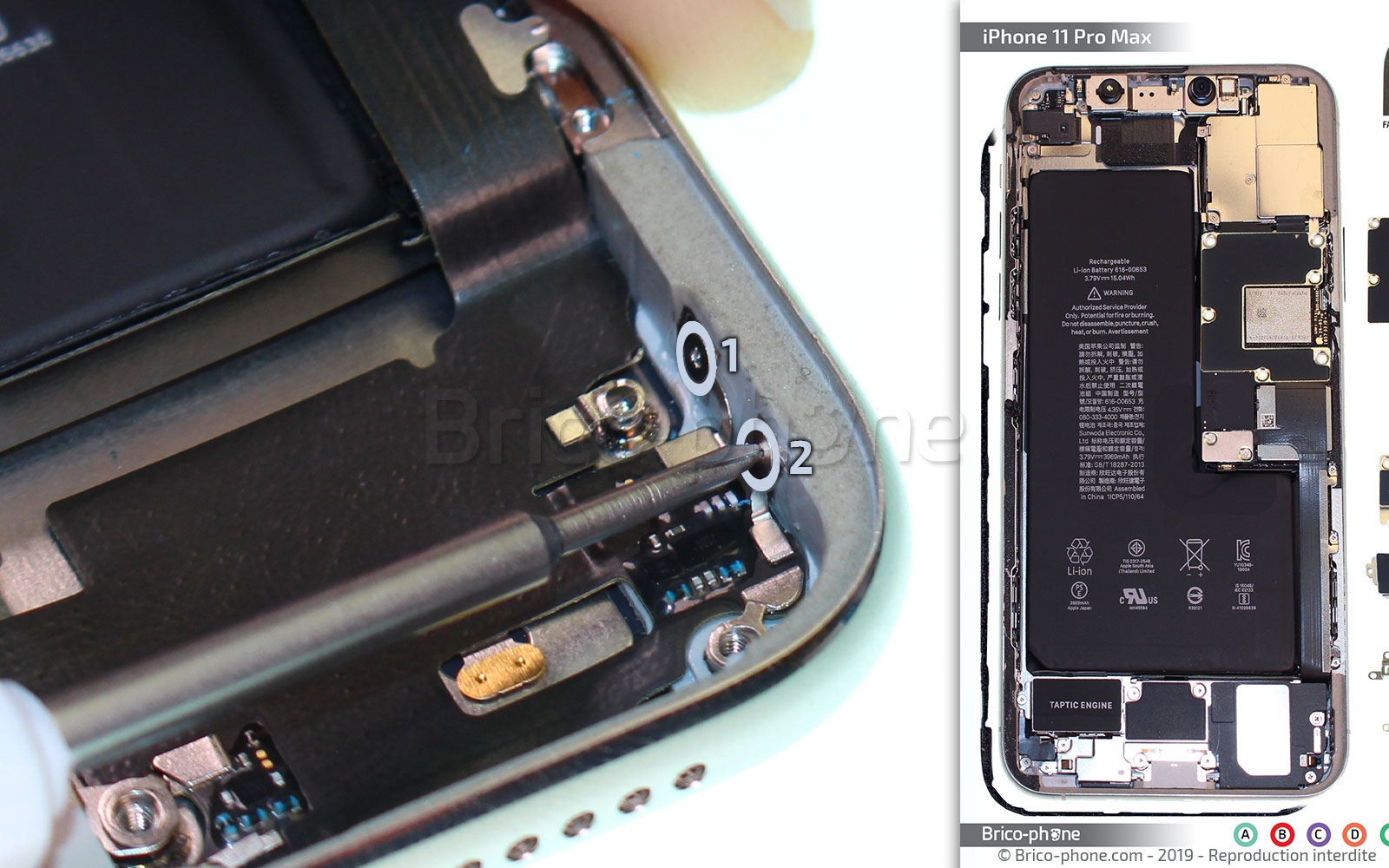

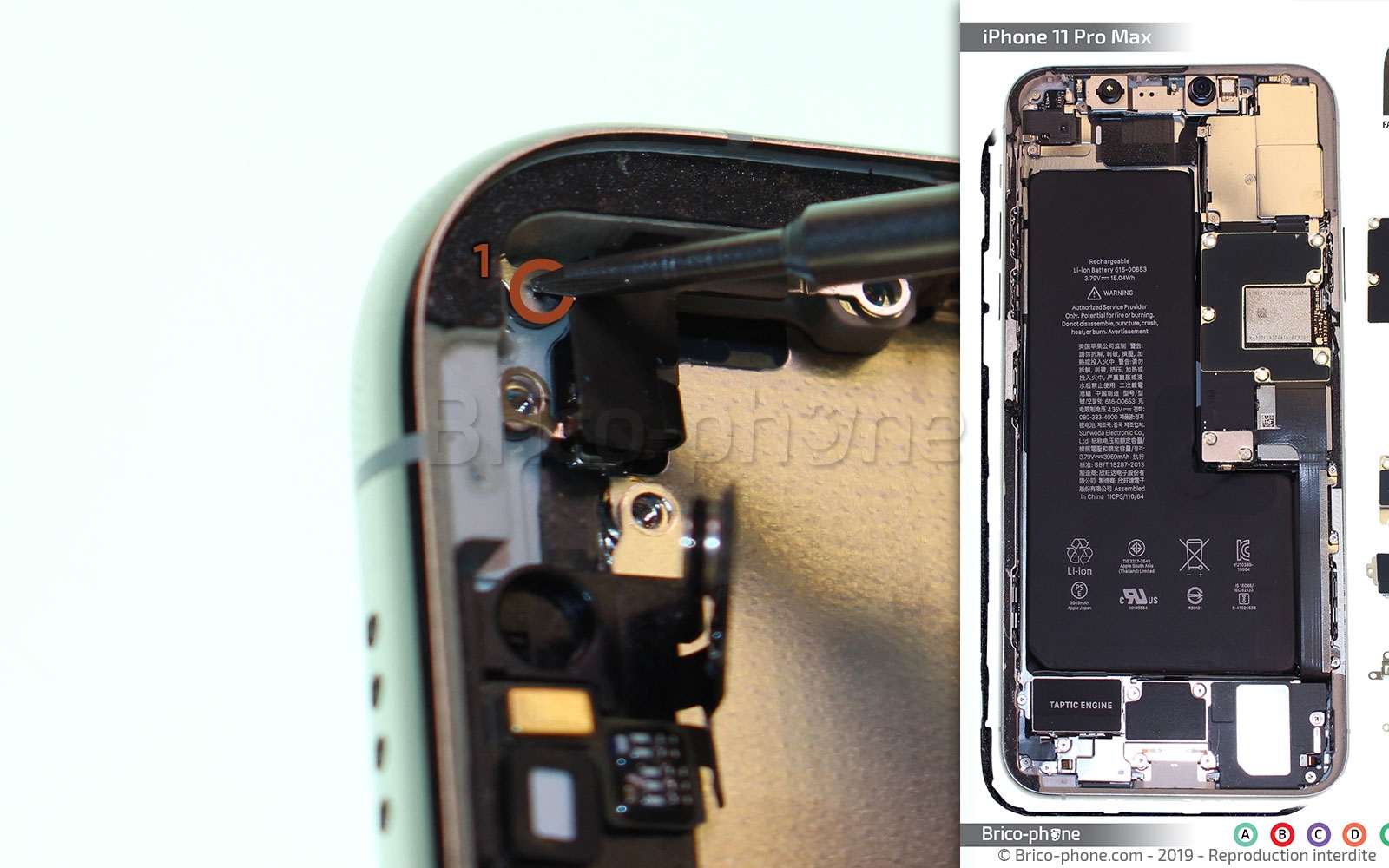

Commencez par la vis triwing tout à droite du châssis (photo 1), puis les trois vis plates (photo 2), vous retrouverez à nouveau deux vis triwings sur le bord du châssis (photo 3) et enfin deux vis cruciformes de chaque côté du connecteur de charge (photo 4).

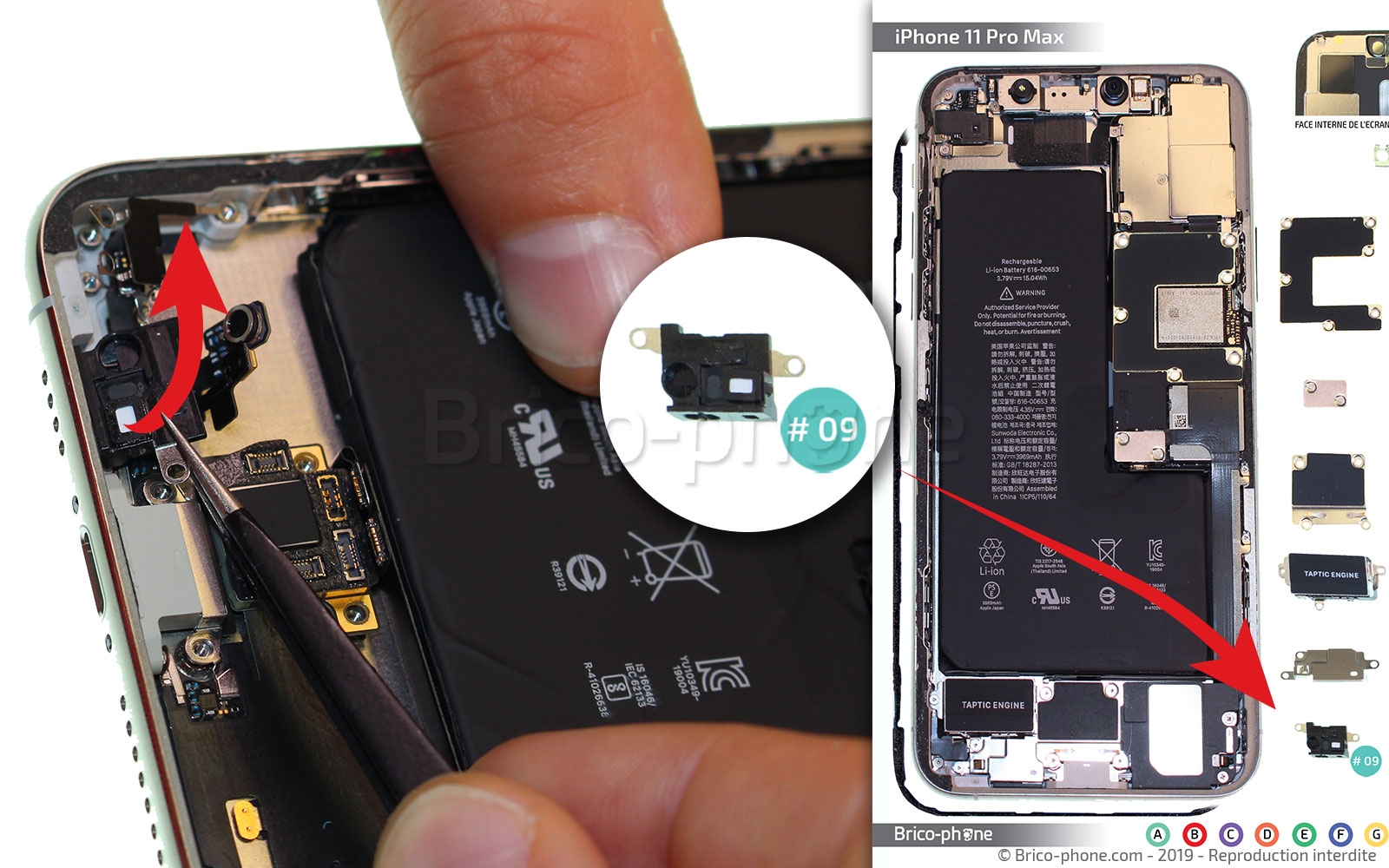

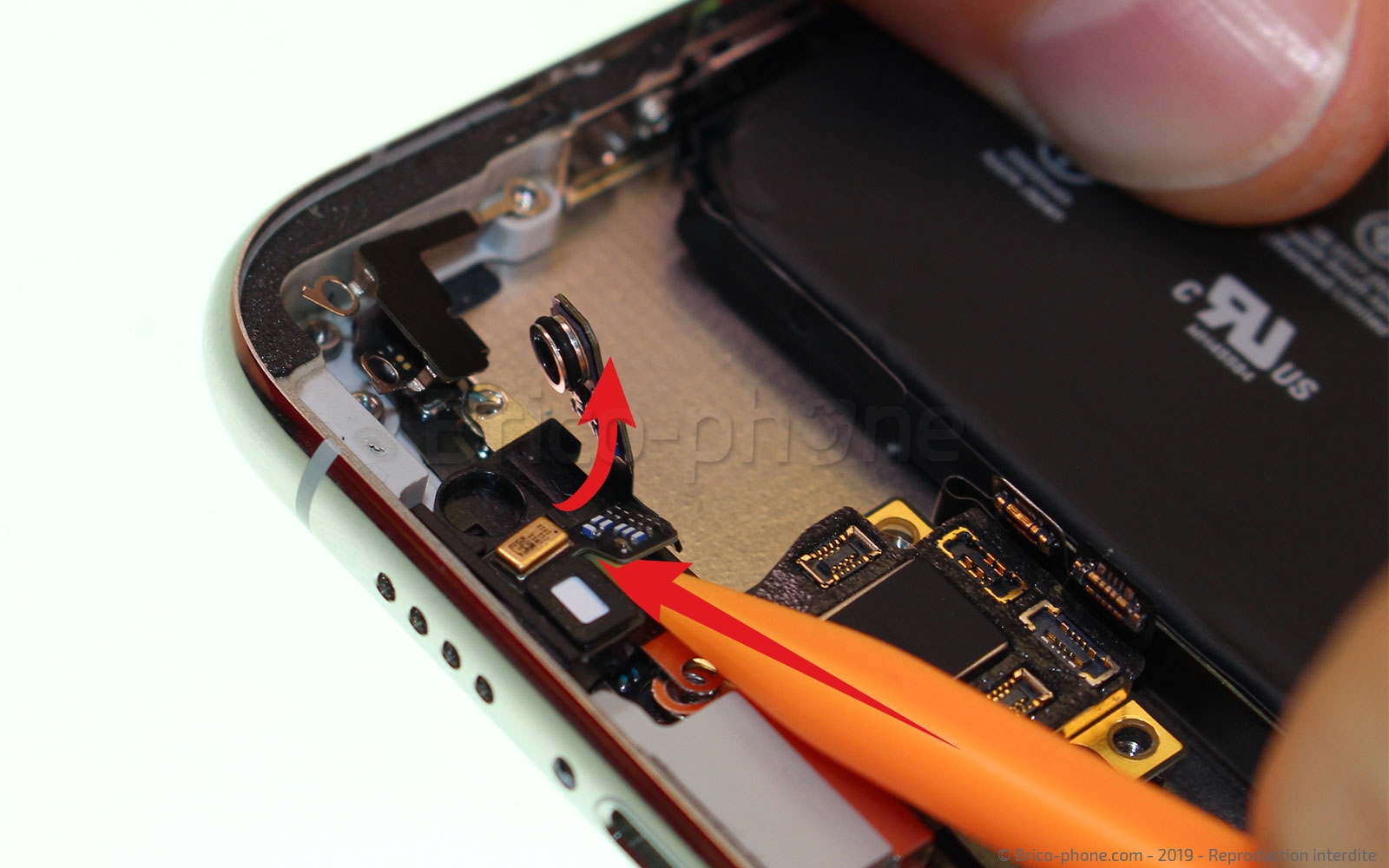

Commencez par décoller le micro et le baromètre de leur support avec la spatule en nylon et sortez le support (#09) avec la pincette.

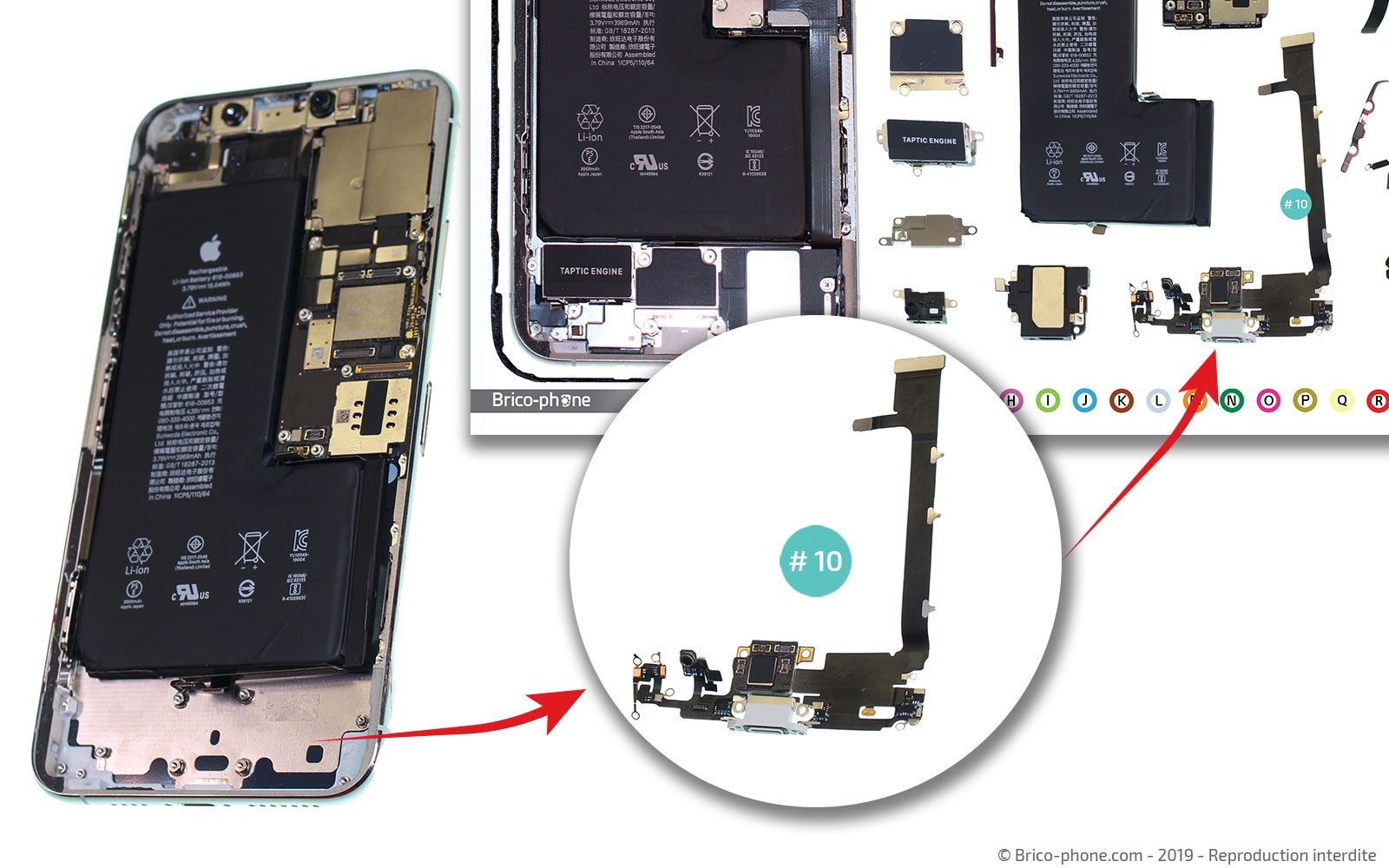

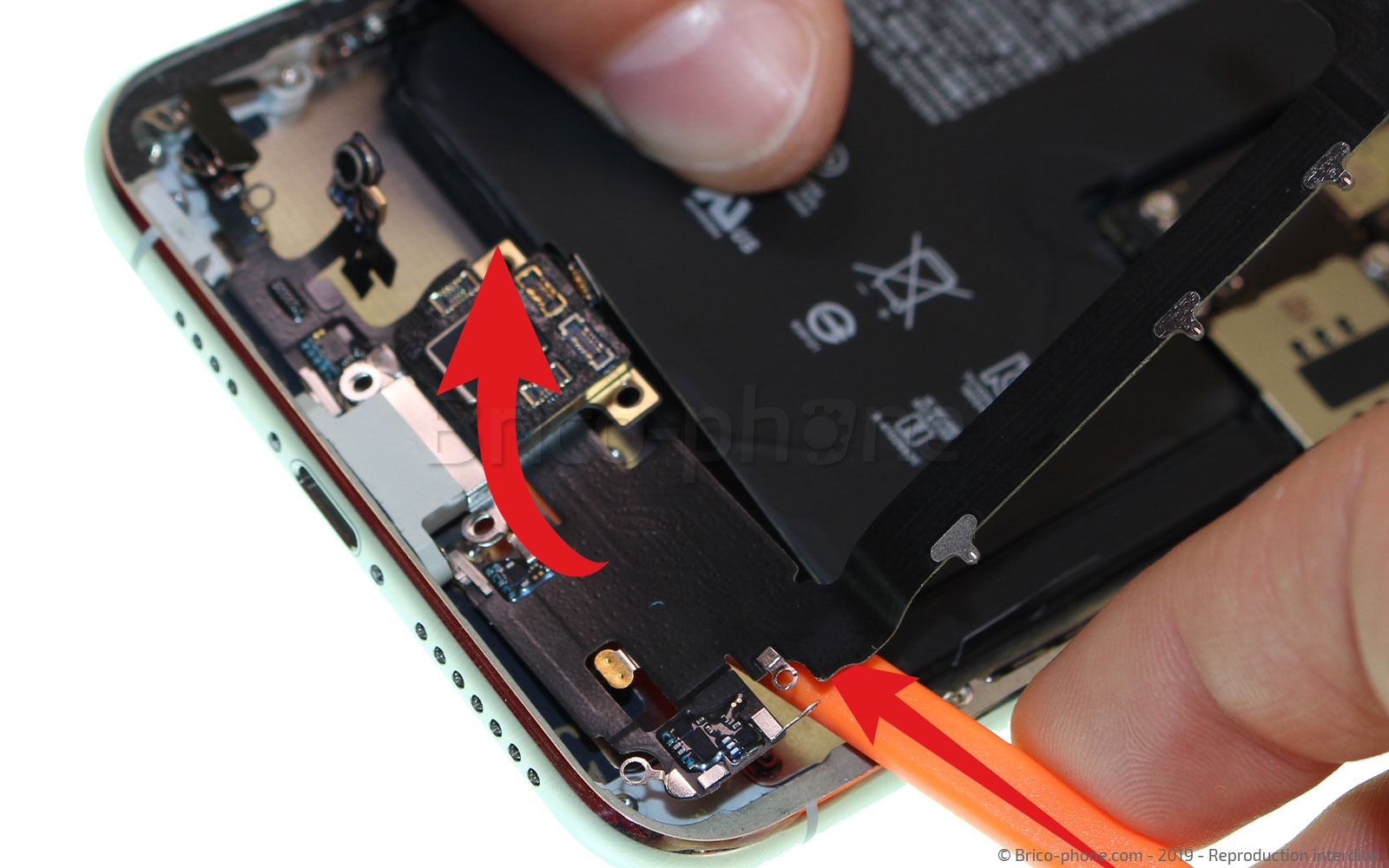

Pour finir décollez le connecteur de charge (#10) avec le levier en nylon (photo 3).

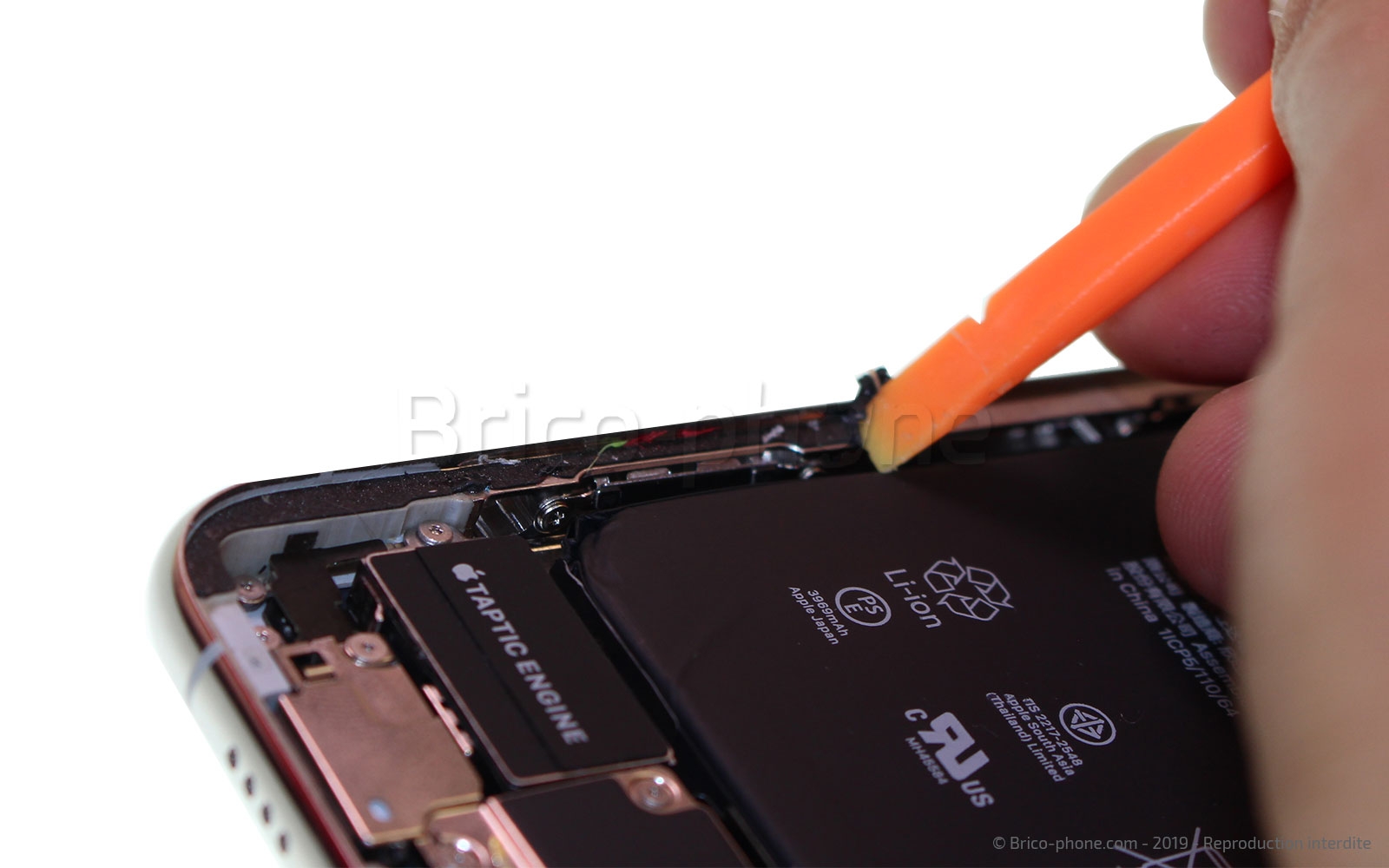

Vous pouvez reprendre le tutoriel dans le sens inverse pour monter votre nouveau connecteur de charge. Remettez bien les vis à leurs emplacements et pour les vis plates, vous pouvez commencez par les mettre avec un tournevis cruciforme. Pensez à remettre un joint d'étanchéité avant de repositionner l'écran et nettoyez le châssis des résidus de joint avant de poser le nouveau.
