Changement du connecteur de charge sur iPhone 11 Pro

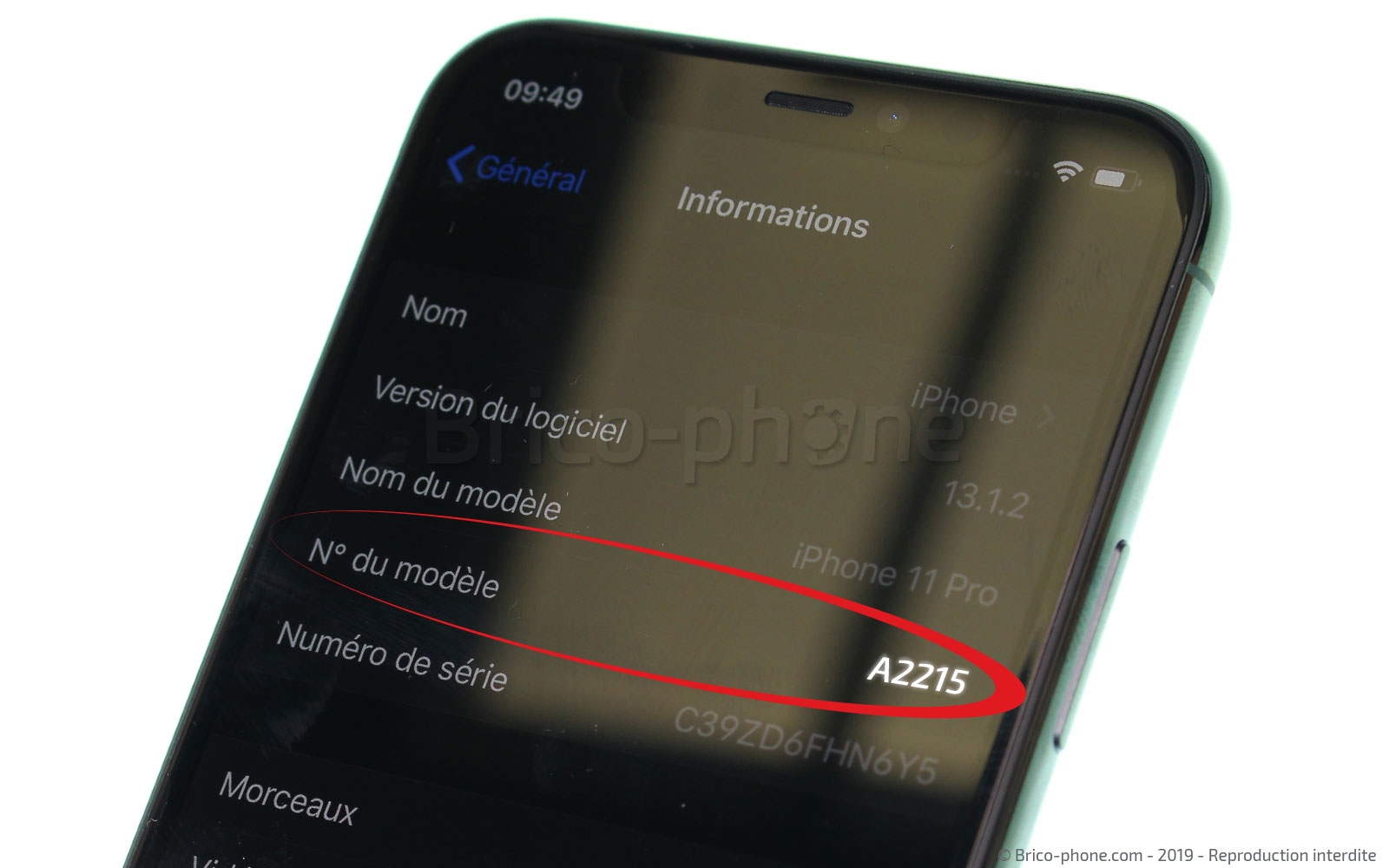

La première chose à faire, est de vérifier la compatibilité des pièces commandées avec le modèle de votre smartphone. Pour cela, rien de plus simple, il vous suffit simplement de vous rendre dans Réglages > Général > Informations > n° de modèle et vous devriez voir inscrit la référence suivante : A2215.
Ensuite, préparez un espace de travail dégagé et propre et munissez vous de tous les outils dont vous aurez besoin pour changer votre composant défectueux.

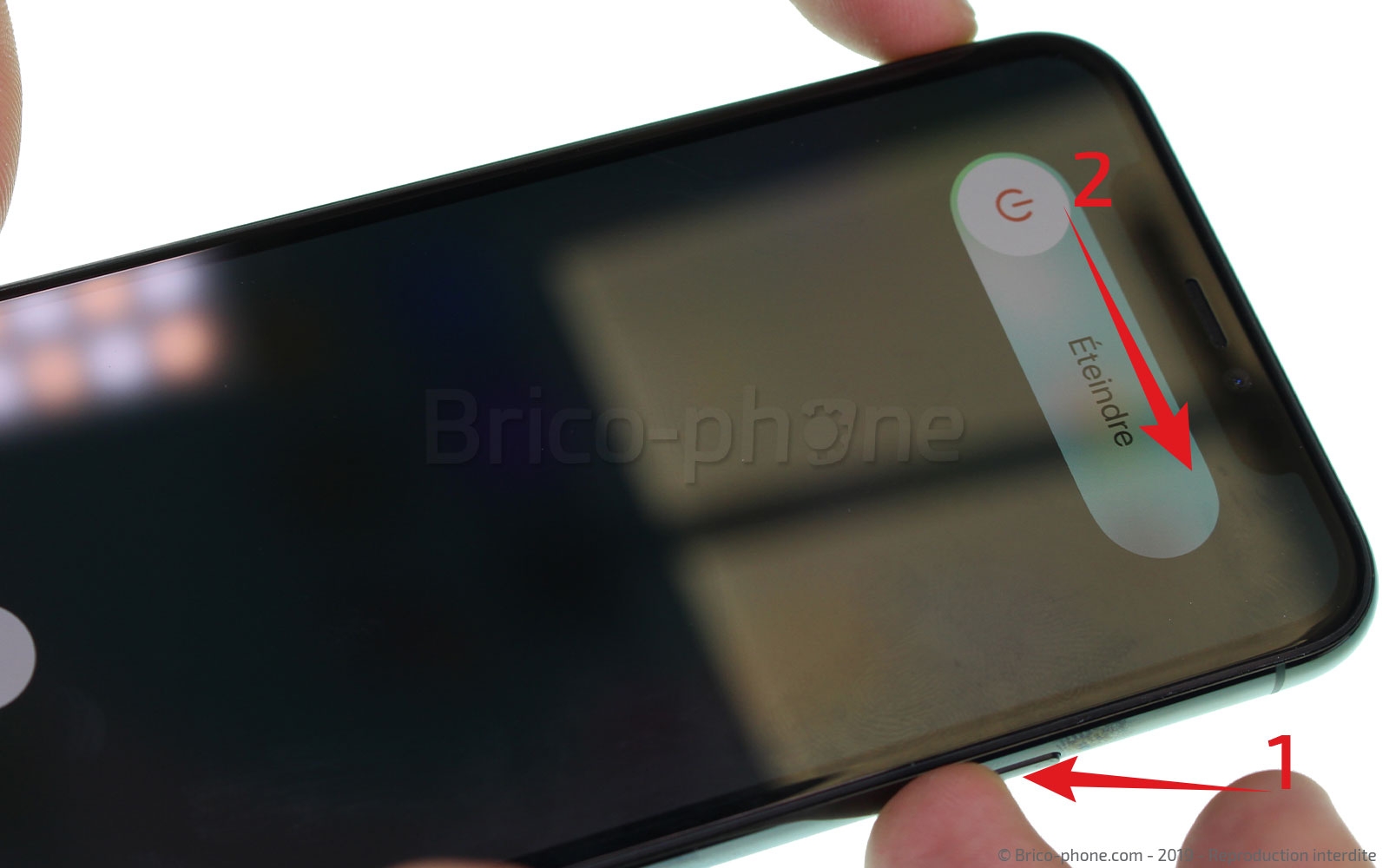

Eteignez votre iPhone 11 Pro afin de travailler en toute sécurité et ne pas endommager les éléments intérieurs.

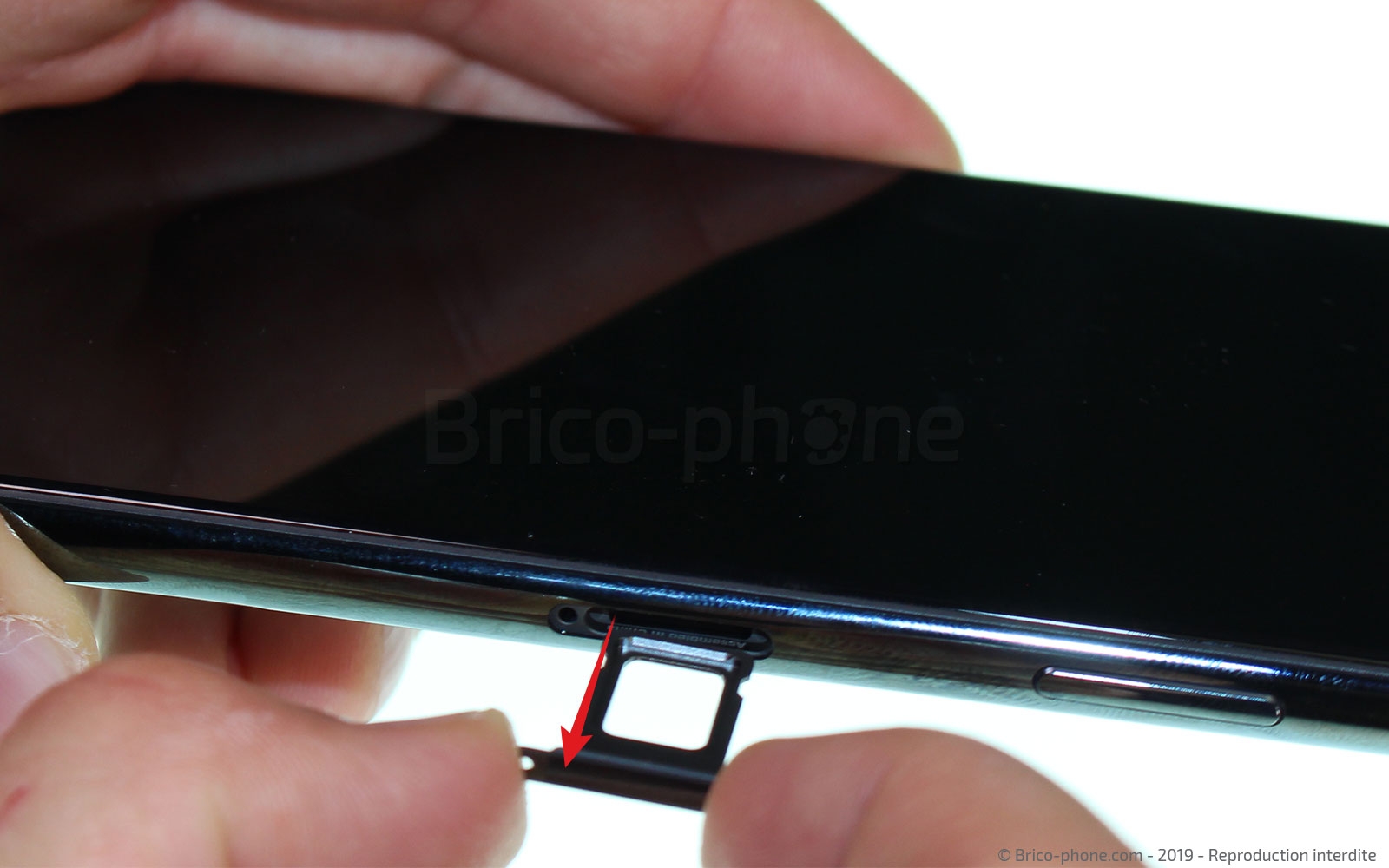

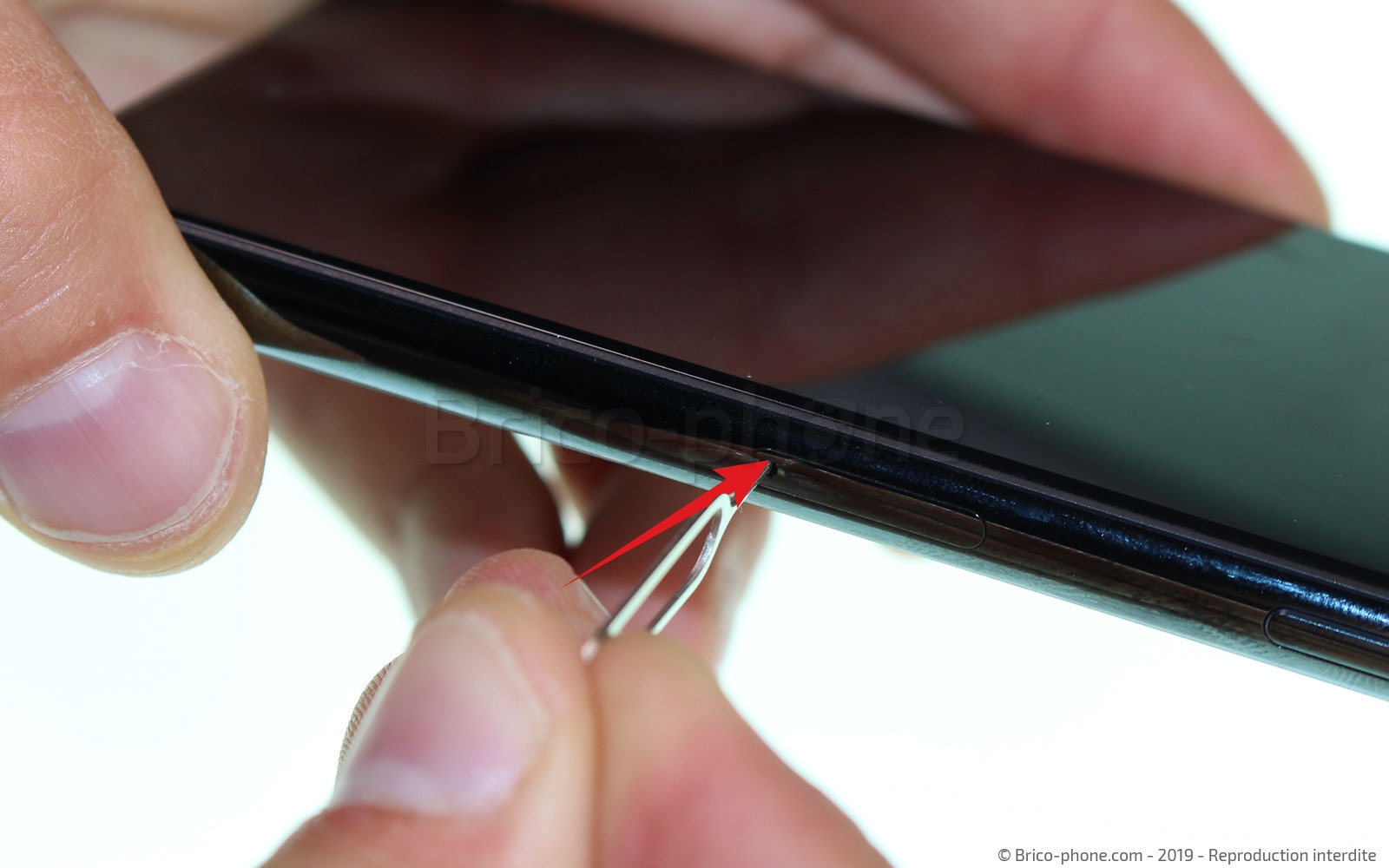

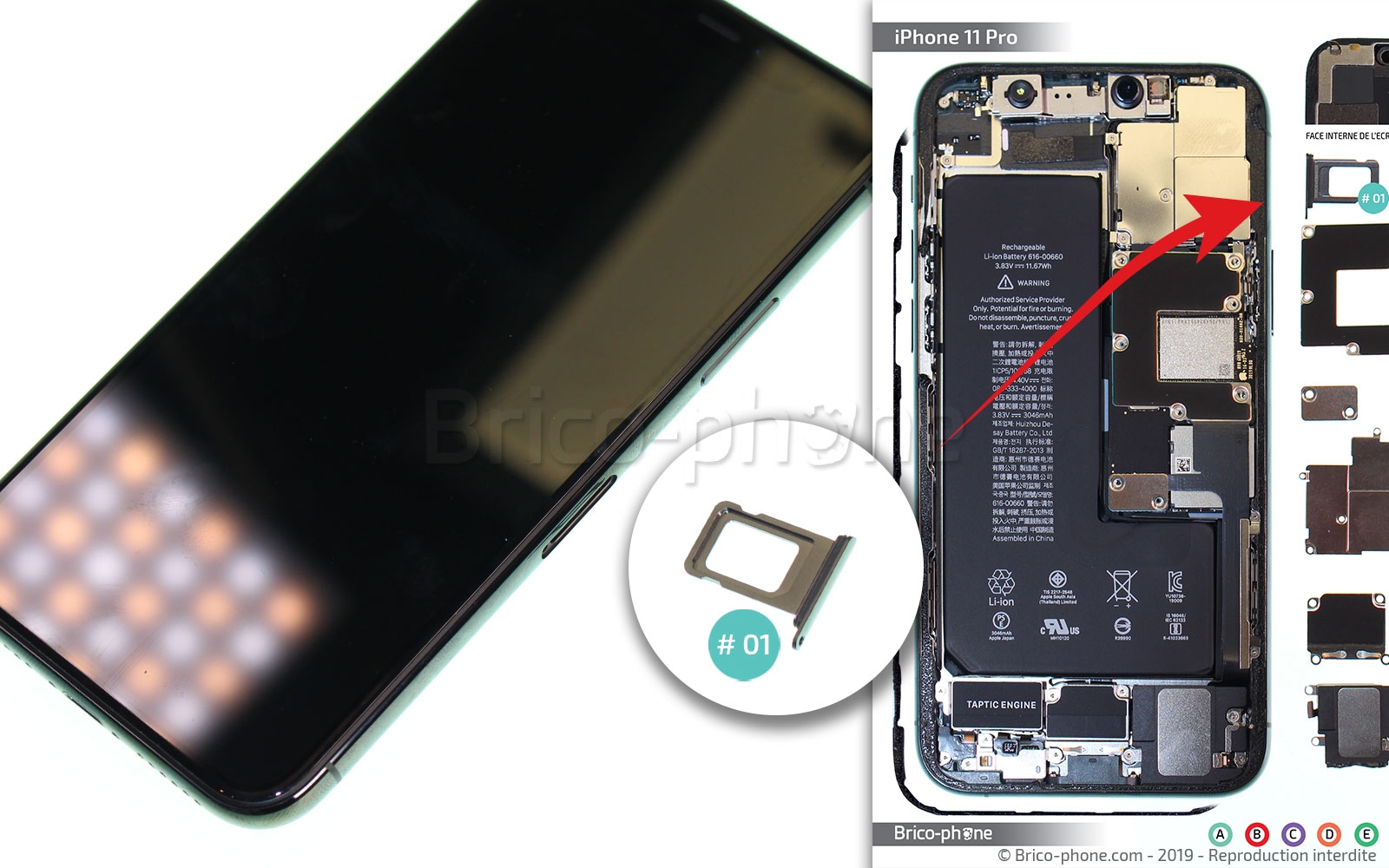

À l'aide de l'outil d'extraction, sortez le rack SIM de son emplacement.

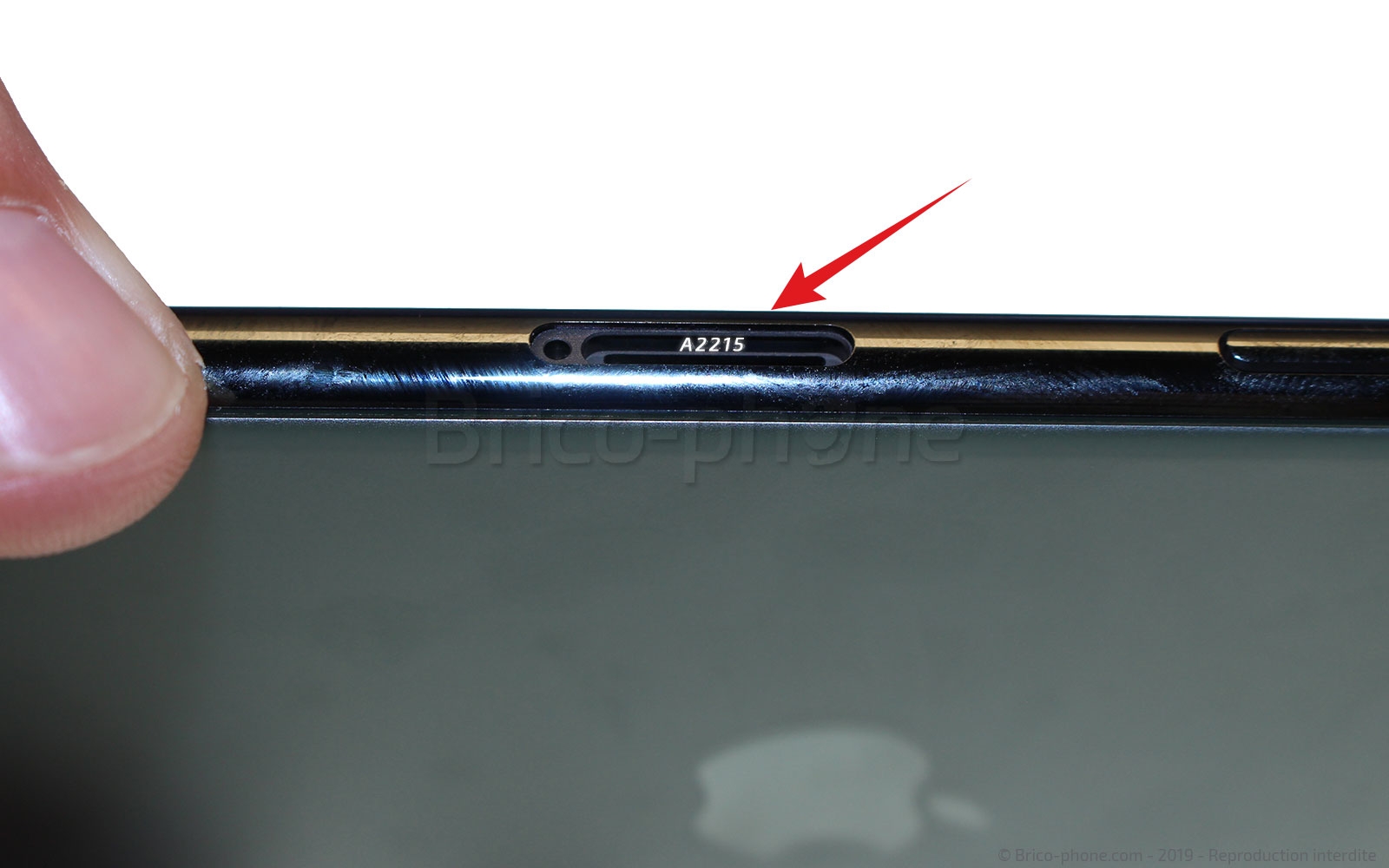

Si votre téléphone ne s'allume plus et que vous avez un doute sur votre numéro de modèle, il vous suffit de regarder à l'intérieur de l'emplacement du tiroir SIM. En effet, la référence A2215 doit y être gravée (photo 4).

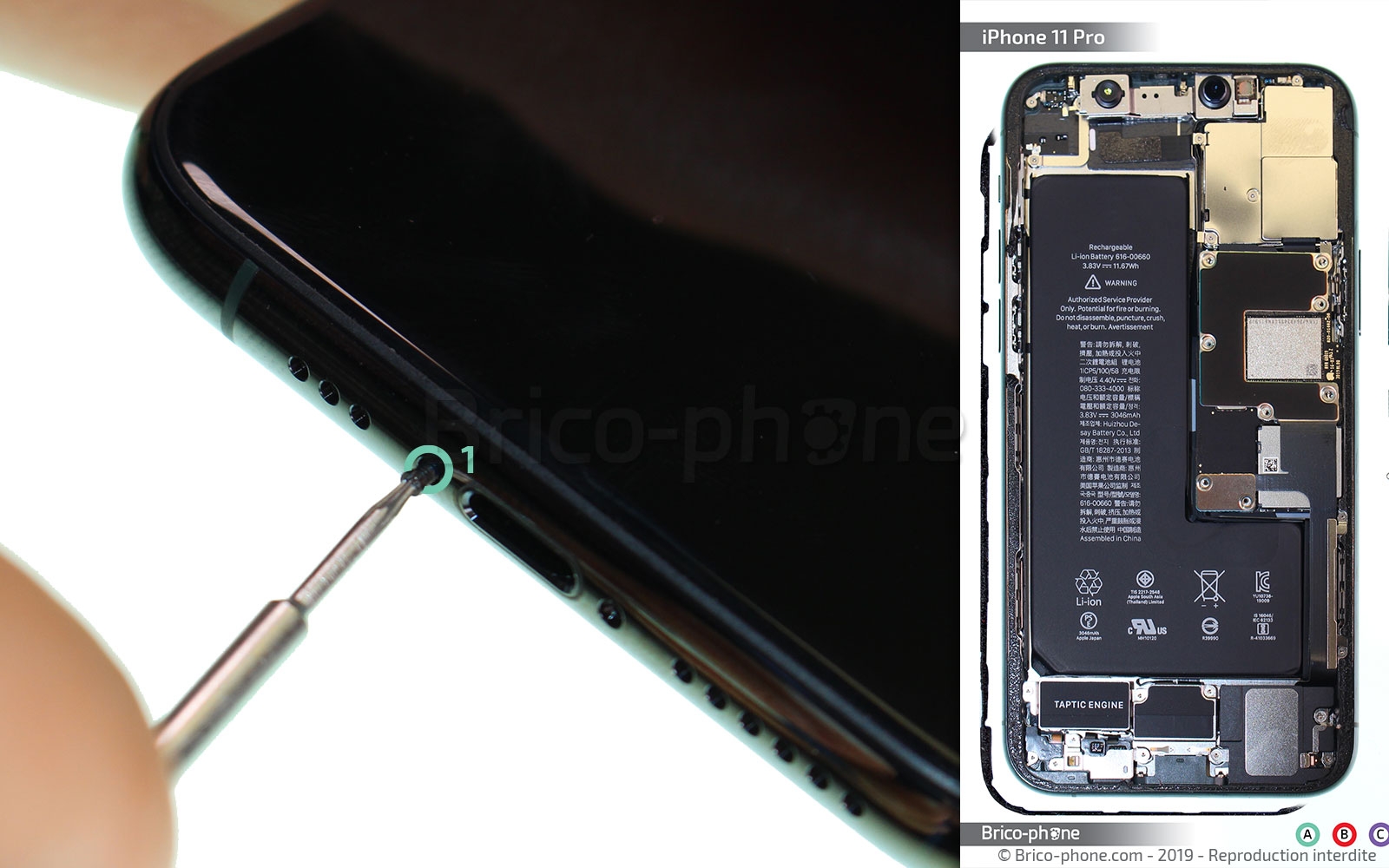

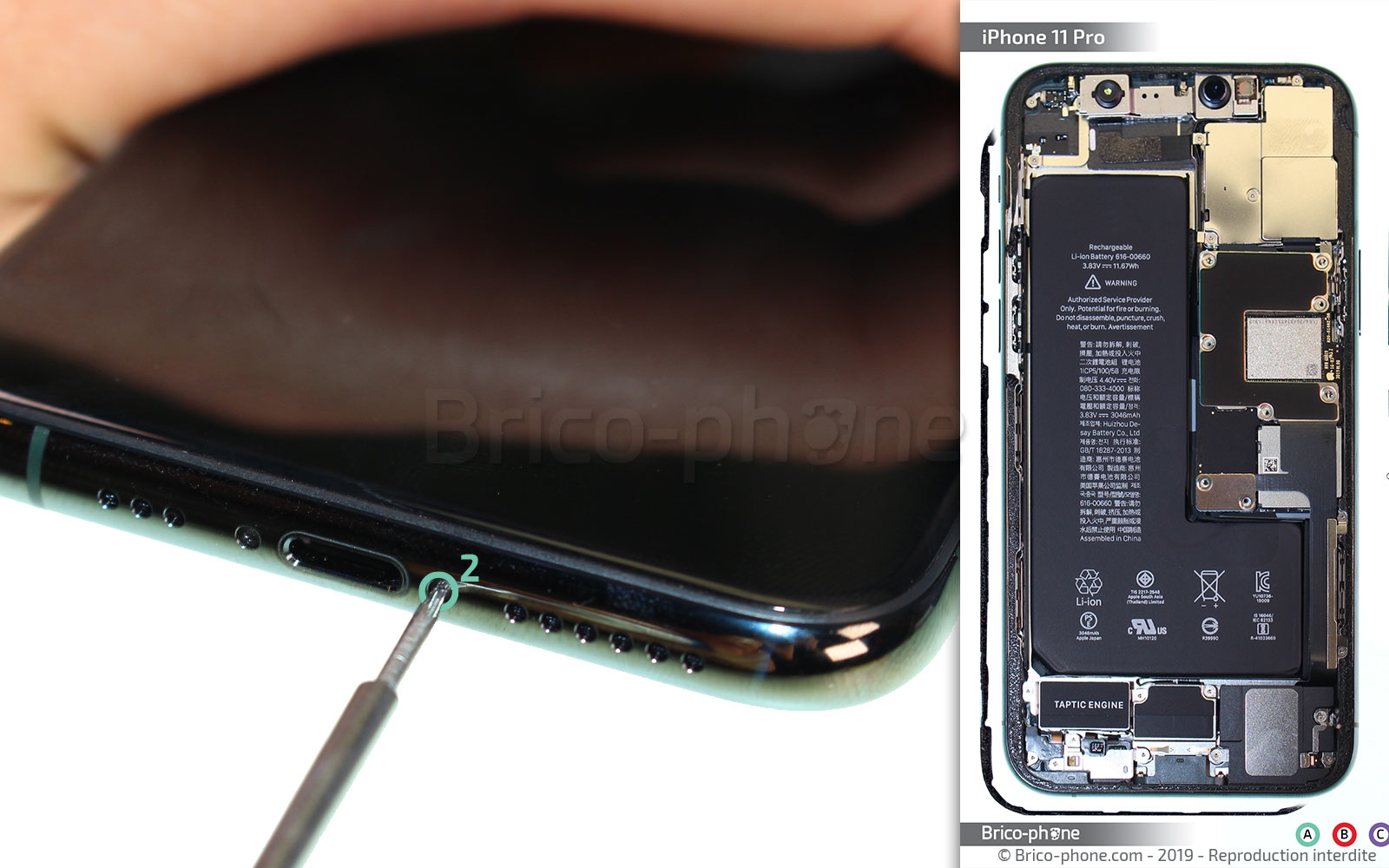

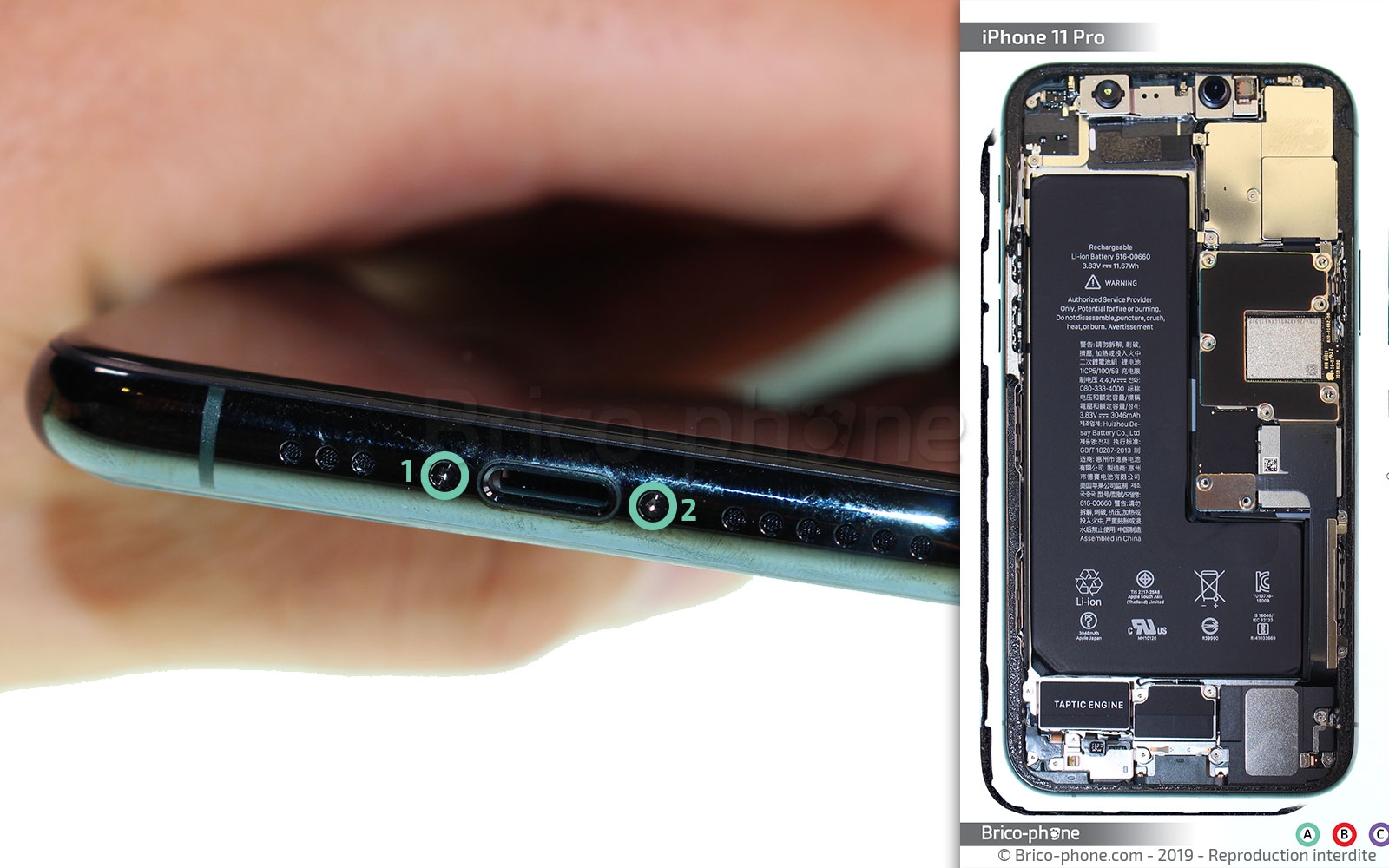

Munissez-vous du tournevis Pentalobe afin de libérer les deux vis se trouvant de chaque coté de la prise lightning de votre iPhone 11 Pro.

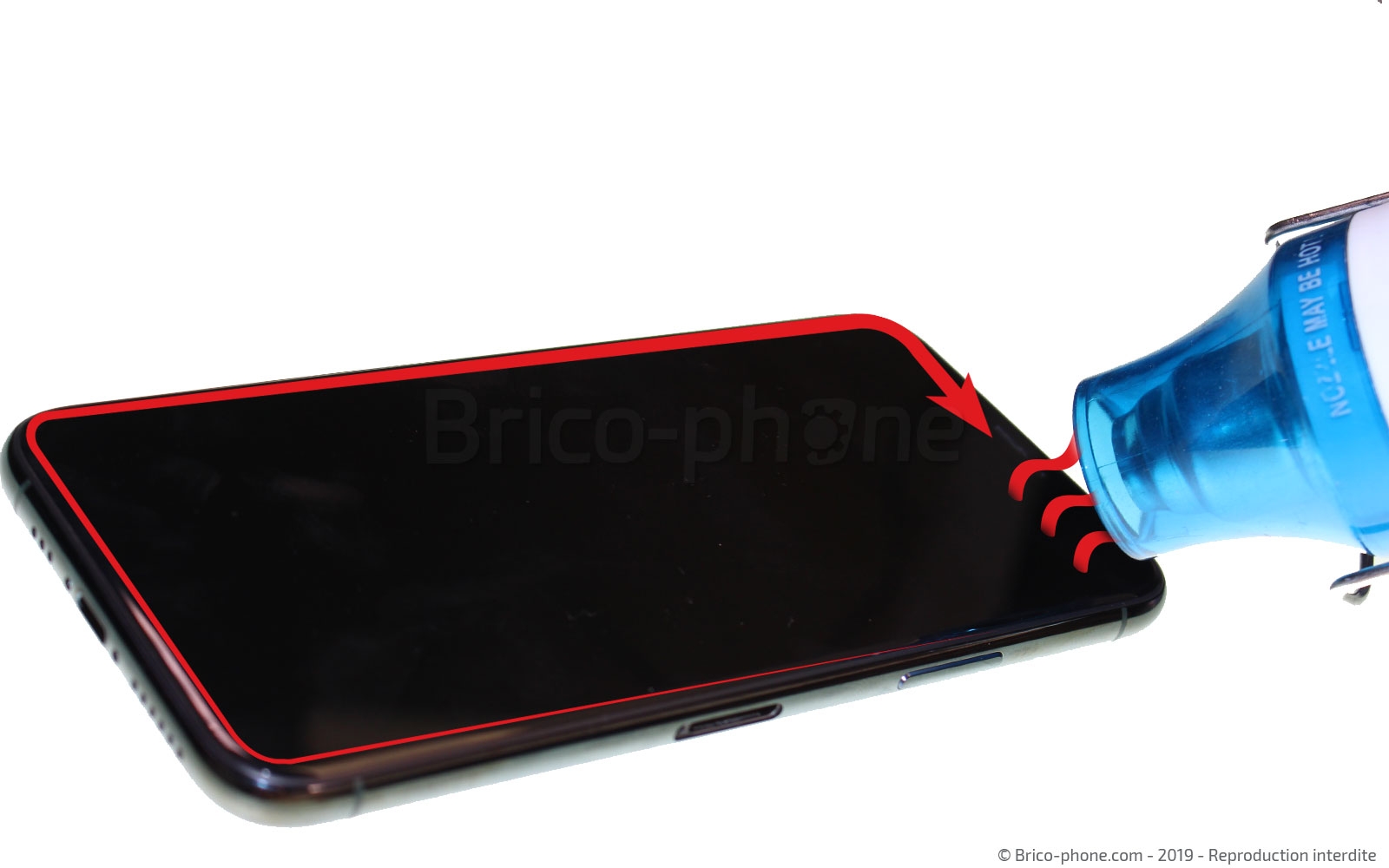

A l'aide d'un décapeur thermique ou de votre sèche-cheveux, chauffez le contour de votre smartphone afin de ramollir le joint retenant l'écran au châssis. Il est important de ne pas dépasser les 80°C pour ne pas endommager les composants.

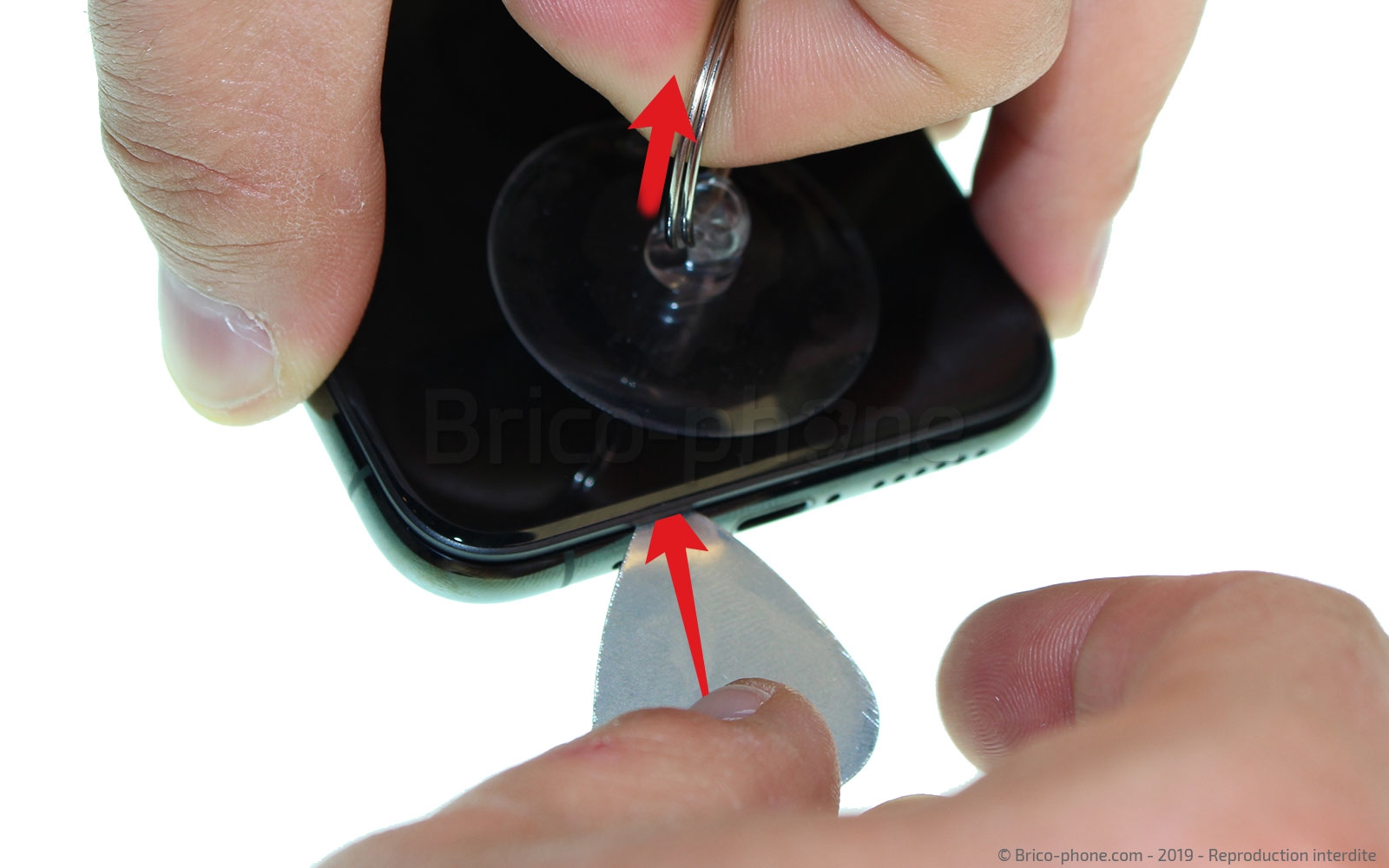

Ensuite, positionnez la ventouse au bas de votre écran et tirez sur sa boucle afin de créer une fente dans laquelle insérer le médiator métallique troué.

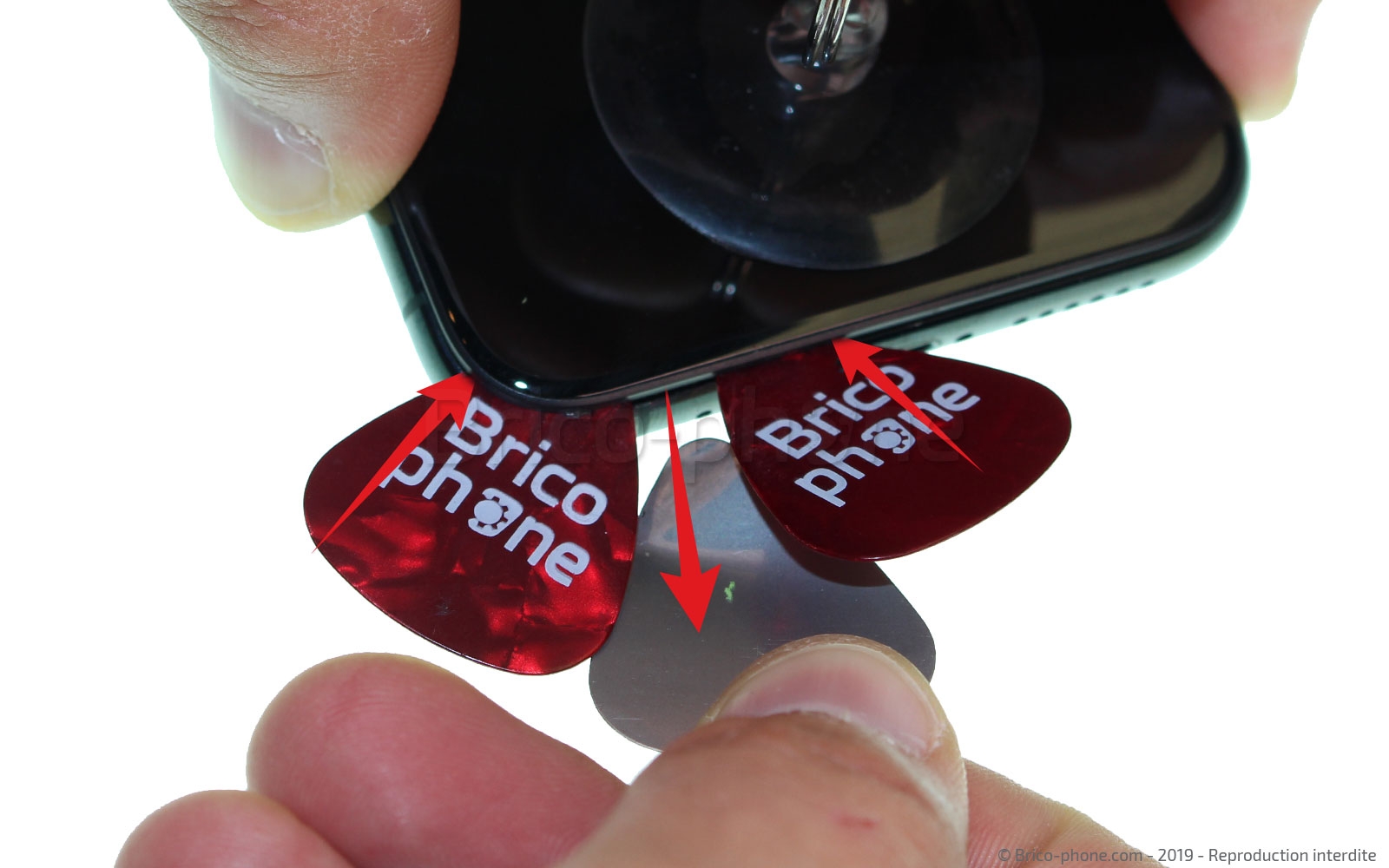

Elargissez légèrement l'interstice pour pouvoir superposer les médiators en plastique sur celui en métal et retirez ce dernier.

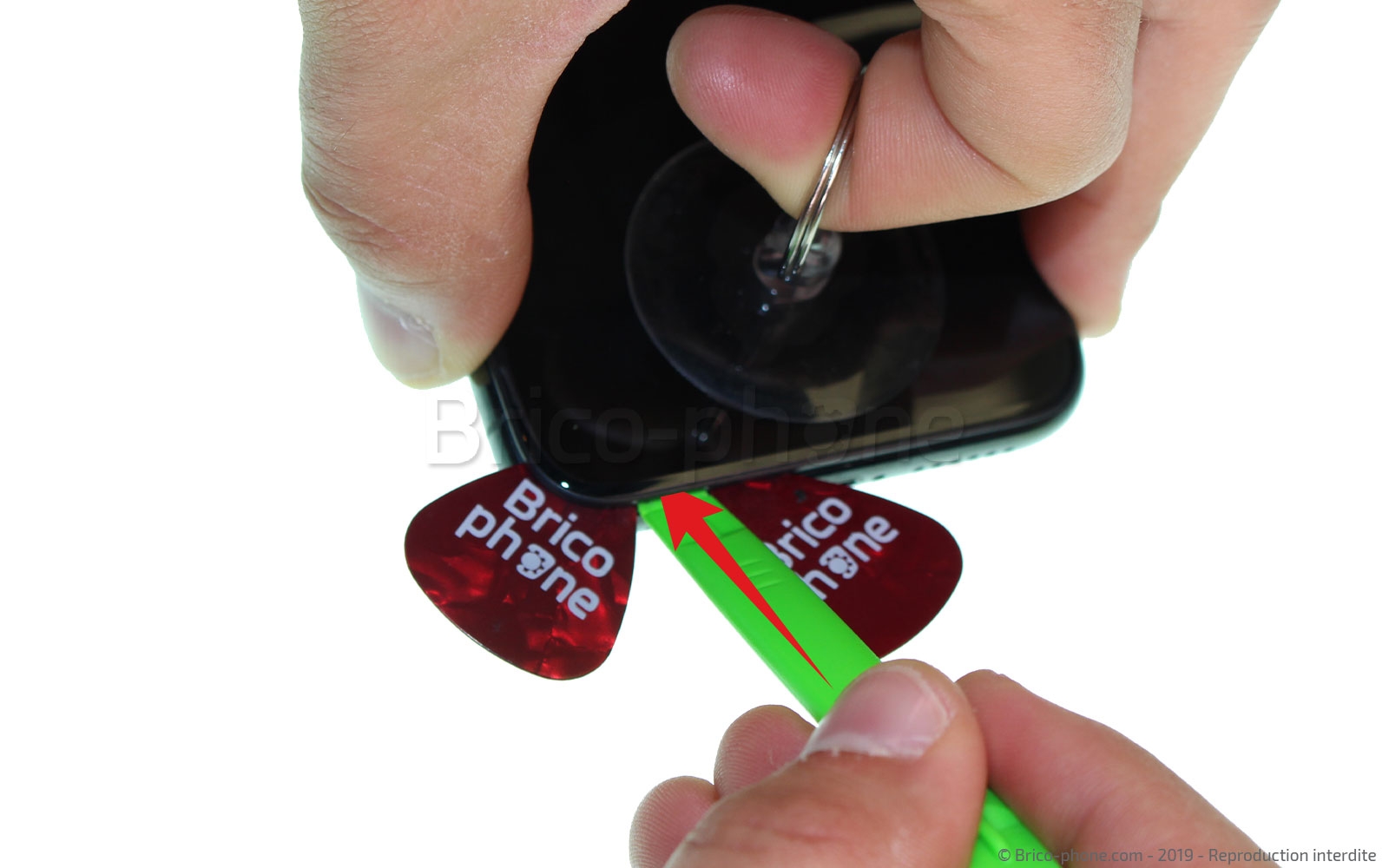

Saisissez-vous de la spatule verte et glissez-la entre les deux médiators pour continuer la réparation.

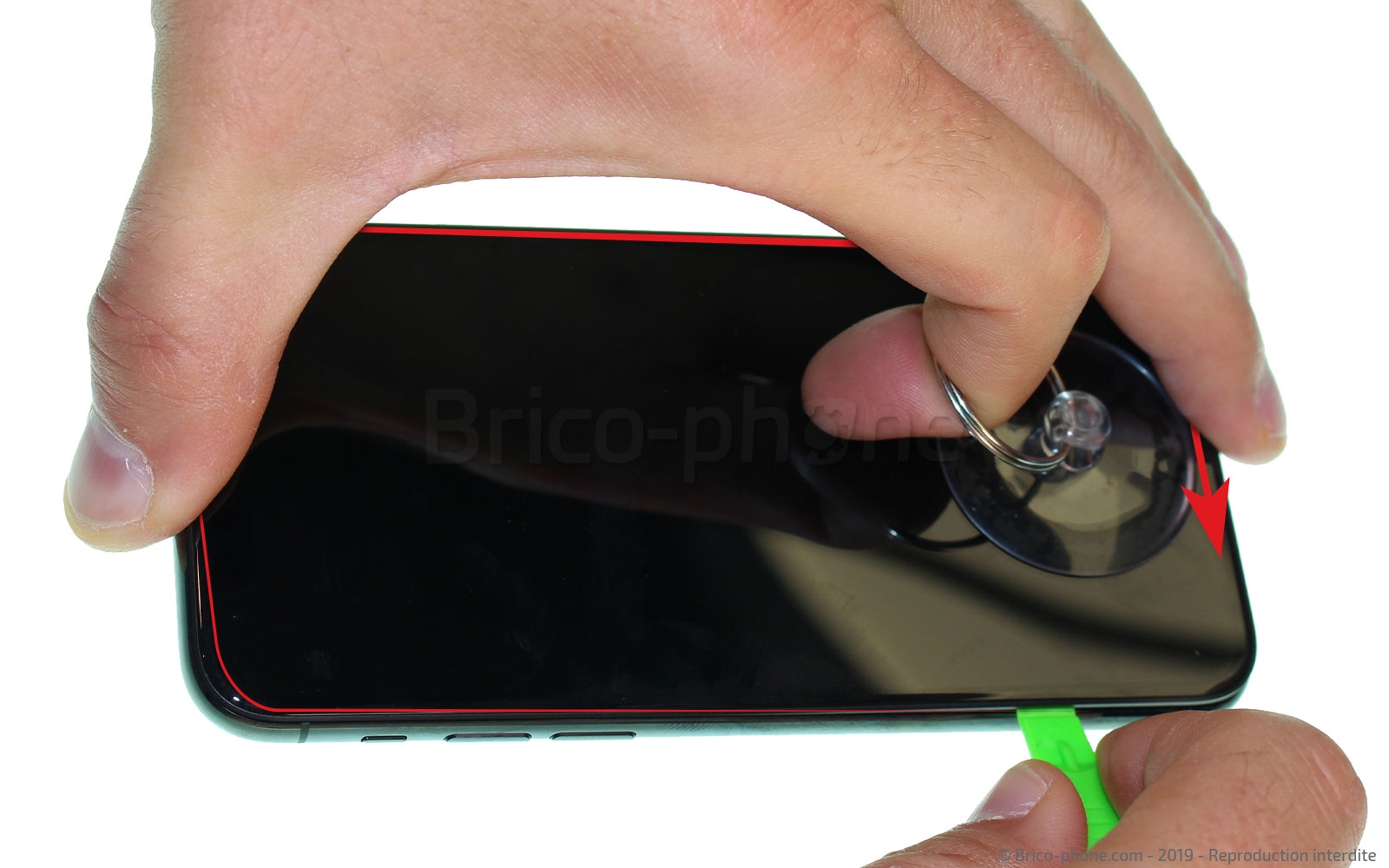

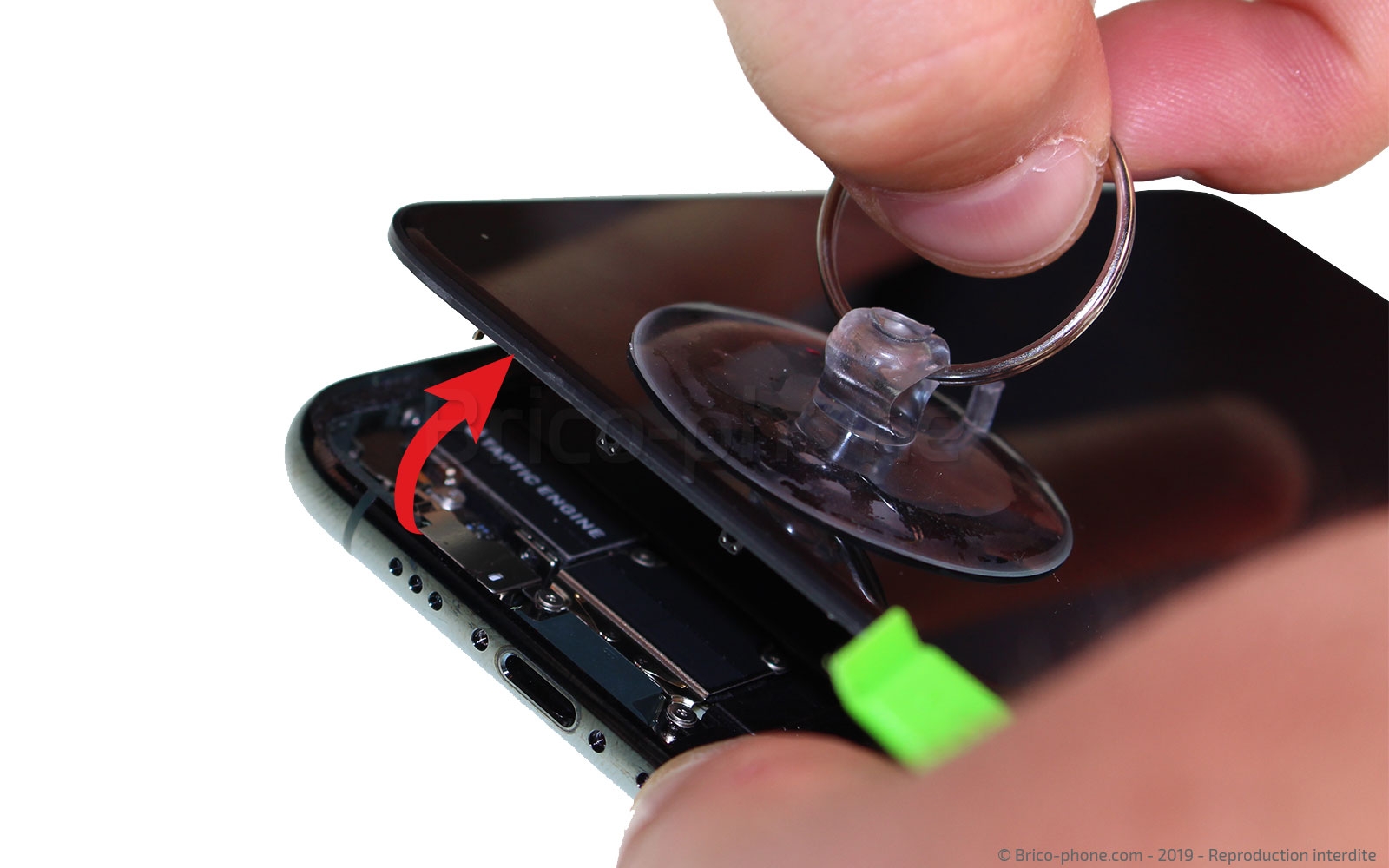

Toujours muni de la spatule verte, faites le tour de l'écran afin de terminer le décollage de ce dernier.

Vous pouvez dès à présent ouvrir le téléphone en faisant attention aux différentes nappes de l'écran encore connectées à votre iPhone 11 Pro.

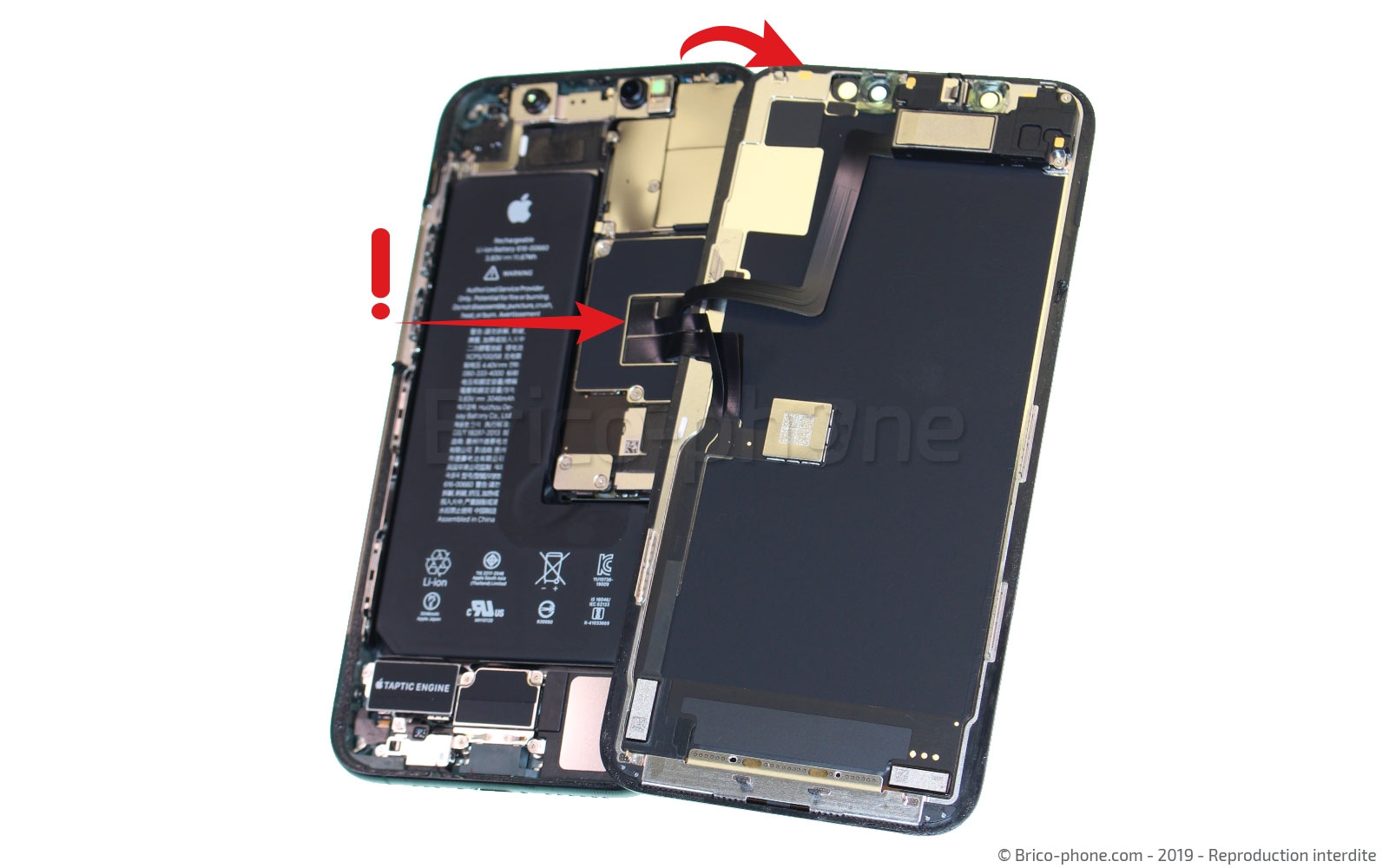

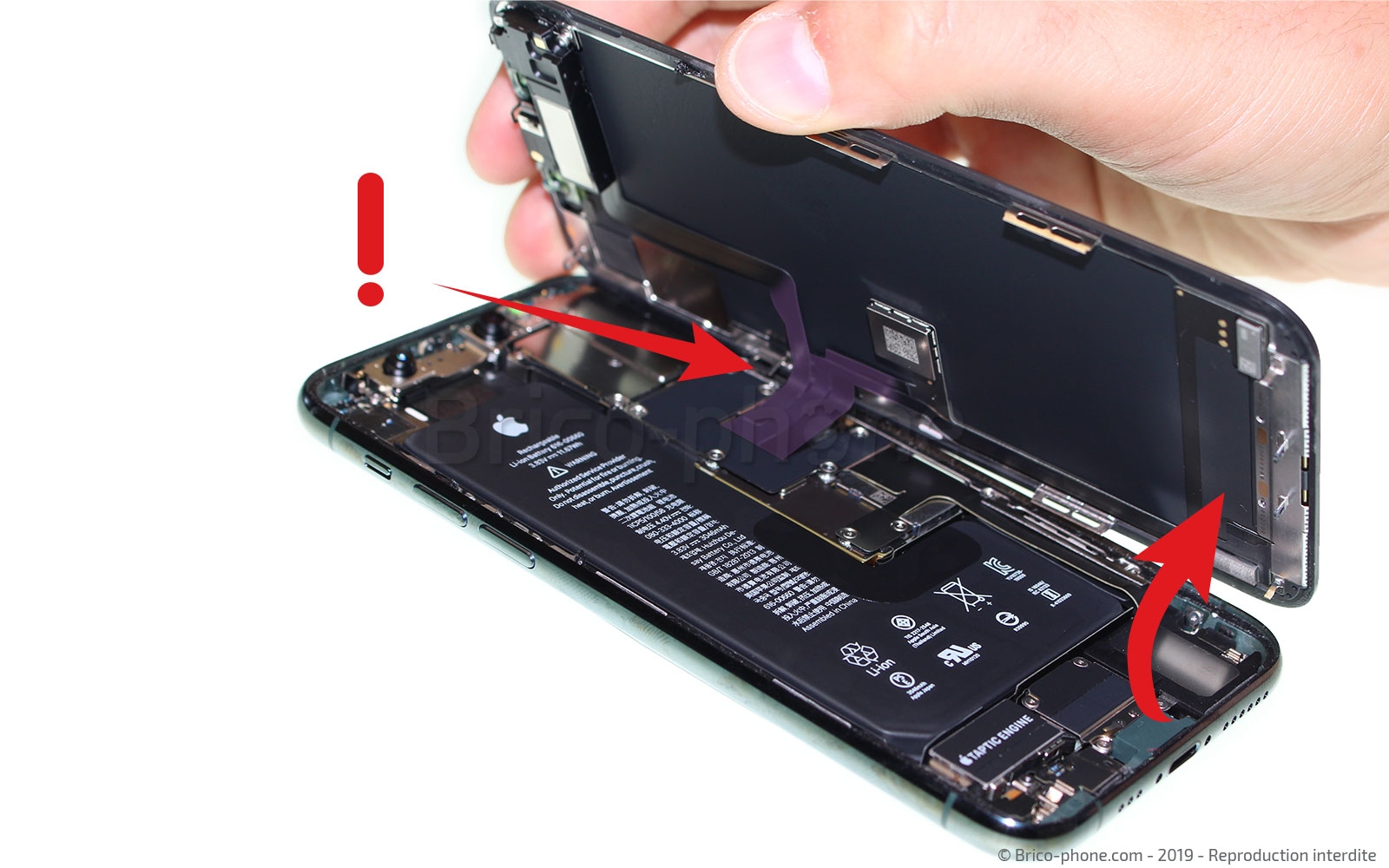

Pour cela, nous vous conseillons de faire basculer l'écran vers la droite afin que ce dernier chevauche légèrement le châssis de votre appareil.

Pour travailler en toute sécurité, nous vous conseillons de déconnecter la batterie de votre iPhone 11 Pro.

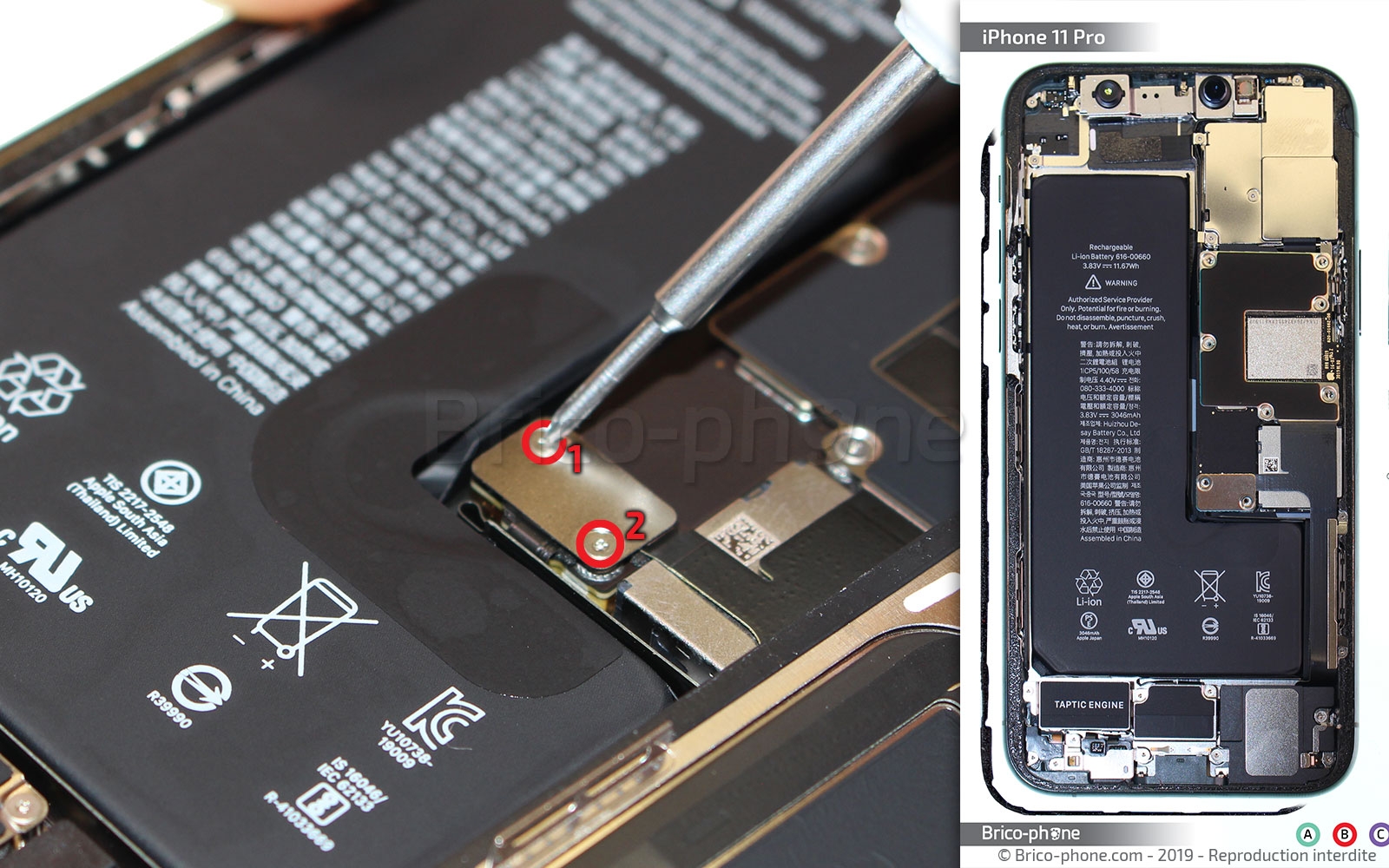

Pour accéder à la première nappe de cette dernière, dévissez les deux vis triwing retenant la plaquette.

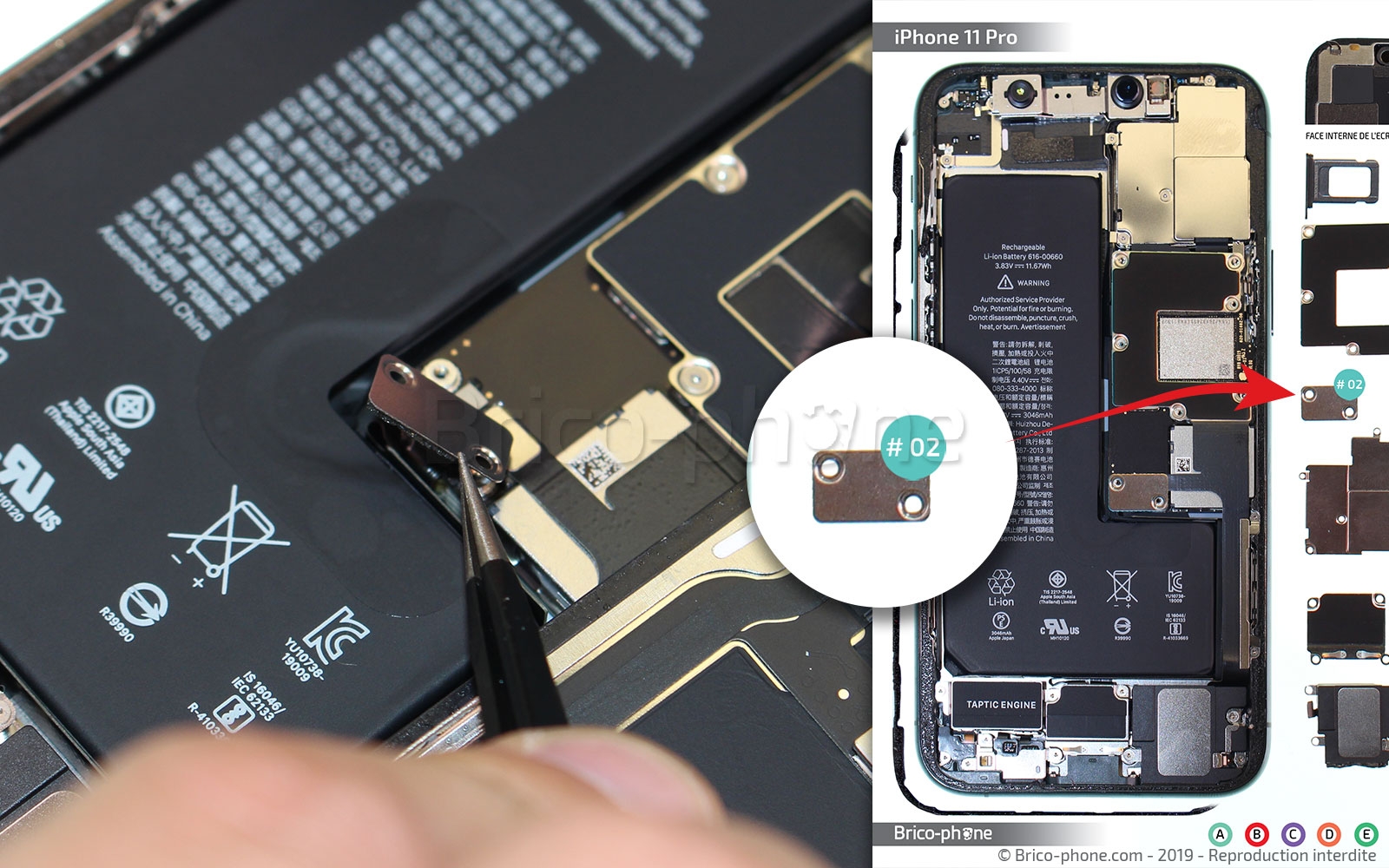

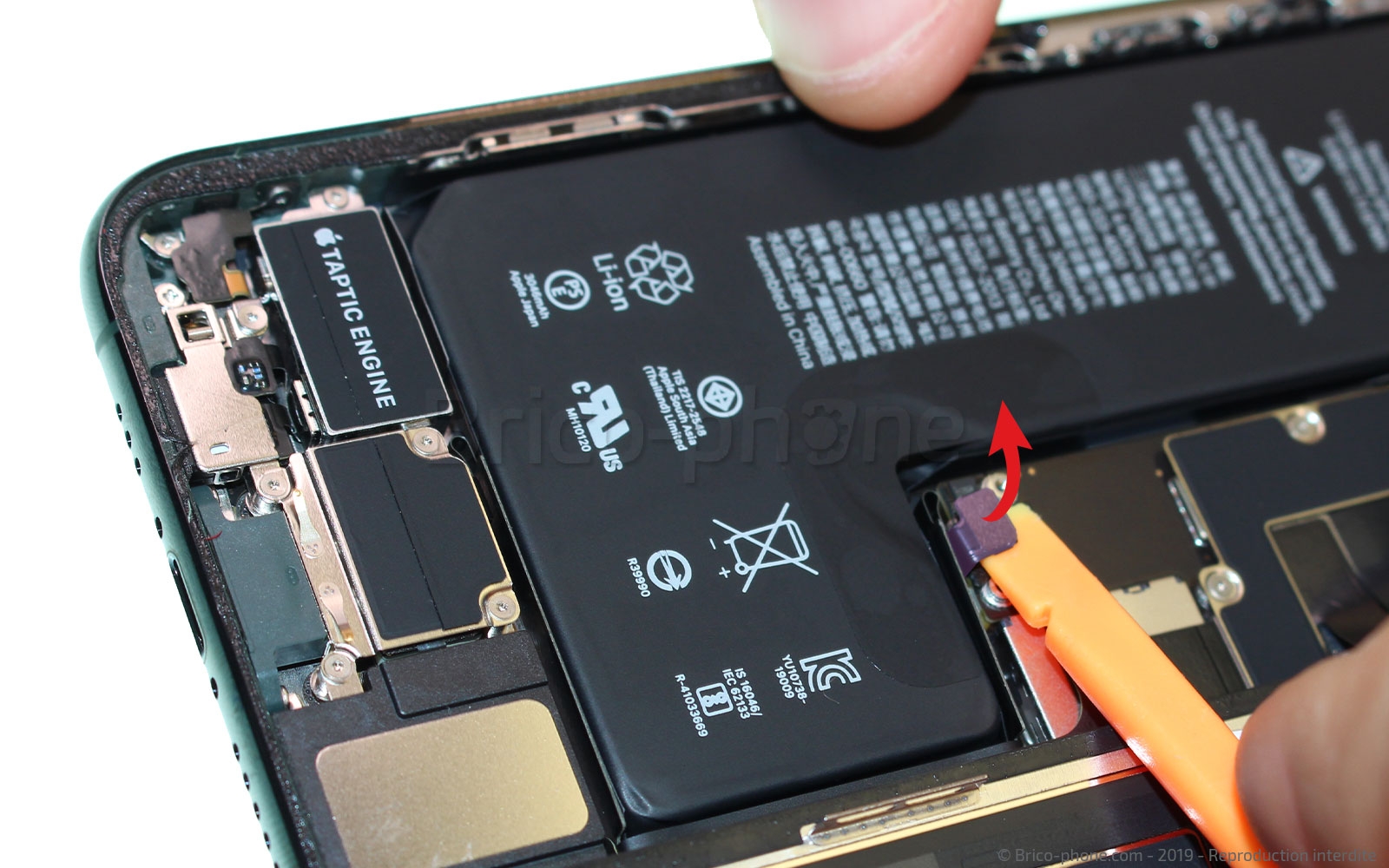

Une fois la plaquette retirée à l'aide de la pince en métal, soulevez la nappe de la batterie avec le levier en nylon.

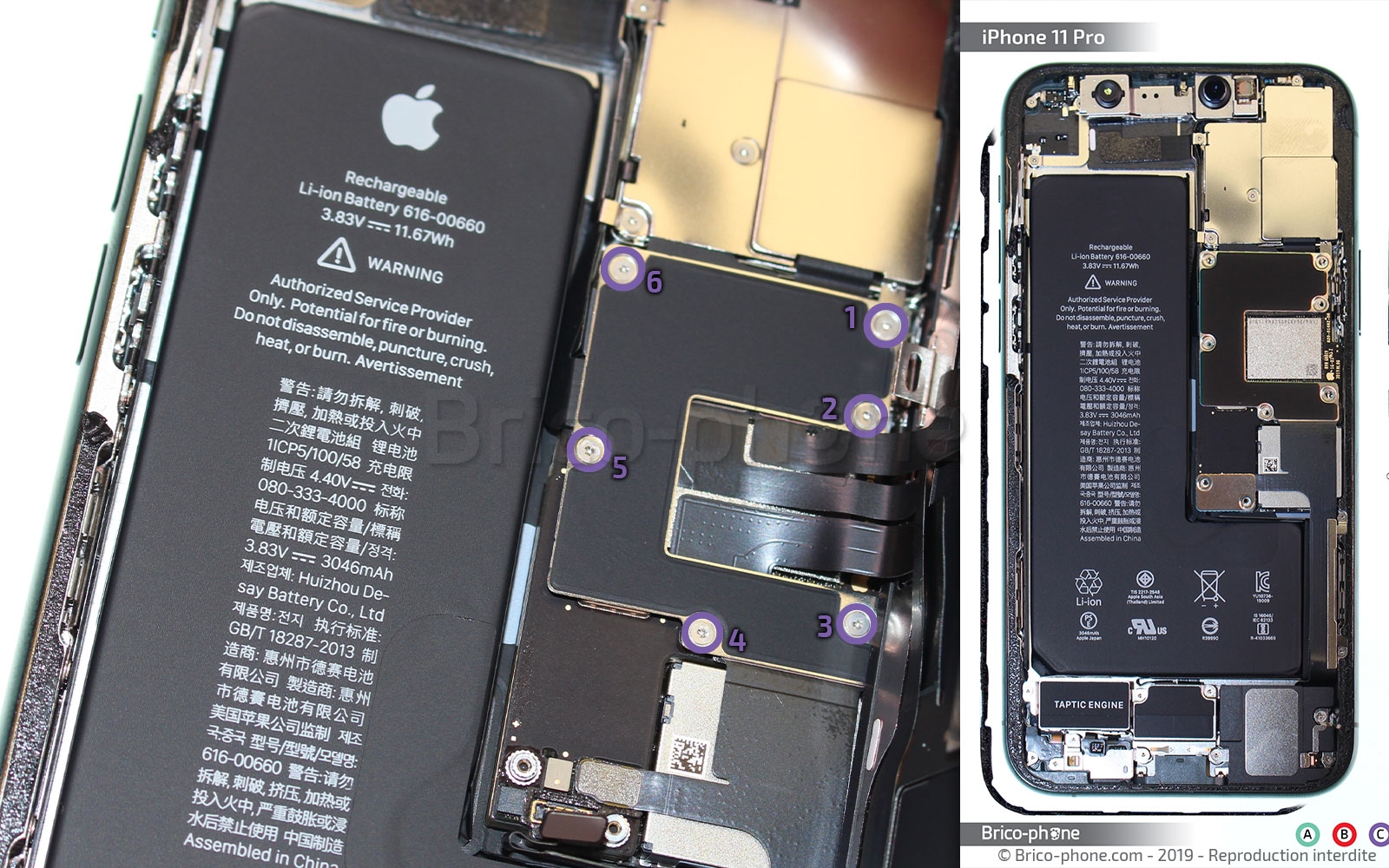

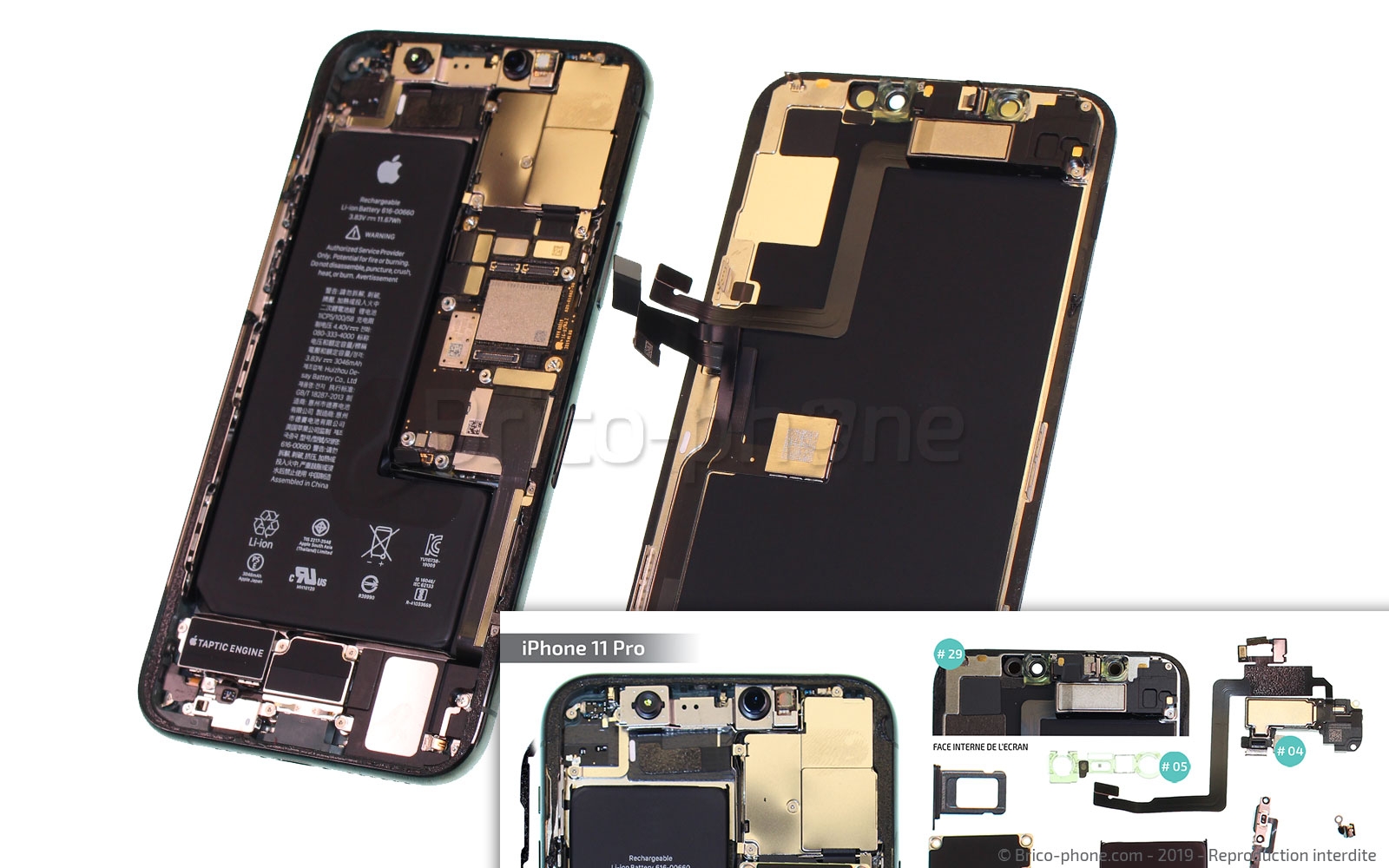

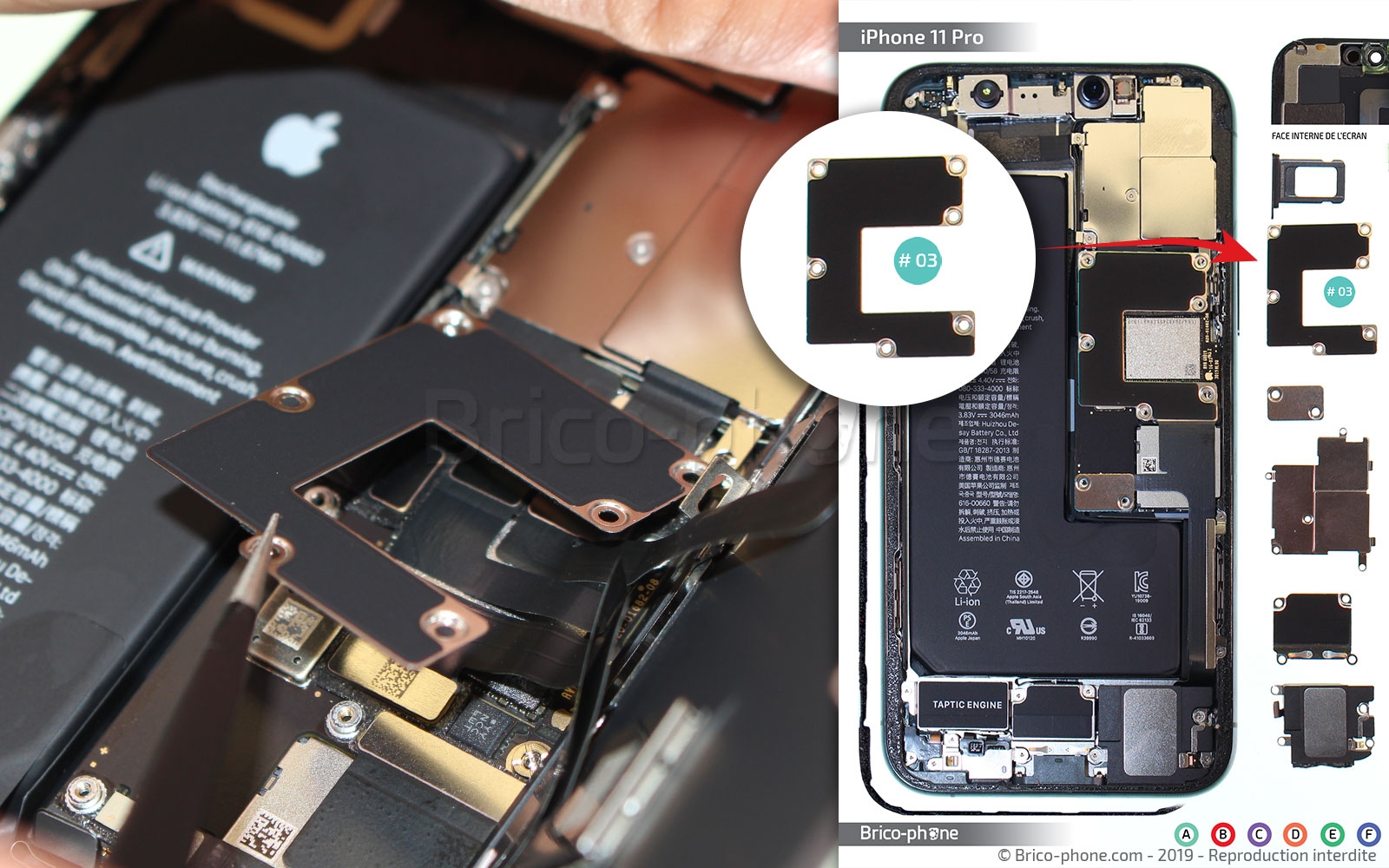

Pour travailler avec plus de facilité, il vous faut mettre l'écran de coté. Pour cela, munissez-vous du tournevis triwing de votre kit d'outils et retirez les 6 vis de la plaquette de protection des différentes nappes de l'écran.

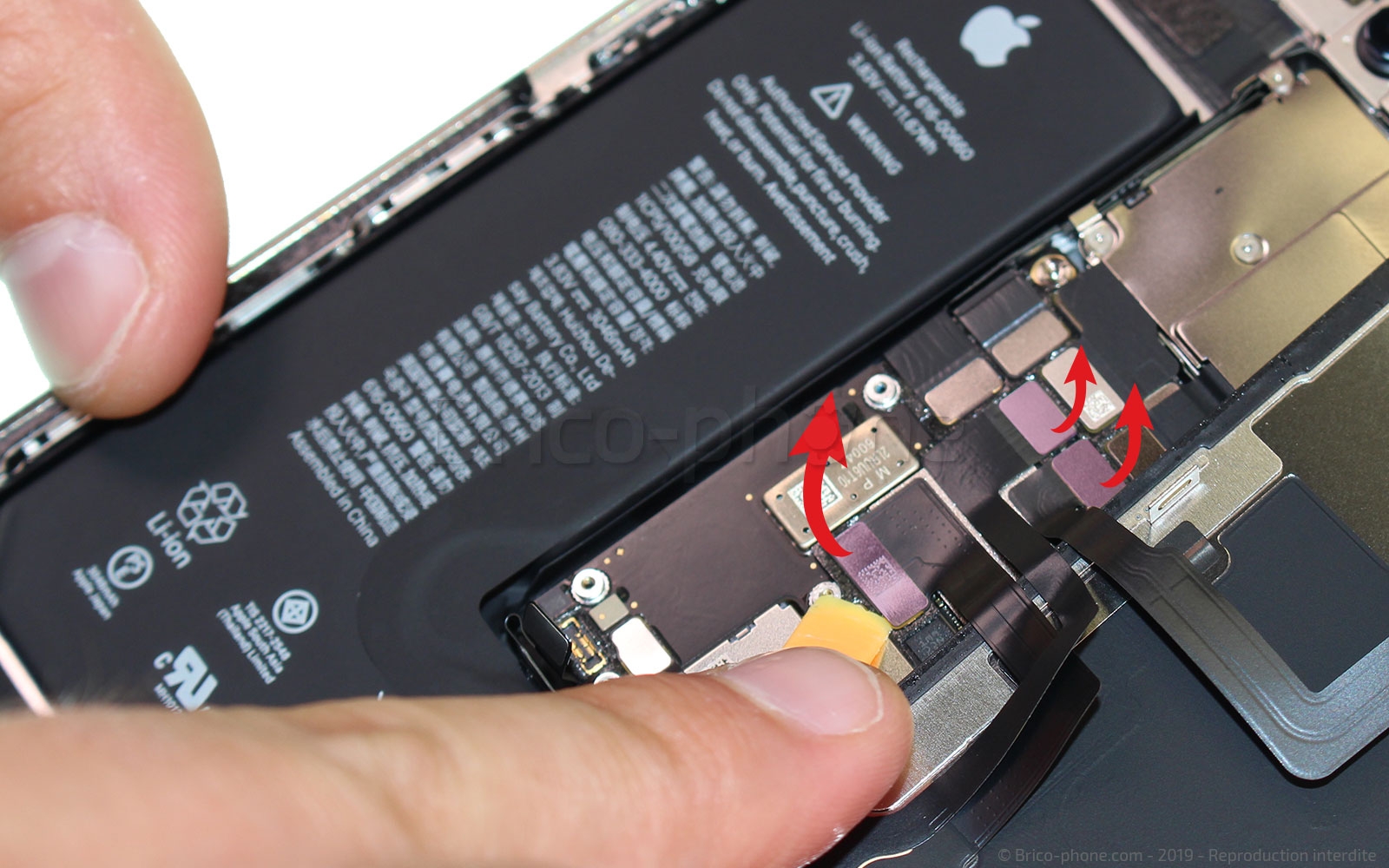

Ensuite à l'aide de la spatule en nylon, déconnectez les trois nappes de l'écran.

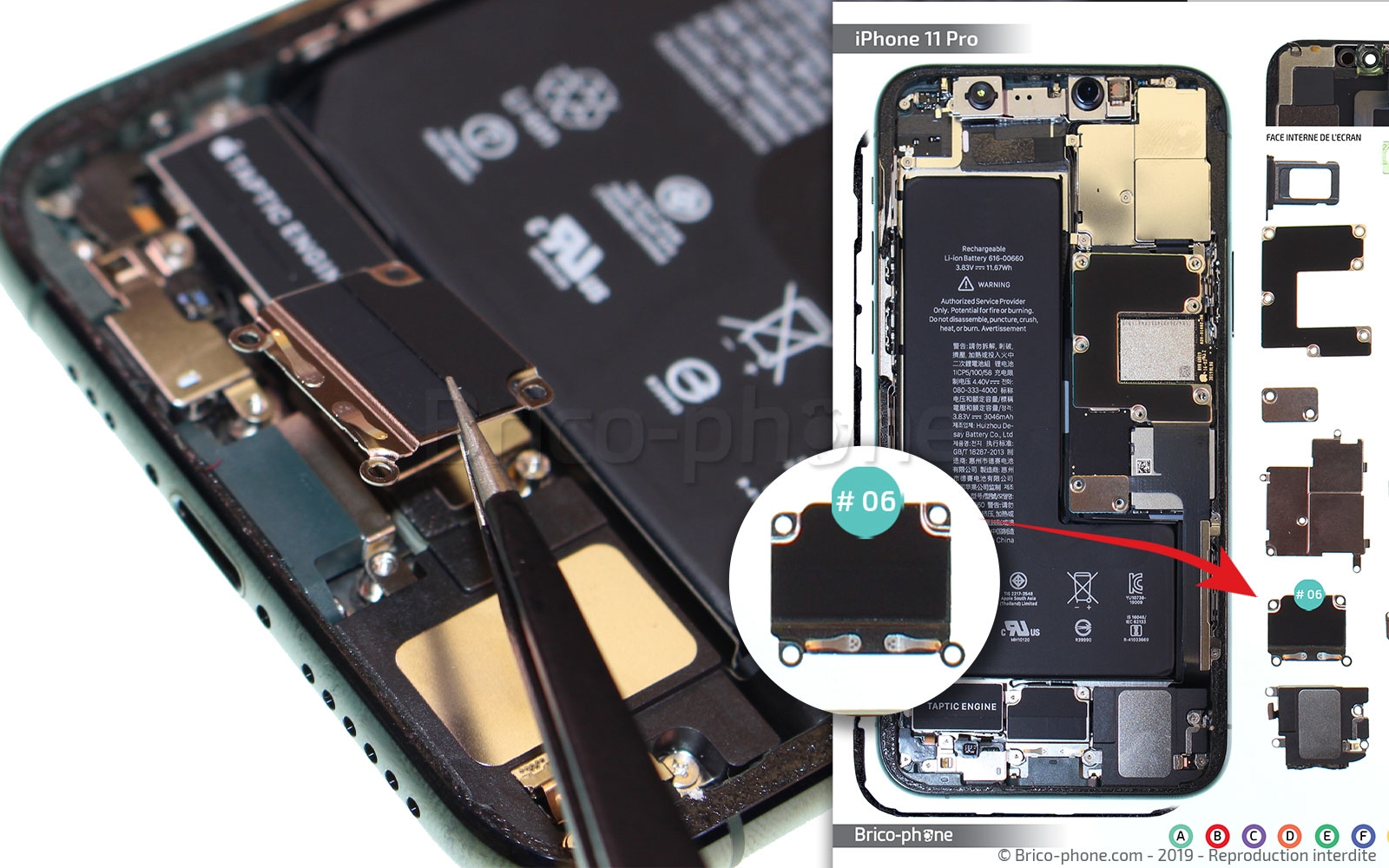

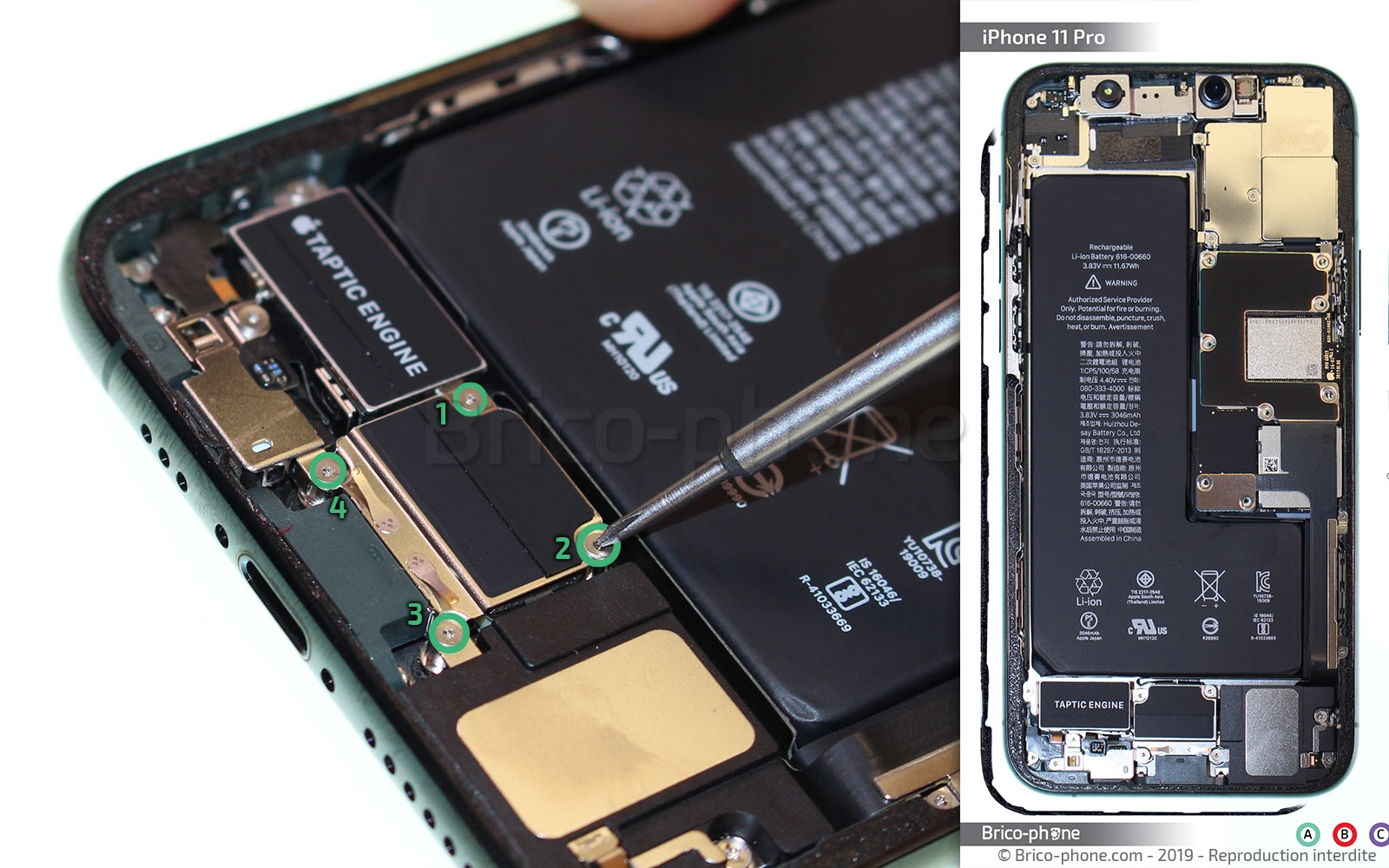

Sur la partie inférieure de votre smartphone se trouve la seconde nappe de la batterie. Pour y accéder, dévissez les 4 vis triwing de la plaquette de protection du dock avant de la retirer.

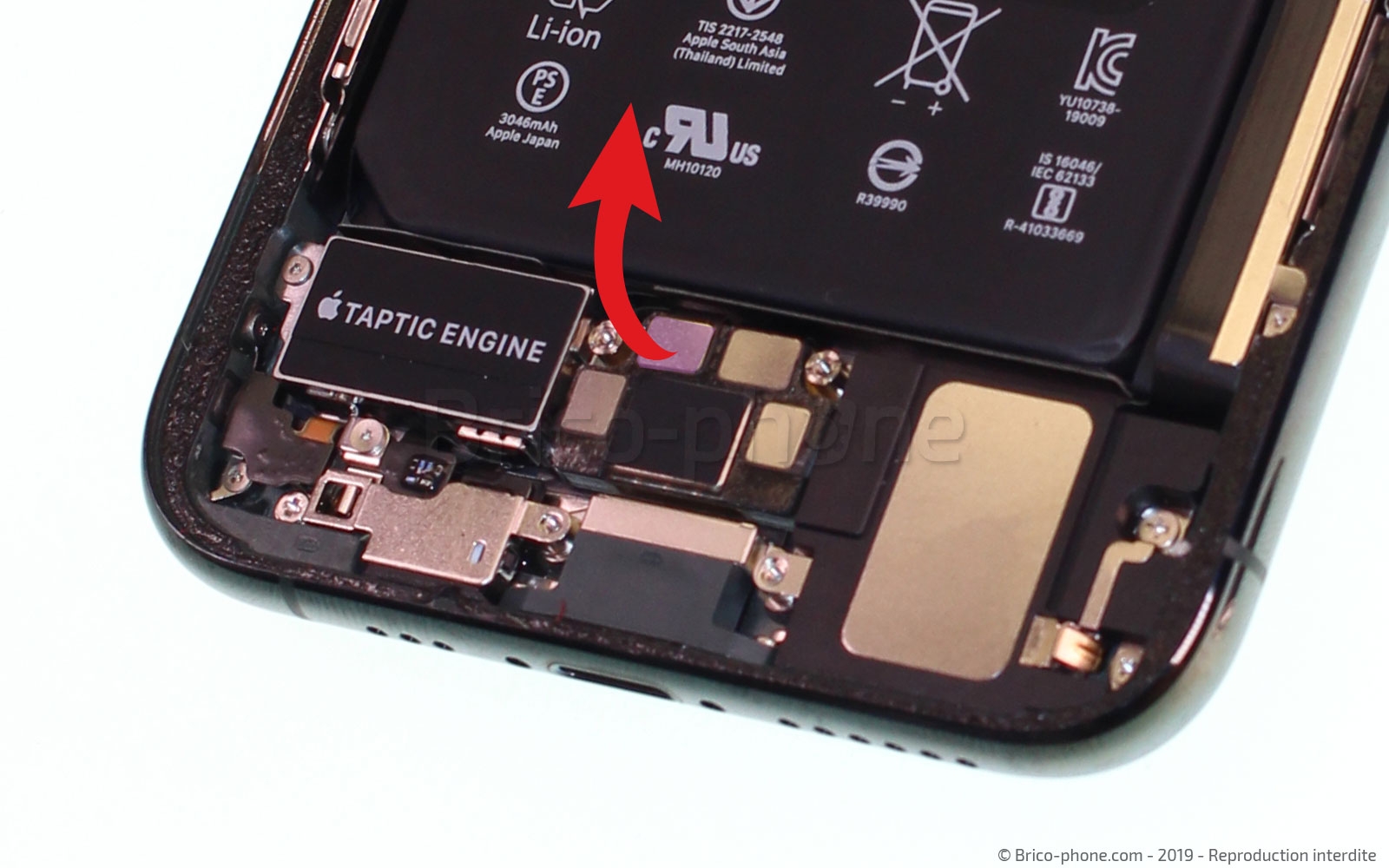

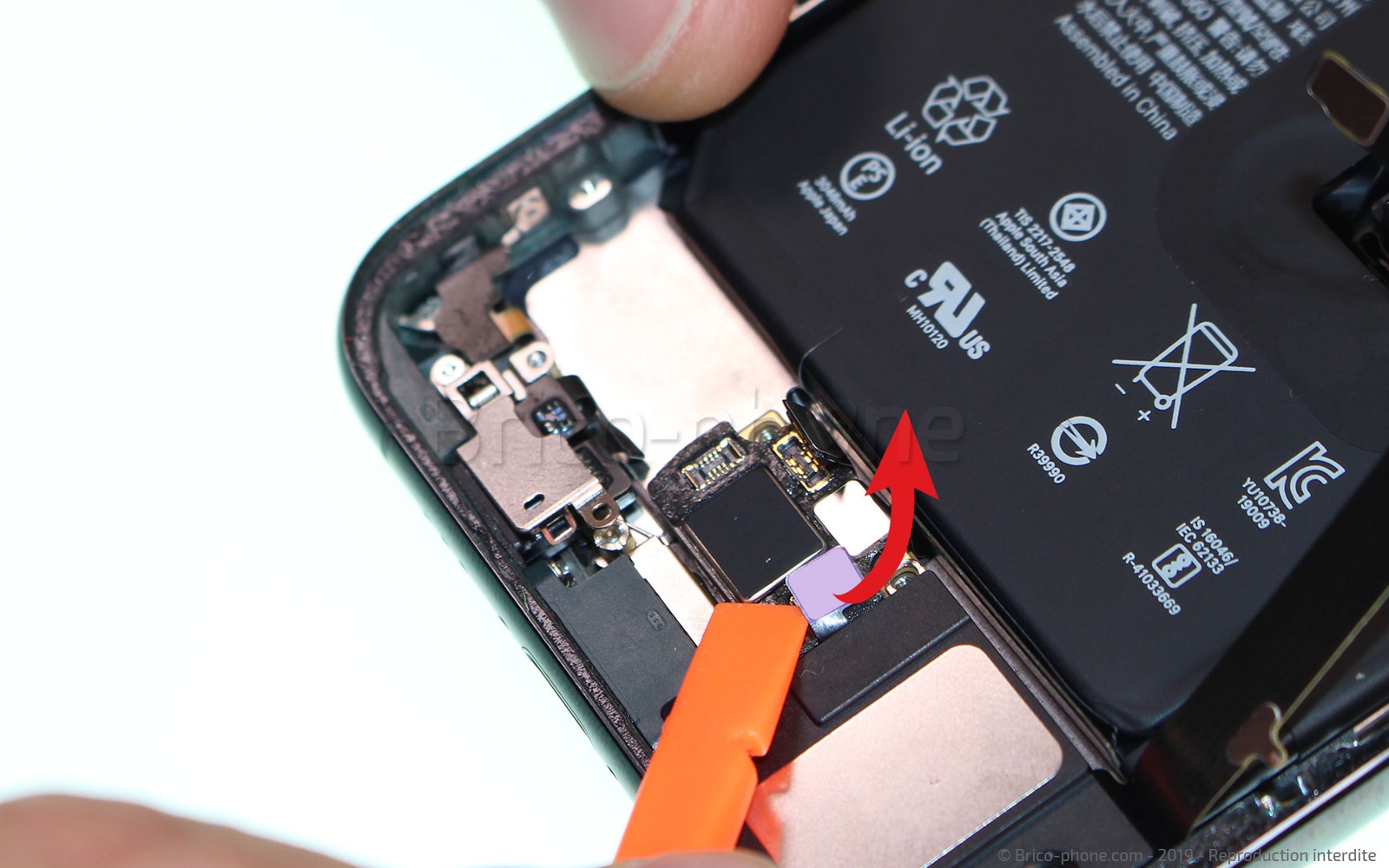

Ensuite, à l'aide de la spatule en nylon, soulevez la nappe de la batterie.

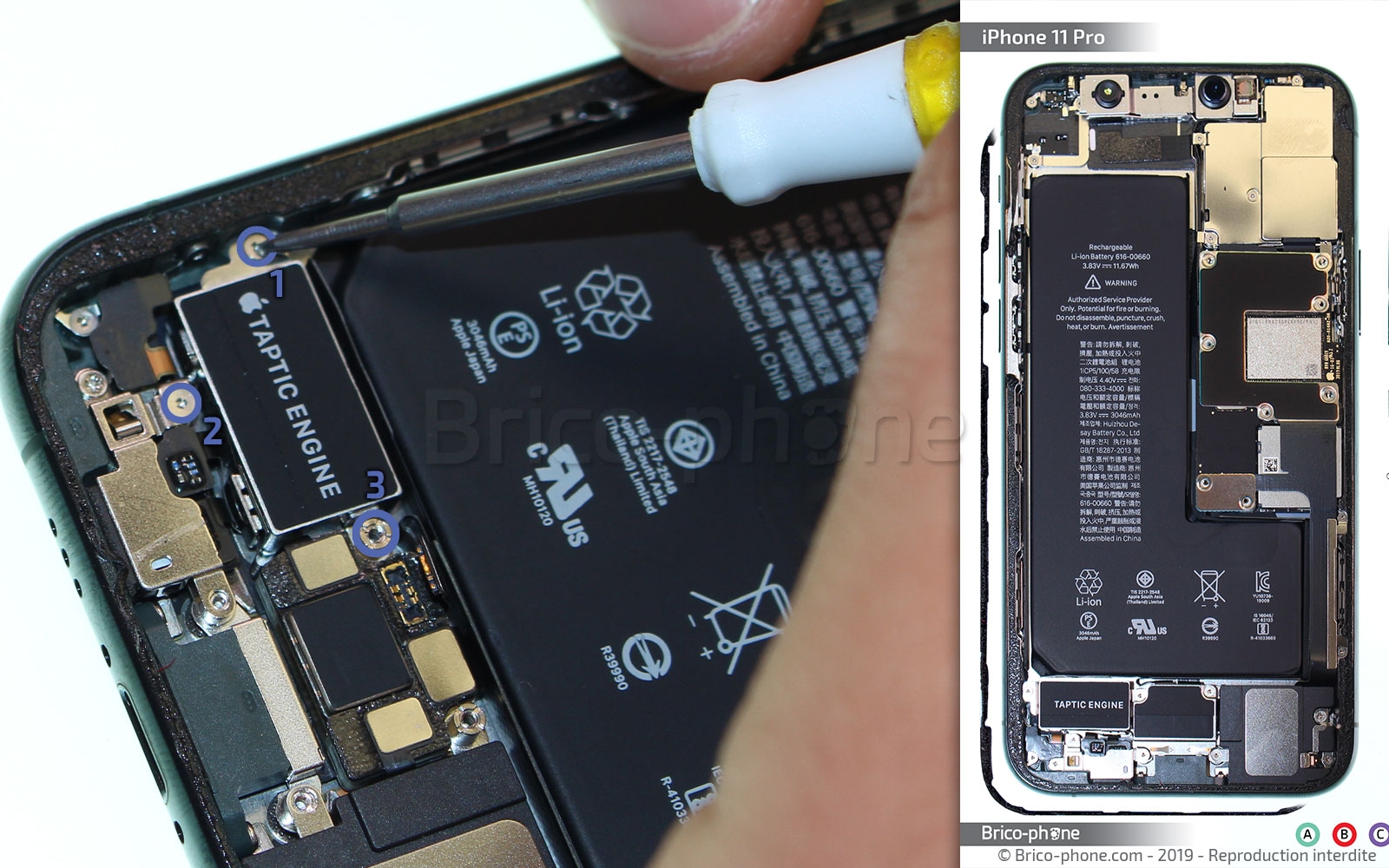

Dans un premier temps, il vous faut retirer le vibreur en dévissant les deux vis triwing (n°1 et n°2) ainsi que la double vis (n°3) mais cette fois-ci avec le tournevis plat de votre kit d'outils.

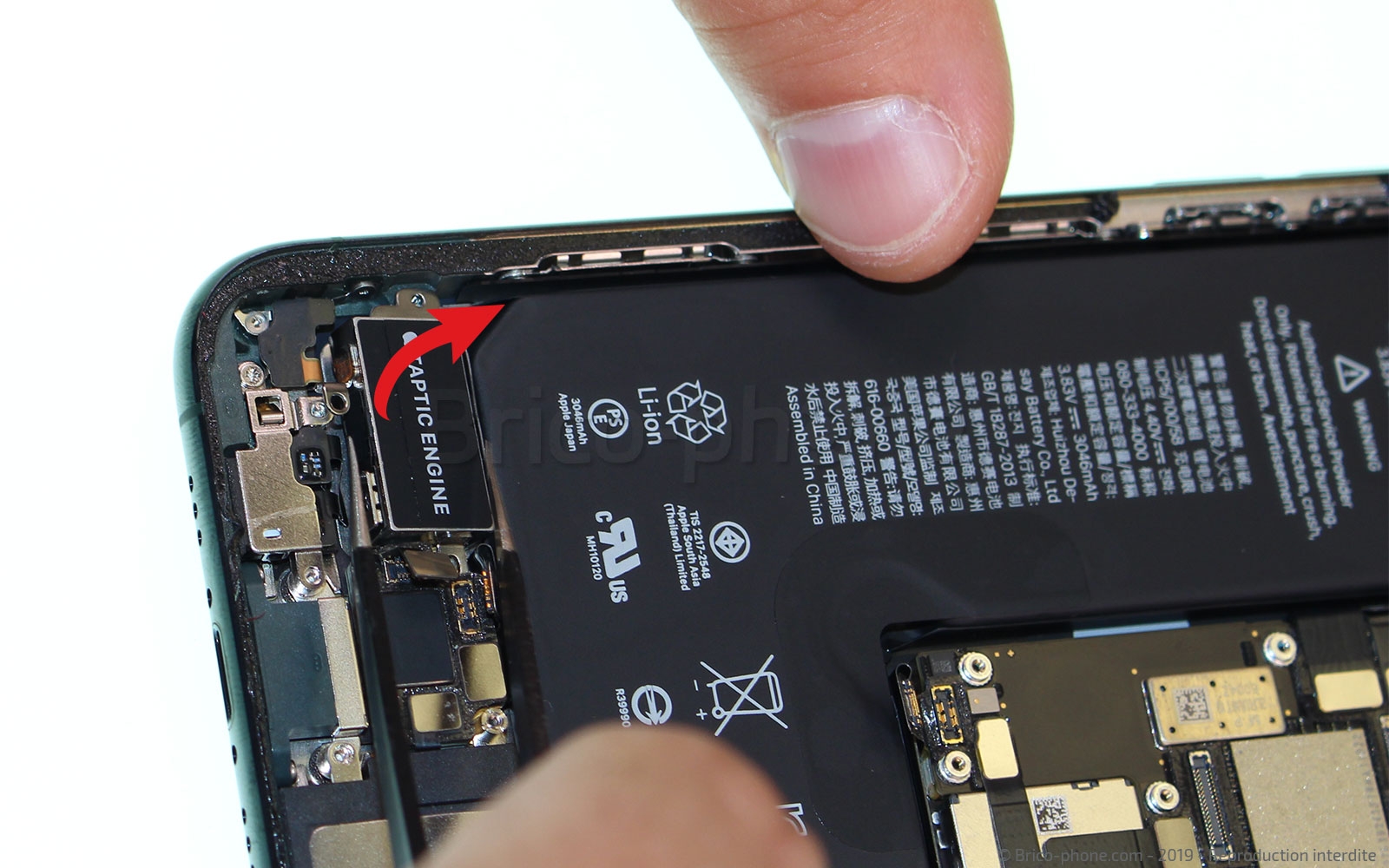

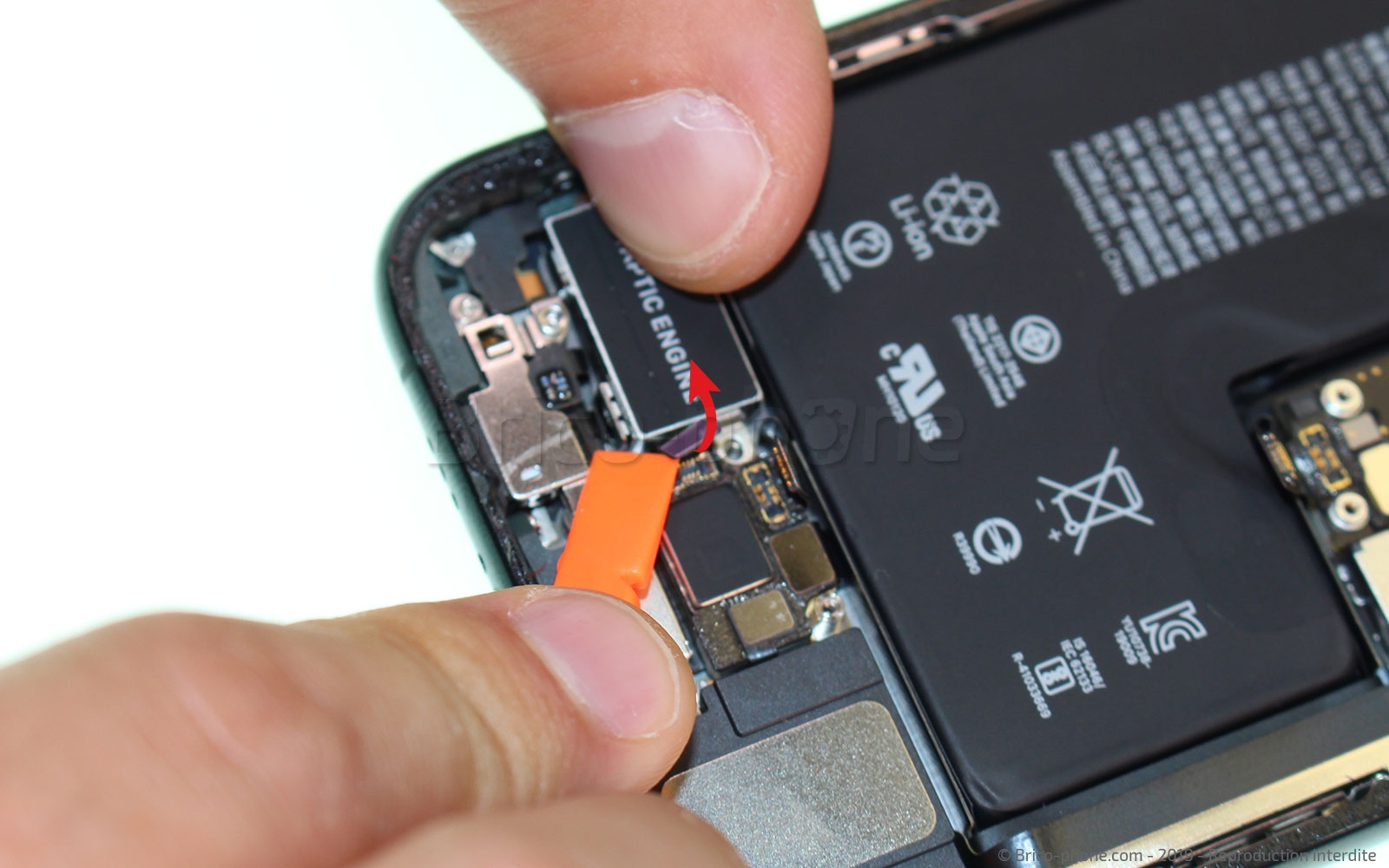

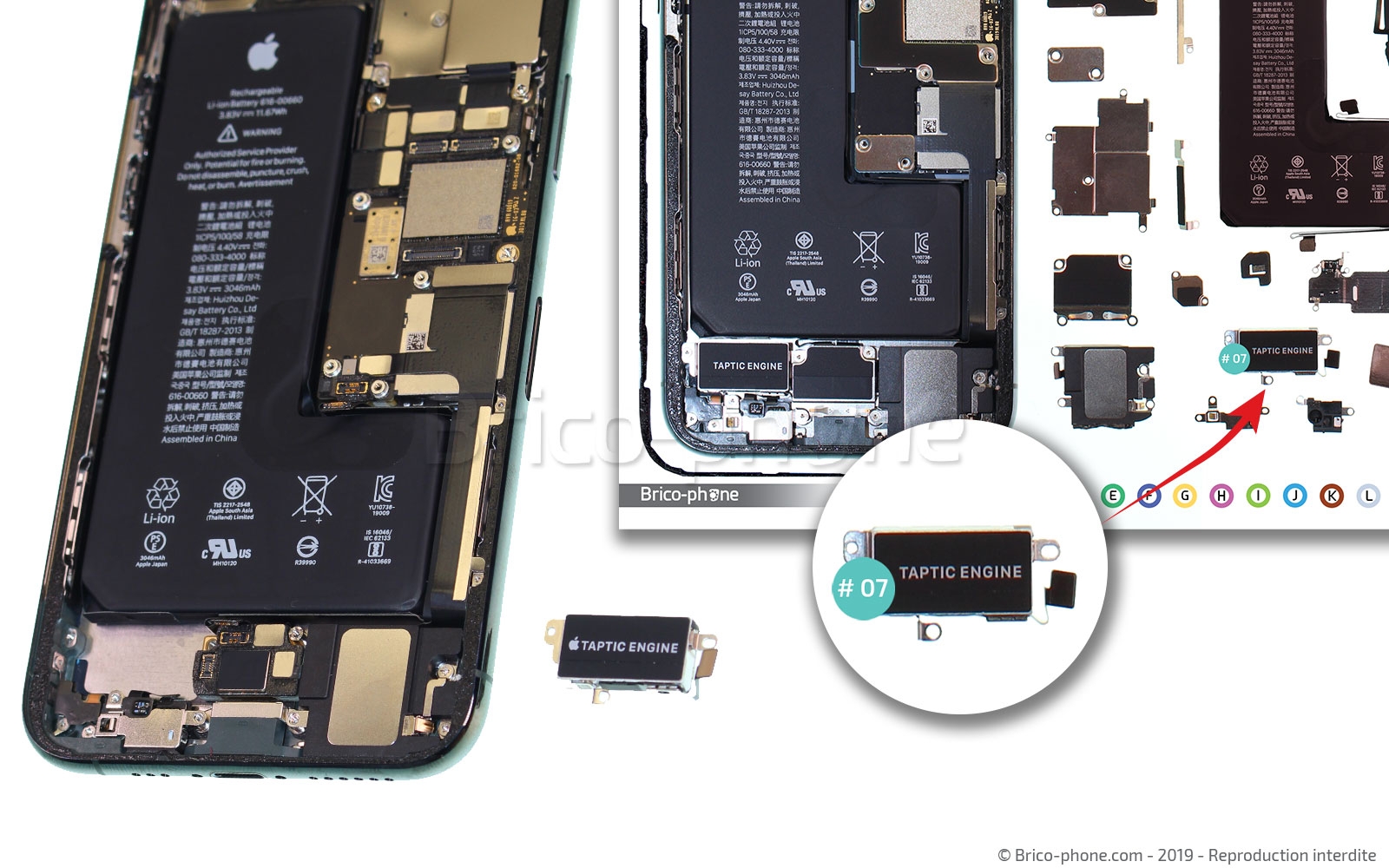

Puis, déconnectez la nappe du Taptic Engine avant de le retirer de son emplacement.

Sur la droite de la batterie de votre iPhone 11 Pro se trouve la nappe du connecteur de charge.

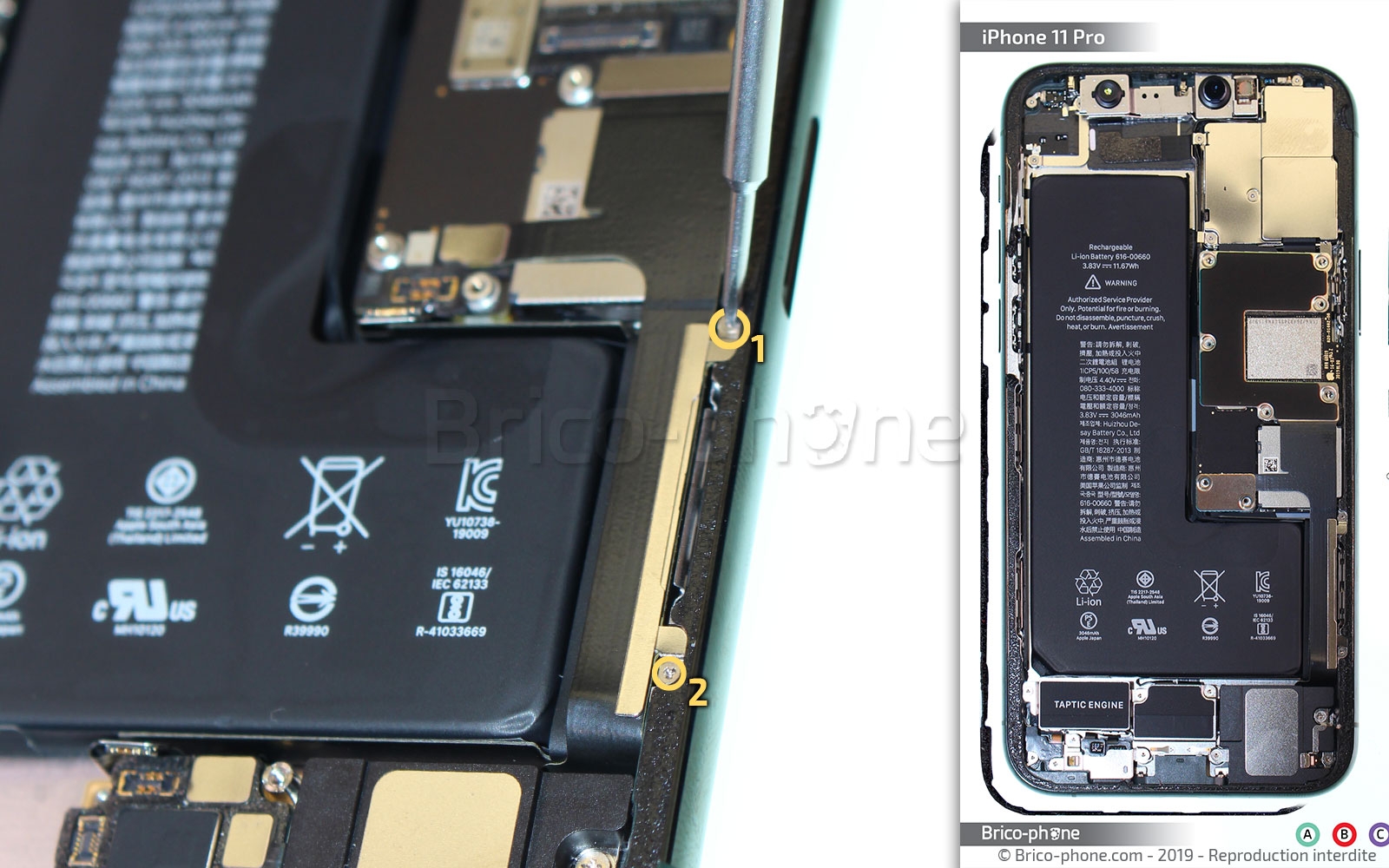

De ce fait, munissez-vous de votre tournevis triwing afin de retirer les deux vis retenant la plaquette de protection.

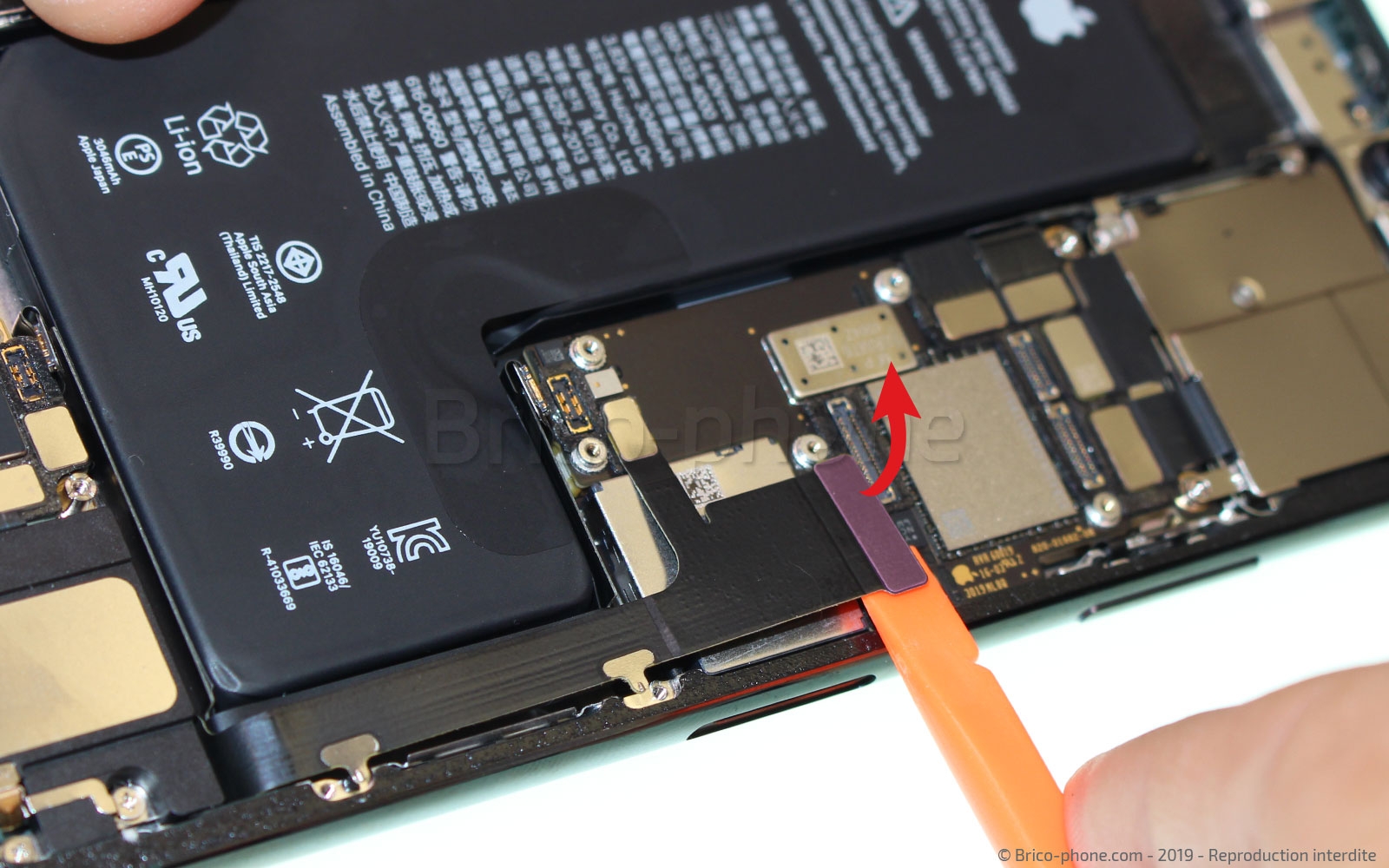

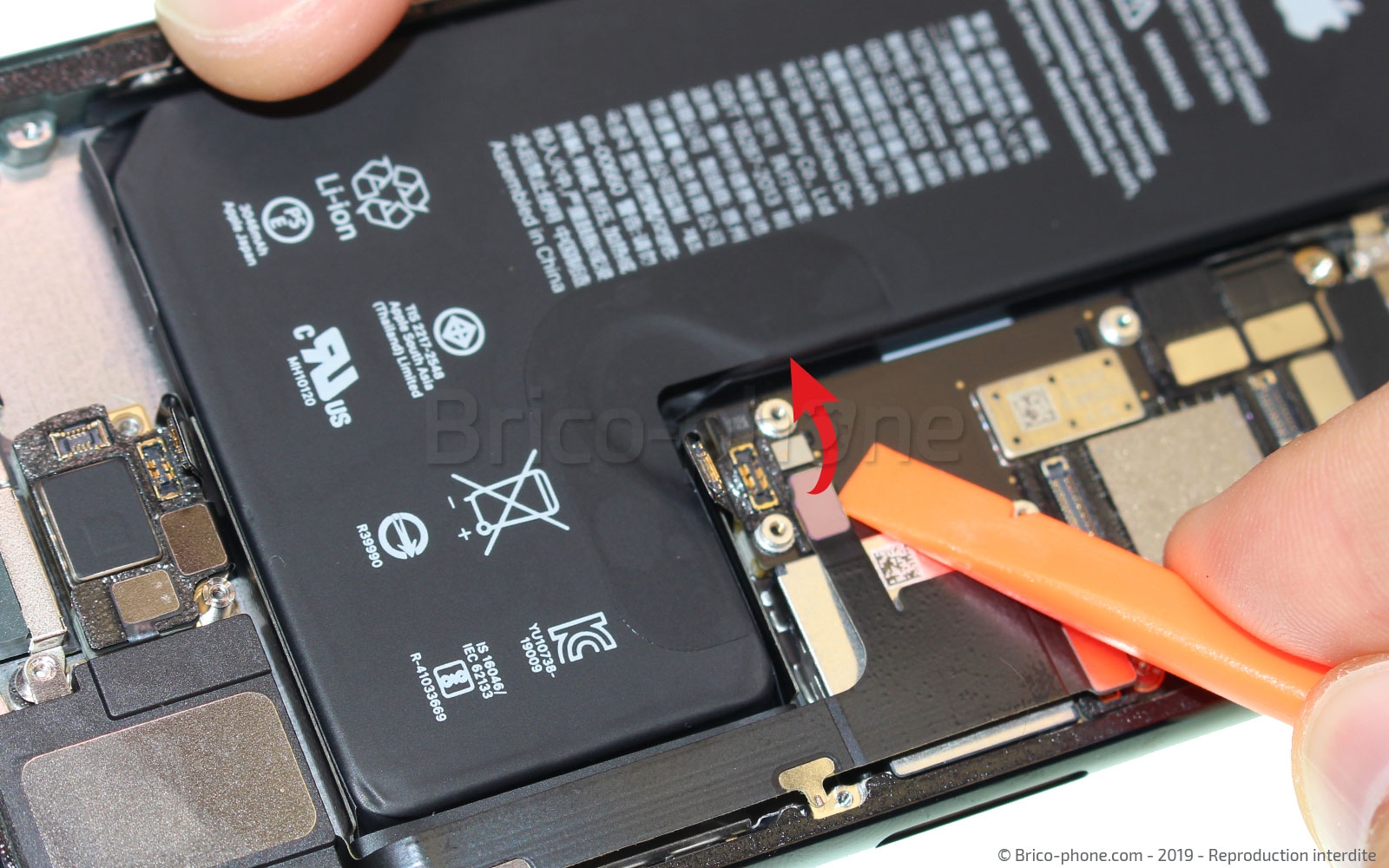

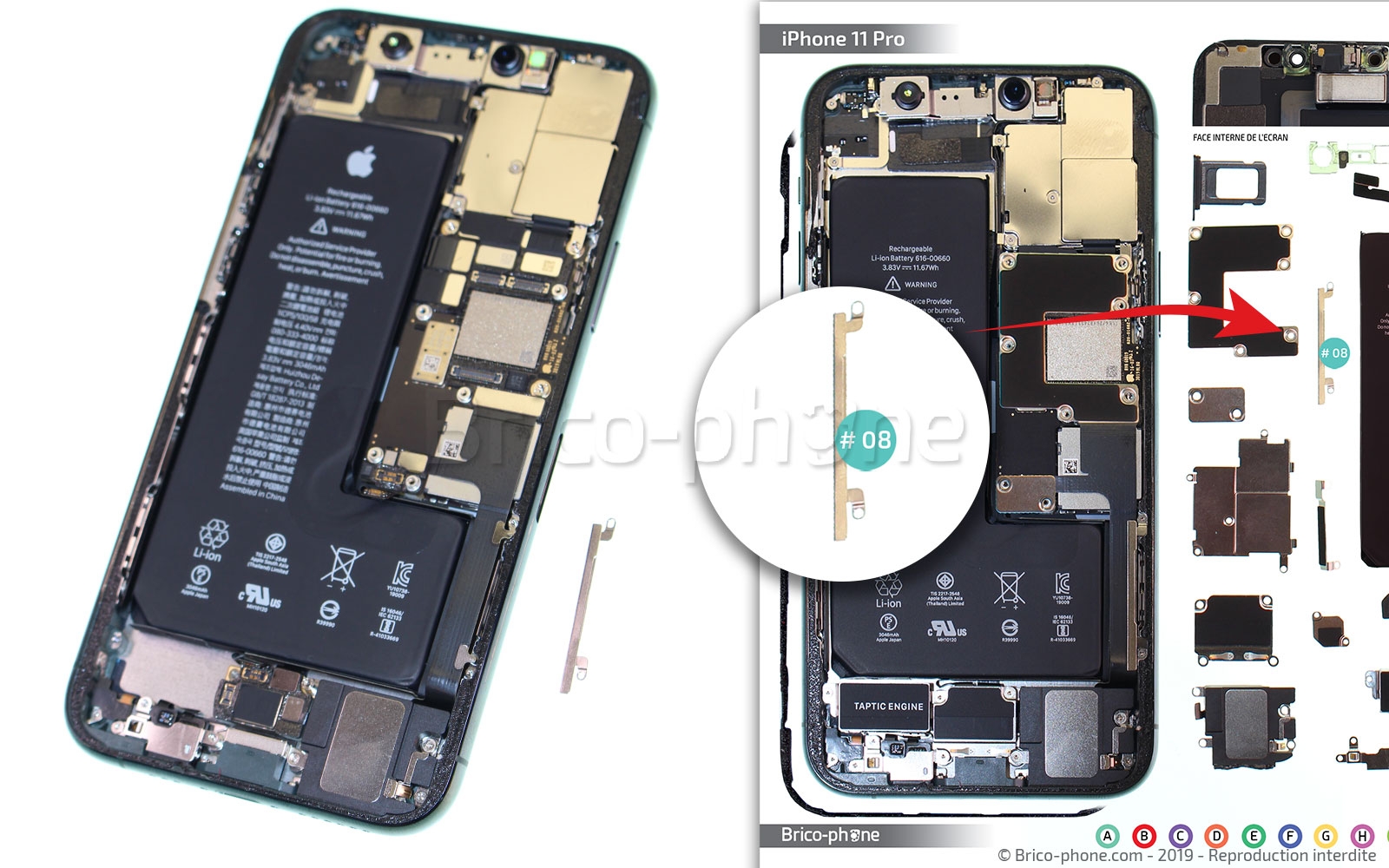

Ensuite, déconnectez les deux nappes du dock à l'aide du levier en nylon.

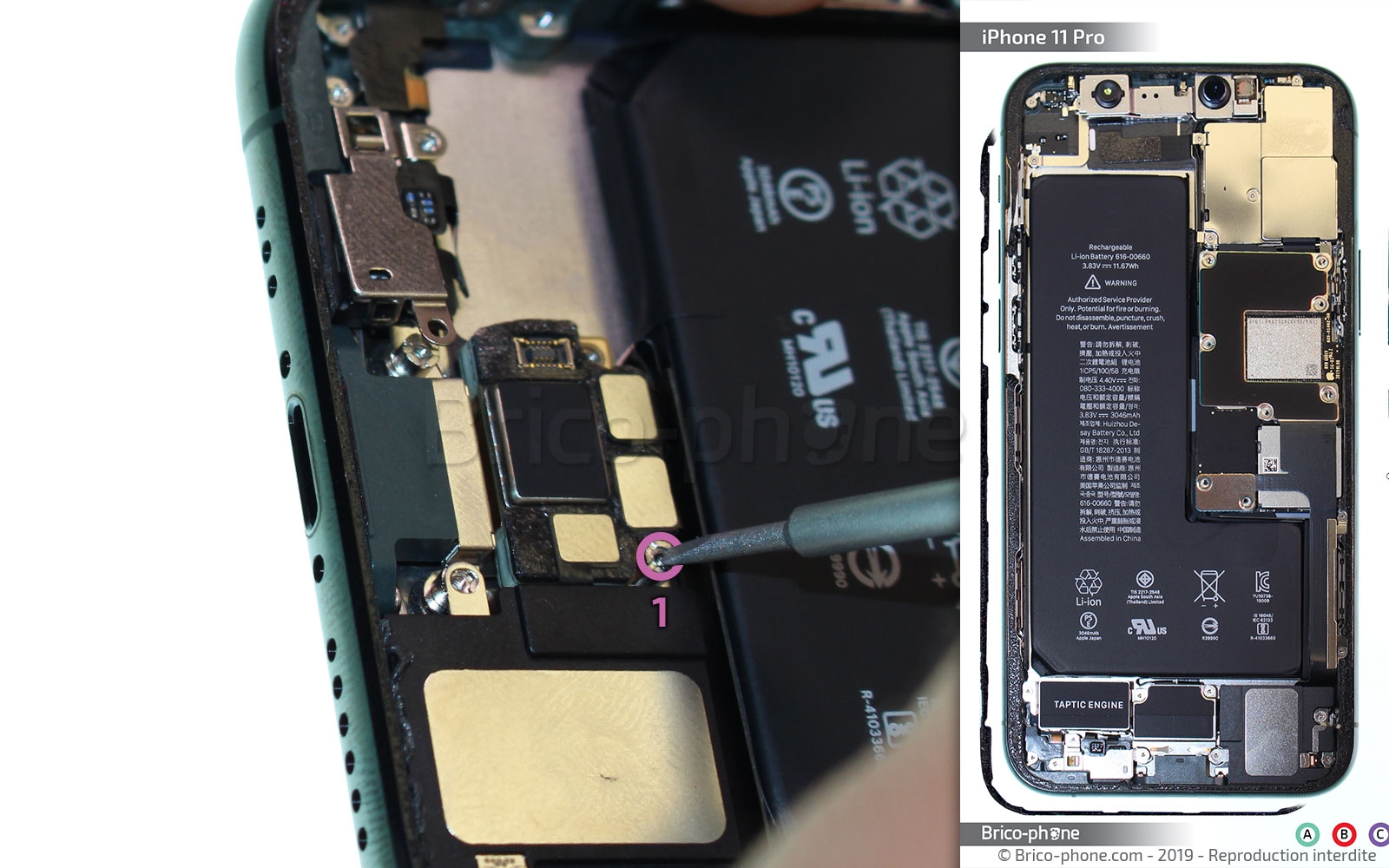

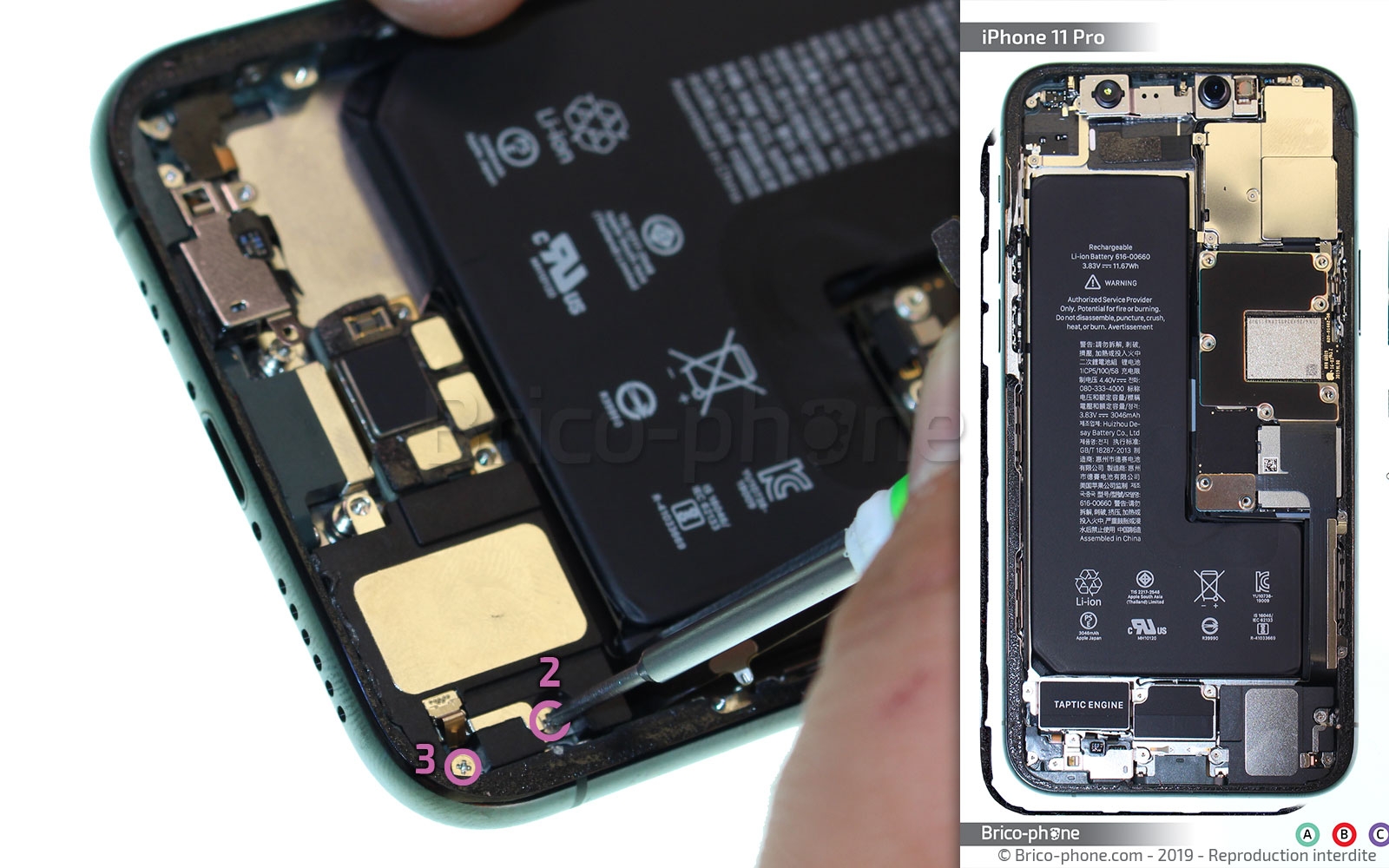

Trois vis retiennent encore le haut-parleur externe, pour les retirer dévissez la vis n°1 avec le tournevis plat et les vis n°2 et n°3 avec le triwing.

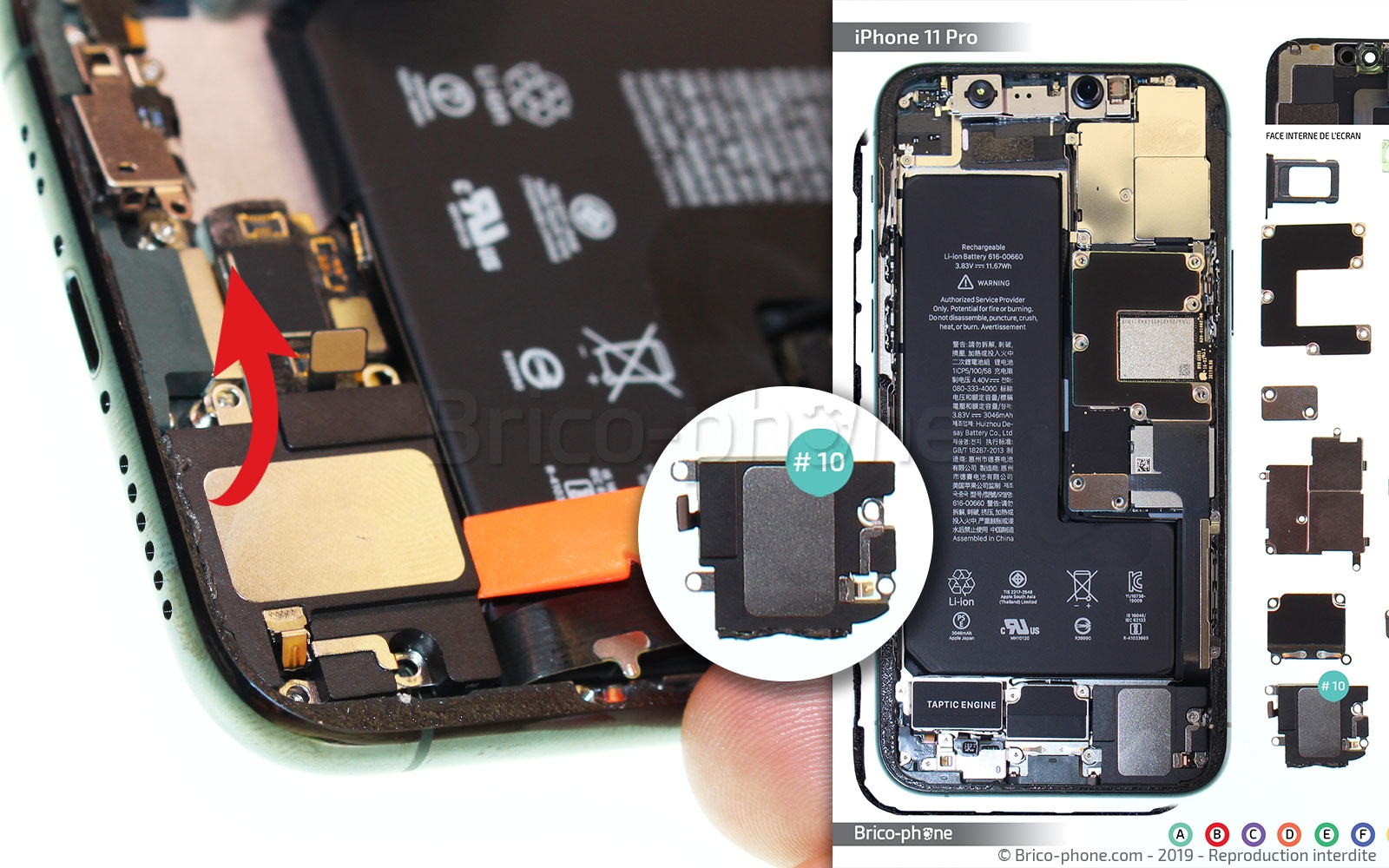

Ensuite, déconnectez la nappe du composant et sortez-le de son emplacement avec la spatule en nylon.

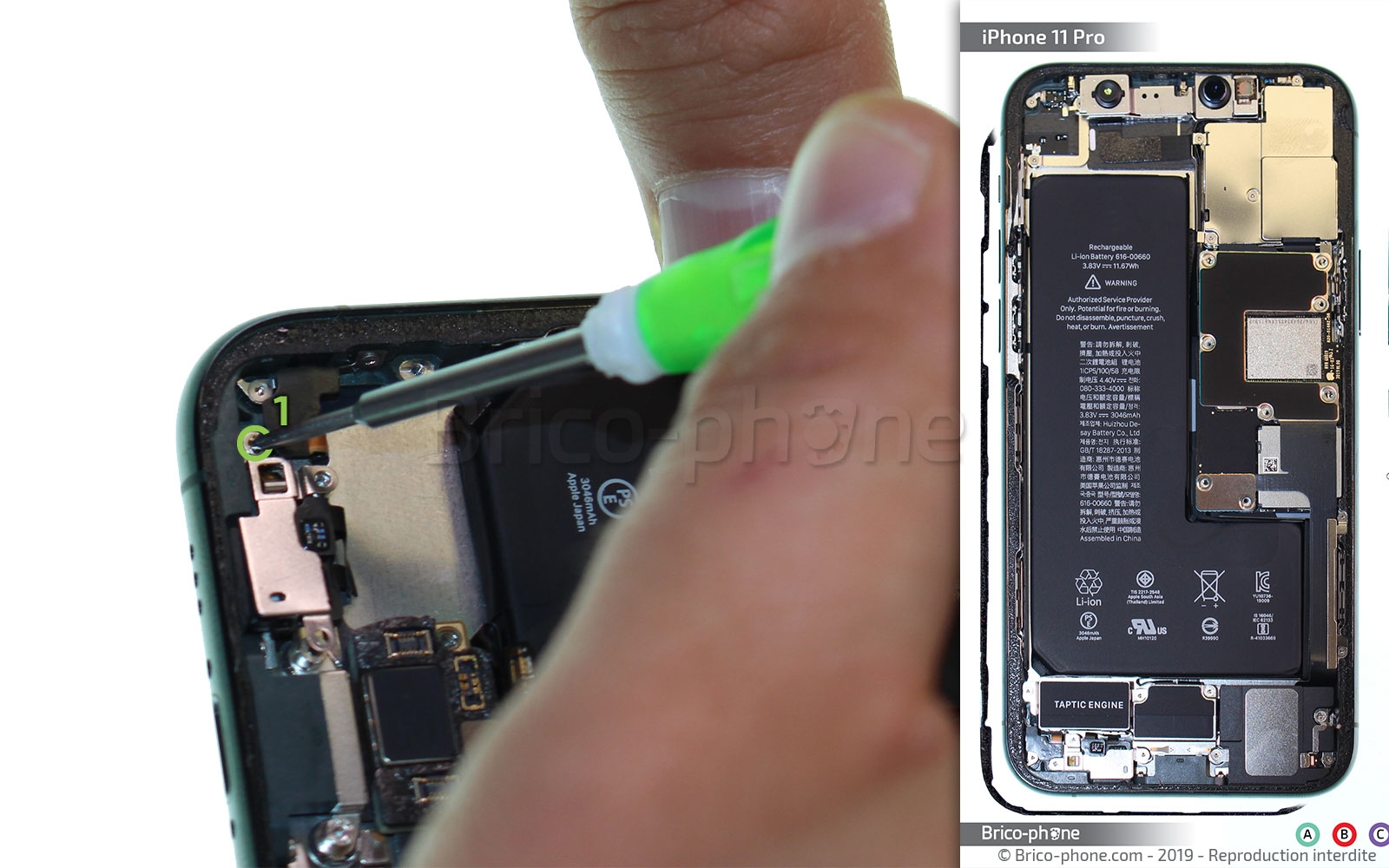

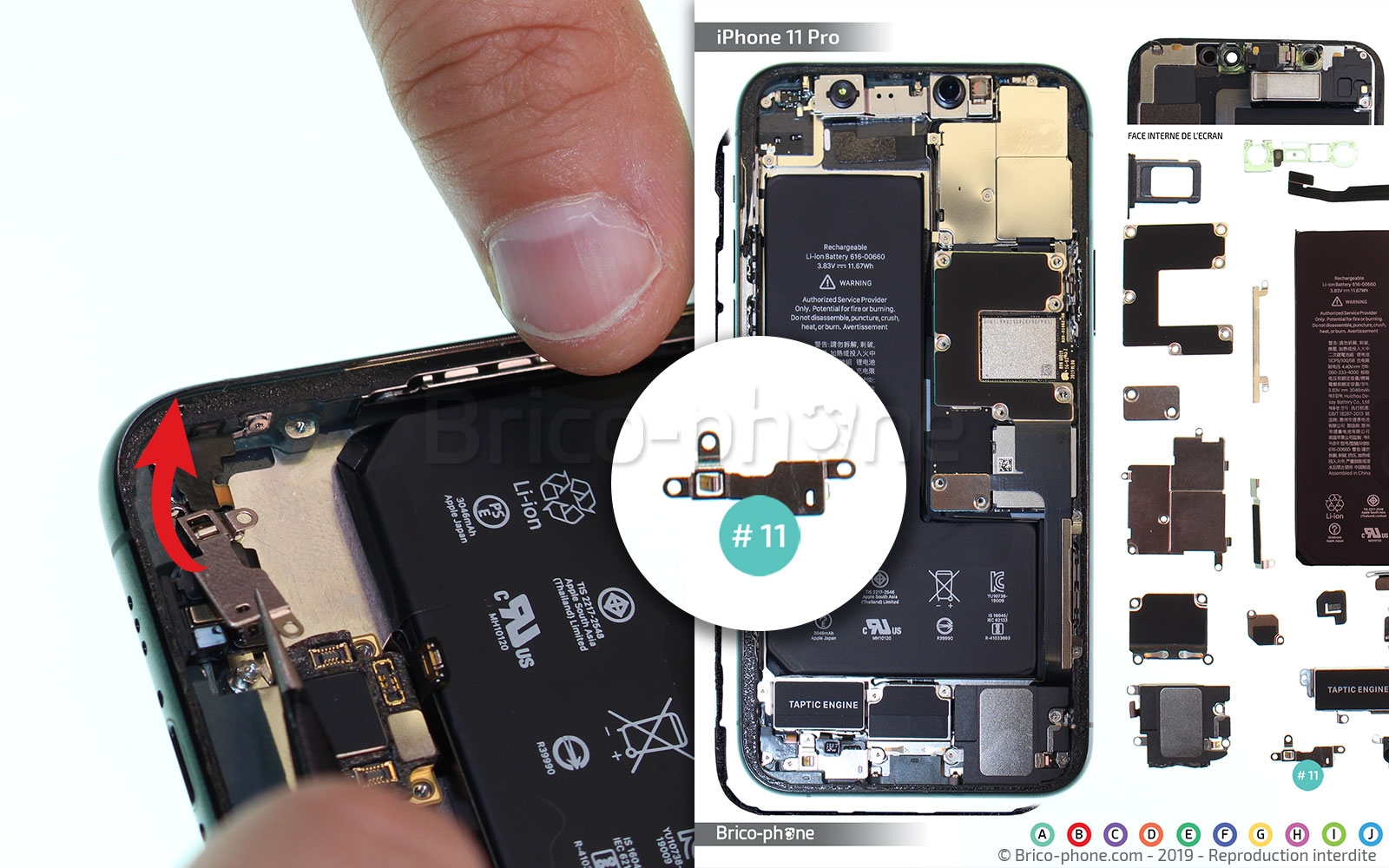

A l'aide de votre tournevis cruciforme, retirez la vis retenant la plaquette avant de sortir cette dernière.

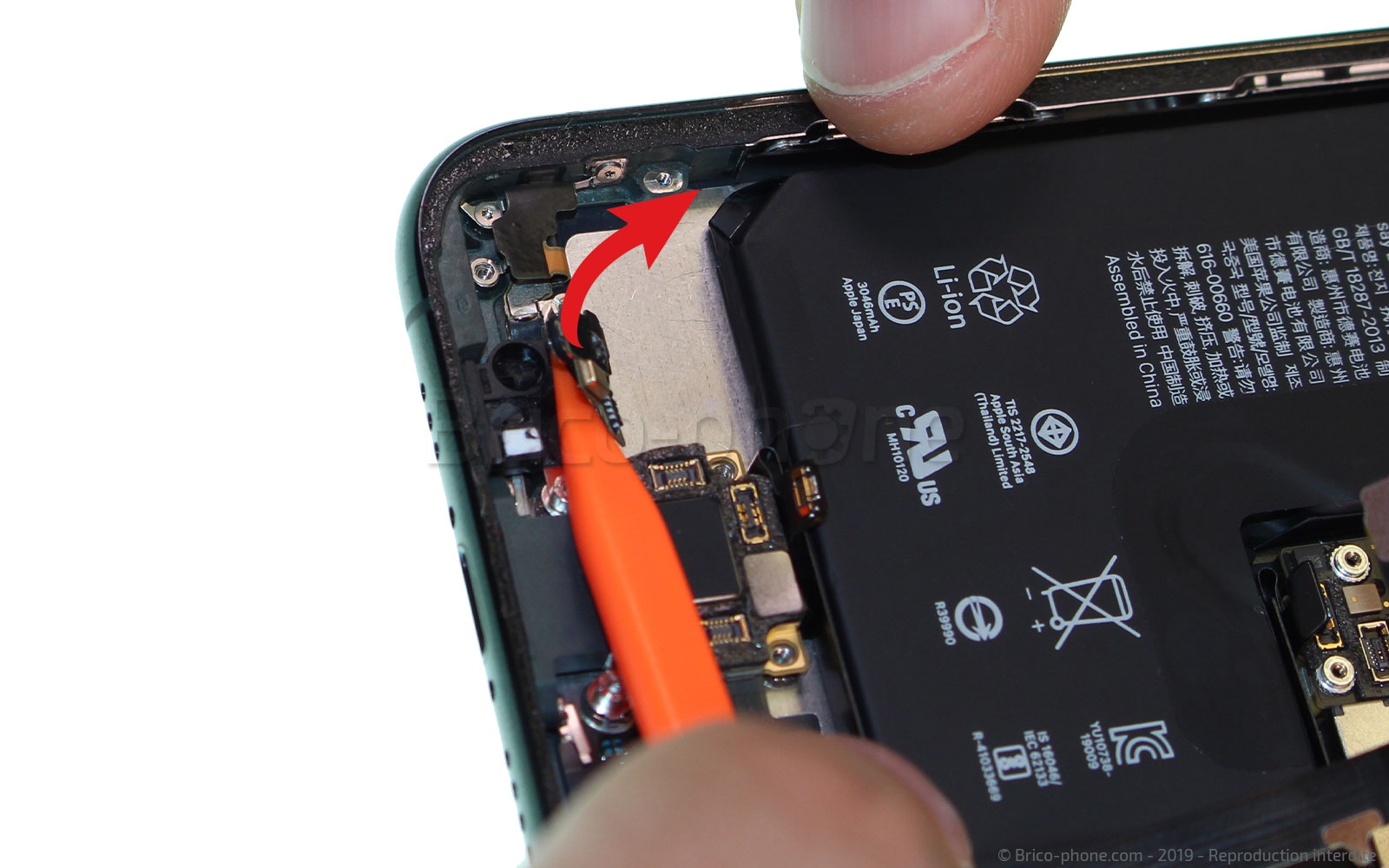

Ensuite, déclipsez le support micro et le baromètre avec le levier en nylon

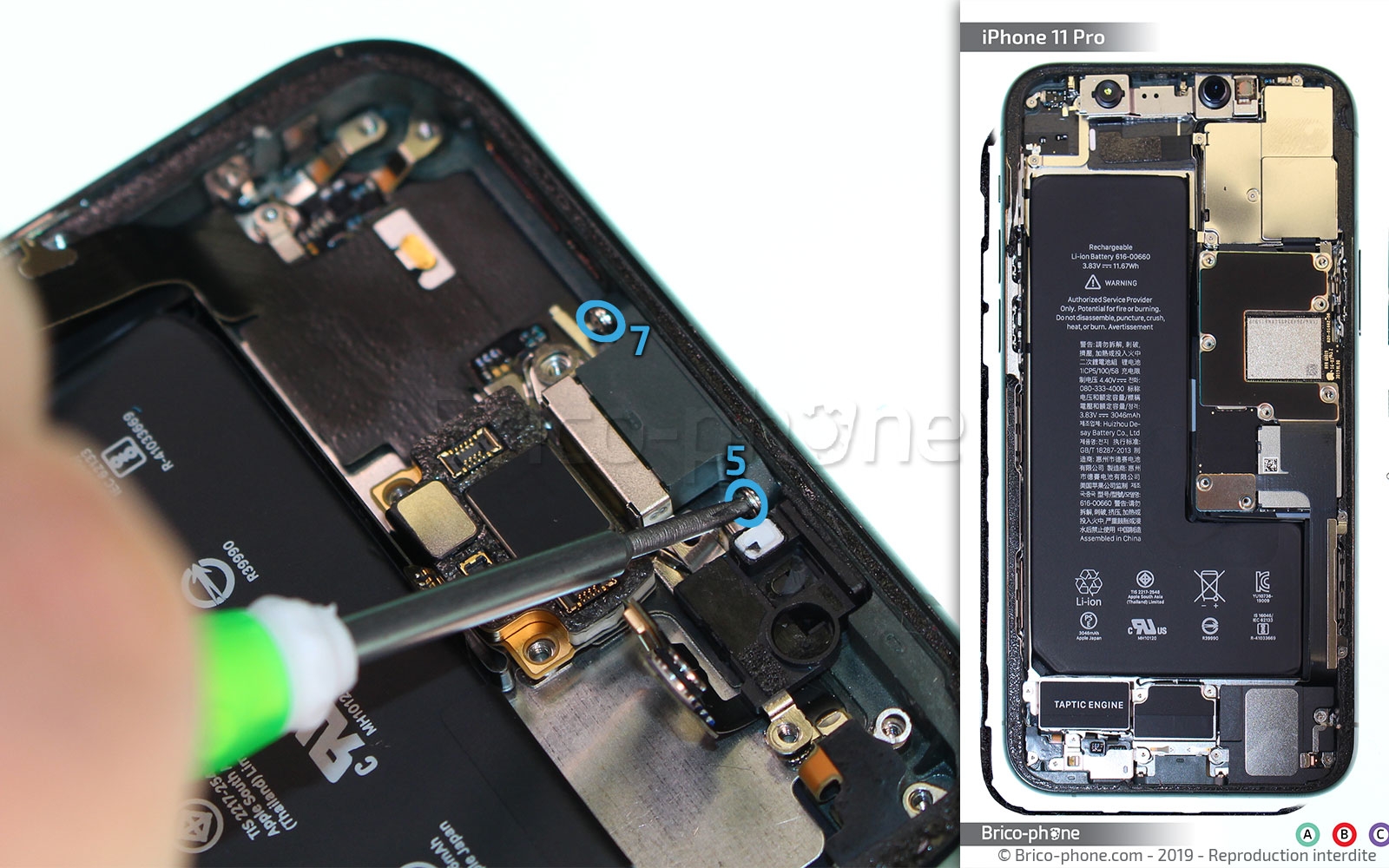

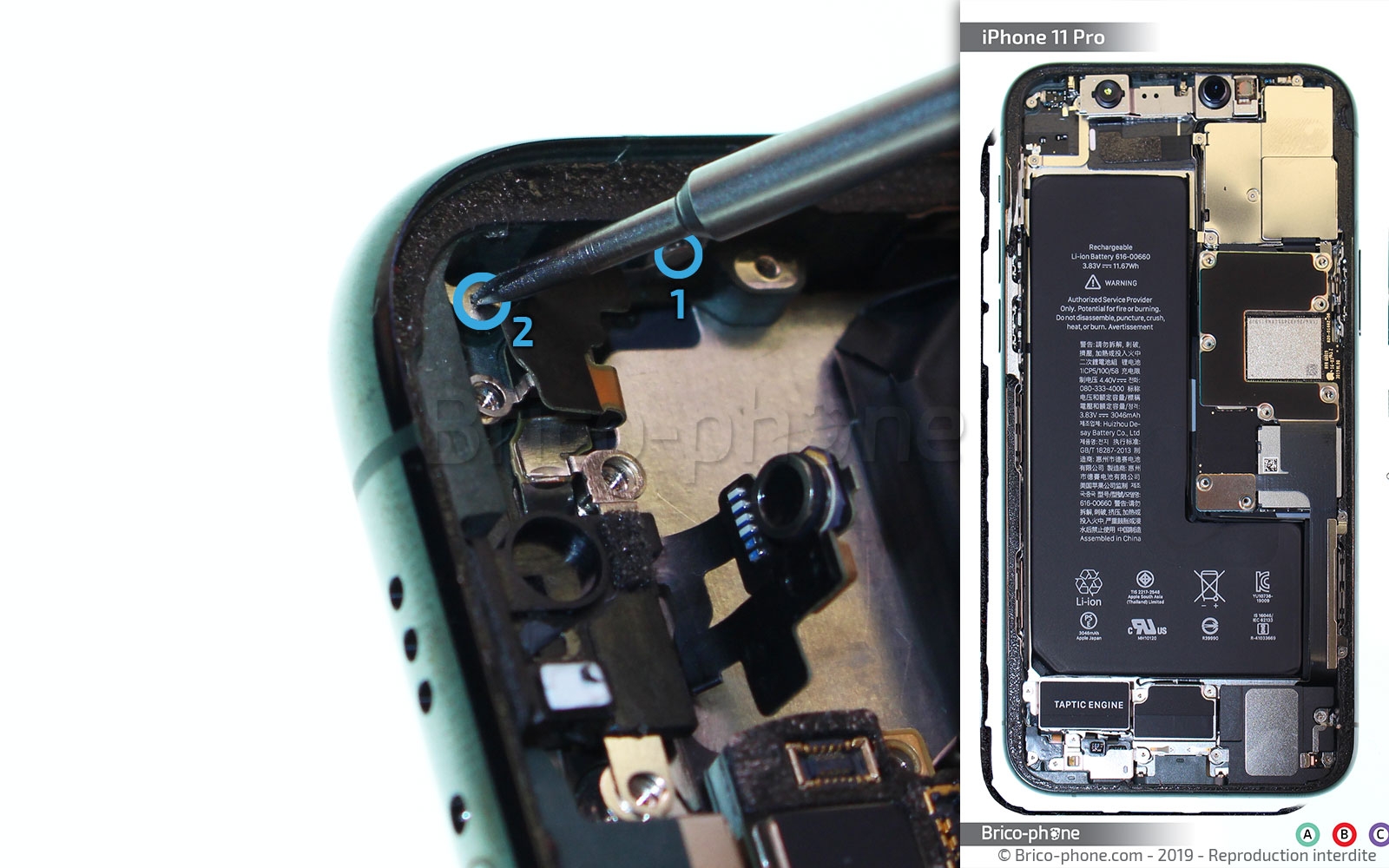

Avant de pouvoir retirer et changer votre connecteur de charge, il va dans un premier temps falloir sortir les 9 vis restantes. Attention, ces dernières ne sont pas identiques.

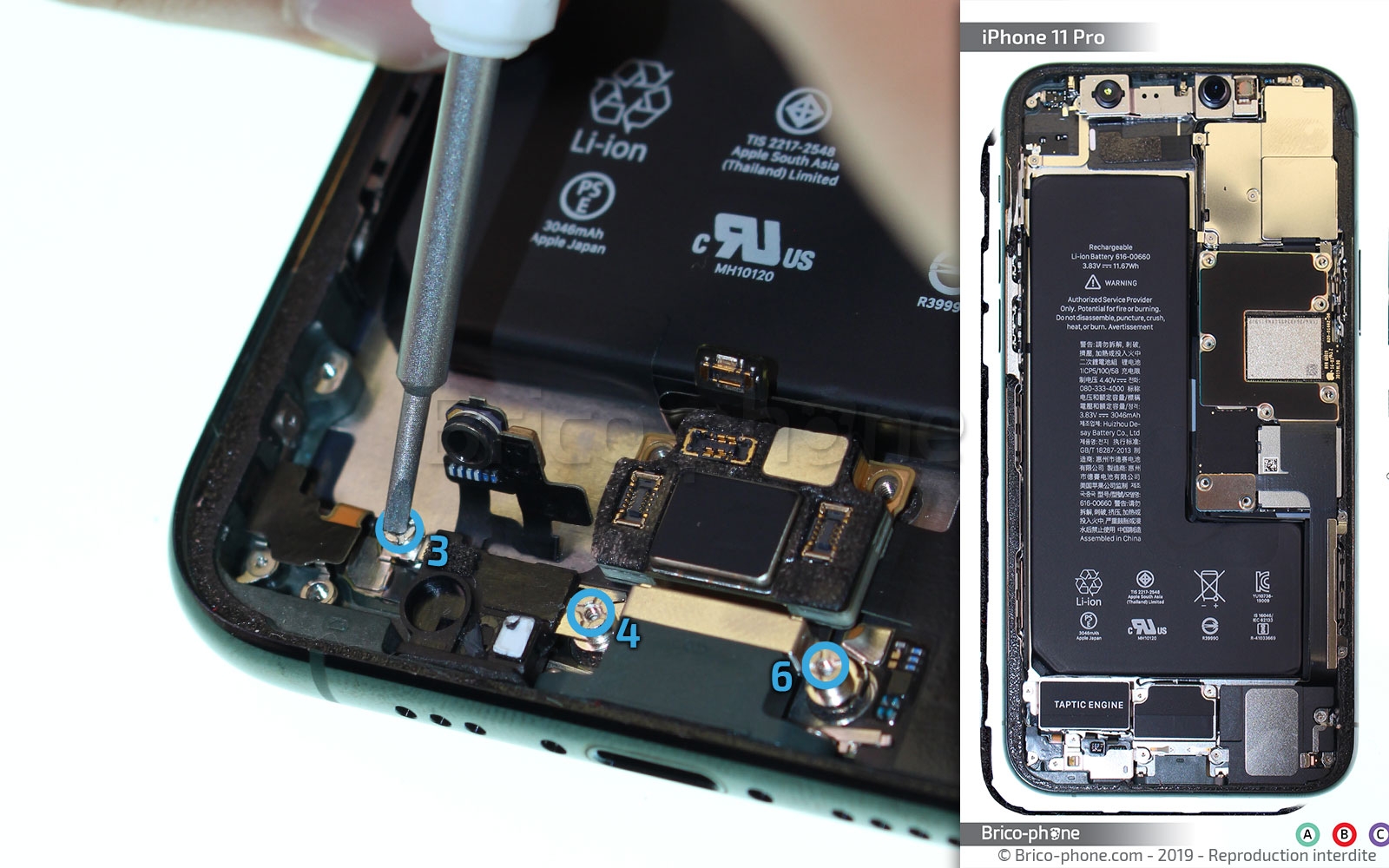

De ce fait, commencez par extraire les trois vis plates (n°3, 4 et 6).

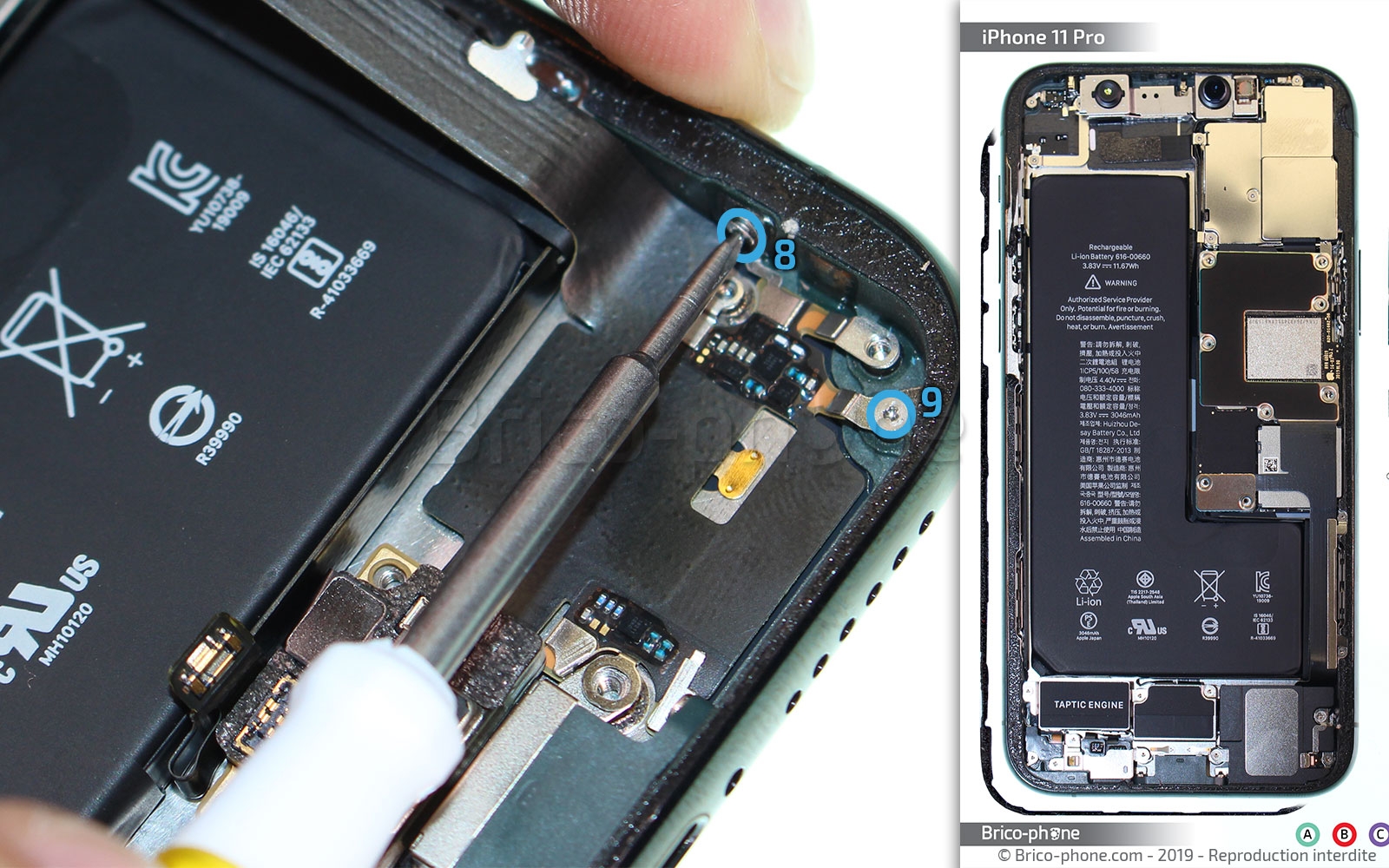

Ensuite, munissez-vous du tournevis triwing pour sortir les vis n°1 et n°2 se trouvant du coté gauche du châssis et les vis n°8 et n°9 se trouvant à l'opposé.
Maintenant, il ne vous reste plus que les deux vis cruciformes se trouvant sur l'intérieur du bord du châssis, de chaque coté de votre prise lightning.

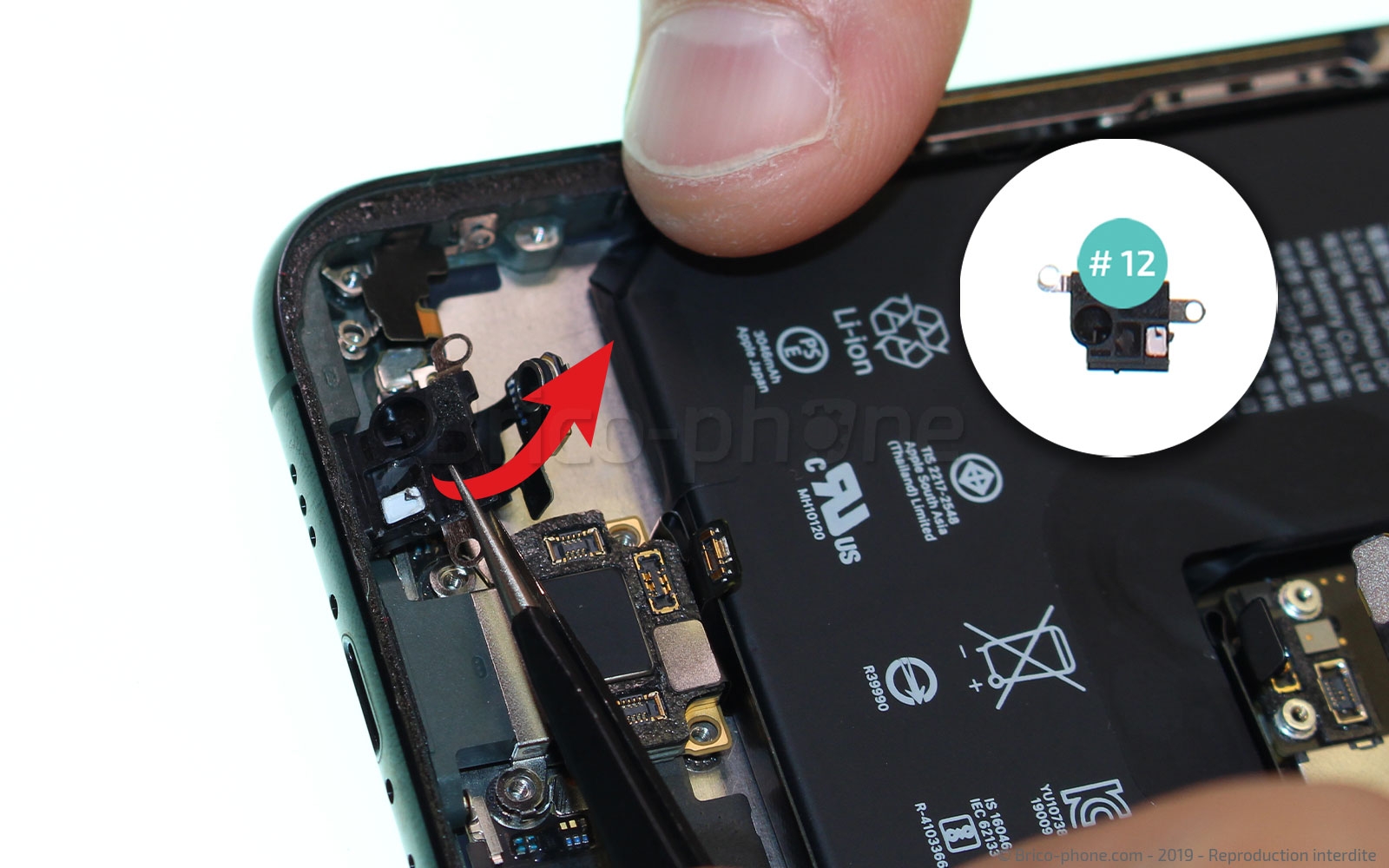

A l'aide de la pince métallique, retirez le support micro de son emplacement. Il est possible que vous pouvez ressentiez une légère résistance lors du retrait, c'est normal elle est due au joint qui fixe le micro au châssis.

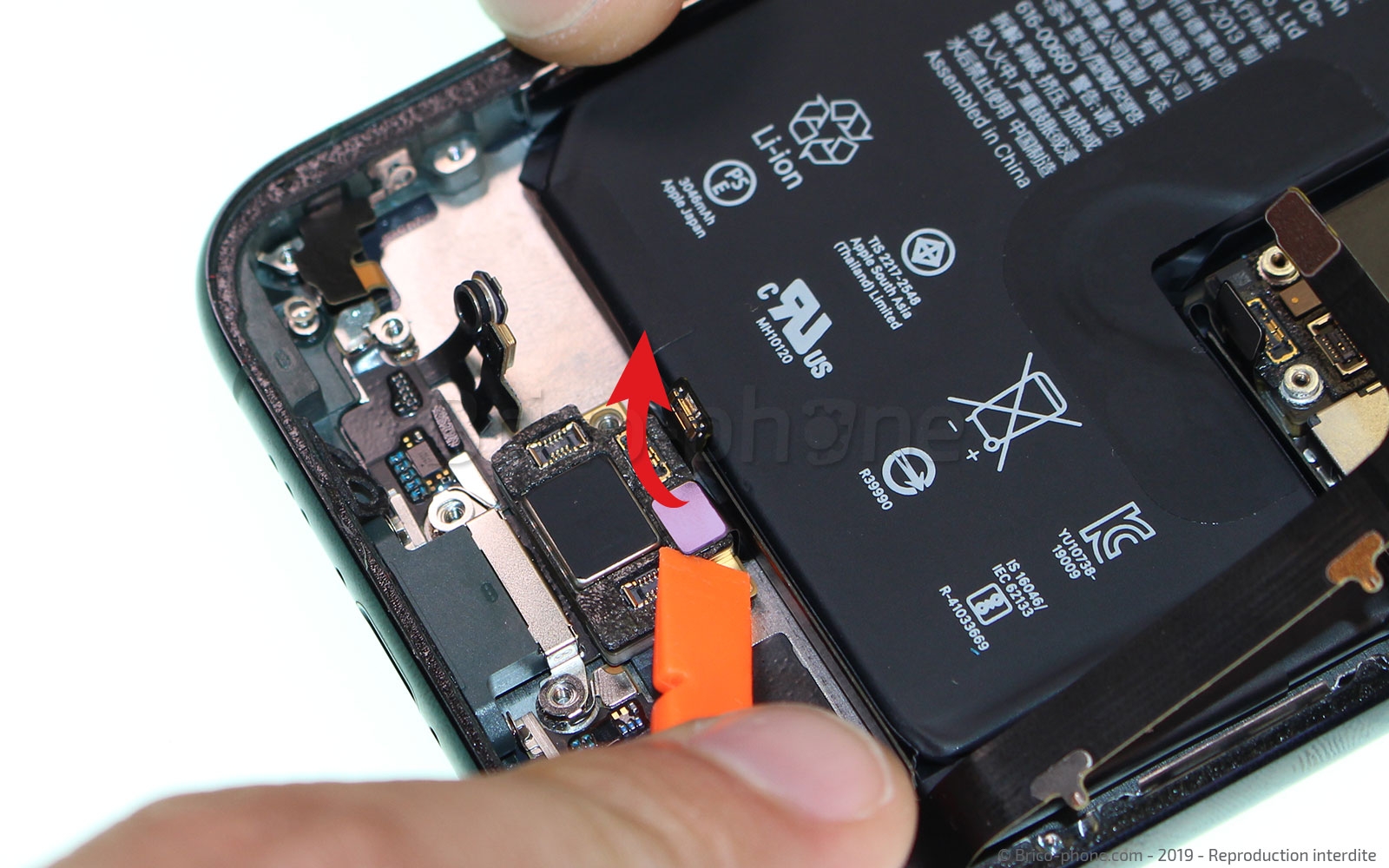

Ensuite, à l'aide de la spatule en nylon, déconnectez la nappe induction.

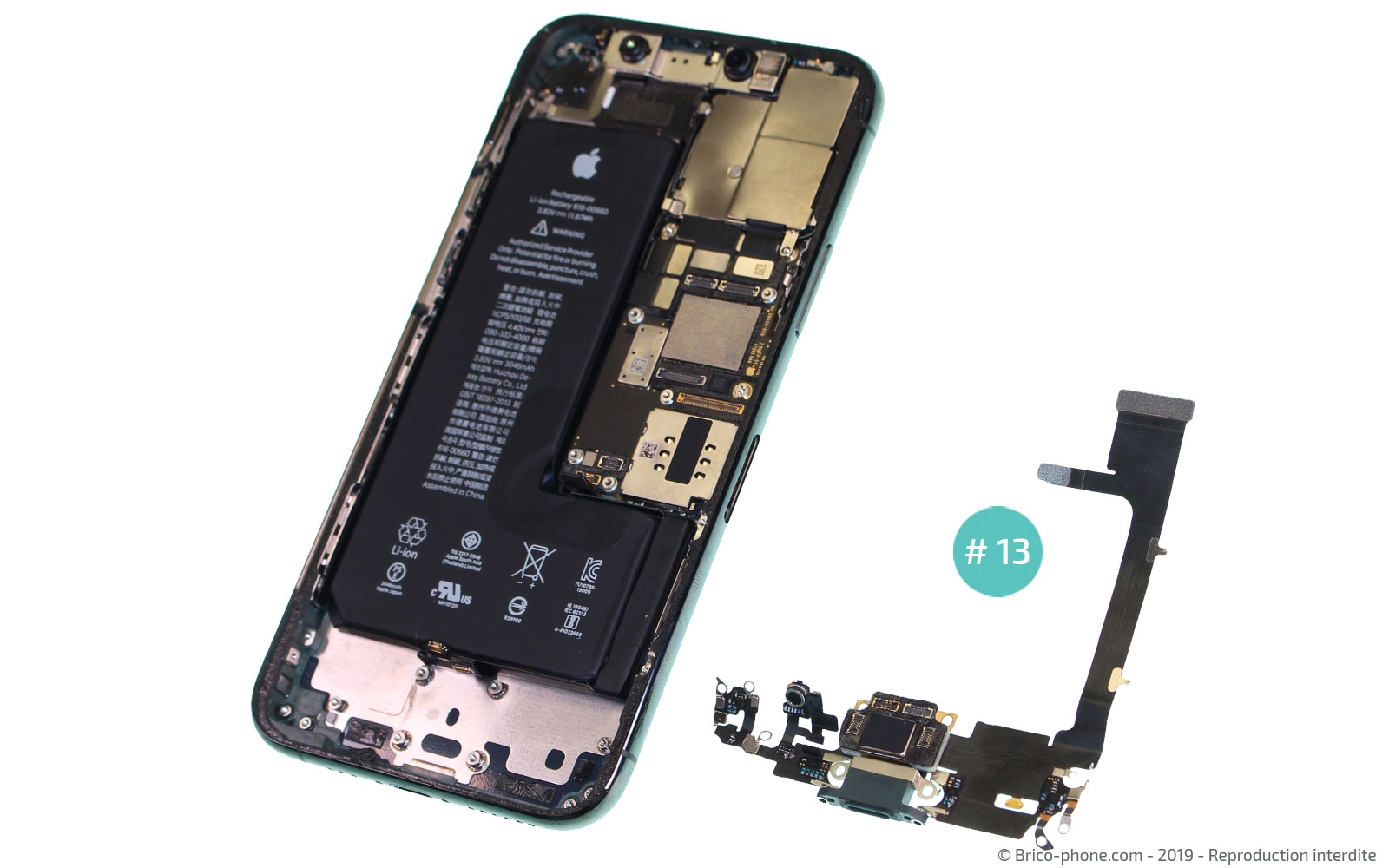

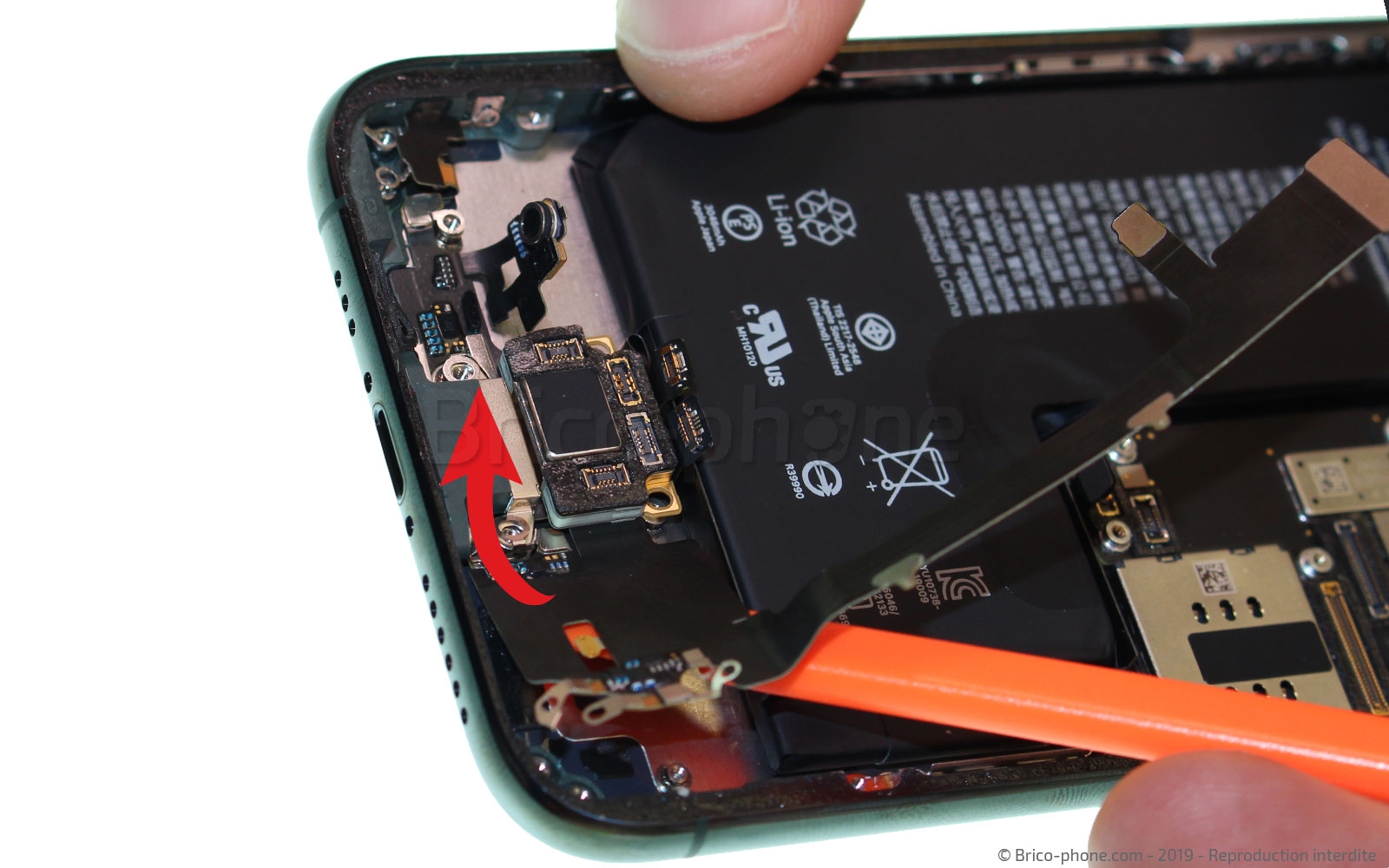

Puis, glissez l'ustensile sous le dock afin de le décoller du châssis et pouvoir le sortir de votre iPhone 11 Pro.

Vous pouvez dès à présent remonter votre iPhone 11 Pro avec son nouveau connecteur de charge en suivant les étapes précédentes dans l'ordre décroissant.
Lors de la fermeture de votre téléphone, veillez à bien nettoyer le contour de votre châssis, de tous résidus adhésifs.
Nous vous conseillons de repositionner un joint d'étanchéité avant la fermeture de votre smartphone.

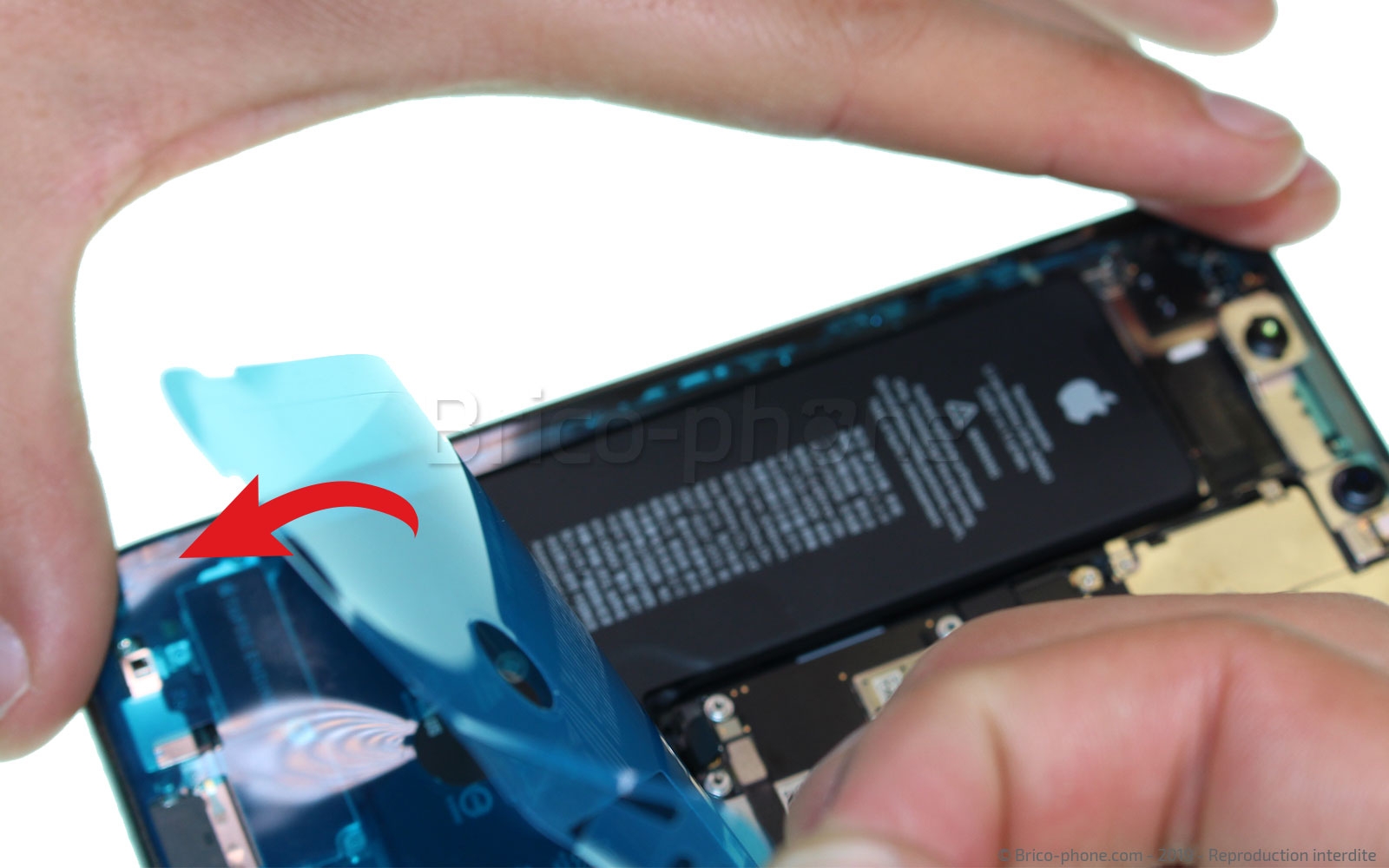

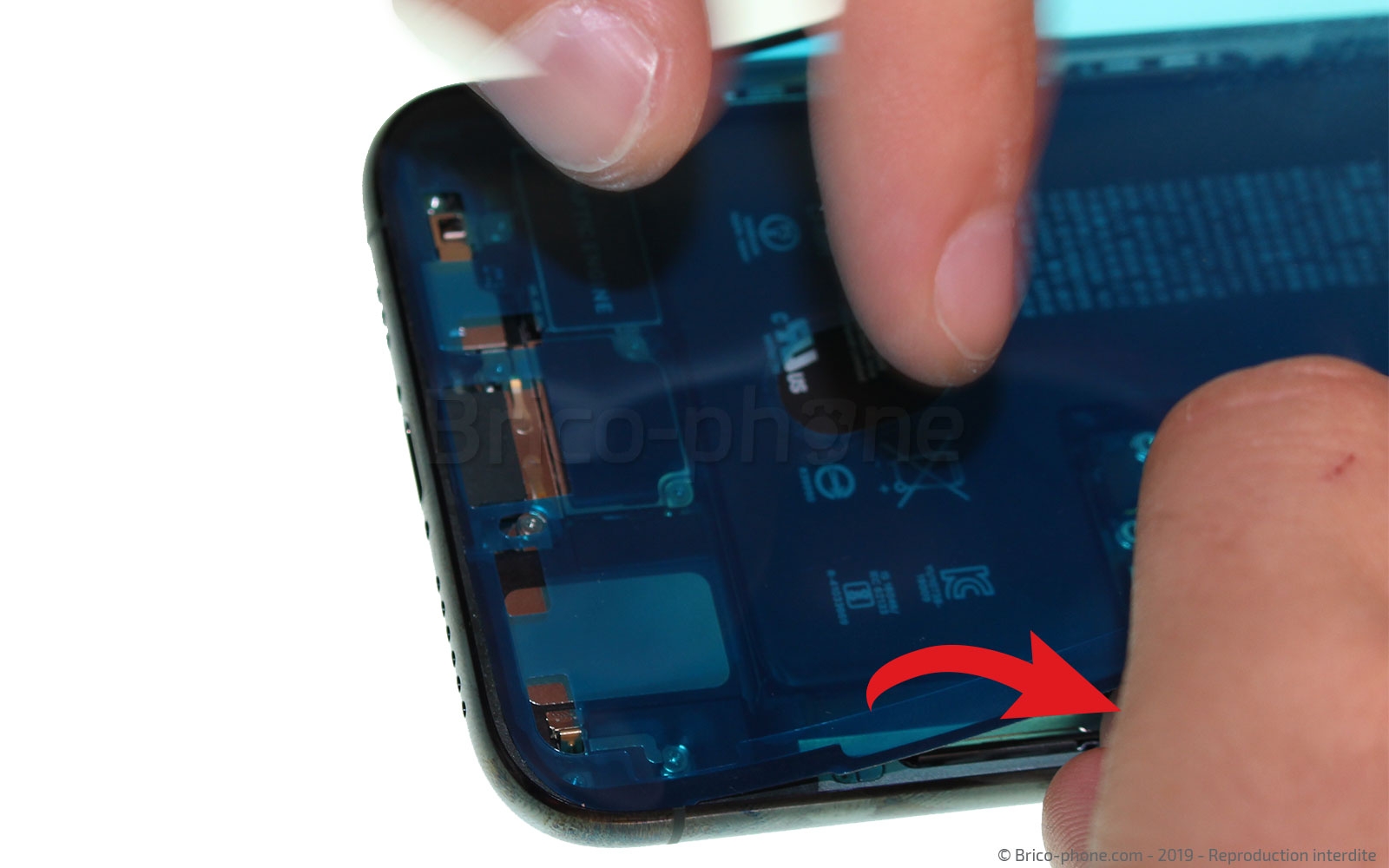

Pour poser le nouveau joint d'étanchéité, retirez dans un premier temps le premier grand film bleu et positionnez le reste sur le châssis de votre iPhone 11 Pro. Le deuxième grand film bleu vous sert de repère pour placer correctement le joint.

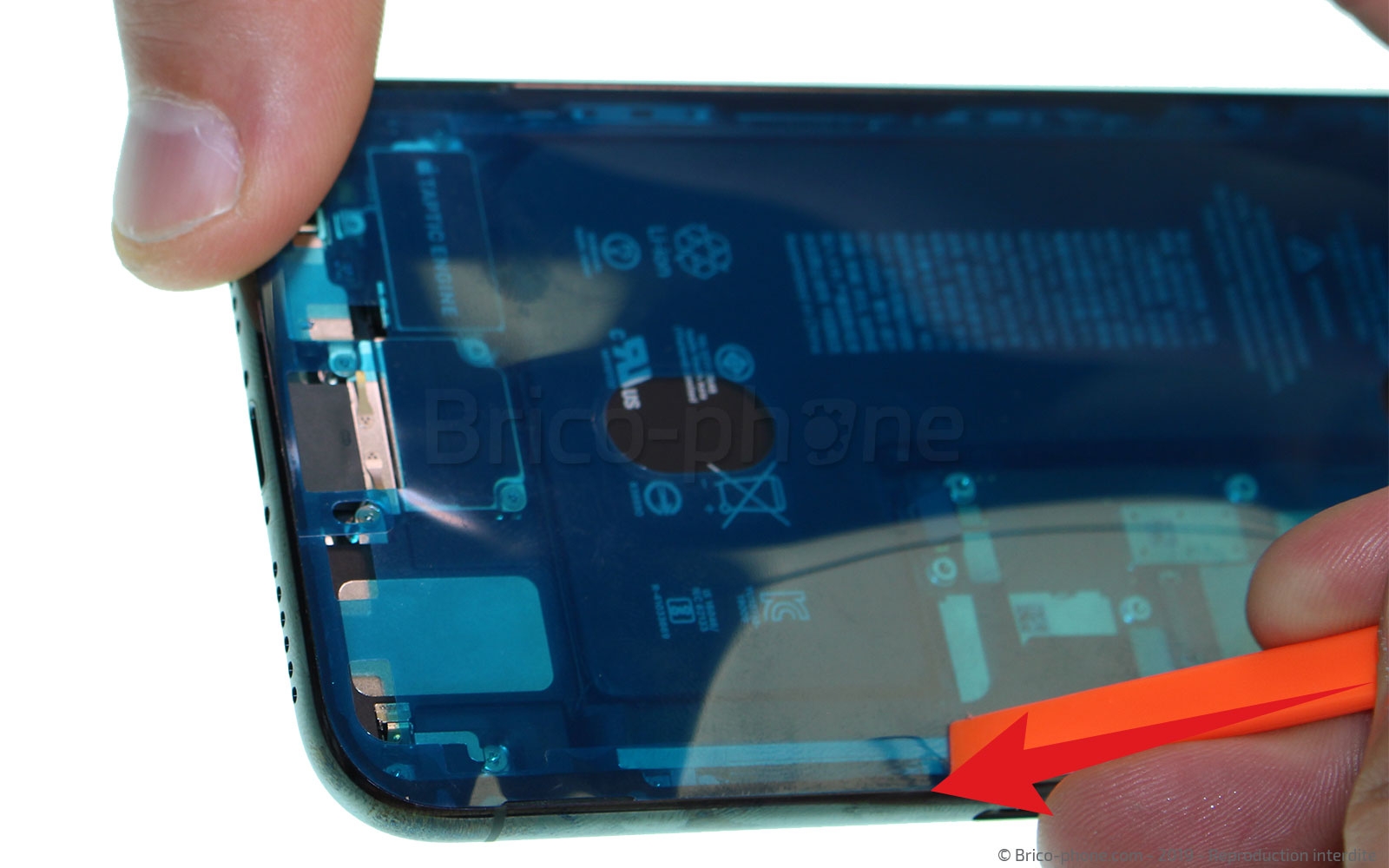

Un fois en place, appuyez sur le joint à l'aide du levier en nylon pour qu'il adhère au châssis.

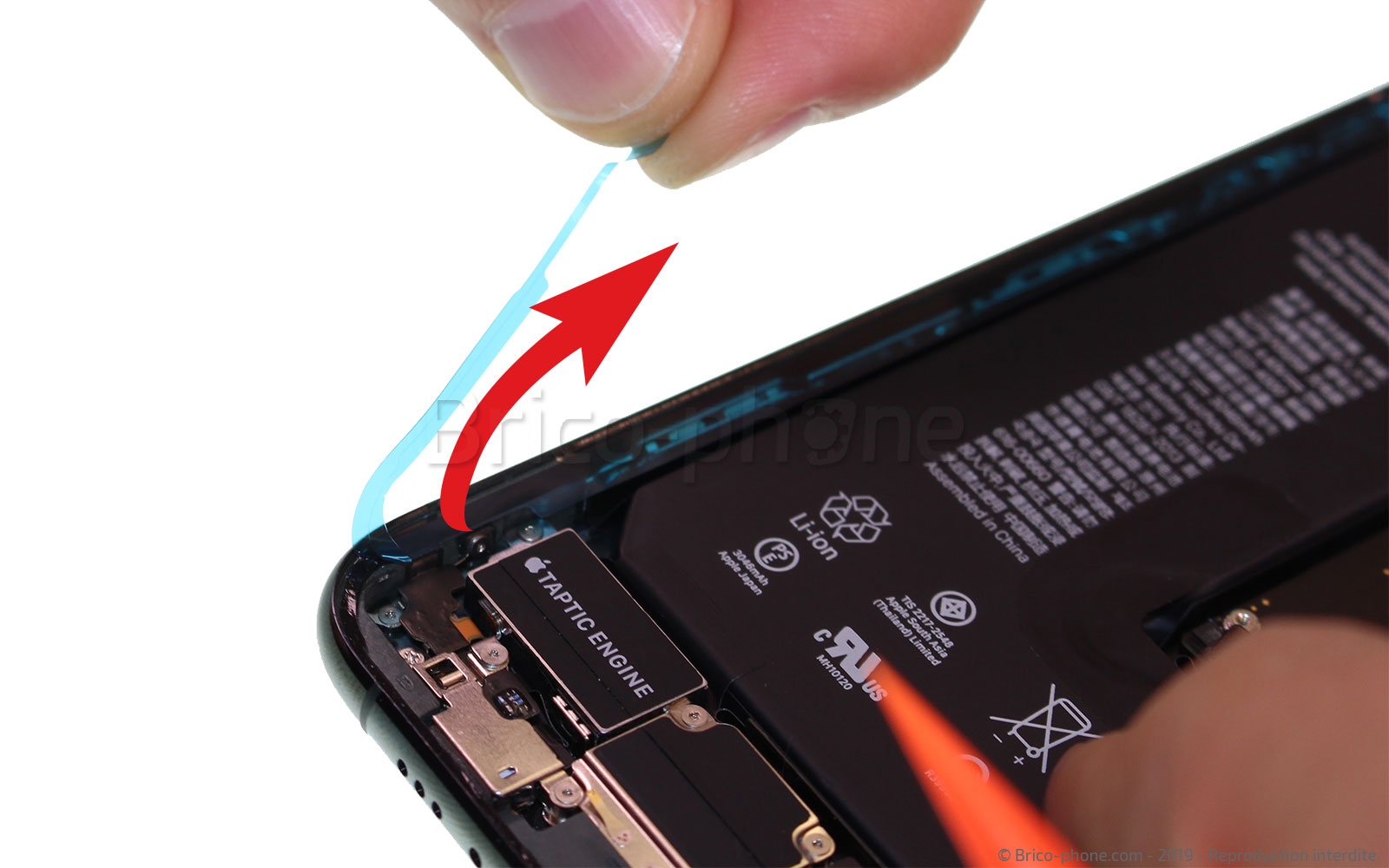

Ensuite, il ne vous reste plus qu'à retirer les protections adhésives bleues.
