Changement de la triple caméra arrière sur iPhone 11 Pro Max

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 15/20
iPhone 11 Pro Max | Temps estimé : 30 min | Difficulté : 2.5/5

La triple caméra arrière de votre iPhone 11 Pro Max est abîmée, endommagée ou cassée ? Vous souhaitez la remplacer vous-même ? Faites-le avec ce tutoriel photo, qui vous guidera tout au long de la réparation.

Diagnostic

›  Les caméras arrières sur votre iPhone sont cassées
›  Les photos et vidéos sont floues ou présentent des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Module de caméra arrière pour iPhone 11 Pro et 11 Pro Max
109,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

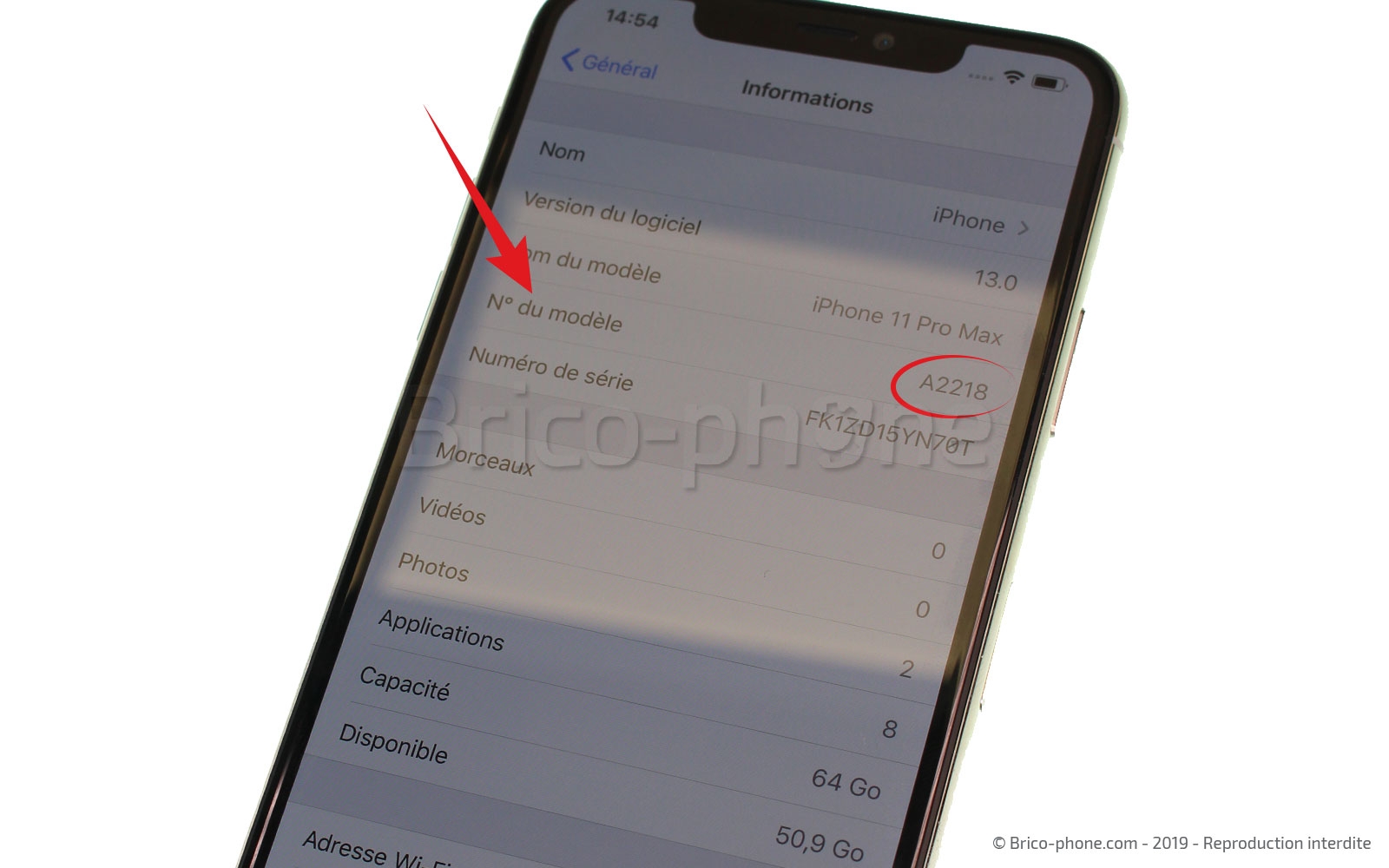

Connaissez-vous votre modèle ? Pour cela rien de plus simple, il vous suffit d'aller dans les Réglages > Général > Informations.
Dans la case "Nom du modèle", vous devriez retrouver "iPhone 11 Pro Max" et quand vous cliquez sur "N° du modèle", vous allez voir apparaître "A2218".

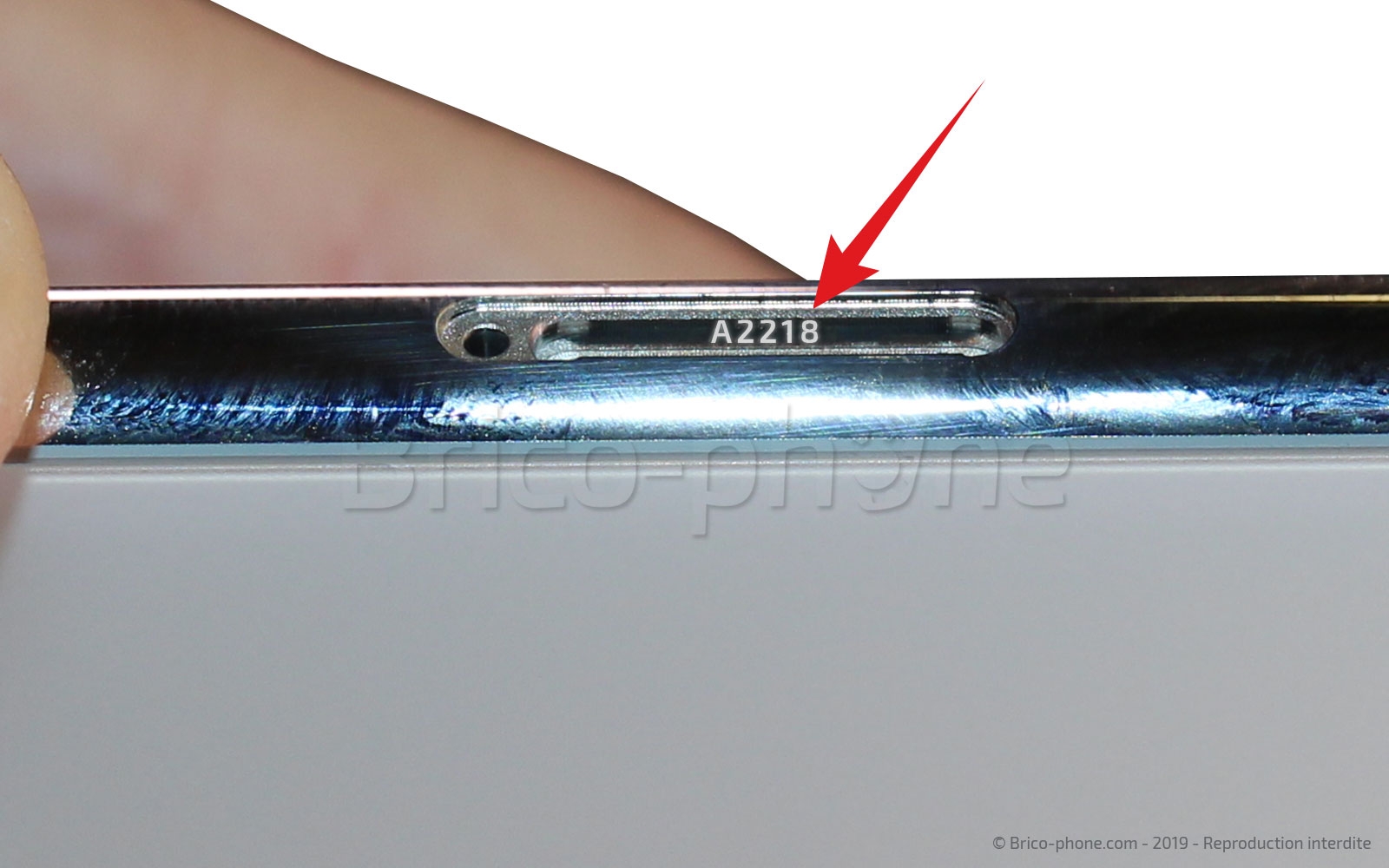

Sinon à l'emplacement du tiroir Sim, vous allez trouver le numéro de modèle de gravé, "A2218".

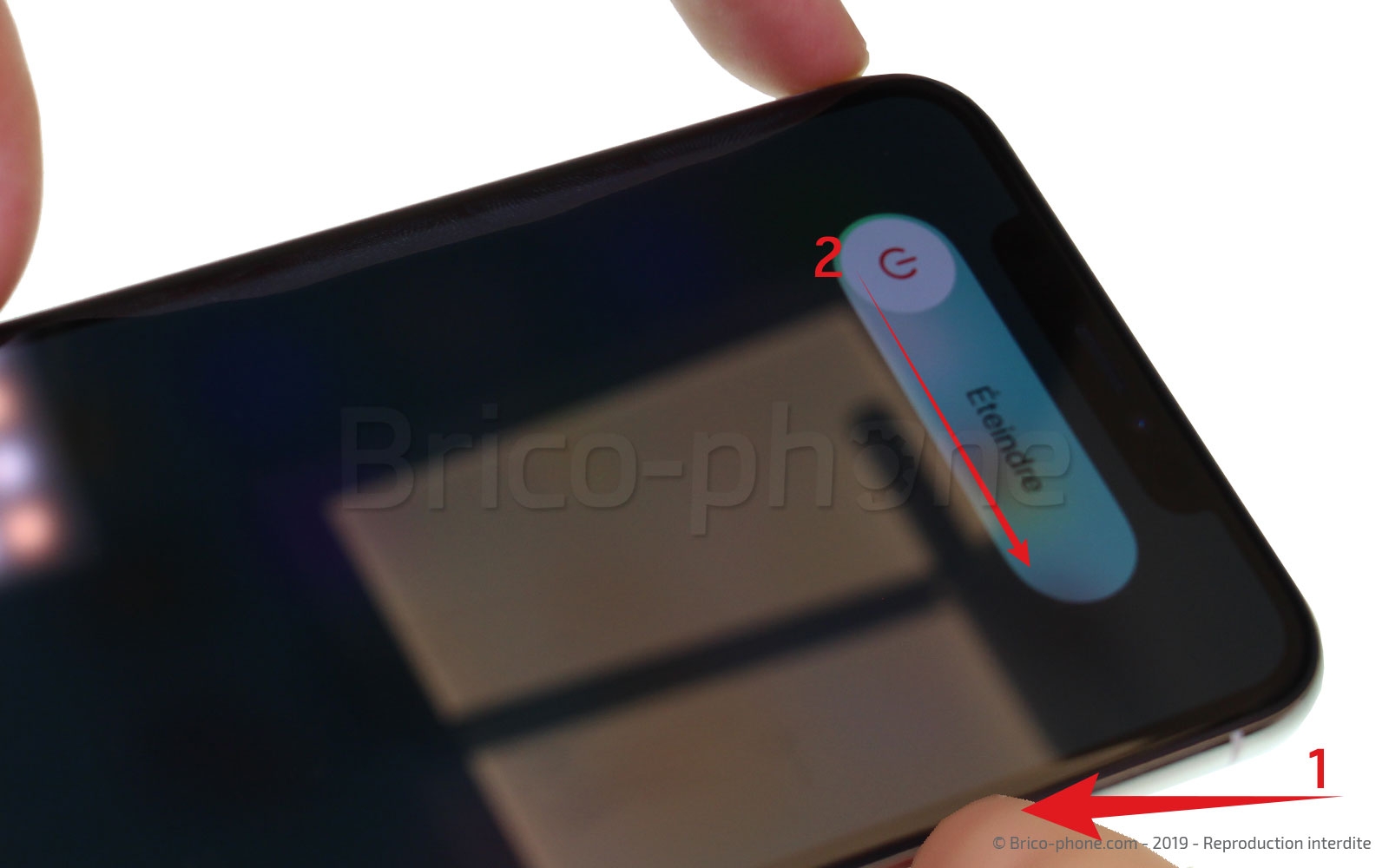

Etape 1 : Eteindre le téléphone et retirer le tiroir sim
Commencez par éteindre votre téléphone en maintenant la touche power et celle pour baisser le volume, puis slidez "éteindre", pour couper l'alimentation de votre téléphone.

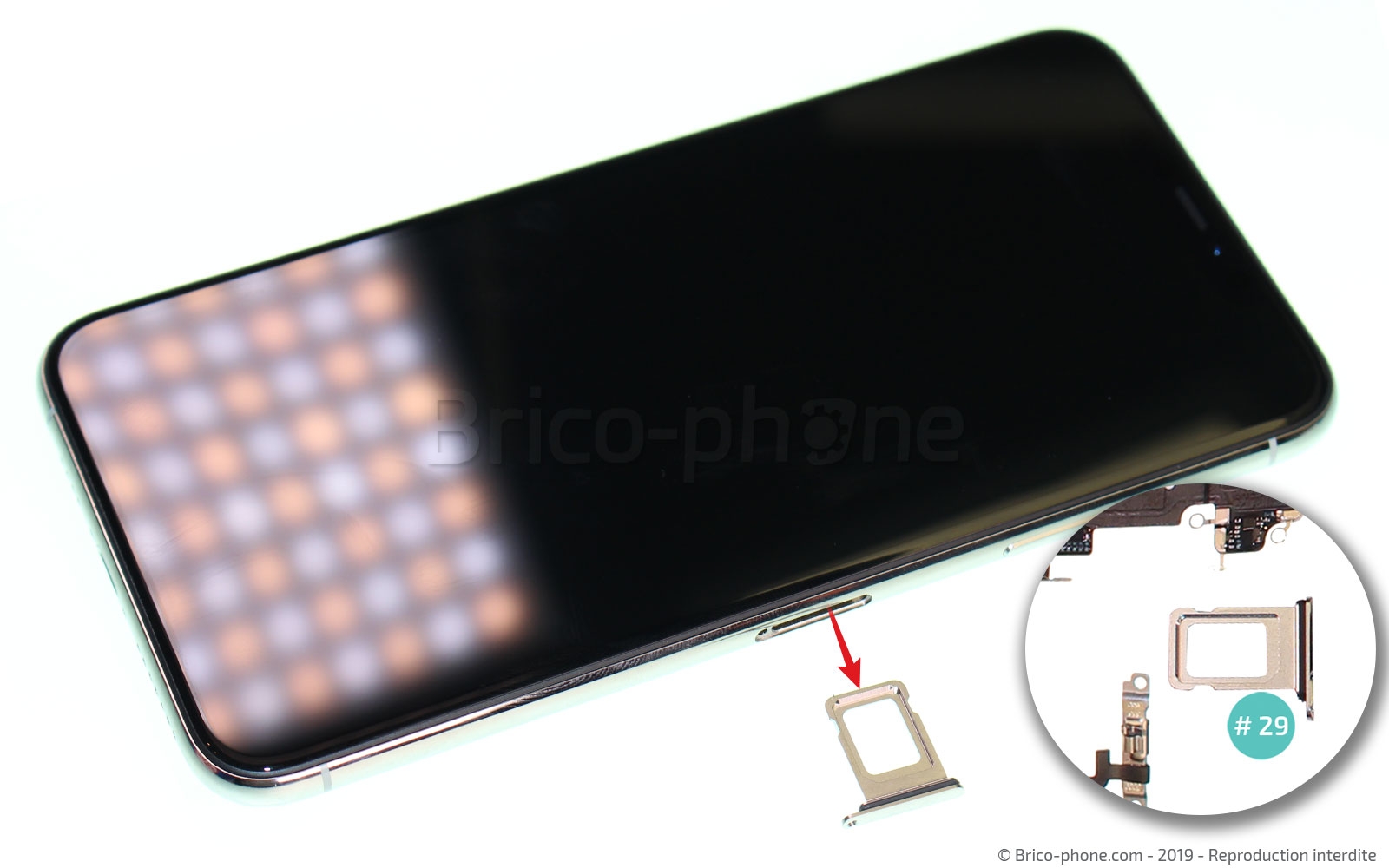

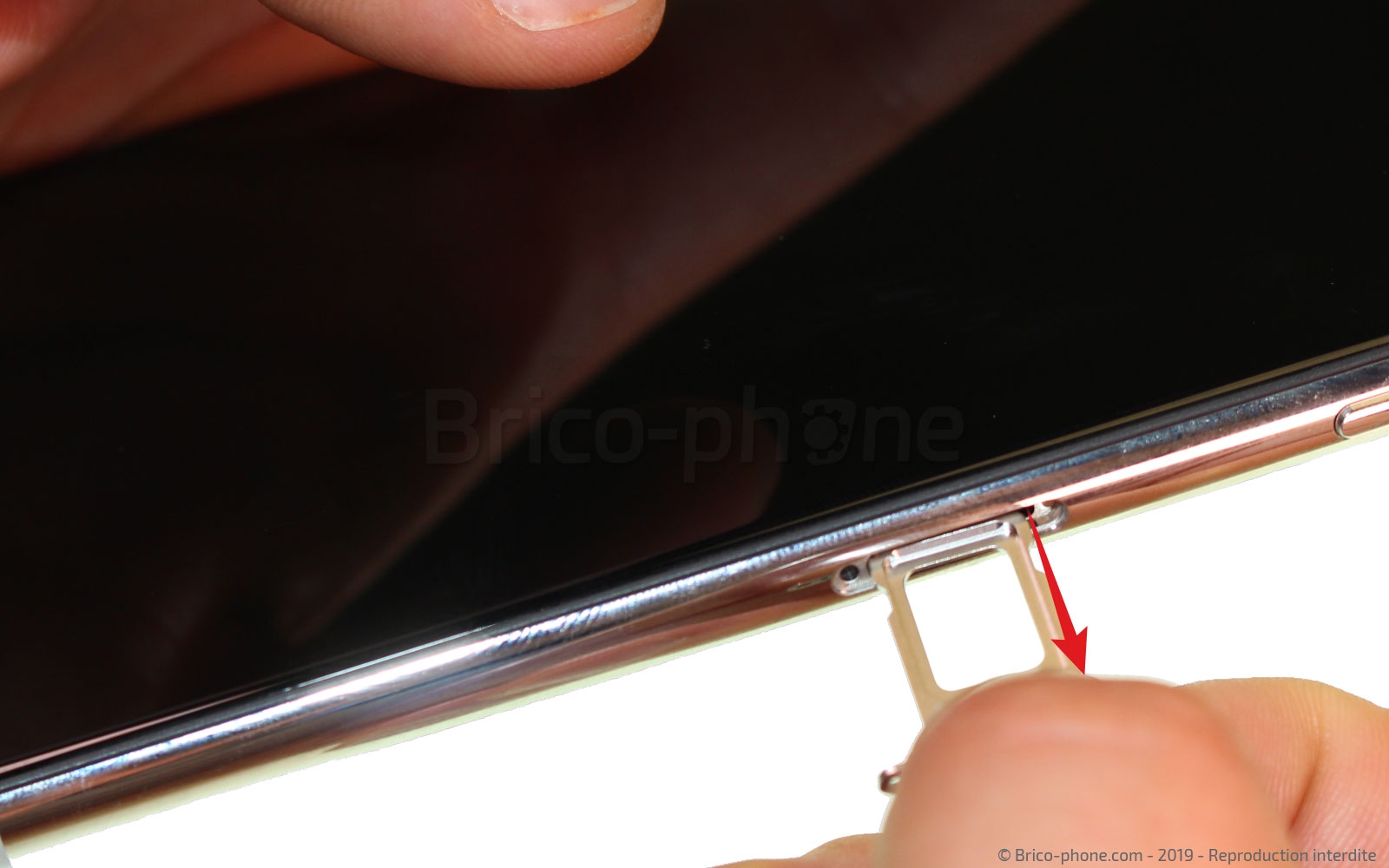

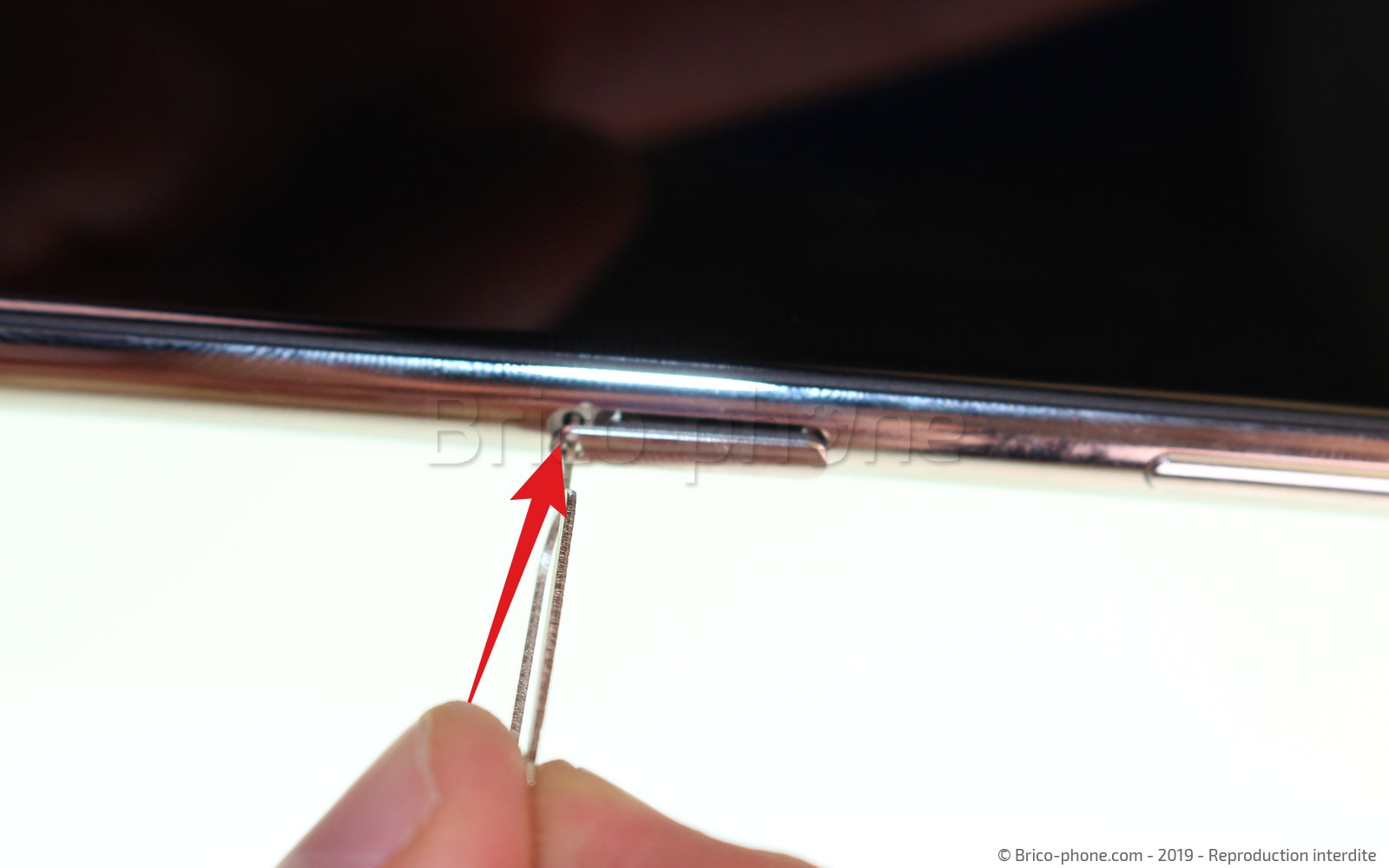

Ensuite à l'aide de l'outil sim, retirez le rack sim (#29) de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

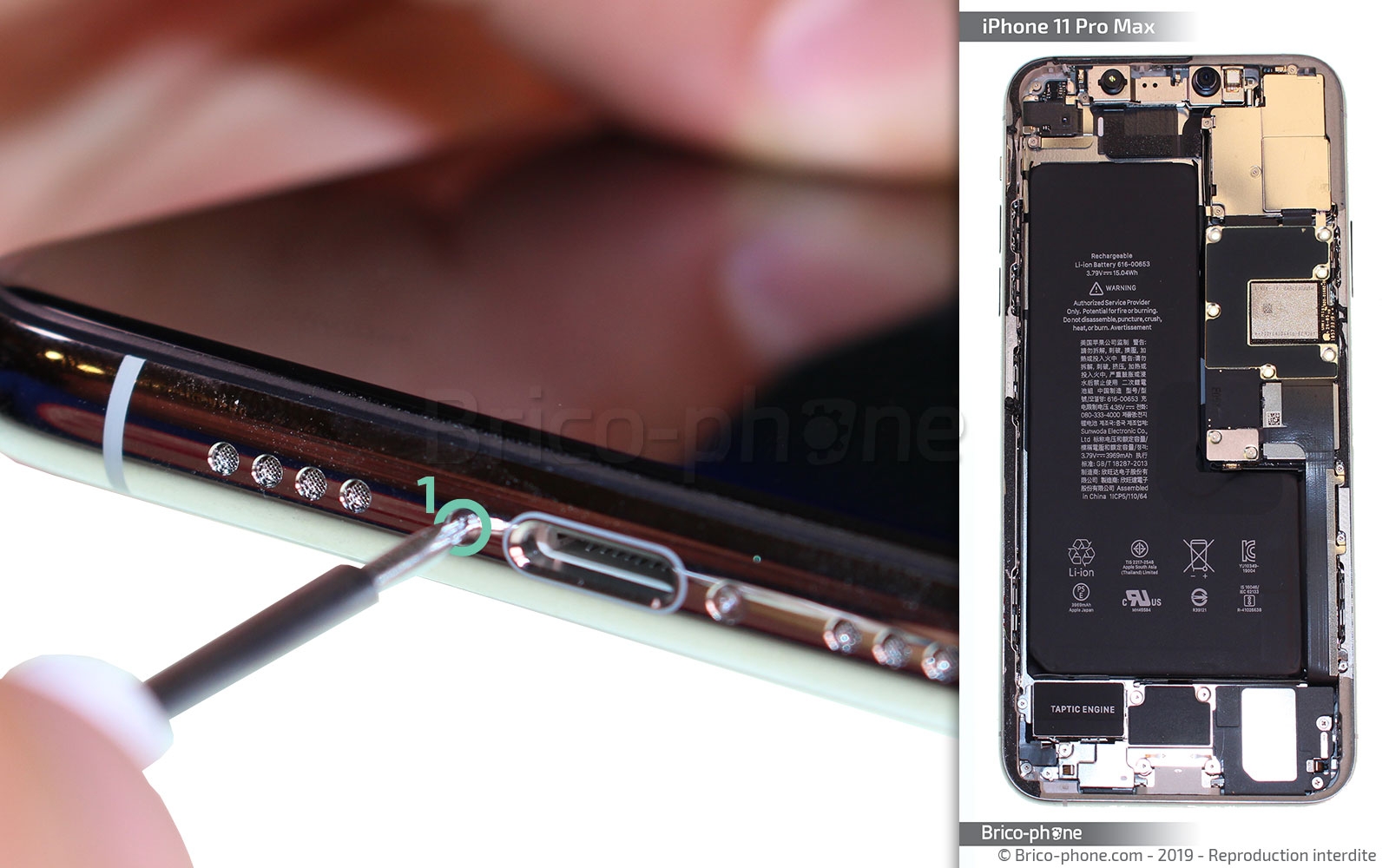

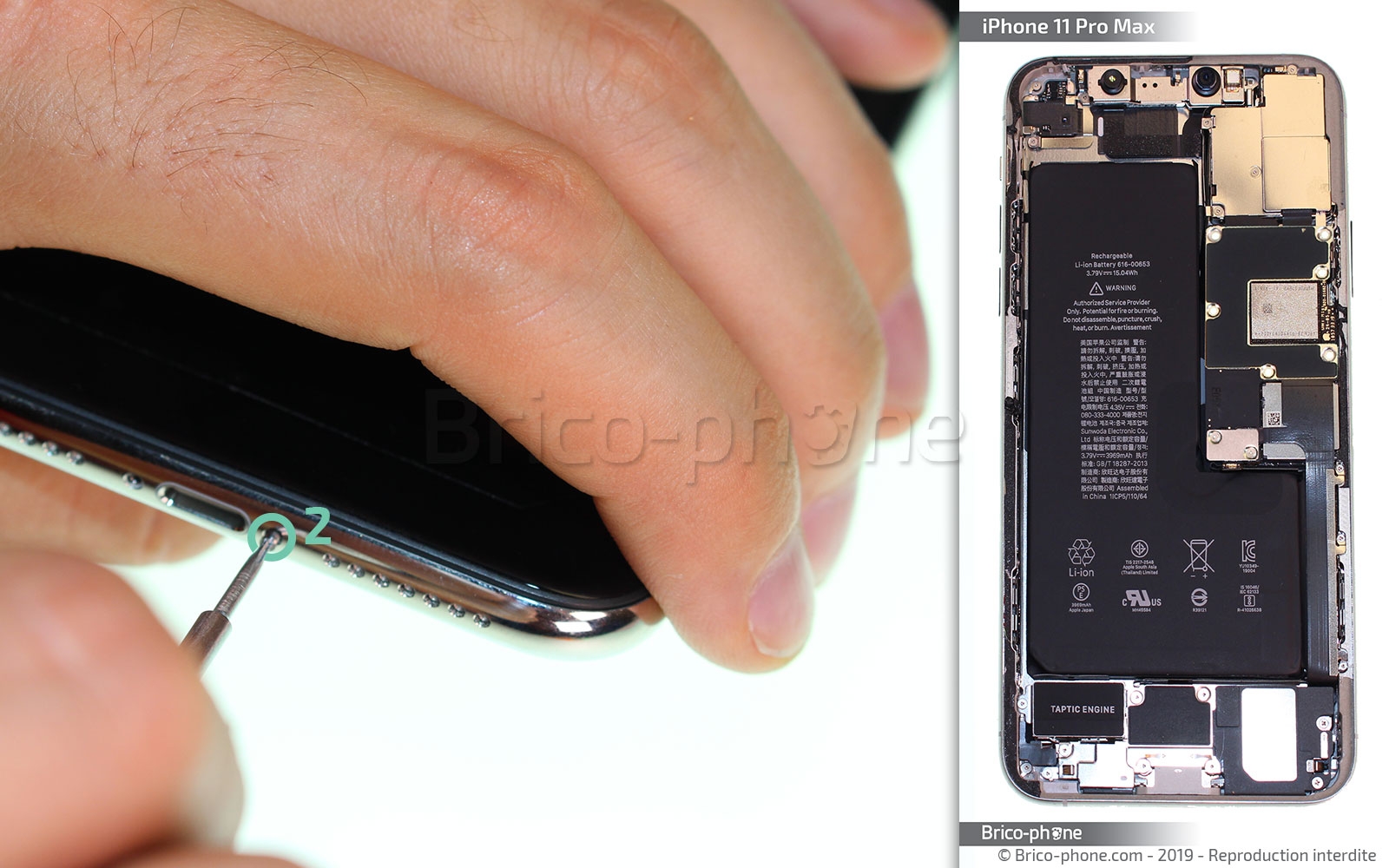

Etape 2 : Retirer les vis pentalobe
Dévissez les deux vis qui maintiennent l'écran avec le tournevis pentalobe.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €

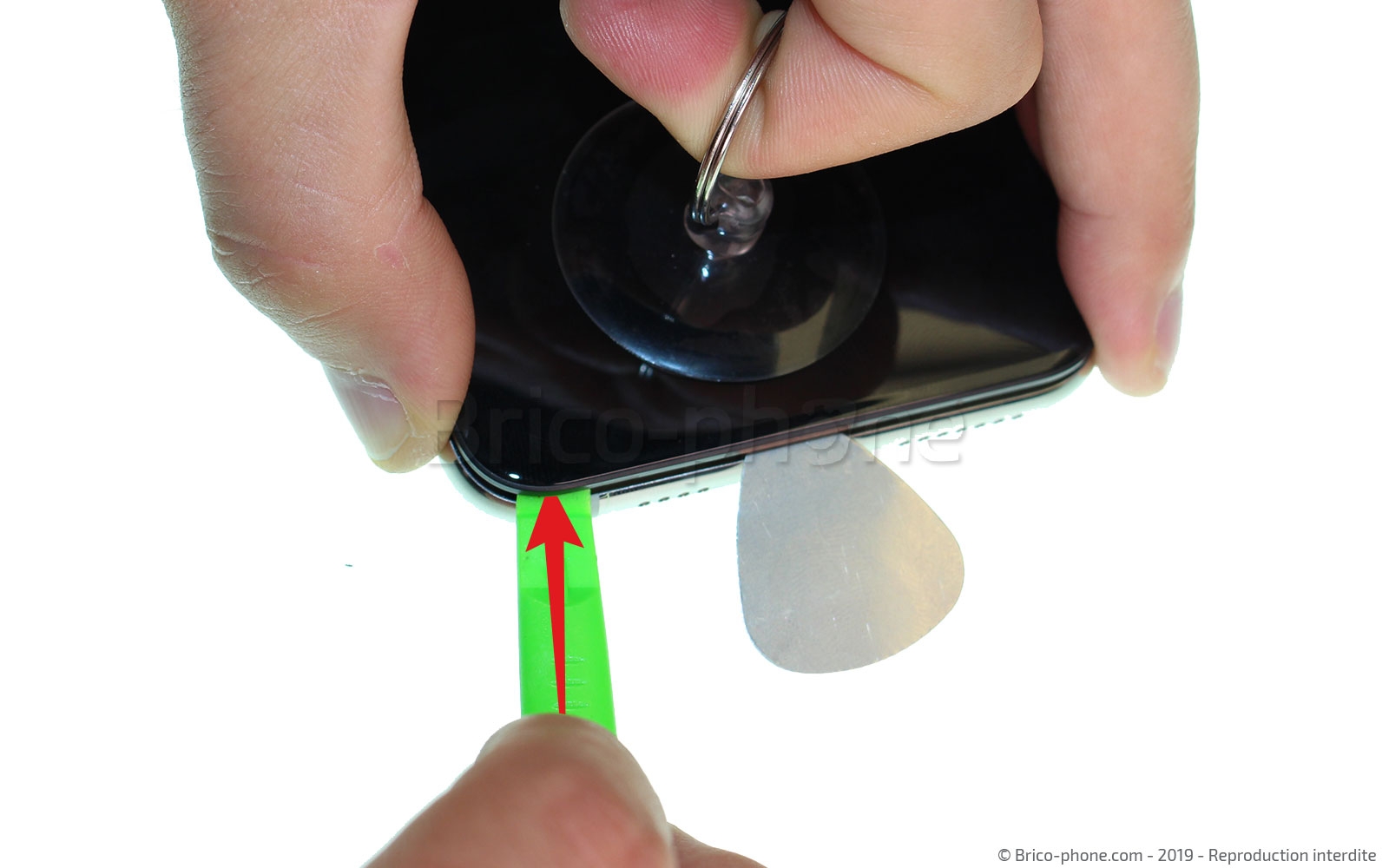

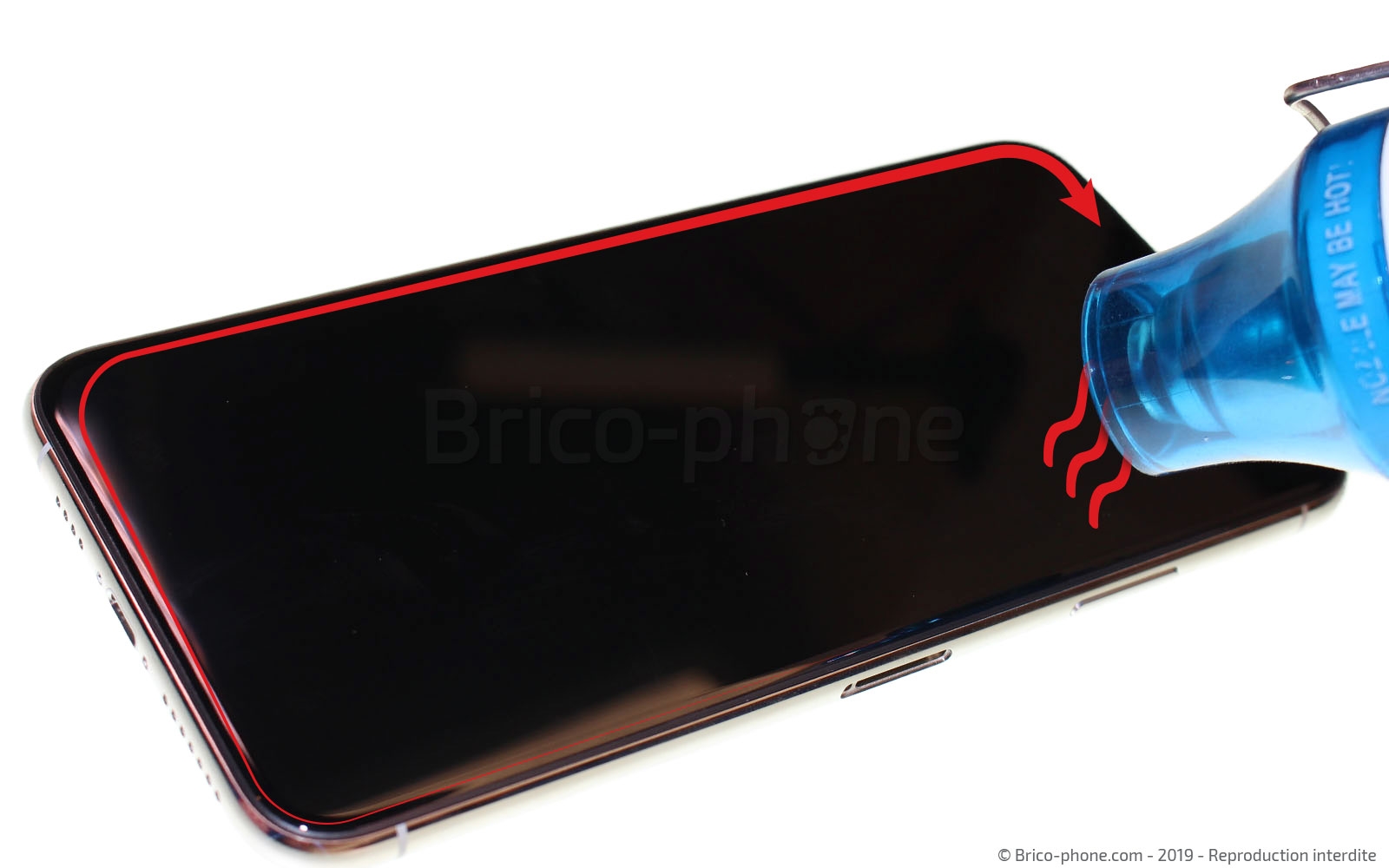

Etape 3 : Chauffer l'écran et créer un point d'insertion
Avec un sèche-cheveux ou un décapeur thermique, chauffez le contour de l'écran pour ramollir le joint qui le tient au châssis.

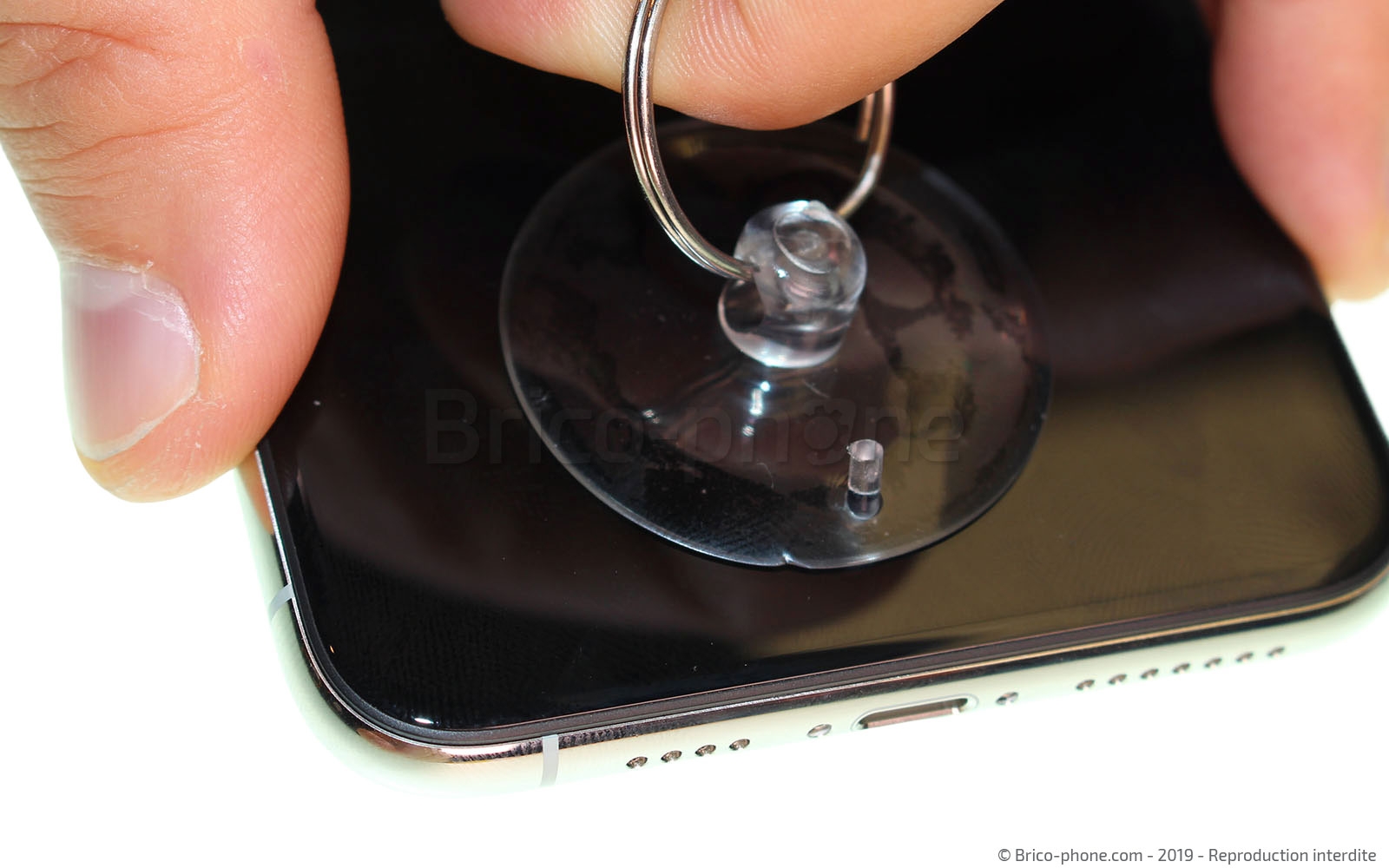

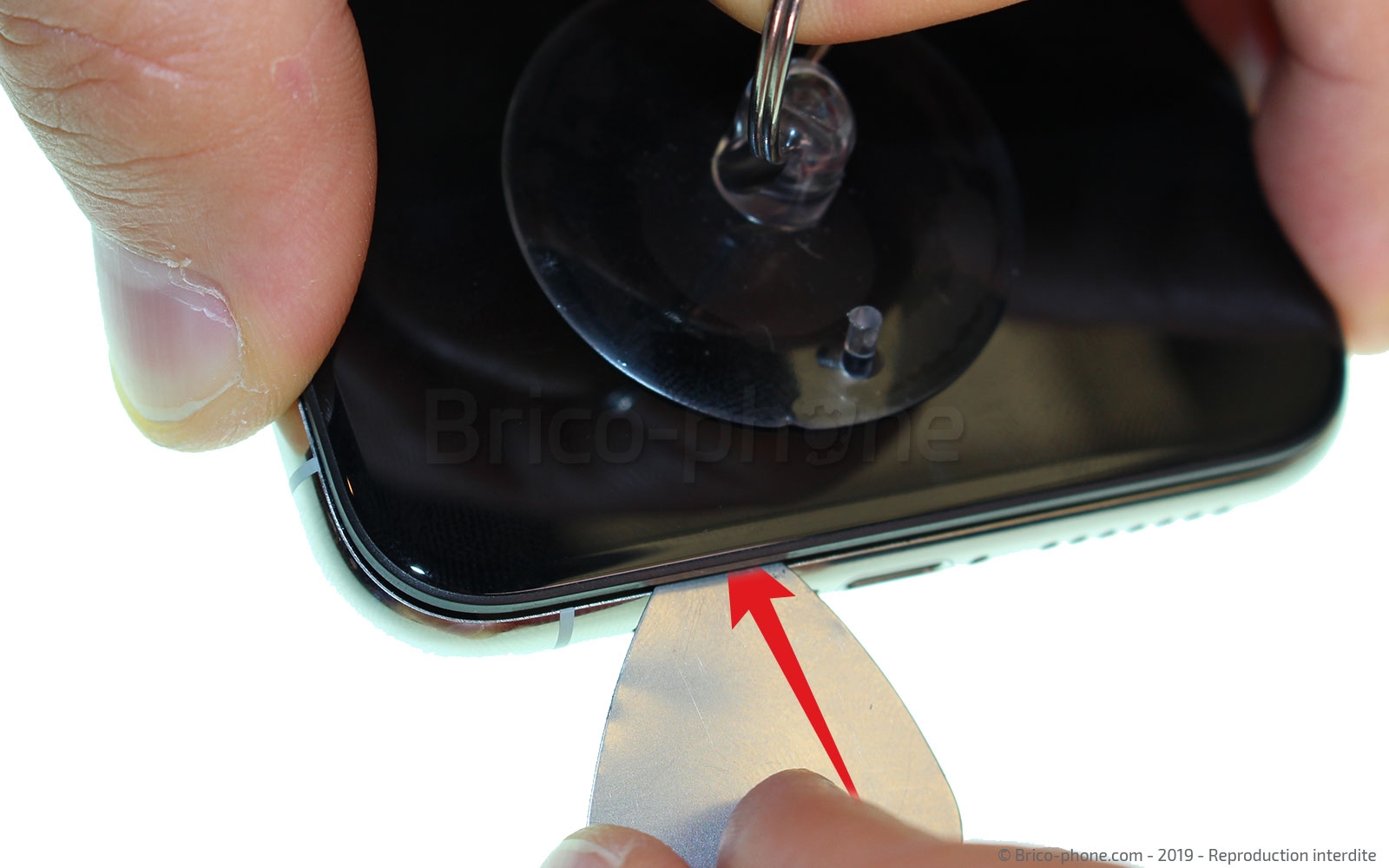

Appliquez la ventouse sur le bas de l'écran, puis tout en tirant fortement sur son anneau, insérez le médiator en métal entre l'écran et le châssis pour créer un interstice.
Maintenant que vous avez fait un jour entre l'écran et le châssis, insérez le levier vert.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

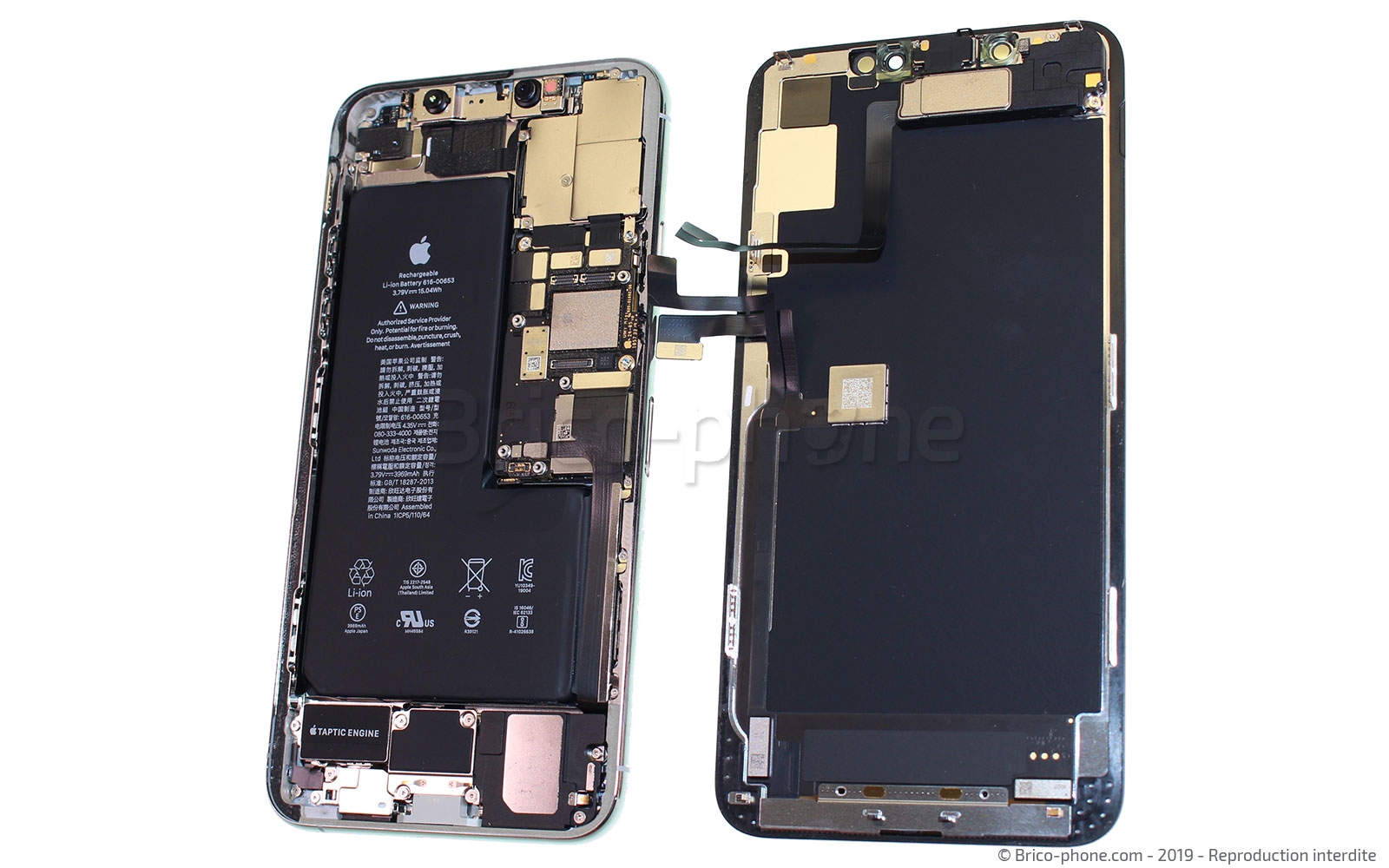

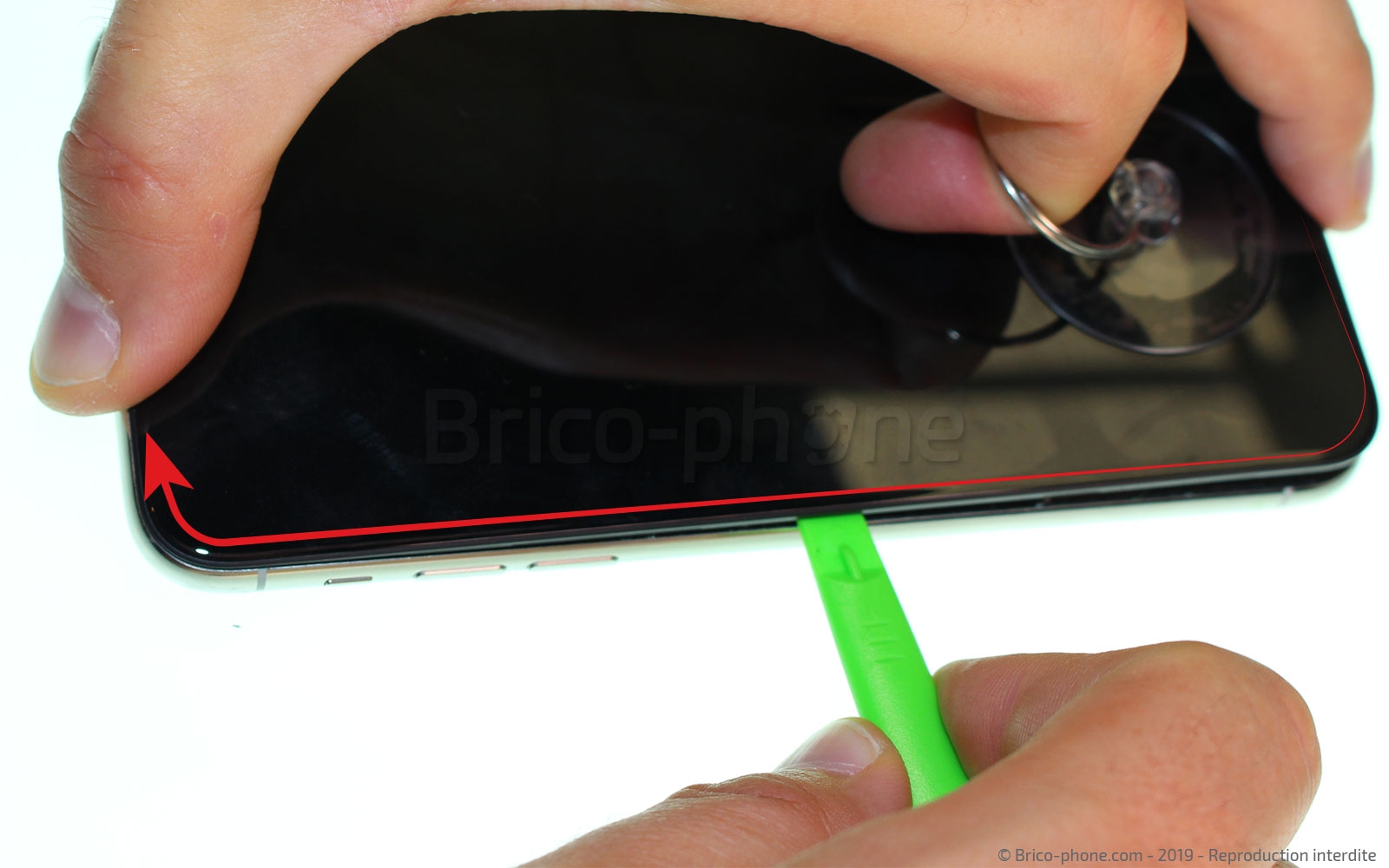

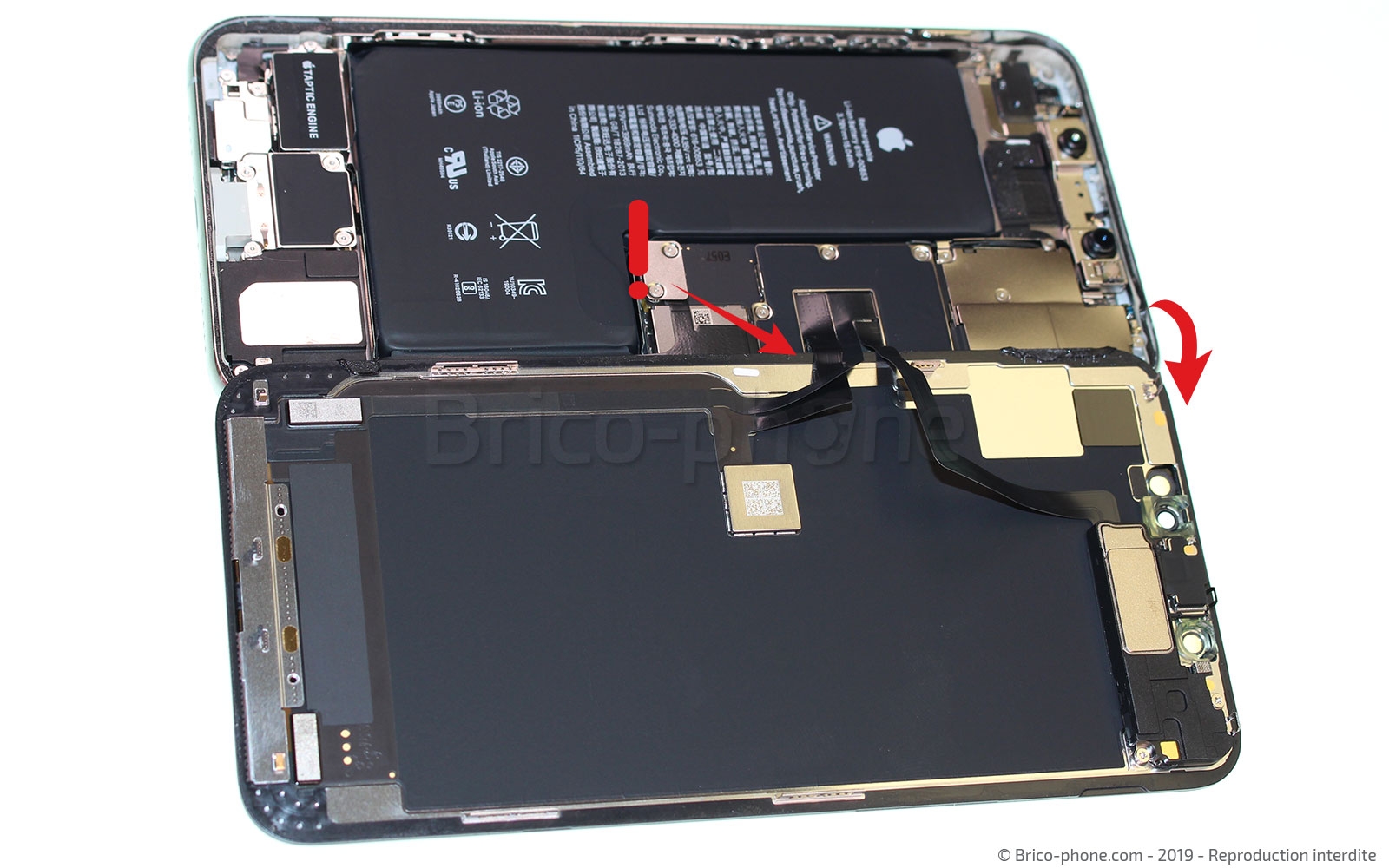

Etape 4 : Ouvrir le téléphone

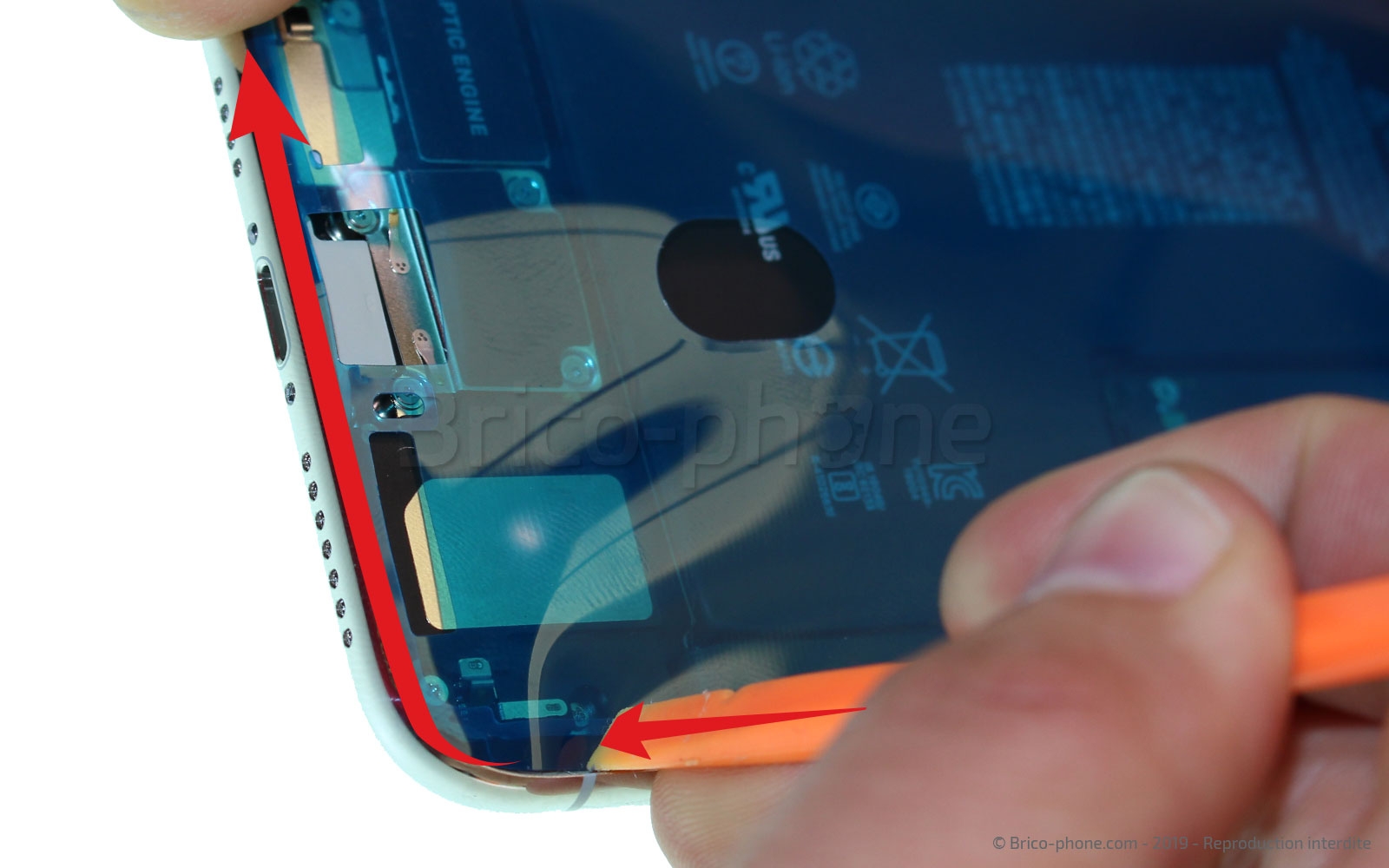

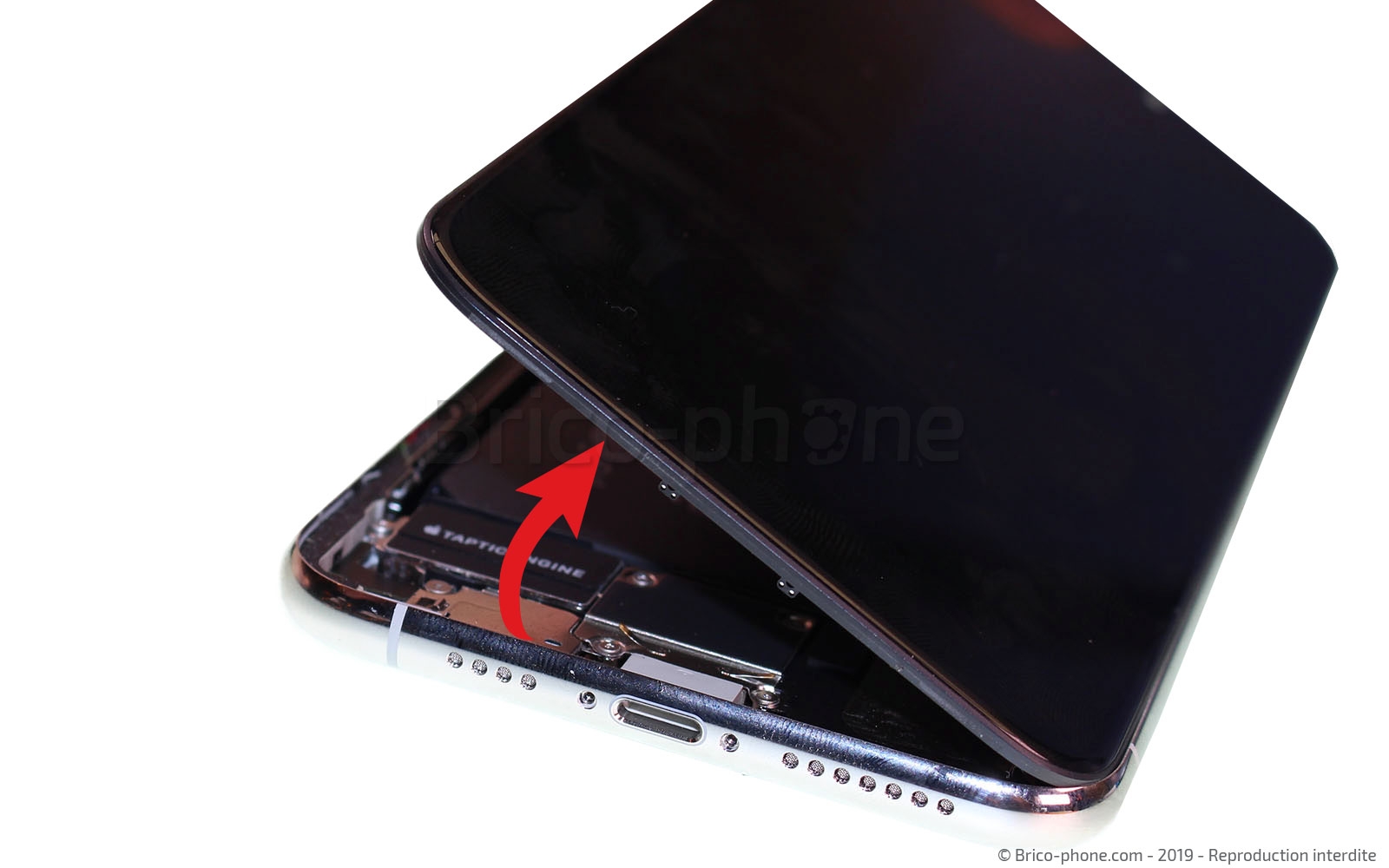

Faites le tour du téléphone avec le levier vert pour séparer l'écran du châssis, puis ouvrez-le en inclinant l'écran vers la droite, en le plaçant à cheval sur le châssis du téléphone.
Outils du kit utilisés
Outils du kit utilisés

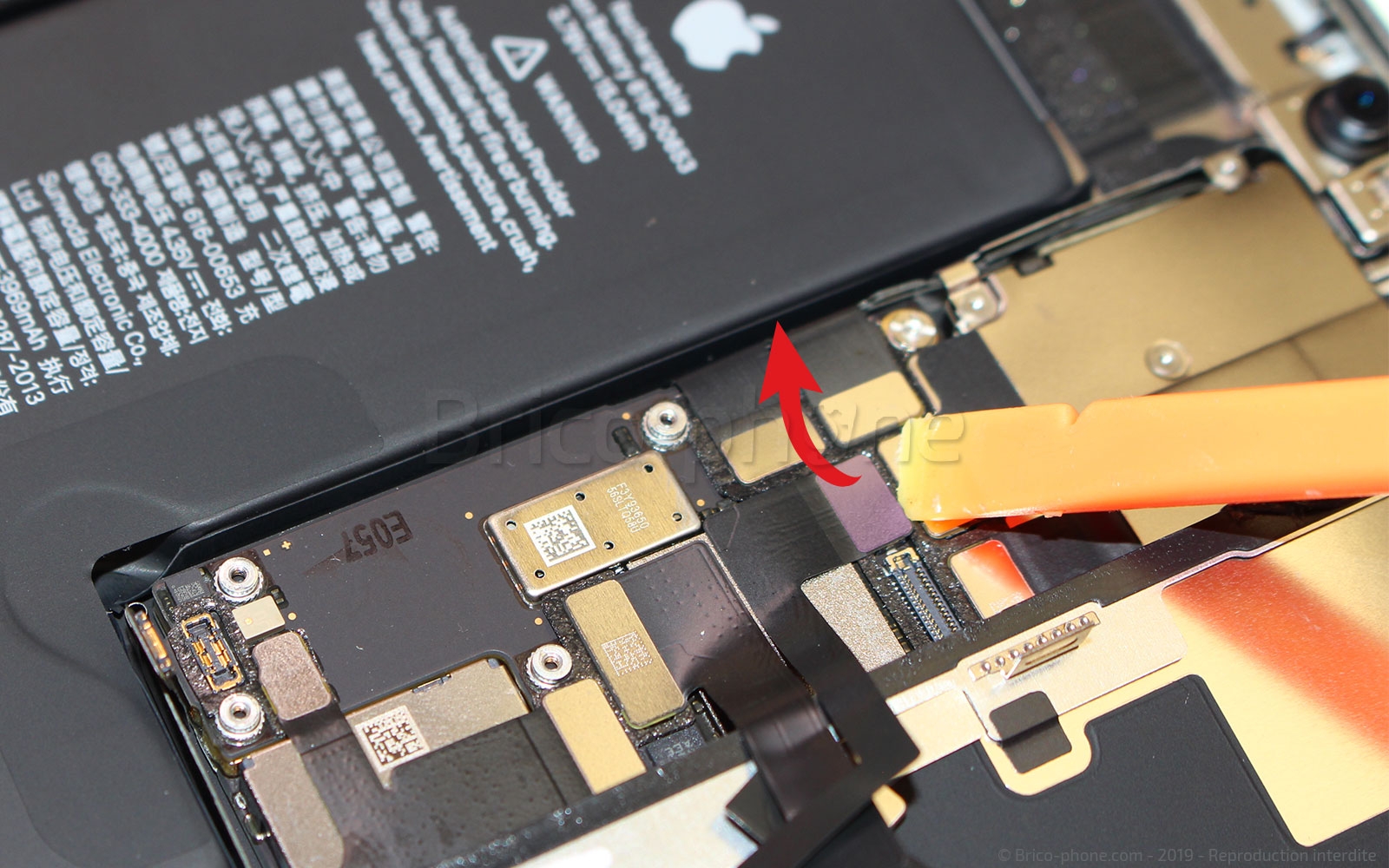

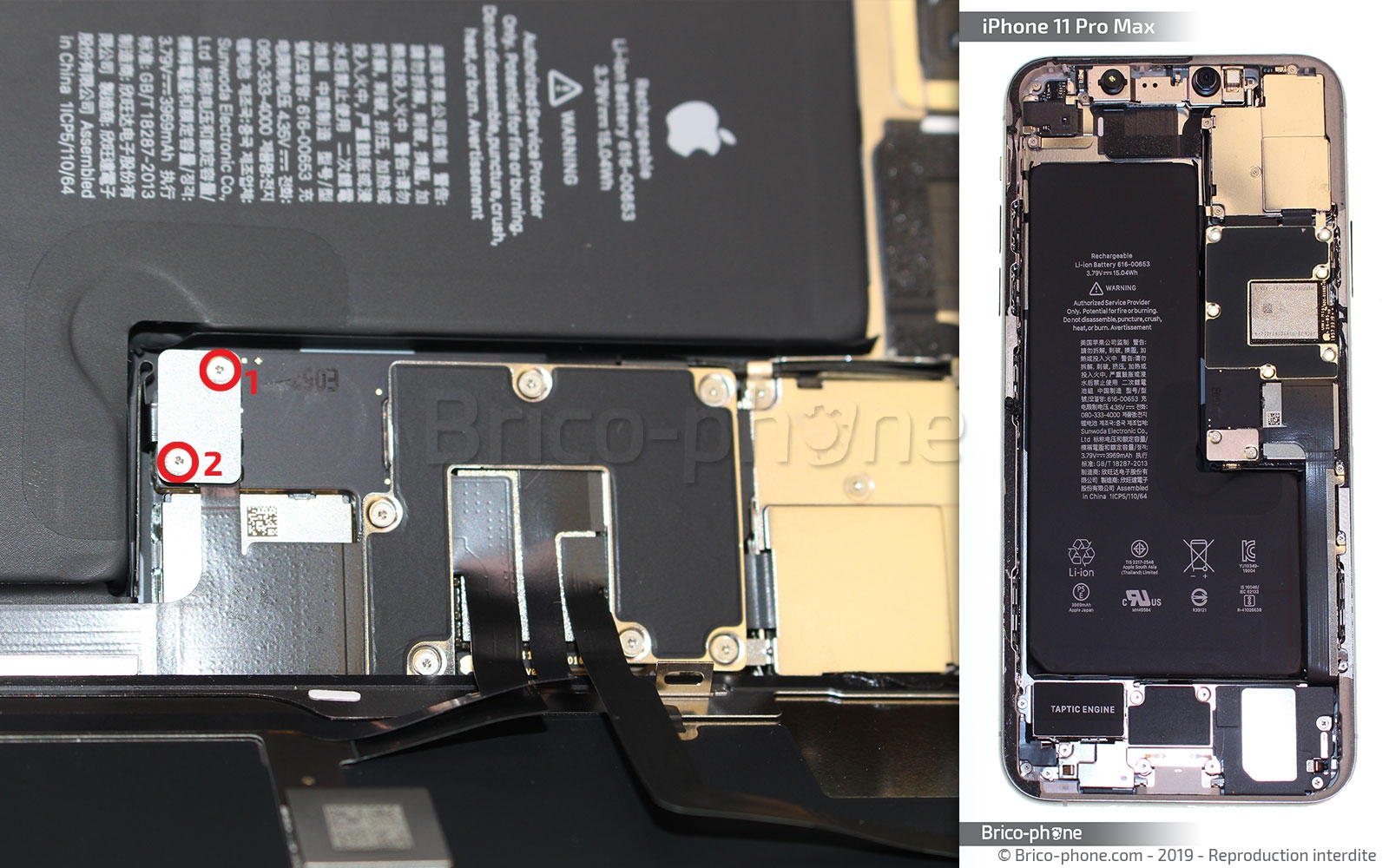

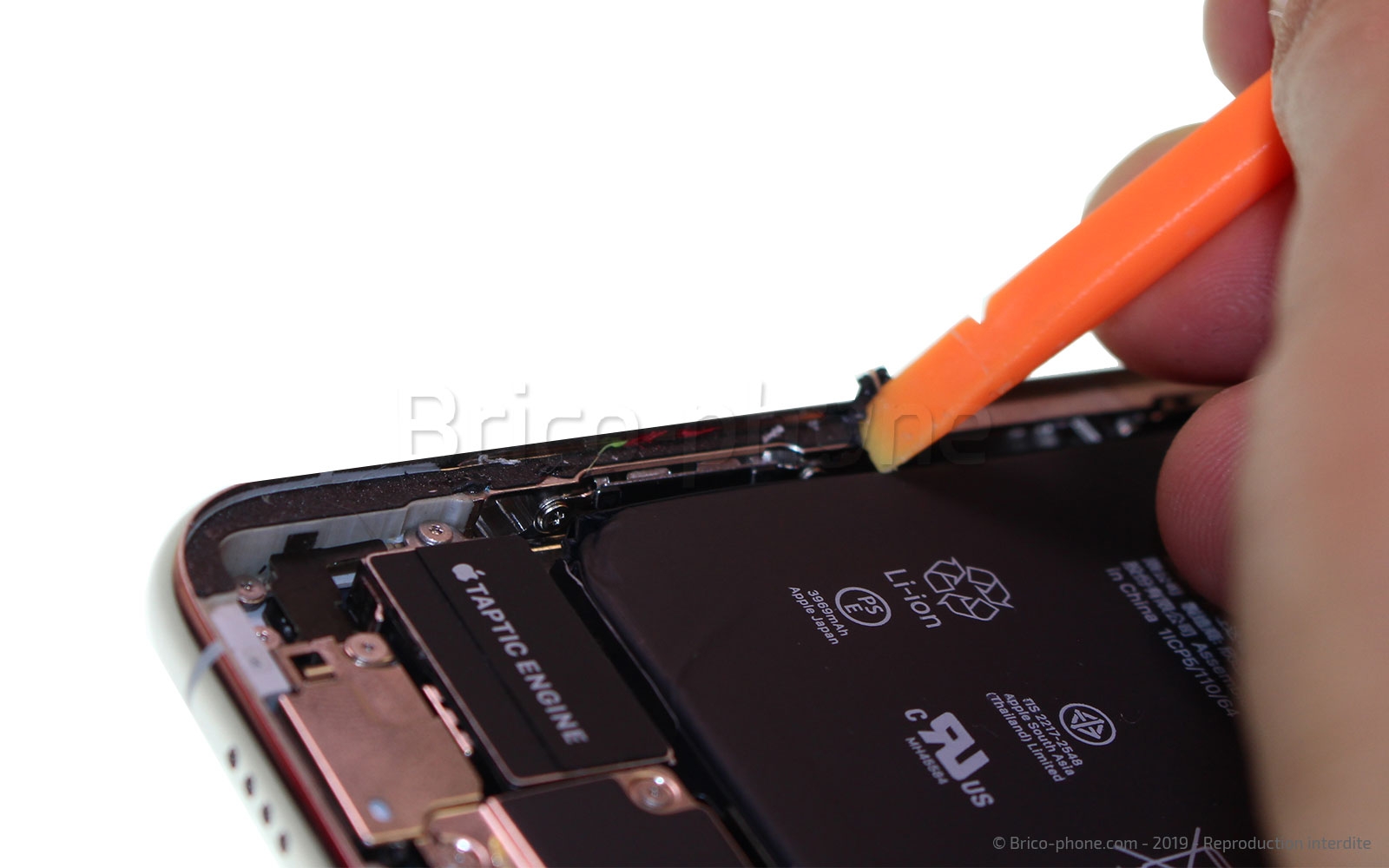

Etape 5 : Déconnecter la batterie

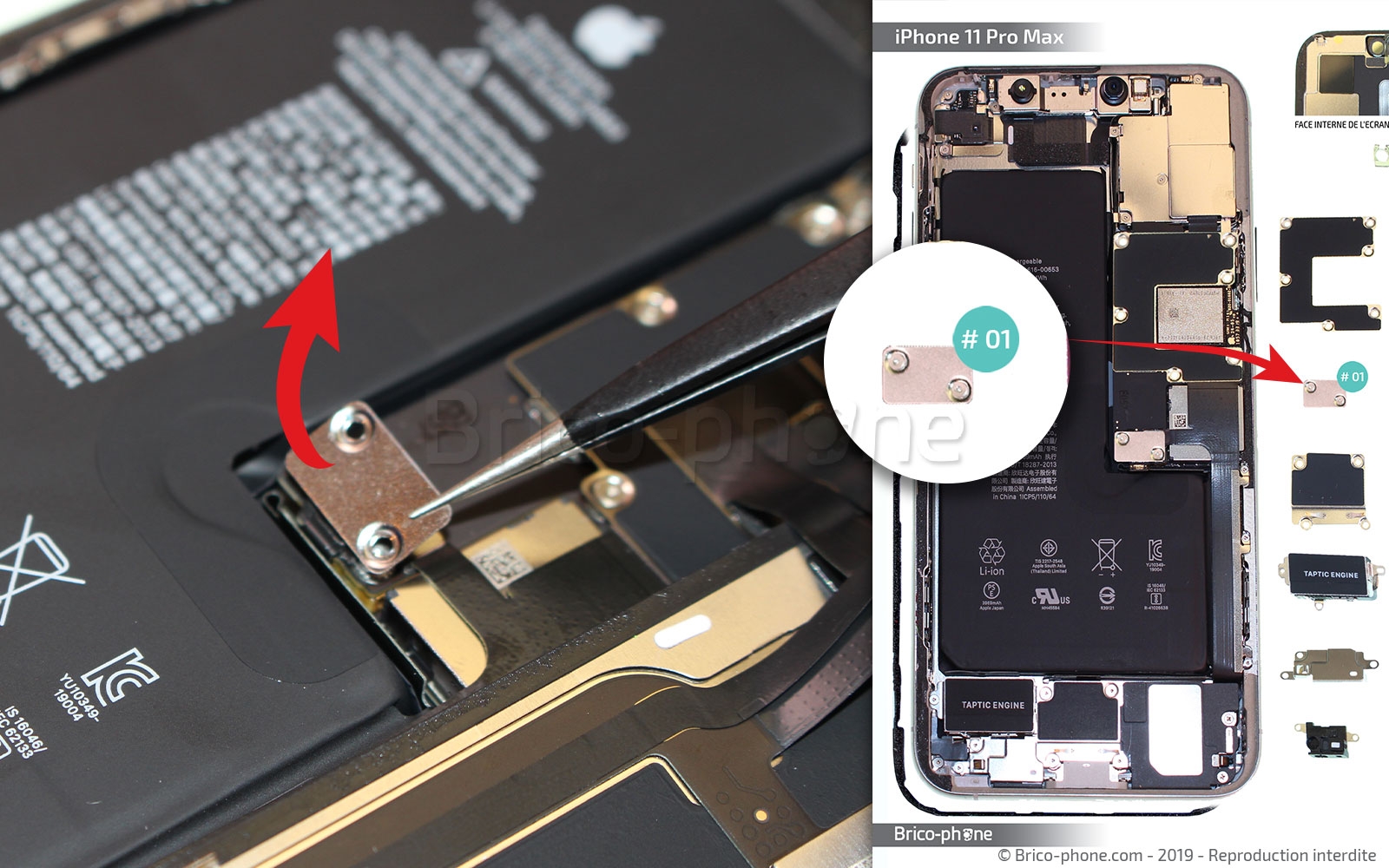

Dévissez les deux vis avec le tournevis triwing, puis retirez la plaquette (#01) avec la pincette en métal.

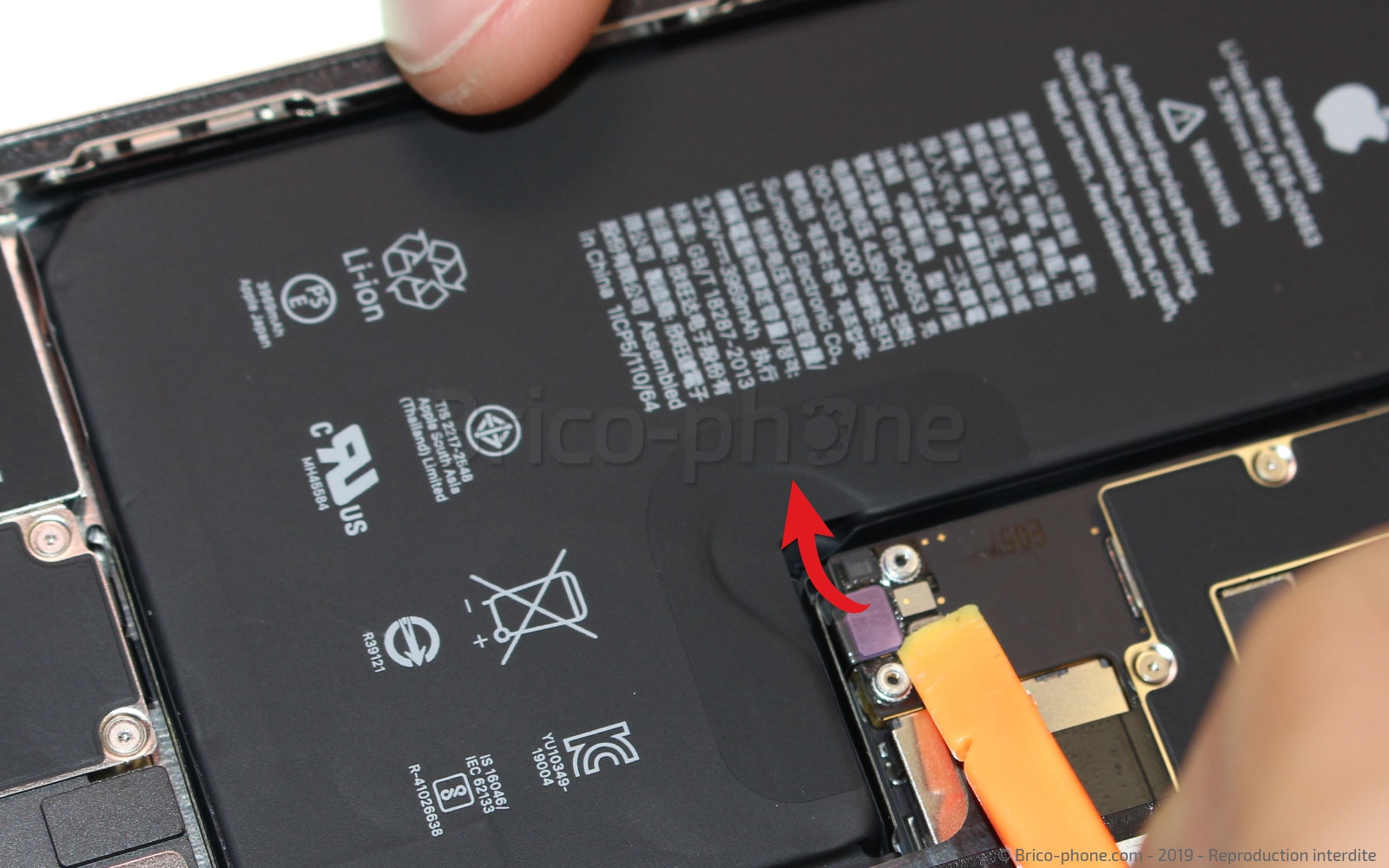

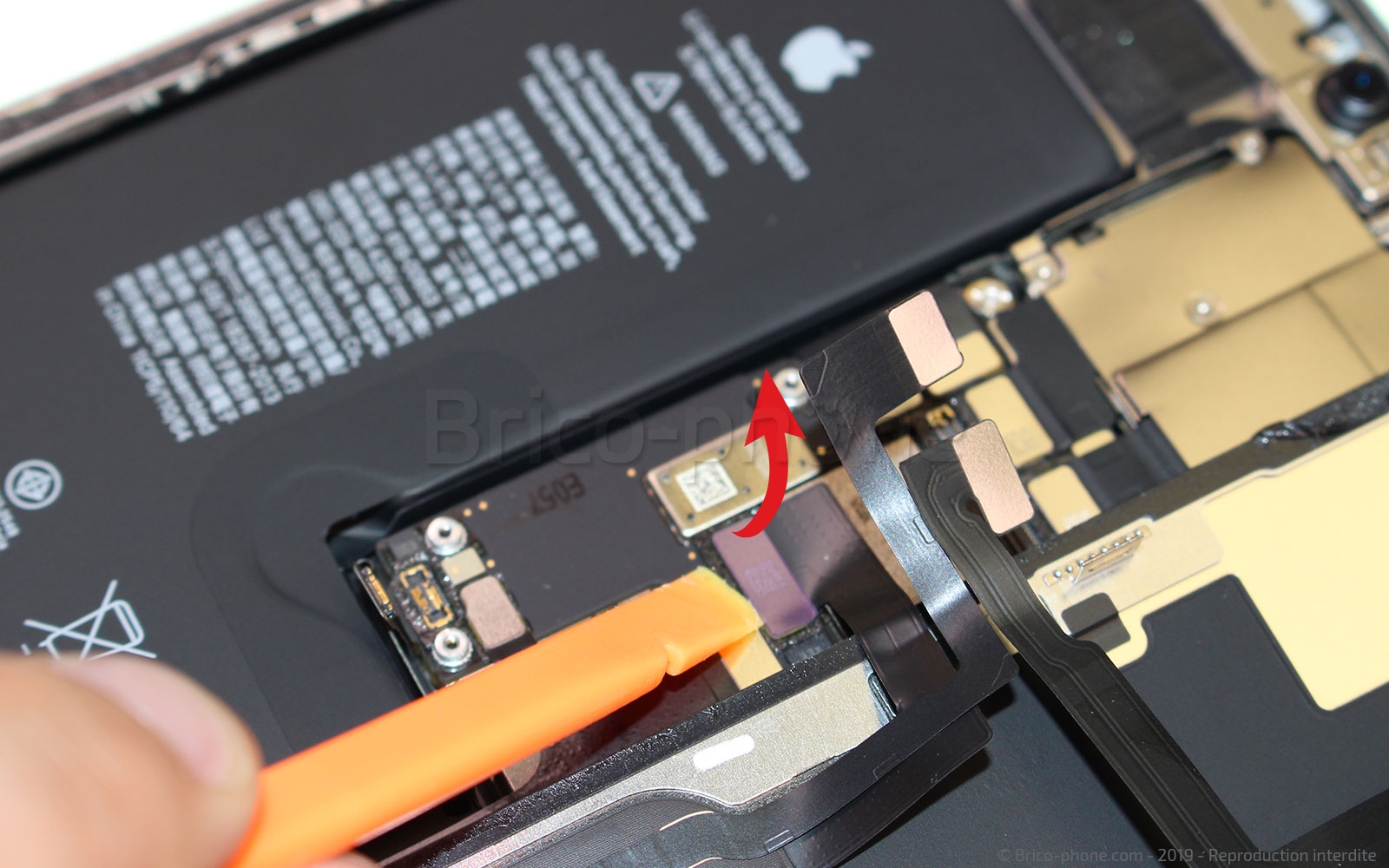

Pour finir, déconnectez la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

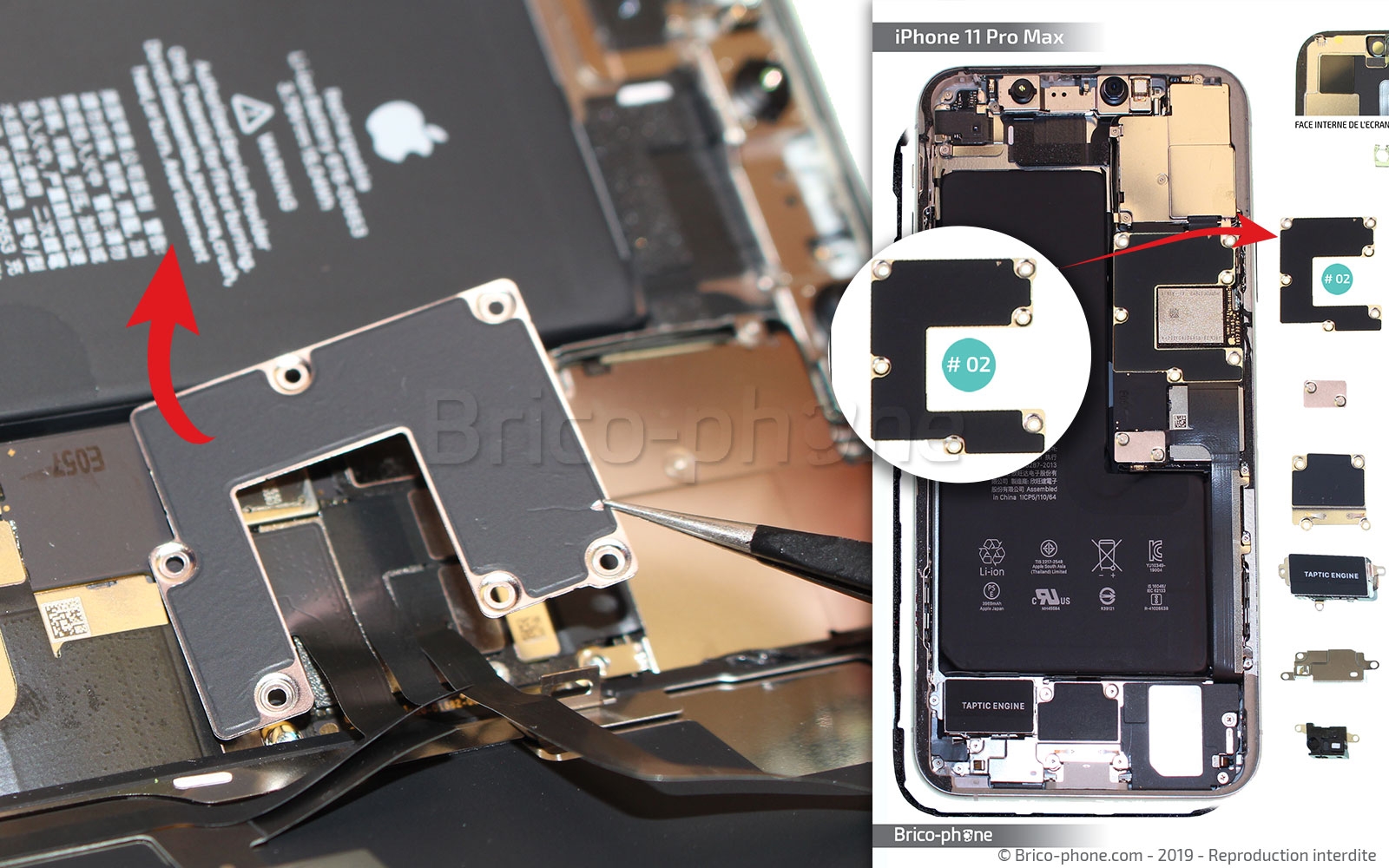

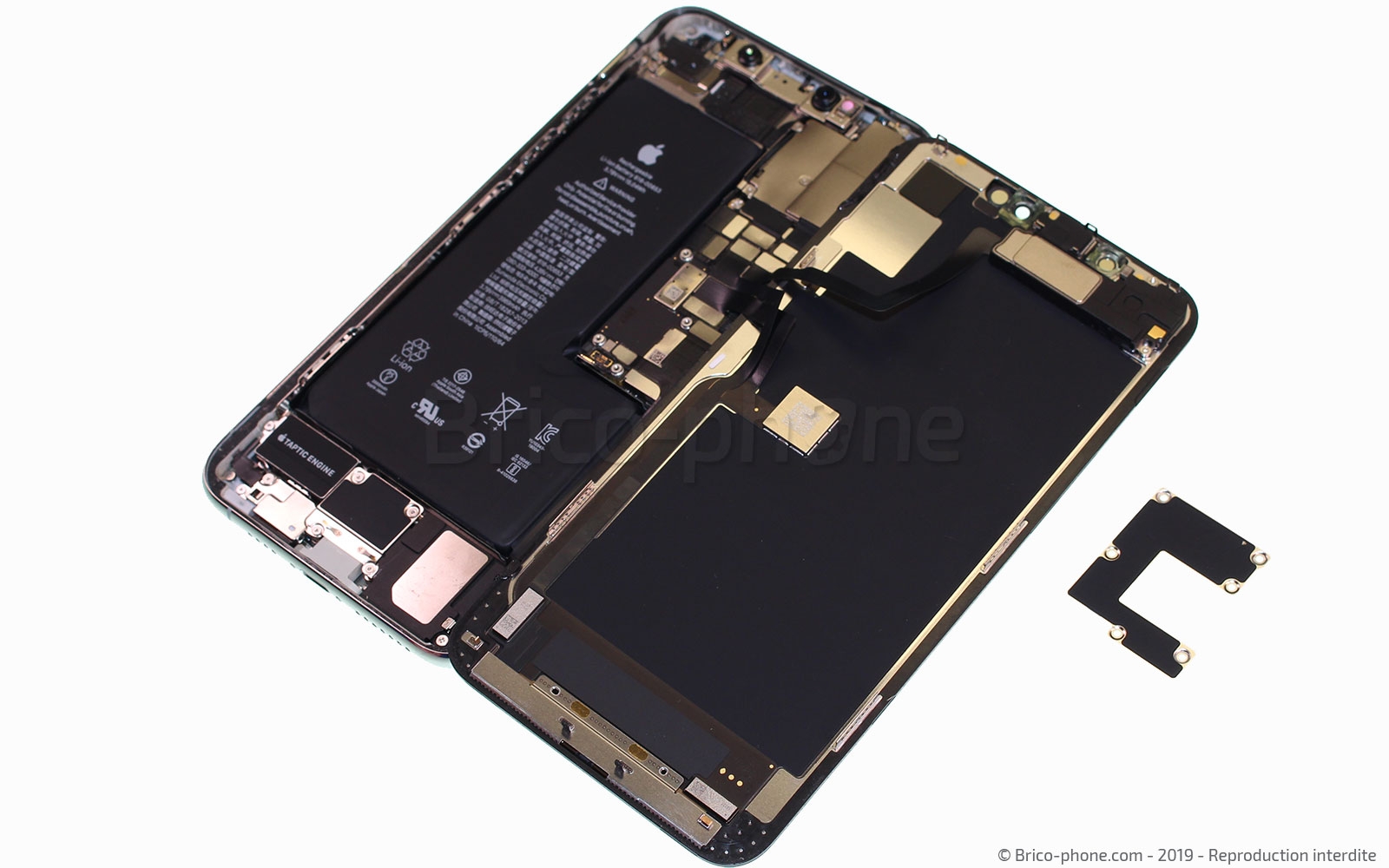

Etape 6 : Enlever la plaquette des nappes de l'écran

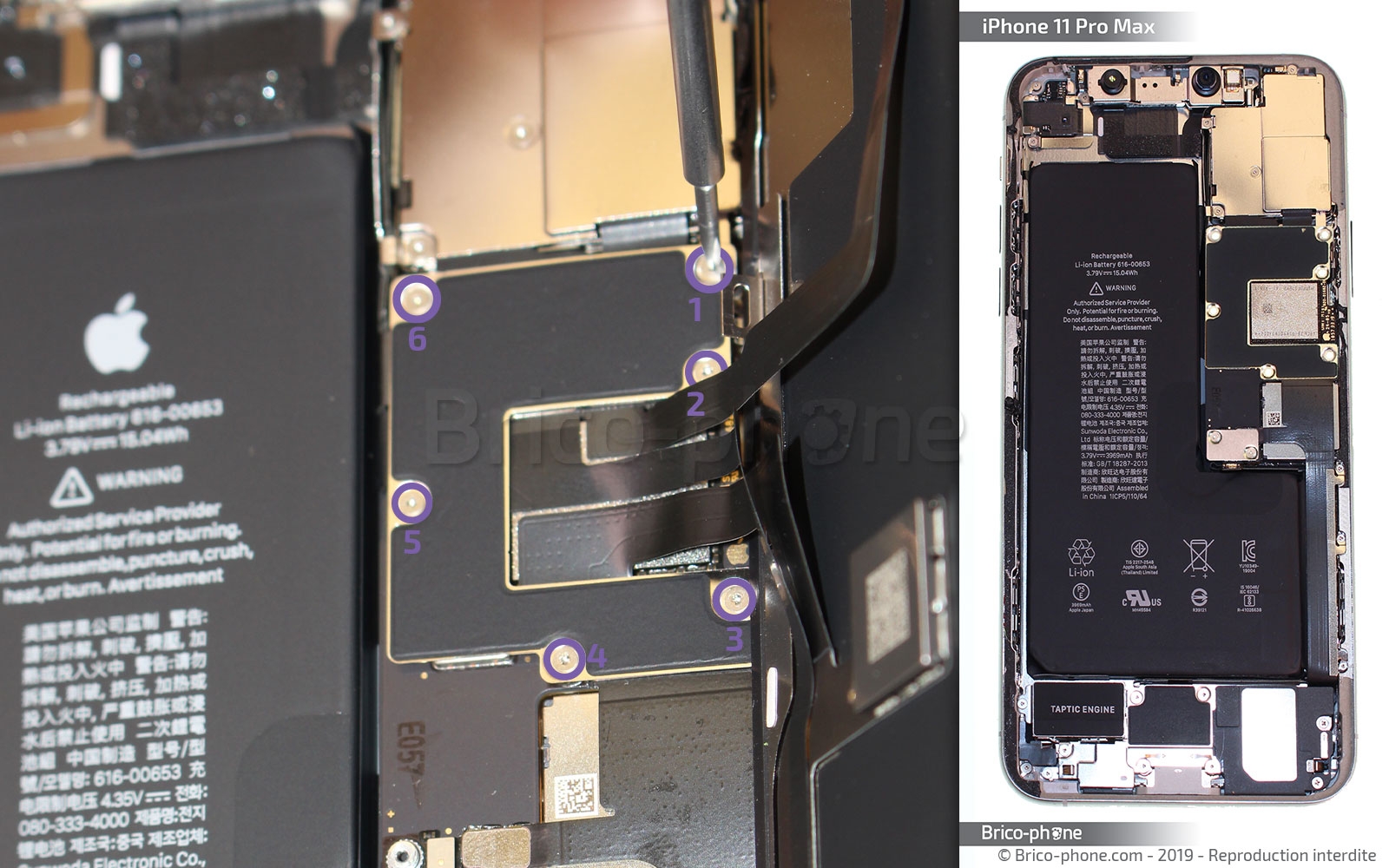

Dévissez les six vis avec le tournevis triwing, puis retirez la plaquette (#02) avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

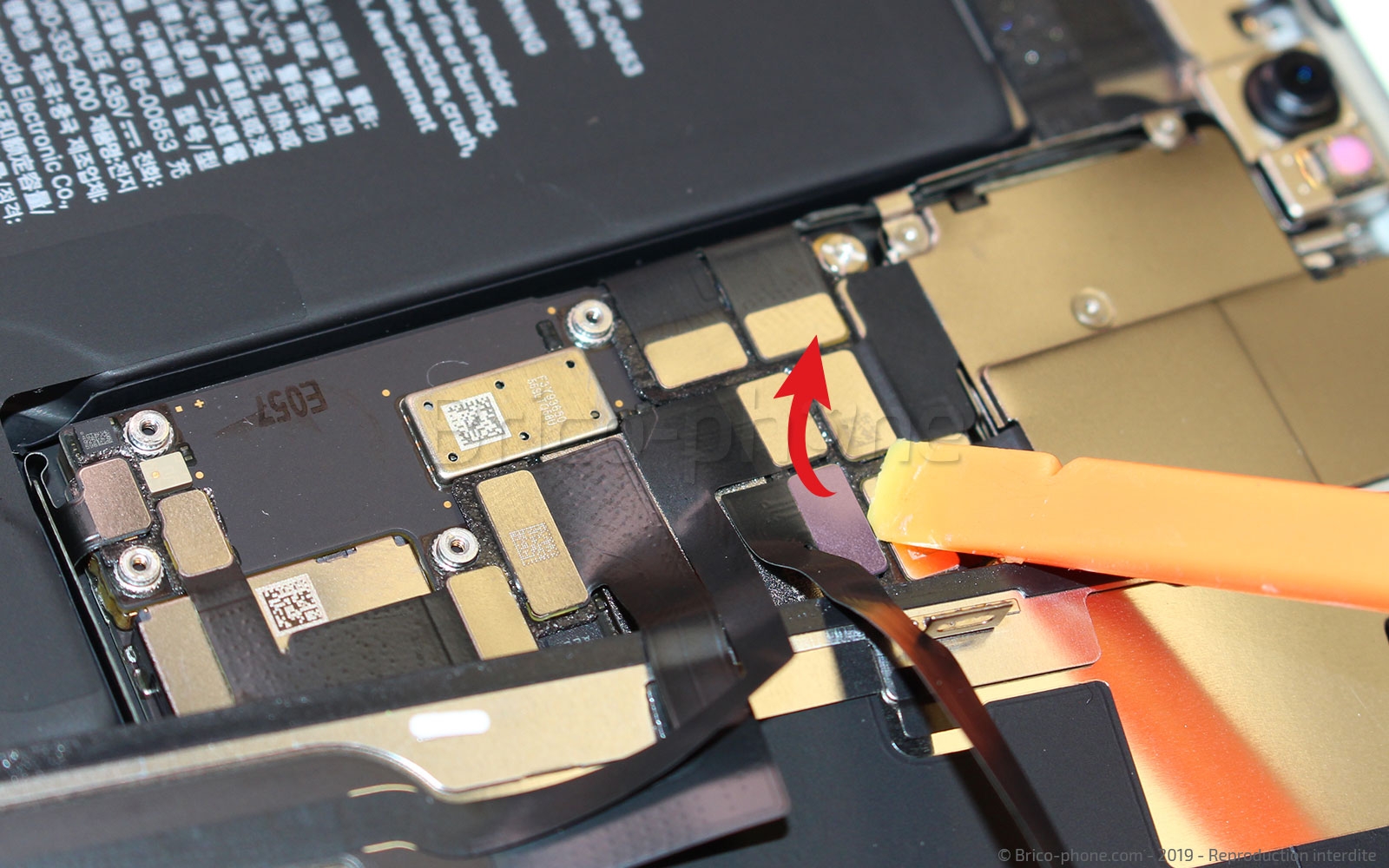

Etape 7 : Déconnecter l'écran
Avec le levier en nylon, déconnectez les trois nappes de l'écran, puis mettez-le de côté.
Outils du kit utilisés
Outils du kit utilisés

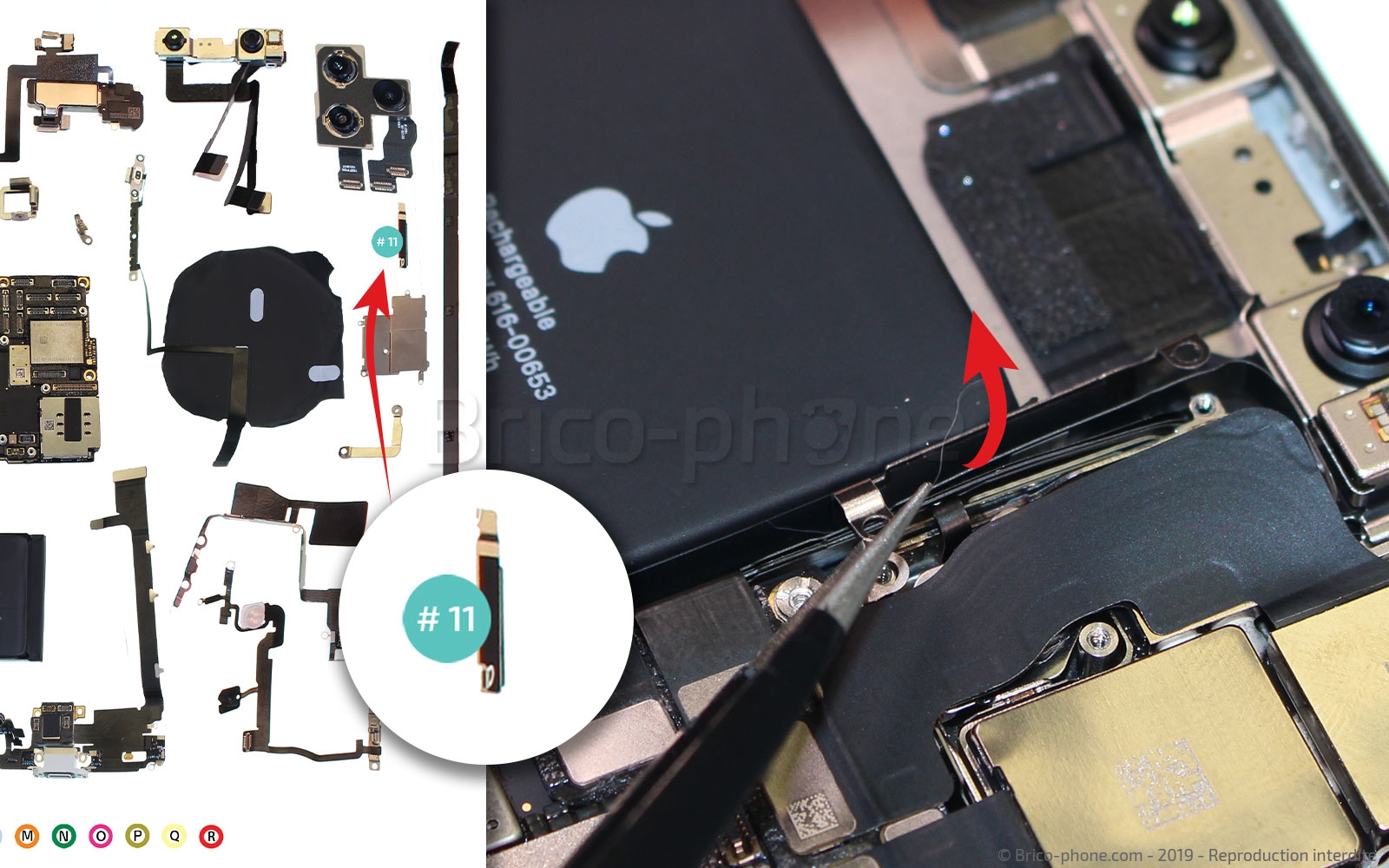

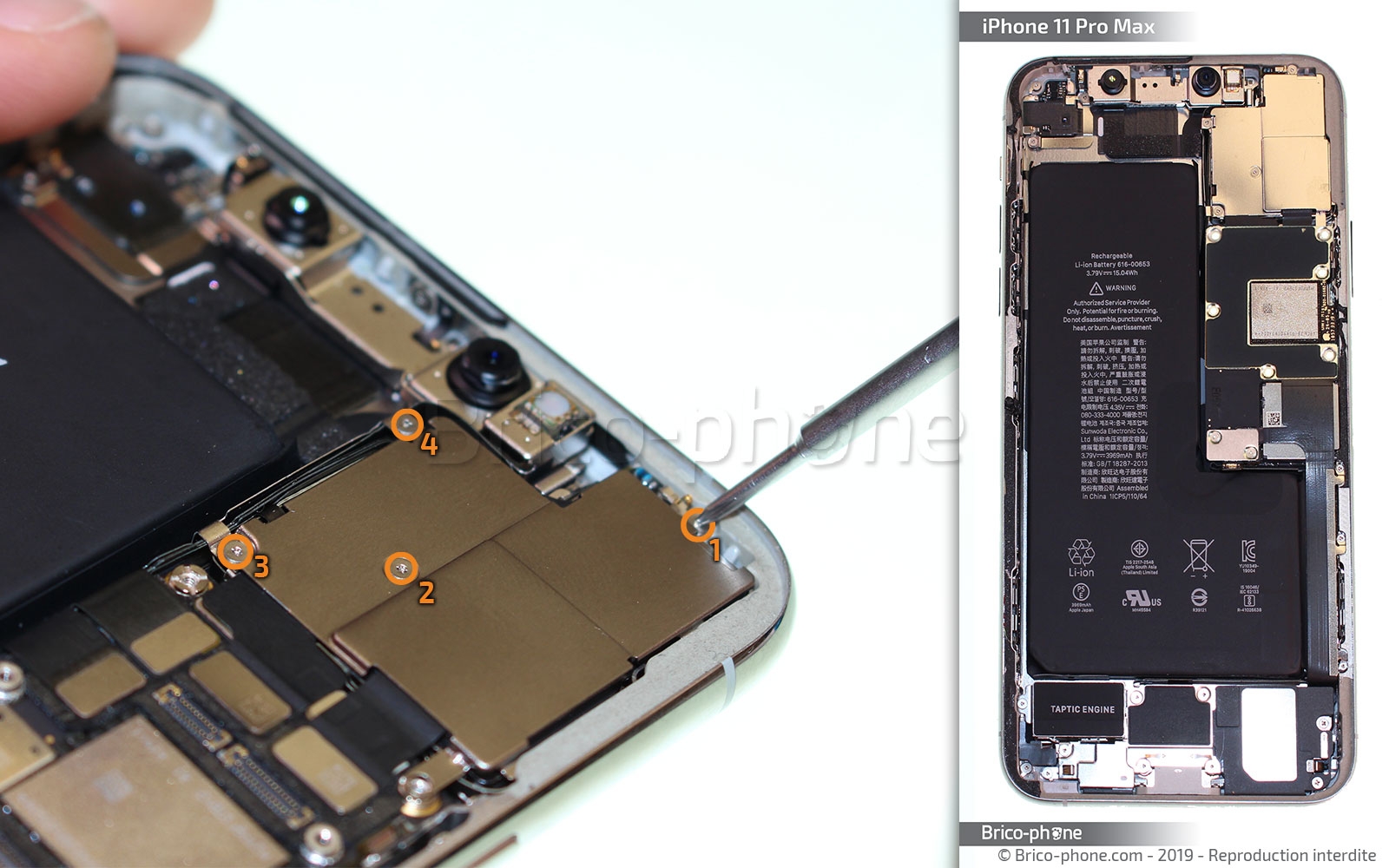

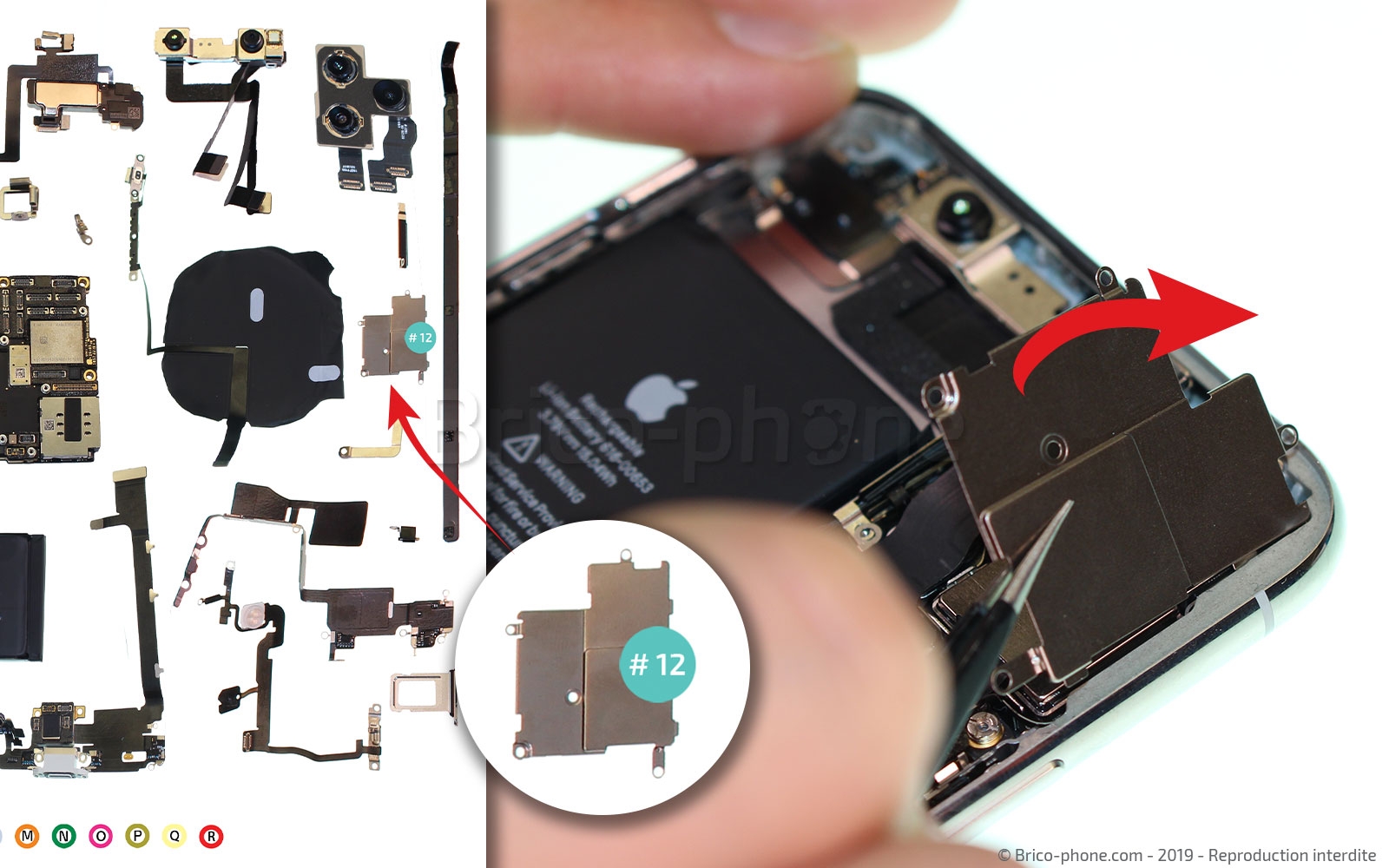

Etape 8 : Enlever les plaquettes des caméras arrières
Toujours avec le tournevis triwing dévissez les quatre vis, puis enlevez la plaquette (#12) qui se trouve au-dessus des caméras puis celle (#11) du côté.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

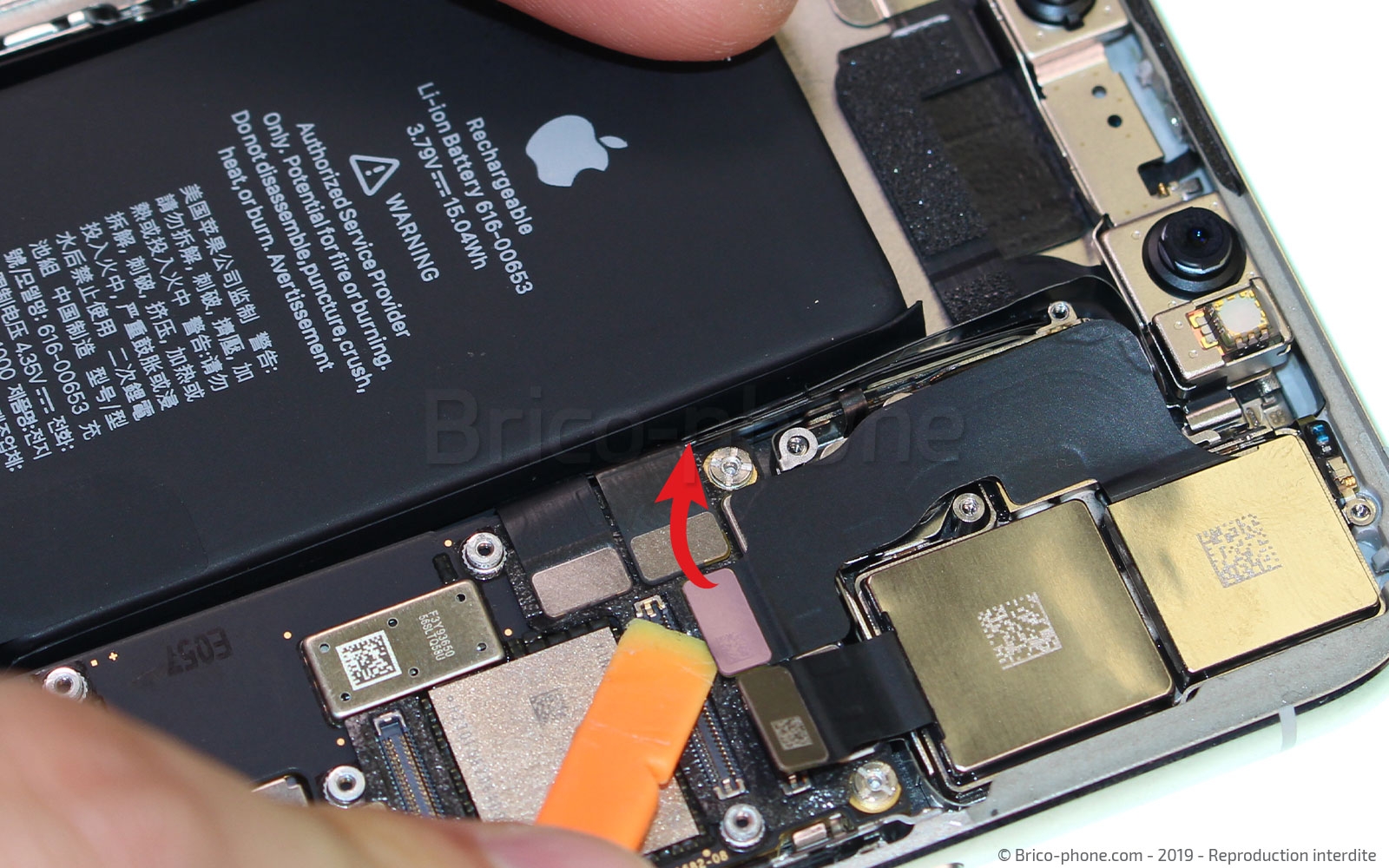

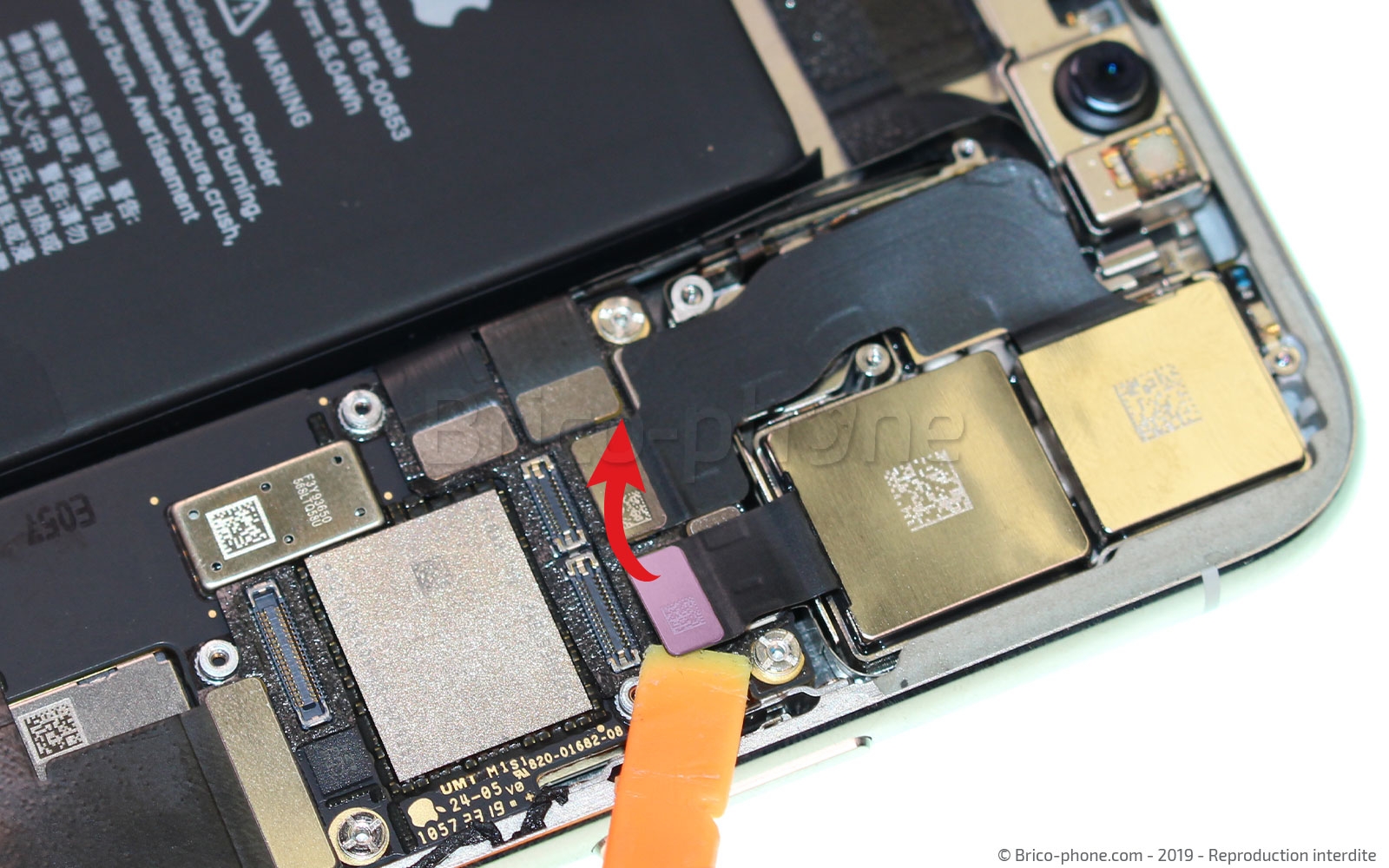

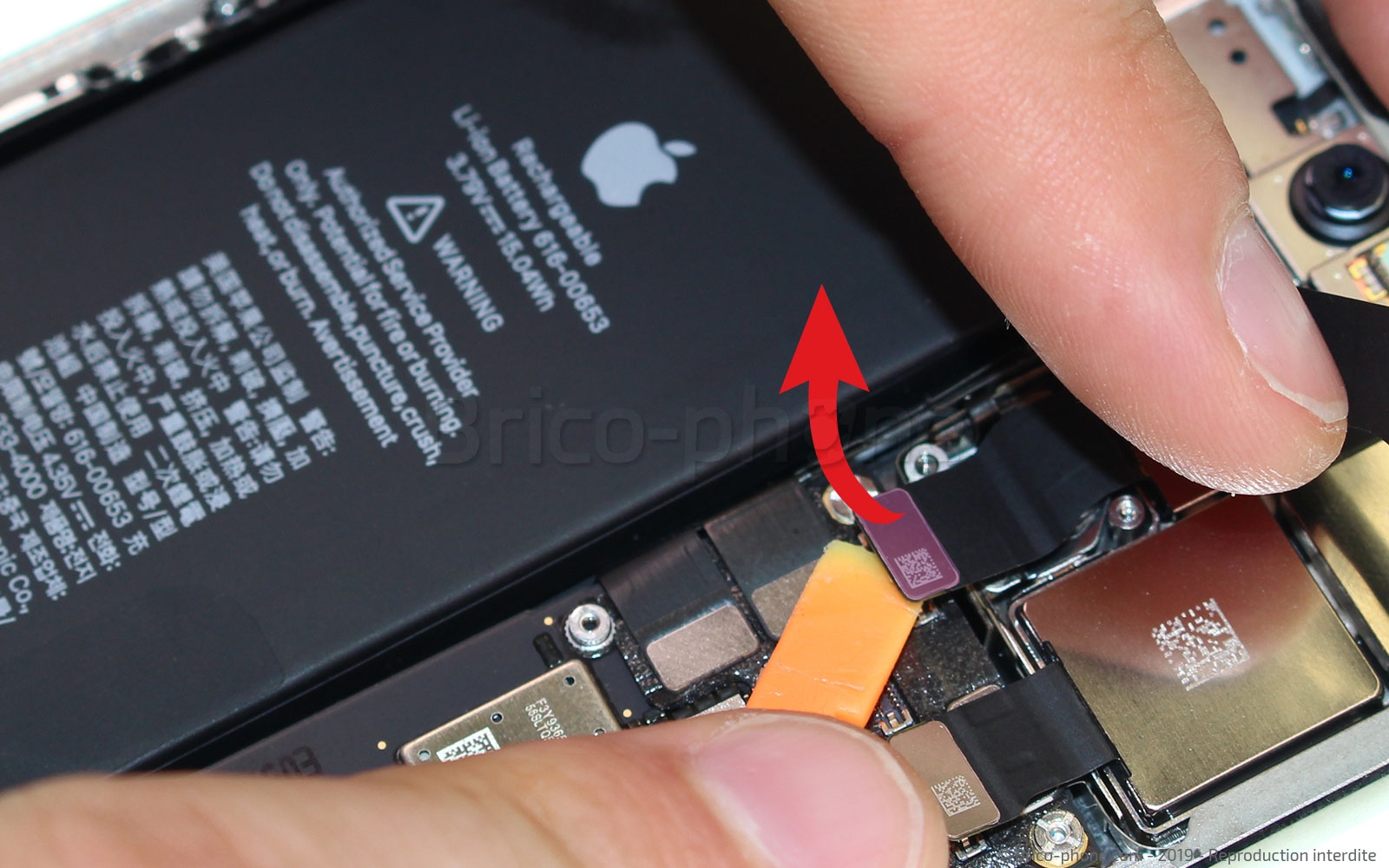

Etape 9 : Déconnecter les caméras arrières
Avec le spudger, déconnectez les trois nappes des caméras.
Outils du kit utilisés
Outils du kit utilisés

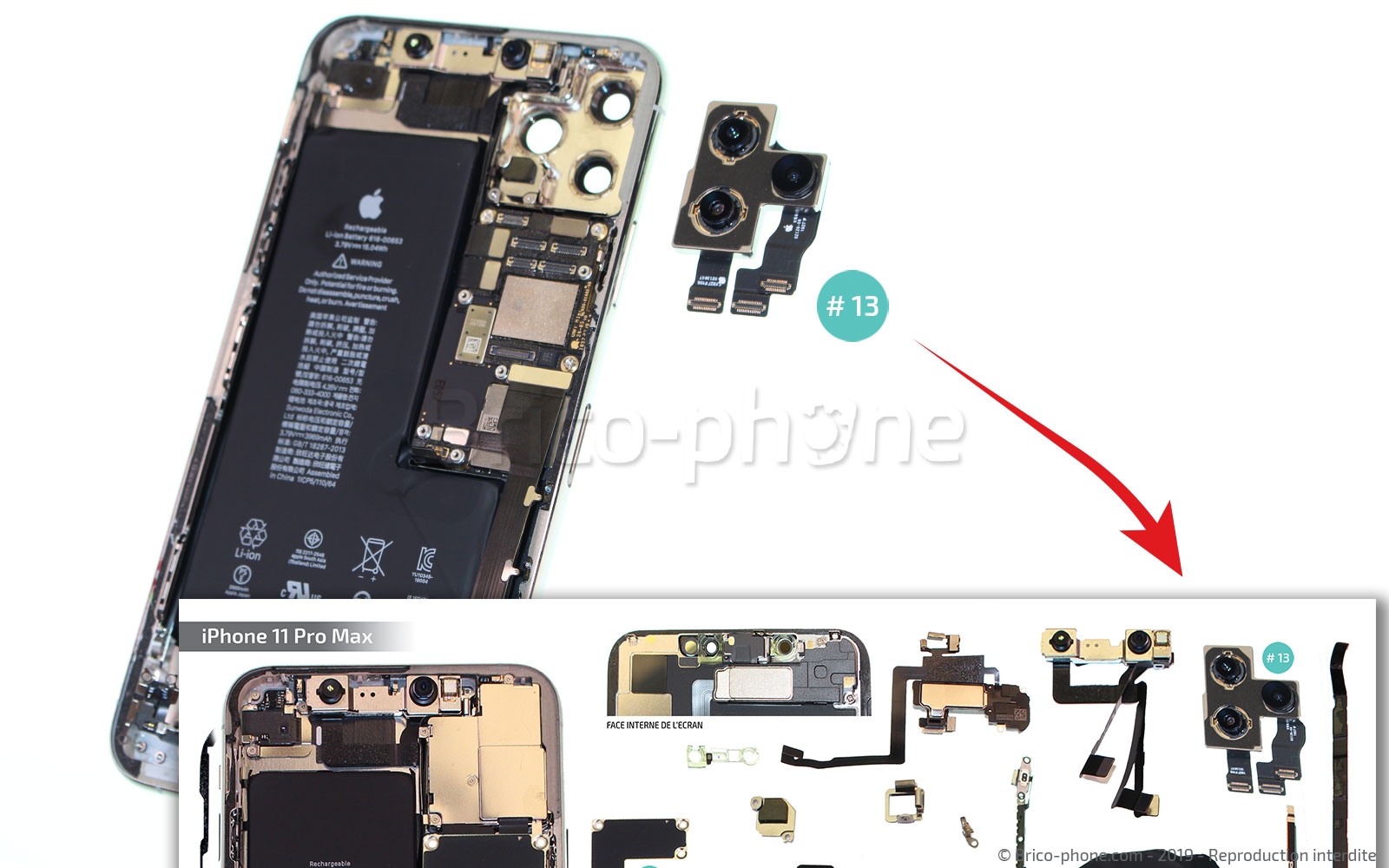

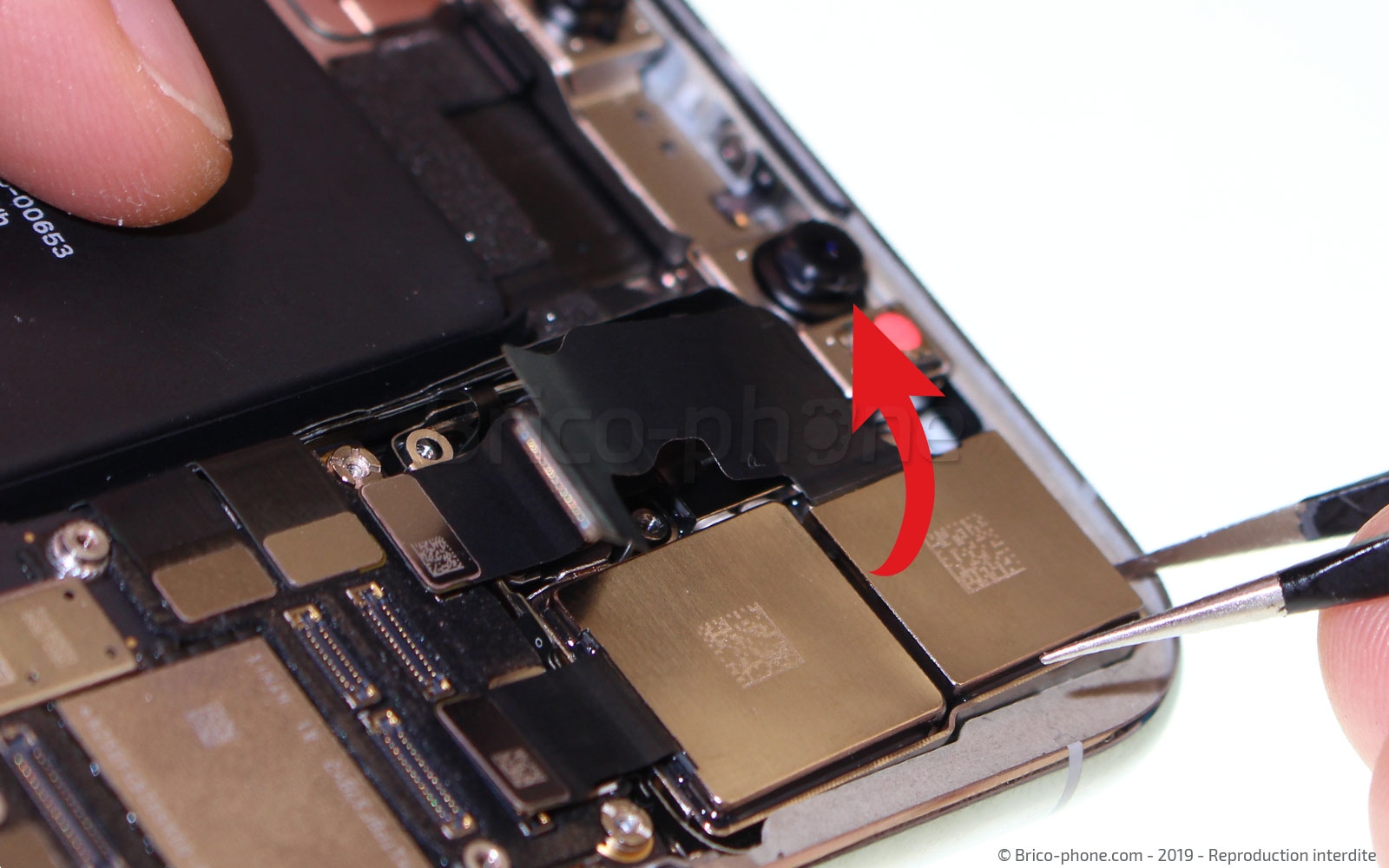

Etape 10 : Extraire les caméras arrières
Avec la pincette en métal, enlevez le bloc des trois caméras (#13) du châssis.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Pour le remontage, suivez les étapes dans le sens inverse. Comme lors de toute ouverture d'un iPhone, nous vous conseillons de bien nettoyer le châssis de votre smartphone afin de pouvoir y déposer le nouveau joint d'étanchéité.
Pour vous aider à poser un joint d'étanchéité, retrouvez nos tutoriels sur :
https://www.brico-phone.com/144-tutoriels-de-reparation-pour-tout-smartphone.htm
