Remplacement du bloc haut-parleur sur iPhone 11

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
iPhone 11 | Temps estimé : 30 min | Difficulté : 2.5/5

Ne laissez pas ce problème de son externe vous gâcher la vie : réparez-le !

Grâce à Brico-phone, achetez le bloc haut-parleur sur notre site accompagné des outils et suivez notre tutoriel composé de photos de qualité et d'explications claires. Etape par étape, nous vous montrons comment démonter votre iPhone 11 afin d'atteindre la pièce défectueuse à remplacer. Nos techniciens vous guident pas à pas et si vous avez besoin d'aide supplémentaire, n'hésitez pas à nous contacter par téléphone ou par chat.

En moins de 30 minutes, vous retrouverez un son clair, sans grésillement ni coupure, lors de vos appels téléphoniques en mode haut-parleur. Vous pourrez à nouveau écouter votre musique ou visionner vos vidéos.

Chaque étape indique les outils utilisés, qui se trouvent dans le kit d'outils spécial iPhone (version Premium). Nous vous conseillons également des outils optionnels qui peuvent vous faciliter la réparation. Regardez donc attentivement ce tuto avant de commencer votre réparation.

Bonne réparation !

Diagnostic

›  Vous n'arrivez à écouter de la musique
›  Vous n'entendez pas votre interlocuteur lors d'appel en haut-parleur
›  Le son du bas est faible

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut-parleur externe pour iPhone 11
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pour iPhone 11
5,90 €
Ajouter au panier

Avant de débuter
En premier lieu, vérifiez que vous êtes bien en possession de tout le nécessaire pour effectuer la réparation : une surface de travail dégagée et propre, avec votre pièce de remplacement et les outils.
Lors du démontage, veillez à ne pas mélanger les vis. Pour vous aider, nous vous conseillons d'utiliser le support magnétique qui maintient les vis aimantées, votre iPhone 11 y est représenté ouvert et l'emplacement de chaque vis est identifié.
Suivez ce tutoriel au fur et à mesure pour éviter tout oubli qui pourrait amener à des erreurs de manipulation.

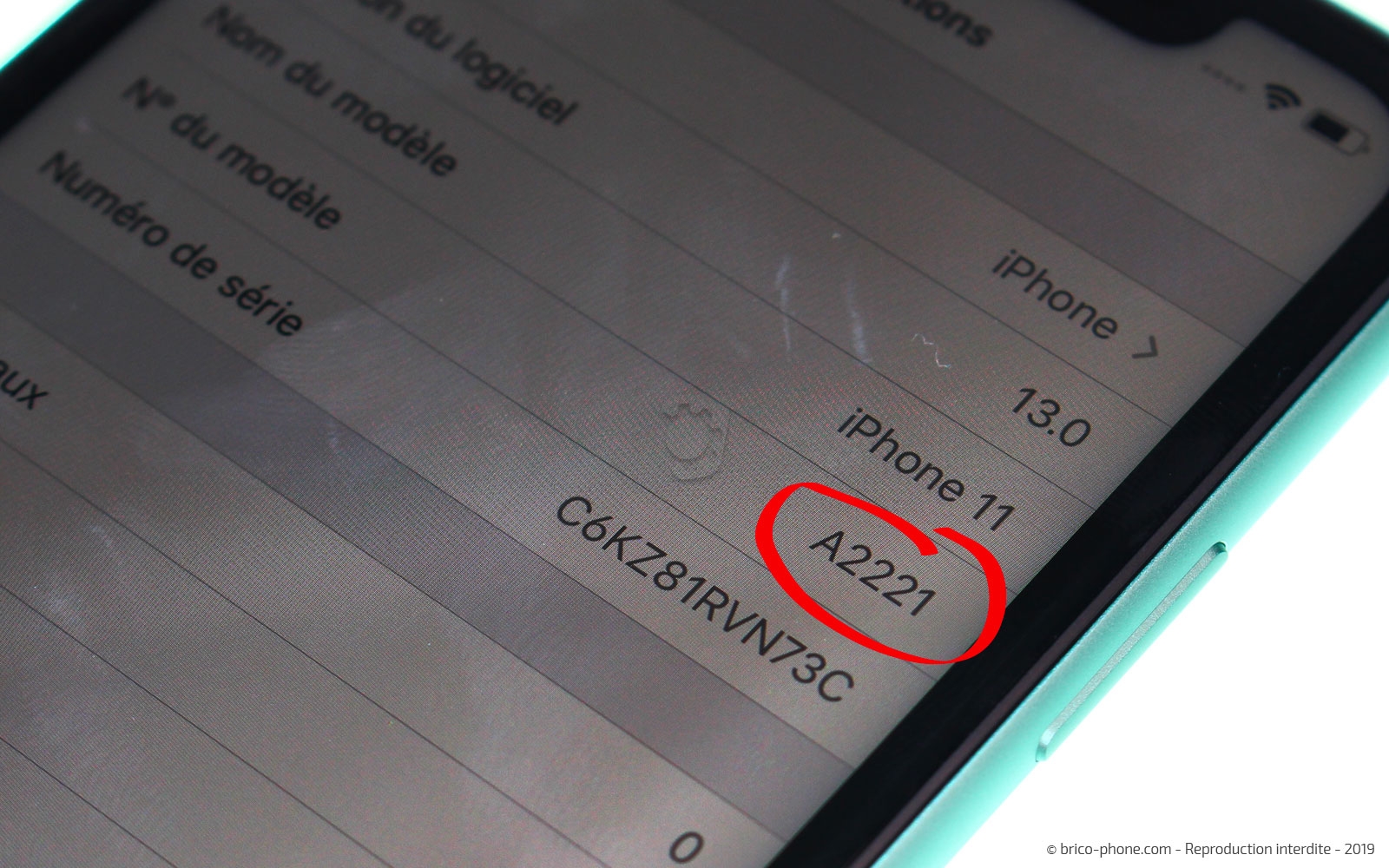

Vérifiez votre modèle d'iPhone, s'il s'agit bien d'un 11, le numéro de modèle, indiqué dans les réglages > général > informations, doit être A2221. Si ce n'est pas le cas, rendez-vous en bas de page pour trouver votre modèle et achetez la bonne pièce.

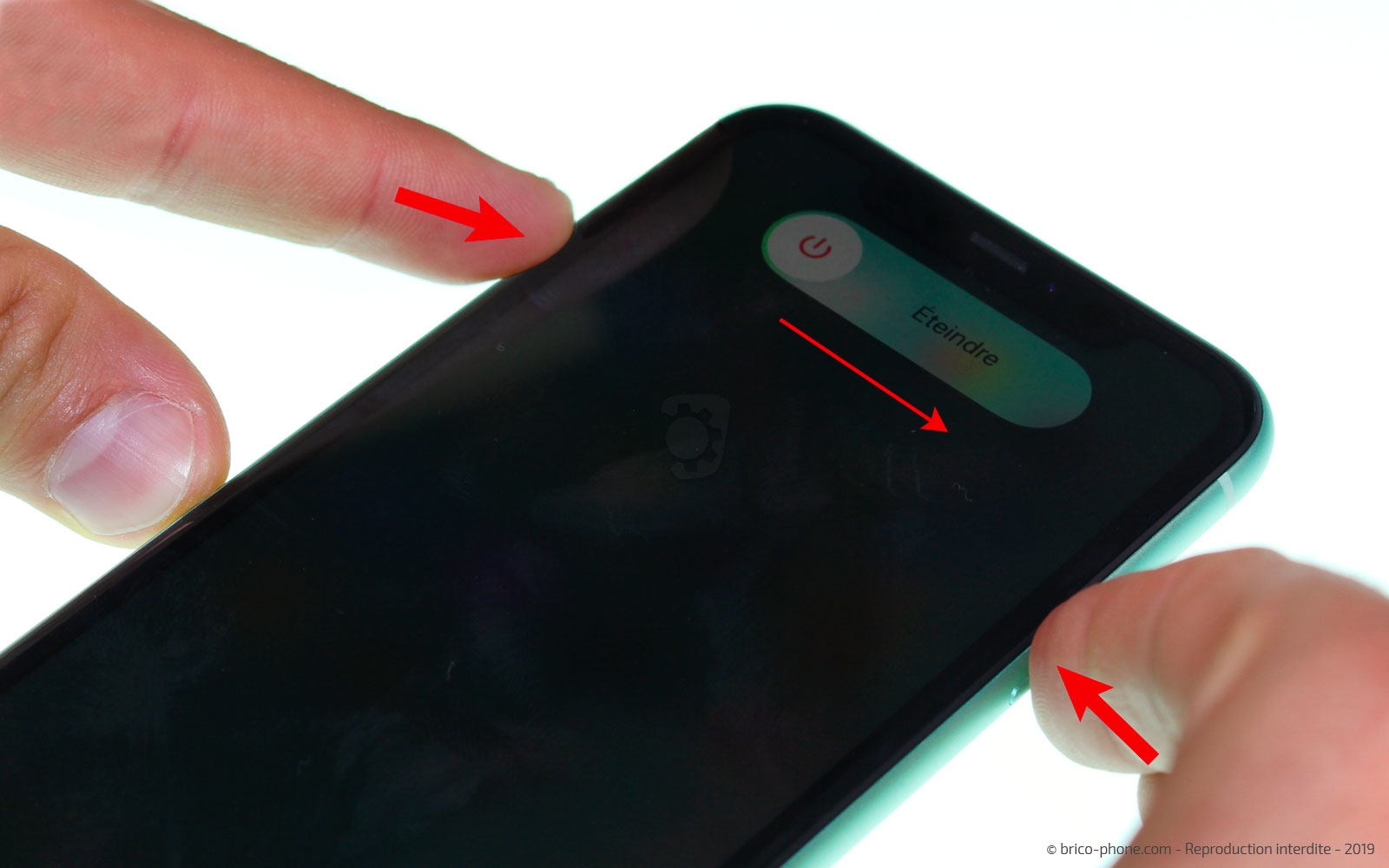

Eteignez votre iPhone avant de débuter toute réparation.
Etape 1 : Retirer les vis pentalobe

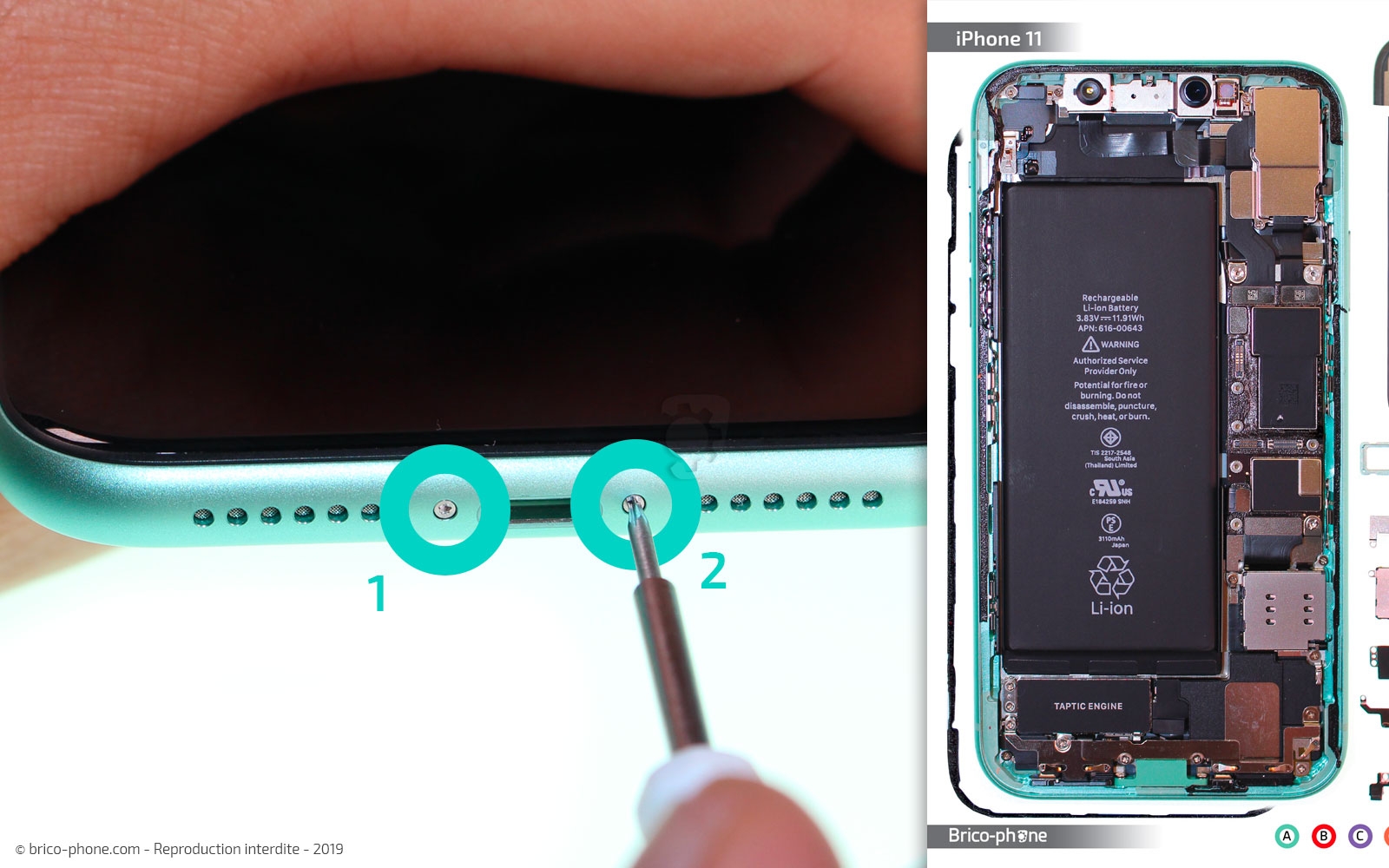

La fermeture de l'iPhone est assurée par deux vis pentalobe. Utilisez donc le tournevis adéquat et retirez les deux vis situées de chaque côté de la prise lightning, entourées en turquoise et appelées A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Kit d'outils Professionnel iPhone - Qualité supérieure
15,90 €
Etape 2 : Créer un interstice

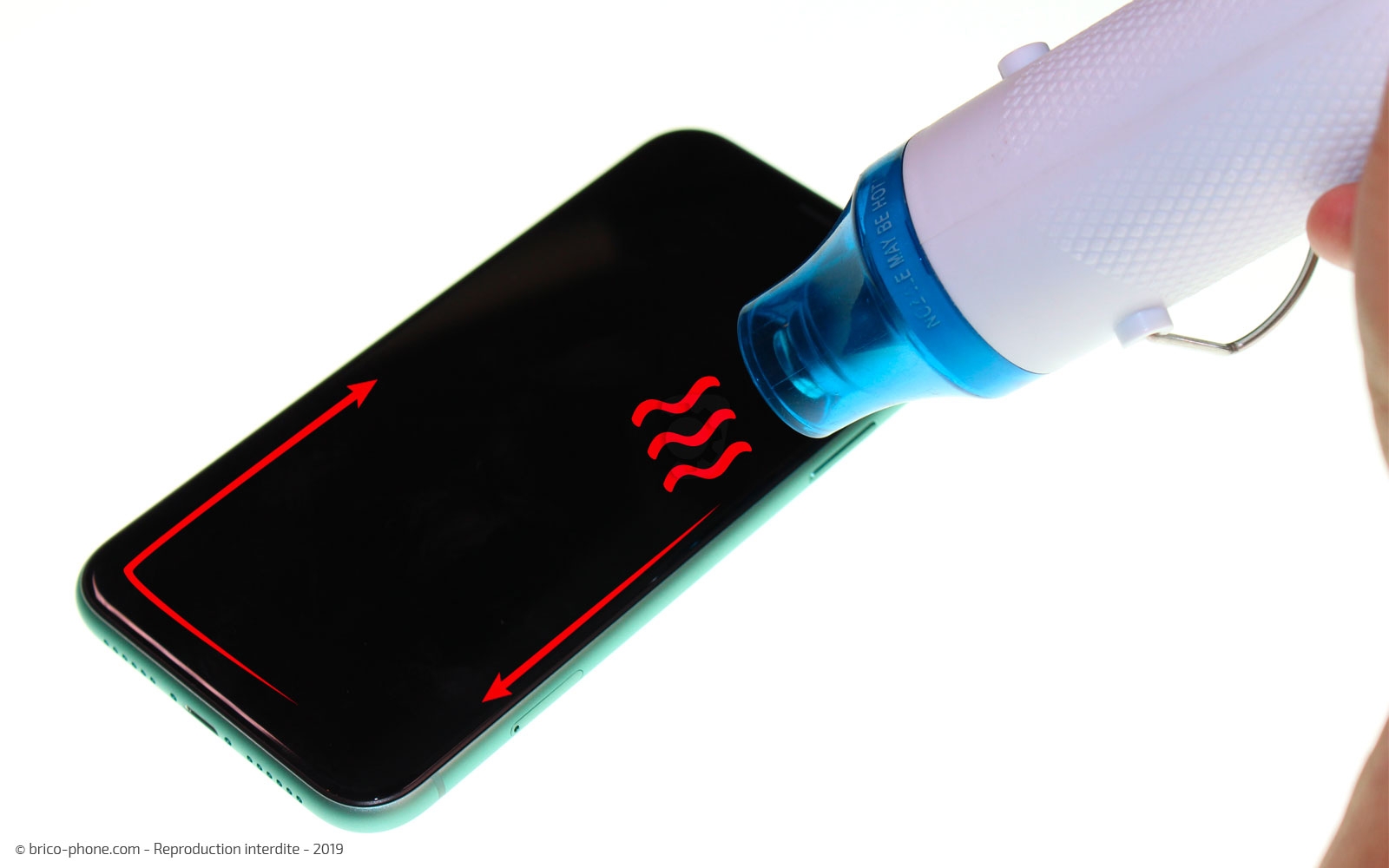

Ensuite, chauffez le contour de l'écran afin de ramollir le joint d'étanchéité pour le décoller plus facilement. Utilisez un décapeur thermique, un coussin chauffant (vendus sur le site dans la rubrique outillage de l'iPhone 11) ou un sèche-cheveux, à température chaude.

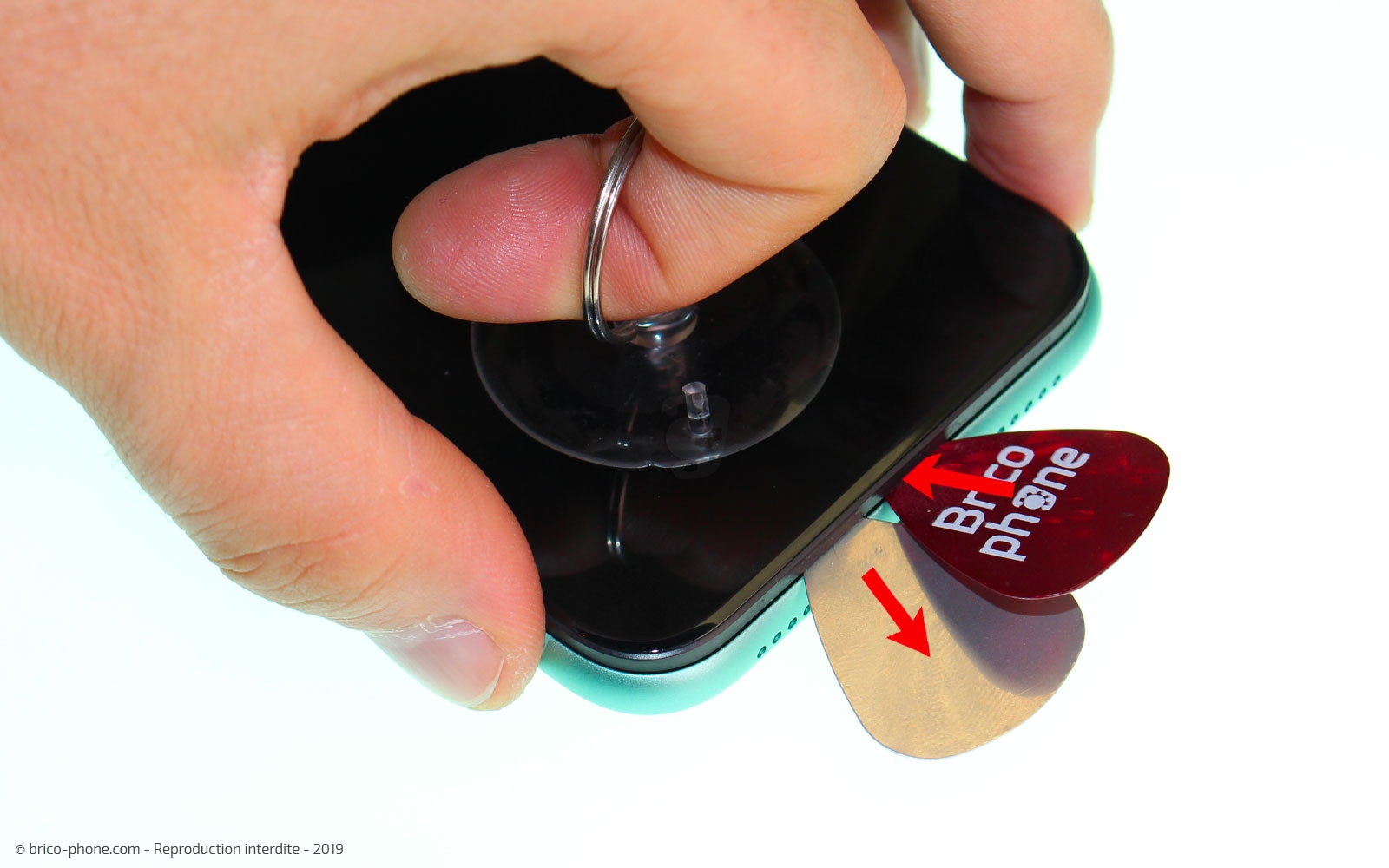

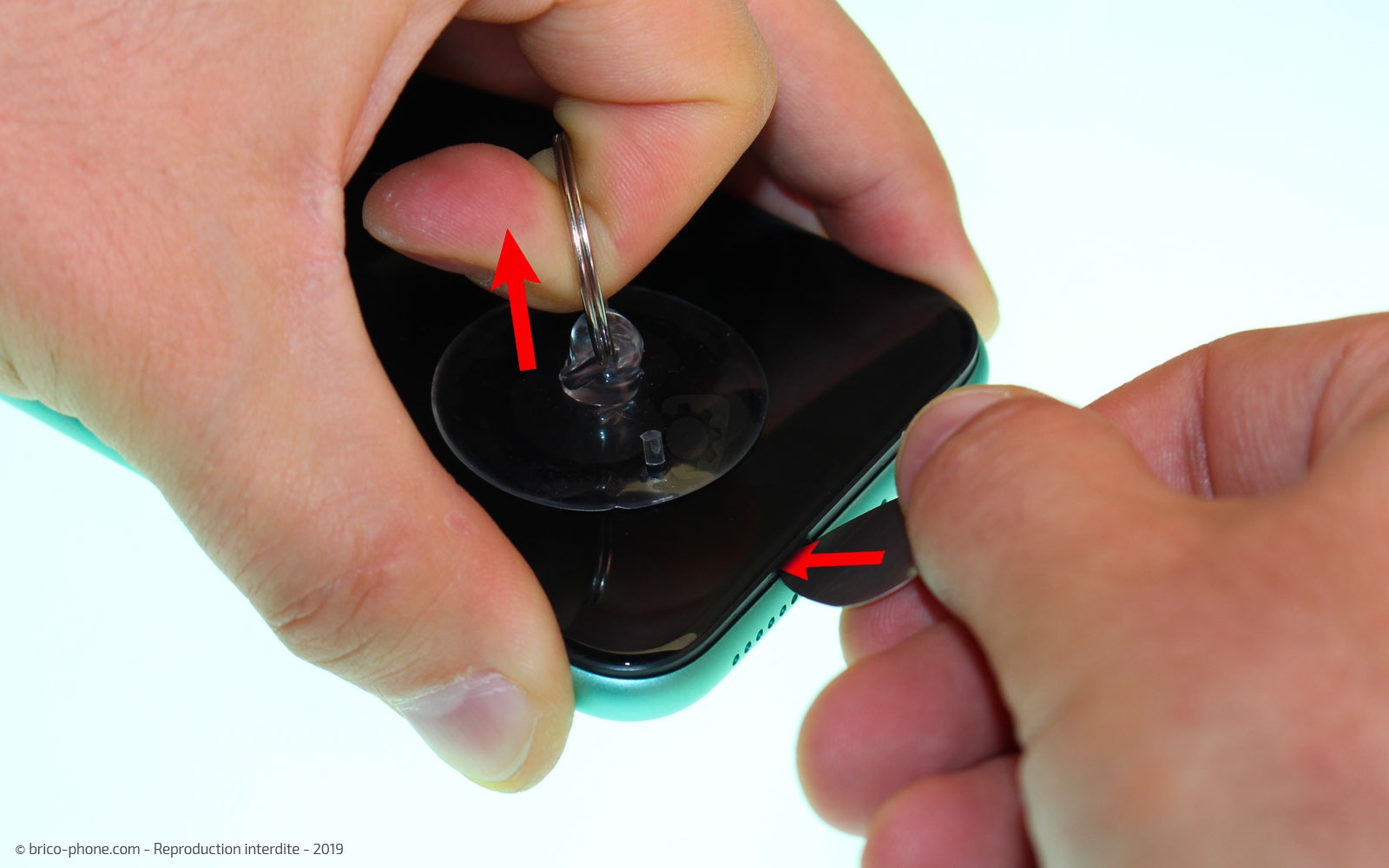

Placez la ventouse en bas de l'écran, vers un angle, puis tirez dessus afin de créer une petite ouverture qui permettra de glisser le médiator fin en métal (celui qui est percé).

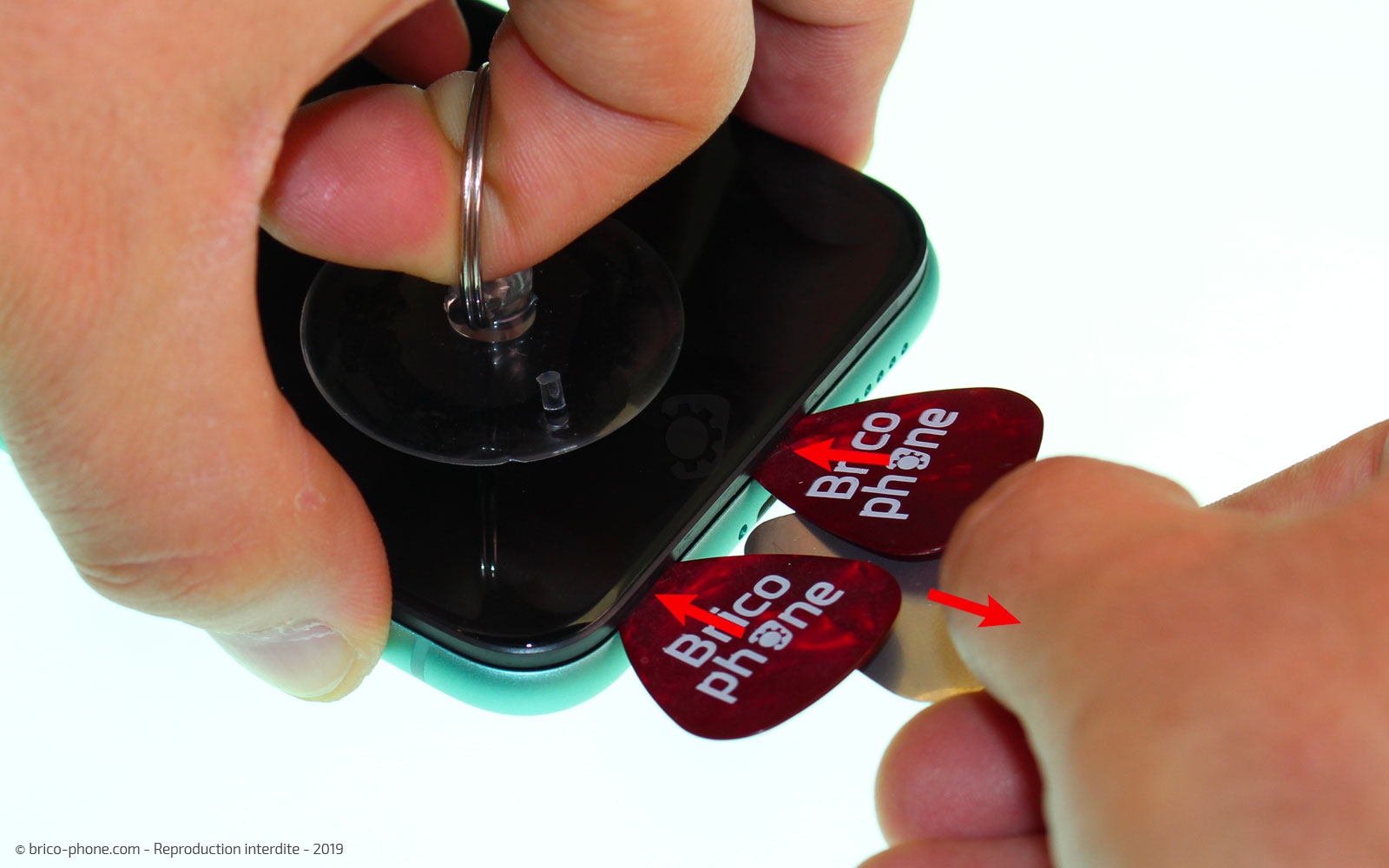

Une fois, le médiator métal inséré, remplacez-le par un médiator en plastique pour éviter de rayer le châssis en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Kit d'outils Professionnel iPhone - Qualité supérieure
15,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

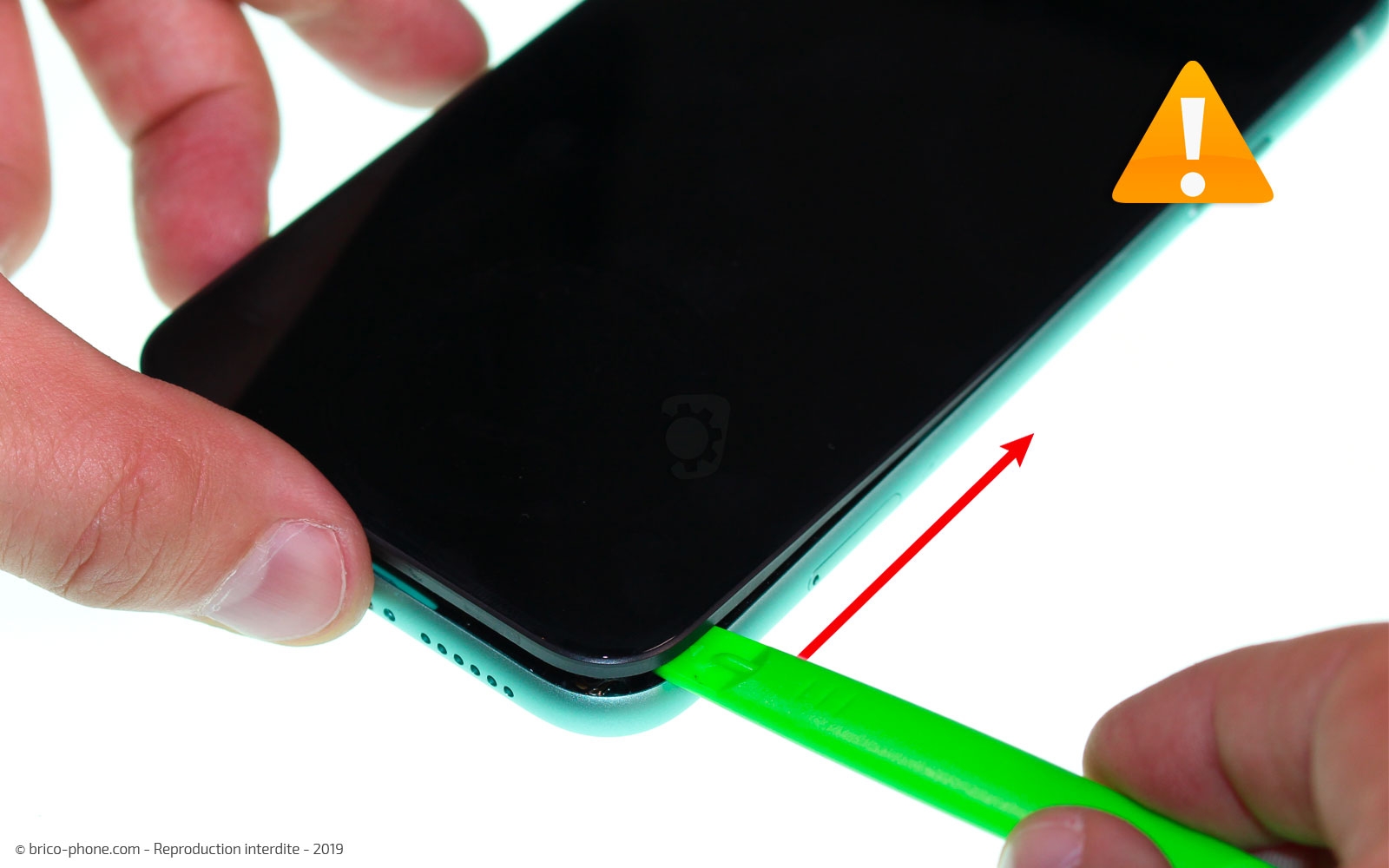

Etape 3 : Déclipser l'écran

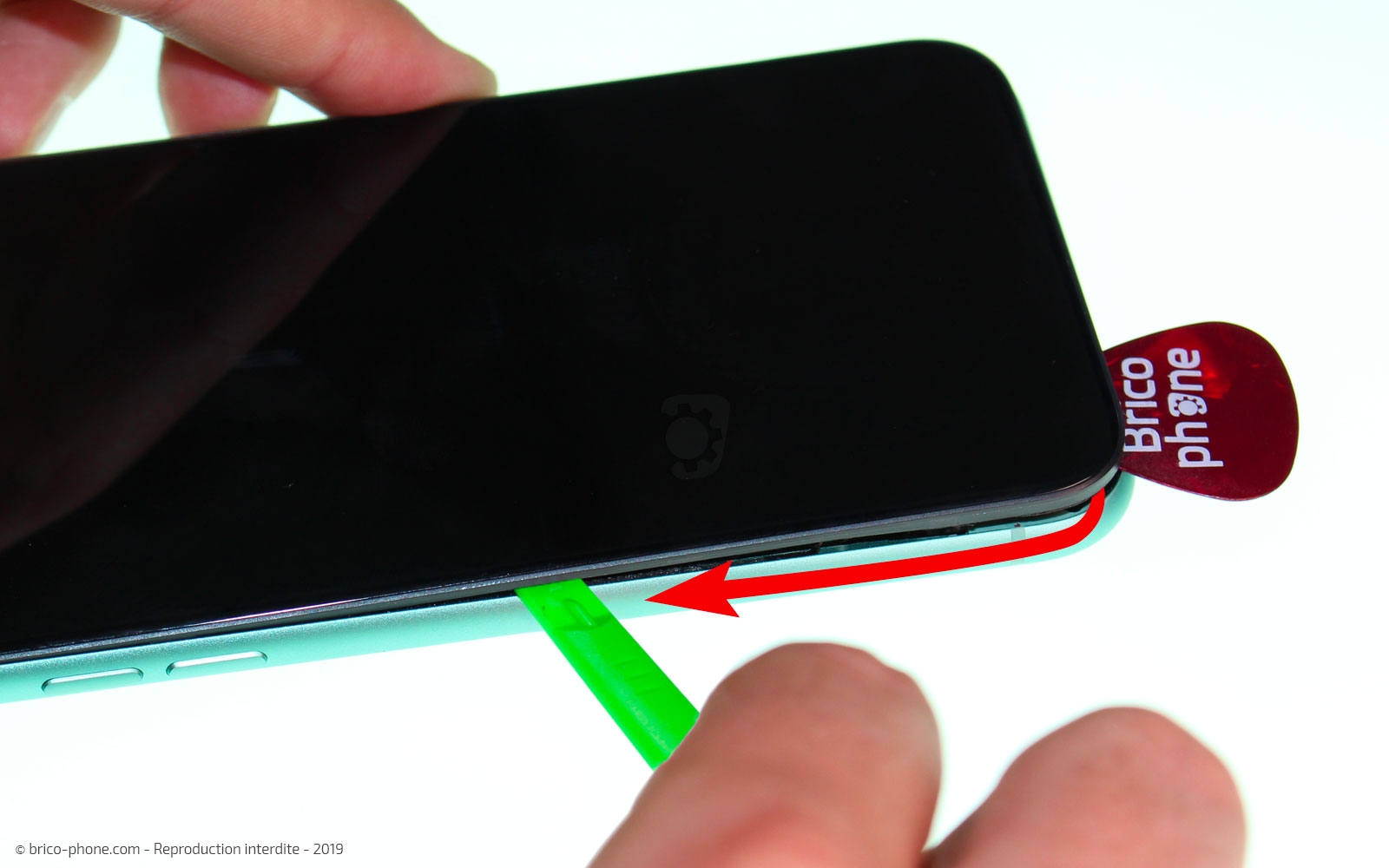

Une fois le médiator inséré dans le châssis, vous allez devoir déclipser et décoller l'écran.

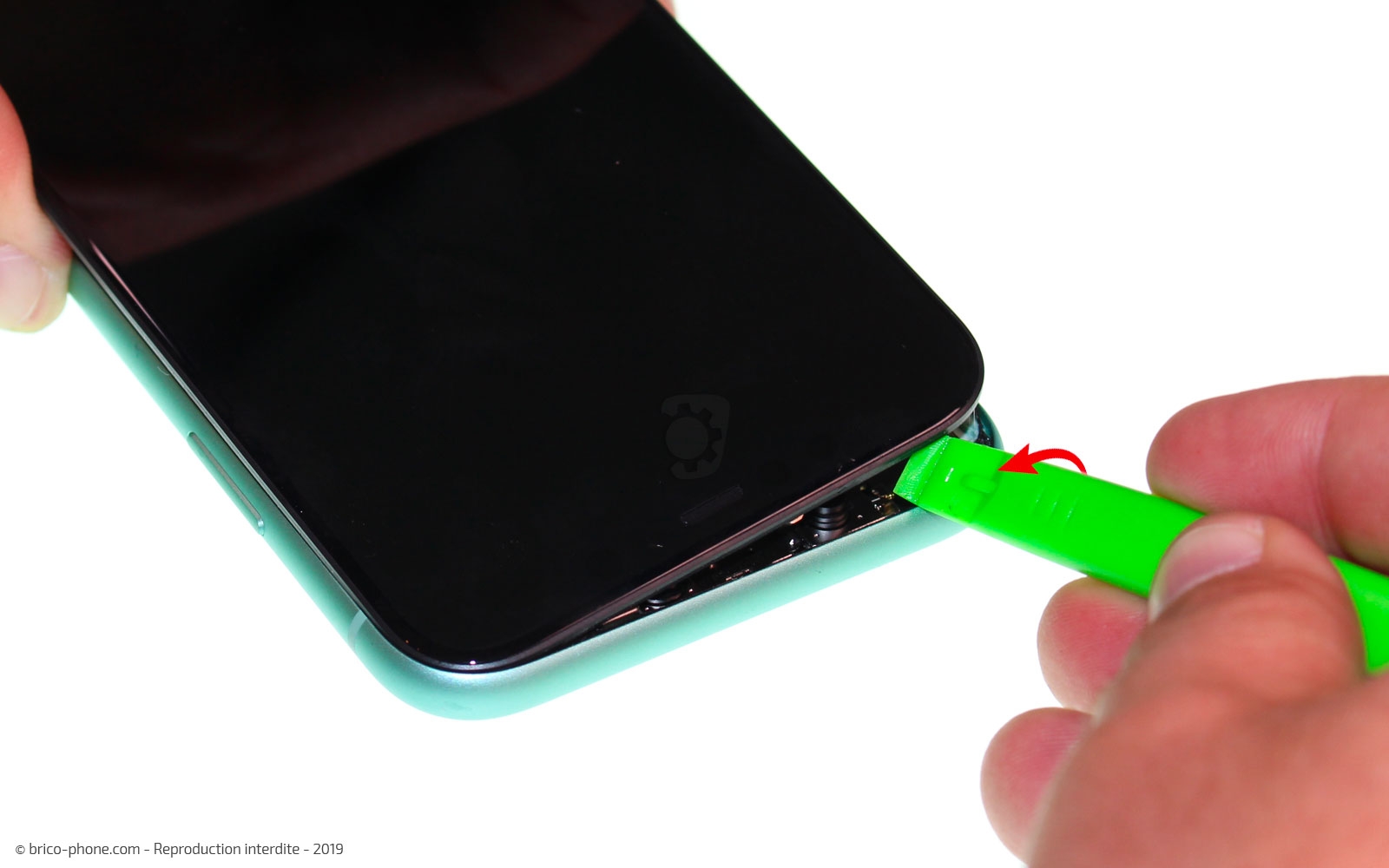

Pour cela, avec le levier vert et son embout fin biseauté, vous pouvez ouvrir l'écran sans risque de trop l'enfoncer ni d'abîmer des nappes.
Faites-le glisser tout autour de l'iPhone sans jamais enfoncer la spatule. Faites un mouvement de torsion pour faire levier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

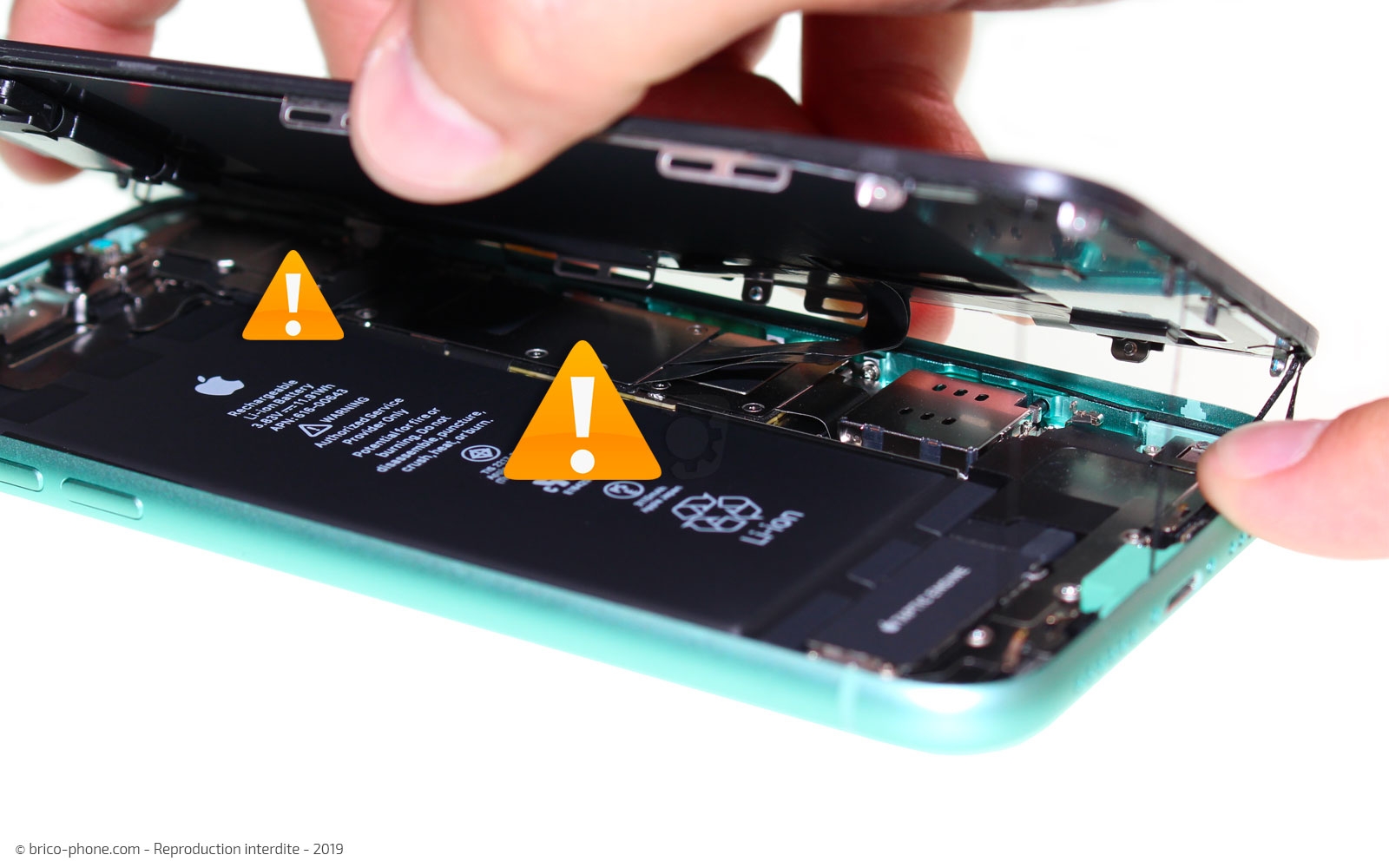

Etape 4 : Ouvrir l'écran

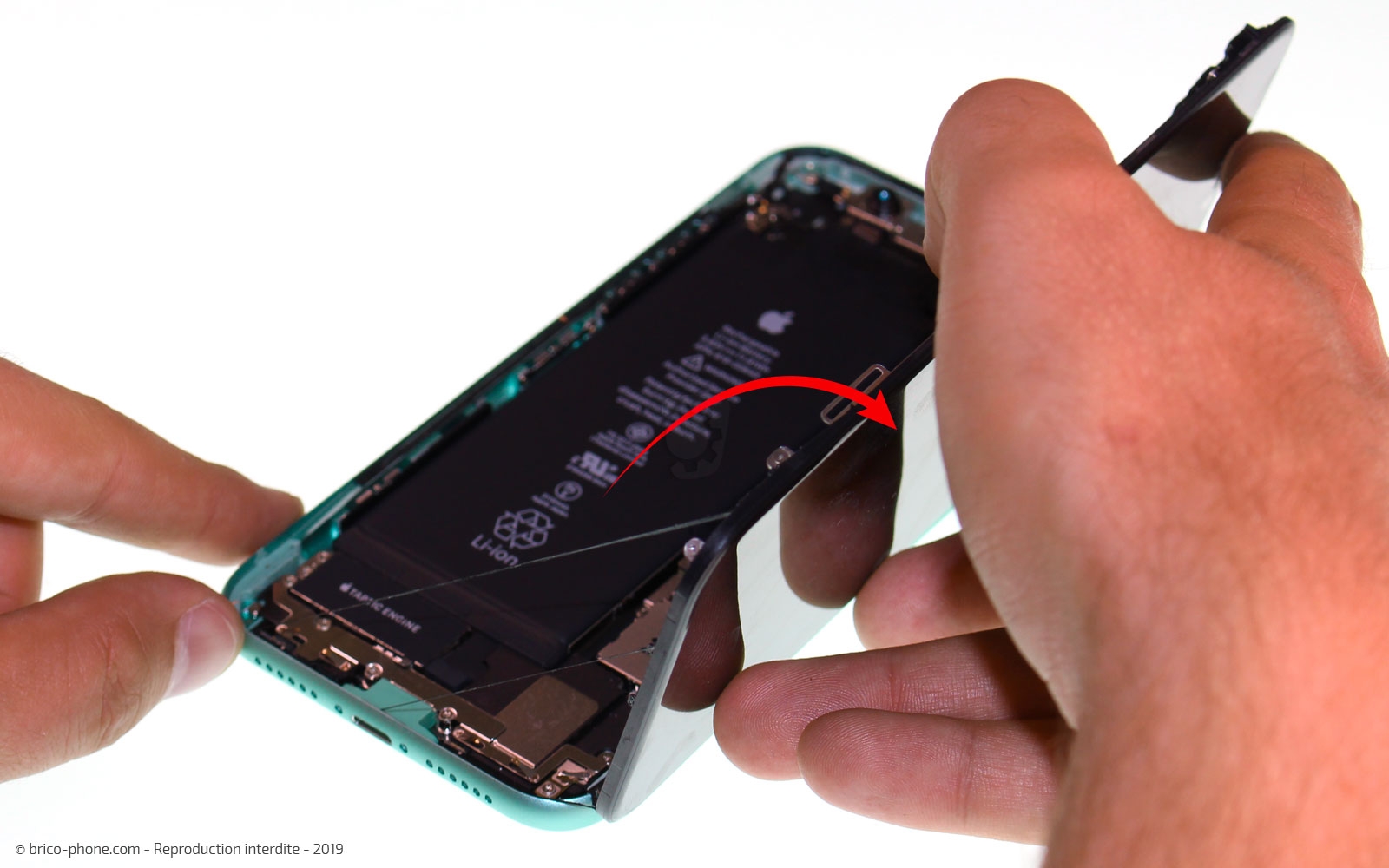

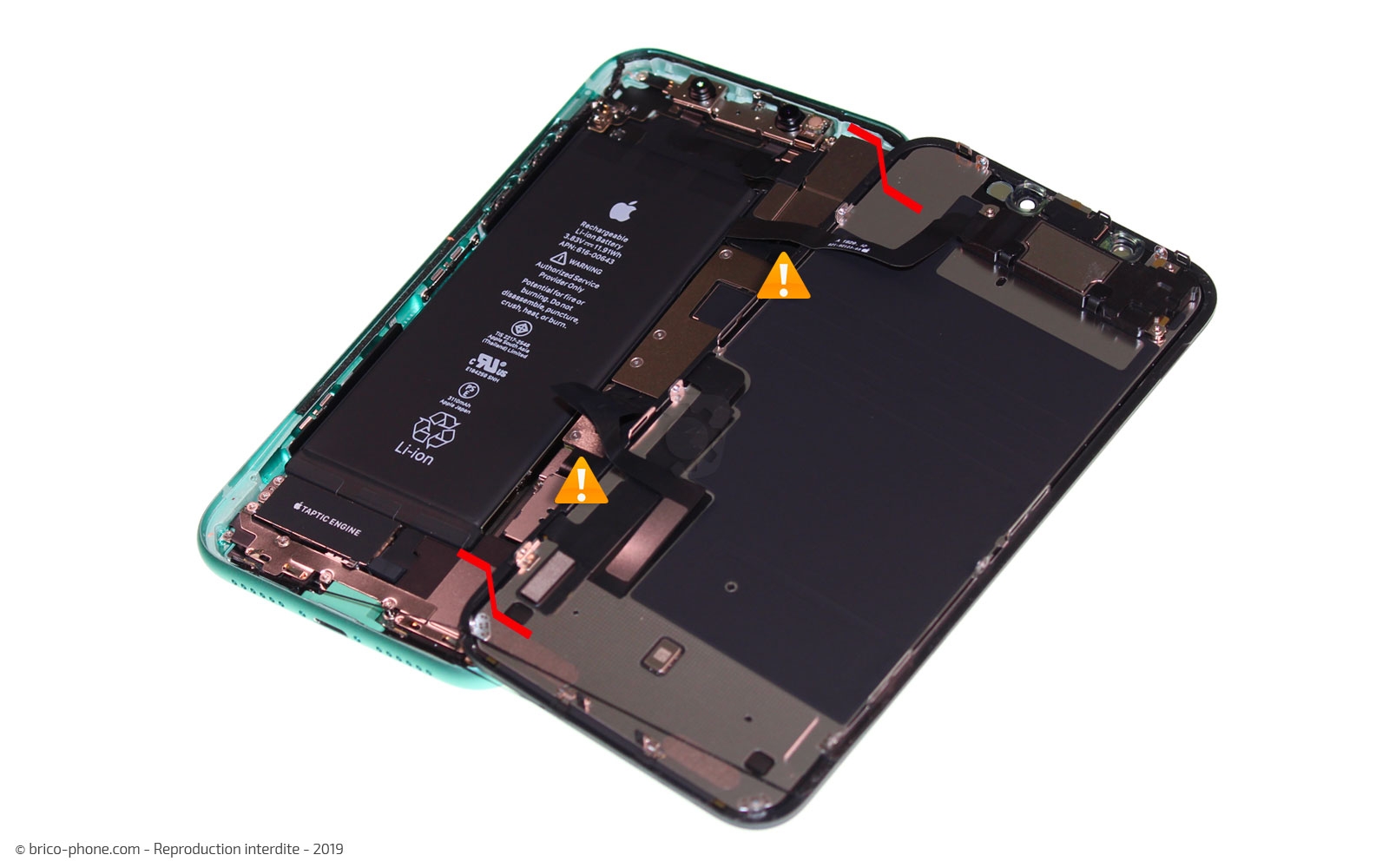

Une fois décollé, l'écran peuvent être ouvert.
Manipulez avec précaution car les nappes qui le relient à la carte mère sont fragiles : la nappe de l'écouteur interne, du LCD et du tactile.
Ouvrez-le avec prudence de gauche à droite et reposez l'écran en le chevauchant au dessus du châssis pour éviter les tensions.
Etape 5 : Déconnecter la batterie
Avant de continuer, déconnectez la batterie. Même si le téléphone a été éteint avant de commencer la réparation, une erreur de manipulation ou une pression sur le bouton d'allumage peut remettre sous tension le téléphone et causer des dommages irréversibles.

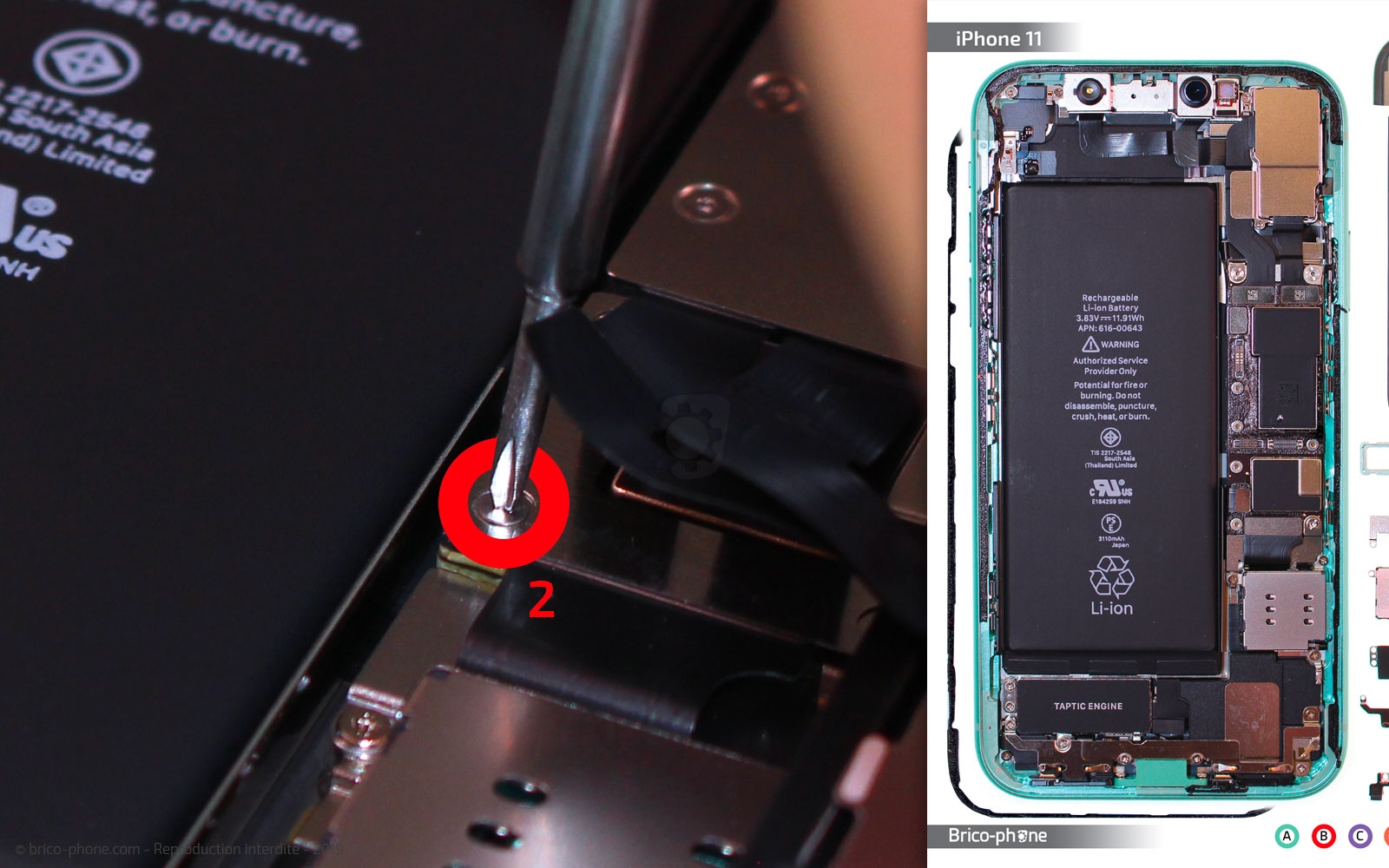

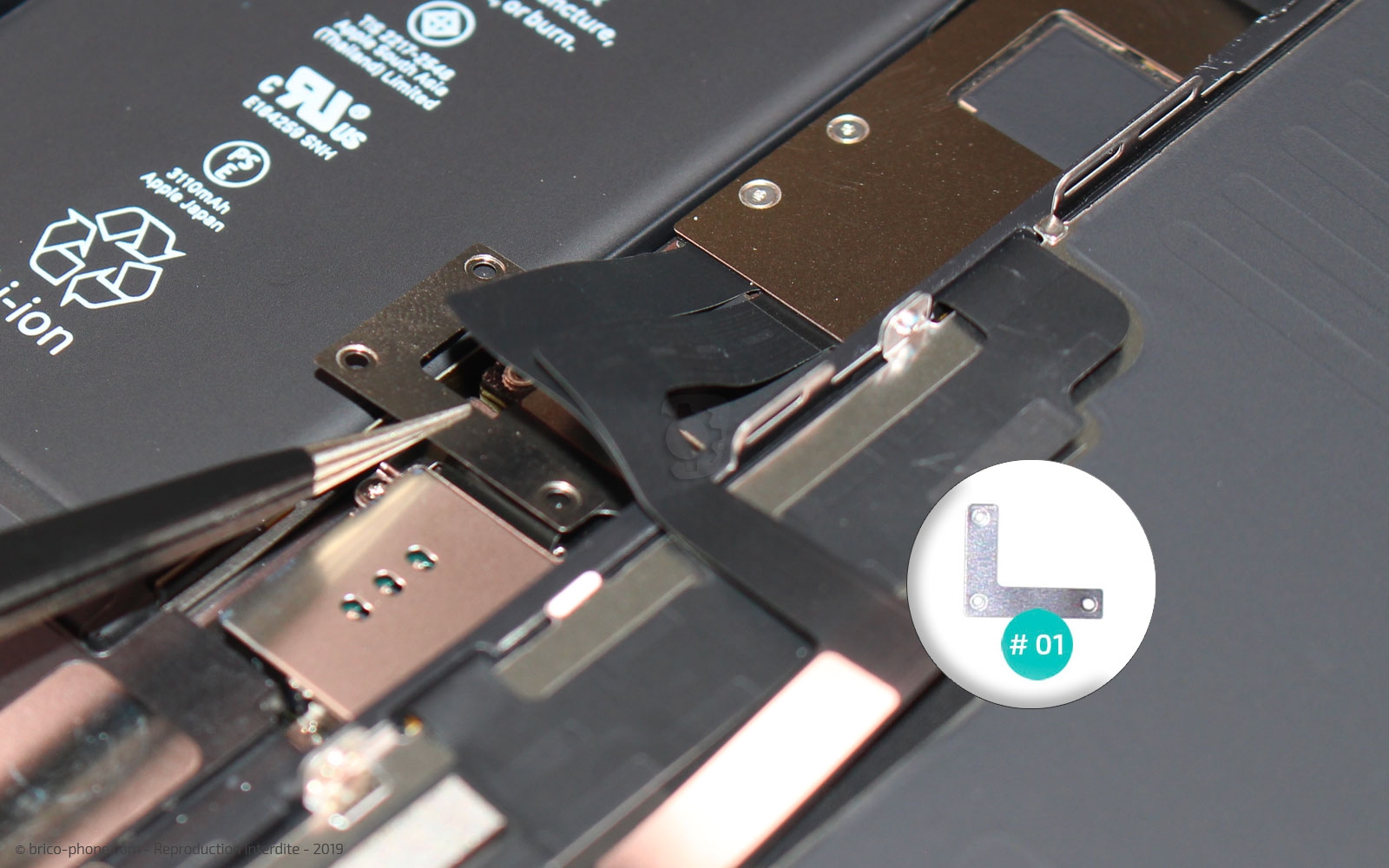

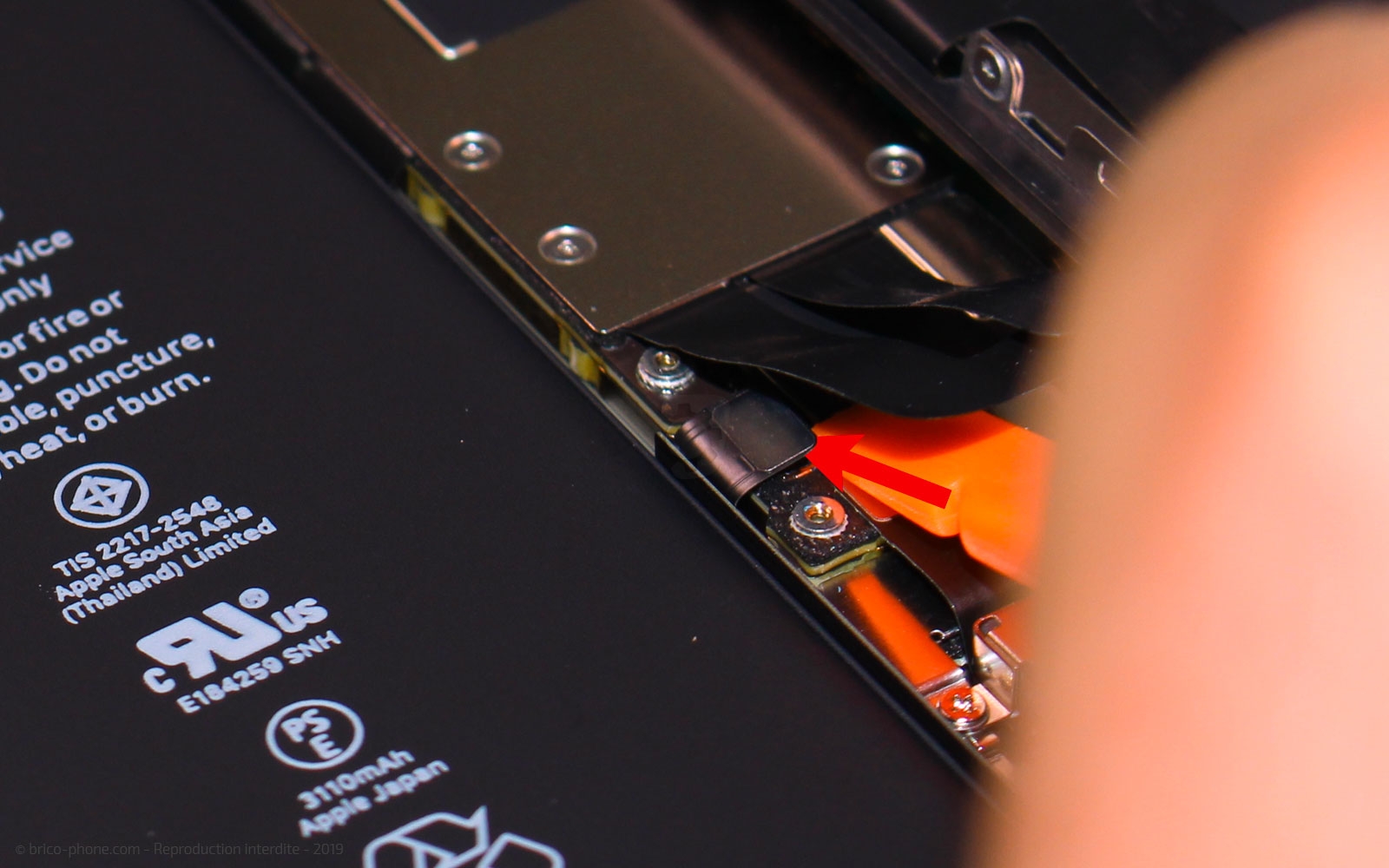

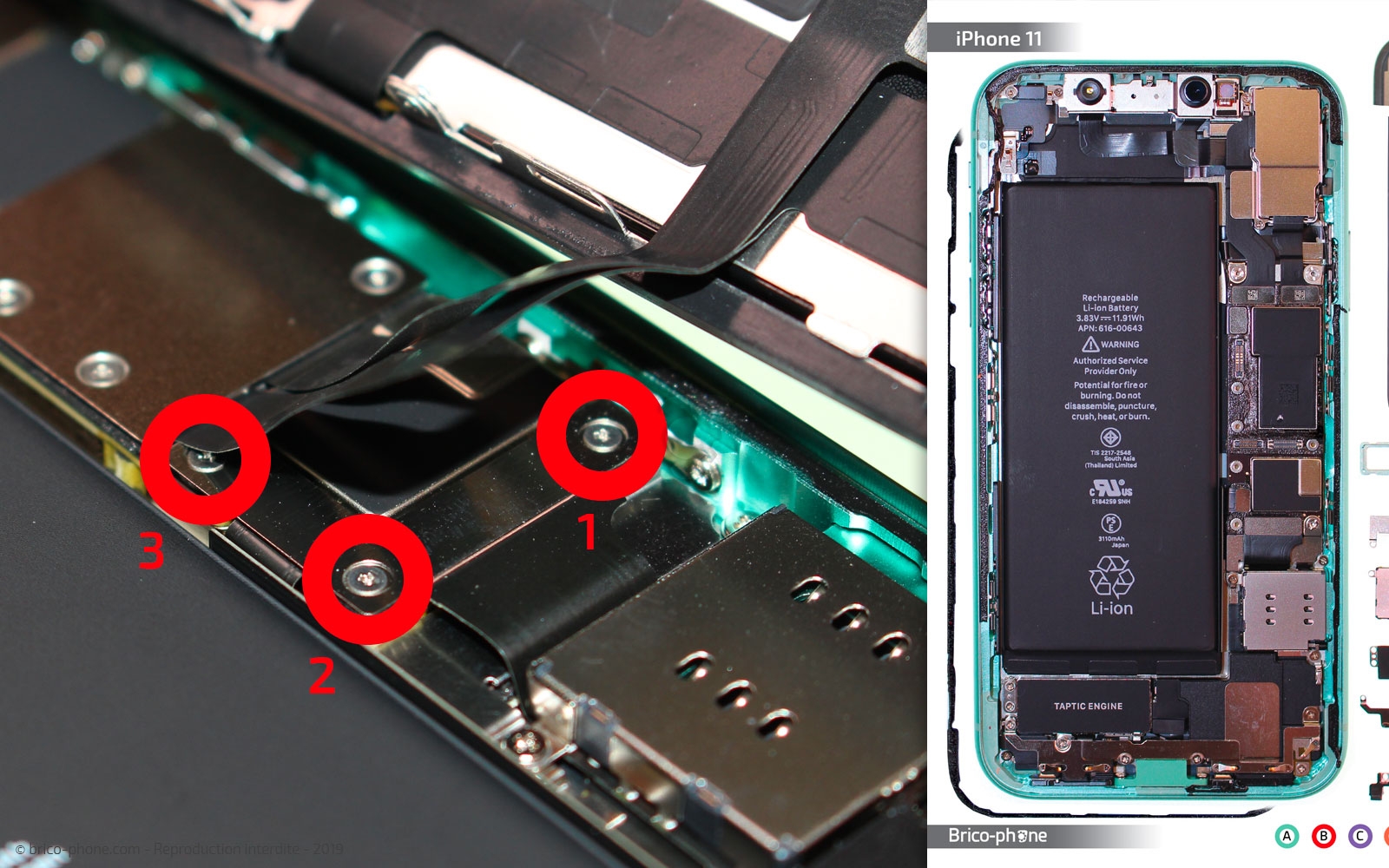

Pour cela, retirez les 3 vis B1, B2 et B3 entourées de rouge à l'aide du tournevis triwing 0.6. Positionnez-les à leur place sur le patron d'aide au montage. Saisissez ensuite la plaquette de protection en métal nommée #01 à l'aide de la pincette. Et enfin, débranchez la fiche de la batterie en glissant le levier sous un angle sans l'enfoncer pour ne pas toucher les fiches de la carte mère. Passez juste sous le bord et soulevez.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Patron magnétique d'aide au montage pour iPhone 11
5,90 €
Etape 6 : Retirer la plaquette de protection des nappes de l'écran

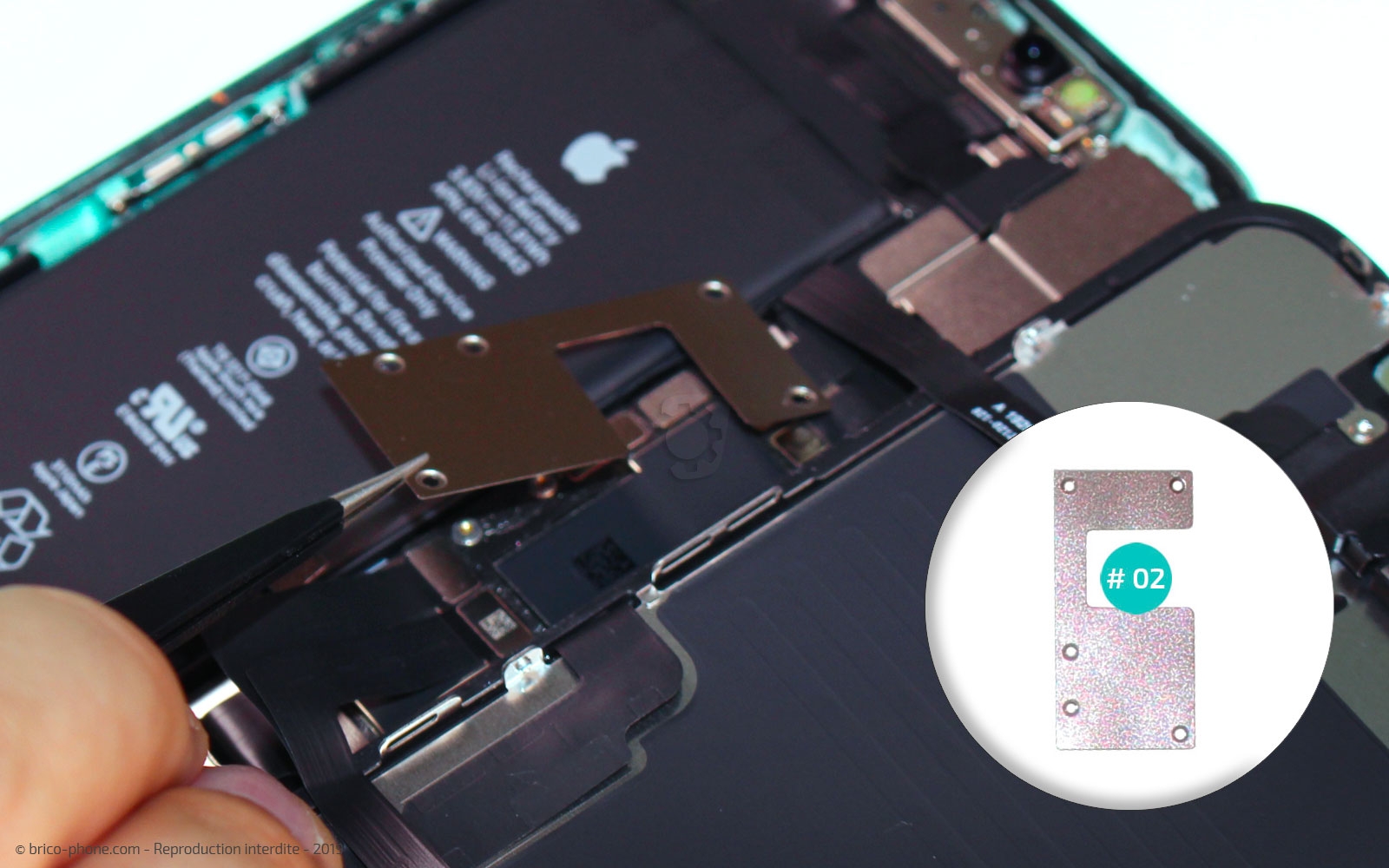

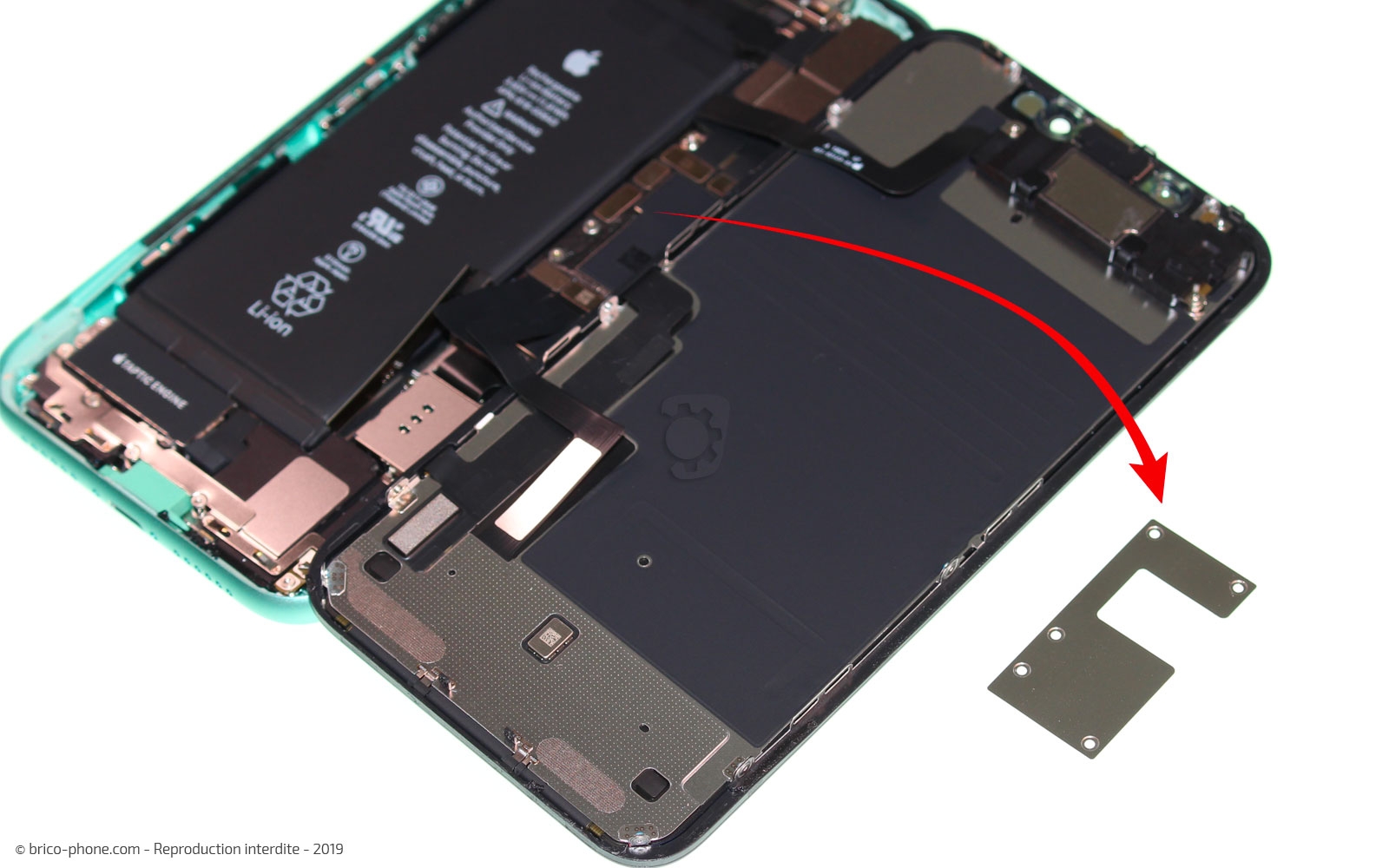

De la même manière que le connecteur de la batterie, vous allez pouvoir retirer la plaquette en métal nommée #02.

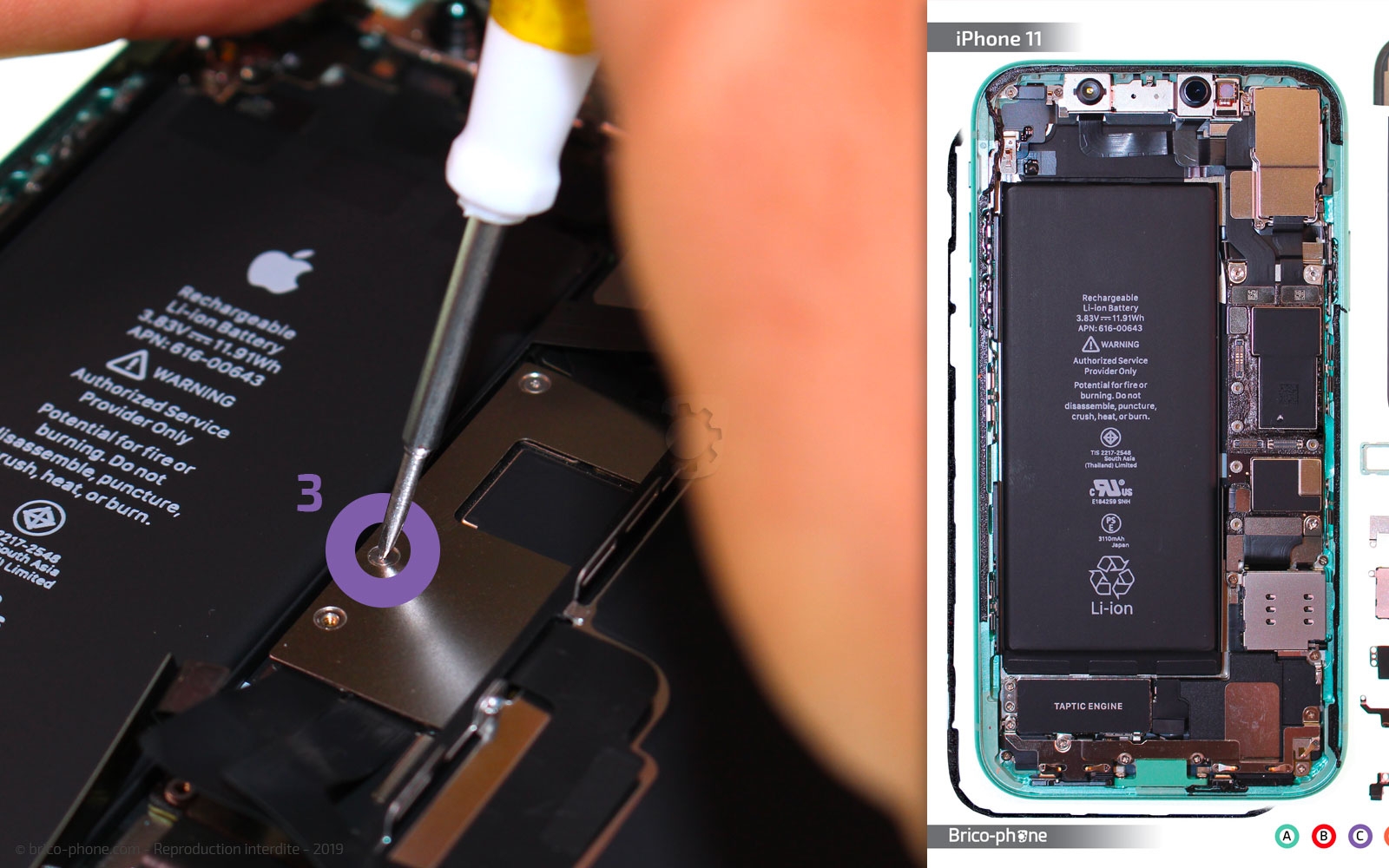

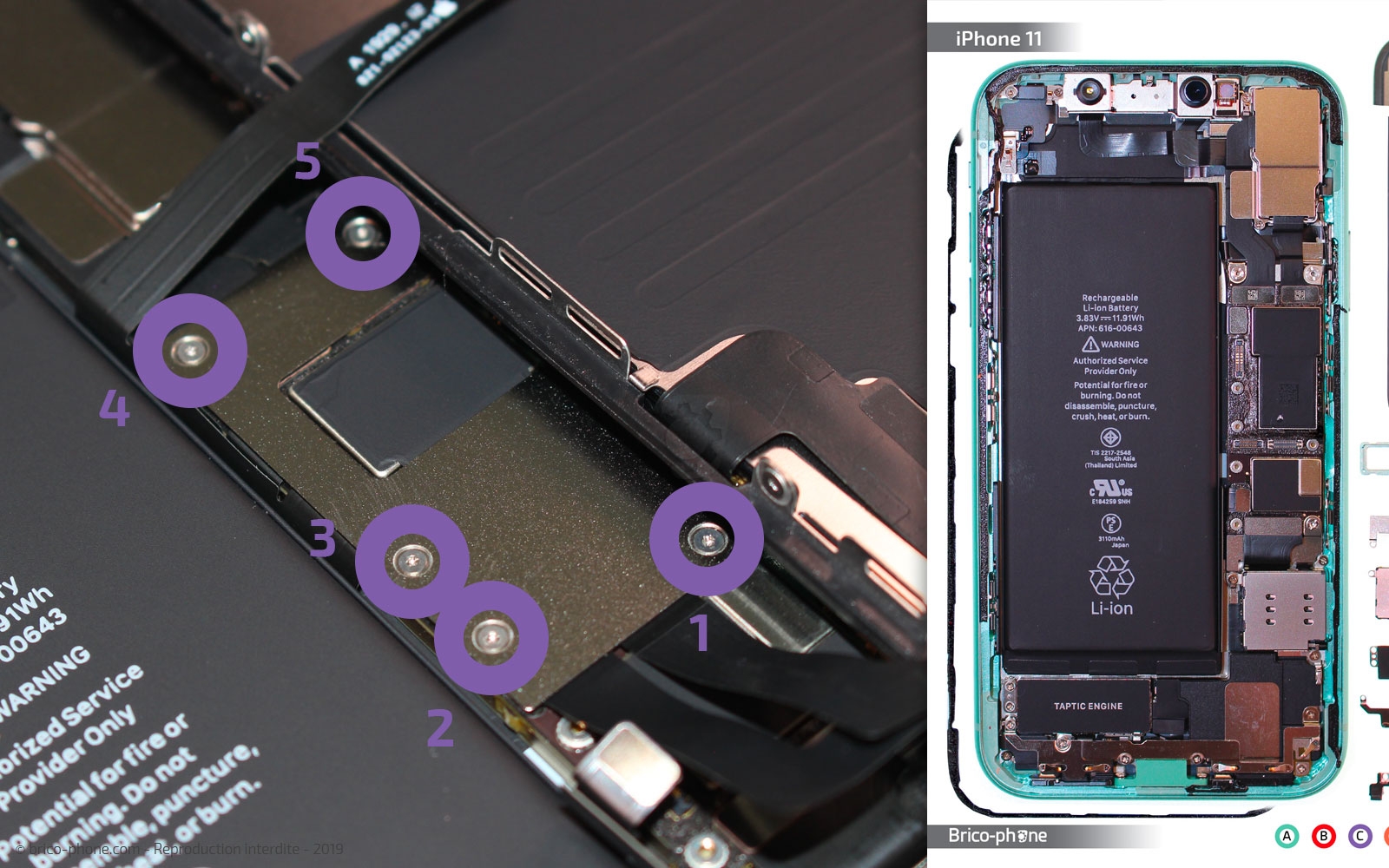

Toujours muni du tournevis triwing 0,6, dévissez les 5 vis entourées en violet de C1 à C5. Puis retirez la plaquette en la saisissant avec la pincette. N'oubliez pas de mettre les vis au fur et à mesure sur leur emplacement pour ne pas les intervertir.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Retirer l'écran

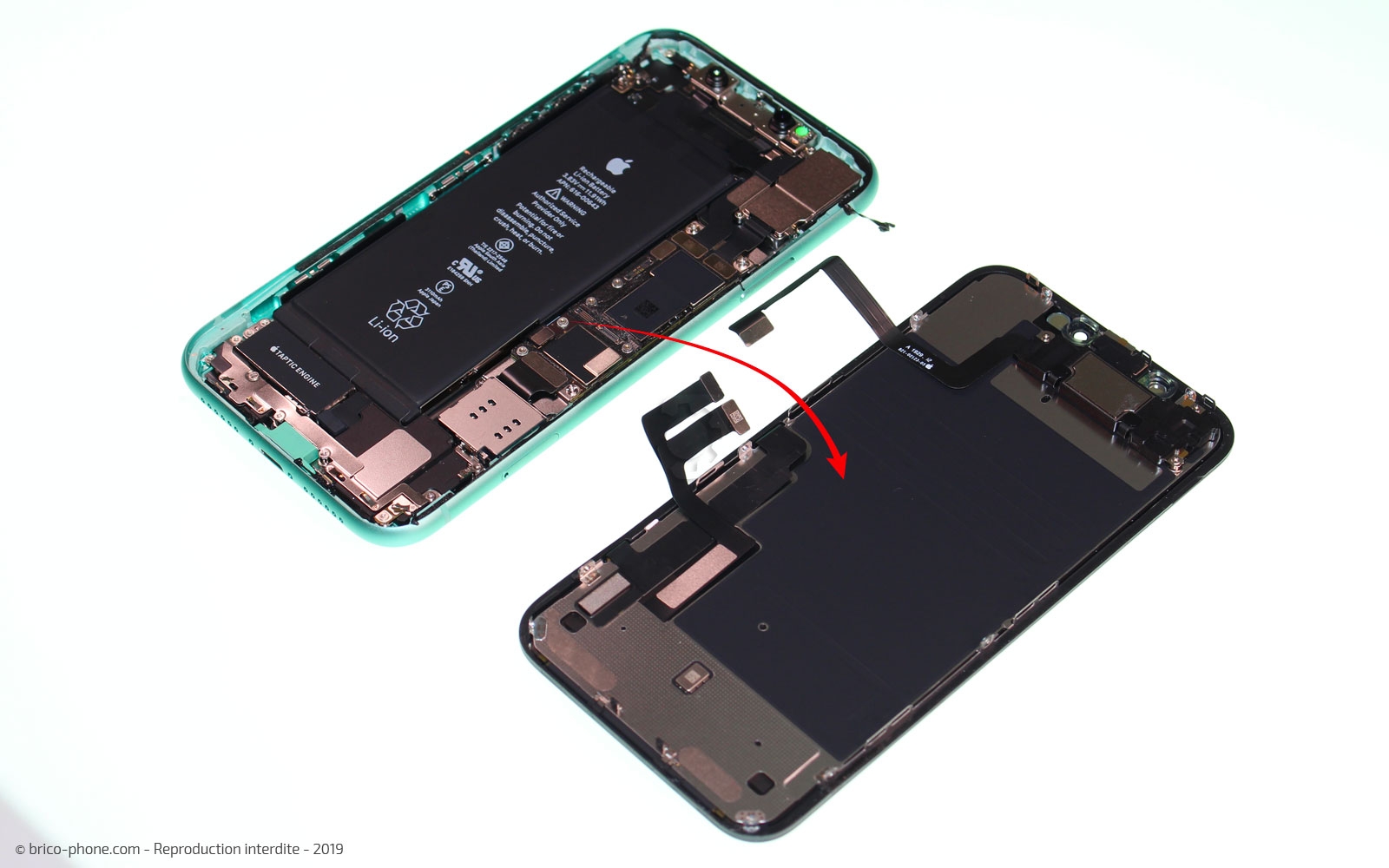

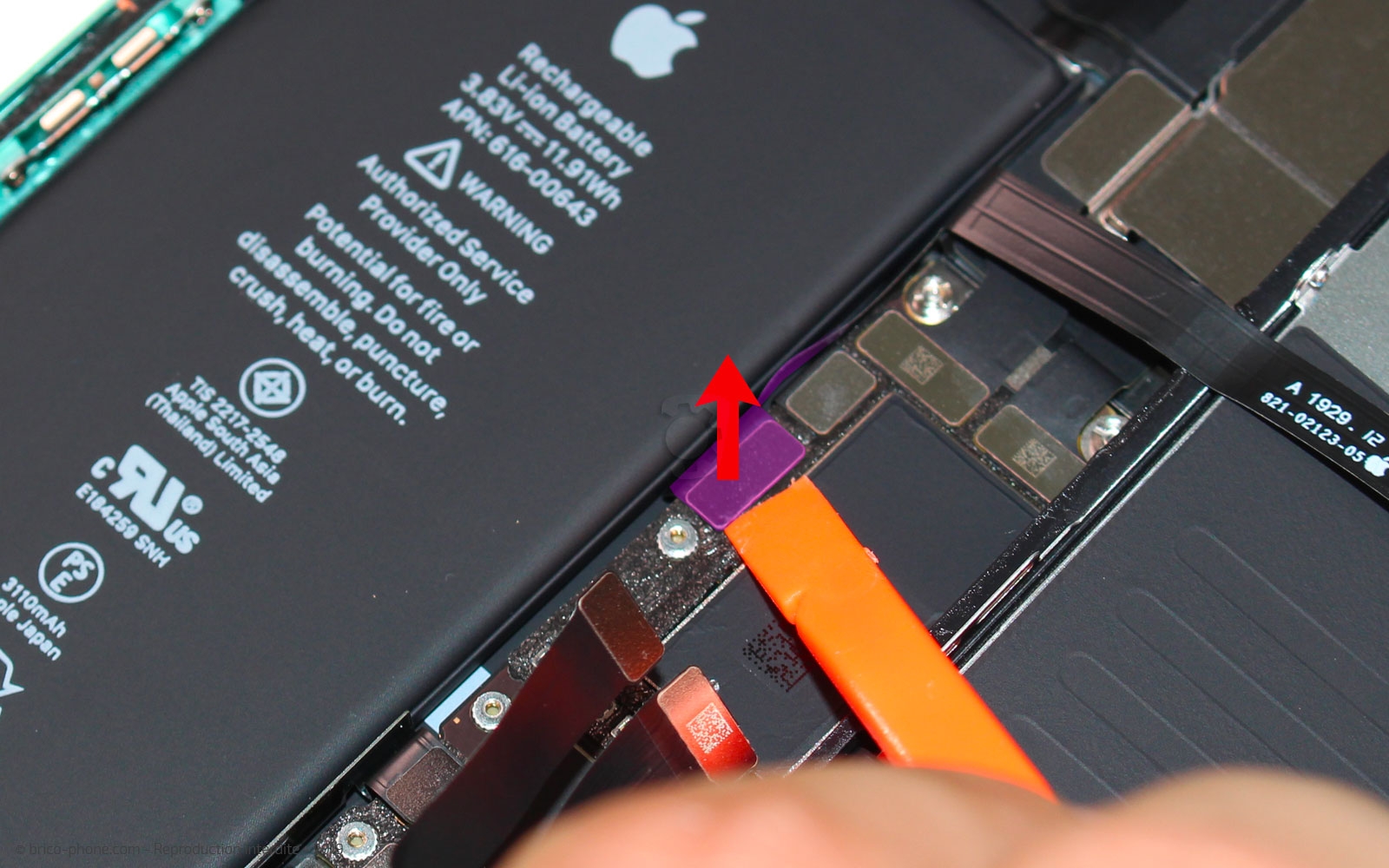

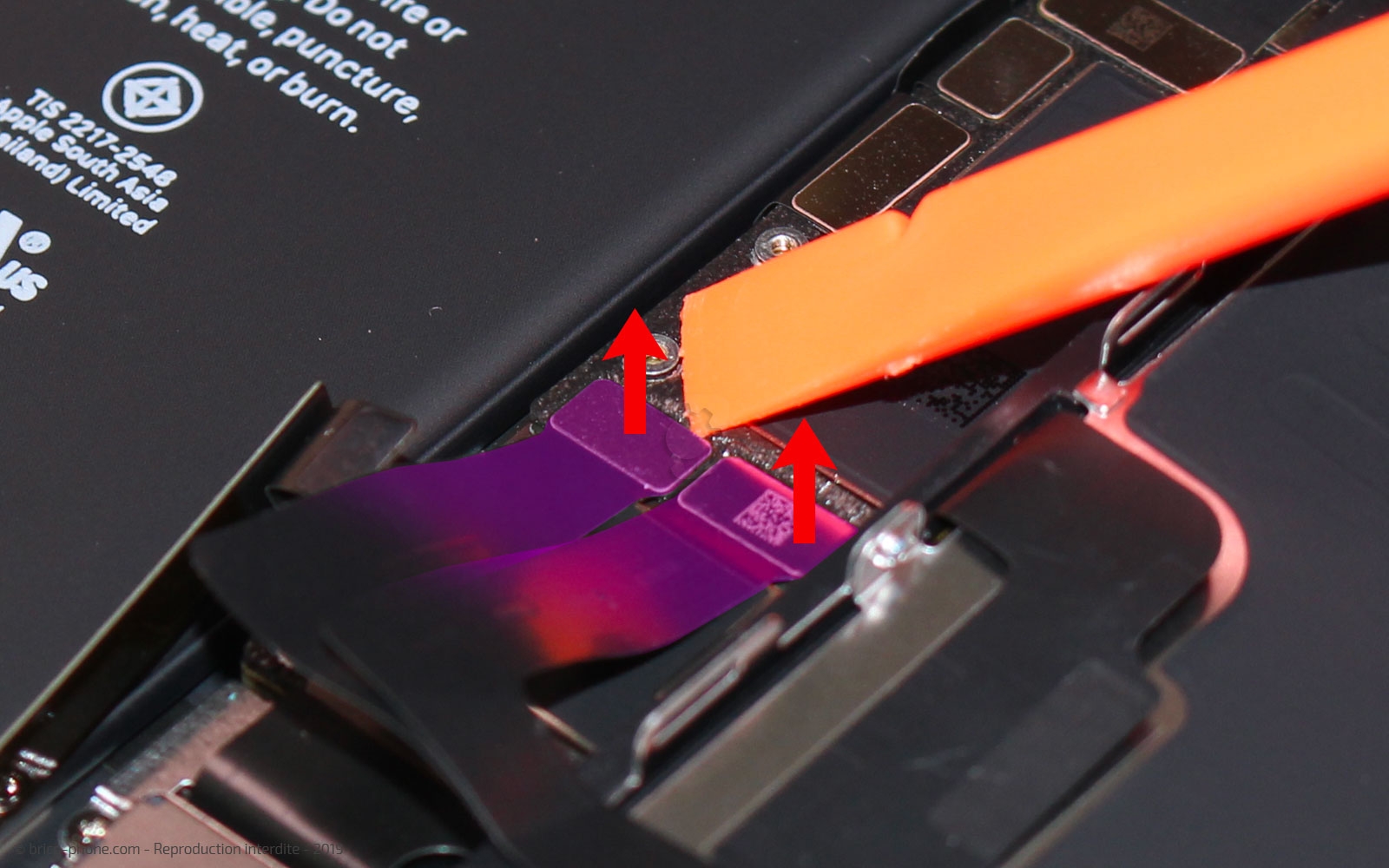

A l'aide du levier, soulevez les trois connecteurs des nappes qui relient l'écran à la carte mère.
Les deux nappes situées plus bas sont liées à la fonction tactile et LCD et celle du haut à l'écouteur interne.
Soulevez les connecteurs avec délicatesse comme celui de la batterie.

L'écran est maintenant libéré.
Outils du kit utilisés
Outils du kit utilisés

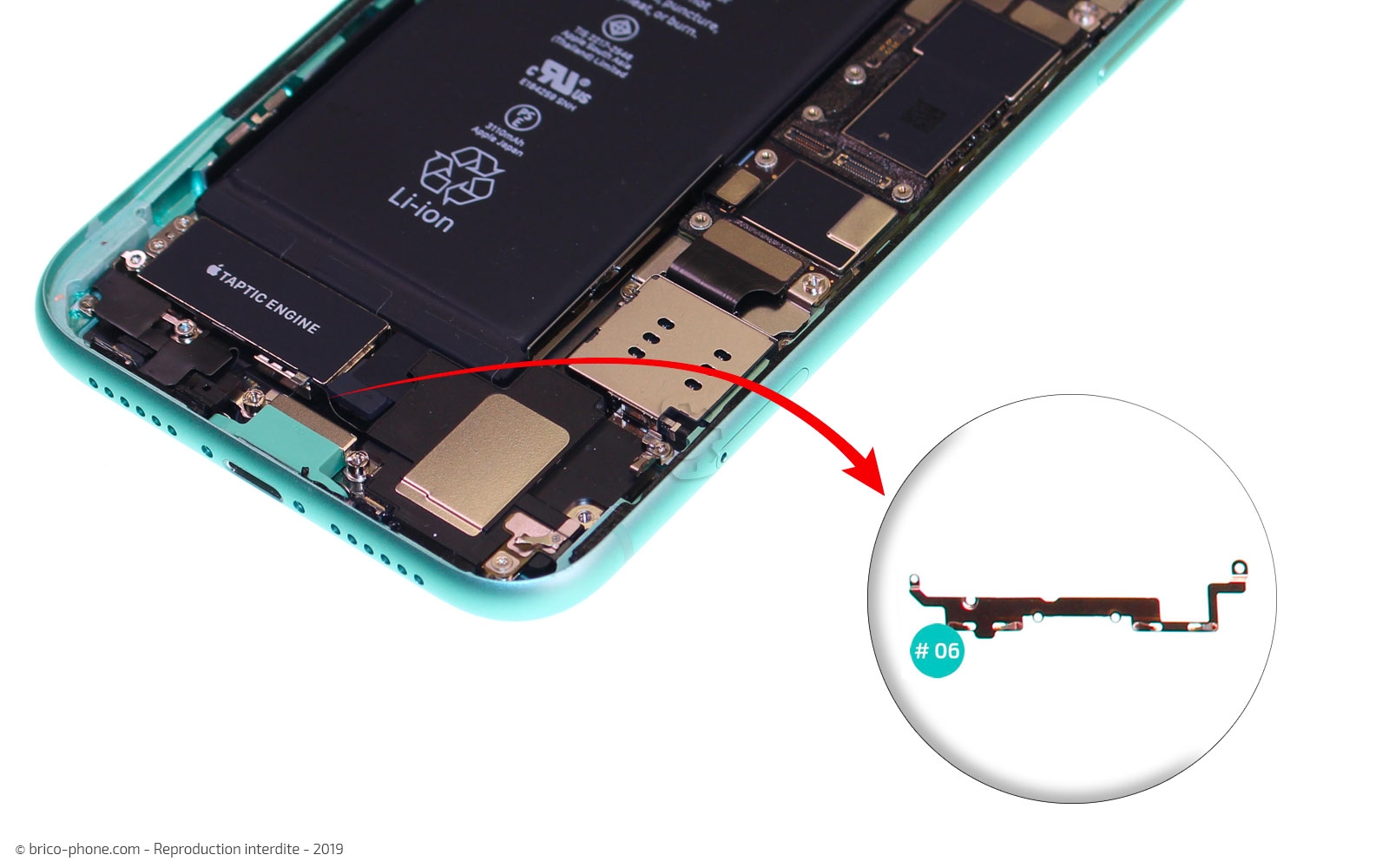

Etape 8 : Enlever la plaquette du bas

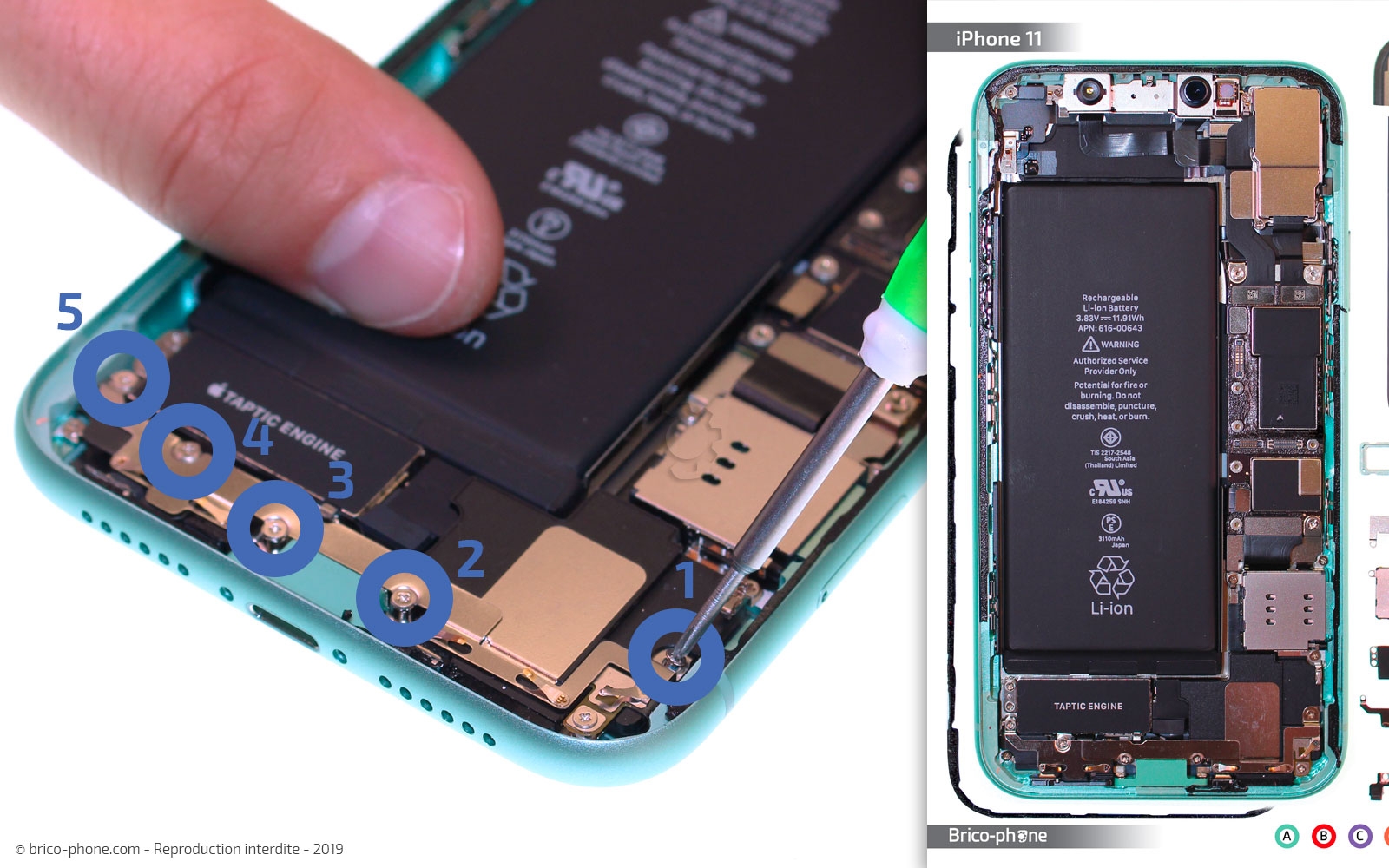

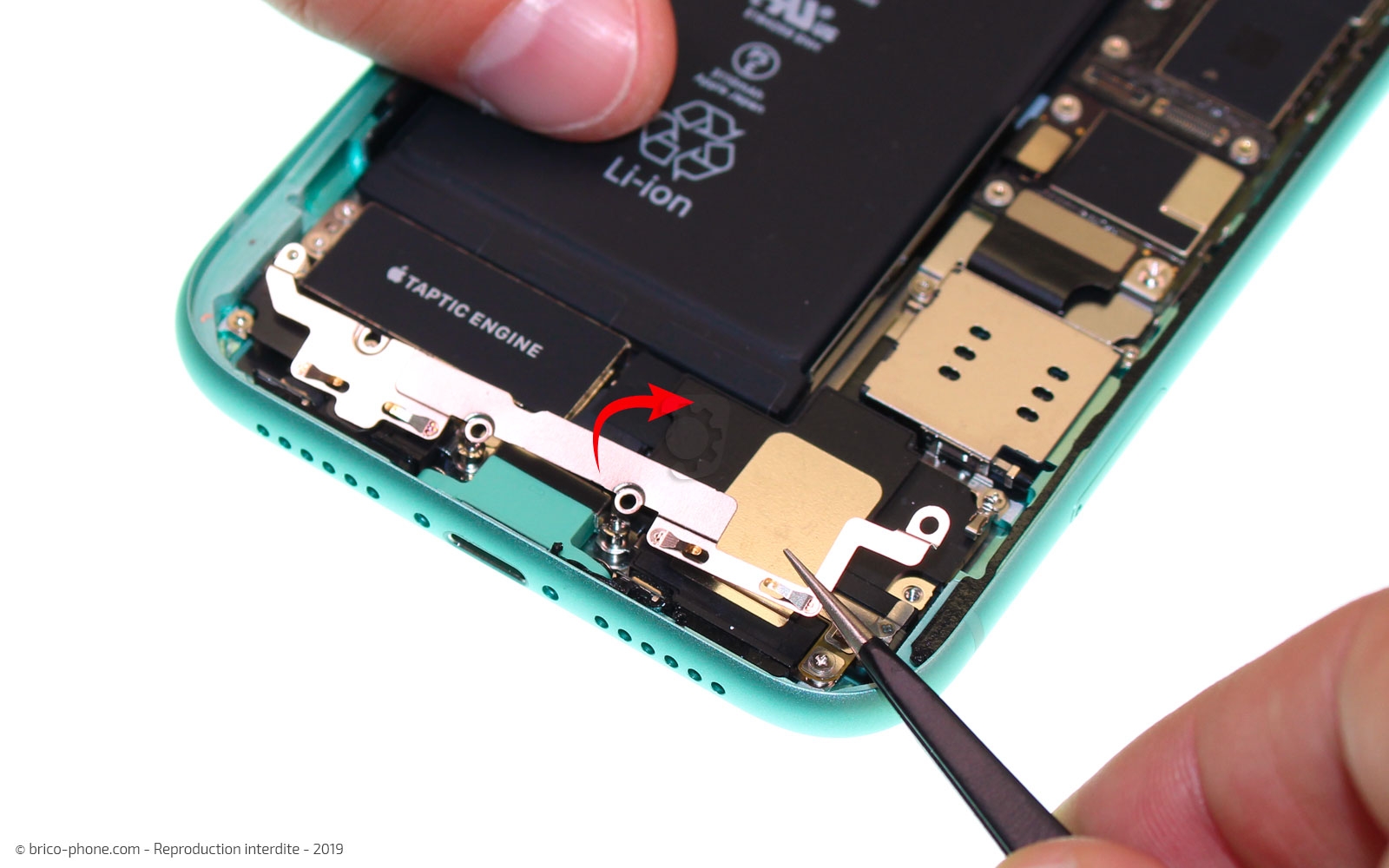

L'élément de protection nommé #06 est maintenu par 5 vis entourées en bleu et nommées F1 à F5.
Dévissez-les avec le tournevis cruciforme et placez-les sur le patron d'aide au montage. Et retirez ensuite la plaquette en métal à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 9 : Enlever la mousse de protection

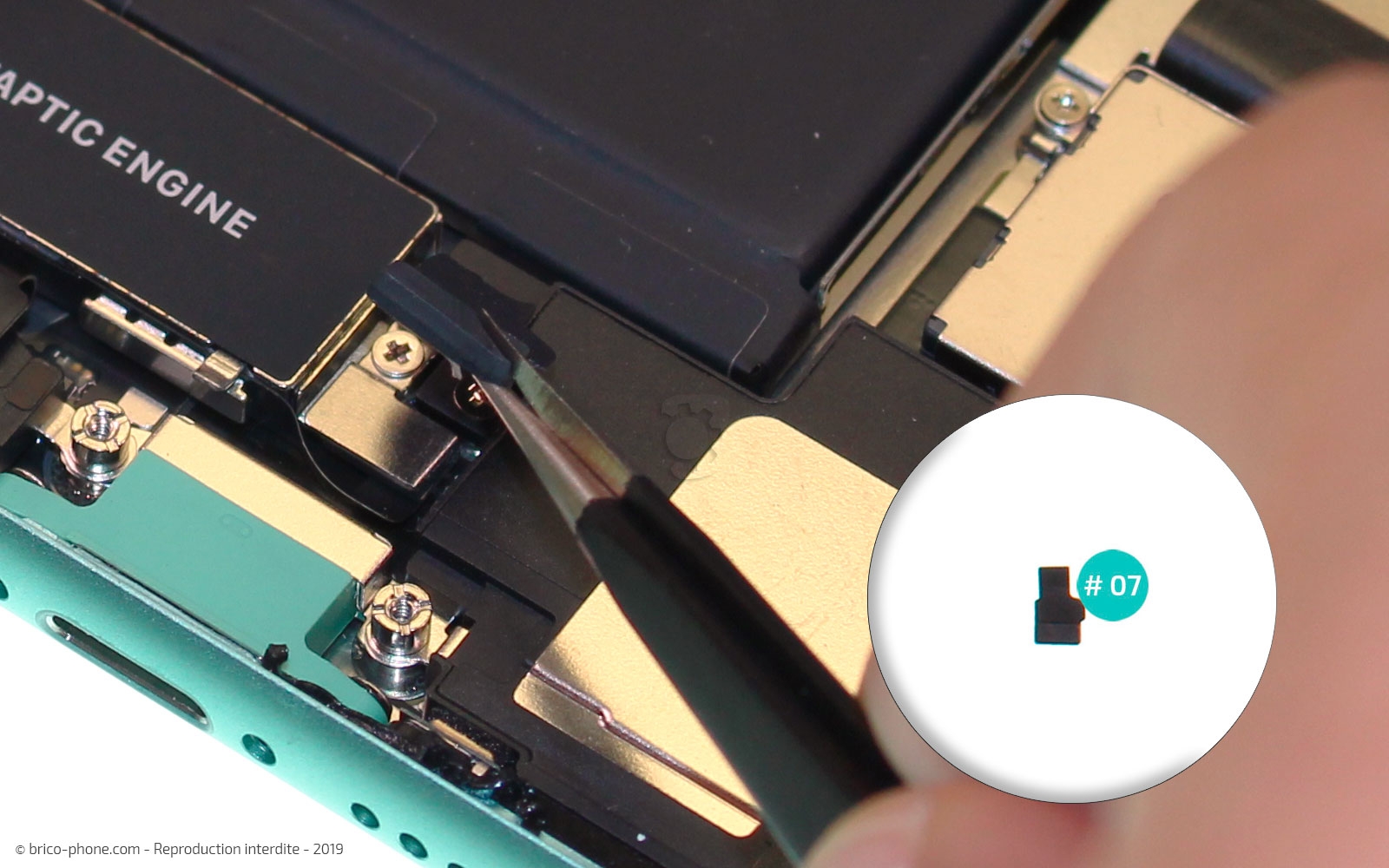

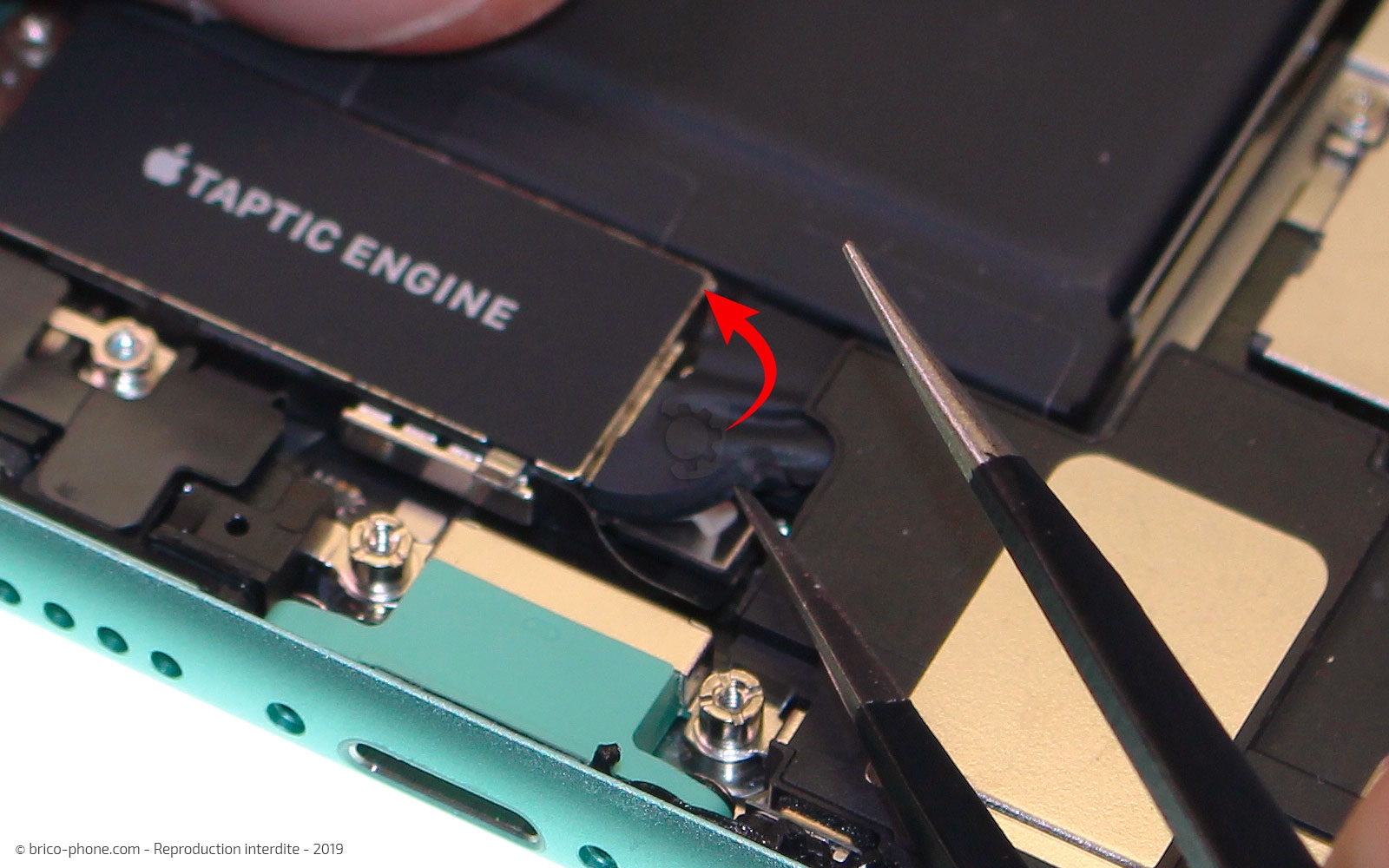

Une des vis qui maintient le bloc haut-parleur est cachée sous une petite protection noire en mousse, que nous avons appelé #07.
Décollez-la avec la pincette pour la retirer. Placez-la sur le patron d'aide au montage pour la retrouver au remontage.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer les vis cruciformes

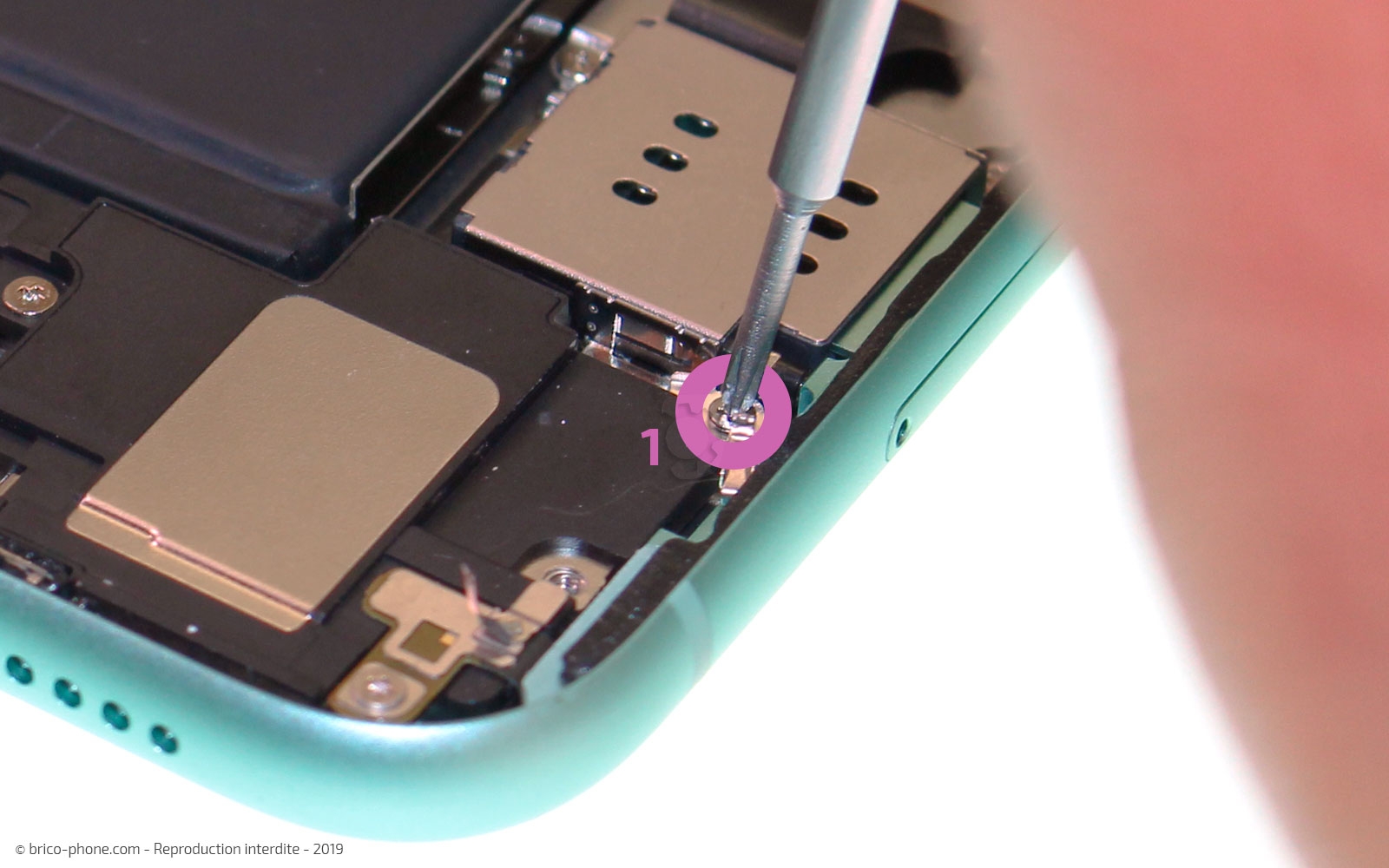

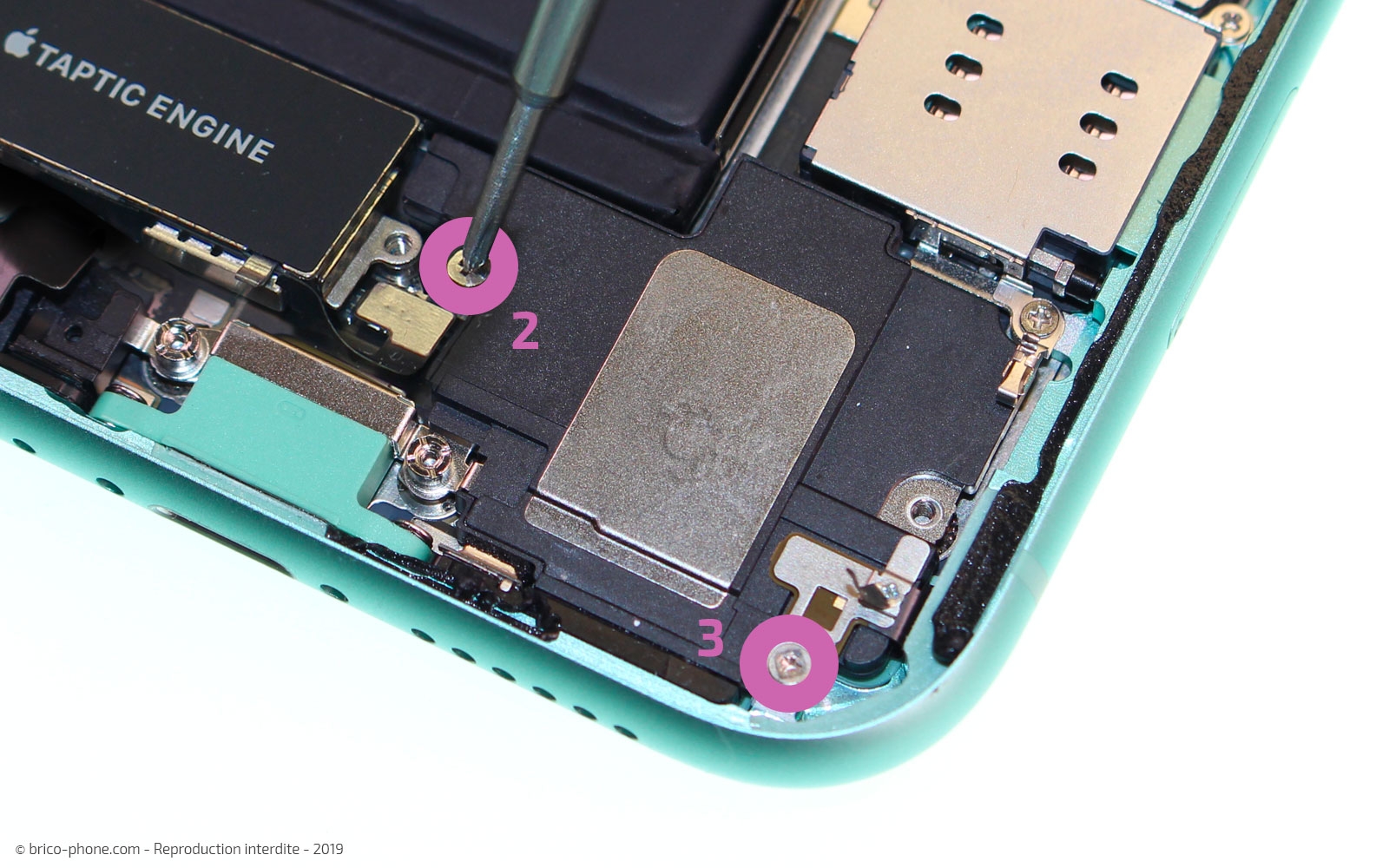

Nous allons maintenant procéder au retrait du bloc HP. Pour cela, commencez par enlever les 3 vis cruciformes qui le maintiennent.
Nous les avons appelées H1 à H3 et elles sont entourées de rose.

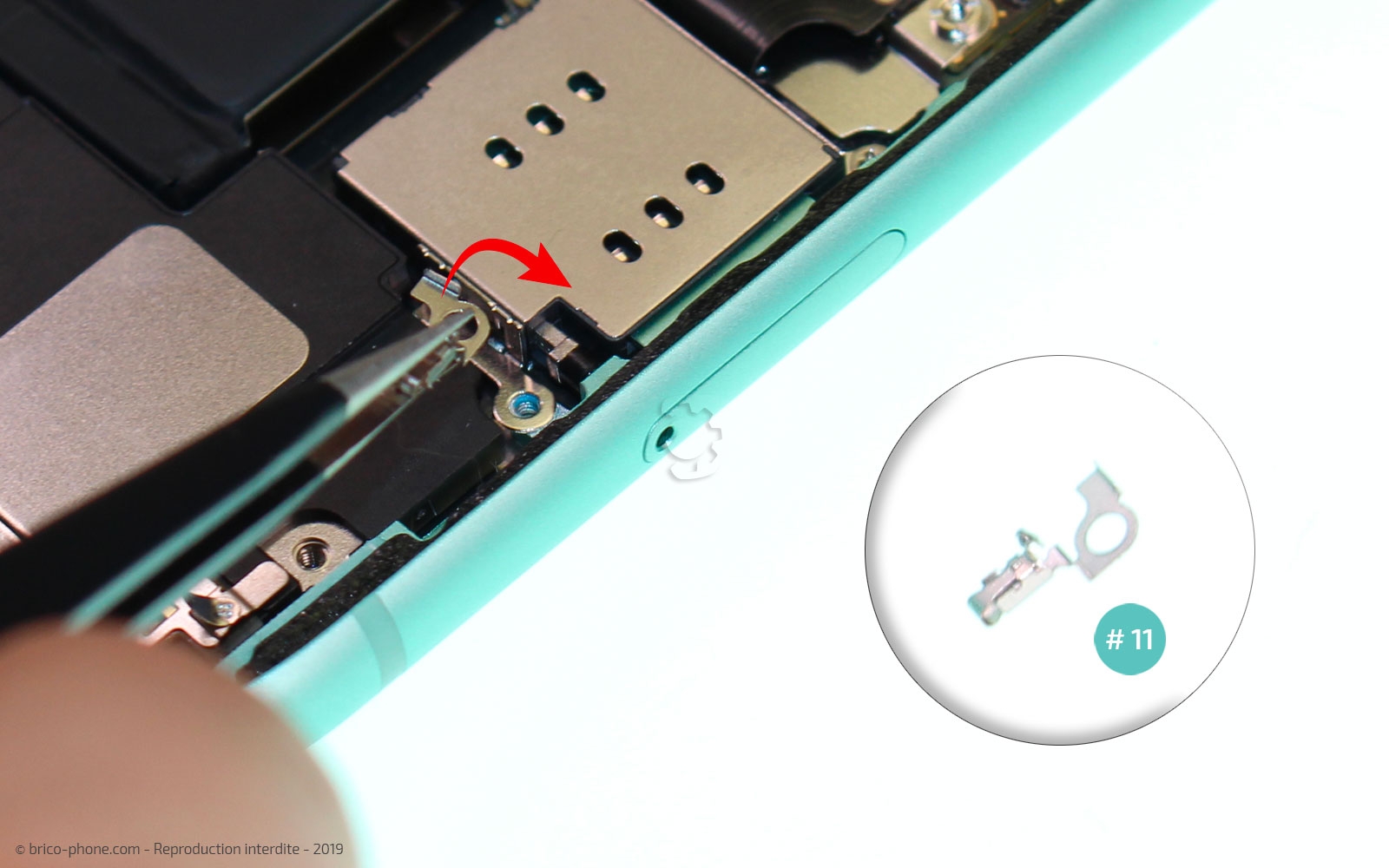

La vis H1 maintient un petit élément en métal qui sert de masse entre l'écran et le châssis. Regardez bien son sens de positionnement afin de le remettre correctement lors du remontage. Cet élément est nommé #11.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Retirer le bloc HP

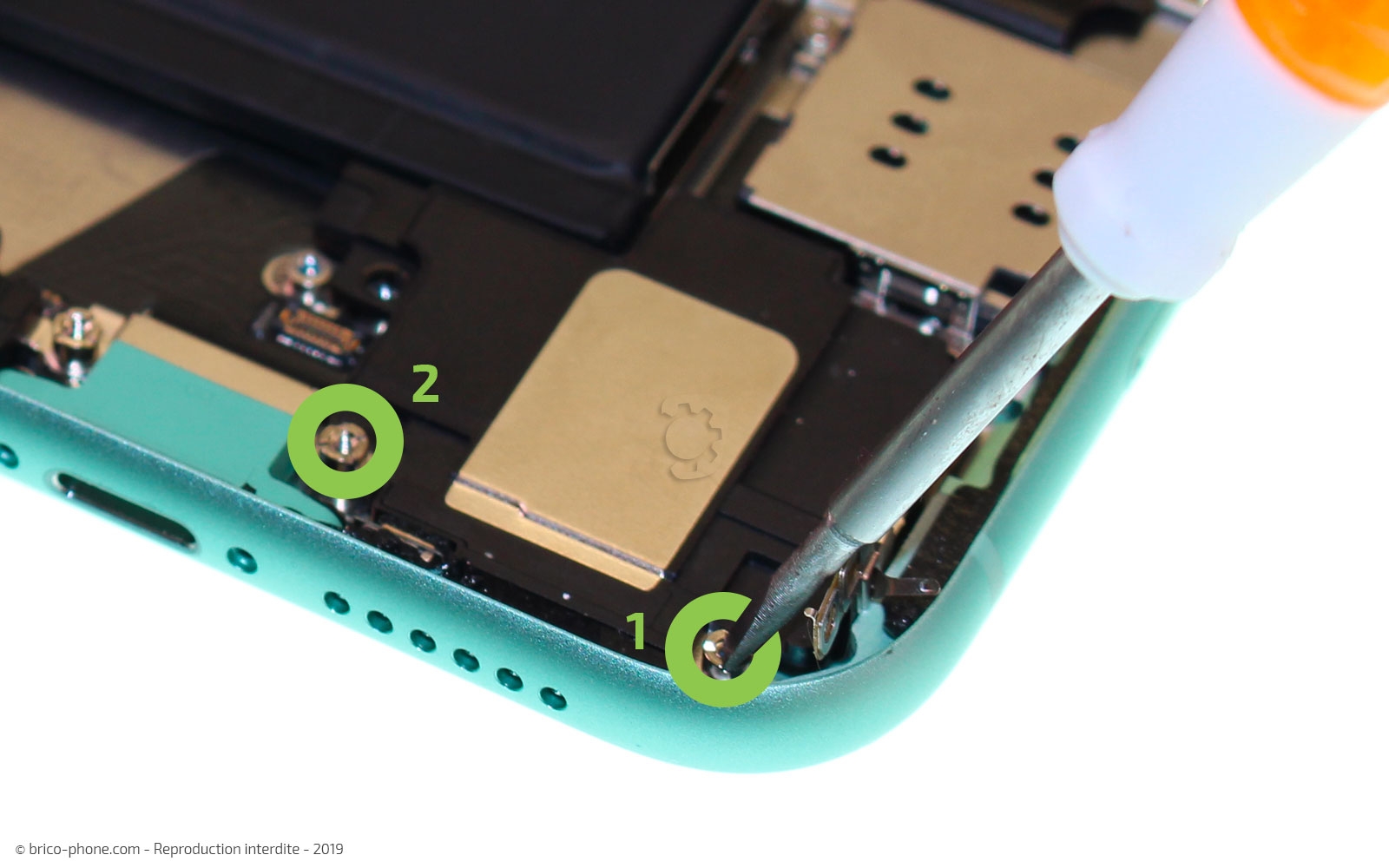

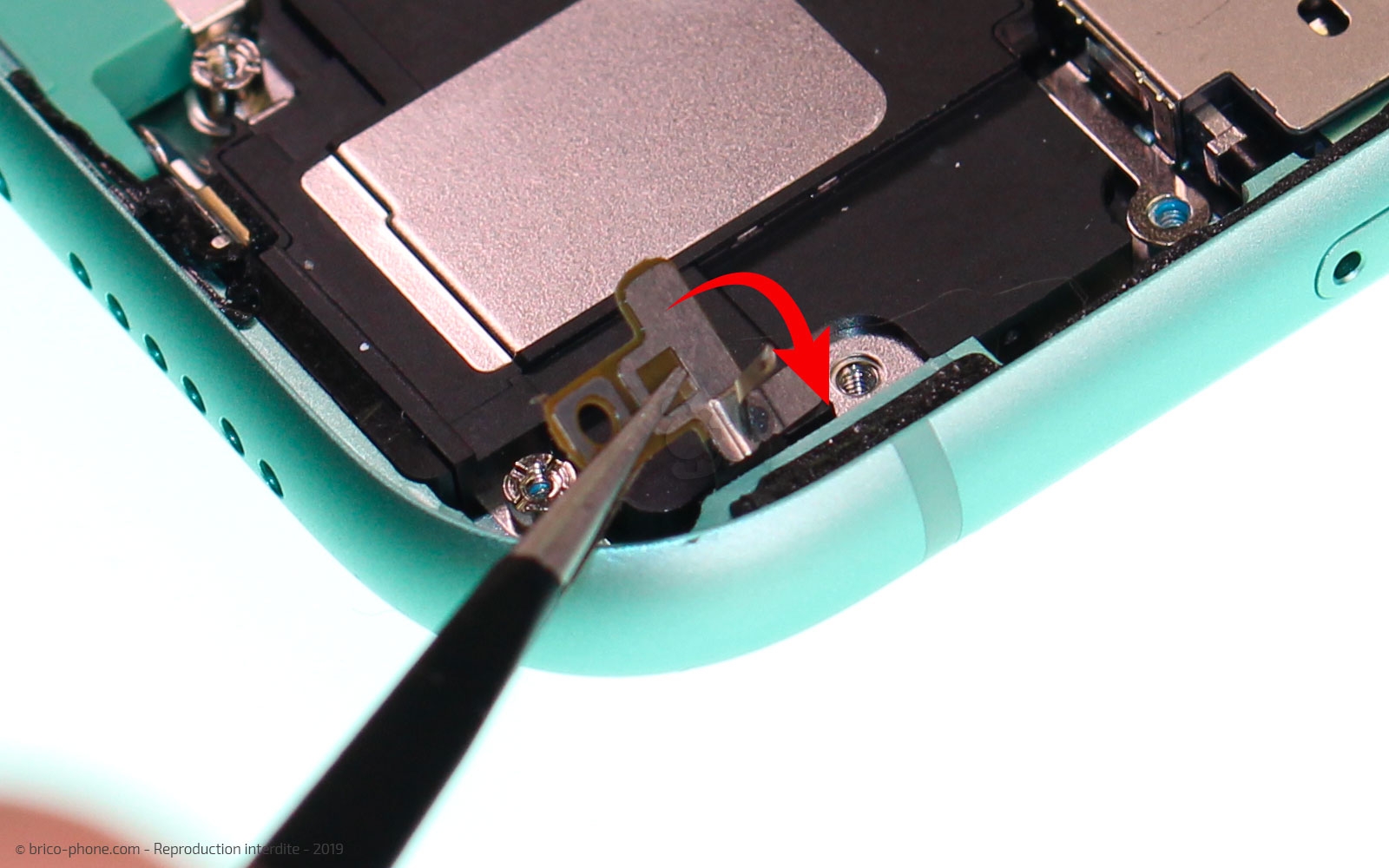

Soulevez l'élément en métal au niveau de la vis H3 afin de faire apparaître la vis i1. Ces deux vis i1 et i2 entourées en vert, sont des doubles vis. Elles sont plus grosses car d'autres vis étaient vissées dedans. Il faut donc utiliser le tournevis plat pour les retirer.

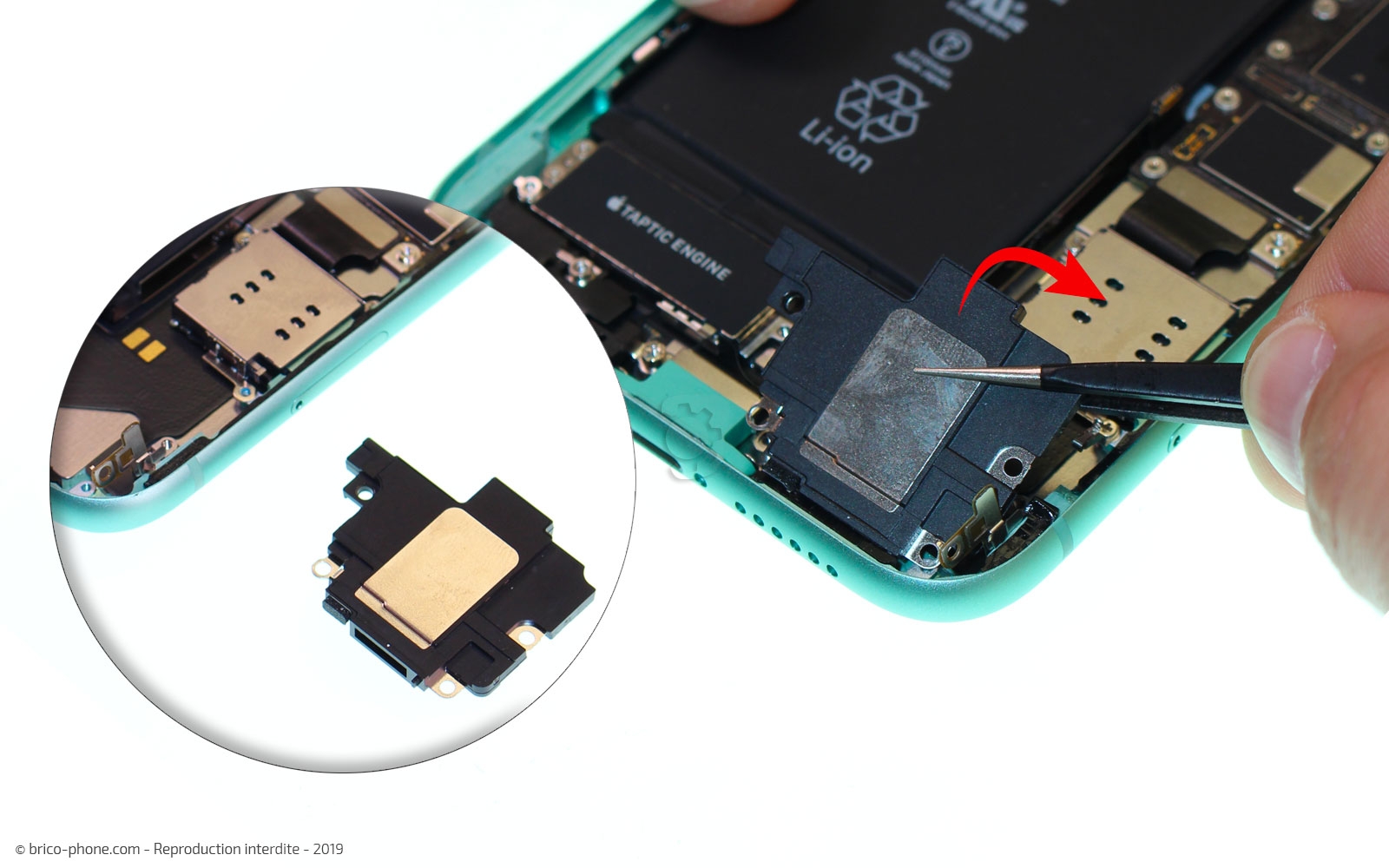

Vous pouvez maintenant retirer le bloc haut-parleur.
Outils du kit utilisés
Outils du kit utilisés

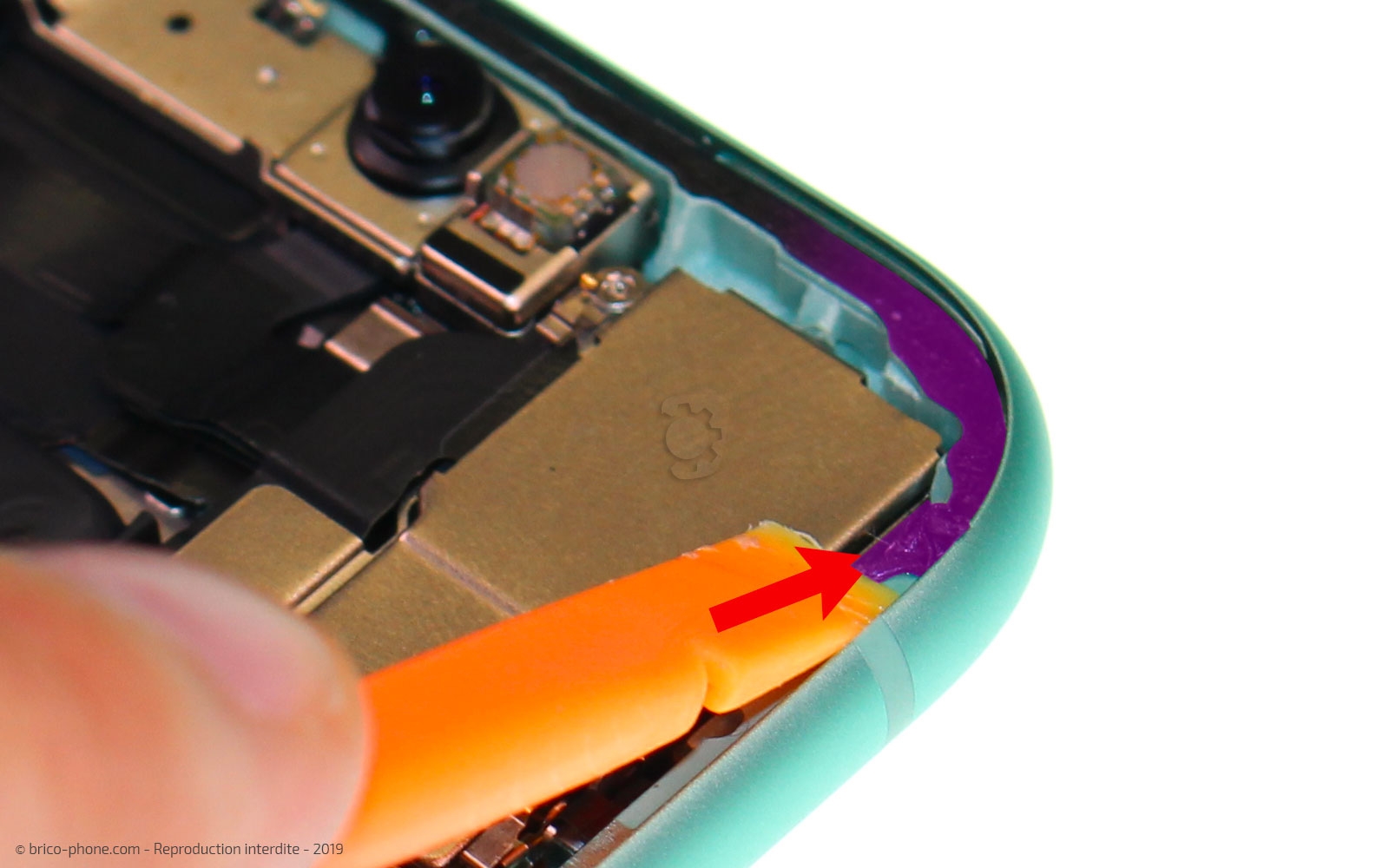

Etape 12 : Nettoyer le châssis
Le produit défectueux est désormais retiré.
Vous pouvez procéder au remontage en suivant les étapes à l'envers ou suivre nos derniers conseils afin de garantir une réparation durable.

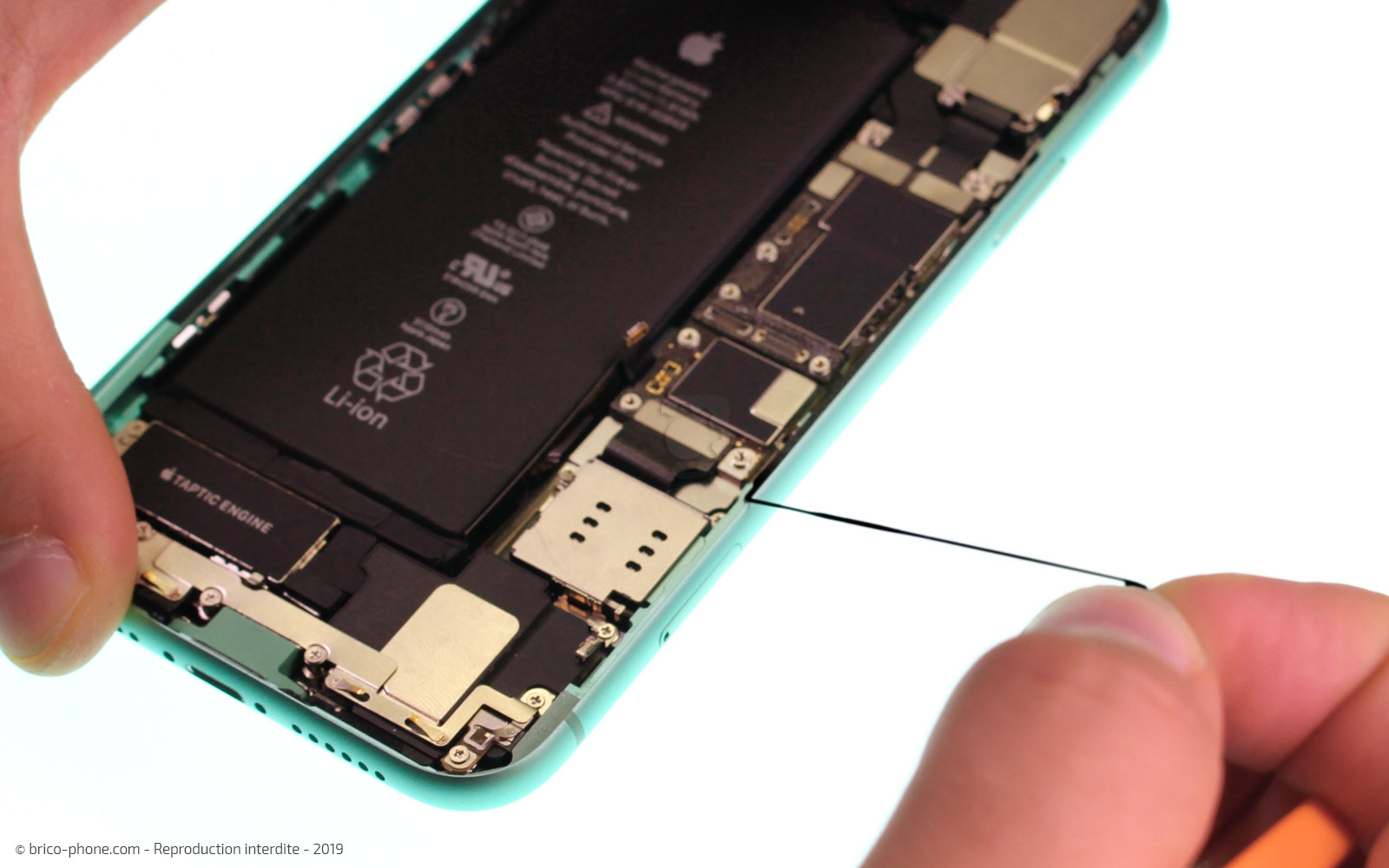

Commencez par nettoyer le châssis des résidus de joint. Pour cela, grattez le contour avec le levier.

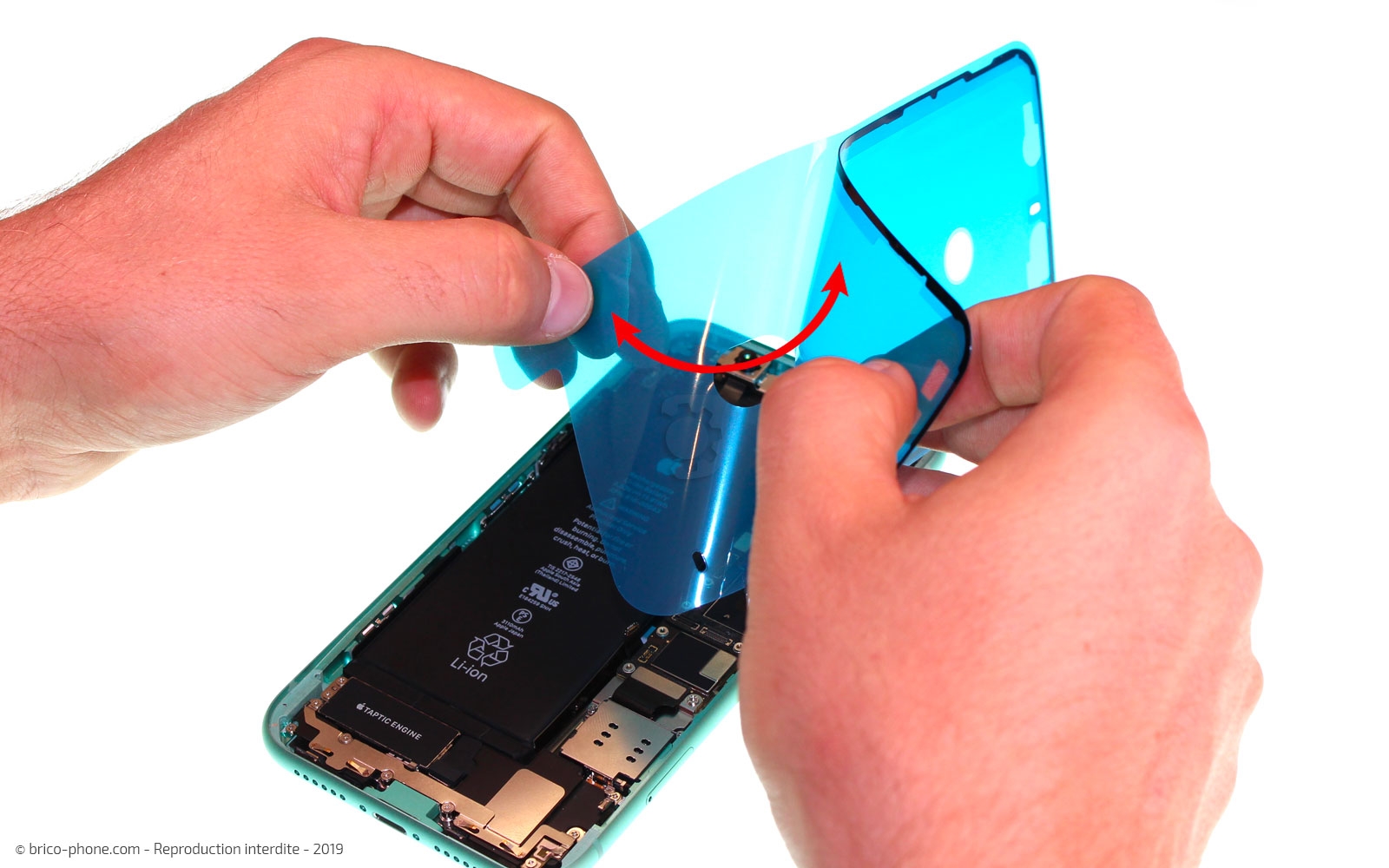

Préparez le nouveau joint et commencez par retirer le premier film de protection.
Outils du kit utilisés
Outils du kit utilisés

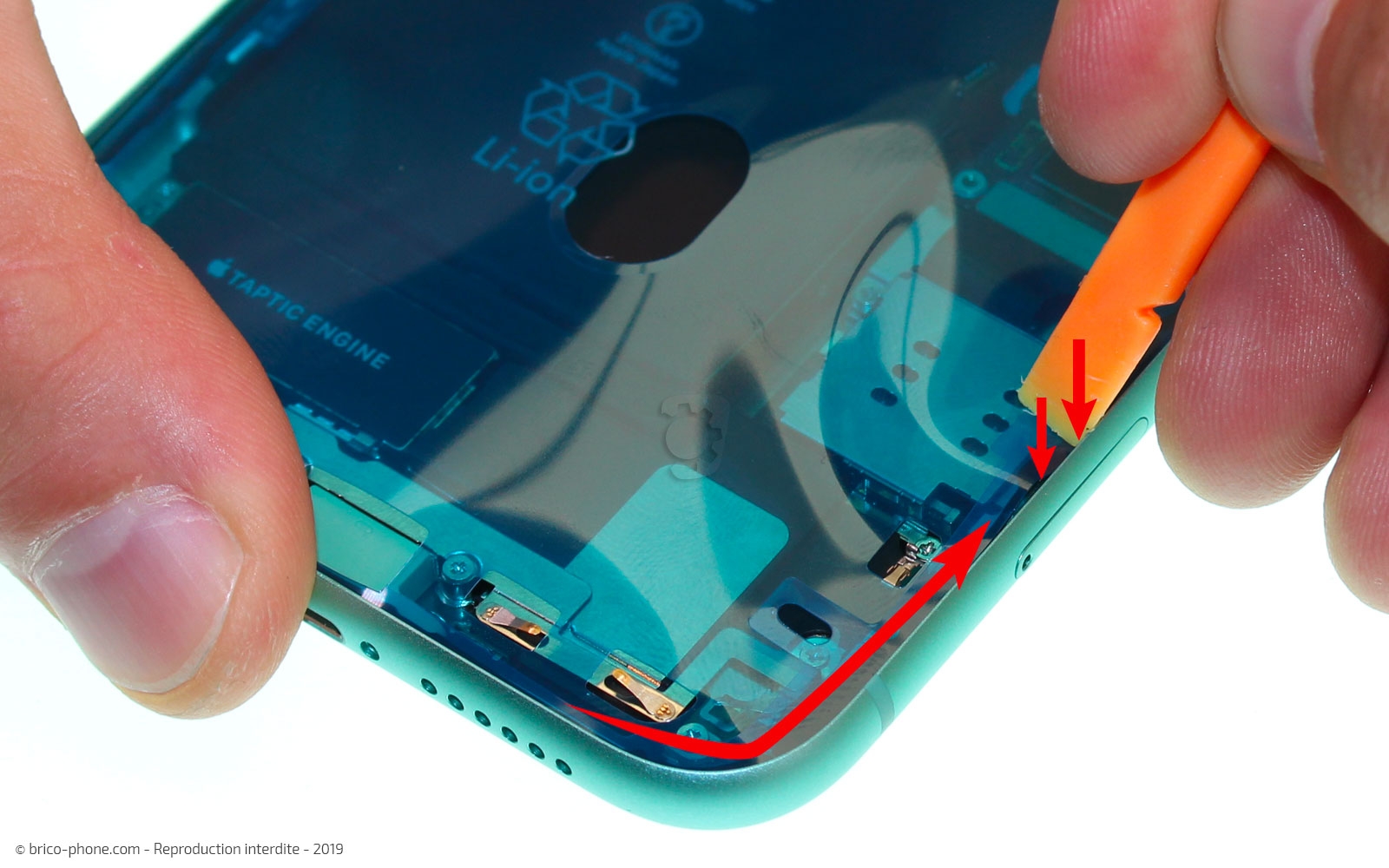

Etape 13 : Positionner le nouveau joint

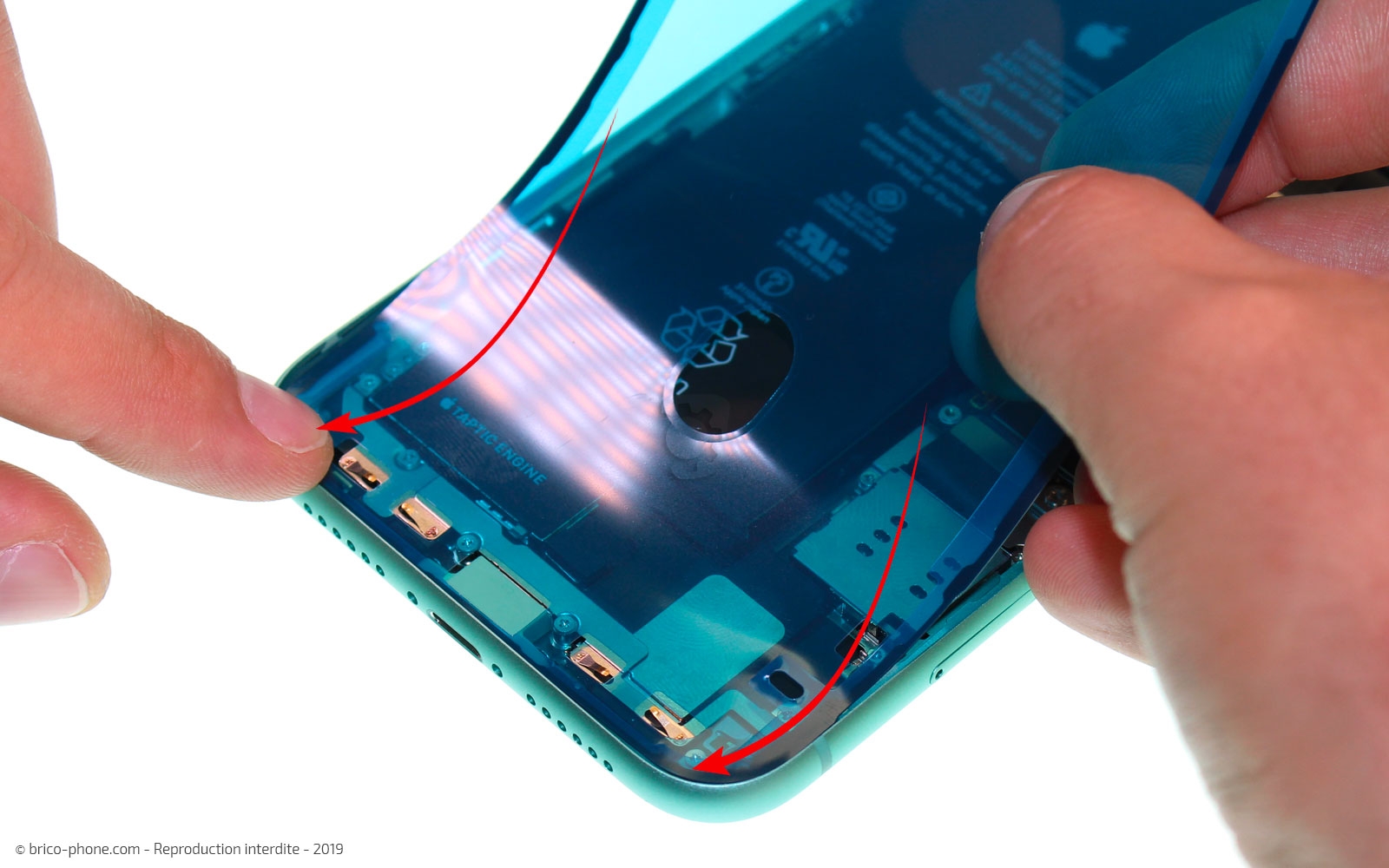

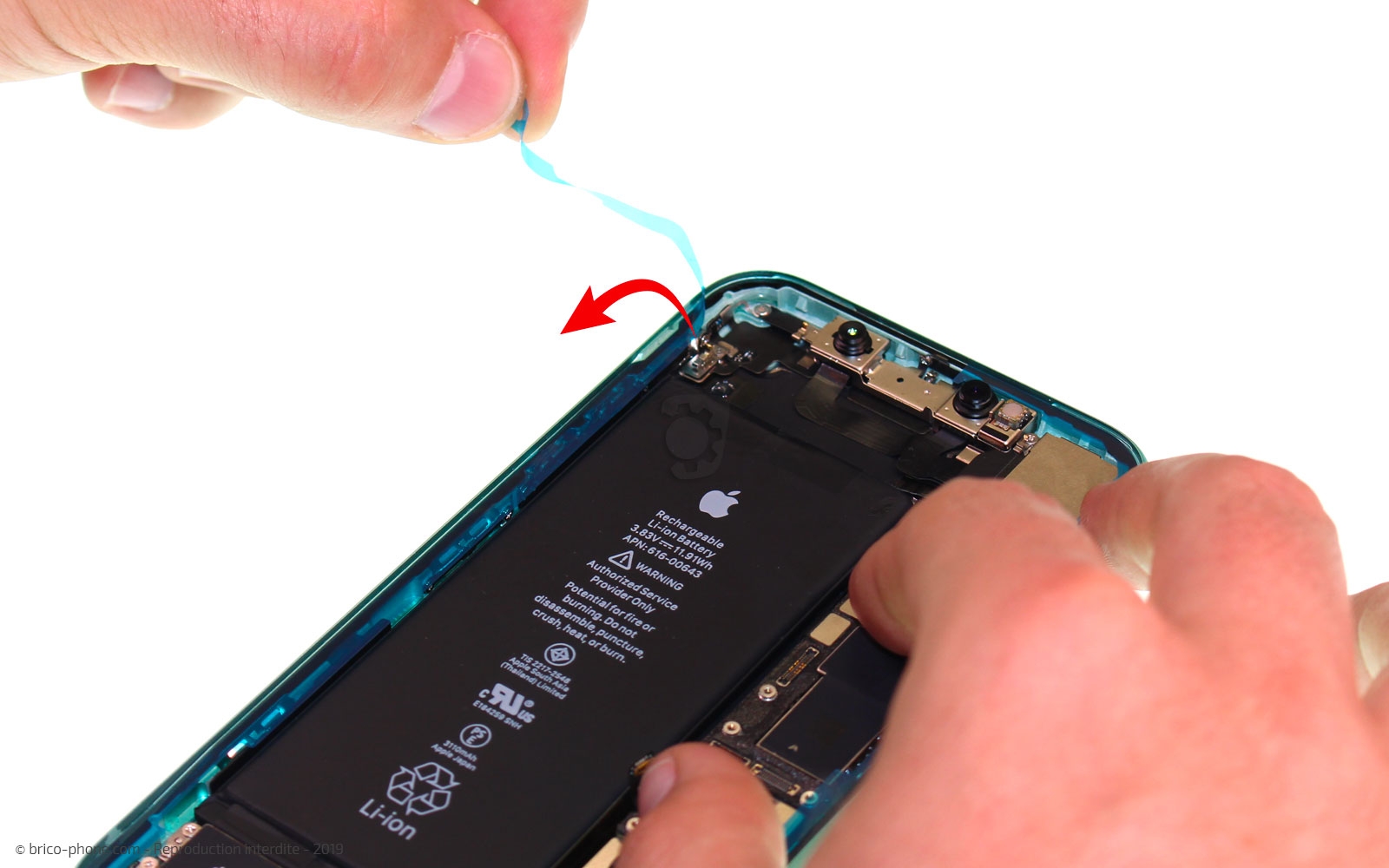

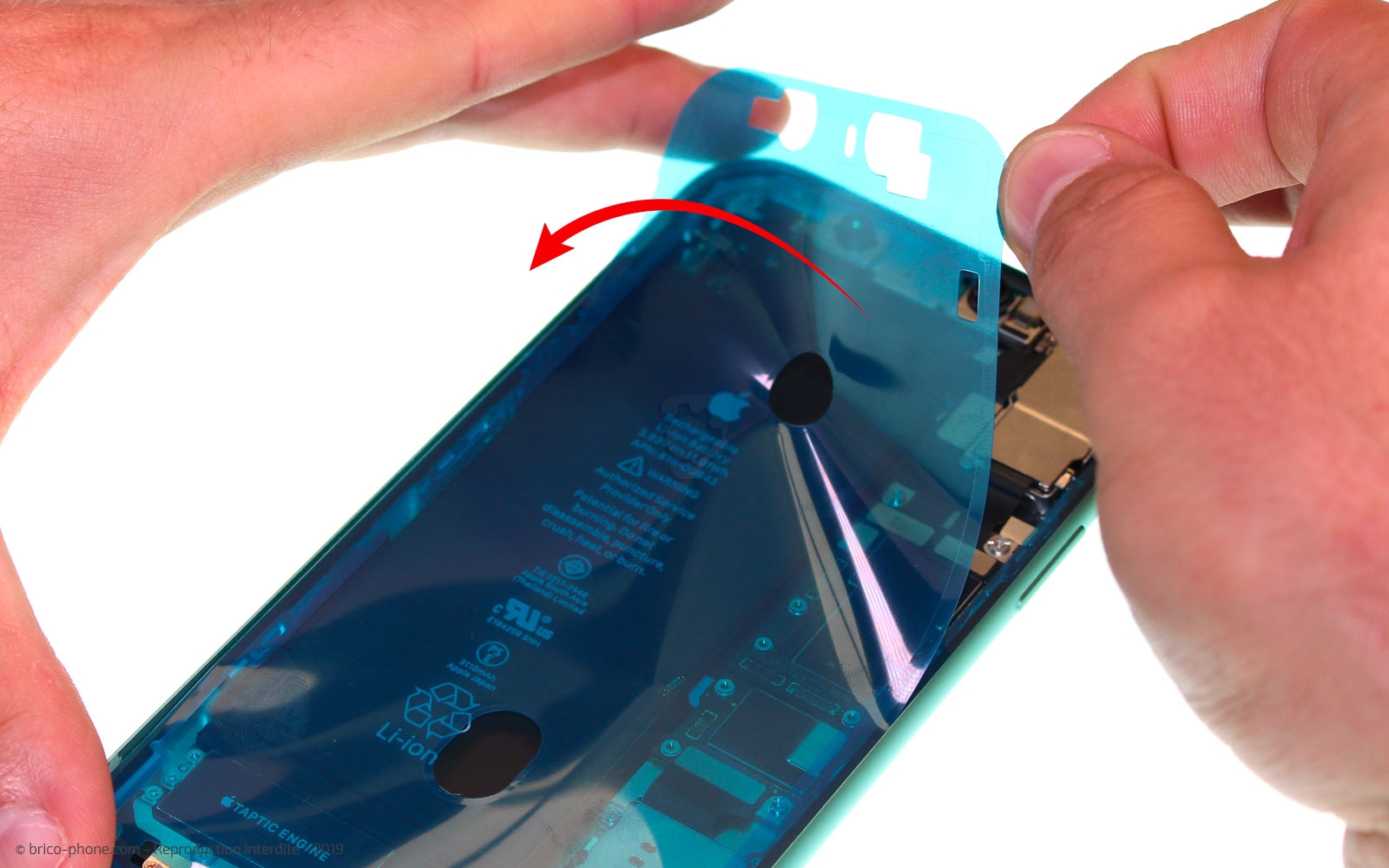

Positionnez le joint à l'intérieur du châssis (le film guide doit parfaitement s'adapter au contour du téléphone). Pressez ensuite sur le joint pour qu'il colle bien. Continuez en retirant le film guide. Et pour finir, ôtez la petite protection restante sur le joint. Si le joint ne tient pas, vous pouvez encore appuyer dessus à l'aide du levier.

Mise en garde à propos de la protection contre l'eau : une fois ouvert, même si un joint est posé, l'étanchéité est compromise, évitez donc tout contact avec l'eau et encore plus les immersions.
