Changement du module caméras arrière sur iPhone 11

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
iPhone 11 | Temps estimé : 20 min | Difficulté : 2/5

Vous ne pouvez plus capturer les moments qui vous sont chers ? Ne laissez pas un problème d'appareil photo vous gâcher la vie ! Remplacez la pièce défectueuse facilement en suivant ce tutoriel photo étape par étape.

Laissez vous guider pour effectuer cette réparation, nos techniciens vous donnent des explications claires, illustrées par des photos HD. Il suffit de vous munir de la caméra de rechange, des outils proposés en option et éventuellement des produits complémentaires qui simplifient encore plus la tâche.

Donc si vos photos sont devenues floues, si une chute a eu raison de votre double caméra, si vos capteurs ne font plus la mise au point ou restent noirs, ou bien encore si vous ne pouvez plus faire de vidéo, ne cherchez pas plus loin, le problème sera résolu en changeant votre appareil photo arrière. Une fois l'écran ouvert, vous avez directement accès à la caméra pour la remplacer. La réparation est simple et sans grand risque.

Notre caméra de rechange possède les mêmes caractéristiques que celle d'origine et en la réparant vous-même, vous ferez de belles économies. Les prises de vue sont le point fort de votre iPhone 11, et si vous ne possédez pas d'appareil photo, c'est le seul moyen d'enregistrer vos souvenirs ! N'hésitez pas, lancez-vous dans la réparation.

Diagnostic

›  Les photos de votre iPhone 11 sont floues
›  La mise au point ne fonctionne pas
›  Un des capteurs ne fonctionne plus
›  Vous ne pouvez plus faire de vidéos

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Module de caméra arrière pour iPhone 11
24,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pour iPhone 11
5,90 €
Ajouter au panier

Avant de commencer
Vous vous apprêtez à changer le module de caméra arrière de votre iPhone 11.
Ne vous précipitez pas, visionnez d'abord ce guide photos pour vous faire une idée du temps et du niveau de difficulté. N'oubliez pas d'acheter les outils adéquats en même temps que votre caméra de rechange, si vous ne les possédez pas déjà.
Une fois prêt, réparez dans un endroit à l'abri des risques. Si vous n'êtes pas sûr de terminer la réparation dans la foulée, il ne faudra surtout pas perdre ou mélanger vos vis ni que votre téléphone soit exposé car la carte mère ne sera plus protégée.
Nous avons des supports adhésifs ou magnétiques pour maintenir vos vis.

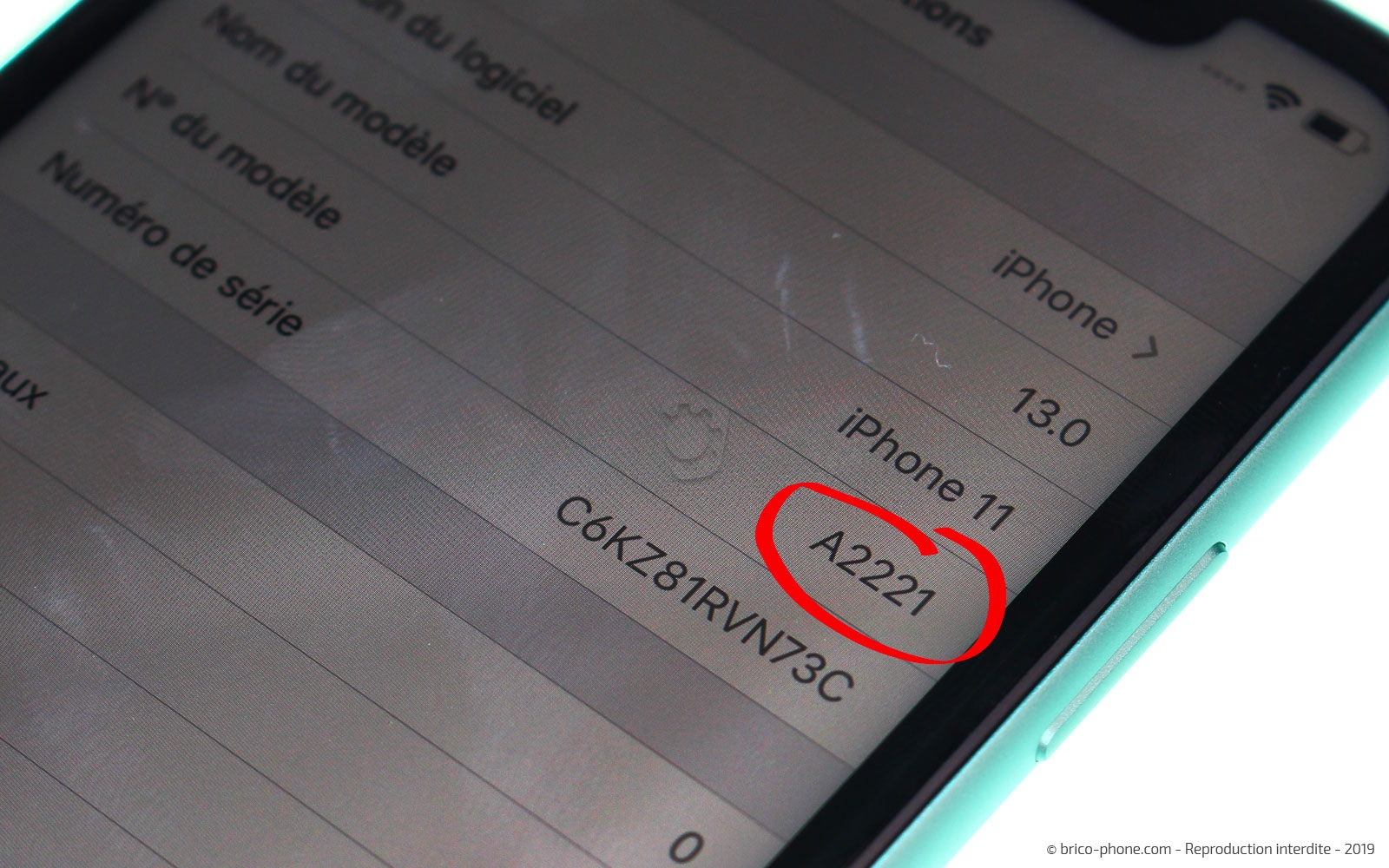

Ensuite, assurez-vous de posséder un iPhone 11, le numéro de modèle indiqué dans les réglages > général > informations, doit être A2221.

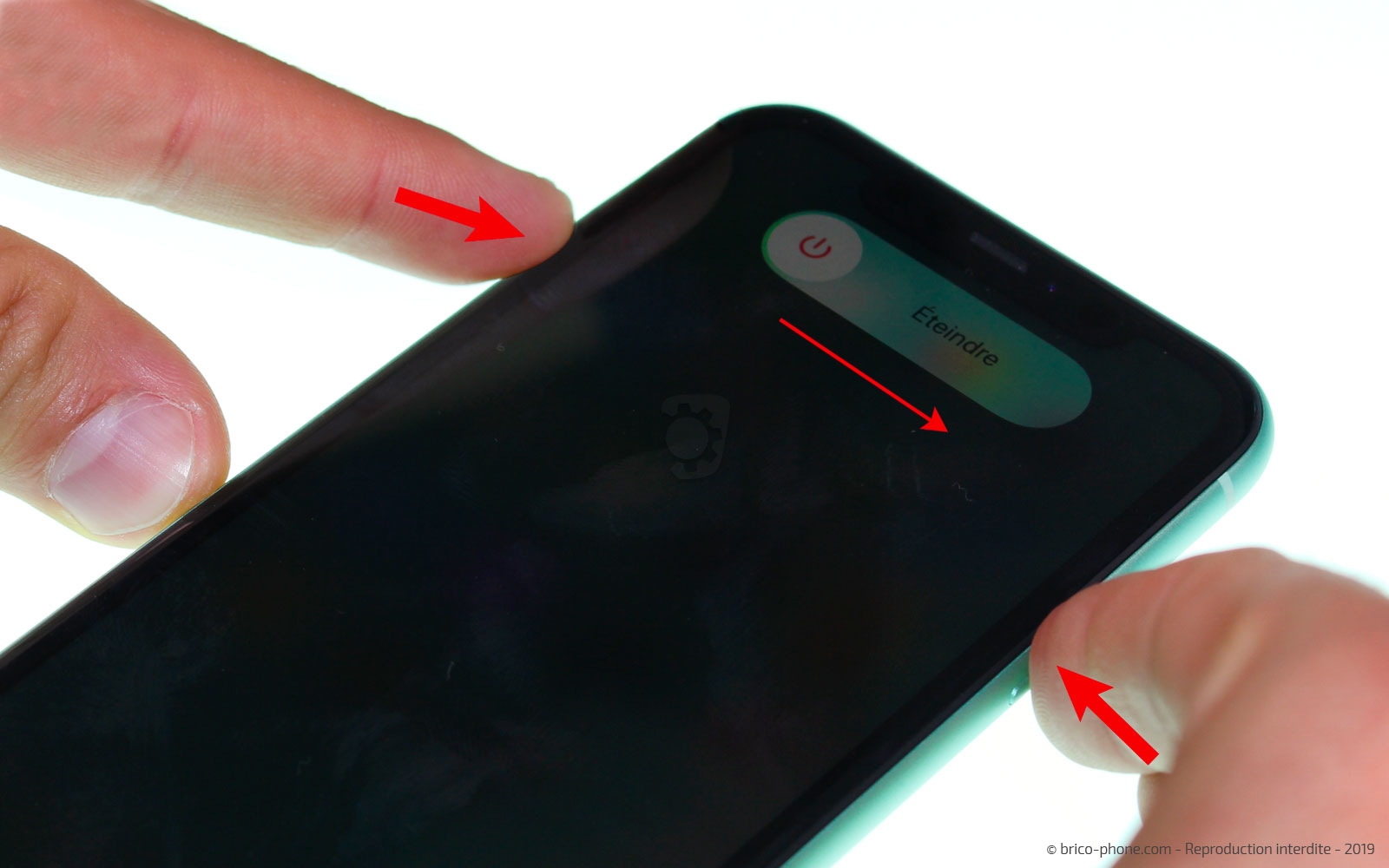

Avant de commencer, éteignez votre iPhone avant de l'ouvrir.

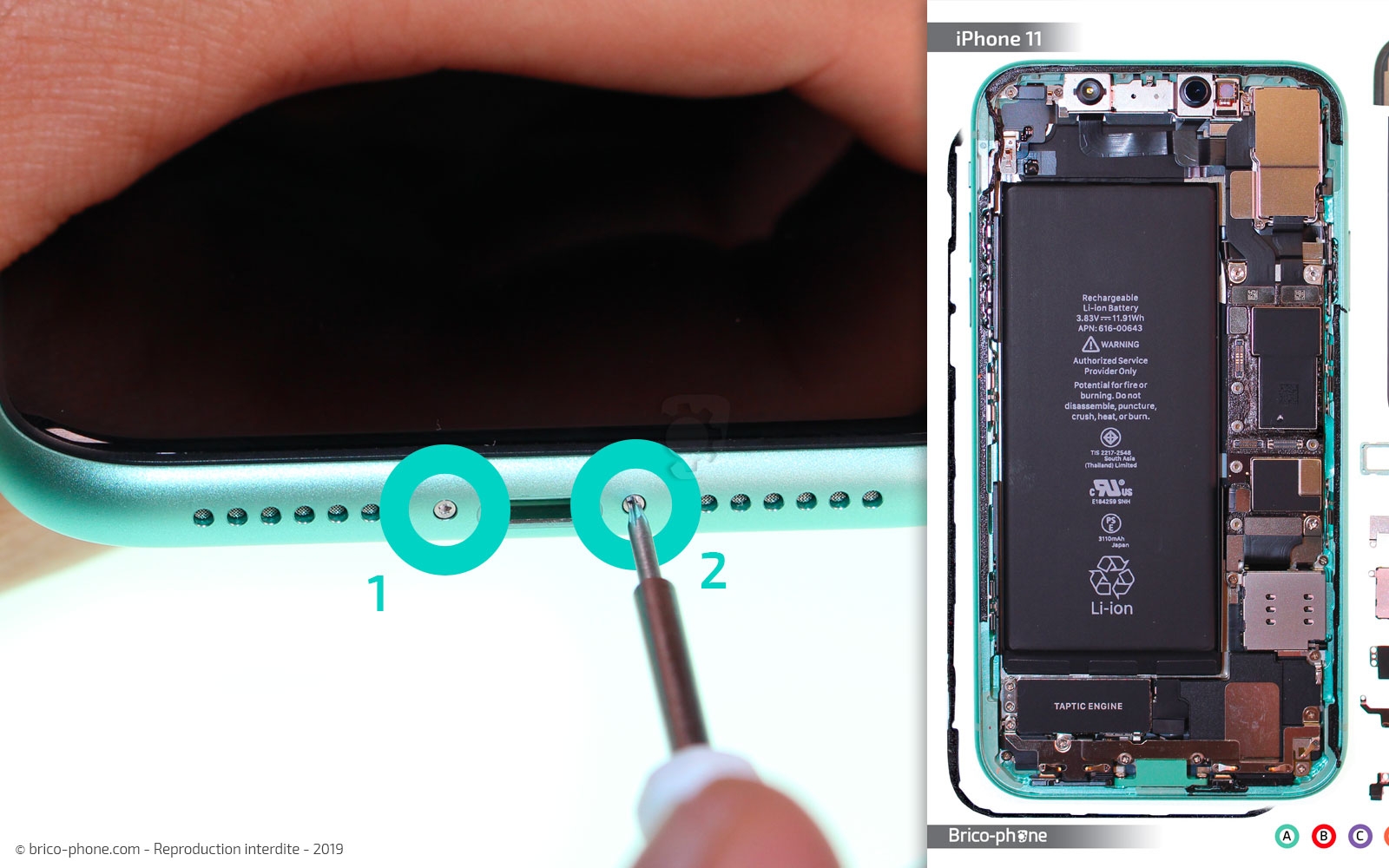

Etape 1 : Retirer les vis du bas
A l'aide du tournevis pentalobe 0.8 et retirez les deux vis situées de part et d'autre de la prise lightning qui maintiennent l'écran.
Elles sont entourées en vert et nommées A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Kit d'outils Professionnel iPhone - Qualité supérieure
15,90 €

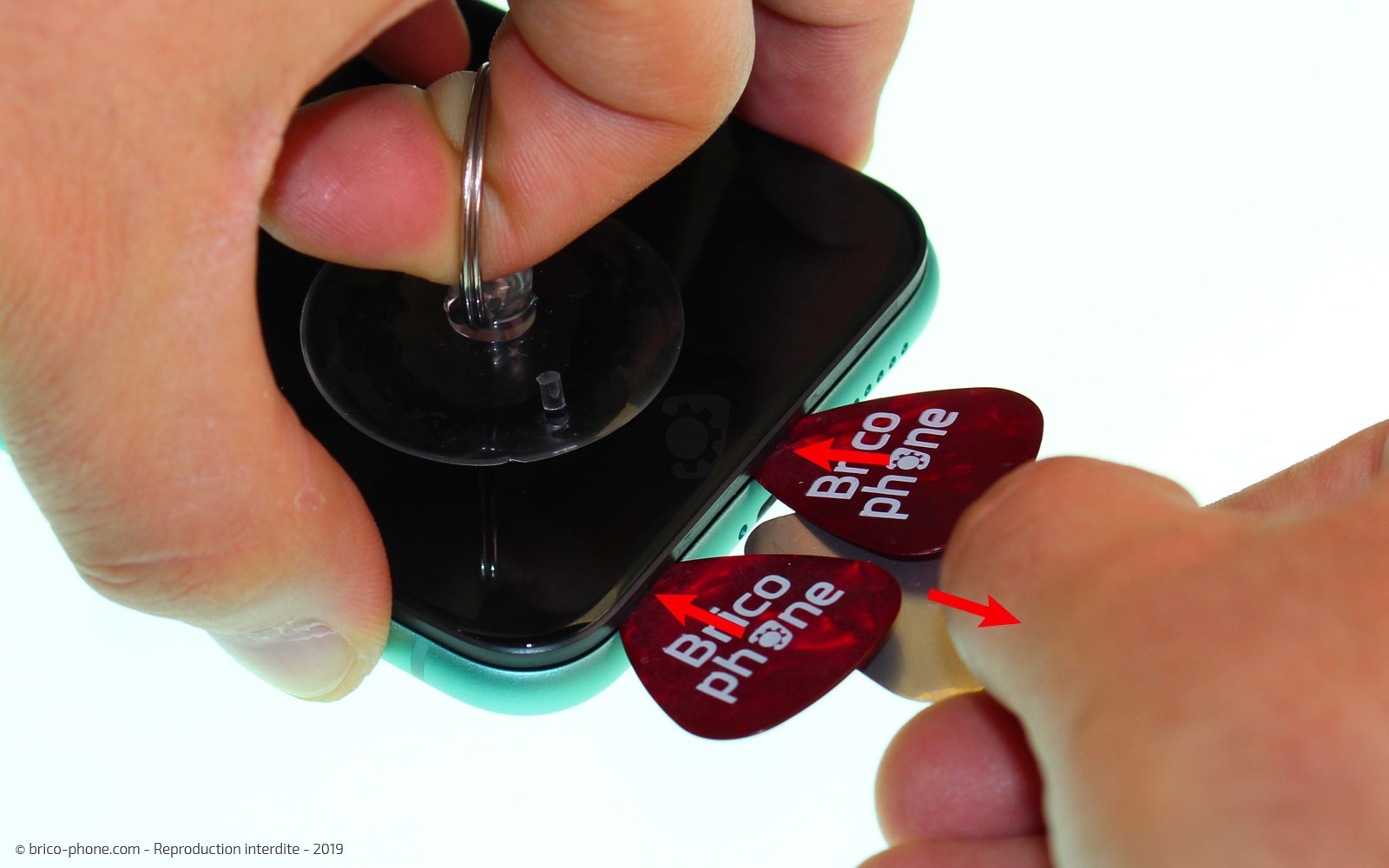

Etape 2 : Insérer un médiator

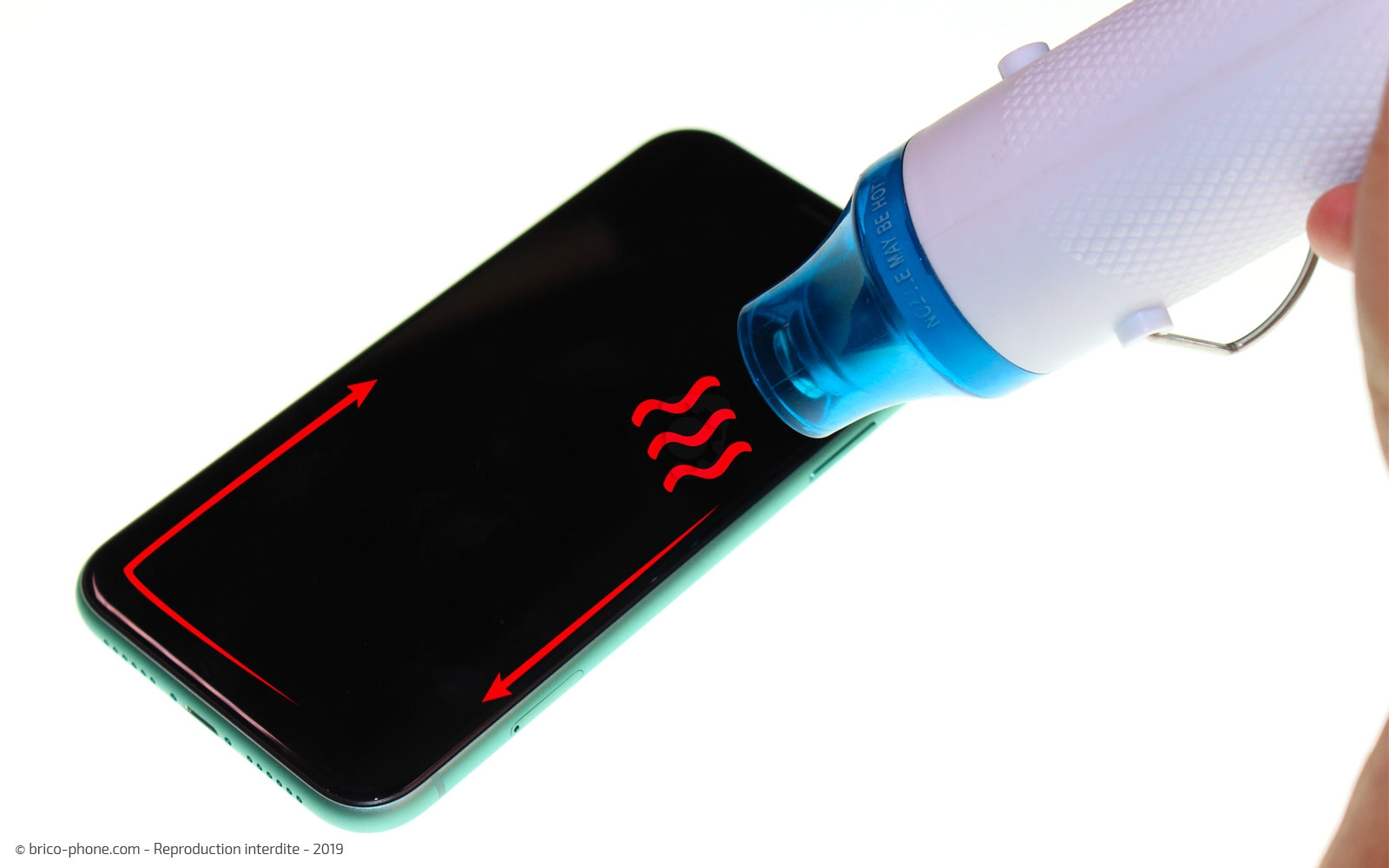

A l'aide d'un décapeur thermique, d'un coussin chauffant ou d'un sèche-cheveux, chauffez le contour de l'écran afin de ramollir le stickers qui assure l'étanchéité.

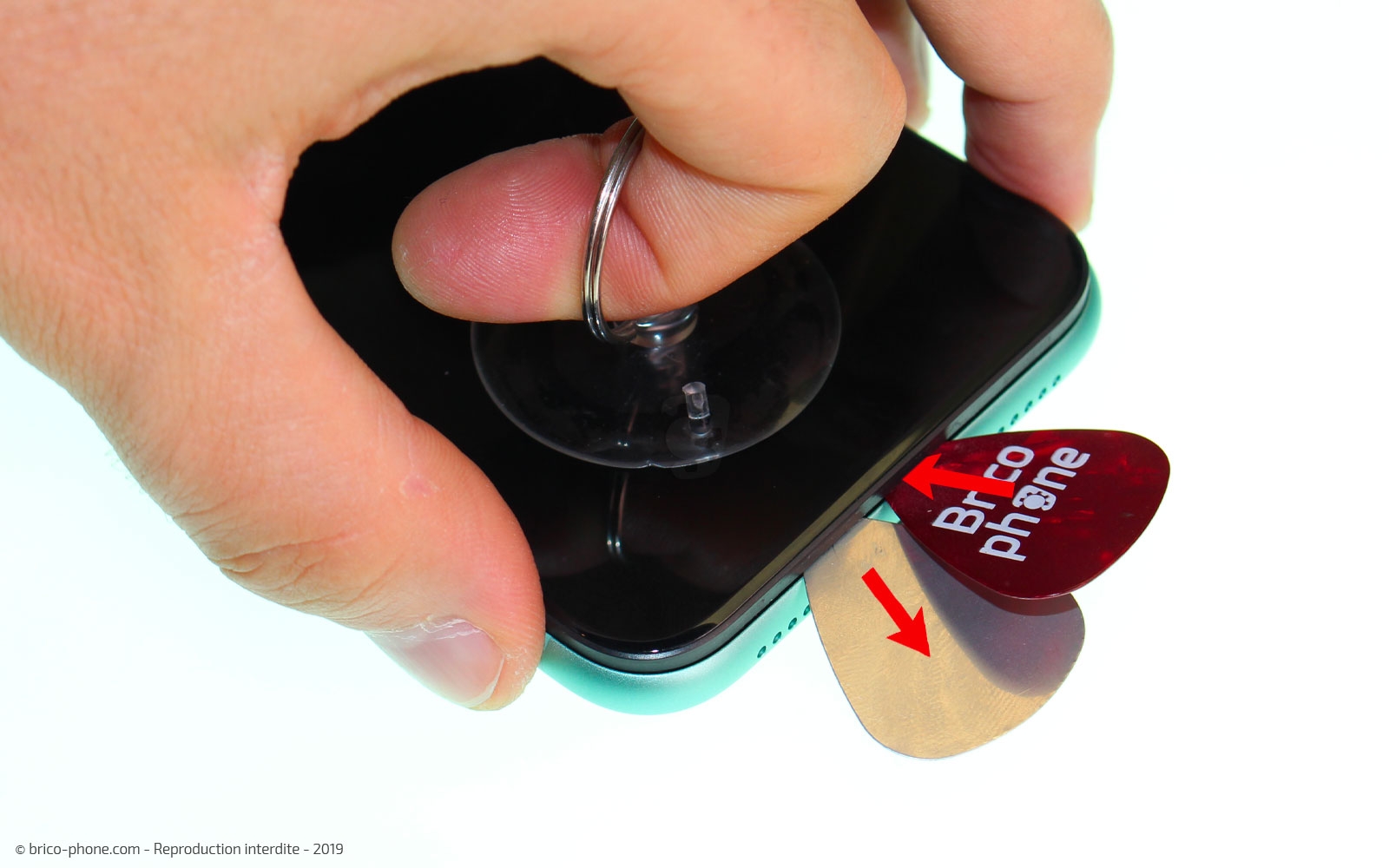

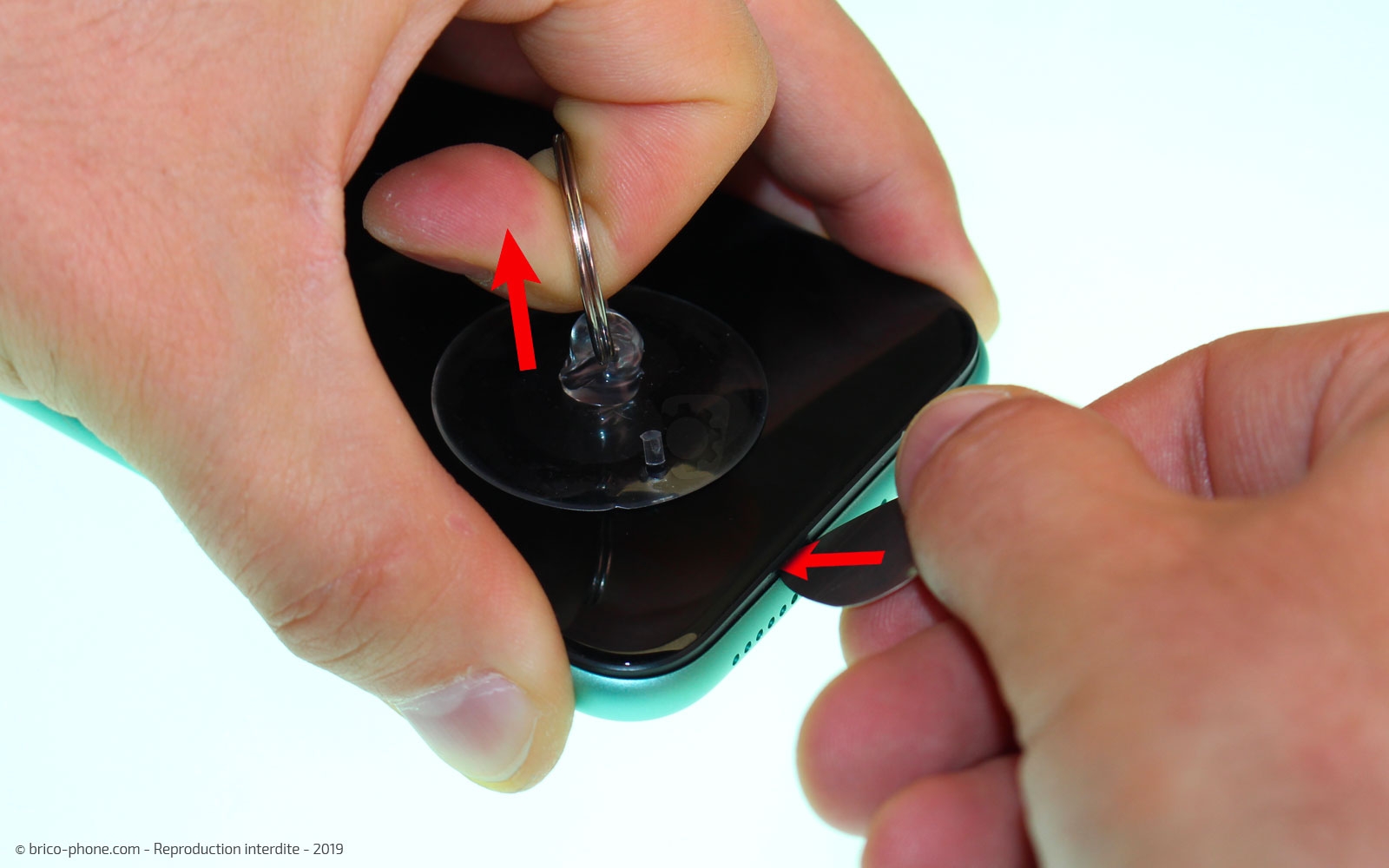

Positionnez la ventouse sur la partie basse de l'écran, plutôt vers un angle puis tirez fortement dessus afin de créer un interstice et glisser le médiator en métal le plus fin (celui qui est troué).
Une fois, le médiator métal glissé, remplacez-le par la version plastique. Vous éviterez ainsi de rayer le châssis en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

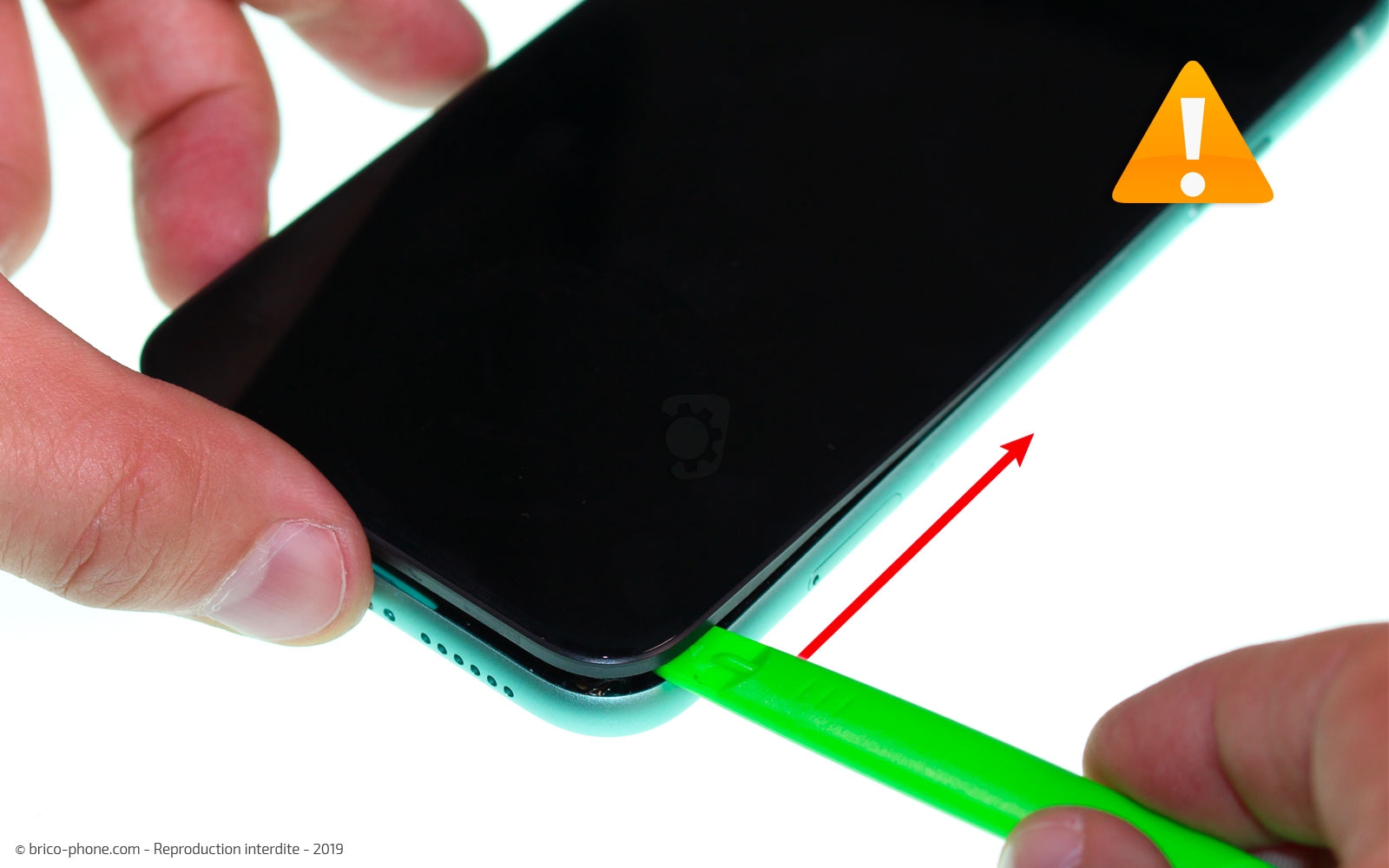

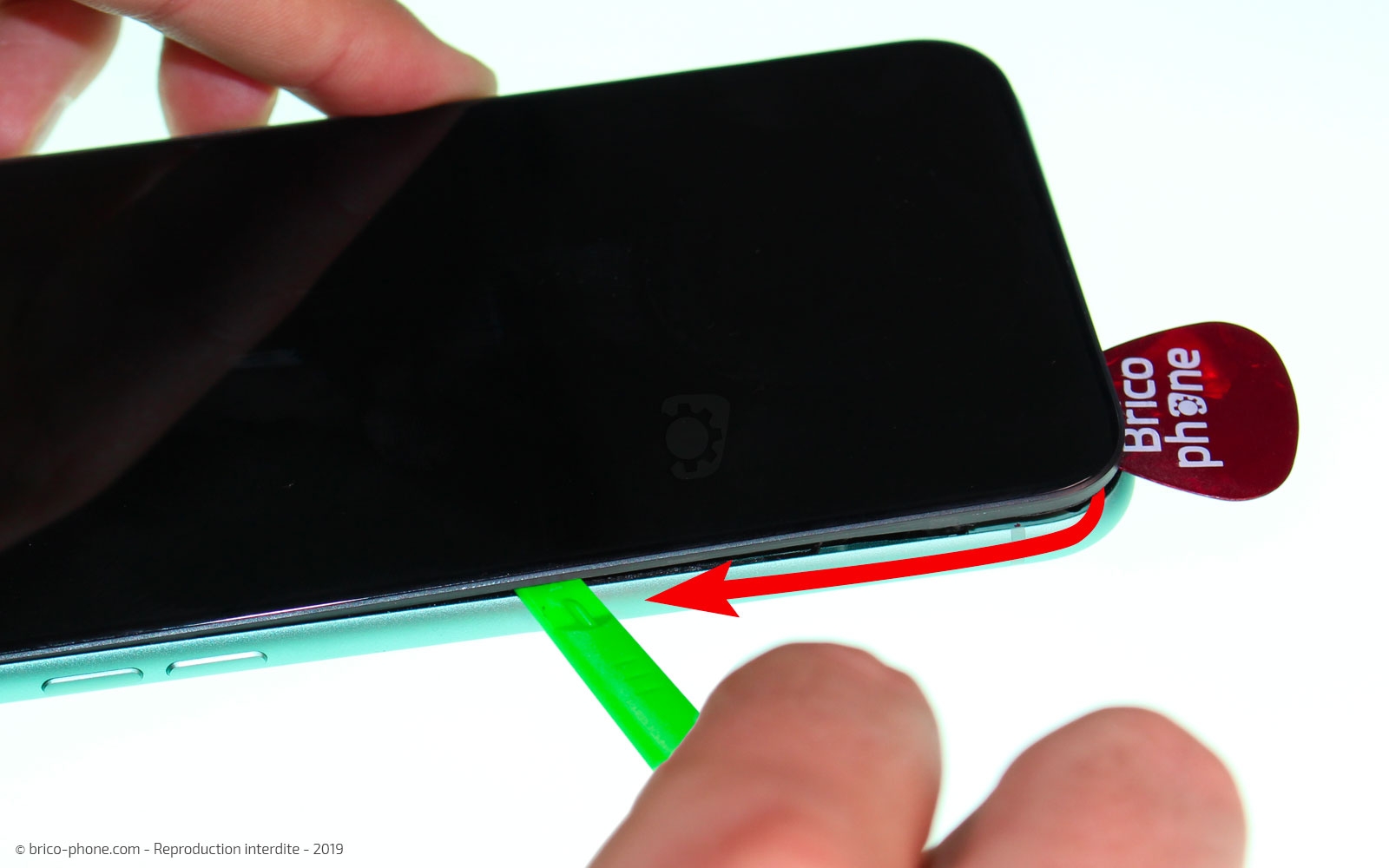

Etape 3 : Déclipser l'écran
Maintenant que l'ouverture a été créée, il faut déclipser et décoller l'écran.

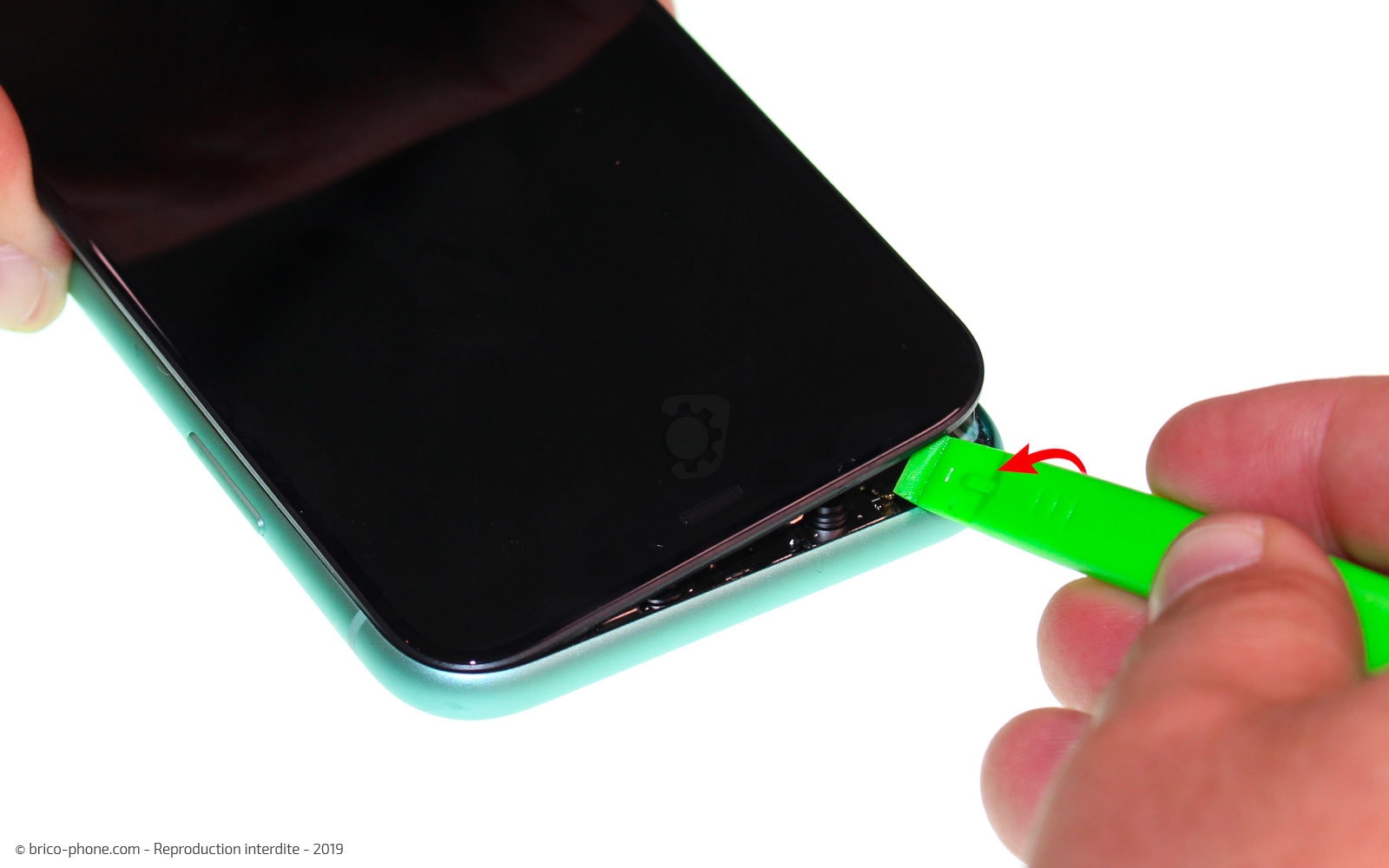

Pour cela, utilisez le levier vert, court et muni d'un petit biseau fin lui permettant de décoller l'écran sans risque de trop l'enfoncer et d'abîmer des nappes.
Coulissez-le tout autour de l'iPhone sans jamais enfoncer le biseau de plus de 2mm. Faites un mouvement de torsion pour faire levier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

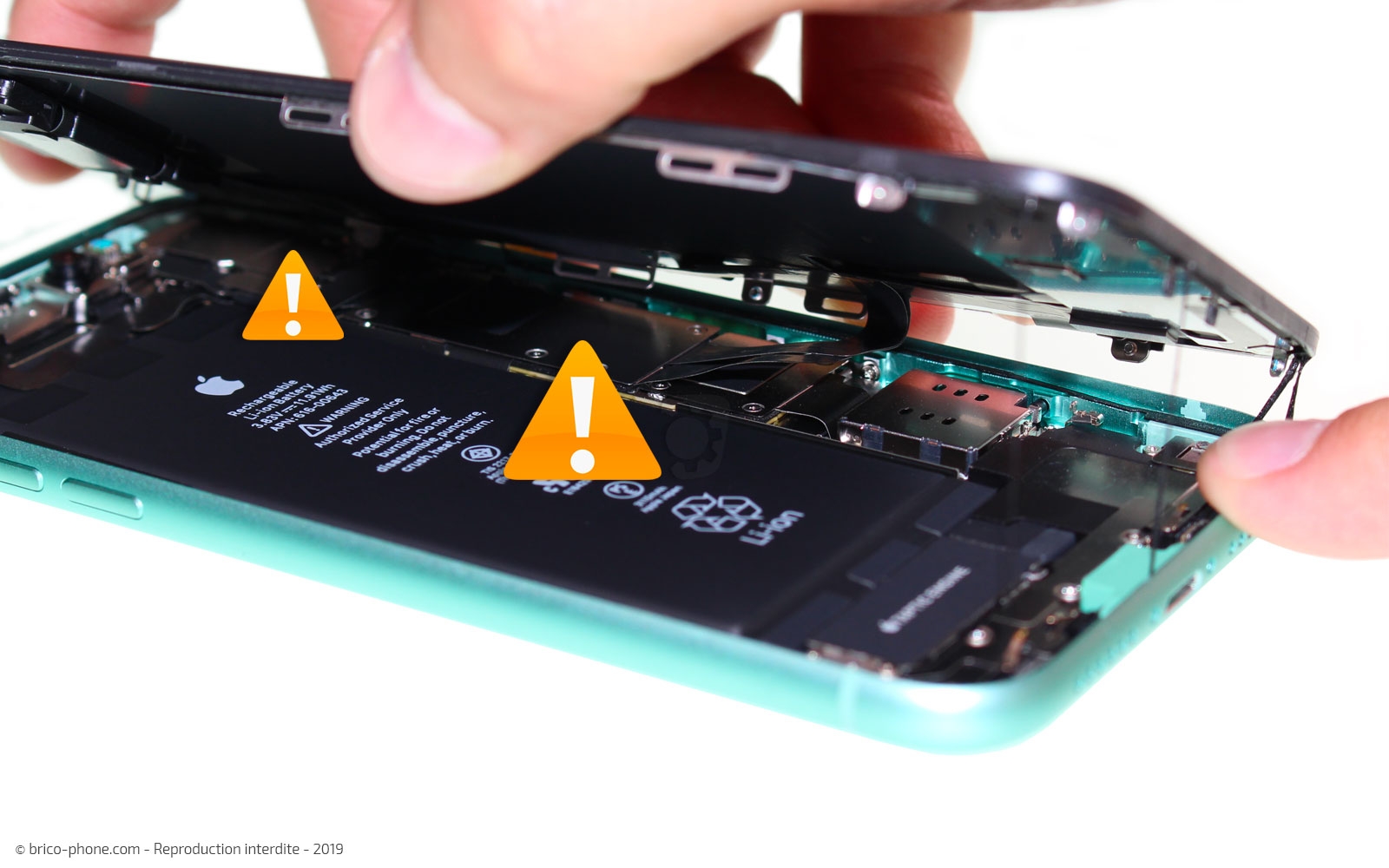

Etape 4 : Ouvrir l'écran
Maintenant entièrement décollé, l'écran peut désormais être ouvert.

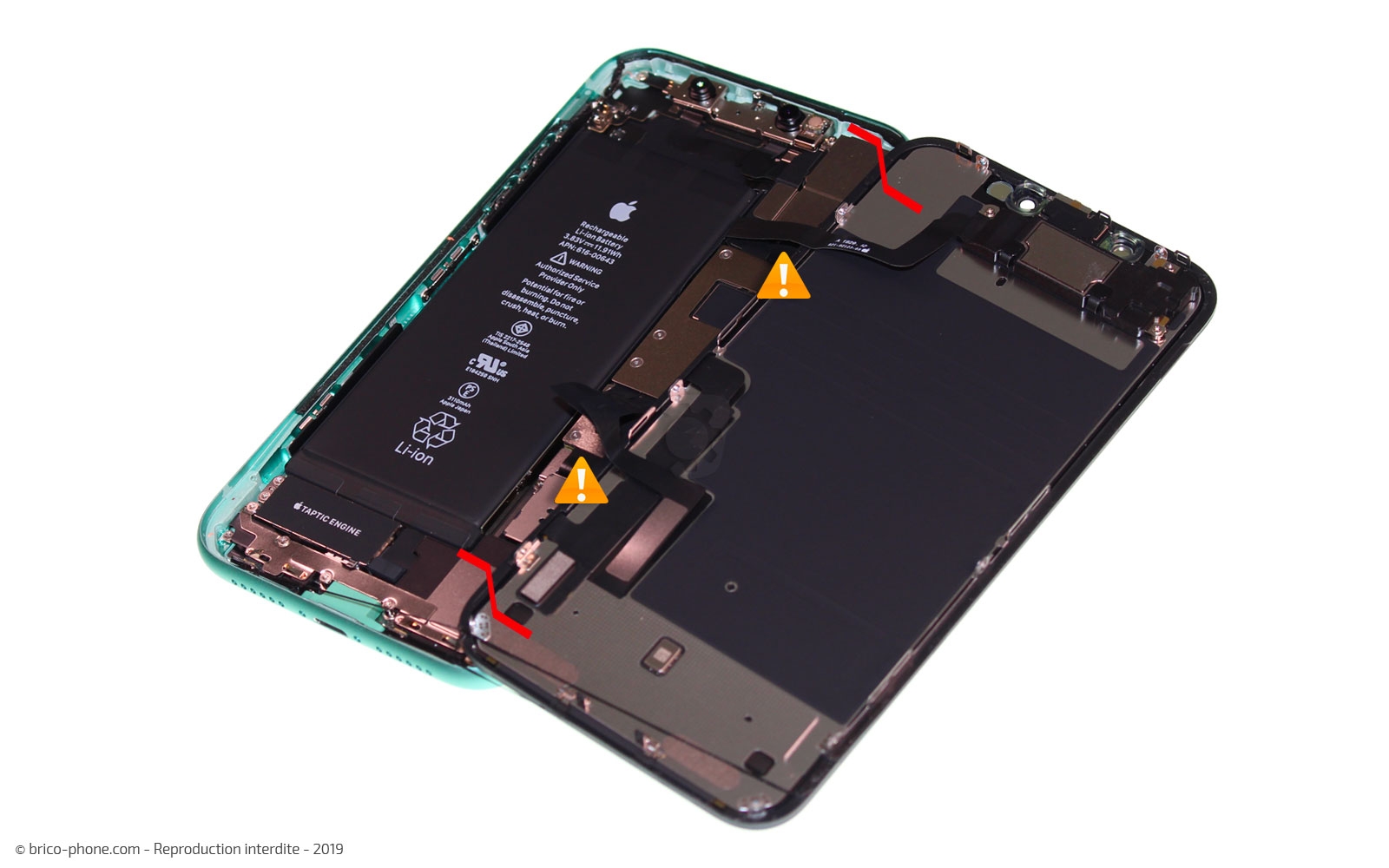

Avant de l'ouvrir, veillez à ne pas tirer sur les nappes qui le relient à la carte mère : en haut la nappe de l'écouteur interne et au milieu des nappes du LCD et du tactile.

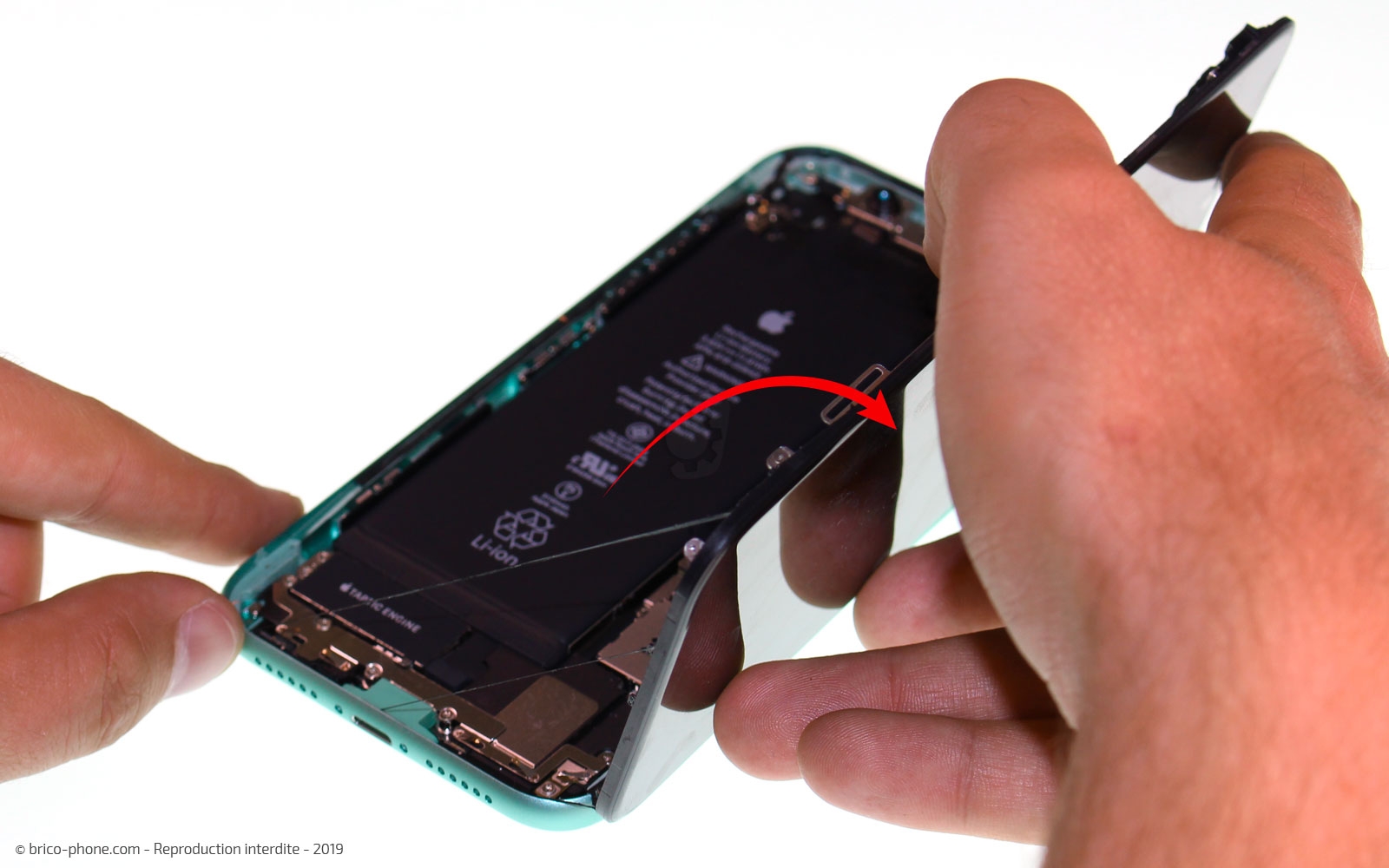

Ouvrez-le de gauche à droite et reposez l'écran en le chevauchant au dessus du châssis pour éviter les tensions sur les 3 nappes.
Etape 5 : Déconnecter la batterie
Même si techniquement il serait possible d'enlever la caméra défectueuse dès maintenant, vous devez d'abord déconnecter la batterie. Cela évitera de rallumer le téléphone si vous appuyez sur le bouton d'allumage sans faire exprès.

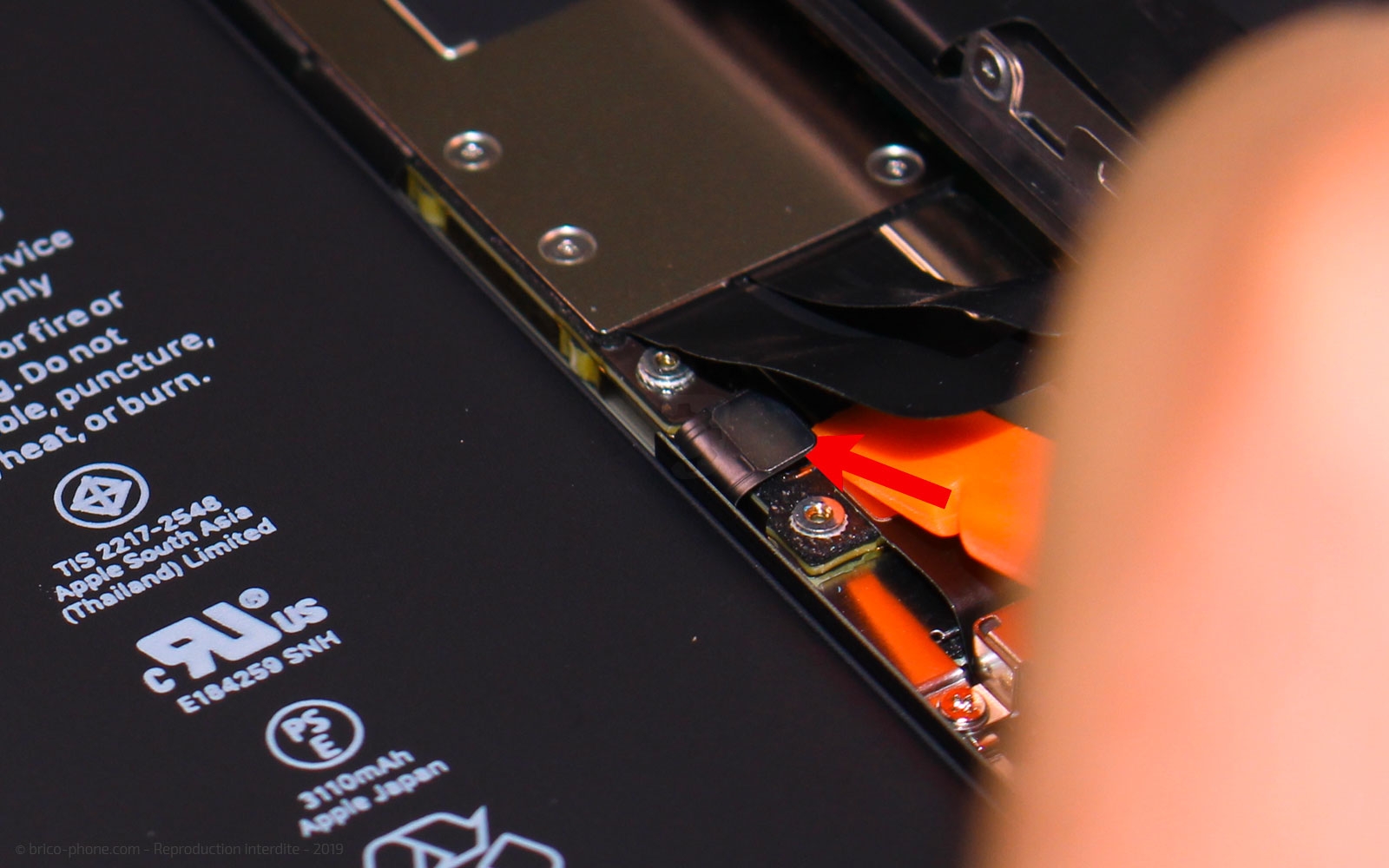

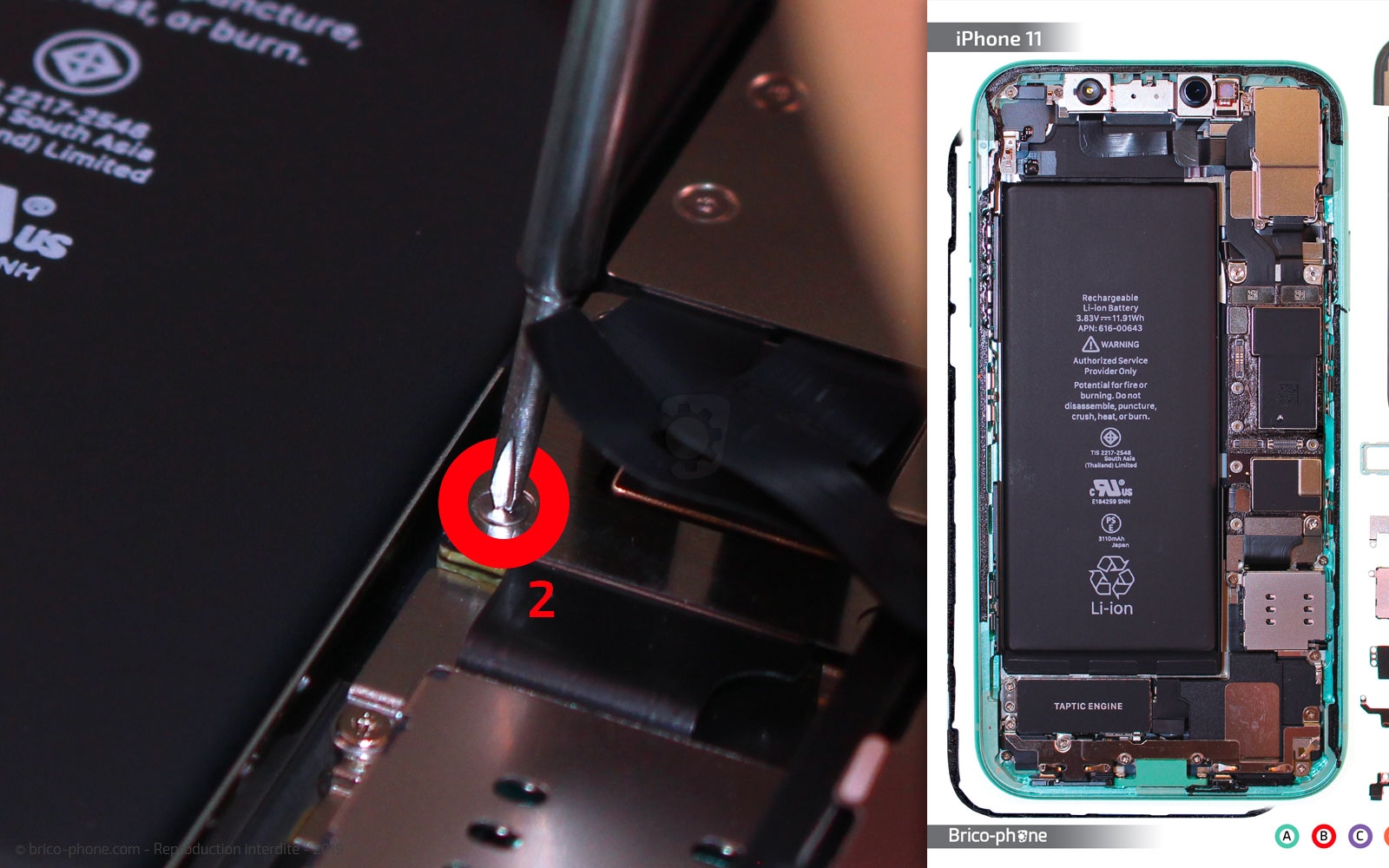

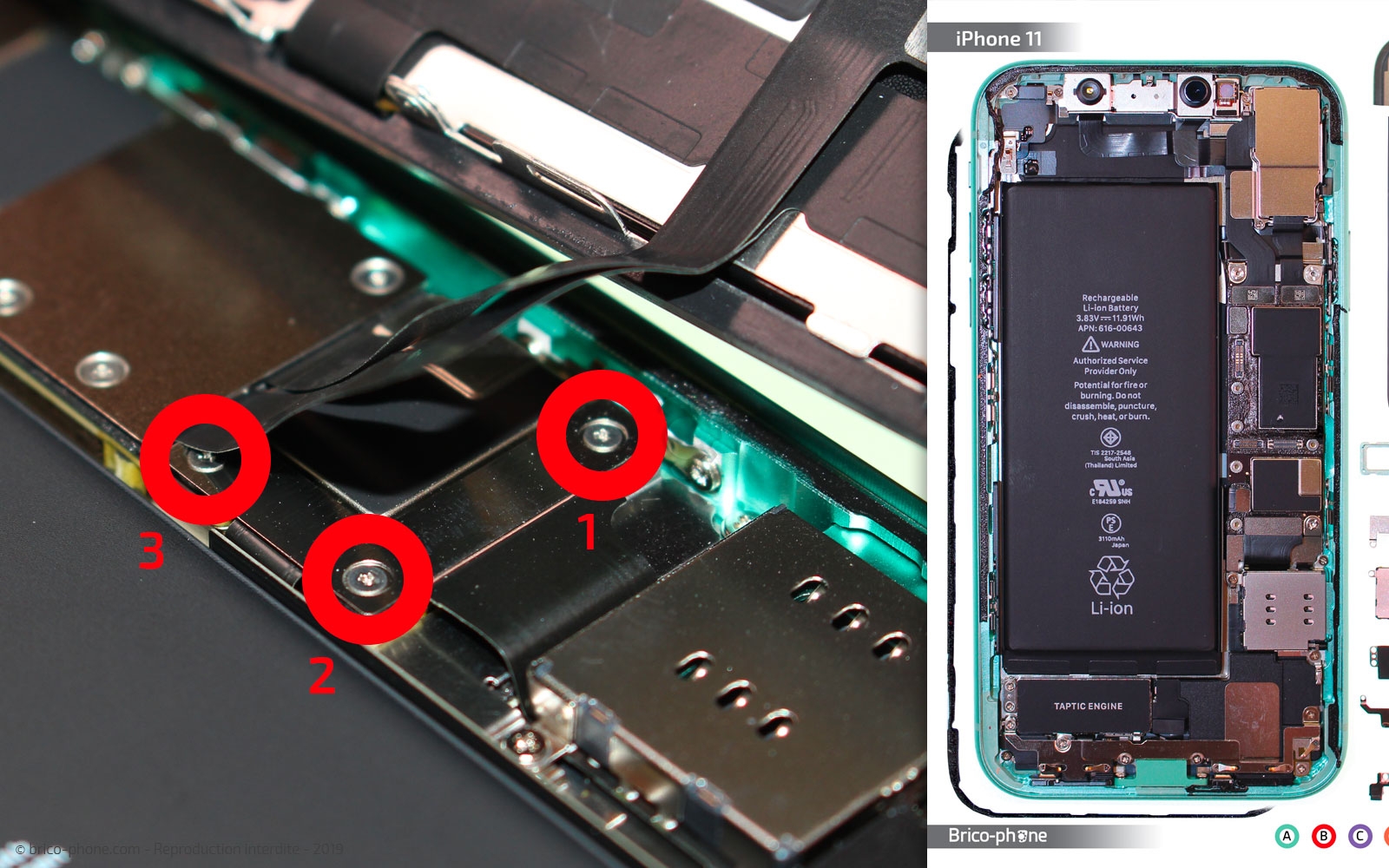

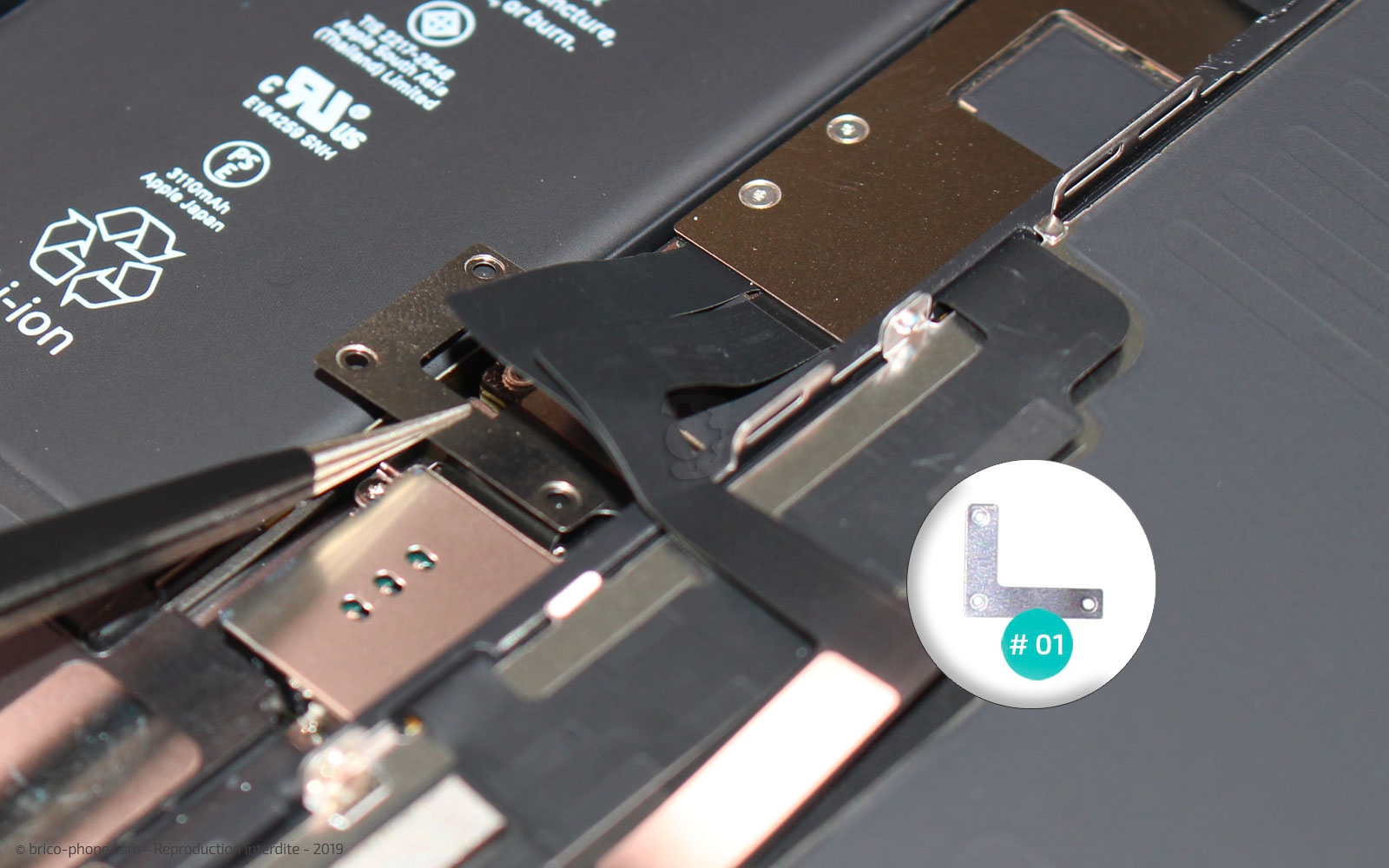

Pour cela, retirez les 3 vis B1, B2 et B3 entourées de rouge à l'aide du tournevis triwing. Positionnez-les à leur place sur le patron d'aide au montage fourni avec votre commande. Saisissez ensuite la plaquette de protection en métal #01 à l'aide de la pincette. Et enfin, déconnectez la batterie en glissant le levier sous un angle du connecteur sans l'enfoncer pour ne pas toucher les fiches dorées de la carte mère. Passez juste sous le bord et soulevez.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Patron magnétique d'aide au montage pour iPhone 11
5,90 €

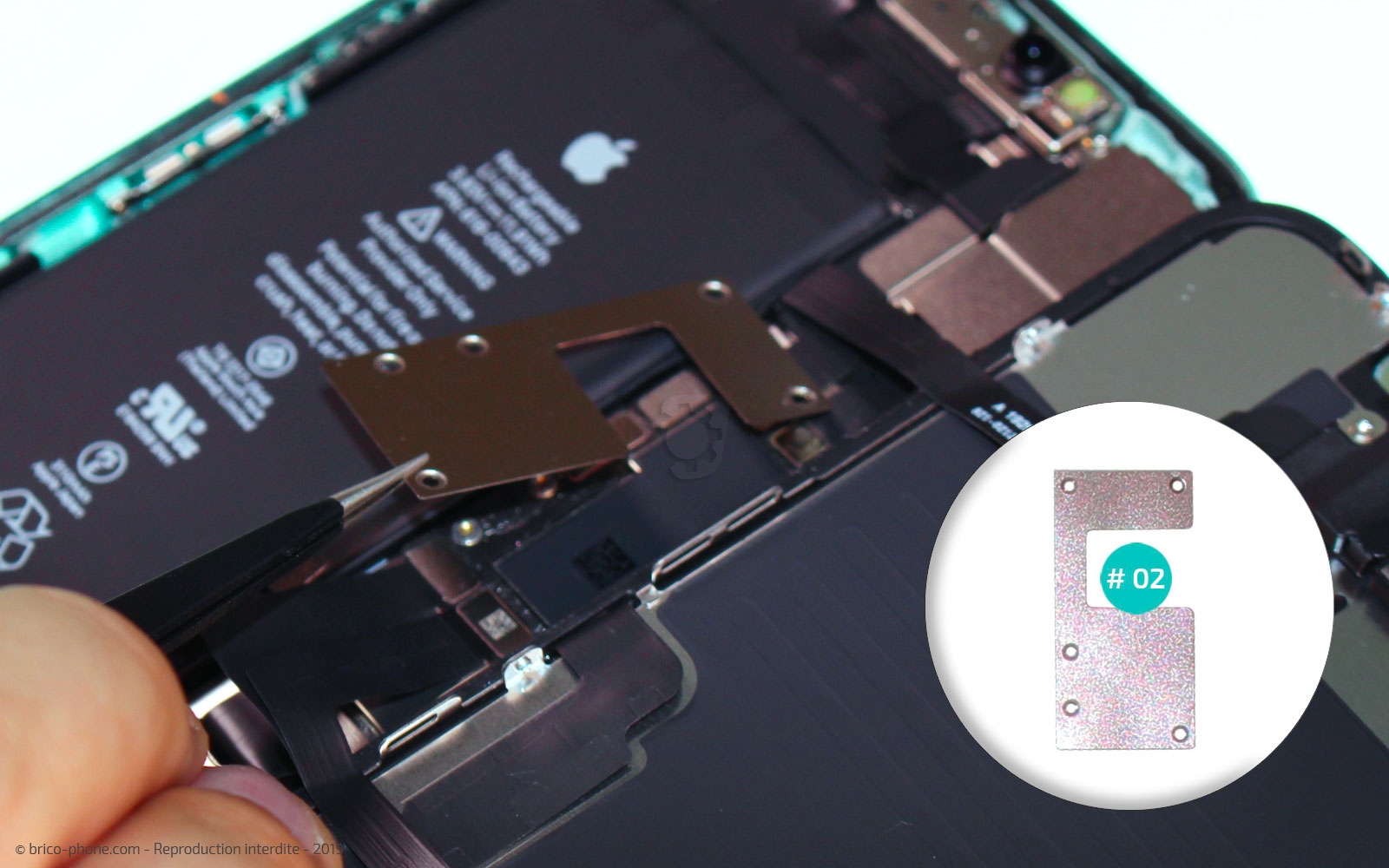

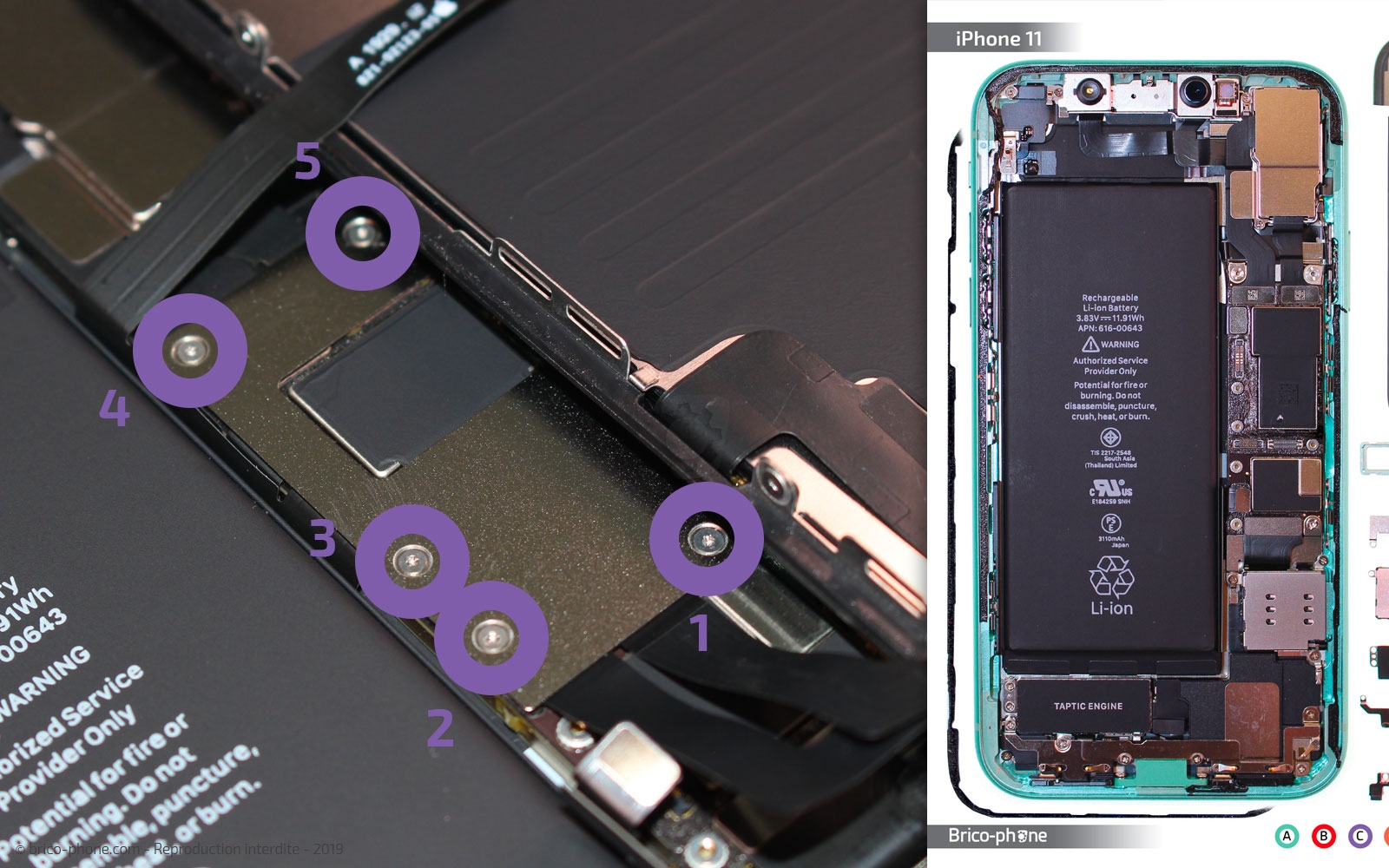

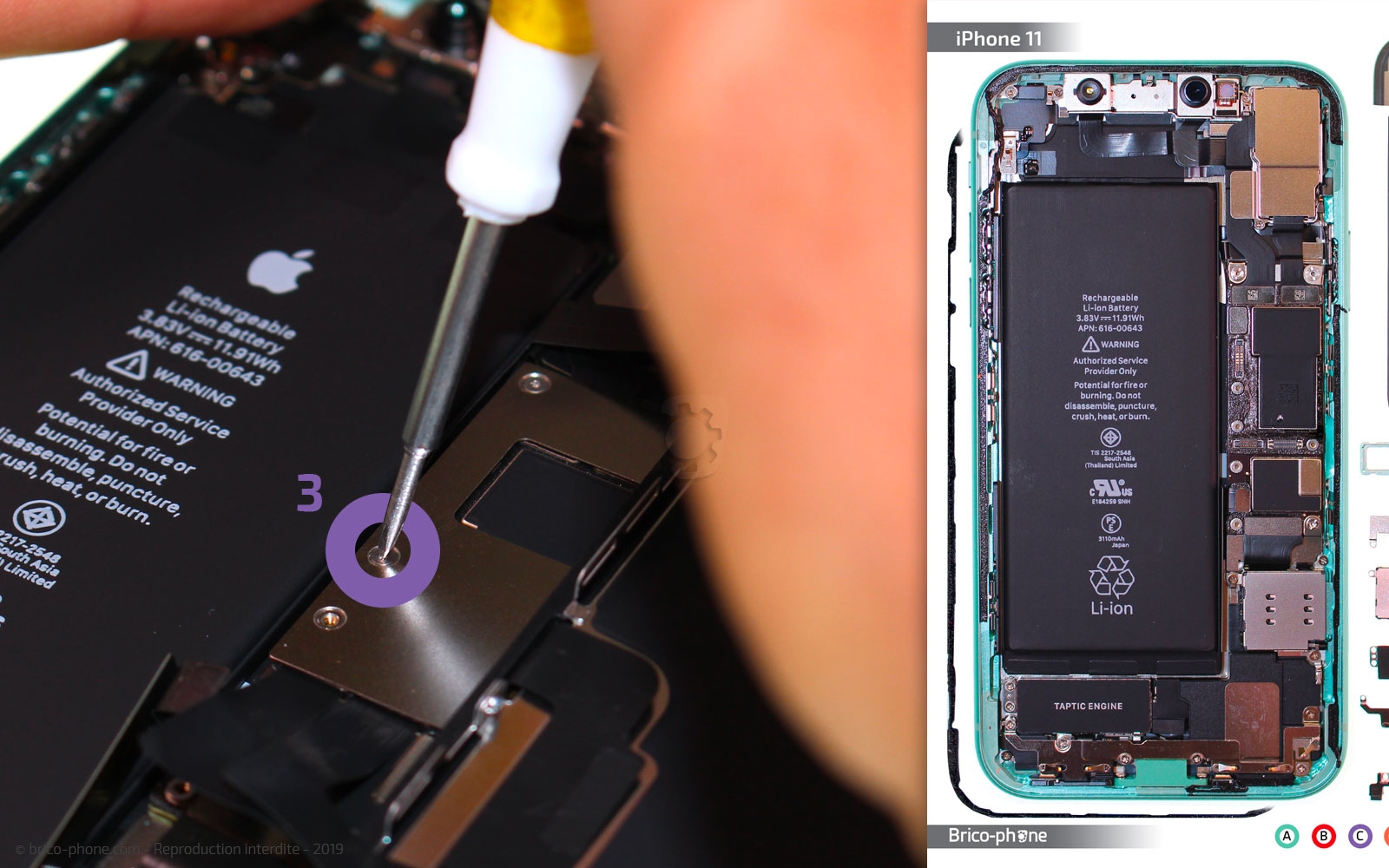

Etape 6 : Retirer la plaquette des nappes de l'écran
Pour plus de confort dans la manipulation, Nous vous conseillons fortement de retirer l'écran.

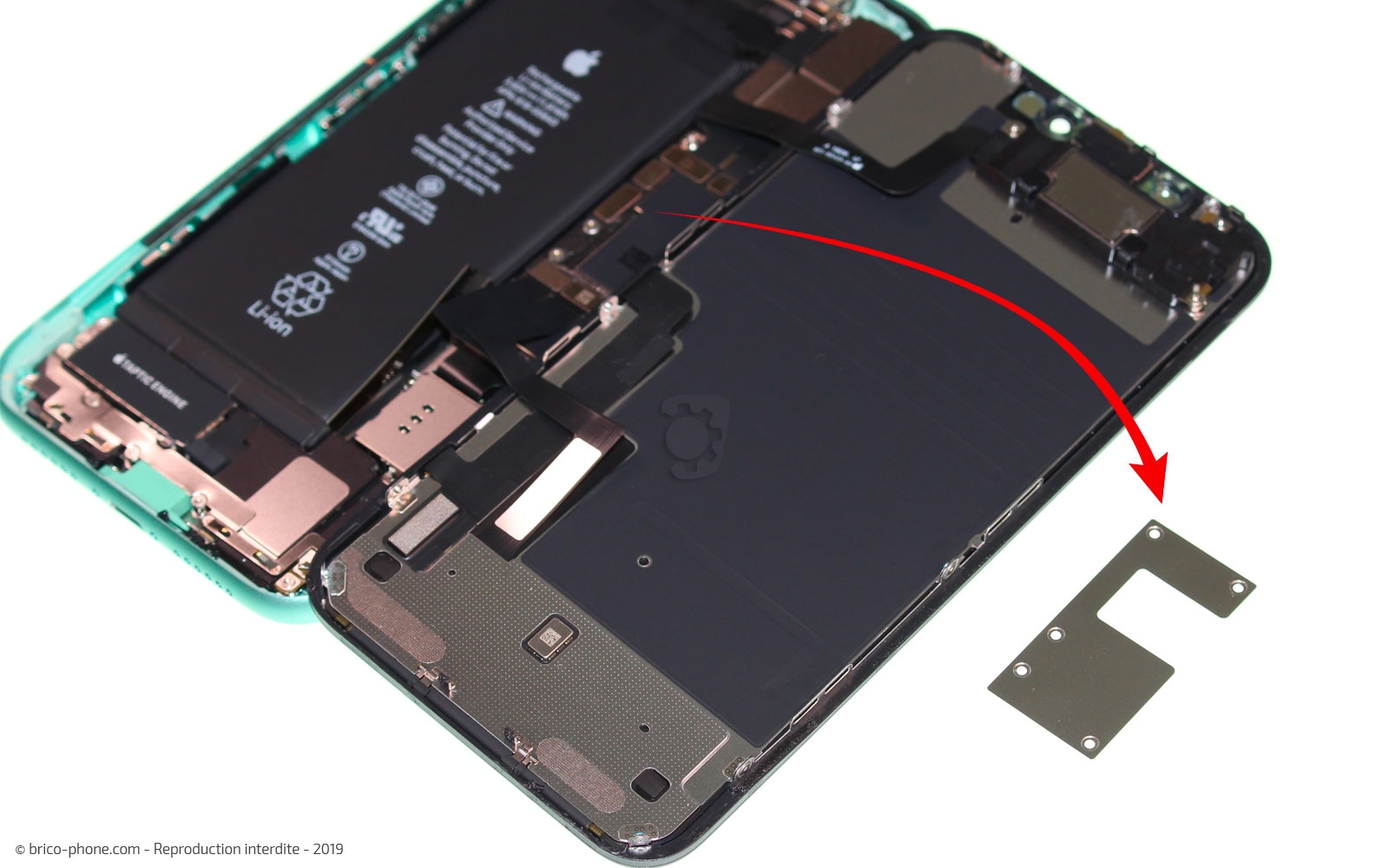

Commencez donc par enlever la plaquette de protection nommée #02. Pour cela, utilisez le tournevis triwing 0.6, retirez les 5 vis en violet de C1 à C5. Puis ôtez la plaquette en l'attrapant avec la pincette. N'oubliez pas de poser les vis au fur et à mesure à leur emplacement sans les mélanger. Retirez maintenant la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Enlever l'écran

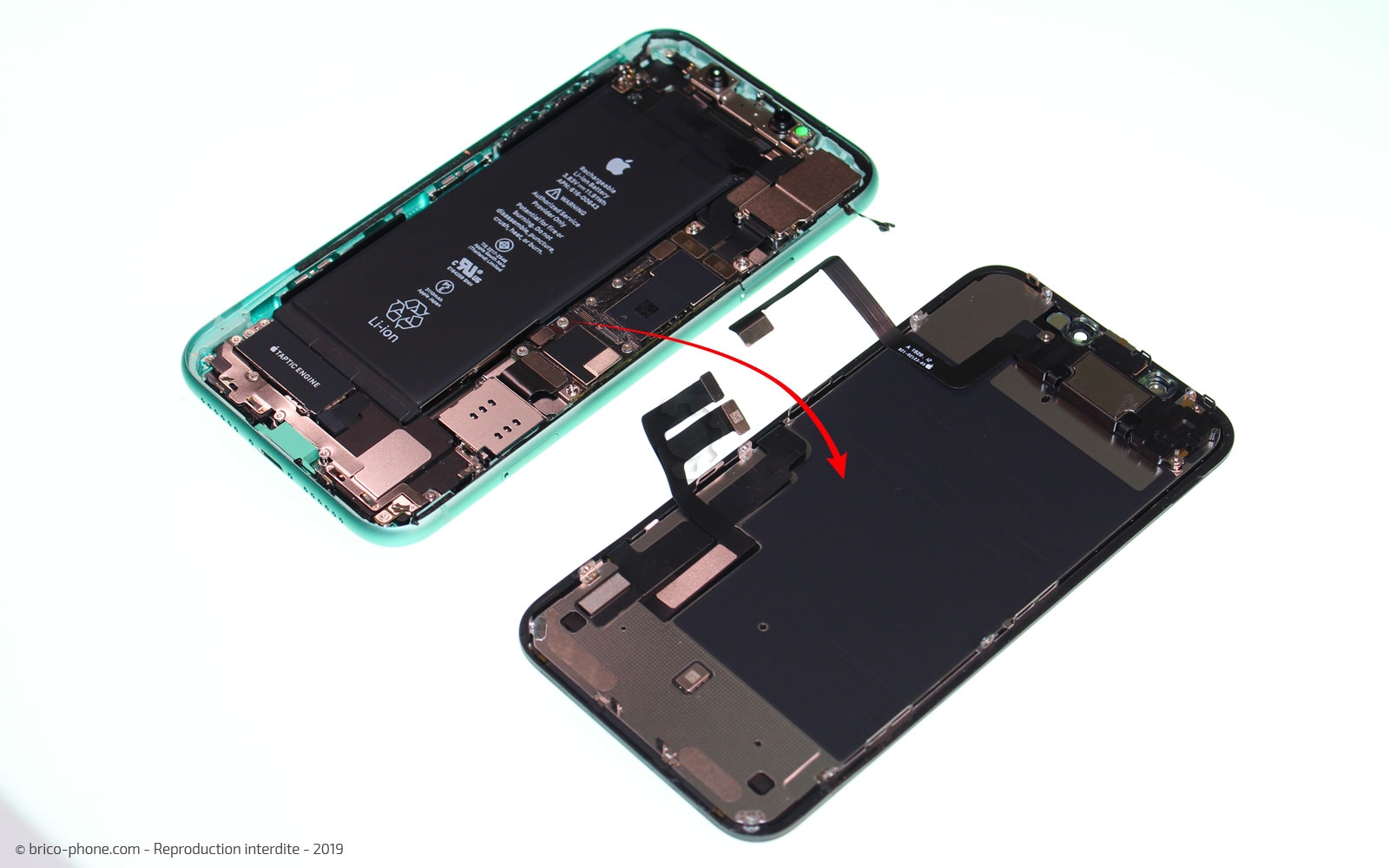

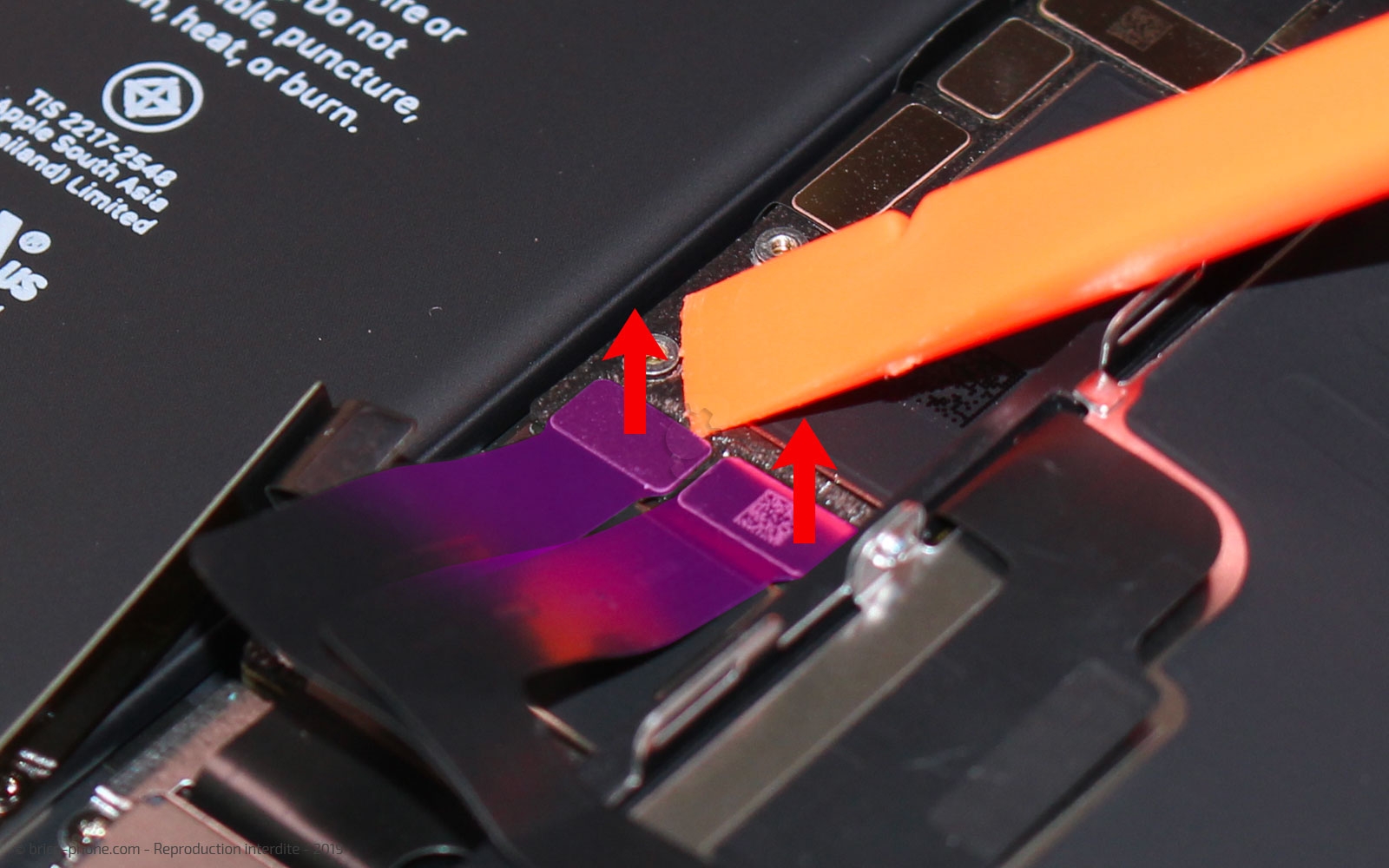

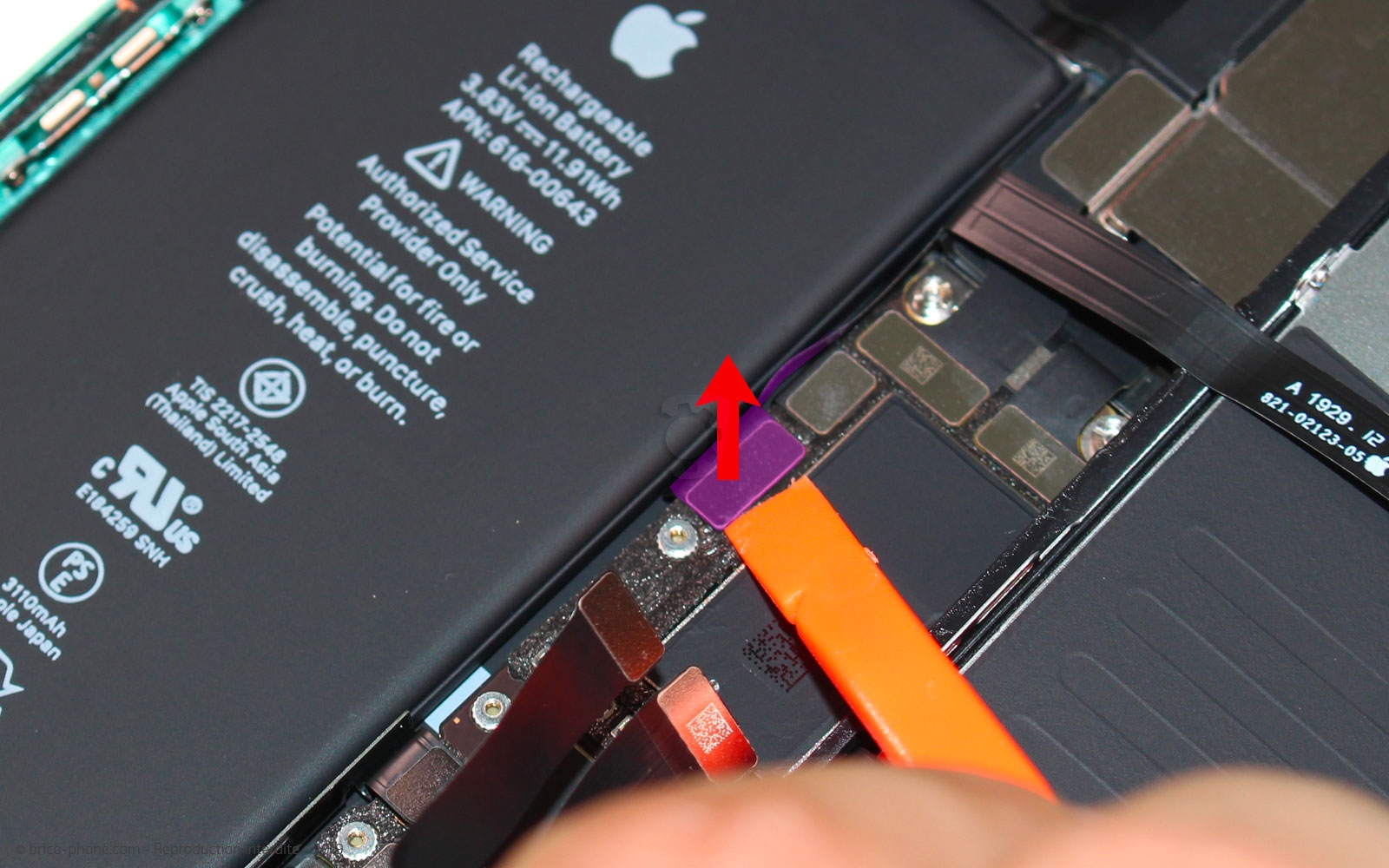

Saisissez le grand levier en nylon et déconnectez les 3 nappes qui connectent l'écran à la carte mère.
Les deux du milieu correspondent aux fonctions tactile et affichage et celle plus haut correspond à l'écouteur interne.
Soulevez les connecteurs avec délicatesse comme les précédents.
Outils du kit utilisés
Outils du kit utilisés

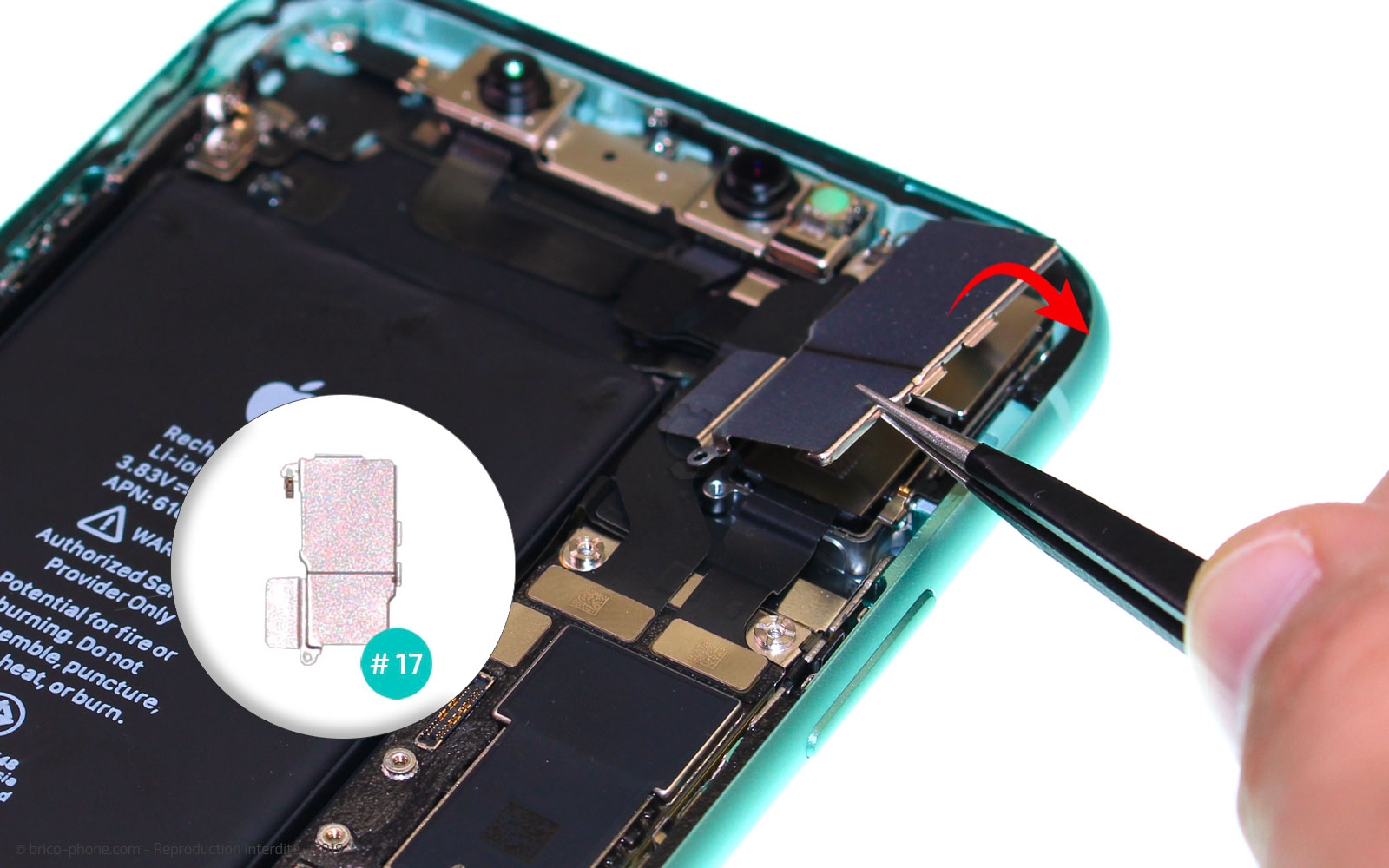

Etape 8 : Retirer la plaquette de la caméra

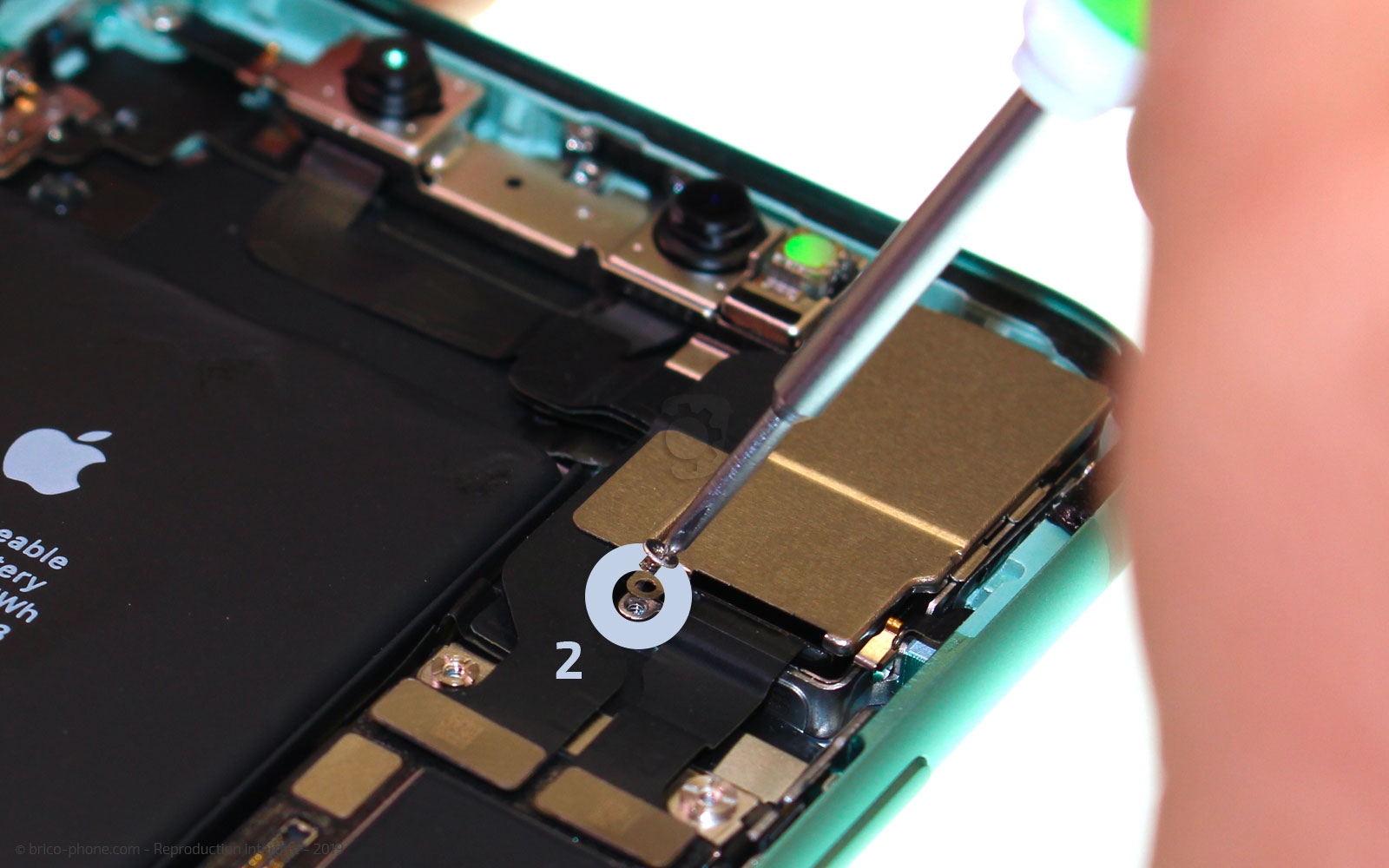

Avant de retirer la caméra, vous devez enlever le cache métallique qui la maintient et la protège.

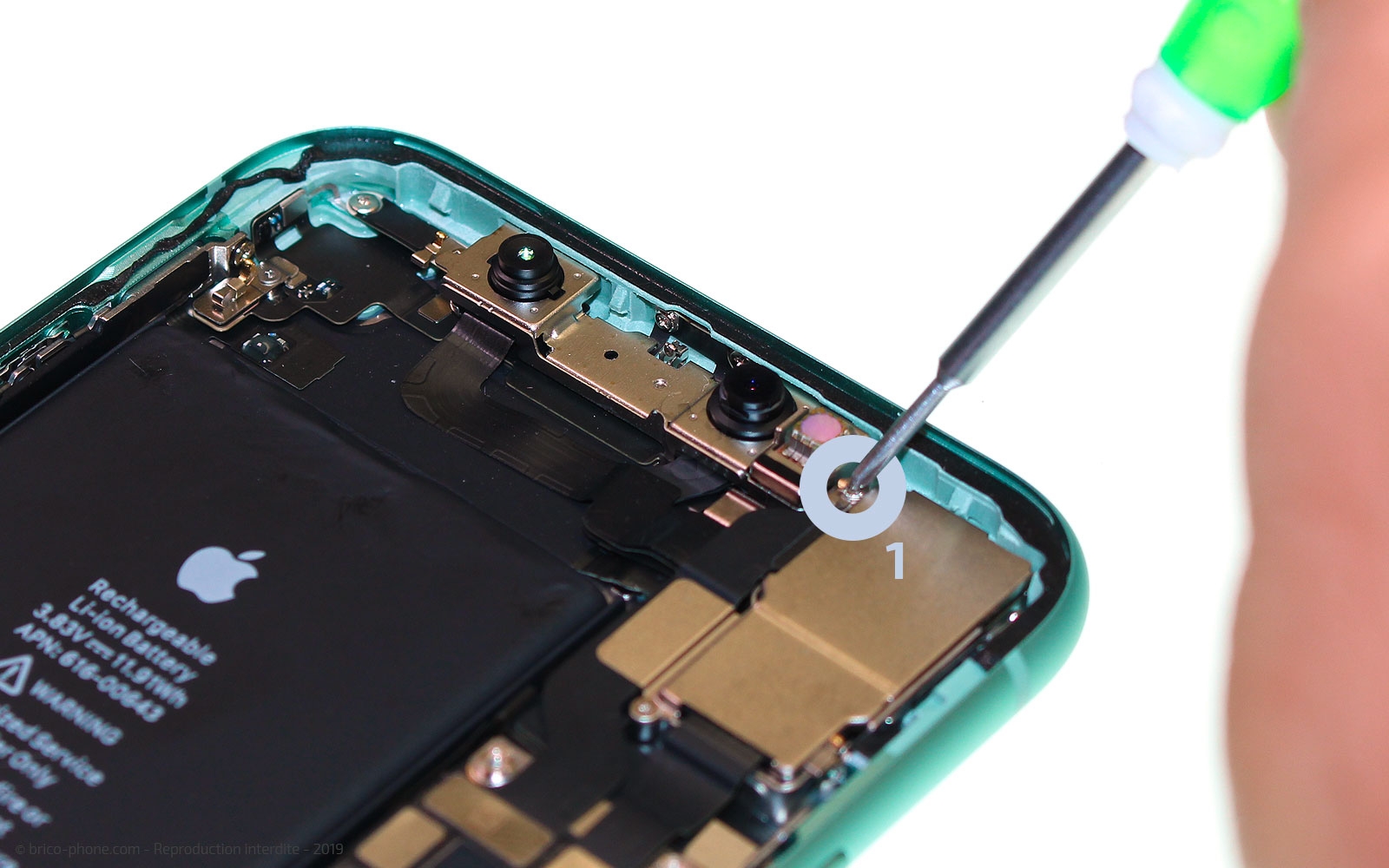

Munissez-vous du tournevis cruciforme pour dévisser les vis L1 et L2 entourées en gris. Puis ôtez la plaquette en métal #17 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Changer la caméra

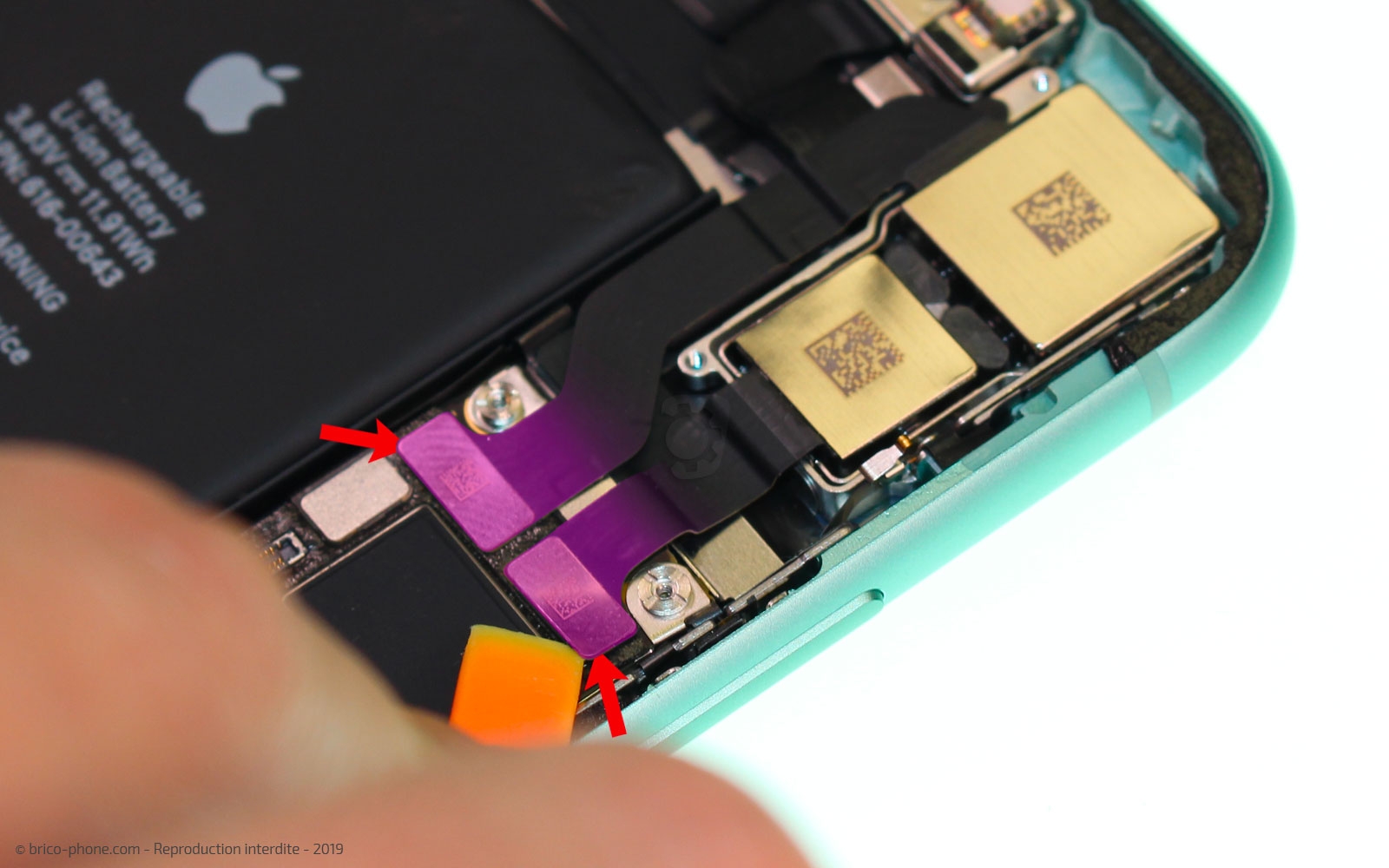

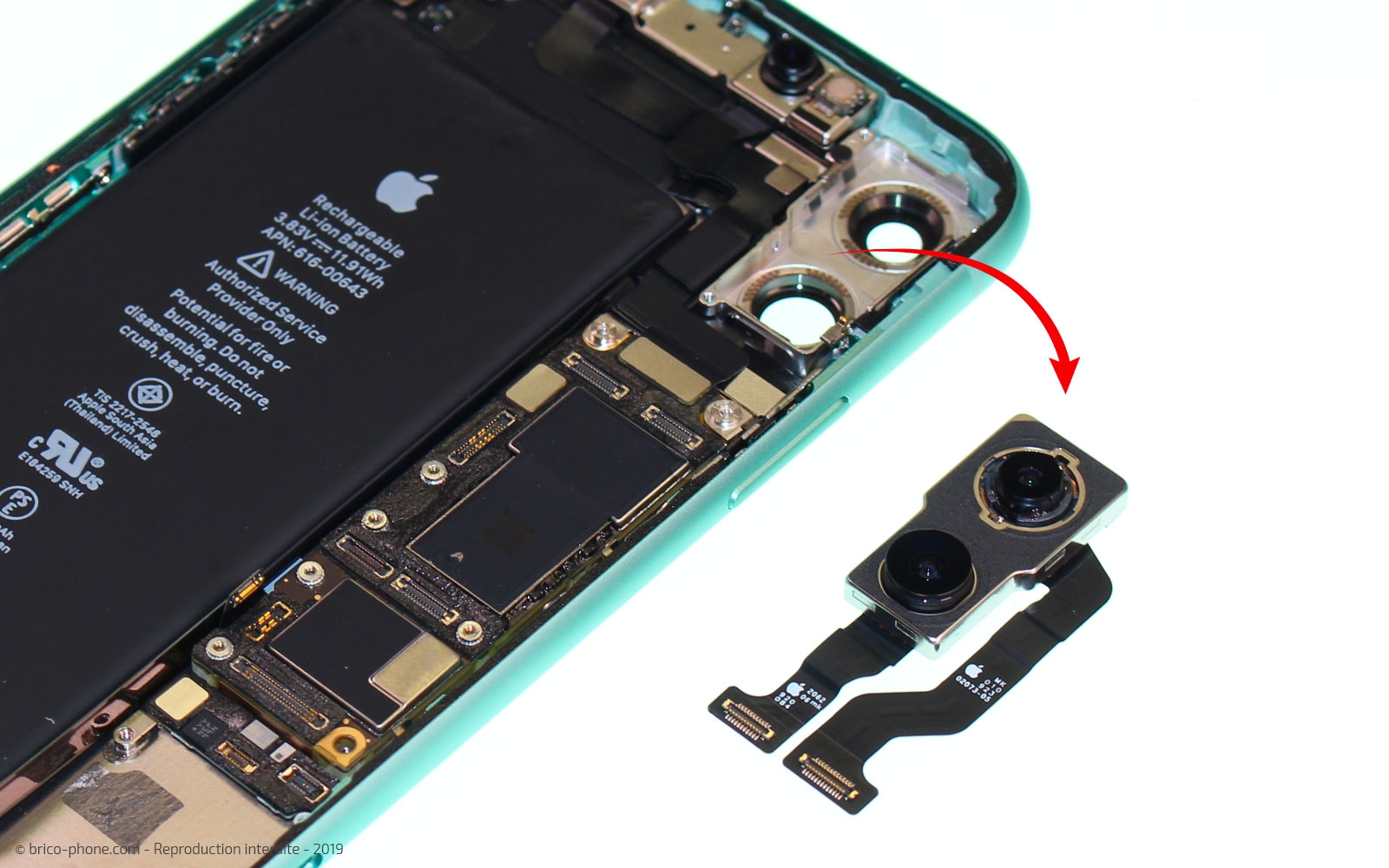

Le module caméra comporte deux objectifs soudés ensemble mais chacun est relié par une nappe à la carte mère.
En utilisant le levier, déconnectez ces deux nappes.

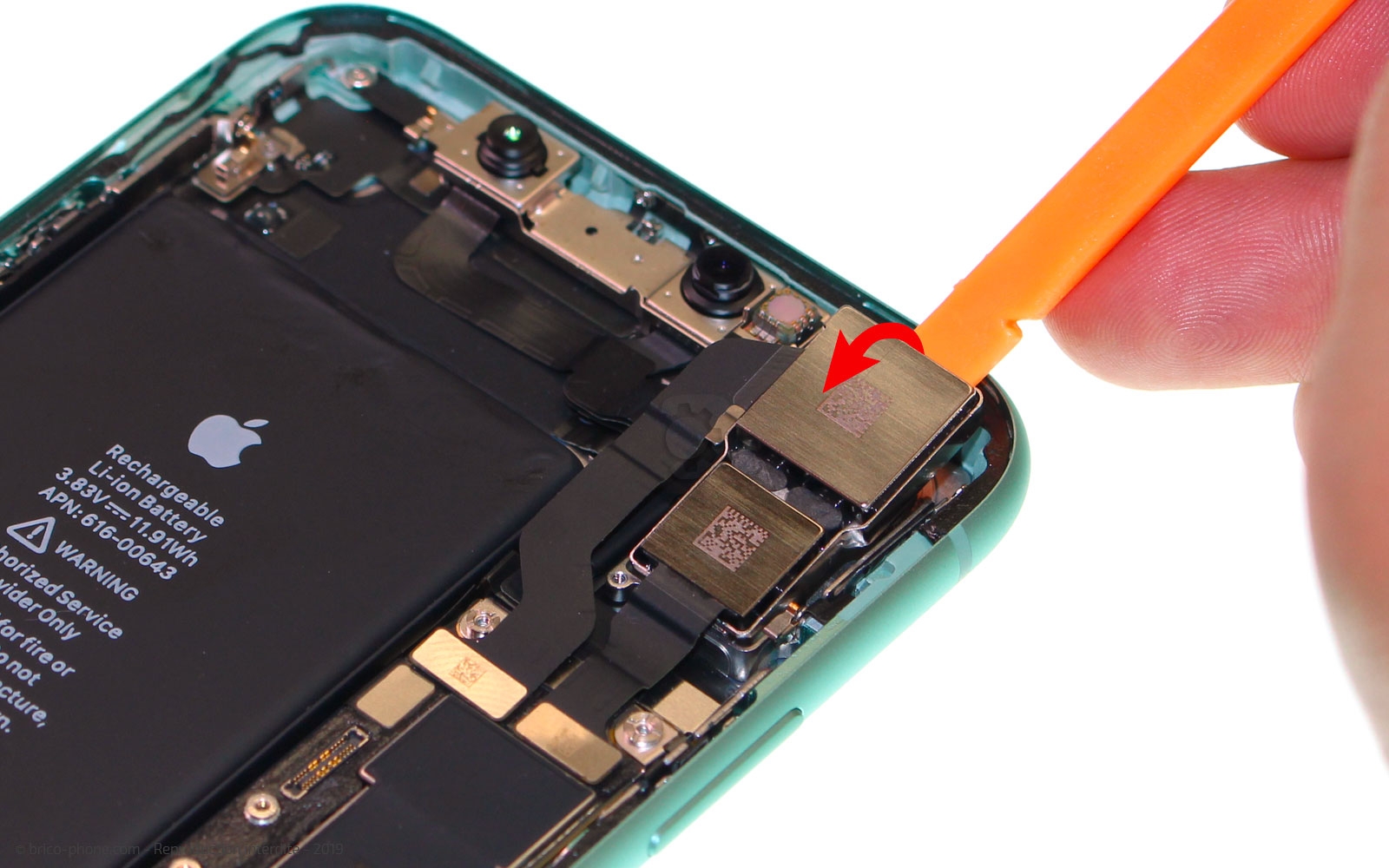

L'appareil peut désormais être soulevé du châssis avec le levier et être retiré.

Vous pouvez remplacer le module défaillant par un nouveau en suivant les étapes à l'envers. Nous vous conseillons les deux étapes suivantes si vous souhaitez refermer votre iPhone avec un joint d'étanchéité.
Outils du kit utilisés
Outils du kit utilisés

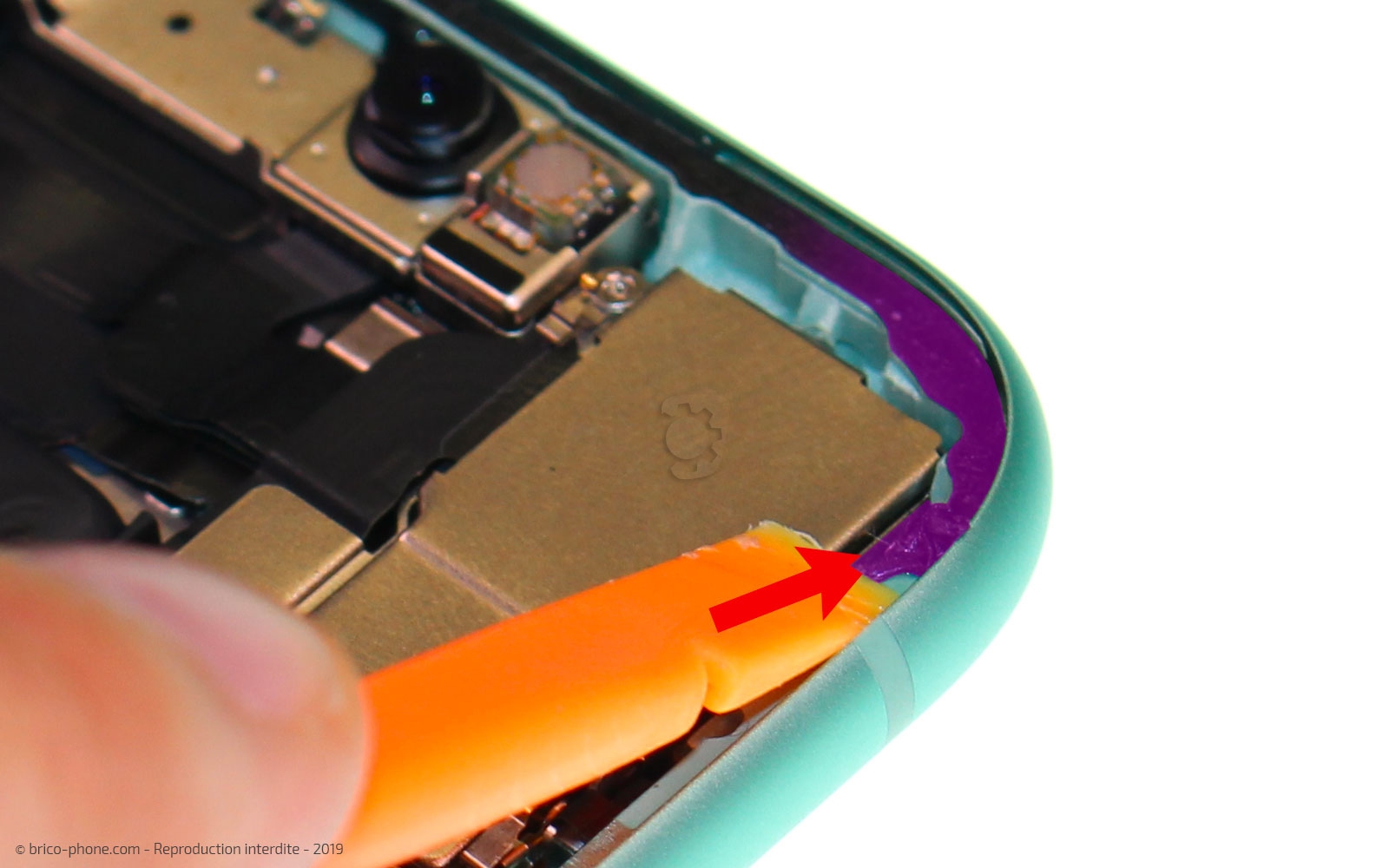

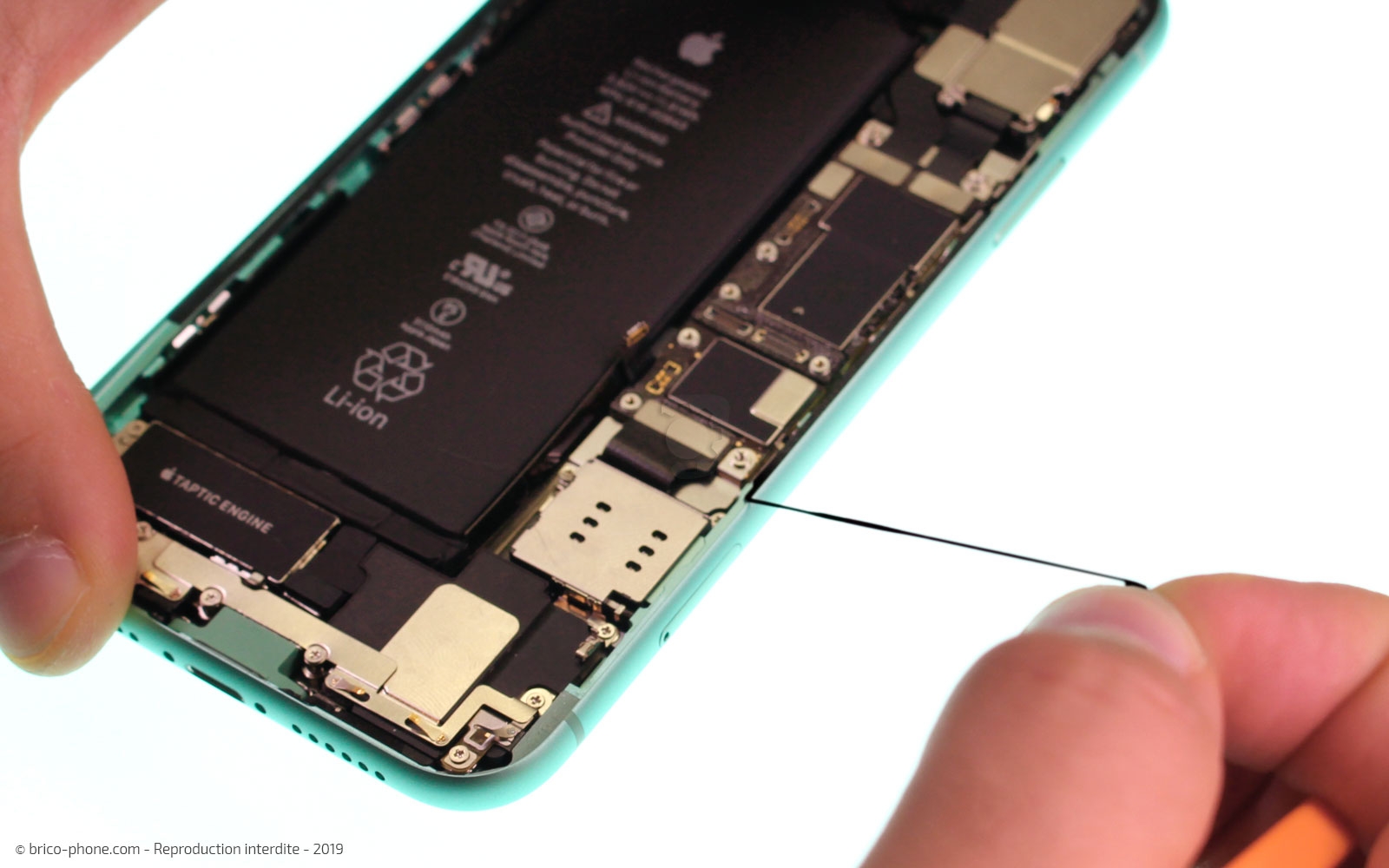

Etape 10 : Nettoyer le châssis avant la pose du nouveau joint
Avant de refermer votre iPhone, quelques étapes peuvent être effectuées afin de garantir une pose durable.

Commencez par nettoyer le châssis des restes de résidus de stickers. Pour cela, grattez tout le contour avec le levier.

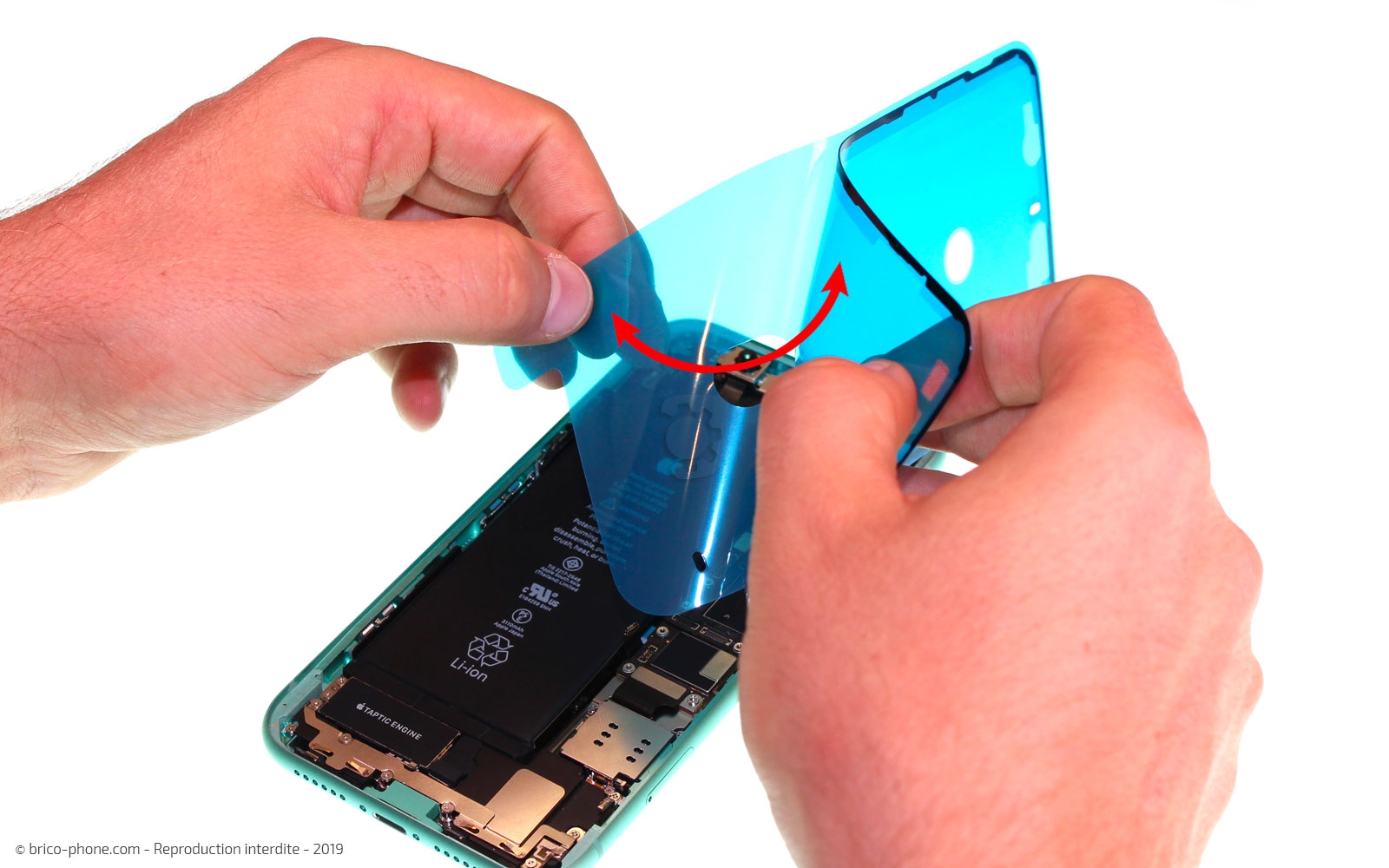

Préparez ensuite le nouveau joint en retirant le premier film de protection.
Outils du kit utilisés
Outils du kit utilisés

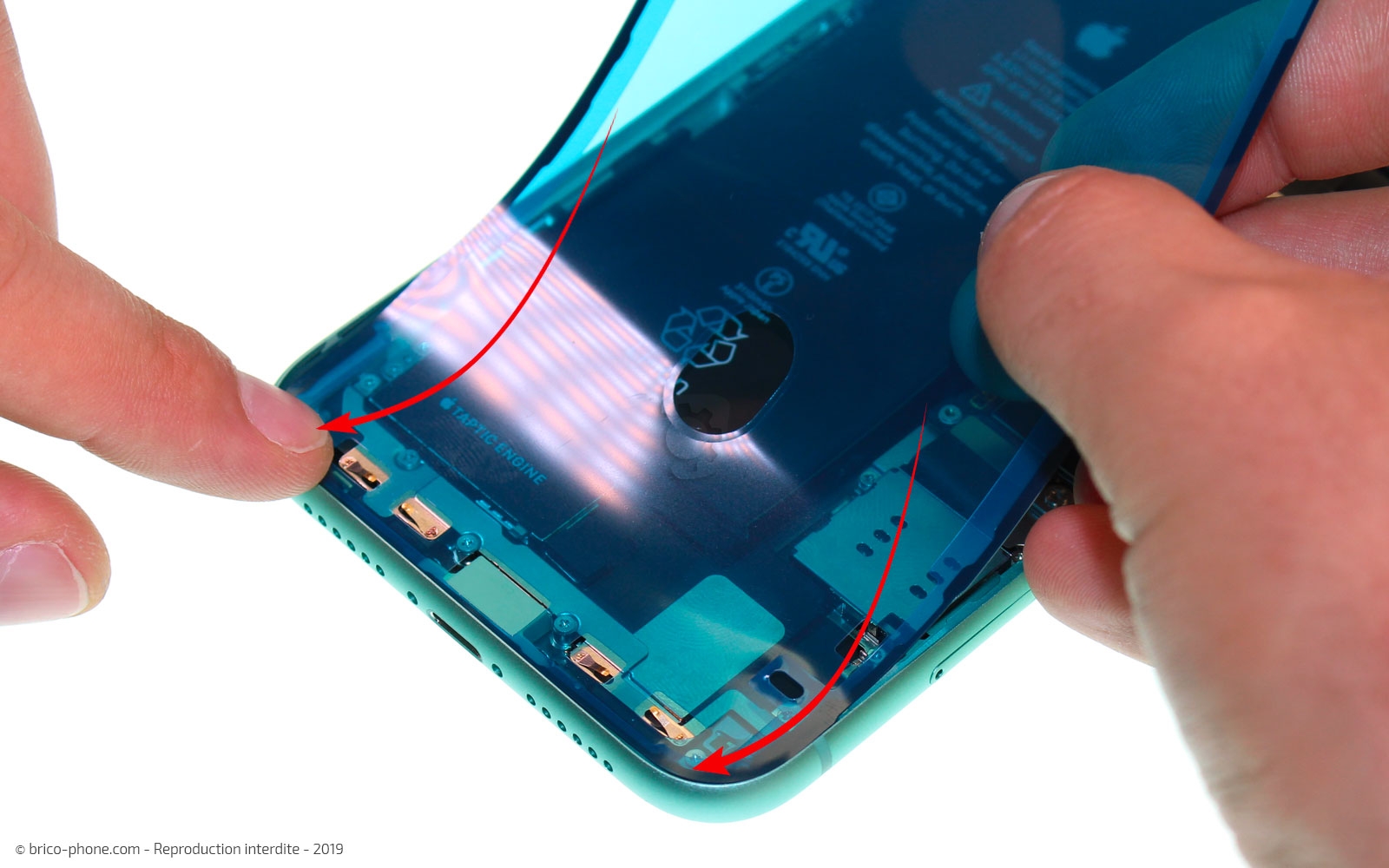

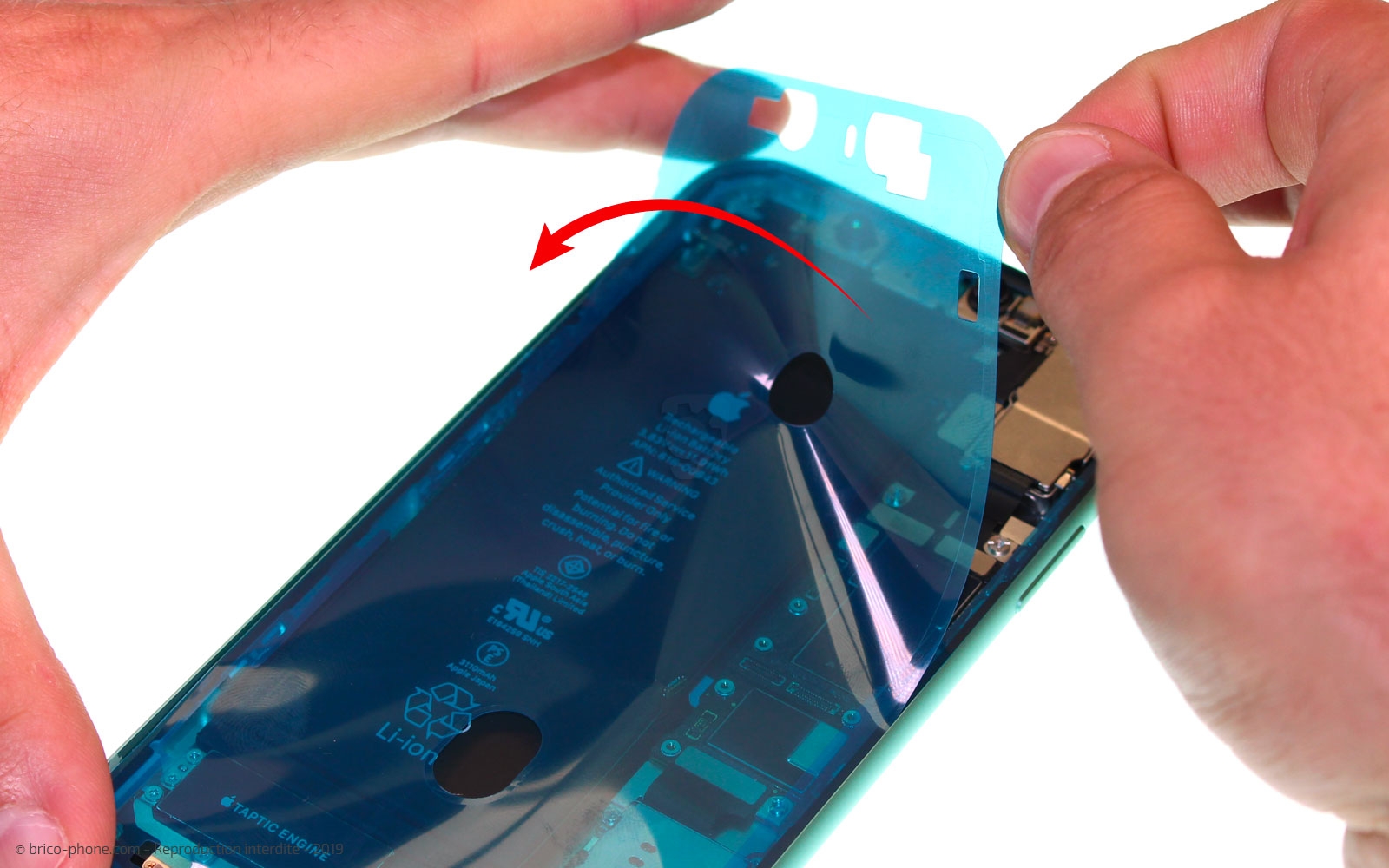

Etape 11 : Positionner le nouveau joint
Nous vous mettons en garde sur l'efficacité de la pose. En effet, une fois ouvert, même si un joint est reposé, l'étanchéité est compromise, évitez donc tout contact avec l'eau et encore plus les immersions. Cependant, votre iPhone sera mieux protégé des poussières et des éclaboussures si vous posez ce nouveau joint.

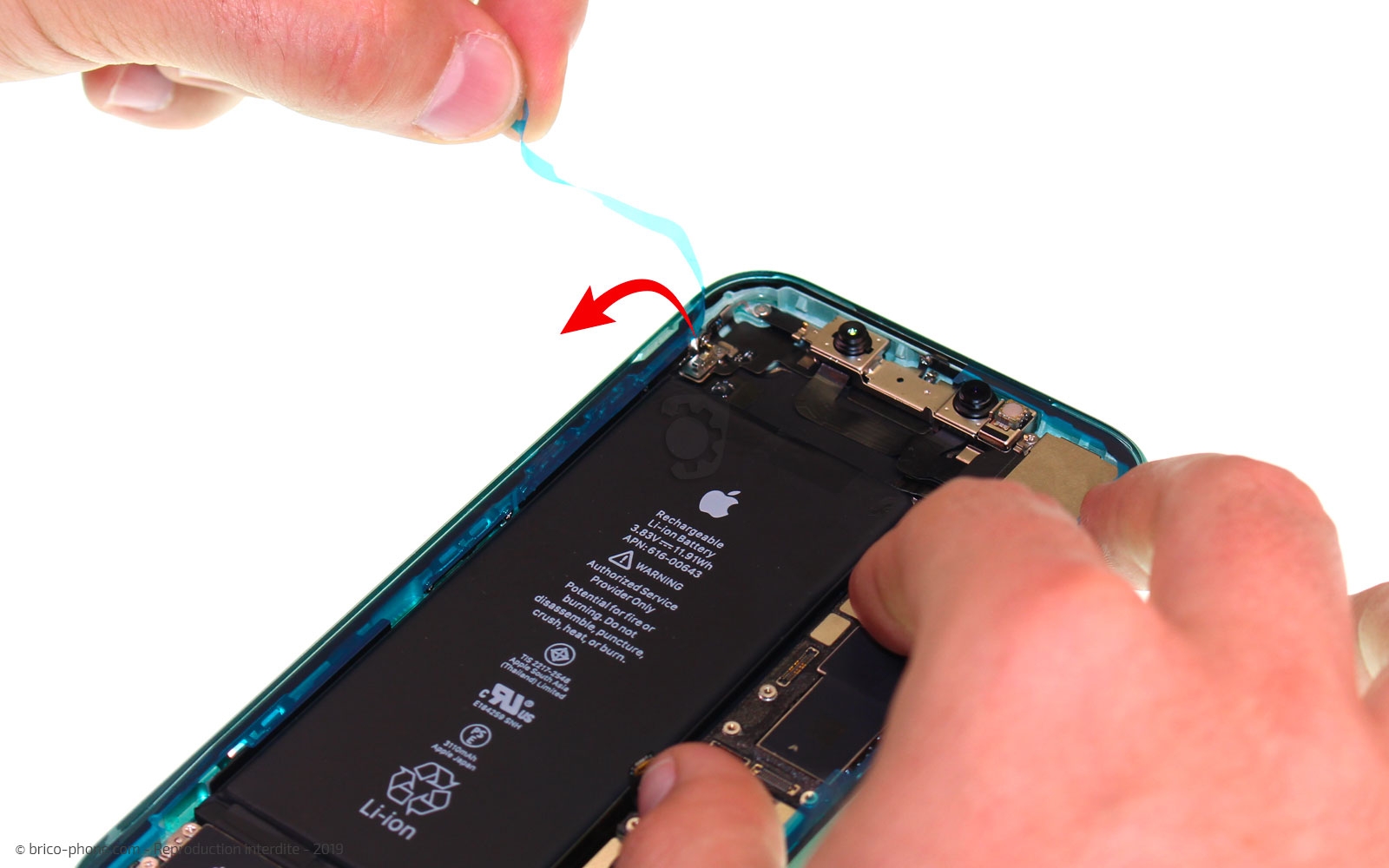

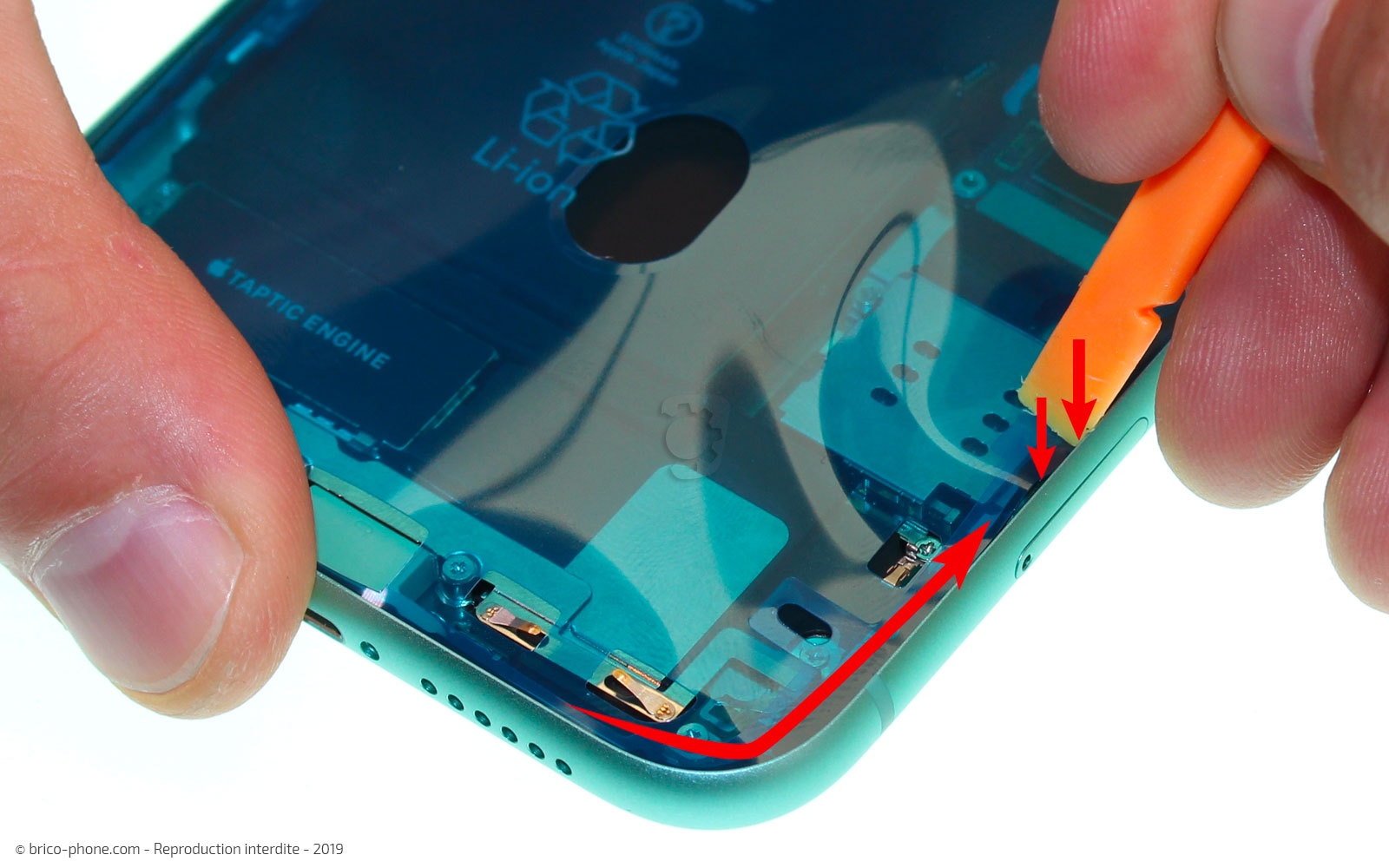

Positionnez le joint dans le châssis (le film guide permet de vous adapter au contour du téléphone), appuyez ensuite sur le joint pour qu'il colle bien. Vous pouvez maintenant retirer le dernier grand film. Et pour finir, il ne reste qu'à enlever la fine protection restante sur le joint. S'il se décolle, vous pouvez de nouveau presser dessus à l'aide du levier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Joint d'étanchéité pour écran d'iPhone 11
4,90 €
