Changement du connecteur de charge sur Galaxy A10

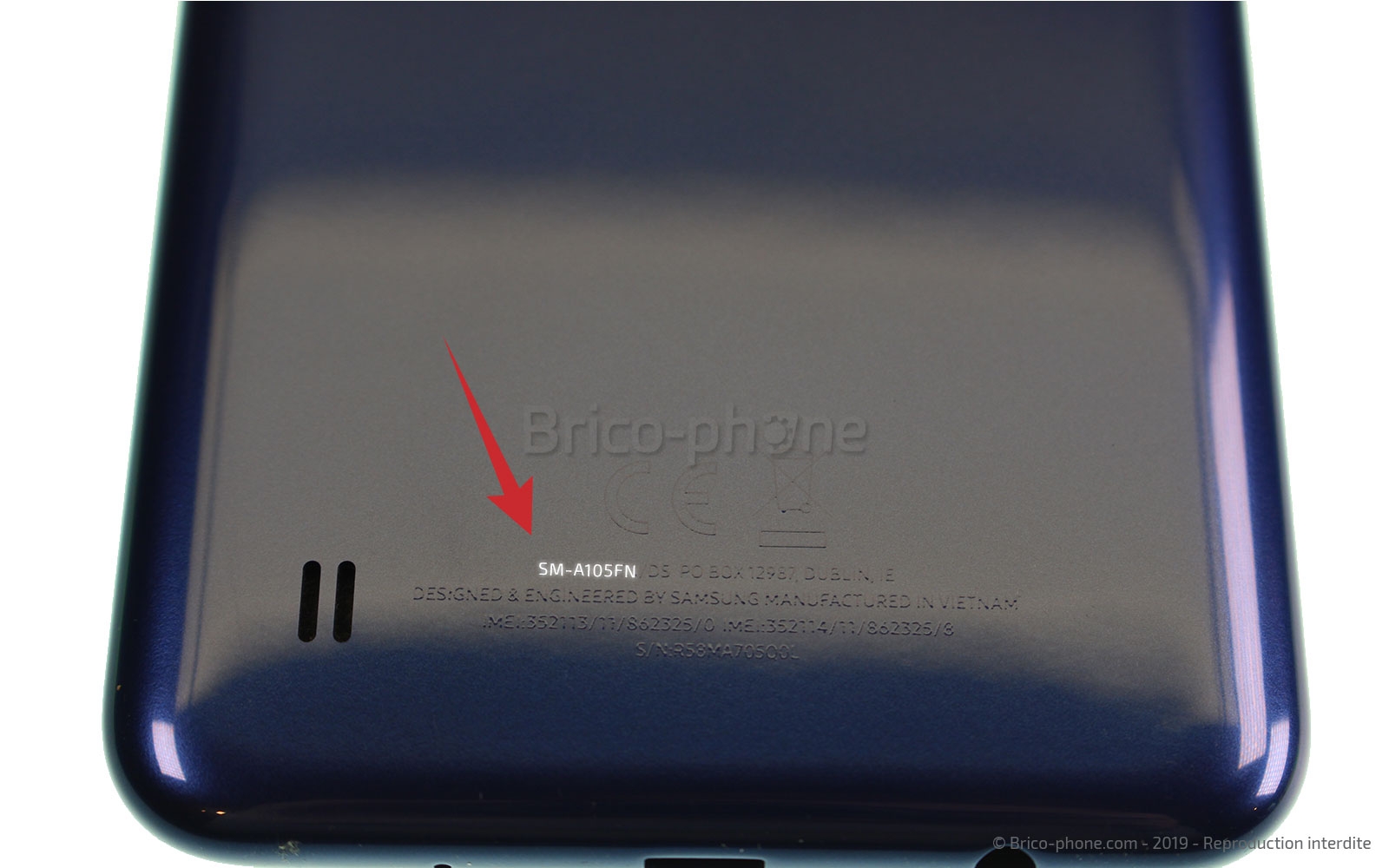

Avant de débuter la réparation, assurez-vous que votre Samsung Galaxy A10 soit compatible avec la pièce commandée. Pour cela, il vous suffit de vérifier le numéro de modèle de votre appareil qui se trouve au dos de ce dernier et doit être : SM-A105FN.
Ensuite, préparez-vous un espace de travail propre et dégagé, avec la pièce, les outils à proximité et l'appareil.

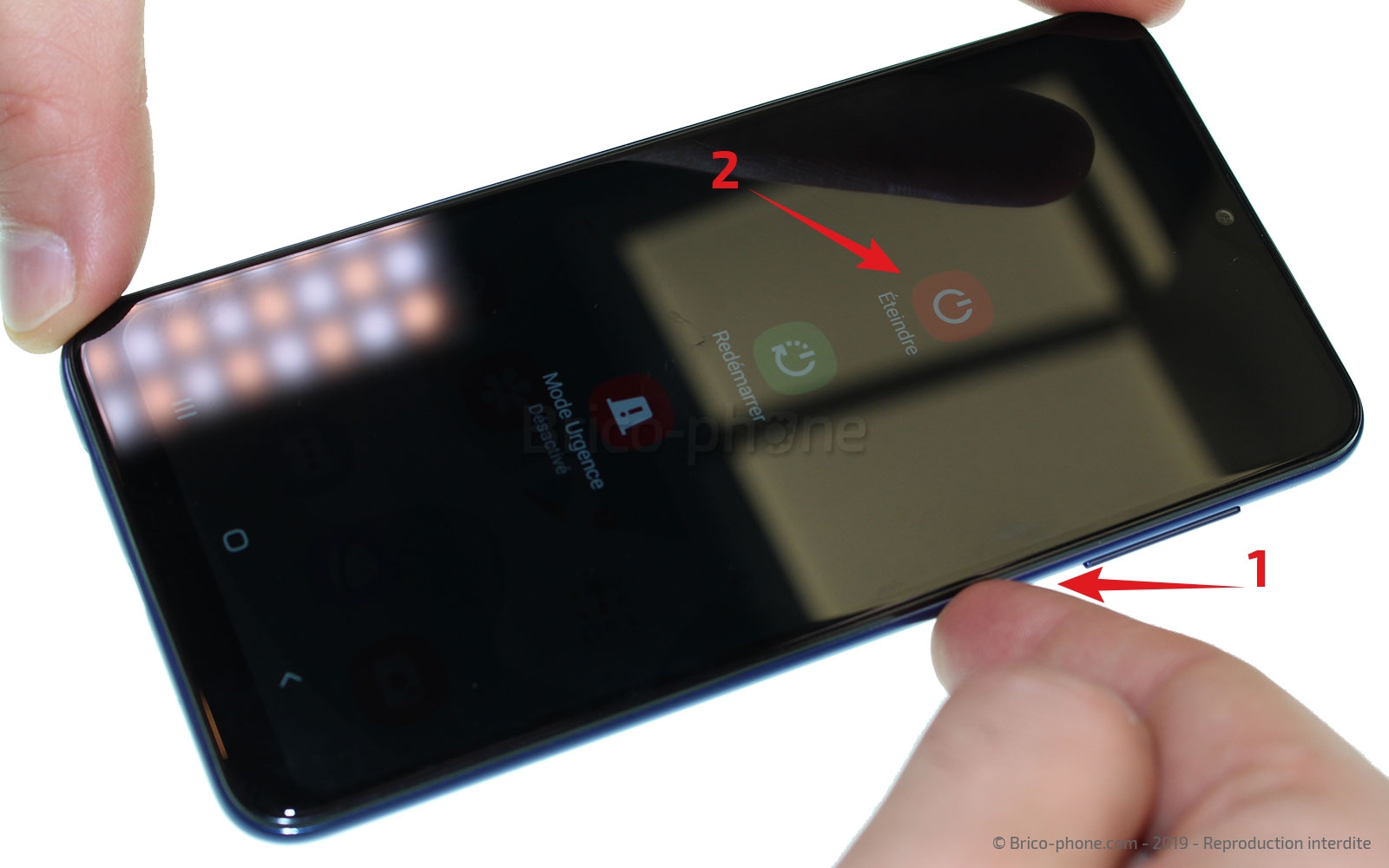

il est maintenant temps de commencer les manipulations ! La première sera donc de mettre hors tension le Samsung A10 en exerçant une pression sur le bouton Power et en sélectionnant le menu "éteindre" sur l'écran de l"appareil.

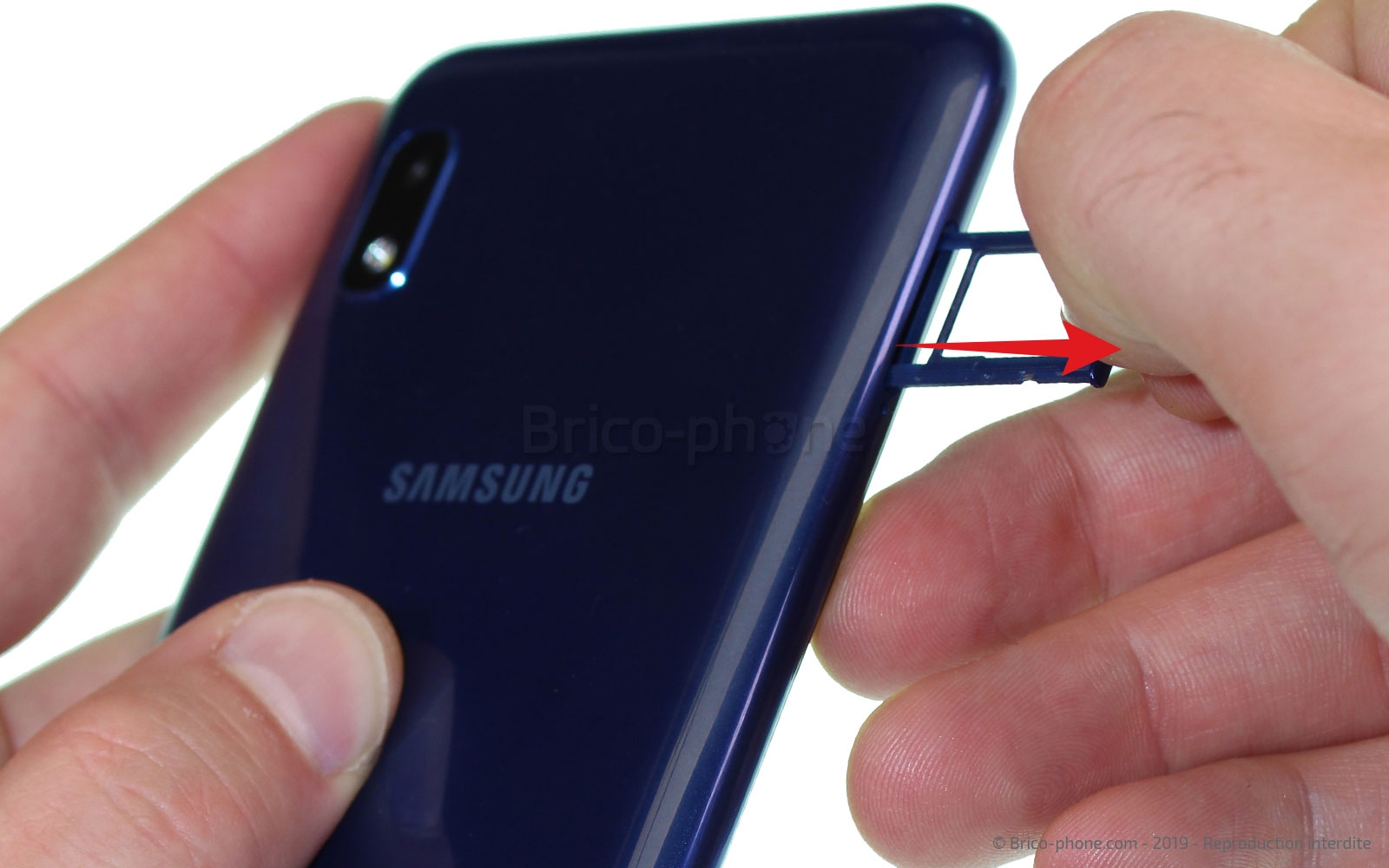

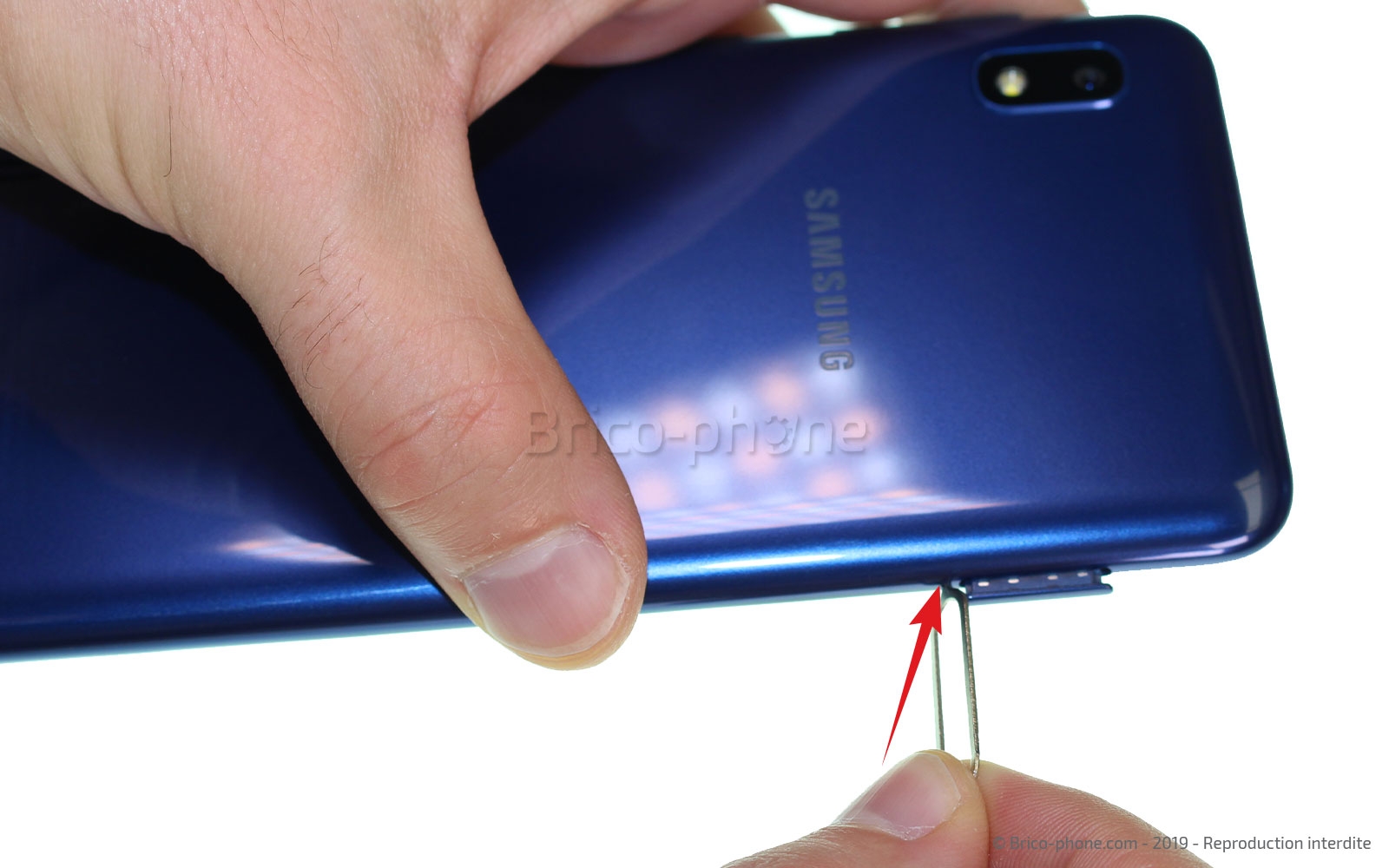

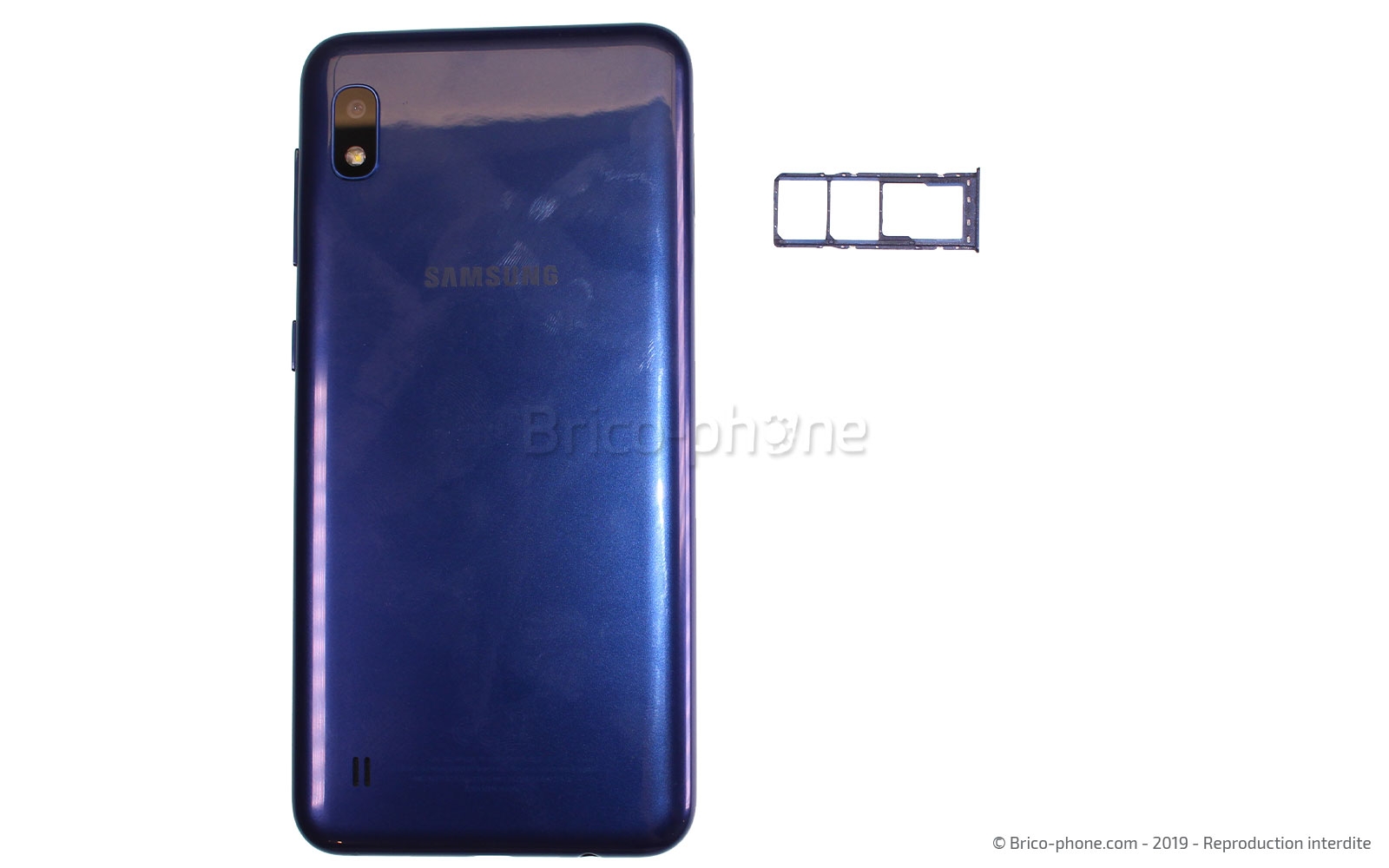

Munissez-vous de l'outil d'ouverture afin de pouvoir retirer le rack Sim de son emplacement.

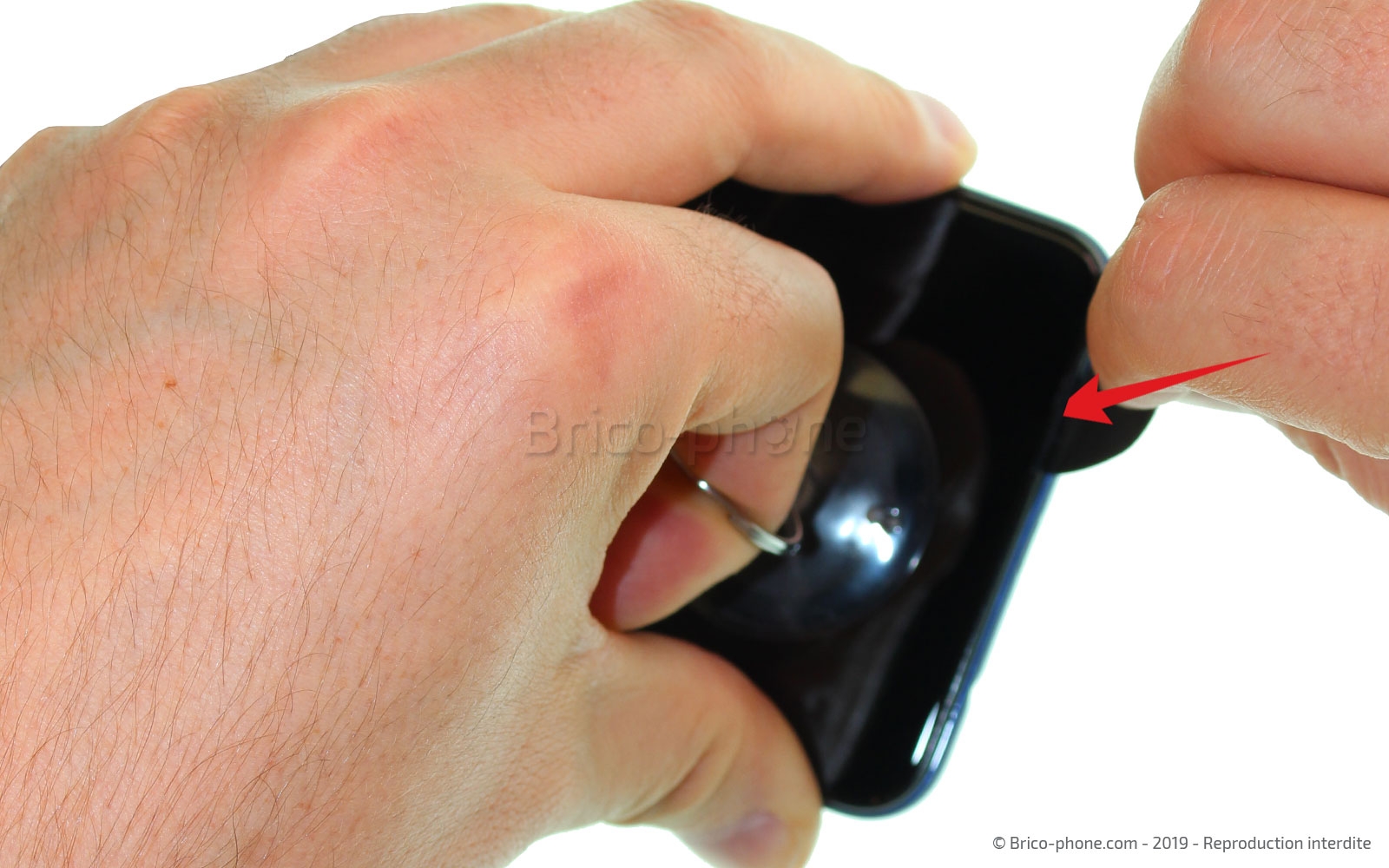

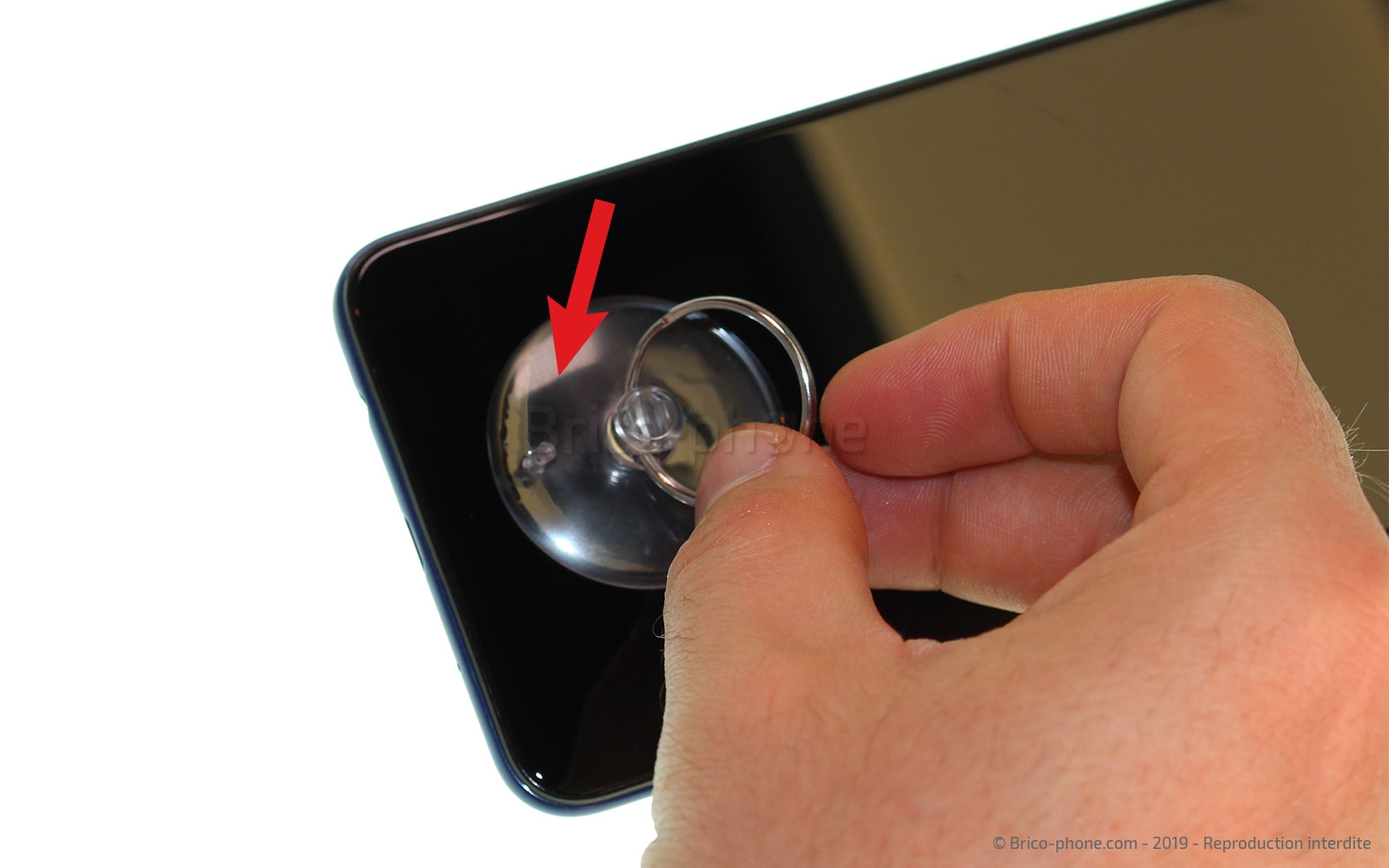

Fixez la ventouse sur l'écran au niveau du connecteur de charge de votre Samsung Galaxy A10. En tirant sur la ventouse vous devriez libérer un espace dans lequel placer le médiator en métal troué.

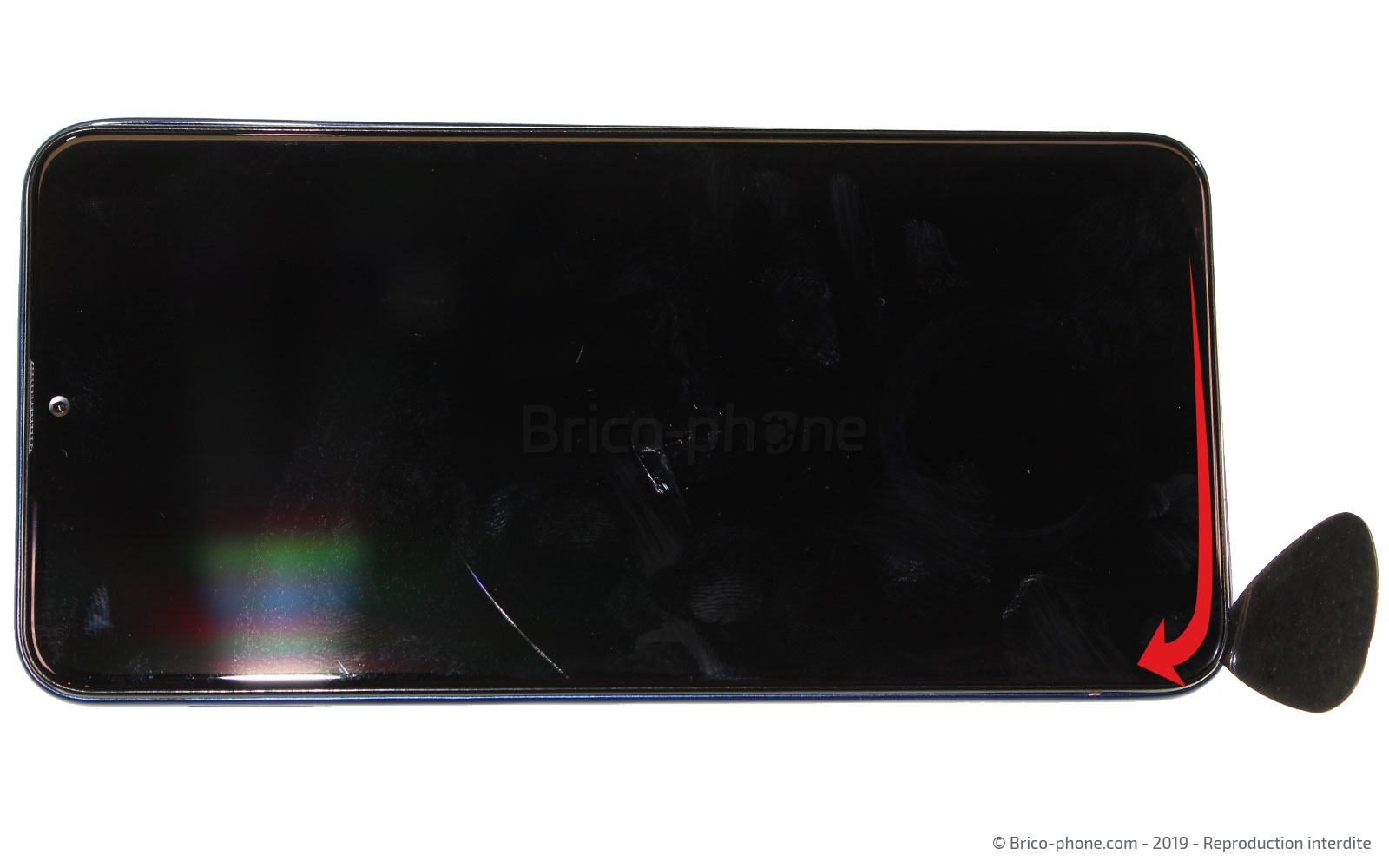

Pour plus de facilité pour l'étape suivante, déclipsez tout le coté ainsi que les angles.

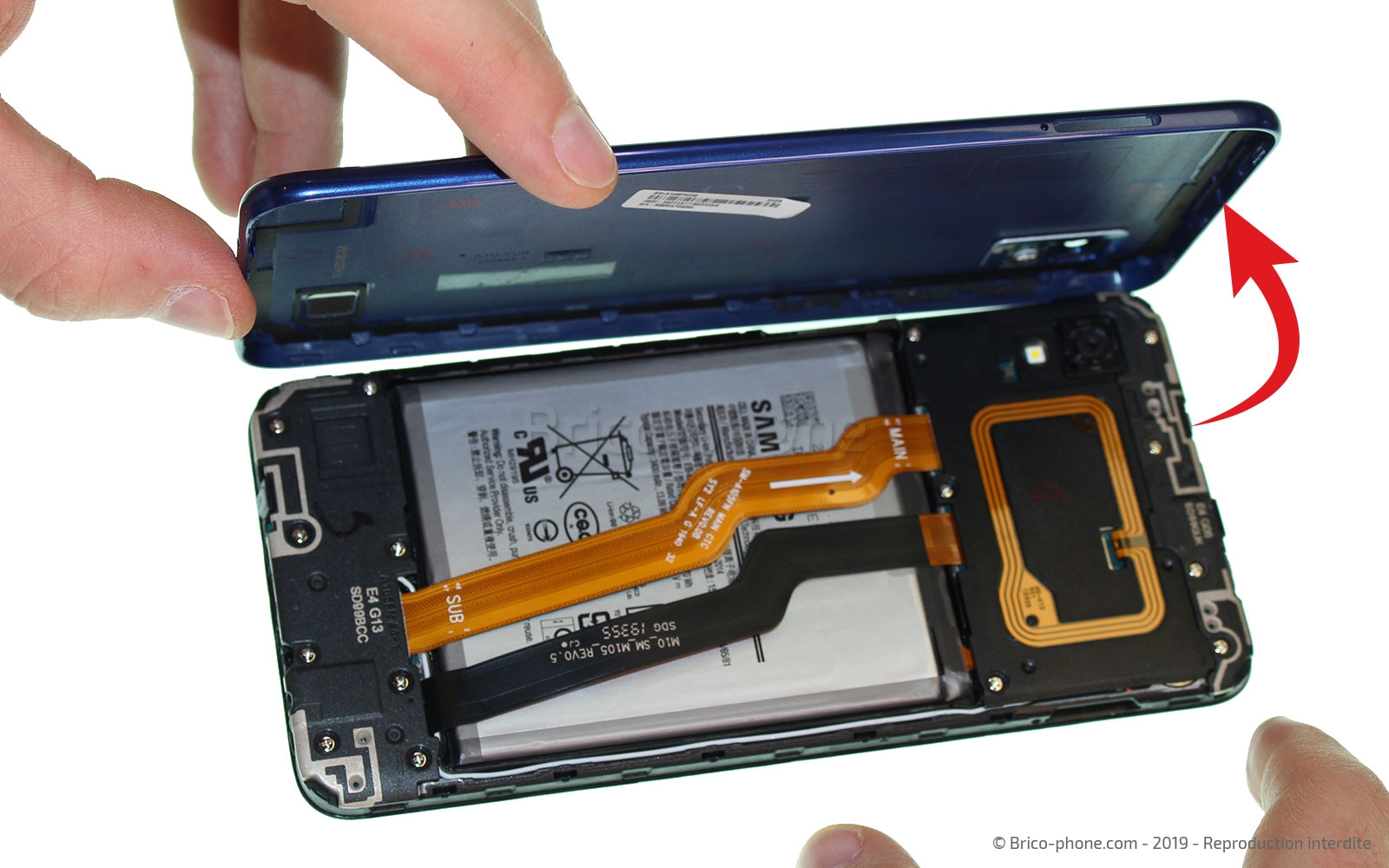

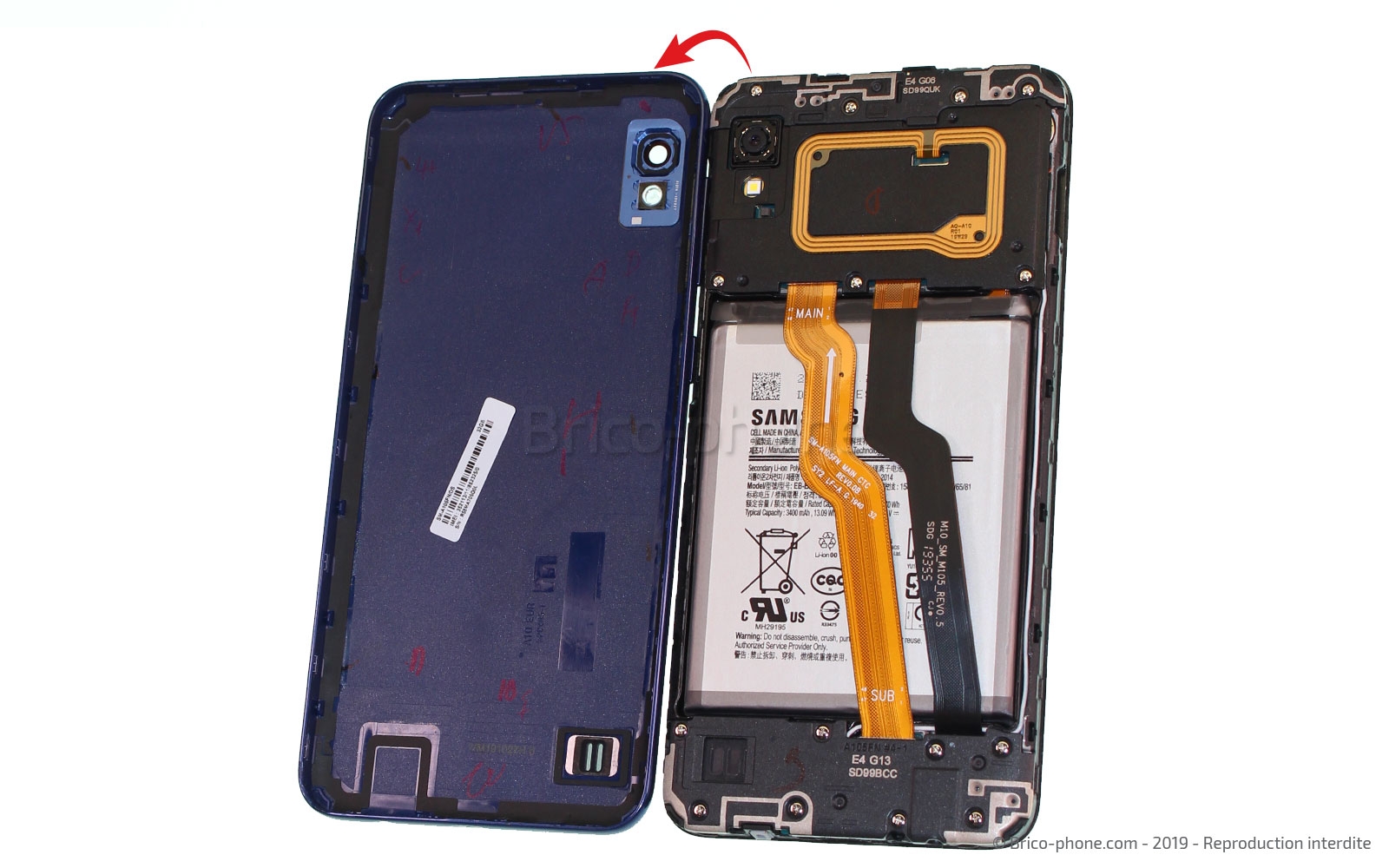

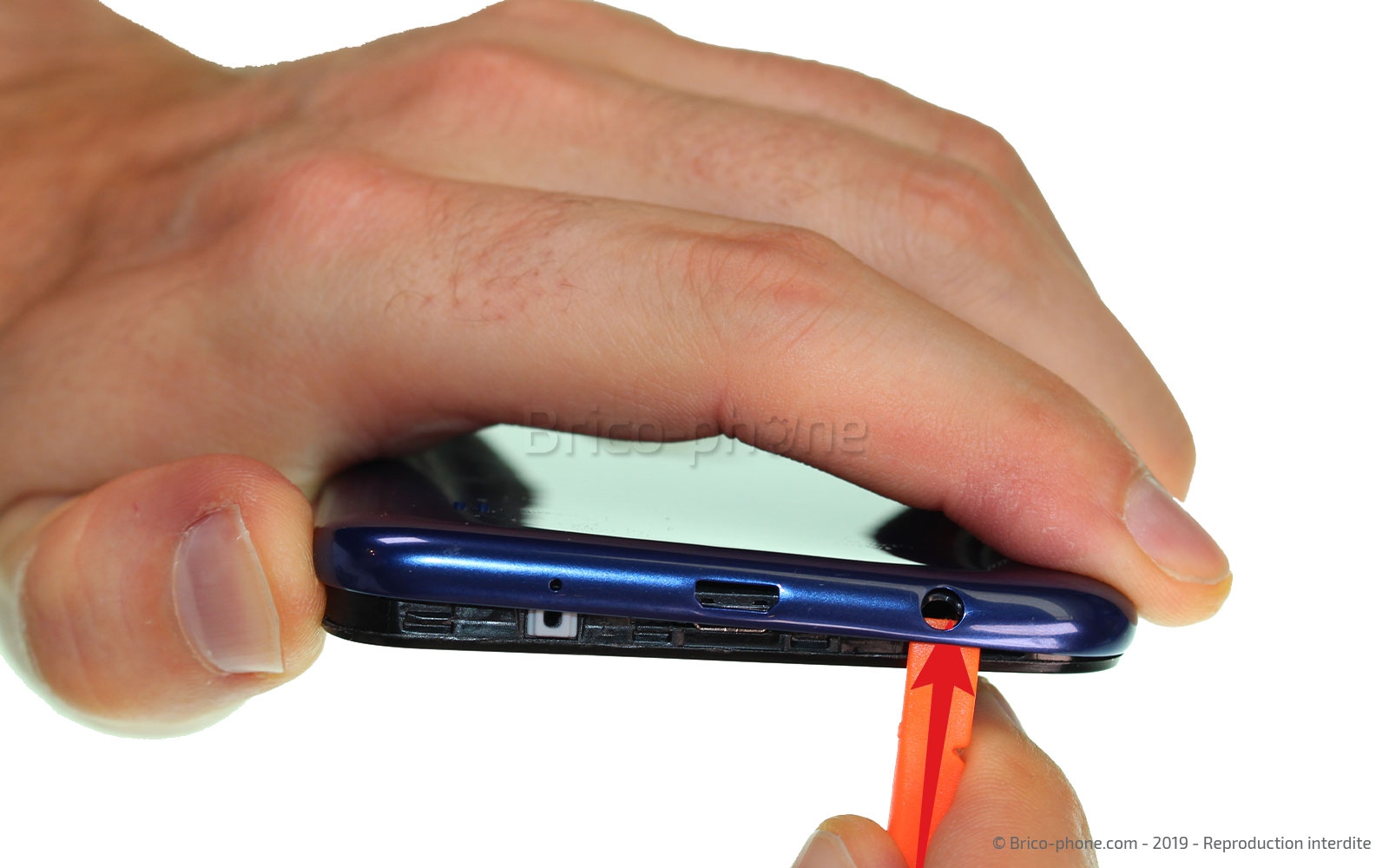

Pour terminer l'ouverture du téléphone, munissez-vous de la spatule en nylon afin de terminer de déclipser toute la coque arrière avant de la retirer.

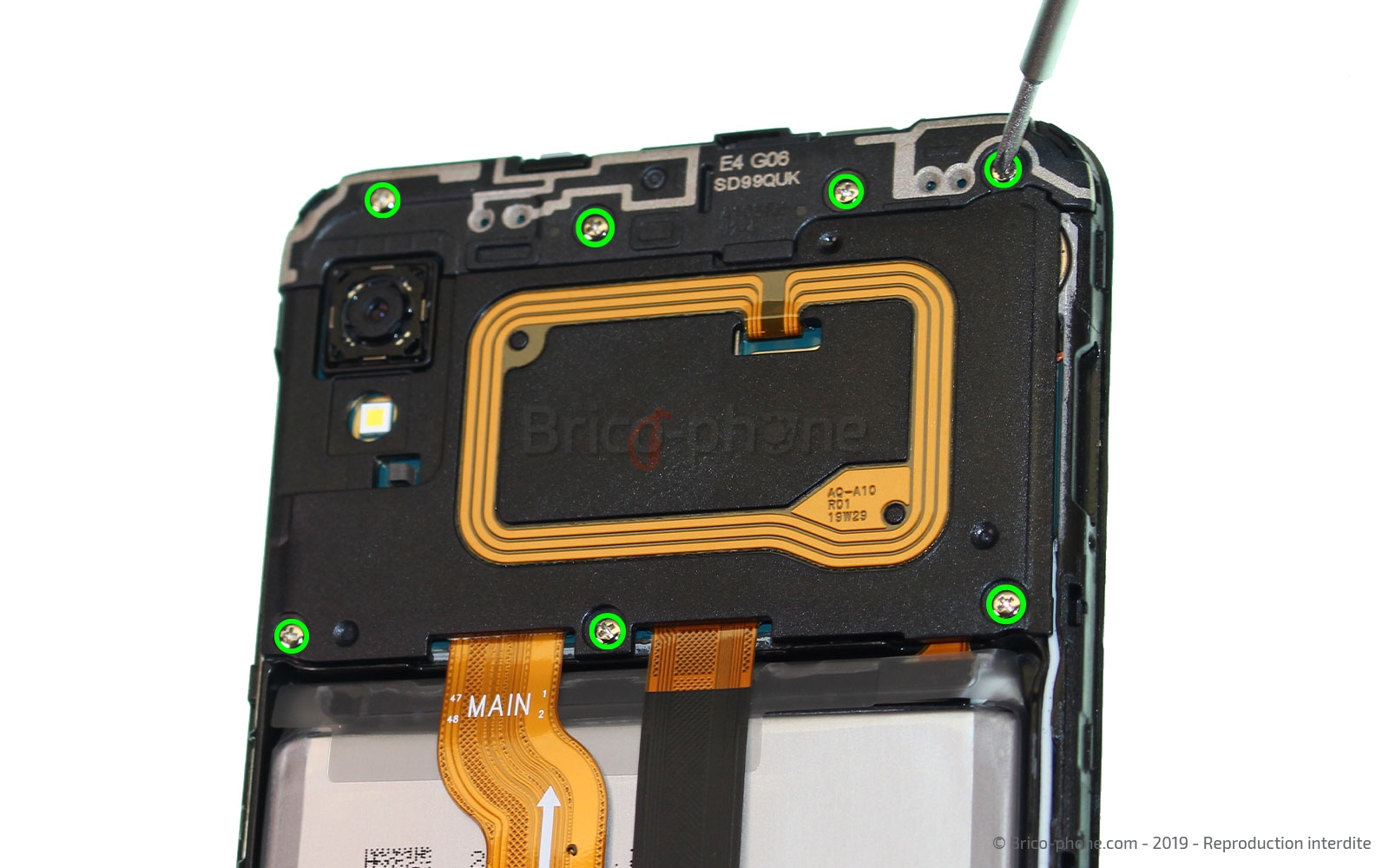

Pour travailler en toute sécurité, il est primordial de déconnecter la batterie. Pour cela, dévissez les 7 vis cruciformes de la protection noire cachant la nappe du composant.

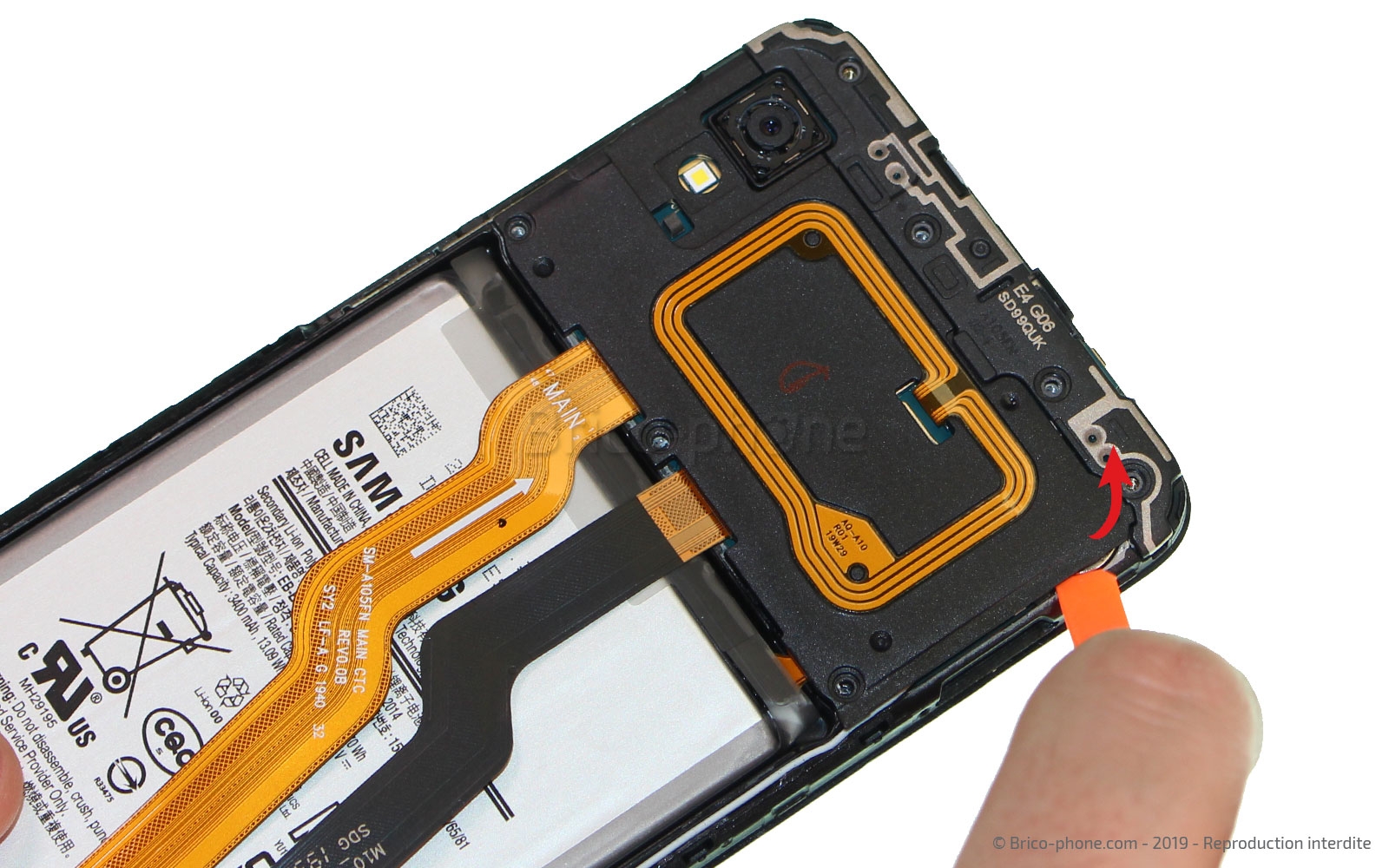

Ensuite, à l'aide de la spatule orange soulevez la plaquette noire et retirez-la.

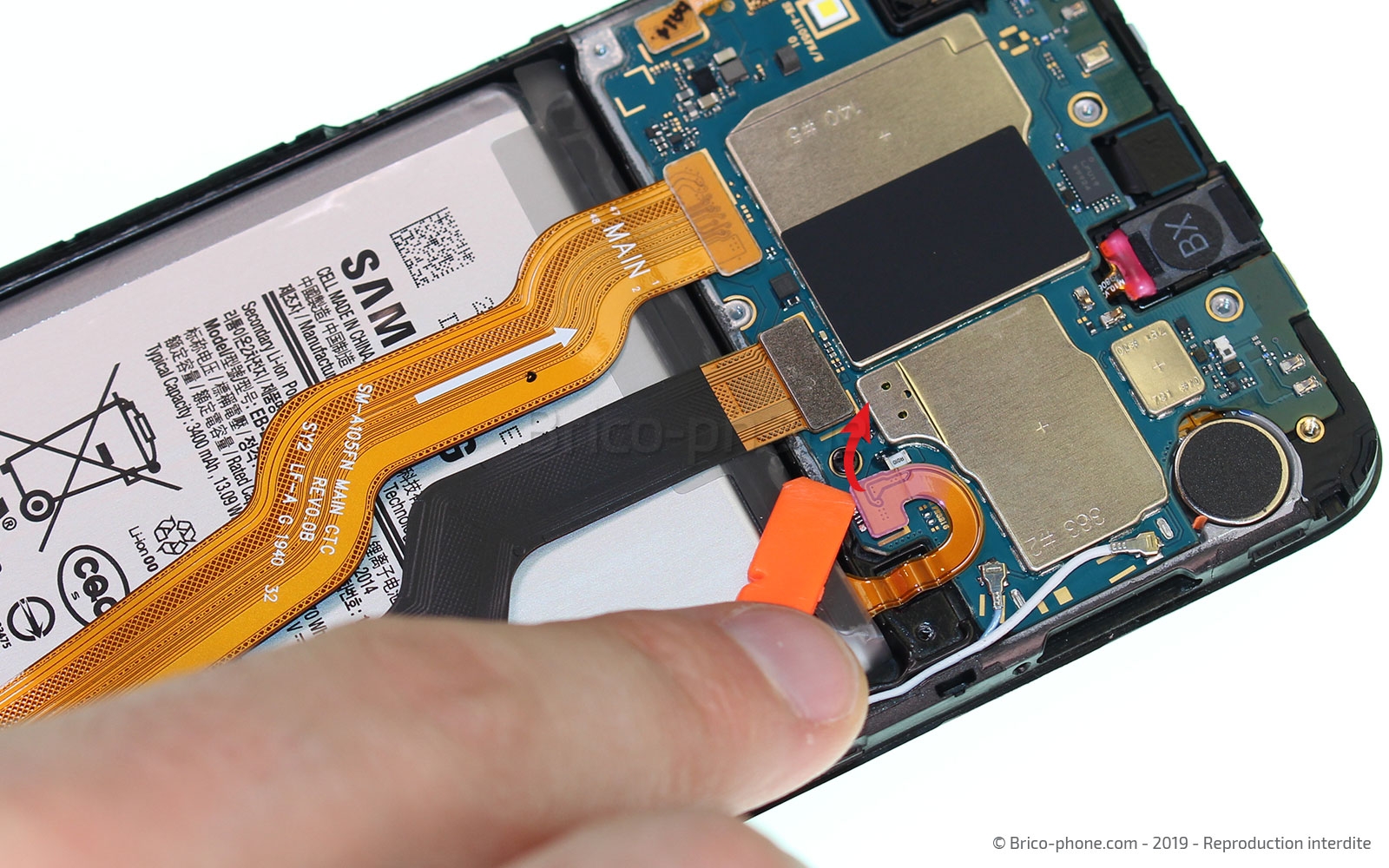

Enfin toujours avec le même ustensile, débranchez la connectique de la batterie.

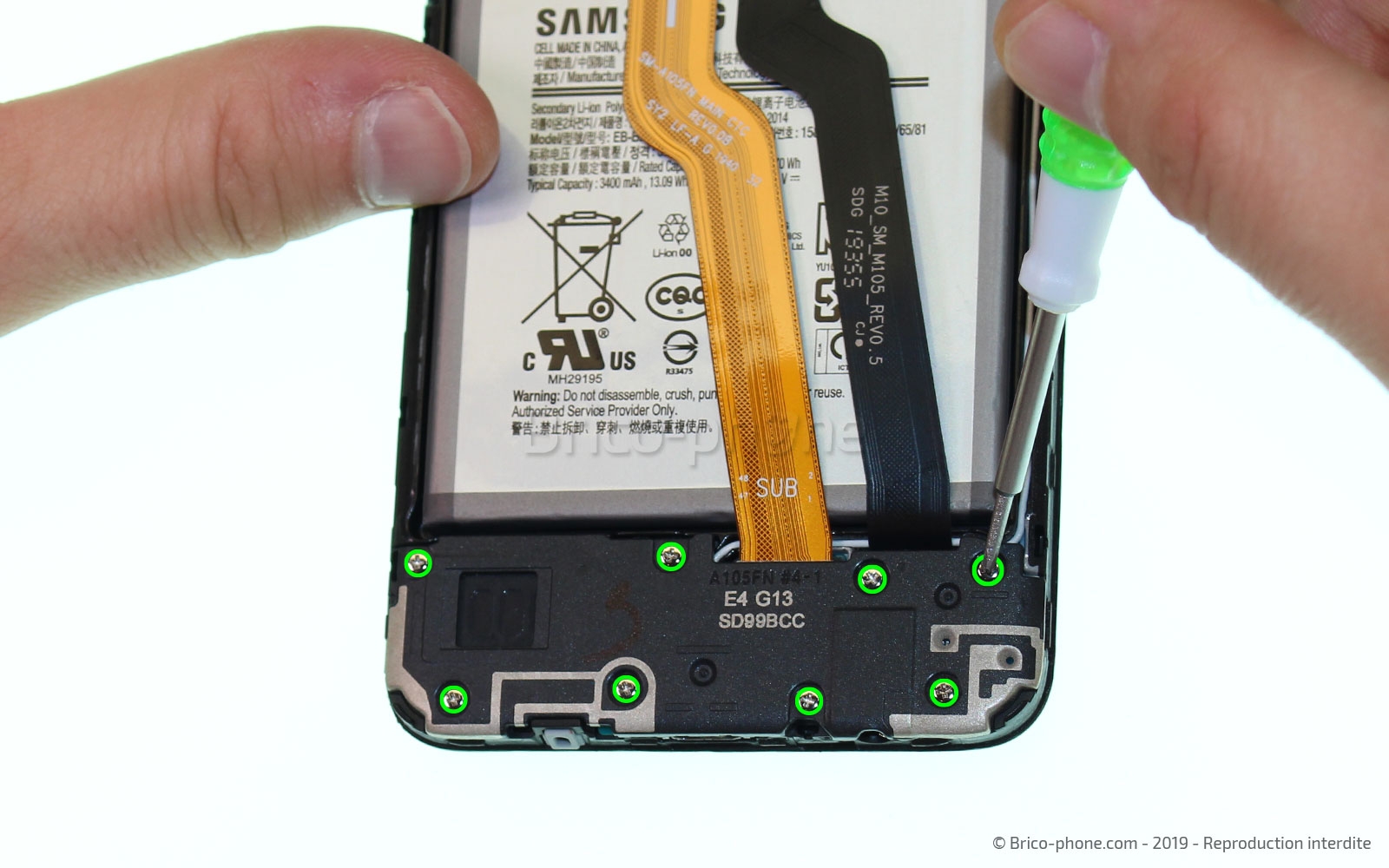

Comme pour l'étape précédente, il vous faut retirer les 8 vis à l'aide du tournevis cruciforme fourni dans le kit d'outils disponible sur notre site internet.

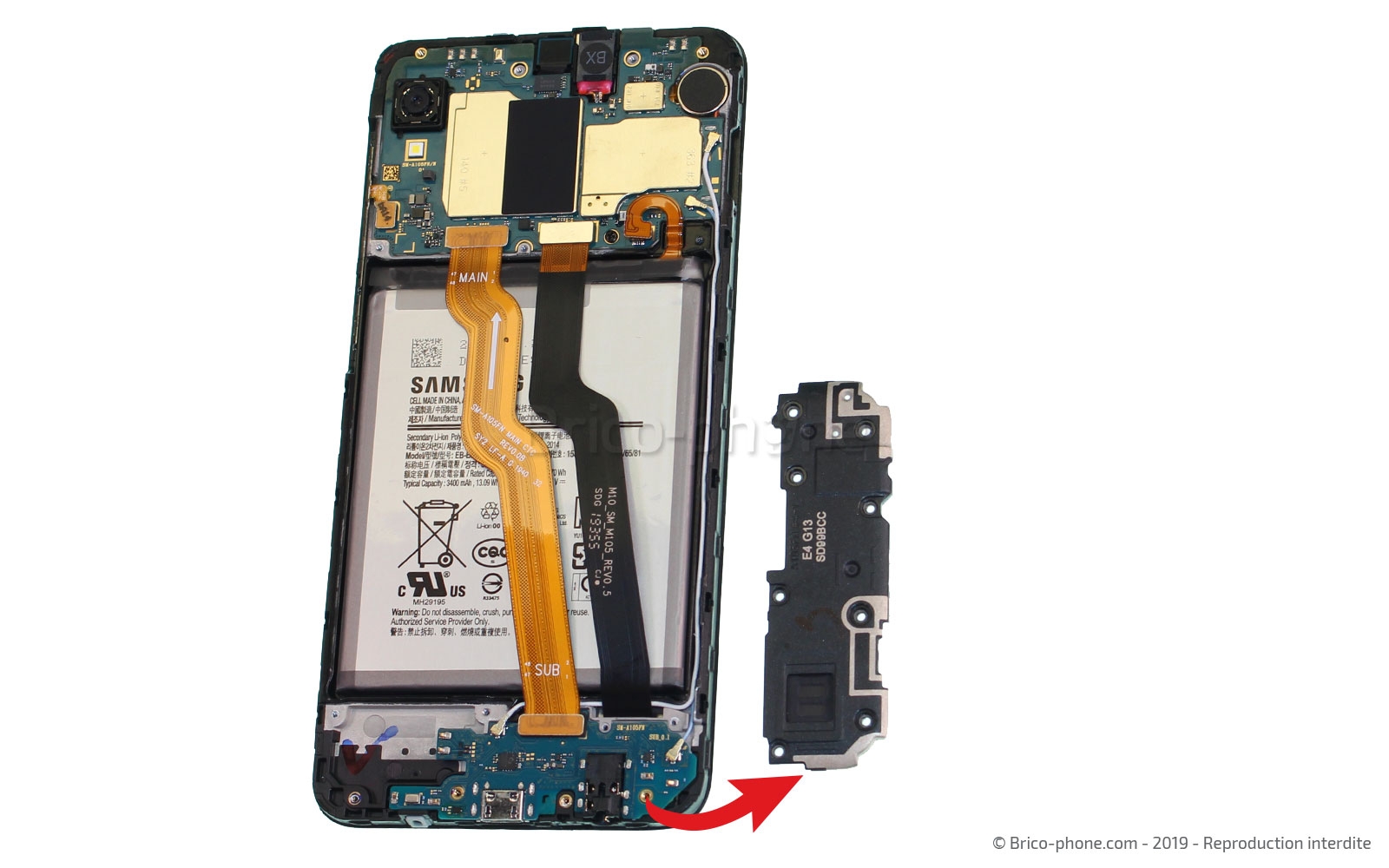

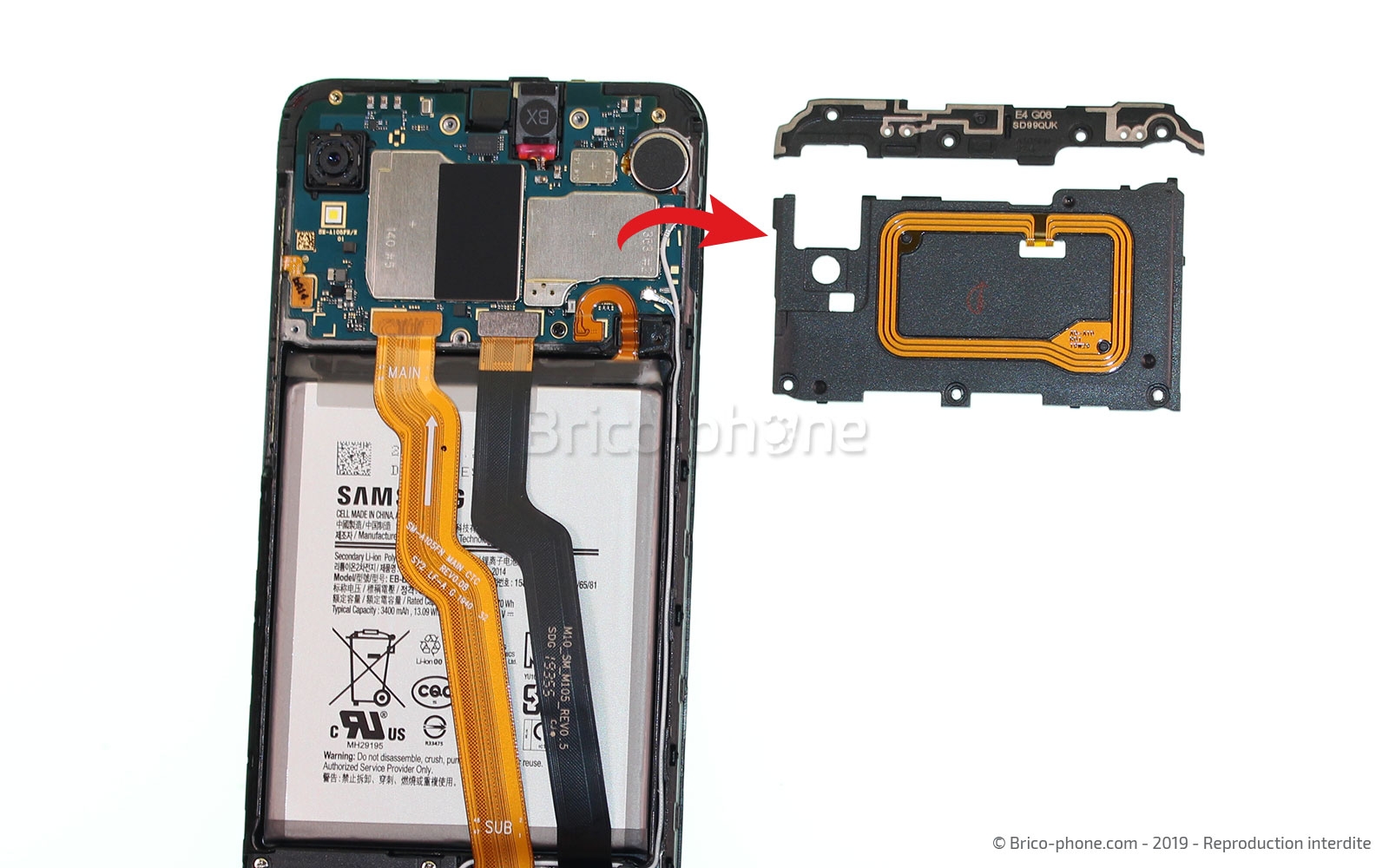

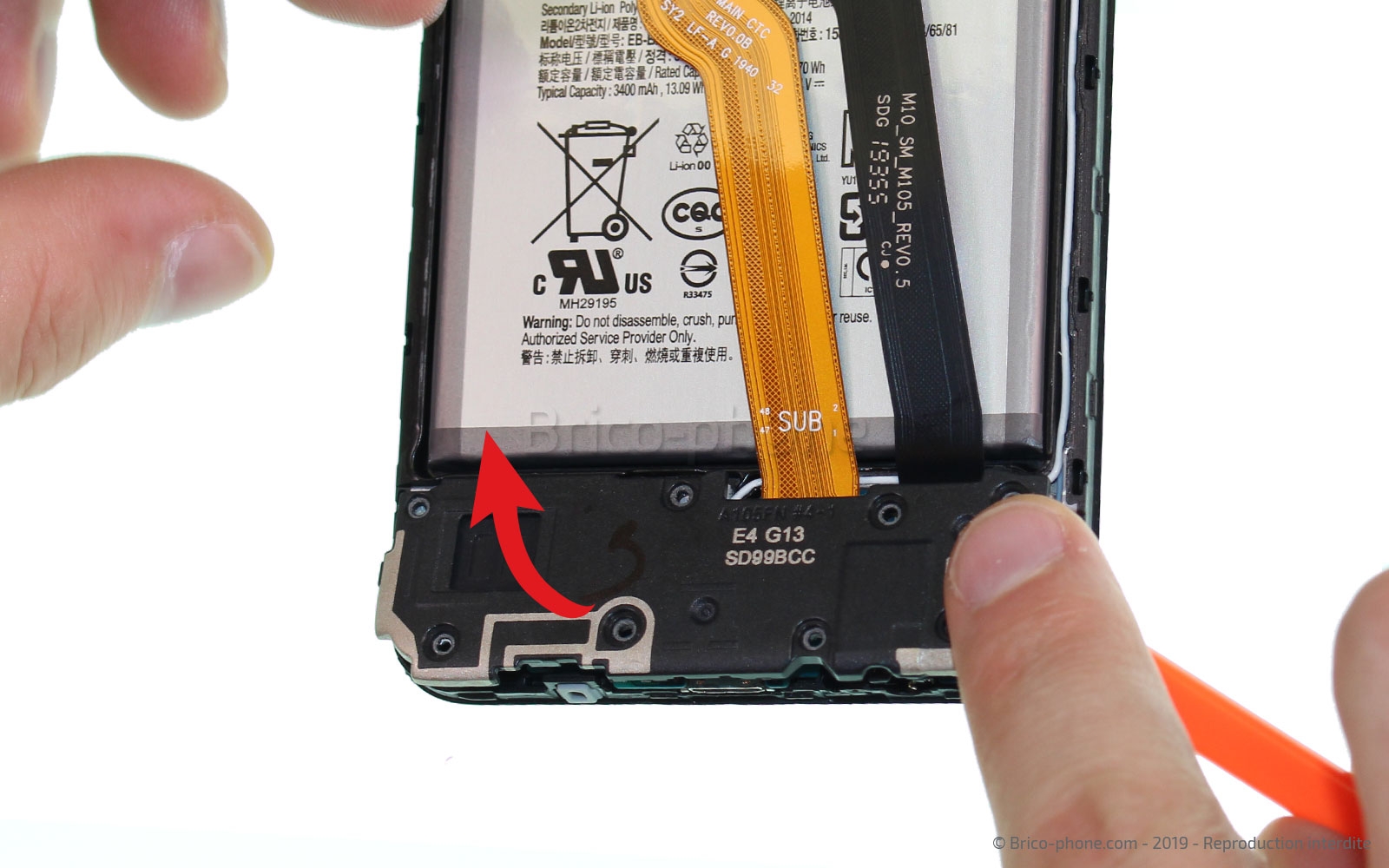

Ensuite, il suffit de glisser le levier en nylon sous la protection noire pour la retirer du Samsung Galaxy A10.

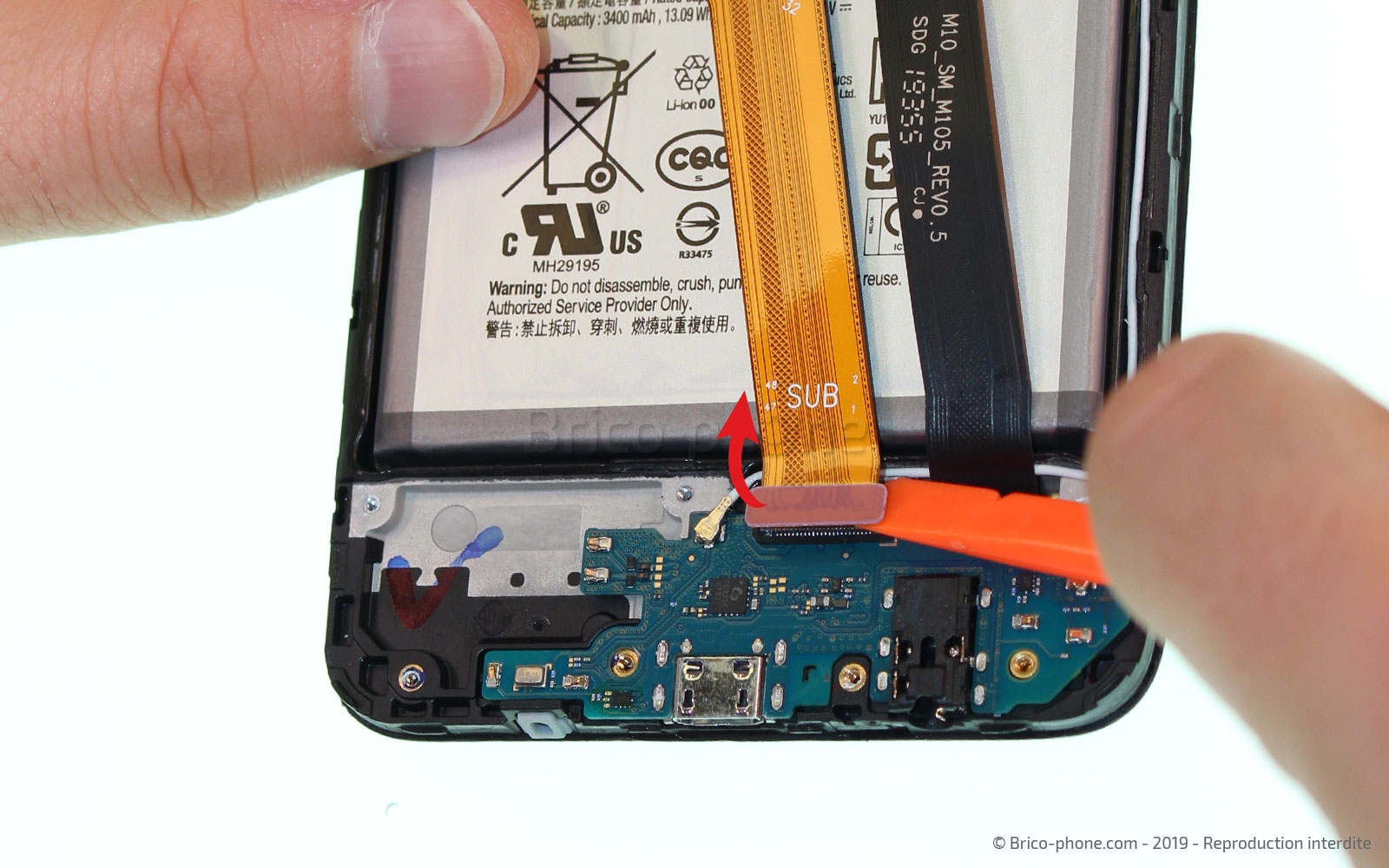

Il vous faut maintenant déconnecter la nappe de la rallonge d'interconnexion du connecteur de charge.

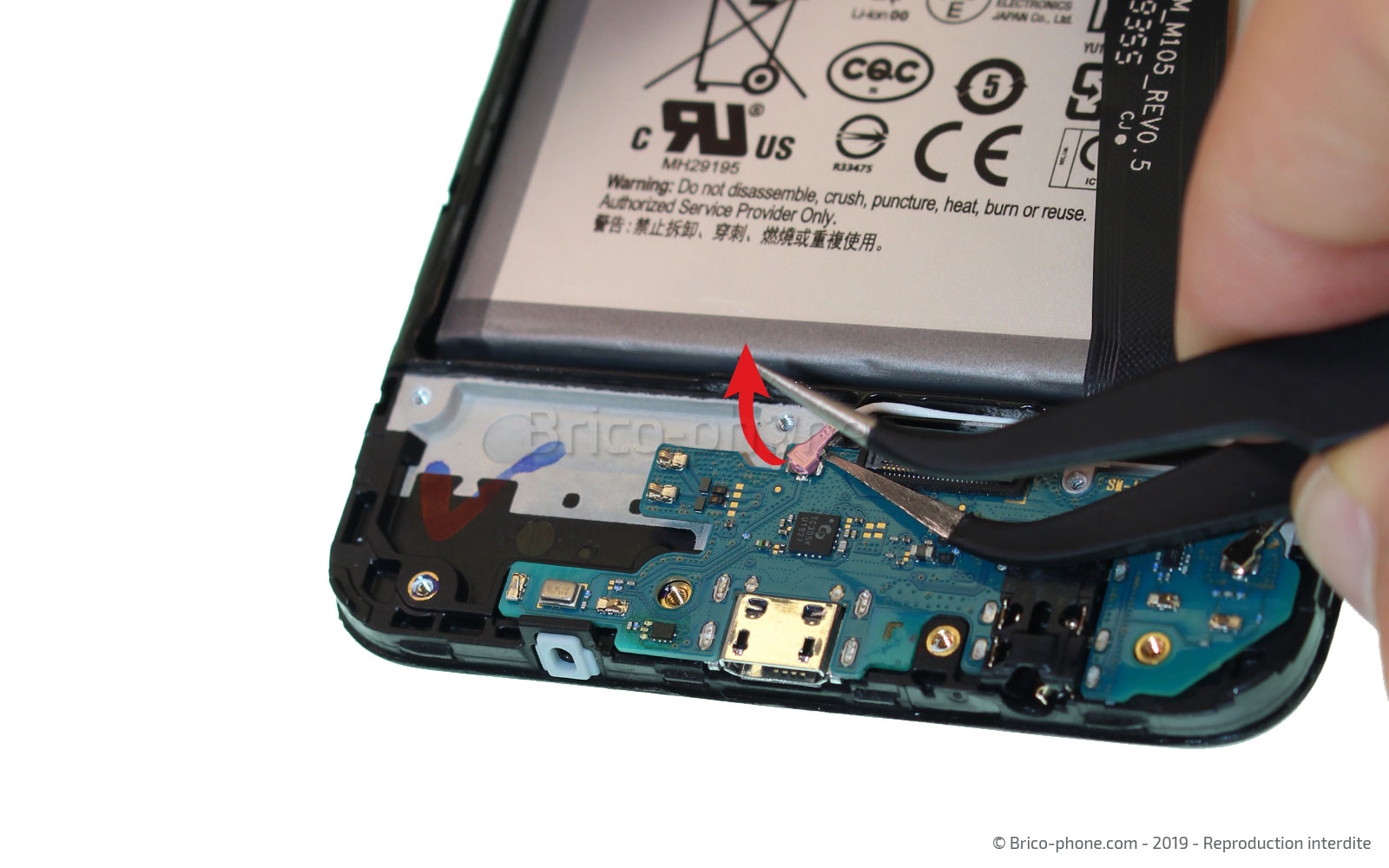

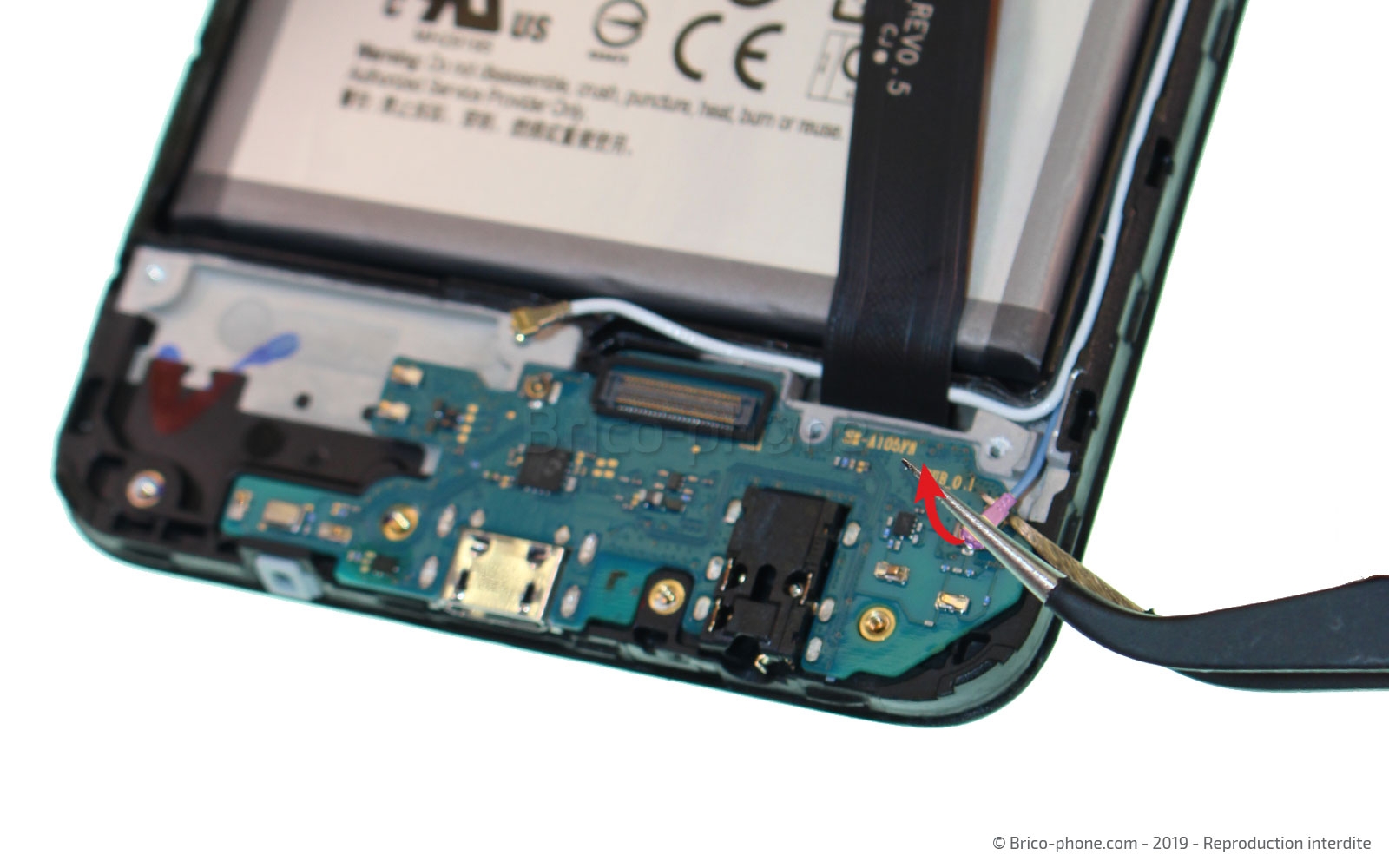

En vous aidant de la pincette en métal, déclipsez les deux câbles coaxiaux (photo 1 et 2).

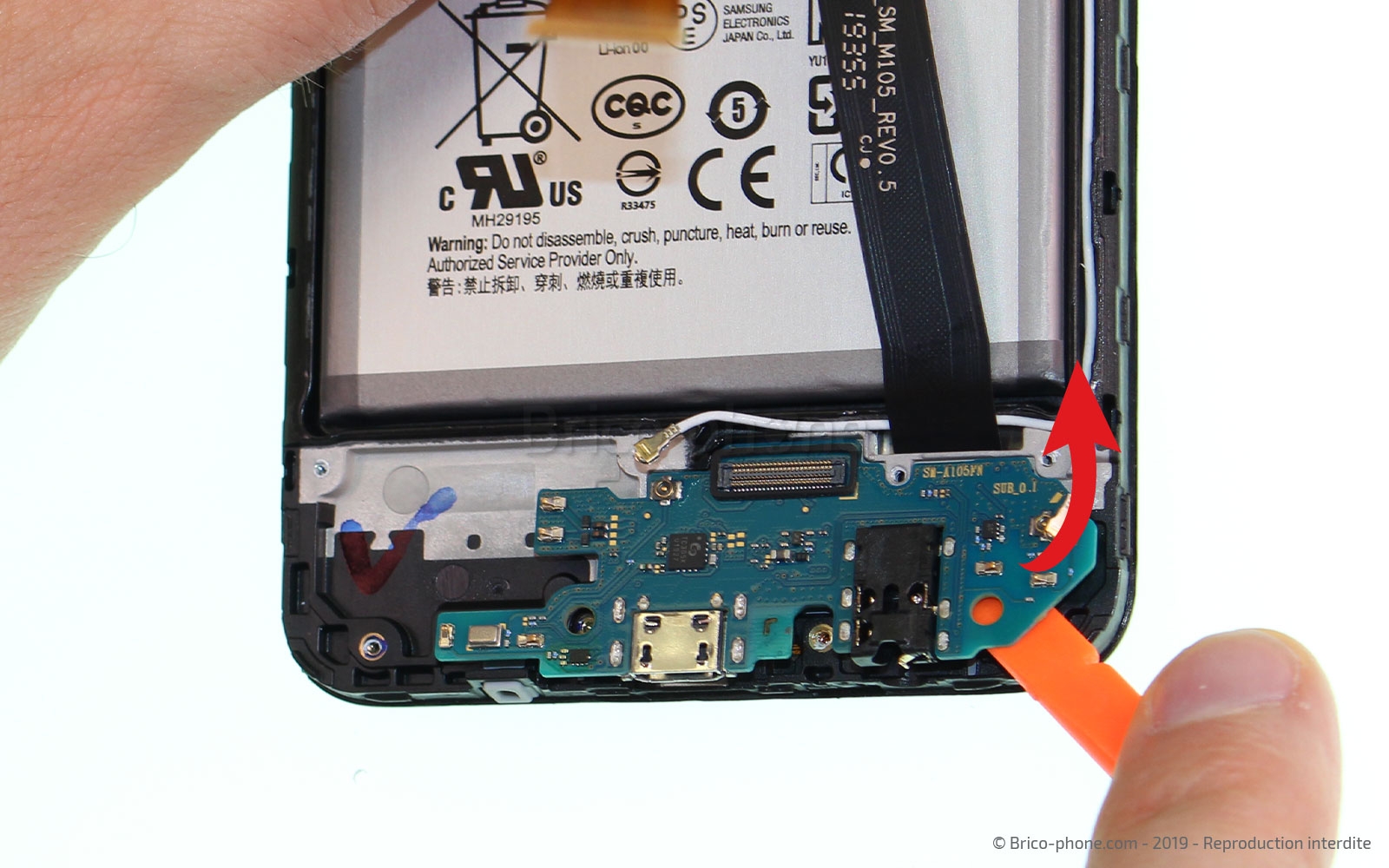

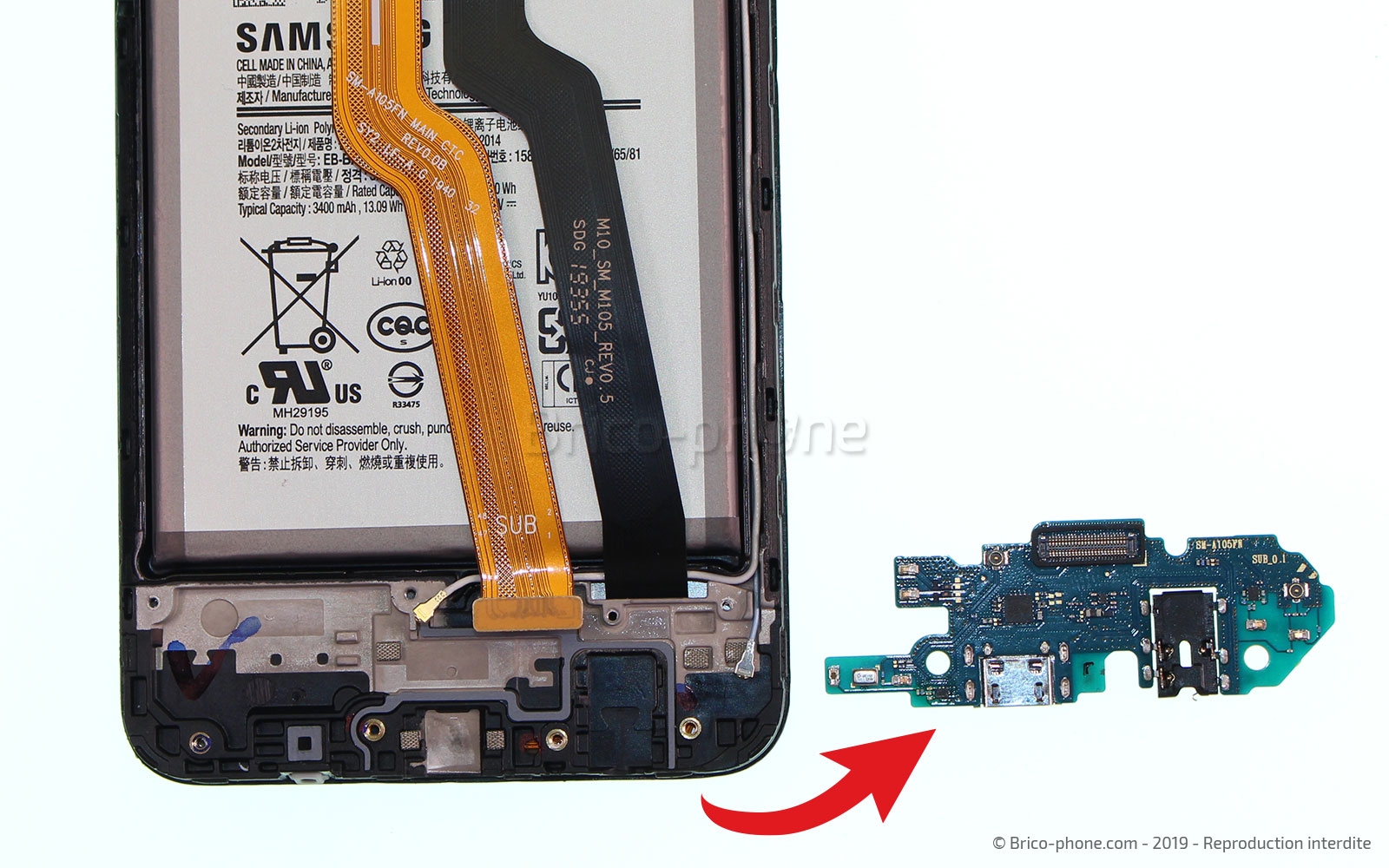

Il ne vous reste plus qu'à retirer le dock du châssis de votre Samsung Galaxy A10.

Félicitation ! Vous venez de terminer votre réparation, il ne vous reste plus qu'à remonter votre smartphone.
Pour cela, rien de plus simple, il vous suffit de suivre les étapes précédentes dans l'ordre inverse.
