Changement du bloc écran sur châssis sur Galaxy S10e

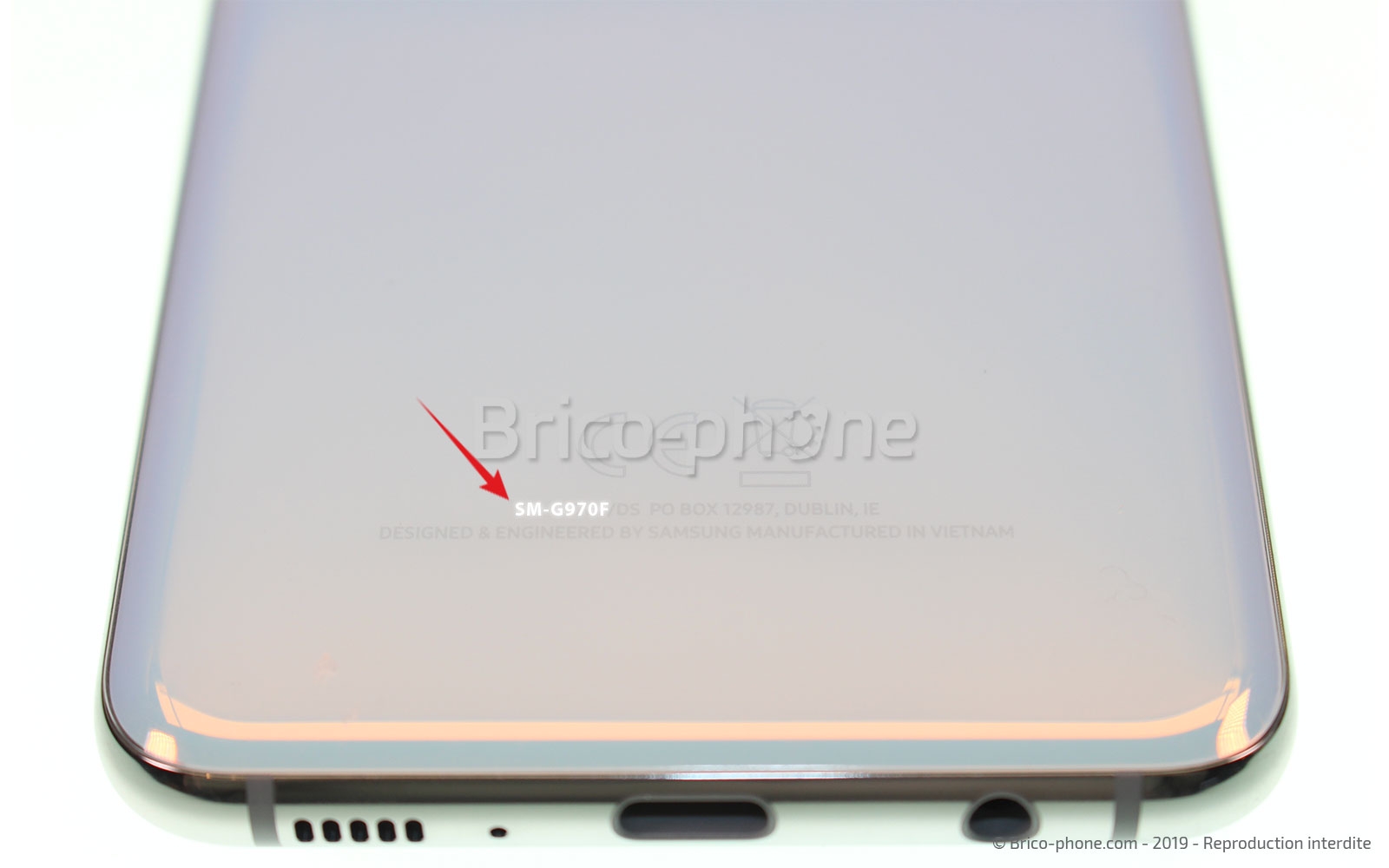

Comme pour toute réparation, nous vous conseillons de vérifier en amont la compatibilité de vos nouvelles pièces avec votre smartphone. Si vous êtes l'heureux propriétaire d'un Samsung Galaxy S10e, la référence SM-G970F devrait être inscrite au dos de ce dernier.

Avant de commander vos manipulation, il est impératif de mettre hors tension votre smartphone.

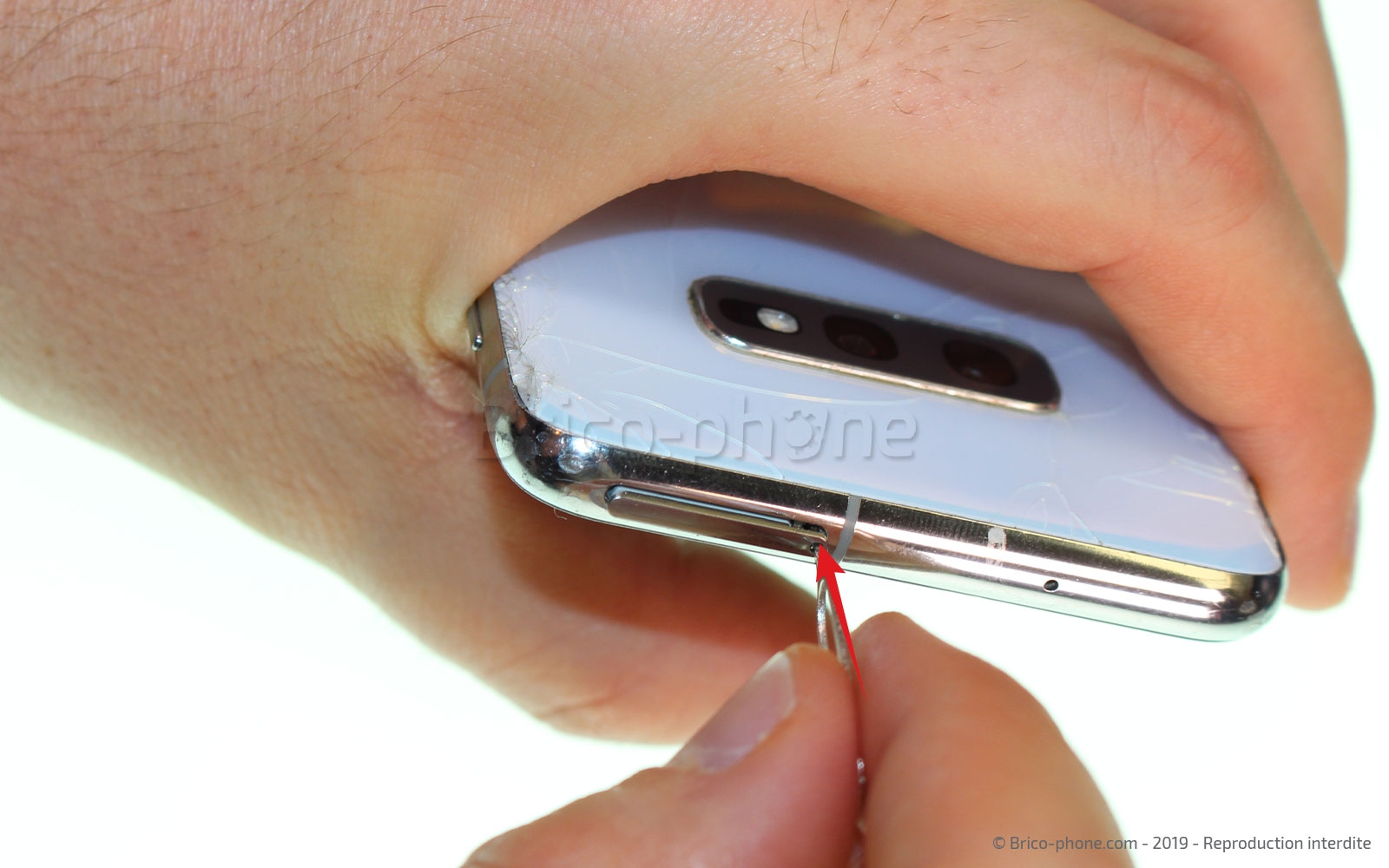

A l'aide de l'outil d'ouverture d'origine ou de celui du kit, retirez le rack Nano Sim de son emplacement.

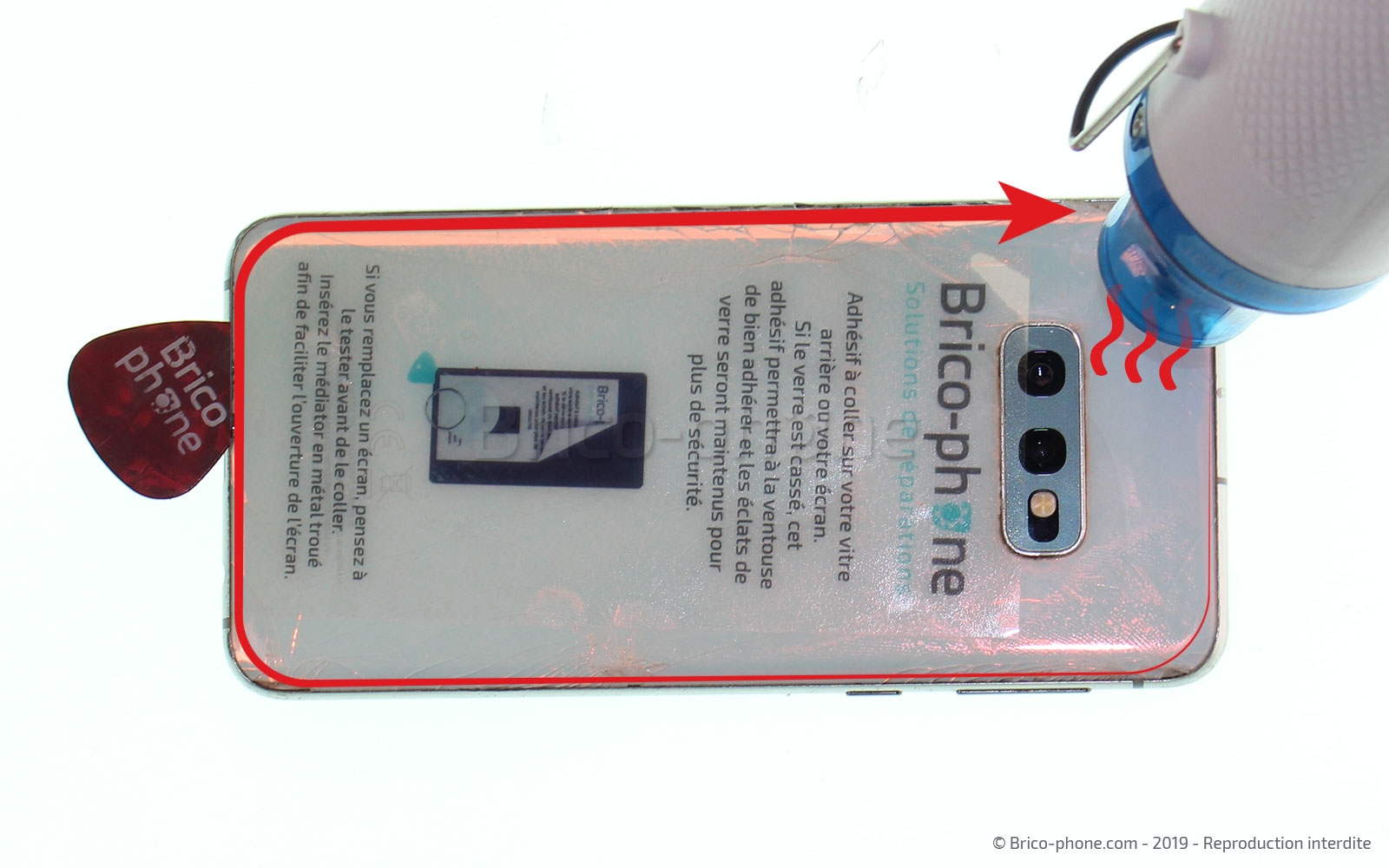

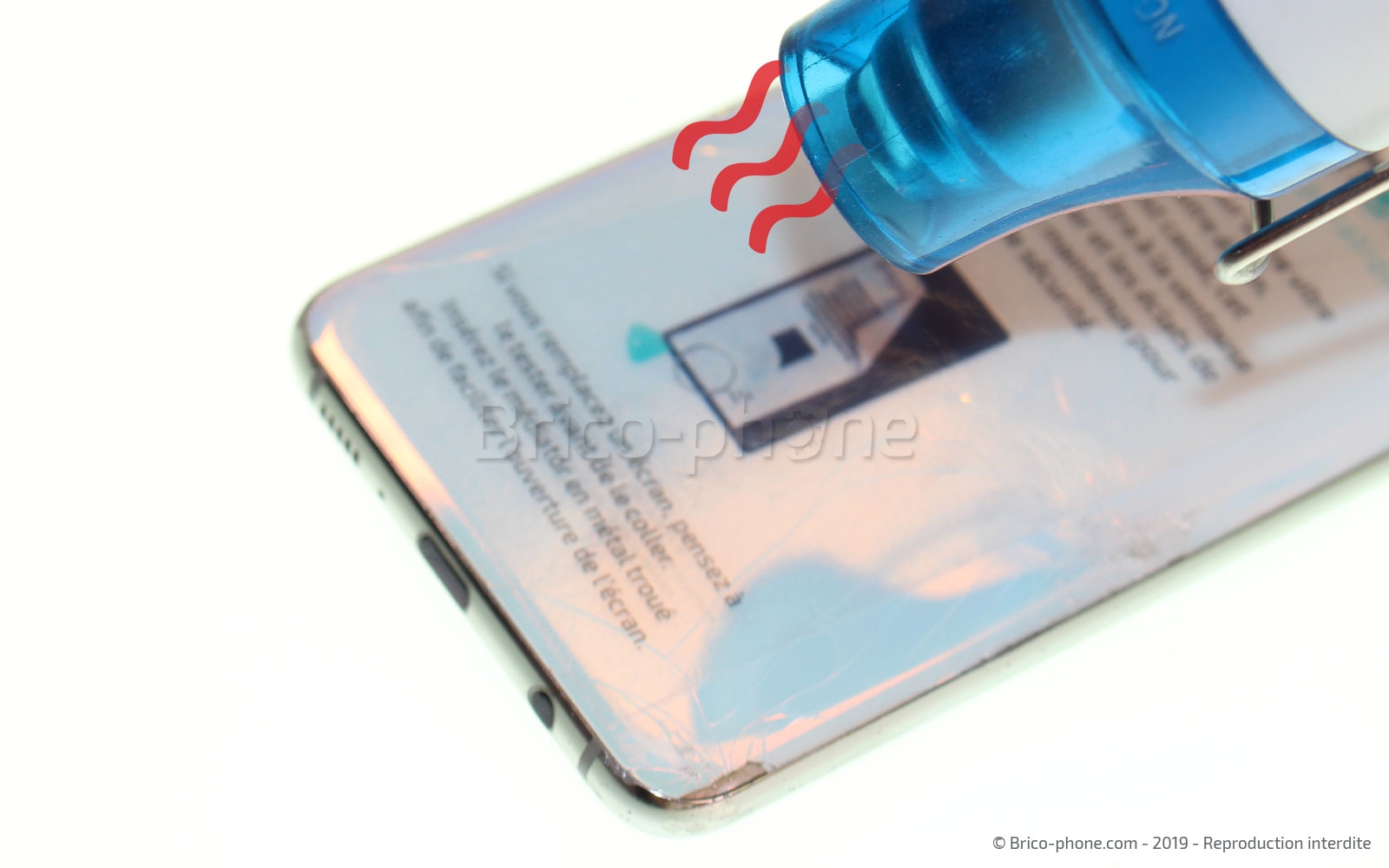

Il est temps de procéder au décollage de la coque arrière et pour cela, il vous faut vous munir d'un décapeur thermique ou de votre sèche-cheveux avec lequel vous allez chauffer le tour de la vitre arrière.

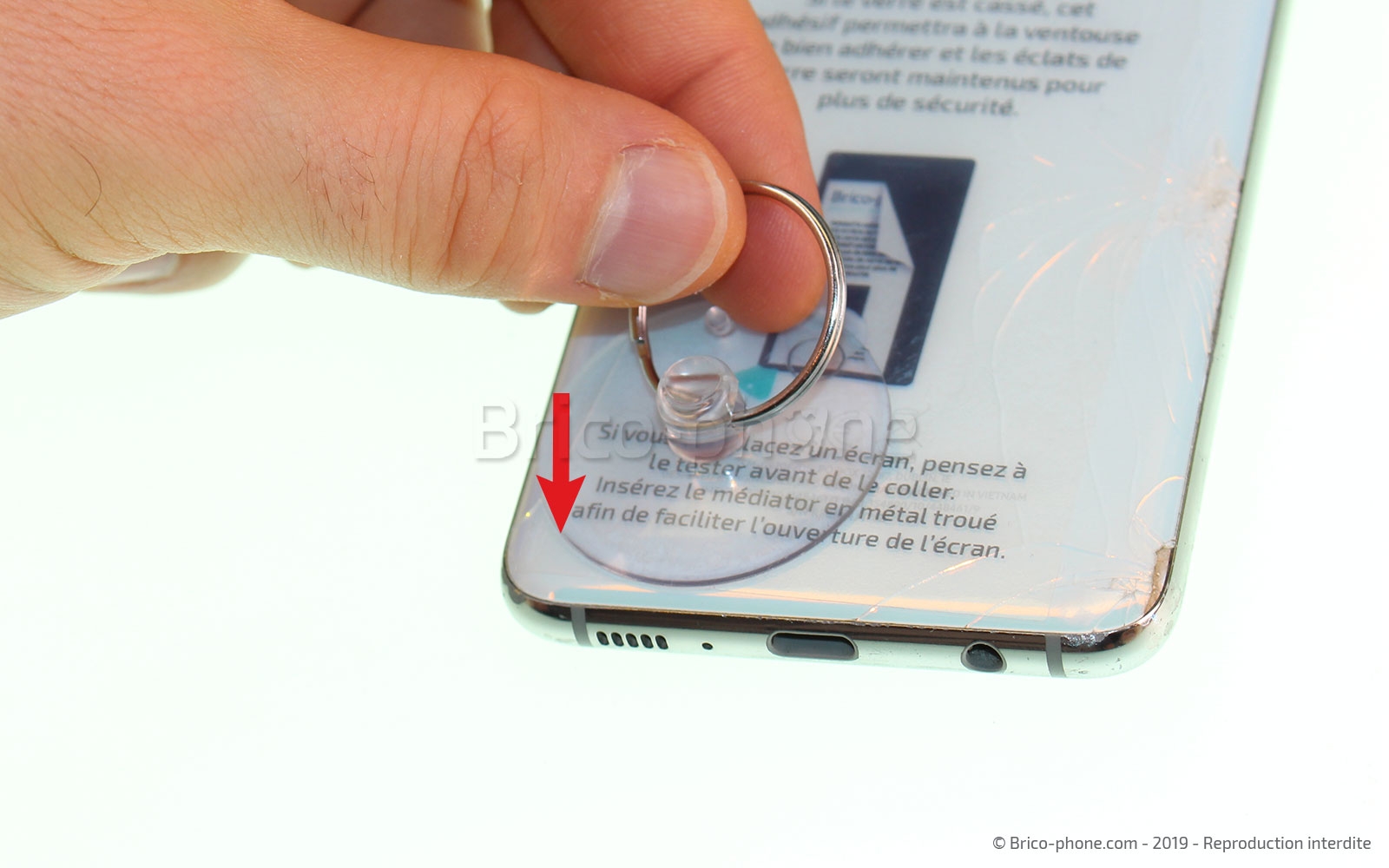

Collez la ventouse sur la partie inférieure de la vitre arrière de votre Samsung S10e.

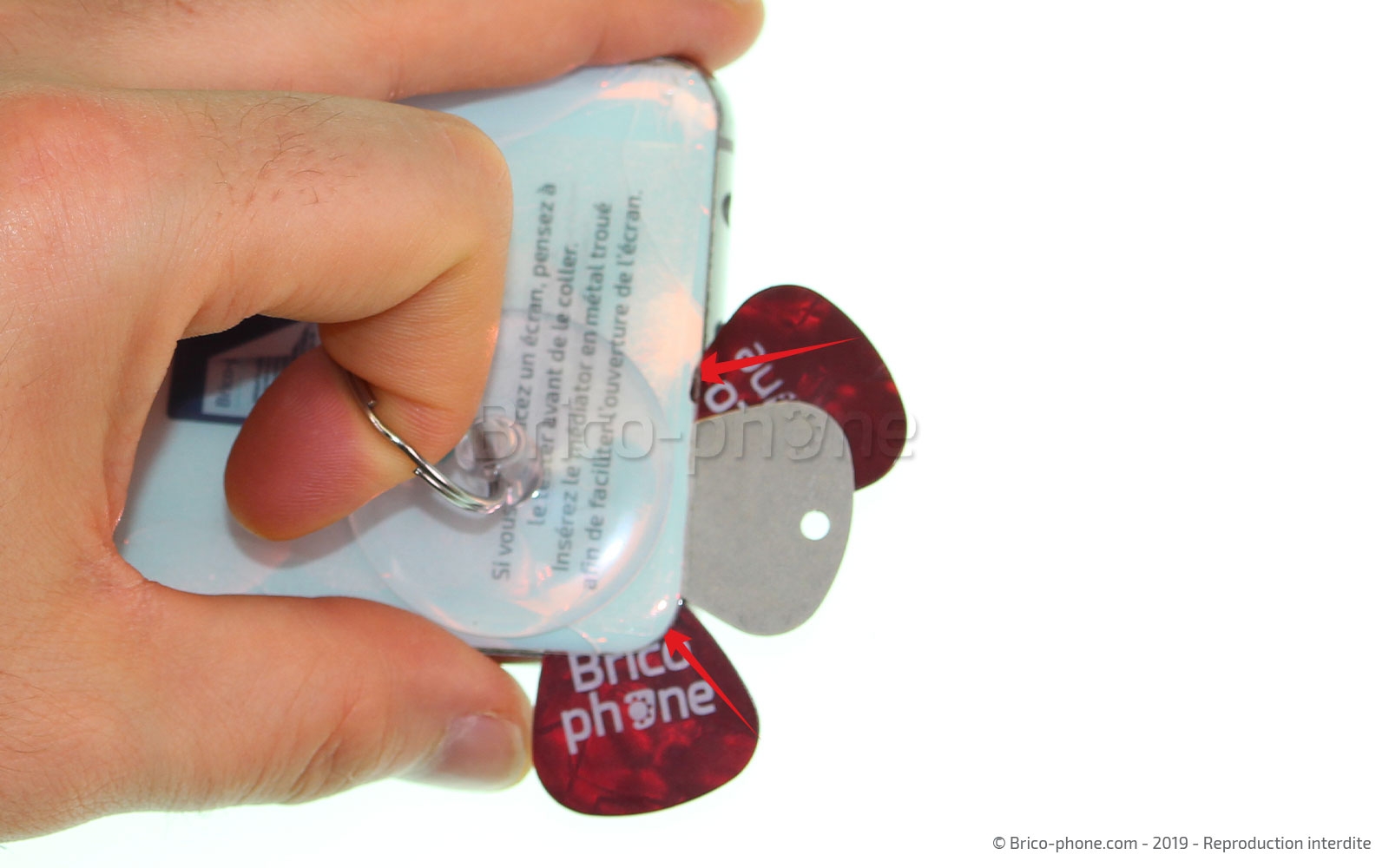

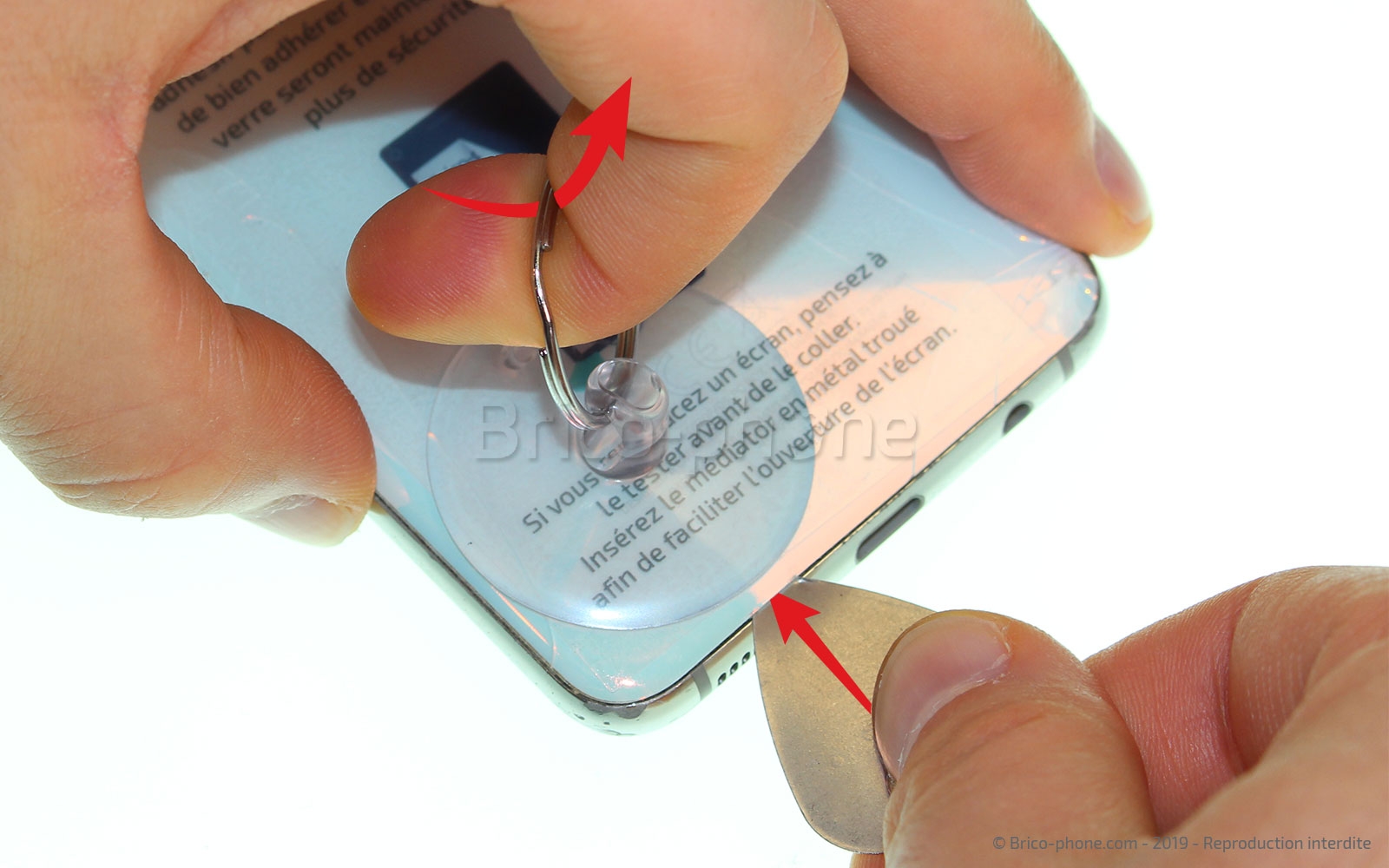

Ensuite, saisissez-vous du médiator en métal troué et en tirant fortement sur la boucle de la ventouse, passez le médiator entre la vitre arrière et le châssis.

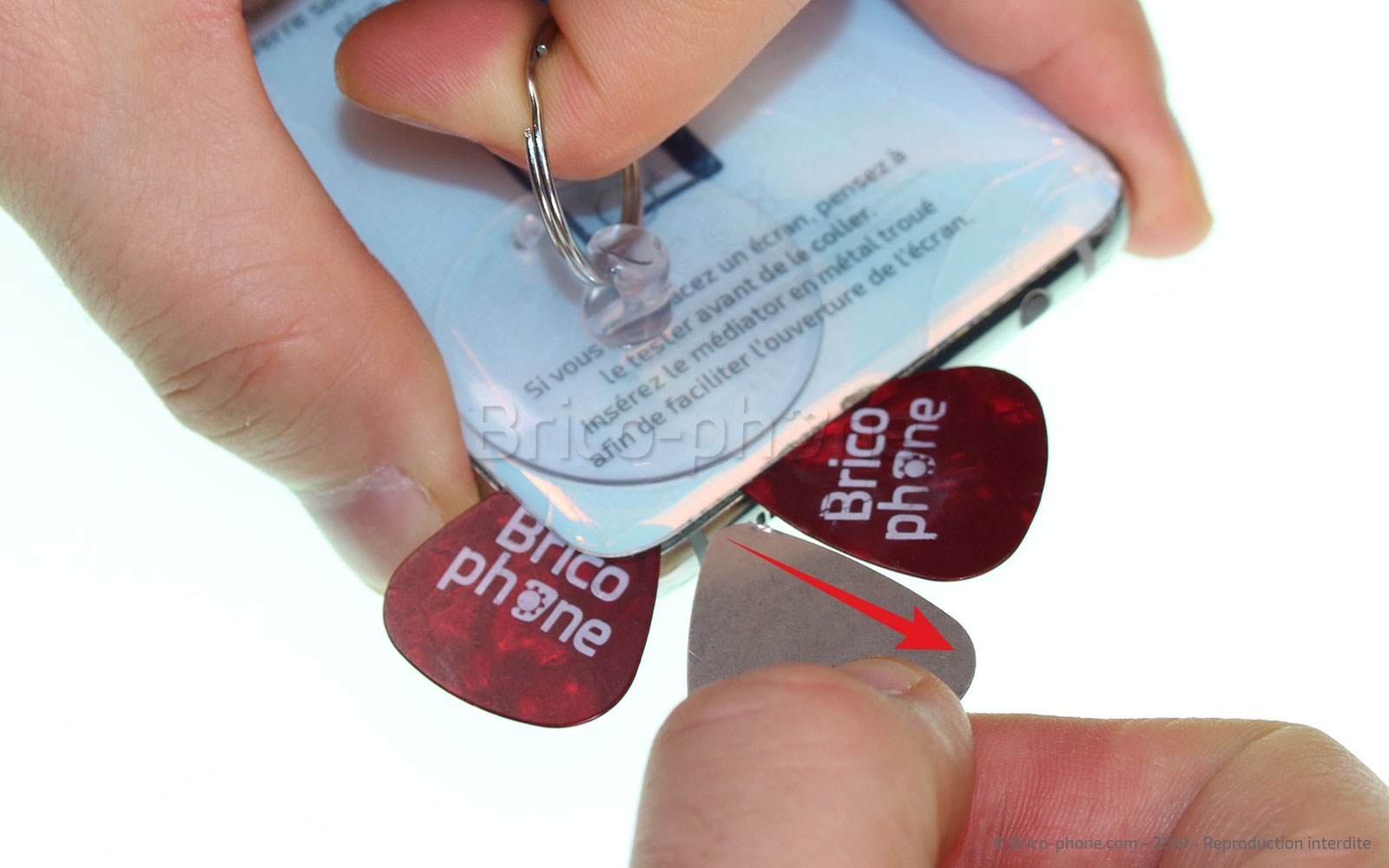

Une fois inséré, faites glisser les médiators en plastique sur la version métallique.

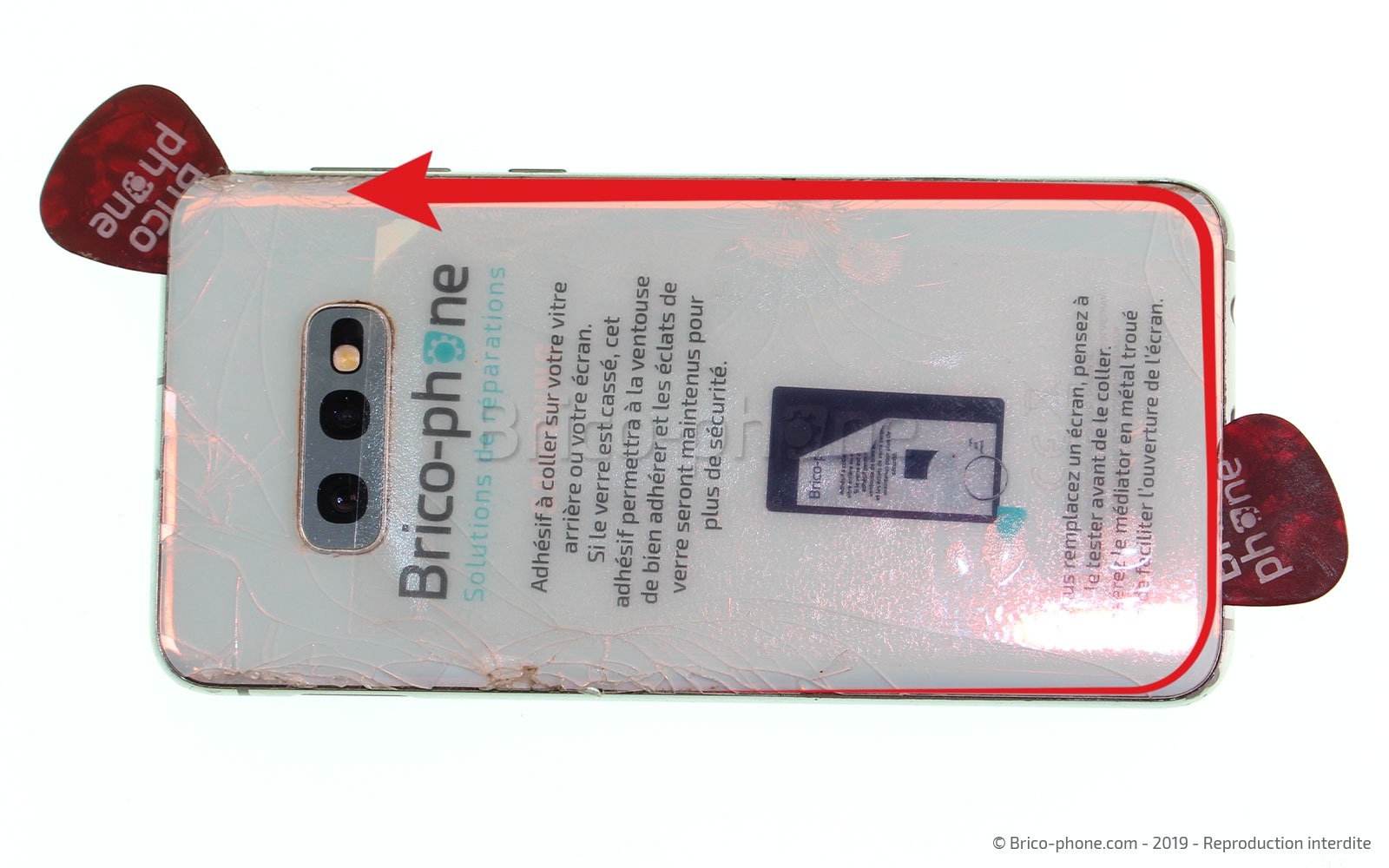

Après avoir retiré le médiator en métal, faites glisser les versions plastique sur tout le contour de l'appareil.
Si vous sentez une légère résistance, il ne faut pas hésiter à rechauffer la vitre arrière.

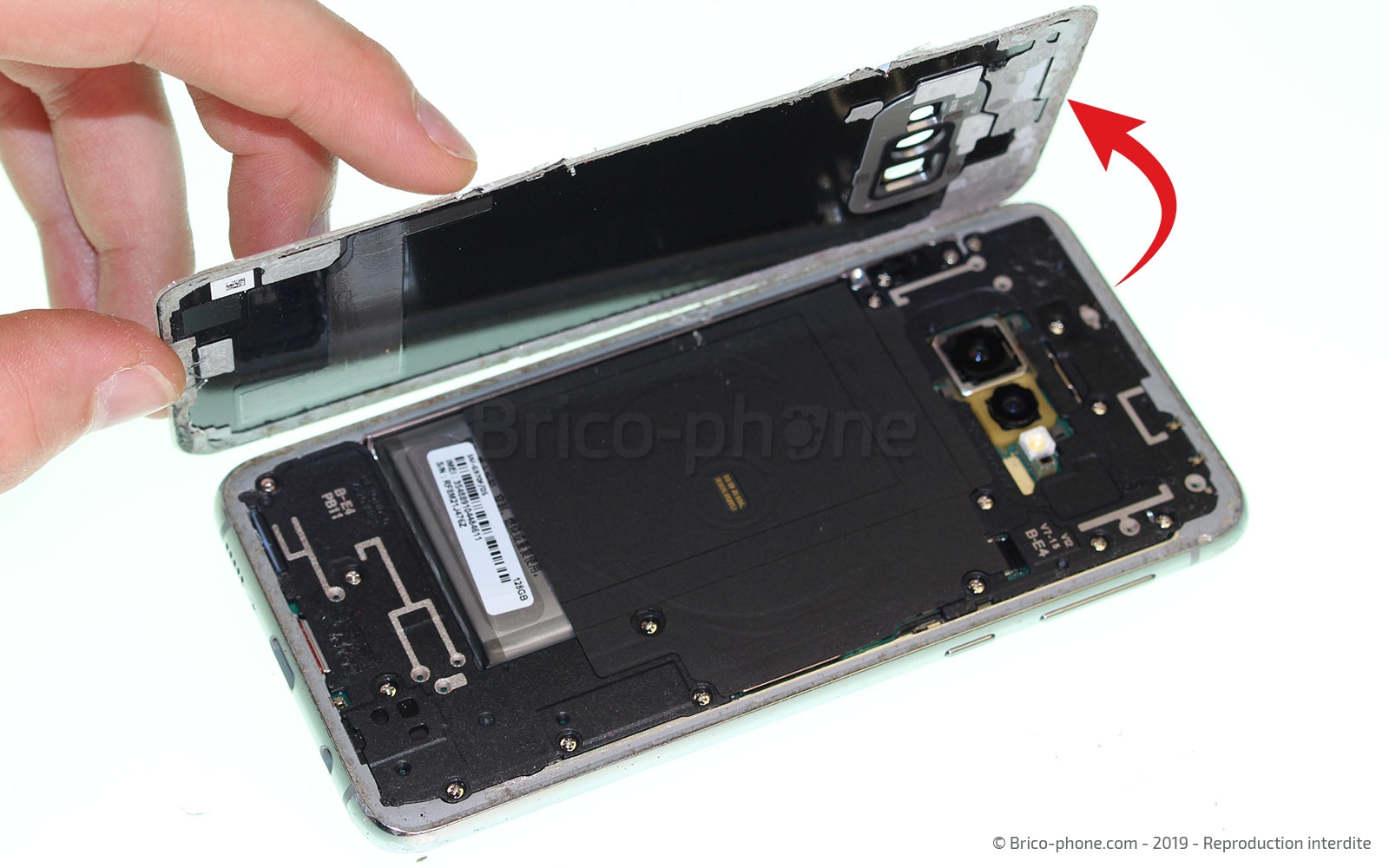

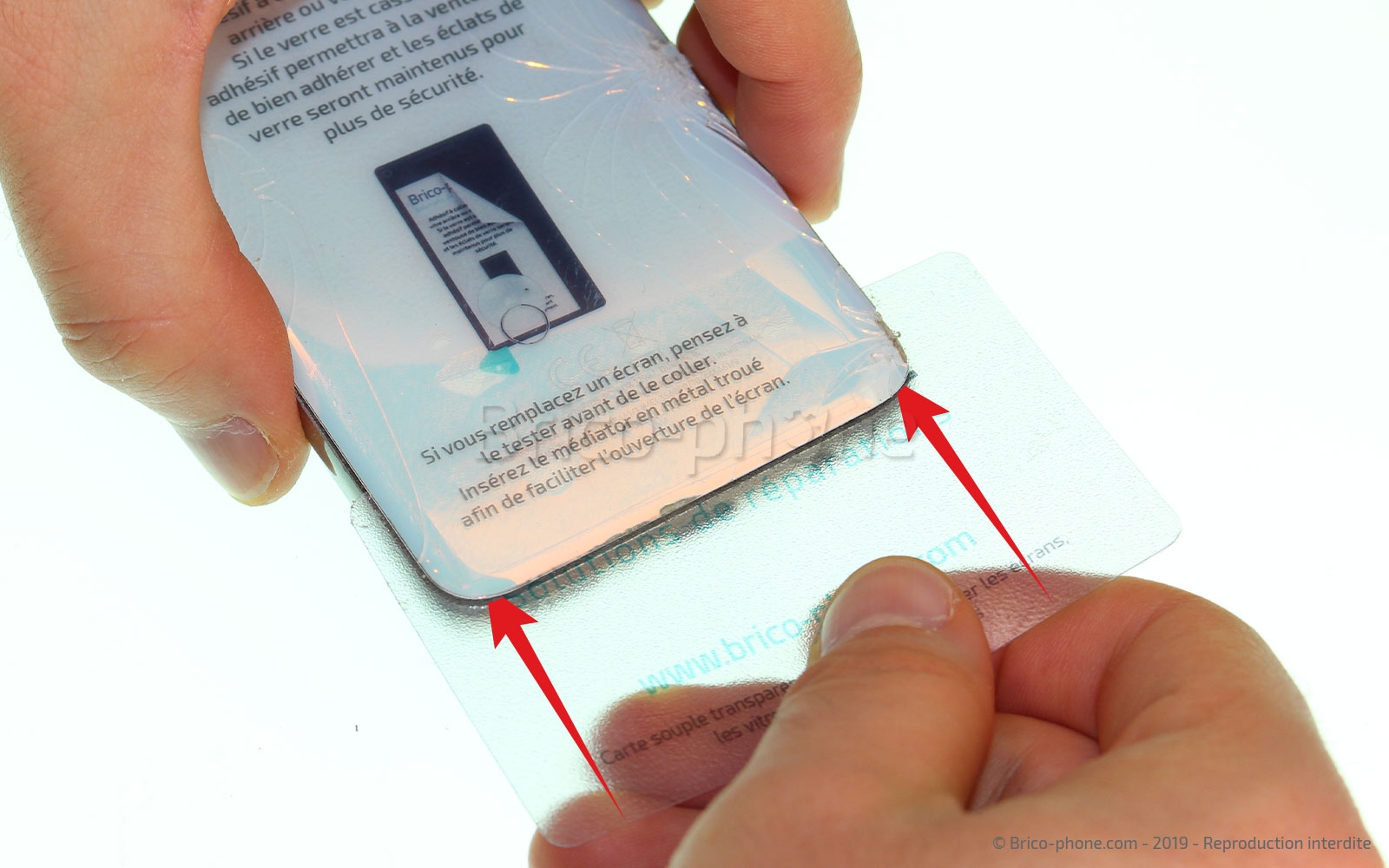

Ensuite, glissez la carte en PVC transparente plus souple, pour retirer les reste de stickers et soulever la vitre arrière du smartphone.

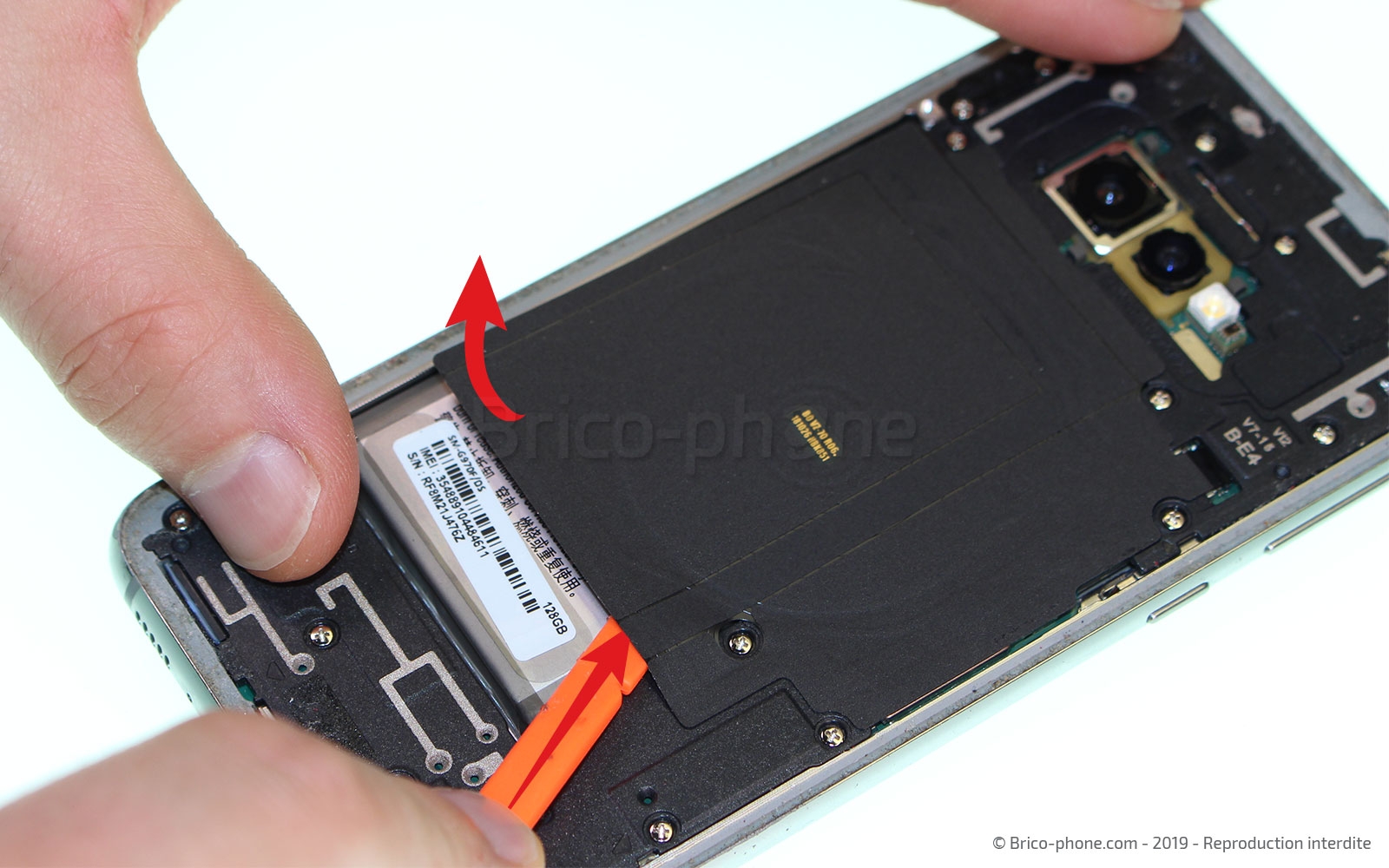

Dans un premier temps, décollez la nappe NFC de la batterie à l'aide de lu levier en nylon.

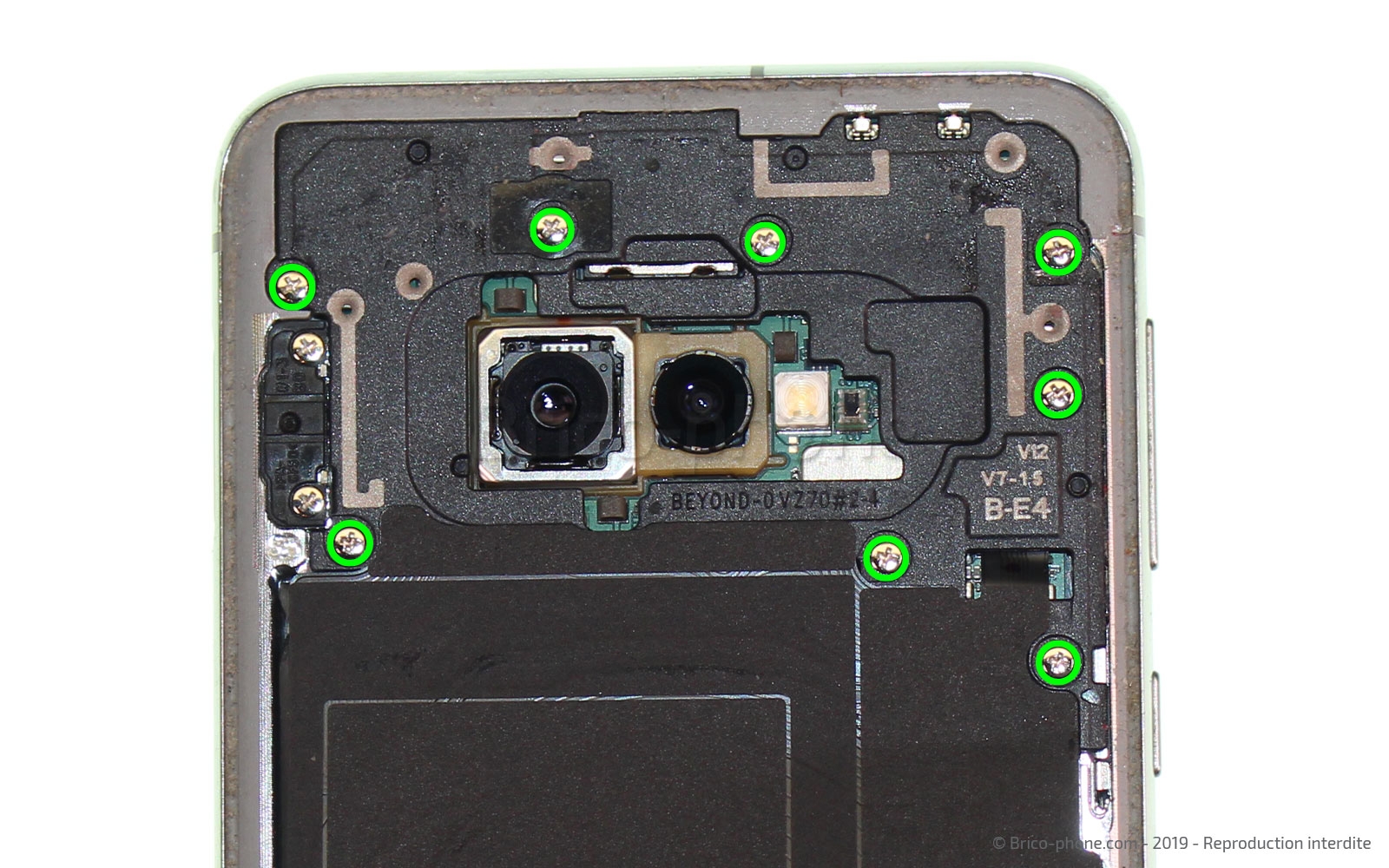

Puis, retirez les 8 vis cruciformes retenant la plaquette noire à la carte mère.

Il ne vous reste plus qu'à déclipser l'antenne NFC et à la sortir du Samsung Galaxy S10e.

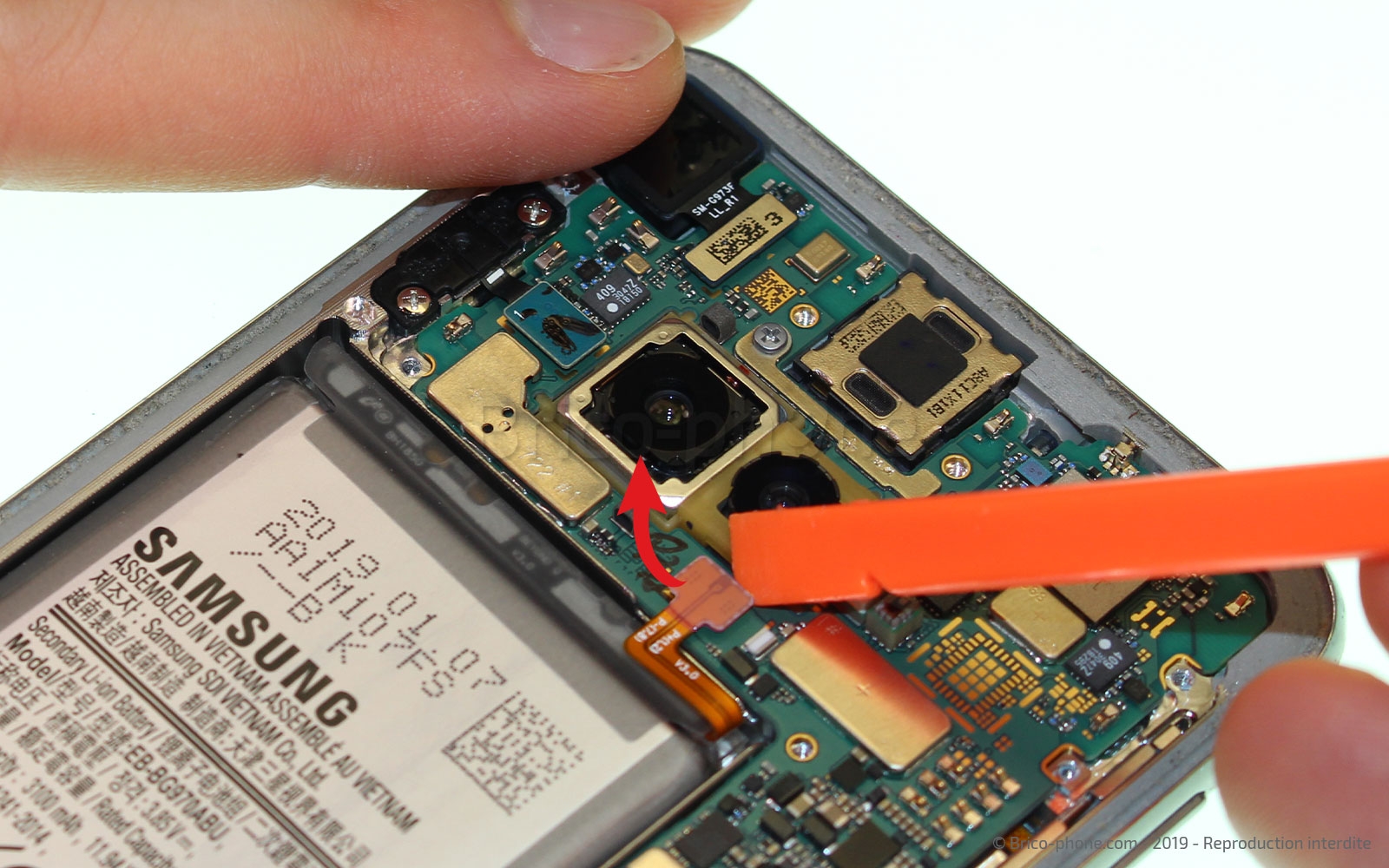

Toujours avec la spatule orange, déconnectez la connectique de la batterie pour pouvoir travailler en toute sécurité.

Pour retirer la batterie, il nous faut d'abord dissoudre les stickers qui la retiennent au châssis.

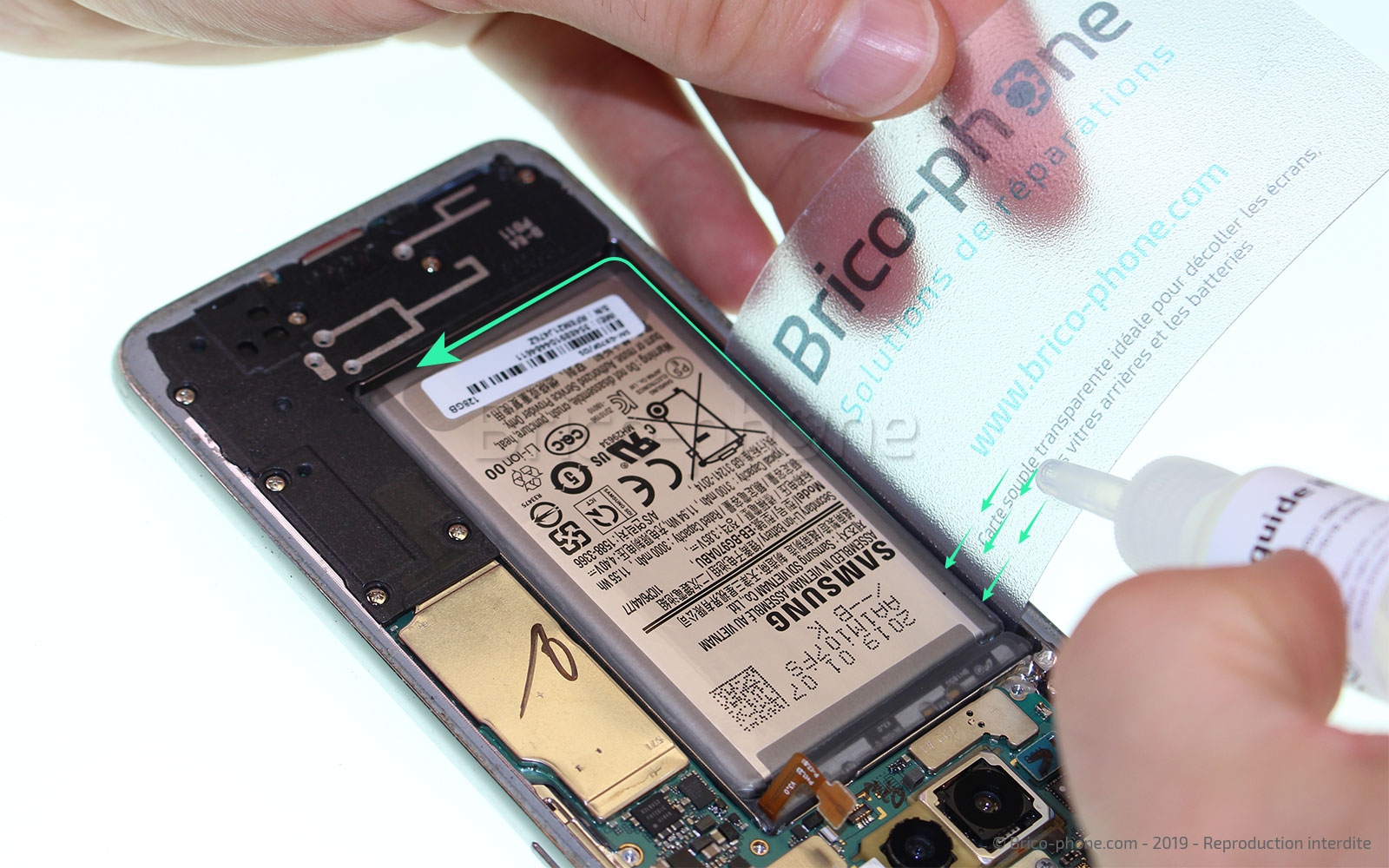

Pour cela, nous allons utiliser le produit iRemover disponible sur notre site internet et pour l'utiliser, il suffit de positionner la carte en PVC transparente entre le châssis et la batterie sur laquelle vous allez faire couler le liquide afin qu'il s'infiltre sous le composant.

Ensuite, il est important de laisser poser 30 à 40 minutes le liquide.
De ce fait, placez la ventouse sur le bas de l'écran et posez le téléphone sur une surface plate pour que ce dernier soit légèrement incliné le temps de la pose.

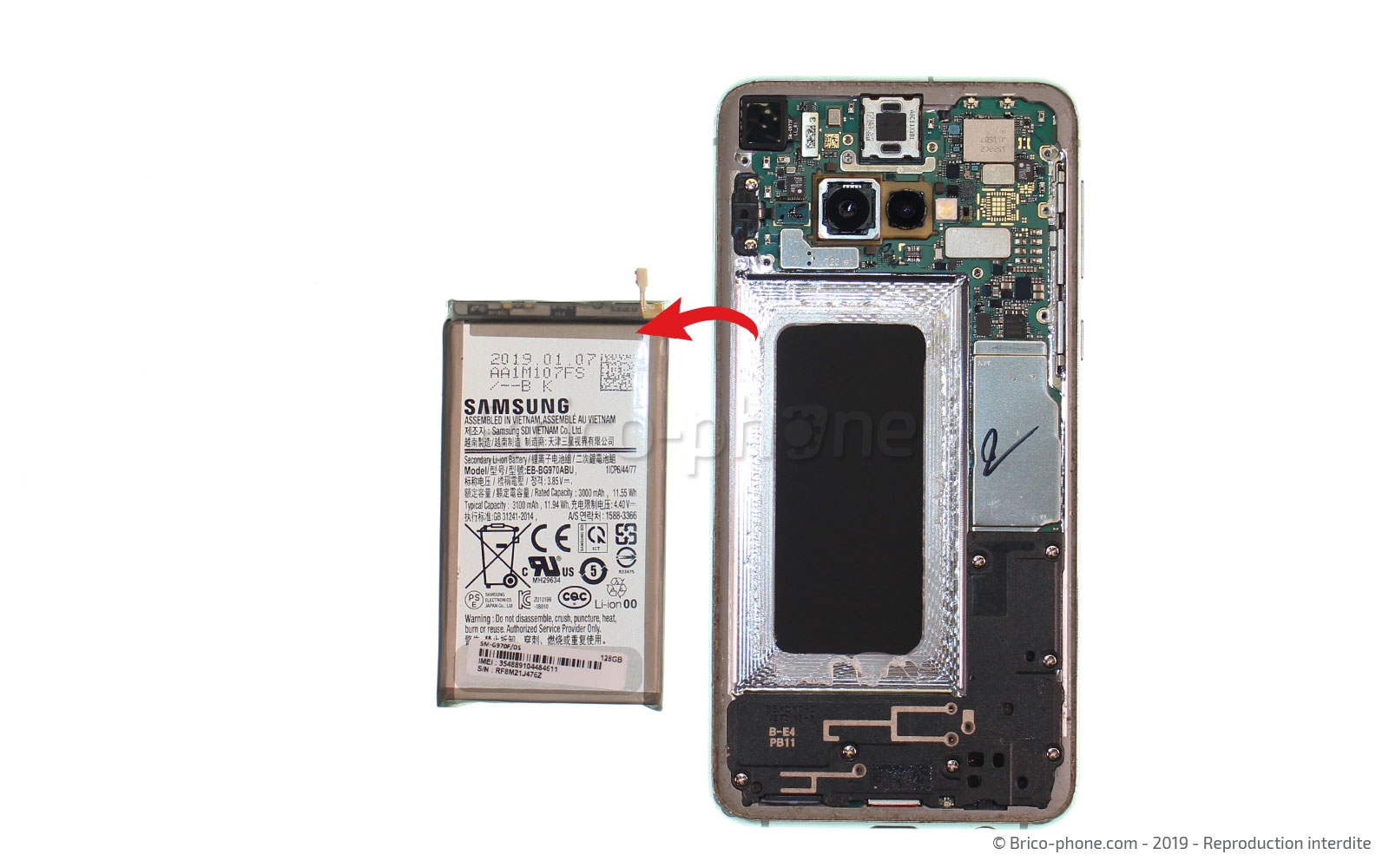

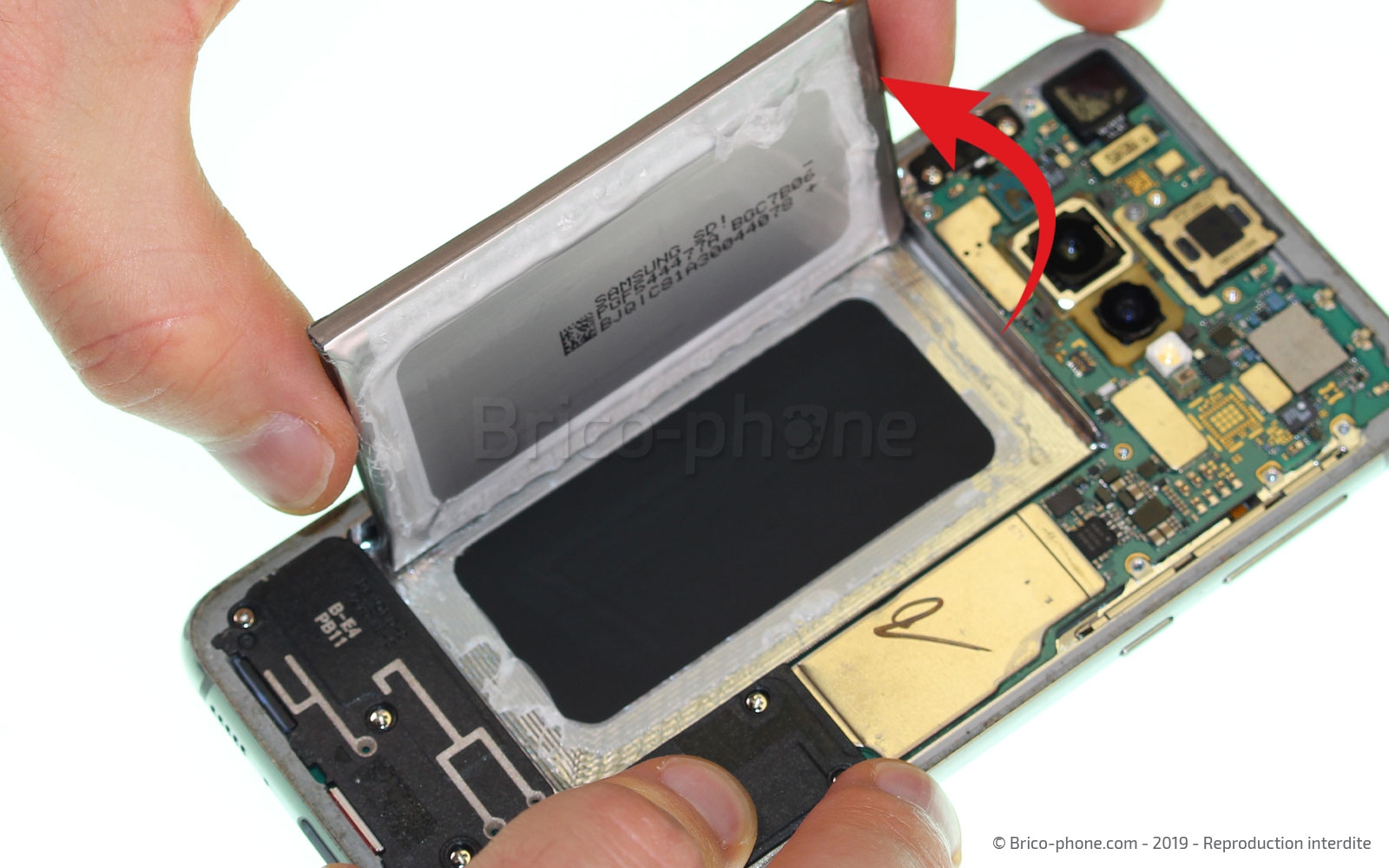

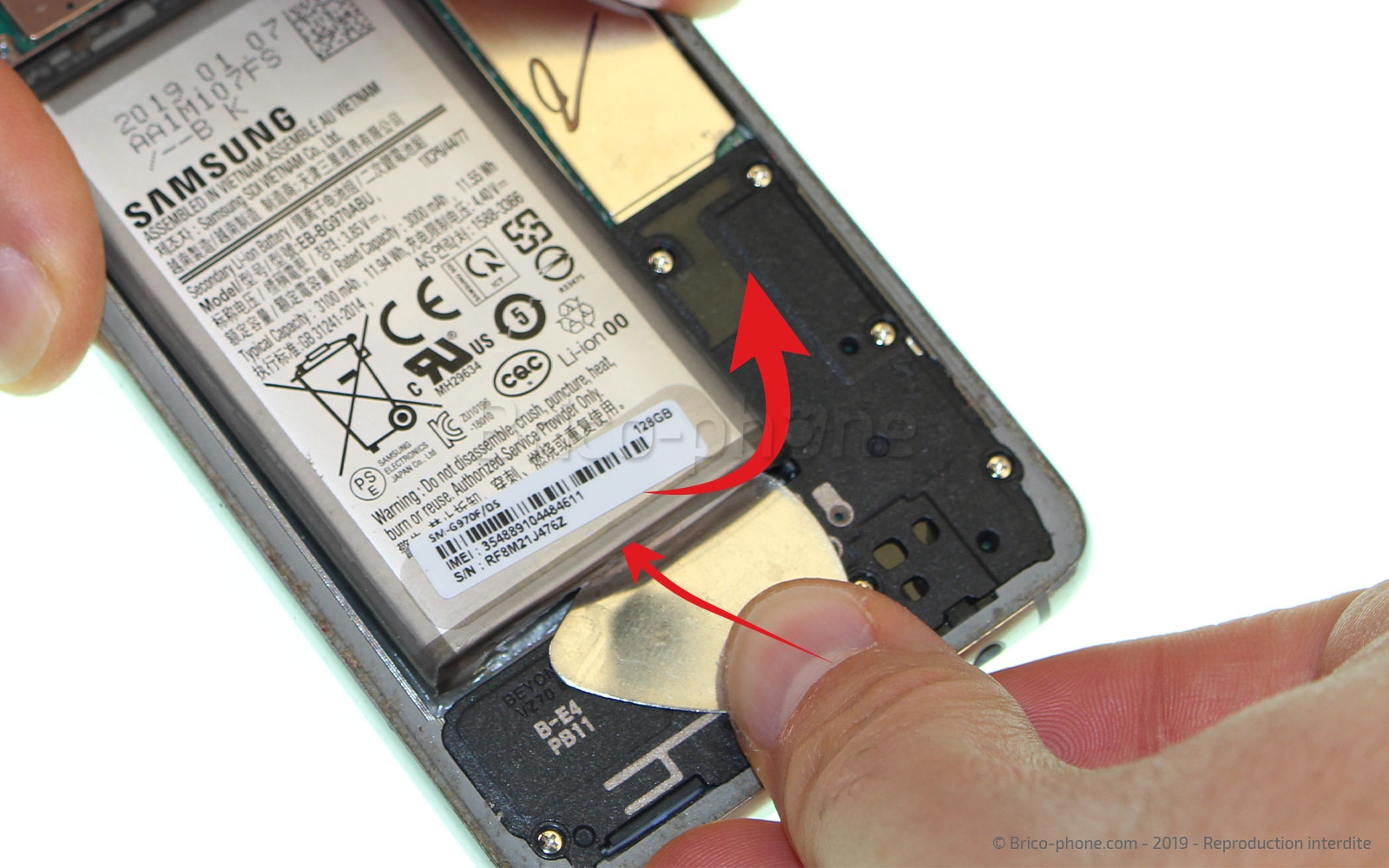

Une fois le temps de pose terminé, saisissez le médiator en métal ou la carte en PVC pour soulever la batterie du châssis.

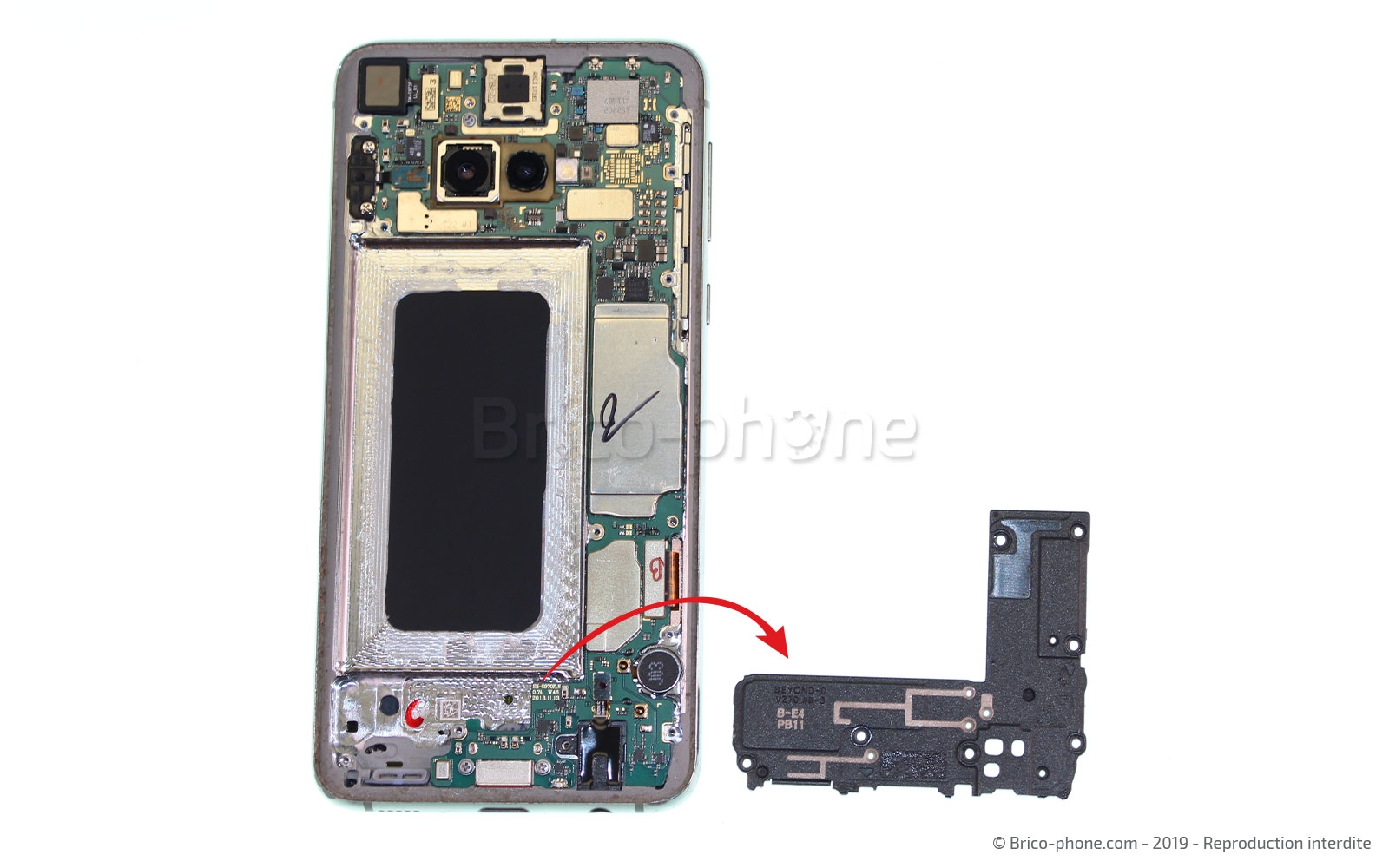

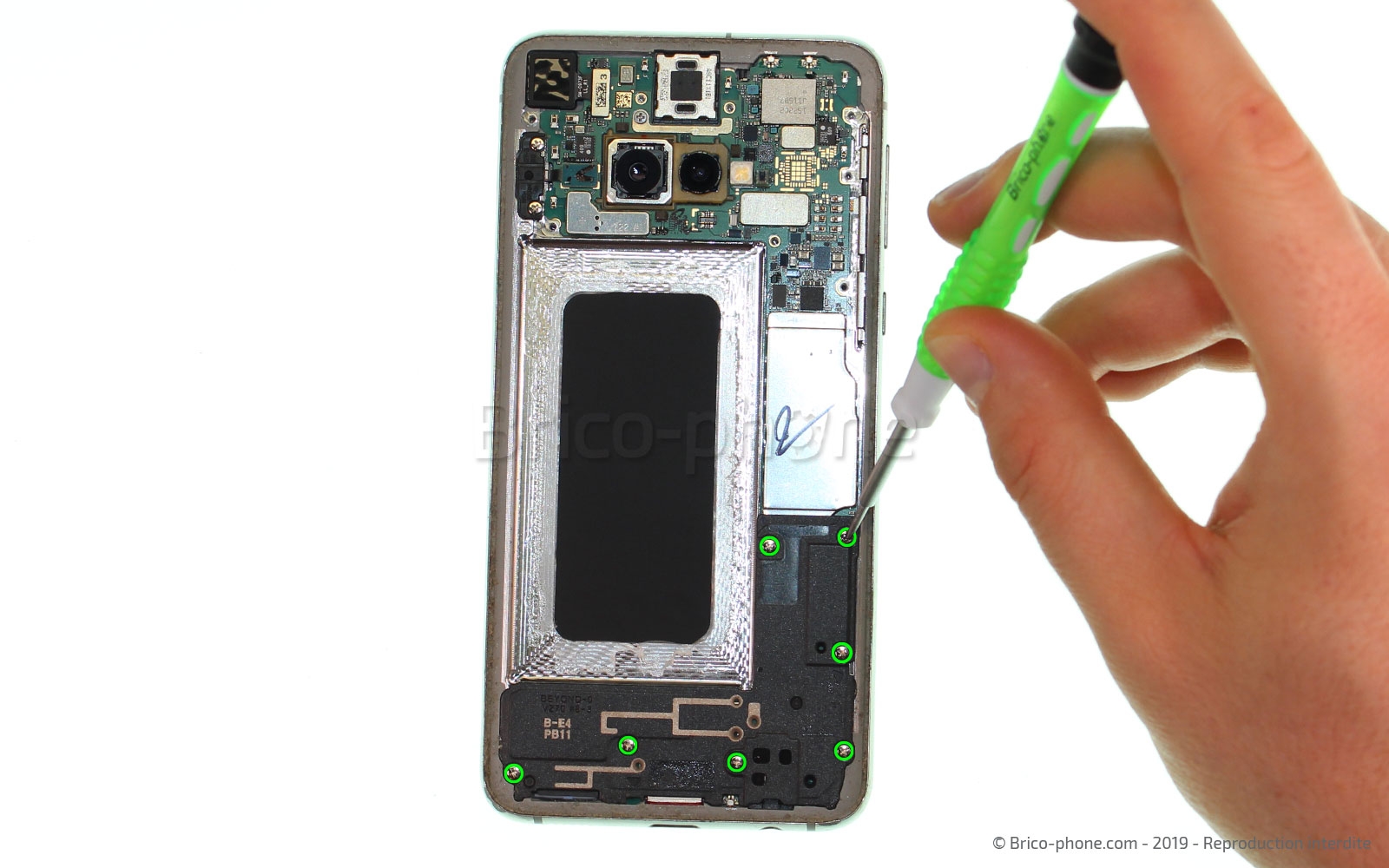

A l'aide du tournevis cruciforme, retirez les 7 vis du haut-parleur externe. Puis, déclipsez-le avec la spatule orange du kit d'outils afin de pouvoir le sortir du Samsung Galaxy S10e.

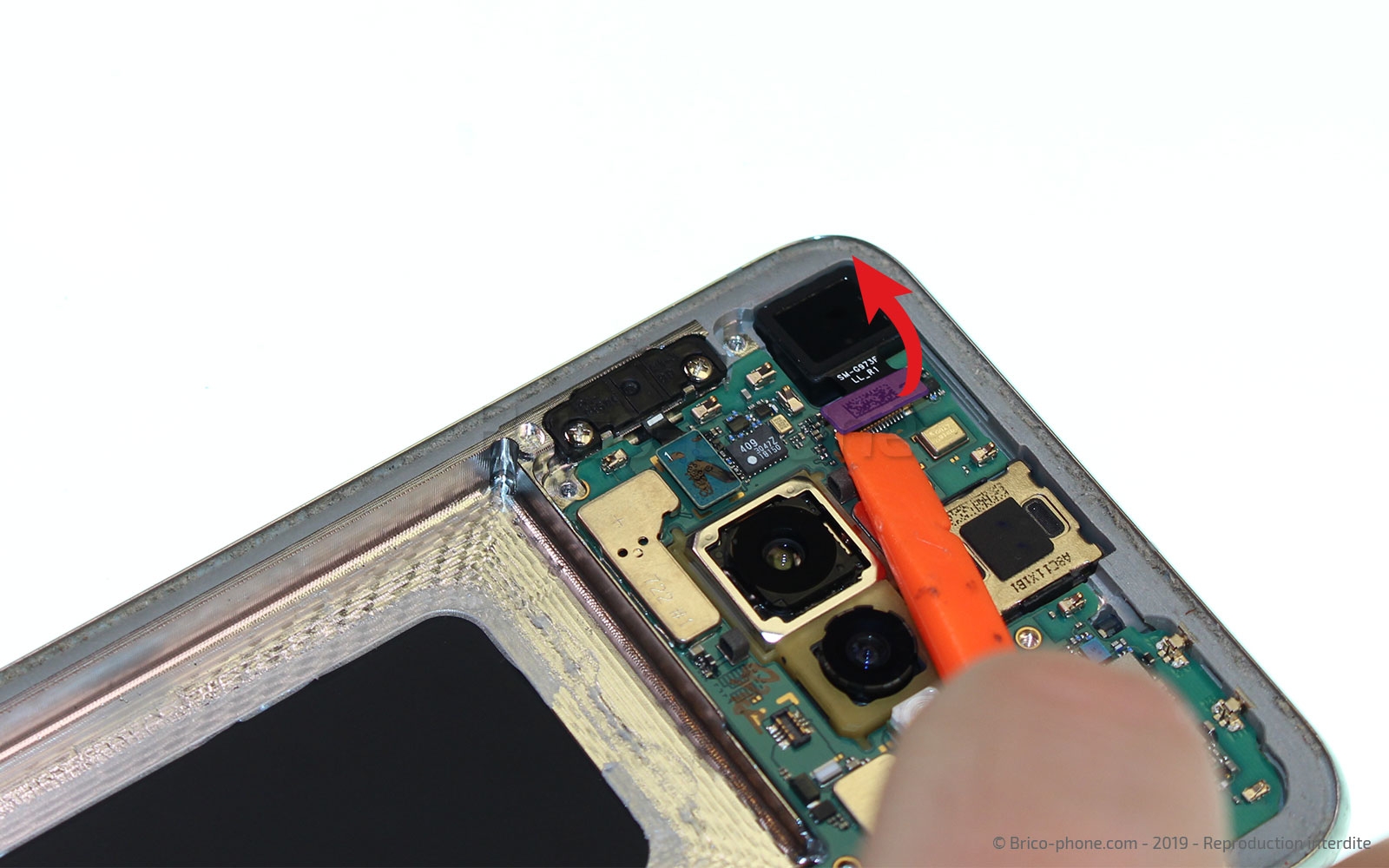

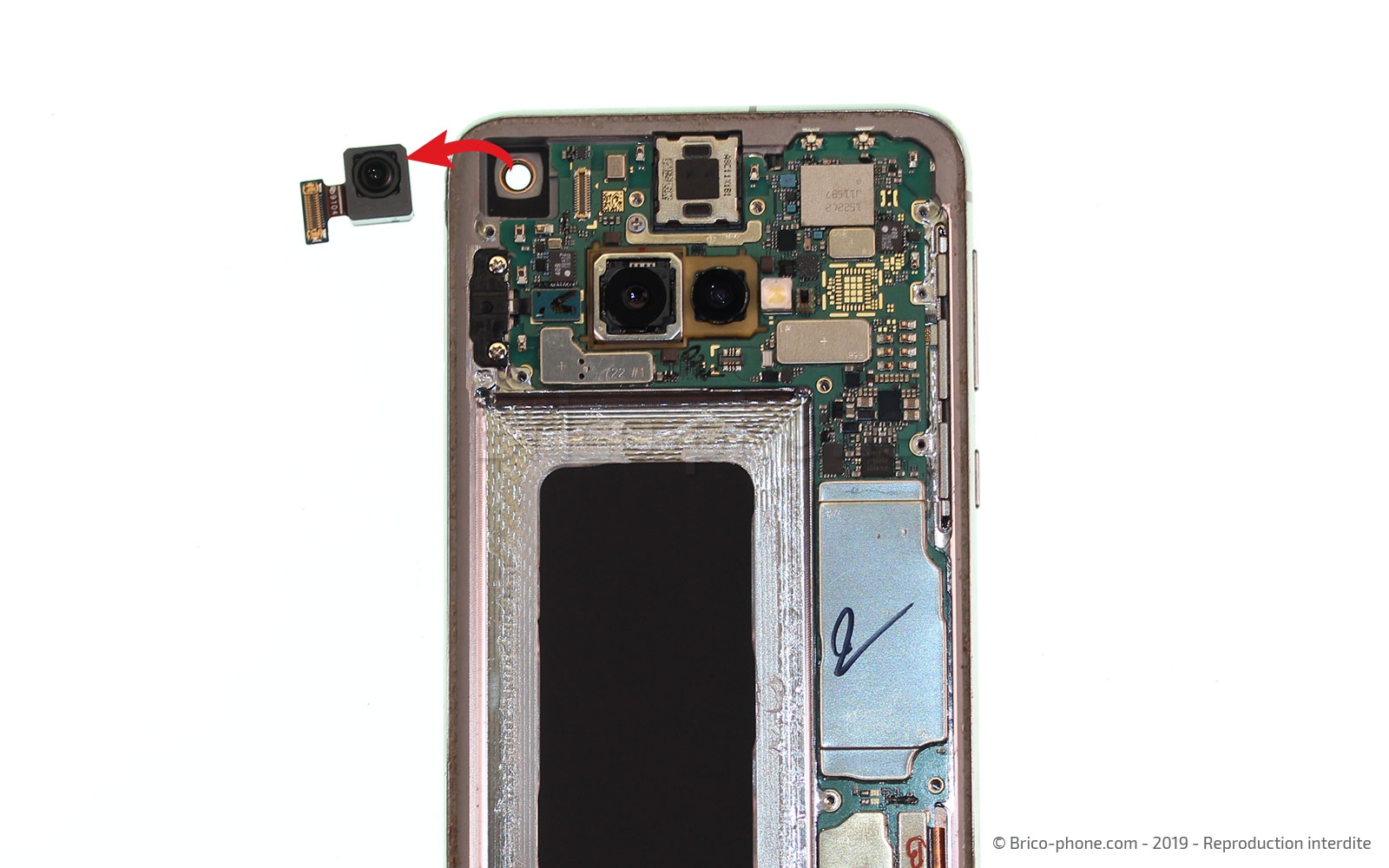

Pour ne pas endommager la caméra avant, déconnectez-la avec le levier en nylon et retirez-la de son emplacement.

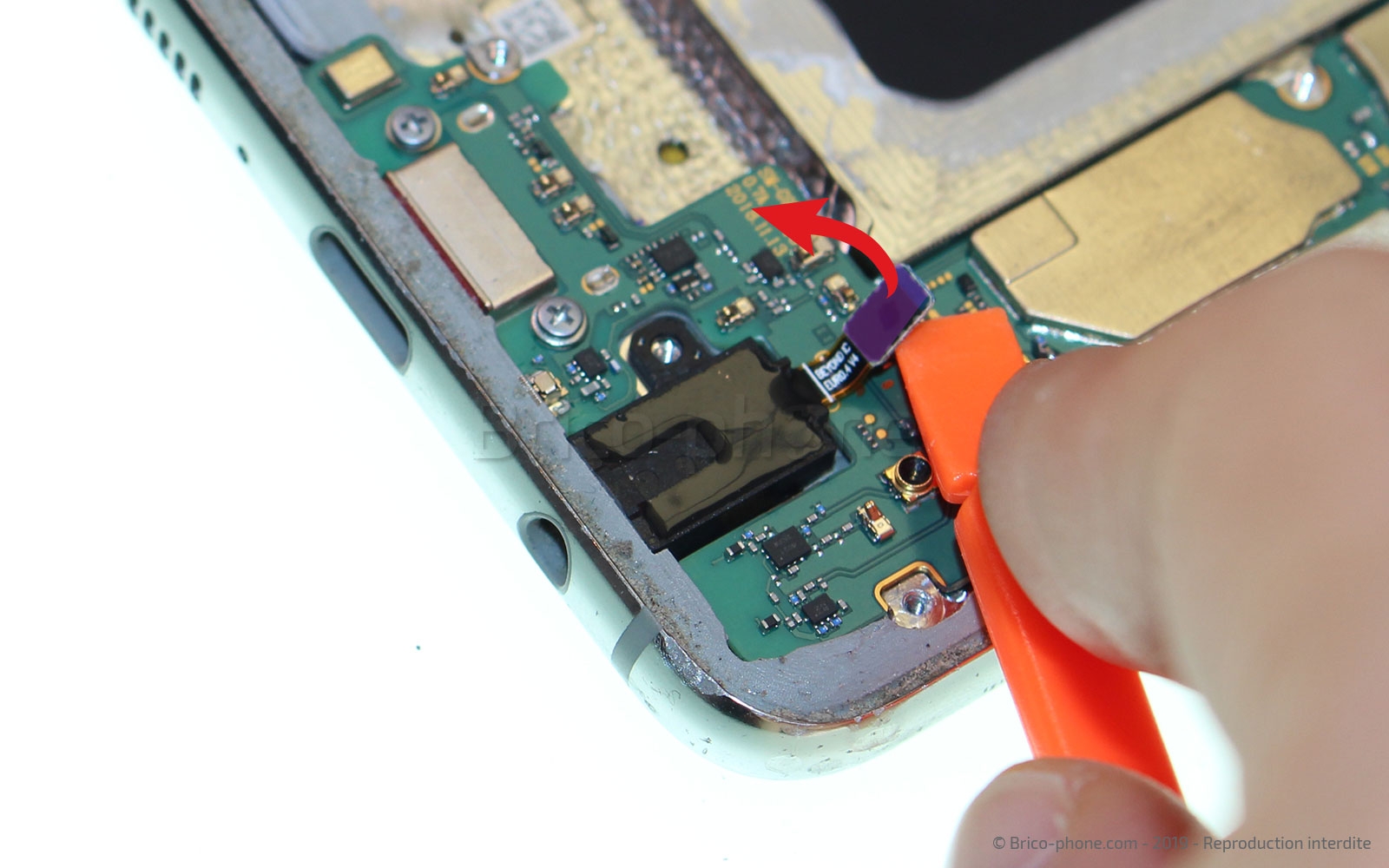

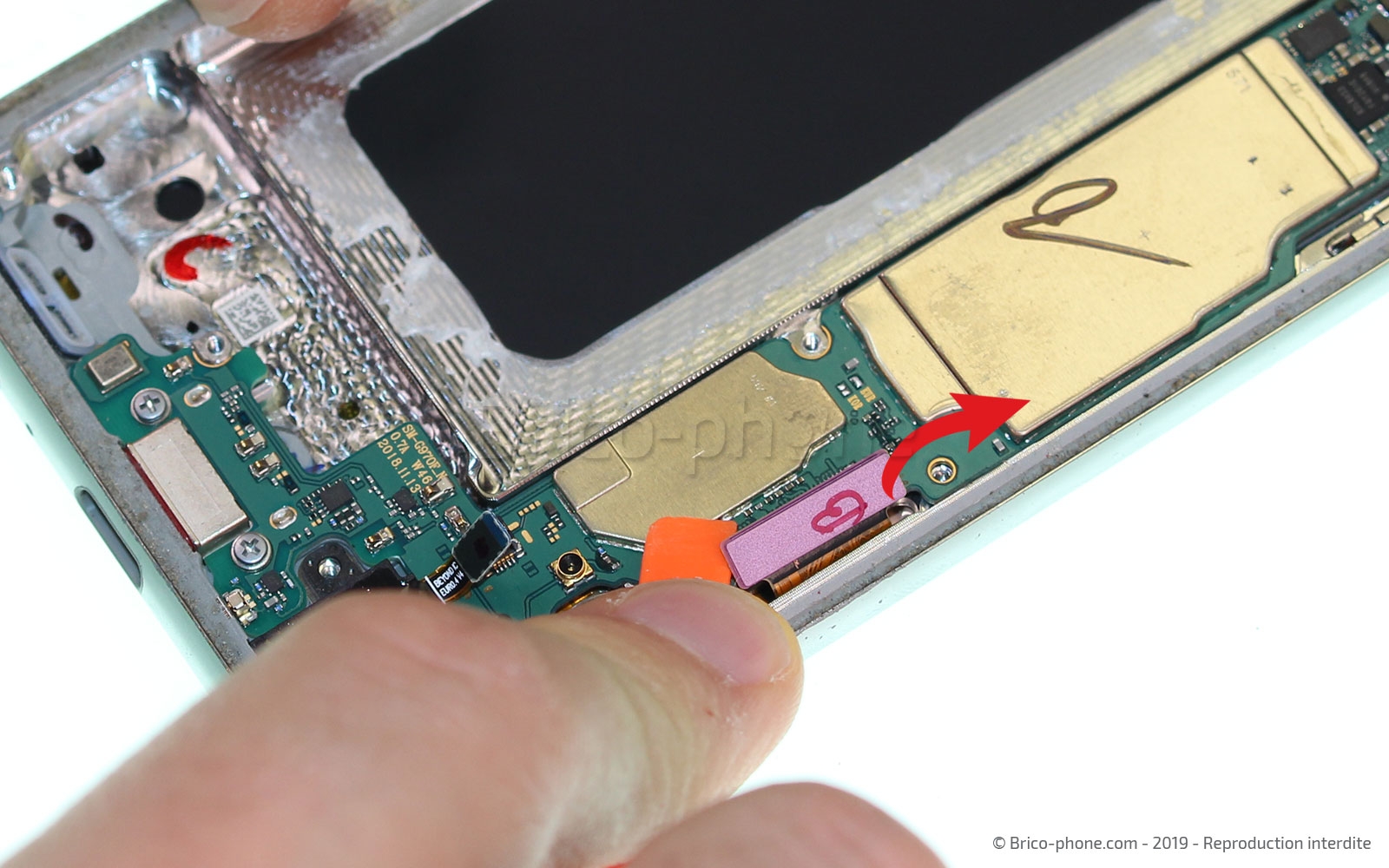

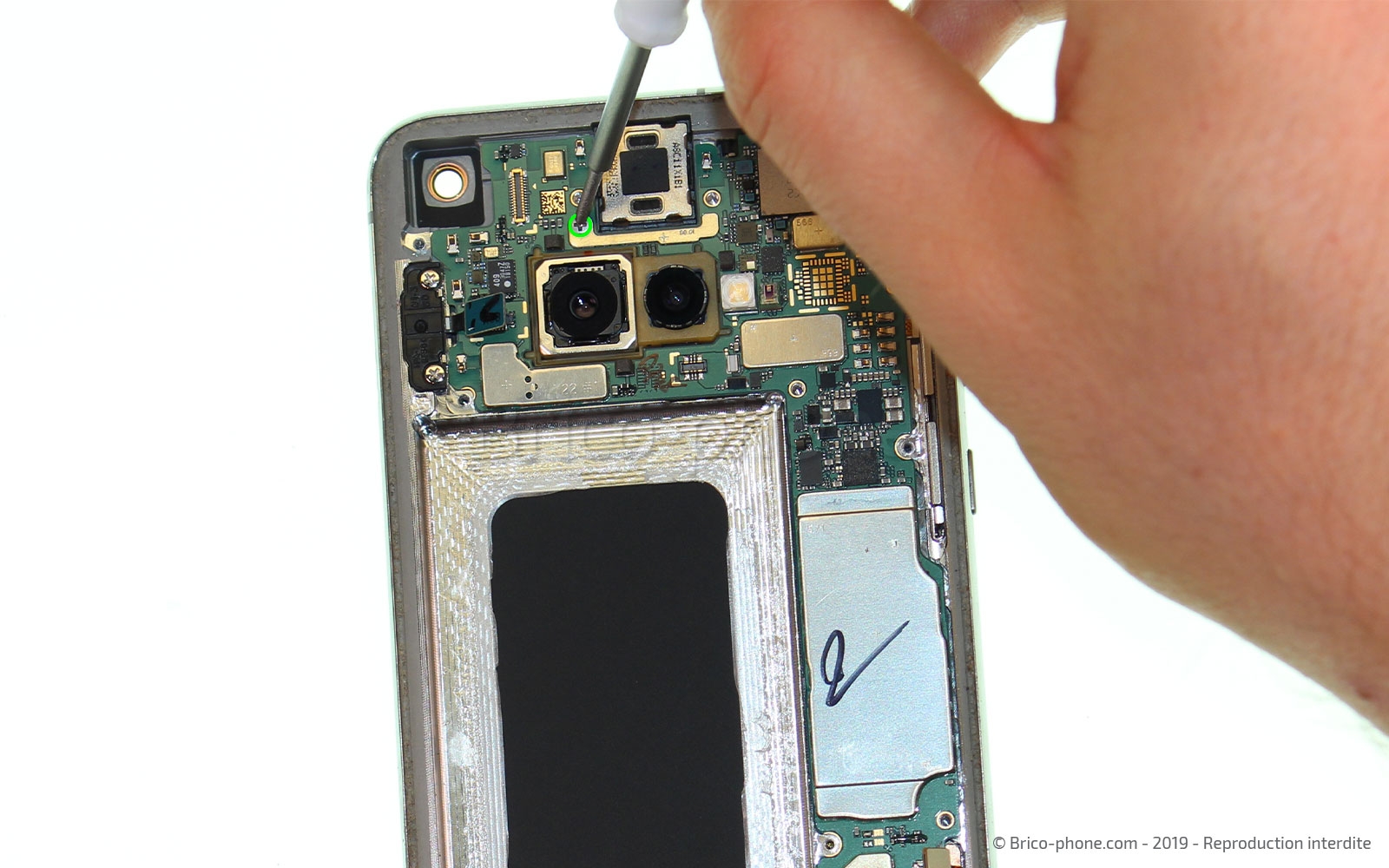

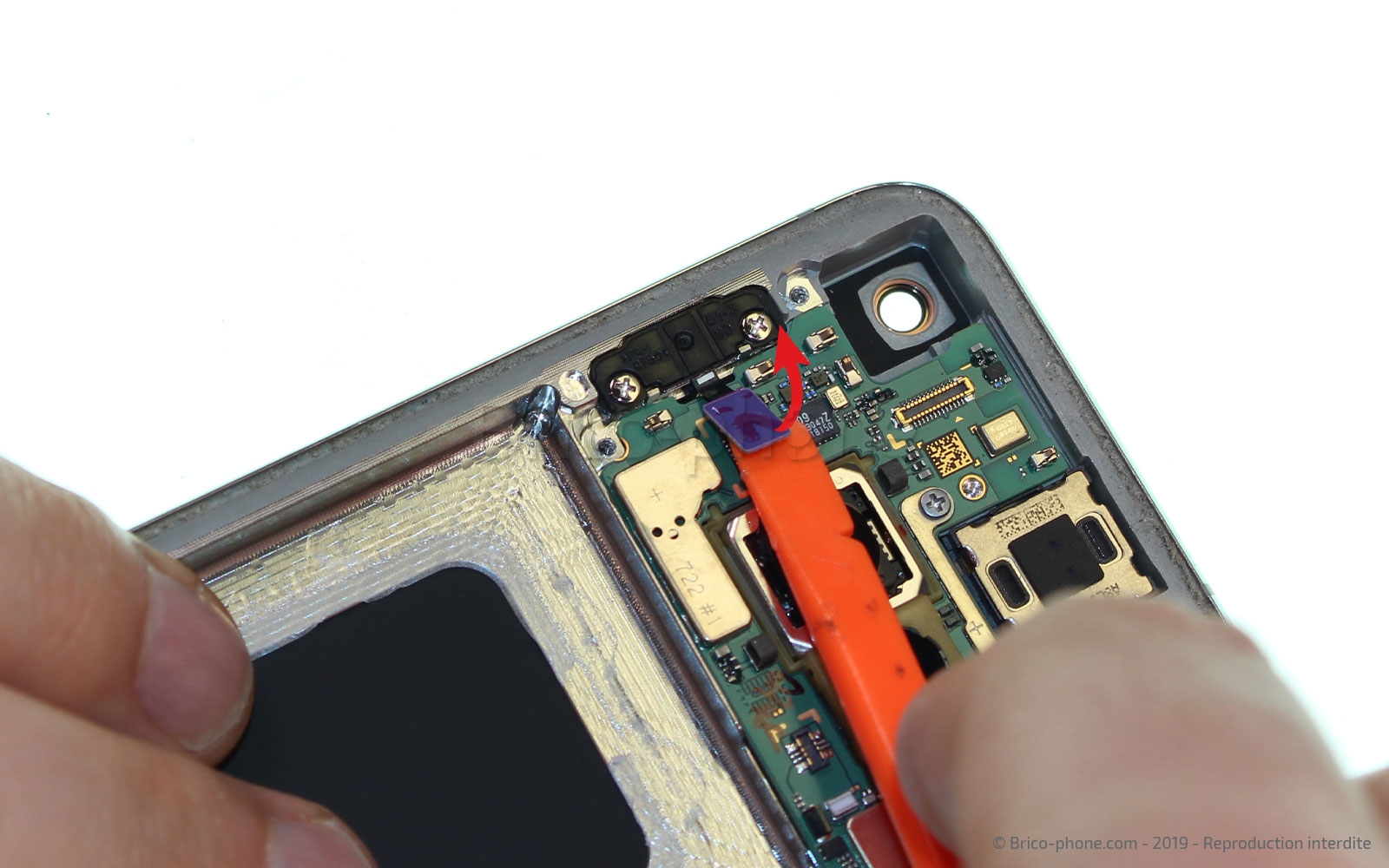

Dans un premier temps, déconnectez la nappe de l'écran, celle des boutons et celle de la prise jack avant de dévisser la dernière vis cruciforme de la carte mère.

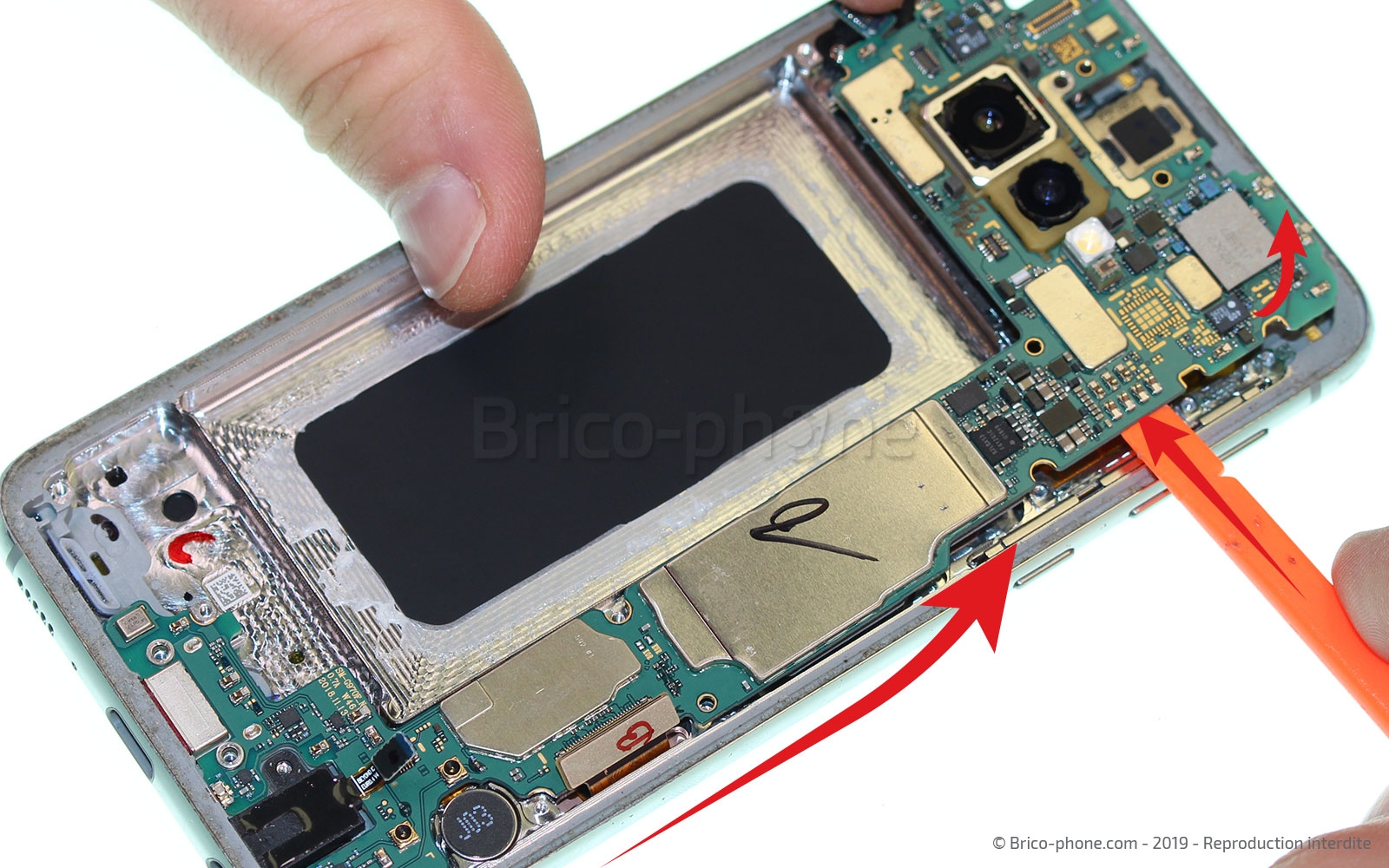

Voici la dernière étape de la réparation ! En vous aidant de la spatule en nylon, soulevez la carte mère et faites la glisser vers le haut du téléphone pour pouvoir la sortir du châssis sans l'endommager.
La prise Jack de votre Samsung Galaxy S10e vient également avec la carte mère.

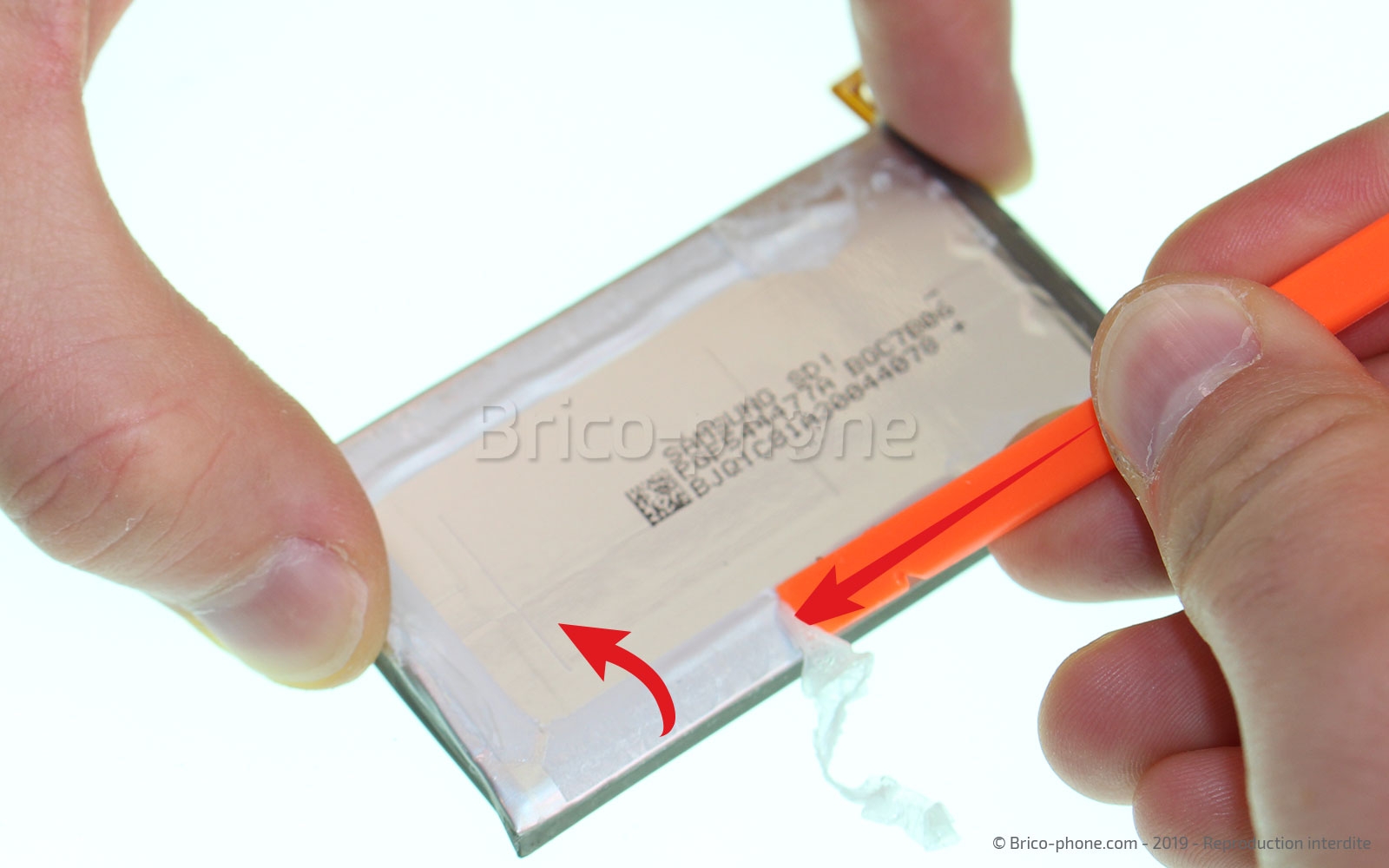

Avant de repositionner votre batterie sur votre nouveau châssis, nous vous conseillons de nettoyer le dos de cette dernière afin de retirer au maximum le produit iRemover et les restes de colle.

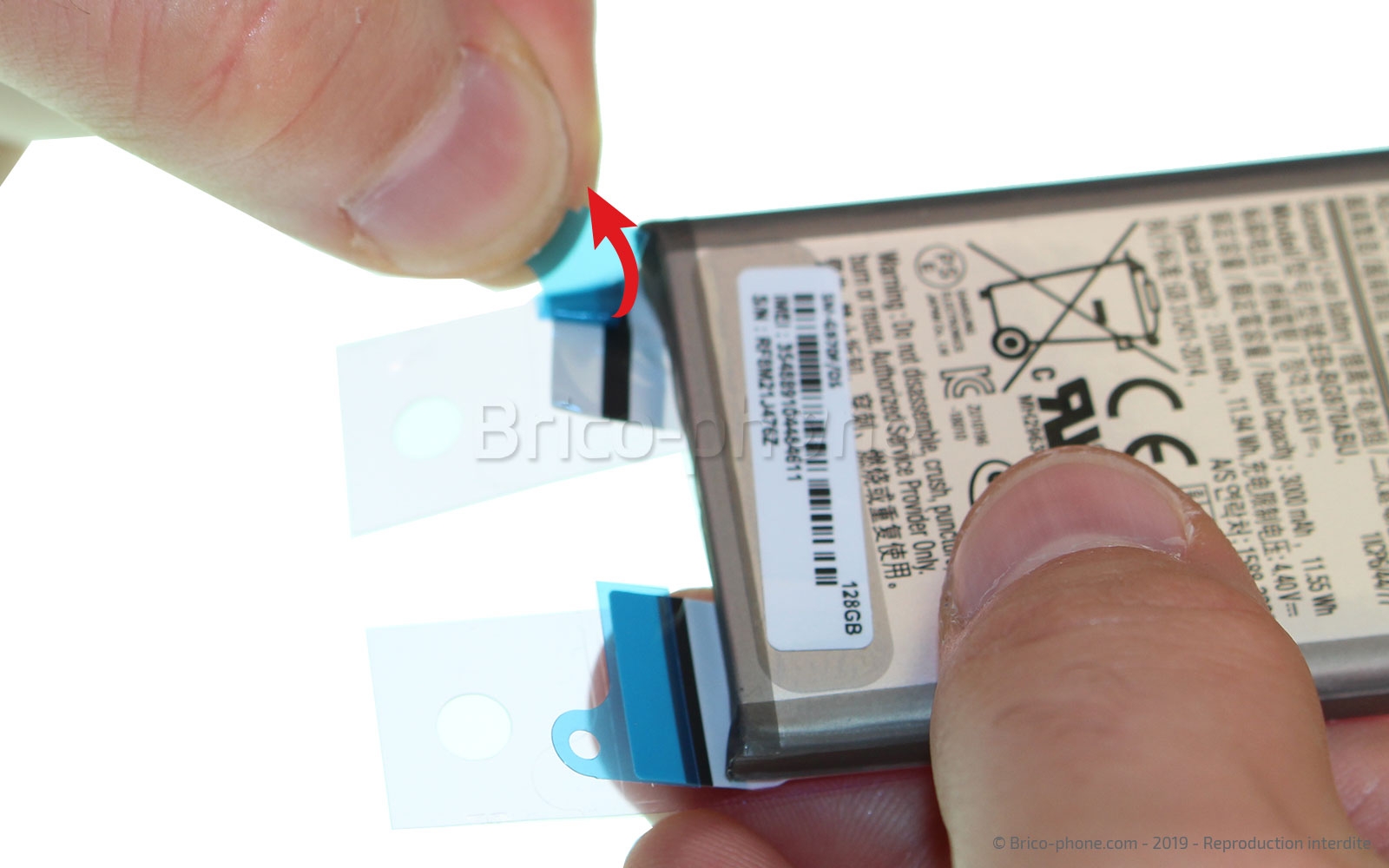

Ensuite, saisissez les stickers universel, retirez le premier adhésif bleu et venez les déposer sur la batterie en vous assurant de bien laisser dépasser la partie noire du sticker en dehors du composant.

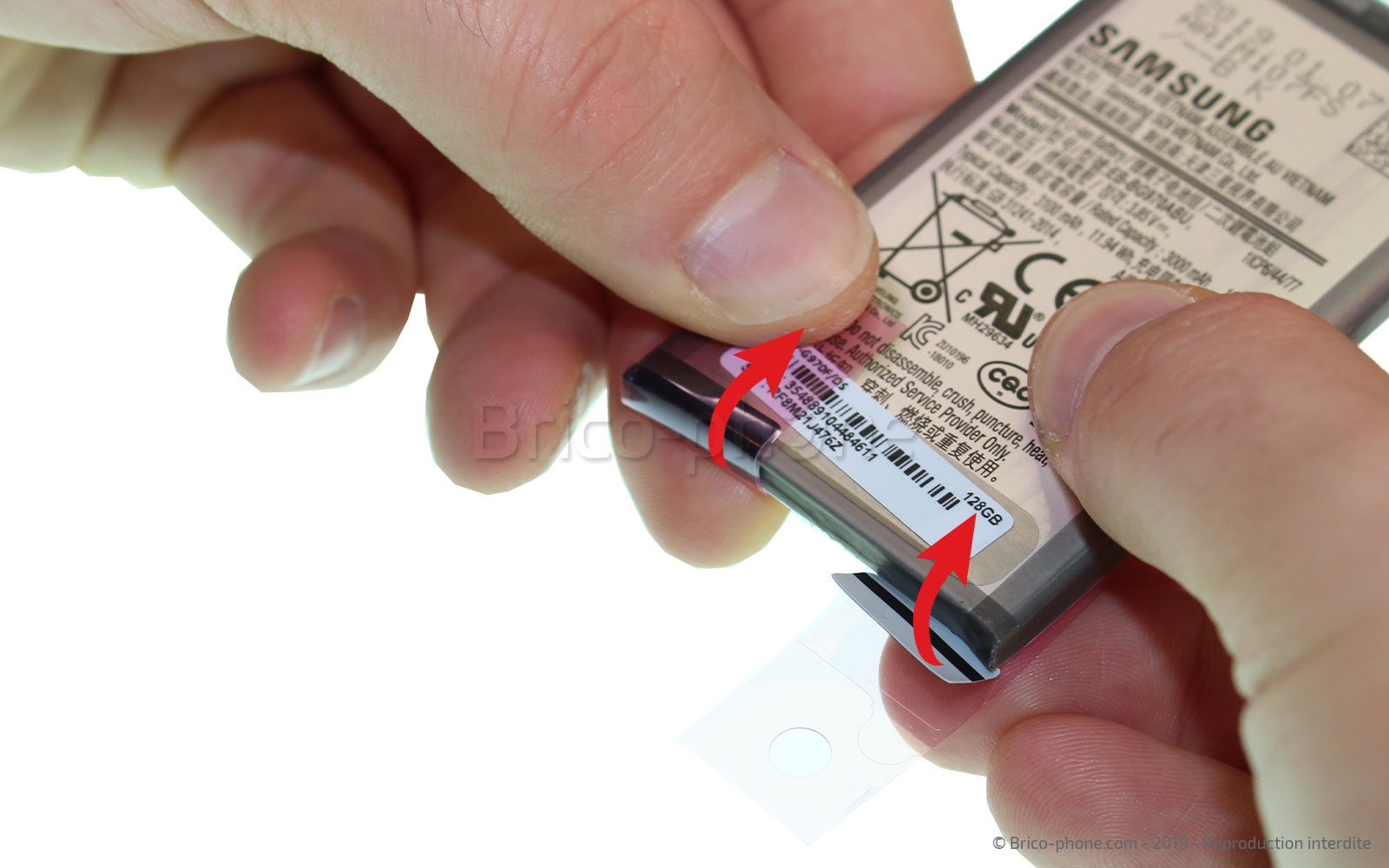

Enlevez les protections bleues pour pouvoir coller la partie noire du sticker sur la batterie.
Il est important de laisser dépasser ces languettes car elle vous permettront de retirer, si besoins, plus facilement la batterie lors d'une prochaine réparation.

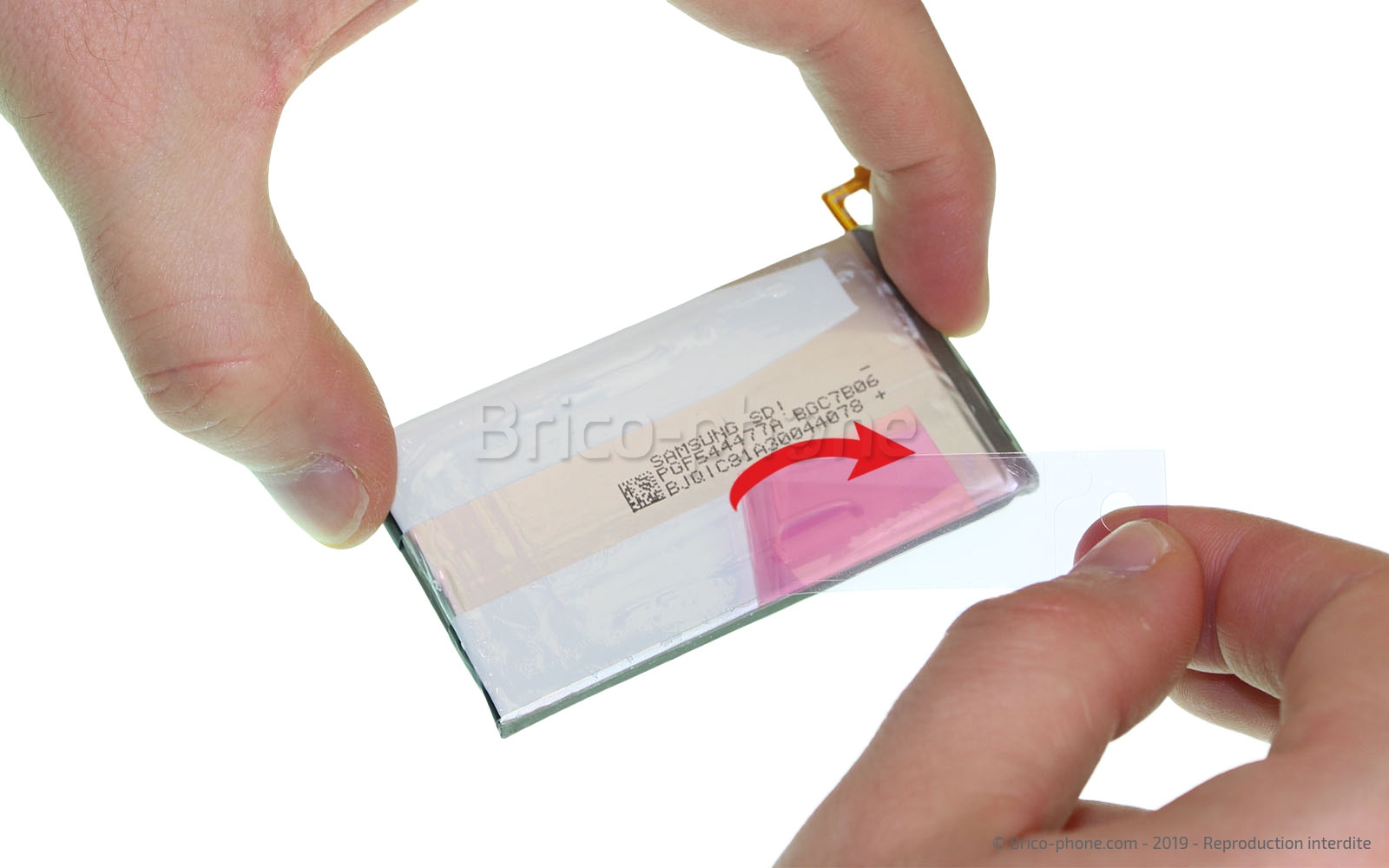

Terminez par retirer les adhésifs roses avant de reposer la batterie dans le châssis.

Pour remonter l'intérieur de votre appareil, suivez les étapes de ce guide dans l'ordre inverse.

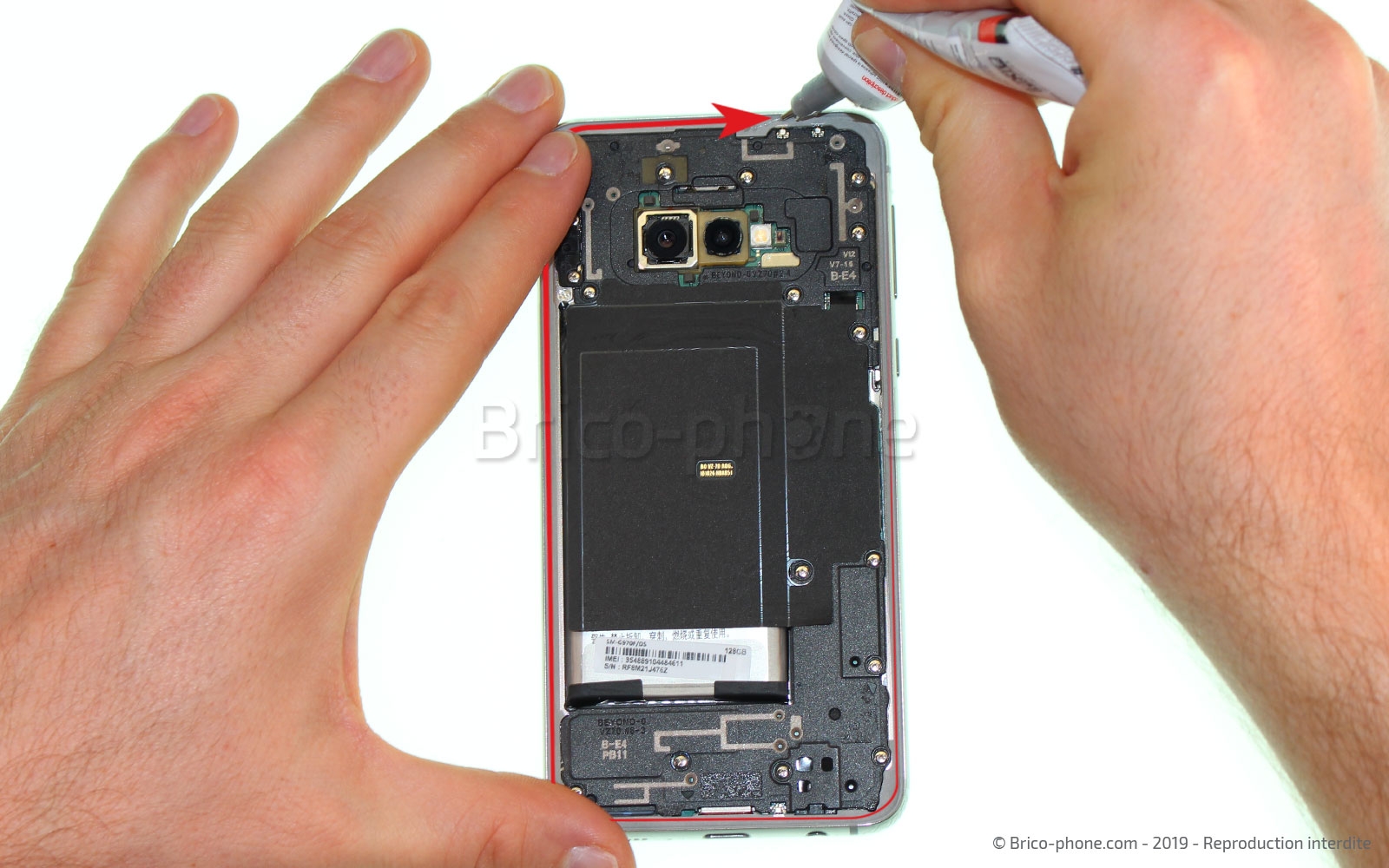

Ensuite, pour le refermer nous vous conseillons de disposer un filet de colle B-7000 sur le châssis tout autour du smartphone.

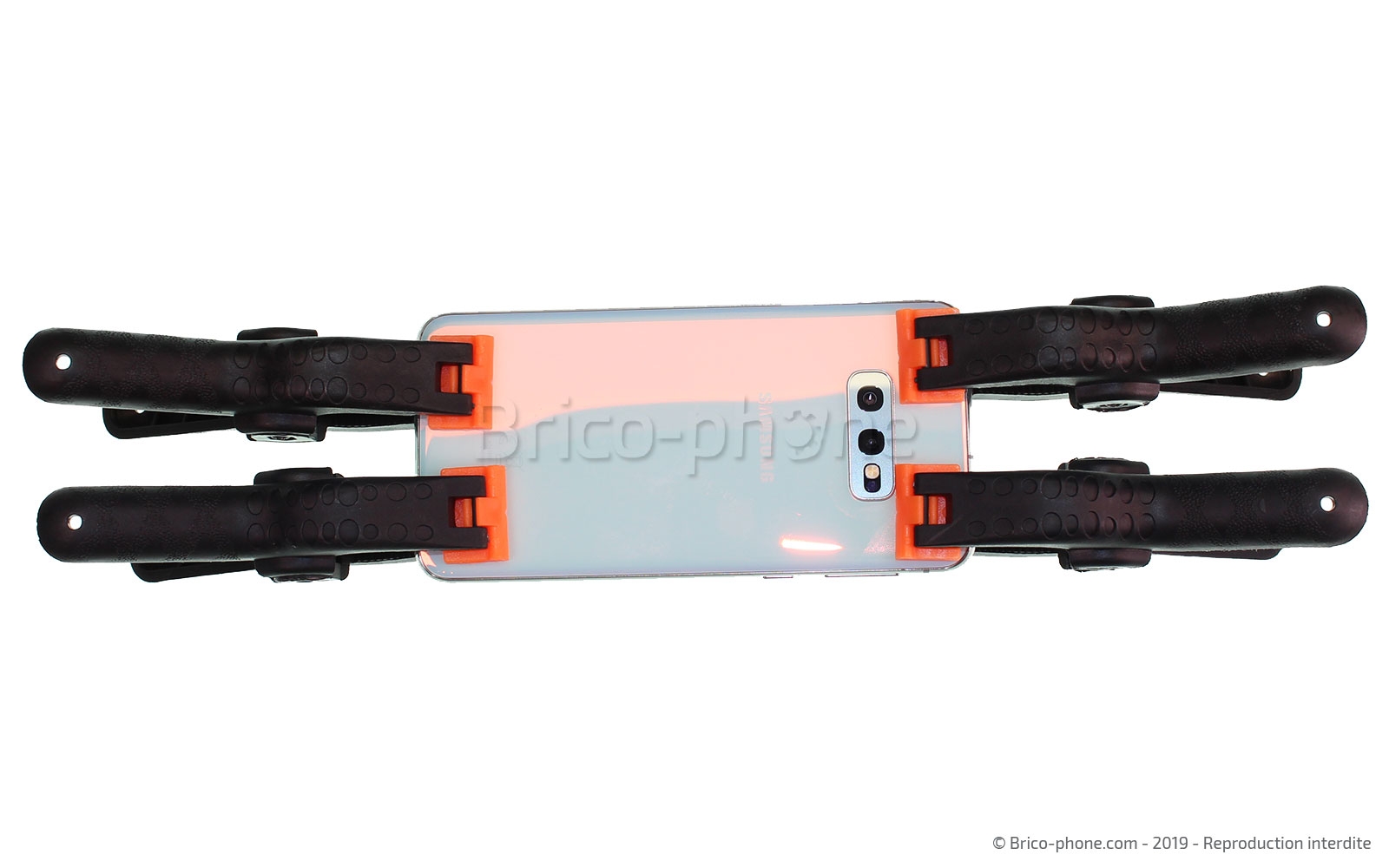

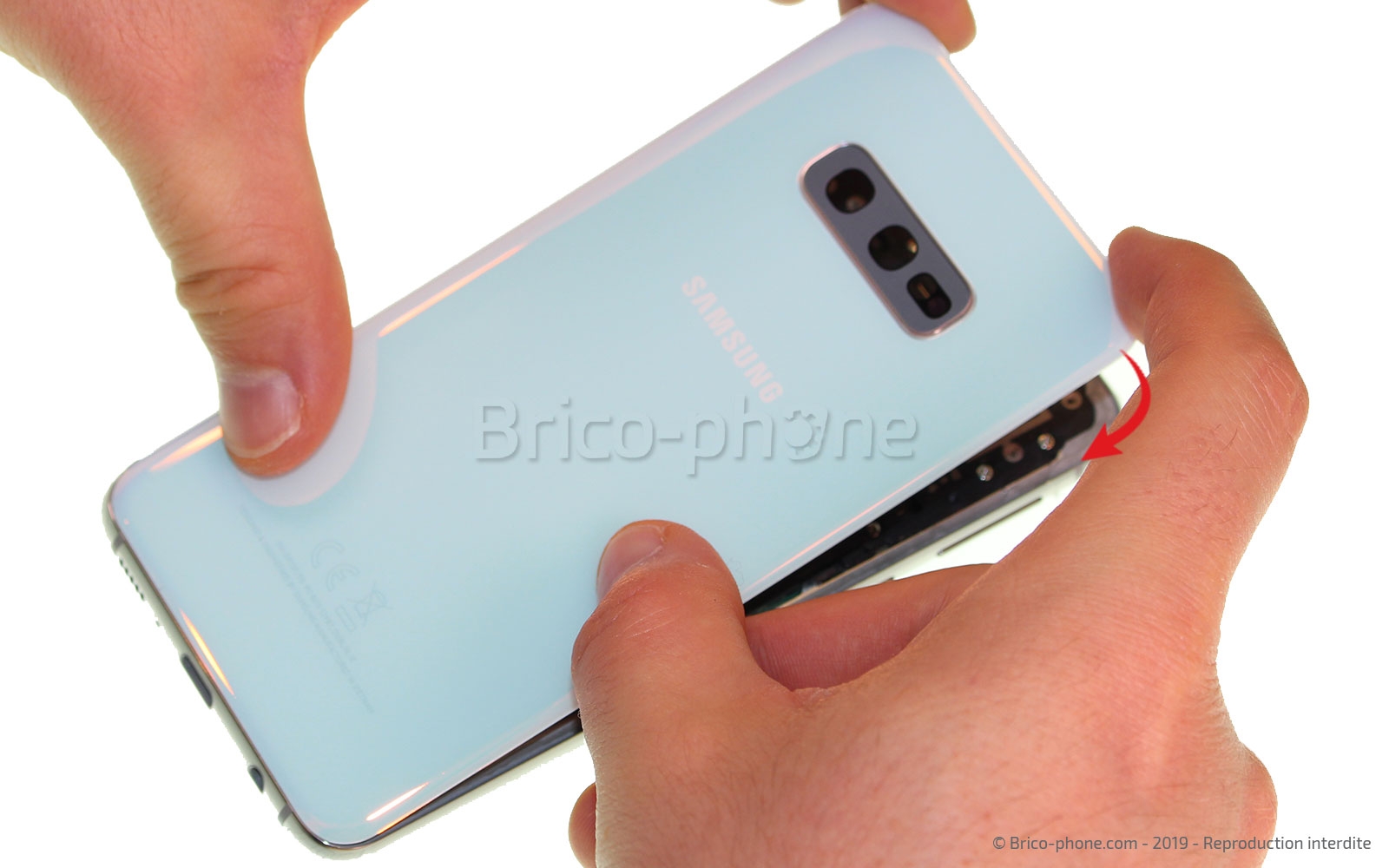

Une fois la vitre arrière reposée sur le châssis, laissez votre smartphone sous presse avec des pinces ou sous de gros livres pendant environ 30 minutes, le temps que la colle sèche complètement.
