Changement d'écran (vitre+LCD+batterie) sur P Smart 2018

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 16/20
P Smart 2018 | Temps estimé : 30 min | Difficulté : 2/5

Votre écran est brisé et vous venez de recevoir votre commande ? Suivez ce tutoriel détaillé en images pour effectuer votre réparation sans trop de difficulté.

Diagnostic

› La vitre de votre Huawei P Smart est brisée
› Le tactile répond mal ou plus du tout
› L'affichage du LCD présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran COMPLET prémonté sur châssis + batterie pour Huawei P Smart - Noir
89,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iPlastix
9,90 €
Ajouter au panier

Avant de commencer
Placez-vous devant un espace de travail propre et dégagé avec les outils adéquats à portés de main.

De plus, avant de commencer nous vous conseillons de vous assurer de la compatibilité de la nouvelle pièce détachée avec votre smartphone.

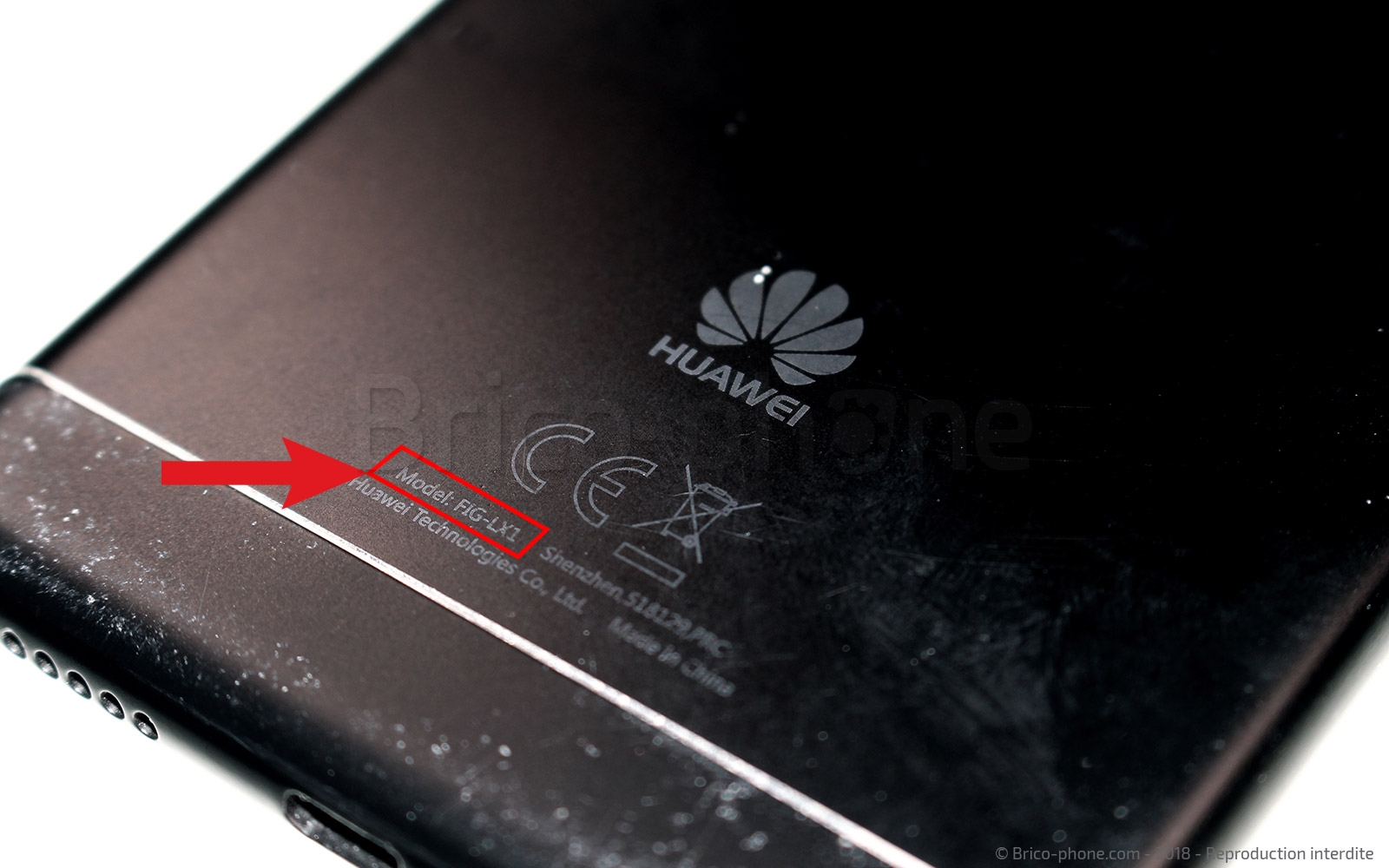

Pour cela, assurez-vous qu'au dos de votre Huawei P Smart soit bien inscrit la référence : FIG-LX1.
Etape 1 : Eteindre le téléphone

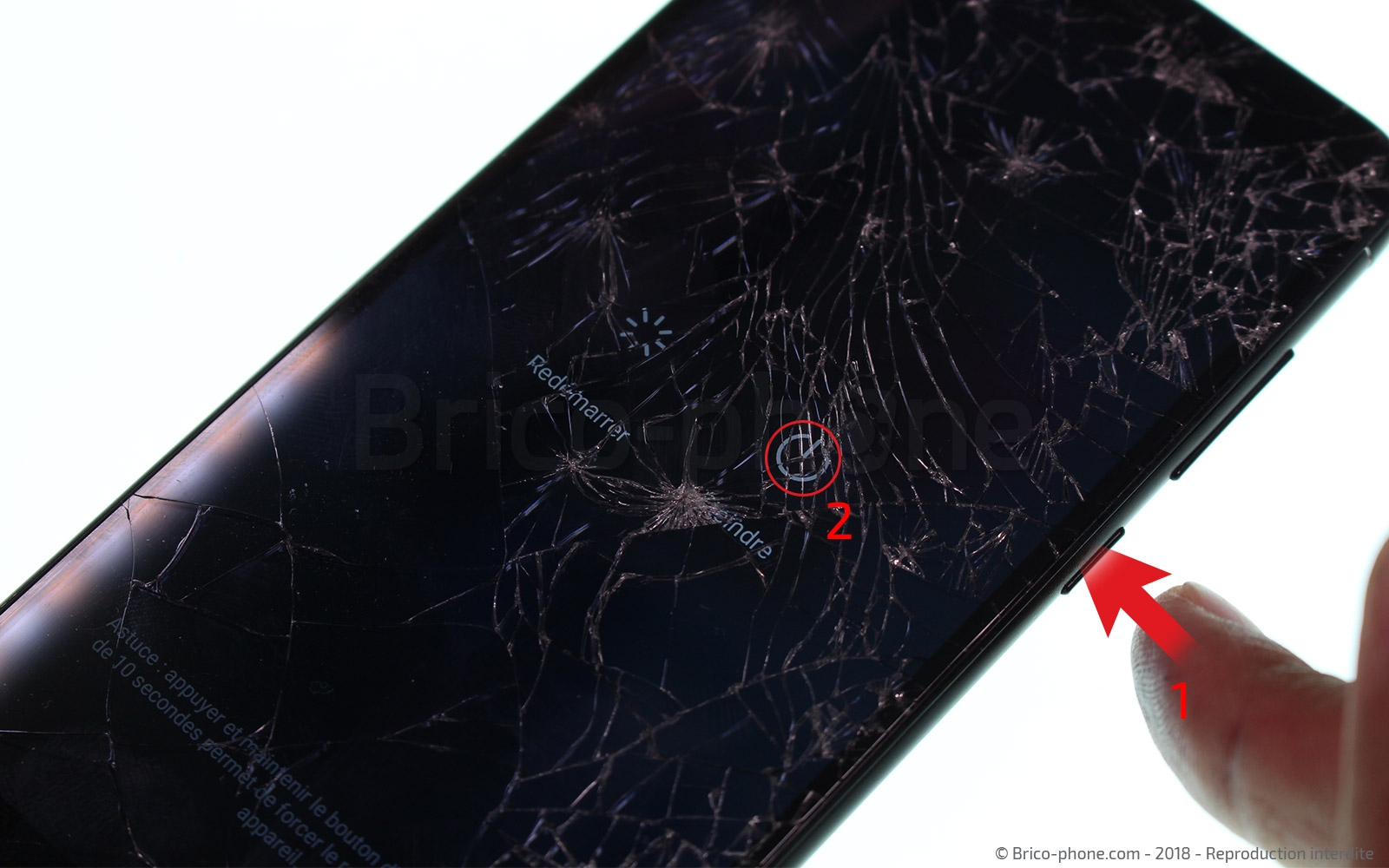

Dans un premier temps, éteignez votre smartphone en appuyant sur le bouton Power et en sélectionnant l'option "éteindre" sur l'écran de votre Huawei P Smart 2018.

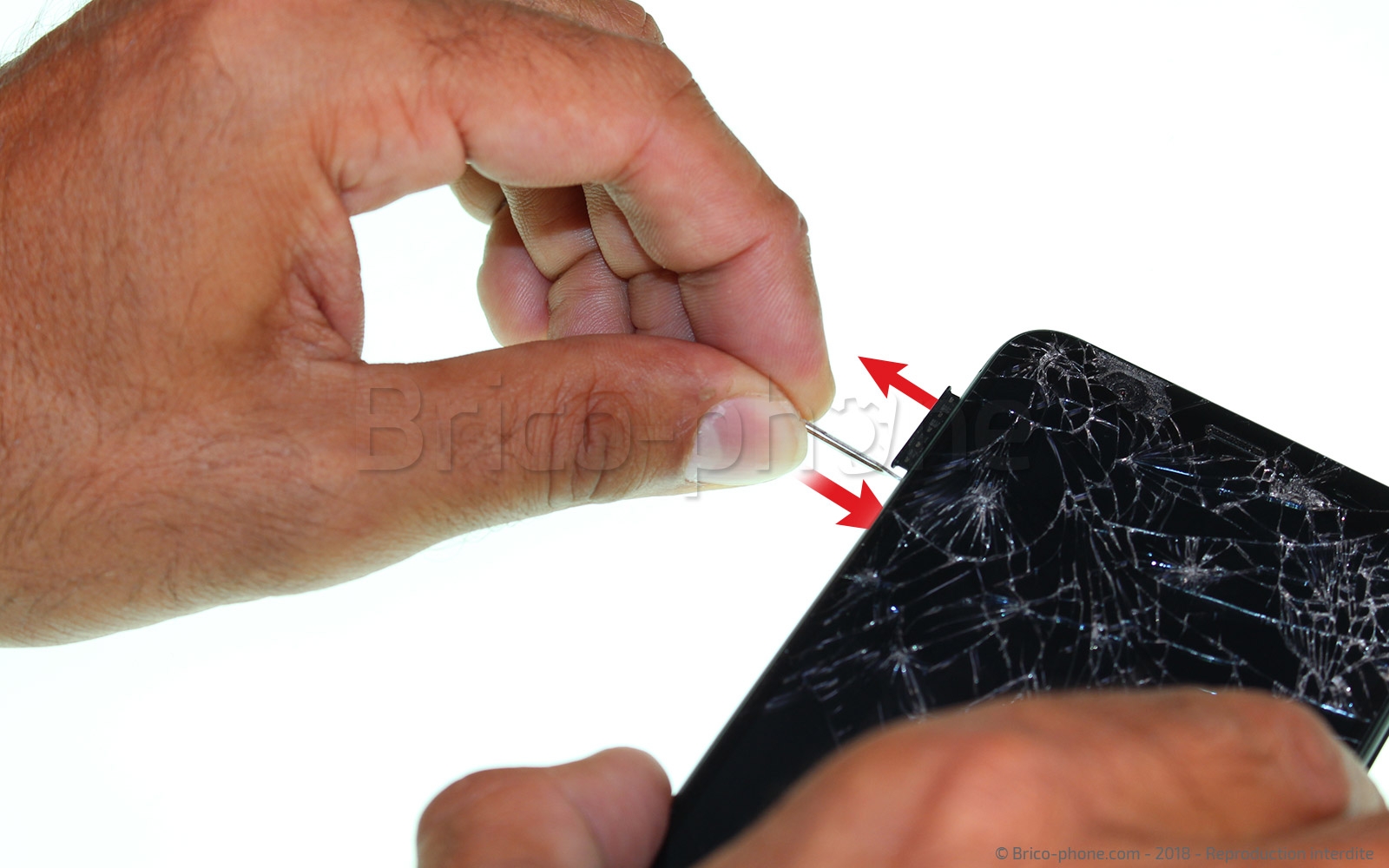

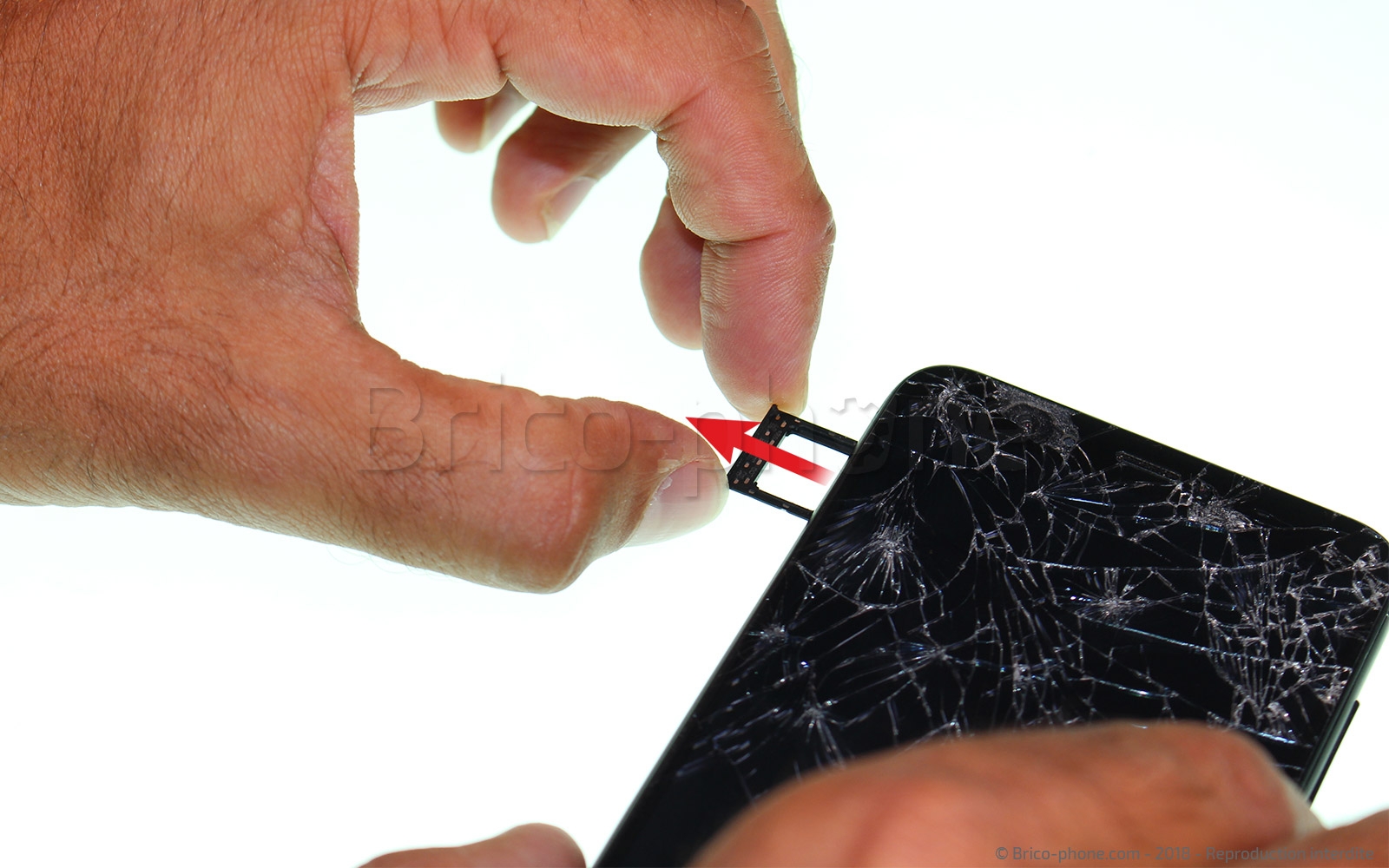

En second lieu, munissez-vous de l'outil d'ouverture pour extraire le rack Sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

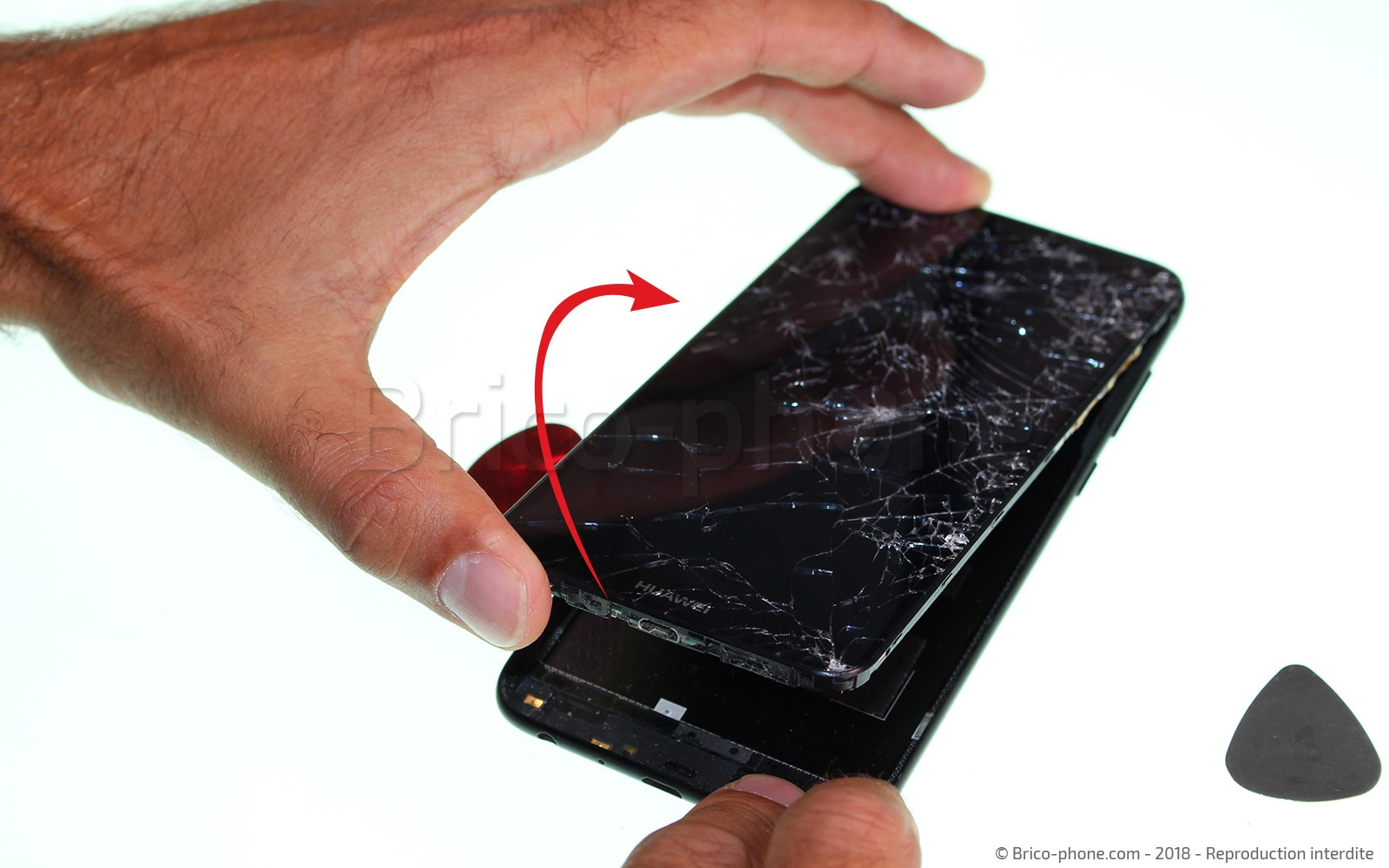

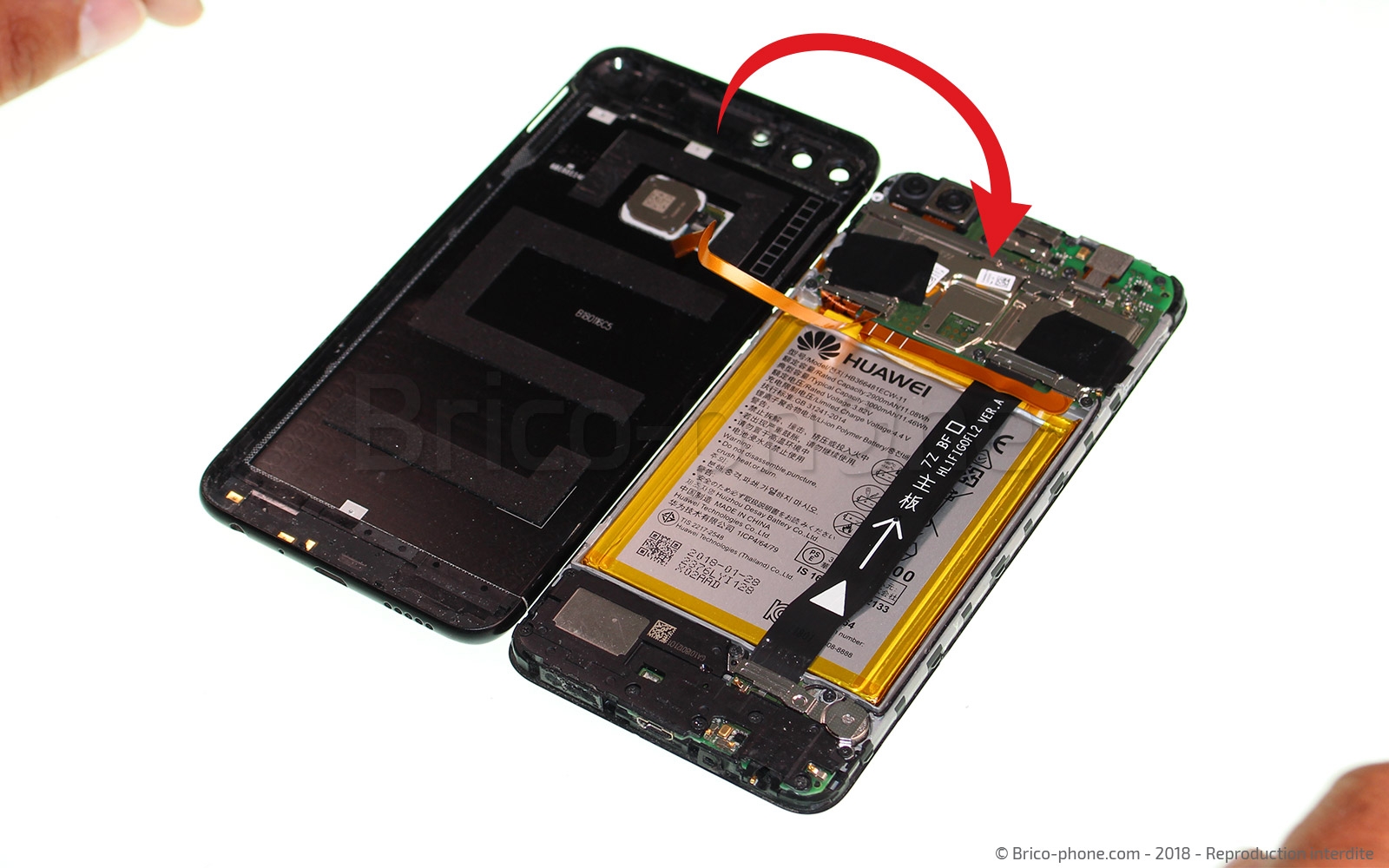

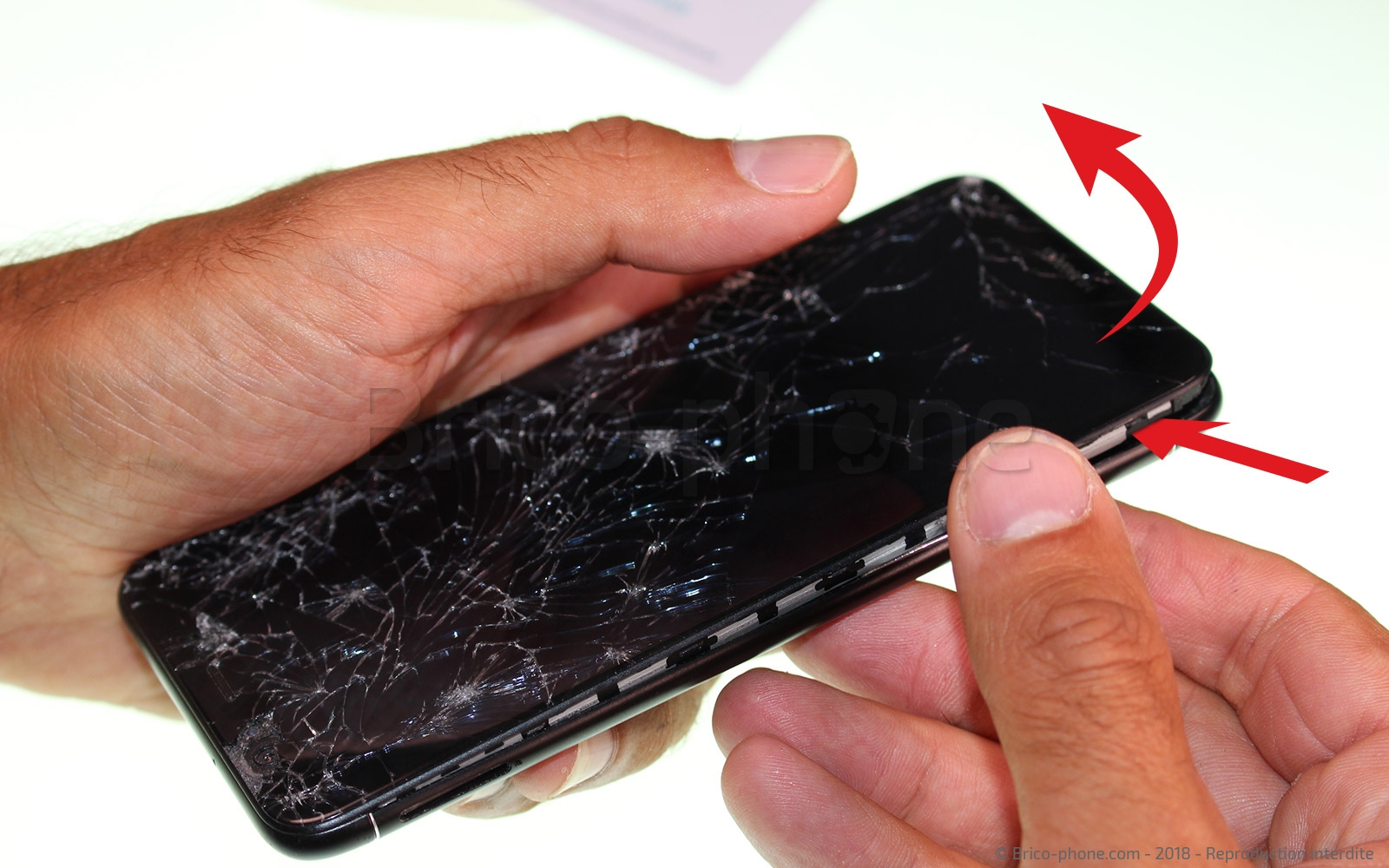

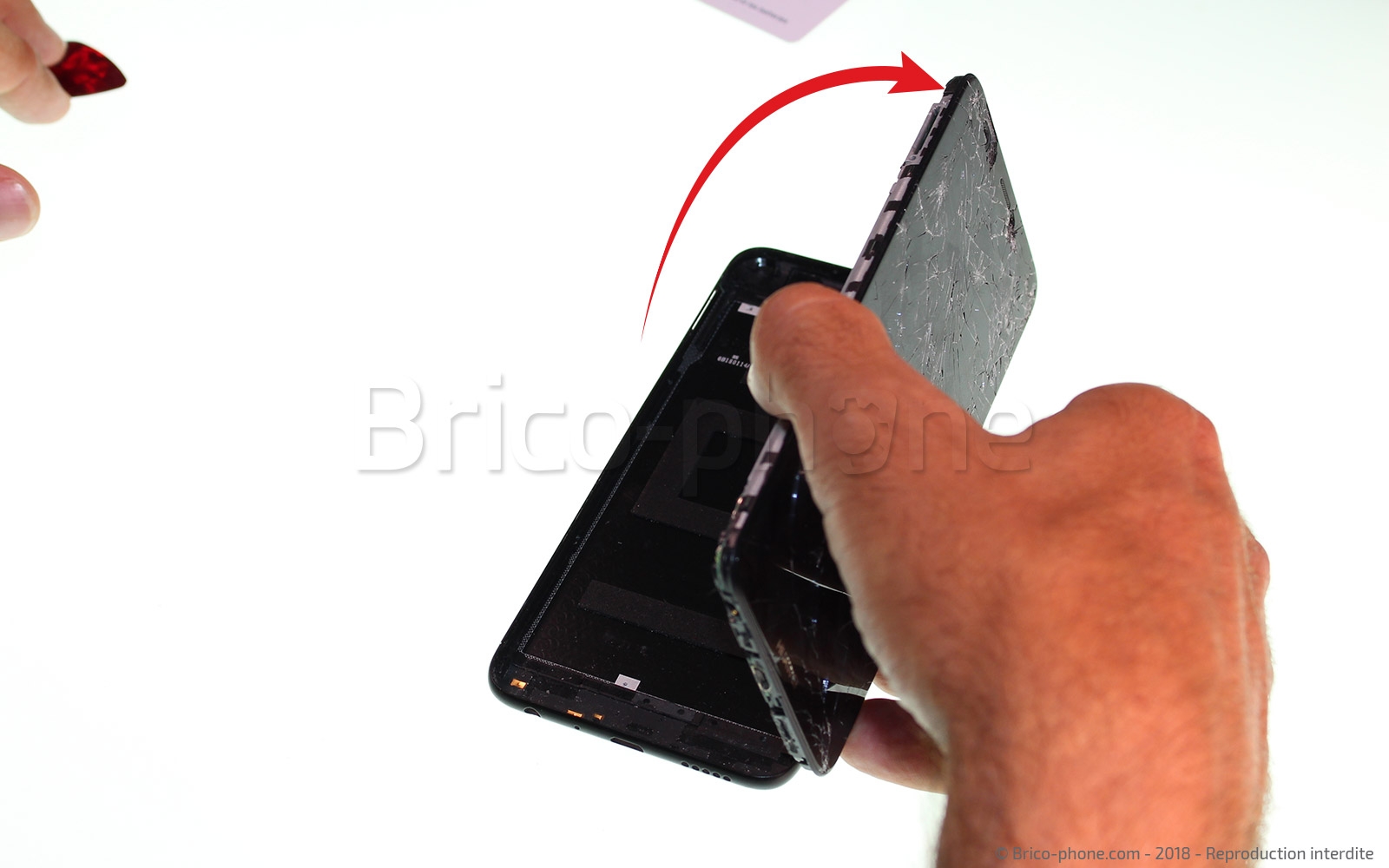

Etape 2 : Déclipser le bloc écran de la coque arrière
En utilisant le médiator métallique, soulevez le bloc écran en insérant l'ustensile entre ce dernier et la coque arrière afin de la déclipser légèrement.
Ensuite, remplacez le médiator en métal par la version plastique afin de pouvoir ouvrir le smartphone.
Faites attention à la nappe du lecteur d'empreintes lors de l'ouverture.
Outils du kit utilisés
Outils du kit utilisés

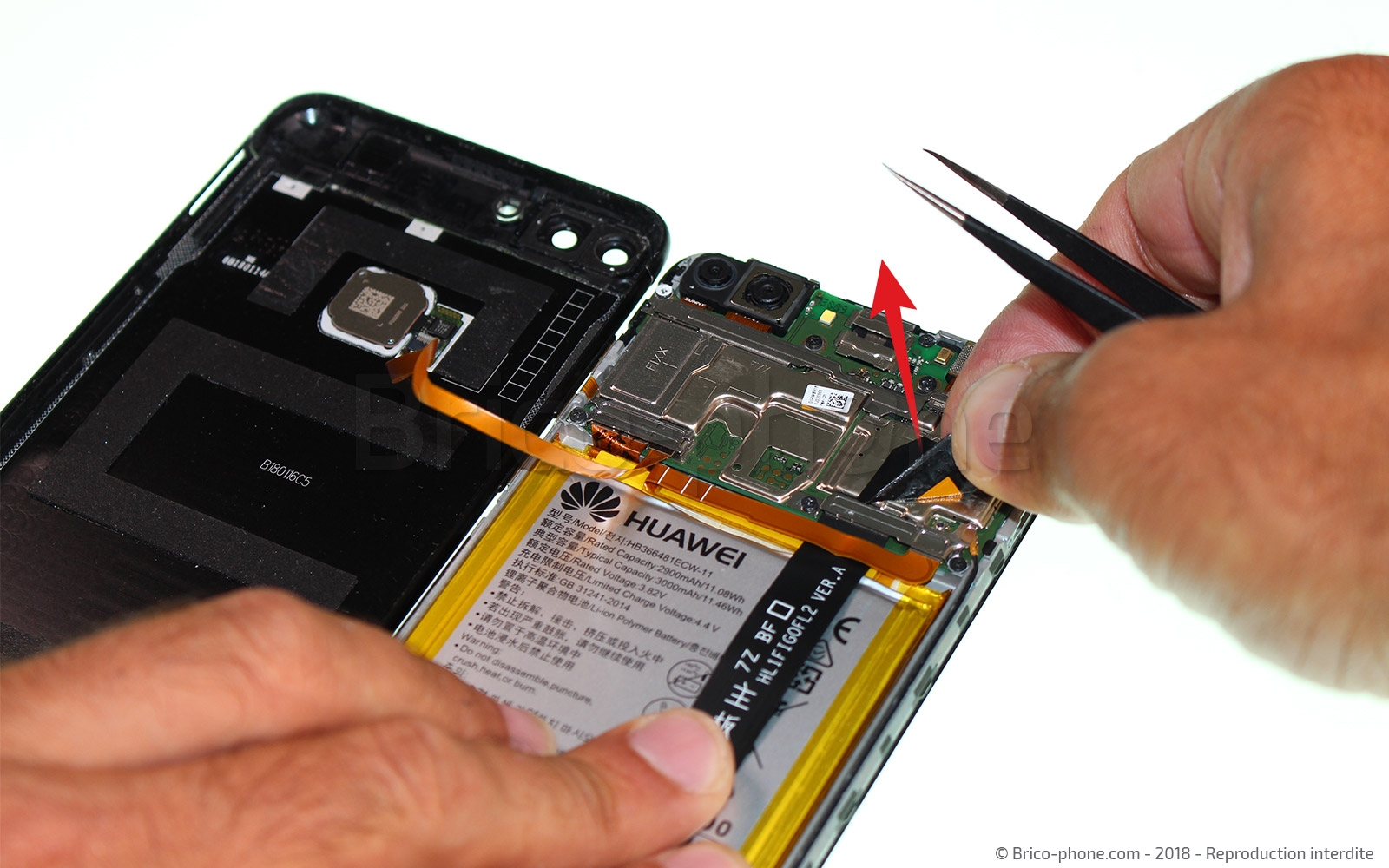

Etape 3 : Décoller les adhésifs de protection
A l'aide de la pince en métal, décollez les adhésifs noirs.
Outils du kit utilisés
Outils du kit utilisés

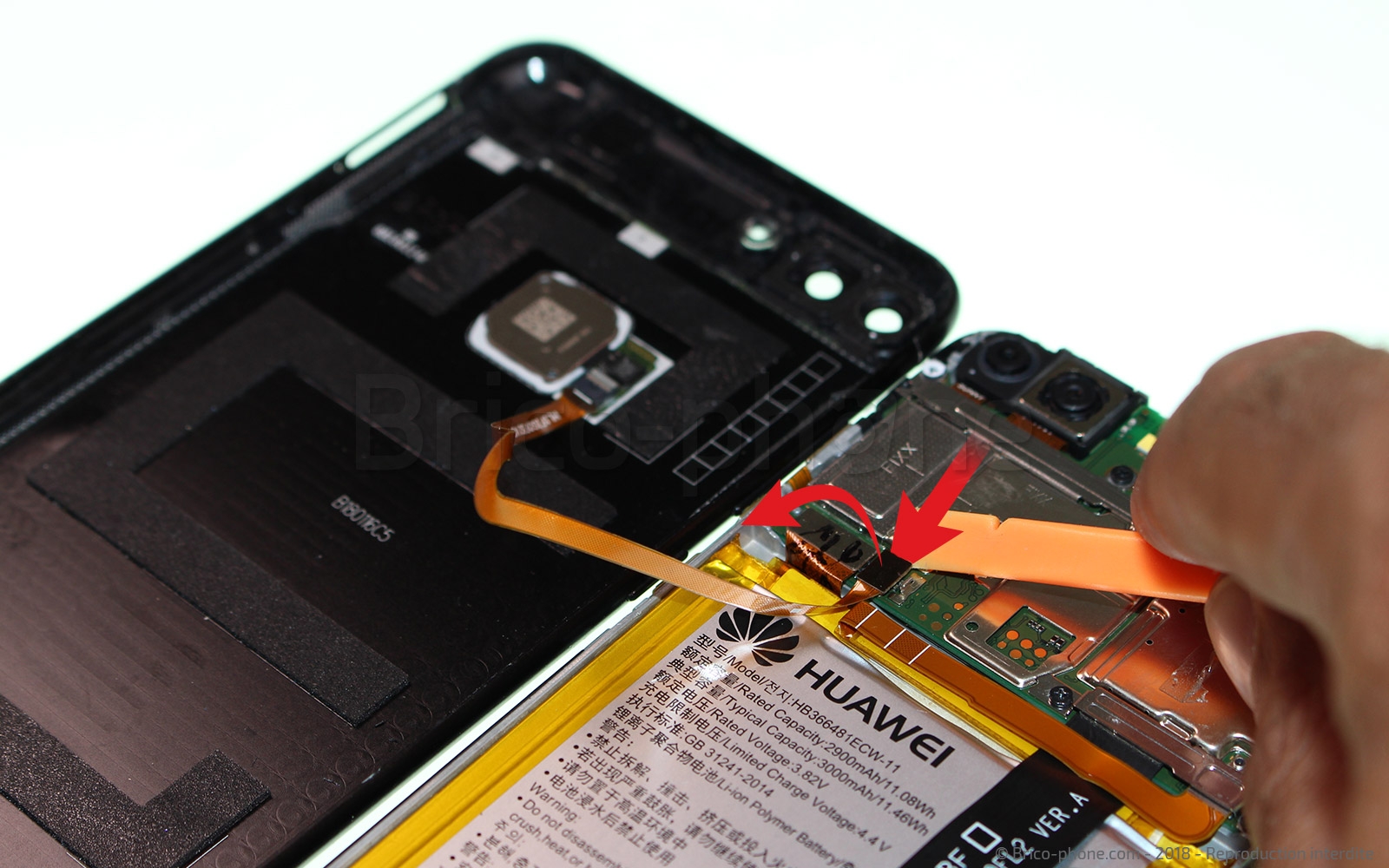

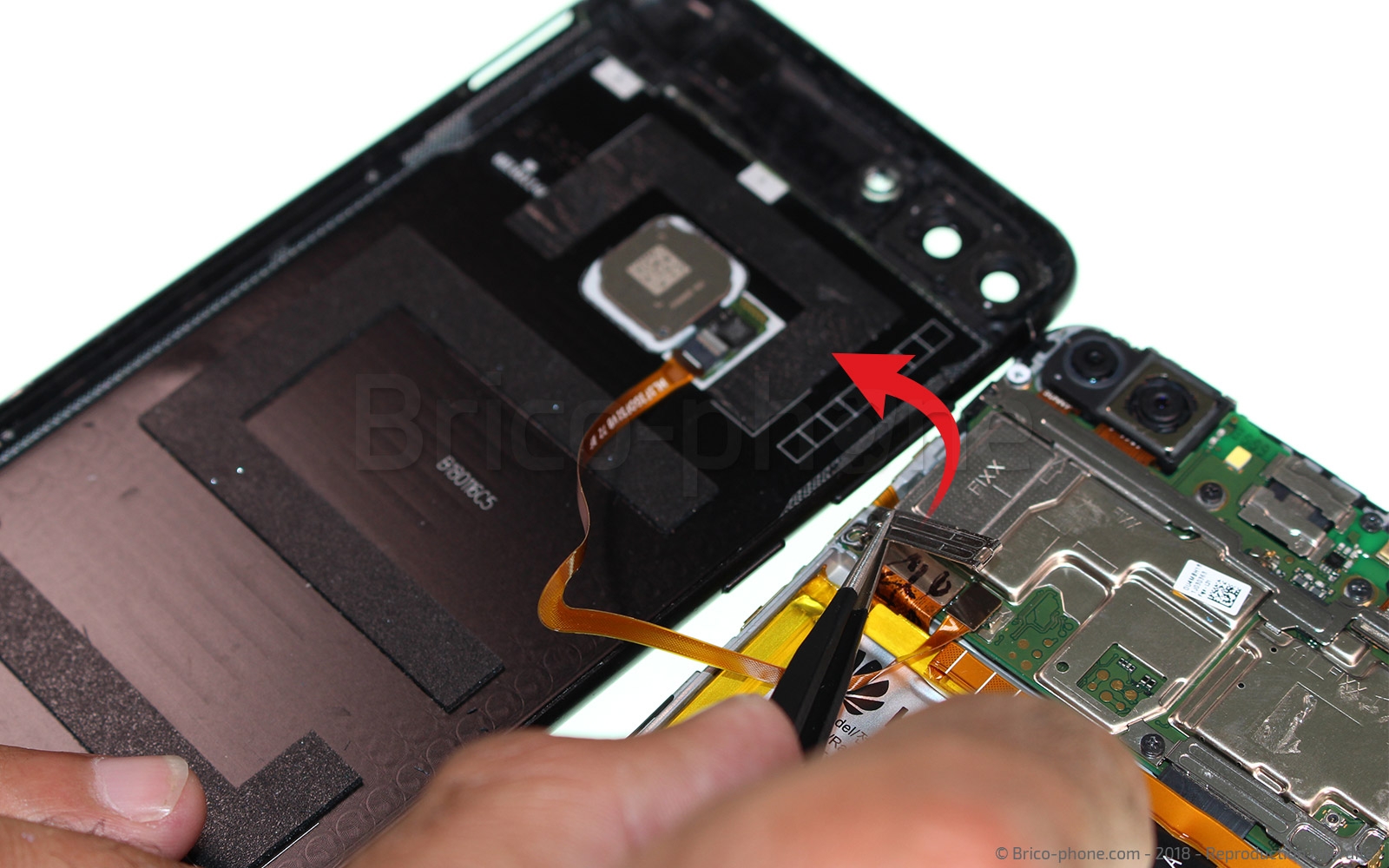

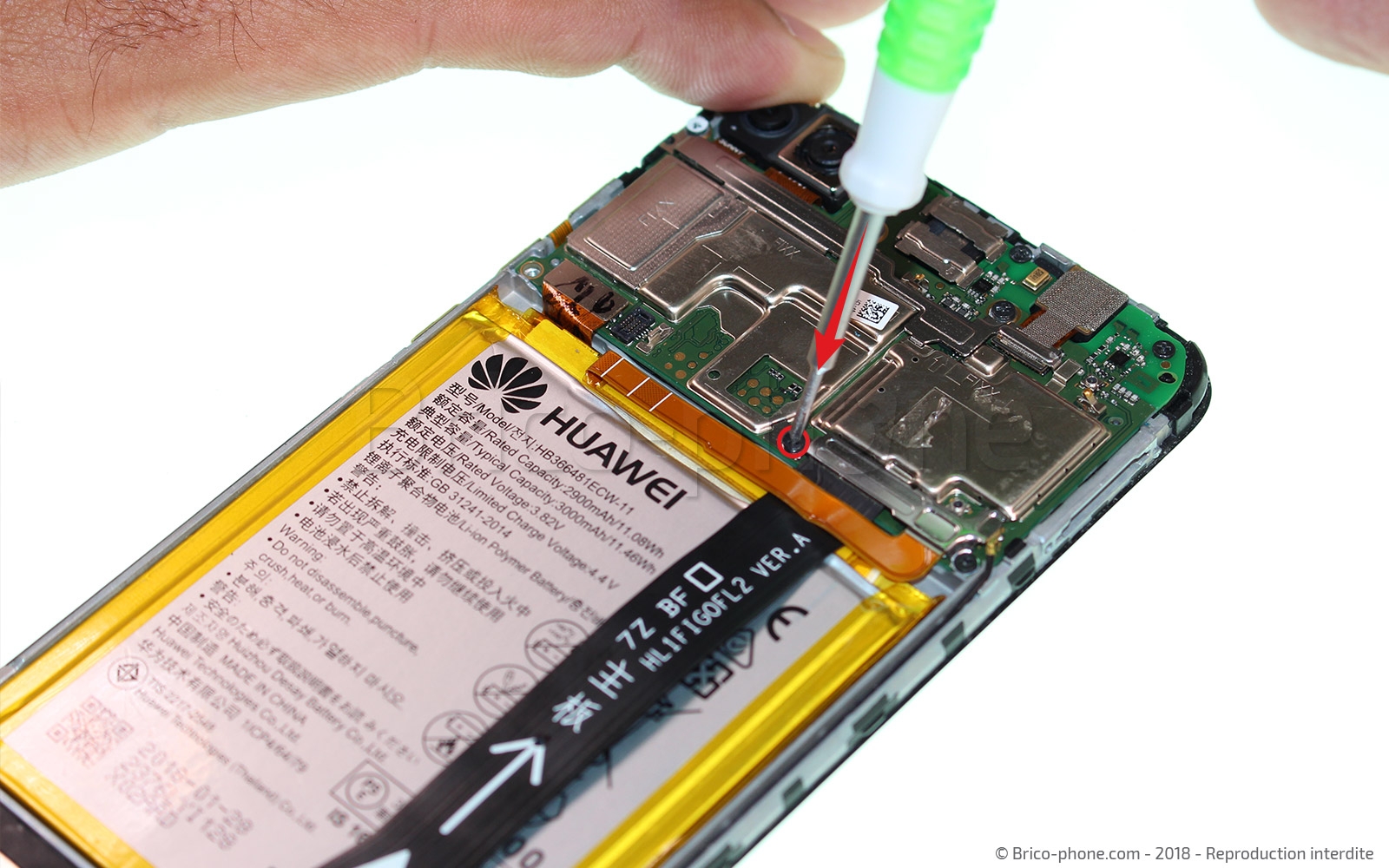

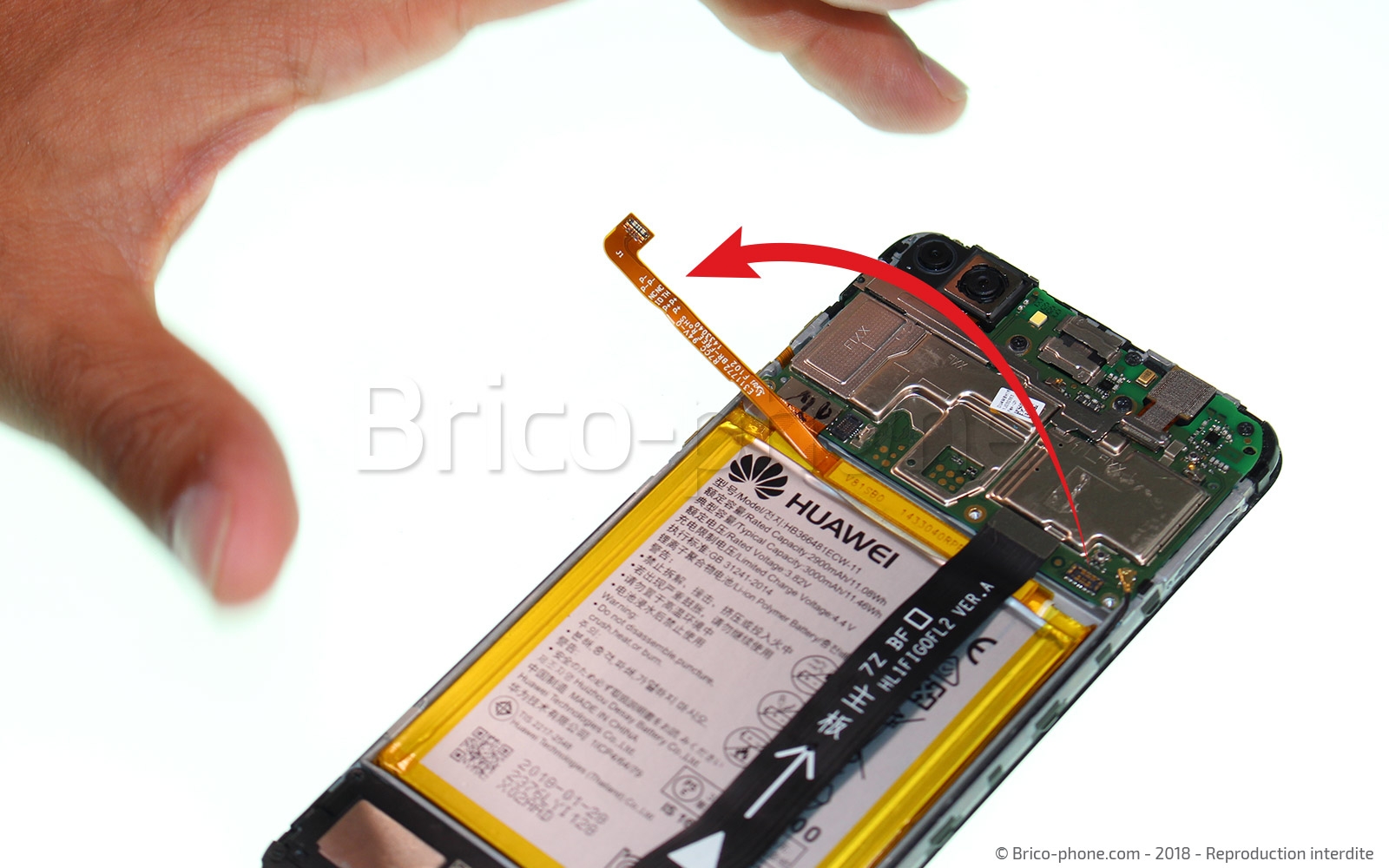

Etape 4 : Déconnecter le lecteur d'empreintes digitales

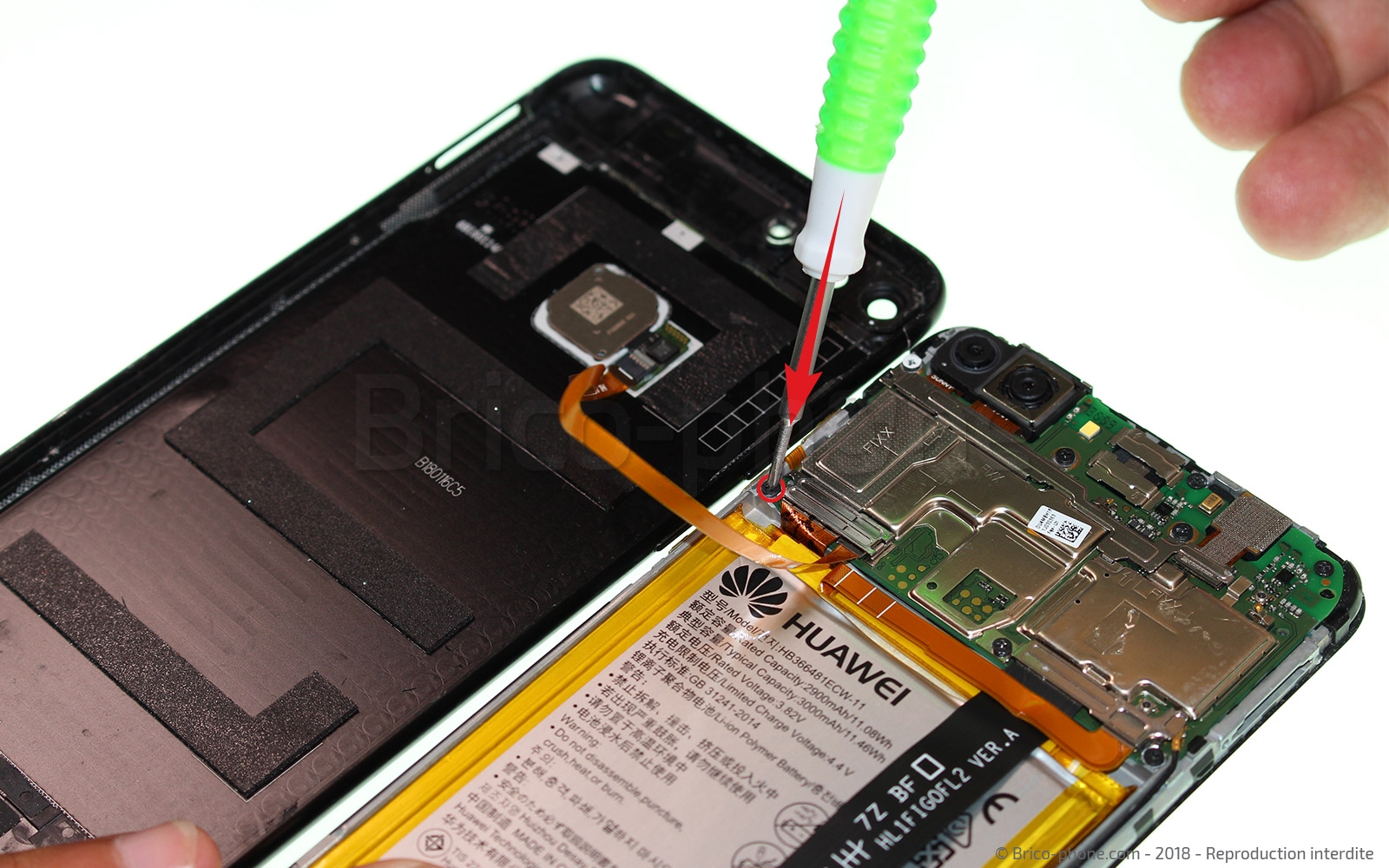

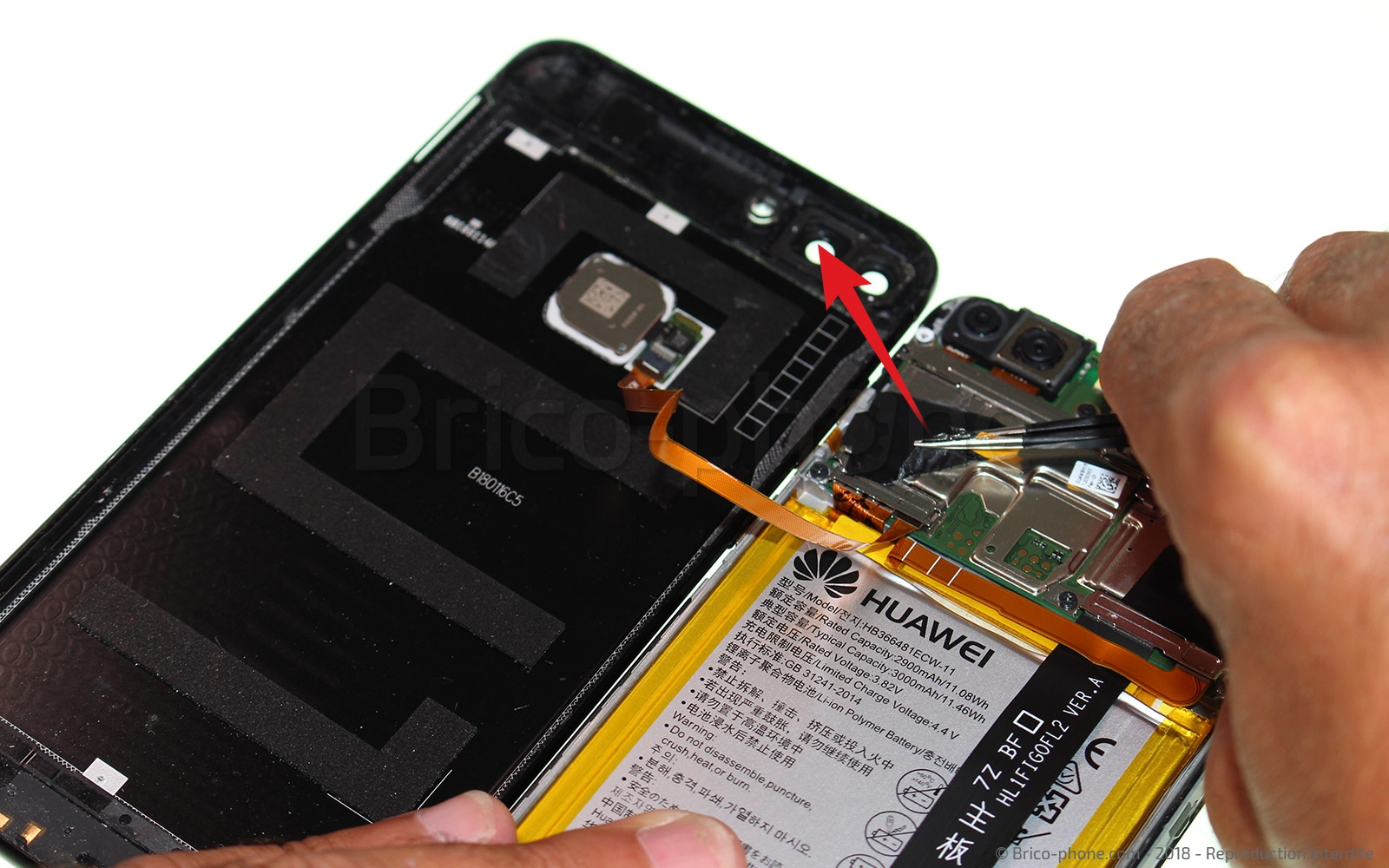

En utilisant le tournevis cruciforme retirez la vis se trouvant à gauche et retenant la plaquette de protection de la nappe du lecteur d'empreintes.

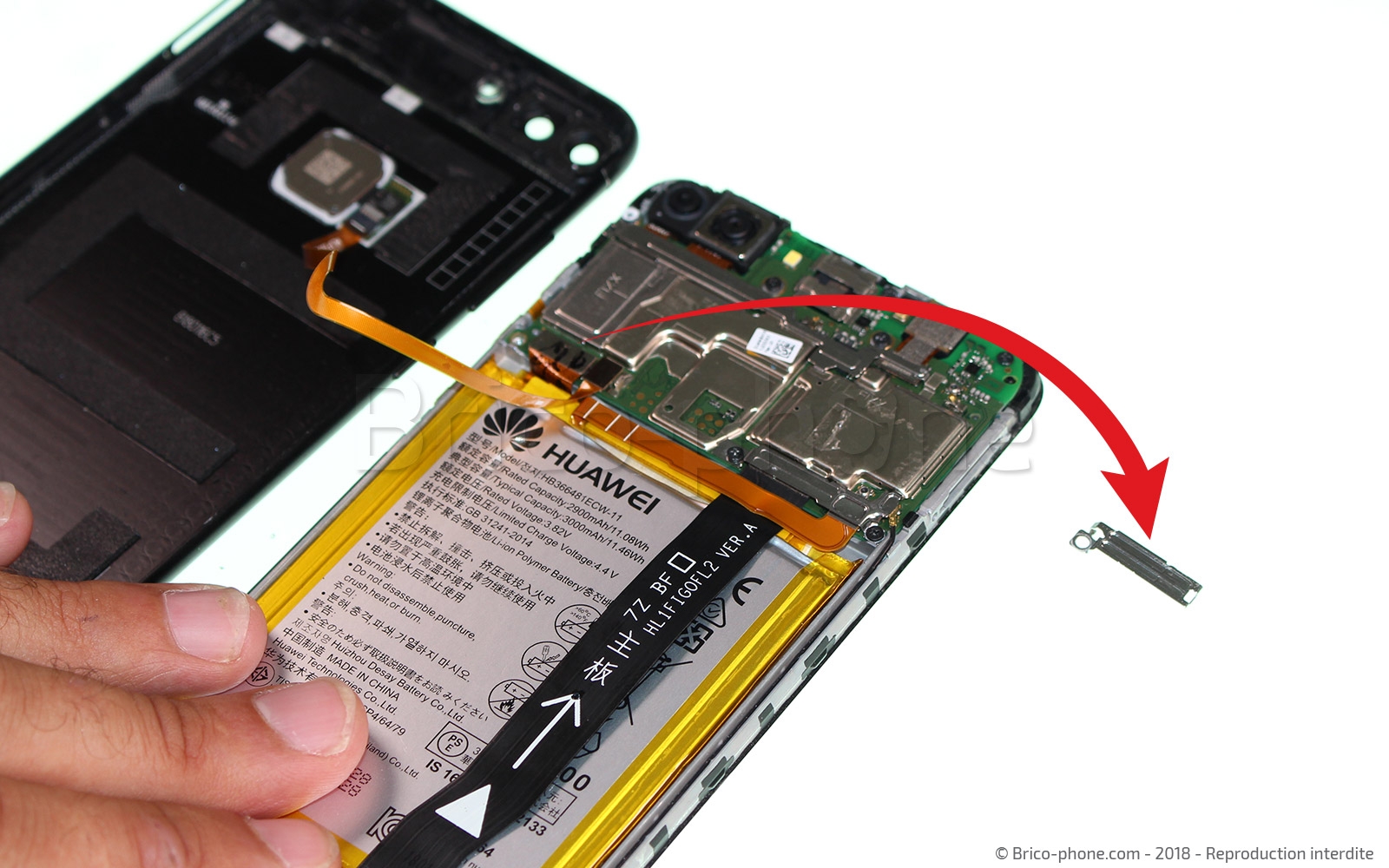

Un fois la plaque métallique extraite, déconnectez la connectique à l'aide de la spatule en nylon.
Outils du kit utilisés
Outils du kit utilisés

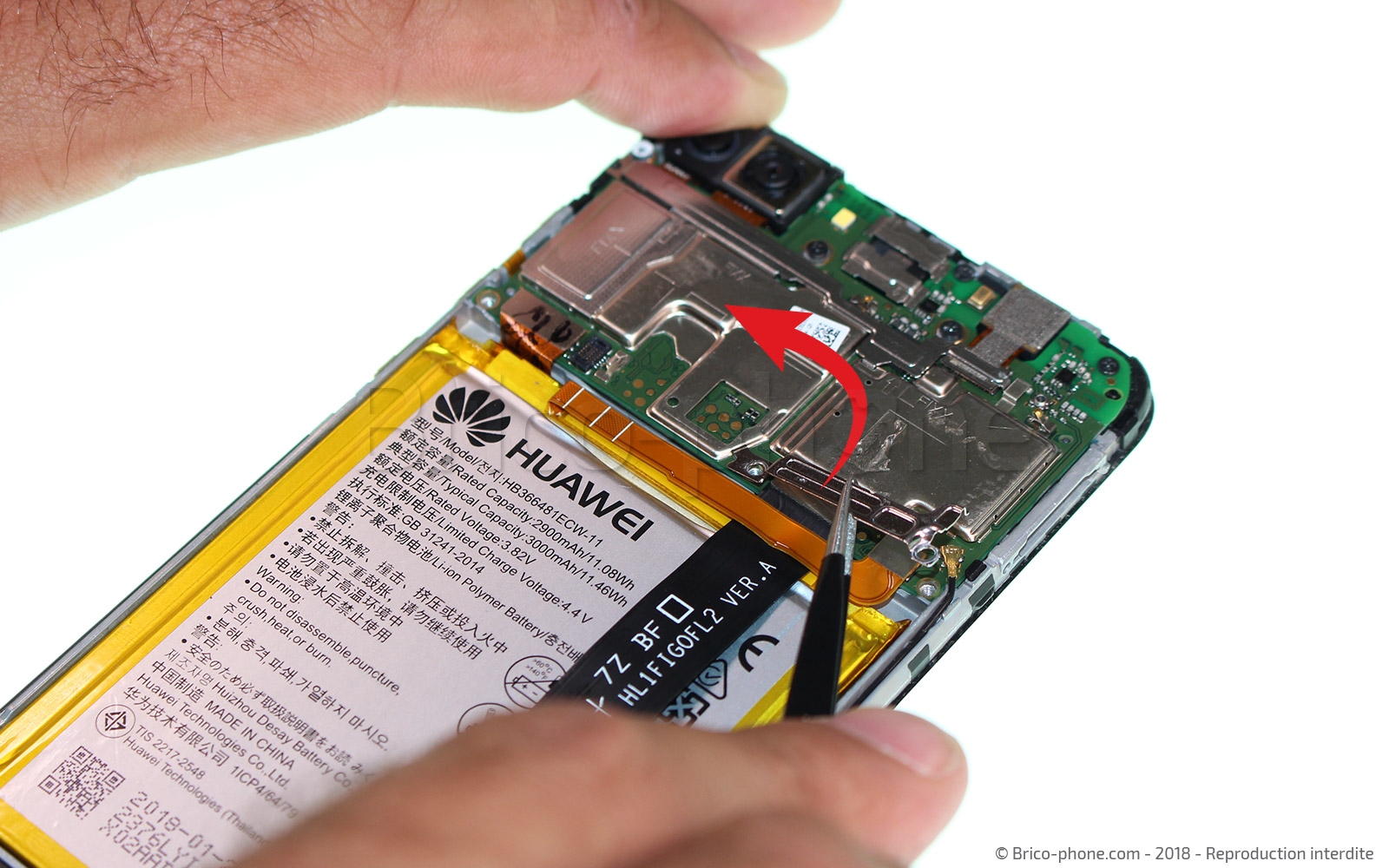

Etape 5 : Déconnecter la batterie
Pour travailler en toute sécurité, il vous faut déconnecter la batterie et pour cela, commencez par retirer la vis cruciforme de la plaquette de protection.
Ensuite, débranchez la nappe du composant.
Outils du kit utilisés
Outils du kit utilisés

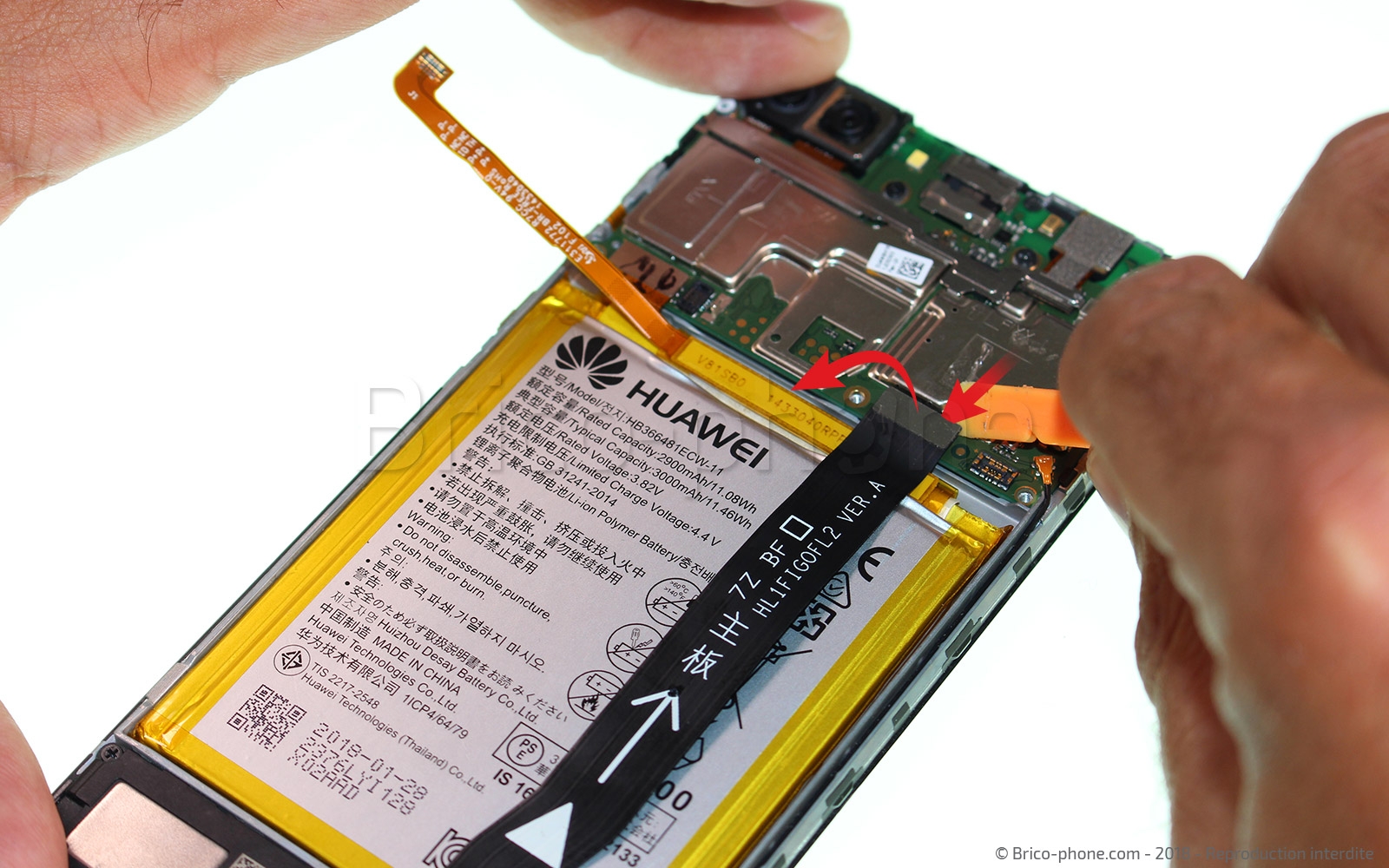

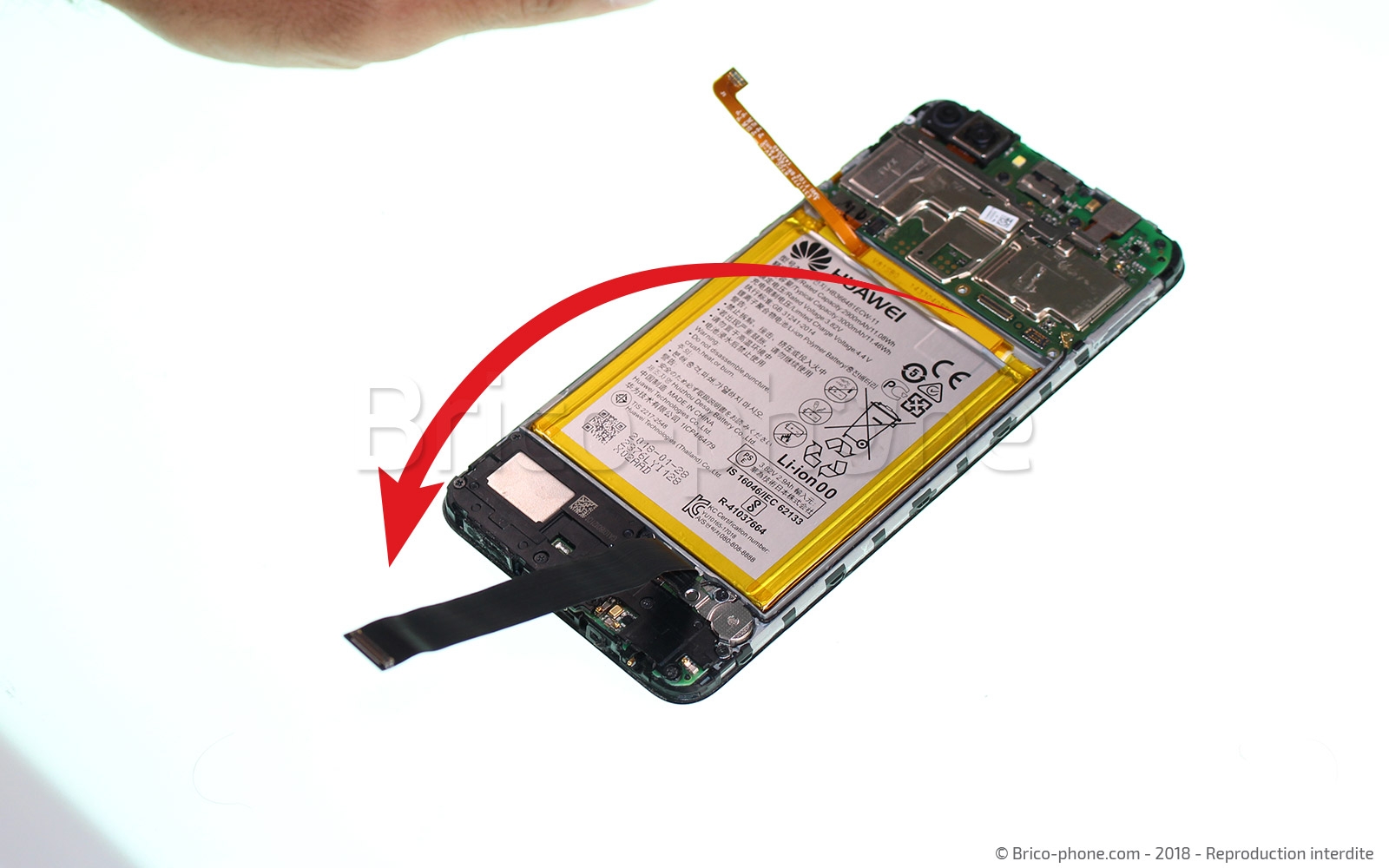

Etape 6 : Libérer la nappe de rallonge

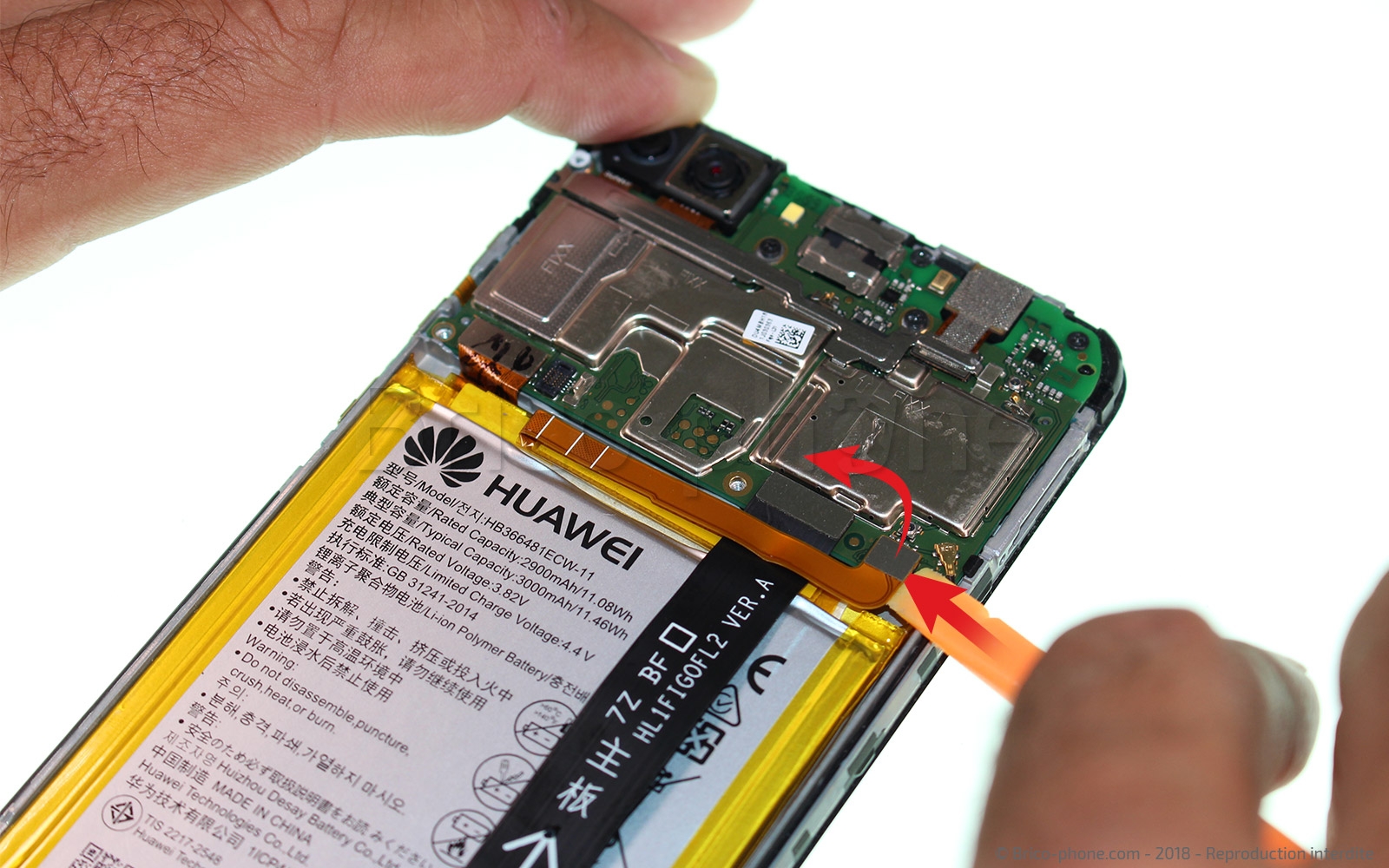

Avec le levier orange de votre kit d'outils, déconnectez la nappe de la rallonge d'interconnexion de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

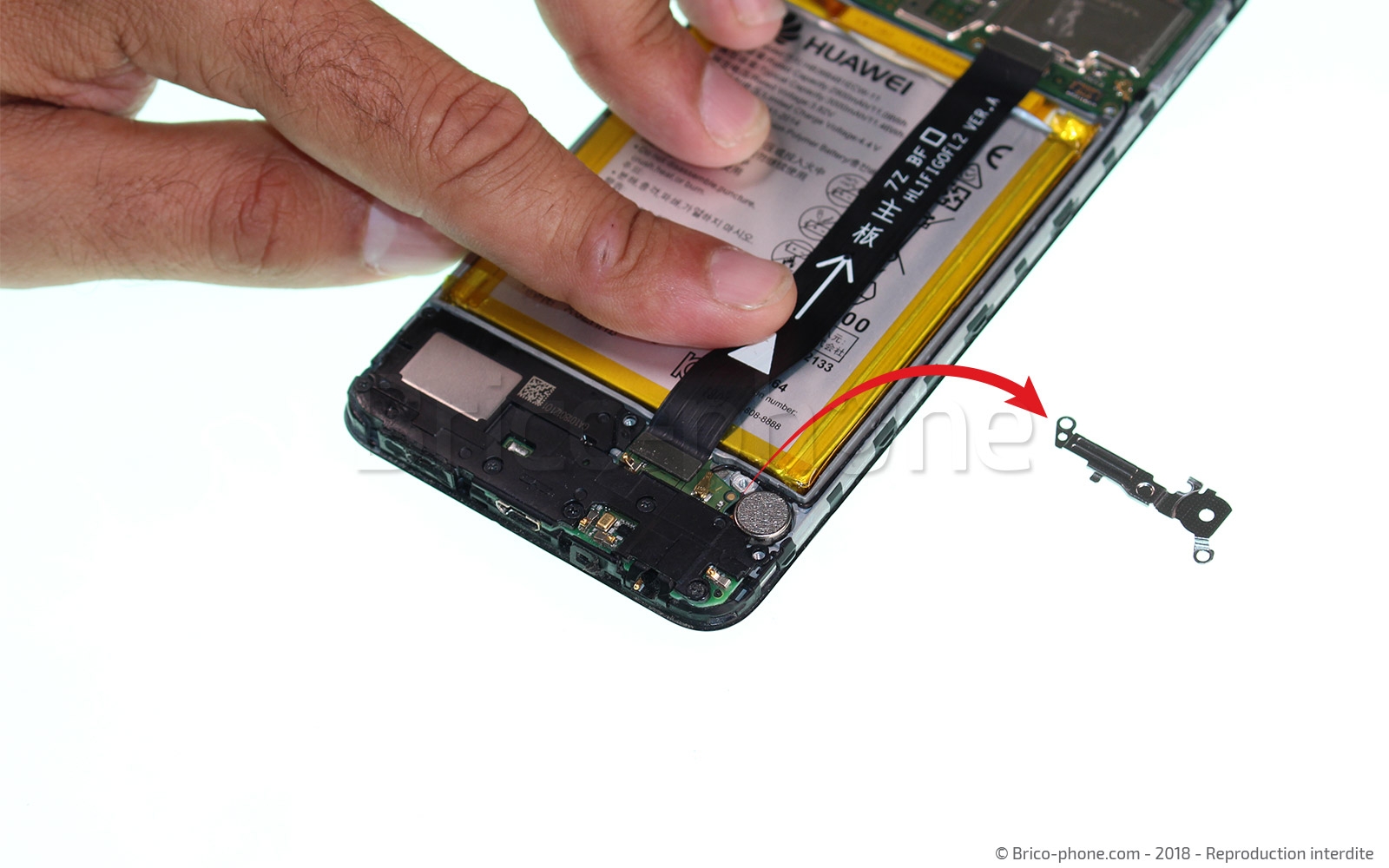

Etape 8 : Retirer la plaquette métallique inférieure

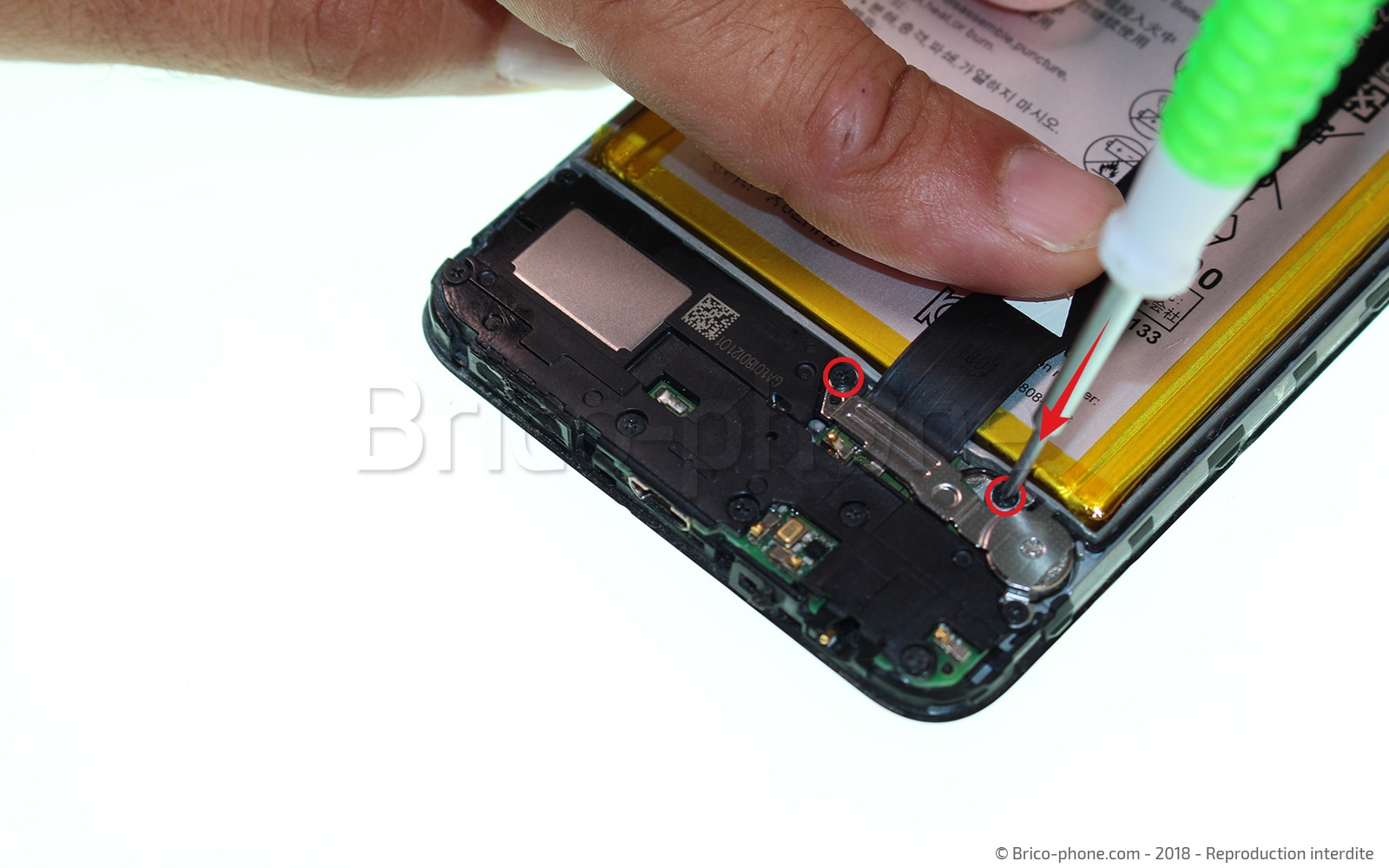

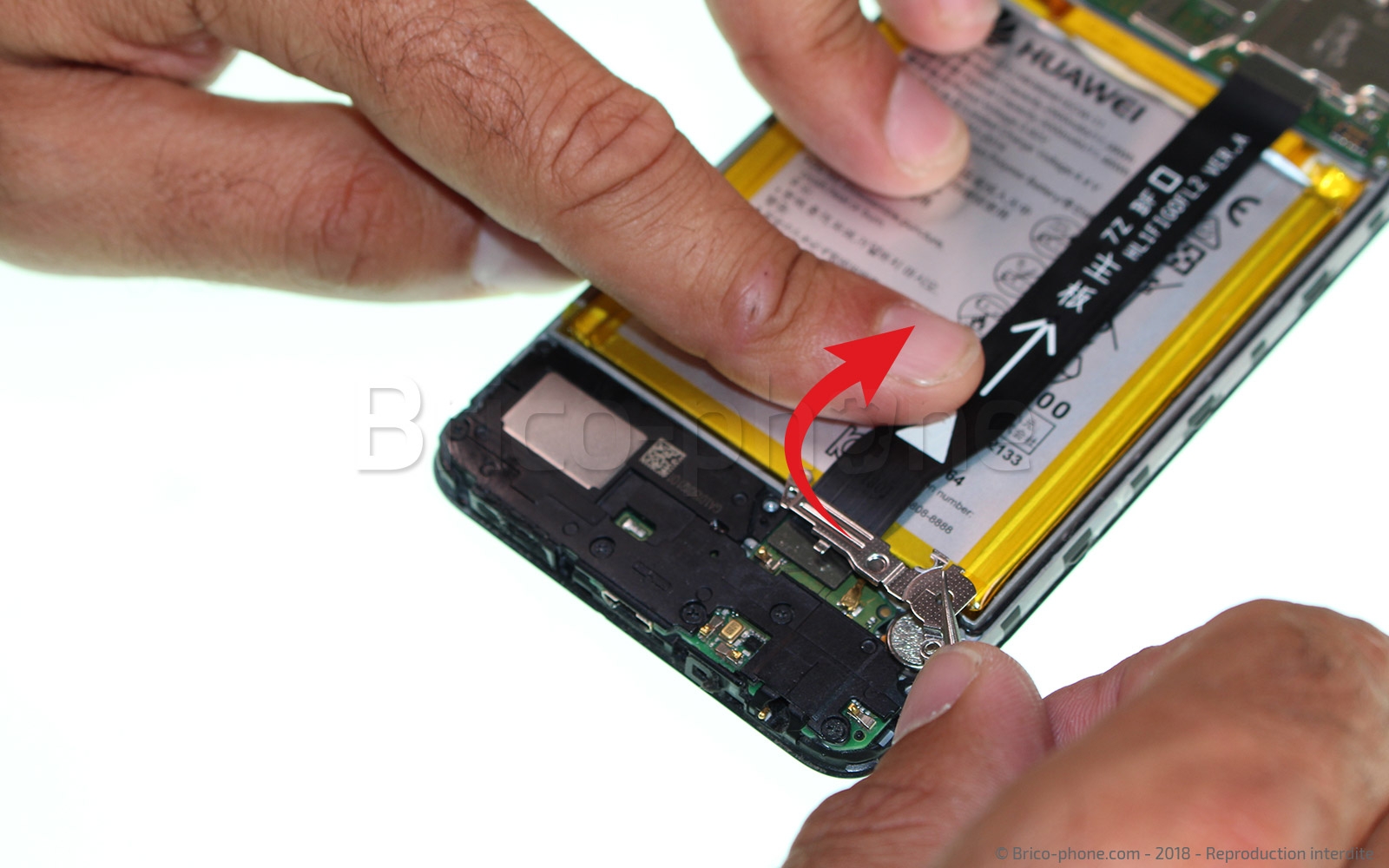

Sur la partie inférieure de votre Huawei PSmart, retirez les deux vis cruciformes de la plaquette métallique cachant la nappe de la rallonge et le vibreur.
Outils du kit utilisés
Outils du kit utilisés

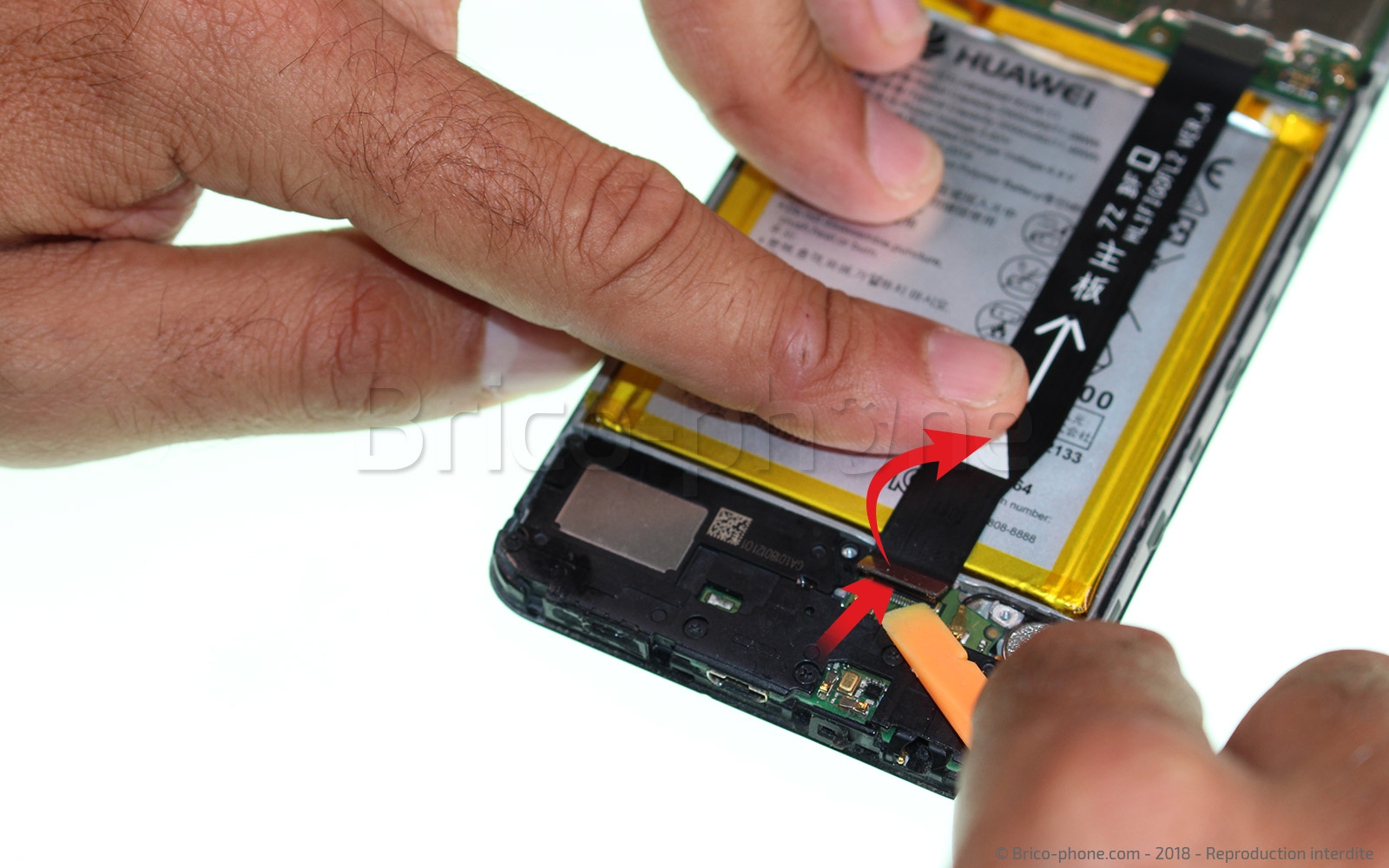

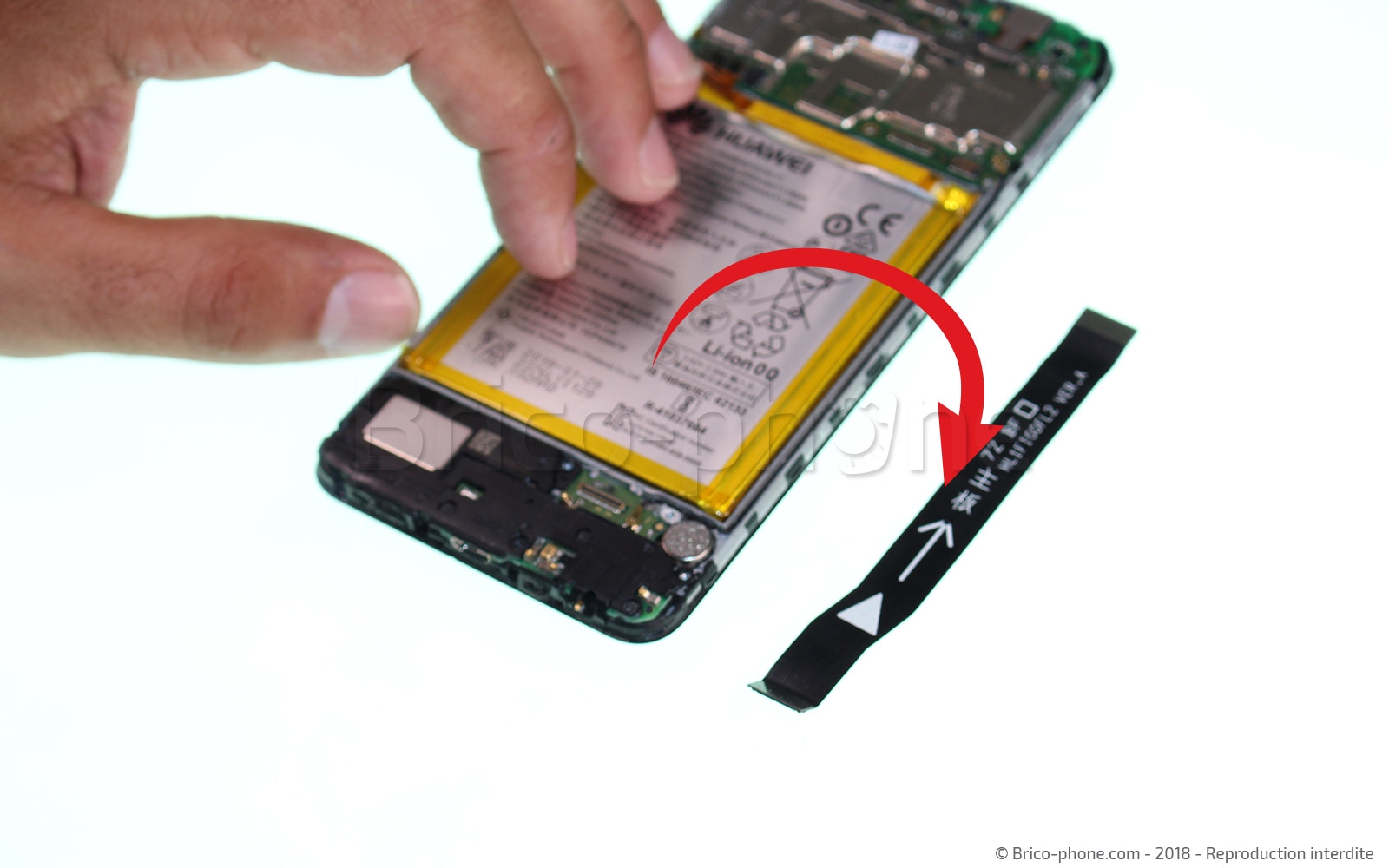

Etape 9 : Retirer la nappe rallonge
Avec la spatule orange, déconnectez la deuxième nappe de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

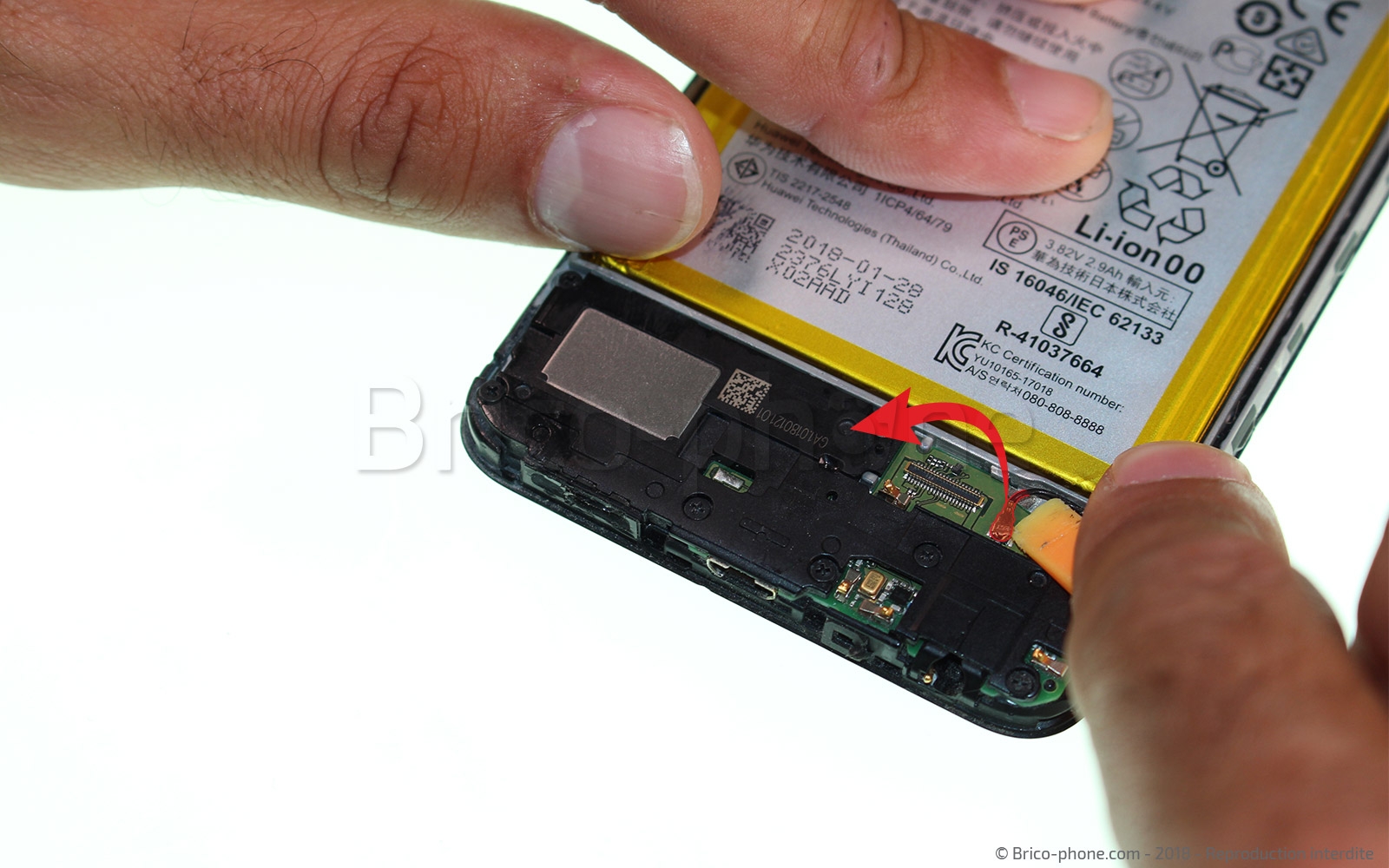

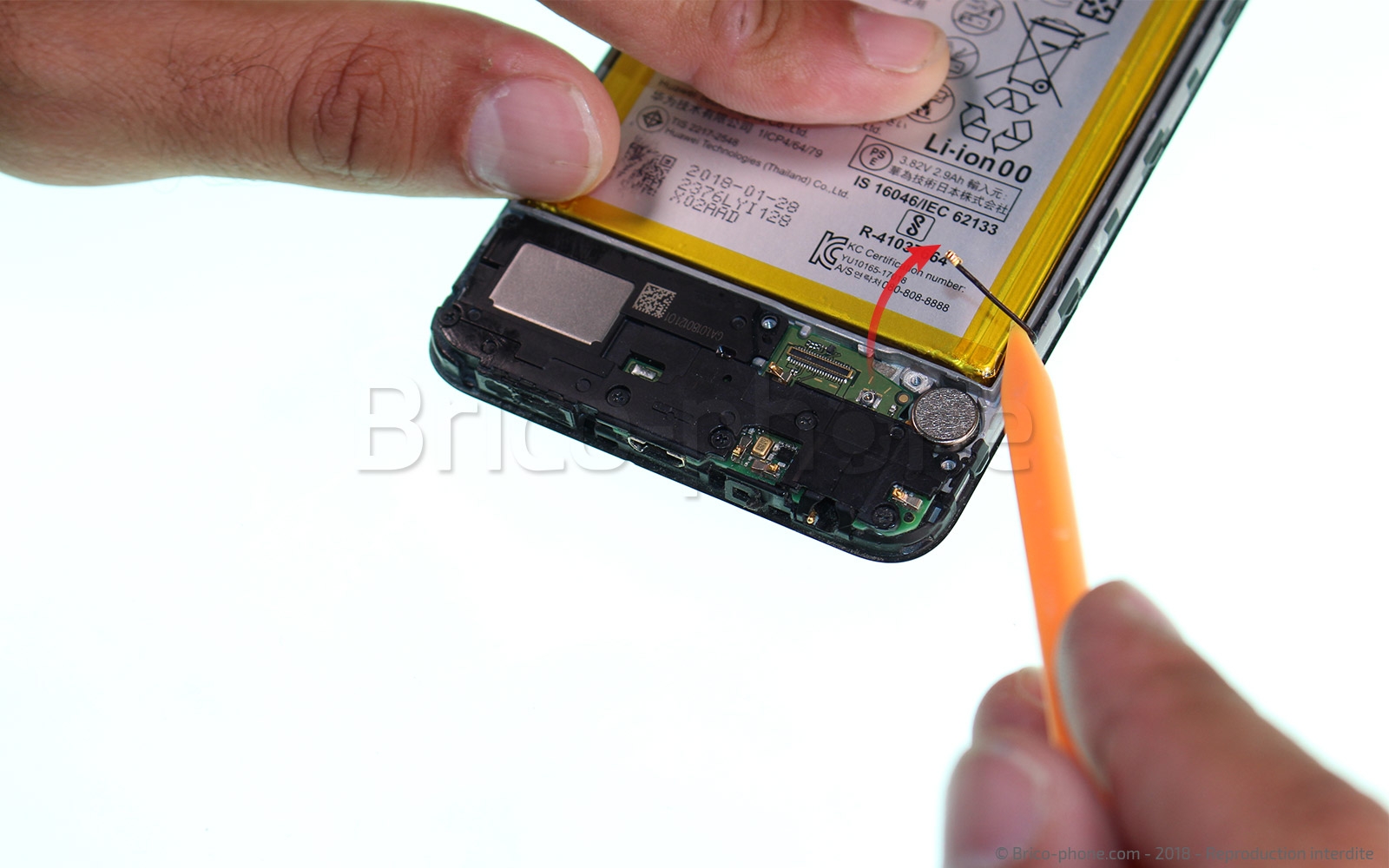

Etape 10 : Débrancher le câble coaxial
Toujours avec le même outil, décrochez le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

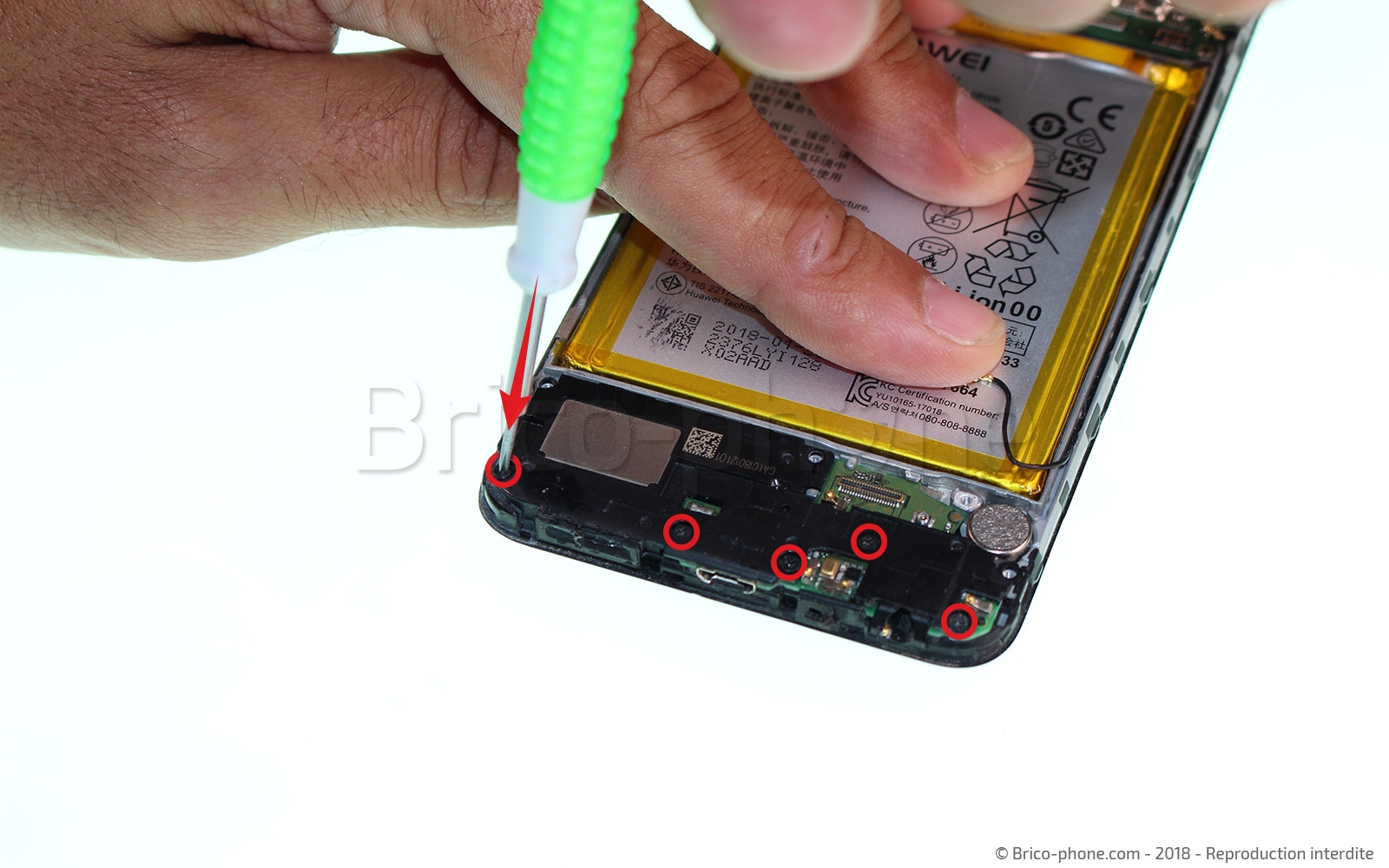

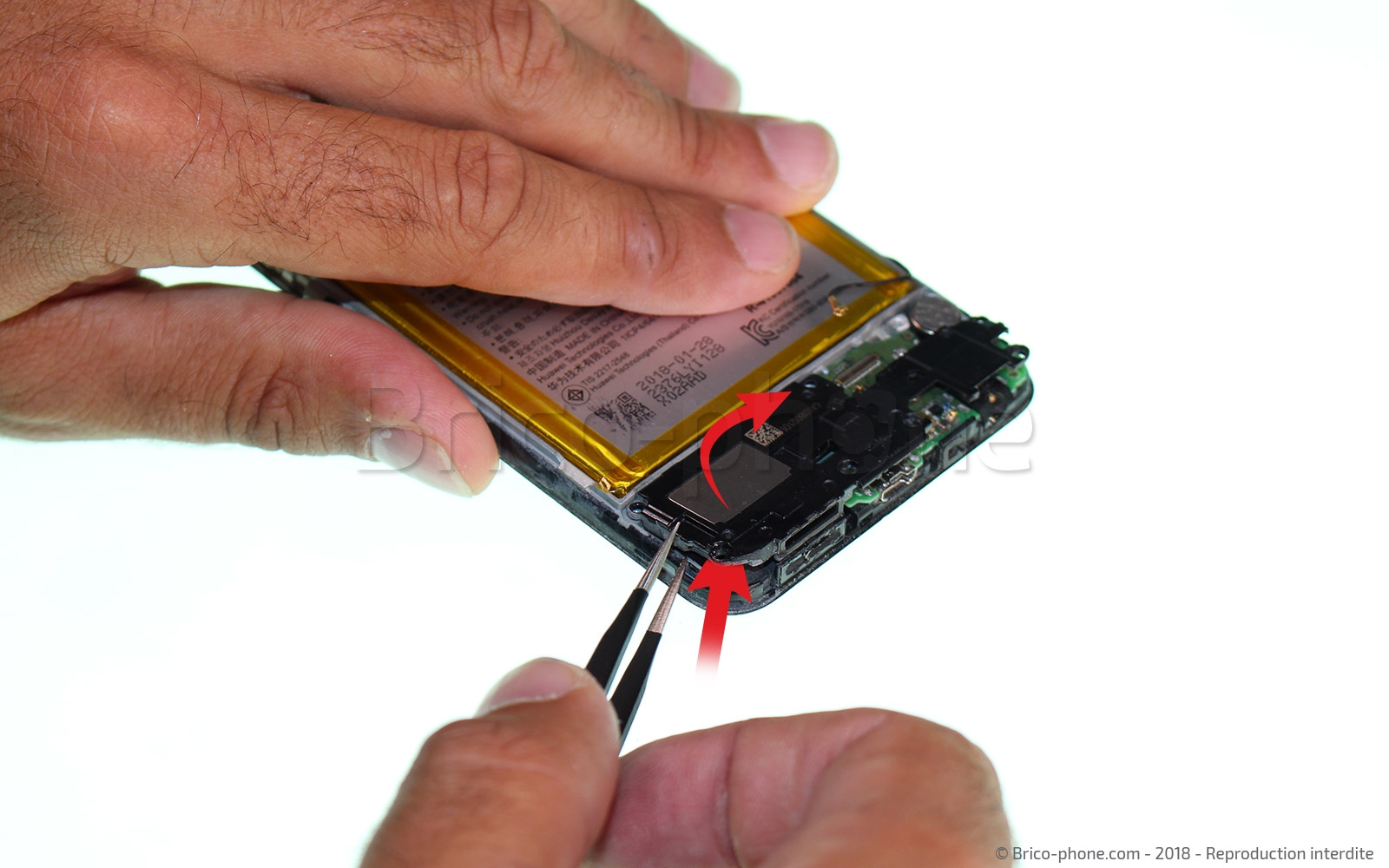

Etape 11 : Retirer le bloc haut-parleur

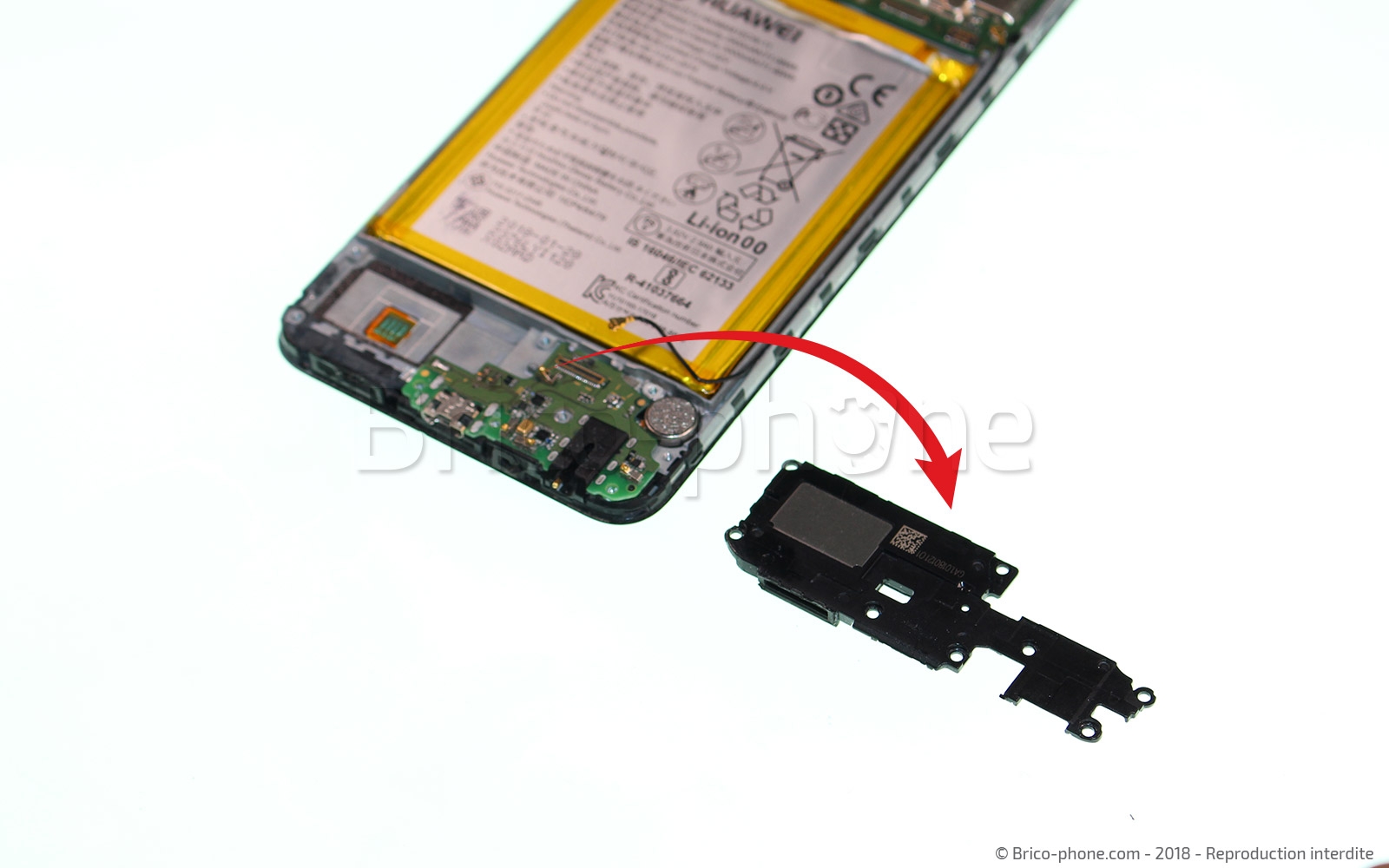

Reprenez le tournevis cruciforme pour extraire les 6 vis retenant le bloc haut-parleur au châssis de votre smartphone. Ensuite, soulevez-le avec la pince en métal avant de le sortir de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

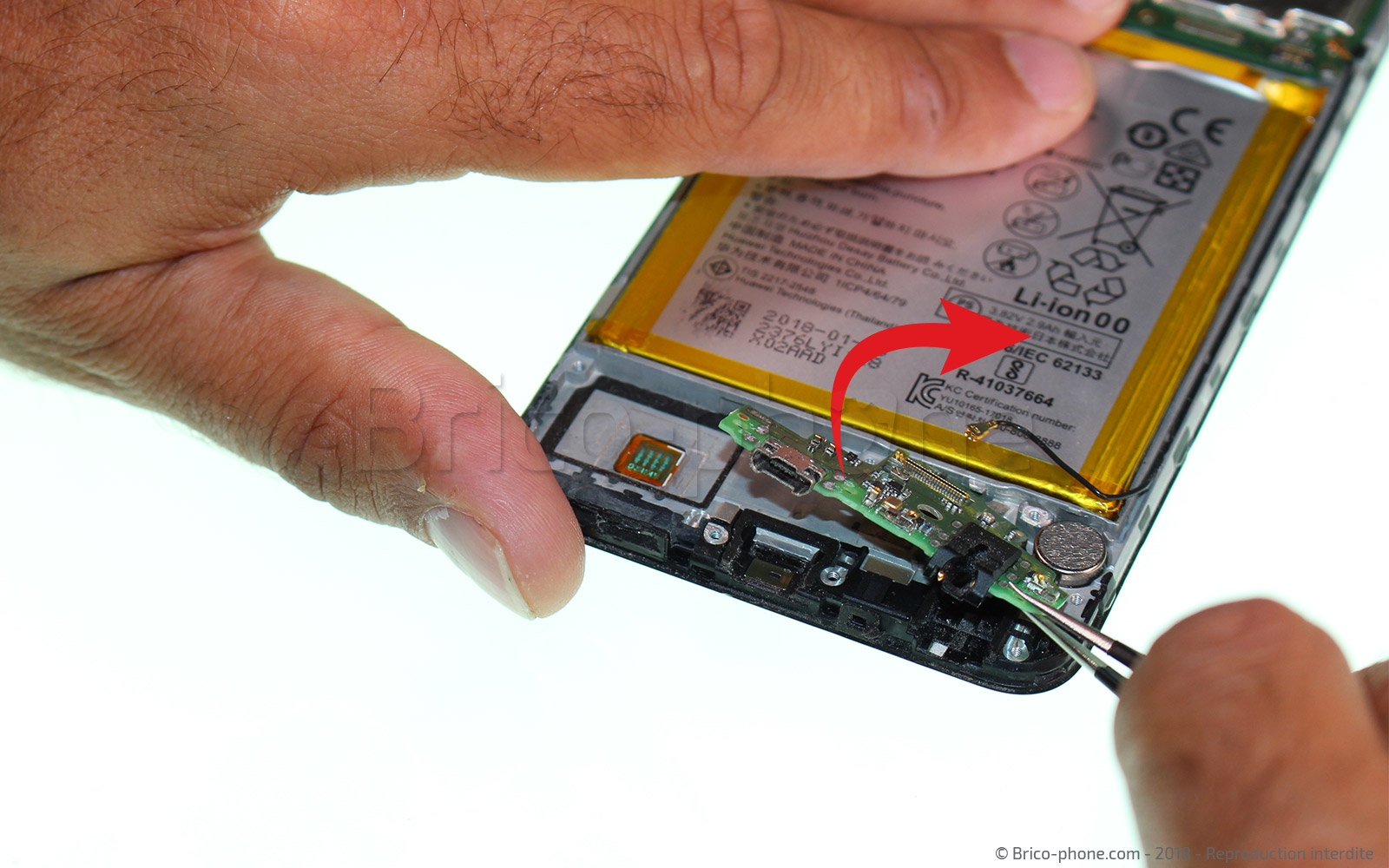

Etape 12 : Retirer le connecteur de charge

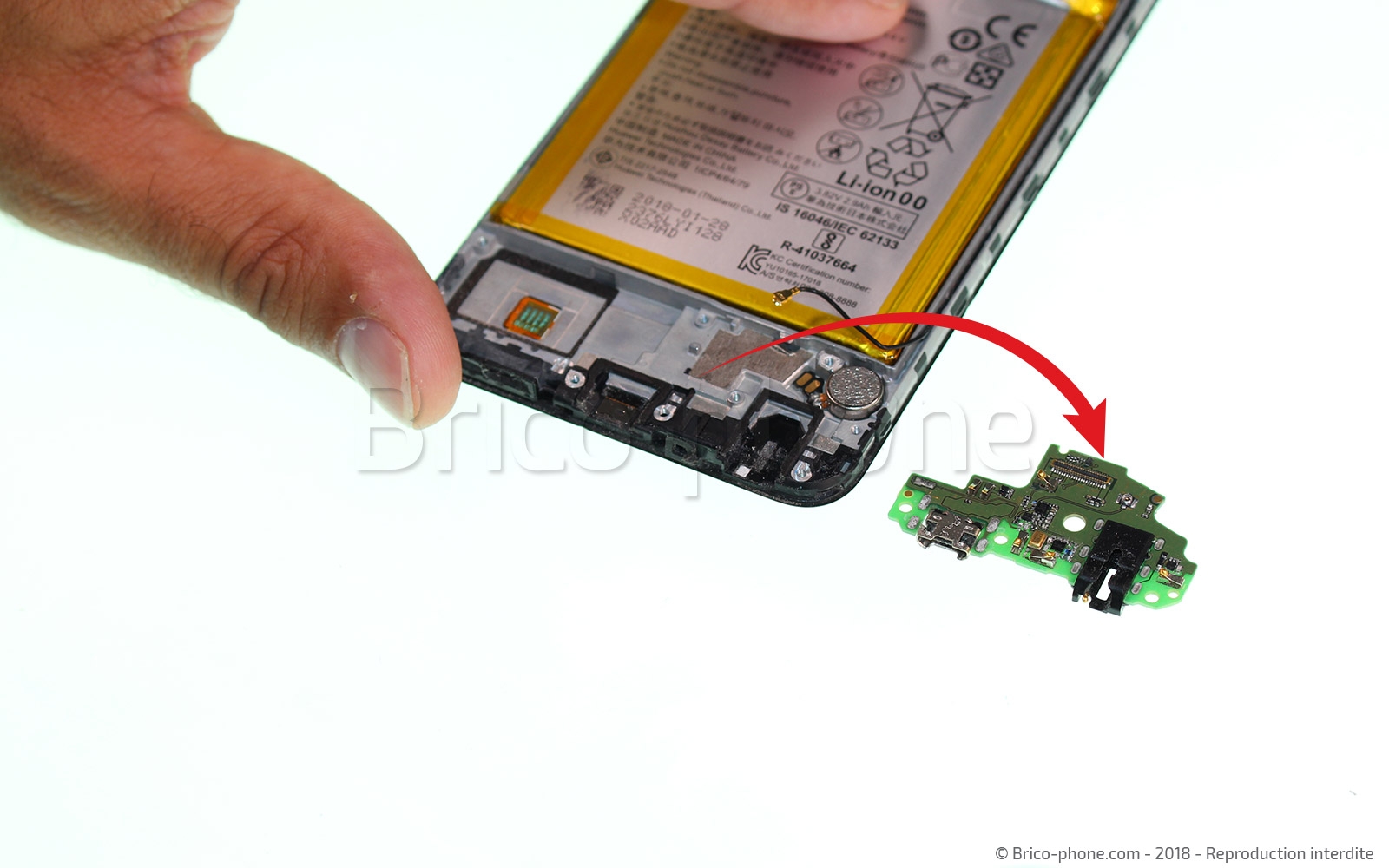

Toujours en utilisant le même ustensile, soulevez le connecteur de charge et posez-le à coté de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

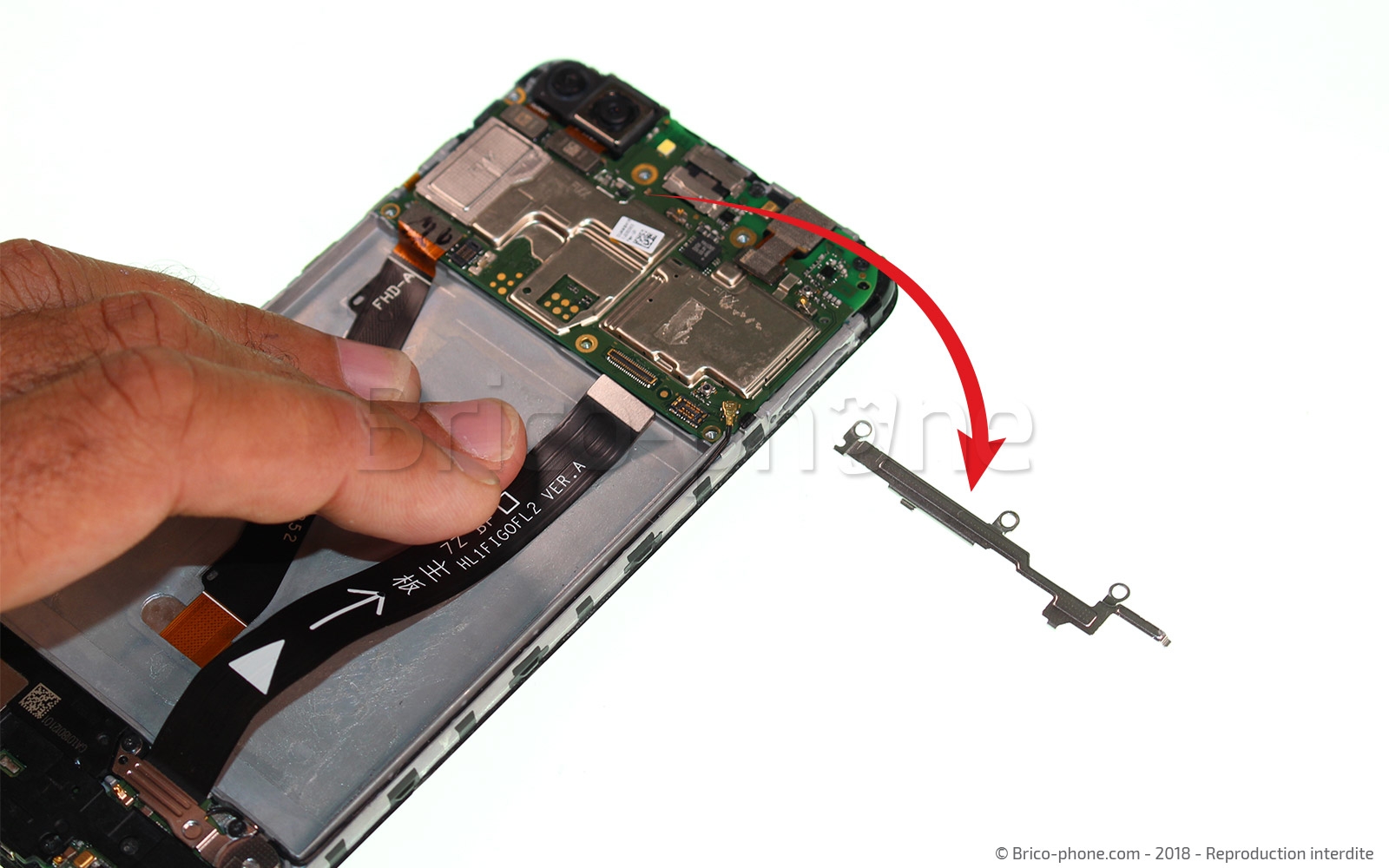

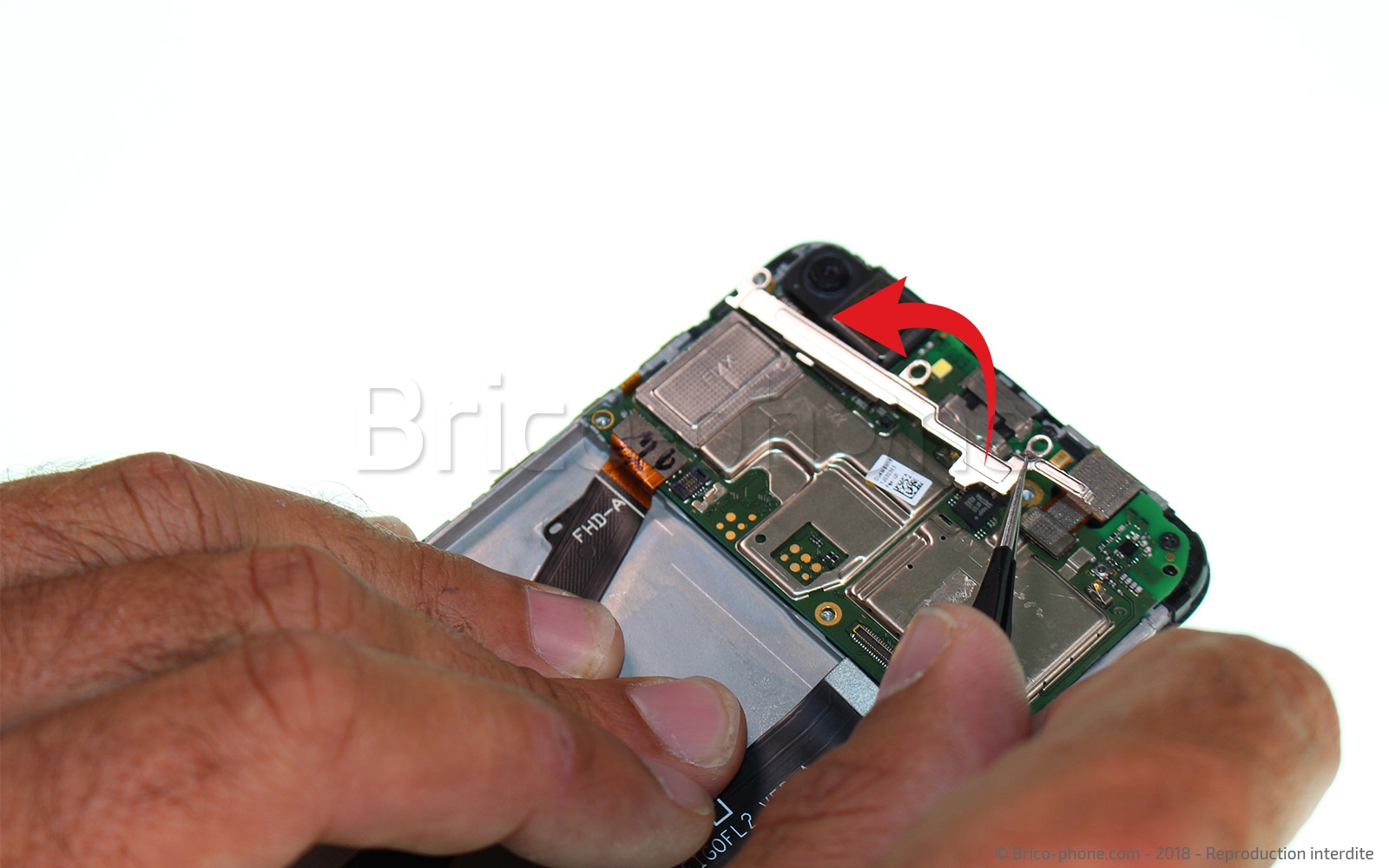

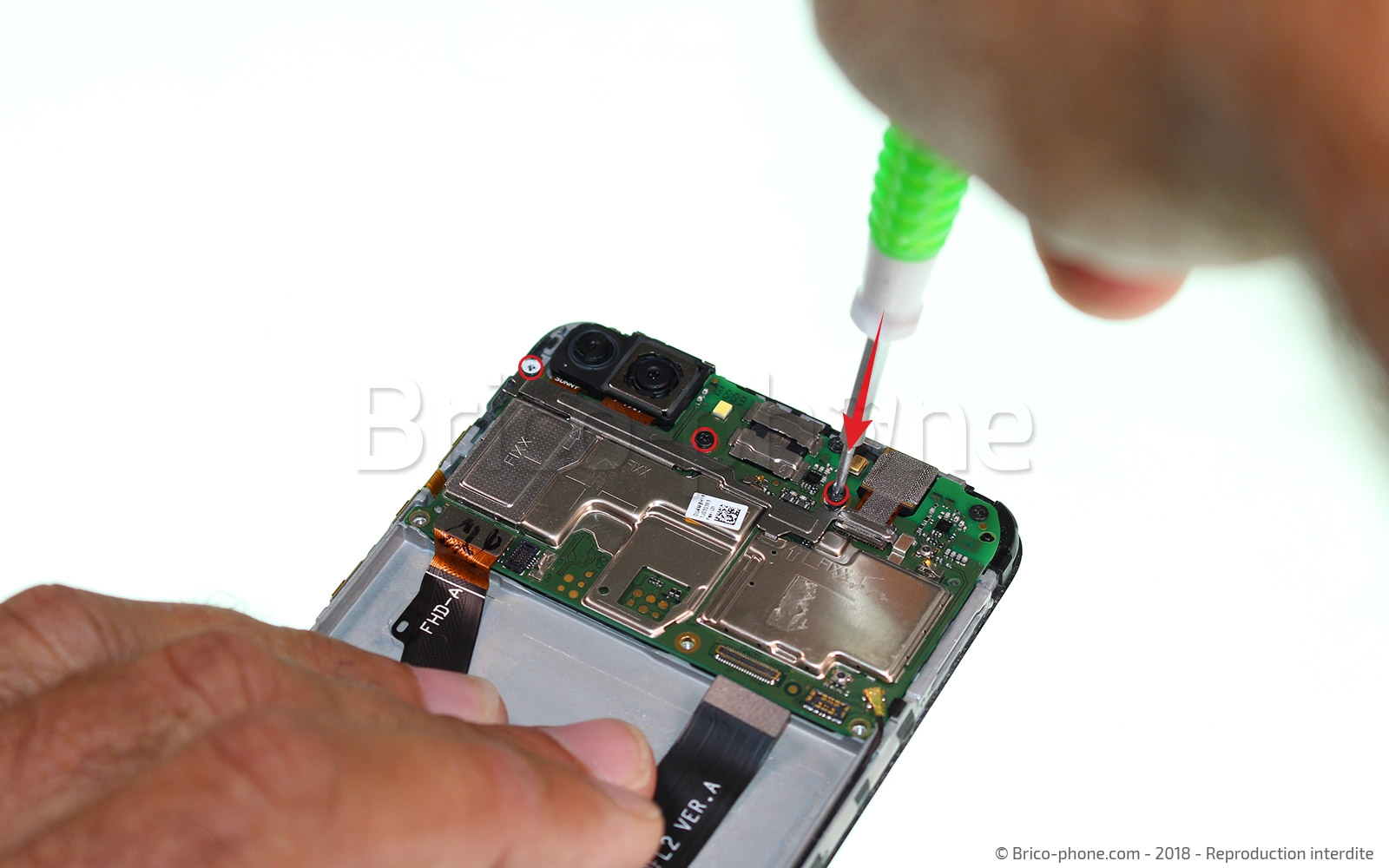

Etape 13 : Retirer la plaquette métallique supérieure
Retirez les 3 vis cruciformes avec le tournevis adéquat avant de sortir la plaquette métallique.
Outils du kit utilisés
Outils du kit utilisés

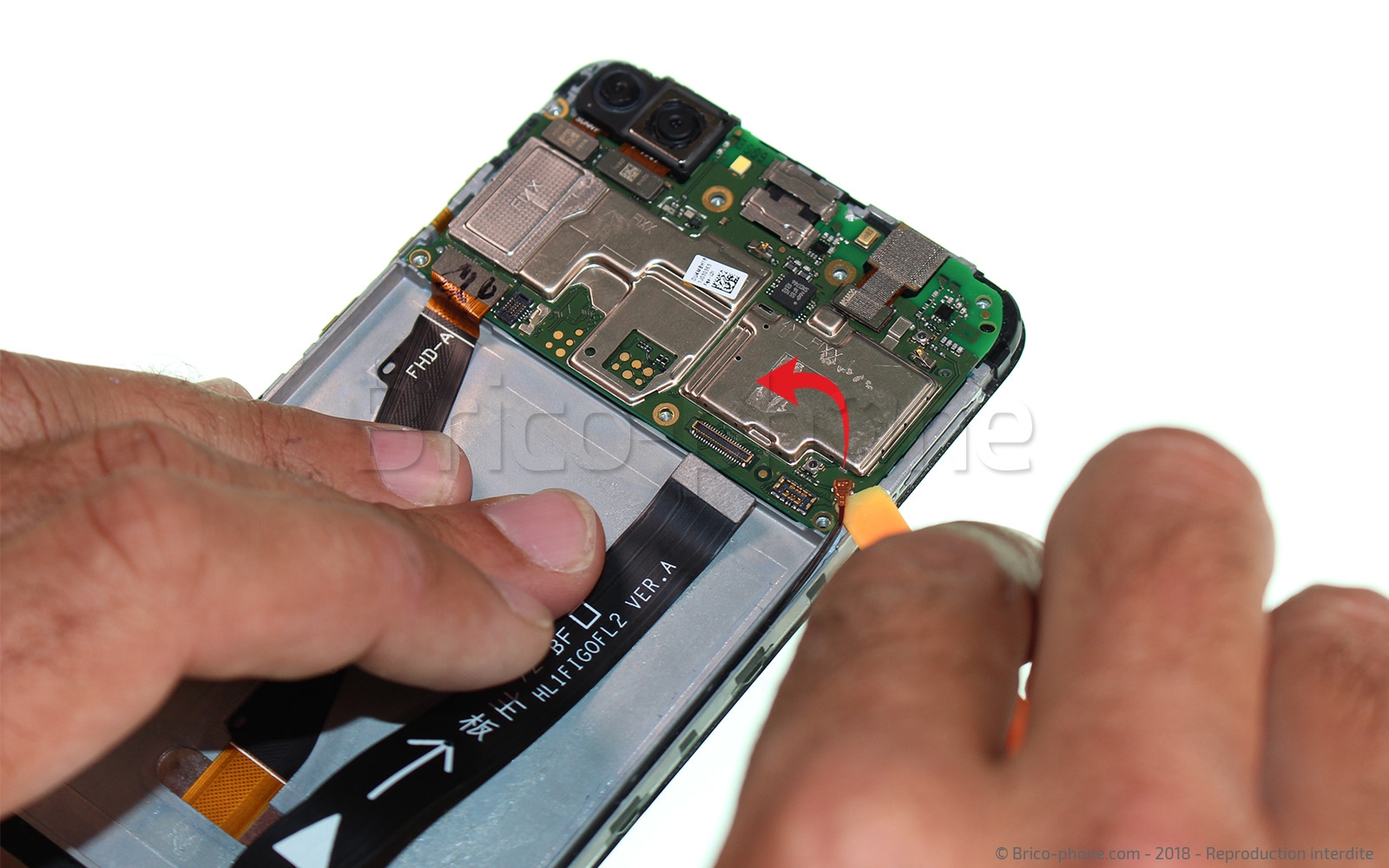

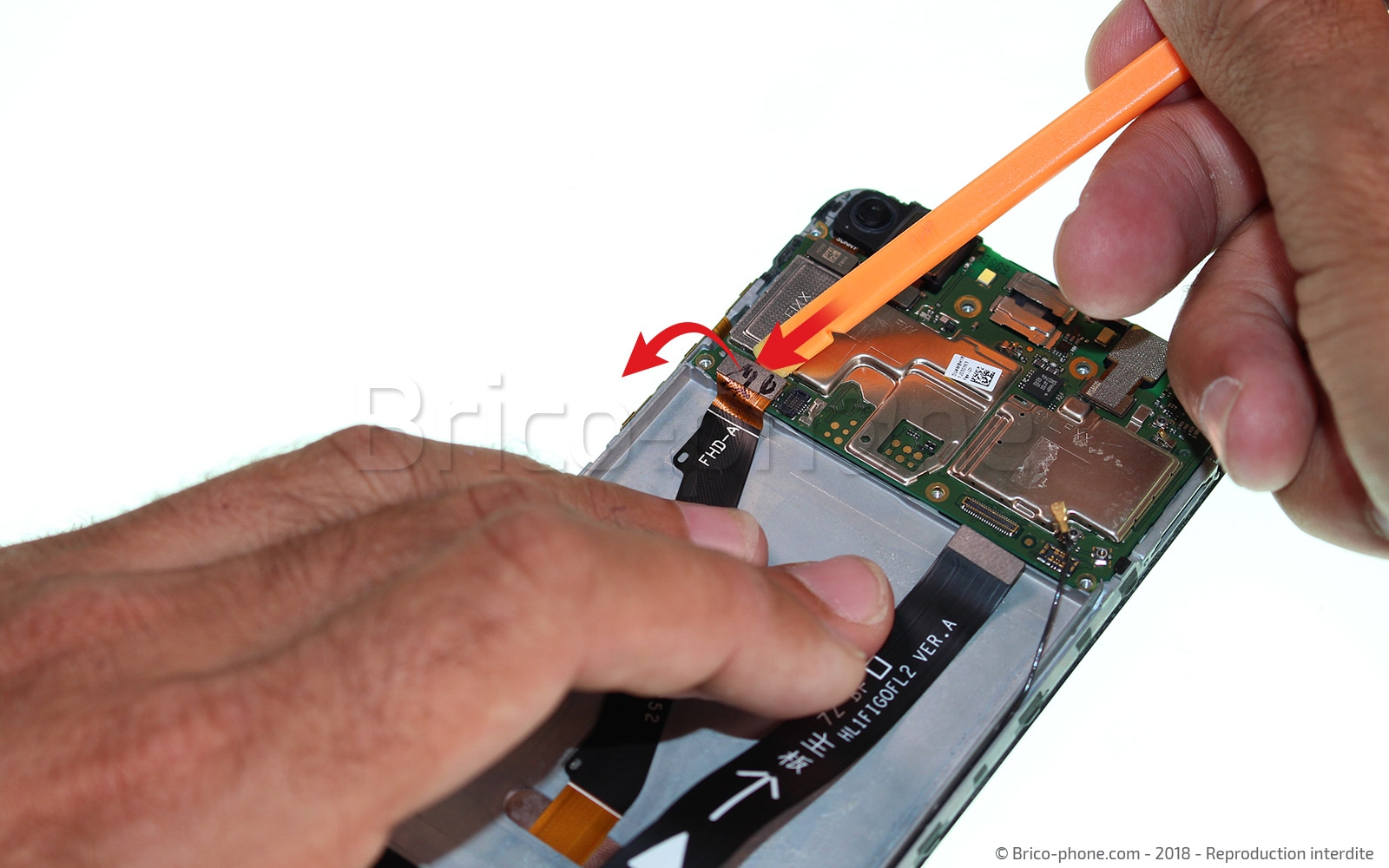

Etape 14 : Libérer la carte mère

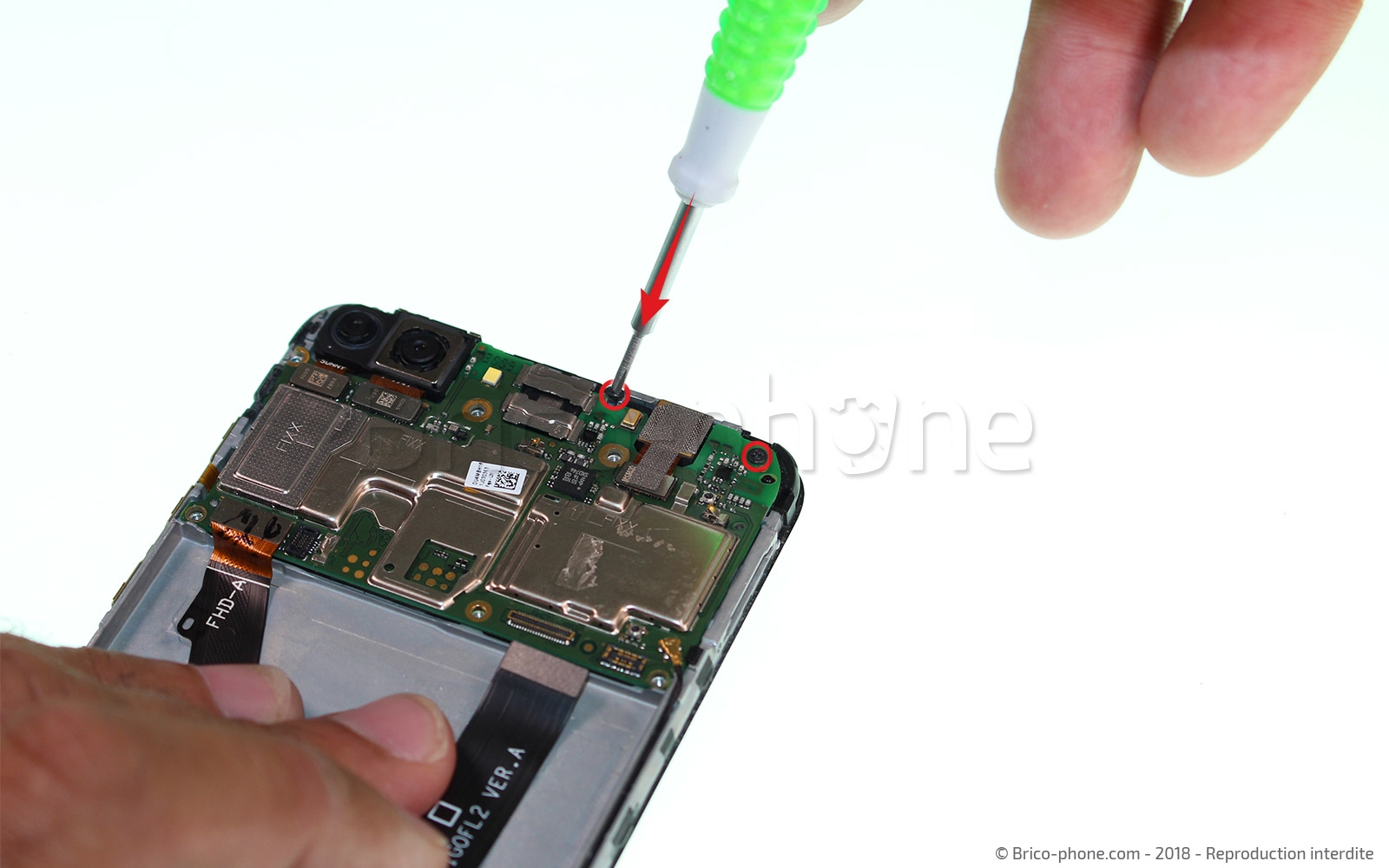

Dévissez les deux vis cruciformes restantes et avec le levier en nylon, déconnectez la nappe de l'écran et le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

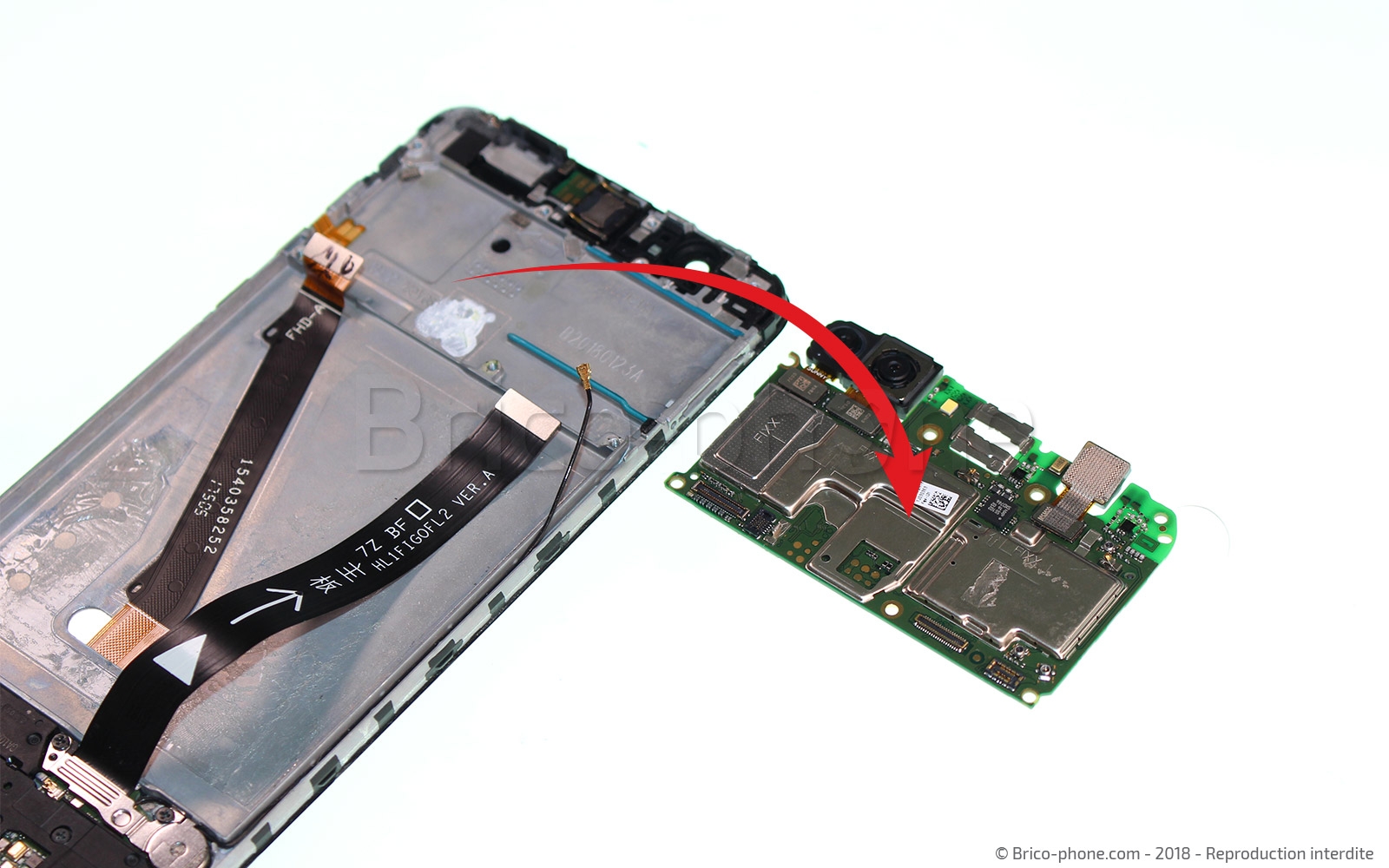

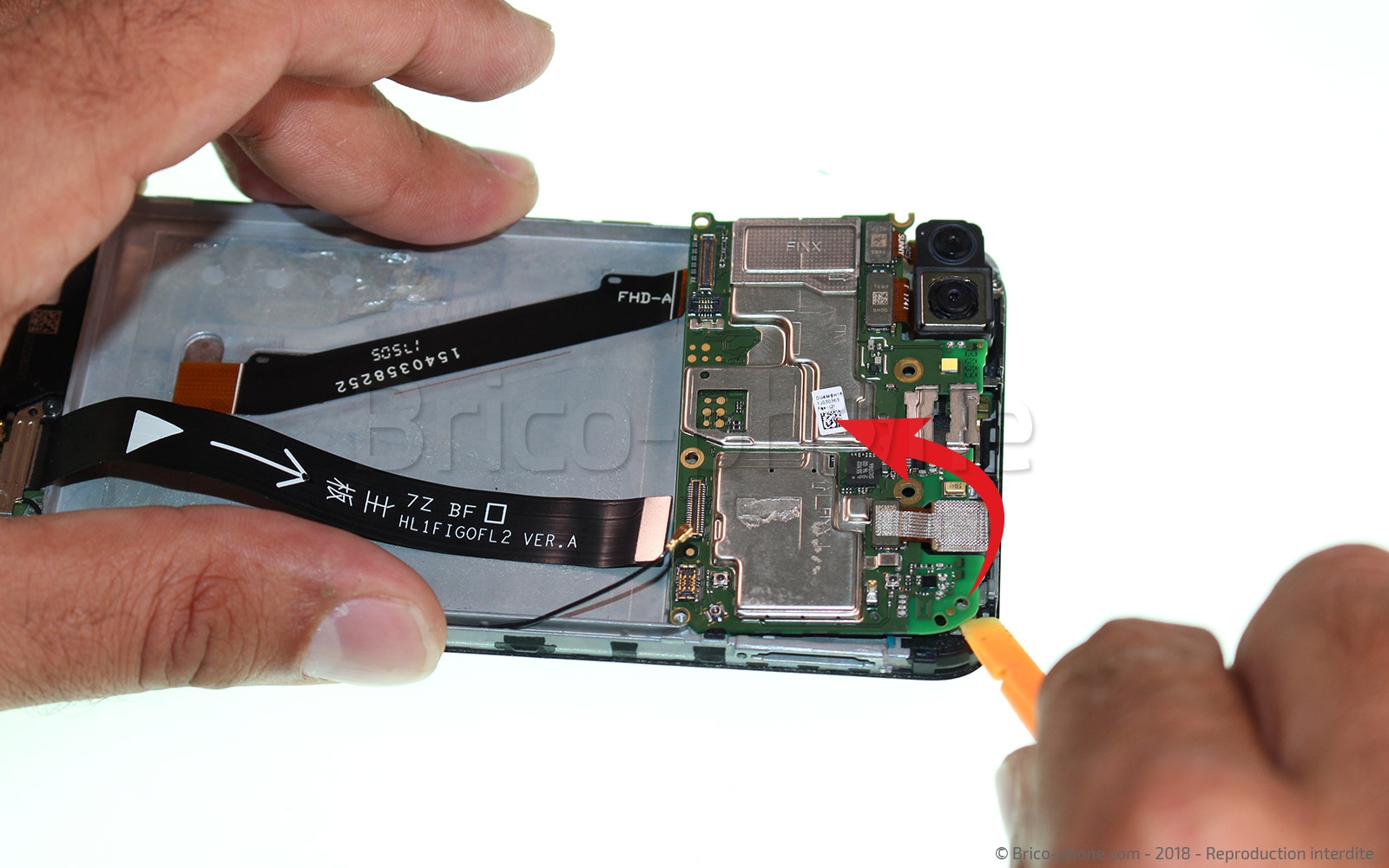

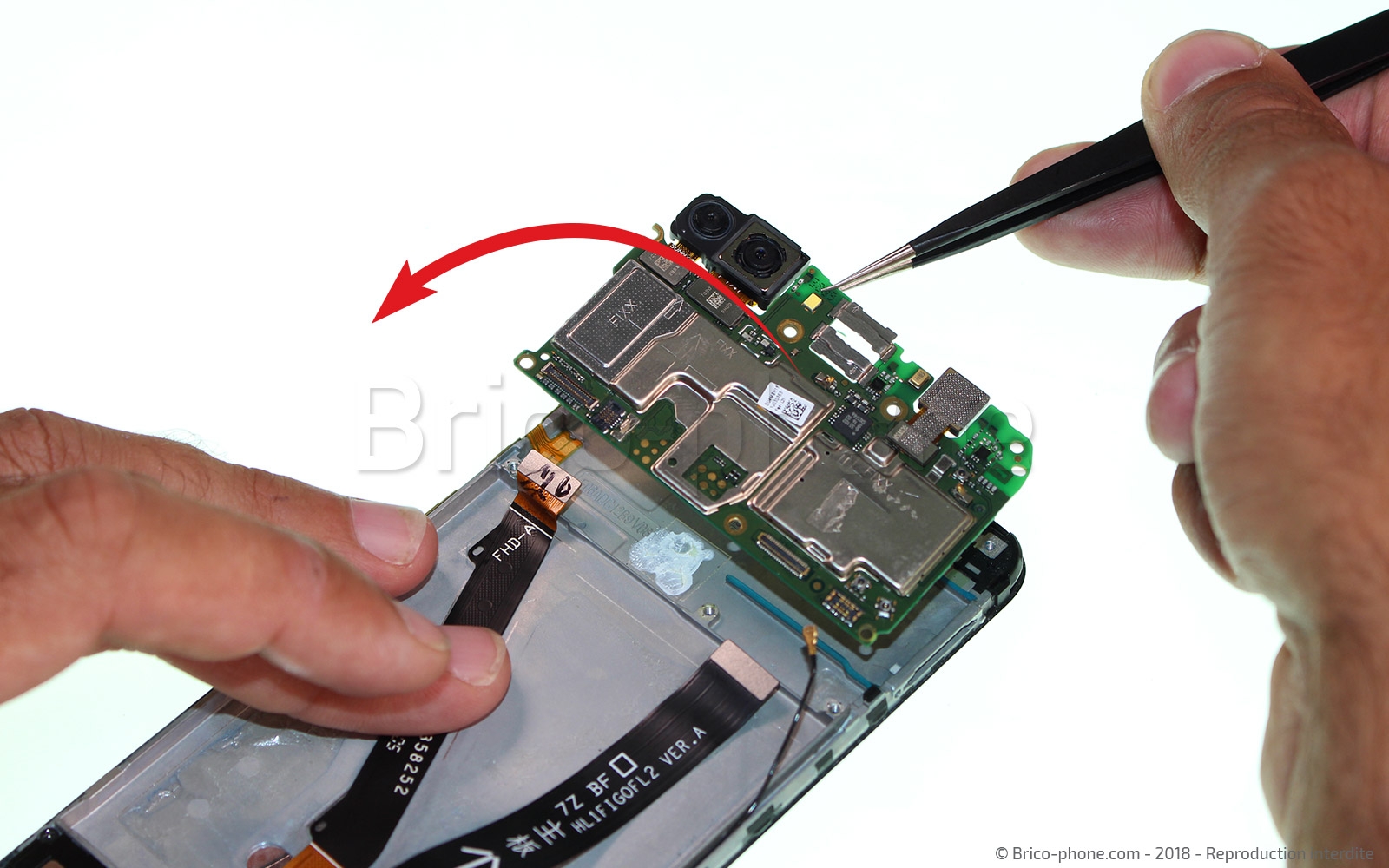

Etape 15 : Retirer la carte mère
Dernière étape avant le remontage, sortez la carte mère du bloc écran endommagé.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage
Pour remonter votre Huawei P Smart 20A8, il vous suffit de suivre les étapes précédentes dans l'ordre inverse.
Cependant, n'oubliez pas de récupérer le câble coaxial sur votre ancien bloc écran.
