Changement du connecteur de charge et prise jack sur Galaxy S6 Edge

Temps estimé : 30 min
Difficulté : 2/5
Galaxy S6 Edge | Temps estimé : 30 min | Difficulté : 2/5

Vous rencontrez une difficulté avec le connecteur de charge de votre Samsung S6 Edge ? Suivez ce tutoriel détaillé en images étape par étape pour réparer votre composant endommagé.

Diagnostic

› Votre Samsung Galaxy S6 Edge ne prend plus la charge
› Le connecteur est endommagé et le câble ne rentre plus
› Votre téléphone n'est plus reconnu lorsque vous le branchez
› Votre interlocuteur ne vous entend plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour Samsung Galaxy S6 Edge
28,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de Vitre ARRIERE pour Samsung Galaxy S6 Edge
8,90 €
Ajouter au panier

Avant de commencer

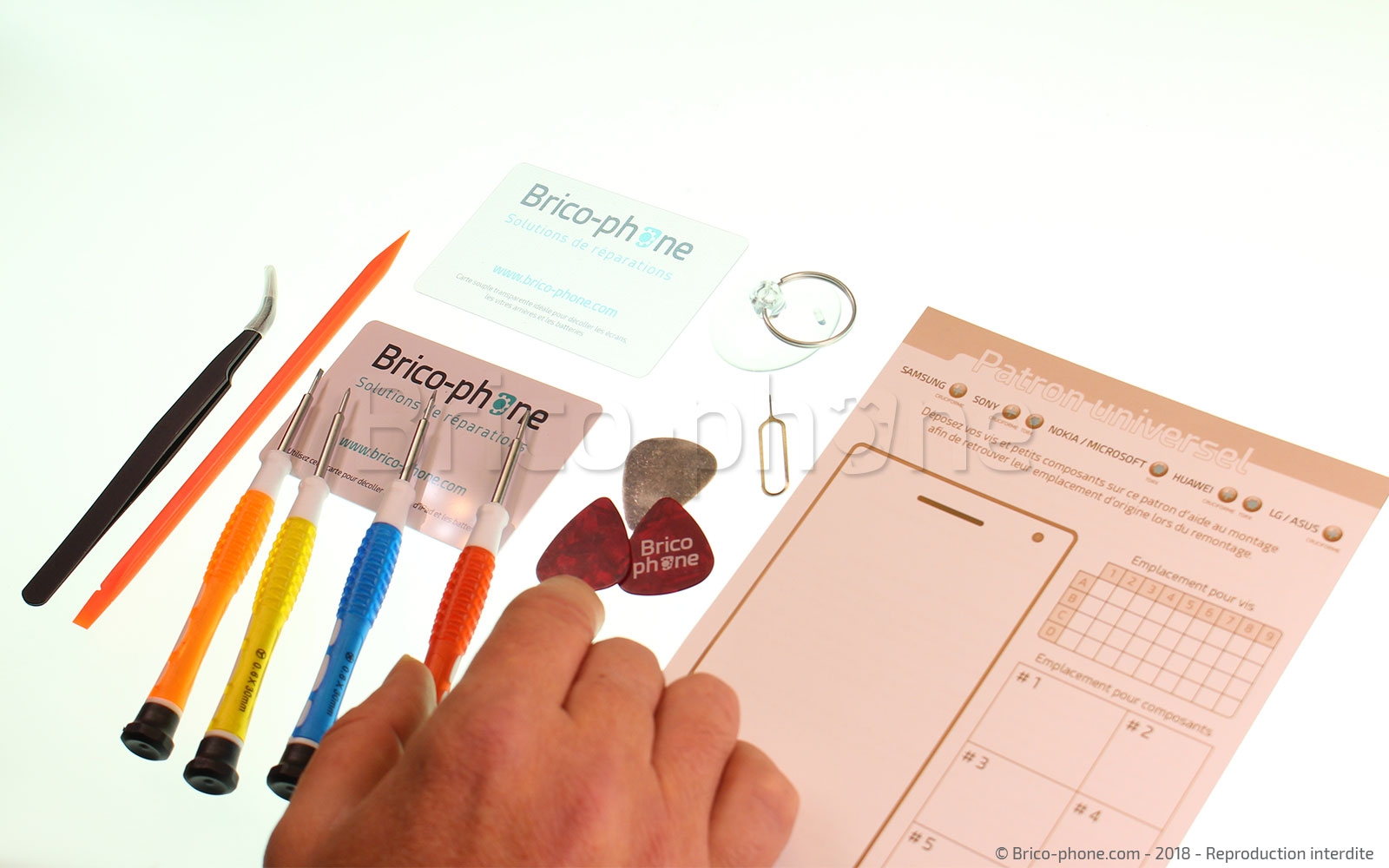

Dans un premier temps, préparez un espace de travail propre et dégagé avec les outils et le patron d'aide au montage à proximité.

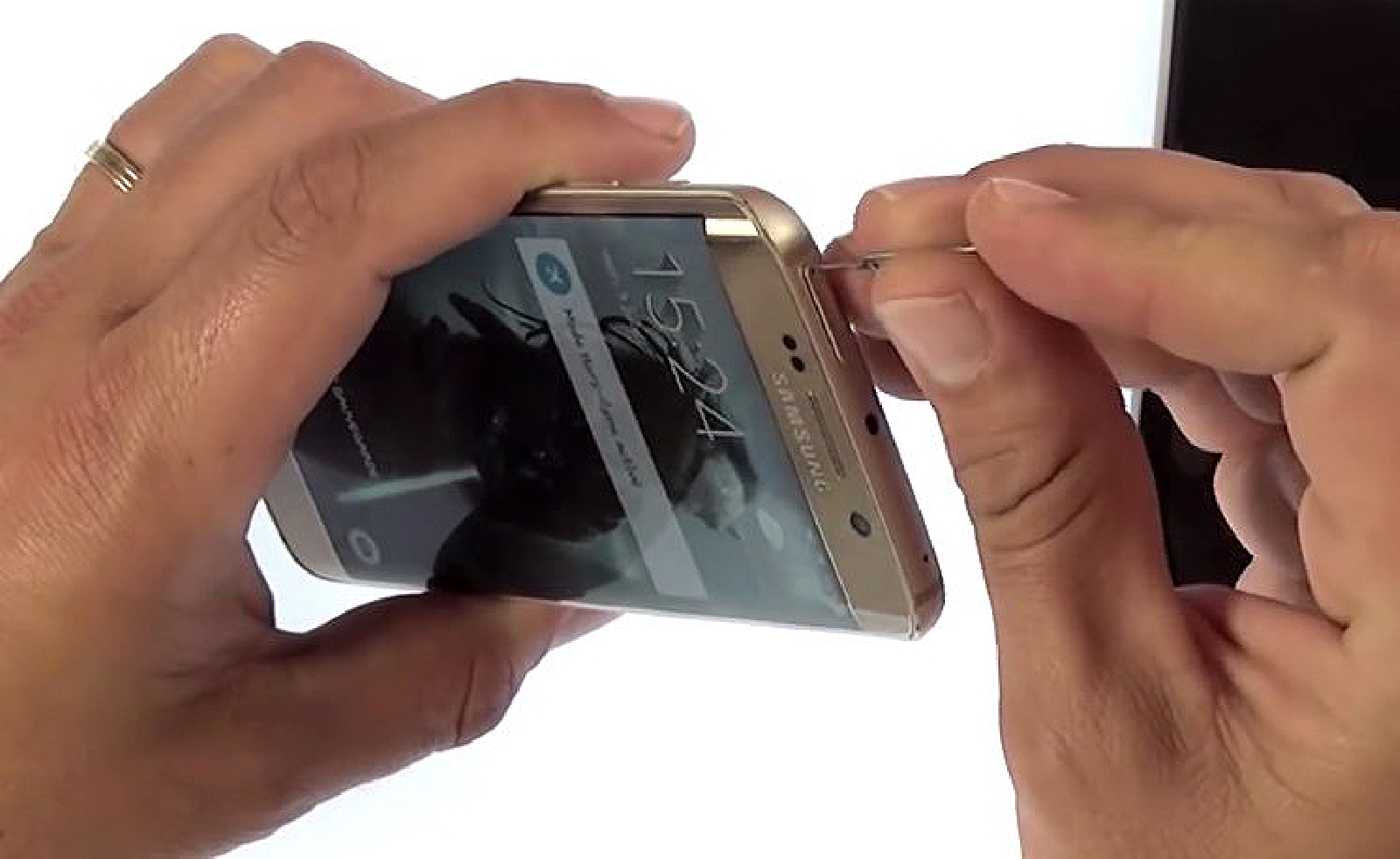

Eteindre et retirer le Rack Sim

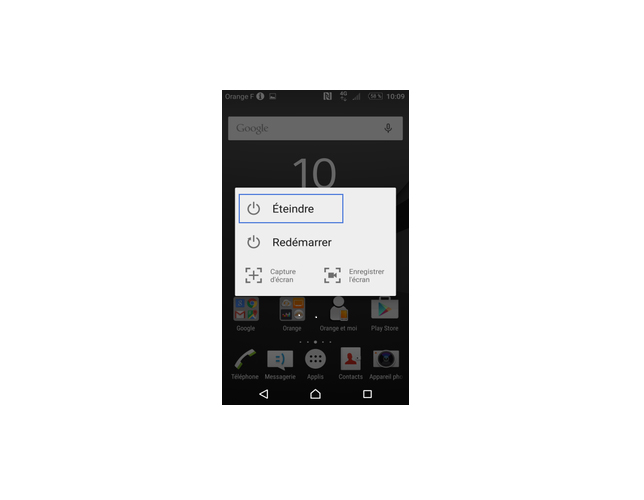

Mettez hors tension votre Samsung Galaxy S6 Edge et enlever le tiroir Sim avec l'outil d'ouverture fourni dans votre kit d'outils ou celui d'origine.
Outils du kit utilisés
Outils du kit utilisés

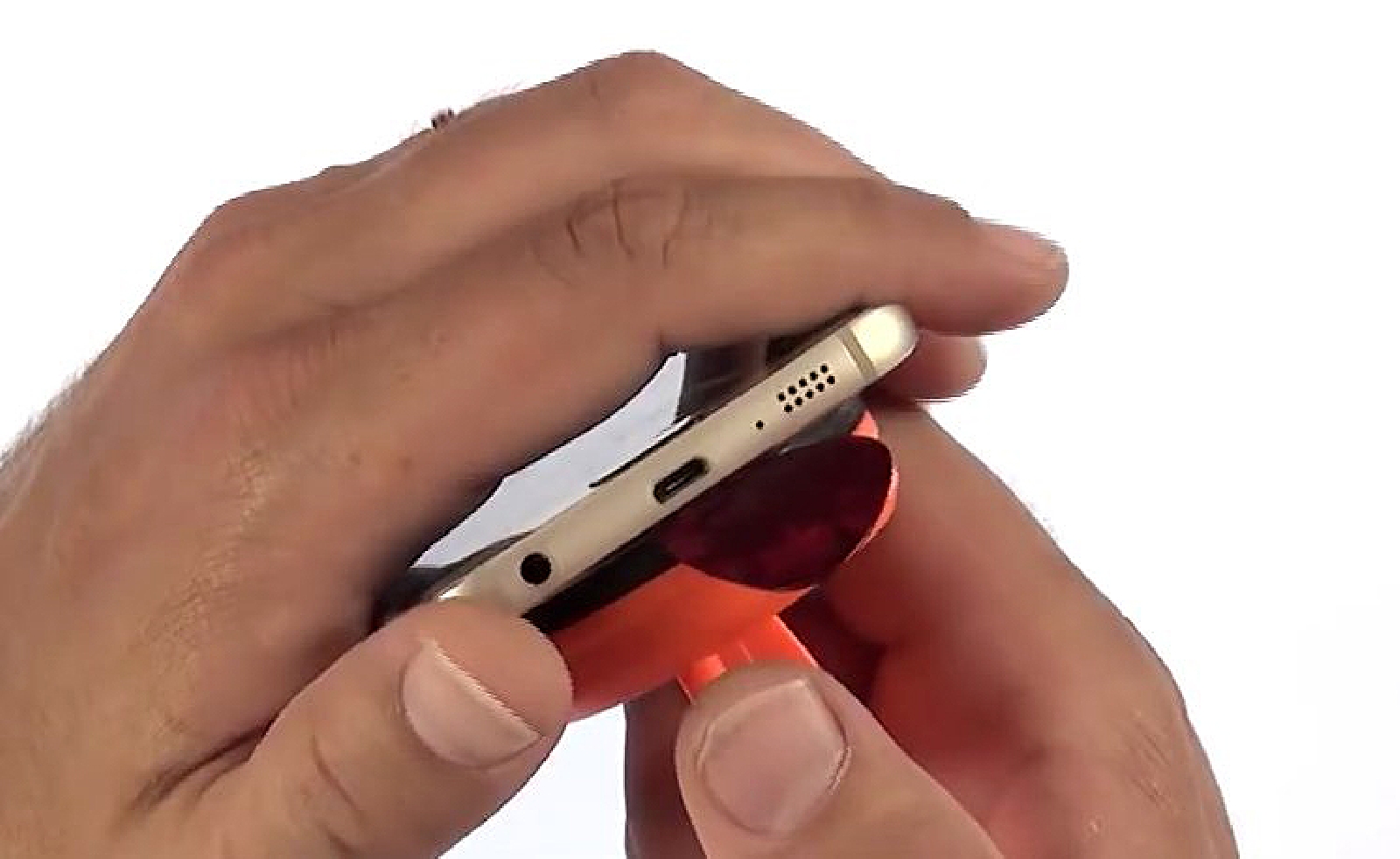

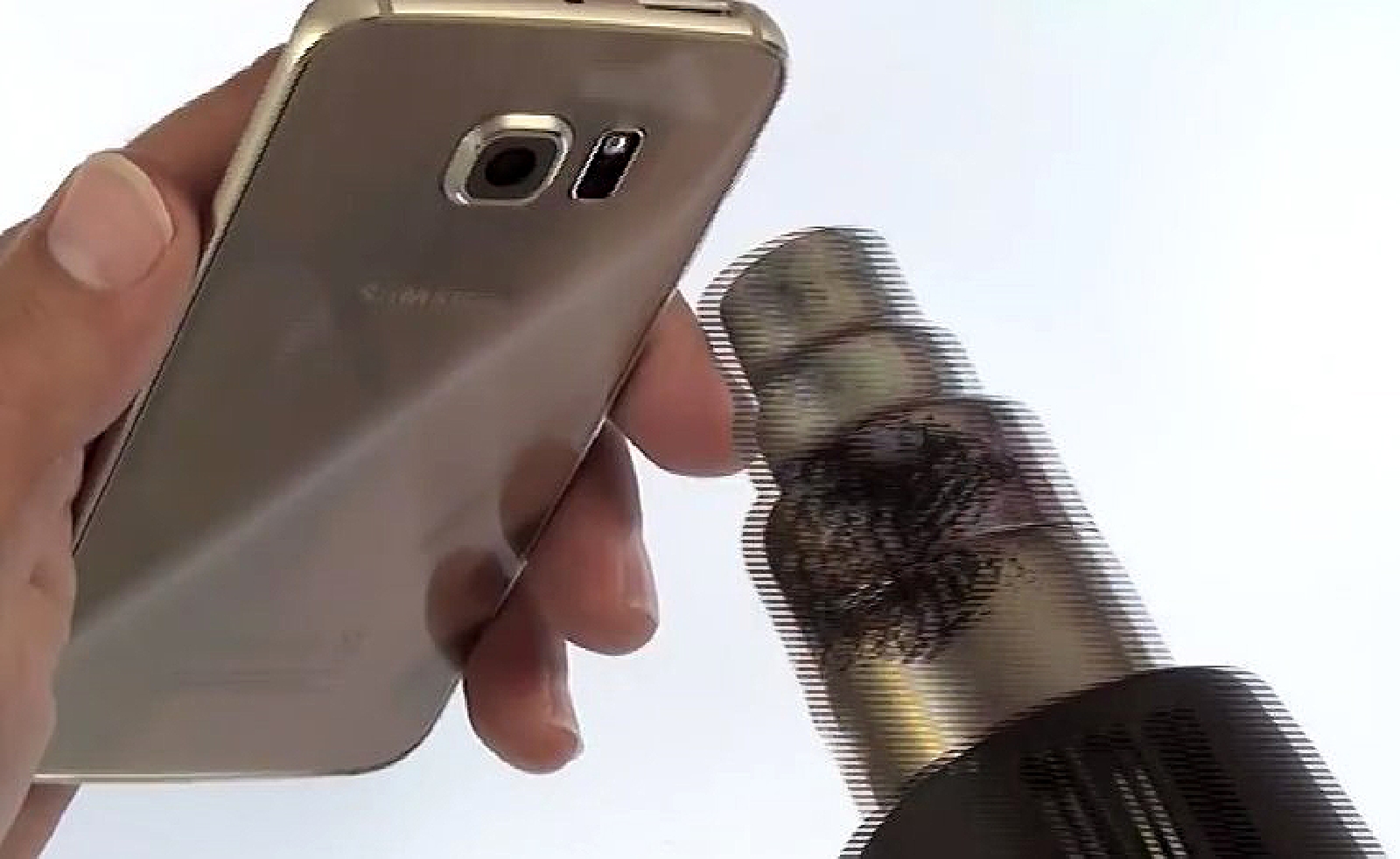

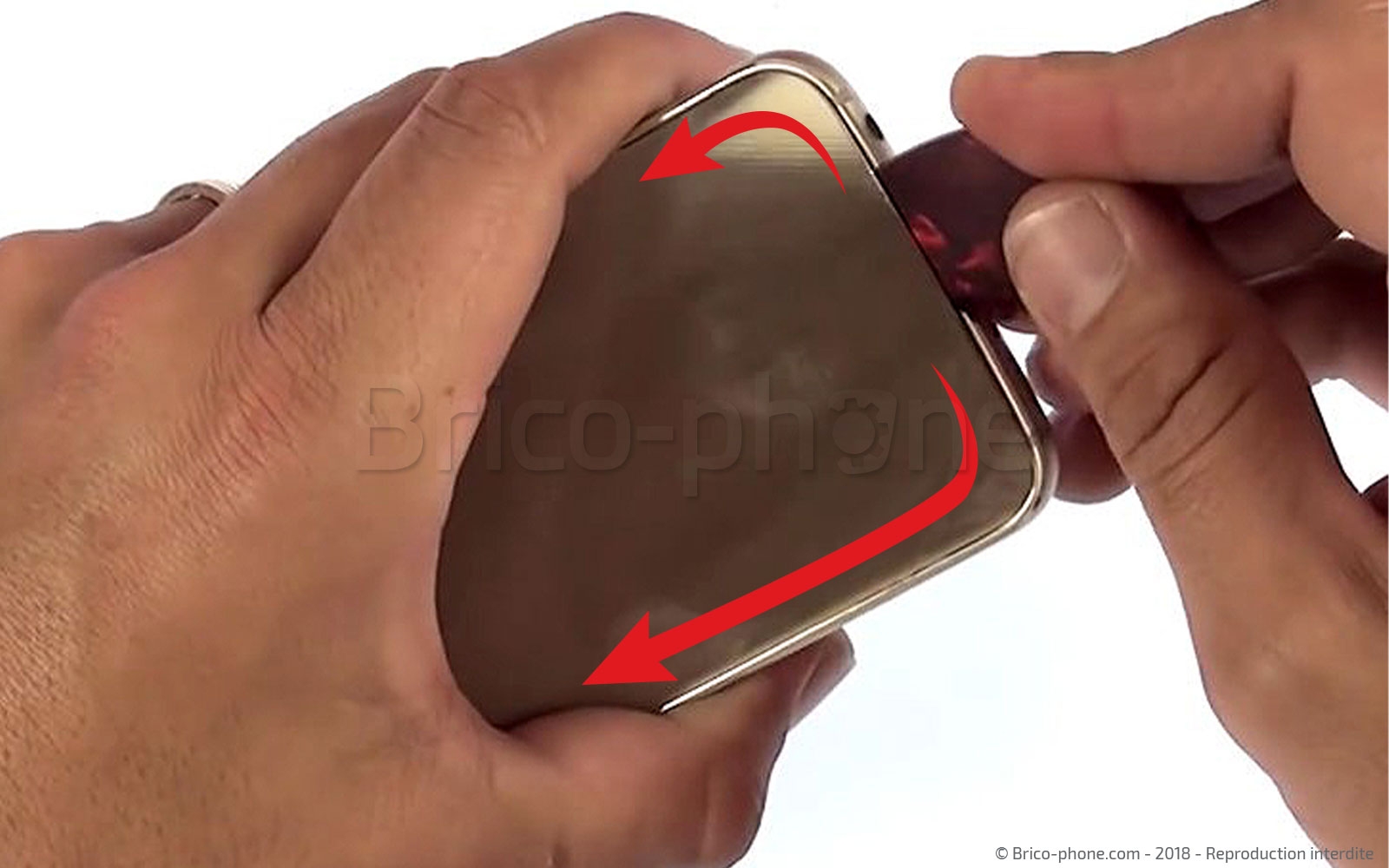

Etape 1 : Décoller la vitre arrière
En utilisant votre sèche-cheveux ou un décapeur thermique pour chauffer la coque arrière de votre smartphone.
Ensuite positionnez la ventouse sur la partie inférieure de votre écran et en tirant sur cette dernière, glissez le médiator en plastique entre la vitre arrière et le châssis.
N'hésitez pas à re-chauffer si vous sentez une quelconque résistance lorsque vous ferez le tour du téléphone avec le médiator en plastique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Station 2 en 1 : air chaud et à souder
69,90 €
Ventouse d'extraction Professionnelle pour vitre iPhone
7,90 €

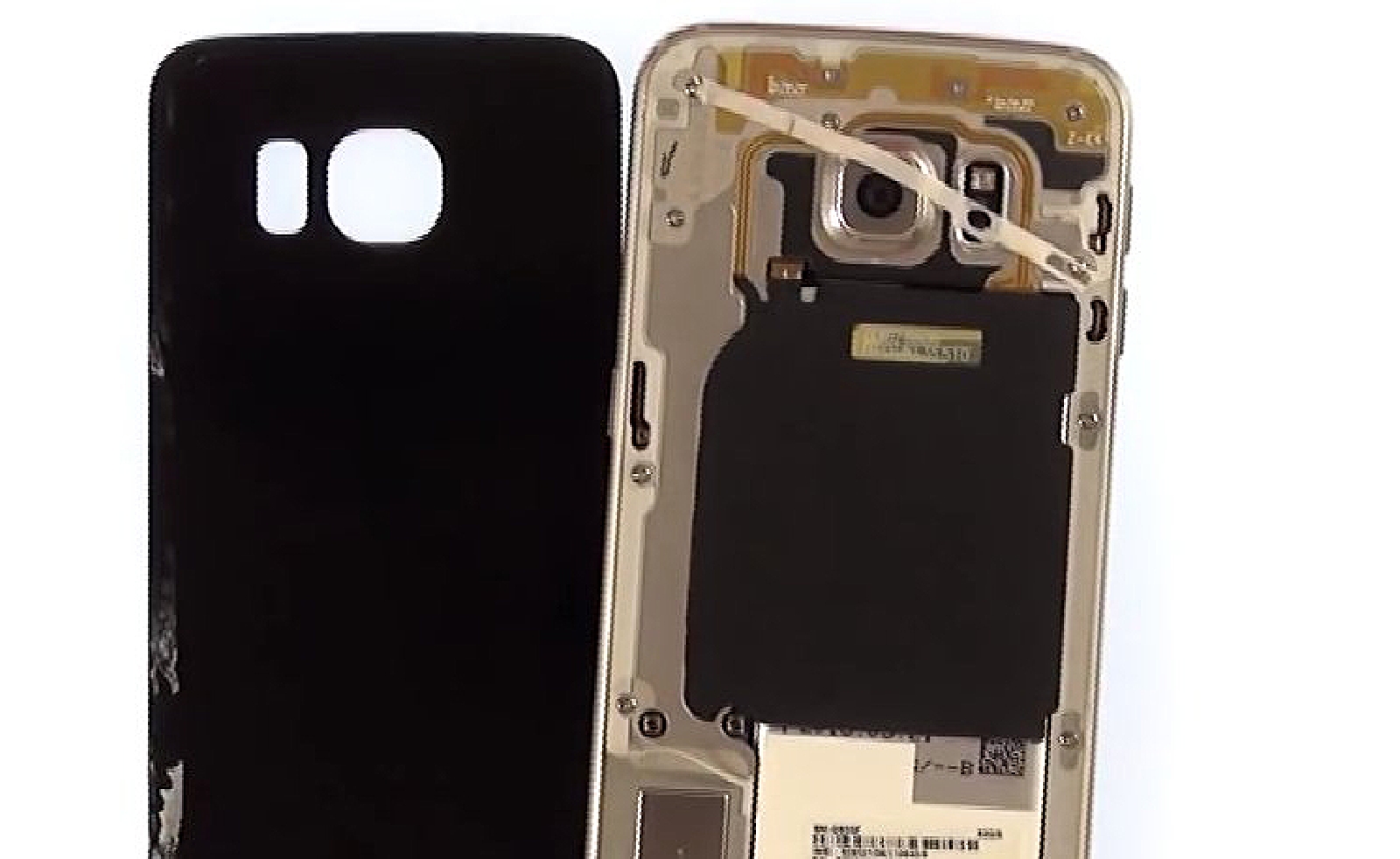

Etape 2 : Retirer le cache arrière
Ouvrez votre téléphone comme-ci ce dernier était un livre.
Nettoyez ensuite le châssis des restes d'adhésif.


Outils du kit utilisés
Outils du kit utilisés

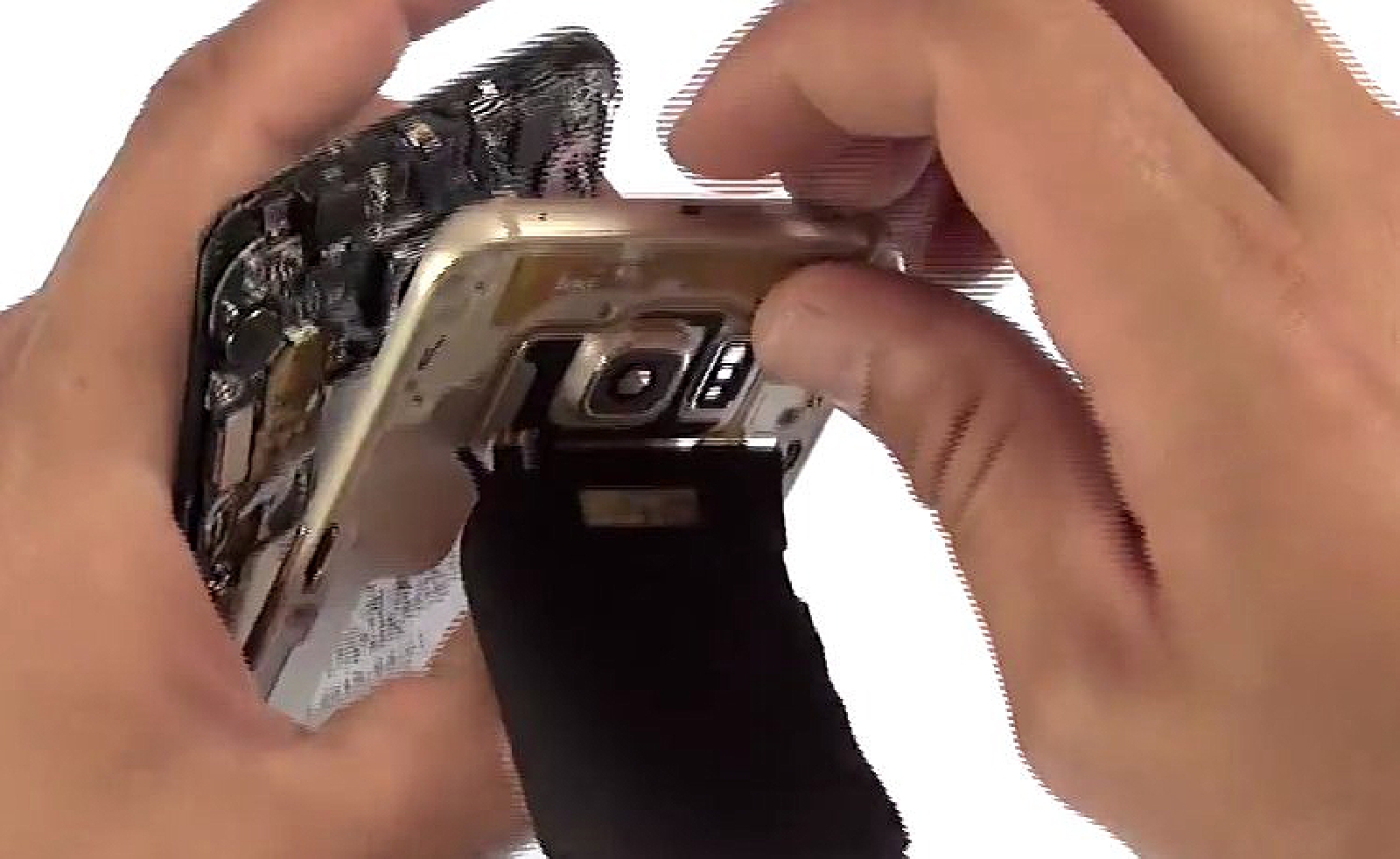

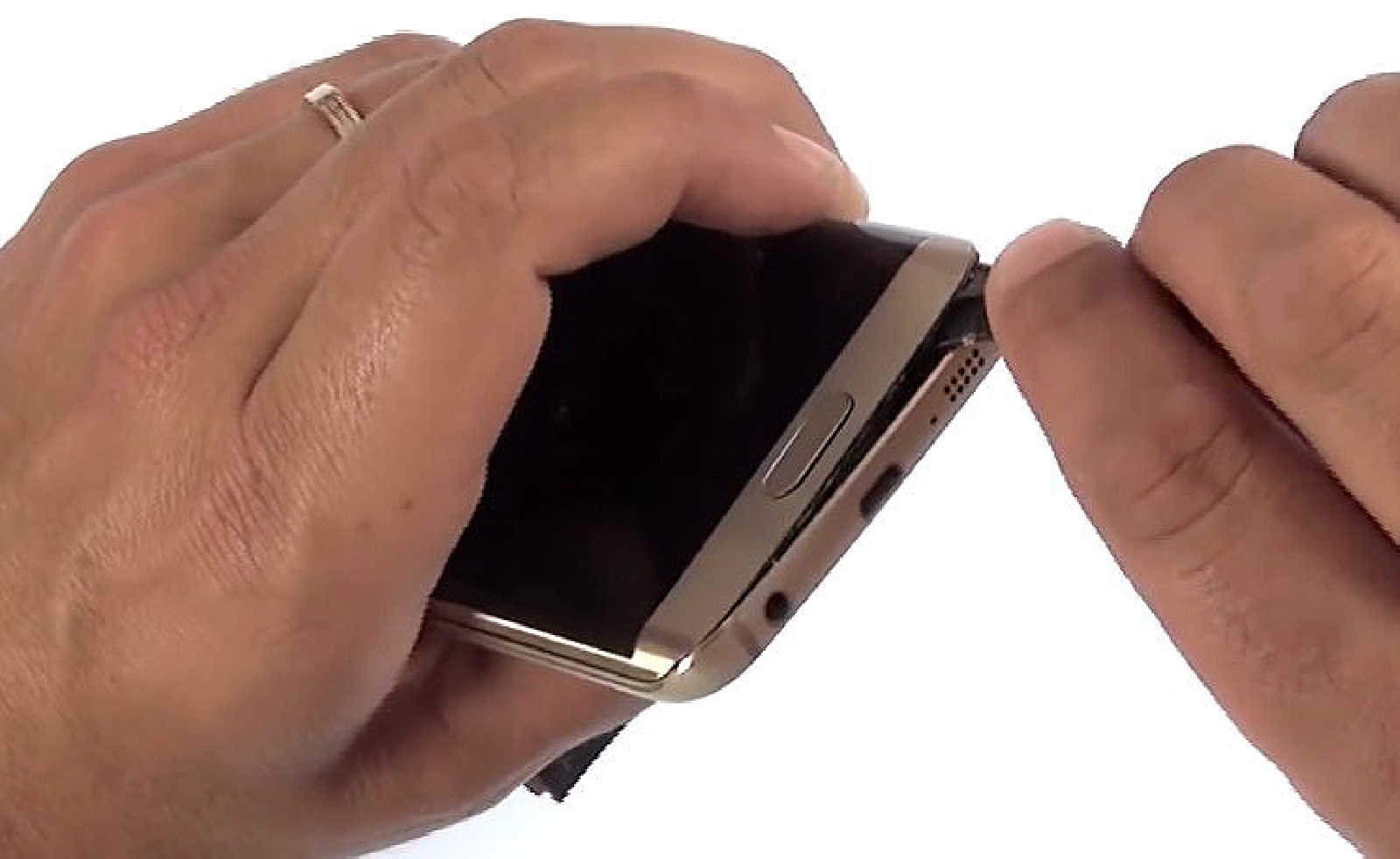

Etape 3 : Déclipser le châssis

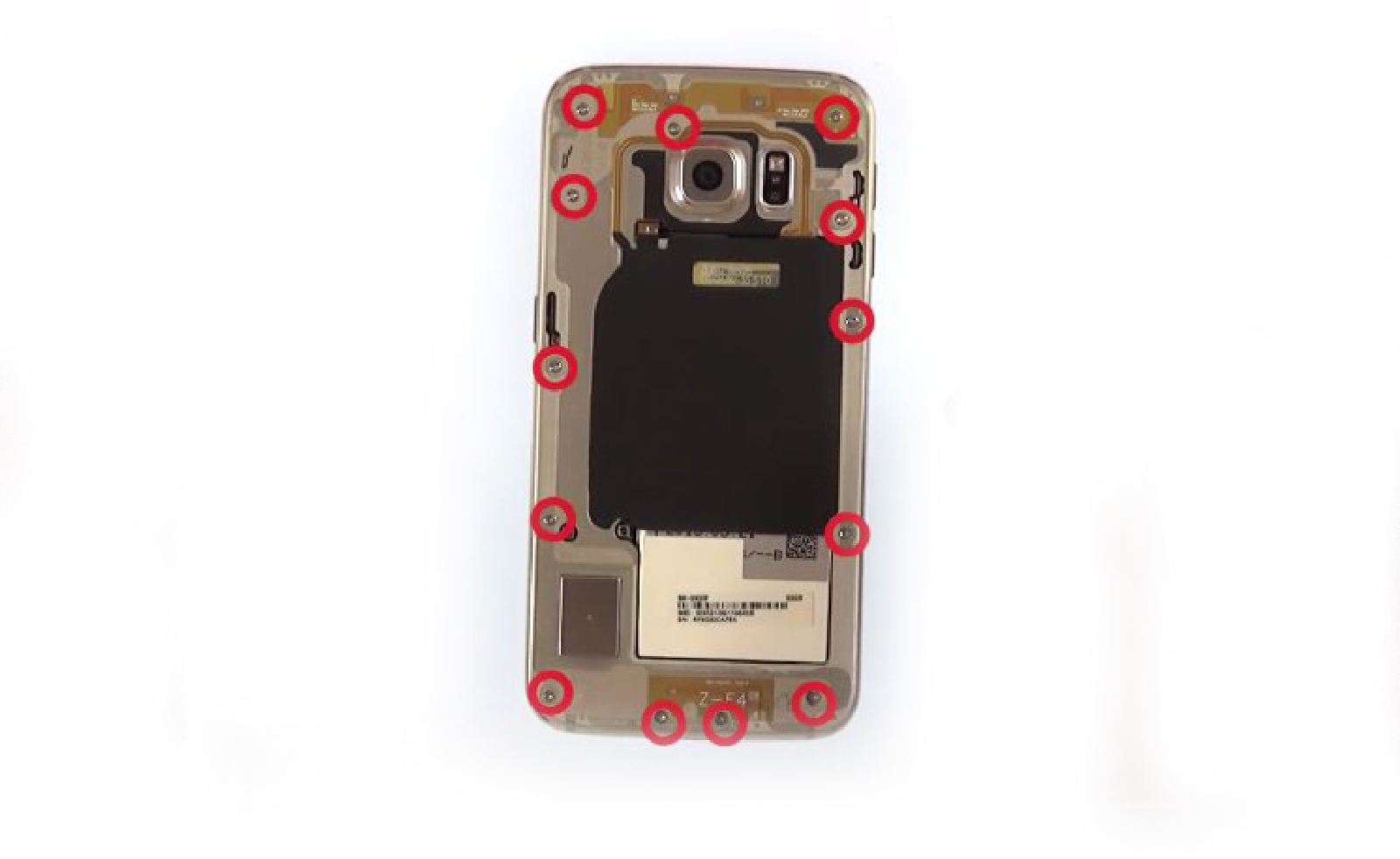

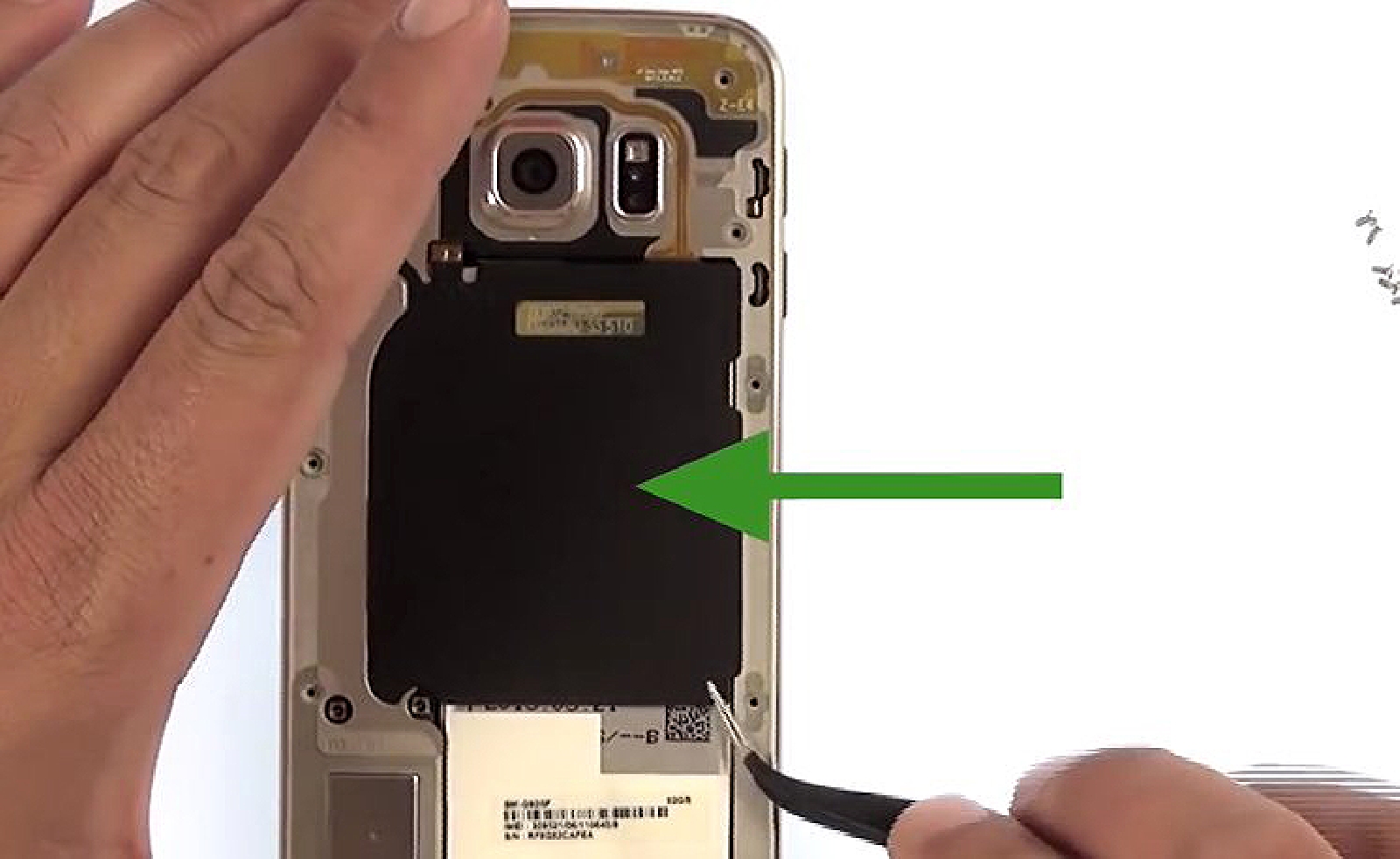

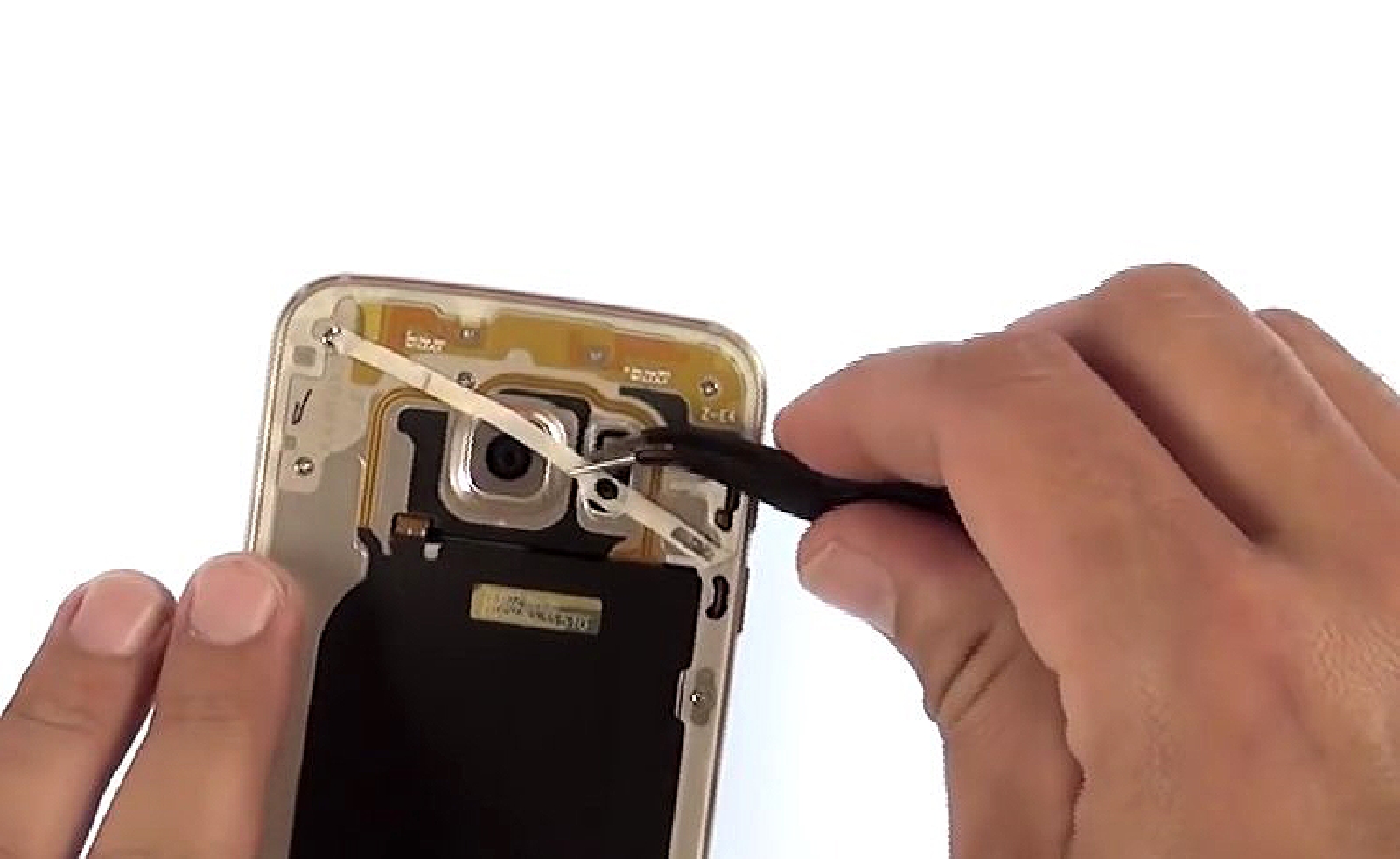

Munissez-vous du tournevis cruciforme pour extraire les 13 vis du cache de protection et à l'aide de la pincette en métal, décollez l'antenne NFC.
Ensuite, avec la spatule en nylon faites levier en insérant l'outil entre le châssis et l'écran pour le déclipser.
Outils du kit utilisés
Outils du kit utilisés

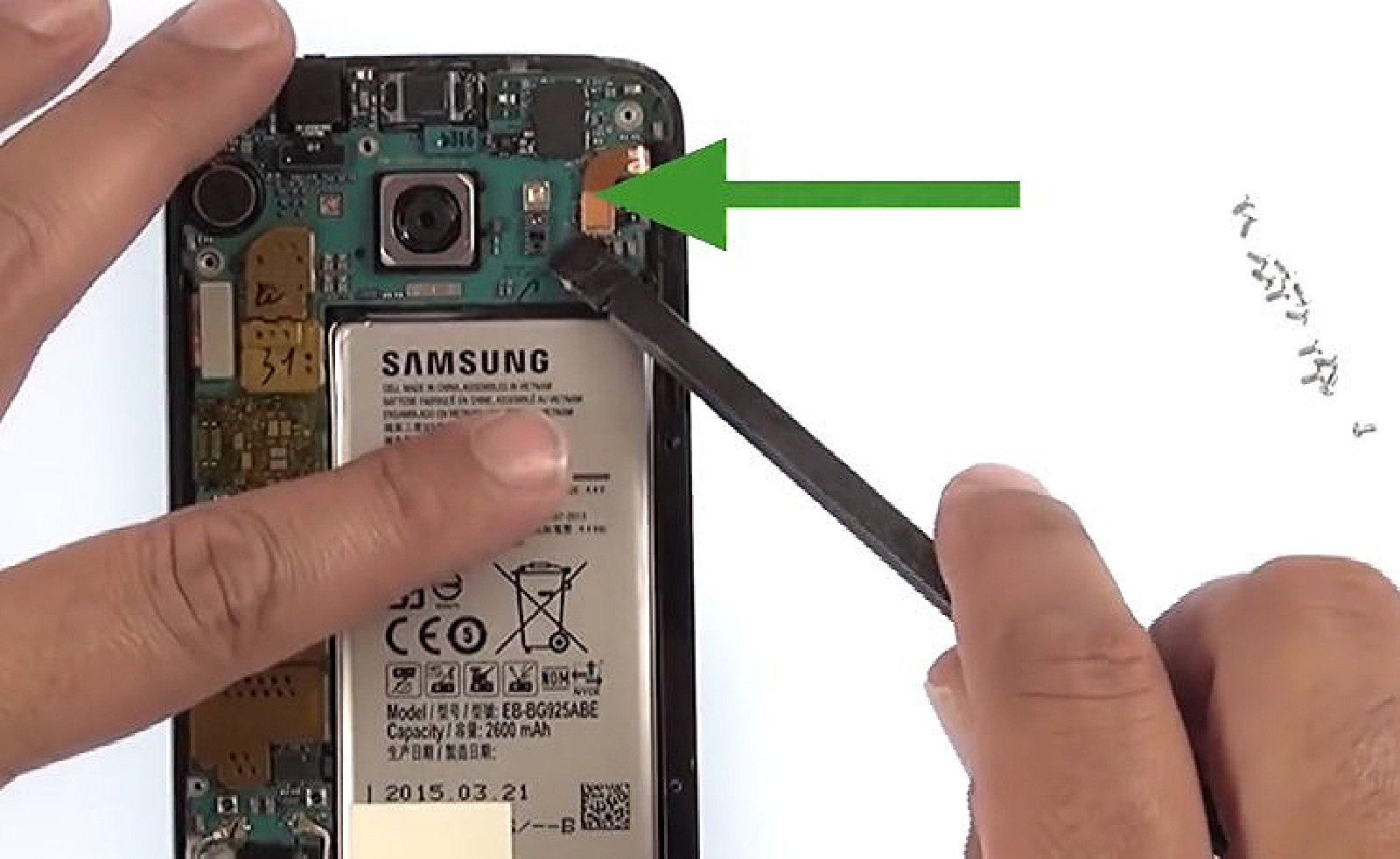

Etape 4 : Déconnecter la batterie
Débranchez la batterie à l'aide du levier nylon. Cela vous pellettera de travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Déconnecter les nappe de la carte mère

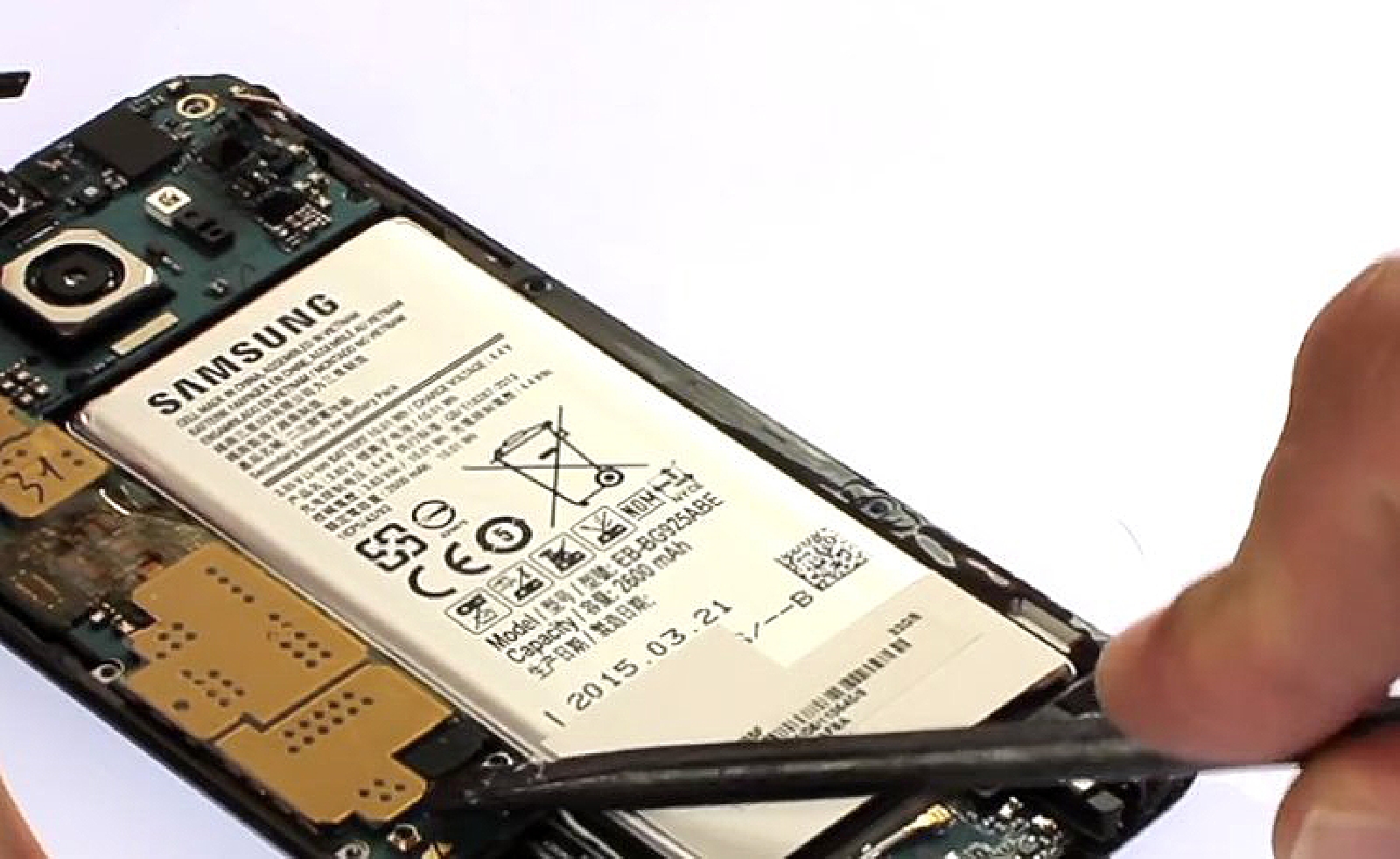

Toujours avec le même outil, débranchez la nappe Home se situant au bas de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

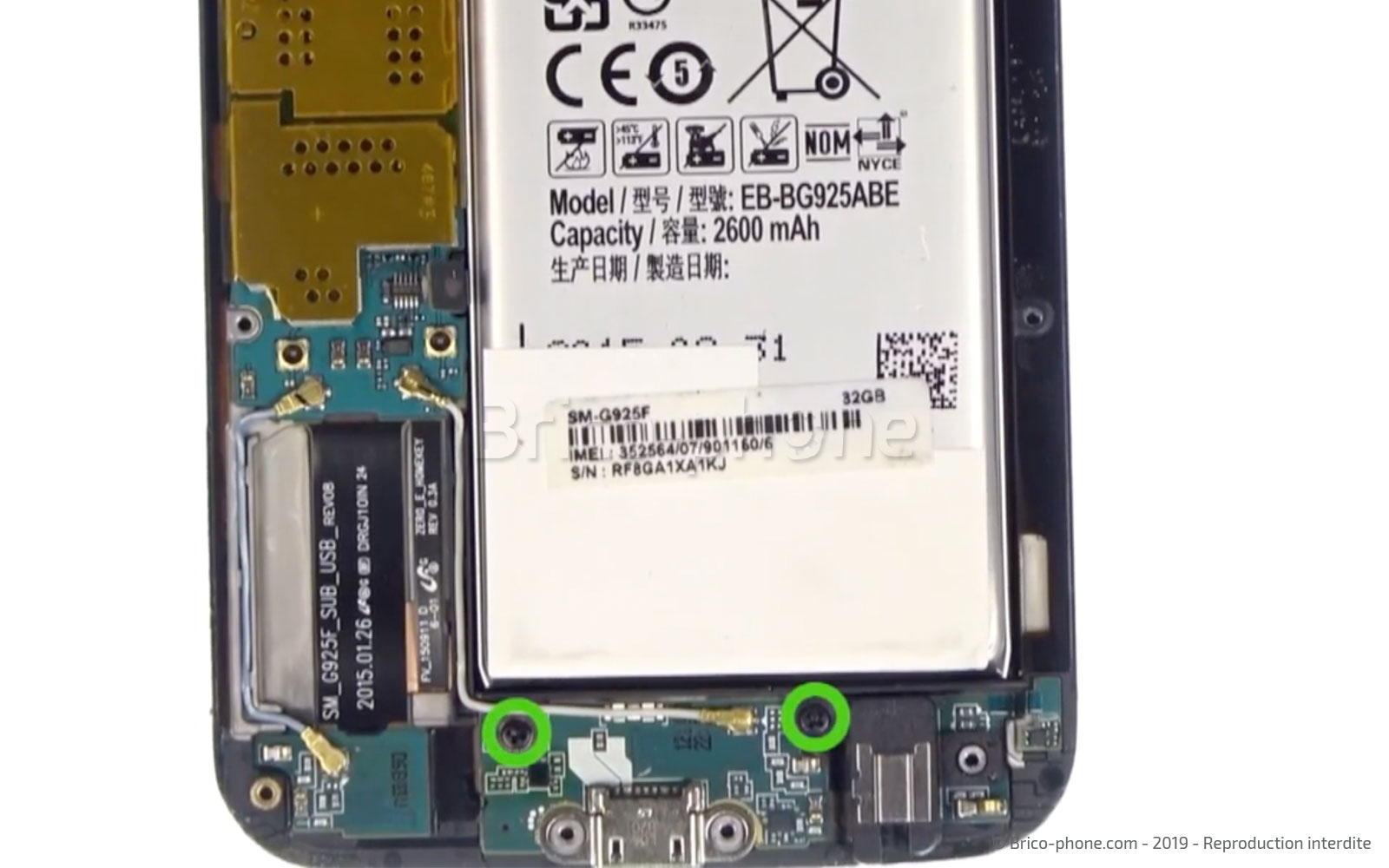

Etape 6 : Dévisser le connecteur de charge
A l'aide du tournevis cruciforme, retirez les deux vis du dock.

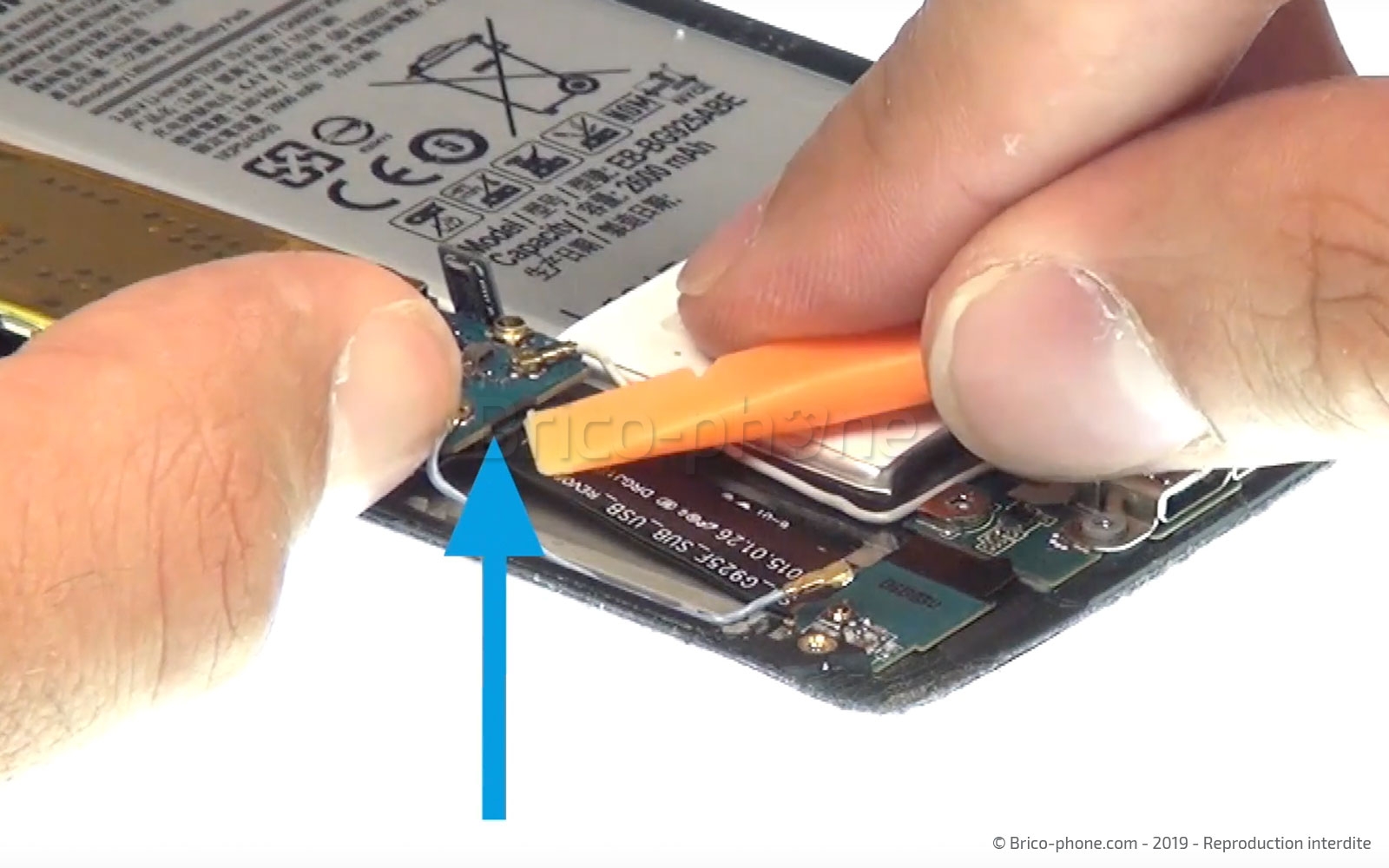

Puis déconnectez la nappe du connecteur de charge se trouvant sous la carte mère.
Outils du kit utilisés
Outils du kit utilisés

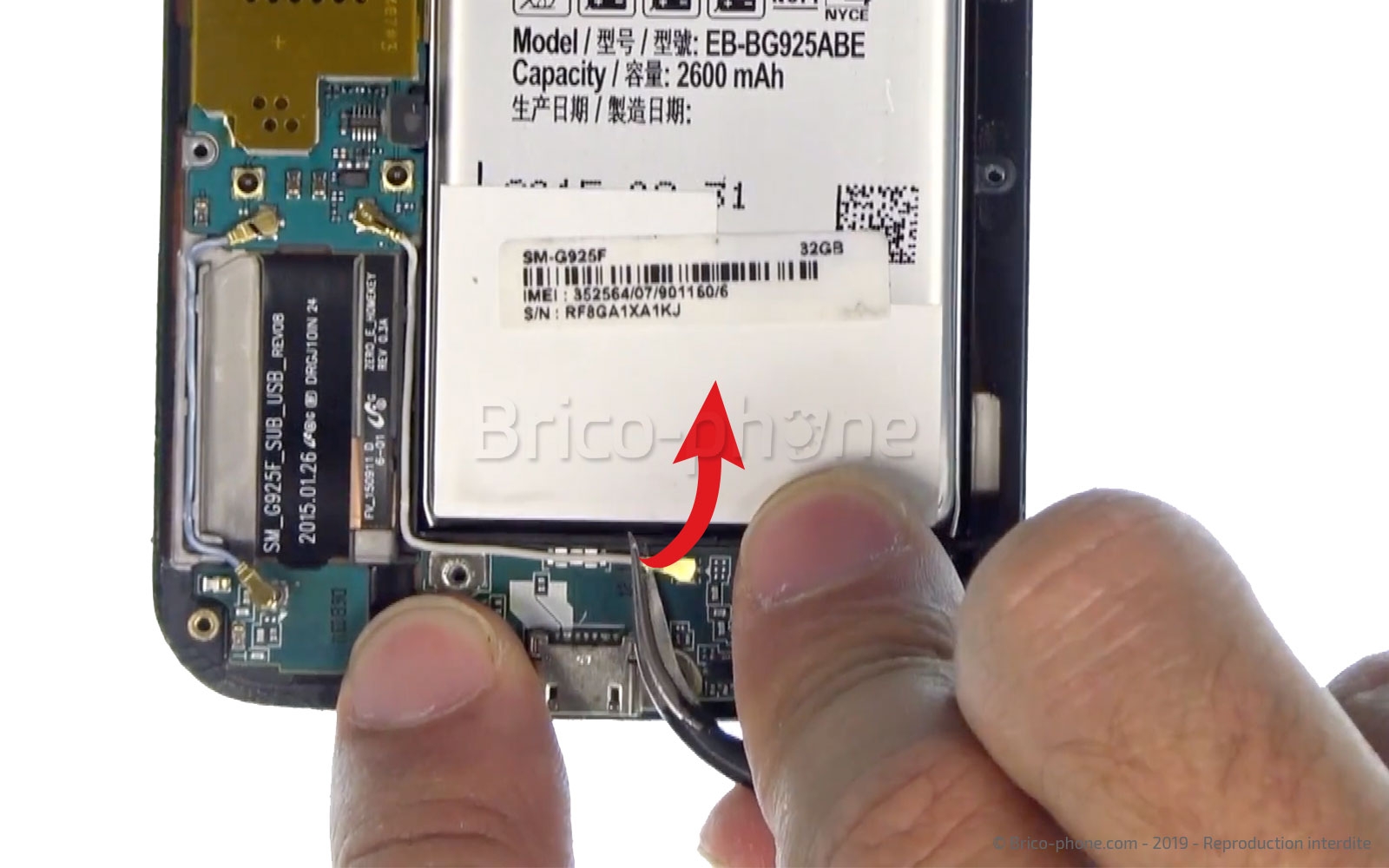

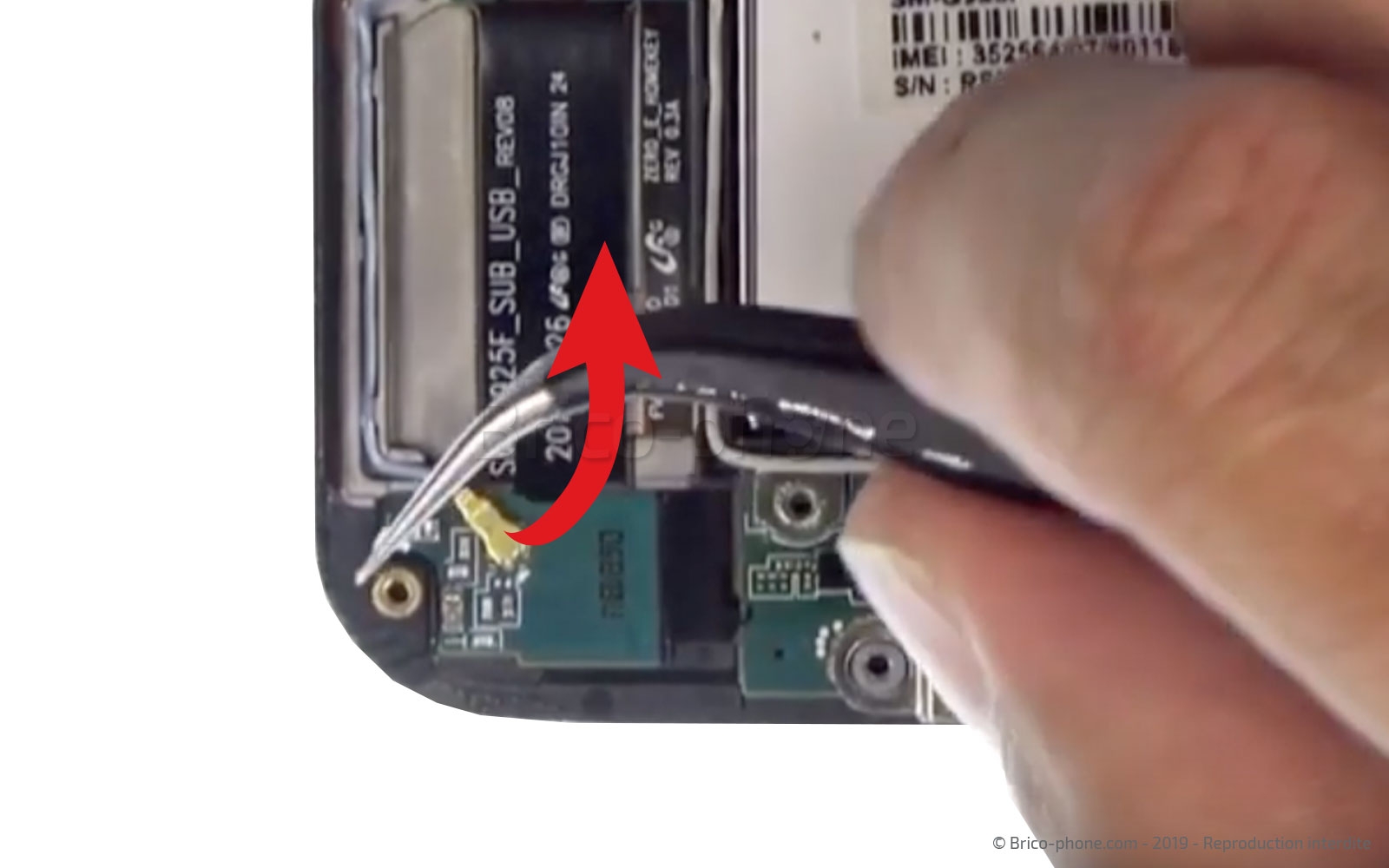

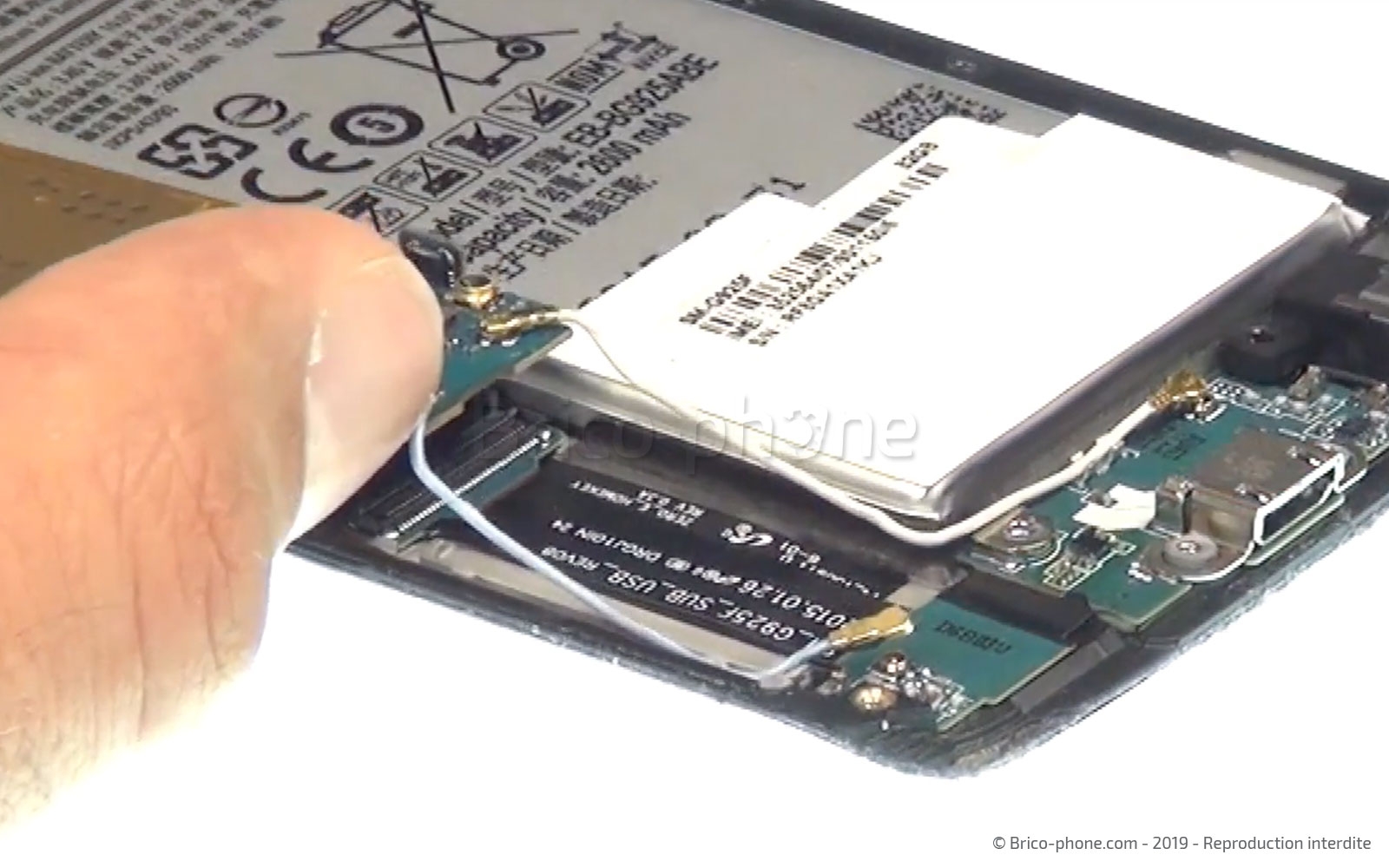

Etape 7 : Enlever les câbles coaxiaux
En vous aidant le la pincette en métal, déclipsez les câbles coaxiaux du dock.
Outils du kit utilisés
Outils du kit utilisés

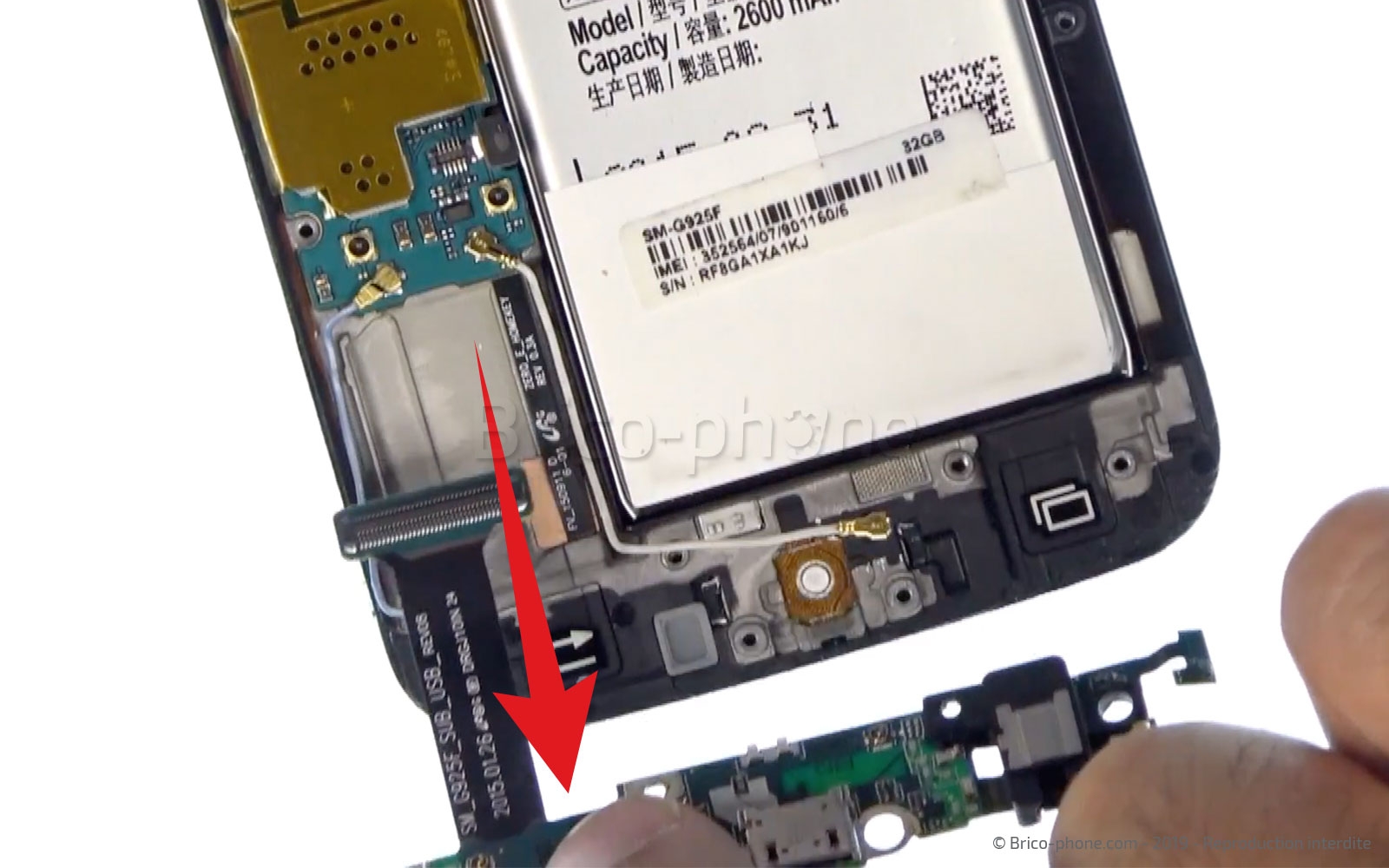

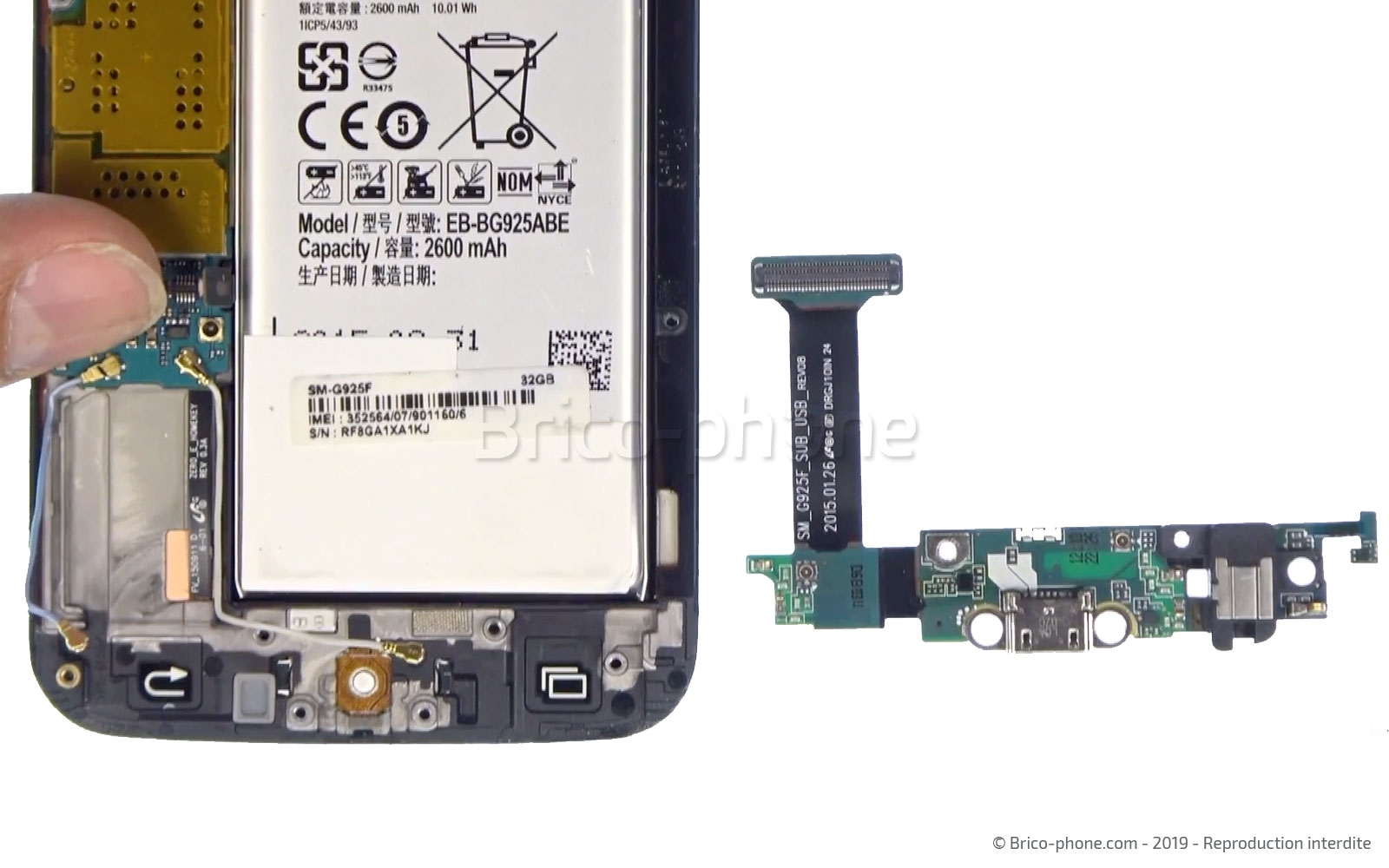

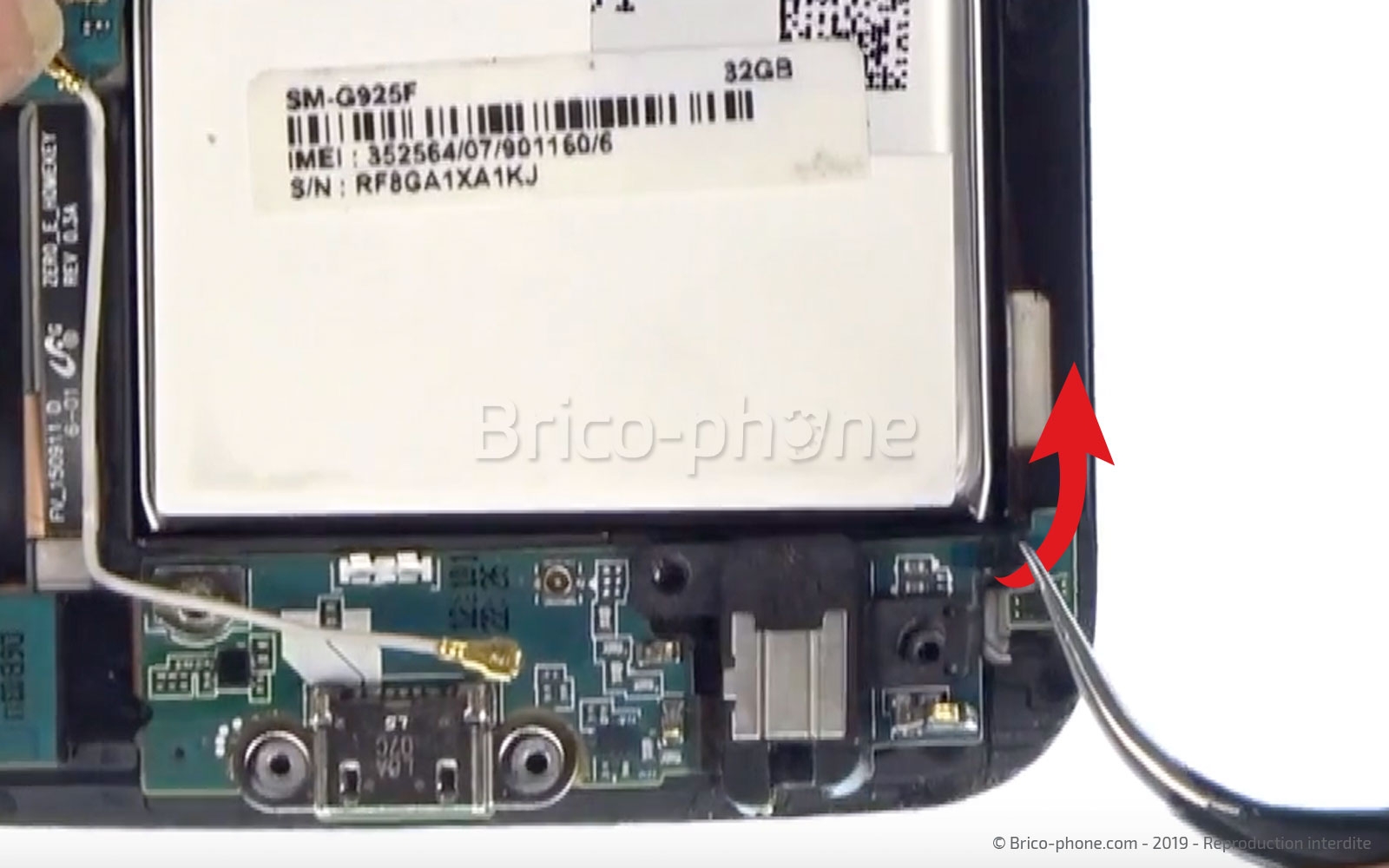

Etape 8 : Sortir le connecteur de charge
Soulevez la partie droite du dock avec la pince métallique et décollez la nappe du châssis avant de pouvoir retirer le composant du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Ce tutoriel de démontage pour le remplacement du connecteur de charge de votre Samsung S6 Edge est maintenant fini ! Suivez les étape dans le sens inverse pour procéder au remontage.
