Changement d'écran (vitre et LCD) sur P Smart Z

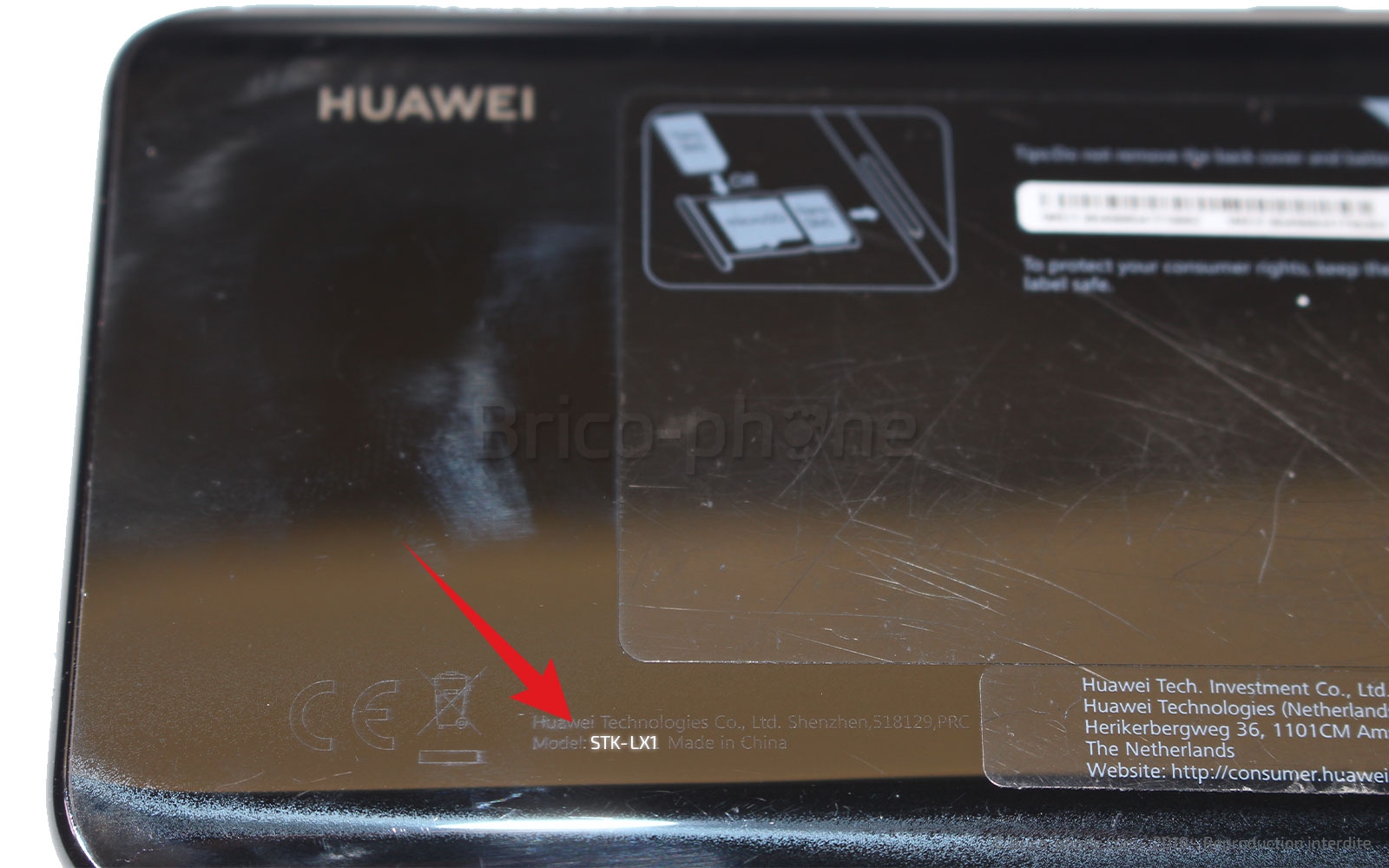

Tout d'abord, pensez à vérifier la compatibilité de vos nouvelles pièces avec votre smartphone. Pour cela, il vous suffit de regarder le numéro de modèle de votre Huawei P Smart Z qui se trouve sur la vitre arrière et qui doit être : STK-LX1.

Puis, pour travailler en toute sécurité il est impératif d'éteindre votre smartphone.

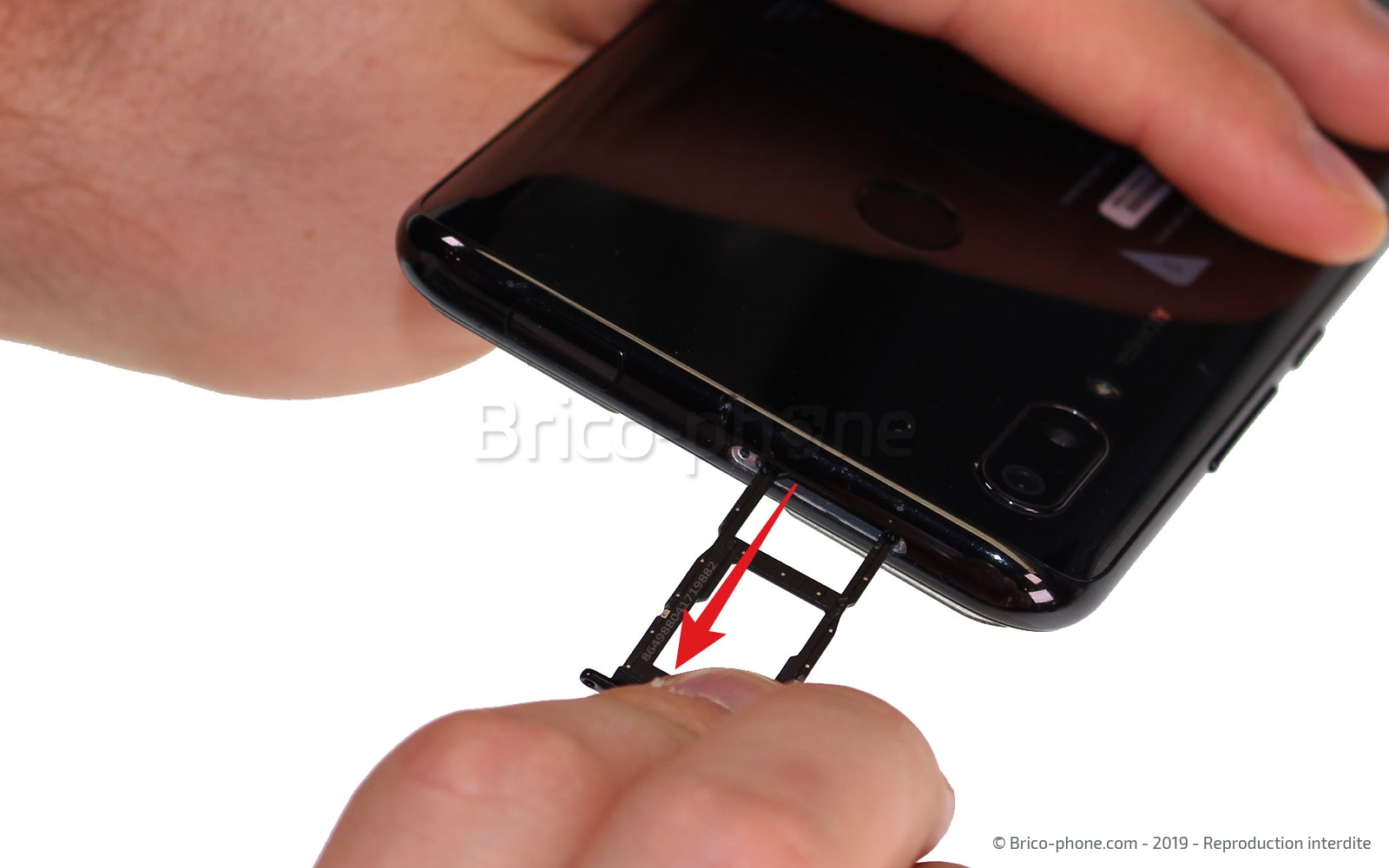

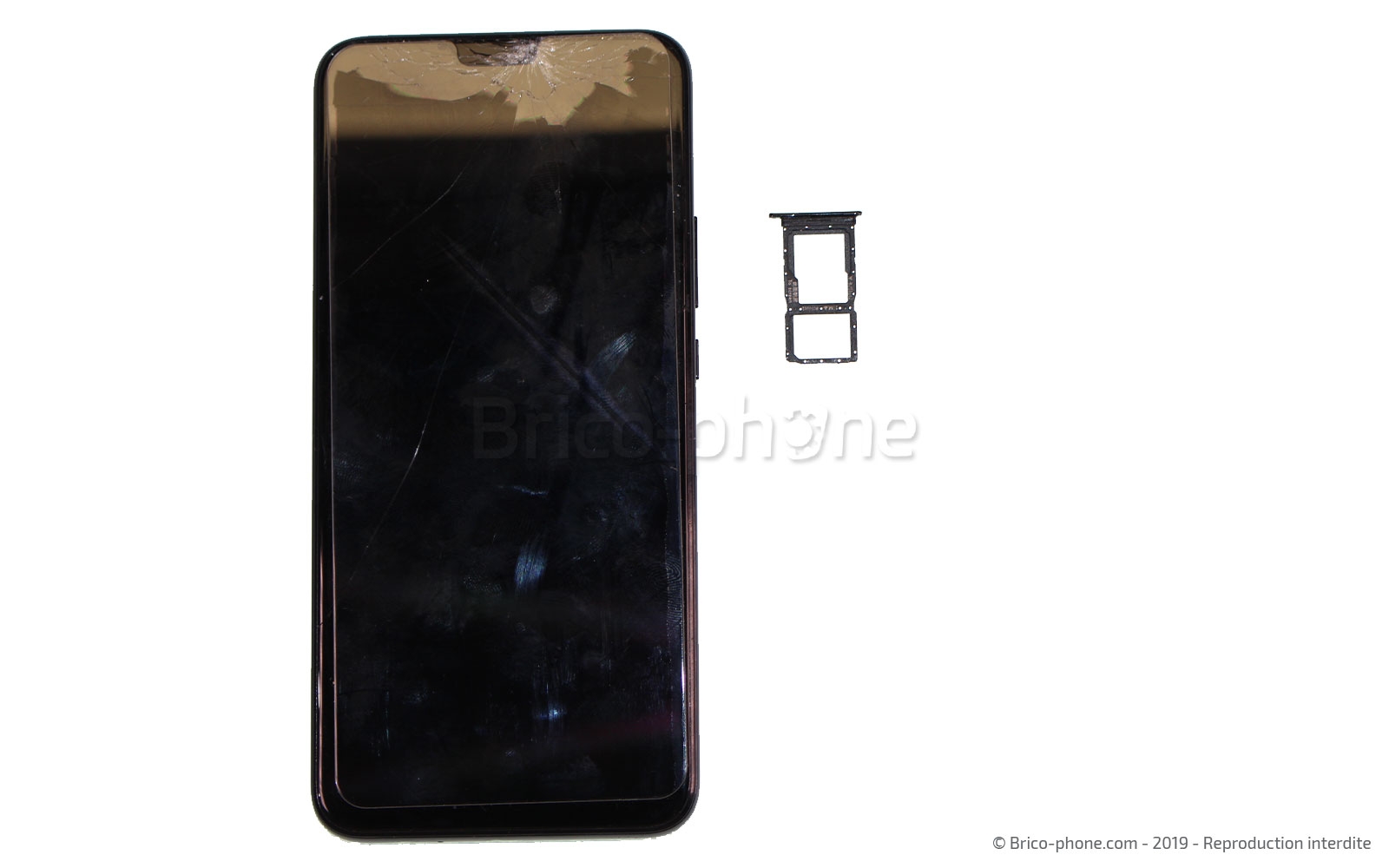

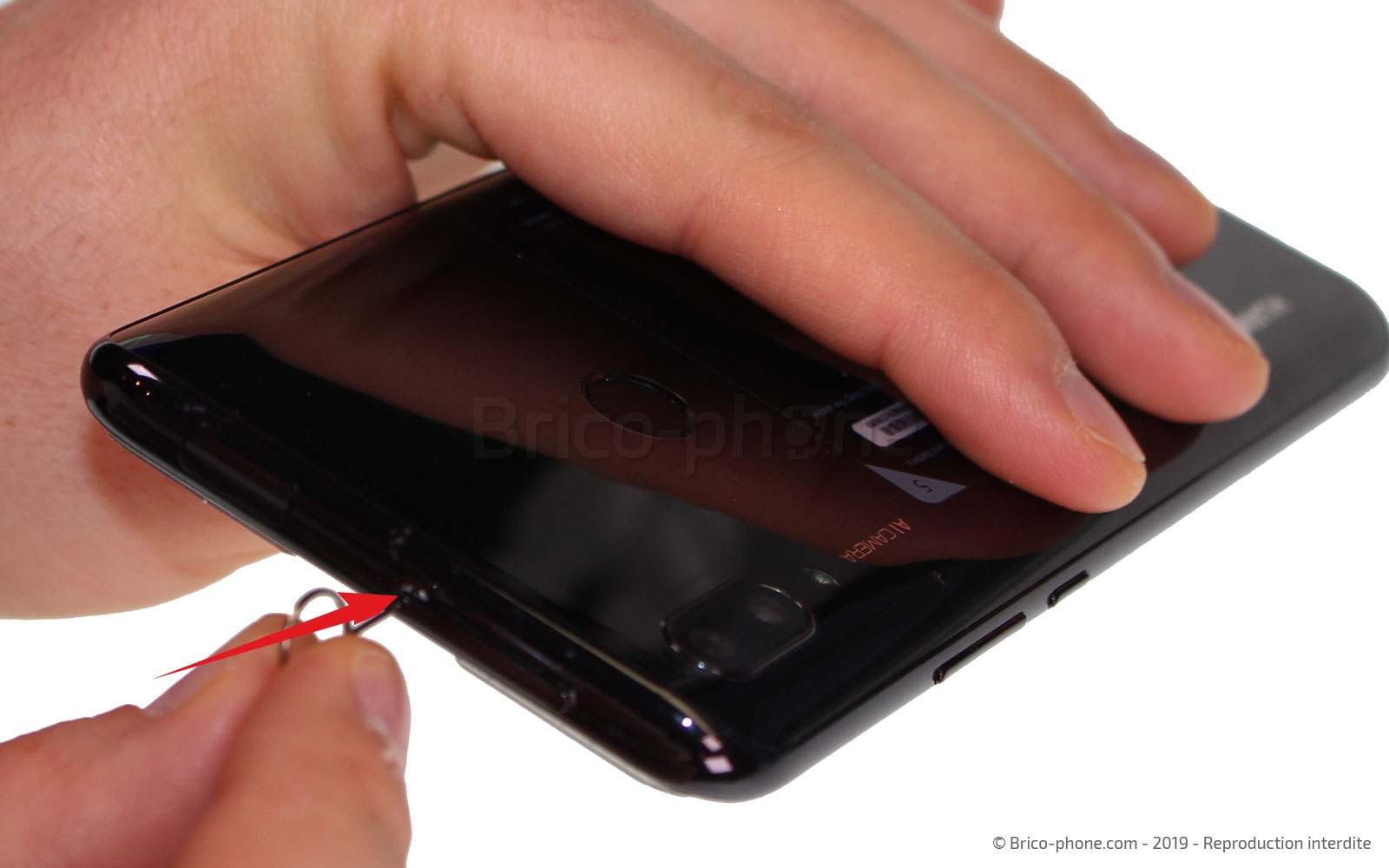

Munissez-vous de l'outil d'extraction présent dans votre boite d'origine pour sortir le rack de la carte Sim.

Afin d'accéder à l'intérieur du smartphone, il est obligatoire de chauffer la coque arrière pour ramollir le sticker la retenant au châssis.

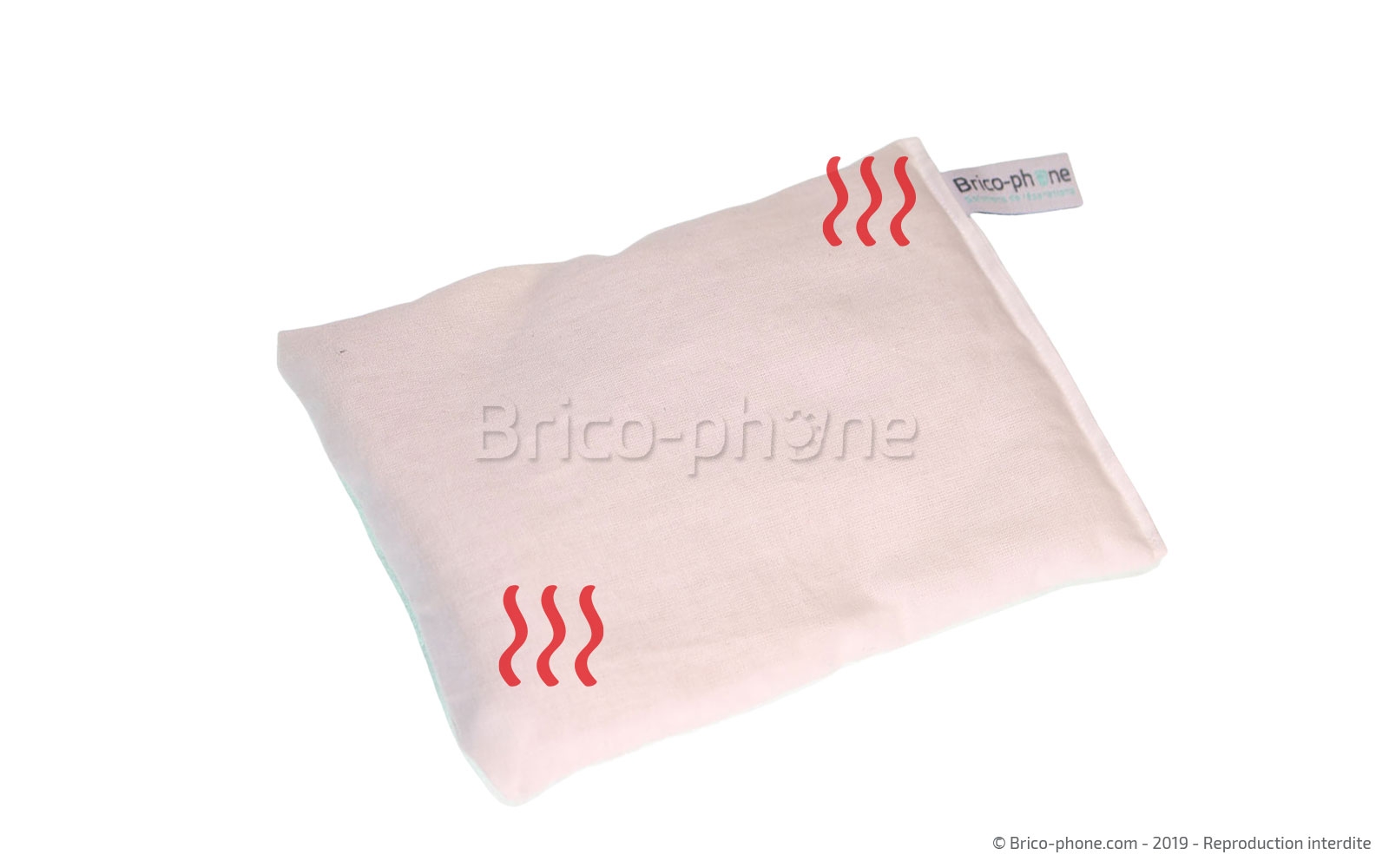

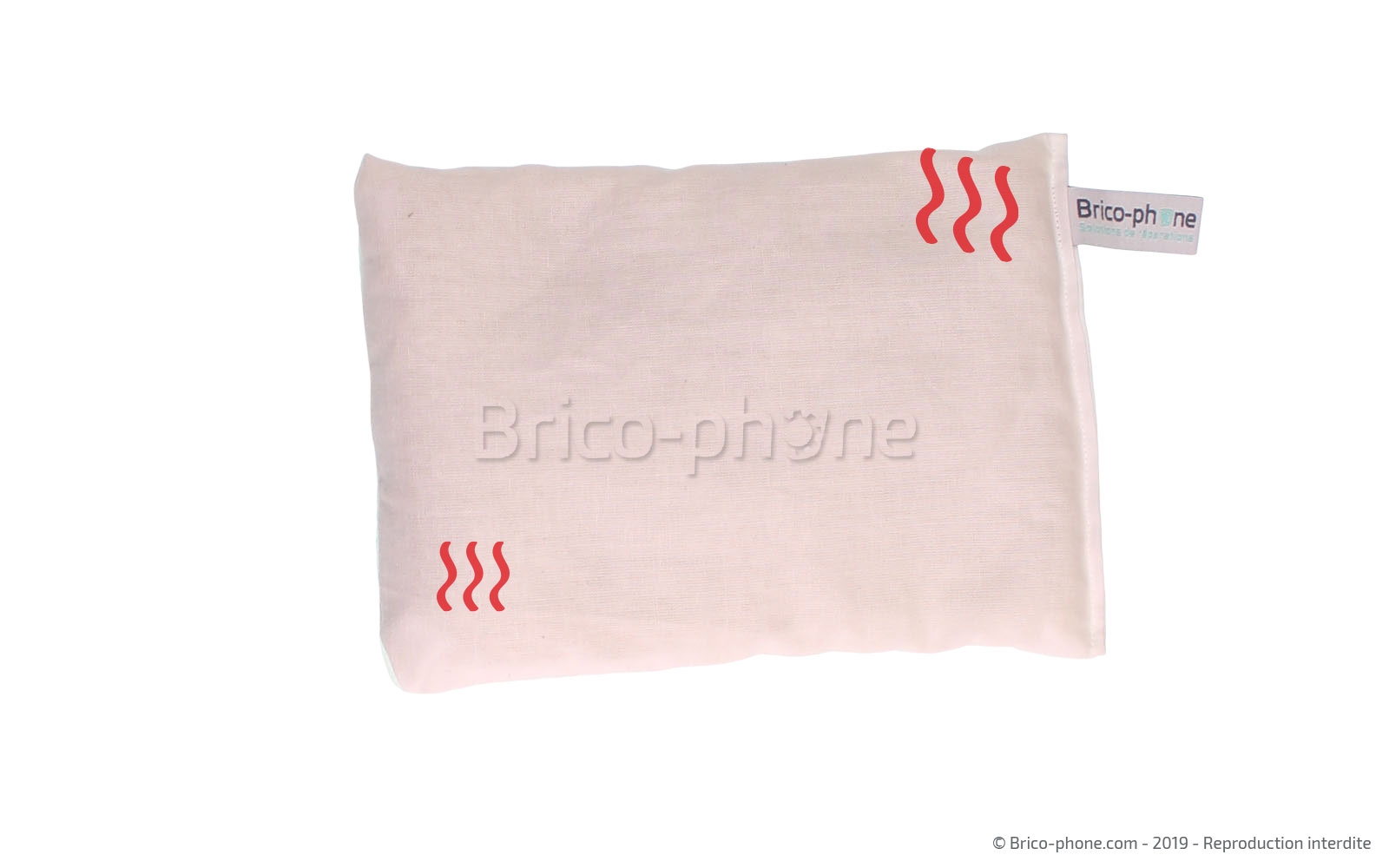

Pour cela, utilisez un coussin chauffant, un décapeur thermique ou bien votre propre sèche-cheveux.

ATTENTION, la température ne doit pas dépasser les 80°C.

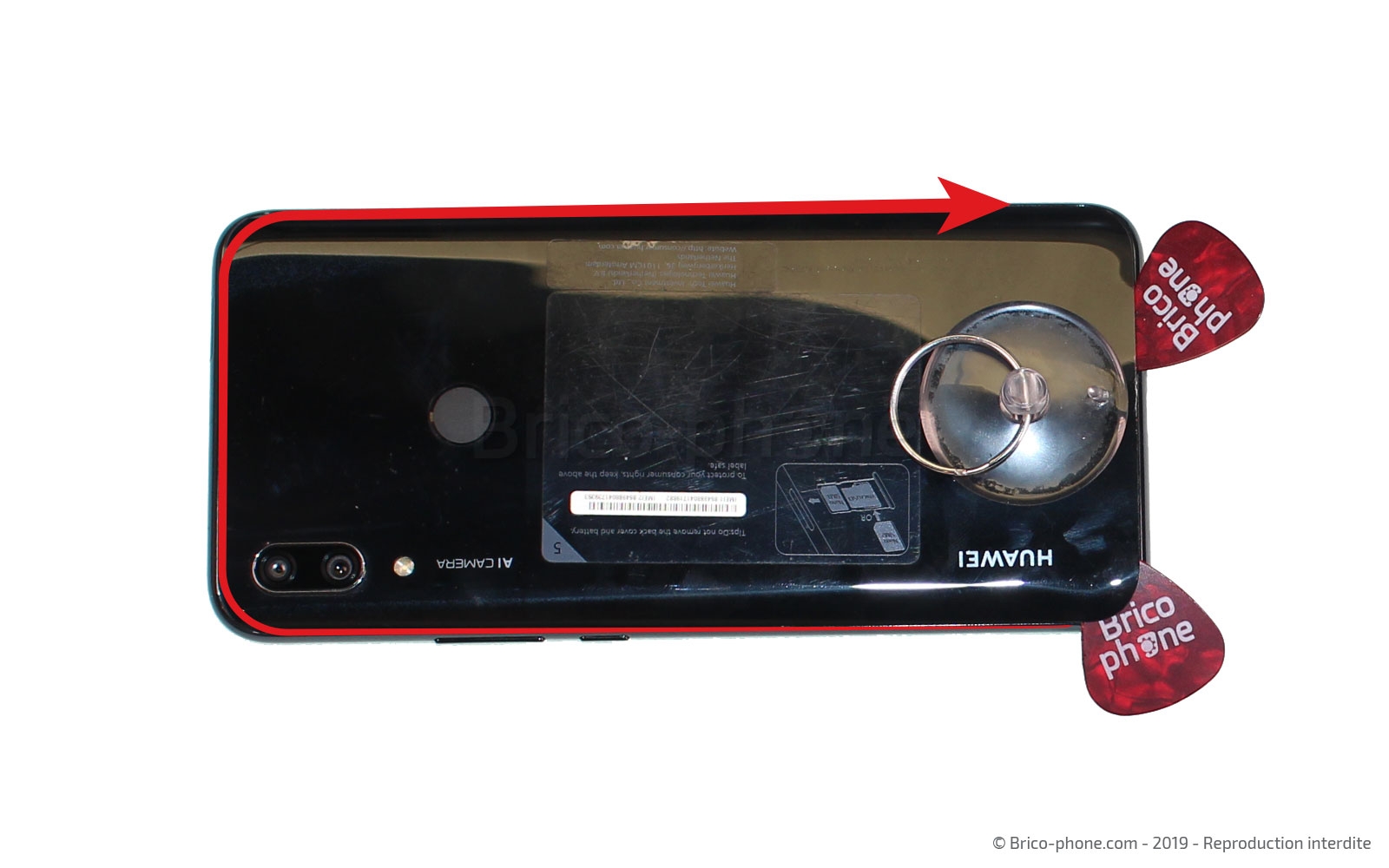

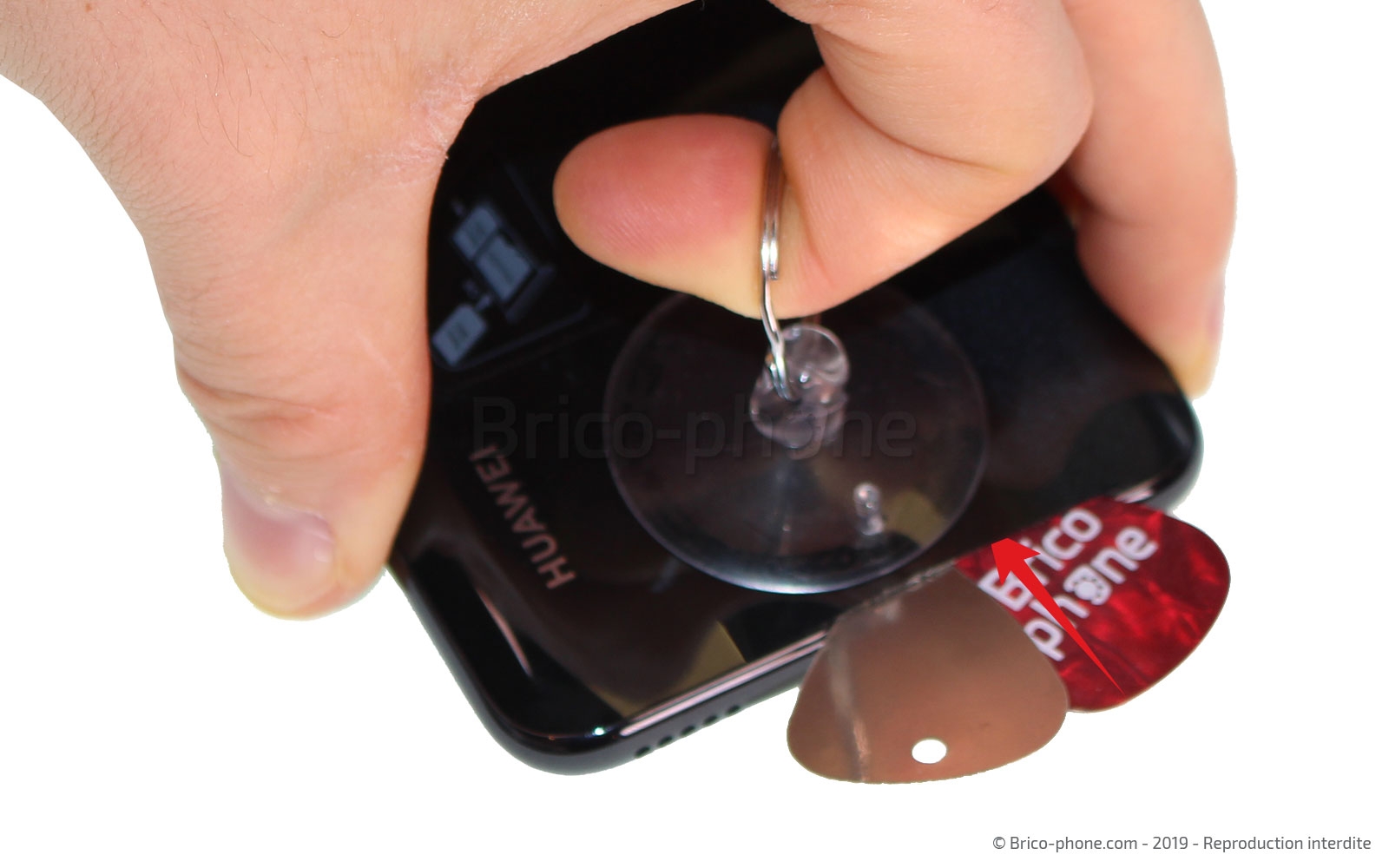

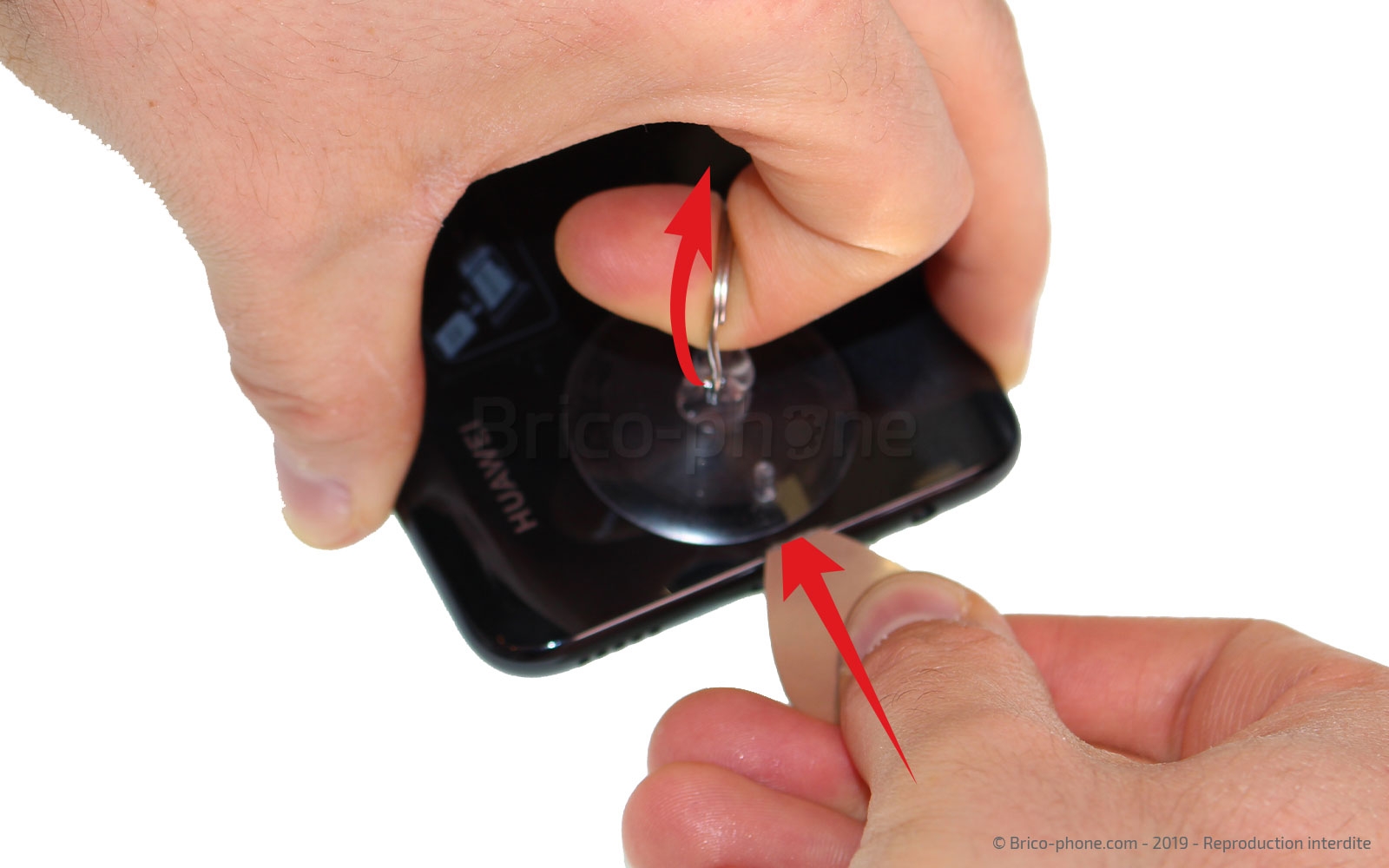

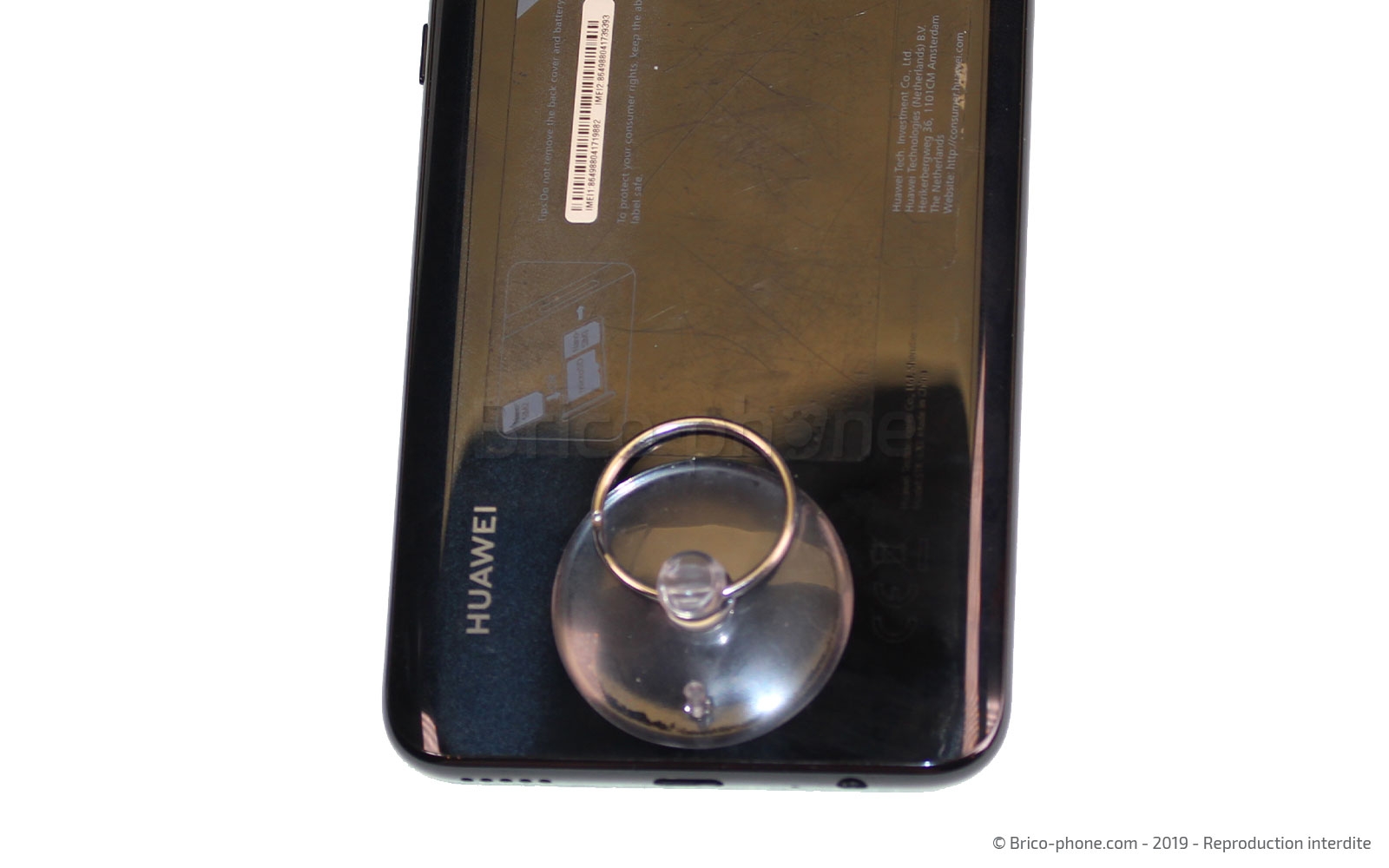

Posez la ventouse sur le bas de votre appareil afin de pouvoir tirer sur son anneau et à l'aide du médiator en métal troué vous devriez pouvoir créer une fente entre la vitre arrière et le châssis.

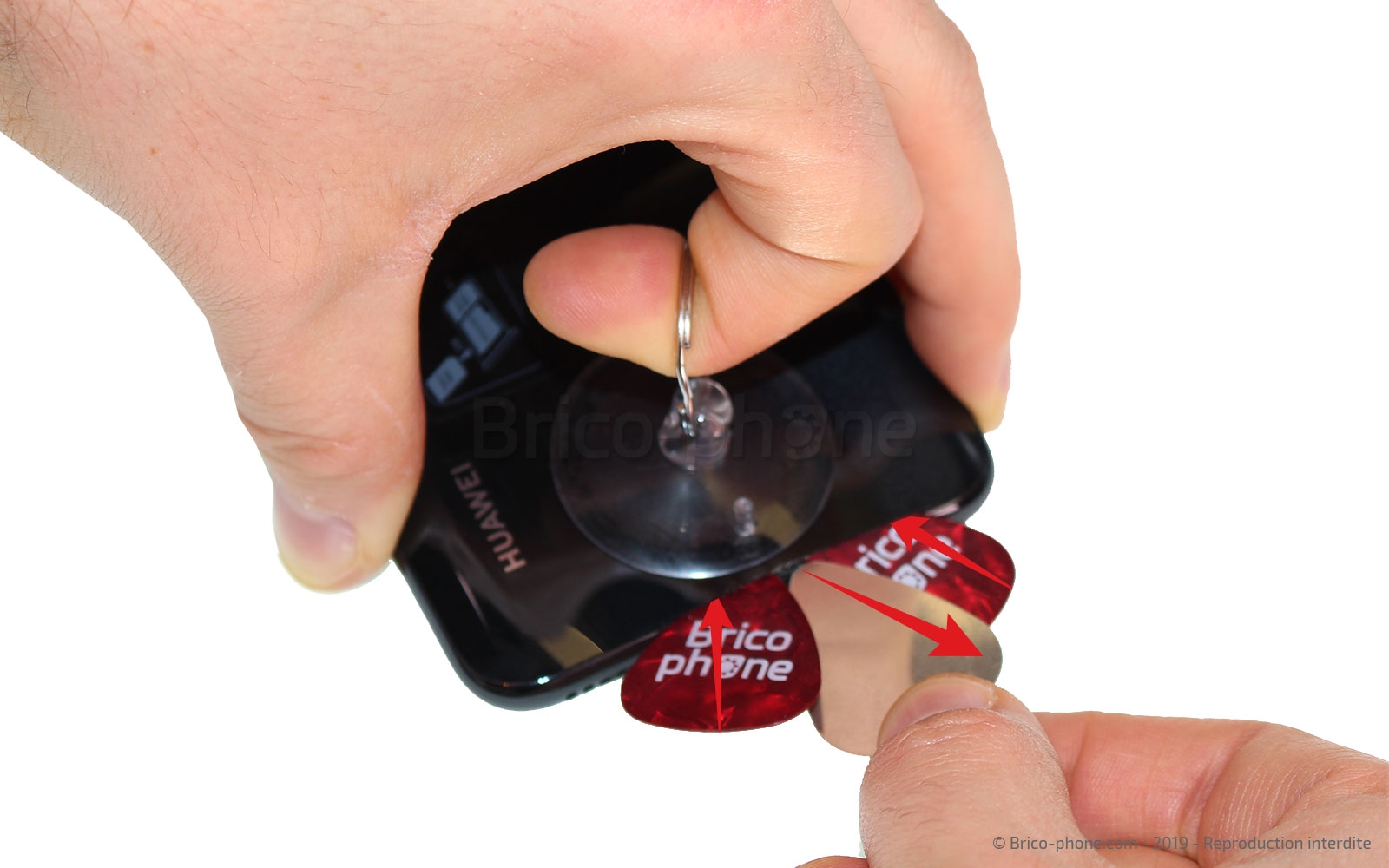

Agrandissez l'espace et superposez les deux médiators en plastique sur celui en métal avant de l'extraire pour continuer la réparation sans endommager de composants.

En vous aidant des médiators en plastique, décollez la coque arrière sur tout le tour du Huawei P Smart Z.
Si besoin, vous pouvez glisser la carte en PVC sous la vitre arrière pour terminer le décollage mais avec cette carte faites attention à la rallonge du lecteur d'empreintes.

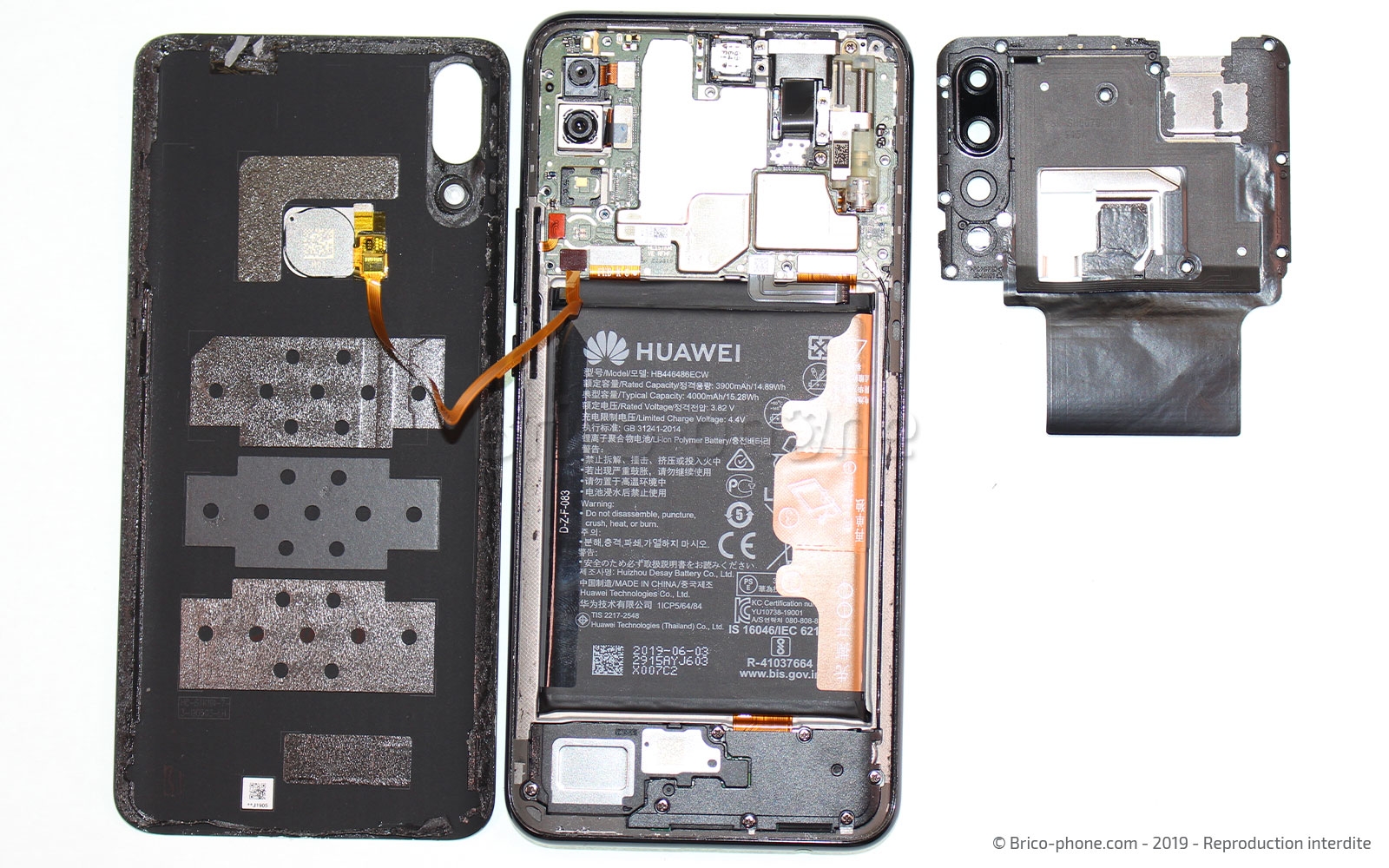

Ouvrez le smartphone en basculant la coque vers la gauche.

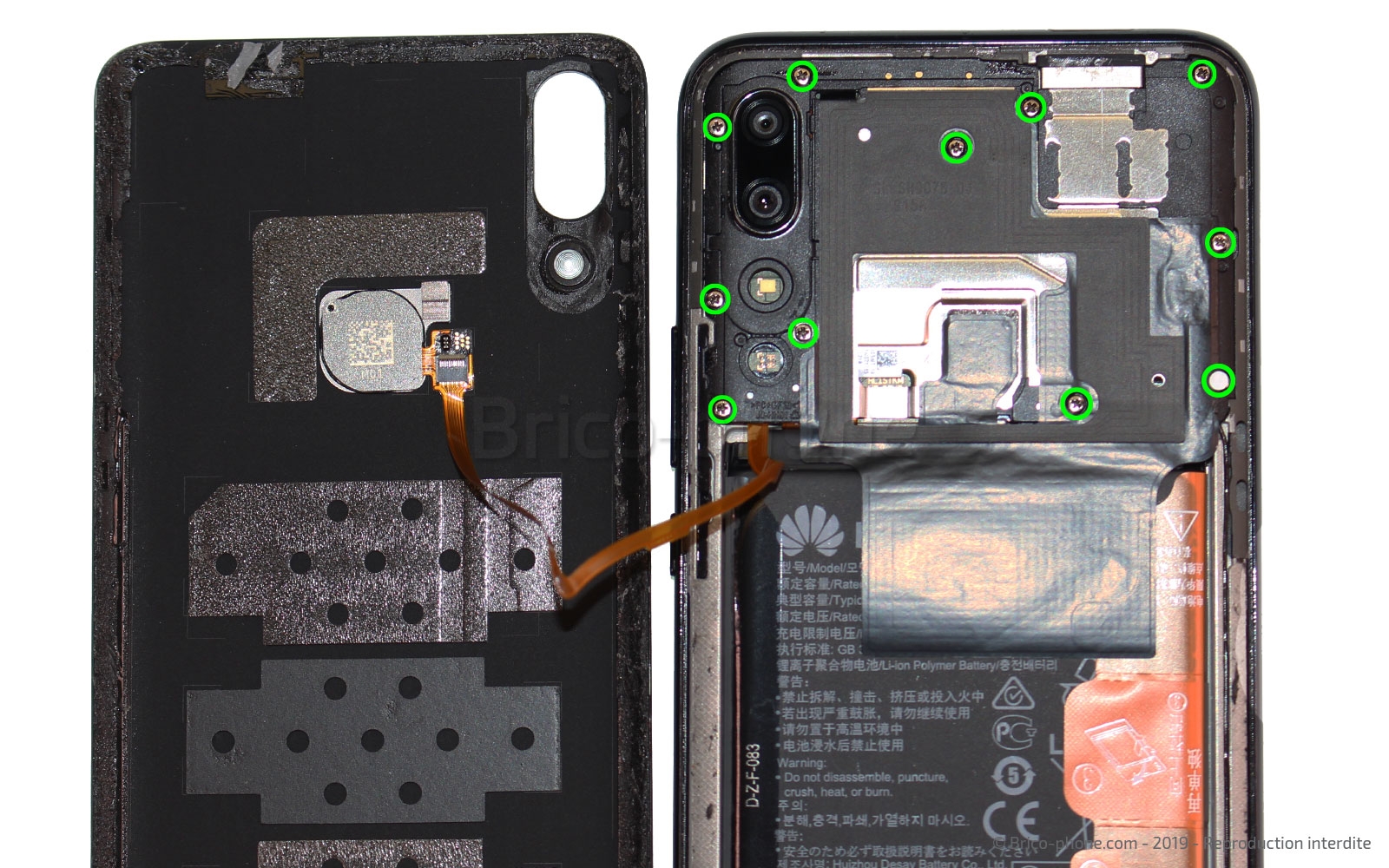

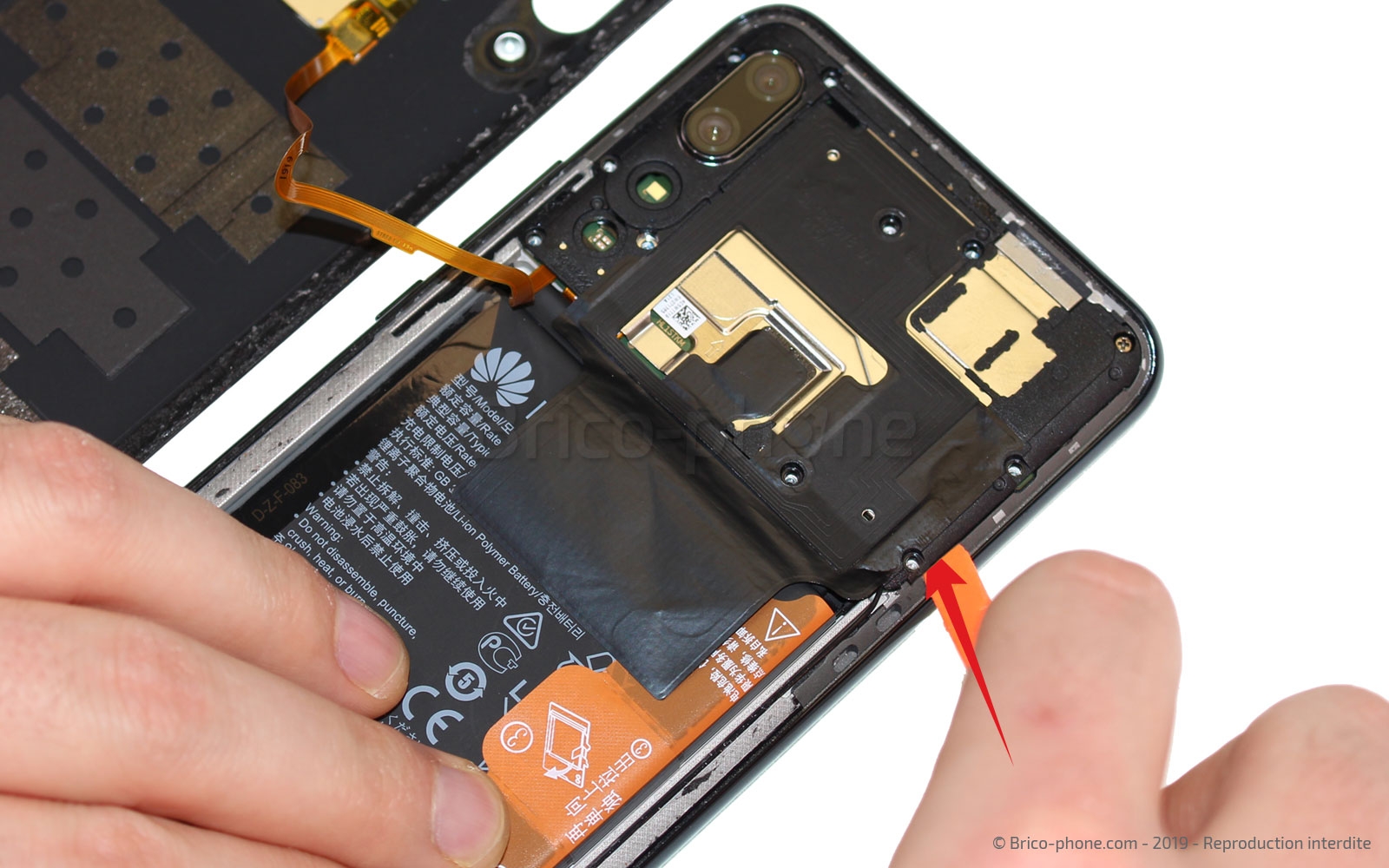

Retirez les 11 vis cruciformes avec le tournevis adéquat pour extraire la plaquette noire avec le levier en nylon.

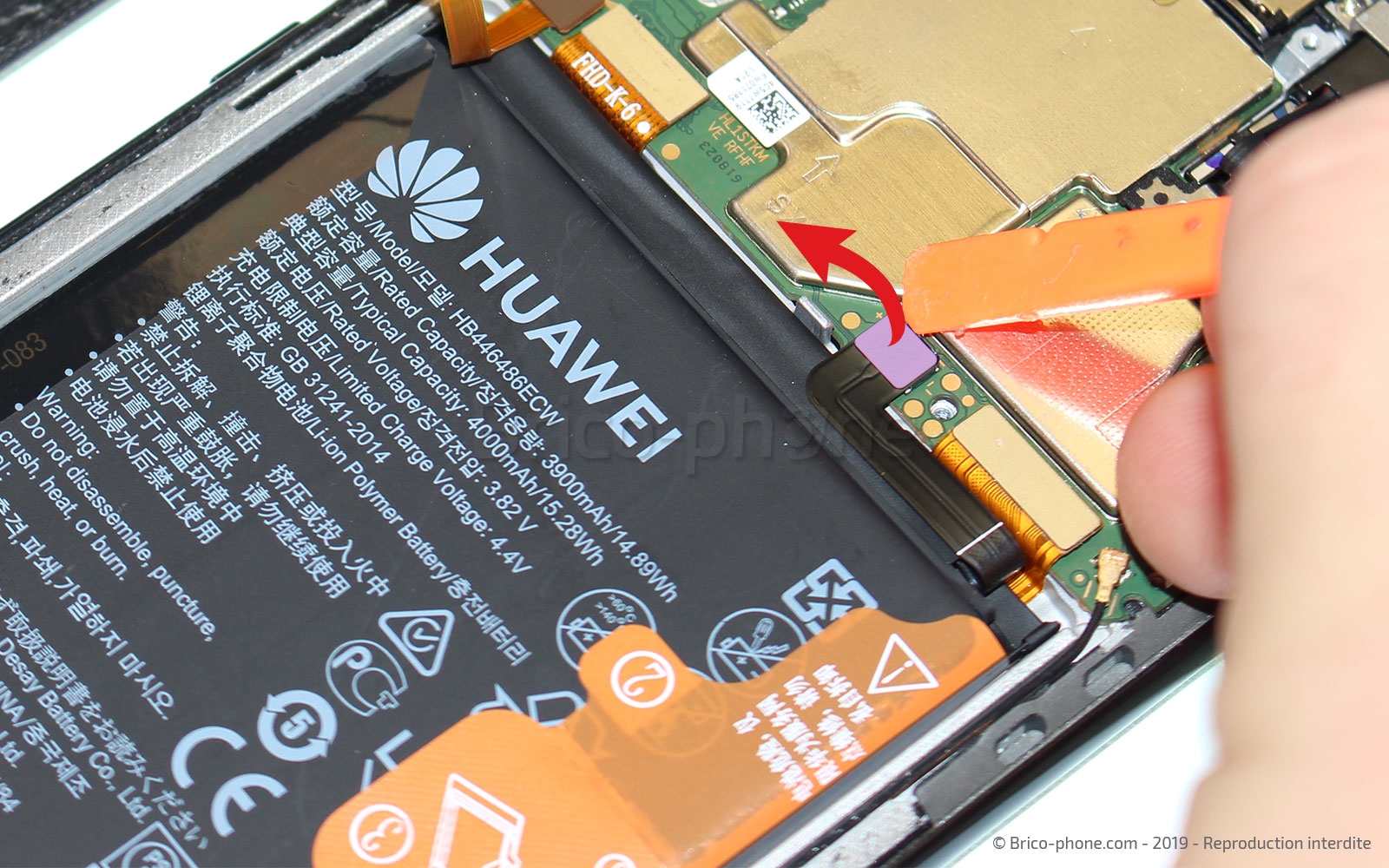

Gardez le même ustensile pour déconnecter la nappe du lecteur d'empreintes ainsi que celle de la batterie.

Pour pouvoir changer la vitre et le LCD du Huawei P Smart Z, il vous faut retirer la batterie car sous cette dernière se cache la rallonge de l'écran.

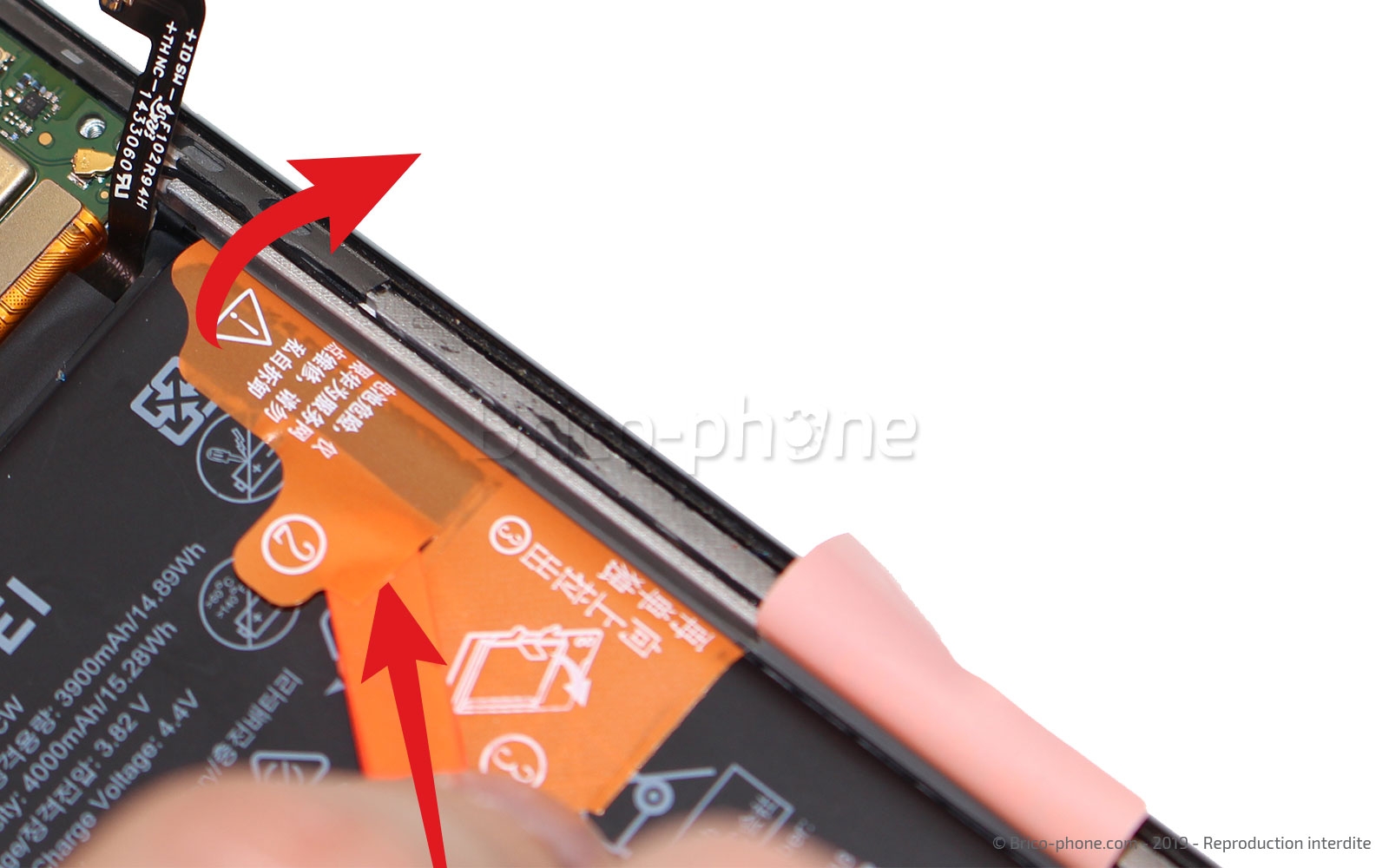

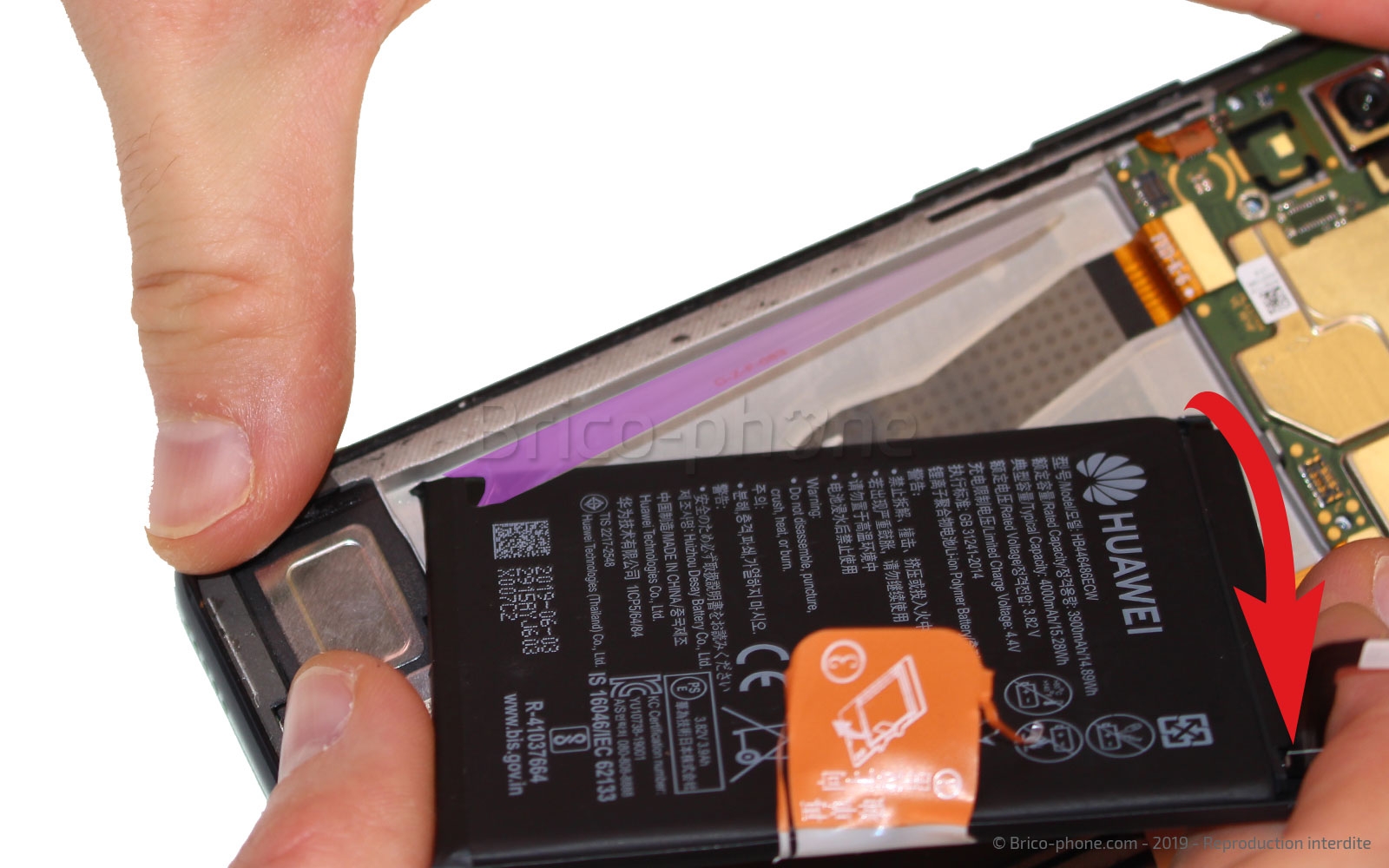

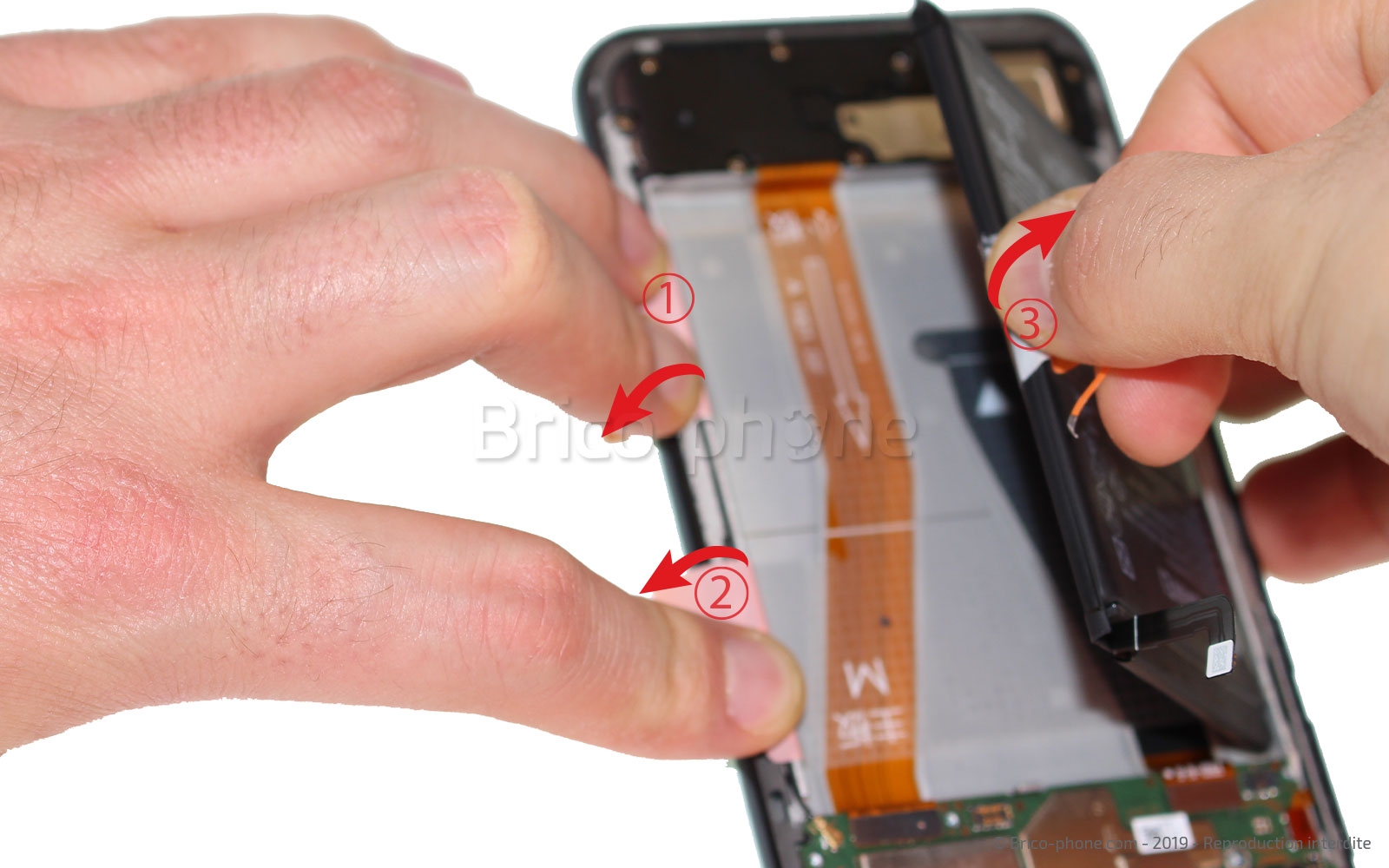

De ce fait, décollez les languettes n°1 et n°2 et laissez pendre par dessus le châssis.

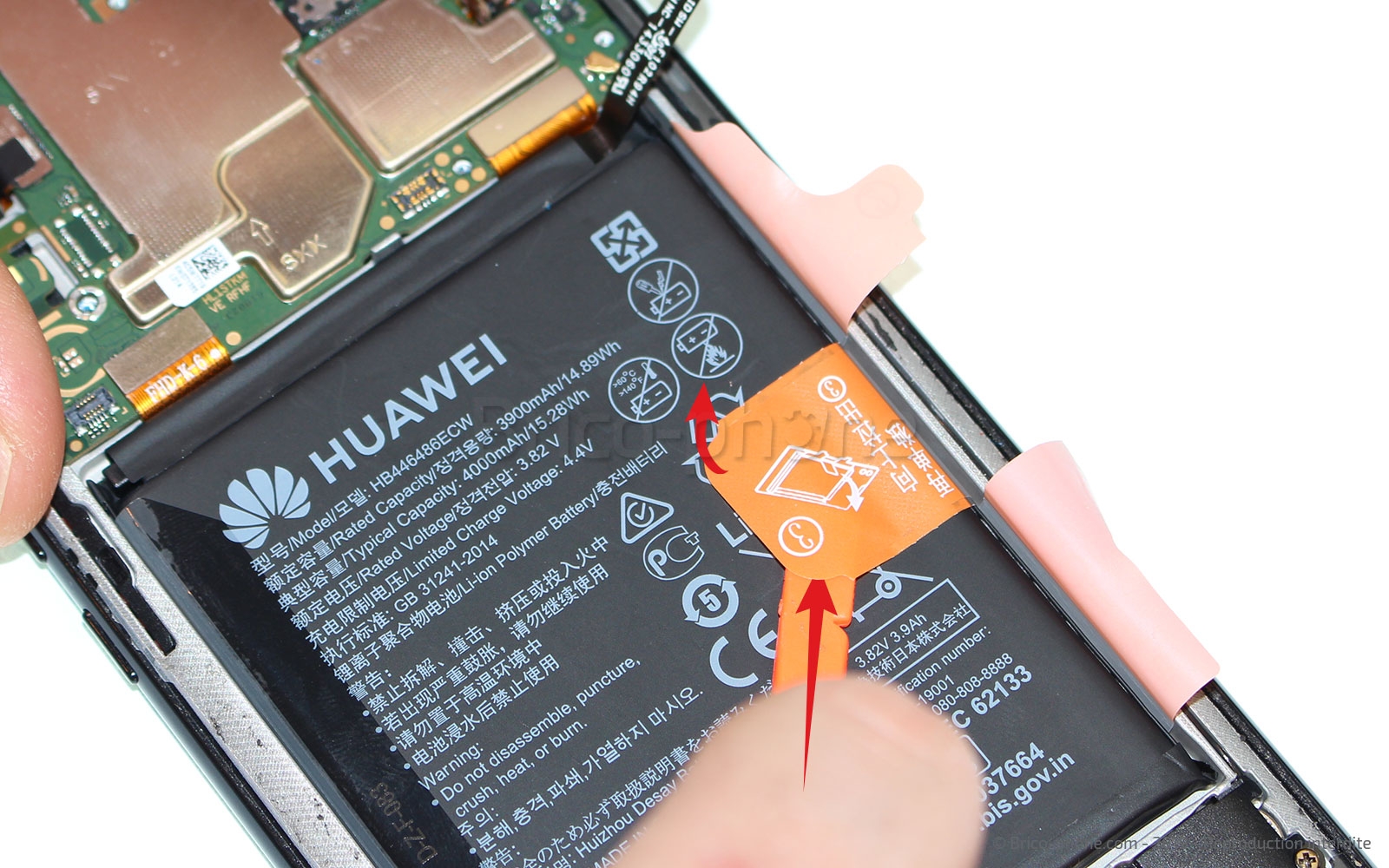

Ensuite, décollez la languette n°3 et tirez-la pour séparer la batterie de l'adhésif présent sur le châssis.

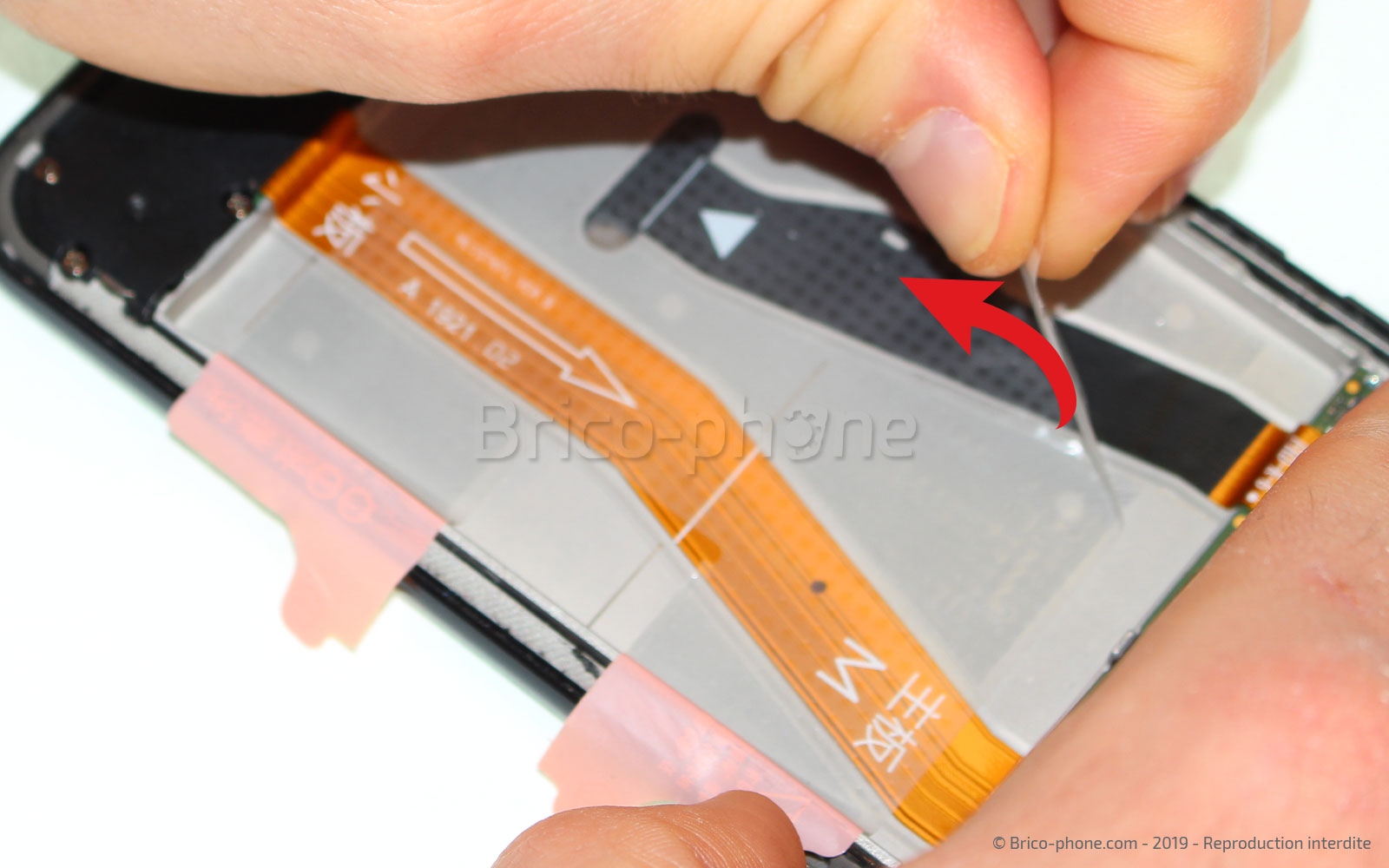

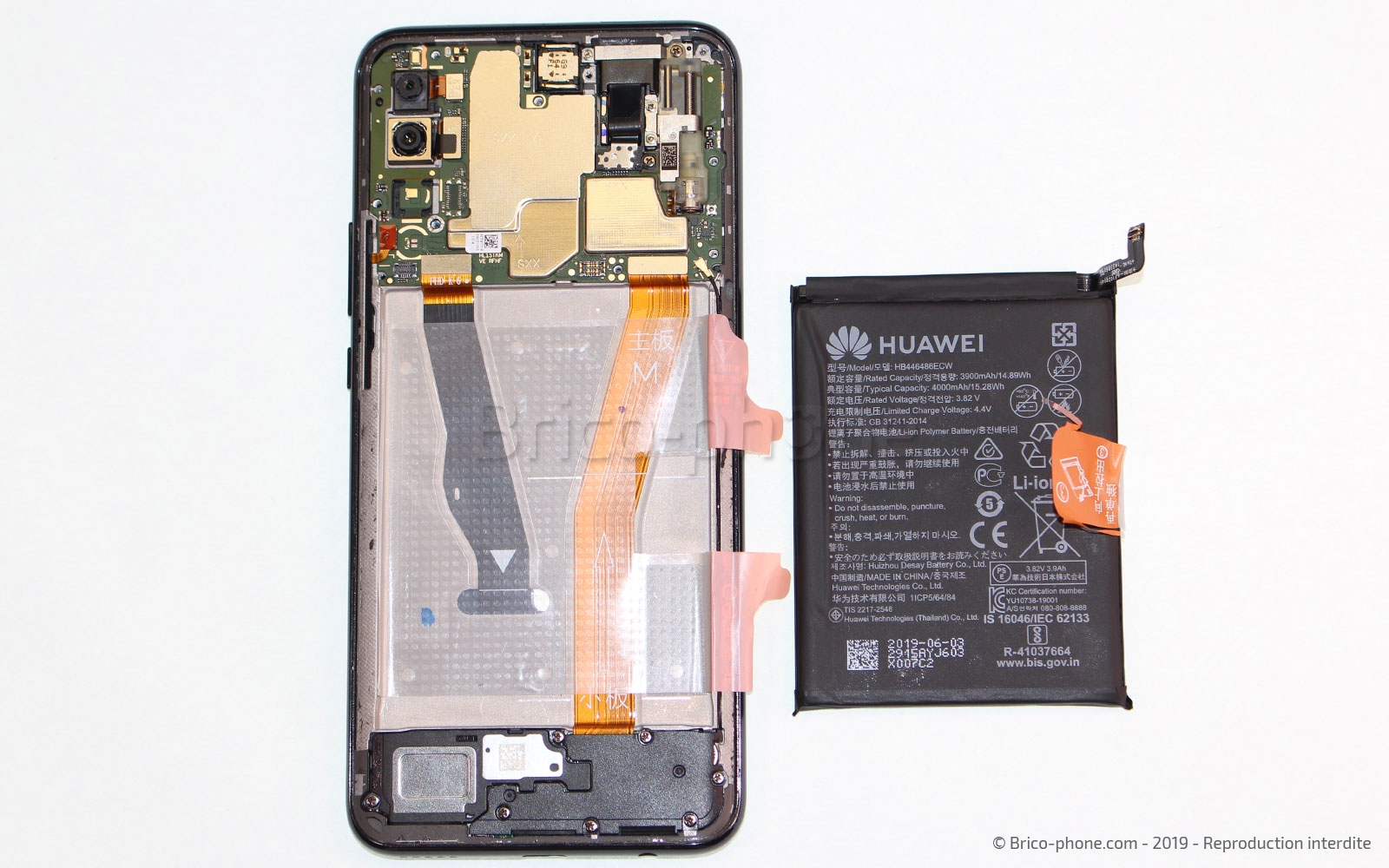

La nappe de l'écran se trouve sous l'adhésif de la batterie. Pour y accéder, décollez le film transparent du fond du châssis.

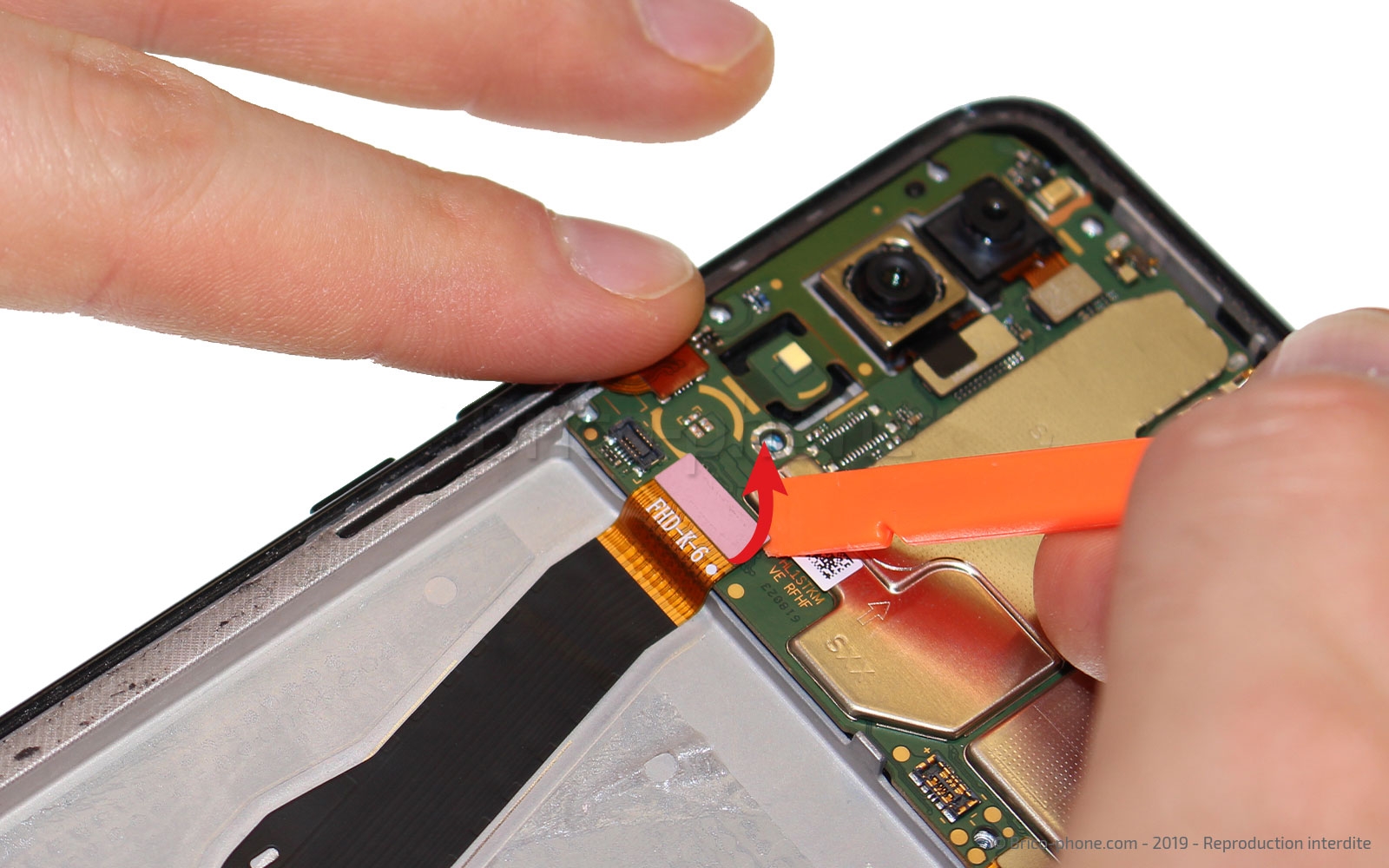

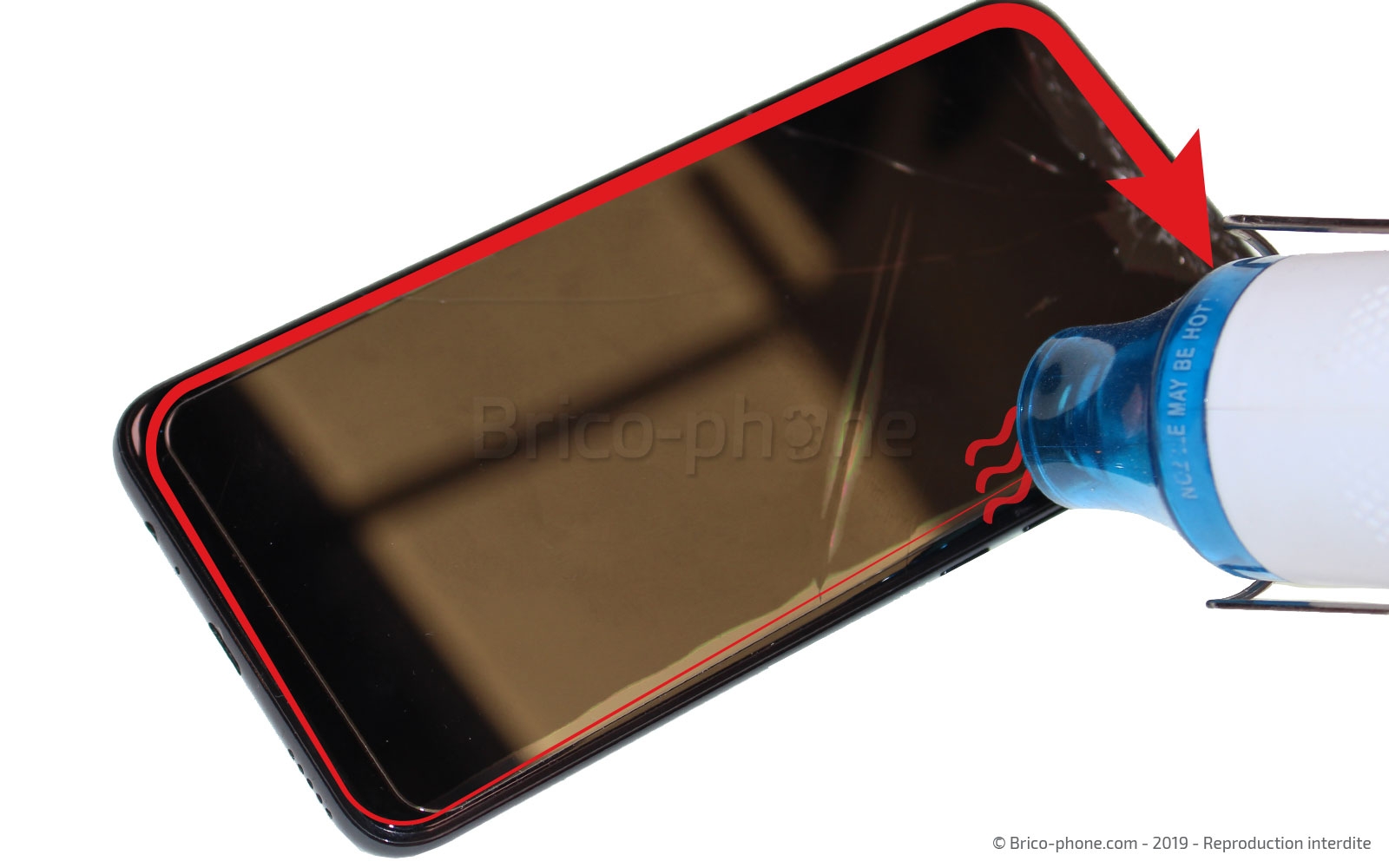

Débranchez la nappe de la rallonge de l'écran avant de le chauffer comme pour la vitre arrière (étape 2).

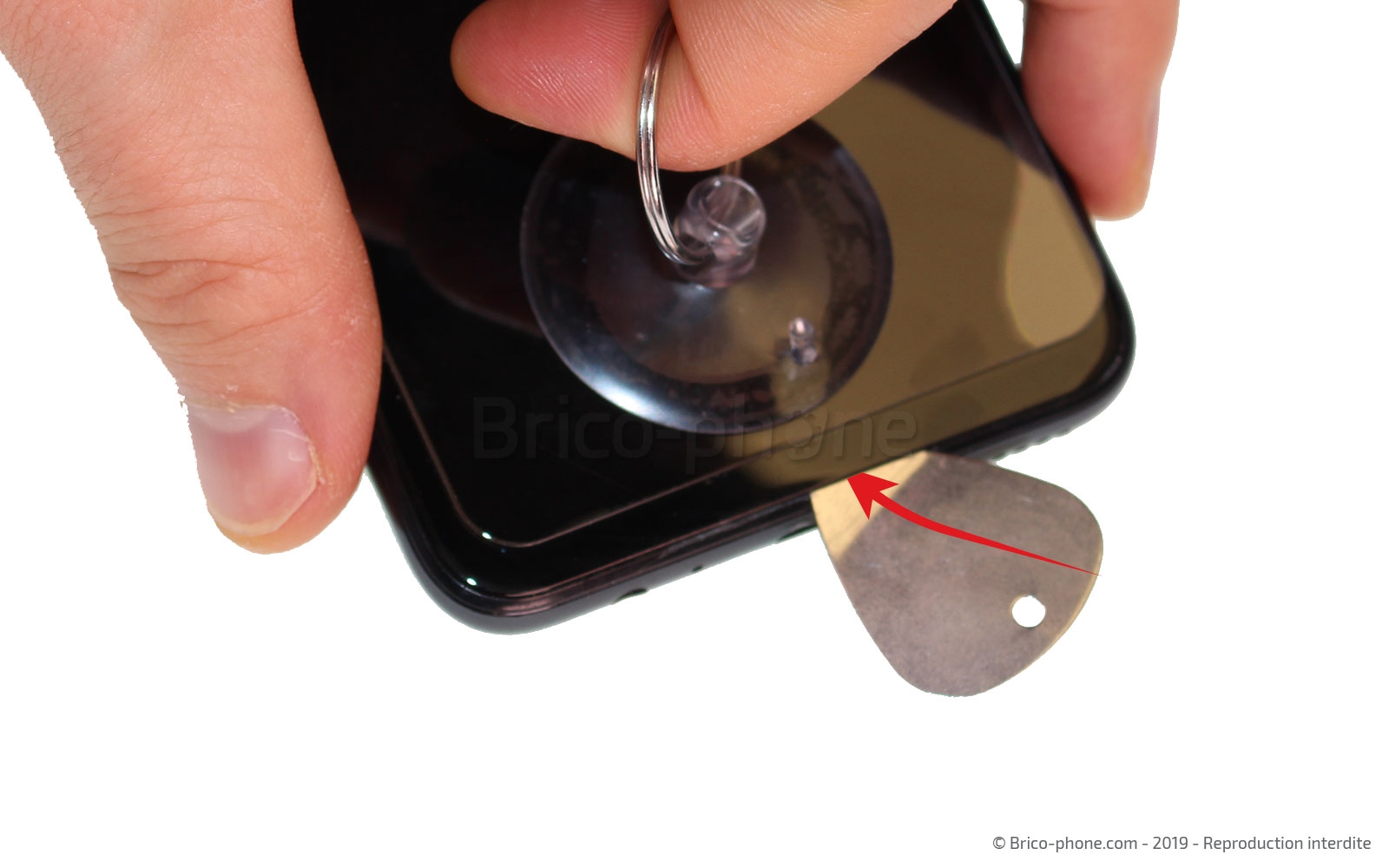

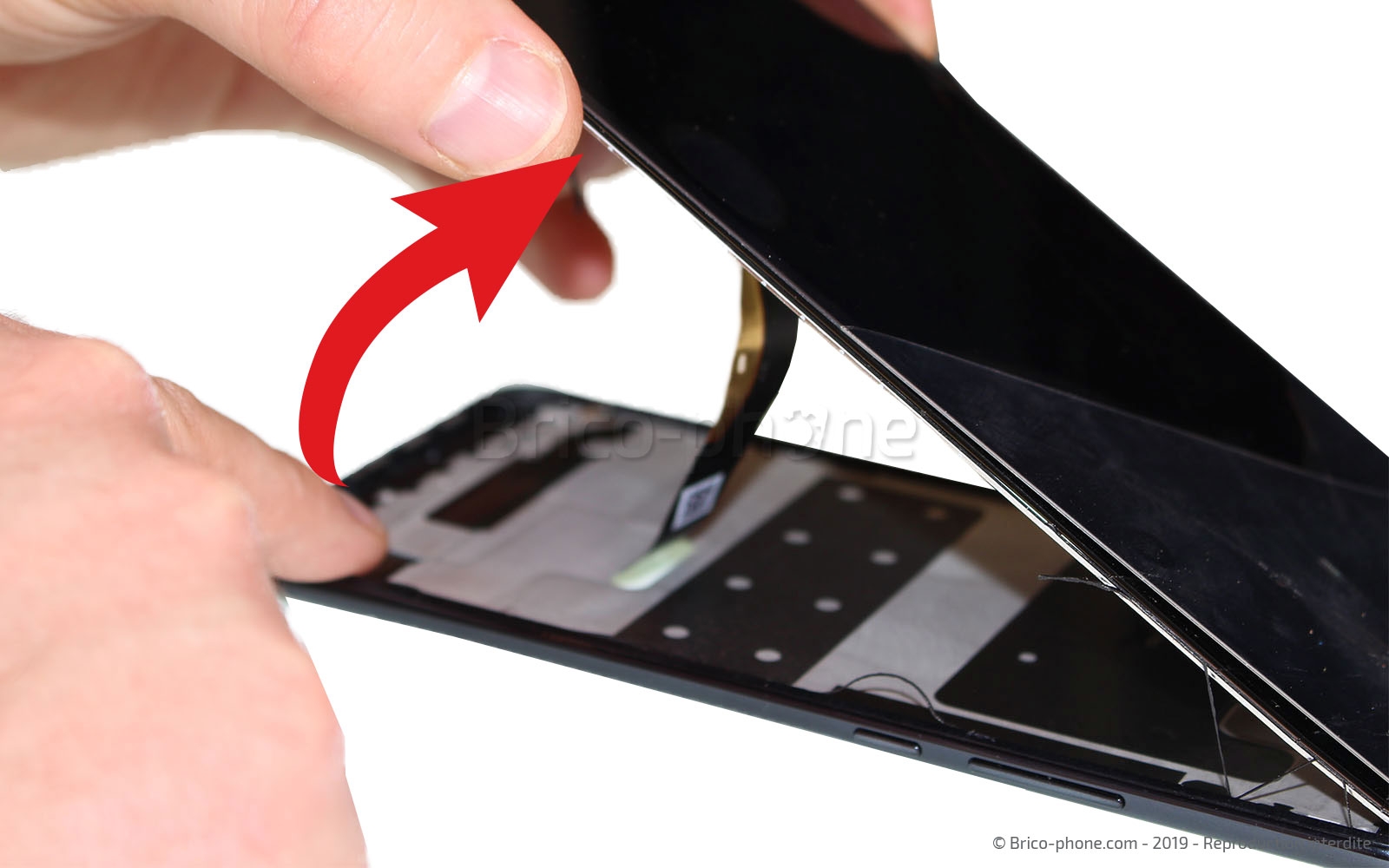

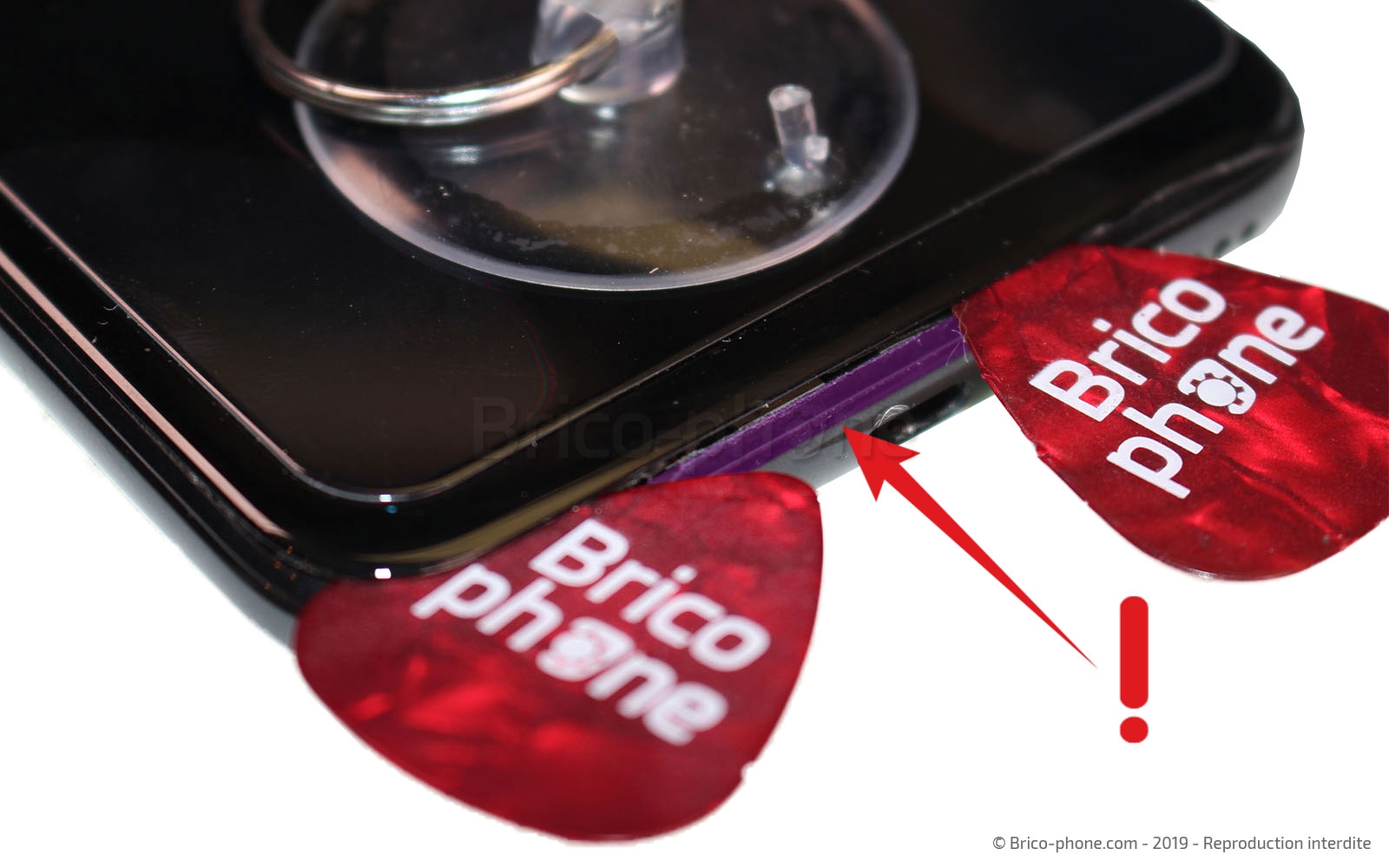

Pour cette manipulation, il vous suffit de réitérer l'étape 3 de ce tutoriel en positionnant la ventouse et le médiator en métal entre l'écran et le châssis tout en faisant très attention au joint qui doit rester solidaire du châssis (photo 2).

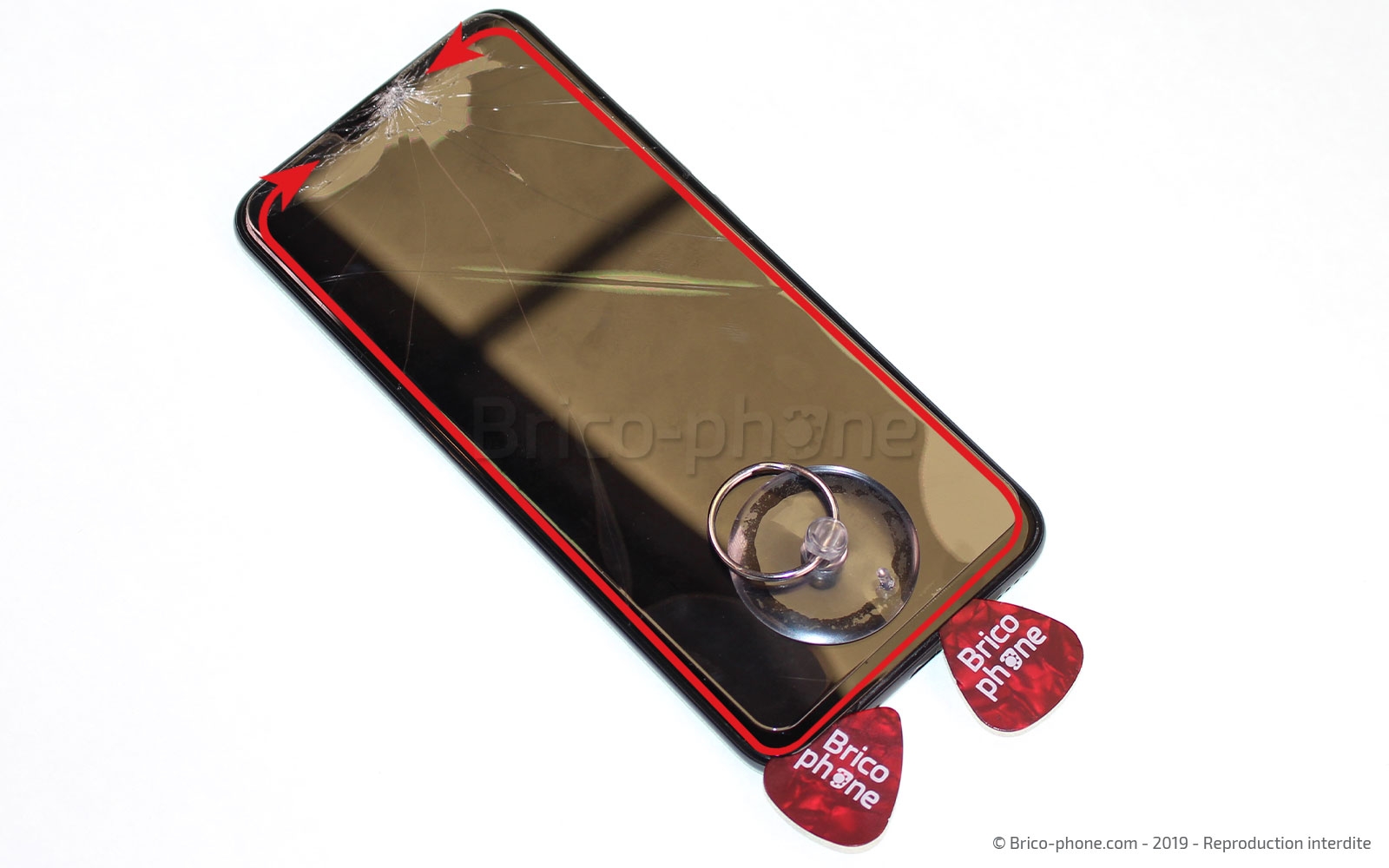

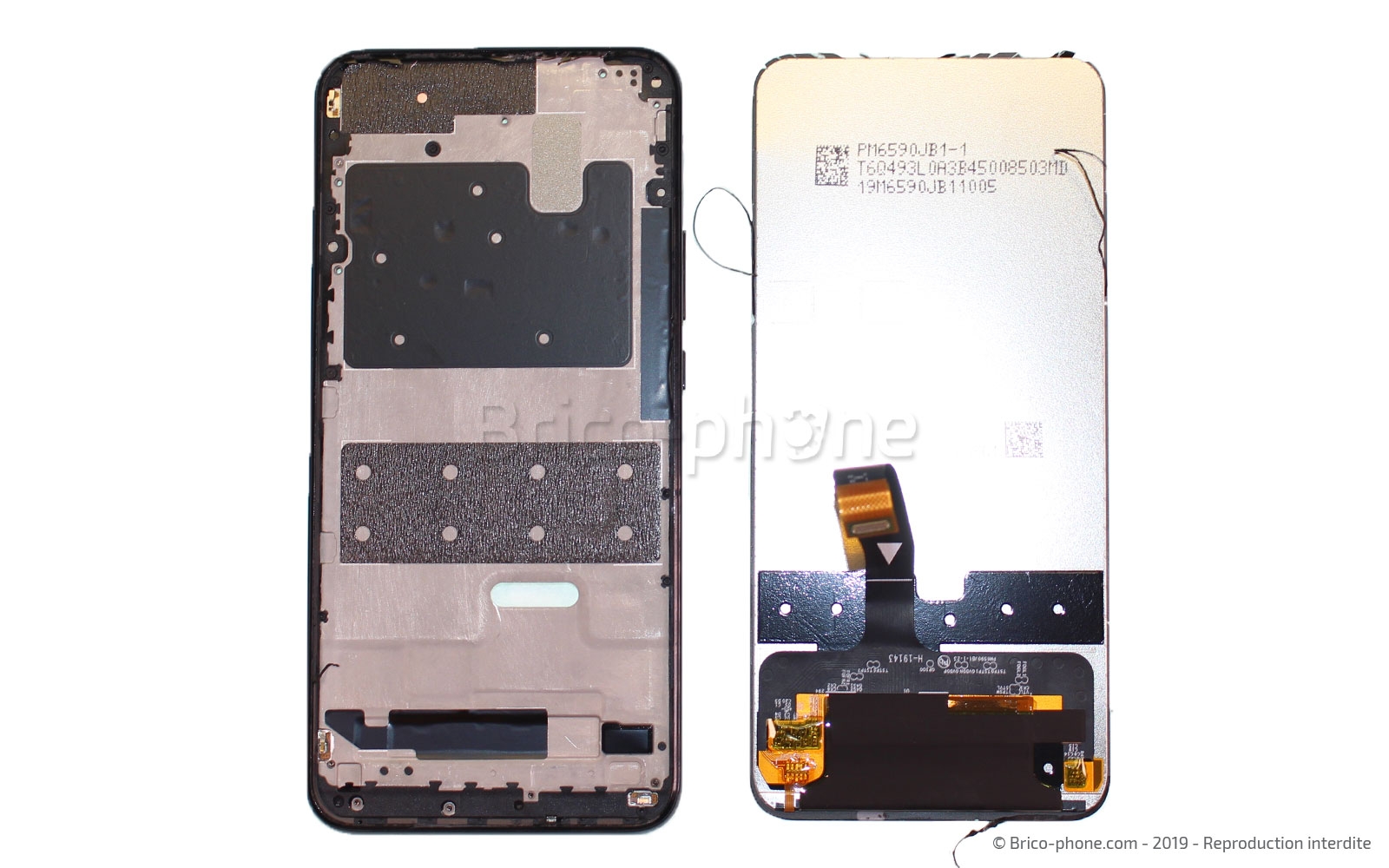

Dans un second temps, faites glisser les médiators en plastique tout autour de l'écran de votre Huawei P Smart Z pour le décoller.

Pour remonter le nouvel écran sur votre châssis, suivez les étapes précédentes dans l'ordre inverse.

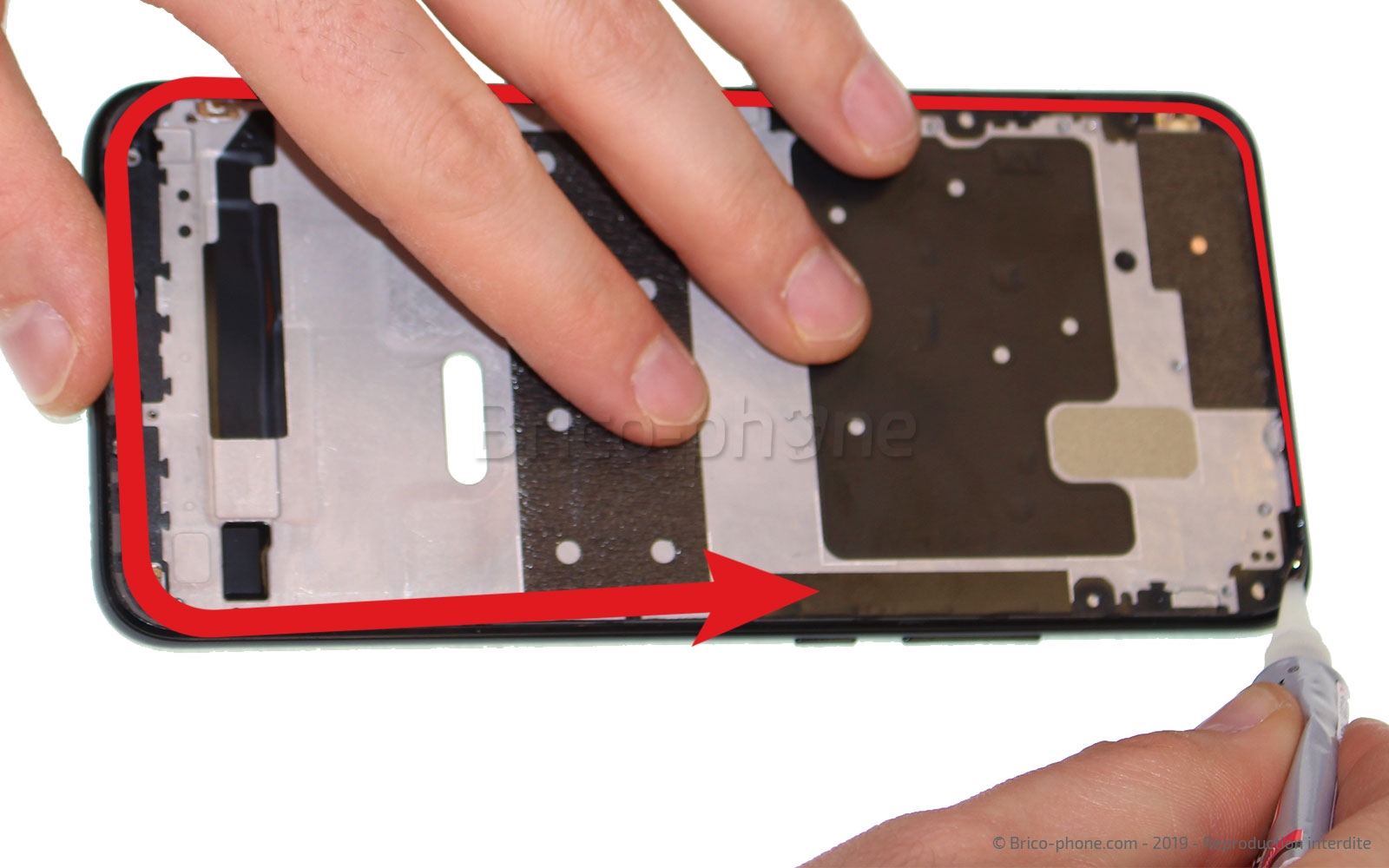

Nous vous conseillons de bien nettoyer le châssis des restes de verres et/ou stickers avant de poser le nouveau composant à l'aide de la colle B-7000.

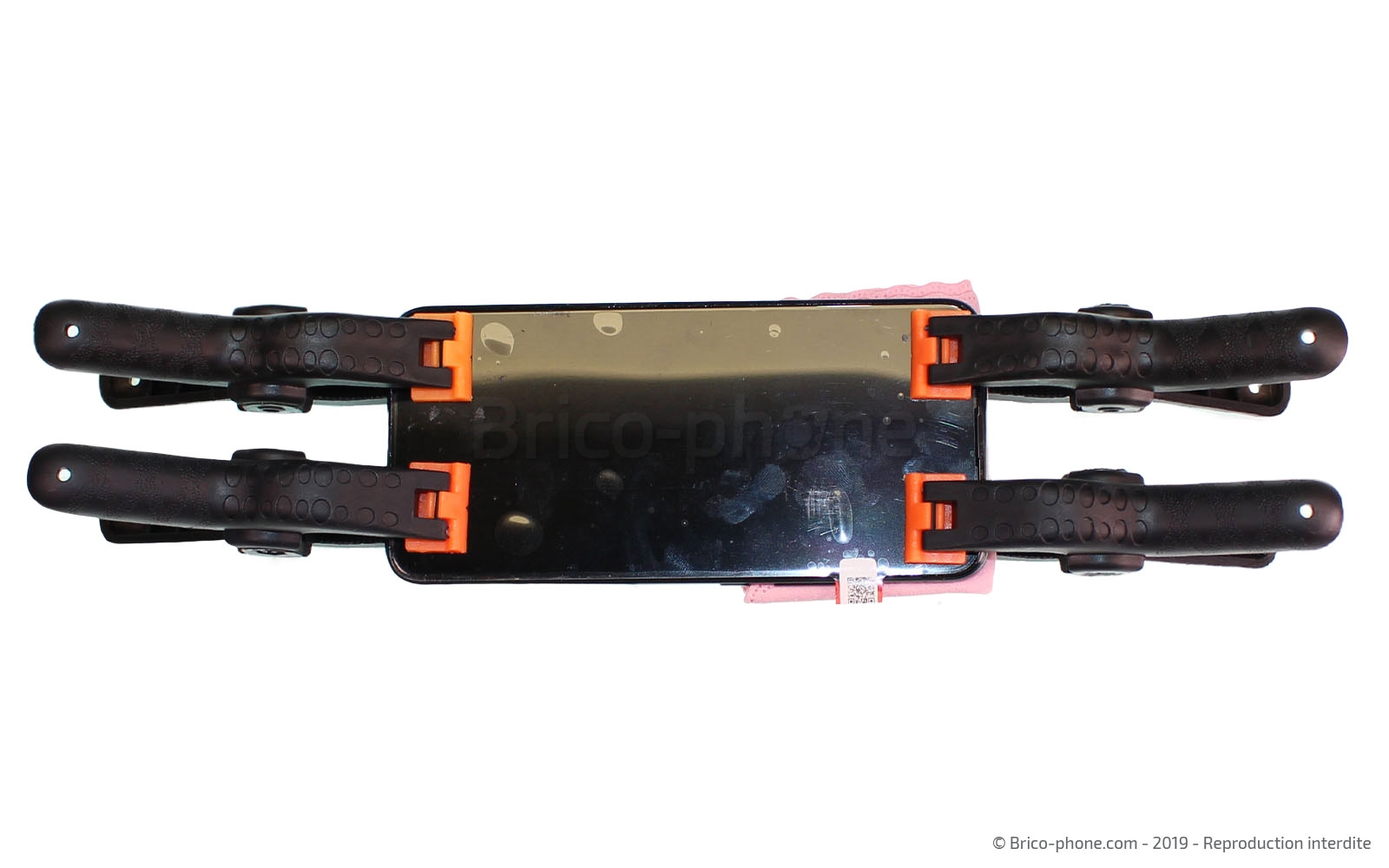

Ensuite, laissez poser la colle environ 40 minutes pour qu'elle adhère au châssis.
A noter qu'il vous faudra réitérer cette manipulation pour recoller la vitre arrière de votre Huawei P Smart Z au châssis.

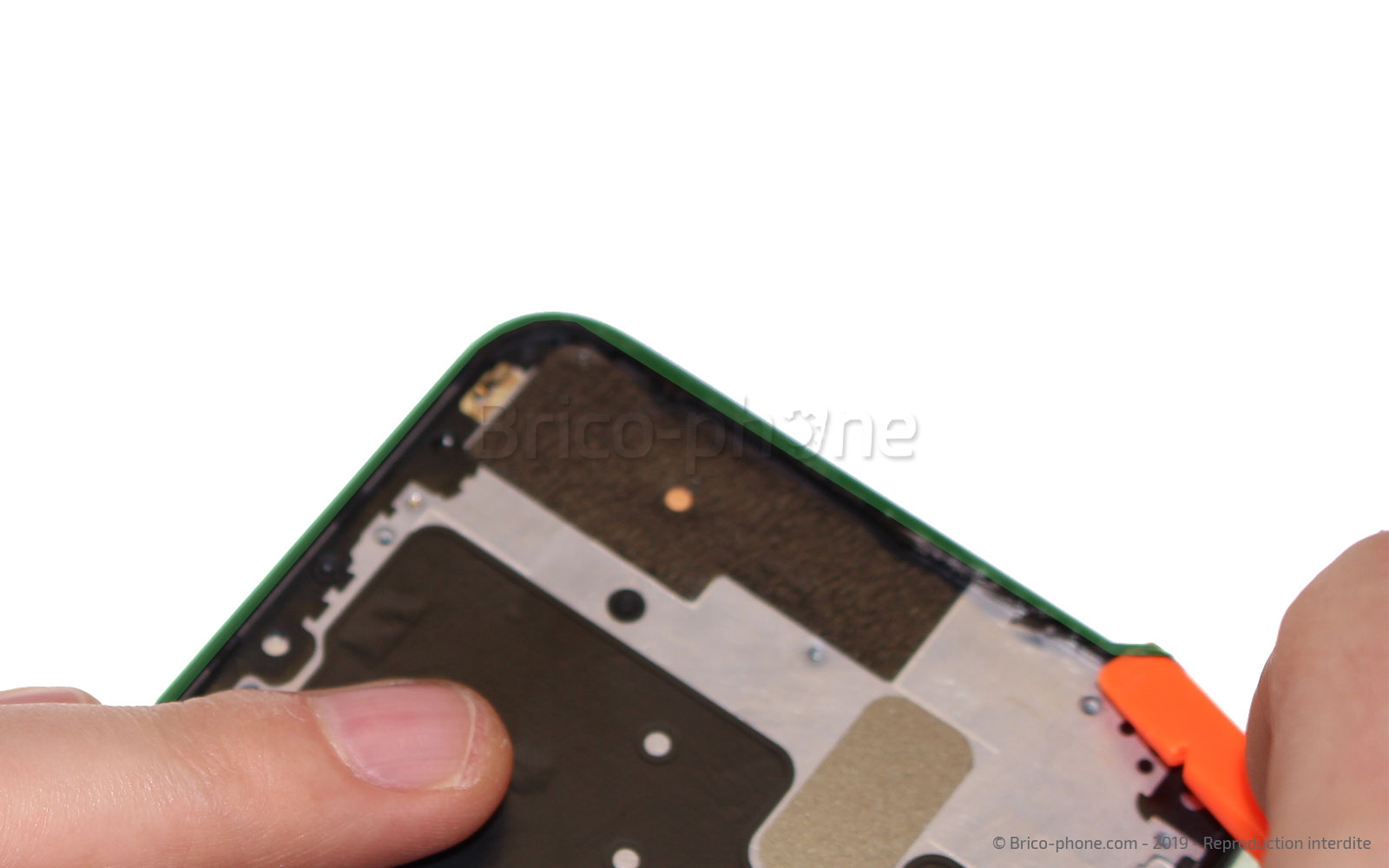

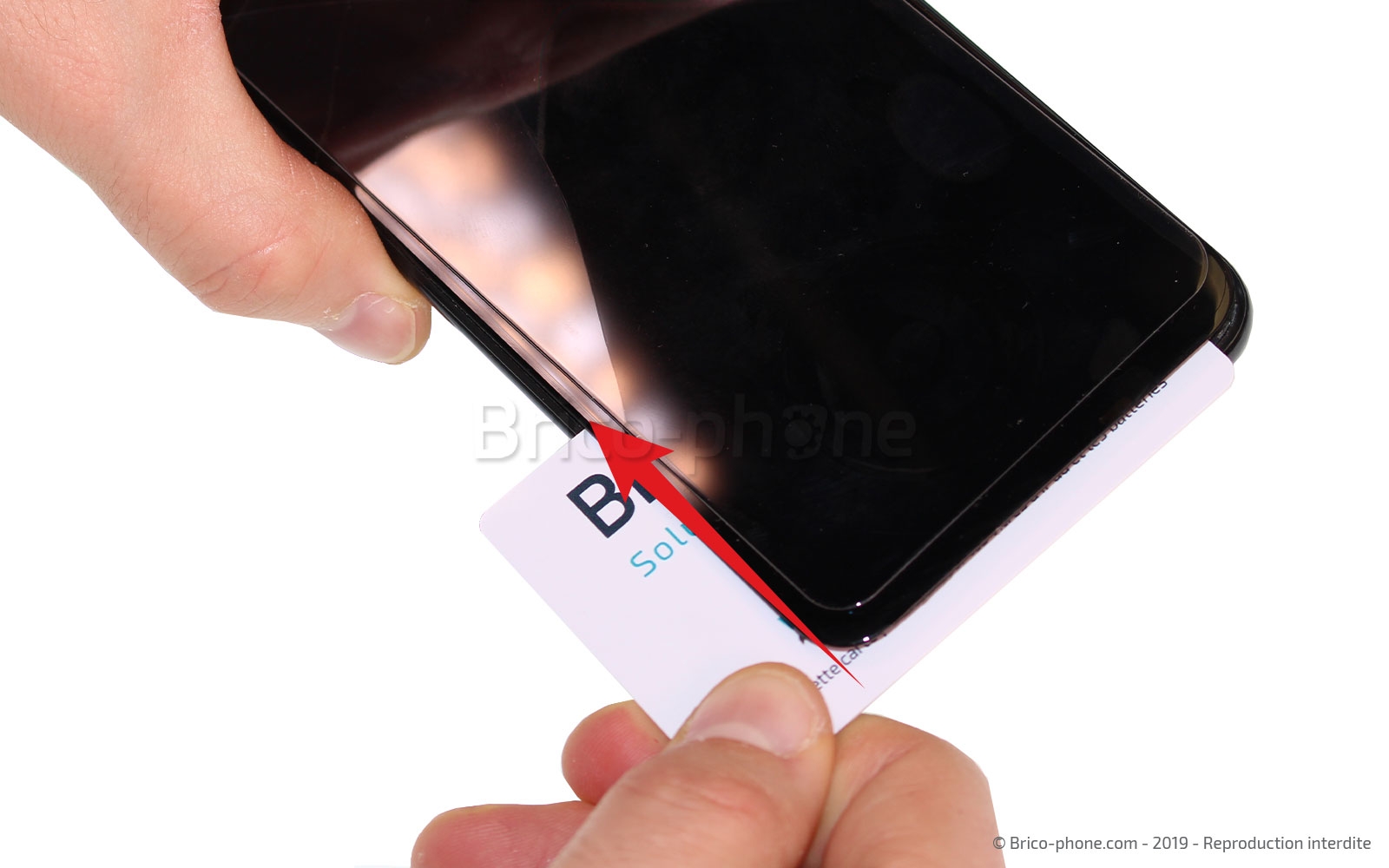

Servez vous de la carte en PVC pour ouvrir le smartphone en faisant attention à la nappe de l'écran, c'est pourquoi préférez une ouverture du bas vers le haut.
