Changement du connecteur de charge sur Xperia L3 - L3 Dual

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 15/20
Xperia L3 - L3 Dual | Temps estimé : 25 min | Difficulté : 2/5

Besoin de remplacer le connecteur de charge de votre Sony Xperia L3 / L3 Dual ? L'équipe Brico-Phone met à votre disposition ce tutoriel détaillé en images pour avous accompagner tout au long de votre réparation.

Diagnostic

›  Le connecteur de charge de votre appareil est endommagé
›  Votre Sony Xperia L3 ne s'allume plus même lorsque vous le branchez à votre ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Sony Xperia L3 et L3 Dual
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

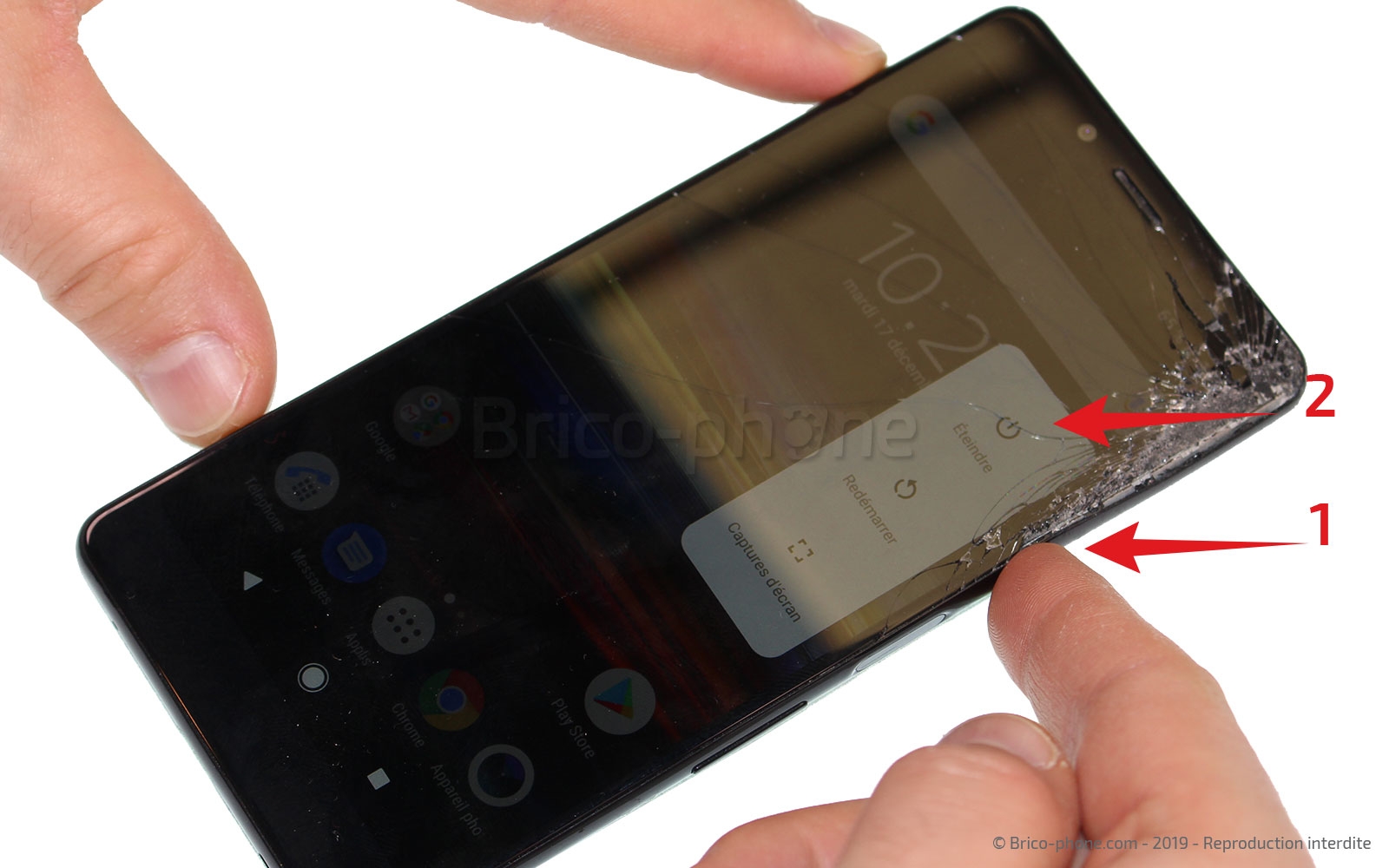

Avant de commencer

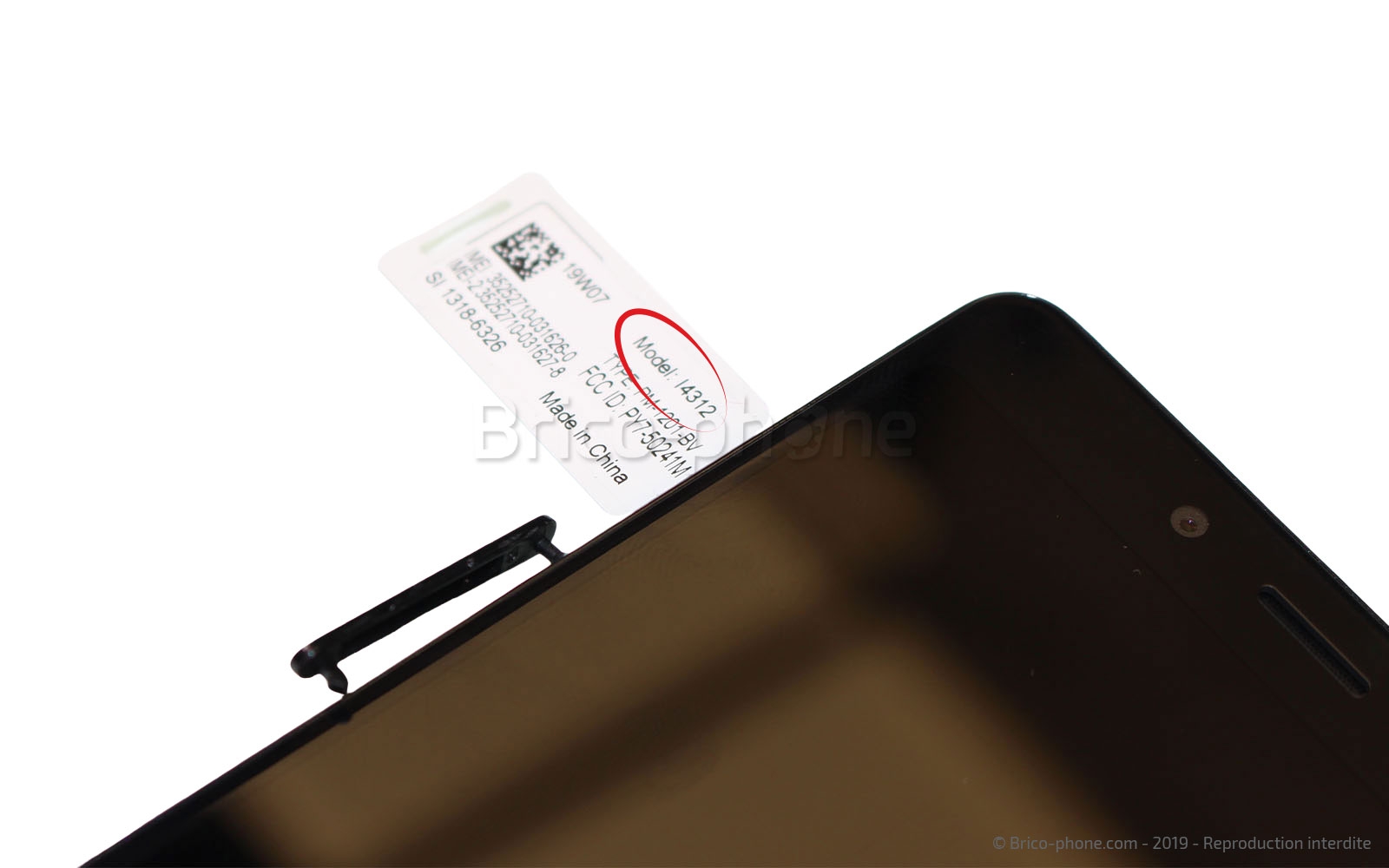

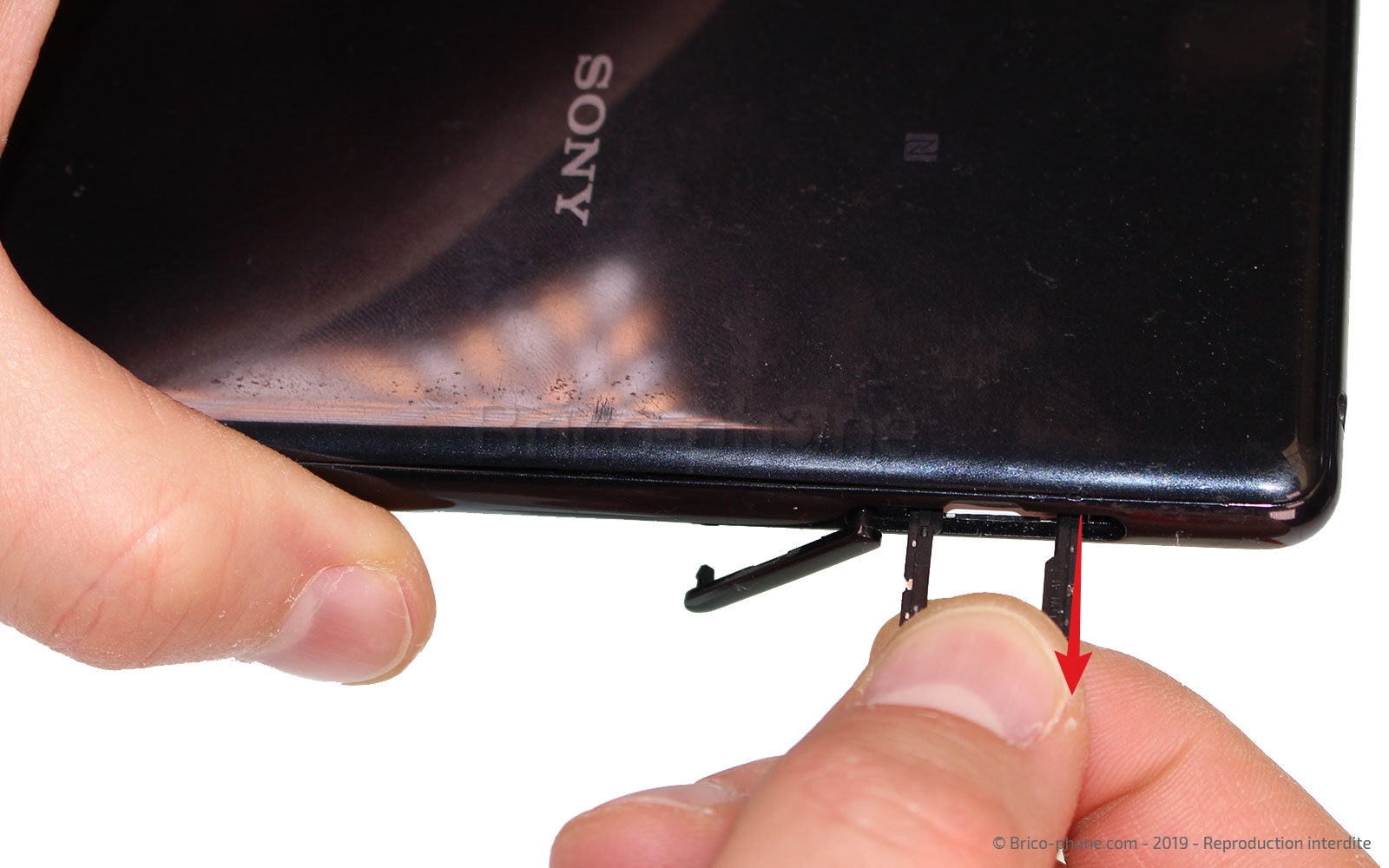

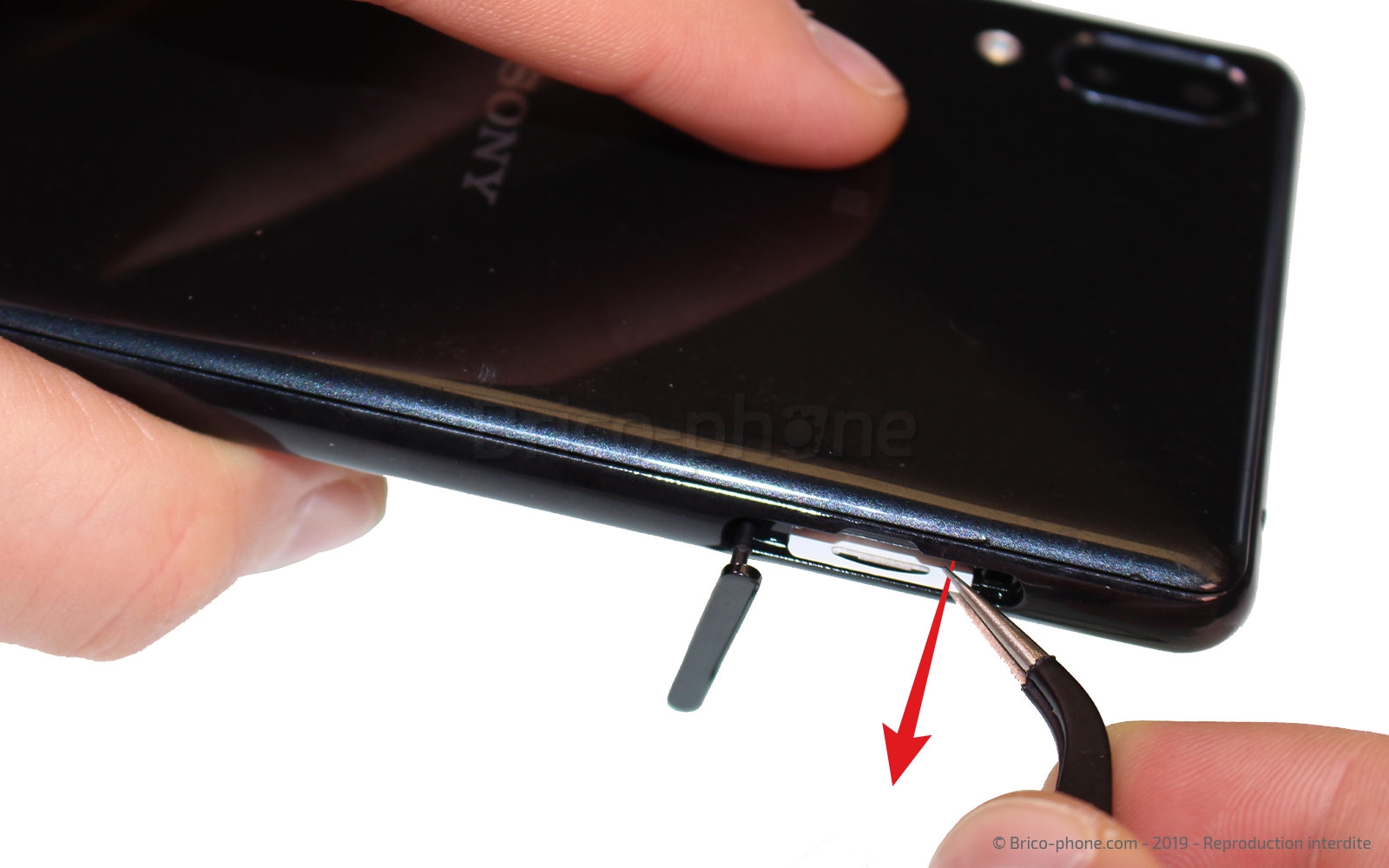

Dans un premier temps, pensez à vérifier que le numéro de modèle de votre Sony Xperia L3 soit compatible avec la pièce commandée. Pour cela, assurez vous que le numéro de modèle inscrit sur l'étiquette se trouvant à l'intérieur du tiroir Sim soit : I4312.
Vous pouvez également regarder dans les réglages de votre smartphone.

Ensuite, préparez un espace de travail propre et dégagé avec tous les outils nécessaires à la réparation, à portée de main.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer la vitre arrière

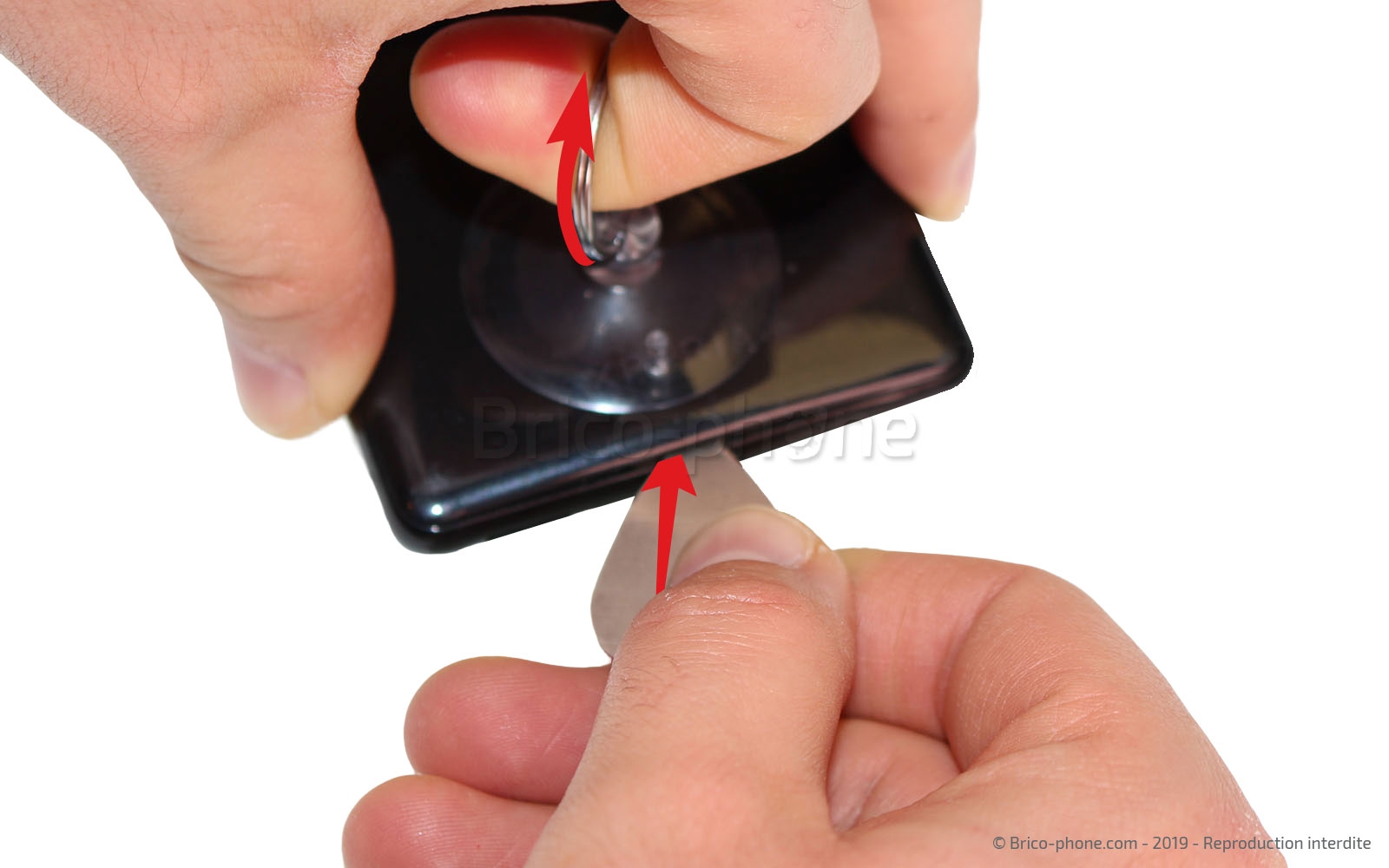

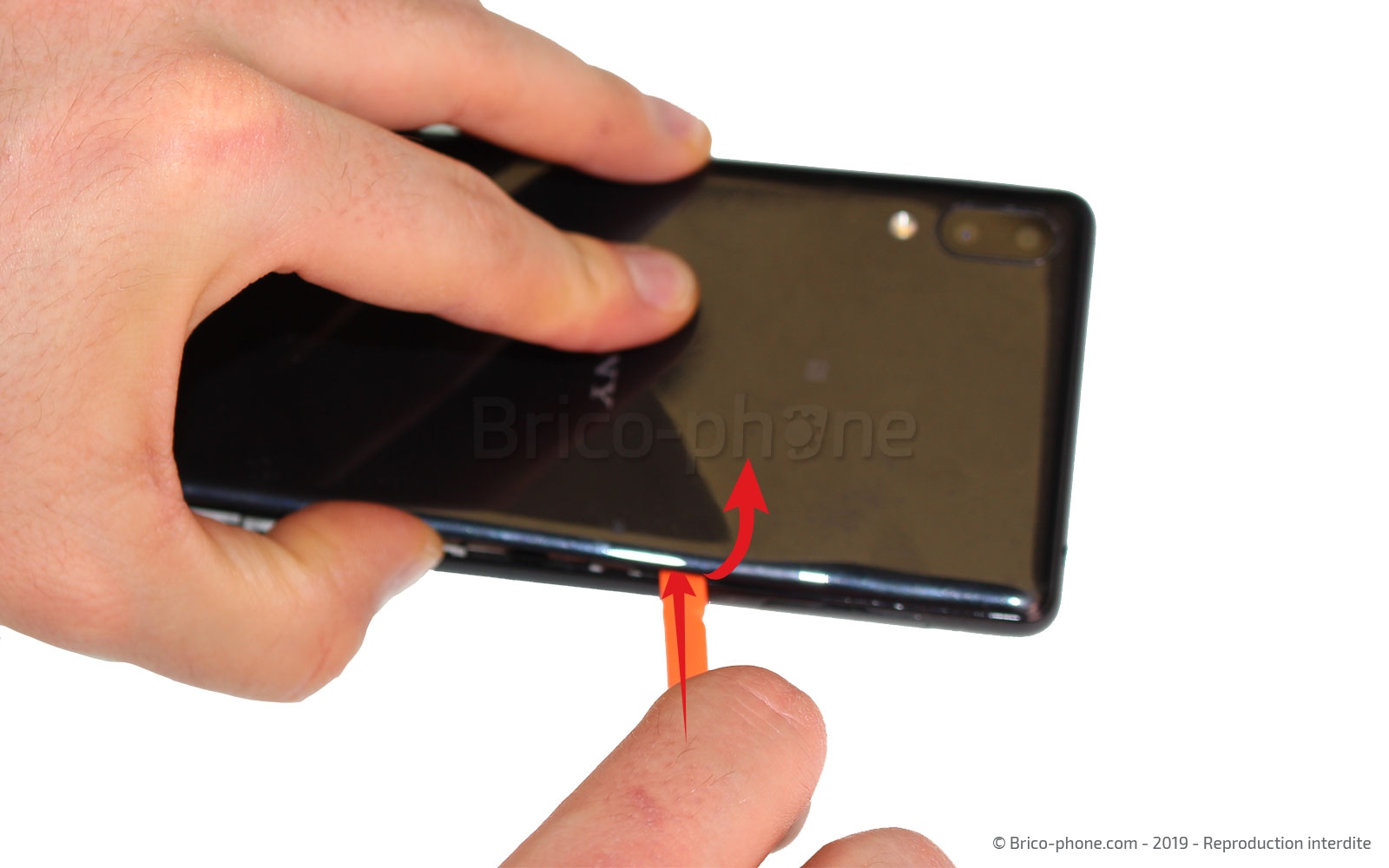

Positionnez la ventouse sur le bas du téléphone. Ensuite, tirez fortement sur sa boucle afin de pouvoir glisser le médiator en métal troué entre la vitre arrière et le châssis.

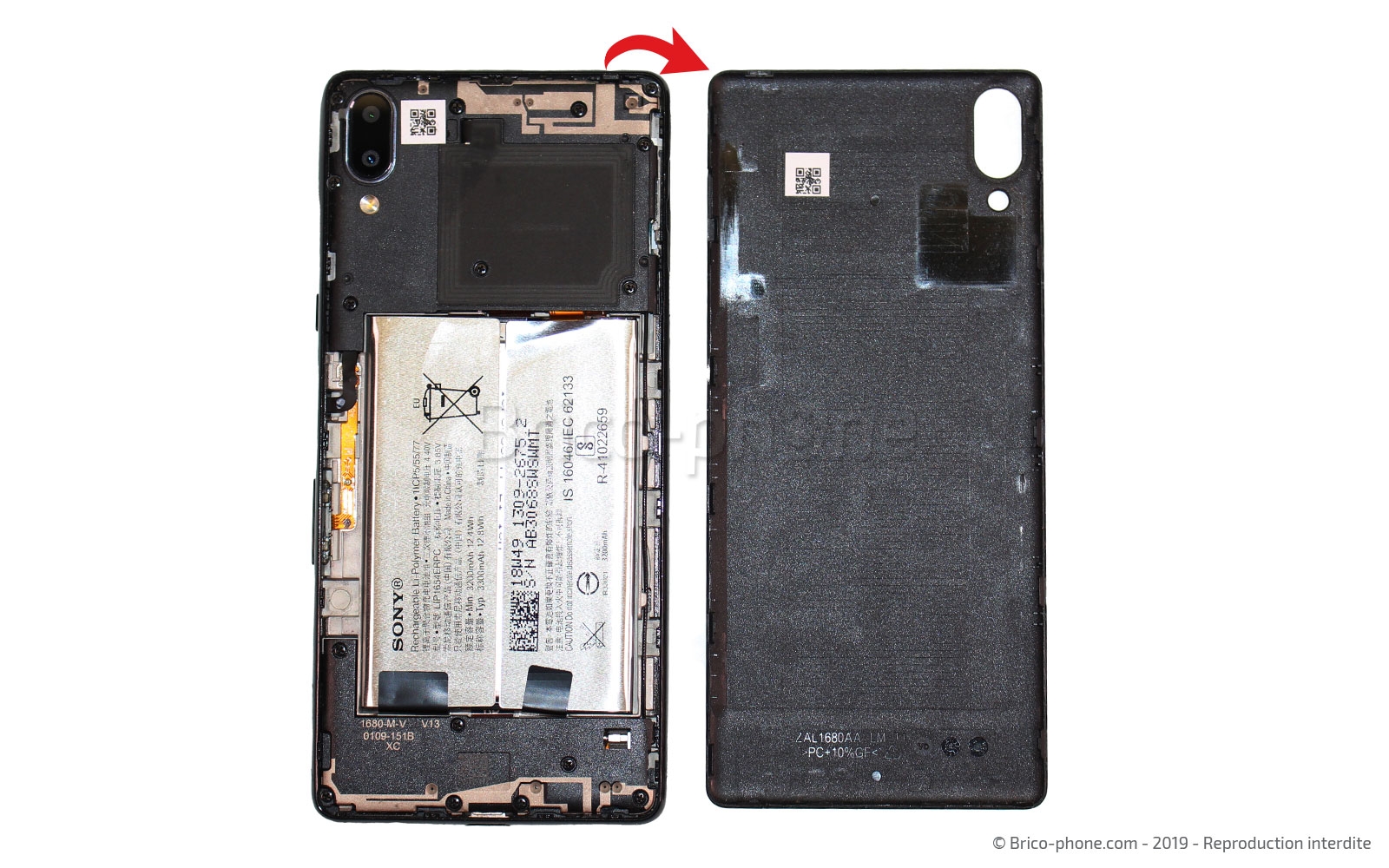

Une fois le médiator inséré, il ne vous reste plus qu'à déclipser la coque avec le médiator et le levier en nylon avant de l'ouvrir entièrement.
Outils du kit utilisés
Outils du kit utilisés



Etape 2 : Déconnecter la batterie

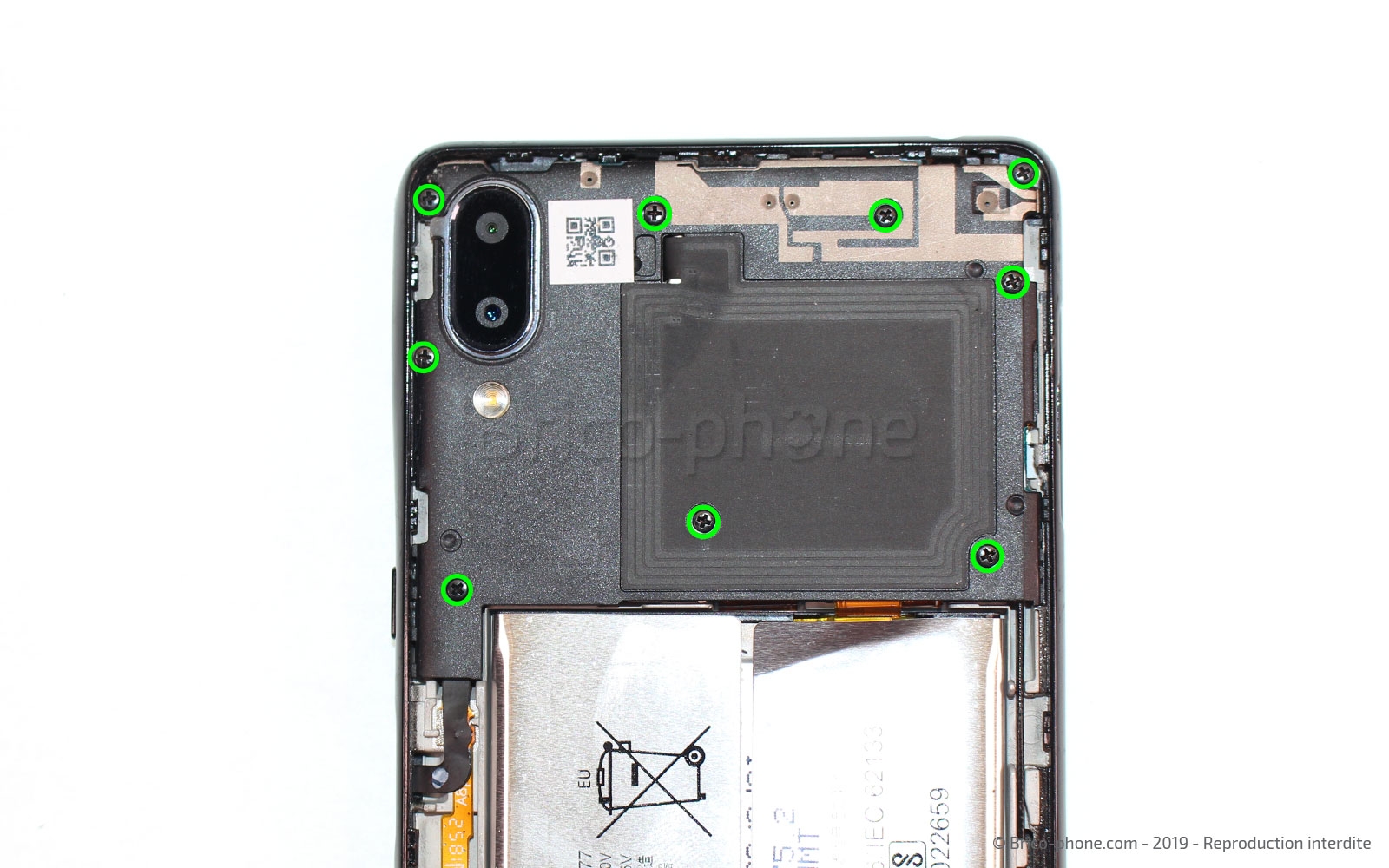

A l'aide du tournevis cruciforme, sortez les 9 vis retenant la plaquette de protection noire.
Ensuite, en vous aidant du levier en nylon, sortez la plaquette noire et déconnectez la batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 3 : Sortir le haut-parleur externe
Comme pour l'étape précédente, retirez les 7 vis cruciformes du haut-parleur externe afin d'accéder au connecteur de charge et sortez le composant avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 4 : Libérer le connecteur de charge

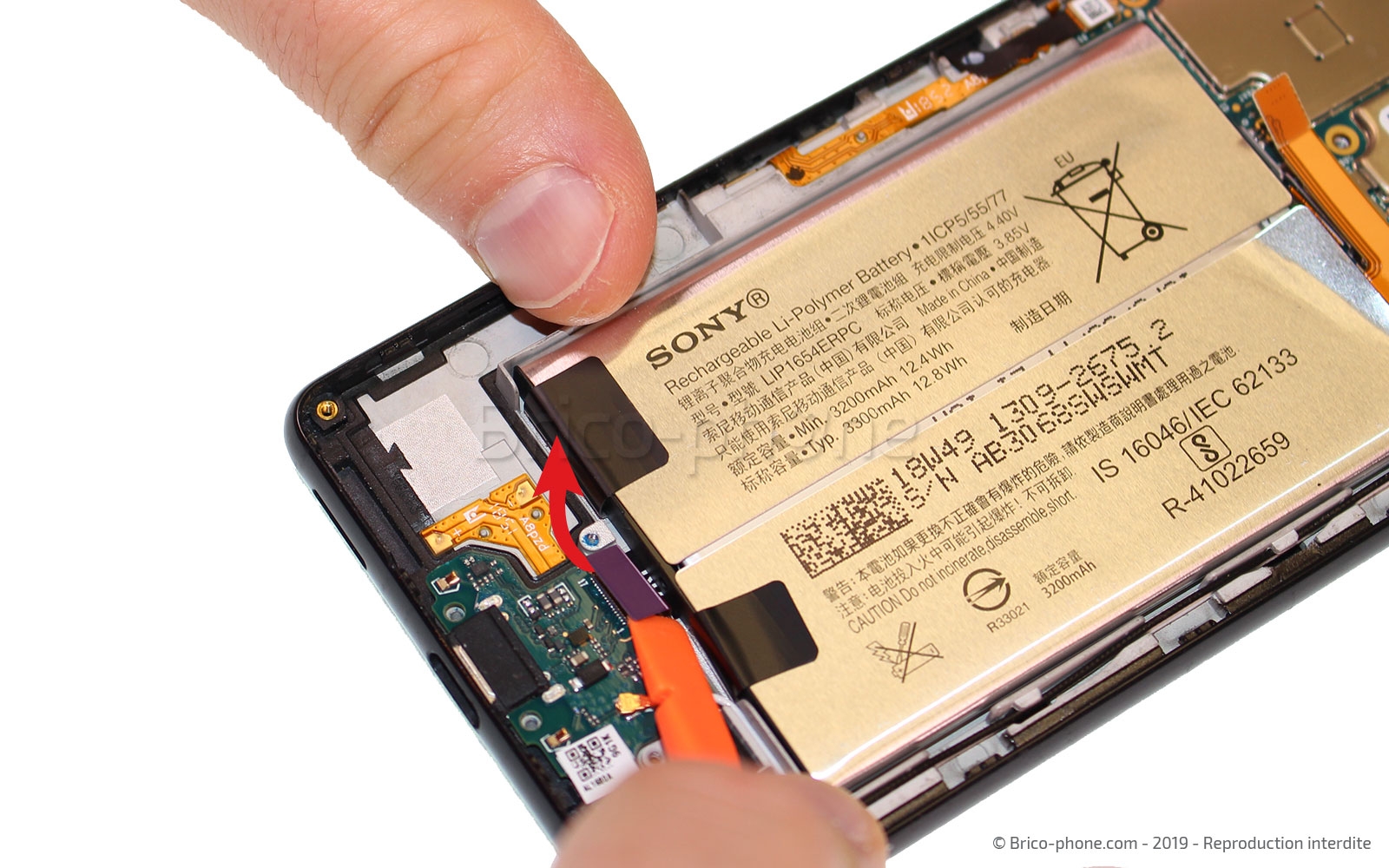

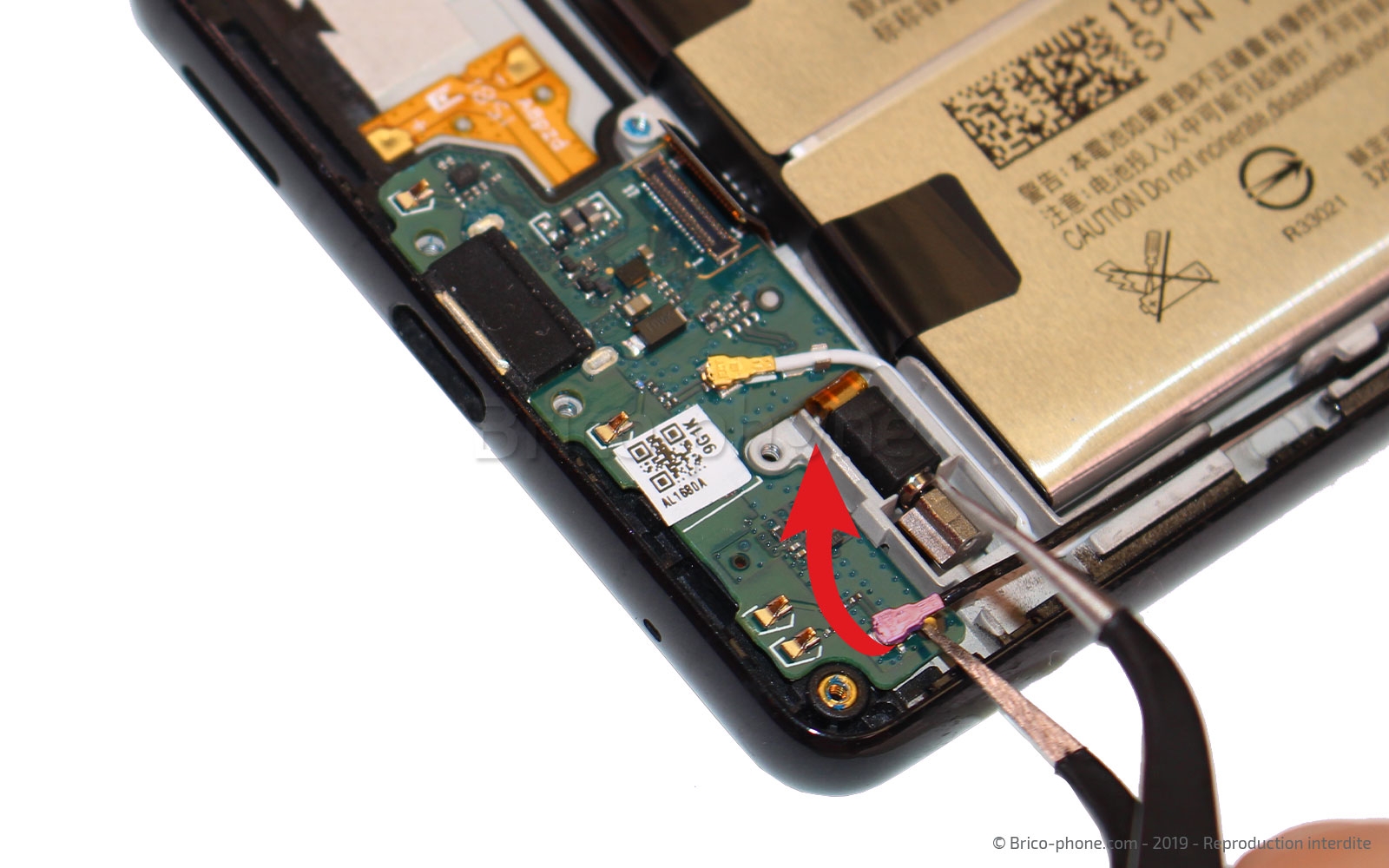

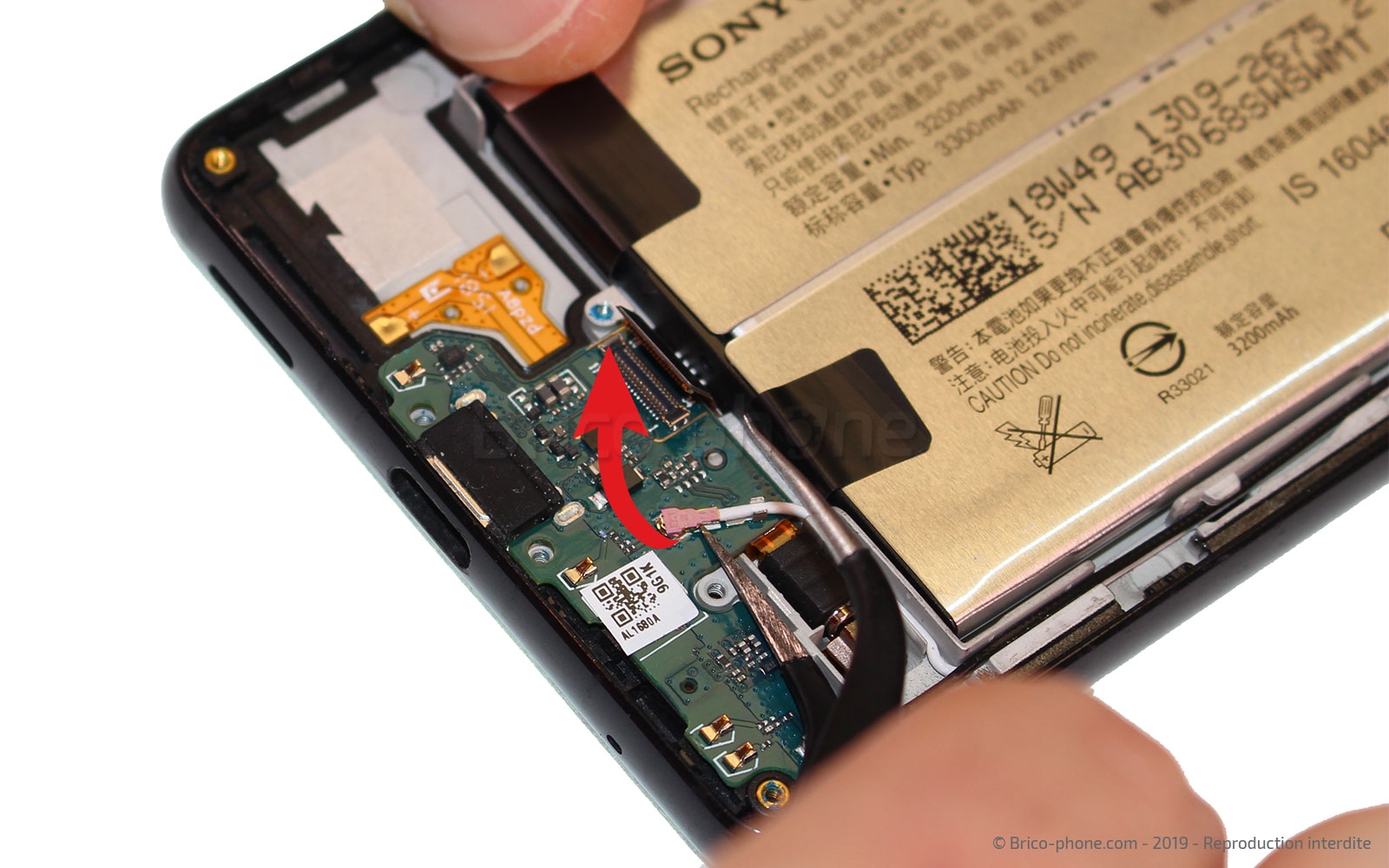

Déconnectez la nappe de la rallonge d'interconnexion ainsi que les deux câbles coaxiaux.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Extraire le connecteur de charge

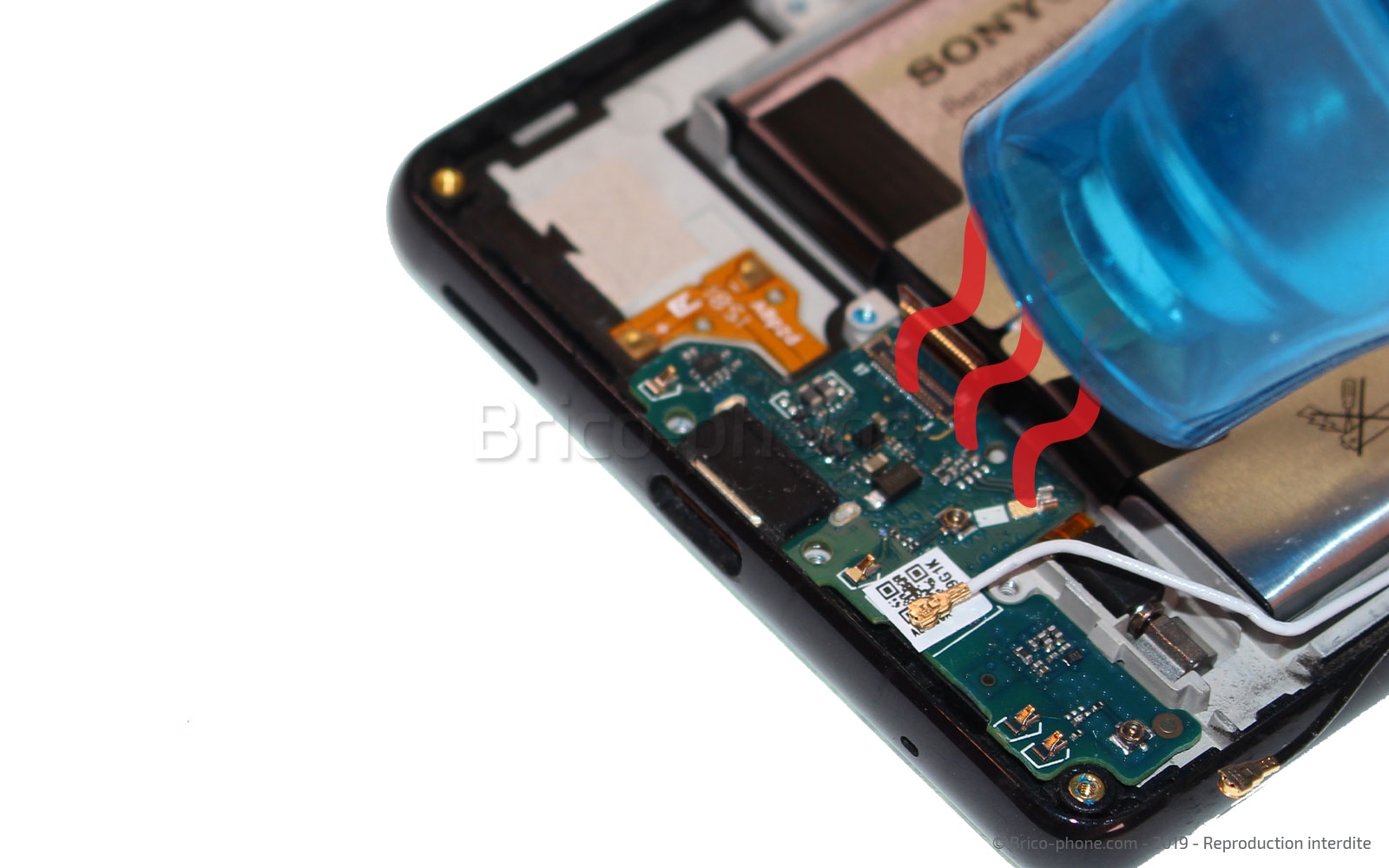

Chauffez le centre du dock afin de ramollir le sticker le retenant au châssis.

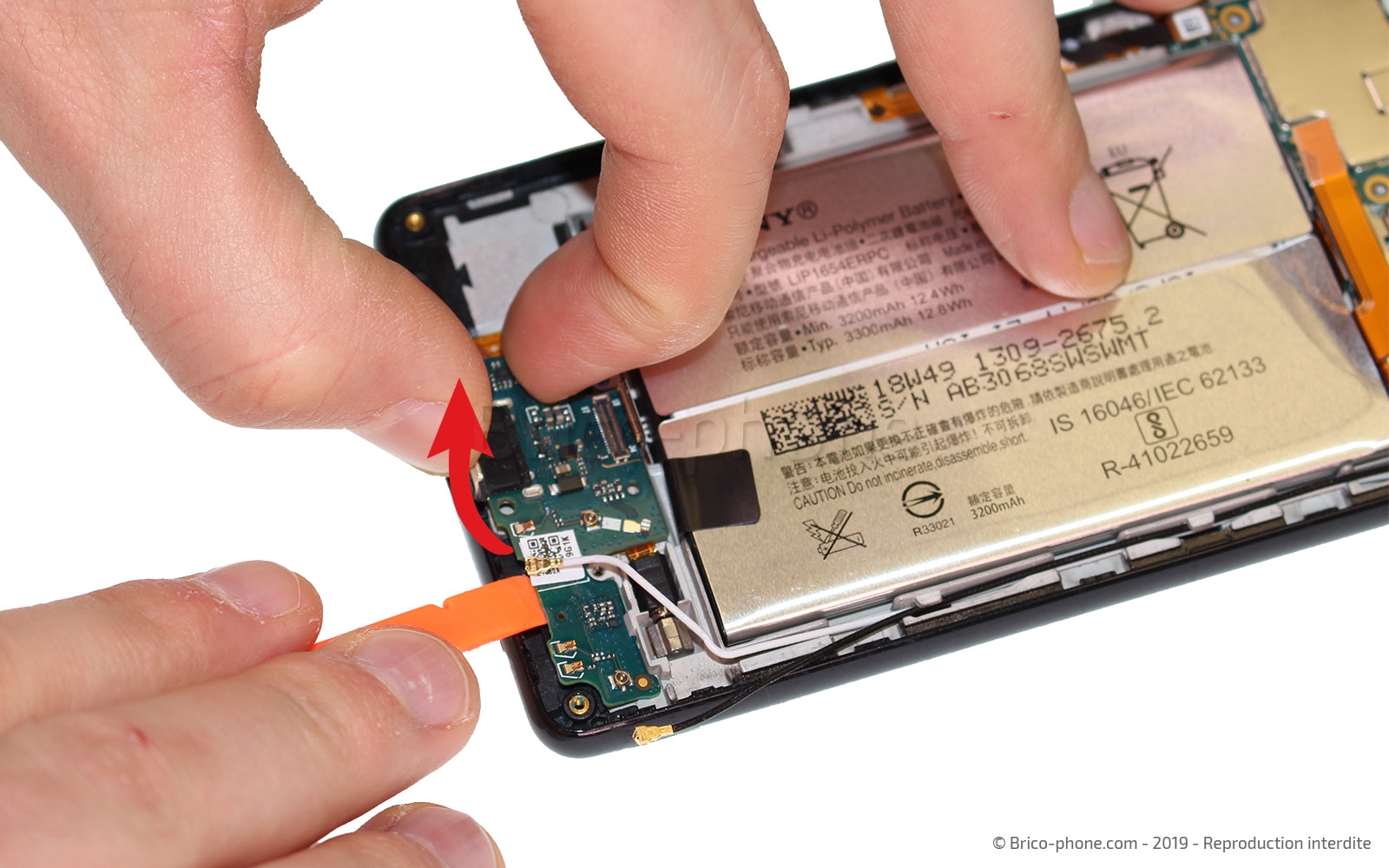

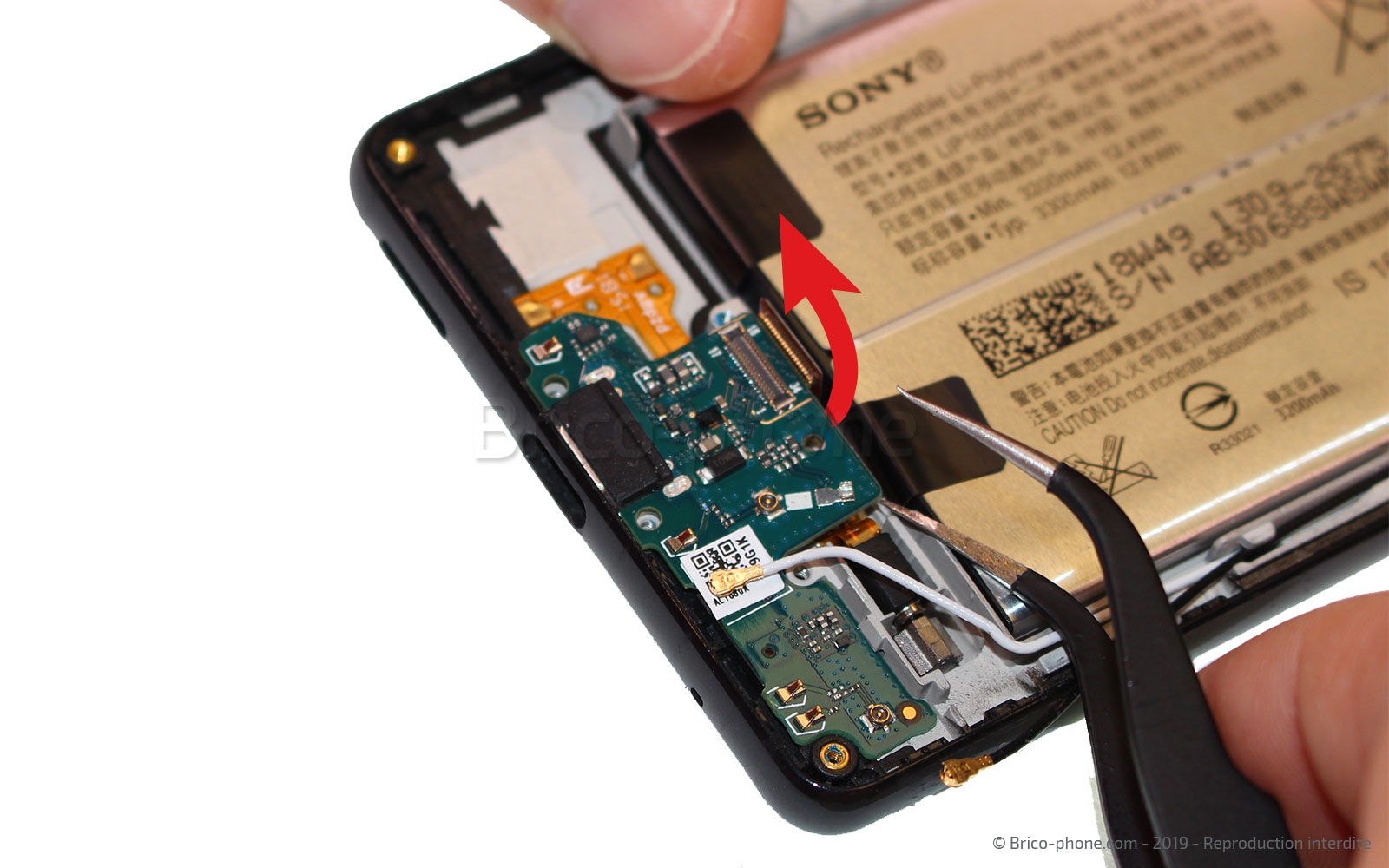

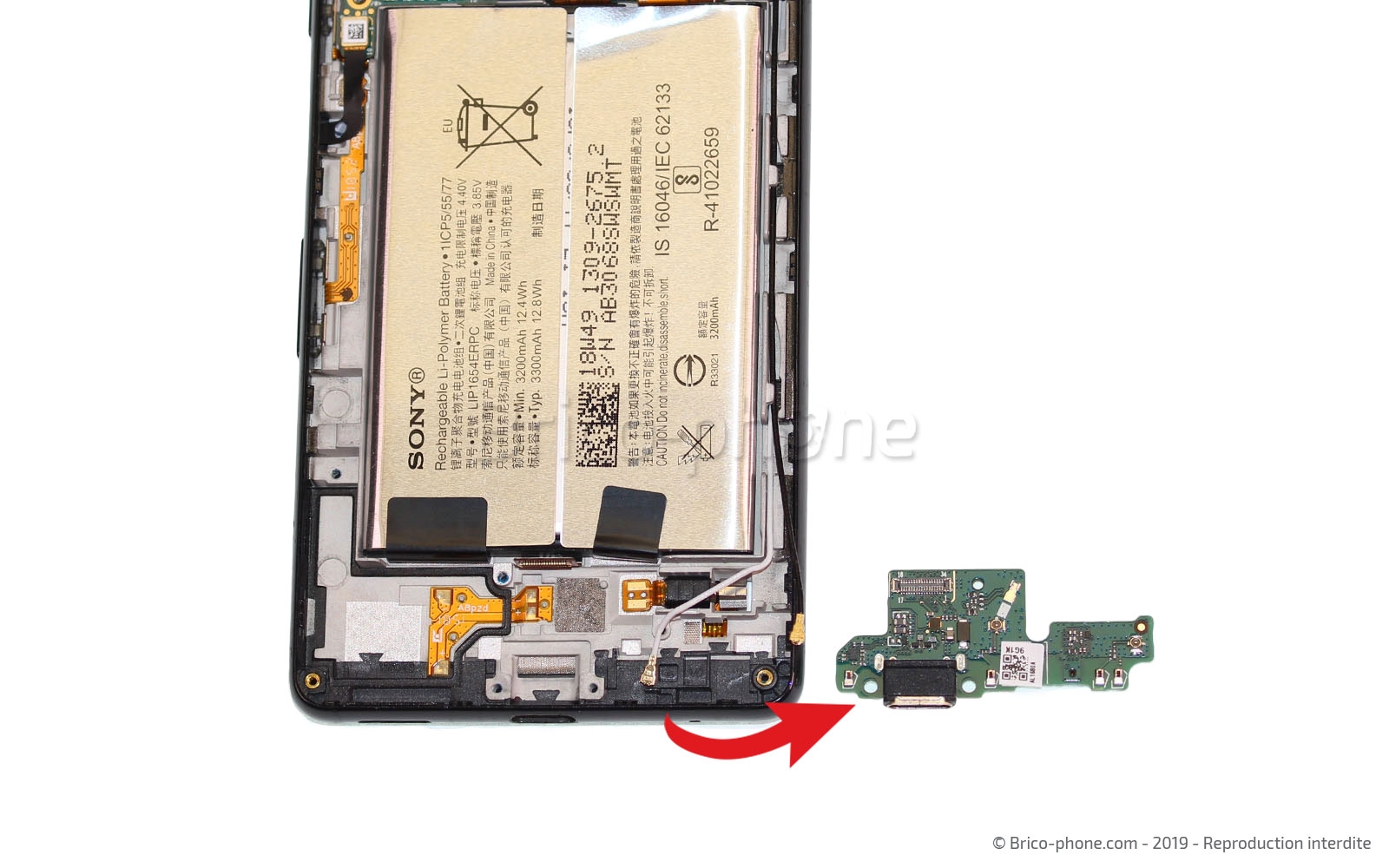

Ensuite, il vous suffit de vous munir du levier en nylon pour soulever le connecteur de charge et de le sortir du smartphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseil pour le remontage
Vous êtes arrivé à mi-chemin de votre réparation puisqu'il ne vous reste plus qu'à remonter votre Sony Xperia L3 en suivant les étapes de ce guide dans le sens inverse.

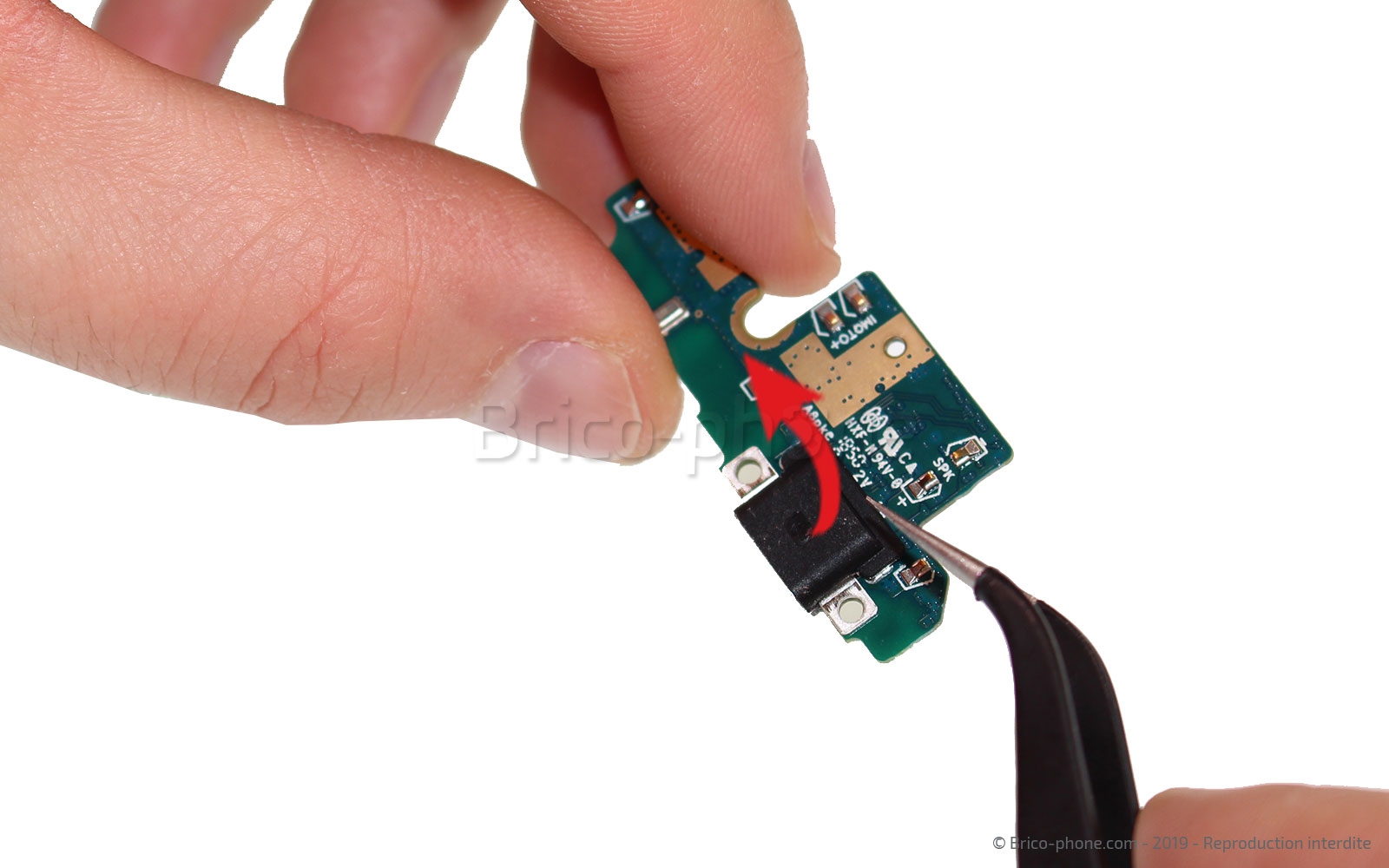

Avant cela, n'oubliez pas de récupérer le joint noir recouvrant la prise USB Type-C du dock à l'aide de la pincette en métal et placez le sur votre nouveau connecteur de charge.
