Démontage complet sur Xperia 10

Avant de débuter la réparation de votre smartphone, il faut connaître le numéro de modèle pour que celui-ci soit en concordance avec ce tutoriel, l'éteindre et retirer le tiroir sim.
Nous allons commencer par l'éteindre, pour cela, maintenez le bouton power jusqu'à voir apparaître un menu sur la droite de votre écran, puis appuyez sur "éteindre".

Maintenant que celui-ci est éteint, et que vous avez l’arrière du téléphone face à vous, retirez le tiroir sim qui se trouve sur la droite du téléphone en tirant sur celui-ci.
N'oubliez pas aussi de retirer le second rack sim blanc que l'on peut voir sur la photo 2.

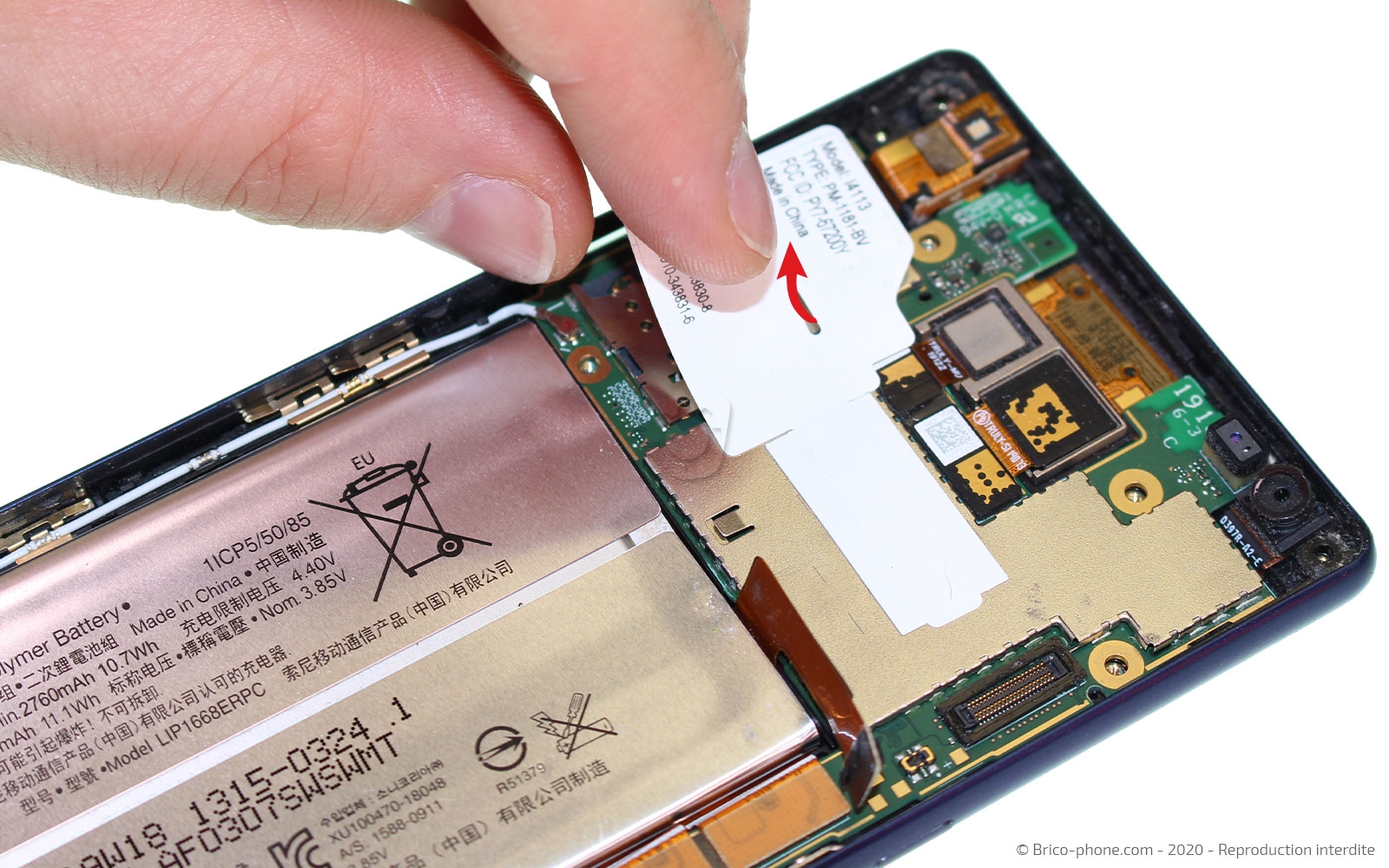

Il ne reste plus qu'à confirmer que vous avez bien un Sony Xperia 10. Pour avoir le numéro de modèle, il faut tirer sur l'étiquette blanche qui se trouve dans l'emplacement des sims (photo 3). Vous devriez trouver sur cette étiquette la référence "I4113" qui correspond au Sony Xperia 10.

Maintenant que vous connaissez votre modèle et que celui-ci correspond bien au tutoriel, vous pouvez débuter la réparation.

Pour ouvrir ce téléphone, vous devez chauffer l'écran afin de ramollir le sticker qui le retient au châssis du téléphone.

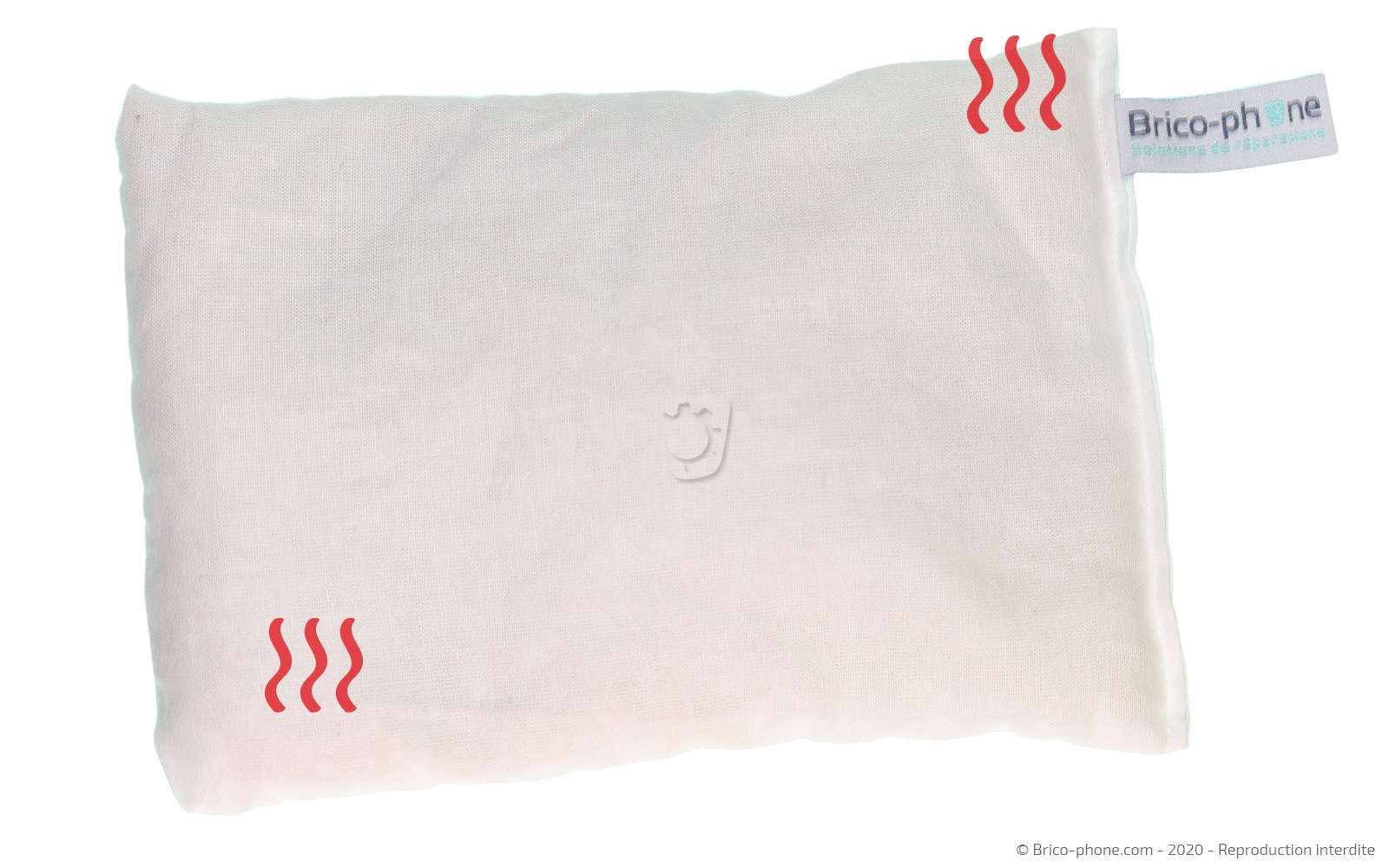

Vous avez deux possibilités pour le faire, la première consiste à mettre au micro-onde environ 1 à 2 minutes un coussin chauffant, afin de l'appliquer sur l'écran durant 30 à 40 secondes.
Si vous n'avez pas le coussin chauffant, vous pouvez prendre votre sèche-cheveux ou un décapeur thermique pour chauffer le contour de l'écran en ne dépassant pas les 80 degrés, sinon cela risquerait d'endommager les composants internes du téléphone.

Dans un premier temps, vous devez faire un point d'insertion à l'aide du médiator troué (il est plus fin que le second du kit outils) et de la ventouse.

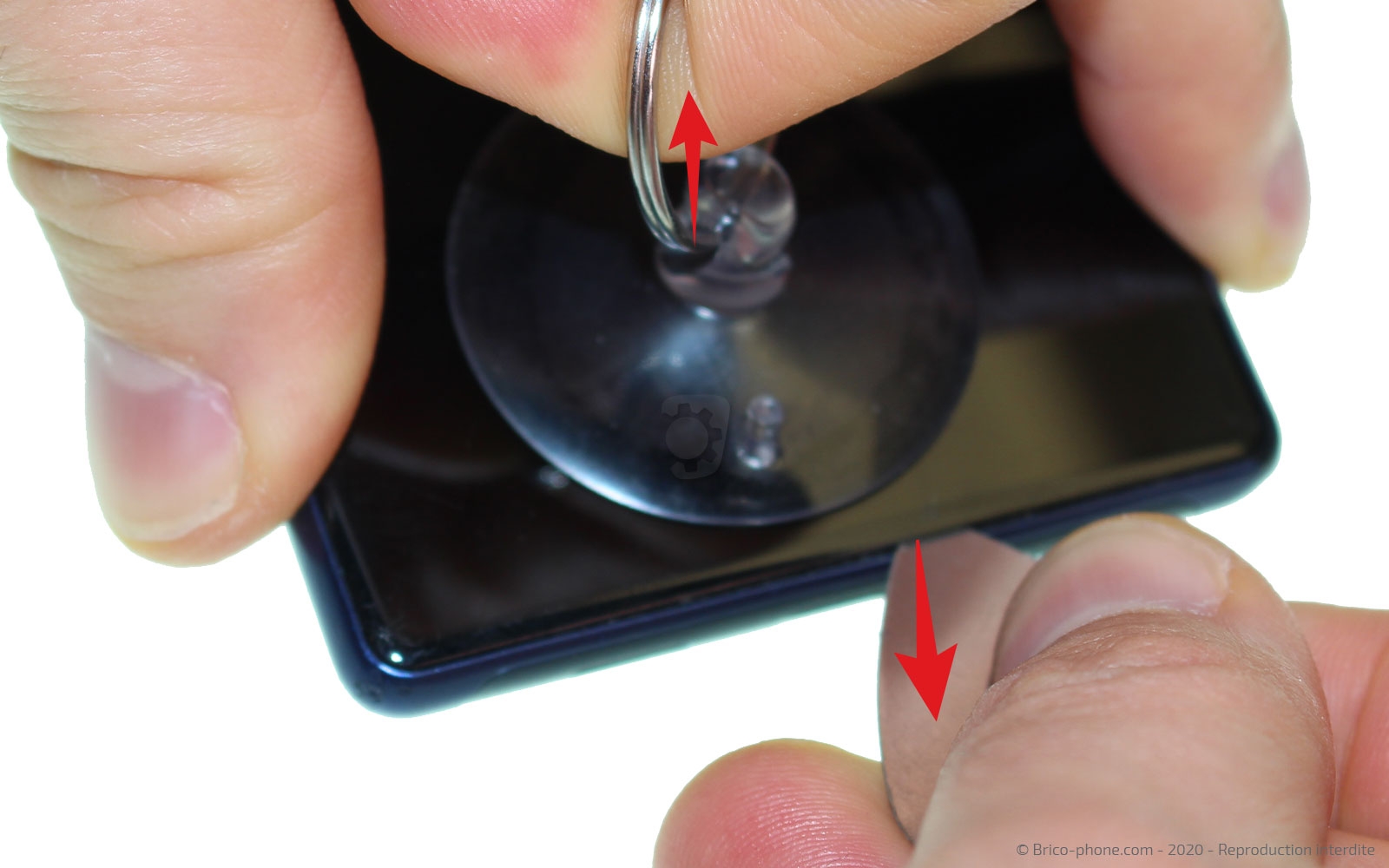

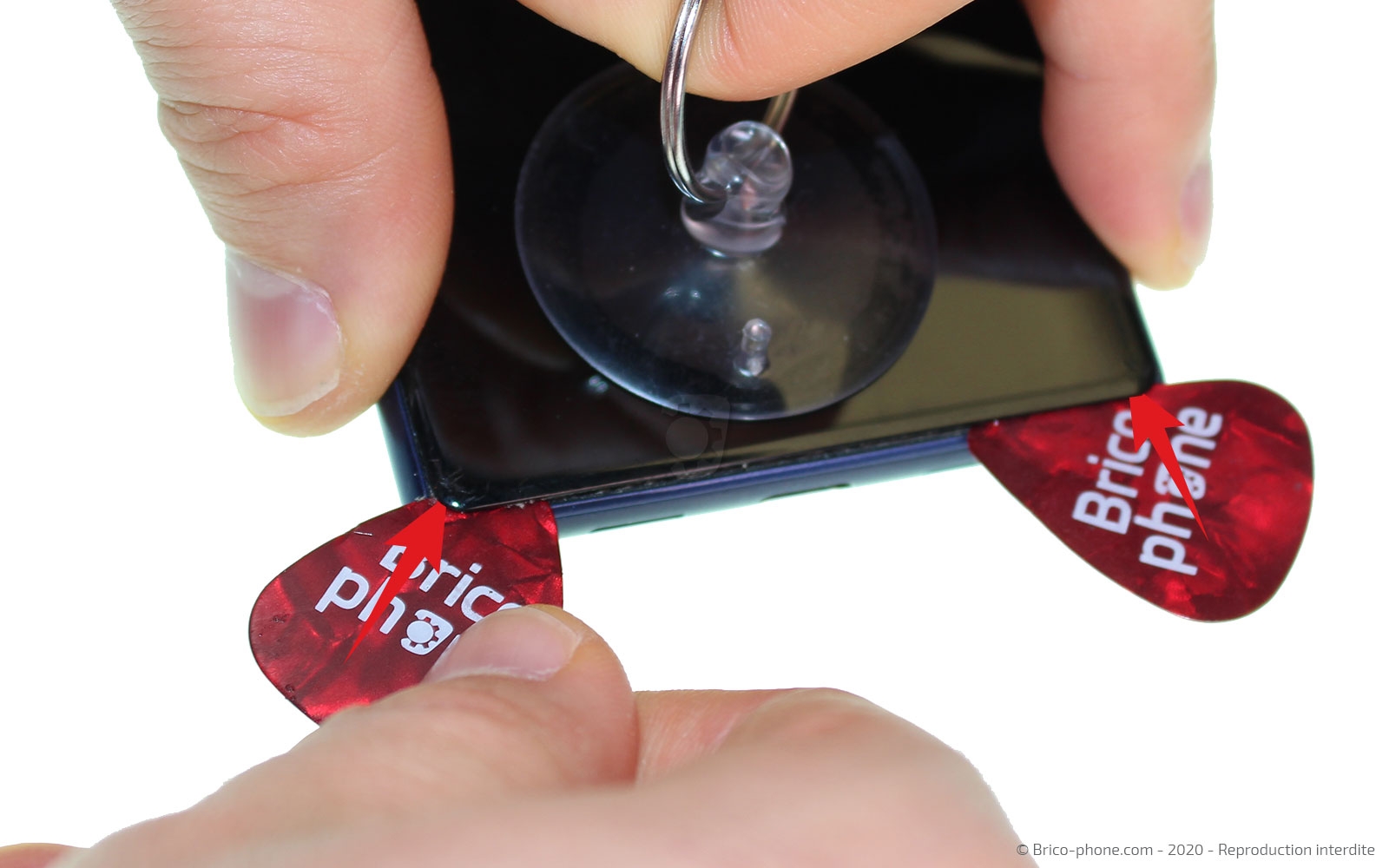

Appliquez la ventouse sur le bas de l'écran, puis tout en tirant fortement sur son anneau, insérez le médiator entre le châssis et l'écran pour créer un point d'insertion.

Maintenant qu'il y a un jour, insérez les médiators en plastique de façon à faire le tour de l'écran pour le désolidariser du châssis, attention en haut à droite de l'écran il y a la nappe qui le relit à la carte-mère.
Une fois que celui-ci n'est plus retenu, vous pouvez l'ouvrir en l'inclinant par la droite (photo 4).

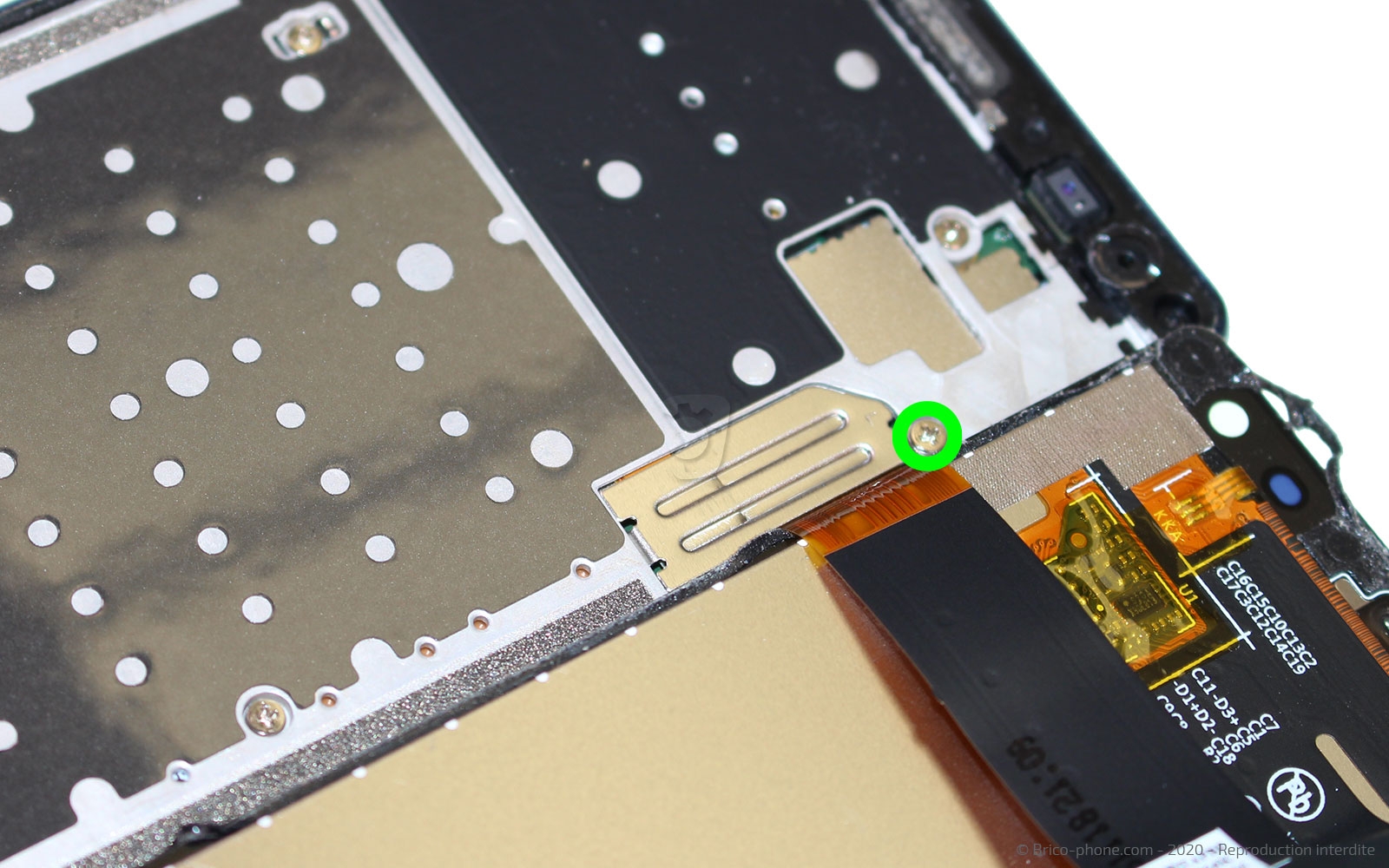

Munissez-vous du tournevis cruciforme du kit outils pour dévisser la vis qui retient la plaquette de protection de la nappe de la batterie ainsi que celle de l'écran.
Avec la pincette en métal, retirez la plaquette puis avec le levier en nylon déconnectez la nappe de la batterie.

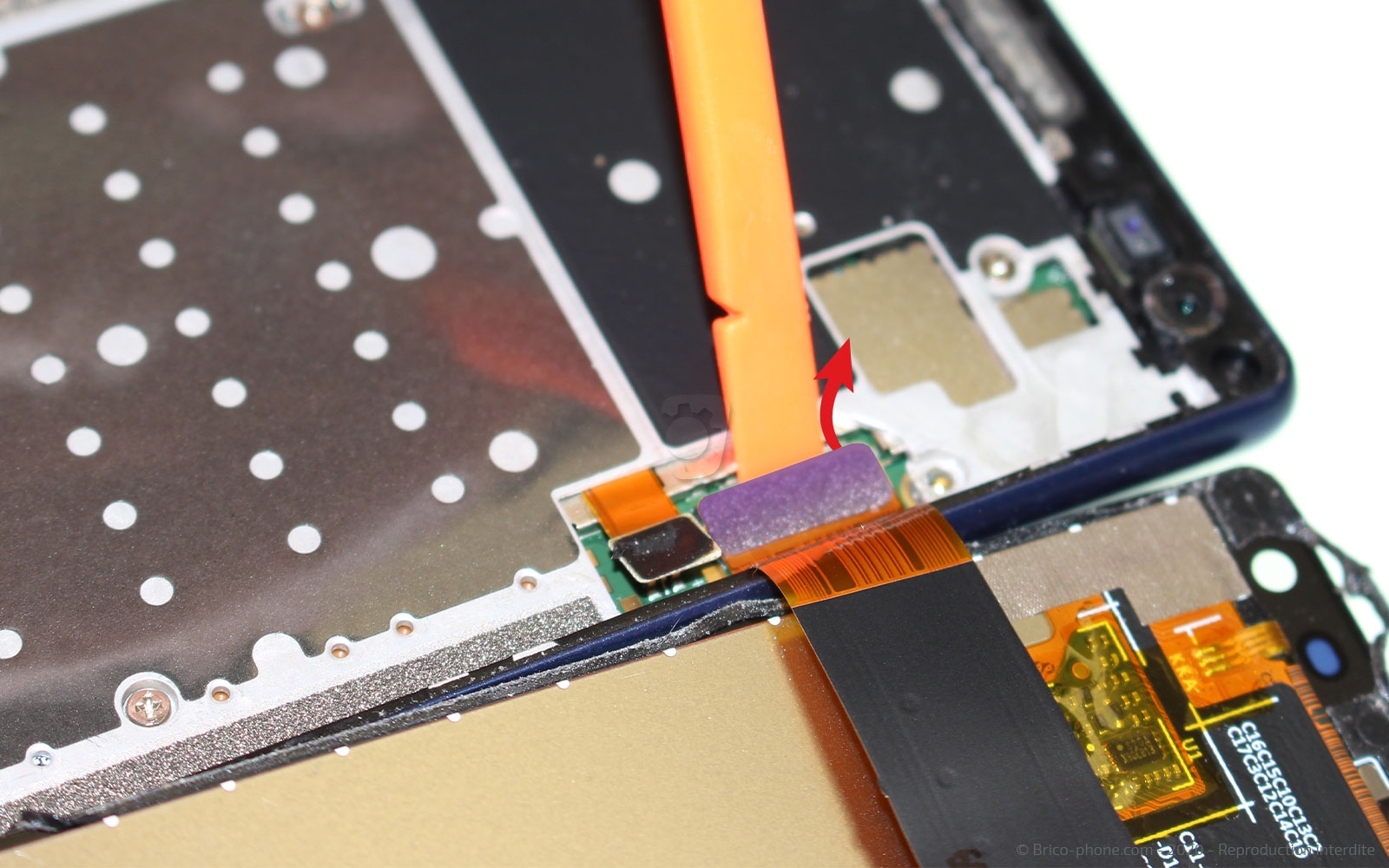

Toujours avec le levier en nylon, déconnectez l'écran et gardez-le car nous allons continuer avec son démontage.

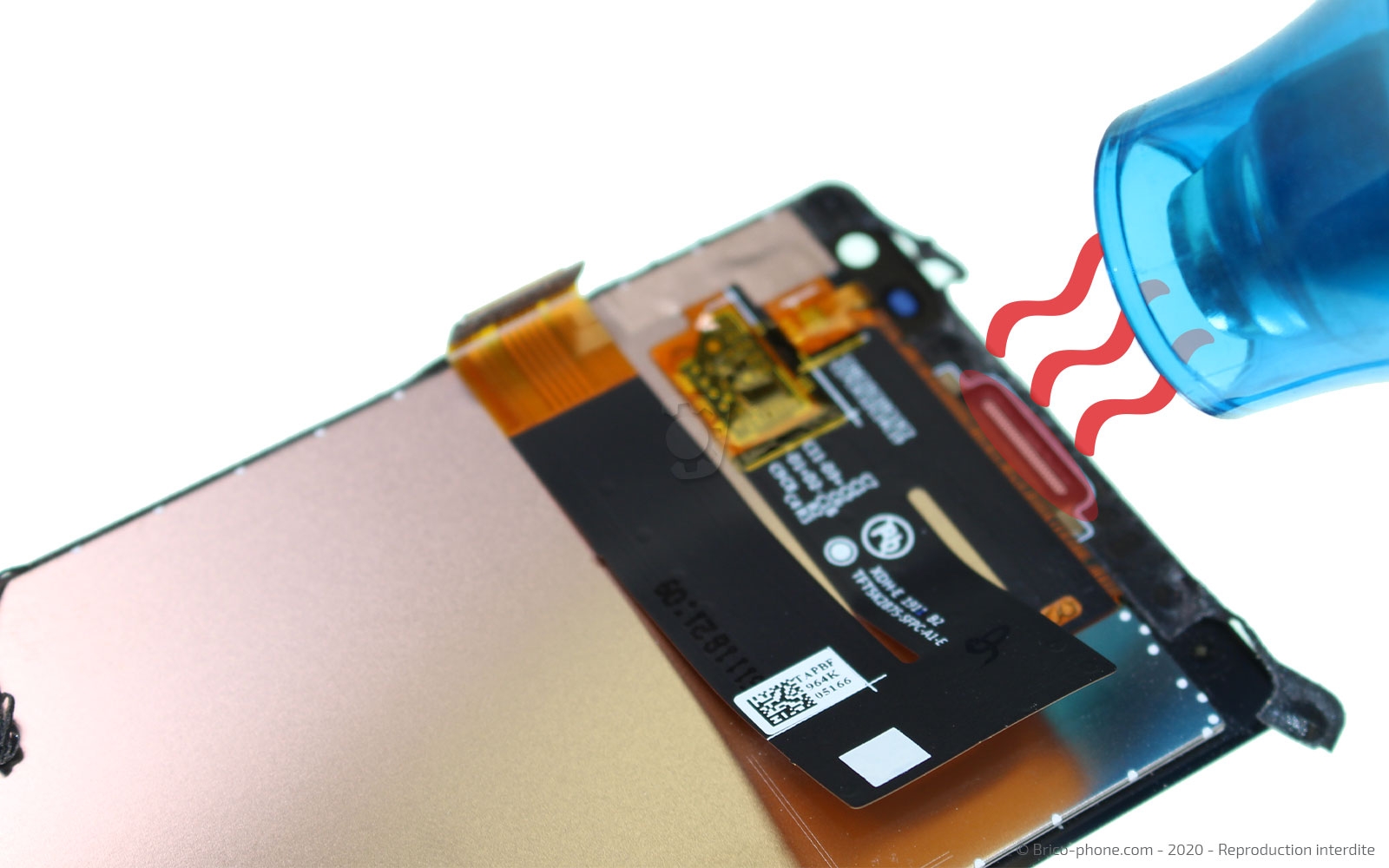

À l'aide du décapeur thermique ou du sèche-cheveux, chauffez légèrement la partie où se trouve la grille de l'écouteur de l'oreille.
Prenez l'écran de face, pour pouvoir poussez sur la grille avec le spudger pour la décoller de l'écran.

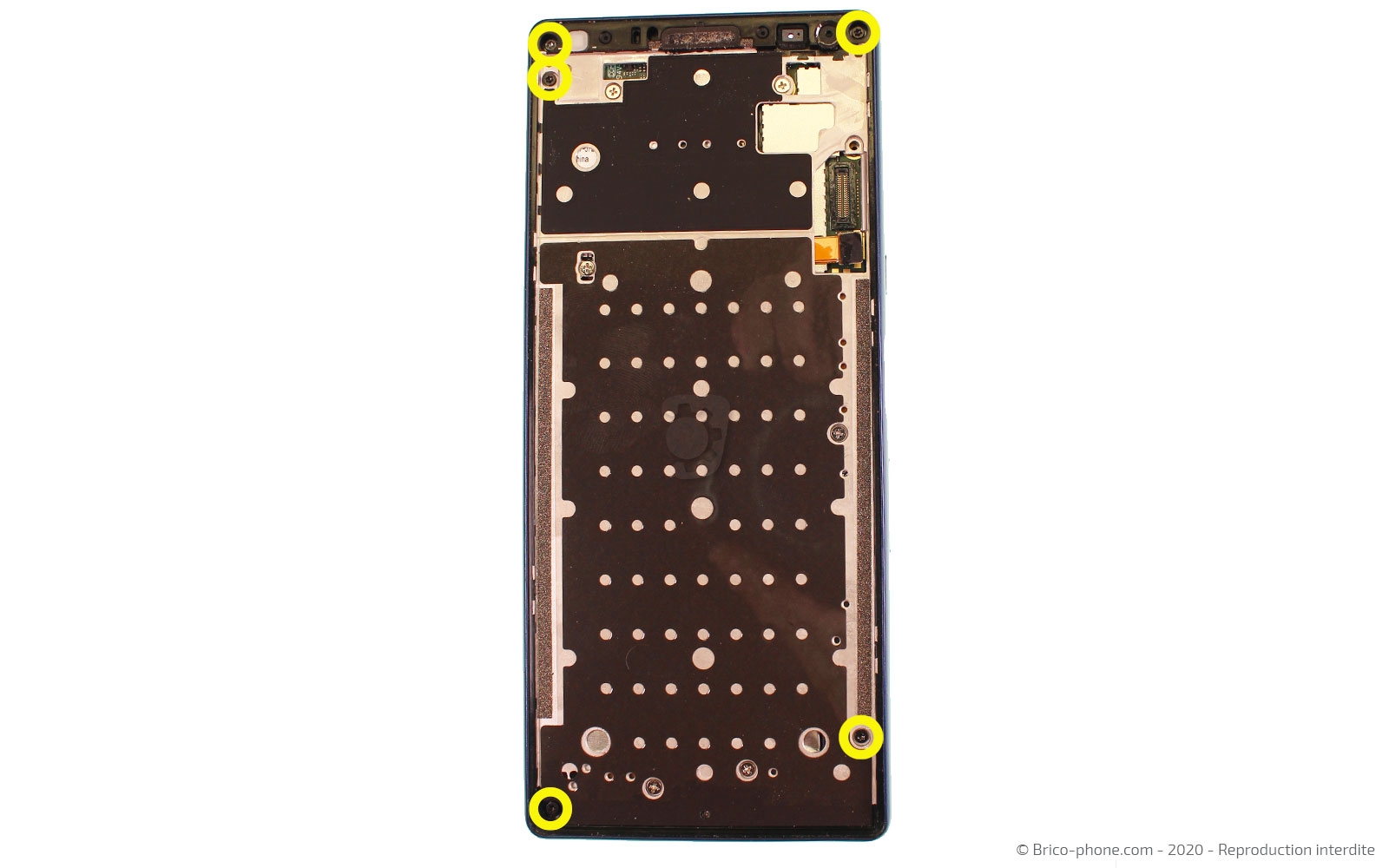

Dans un premier temps, retirez les 5 vis entourées en jaune, avec le tournevis Torx 4.
Si vous avez pris le patron d'aide au montage universel magnétique ou autocollant, pensez à mettre vos vis au bon emplacement pour ne pas les égarer.
Pour finir, retirez les 6 vis cruciformes entourées en vert, et faites de même en les positionnant sur le patron d'aide au montage.

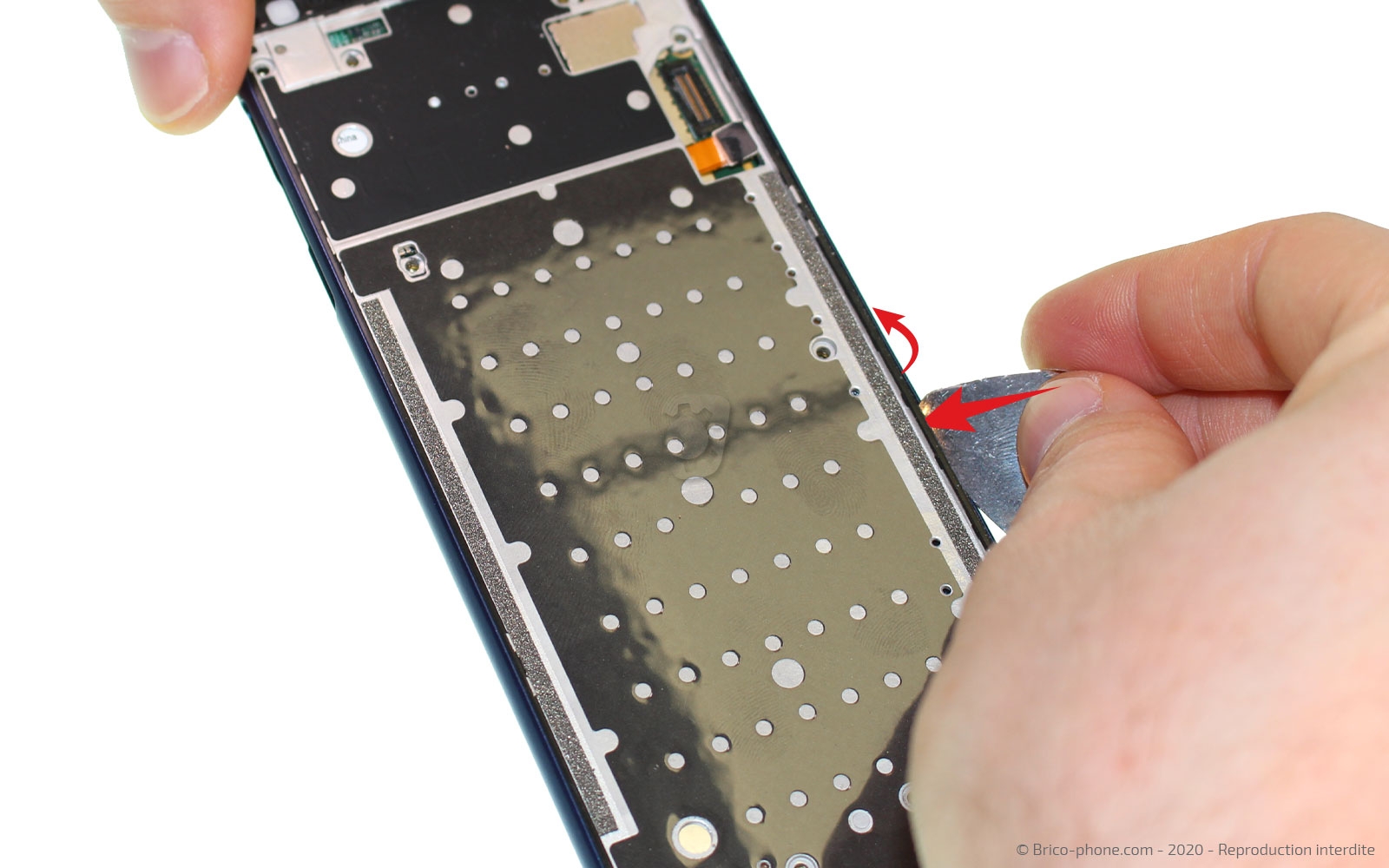

Avec le médiator en métal troué, faites levier entre le châssis intermédiaire et la coque arrière sur tout son contour pour le décpliser et l'extraire de la coque.

Vous pouvez faire glisser vers la gauche l'étiquette pour l'enlever du smartphone.

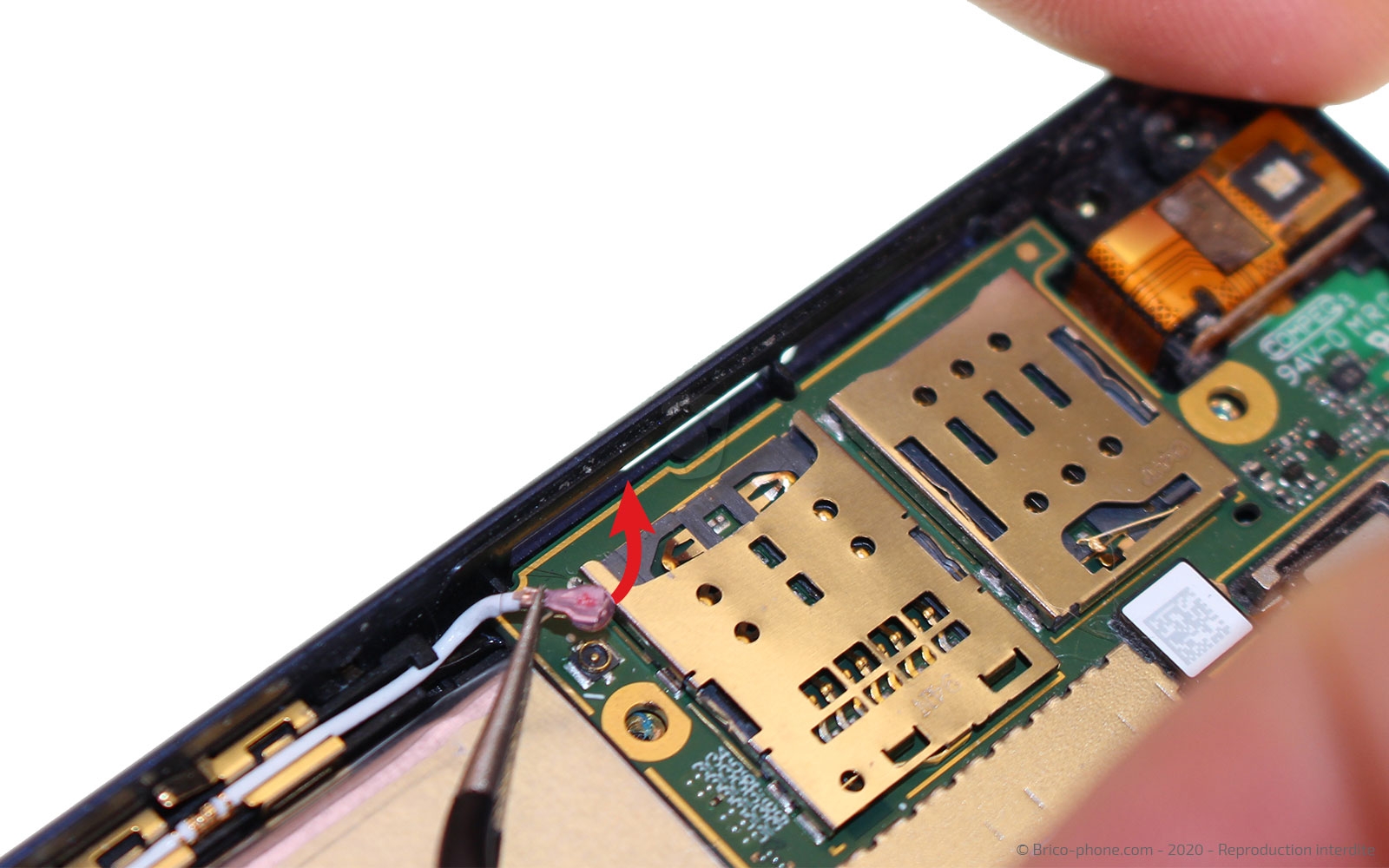

Dans un premier temps, déconnectez le câble coaxial blanc qui se trouve à gauche avec la pincette en métal. Ensuite avec le levier en nylon, déconnectez les deux nappes du connecteur de charge, puis celle du lecteur d'empreintes digitales et des boutons volume et power.

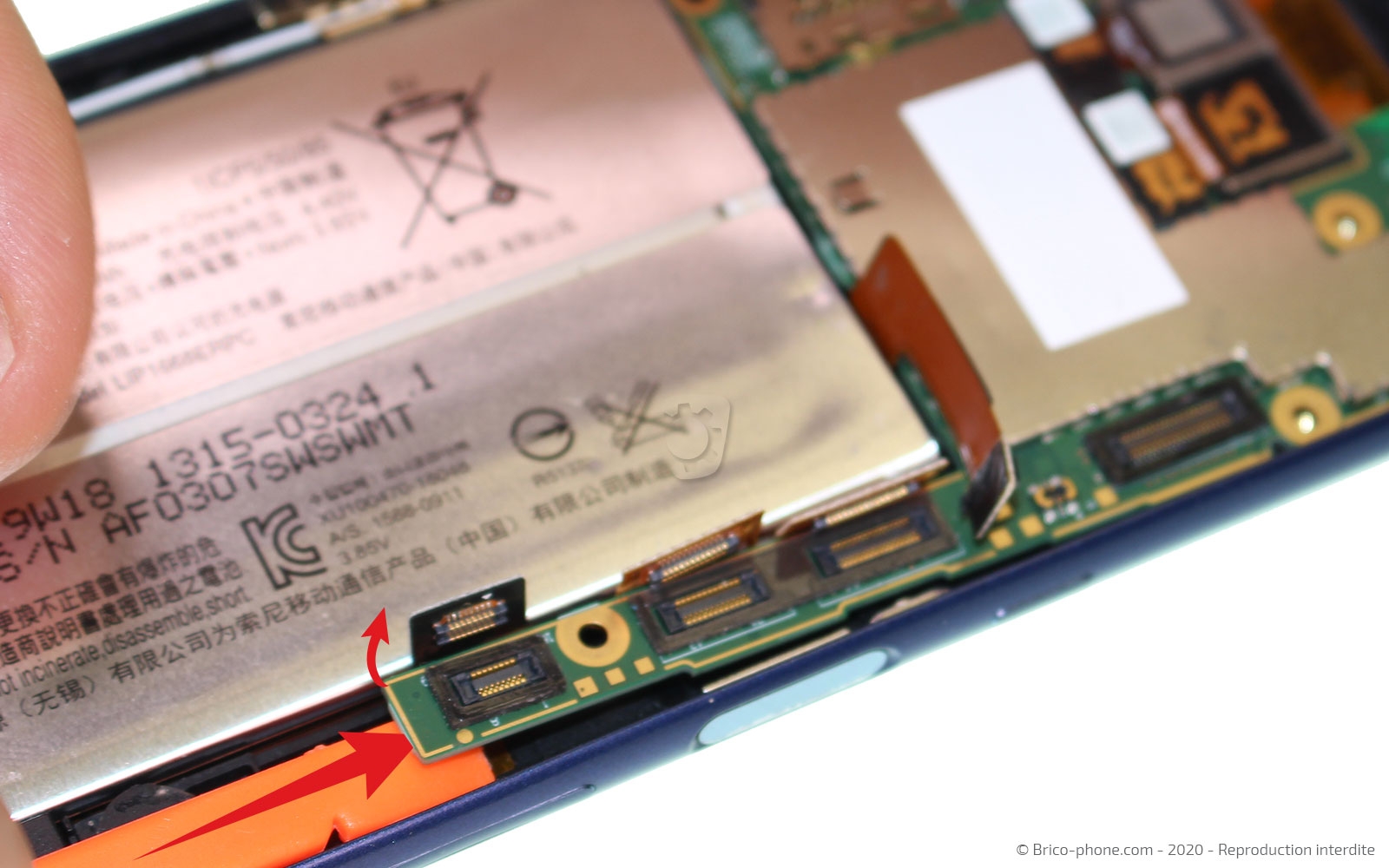

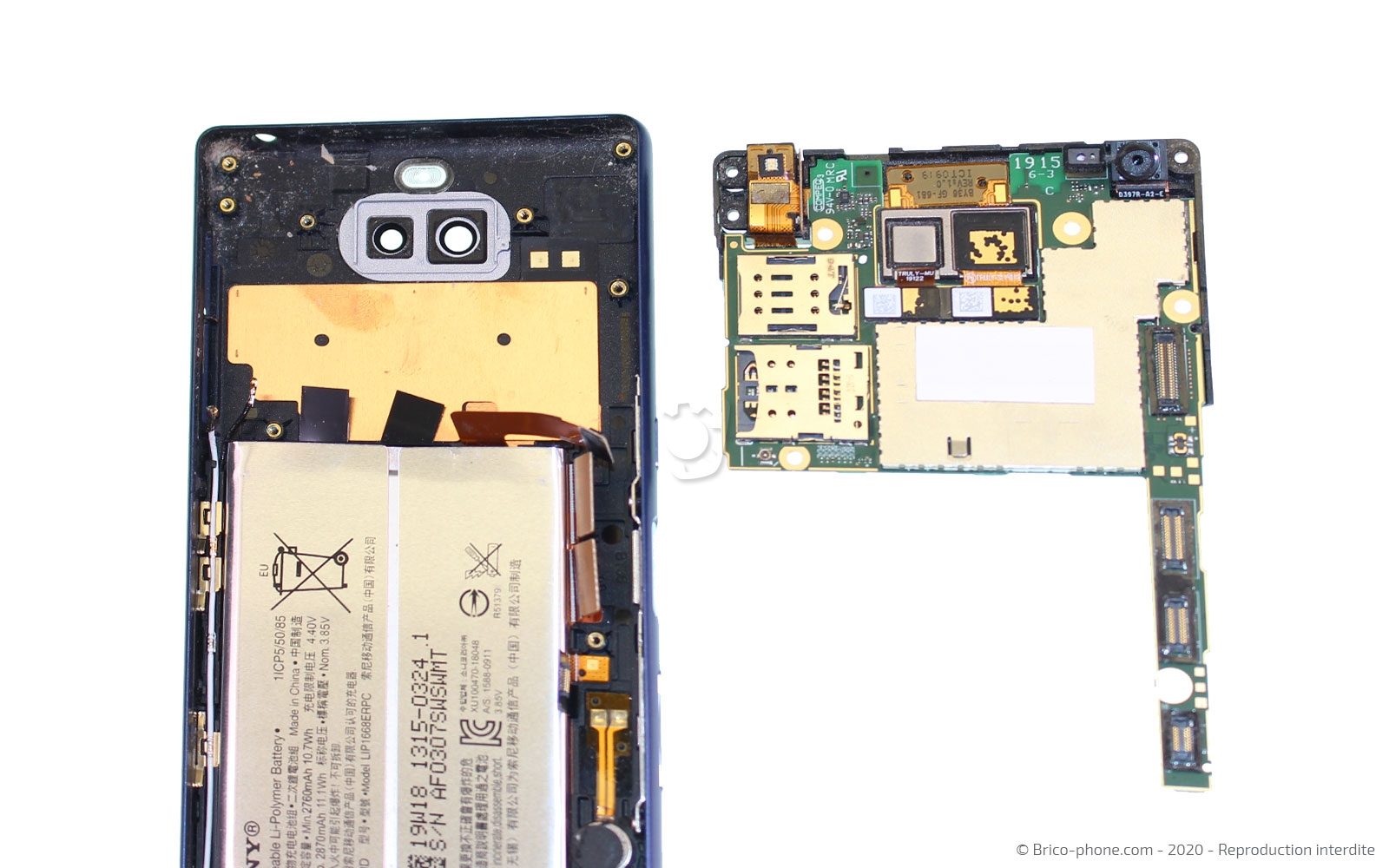

Avec la spatule, soulevez délicatement la carte-mère par le bas droit de celle-ci, puis tournez-la vers la gauche, pour voir un câble coaxial encore connecté sous celle-ci. Déconnectez-le à l'aide de la pincette en métal, puis mettez la carte-mère de côté.

Pour maintenir la batterie en place, nous retrouvons seulement 2 stickers positionnés côte à côte, en haut à gauche de la batterie.

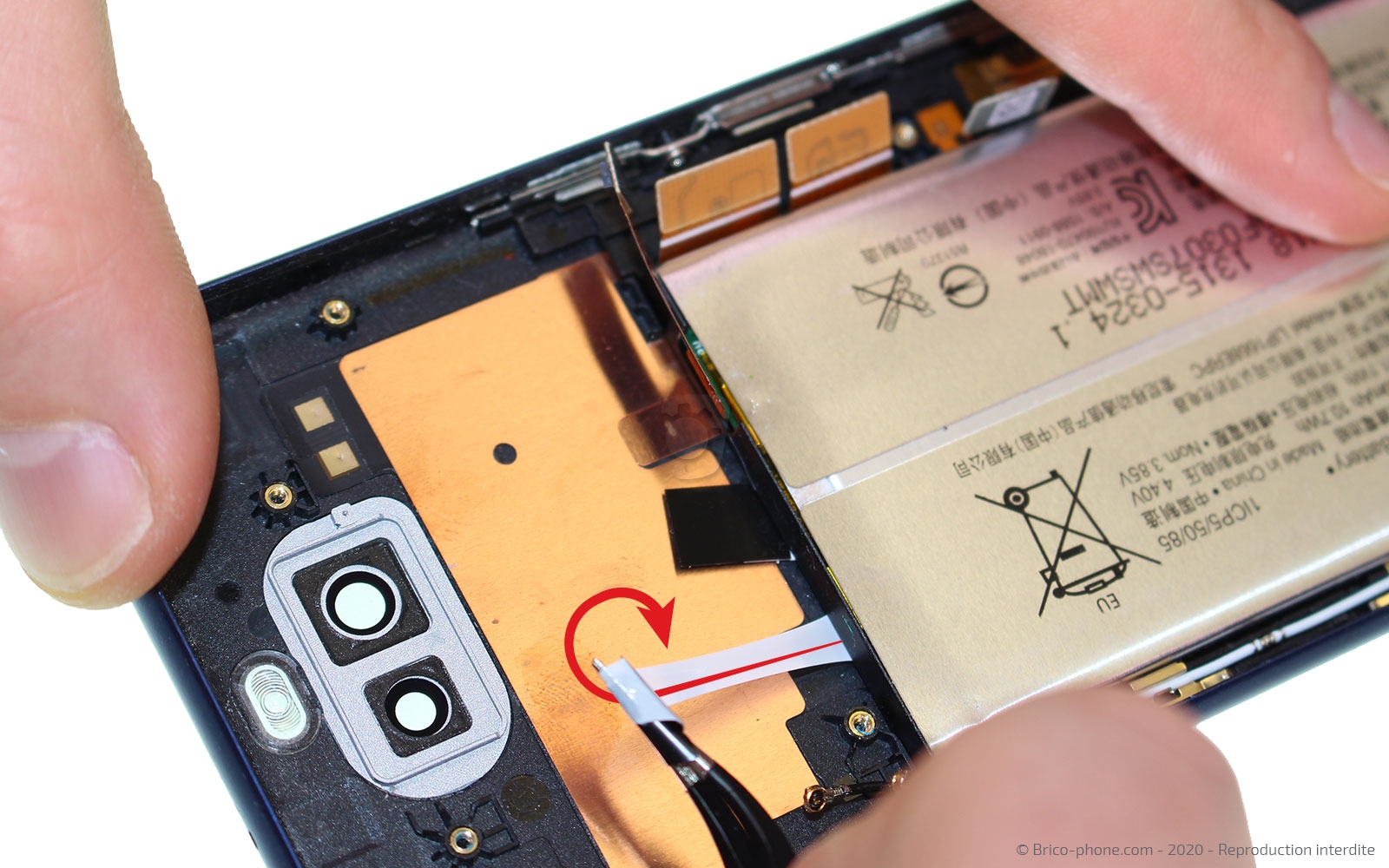

Attrapez la partie noire du sticker qui dépasse avec la pincette en métal, puis tout en tirant dessus, enroulez-le autour de la pincette en la faisant tourner.
Une fois le premier sticker retiré, faites de même pour le second. Maintenant que la batterie est libre, vous pouvez la soulever avec la spatule et l'extraire de la coque arrière.
Si jamais un des stickers casse, vous pouvez utiliser la carte en PVC pour la décoller en passant en bas à droite de celle-ci, pour ne pas endommager les nappes qui se trouvent dessous (photo 4).

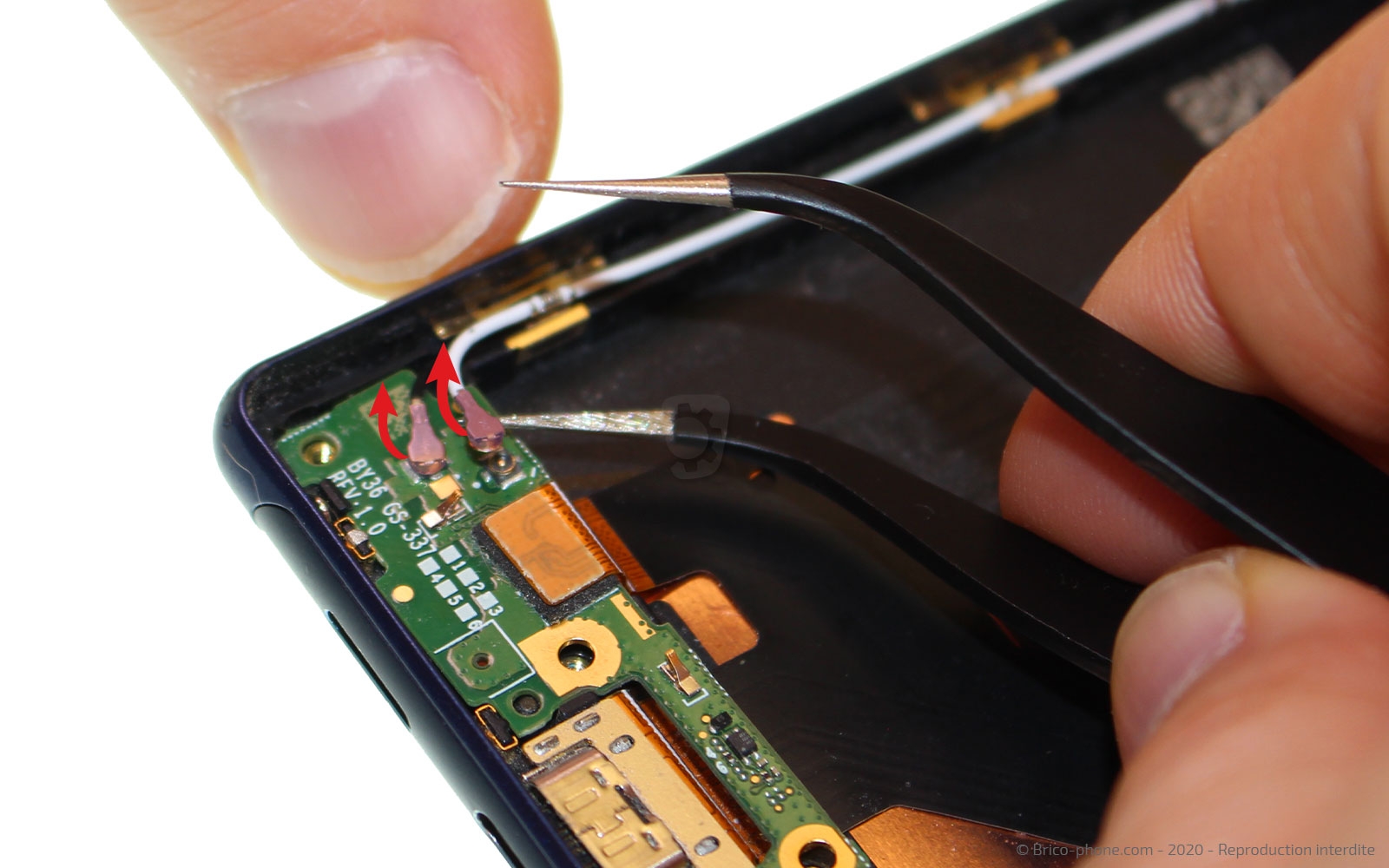

Passons à la partie basse du téléphone, déconnectez les deux câbles coaxiaux (un noir et un blanc) avec la pincette, puis la nappe du connecteur de charge avec le spudger.

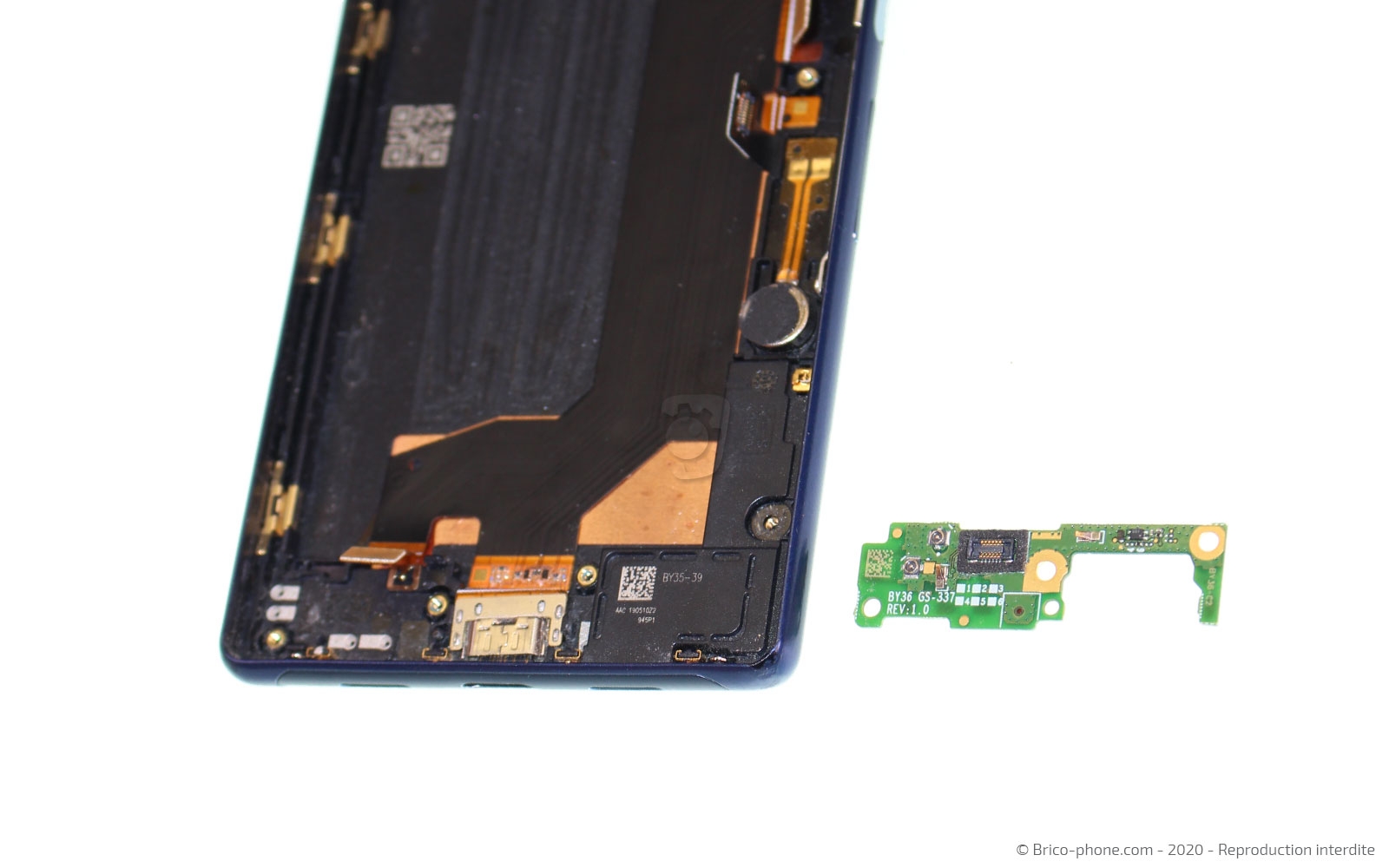

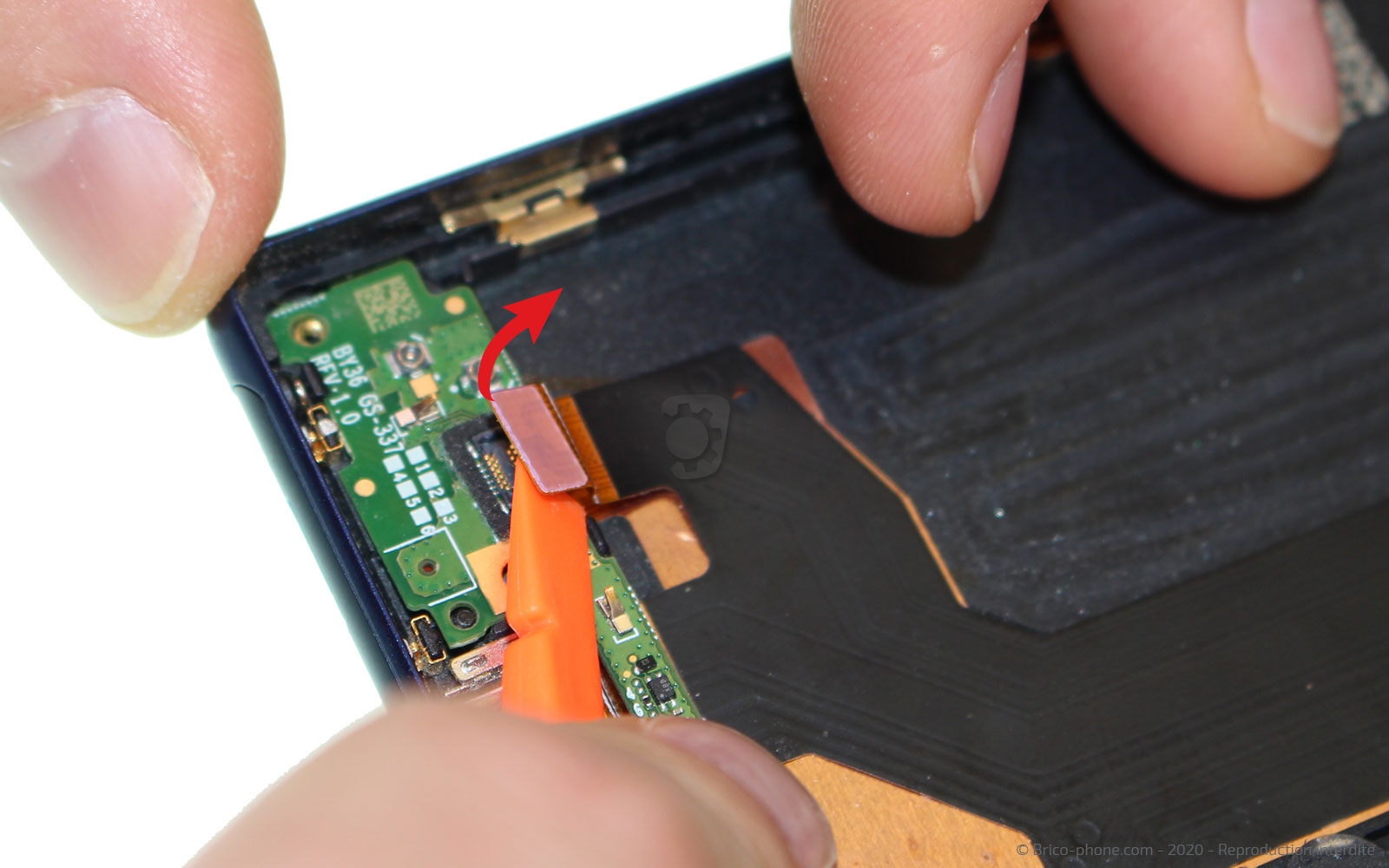

Maintenant qu'il n'y a plus rien de connecté sur la carte micro, vous pouvez la retirer du téléphone.

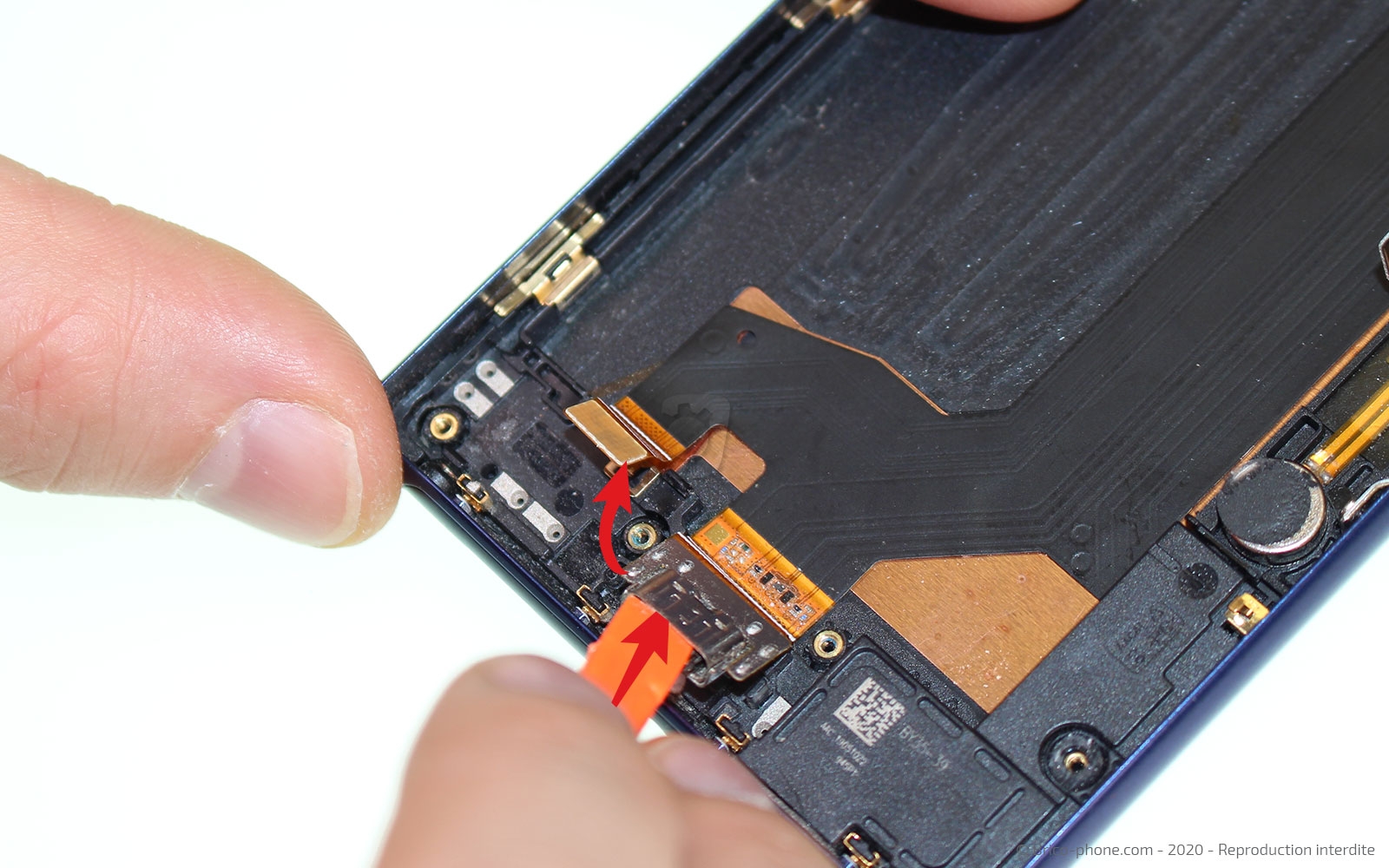

Avec le levier, soulevez délicatement le connecteur de charge pour le déloger de son support, puis faites levier sous le bloc haut-parleur externe qui est placé sur la partie basse de la coque arrière.
Vous pouvez maintenant le retirer.

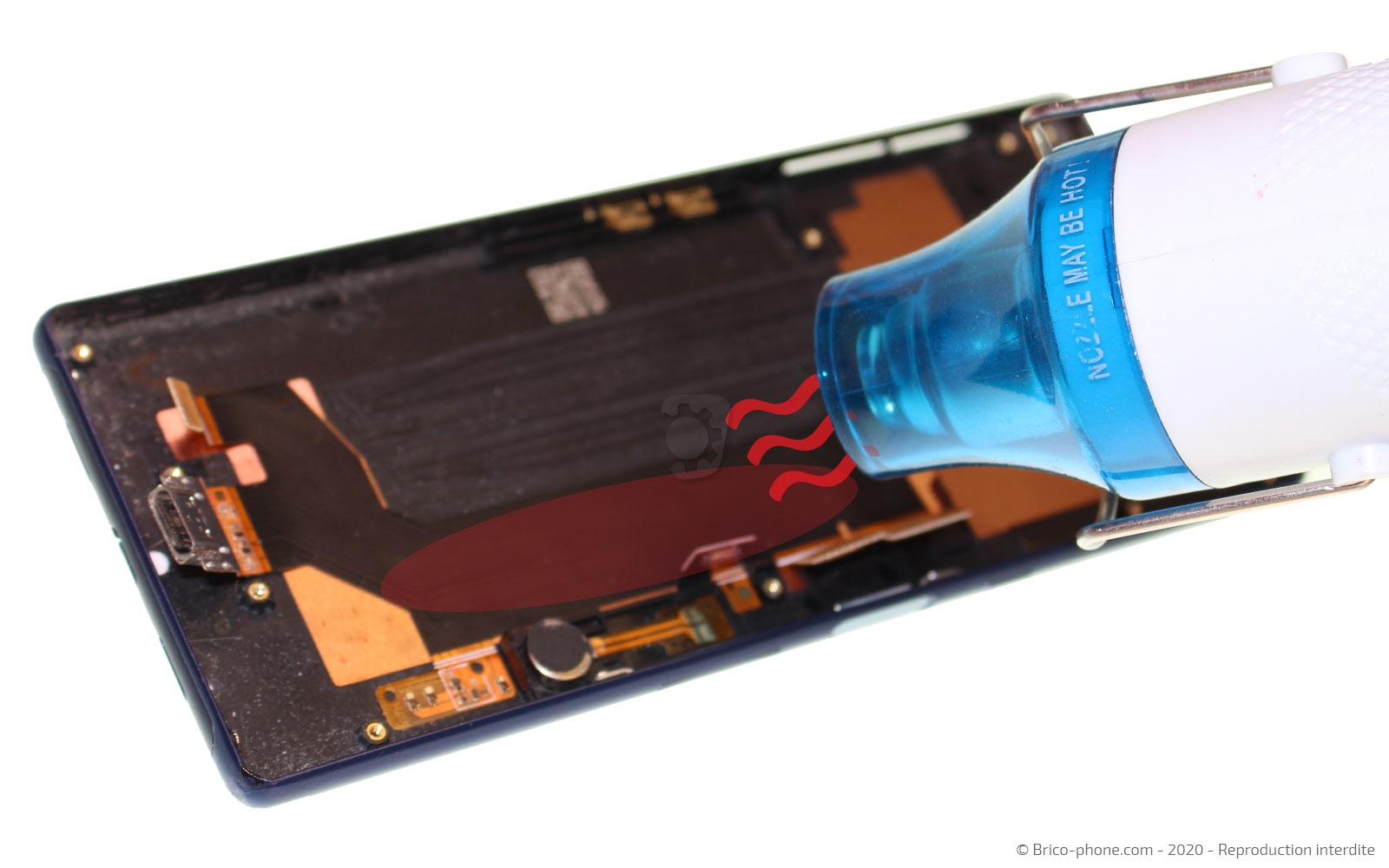

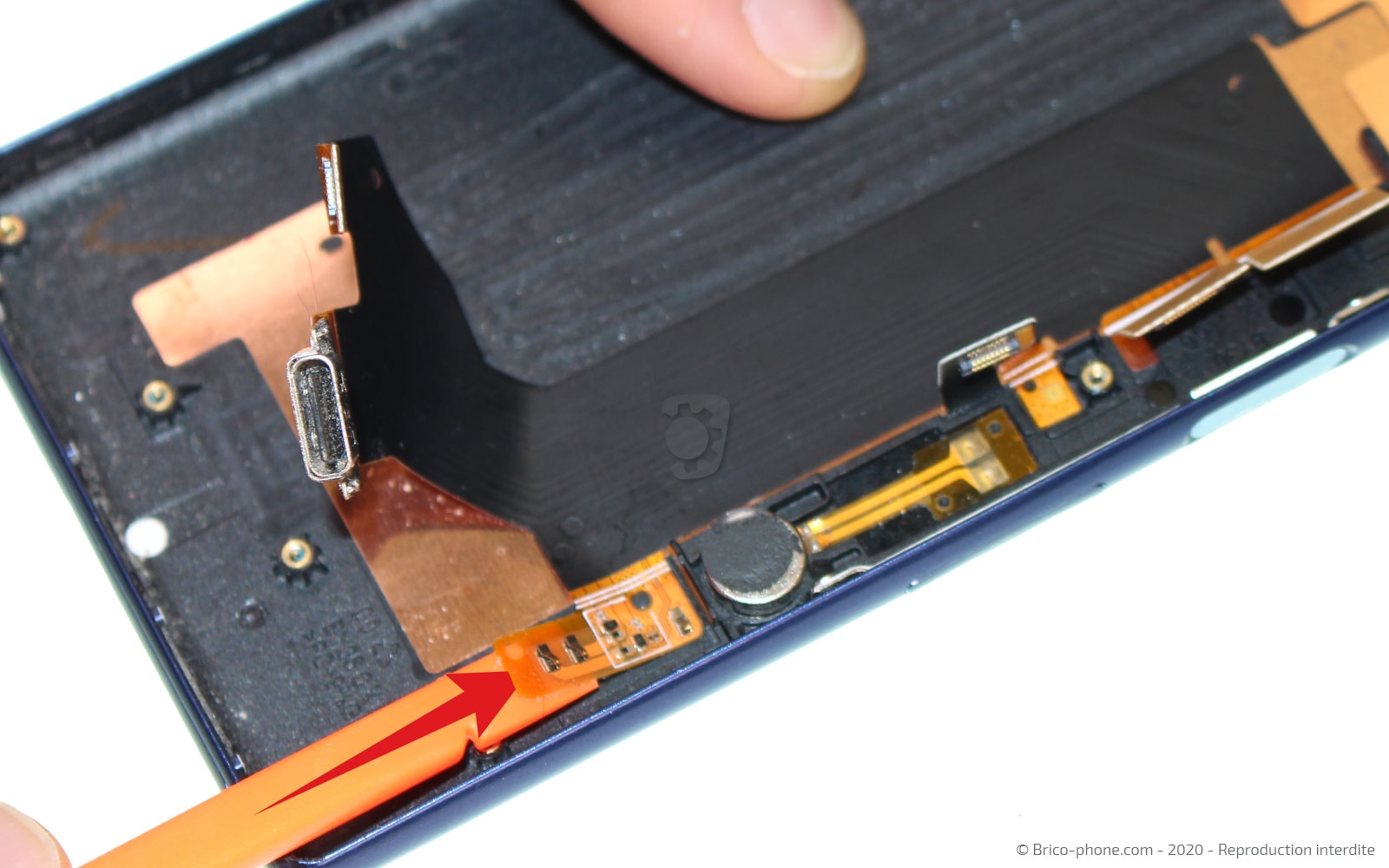

Avant de décoller la nappe du connecteur de charge, chauffez un peu celle-ci avec un sèche-cheveux ou un décapeur thermique pour ramollir le sticker qui la maintient à la coque arrière.
Décollez délicatement la partie avec les contacteurs qui se trouvent en bas à droite de la nappe, puis soulevez lentement le milieu de la nappe afin d'arriver à un autre contact sur la droite.
Maintenant qu'elle n'est plus retenue, vous pouvez la sortir.

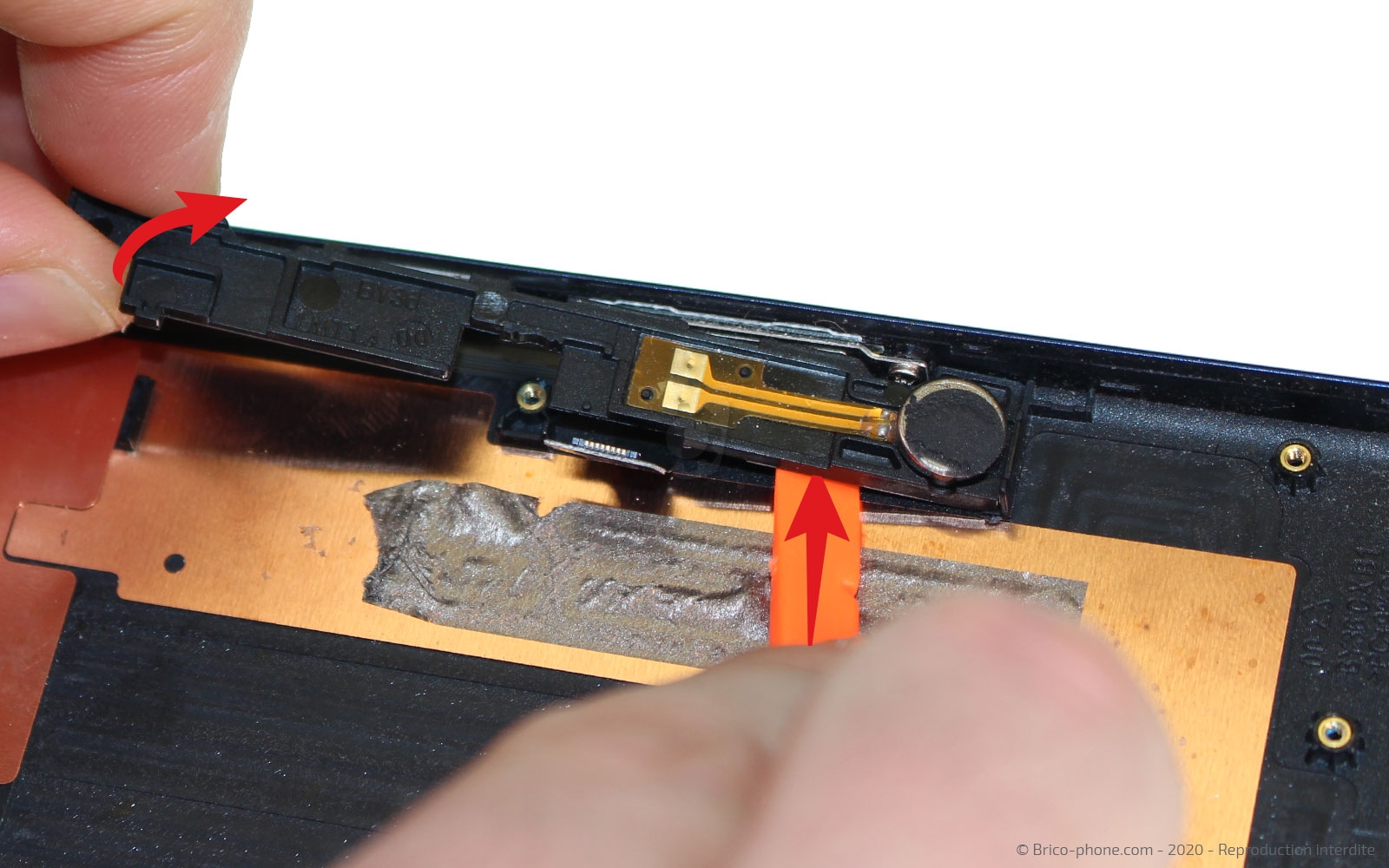

À l'aide du spudger, soulevez le bloc qui comprend le vibreur pour le retirer de la coque.

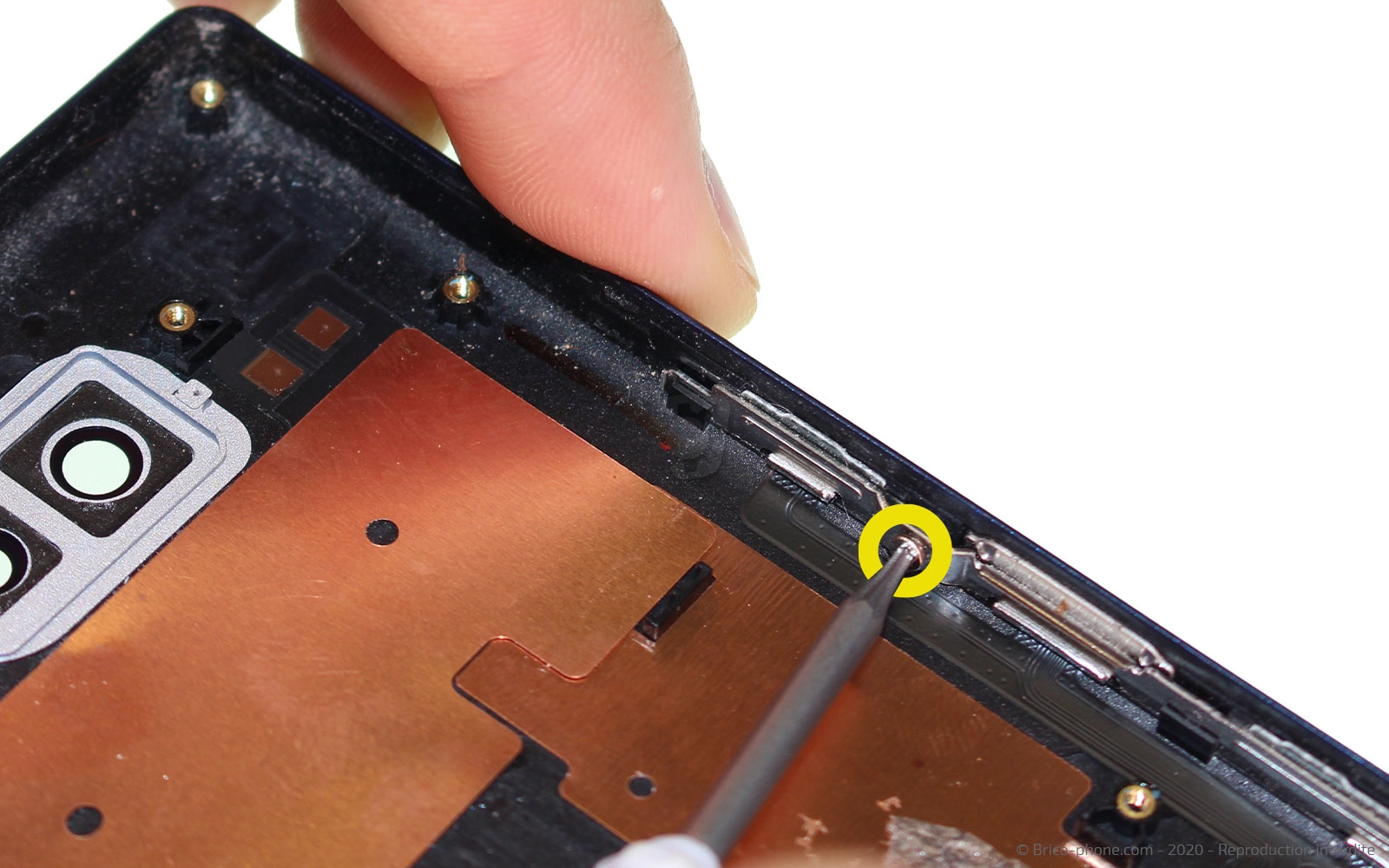

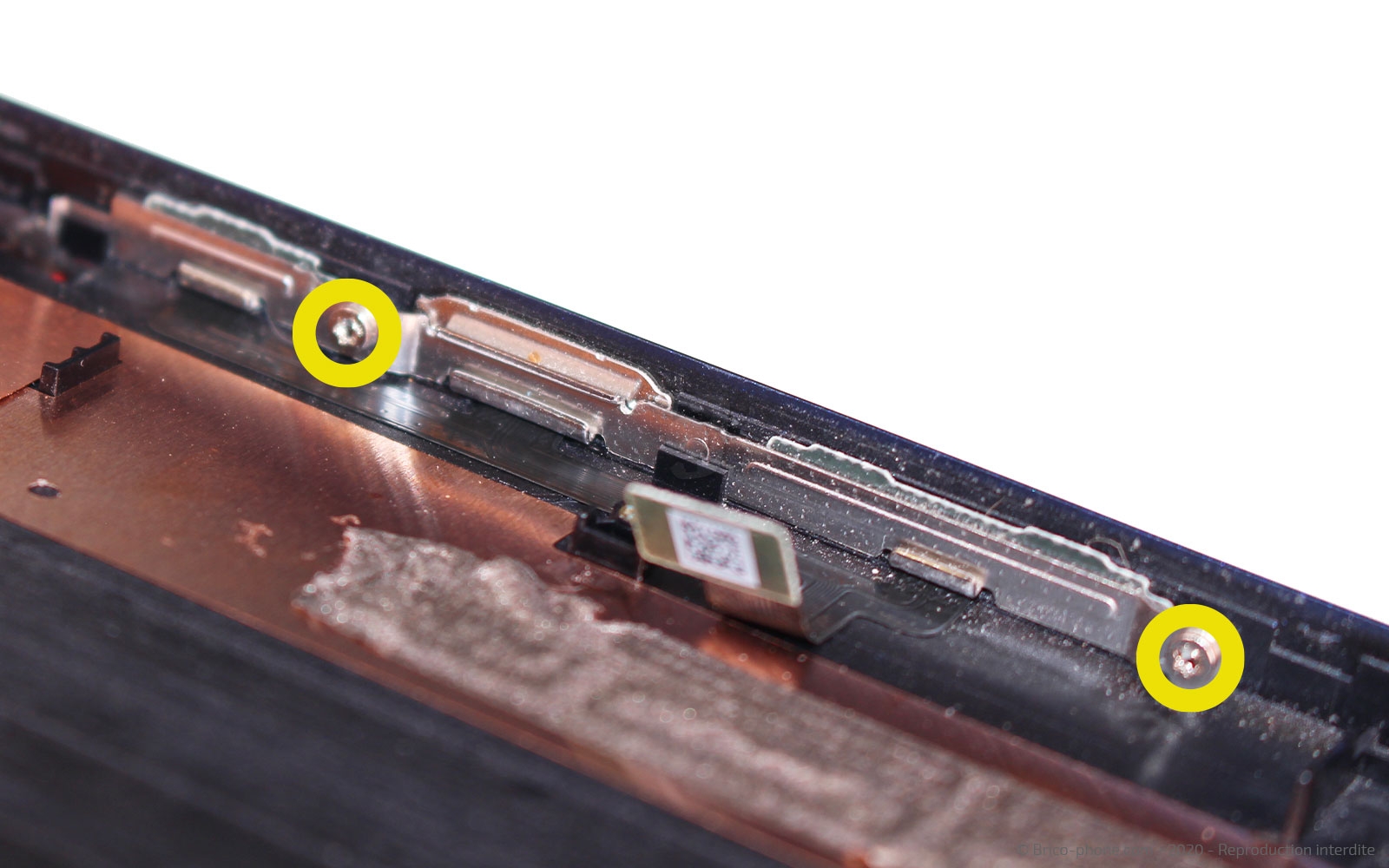

Munissez-vous du tournevis torx 4, afin de dévisser les 3 vis qui maintiennent la plaquette au dos des boutons.
Une fois, les vis retirées, retirez-la plaquette avec la pincette.

Pour retirer la nappe power, volume et lecteur d'empreintes digitales, il faut la chauffer avec un sèche-cheveux ou un décapeur thermique pour ramollir le sticker.
Poussez le lecteur d'empreintes de l'extérieur vers l'intérieur de la coque pour le décoller, puis retirez la nappe du téléphone.

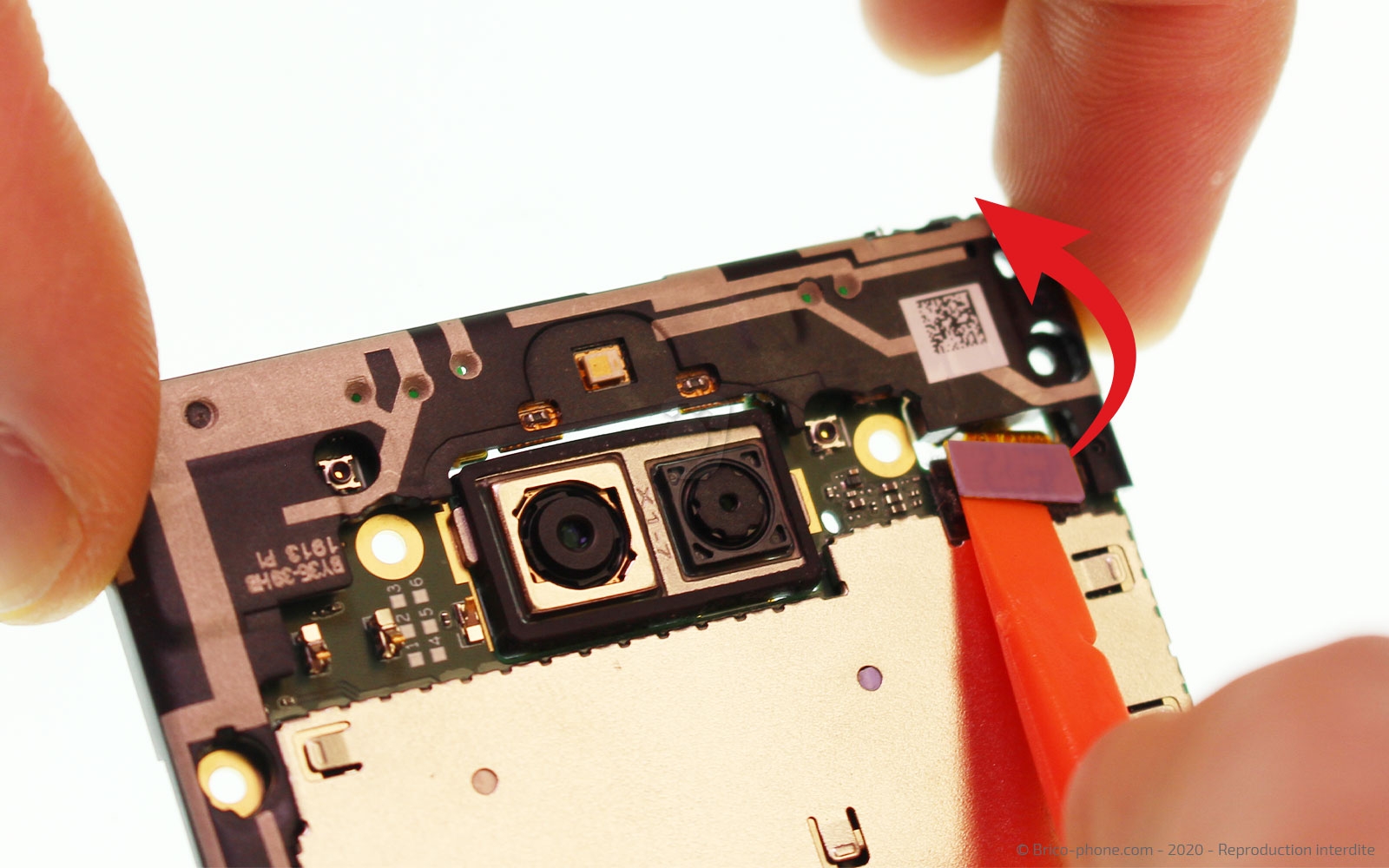

Déconnectez la prise jack avec la spatule, puis retirez le bloc antenne de la carte-mère.

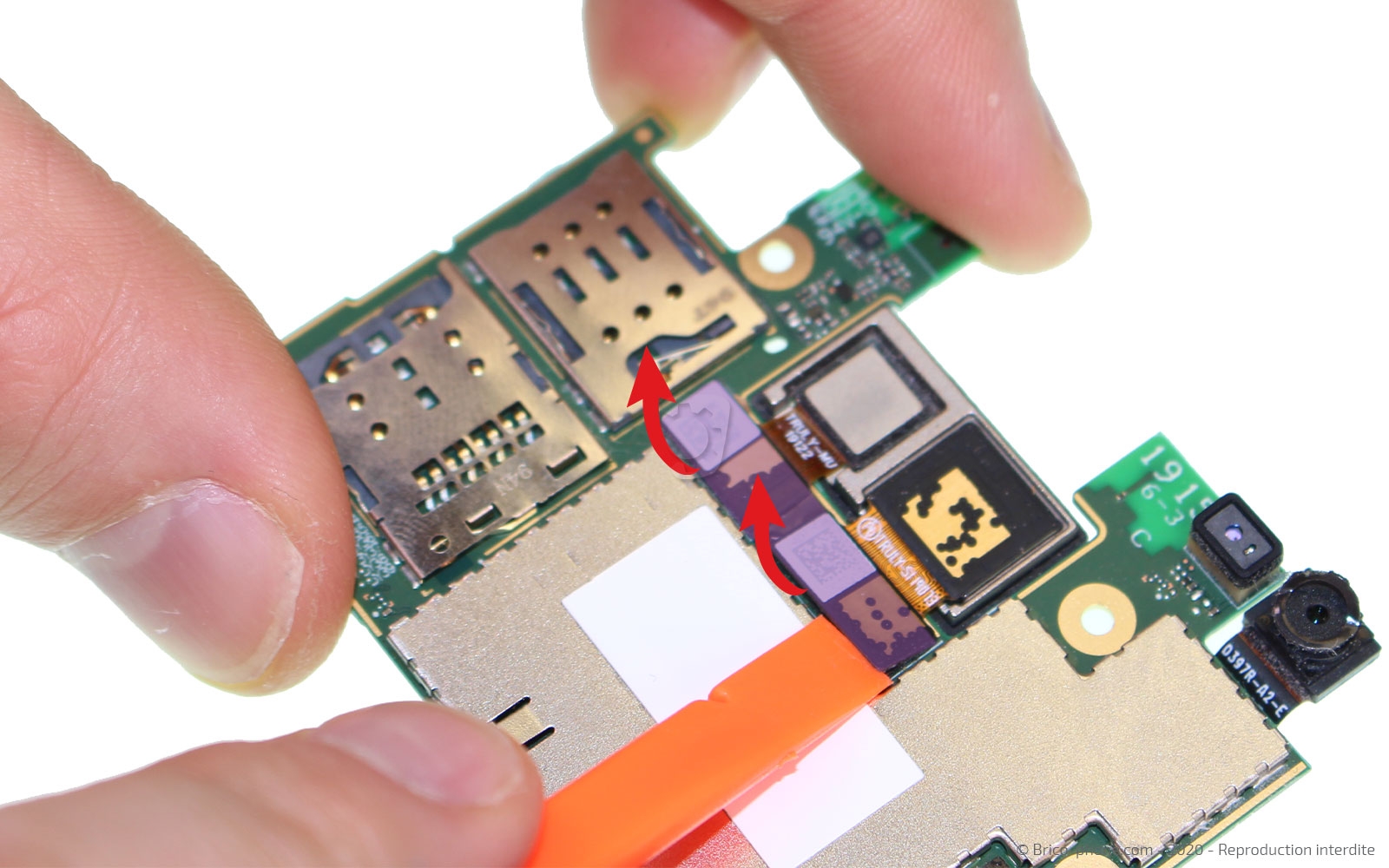

Dernière étape de ce démontage complet. Avec le levier en nylon, déconnectez les deux caméras arrières puis celle de devant.

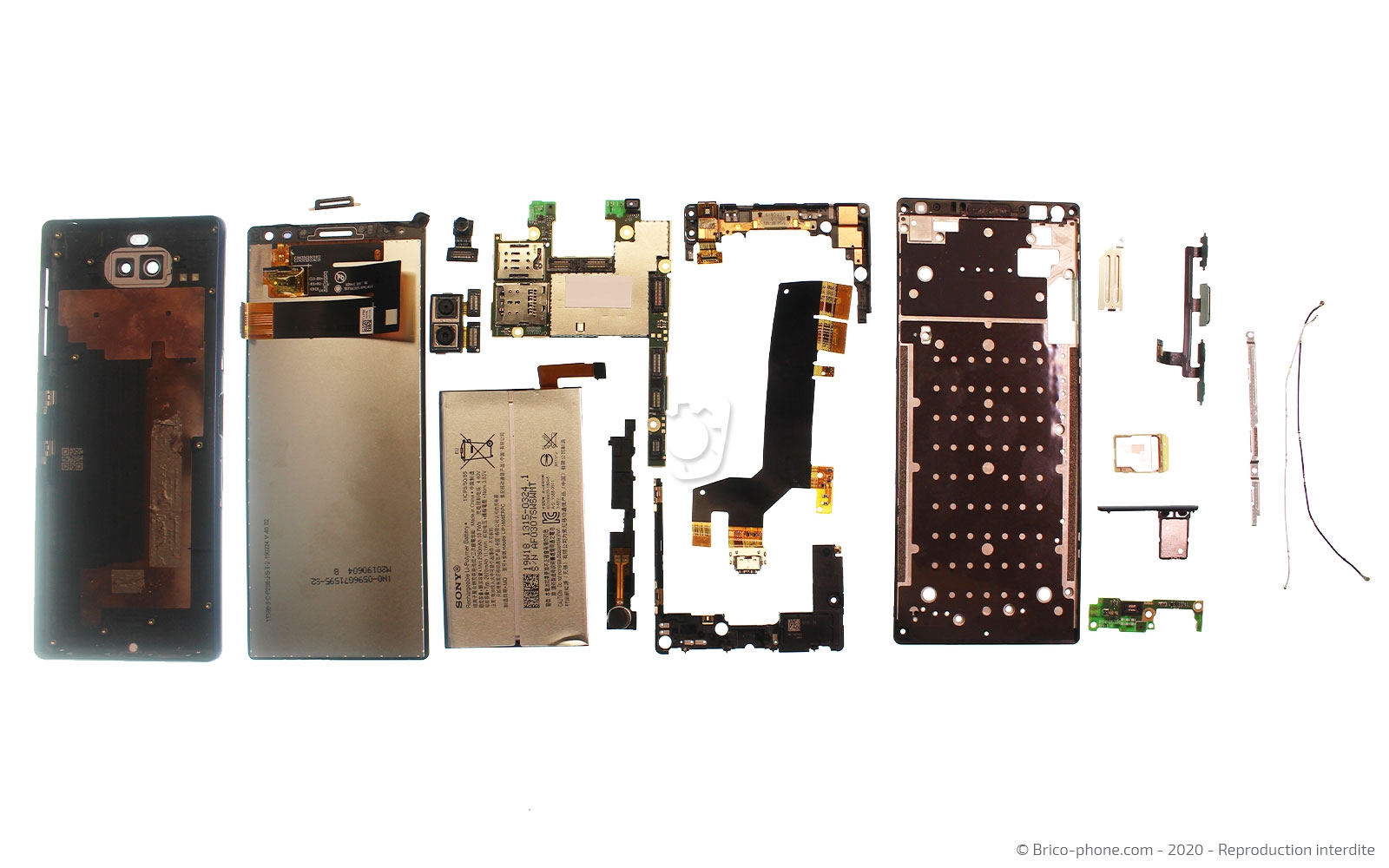

Le démontage complet du Sony Xperia 10 est fini. Pour le remonter, il suffit de reprendre le tutoriel en sens inverse.
