Changement de l'écran (Vitre+LCD) sur Xperia 10

Avant de débuter la réparation de votre téléphone, assurez-vous de posséder le bon modèle pour qu'il soit en adéquation avec ce tutoriel, ensuite il faut le mettre hors tension et extraire le tiroir sim.

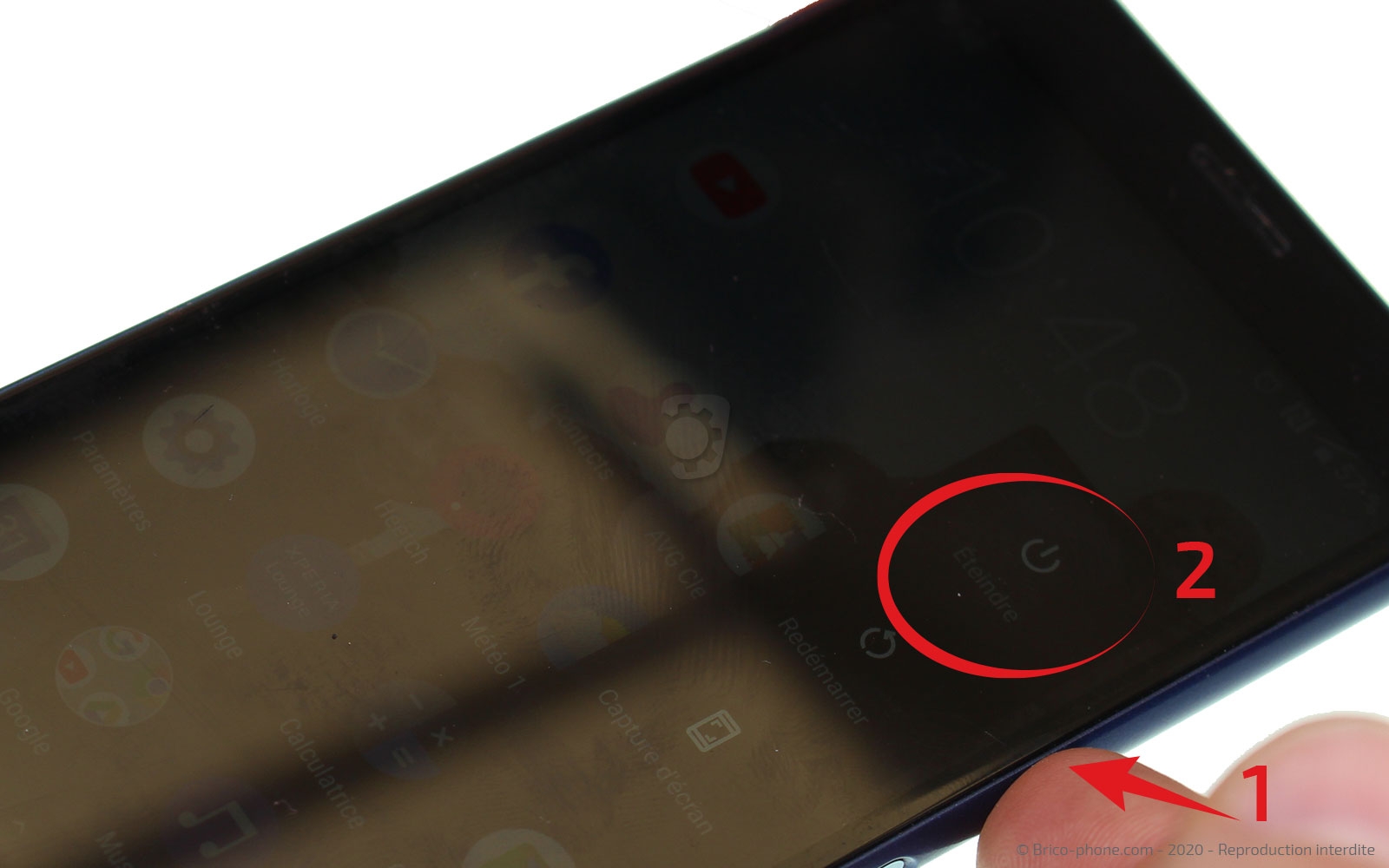

Dans un premier temps, nous allons commencer par l'éteindre, en restant appuyé sur la touche Power, jusqu'à voir apparaître un menu. Appuyez sur "éteindre".

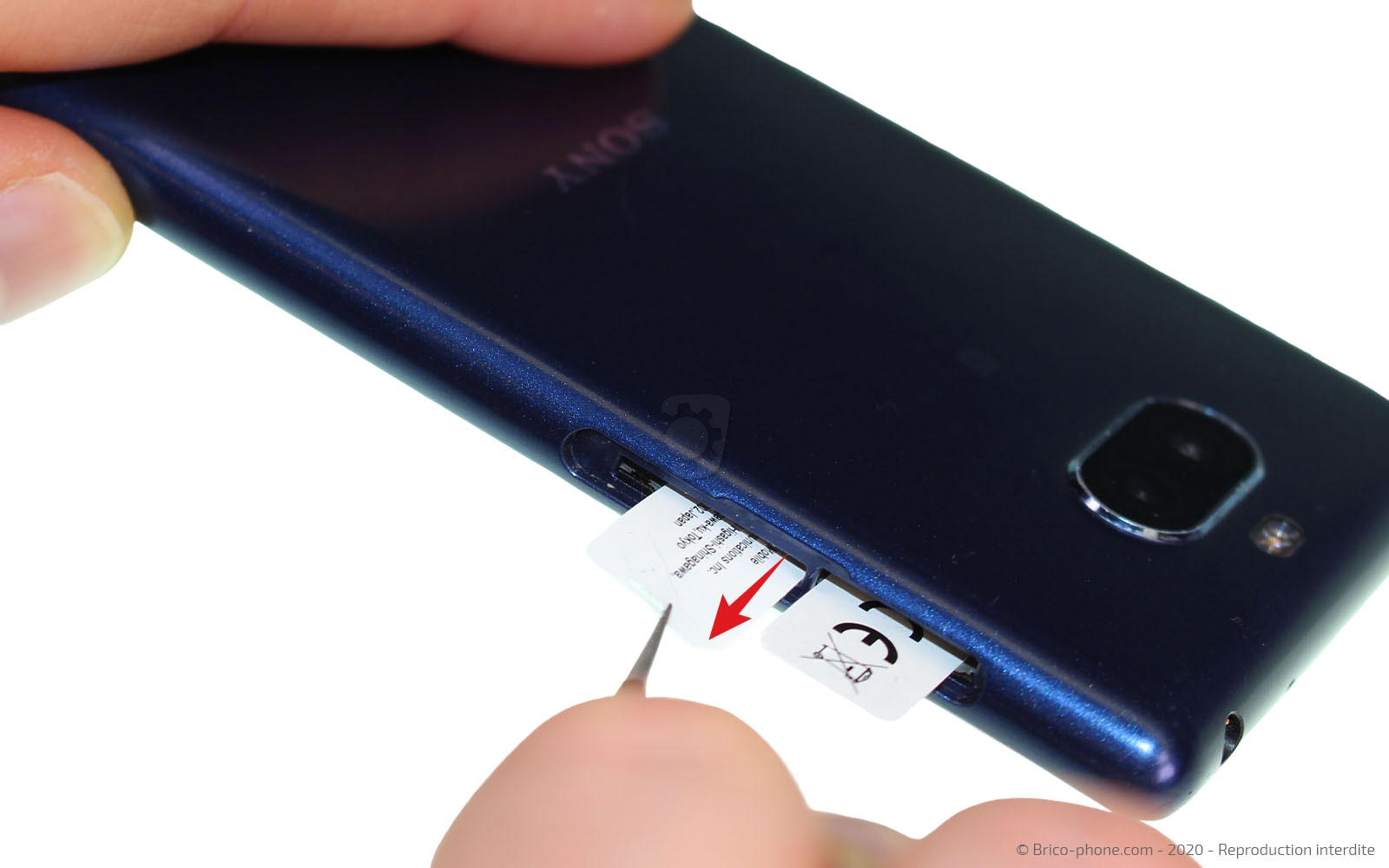

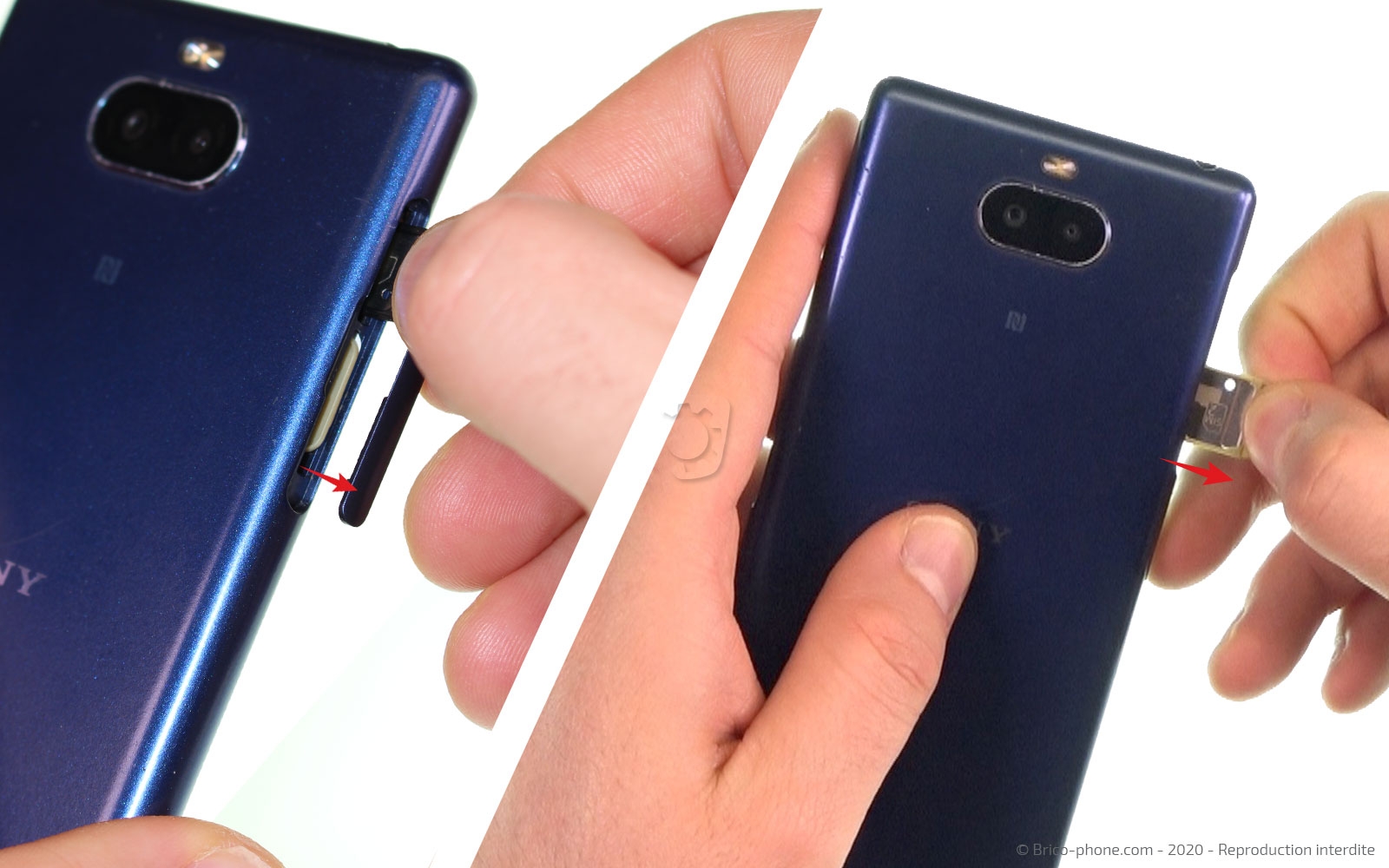

Une fois, celui-ci éteint, retirez le tiroir sim en tirant dessus puis le second rack sim en utilisant la même méthode (photo 2).

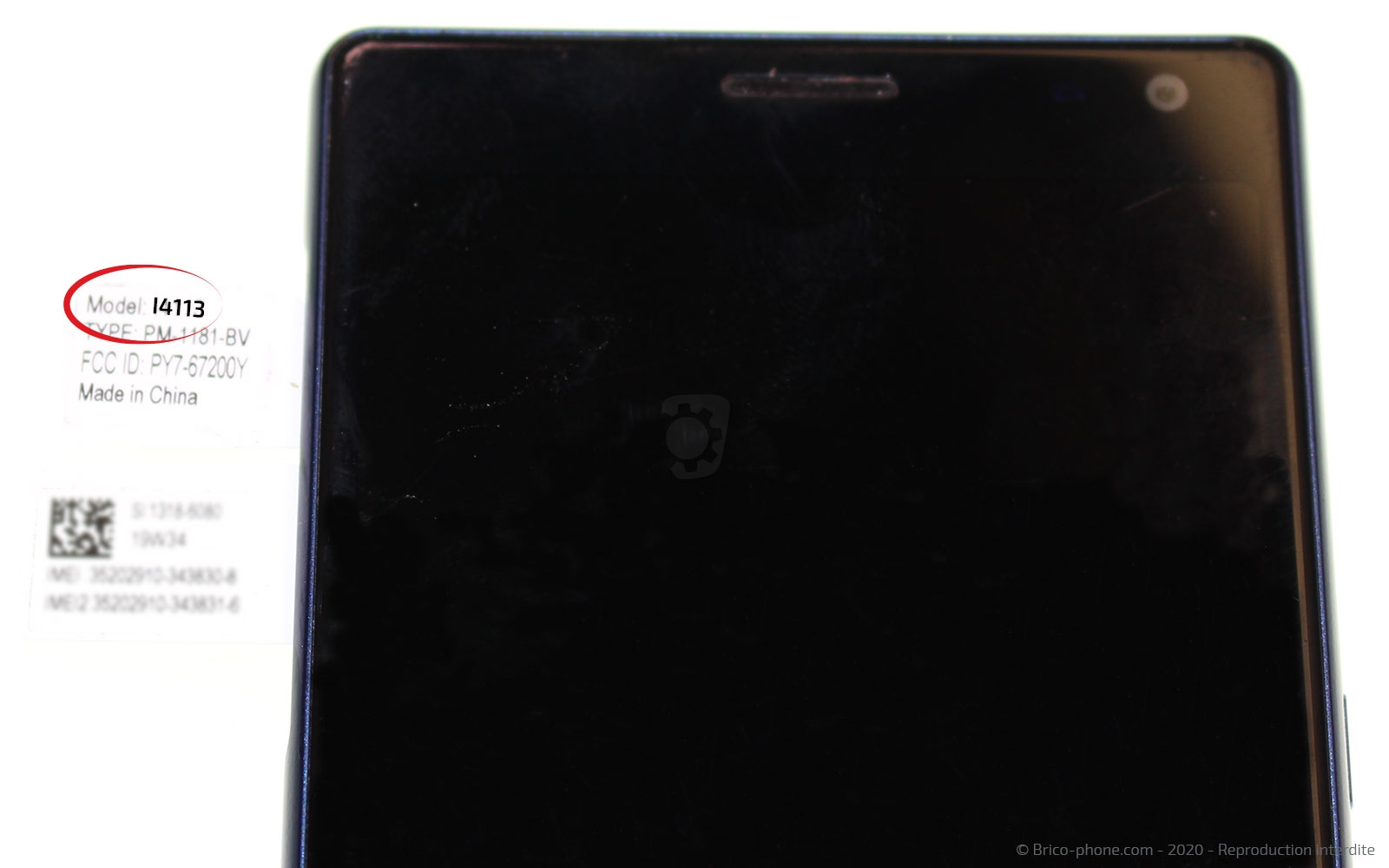

Pour connaître le numéro de votre modèle, une étiquette blanche est placée à l'endroit où vous avez retiré le tiroir sim, tirez dessus pour la sortir (photo 3).
Vous devez retrouvez la référence "I4113", si vous avez un Sony Xperia 10.

Vous avez bien un Sony Xperia 10, vous avez reçu la pièce détachée et les outils pour la réparation, vous pouvez donc attaquer la réparation de votre smartphone !

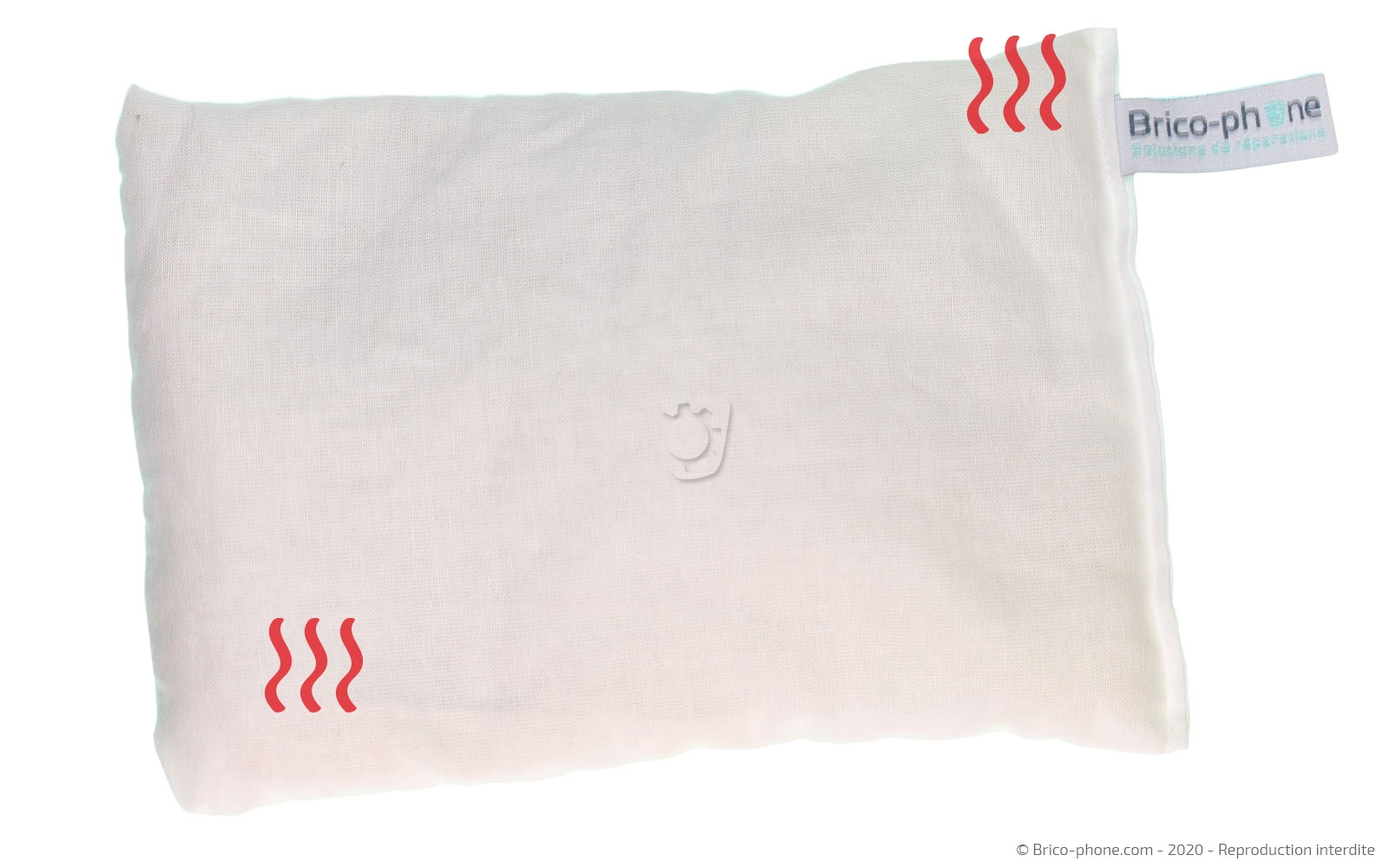

Afin d'ouvrir ce téléphone, il est nécessaire de chauffer l'écran pour ramollir le sticker qui le maintient au châssis. Vous pouvez utiliser le coussin chauffant qu'il faut poser 30 à 40 secondes sur l'écran après l'avoir passé au micro-onde durant 1 à 2 minutes.

Si vous possédez un sèche-cheveux ou un décapeur thermique, vous pouvez chauffer le contour de l'écran en faisant attention à ne pas dépasser les 80 degrés pour ne pas endommager les composants du téléphone.

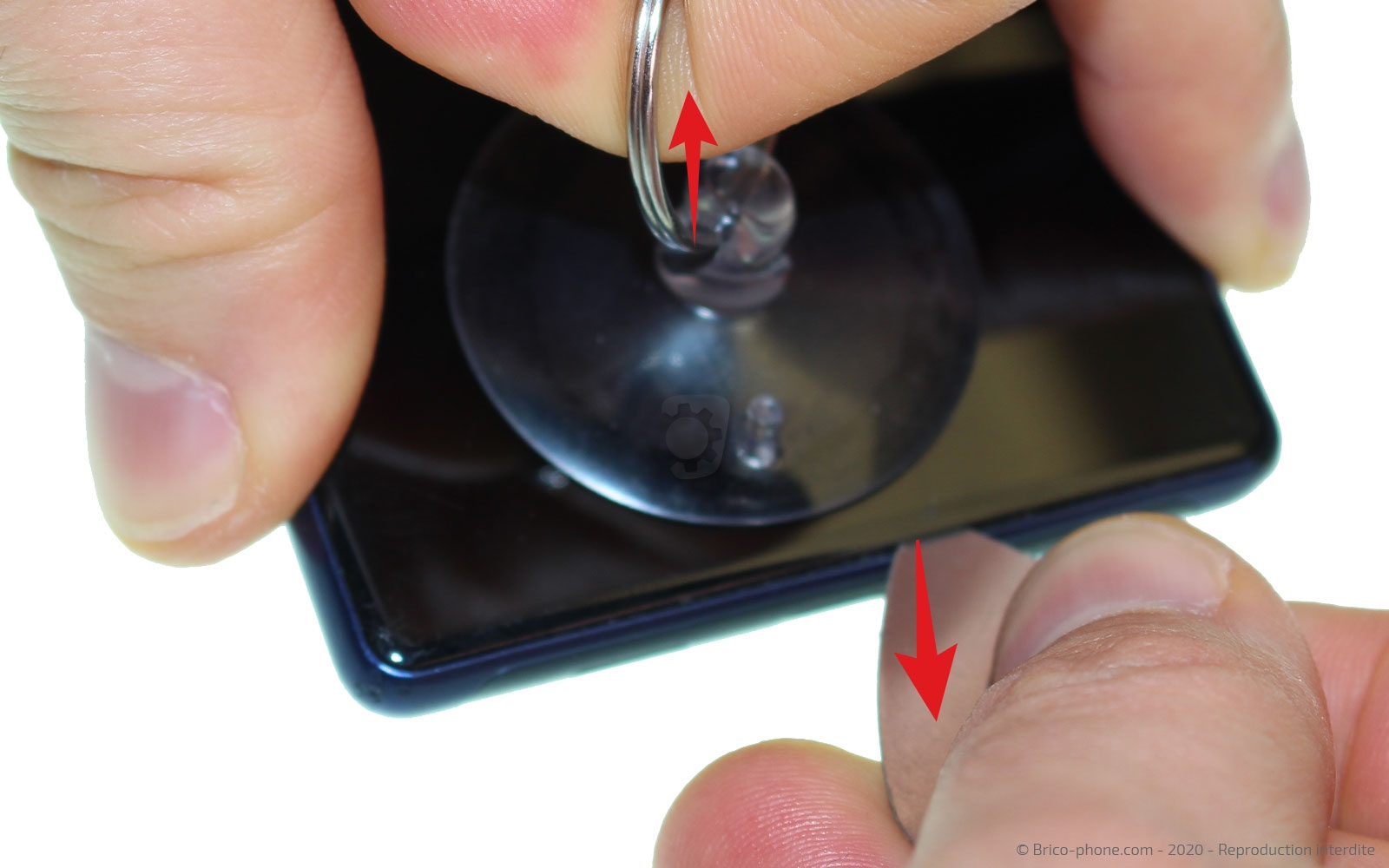

Commencez par créer un point d'insertion en appliquant la ventouse sur le bas de l'écran.
Une fois celle-ci en place, tirez sur son anneau et insérez le médiator en métal troué entre l'écran et le châssis afin de créer un interstice.

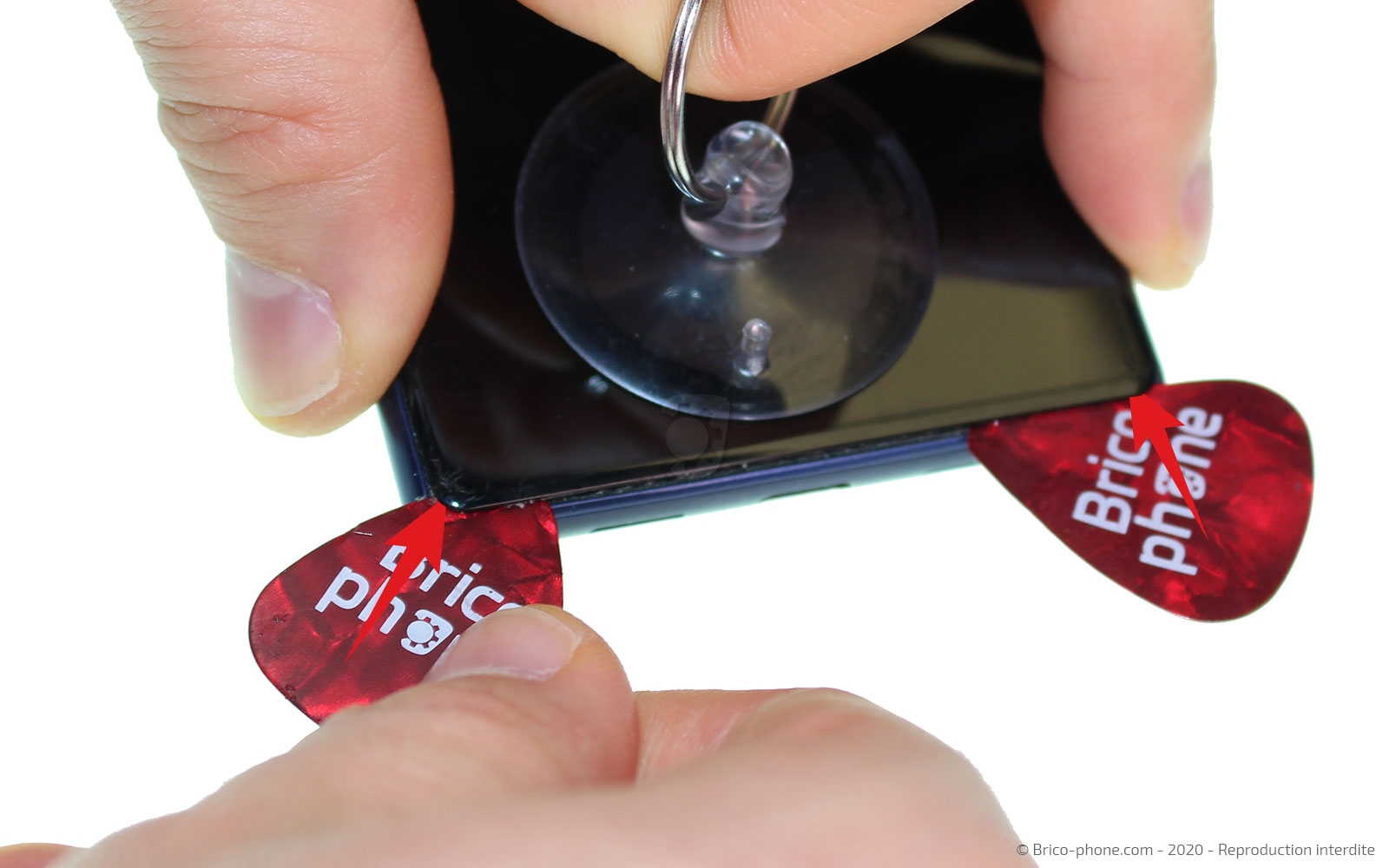

Ensuite, insérez les deux médiators en plastique, puis retirez celui en métal.

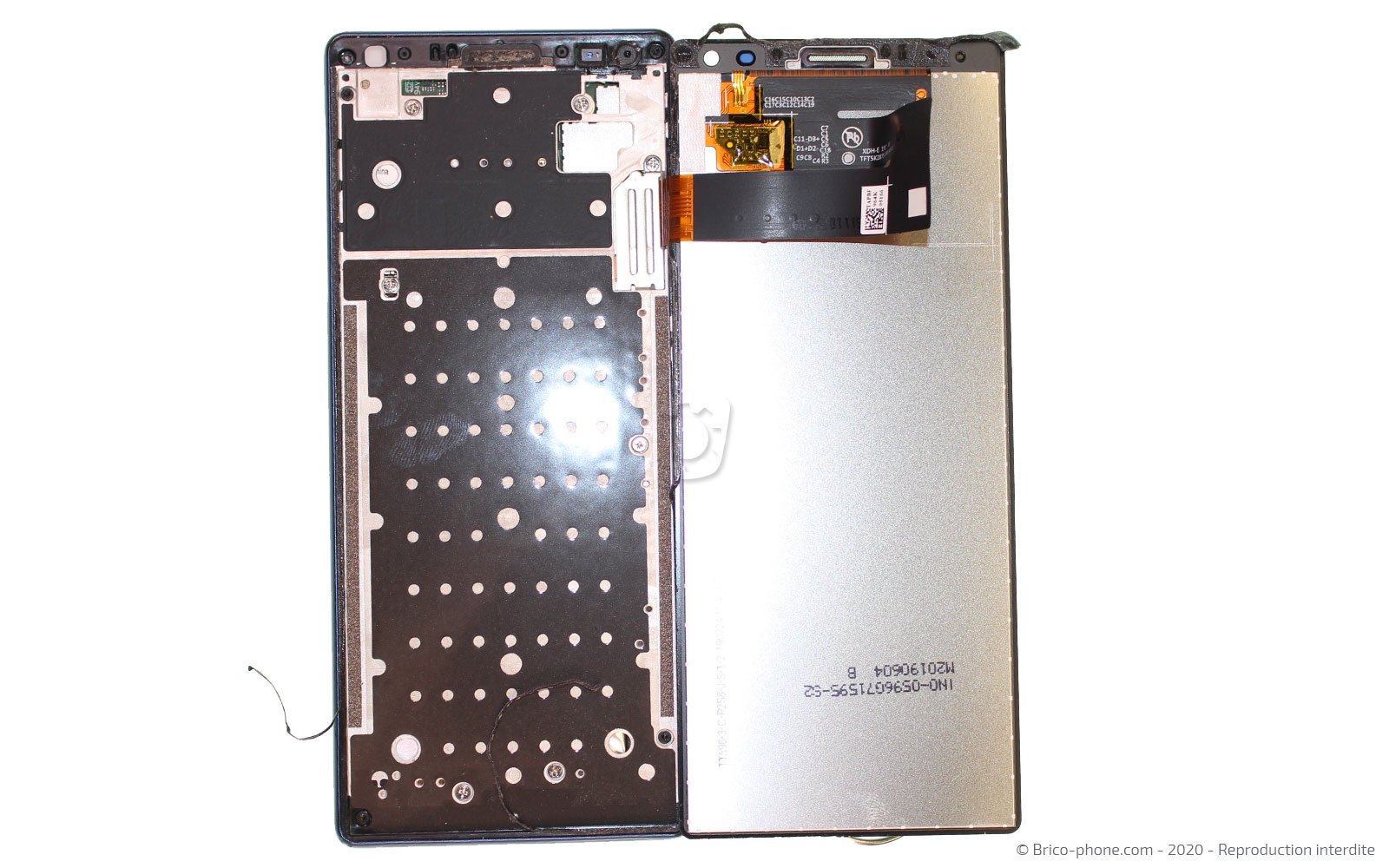

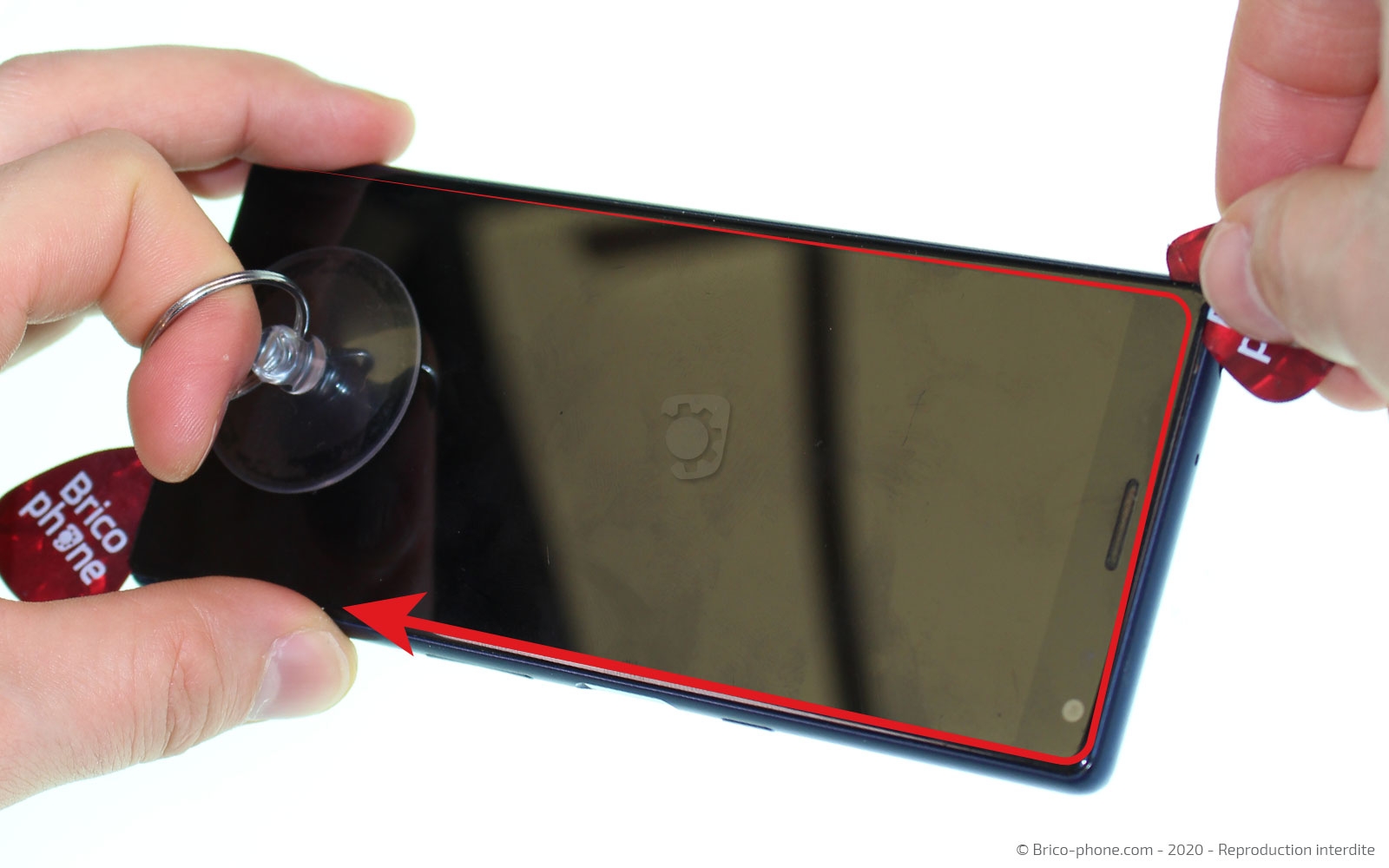

Faites le tour de l'écran avec les médiators pour séparer celui-ci du châssis, puis ouvrez-le vers la droite, car il est encore connecté à la carte-mère.

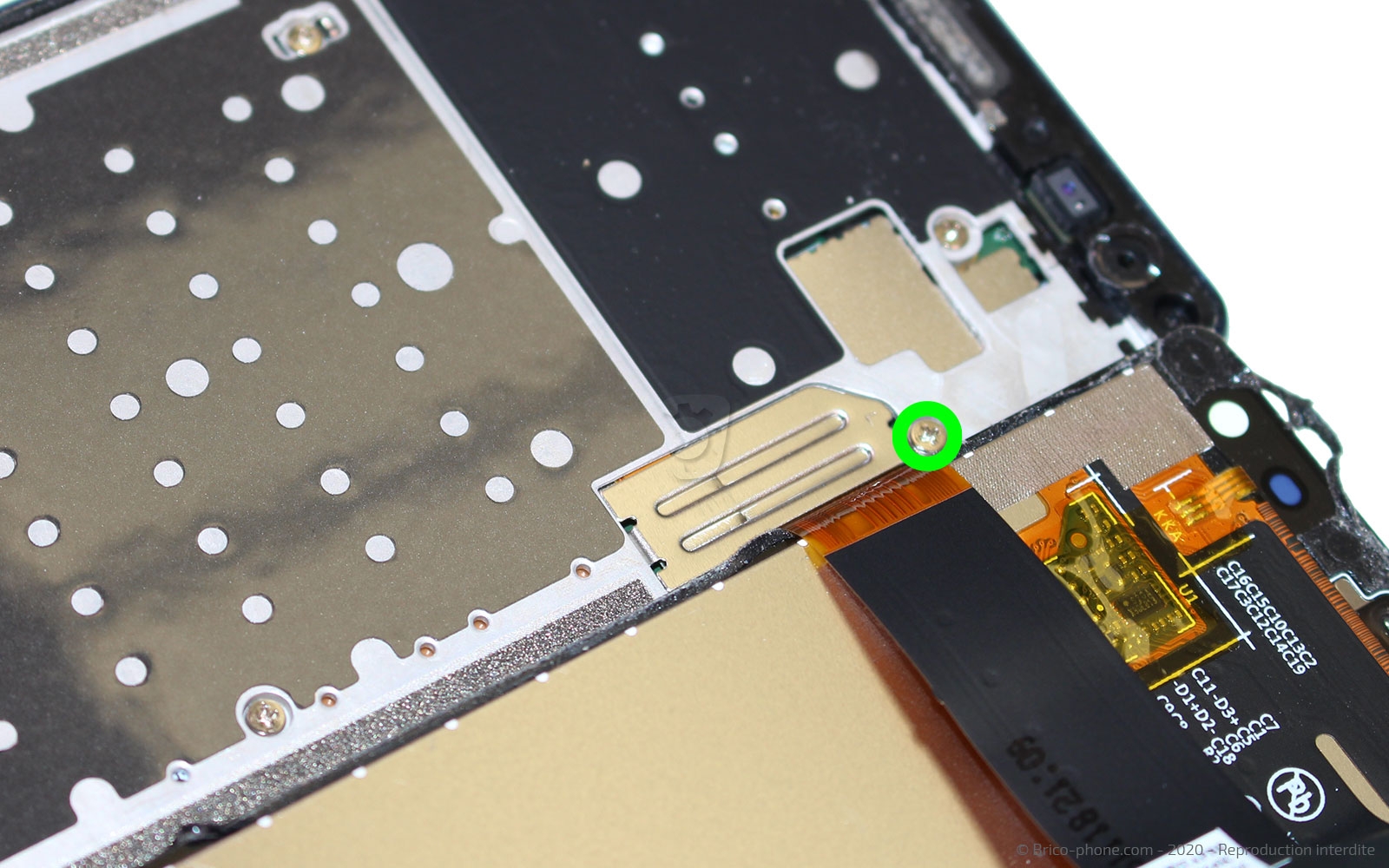

Dévissez la vis qui maintient la plaquette de protection de la nappe de la batterie avec le tournevis cruciforme.
Retirez la plaquette avec la pincette en métal, puis déconnectez la connectique de la batterie avec le levier en nylon.

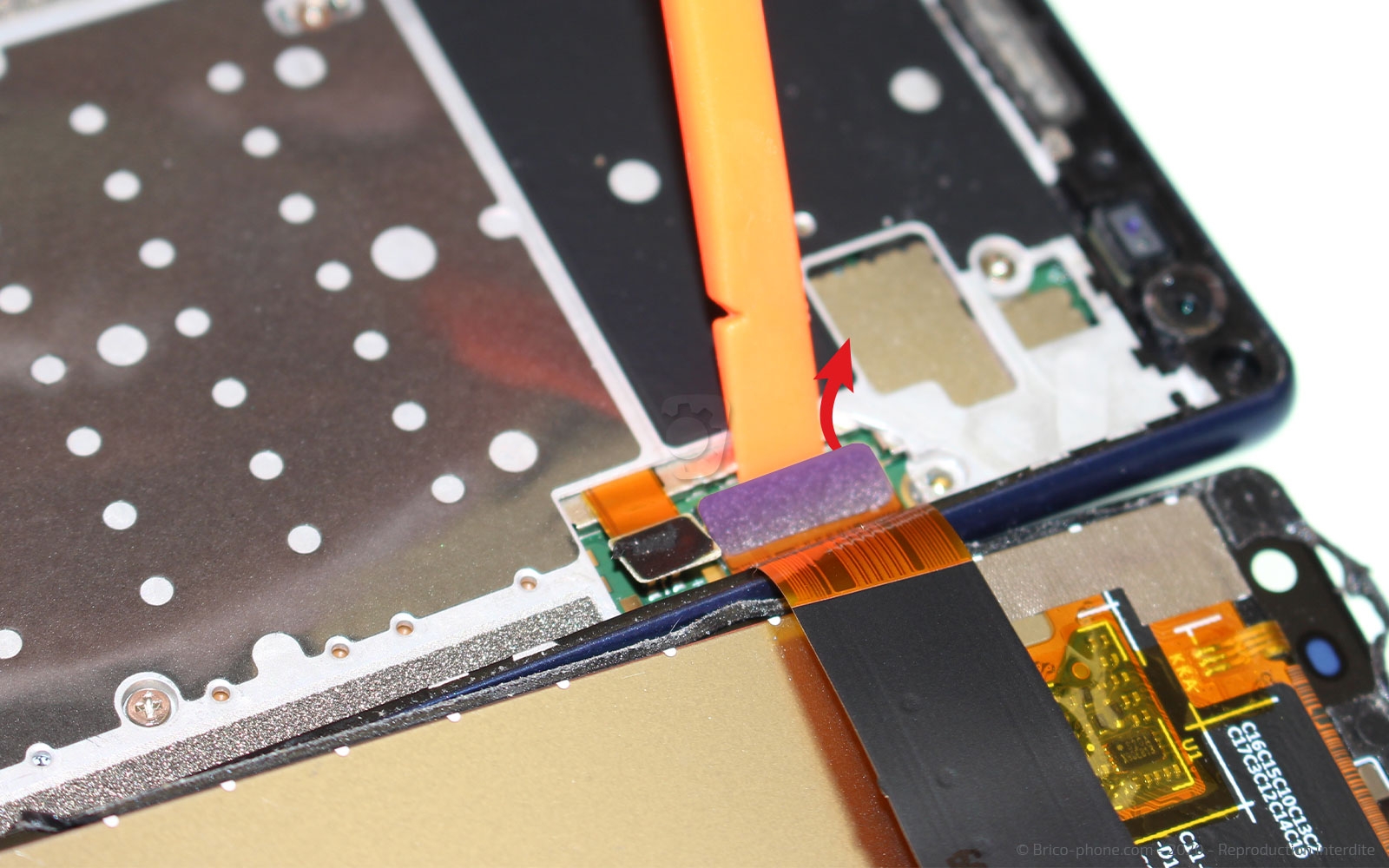

Conservez le levier en nylon pour déconnecter la nappe de l'écran.

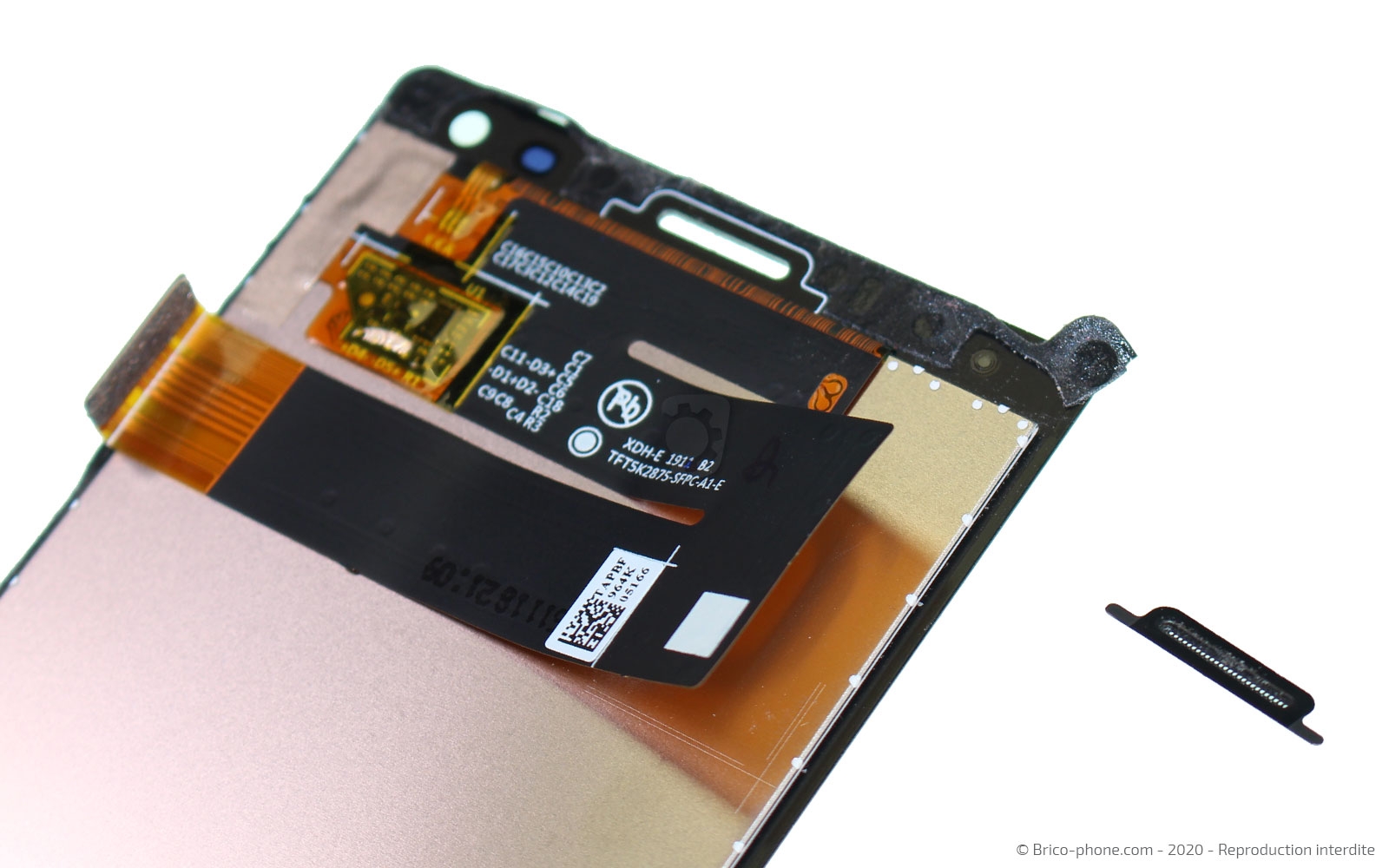

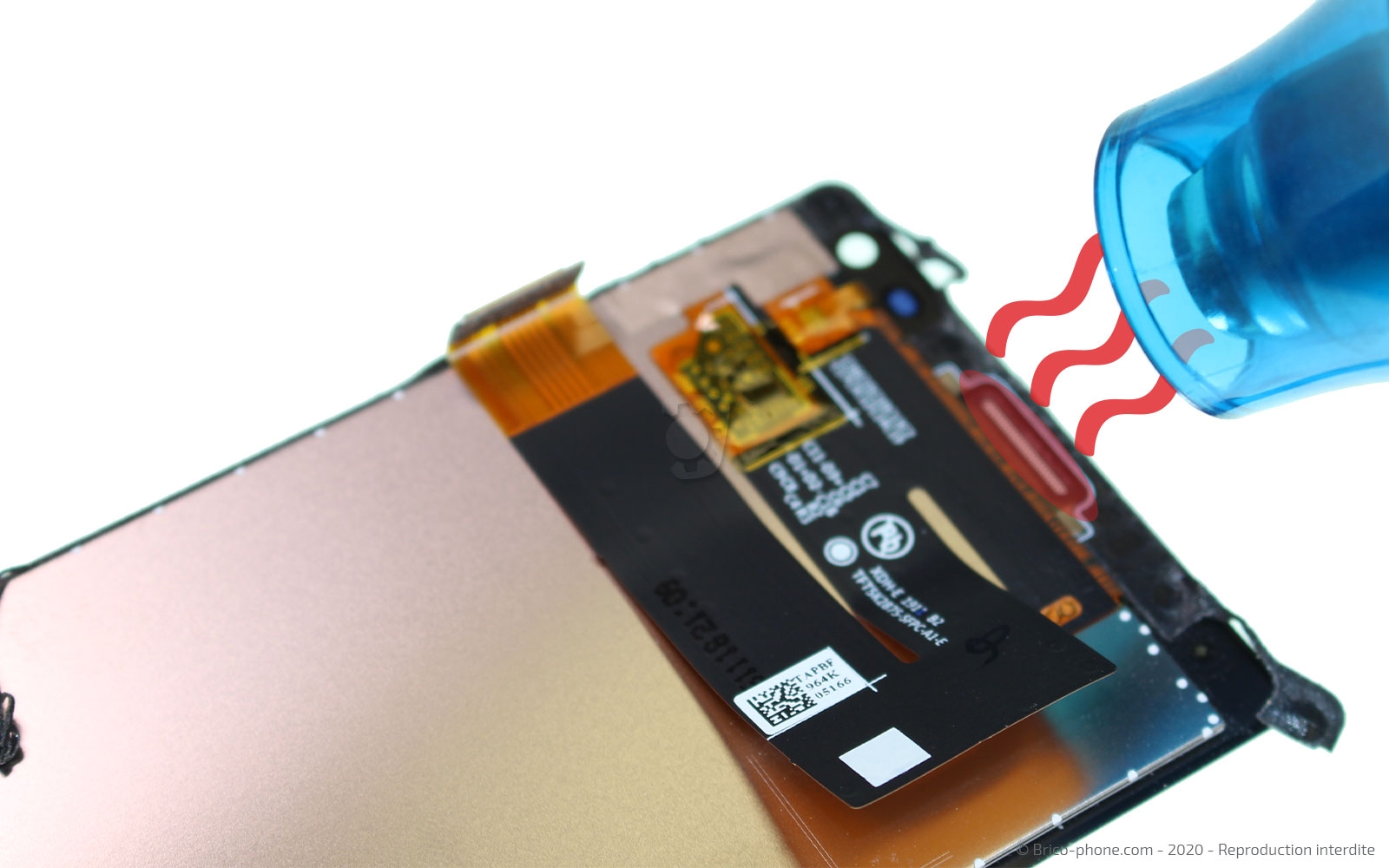

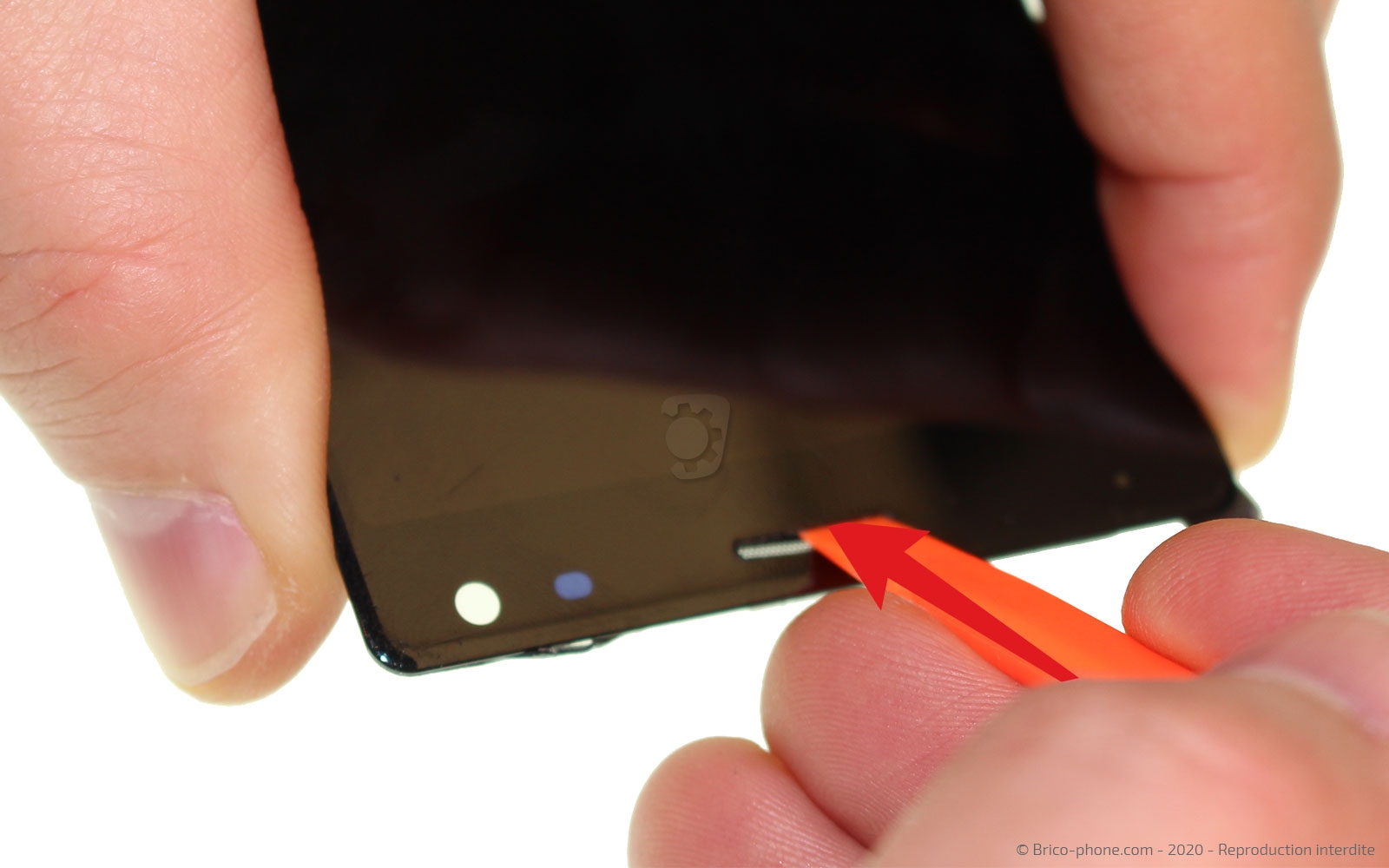

Pour récupérer la grille de l'écouteur de l'oreille, chauffez celle-ci avec un sèche-cheveux ou un décapeur thermique, puis poussez-la délicatement avec la spatule pour la décoller.

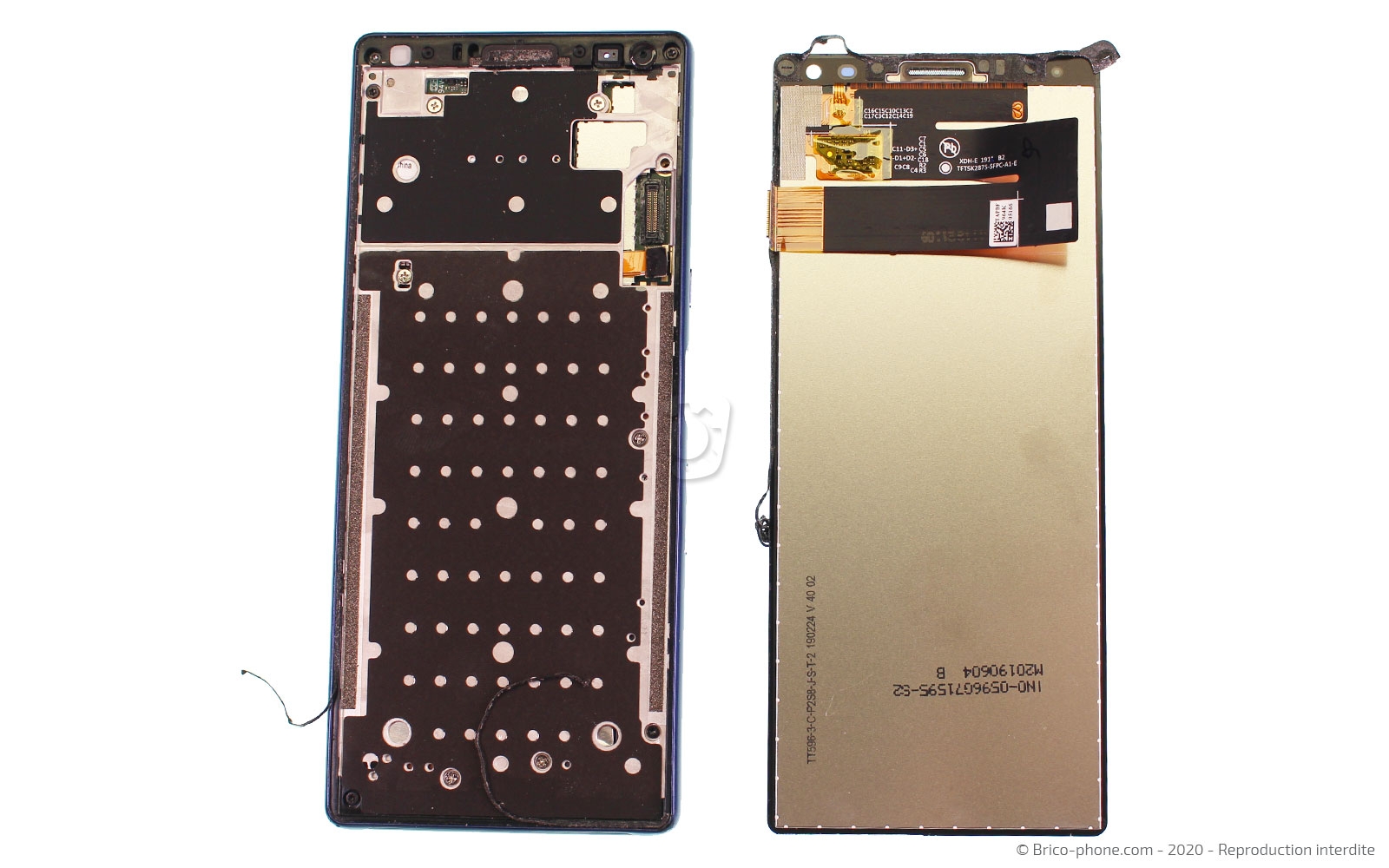

Vous pouvez maintenant reprendre le tutoriel en sens inverse pour installer votre nouvel écran.

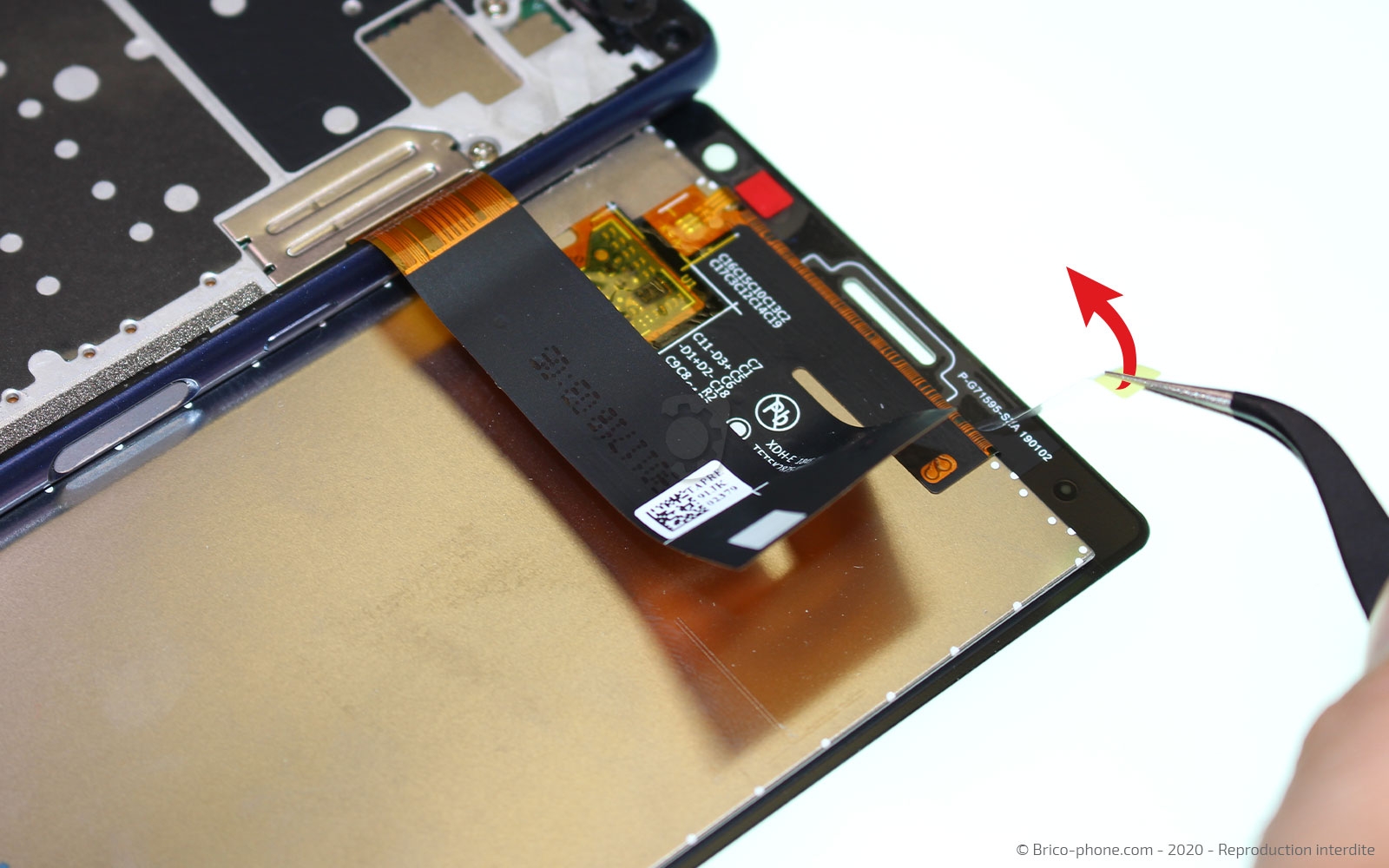

Pensez bien à retirer les stickers de protection qui se trouvent sur le nouvel écran.
Pour le collage, appliquez un léger filet de colle sur le contour du châssis.
Avant de refermer l'écran soulevez-le comme sur la photo 3, de façon à appliquer de la colle sur le châssis à l'endroit où se trouve la nappe de celui-ci.

Une fois, l'écran posé, laissez-le sous presse environ 1 heure avec les pinces par exemple.
