Changement de batterie sur Xperia 10

Avant de commencer la réparation de votre téléphone, il est nécessaire de connaître le modèle et d'être sûre de posséder un Sony Xperia 10.

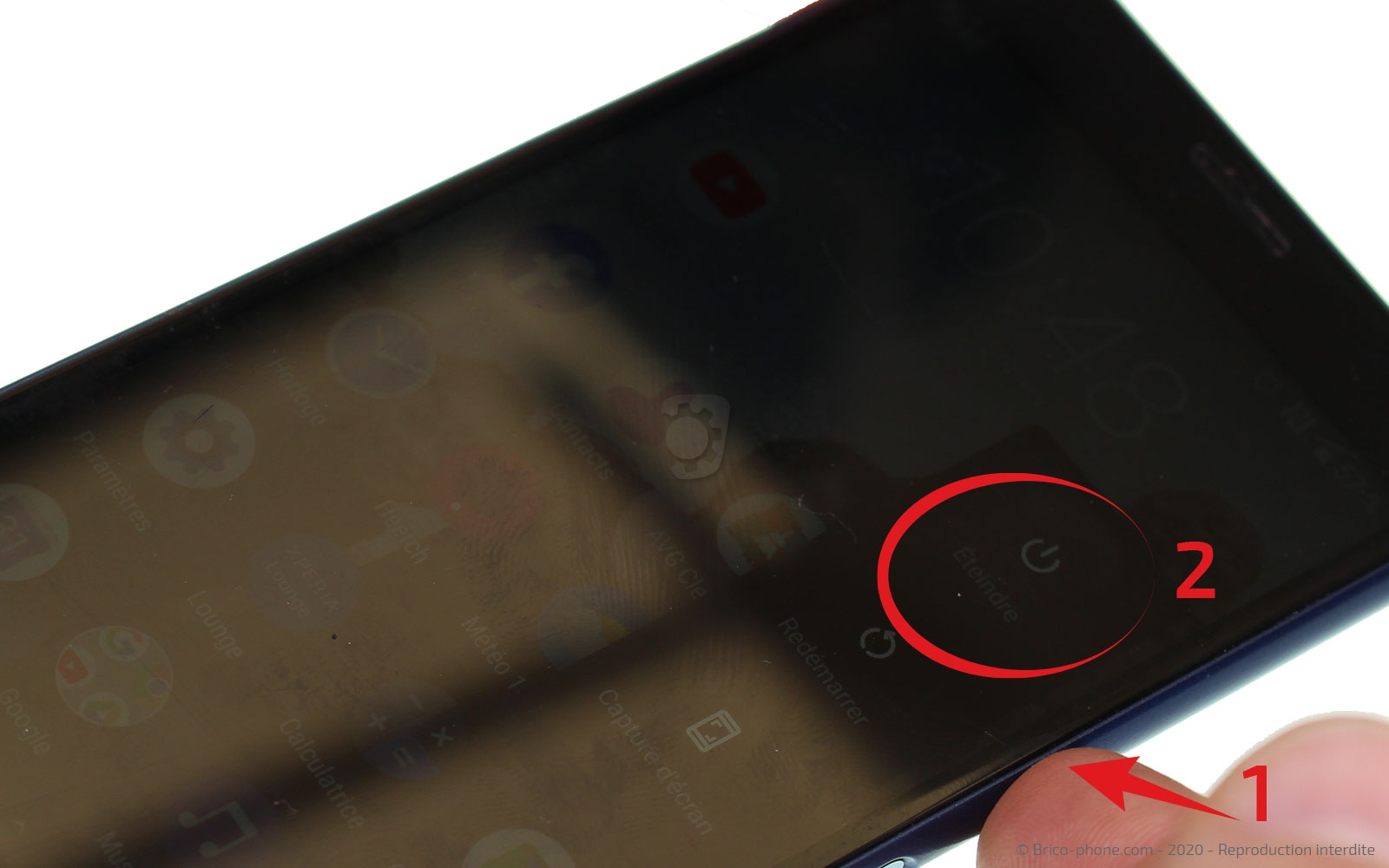

En premier, nous allons éteindre le téléphone en restant appuyé sur le bouton Power jusqu'à voir un menu s'afficher, ensuite cliquez simplement sur "éteindre".

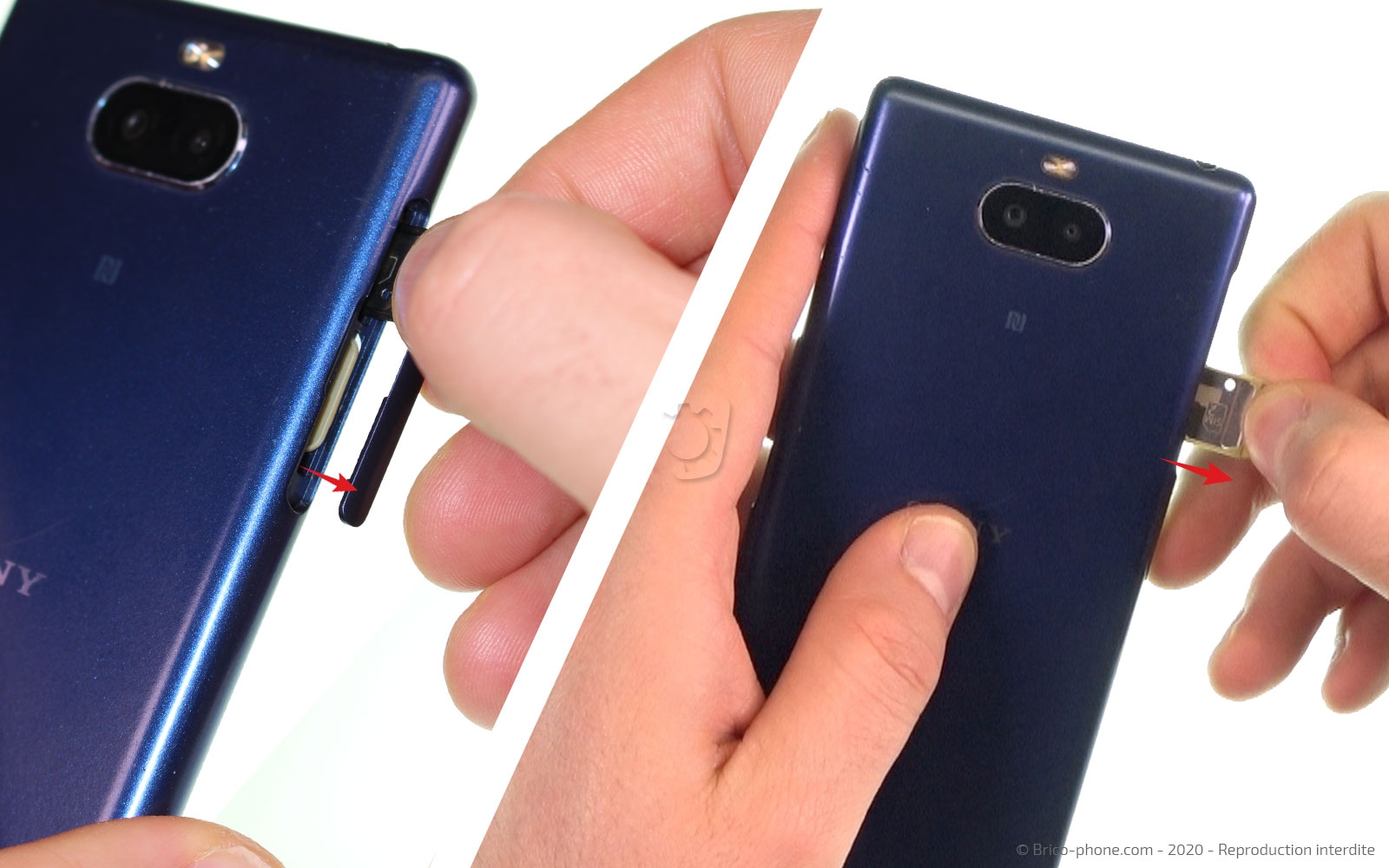

Retirez le tiroir sim en tirant dessus, puis faites de même pour le second tiroir sim (photo 2).

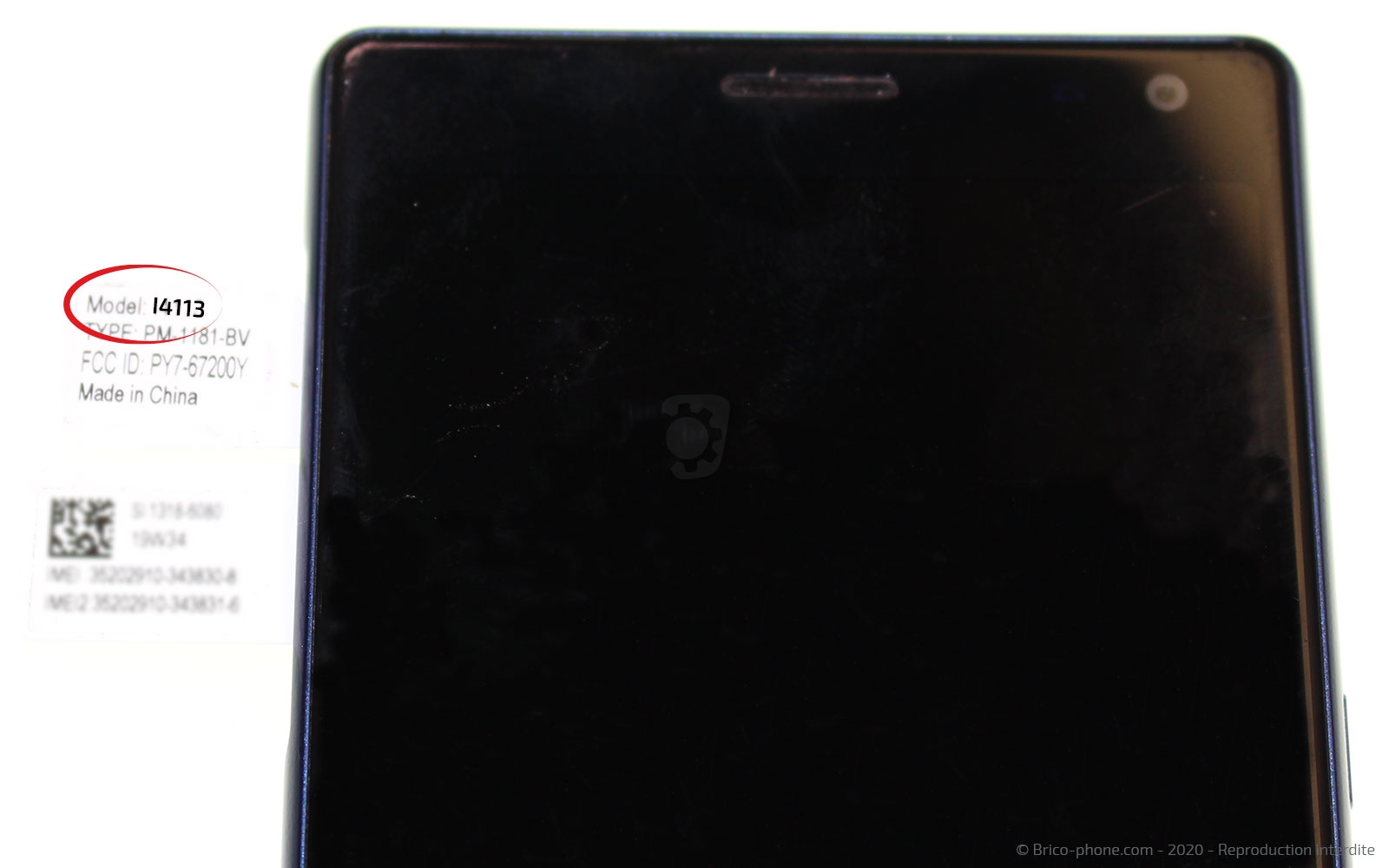

À l'emplacement du tiroir sim, vous trouverez une étiquette blanche, en tirant celle-ci, vous allez découvrir le numéro de modèle. Si vous possédez un Sony Xperia 10, vous devriez retrouver l'inscription "I4113".
Maintenant que vous avez le bon modèle, vous pouvez vous lancer dans la réparation de votre smartphone.

Afin d'ouvrir le téléphone, il est nécessaire de chauffer l'écran pour ramollir le sticker qui maintient l'écran au châssis.

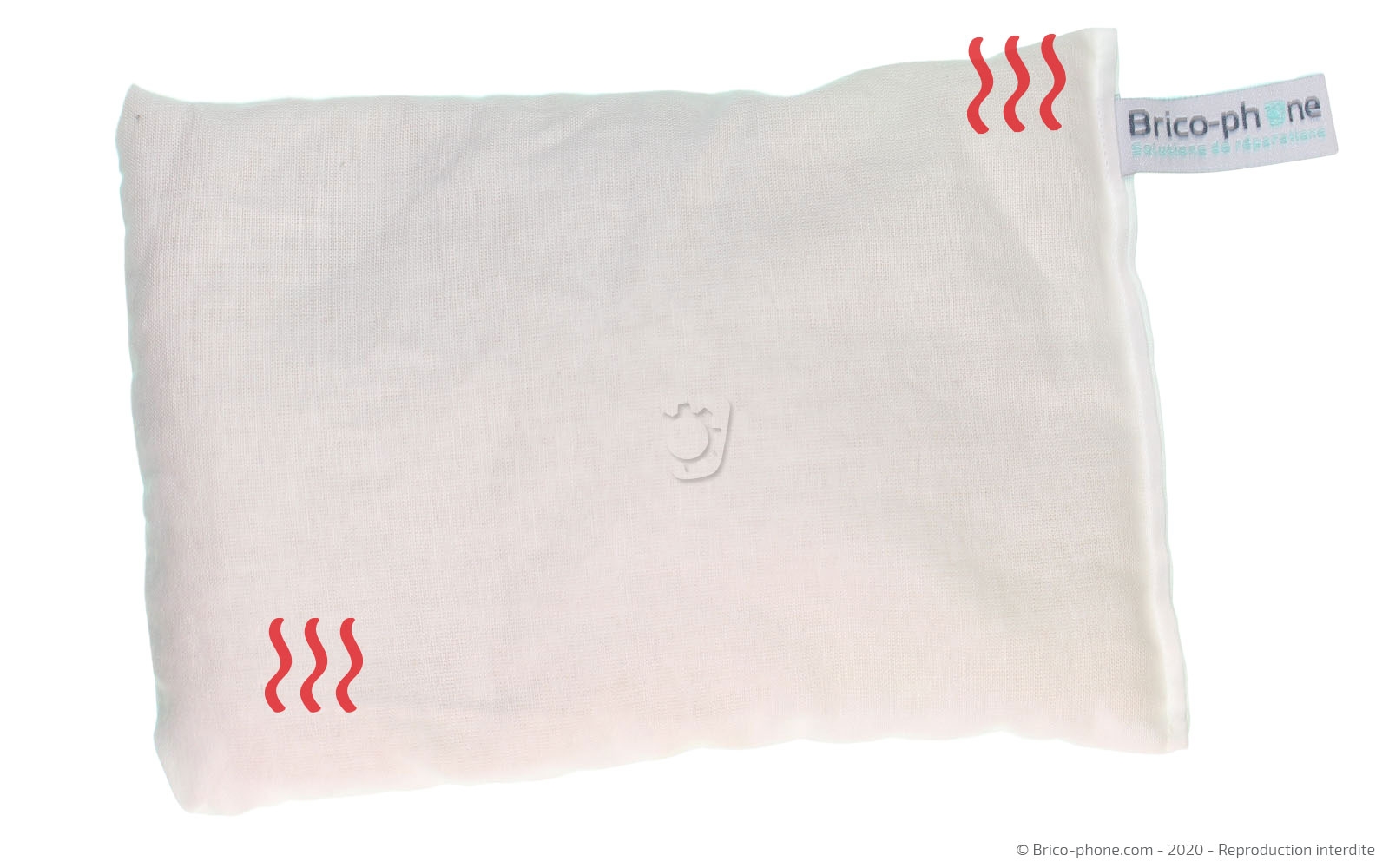

Pour cela, vous pouvez utiliser un coussin chauffant qu'il faut passer au micro-onde environ 1 à 2 minutes, puis l'appliquer sur l'écran durant 30 à 40 secondes.

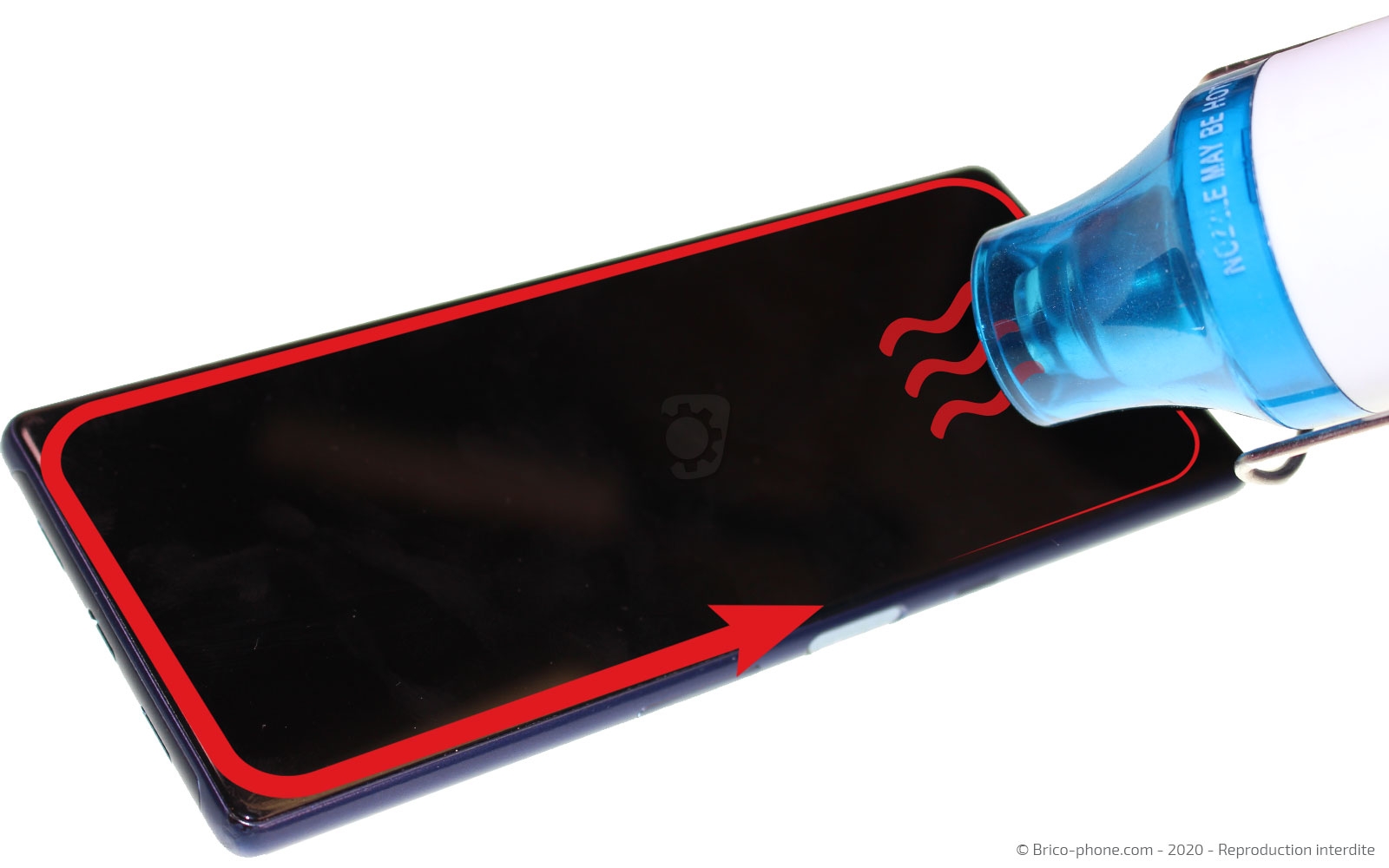

Autre méthode, chauffez le contour de l'écran à l'aide d'un sèche-cheveux ou un décapeur thermique, pour faire fondre le sticker de l'écran.
Attention à ne pas dépasser les 80 degrés, pour ne pas endommager les composants internes du téléphone.

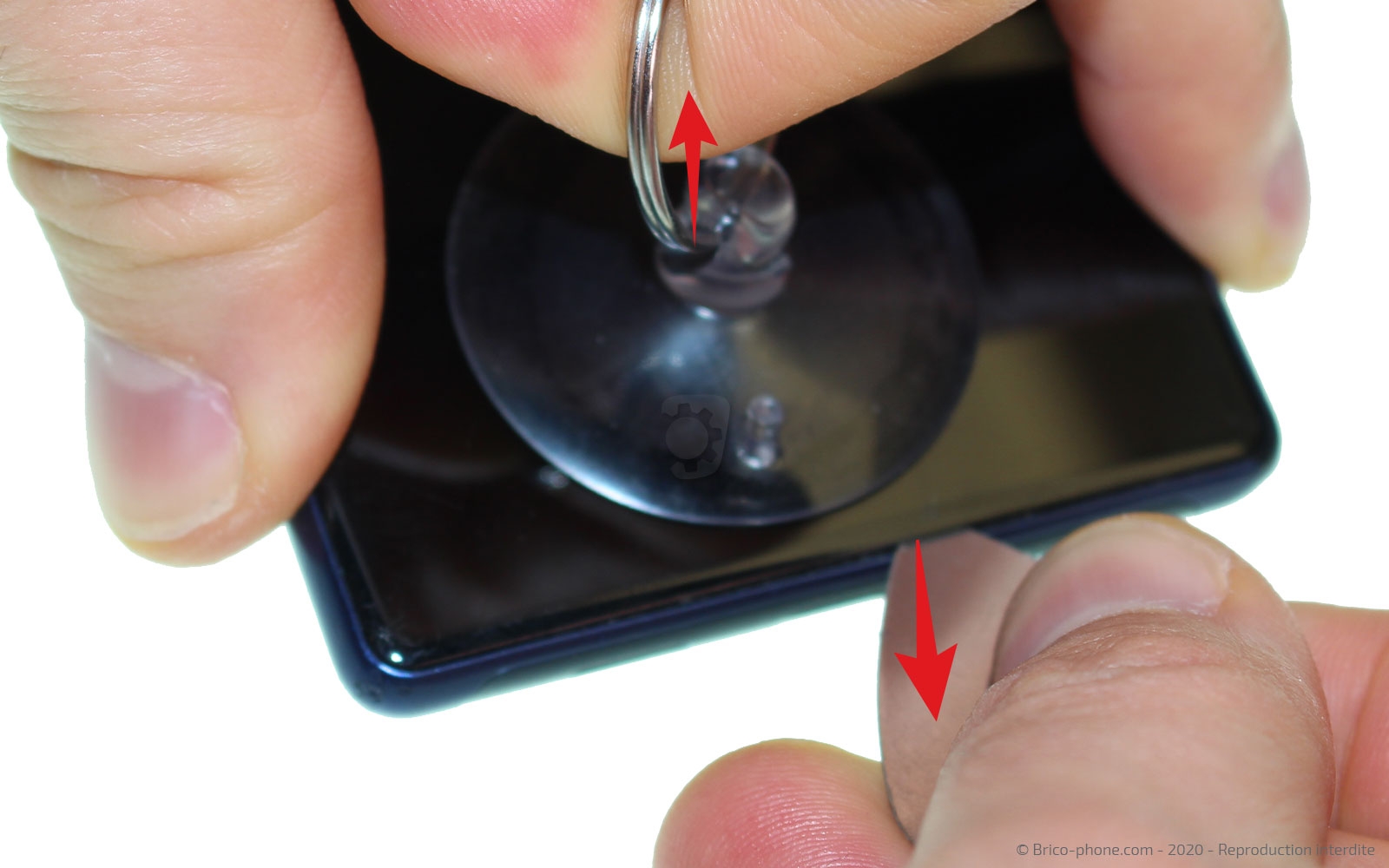

Pour ouvrir le téléphone, appliquez la ventouse sur le bas de l'écran, puis tout en tirant sur son anneau, insérez le médiator en métal troué entre l'écran et le châssis pour créer un interstice.
Une fois l'ouverture effectuée, vous pouvez glisser les deux médiators en plastique, afin de faire le tour du téléphone pour séparer l'écran du châssis.

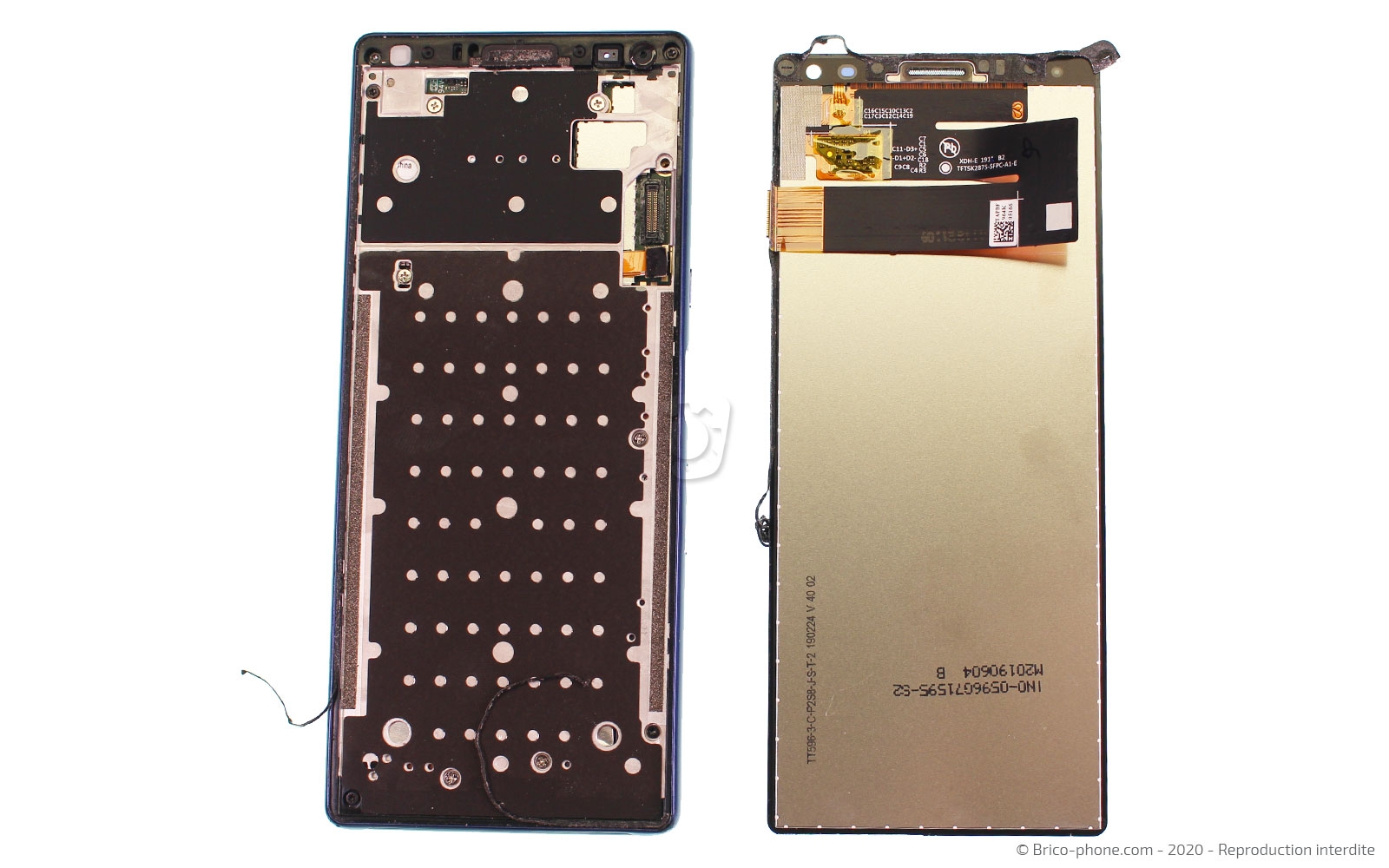

Une fois, l'écran désolidarisé du châssis, ouvrez-le vers la droite pour ne pas tirer sur la nappe.

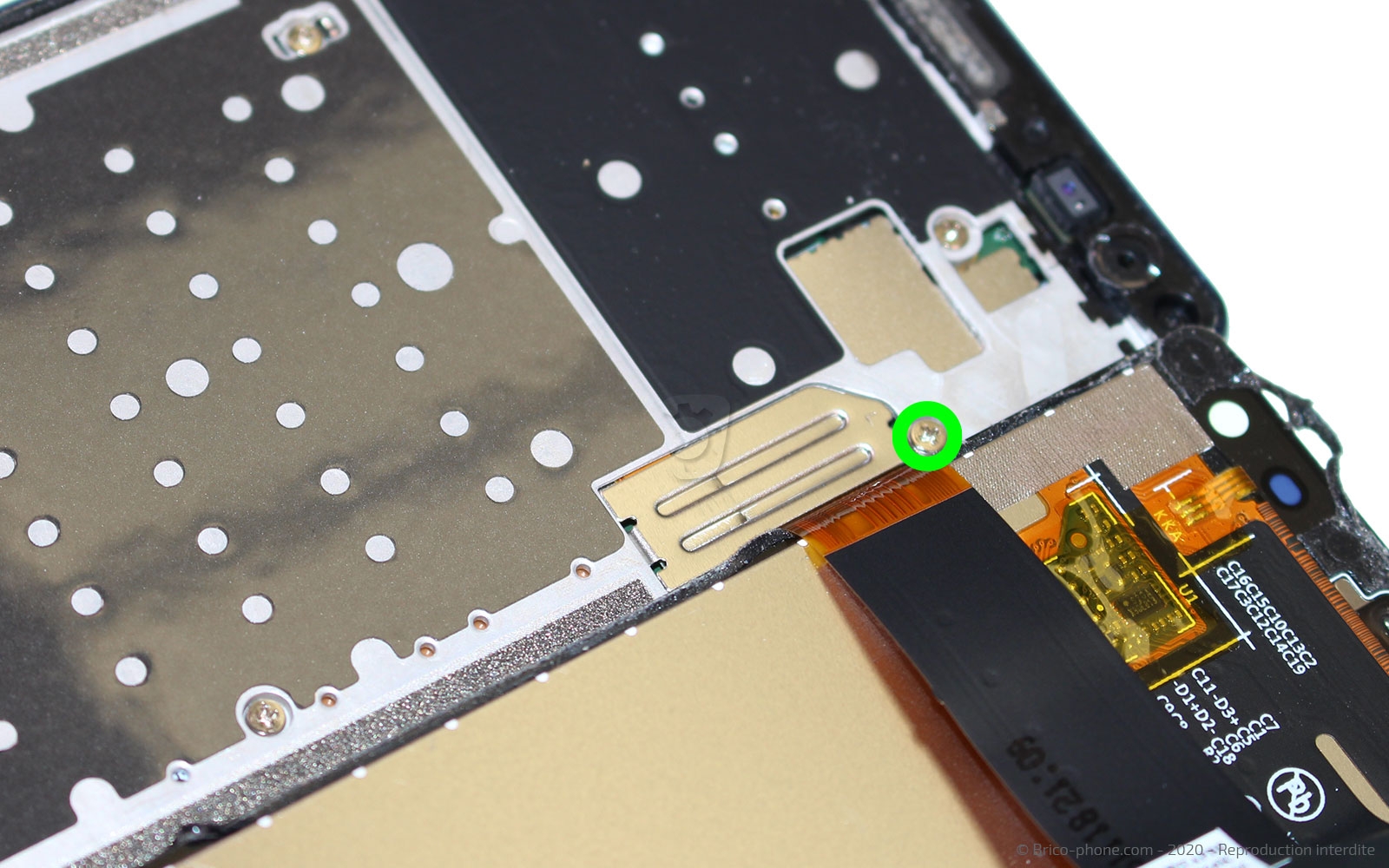

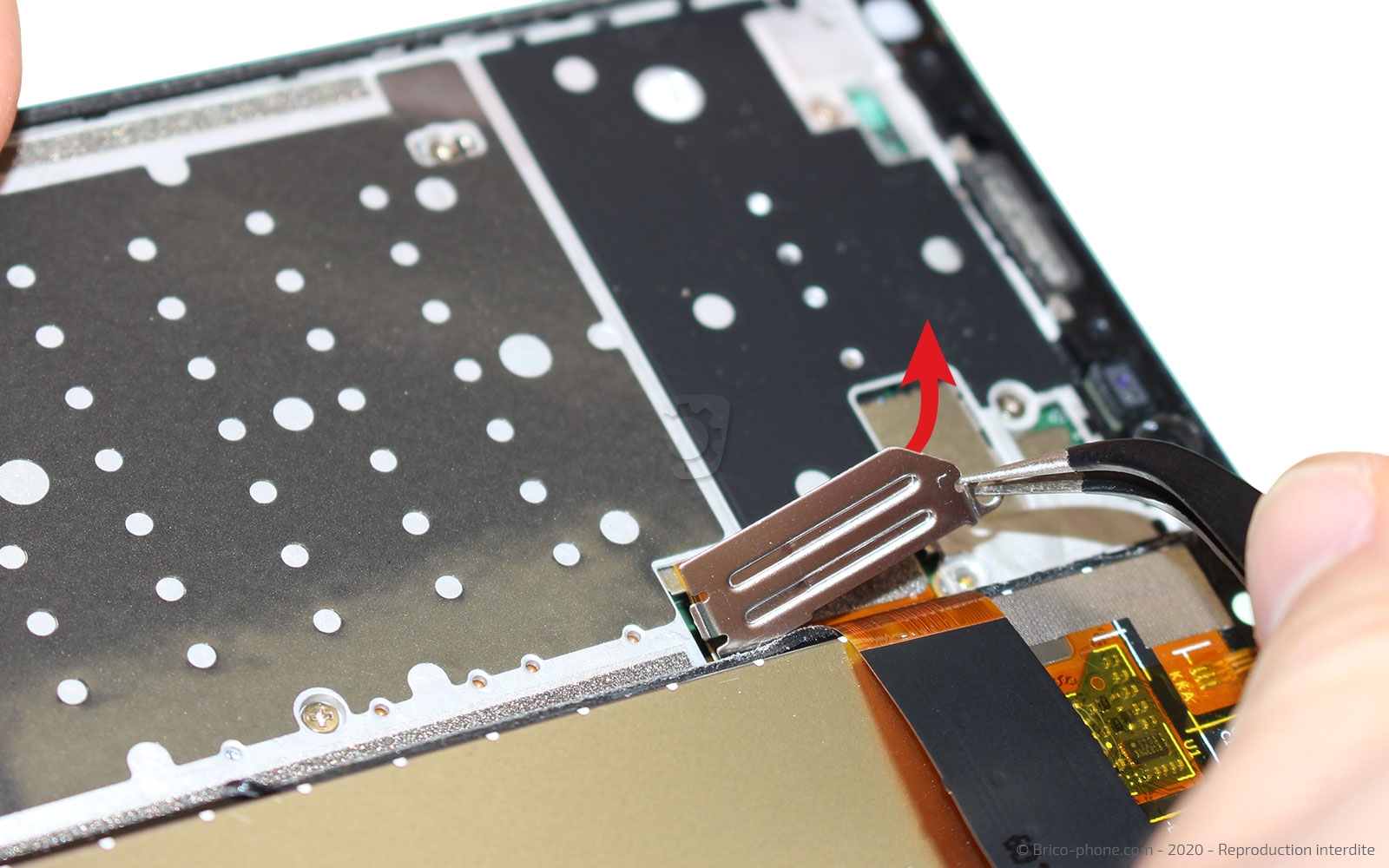

Dévissez la vis cruciforme avec le tournevis adéquat, puis enlevez la plaquette à l'aide de la pincette en métal.

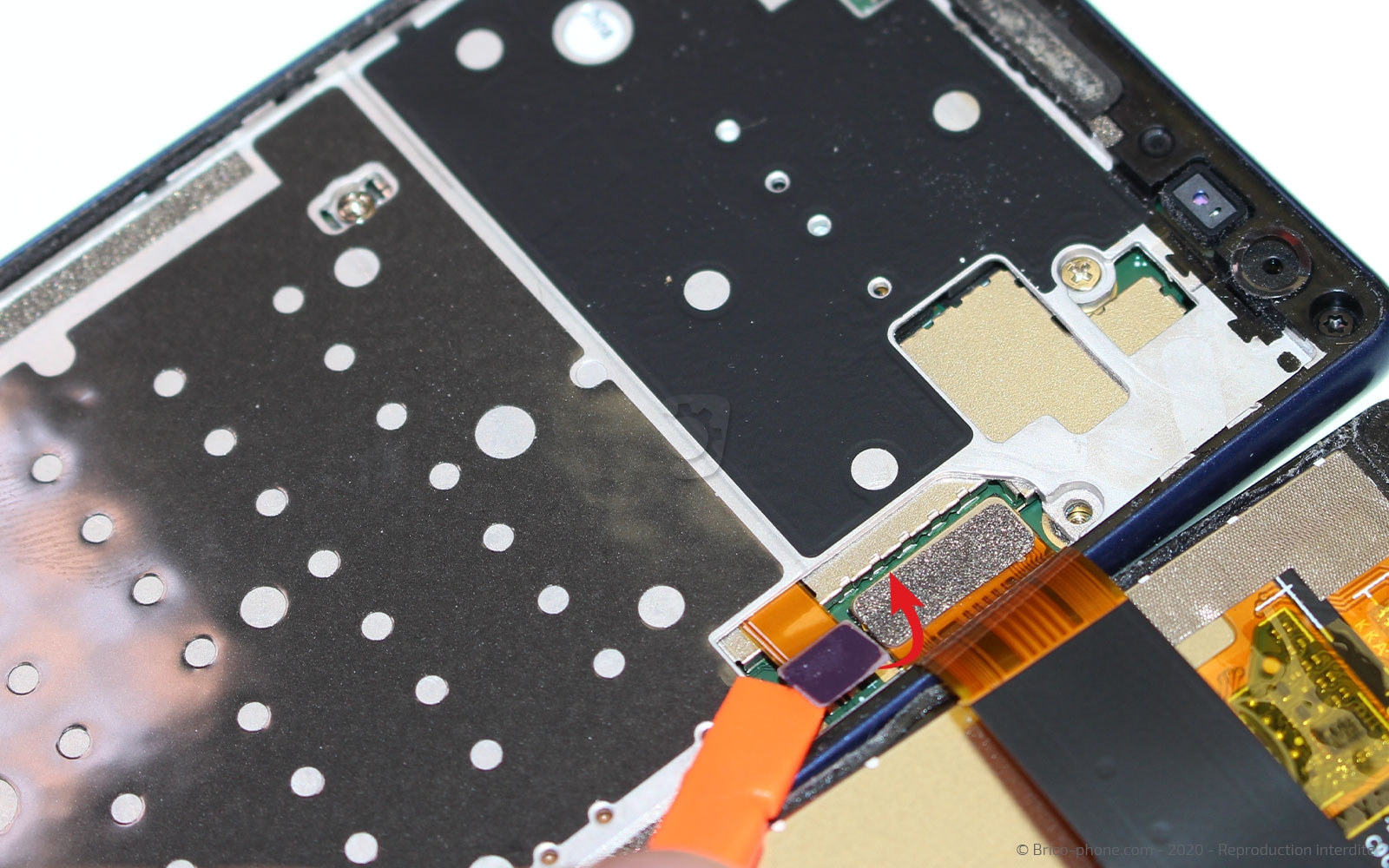

Pour finir, déconnectez la nappe de la batterie avec le levier en nylon.

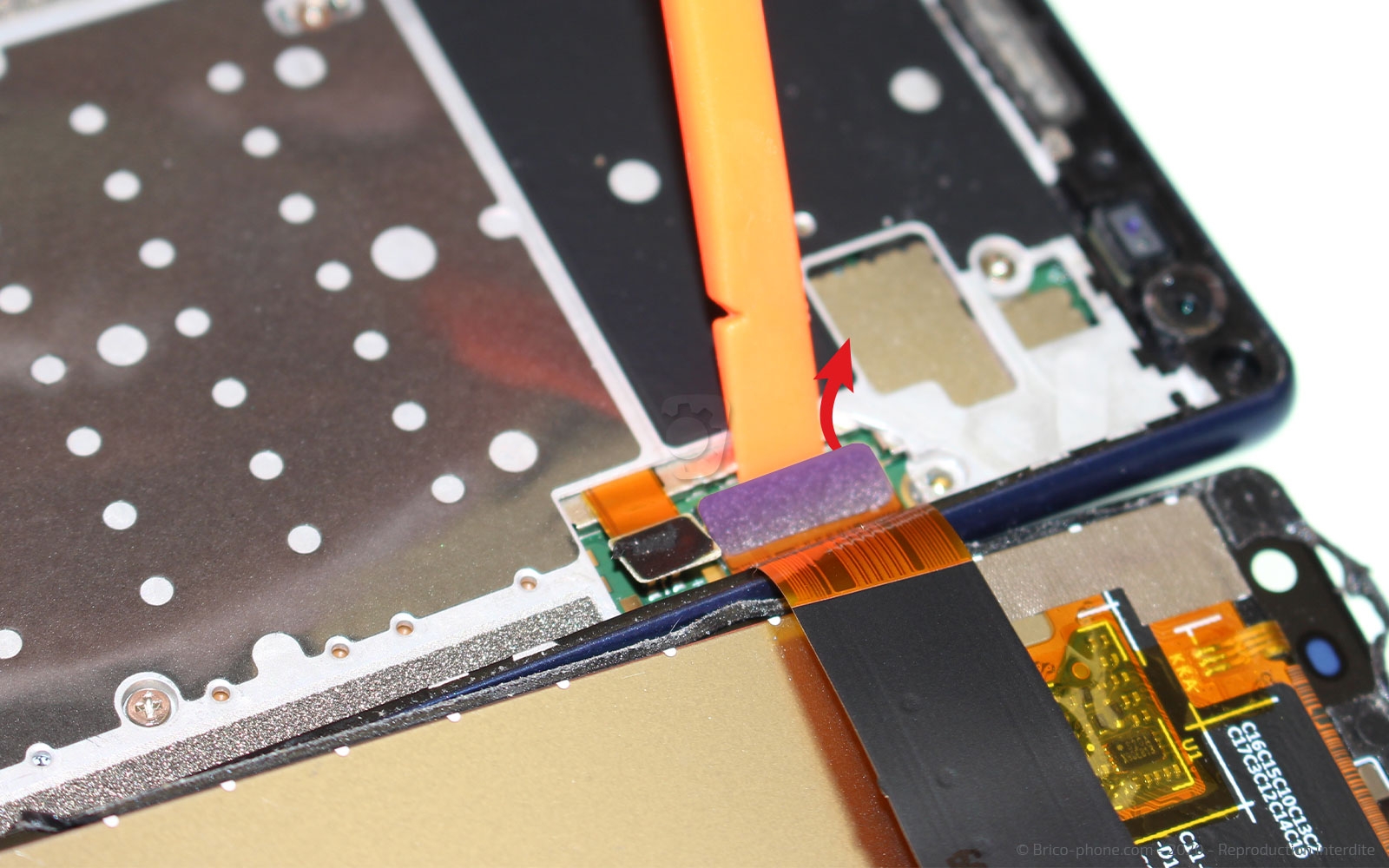

Gardez la spatule en main, pour déconnecter la nappe de l'écran. Une fois déconnecté, vous pouvez le mettre de côté.

Pour retirer le châssis intermédiaire, il y a deux types de vis à retirer.

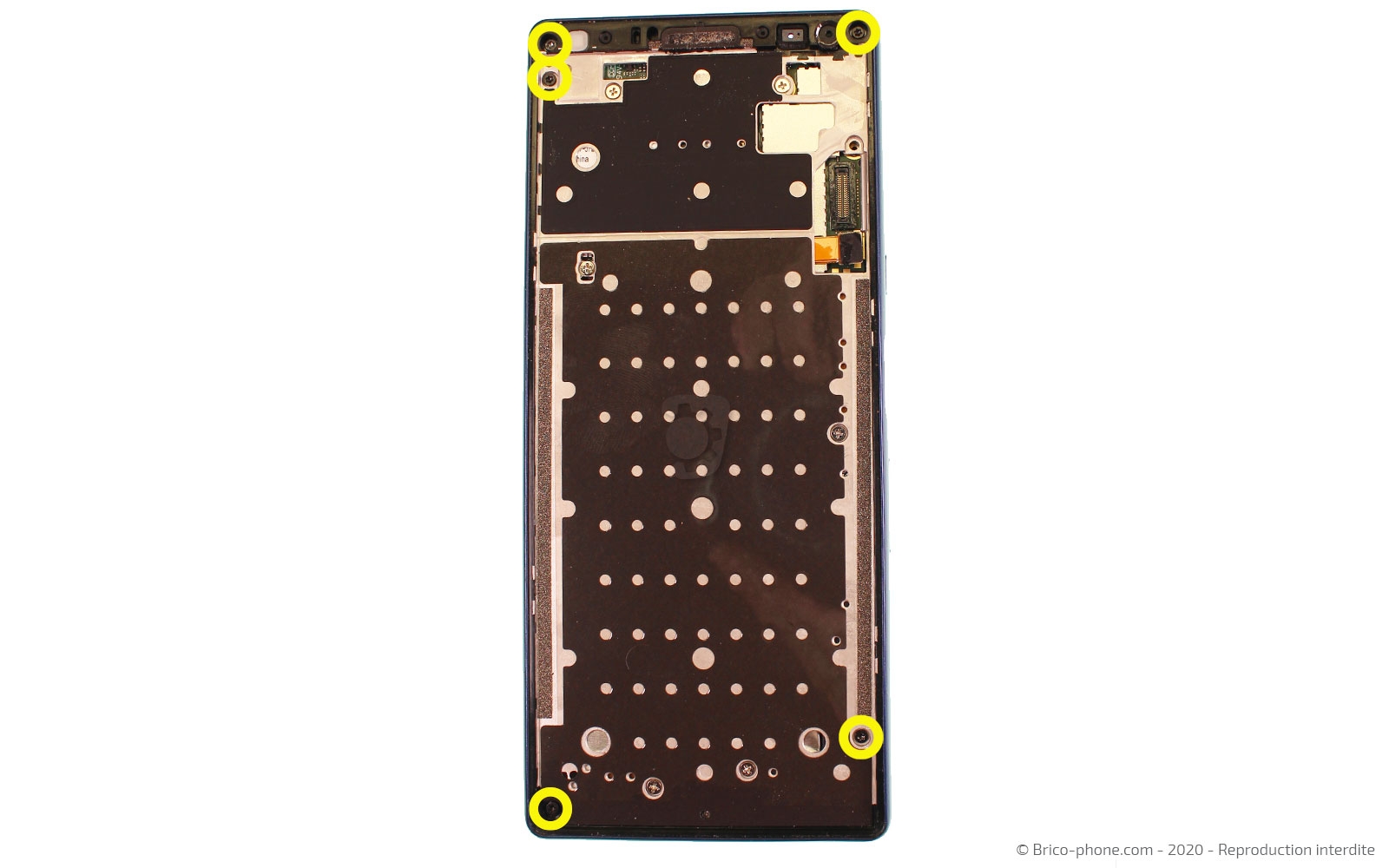

Commencez par dévisser les 5 vis entourées en jaune avec le tournevis torx 4. Ensuite, il faut retirer les 6 vis cruciformes restantes.

Si vous avez le patron d'aide au montage universel en version magnétique, nous vous conseillons de poser les vis dessus au bon endroit pour éviter de les égarer.

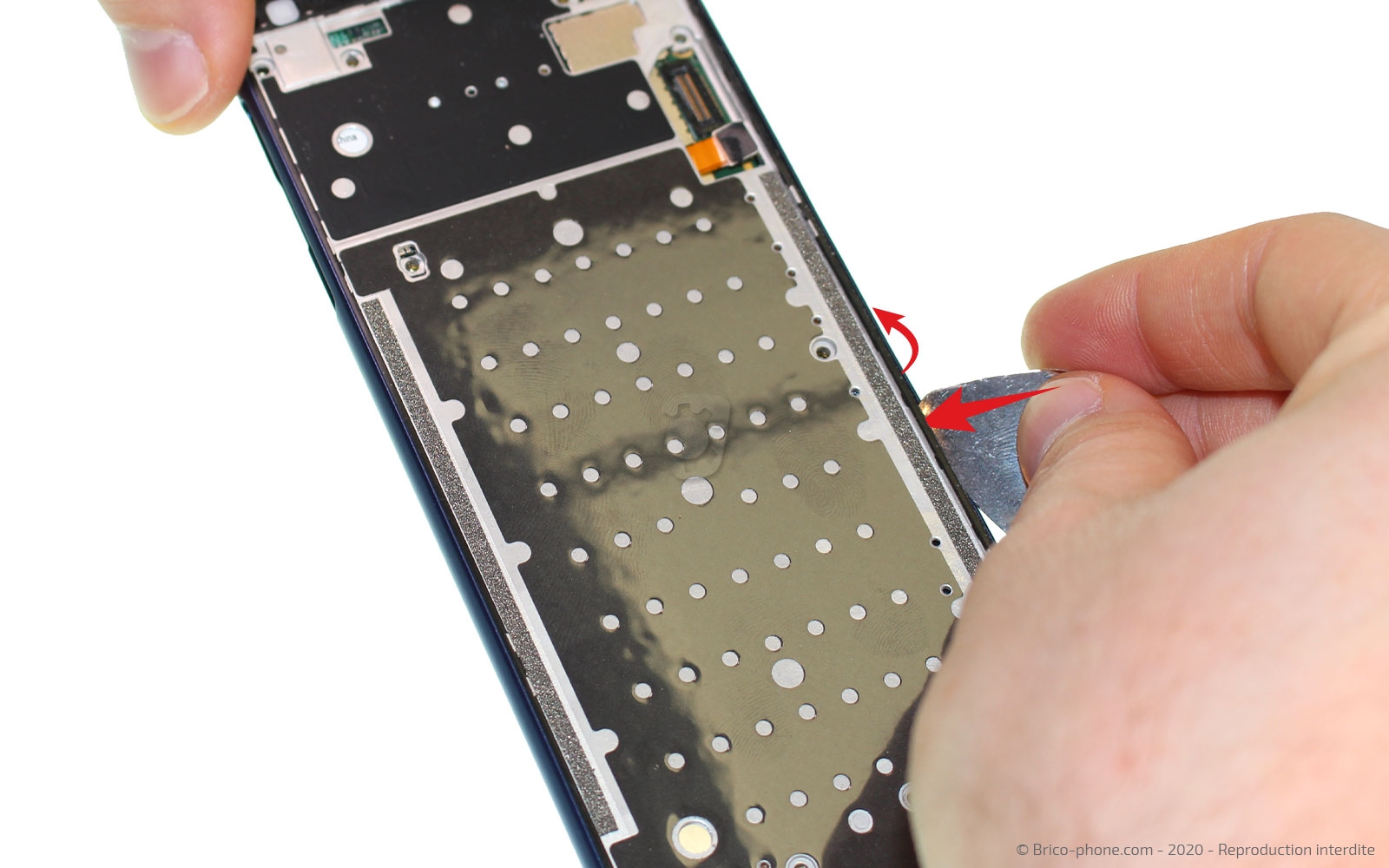

Munissez-vous du médiator en métal pour faire levier entre le châssis intermédiaire et la coque arrière tout autour, afin de sortir celui-ci du téléphone.

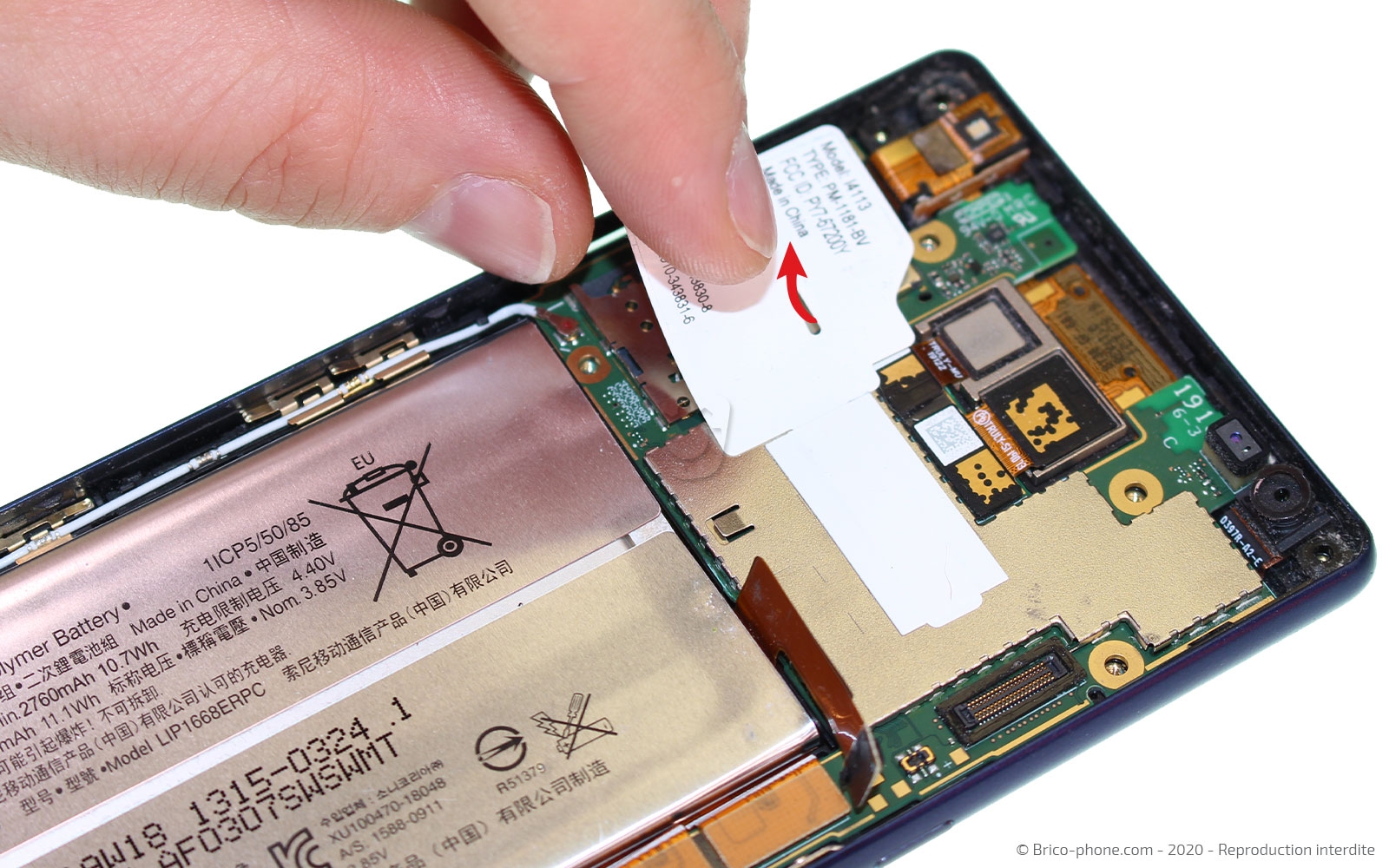

Pour enlever l'étiquette de la référence du téléphone, il suffit de la faire glisser vers la gauche et de l'enlever.

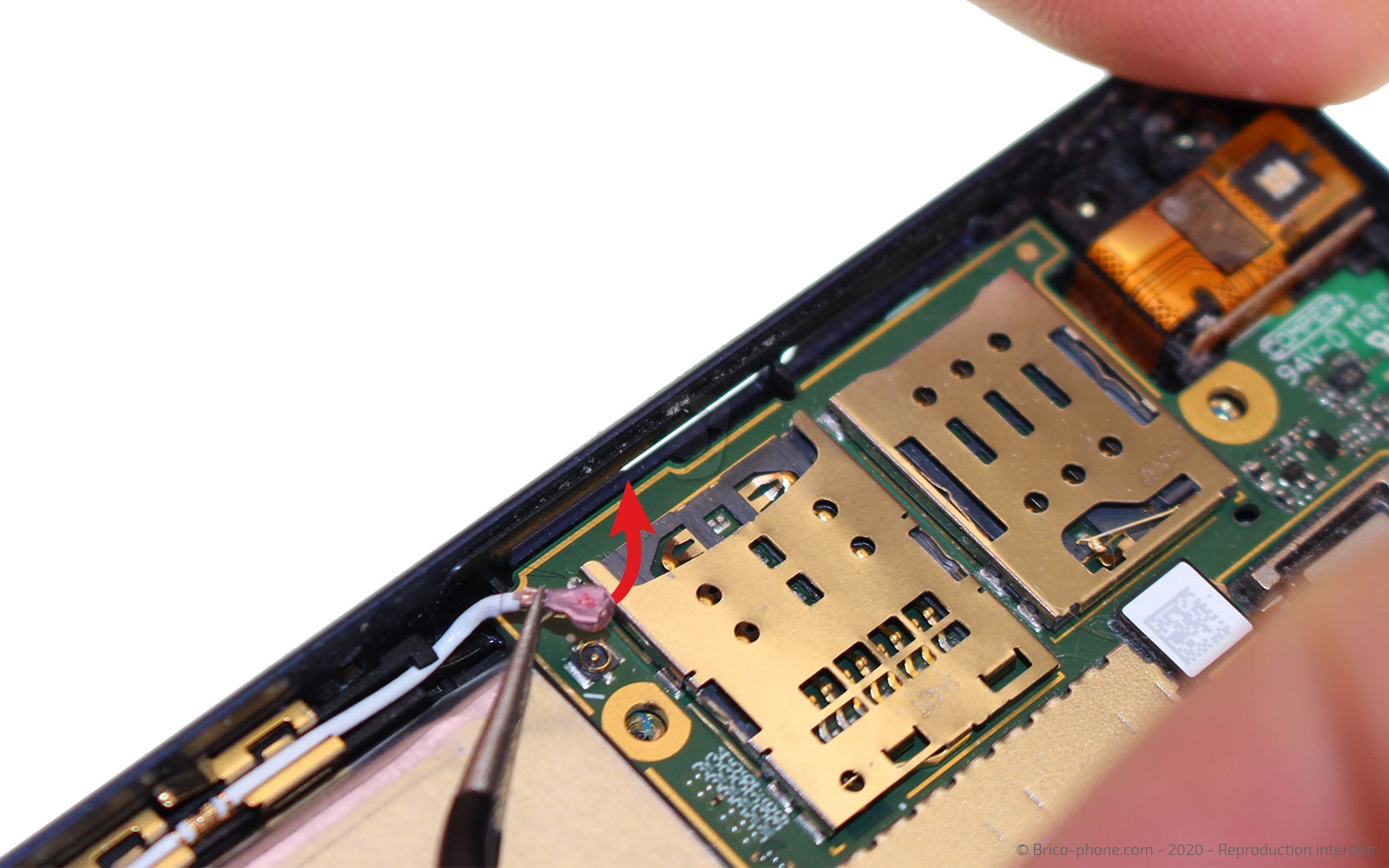

Avant de pouvoir extraire la carte-mère, il faut déconnecter tout ce qui est dessus. Commencez par le câble coaxial blanc qui se trouve à gauche avec la pincette en métal, puis avec le spudger déconnectez les deux nappes du connecteur de charge, puis celle du lecteur d'empreintes digitales et des bouton power et volume.

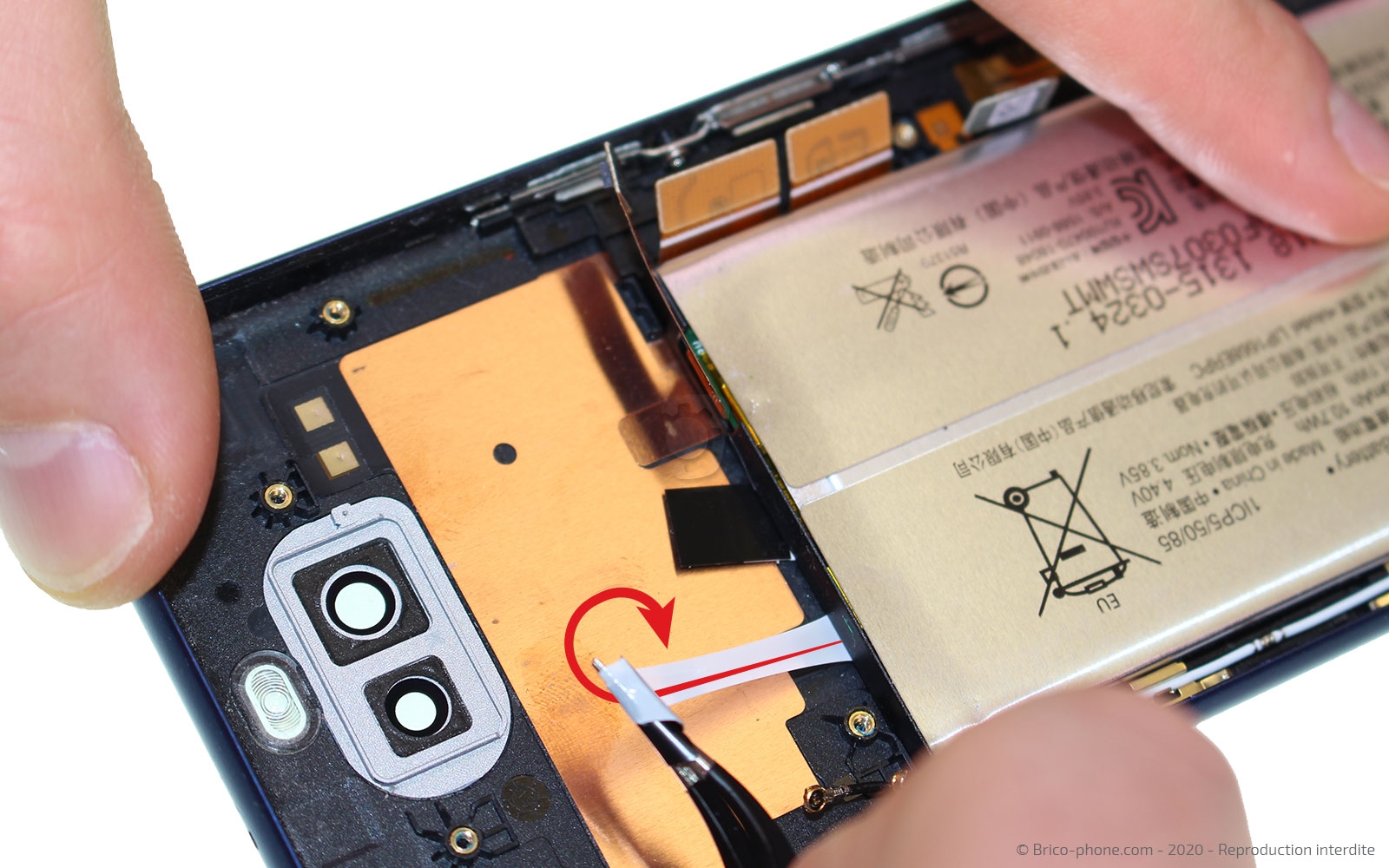

La batterie est maintenue par deux stickers comme sur les iPhone, à l'aide de la pincette en métal attrapez la partie noire qui dépasse de la batterie, puis tout en tirant dessus enroulez le sticker autour de la pincette.
Faites de même pour le second, et voilà la batterie est libre, vous pouvez l'extraire de la coque arrière du téléphone.

Si vous rencontrez des difficultés pour la retirer ou que les languettes ont cassé lors de la manipulation, servez vous de la carte en PVC pour sortir la batterie du châssis.

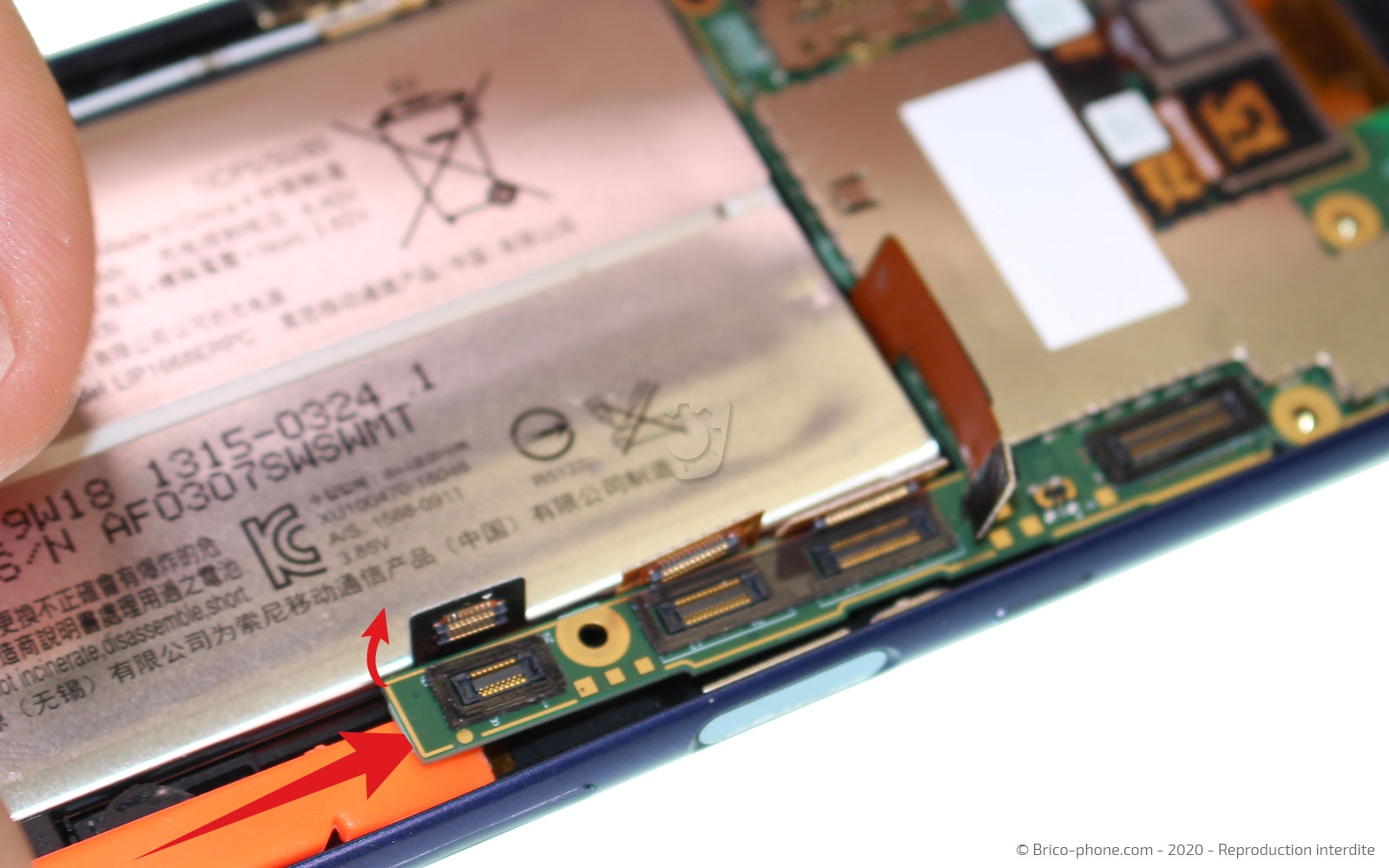

Toujours avec la spatule, soulevez délicatement la carte-mère par la droite (photo 1) de façon à la renverser vers la gauche, car il y a encore un câble coaxial noir accroché dessous.
Déconnectez-le avec la pincette en métal, puis retirez la carte-mère.

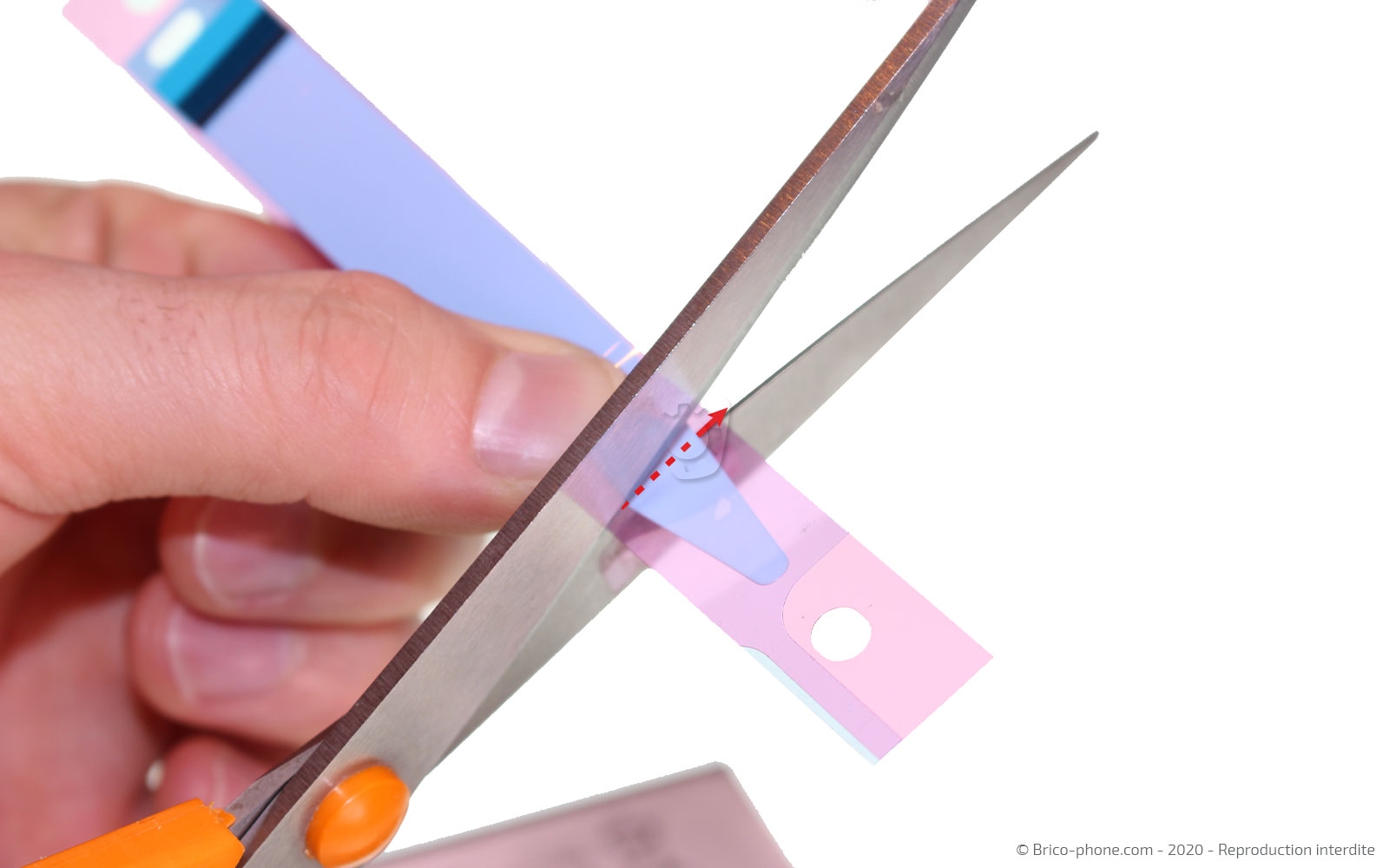

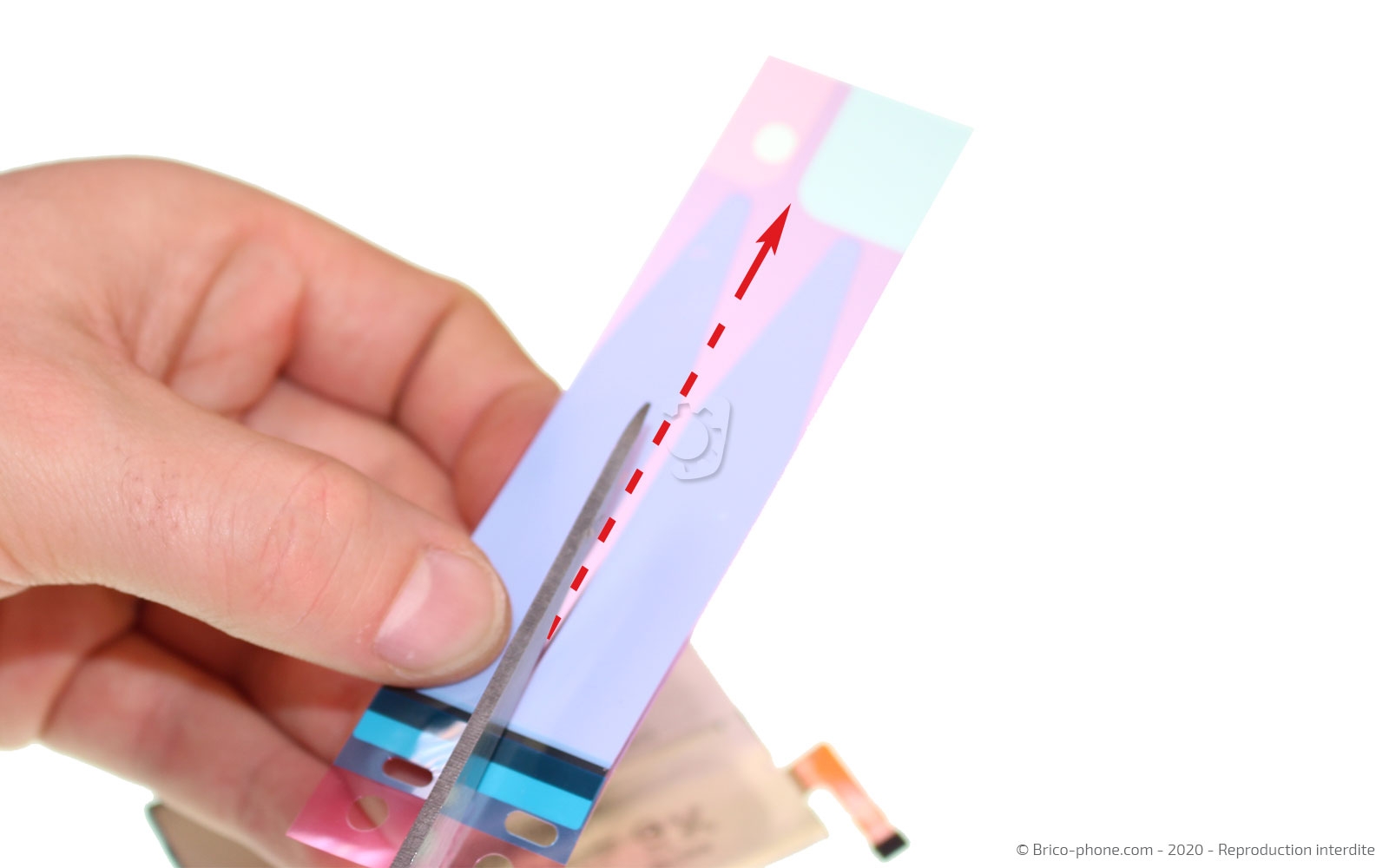

Prenez les stickers pour coller la nouvelle batterie et séparez-les. Il ne vous reste plus qu'à les couper à la bonne longueur, car ils ne doivent pas dépasser de la batterie.

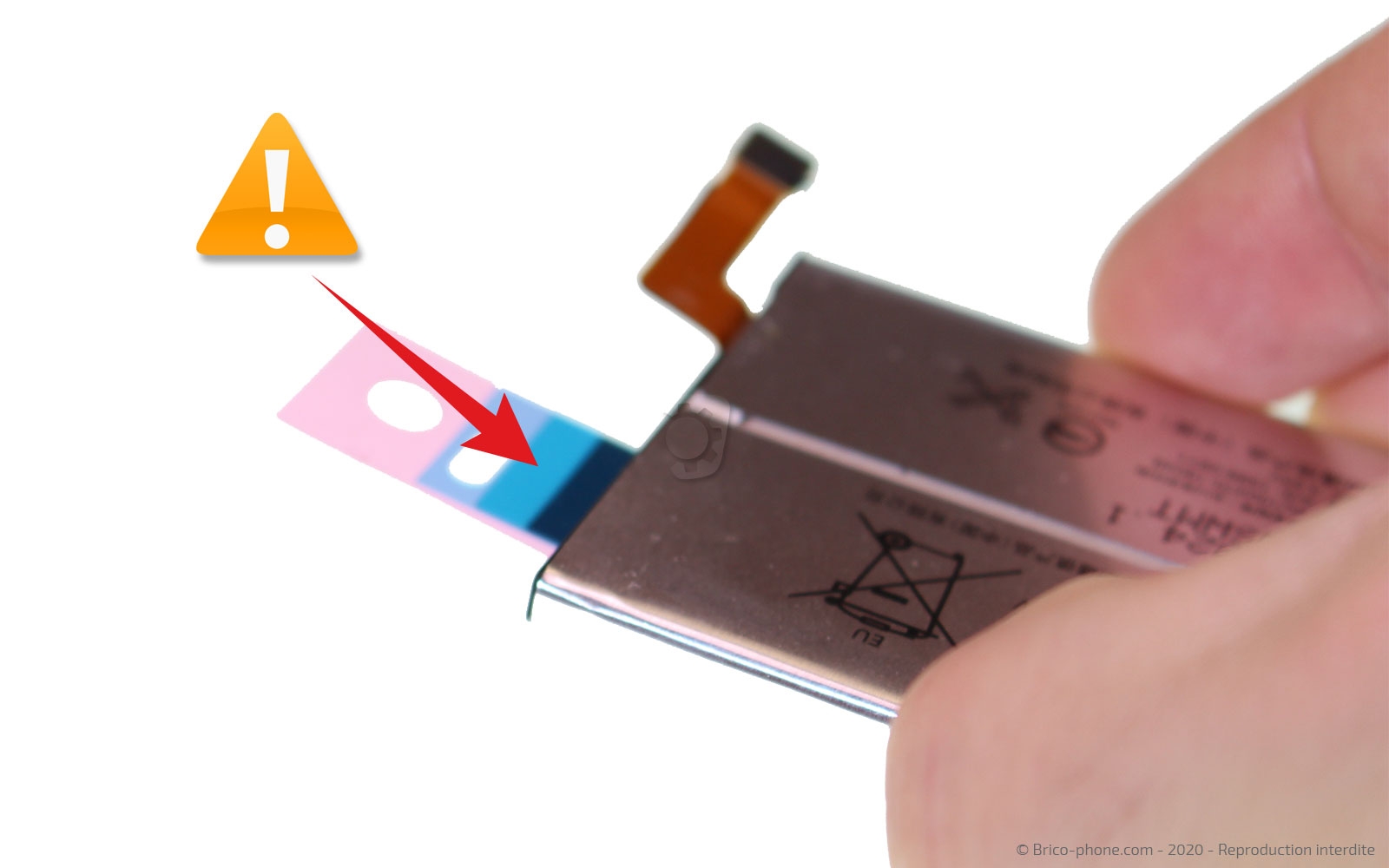

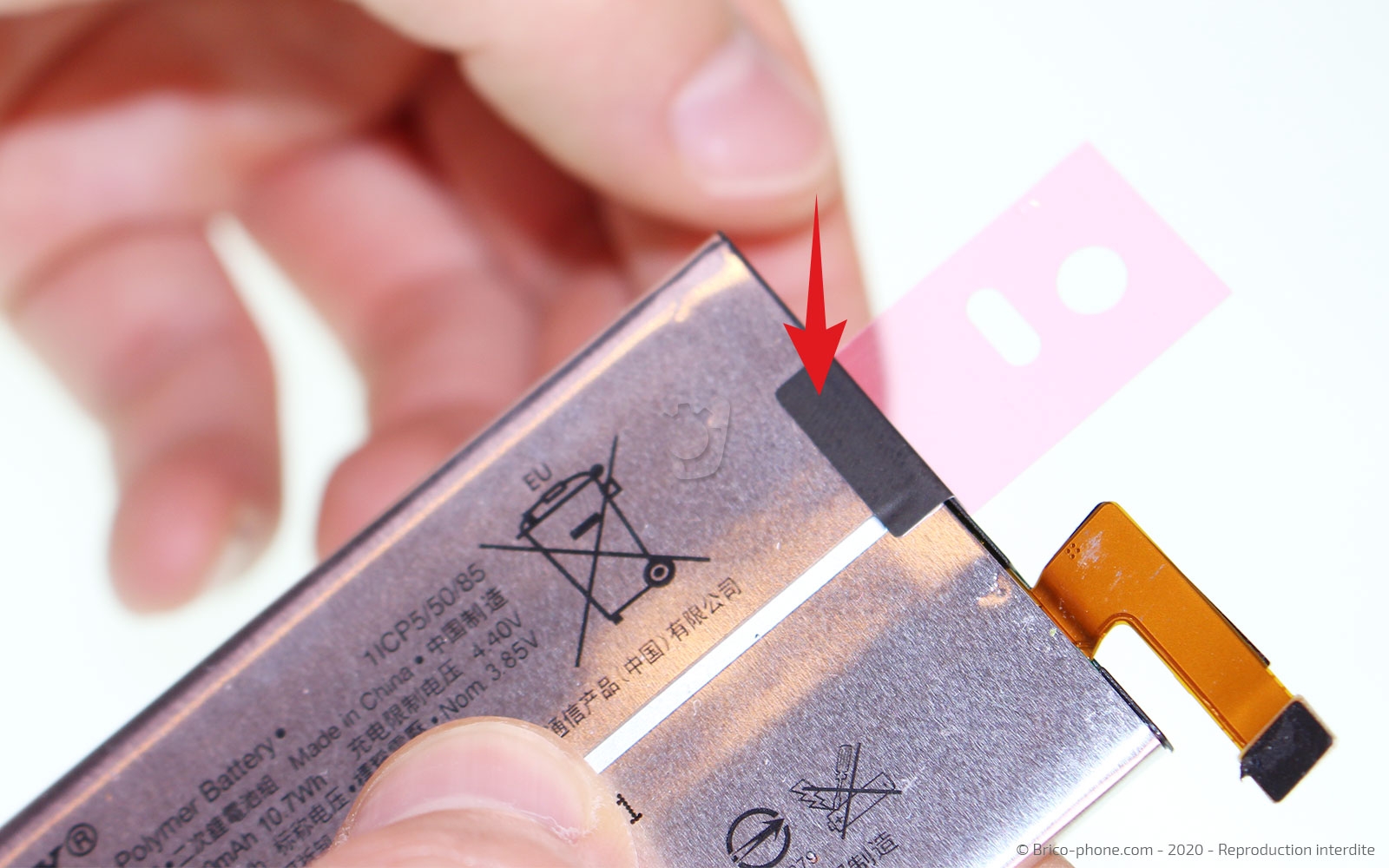

Appliquez les stickers de façon à laisser dépasser la partie noire du côté de la connectique. Les deux stickers sont à mettre cote à cote.

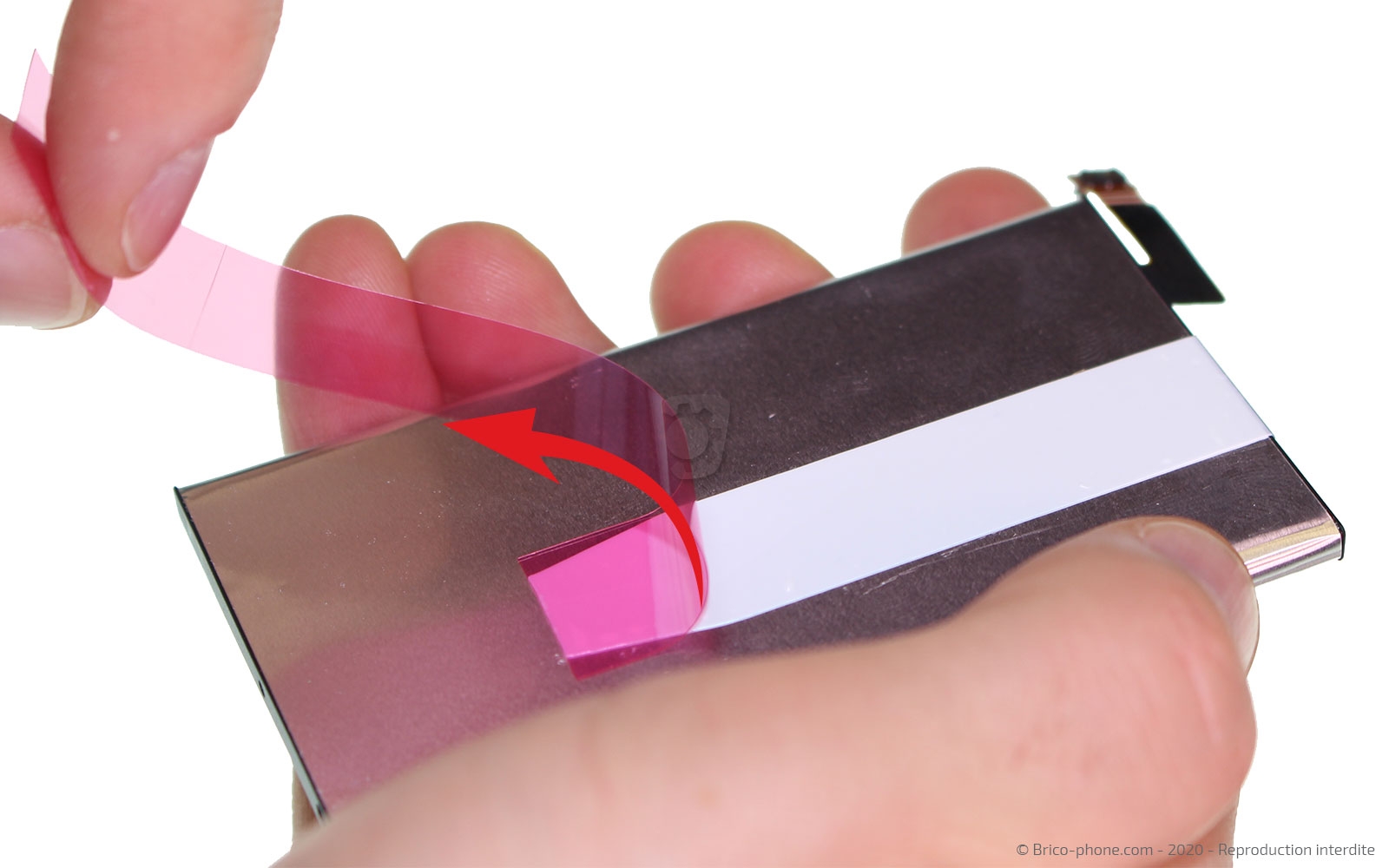

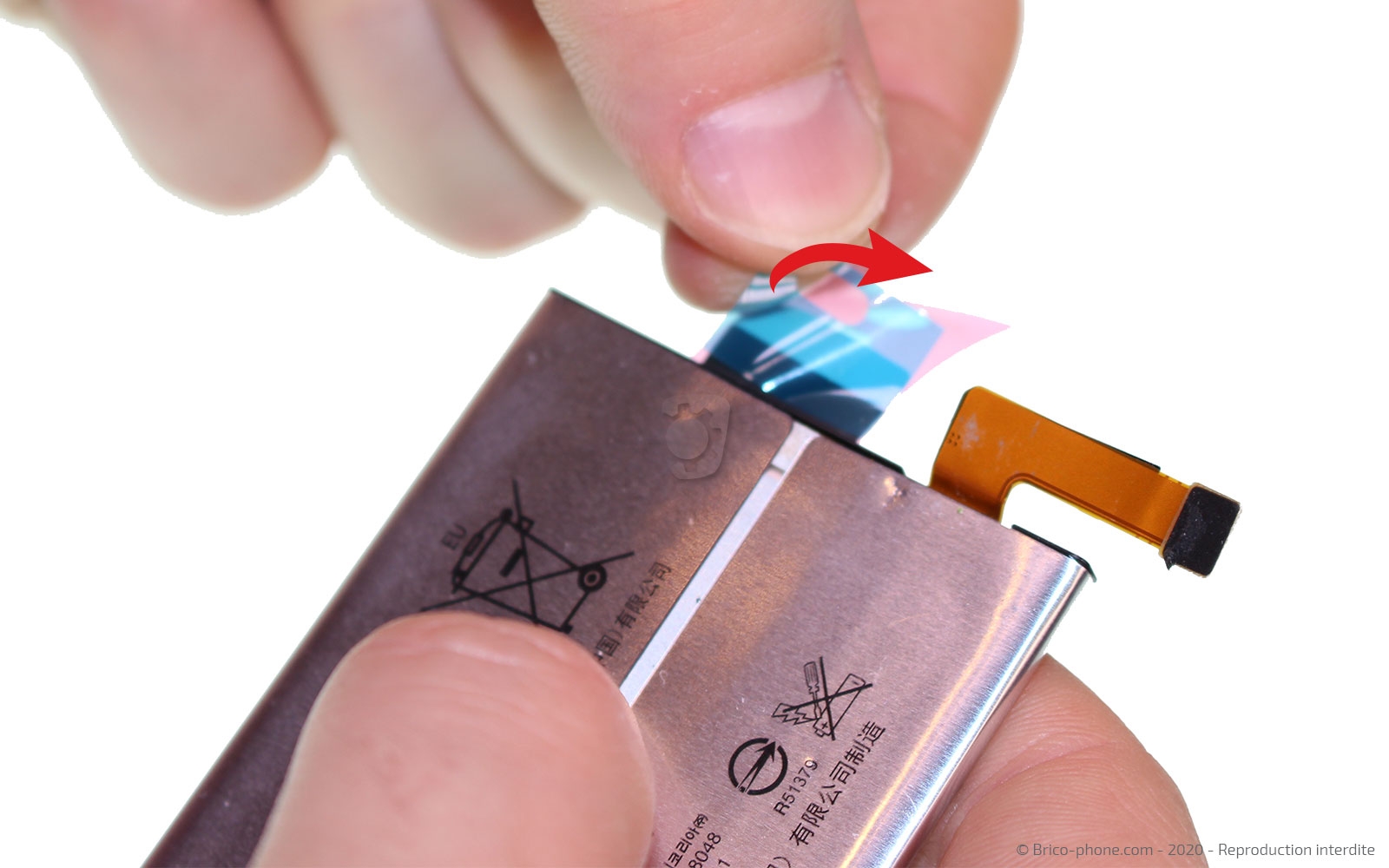

Une fois placé, retirez la protection bleue avant de rabattre la languette sur la batterie. Faites de même pour le second sticker.
Pour finir, retirez la protection au dos de la batterie avant de la placer dans la coque arrière.

Vos stikers de batterie doivent être plus fins que celui sur la photo. En effet, lors du démontage nous n'avions pas à disposition les stickers de batterie spécialement conçus pour le Sony Xperia 10, c'est pourquoi nous avons dû utiliser un sticker universel.

Il ne vous reste plus qu'à reprendre le tutoriel en sens inverse pour remonter votre téléphone.

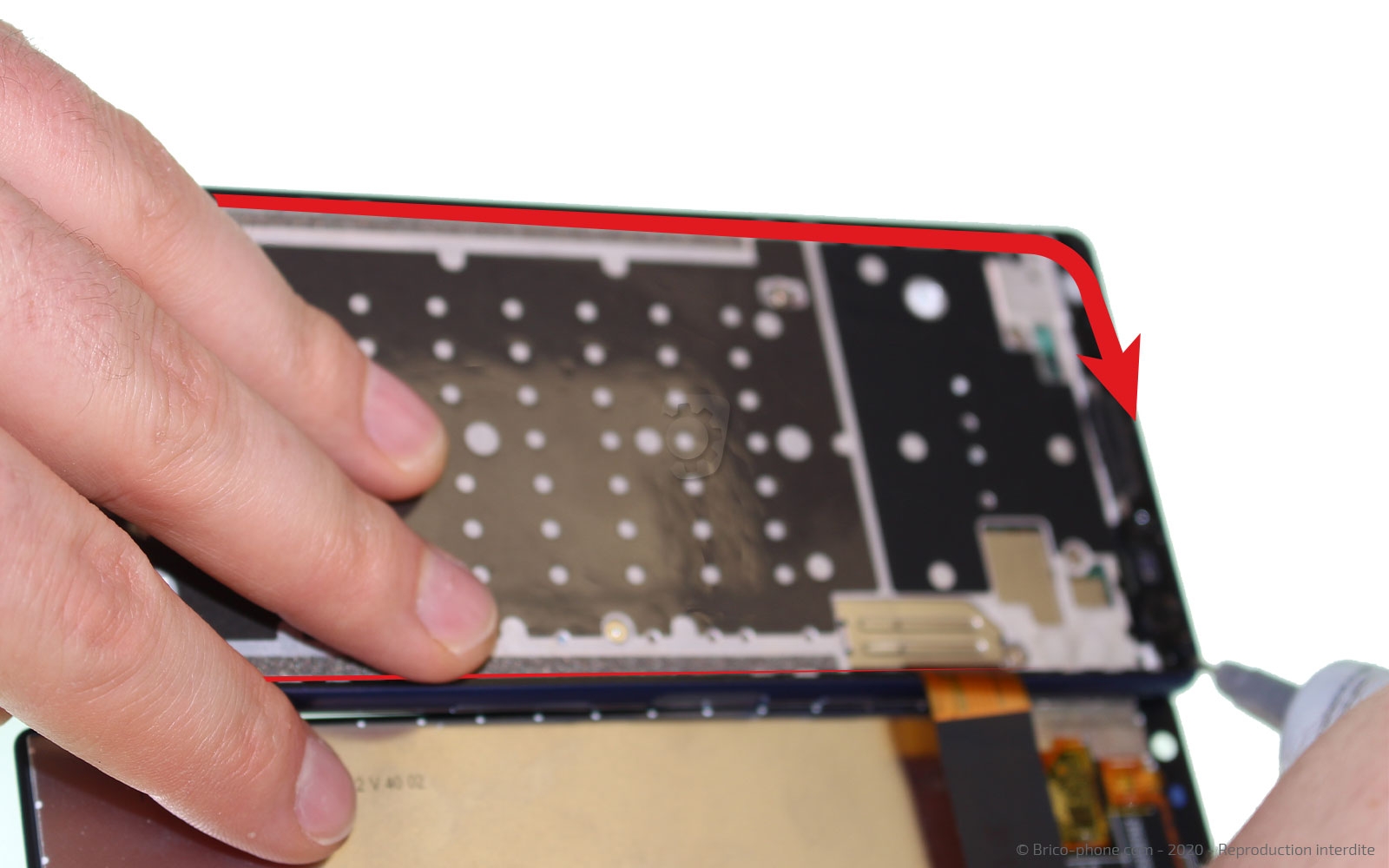

Au moment de recoller l'écran, appliquez un léger filet de colle sur le tour de la coque arrière, puis soulevez l'écran de façon à mettre de la colle du côté de la nappe (photo 2).
Il ne vous reste plus qu'à mettre votre téléphone sous presse environ 1 heure avec des pincettes ou des gros livres.
