Changement de connecteur de charge sur Xperia 10

Votre téléphone présente un problème et vous souhaitez y remédier ? Connaissez-vous le modèle de votre téléphone ?

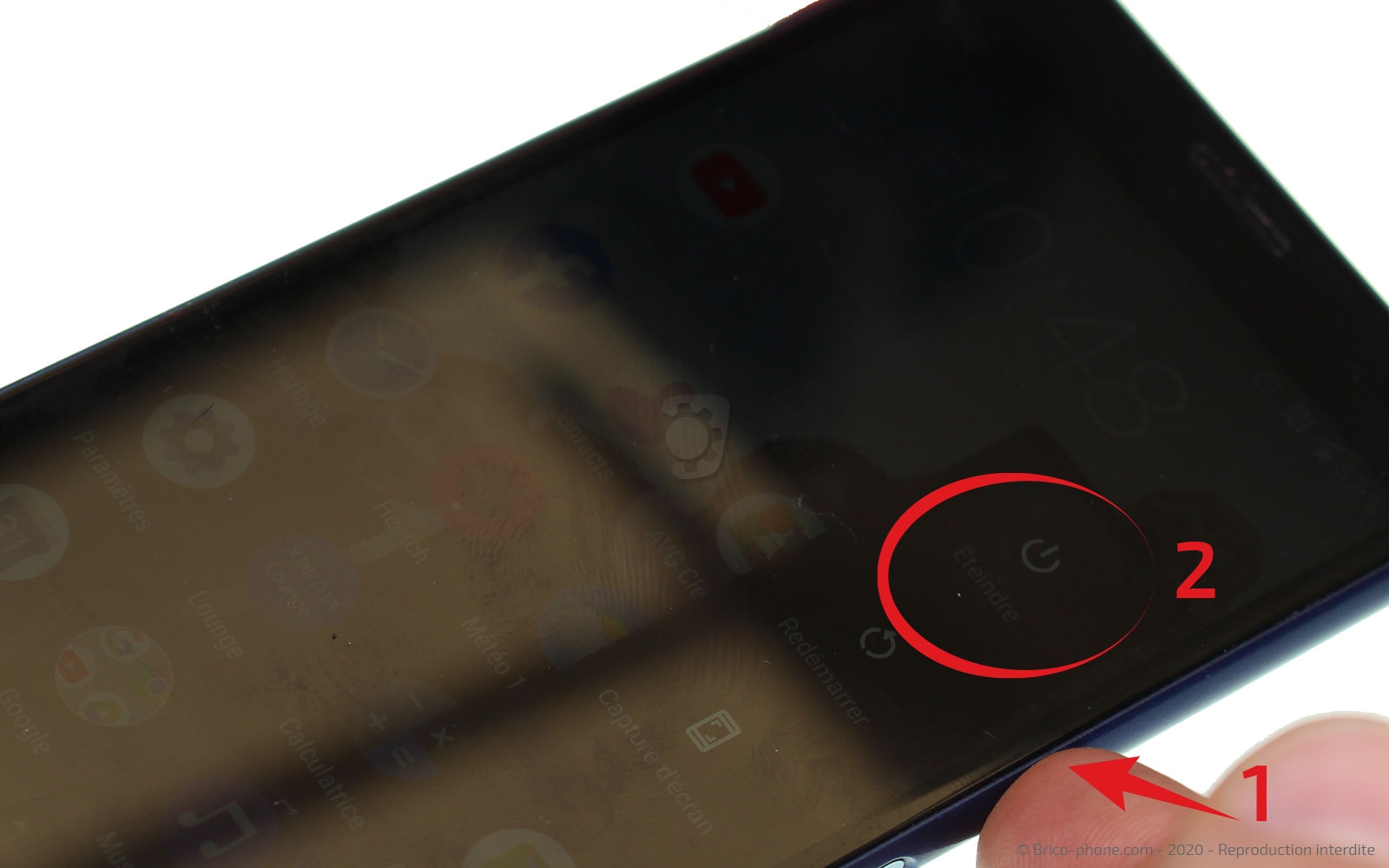

Avant de regarder le modèle, nous allons éteindre le téléphone, en maintenant la touche power, puis une fois le menu affiché, appuyez sur "éteindre".
Par la suite, retirez le tiroir sim en tirant dessus, puis le second qui est plus petit et qui se trouve dans le second logement (photo 2).
Passons maintenant au numéro de modèle, pour cela, tirez l'étiquette qui se trouve dans le logement des tiroirs sim, si vous lisez la référence "I4113" dessus, c'est que vous possédez bien un Sony Xperia 10.

Afin de pouvoir accéder aux entrailles du téléphone, il faut retirer l'écran de celui-ci. Comment ?

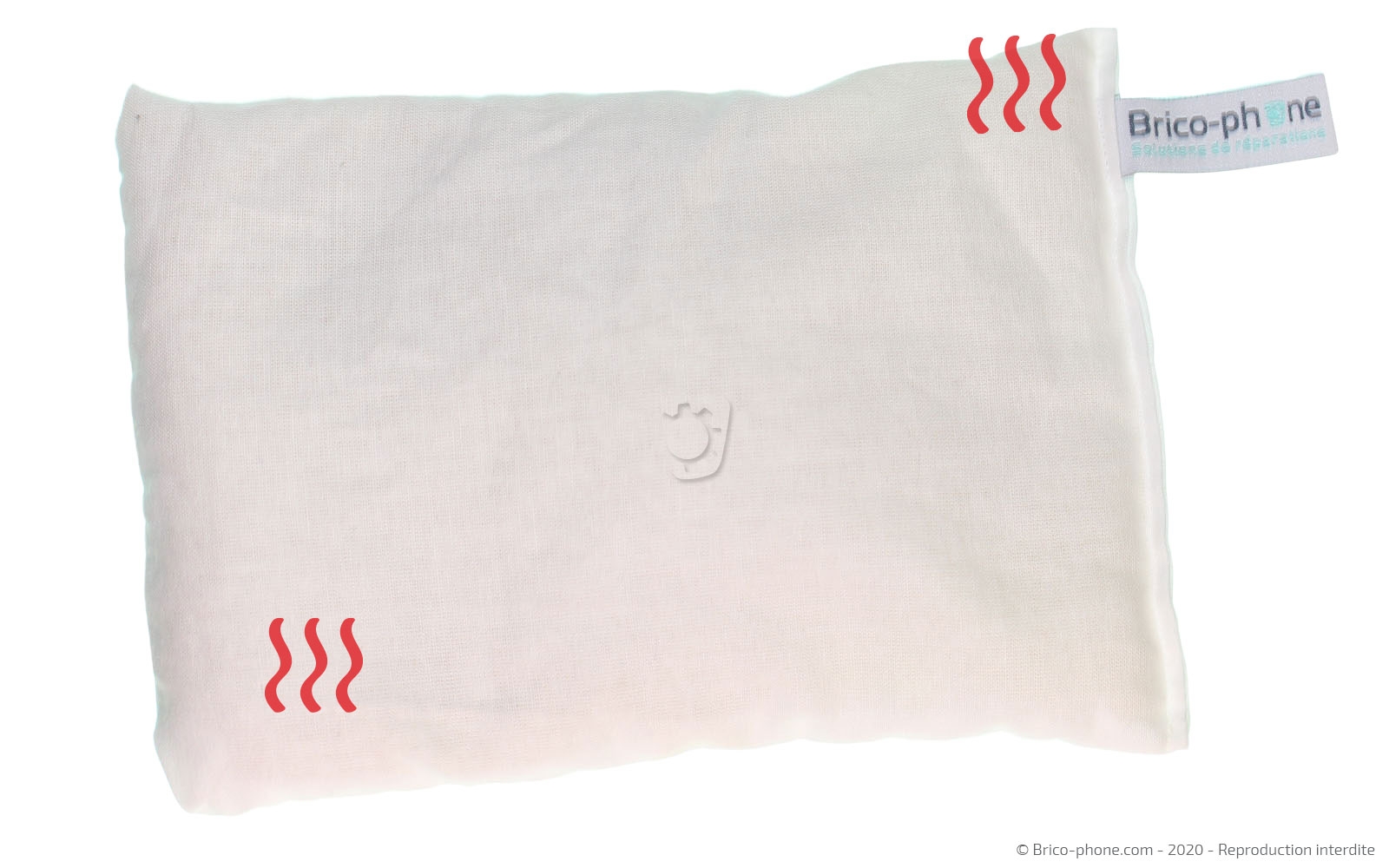

Deux méthodes sont à votre disposition, le coussin chauffant disponible sur notre site, qui est à insérer au micro-onde durant 1 à 2 minutes. Une fois celui-ci chaud, appliquez-le sur l'écran durant 30 à 40 secondes pour ramollir le sticker.

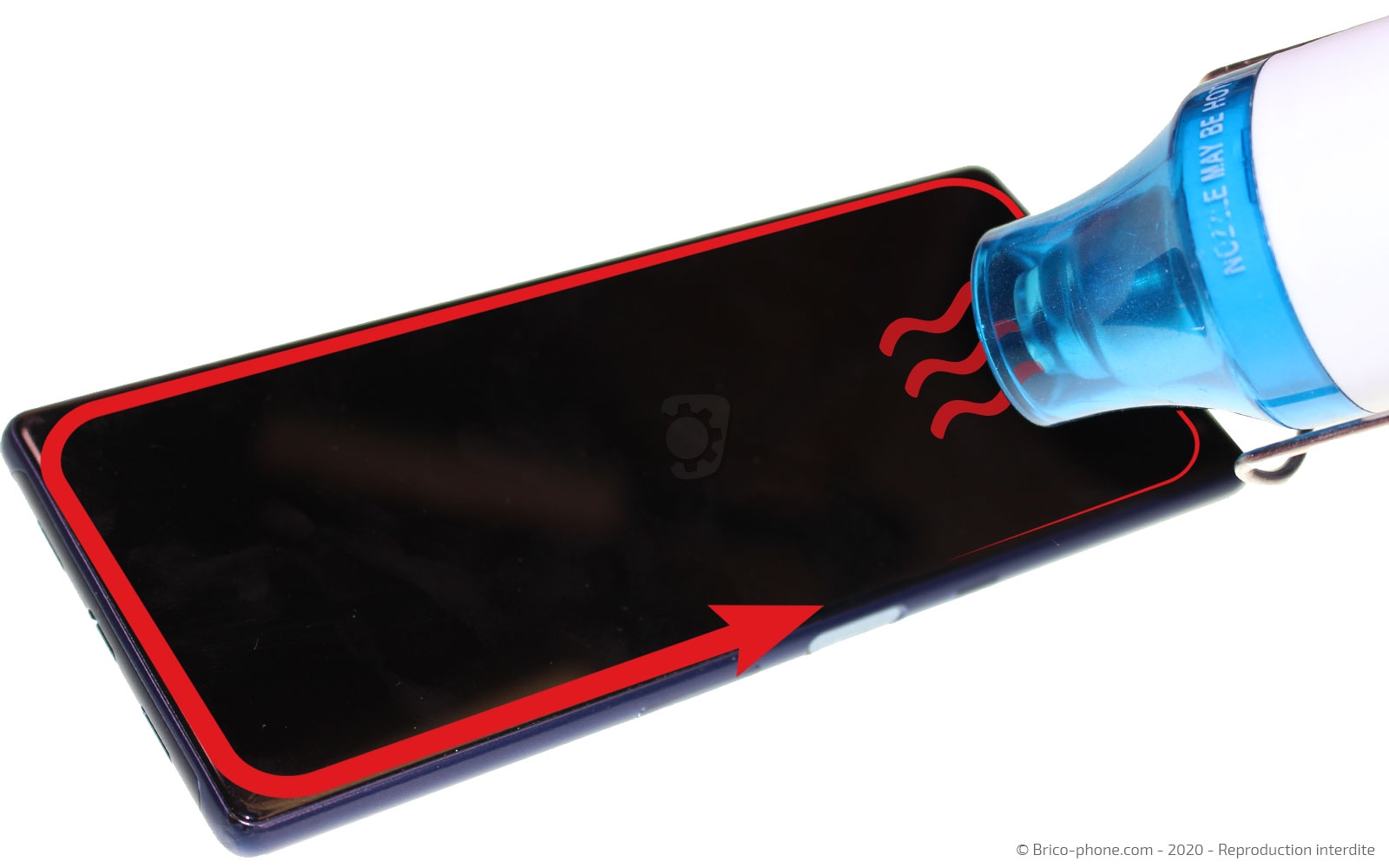

Si vous avez un sèche-cheveux ou un décapeur thermique, vous pouvez chauffer tout le pourtour de l'écran pour faire fondre le sticker. Attention à ne pas dépasser les 80 degrés, pour ne pas risquer d'endommager les composants internes.

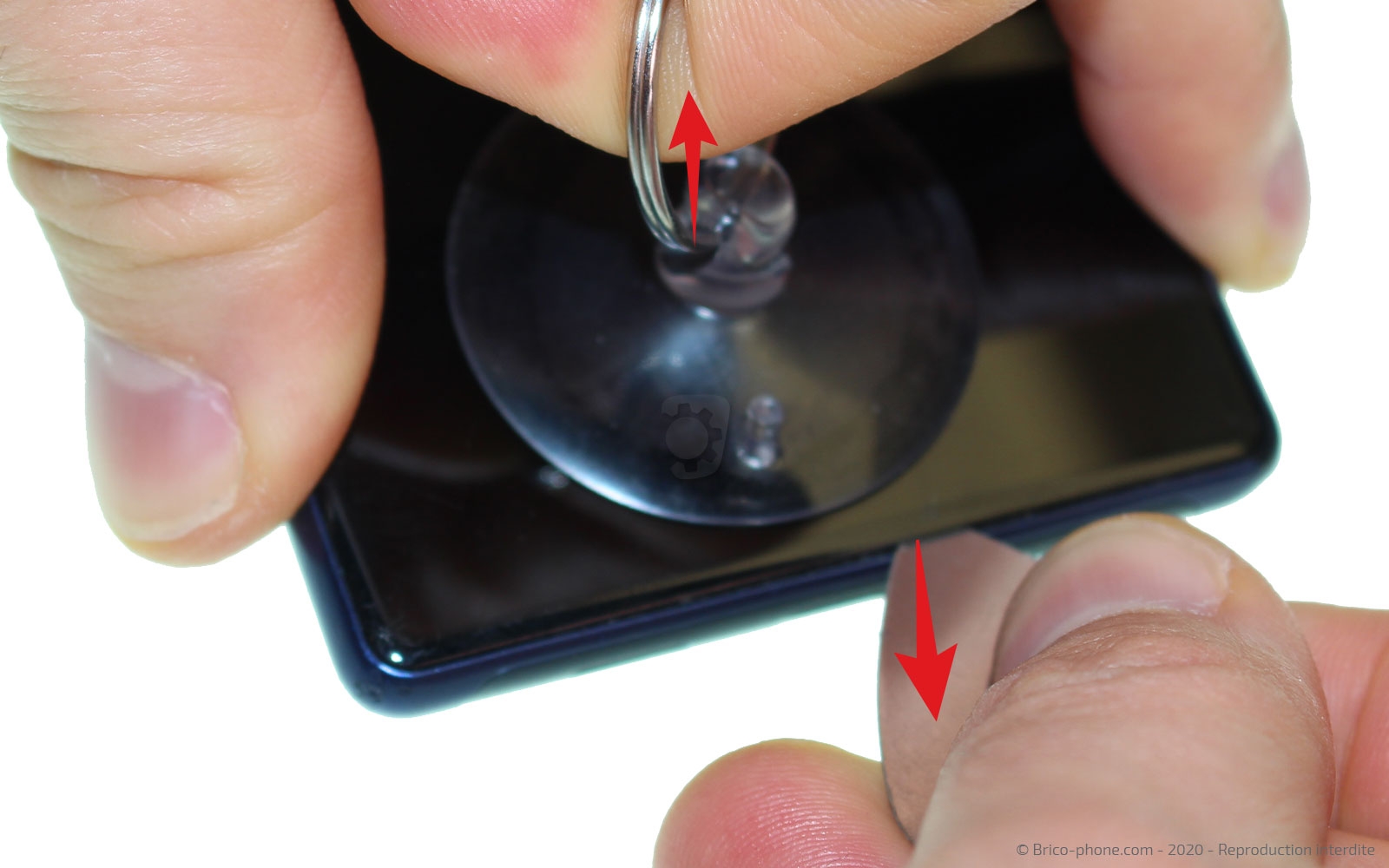

Pour ouvrir ce téléphone, il faut décoller son écran, munissez-vous de la ventouse, que vous placerez sur le bas de l'écran. Ensuite, tirez fortement sur son anneau tout en insérant le médiator en métal troué entre le châssis et l'écran pour créer un jour.
Maintenant que vous avez décollé une partie du bas de l'écran, insérez dans l'interstice créé les deux médiators en plastique, qui vous serviront à faire le tour du téléphone sans abîmer le châssis et décoller l'écran de celui-ci.

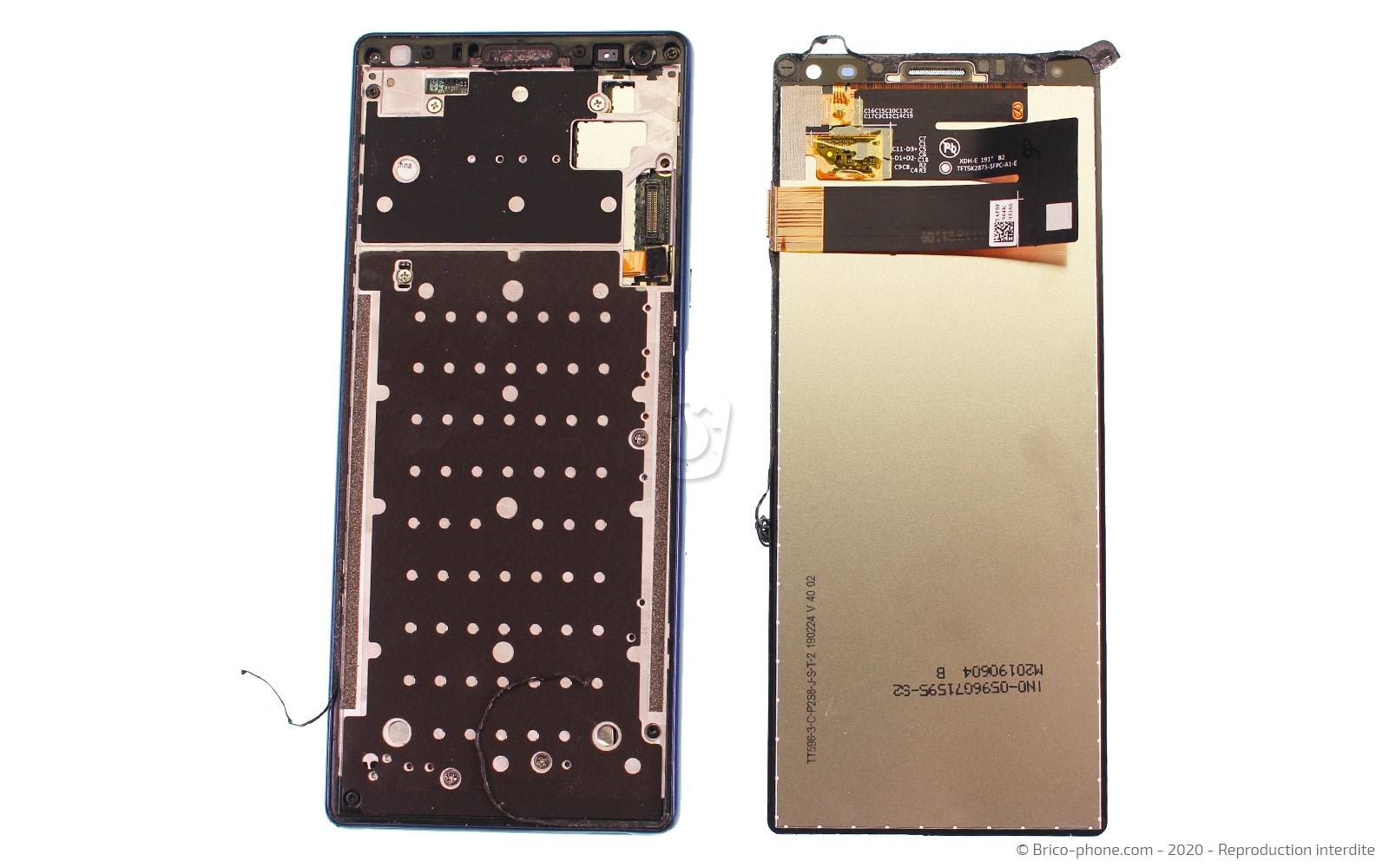

Il ne vous reste plus qu'à ouvrir l'écran en le basculant vers la droite.

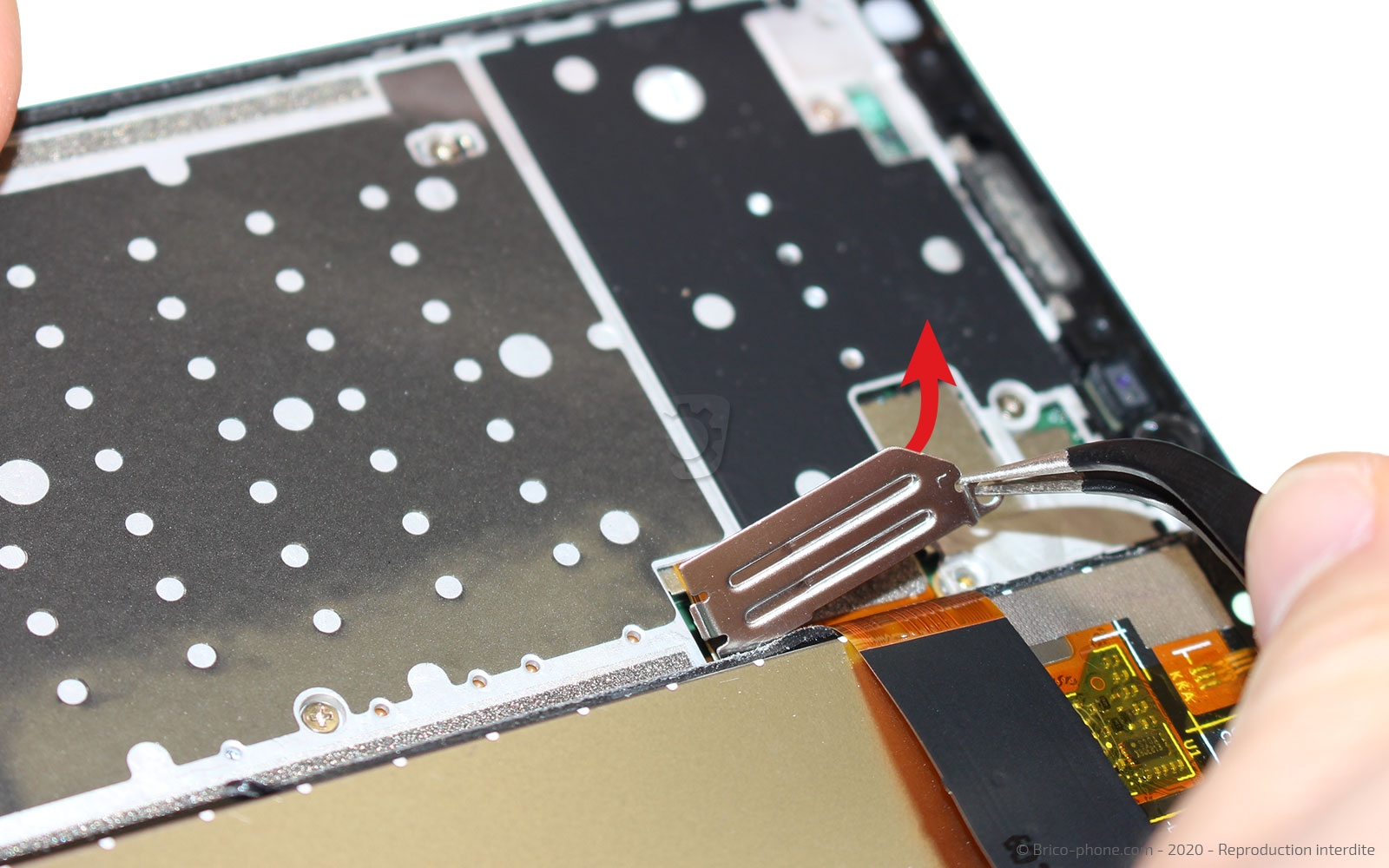

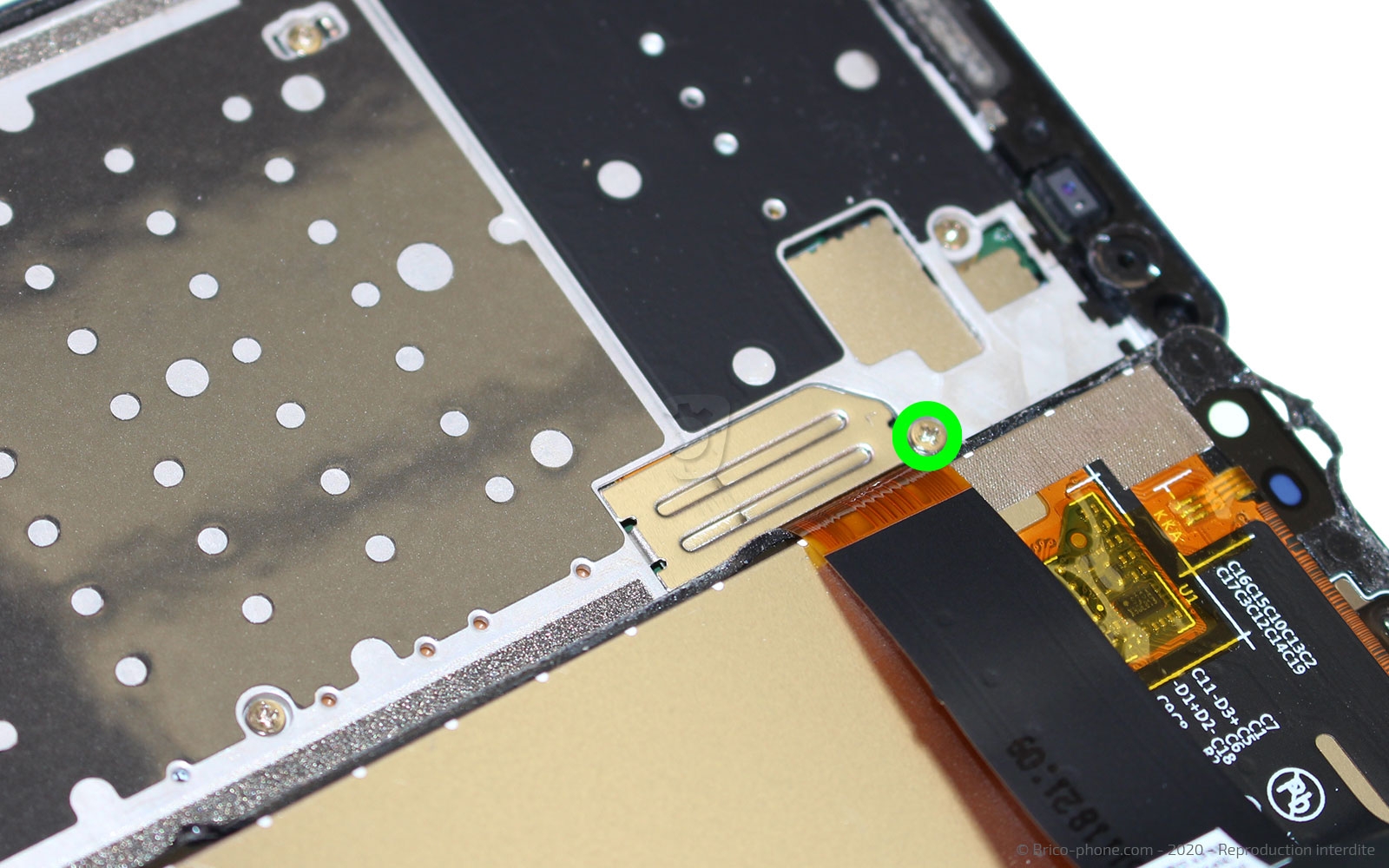

Pour accéder à la connectique de la batterie, il faut retirer la plaquette qui la protège. Retirez la vis entourée en vert avec le tournevis cruciforme, puis enlevez la plaquette avec la pincette.

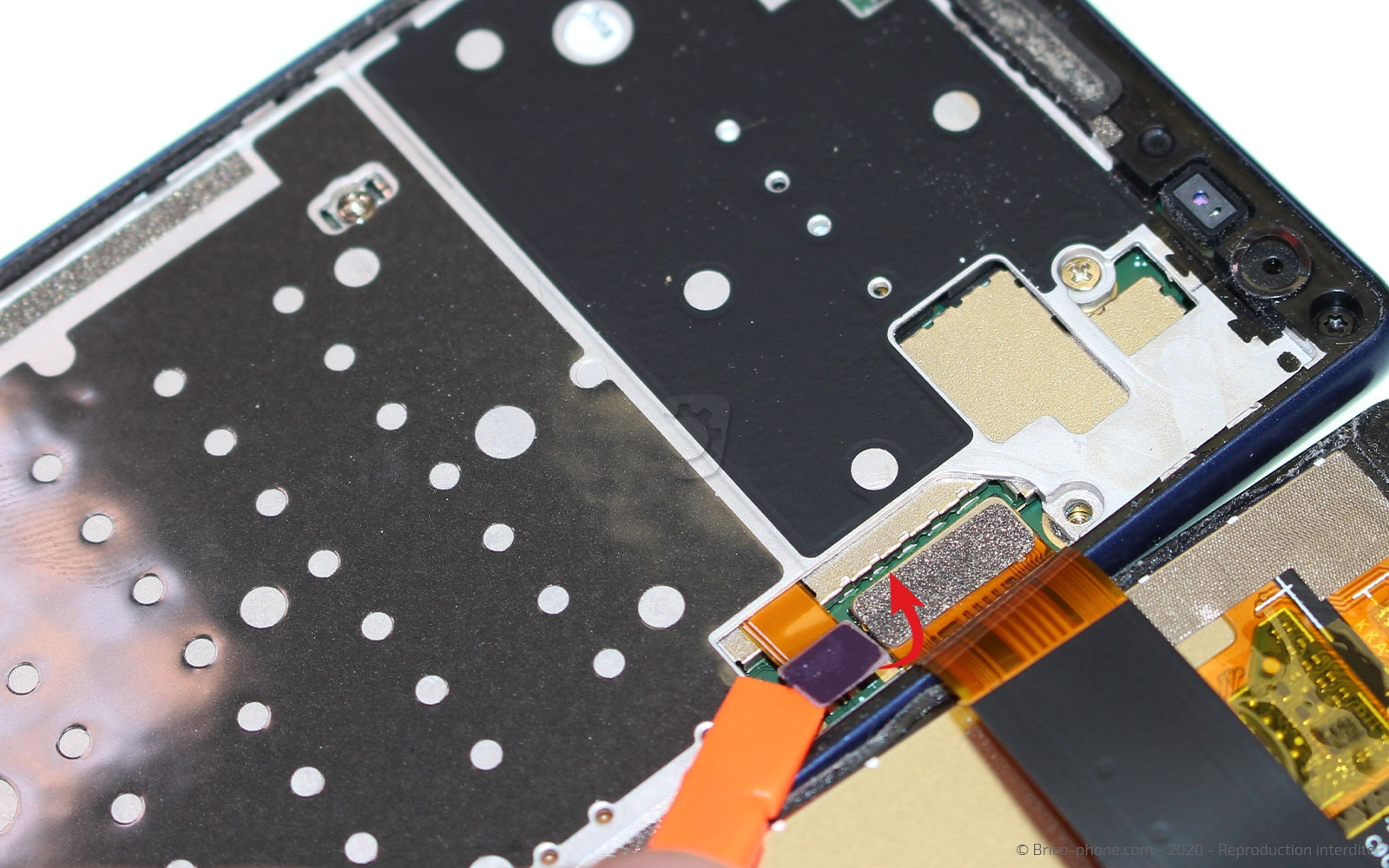

Vous n'avez plus qu'à déconnecter la batterie avec le spudger.

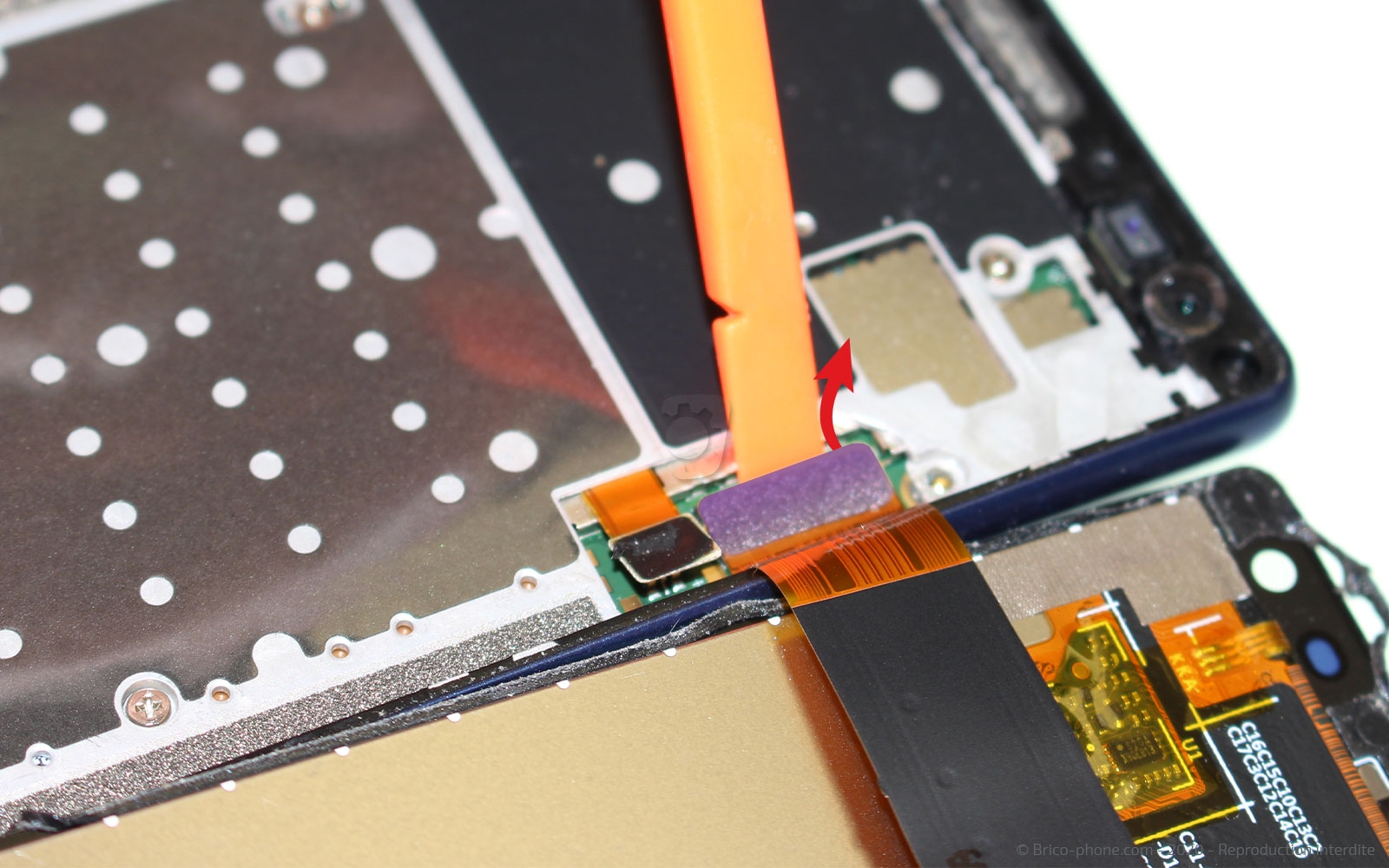

Gardez en main le levier pour déconnecter l'écran et le mettre de côté.

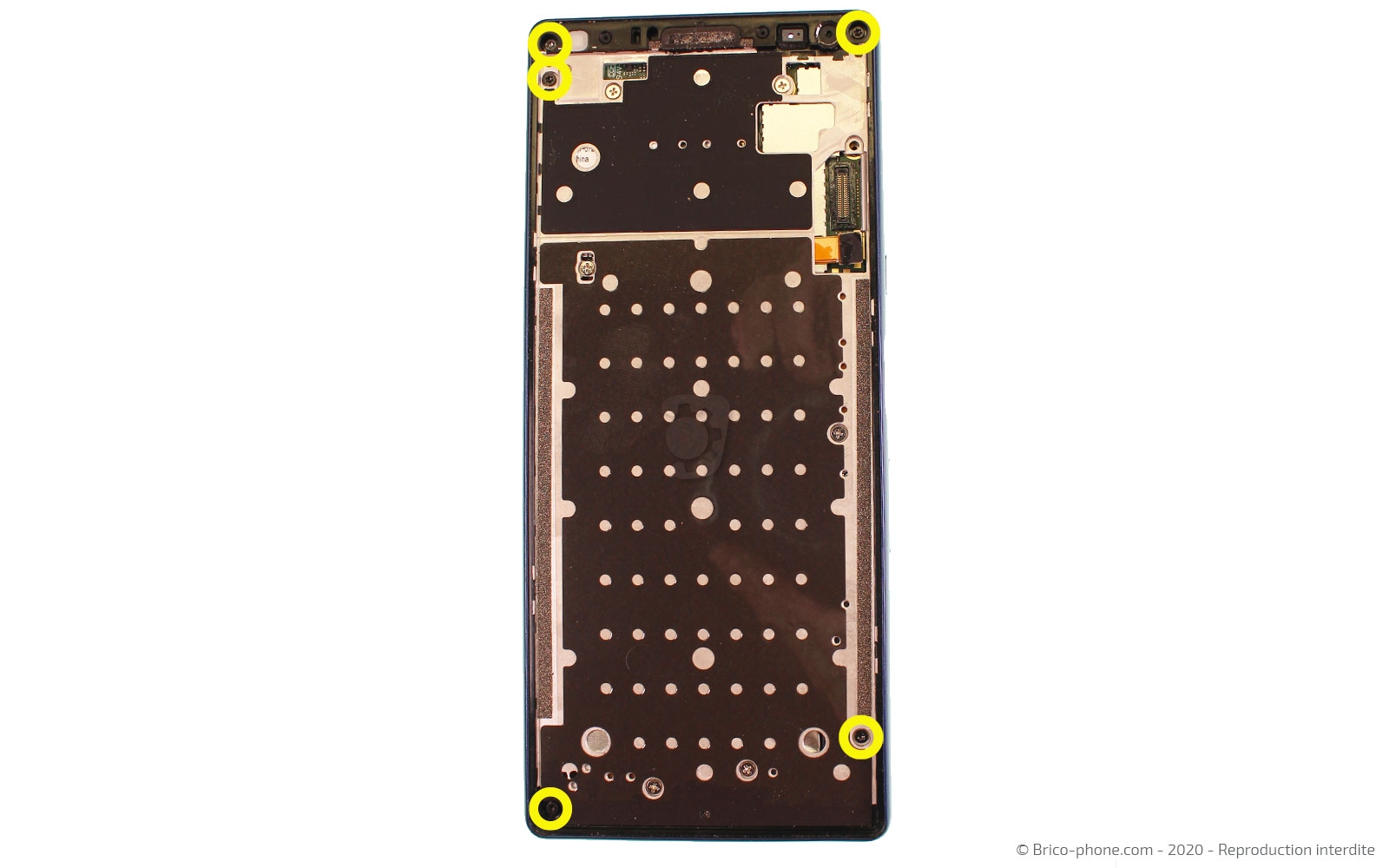

Pour extraire le châssis intermédiaire, nous allons devoir retirer les vis qui le maintiennent en place. Prenez le tournevis Torx 4 pour dévisser les 5 vis entourées en jaune, puis le tournevis cruciforme pour retirer les 6 vis restantes entourées en vert. N'hésitez pas à poser vos vis sur le patron d'aide au montage universel magnétique pour ne pas perdre vos vis.

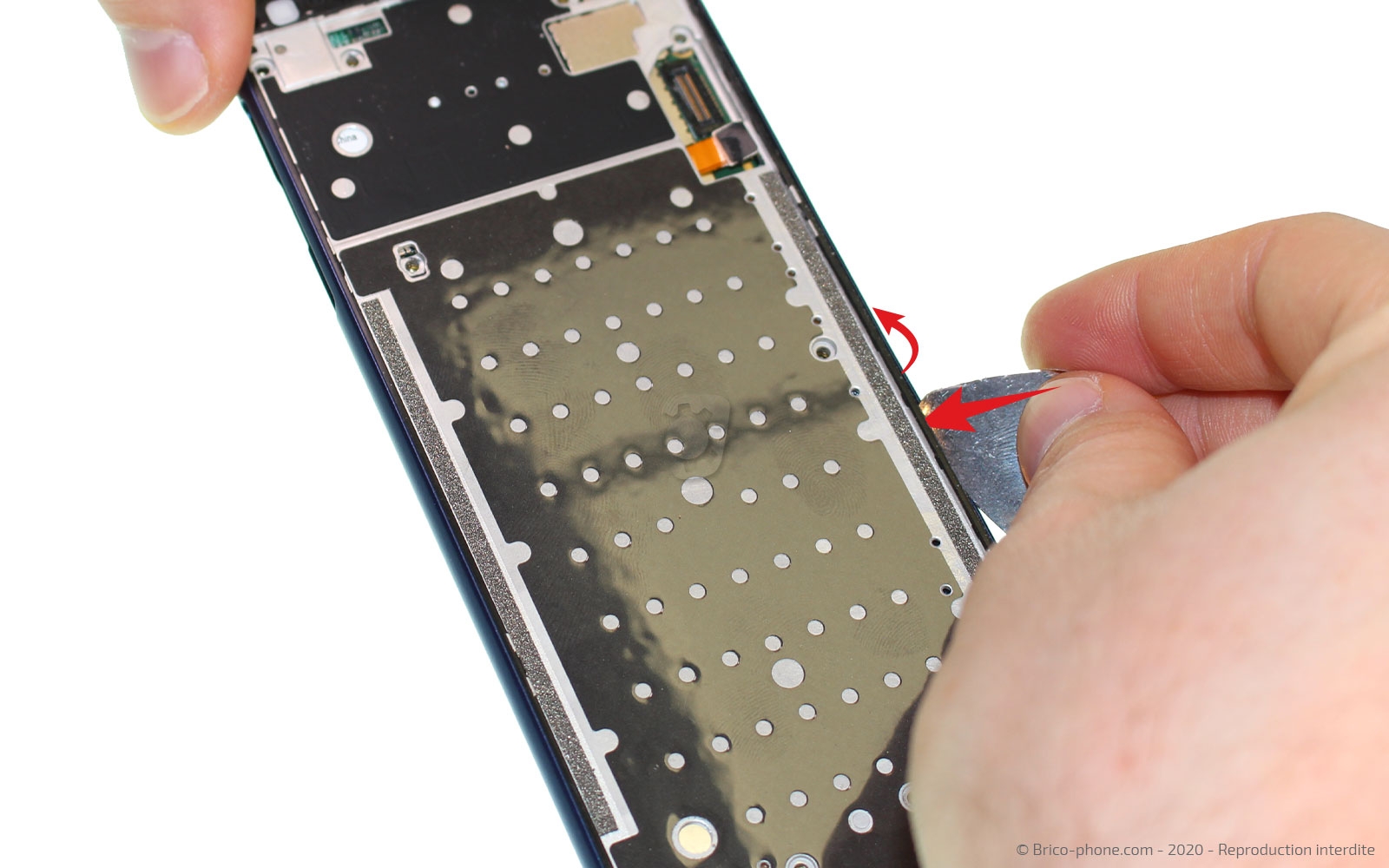

Pour sortir le châssis intermédiaire, faites levier sur son contour avec le médiator en métal pour le soulever. Une fois sorti, vous pouvez le mettre de côté.

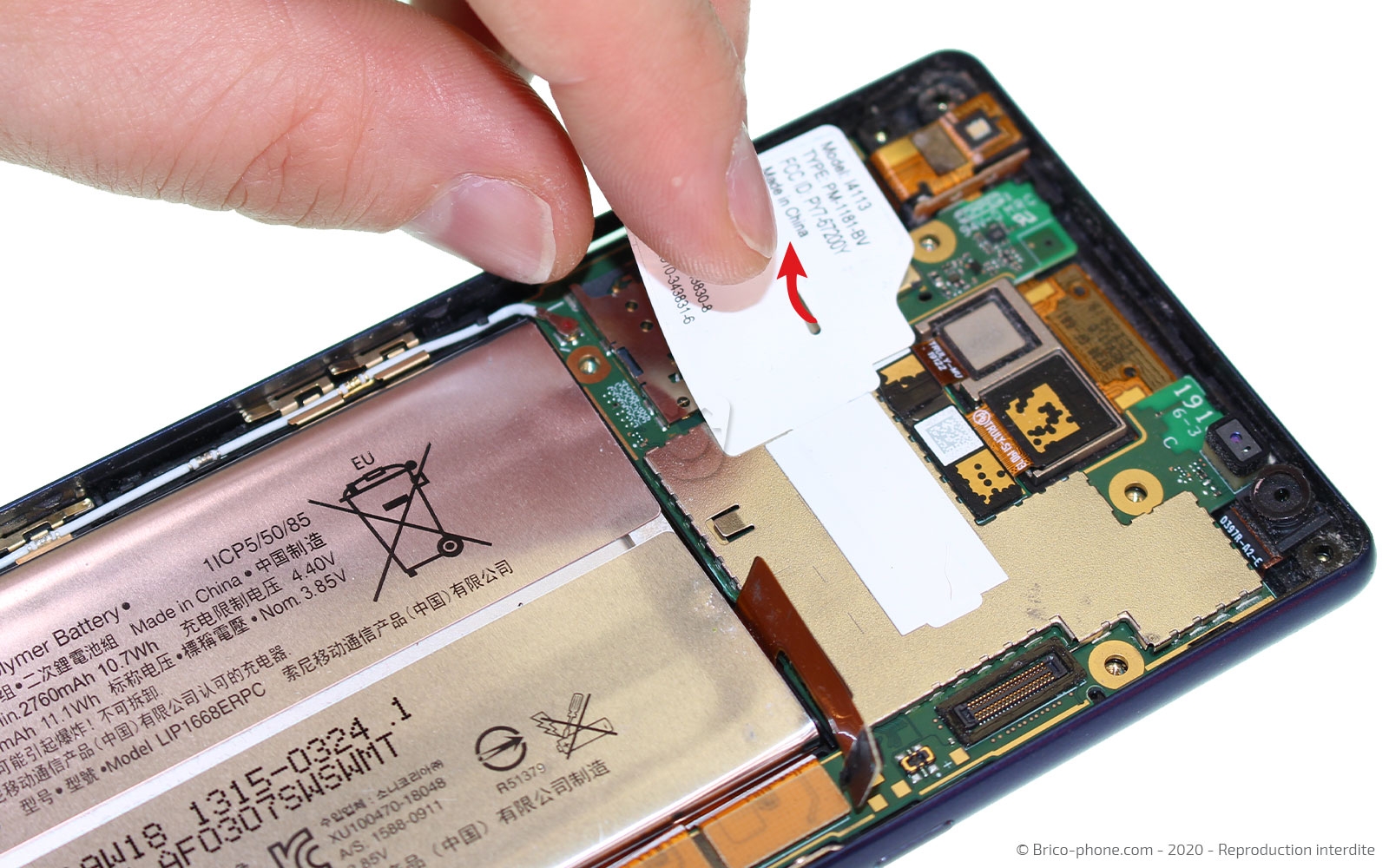

Tirez sur l'étiquette pour la sortir du téléphone.

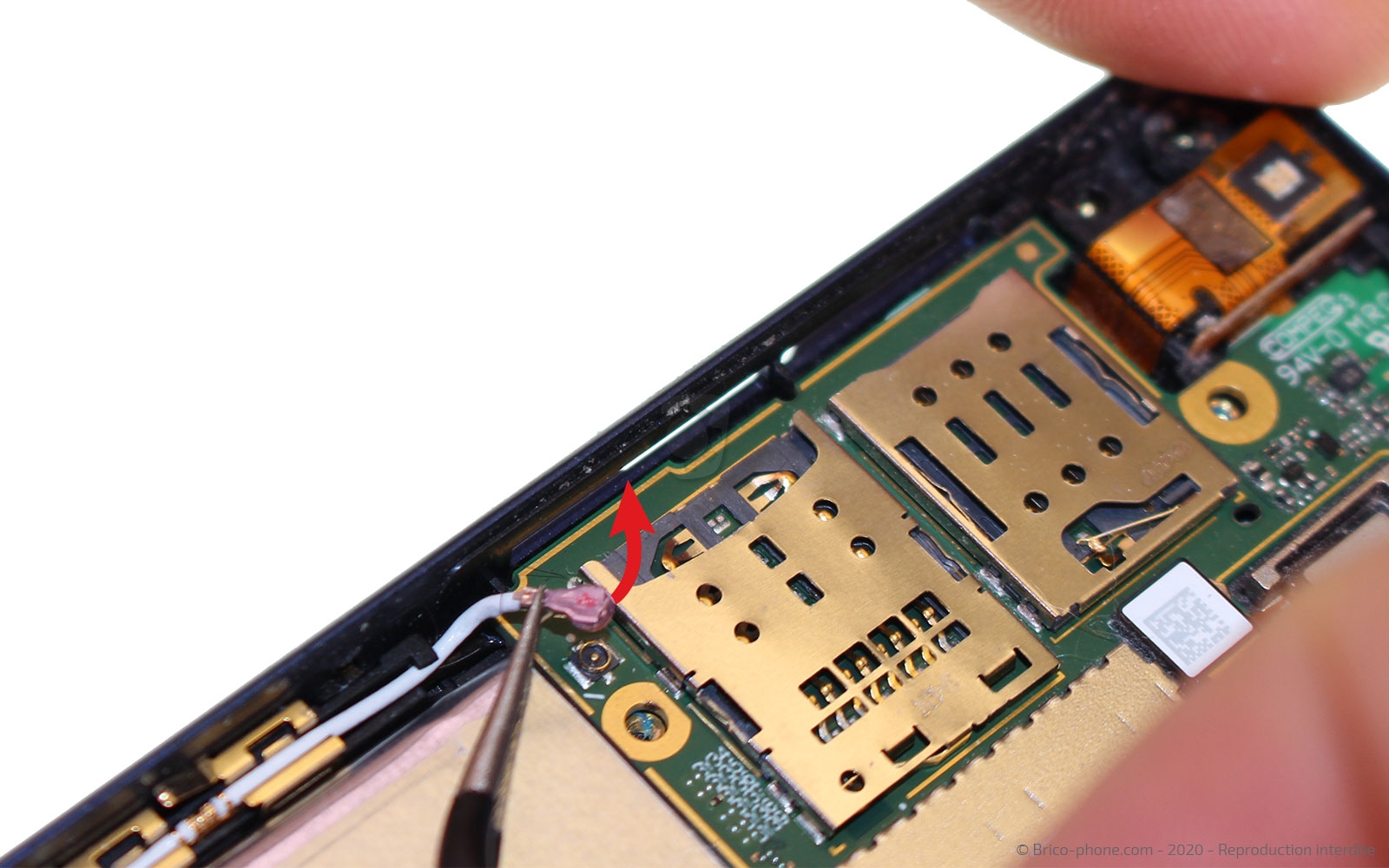

Avant de pouvoir extraire la carte-mère du téléphone, il va falloir déconnecter tout ce qui se trouve dessus. Commencez par le câble coaxial blanc qui se trouve à gauche, avec la pincette. Sur la droite de la carte-mère, déconnectez les 2 nappes du connecteur de charge avec le levier en nylon, puis celle des nappes du lecteur d'empreintes et des boutons power et volume.

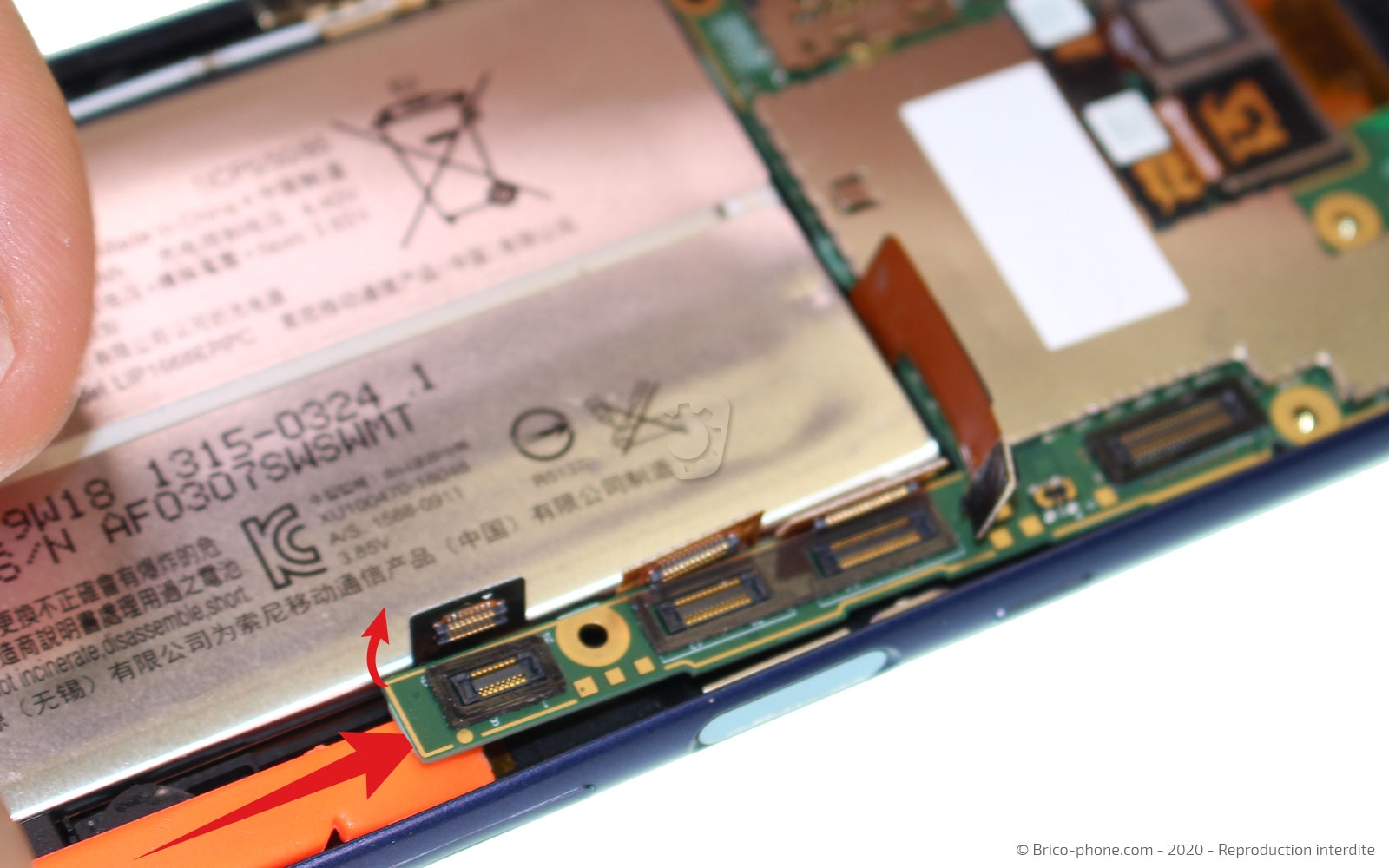

Soulevez délicatement la carte-mère avec la spatule, en la tournant sur la gauche, car il y a encore un câble coaxial noir connecté. Avec la pincette, déconnectez le câble, puis enlevez la carte-mère de la coque arrière.

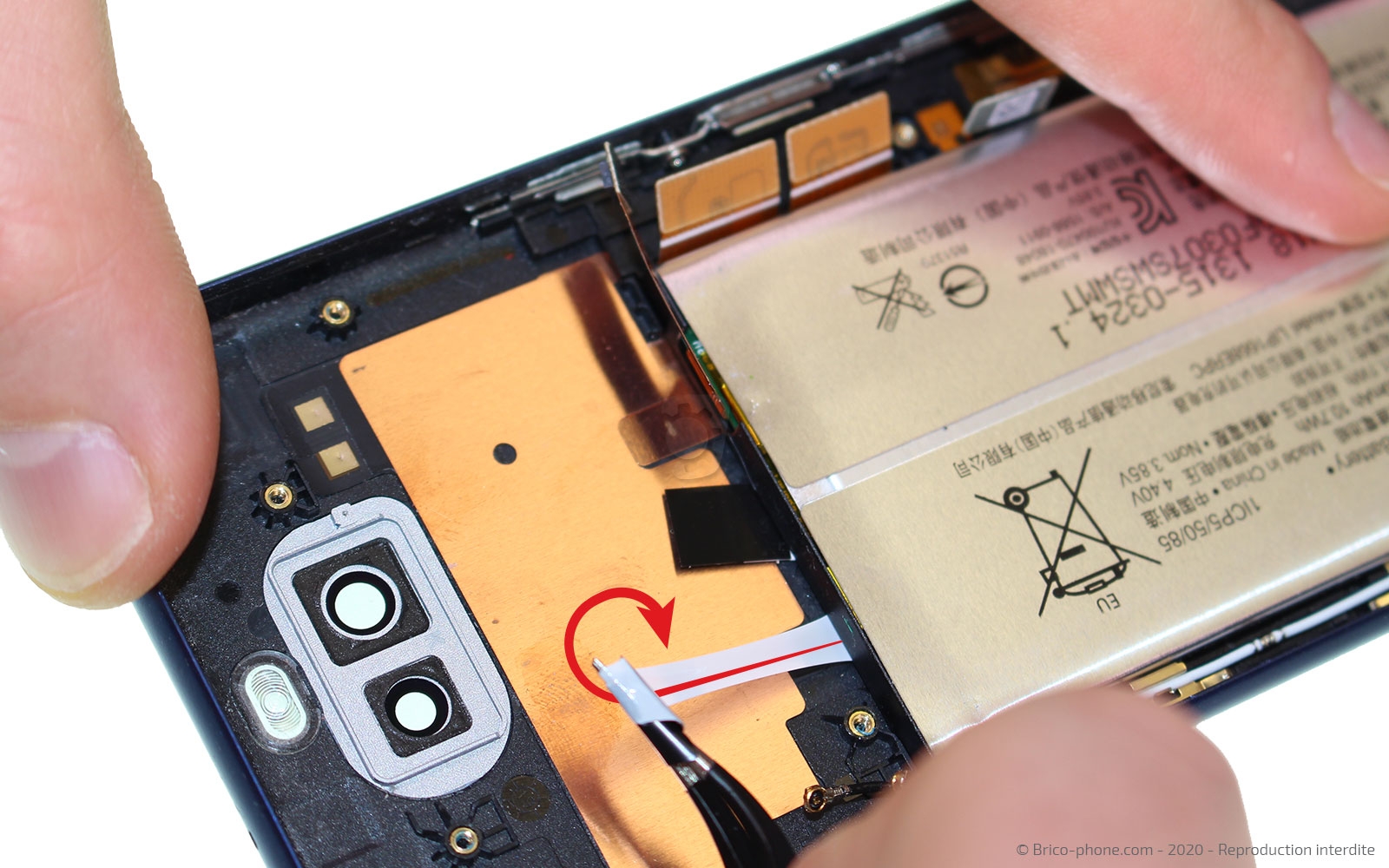

Cette batterie est maintenue en place par 2 stickers et qui se trouvent du même côté. Commencez par tirer sur la languette noire qui dépasse avec la pincette, puis tout en tirant dessus, enroulez le sticker autour de celle-ci. Faites de même avec le second sticker. Voilà la batterie est libre, vous pouvez la sortir.
Si jamais un des stickers casse, il faudra utiliser la carte en PVC pour soulever la batterie.

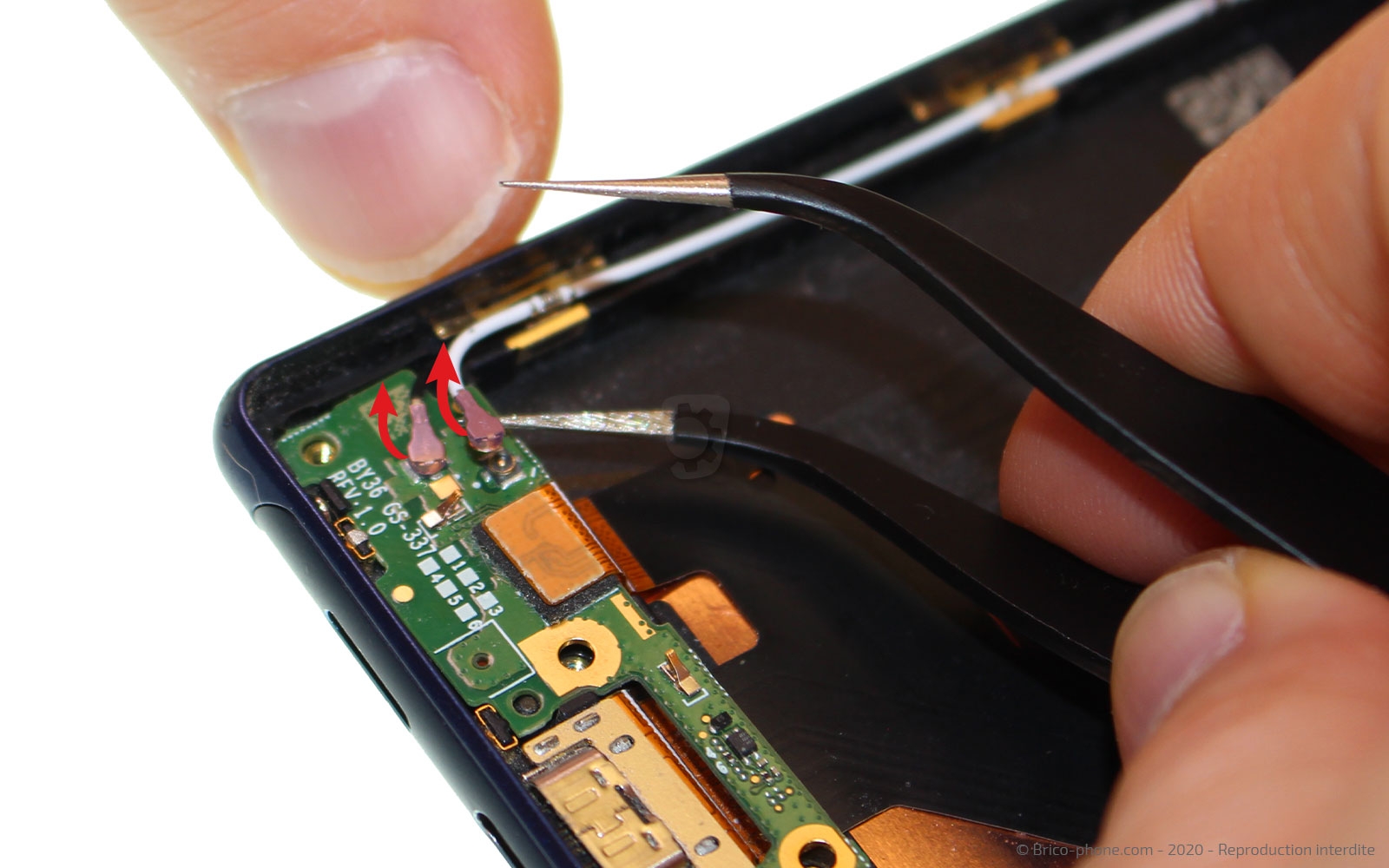

Dirigeons-nous vers le bas du téléphone, en particulier la carte du micro. À l'aide de la pincette, déconnectez les deux câbles coaxiaux (blanc et noir).

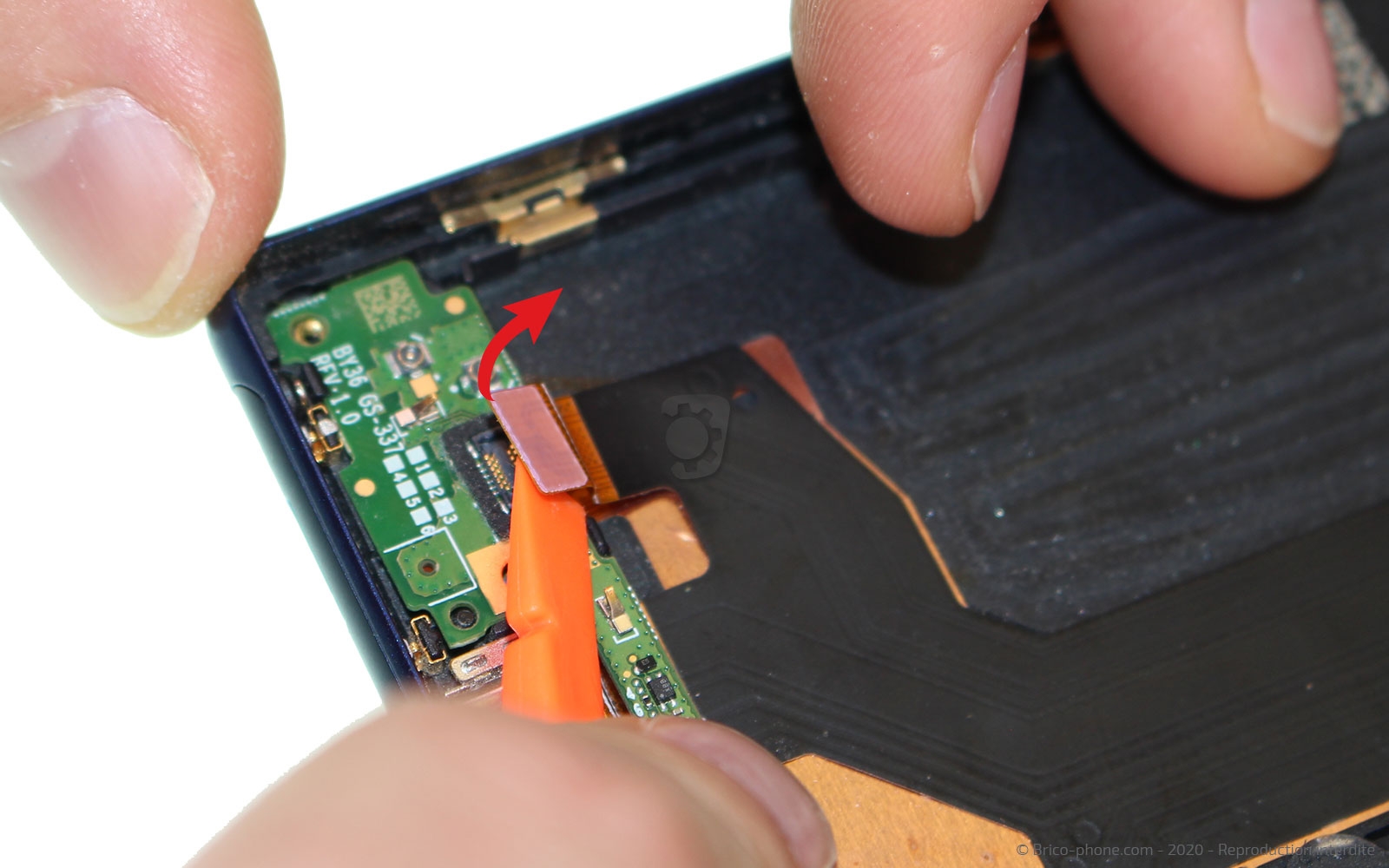

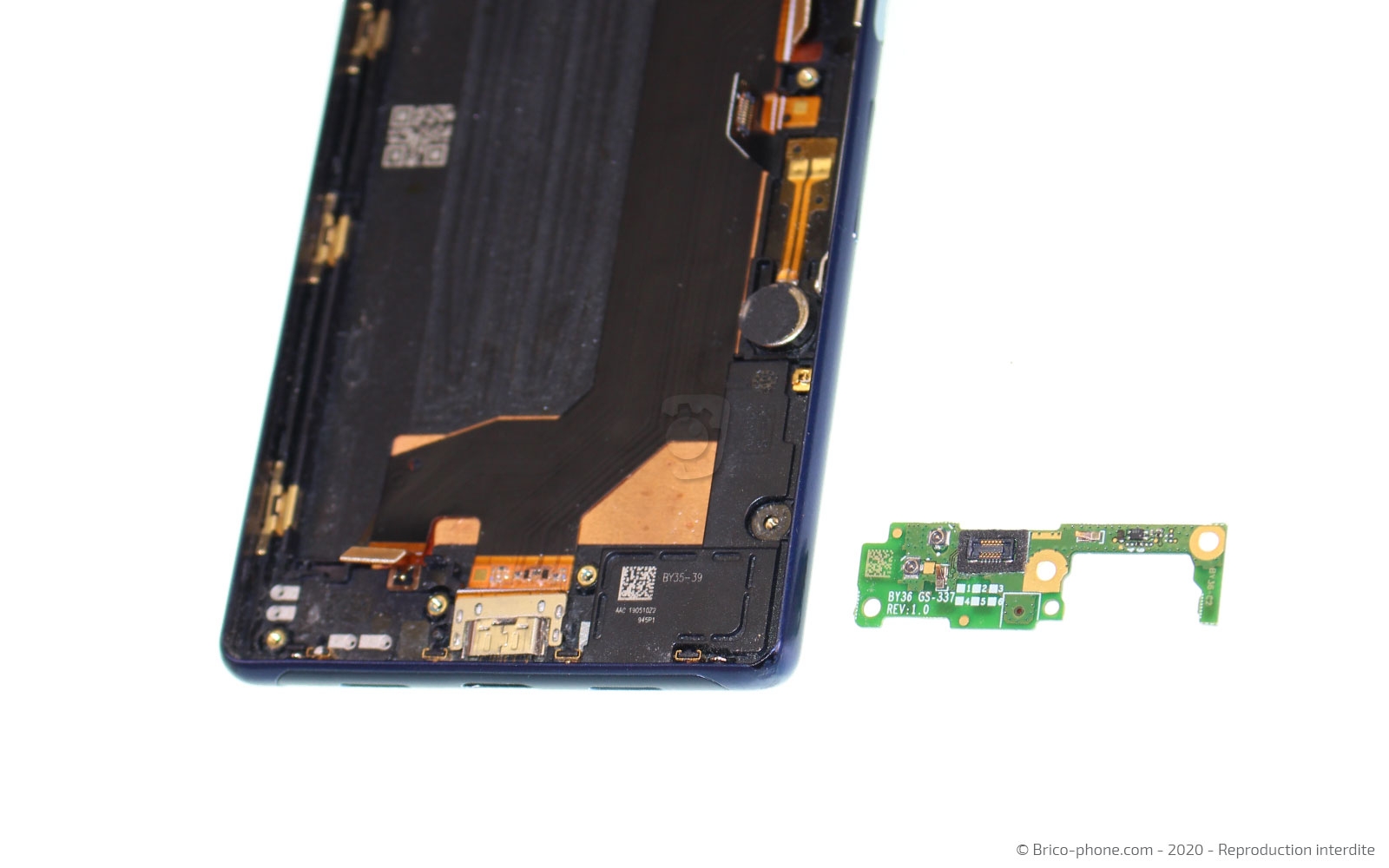

La dernière nappe à déconnecter est celle du connecteur de charge, pour l'enlever, utilisez la spatule, puis gardez cet ustensile pour retirer la carte micro.

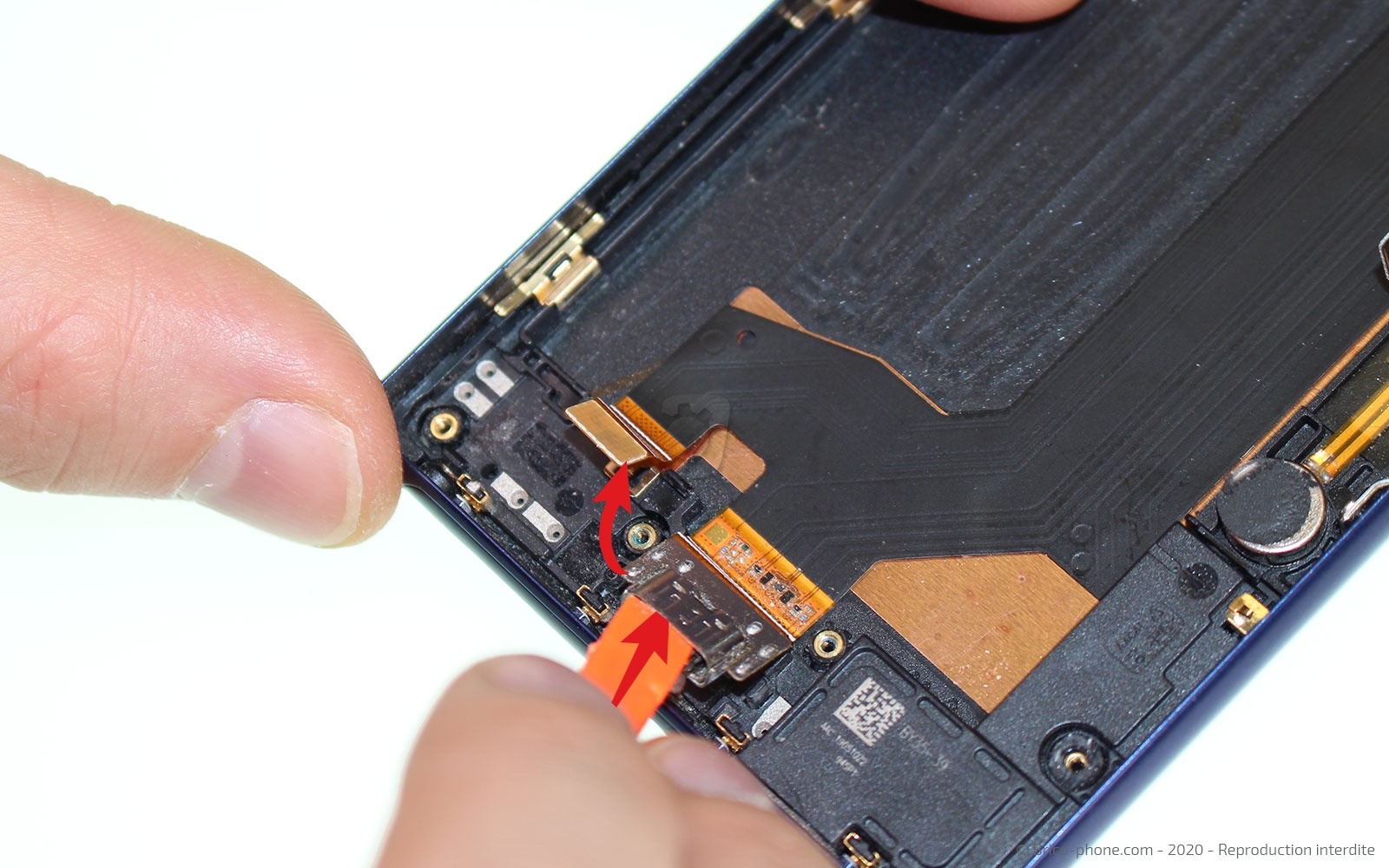

Avant de pouvoir accéder au connecteur de charge, il faut retirer le bloc haut-parleur externe qui le bloque. Munissez-vous du spudger pour faire levier et le sortir de la coque arrière.

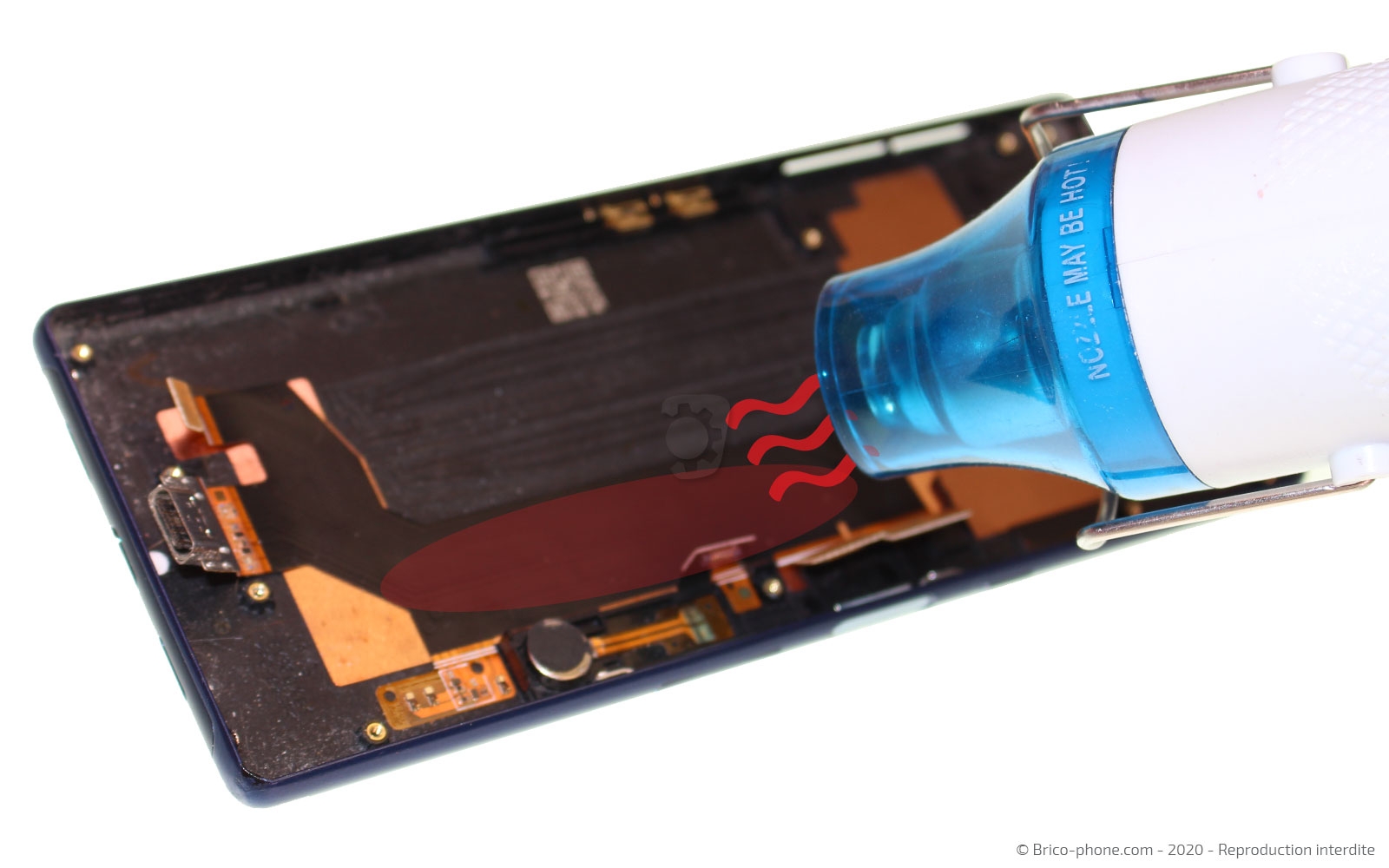

Le connecteur de charge est collé sur le fond de la coque, chauffez légèrement celle-ci avec un sèche-cheveux ou un décapeur thermique. Avec le levier en nylon, commencez par décoller la partie où vient faire contact le HP (photo 2), puis la seconde un peu plus haut et finissez par le retirer complètement.

Pour le remontage, vous pouvez reprendre le tutoriel en remontant la page.
Pour la partie de la batterie, il ne faudra pas oublier les stickers et vous pourrez vous diriger vers le tutoriel de celle-ci pour la replacer.

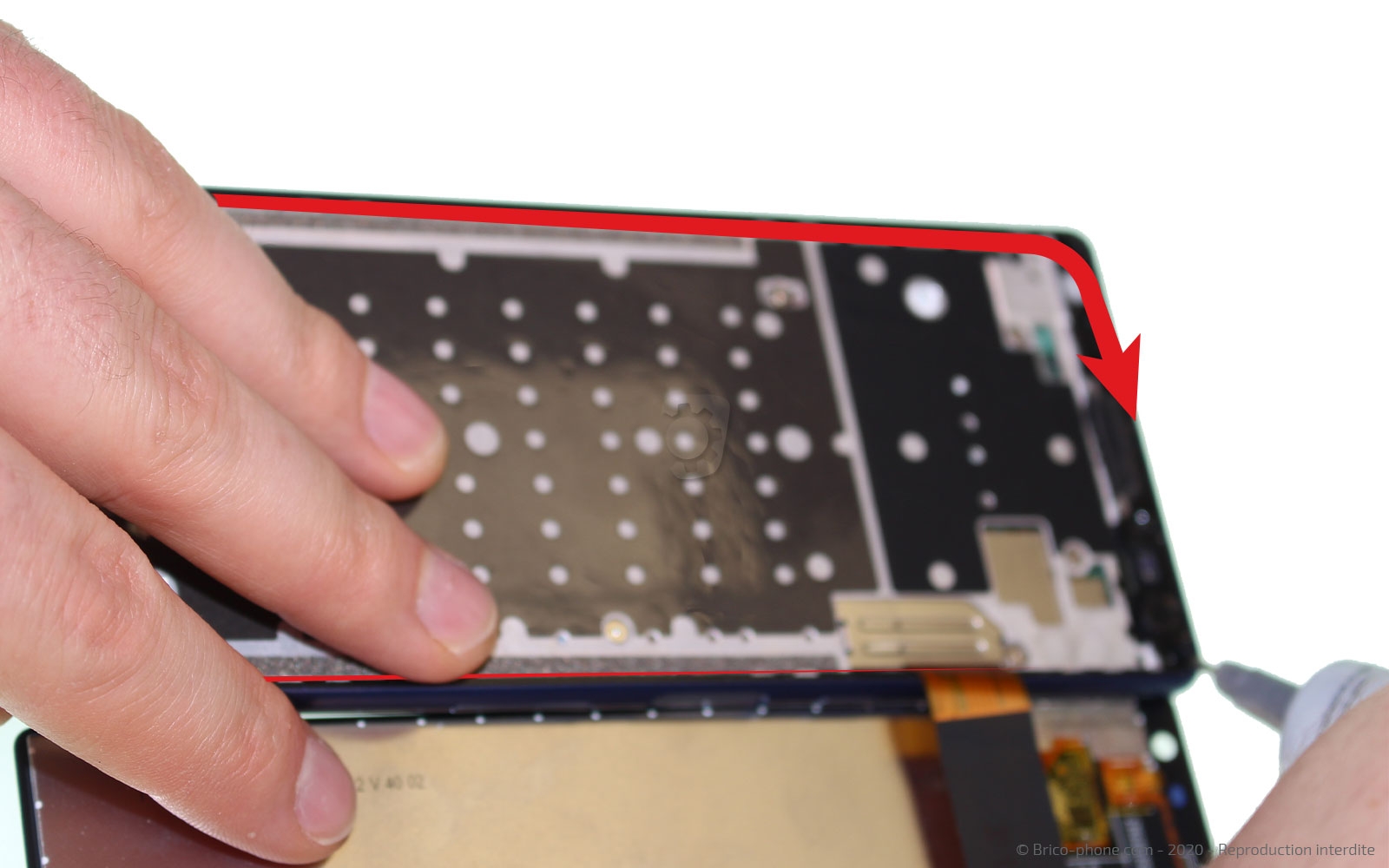

Pour l'écran, appliquez un léger filet de colle sur le tour du châssis, n'oubliez pas de soulever l'écran pour en appliquer au niveau de la nappe.
Une fois l'écran en position, laissez le téléphone sous presse environ 1 heure.
