Changement du bloc écran sur châssis sur Mi 9T - Mi 9T Pro

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 12/20
Mi 9T - Mi 9T Pro | Temps estimé : 60 min | Difficulté : 3.5/5

Votre Xiaomi est tombé et la vitre avant de ce dernier est brisée ? Pas de panique, Brico-Phone vous propose de suivre ce tutoriel détaillé en images pour vous permettre de réussir votre réparation et de redonner un coup de neuf à votre smartphone.

Diagnostic

›  La vitre avant de votre smartphone est brisée, rayée, fissurée...
›  Votre Xiaomi n'affiche que des traits, des tâches...
›  Votre appareil est reconnu par votre ordinateur mais il ne s'allume plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Amoled complet pré-assemblé pour Xiaomi Mi 9T et Mi 9T Pro Noir Carbone
219,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Tournevis plat avec virole
1,70 €
Ajouter au panier

Avant de commencer
Vous avez choisi de réparer votre smartphone mais vous devez dans un premier temps vous assurez que le numéro de modèle de votre appareil corresponde à la pièce commandée.

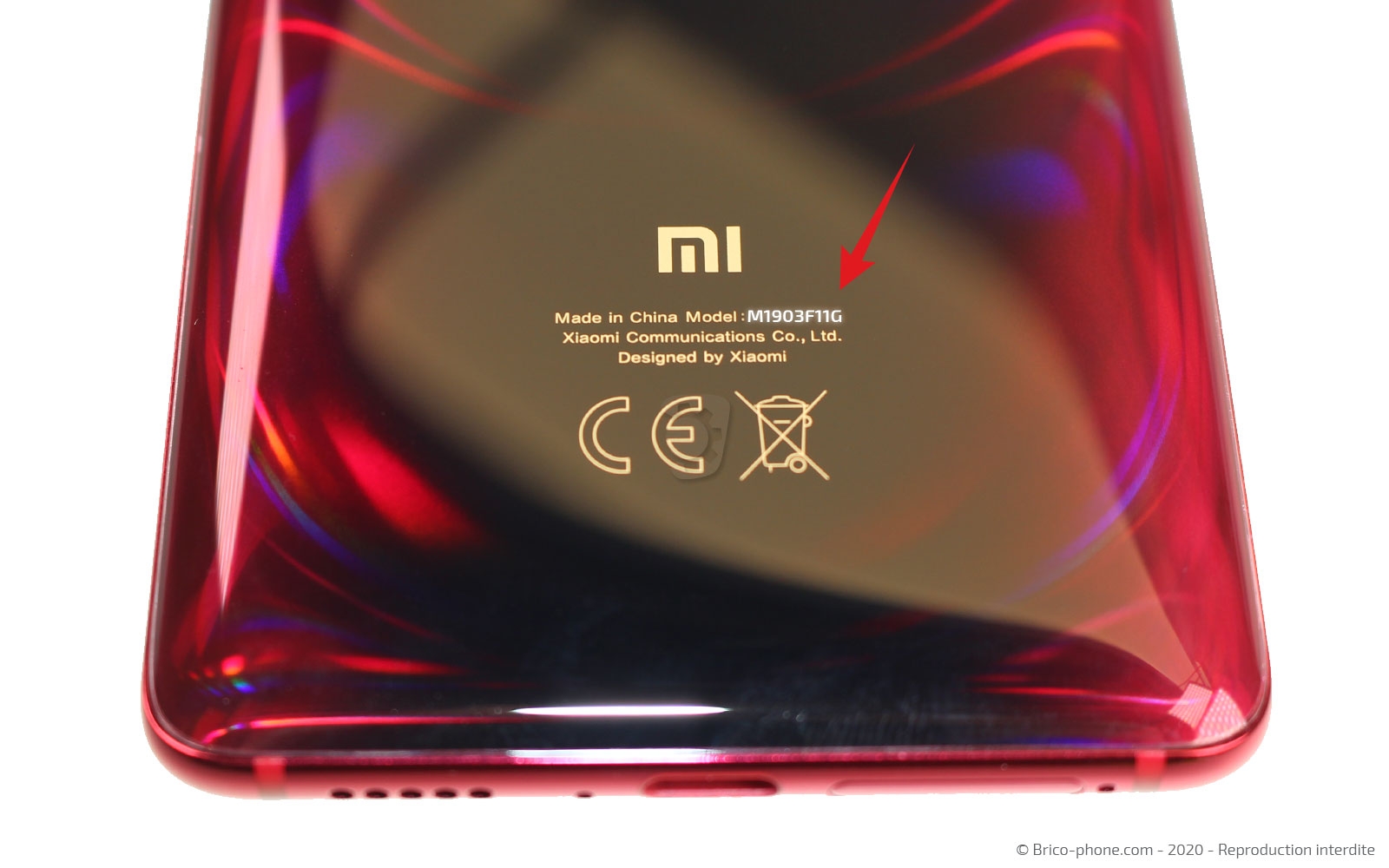

Si votre écran ne s'allume pas, il vous suffit de regarder au dos de votre téléphone. Si vous possédez un Xiaomi Mi 9T, la référence écrite doit être "M1903F10G" mais si l'inscription est "M1903F11G" il s'agit là du Xiaomi Mi 9T Pro.

Dans un autre cas, vous pouvez également composer le *#06# pour connaître votre numéro d'IMEI et vérifiez de quel modèle il s'agit en notant ce dernier dans la rubrique spécifique sur notre page d'accueil. En plus de vous dire le modèle qui se trouve dans vos mains, notre site vous indique également la page dans laquelle vous retrouverez toutes les pièces détachées disponibles pour effectuer une réparation sur votre Xiaomi.

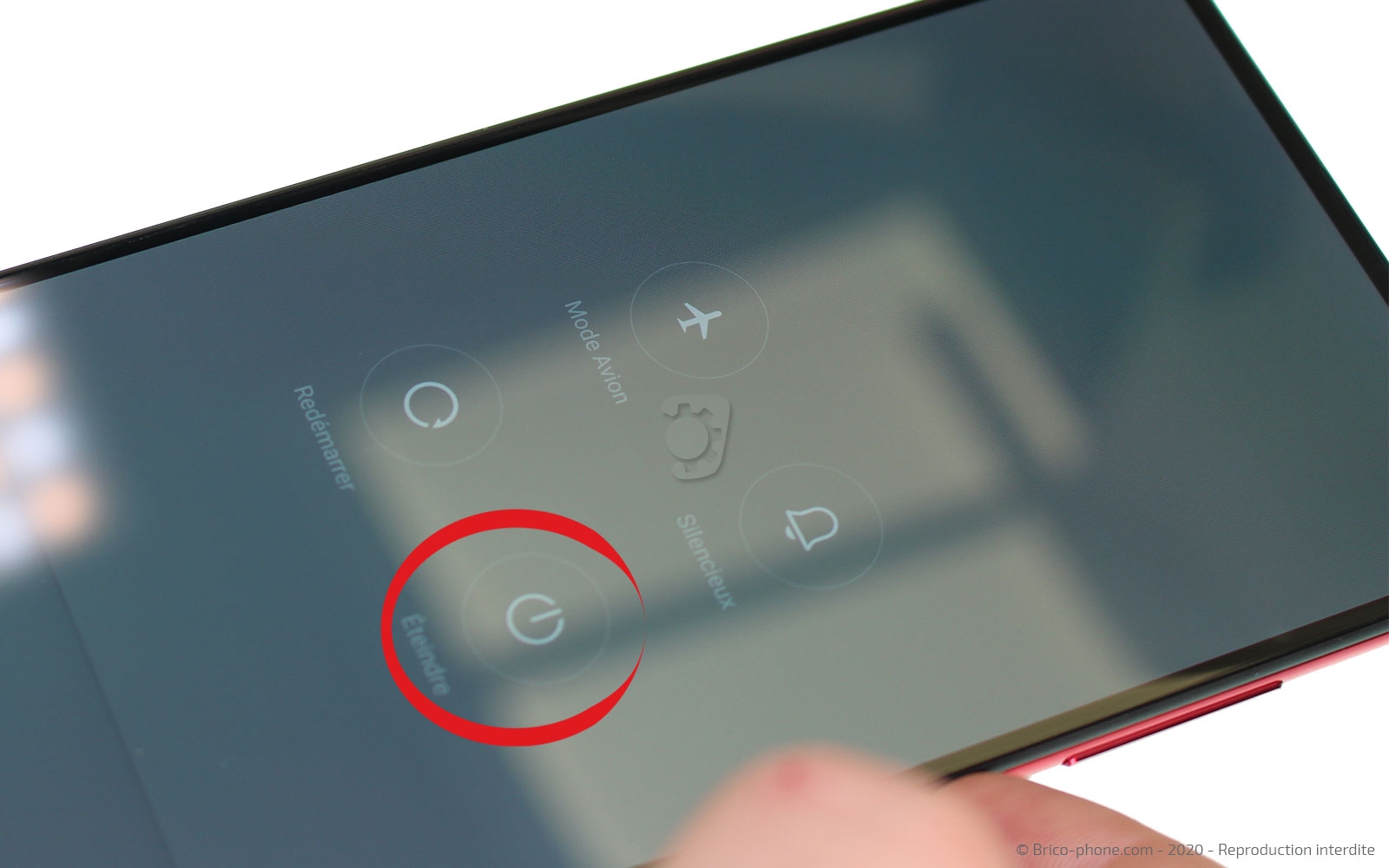

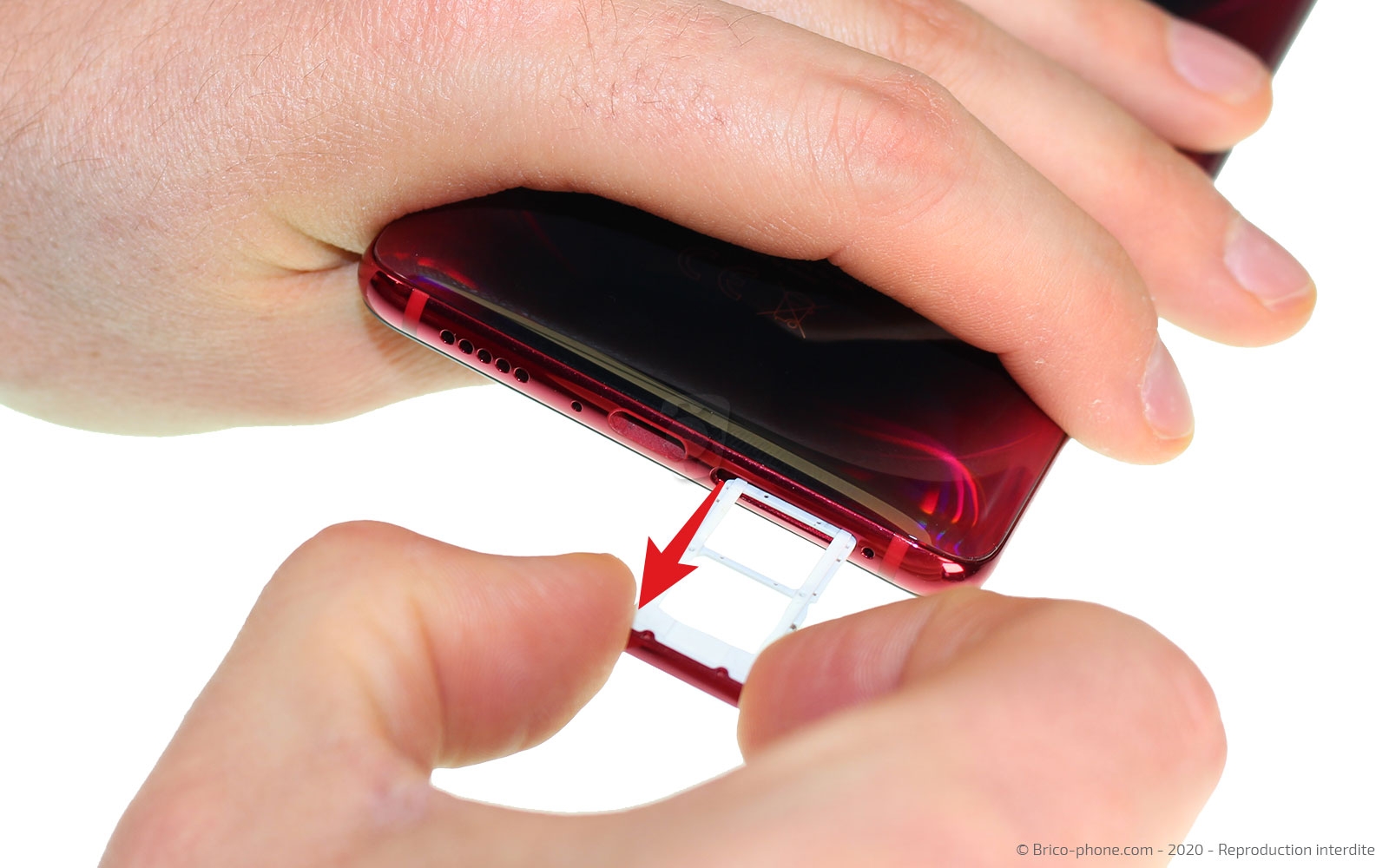

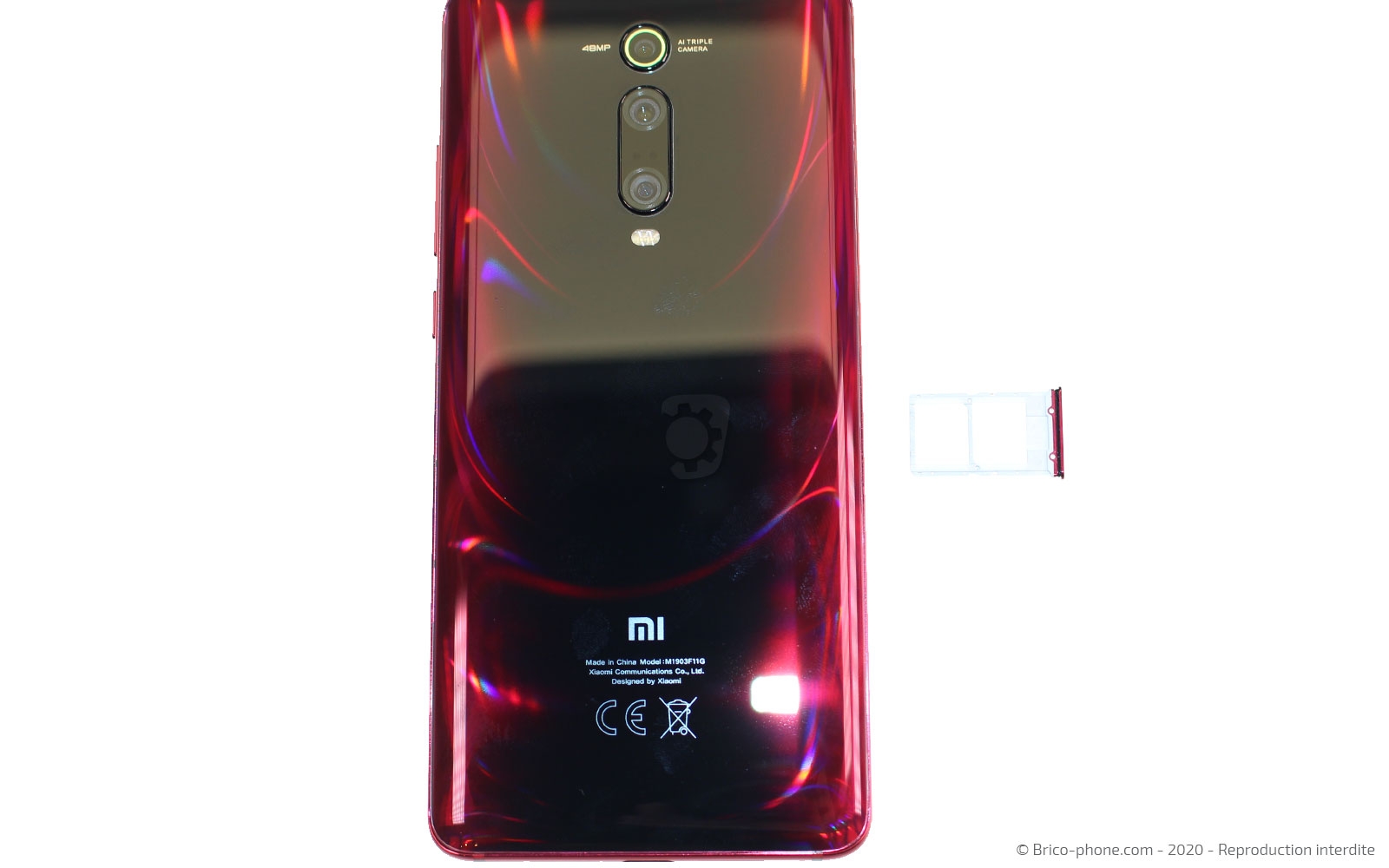

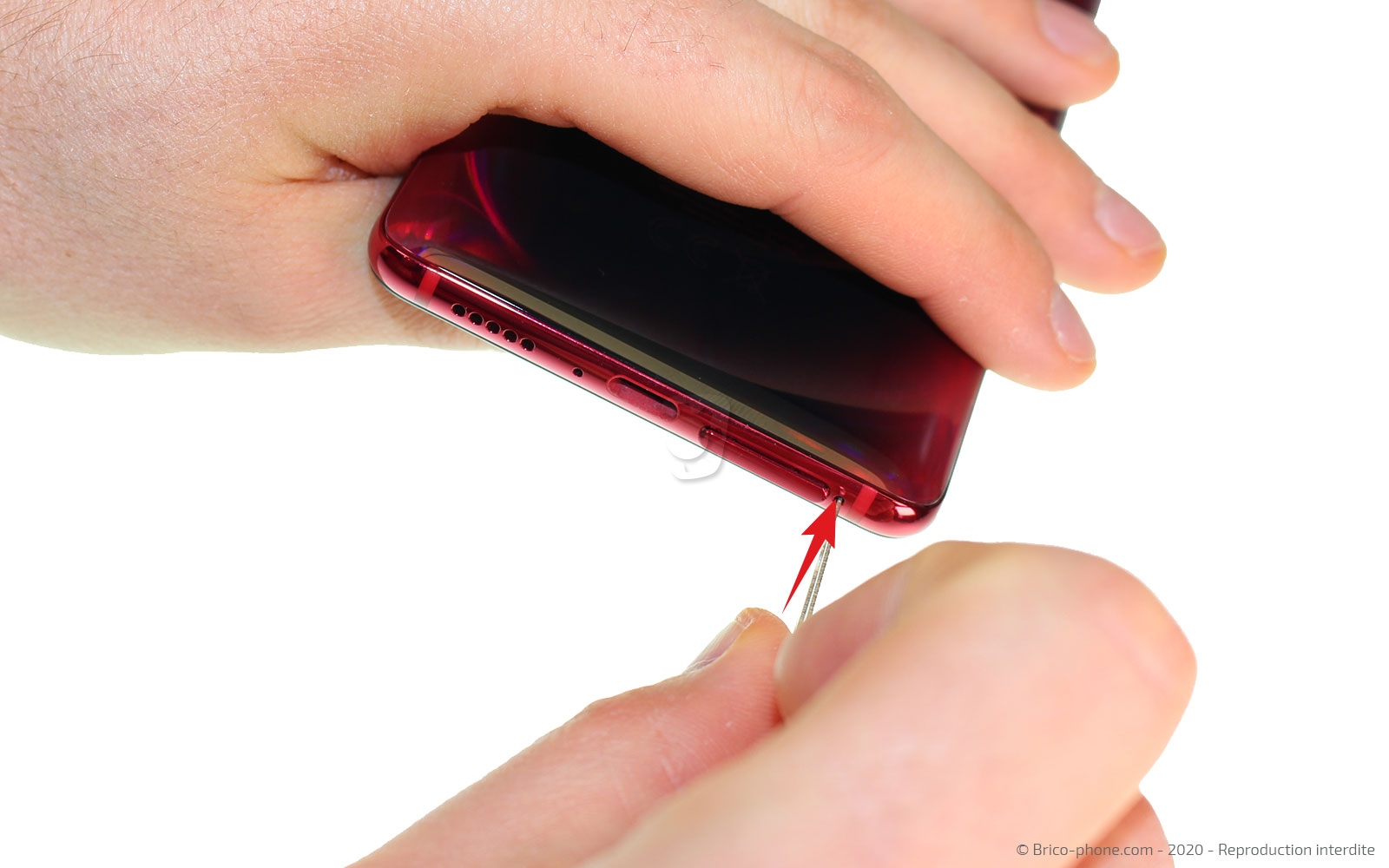

Etape 1 : Eteindre le smartphone et retirer le rack Sim
il est important de travailler dans de bonnes conditions en préparant un espace de travail propre et dégagé avec tous les outils nécessaires à disposition.
Il vous faut également éteindre votre smartphone et retirer le tiroir Sim.
Outils du kit utilisés
Outils du kit utilisés

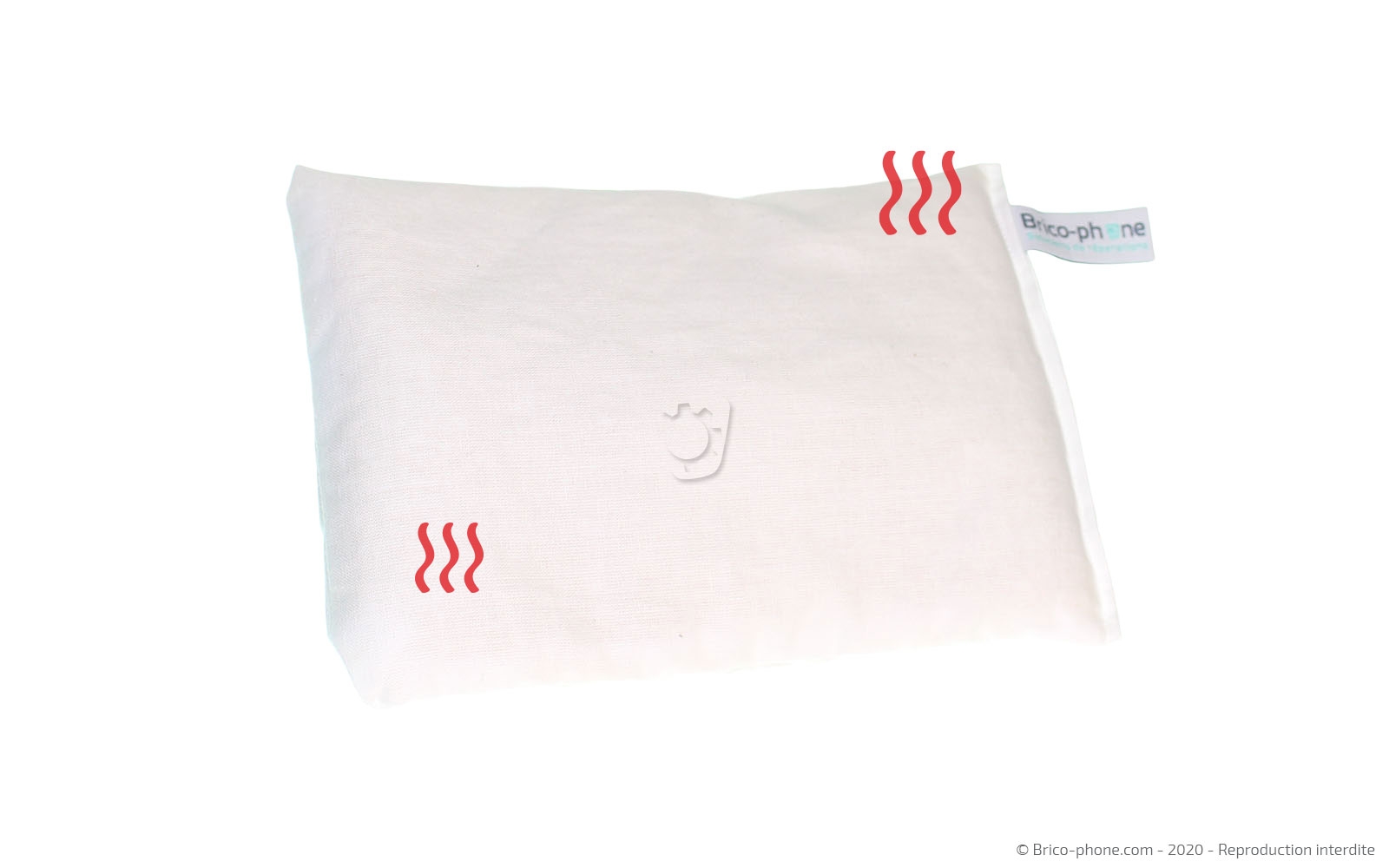

Etape 2 : Chauffer la vitre arrière
Chauffez la vitre arrière de votre Xiaomi en utilisant soit un coussin chauffant soit un décapeur thermique. Si aucun de ces deux outils n'est en votre possession, il est également possible d'utiliser un sèche-cheveux.
Pour cette manipulation, il est impératif de ne pas dépasser les 70°C afin de ne pas endommager les composants internes.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

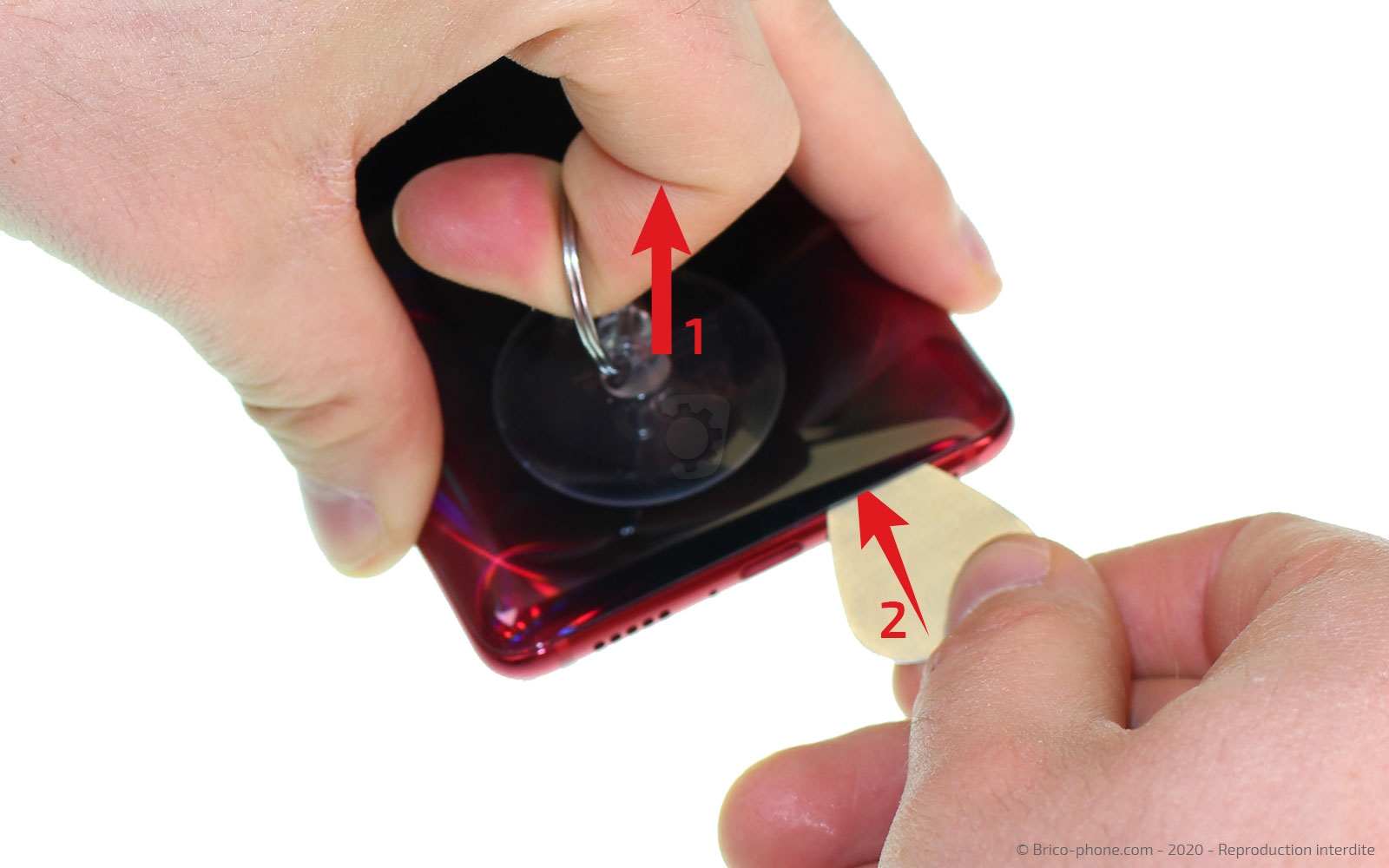

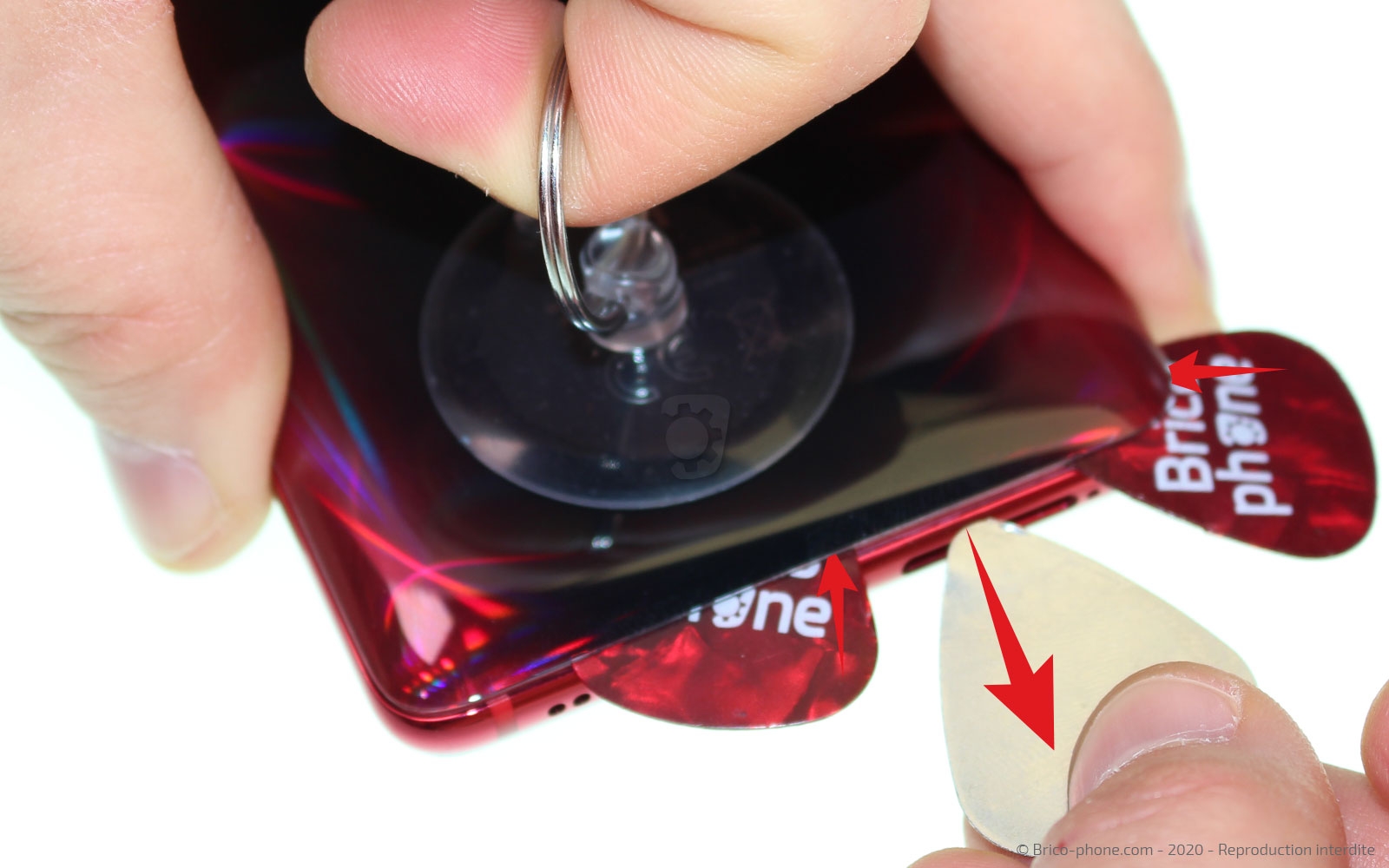

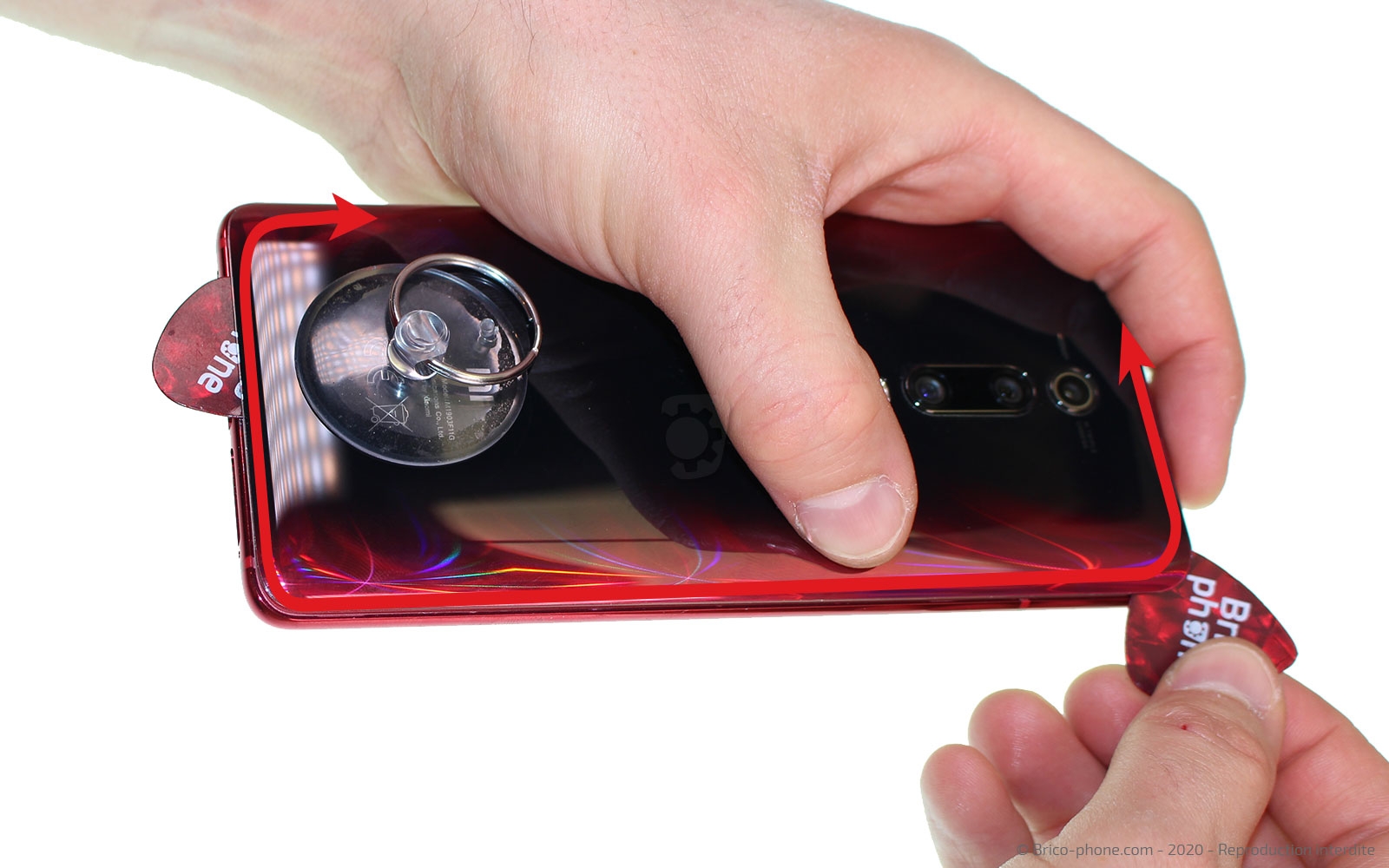

Etape 3 : Décoller la coque arrière
Placez la ventouse sur la partie inférieure du smartphone et tirez fortement sur sa boucle pour décoller un petit peu le cache batterie afin de pouvoir insérer le médiator troué dans la fente.
Ensuite, superposez les médiators en plastique sur celui en métal et faites les glisser de chaque coté avant de retirer la version métallique.

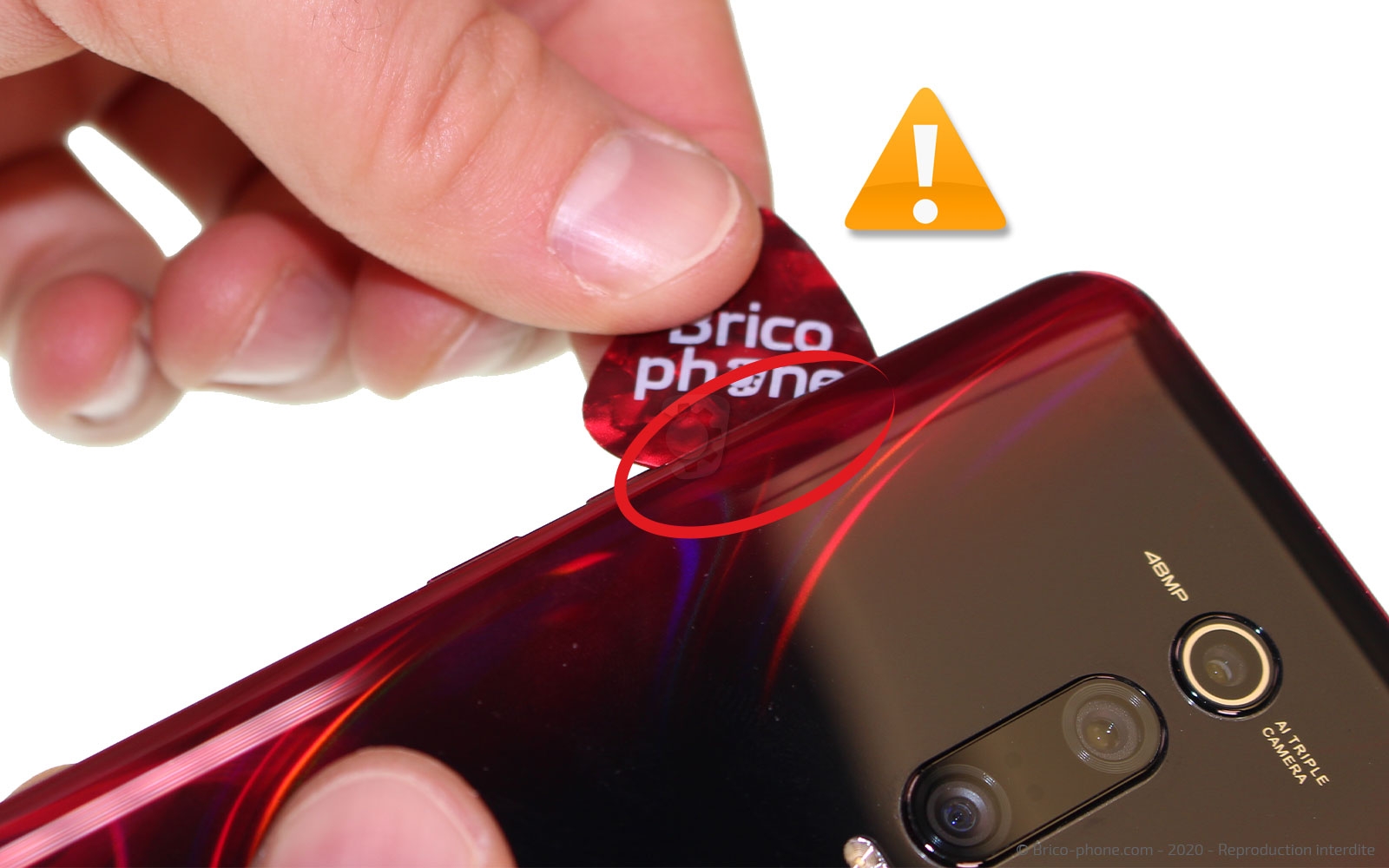

Maintenant, faites passer les médiators rouges tout autour du smartphone pour décoller la vitre arrière en prenant des précautions lorsque vous passerez à coté du Bouton Power puisque ce dernier possède des joints qu'il ne faut pas endommager.
Outils du kit utilisés
Outils du kit utilisés

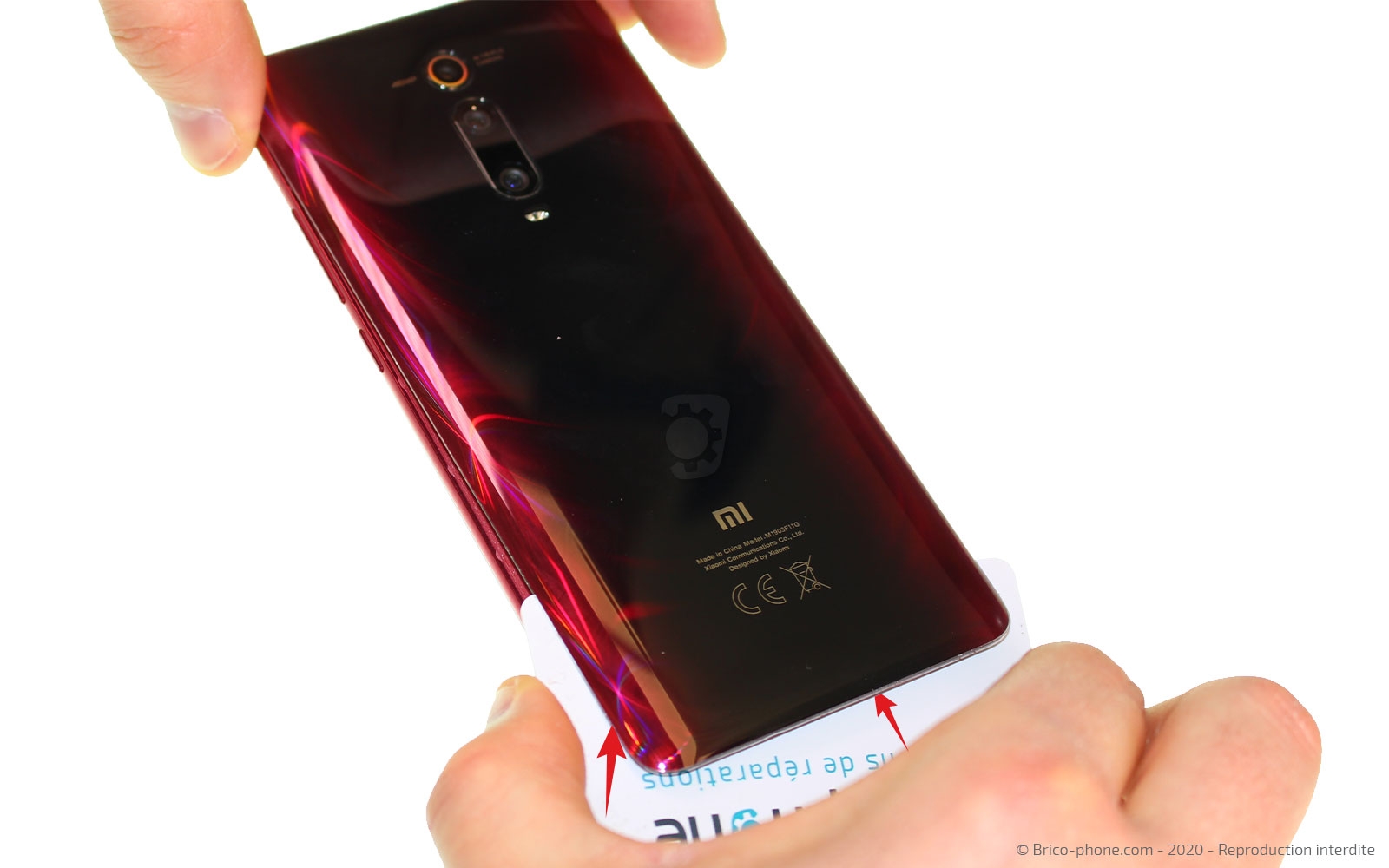

Etape 4 : Déloger la vitre arrière
Si vous n'êtes pas certain d'avoir décollé entièrement le cache batterie, passez la carte en PVC dessous en effectuant une légère inclinaison vers le haut pour retirer la vitre arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés

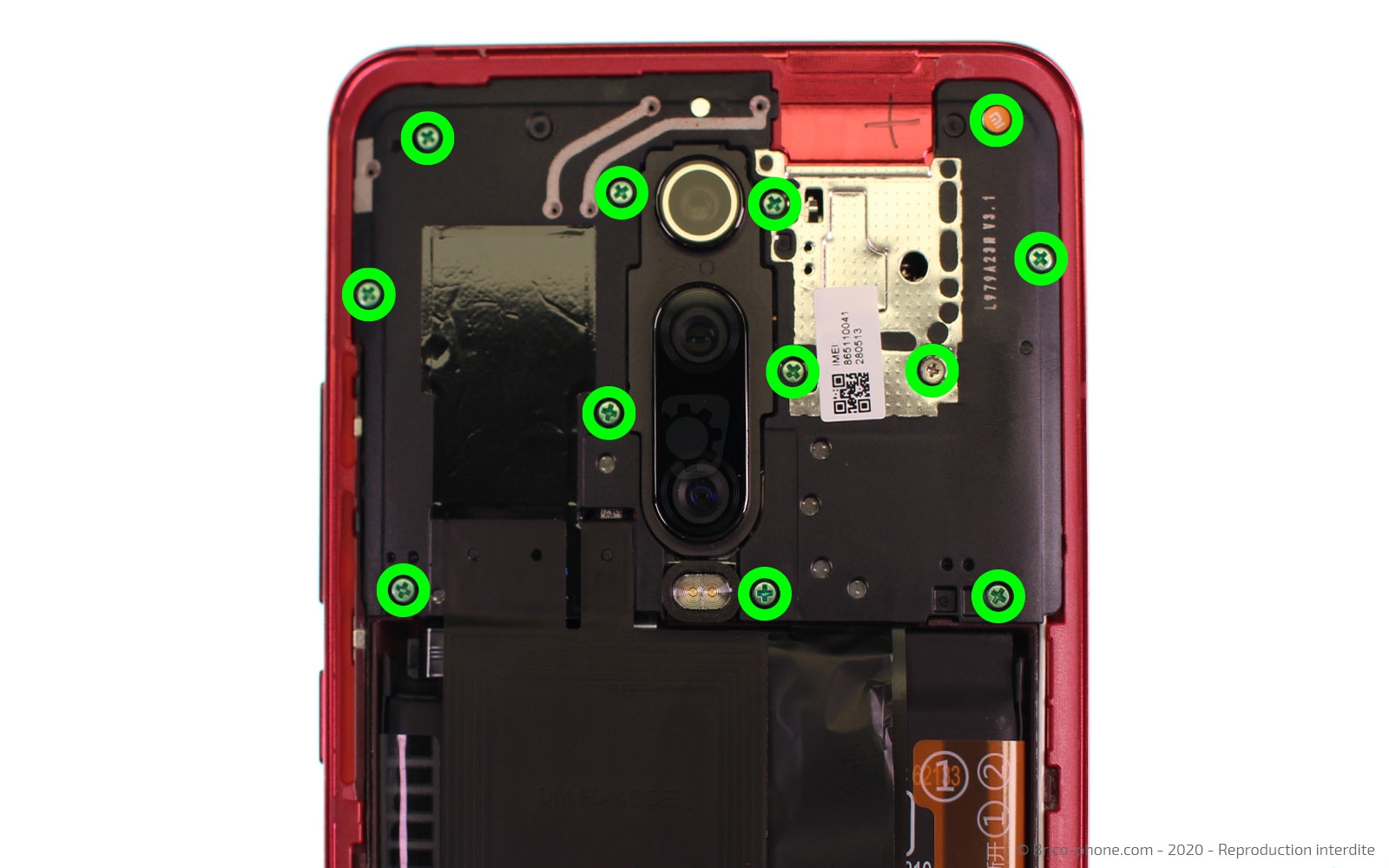

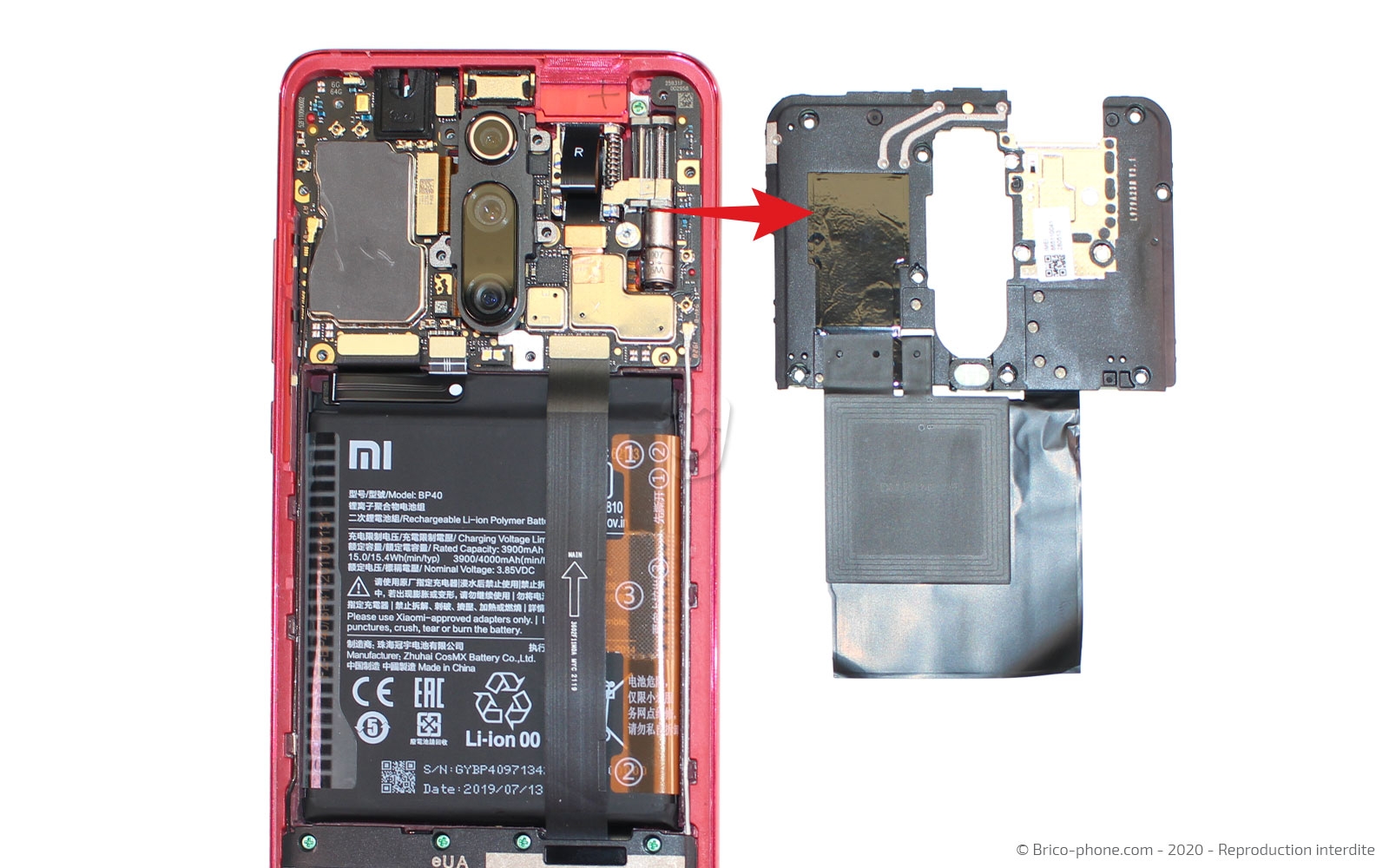

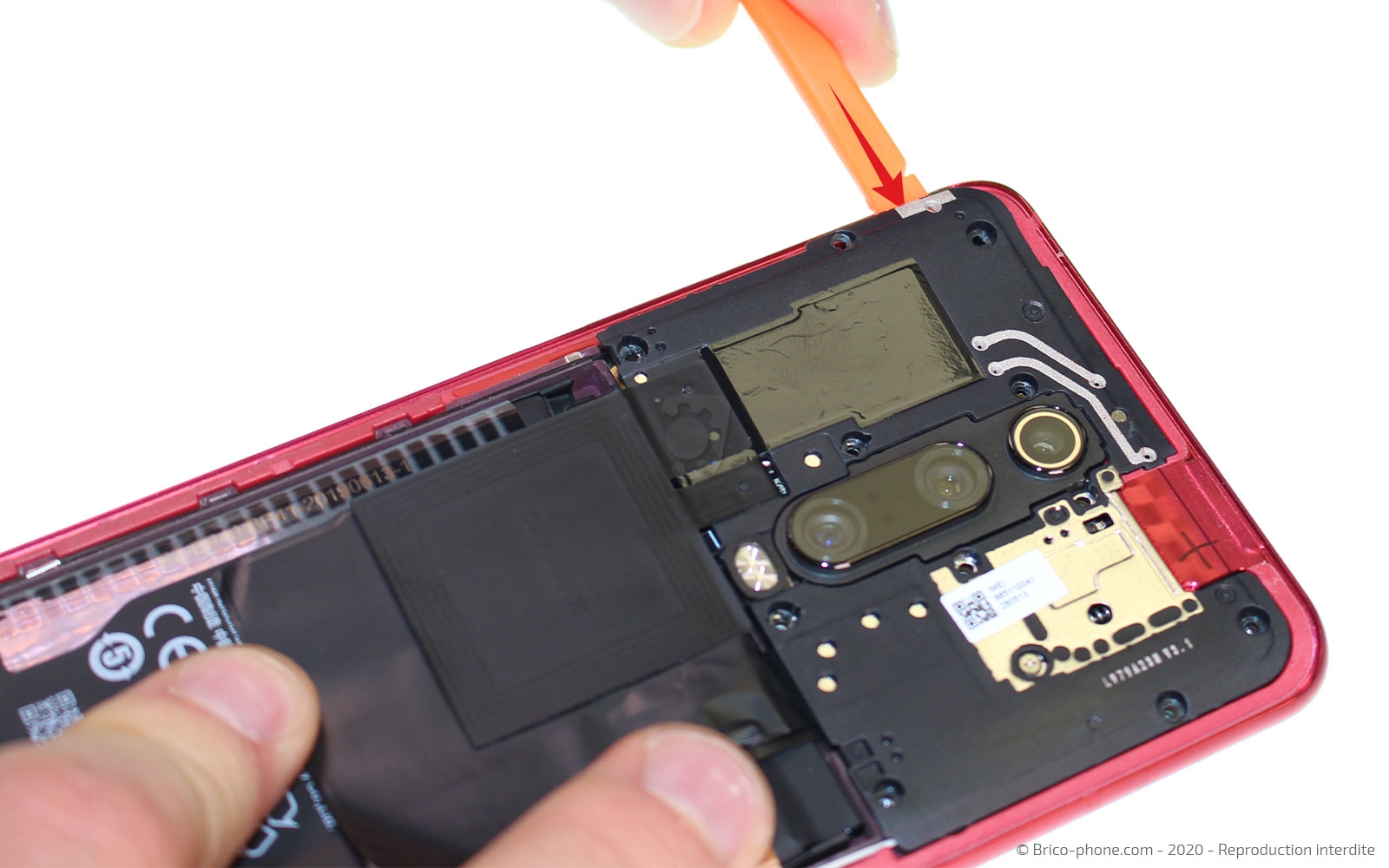

Etape 5 : Déconnecter la batterie
Pour éviter d'endommager des composants, il est important peu importe la réparation de débrancher la batterie. Pour cela, dévissez les 12 vis de la plaquette NFC avant de la déclipser avec le levier en nylon et de la sortir du châssis.

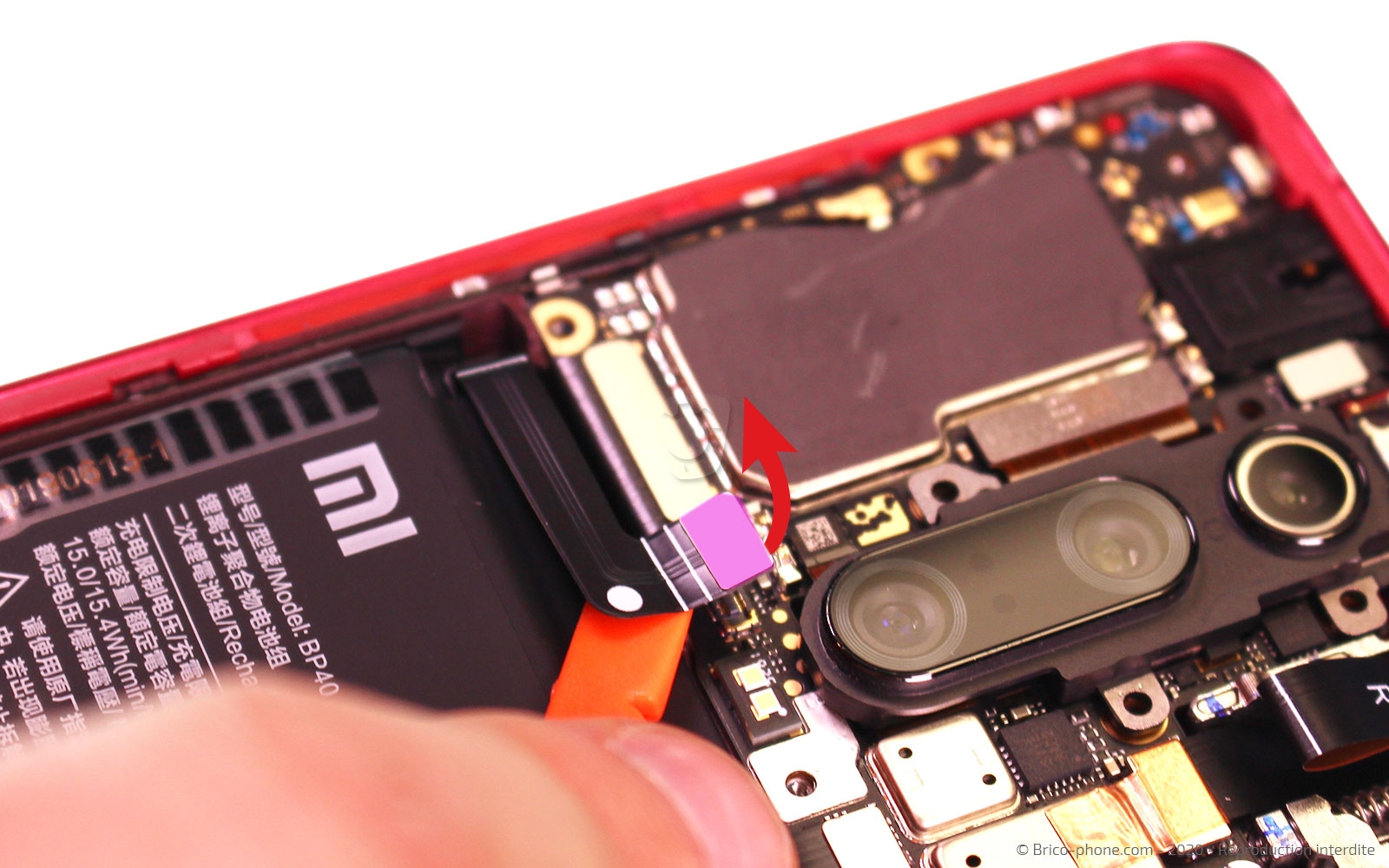

Vous voyez maintenant apparaitre la nappe de la batterie, débranchez-la à l'aide de la spatule.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

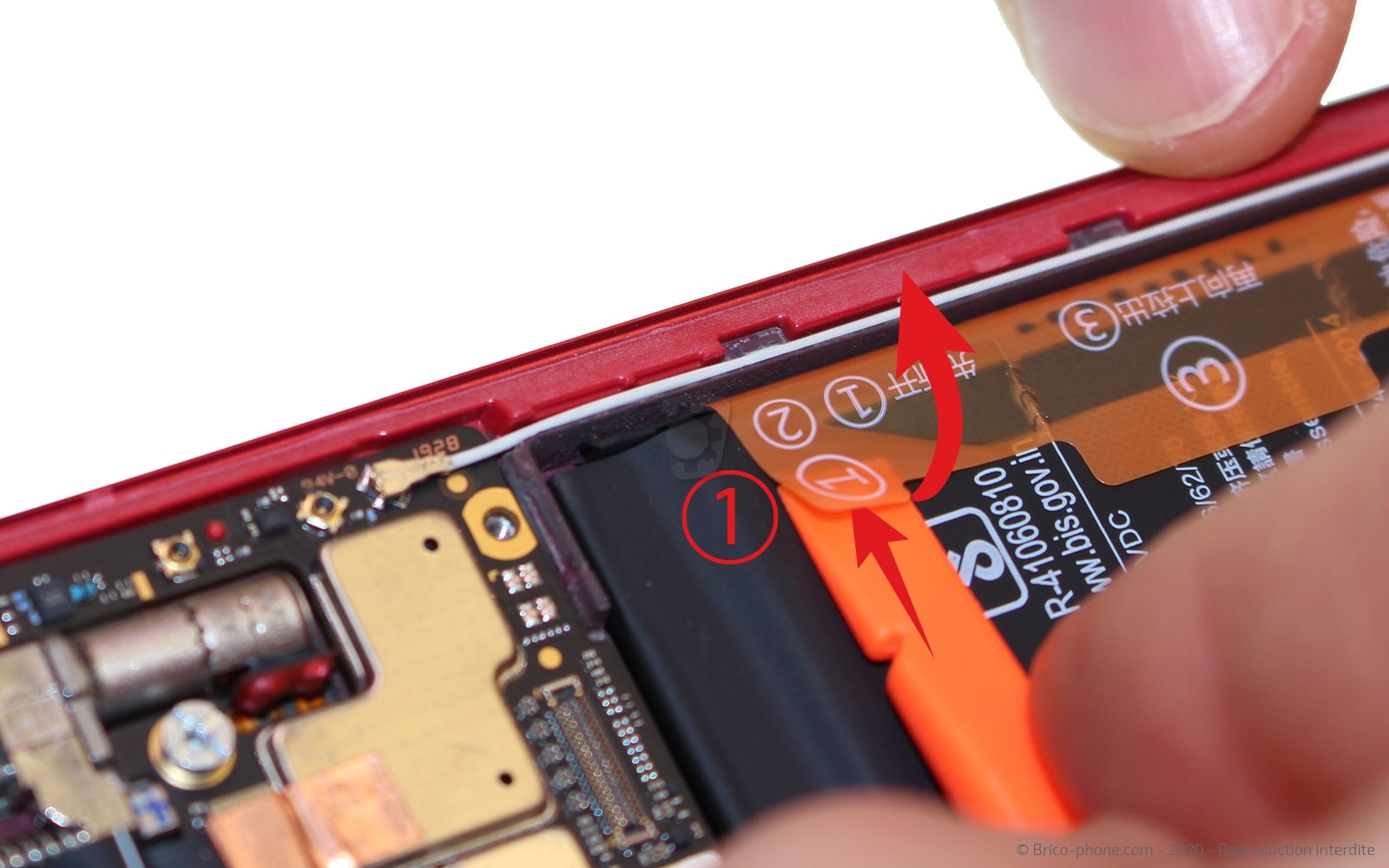

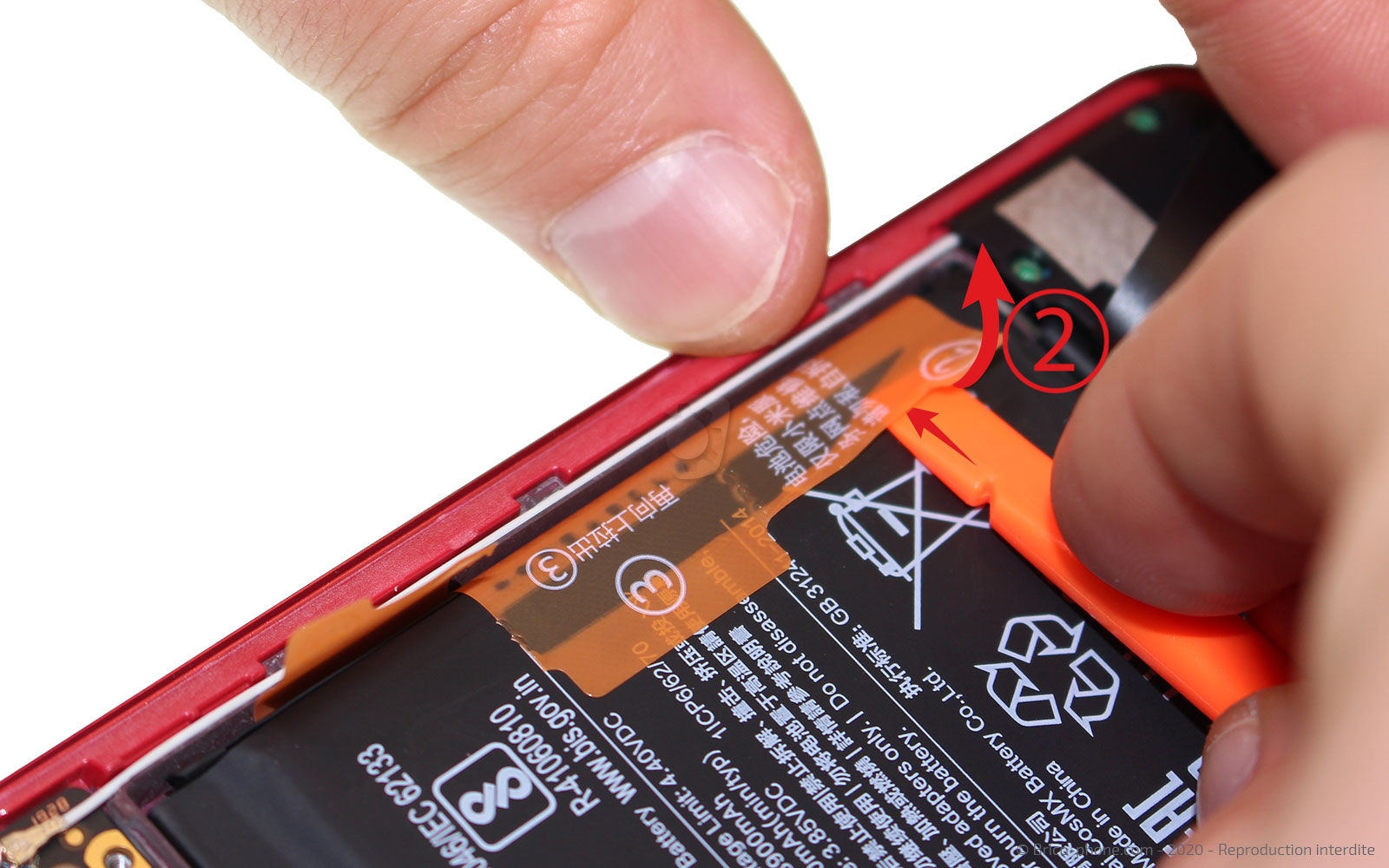

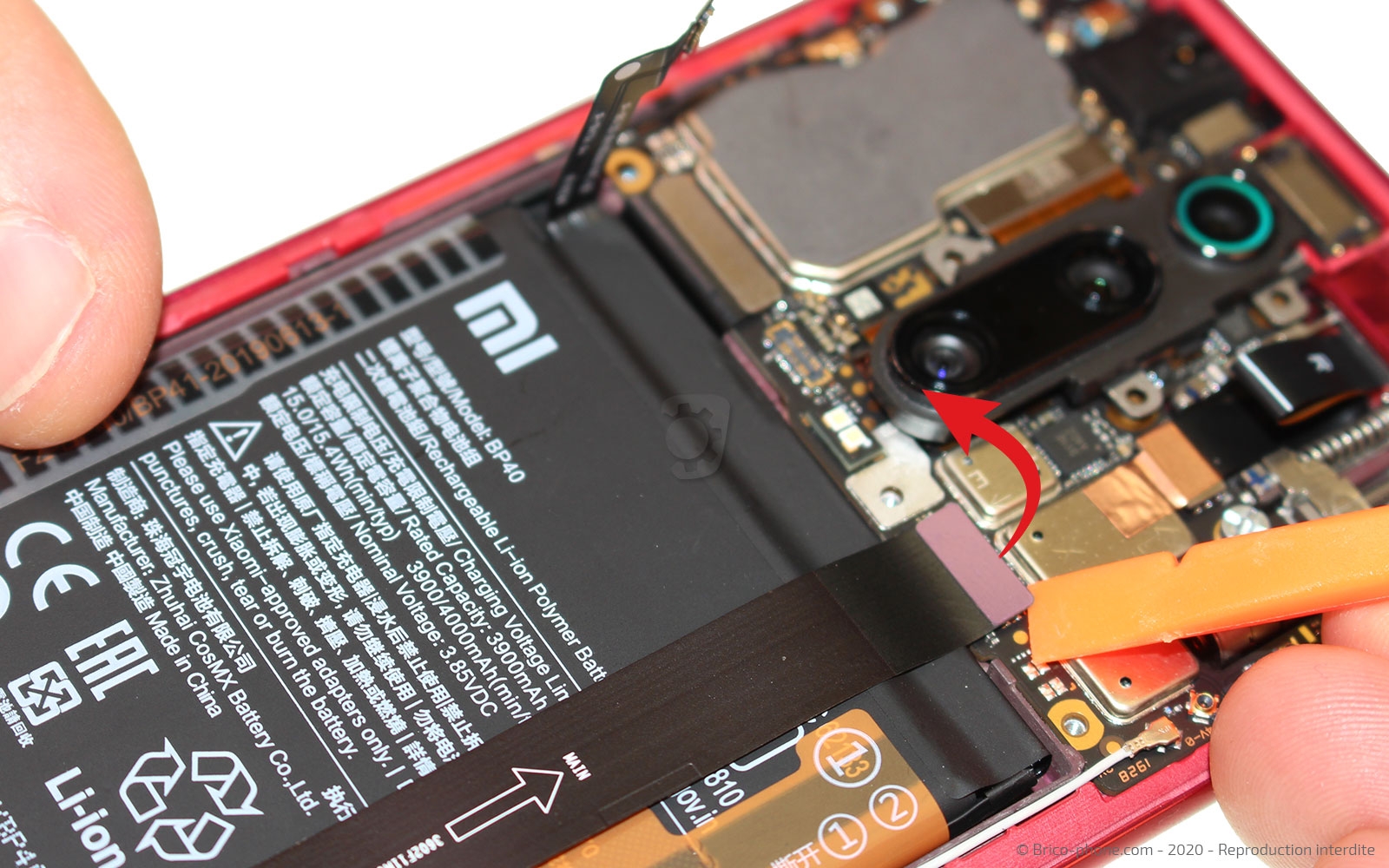

Etape 6 : Libérer la batterie
Votre nouveau bloc écran ne comprend pas la batterie c'est pourquoi nous devons la récupérer et pour cela, il vous faut déconnecter de la carte mère, la nappe de la rallonge de l'écran.
Toujours avec le même ustensile, soulevez les languettes n°1 et n°2 de la batterie.
Outils du kit utilisés
Outils du kit utilisés

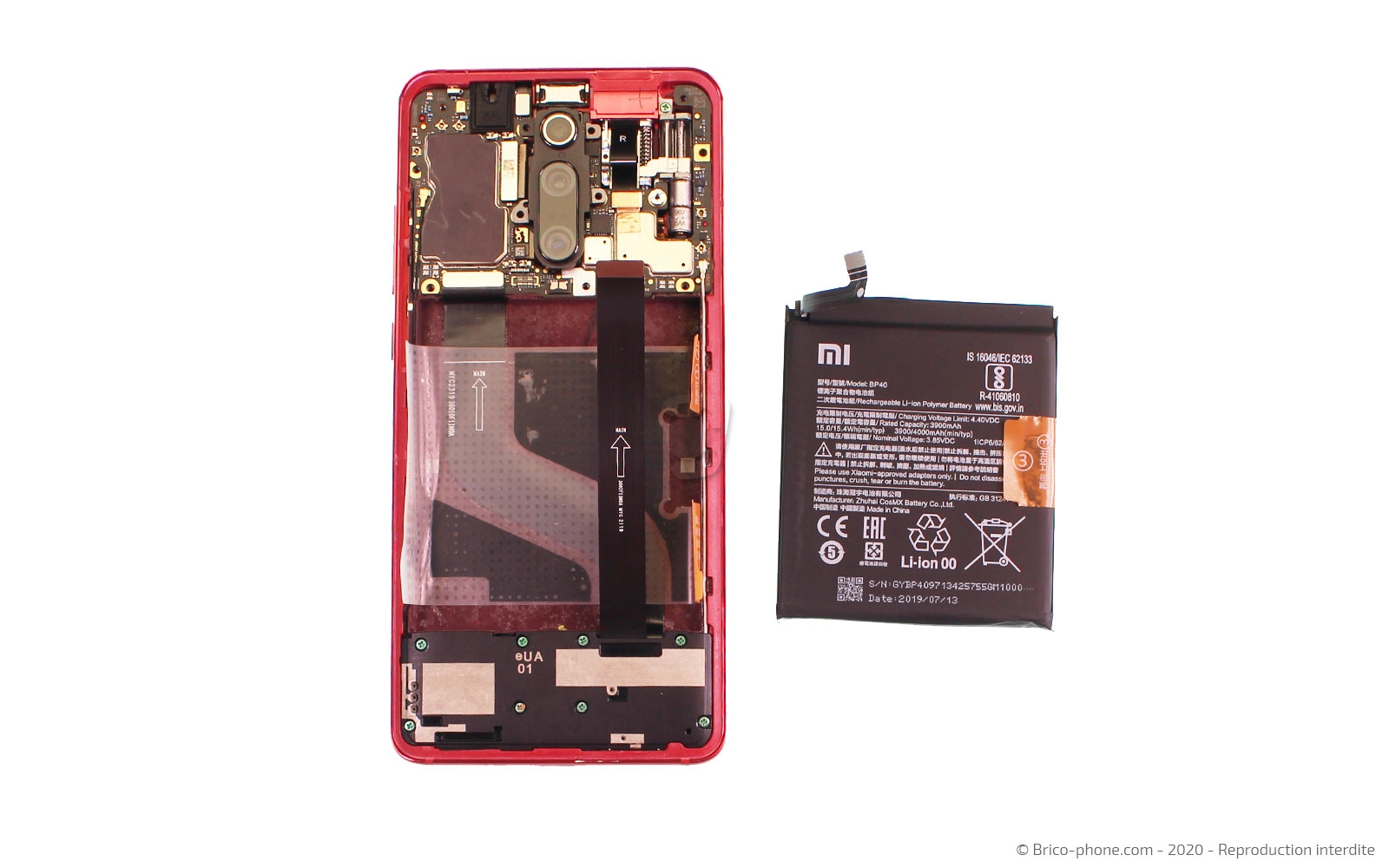

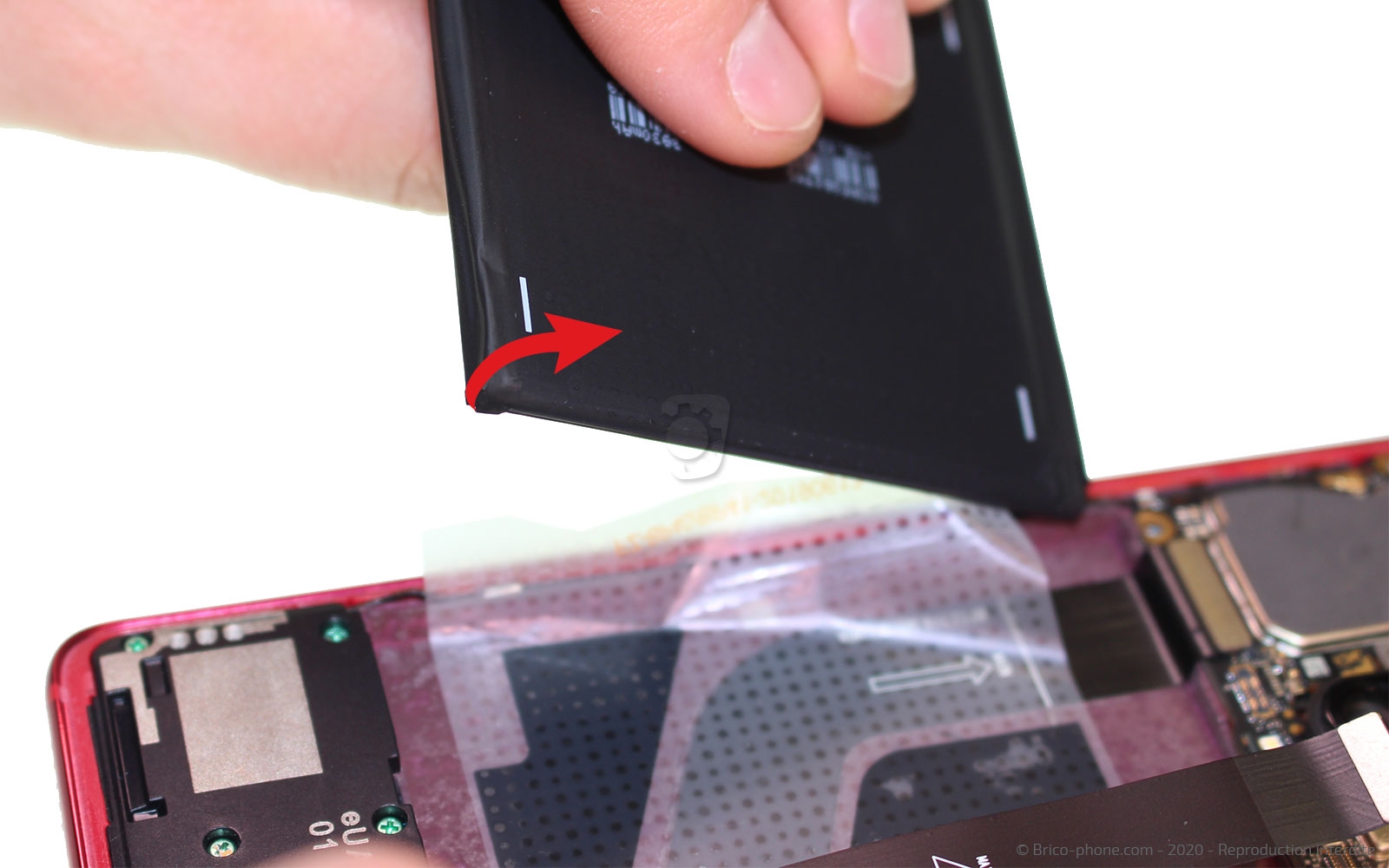

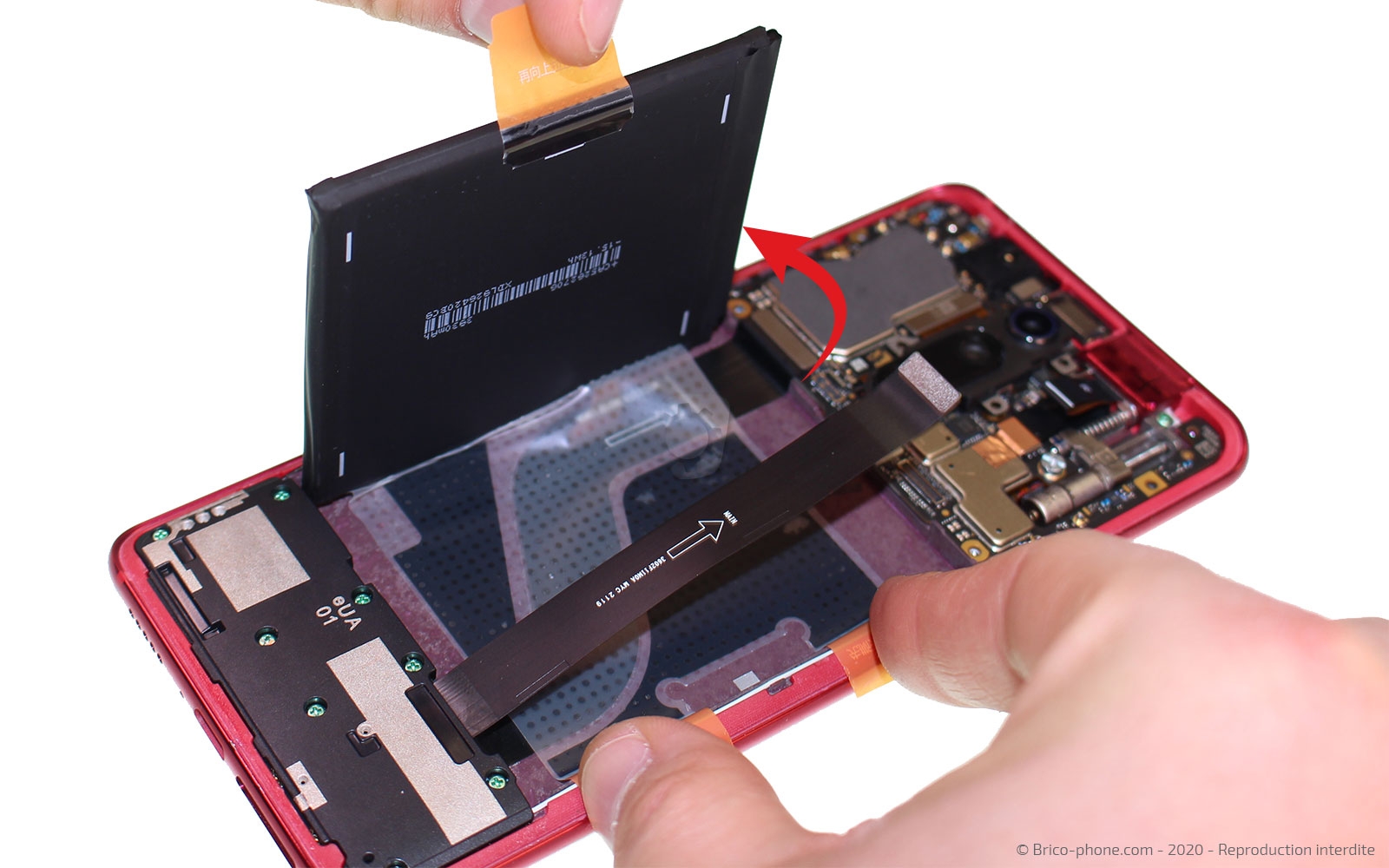

Etape 7 : Sortir la batterie du châssis

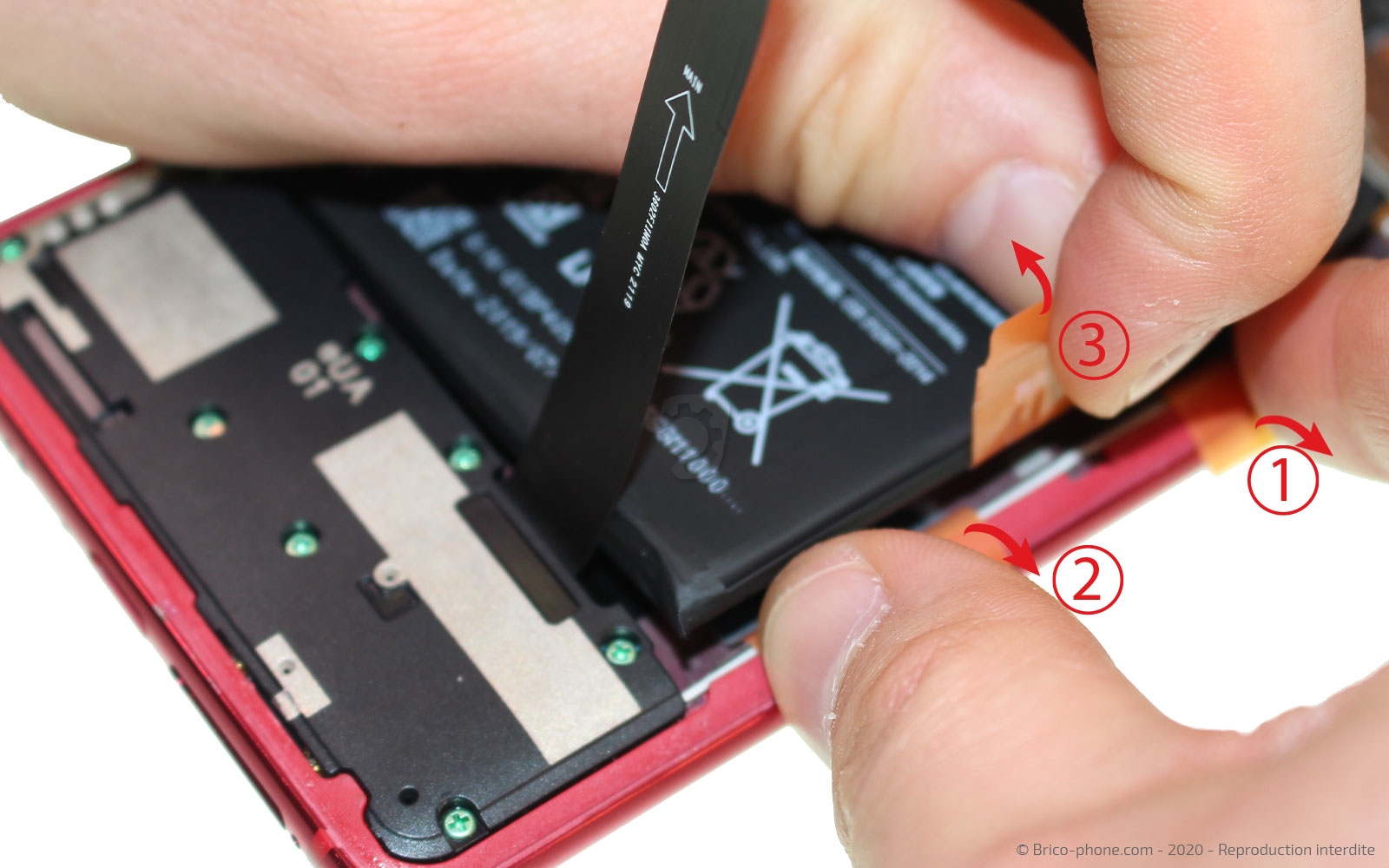

Maintenez les languettes n°1 et n°2 sur la droite de la batterie et tirez la languette n°3 pour soulever la batterie. Ensuite, terminez de décoller le composant en le décrochant du sticker de gauche.
Outils optionnels
Outils optionnels
Batterie pour Xiaomi Mi 9T
18,90 €
Batterie pour Xiaomi Mi 9T Pro
18,90 €

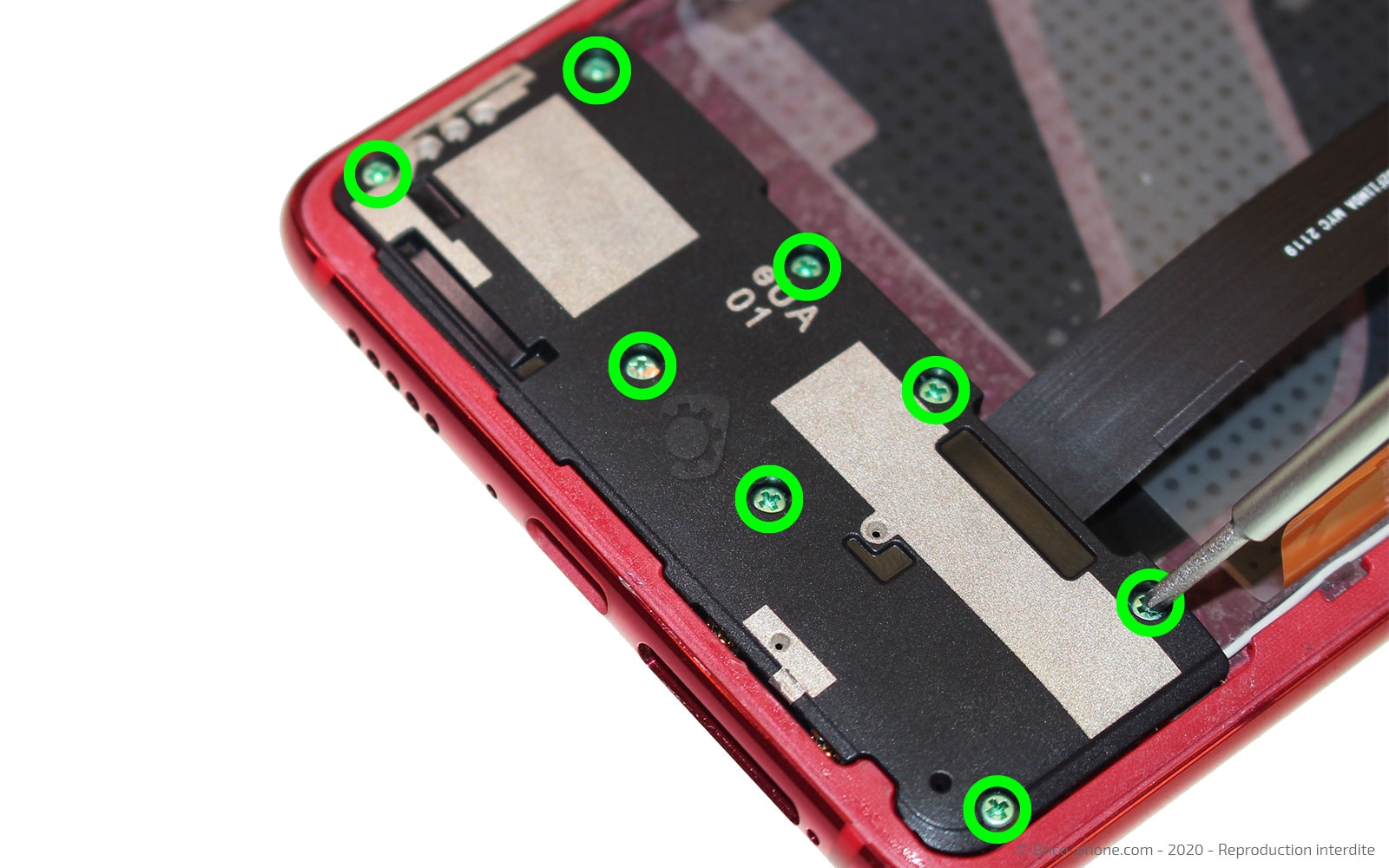

Etape 8 : Retirer le haut-parleur externe
A l'aide du tournevis cruciforme, retirez les 8 vis du haut-parleur externe avant de l'extraire du châssis avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

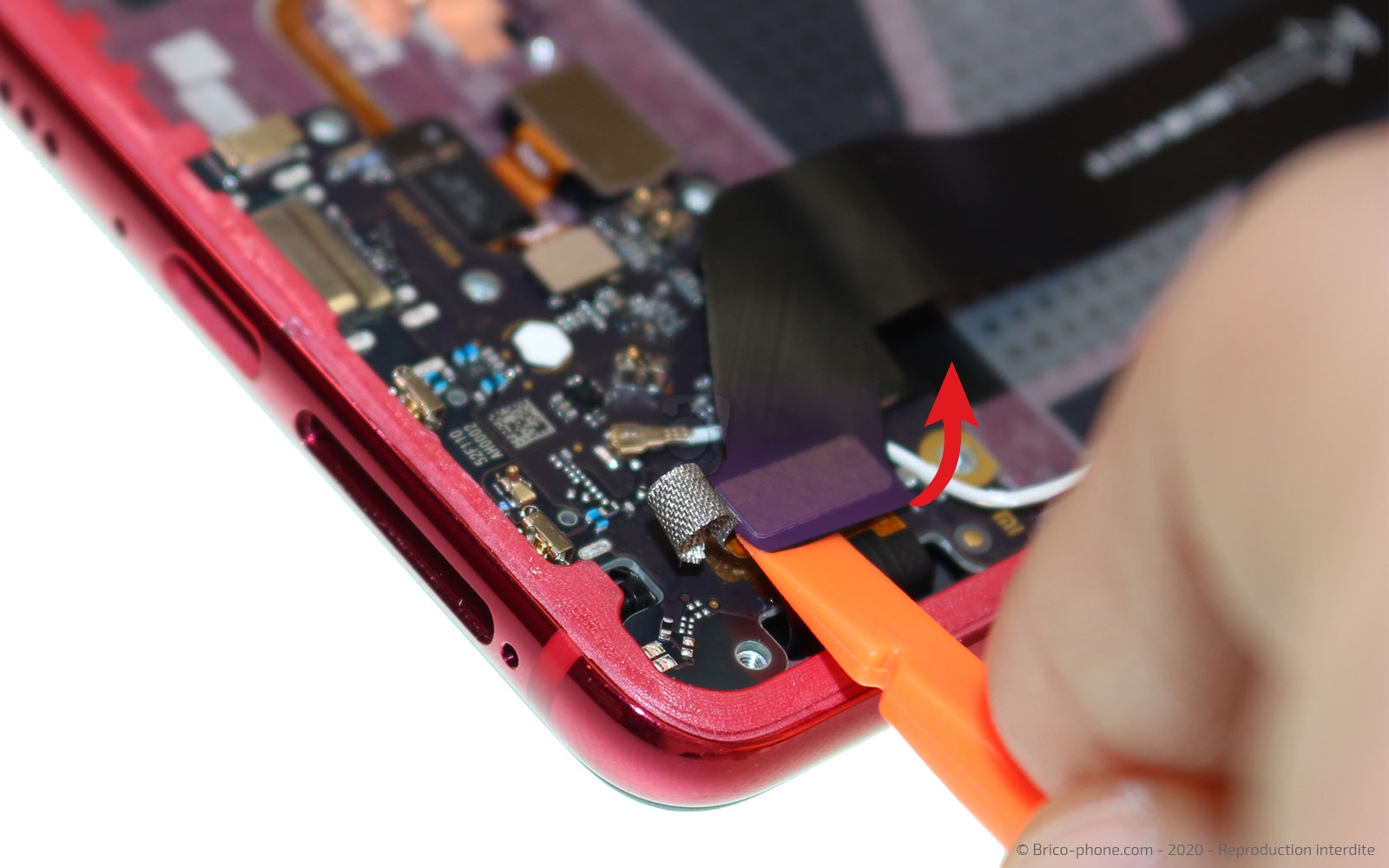

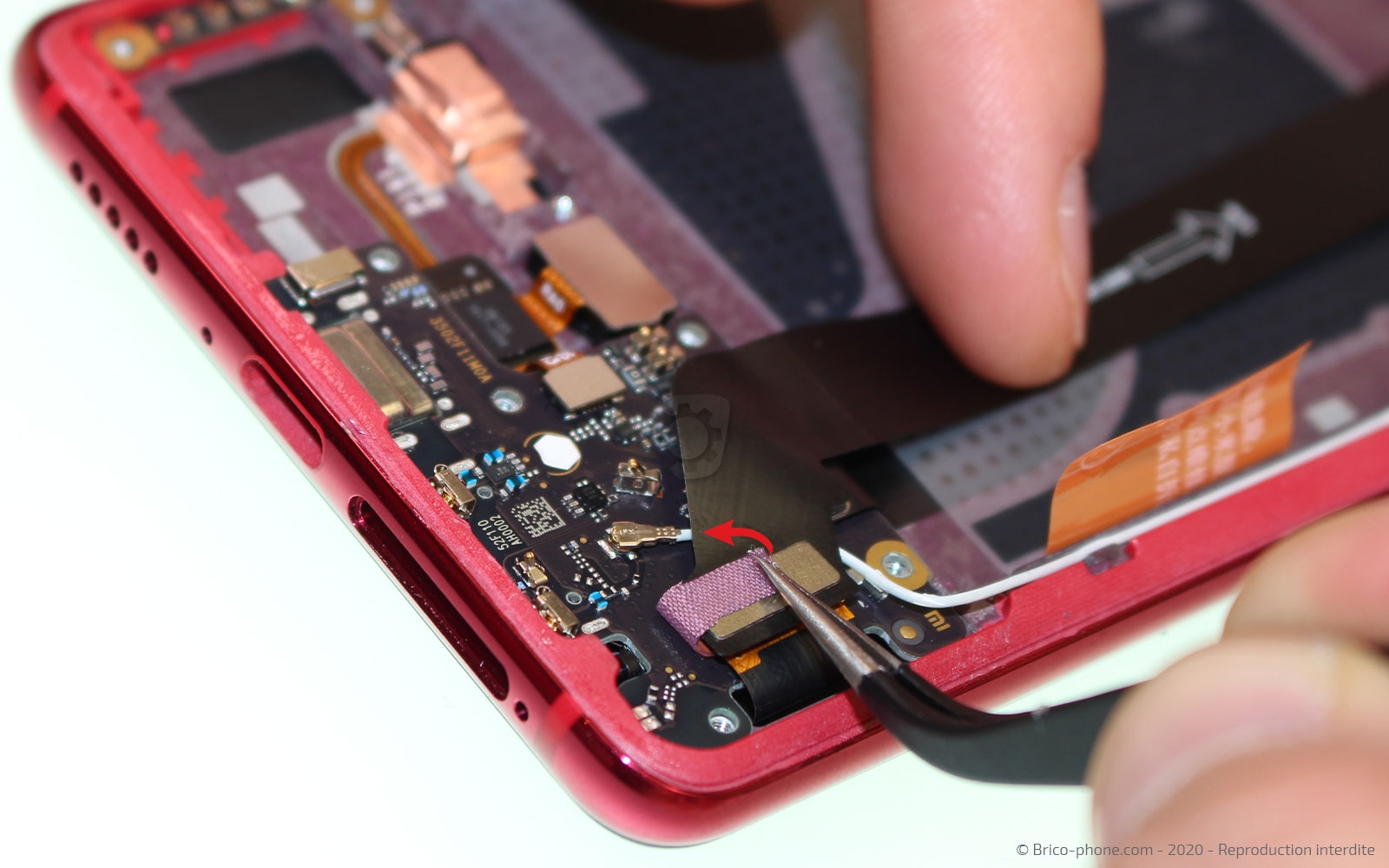

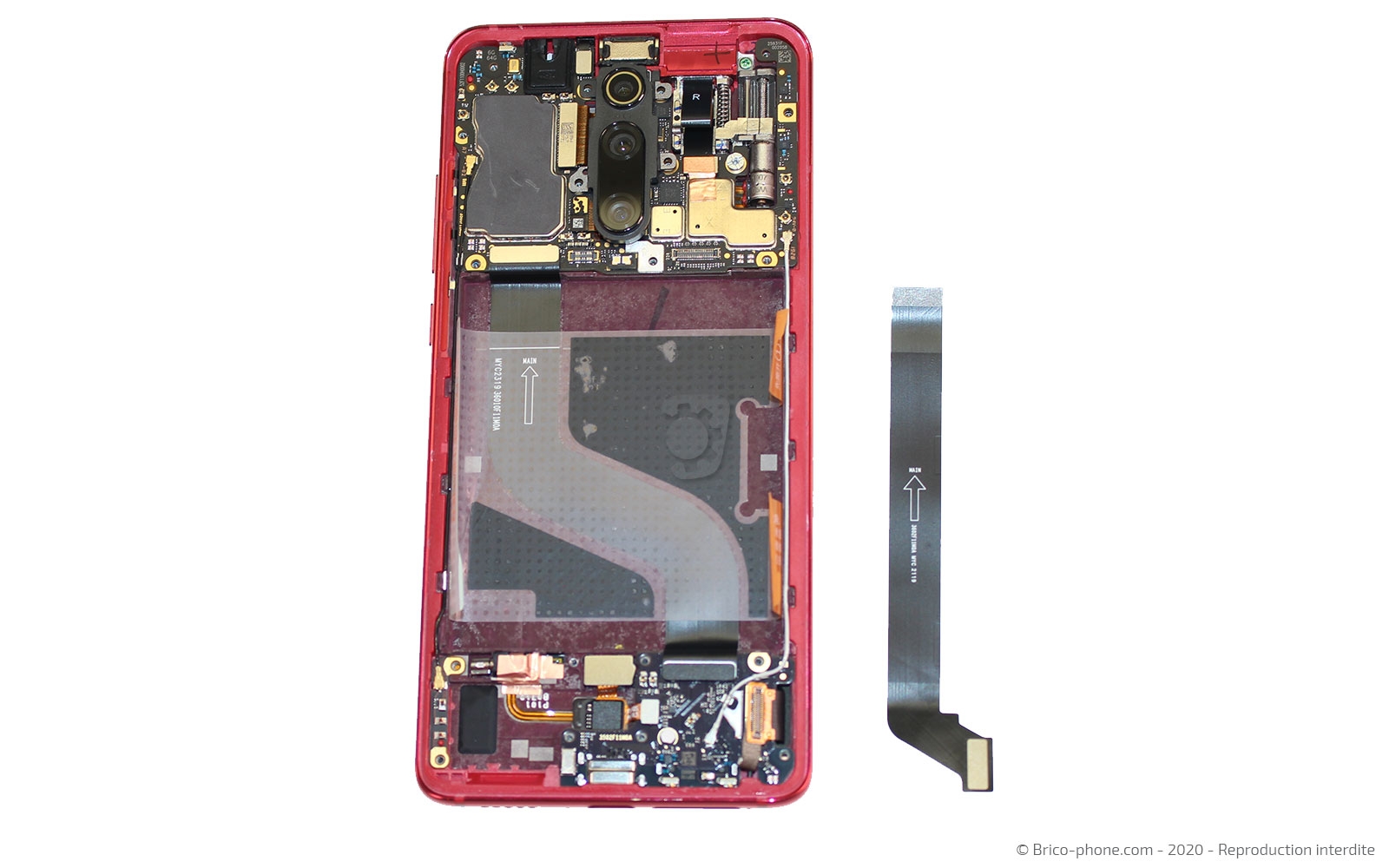

Etape 9 : Récupérer la rallonge de connexion de l'écran
Munissez-vous de la pincette en métal pour retirer le sticker brillant de la nappe de la rallonge de l'écran avant de la déconnecter.
Outils du kit utilisés
Outils du kit utilisés

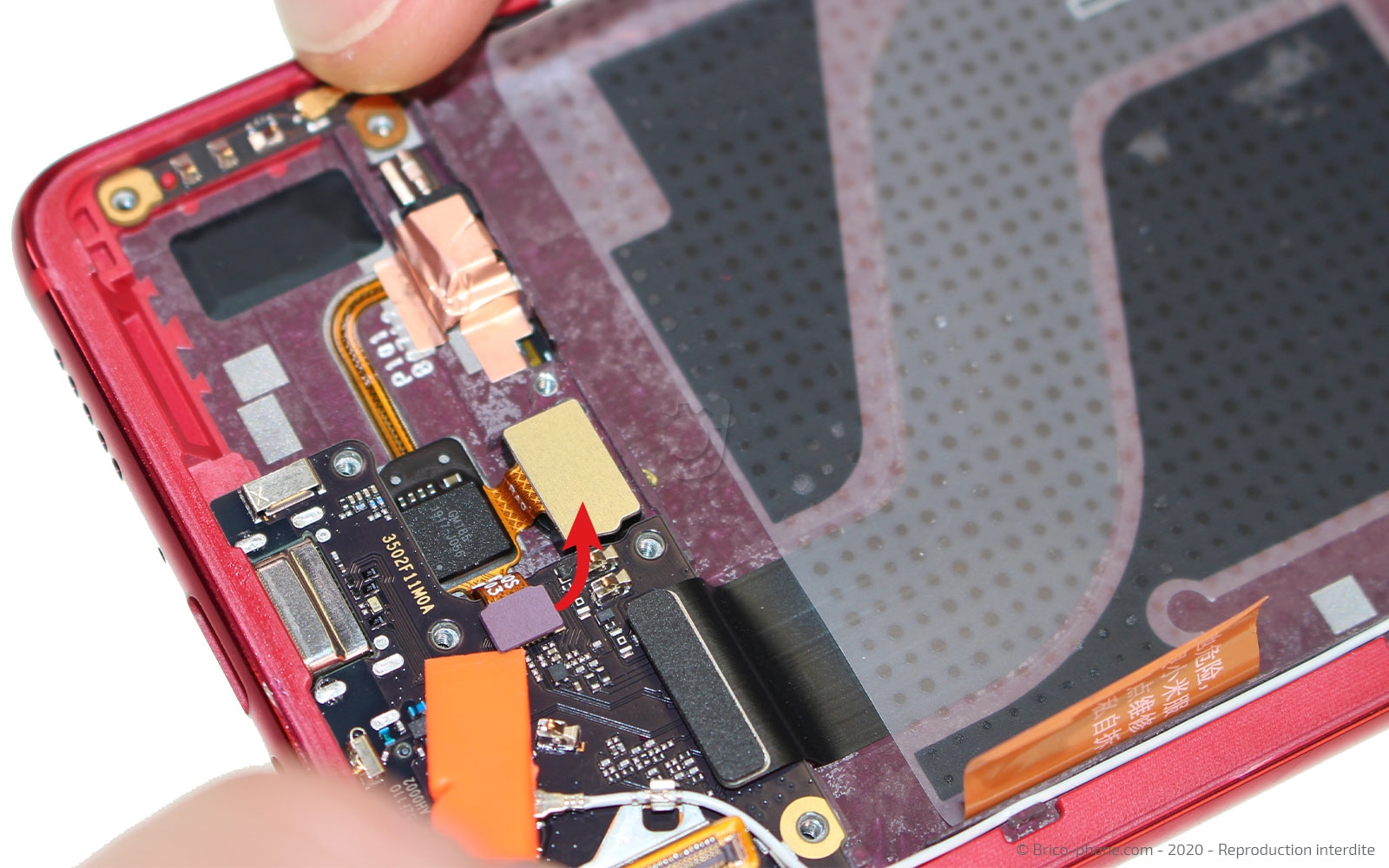

Etape 10 : Libérer le connecteur de charge
Toujours avec la spatule, débranchez la nappe du lecteur d'empreintes, celle de la rallonge d'interconnexion et décollez la nappe de l'écran.
Déclipsez également le câble coaxial blanc avec la pince.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Enlever le connecteur de charge

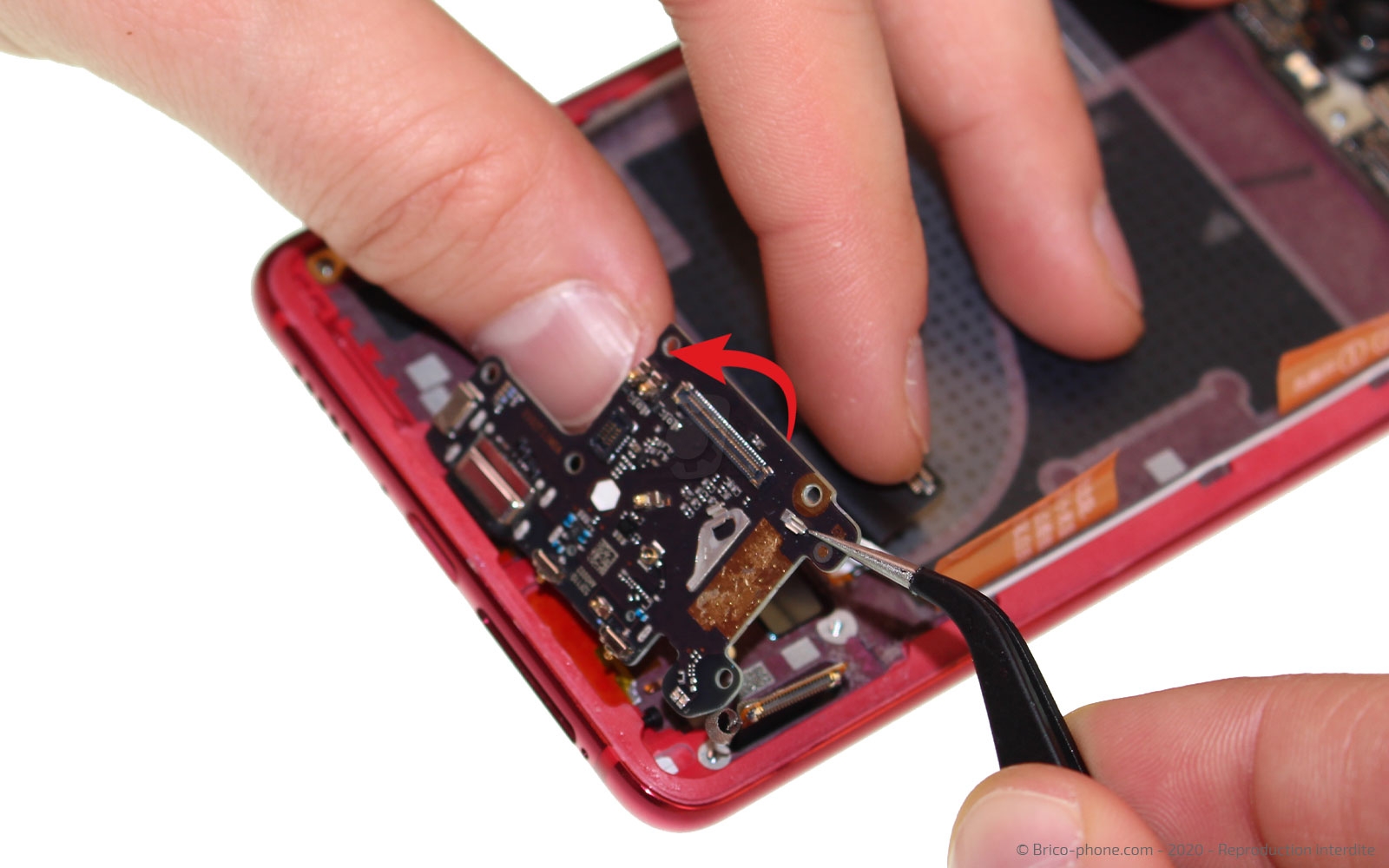

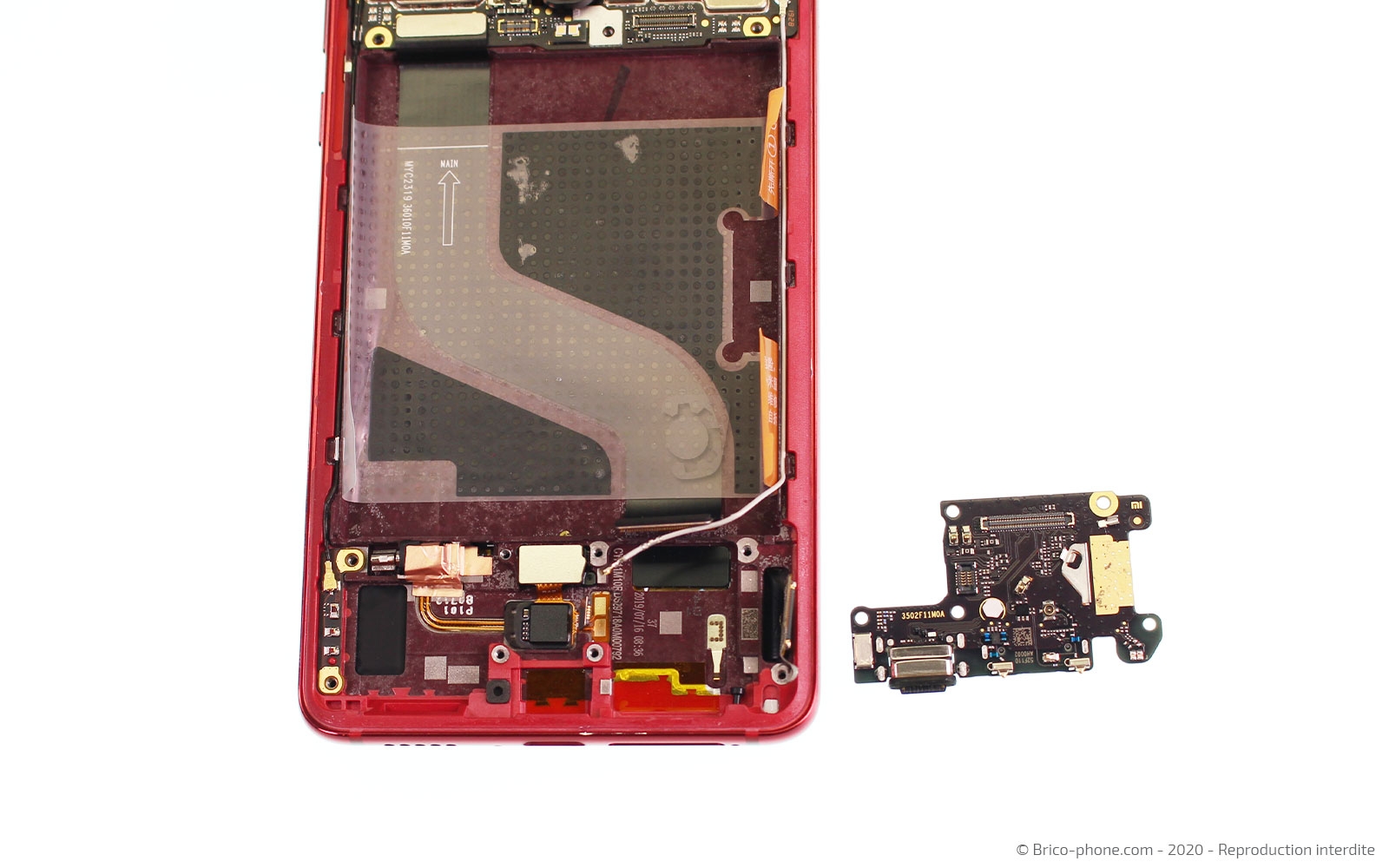

Sortez le connecteur de charge de votre Xiaomi Mi 9T / Mi 9T Pro.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels

Etape 12 : Ôter l'antenne réseau

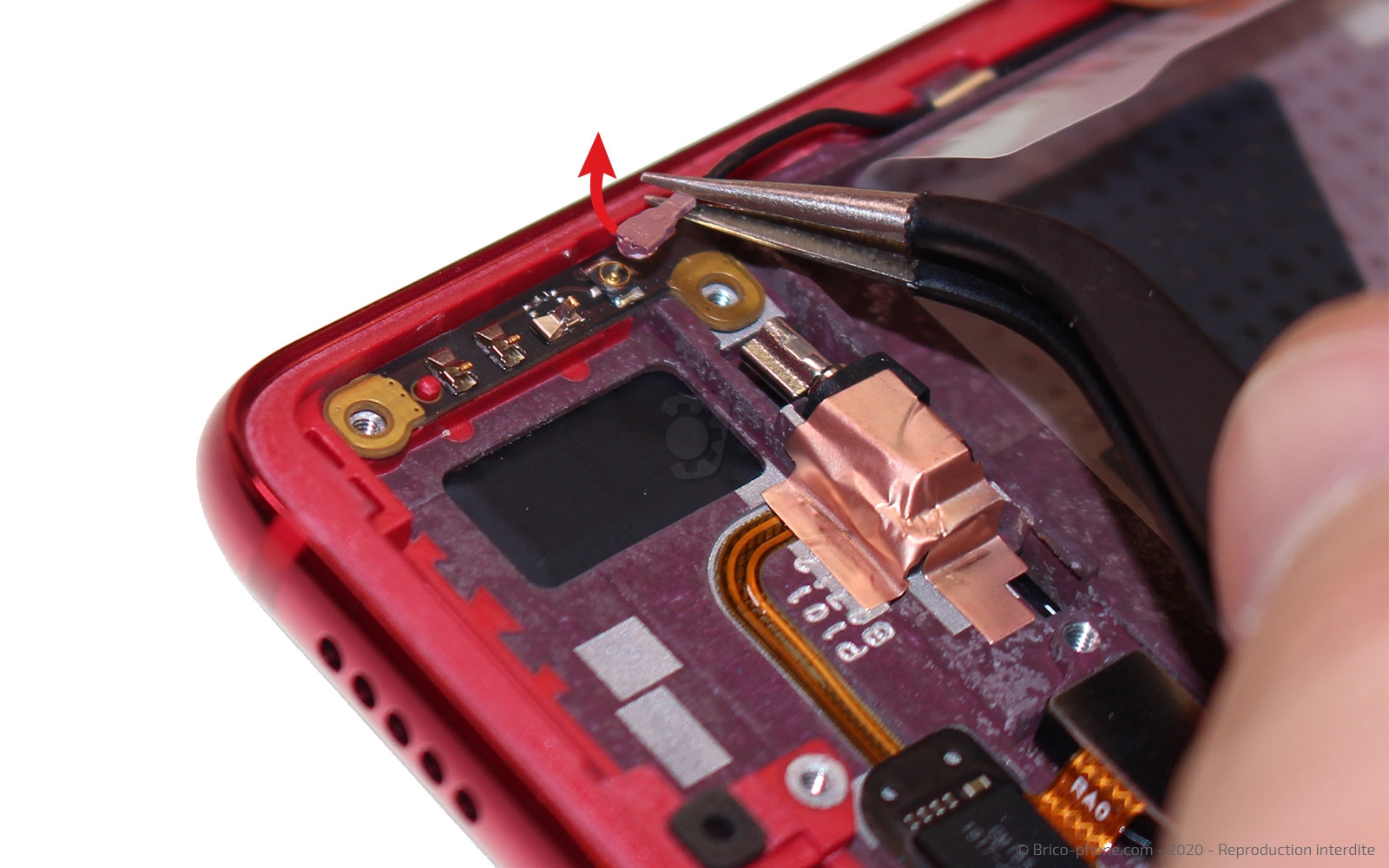

A l'aide de la pince en métal, retirez le câble coaxial avant de chauffer l'antenne réseau. Décollez-la ensuite du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 13 : Récupérer le lecteur d'empreintes digitales

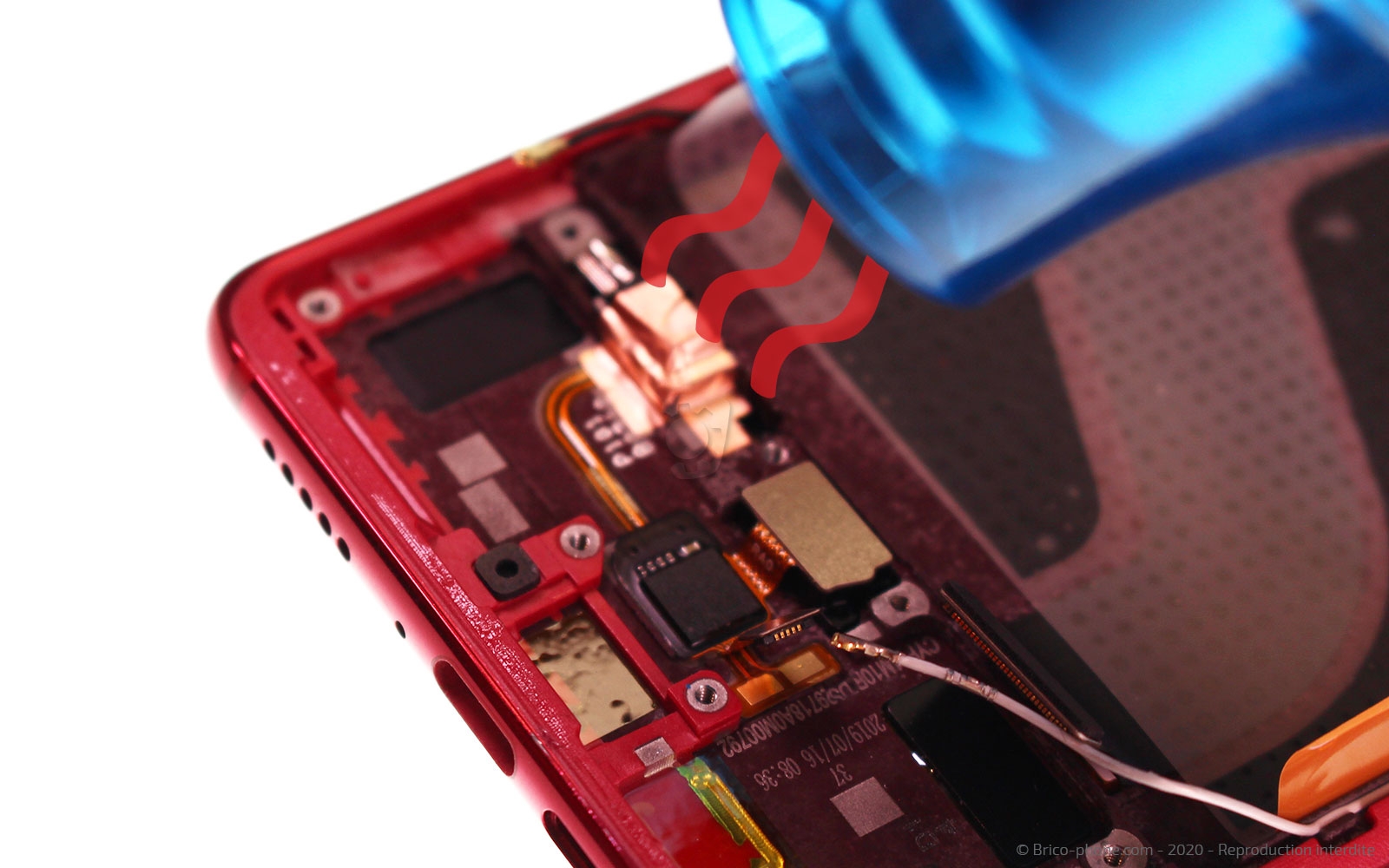

La nappe du lecteur d'empreintes est également collée au châssis, c'est pourquoi il vous faut chauffer cette dernière avant de pouvoir la retirer du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

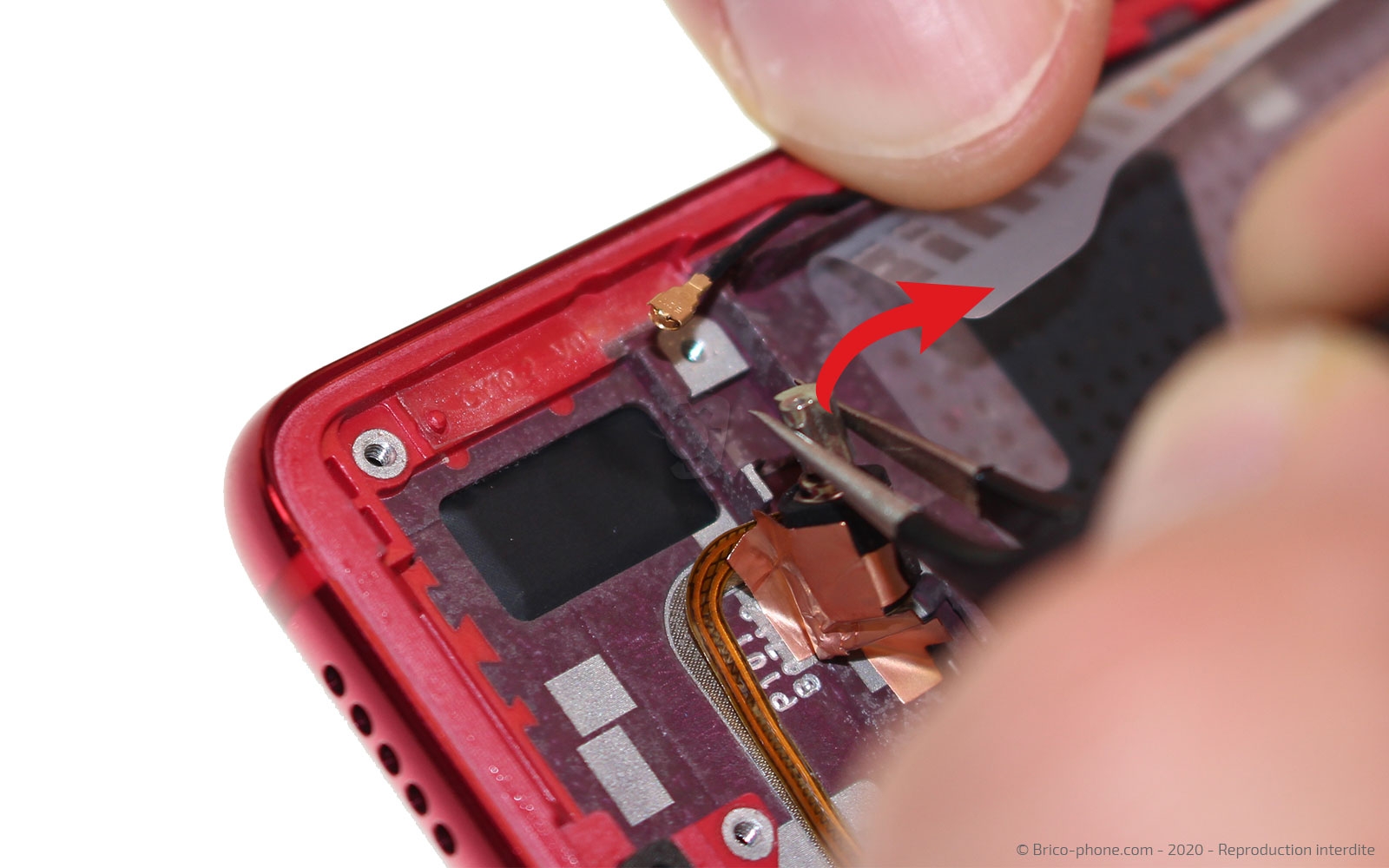

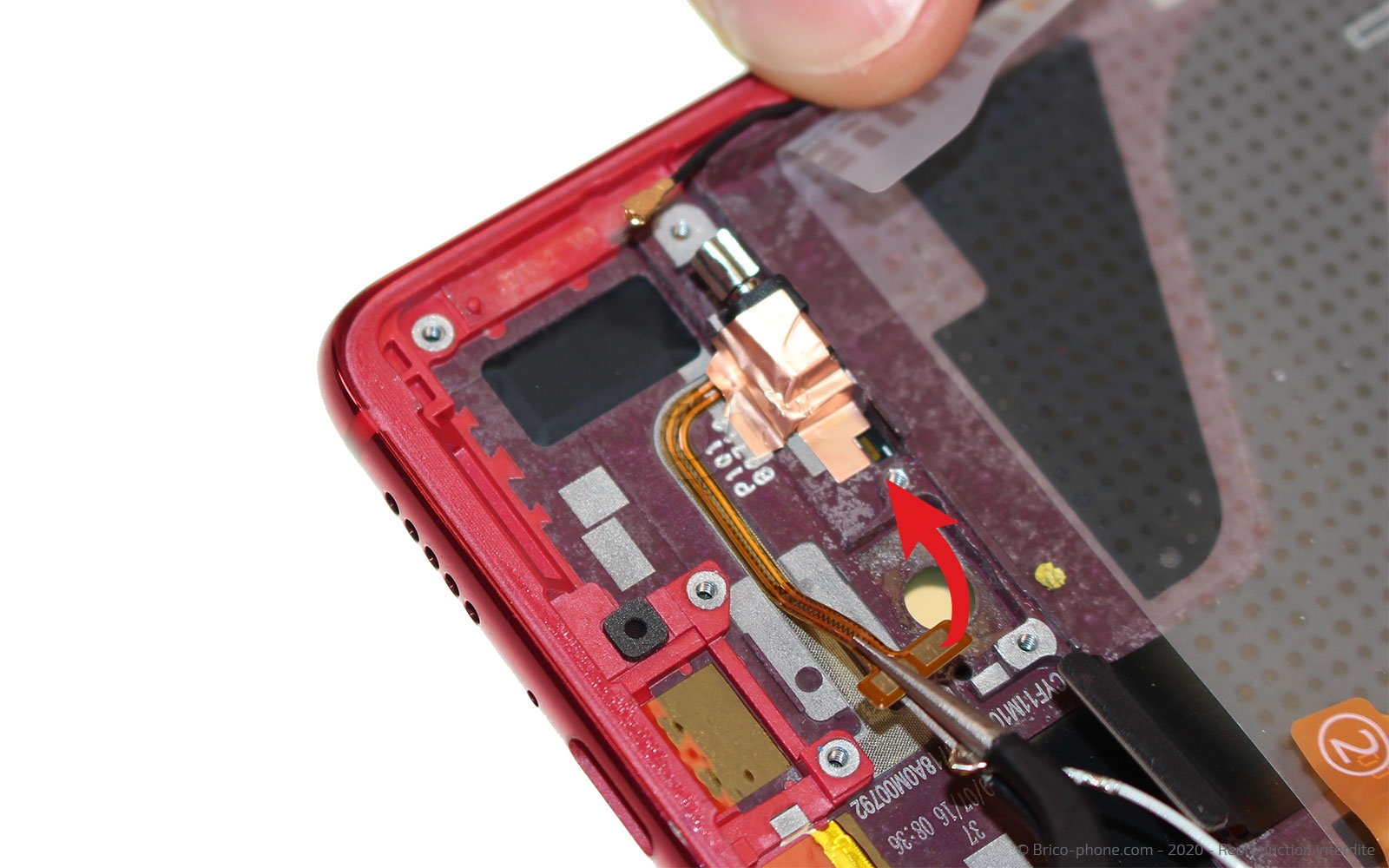

Etape 14 : Sortir le vibreur
Toujours avec la pince, soulevez le vibreur pour le retirer du châssis après avoir décollé la nappe.
Outils du kit utilisés
Outils du kit utilisés

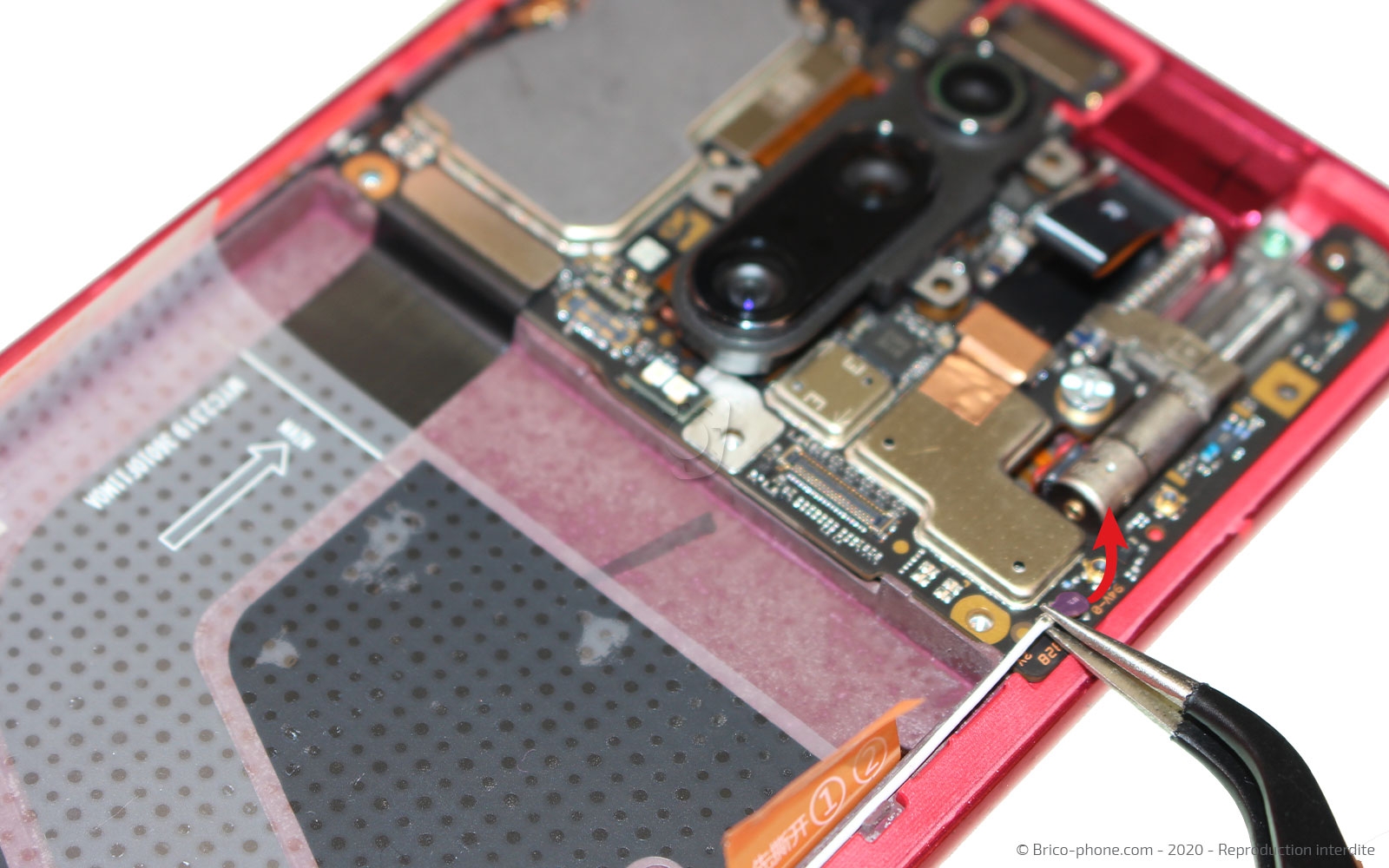

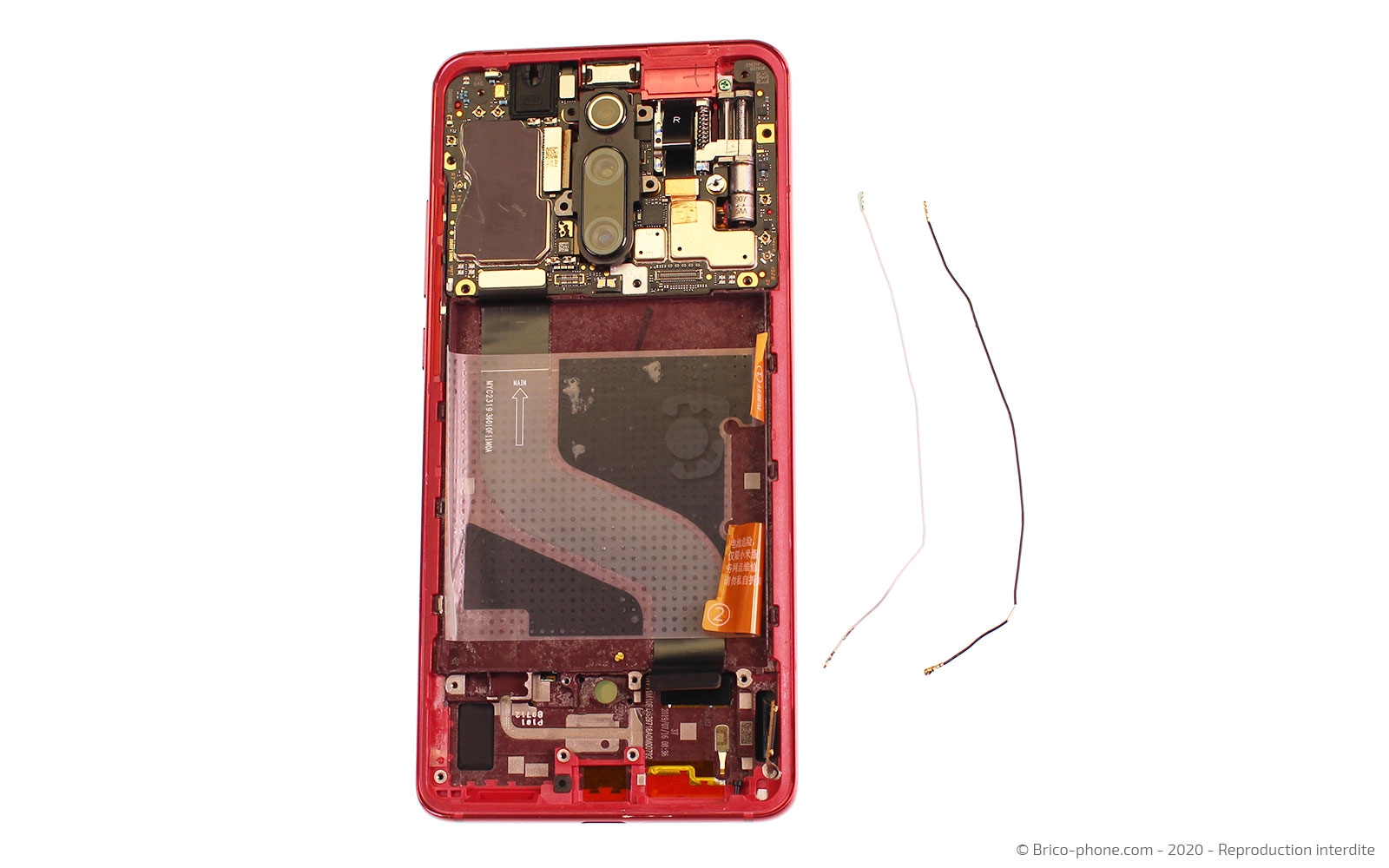

Etape 15 : Retirer les câbles coaxiaux

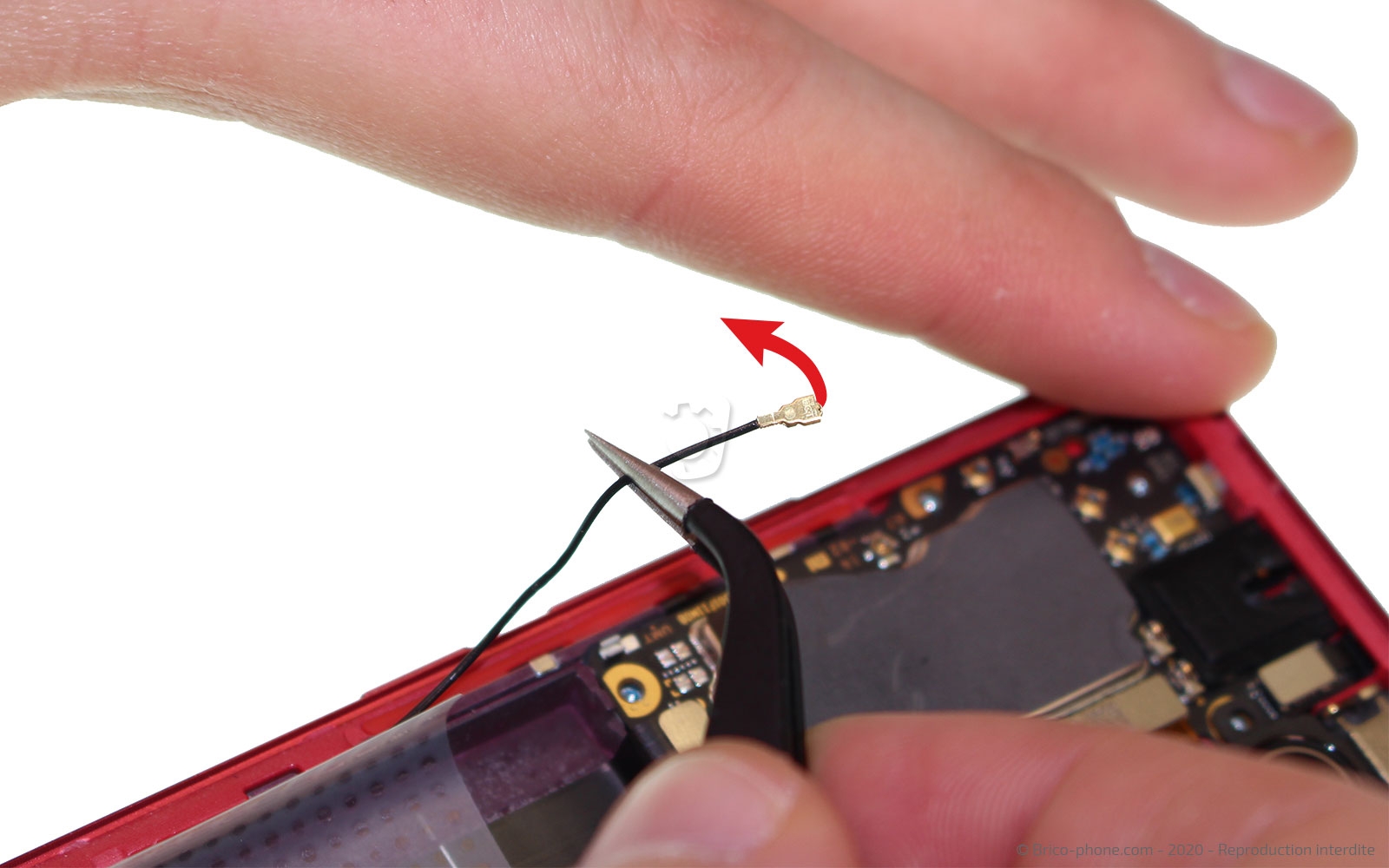

Retirez les câbles coaxiaux de leur emplacement respectif.
Outils du kit utilisés
Outils du kit utilisés

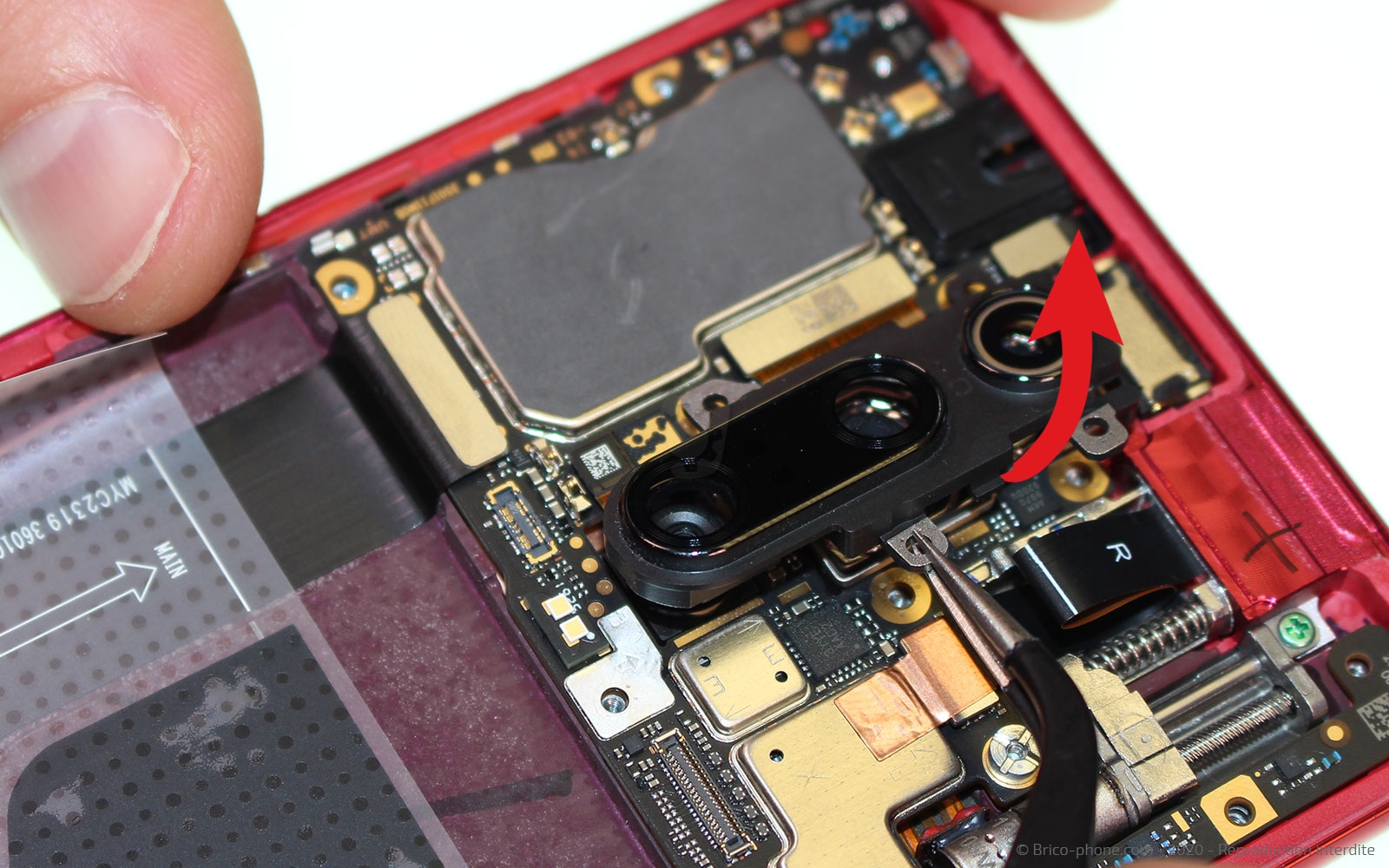

Etape 16 : Enlever le bloc lentilles des caméras arrières
Récupérez le support des lentilles avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

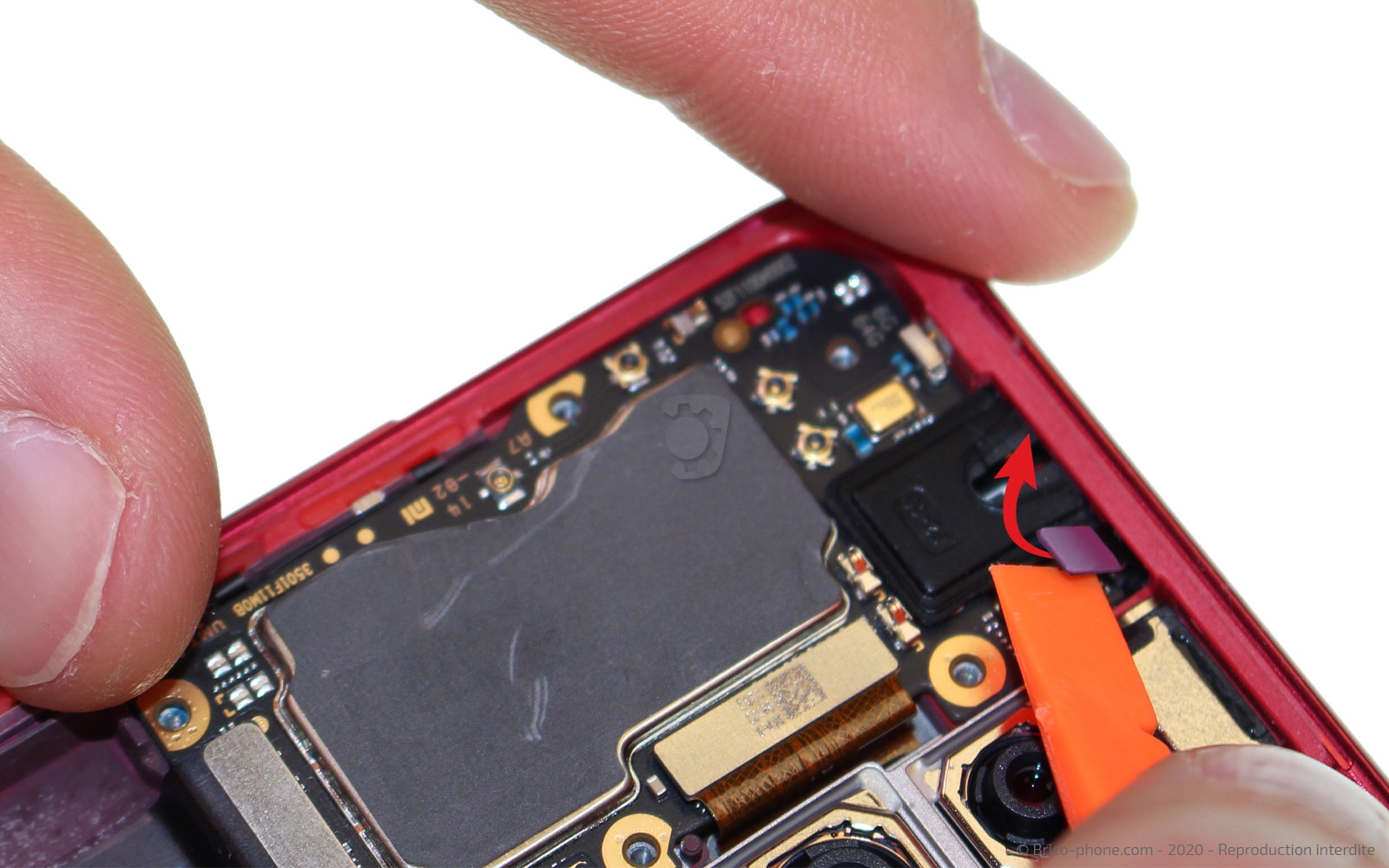

Etape 17 : Débrancher les nappes de la carte mère
Sur la carte mère, il vous faut déconnecter la nappe du capteur d'ambiance, celles des caméras arrières et celle de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

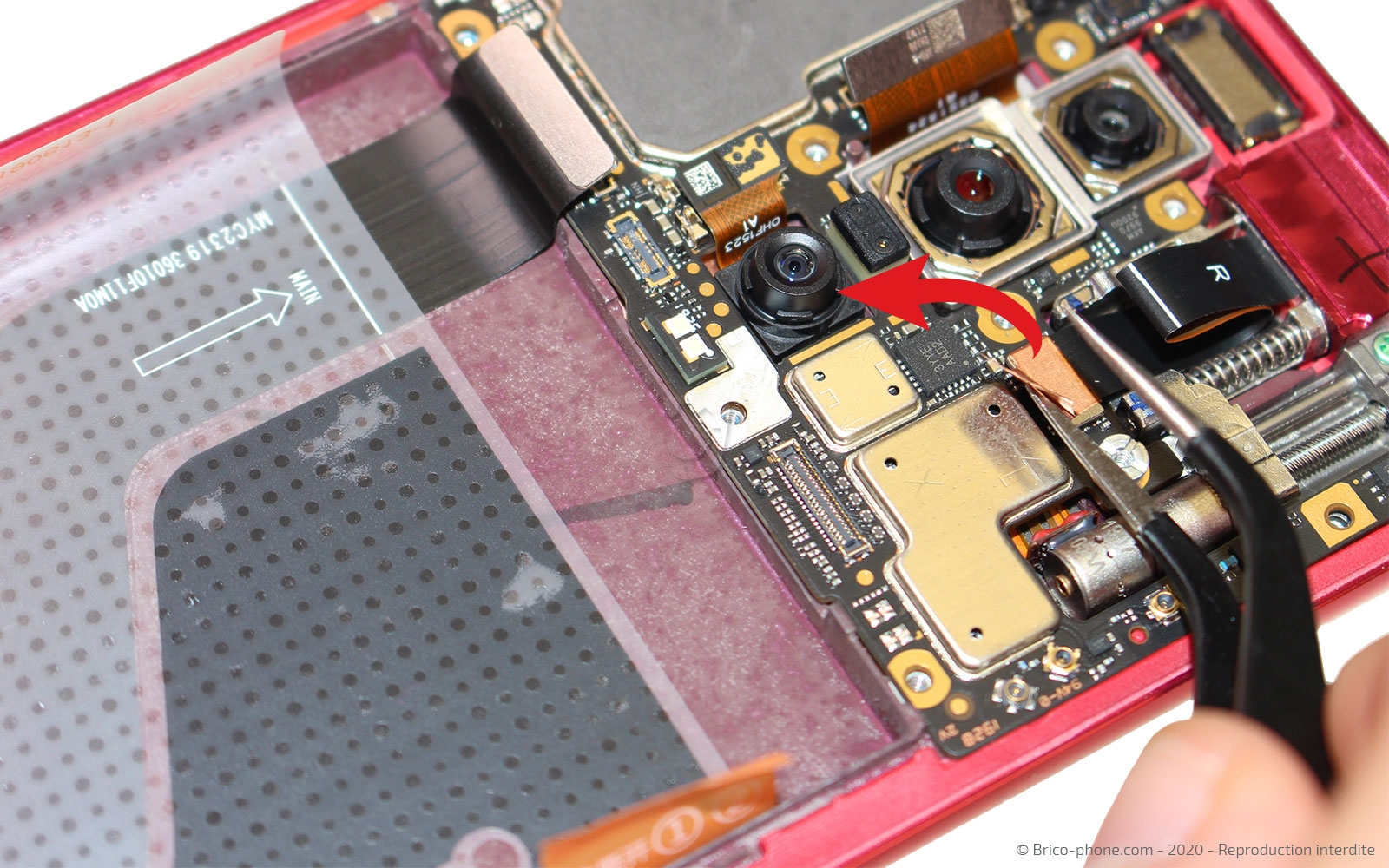

Etape 18 : Sortir les caméras arrières
Retirez l'adhésif cuivré de la nappe de la caméra avant, afin de pouvoir y accéder pour la déconnecter.
Ensuite, attrapez les caméras arrières avec la pincette pour les sortir.
Outils du kit utilisés
Outils du kit utilisés

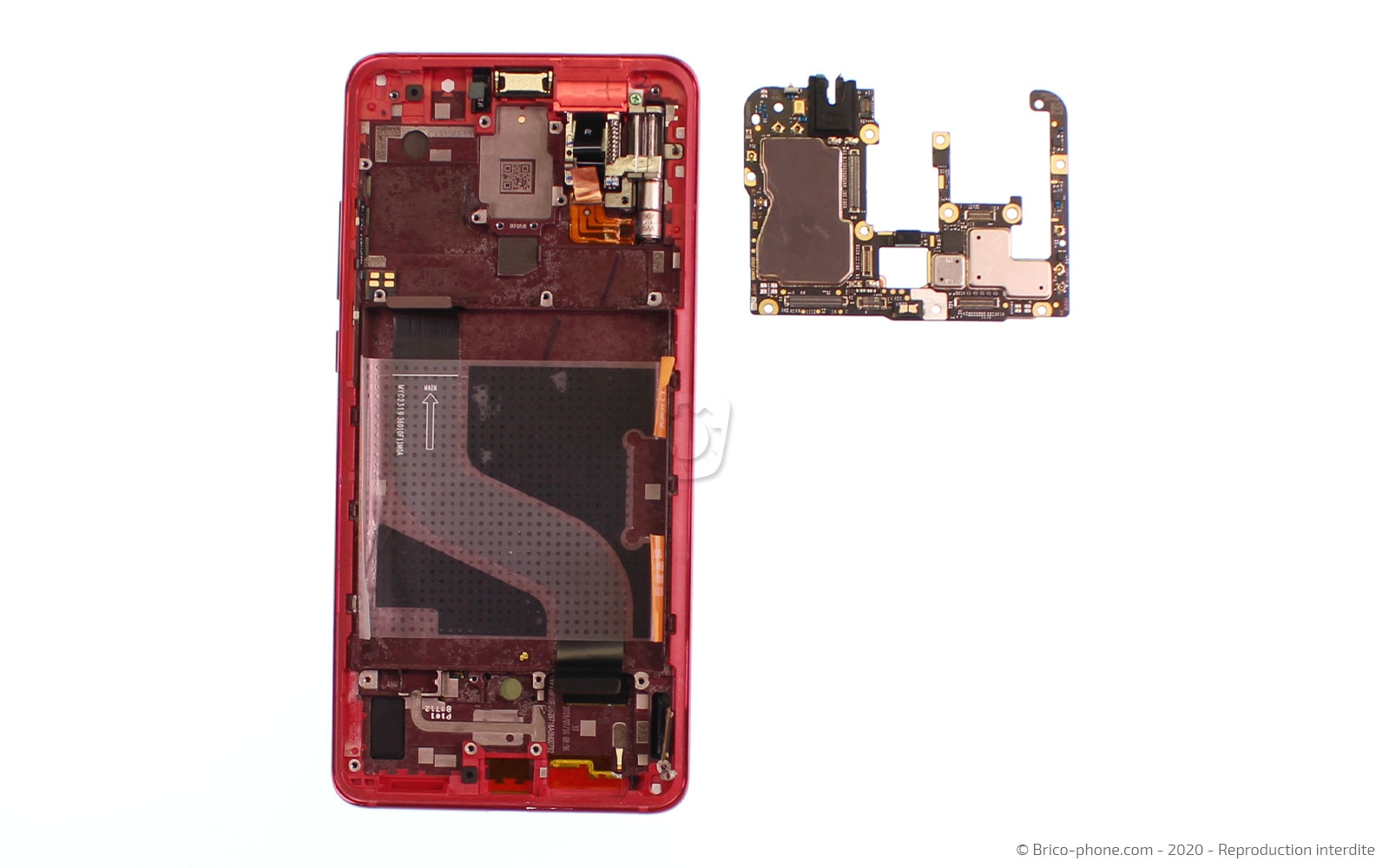

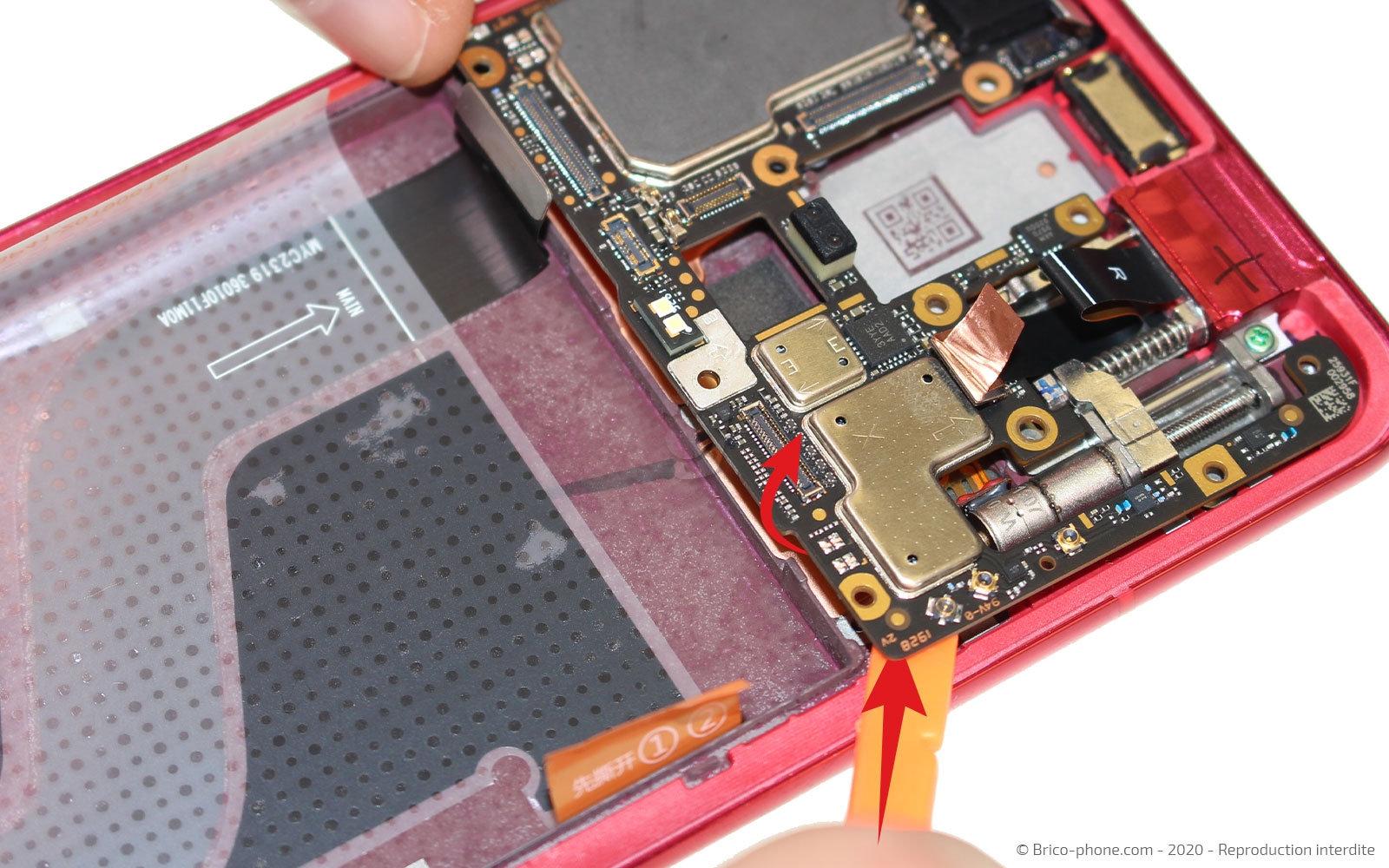

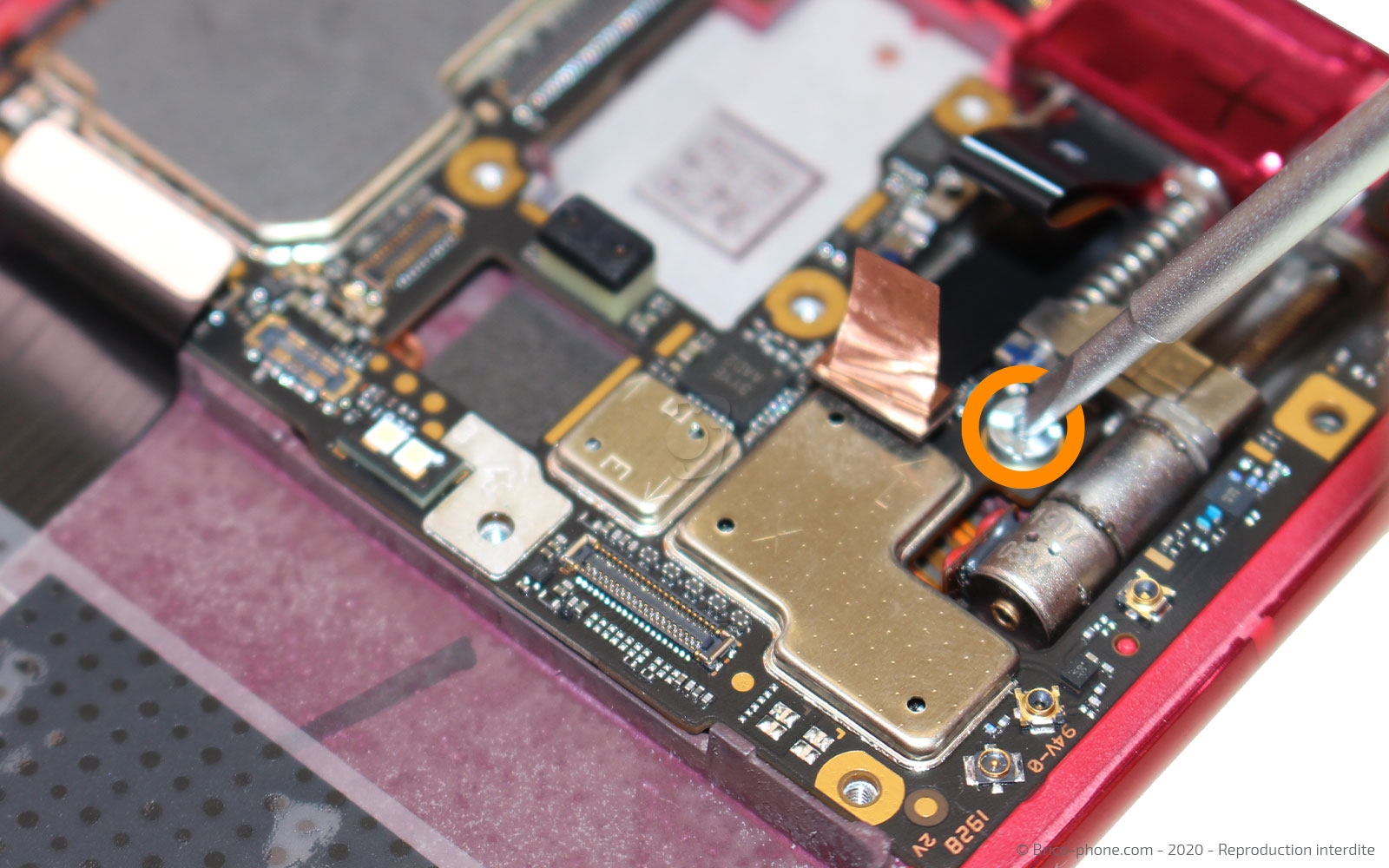

Etape 19 : Libérer la carte mère
A l'aide du tournevis plat, dévissez la vis se trouvant entre la nappe de l'appareil photo avant et le module moteur du Xiaomi.
Insérez ensuite la spatule sous la carte mère pour faire levier et la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis plat avec virole
1,70 €

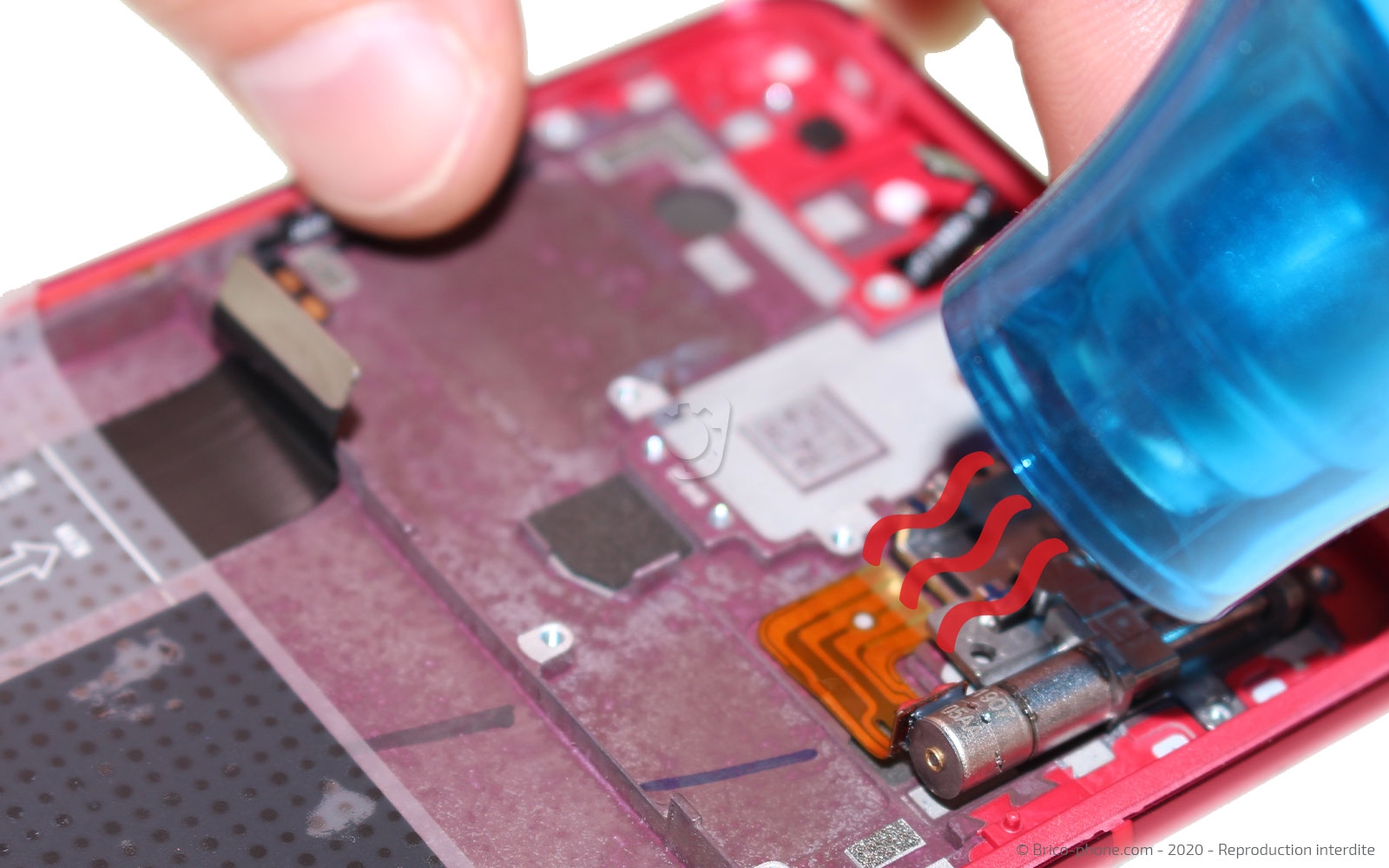

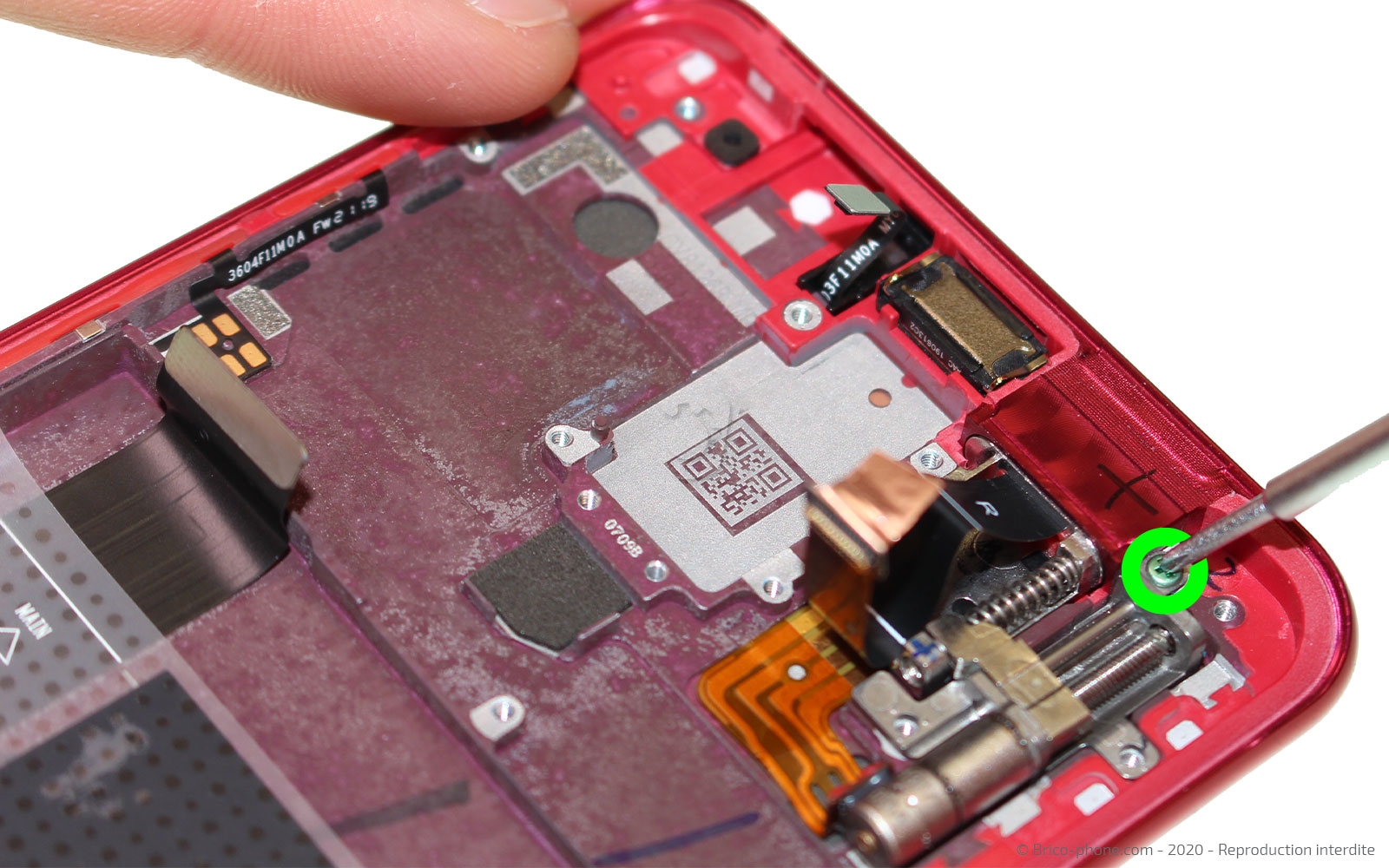

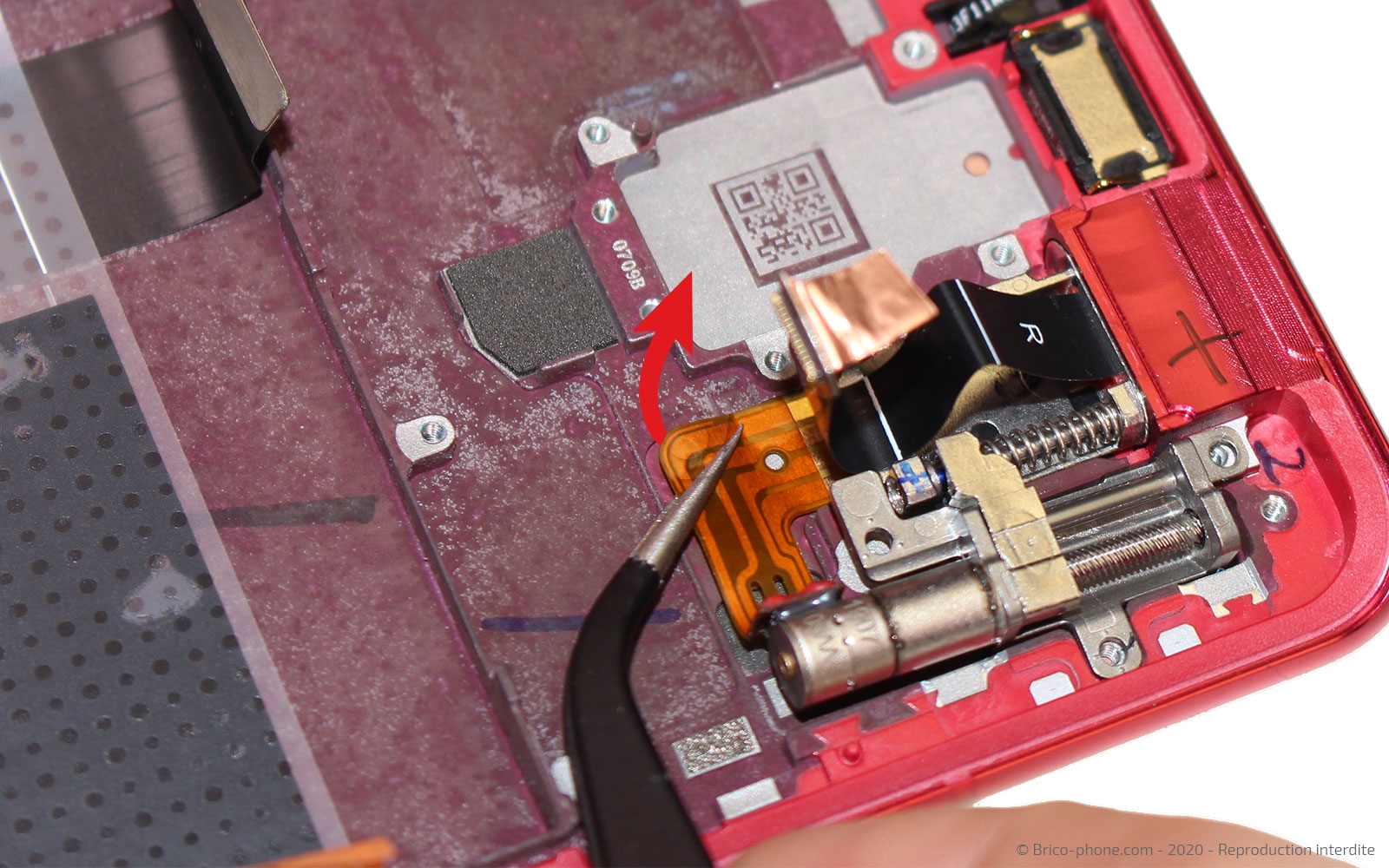

Etape 20 : Décoller la nappe du module moteur
Dévissez la dernière vis cruciforme afin de pouvoir sortit le module pop-up.
Chauffez le nappe du moteur et décollez-la légèrement.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

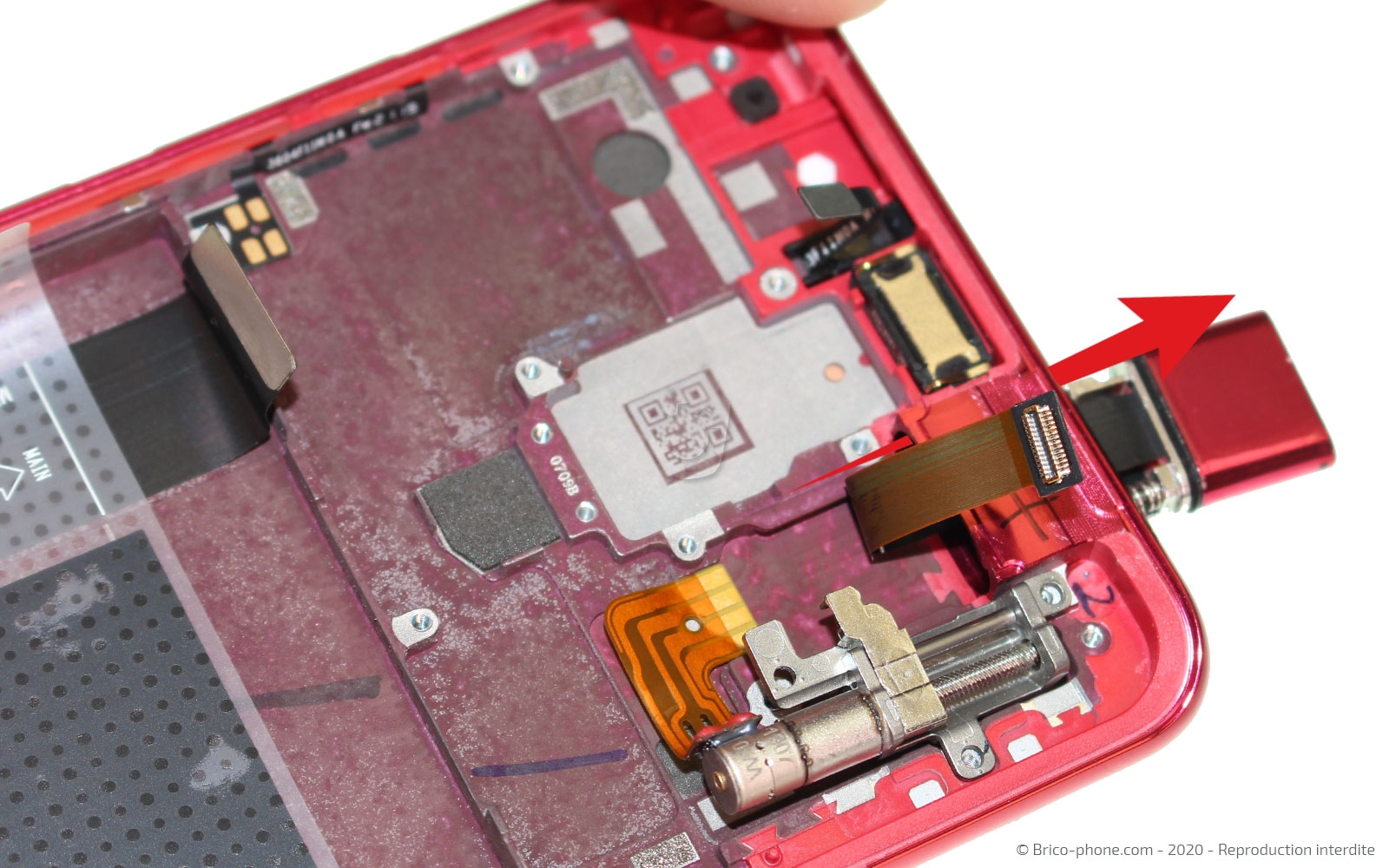

Etape 21 : Retirer la caméra avant et son moteur
Pour accéder à la totalité de la nappe du module moteur, poussez la caméra vers le haut afin de pouvoir l'extraire du châssis.
Terminez ensuite le décollage du moteur.
Outils du kit utilisés
Outils du kit utilisés

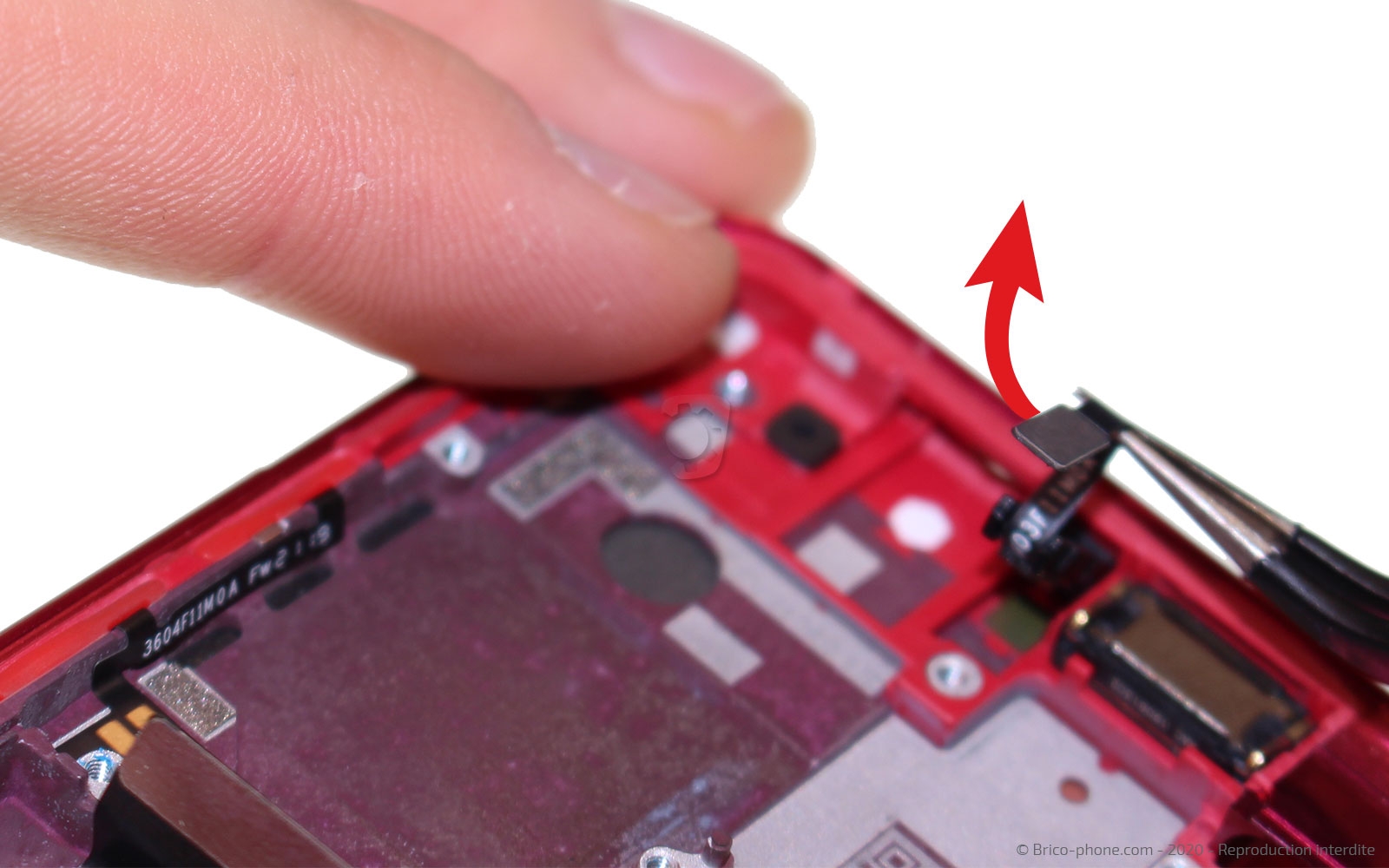

Etape 22 : Enlever le capteur de luminosité et le haut-parleur interne
A l'aide de la pincette métallique, récupérez le capteur d'ambiance et de luminosité ainsi que le haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés

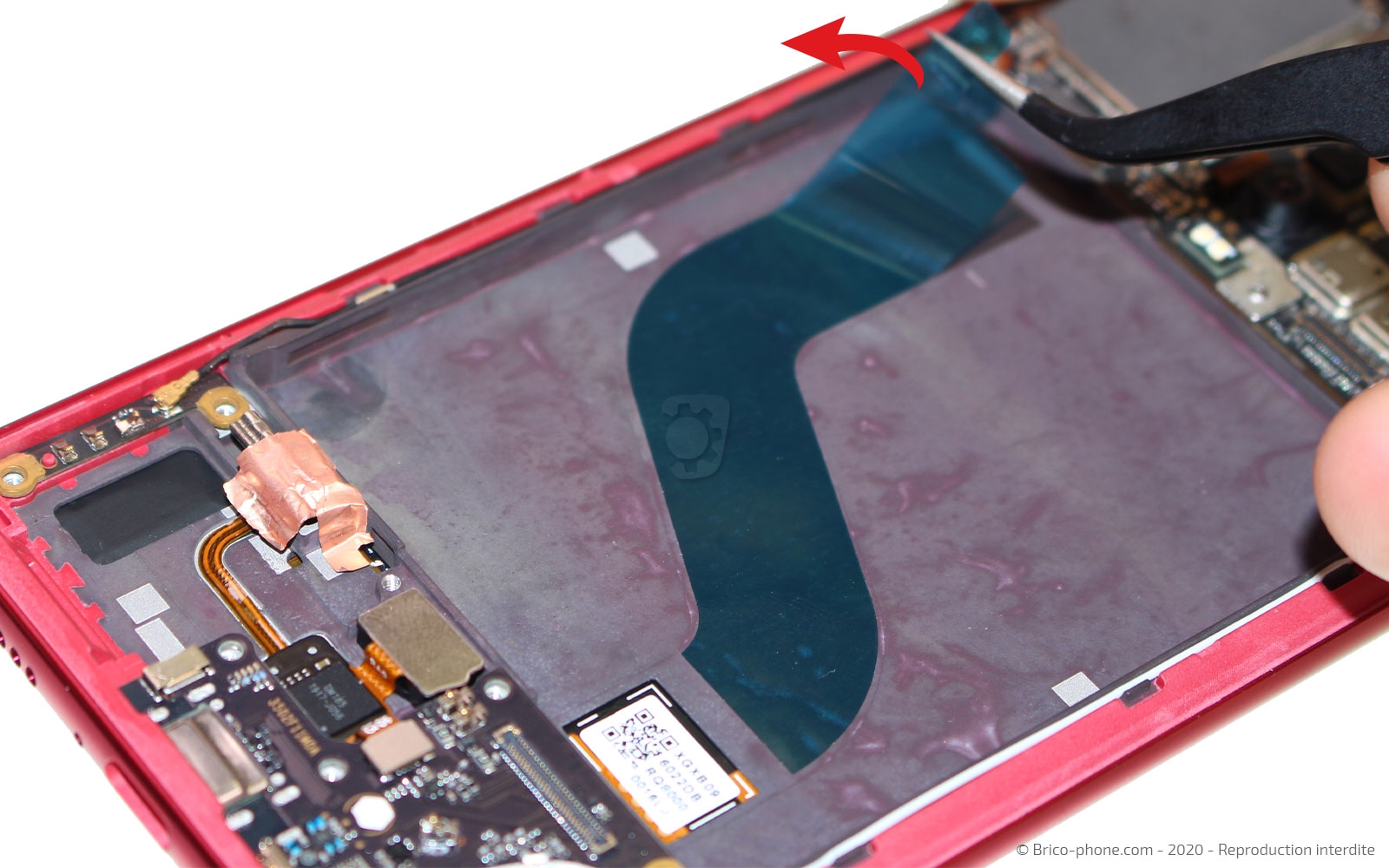

Etape 23 : Récupérer la rallonge d'interconnexion

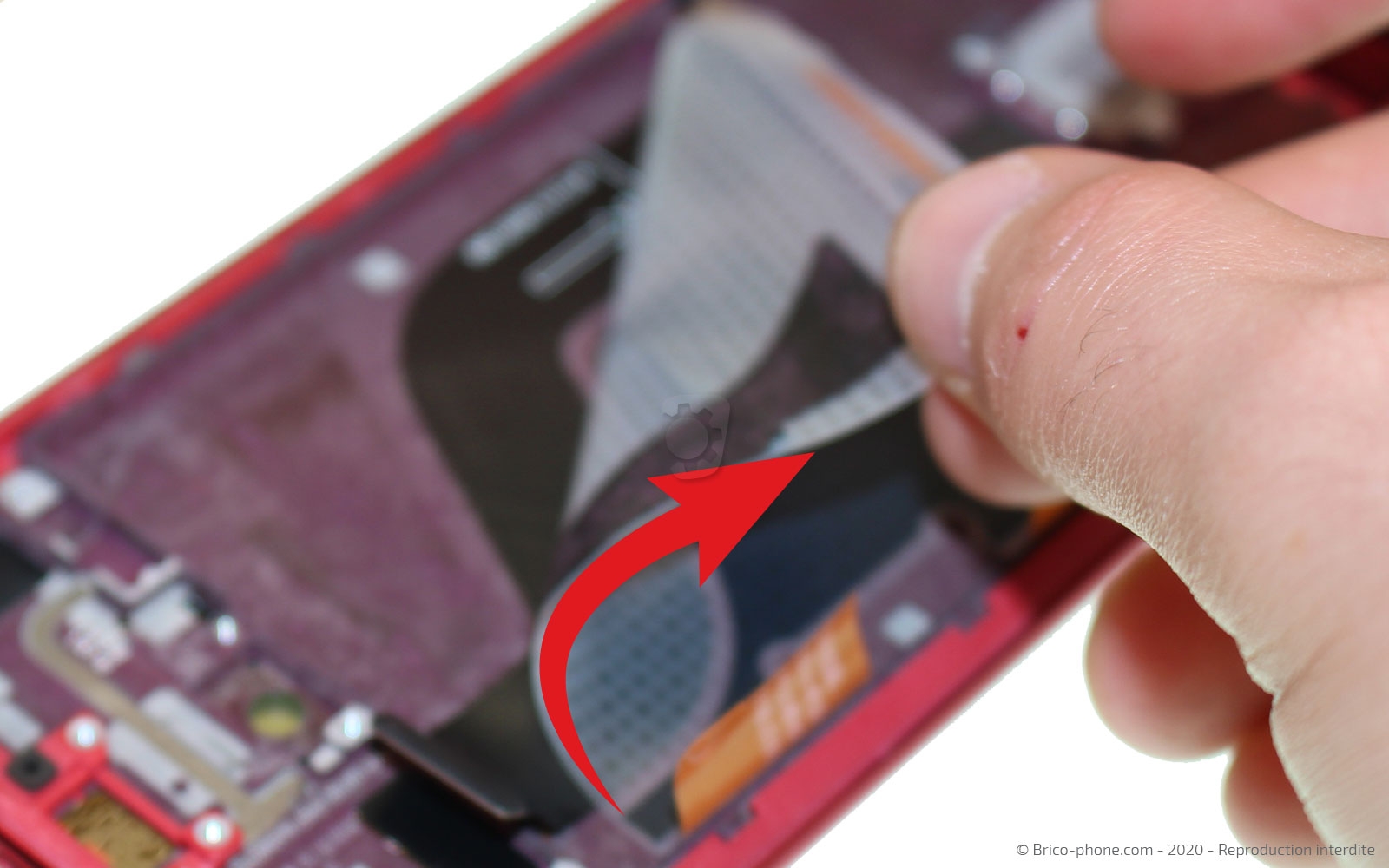

Dernière étape de cette réparation, il vous faut récupérer la rallonge d'interconnexion se trouvant sous l'adhésif de la batterie.
Décollez le sticker transparent puis la nappe.

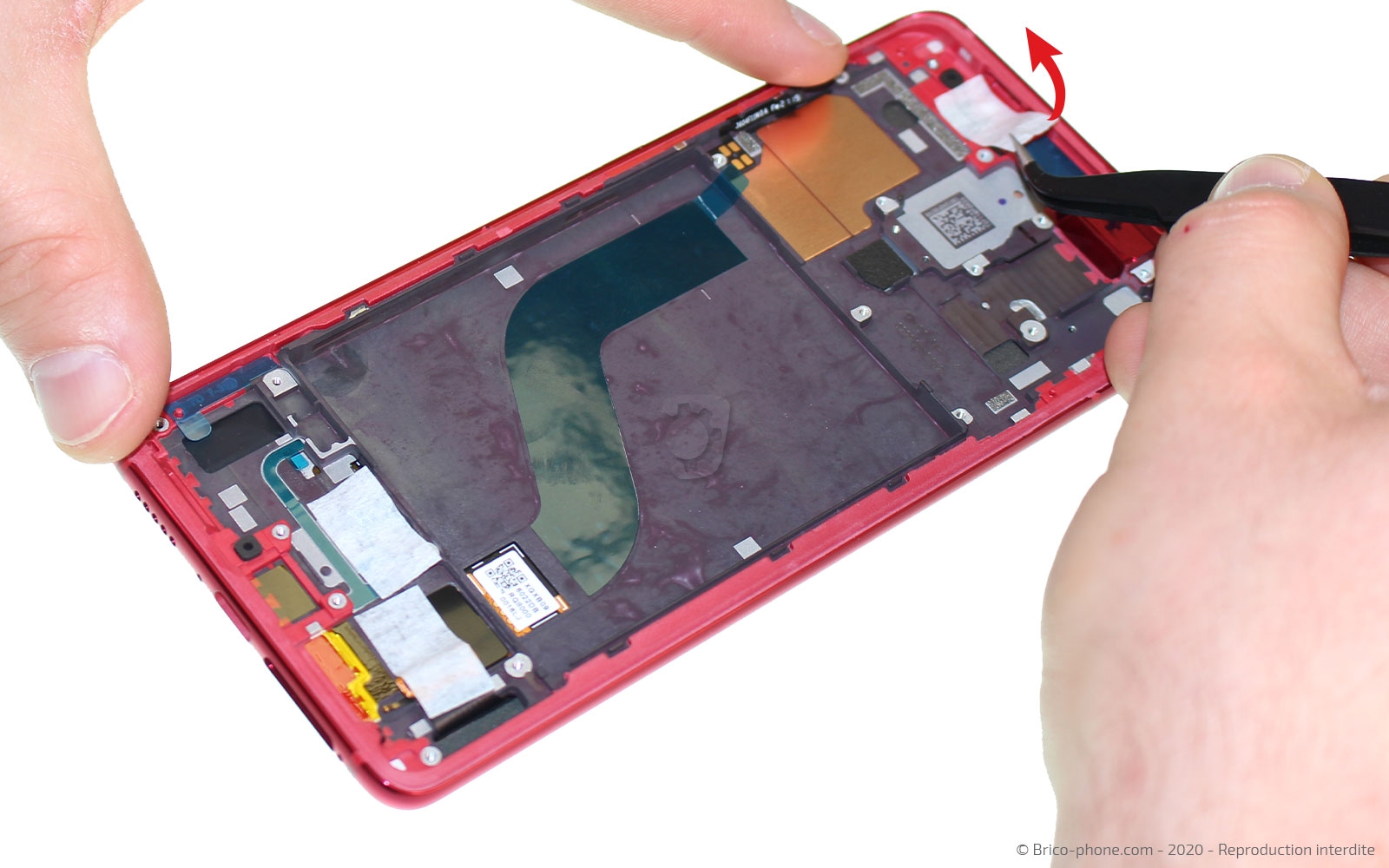

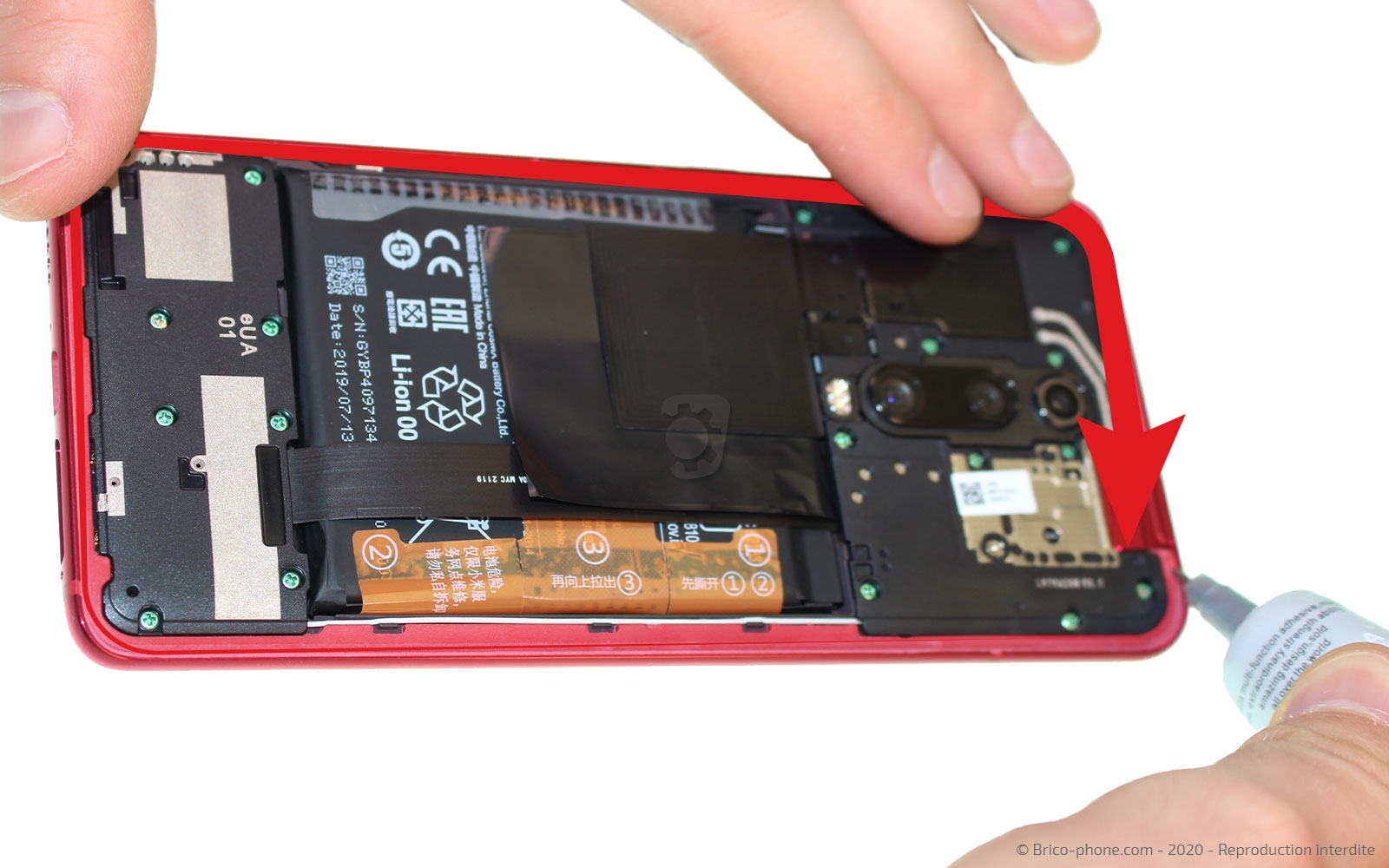

Conseil pour le remontage
Il est maintenant temps de remonter les composants dans votre nouveau bloc écran pré-assemblé sur châssis en suivant les étapes précédentes dans l'ordre décroissant.

N'oubliez pas de retirer tous les adhésifs bleus et autres avant de mettre les composants.
De plus voici quelques conseils pour refermer votre smartphone:
1 - Nettoyez la coque arrière de tous les résidus de stickers et testez l'écran avant l'étape suivante ;
2 - Passez un filet de colle sur toute la longueur du châssis ;

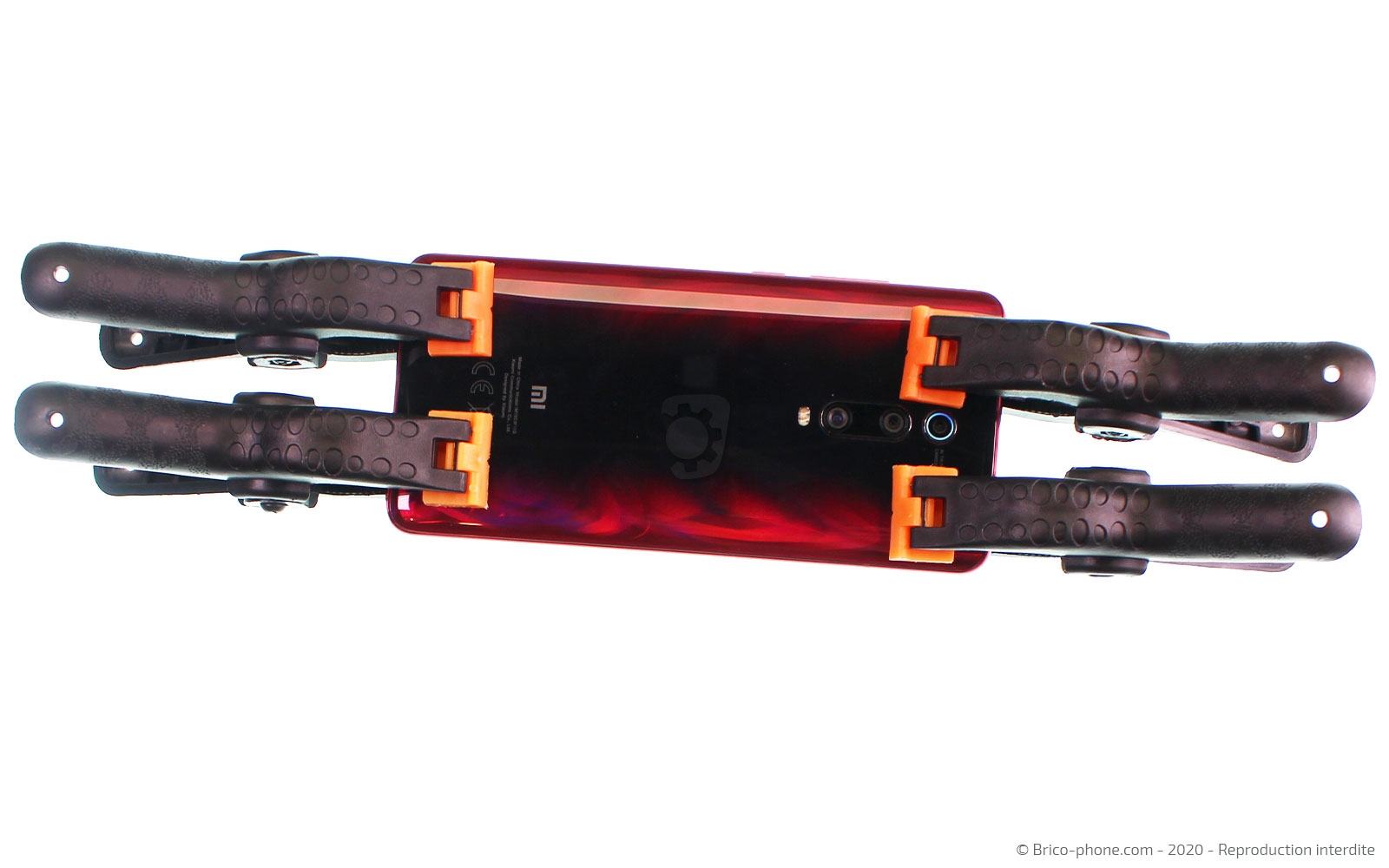

3 - Refermez votre Xiaomi et laissez le sous presse 30 à 40 minutes à l'aide de pinces ou alors de livres.
