Démontage complet sur Mi Mix 3

Avant de démarrer n'importe quelle réparation, il est important de connaître le modèle de votre téléphone pour savoir si les pièces commandées sont bien compatibles avec votre smartphone.

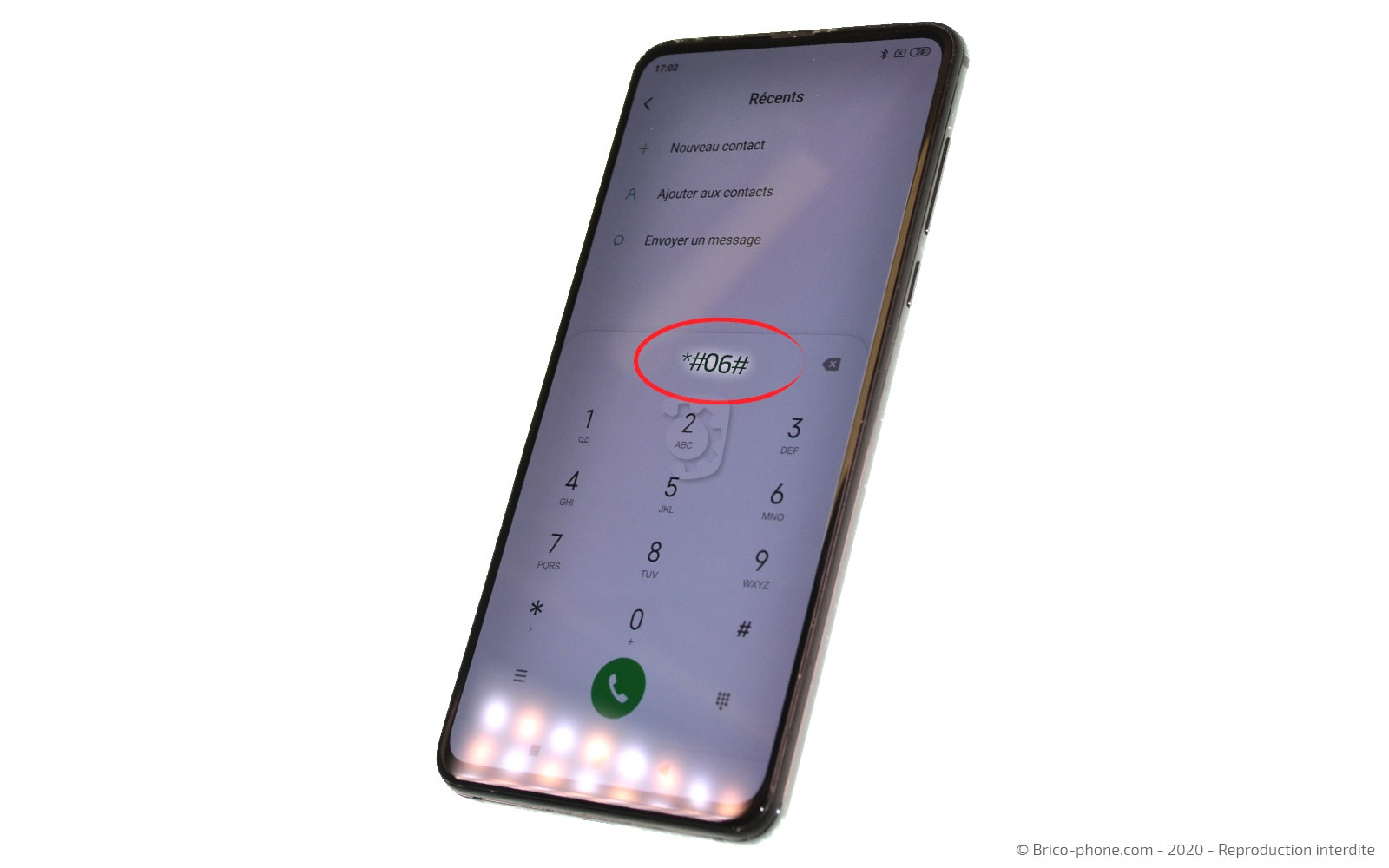

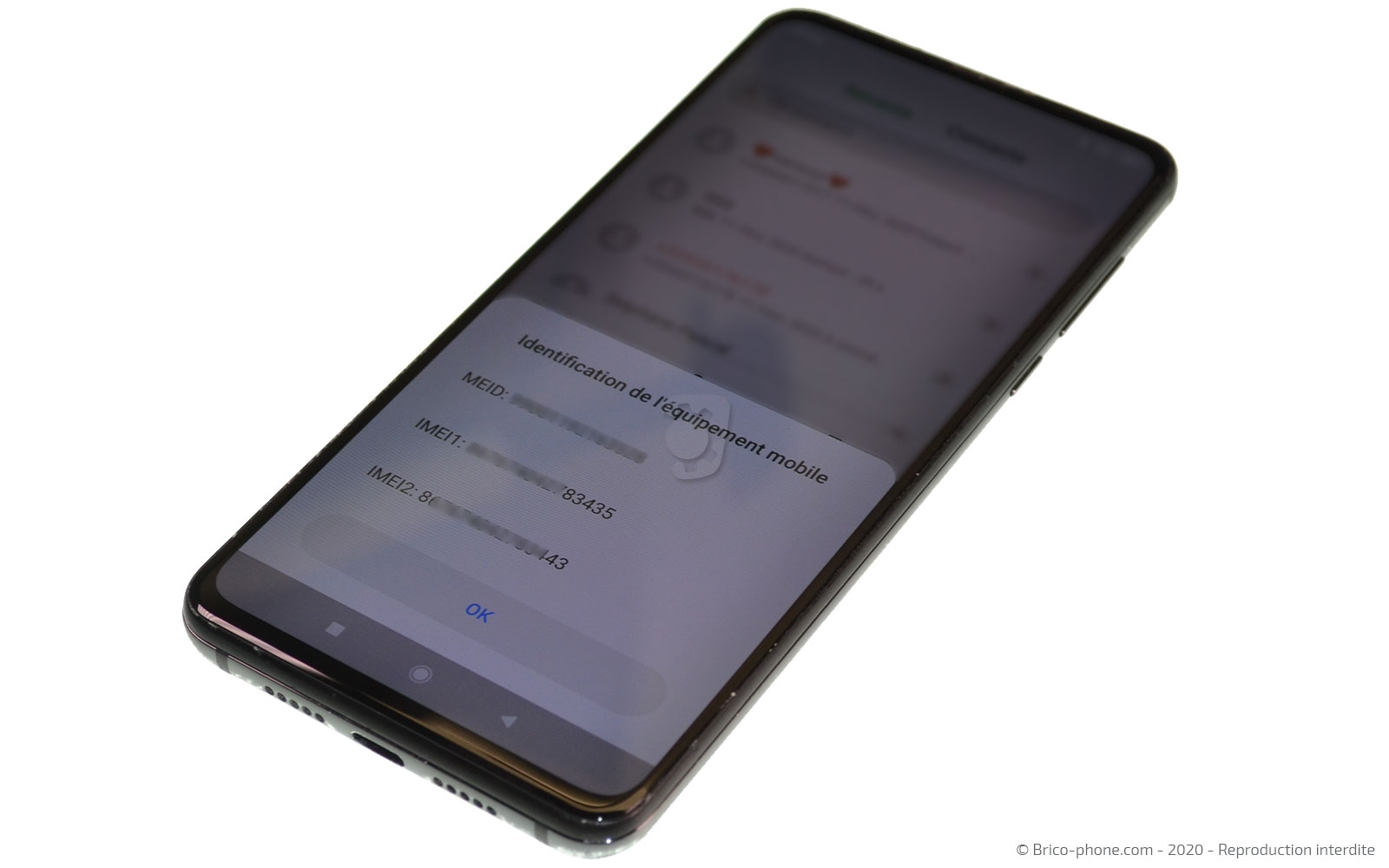

Pour cela, nous avons plusieurs méthodes, si votre écran fonctionne encore, recherchez votre numéro IMEI en tapant *#06# dans l'application téléphone, puis recopiez ce numéro sur notre page d'accueil.

La seconde méthode se fait en lisant sur la vitre arrière de votre téléphone la référence du modèle qui doit être "M1810E5A", si vous avez bien cette inscription, c'est que vous possédez un Xiaomi Mi Mix 3.

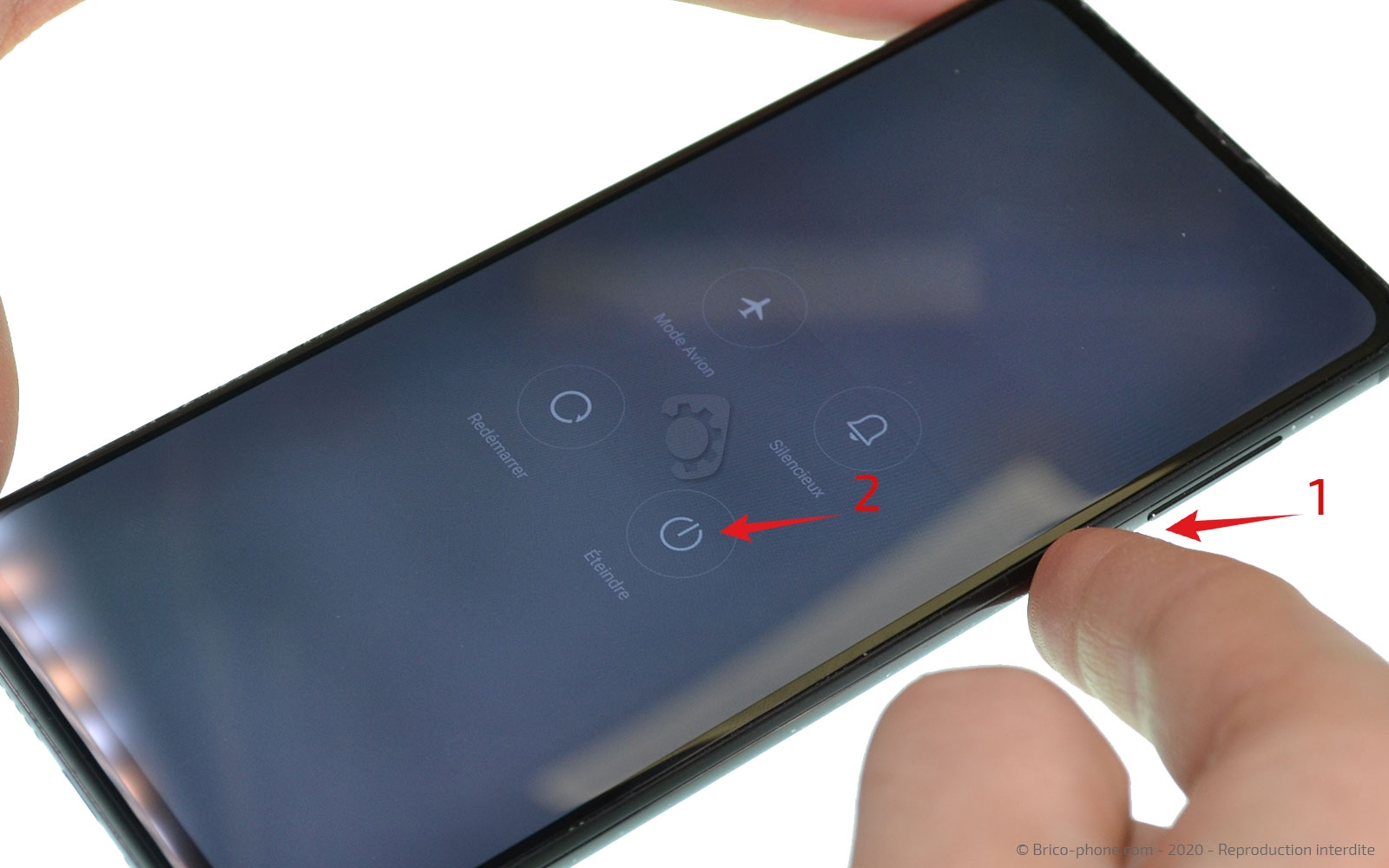

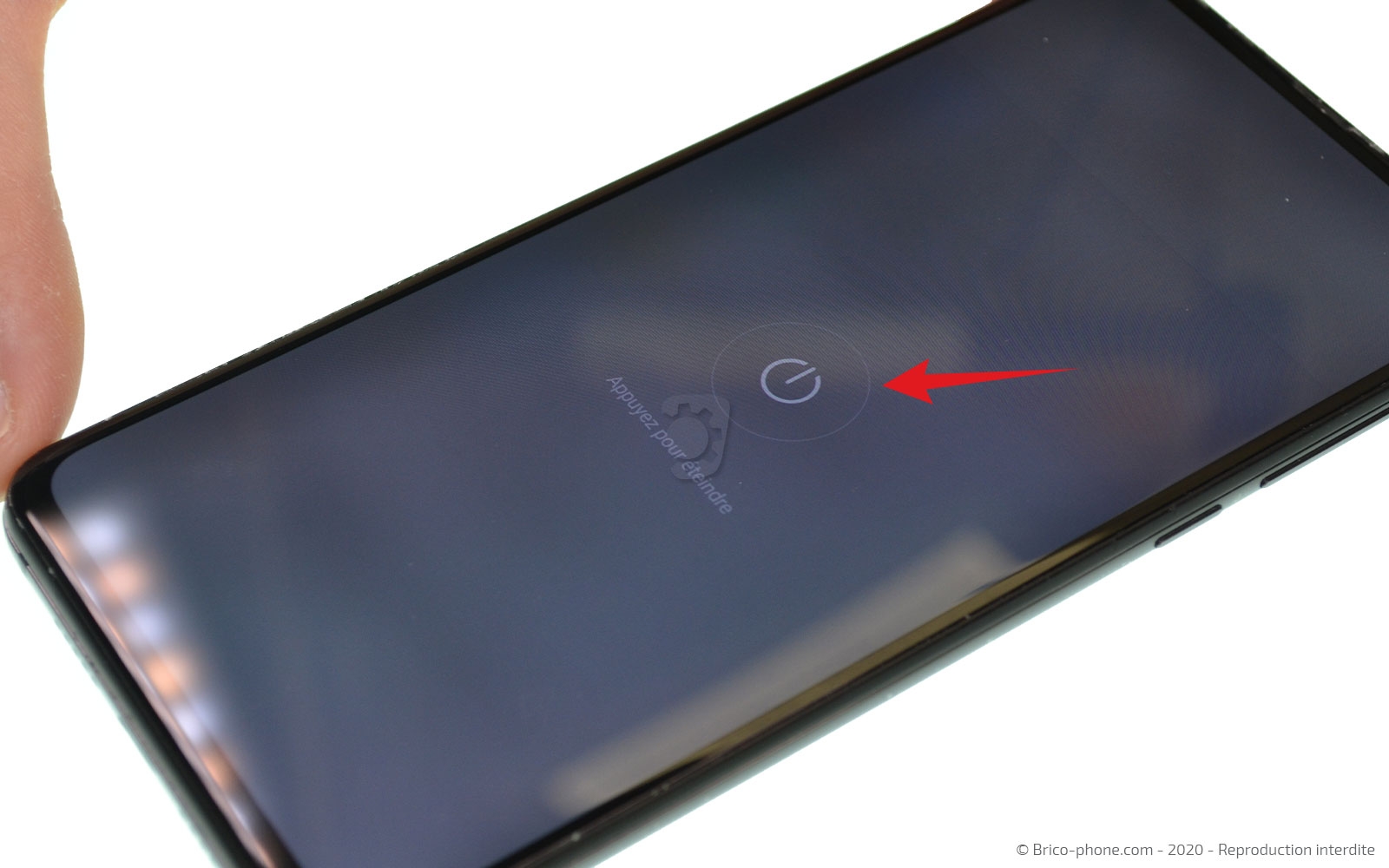

Commencez par éteindre votre téléphone en maintenant le bouton power pour faire apparaître un menu identique à la photo 1, puis cliquez sur "éteindre".

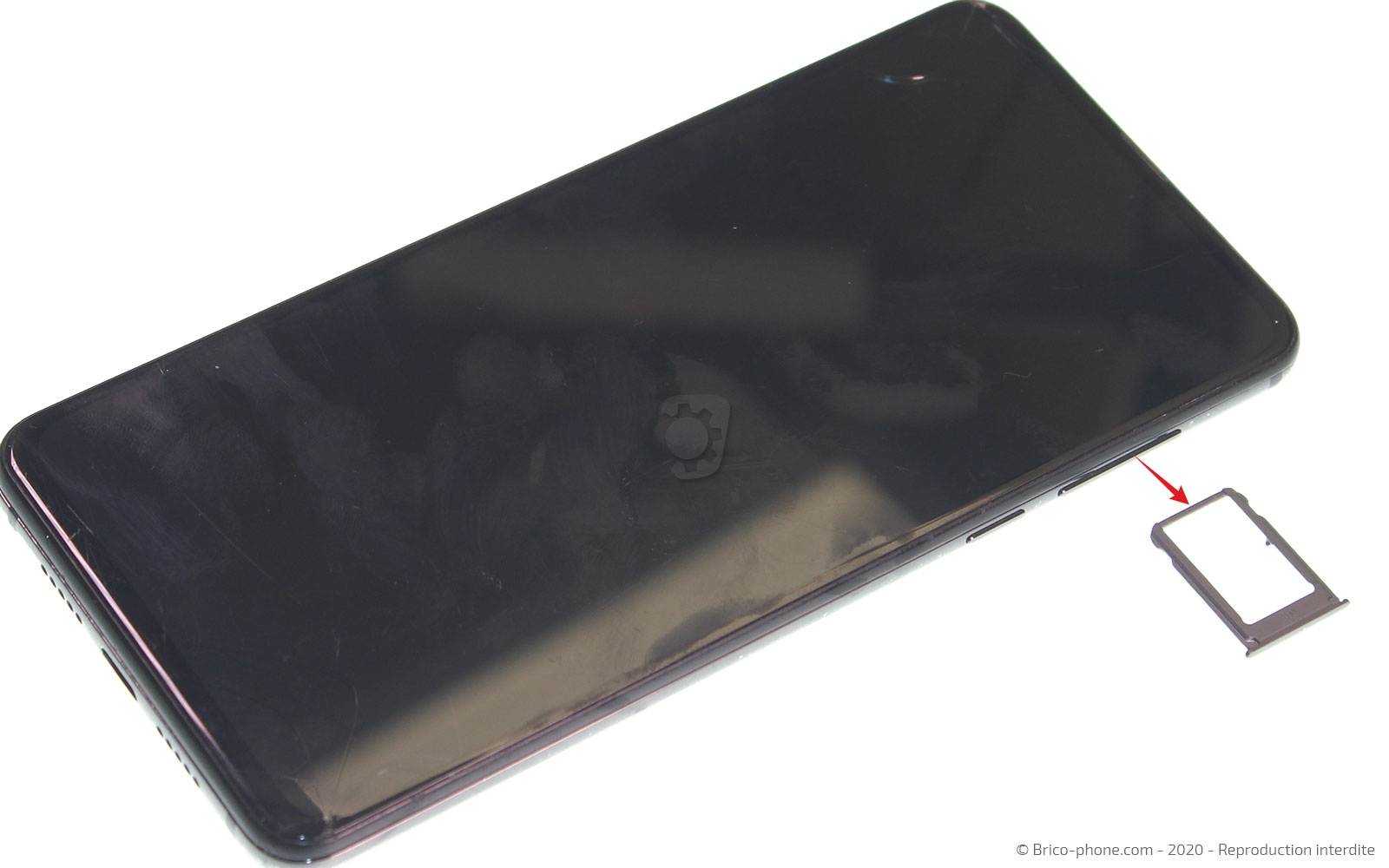

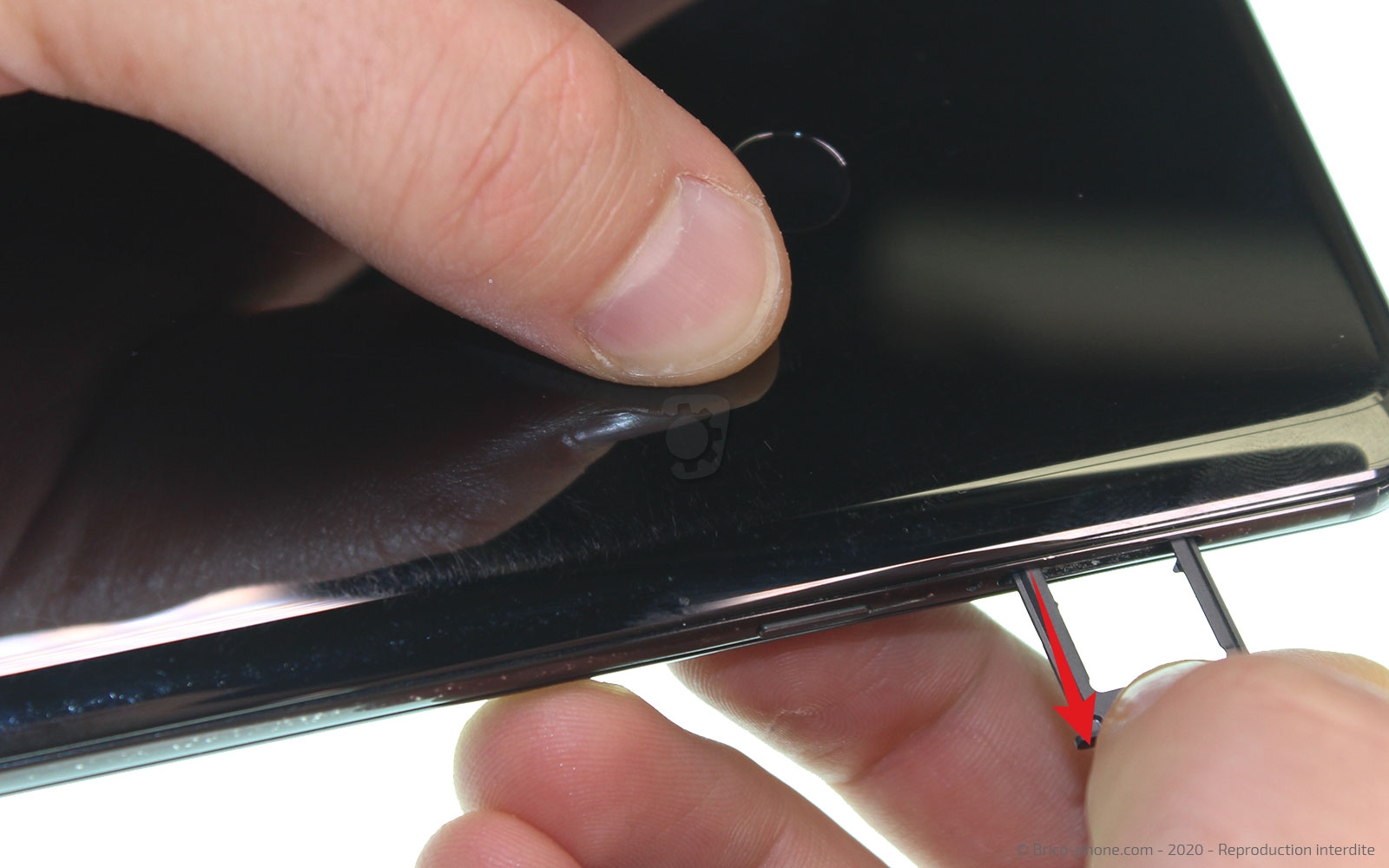

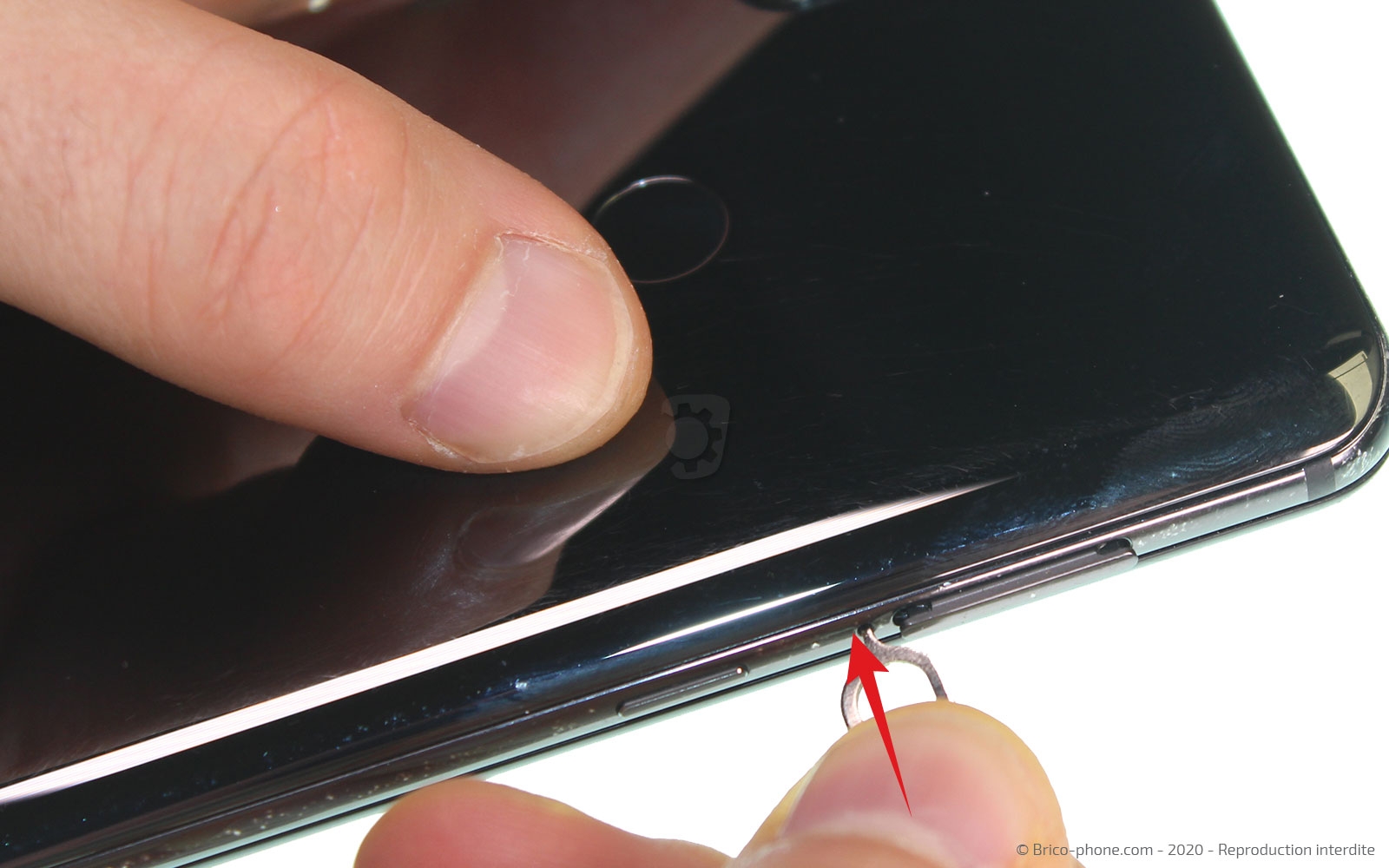

À l'aide de l'outil sim du kit d'outils ou de celui inclus dans la boîte d'origine de votre téléphone, sortez le rack sim de son emplacement.

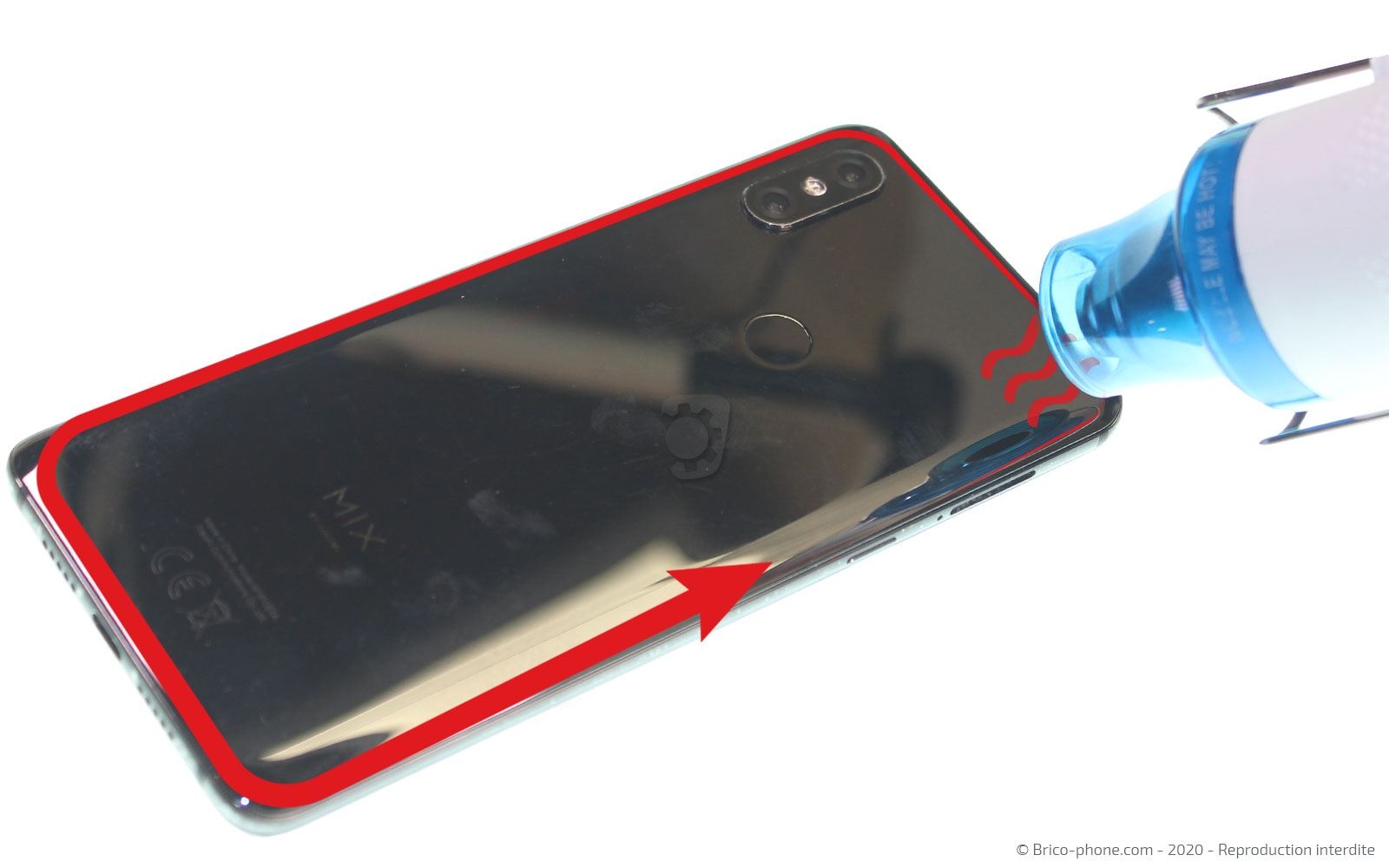

Pour accéder aux entrailles de votre smartphone, il vous faudra chauffer le contour de la vitre arrière pour ramollir le sticker qui la maintient au châssis.

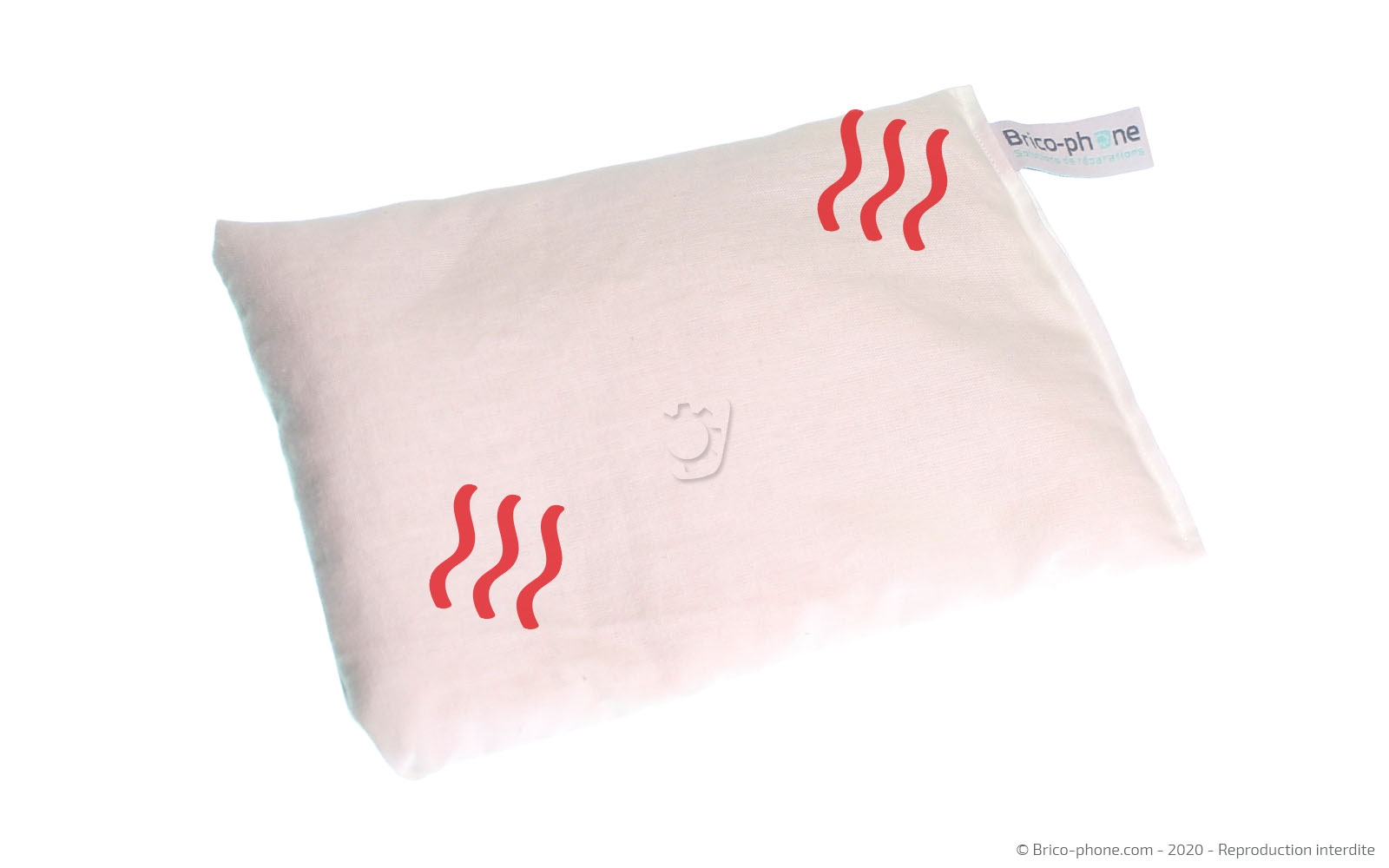

Munissez-vous du coussin chauffant, passez-le au micro-ondes 1 à 2 minutes, puis déposez-le 30 à 40 secondes sur le dos de votre téléphone.

Si vous possédez un sèche-cheveux ou un décapeur thermique, faites le tour de la façade arrière en faisant attention à ne pas dépasser les 80 degrés.

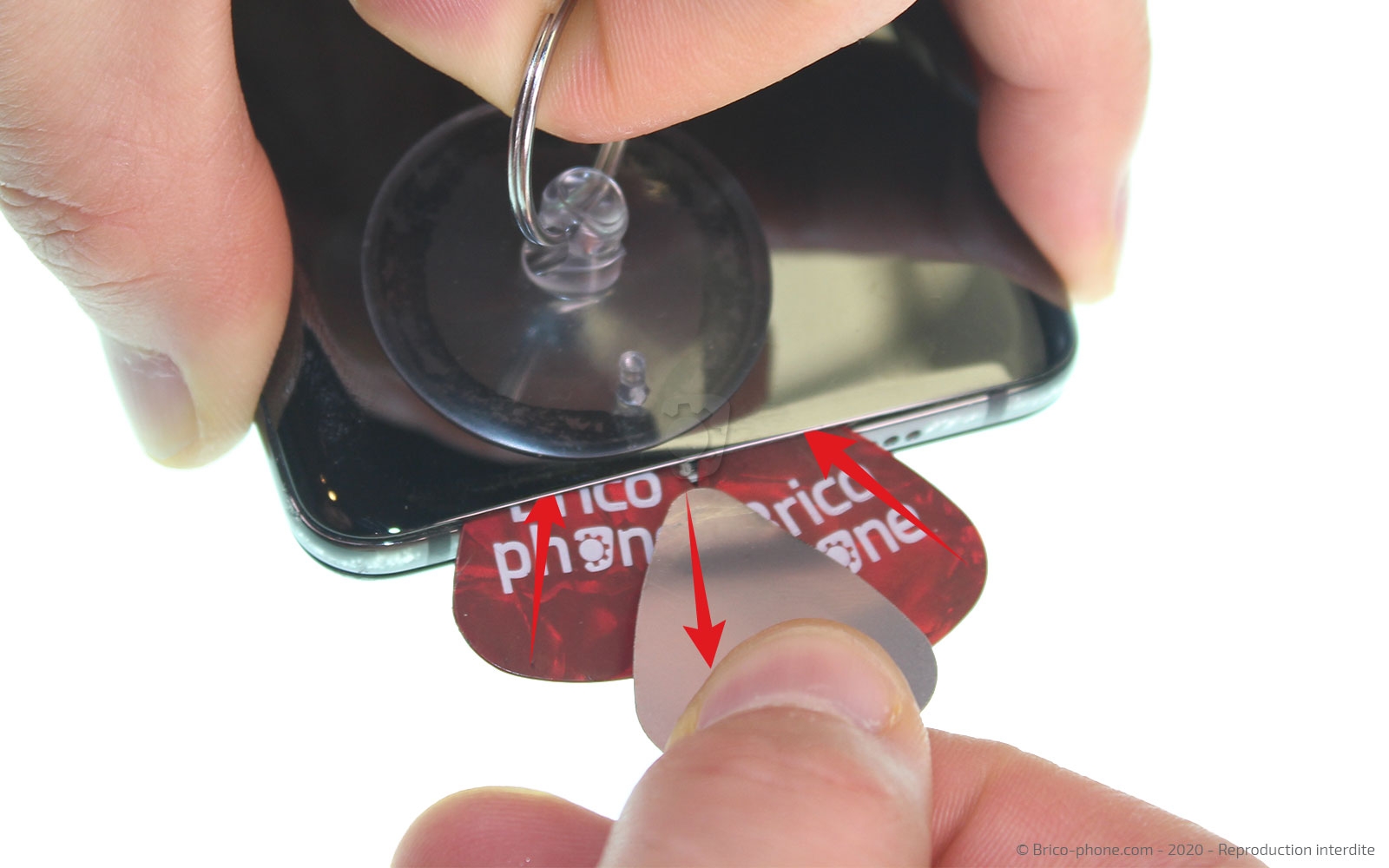

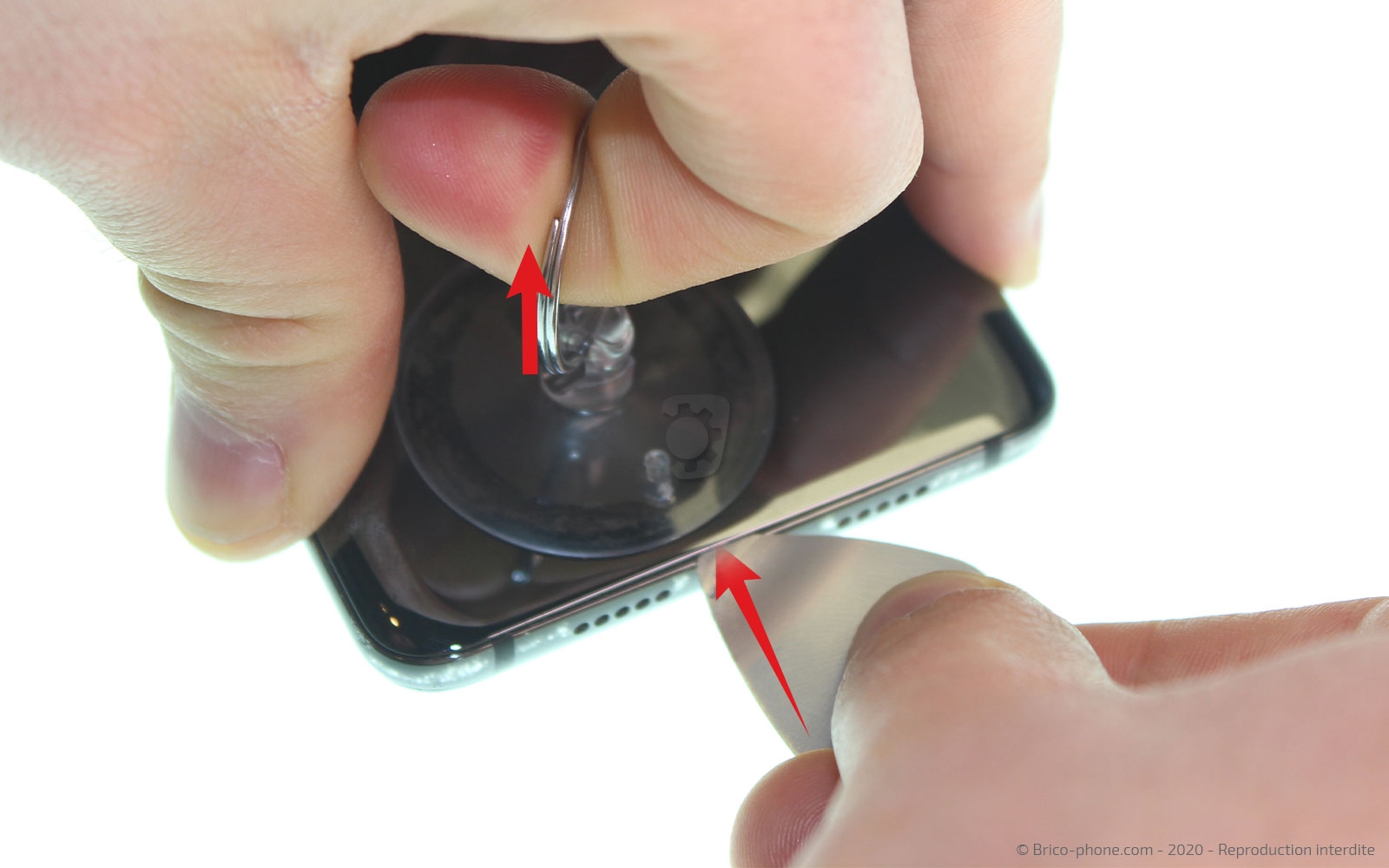

Installez la ventouse du kit outils sur le bas de la vitre arrière et tirez fortement sur son anneau afin de soulever cette dernière pour insérer le médiator en métal troué entre la vitre et le châssis.

Maintenant que le médiator est en place et que vous avez créé un point d'insertion, vous pouvez insérer les deux médiators en plastique et retirer celui en métal.

Avec les deux médiators rouges, faites le tour du téléphone pour décoller le sticker.

Faites bien attention quand vous passez sur la partie gauche du téléphone au niveau du lecteur d'empreintes, car la rallonge du lecteur est encore connectée au reste de l'appareil.

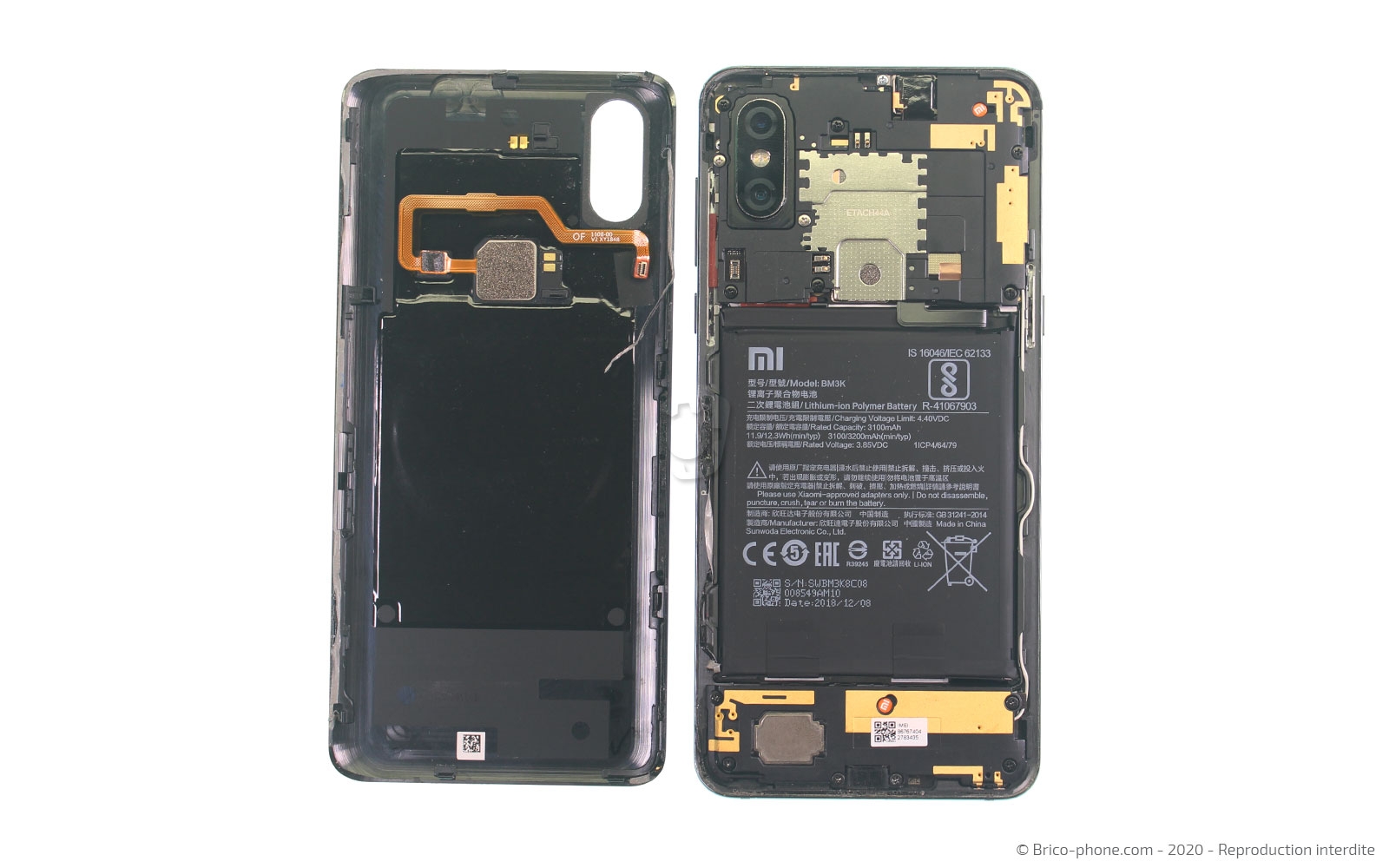

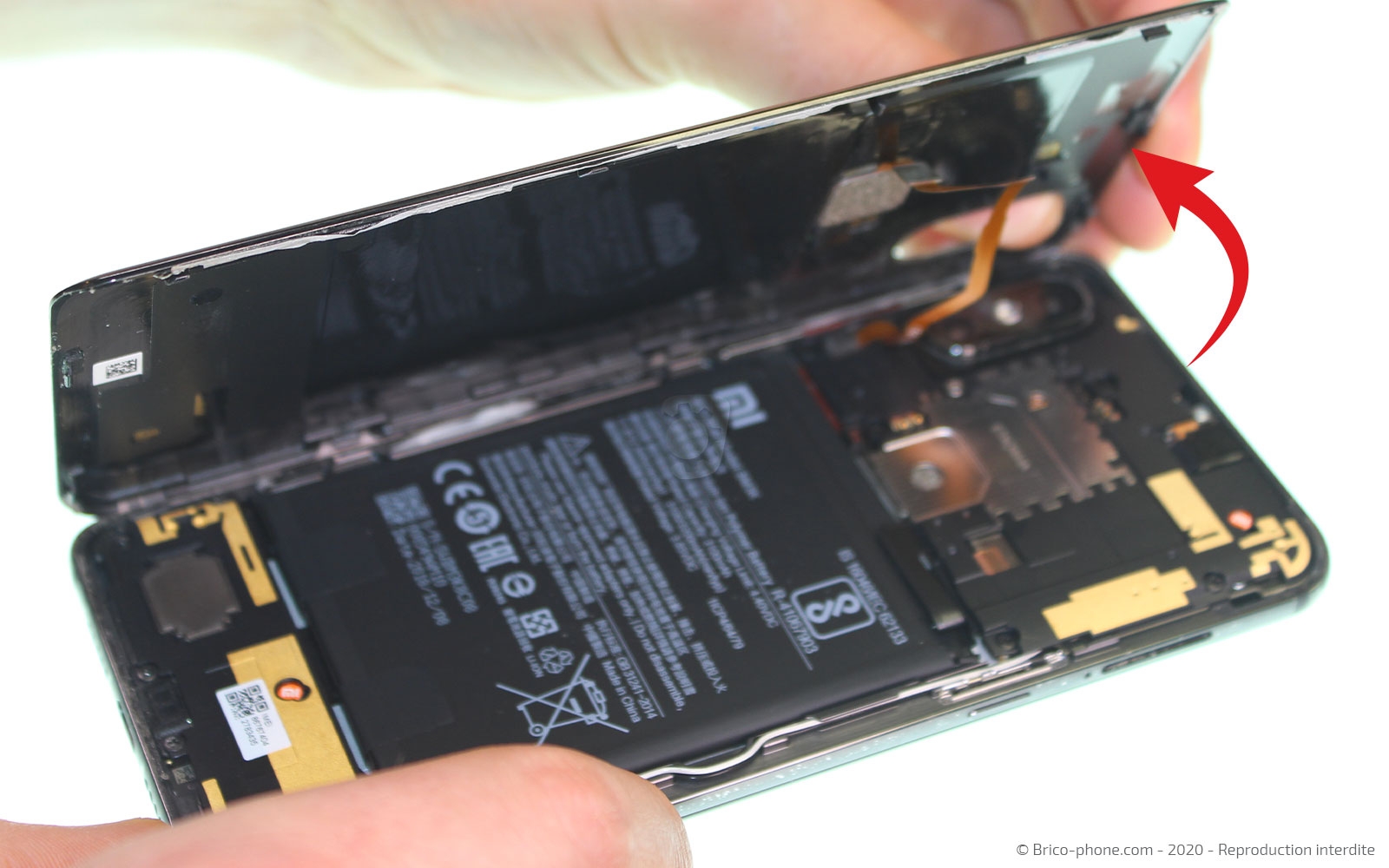

Maintenant que la façade arrière est décollée, ouvrez le téléphone en la basculant vers la gauche (photo 1).

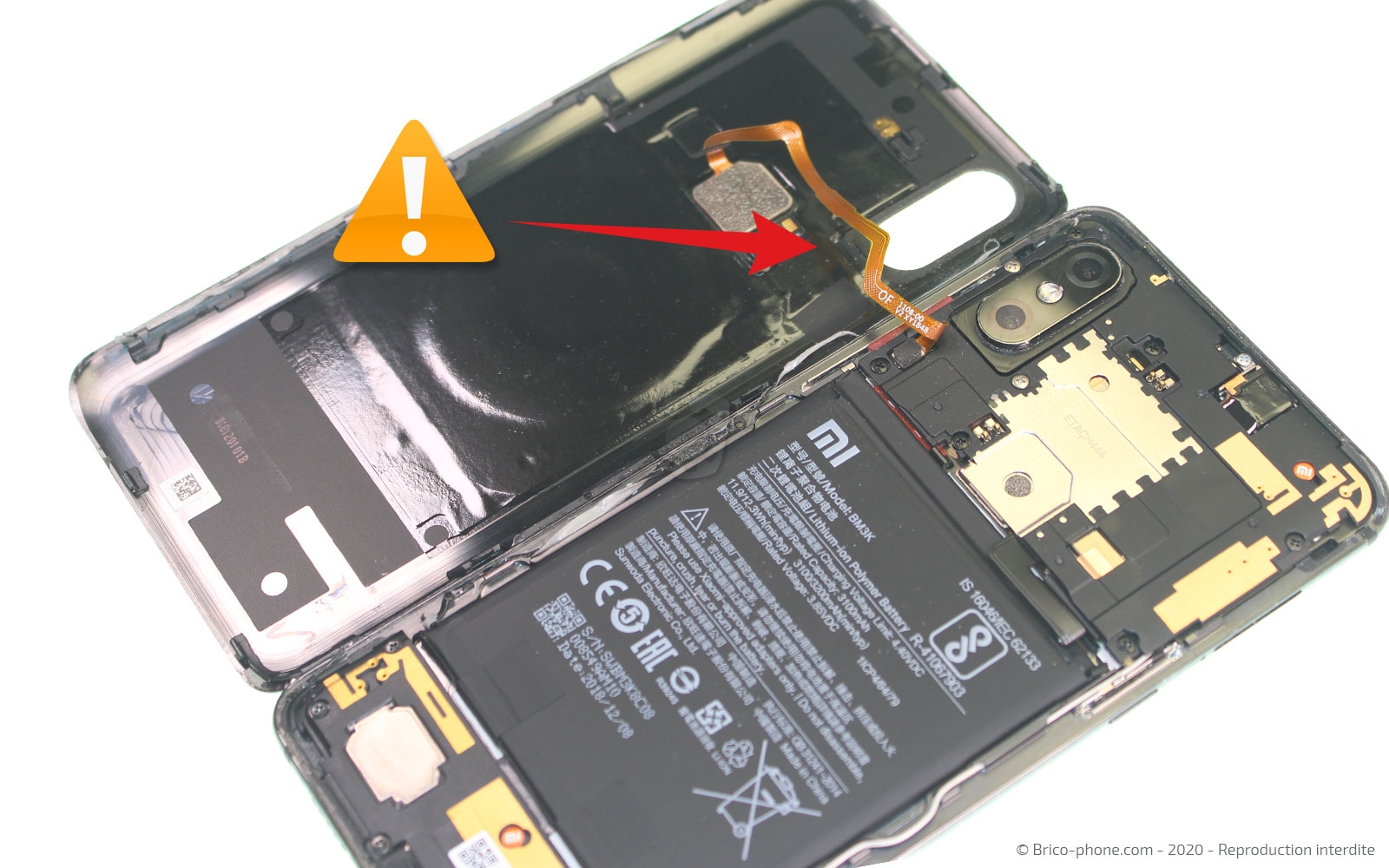

Attention, comme précisé dans l'étape précédente, votre vitre arrière est encore connectée par le lecteur d'empreintes.

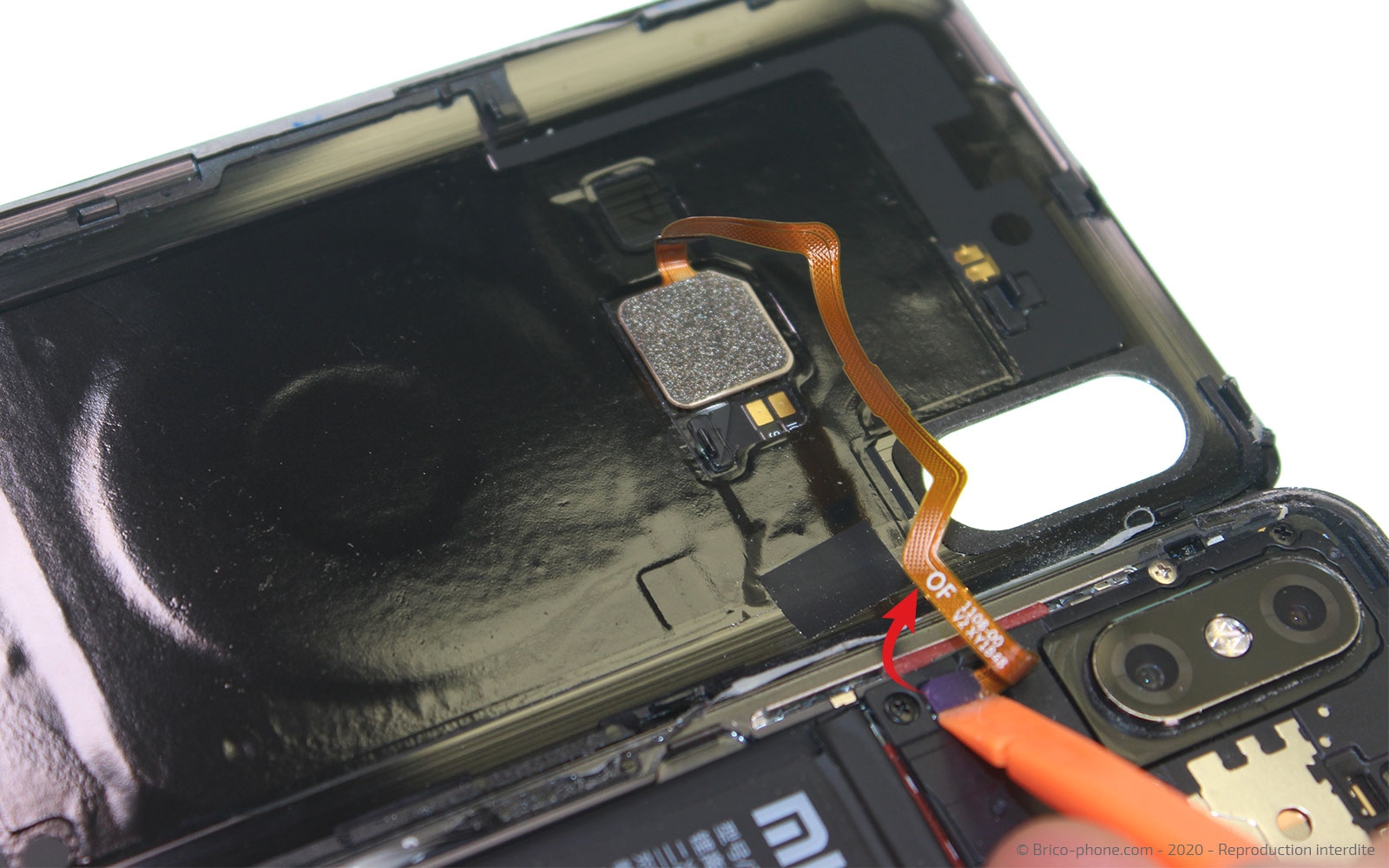

Munissez-vous du levier en nylon pour déconnecter la nappe et retirer la vitre arrière.

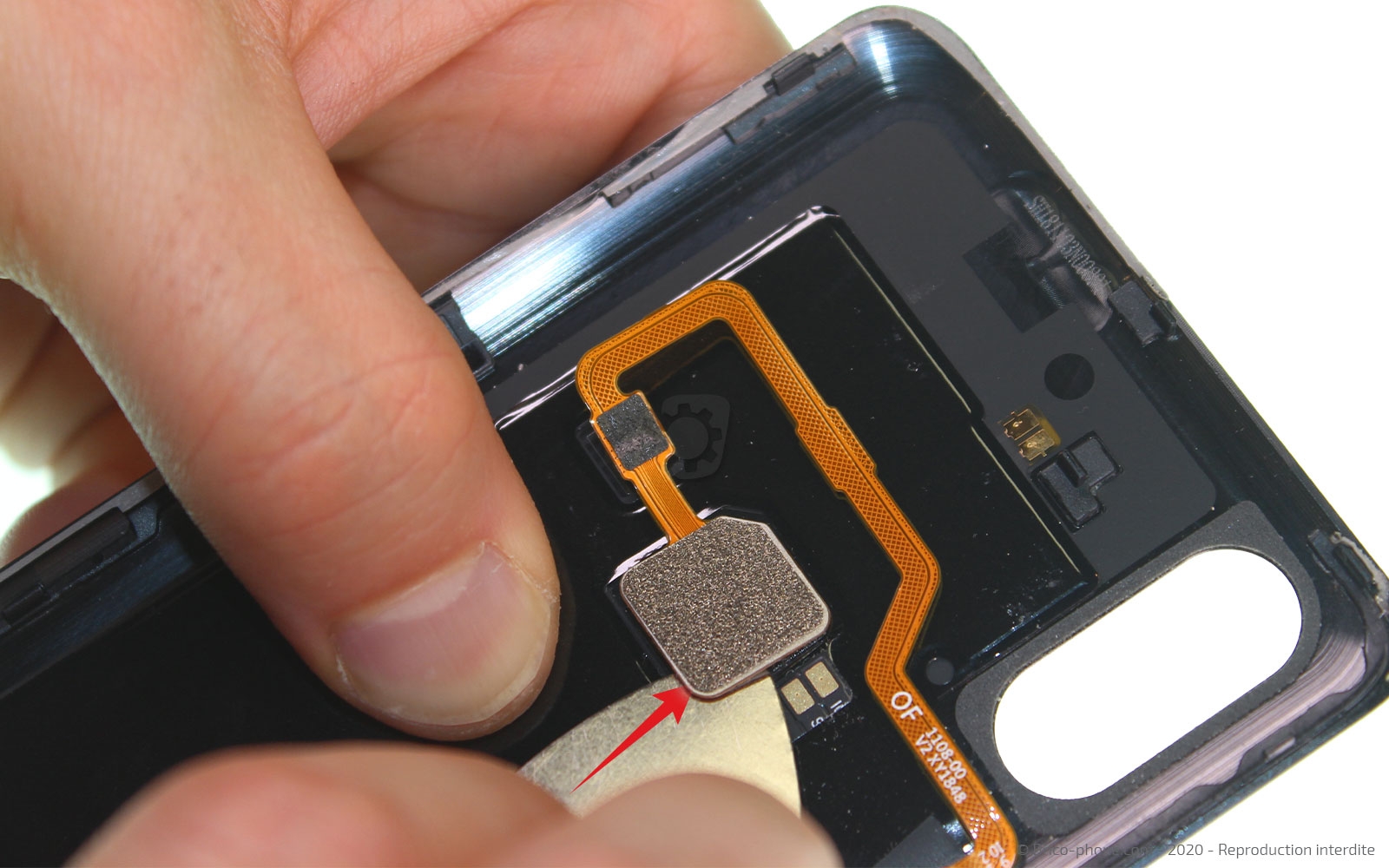

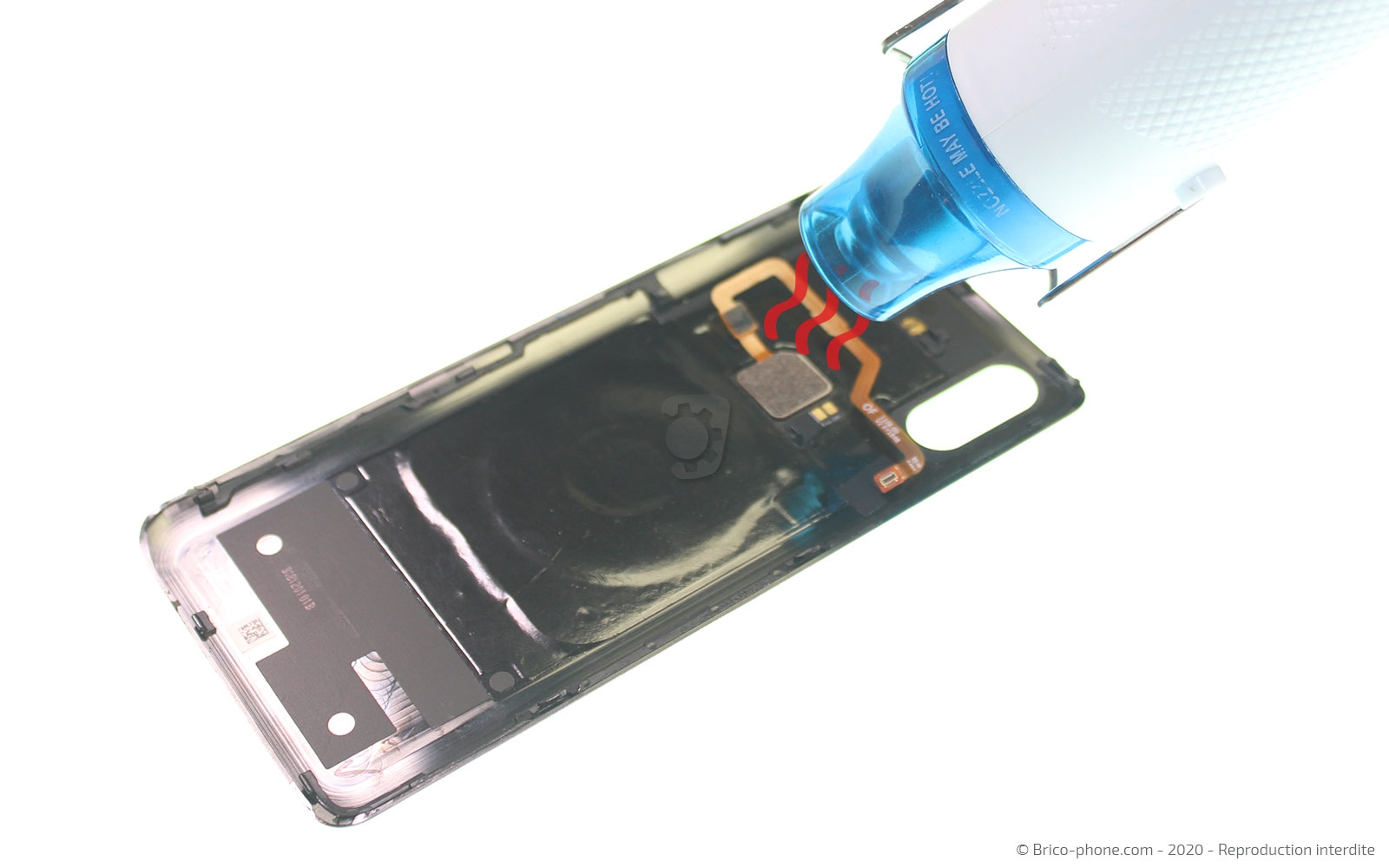

Passons sur la vitre arrière, commencez par chauffer légèrement à l'aide du décapeur thermique ou d'un sèche-cheveux le lecteur d'empreintes afin de ramollir l'adhésif qui le maintient à la vitre arrière.
Décollez-le de la façade arrière avec le médiator en métal, puis mettez-le de côté.

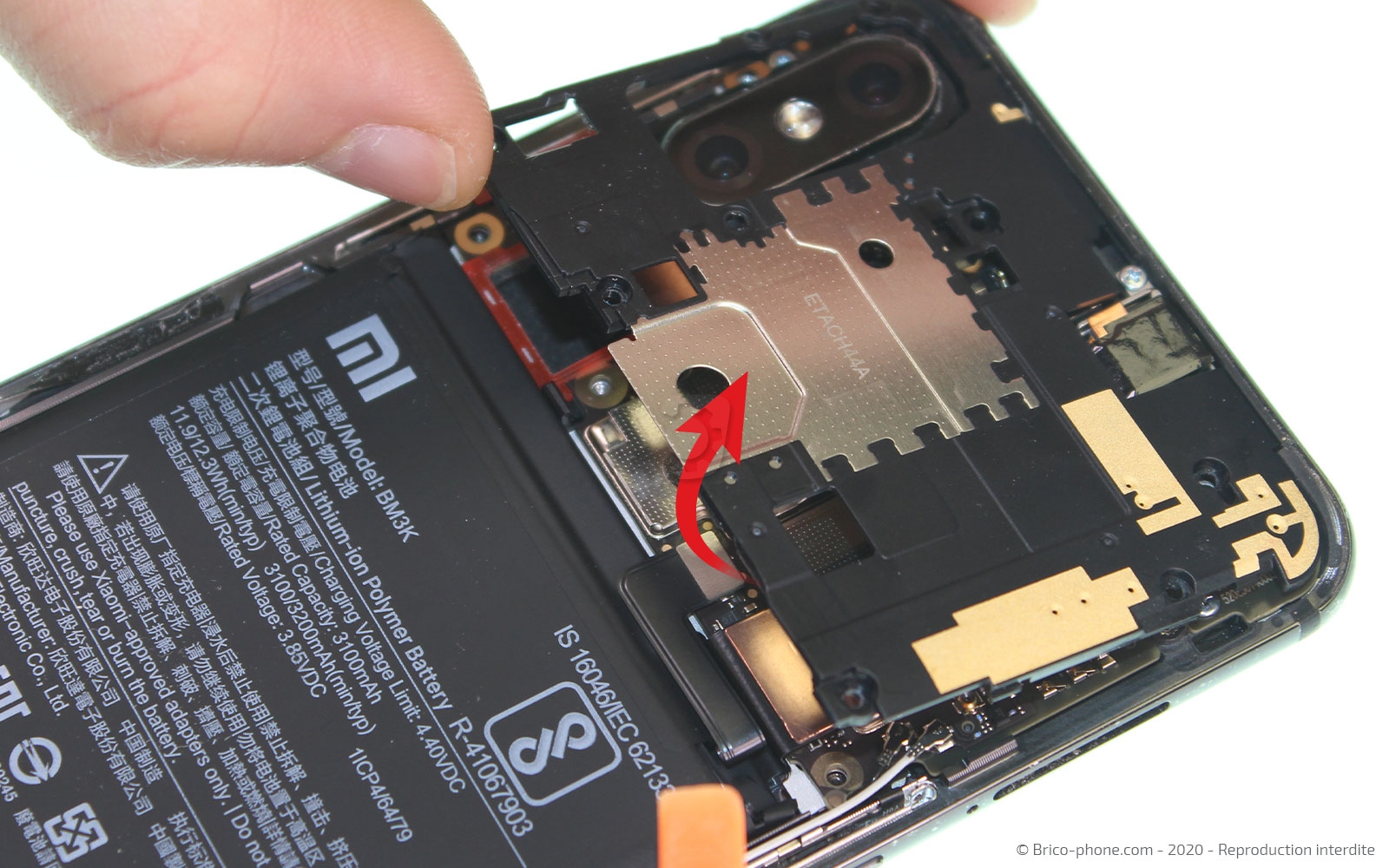

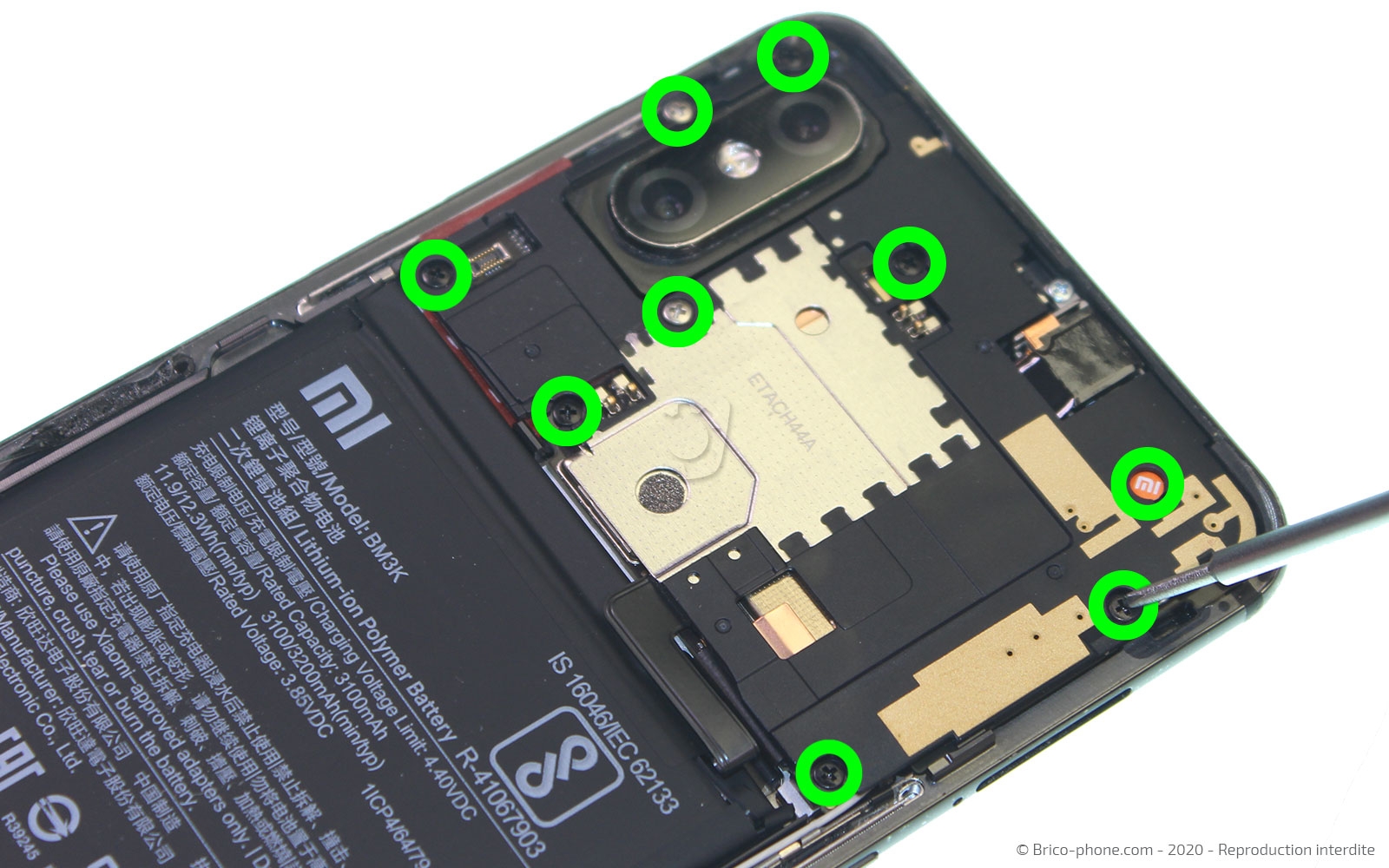

Munissez-vous du tournevis cruciforme pour retirer les 9 vis qui maintiennent le cache supérieur, puis retirer le cache en faisant levier avec le spudger.

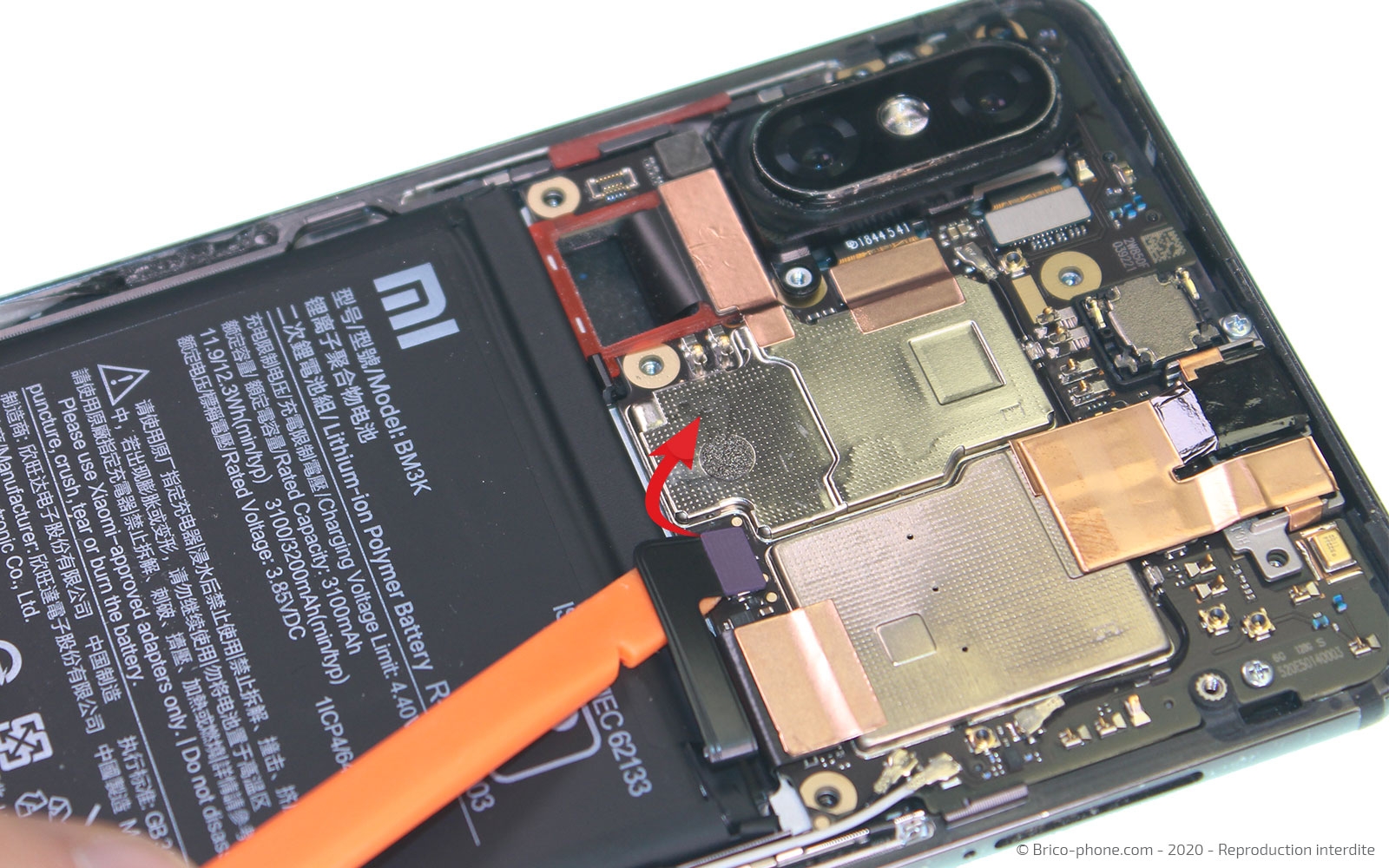

Pour finir toujours avec le levier, déconnectez la nappe de la batterie.

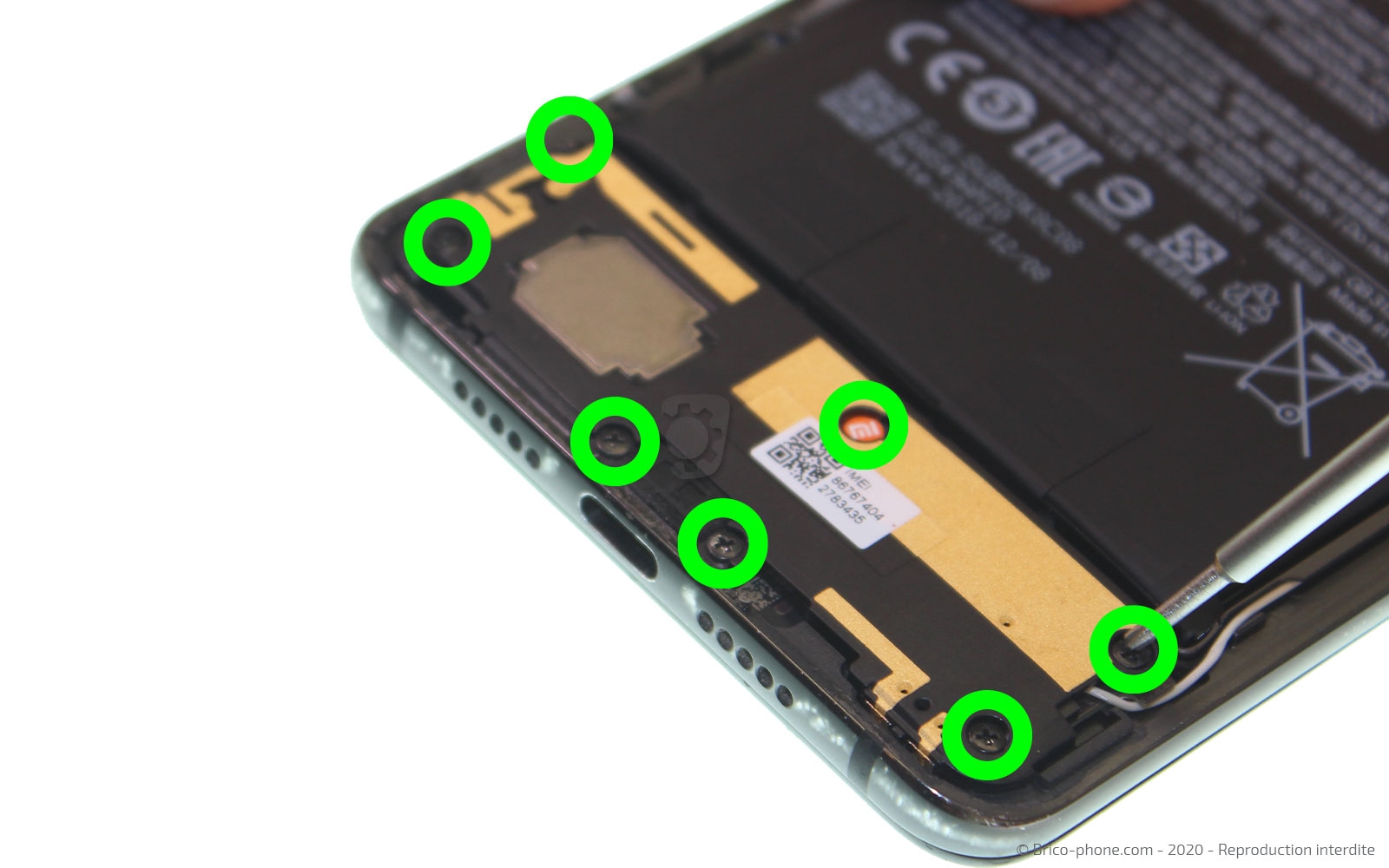

Passons au bas du téléphone, à l'aide du tournevis cruciforme, dévissez les 7 vis qui maintiennent le cache inférieur en place.

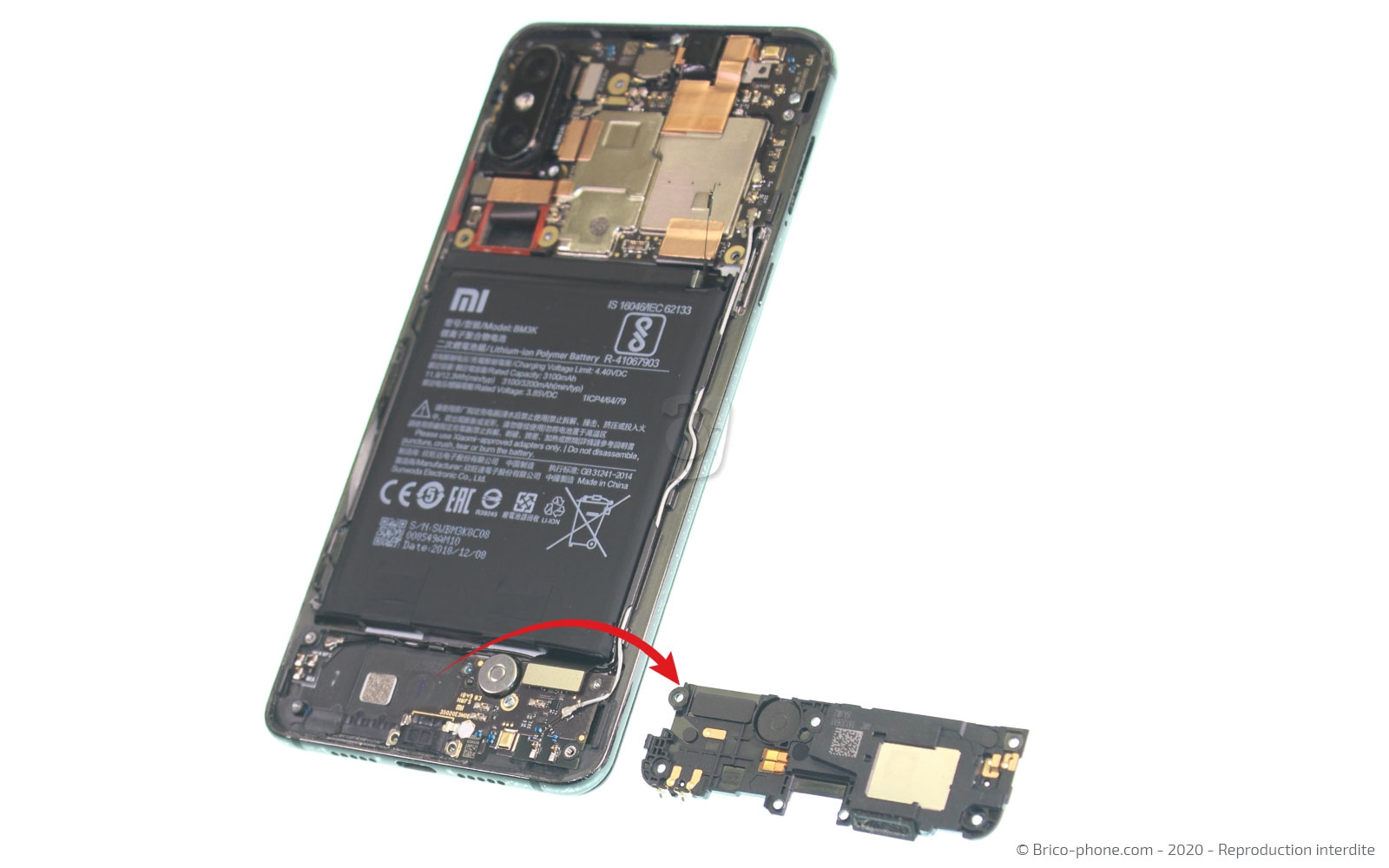

Puis avec la spatule en nylon, soulevez le haut-parleur externe pour le retirer du téléphone.

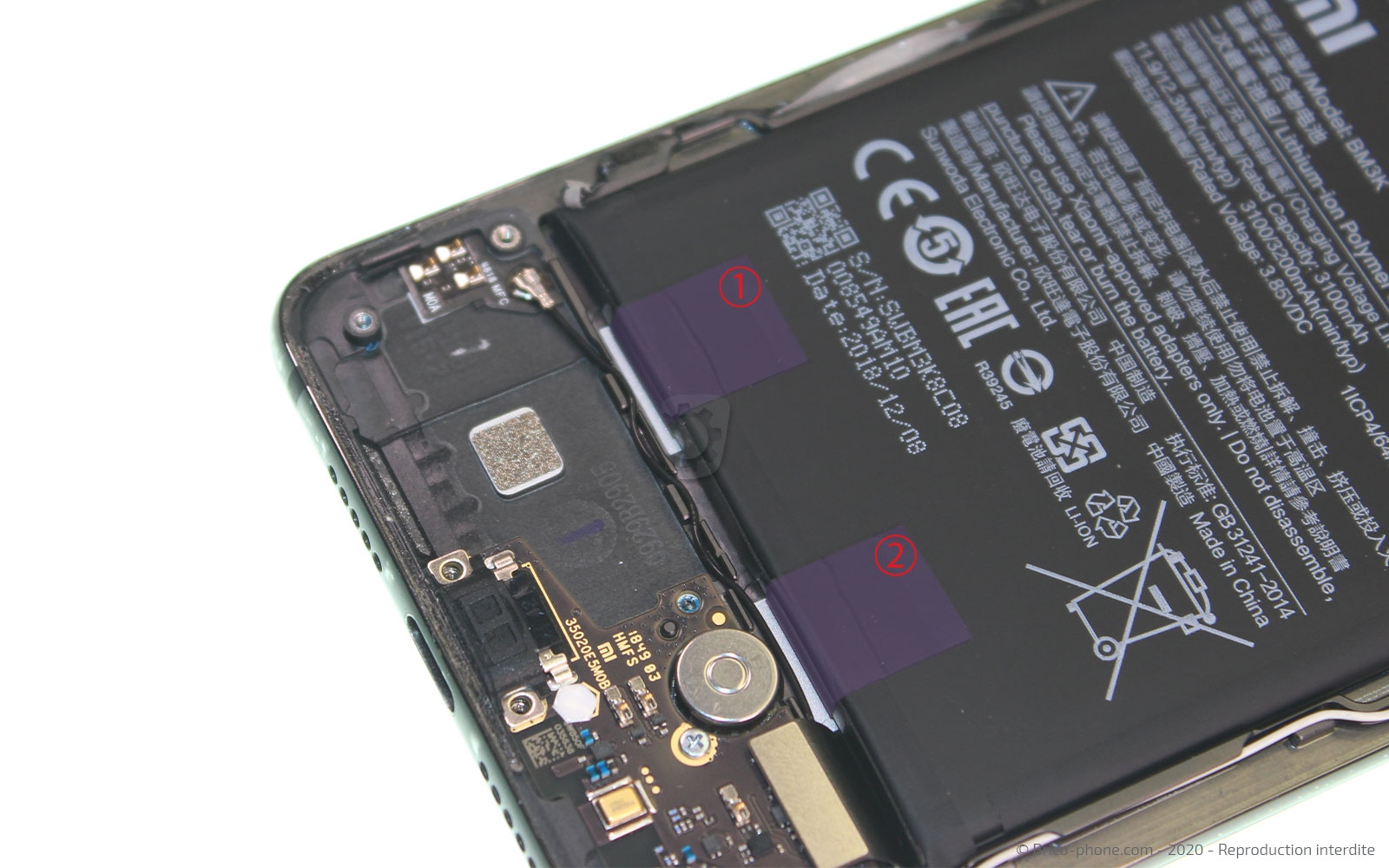

Pour retirer la batterie du téléphone, il est nécessaire de tirer sur les deux languettes des stickers (photo 1).

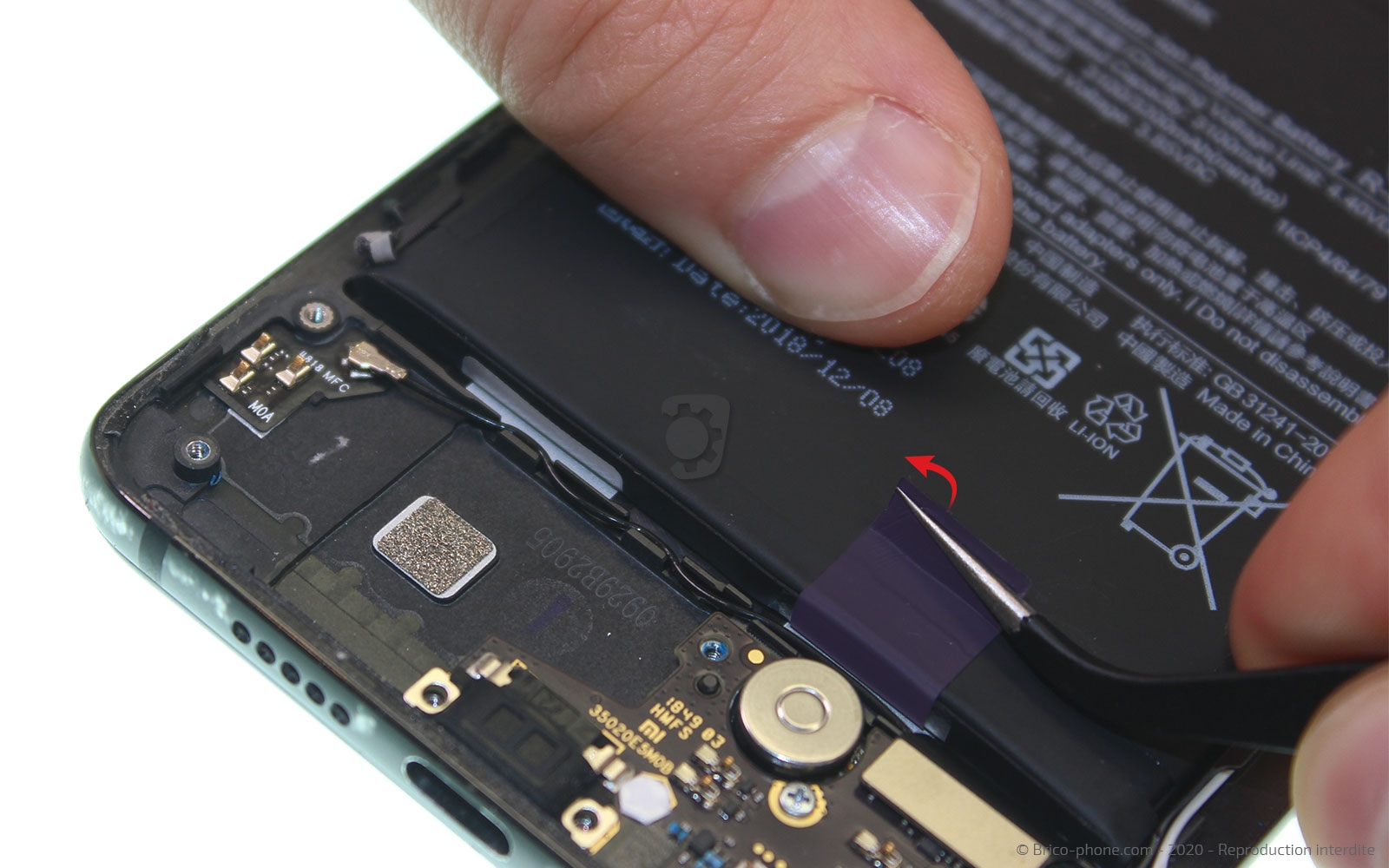

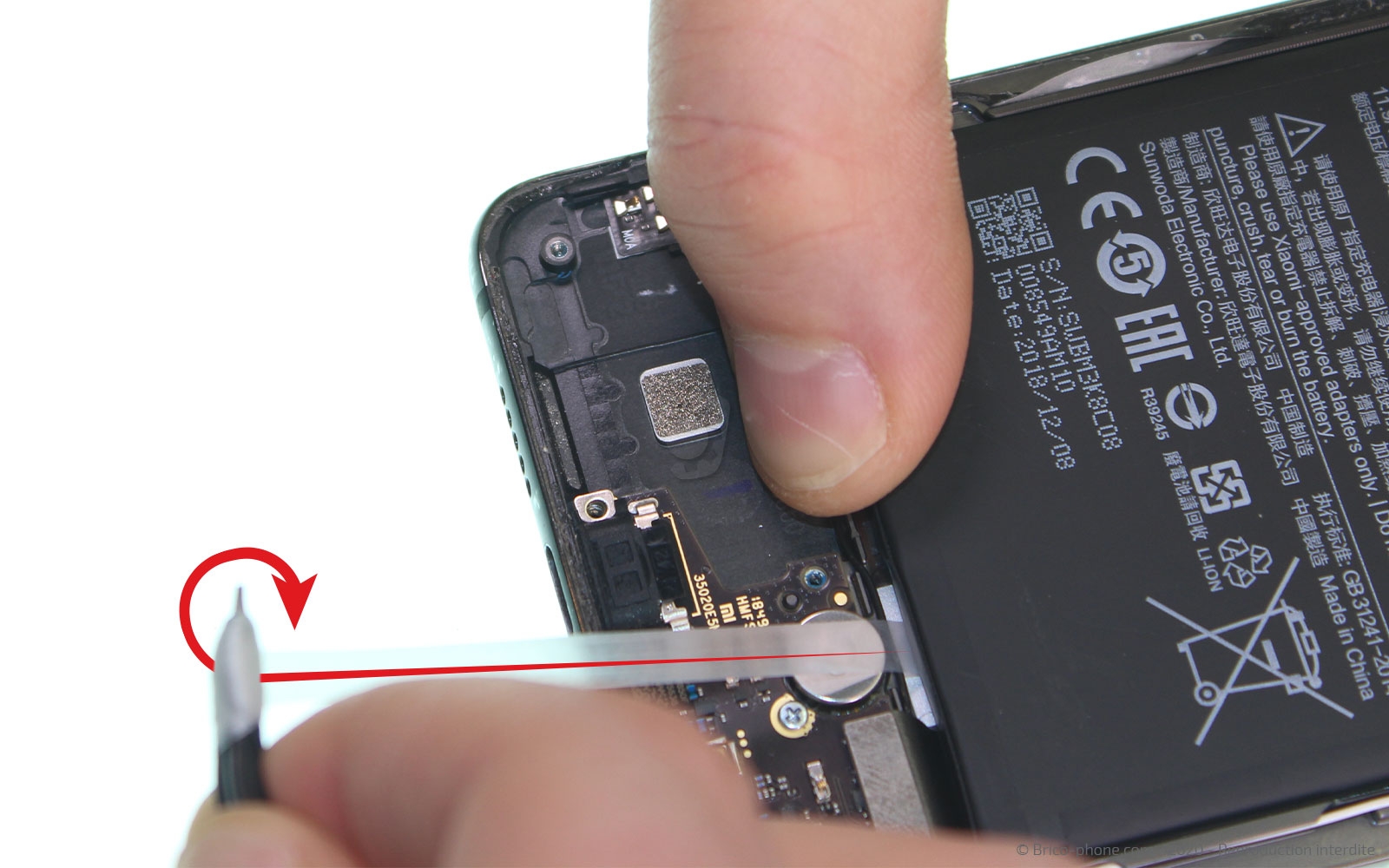

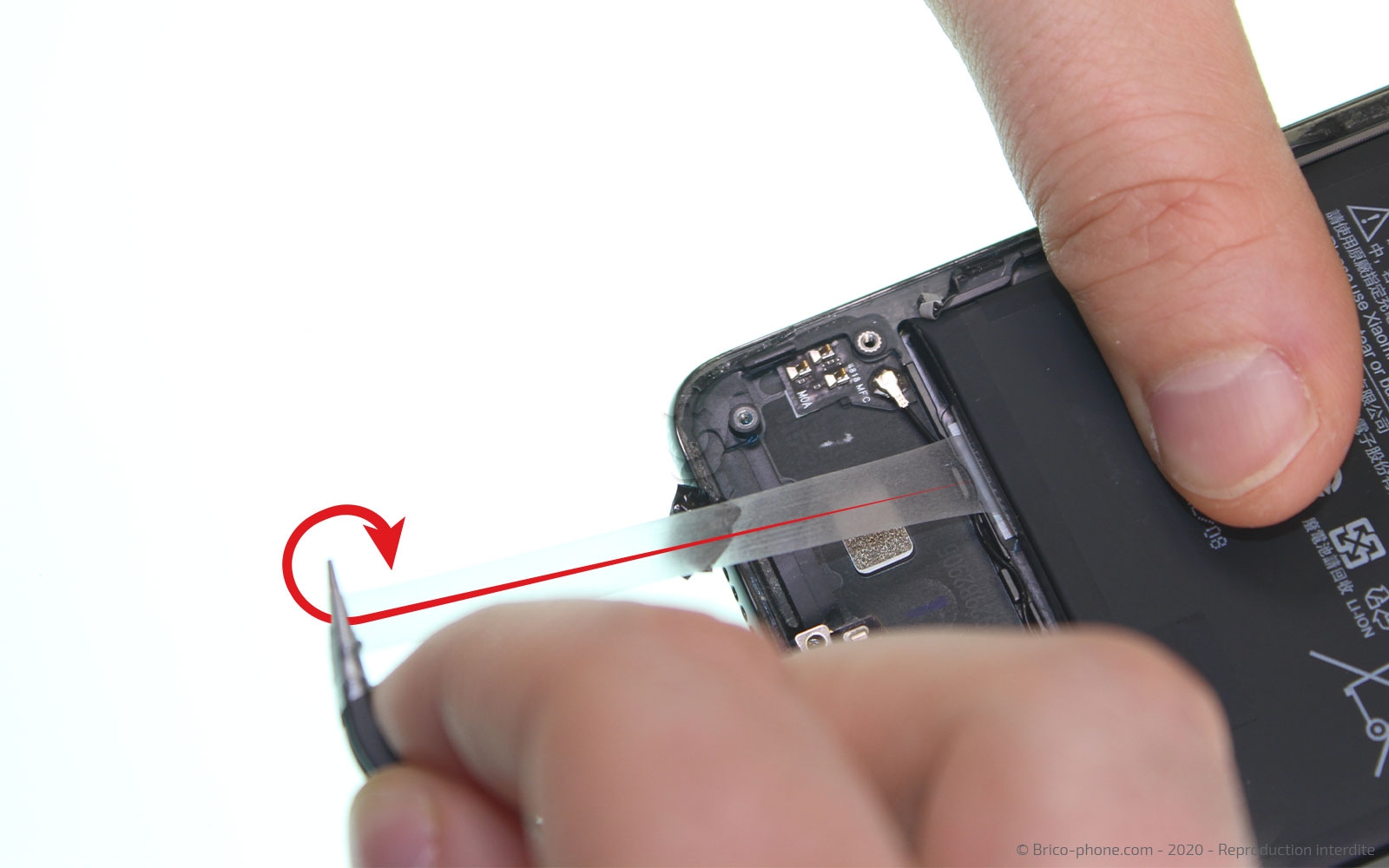

Munissez-vous de la pincette pour décoller le dessus du sticker comme sur la photo 3, puis tout en tirant sur la languette, enroulez-la autour de la pincette pour libérer la batterie.

Faites de même avec le second sticker.

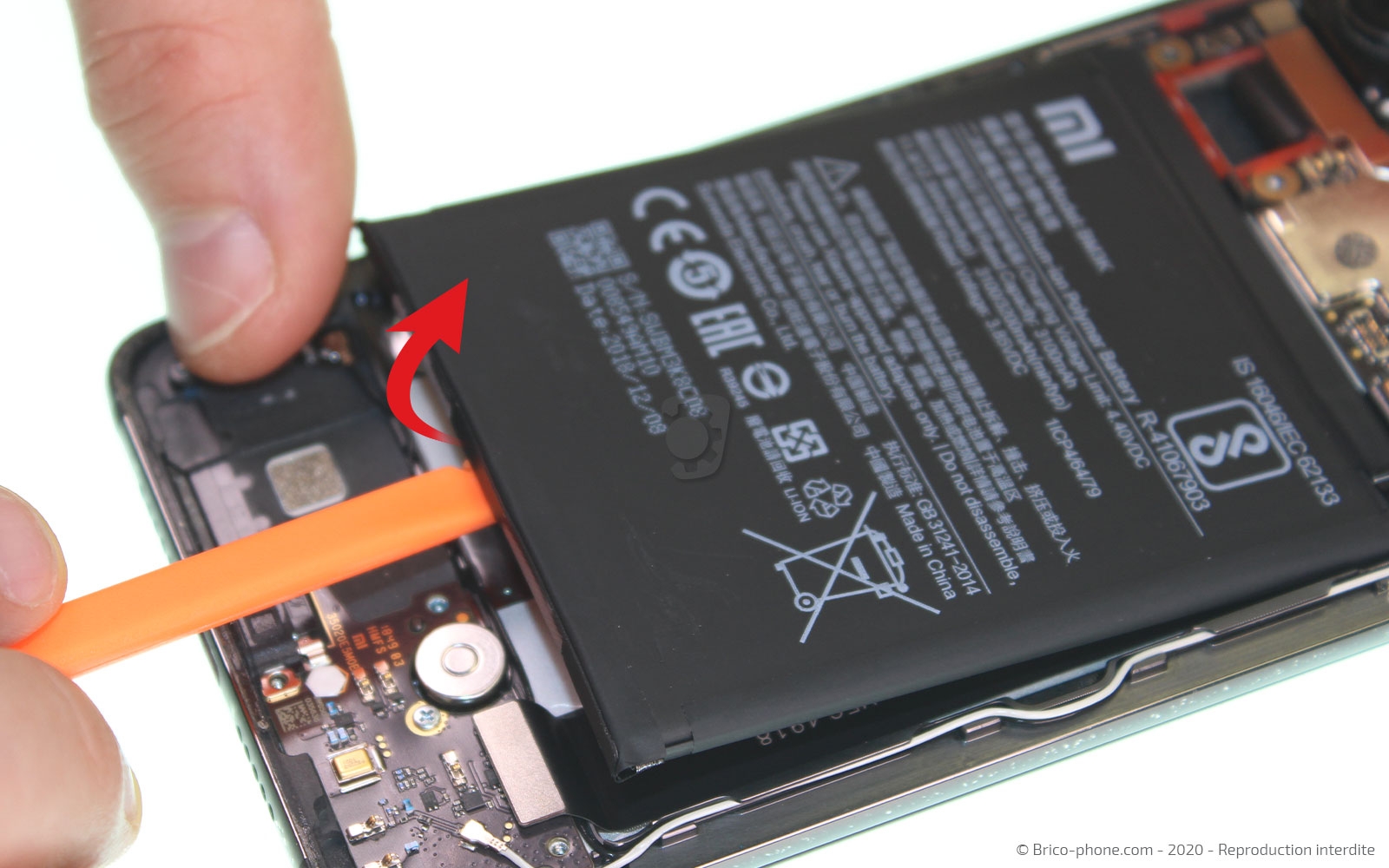

Il ne vous reste plus qu'à faire levier avec la spatule en nylon et à mettre la batterie de côté.

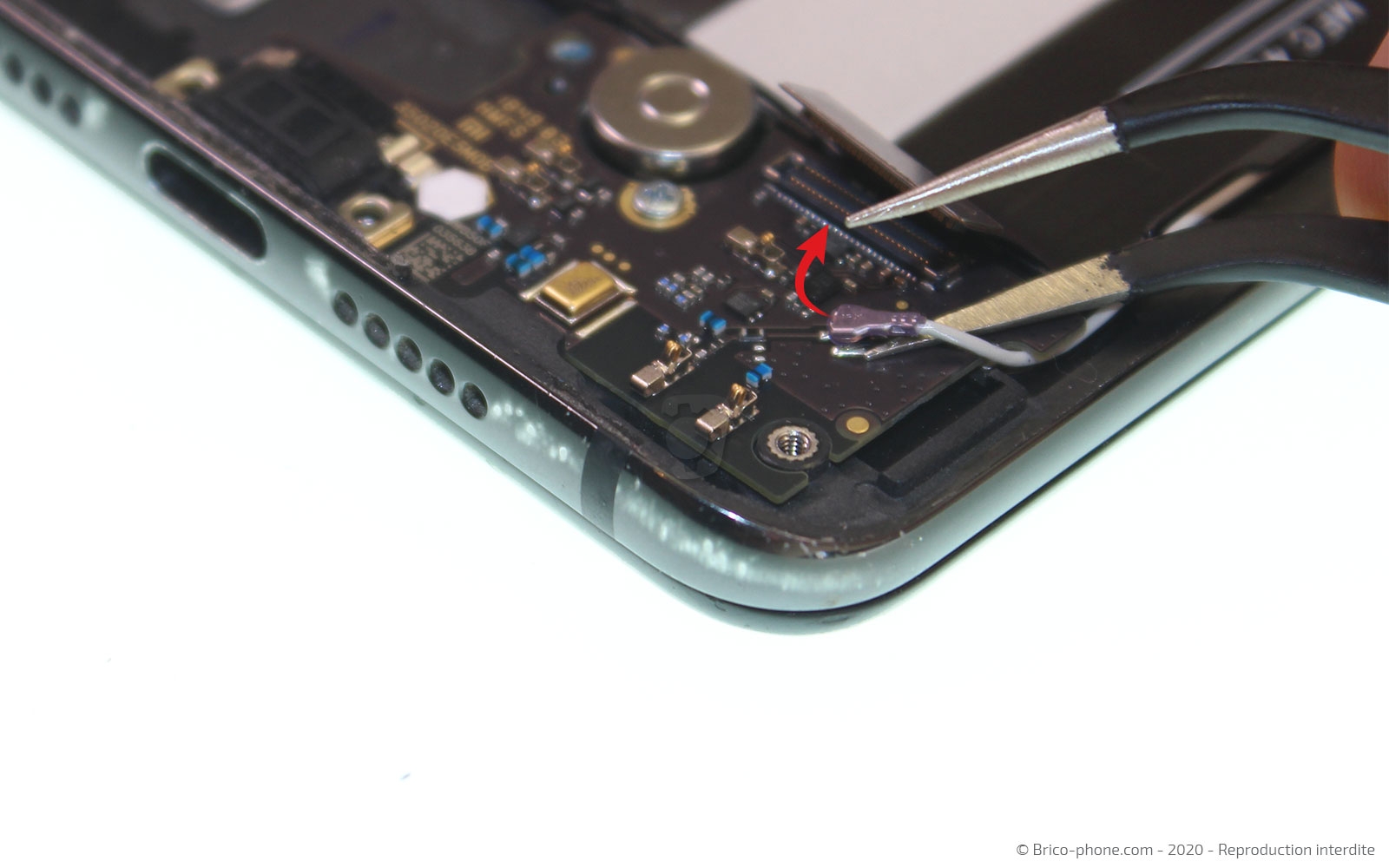

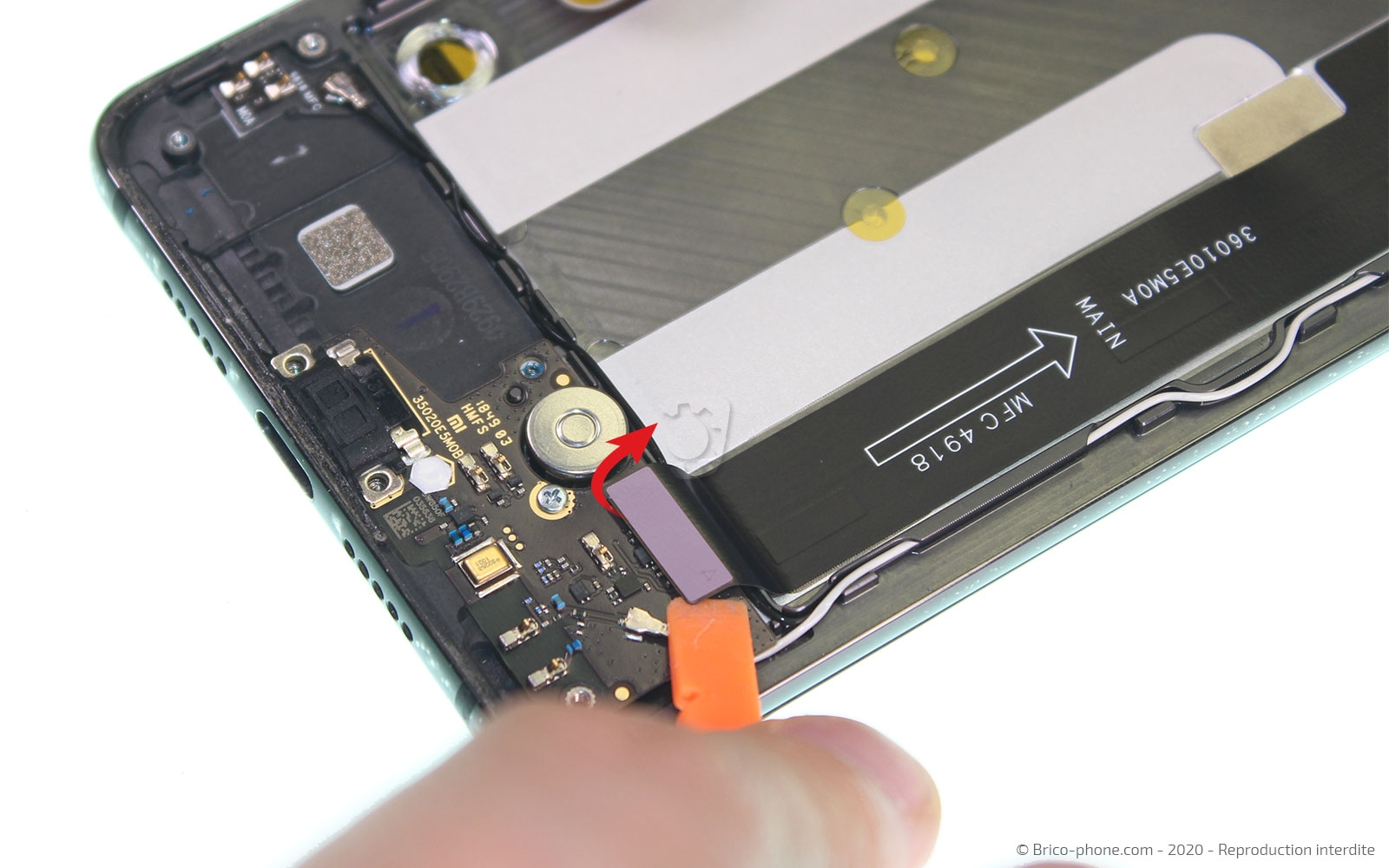

Avec le levier en nylon, déconnectez le câble d'interconnexion, puis le câble coaxial avec la pincette en métal.

Avec le tournevis cruciforme, dévisser la seule vis qui maintient le connecteur de charge, puis faites levier avec le spudger pour le sortir du téléphone.

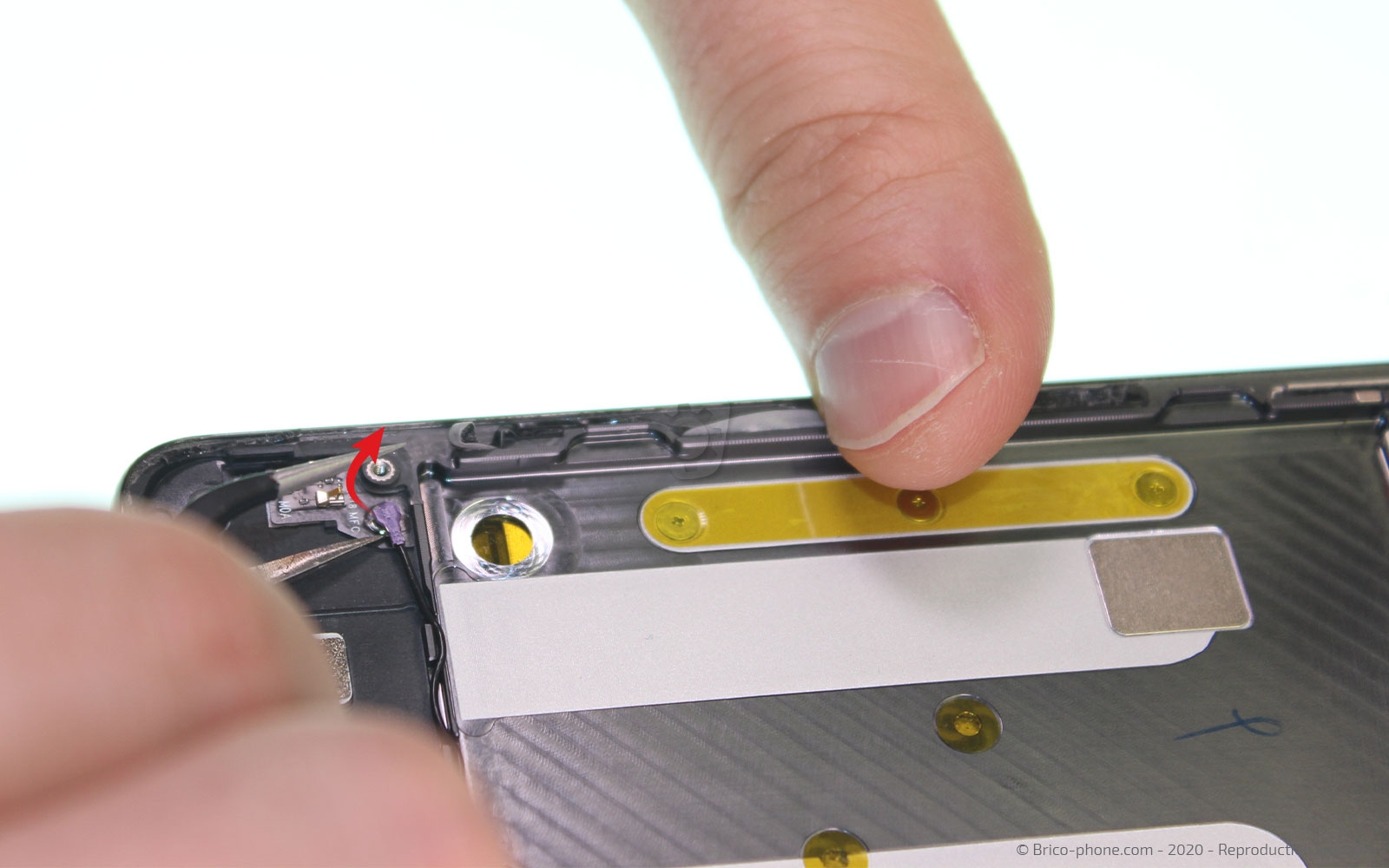

Commencez par déconnecter le câble coaxial noir, puis avec le sèche-cheveux ou le décapeur thermique chauffez légèrement la nappe pour ramollir le sticker.
Il ne vous reste plus qu'à l'extraire du téléphone avec la pincette en métal.

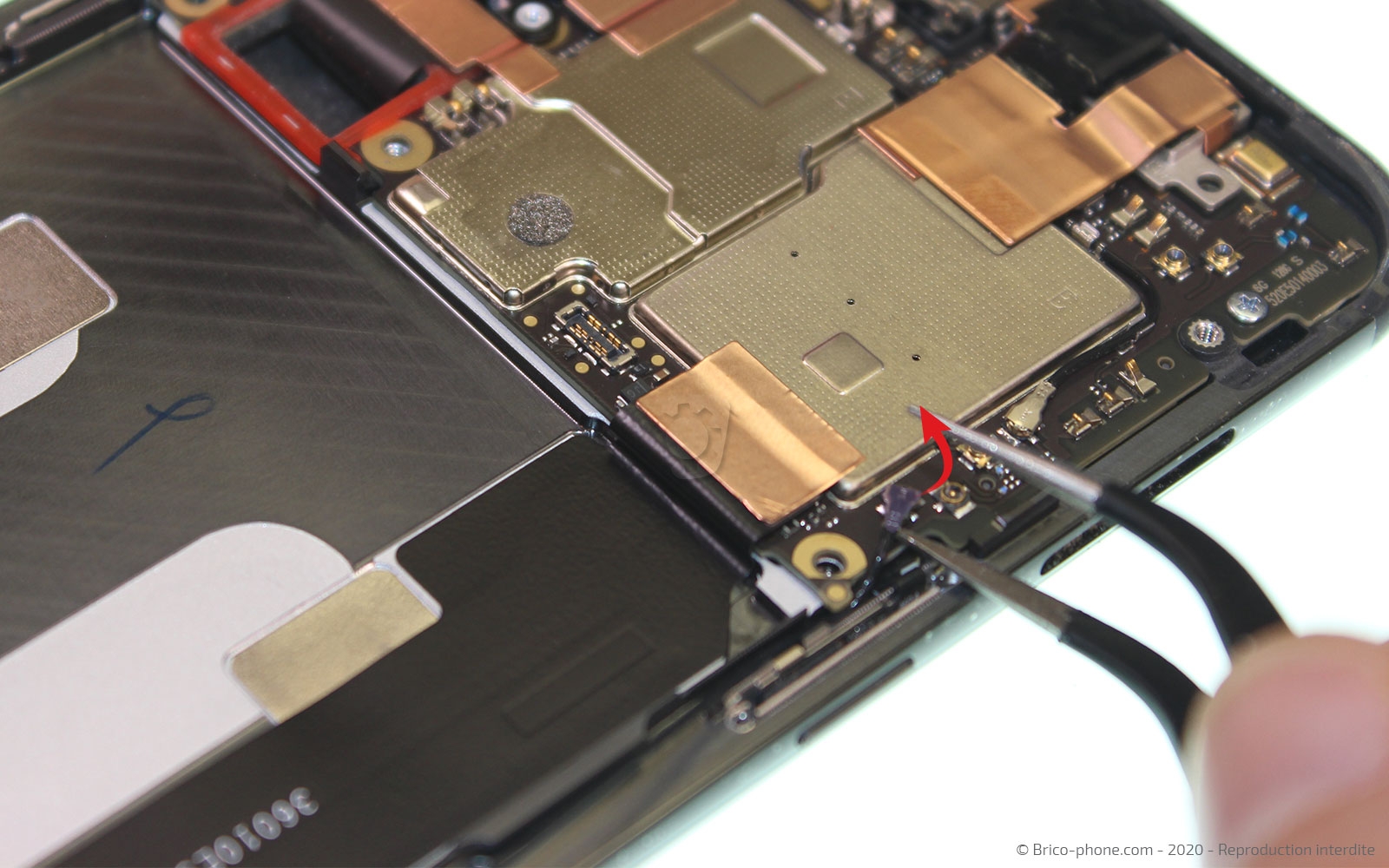

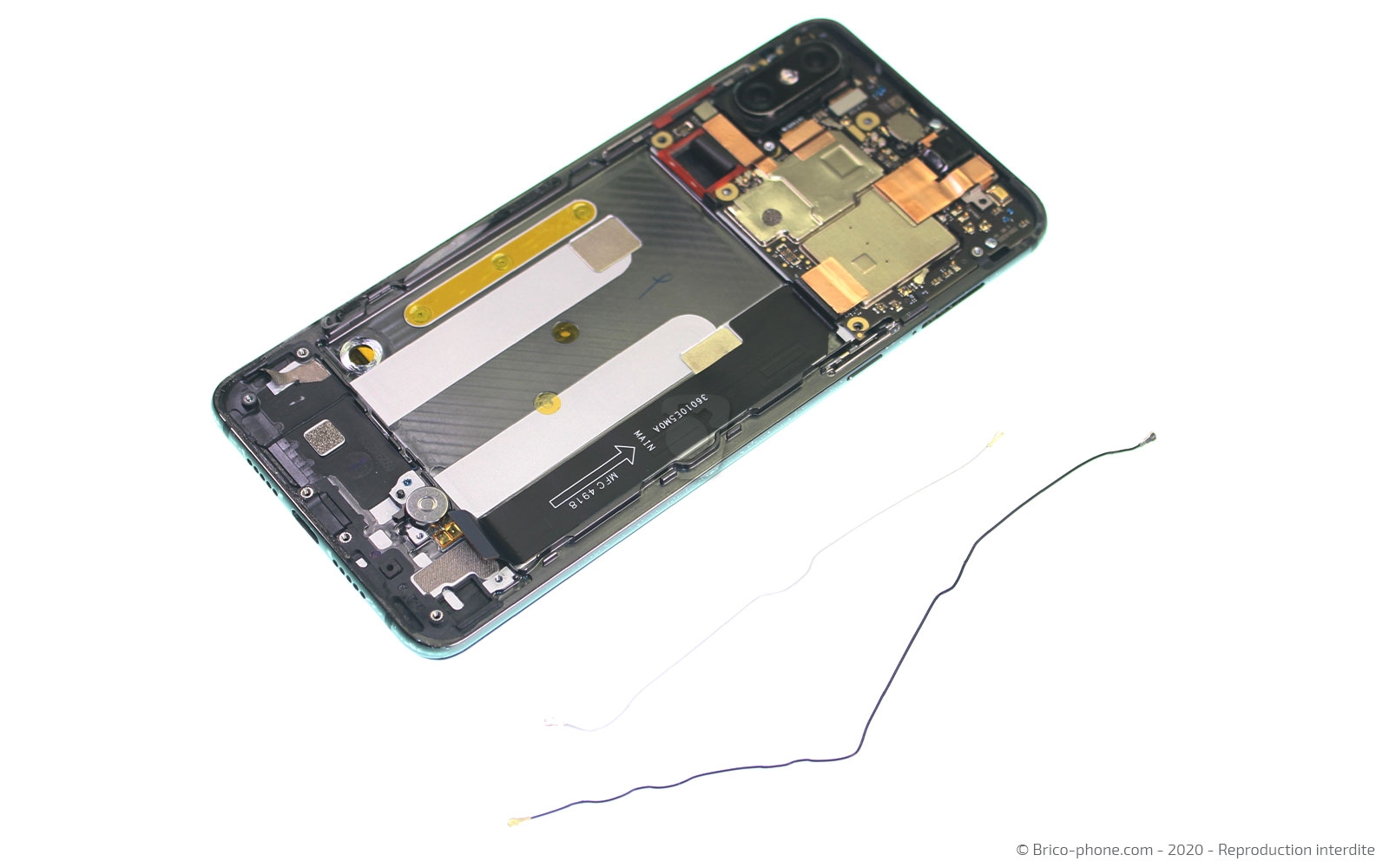

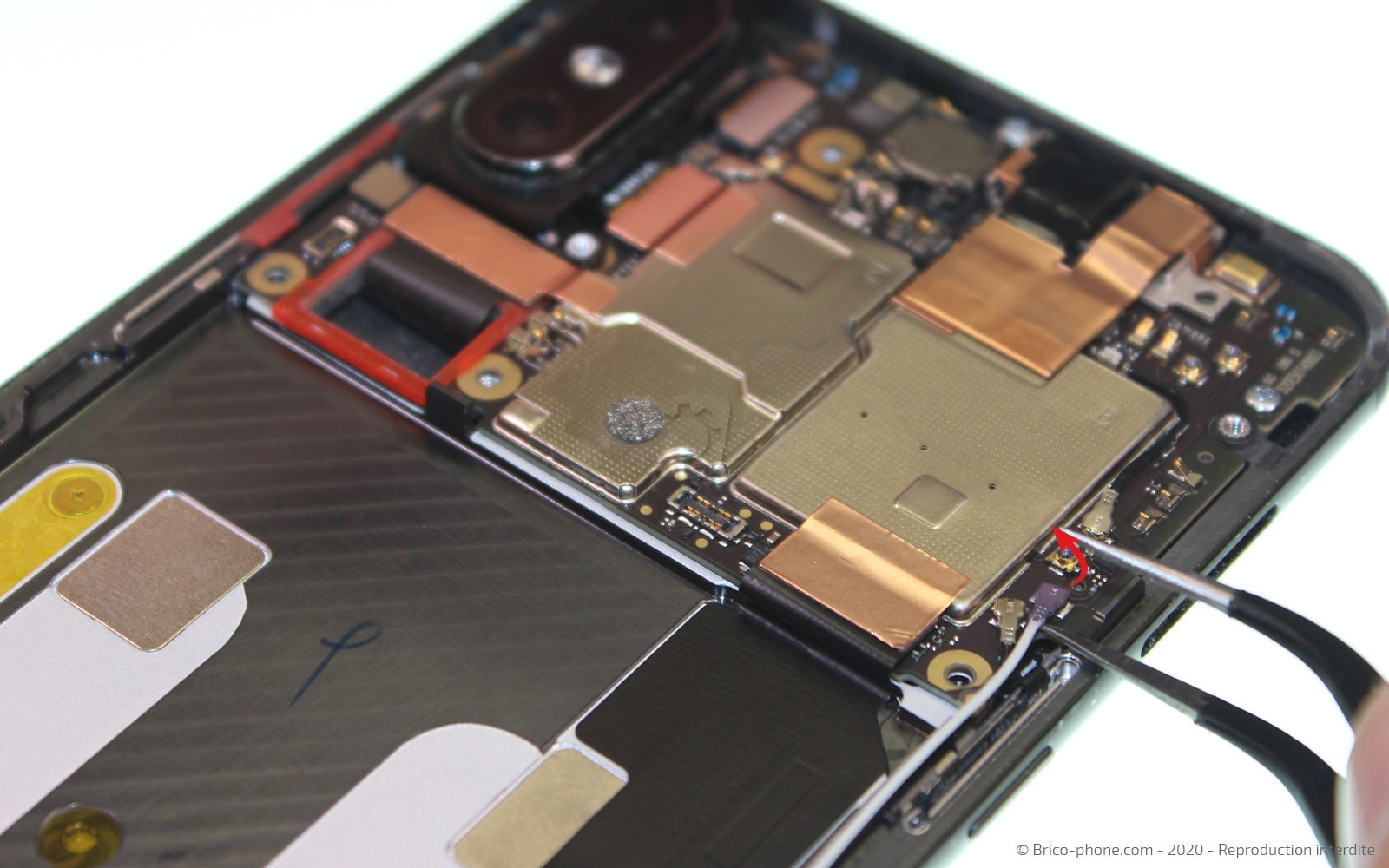

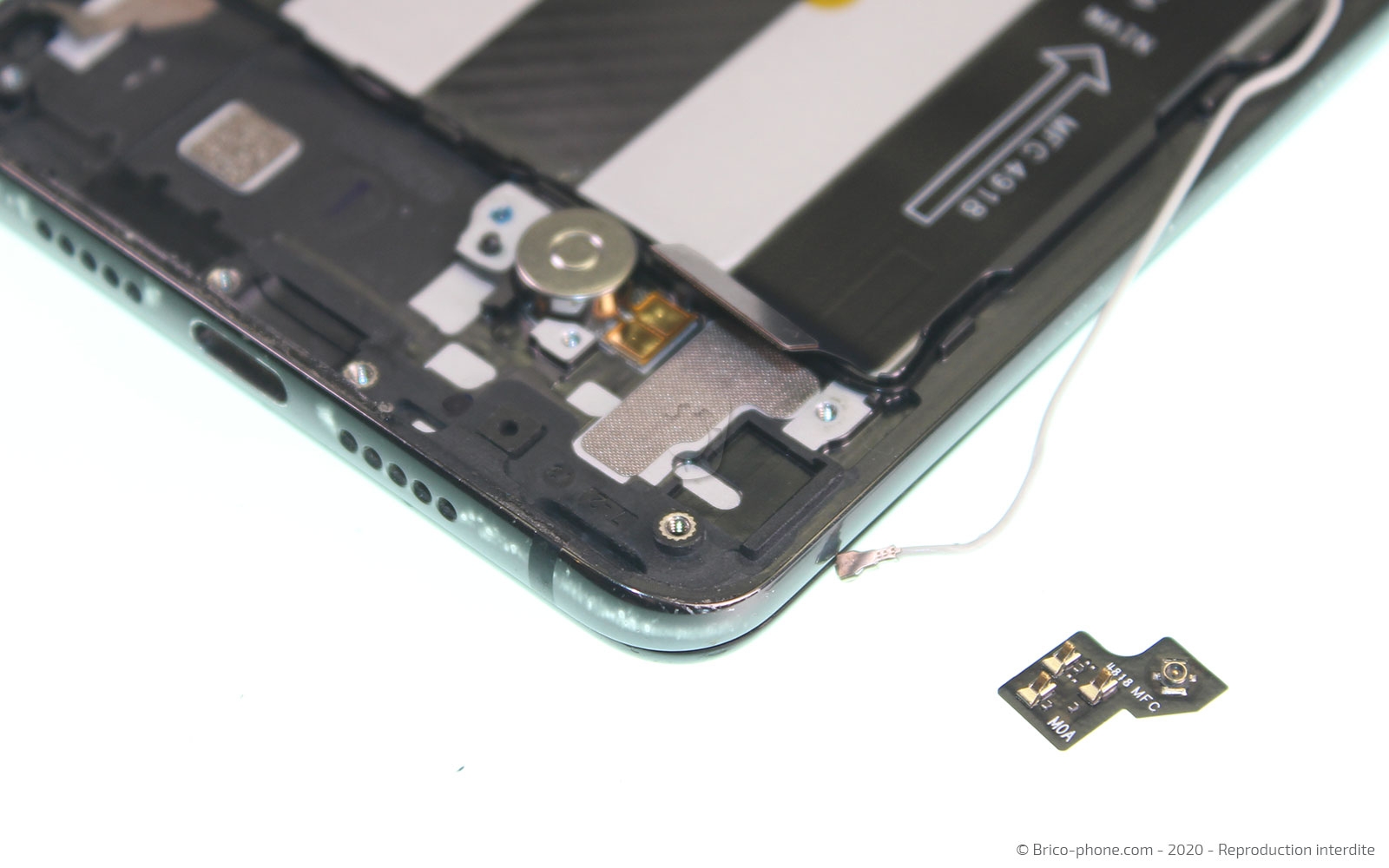

Avec la pincette en métal, déconnectez les deux câbles coaxiaux (un noir et un blanc) de la carte mère, puis sortez-les du téléphone.

Avec la pincette en métal, décollez la partie en cuivre de la nappe pour la décrocher de la carte-mère.
Avec le levier en nylon, déconnectez la nappe d'interconnexion, et retirez-la du téléphone.

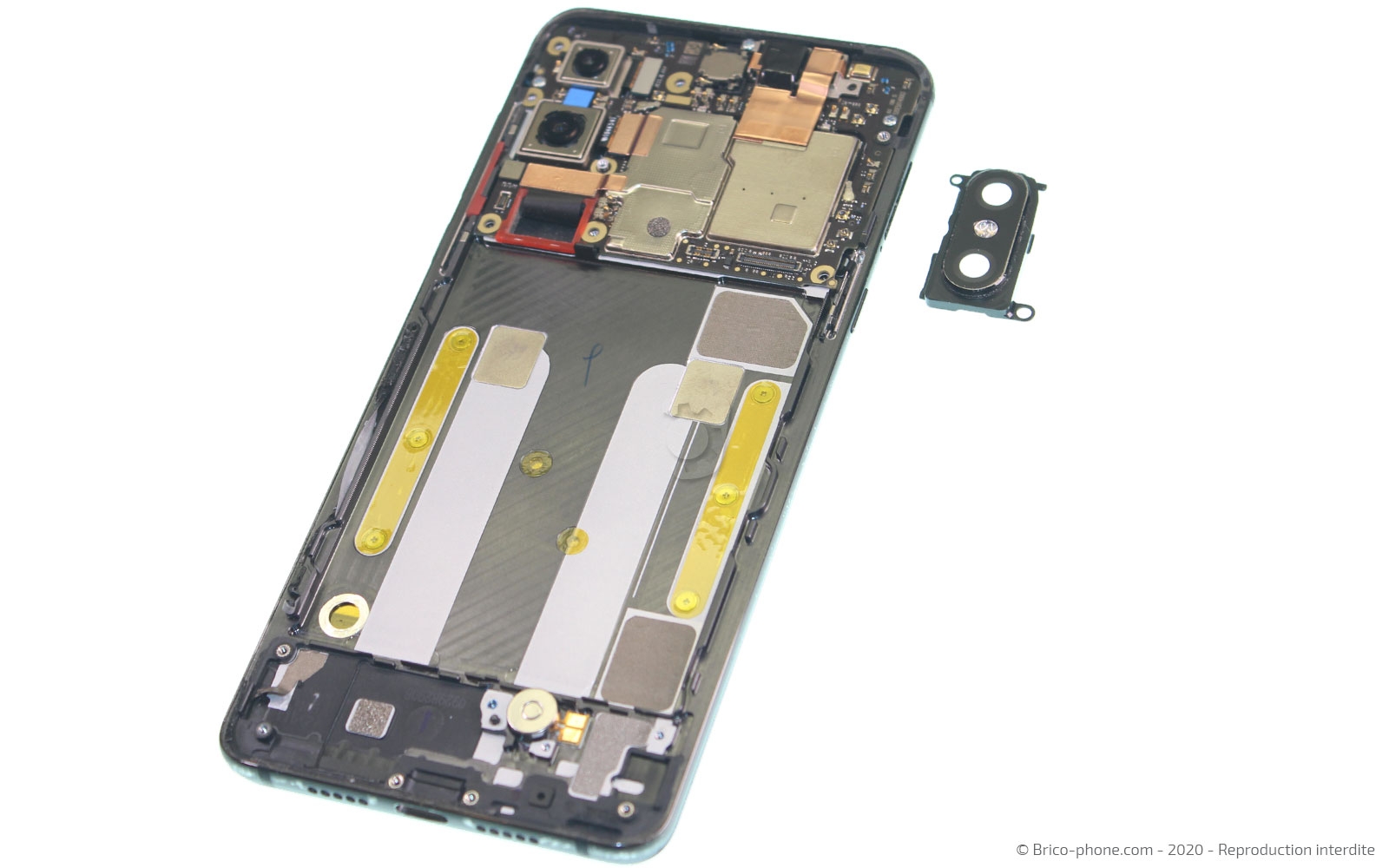

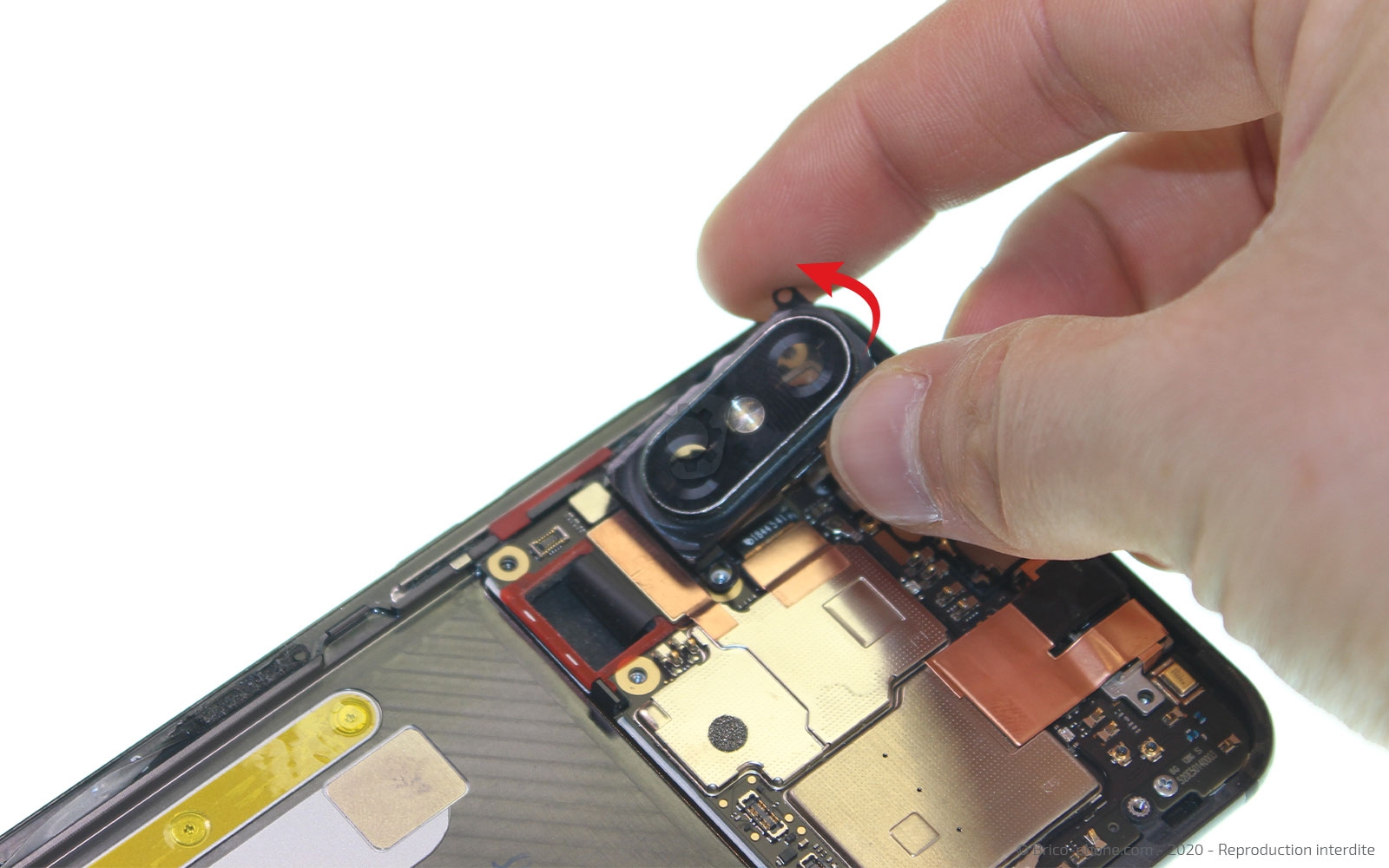

Commencez par extraire la lentille de la caméra arrière en la prenant avec vos doigts.

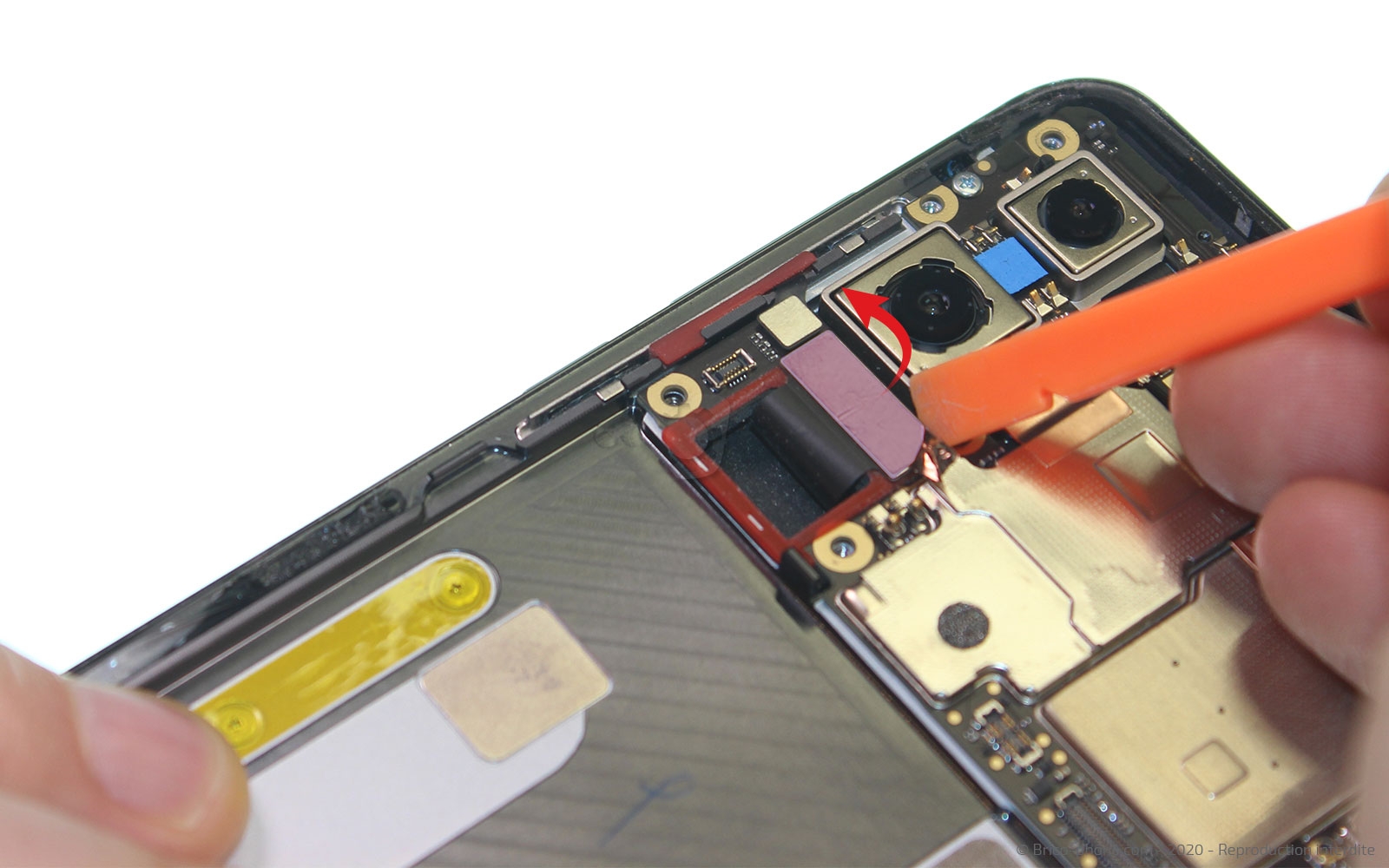

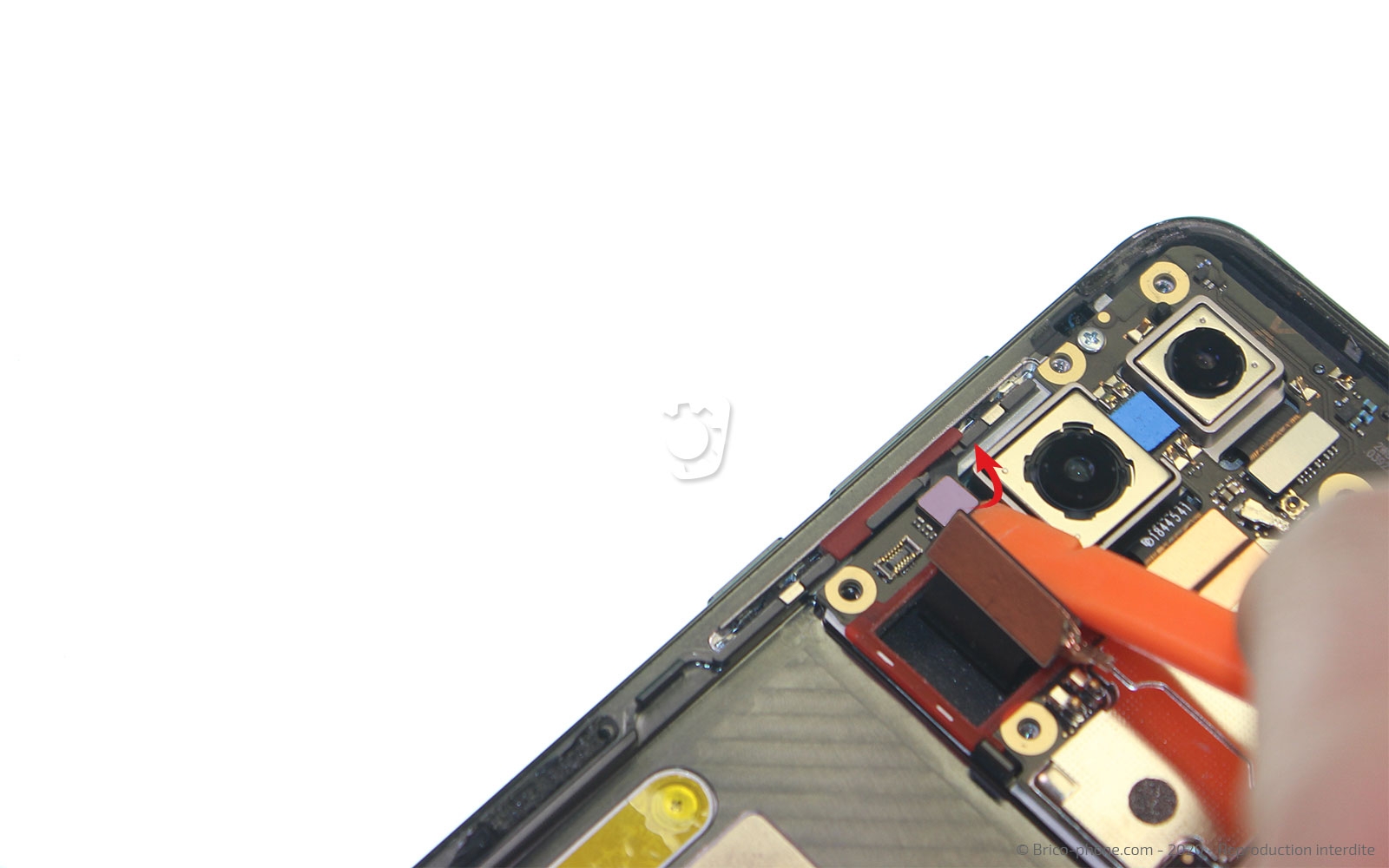

Munissez-vous de la spatule pour déconnecter la nappe de la rallonge de l'écran.

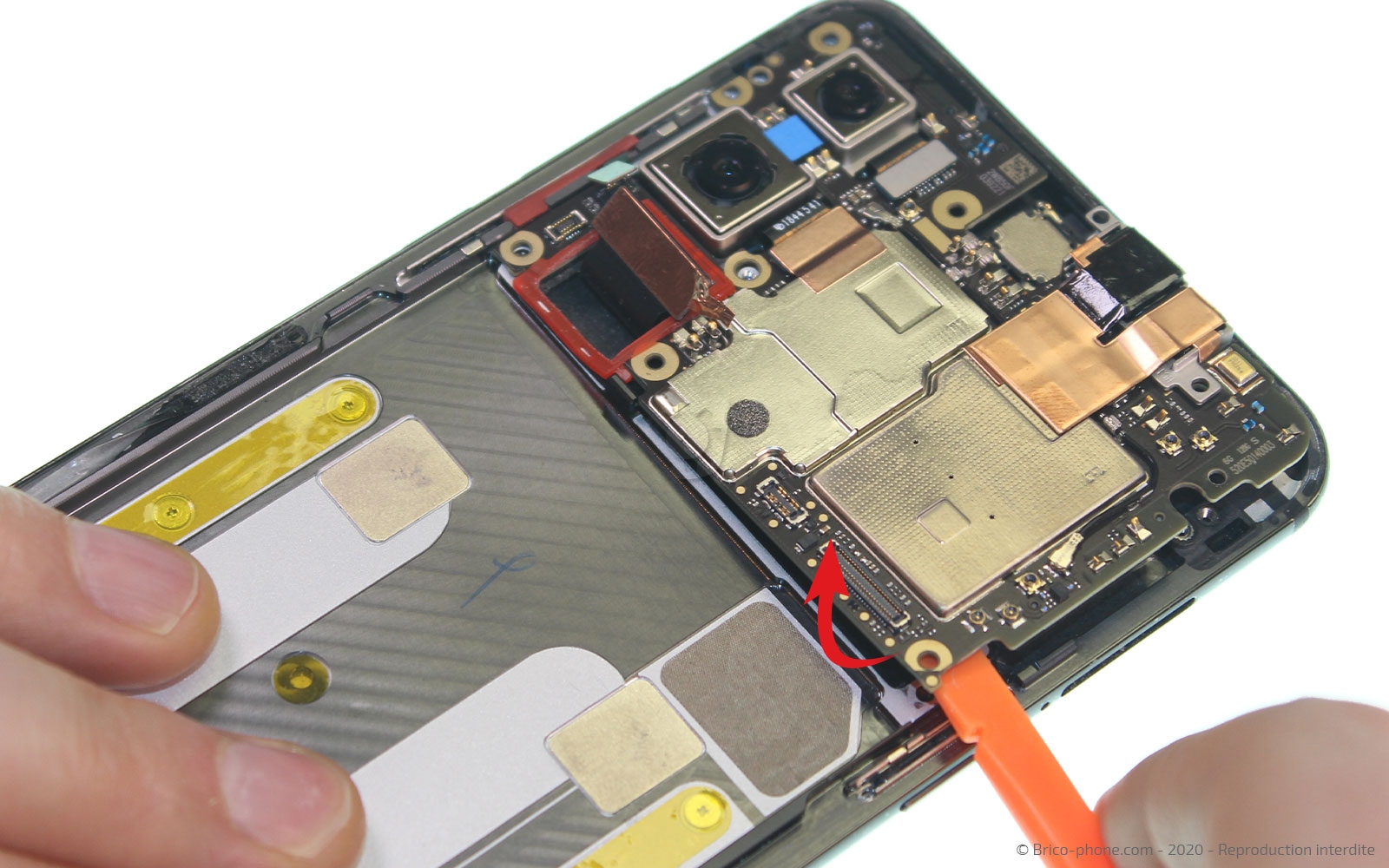

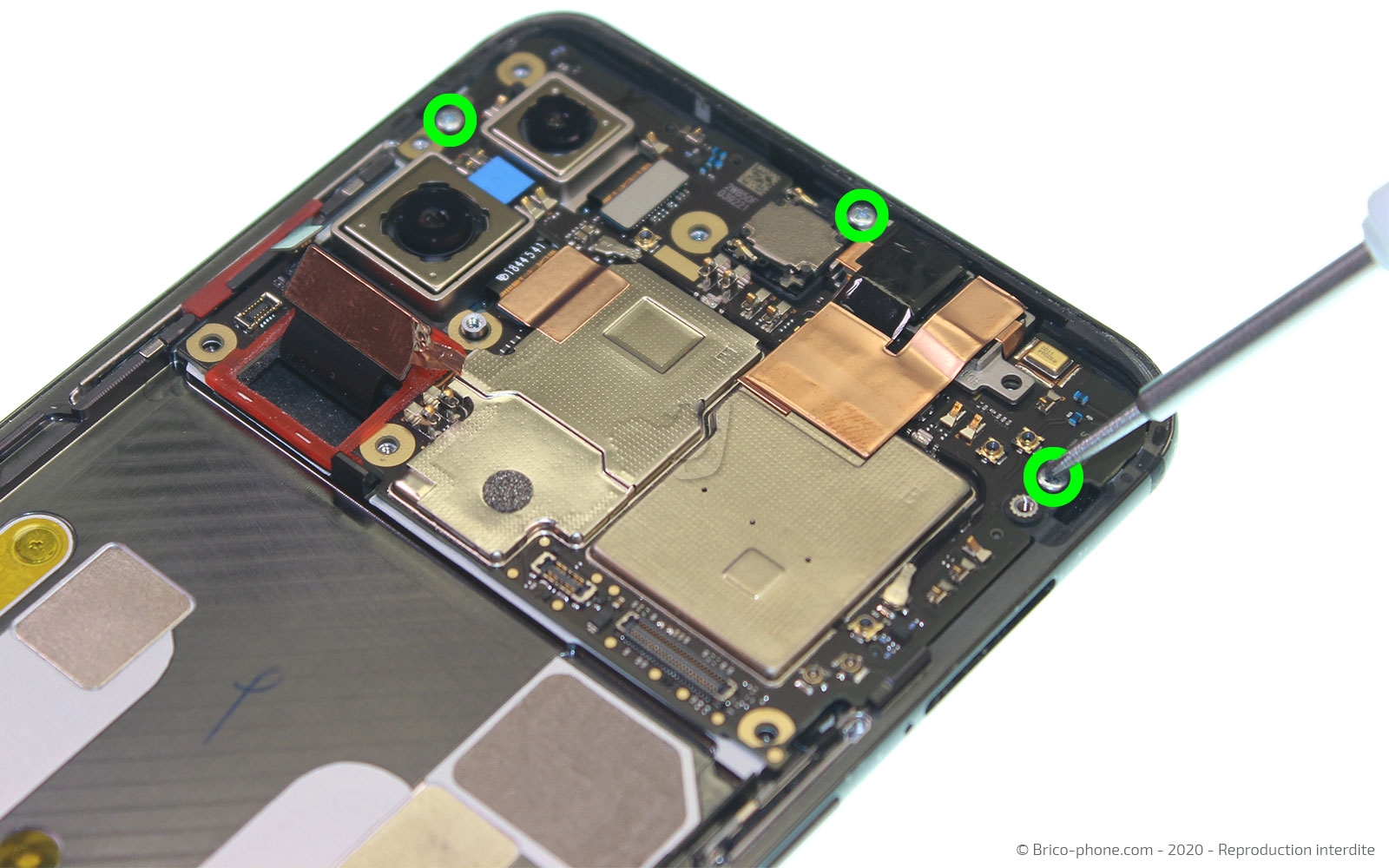

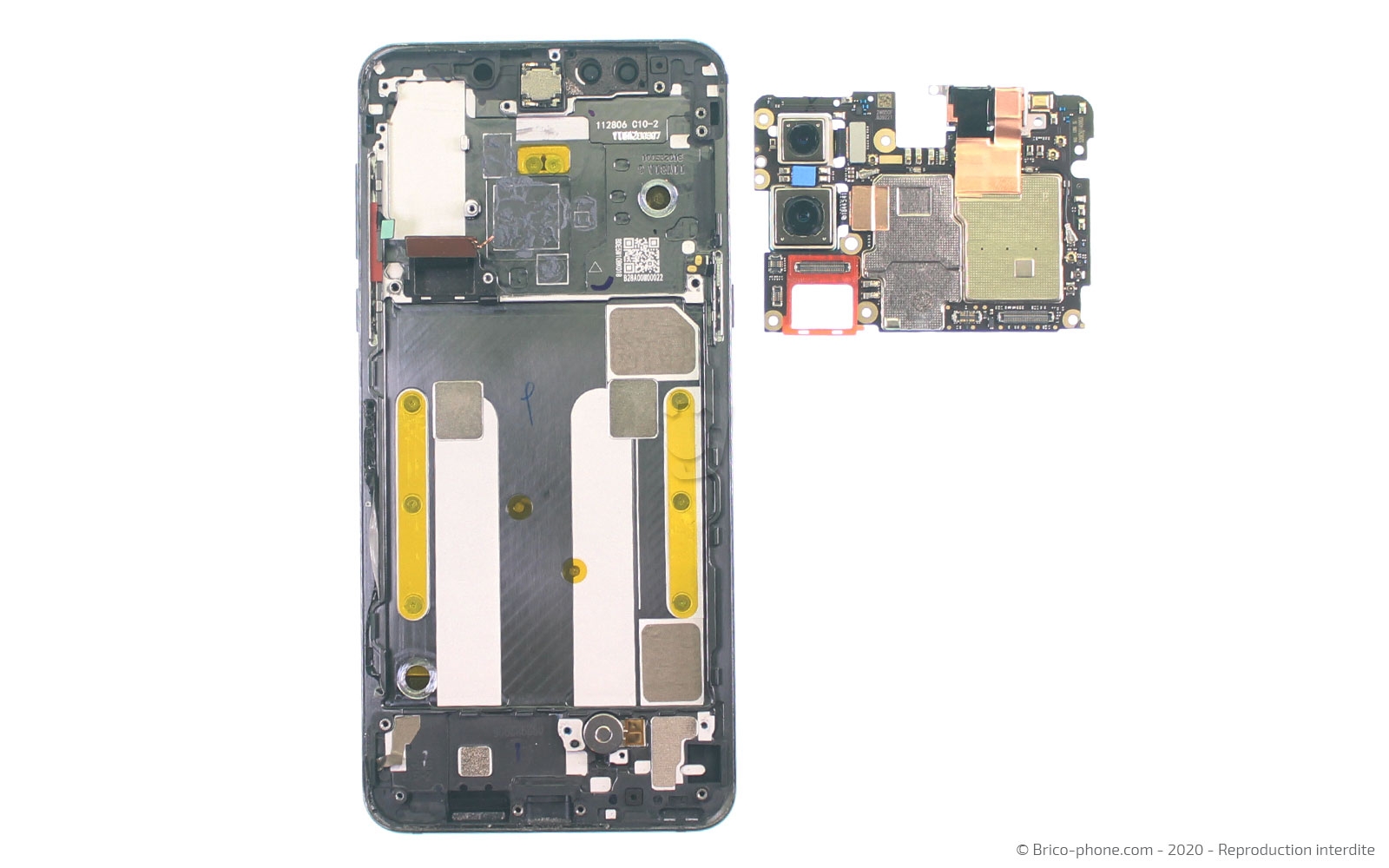

Dévissez les trois vis cruciformes entourées en vert avec le tournevis du kit outils, puis faites levier avec la spatule sur le coin en bas à droite de la carte-mère pour l'extraire du téléphone.

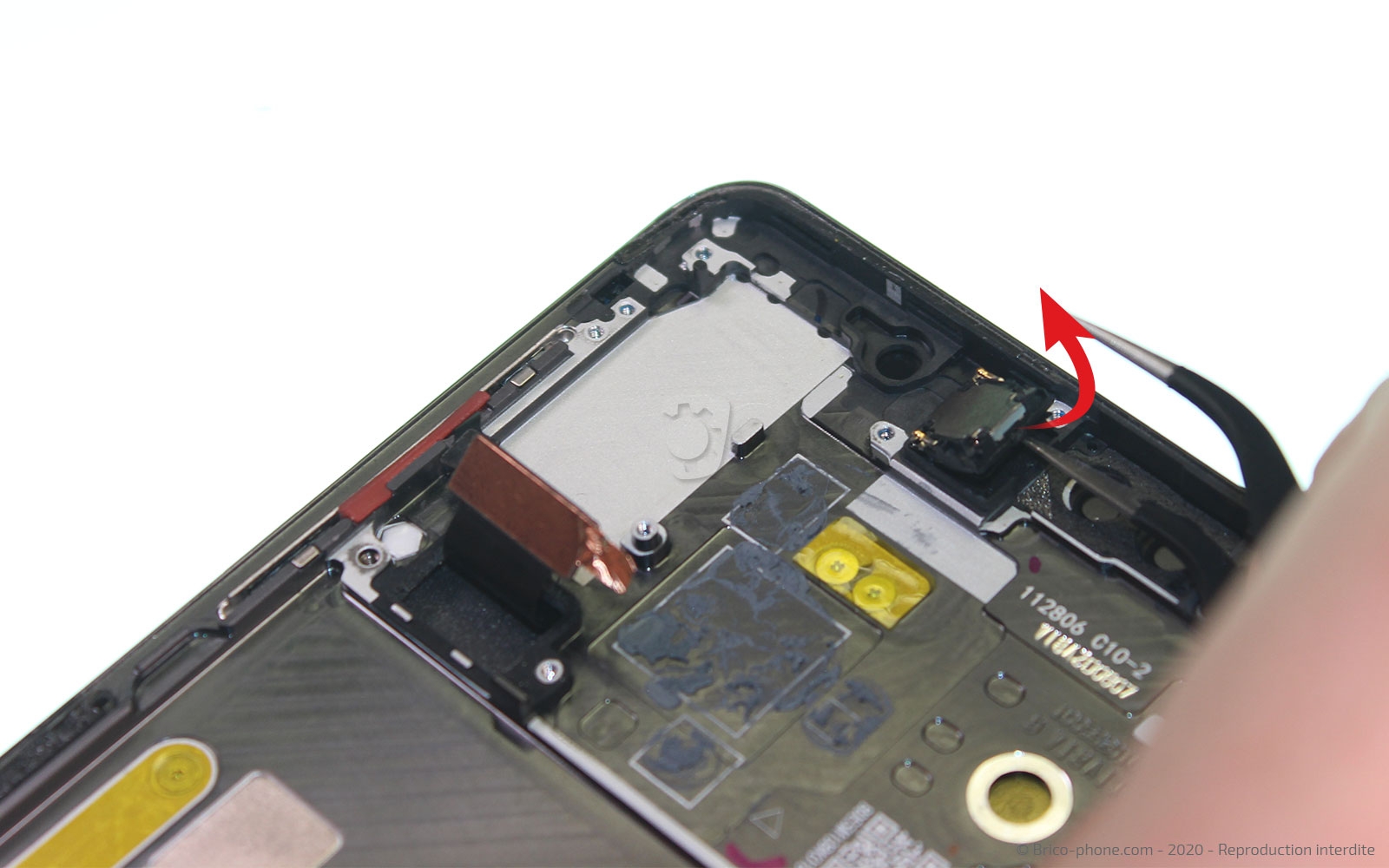

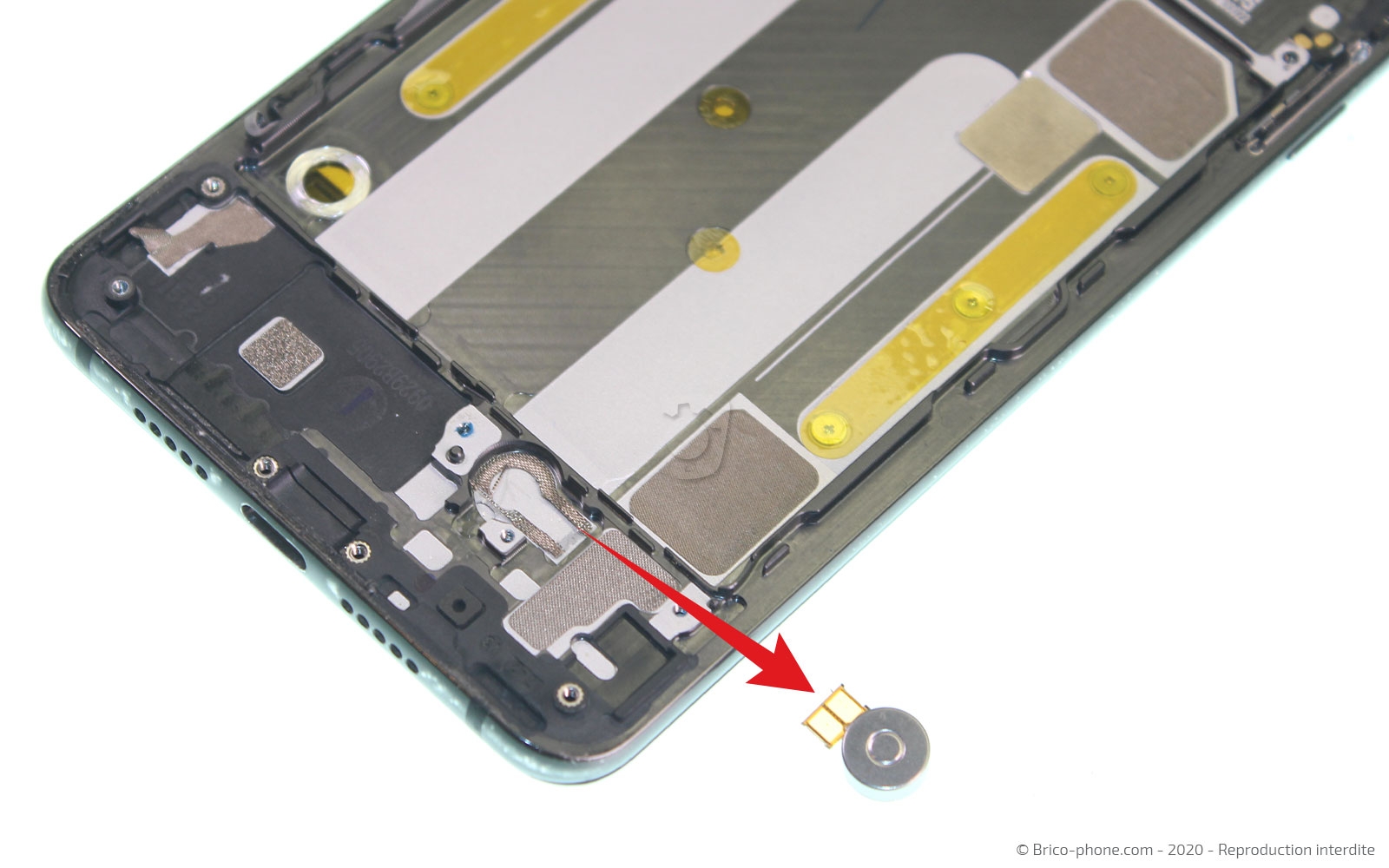

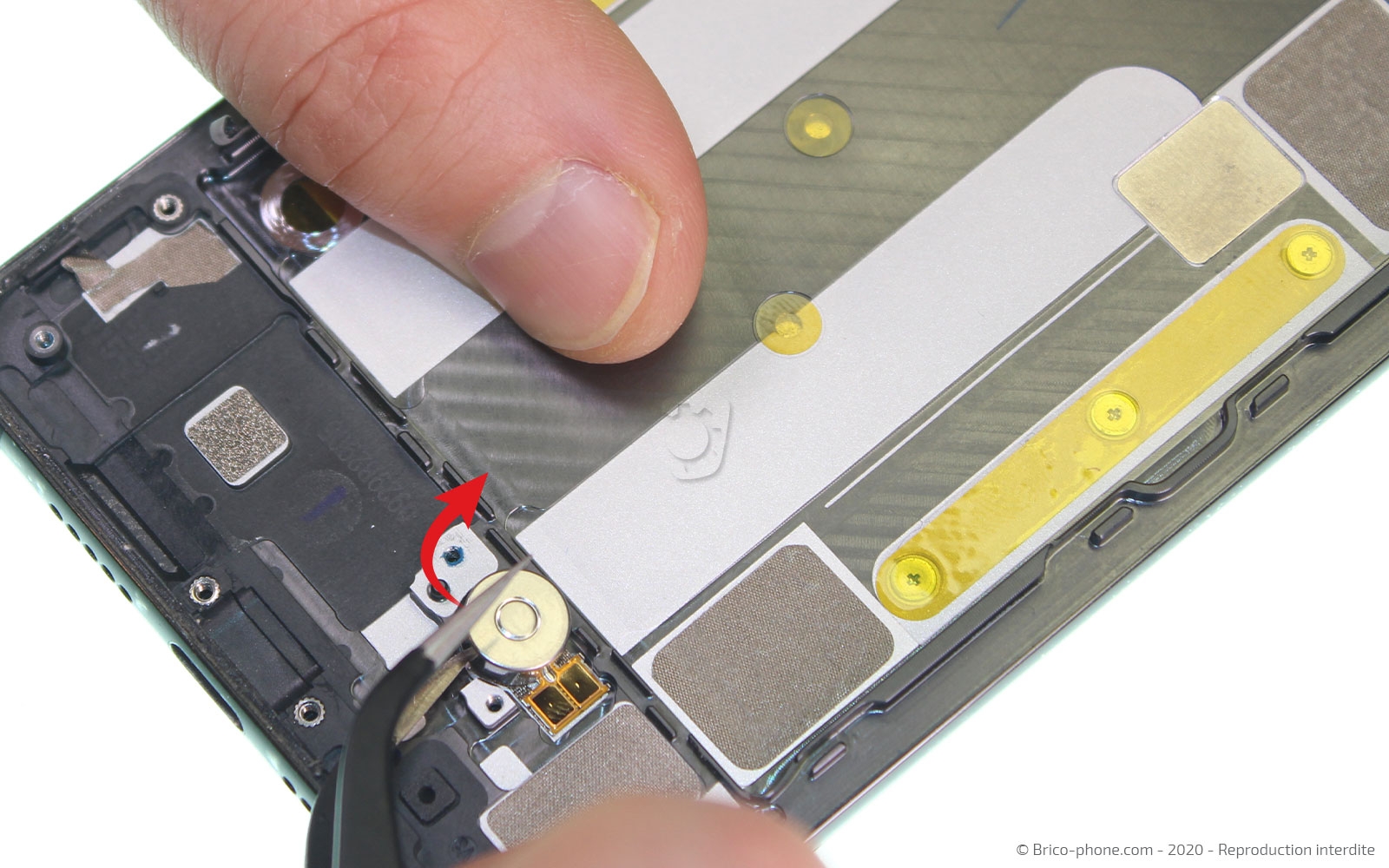

Avec la pincette, faites levier pour retirer le vibreur ainsi que l'écouteur de l'oreille.

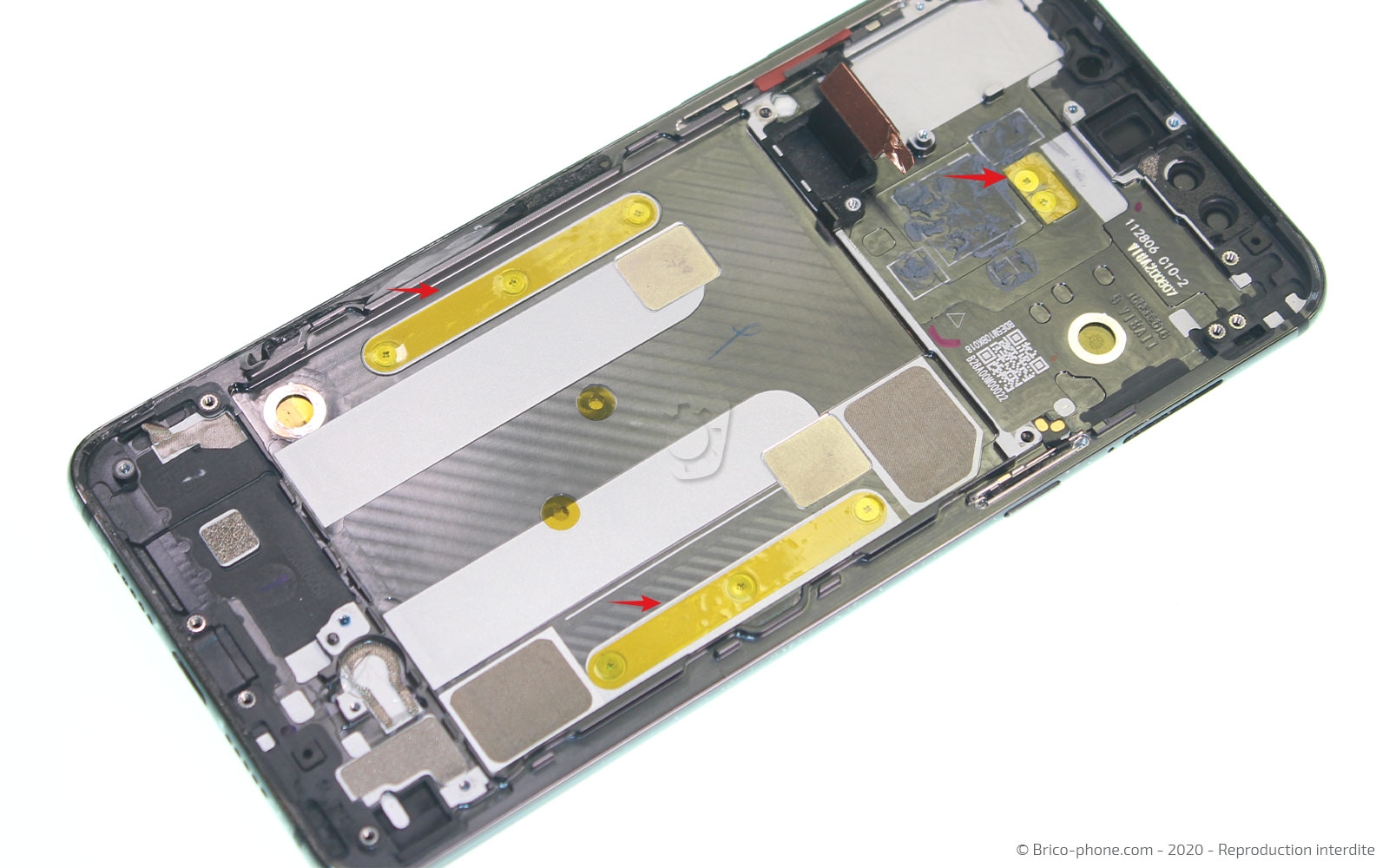

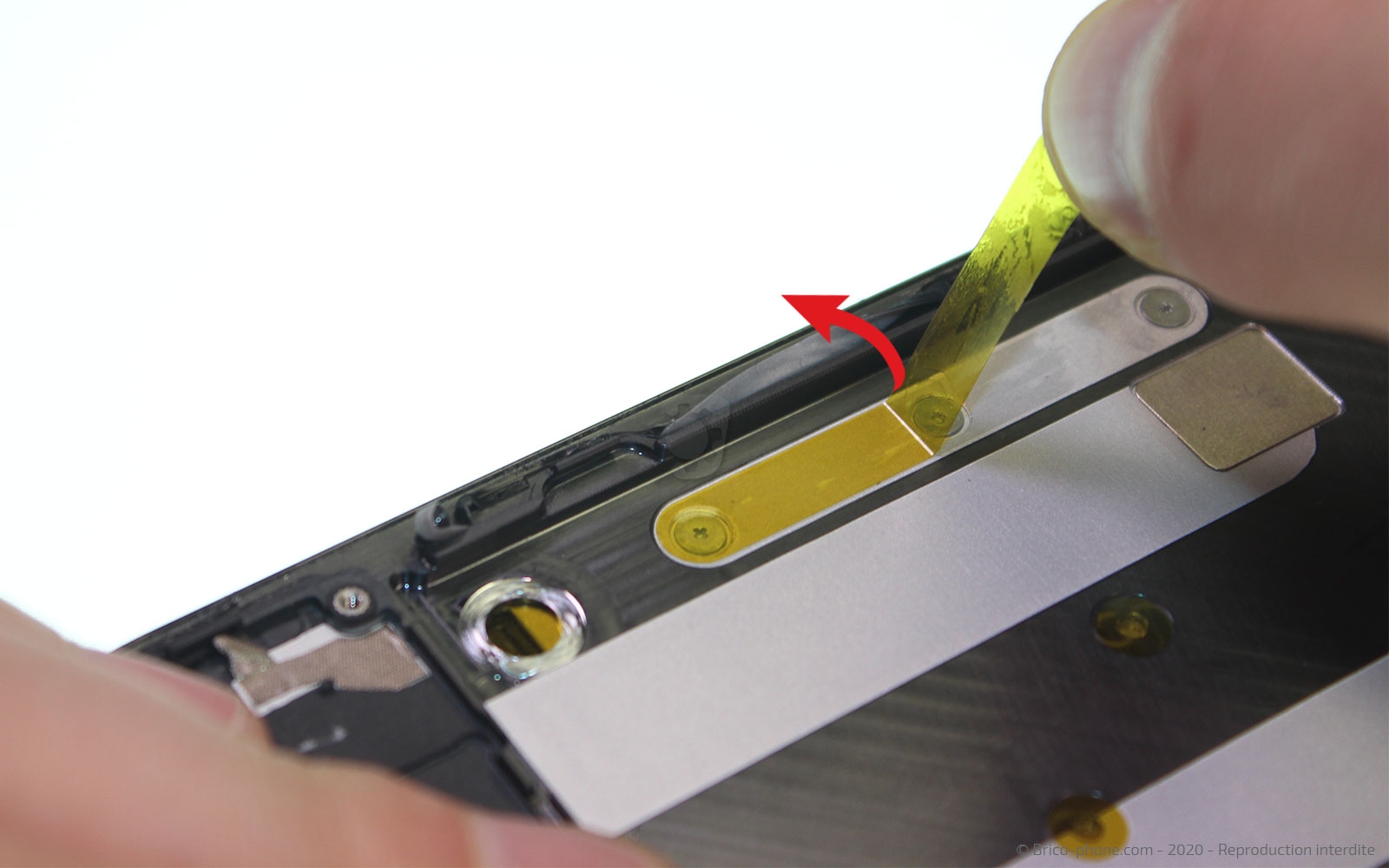

Commencez par retirer les stickers qui protègent les vis, ils sont de couleurs jaunes et sont au nombre de trois.

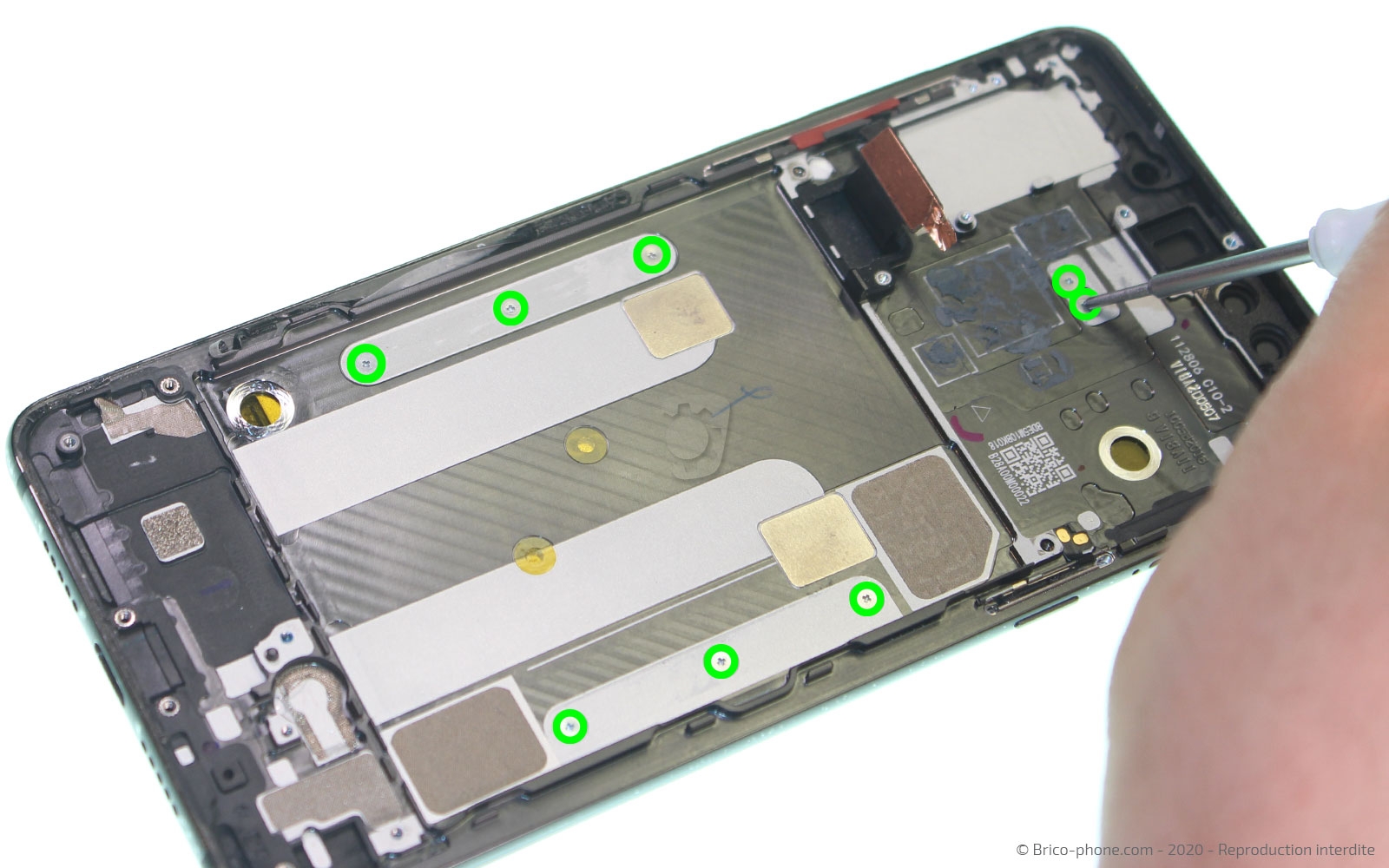

Il ne vous reste plus qu'à dévisser les vis entourées en vert avec le tournevis cruciforme.

Vous en aurez trois de chaque côté et deux sur le haut.

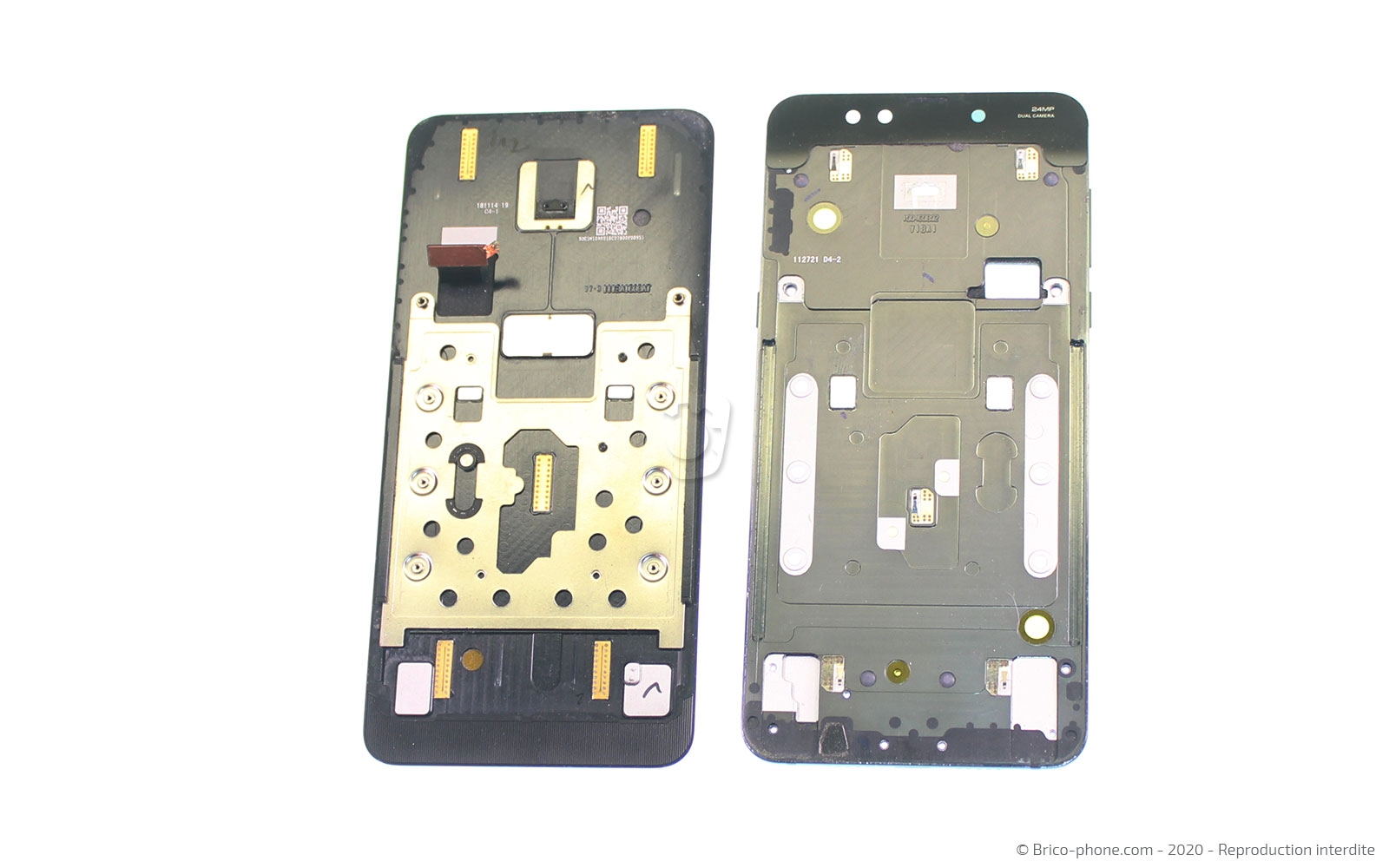

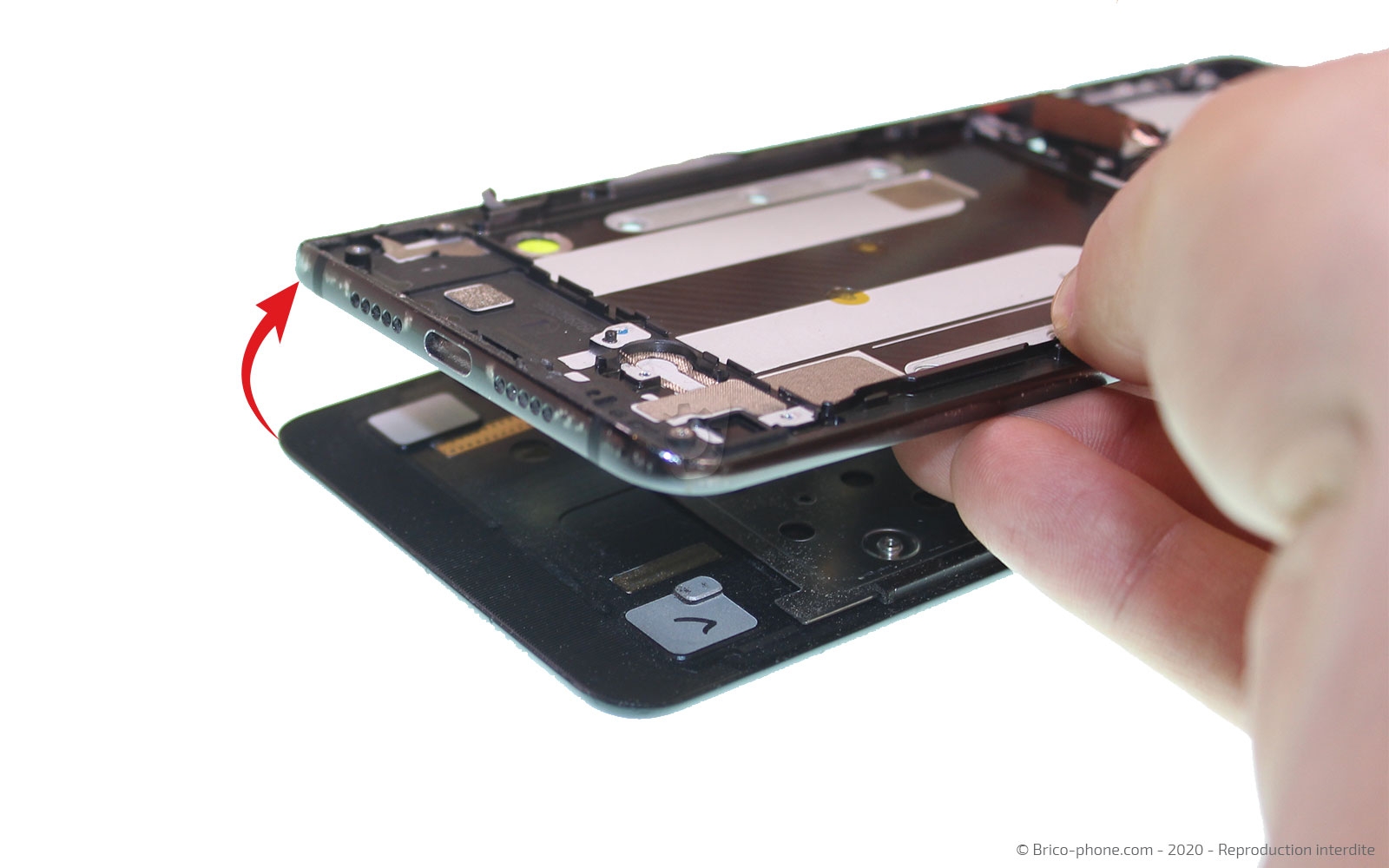

Soulevez le châssis où il y avait les composants du téléphone pour l'ôter de celui de l'écran.

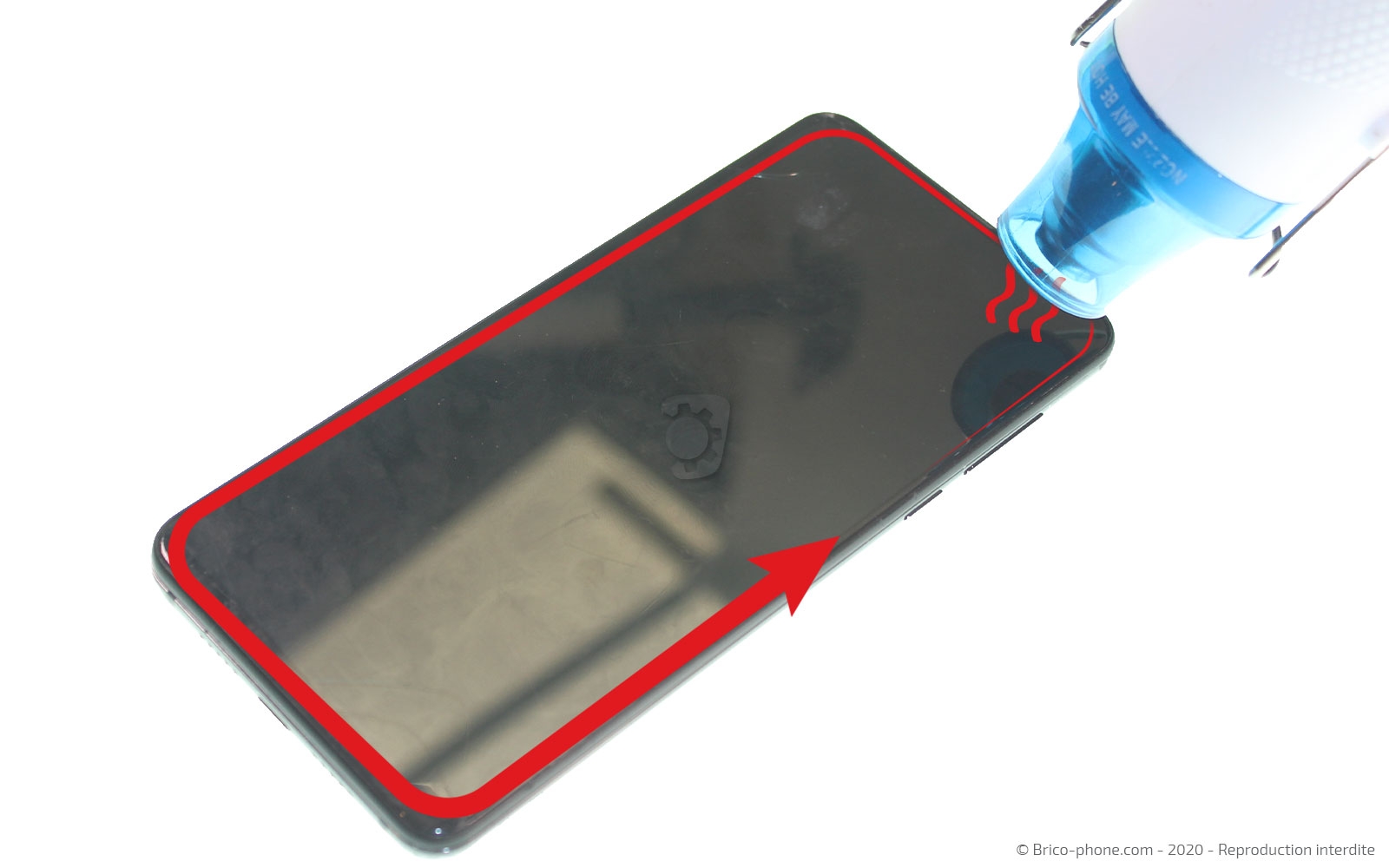

Commencez par chauffer le contour de l'écran pour ramollir le sticker.
Vous pouvez utiliser un sèche-cheveux ou un décapeur thermique, en ne dépassant pas les 80 degrés pour ne pas endommager les composants internes du téléphone.
Si vous avez commandé le coussin chauffant sur notre site, mettez-le 1 à 2 minutes au micro-onde, puis appliquez-le 30 à 40 secondes sur l'écran.

Placez la ventouse dans un coin de l'écran, puis tout en tirant fortement sur son anneau, insérez le médiator en métal troué entre la vitre et le joint en plastique de l'écran pour créer un interstice.

Une fois une ouverture créée, insérez les deux médiators en plastique, puis retirez celui en métal.

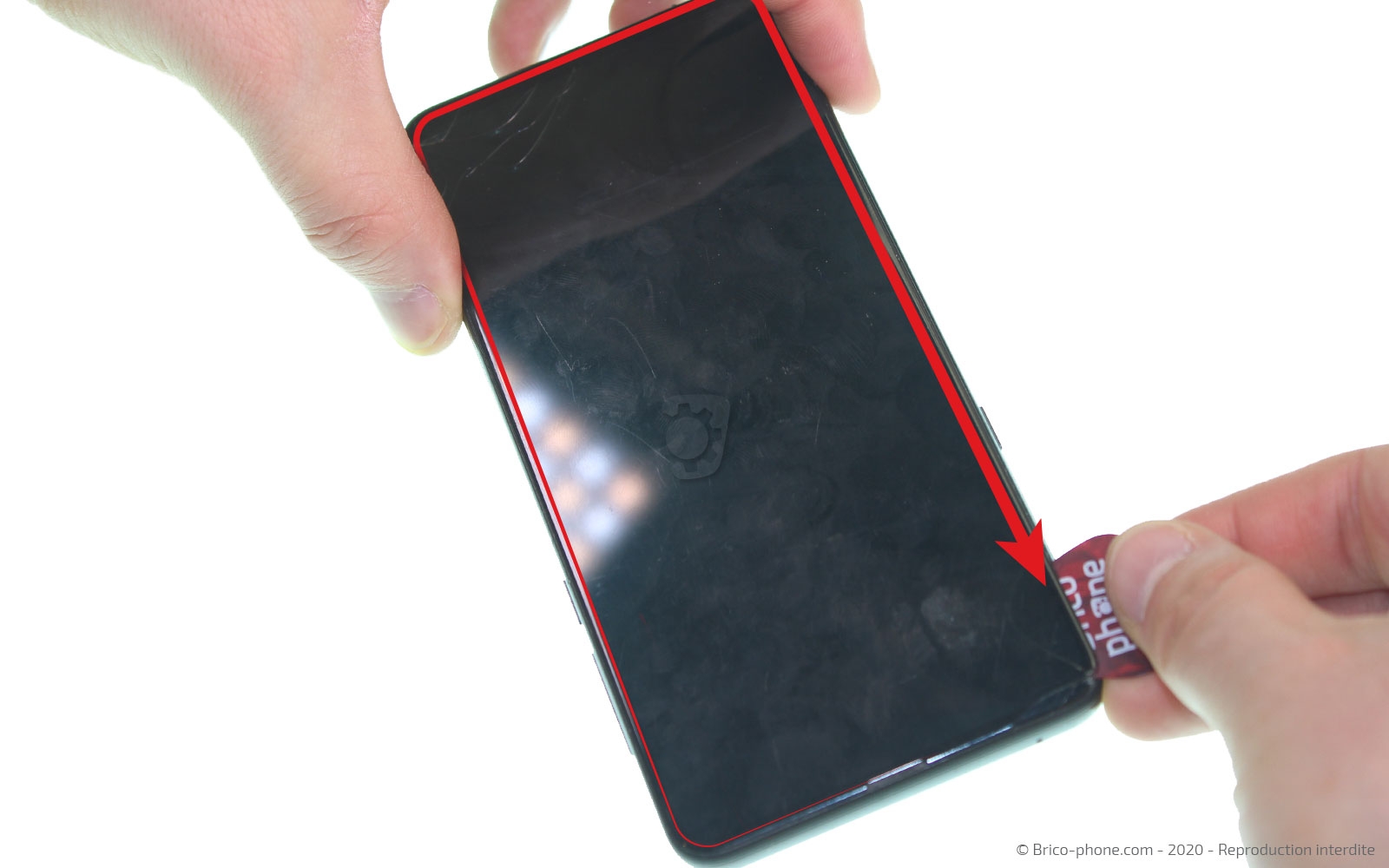

Avec les médiators en plastique, faites le tour de l'écran pour le dissocier du châssis.

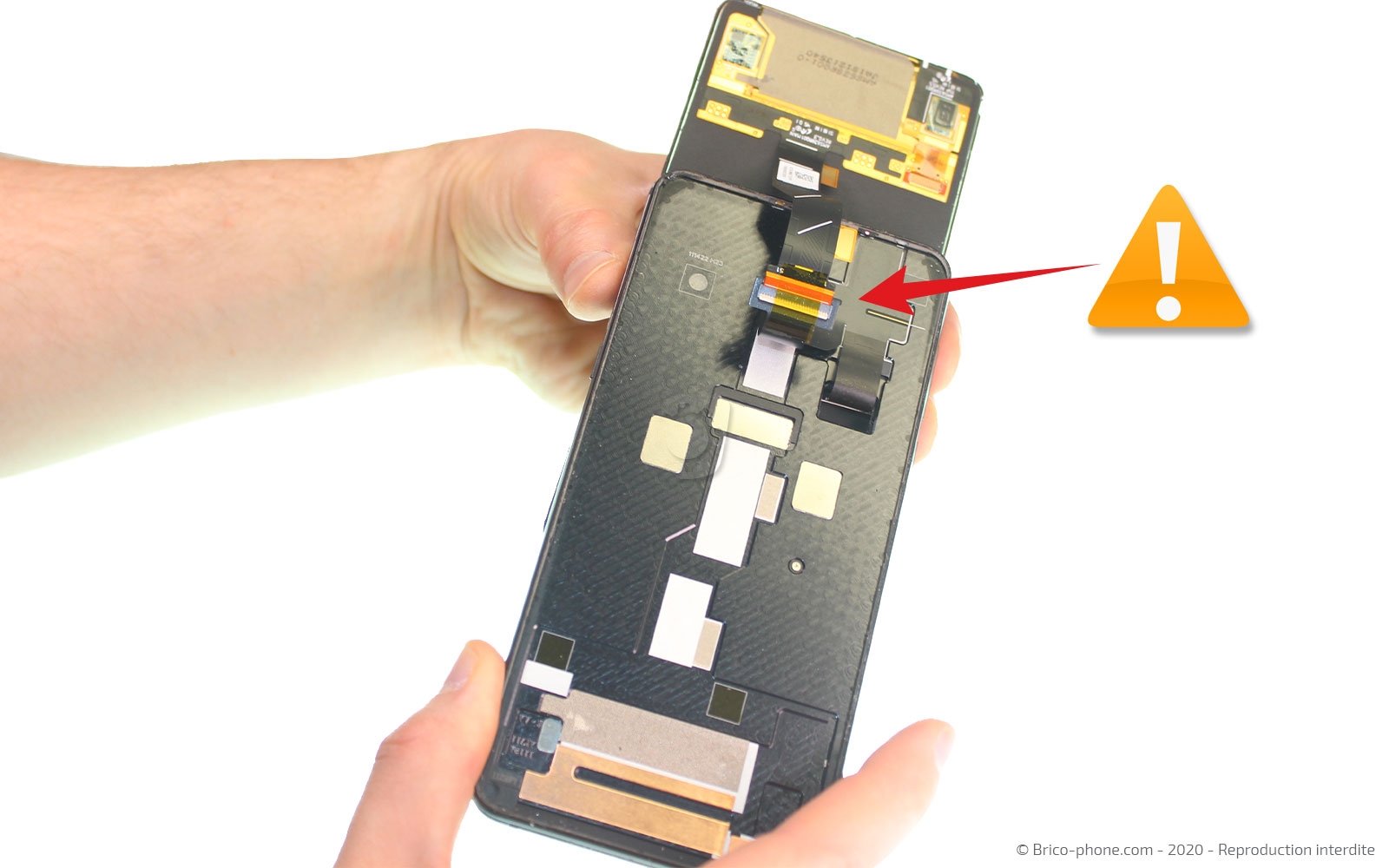

Pour retirer l'écran, déconnectez-le de la rallonge qui est collée sur le châssis.

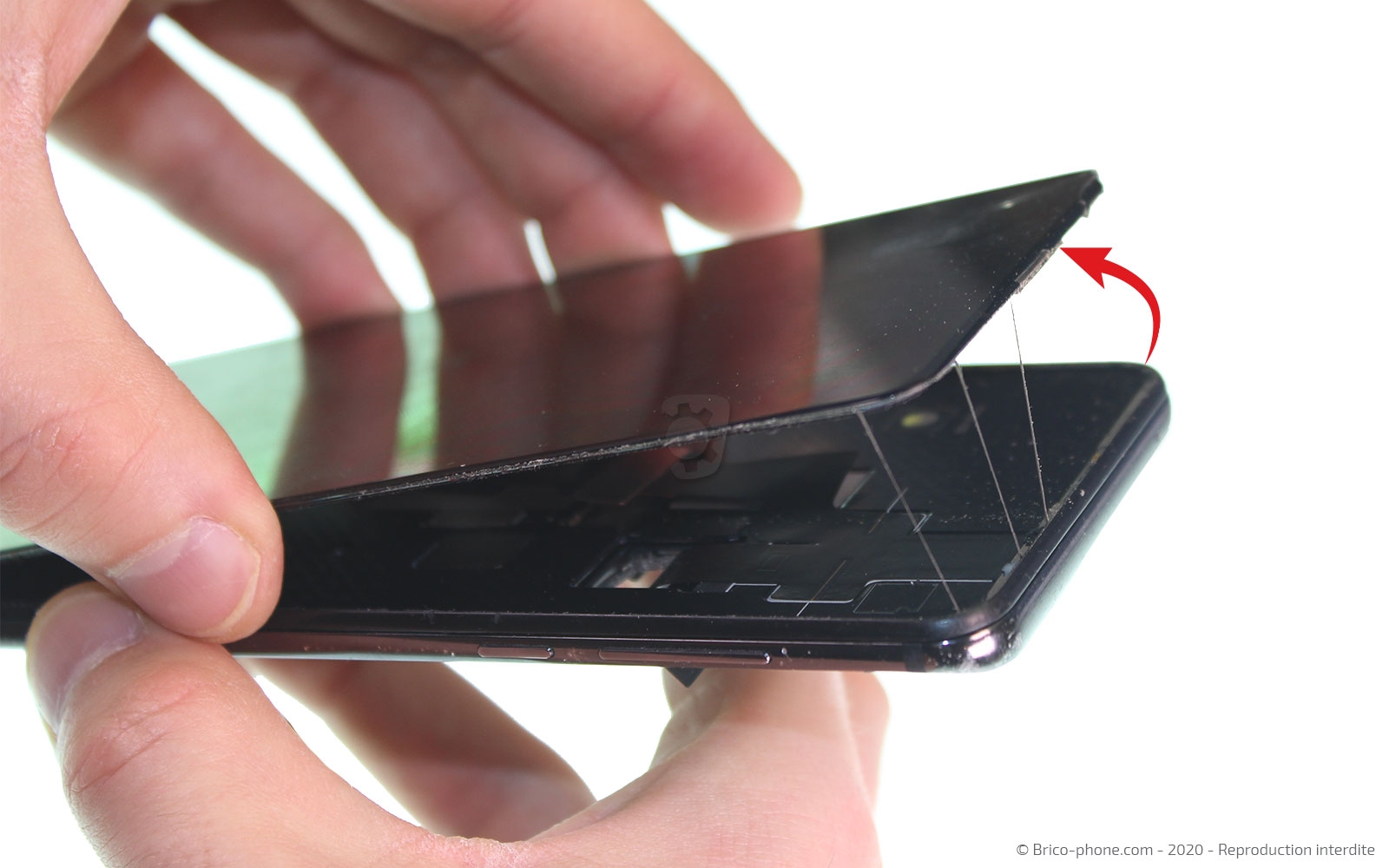

Pour cela, positionnez-le comme sur la photo 1, c'est à dire en faisant basculer l'écran par le haut pour passer la vitre derrière le châssis.

Puis, déconnectez la nappe de l'écran avec le levier en nylon.

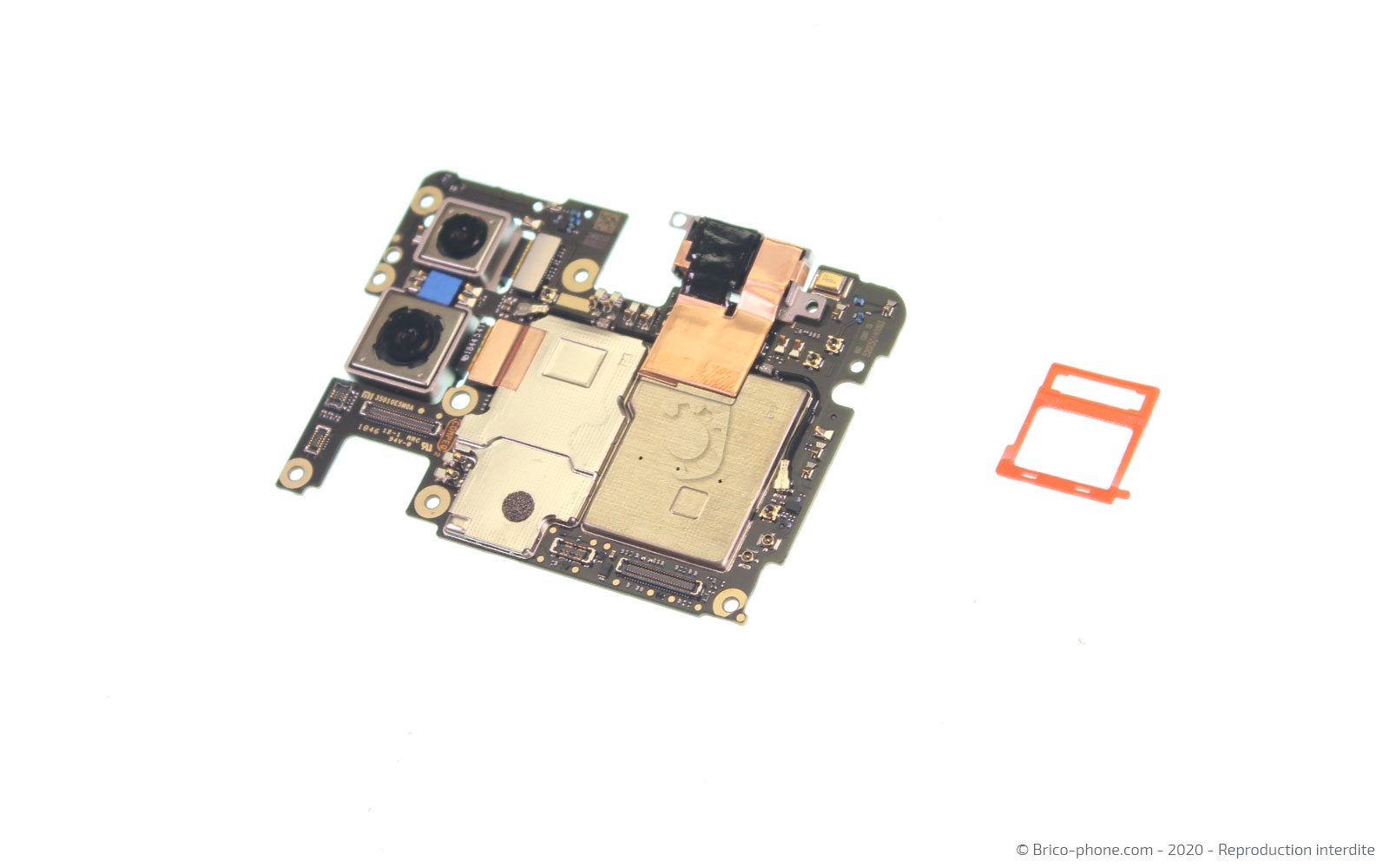

Vous pouvez enlever le joint en caoutchouc rouge de la carte-mère avec la pincette.

Commencez par décoller la partie en cuivre qui se trouve sur la partie de la carte-mère avec la pincette en métal.

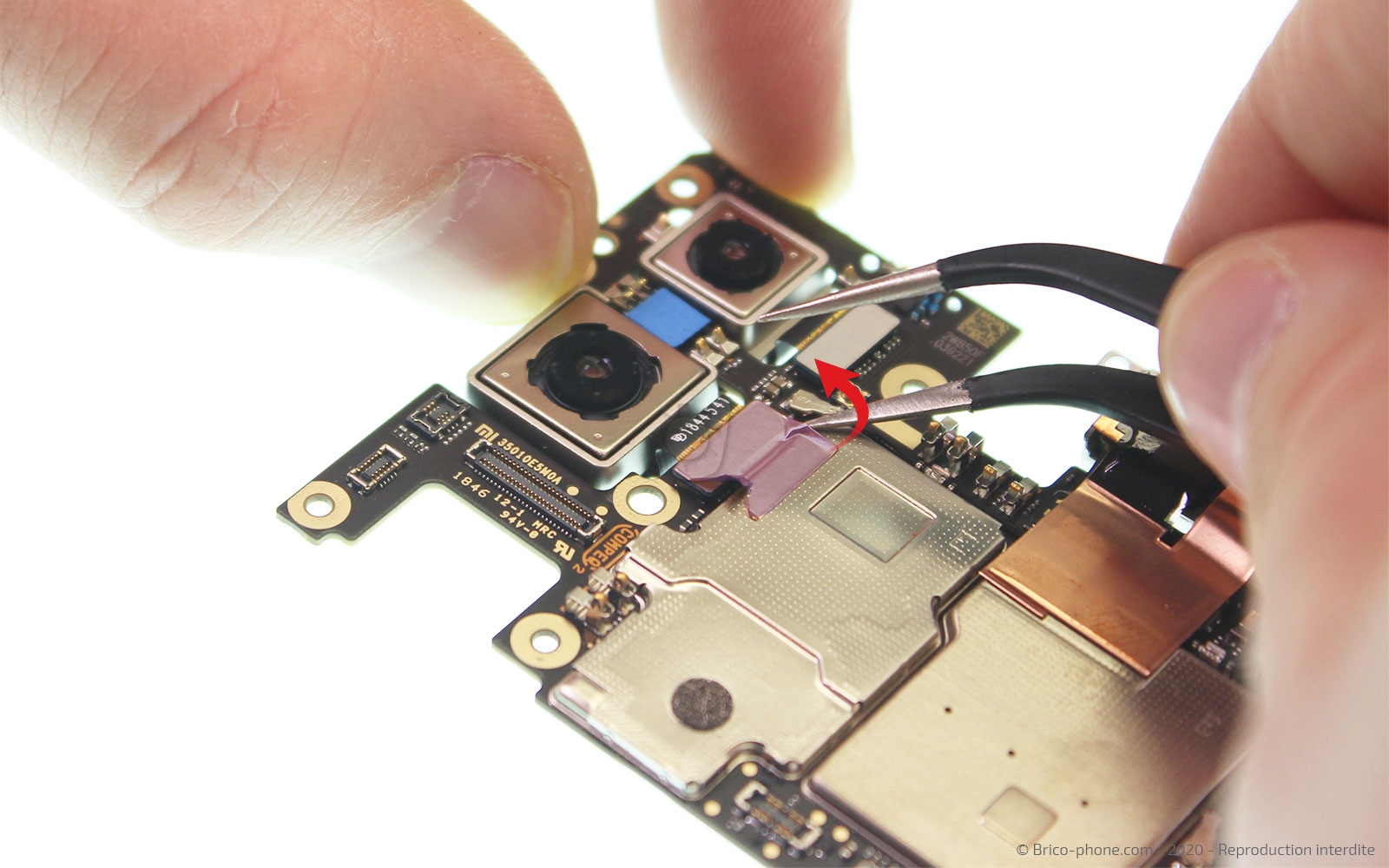

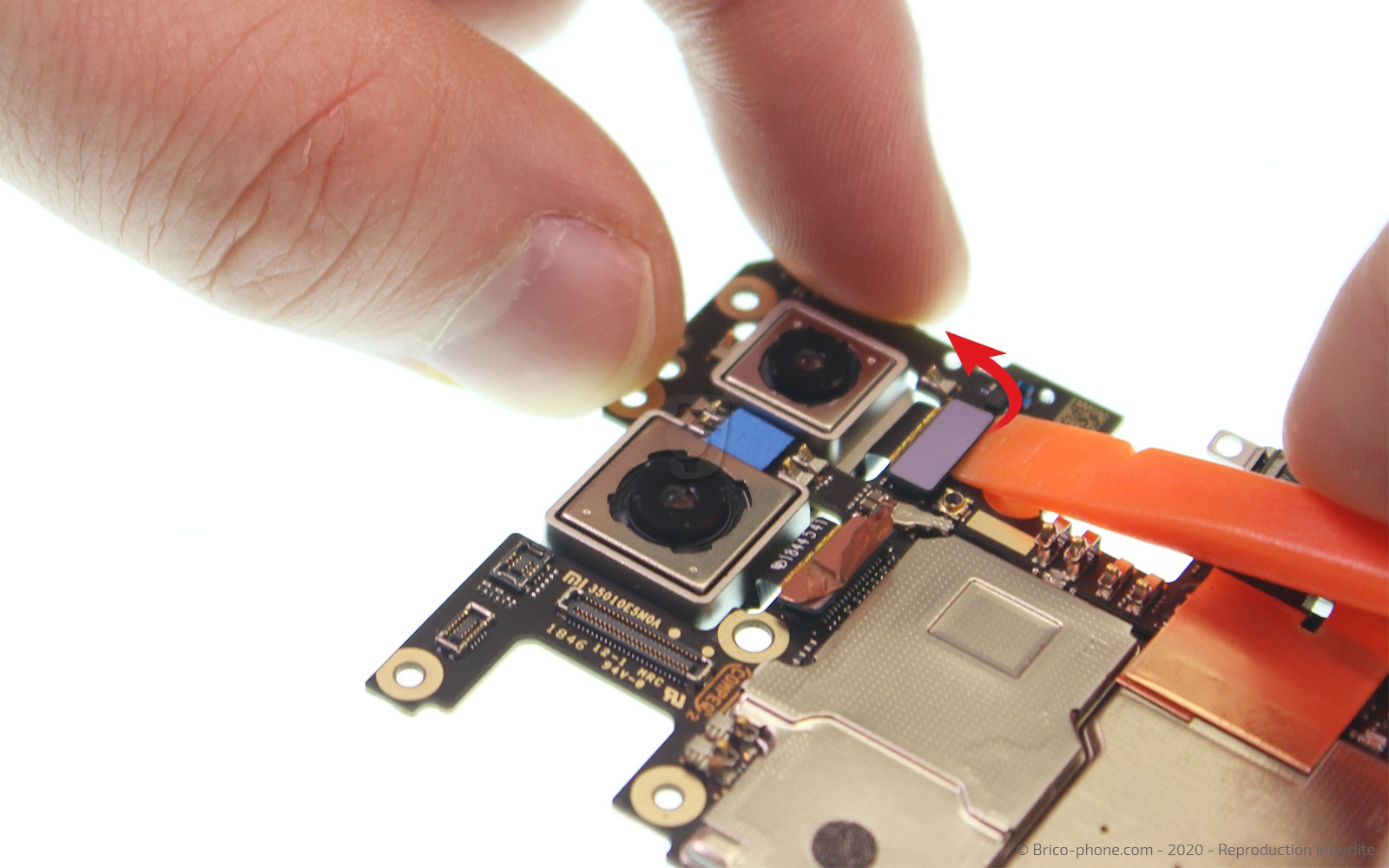

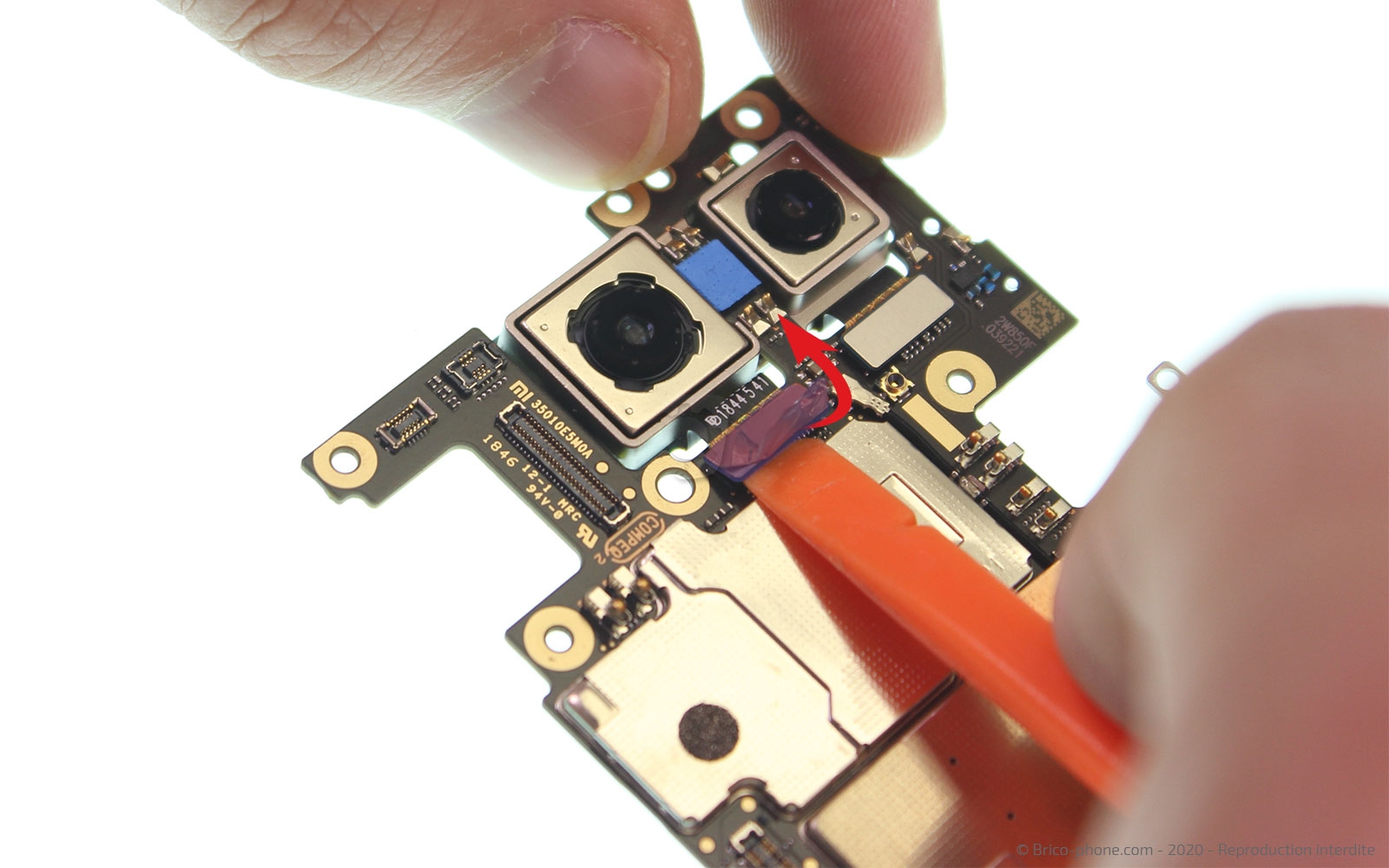

Avec le spudger, déconnectez les deux caméras arrières et retirez-les.

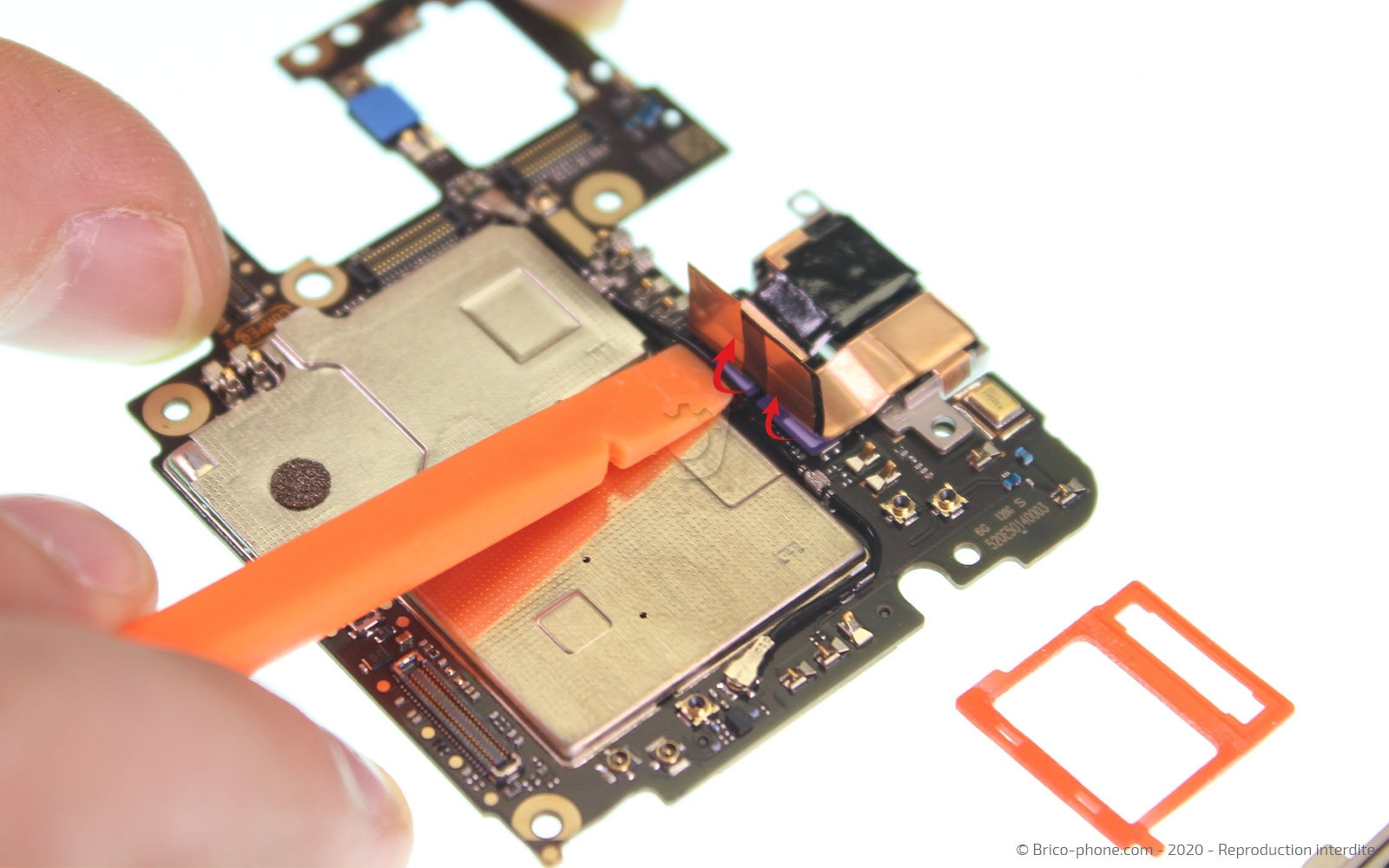

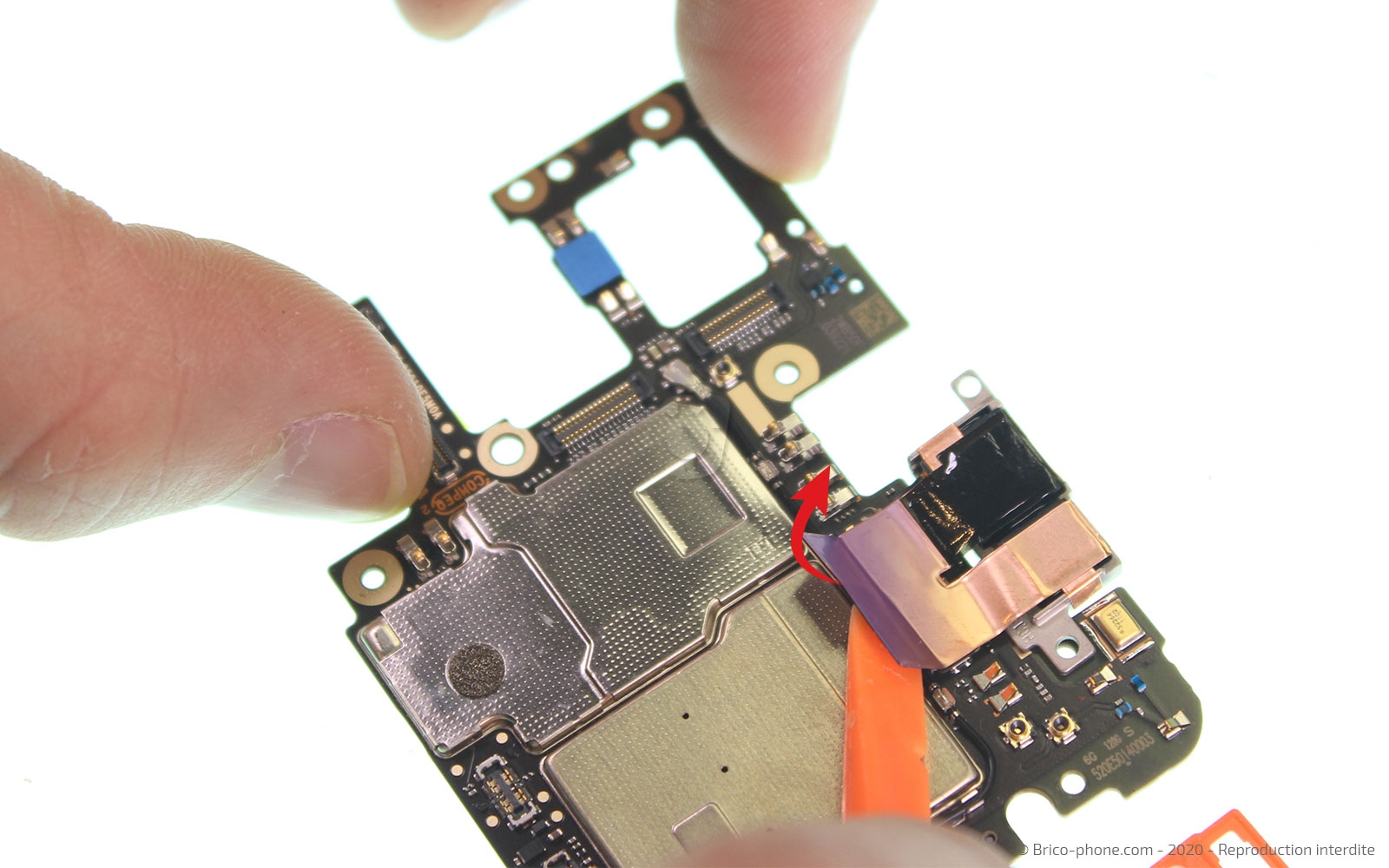

Comme pour les caméras arrières, soulevez la protection en cuivre , puis déconnectez-la avec le levier pour la retirer de la carte mère.

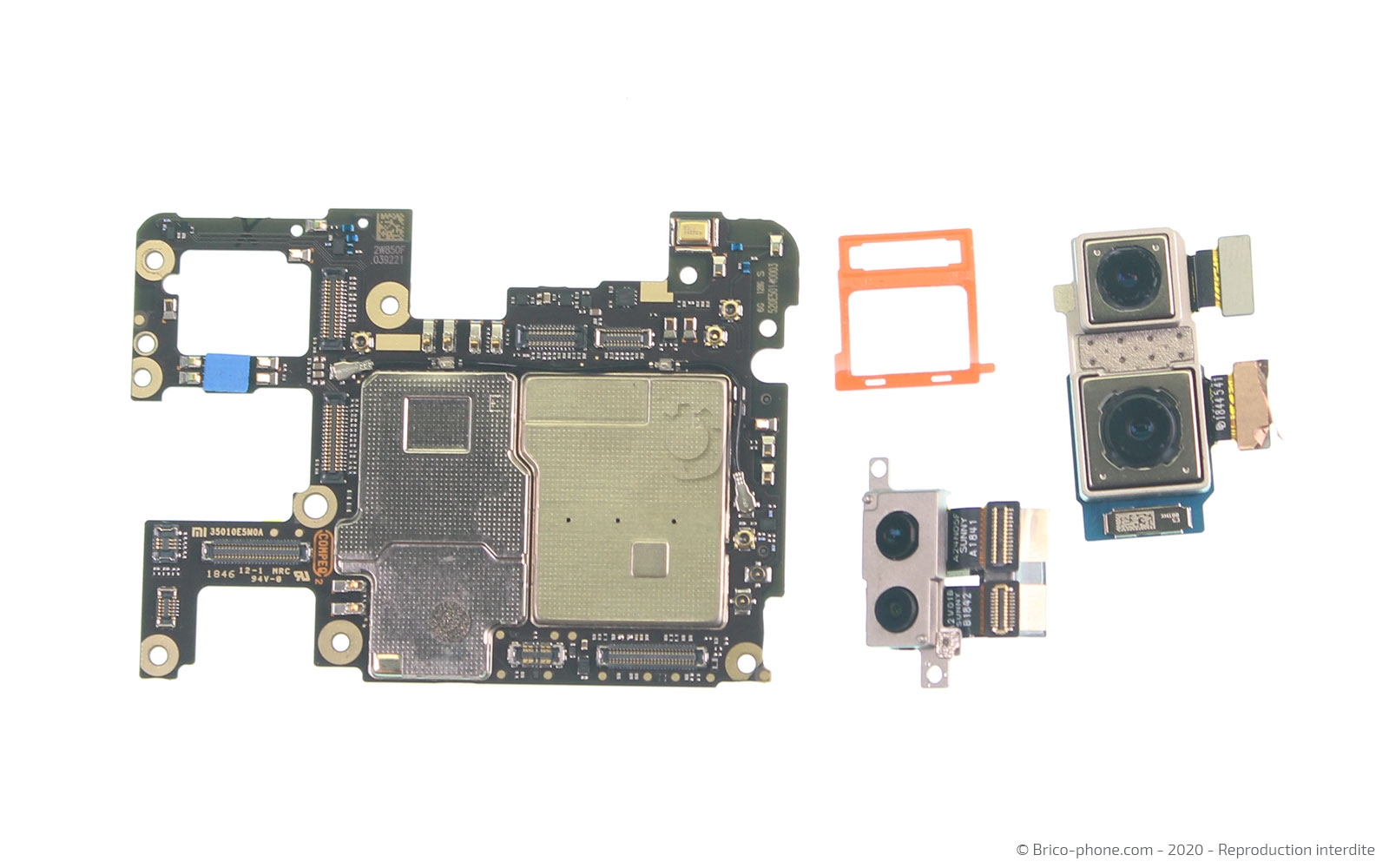

Vous devriez avoir tous les éléments de la photo 3 sur le côté.

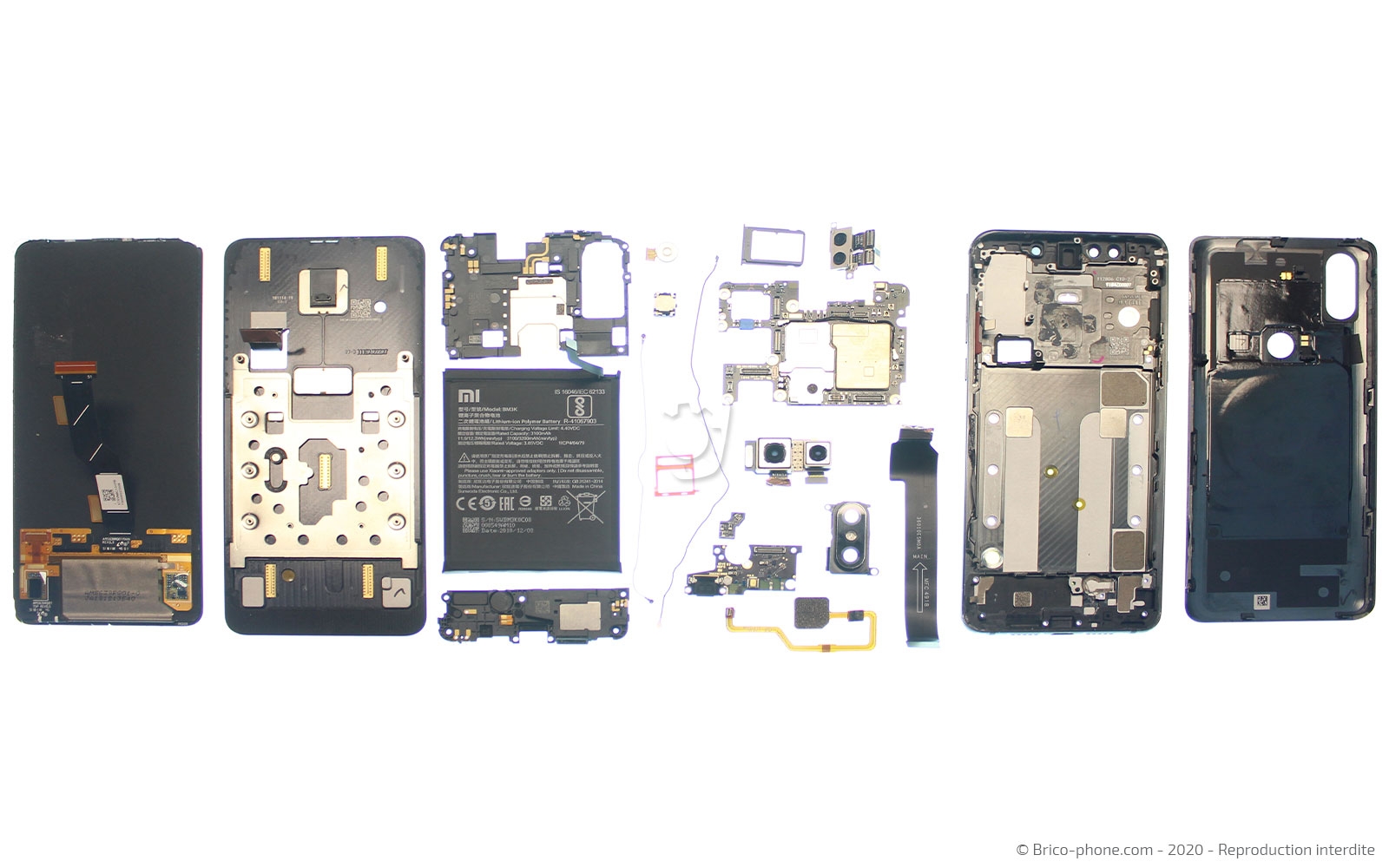

Le démontage complet est maintenant terminé, sur cette photo vous pouvez voir les éléments qui composent le Xiaomi Mi Mix 3.
Pour remonter le téléphone, reprenez le tutoriel dans le sens inverse.
