Changement du connecteur de charge sur Mi Mix 3

Comme pour chaque réparation, il faut s'assurer de posséder le bon modèle.

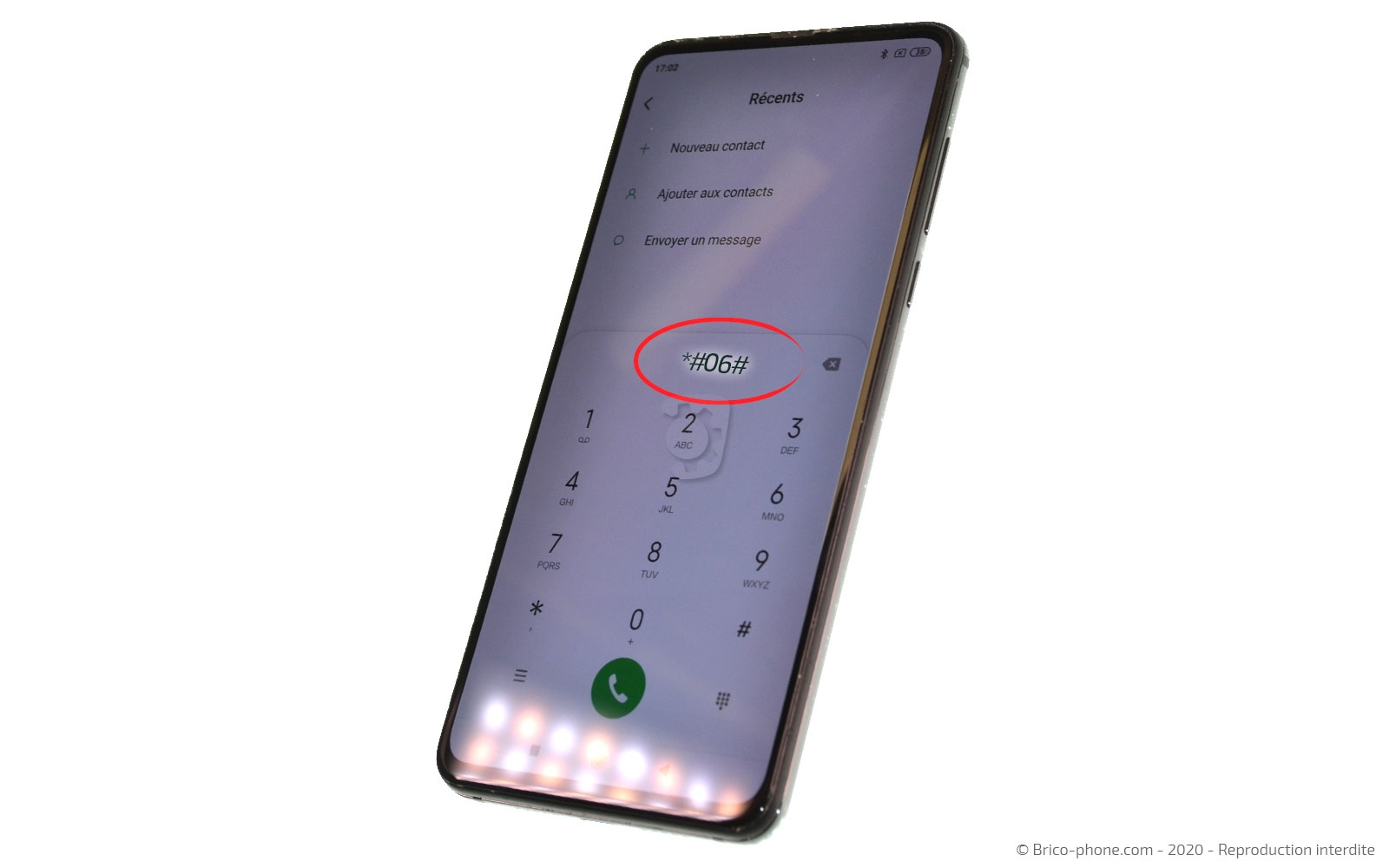

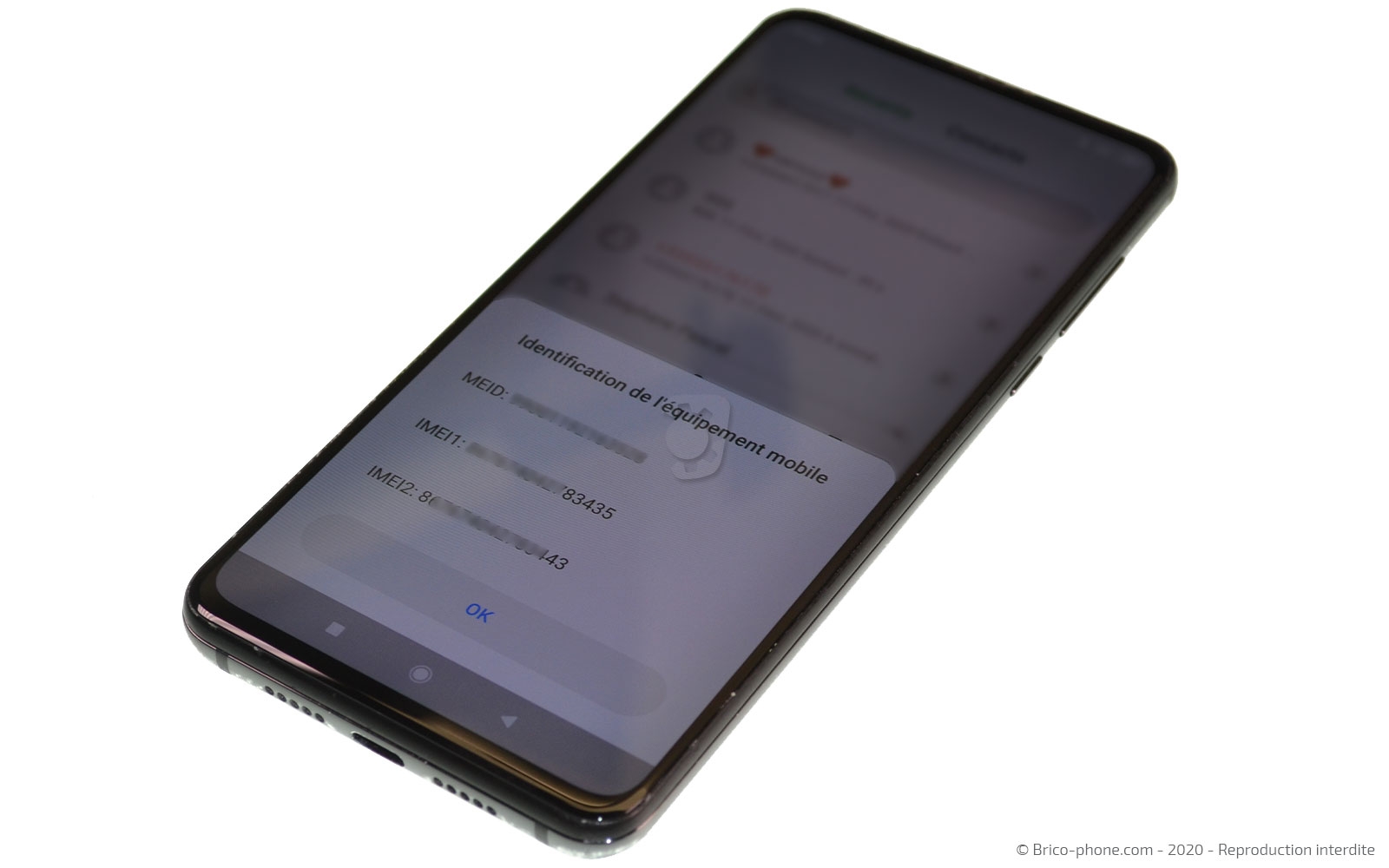

Pour cela, nous avons deux manières. La première consiste à taper *#06# pour avoir le numéro IMEI qui sera à rentrer dans la rubrique associée sur notre page d’accueil.

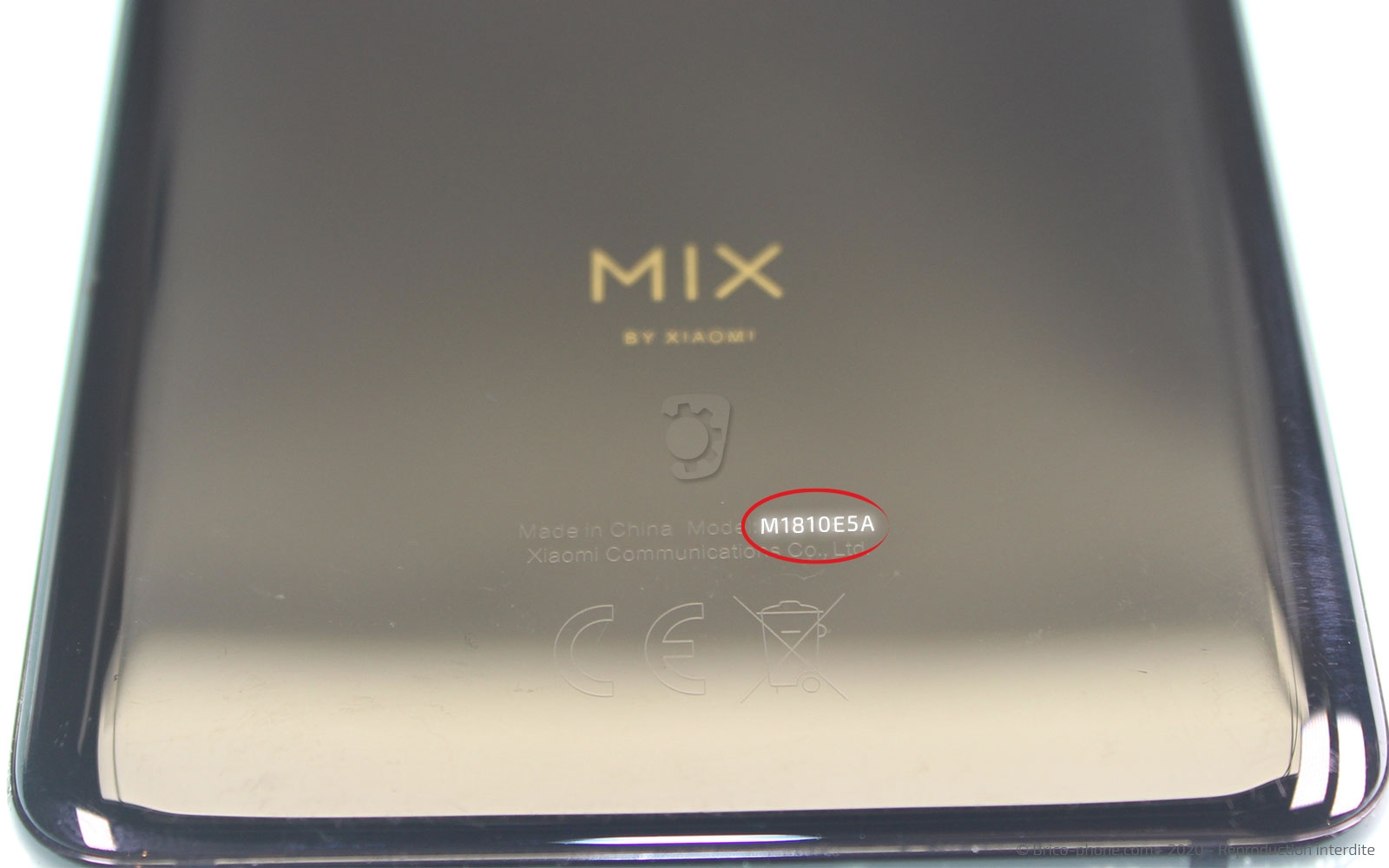

Pour la seconde méthode, retournez votre téléphone et sur le bas de la vitre arrière, vous pouvez lire "M1810E5A" qui correspond au modèle Xiaomi Mi Mix 3.

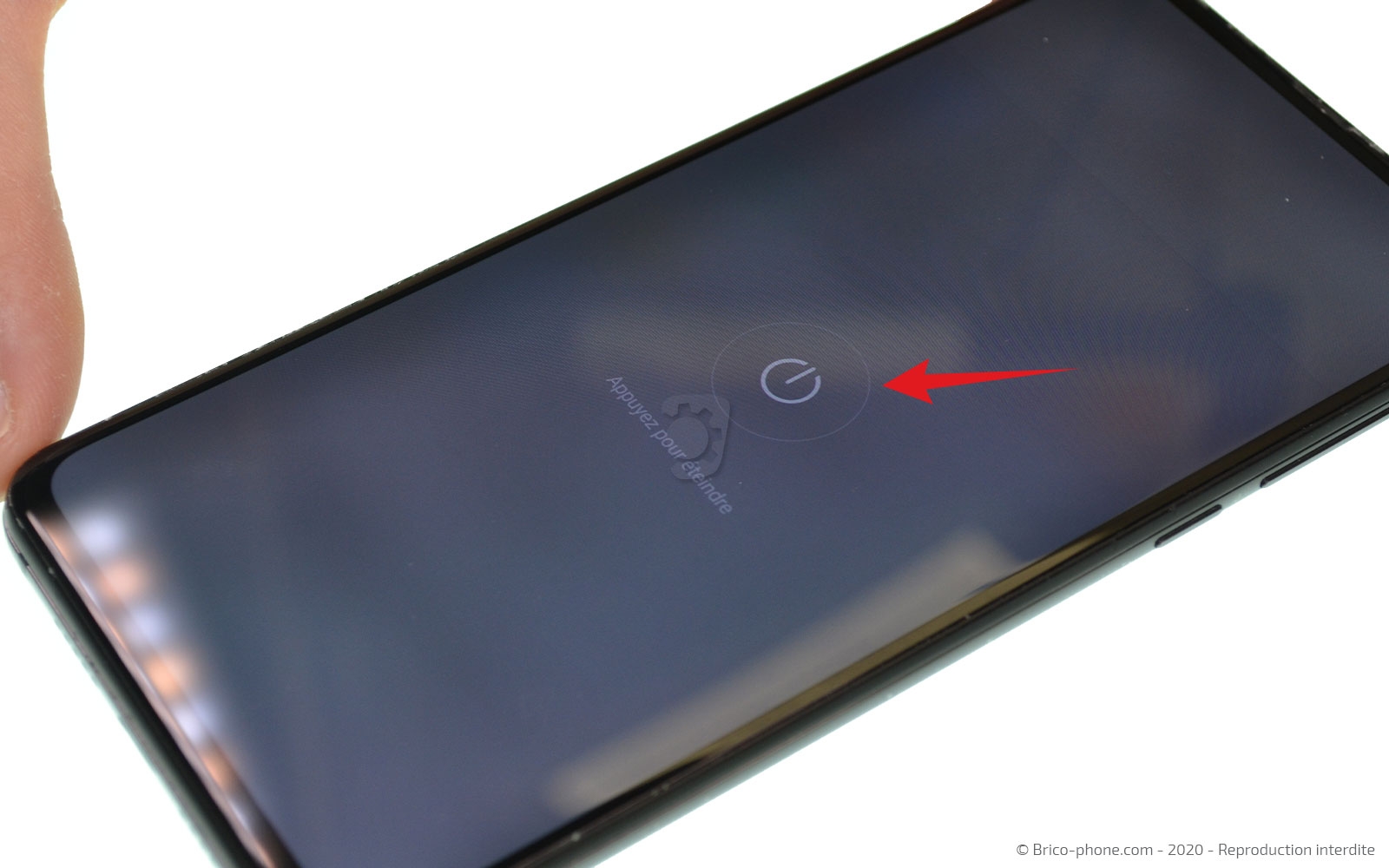

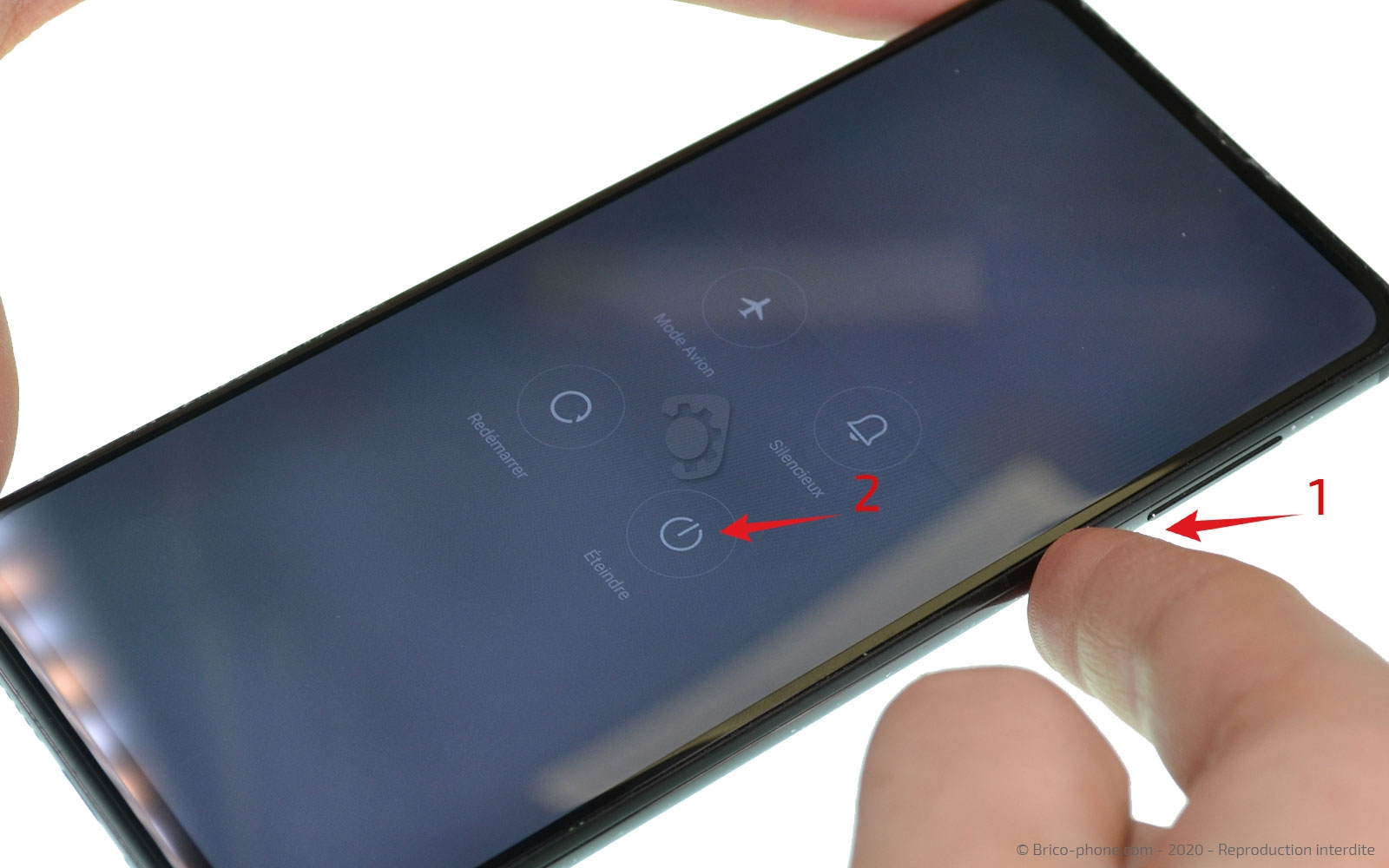

Avant de commencer, procédez à l'extinction de votre téléphone en restant appuyé sur le bouton power et enfin appuyez sur "éteindre".

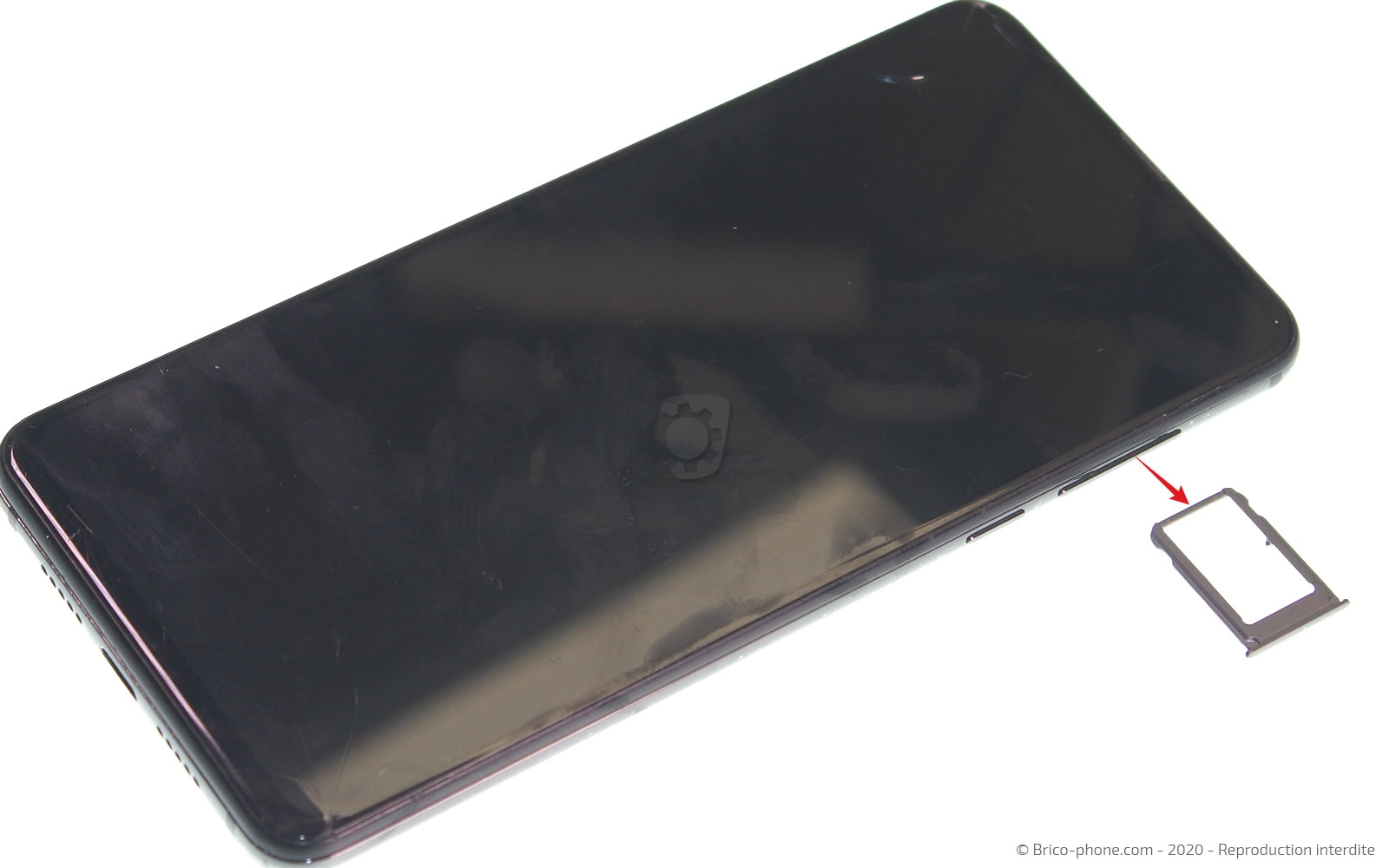

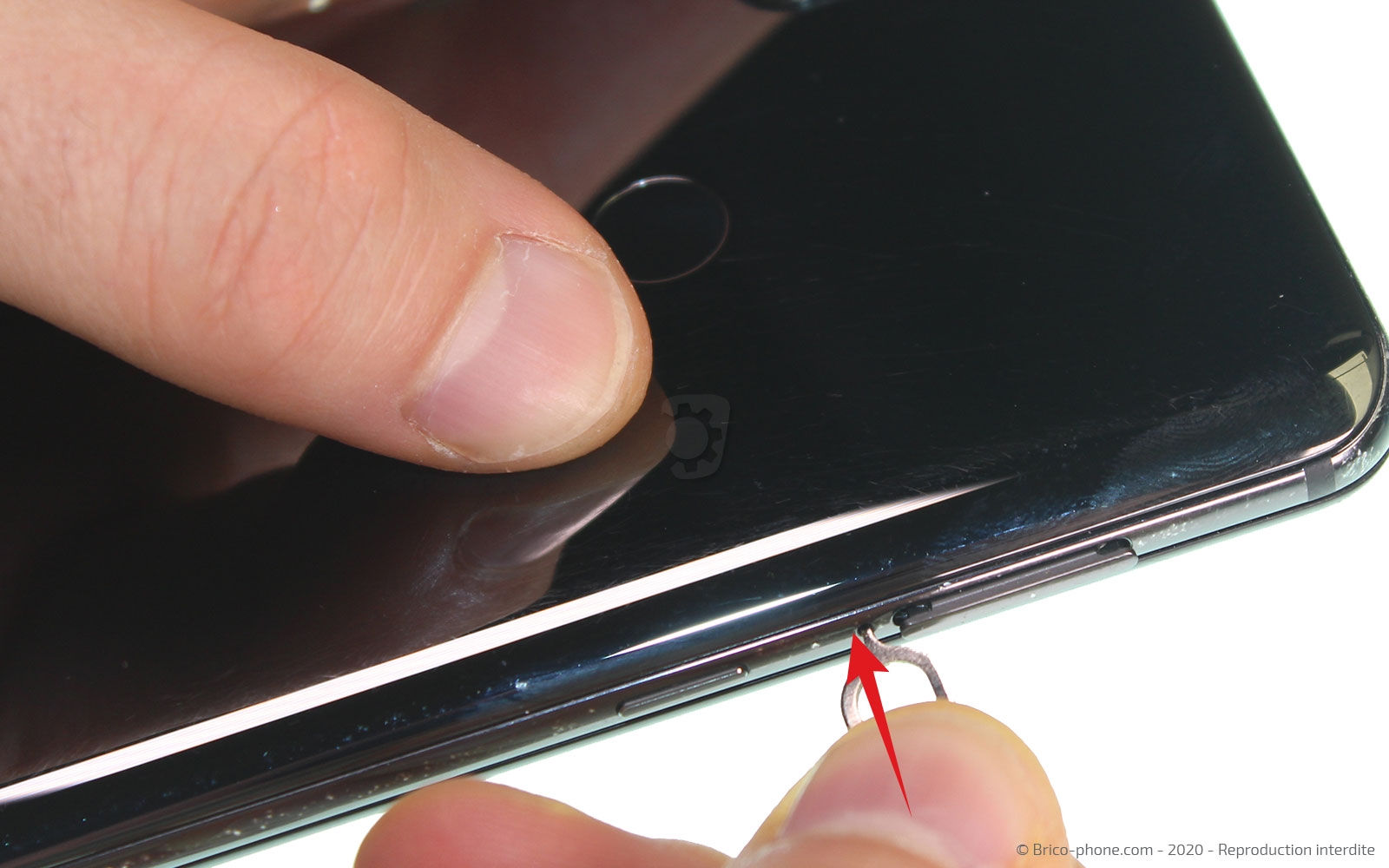

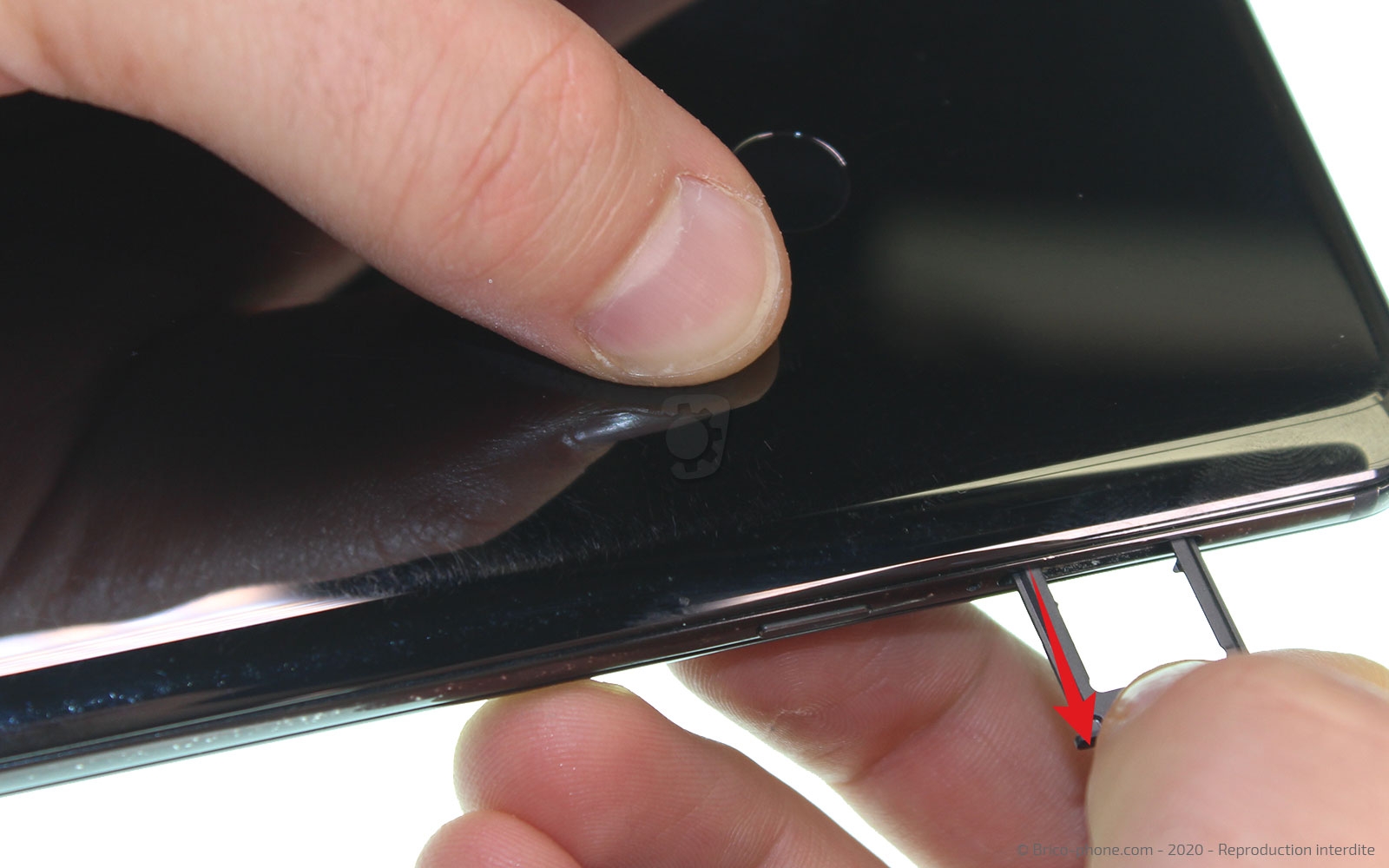

Munissez-vous de l'outil sim du kit outils ou de votre boîte de téléphone pour éjecter le racksim.

Pour ouvrir le téléphone, il faut décoller la vitre arrière.

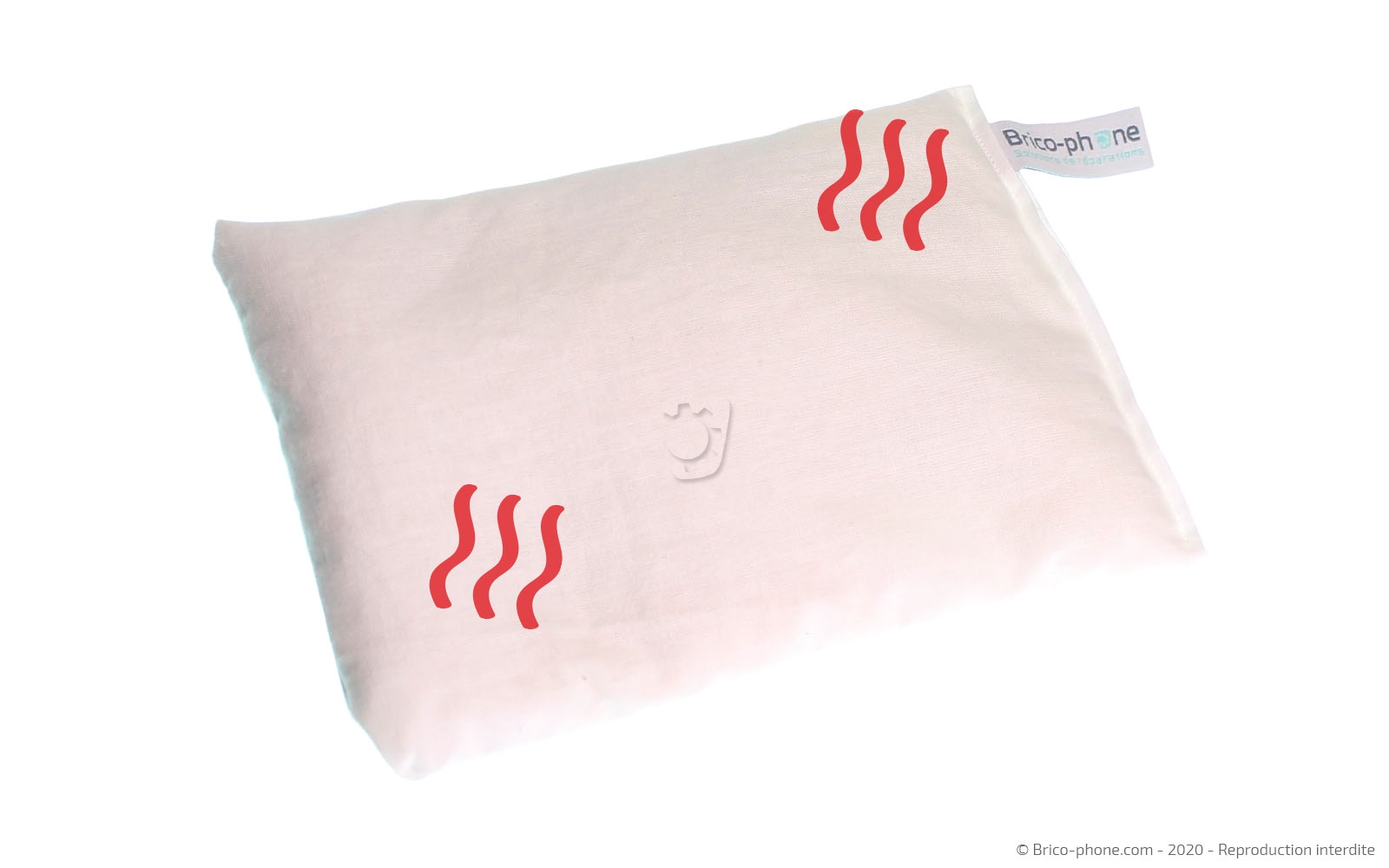

Si vous avez commandé le coussin chauffant, mettez-le 1 à 2 minutes au micro-ondes, puis appliquez-le entre 30 et 40 secondes sur la vitre arrière pour ramollir le sticker.

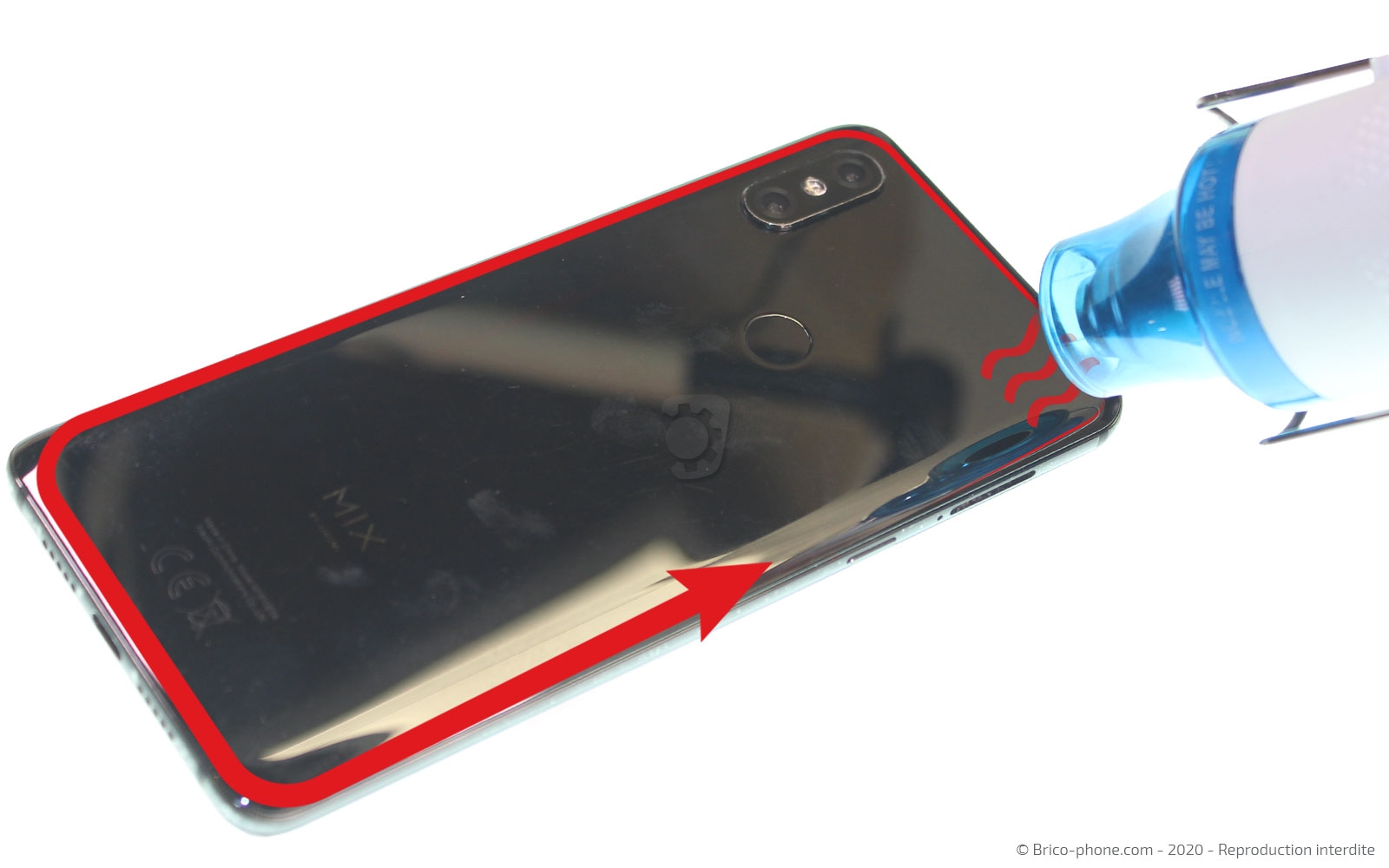

Vous pouvez utiliser un sèche-cheveux ou un décapeur thermique pour chauffer pendant 20 à 30 secondes le contour du téléphone.
Attention à ne pas dépasser les 80 degrés, et si besoin lors de la prochaine étape n'hésitez pas à rechauffer légèrement le contour.

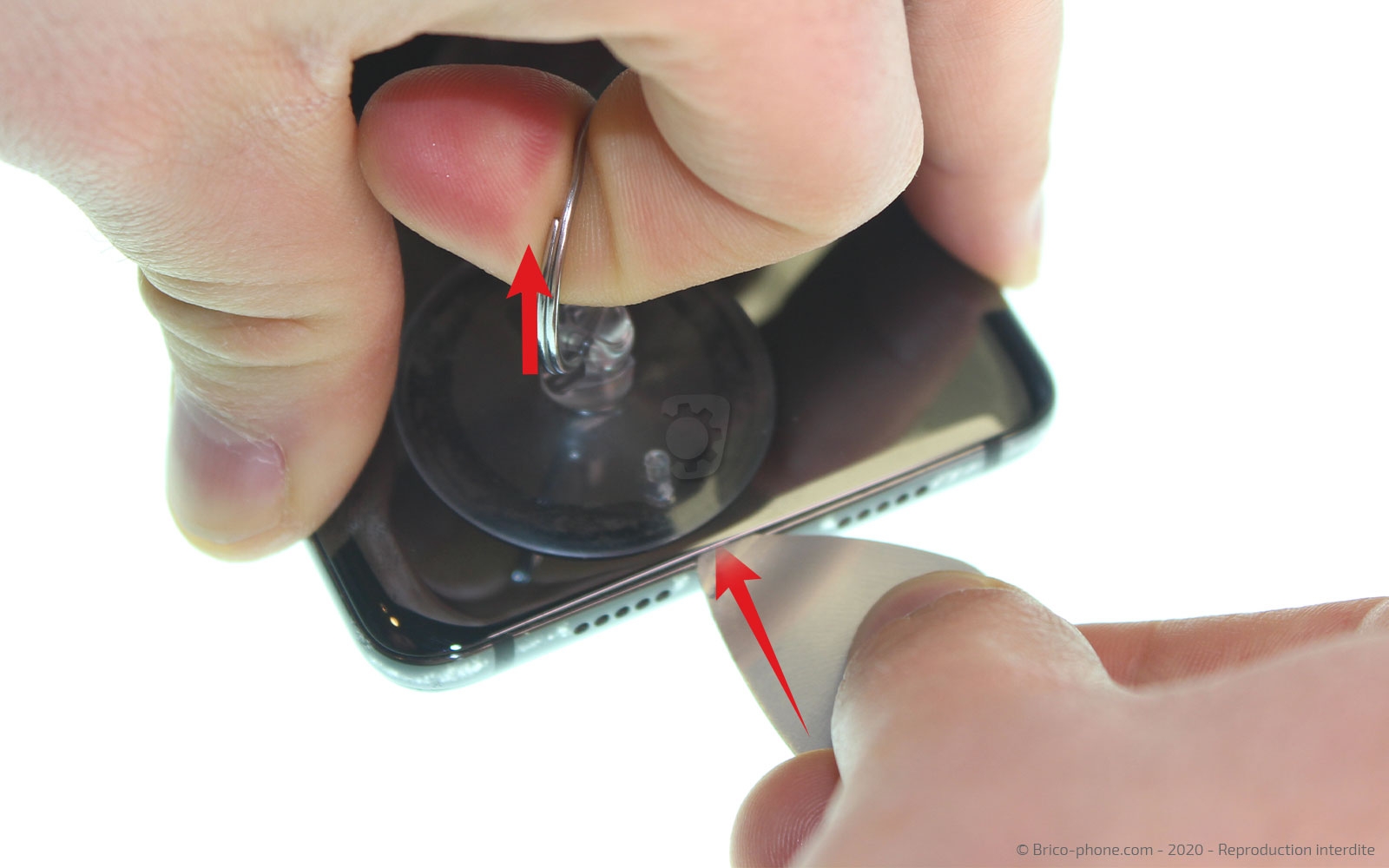

Pour décoller la vitre arrière sur ce modèle, installez la ventouse sur le bas du téléphone.
Tout en tirant fortement sur son anneau, insérez entre la façade arrière et le châssis du téléphone, le médiator en métal troué, de façon à créer un interstice.

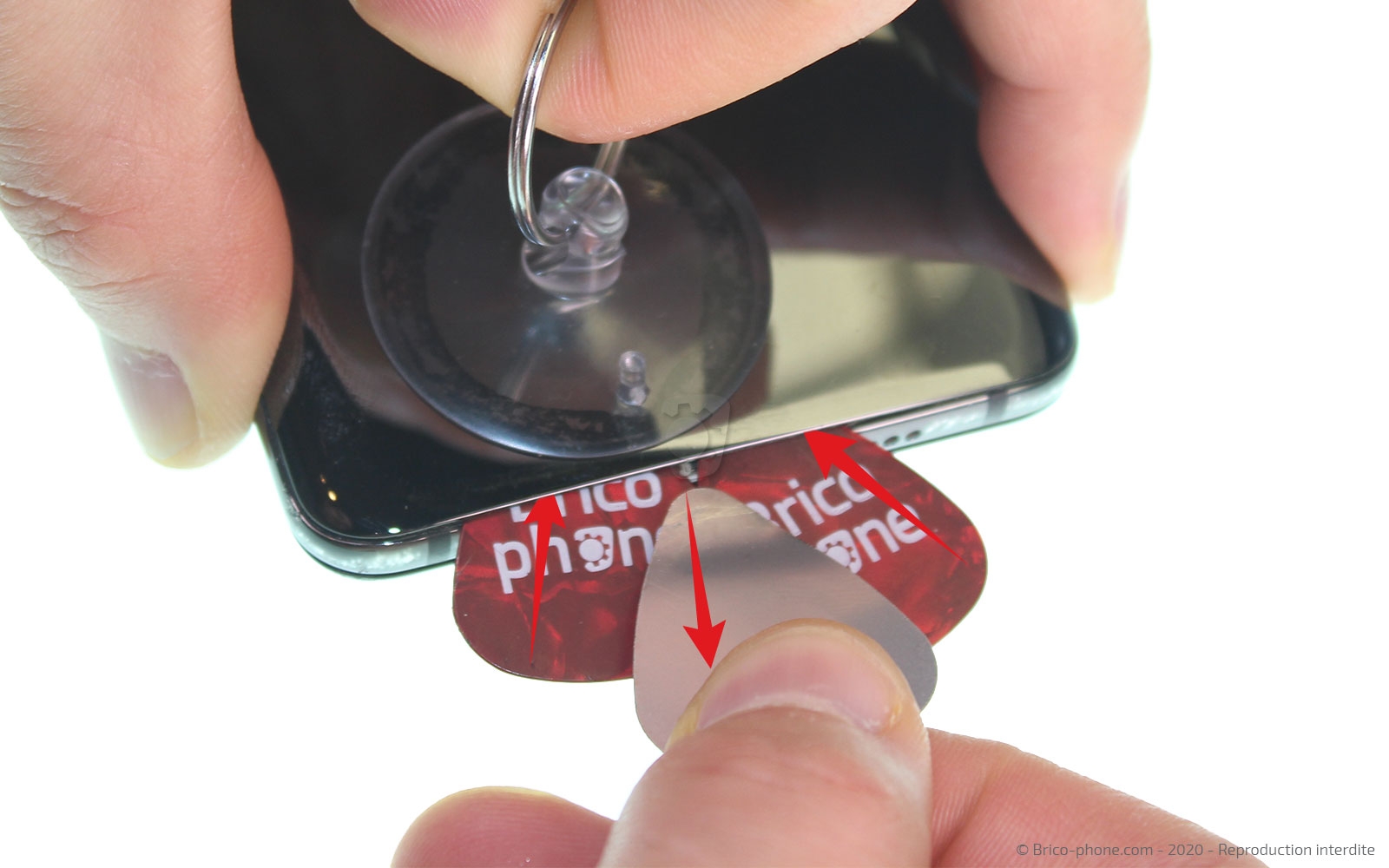

Maintenant que vous avez créé un jour, insérez les médiators rouges, puis retirez celui en métal.

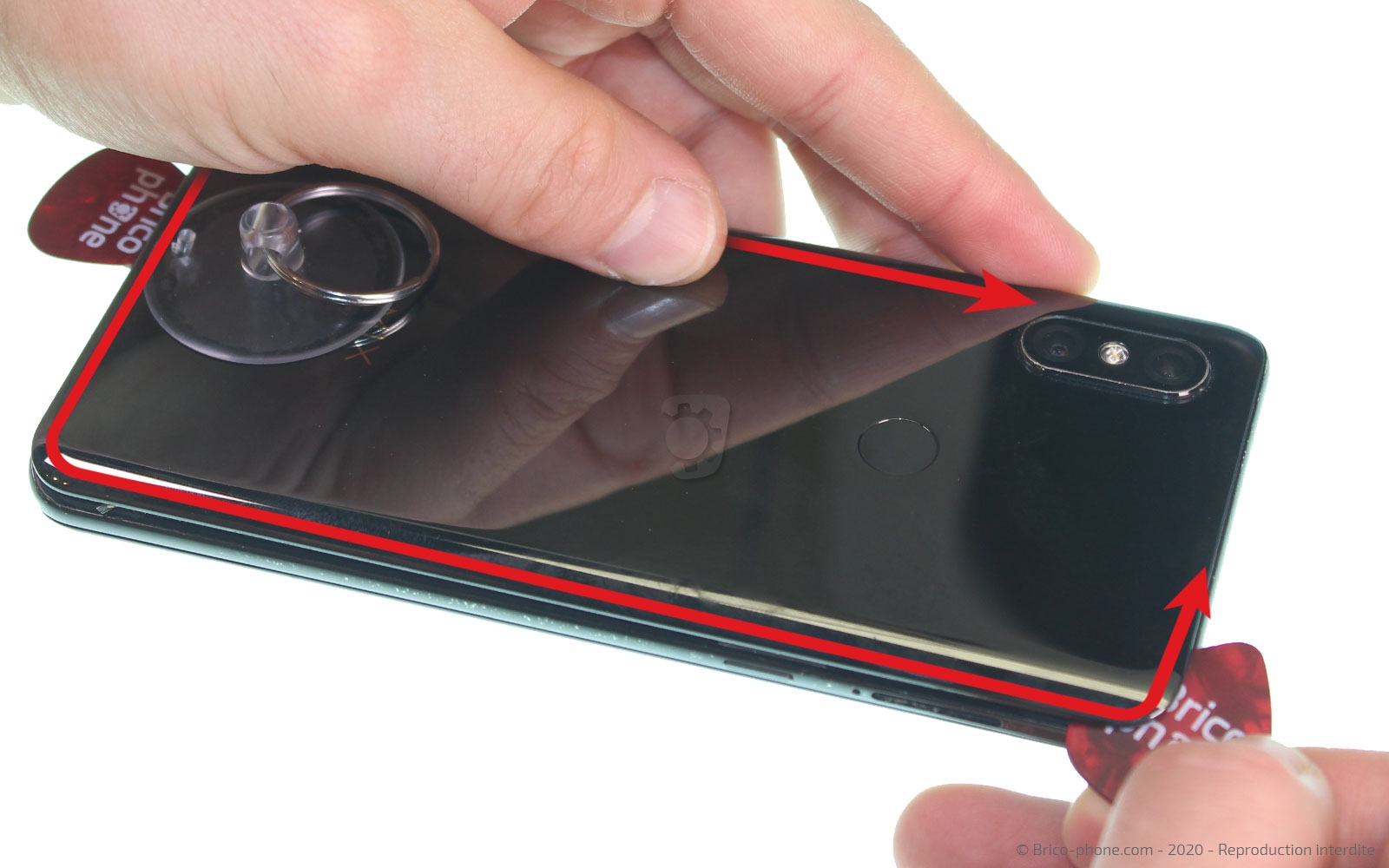

Il ne vous reste plus qu'à faire le tour du téléphone avec les médiators en plastique pour séparer la vitre arrière du téléphone.

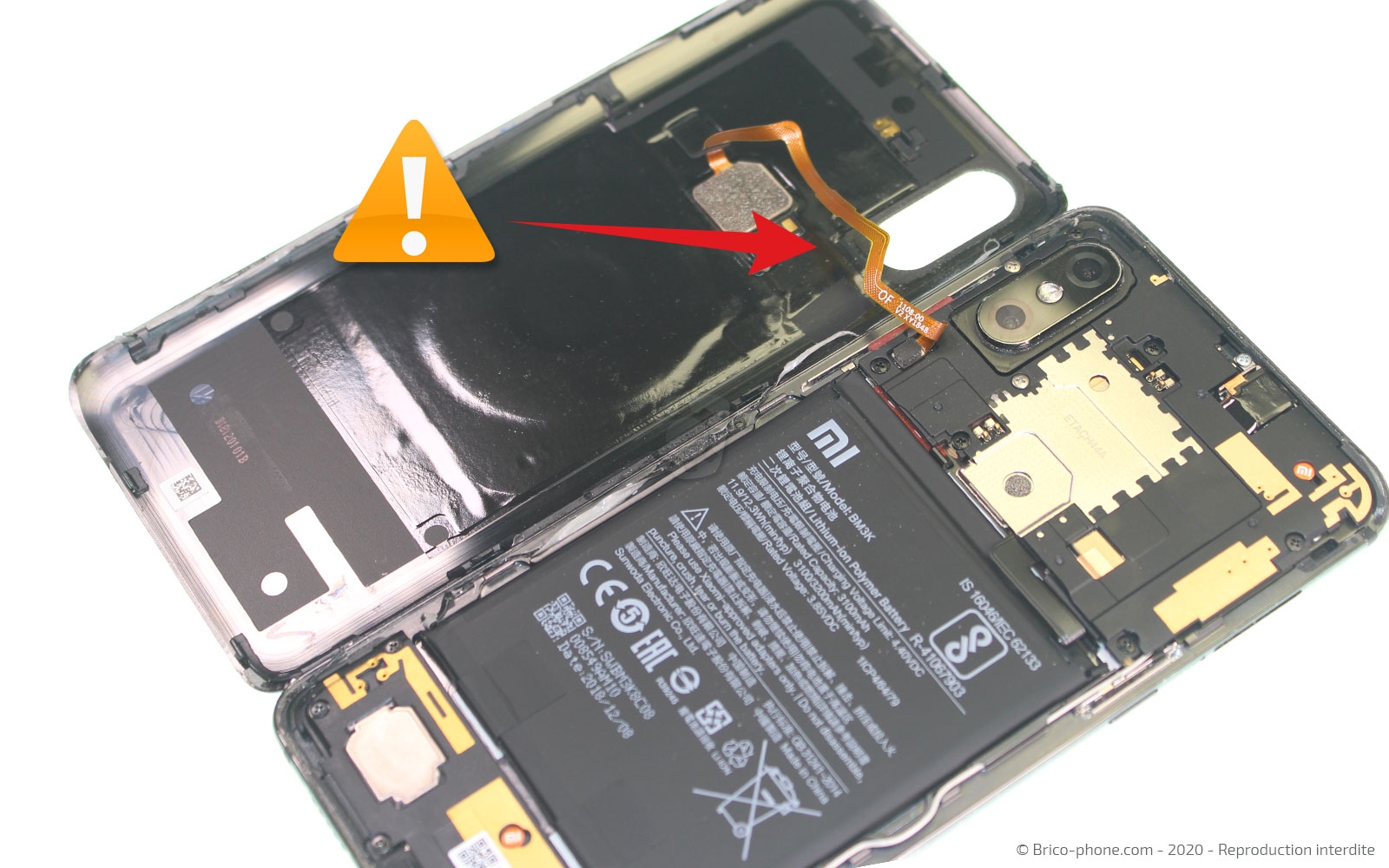

Faites attention sur la gauche à ne pas endommager la nappe du lecteur d'empreintes digitales.

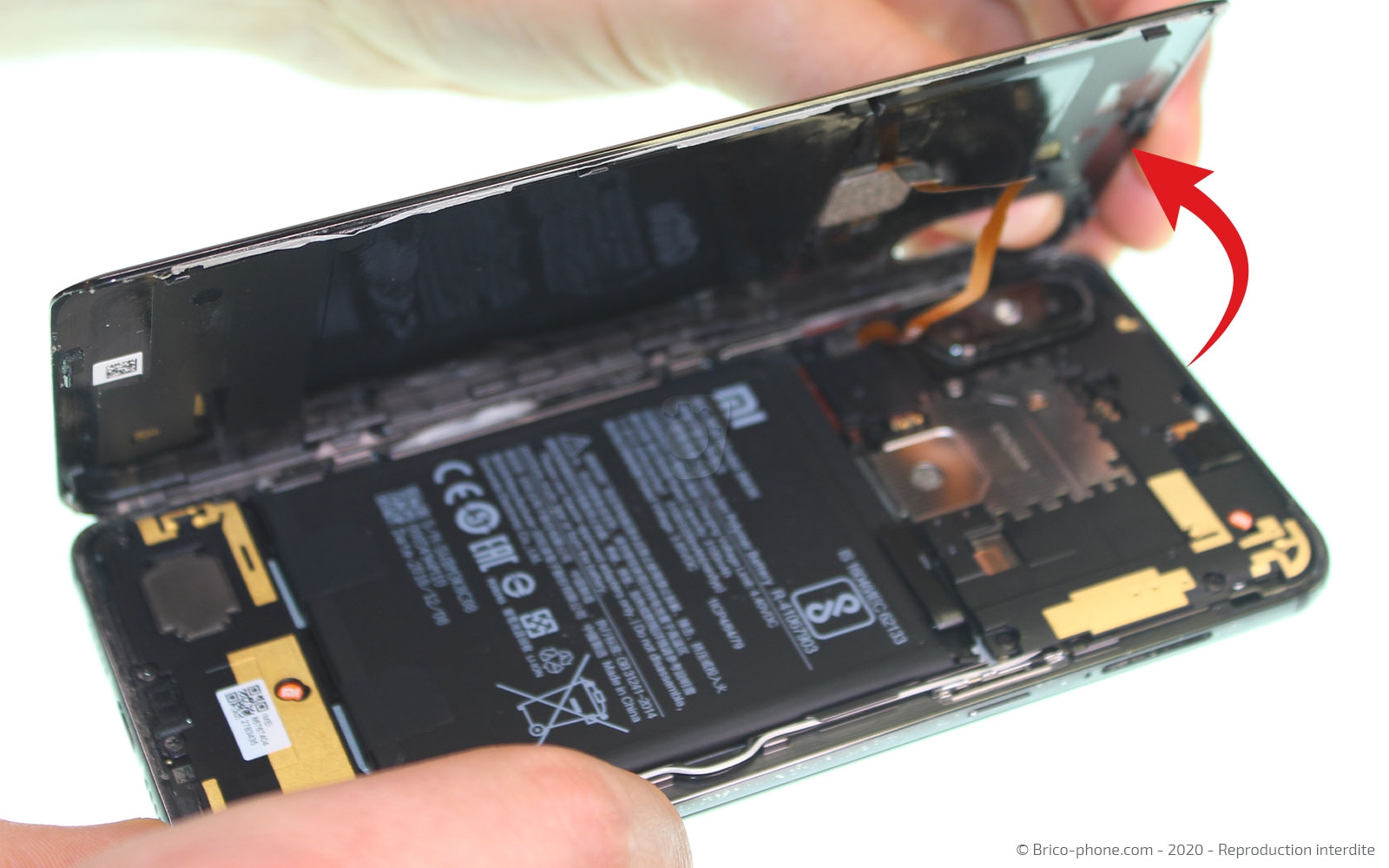

Ouvrez le téléphone en basculant la vitre sur la gauche, car celle-ci est encore connectée au téléphone par la nappe de l'empreinte digitale.

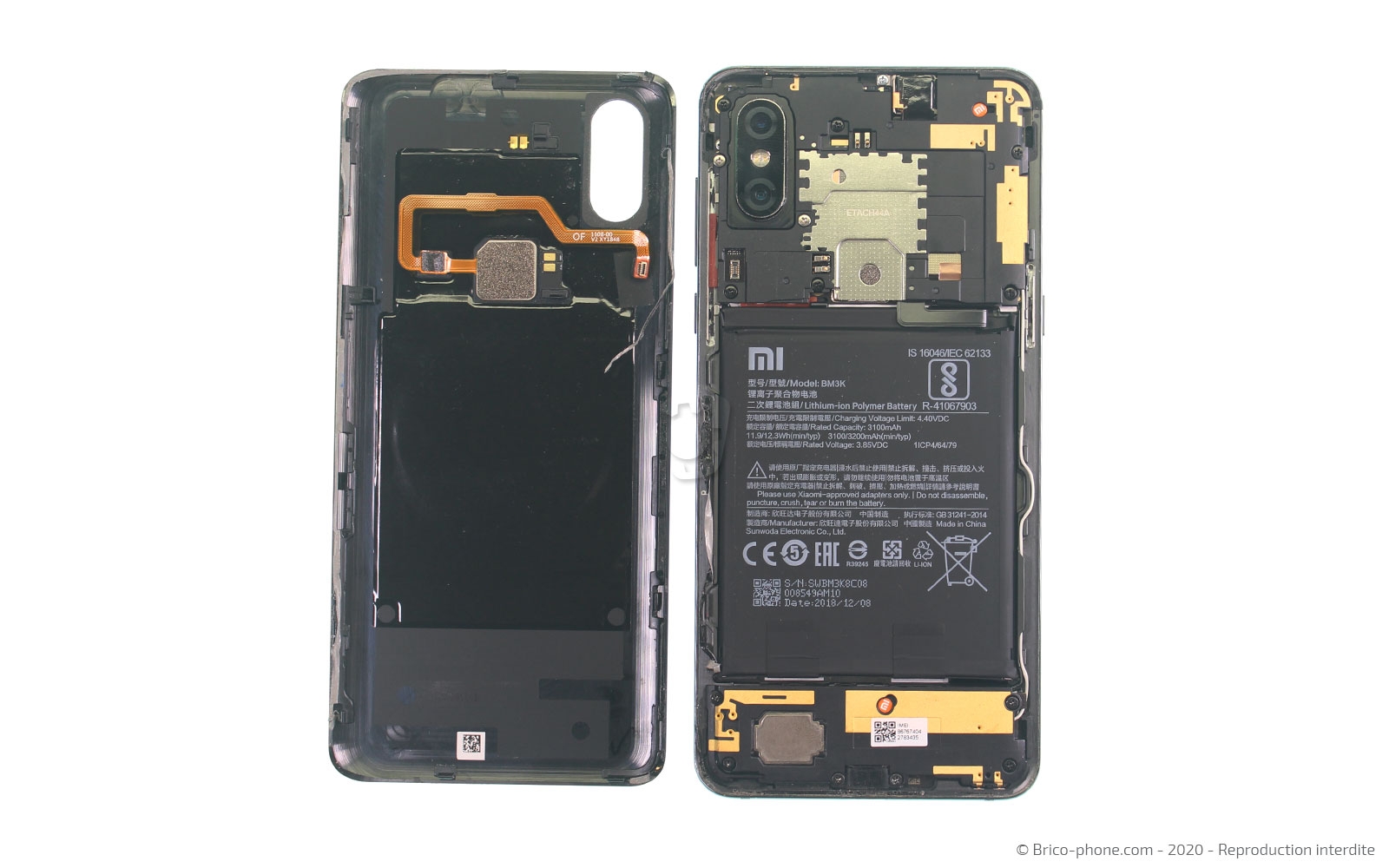

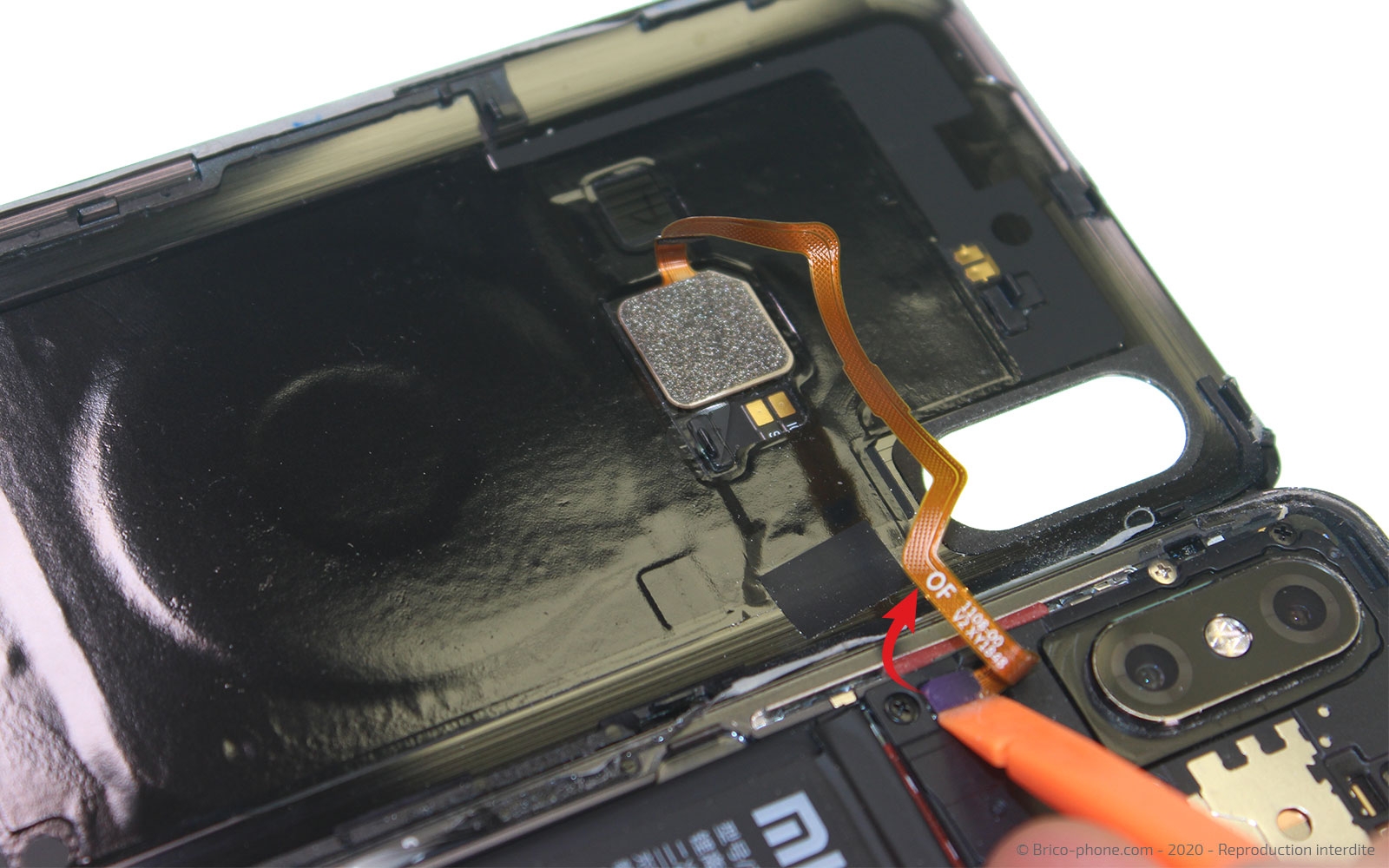

Pour retirer la vitre arrière, déconnectez la nappe du lecteur avec le levier.

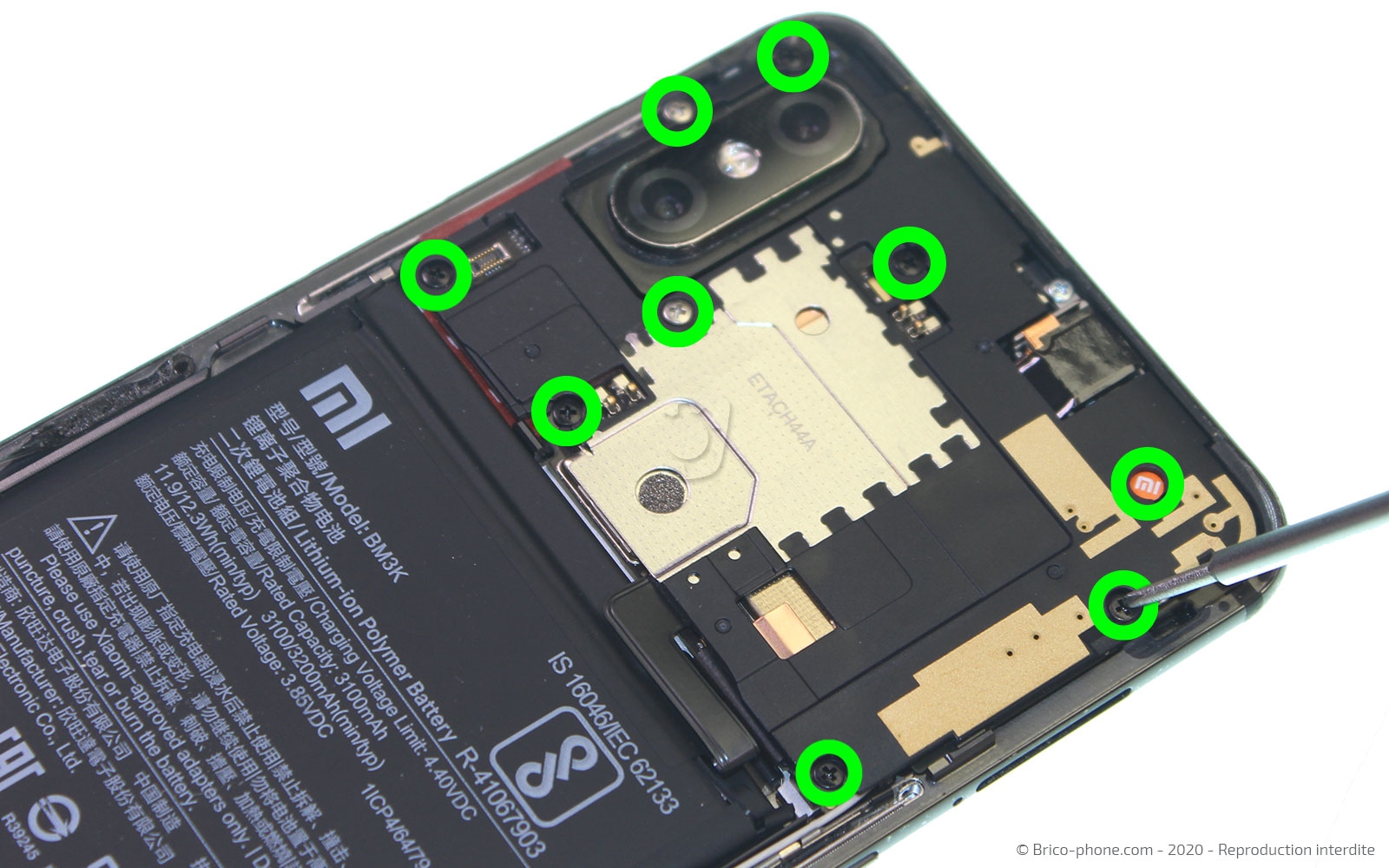

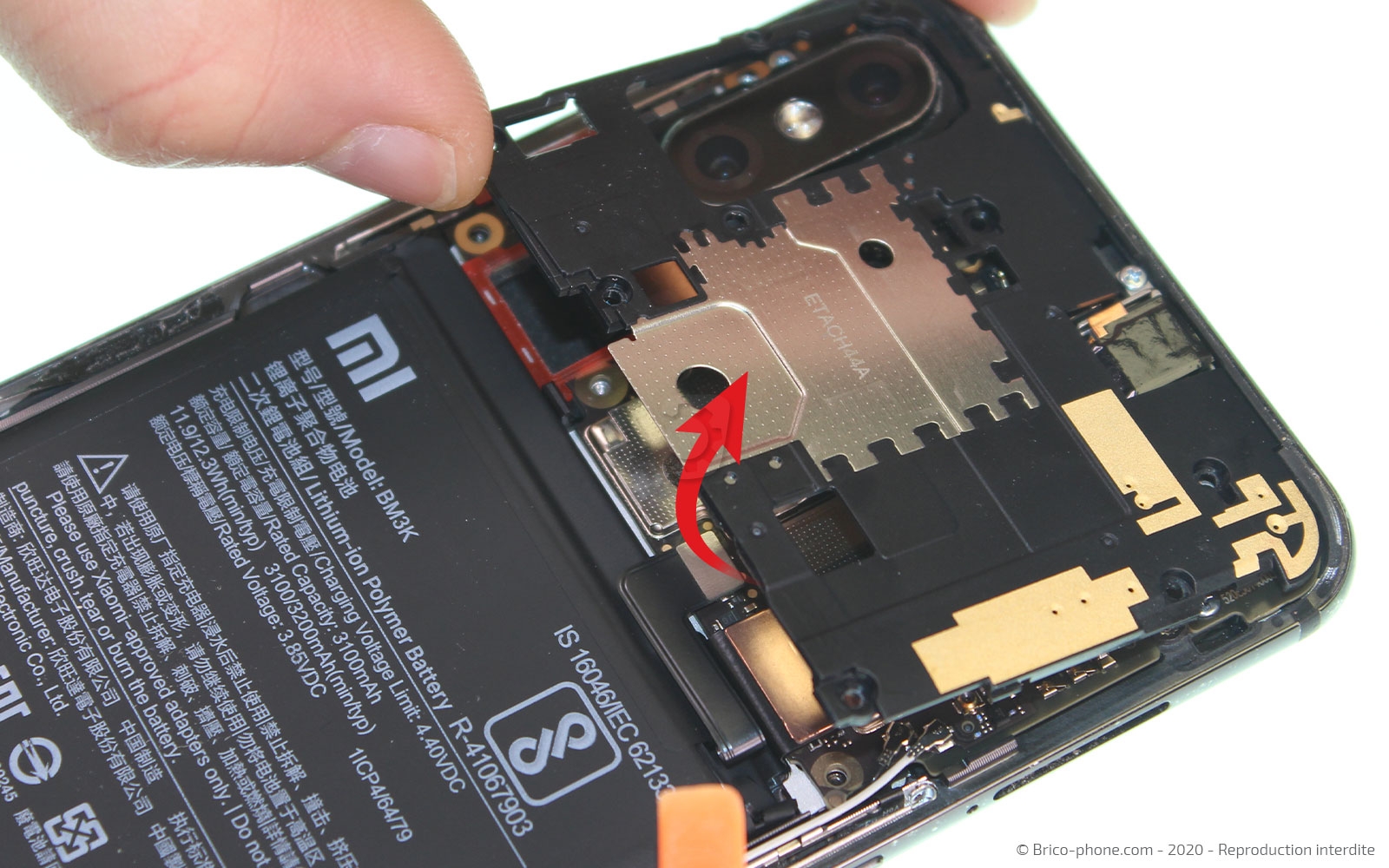

Pour retirer le cache supérieur, dévissez les 9 vis qui le maintiennent avec le tournevis cruciforme, puis soulevez-le avec le spudger pour l'extraire.

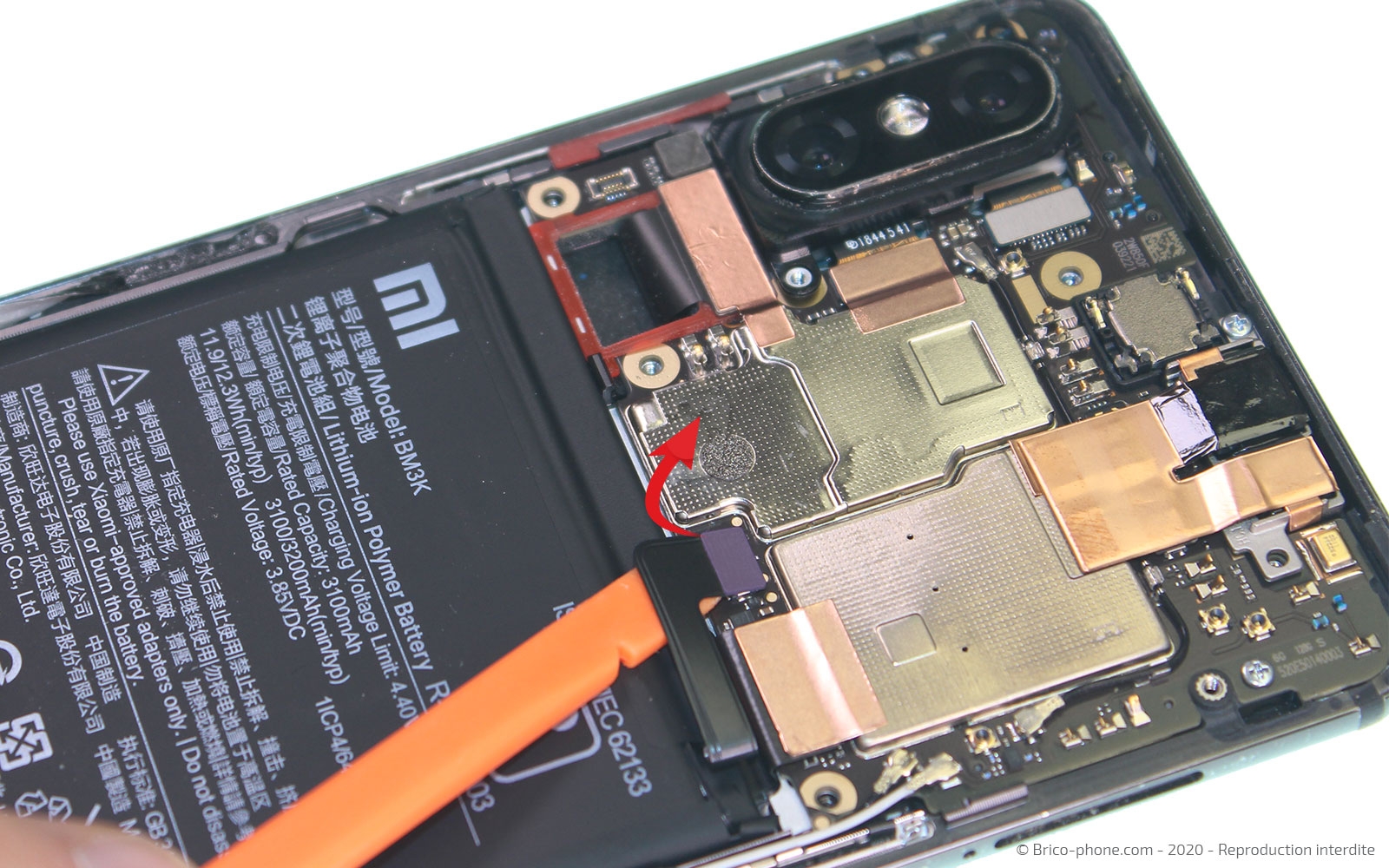

Toujours avec le levier, déconnectez la nappe de la batterie.

Descendons sur la partie basse du téléphone.

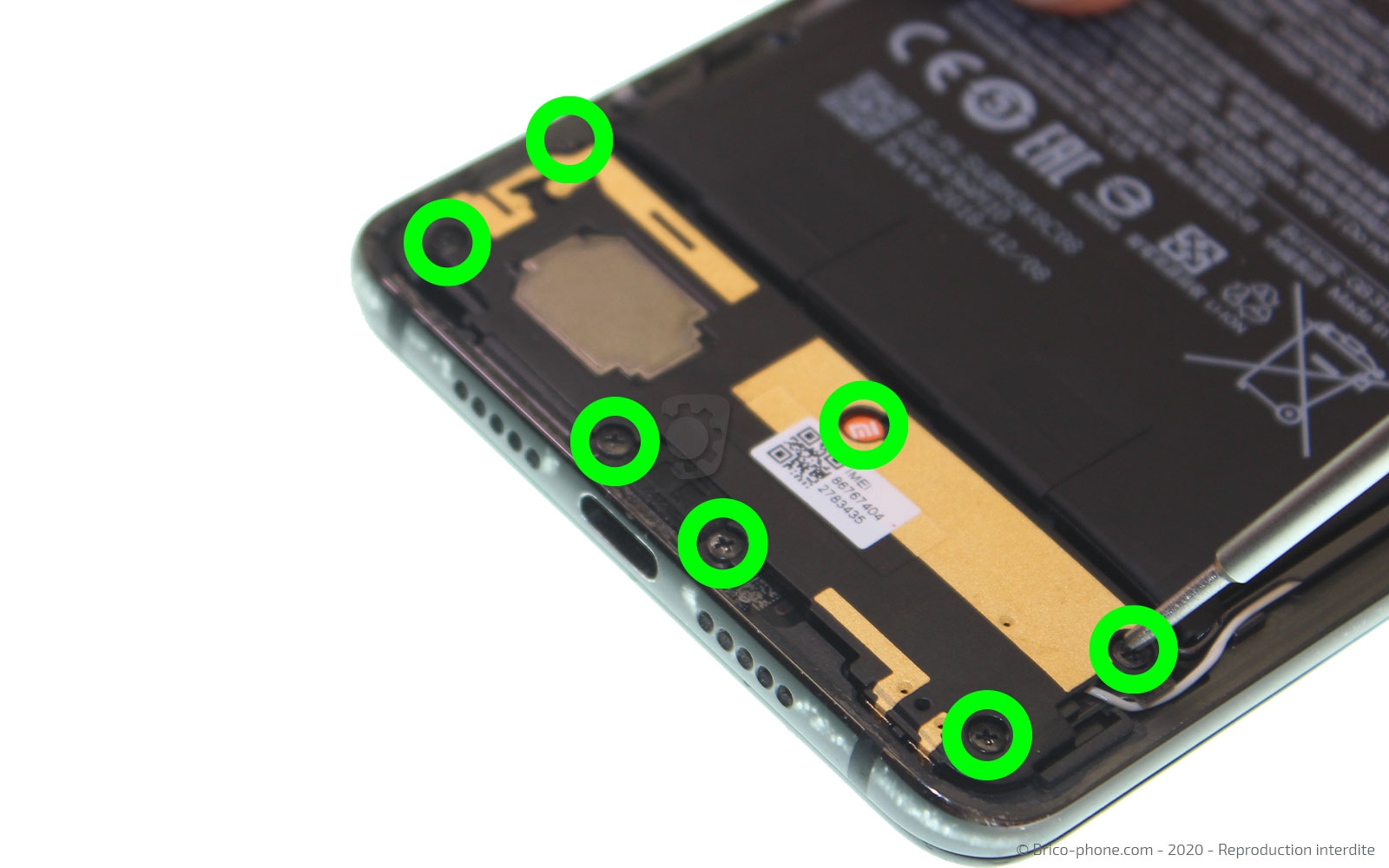

Dévissez les 7 vis cruciformes avec le tournevis du kit outils.

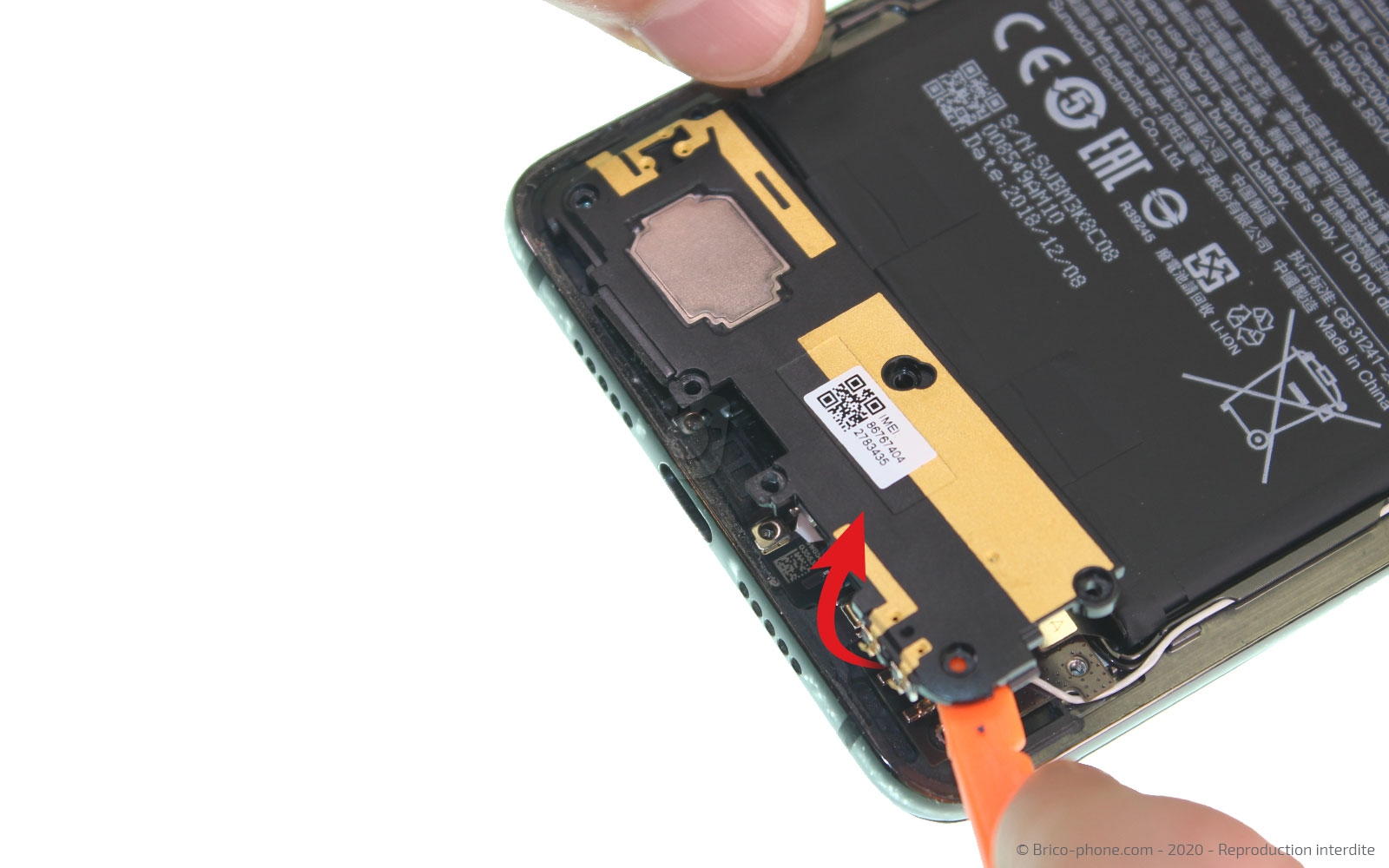

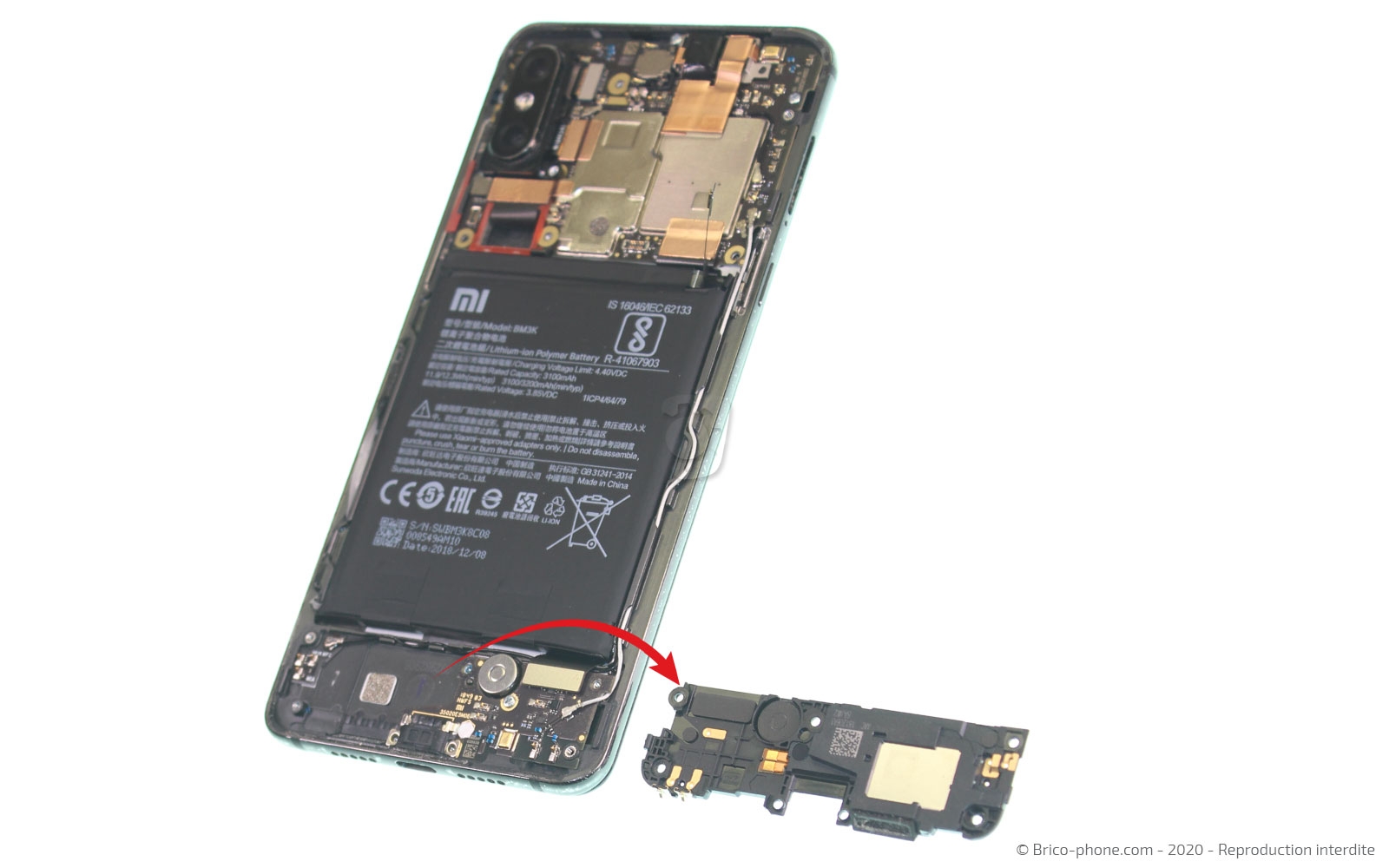

Puis avec le levier en nylon, soulevez le cache inférieur pour l'ôter du téléphone.

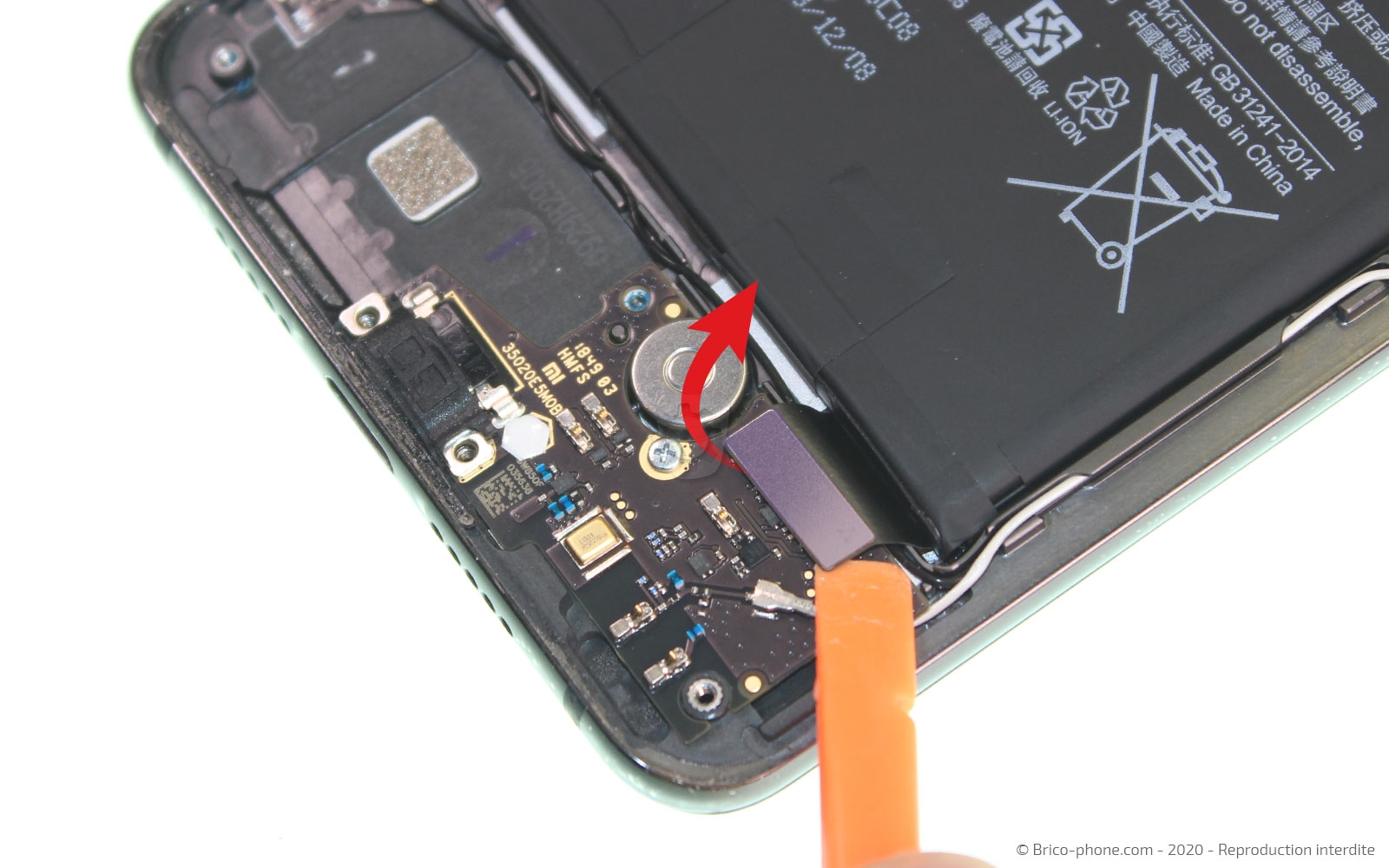

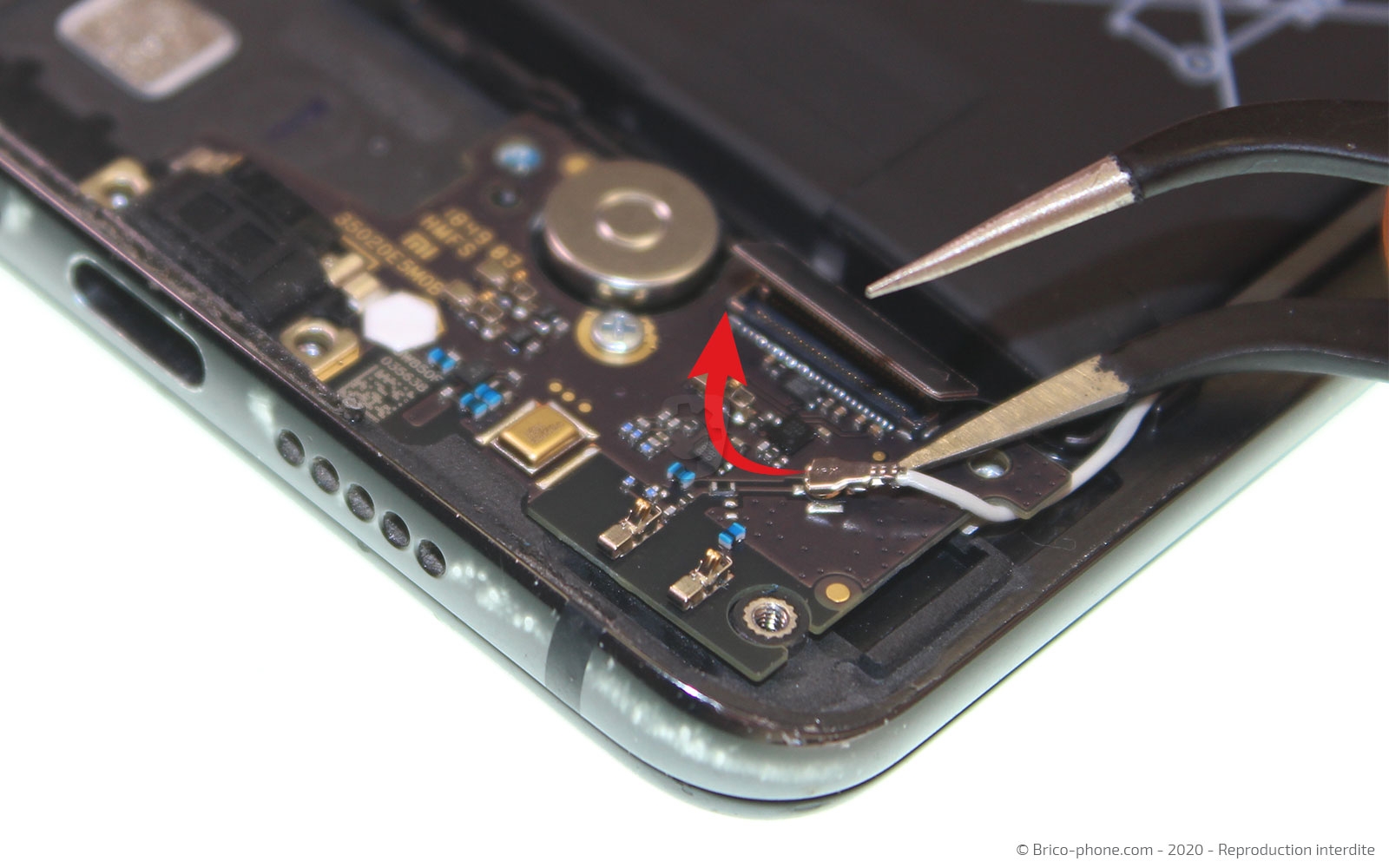

Commencez par déconnecter la nappe d’interconnexion avec le spudger, puis le câble coaxial avec la pincette en métal.

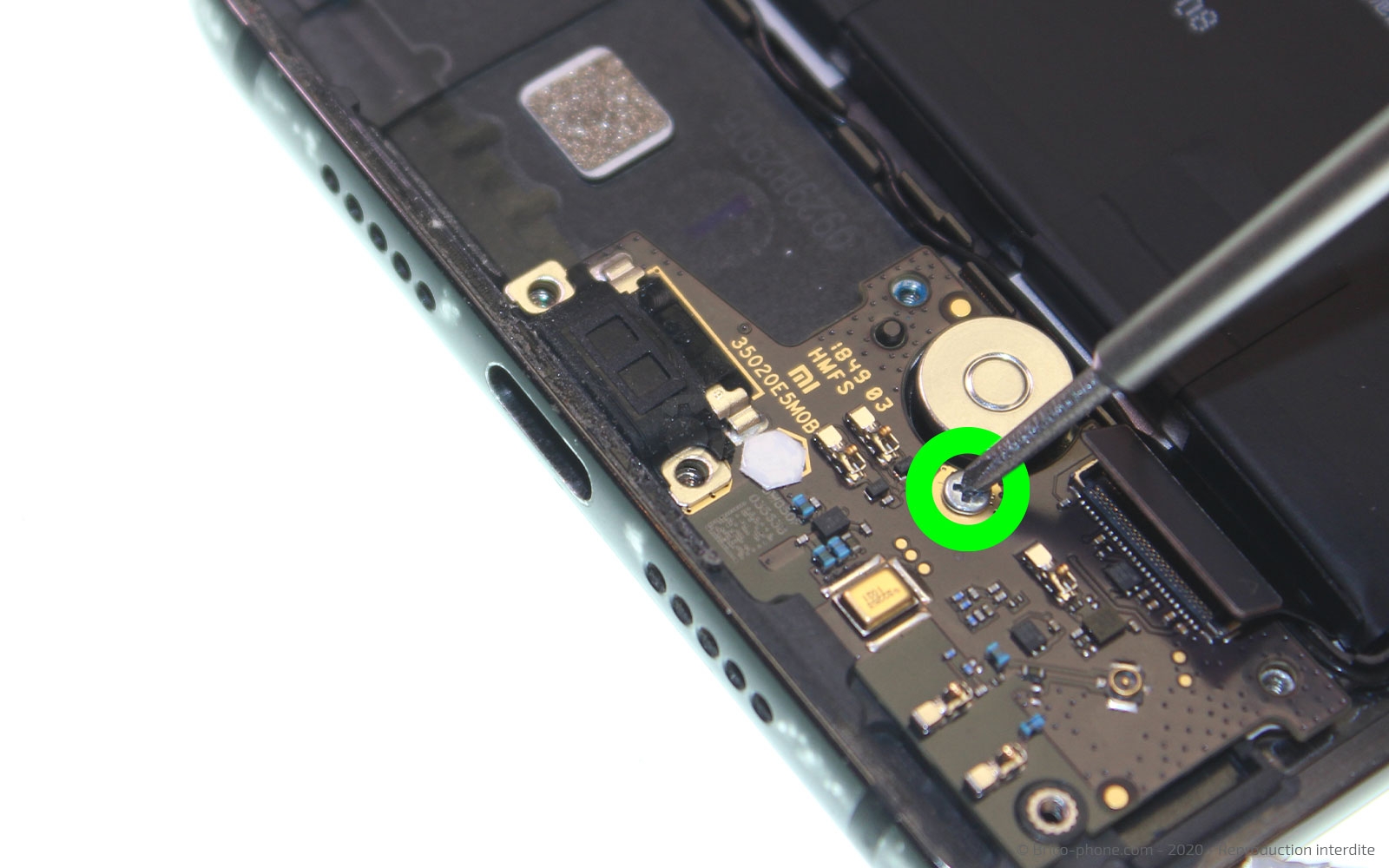

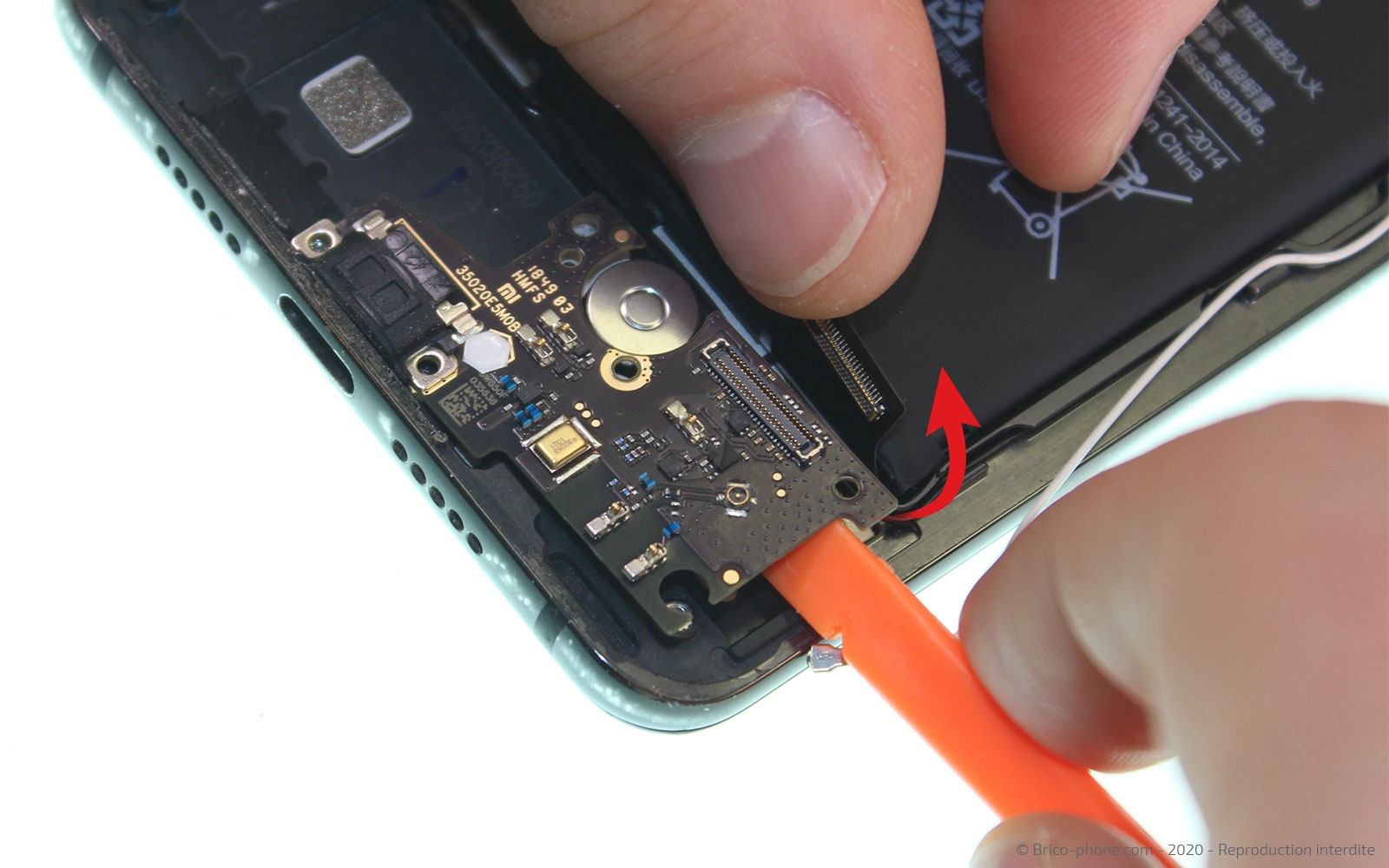

Dévissez la dernière vis cruciforme et sortez le connecteur de charge avec le levier.

Vous pouvez dès maintenant reprendre le tutoriel en sens inverse pour monter votre nouveau connecteur de charge.

Pour remettre la vitre arrière, pensez à nettoyer le châssis des résidus du sticker.

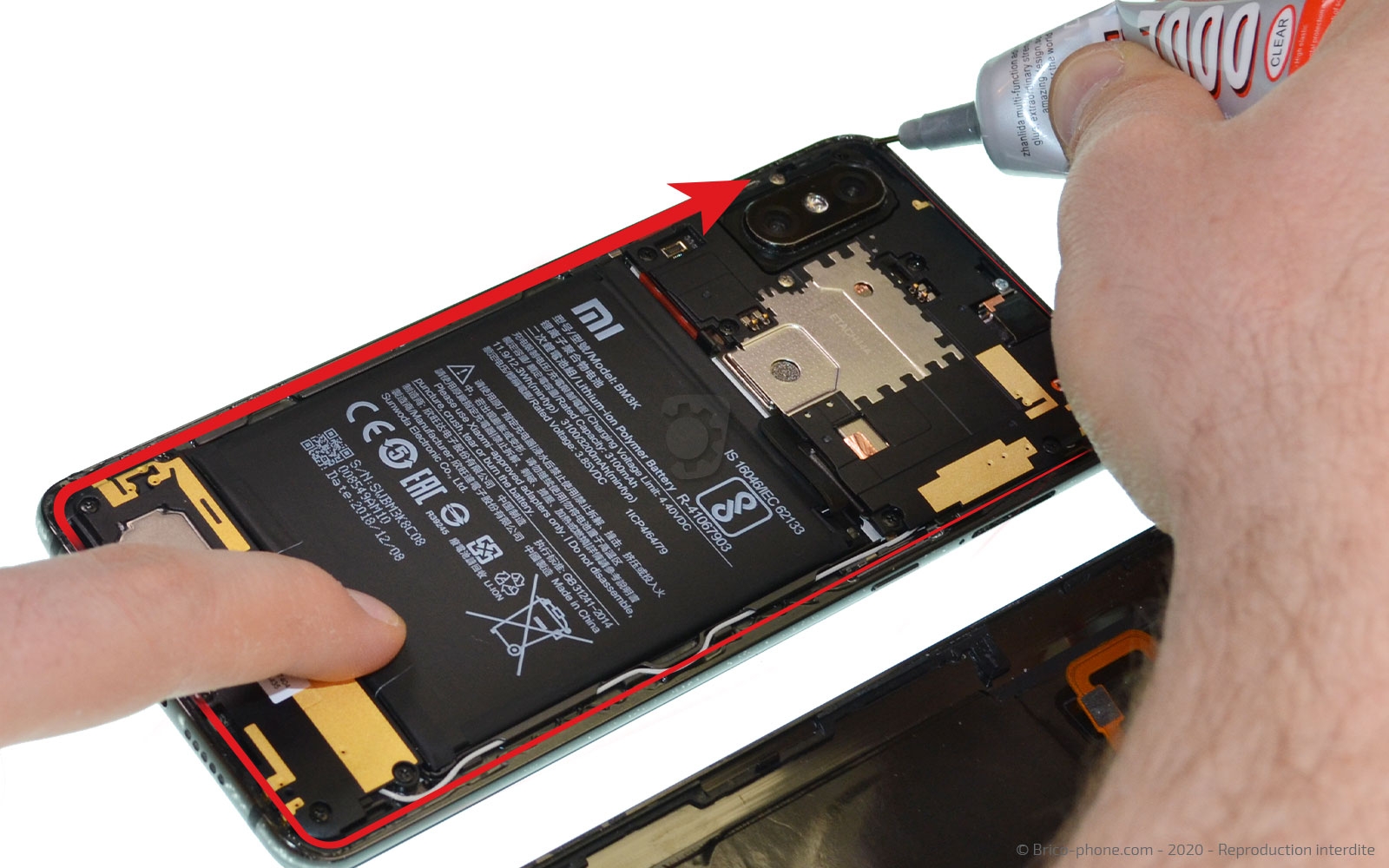

Ensuite, appliquez un léger filet de colle sur le pourtour du châssis, puis reconnectez la nappe du lecteur d'empreintes digitales.
Au moment de venir poser la vitre arrière, faites bien attention à la nappe.

Laissez sous presse environ 1 heure le téléphone (avec les pinces ou sous des livres).
