Démontage complet sur Honor 20

Dans un premier temps, il est important de connaître et e s'assurer d'être en possession du Honor 20.

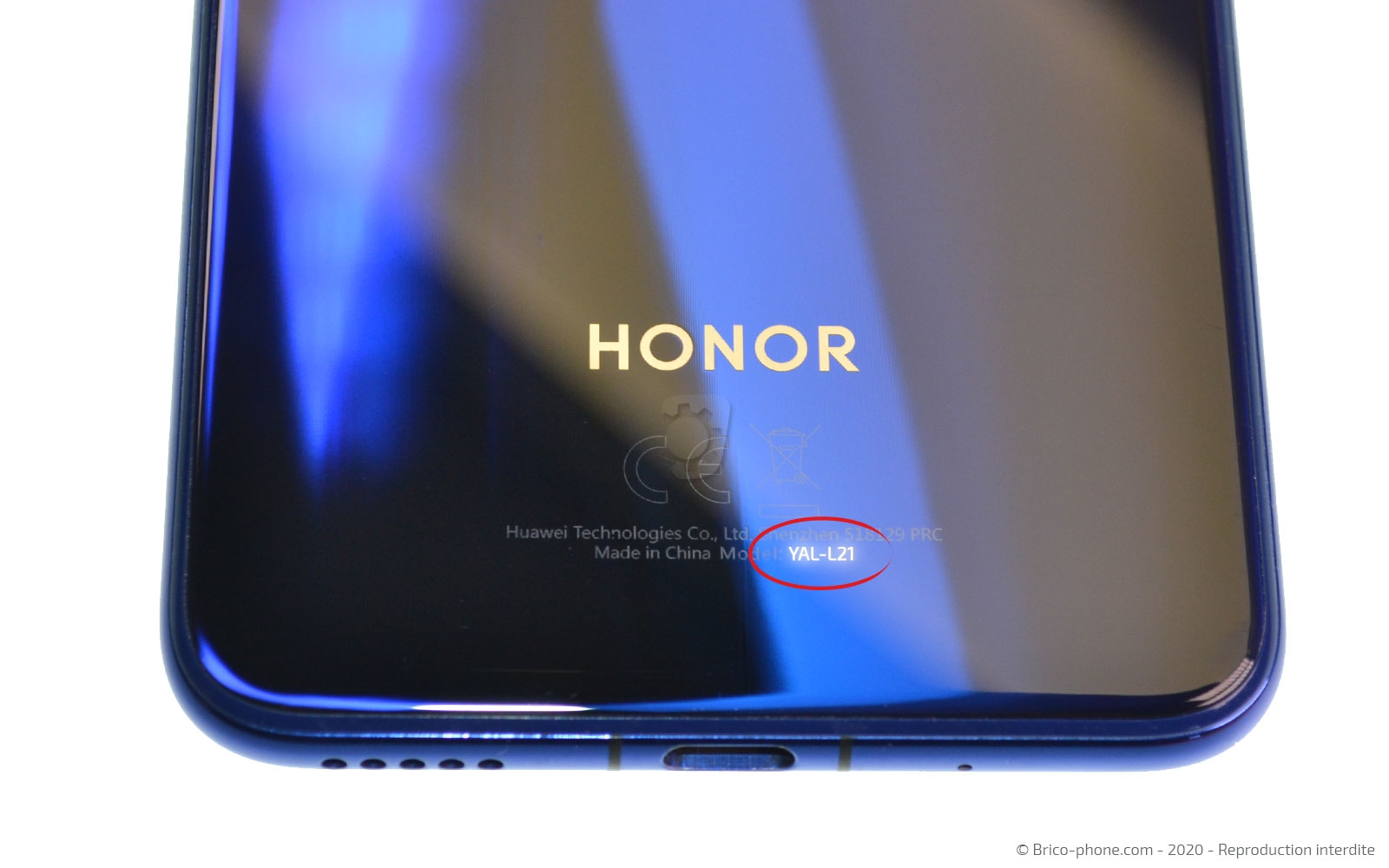

Pour cela, vous pouvez lire l'inscription écrite au dos de votre appareil, elle doit être YAL-L21.

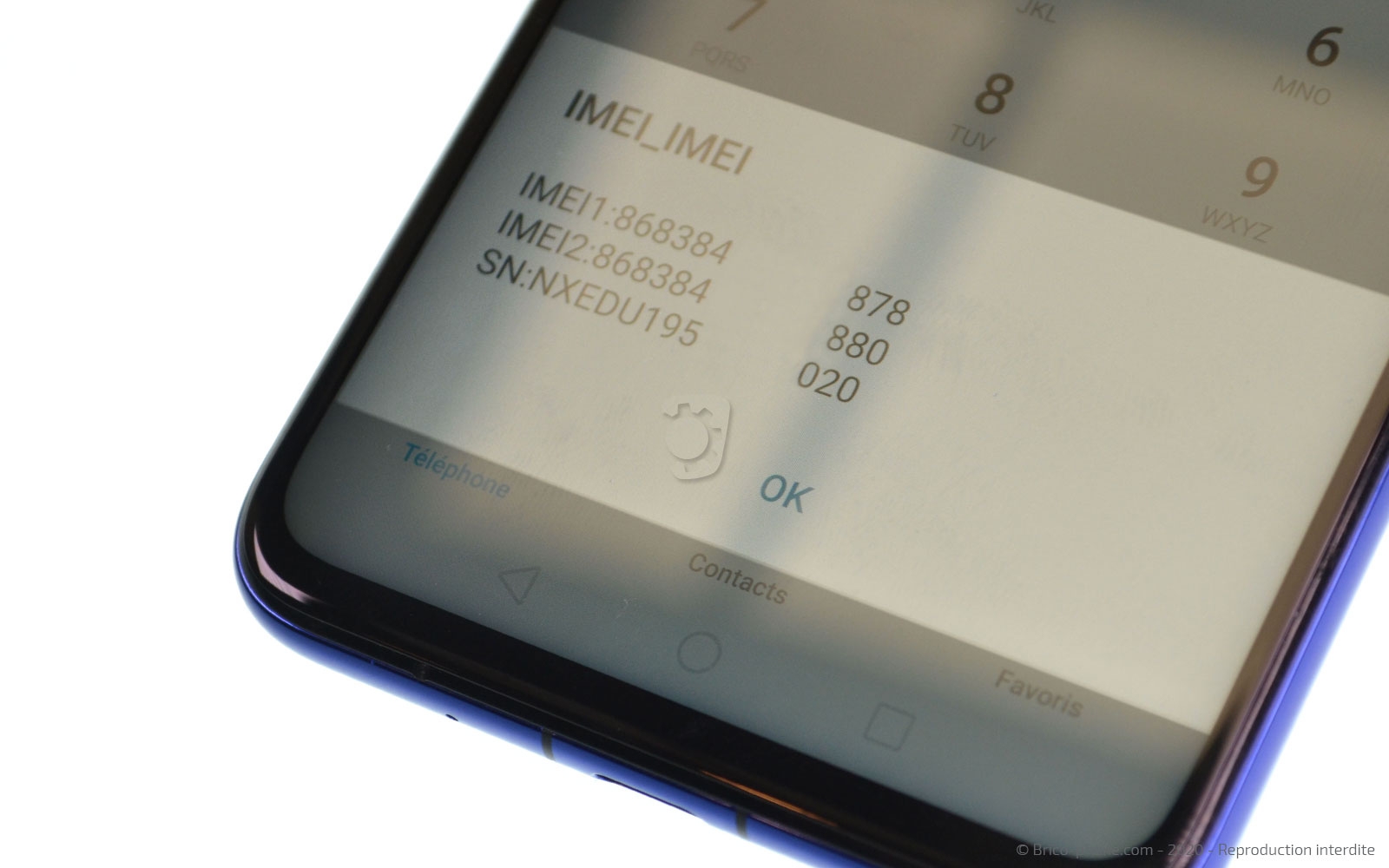

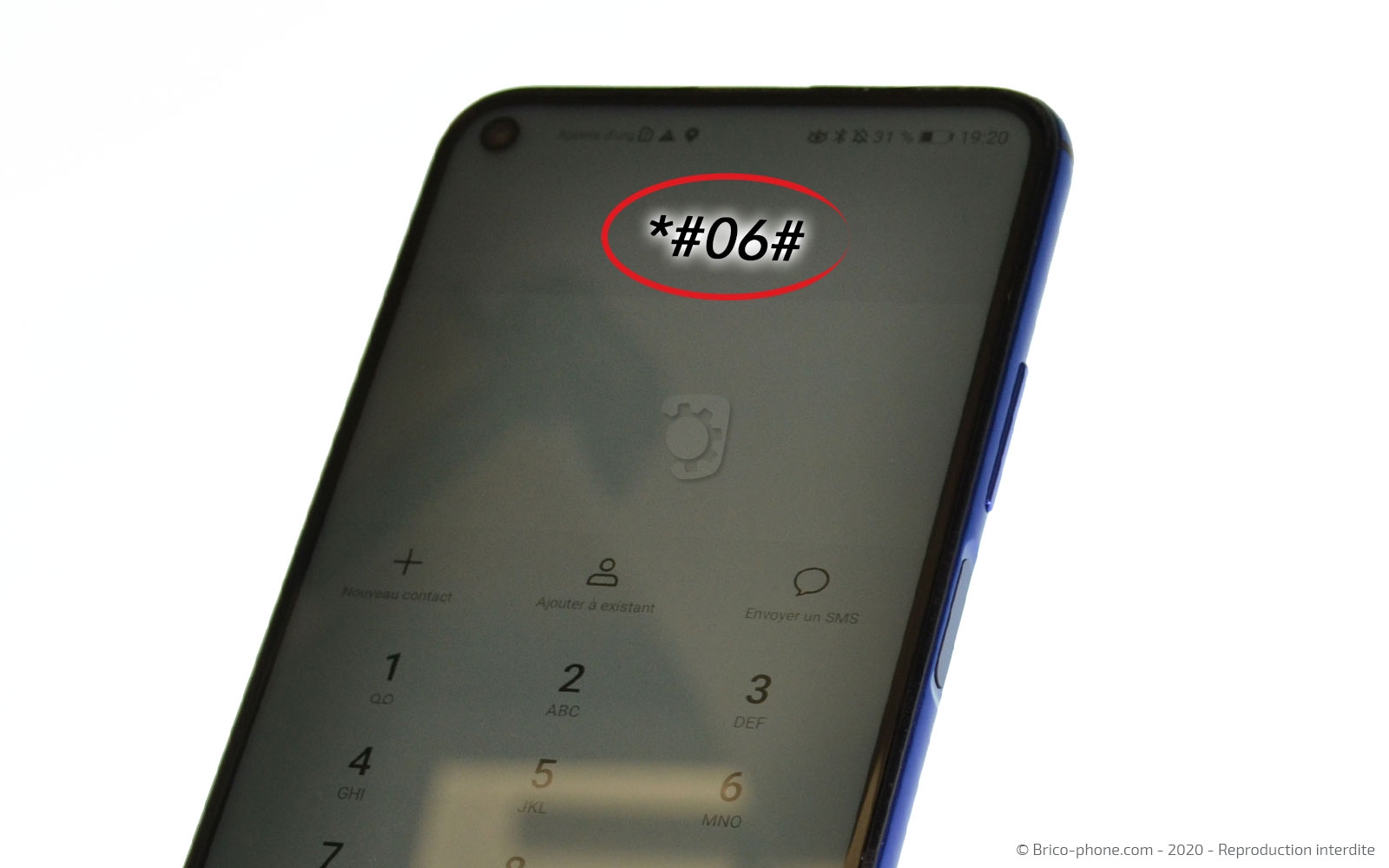

Sinon, vous avez également la possibilité de composer le *#06# sur votre smartphone et de retranscrire le numéro d'IMEI qui s'affiche sur notre page d'accueil.
Brico-Phone vous confirmera le modèle que vous possédez et vous serez redirigé vers les produits correspondants à votre Honor 20.

Cette recherche vous permet de commander les bonne pièces détachées et le bon kit d'outils avant de procéder à la réparation de votre smartphone.
Une fois la commande reçue, préparez-vous un espace de travail propre et dégagé avec le tutoriel, les outils et lecomposant de remplacement à proximité.

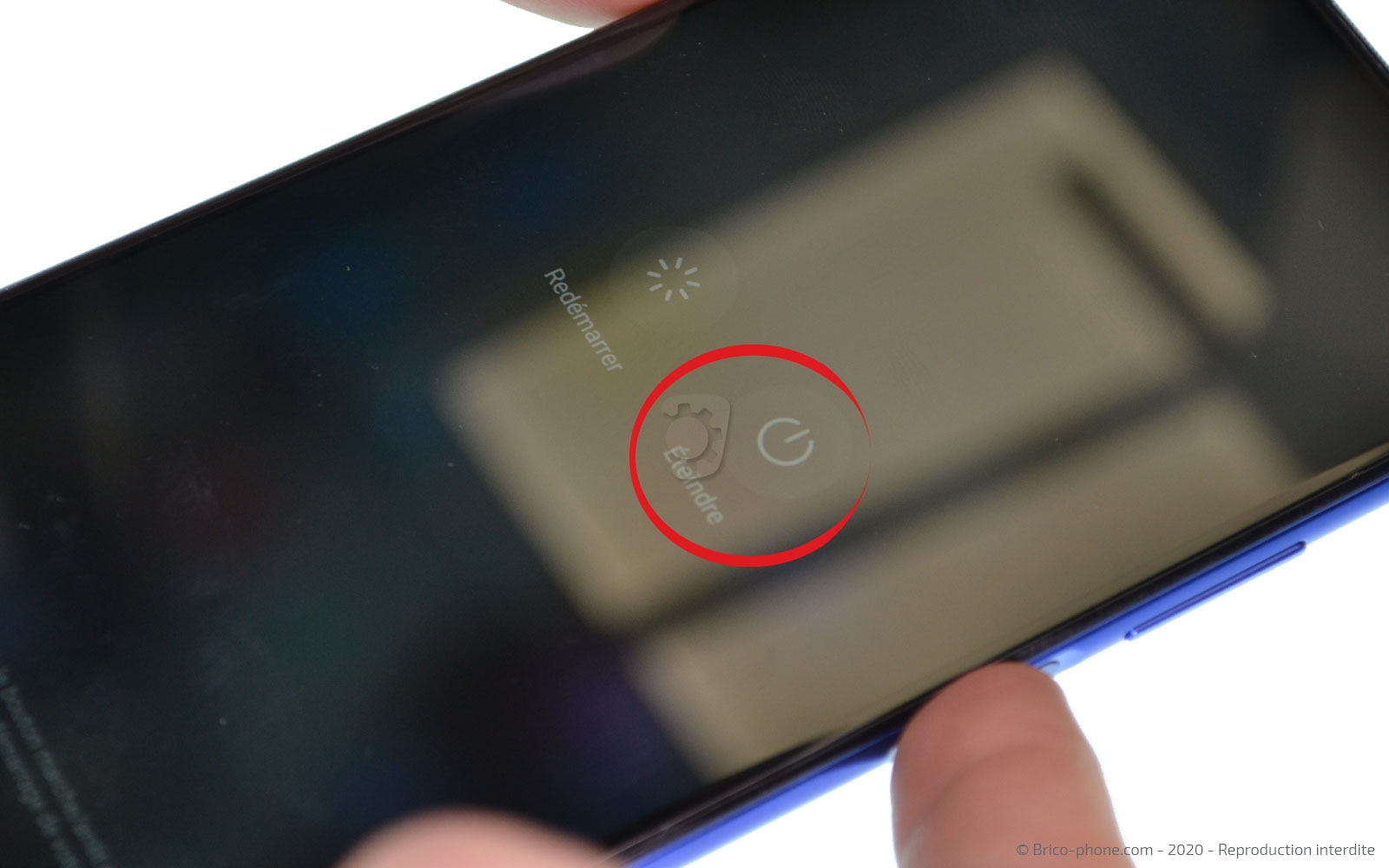

Commençons par éteindre votre téléphone en maintenant appuyé le bouton Power et en sélectionnant l'option éteindre sur l'écran.

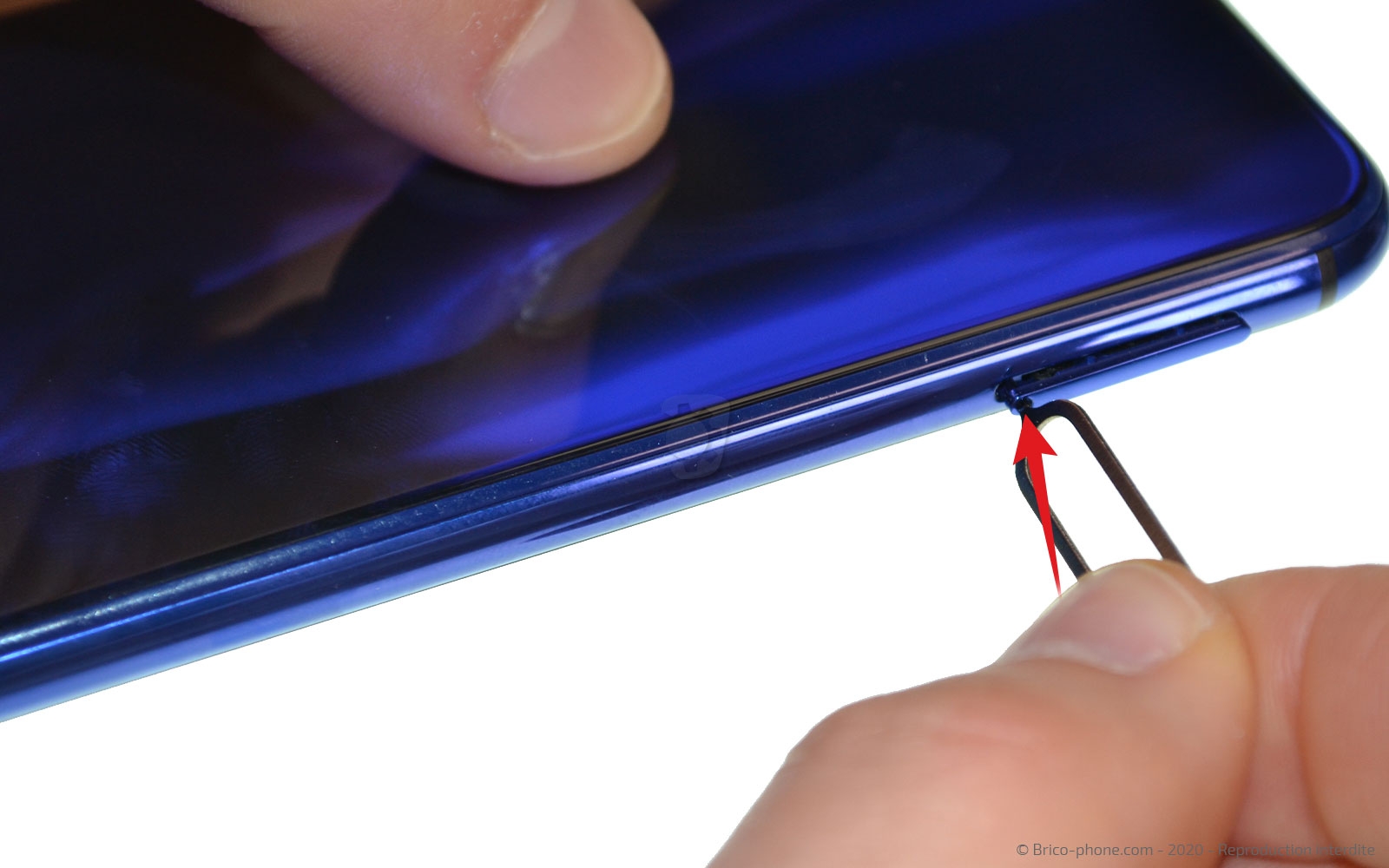

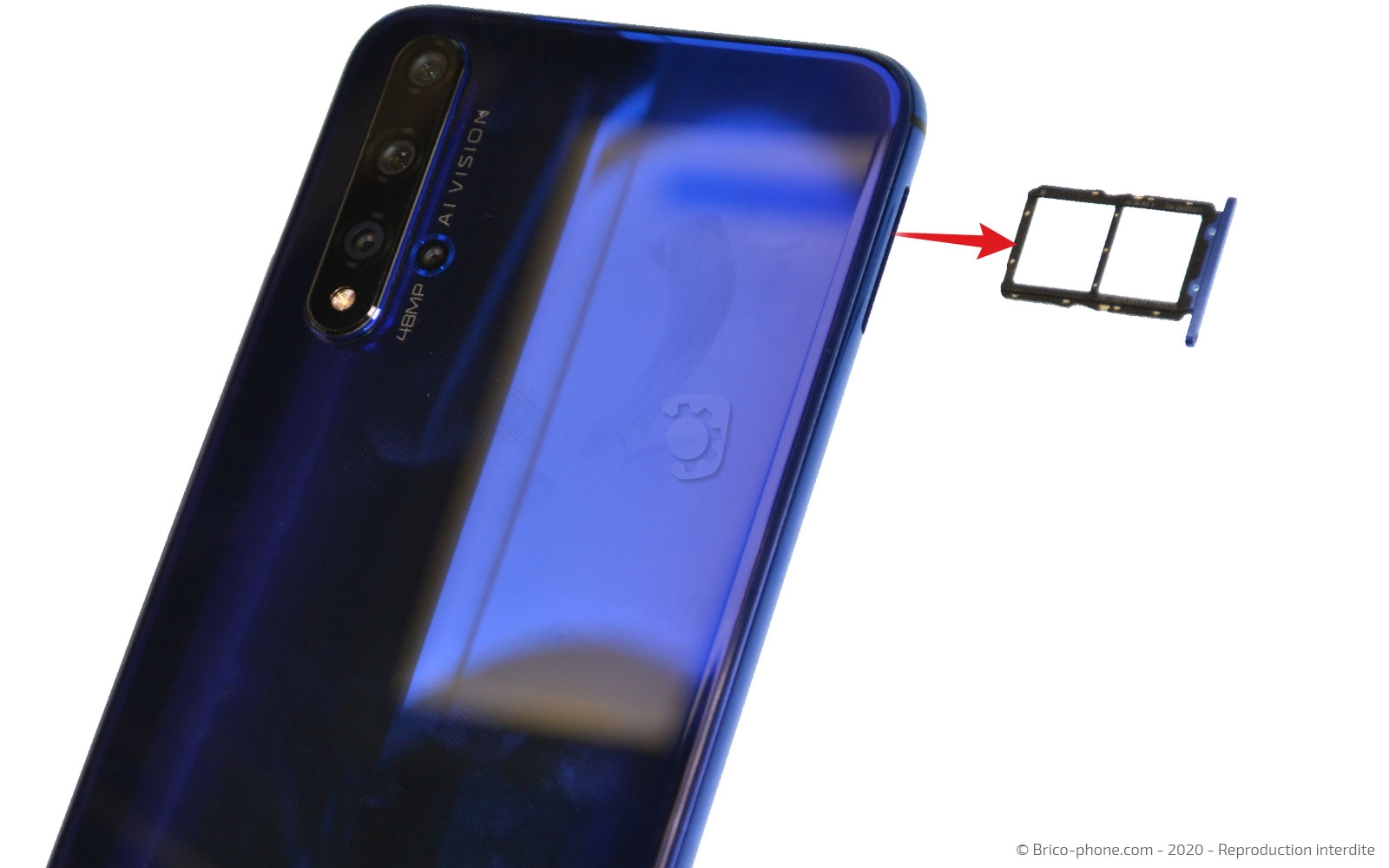

Ensuite, munissez-vous de l'outil d'extraction du kit d'outils ou celui présent dans la boite d'origine pour sortir le tiroir de la carte Sim du téléphone.

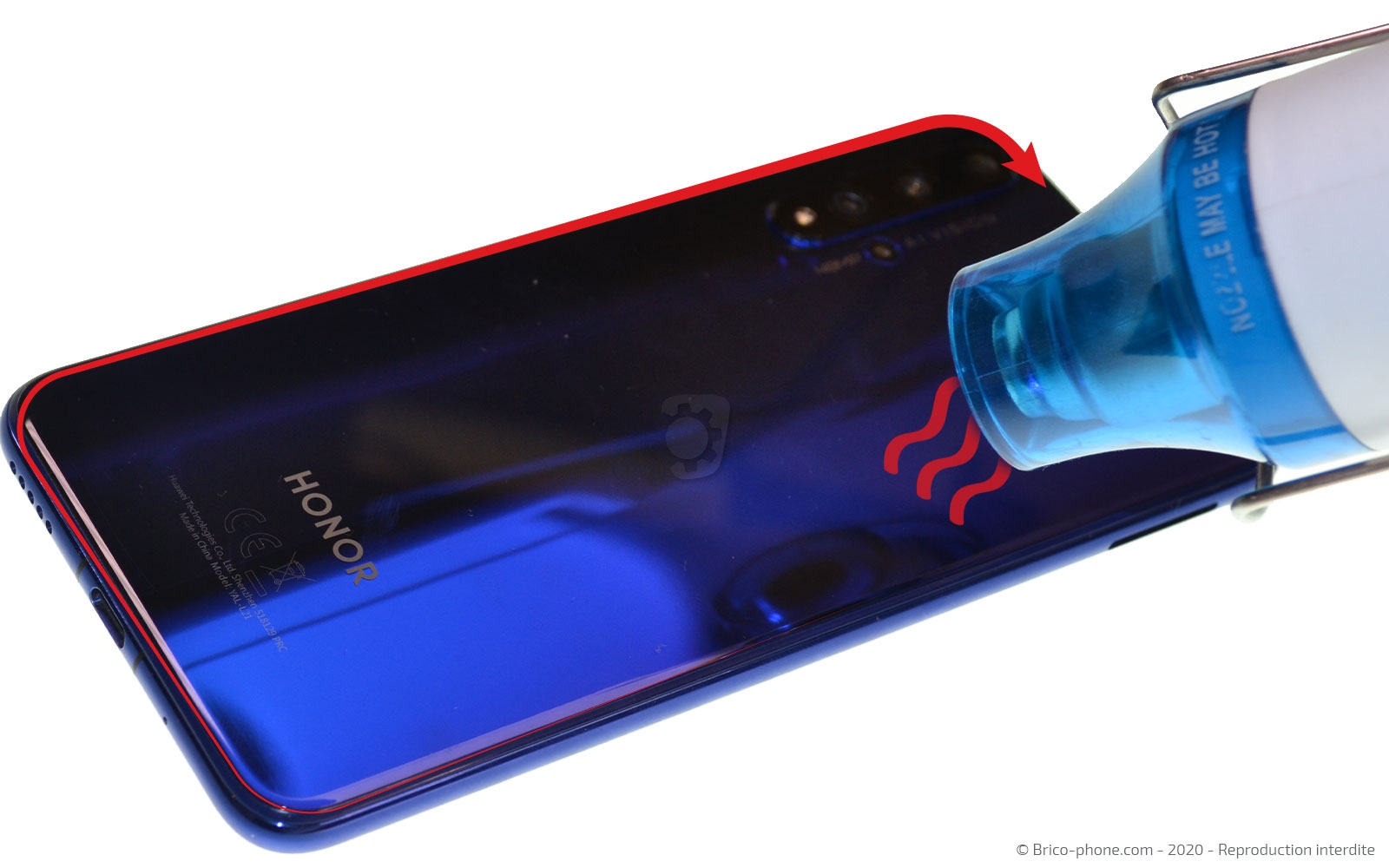

Pour accéder à l'intérieur du smartphone, il est obligatoire de chauffer la vitre arrière de votre Honor 20 afin de ramollir les stickers la retenant au châssis.

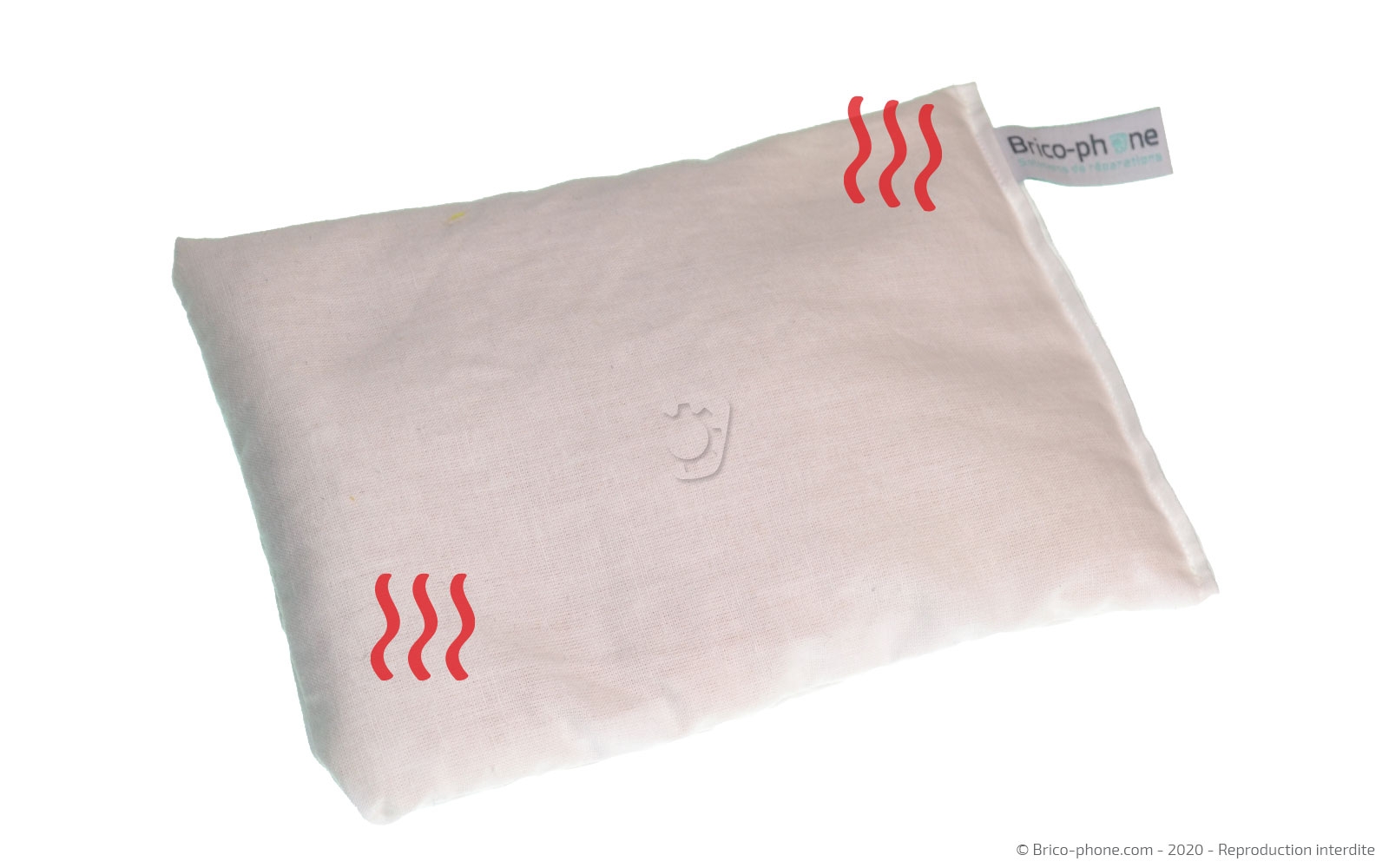

Pour cette étape, vous pouvez utilisé un petit coussin chauffant disponible sur notre site internet.
Pour l'utiliser, il vous faut le passe 1 à 2 minutes au micro-ondes avant de le déposer 30 secondes sur l'arrière du smartphone.

Autrement, vous pouvez également vous servir du décapeur thermique ou d'un sèche-cheveux en chauffant le contour de la coque.
Attention, il est important de ne pas dépasser les 80°C pour éviter d'endommager les composants internes.

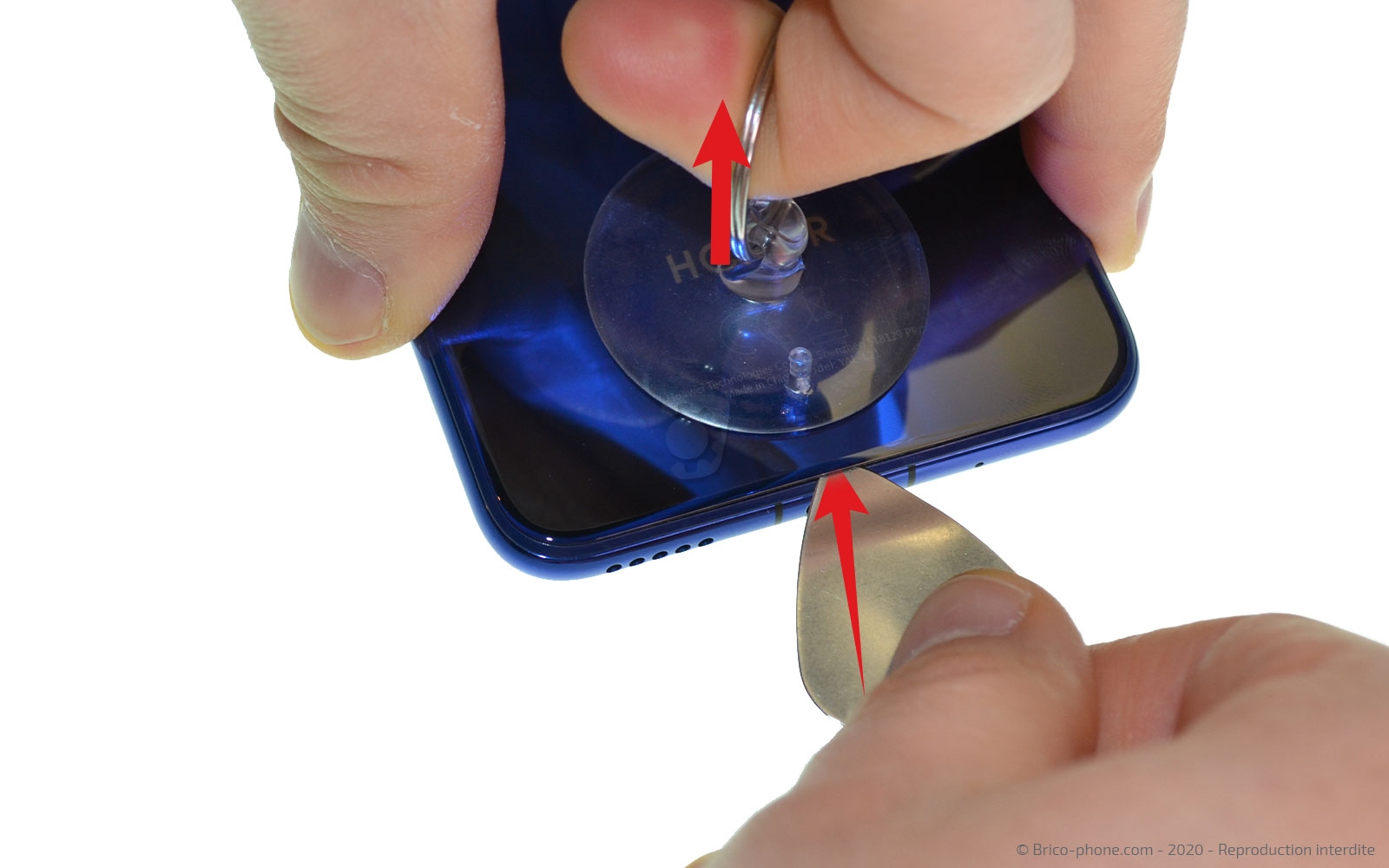

Placez la ventouse sur la partie inférieure de la vitre arrière (près de la prise de charge) puis tirez fortement son anneau afin de soulever suffisamment la coque pour réussir à insérer le médiator en métal entre la vitre et le châssis.

Ensuite, insérez les médiators en plastique afin de retirer celui en métal. Ces derniers vont vous permettre de décoller la vitre arrière en les faisant glisser sur tout le contour du composant.

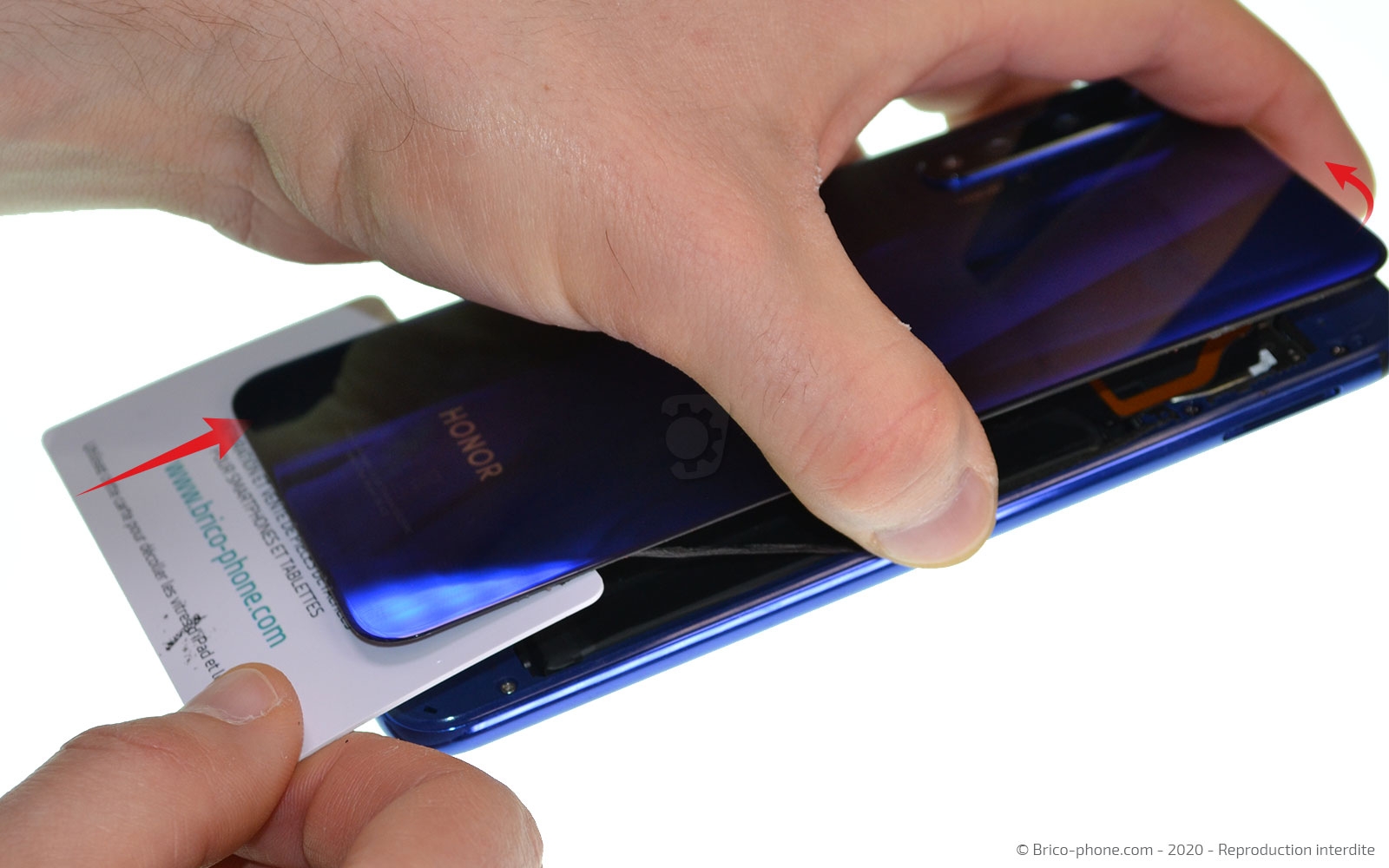

Placez la carte en PVC sous la vitre arrière afin de la faire basculer vers la gauche et la retirer du Honor 20.

Pour cette étape, saisissez le tournevis cruciforme du kit d'outils et retirez les 19 vis de la plaquette intermédiaire.

Avec le même outils que pour l'étape 2, chauffez légèrement les cotés de la plaquette intermédiaire.

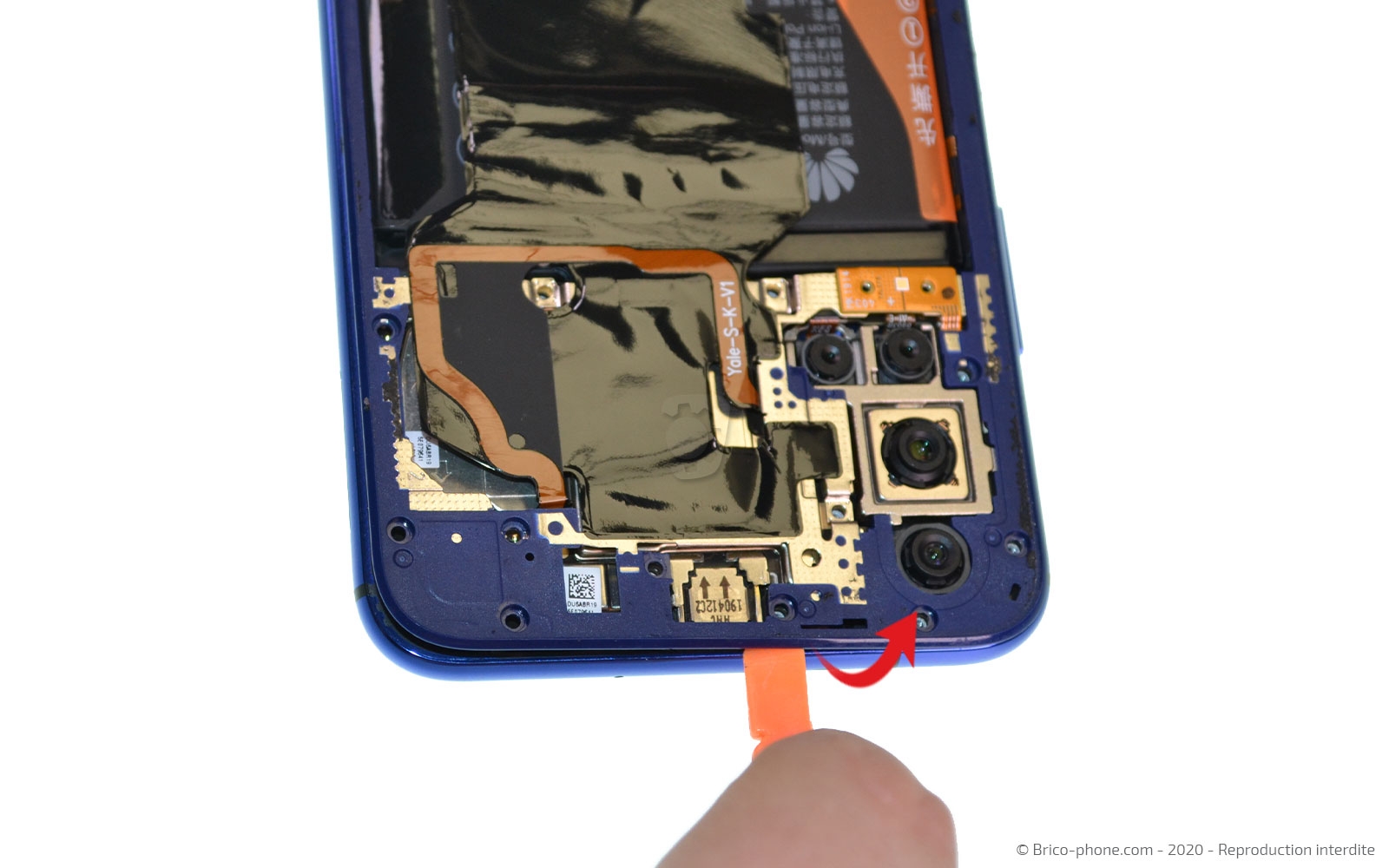

Ensuite, saisissez le spudger pour décoller les parties fines situées de chaque coté de la batterie et déclipsez le cache du châssis.

Vous pouvez alors extraire la plaquette intermédiaire du smartphone.

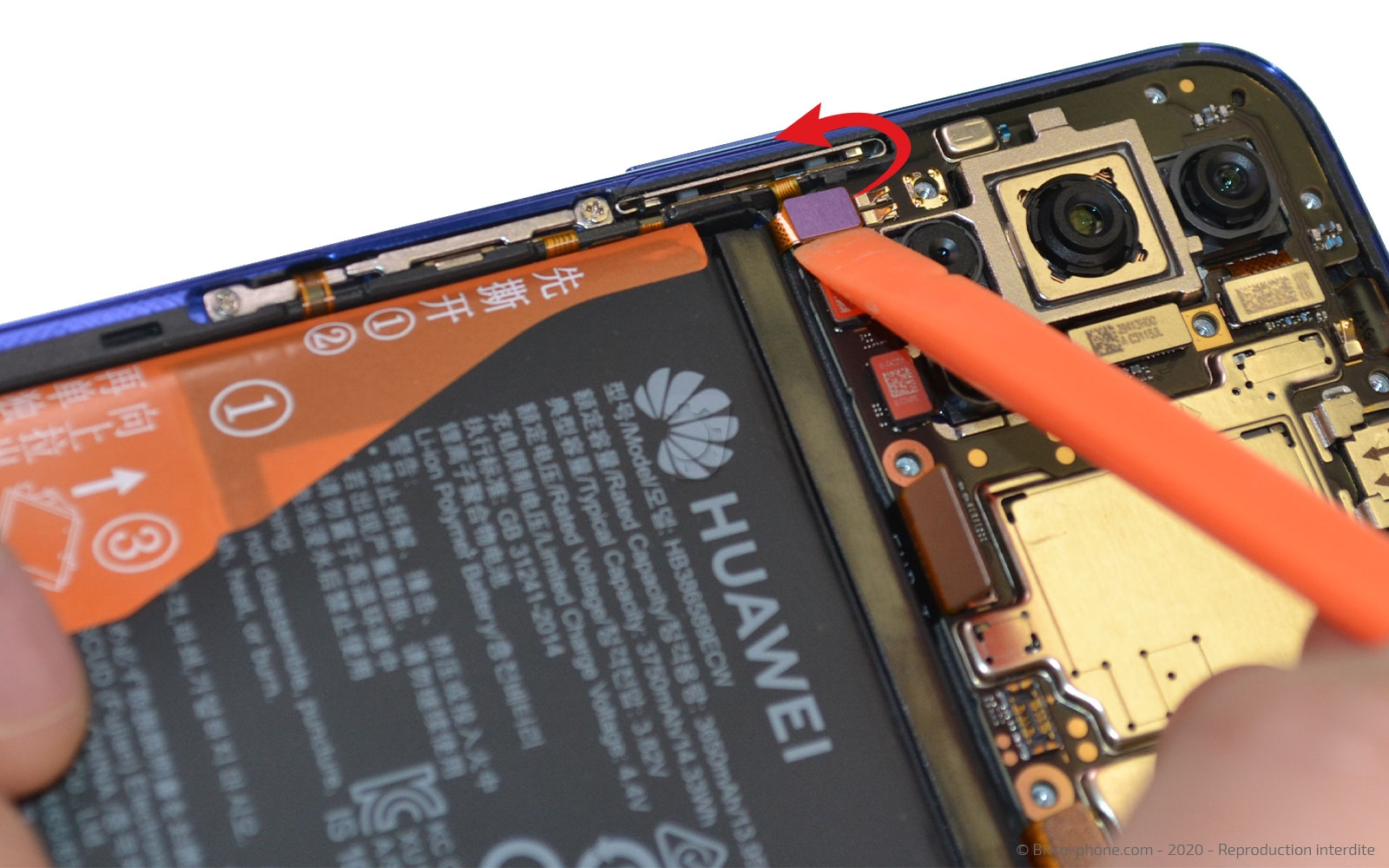

A l'aide du levier en nylon, déconnectez la nappe de la batterie.

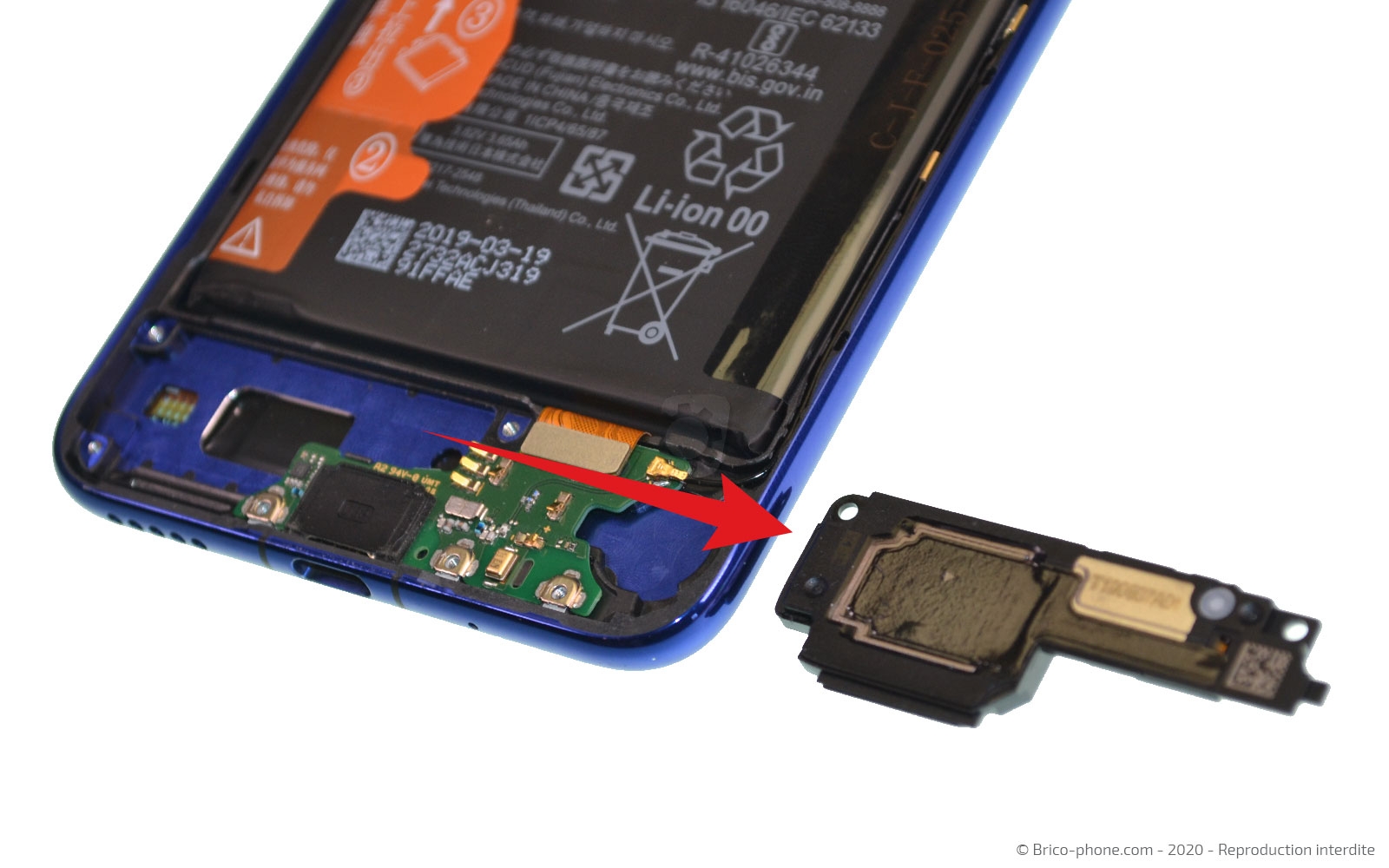

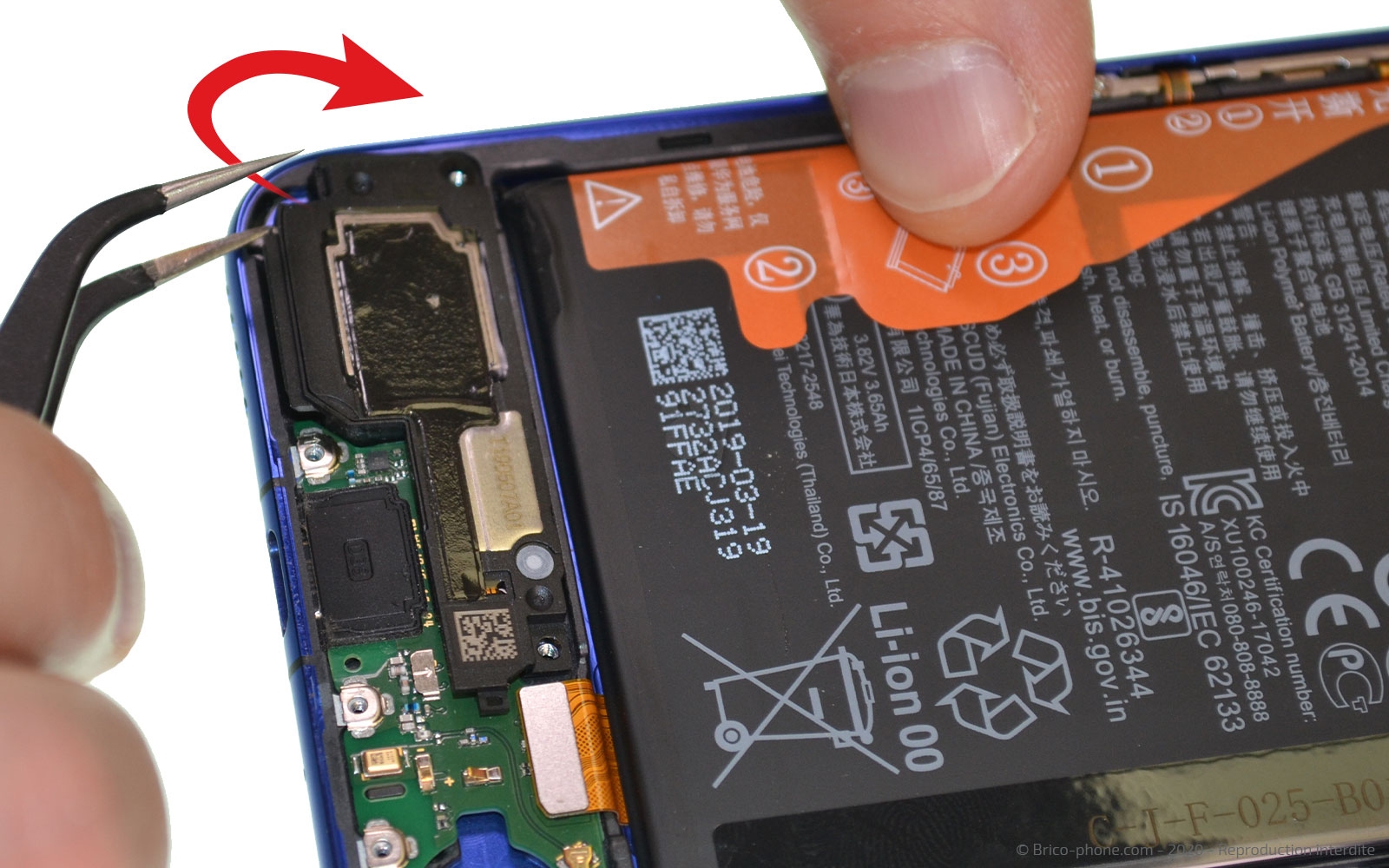

Muni de la pincette, retirez le haut-parleur externe du bas du téléphone.

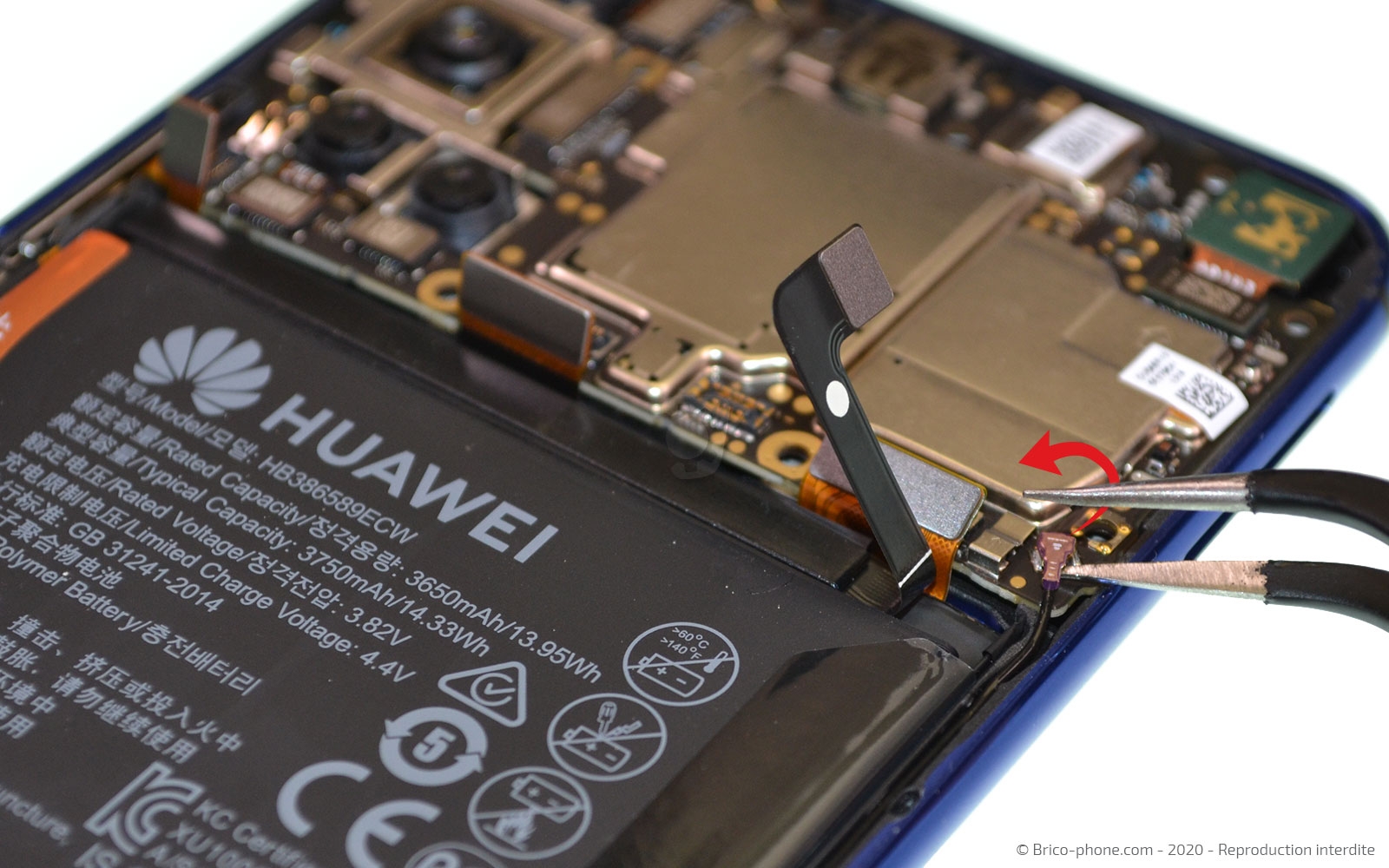

Déconnectez la nappe de la rallonge d'interconnexion puis déclipsez le câble coaxial noir.

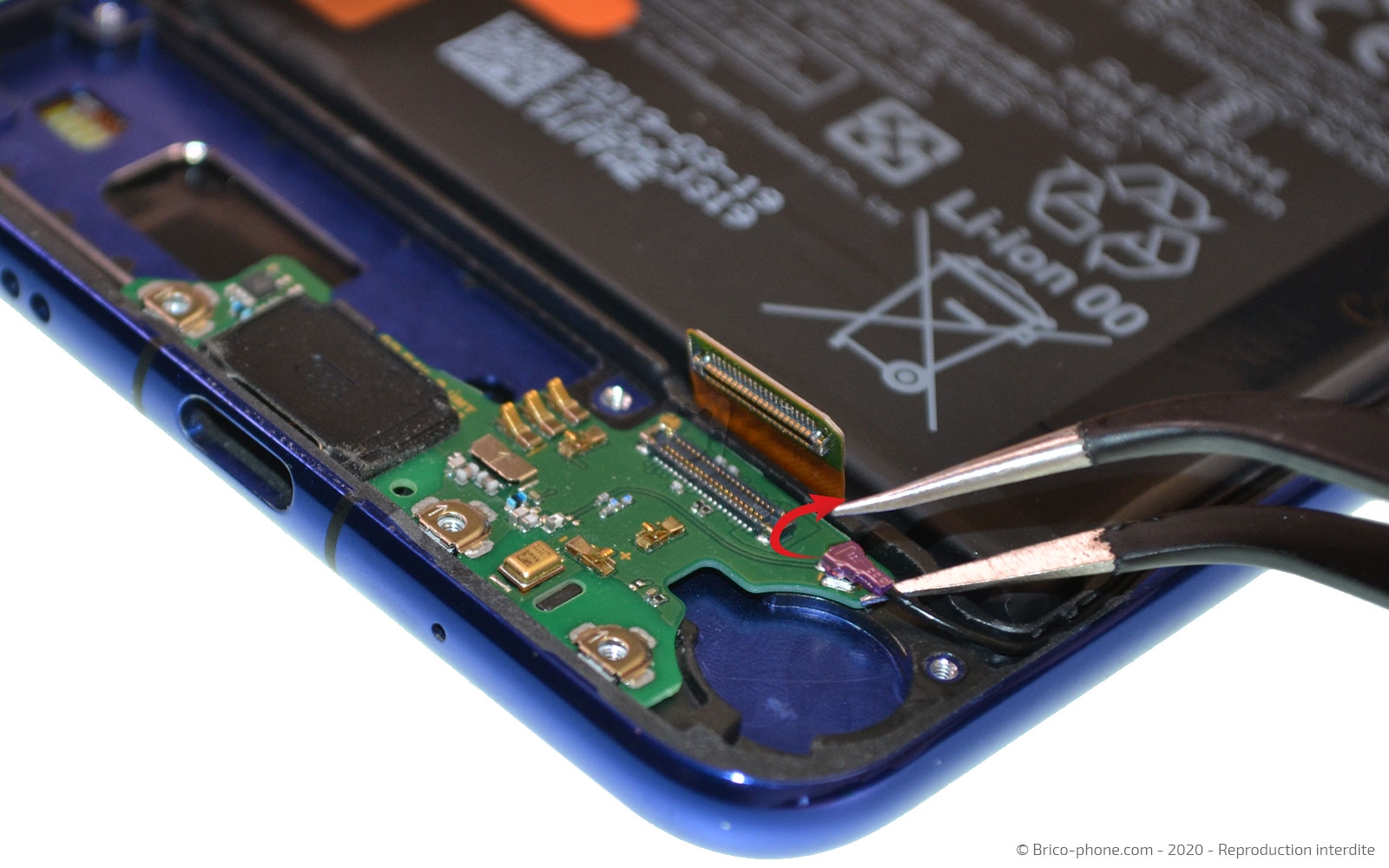

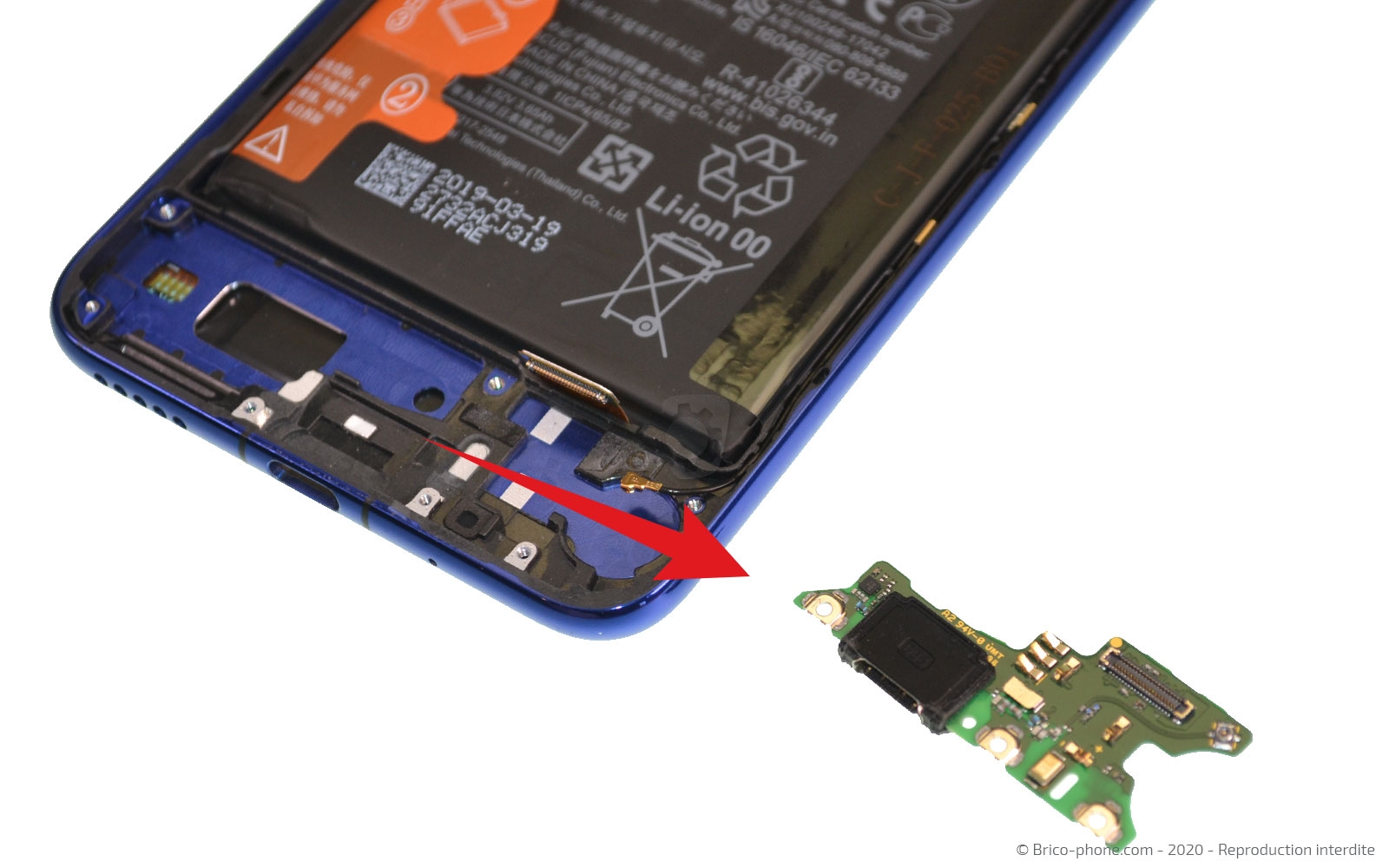

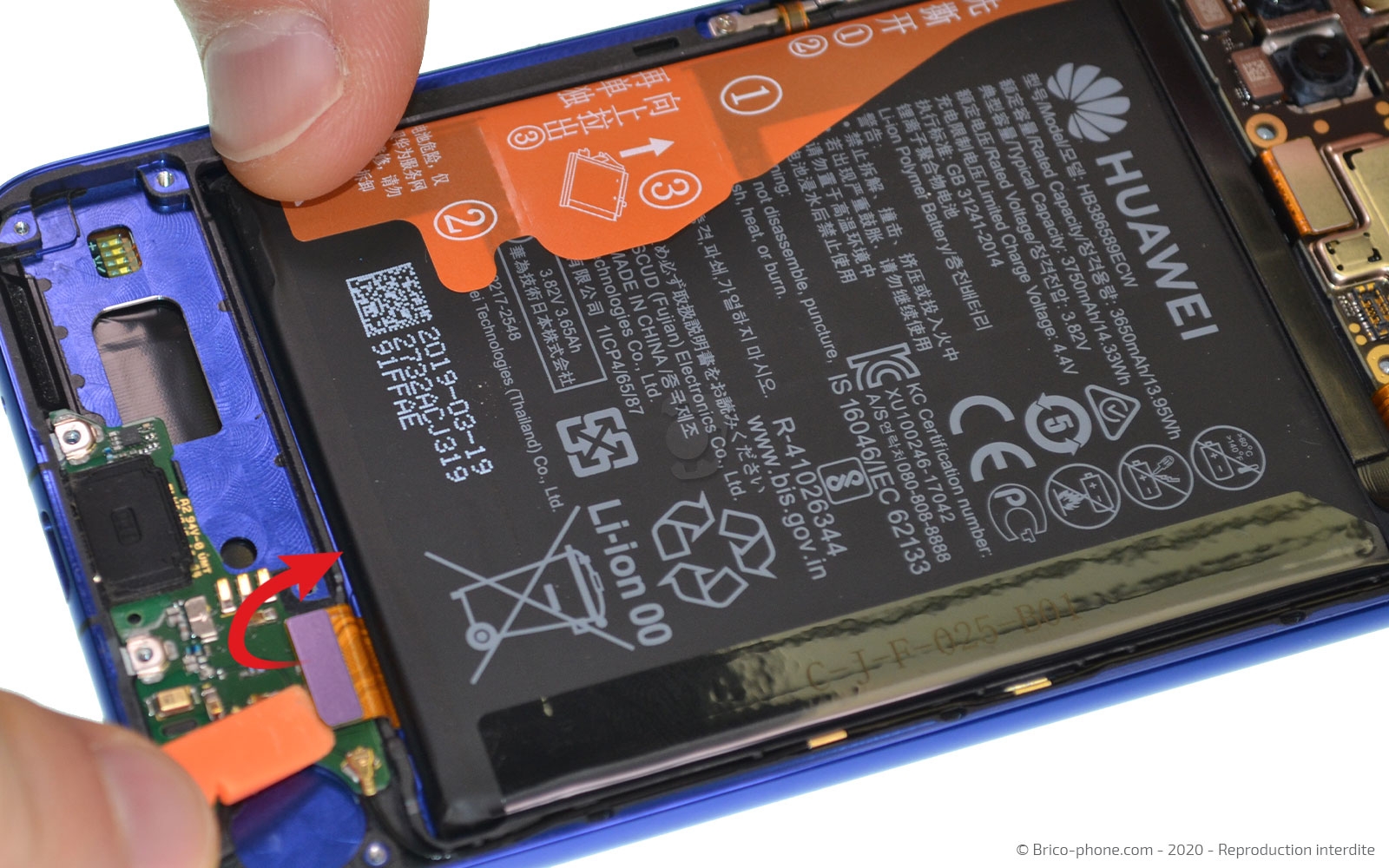

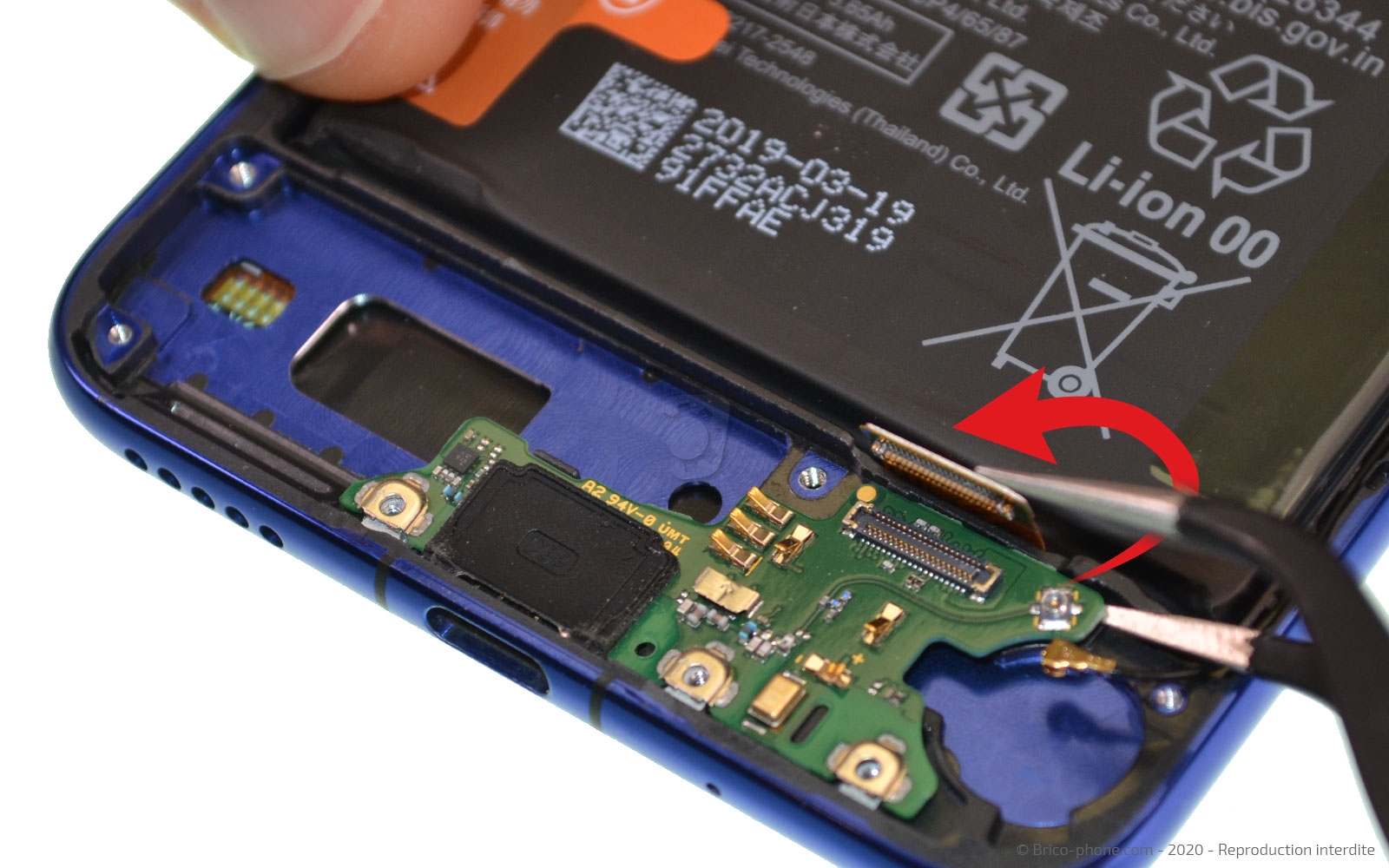

Toujours avec la pince métallique, soulevez le connecteur de charge afin de le retirer du châssis.

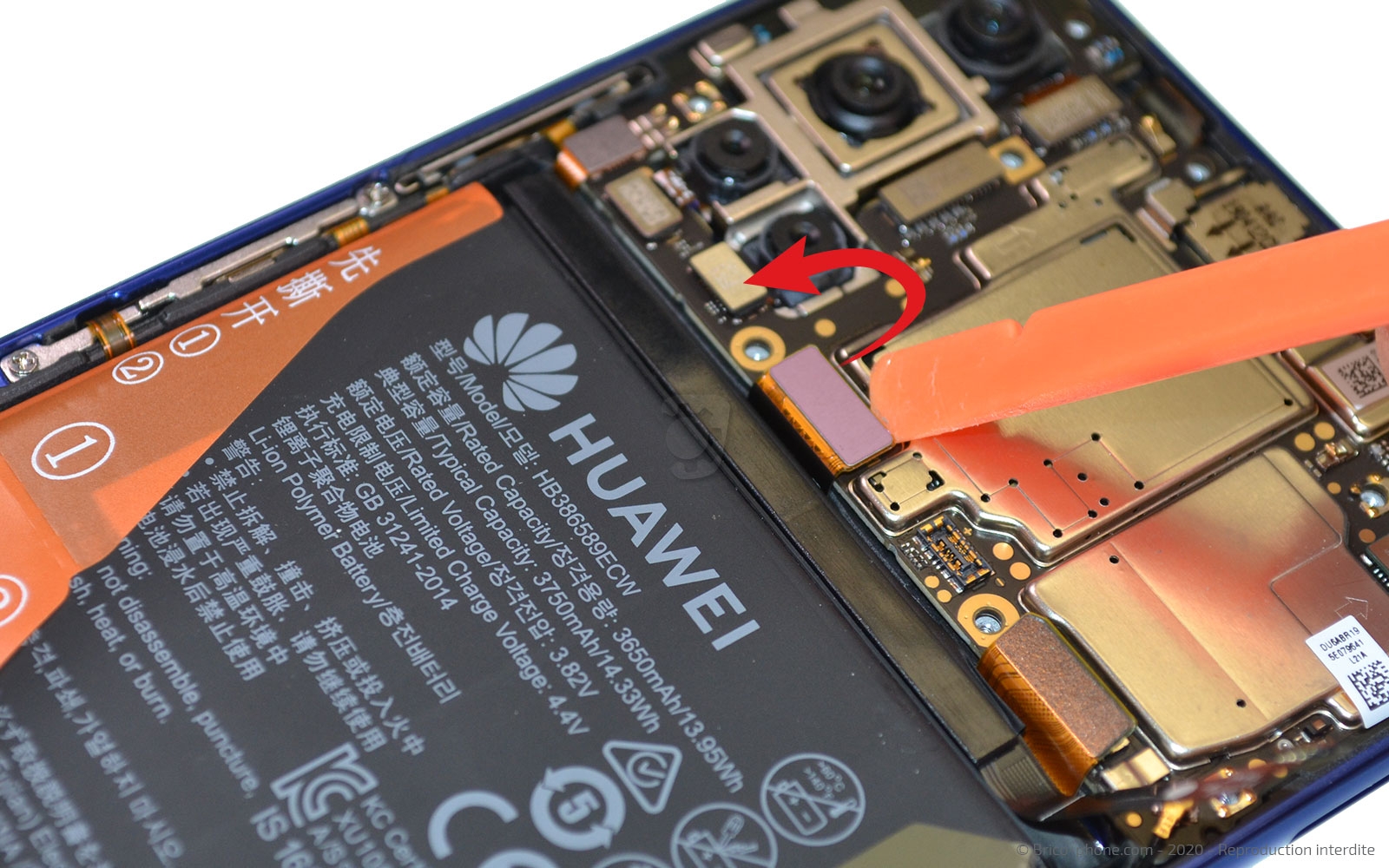

A l'aide de la spatule en nylon, débranchez l'autre extrémité de la rallonge d'interconnexion, la nappe de l'écran et celle des boutons se trouvant en bas à gauche de la carte mère.

Déconnectez également le câble coaxial.

Glissez la spatule sous la carte mère afin de la faire basculer à l'extérieur de votre Honor 20.

Sortez également le câble coaxial de son emplacement.

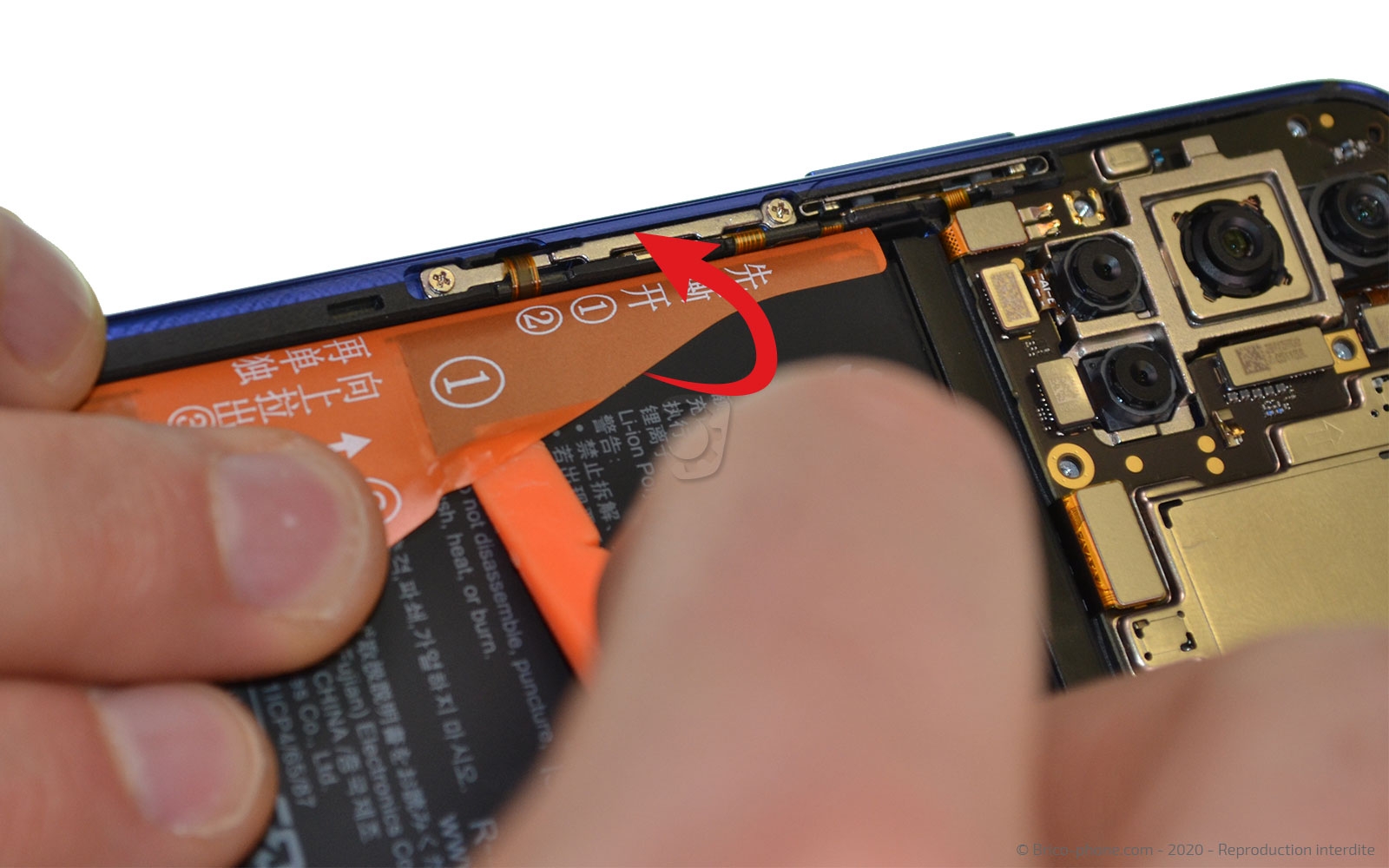

A l'aide du levier en nylon, décollez les 3 languettes séparément et tirez la n°3 afin de soulever la batterie.
Les languettes n°1 et n°2 doivent rester sur le châssis.

Retirez le film adhésif transparent du châssis pour accéder à la rallonge d'interconnexion.
Décollez cette dernière afin de l'enlever du smartphone.

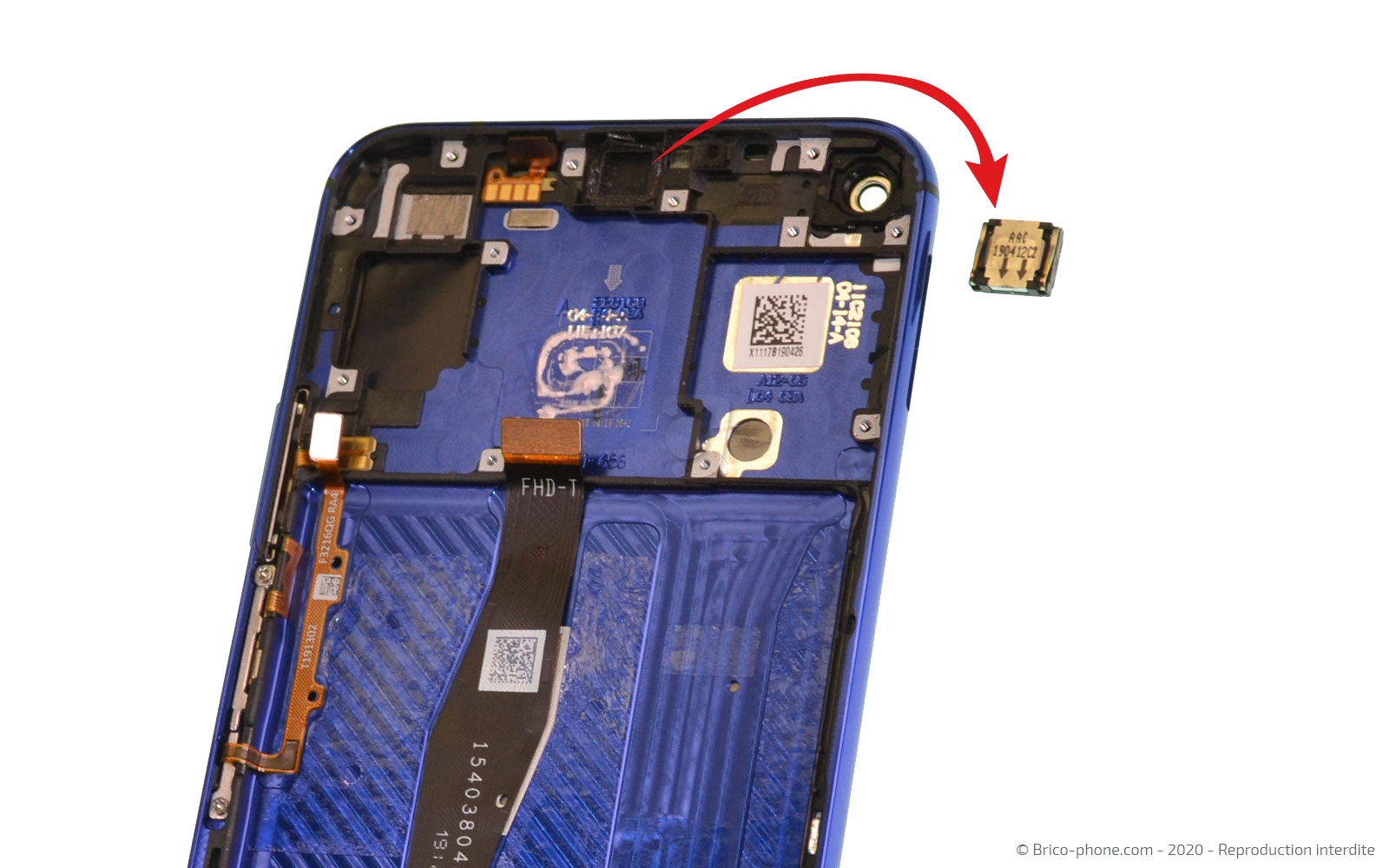

Sur le châssis, il vous faut encore récupérer l'écouteur interne de votre Honor 20. Pour cela, il ne vous reste plus qu'à glisser la pincette sous le composant pour le soulever et l'extraire du châssis.

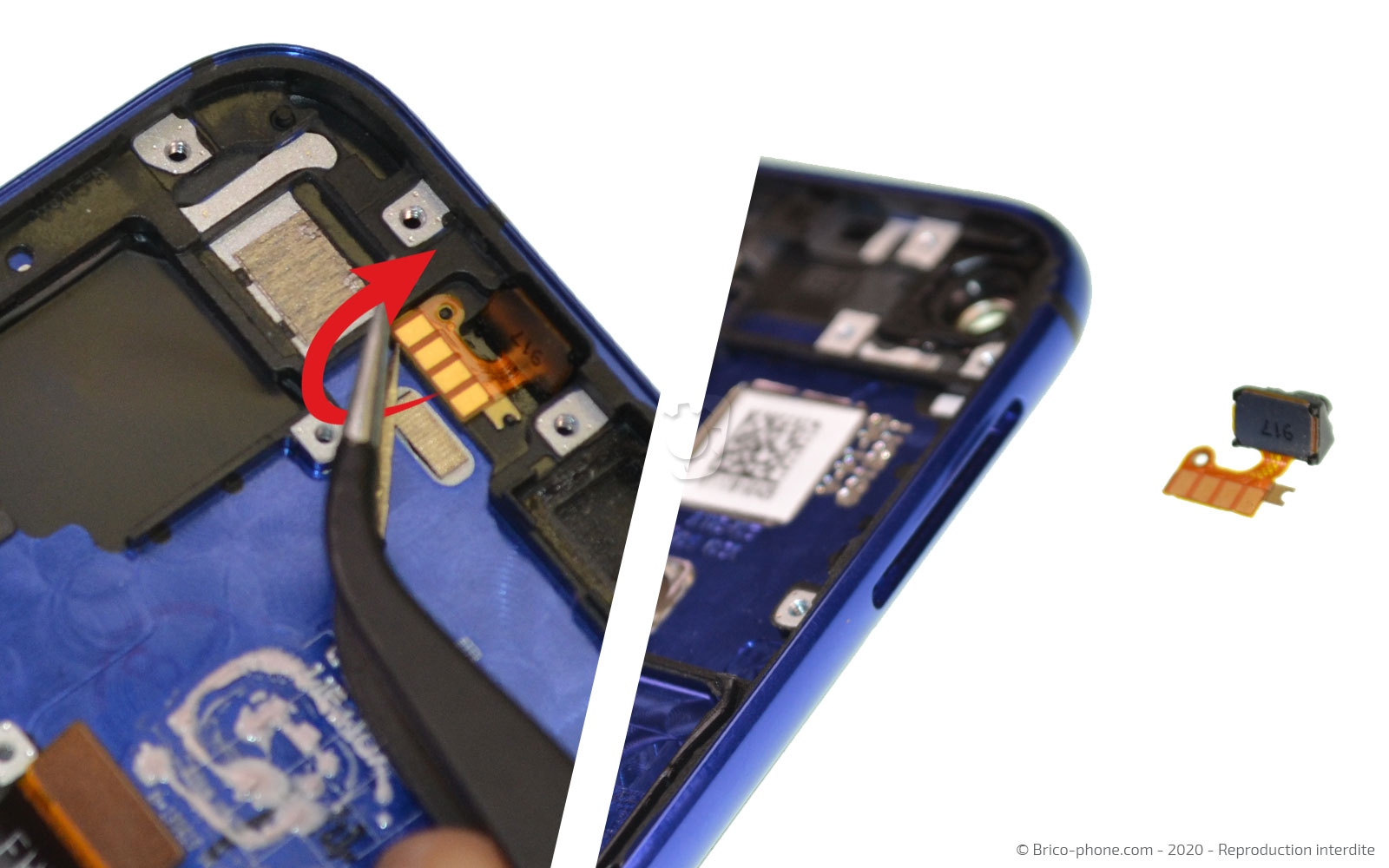

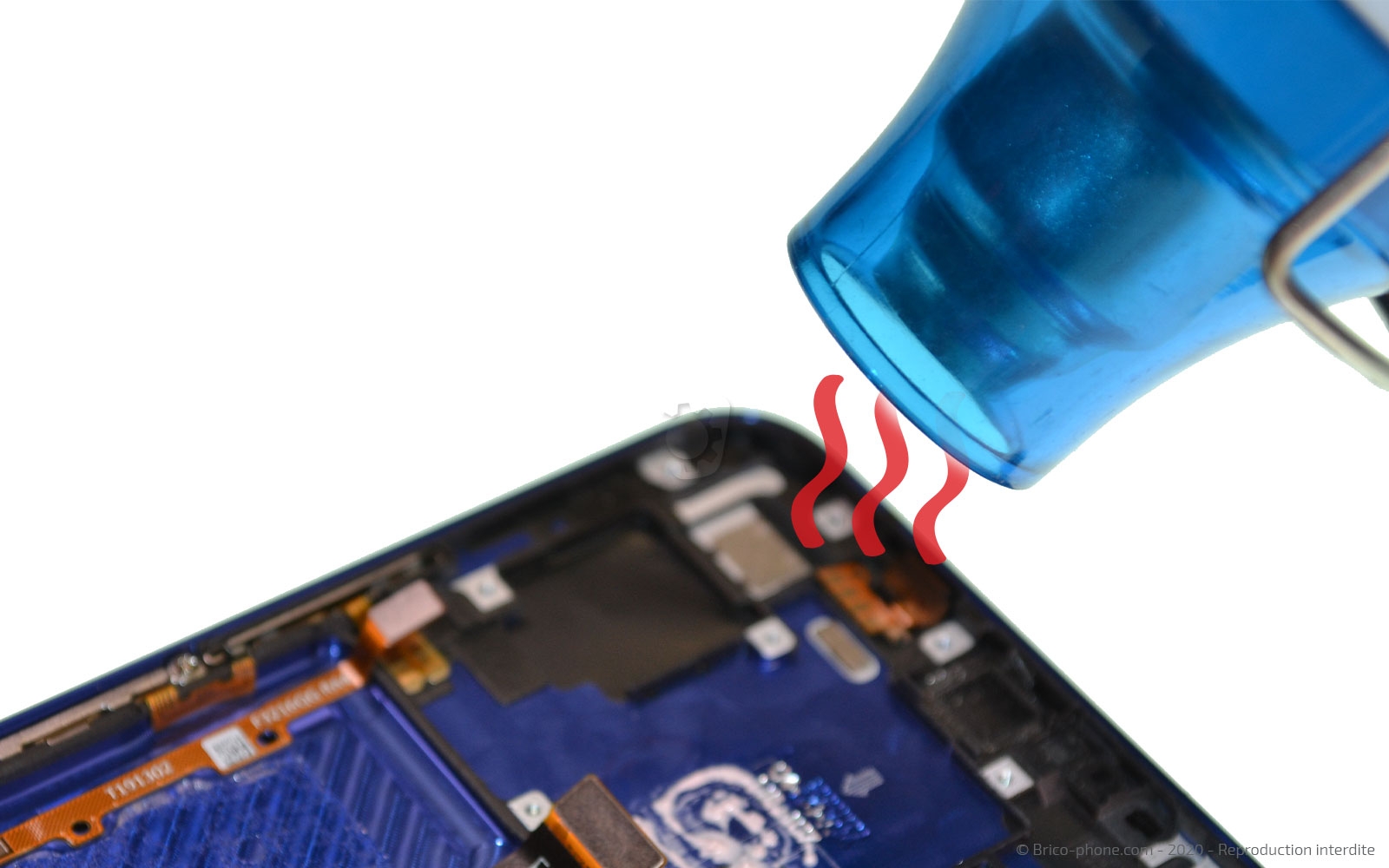

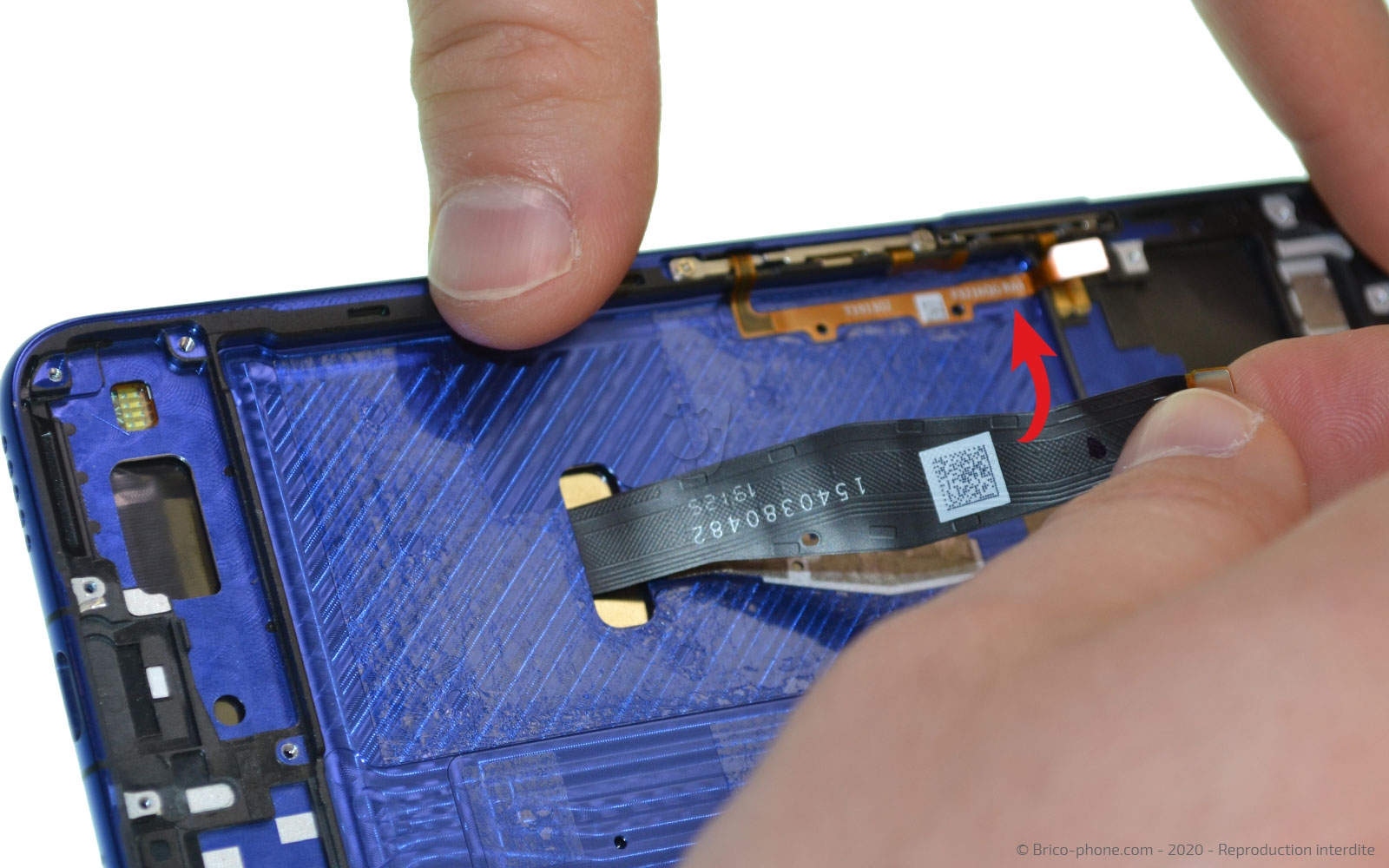

Ensuite, chauffez légèrement la nappe se trouvant à gauche de l'écouteur de l'oreille pour pouvoir la retirer avec la pince.

Reprenons la carte mère afin de déconnecter toutes les caméras avec le levier en nylon et de les sortir.

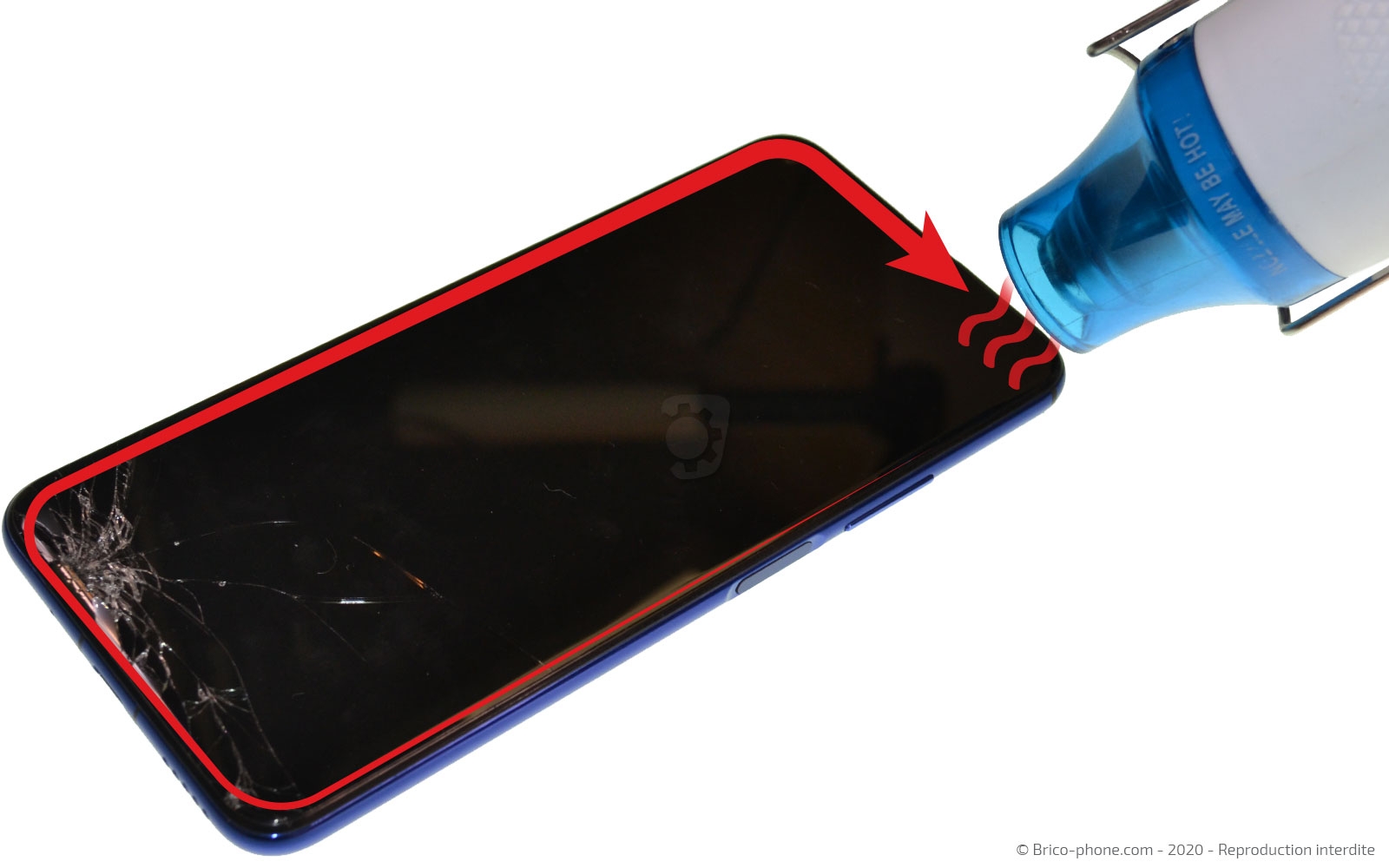

Décollez la nappe de l'écran puis chauffez ce dernier à l'aide d'un décapeur thermique, d'un sèche cheveux ou d'un coussin chauffant.

Les manipulations sont exactement les mêmes que pour ramollir le sticker de la vitre arrière (étape 2).

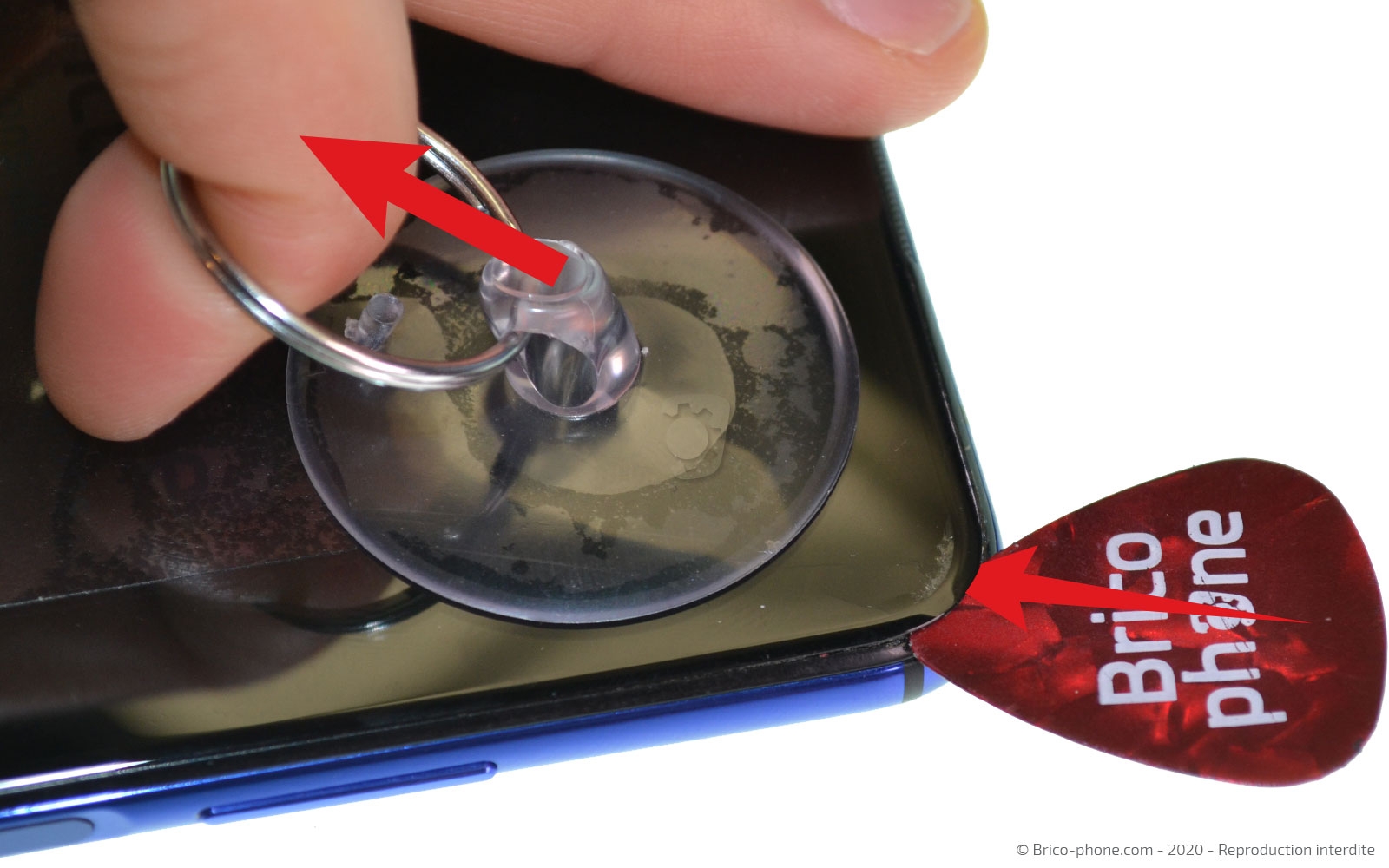

Collez la ventouse près d'un des bords de l'écran et soulevez ce dernier pour y glisser le médiator en métal.

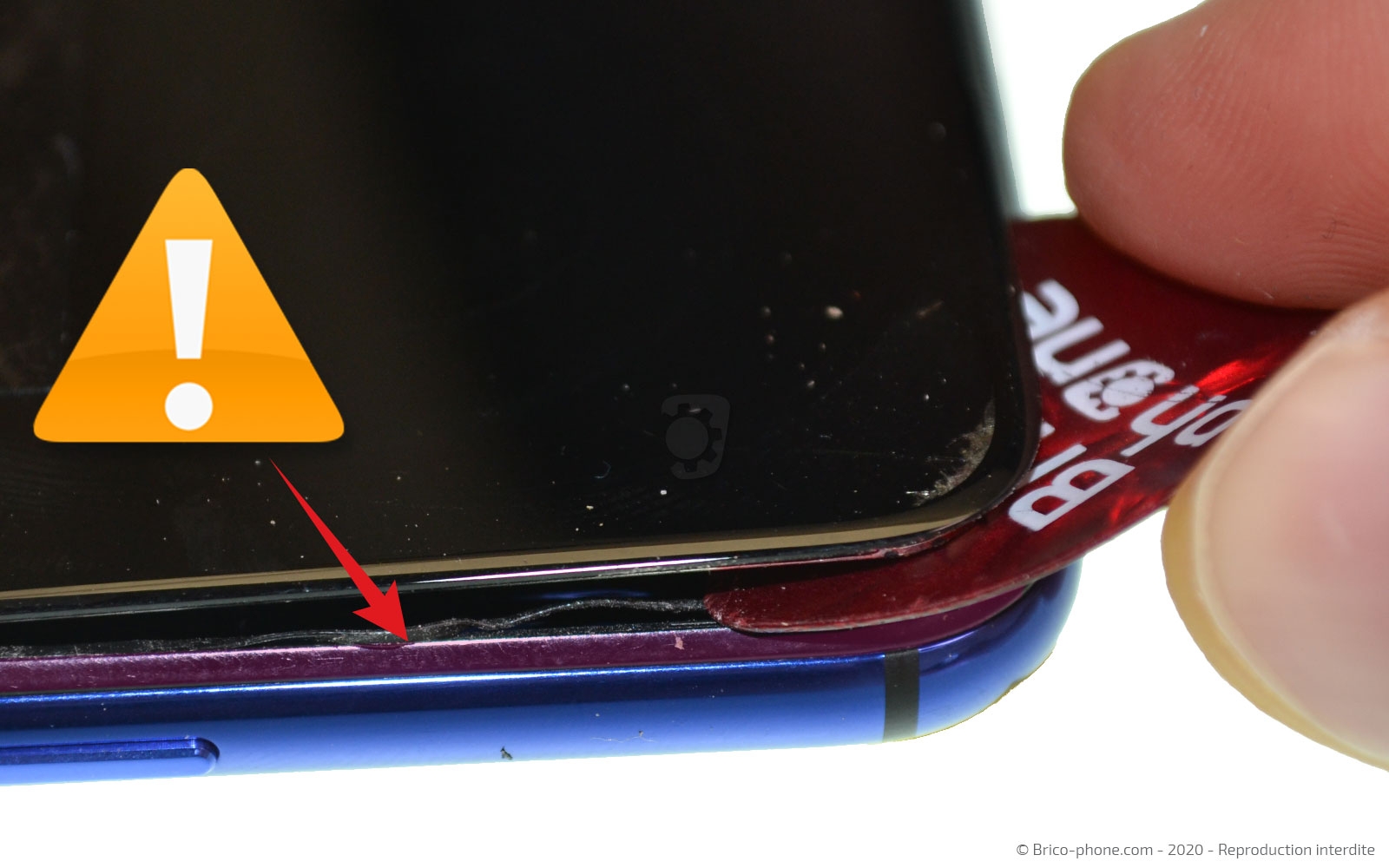

Une fois l'interstice créé, placez un médiator rouge en faisant attention au joint en plastique se trouvant entre le châssis et la vitre avant de votre Honor 20.
De plus, ce médiator doit se trouver sous la vitre tactile et la plaquette LCD, cela vous facilitera le décollage.

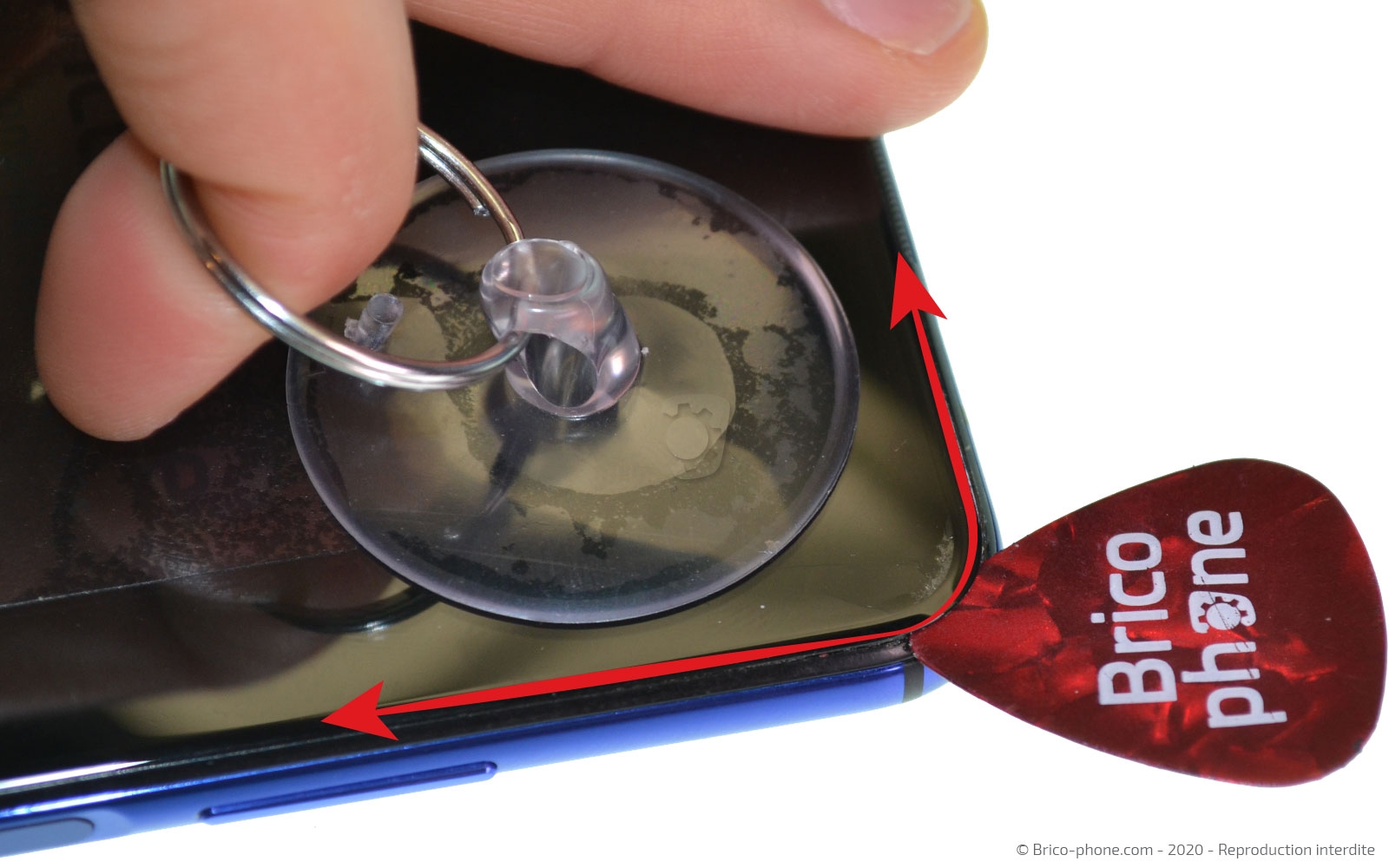

A l'aide du médiator, décollez tout le contour de l'écran.

Munissez-vous de la carte en PVC pour terminer le décollage et sortir l'écran du châssis en faisant attention à la nappe de ce dernier.

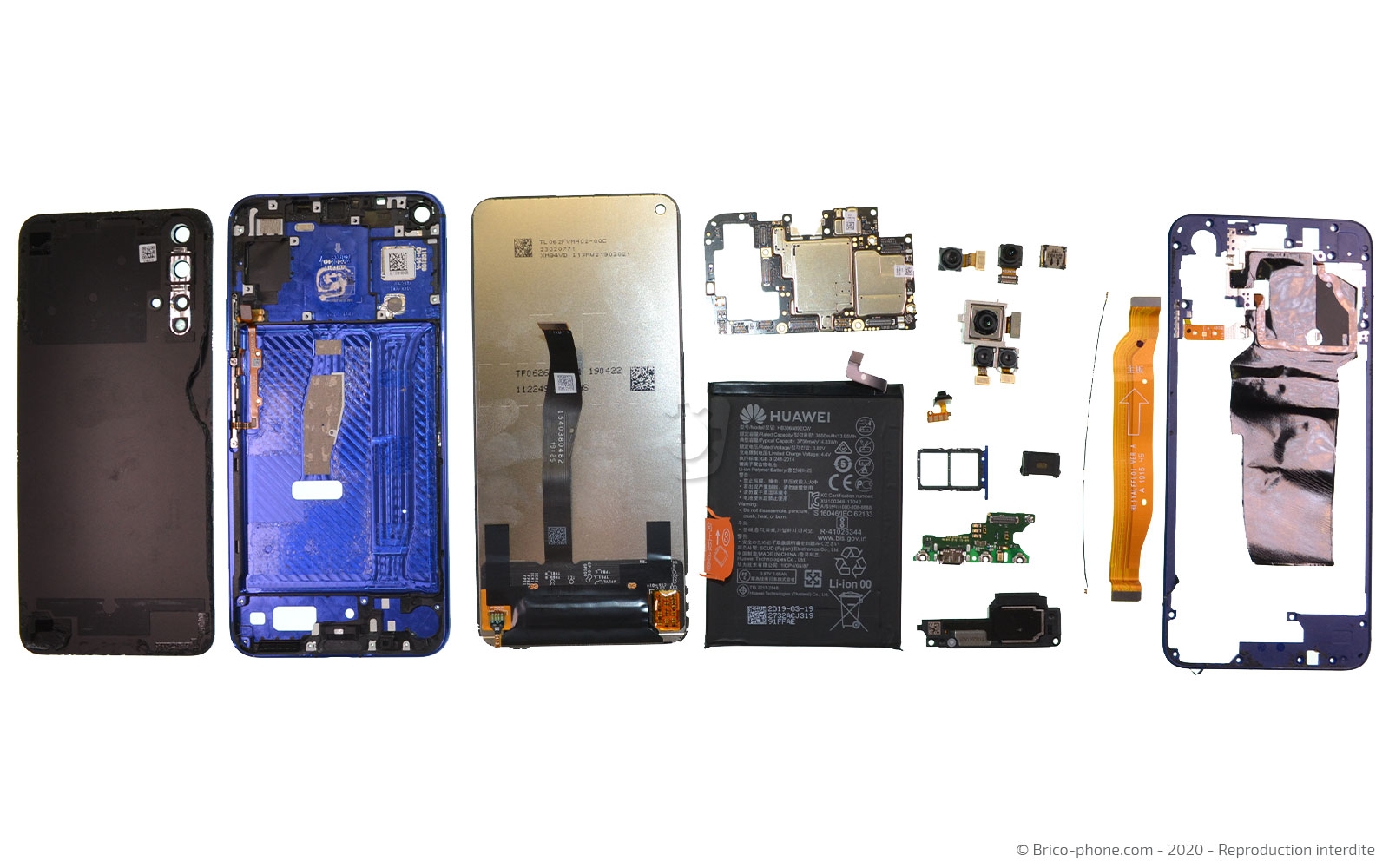

Le démontage complet de votre Honor 20 est terminé !

Si vous souhaitez le remonter, suivez les étapes précédentes dans l'ordre inverse.
