Changement de bloc écran avec batterie sur Y6 2019

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Y6 2019 | Temps estimé : 45 min | Difficulté : 2.5/5

Vous avez cassé l'écran de votre Huawei Y6 2019 ? La vitre ou le LCD est cassé ou vous n'avez plus de tactile ? Vous voulez un écran d'origine Huawei ? Il se peut que votre batterie est aussi des problèmes de maintien de charge ? Rien de plus simple, vous pouvez résoudre tous ces problèmes en changeant le bloc écran complet avec batterie, tout en suivant le guide photos élaboré par l'équipe technique Brico-Phone.

Diagnostic

›  Votre vitre de Huawei Y6 2019 est brisée
›  Votre écran LCD présente des défauts d'affichage
›  Vous n'avez pas d'affichage ?
›  Le tactile ne fonctionne plus
›  Vous souhaitez remplacer le bloc complet pour retrouver un téléphone neuf
›  Votre écran est brisé et votre batterie présente des signes de faiblesse
›  Vous recherchez un bloc écran d'origine Huawei

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Noir complet pré-monté sur châssis avec batterie pour Huawei Y6 (2019)
69,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer
Avant de débuter cette réparation, assurez-vous de posséder le bon téléphone.

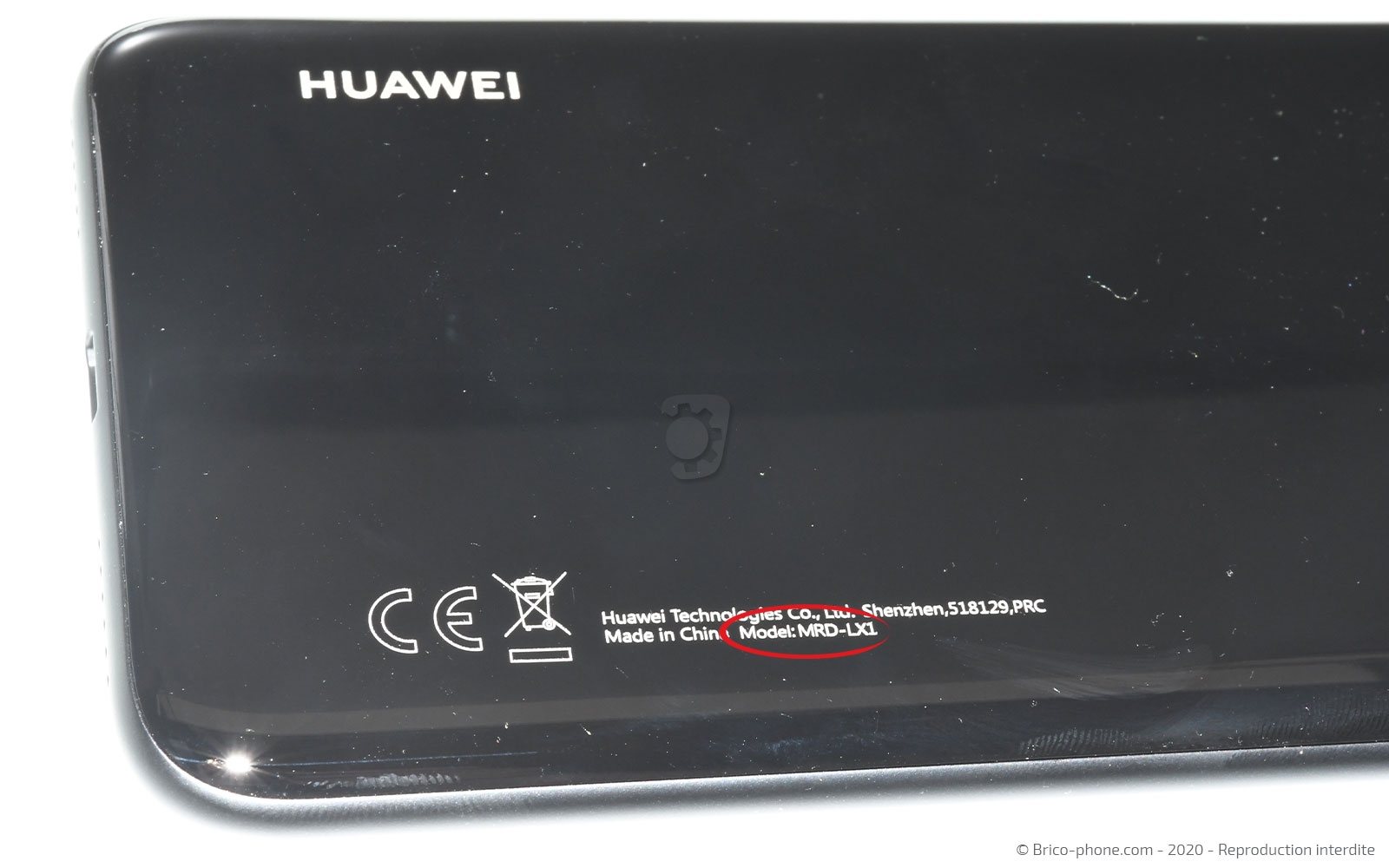

Si vous retrouvez l'inscription "MRD-LX1" au dos de votre téléphone, c'est que vous avez bien un Huawei Y6 2019.

Votre écran fonctionne encore ? Tapez *#06# dans l'application téléphone. Vous allez voir apparaître un numéro IMEI, qu'il faudra rentrer dans la rubrique associée sur notre page d'accueil pour connaître votre modèle.
Etape 1 : Eteindre le téléphone et retirer le racksim

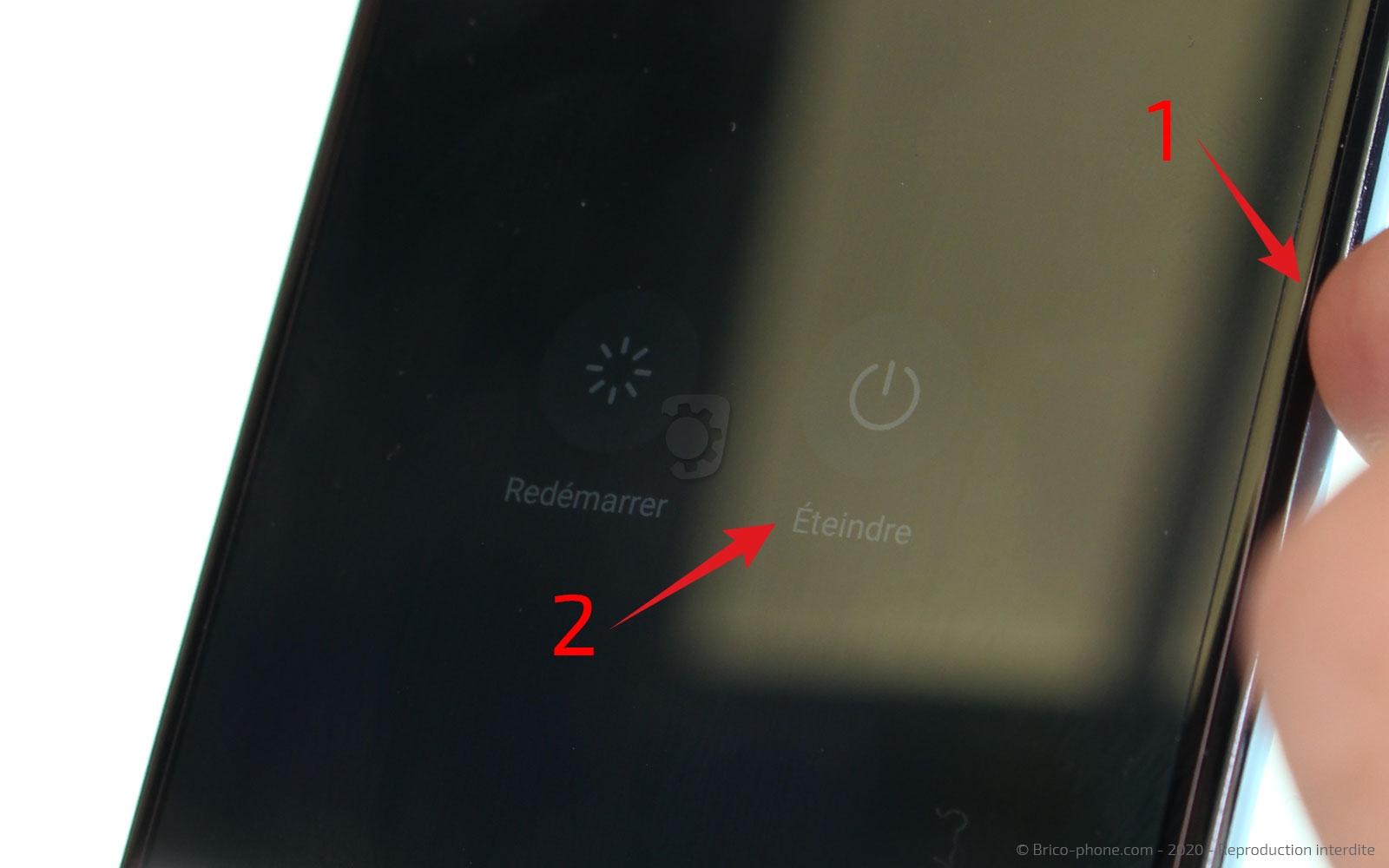

Maintenez le bouton power, puis sur le menu qui apparaît appuyez sur "éteindre" pour faire l'extinction de votre smartphone.

Retirez le tiroir sim à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

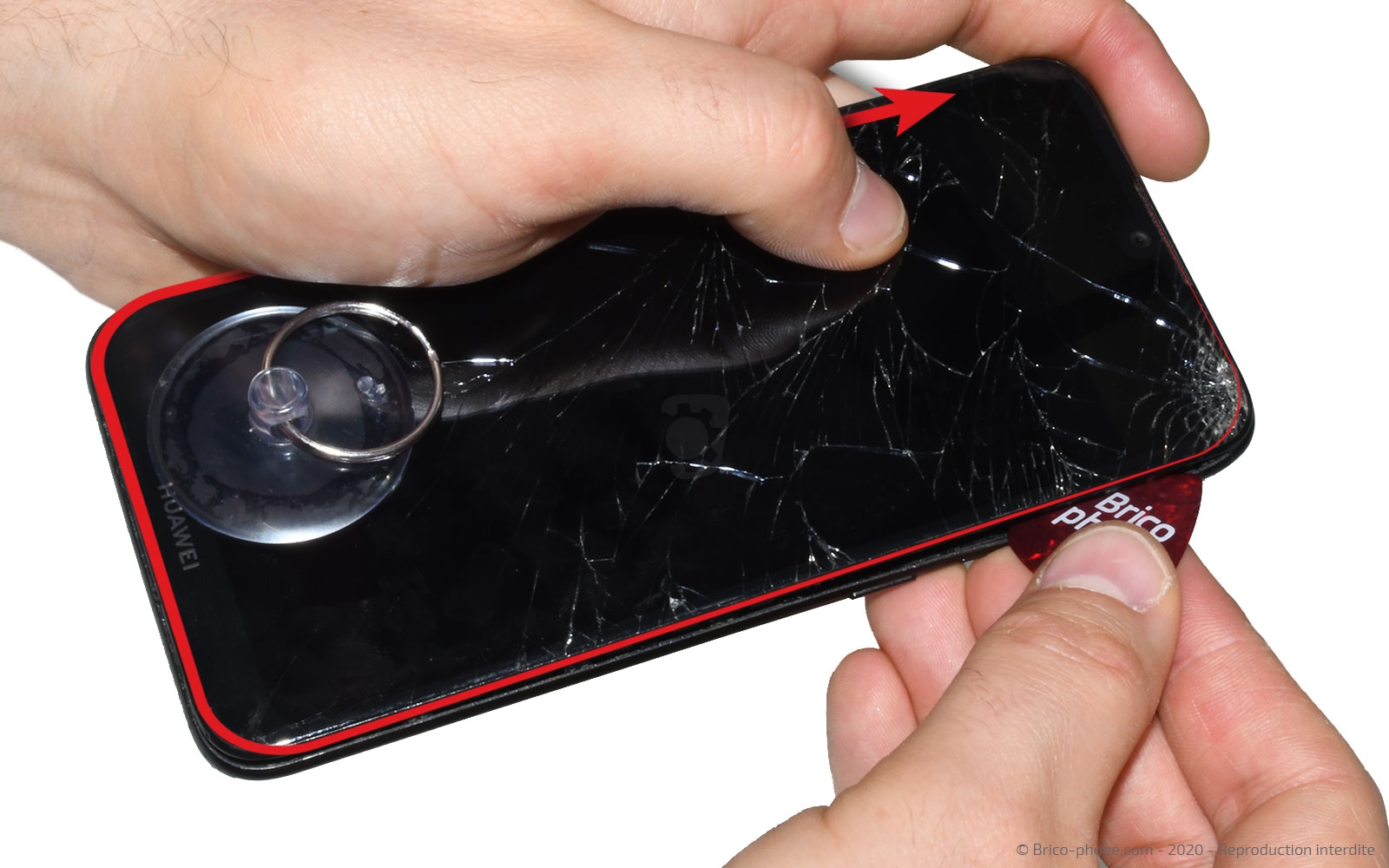

Etape 2 : Ôter la coque arrière
Pas de vitre à chauffer pour ouvrir ce téléphone.

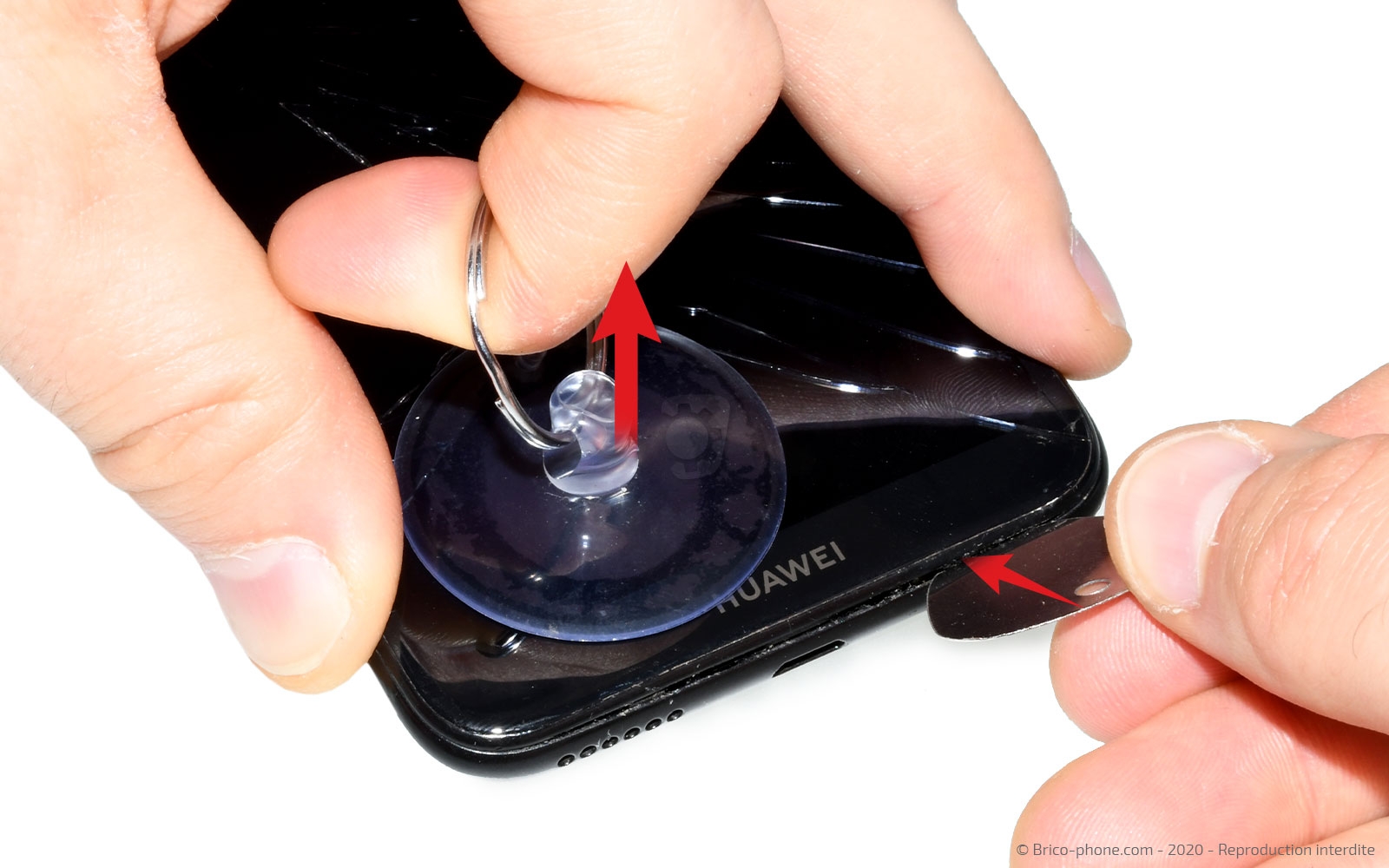

Positionnez la ventouse en bas de l'écran, puis tirez sur son anneau en insérant le médiator entre le châssis et la coque arrière pour la déclipser.

Finissez de retirer la coque arrière avec le levier ou le médiator en plastique.
Outils du kit utilisés
Outils du kit utilisés

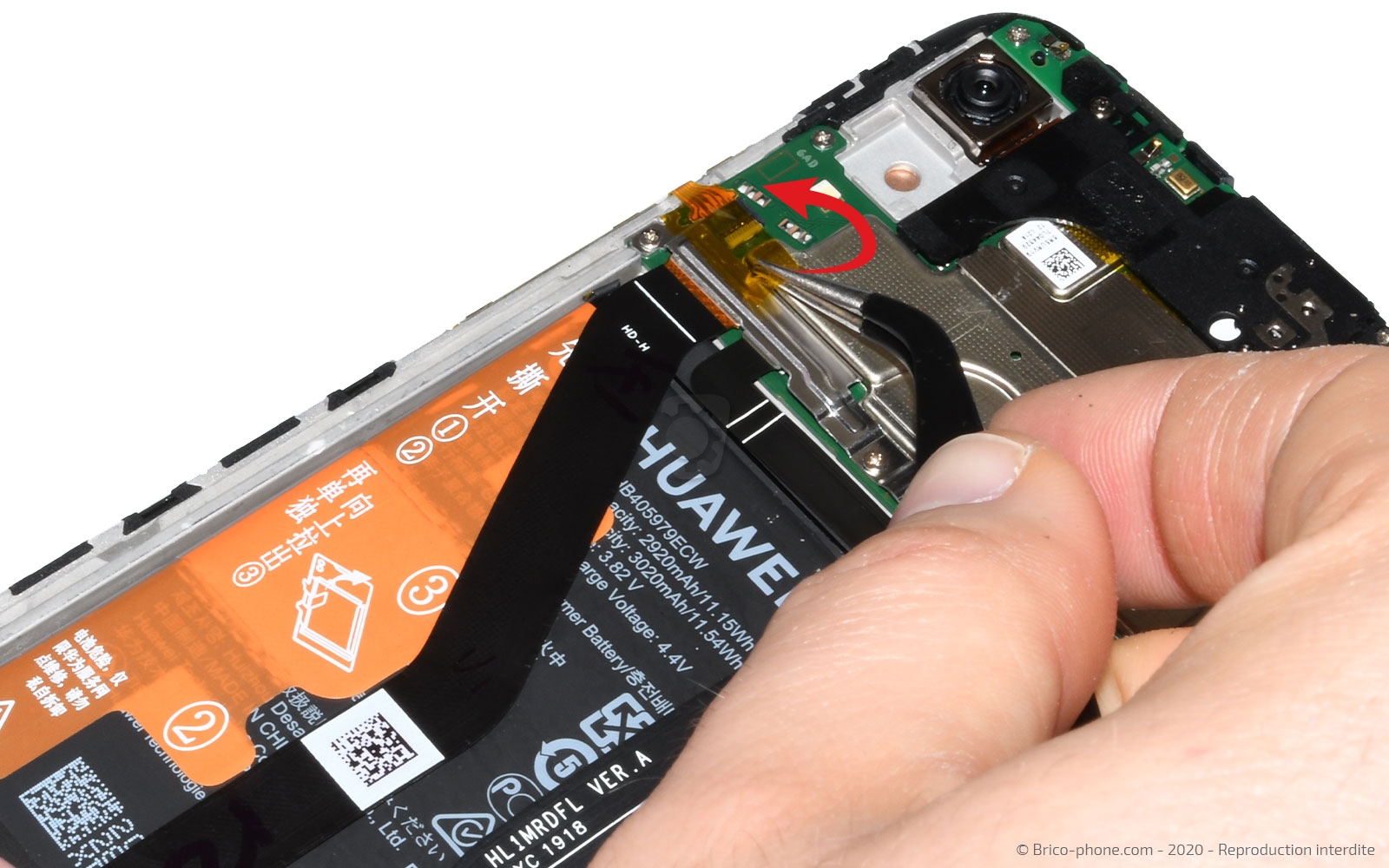

Etape 3 : Retirer la plaquette de protection
Retirez la protection de la nappe des boutons et de la plaquette avec la pincette.

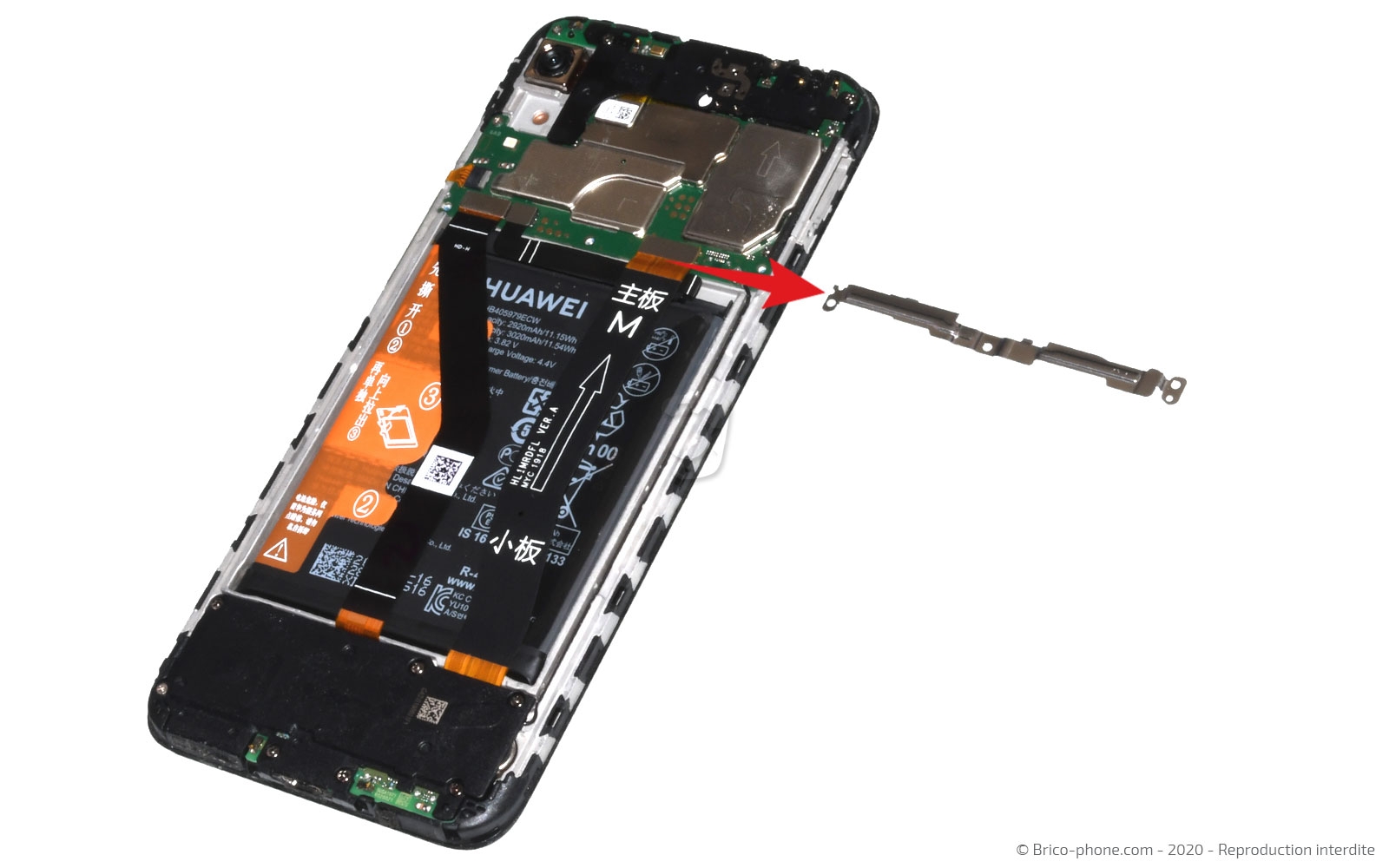

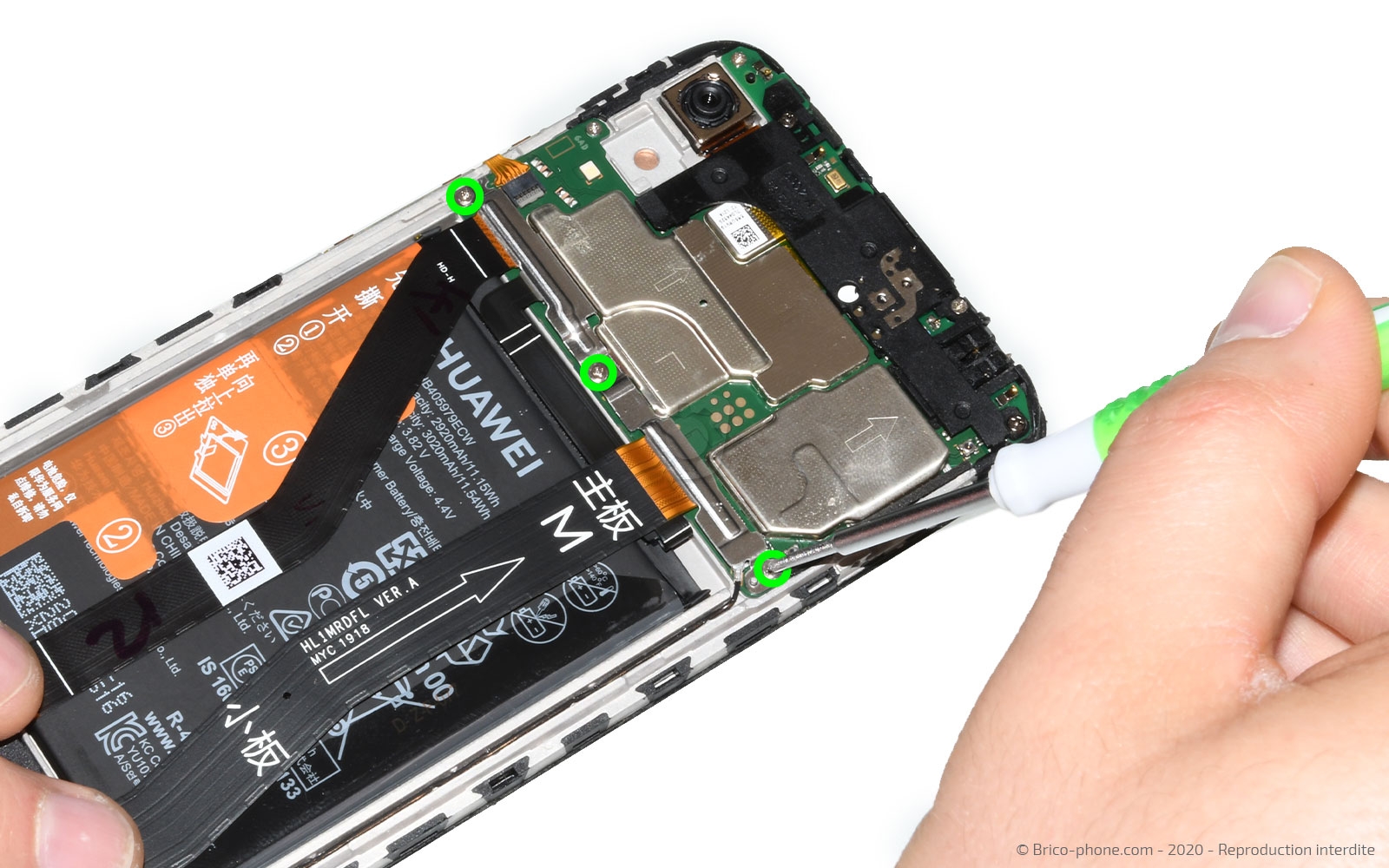

Dévissez les trois vis avec le tournevis cruciforme, puis retirez la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 4 : Déconnecter la batterie

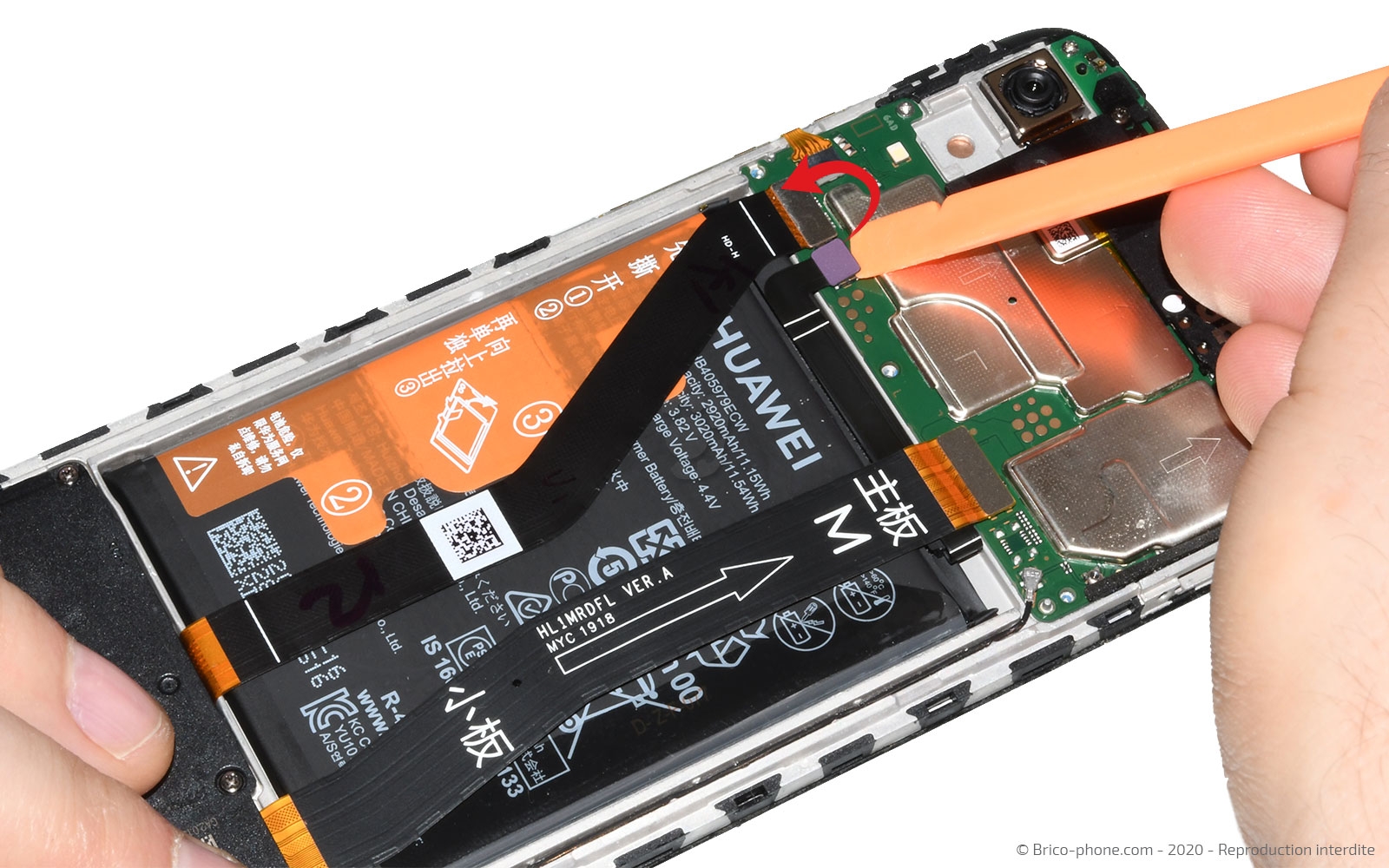

Avec le spudger, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

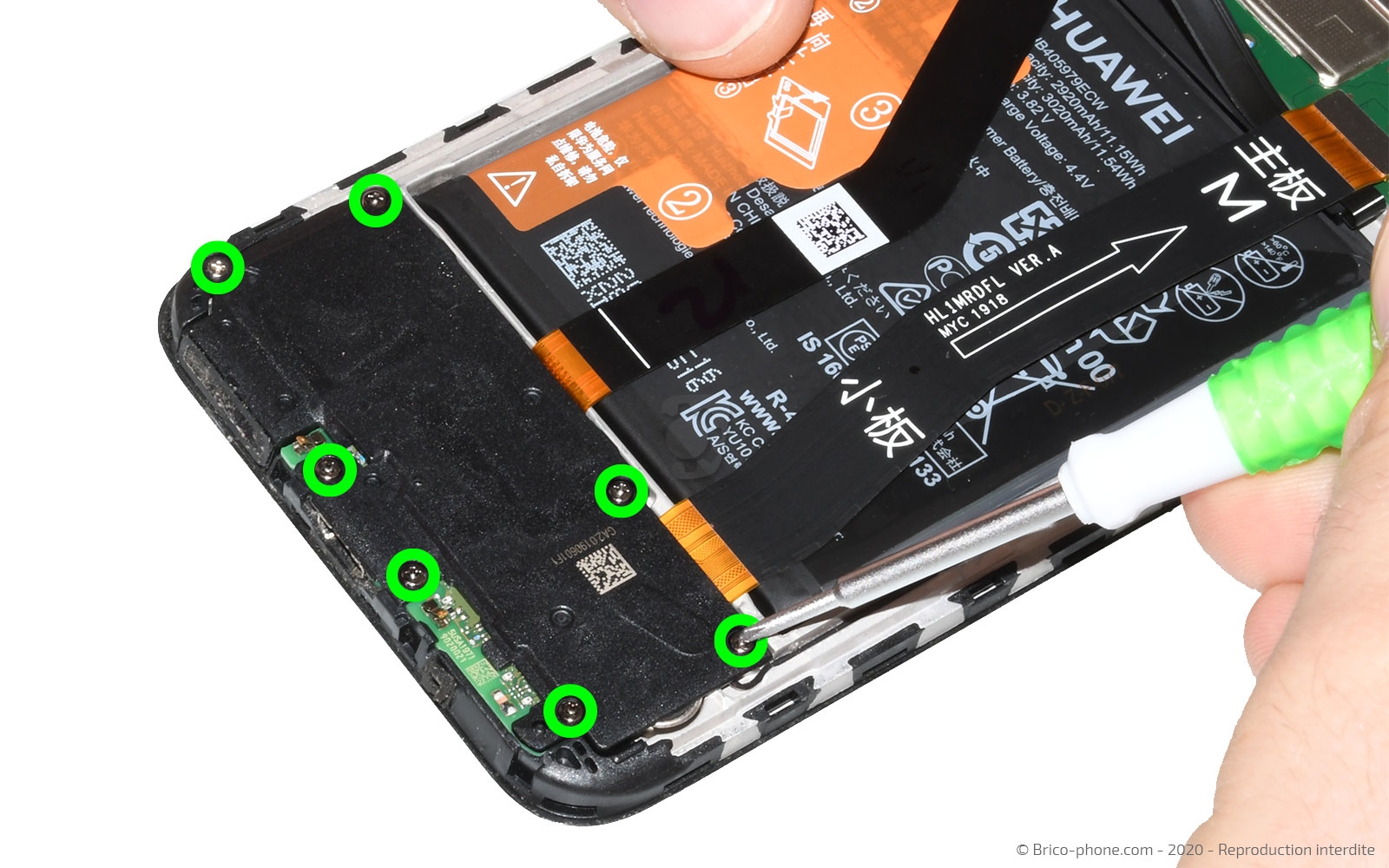

Etape 5 : Extraire le bloc haut-parleur externe
Pour retirer le bloc haut-parleur externe, commencez par dévisser les 7 vis cruciformes avec le tournevis puis faites levier avec le spudger pour l'extraire.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 6 : Déconnecter les nappes du connecteur de charge

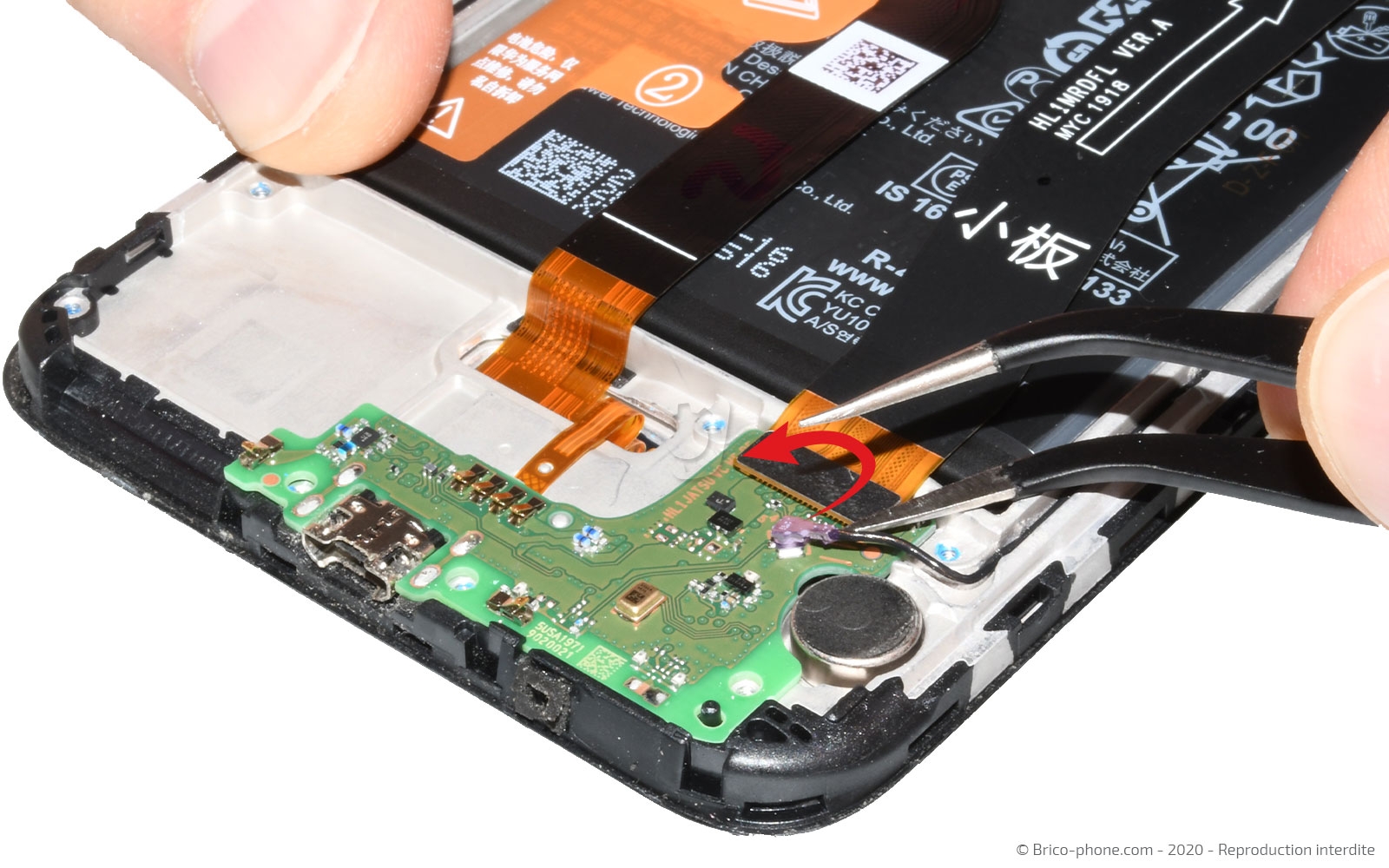

Avec la pincette, déconnectez le câble coaxial noir, puis la nappe d'interconnexion avec le levier.
Outils du kit utilisés
Outils du kit utilisés

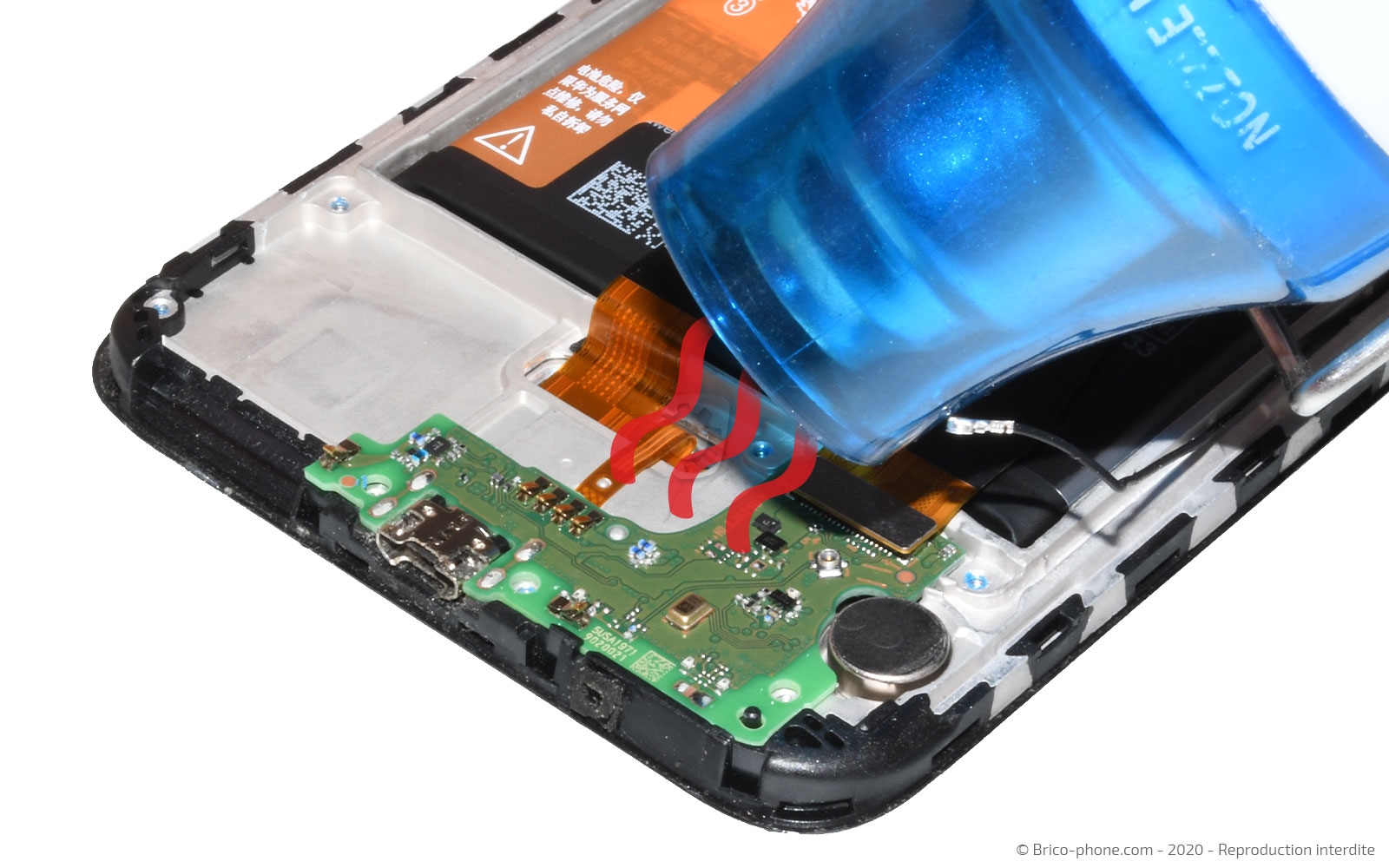

Etape 7 : Extraire le connecteur de charge
Il y a un petit sticker au dos du connecteur de charge, donc chauffez-le légèrement pour le ramollir.
Il ne vous reste qu'à l'extraire avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

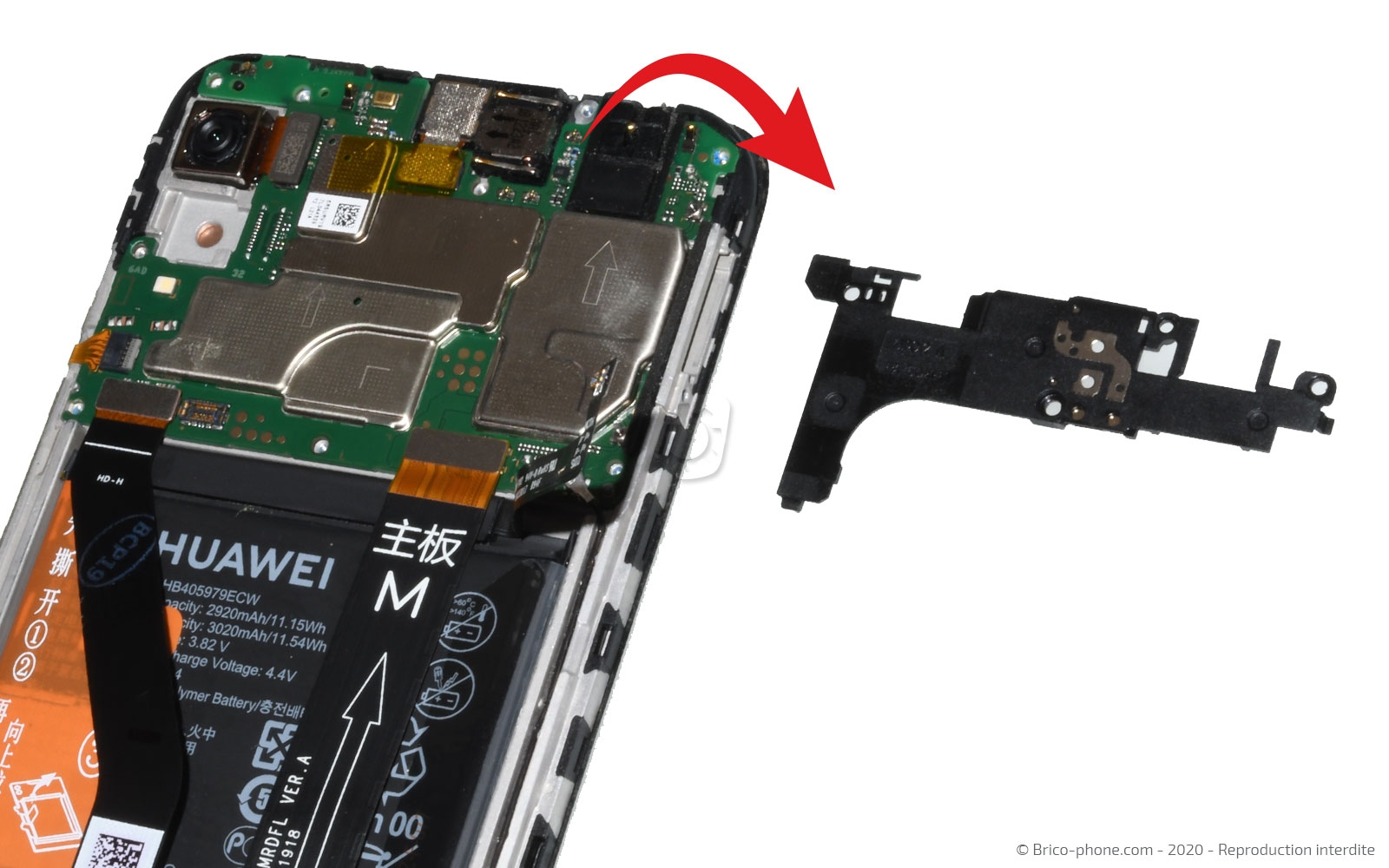

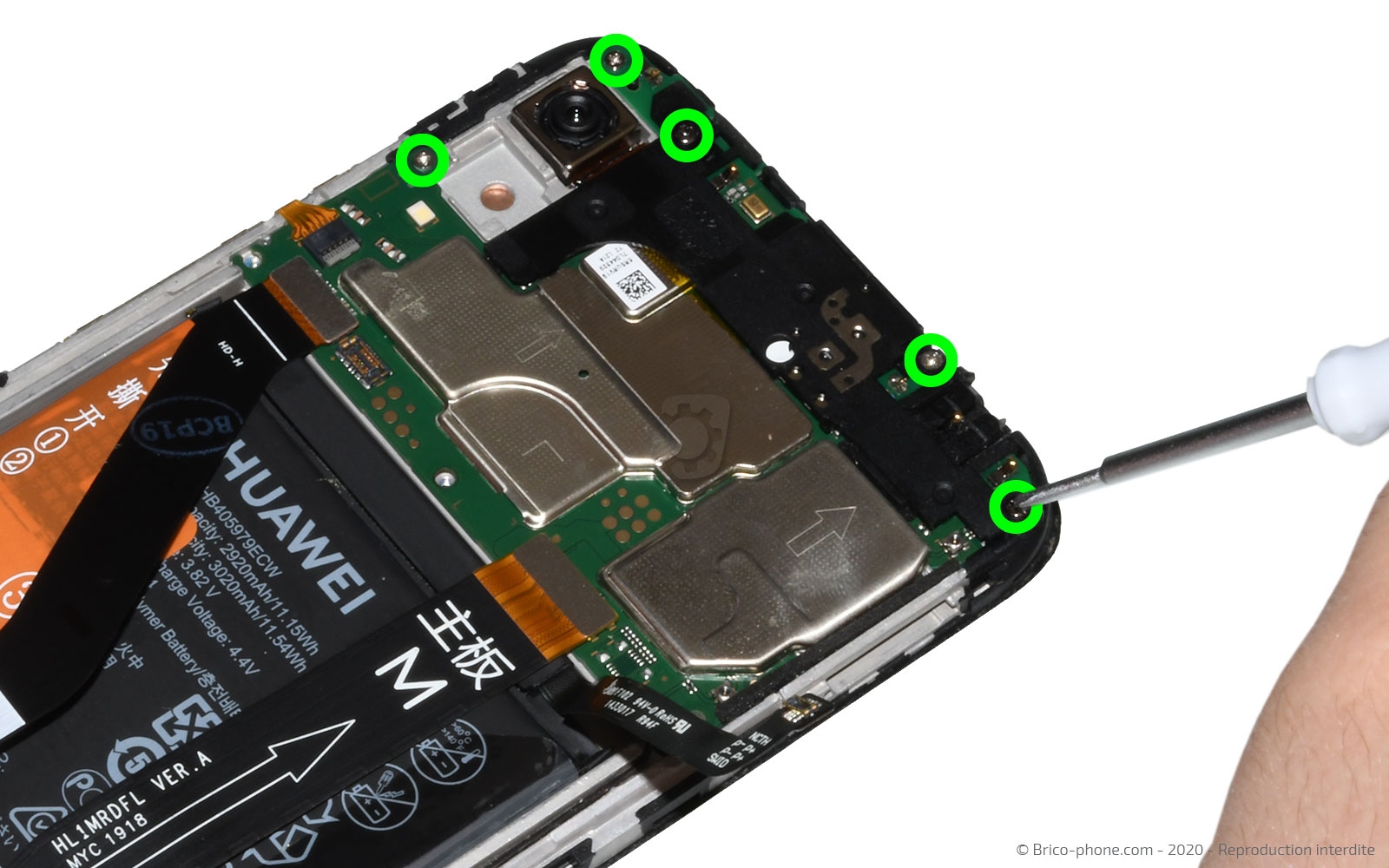

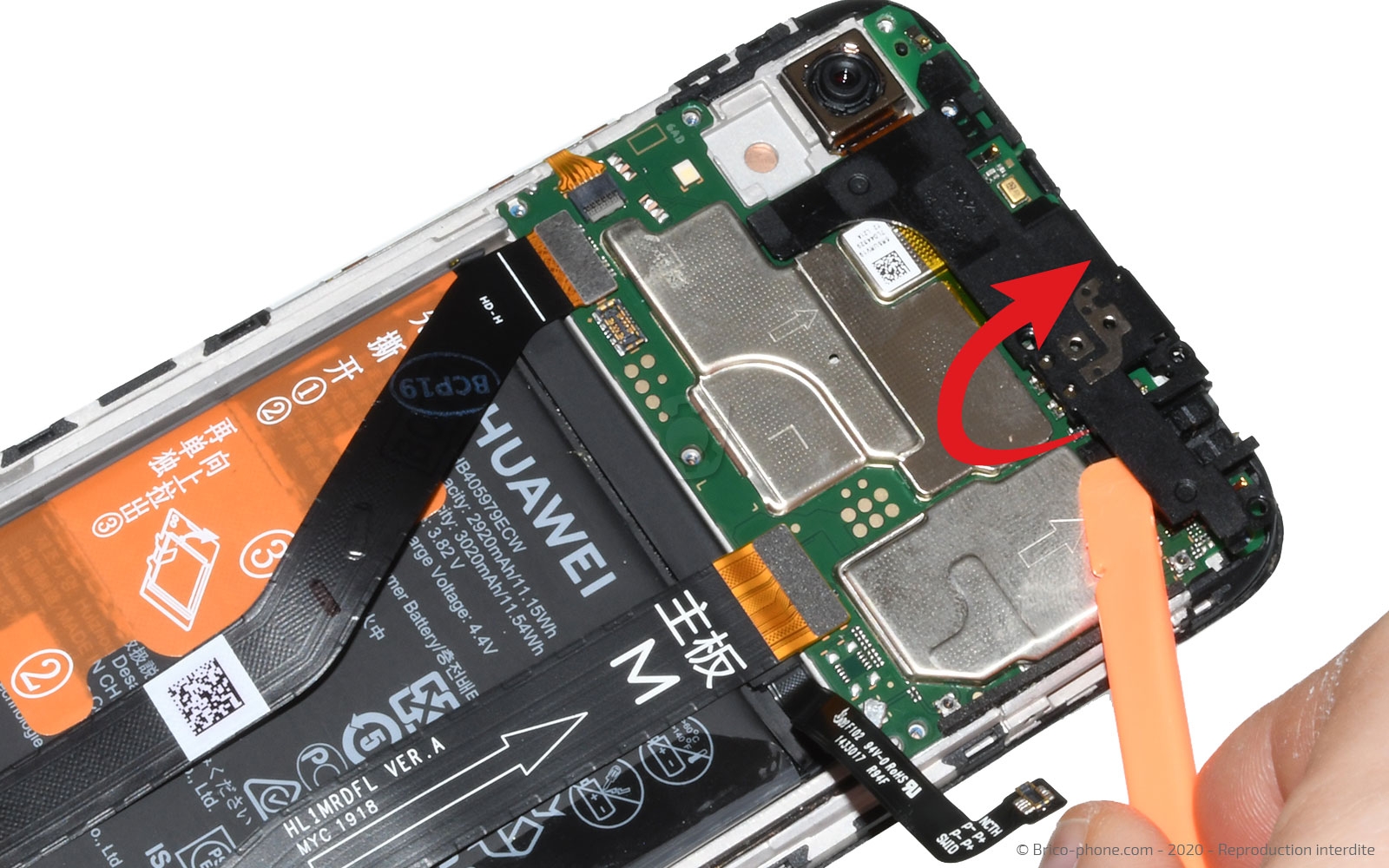

Etape 8 : Retirer le cache supérieur
Munissez-vous du tournevis cruciforme pour dévisser les 5 vis dont 2 sur la carte-mère et 3 sur le cache supérieur.
Puis ôtez le cache avec le levier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 9 : Déconnecter l'écran et ôter la nappe d'interconnexion
Gardez le levier pour déconnecter la nappe de l'écran et de la nappe d’interconnexion pour la retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

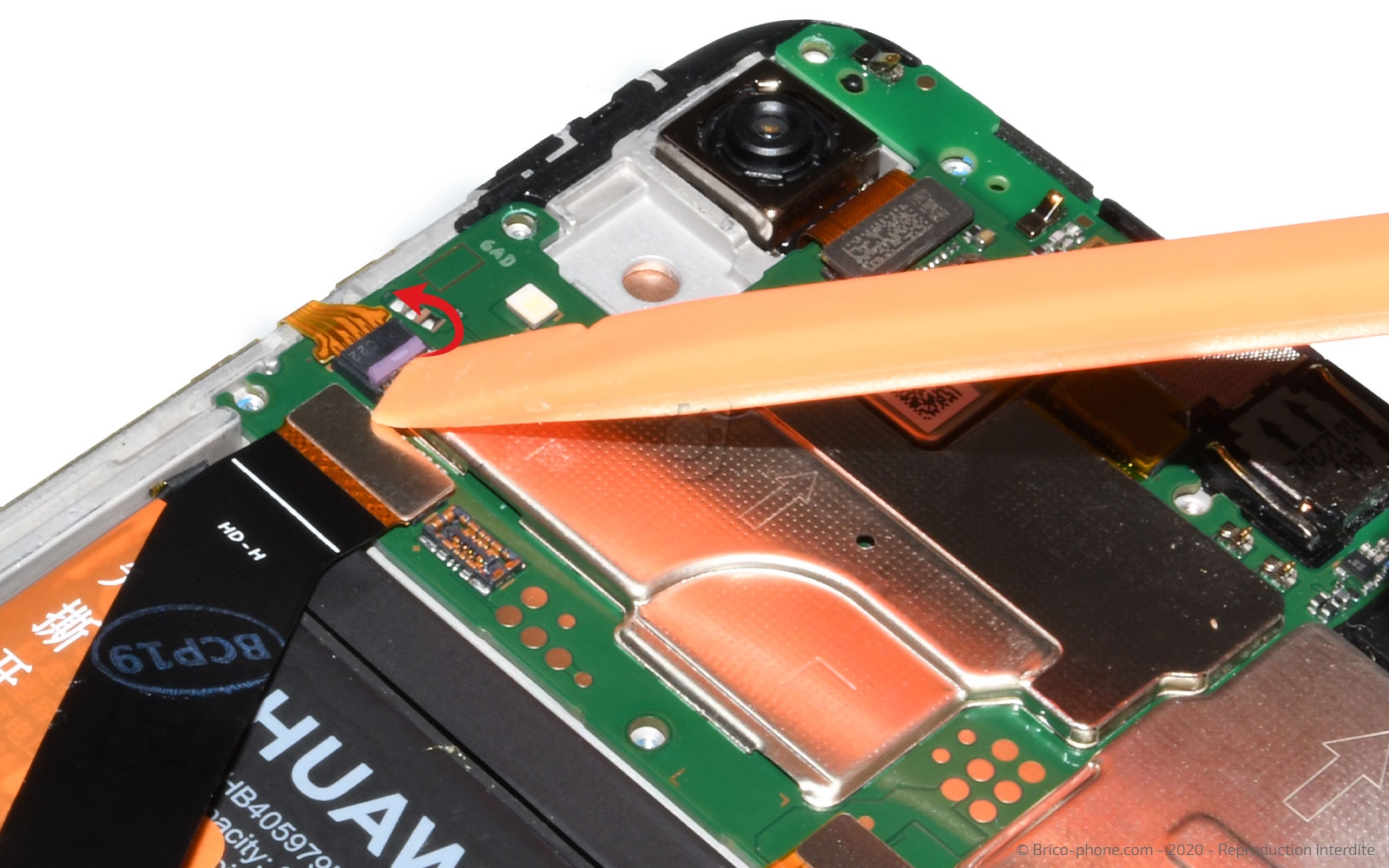

Etape 10 : Déconnecter le câble coaxial et la nappe des boutons
Avec le spudger, soulevez le clapet de la nappe des boutons, puis sortez la nappe de son logement avec la pincette. Déconnectez le câble coaxial noir pour le retirer.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Extraire la carte-mère

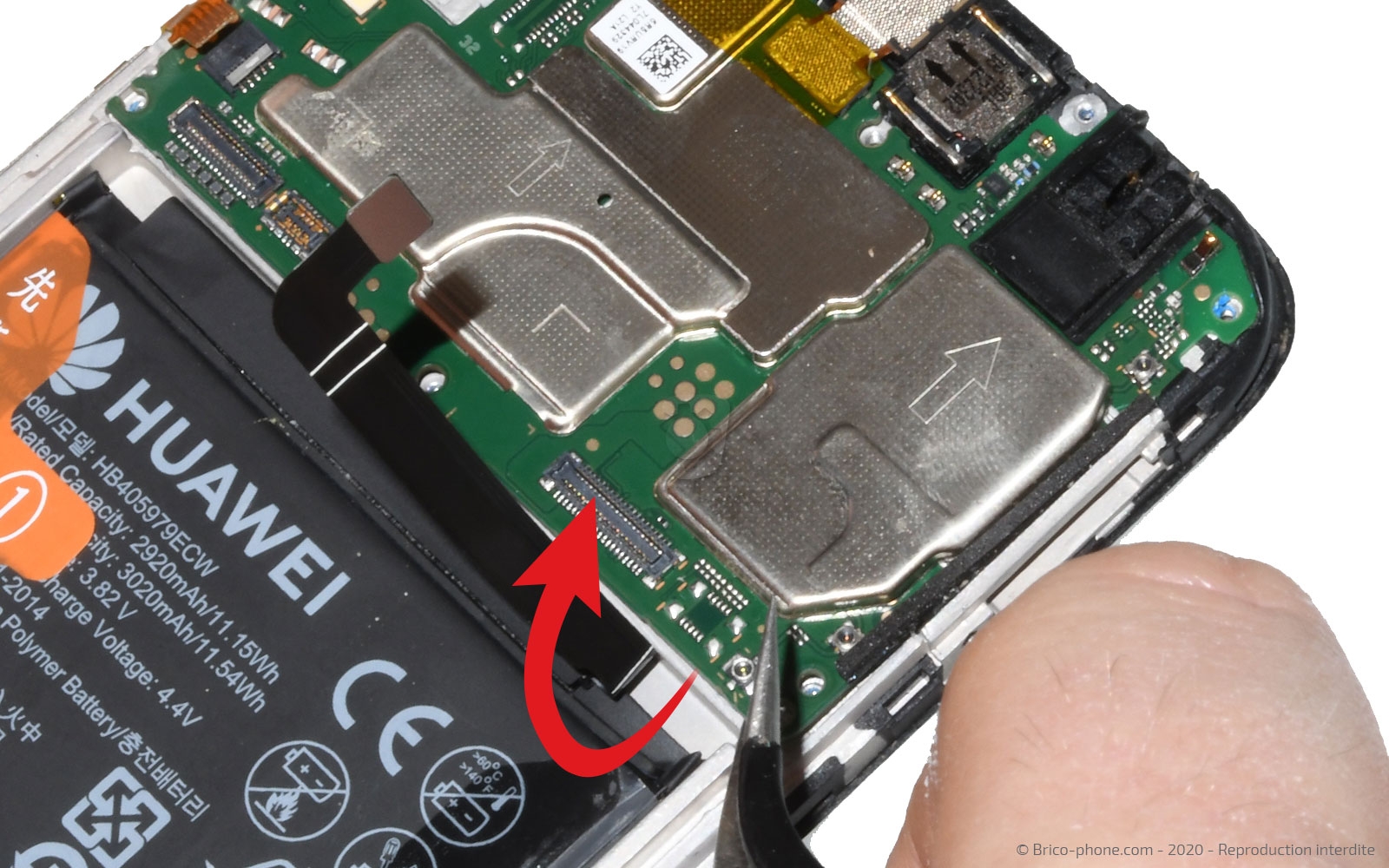

Toujours avec la pincette, ôtez la carte-mère du châssis.
Outils du kit utilisés
Outils du kit utilisés

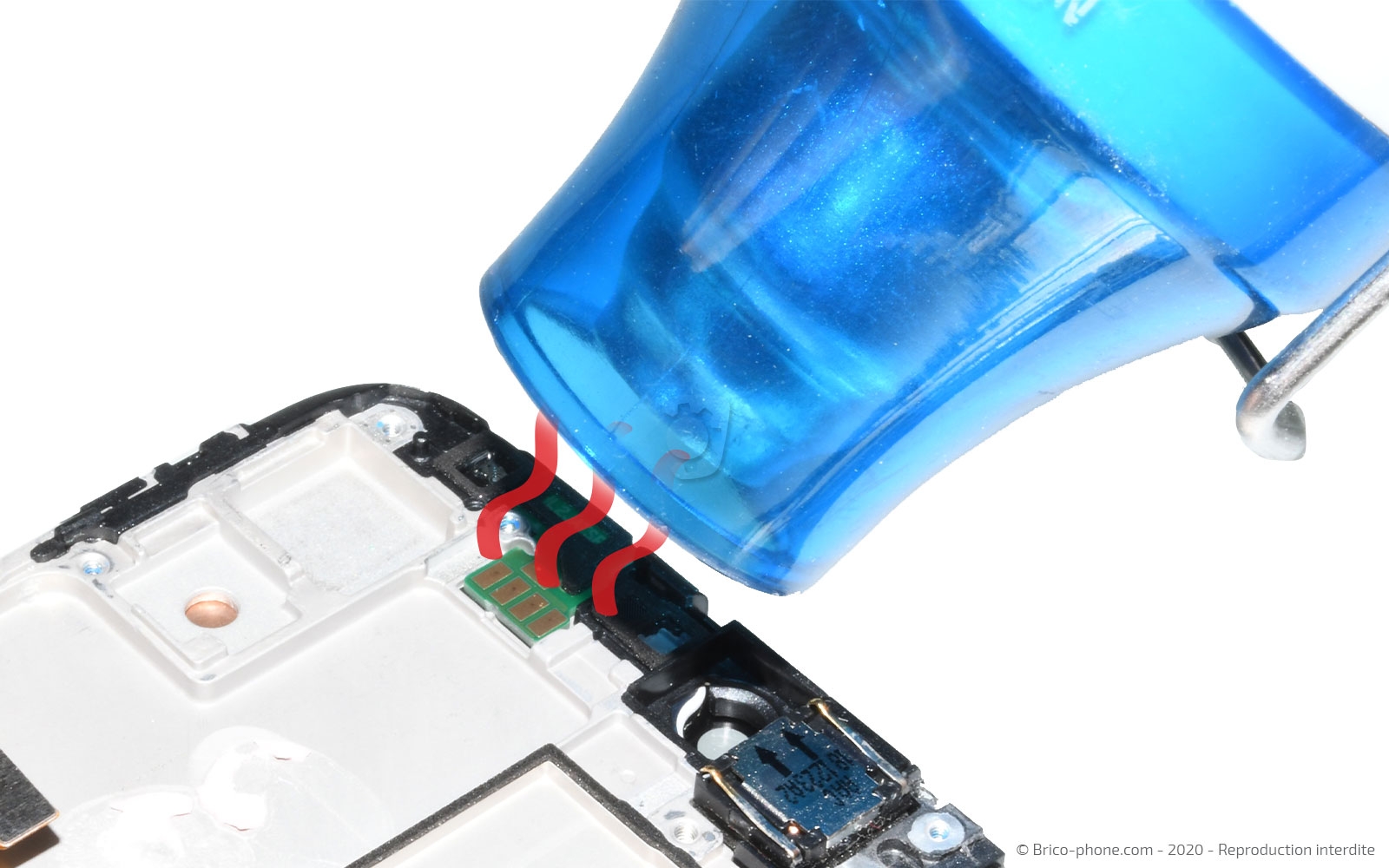

Etape 12 : Récupérer les capteurs
Les capteurs sont mis en place par un sticker, donc chauffez-les légèrement avant de les ôter du châssis avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

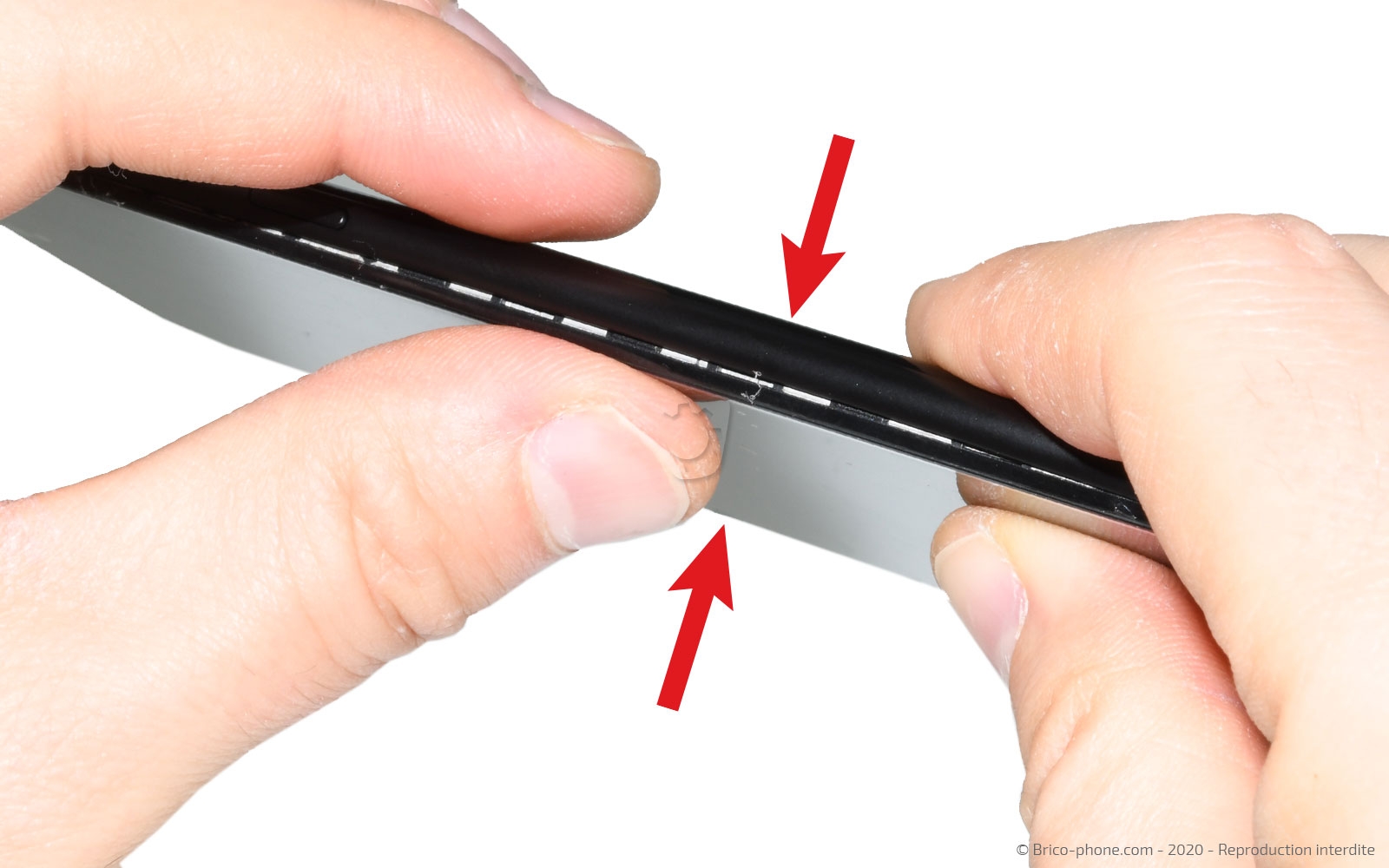

Conseil pour le remontage
Vous pouvez reprendre le tutoriel dans l'autre sens pour tout remonter dans votre nouveau bloc écran.

S'il y a des protections dessus, n'oubliez pas de les retirer. Pour la coque arrière, il vous suffira juste de la reclipser sur le bloc écran.
