Changement du connecteur de charge sur Y6 2019

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Y6 2019 | Temps estimé : 30 min | Difficulté : 2/5

Vous rencontrez des difficultés pour charger ou connecter votre téléphone à votre ordinateur ? Cette panne provient du connecteur de charge, résolvez-la en changeant le connecteur de charge de votre Huawei Y6 2019, avec ce tutoriel photos spécialement créé par l'équipe technique Brico-Phone.

Diagnostic

›  Vous rencontrez des problèmes de charge.
›  Votre smartphone n'est pas reconnu par votre ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Micro USB 2.0 pour Huawei Y6 (2019)
18,00 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer
Connaissez-vous le modèle de votre téléphone ? Si vous ne le connaissez pas, nous vous proposons deux méthodes pour le connaître.
La première consiste à regarder au dos de celui-ci, si vous lisez l'inscription "MRD-LX1", c'est que vous avez bien un Huawei Y6 2019.
Pour la seconde méthode, il faut que votre écran fonctionne encore. Allez dans l'application téléphone et écrivez *#06#, vous allez voir apparaître un ou plusieurs numéro IMEI. Tapez ce numéro dans la rubrique associée de notre page d'accueil et nous vous donnerons votre modèle.
Etape 1 : Eteindre le téléphone et retirer le racksim

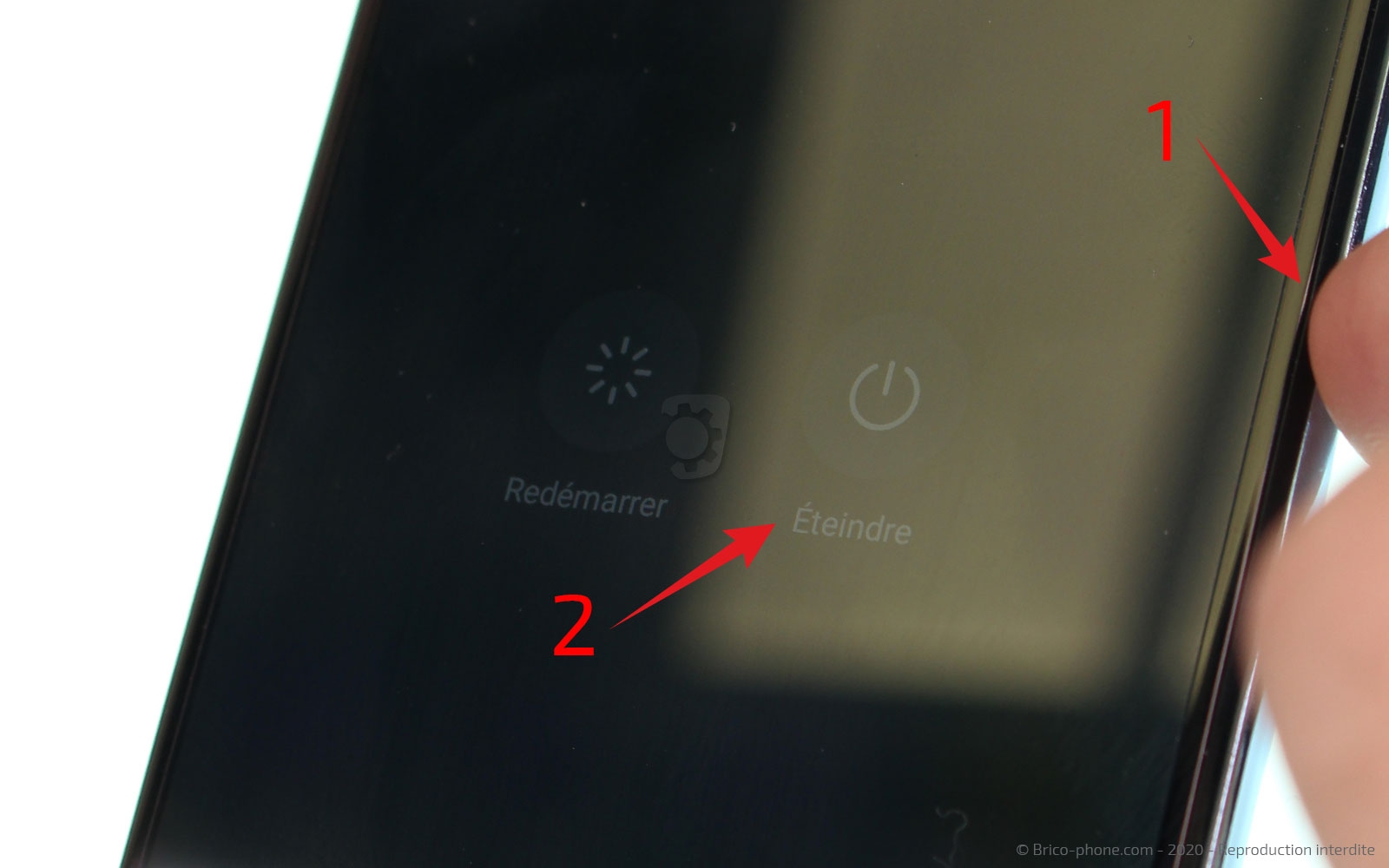

La première étape consiste à éteindre son téléphone. Maintenez le bouton marche/arrêt, un menu va apparaître et appuyez sur "éteindre".

Il ne vous reste plus qu'à éjecter le racksim avec l'outil sim du kit outils.
Outils du kit utilisés
Outils du kit utilisés

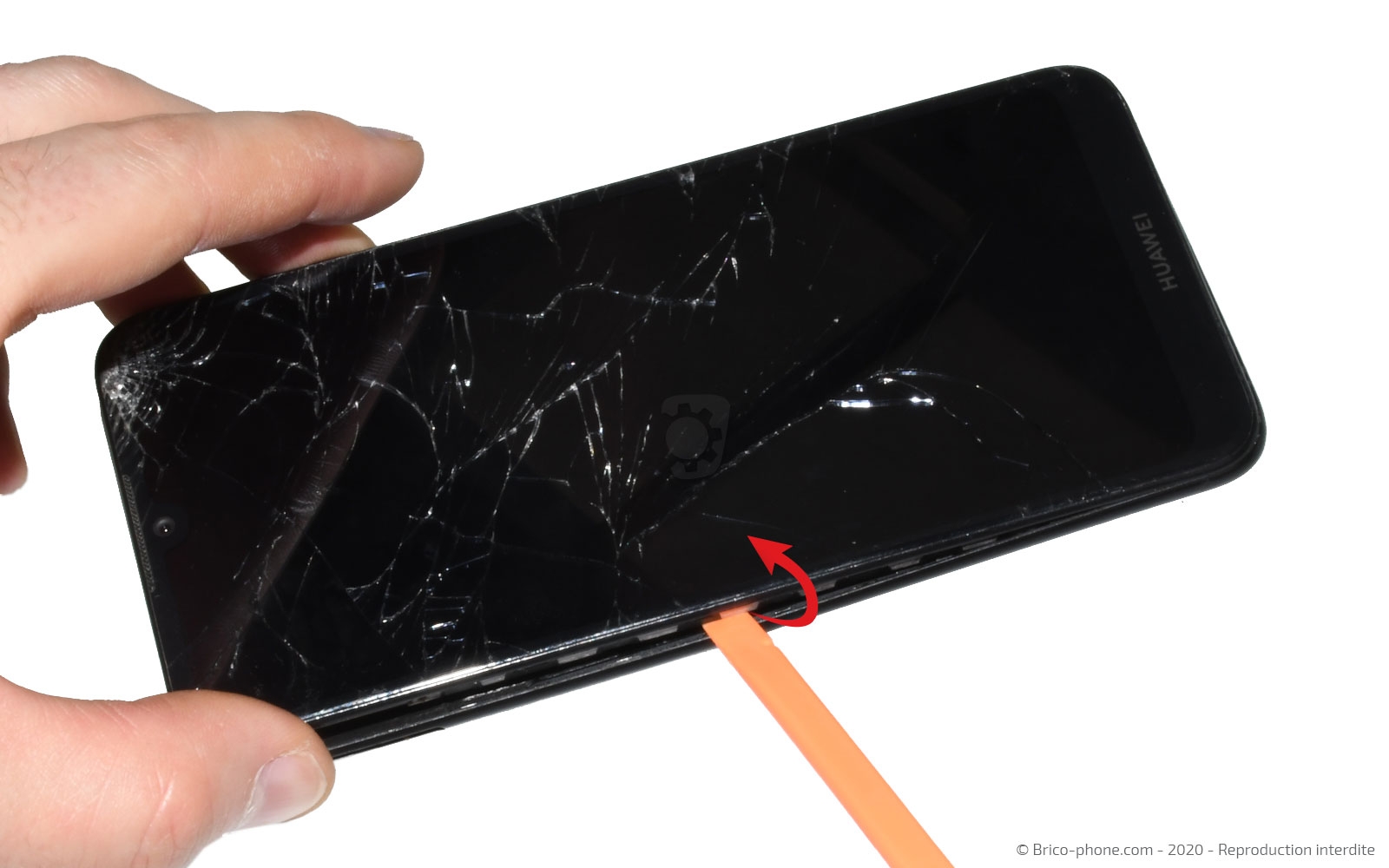

Etape 2 : Ôter la coque arrière
Pour ouvrir ce téléphone, il faut déclipser la coque arrière.

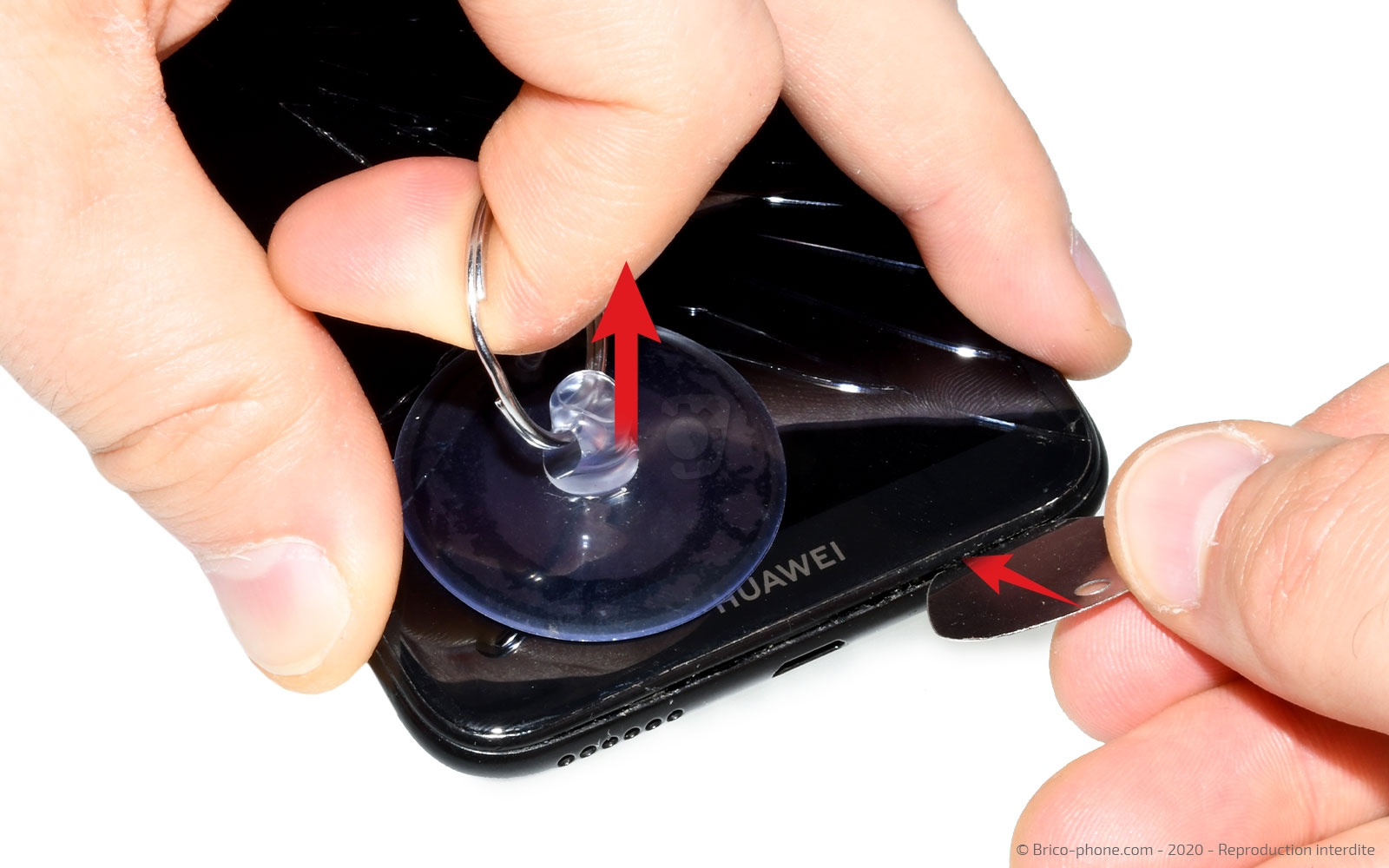

Positionnez la ventouse sur un rebord de l'écran, puis insérez le médiator en métal troué tout en tirant sur l'anneau de celle-ci, pour faire une ouverture.

Une fois, le jour créé, insérez un médiator en plastique ou le levier en nylon pour retirer la coque arrière.
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Retirer la plaquette de protection

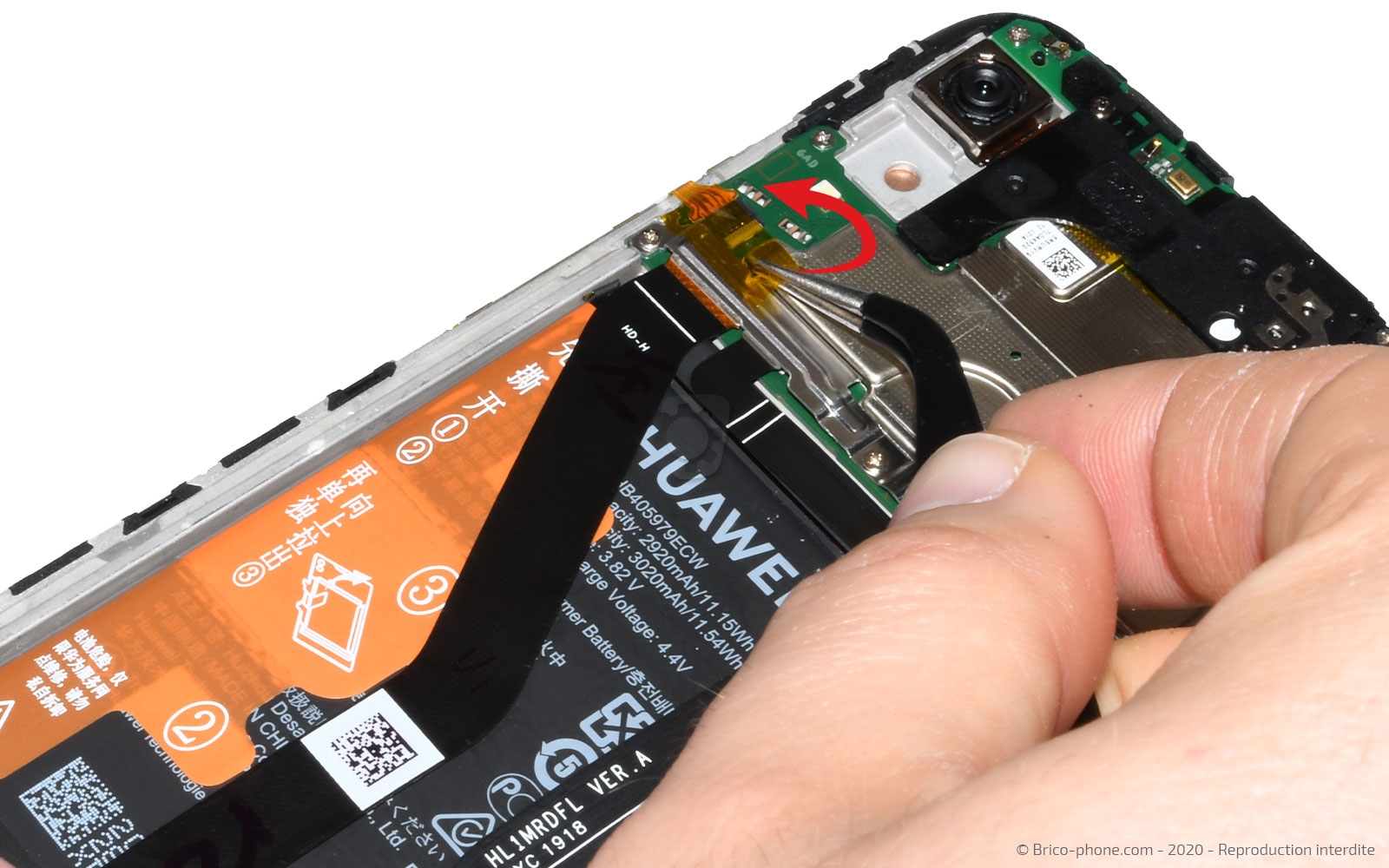

Ôtez la protection qui se trouve sur la nappe des boutons et sur la plaquette, puis avec le tournevis cruciforme, dévissez les 3 vis. Retirez la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

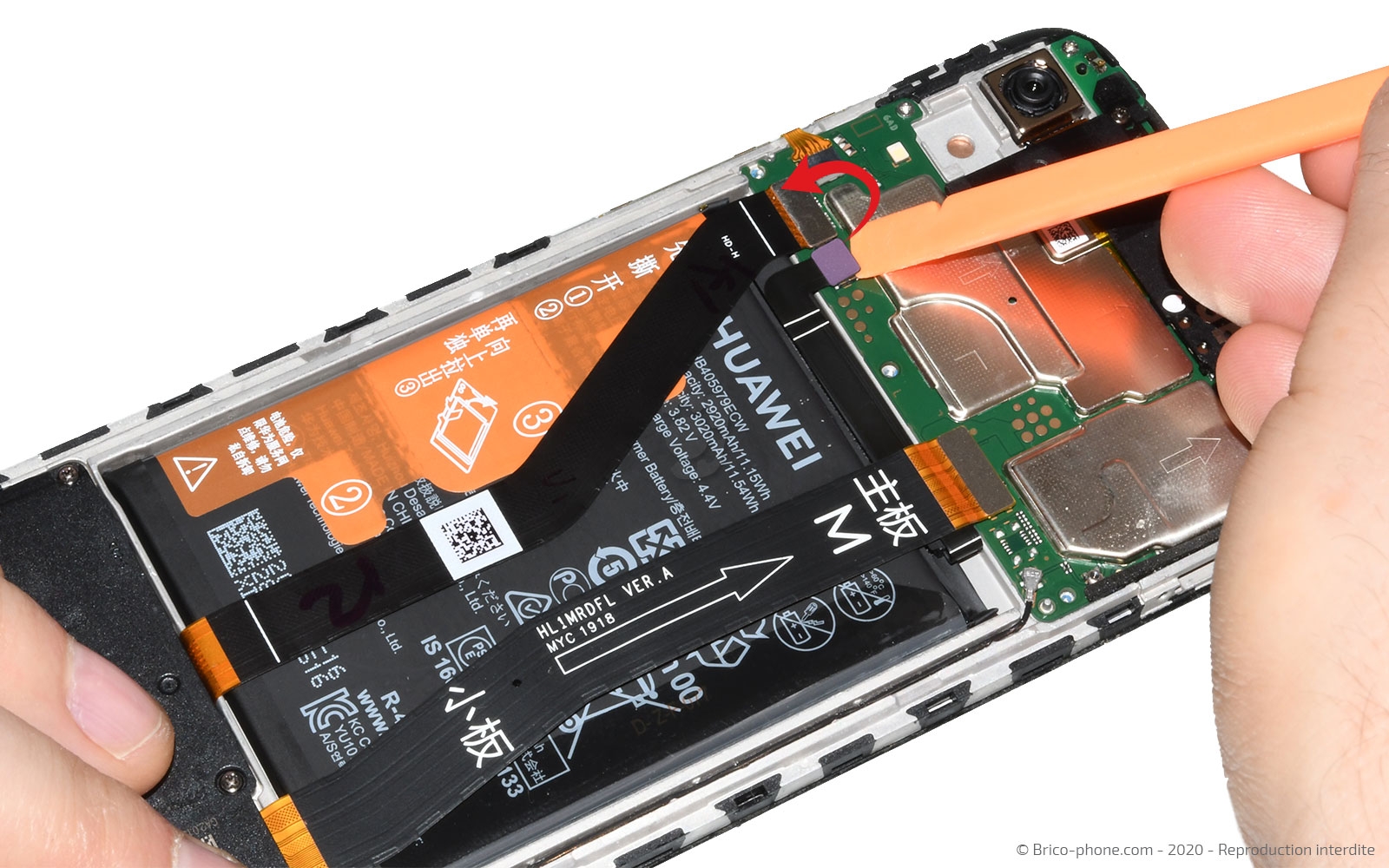

Etape 4 : Déconnecter la batterie
Avec le spudger, déconnectez la nappe de la batterie pour travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Extraire le bloc haut-parleur externe

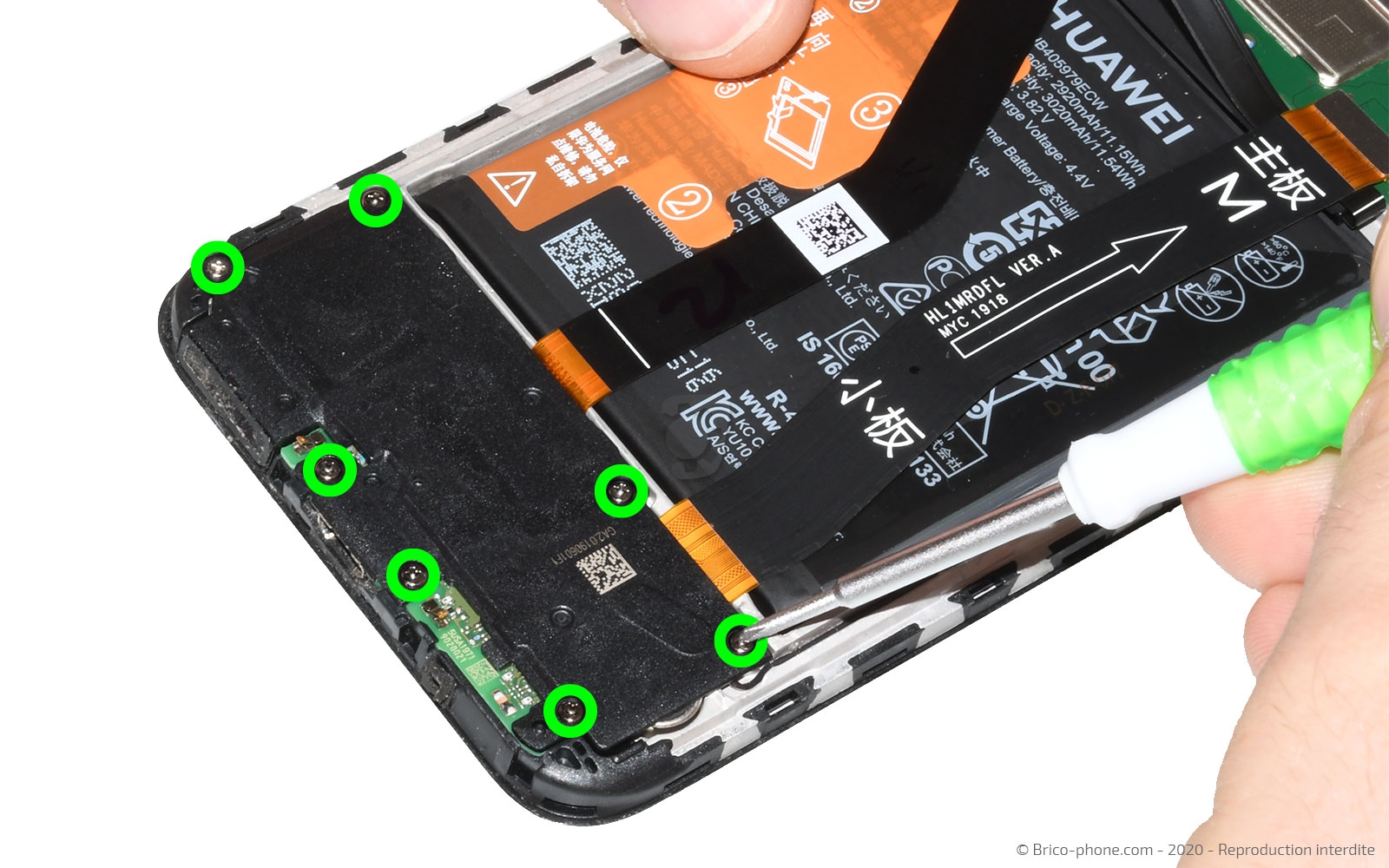

Toujours avec le tournevis cruciforme, dévissez les 7 vis qui maintiennent le bloc haut-parleur externe, puis retirez-le avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 6 : Déconnecter les nappes du connecteur de charge

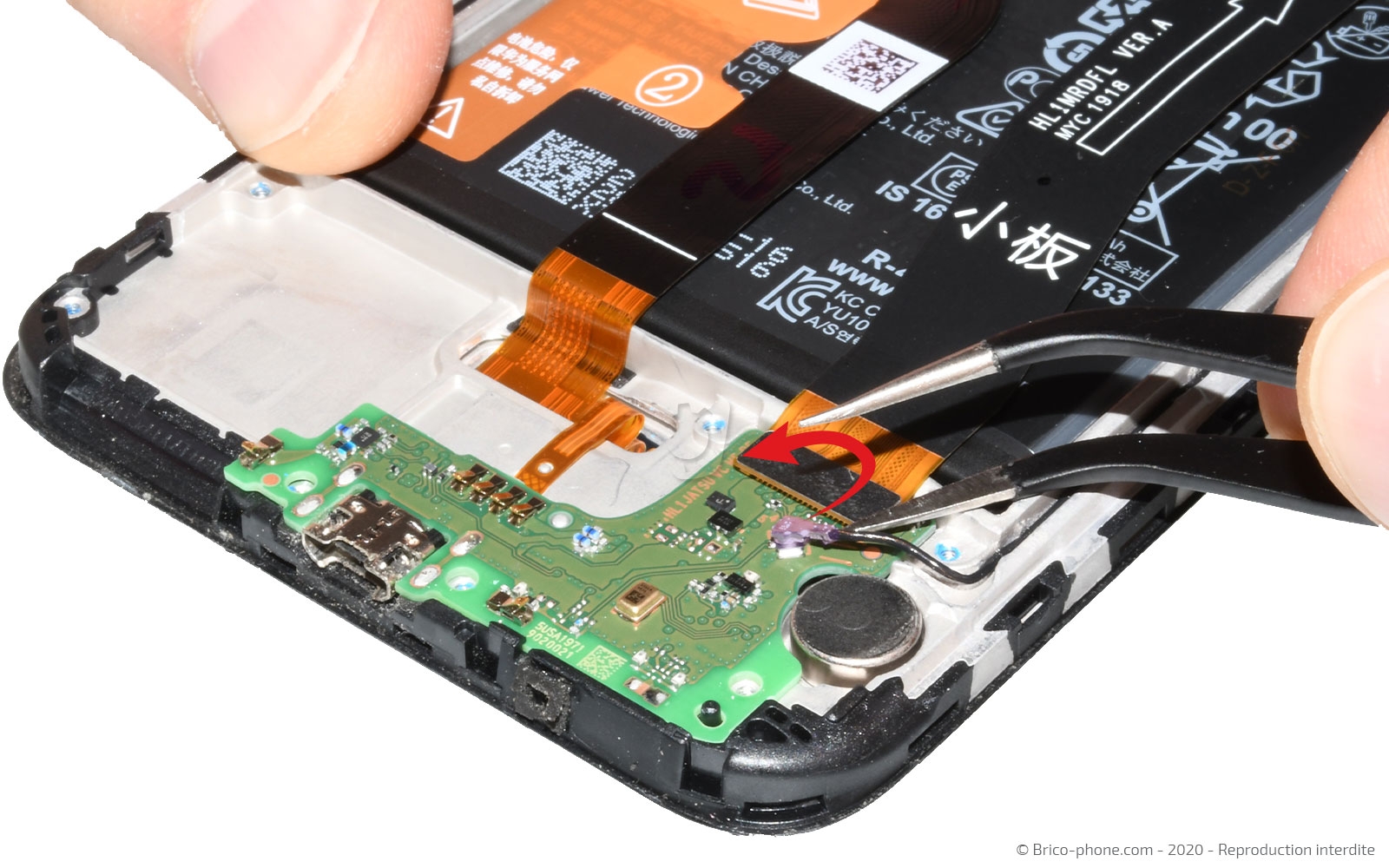

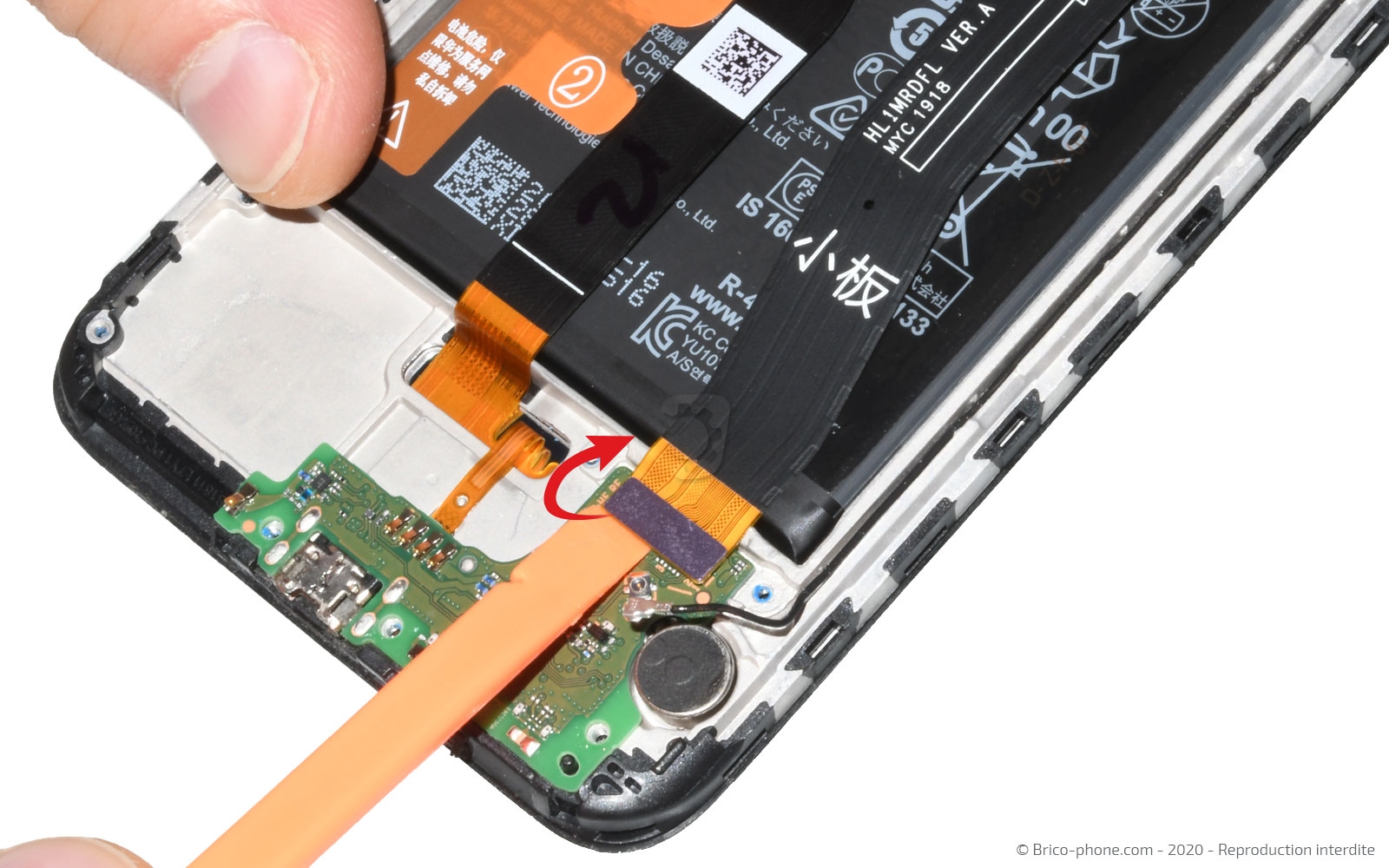

Avant d'extraire le connecteur de charge, déconnectez le câble coaxial noir avec la pincette et la nappe d'interconnexion avec le levier.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Extraire le connecteur de charge

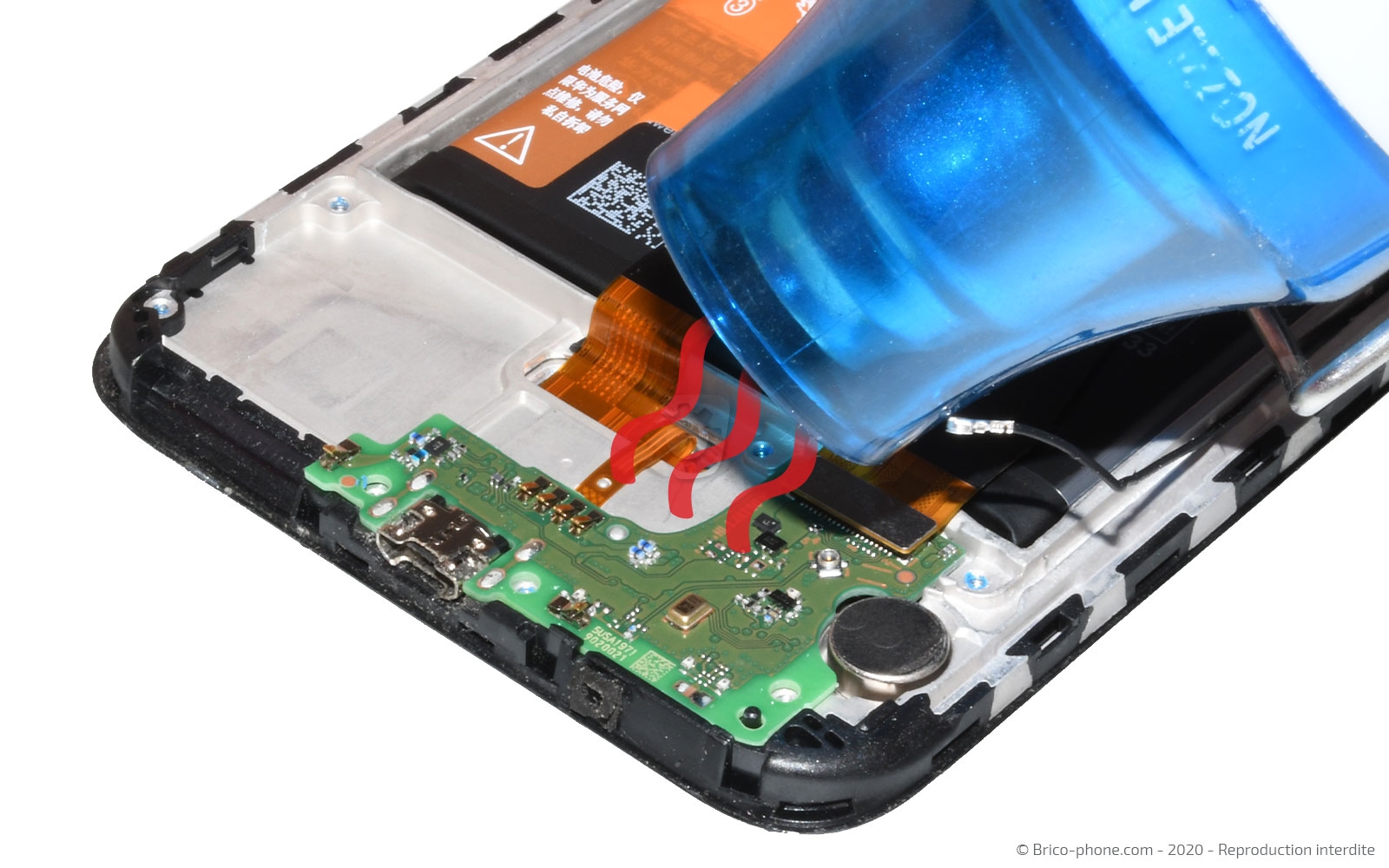

Le dock est maintenu par un petit sticker, chauffez-le légèrement pour le ramollir.

Il ne vous reste plus qu'à extraire le connecteur de charge avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseil pour le remontage
Vous pouvez reprendre le tutoriel dans l'autre sens pour monter votre nouveau connecteur de charge.

S'il y a des protections dessus, n'oubliez pas de les retirer.

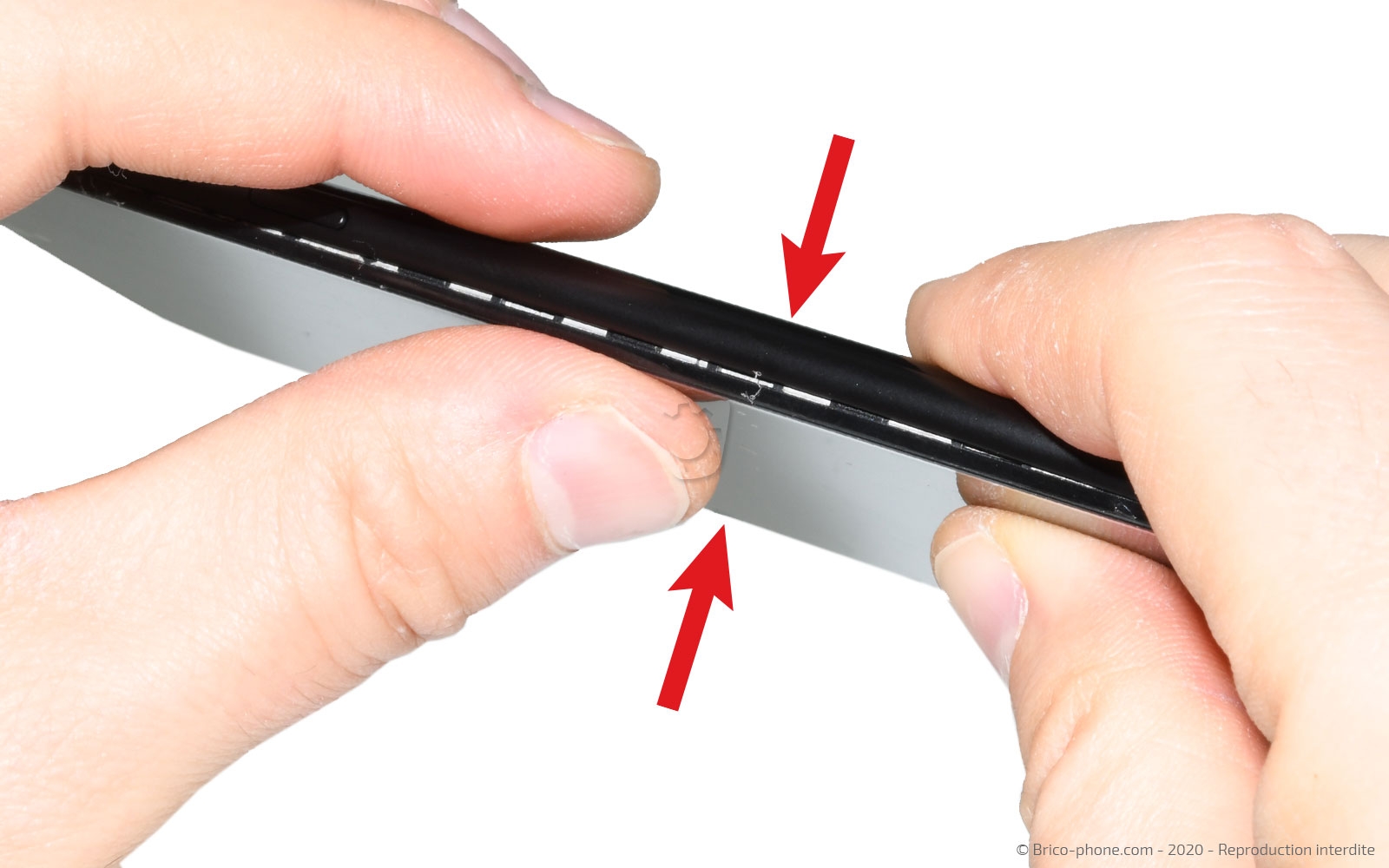

Pour la coque arrière, il vous suffira juste de la reclipser sur le bloc écran.
