Démontage complet sur iPhone SE 2020

Nous vous conseillons de vérifier le numéro de modèle de votre smartphone pour être certain de commander la ou les pièces adéquates.

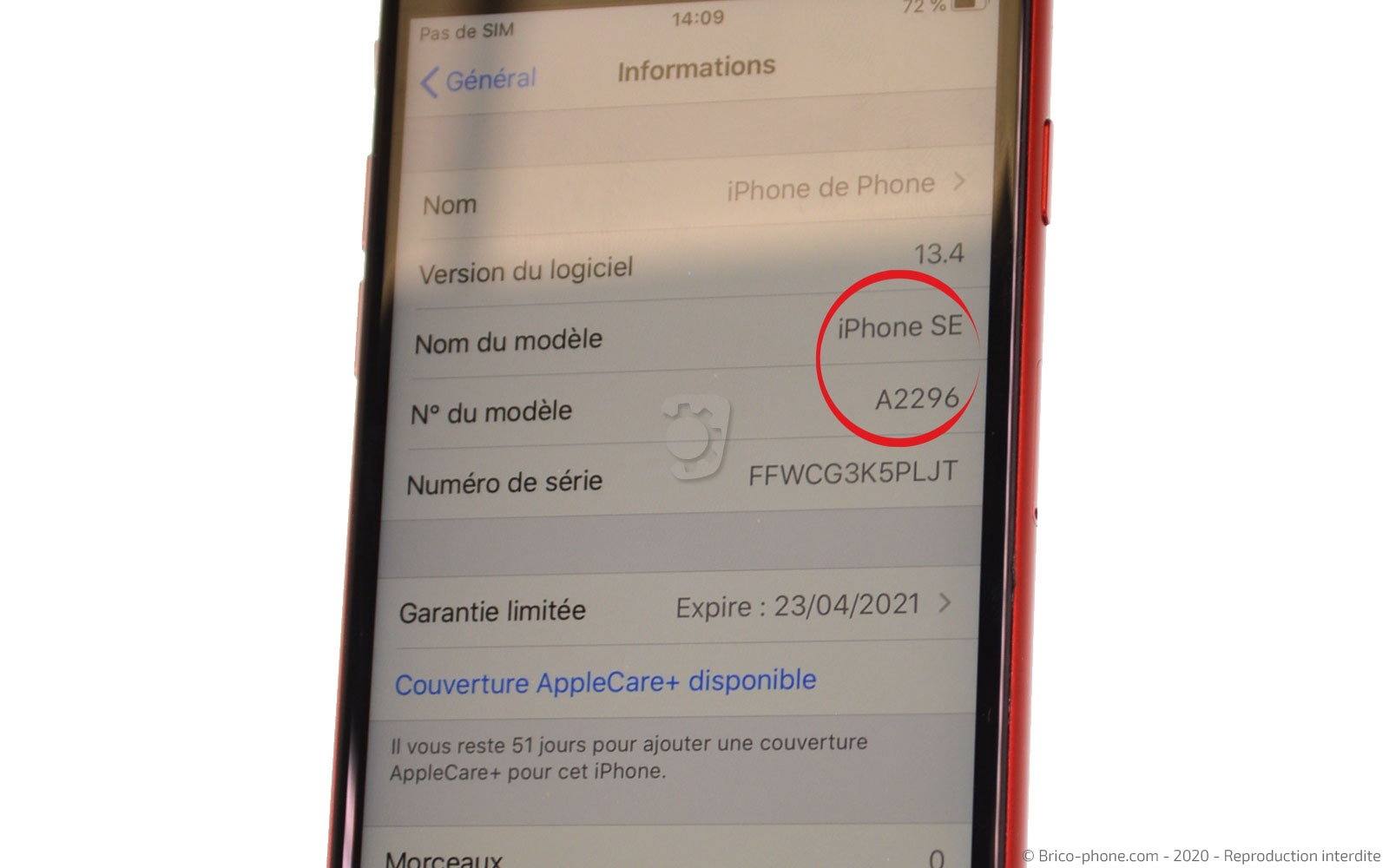

Pour cela, dirigez-vous dans les paramètres > Rubriques Général > Informations. En cliquant sur le nom du modèle l'inscription "iPhone SE" devrait apparaitre.

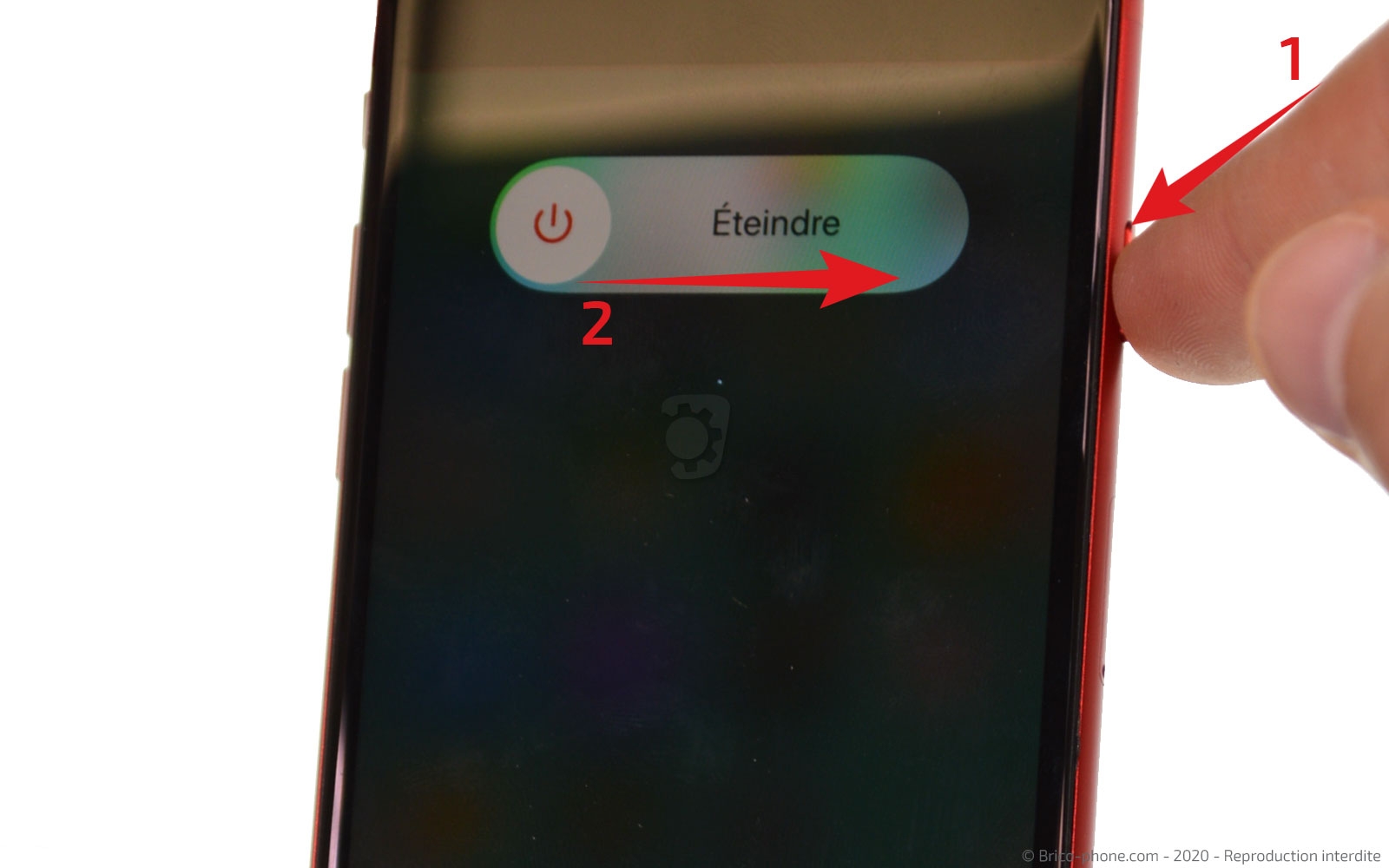

Pour débuter la réparation, mettez hors tension votre smartphone.

Pour plus de confort, pensez à utiliser le patron d'aide au montage afin de ne perdre aucune pièce ni vis.

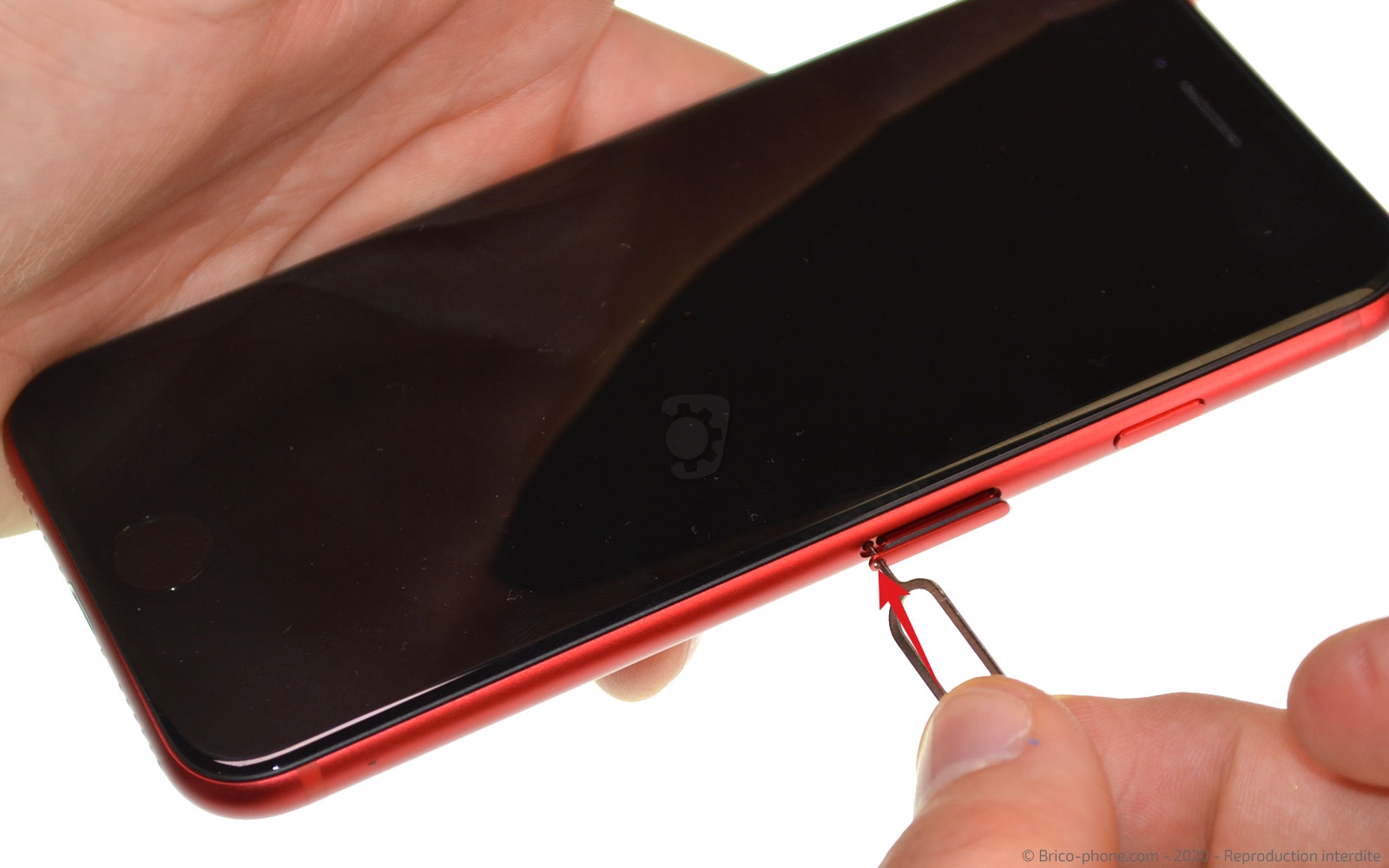

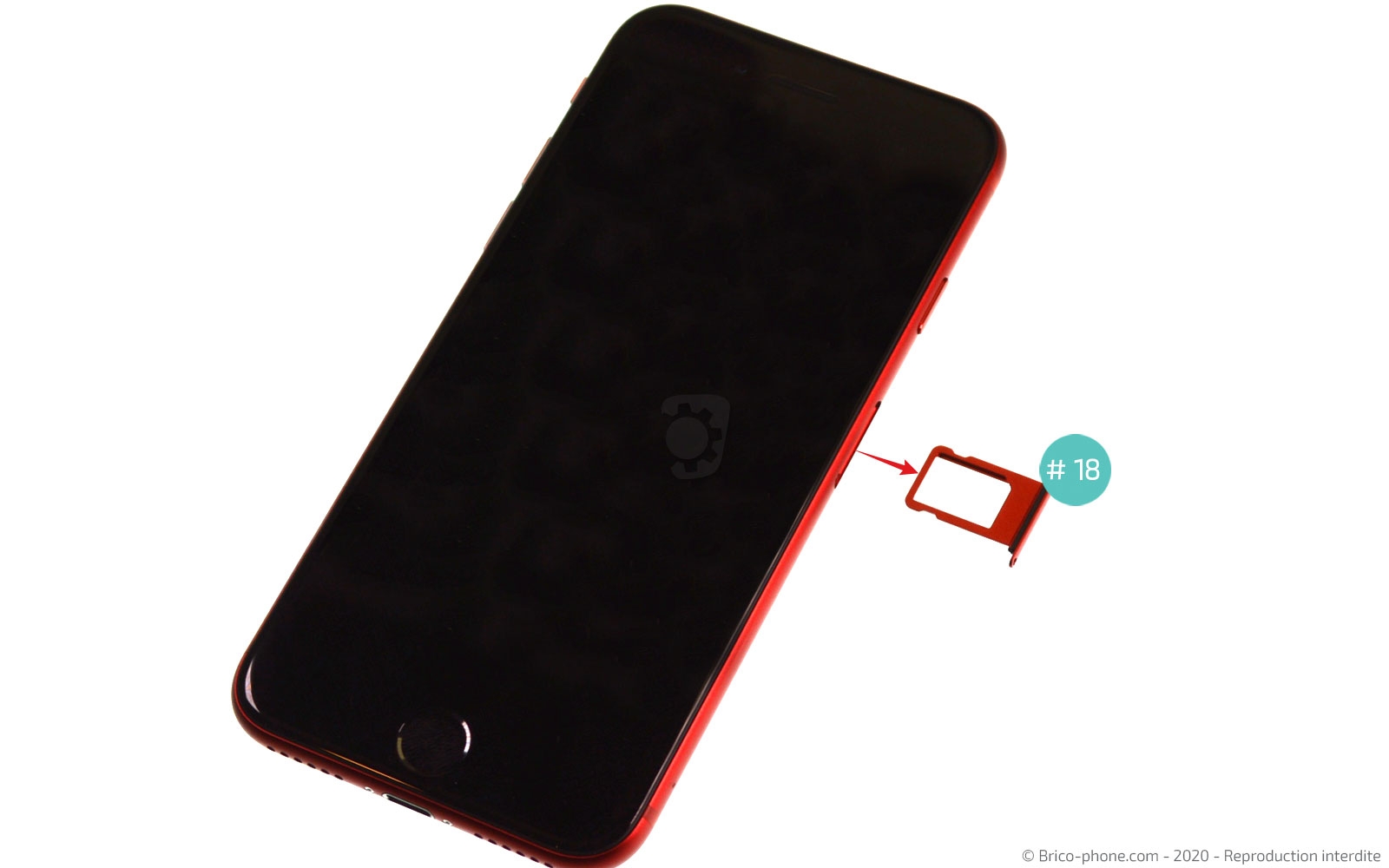

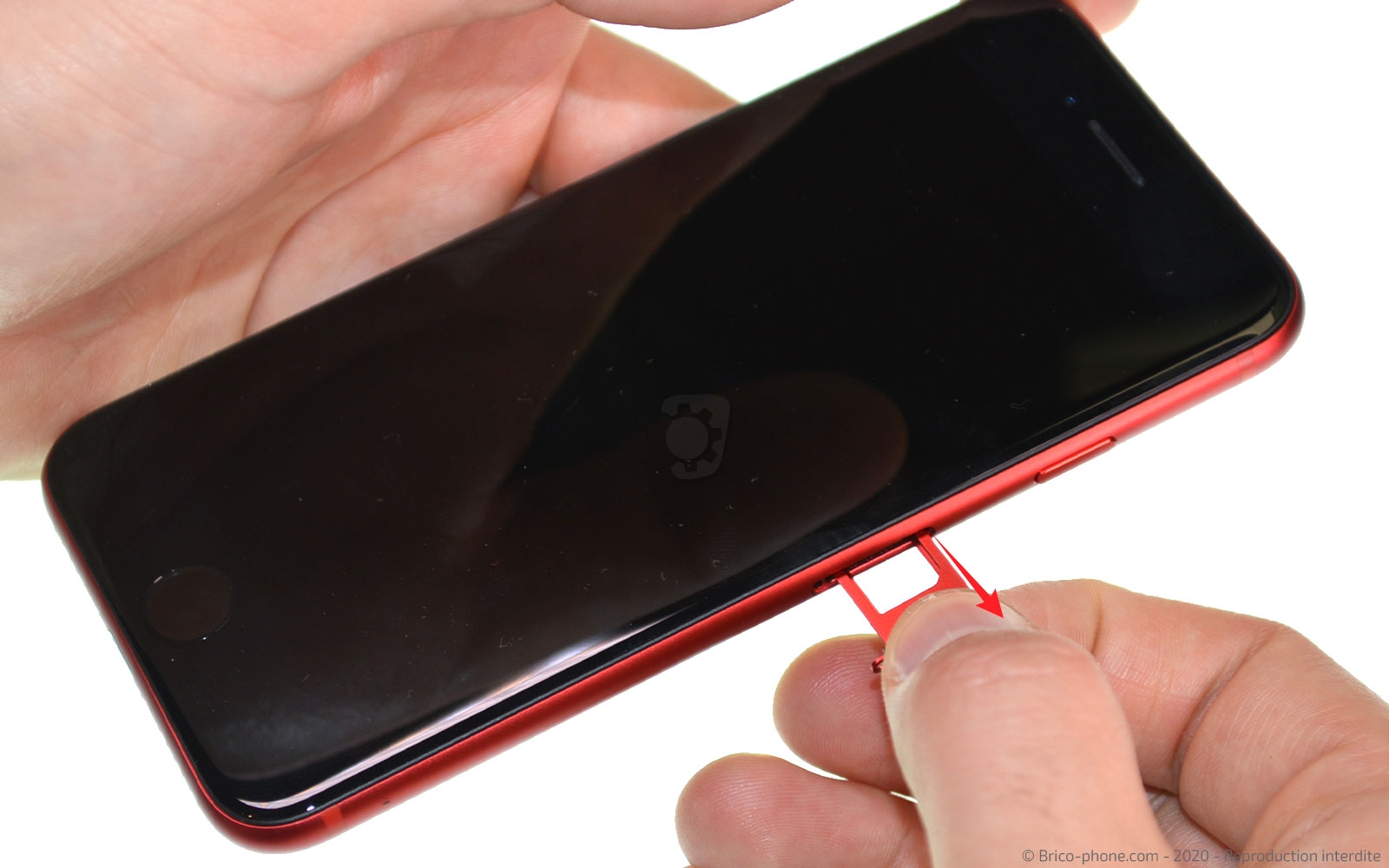

En vous aidant de l'outil Sim, ôtez le tiroir de la carte.

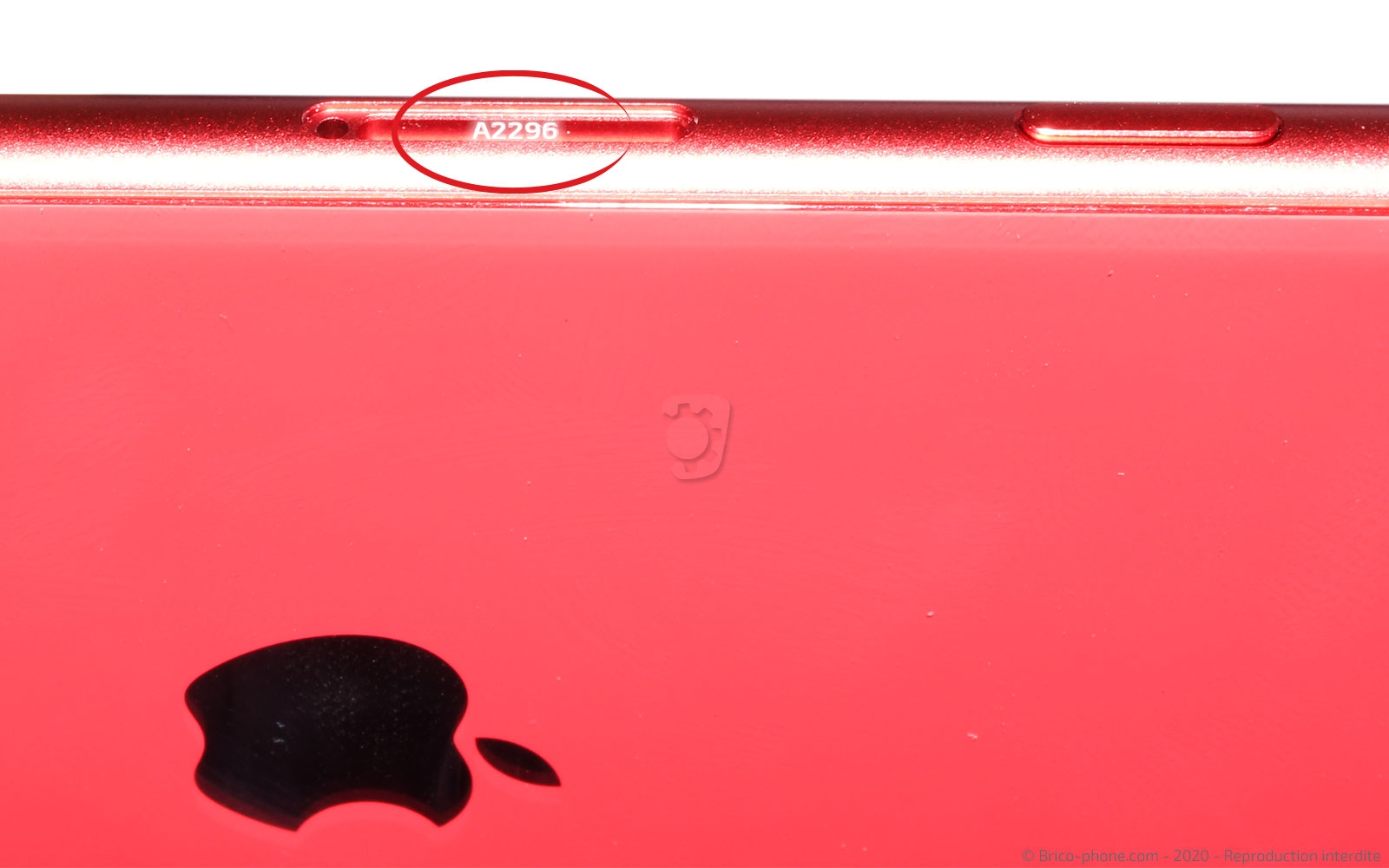

Gravé à l'intérieur du châssis, vous pouvez retrouver également le numéro de modèle A2296 de votre iPhone.

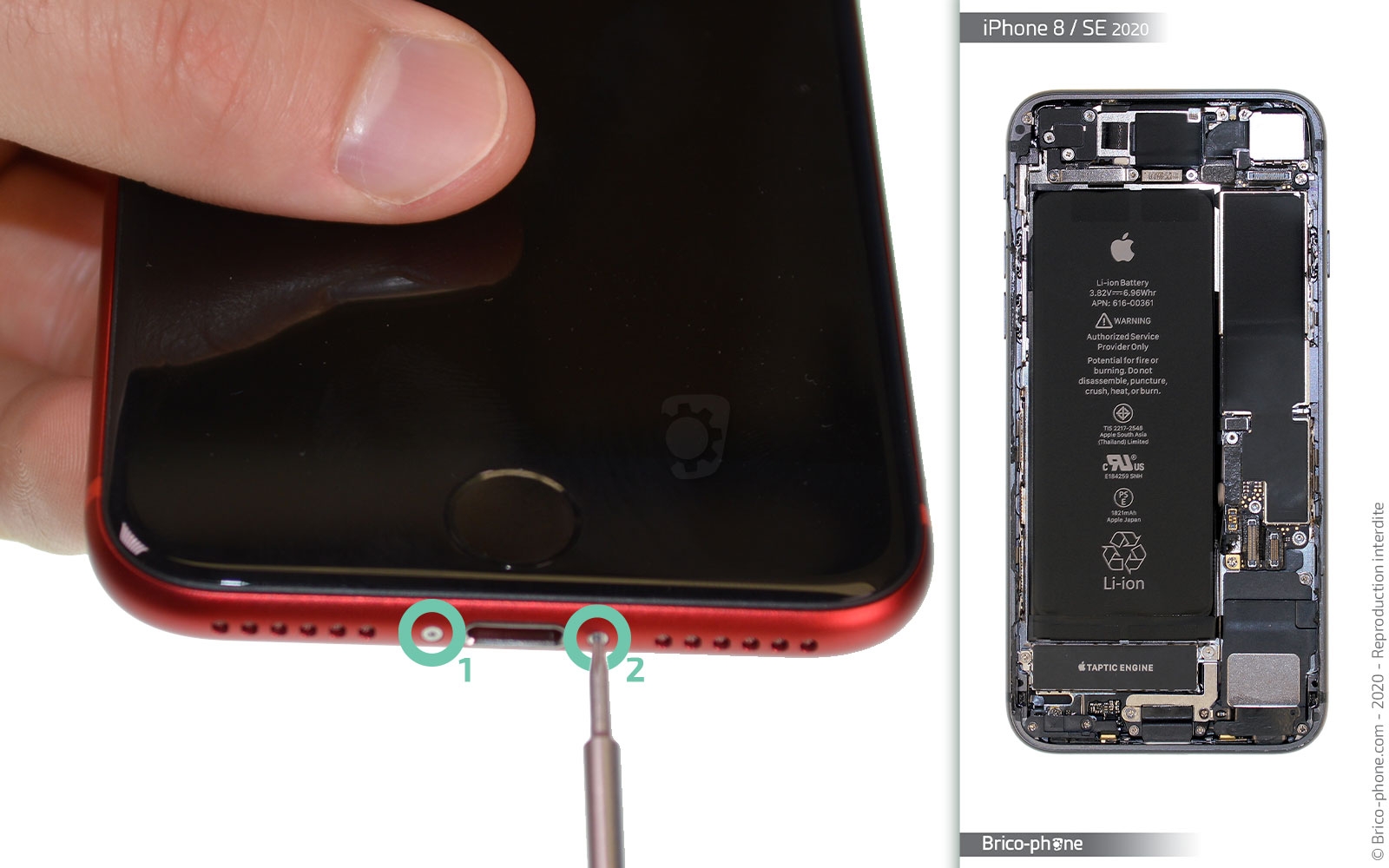

Munissez-vous du tournevis pentalobe pour retirer les vis A1 et A2 des extrémités de la prise charge.

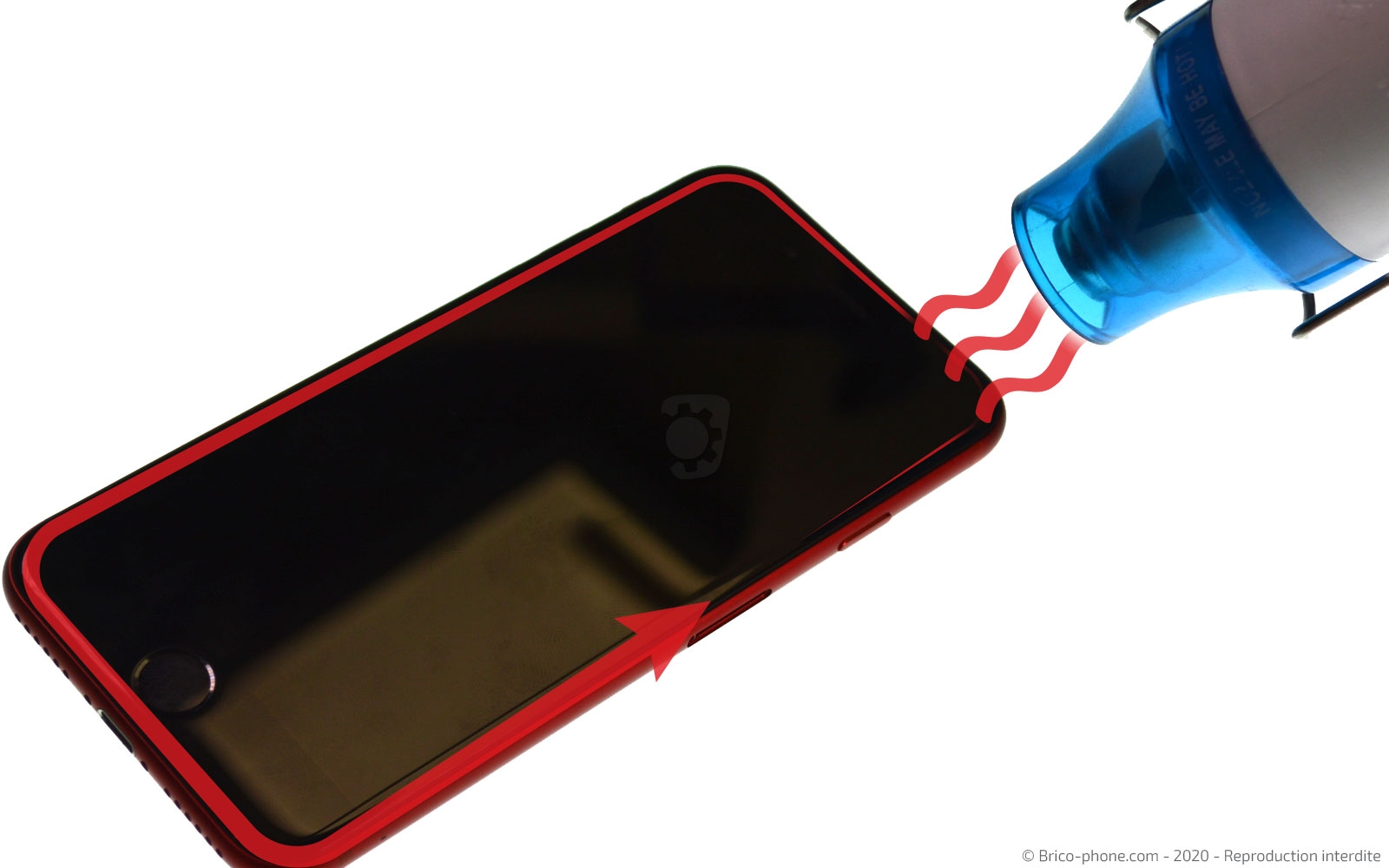

A l'aide du décapeur thermique ou de votre sèche-cheveux, chauffez les bords de l'écran de votre iPhone afin de ramollir le sticker.

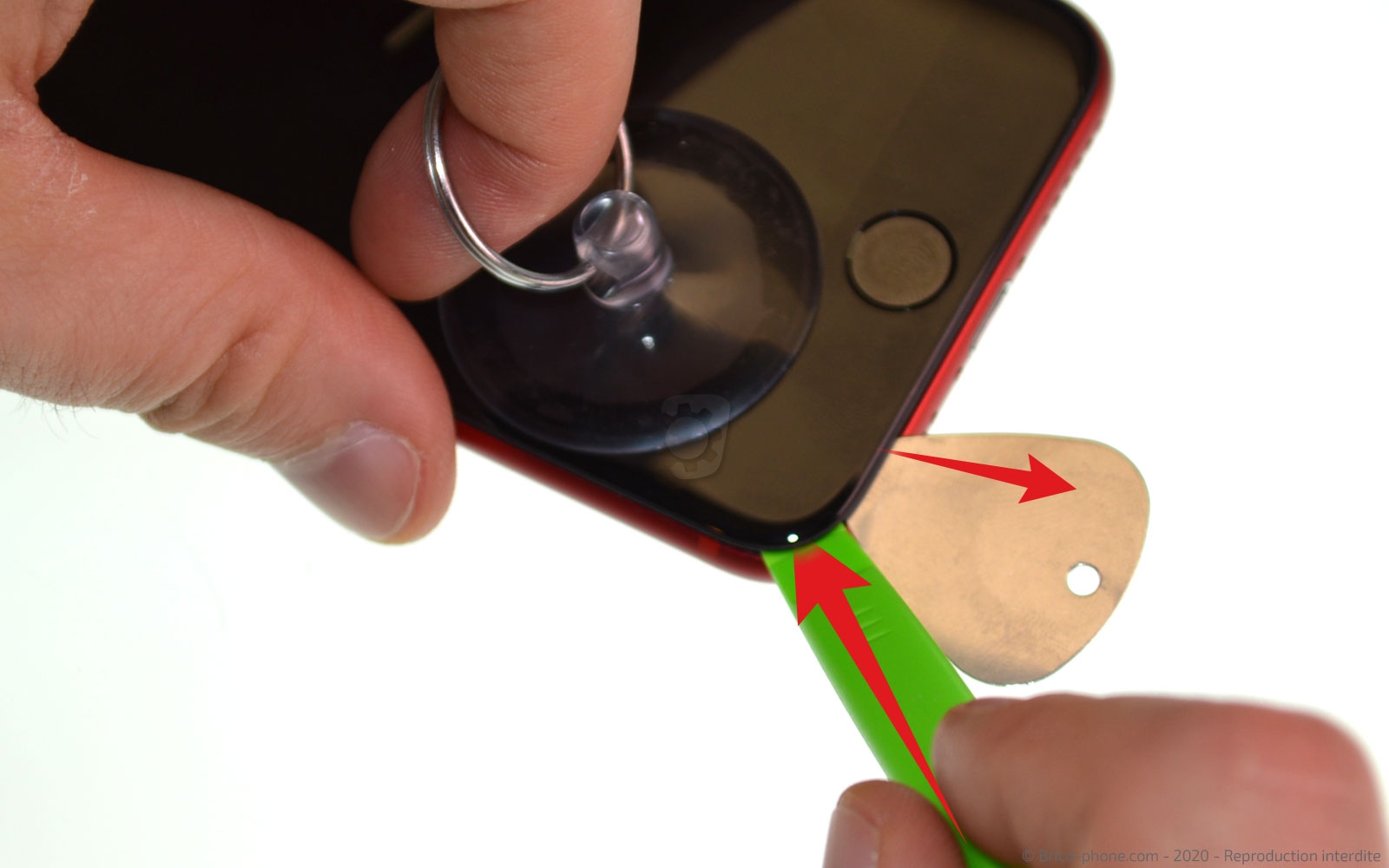

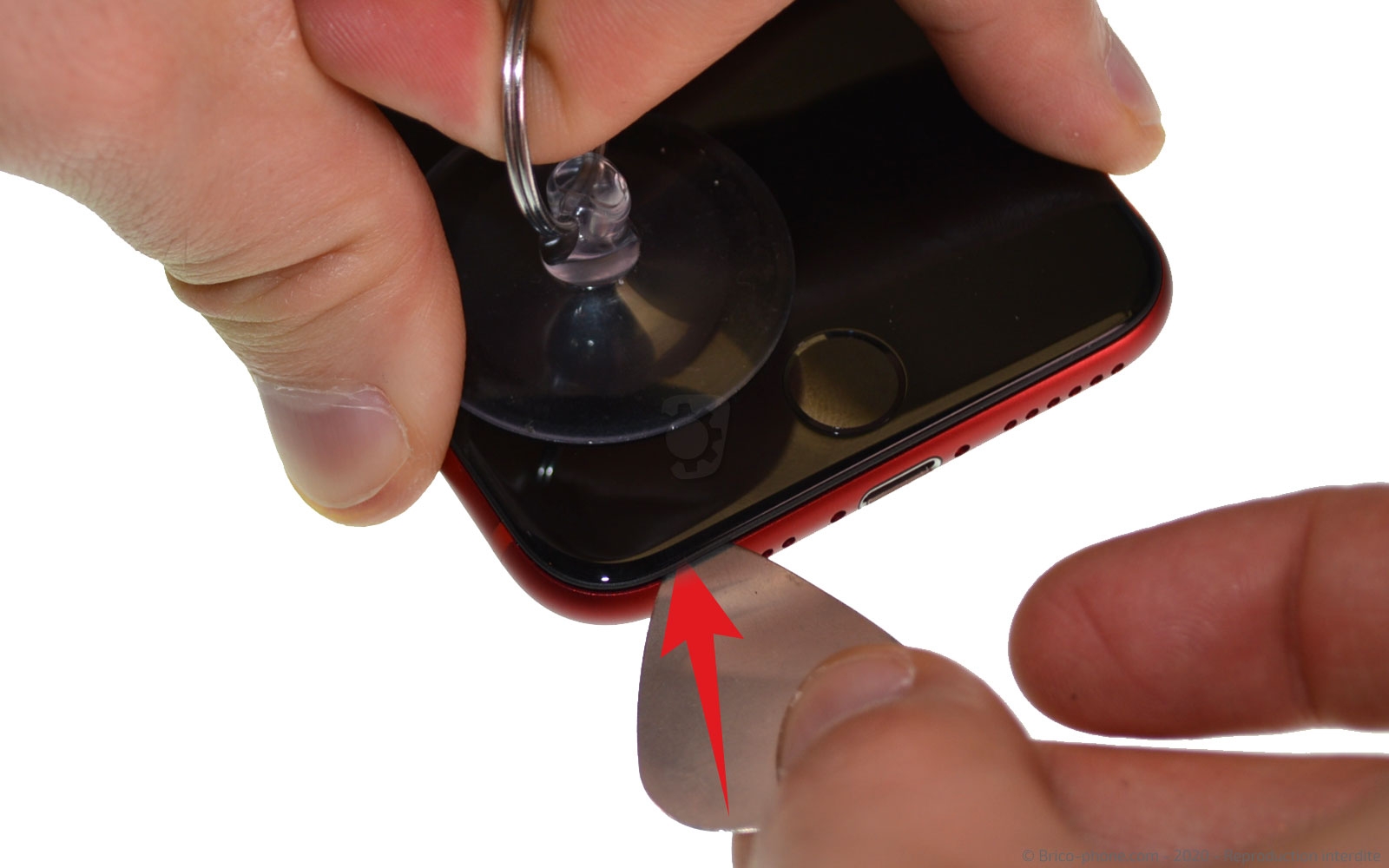

Positionnez la ventouse sur le bas de l'écran et insérez le médiator fin entre la vitre avant et le châssis.

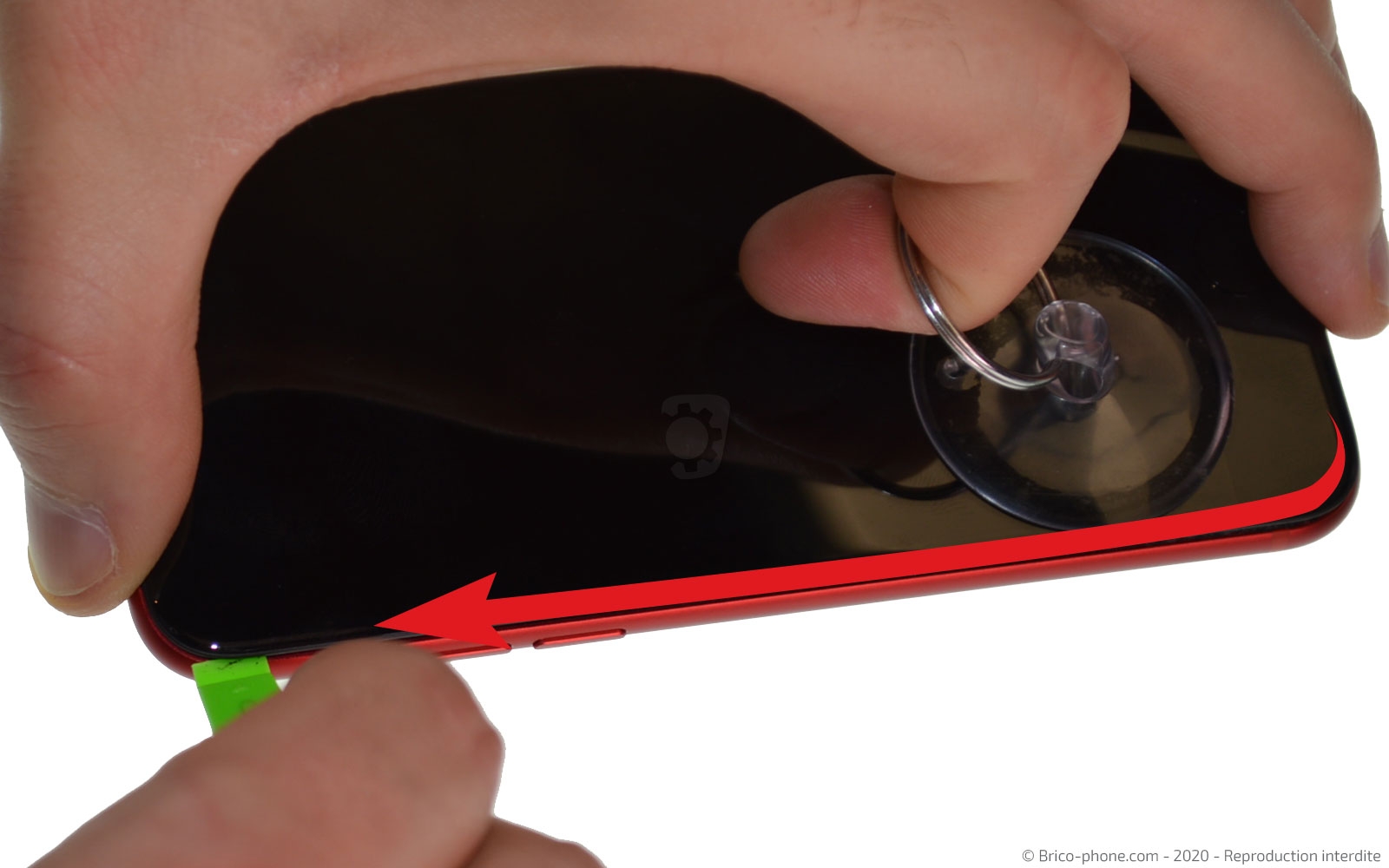

Remplacez le médiator métallique par la spatule verte pour terminer le décollage de tout l'écran en la faisant glisser sur tout le contour du téléphone. Cet outil vous permet de ne pas abîmer de nappes.

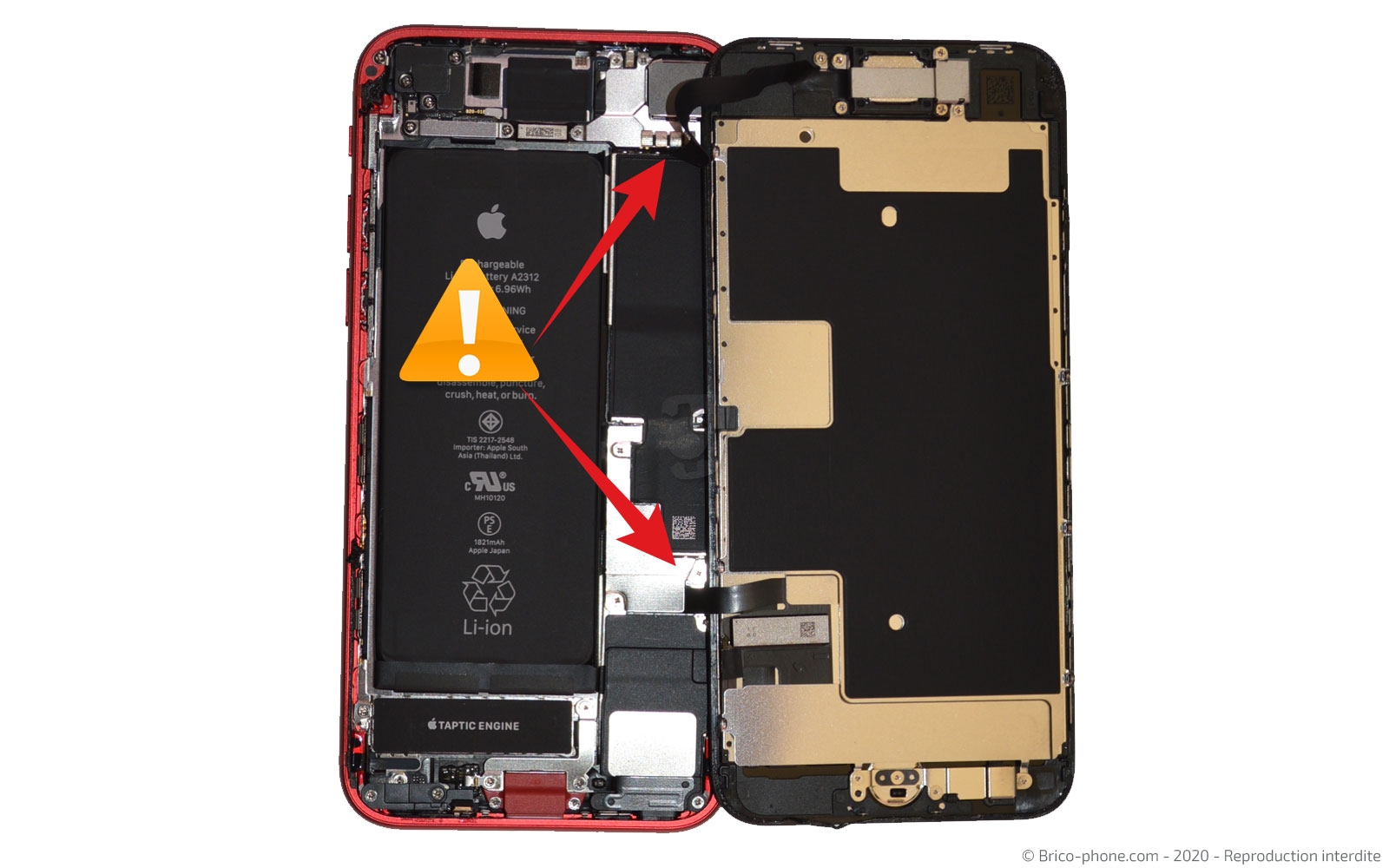

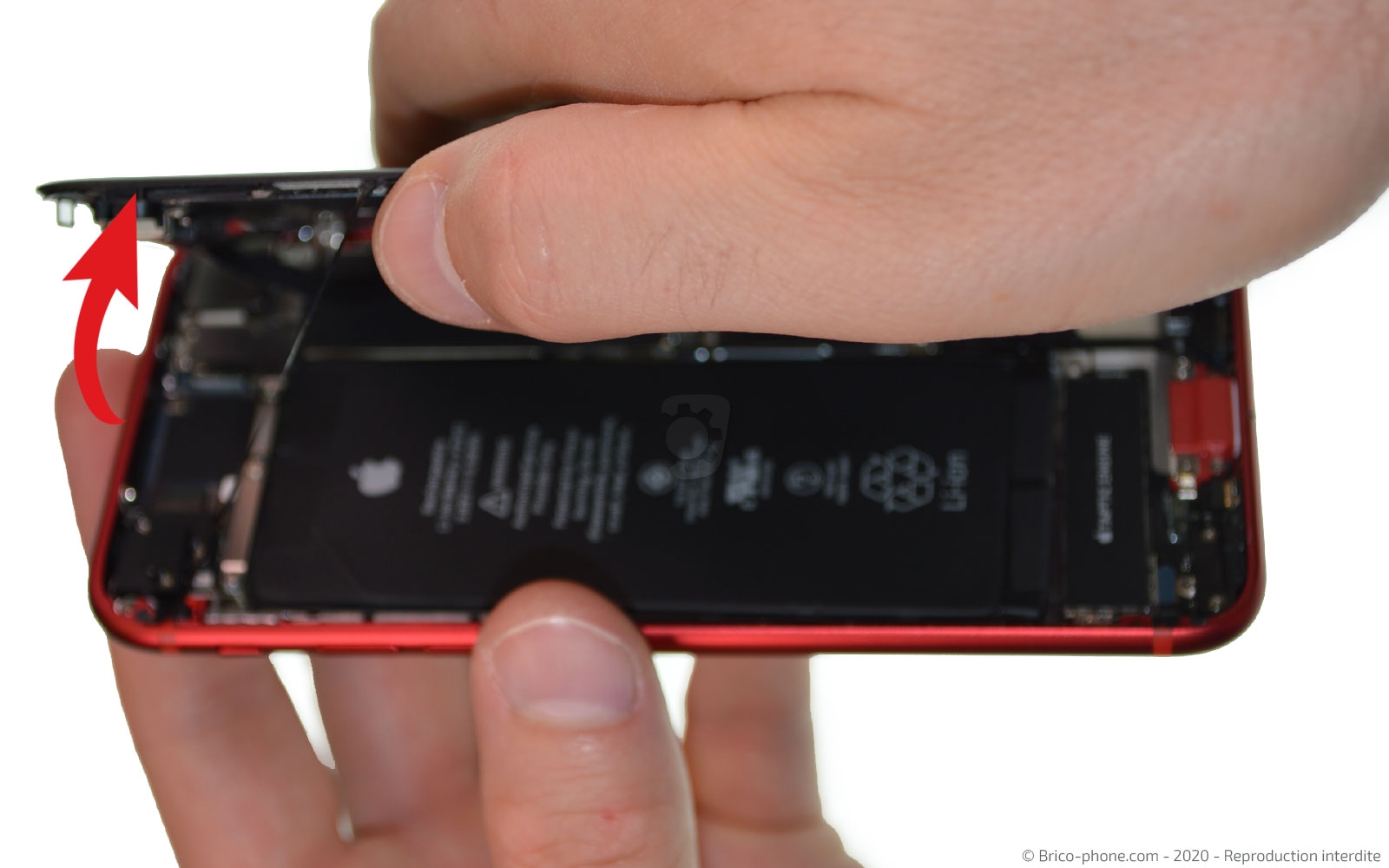

Ouvrez votre appareil vers la droite pour ne pas endommager les nappes situées à droites du téléphone.

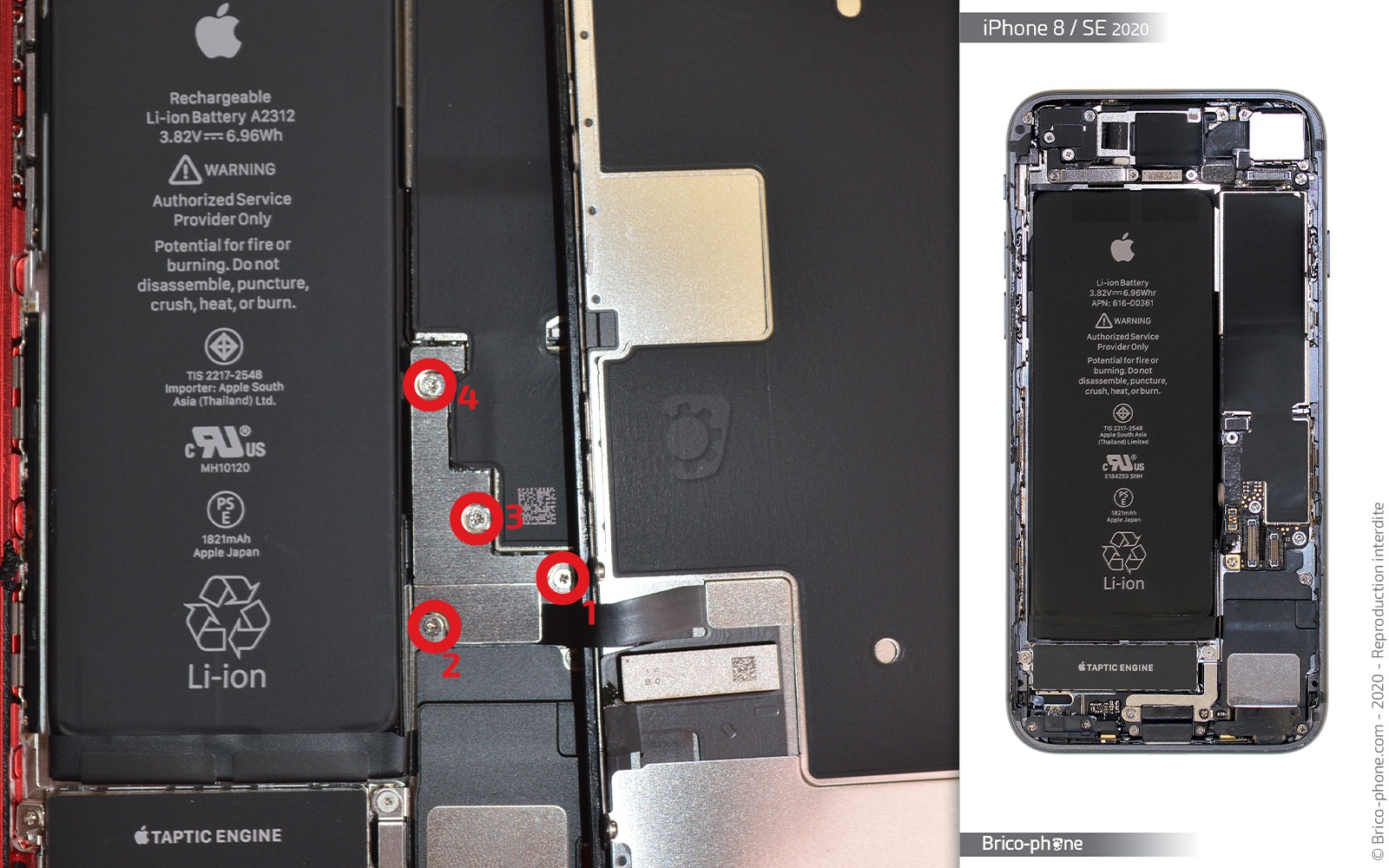

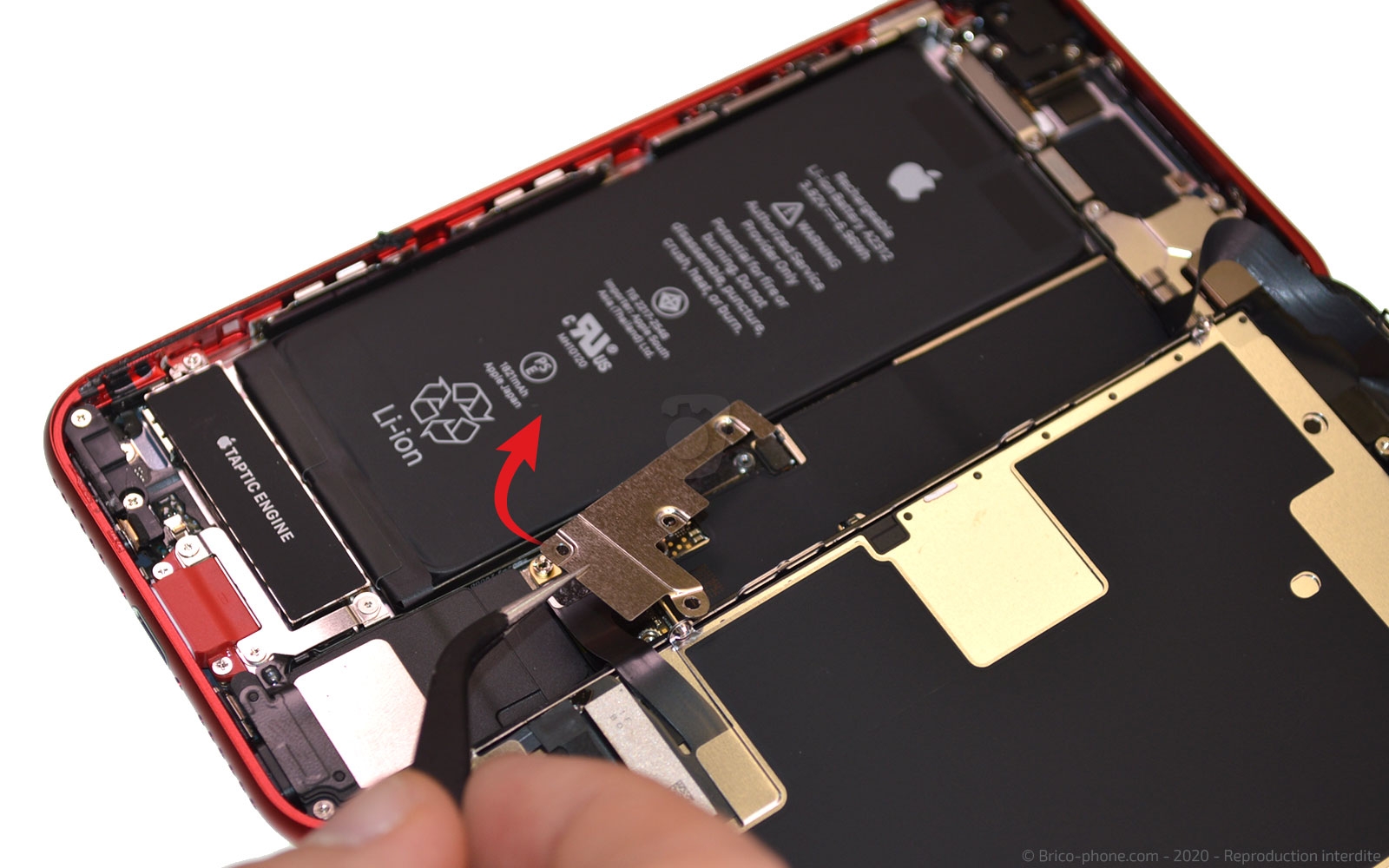

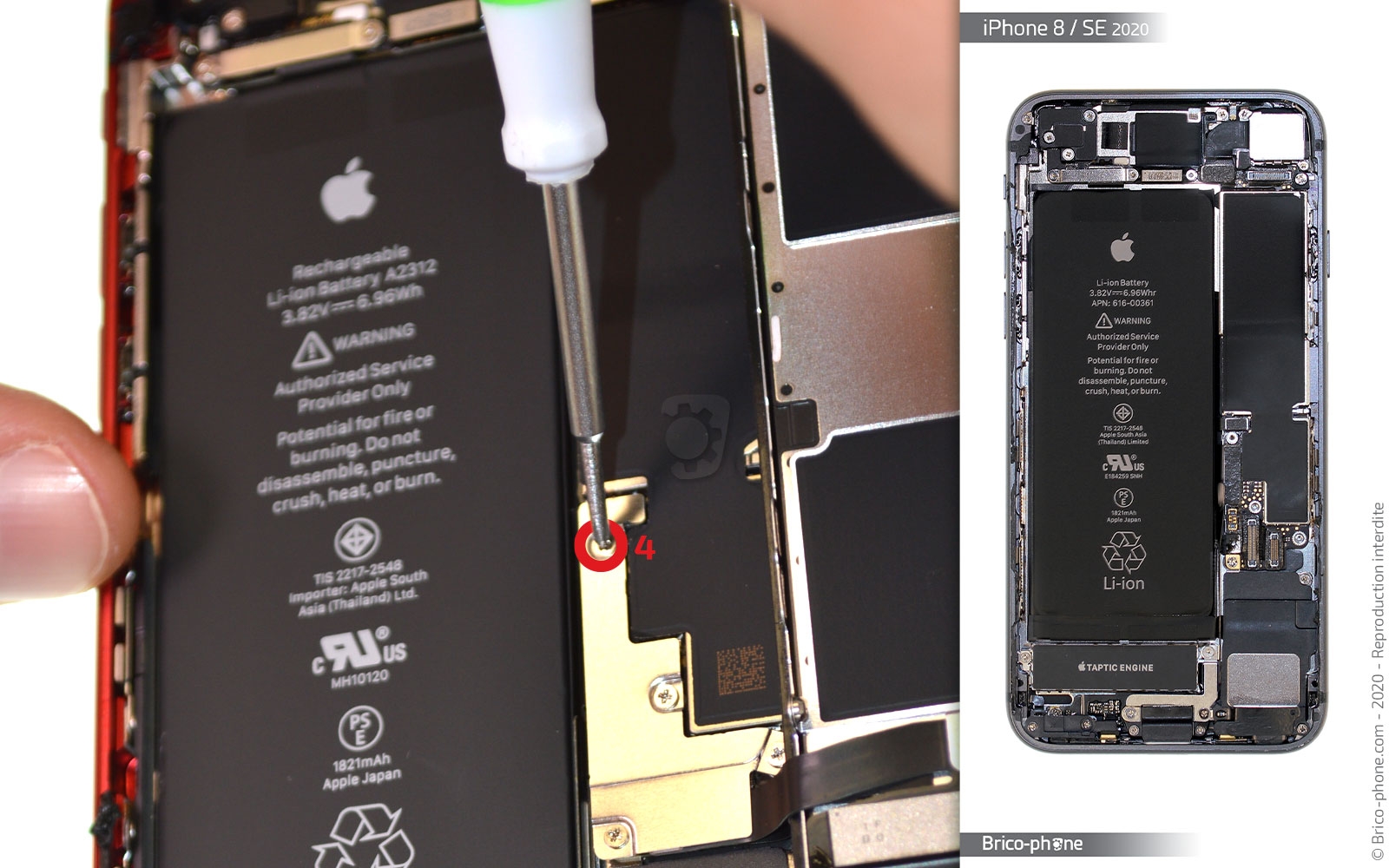

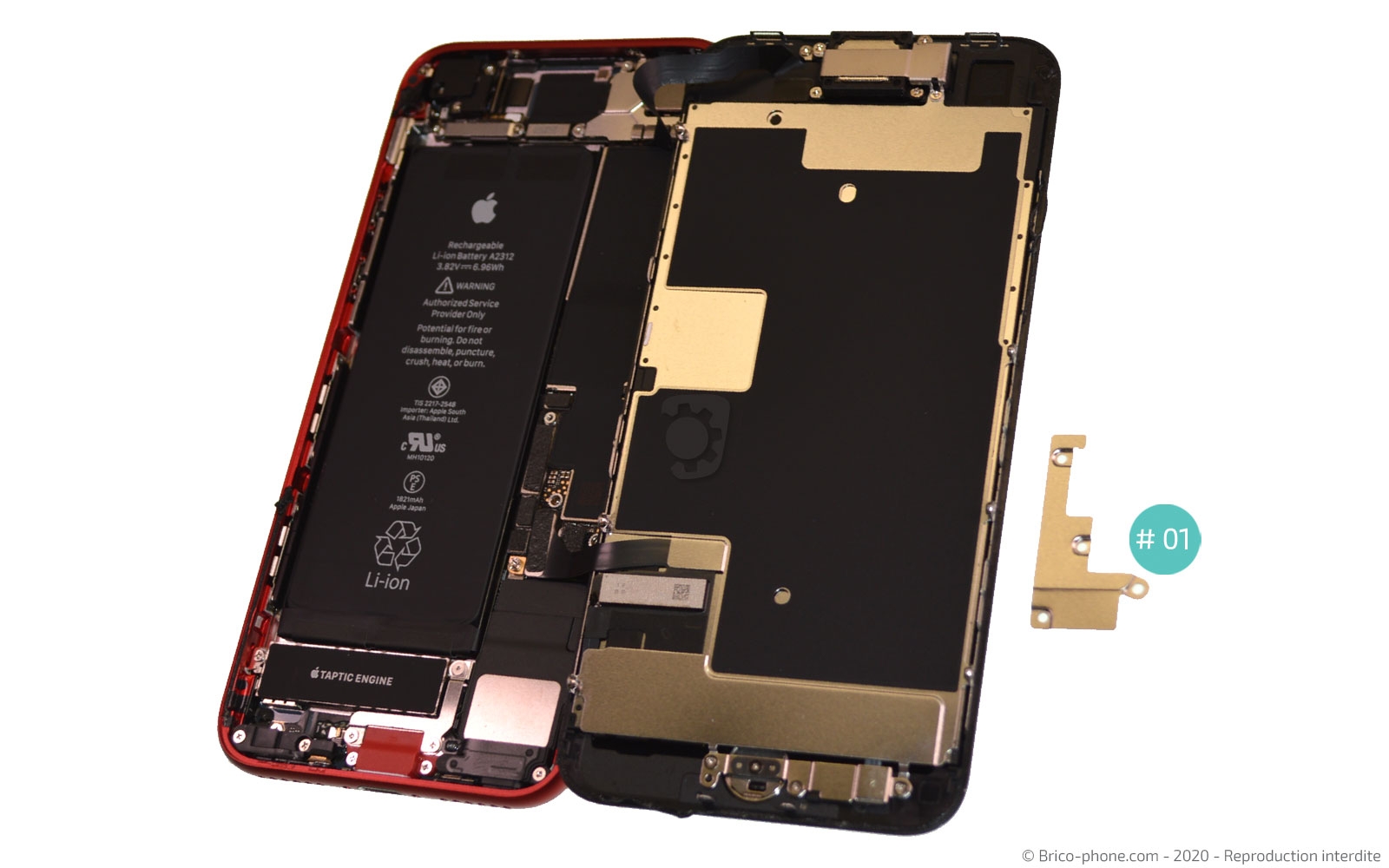

A l'aide du tournevis cruciforme, retirez les vis "B" de la plaquette #01, afin de pouvoir libérer la nappe de la batterie.

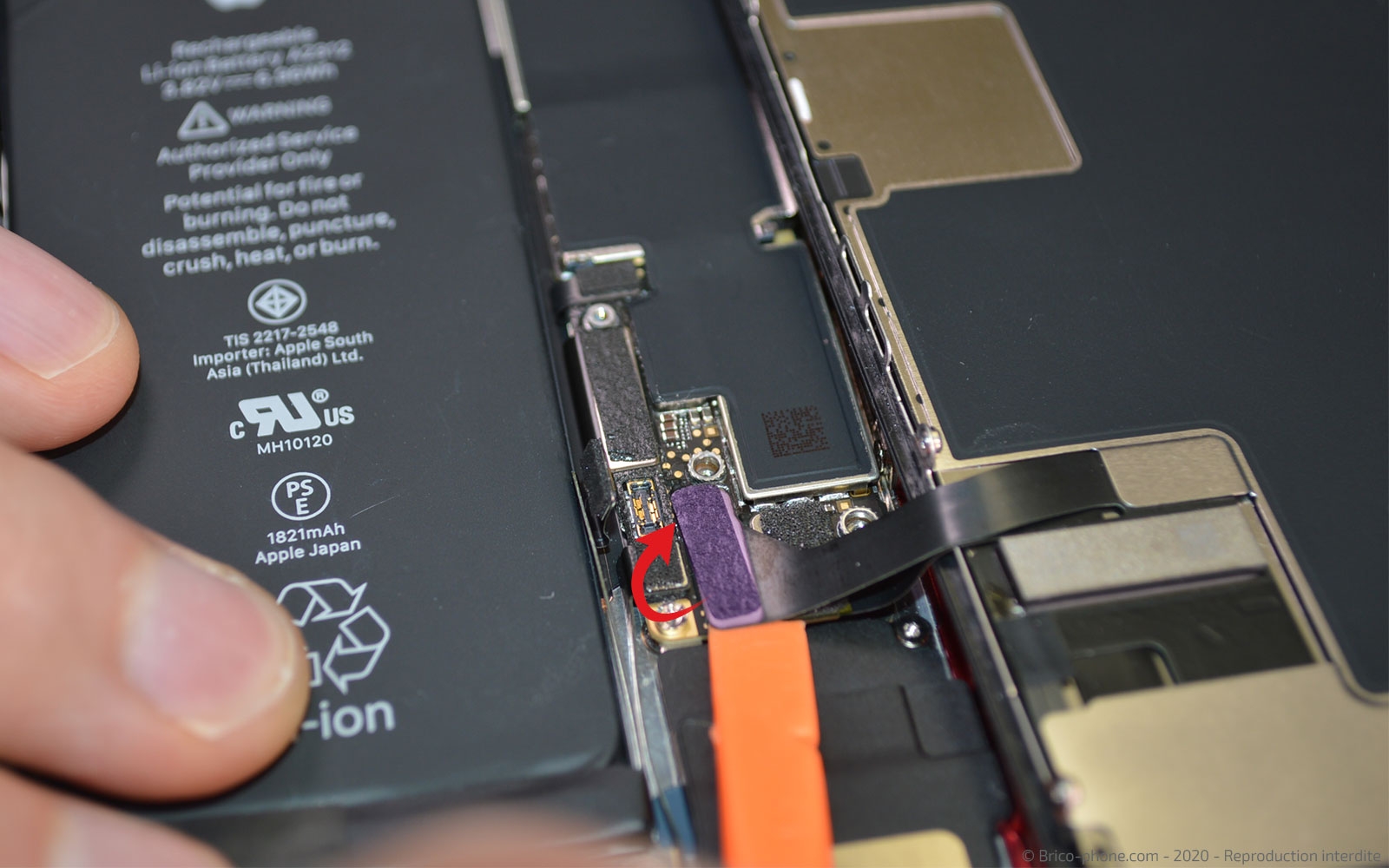

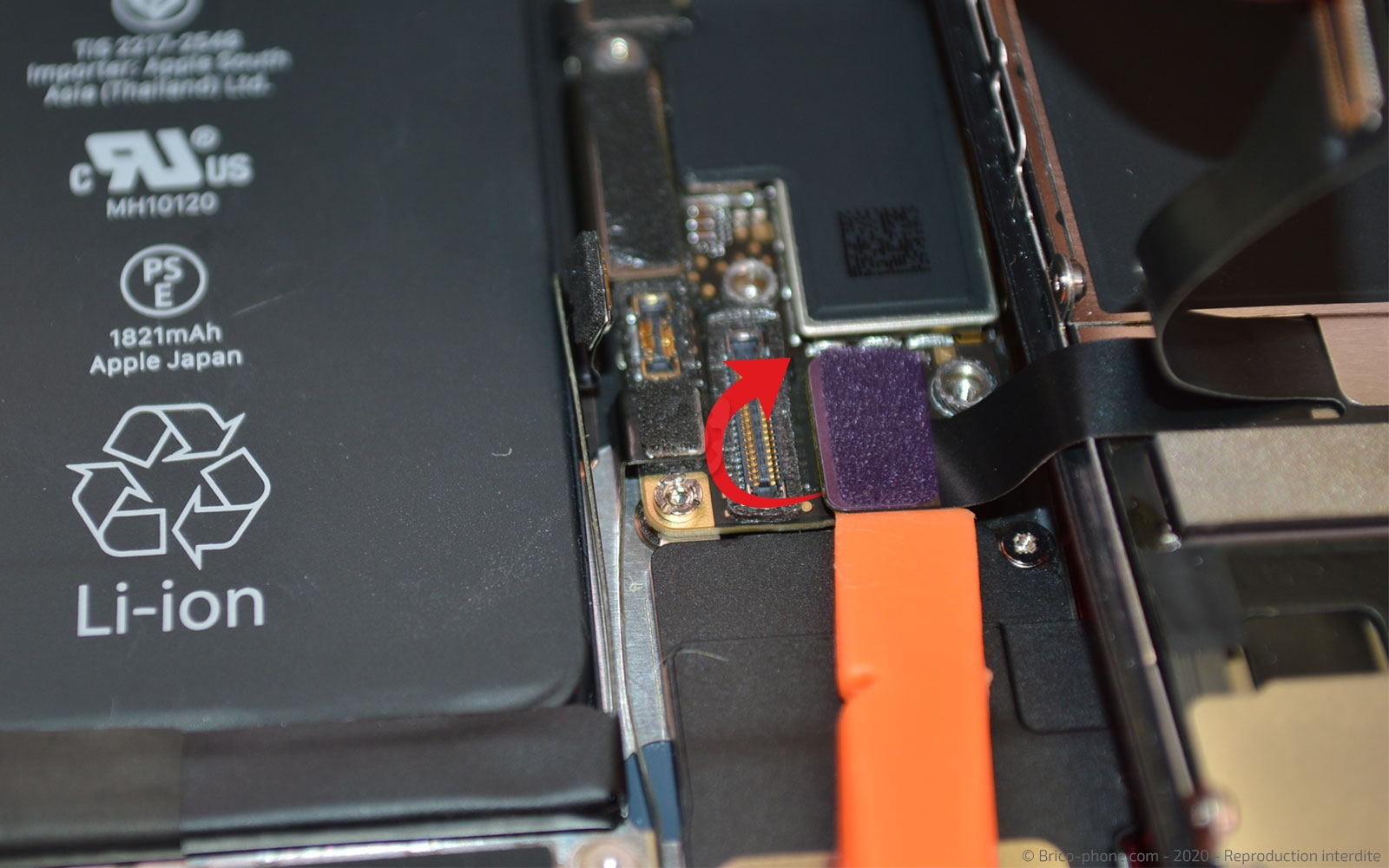

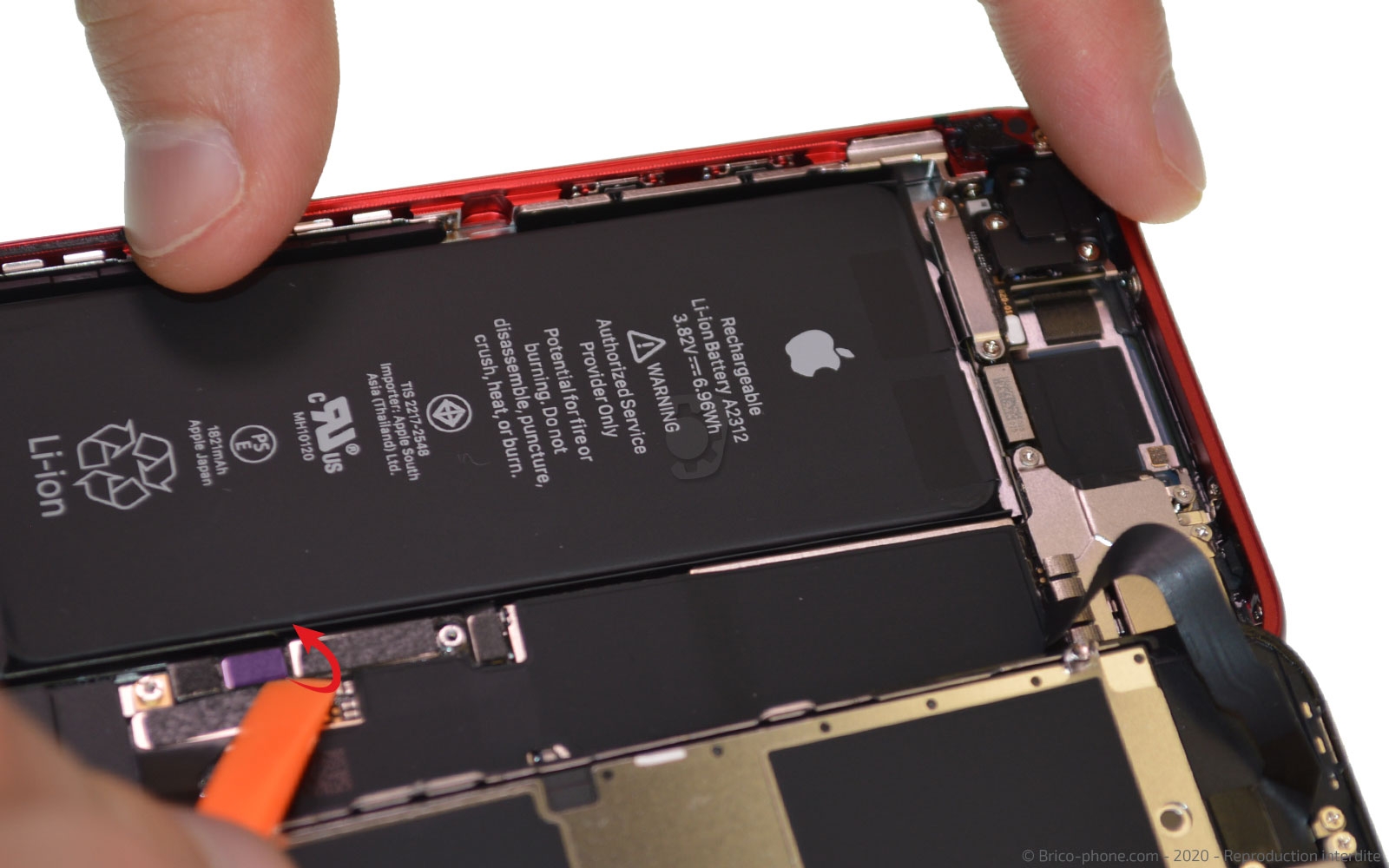

Attrapez le spudger pour débrancher les nappes de la batterie et de l'écran.

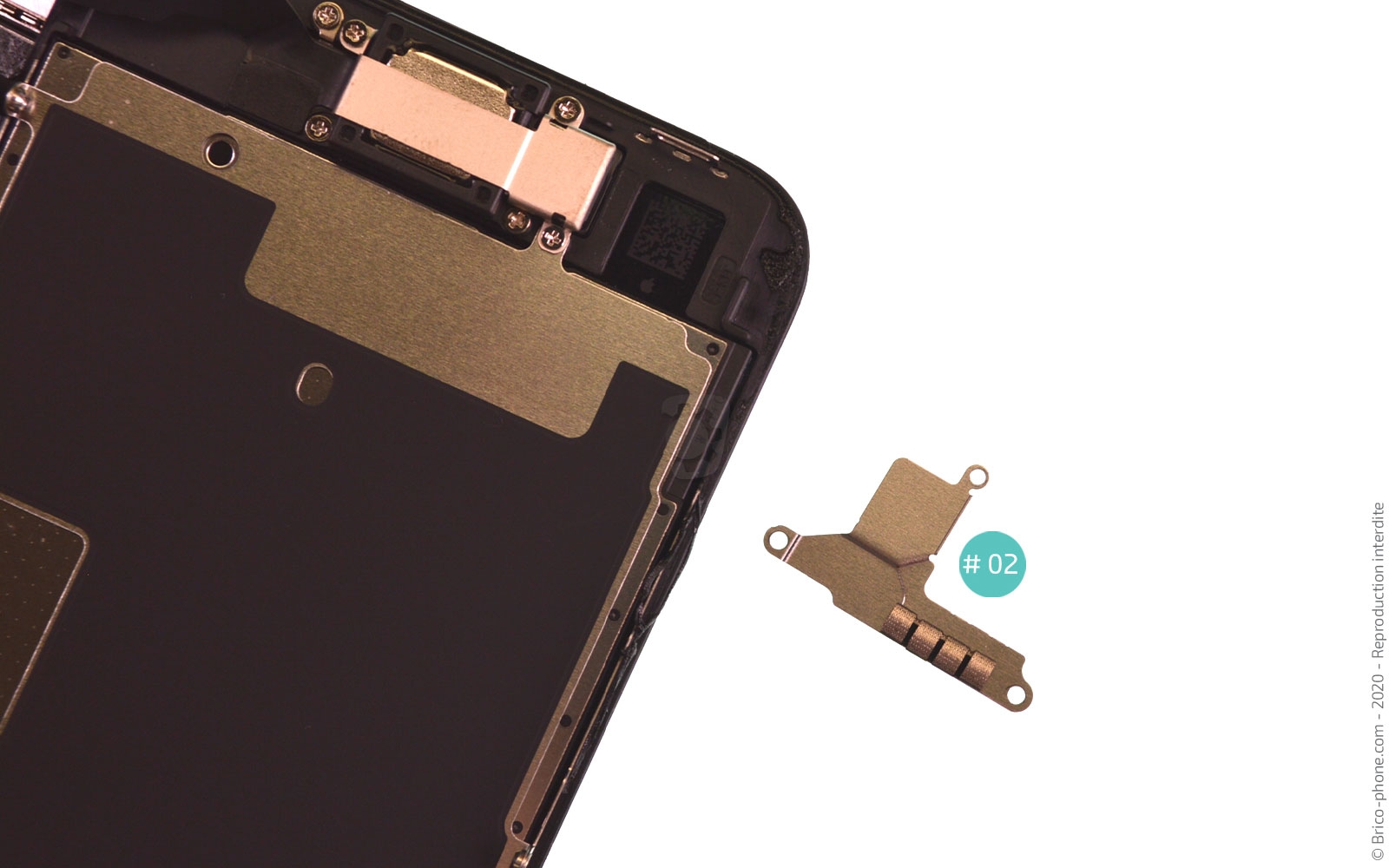

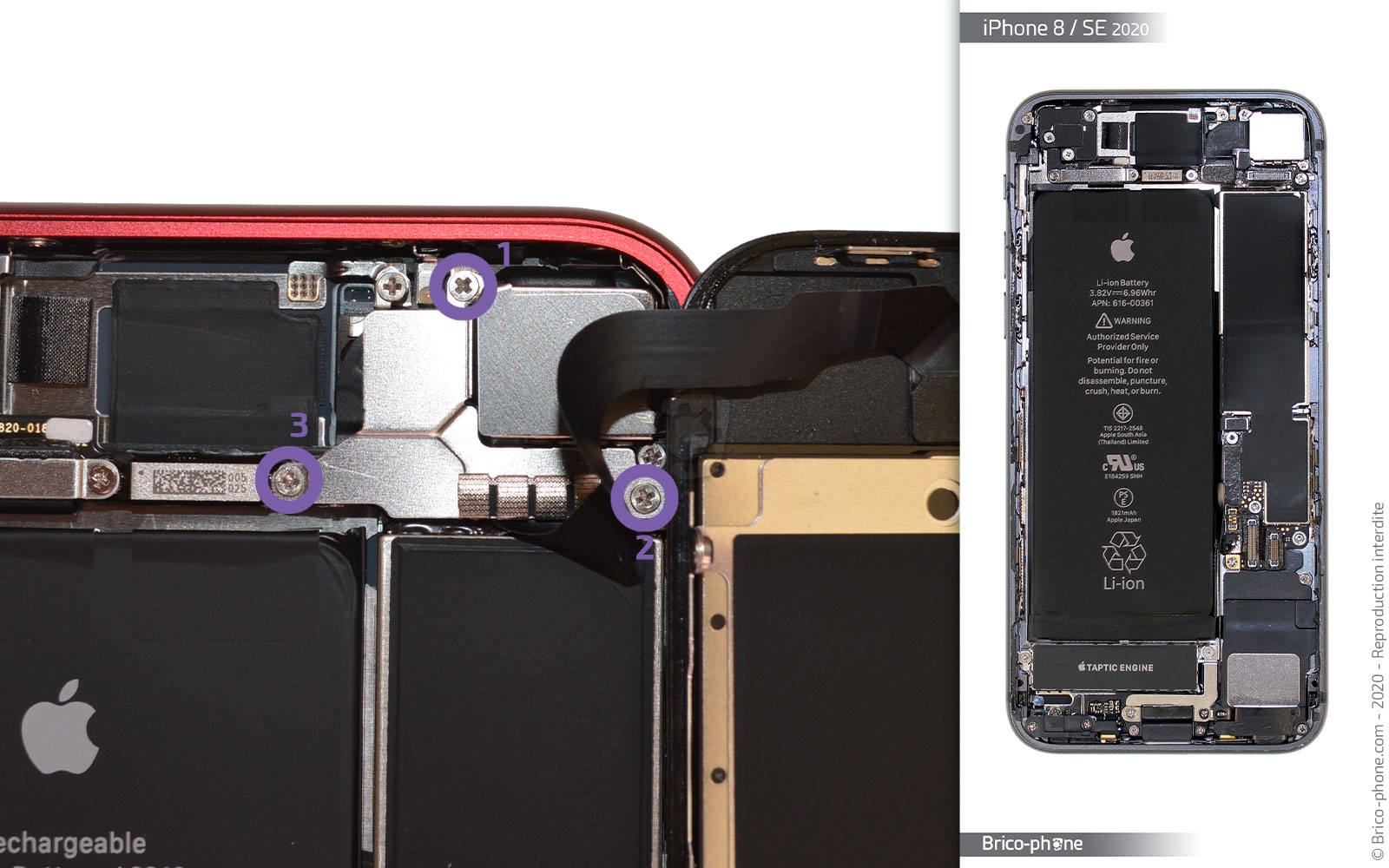

Toujours à l'aide du tournevis cruciforme, sortez les vis C1, C2 et C3 afin de pouvoir extraire la plaquette #02.

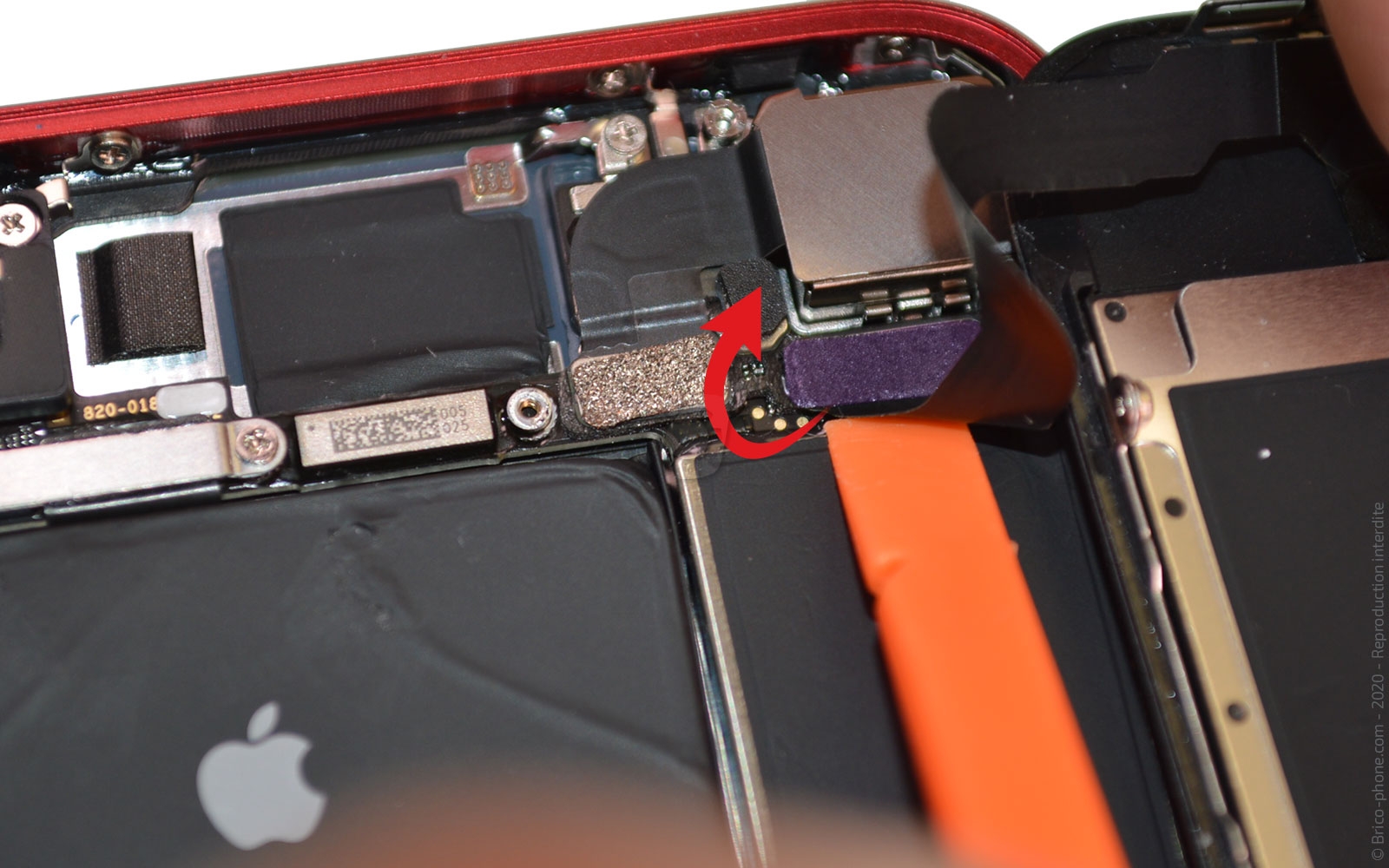

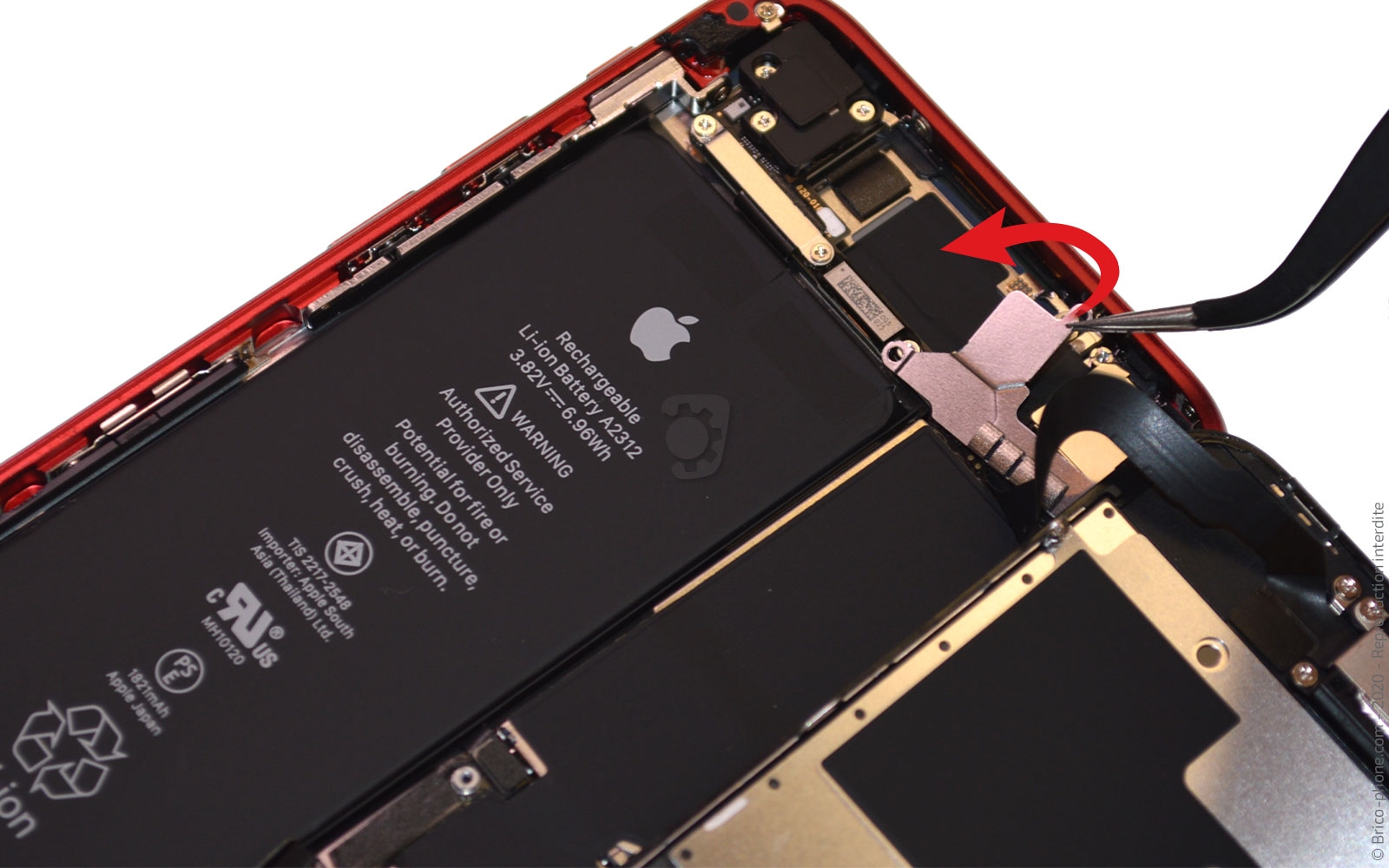

Vous pouvez alors déconnecter la nappe Facetime.

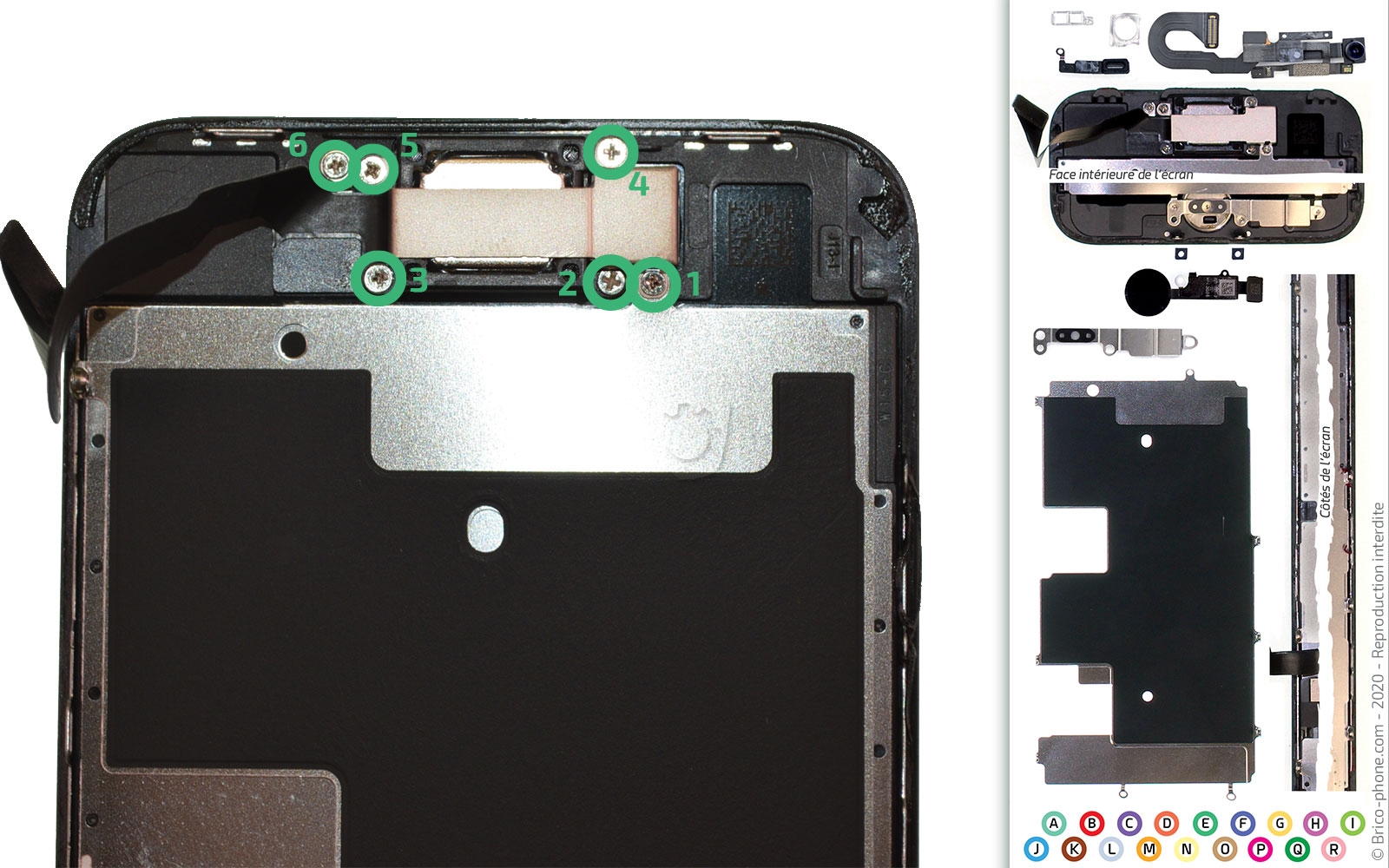

Restons sur l'écran de votre iPhone SE en retirant les 6 vis positionnées en haut.

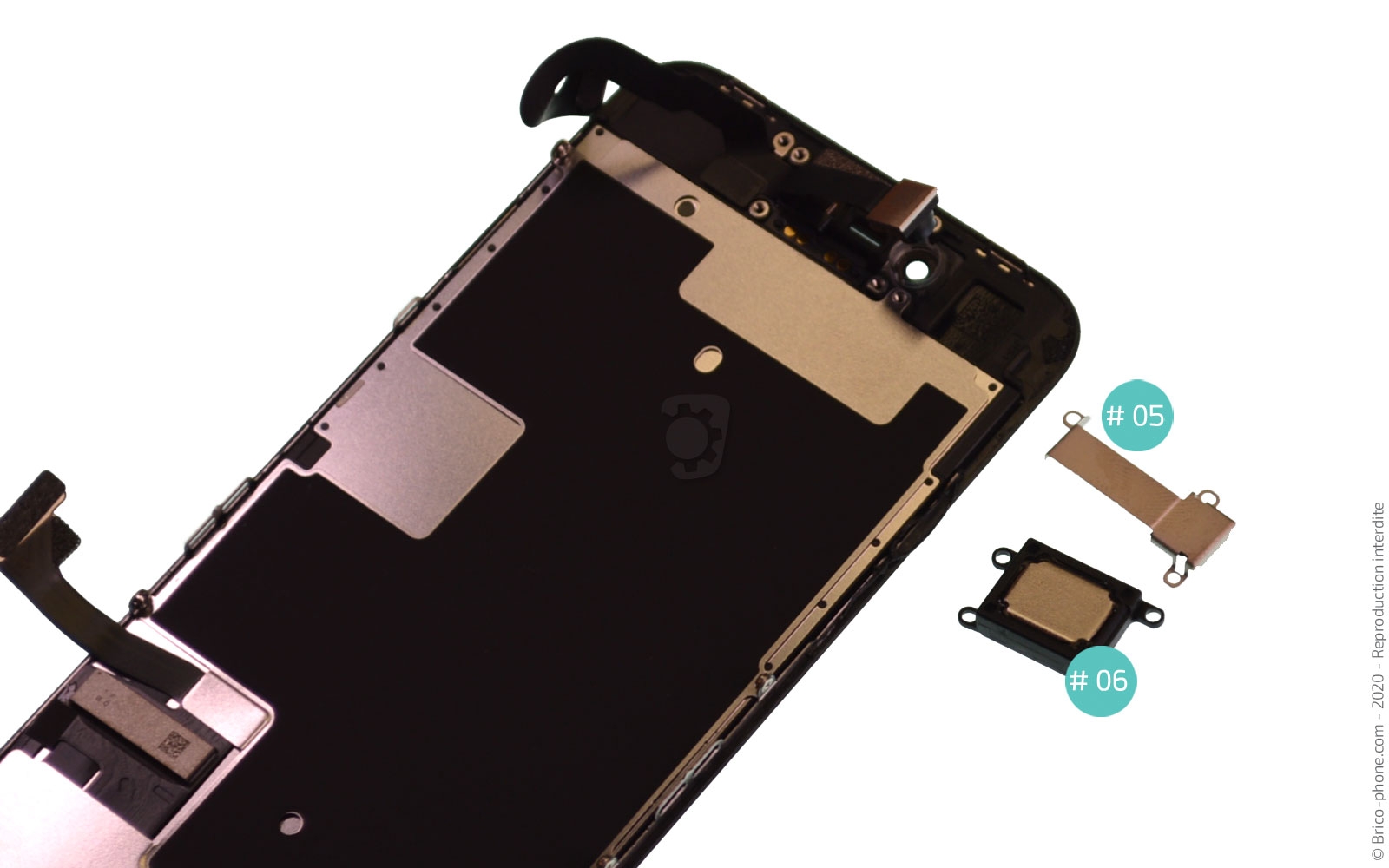

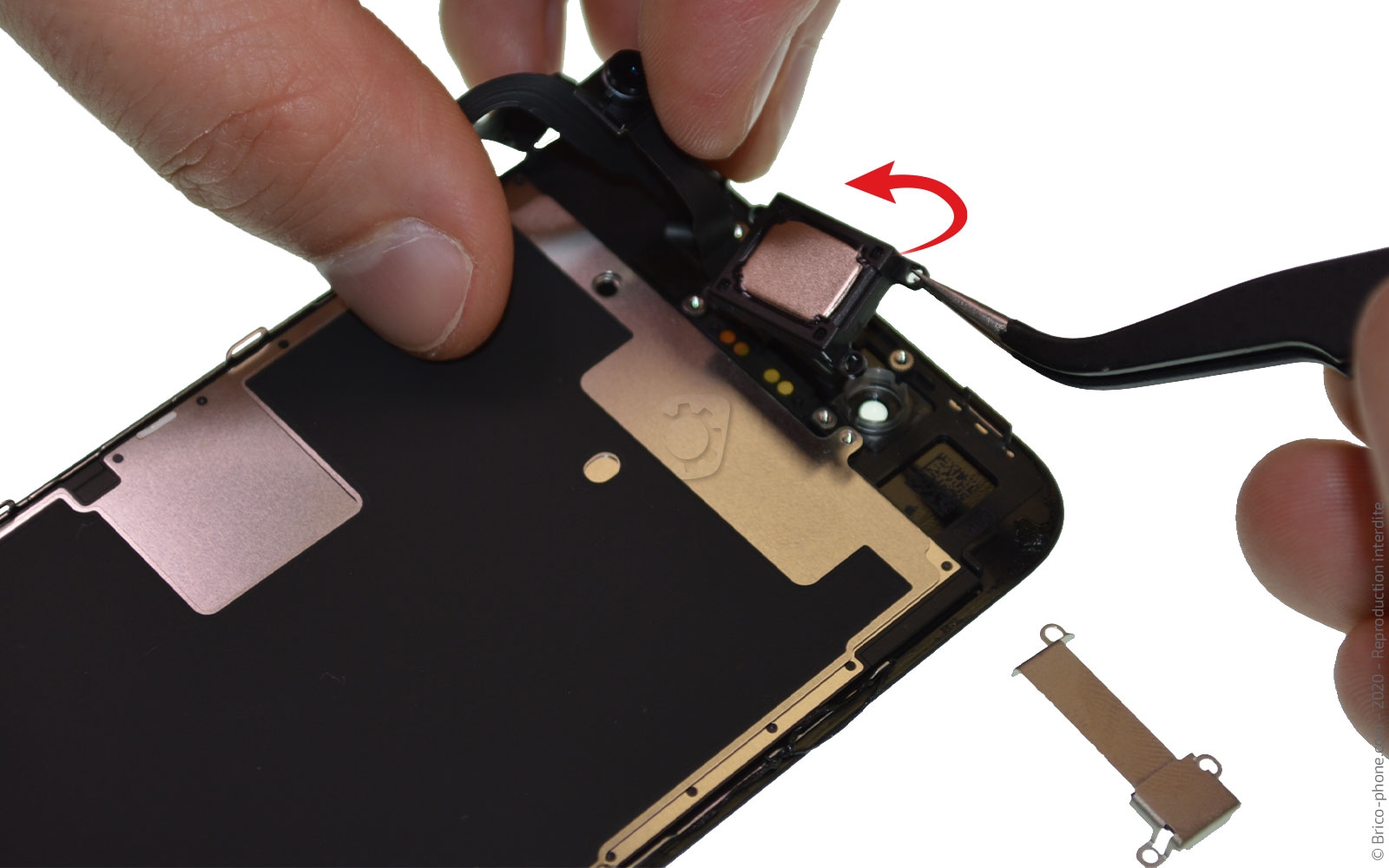

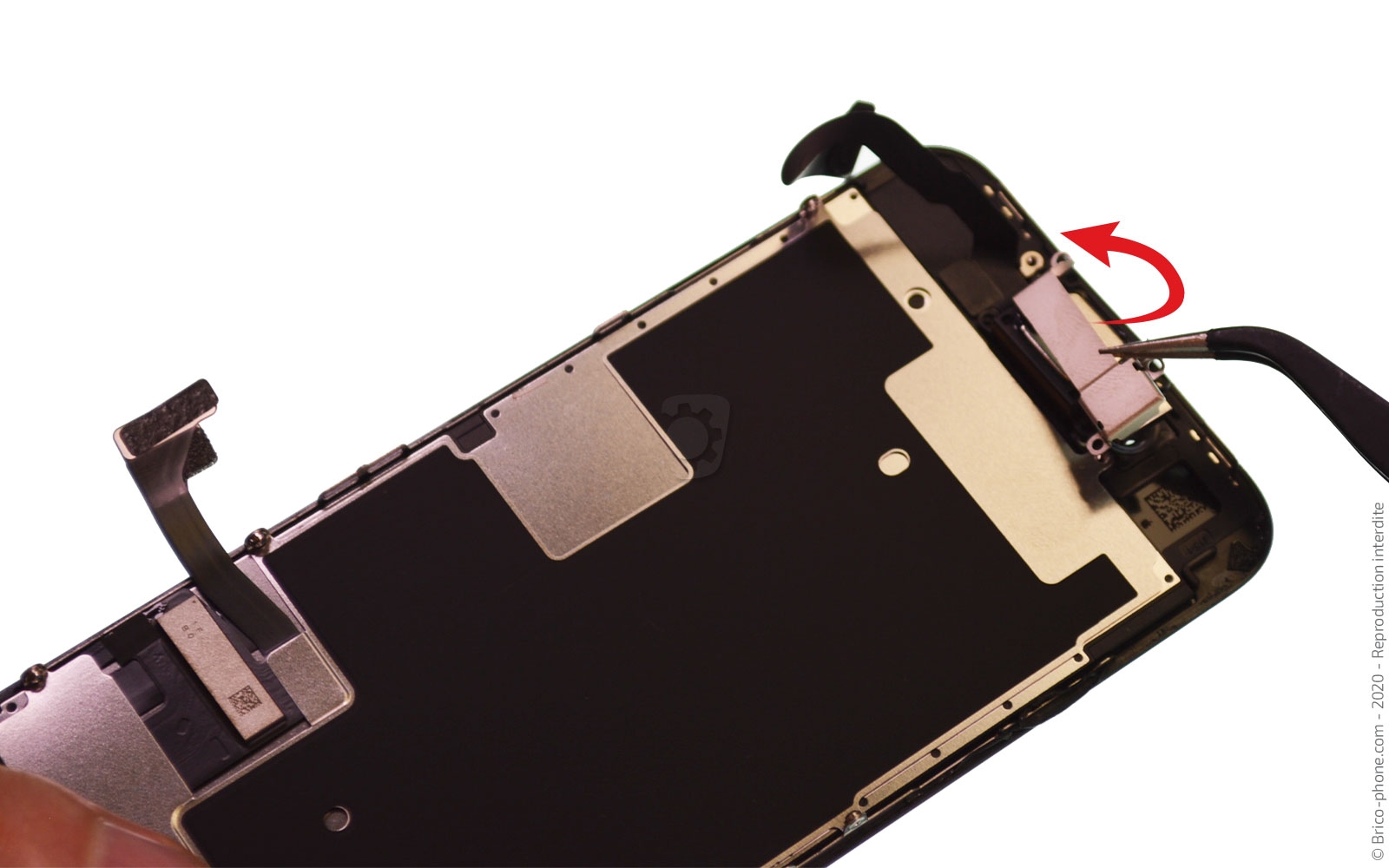

Ensuite, sortez la plaquette #05 ainsi que le haut-parleur de l'oreille (#06).

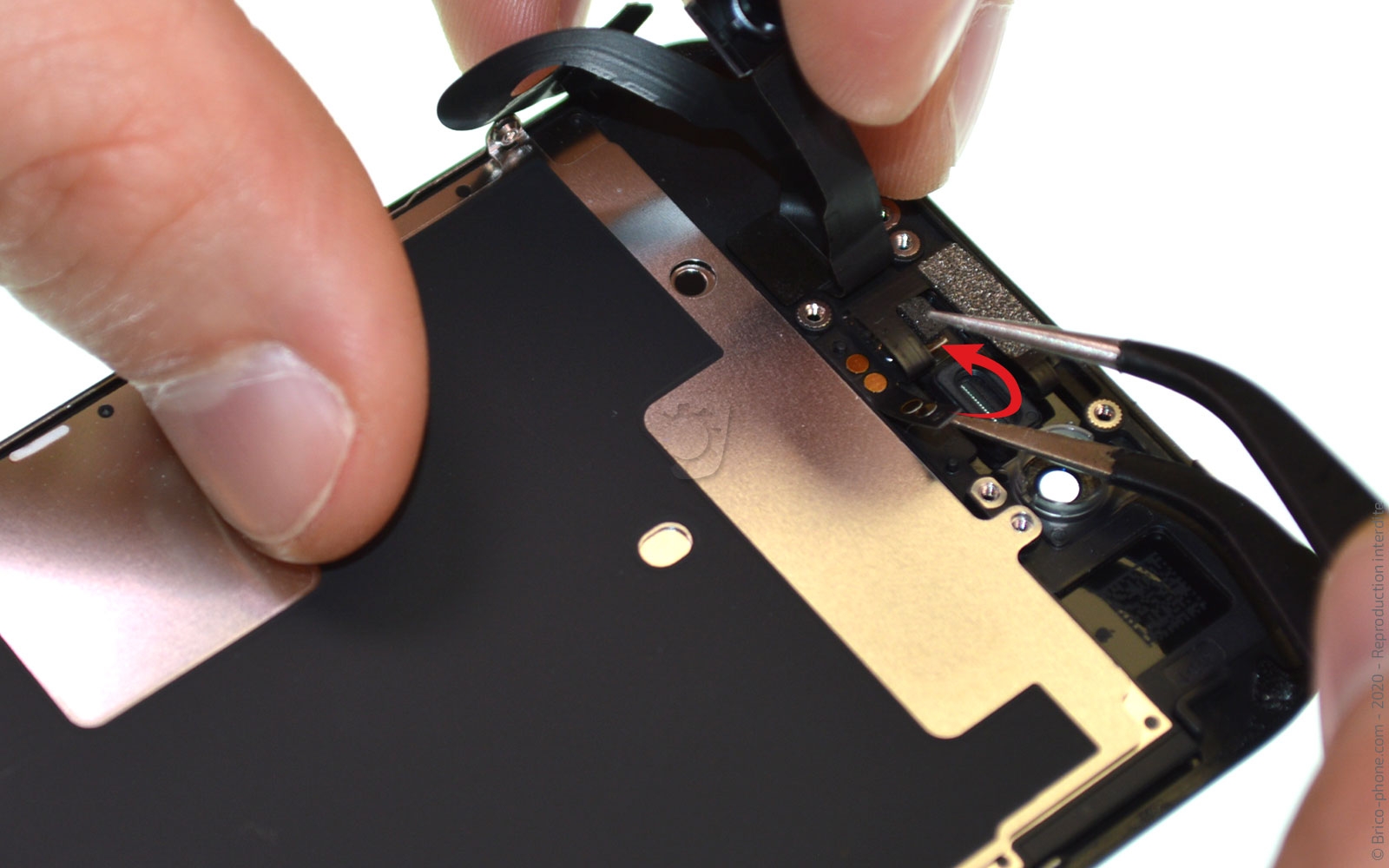

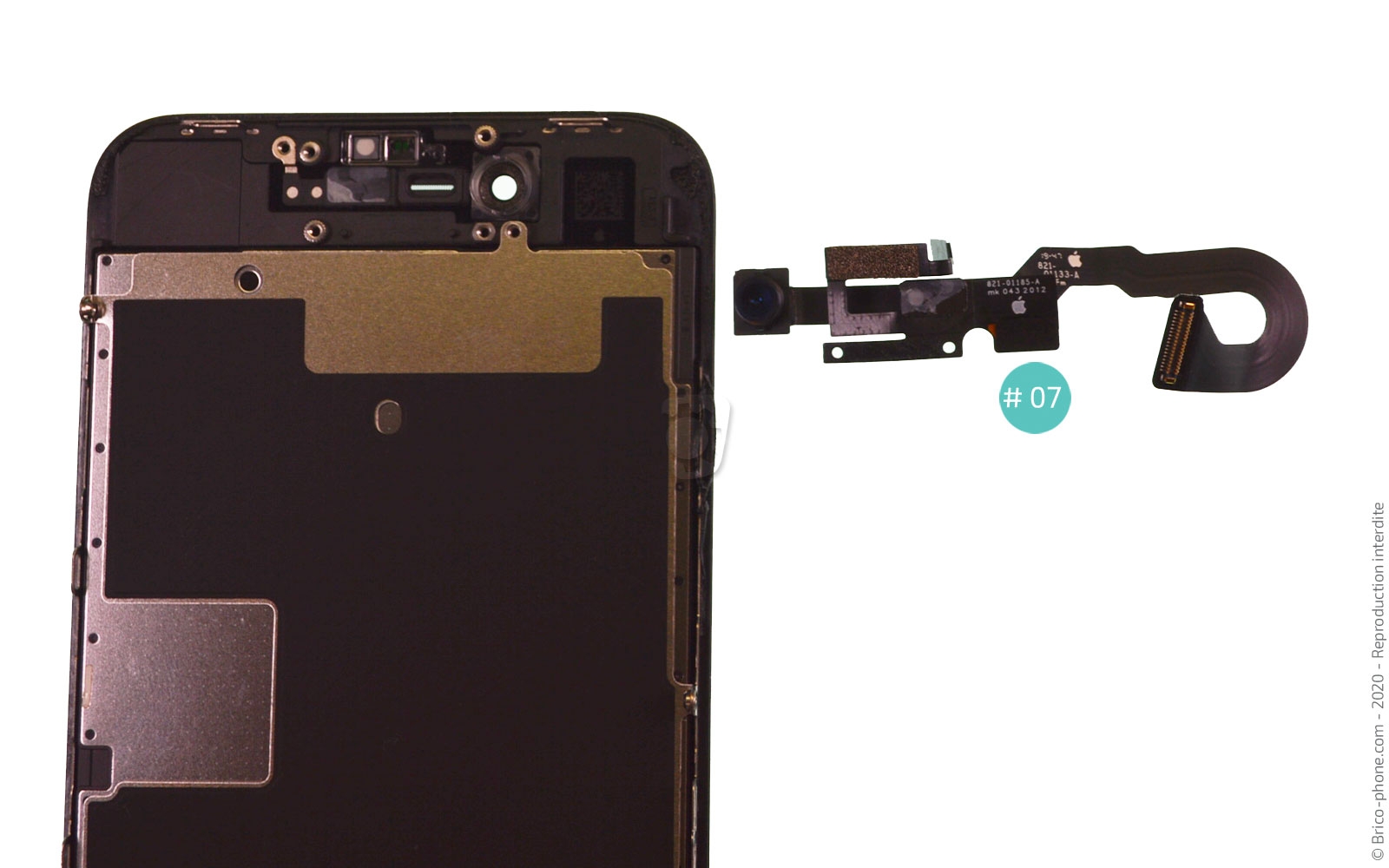

En vous aidant de la pincette en métal, décollez la nappe de la caméra Facetime comprenant le capteur de proximité / luminosité et micro d'ambiance.

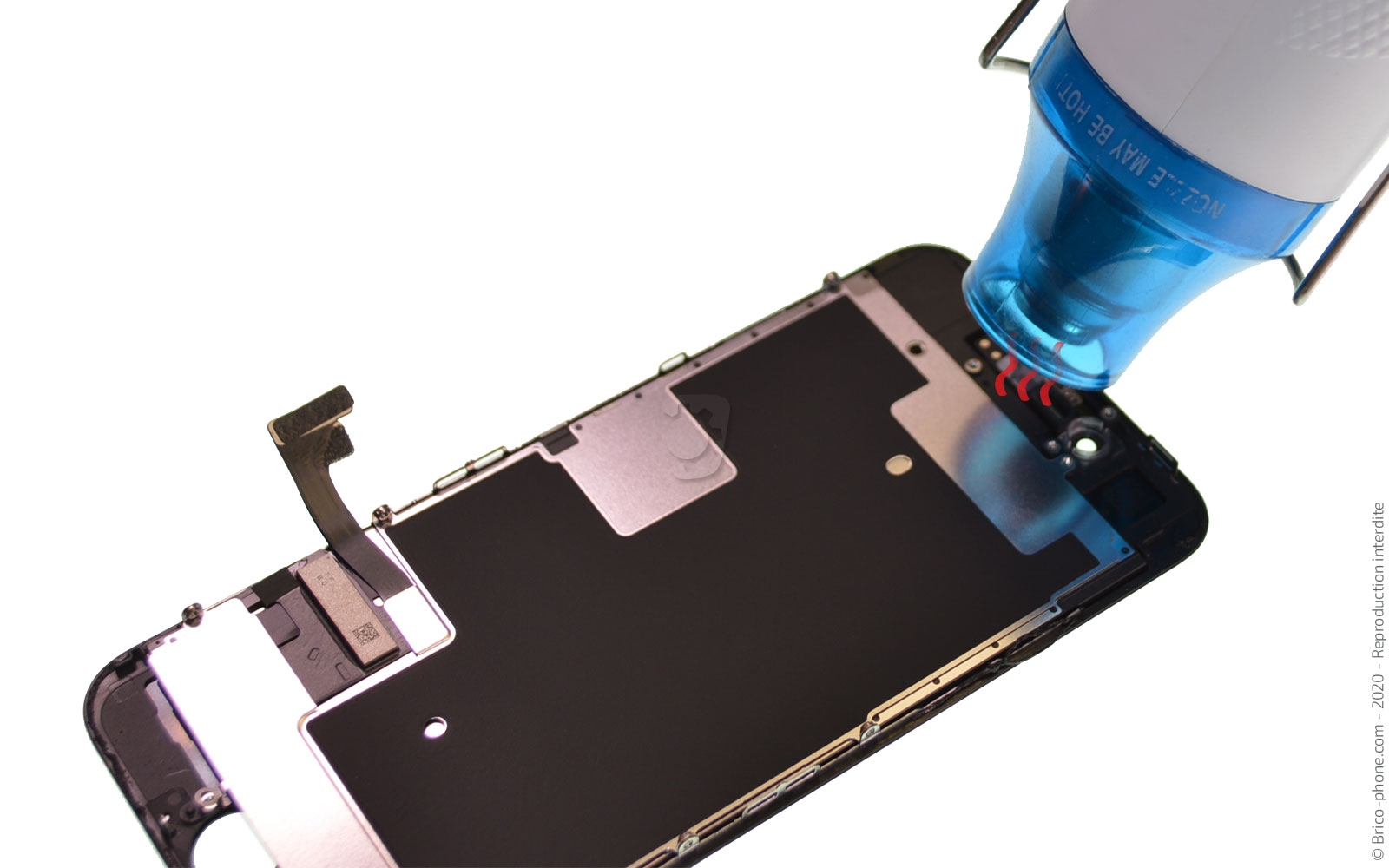

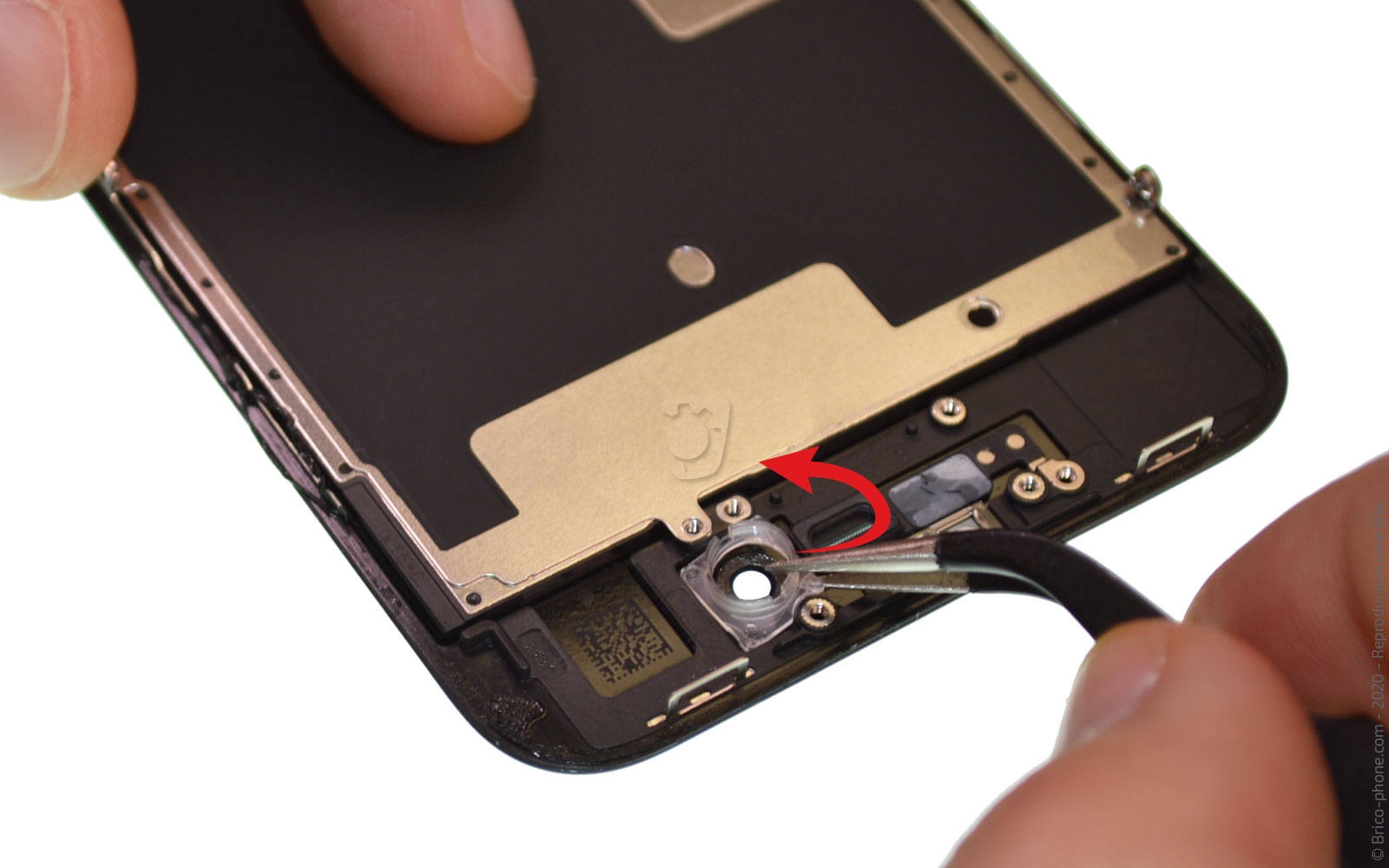

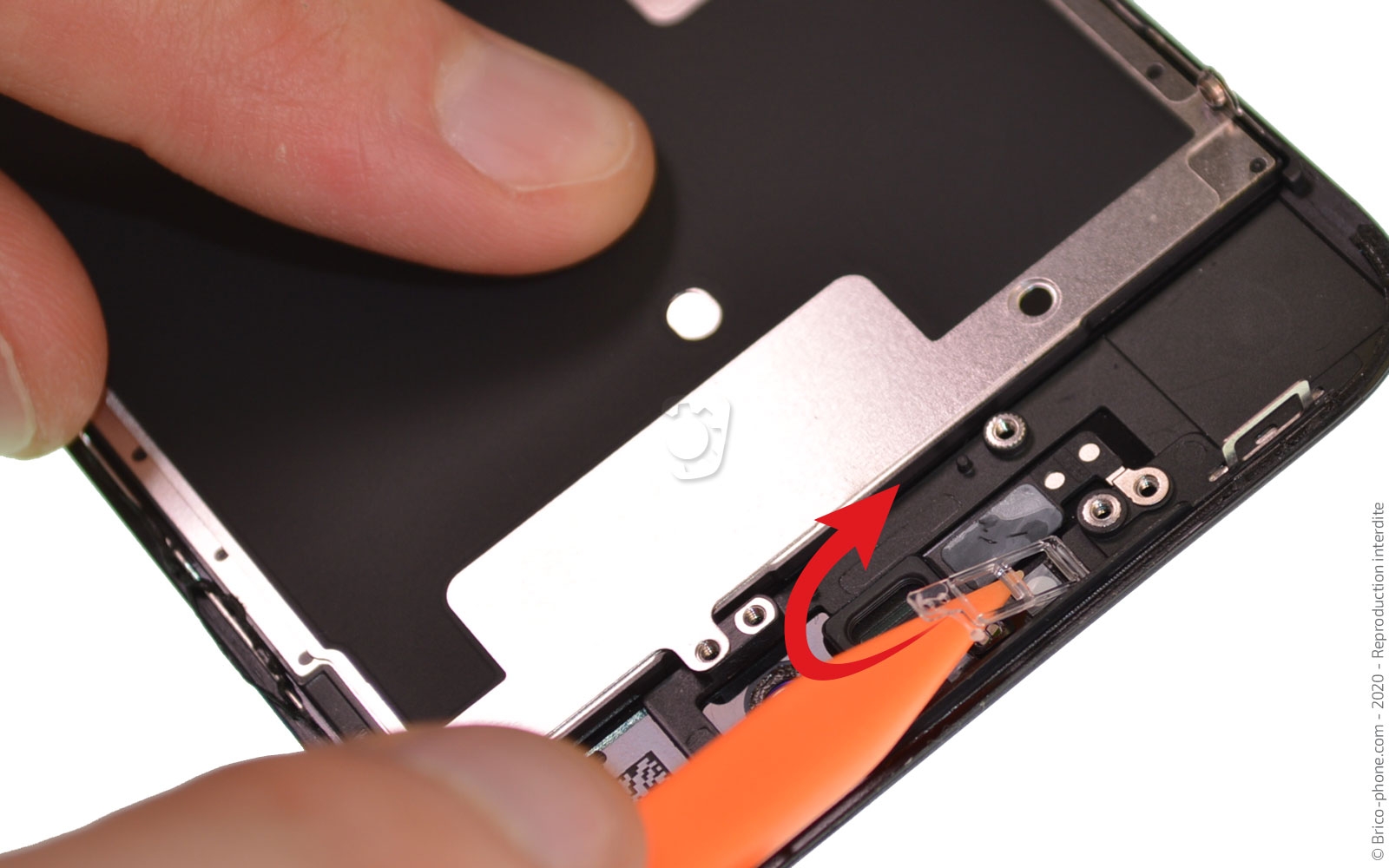

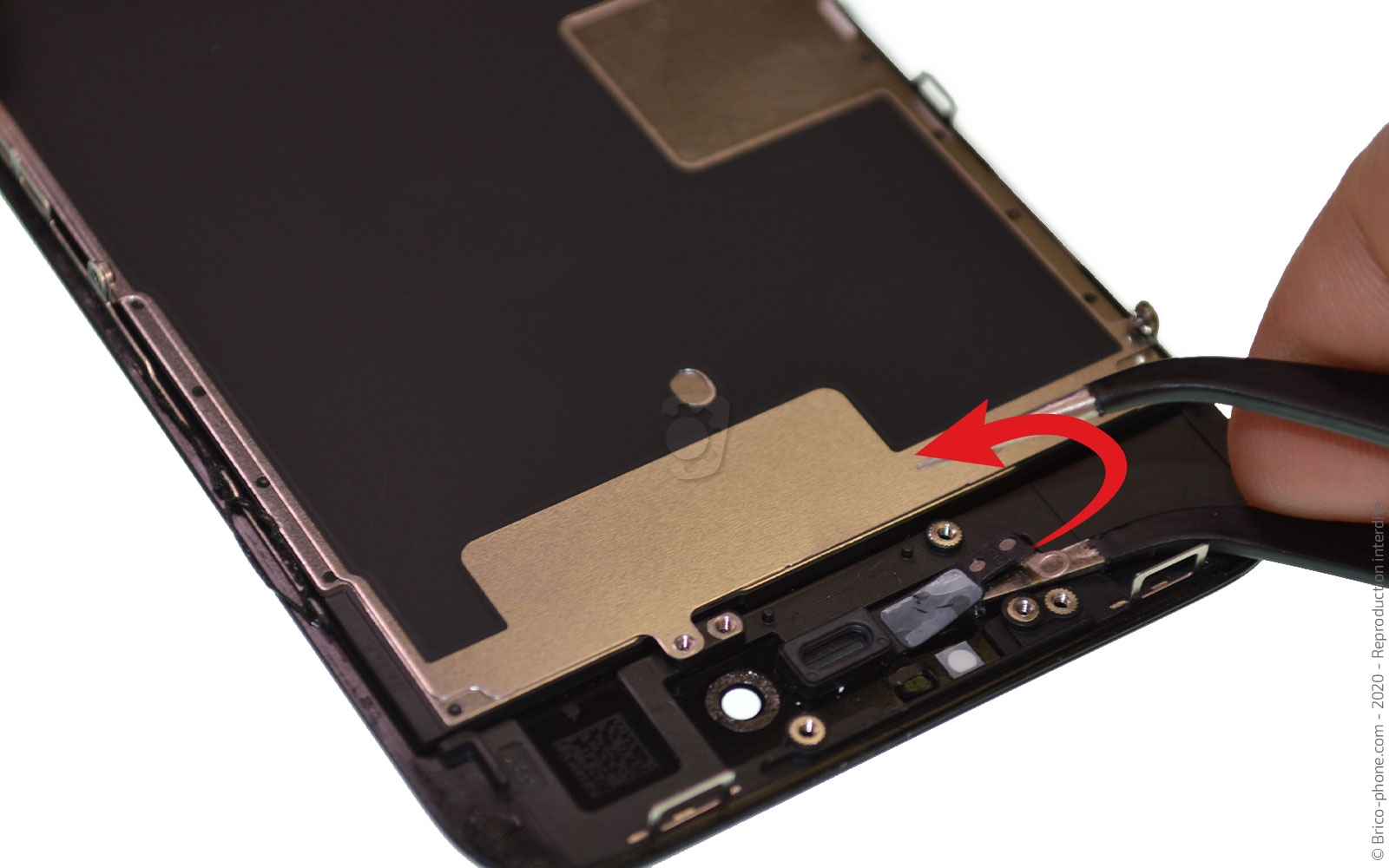

Pour récupérer les petits éléments comme le support caméra, il vous faut dans un premier temps utiliser le décapeur thermique pour chauffer légèrement les composants.

Puis, il ne vous reste plus qu'à les décoller.

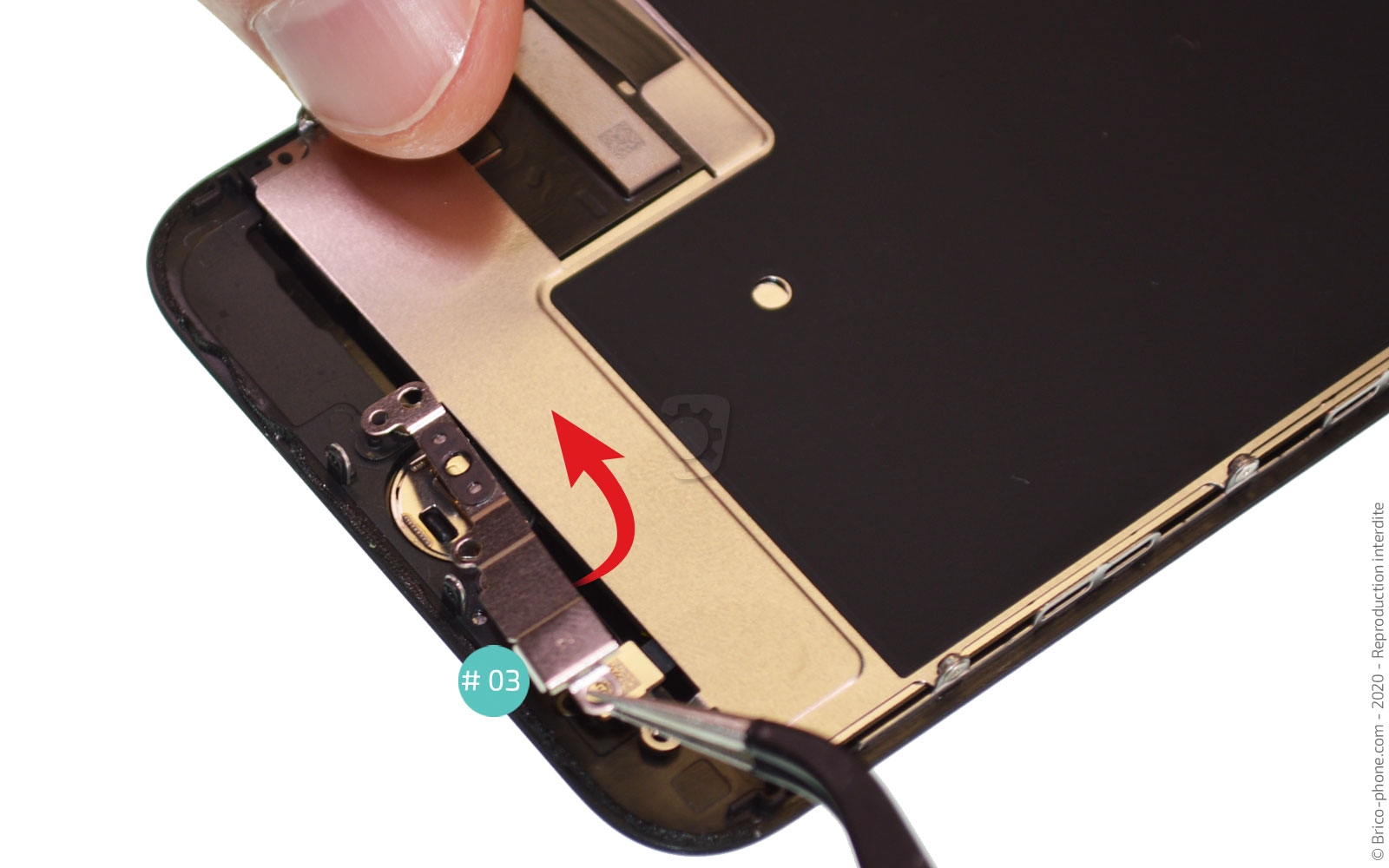

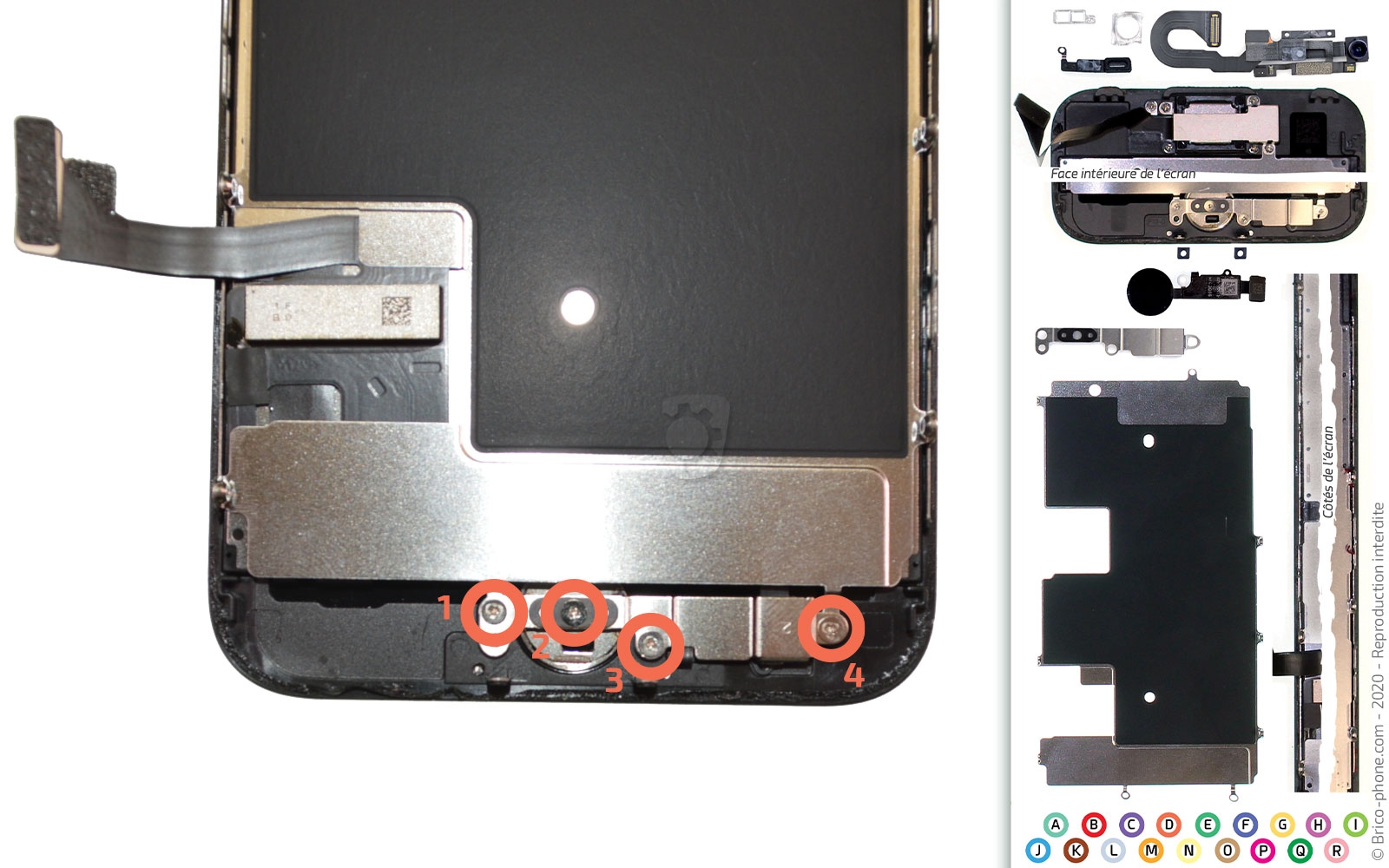

Sur la partie basse du téléphone, enlevez les 4 vis triwing afin de pouvoir retirer la plaquette #03.

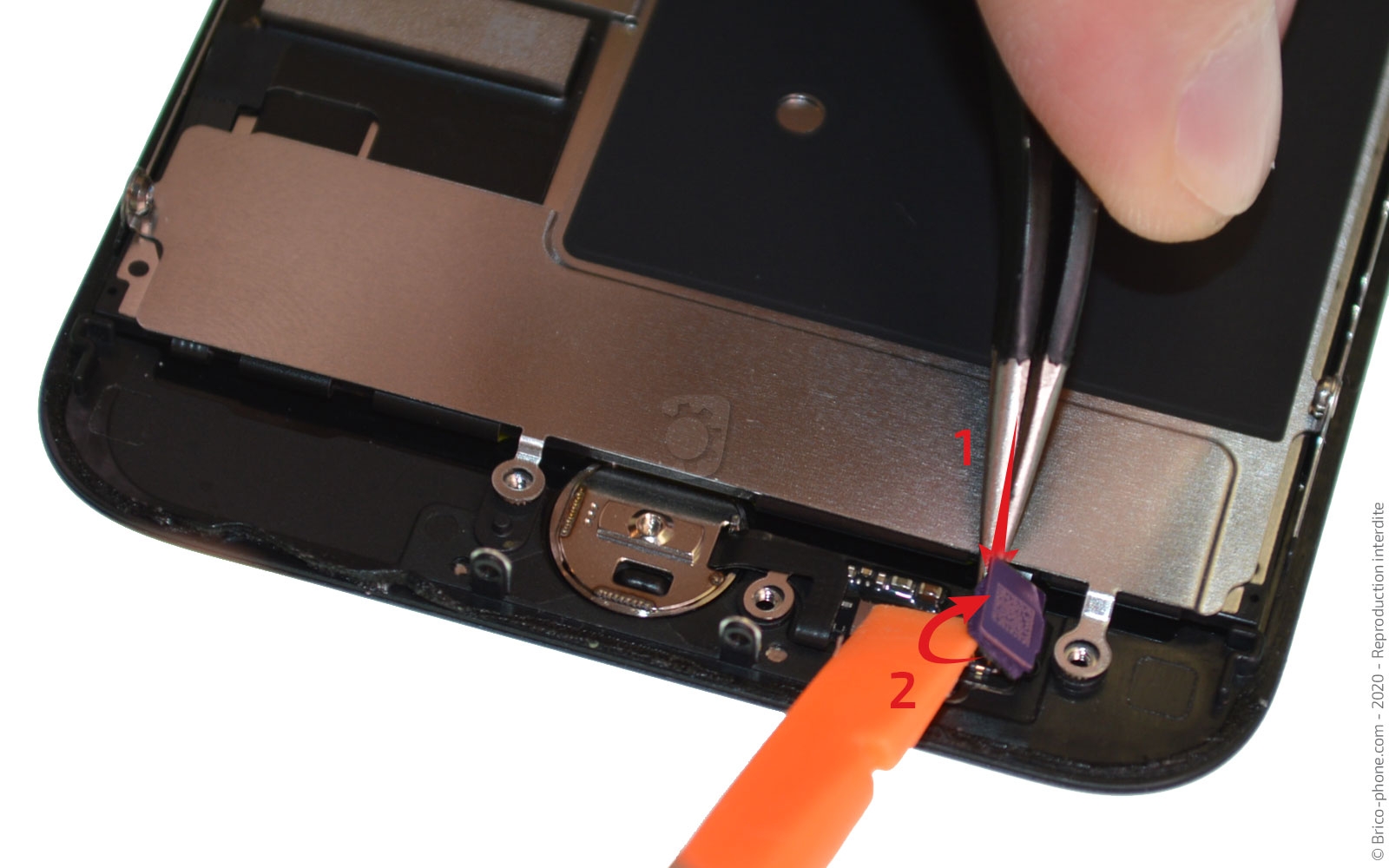

Pour cette manipulation, il vous faut appuyer sur la nappe du bas afin de la bloquer lorsque vous déconnecterez la nappe supérieure avec le levier en nylon.

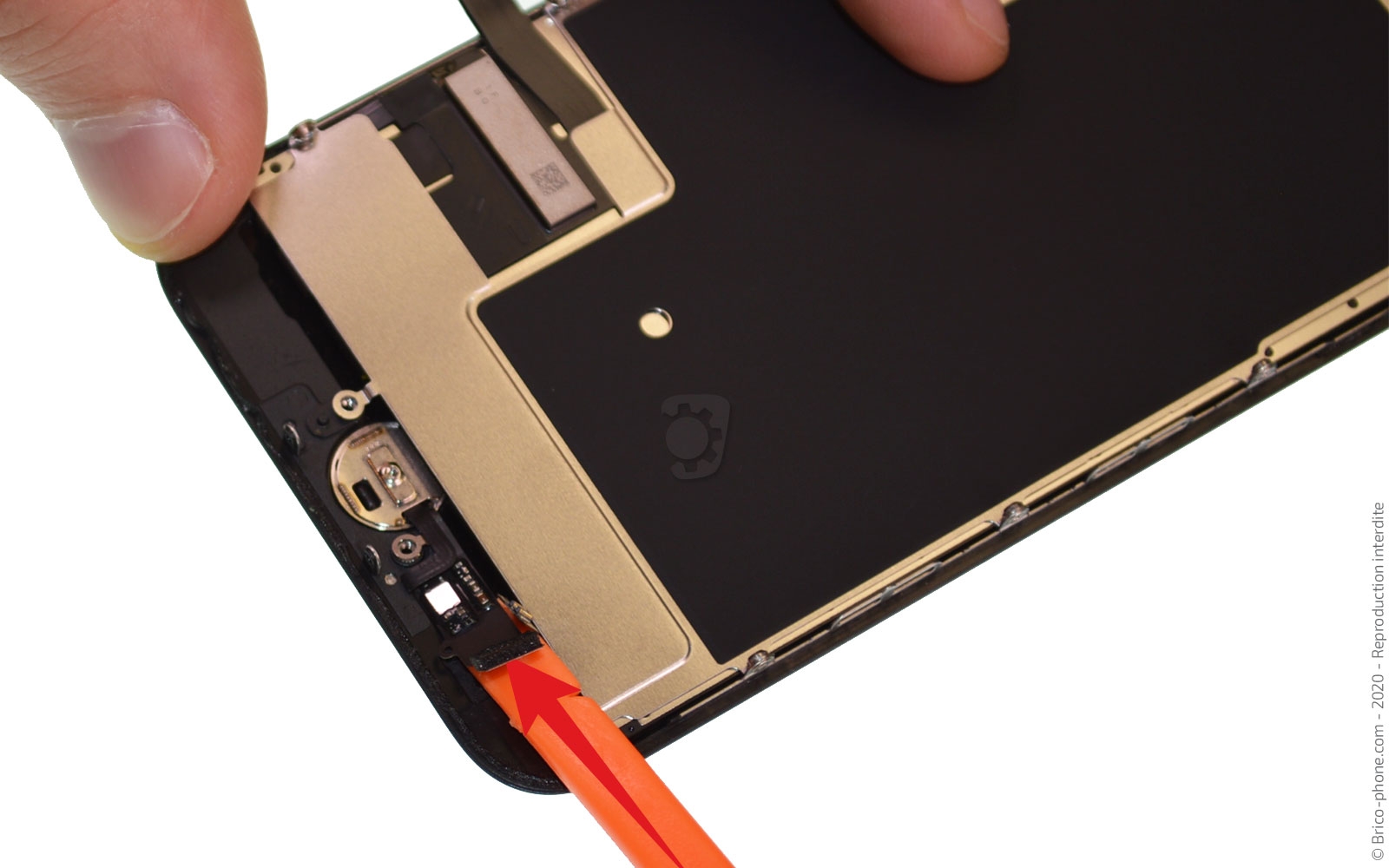

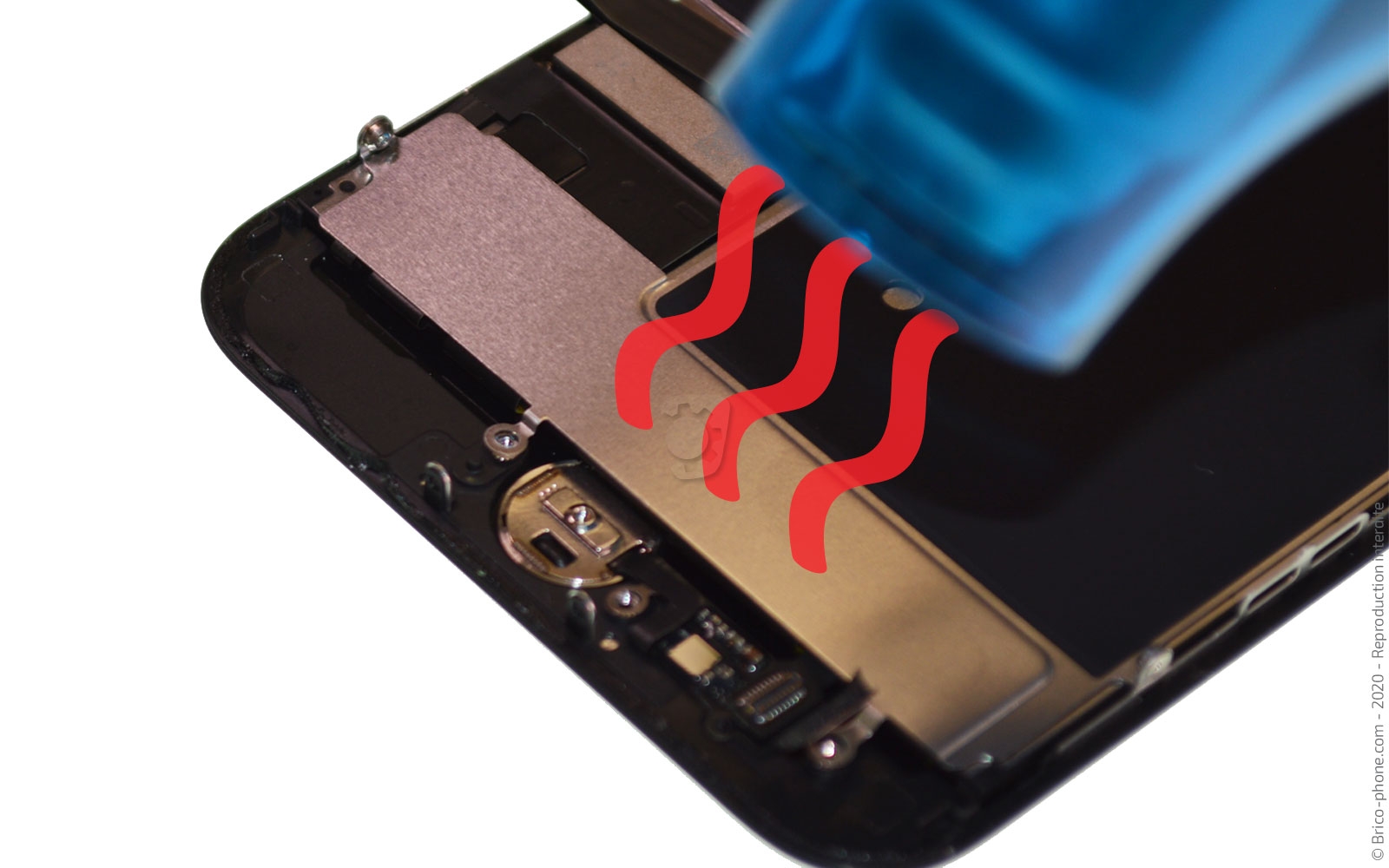

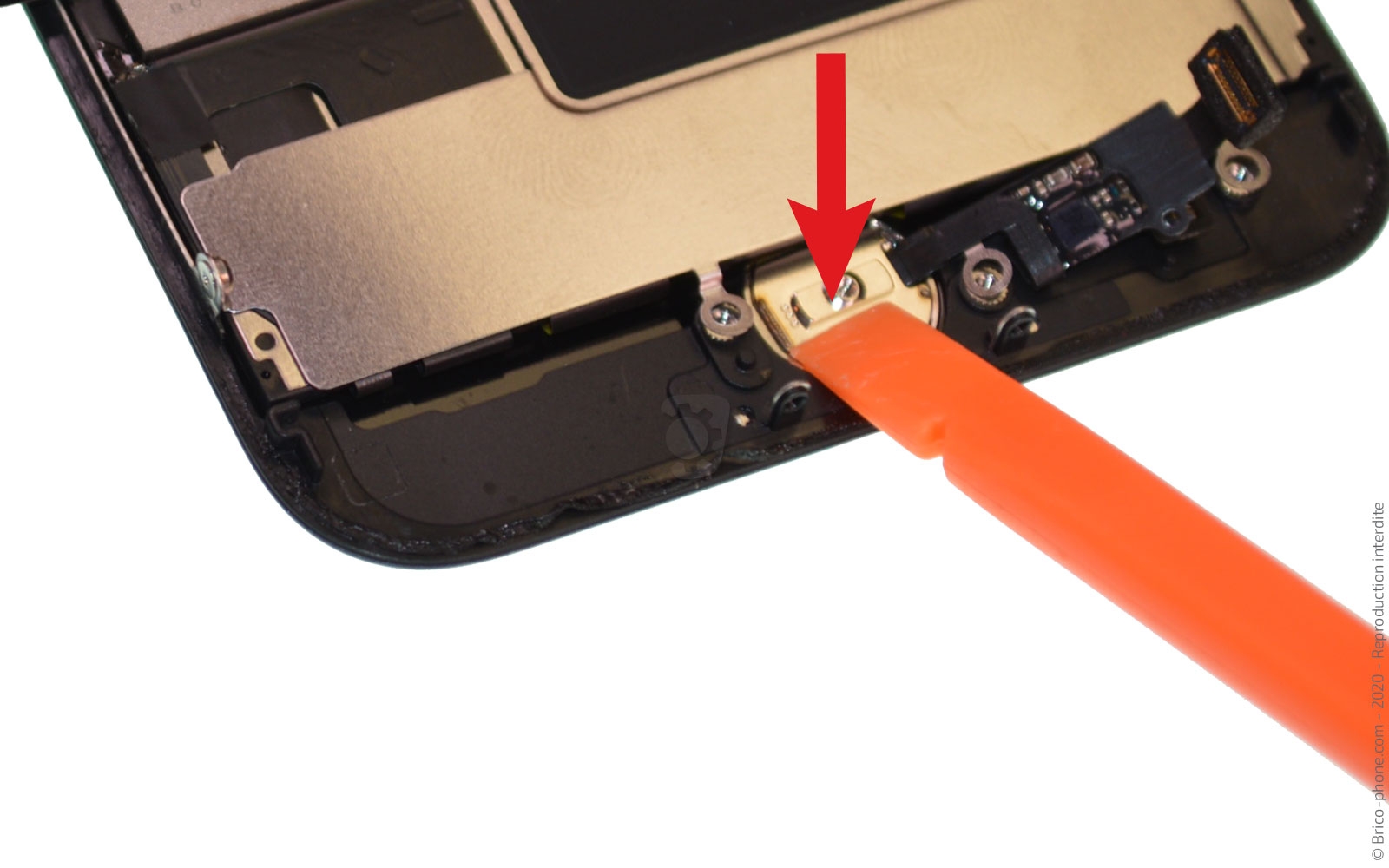

Chauffez légèrement la nappe afin de réussir à la décoller délicatement avant de pousser le bouton vers l'extérieur.

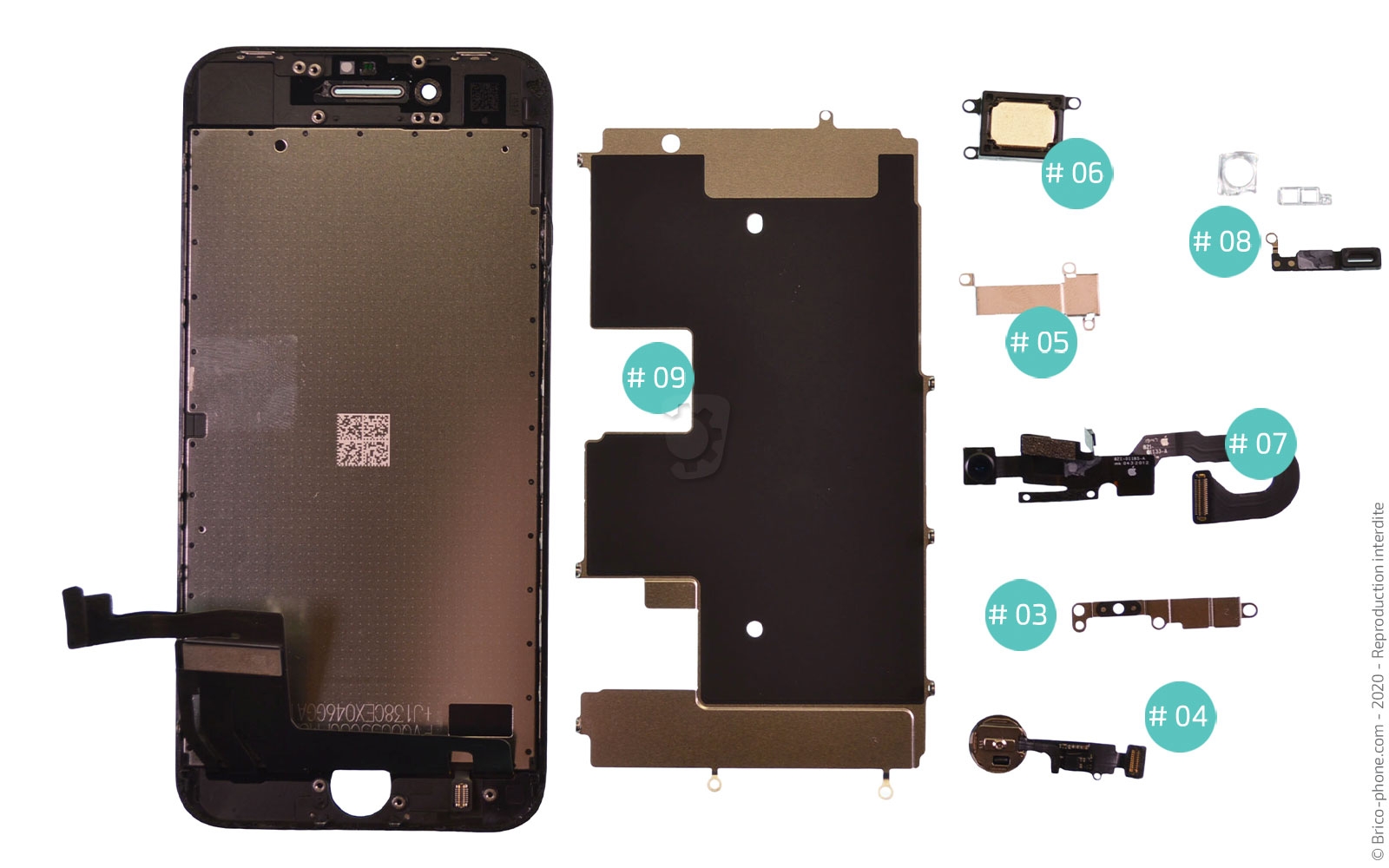

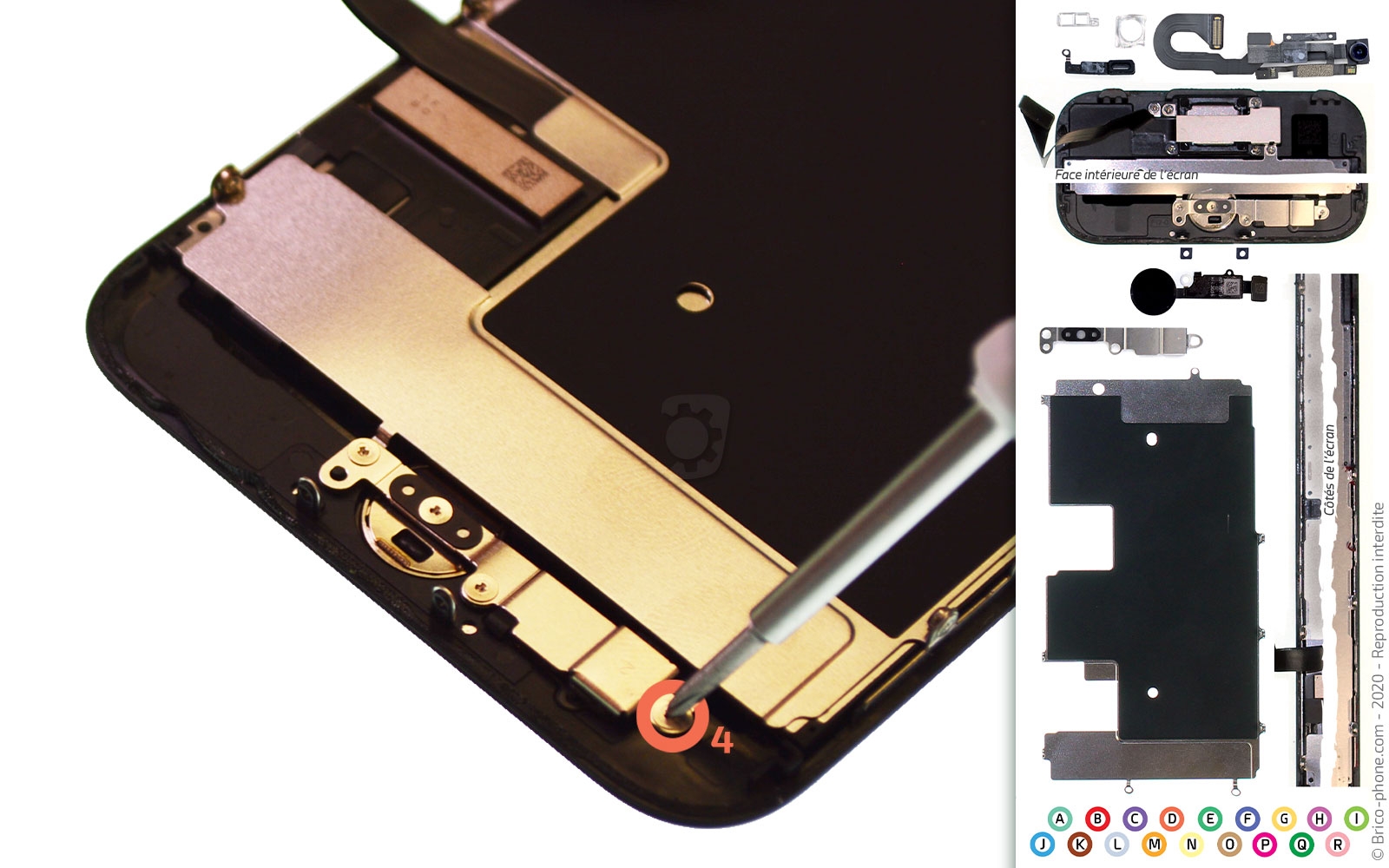

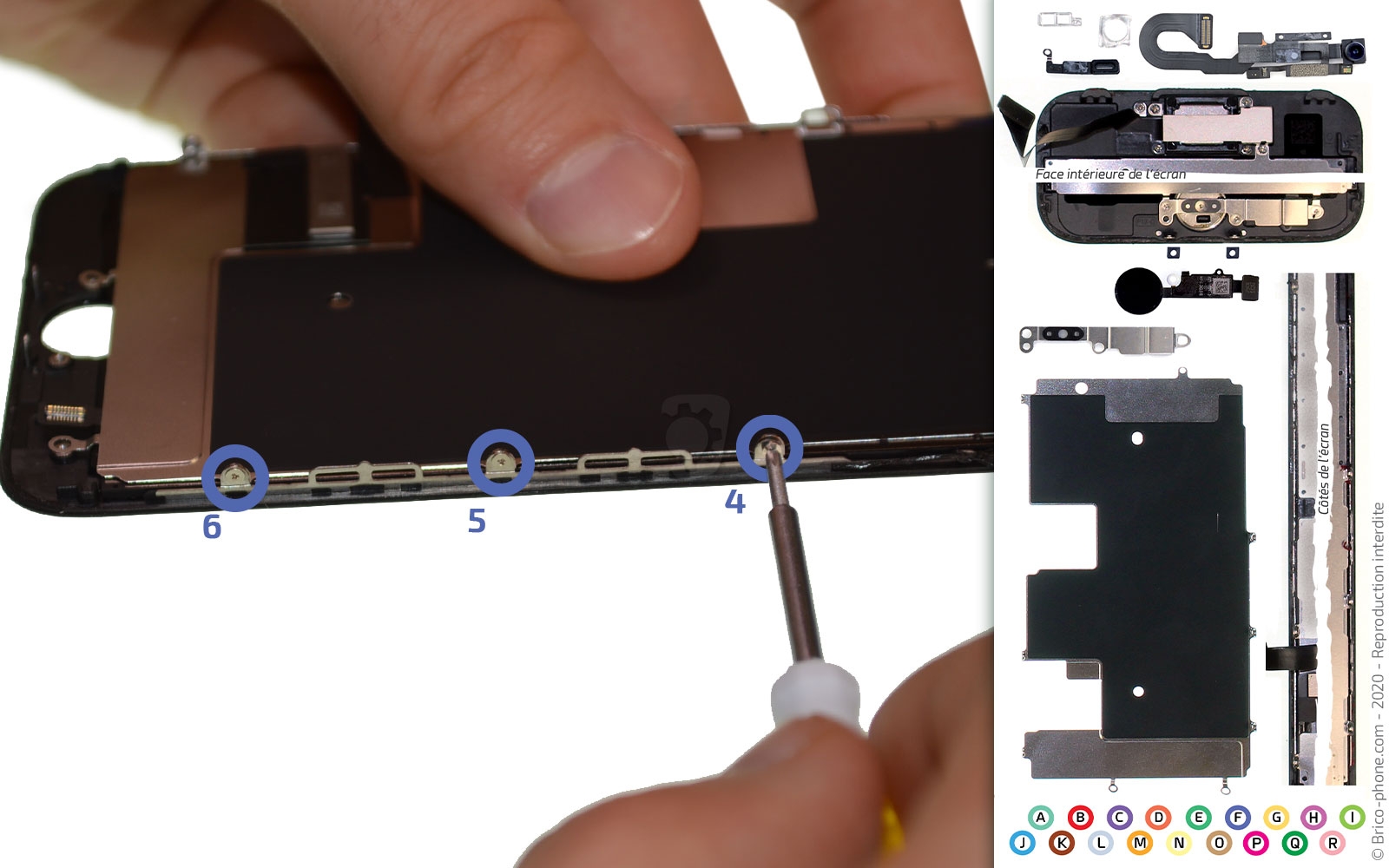

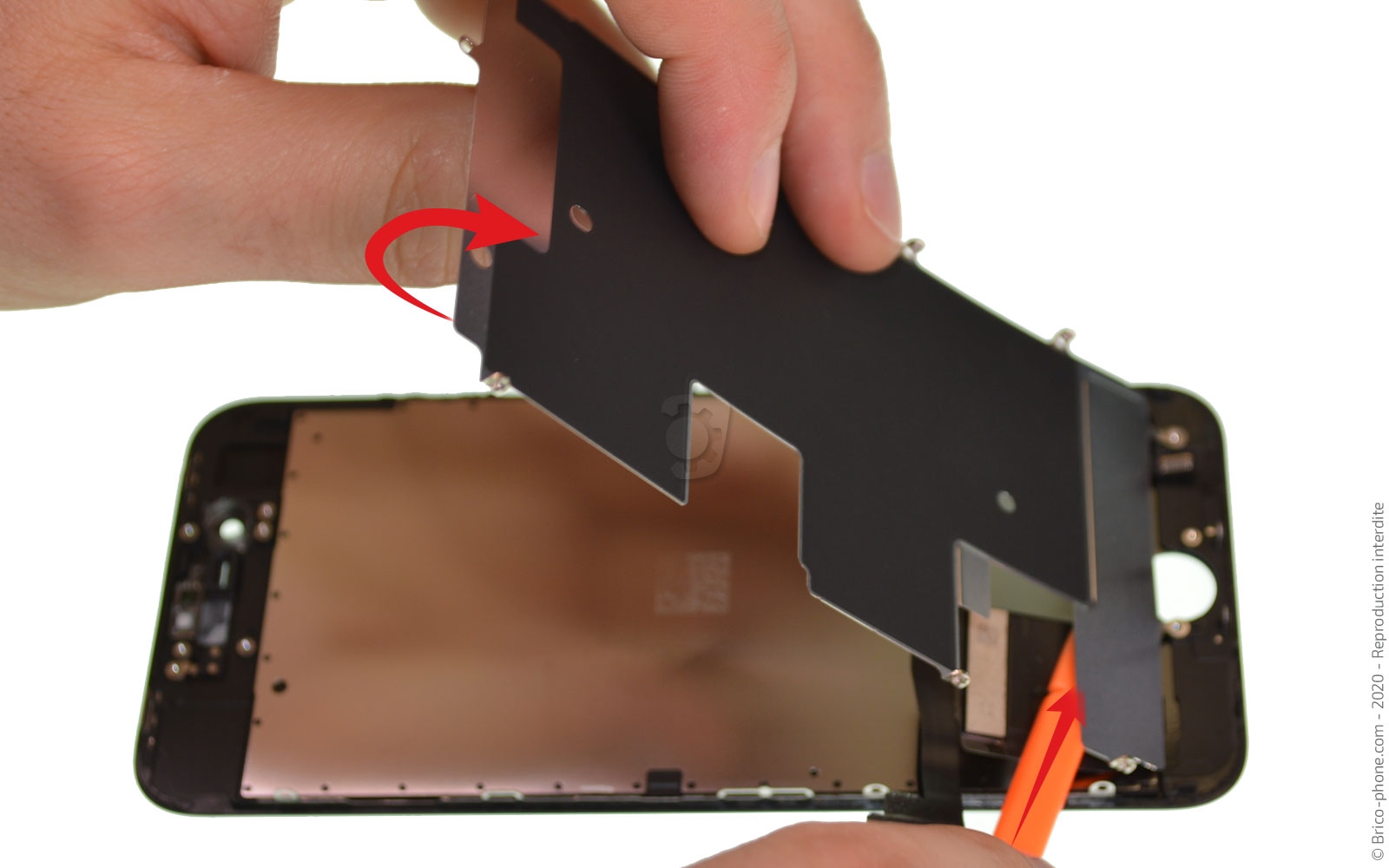

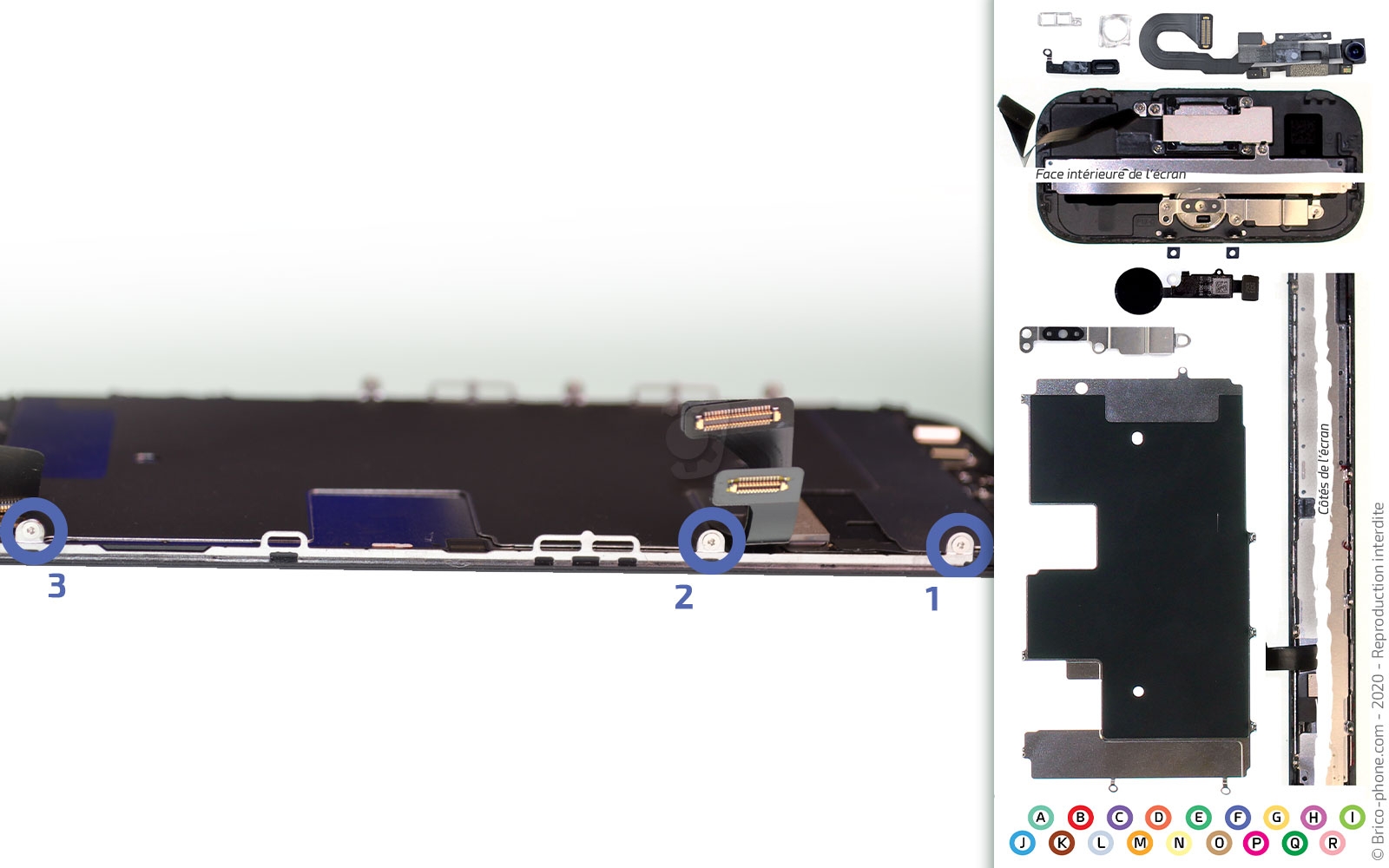

Dévissez les 6 vis appelées "F" avec le tournevis Triwing afin de pouvoir sortir la plaquette LCD.

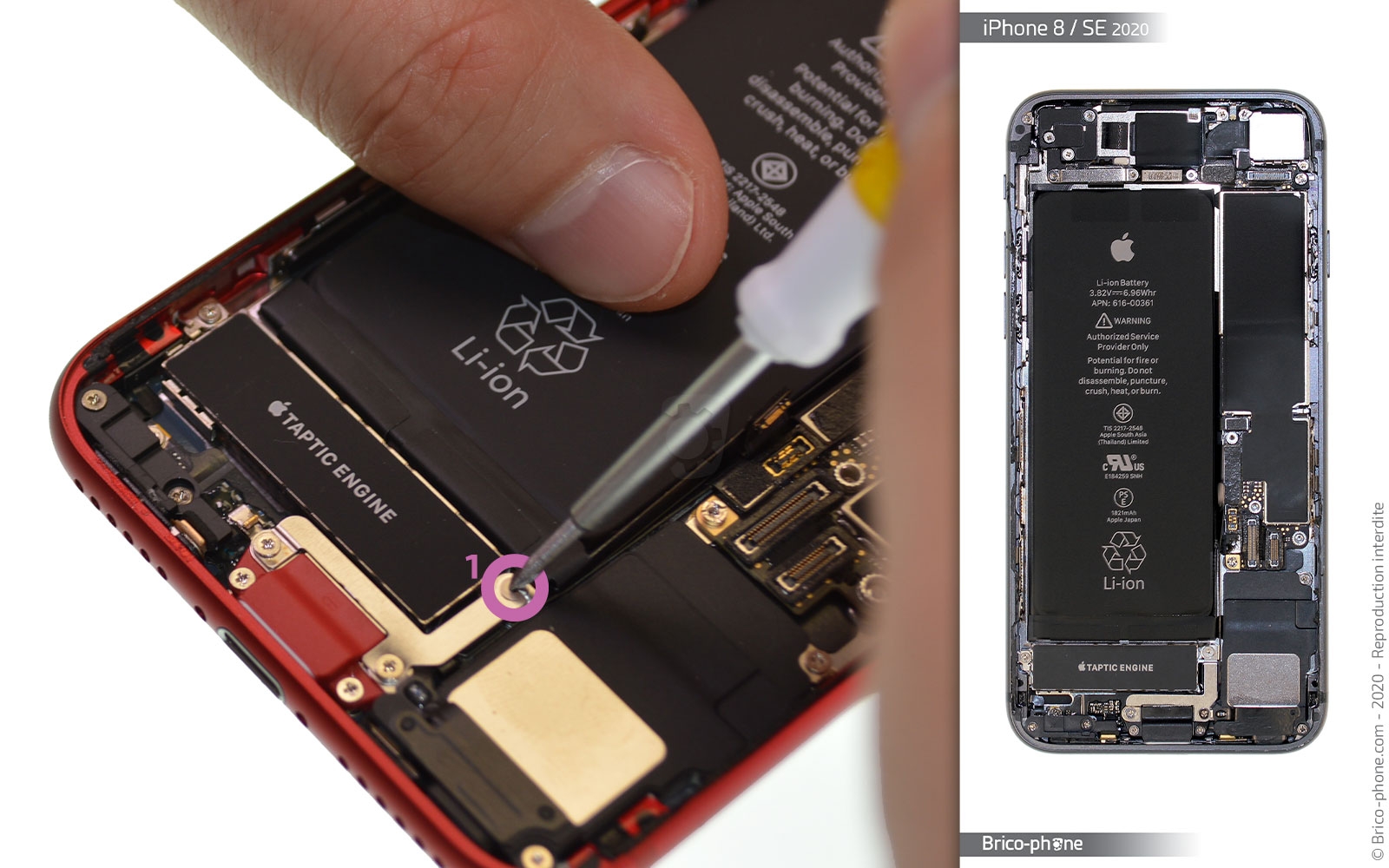

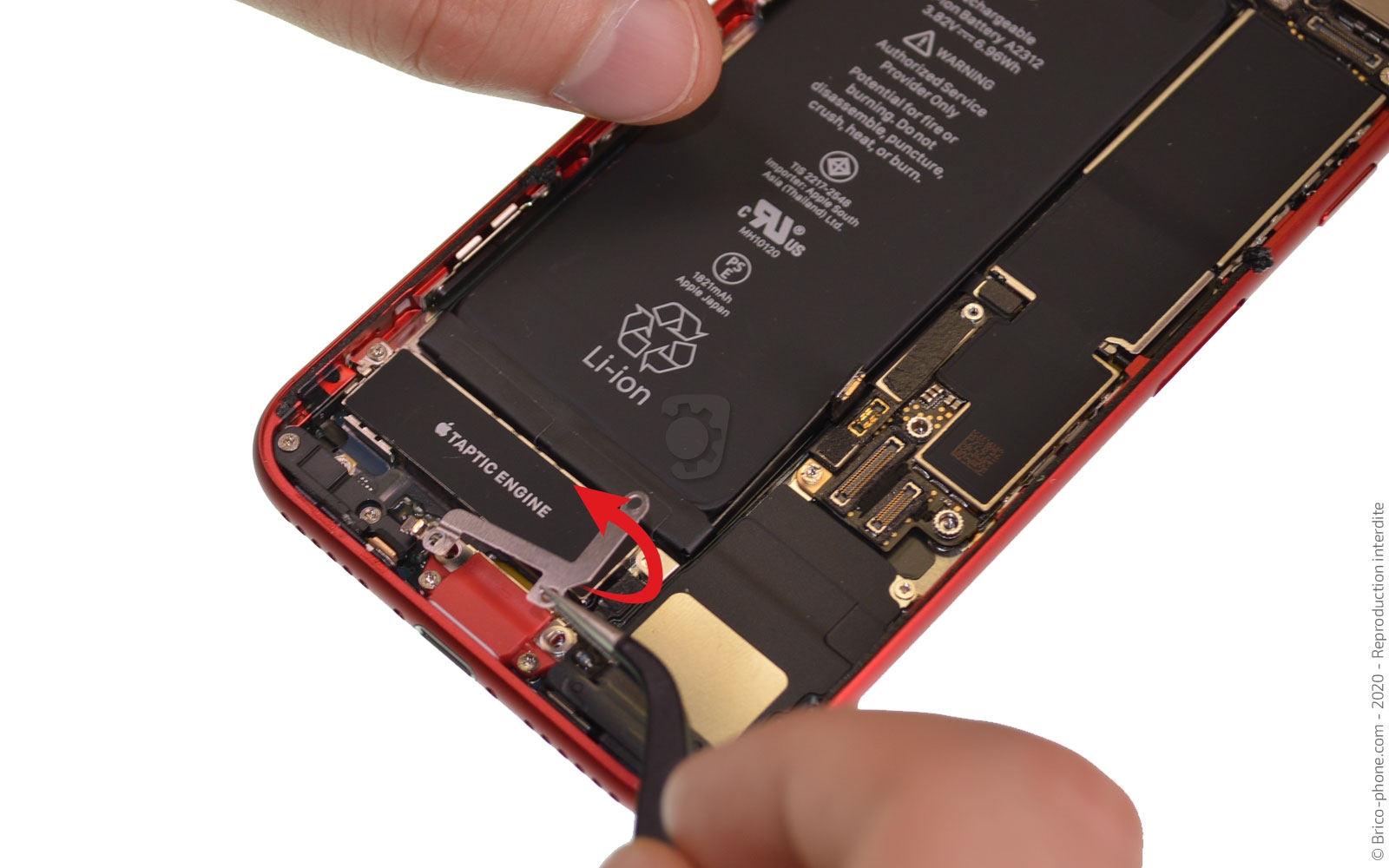

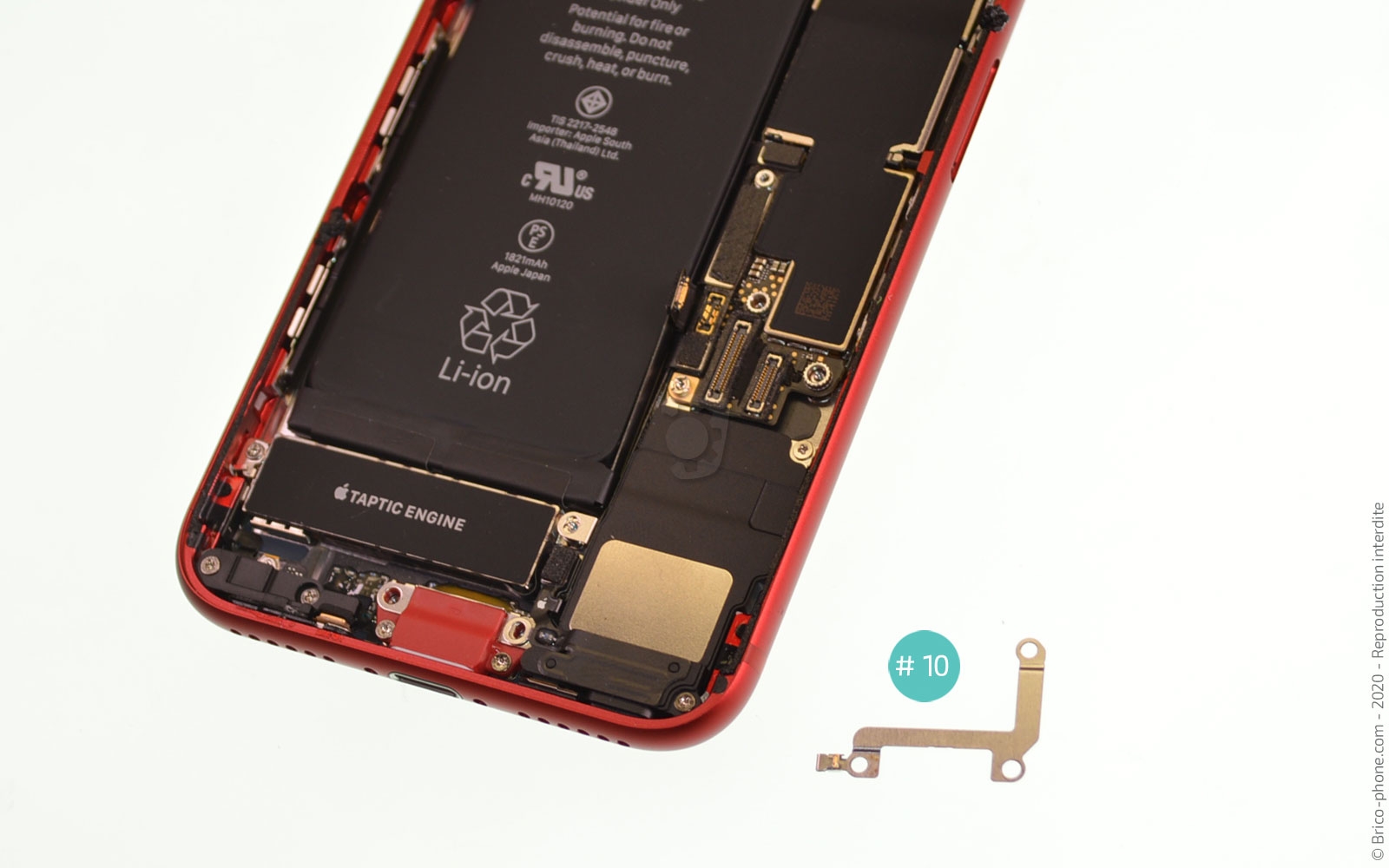

Repassons sur le châssis de votre iPhone SE afin de retirer la plaquette #10.

Pour cela, retirez la vis Triwing nommée H1 puis les vis G1 et G2 à l'aide du tournevis cruciforme.

Sortez la plaquette à l'aide de la pincette.

Comme pour le bouton Home, il vous faut utiliser la pince et le spudger pour déconnecter une des connectiques de la nappe rallonge.

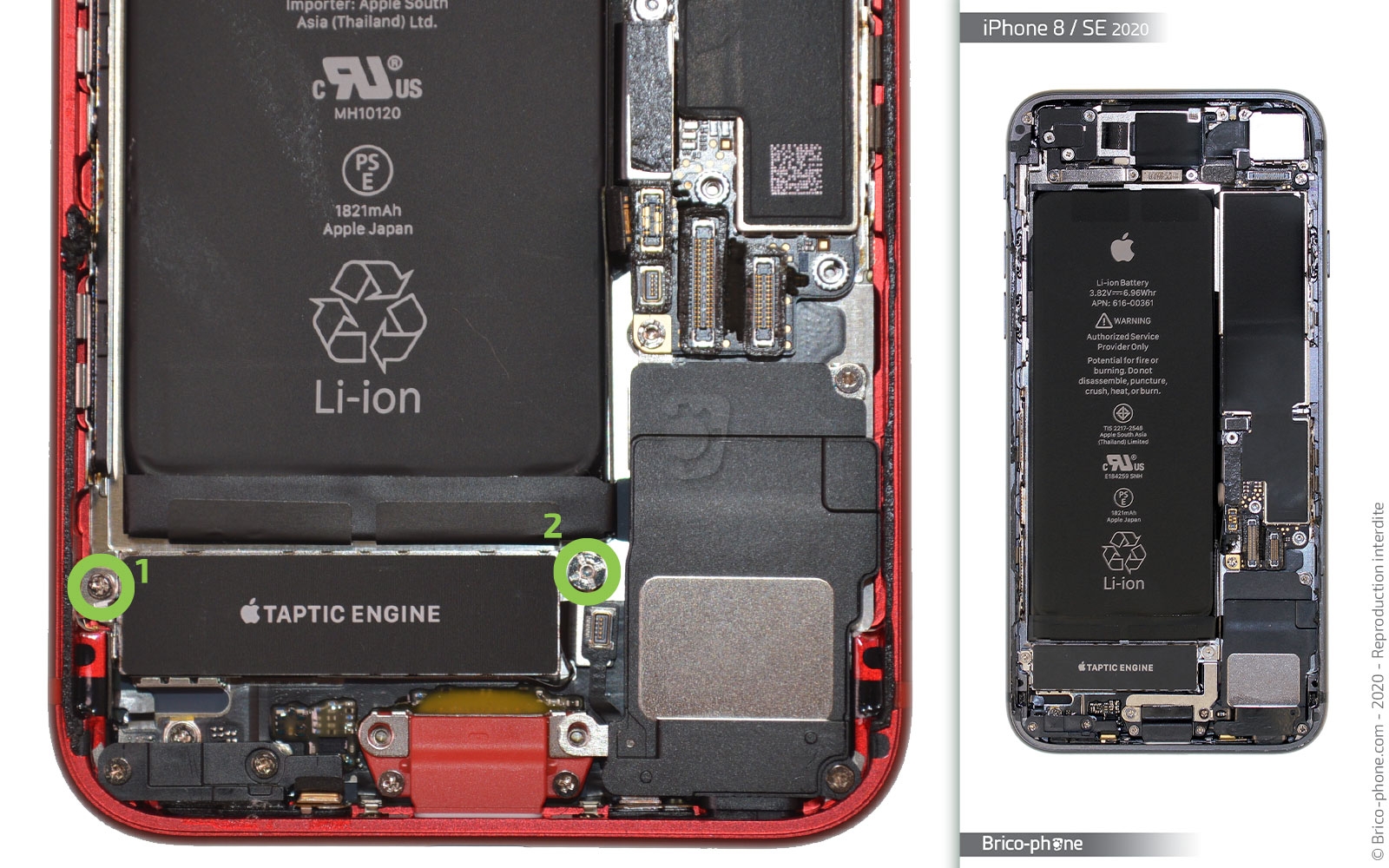

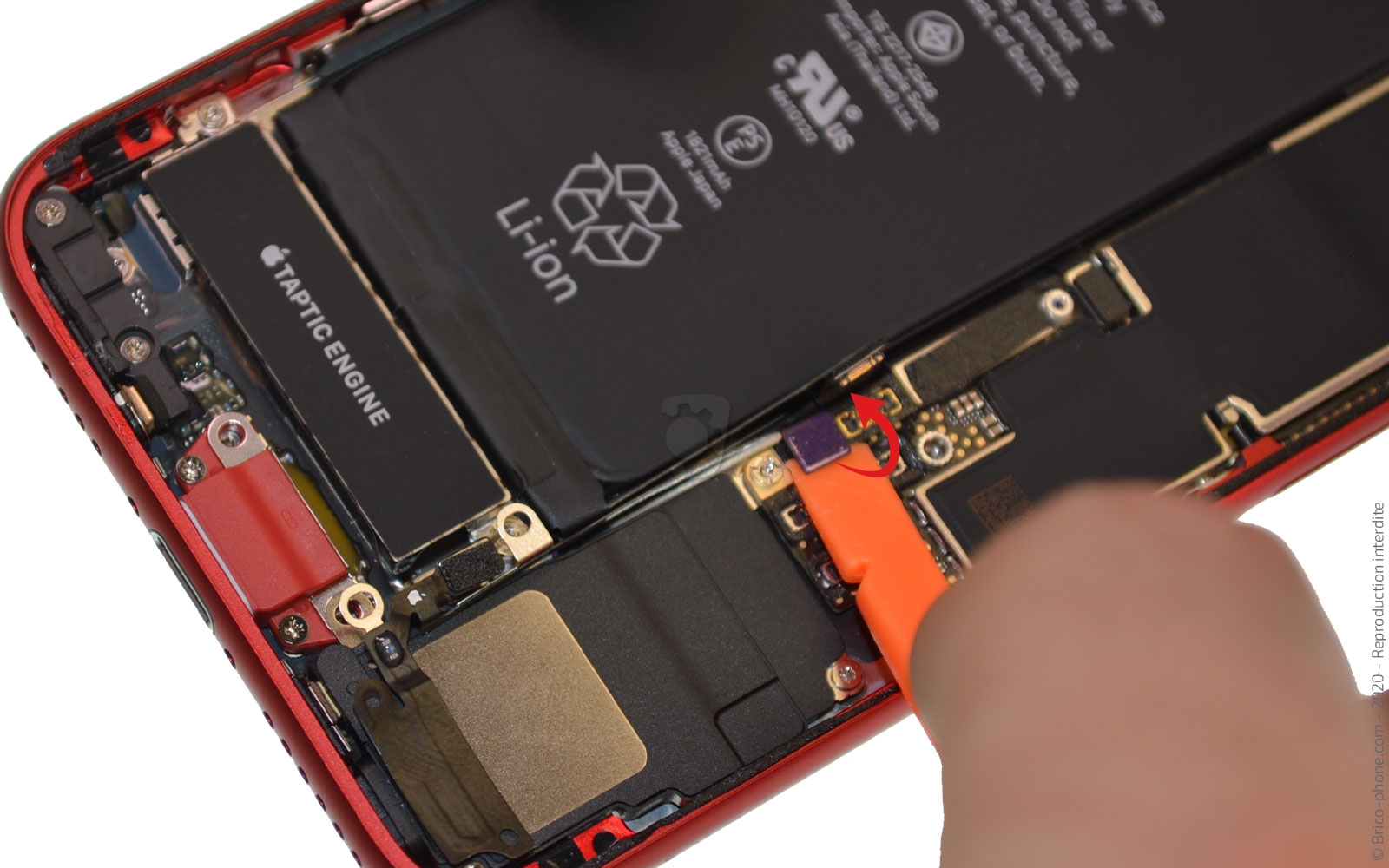

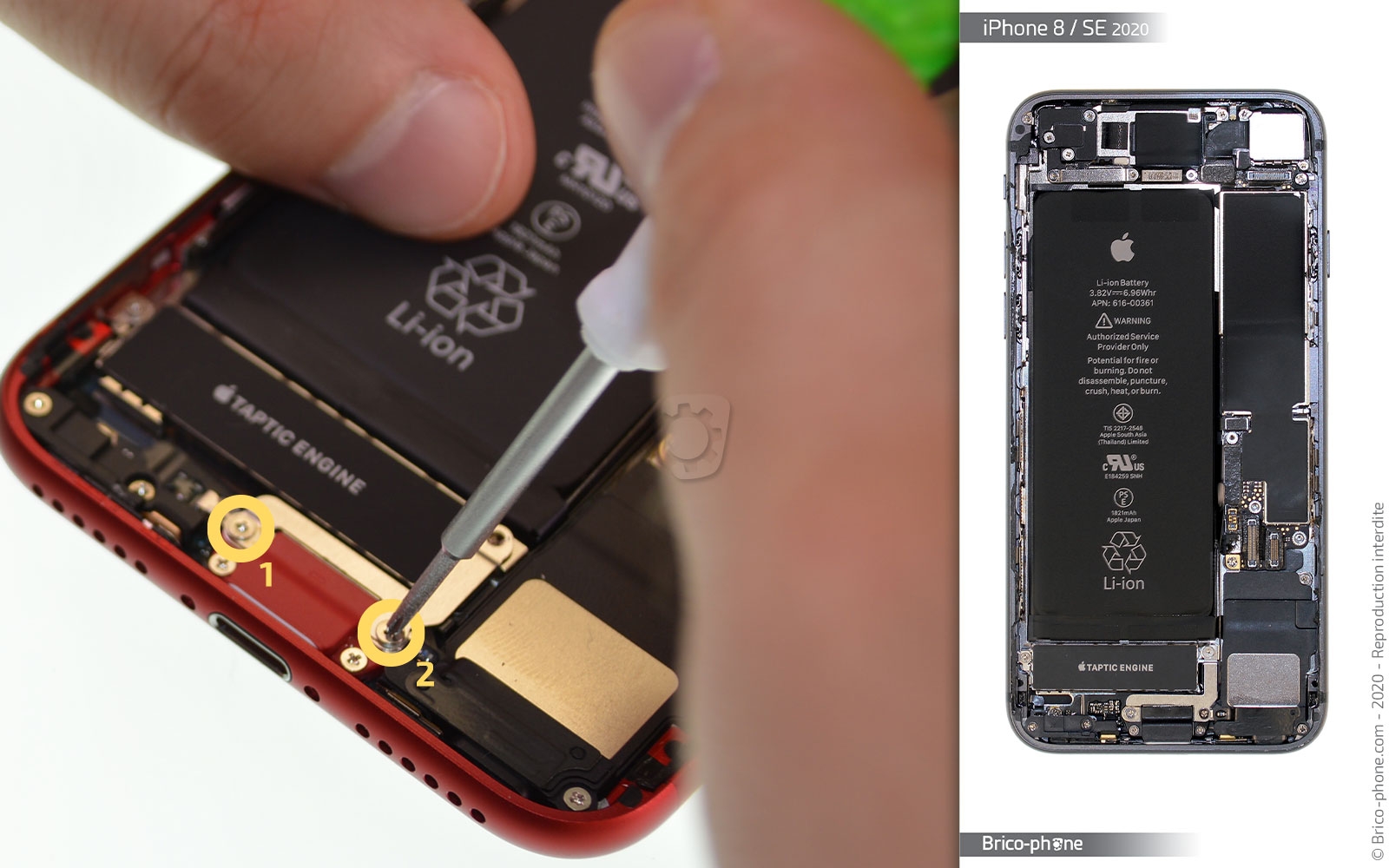

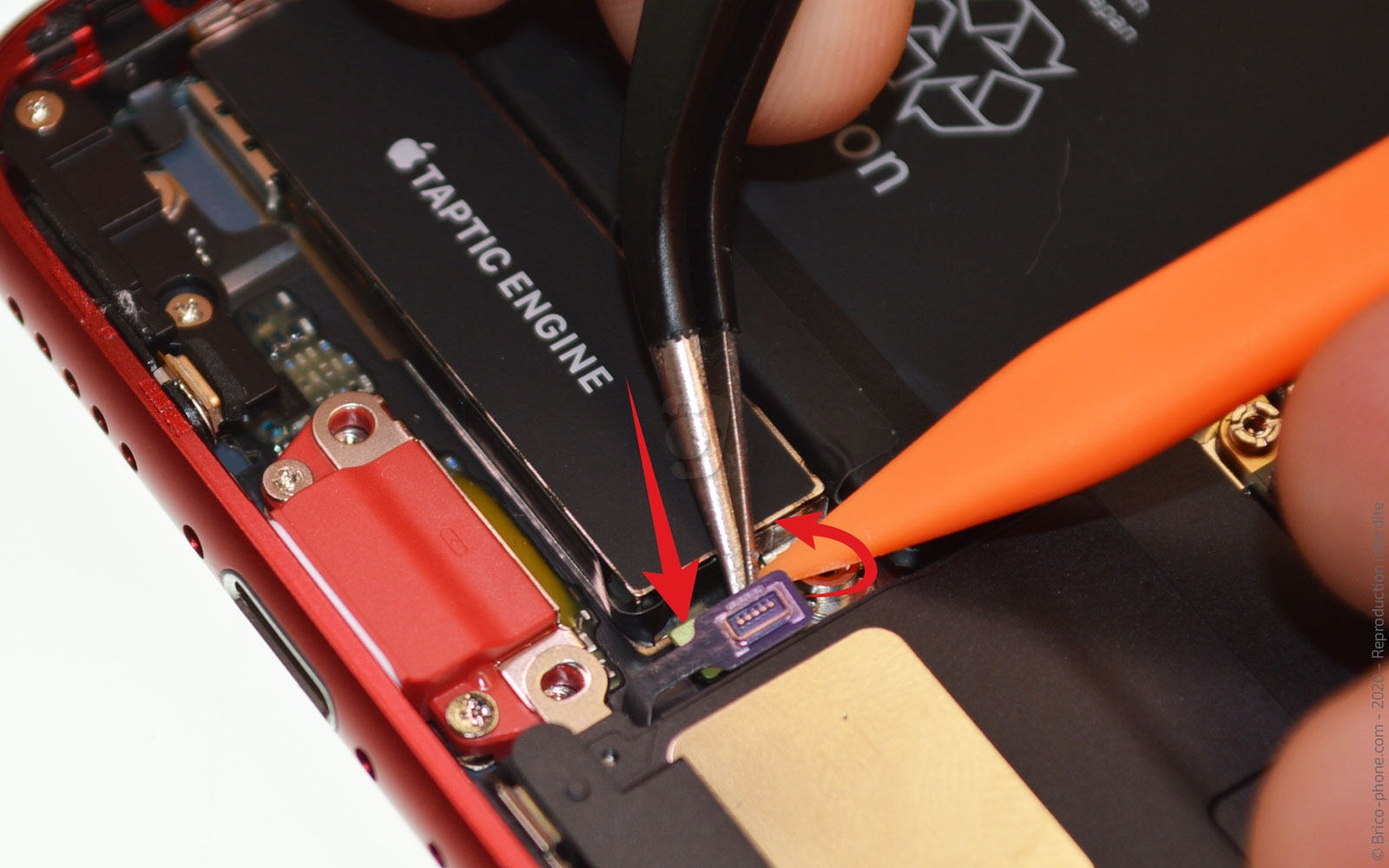

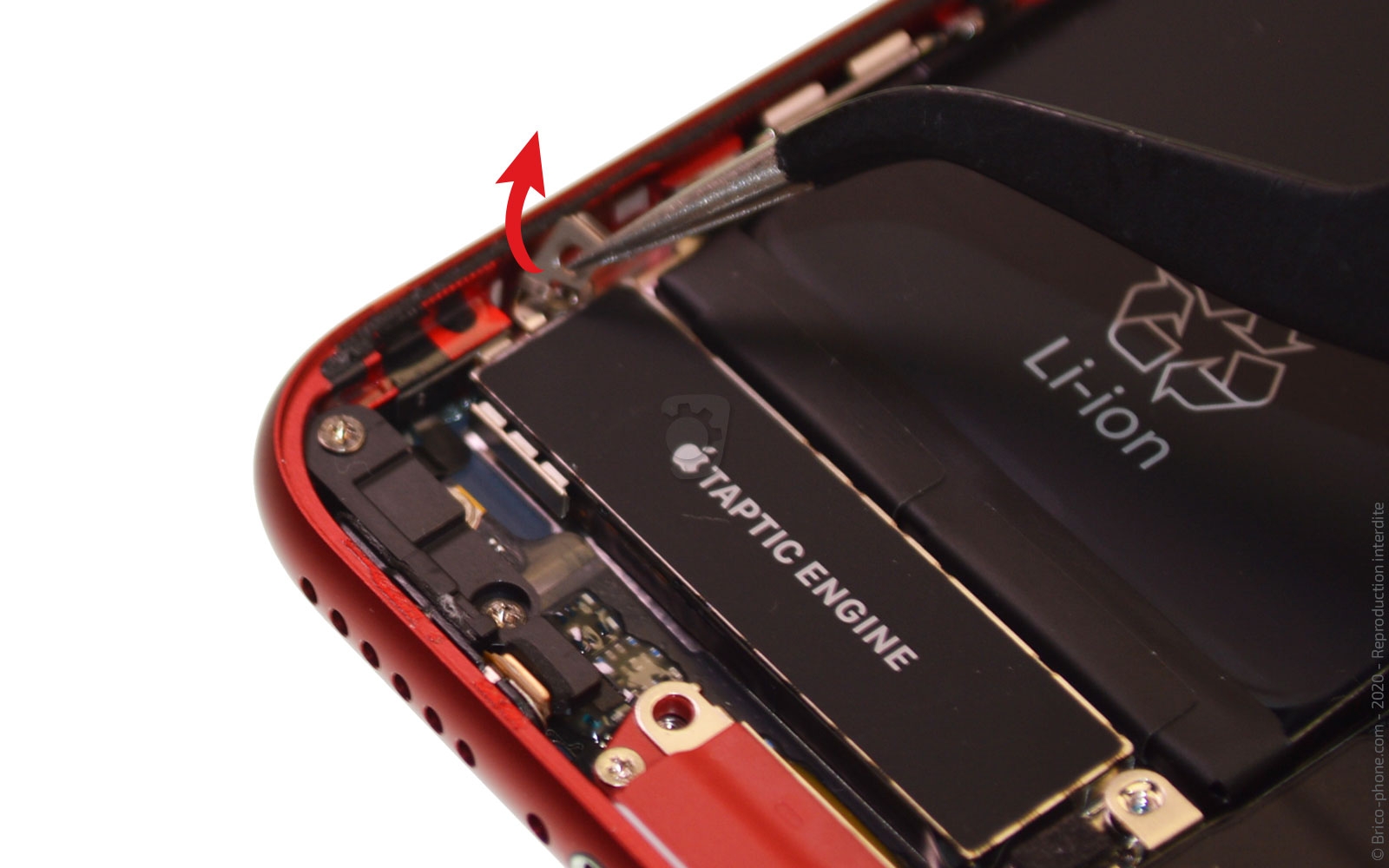

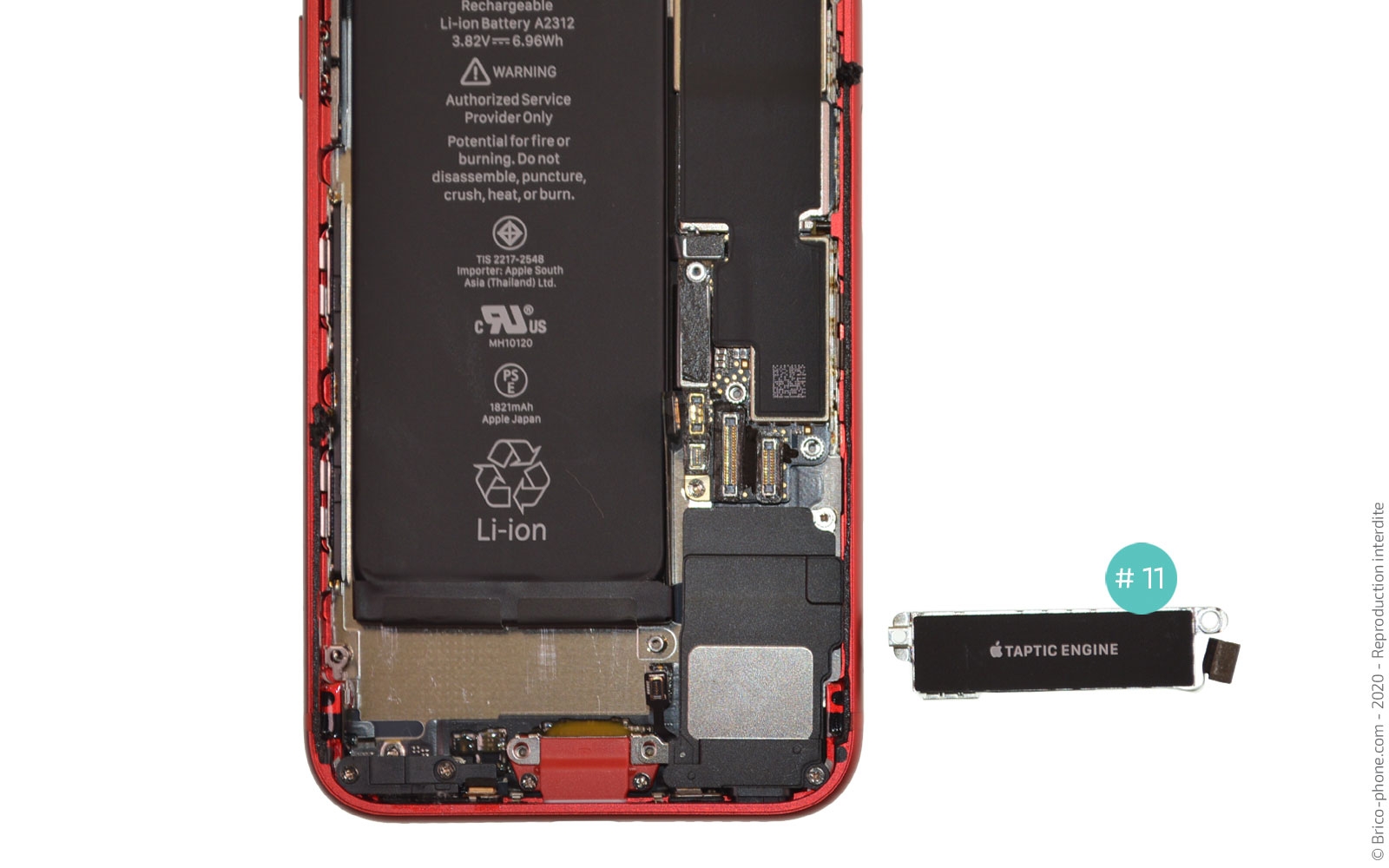

Dévissez les vis i1 et i2 avant de déconnecter la nappe du vibreur (photo 3) se trouvant sous la petite nappe du dock.

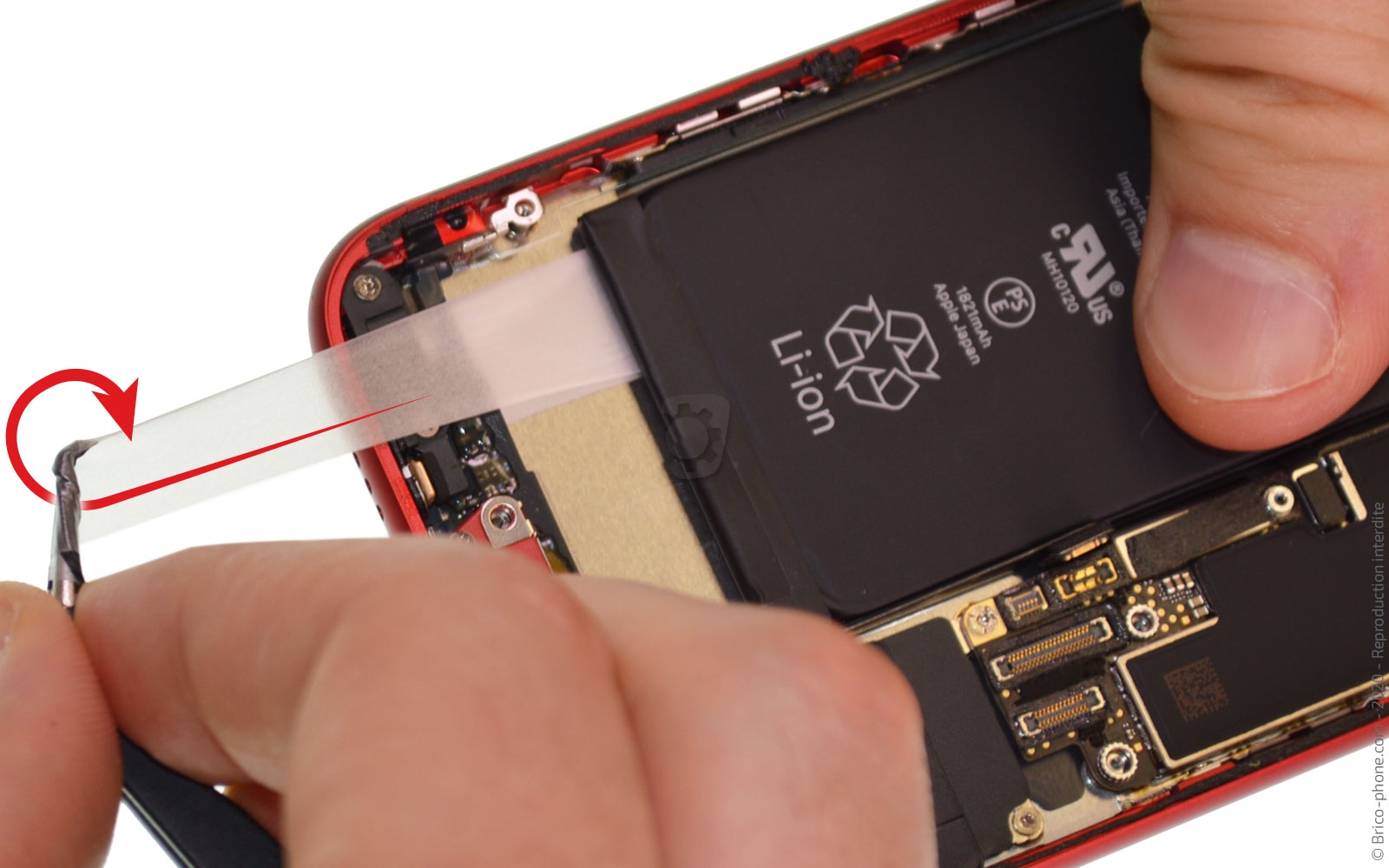

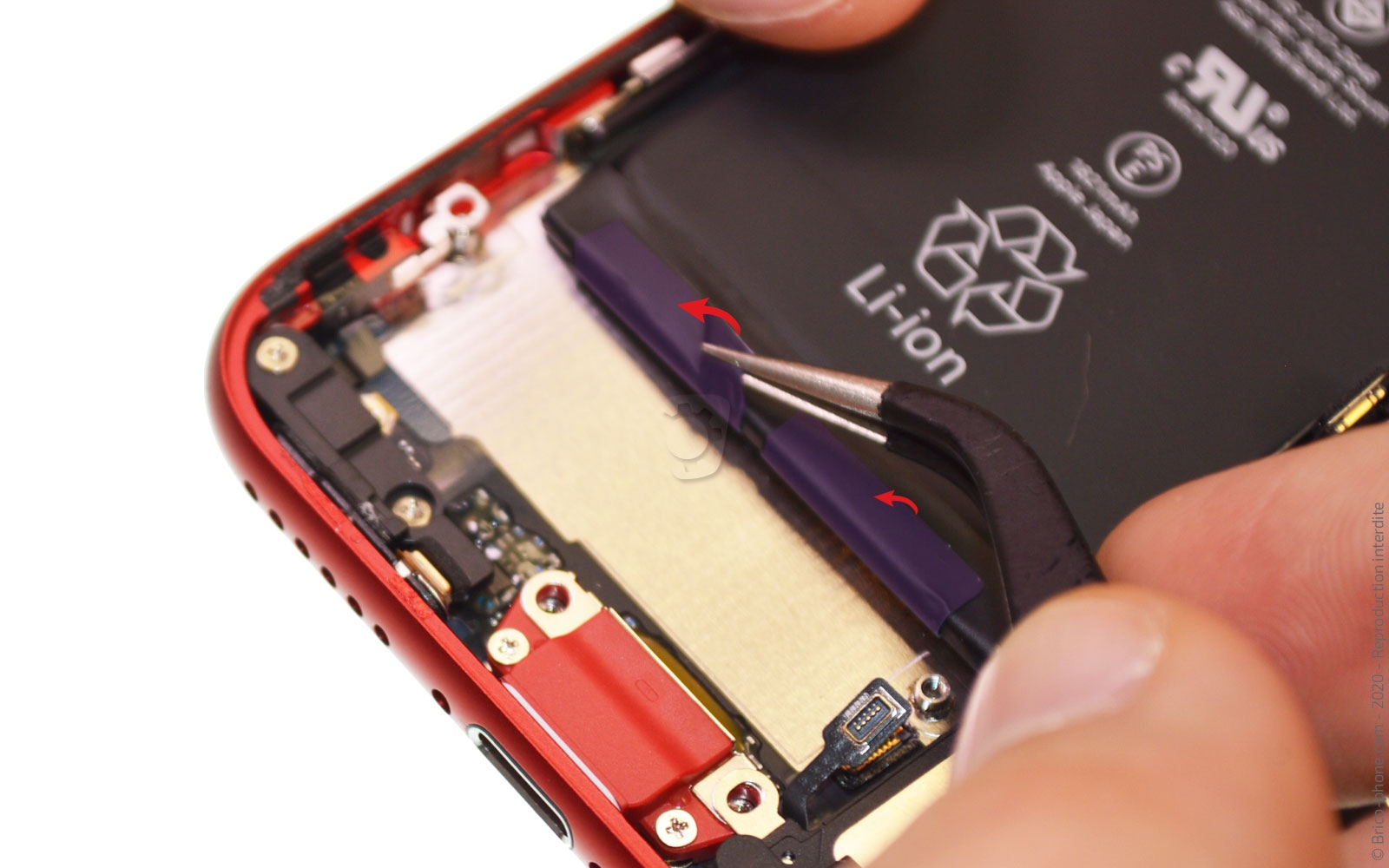

A l'aide de la pincette, tirez les languettes adhésives afin de pouvoir petit à petit les enrouler autour de l'outils. Réitérez cette manipulation pour les 3 autres languette retenant la batterie au châssis.

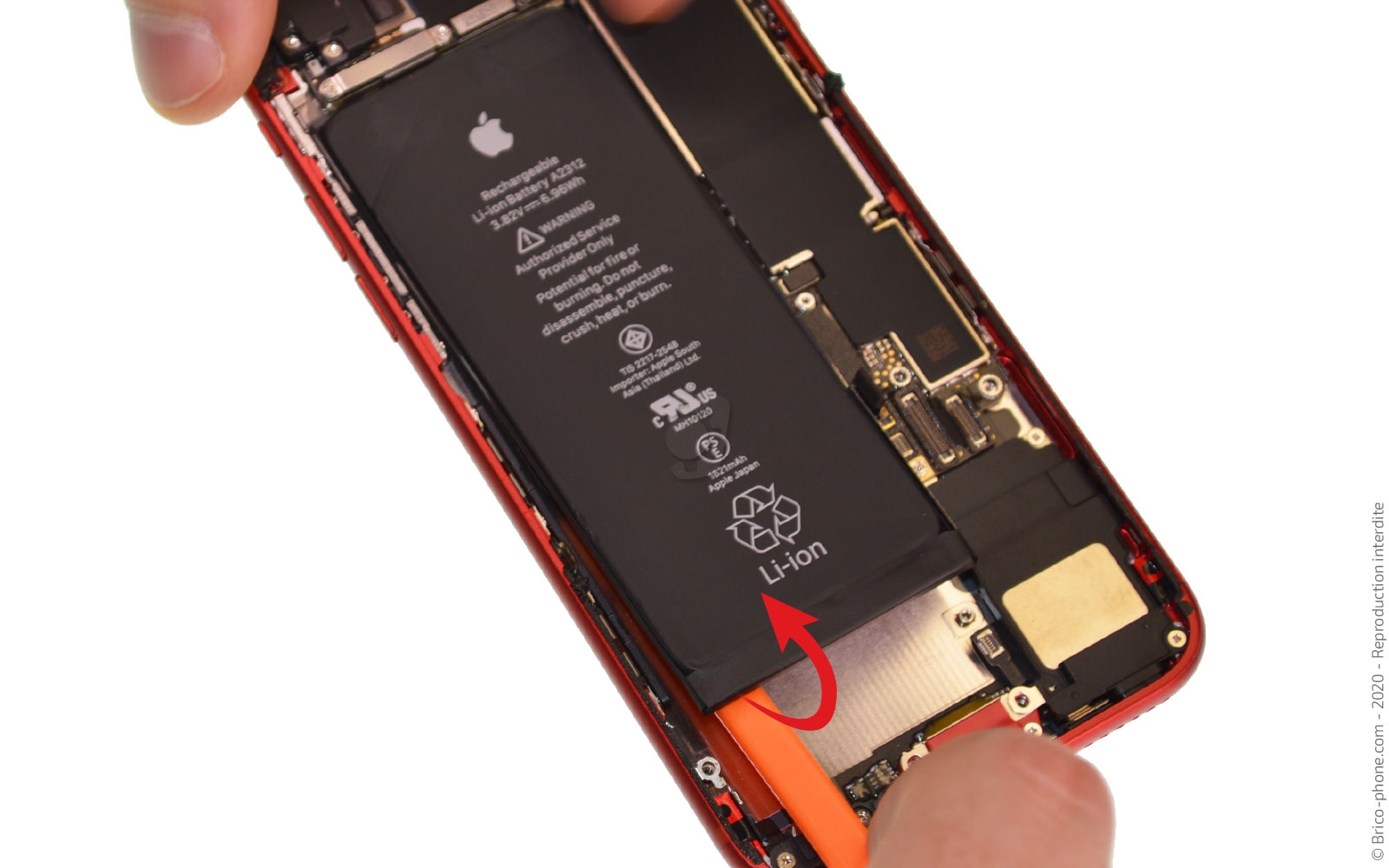

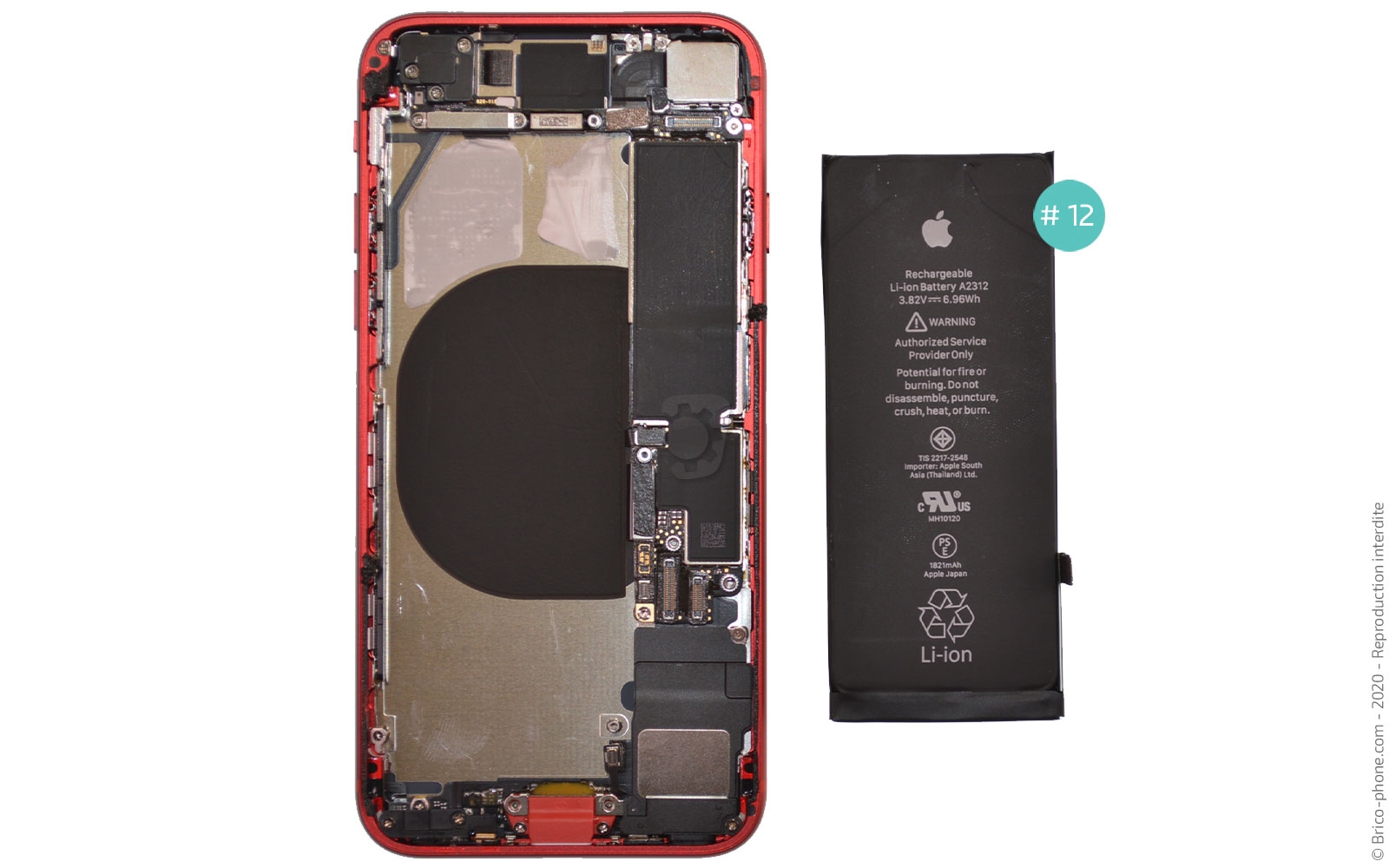

Ensuite, faites levier en glissant le spudger sous la batterie pour l'extraire du téléphone.

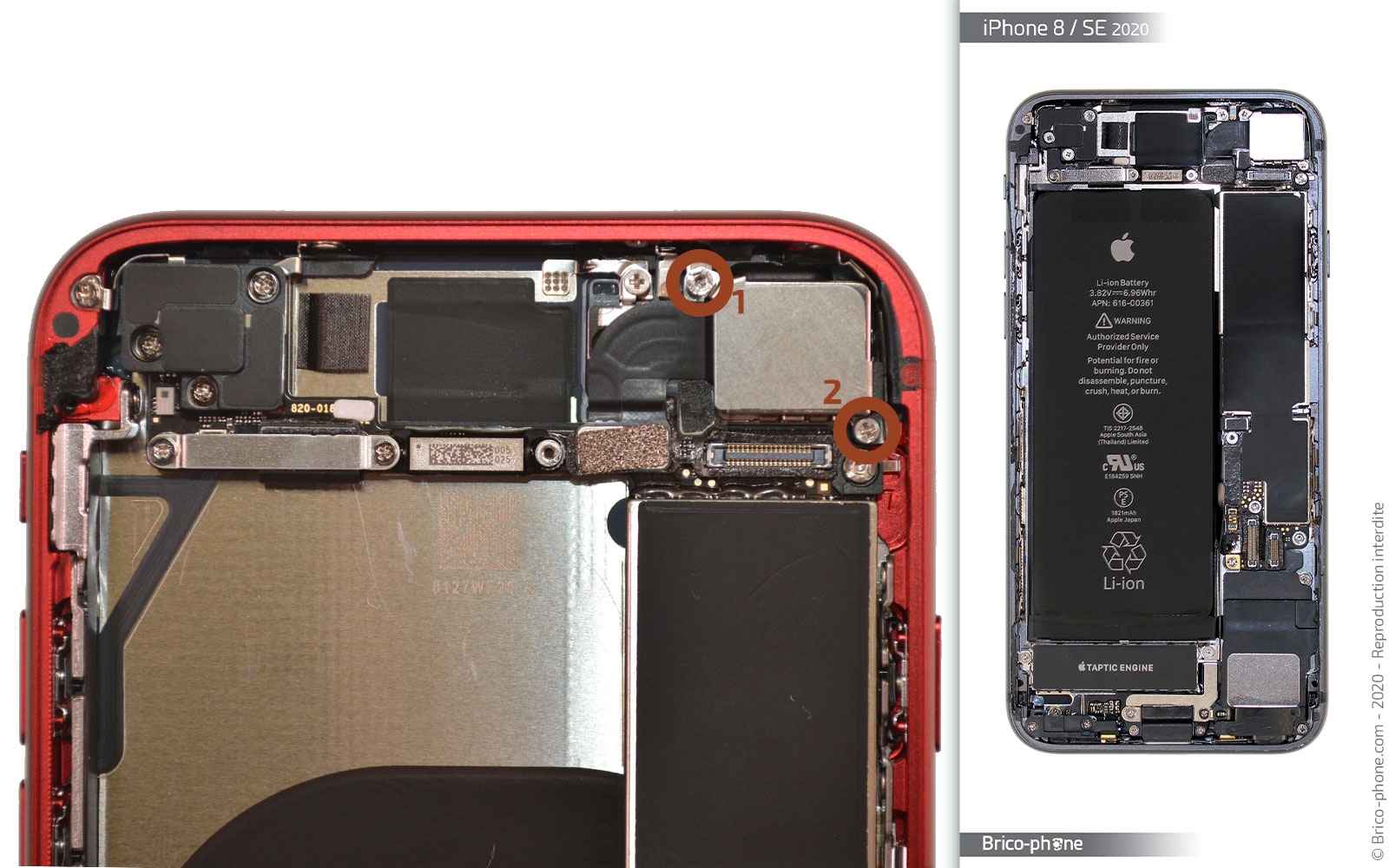

Retirez la vis K1 à l'aide du tournevis plat puis la vis cruciforme K2 avec le tournevis adéquat.

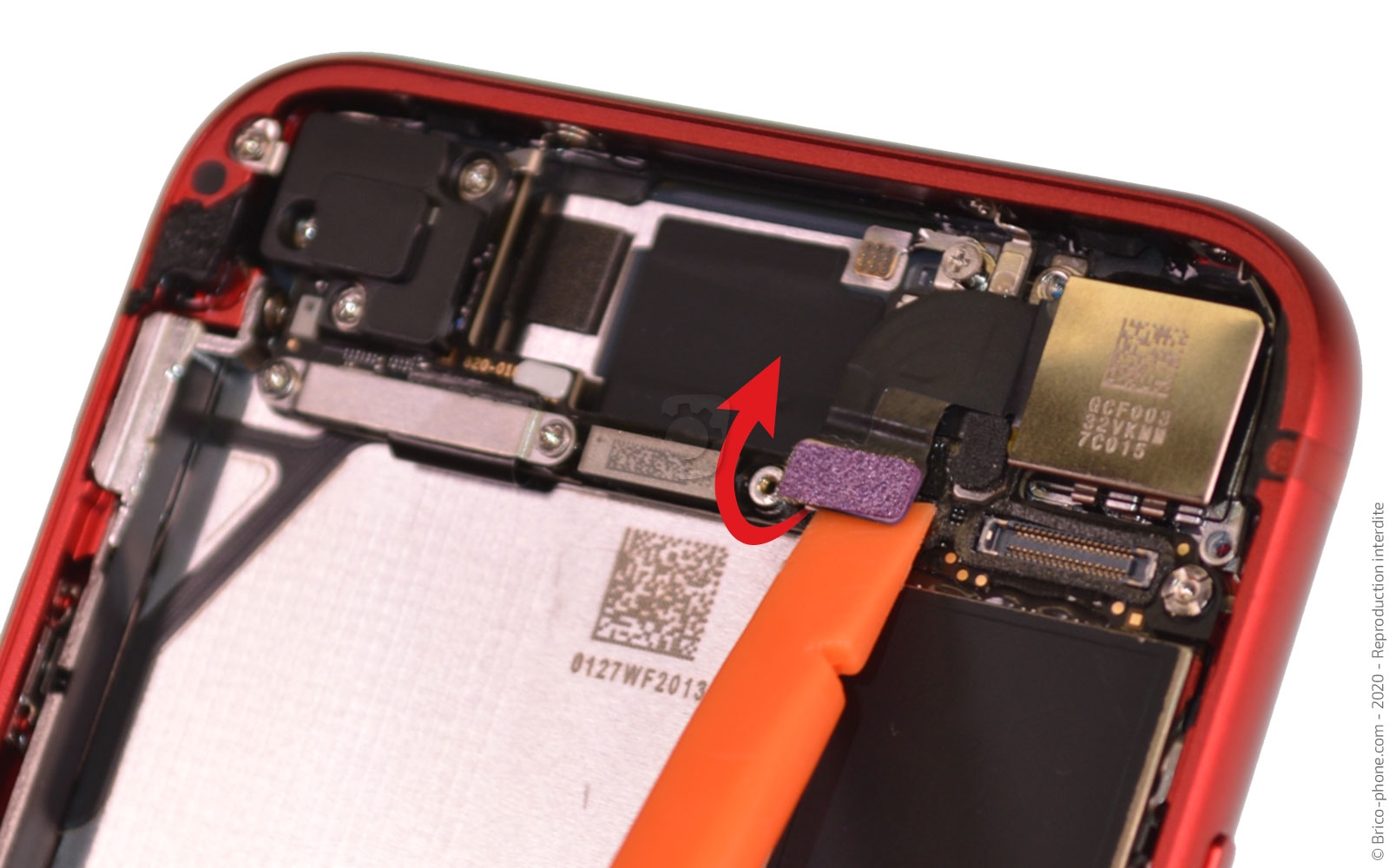

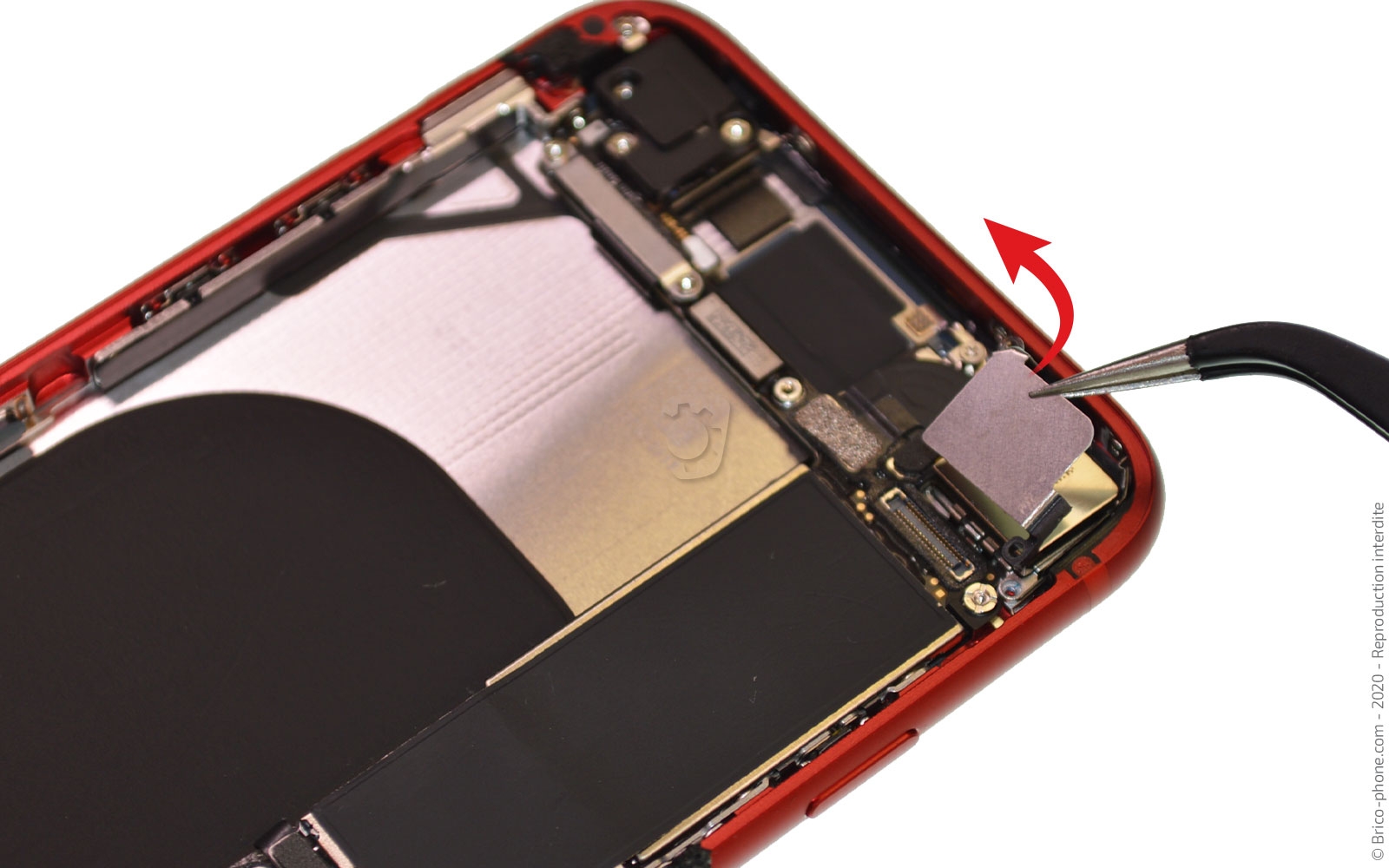

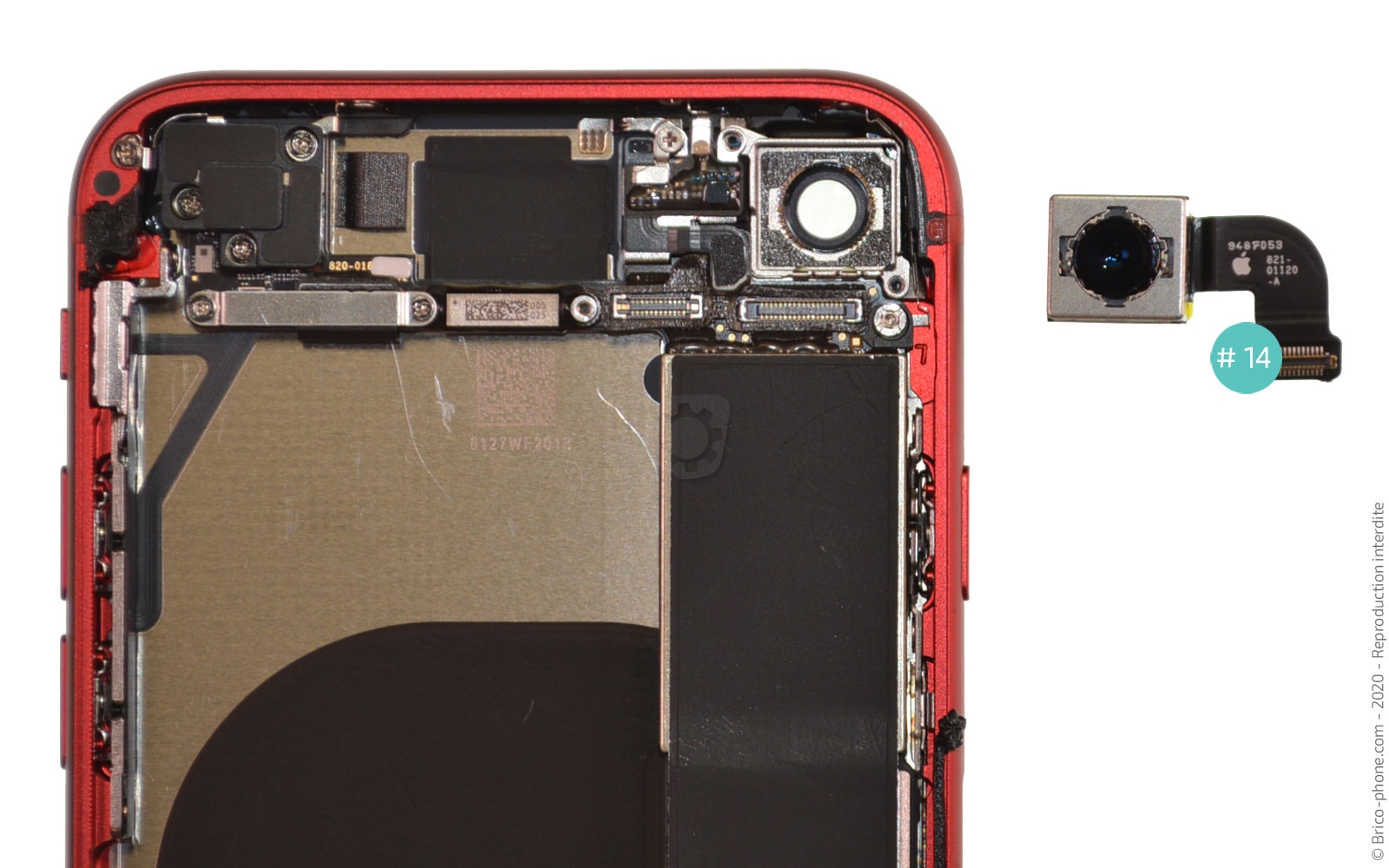

Libérez ensuite la plaquette 13 du téléphone et déconnectez la nappe de la caméra afin de pouvoir la sortir de votre iPhone.

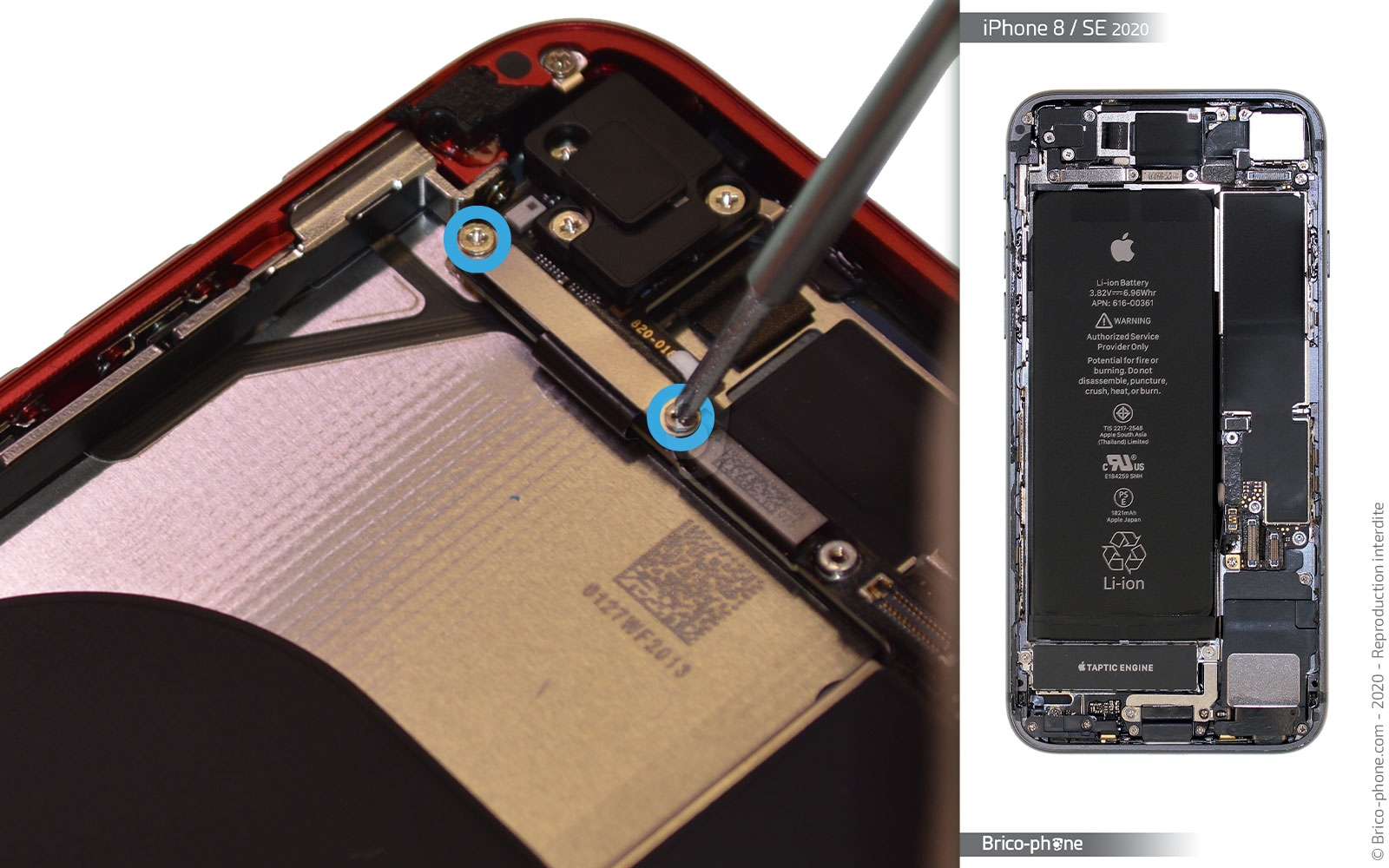

Du coté gauche, dévissez les vis cruciformes nommées "J".

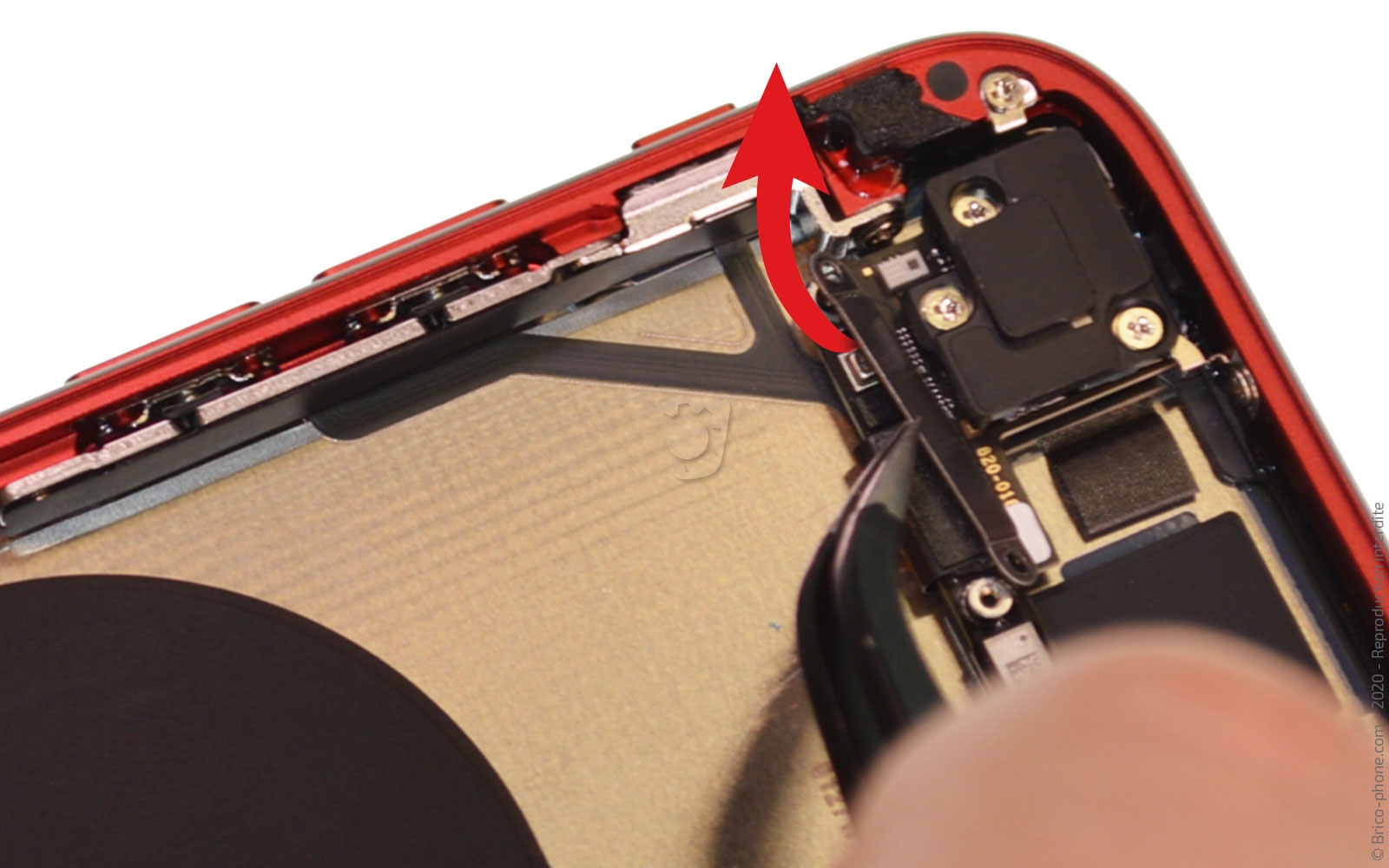

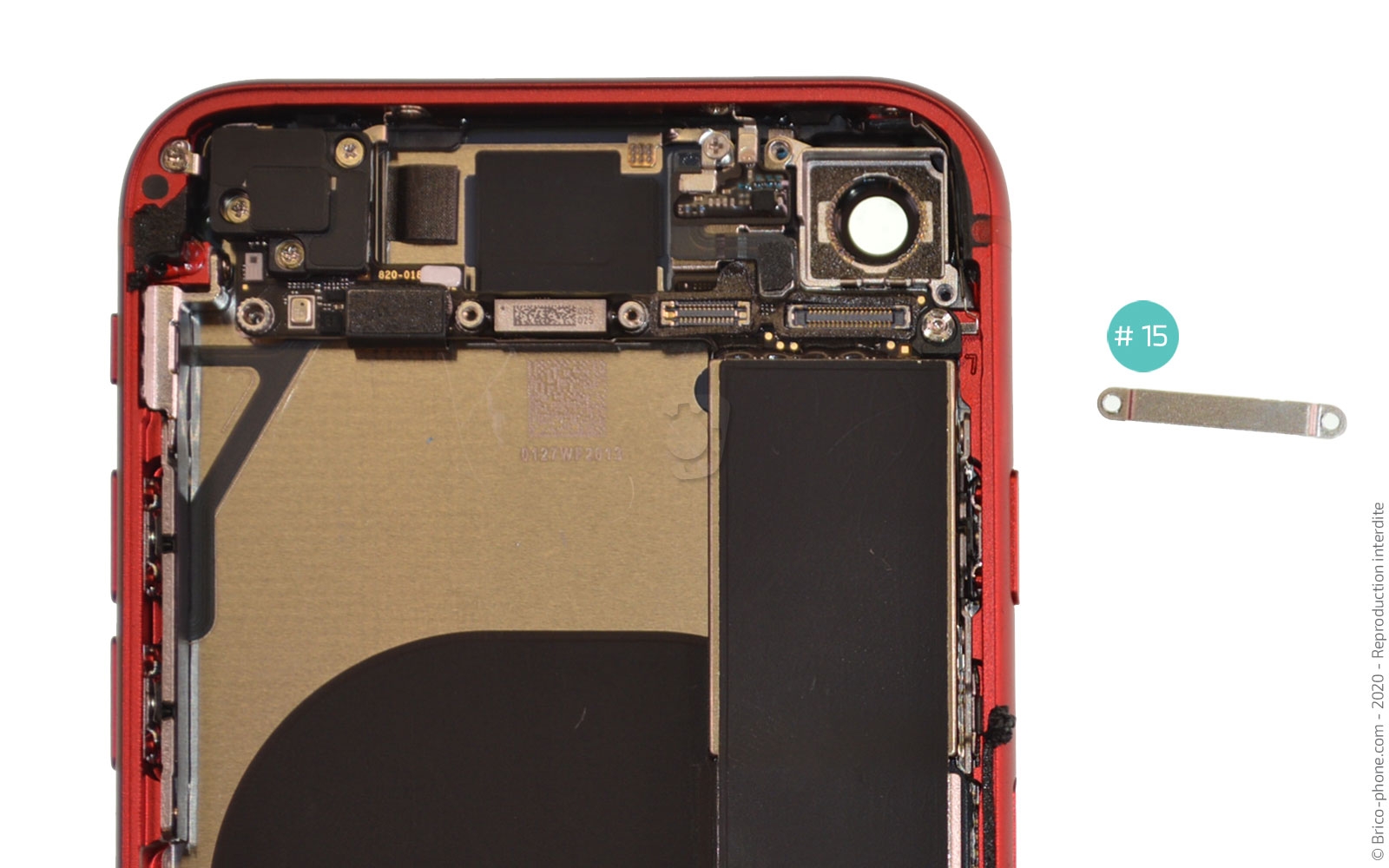

Sortez ensuite la plaquette numérotée 15.

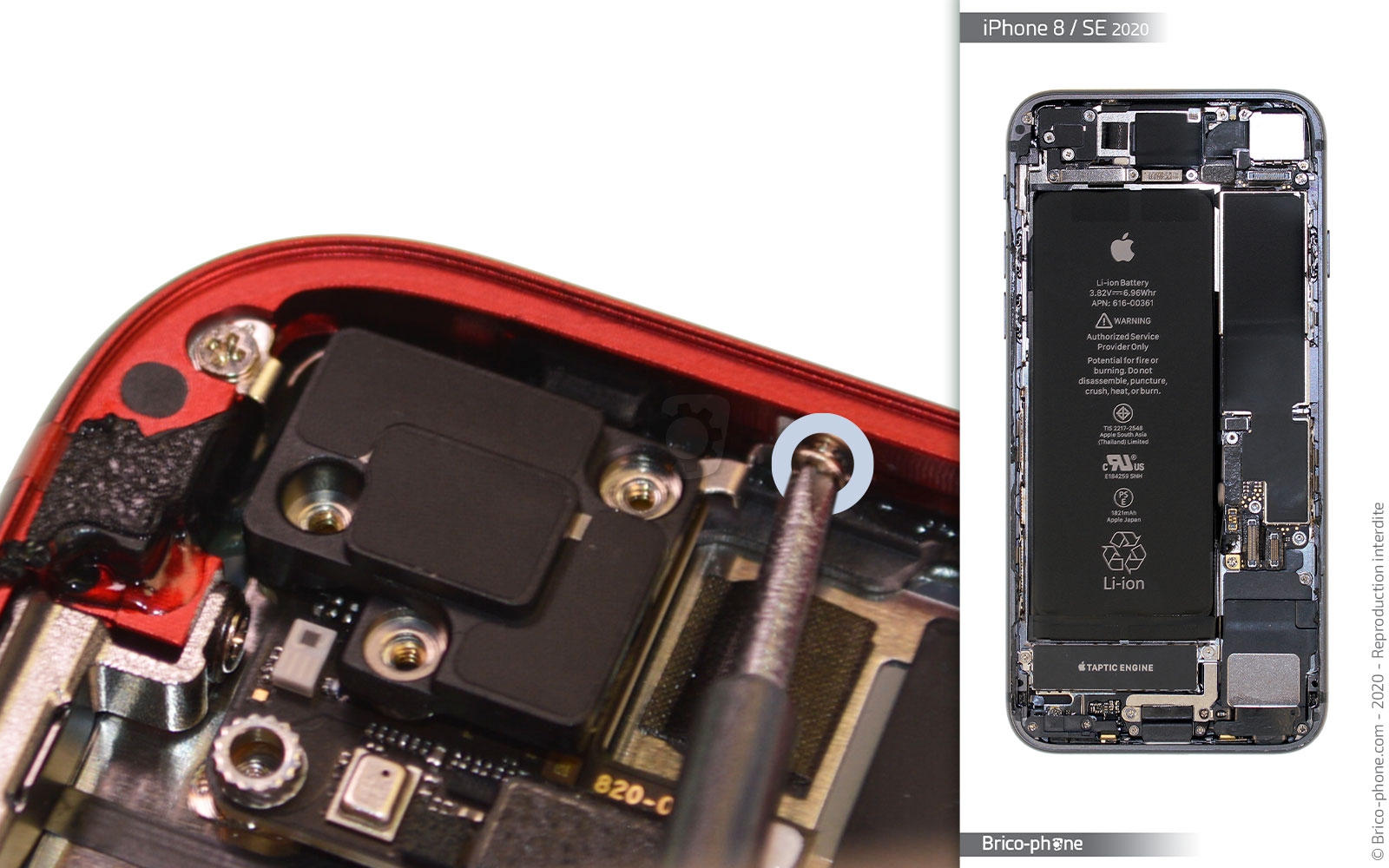

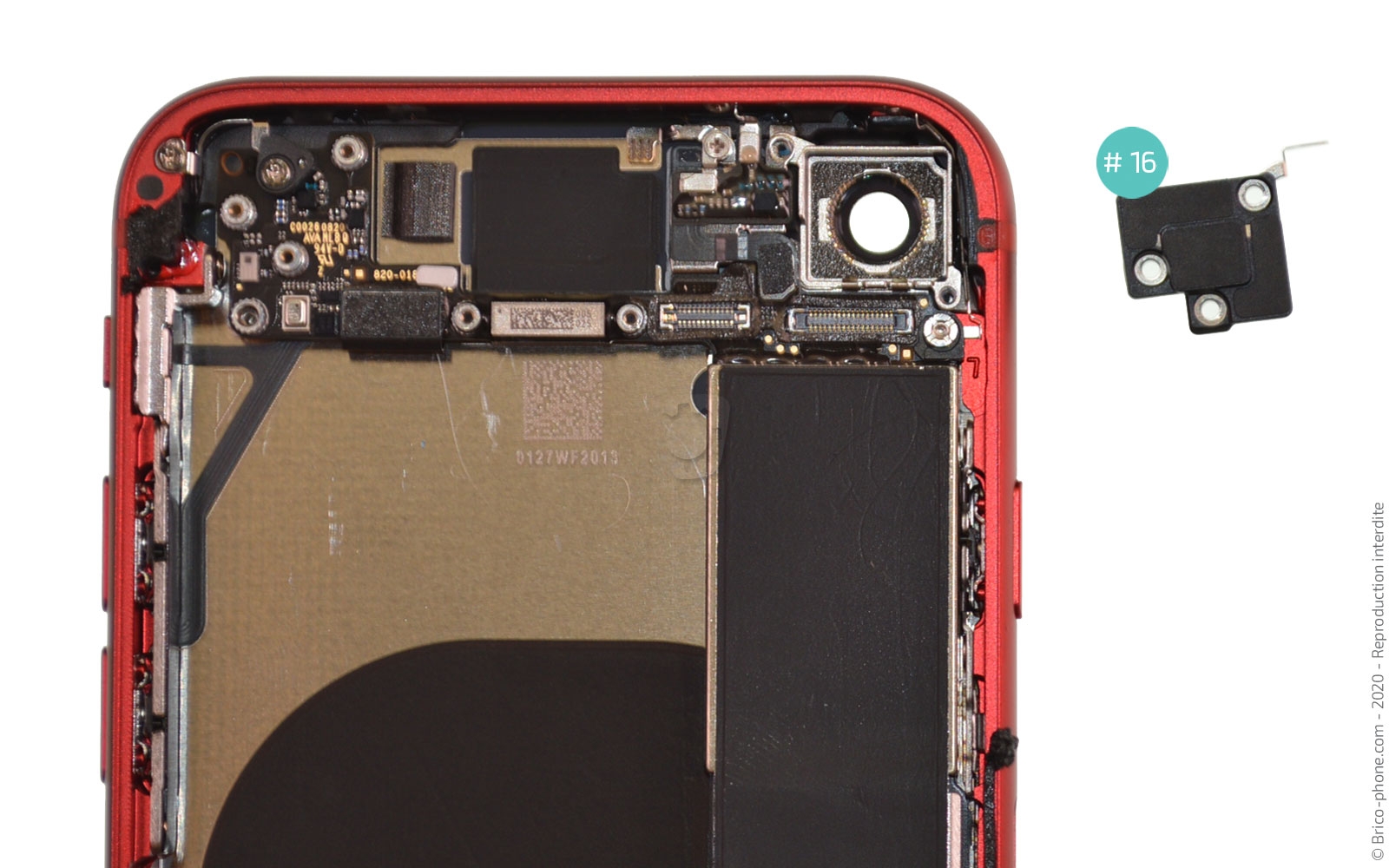

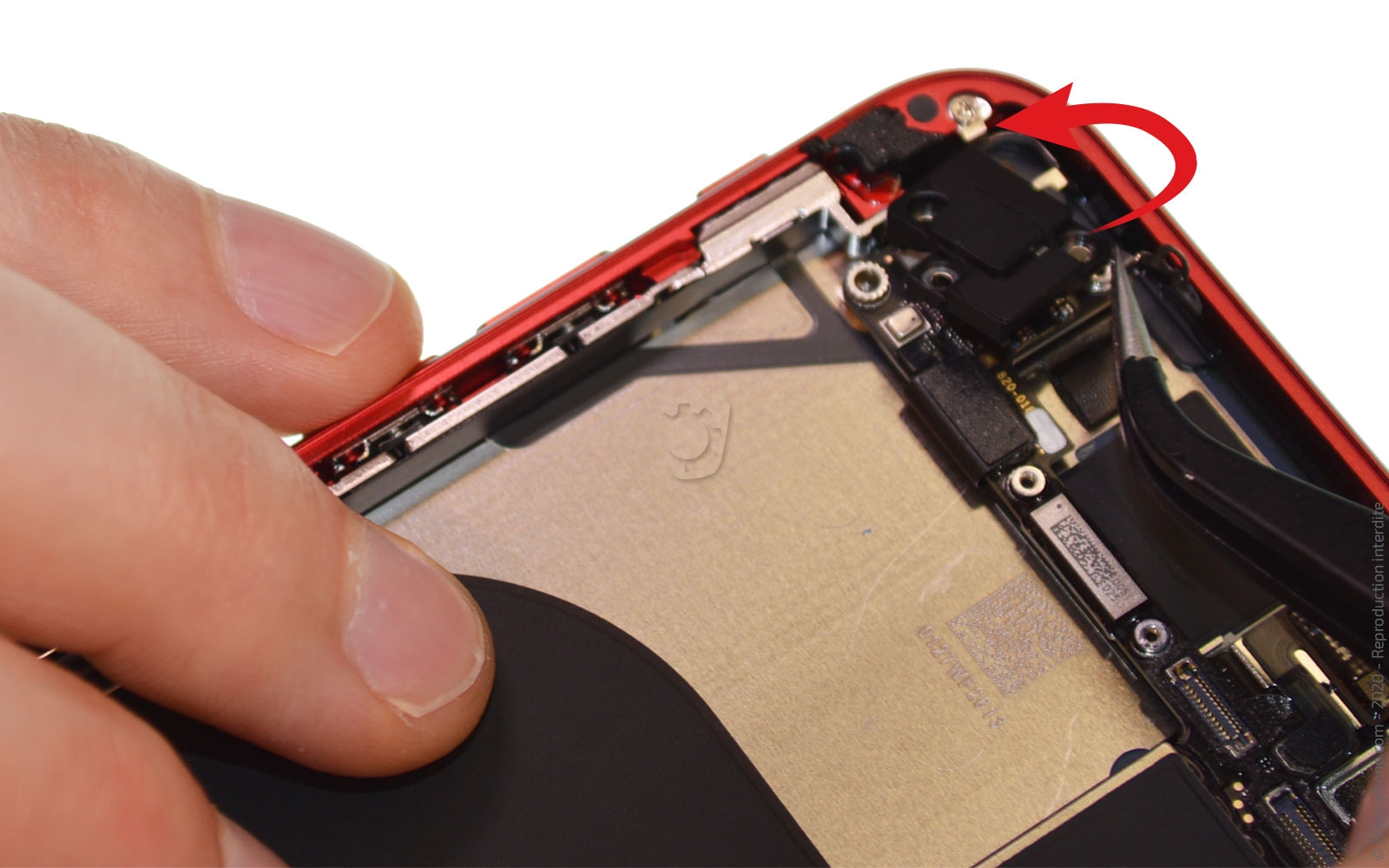

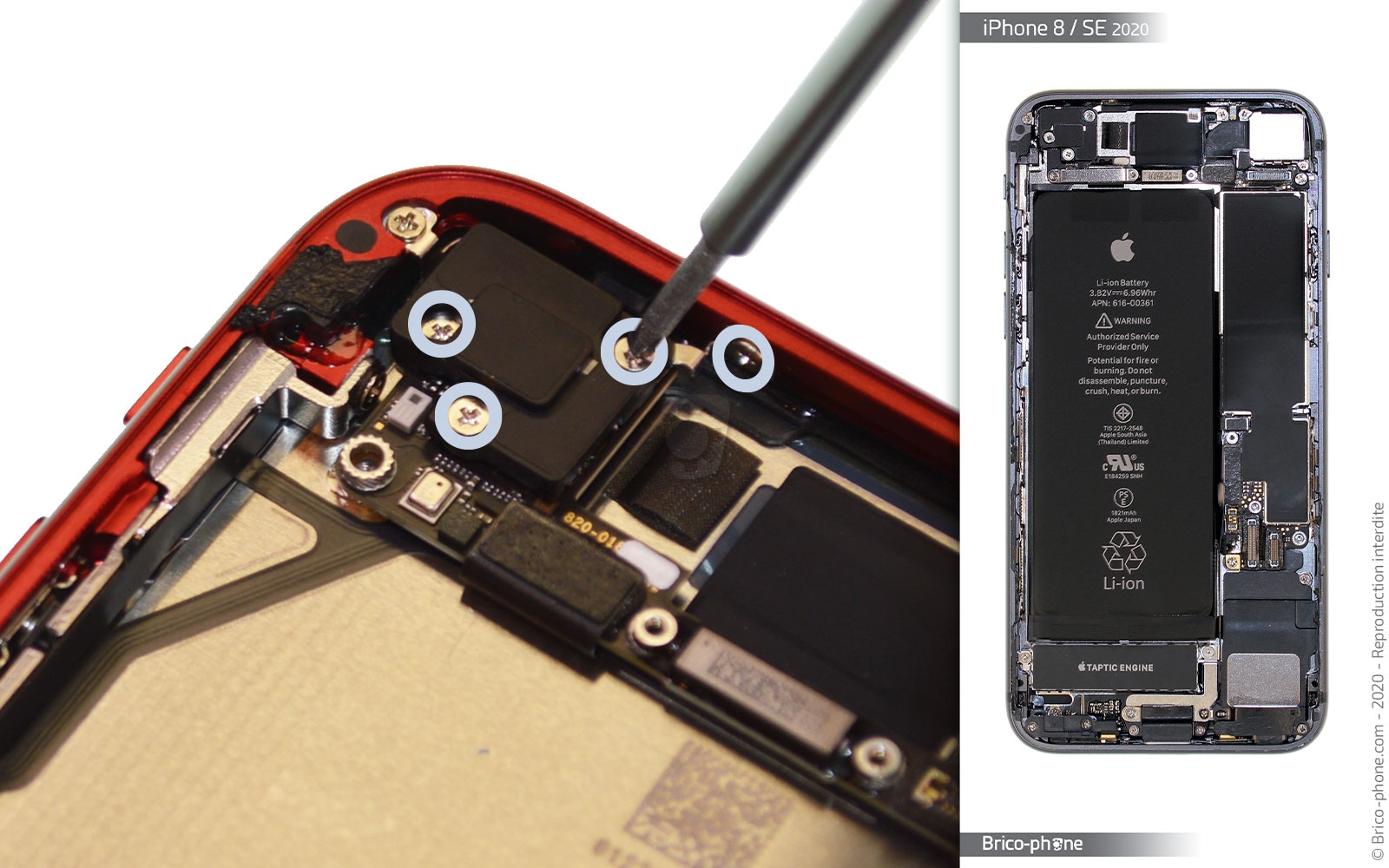

Otez les 4 vis de l'antenne GPS afin de pouvoir la mettre de coté.

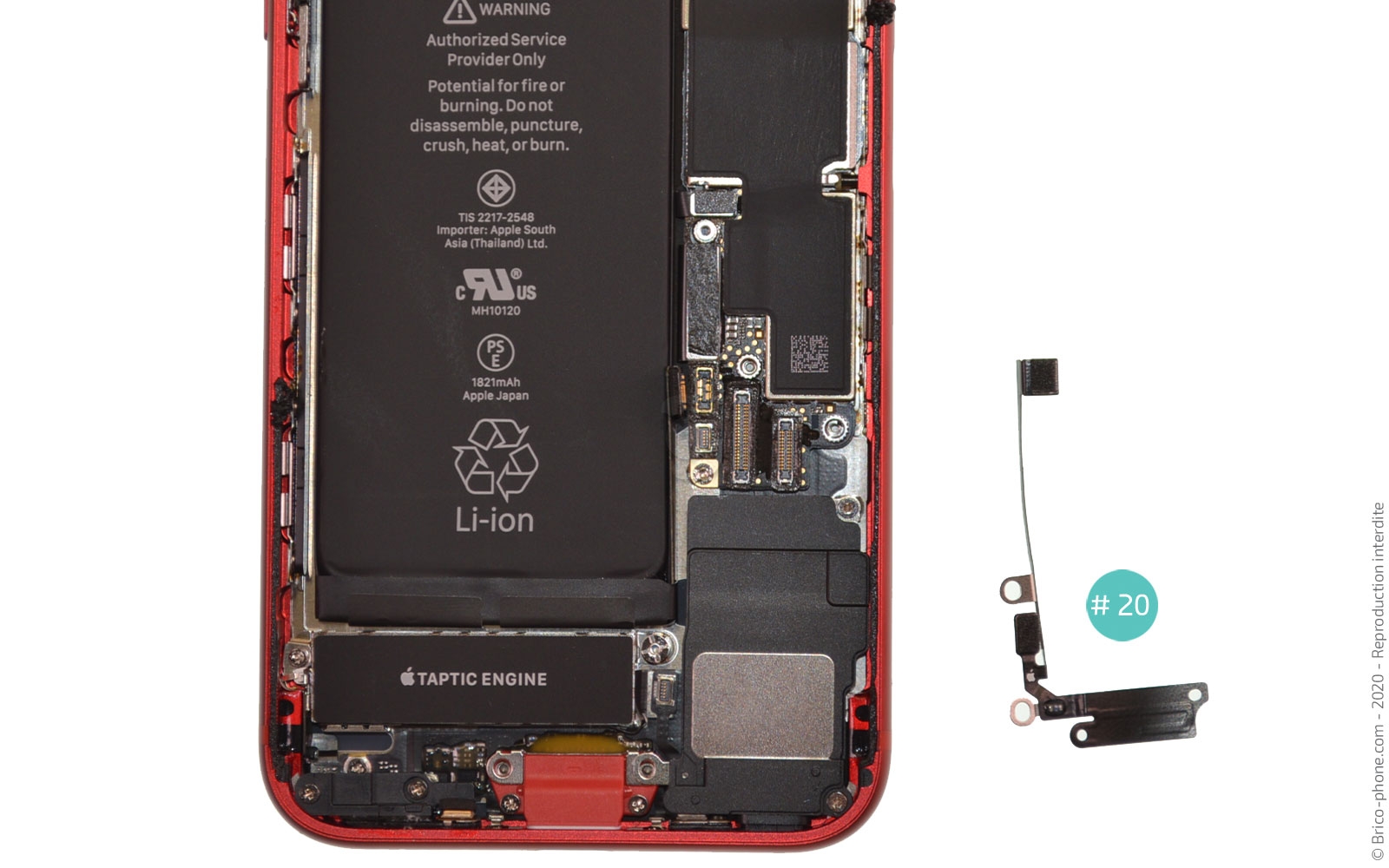

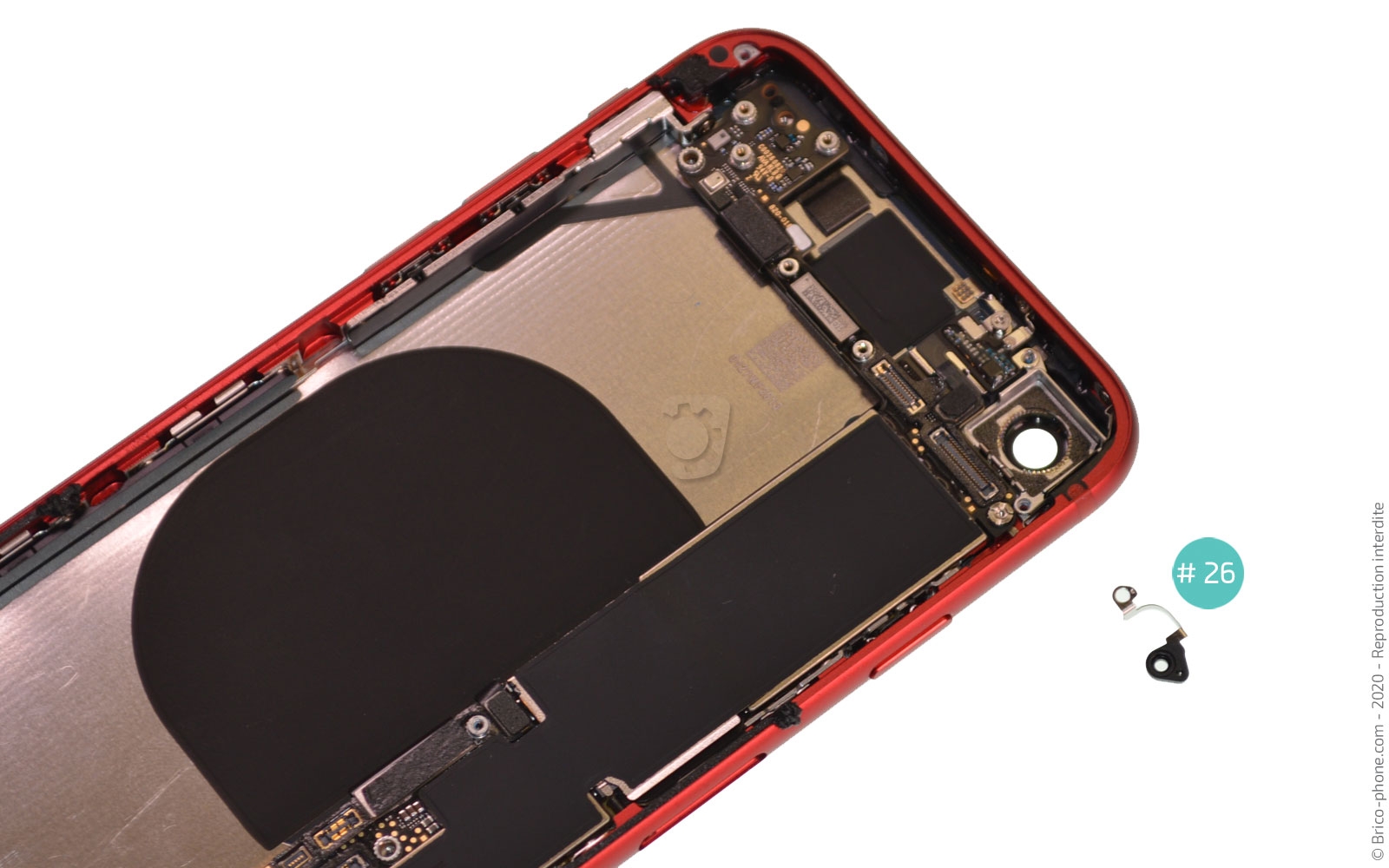

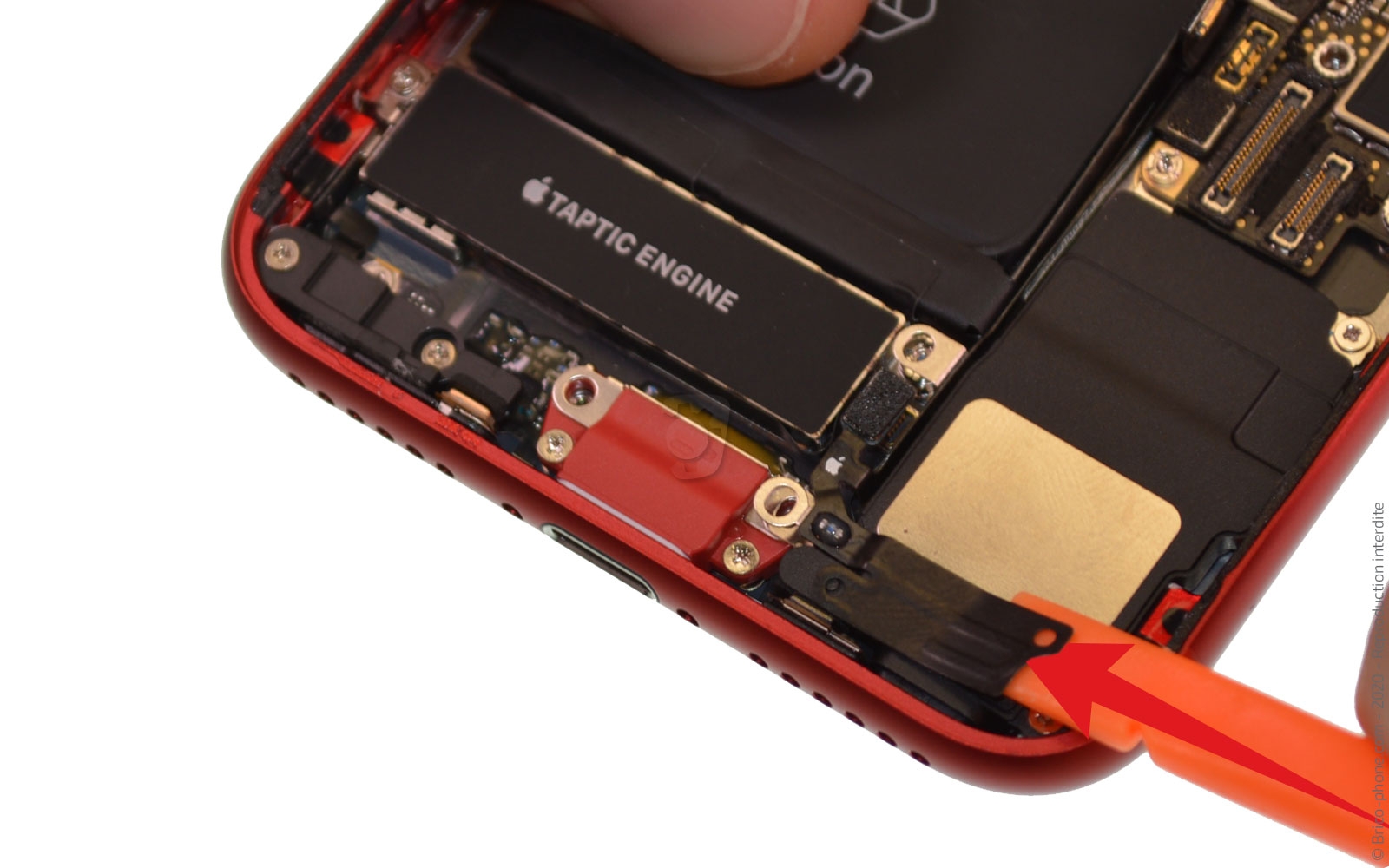

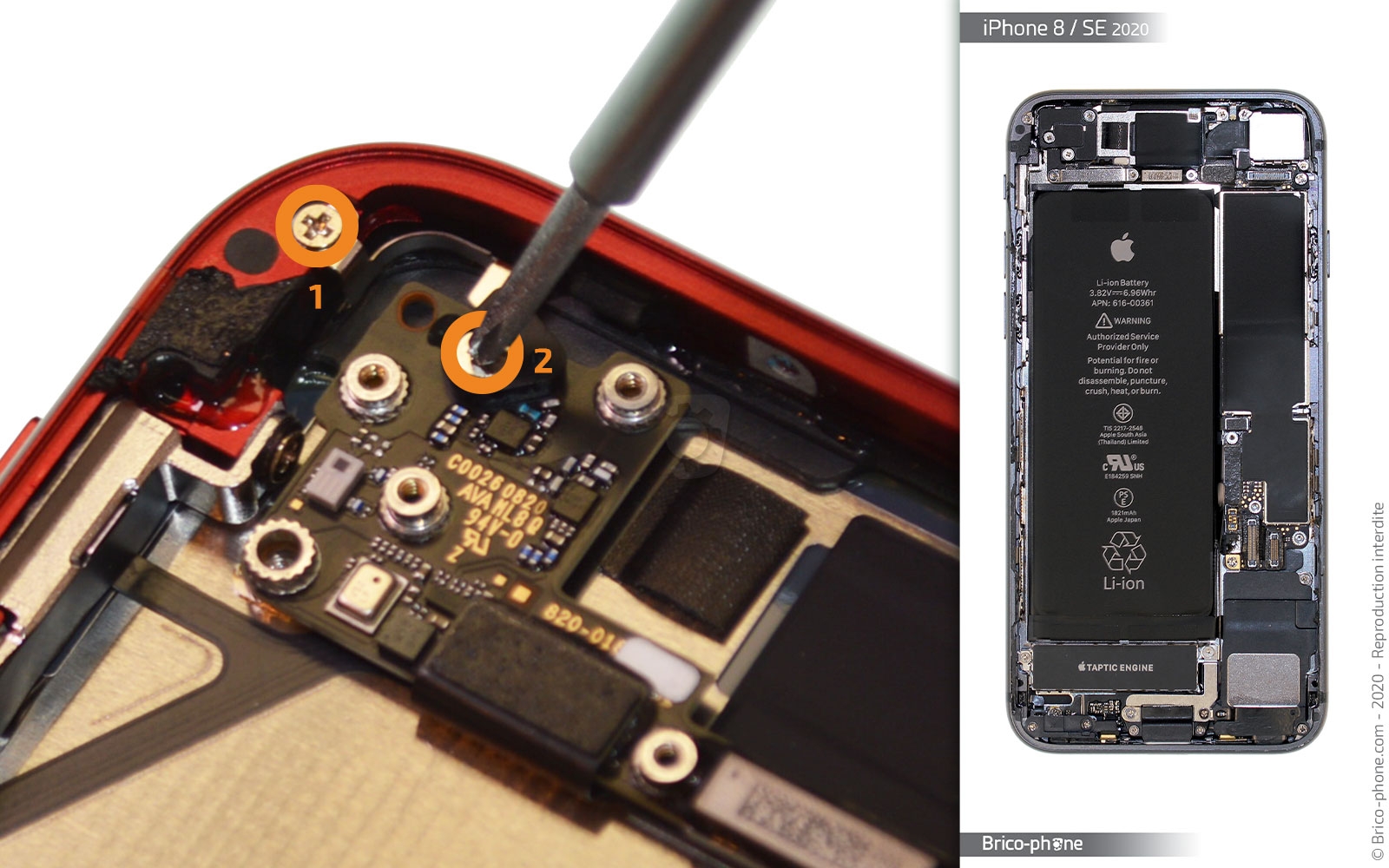

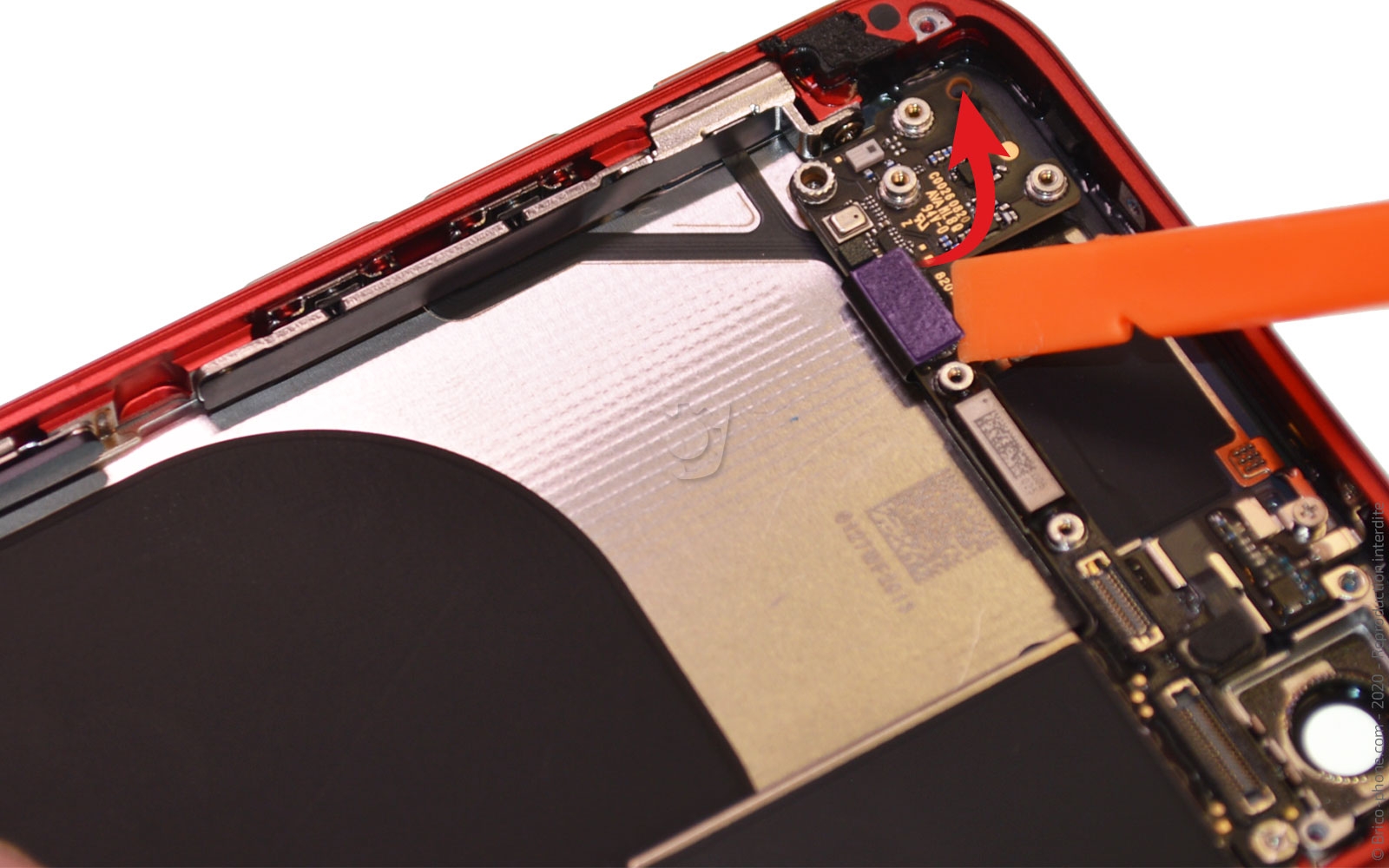

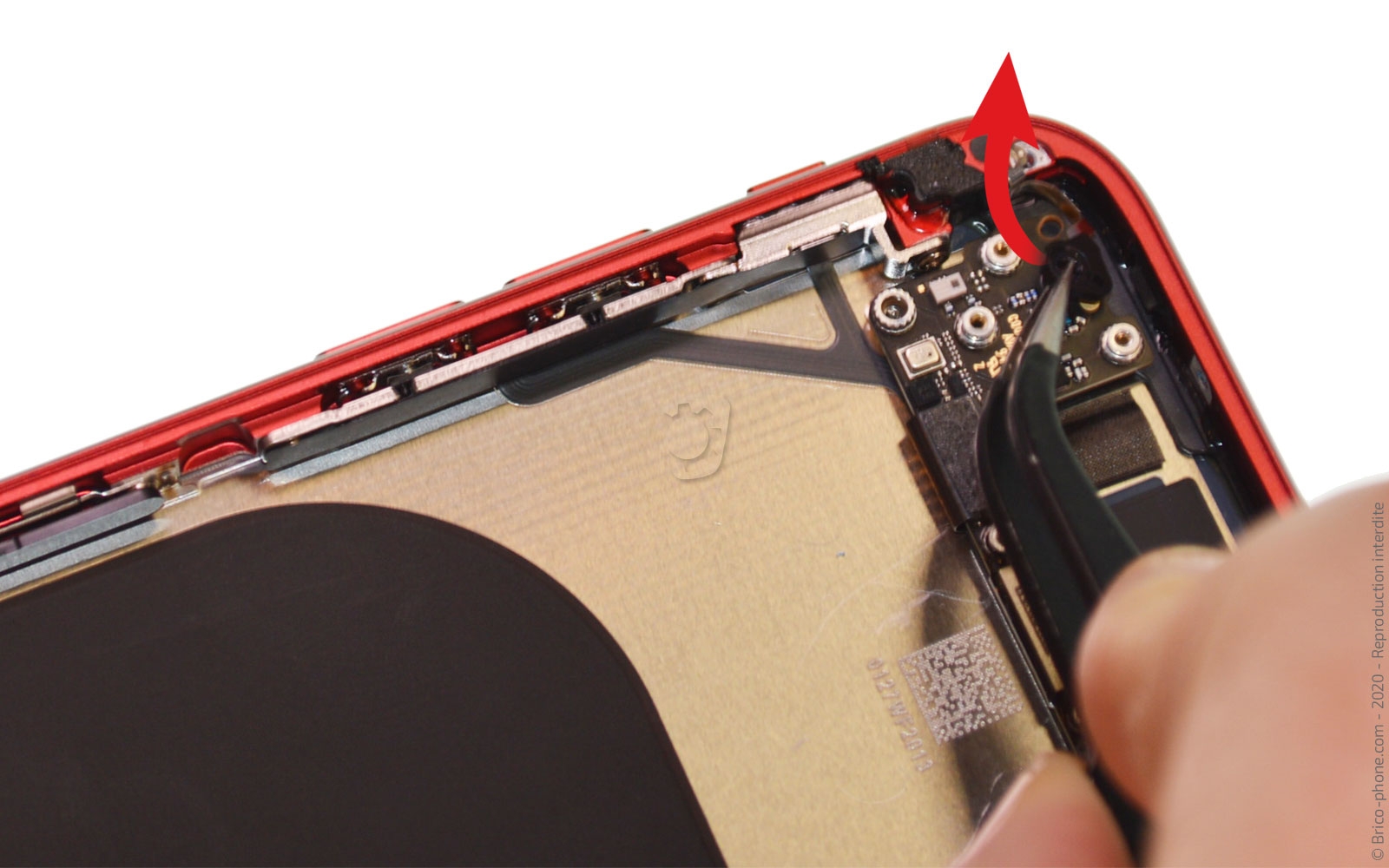

Enlevez les 2 vis "M" à l'aide du tournevis cruciforme pour extraire le composant #26.

Dans un second temps, déconnectez la connectique de la nappe power.

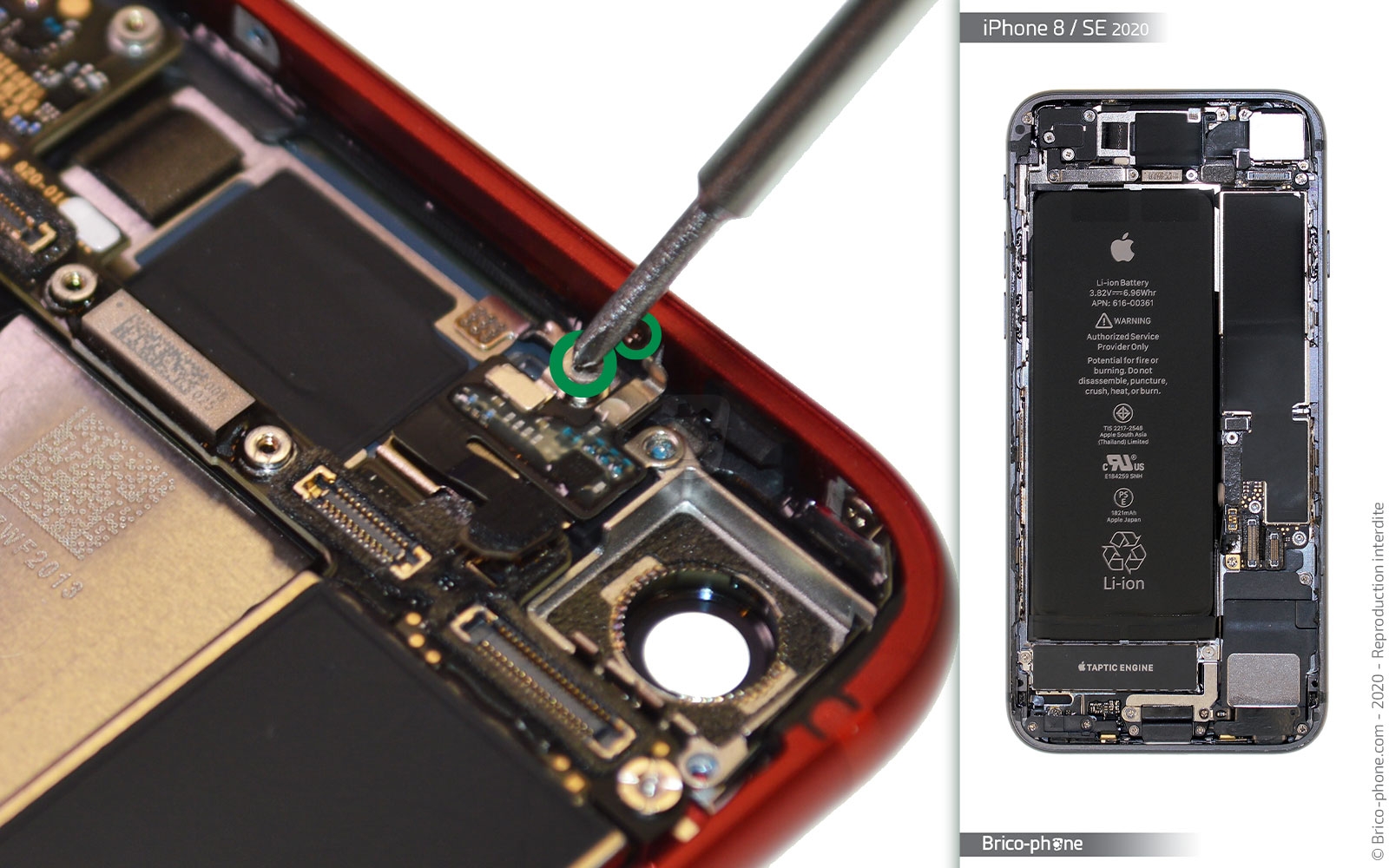

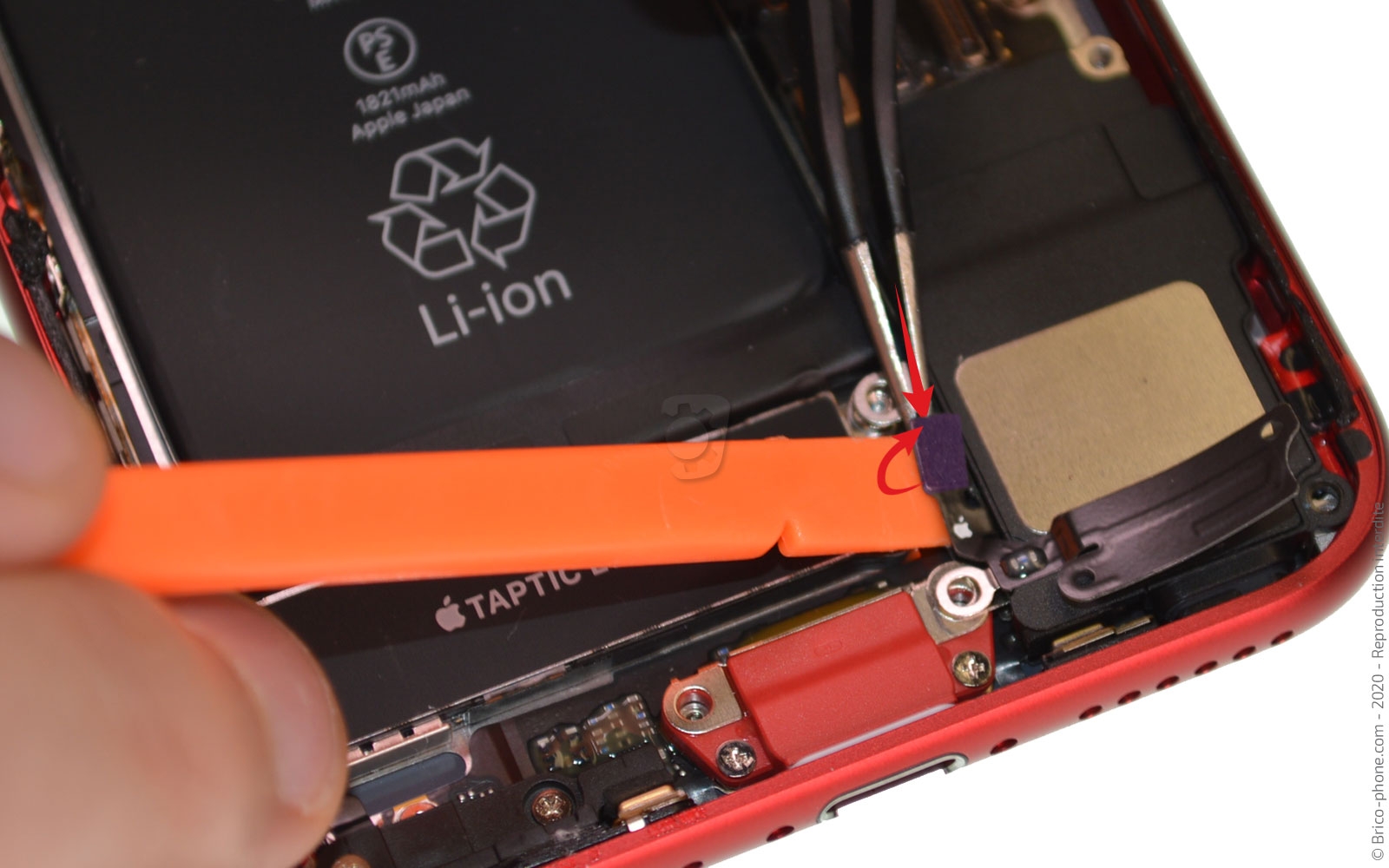

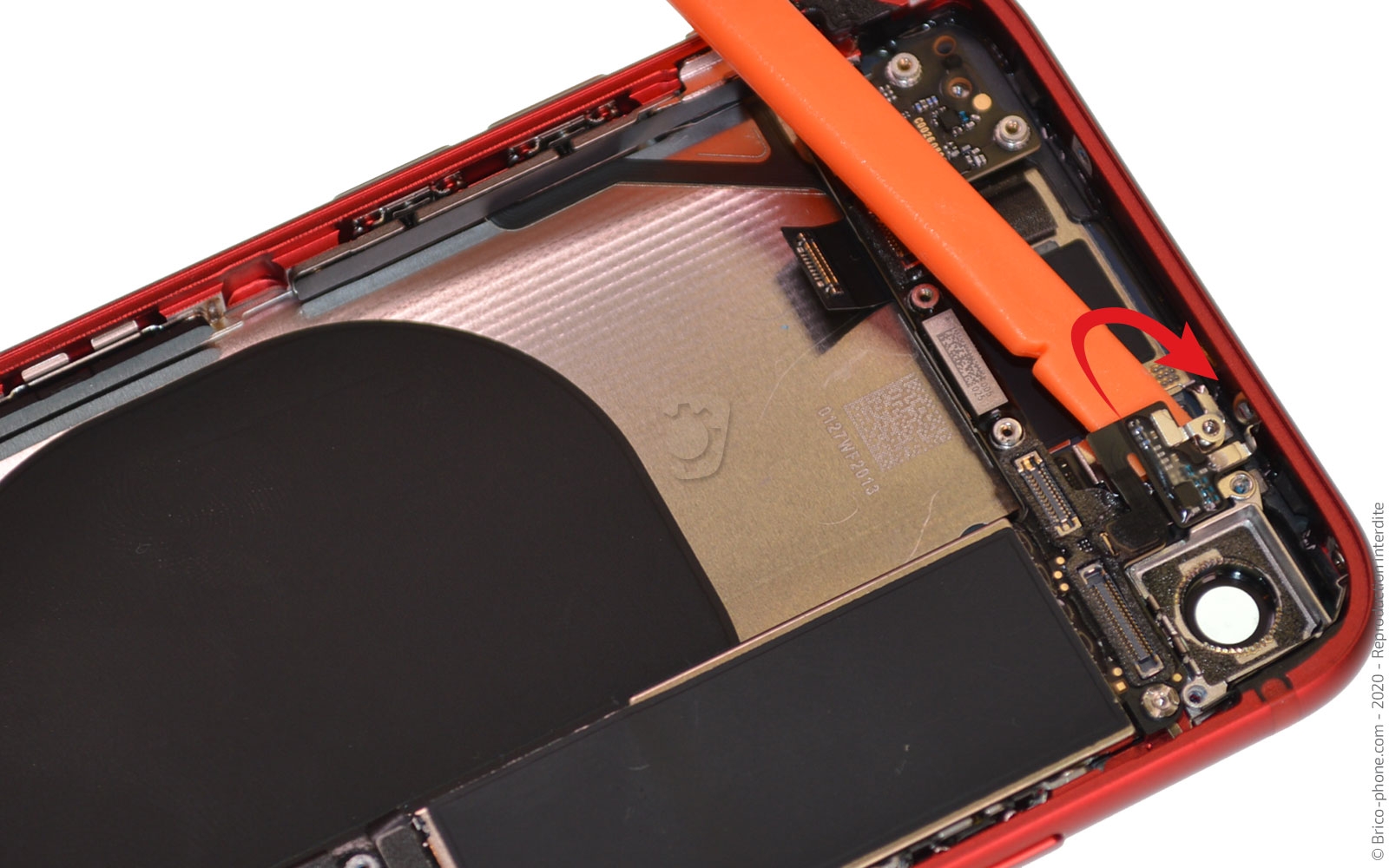

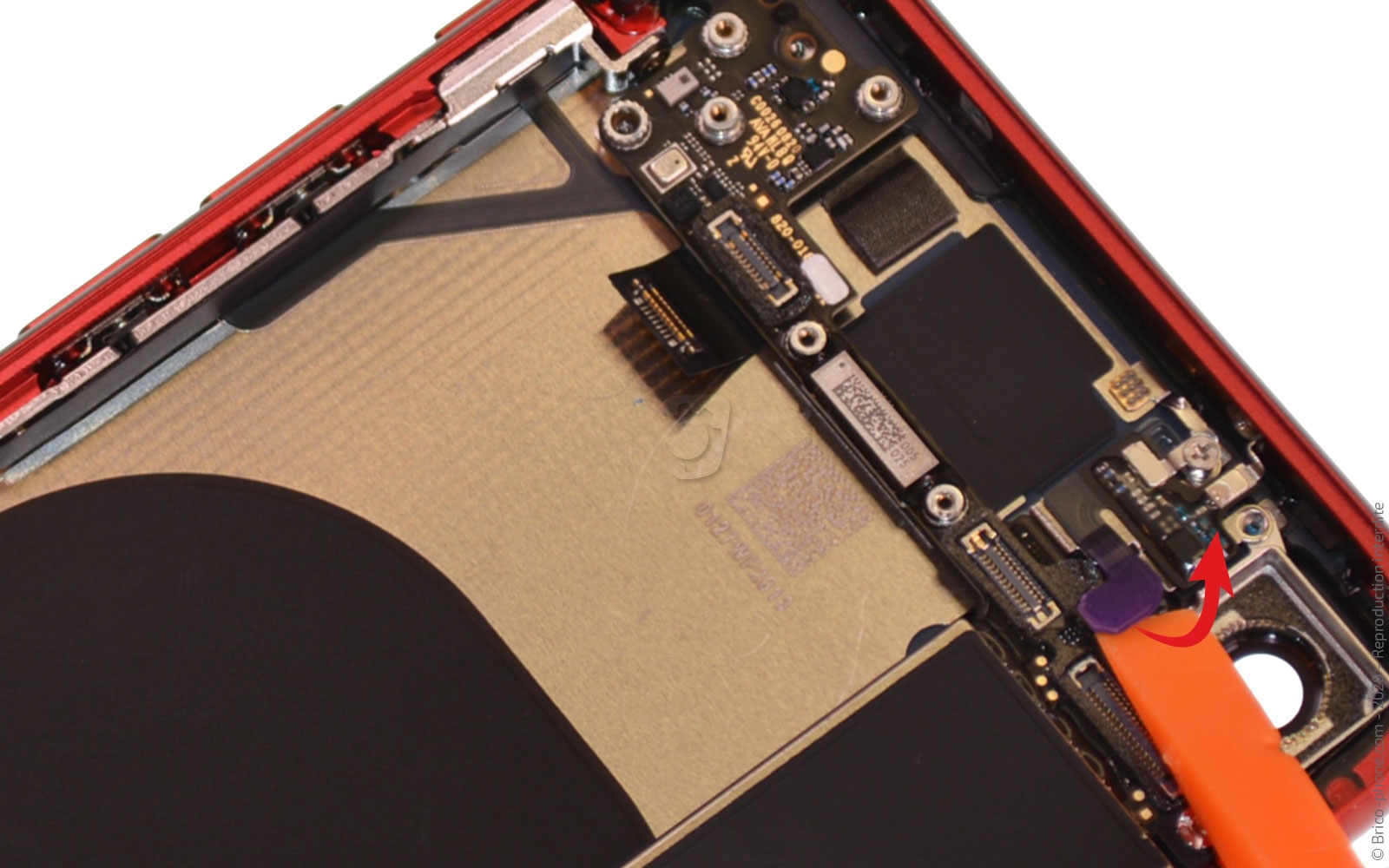

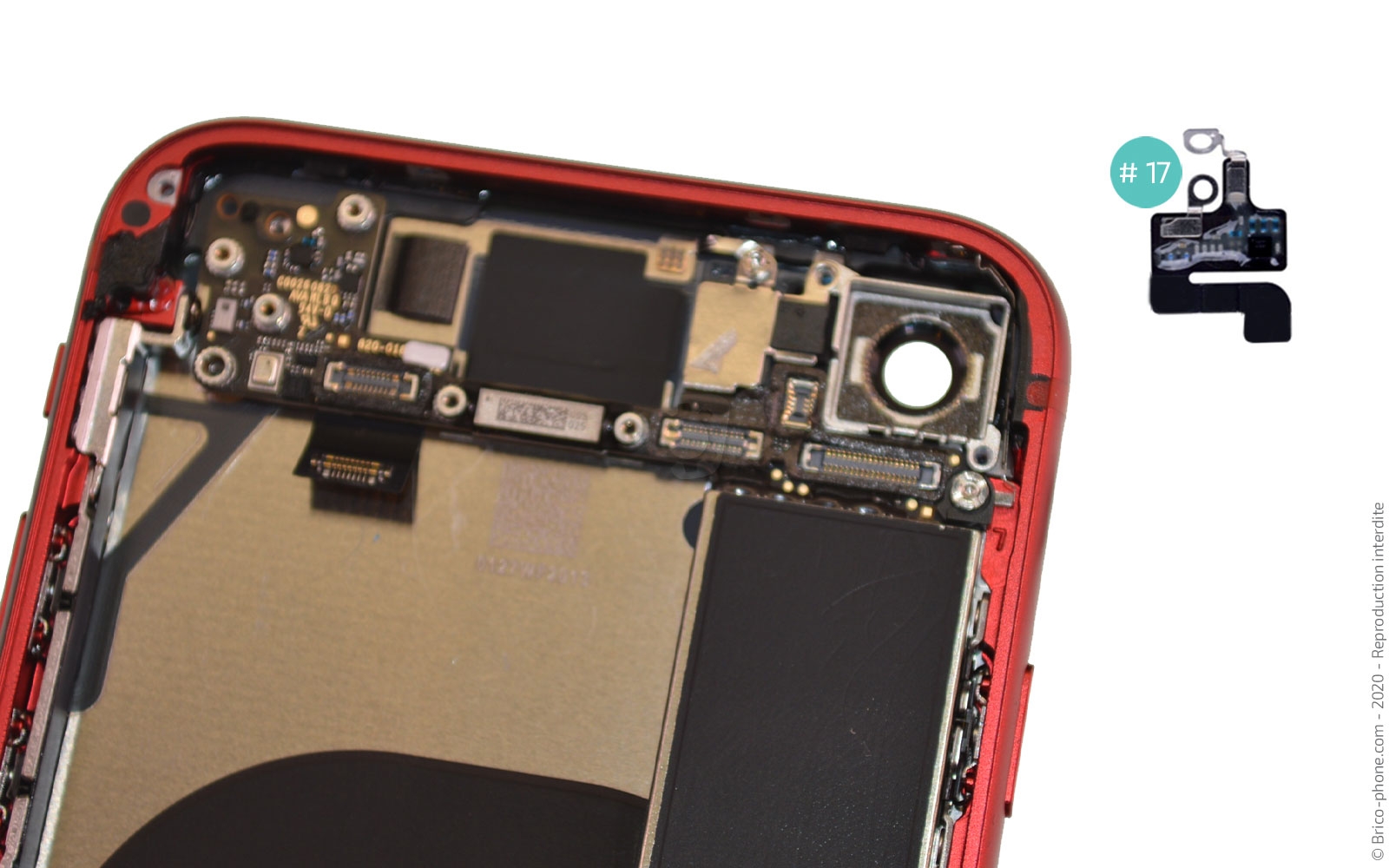

Déconnectez la connectique de l'antenne Wi-fi puis retirez les vis cruciforme bloquant le composant avant de la décoller du châssis.

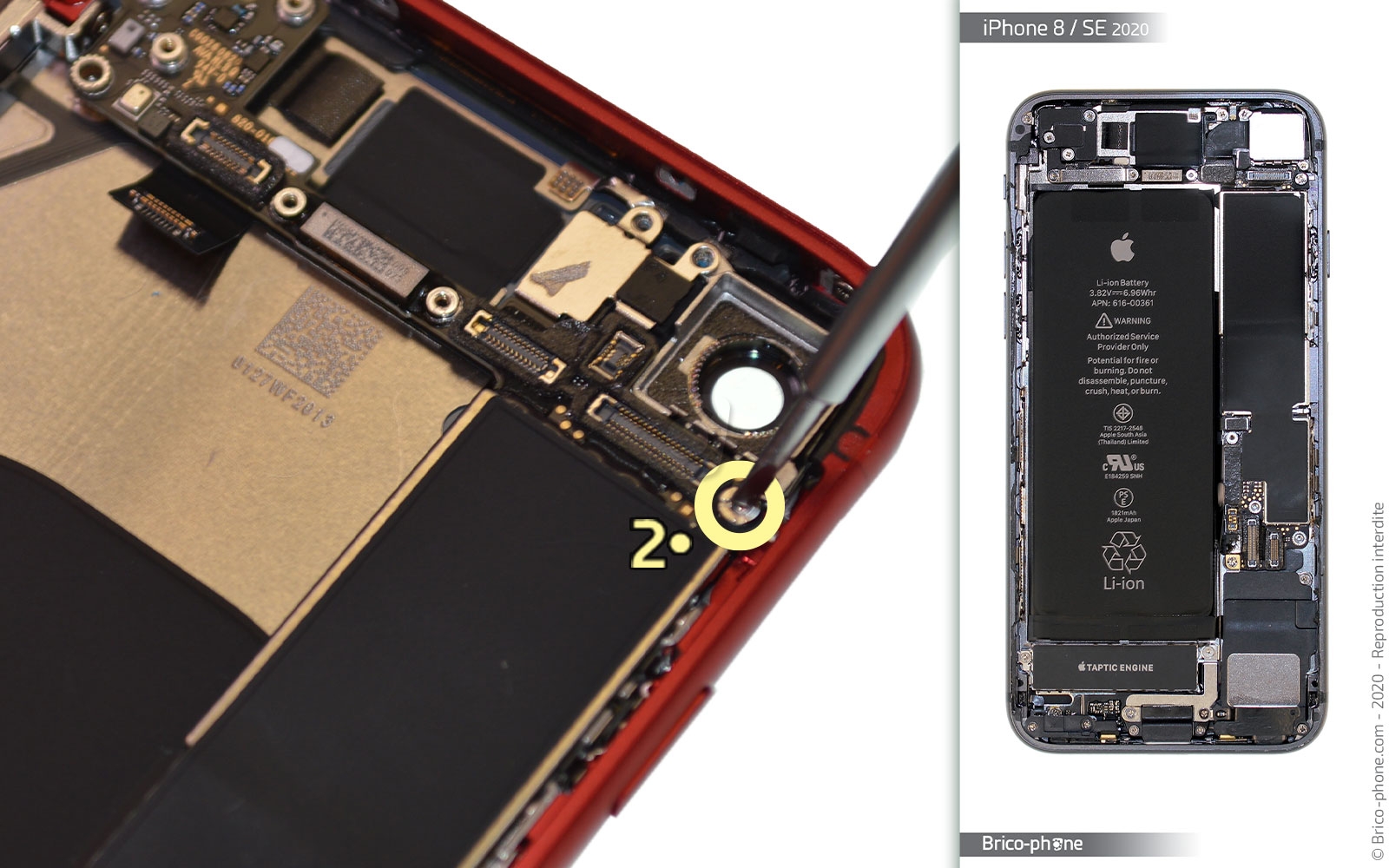

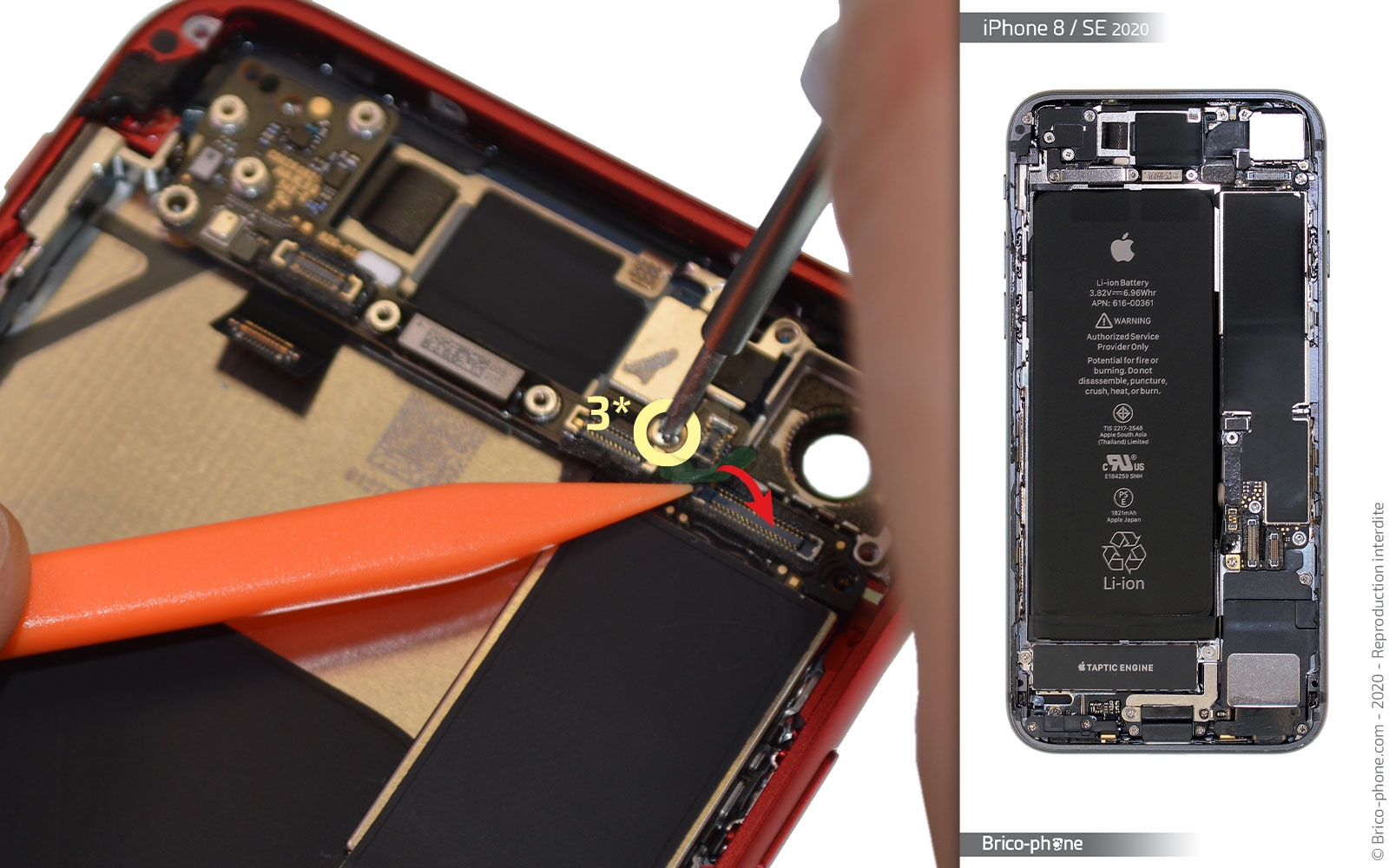

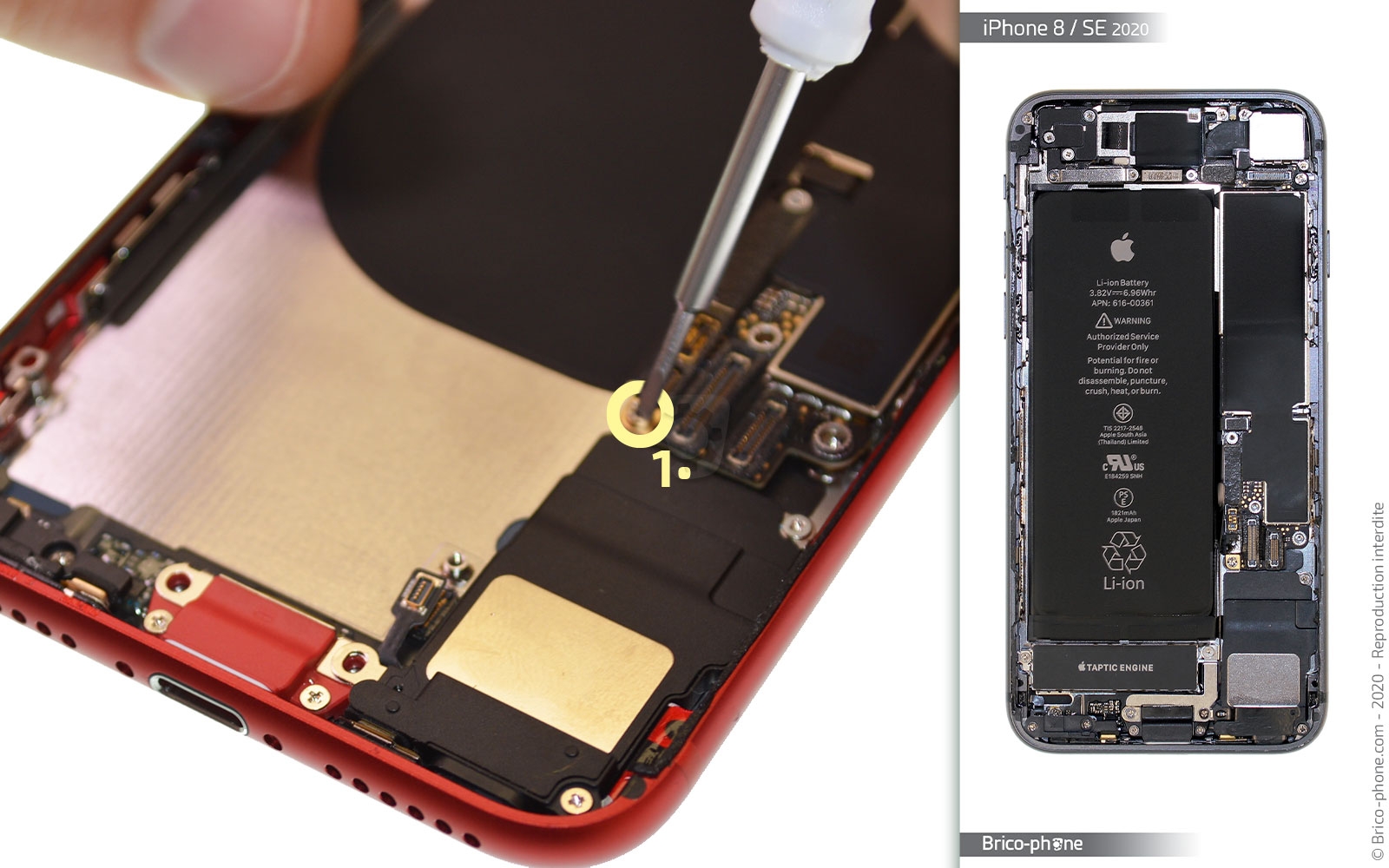

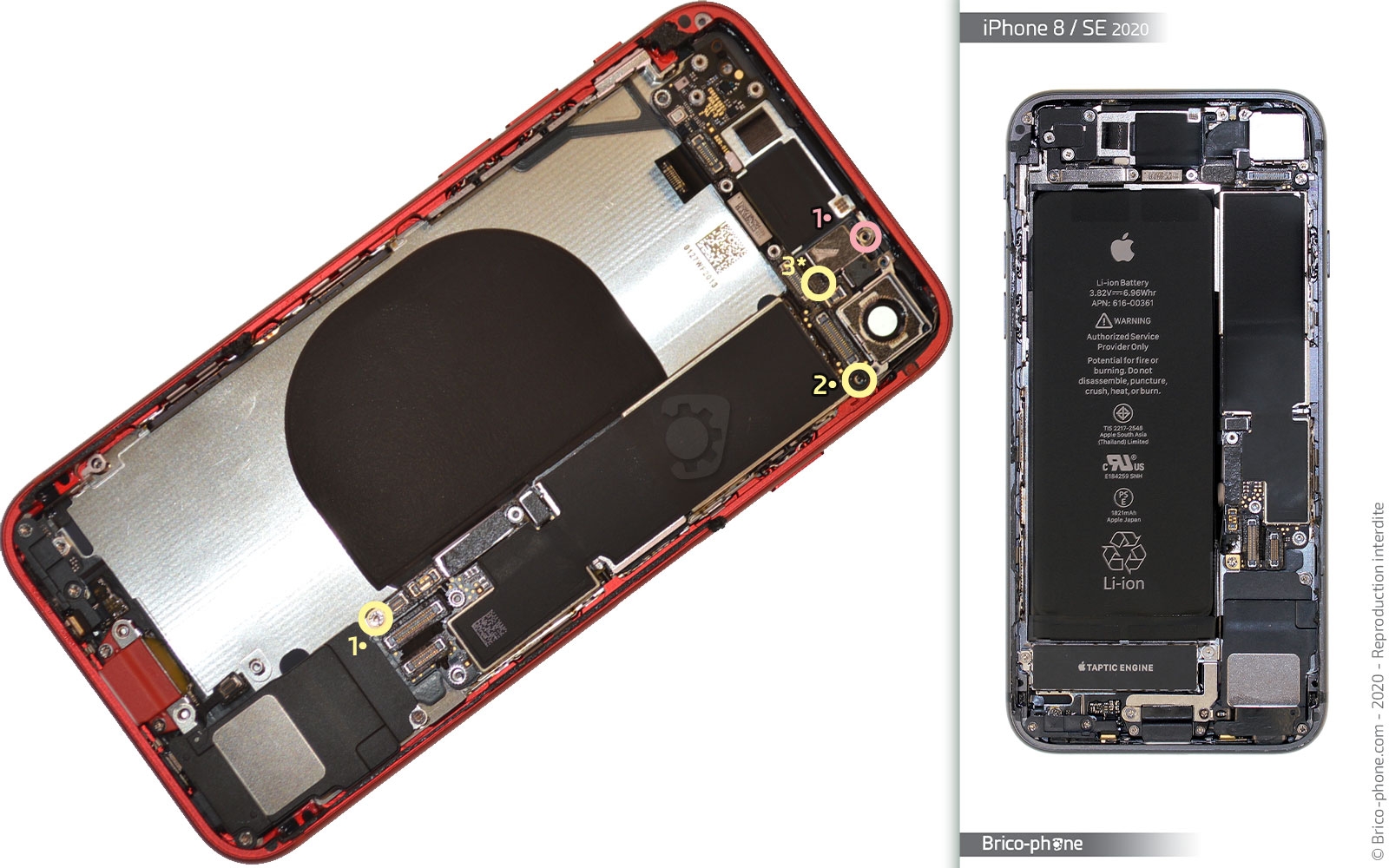

Retirez les dernières vis de la carte mère à l'aide du tournevis plat pour les vis N1, N2 et R2 puis du tournevis cruciforme pour la vis cachée nommée N3.

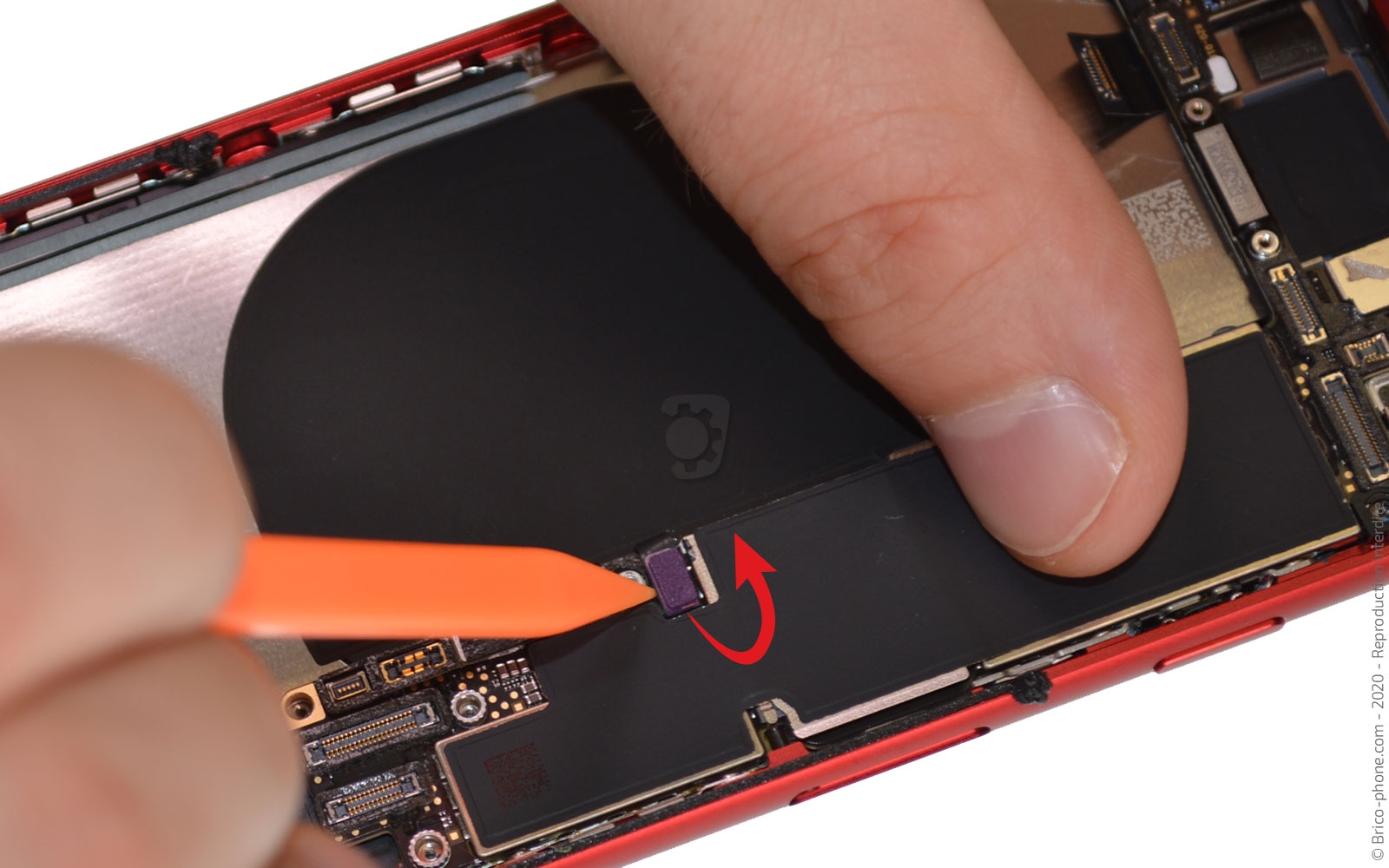

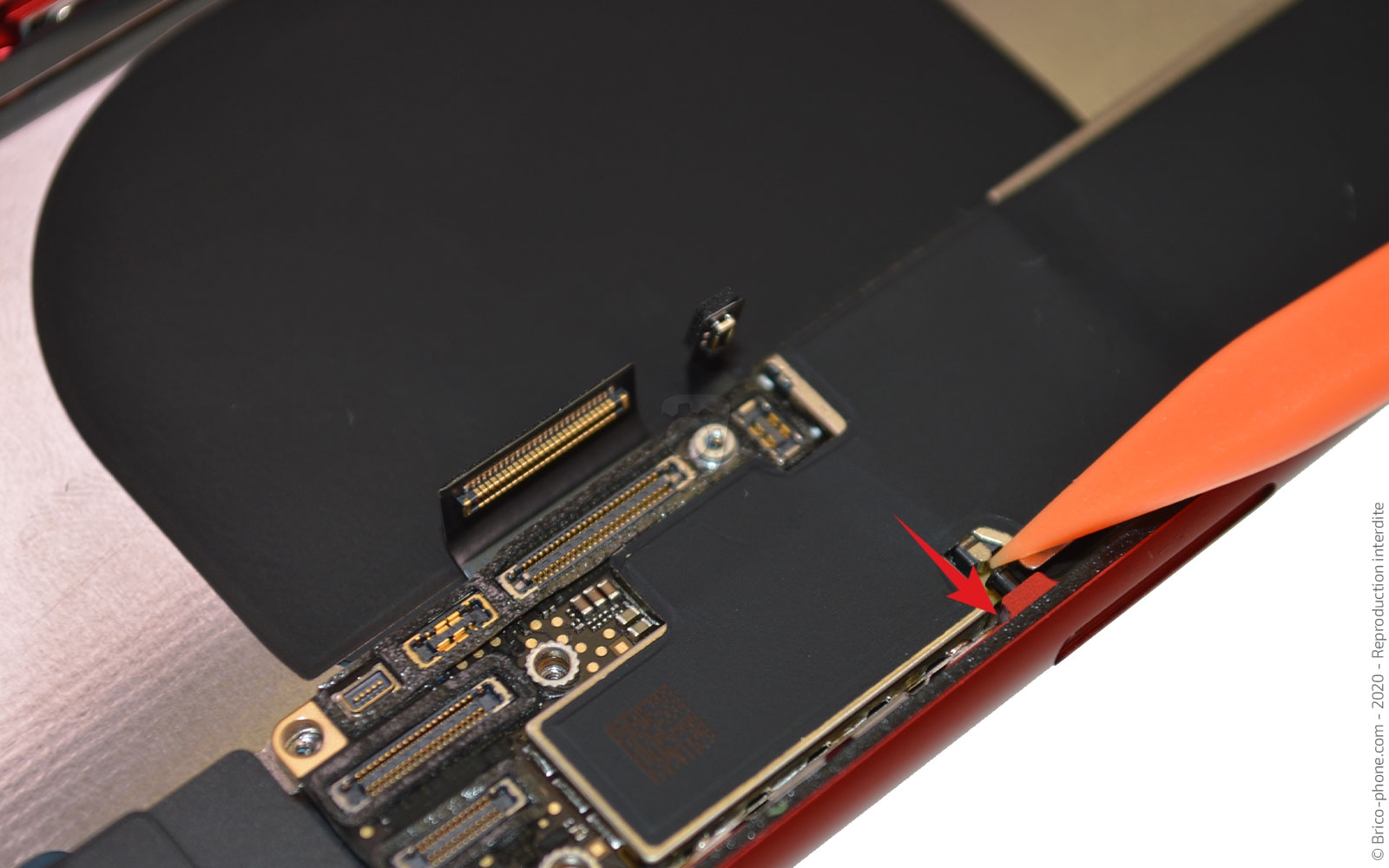

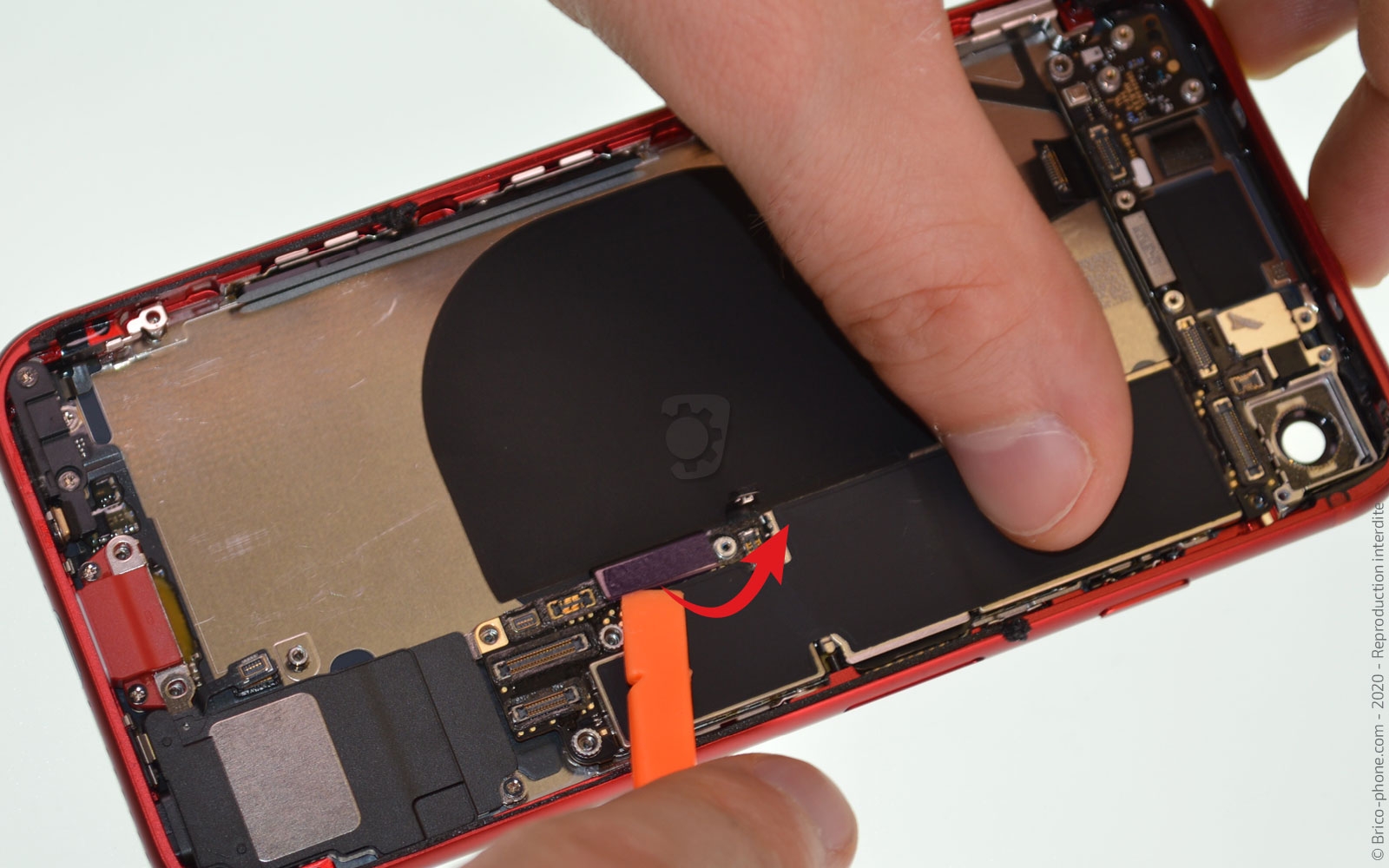

Déconnectez la nappe du connecteur de charge et de la nappe induction.

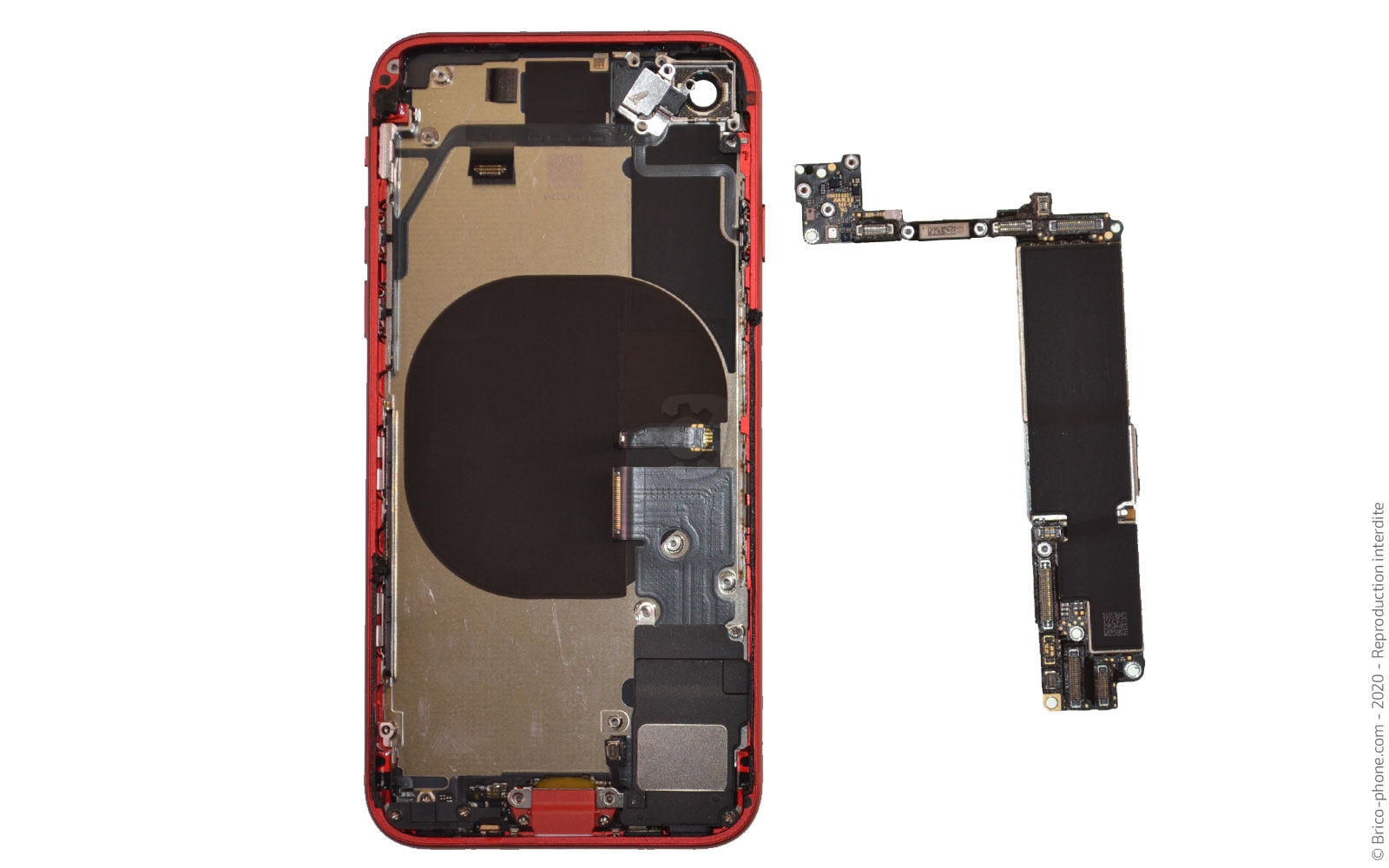

Ensuite, vérifiez que le témoin du lecteur de carte Sim soit pousser vers l'extérieur avant d'extraire la carte mère du châssis.

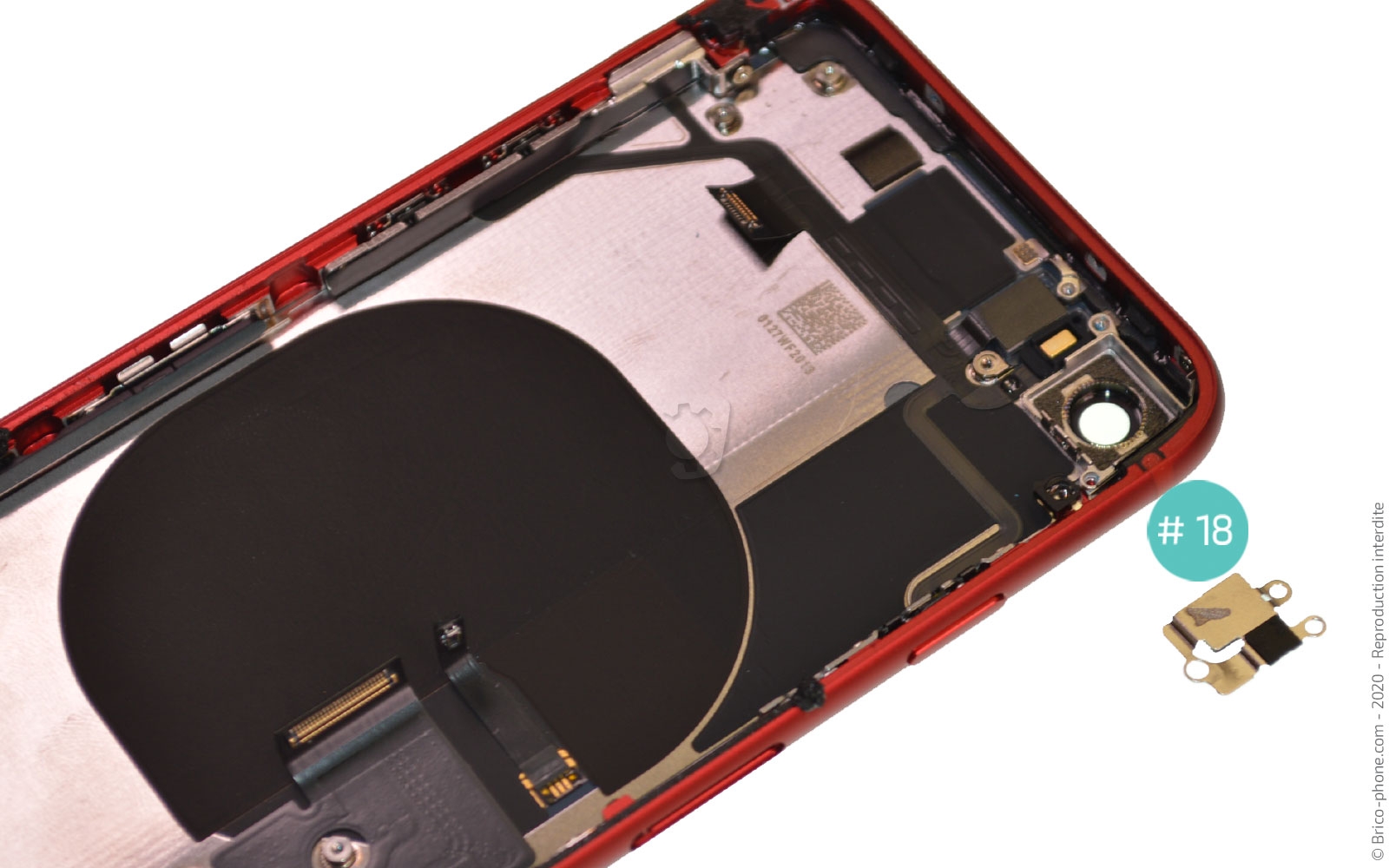

Sortez la plaquette de protection du flash et du micro d'ambiance.

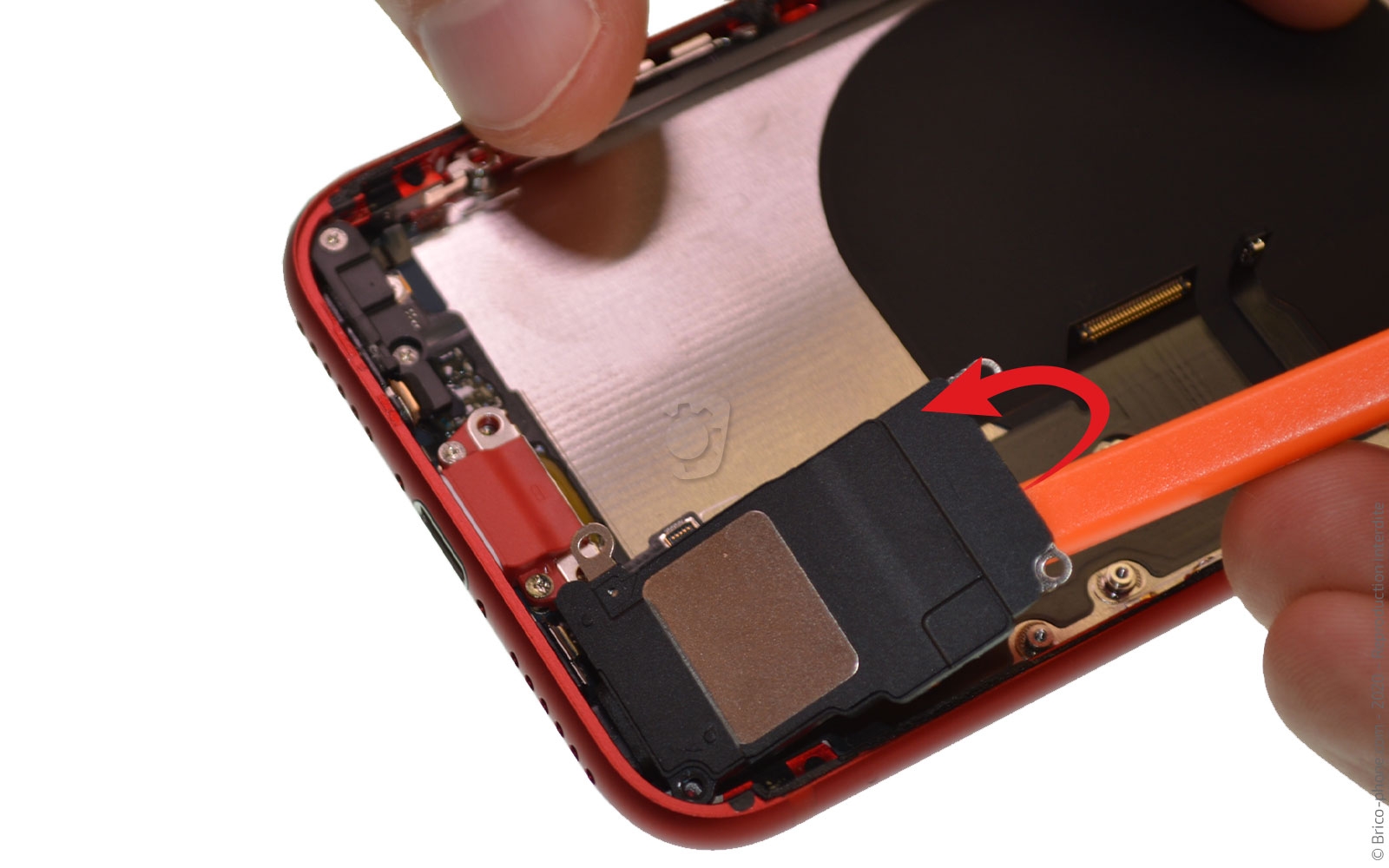

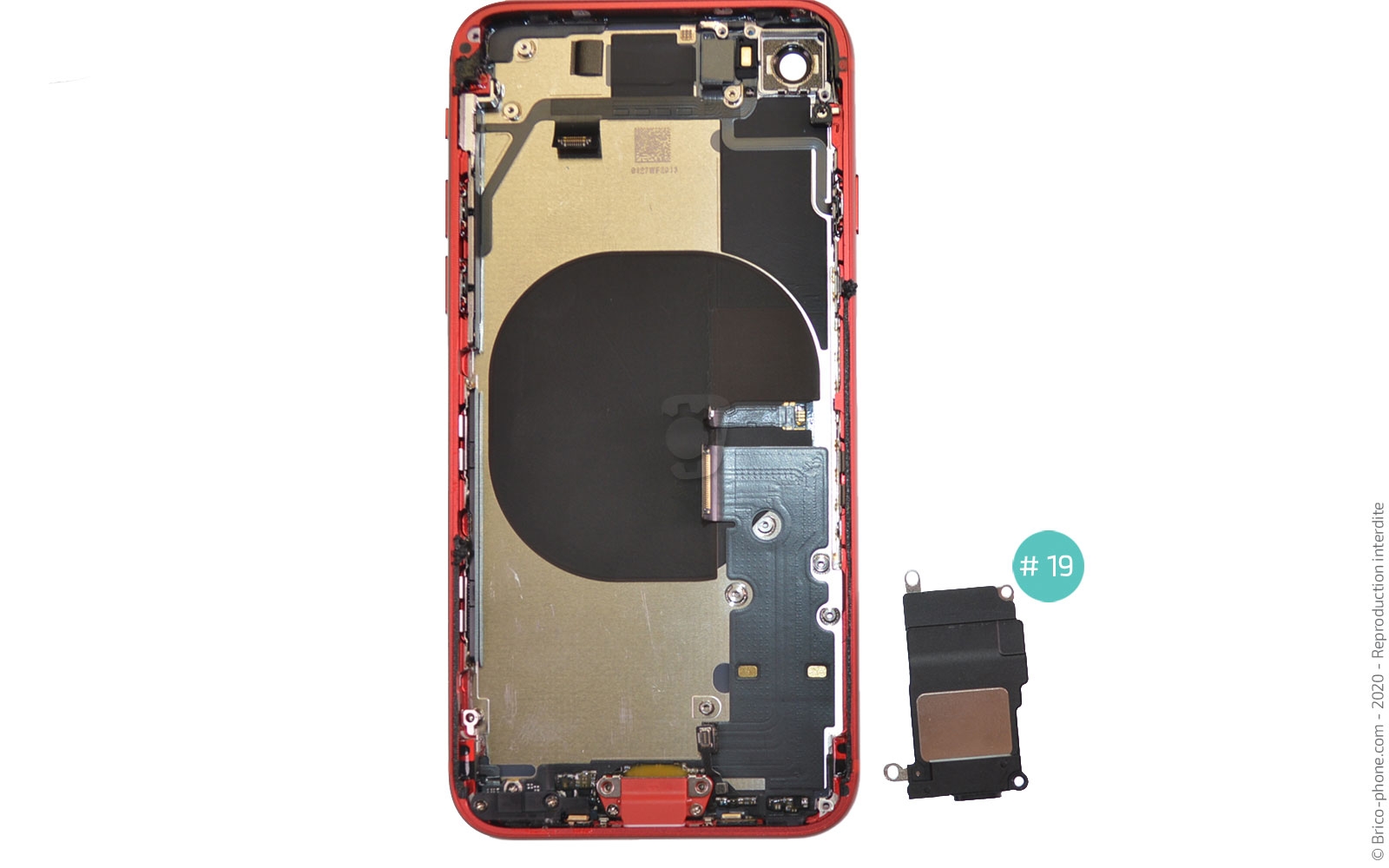

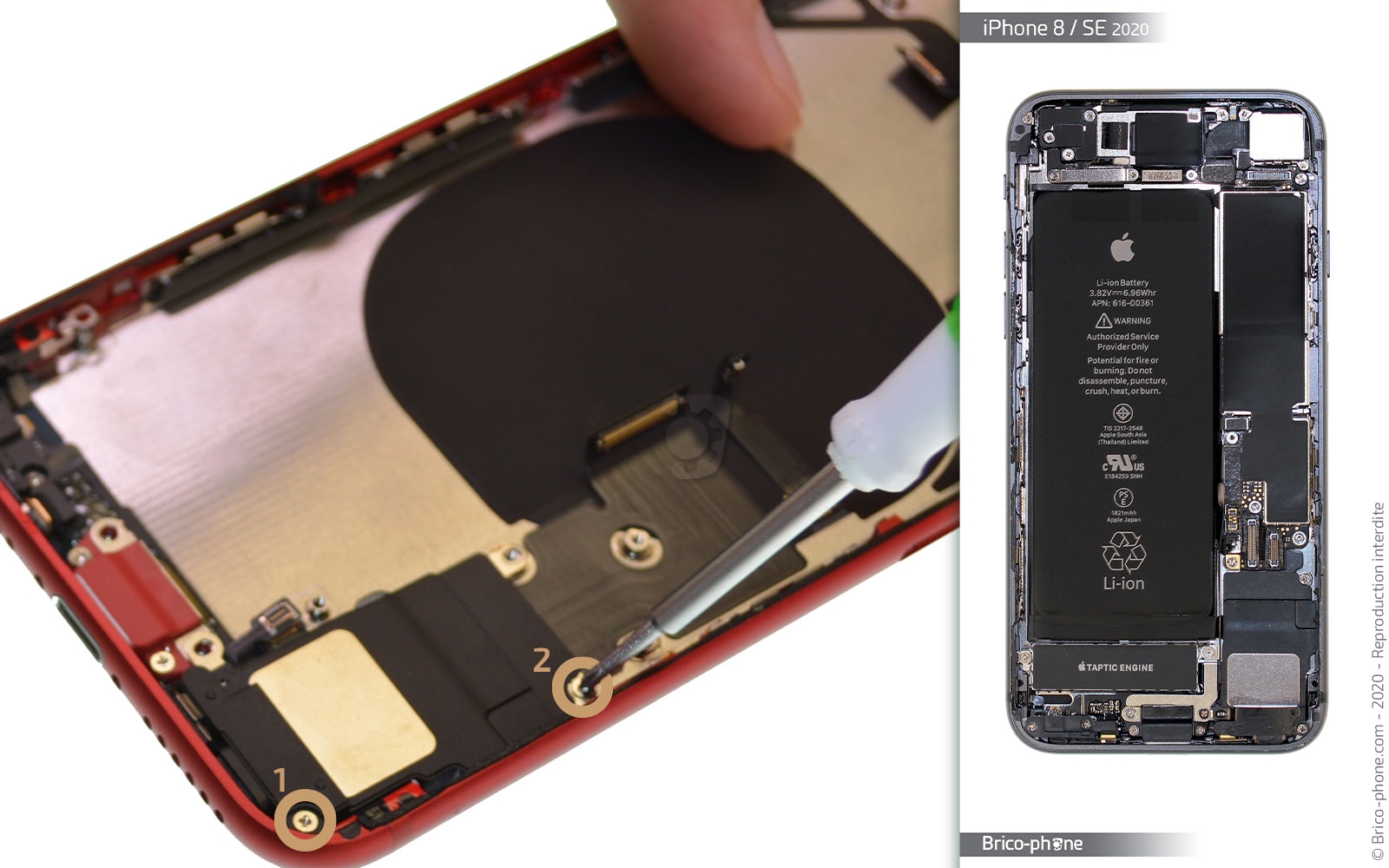

A l'aide du tournevis cruciforme, dévissez les deux vis O1 et O2 du haut-parleur externe avant de le faire basculer en dehors du châssis.

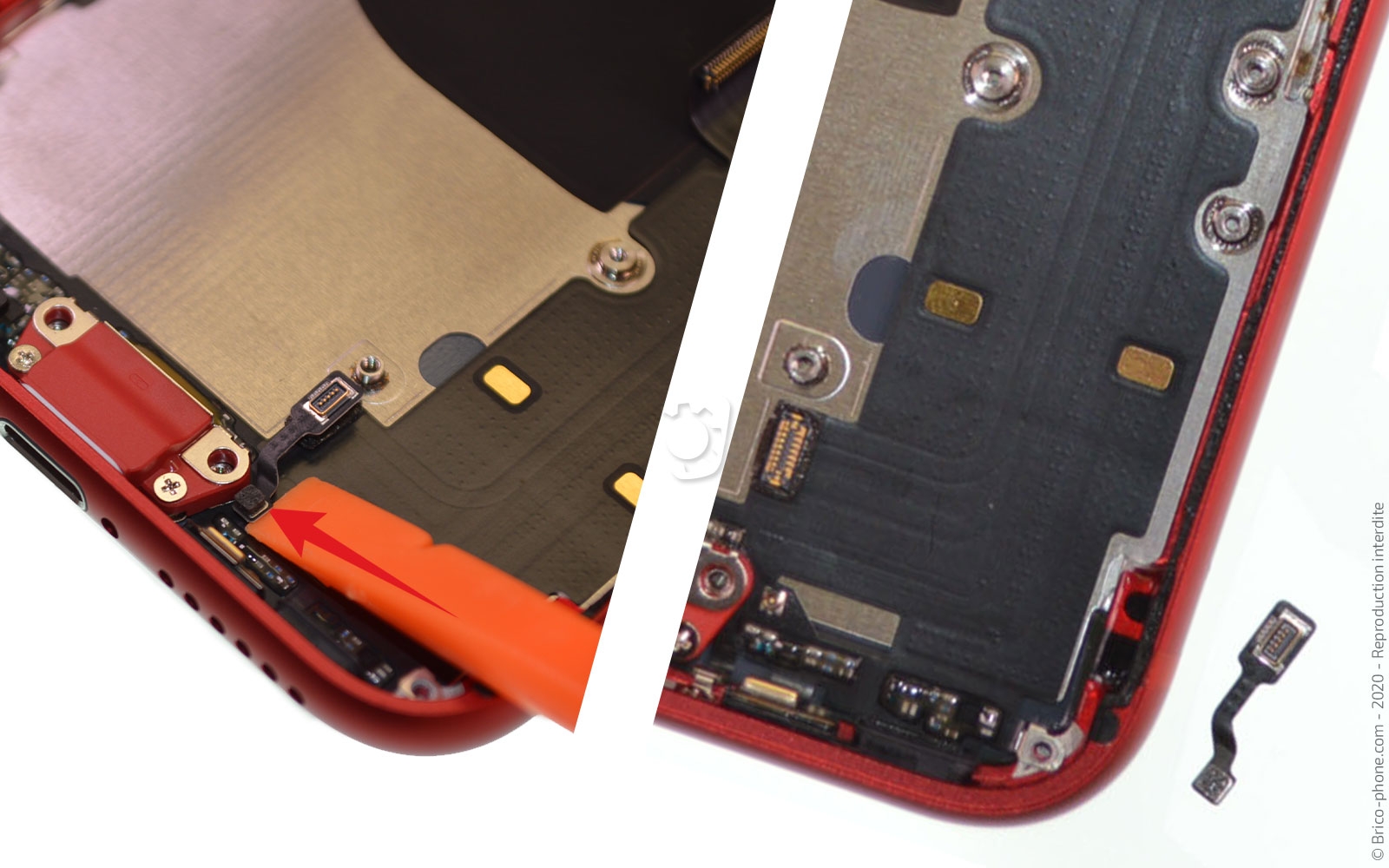

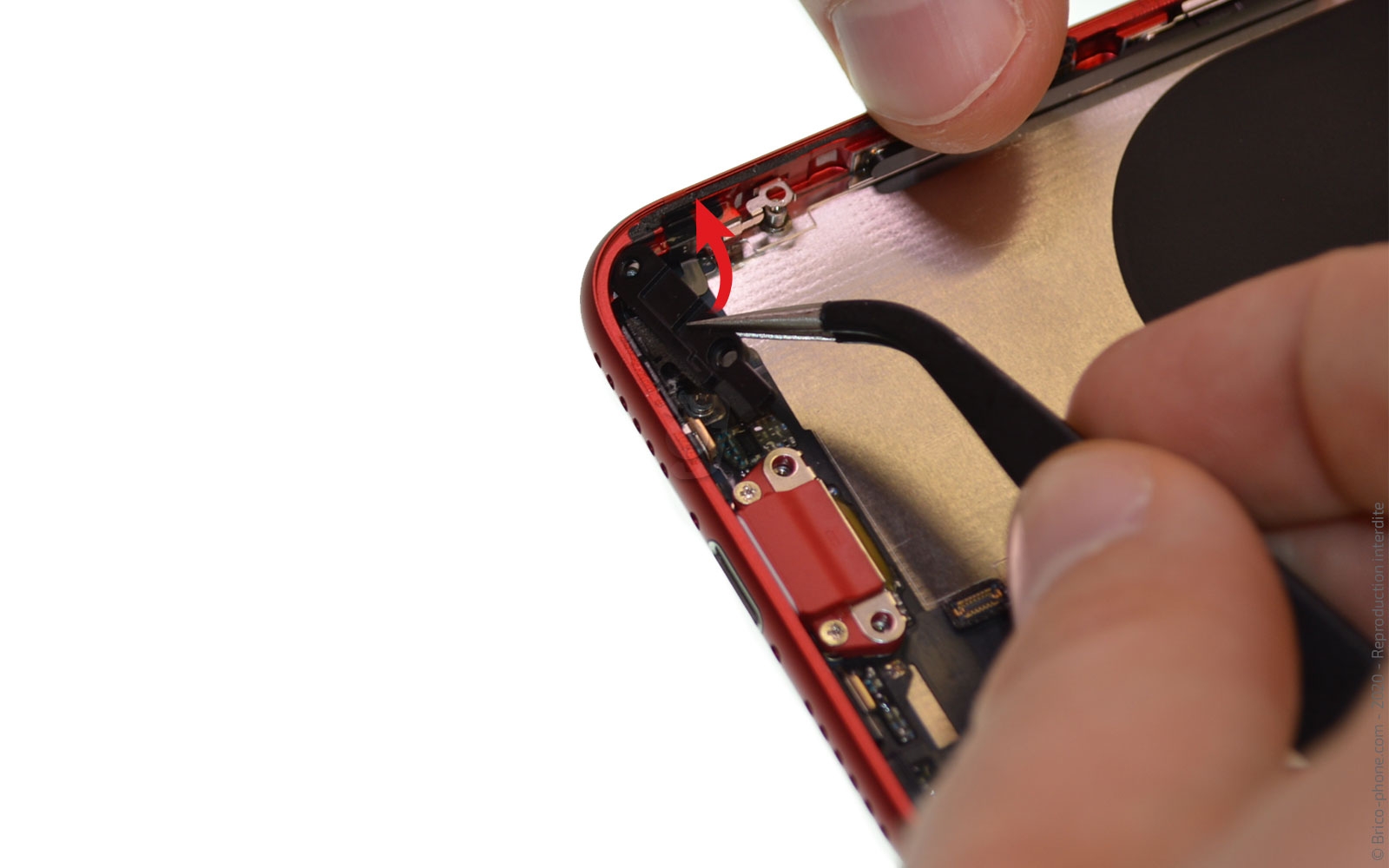

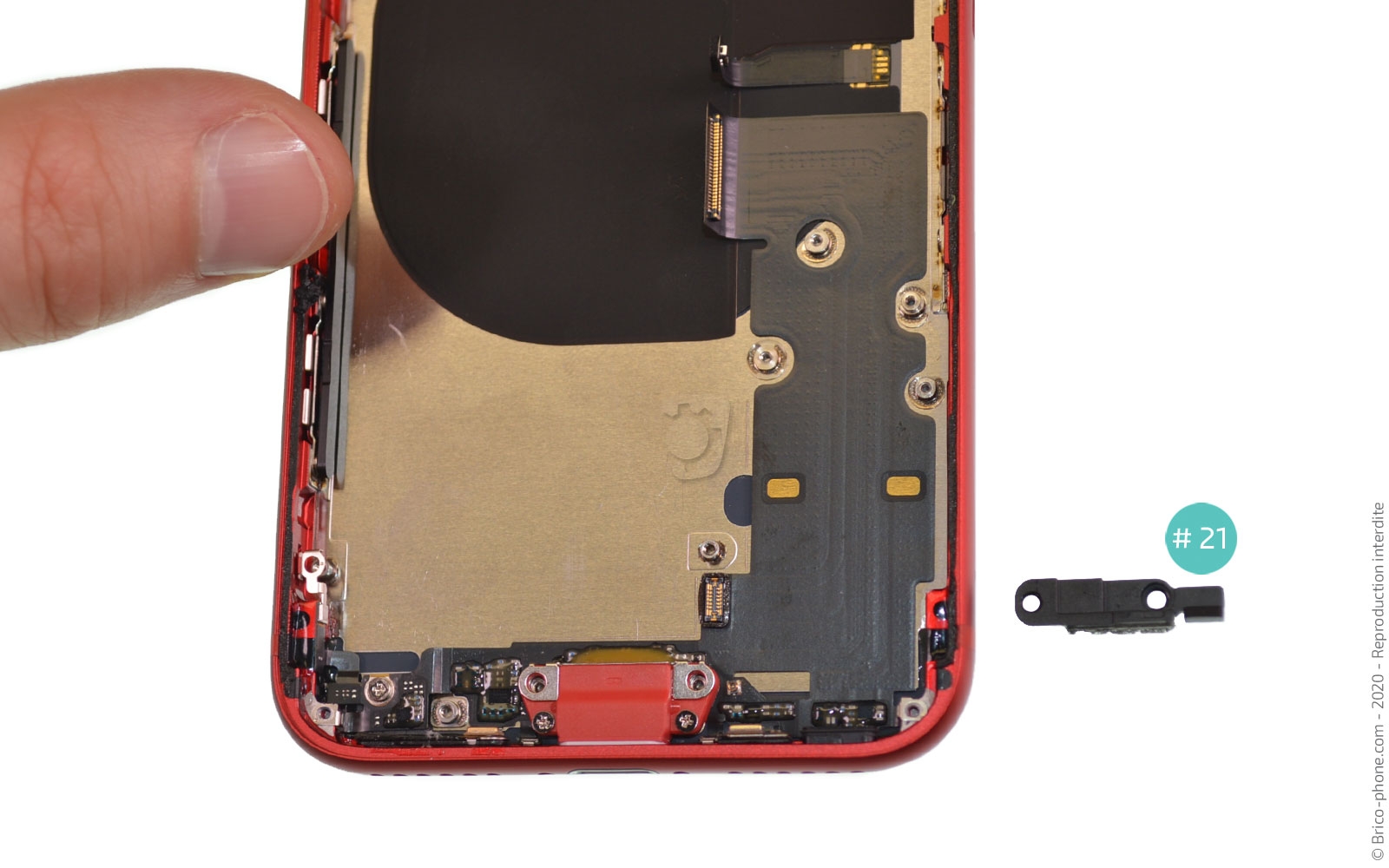

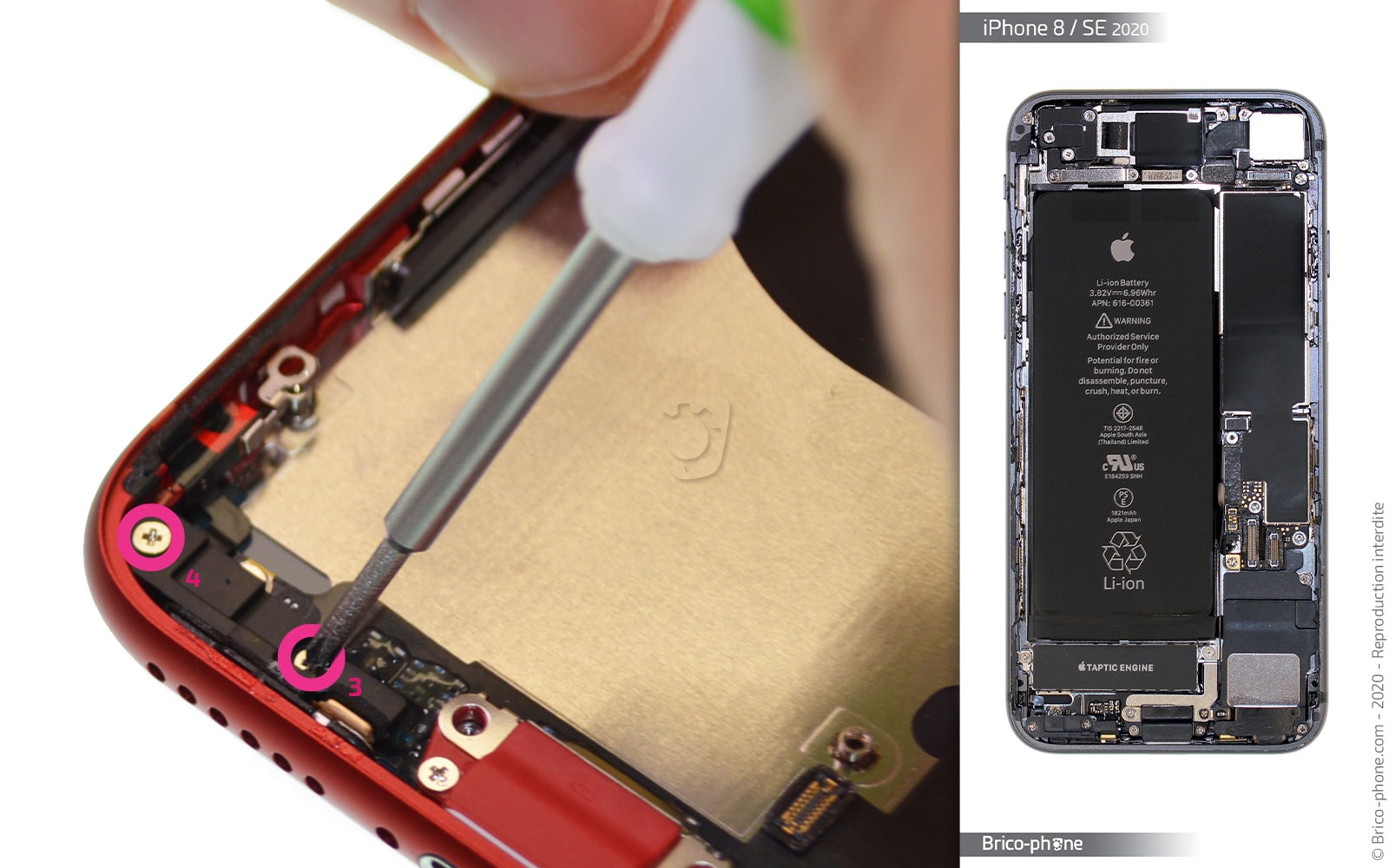

Avec le levier, déconnectez la rallonge coaxial du connecteur de charge, puis retirez le deux vis cruciformes P3 et P4 avec le tournevis. Il ne vous reste plus qu'à ôter le cache #21 avec la pincette.

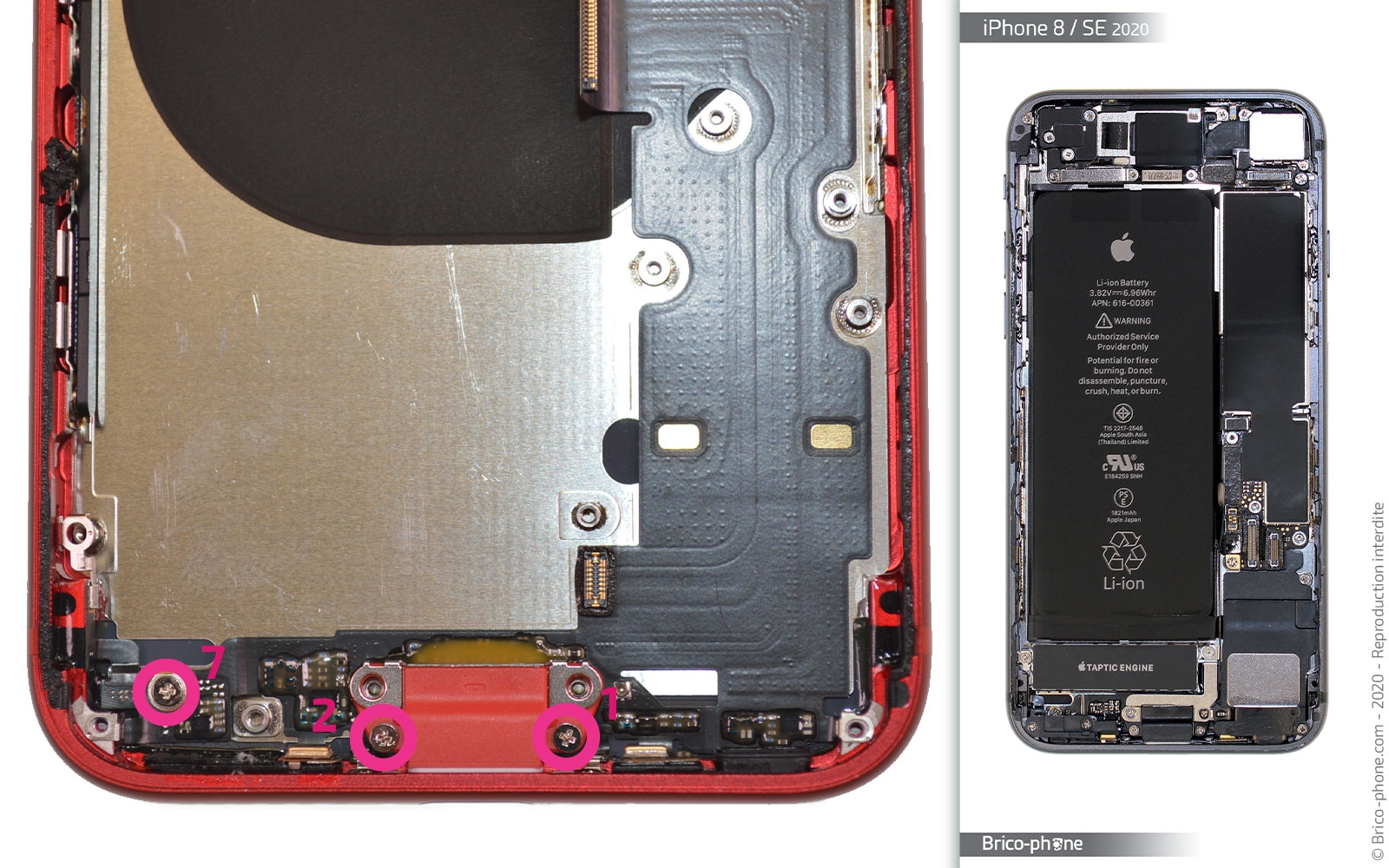

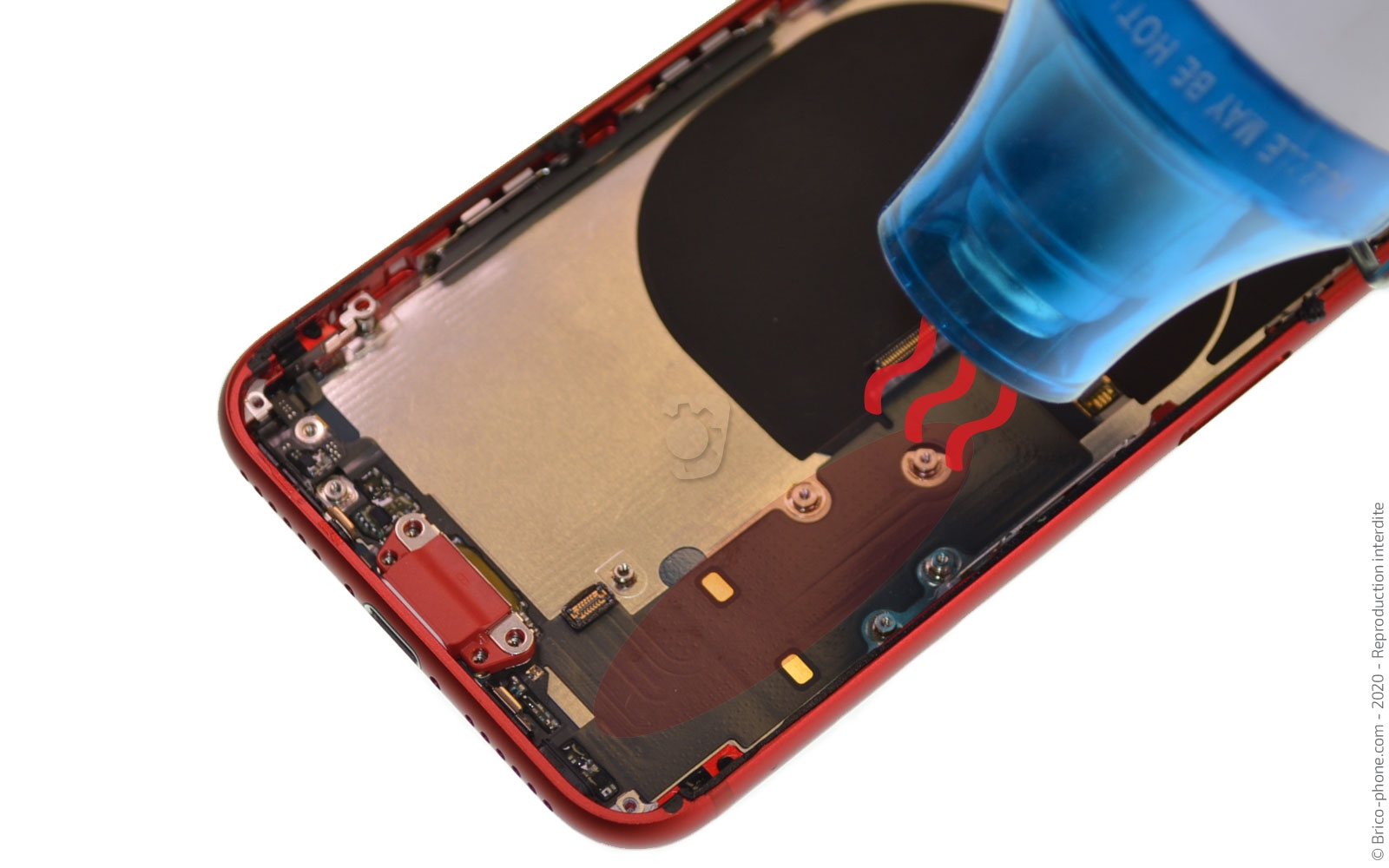

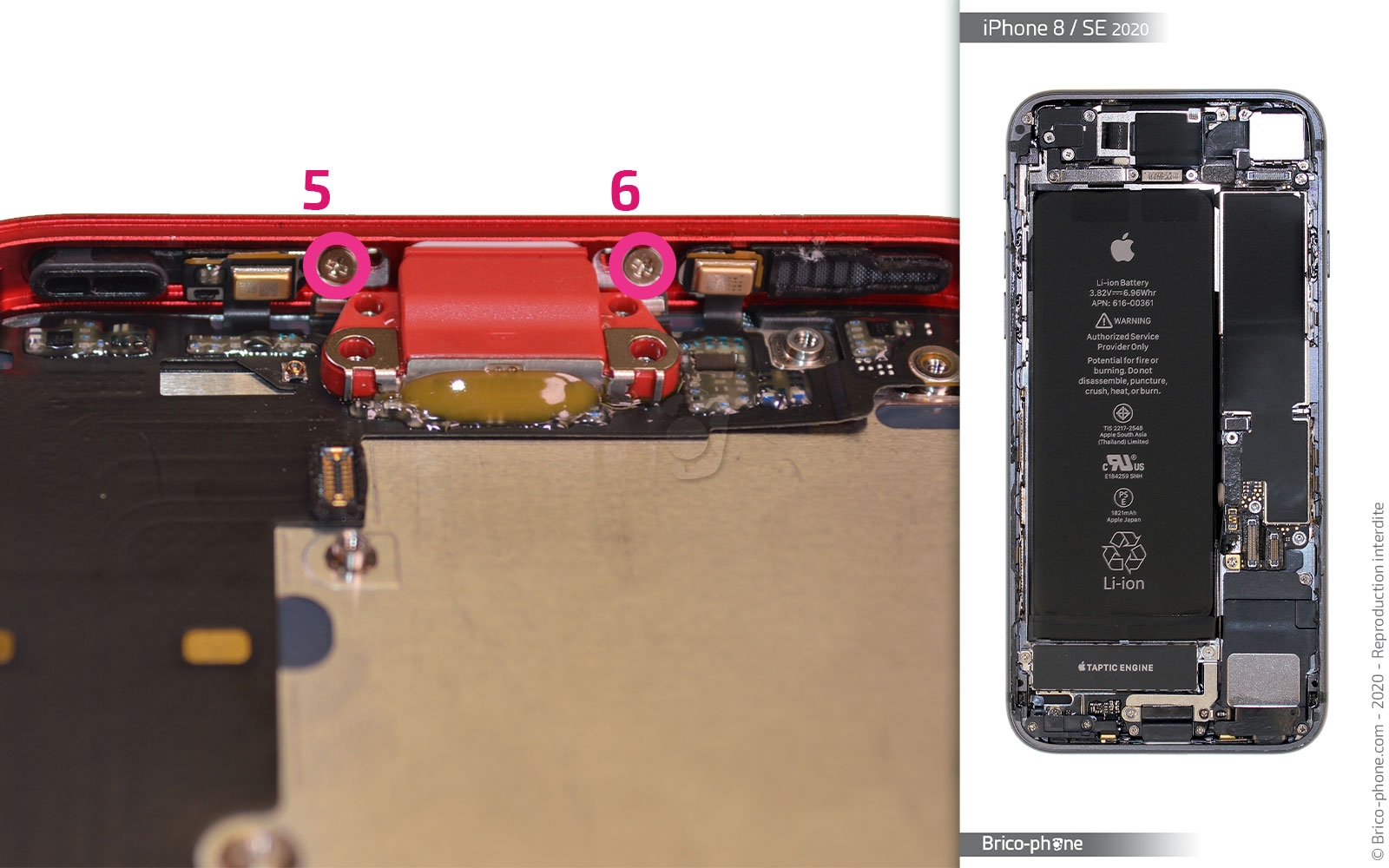

Retirez les vis cruciformes du connecteur de charge avant de le chauffer légèrement pour faciliter son décollage.

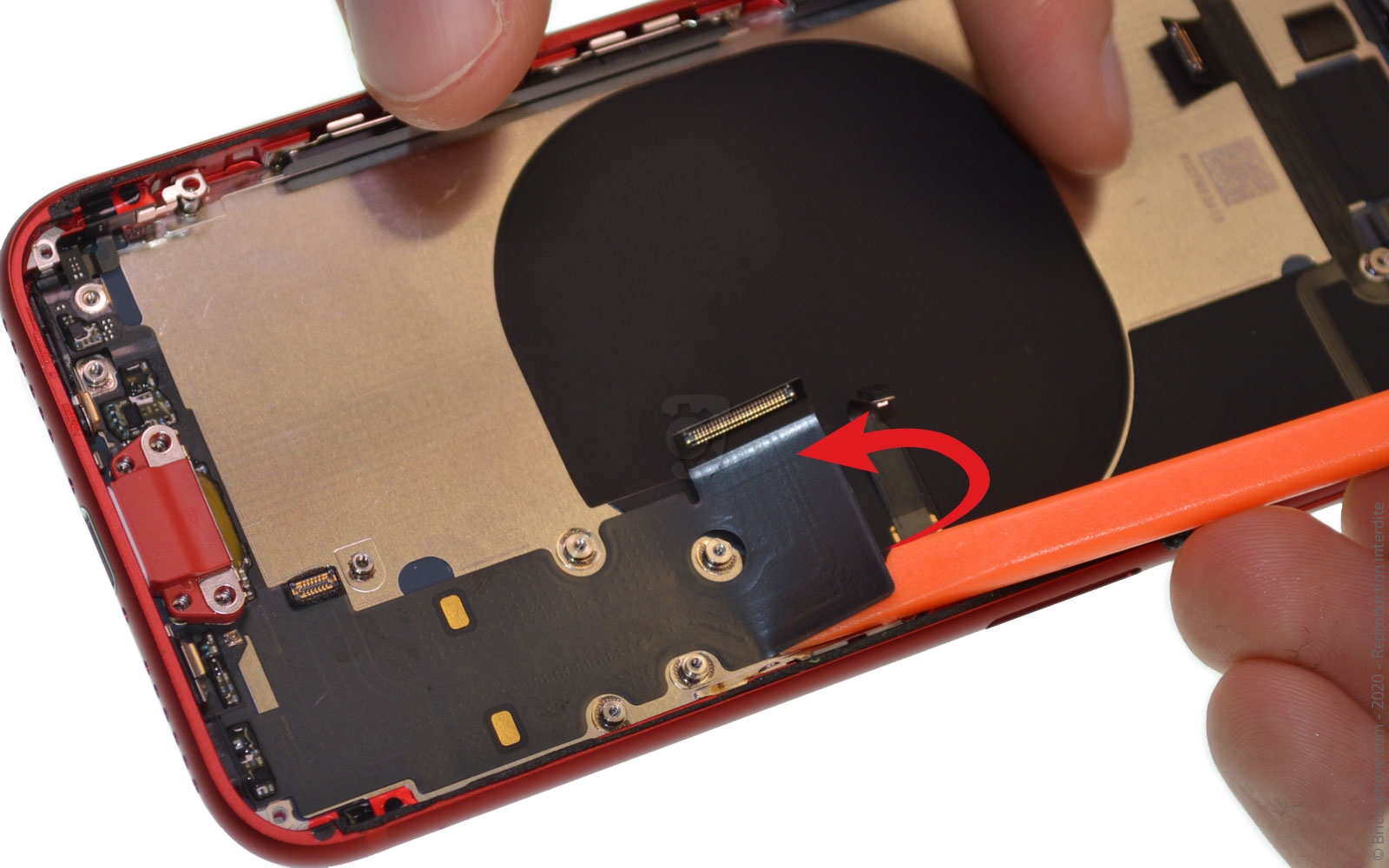

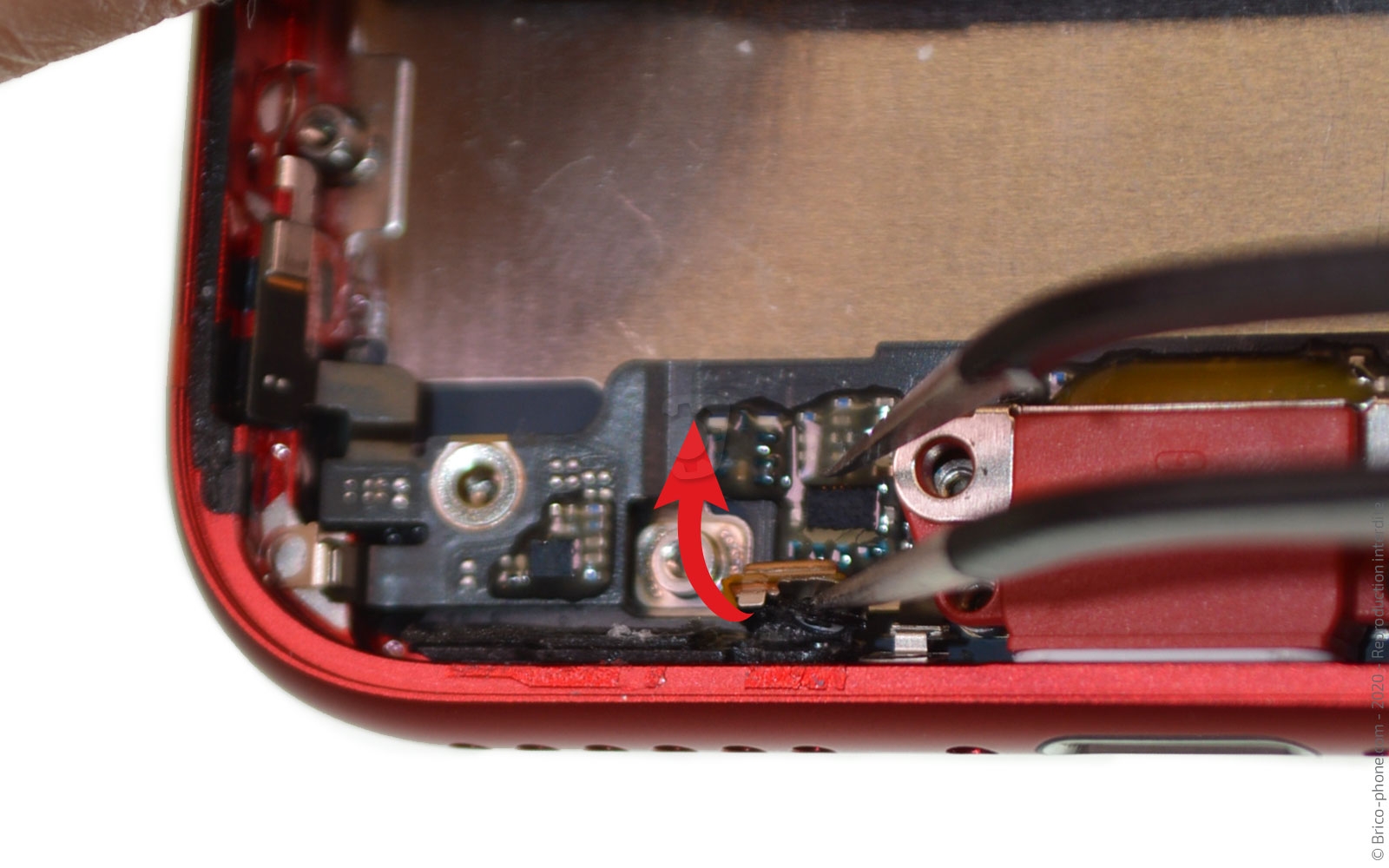

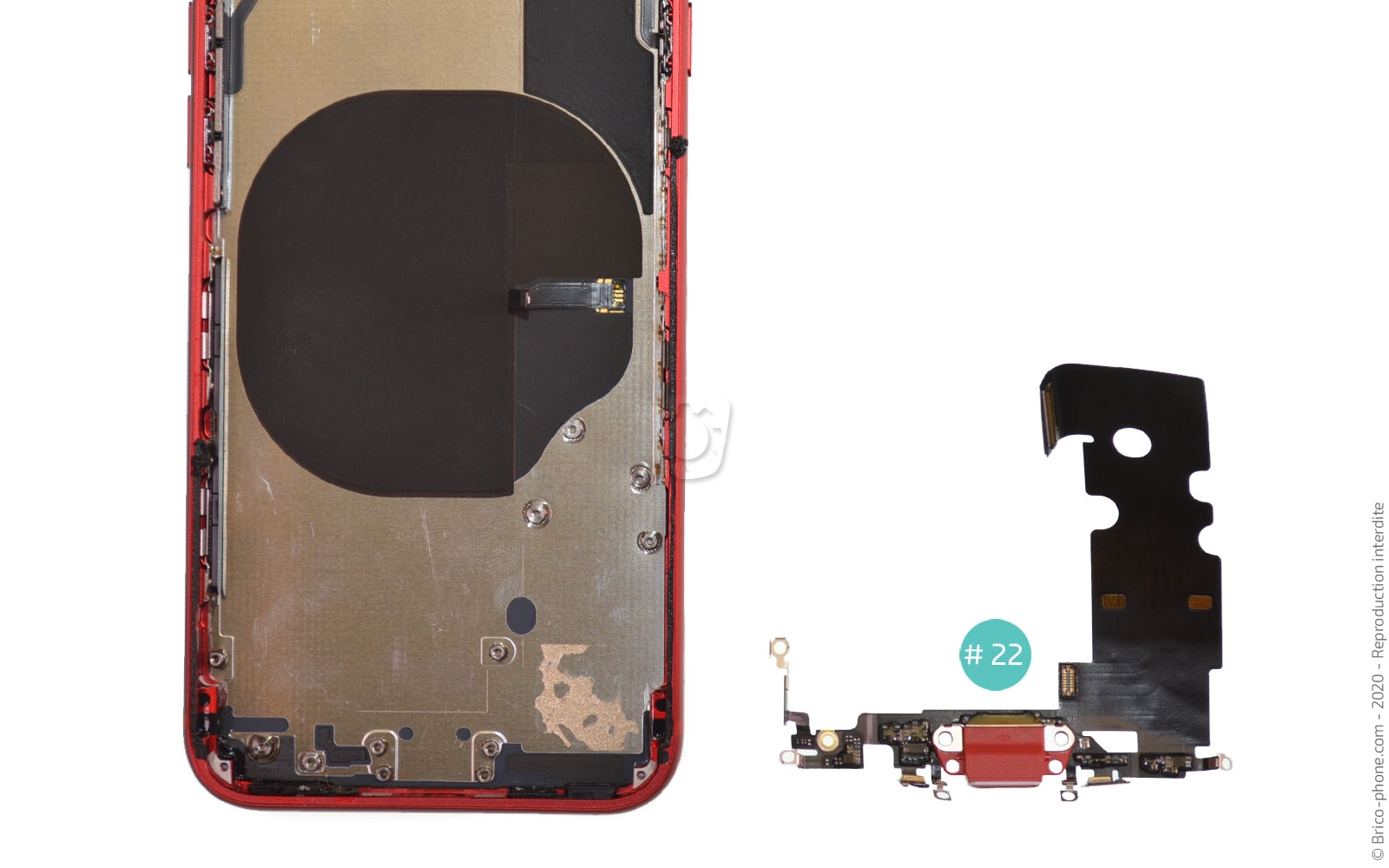

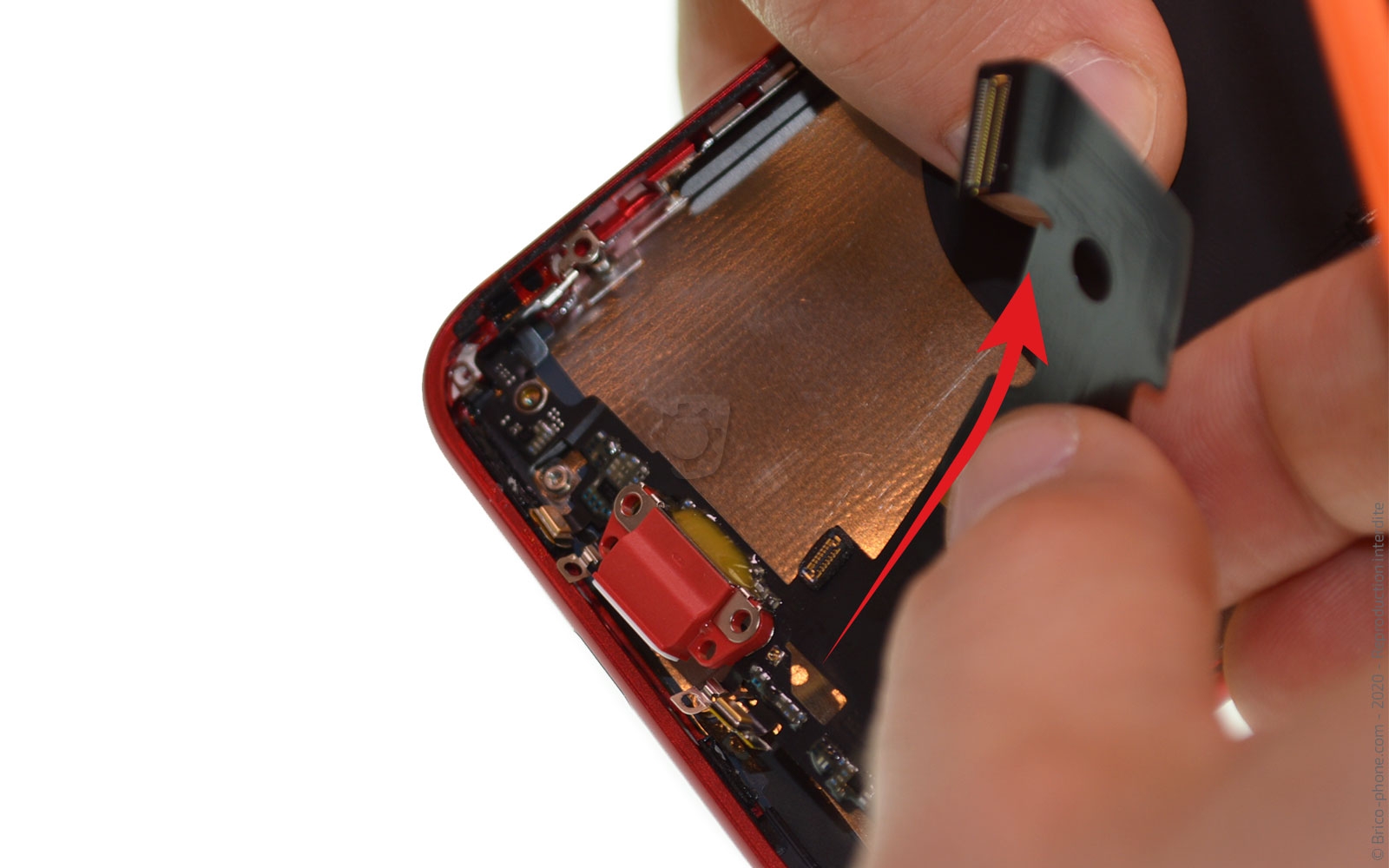

Faites glisser le levier en nylon sous le dock pour le décoller.

Puis à l'aide de la pincette, décollez les micros du bord du châssis afin de terminer le décollage.

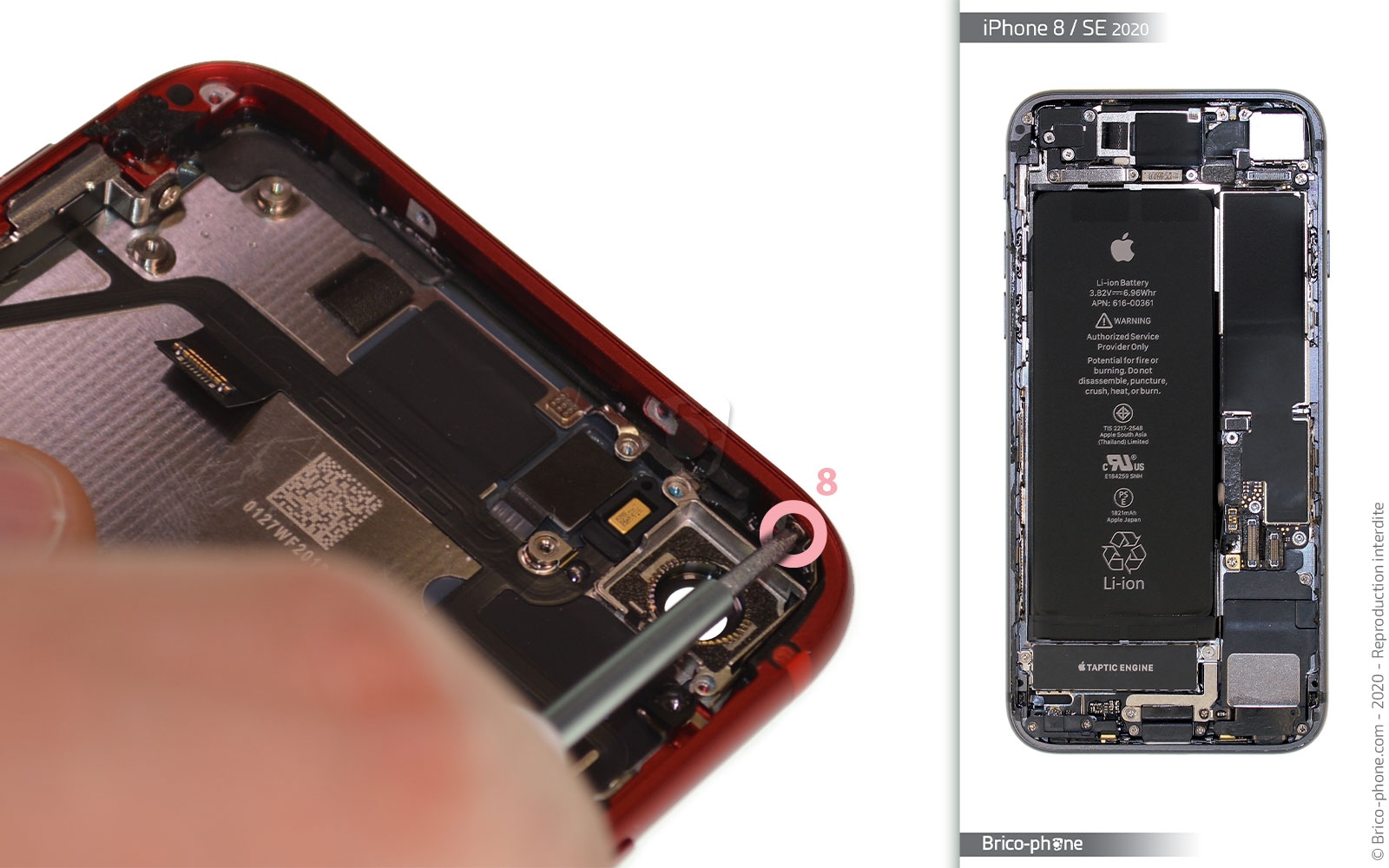

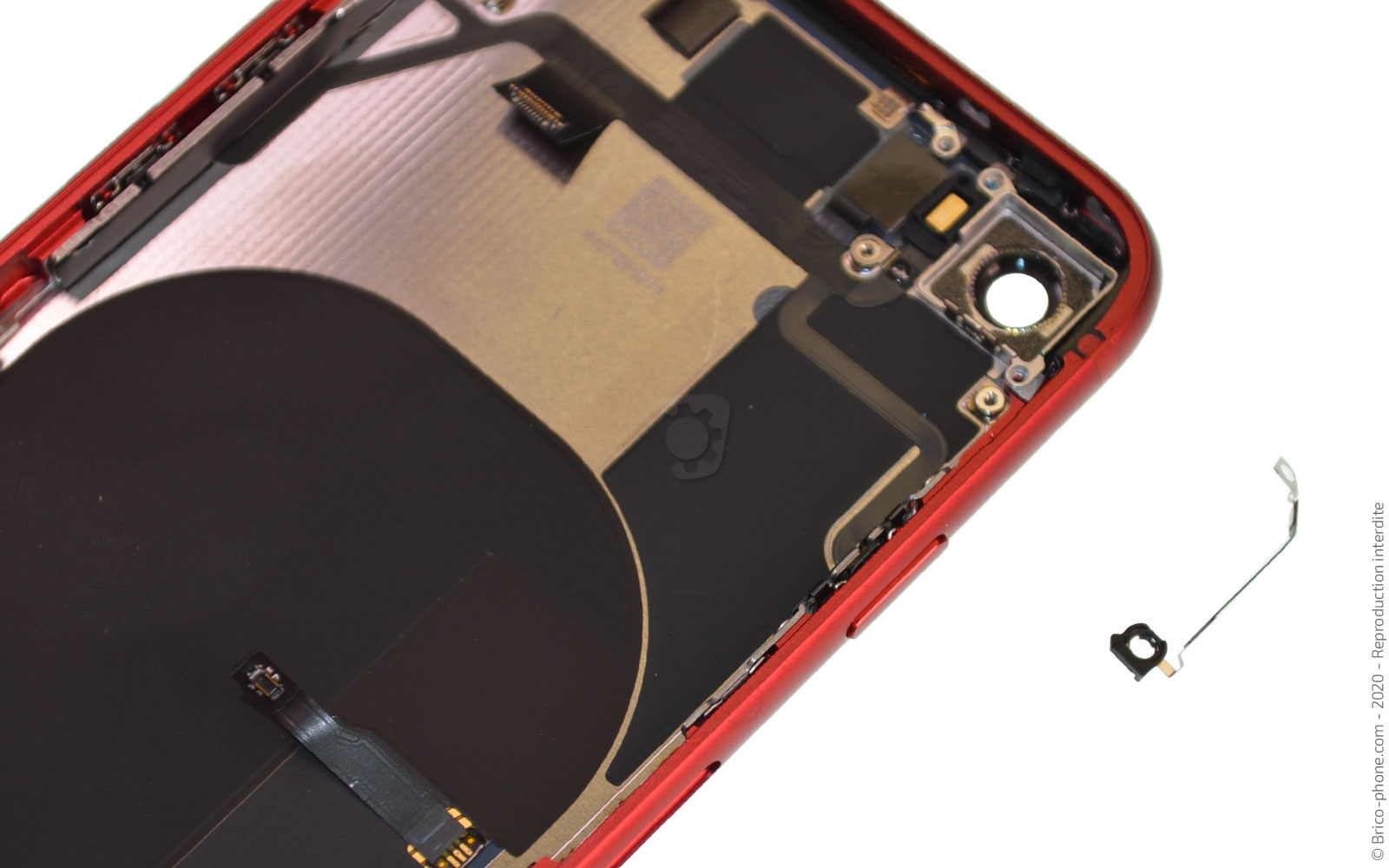

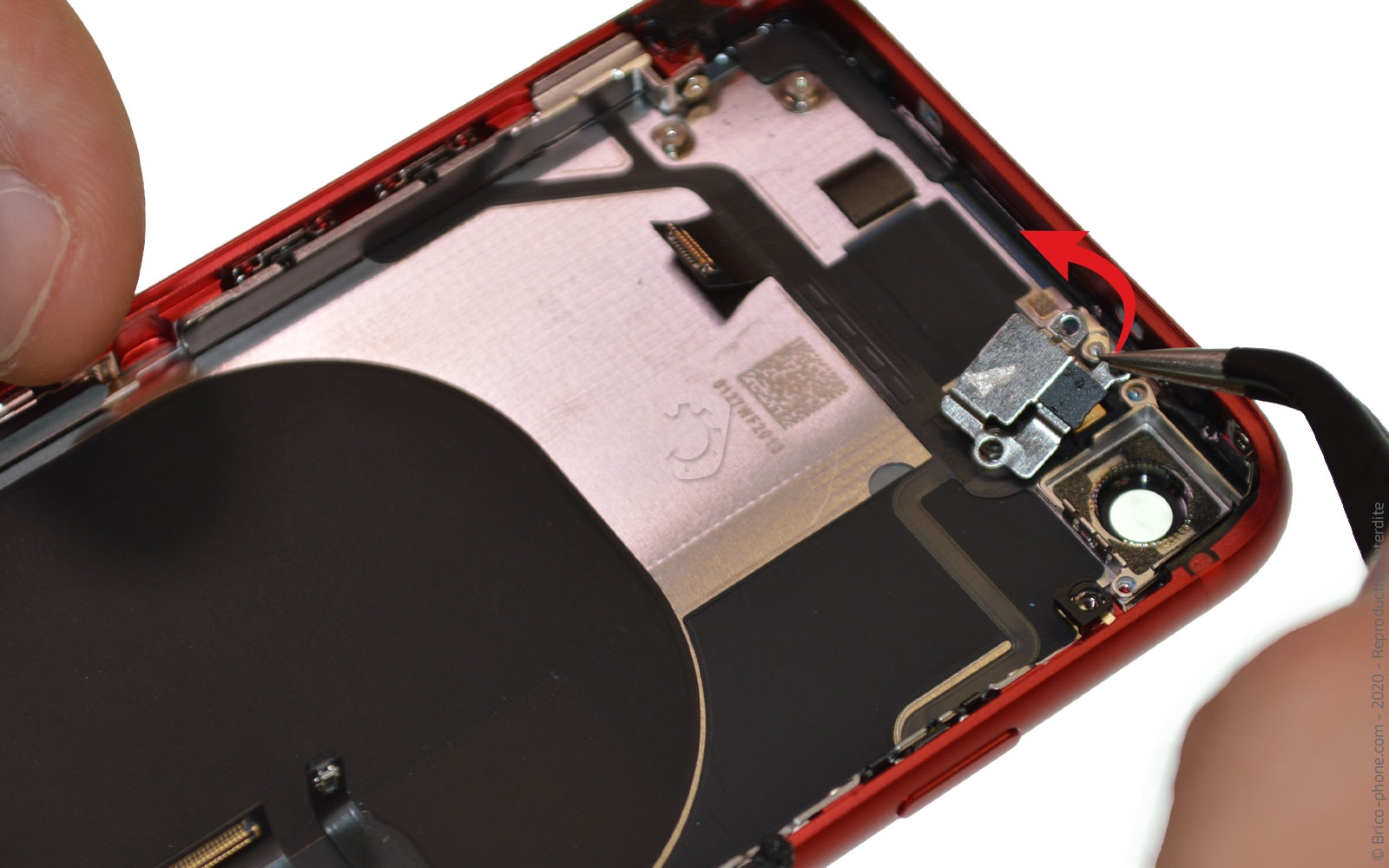

Retirez la vis cruciforme R8 pour sortir le petit élément.

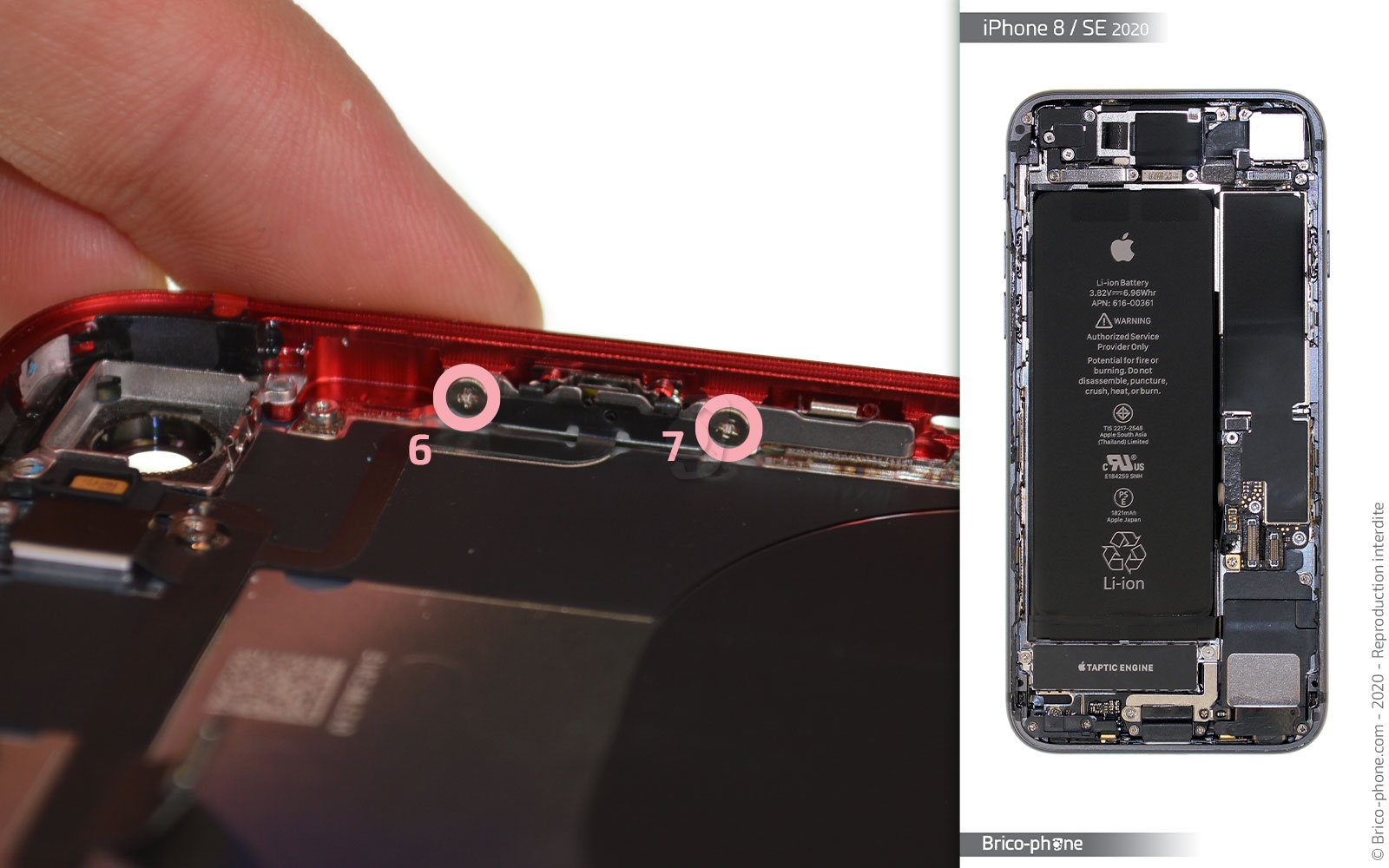

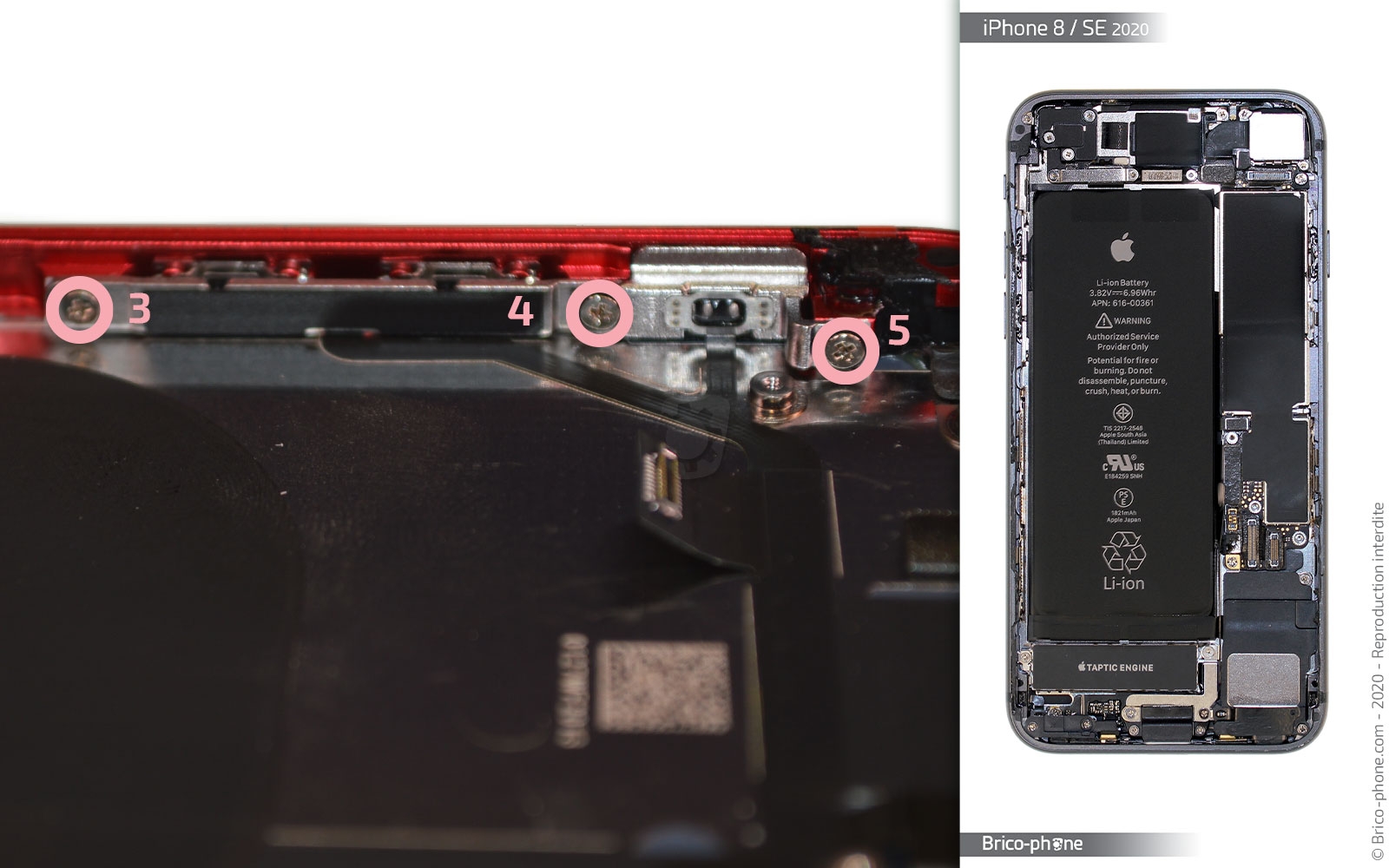

Sortez l'adhésif noir des boutons latéraux afin d'accéder aux différentes vis qu'il vous faudra retirer avec le tournevis cruciforme.

Détachez le bouton Volume du bord du châssis puis chauffez la nappe.

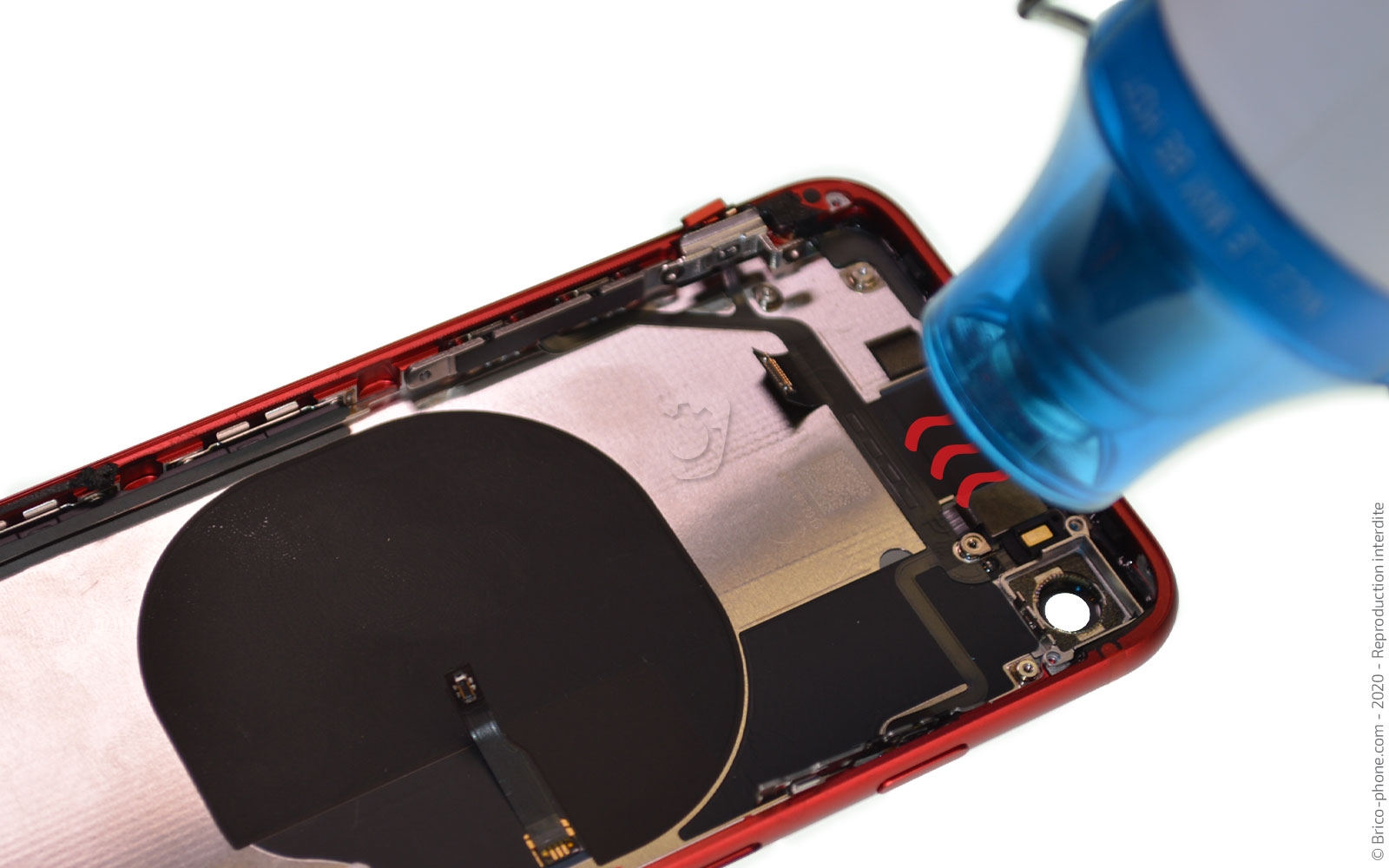

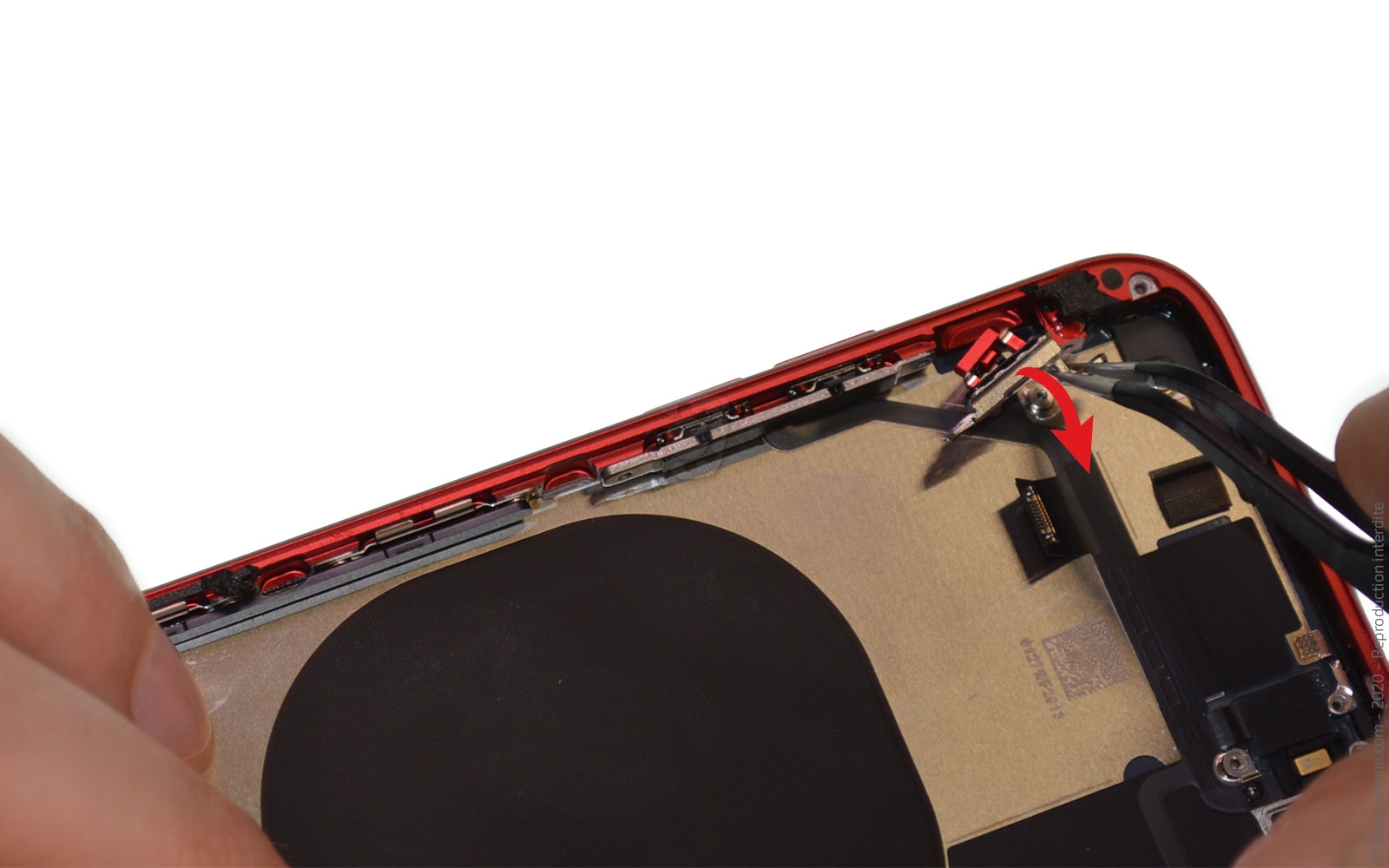

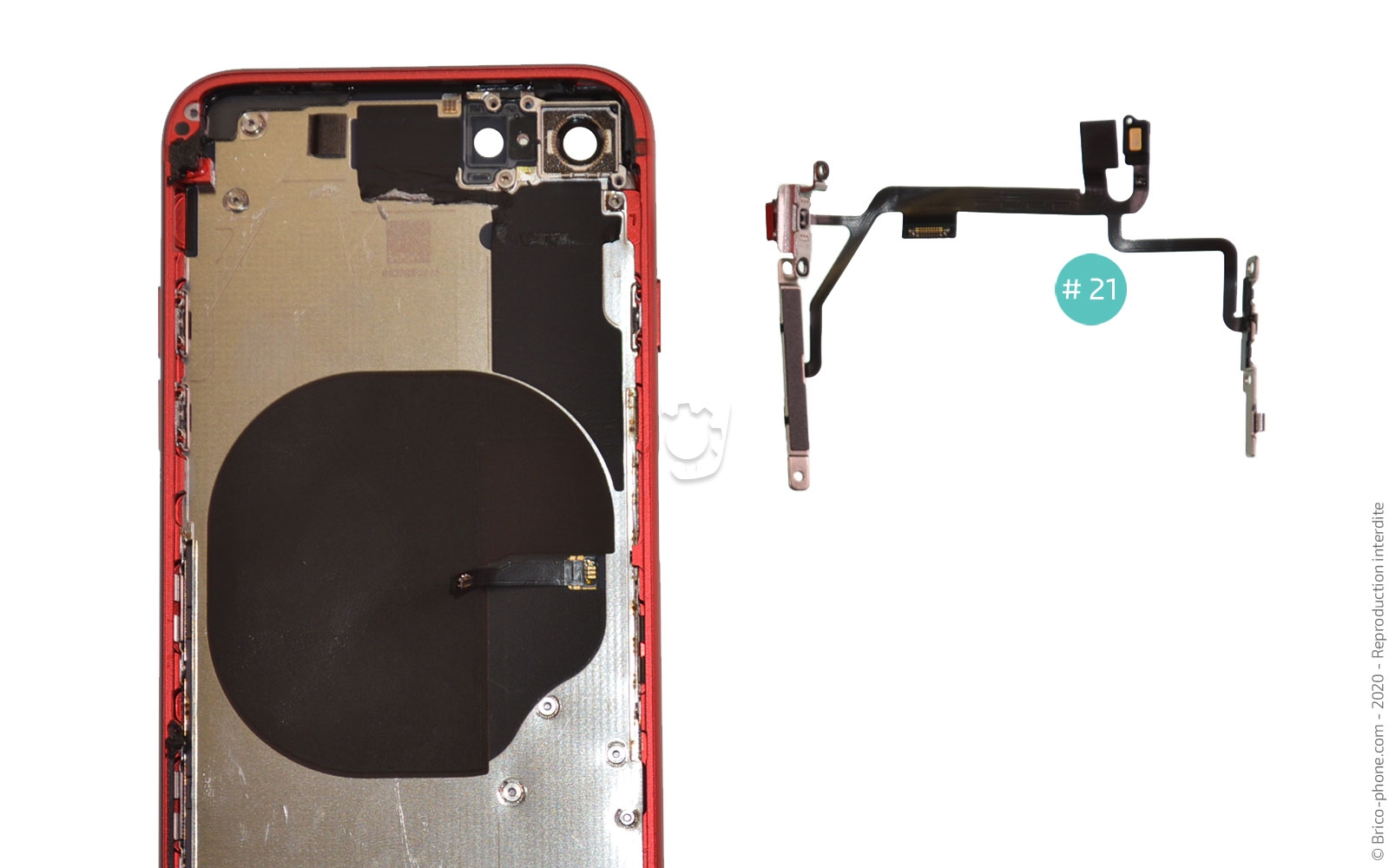

Terminez le décollage à l'aide de la nappe Power / Volume.

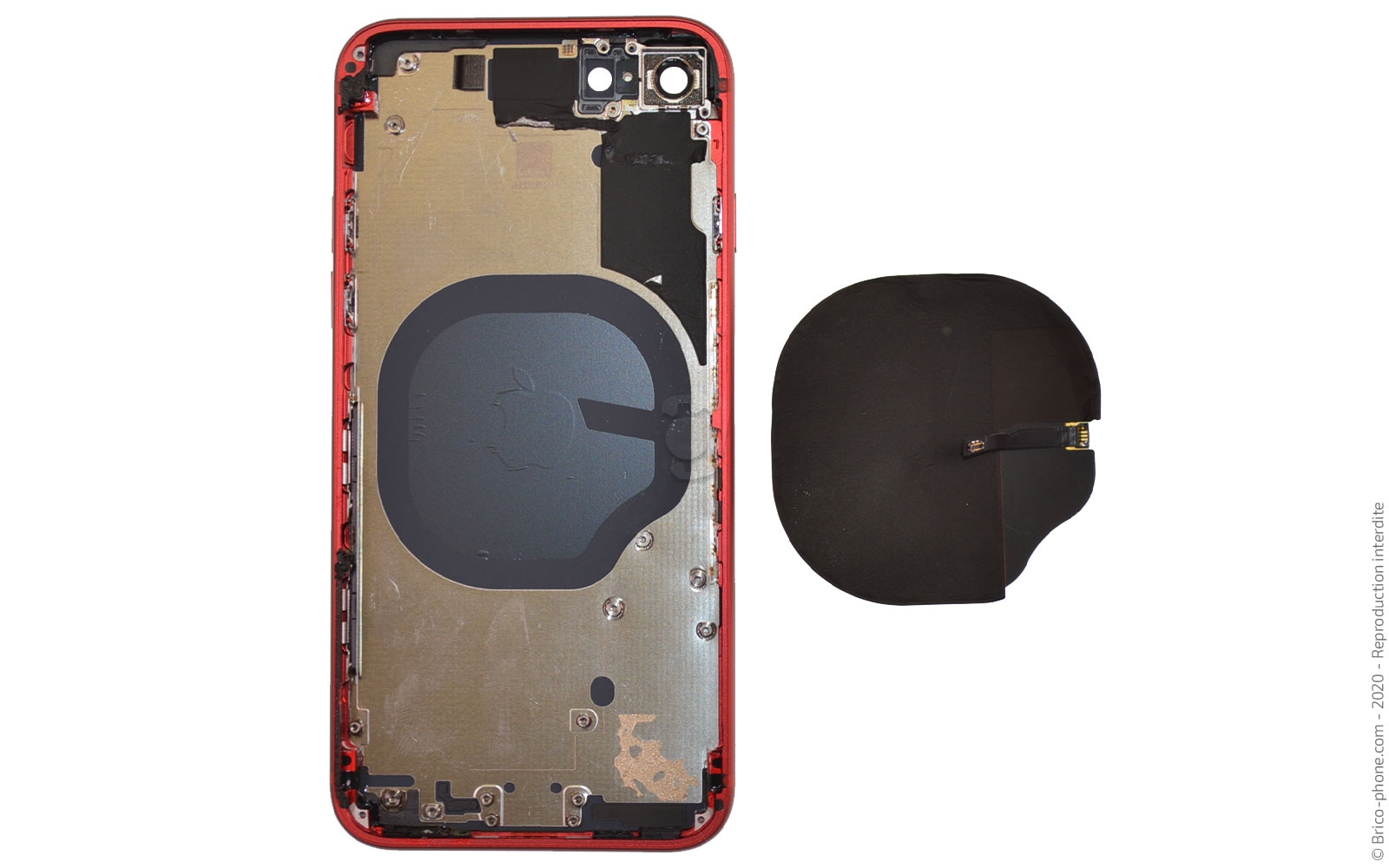

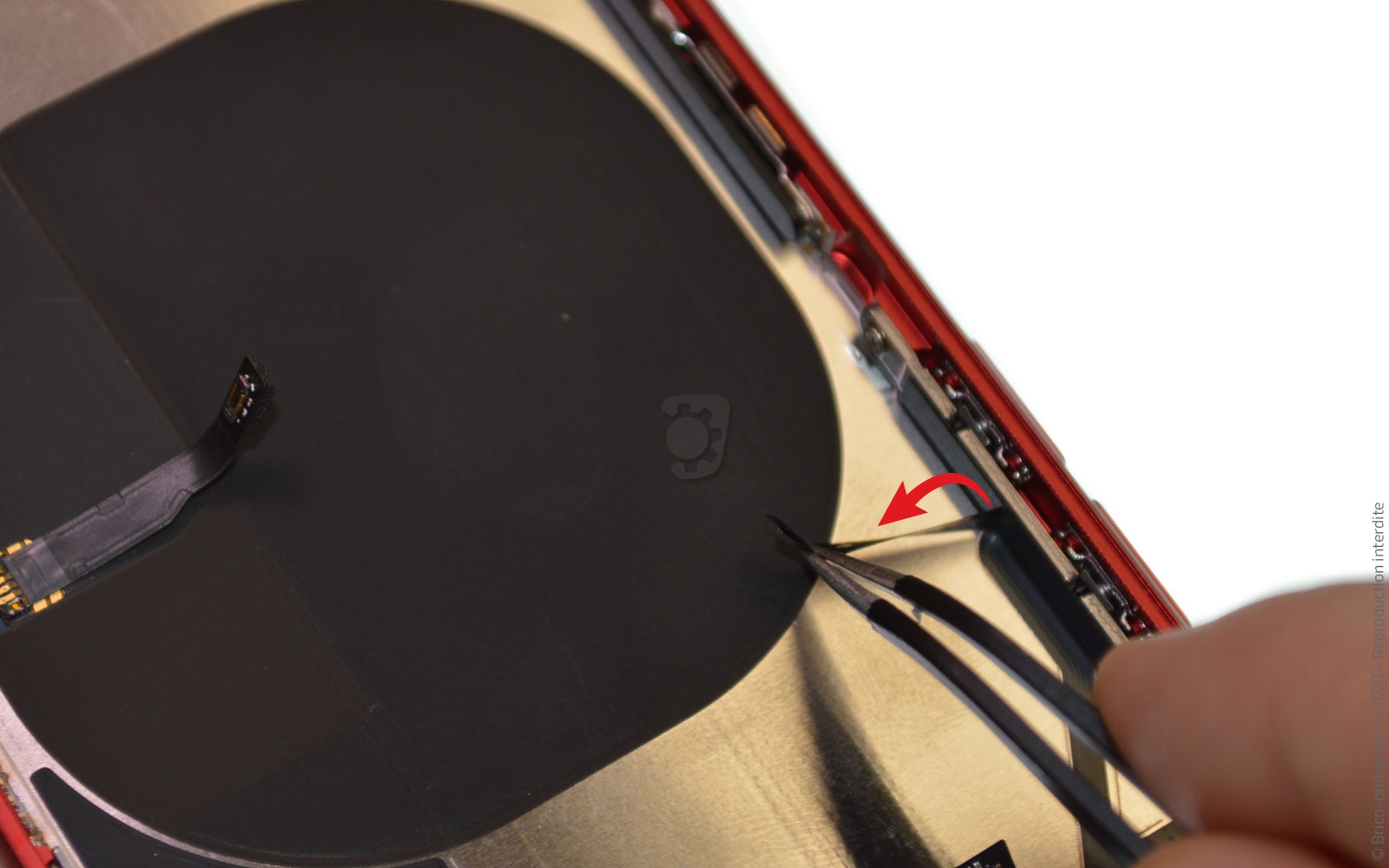

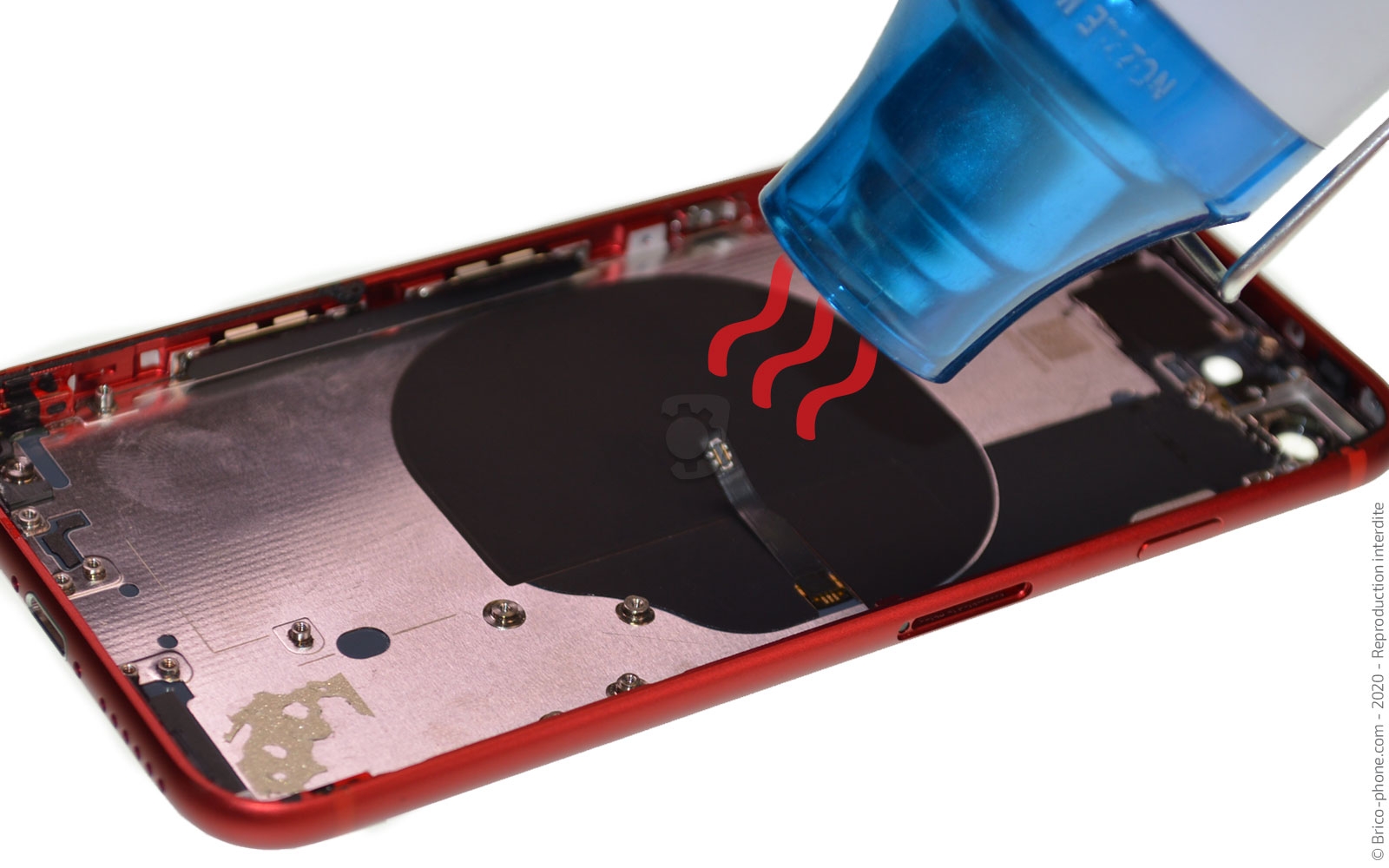

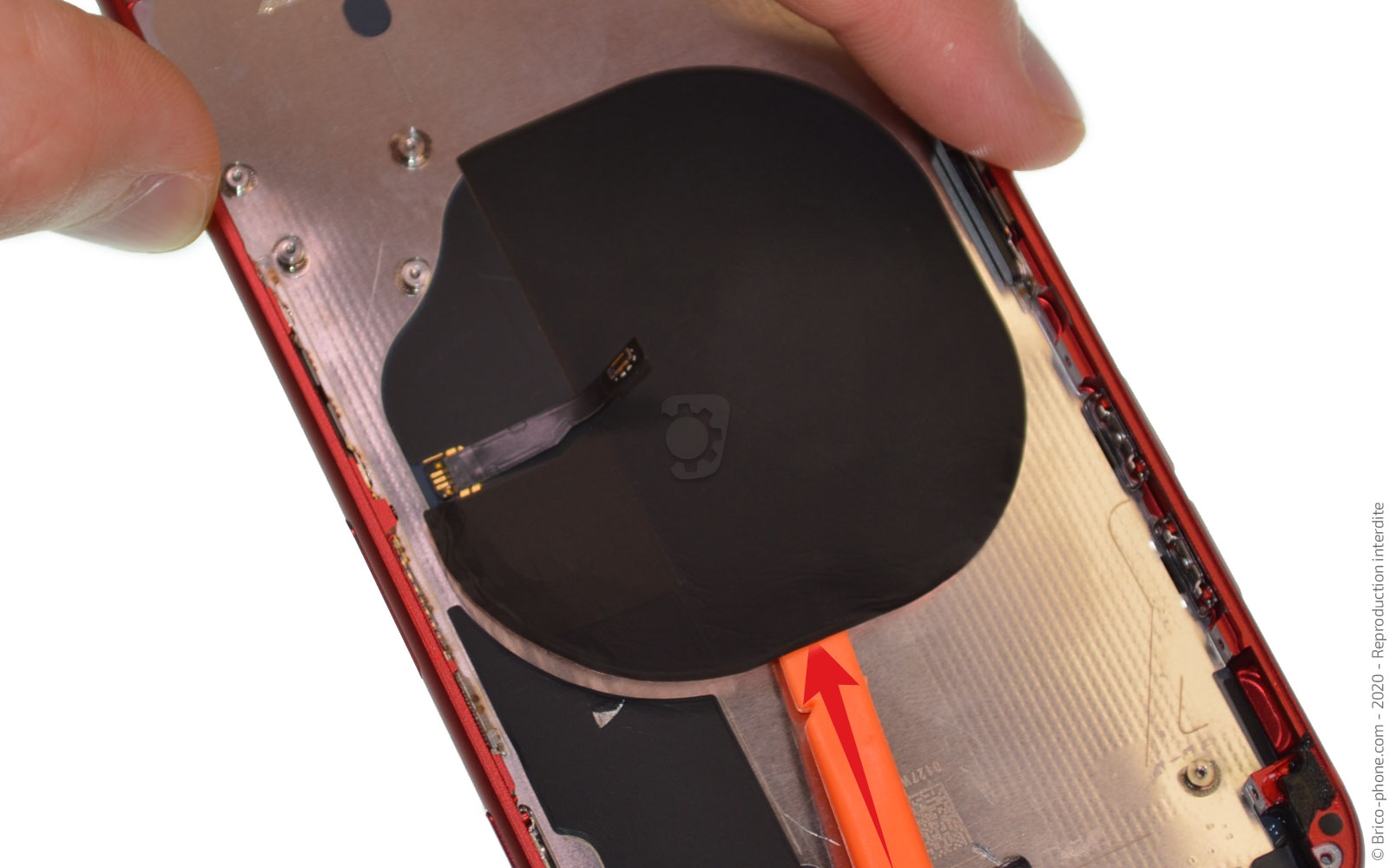

Chauffez la nappe pour faciliter le décollage de nappe induction avec le spudger.
