Remplacer la batterie sur iPhone SE 2020

Temps estimé : 15 min
Difficulté : 2/5
iPhone SE 2020 | Temps estimé : 15 min | Difficulté : 2/5

Votre iPhone SE 2020 ne tient plus la charge ou il s'éteint soudainement ? Pas de panique, rien de plus simple, il suffit de remplacer la batterie pour résoudre ce problème ! Faites le vous-même pour retrouver un téléphone fonctionnel !

Notre tutoriel vous guidera du début à la fin, afin de remplacer votre batterie HS. Ce tutoriel est créé par notre équipe technique Brico-Phone.

Diagnostic

›  Votre téléphone s'éteint soudainement
›  Votre iPhone SE 2020 ne tient plus la charge
›  Vous êtes obligé de charger plusieurs fois par jour votre téléphone

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

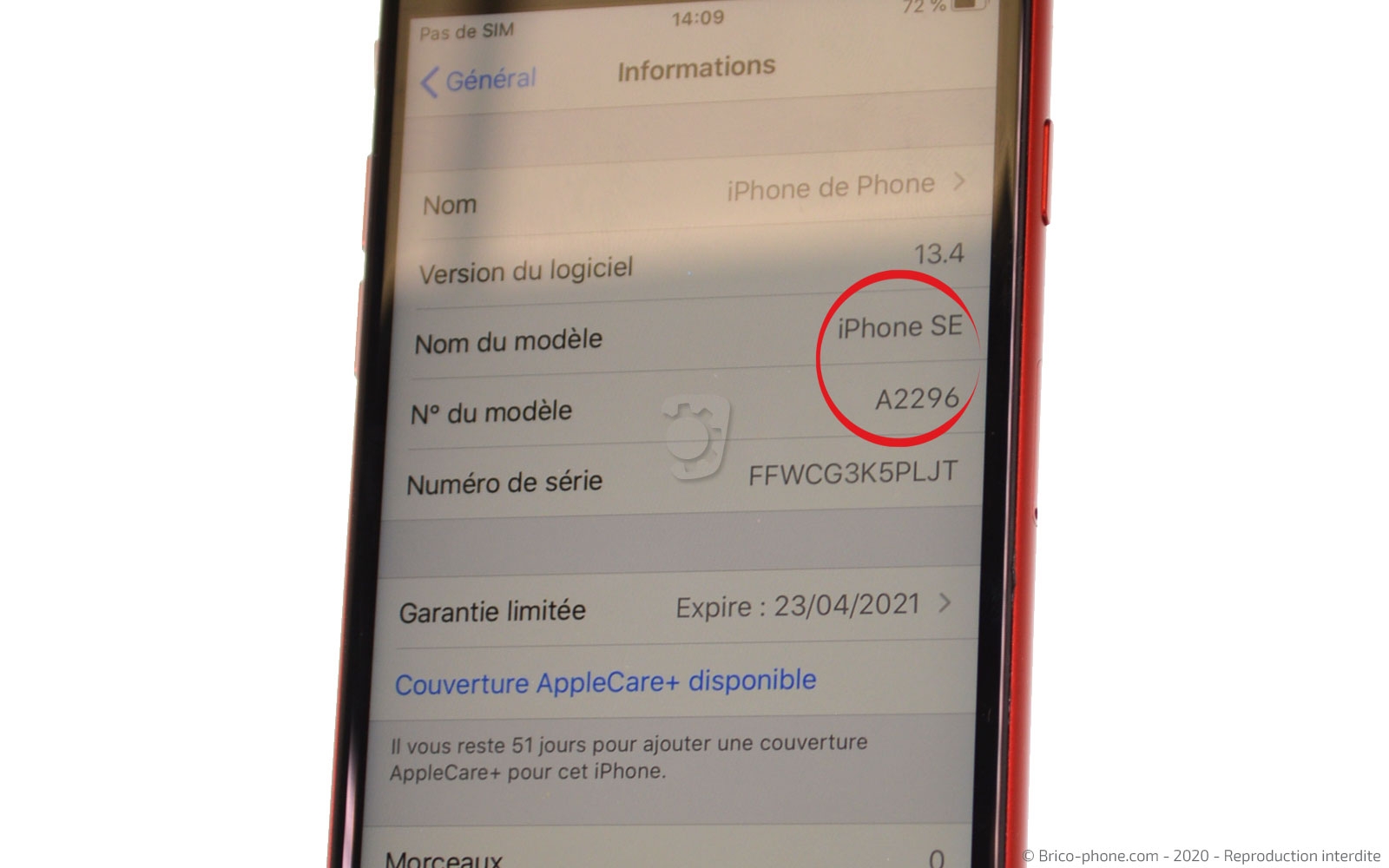

Avant toute réparation, vous devez vous assurer que la pièce commandée soit compatible avec votre iPhone. Pour cela, il est important de connaitre le numéro de modèle de votre smartphone.
Il se trouve dans les informations générales de votre appareil ou alors dans l'emplacement du support de la carte SIm.

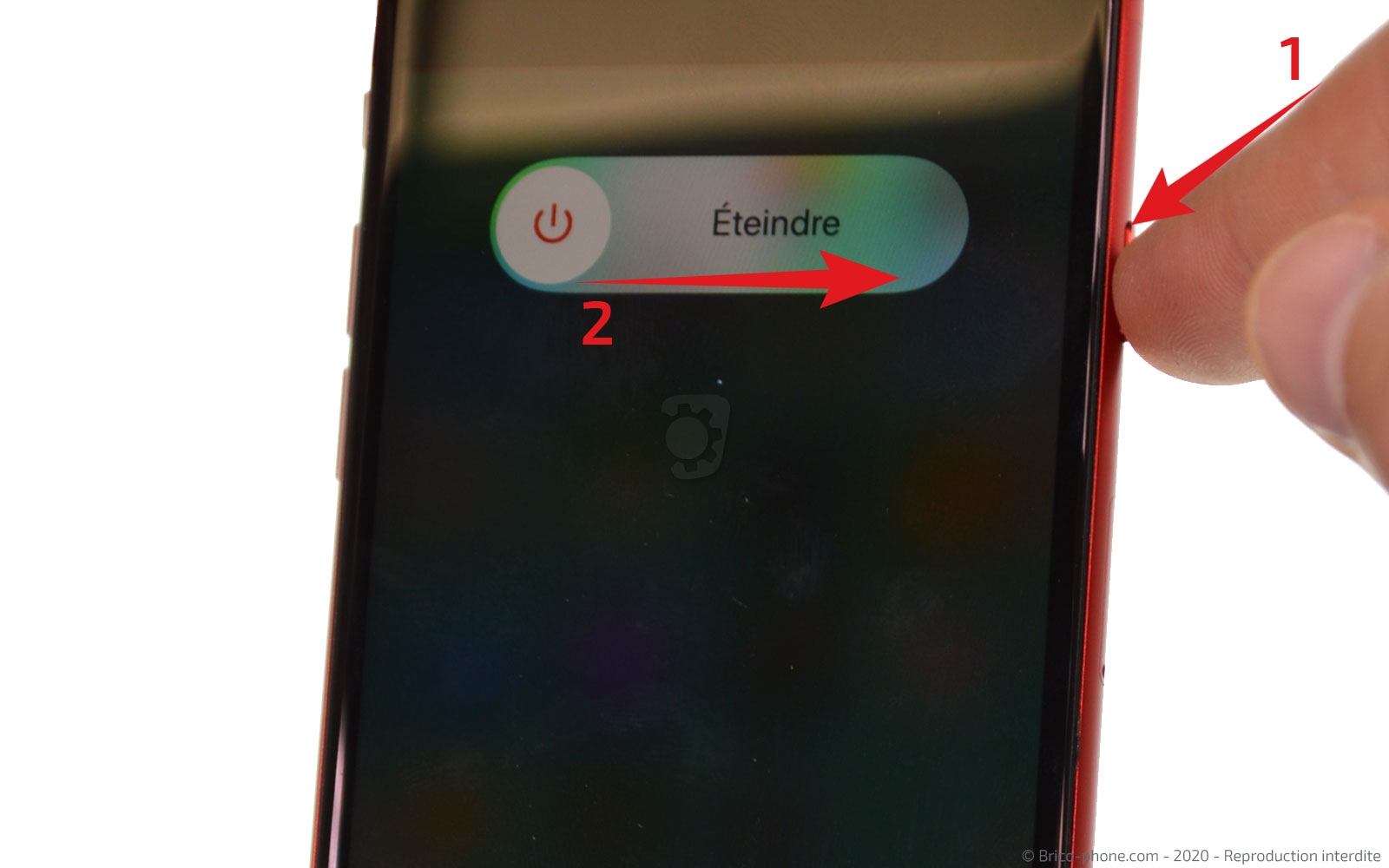

Pour commencer cette réparation, il est primordial de mettre hors tension votre iPhone en pressant le bouton Power.

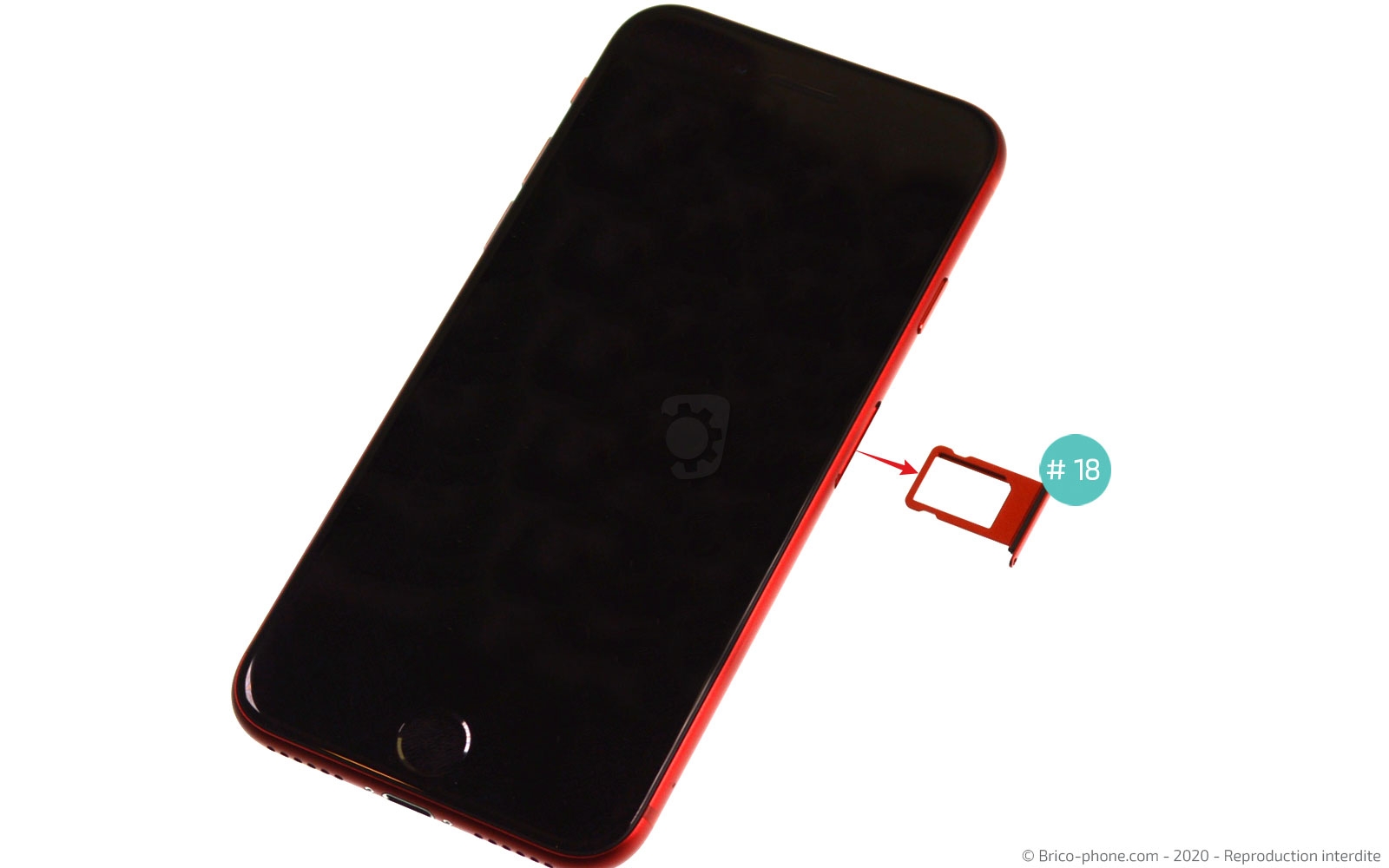

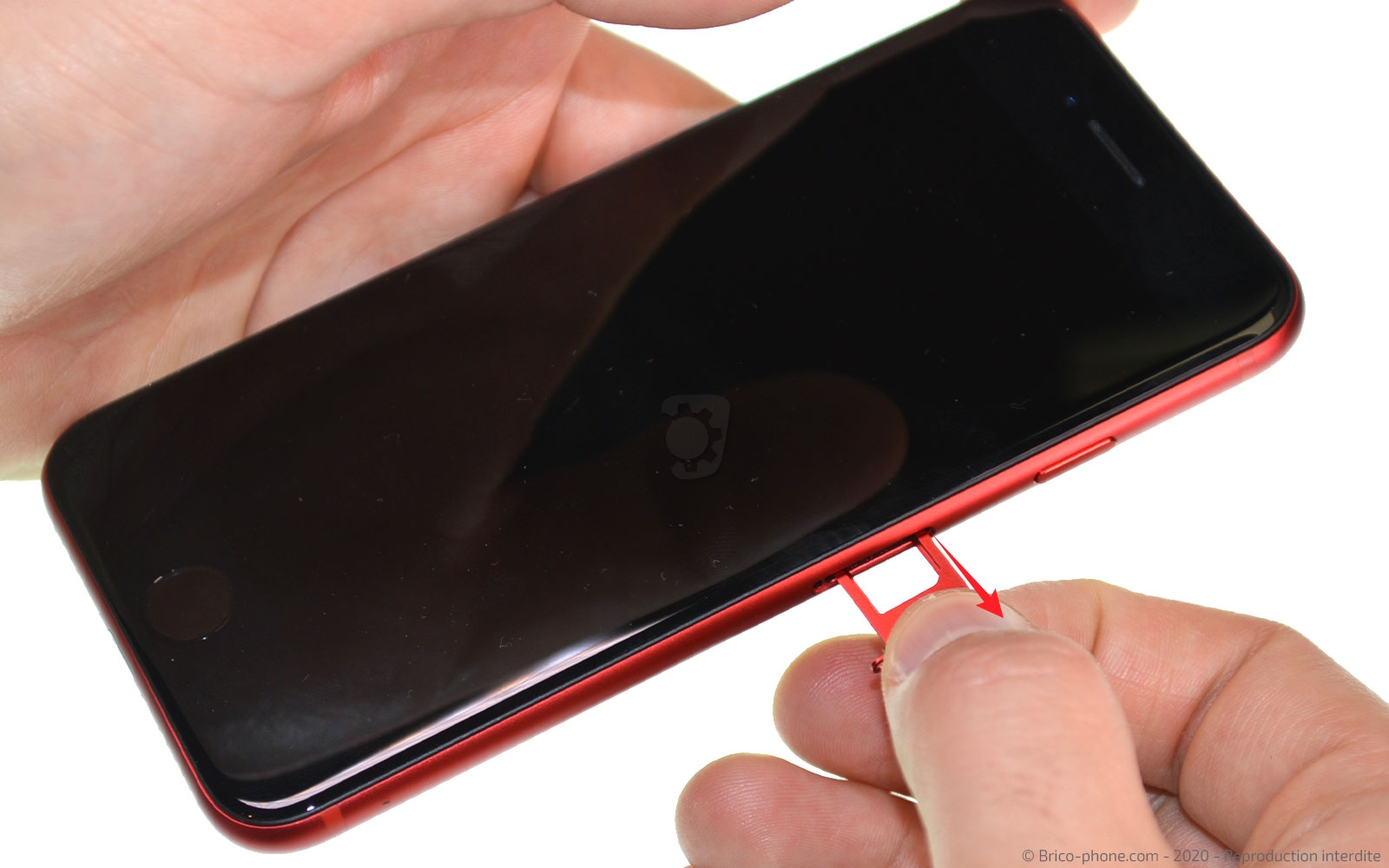

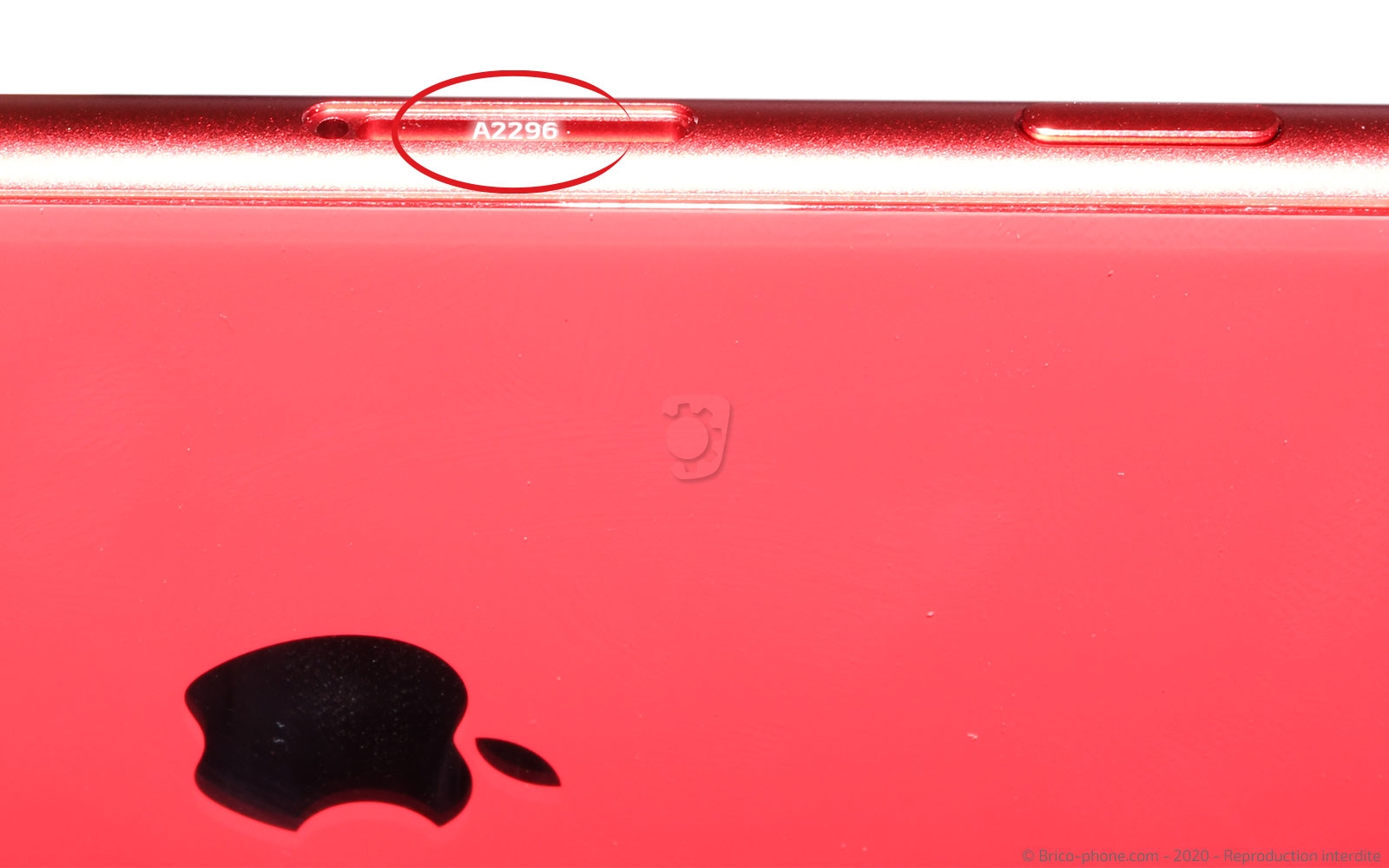

Etape 1 : Retirer le rack Sim

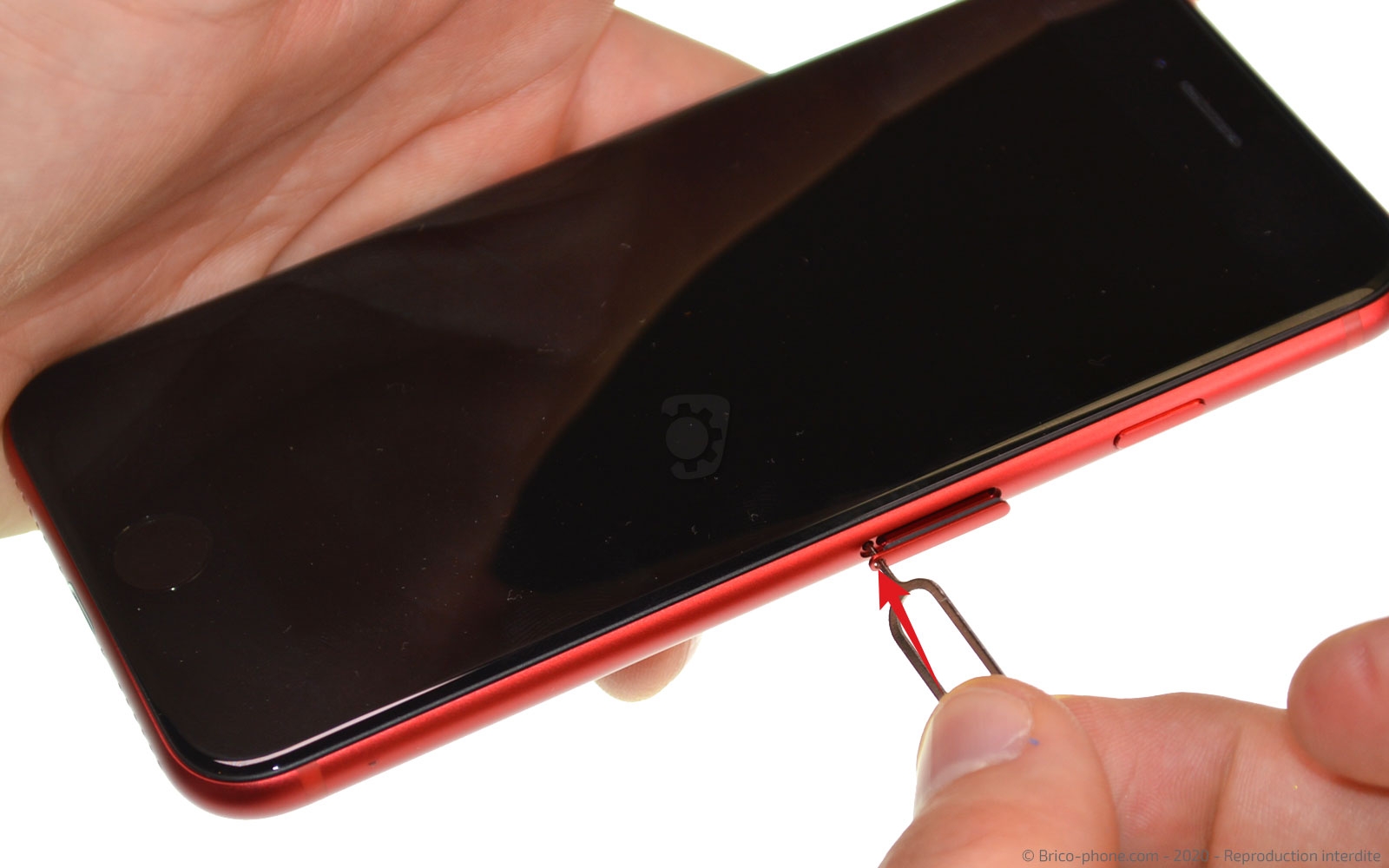

A l'aide de l'outil d'ouverture, sortez le rack de la carte Sim ce qui laissera apparaitre le numéro de modèle de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

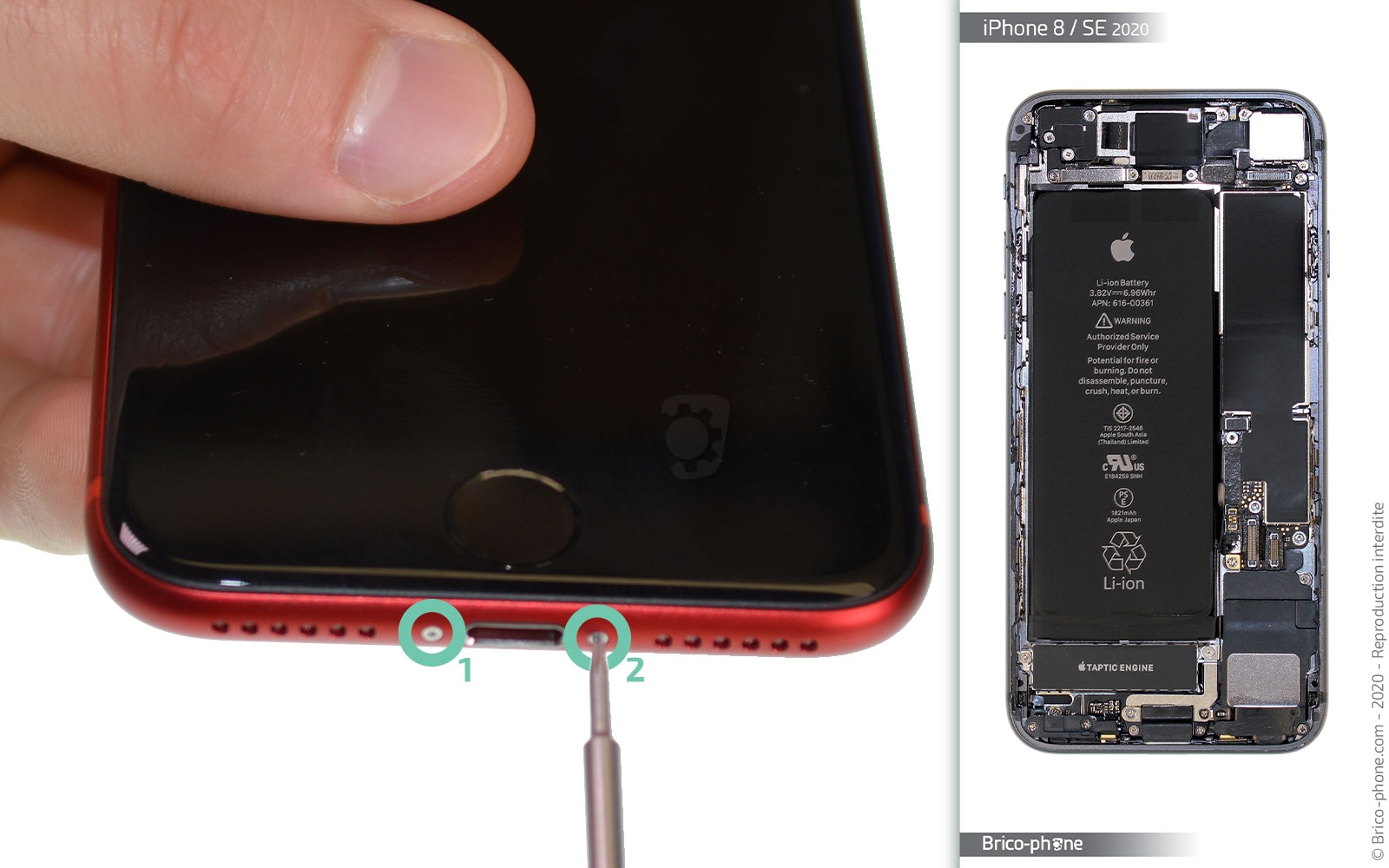

Etape 2 : Ôter les vis pentalobes
Munissez-vous du tournevis pentalobe de votre kit d'outils afin de retirer les deux vis nommées A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

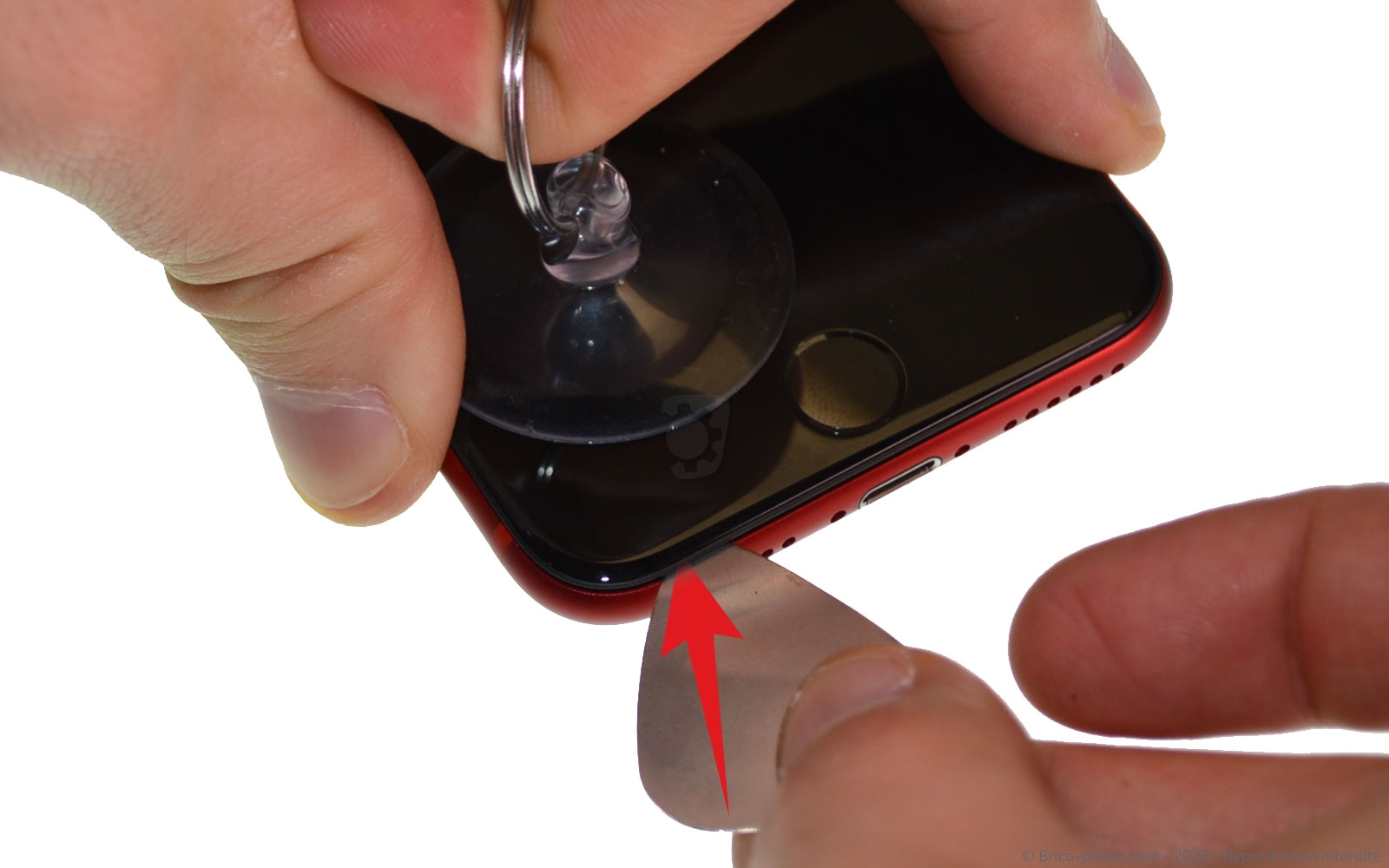

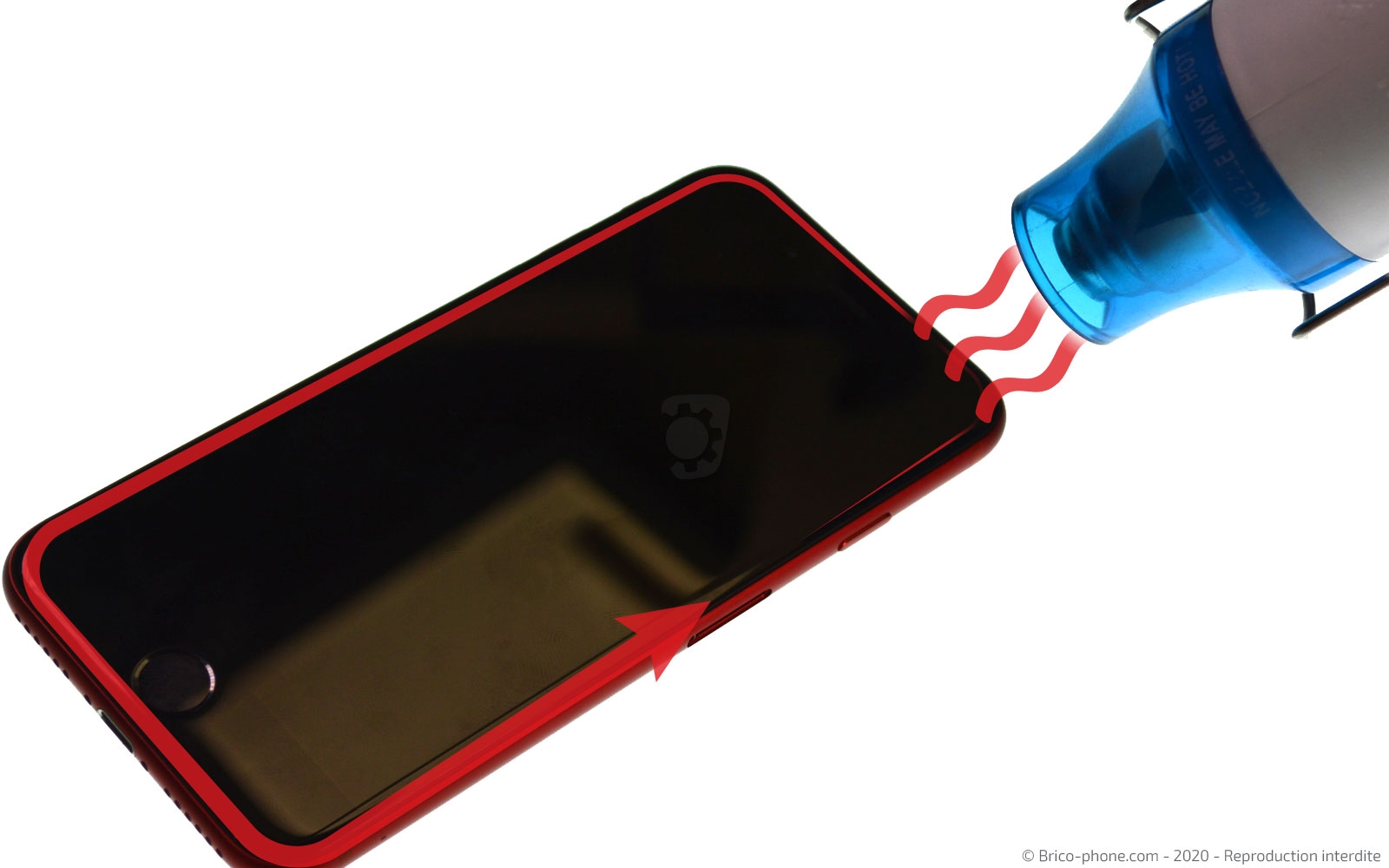

Etape 3 : Chauffer l'écran
Chauffez le contour de l'écran à l'aide d'un décapeur thermique ou alors d'un coussin chauffant.

Puis, collez la ventouse près du bouton Home de votre écran et en tirant sur son anneau, insérez le médiator fin en métal dans l'interstice (entre le châssis et la vitre avant).
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

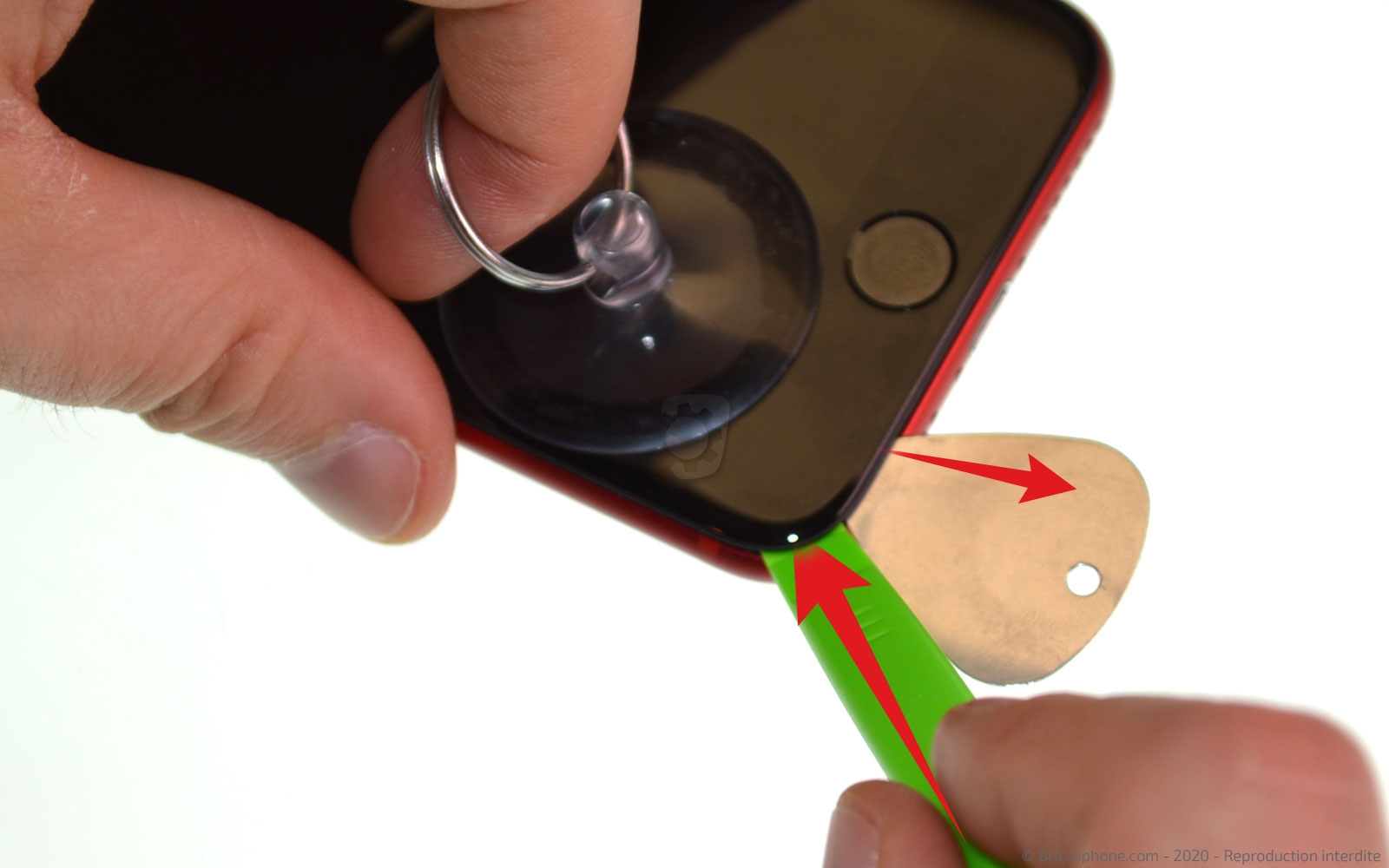

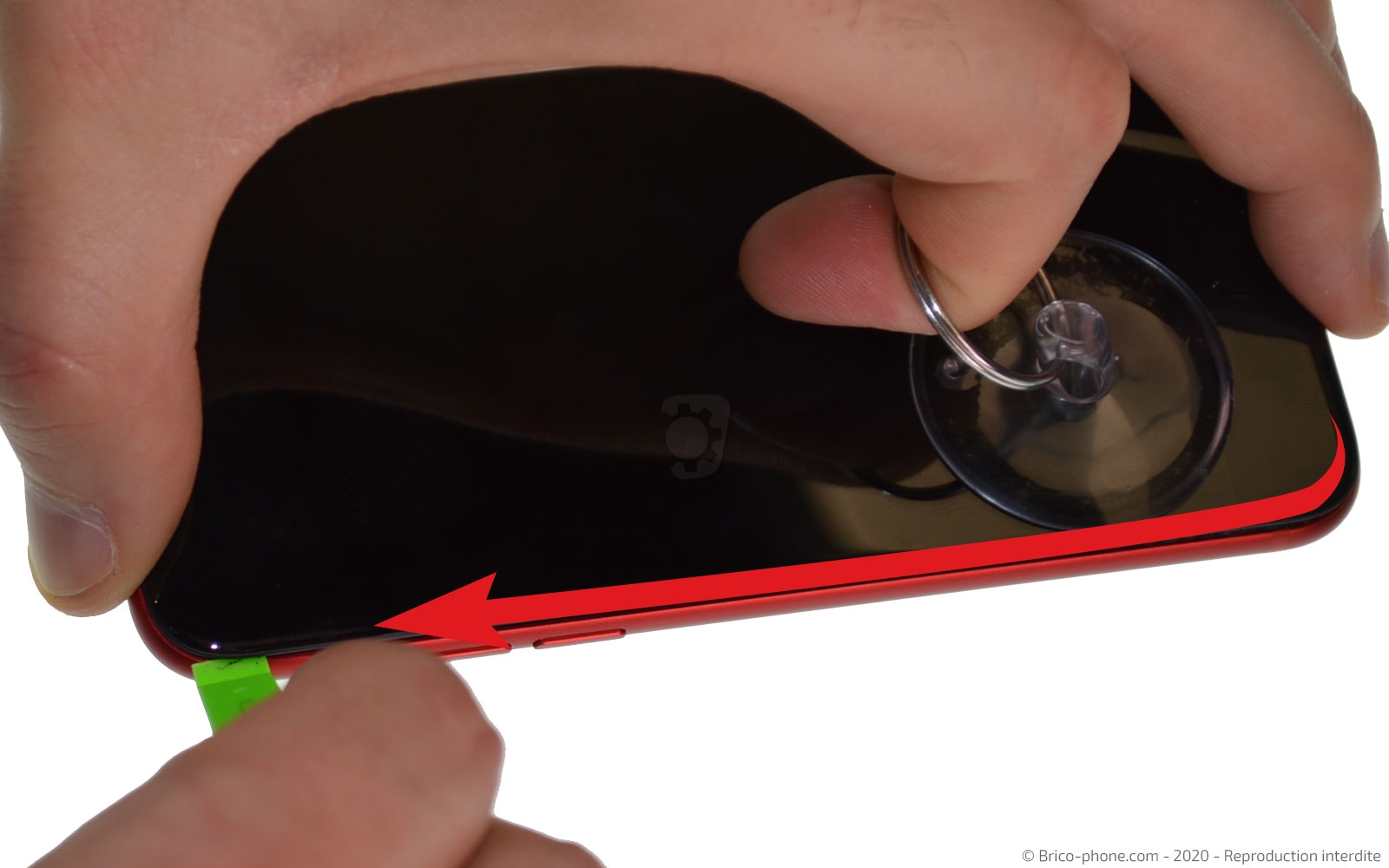

Etape 4: Ouvrir le téléphone
Pour ne pas abîmer l'intérieur du smartphone, nous vous conseillons de remplacer le médiator en métal par la petite spatule avec laquelle vous devez déclipser l'écran en faisant tout le tour de ce dernier.

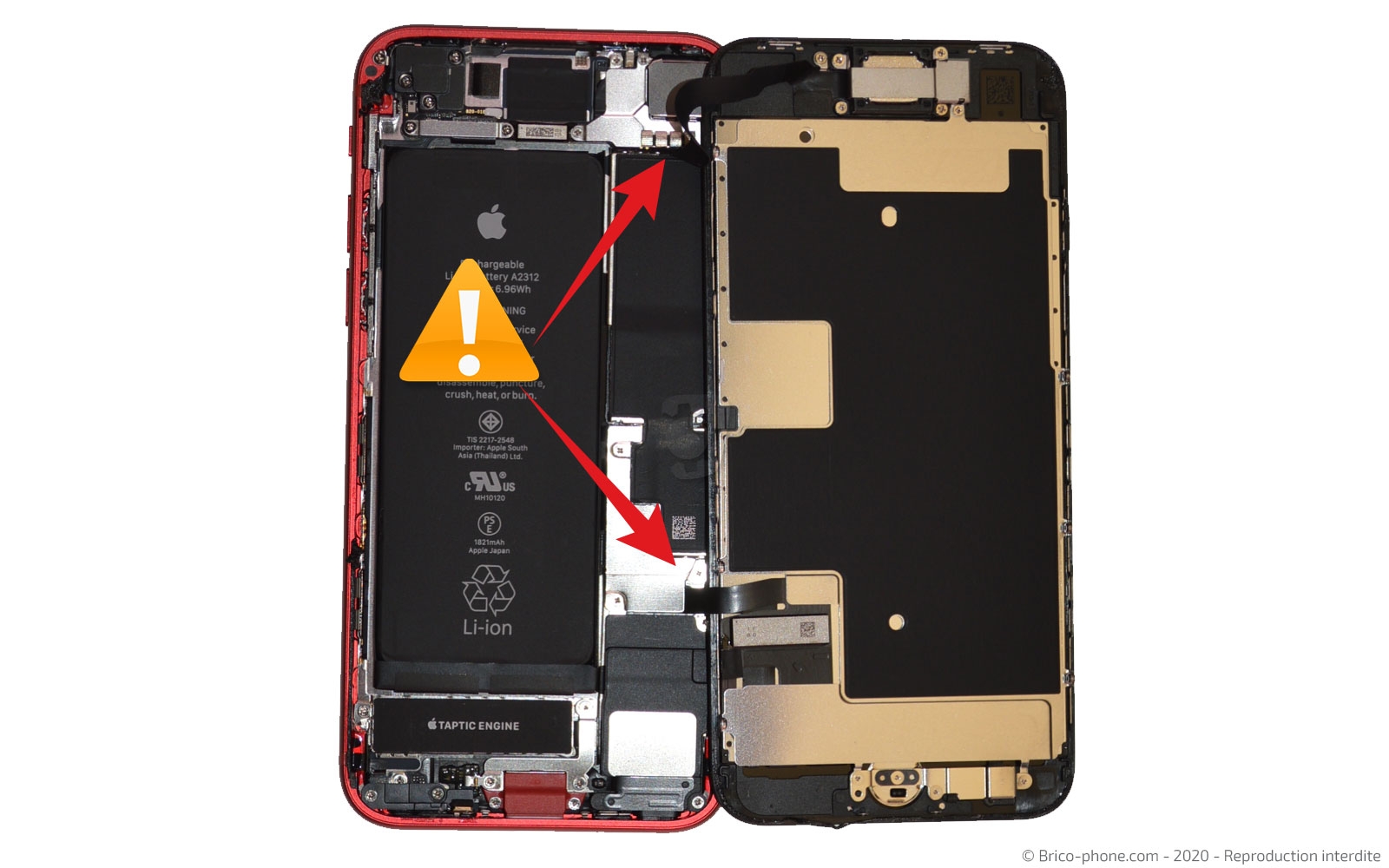

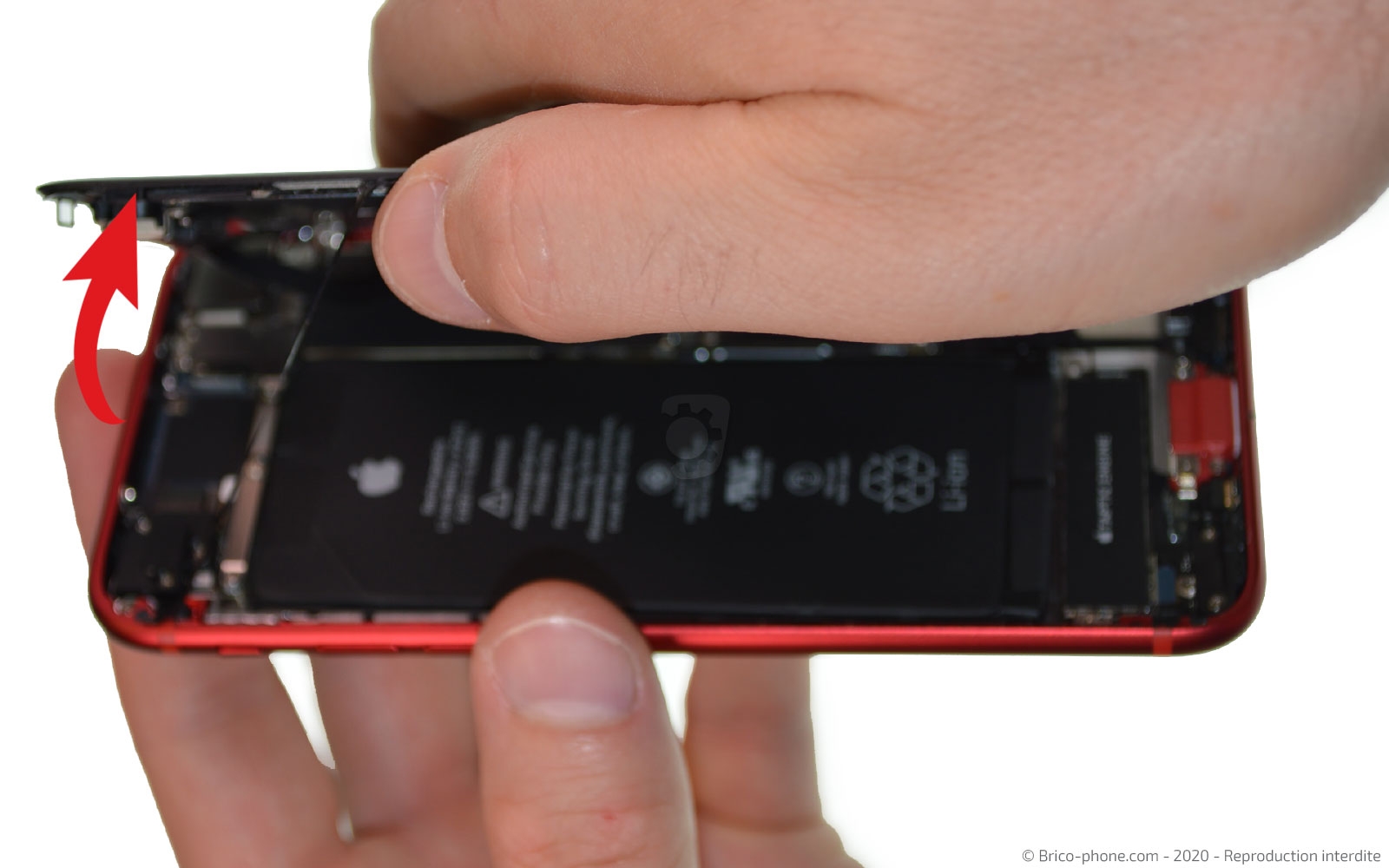

Ensuite, faites basculer l'écran vers la droite en faisant très attention aux différentes nappes encore connectées.
Outils du kit utilisés
Outils du kit utilisés

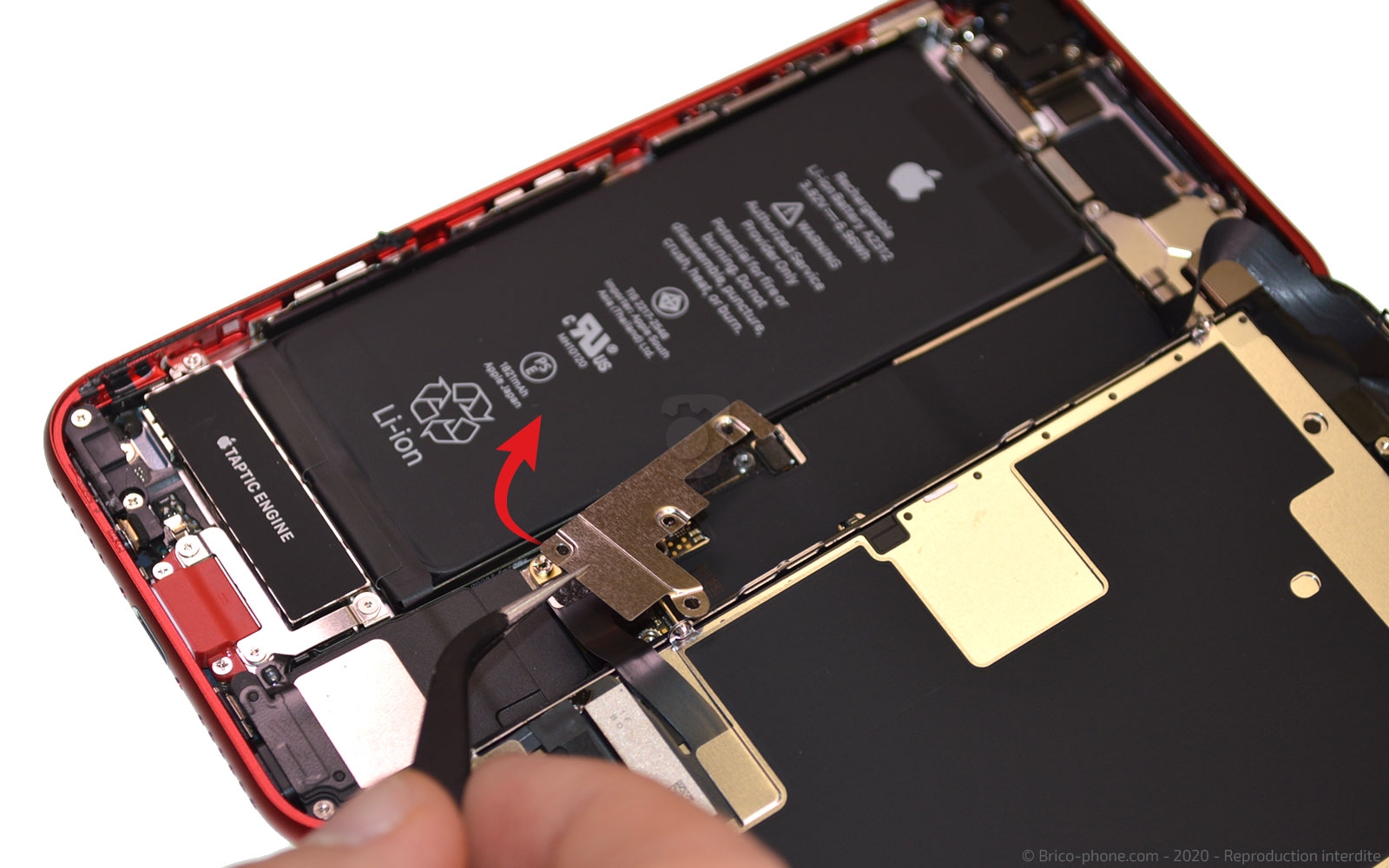

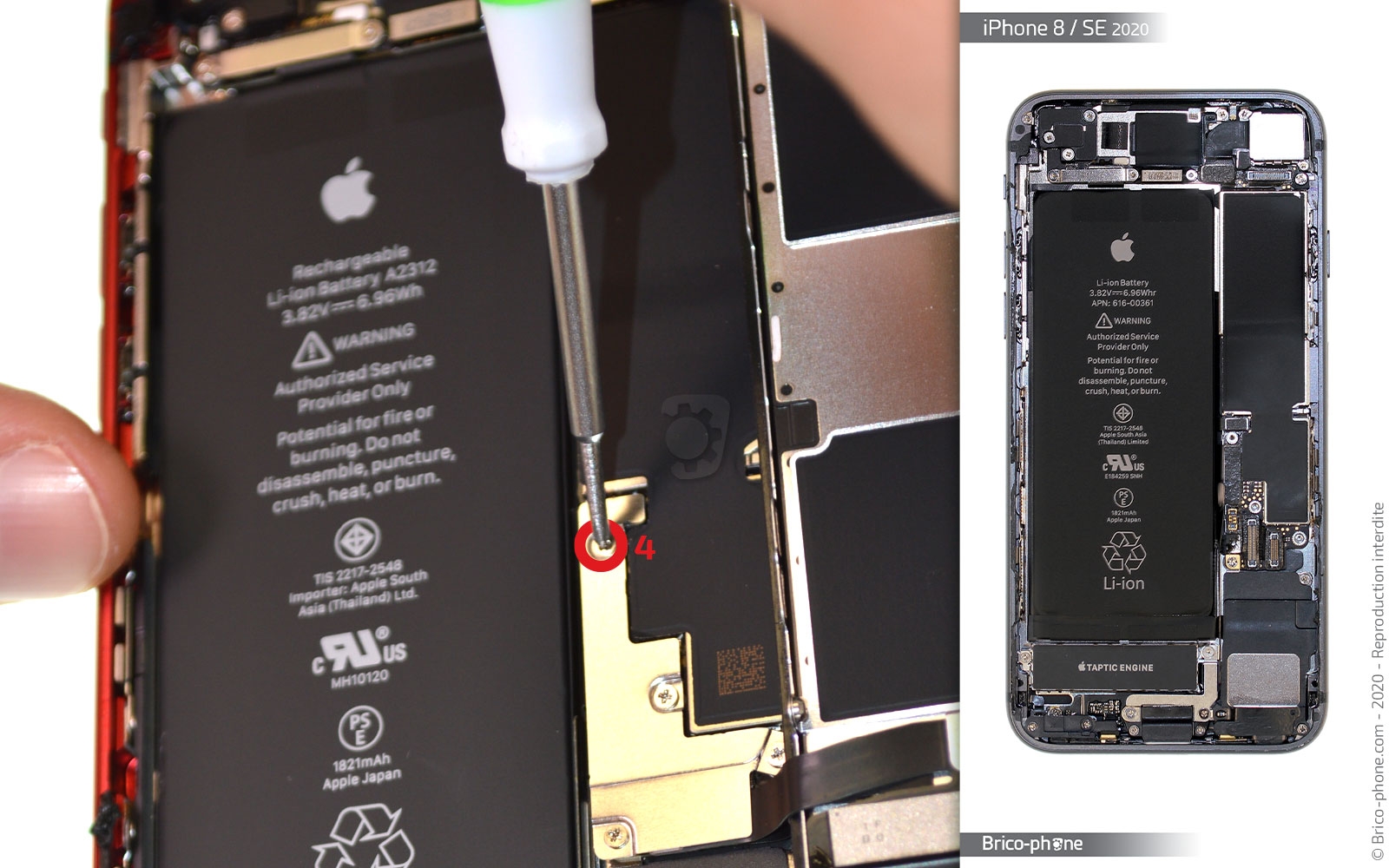

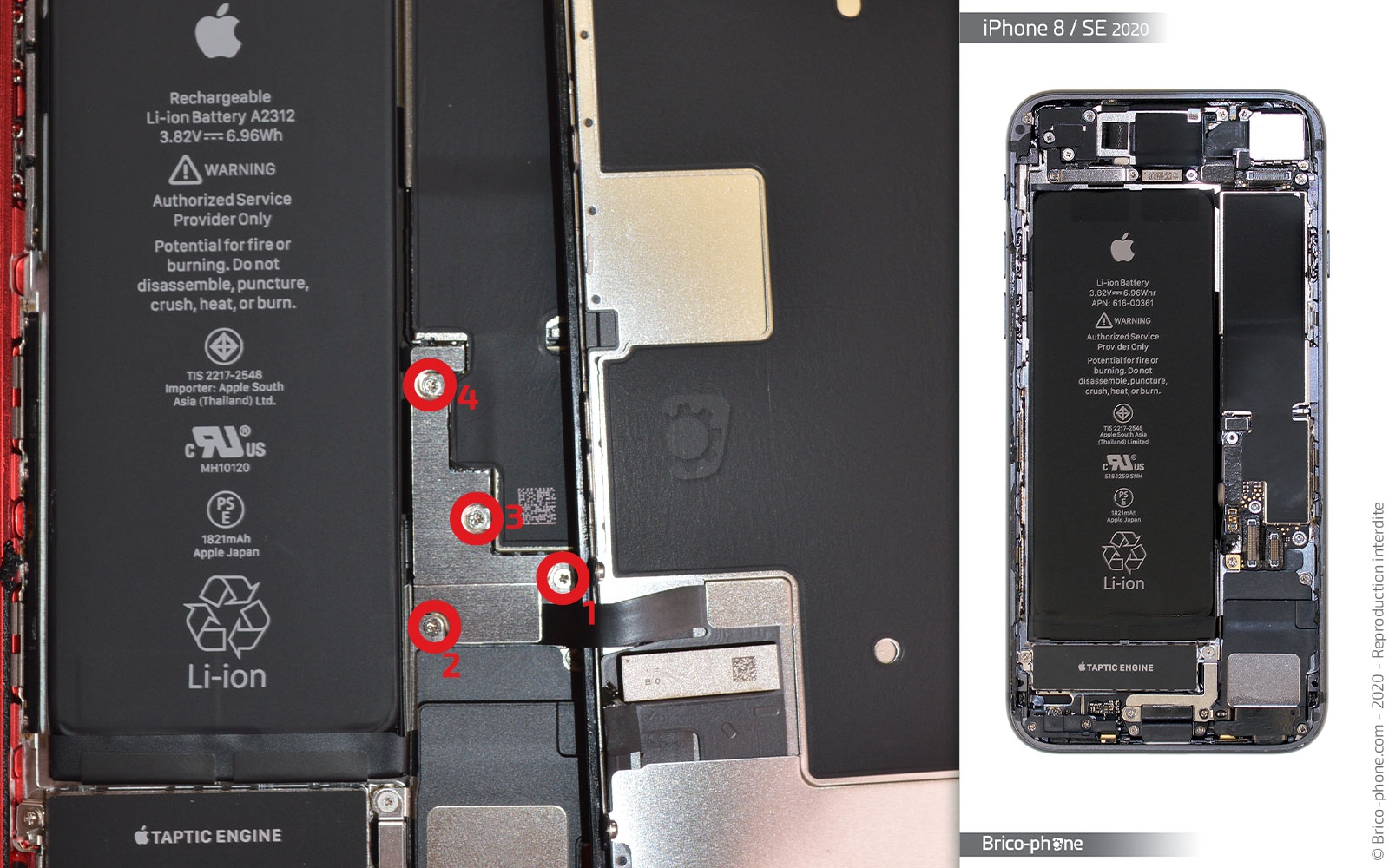

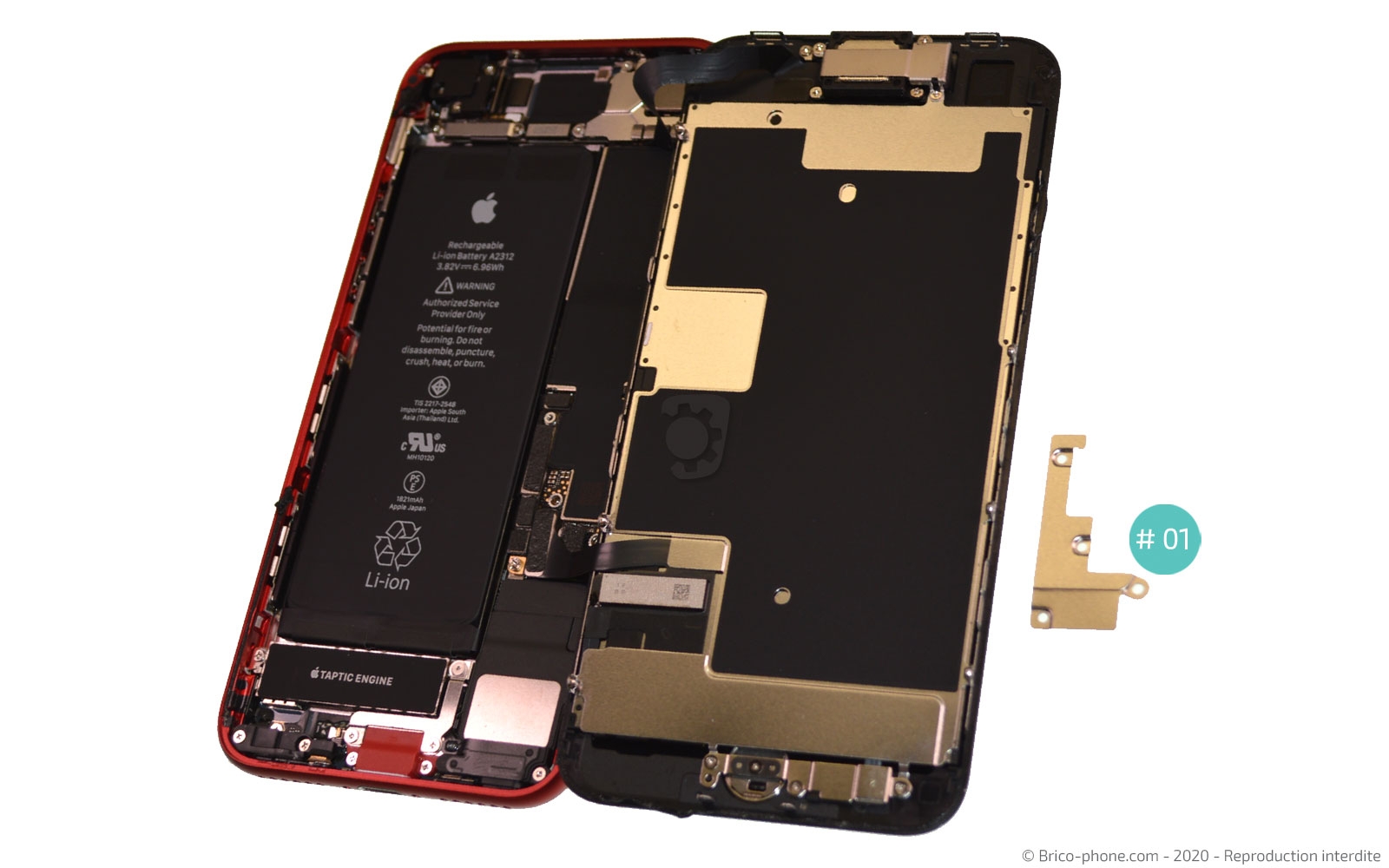

Etape 5 : Enlever la plaquette 01
Dévissez les vis cruciformes numérotées de B1 à B4 afin de pouvoir sortir la plaquette #01 du téléphone.
Outils du kit utilisés
Outils du kit utilisés

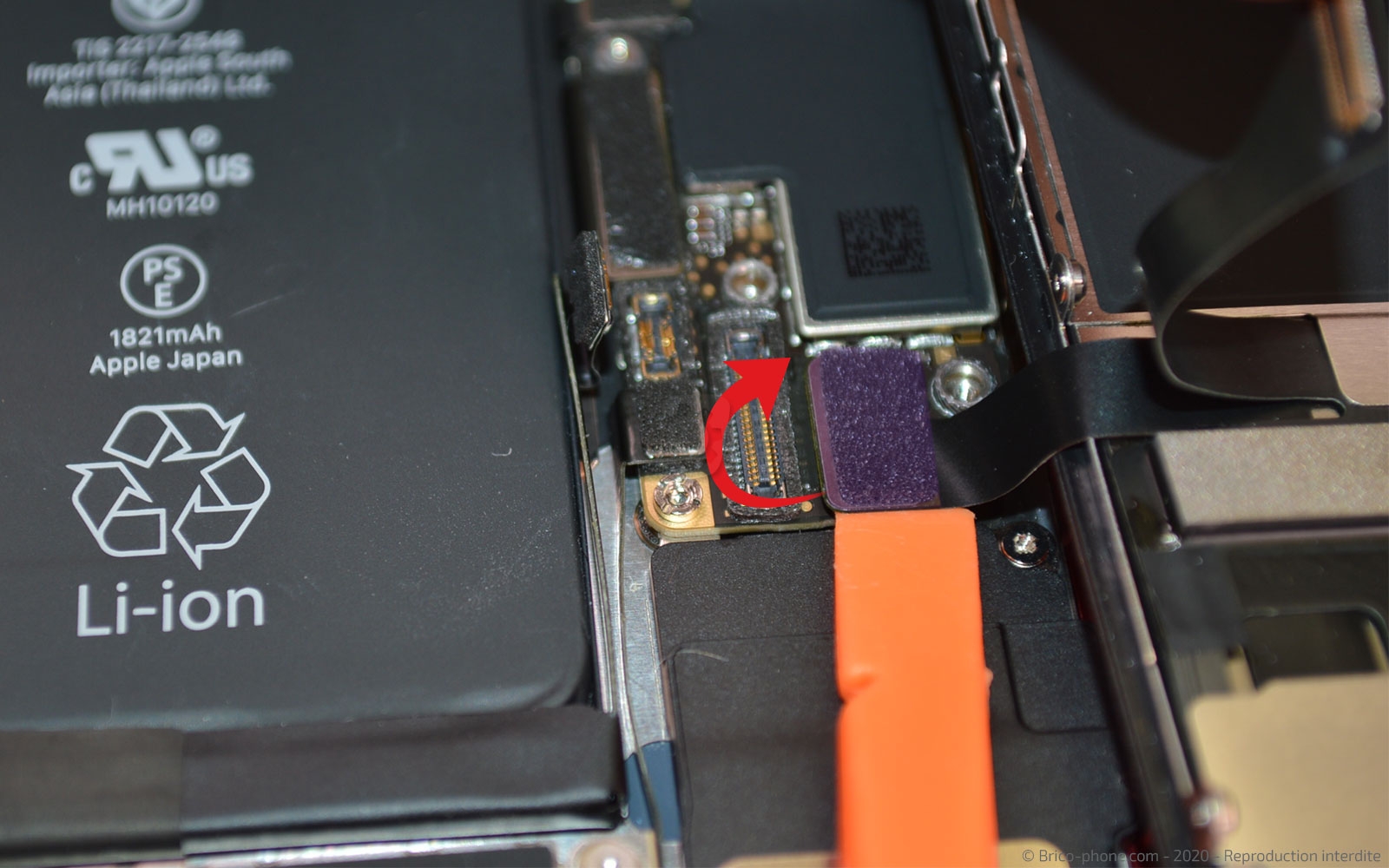

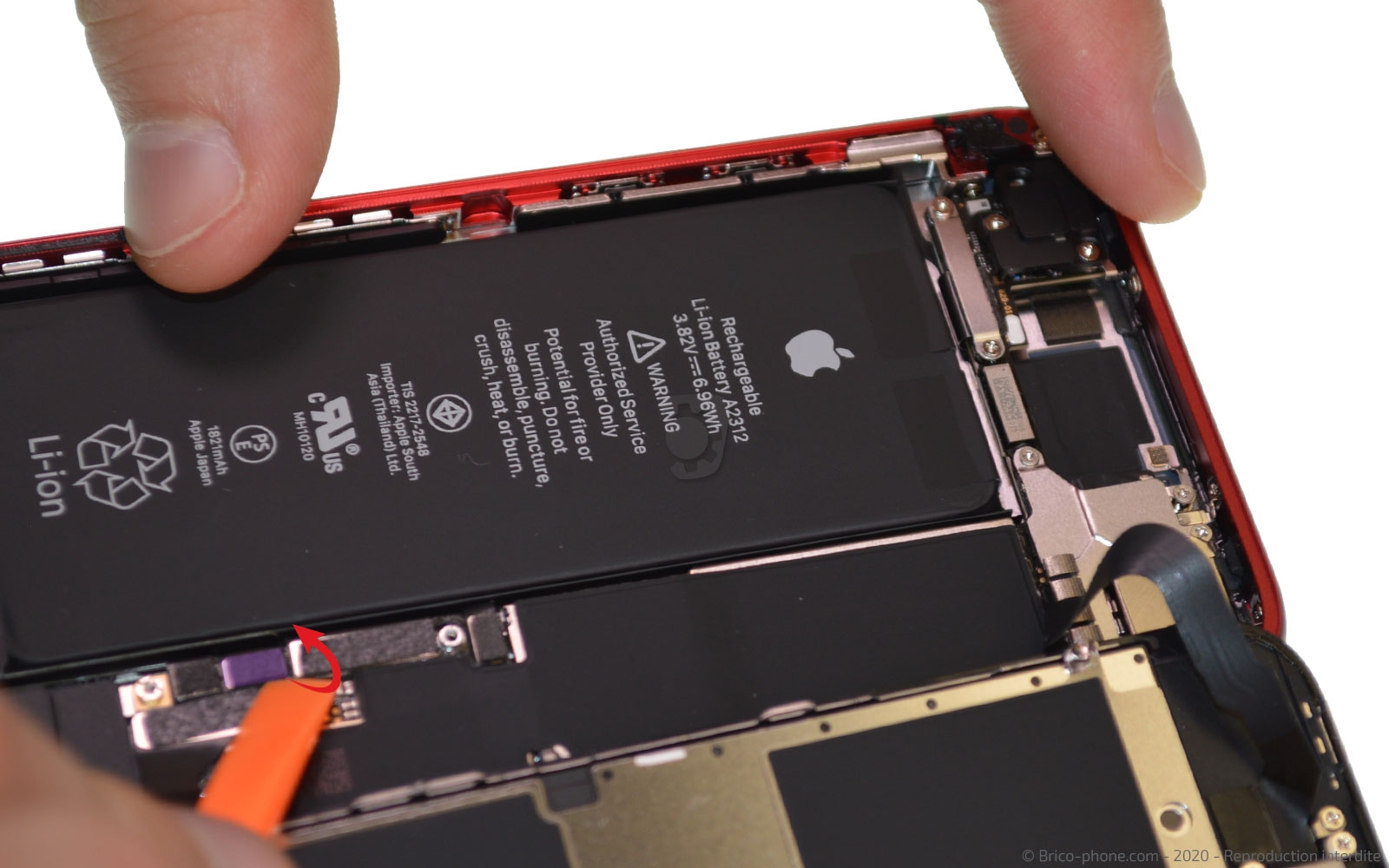

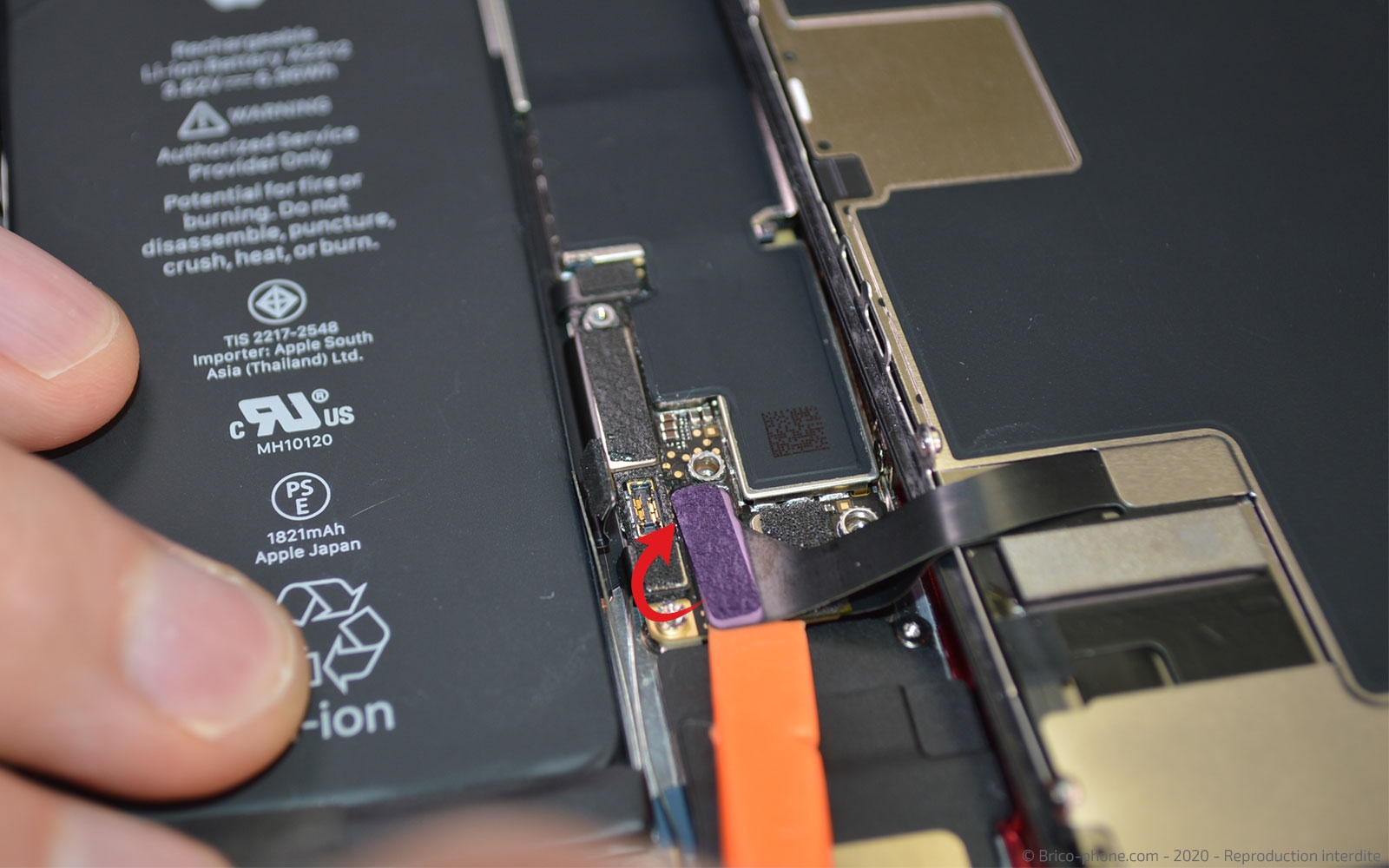

Etape 6 : Déconnecter les nappes de l'écran
En utilisant le levier en nylon, déconnectez la nappe de la batterie et les deux nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés

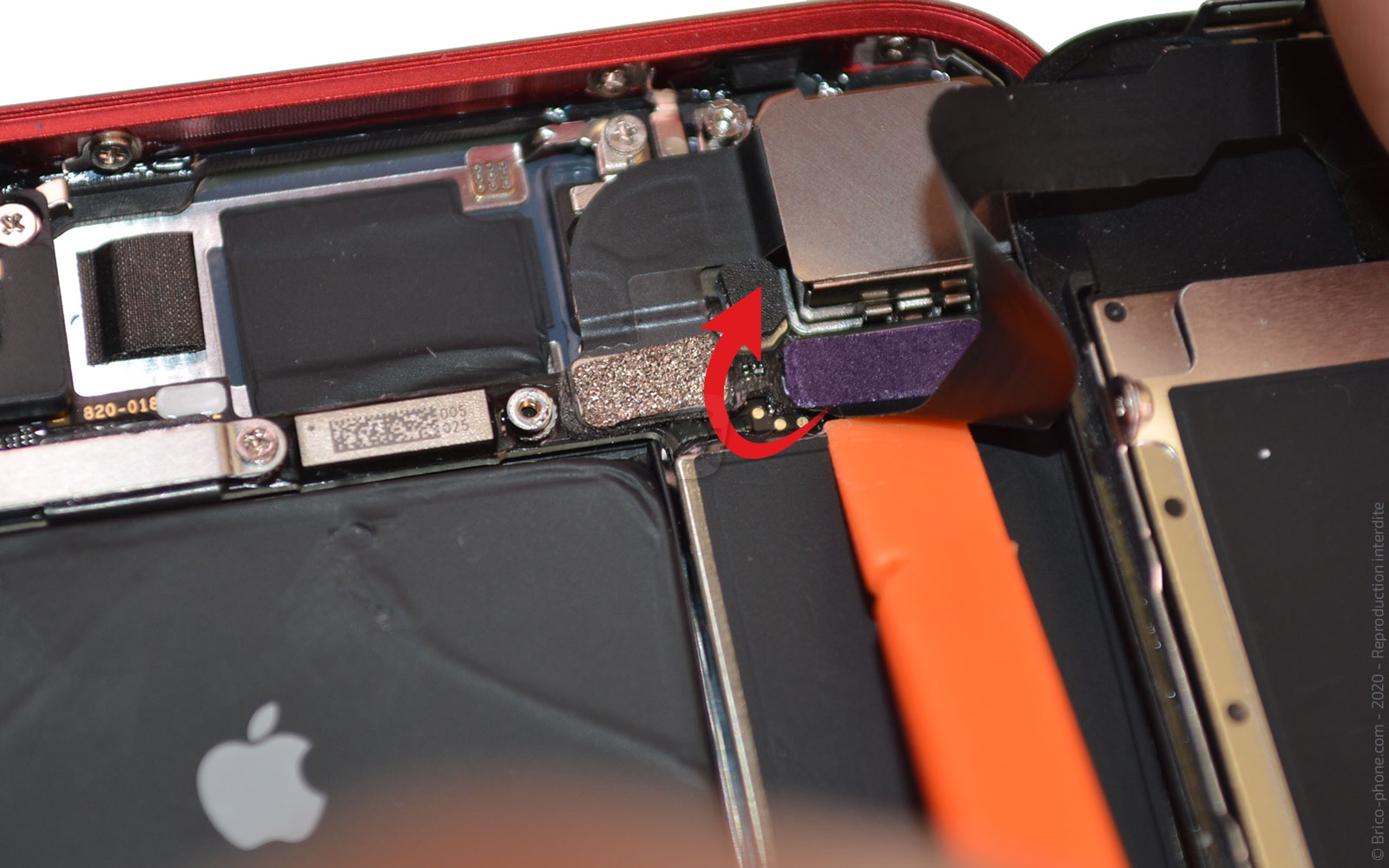

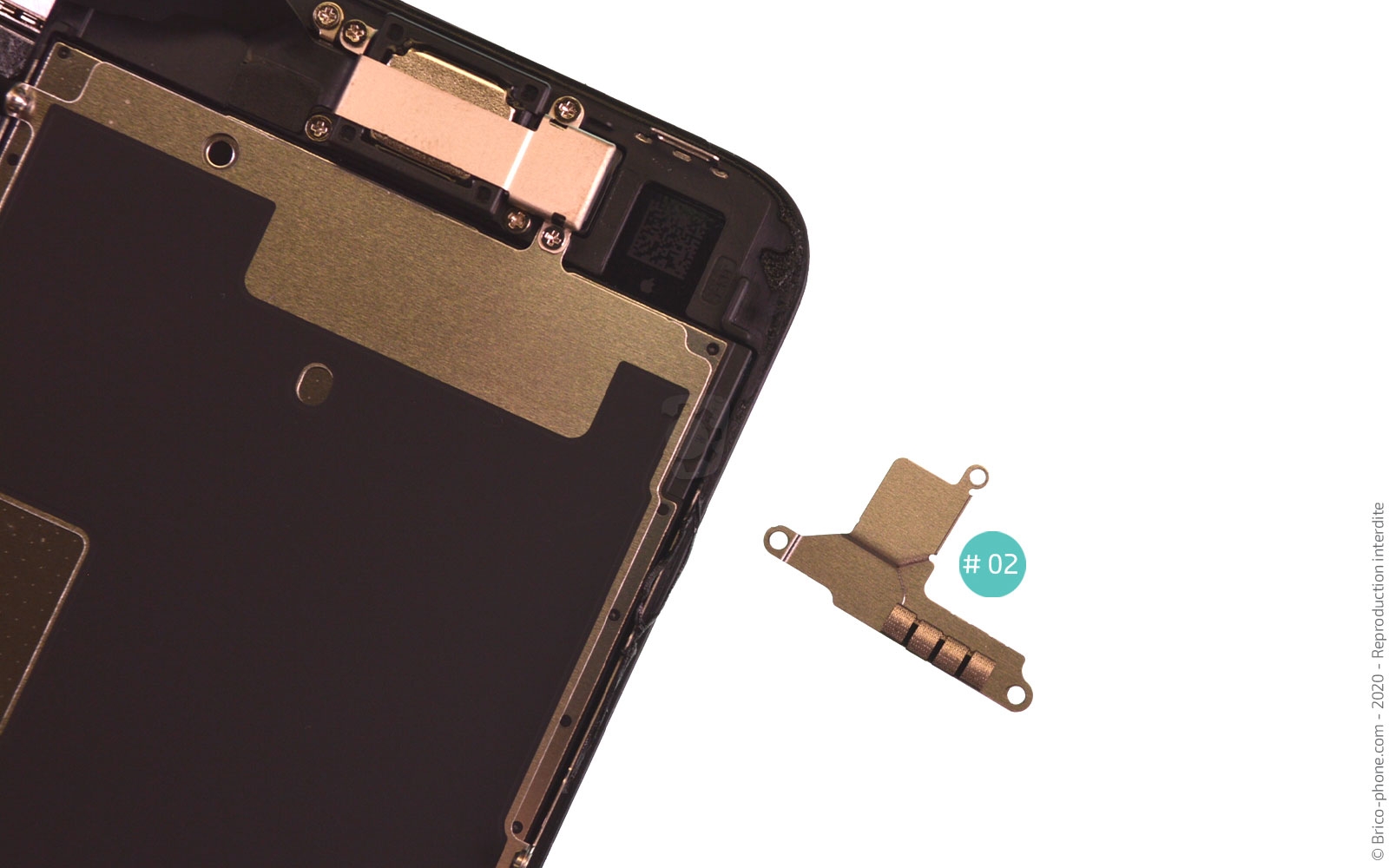

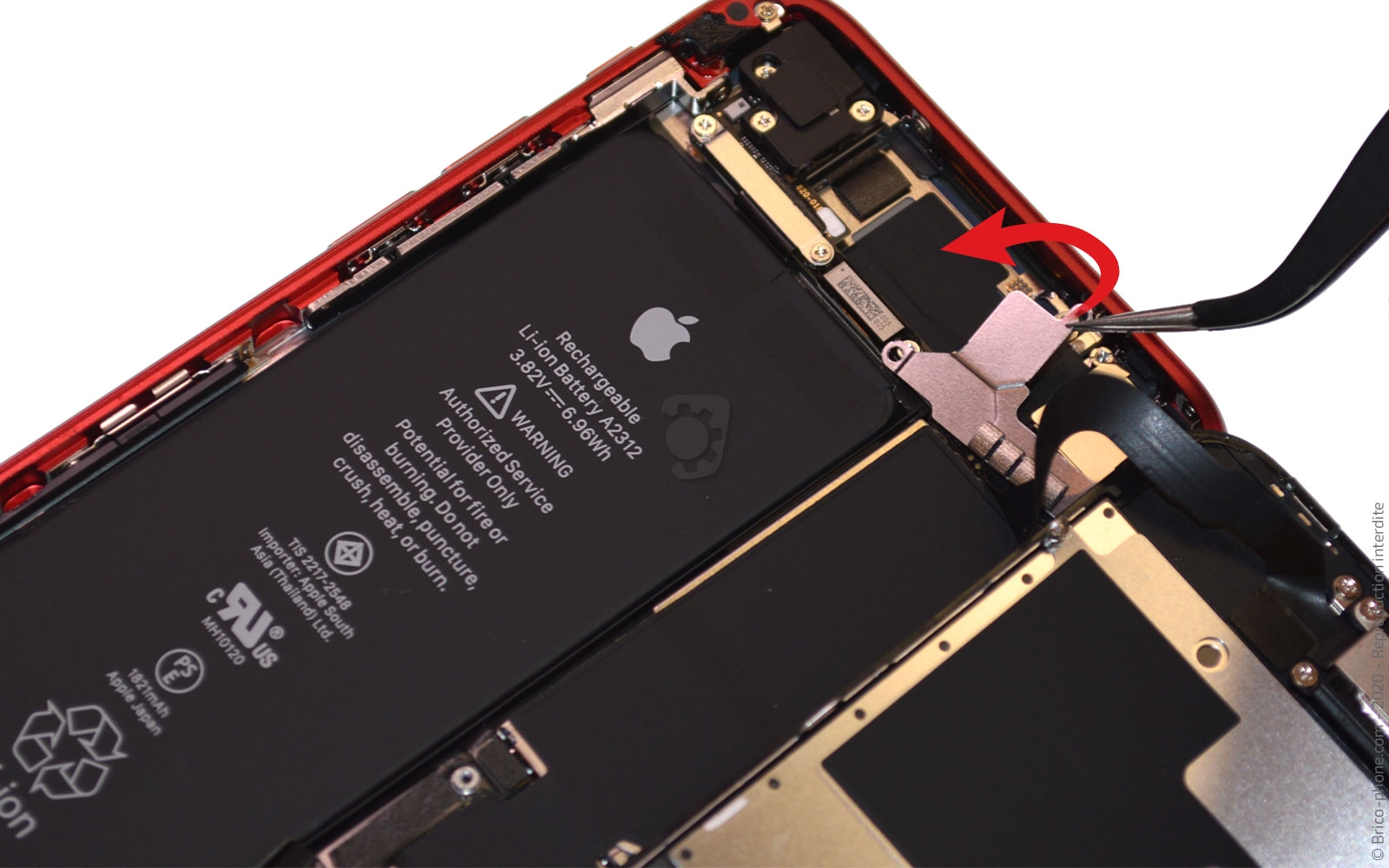

Etape 7 : Débrancher la nappe Facetime

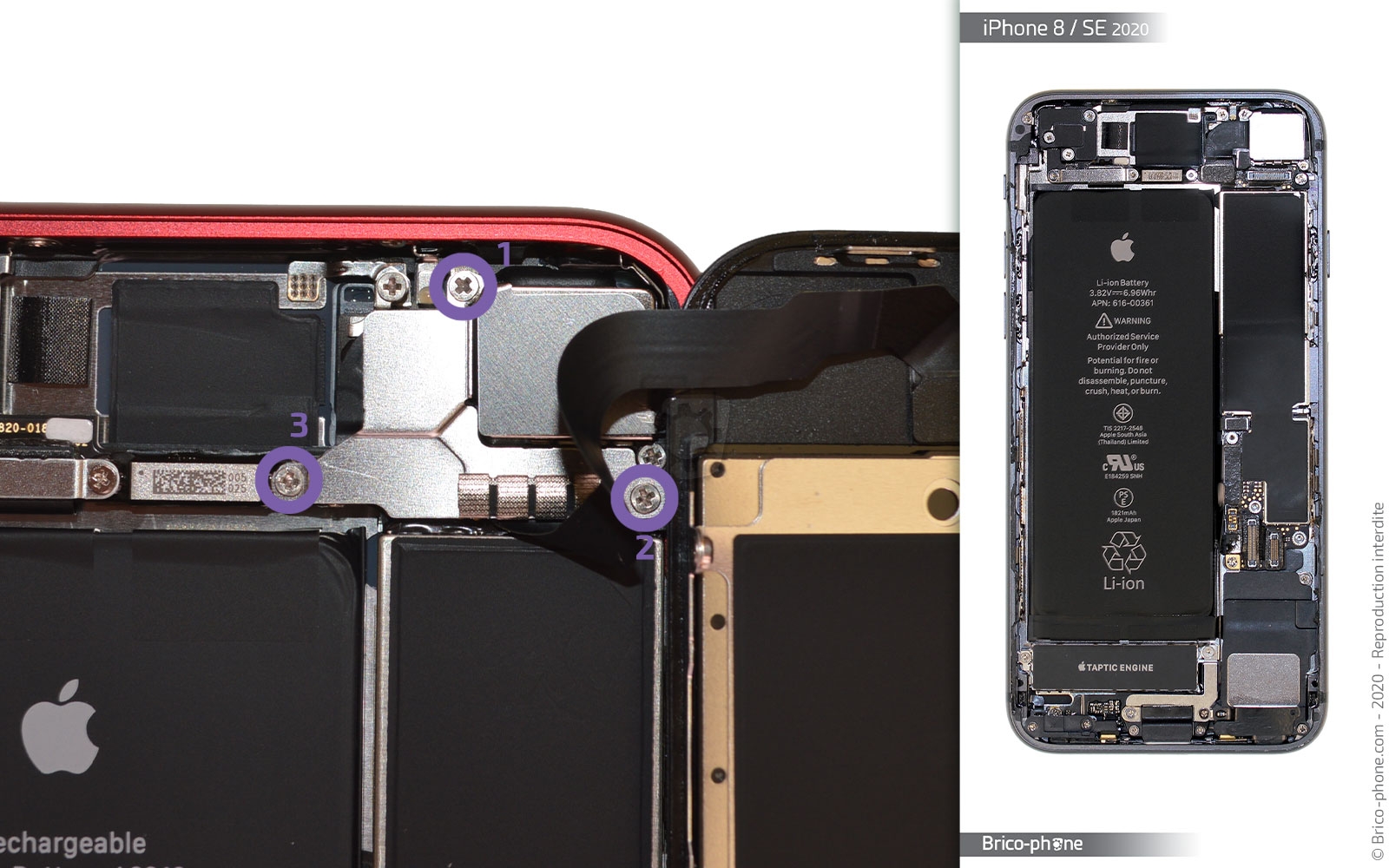

Attaquons nous maintenant à la plaquette #02 en lui retirant les trois vis cruciformes c1, c2 et c3.

Une fois la plaquette de protection retirée, débranchez la nappe de la caméra Facetime.
Outils du kit utilisés
Outils du kit utilisés

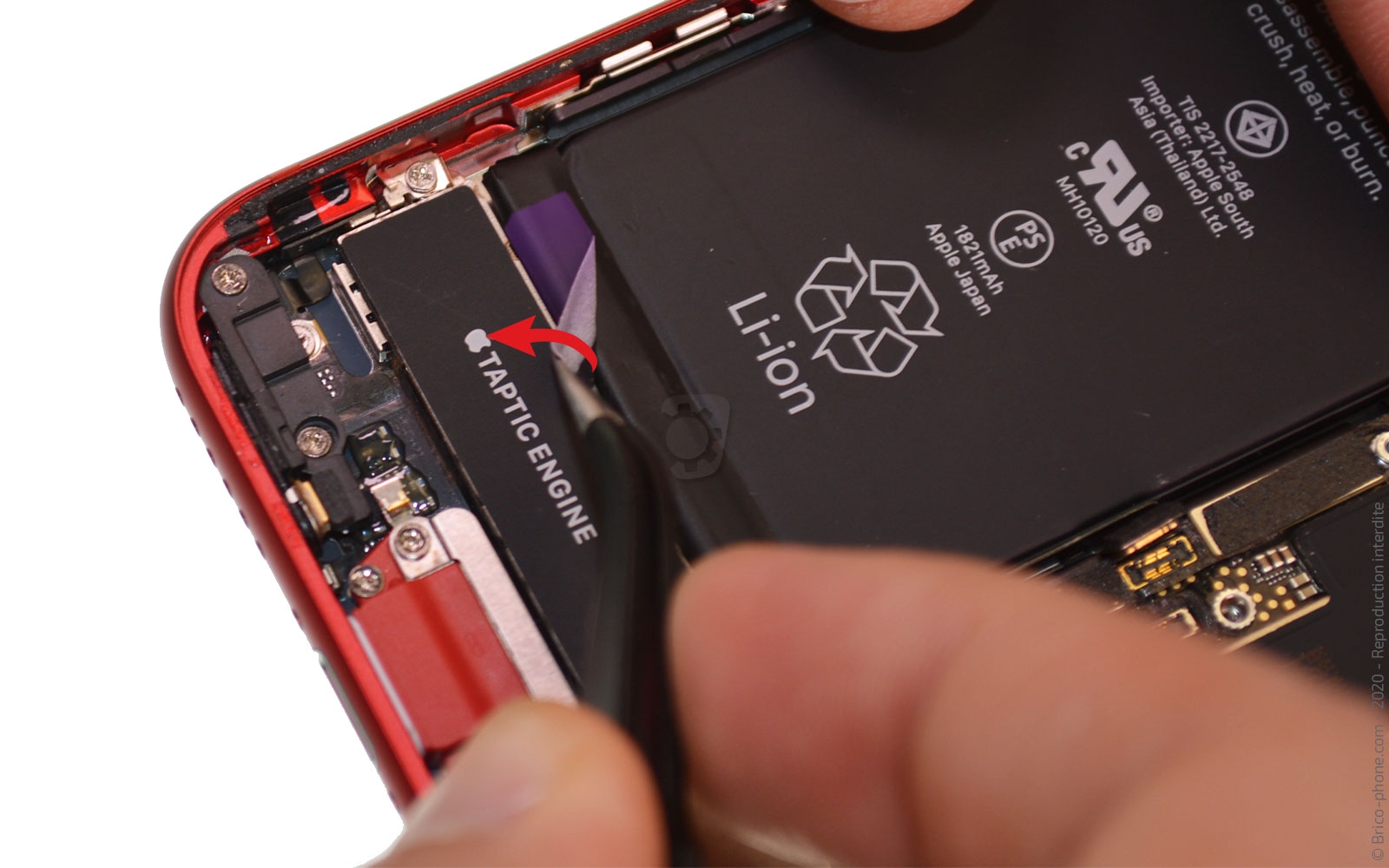

Etape 8 : Ôter la batterie

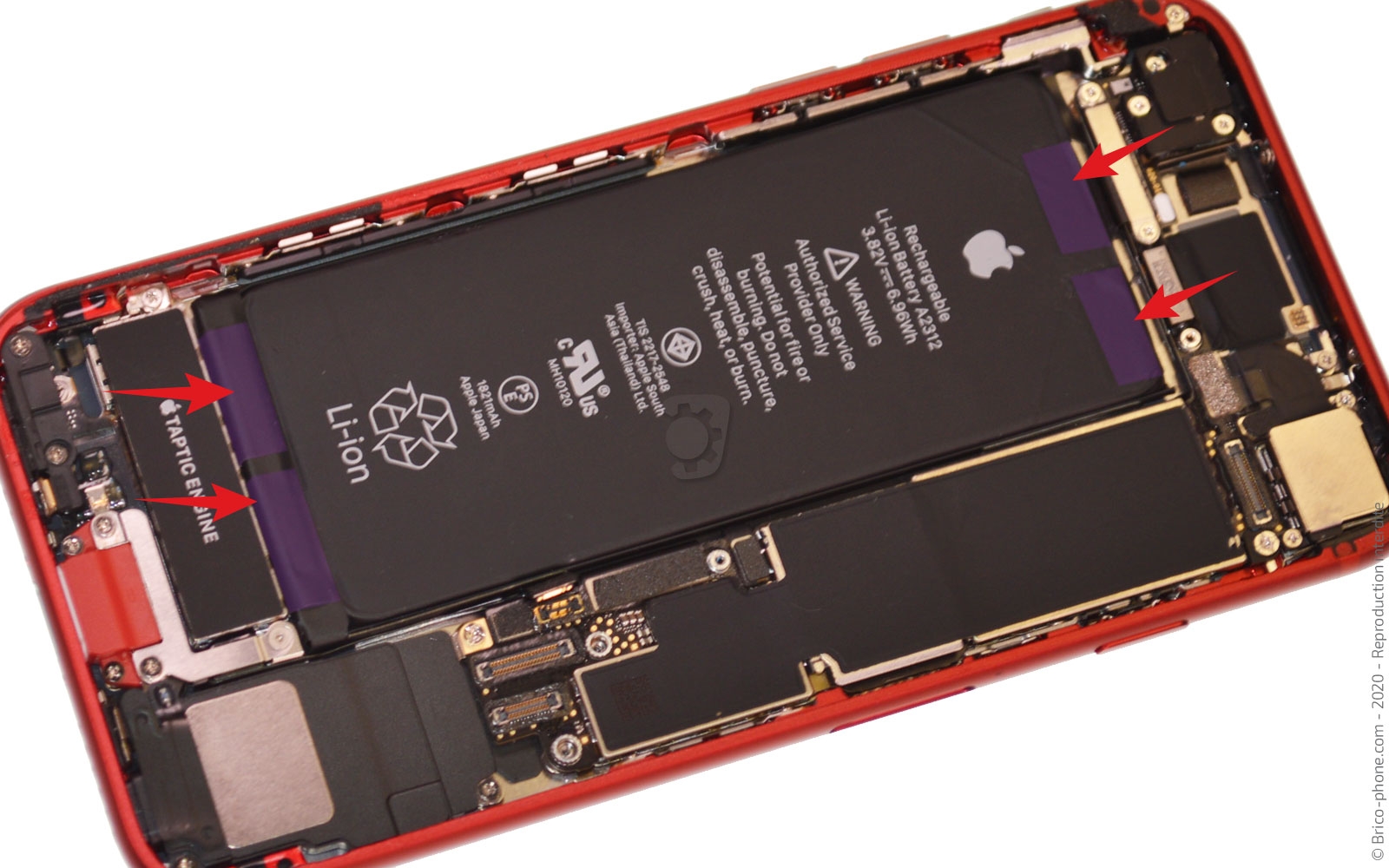

La batterie de votre iPhone est retenue par 4 stickers dont vous devez apercevoir les extrémités représentées en violet sur la photo 1.

Pour les extraire, munissez-vous de la pincette en métal afin d'attraper la partie noire de l'adhésif se trouvant sur le composant et tirez cette dernière pour la décoller.

Ensuite, avec beaucoup de délicatesse, tirez et enroulez le sticker autour de la pince pour le retirer du châssis.

Réitérez cette manipulation pour les 3 autres languettes.

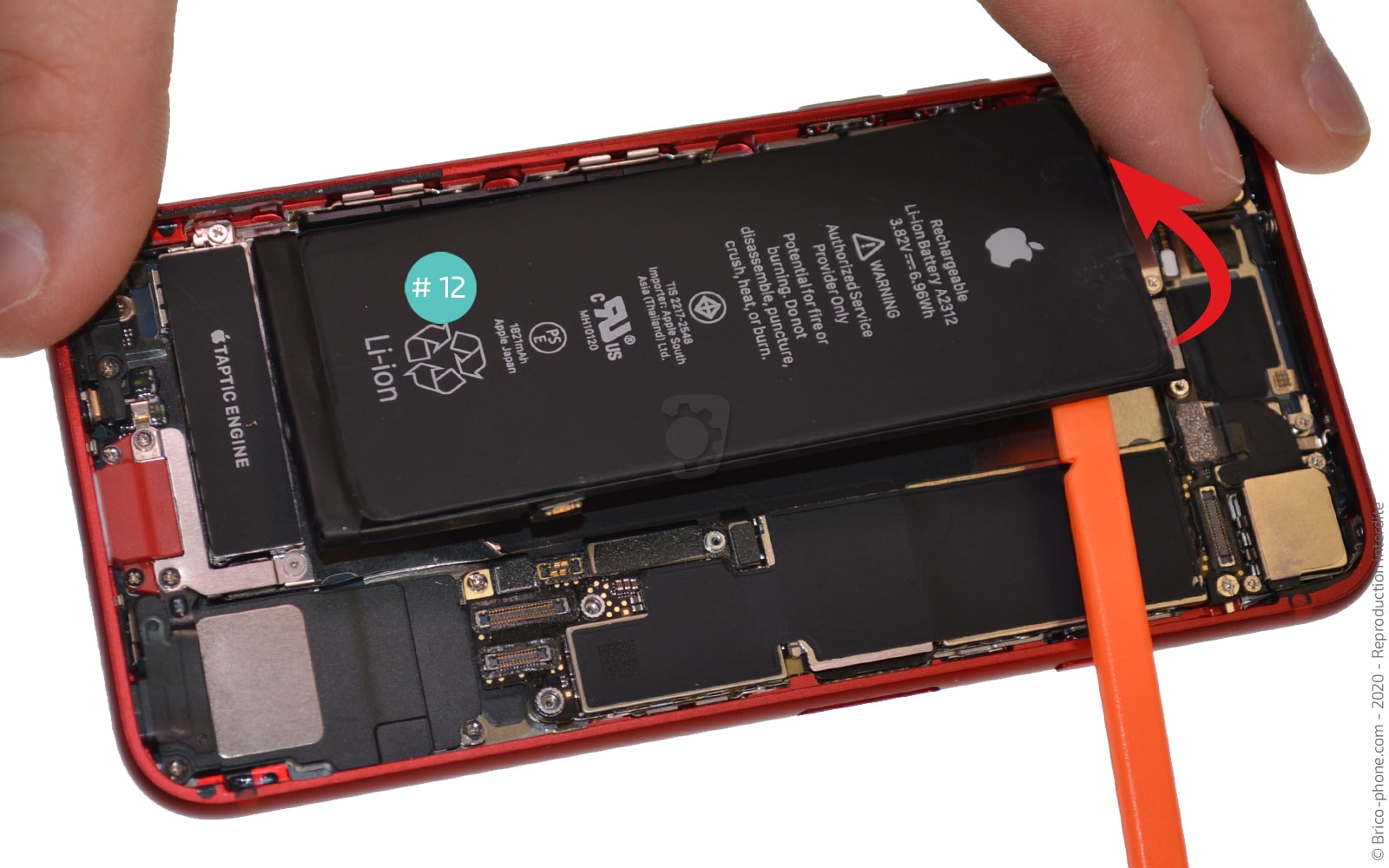

Enfin soulevez la batterie avec le spudger pour ôter la batterie endommagé de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

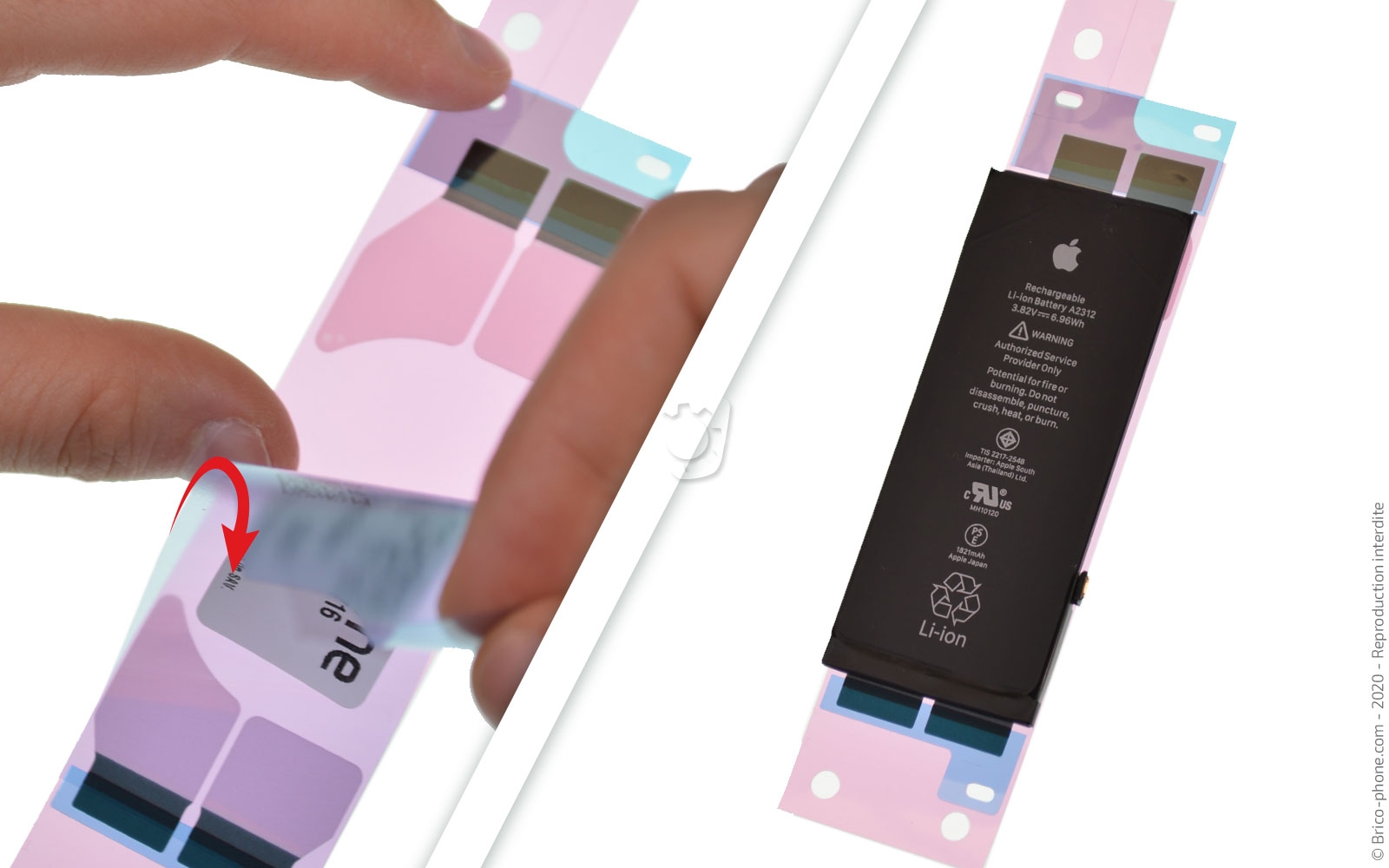

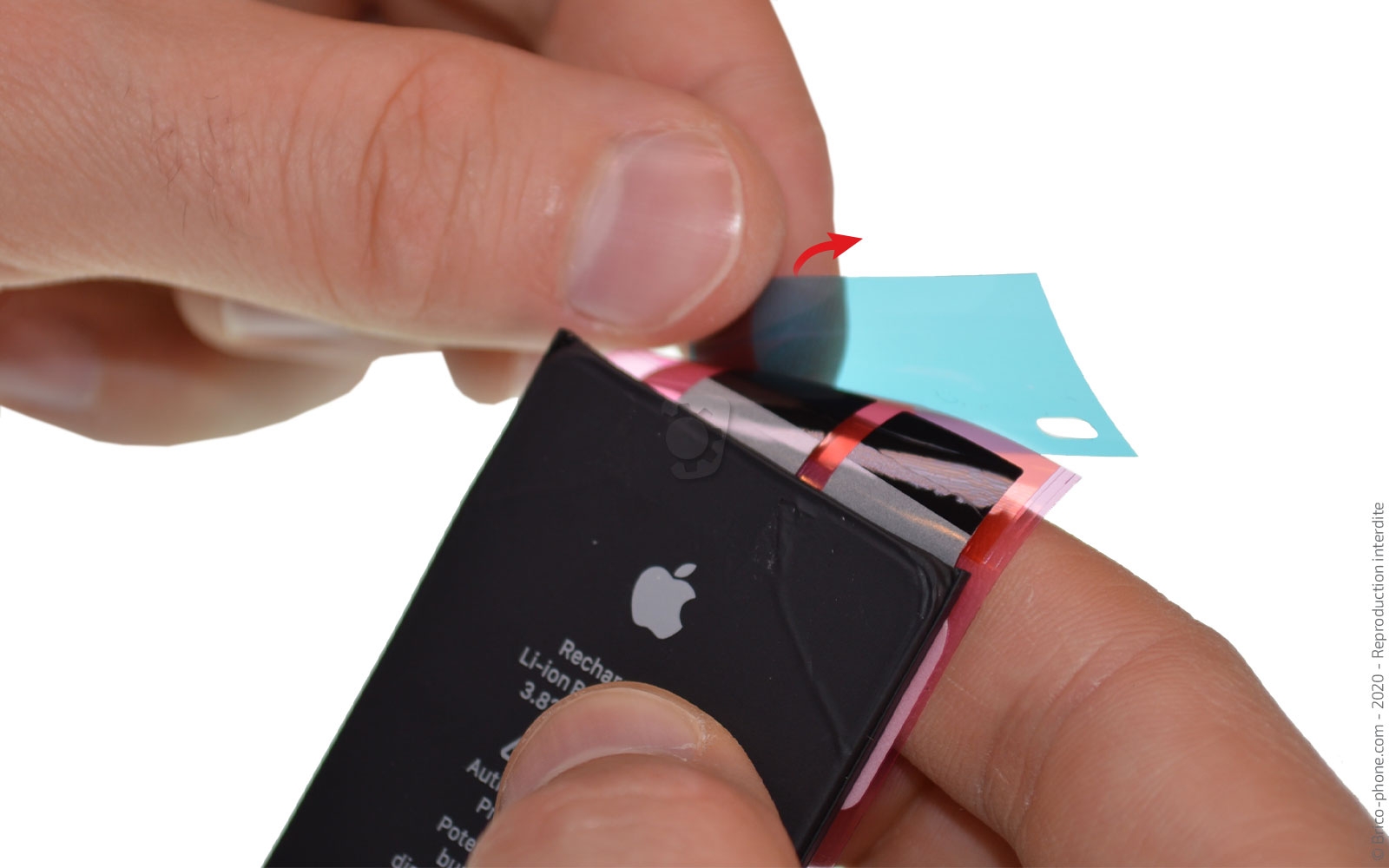

Etape 9 : Coller les stickers de batterie
Retirez la grande protection bleue des stickers afin de pouvoir positionner la batterie dessus en laissant dépasser les parties noires.

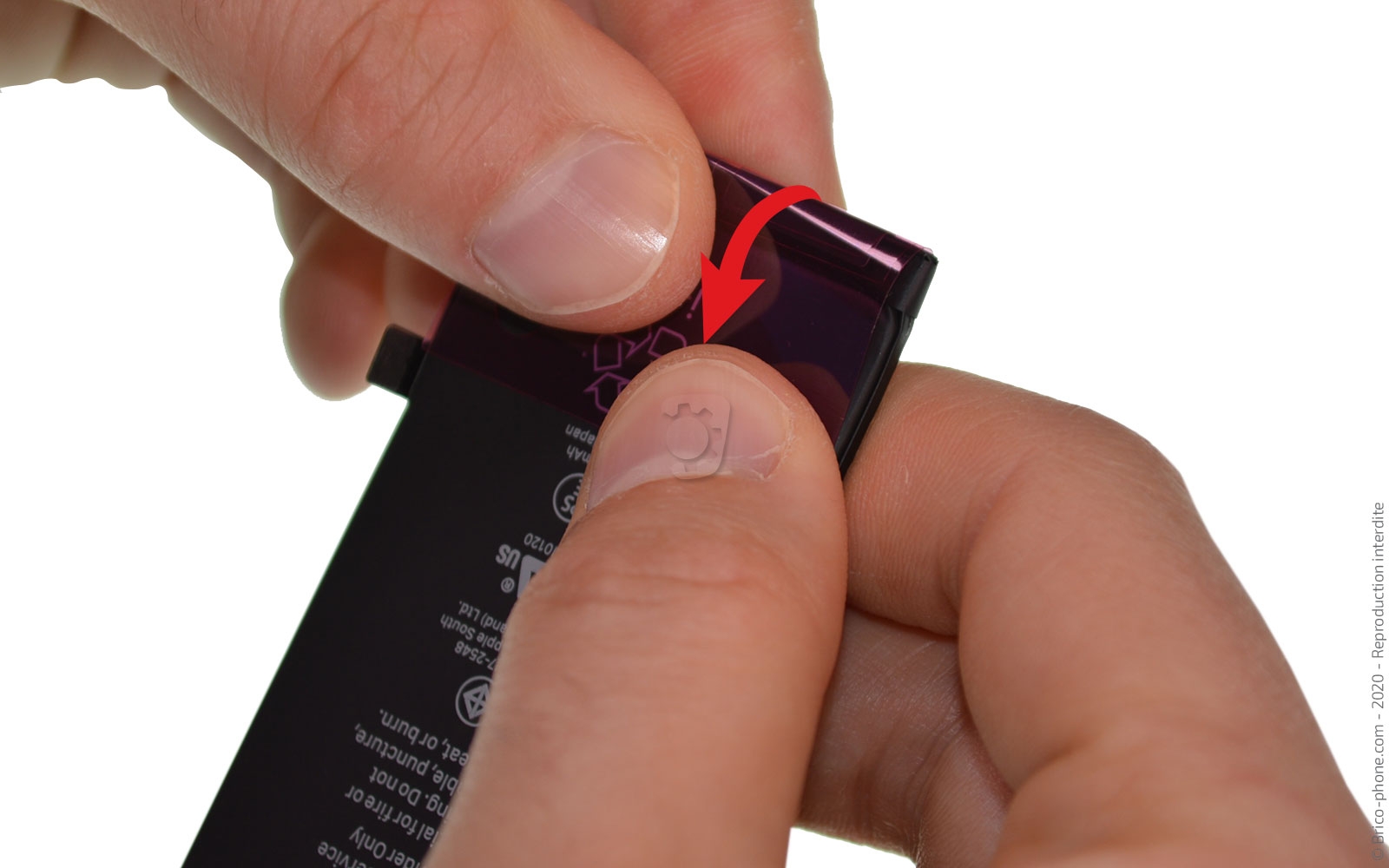

Ensuite, enlevez les dernières protections bleues et repliez les adhésifs sur la batterie.

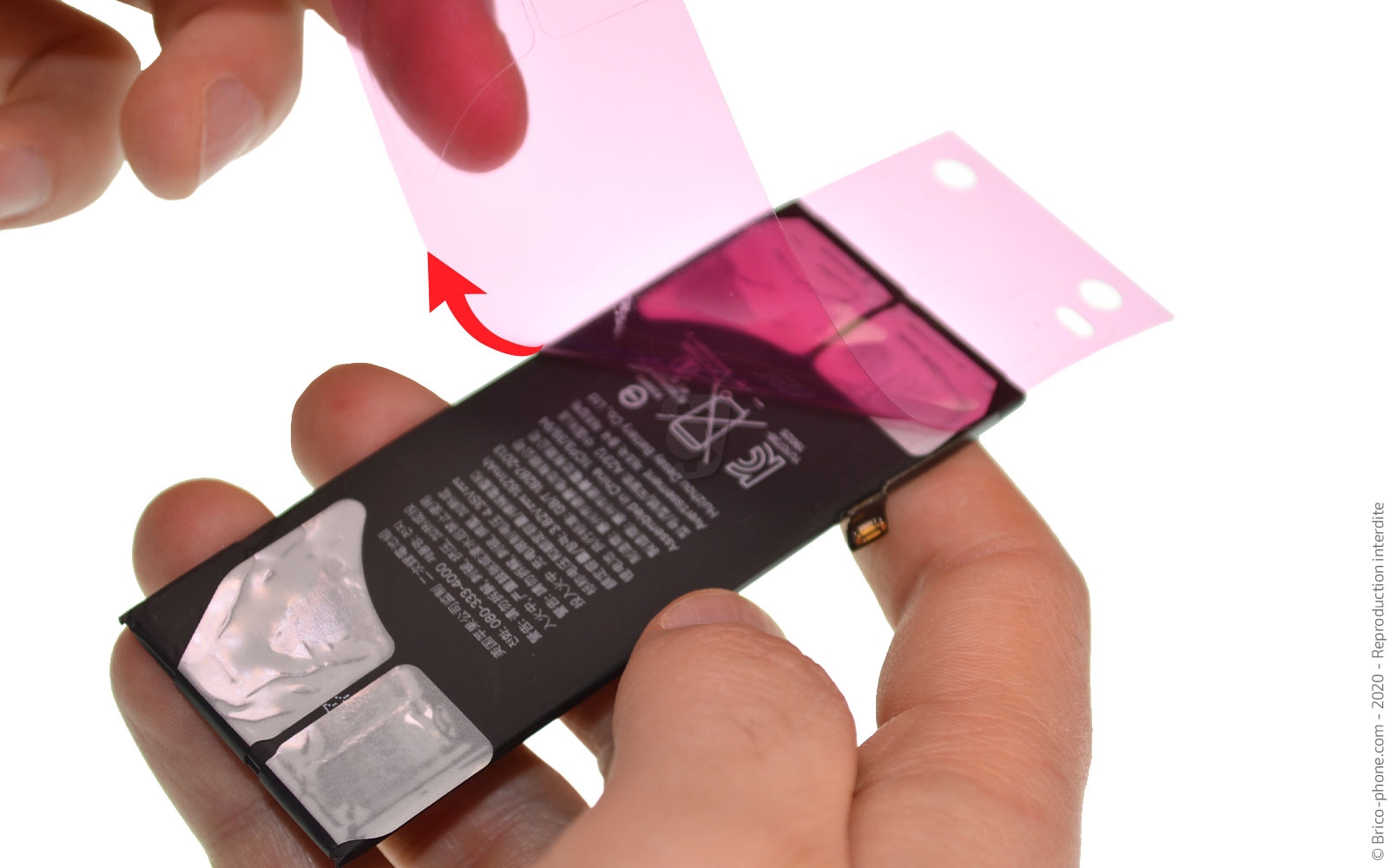

Ôtez le dernier film plastique rose des stickers.

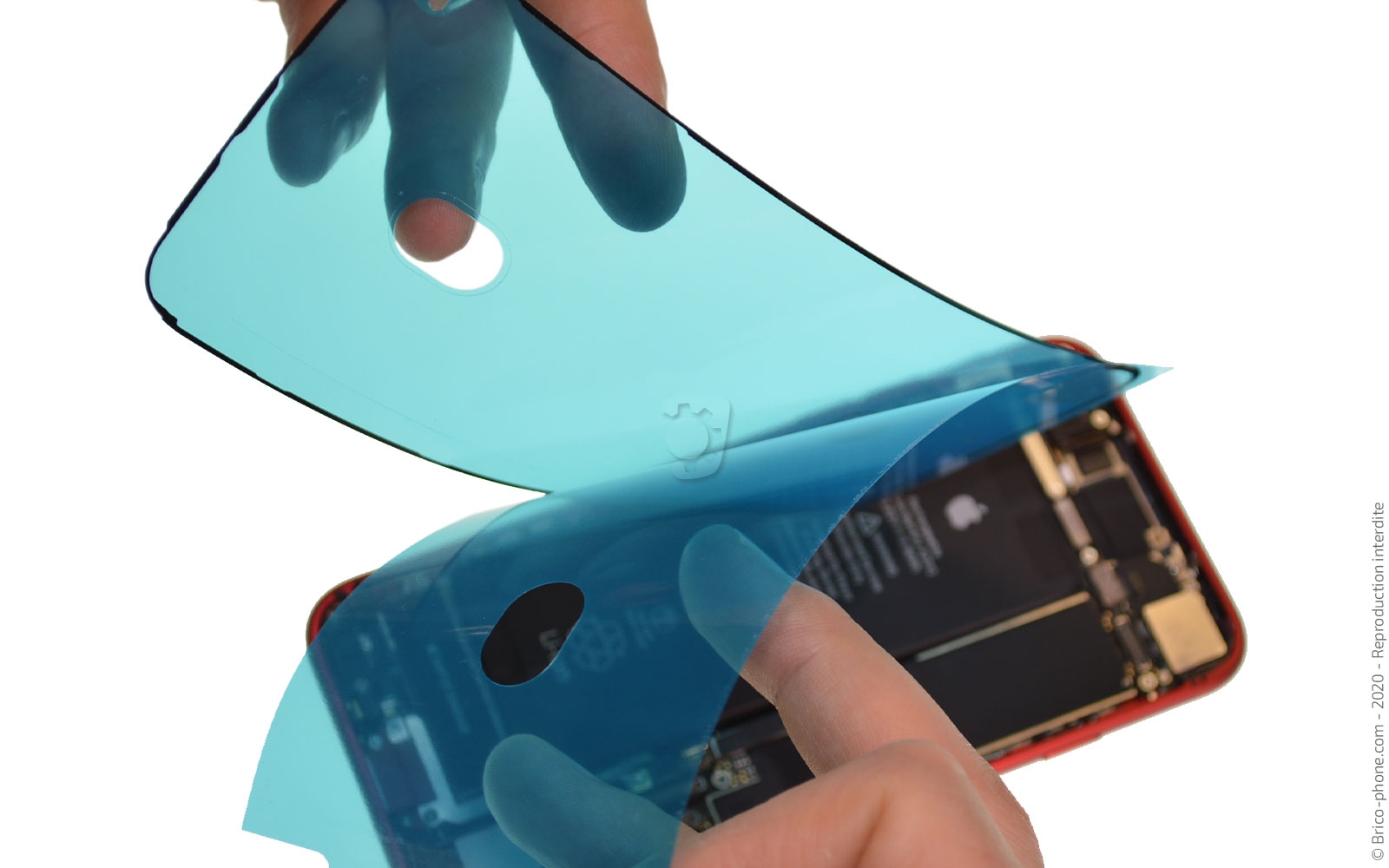

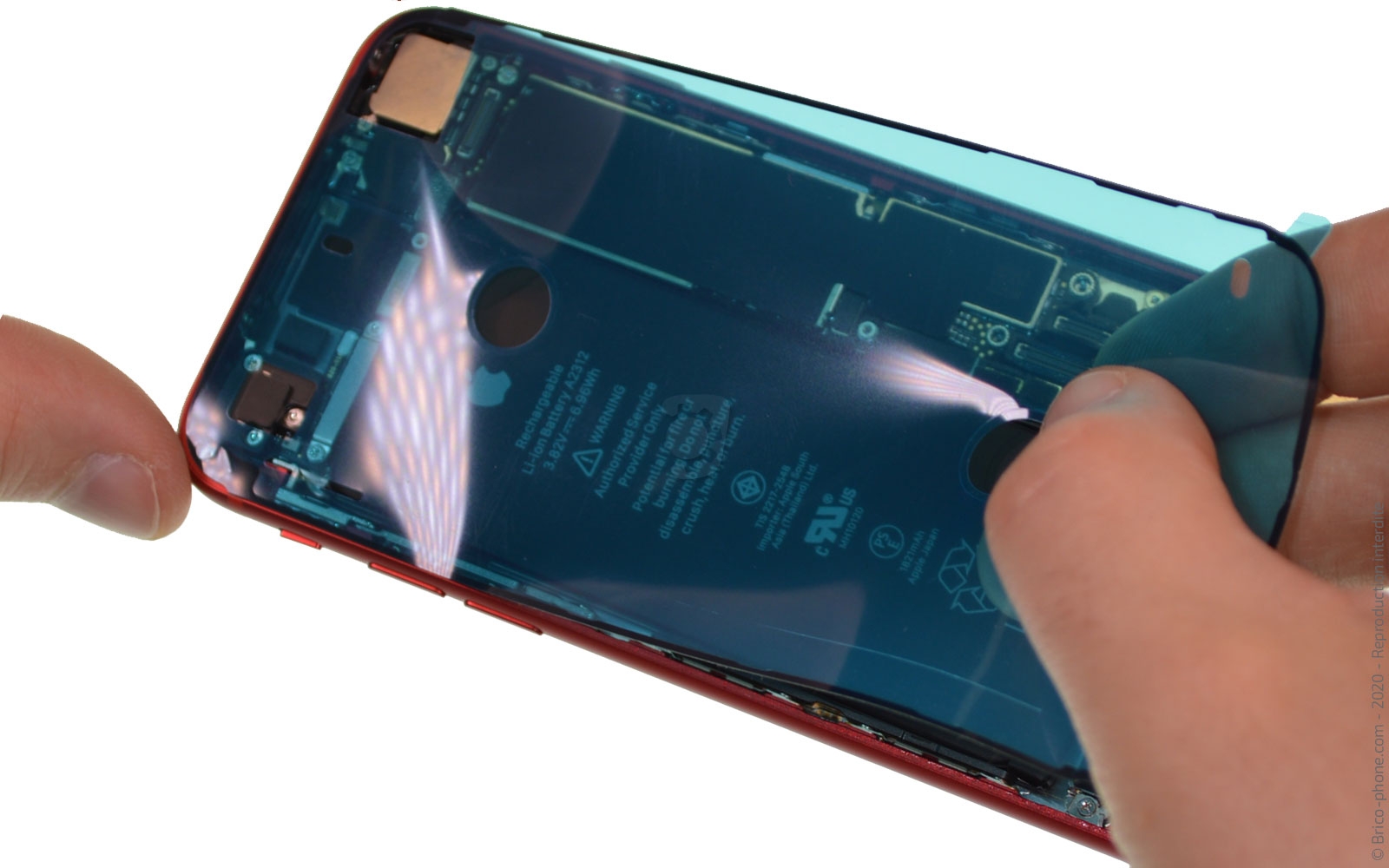

Conseils pour le remontage
Pour refermer votre iPhone, il vous suffit de suivre les étapes précédentes dans le sens inverse.

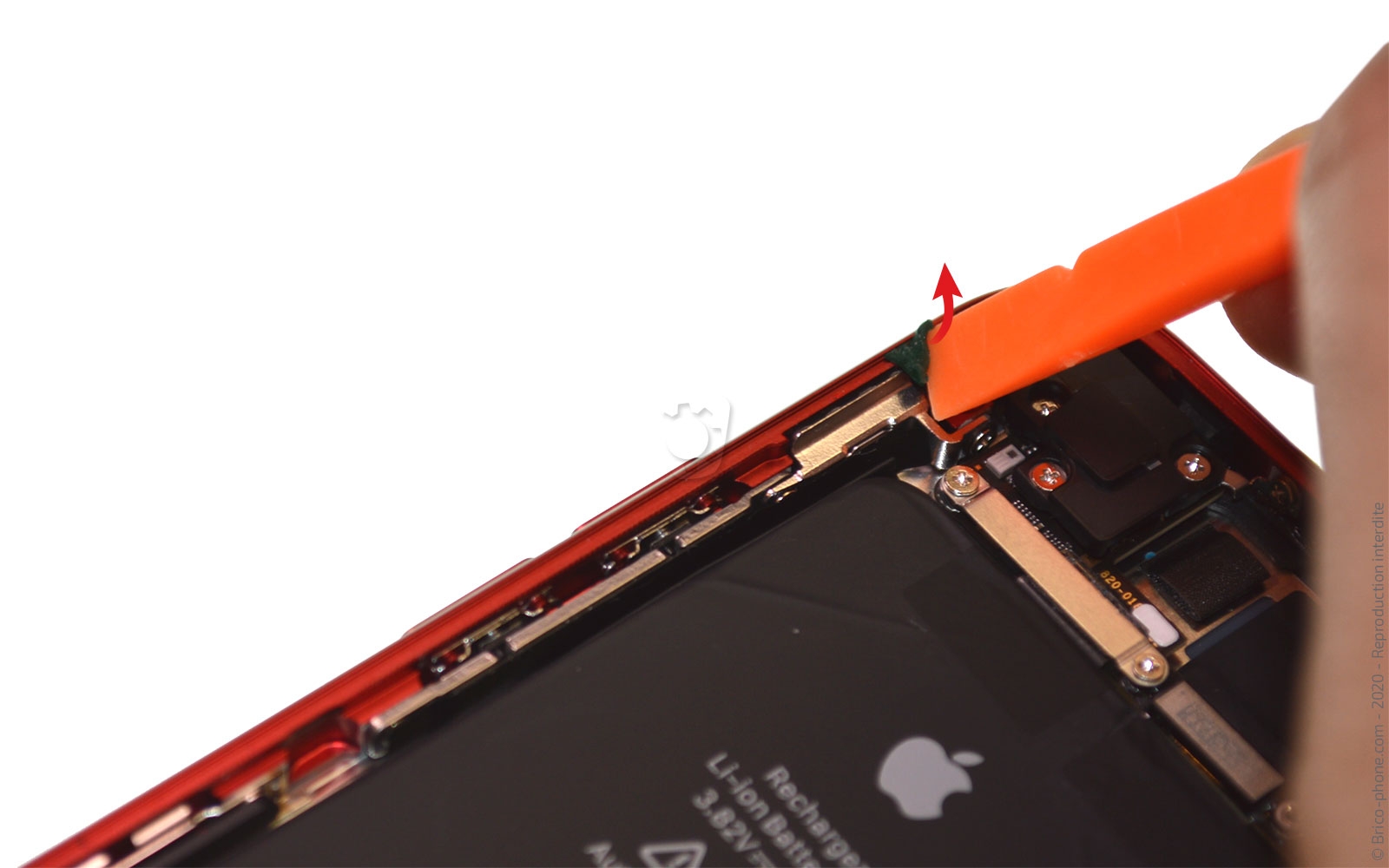

Cependant, n'oubliez pas de bien nettoyer le châssis des résidus de stickers avant de placer le nouveau joint d'étanchéité.

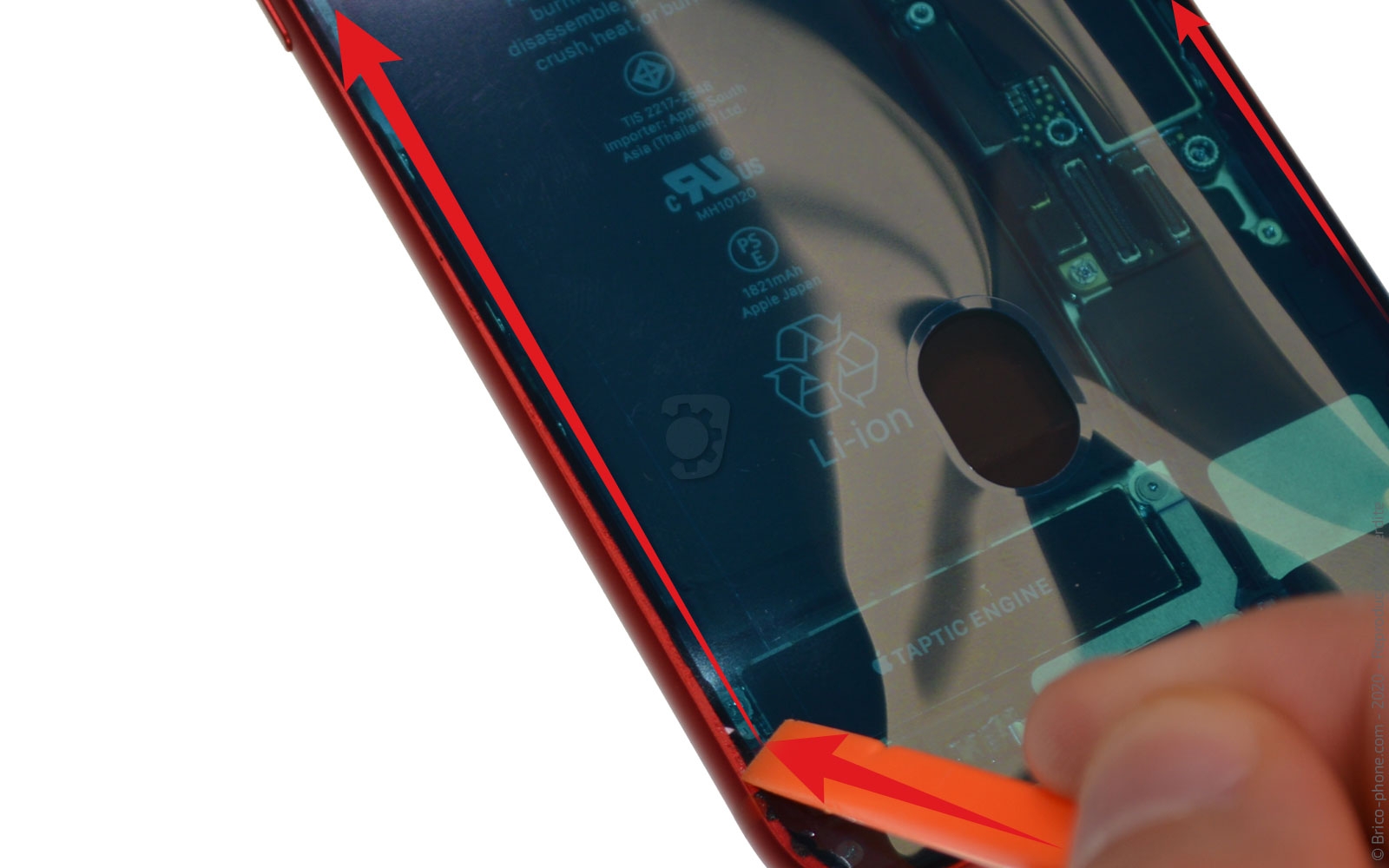

Pour disposer ce dernier correctement, retirez la protection et disposez le patron dans votre smartphone afin de pouvoir apposer le joint sur toute la bordure du châssis.

Appuyez fortement sur le joint pour le faire adhérer au châssis.
