Remplacer le connecteur de charge sur iPhone SE 2020

Temps estimé : 45 min
Difficulté : 3/5
iPhone SE 2020 | Temps estimé : 45 min | Difficulté : 3/5

Vous ne pouvez plus charger votre iPhone SE 2020 ? Le câble ne tient plus dans son dock de charge ? Votre iPhone n'est pas reconnu par un ordinateur ? Rien de plus facile pour résoudre ce problème, il vous suffit de changer le connecteur de charge.

Mais comment faire ? Commandez la pièce détachée et les outils ou notre kit de réparation (contient les outils, un patron autocollant, un joint d'étanchéité et les outils), puis en effectuant la réparation en suivant notre tutoriel photos, confectionné par l'équipe technique Brico-Phone.

Diagnostic

›  Le connecteur de charge de votre iPhone SE 2020 fonctionne mal
›  Le câble ne tient pas dans la prise de charge de votre téléphone

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Lightning pour iPhone SE (2020) Noir
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

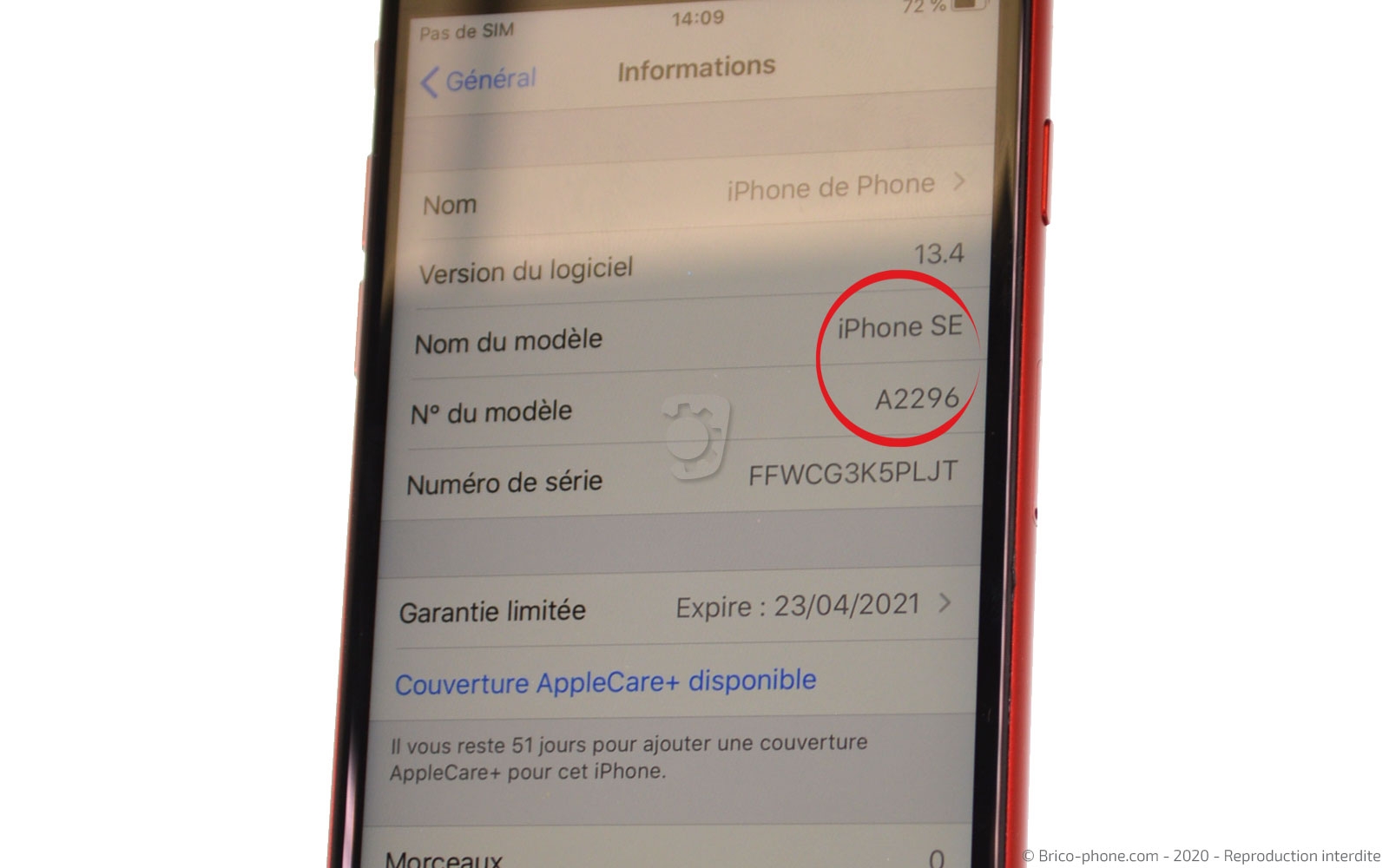

Avant toute réparation, il est important de vérifier le numéro de modèle de son iPhone afin de commander la pièce détachée adéquate.
Pour cela, il vous faut aller dans les informations générales de votre smartphone et sélectionner N° de modèle. En cliquant dessus, vous devriez voir apparaitre la référence A2296 si vous disposez d'un iPhone SE.

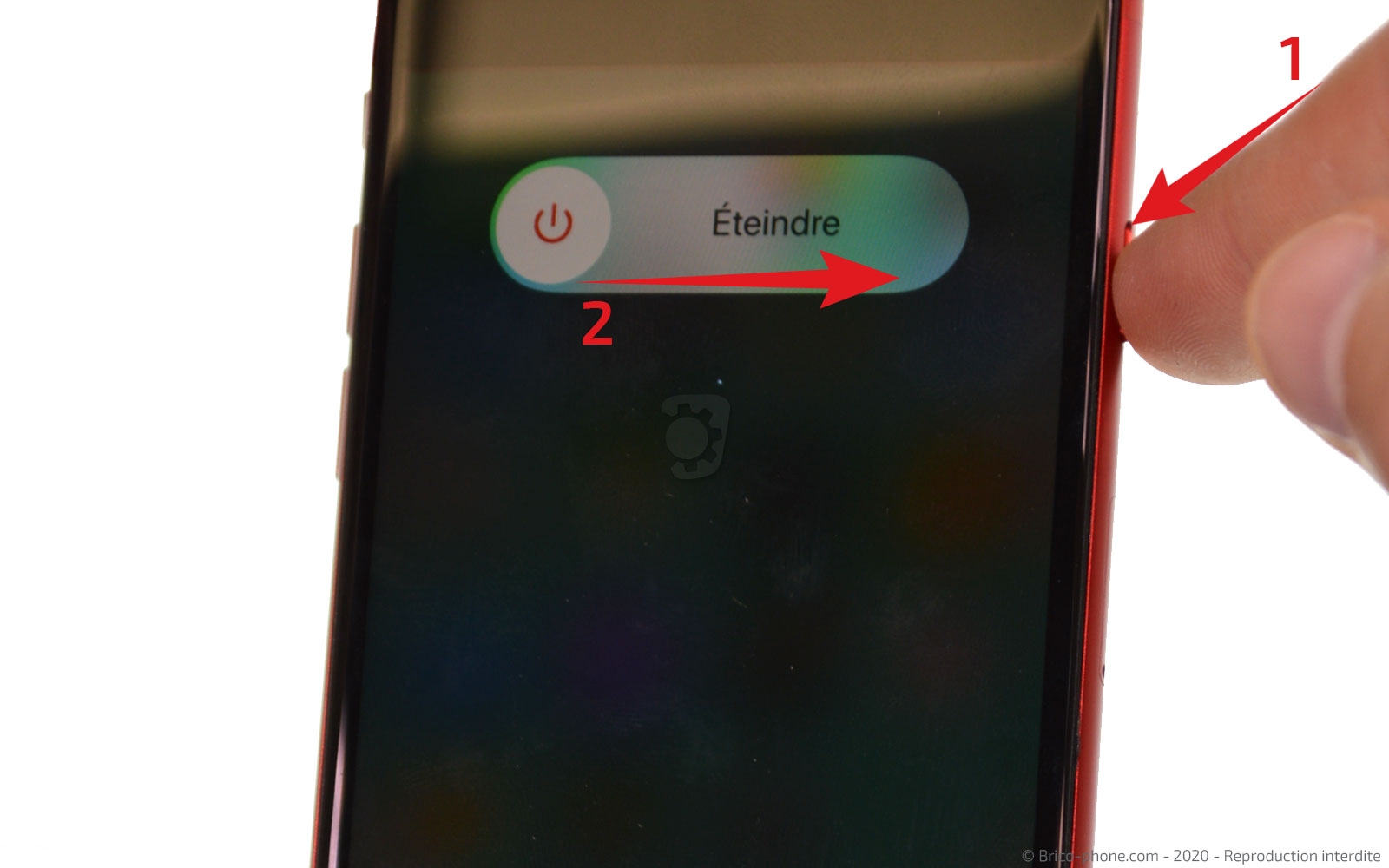

Ensuite, commencez par éteindre votre appareil.

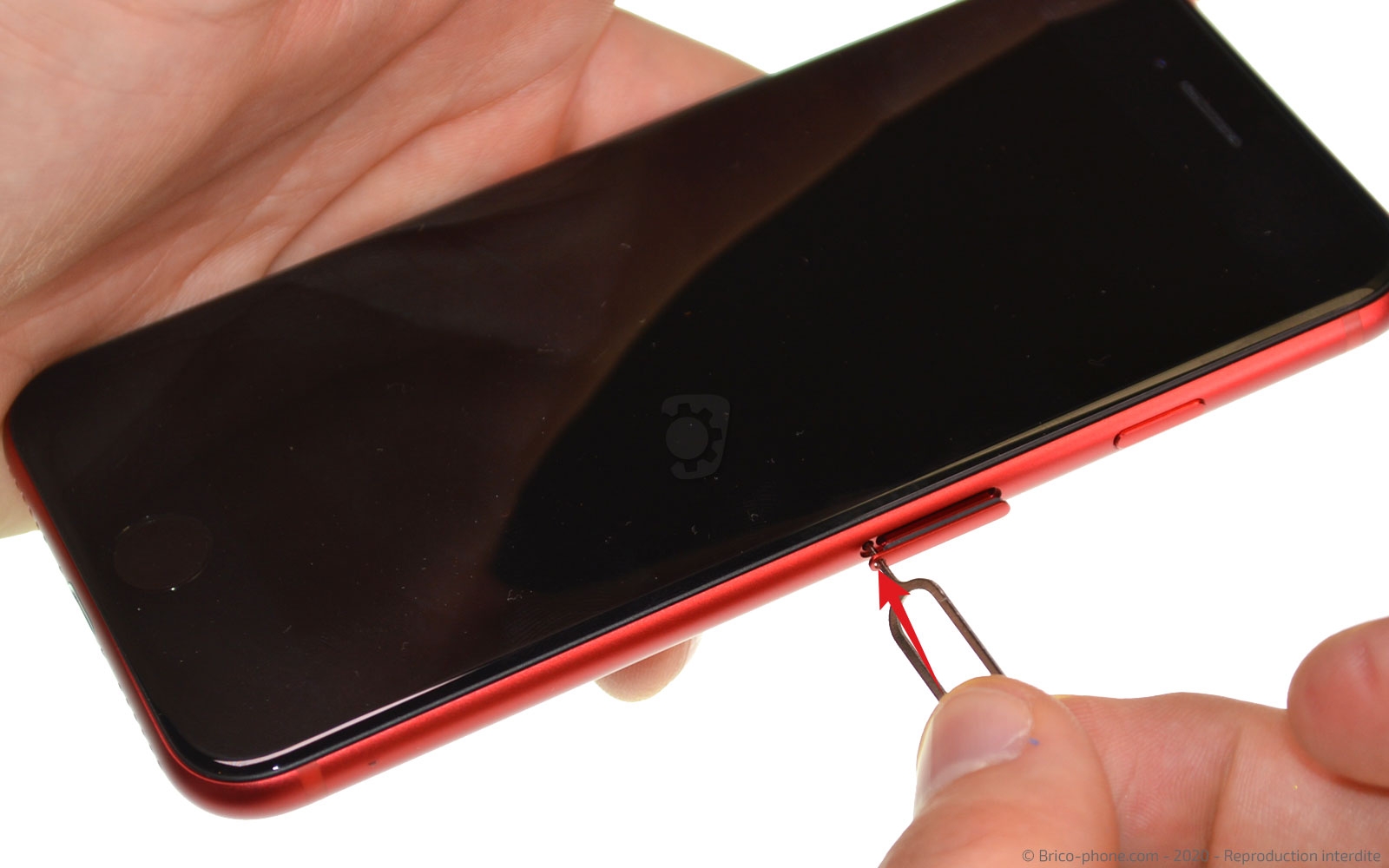

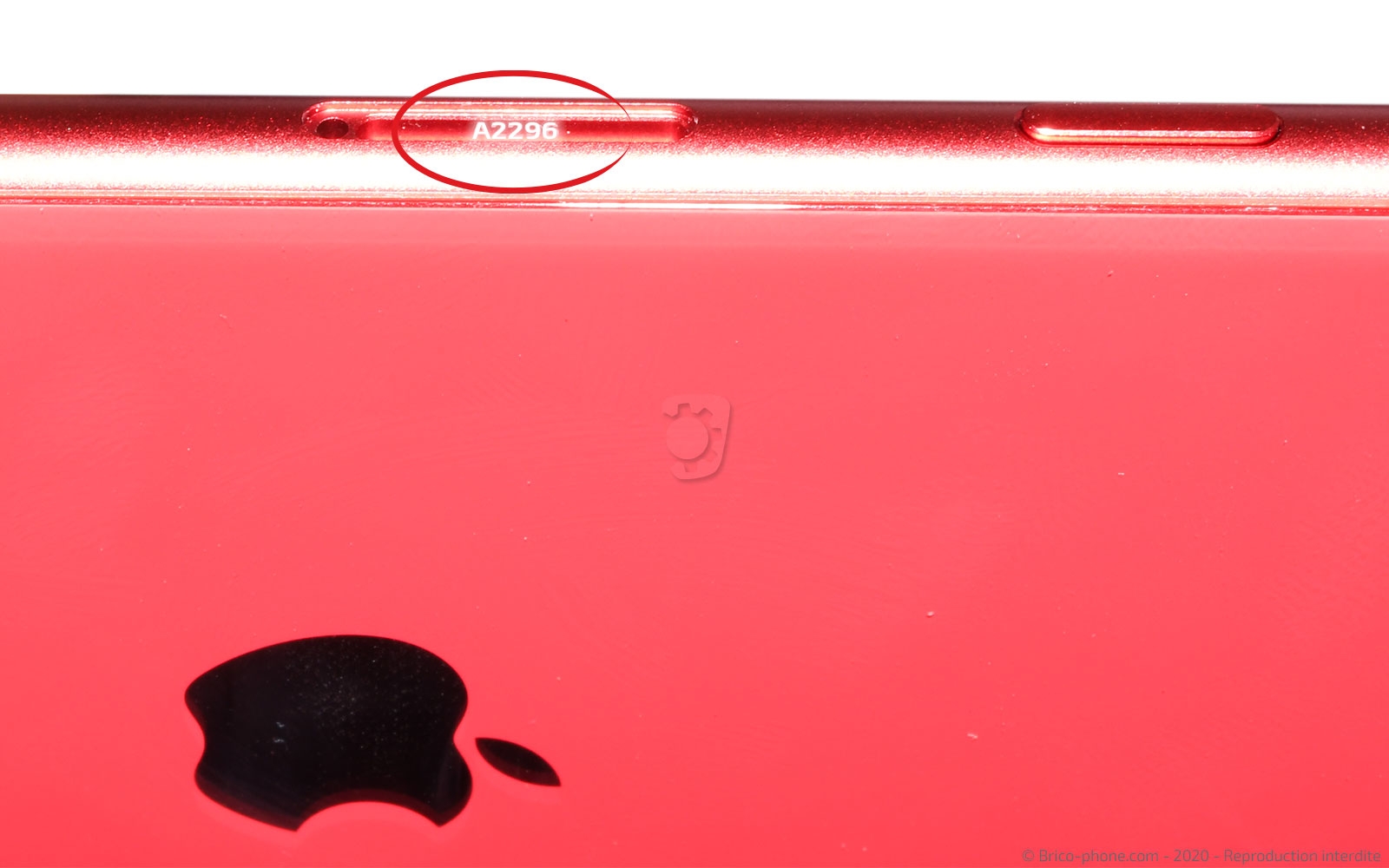

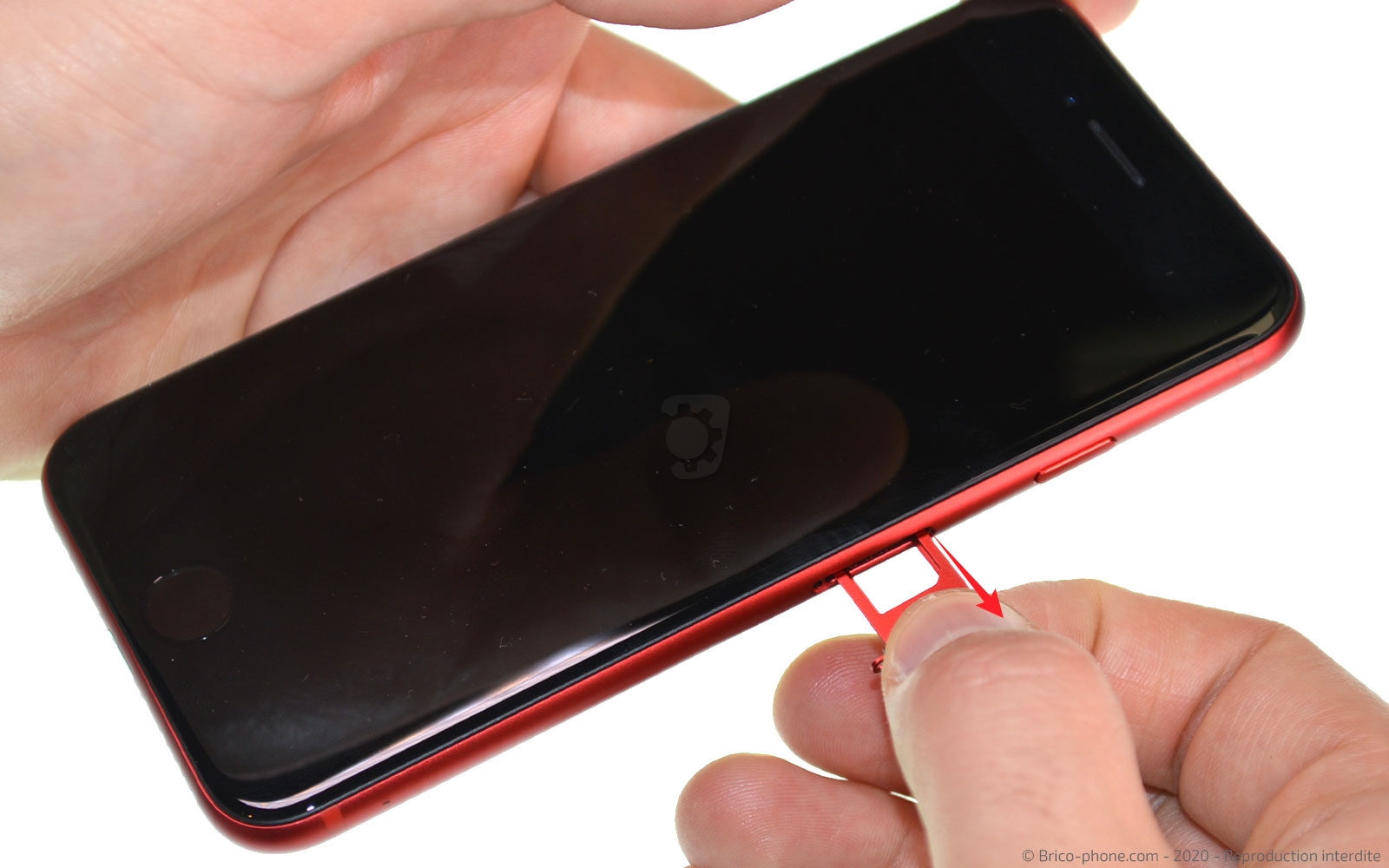

Etape 1 : Retirer le rack Sim

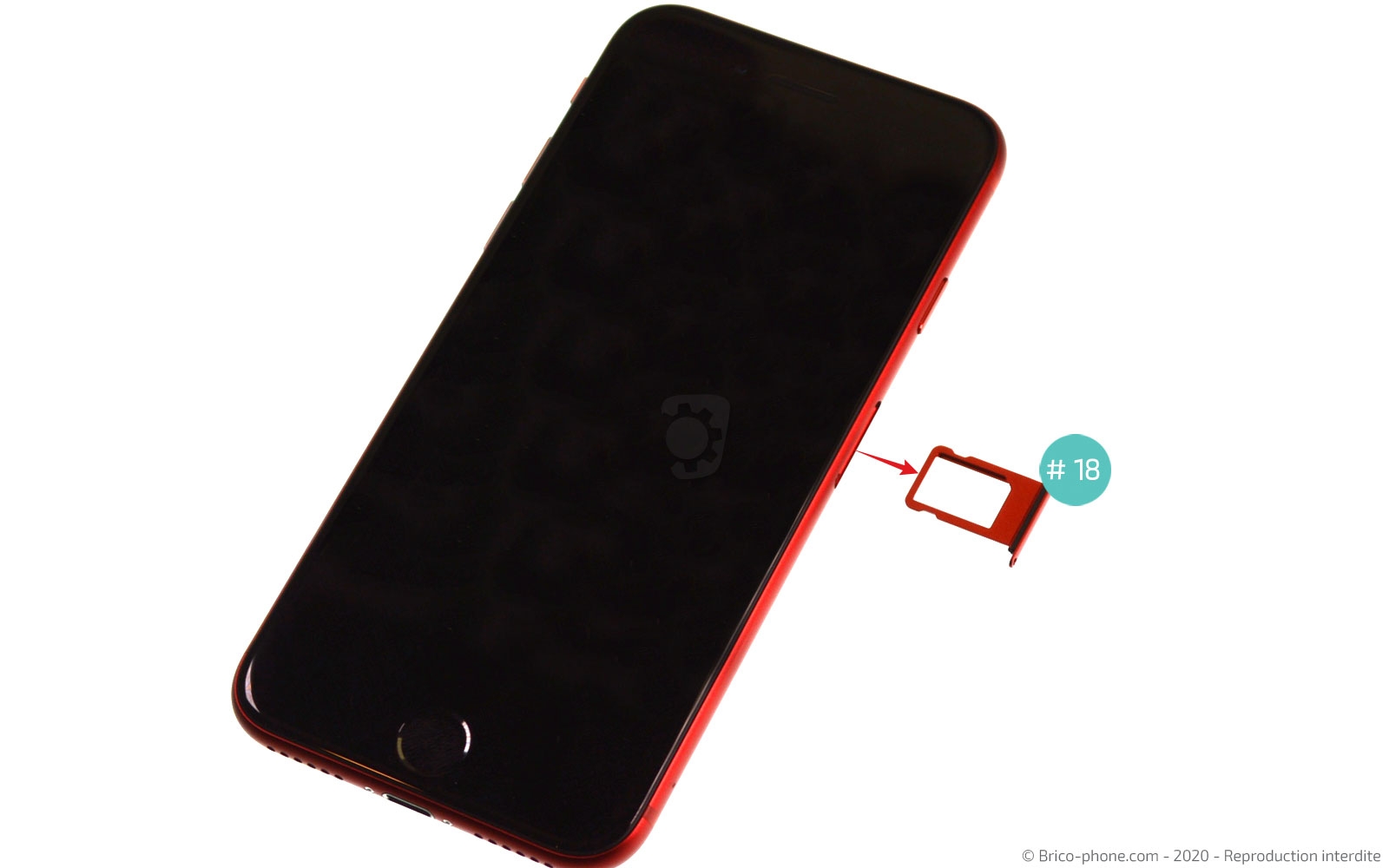

Pour travailler en toute sécurité, sorte le rack Sim de son emplacement.

En regardant à la lumière à l'intérieur du tiroir Sim vous devriez voir apparaitre le numéro de modèle de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

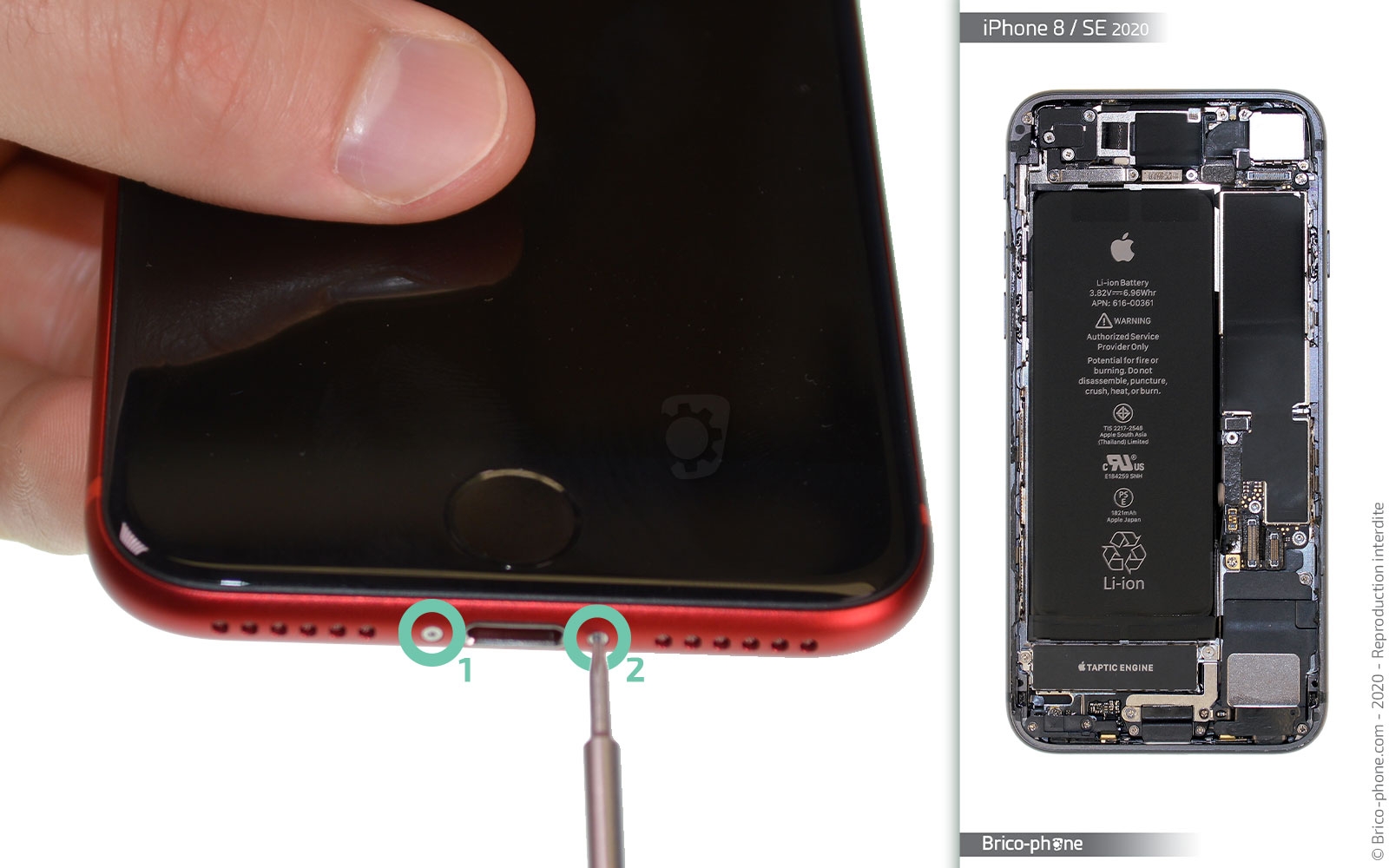

Etape 2 : Ôter les vis pentalobes
A l'aide du tournevis adéquat, retirez les 2 vis pentalobes placées de chaque coté de la prise de charge.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer l'écran

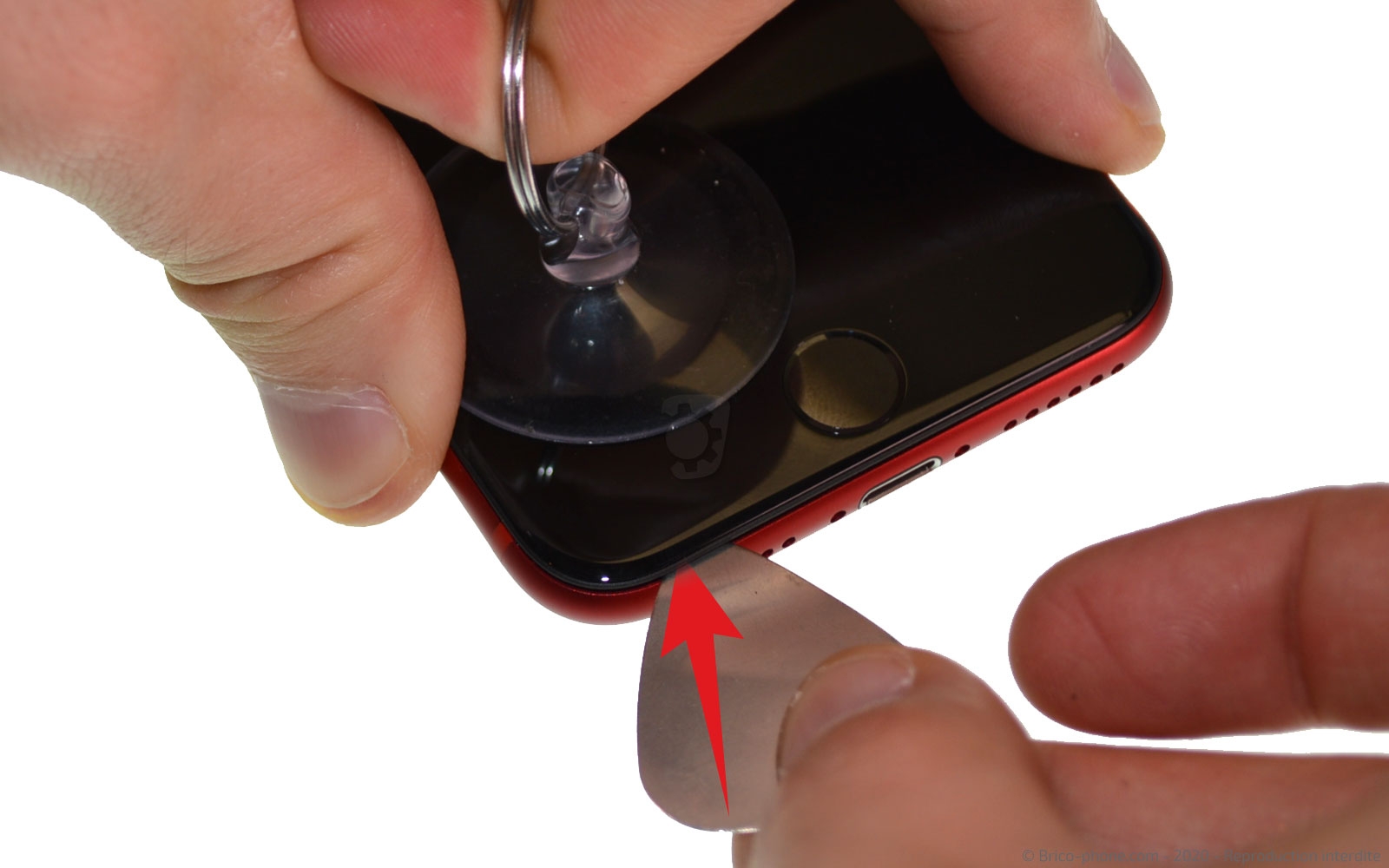

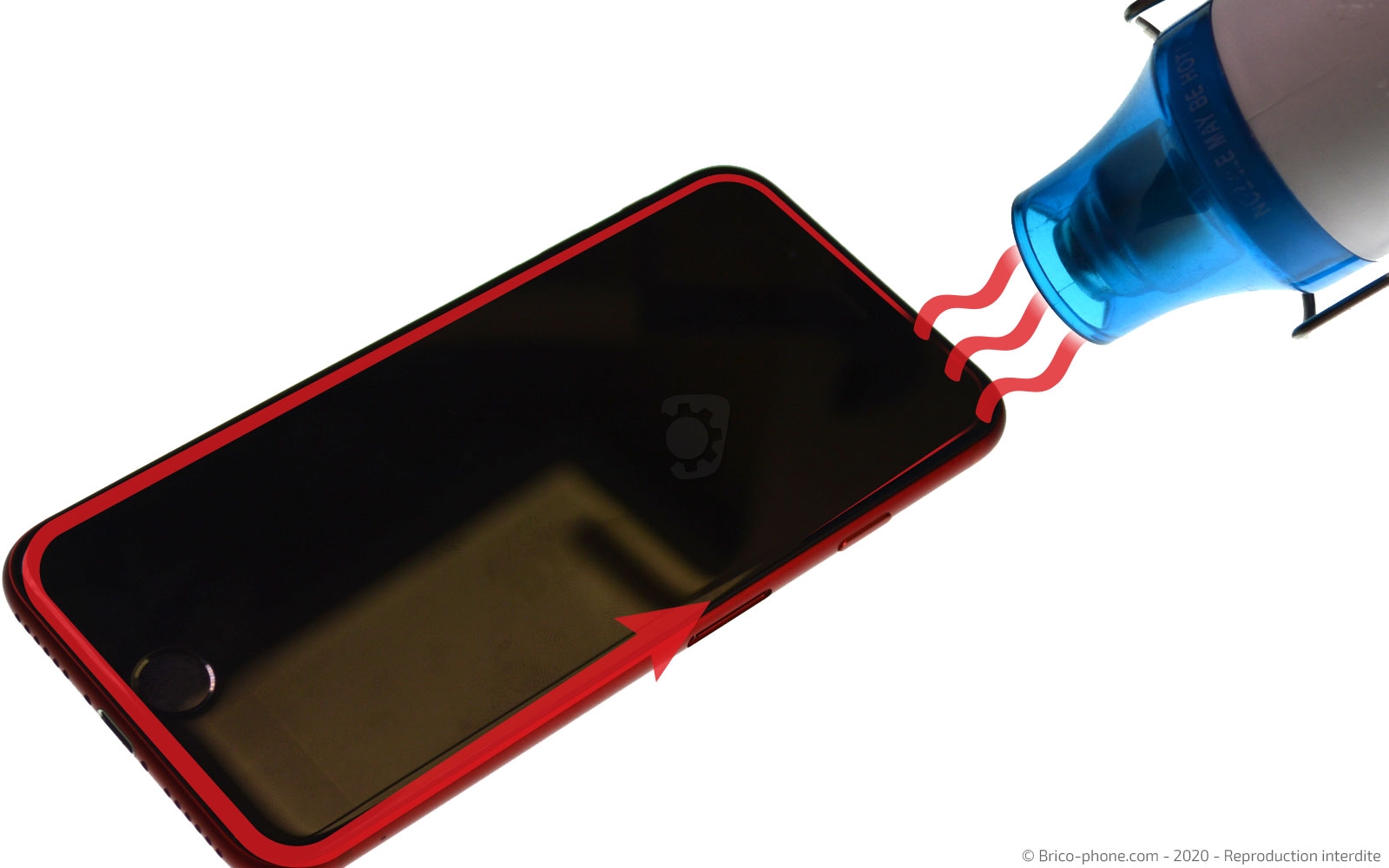

Munissez-vous du décapeur thermique disponible sur notre site internet et chauffez le contour de l'écran de votre iPhone SE afin de pouvoir ramollir le joint d'étanchéité.

Par la suite, déclipsez l'écran à l'aide du médiator en métal fin en vous aidant de la ventouse positionnée précédemment sur l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

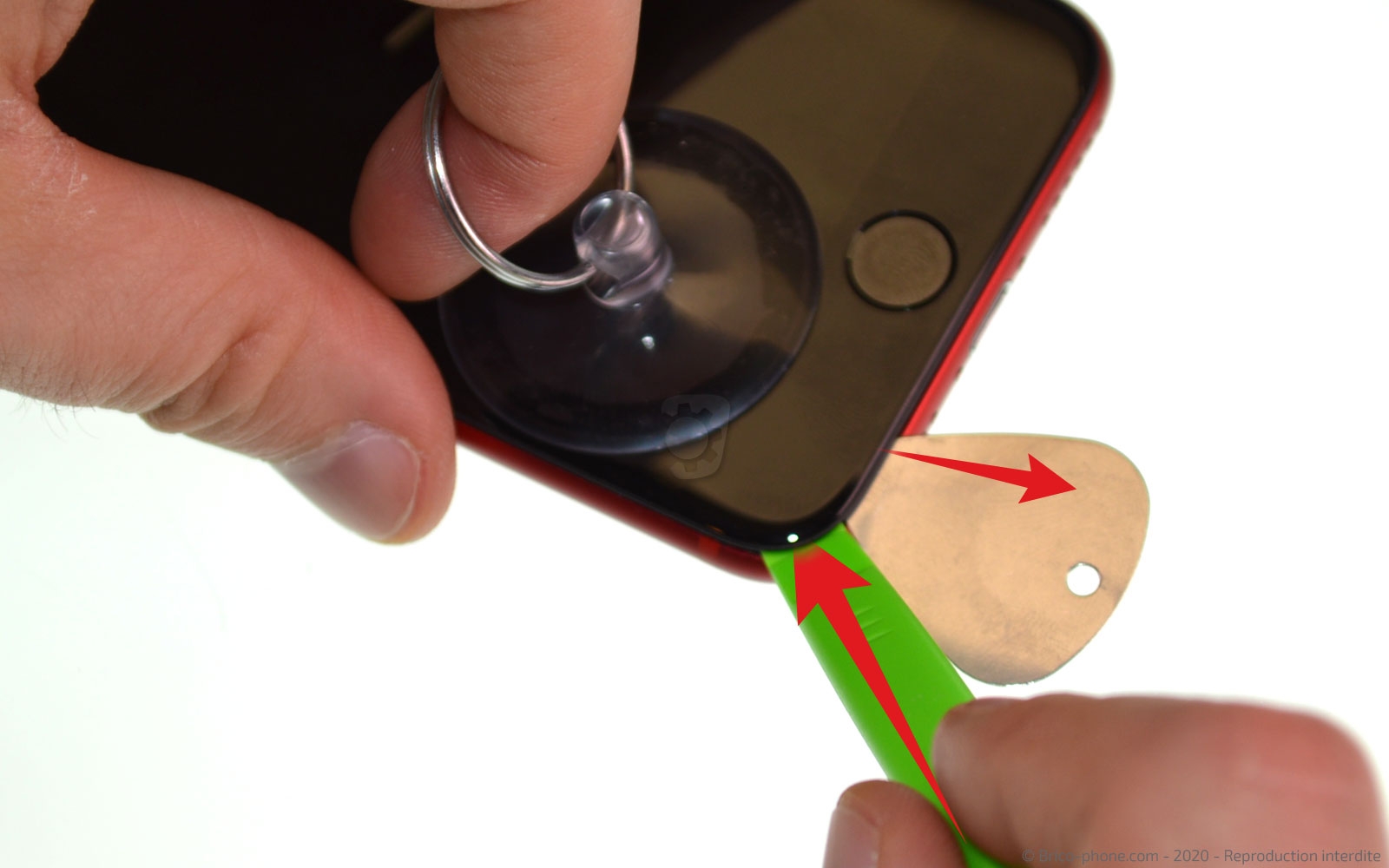

Etape 4: Ouvrir le téléphone

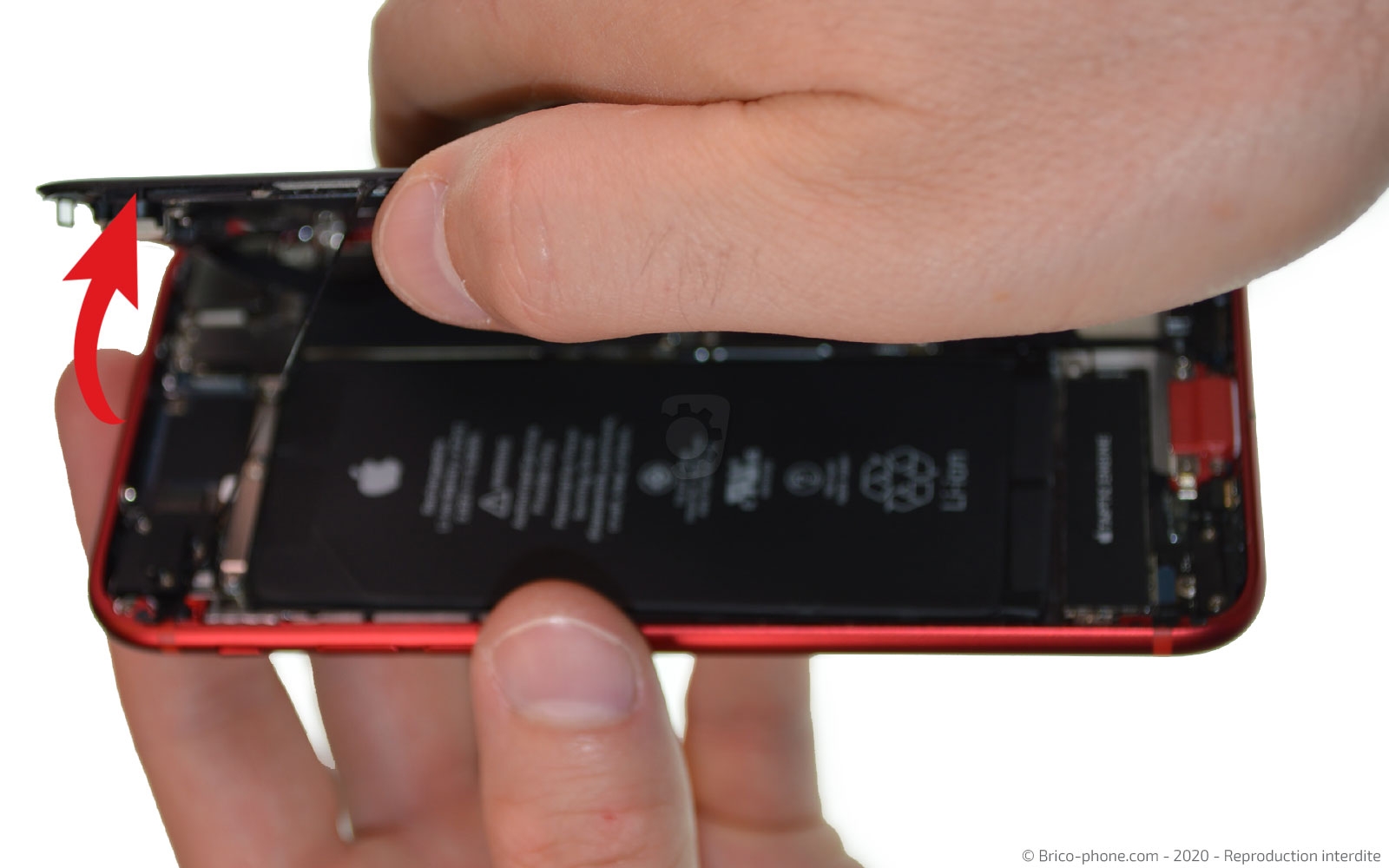

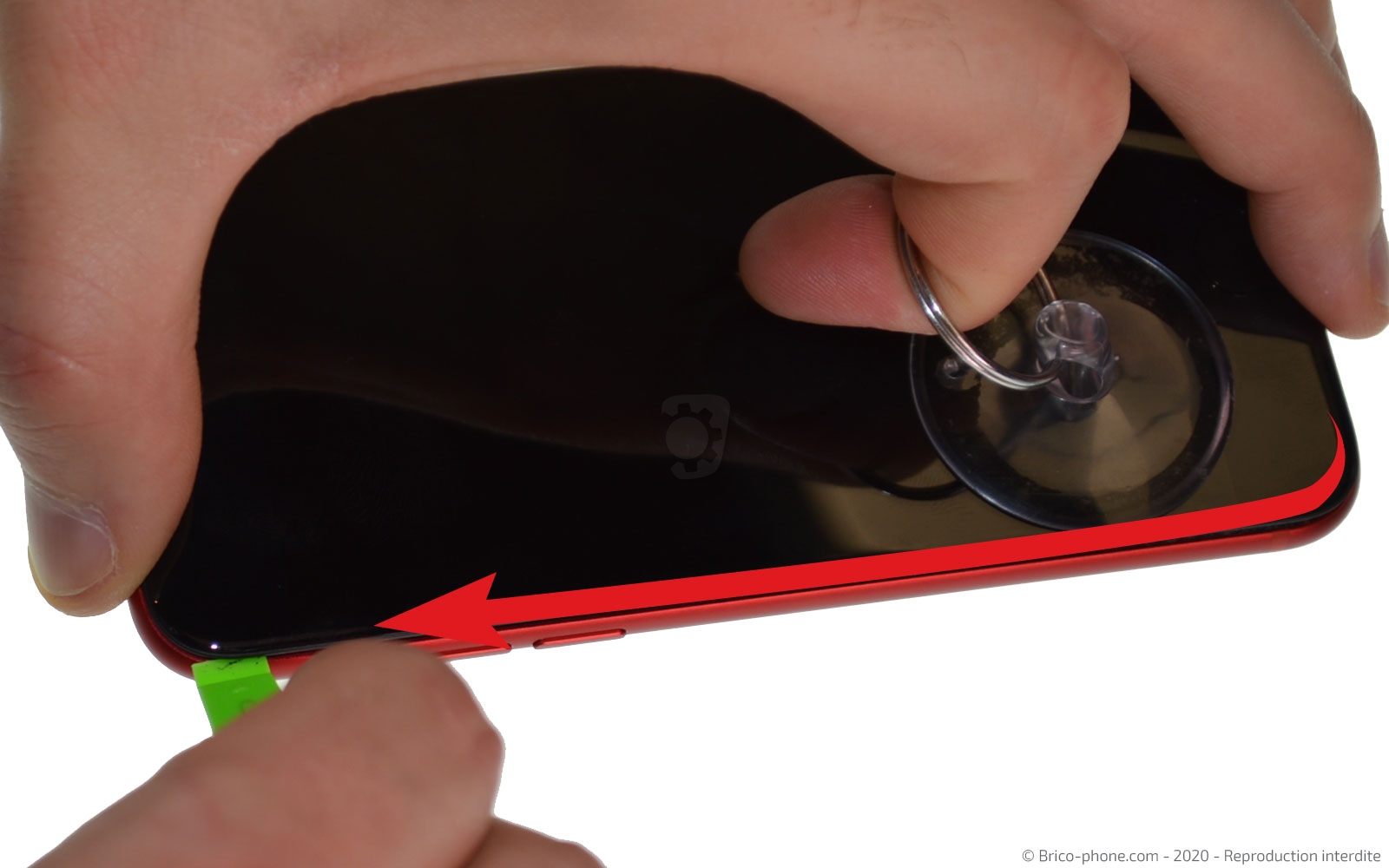

Munissez-vous de la spatule verte et insérez-la sur tout le contour entre l'écran et le châssis pour terminer le décollage.

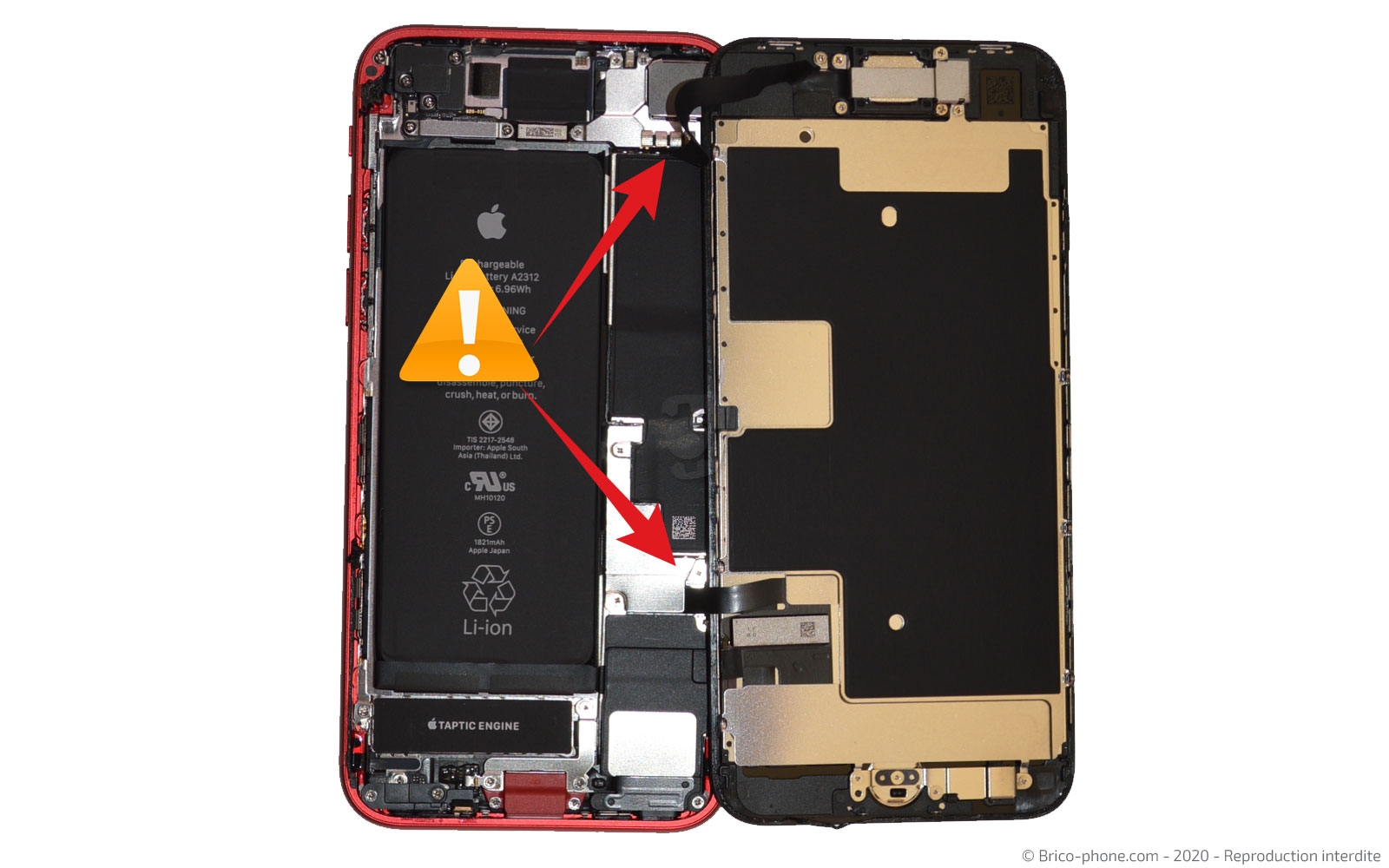

En faisant basculer l'écran vers la droite, faites attention aux différentes nappes (photo 4).
Outils du kit utilisés
Outils du kit utilisés

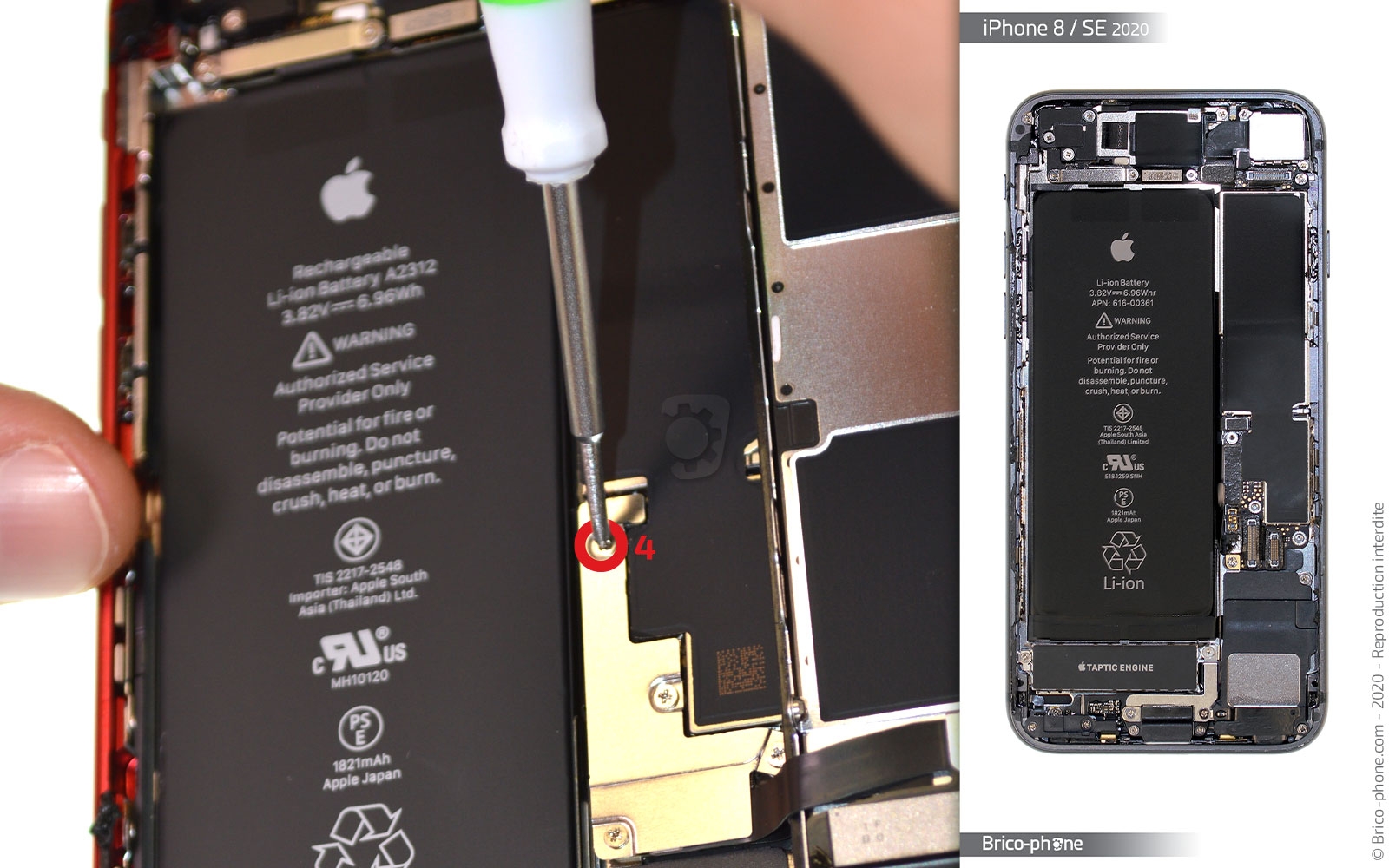

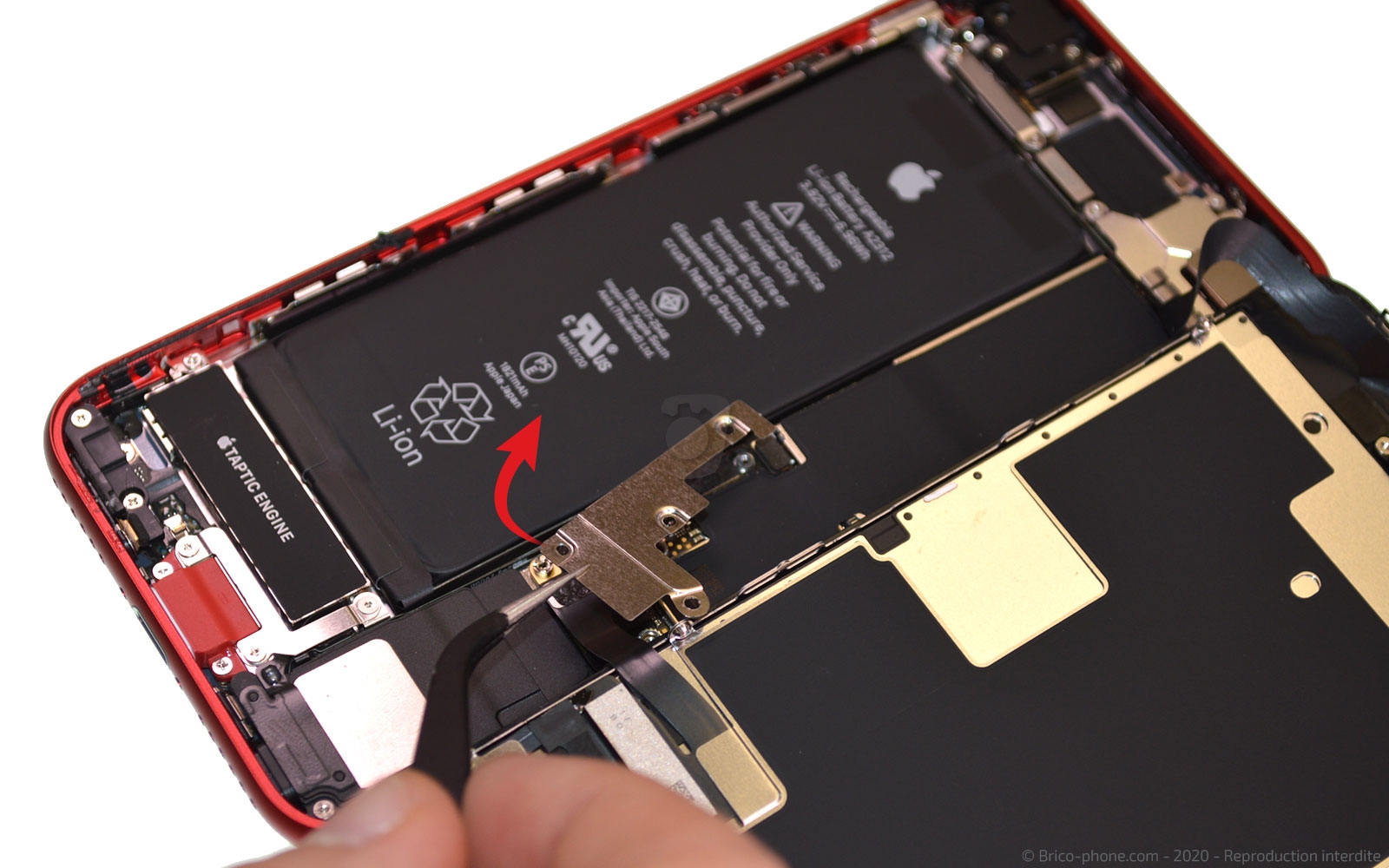

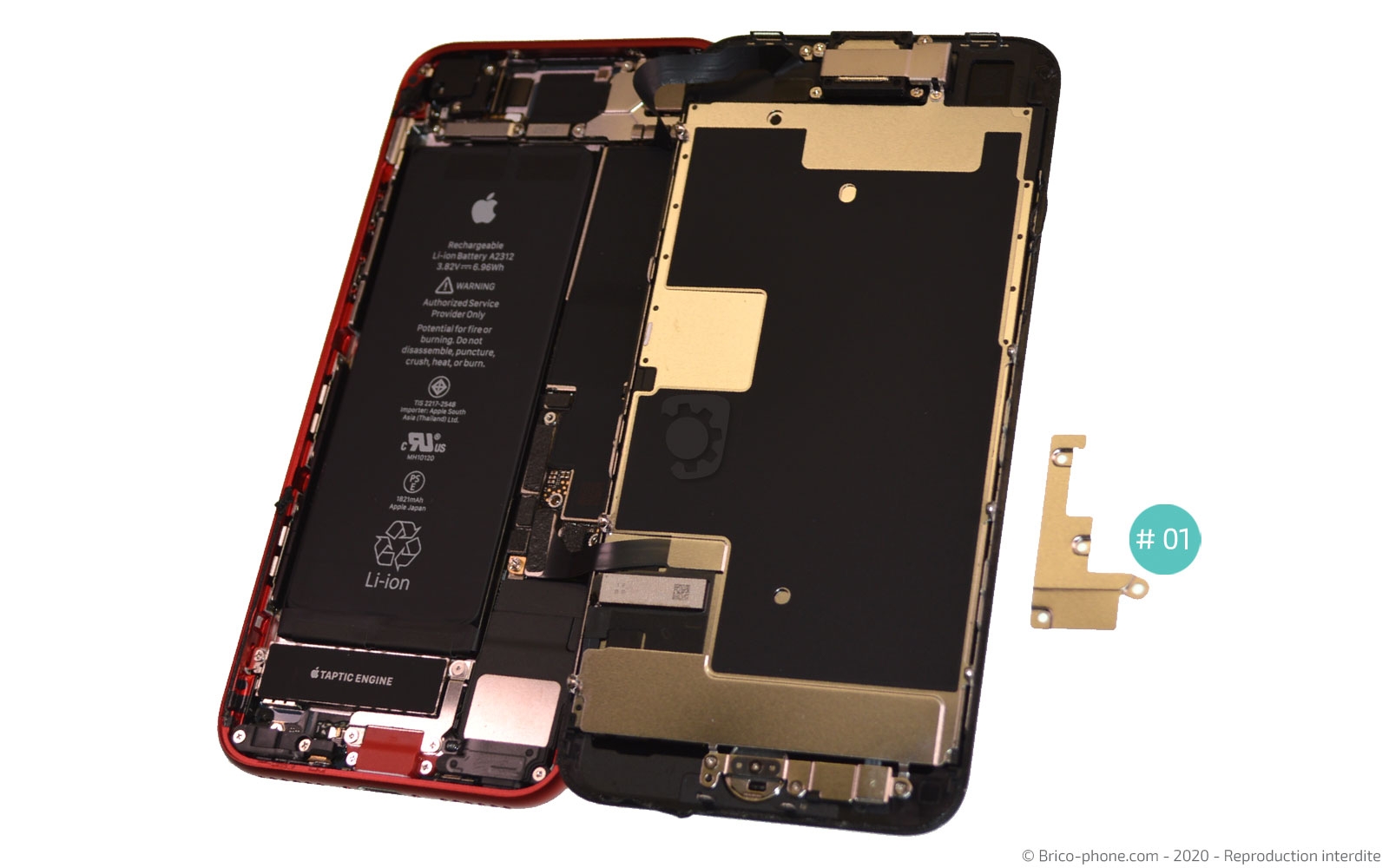

Etape 5 : Enlever la plaquette 01

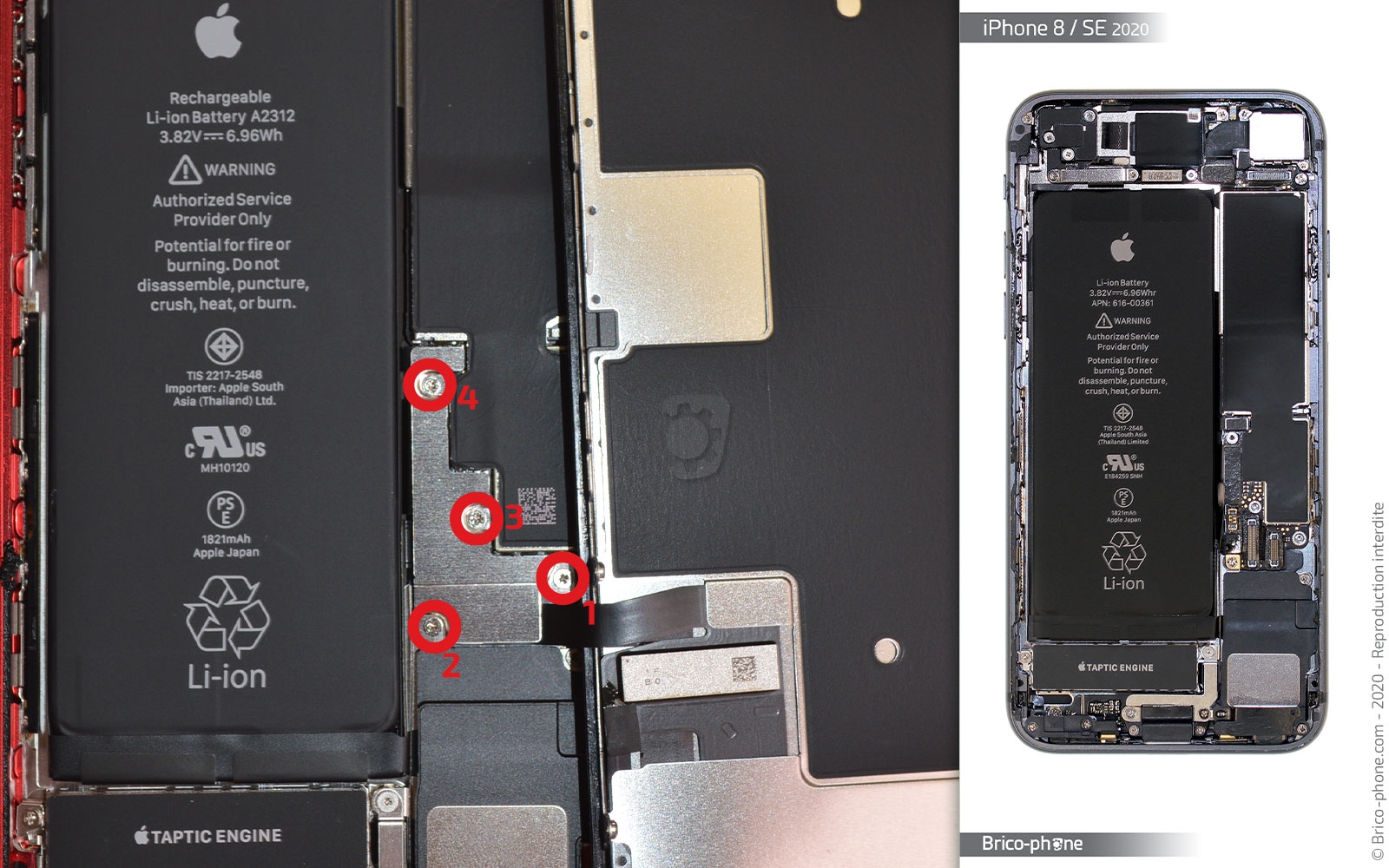

A l'aide du tournevis cruciforme, sortez les 4 vis afin de pouvoir libérer la nappe de l'écran et de la batterie.
Outils du kit utilisés
Outils du kit utilisés

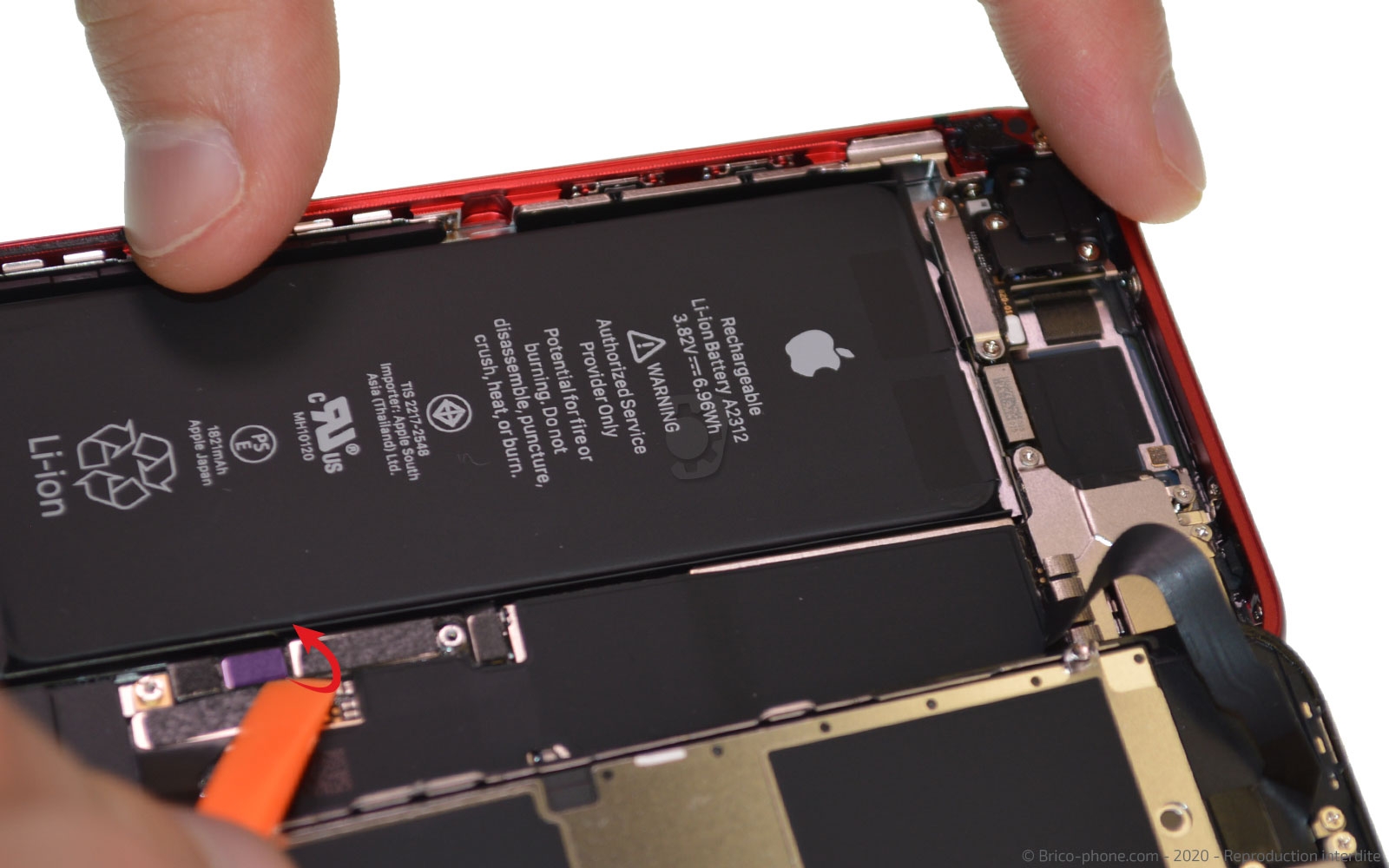

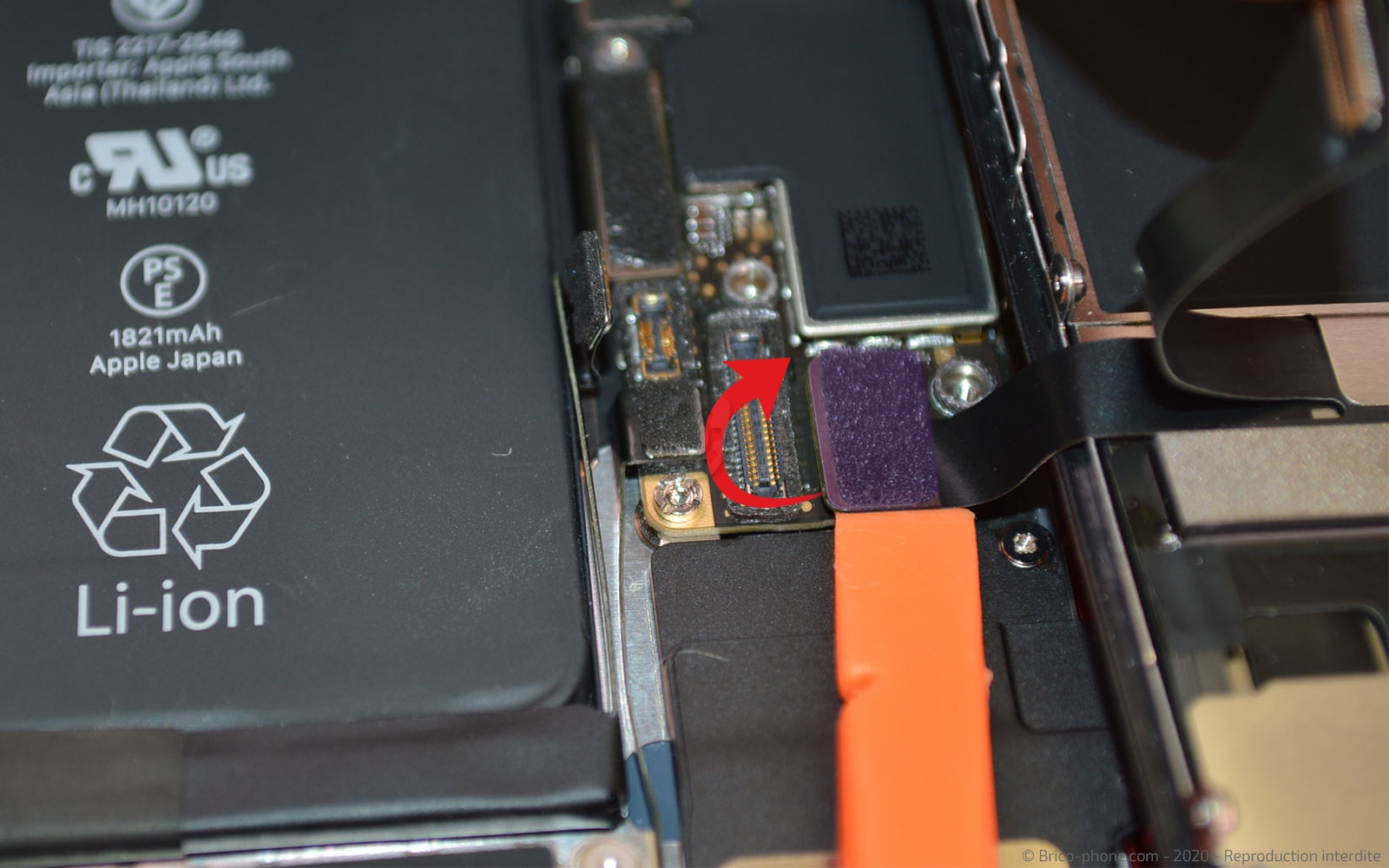

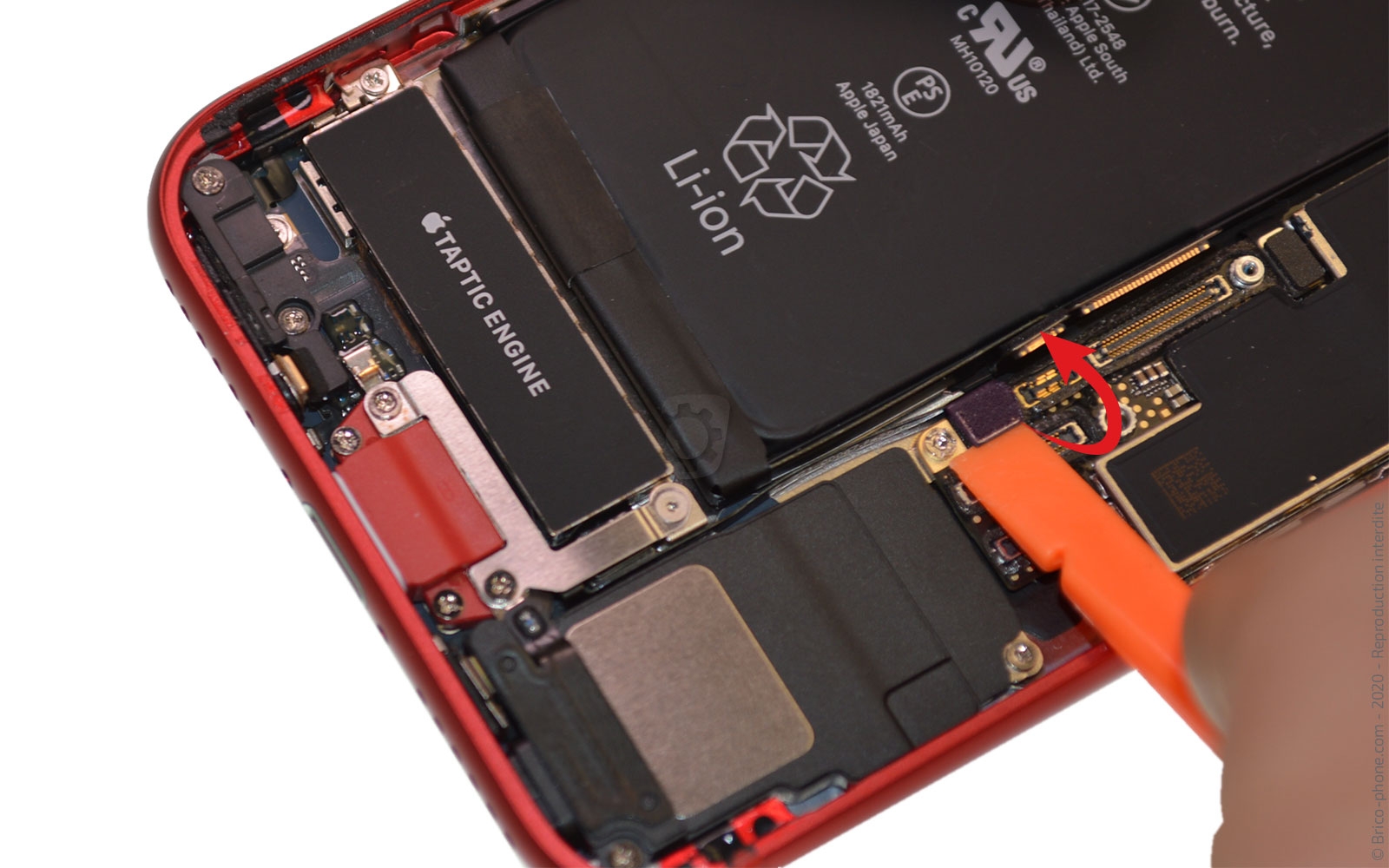

Etape 6 : Déconnecter les nappes de l'écran

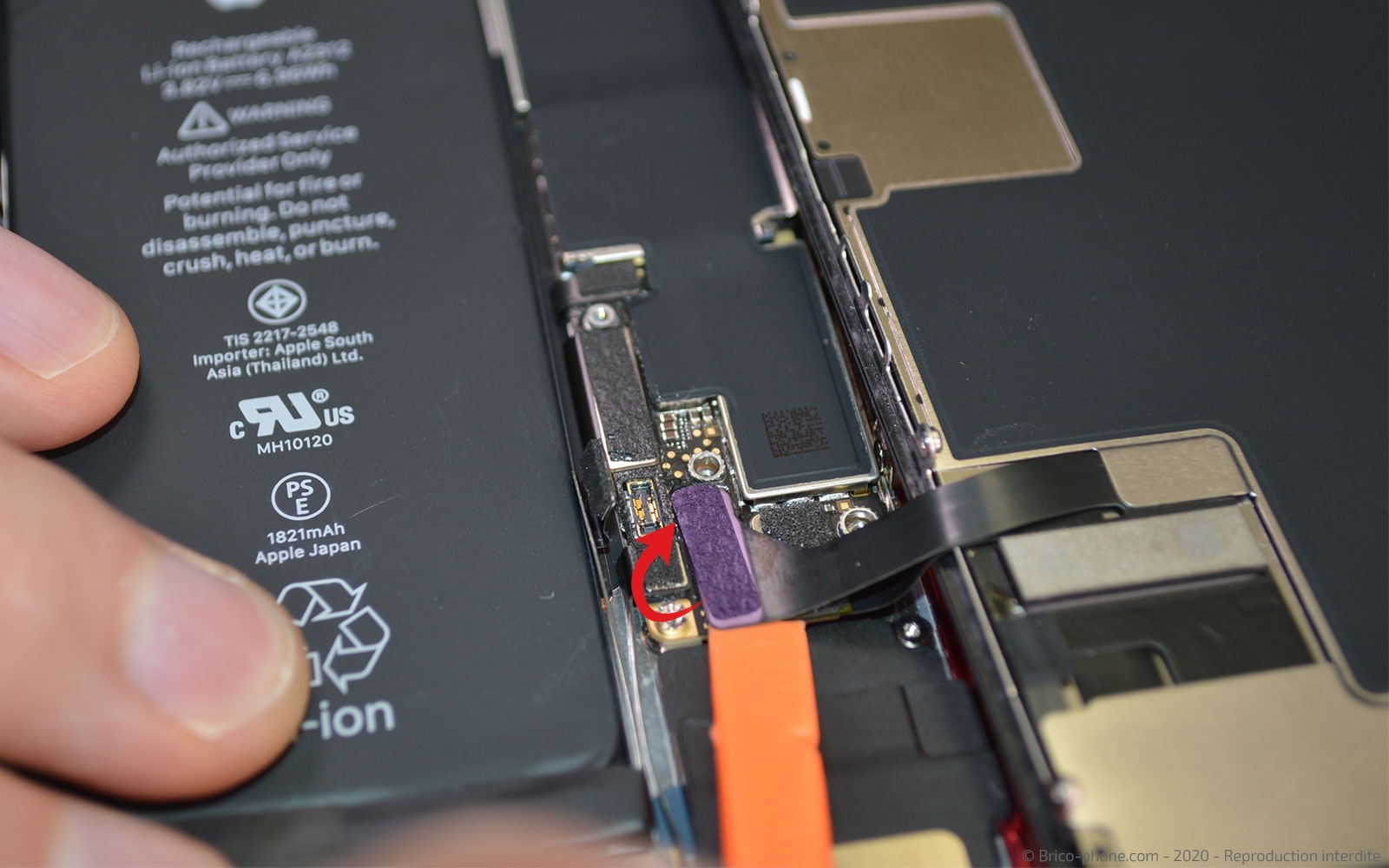

Il est temps de déconnecter les nappes de l'écran et de la batterie.
Outils du kit utilisés
Outils du kit utilisés

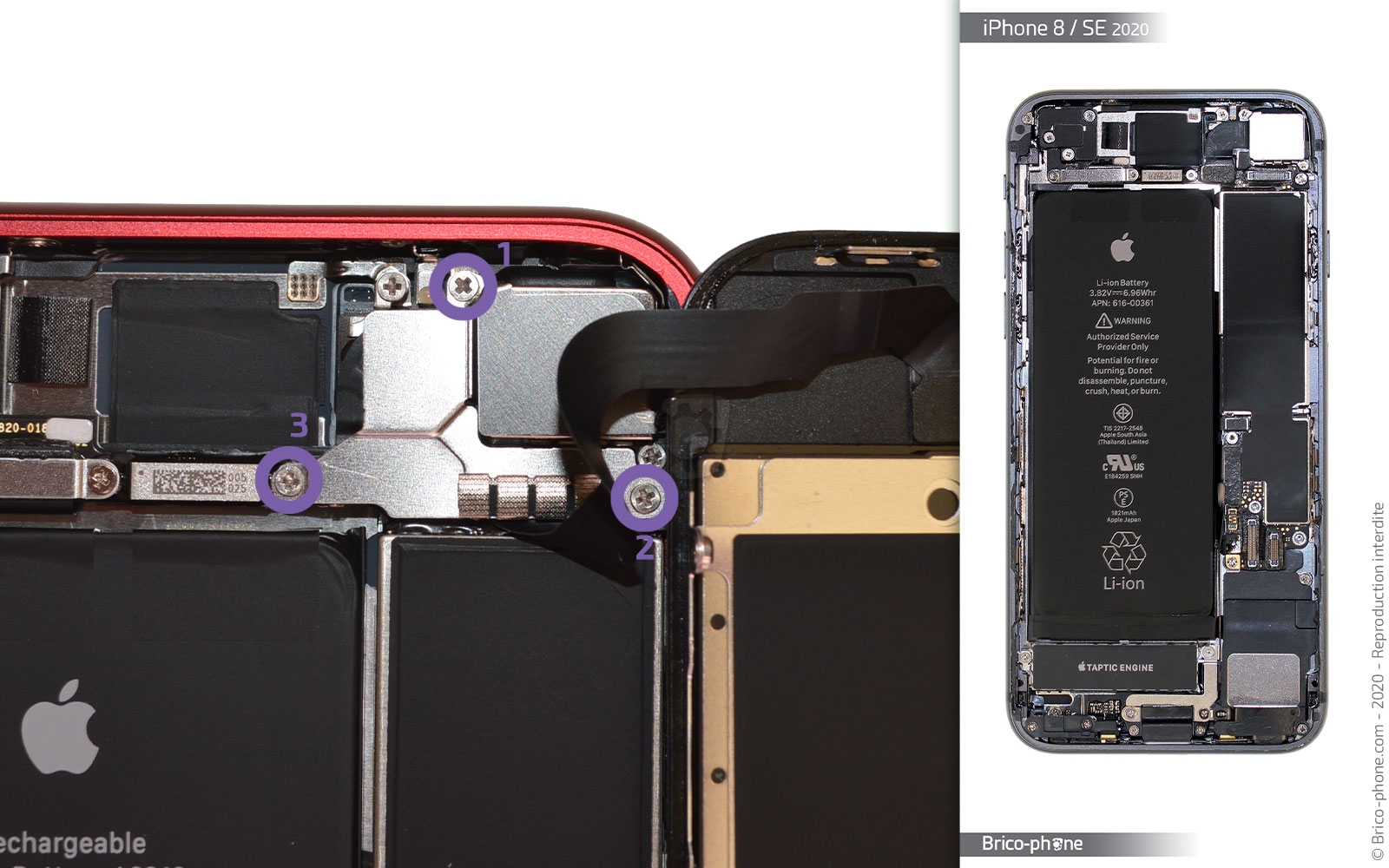

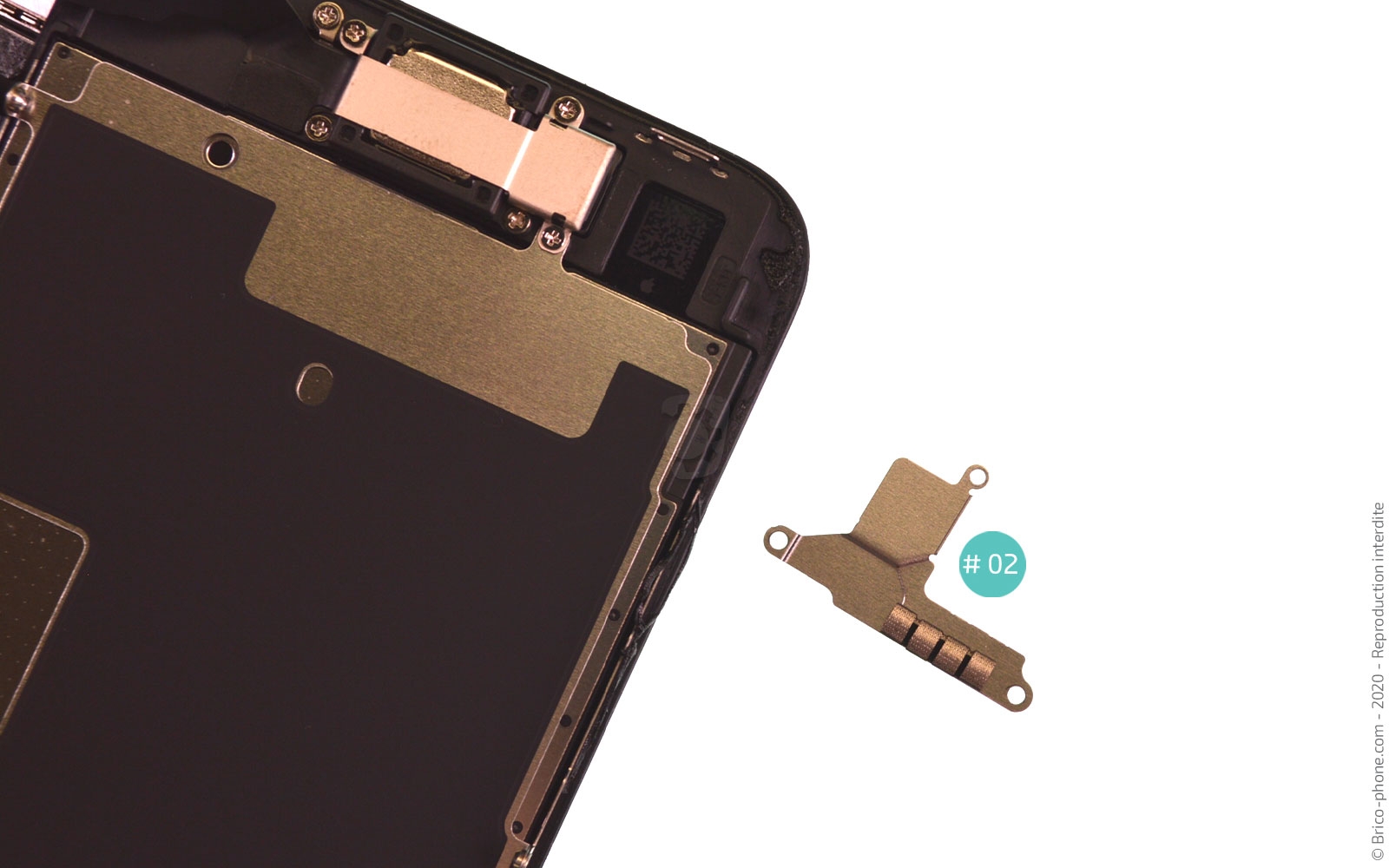

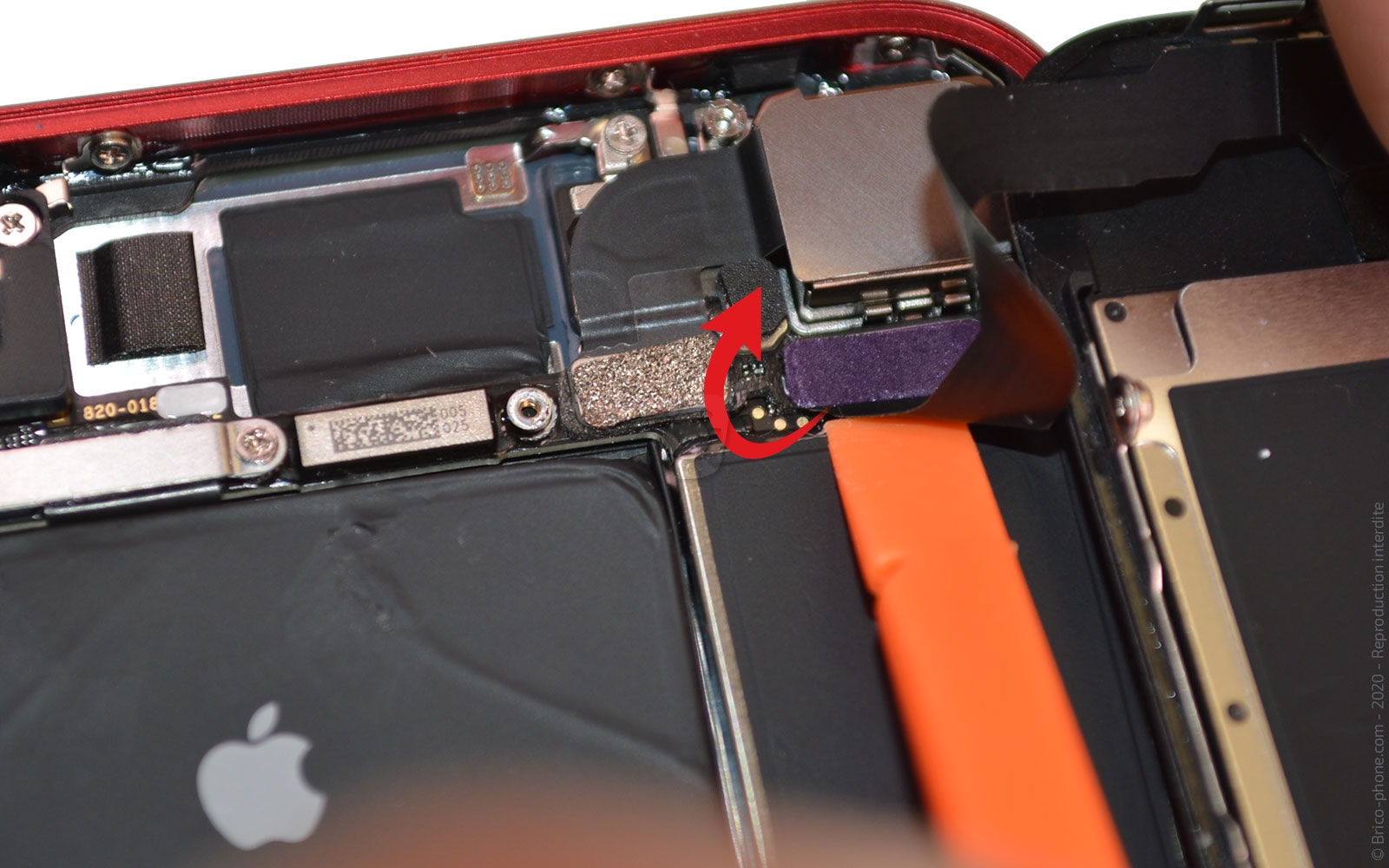

Etape 7 : Débrancher la nappe Facetime

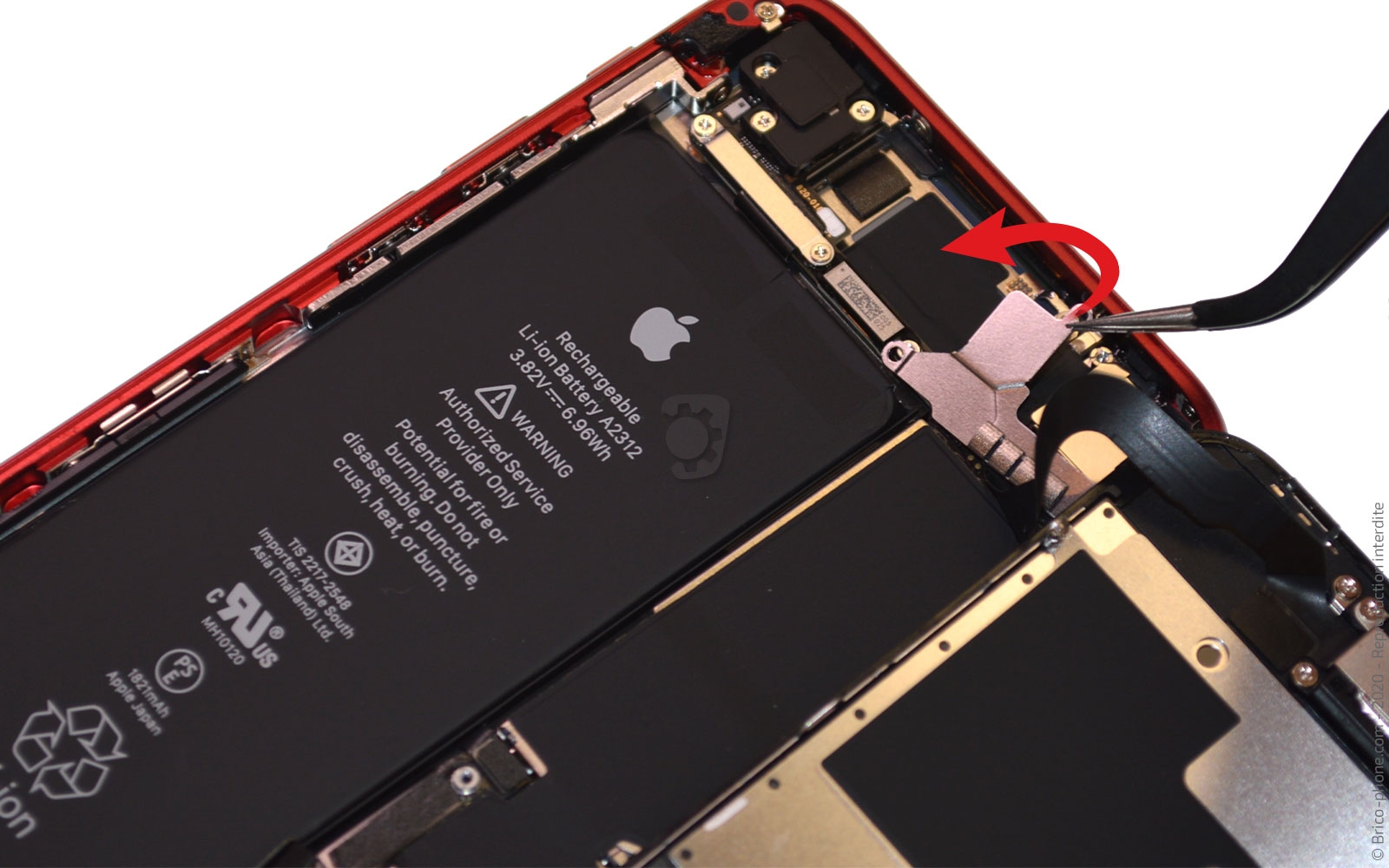

Toujours avec le même tournevis, retirez les 3 vis cruciforme afin de pouvoir débrancher la nappe de la caméra Facetime.
Outils du kit utilisés
Outils du kit utilisés

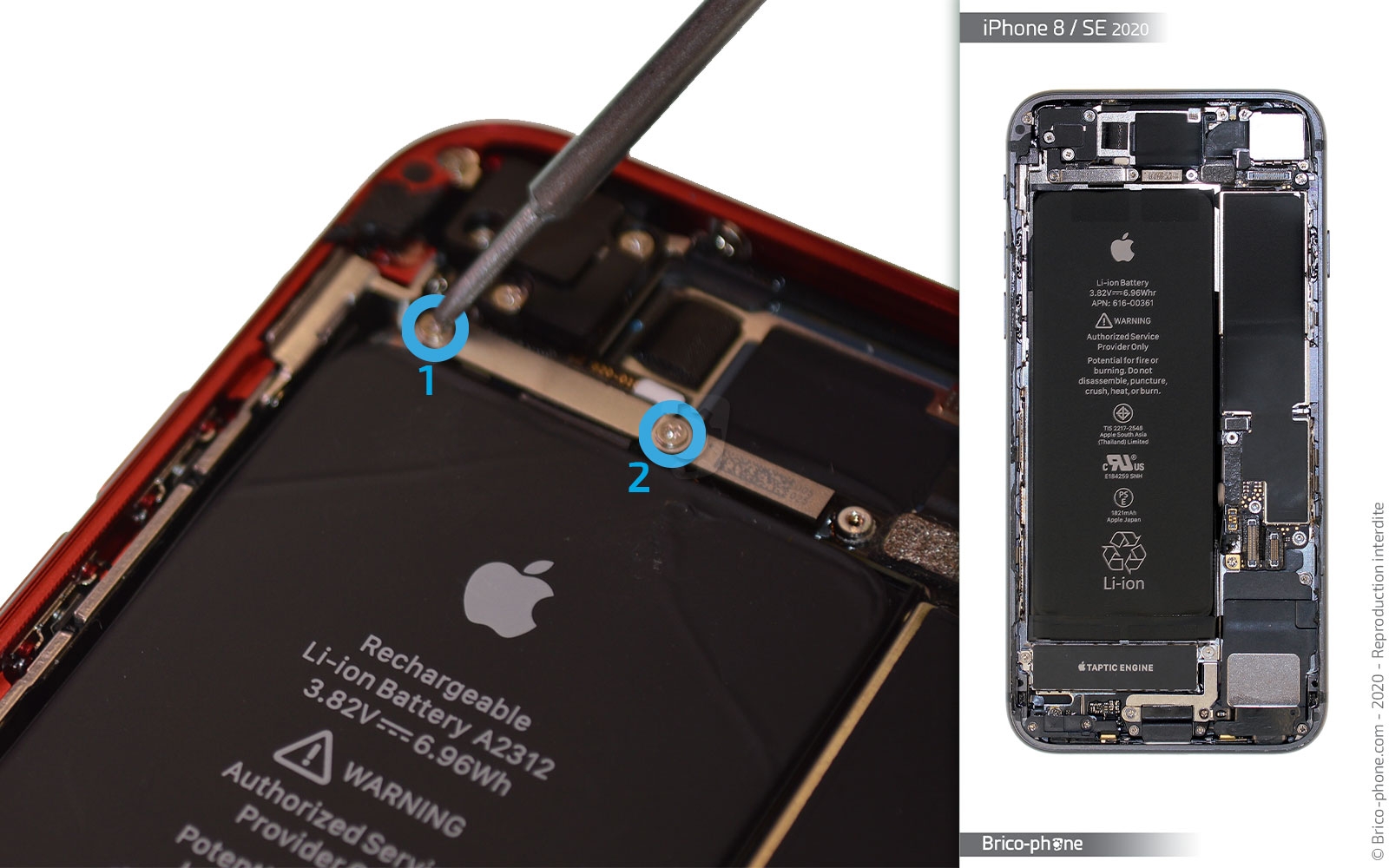

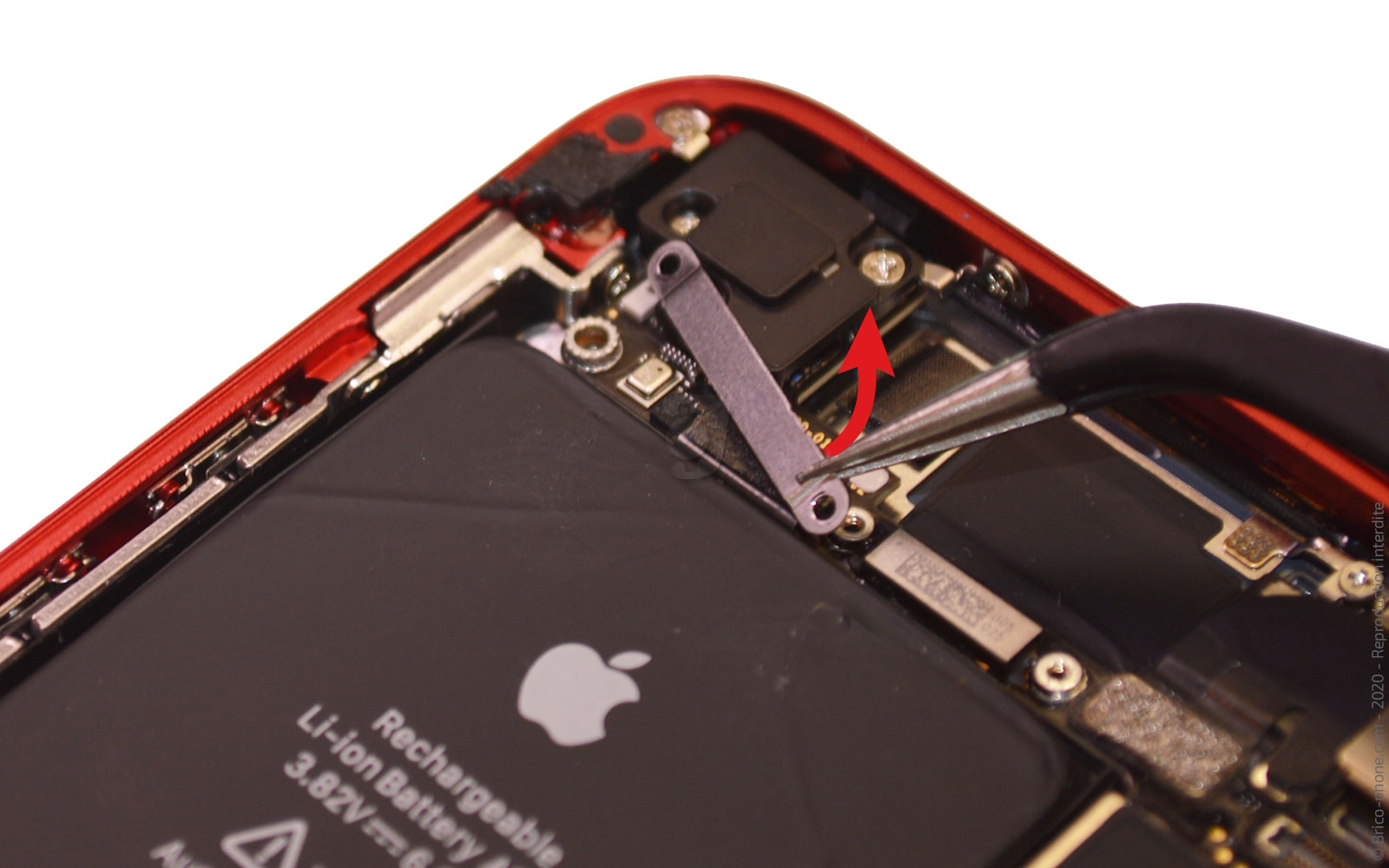

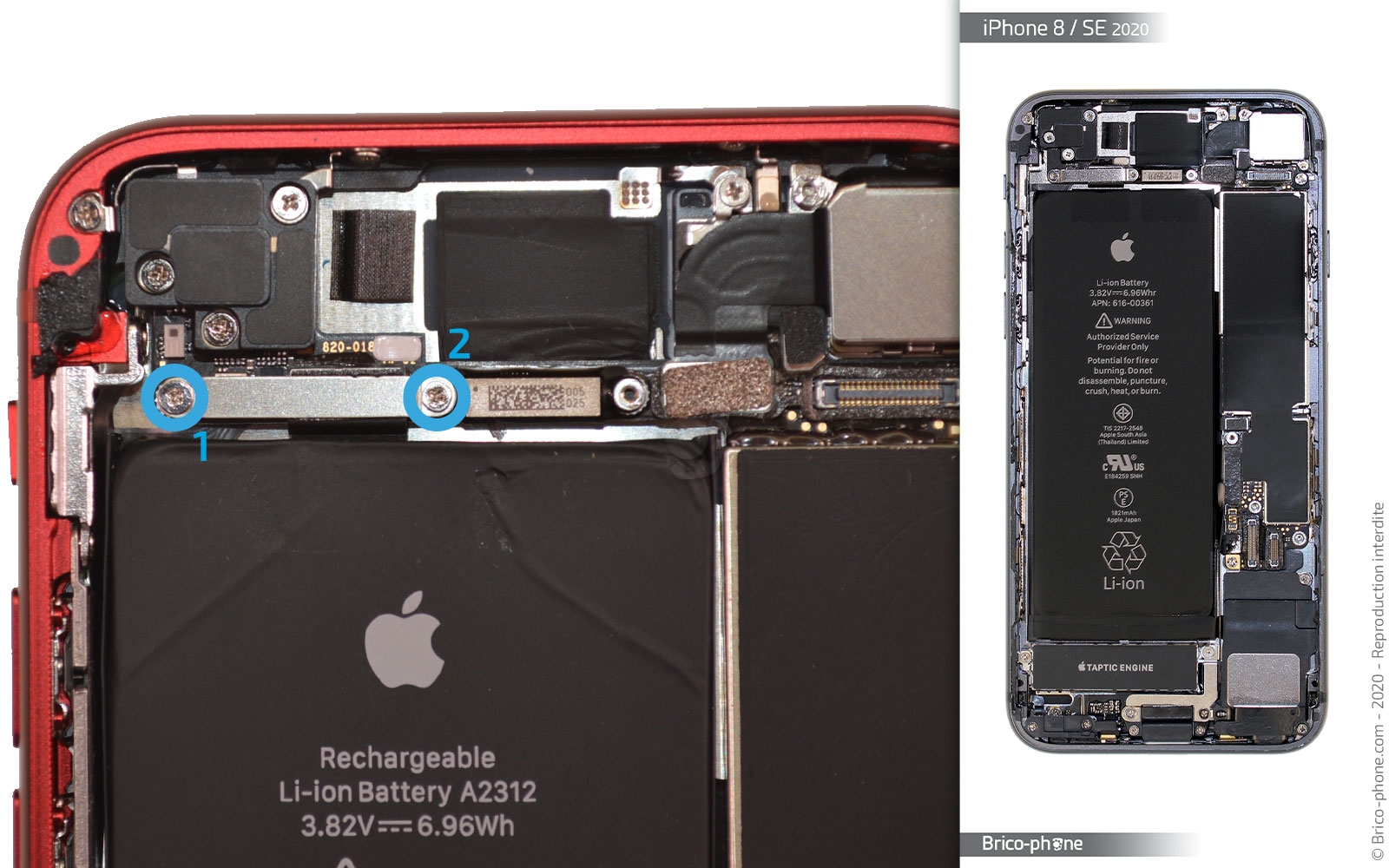

Etape 8 : Extraire le cache 15

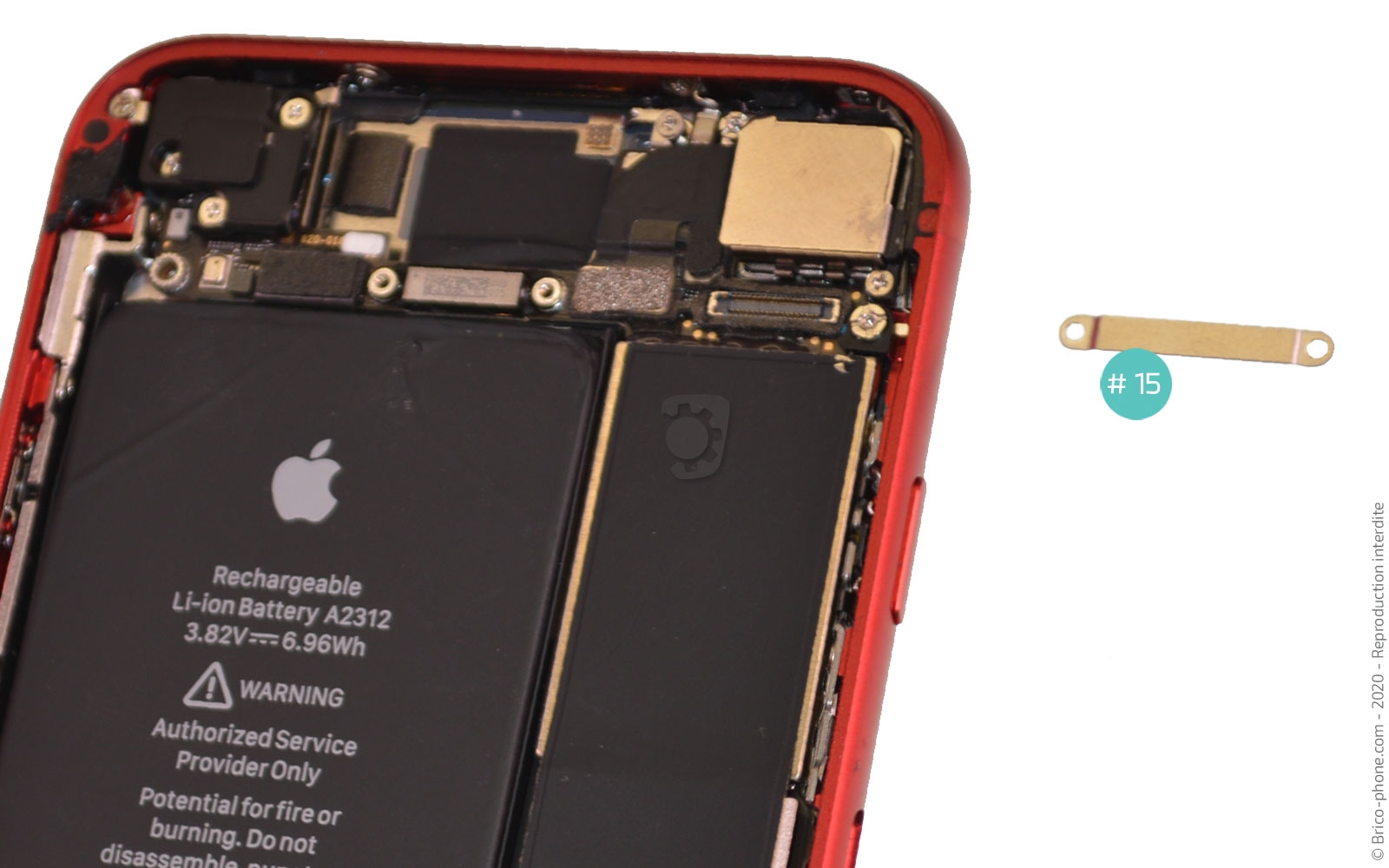

Sortez les vis J1 et J2 avec le tournevis cruciforme puis mettez de coté la plaquette #15.
Outils du kit utilisés
Outils du kit utilisés

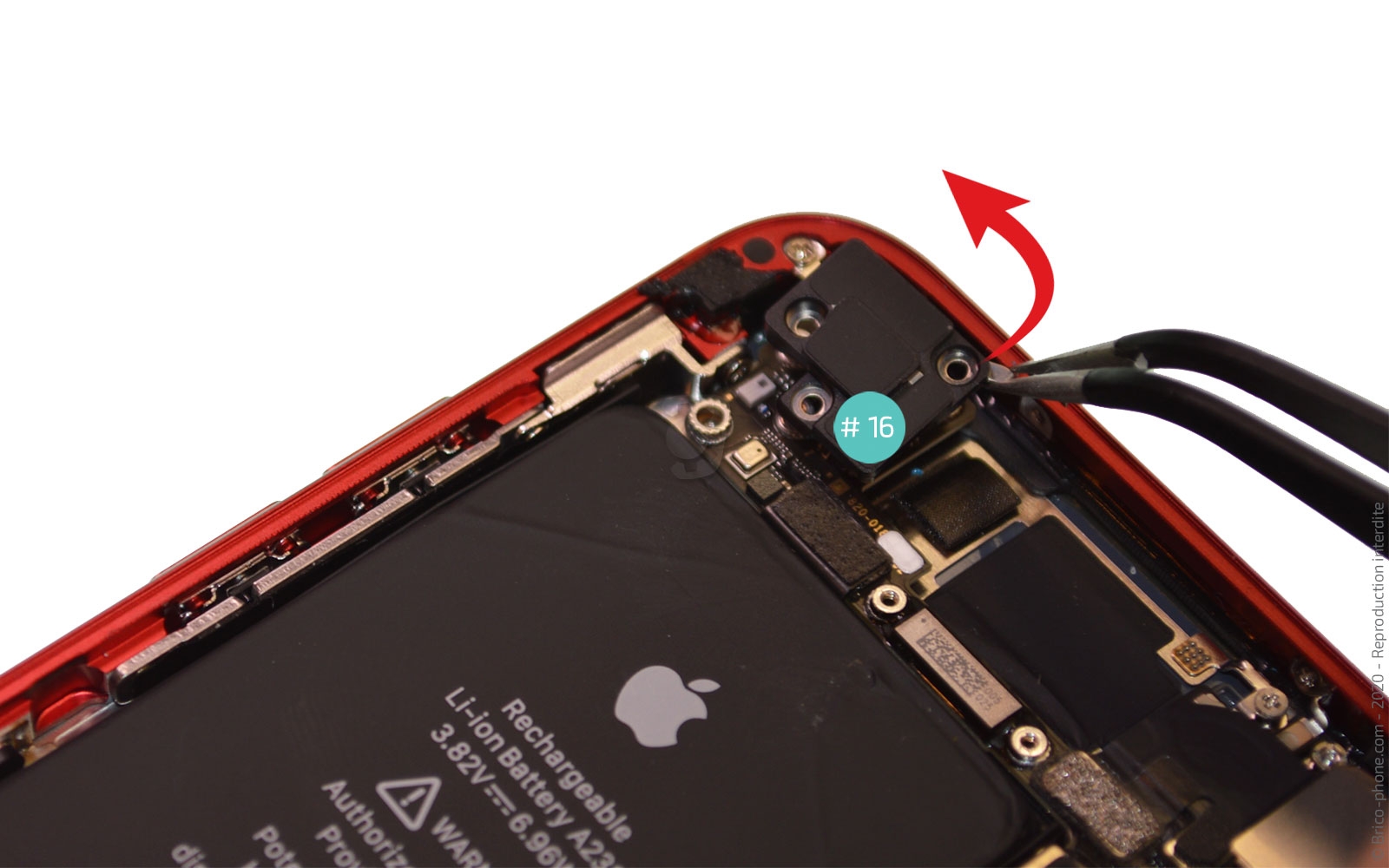

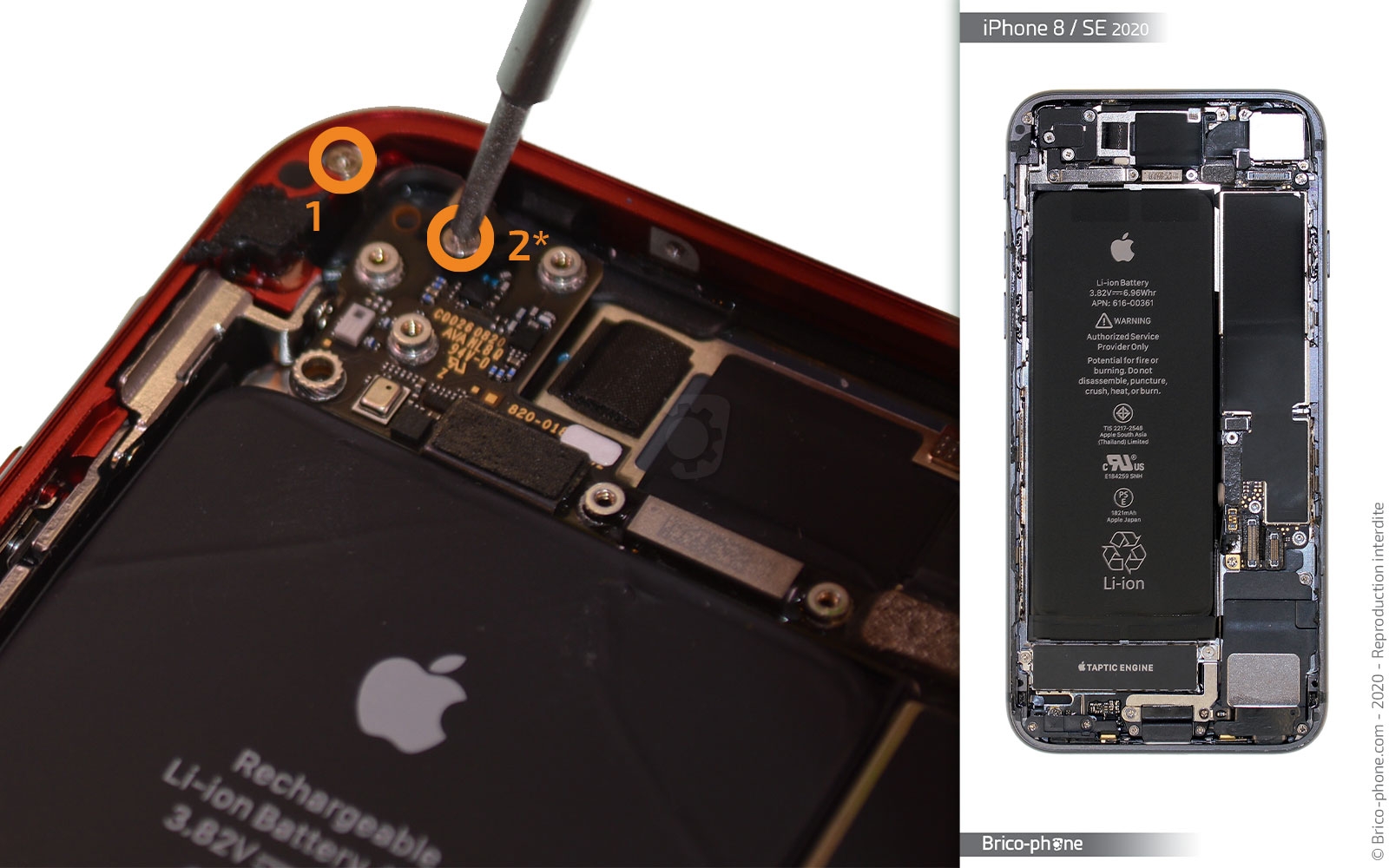

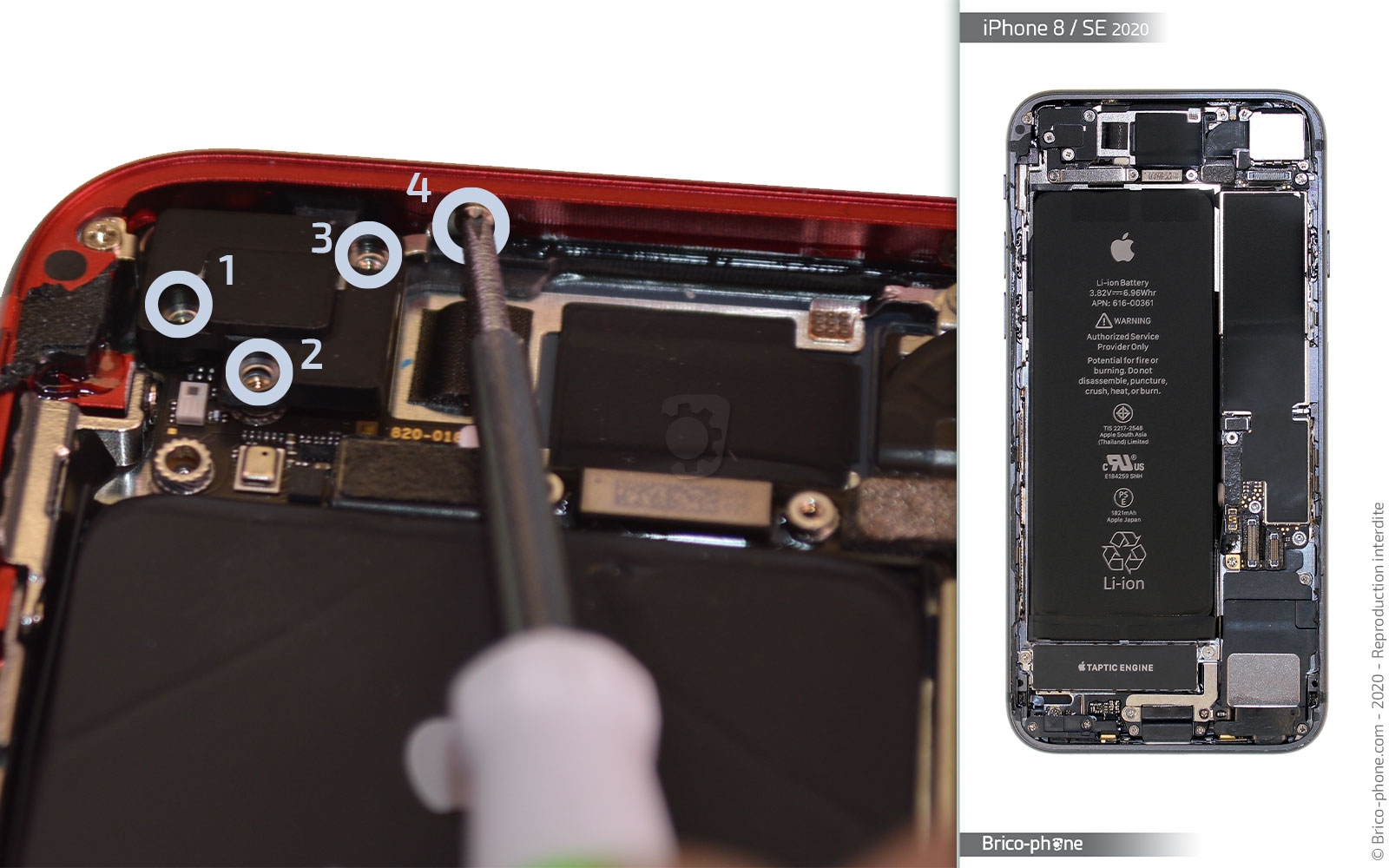

Etape 9 : Libérer l'angle supérieur gauche de la carte mère
Retirez les vis L placées sur la tranche du smartphone puis l'antenne GPS.

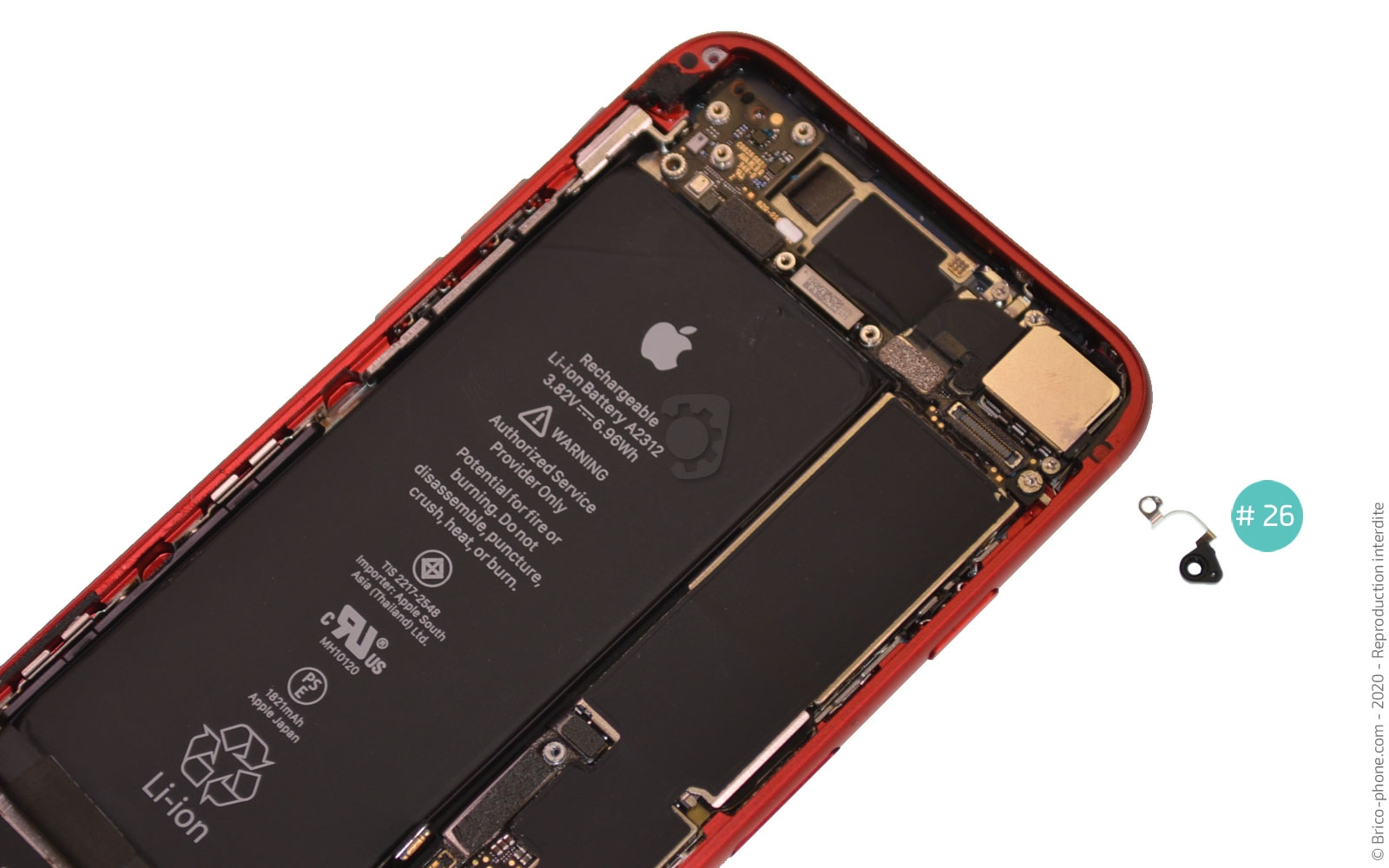

Toujours avec le même ustensile, libérez les vis cruciformes M1 et M2 afin de retirer le petit composant #26.
Outils du kit utilisés
Outils du kit utilisés

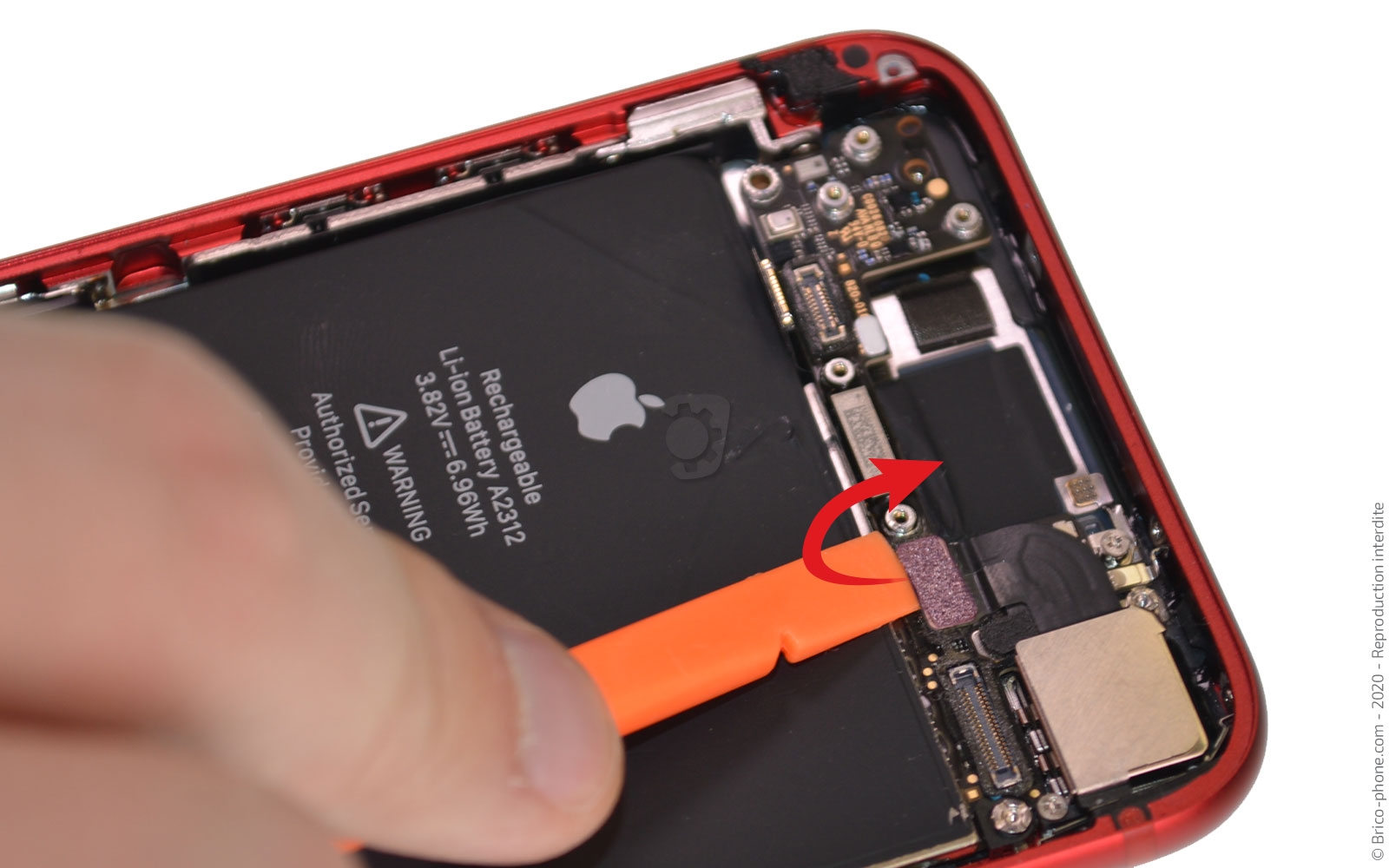

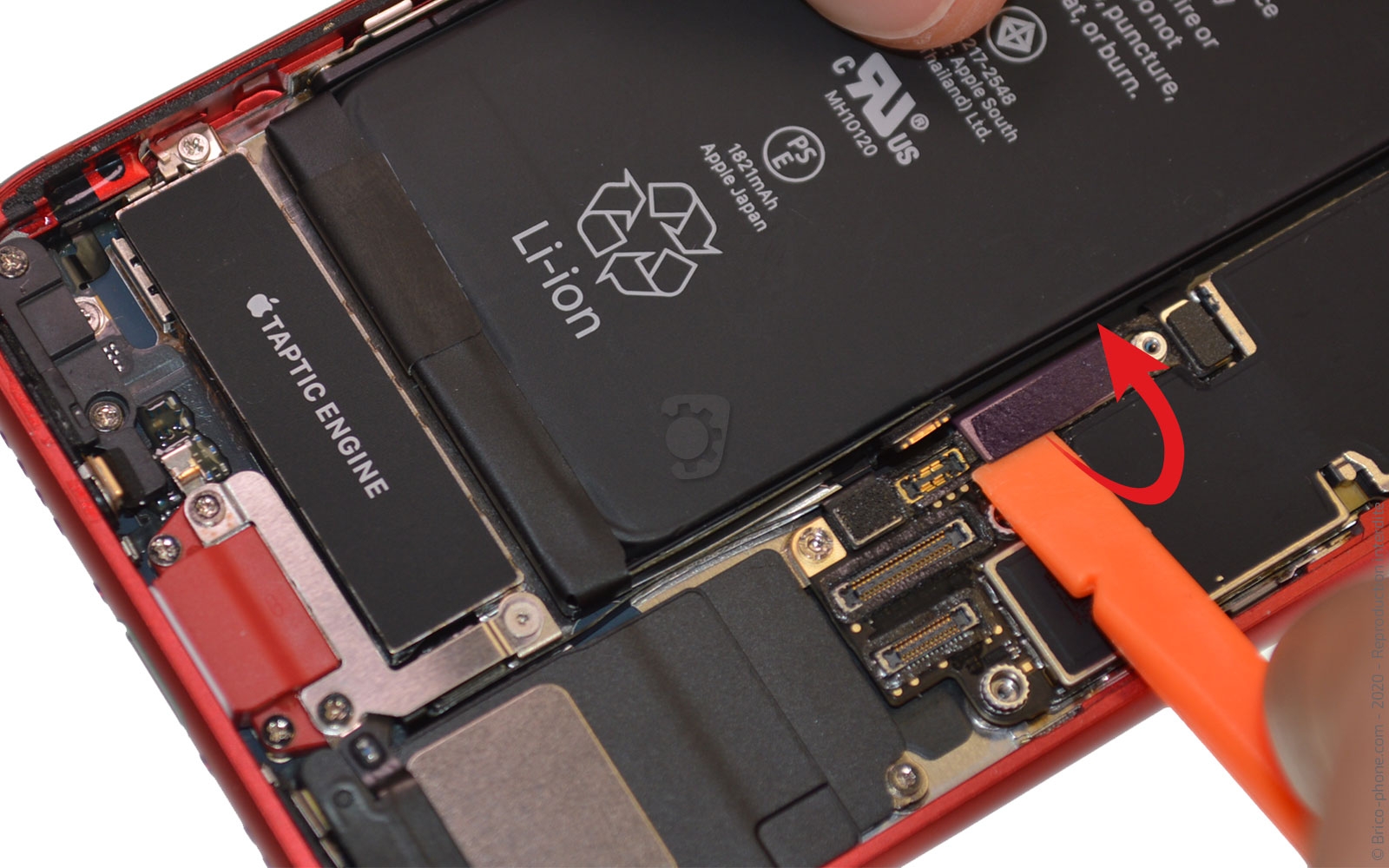

Etape 10 : Dissocier les nappes de la carte mère

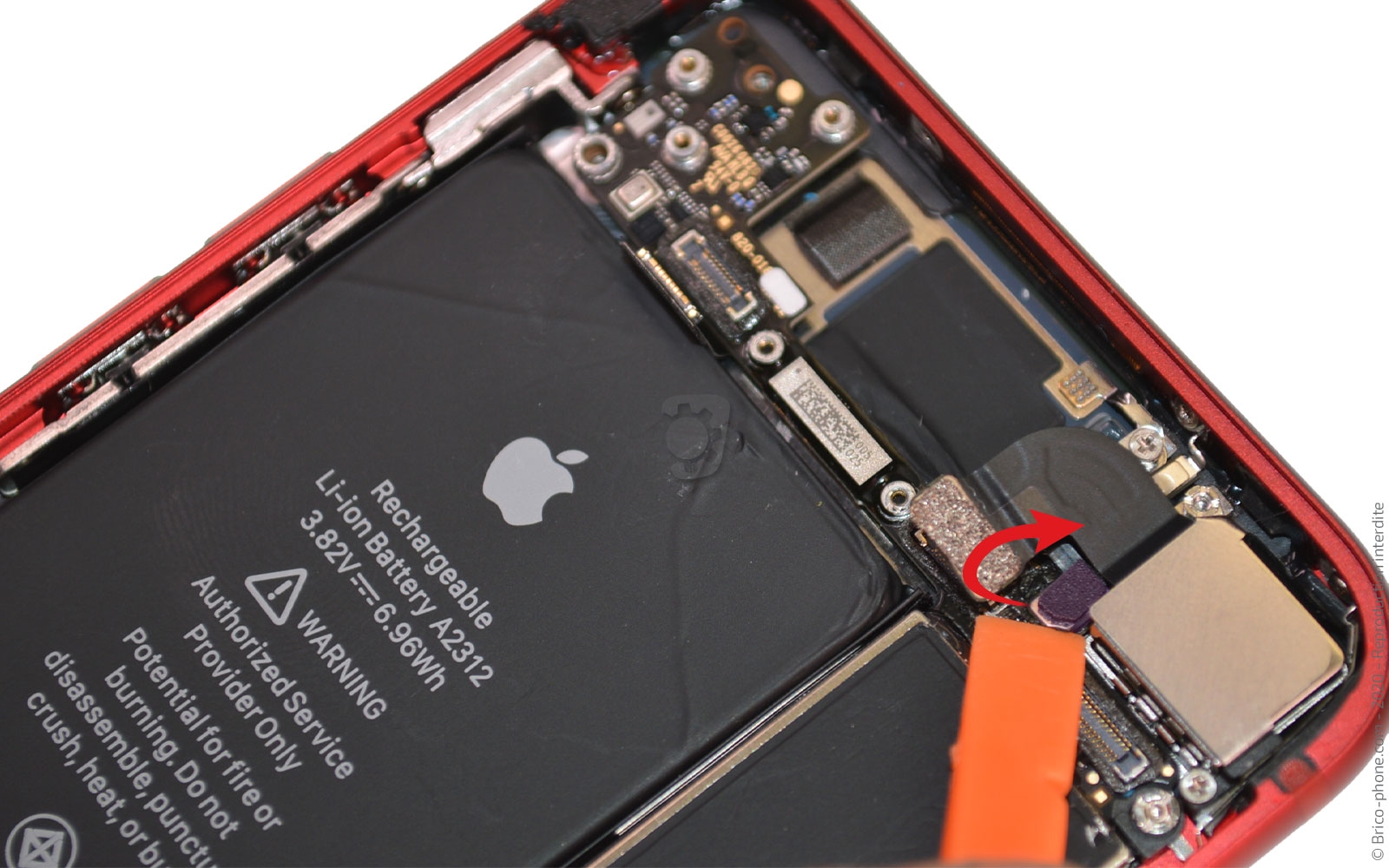

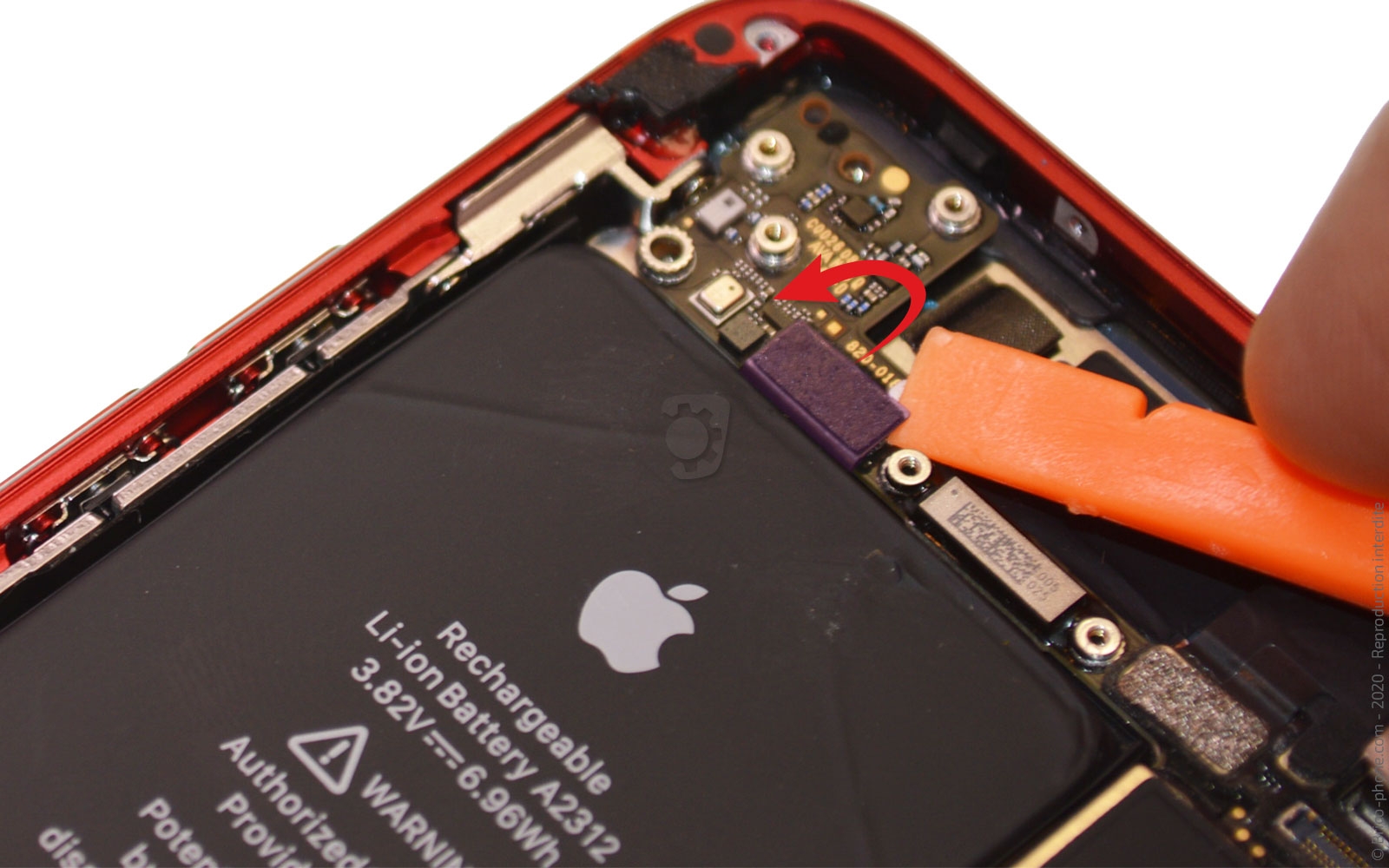

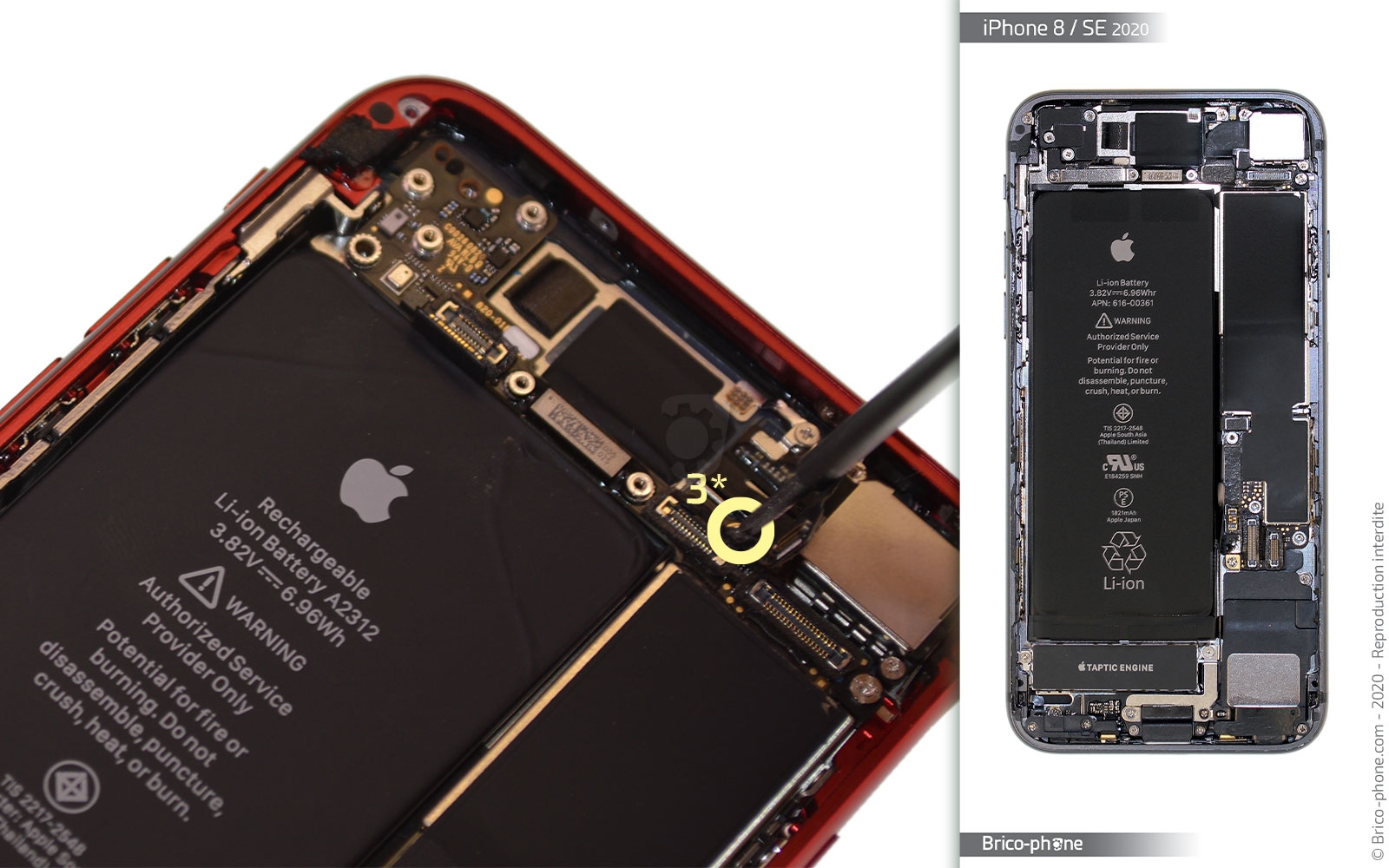

A l'aide du levier en nylon, déconnectez la nappe de la caméra arrière, celle des boutons Power et volume ainsi que la connectique de l'antenne Wi-Fi.

Ôtez la vis N3 qui est caché sous la nappe de la caméra arrière.
Outils du kit utilisés
Outils du kit utilisés

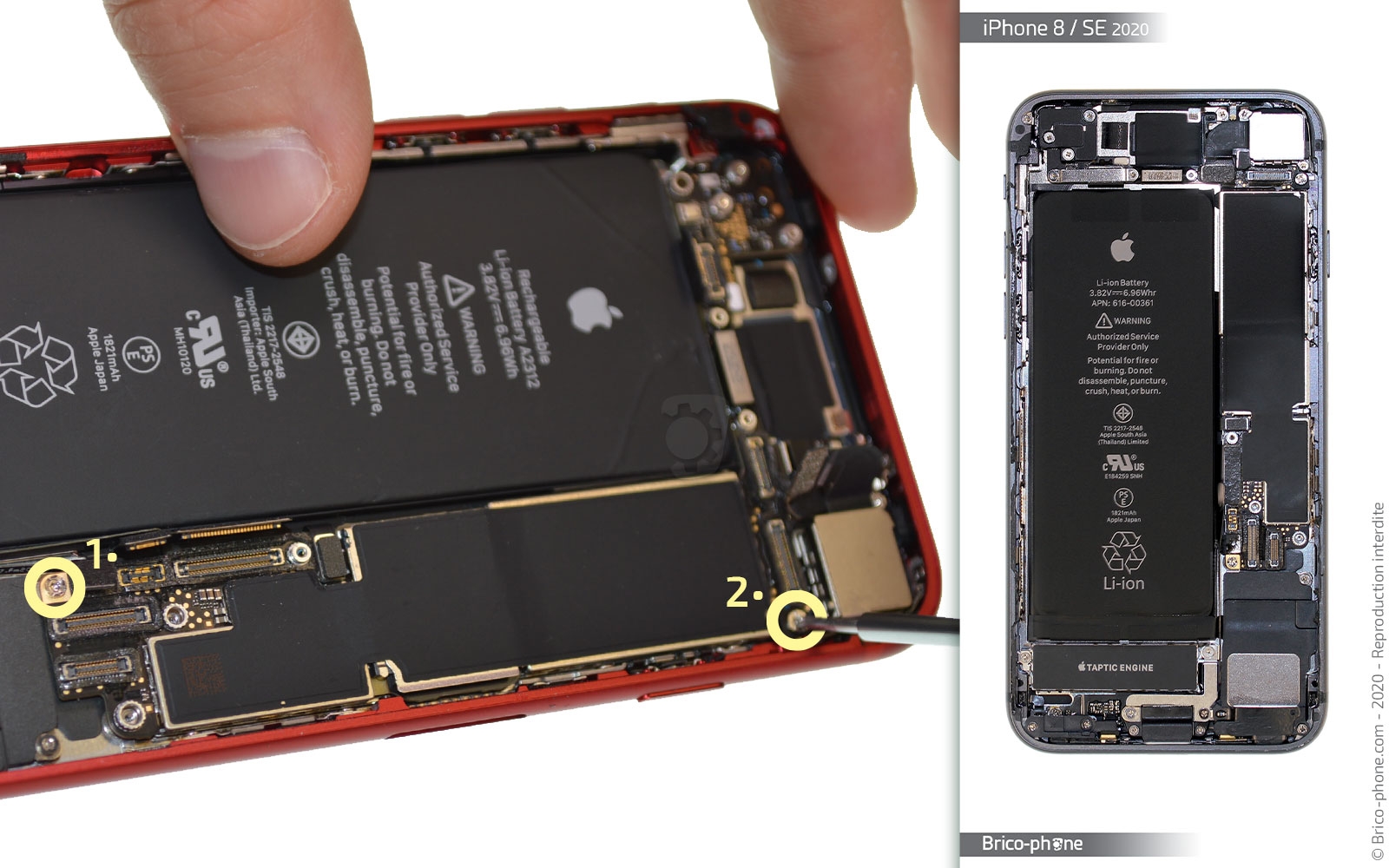

Etape 11 : Déconnecter les nappes de la carte mère

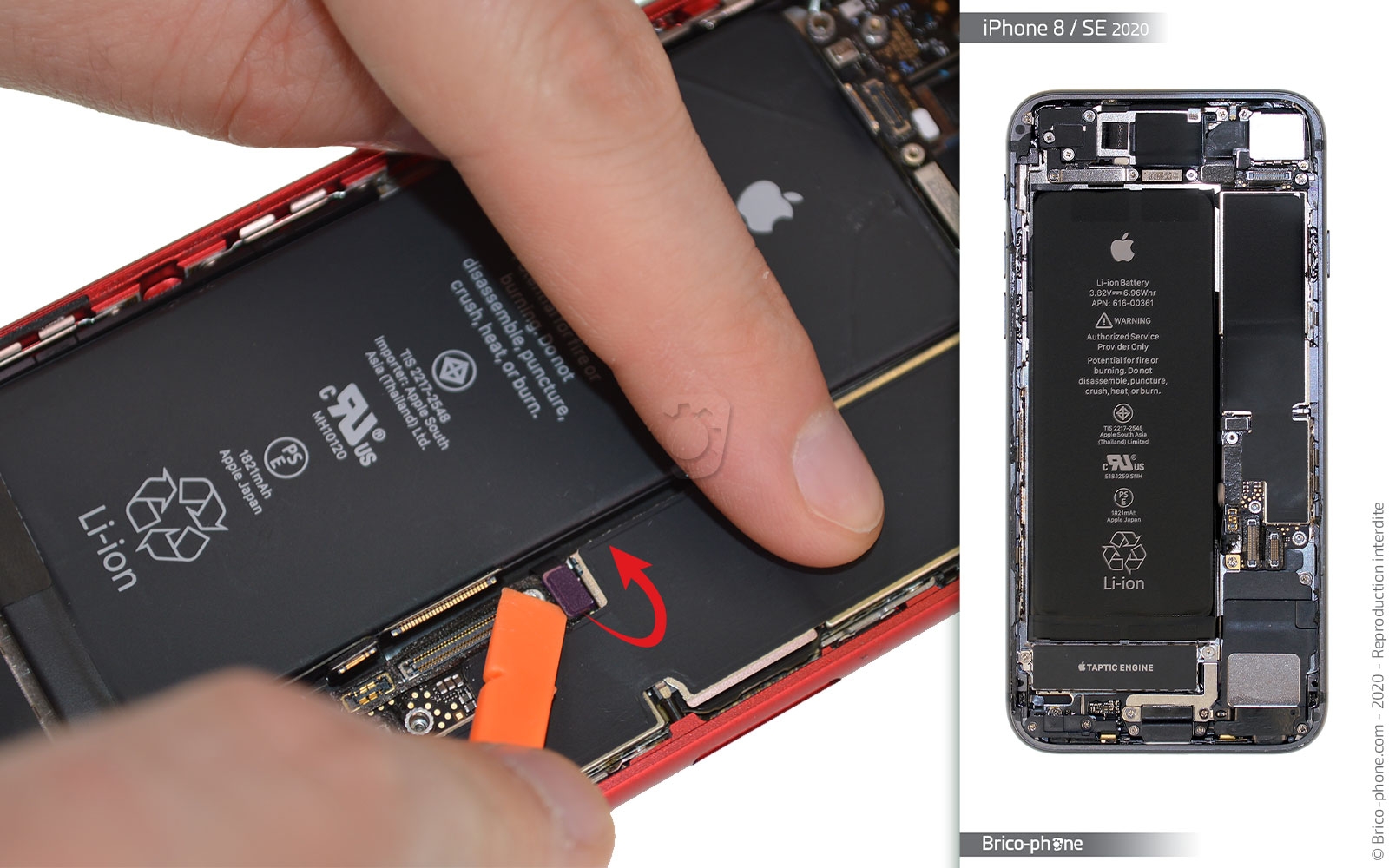

Dévissez les vis N1 et N2 puis déconnecter les nappes restantes.
Outils du kit utilisés
Outils du kit utilisés

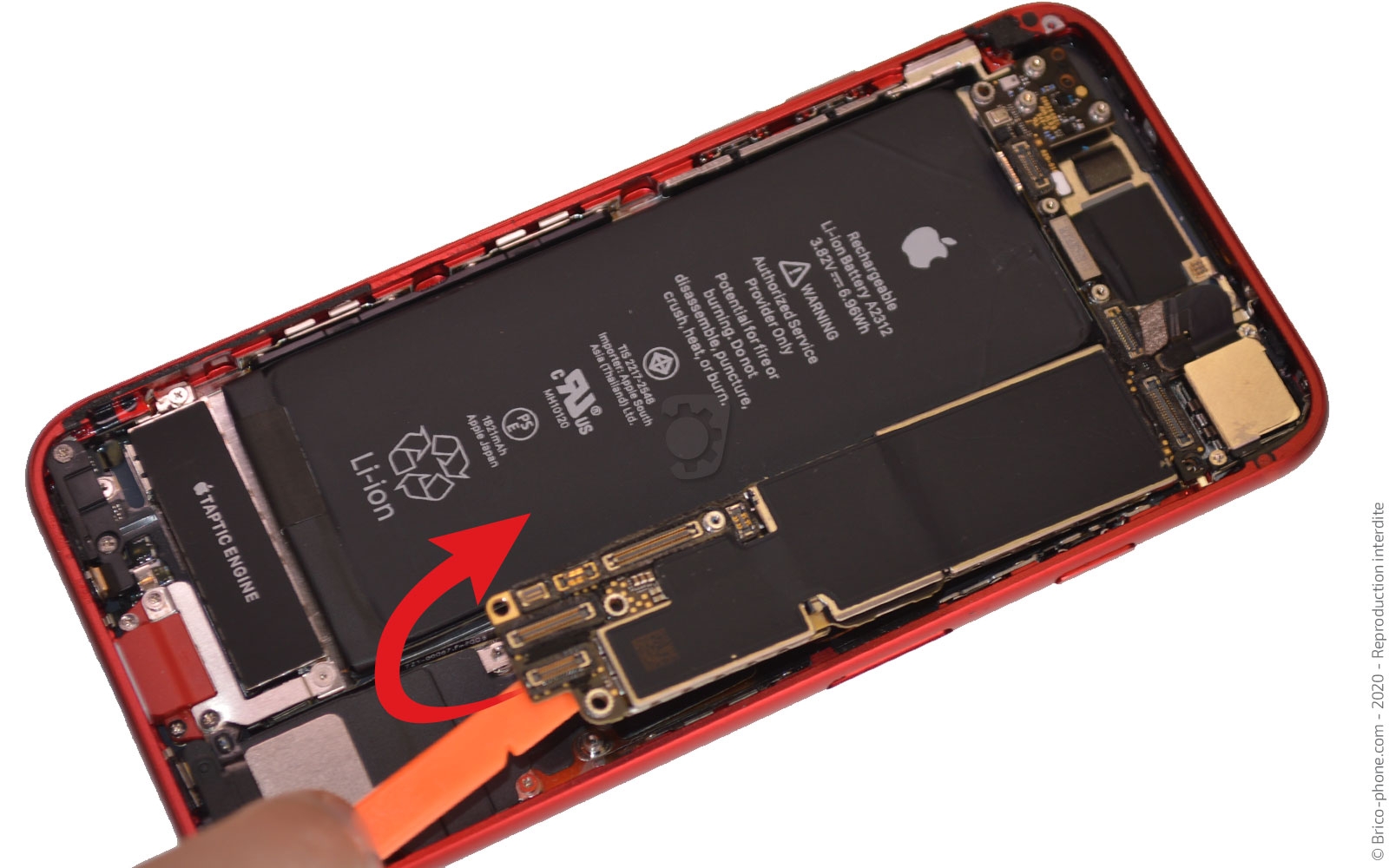

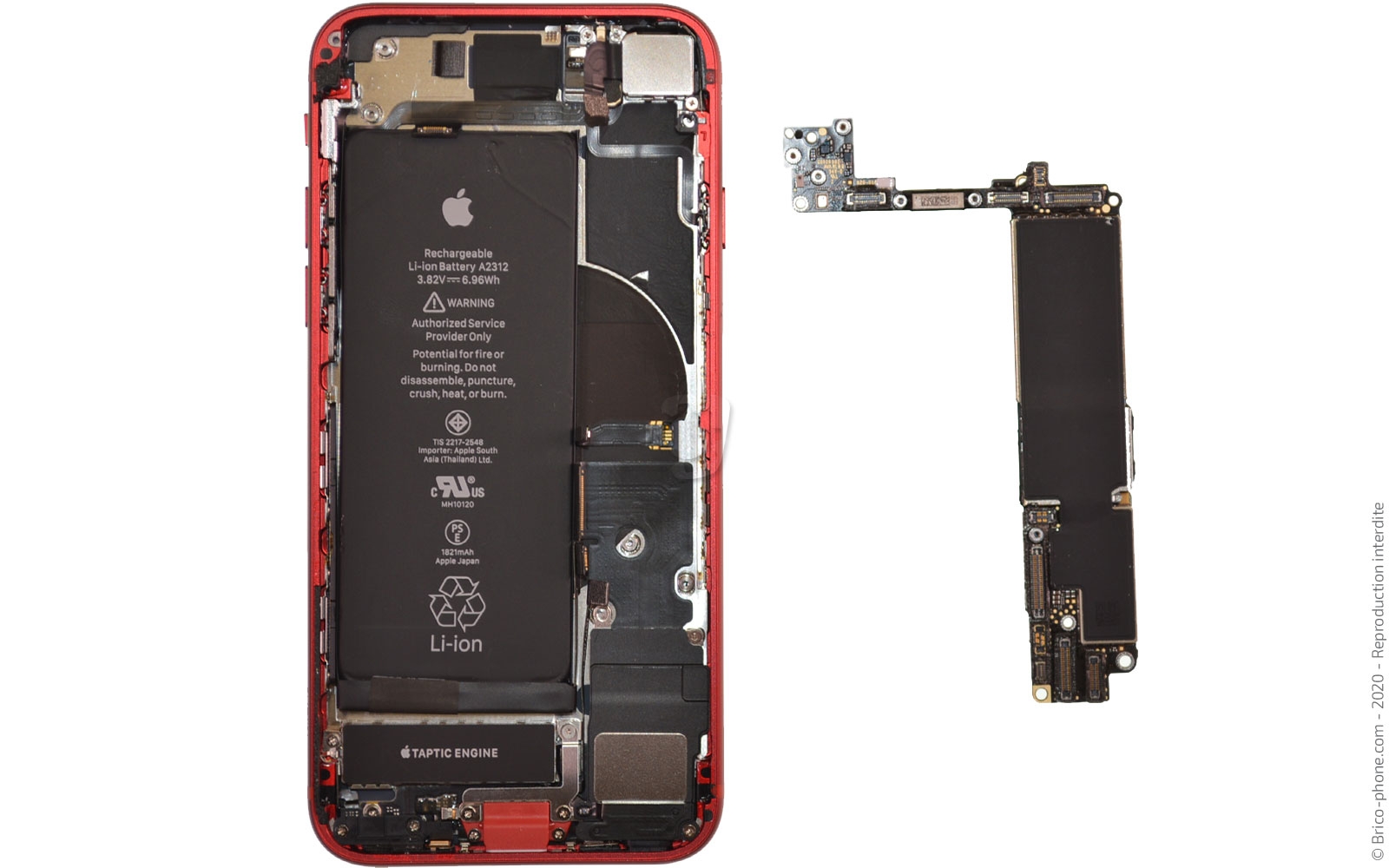

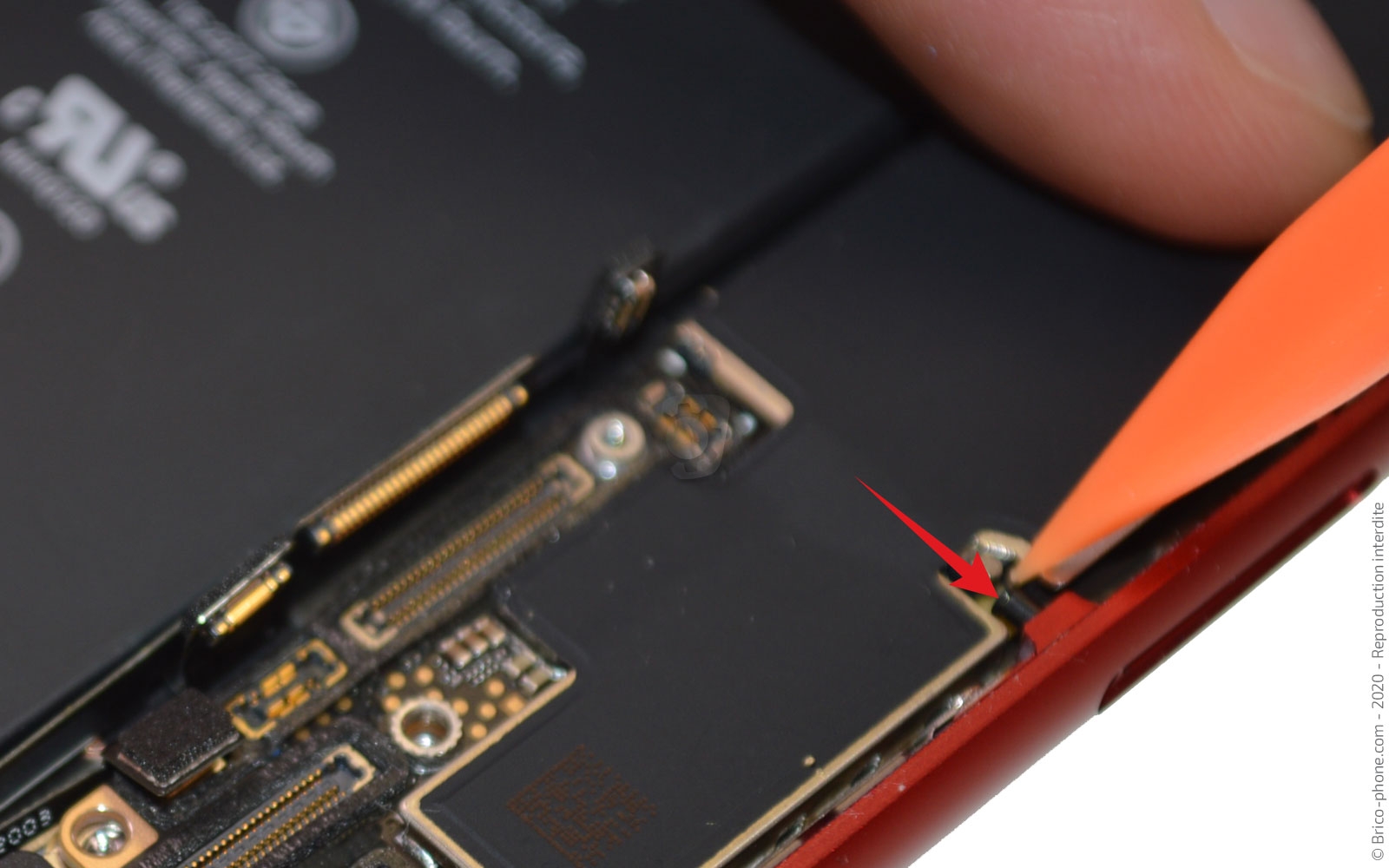

Etape 12 : Sortir la carte mère
A droite de la carte mère, vérifiez que le petit témoin est enfoncé afin de pouvoir faire basculer avec le levier la carte mère vers l'extérieur de votre iPhone SE.
Outils du kit utilisés
Outils du kit utilisés

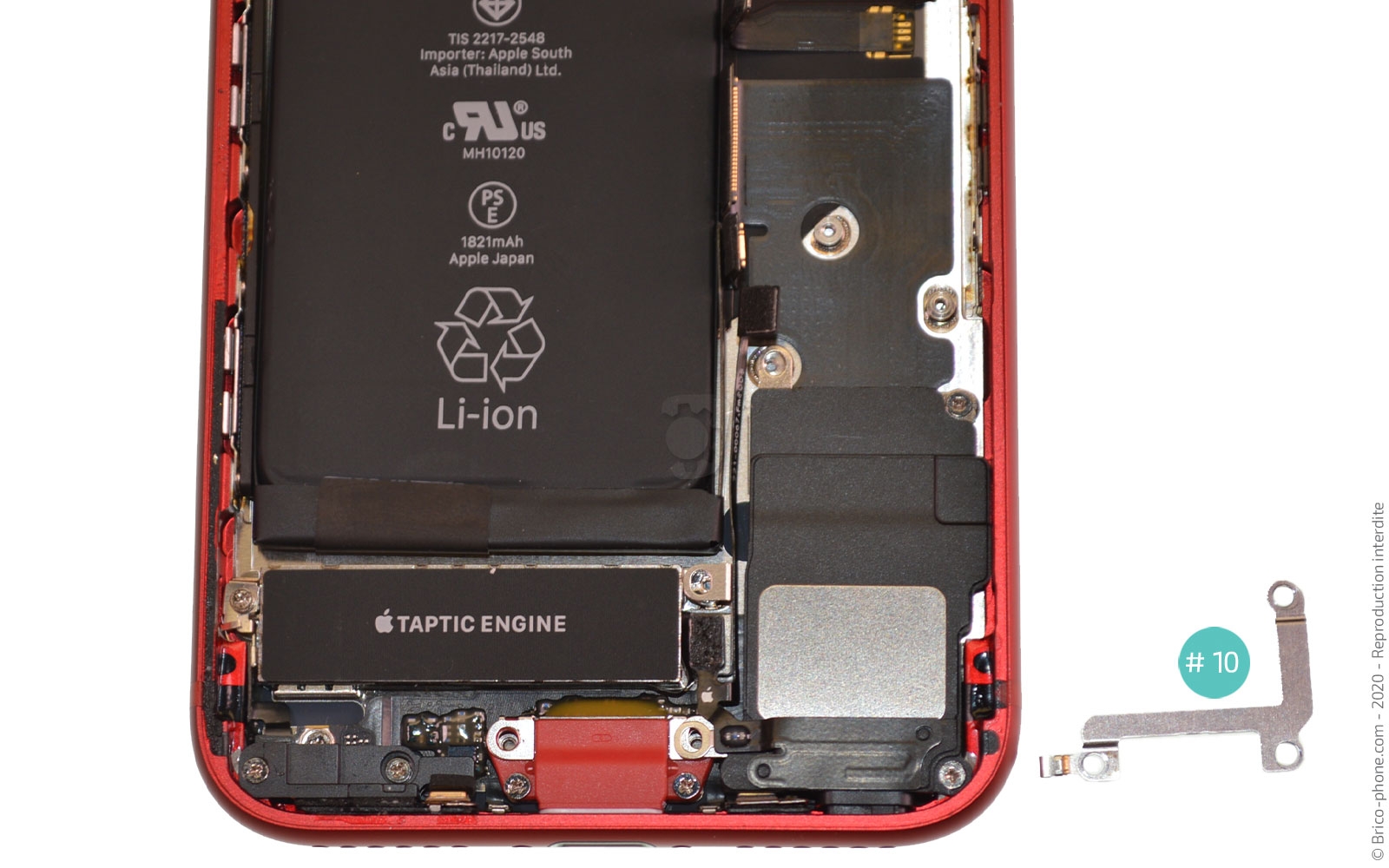

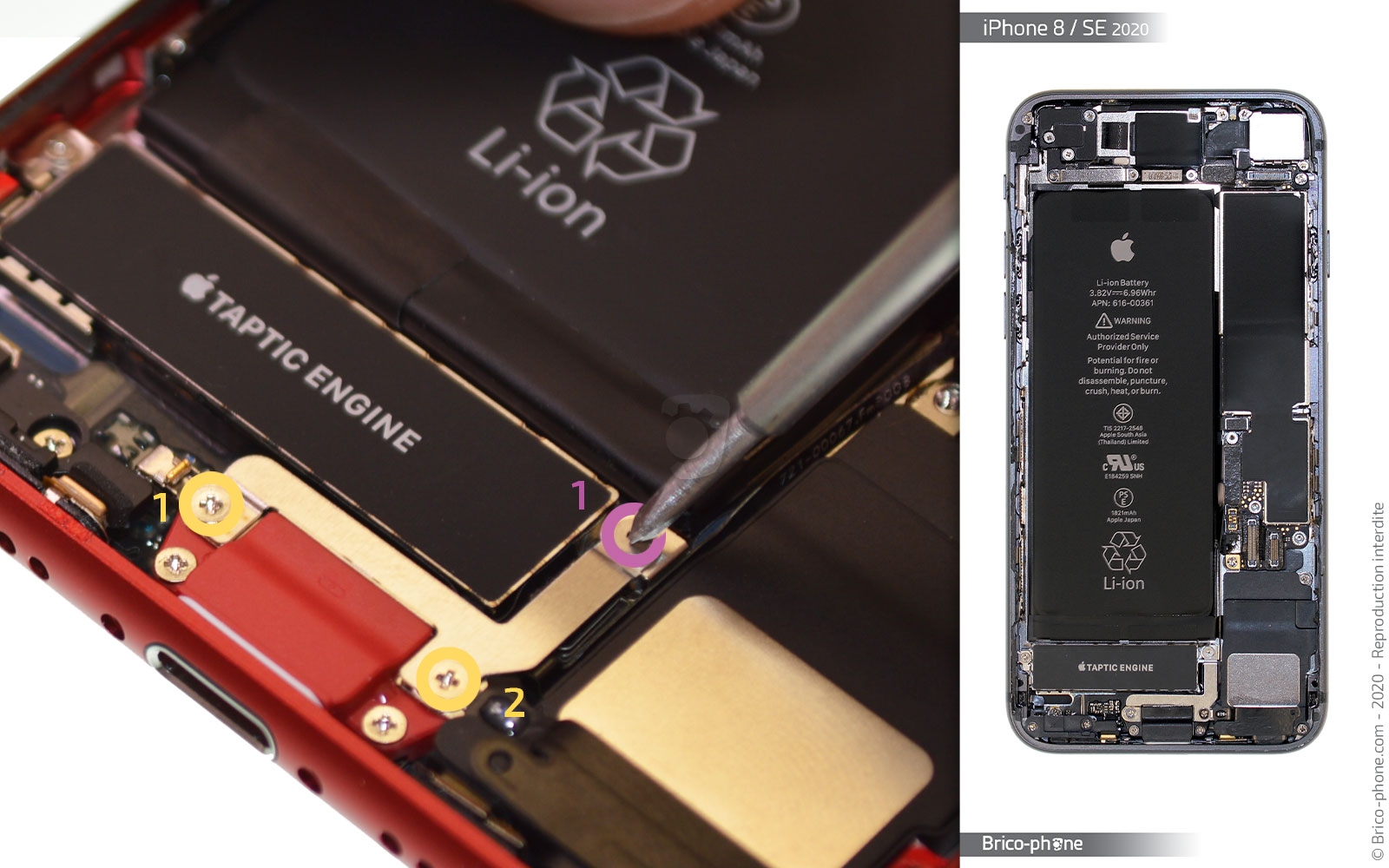

Etape 13 : Retirer la plaquette 10

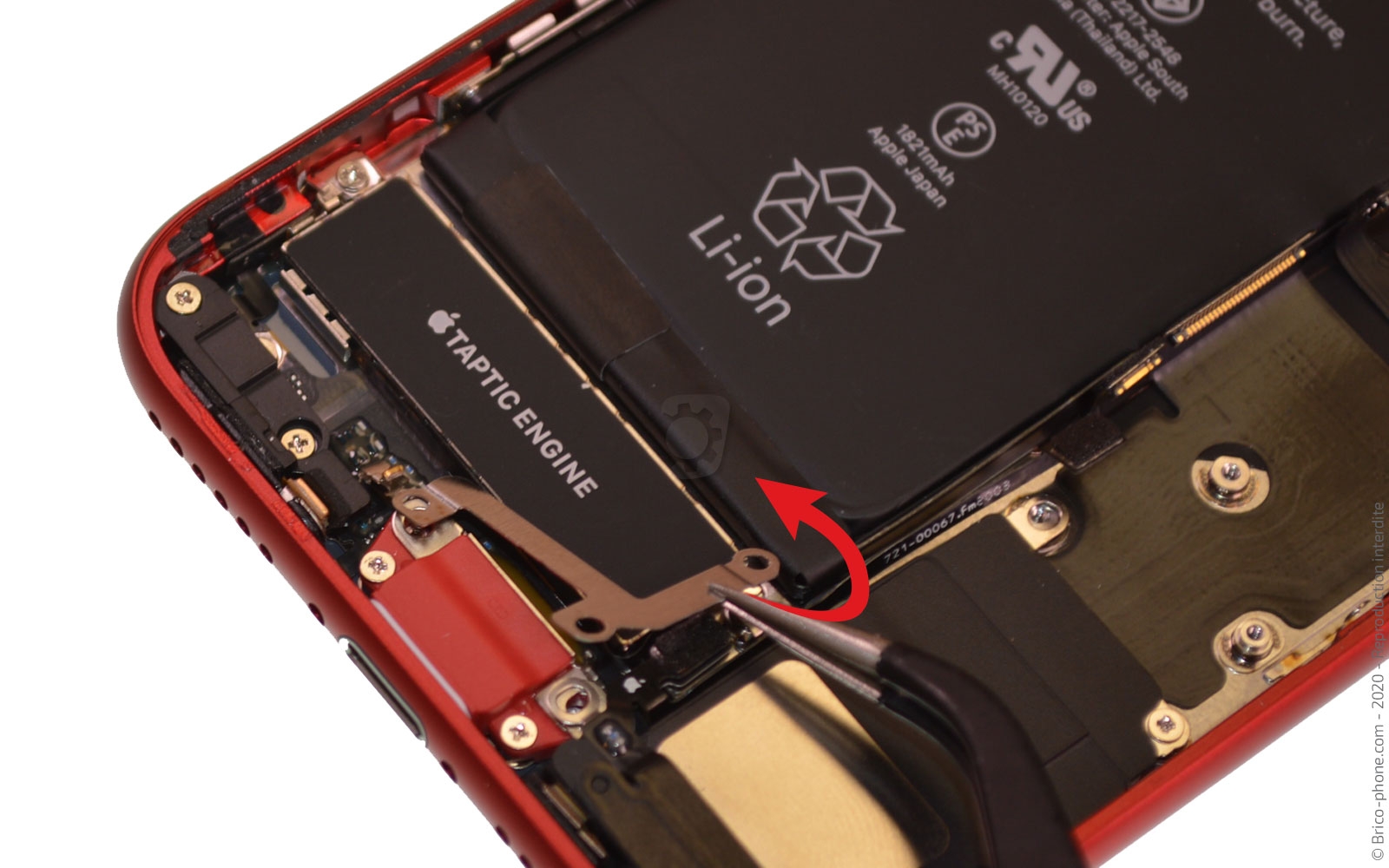

Du coté du connecteur de charge, dévissez la vis H1 avec le tournevis triwing ainsi que les vis cruciformes G1 et G2.
Outils du kit utilisés
Outils du kit utilisés

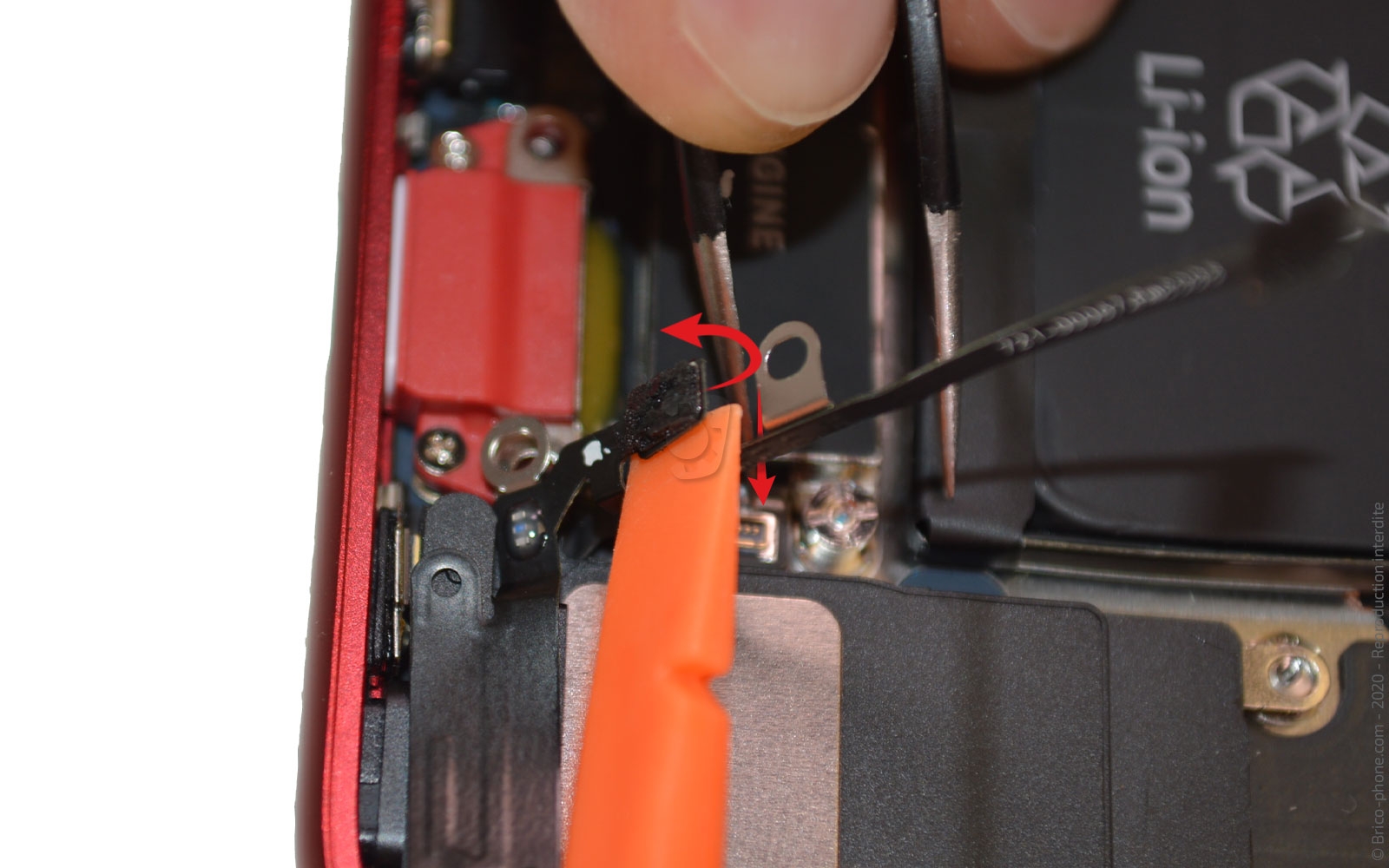

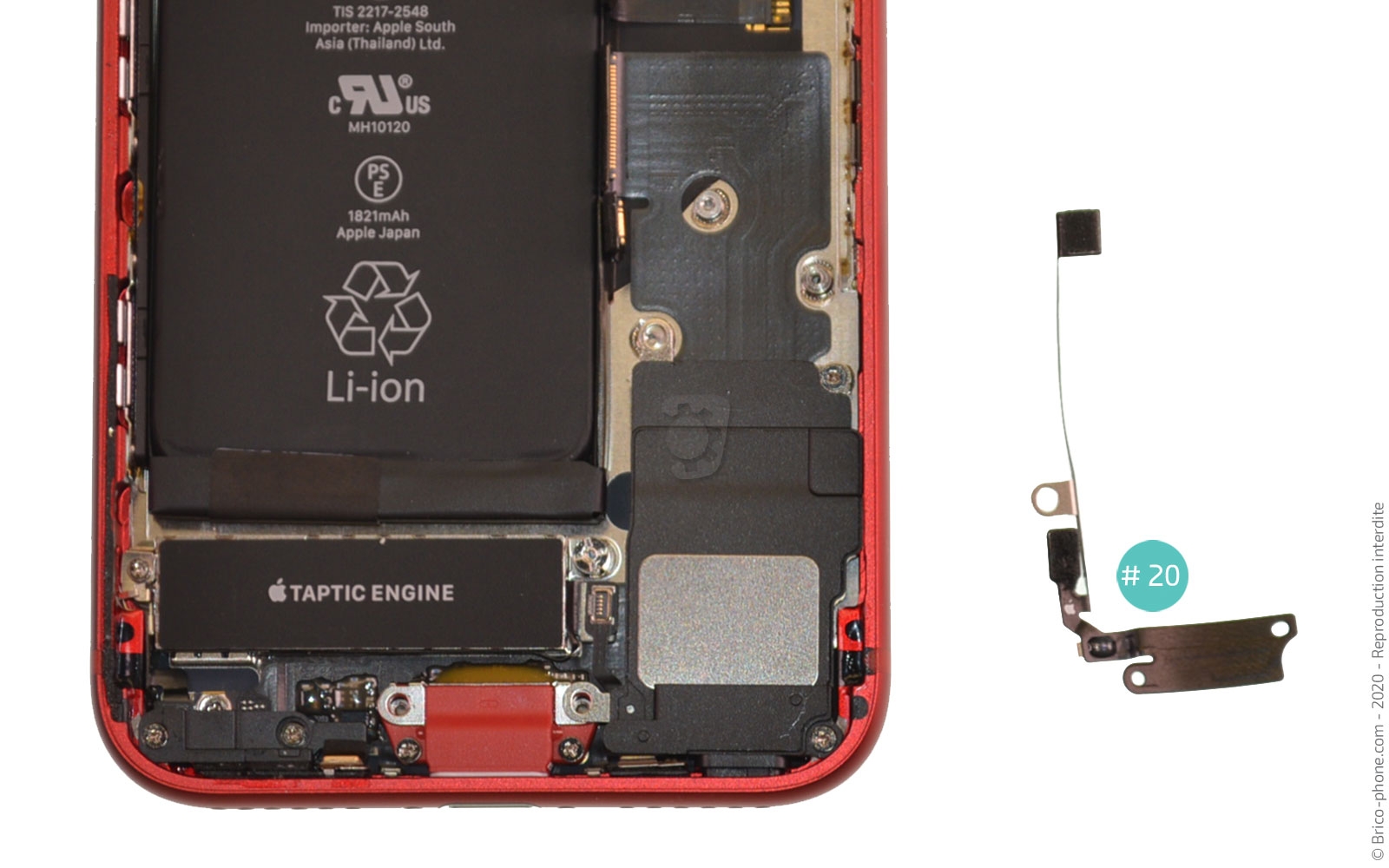

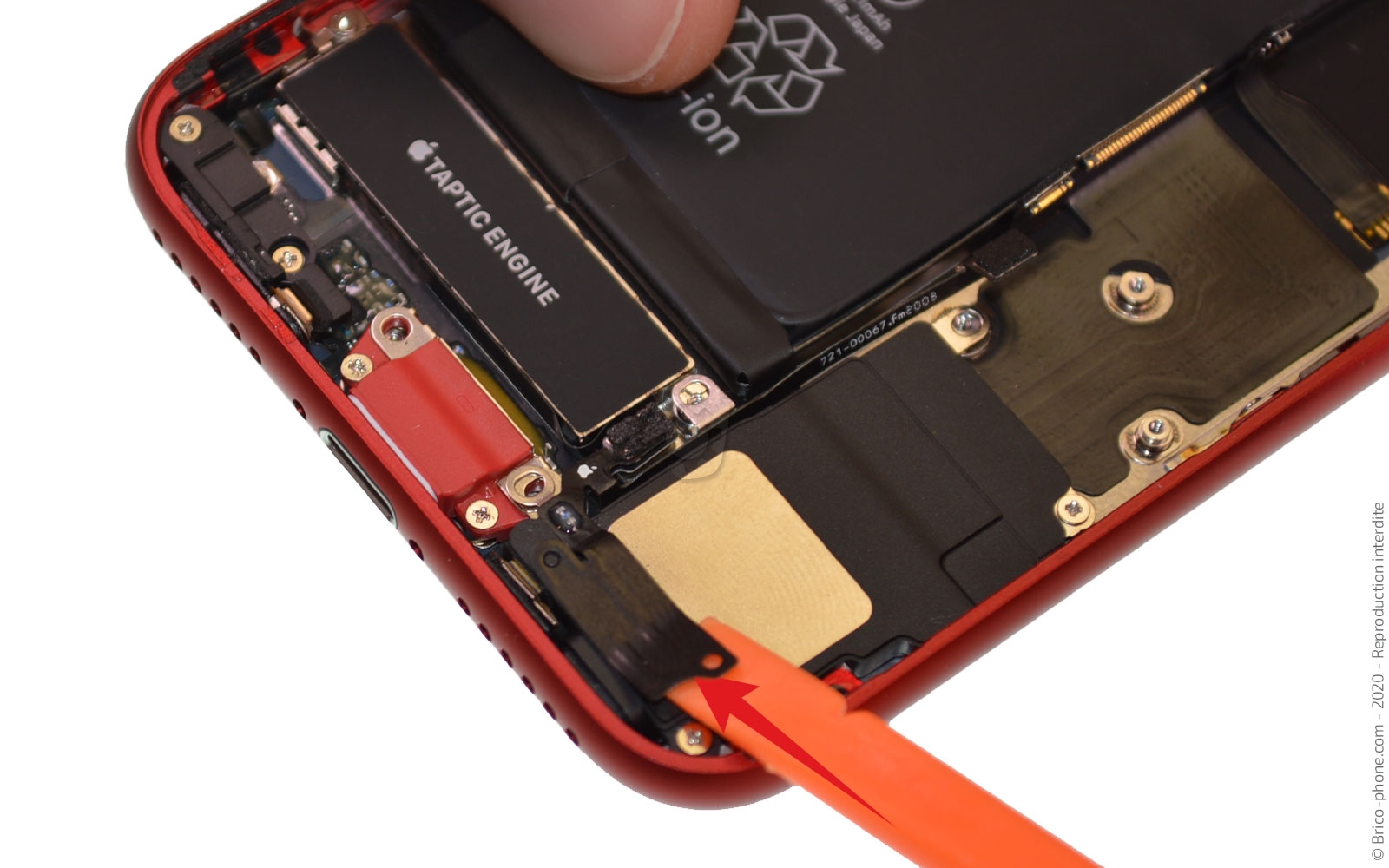

Etape 14 : Ôter l'antenne
Décollez la nappe de l'antenne du haut-parleur externe.
Ensuite, positionnez la pointe de la pincette sur la partie inférieure de la nappe à déconnecter et débranchez la nappe avec le levier.
Outils du kit utilisés
Outils du kit utilisés

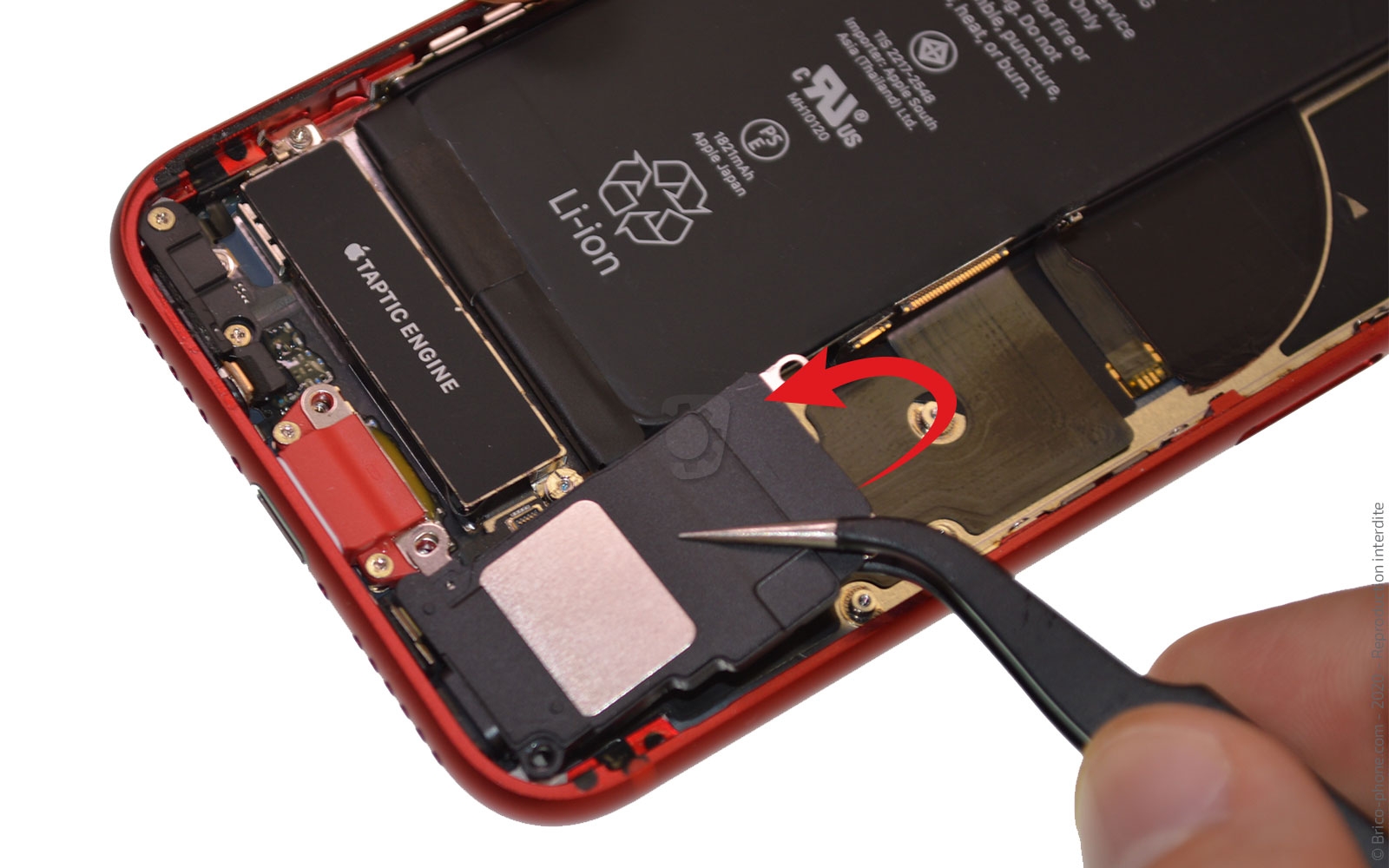

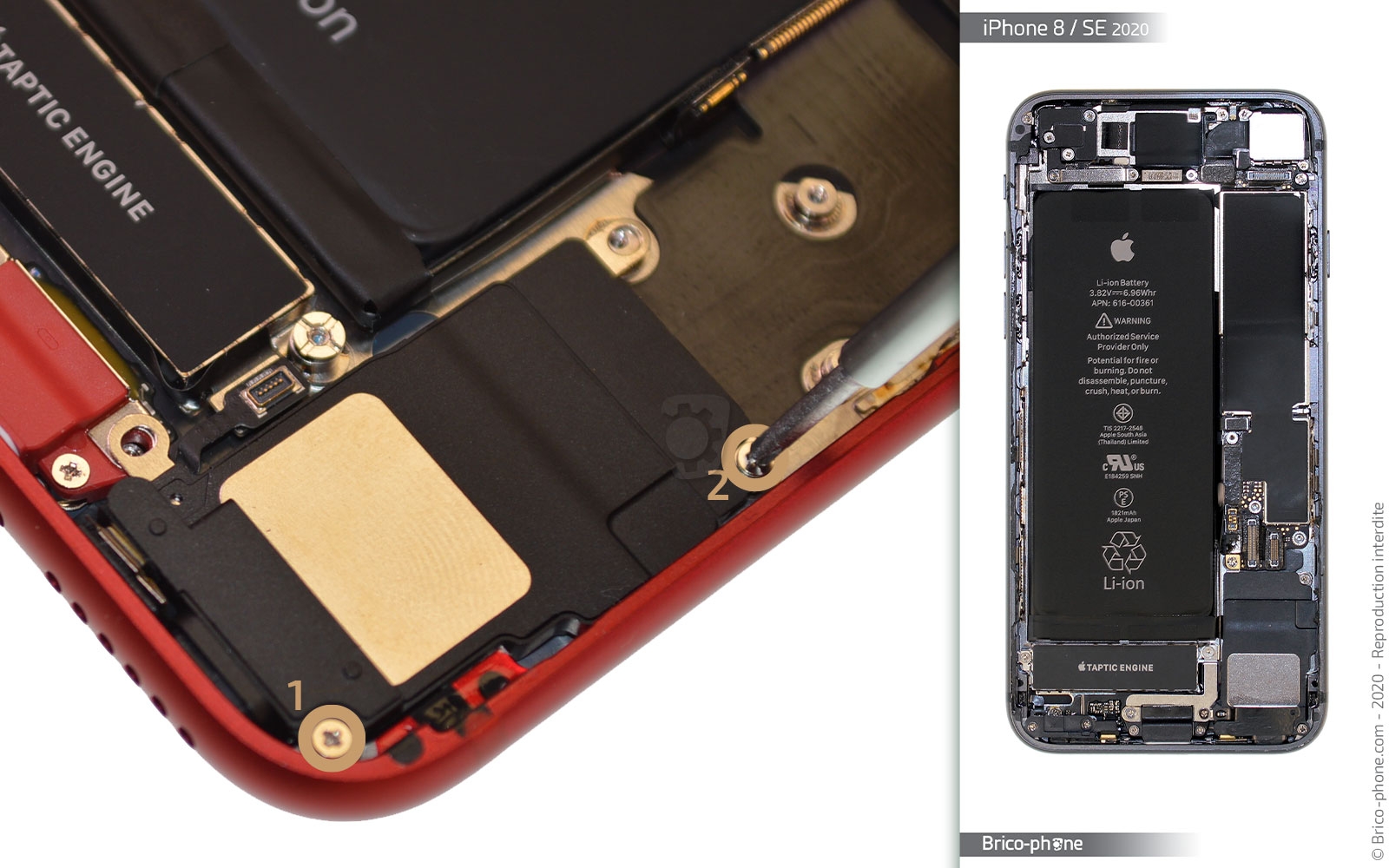

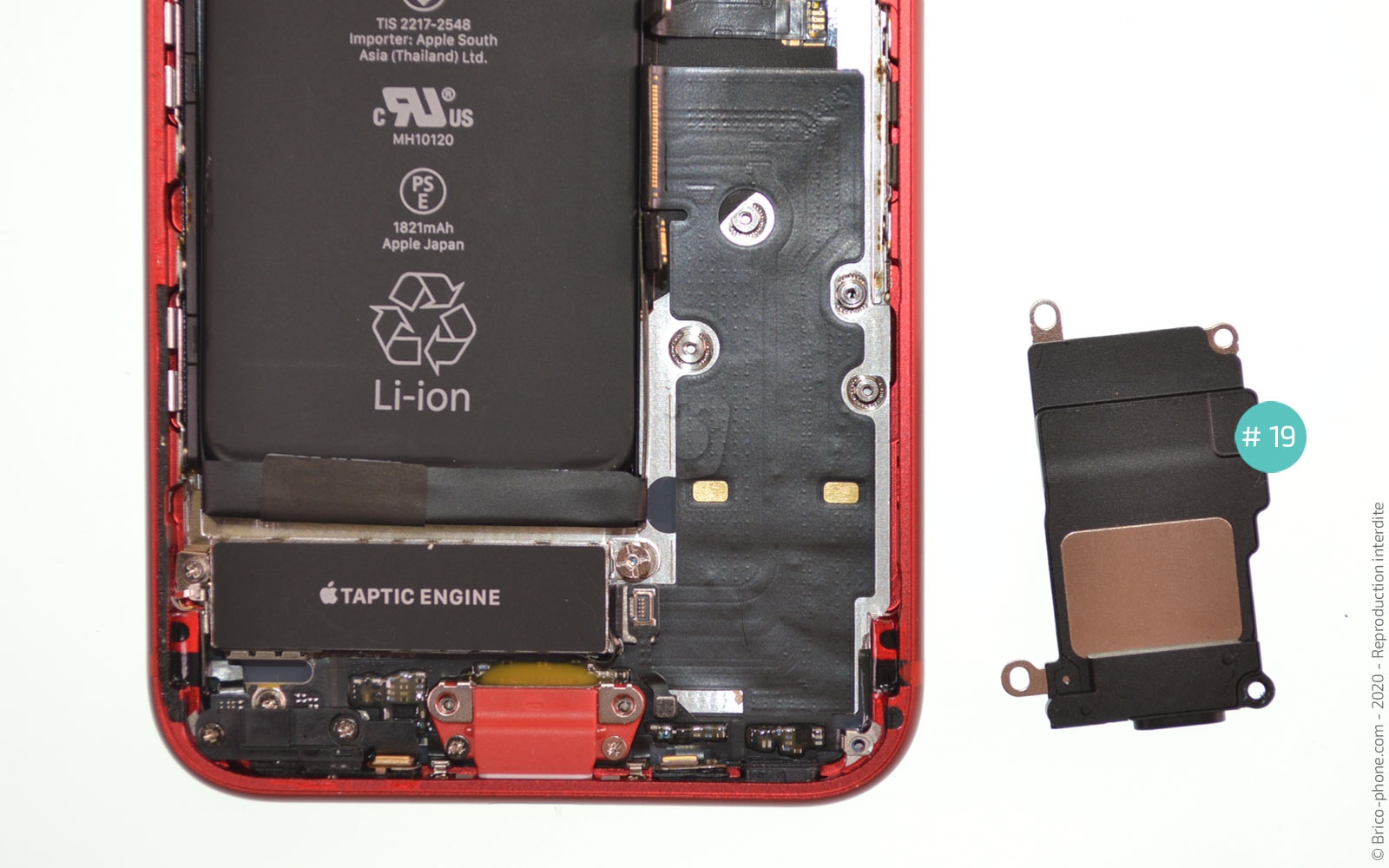

Etape 15 : Extraire le haut-parleur externe
Dévissez les vis cruciformes du haut parleur avant de le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

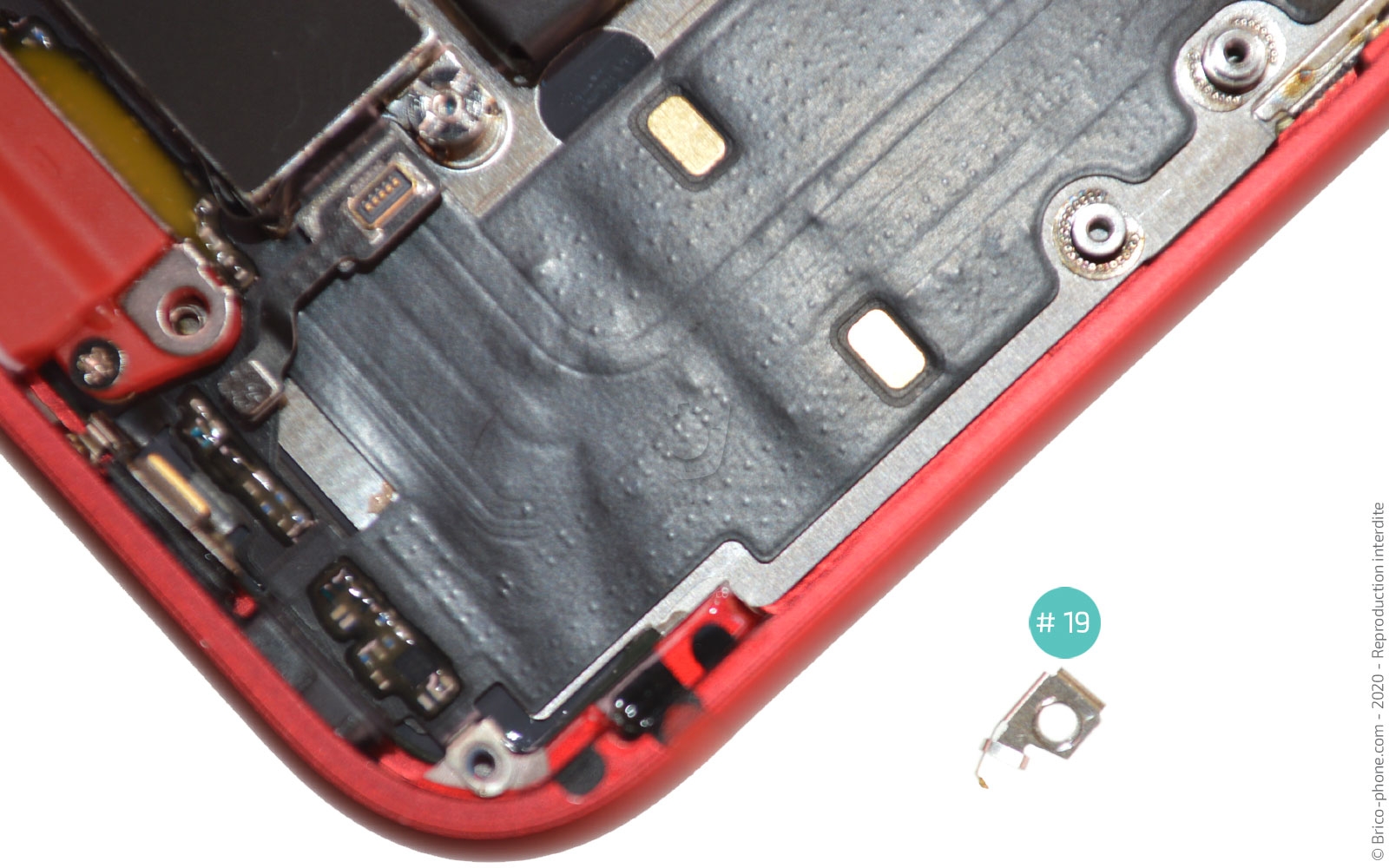

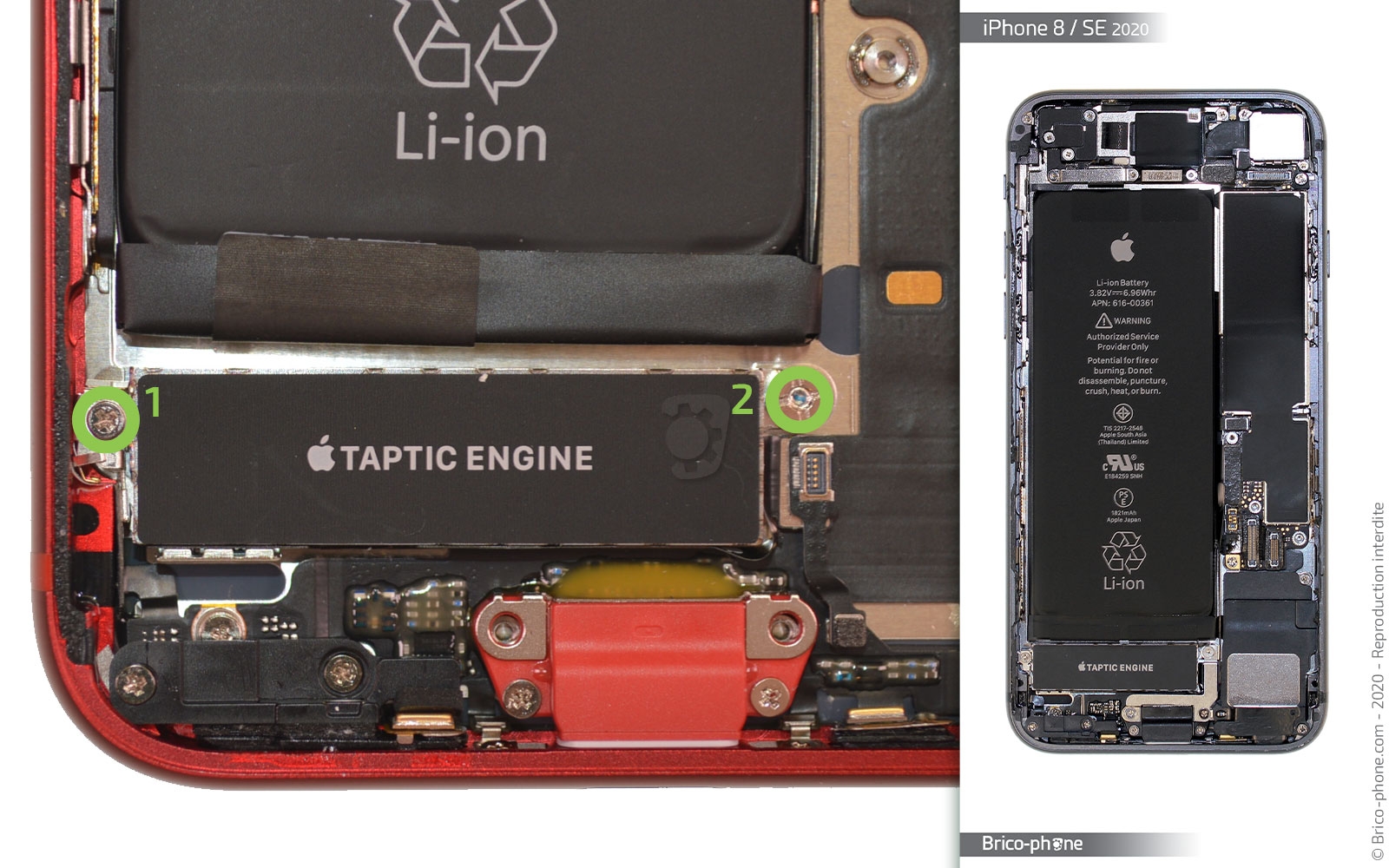

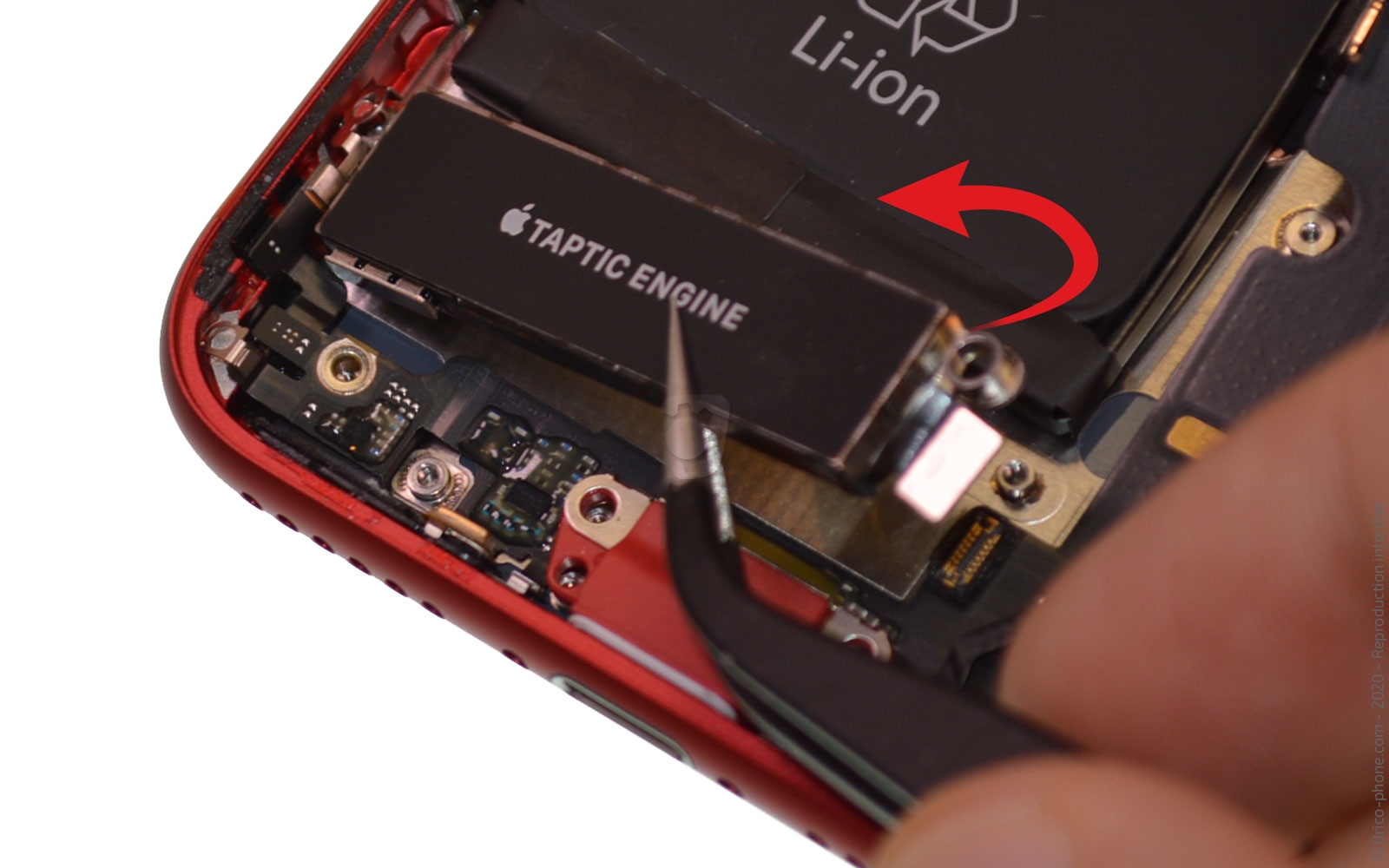

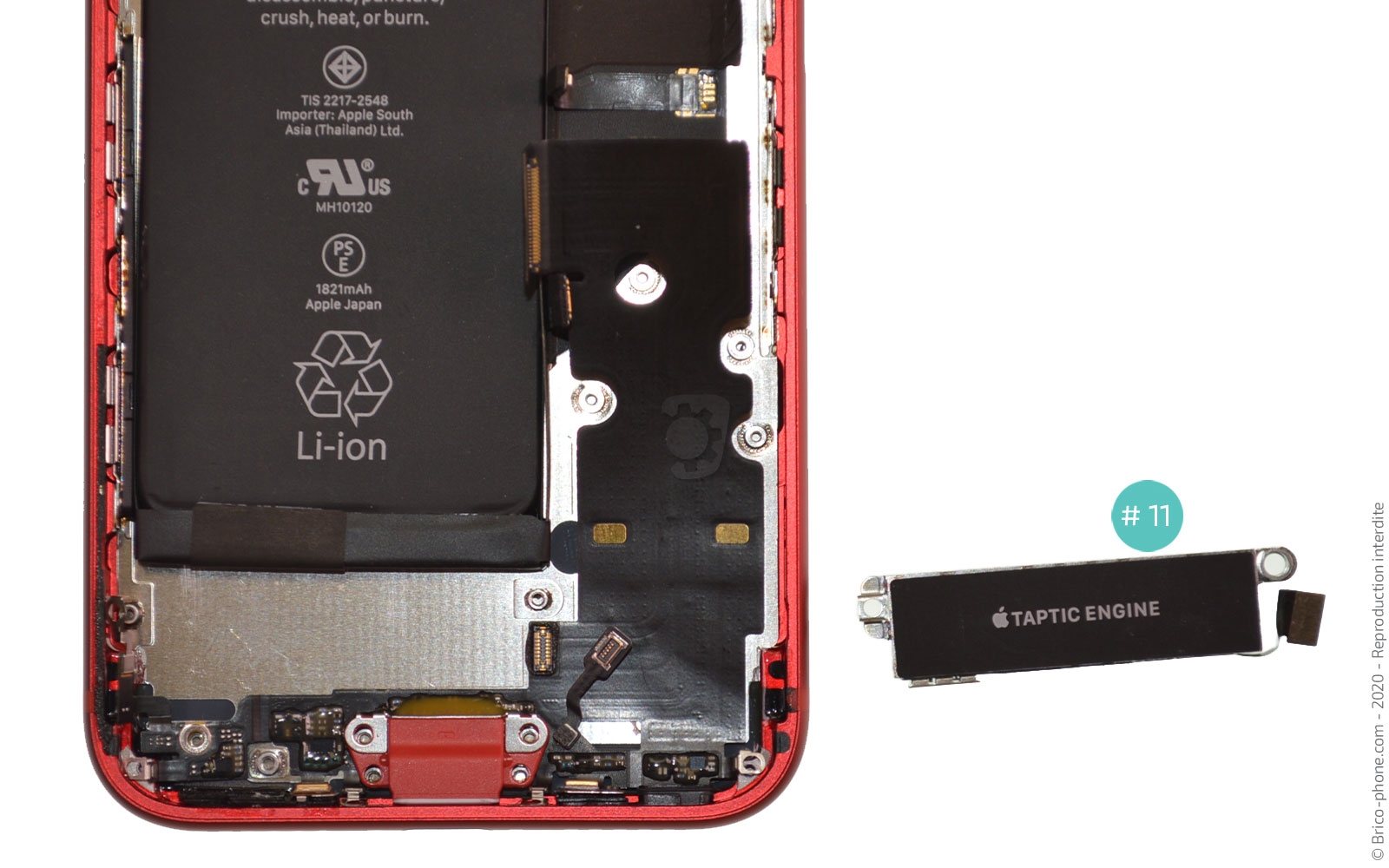

Etape 16 : Libérer le Taptic Engine
Afin de sortir le vibreur du téléphone et pouvoir accéder au connecteur de charge, dévissez les vis i1 et i2.
Outils du kit utilisés
Outils du kit utilisés

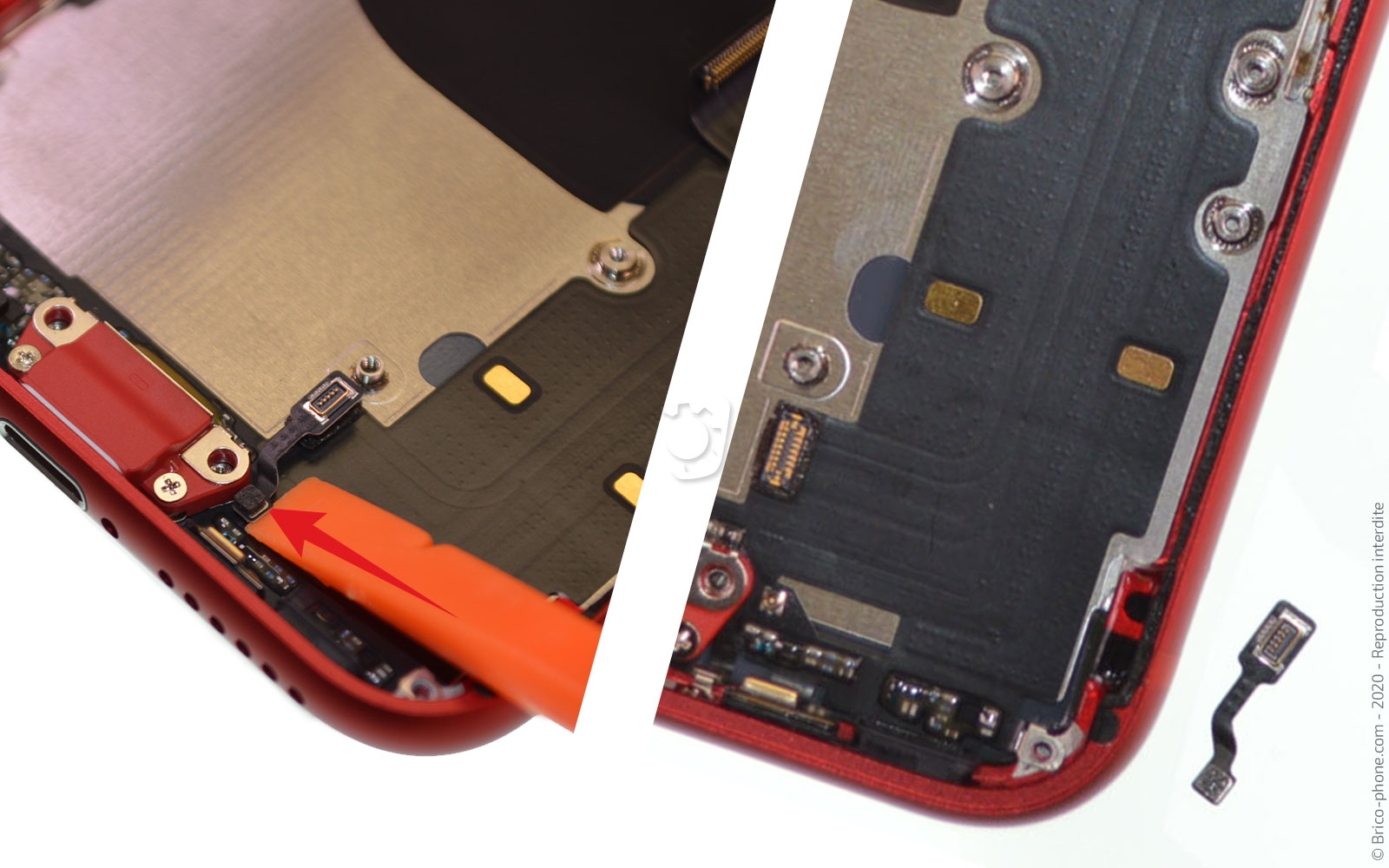

Etape 17 : Récupérer le cache 21
Avec le levier, déconnectez la rallonge coaxial du connecteur de charge, puis retirez le deux vis cruciformes P3 et P4 avec le tournevis. Il ne vous reste plus qu'à ôter le cache #21 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

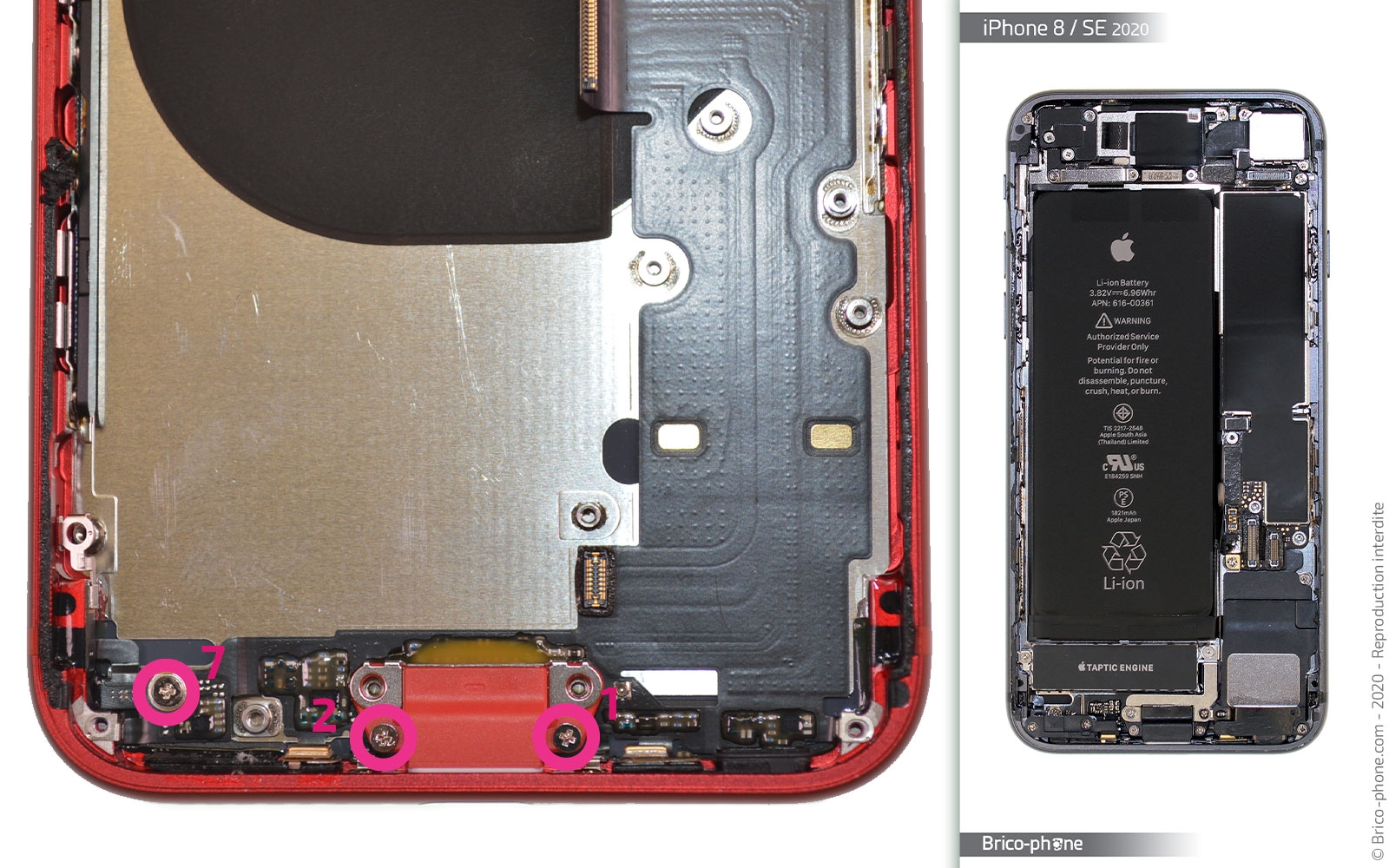

Etape 18 : Chauffer le connecteur de charge
Retirez les vis cruciformes du connecteur de charge avant de le chauffer légèrement pour faciliter son décollage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

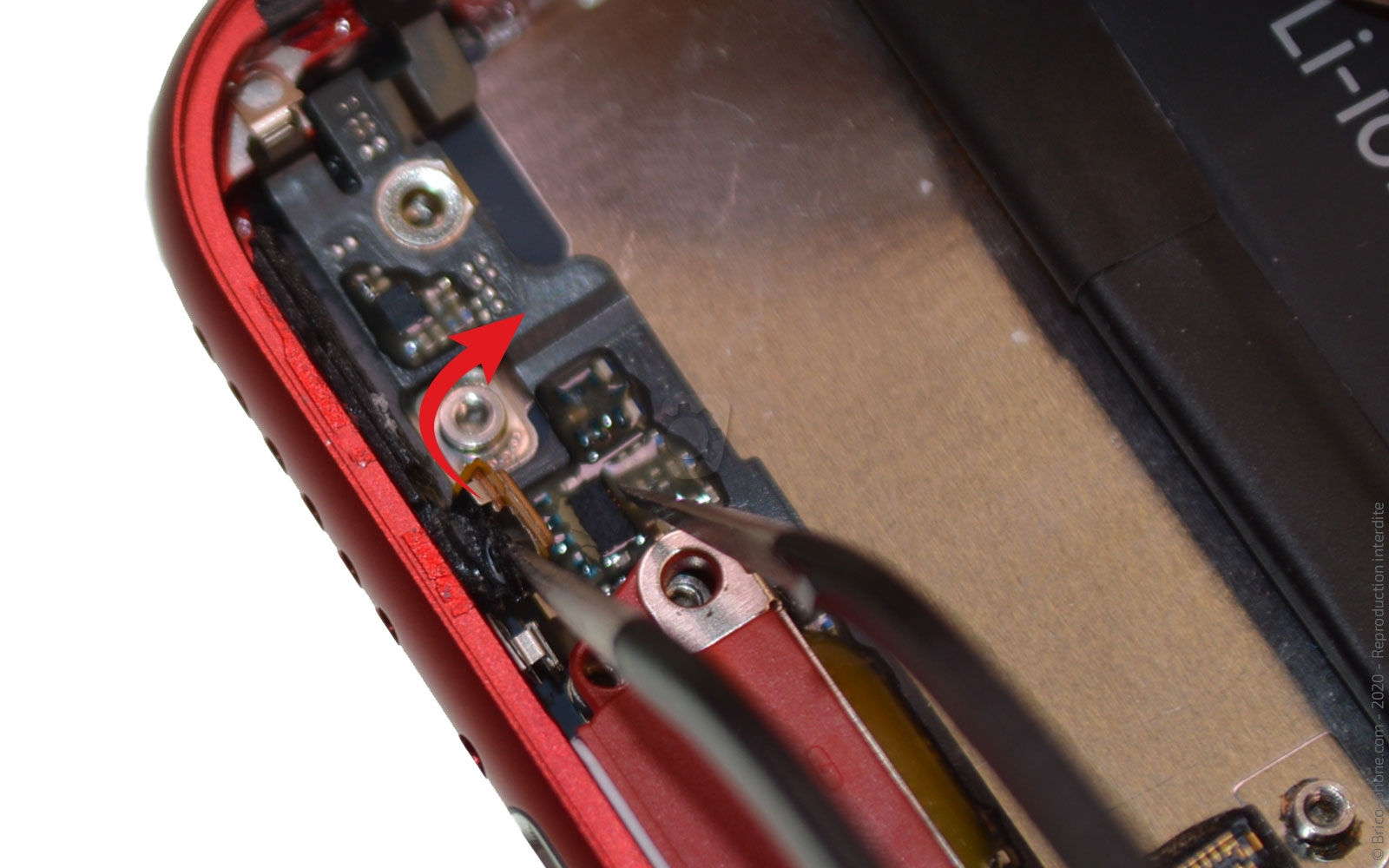

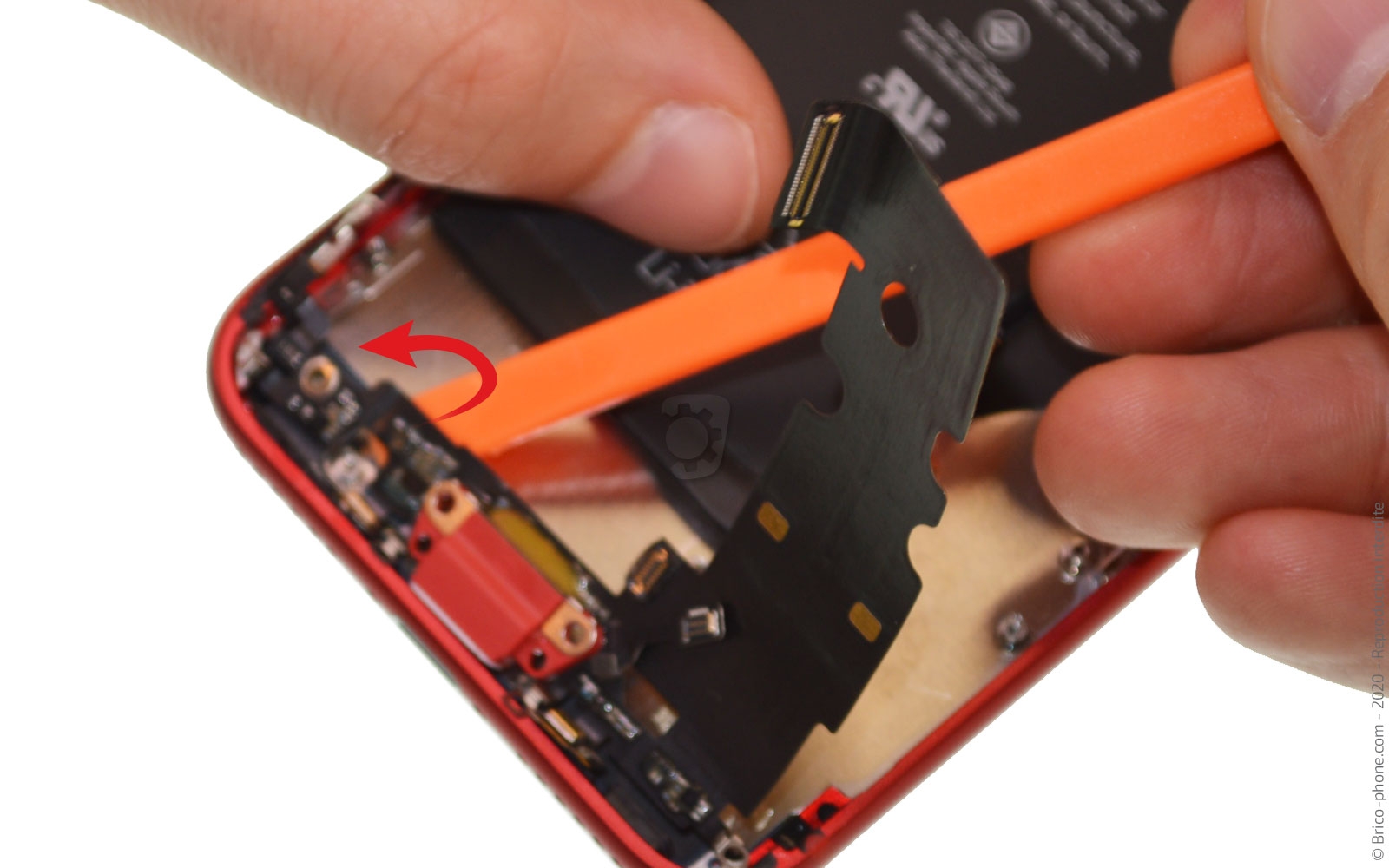

Etape 19 : Enlever le connecteur de charge

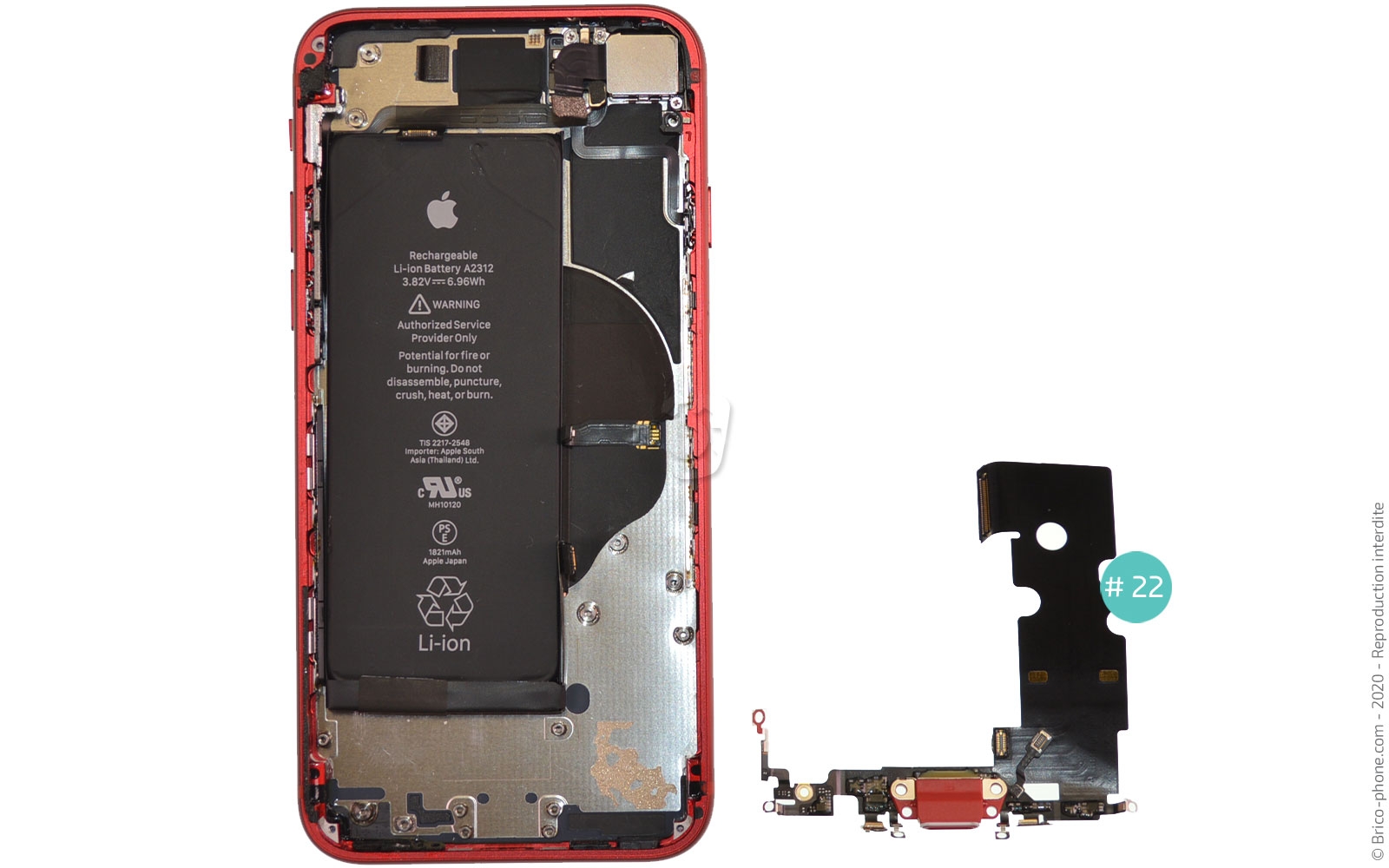

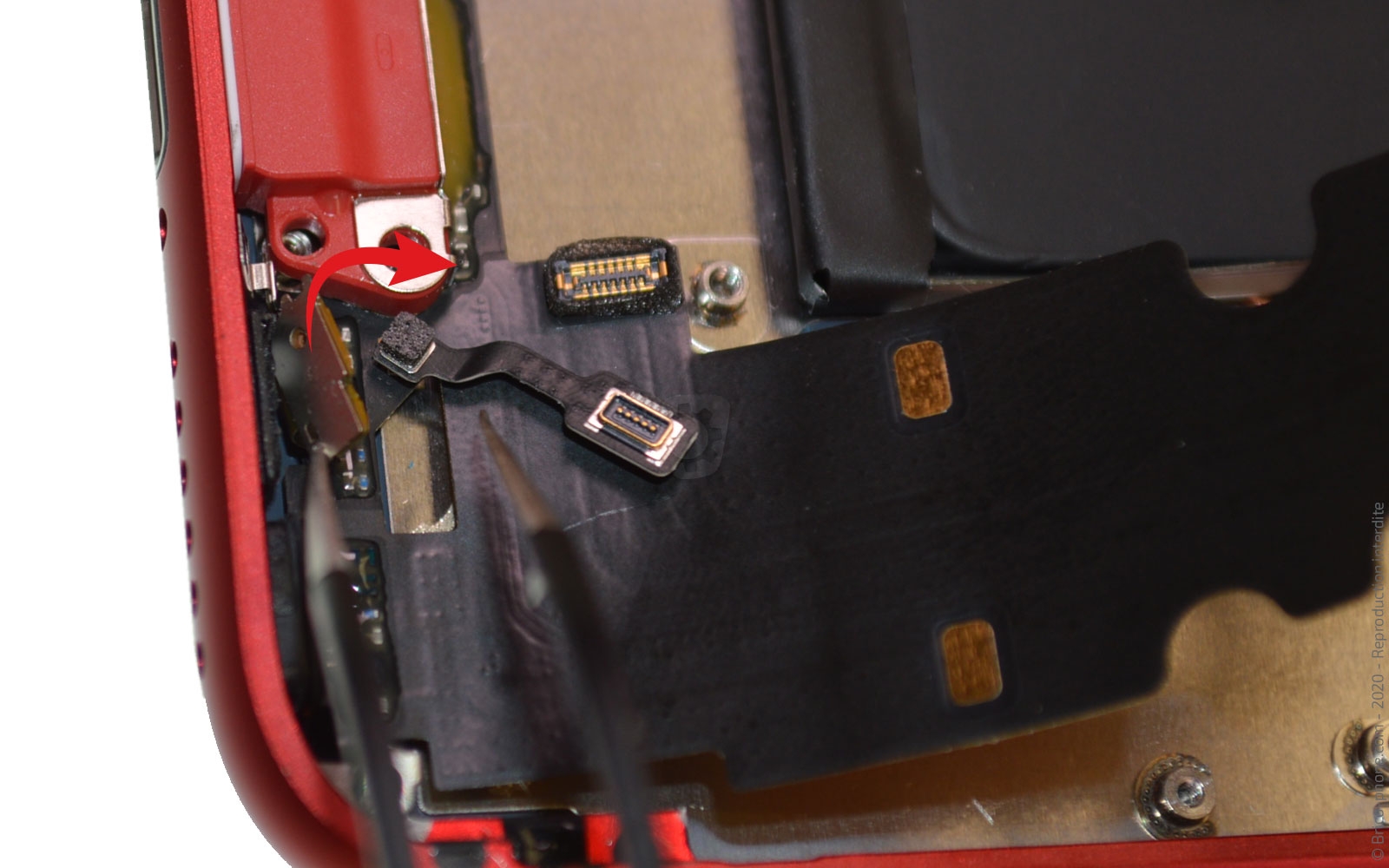

A l'aide de la pincette, décollez les supports micros et ensuite le dock avec la spatule. N'oubliez pas de récupérez la nappe que l'on voit sur la photo 1.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage
Remontez votre iPhone SE en suivant les étapes précédentes dans l'ordre inverse.

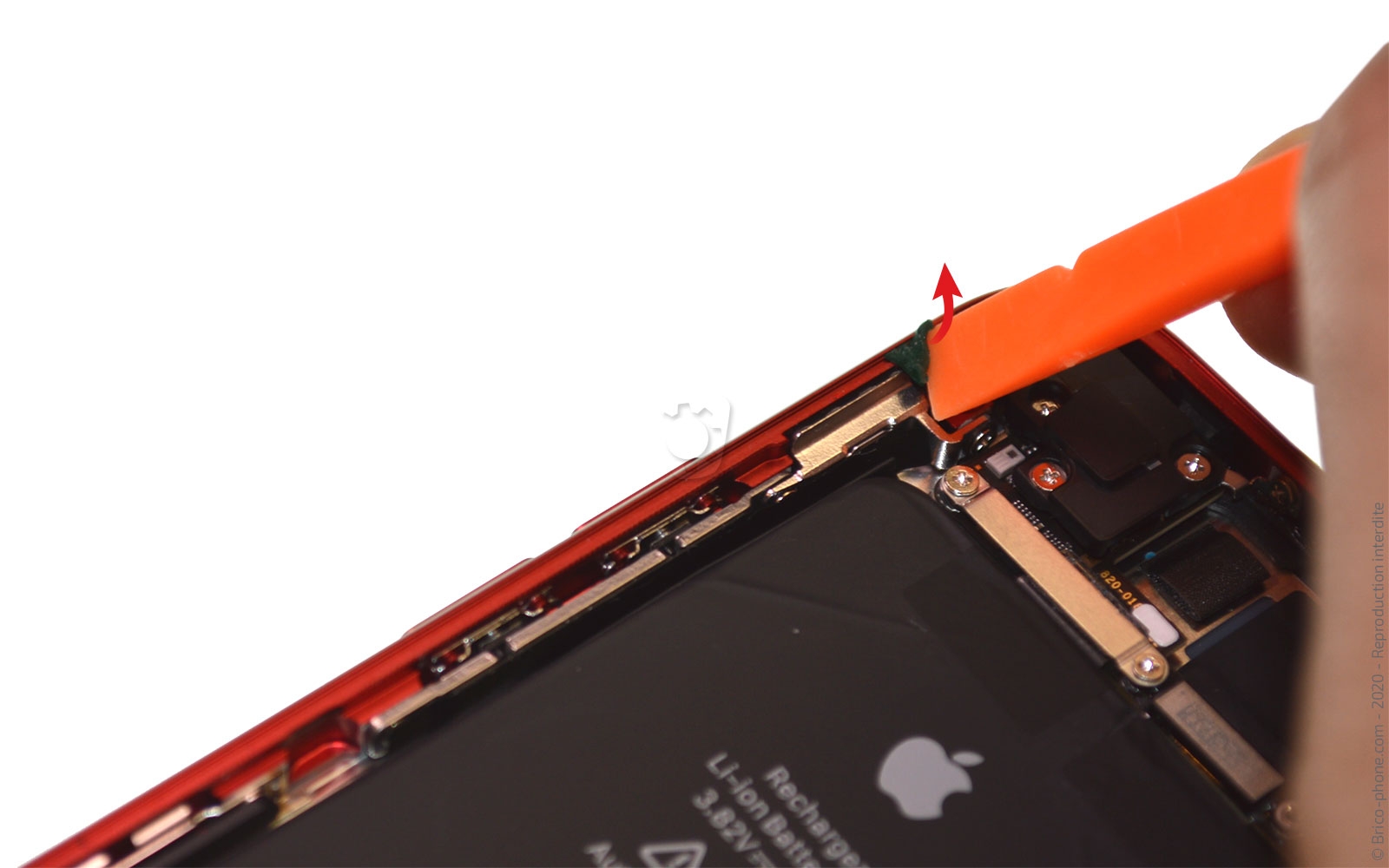

Avant de refermer votre smartphone, nettoyez le contour du châssis de votre téléphone afin de pouvoir positionner votre nouveau joint d'étanchéité.

Pour installer le nouveau joint, enlevez la première protection bleue. Utilisez le support comme patron en vérifiant que le carré se trouve du coté de la caméra arrière.

Une fois en place, appuyez fortement sur tout le joint pour permettre à ce dernier de bien adhérer au châssis avant de retirer la dernière protection.

Félicitation vous venez de redonner un coup de jeune à votre iPhone. !
