Changement du haut-parleur externe sur iPhone SE 2020

Temps estimé : 40 min
Difficulté : 3/5
iPhone SE 2020 | Temps estimé : 40 min | Difficulté : 3/5

Vous n'avez plus de son qui sort du Haut-Parleur externe de votre iPhone SE 2020 ? Vous ne pouvez plus écouter votre musique ou vos sonneries ? Vous n'entendez plus votre correspondant en mode Haut-Parleur ? Pour résoudre ce problème, il va falloir changer votre Haut-Parleur externe, en commandant sur le site la pièce détachée et les outils, et en suivant notre tutoriel photo afin de réaliser la réparation.

Diagnostic

›  Vous n'avez plus de son sur votre haut-parleur externe lors de vos communications.
›  Vous rencontrez des problèmes de sortie audio externe.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

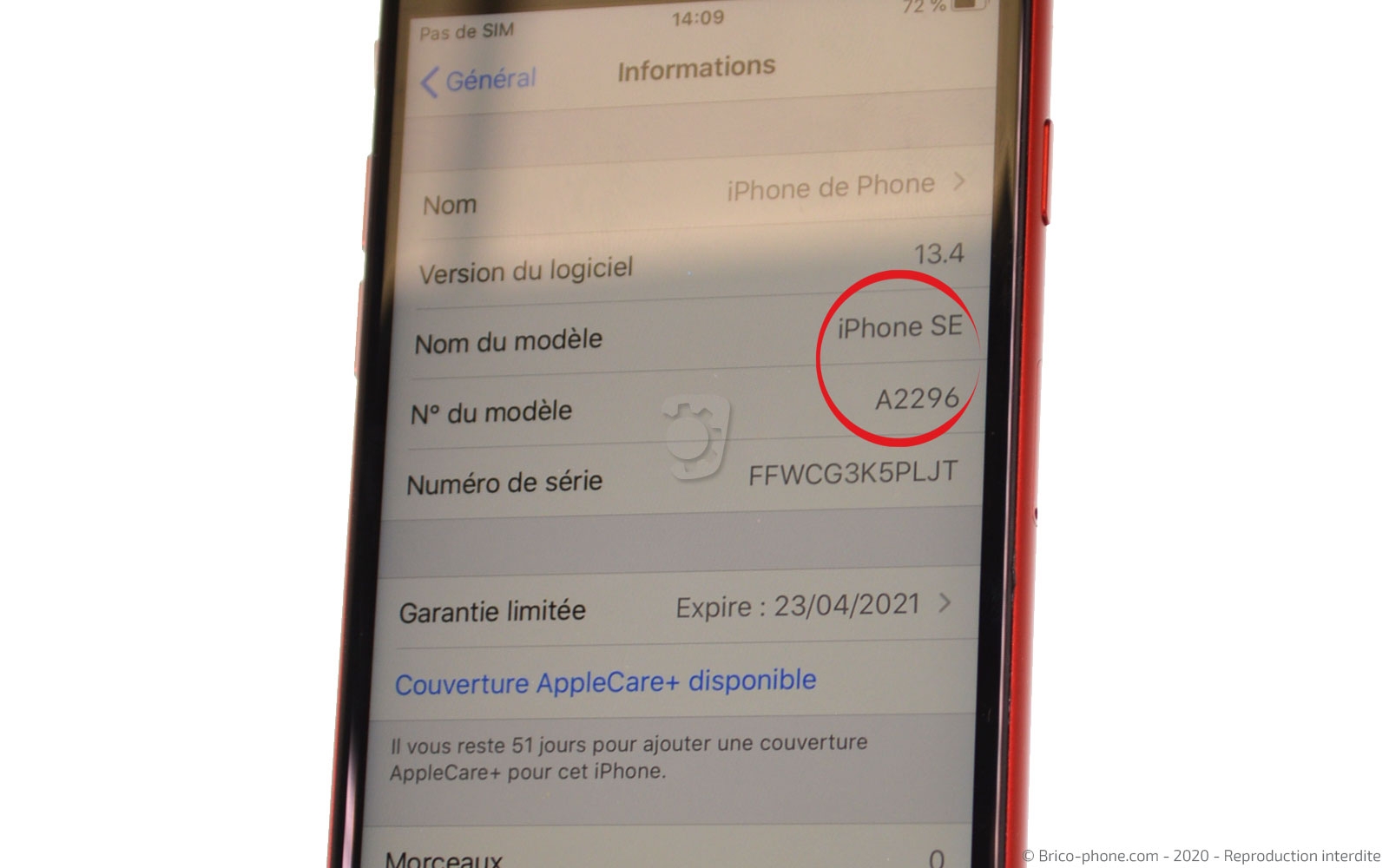

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre iPhone. Cela vous permettra de commander la bonne pièce et le bon kit d'outils.

Dirigez-vous dans les réglages de votre smartphone et cliquez sur la rubrique N° de modèle dans les informations générales. La référence A2296 doit apparaitre.

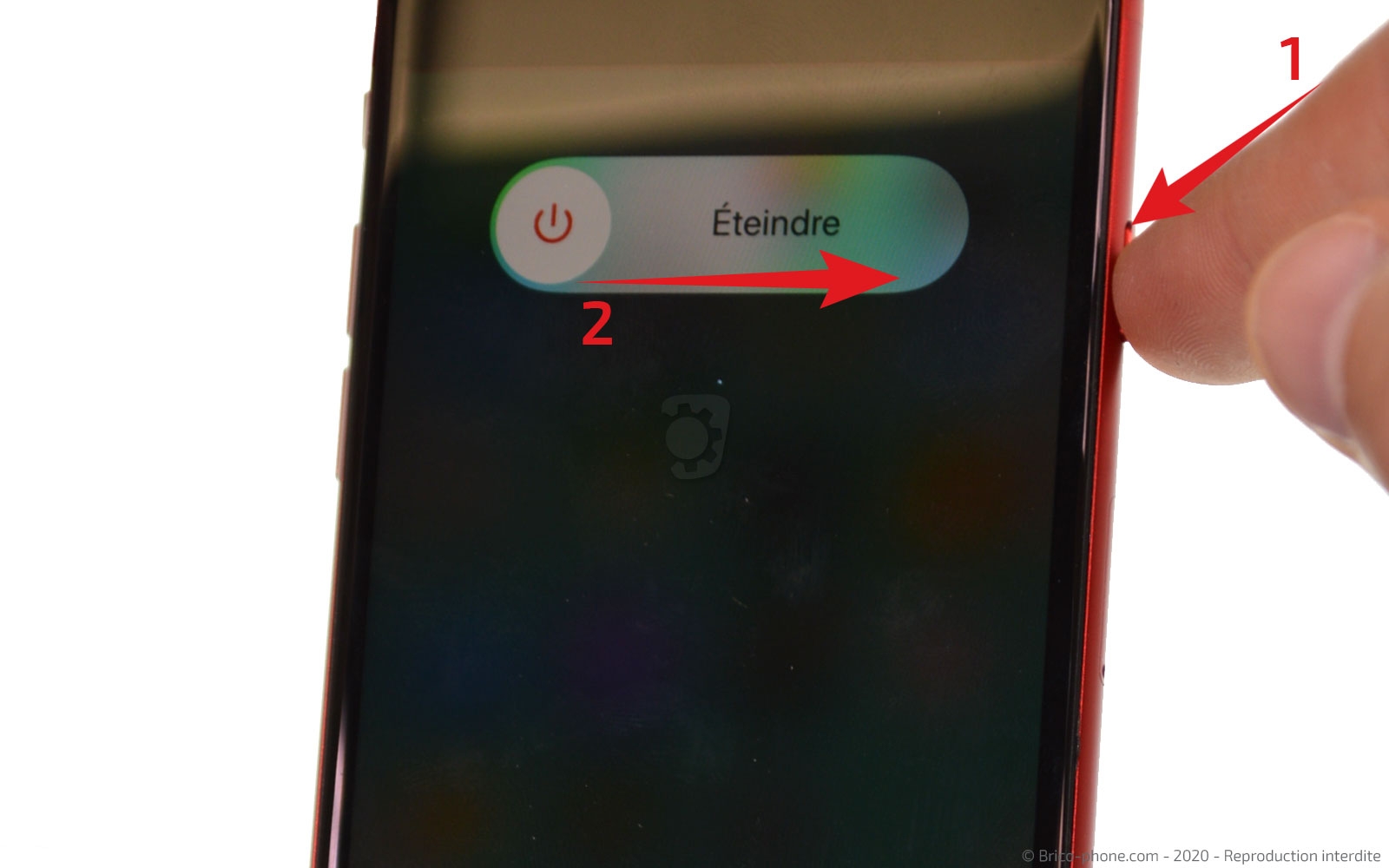

Une fois que vous êtes prêt, il ne vous reste plus qu'à commencer la réparation en éteignant votre iPhone.

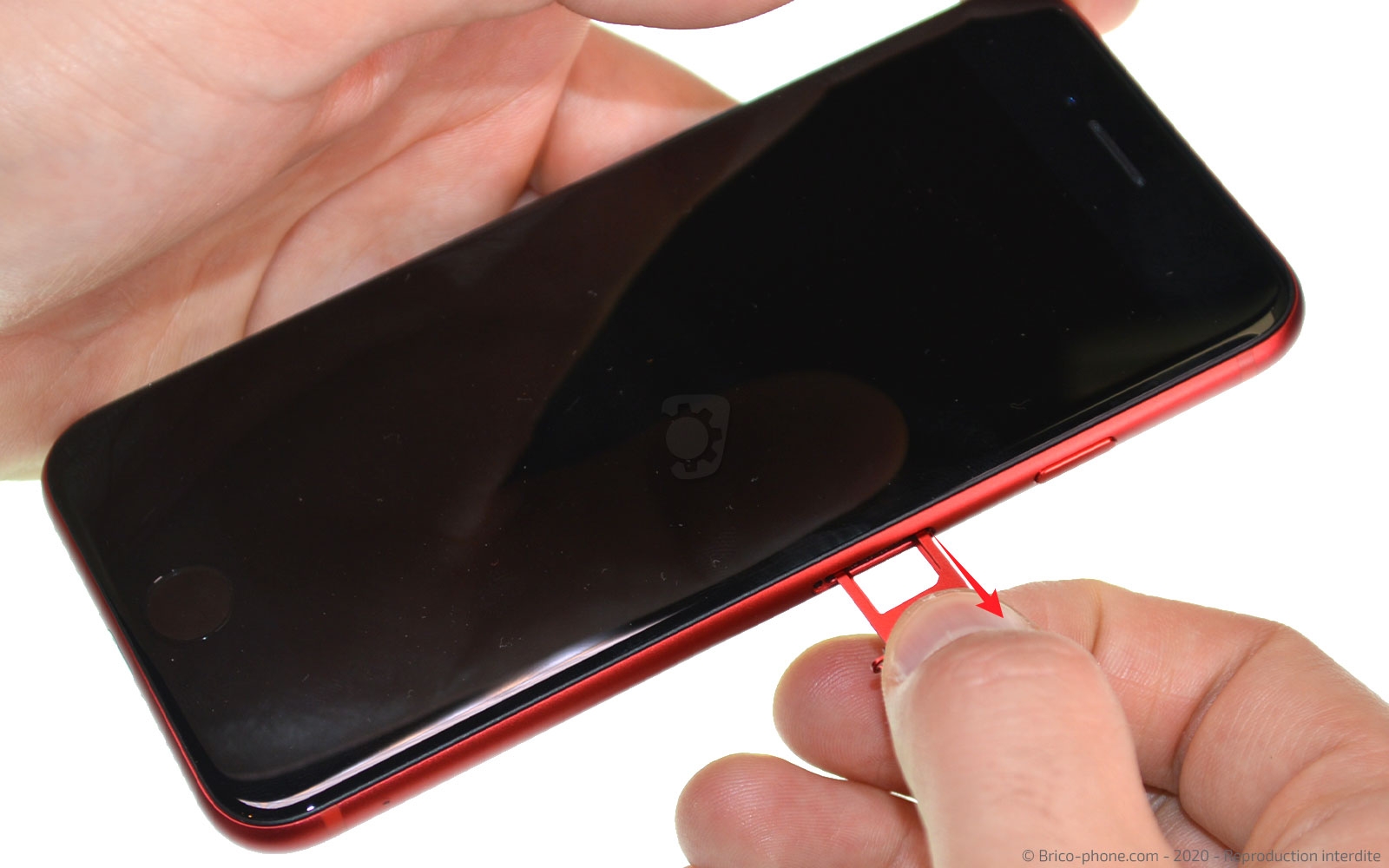

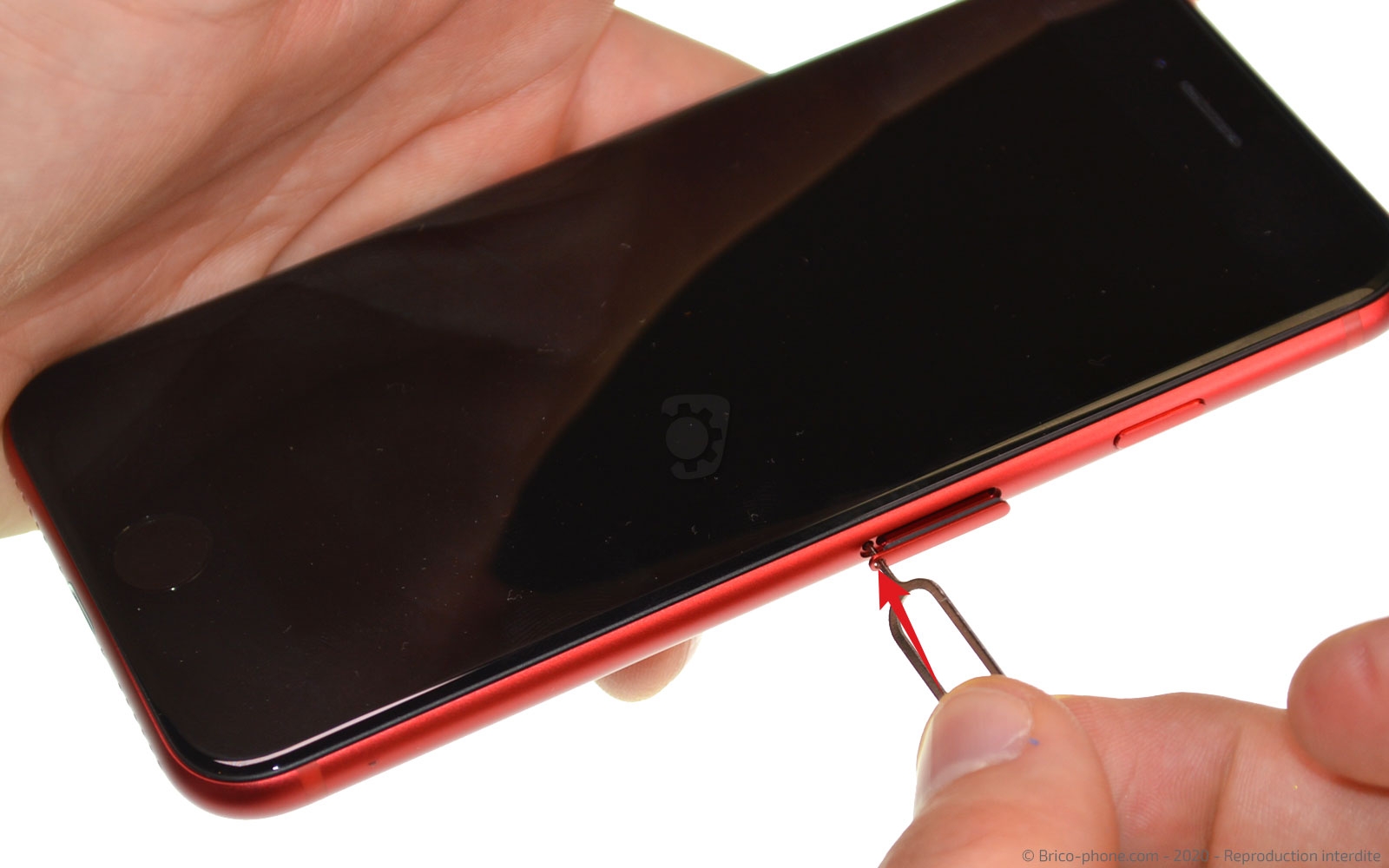

Etape 1 : Retirer le rack Sim

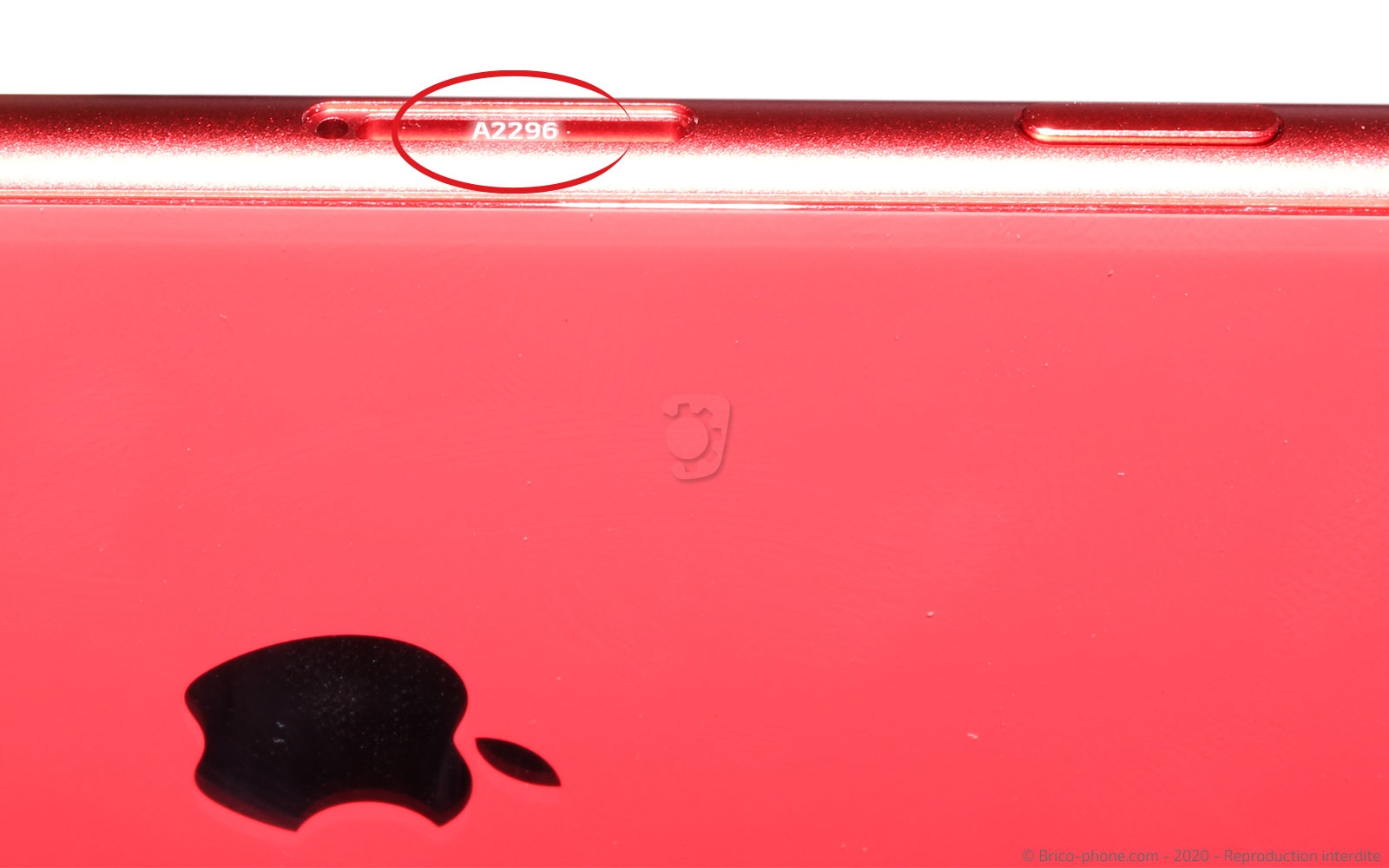

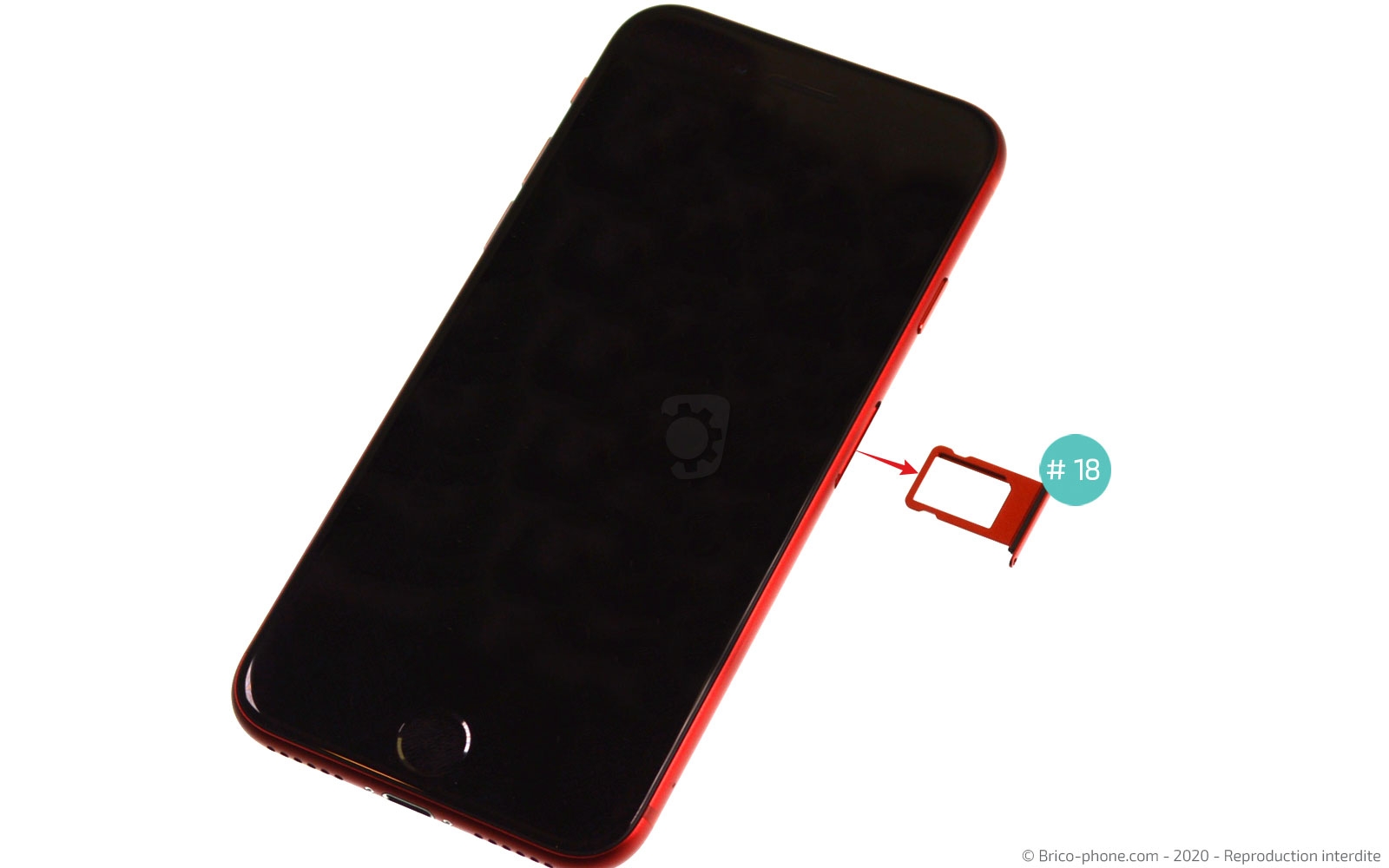

Retirez le tiroir sim du téléphone pour laisser apparaitre le numéro de modèle.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Ôter les vis pentalobes
Pour accéder à l'intérieur du smartphone, retirez les deux vis pentalobes situées sur la tranche inférieure de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

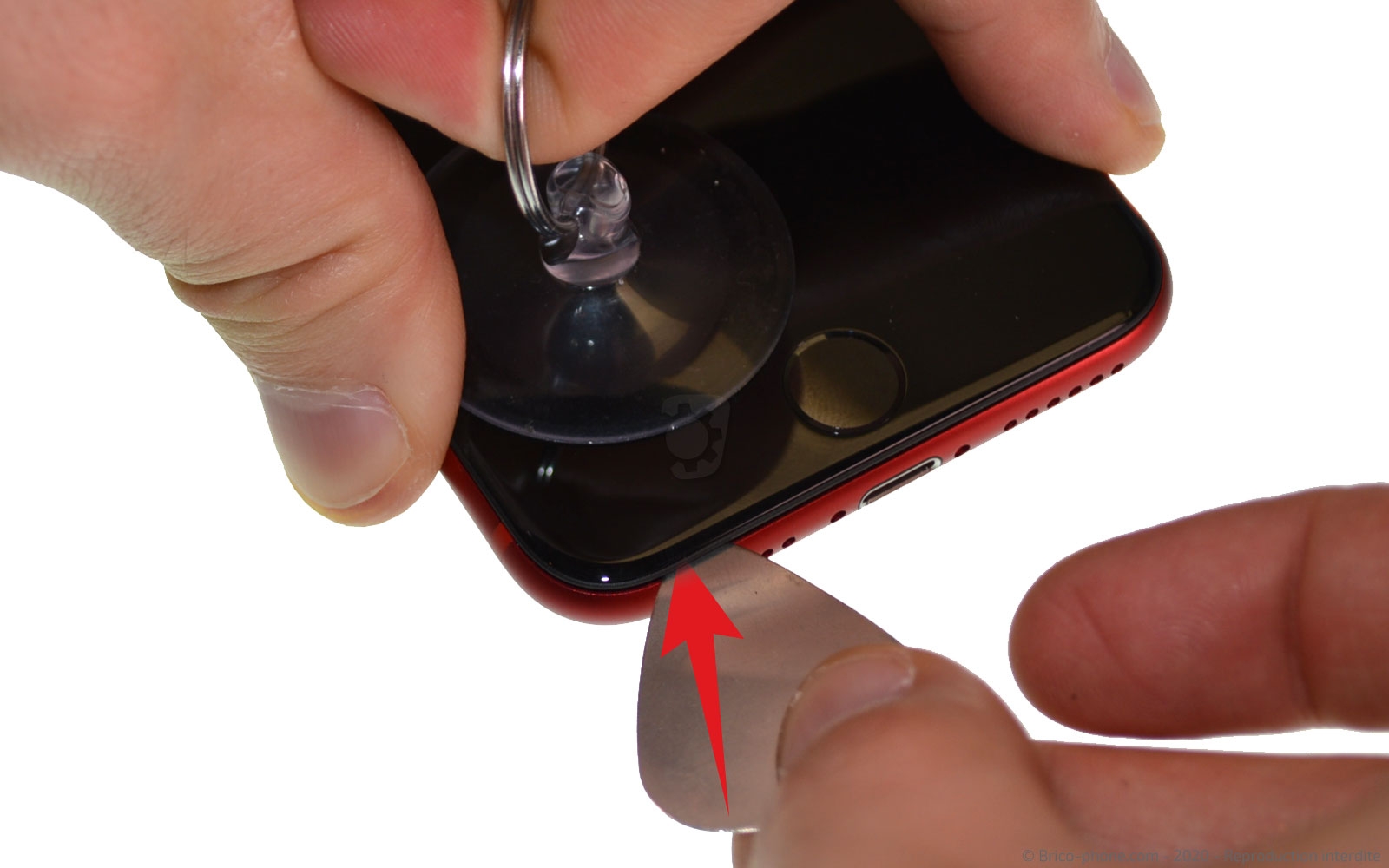

Etape 3 : Chauffer l'écran

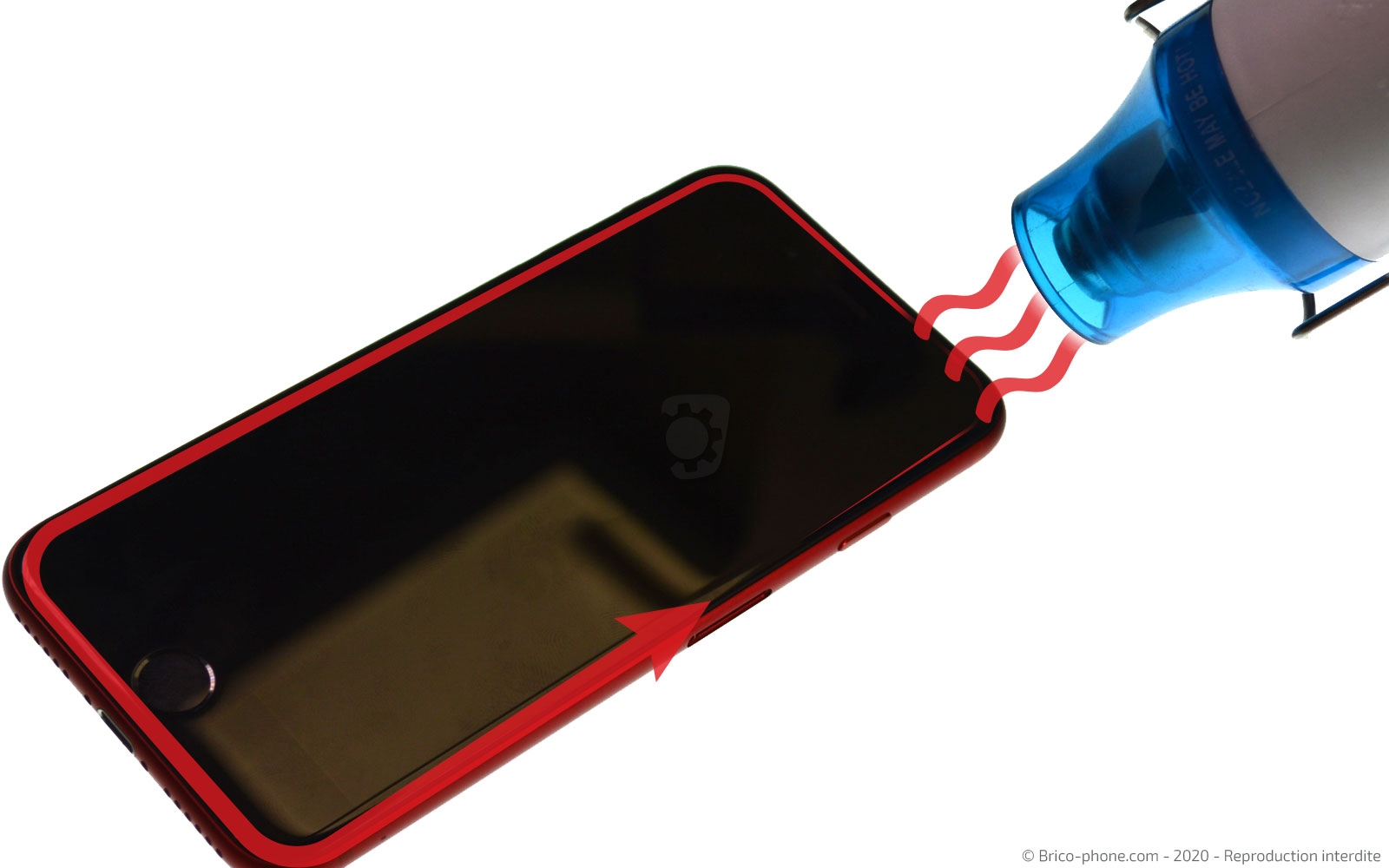

A l'aide du décapeur thermique, chauffez légèrement le contour du téléphone afin de pouvoir ramollir le joint d'étanchéité.

Positionnez la ventouse près d'un des angles de votre écran et tirez sur sa boucle afin de réussir à glisser le médiator en métal entre le châssis et l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

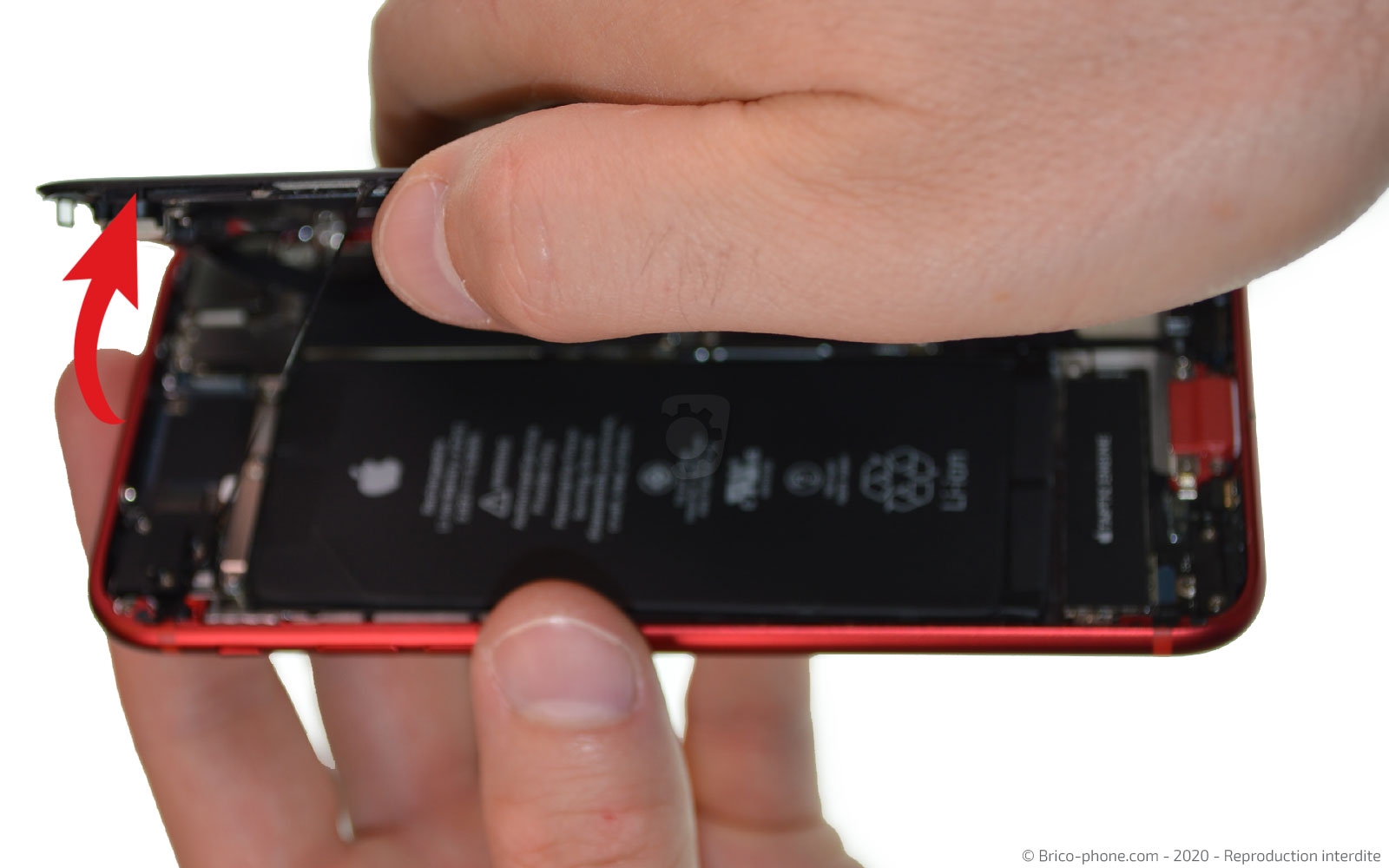

Etape 4: Ouvrir le téléphone

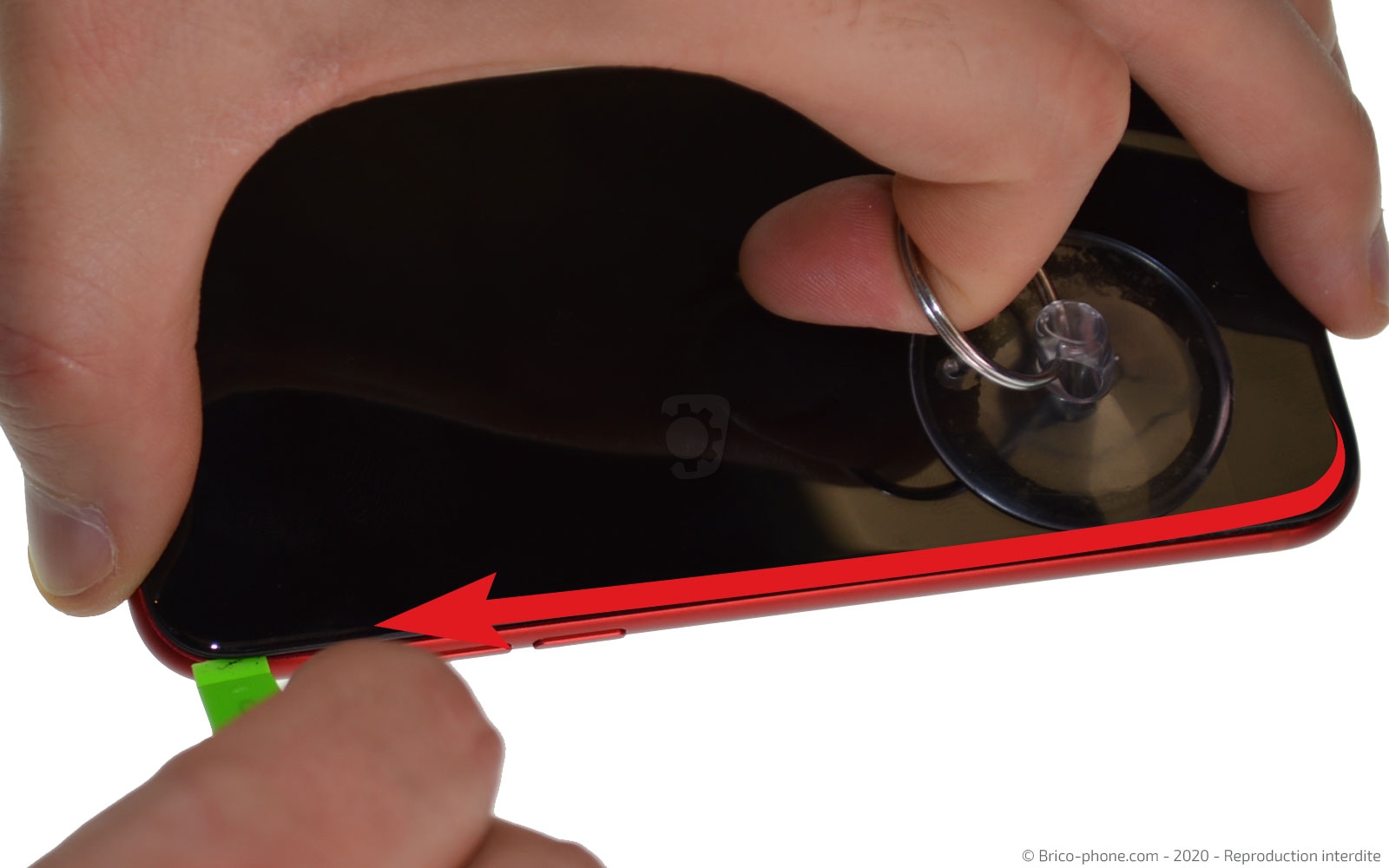

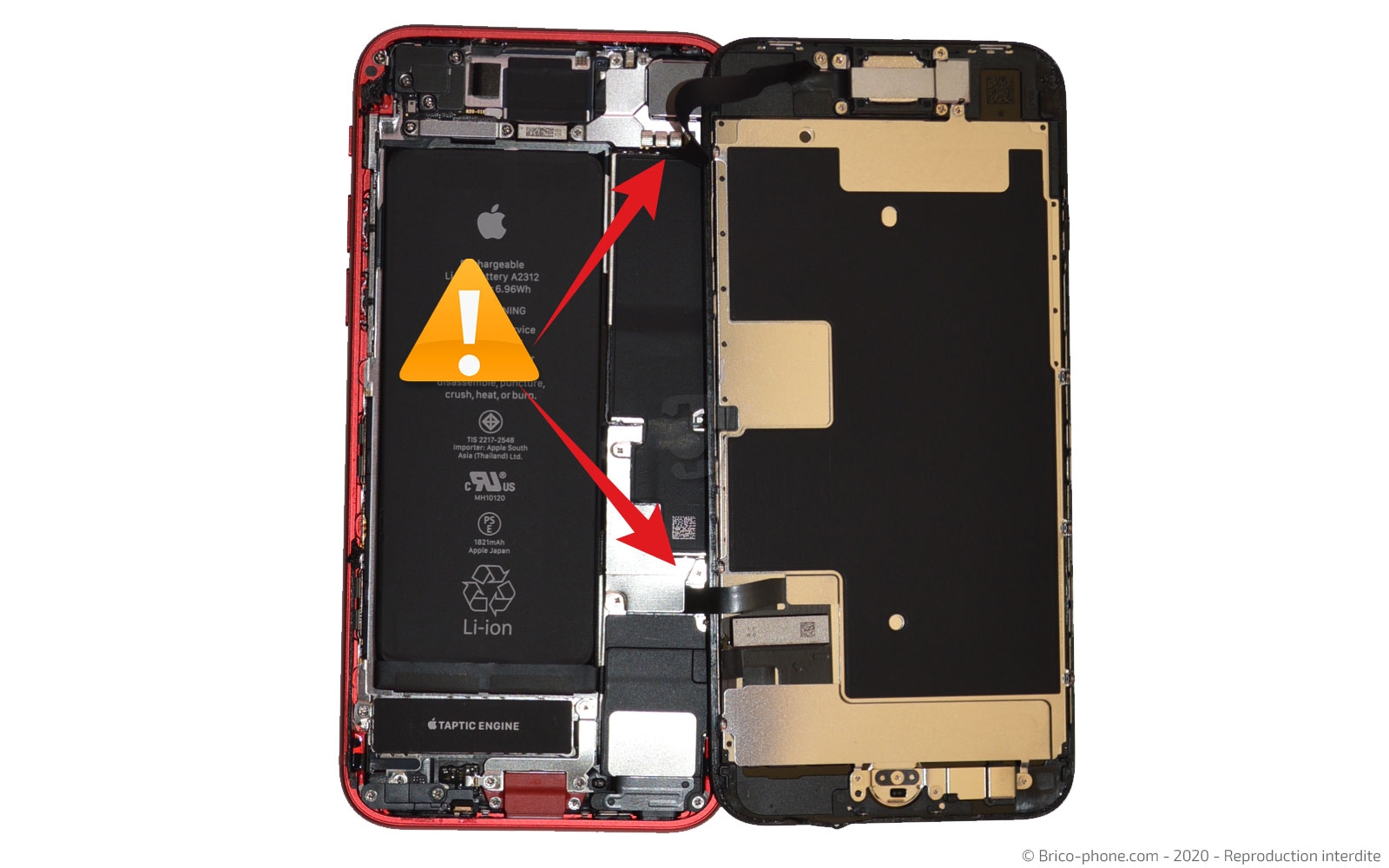

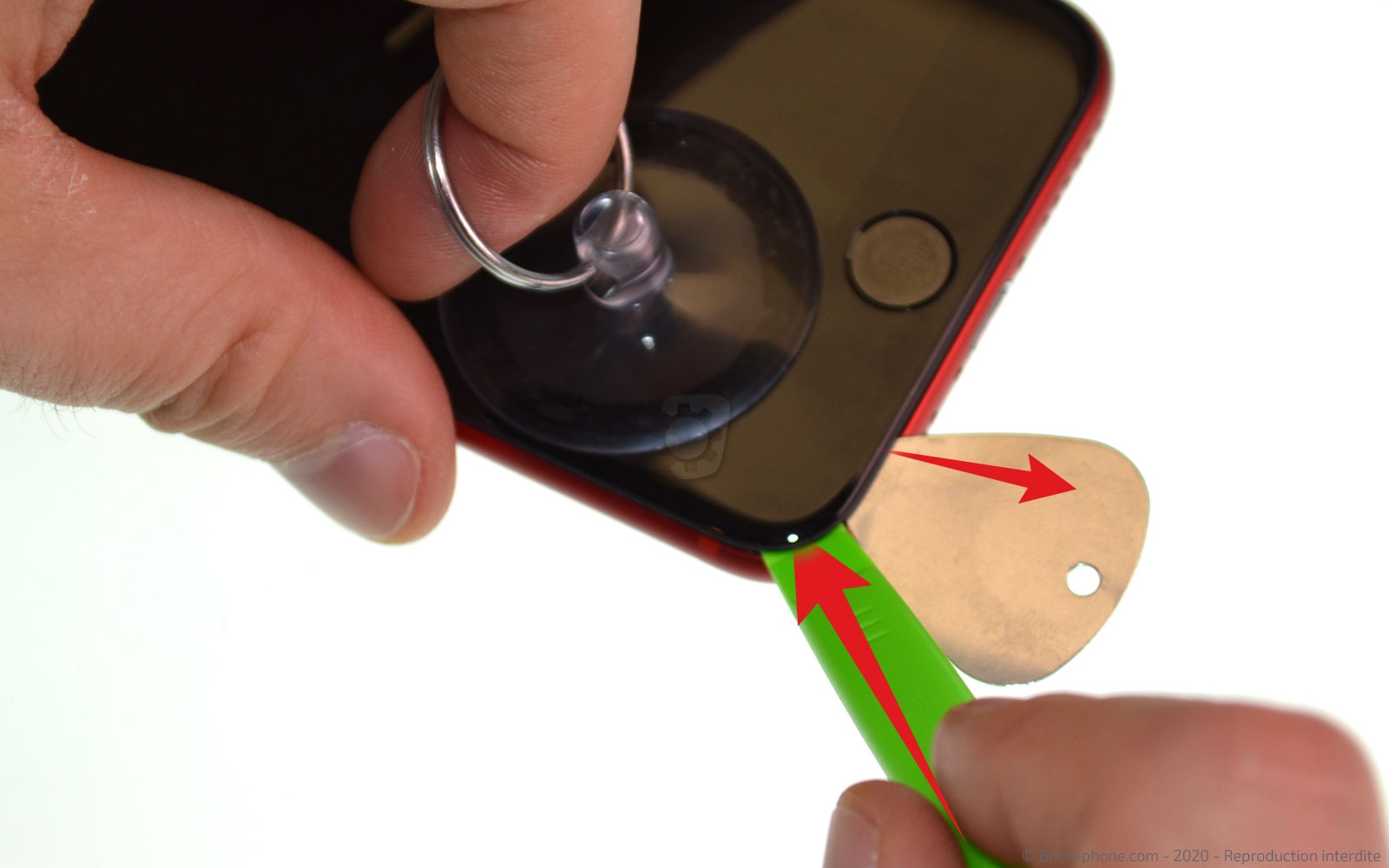

En vous aidant de la spatule verte, déclipsez l'intégralité de l'écran en faisant néanmoins attention lors du passe de l'outils du coté des nappes.
Outils du kit utilisés
Outils du kit utilisés

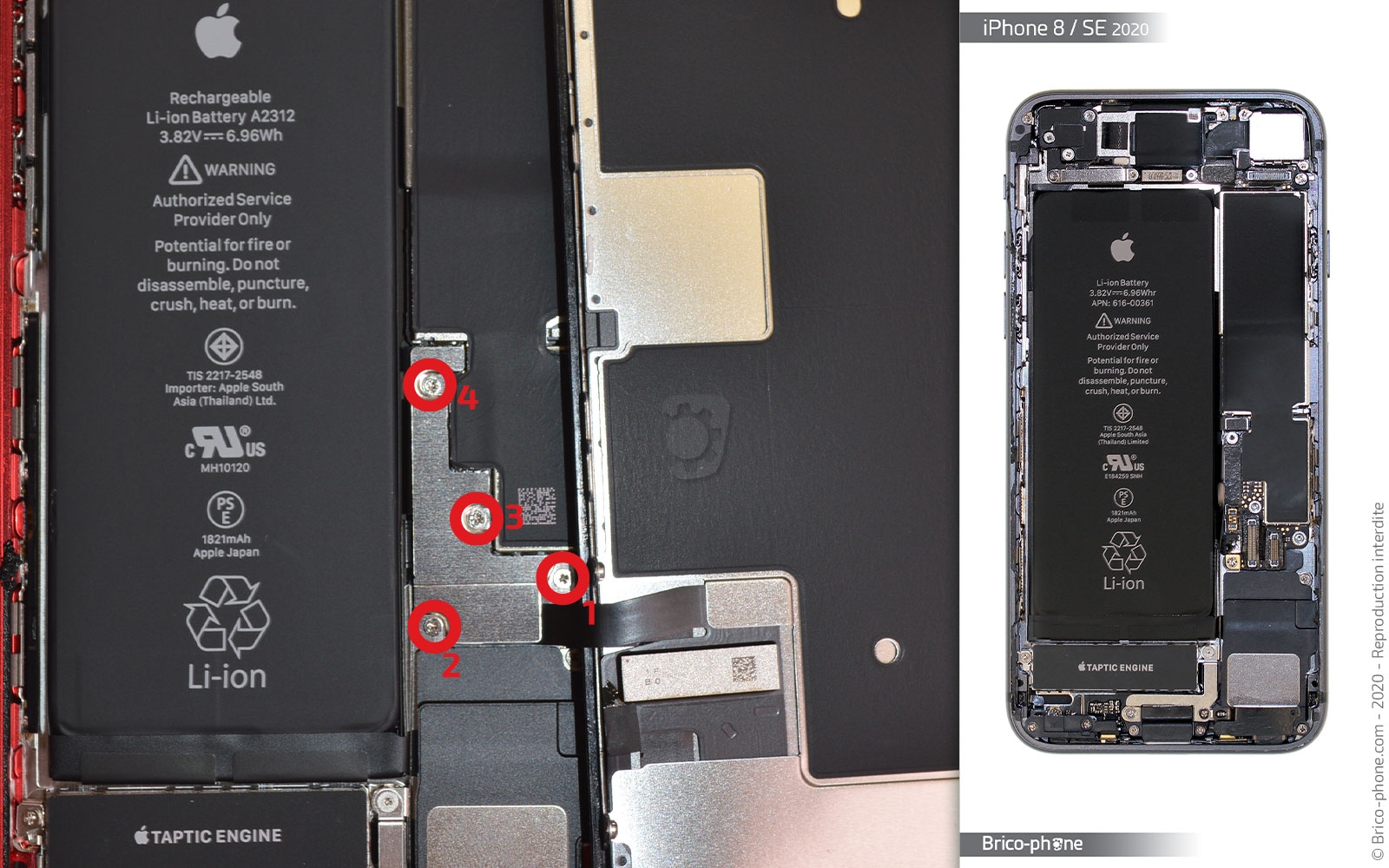

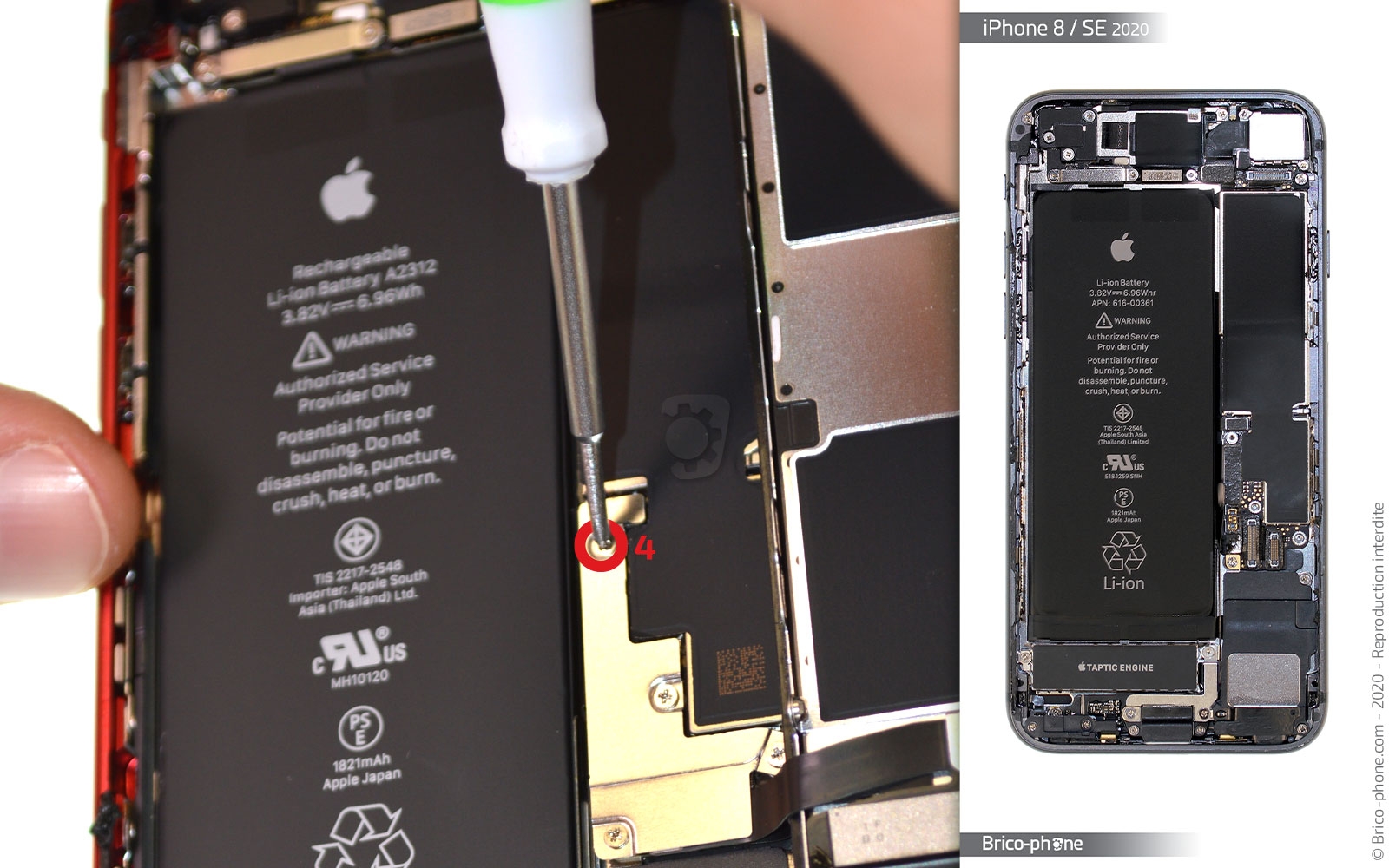

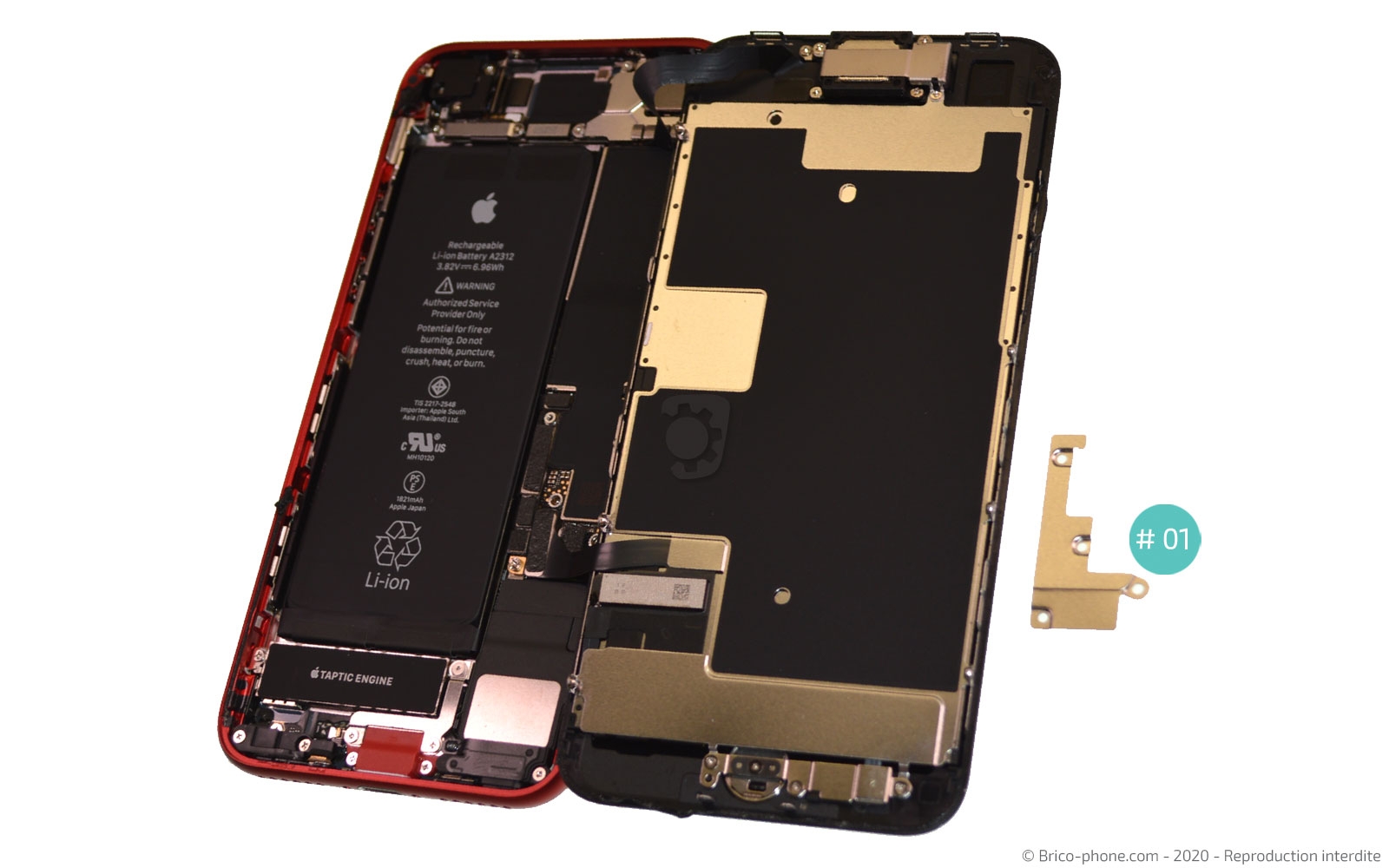

Etape 5 : Enlever la plaquette 01

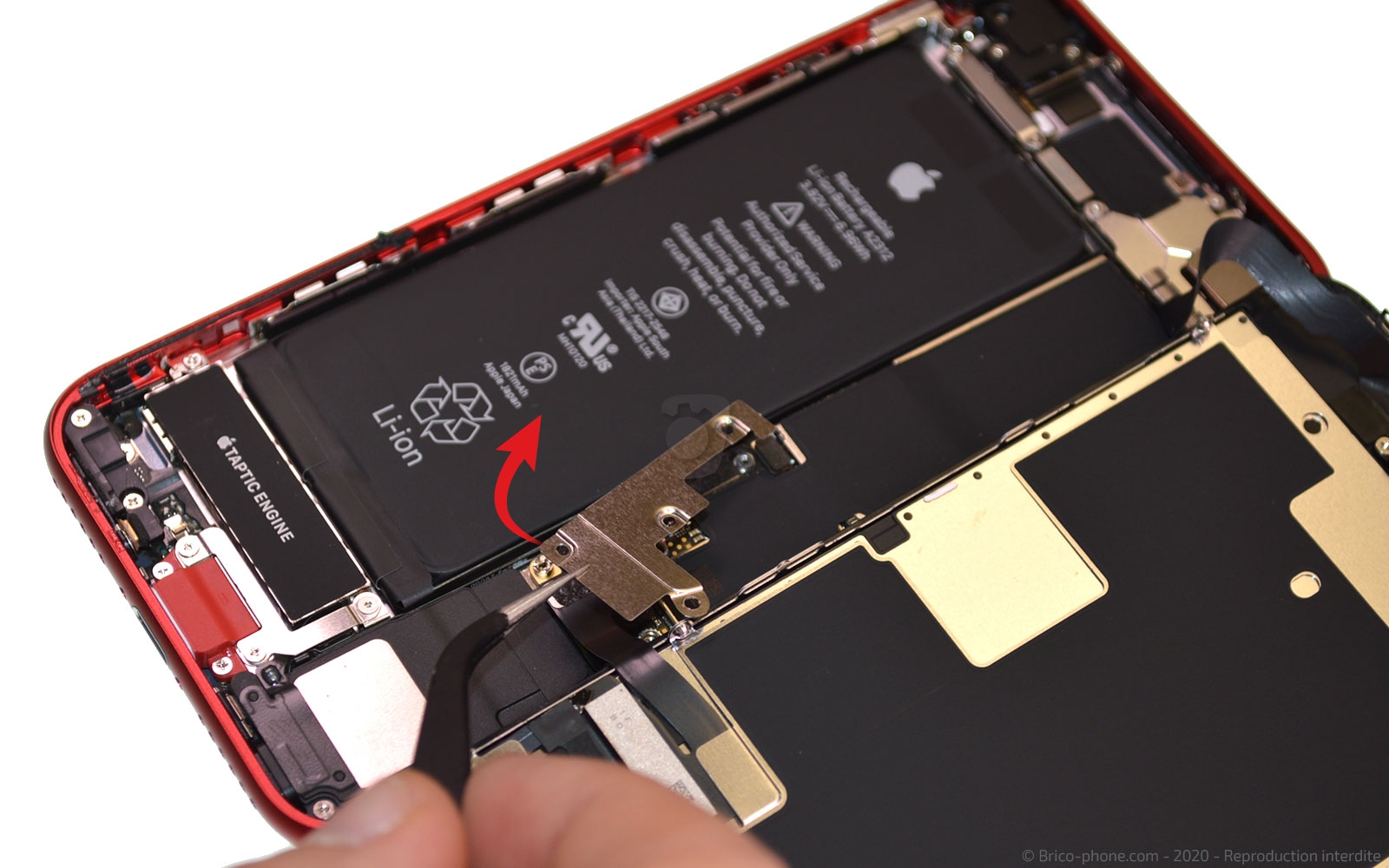

Saisissez le tournevis cruciforme pour extraire les 4 vis de la plaquette #0, puis sortez-la du téléphone.
Outils du kit utilisés
Outils du kit utilisés

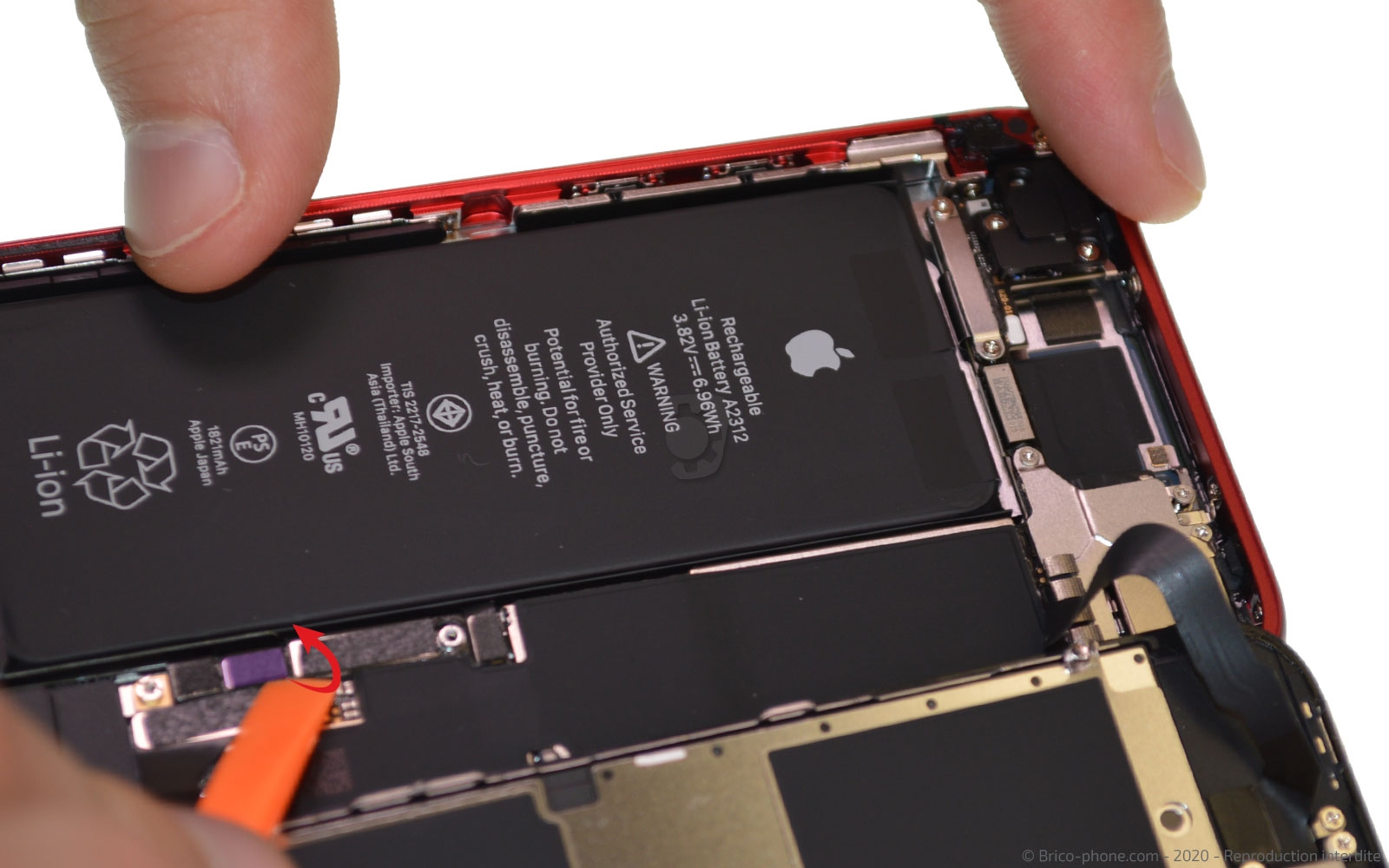

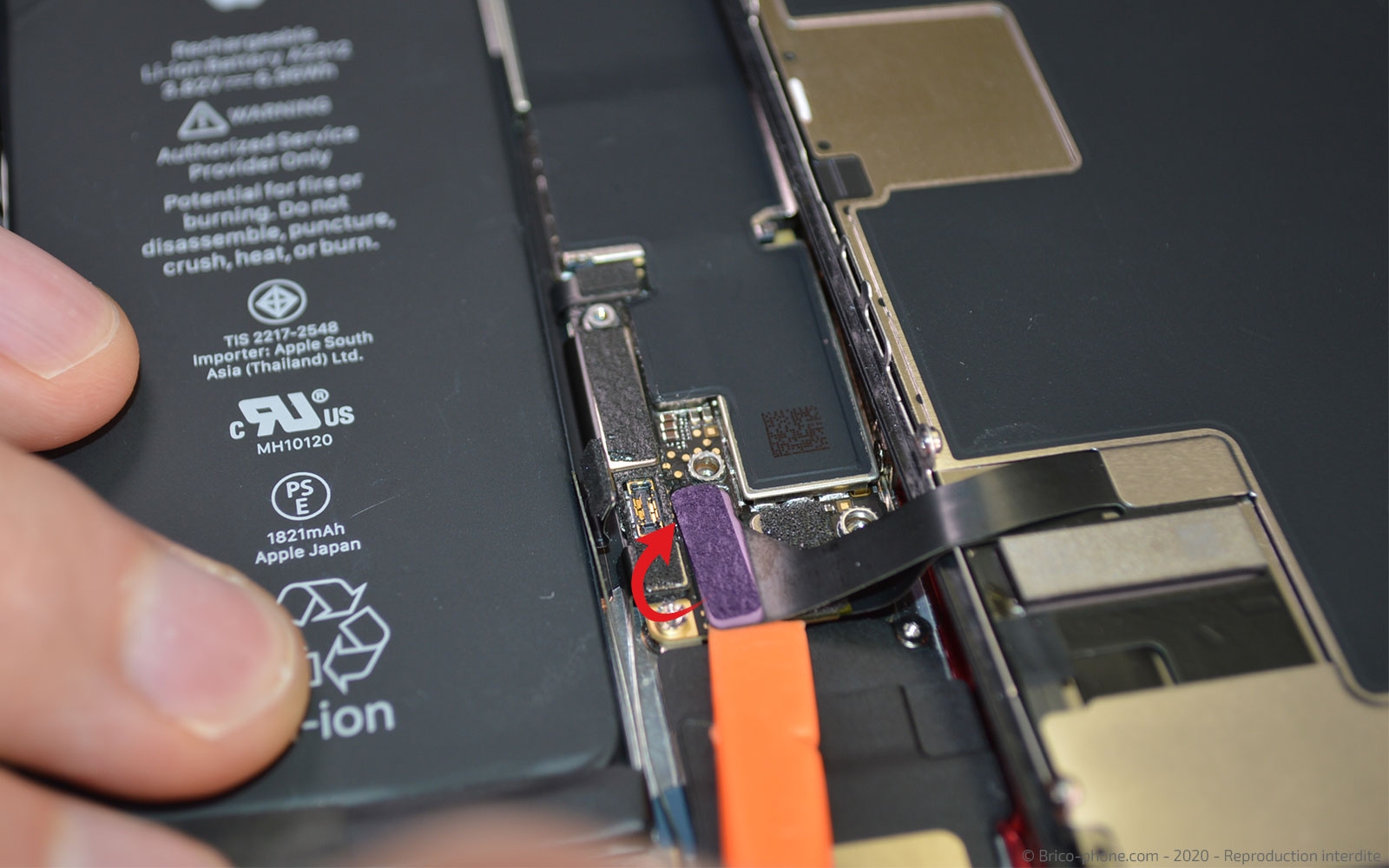

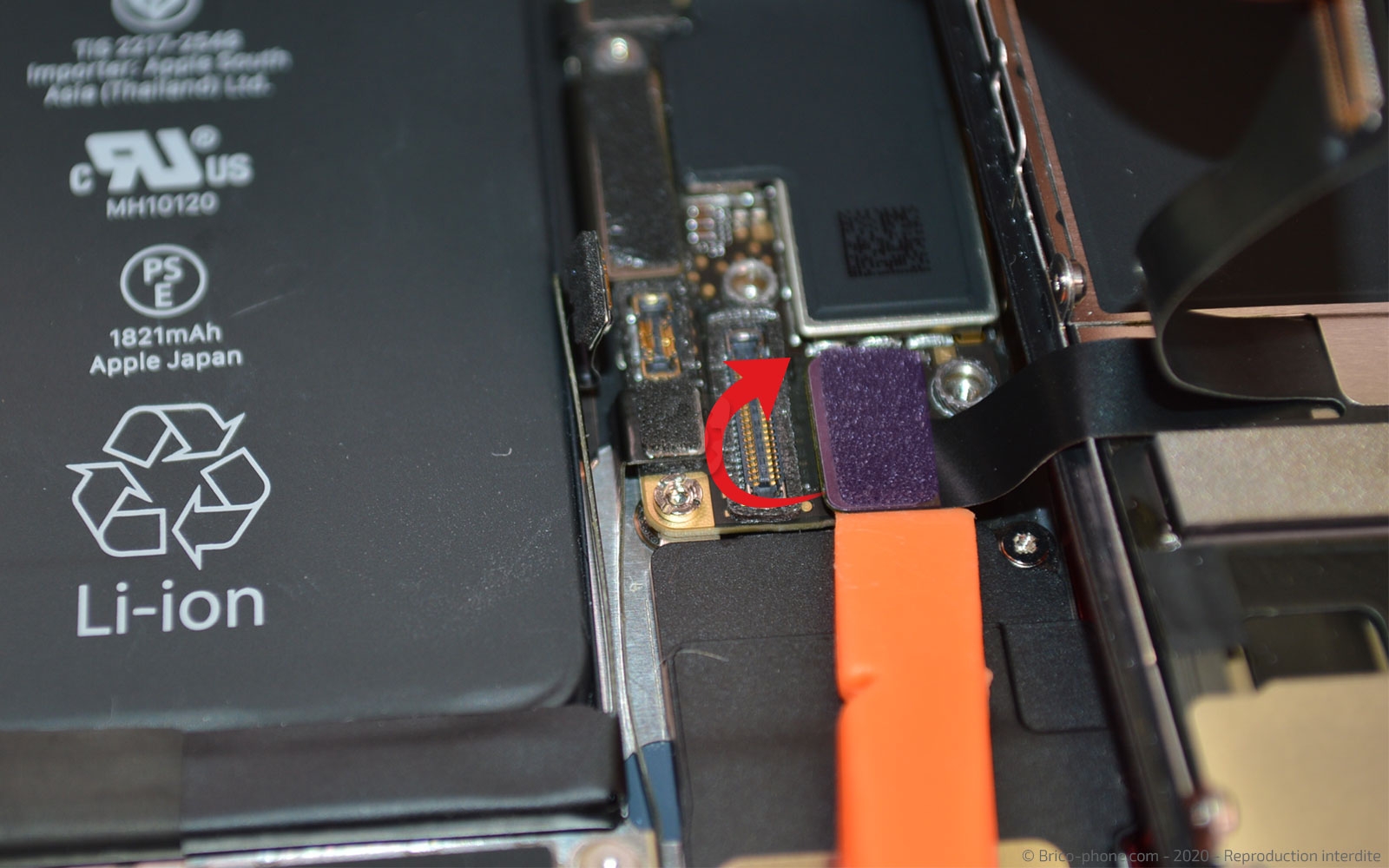

Etape 6 : Déconnecter les nappes de l'écran
En vous aidant du levier en nylon, déconnectez la batterie ainsi que les nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés

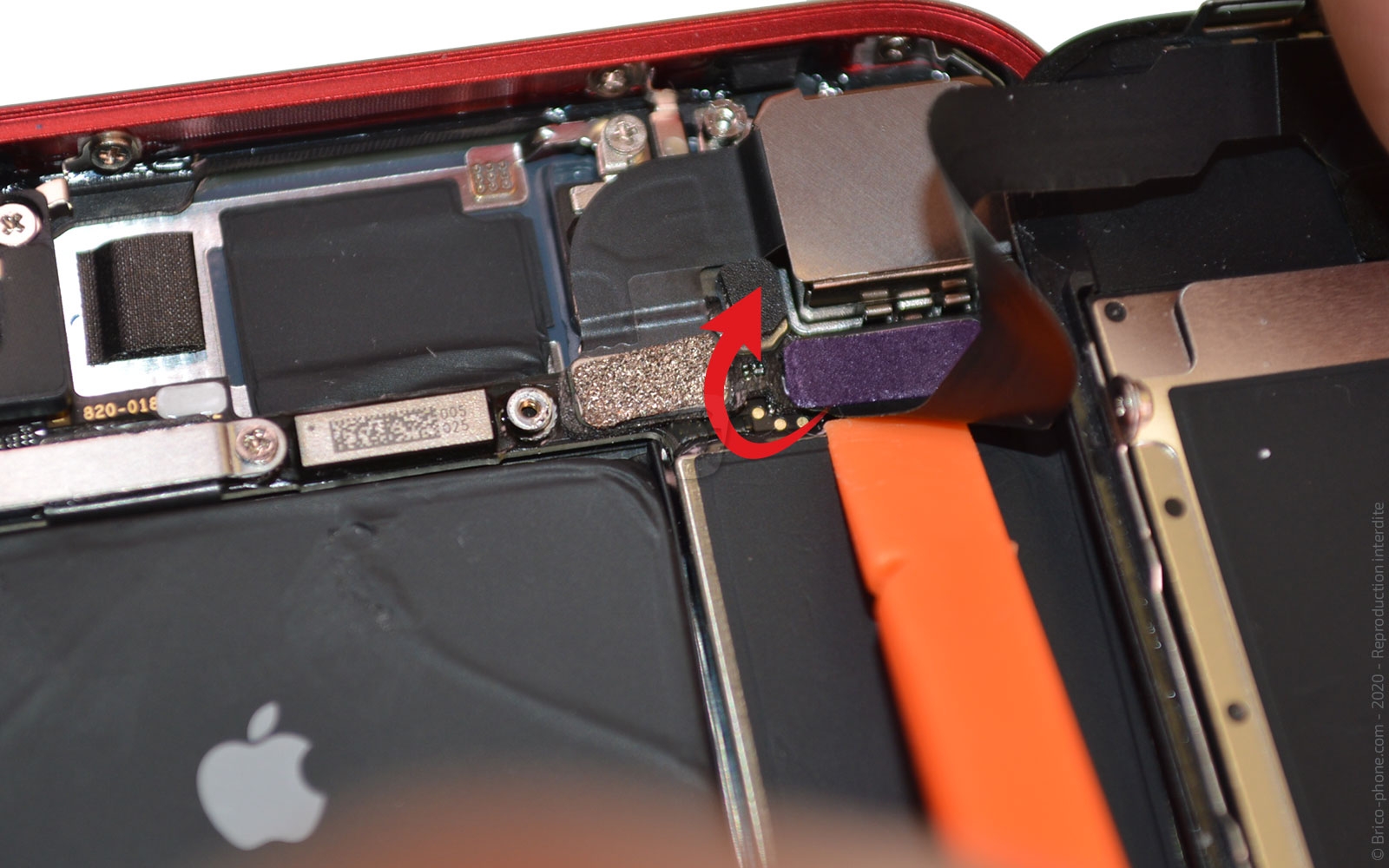

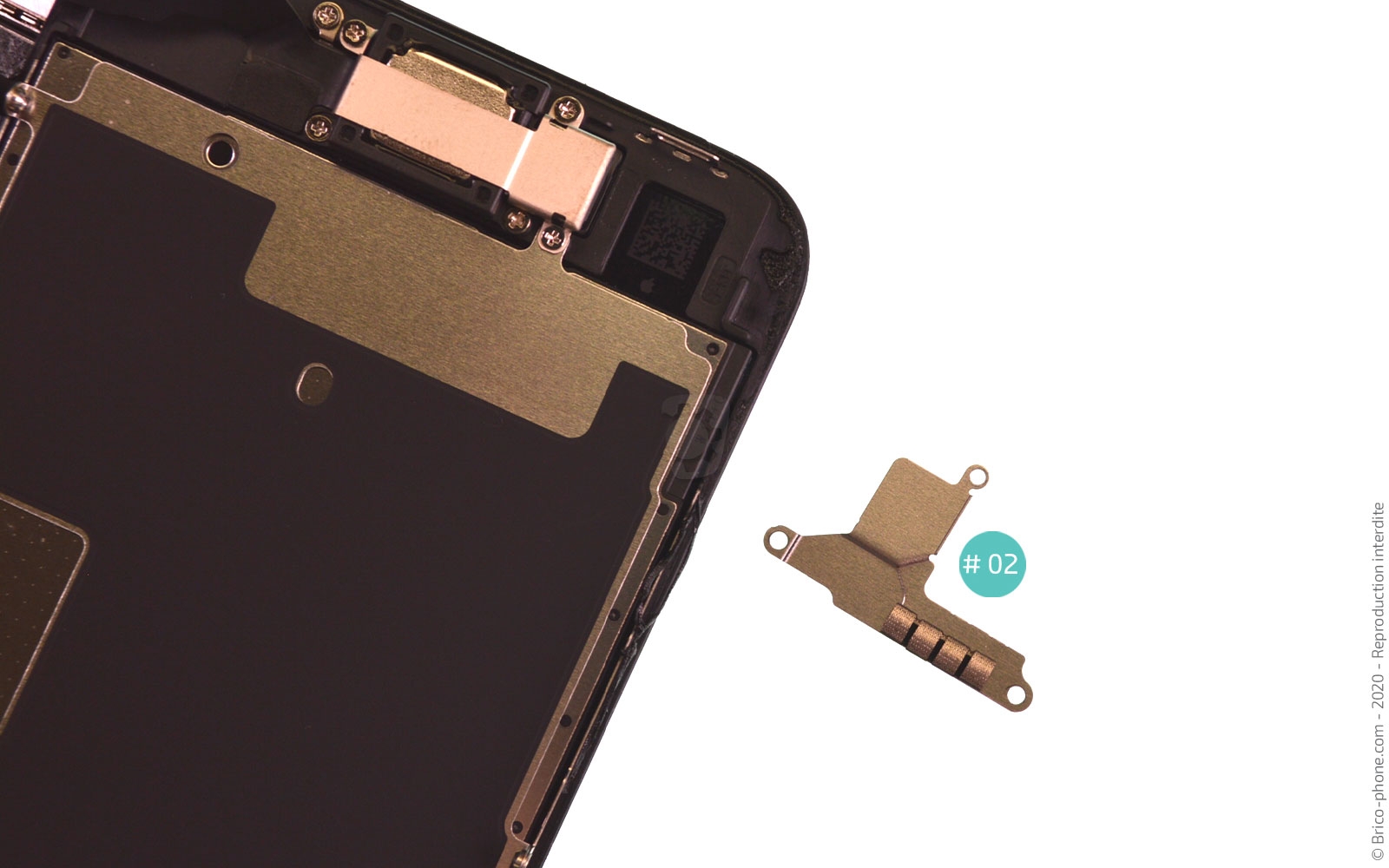

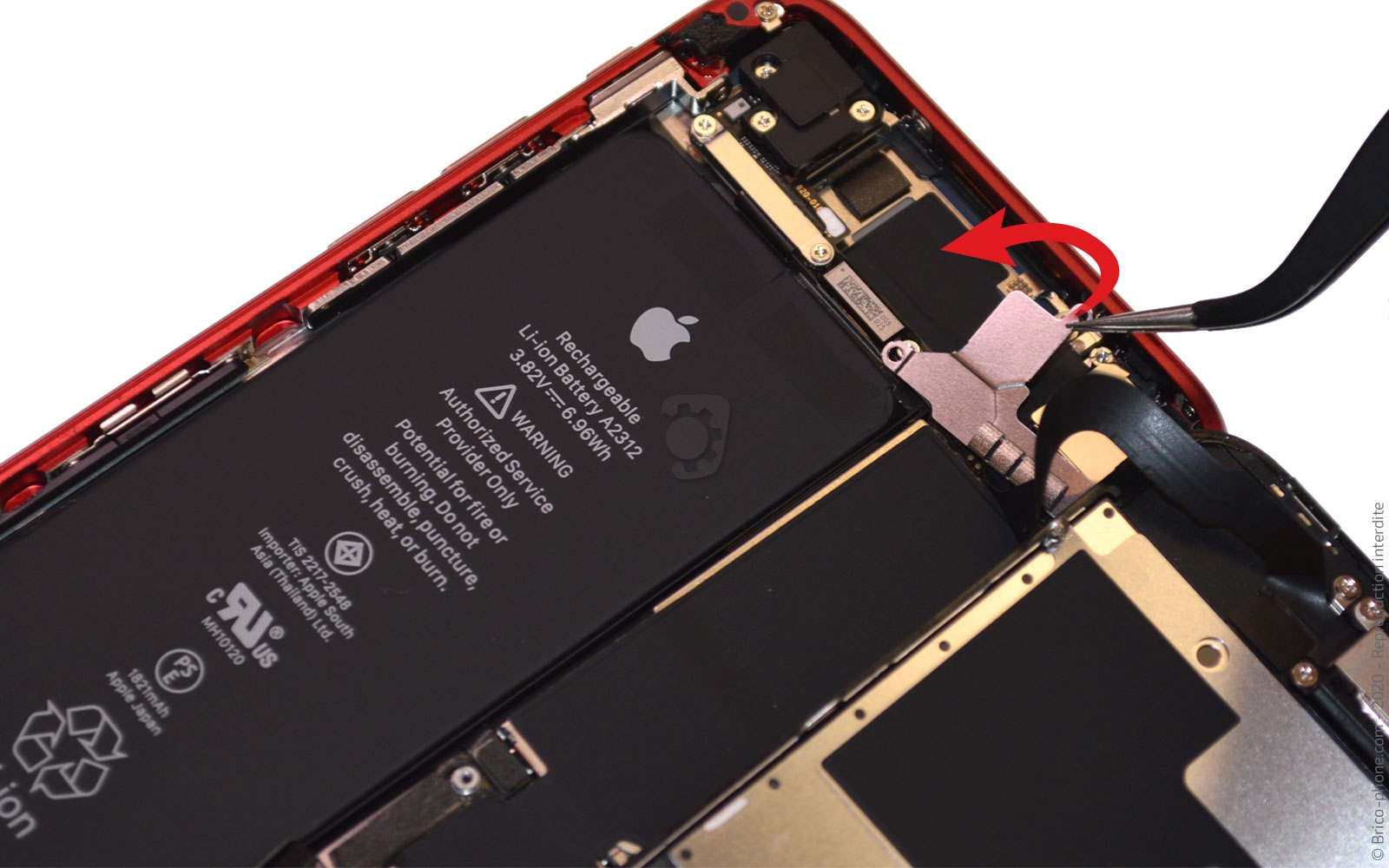

Etape 7 : Débrancher la nappe Facetime

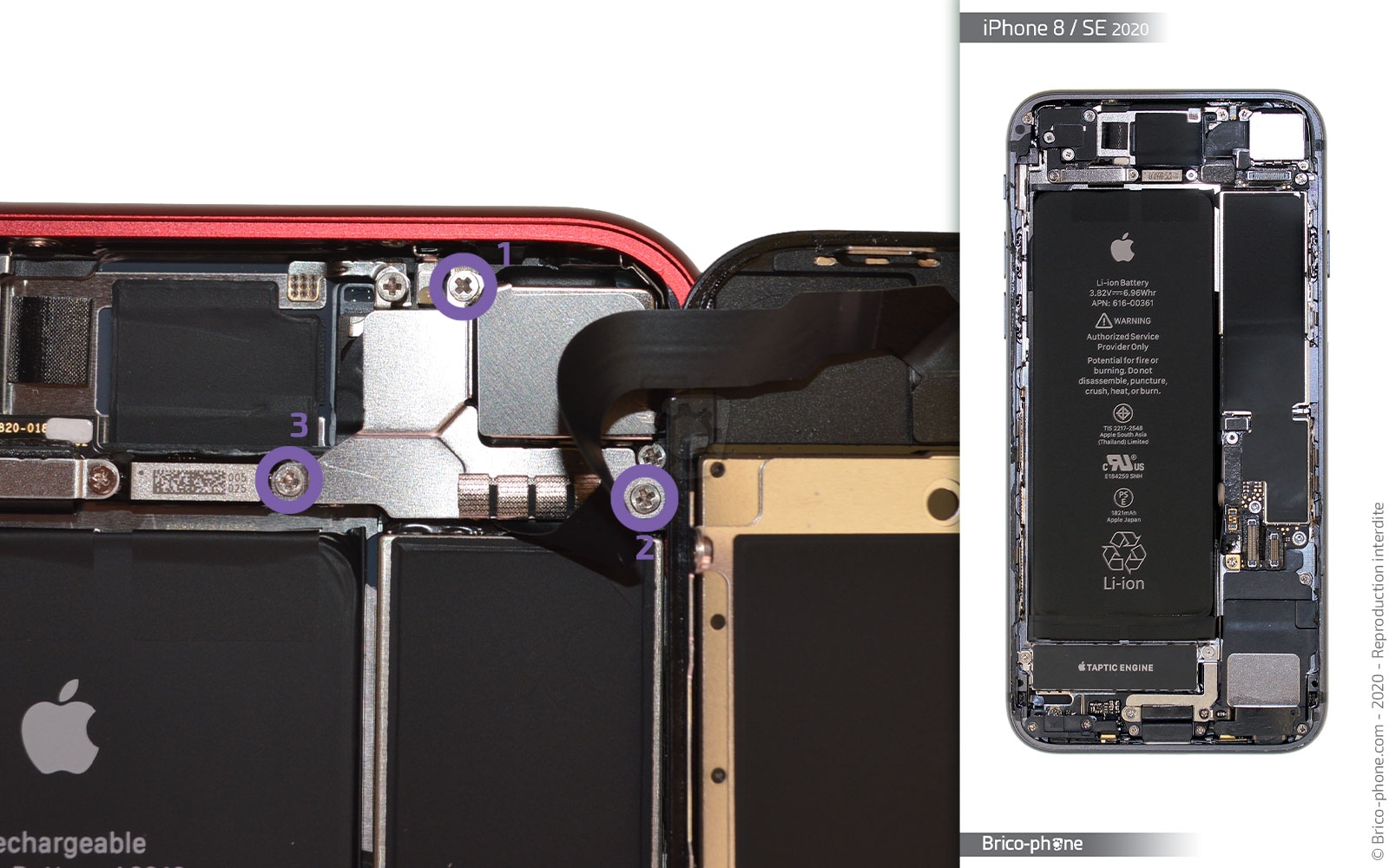

Reprenez le tournevis cruciforme pour ôter les 3 vis de la plaquette #02.

Cela vous permet de déconnecter la nappe de la caméra Facetime et de mettre de coté l'écran de votre iPhone SE.
Outils du kit utilisés
Outils du kit utilisés

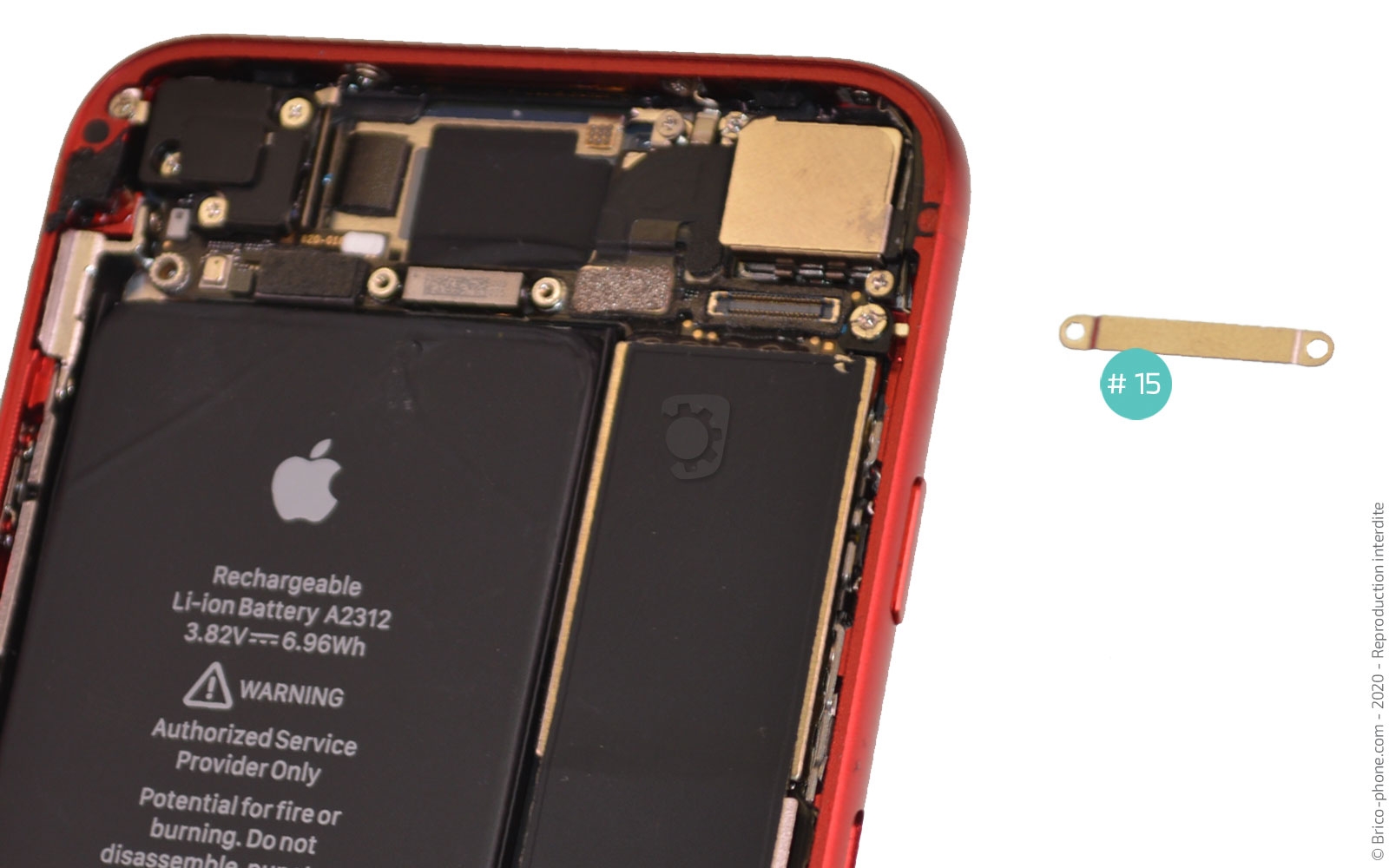

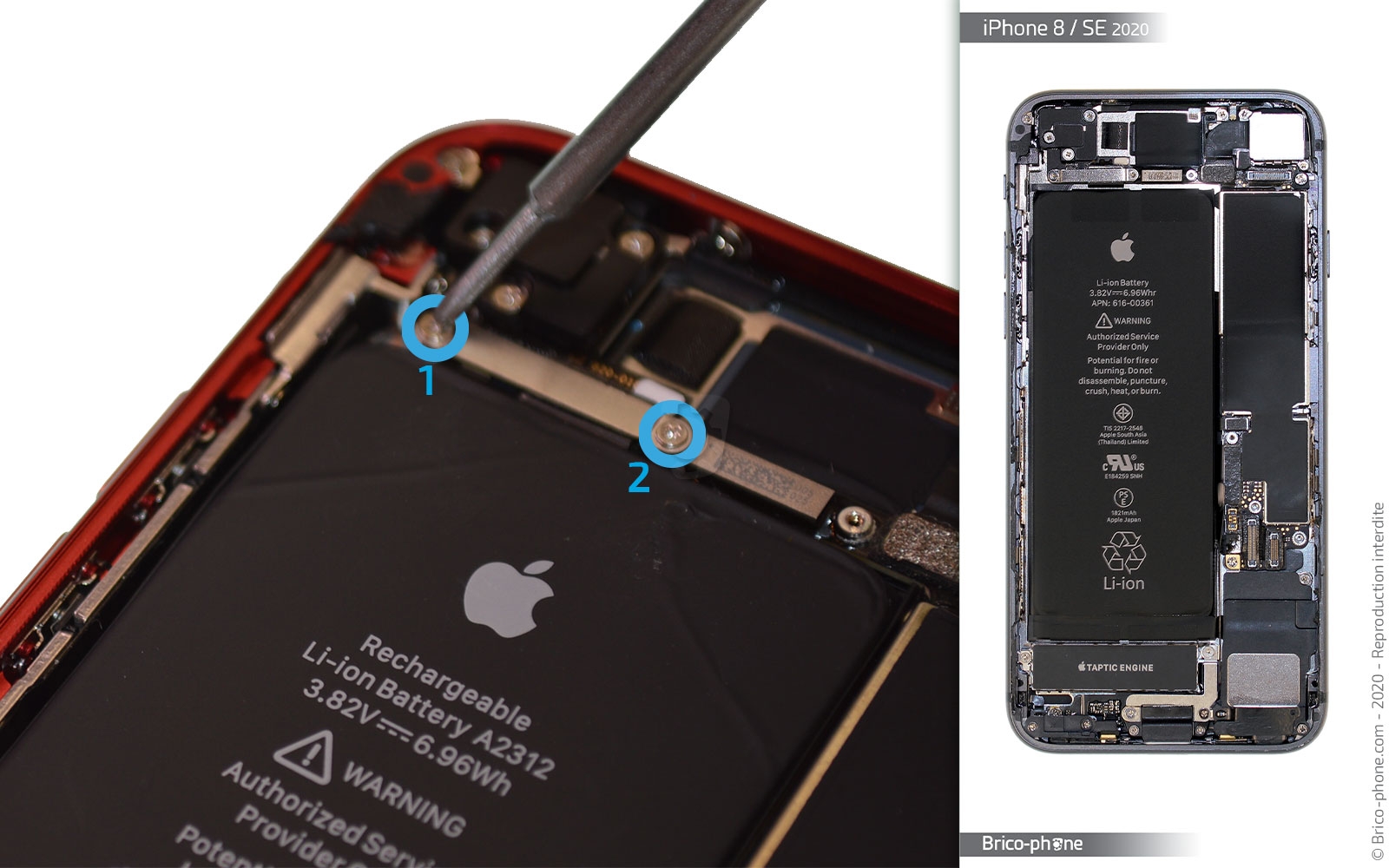

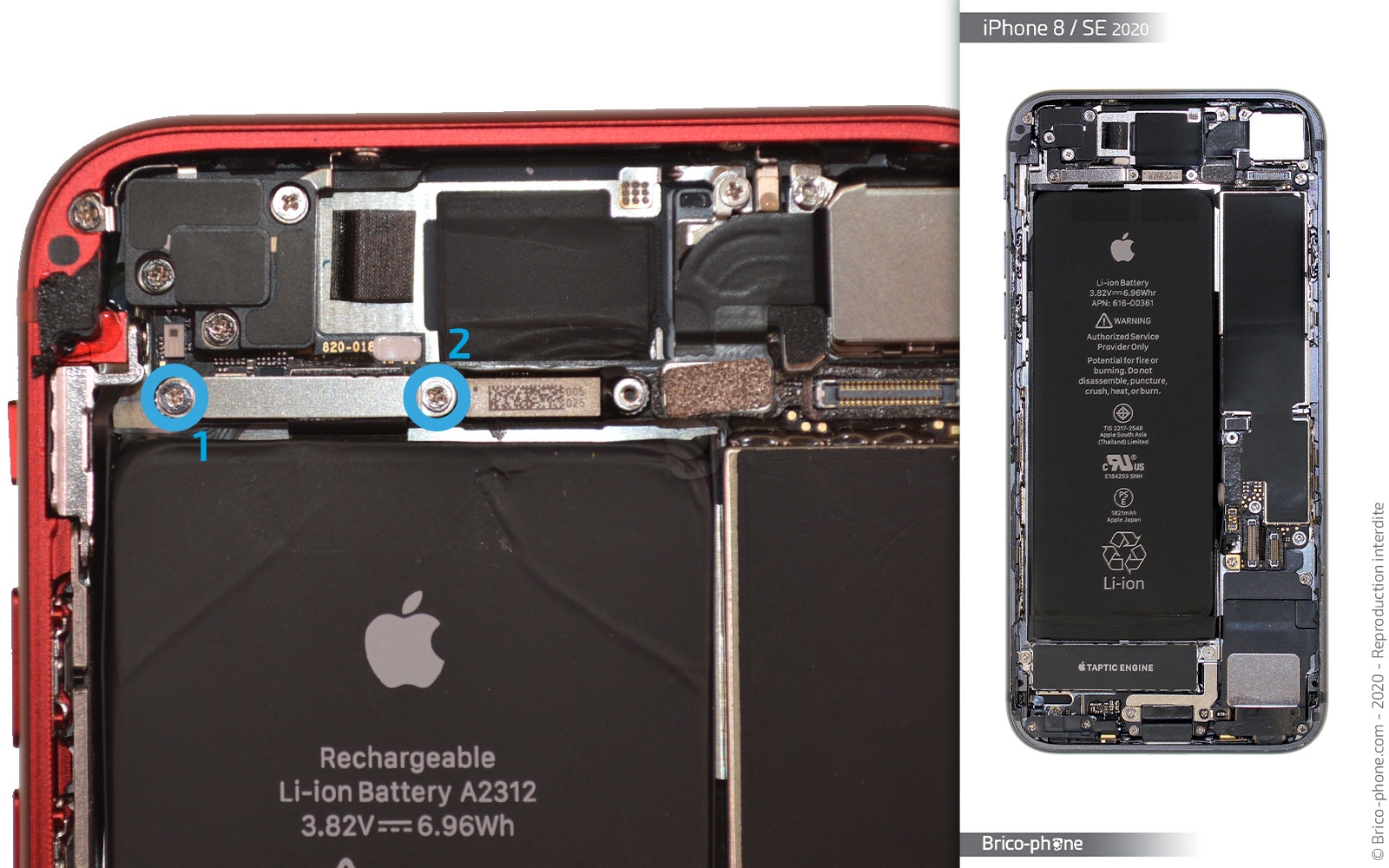

Etape 8 : Extraire le cache 15

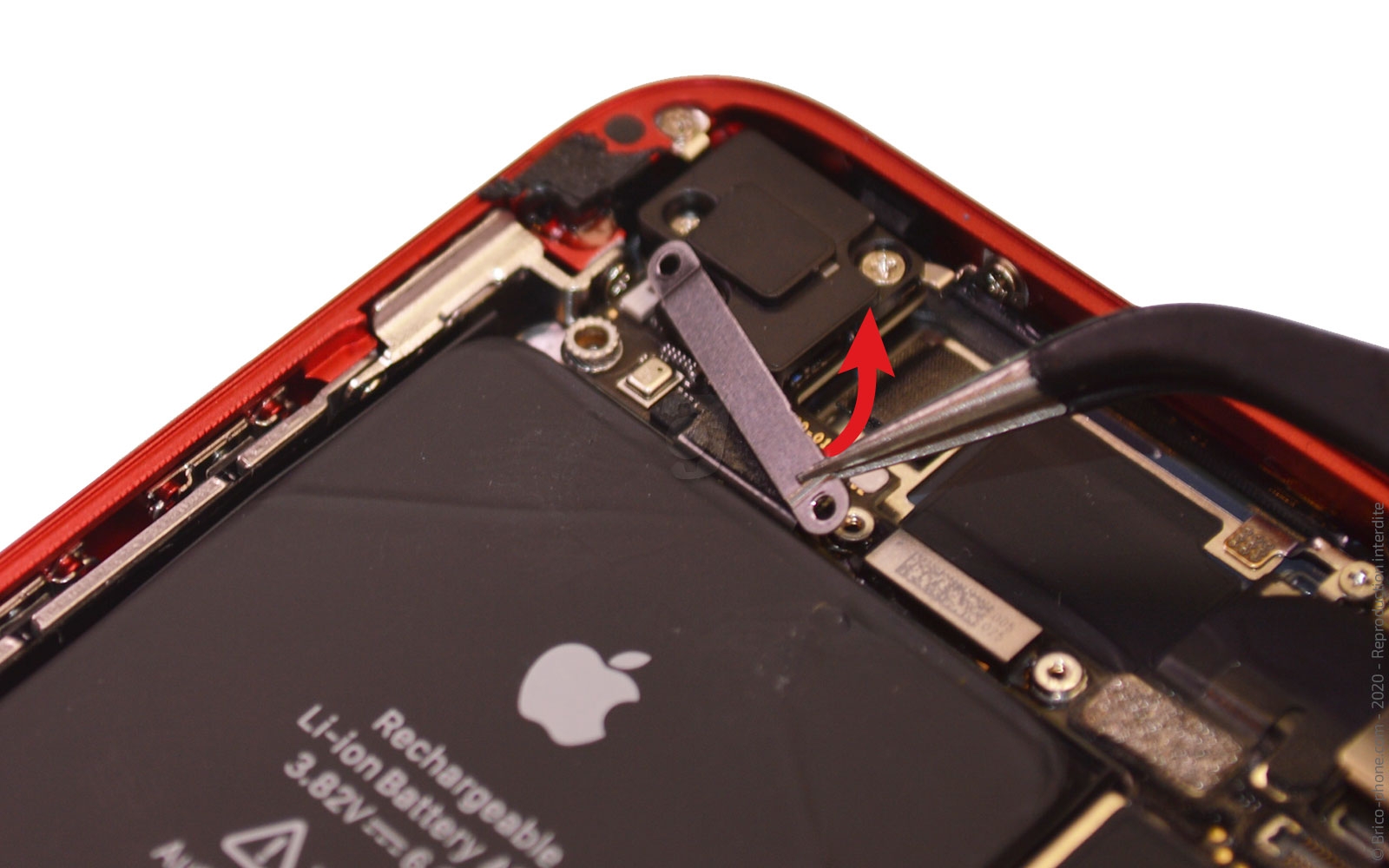

Ôtez les vis J1 et J2 de la plaquette #15 en vous aidant du tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

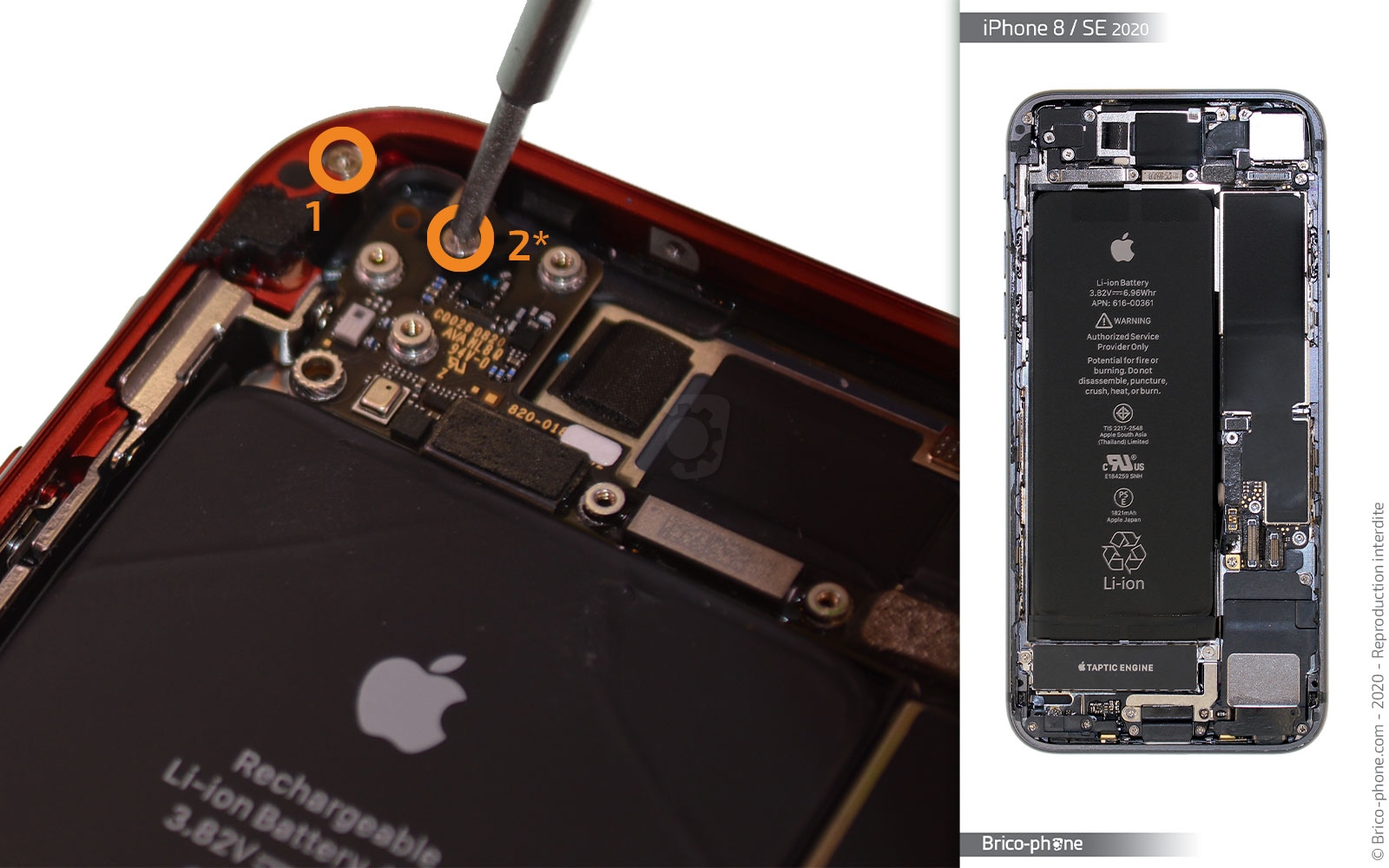

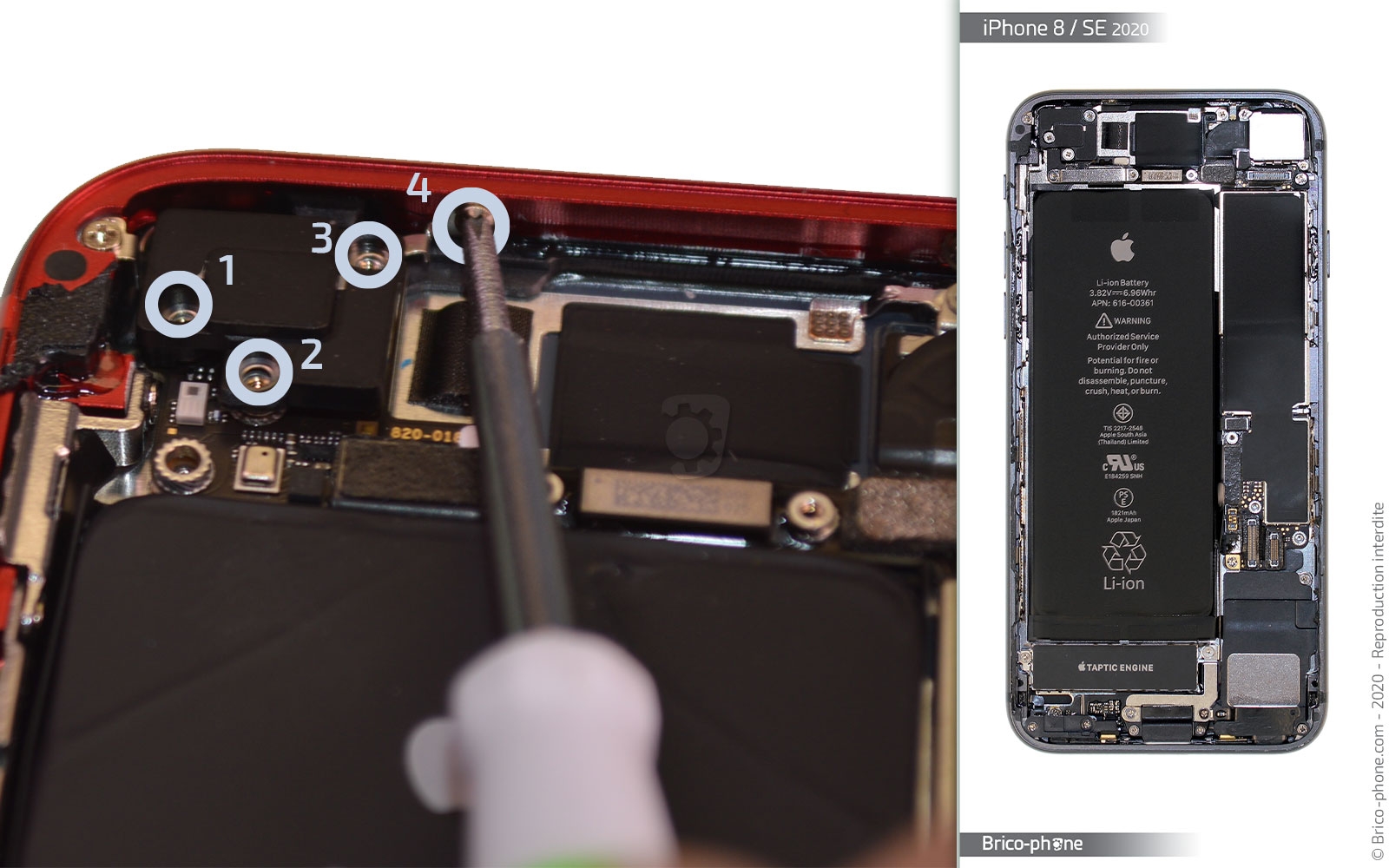

Etape 9 : Libérer l'angle supérieur gauche de la carte mère

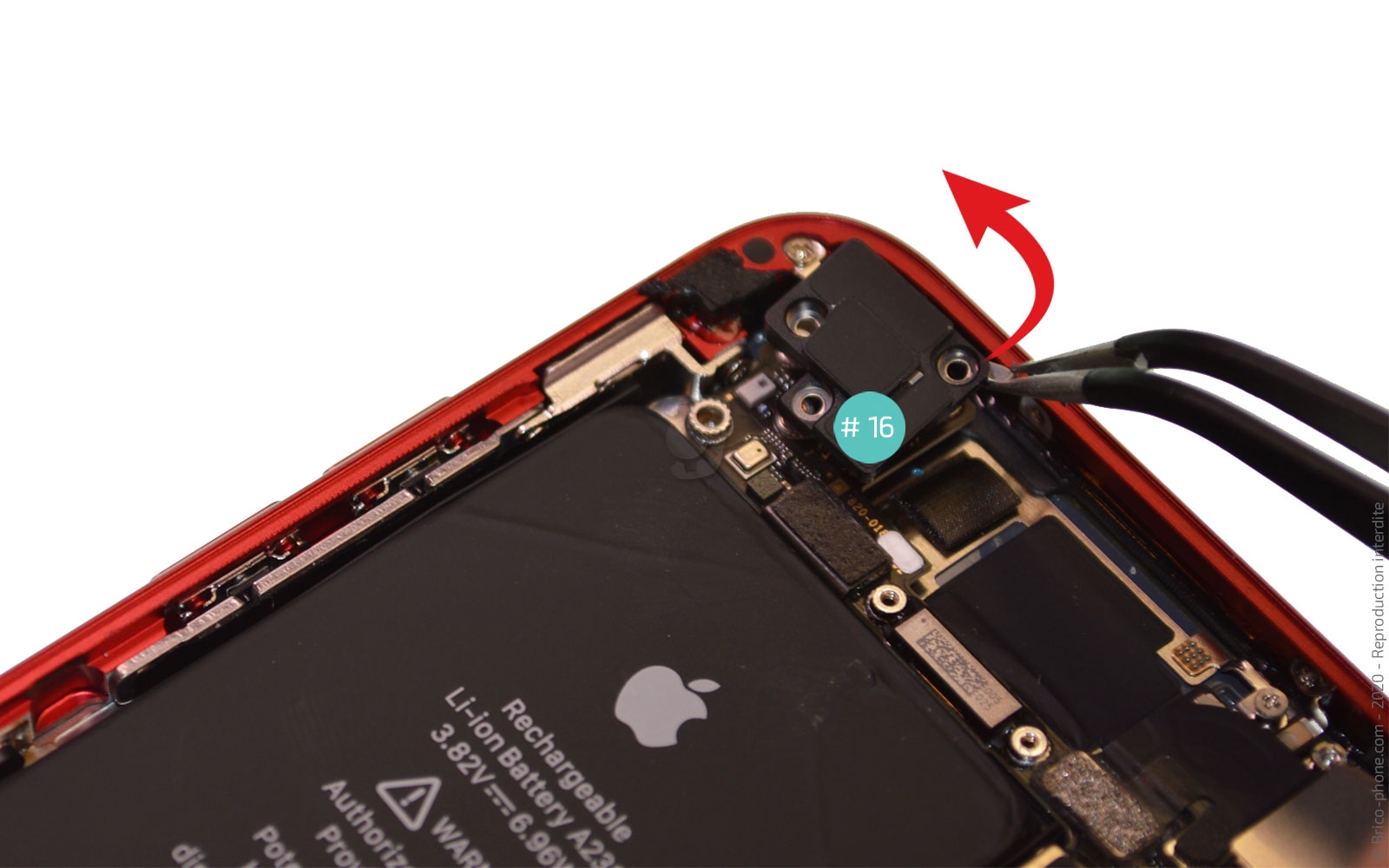

A l'aide du tournevis cruciforme, sortez les 4 vis nommées "L" afin de pouvoir extraire l'antenne GPS #16.

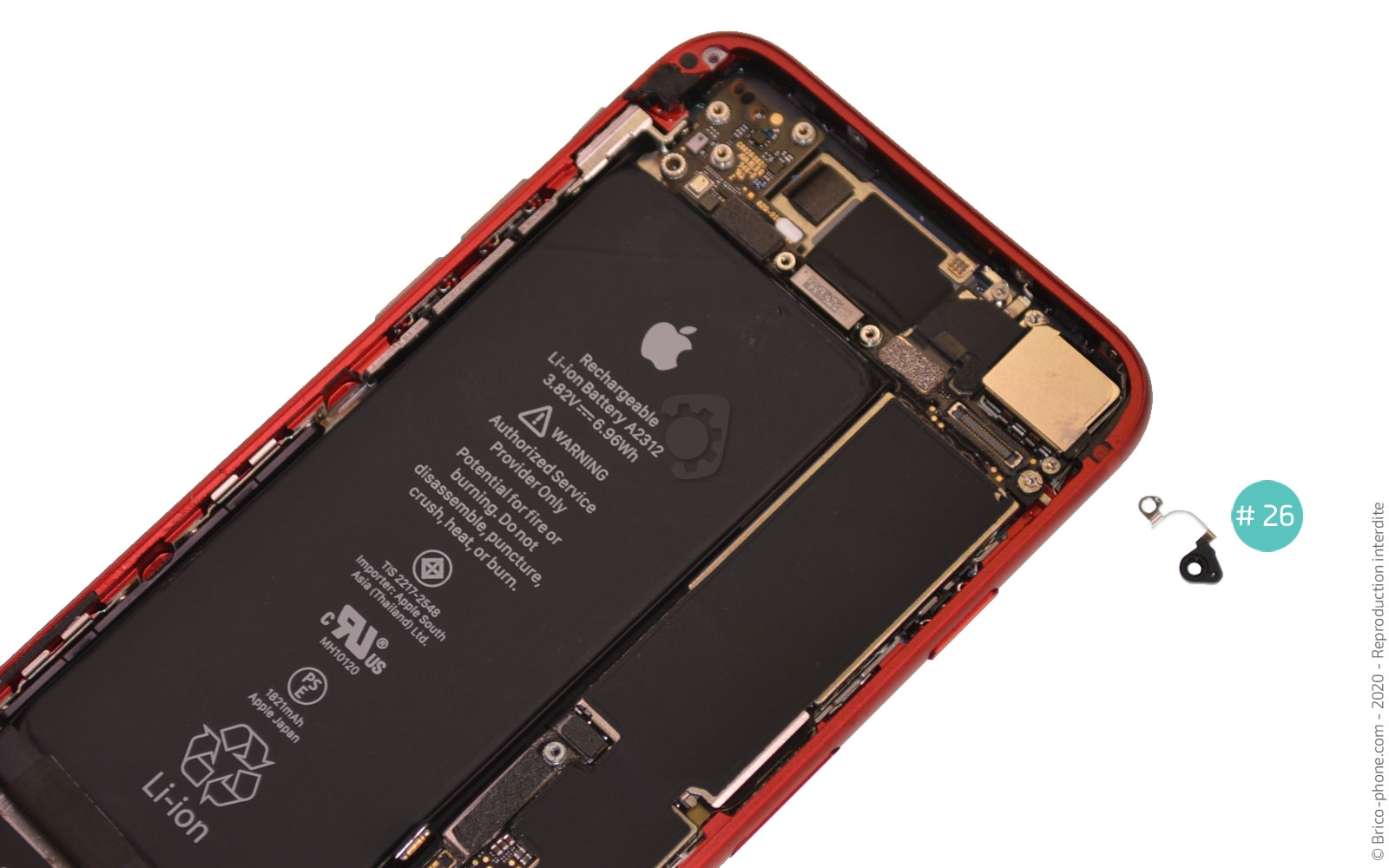

Puis, renouvelez la manipulation pour les vis "M" et récupérez le contact #26.
Outils du kit utilisés
Outils du kit utilisés

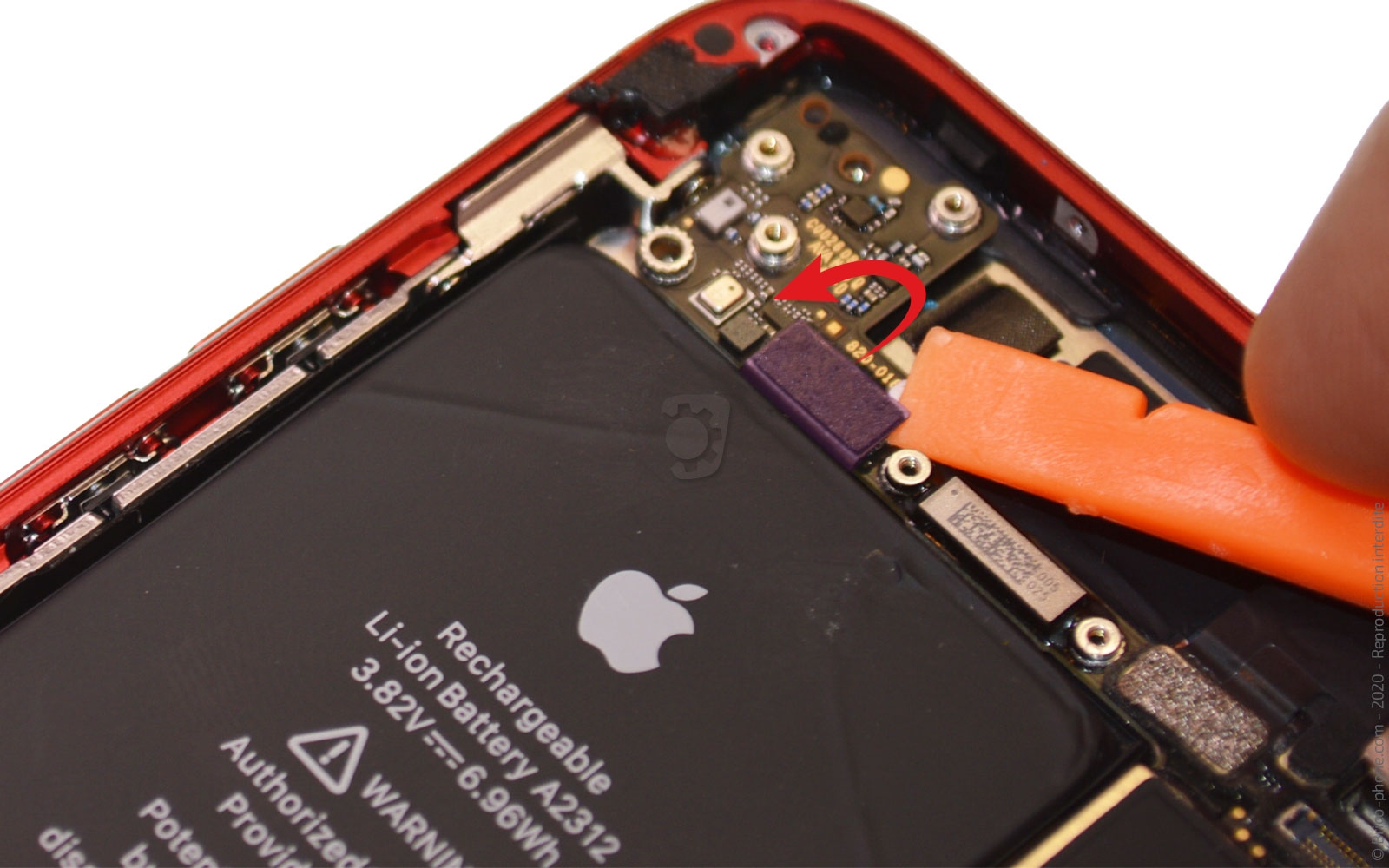

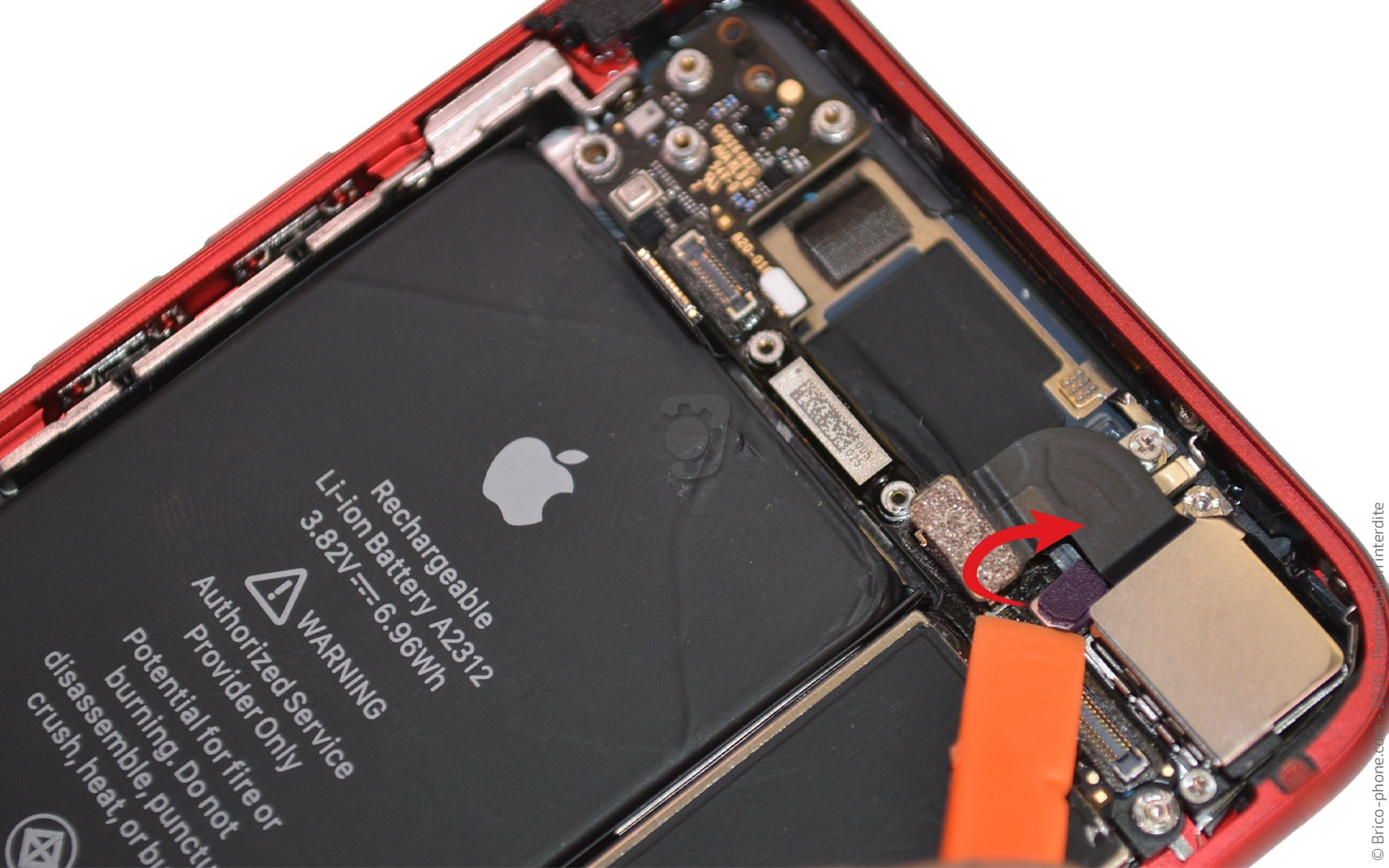

Etape 10 : Dissocier les nappes de la carte mère

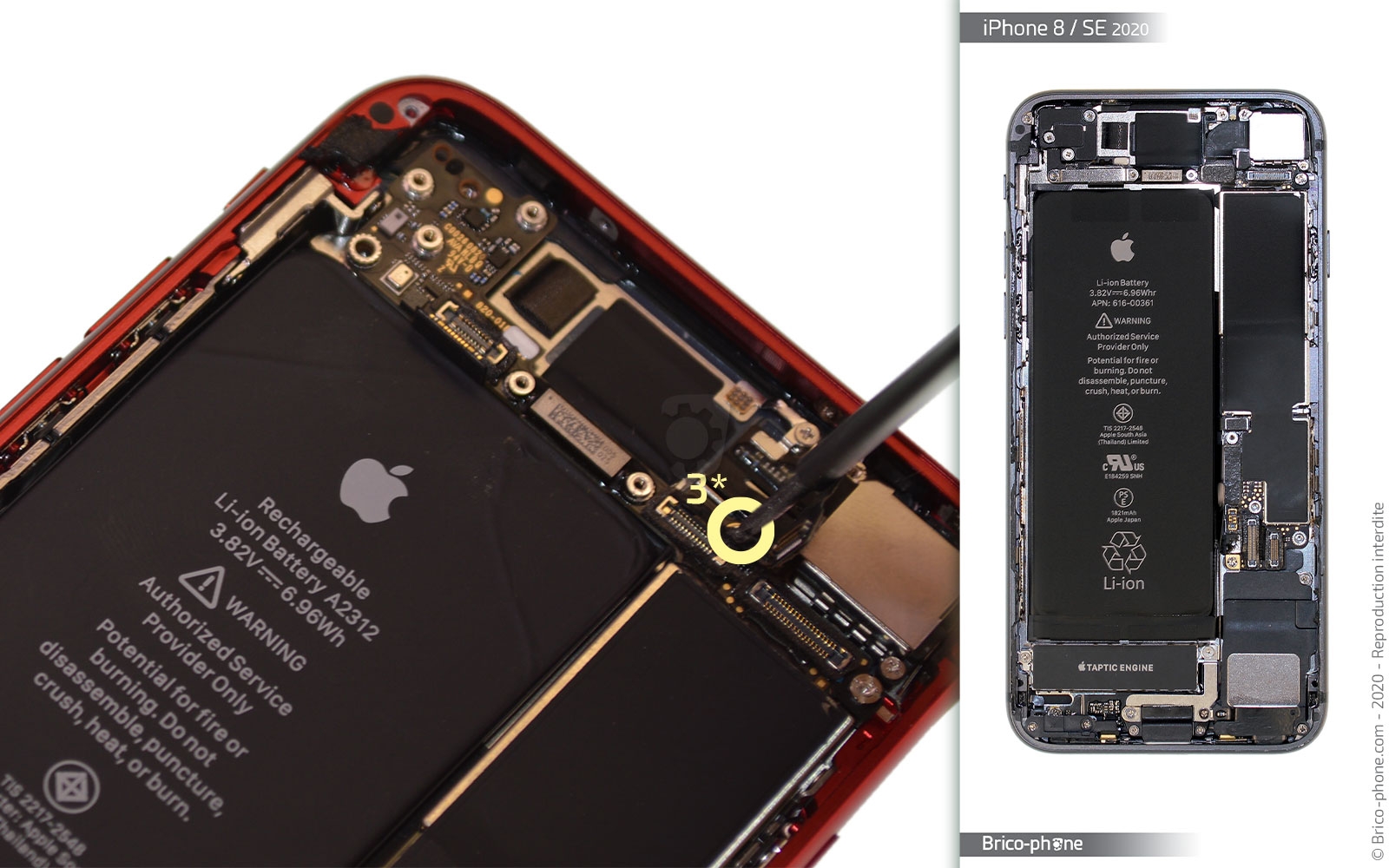

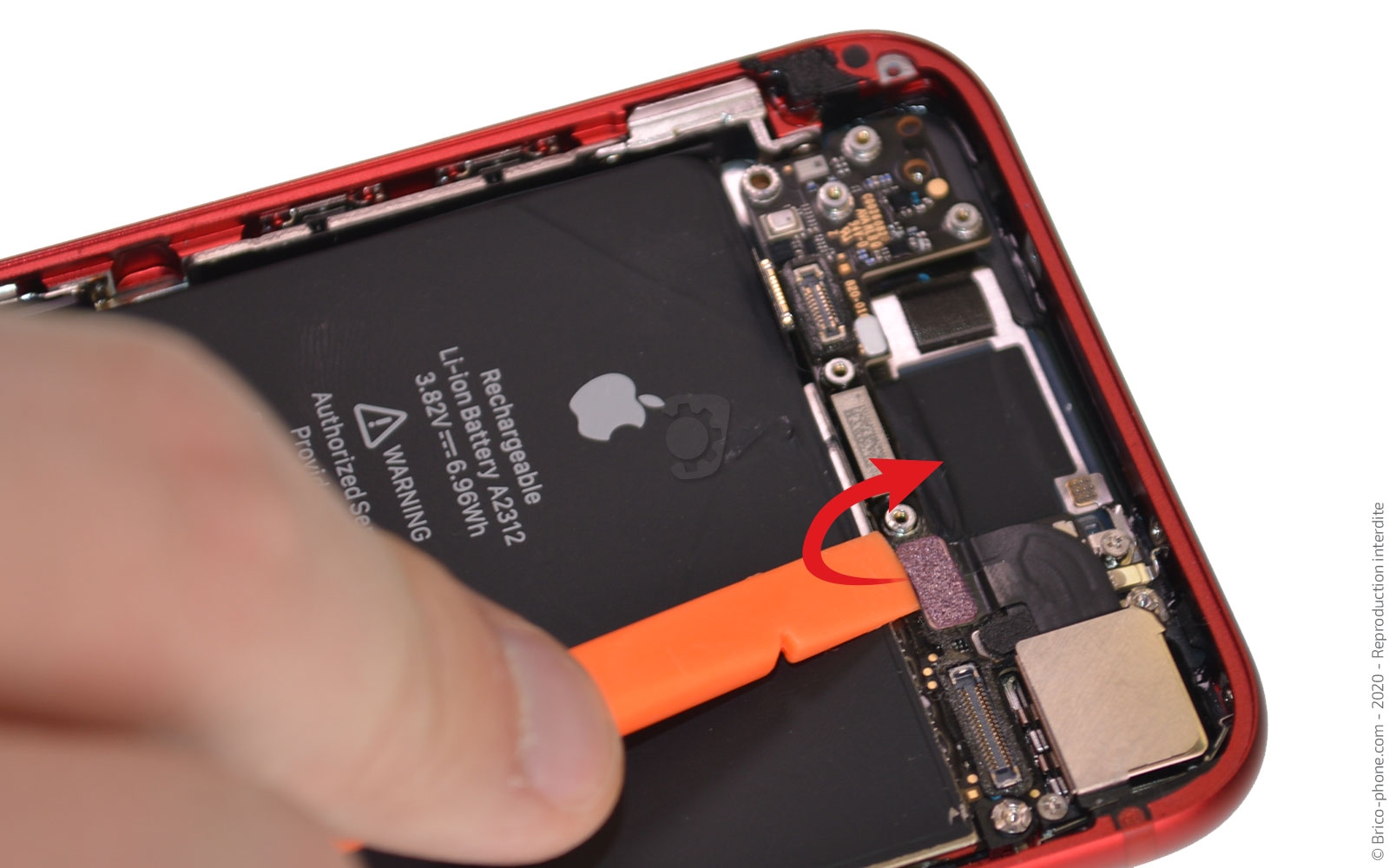

en vous servant du spudger, déconnectez les différentes nappes encore connectées à la carte mère.
Vous devriez trouver celle des boutons Power et Volume, celle de la caméra arrière ainsi que la nappe de l'antenne Wifi.
Outils du kit utilisés
Outils du kit utilisés

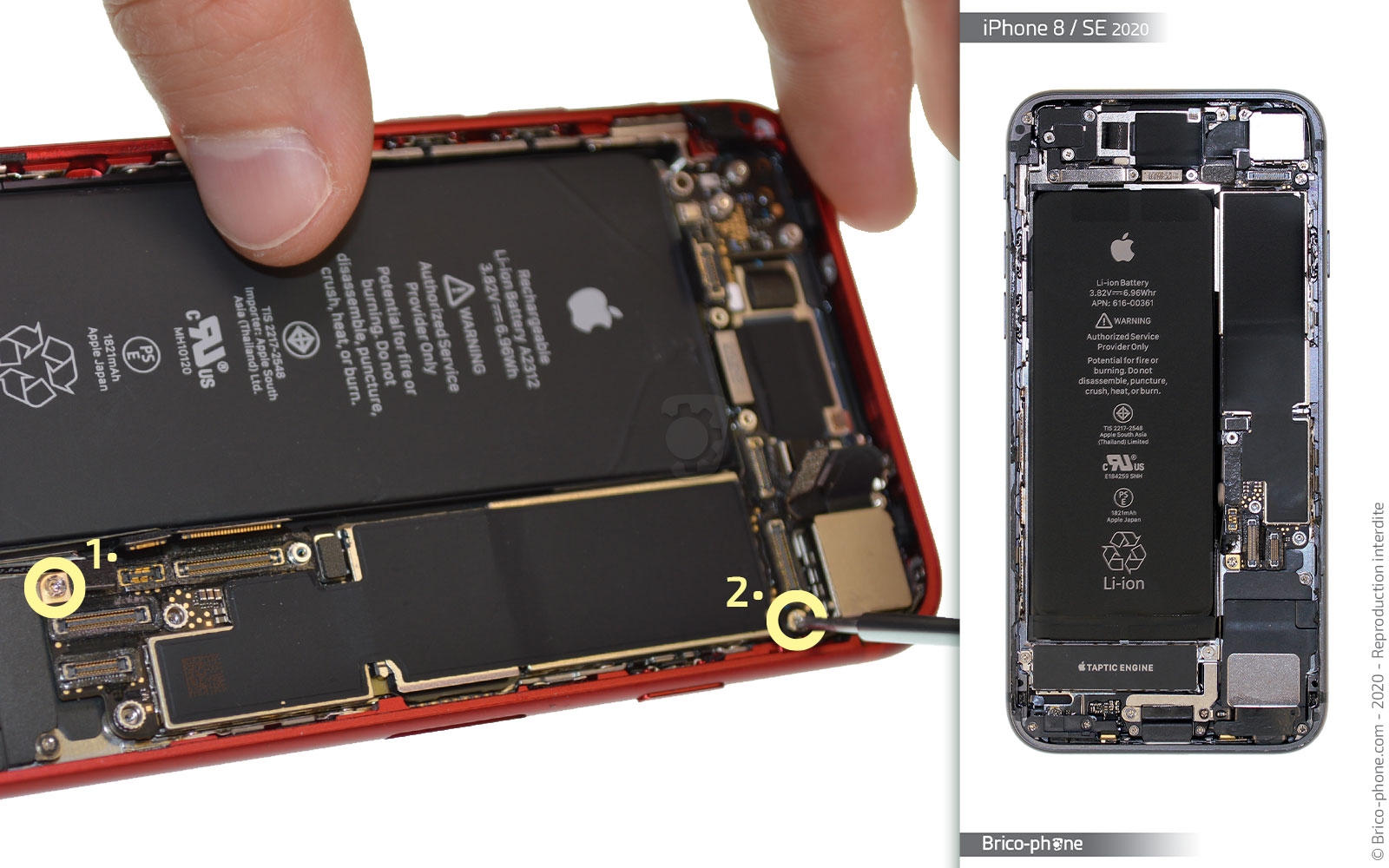

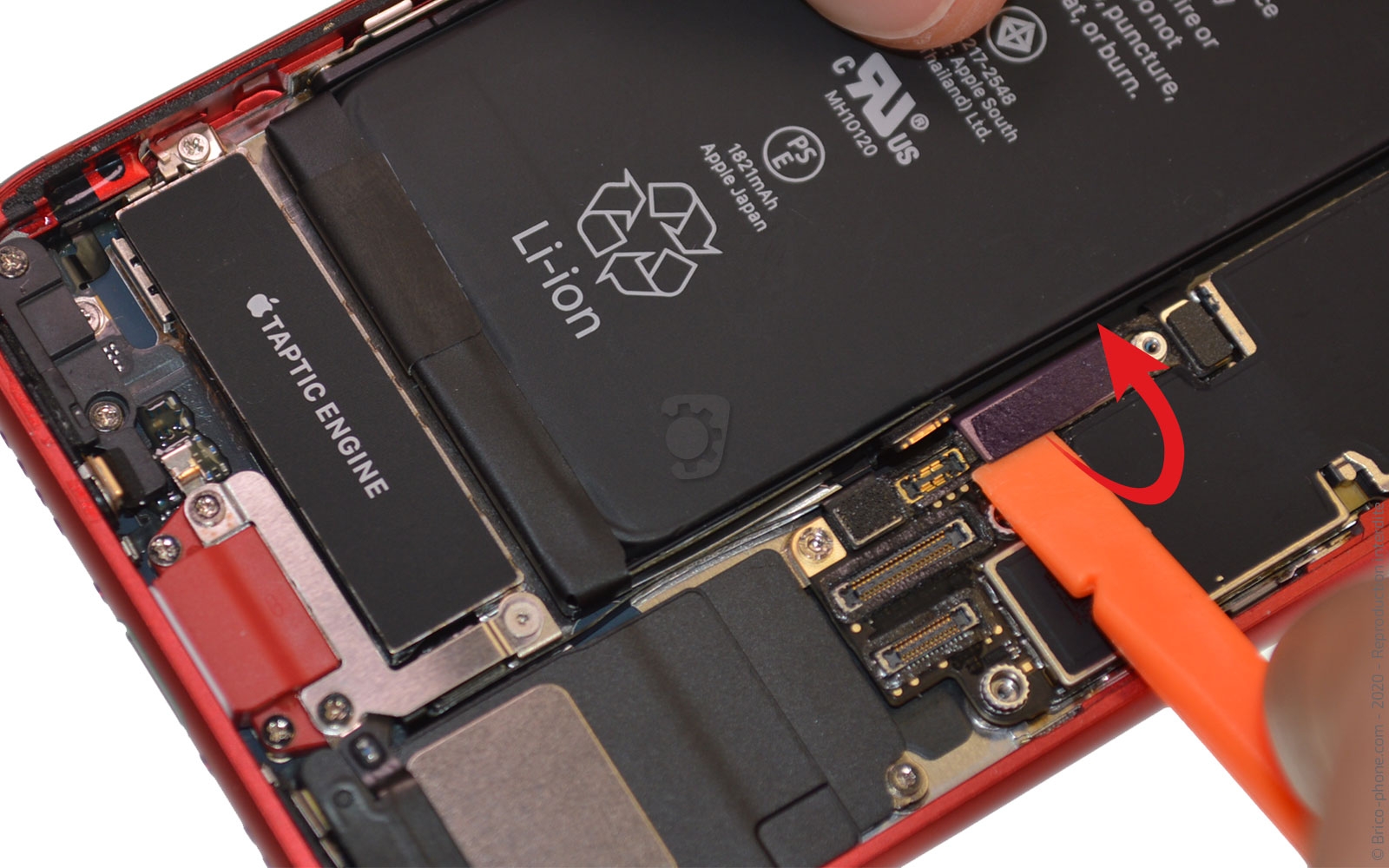

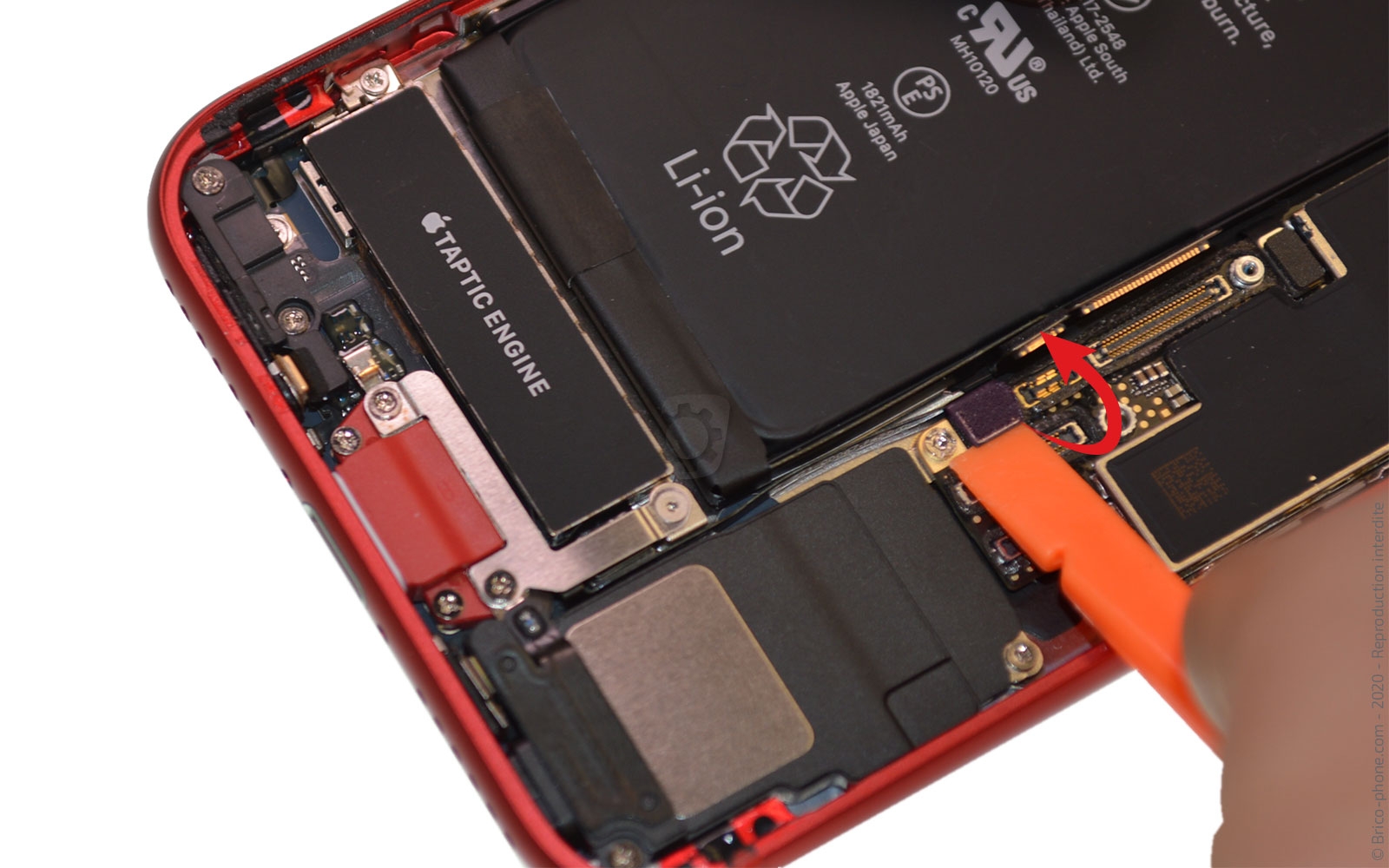

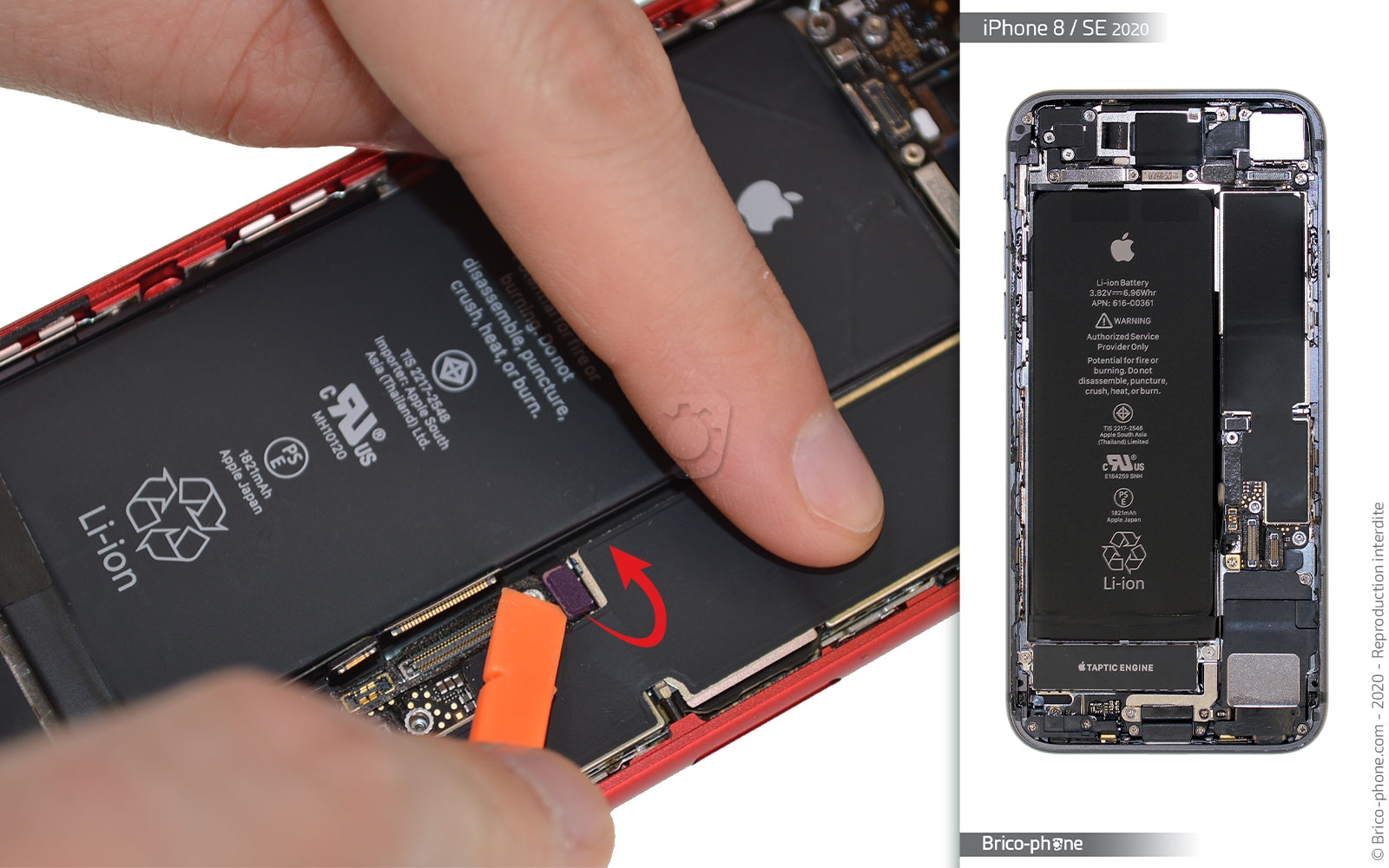

Etape 11 : Déconnecter les nappes de la carte mère
Toujours avec le même ustensile, débranchez la nappe rallonge, puis celle du connecteur de charge et enfin celle de la nappe induction.

Retirez les deux vis encore placées sur la carte mère.
Outils du kit utilisés
Outils du kit utilisés

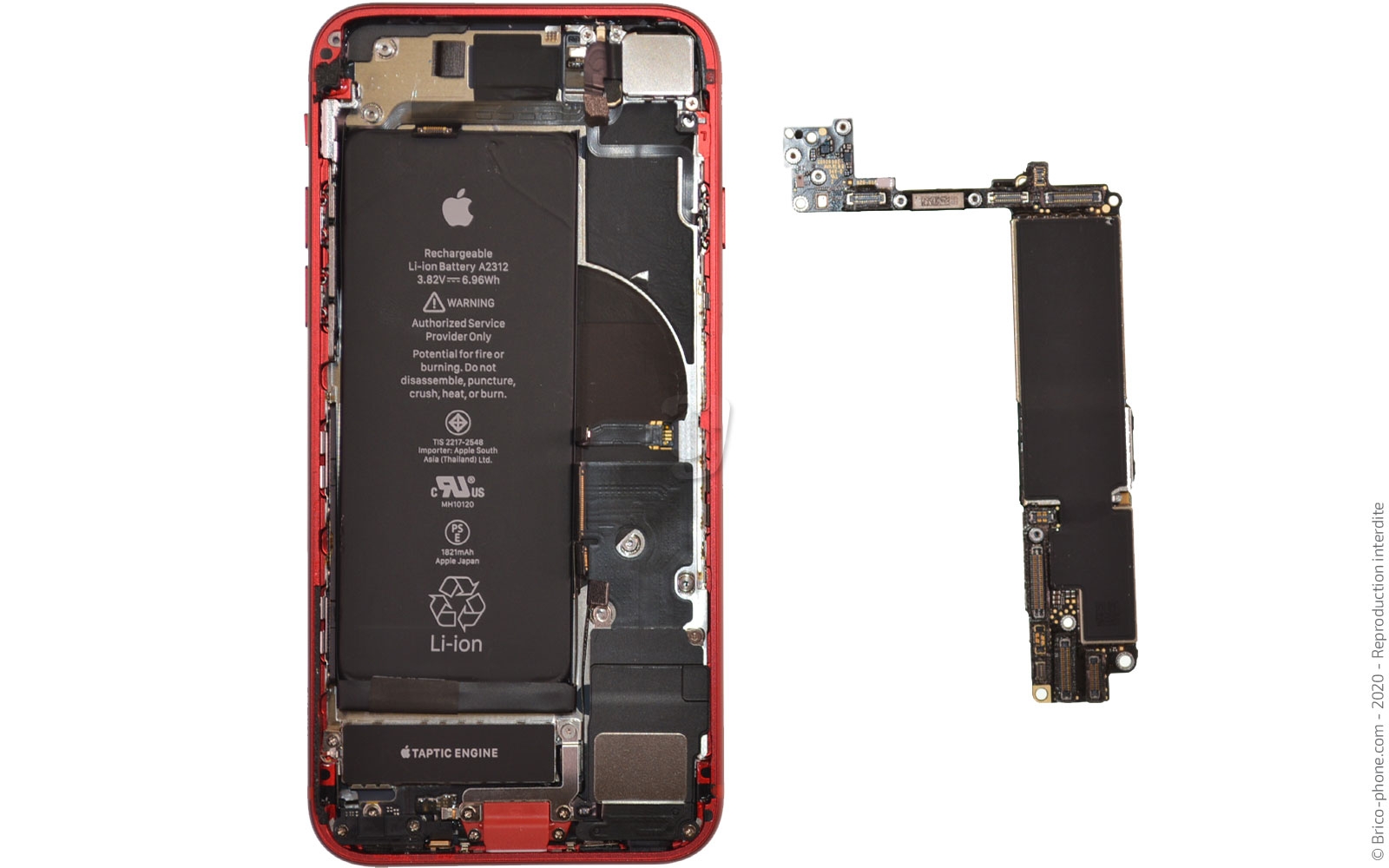

Etape 12 : Sortir la carte mère

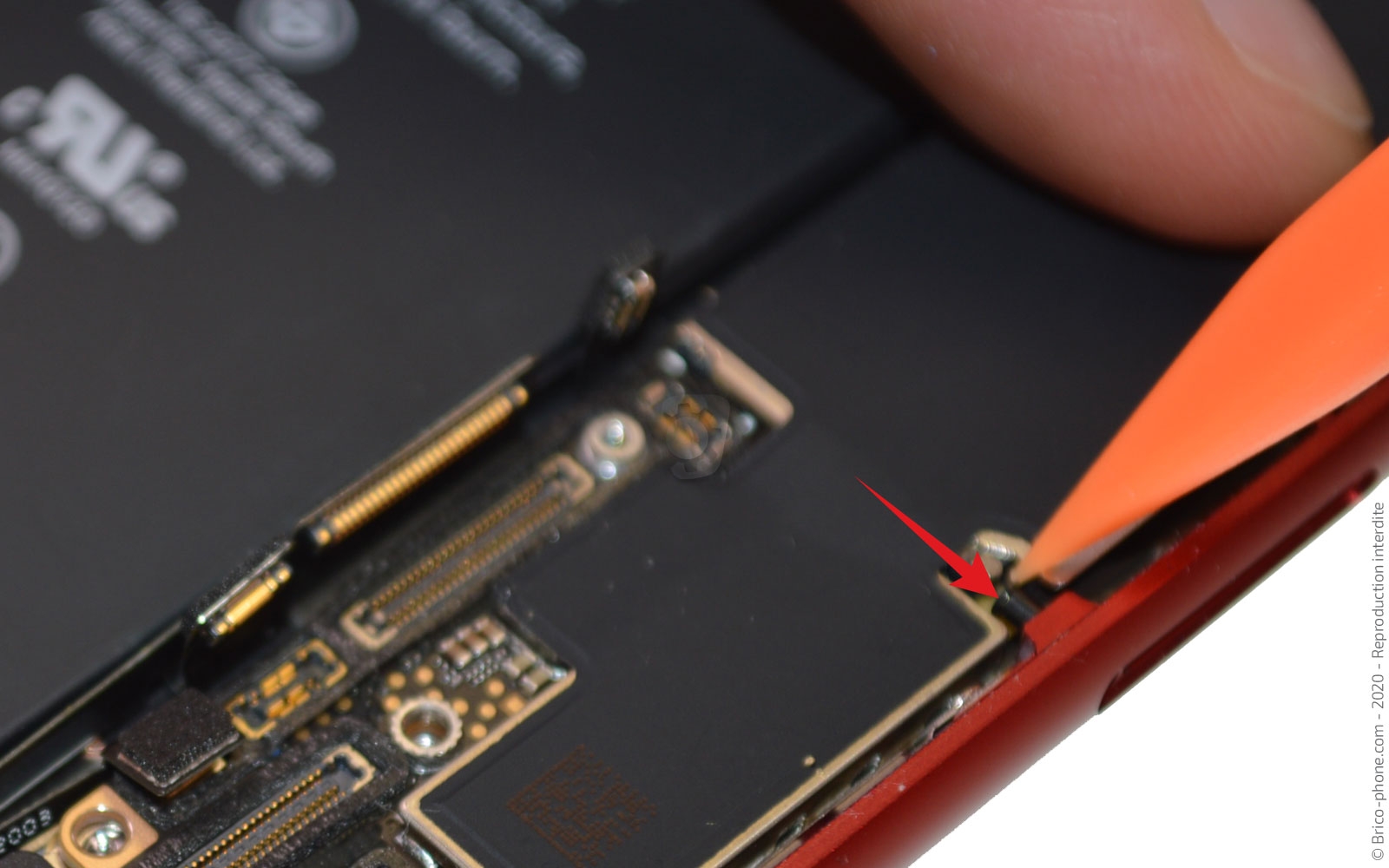

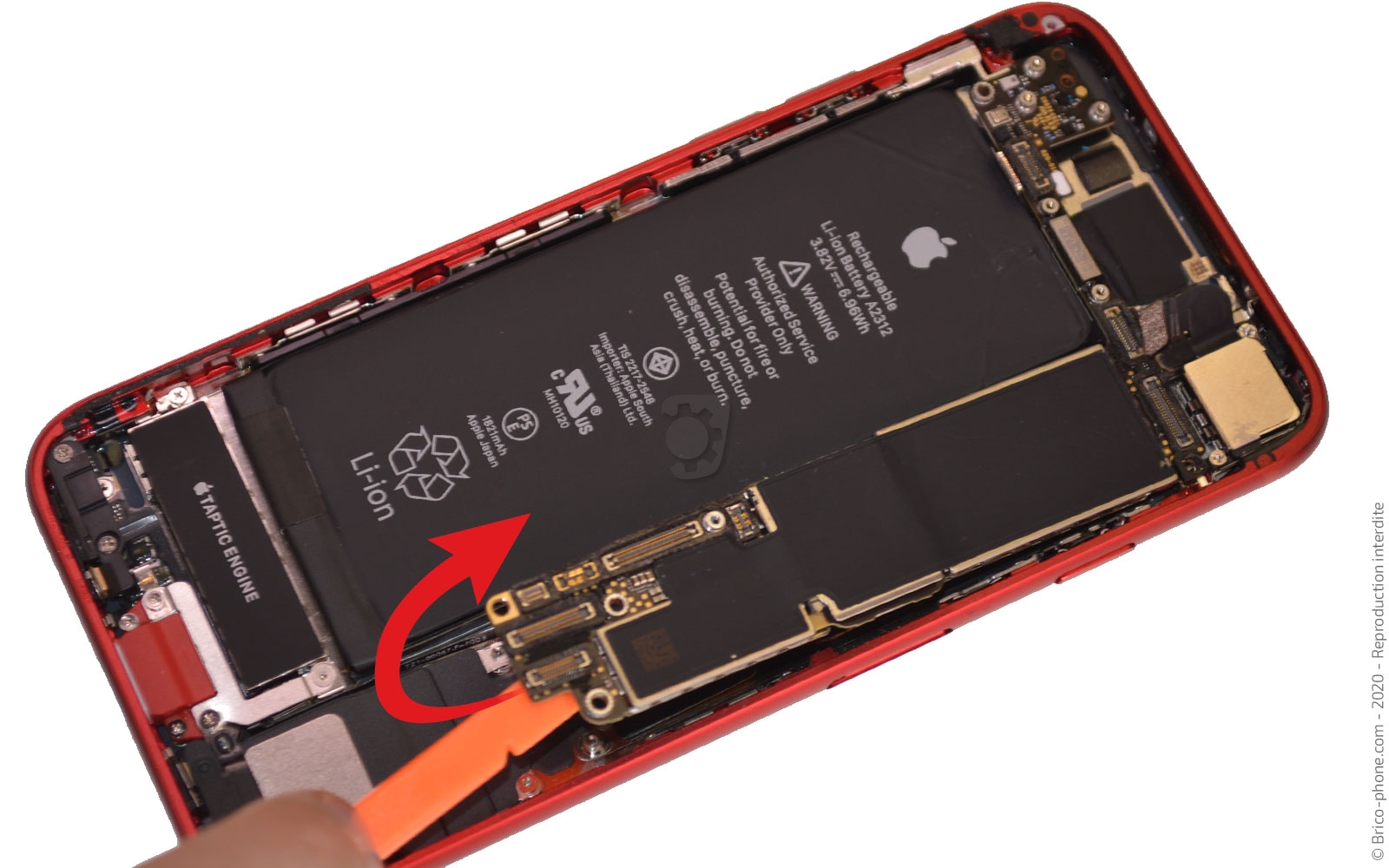

Si ce n'est pas déjà le cas, assurez vous que le témoin du tiroir Sim soit bien enfoncé avant de pouvoir soulever et sortir la carte mère de votre iPhone SE 2020.
Outils du kit utilisés
Outils du kit utilisés

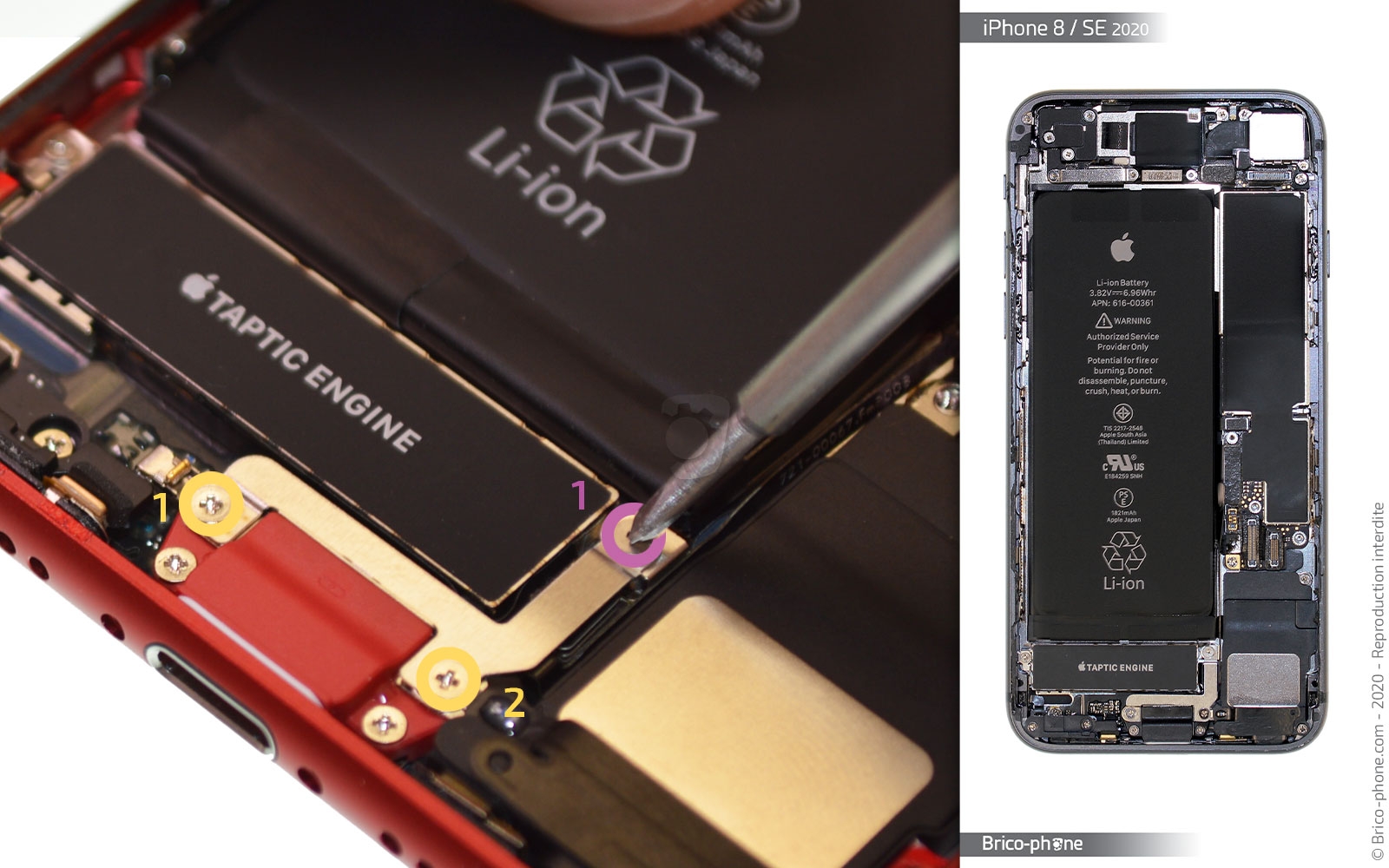

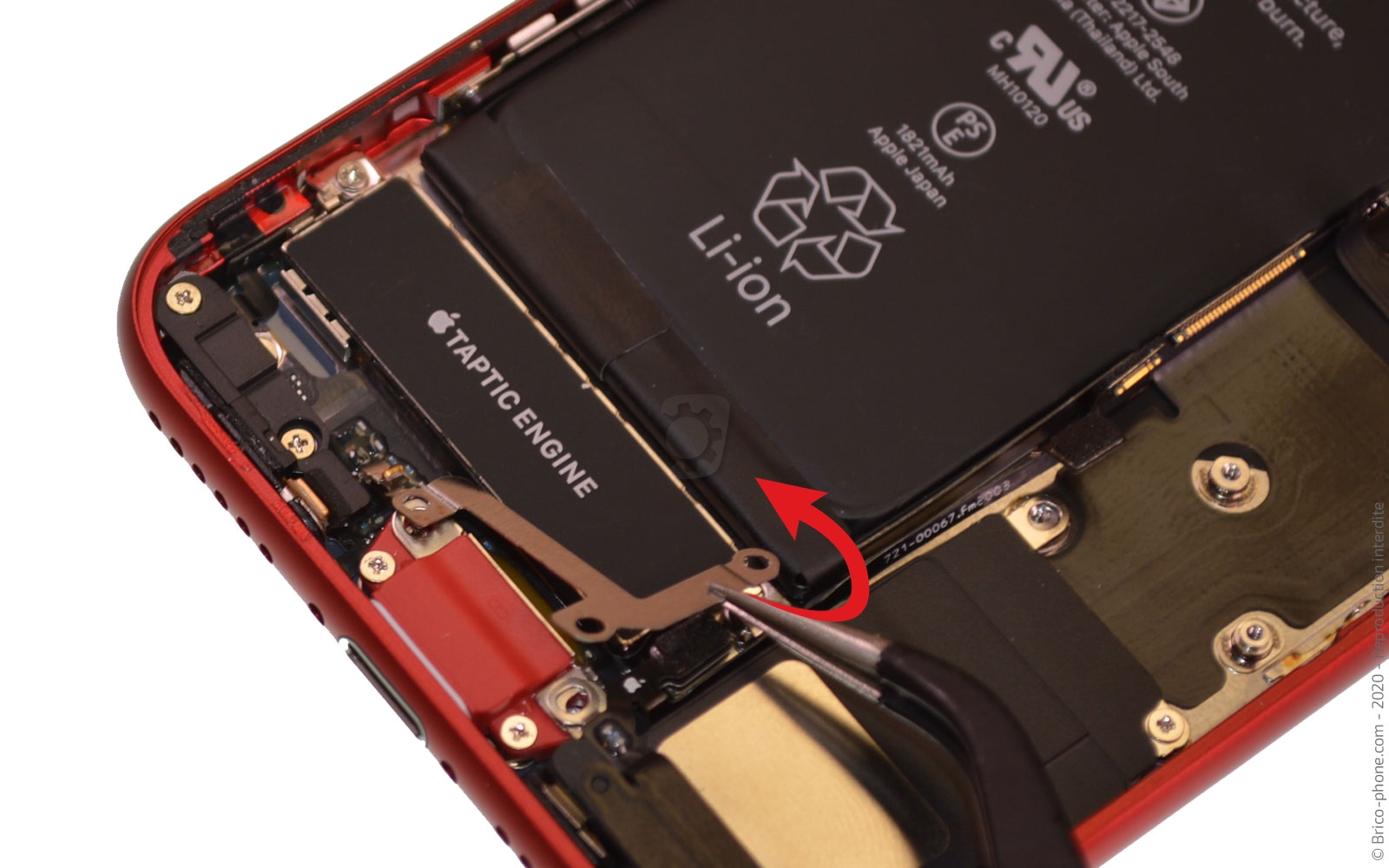

Etape 13 : Retirer la plaquette 10

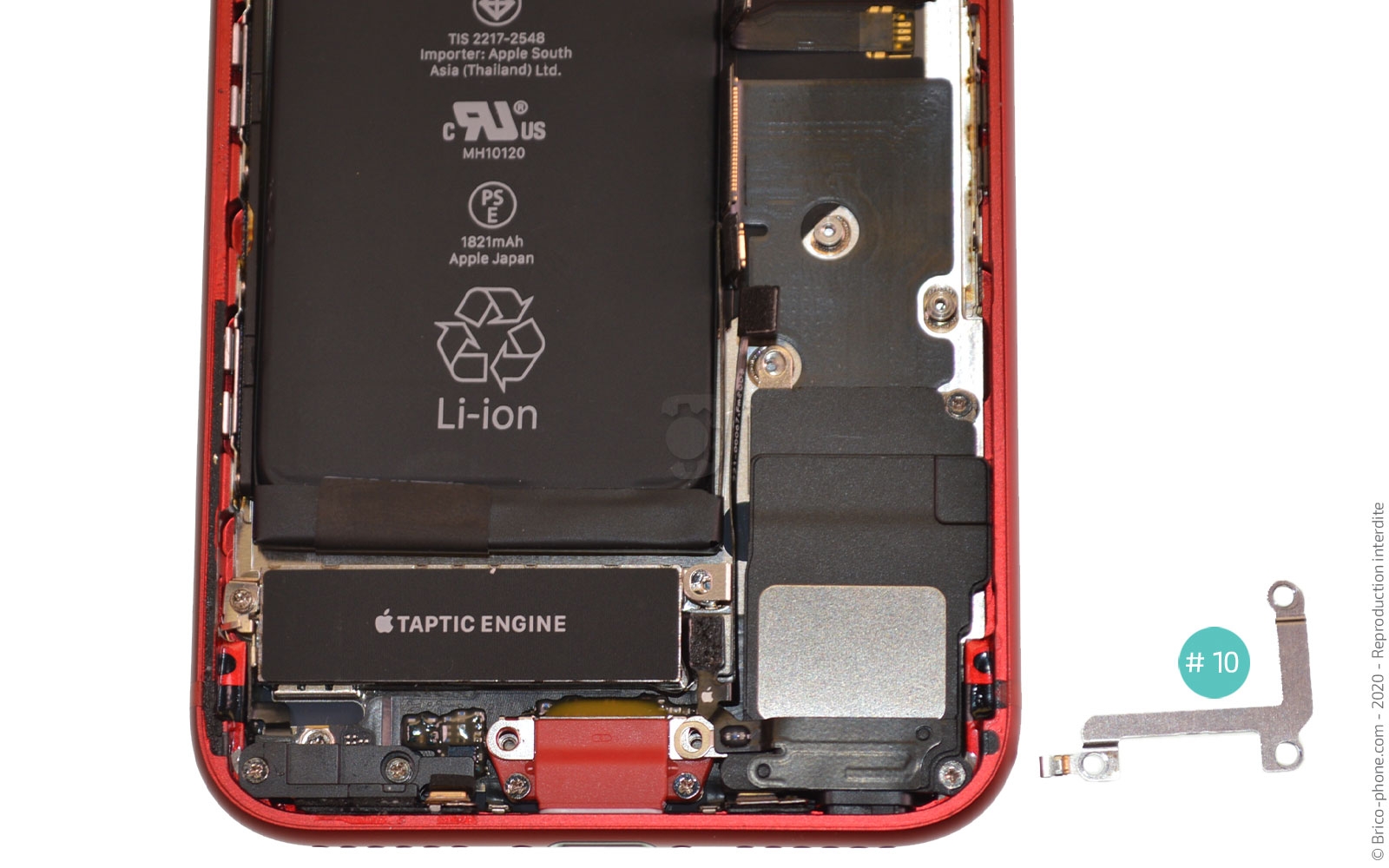

Dévissez avec le tournevis cruciforme les vis G1 et G2 puis la vis H1 avec le tournevis triwing.

Mettez ensuite de coté la plaquette #10.
Outils du kit utilisés
Outils du kit utilisés

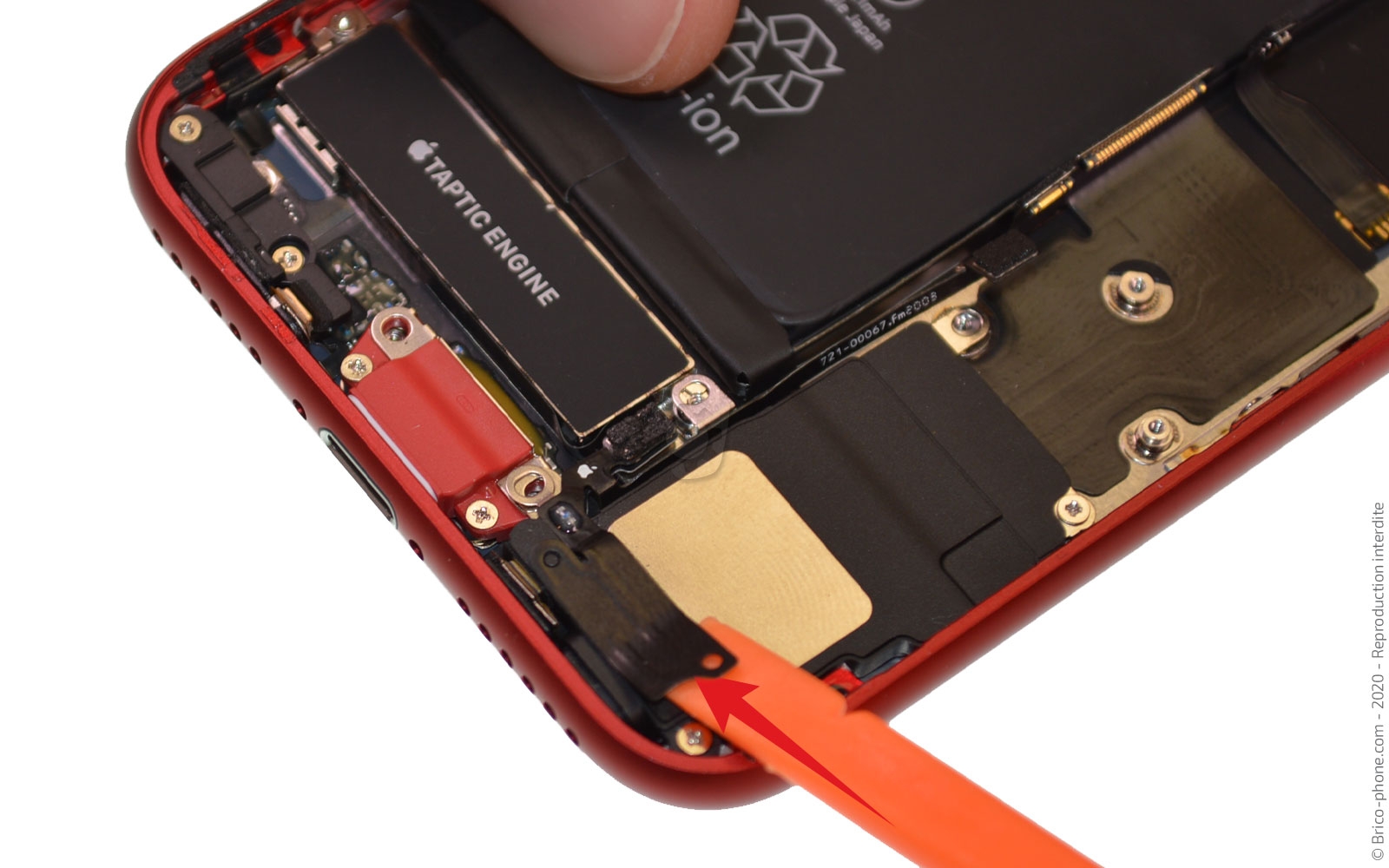

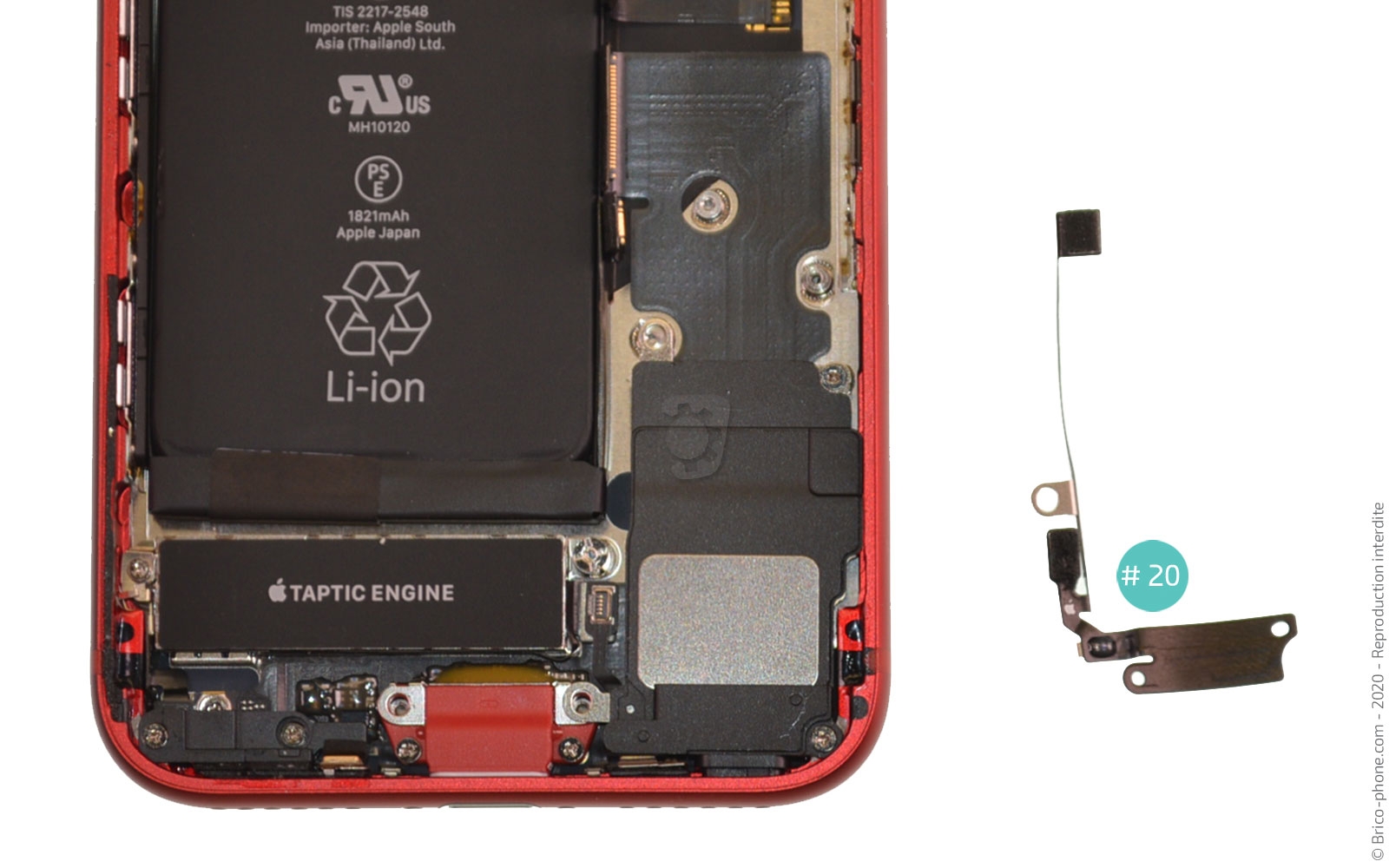

Etape 14 : Ôter l'antenne

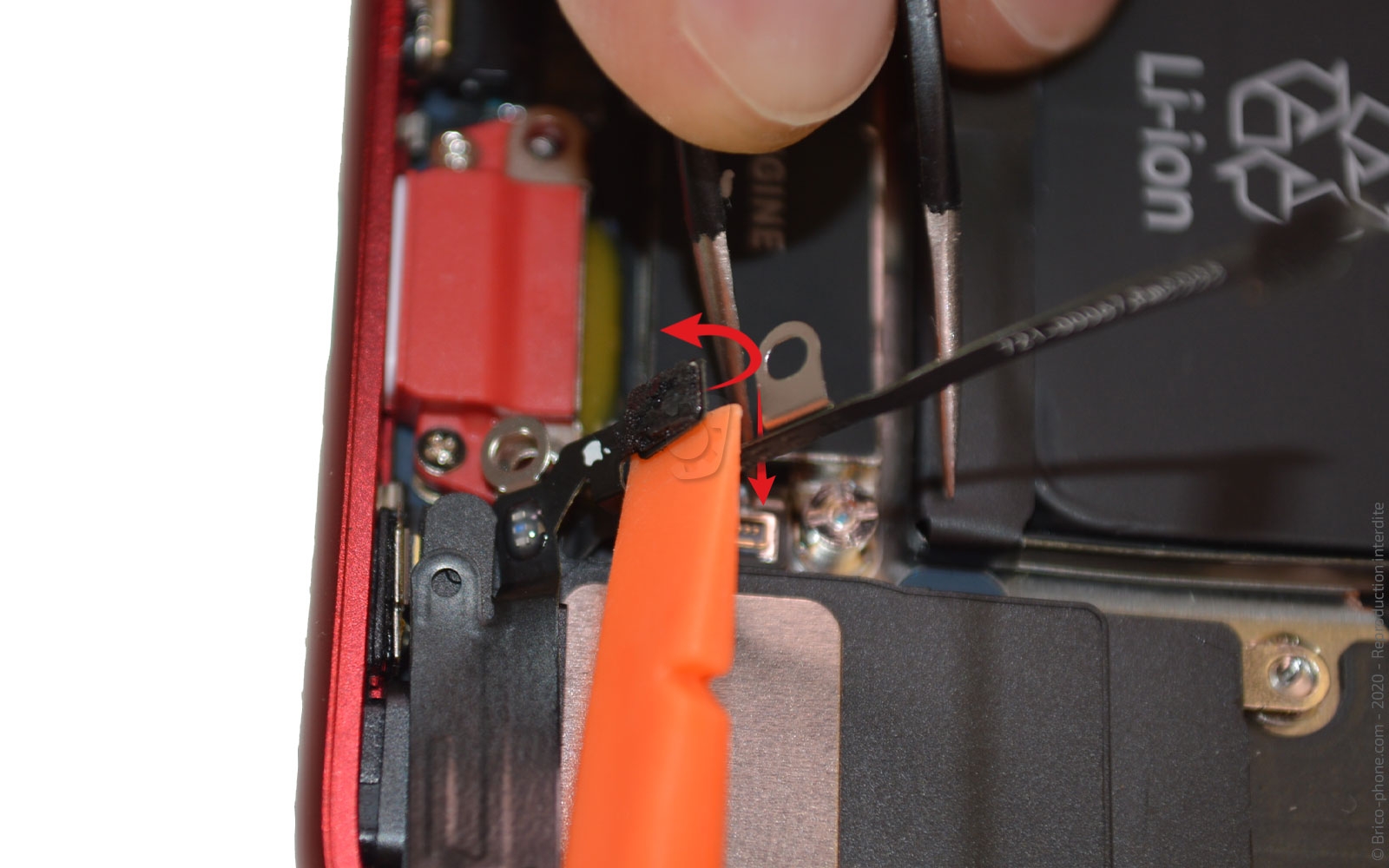

Il vous faut maintenant décoller avec délicatesse la nappe rallonge #20 du haut parleur externe.

Déconnectez cette dernière en positionnant la pincette sur le dessous de la nappe pour ne pas arracher la seconde nappe connectée sur le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

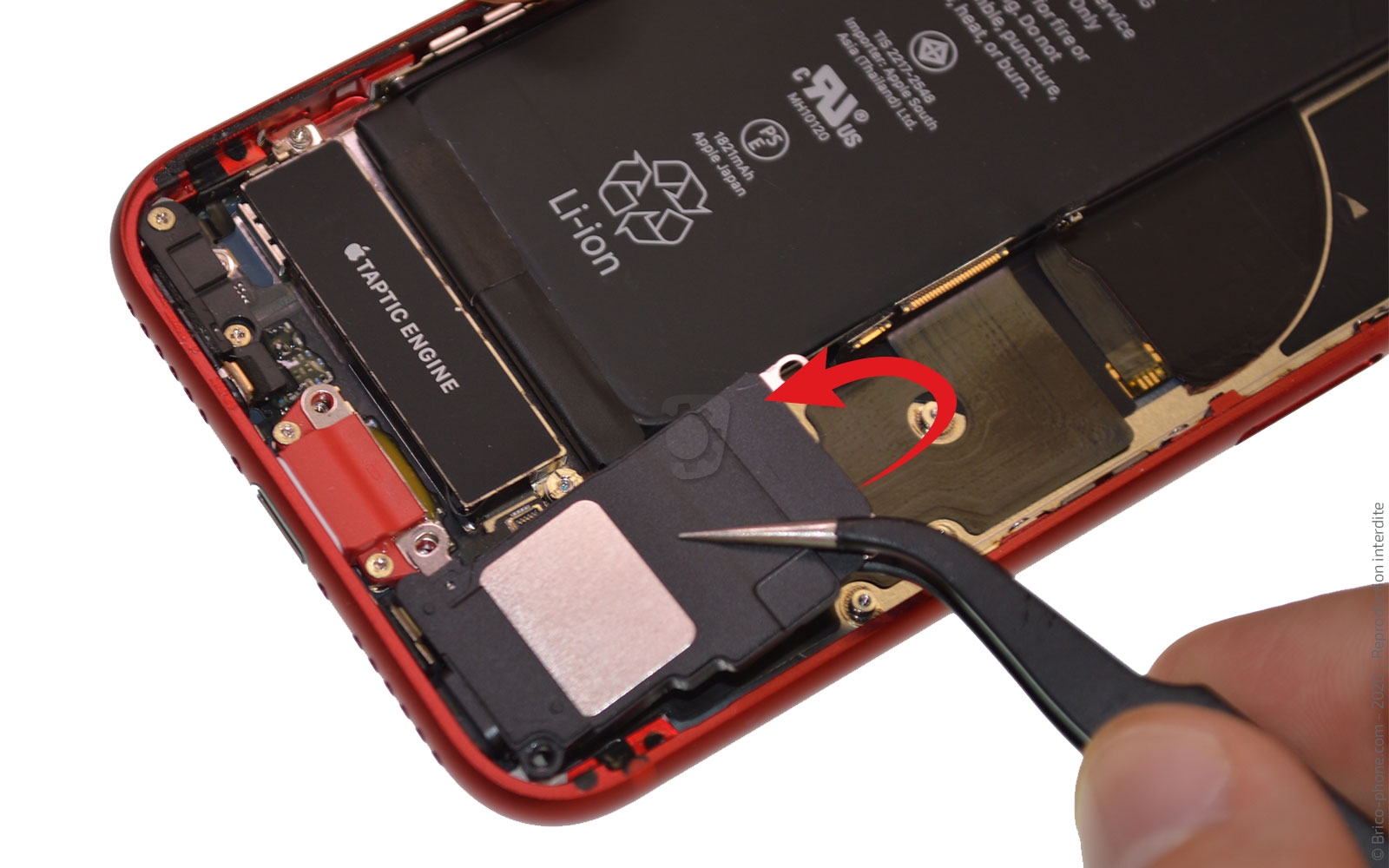

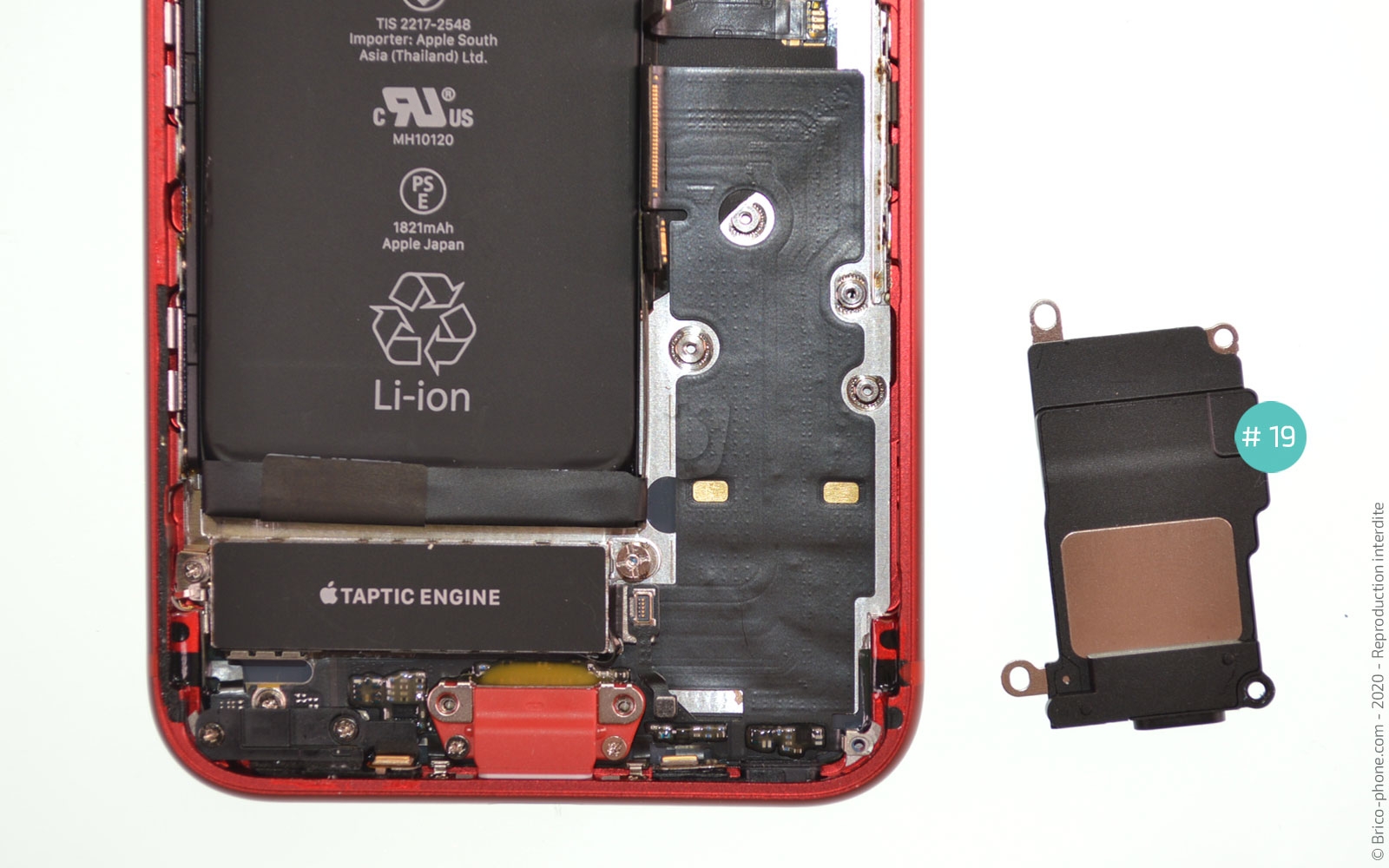

Etape 15 : Extraire le haut-parleur externe

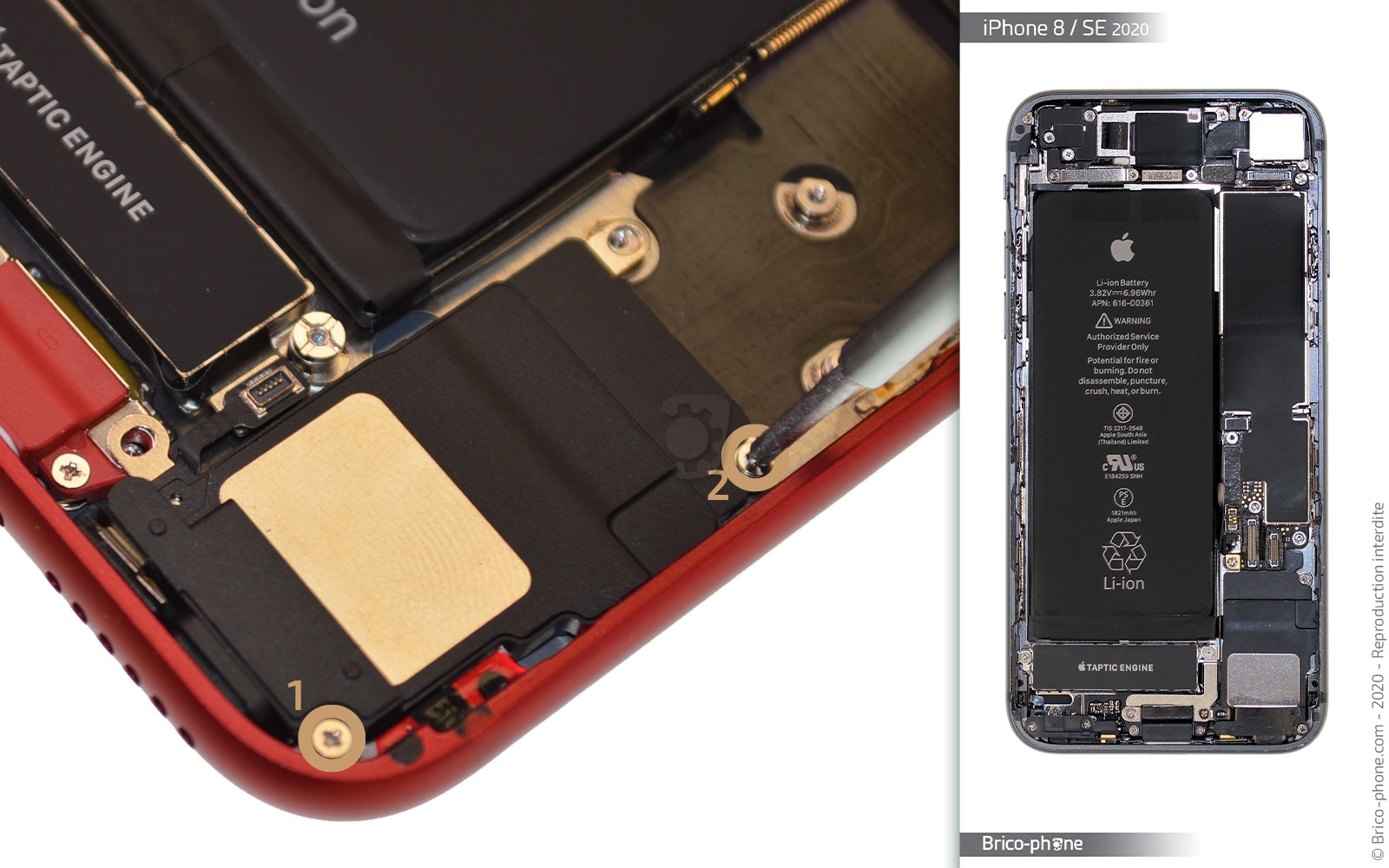

A l'aide du tournevis cruciforme, ôtez les deux vis "O" encore présentes sur le composant.

Munissez-vous de la pincette pour sortir le haut-parleur endommagé du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage

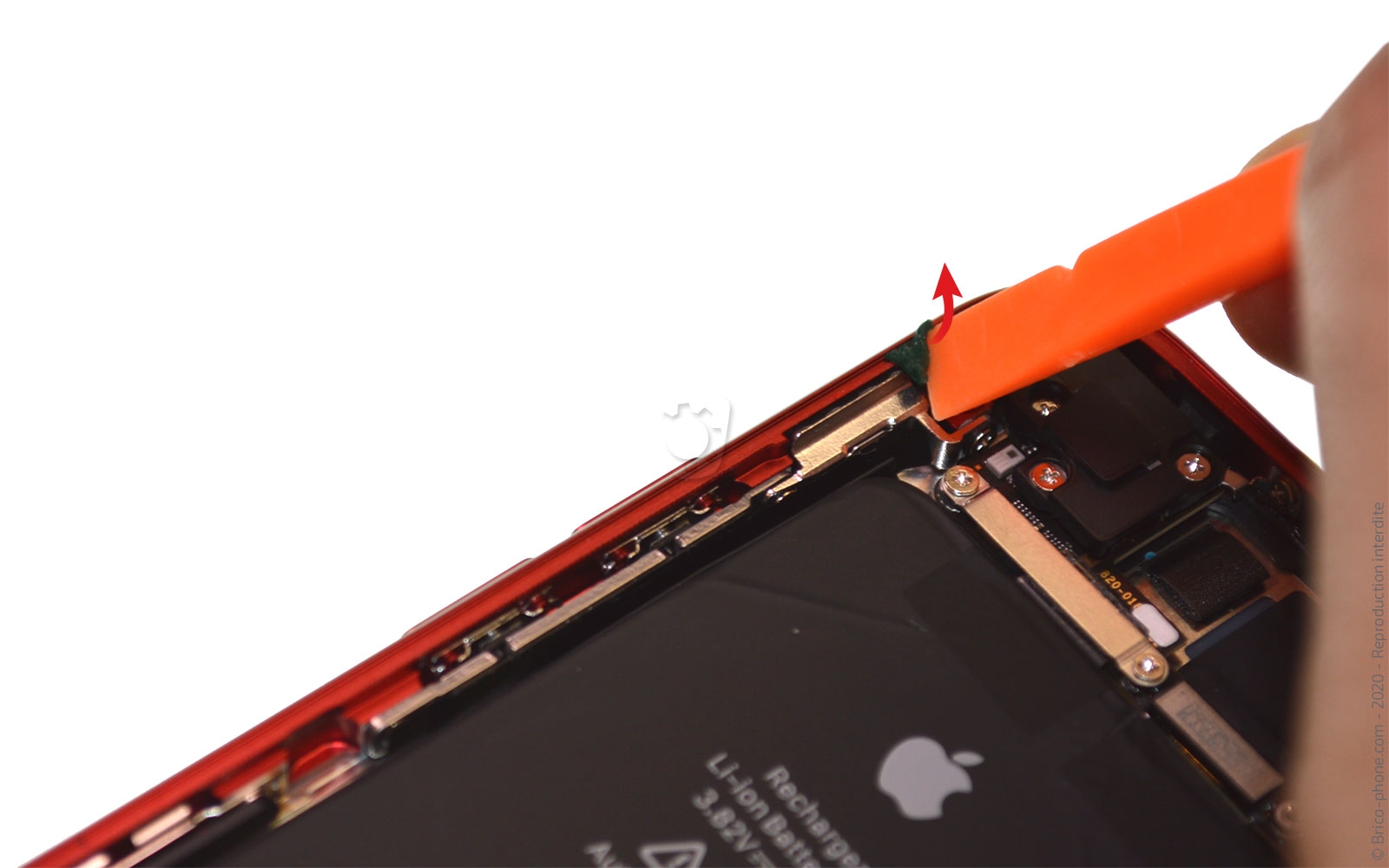

Nettoyez le contour du châssis avec le spudger pour retirer les résidus de stickers.

Vous pouvez dès à présent remonter votre iPhone en suivant les étapes précédentes dans le sens contraire.

Pour plus de confort, nous vous conseillons de replacer un nouveau joint d'étanchéité.
Pour cela, retirez la première protection bleue puis placez le joint sur le châssis en vous assurant que le carré vide se trouve au niveau de la caméra arrière.

Le joint d'étanchéité sert comme patron, une fois en place appuyez fortement sur le joint pour qu'il adhère au châssis.

Vous pouvez refermer votre téléphone.
