Changement du connecteur de charge sur Mi Mix 2S

Nous avons 2 façons de connaître votre modèle de téléphone.

Tapez *#06# dans l'application téléphone pour avoir le numéro IMEI, puis reportez ce numéro dans la rubrique de notre page d'accueil pour avoir votre modèle.

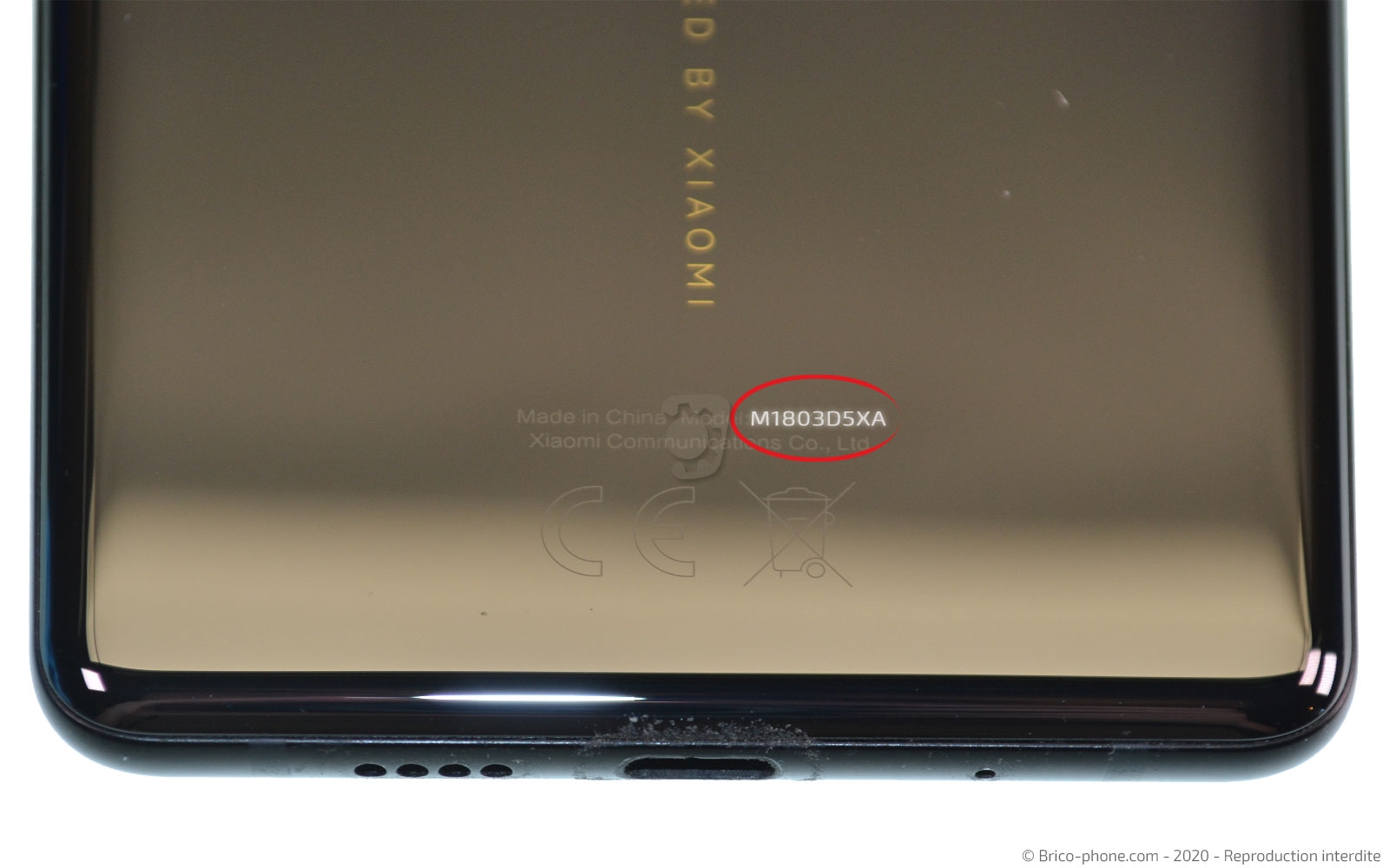

Au dos du téléphone, si vous retrouvez l'inscription "M1803D5XA", vous avez un Xiaomi Mi Mix 2S.

Cette référence peut vous aider lors du choix de la pièce détachée par exemple.

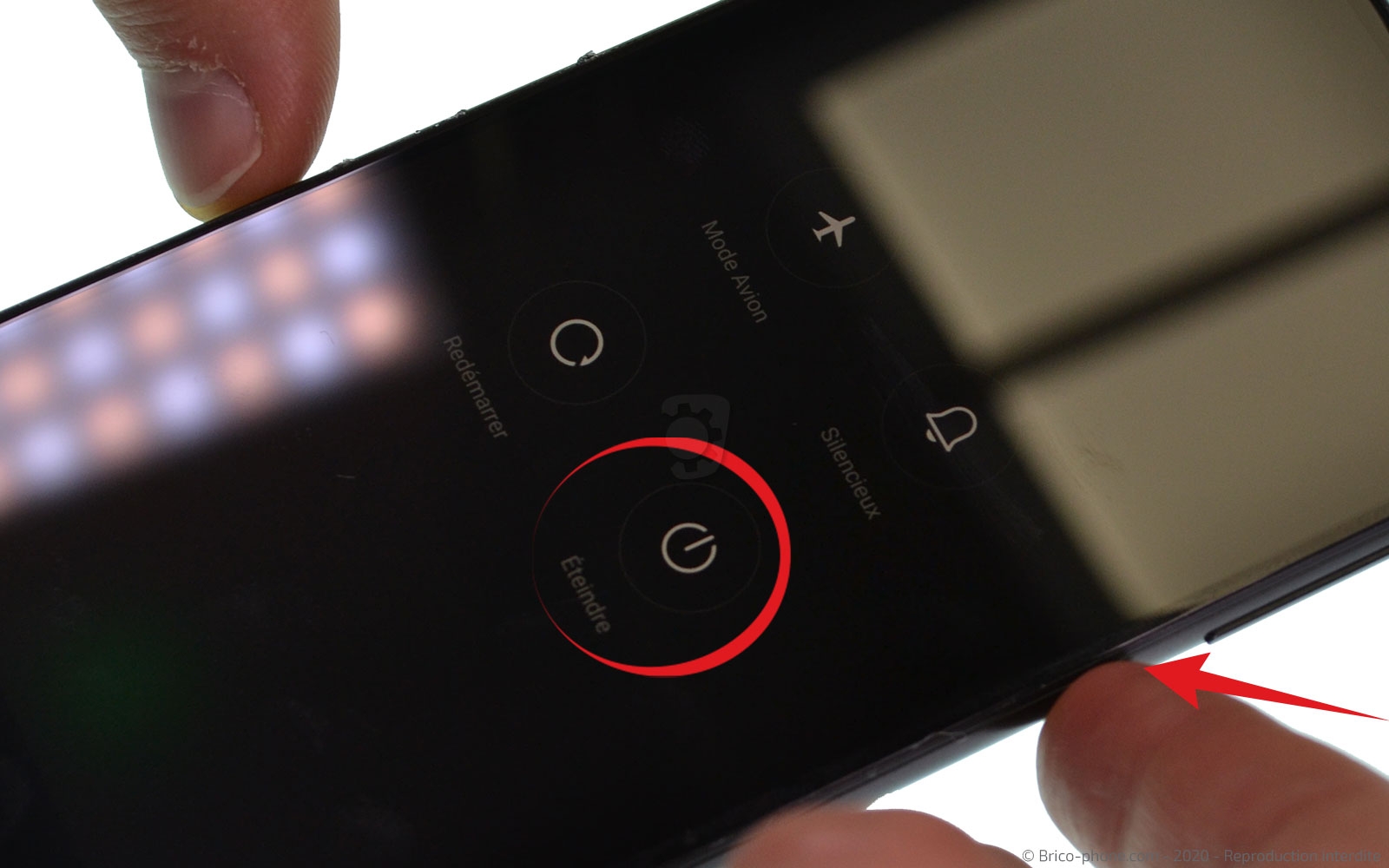

Restez appuyé sur le bouton power afin de faire apparaître un menu.
Appuyez sur "éteindre" pour couper l'alimentation de votre téléphone.

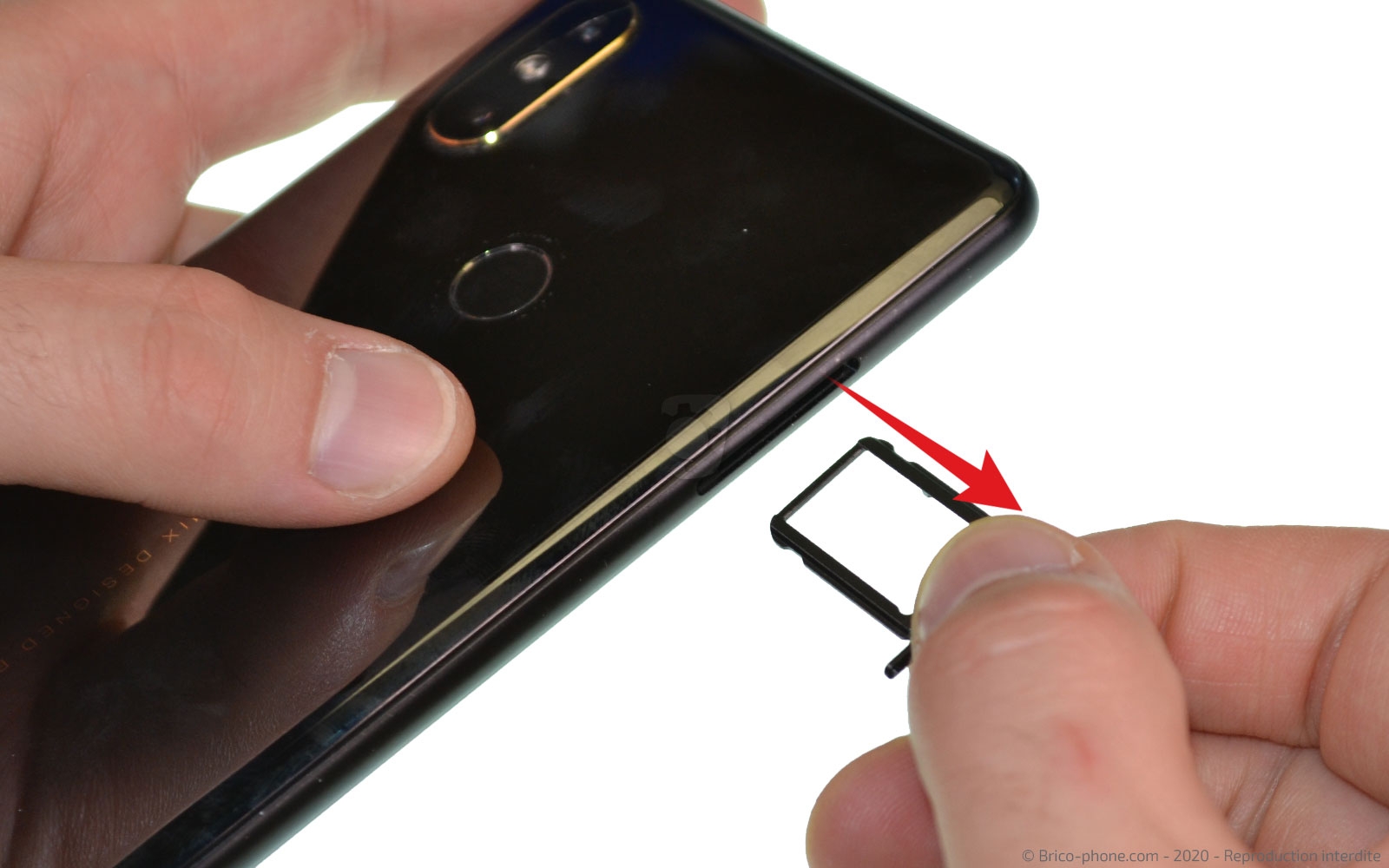

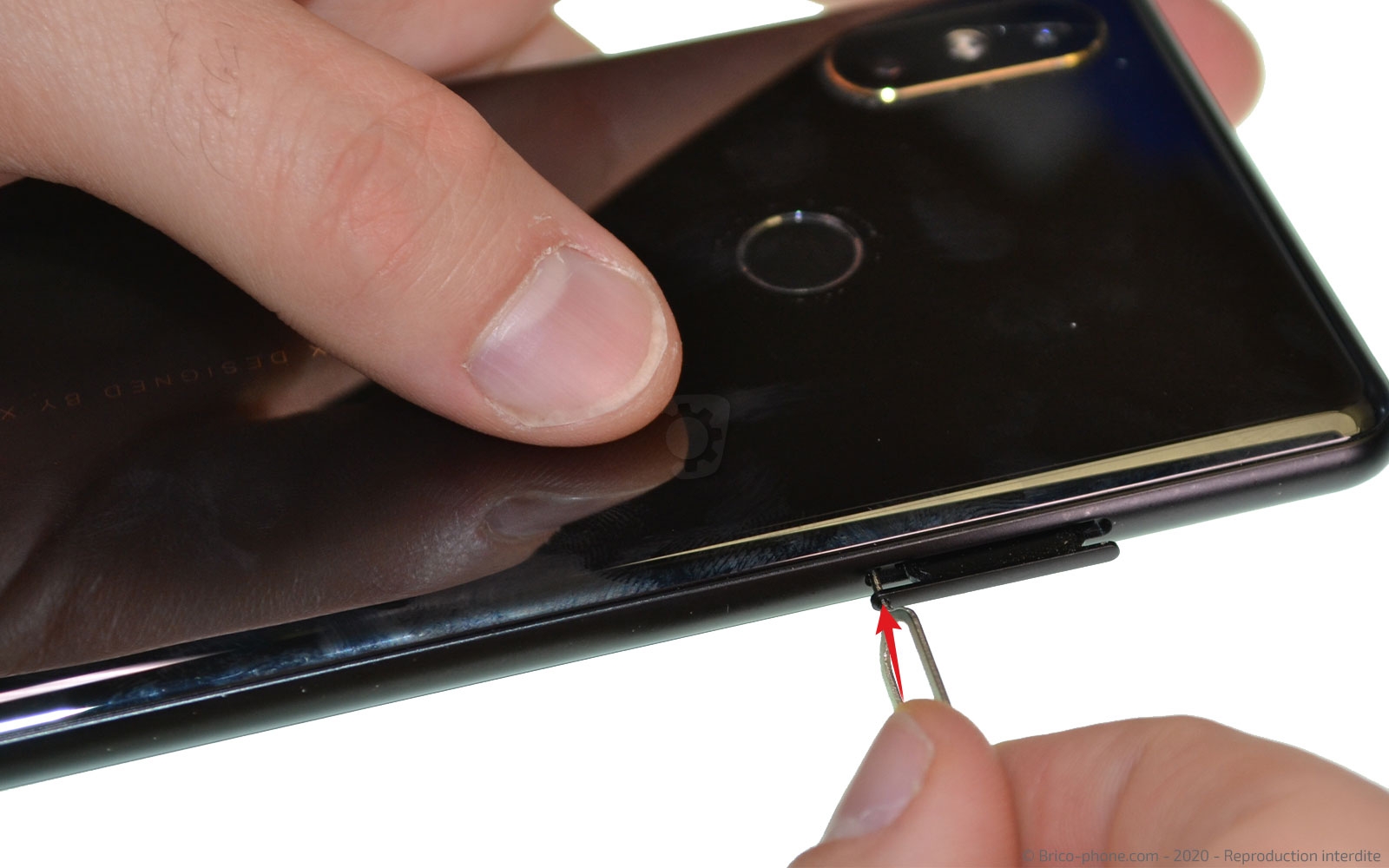

Retirez le racksim avec l'outil d'extraction.

Pour ouvrir ce téléphone, il faut décoller la vitre arrière en la chauffant afin de ramollir le sticker.

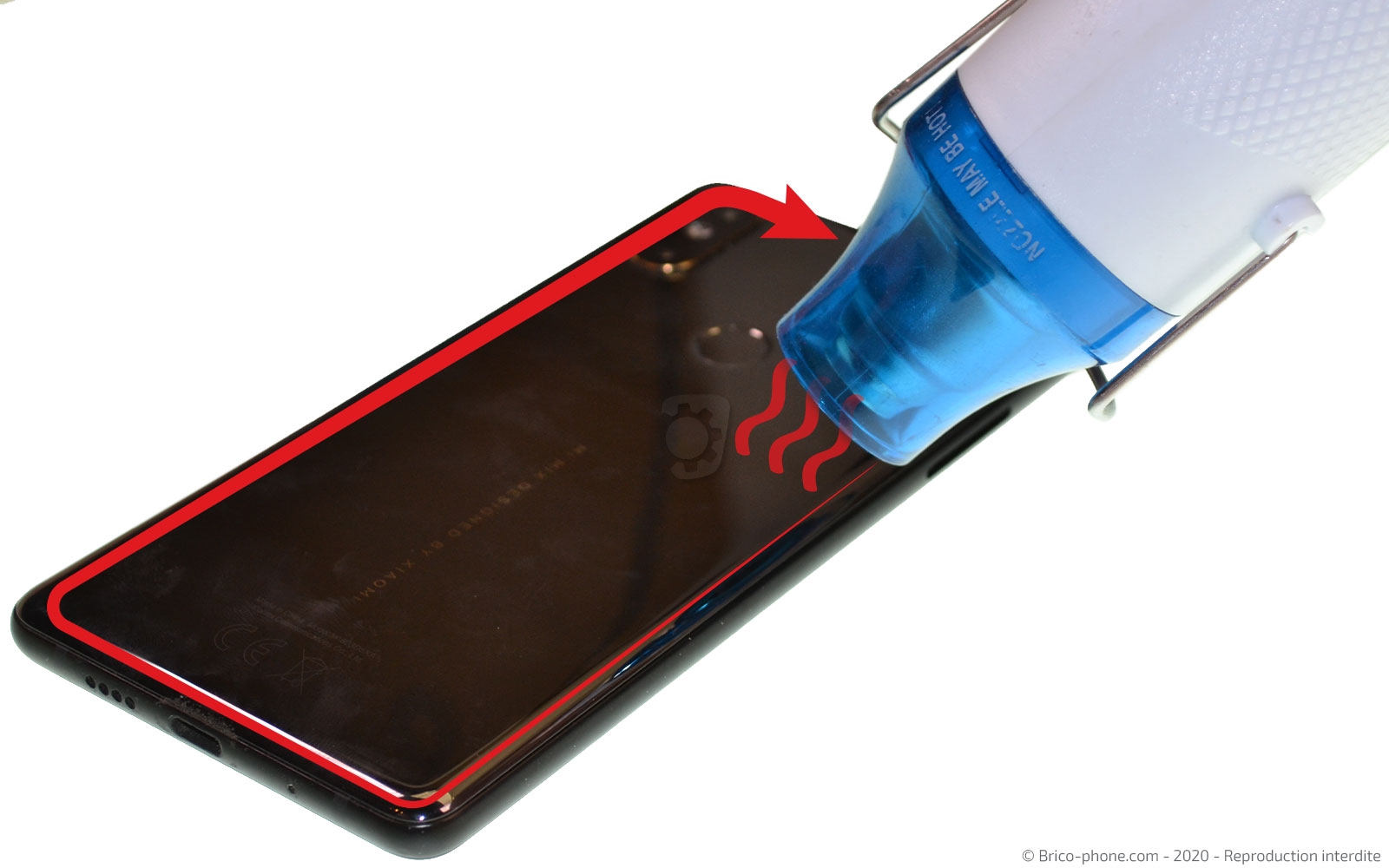

La première option est de chauffer le pourtour de l'arrière du téléphone avec un sèche-cheveux ou un décapeur thermique pendant 20 à 30 secondes.

Si vous avez commandé le kit qui contient le coussin chauffant, passez celui-ci (le coussin) au micro-onde pendant 1 à 2 minutes avant de l'appliquer 30 à 40 secondes sur l'arrière du téléphone.

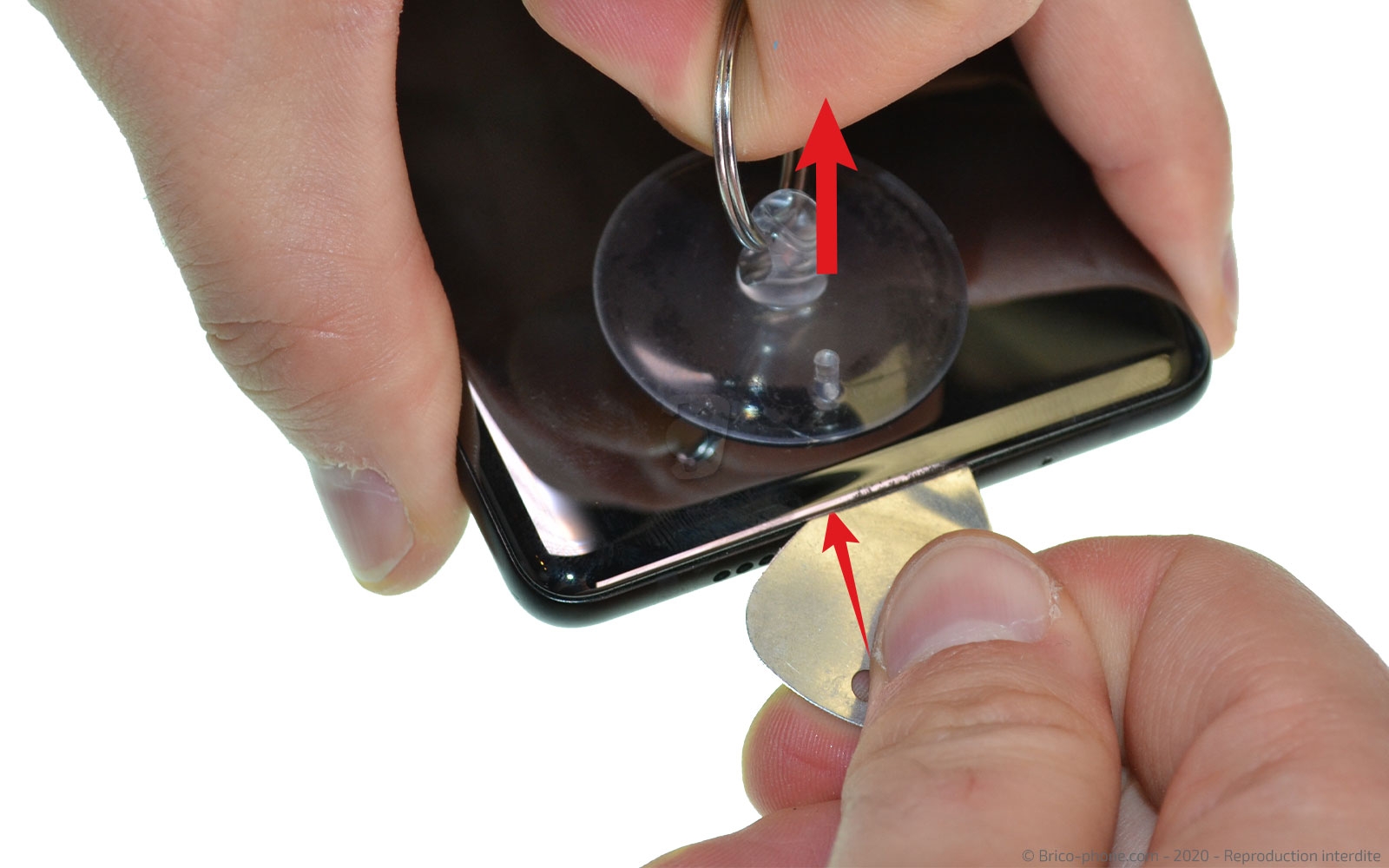

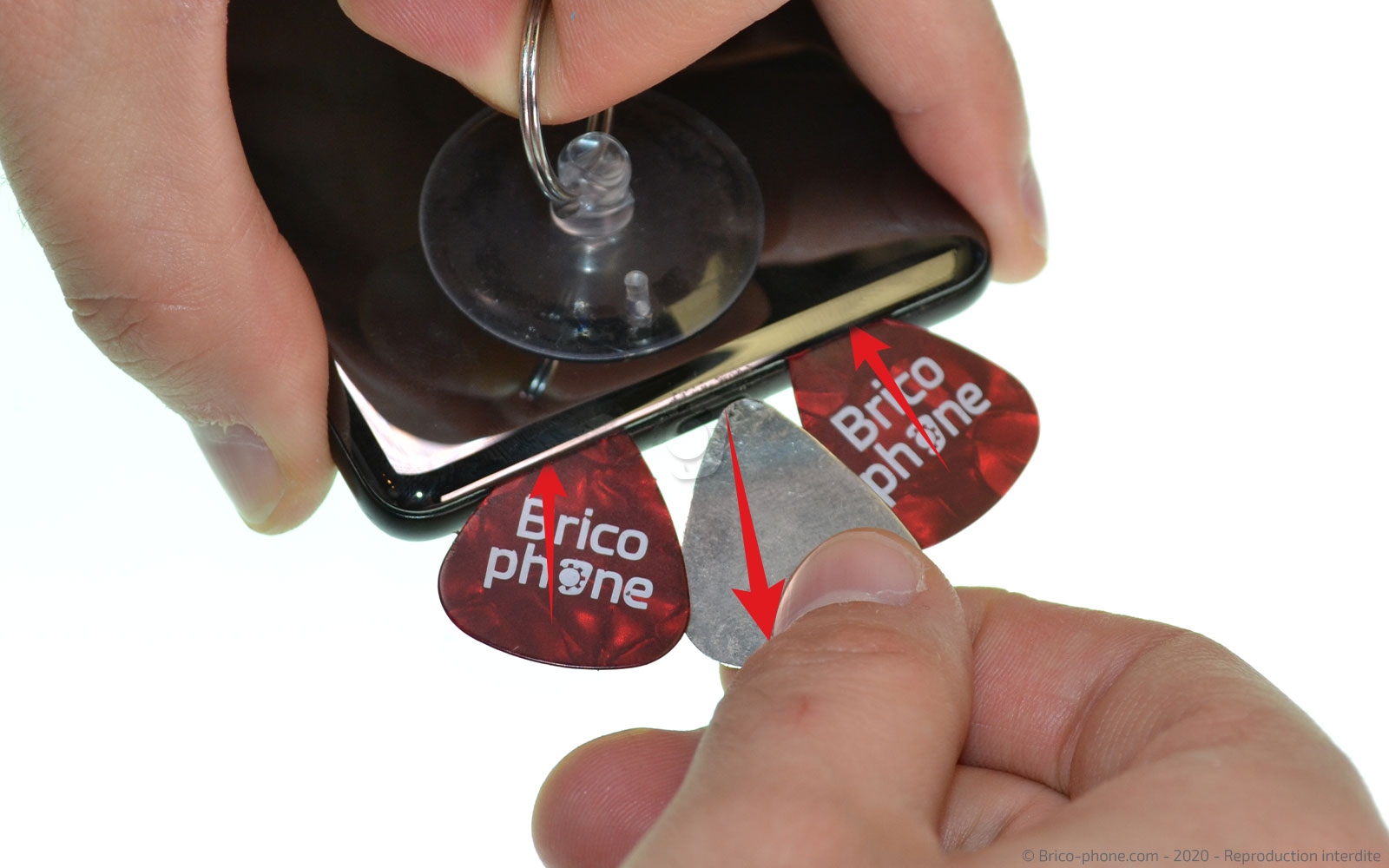

Ensuite, installez la ventouse sur le bas de la vitre arrière afin de tirer sur son anneau pour introduire le médiator en métal troué entre la vitre arrière et le châssis pour créer un jour.

Glissez les deux médiators en plastique rouge dans l'interstice puis retirez celui en métal.

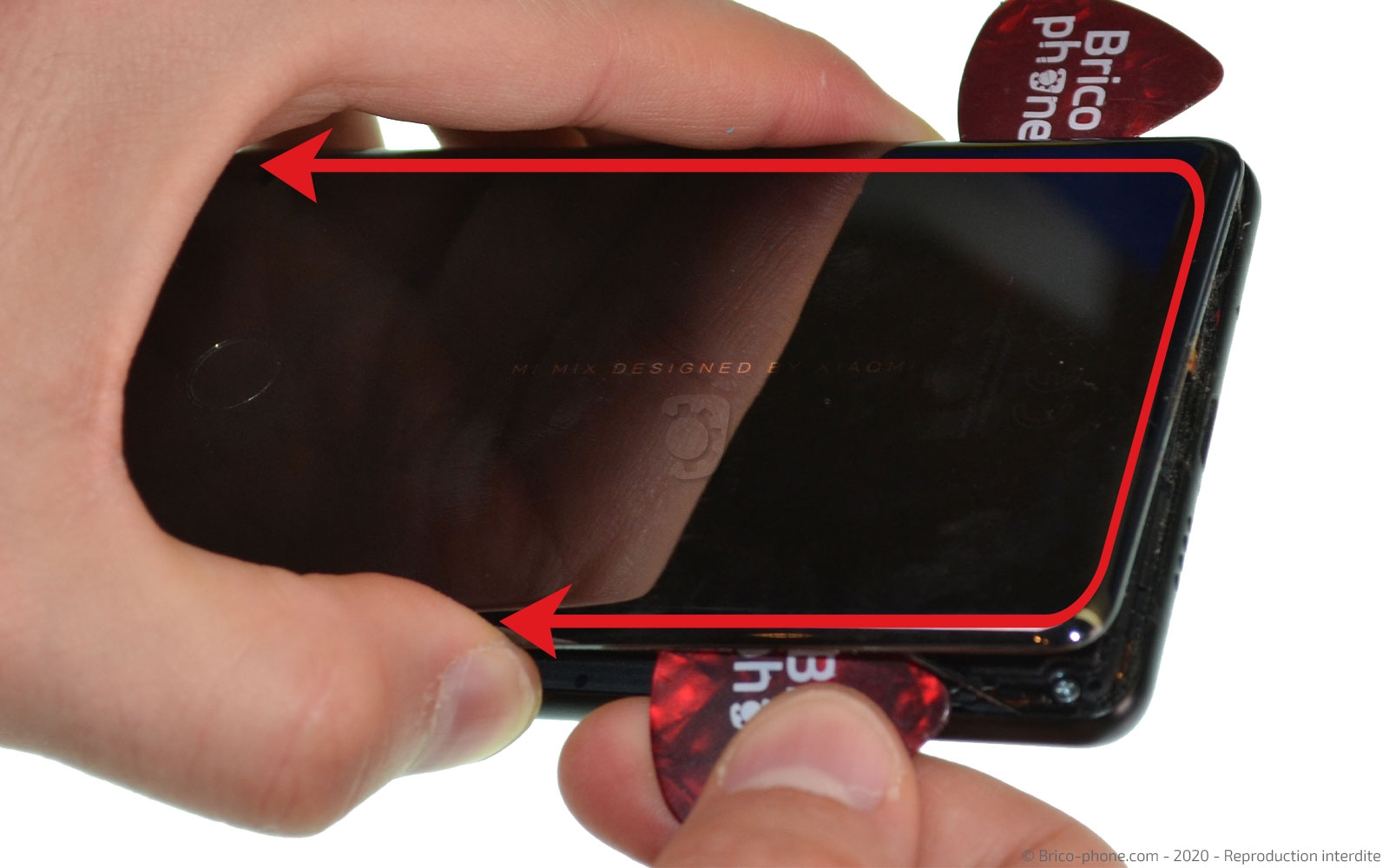

Faites le tour du téléphone pour séparer l'arrière du téléphone.

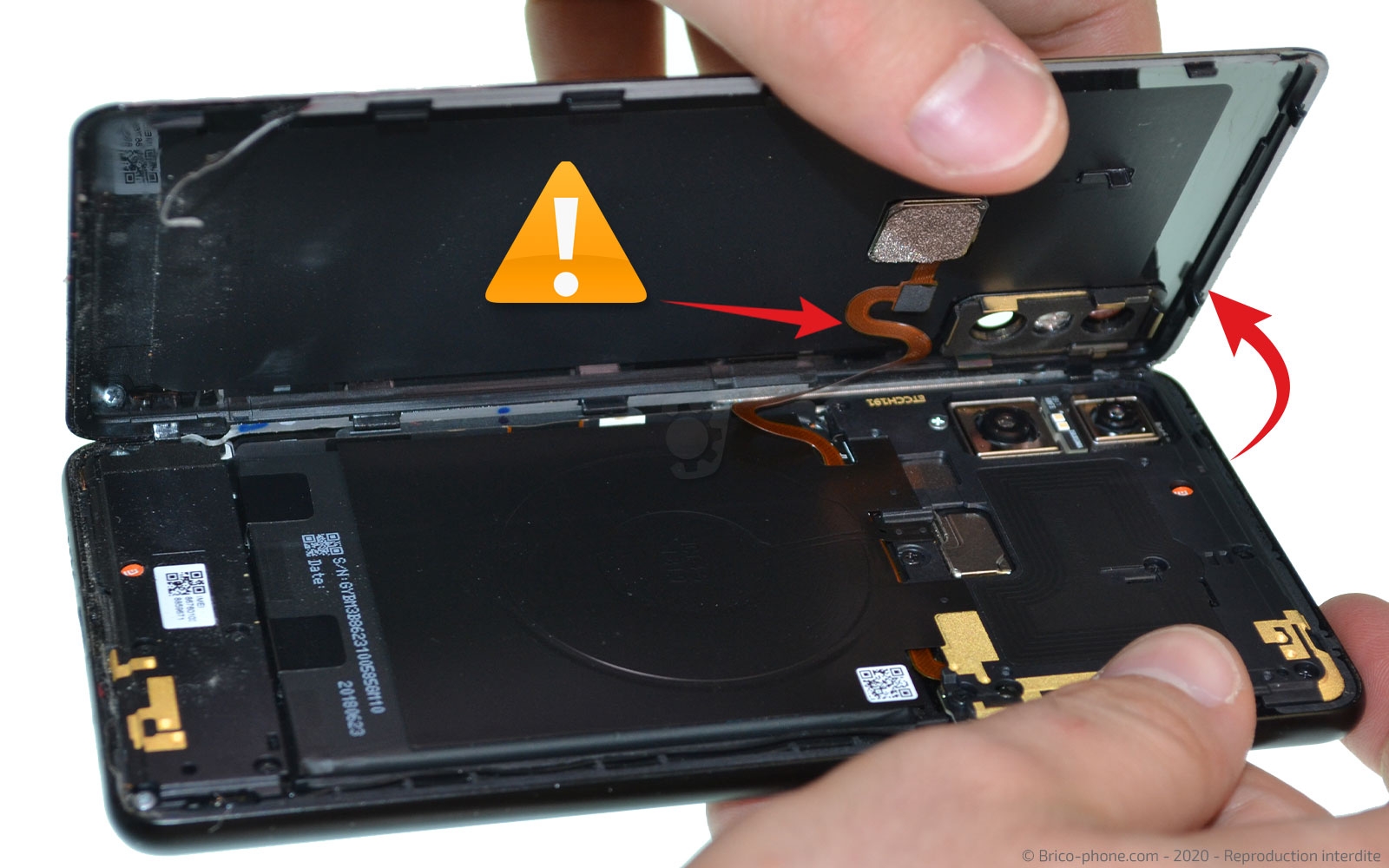

Attention, la vitre arrière est connectée à la carte-mère par la rallonge du lecteur d'empreintes.

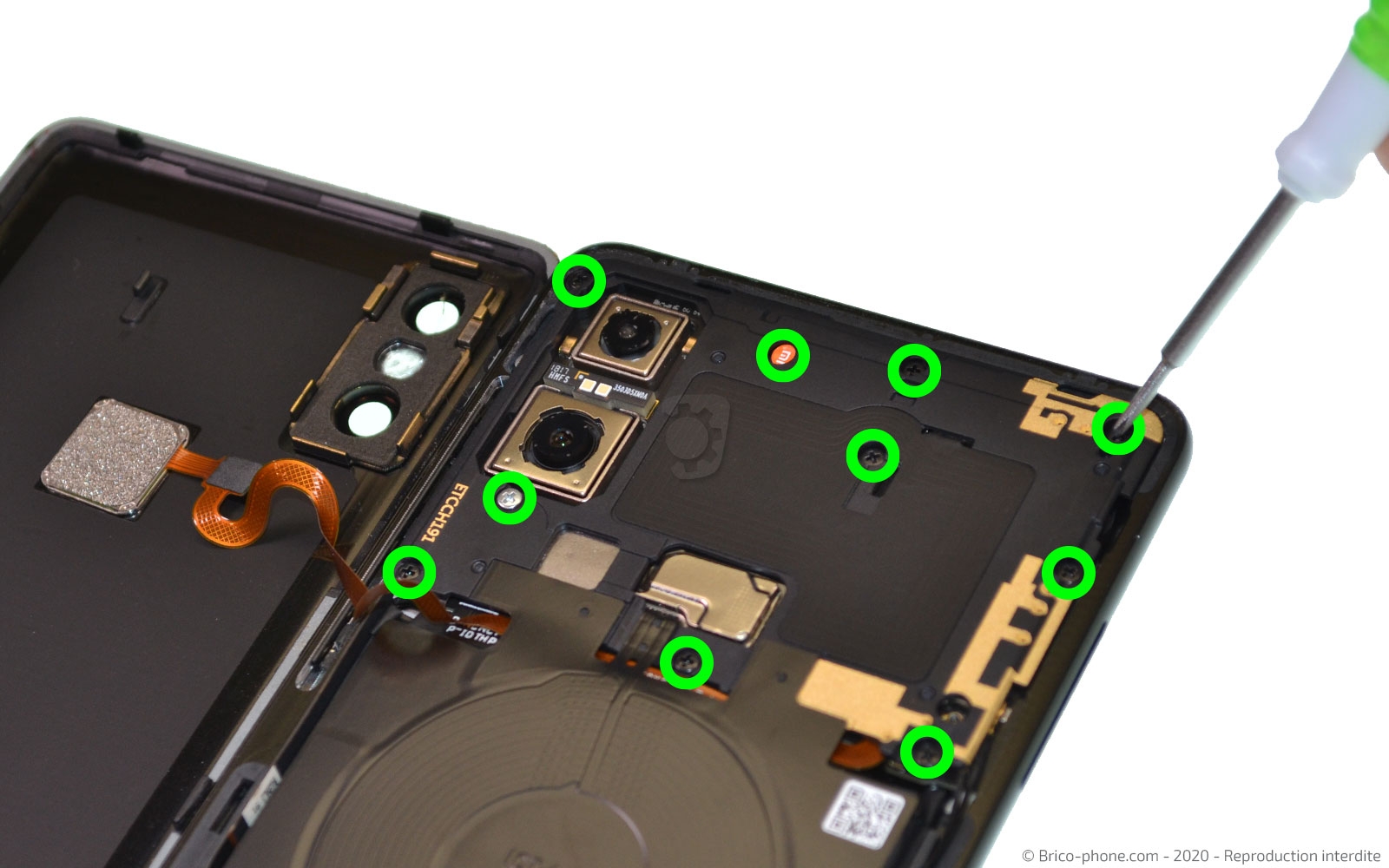

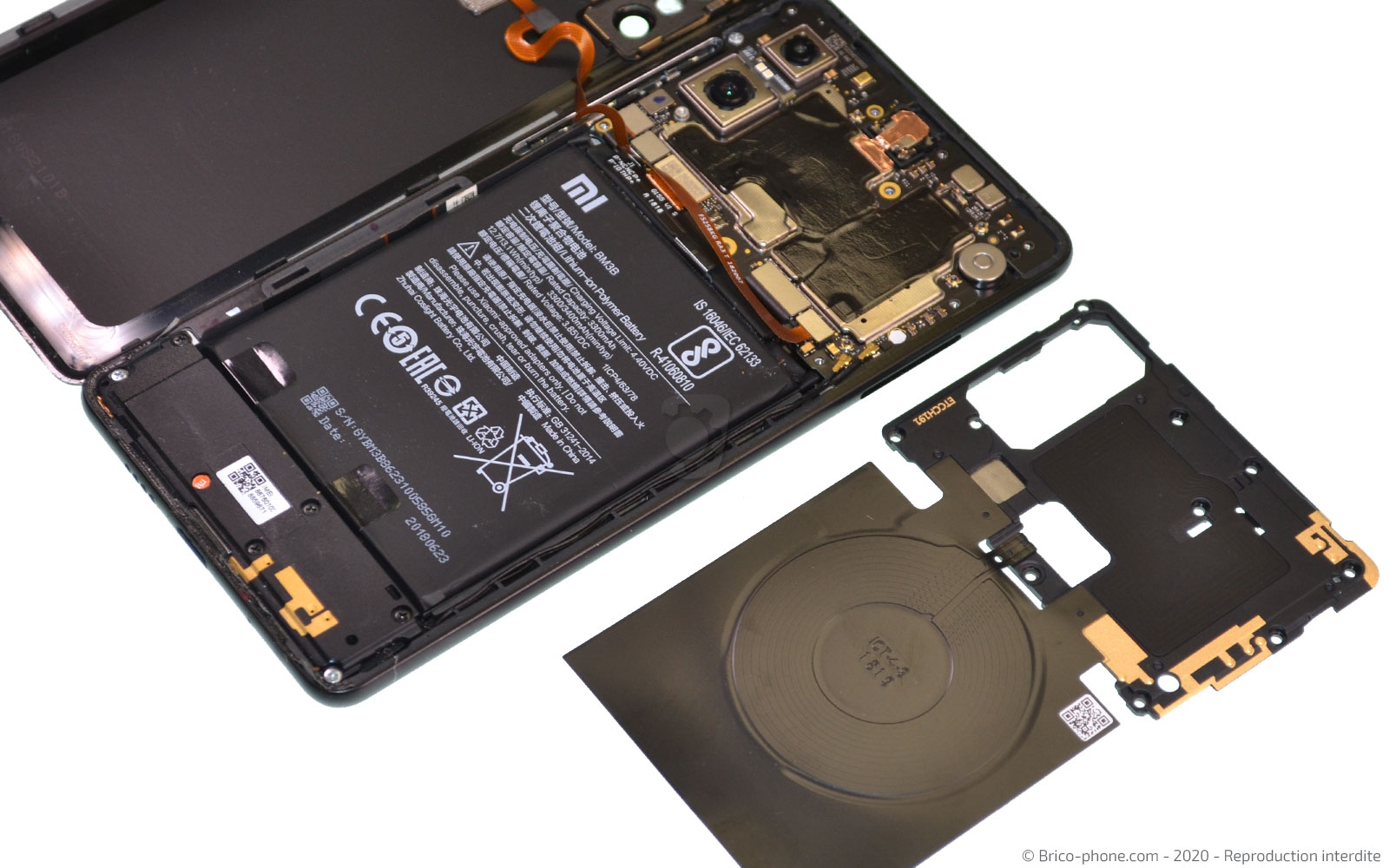

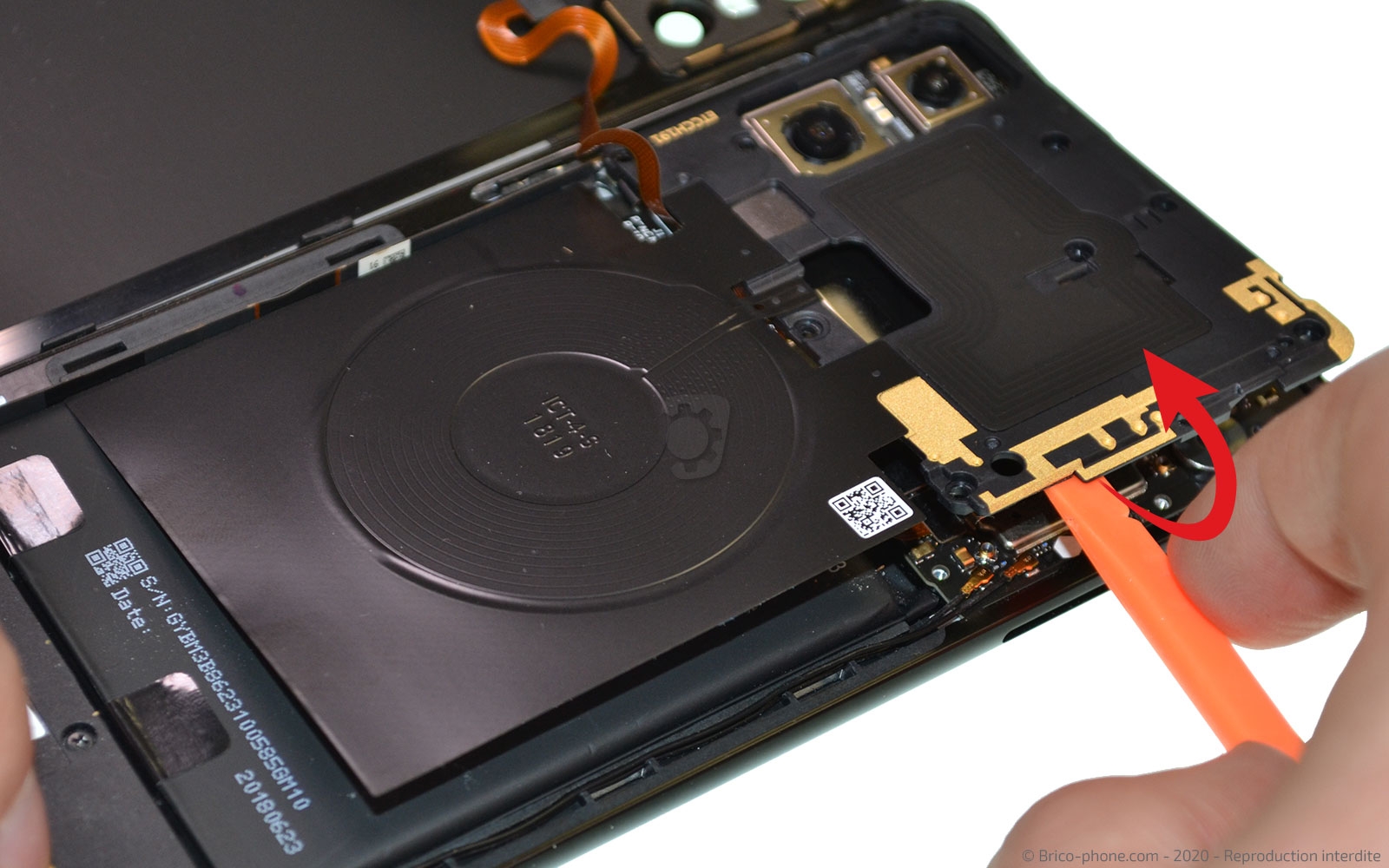

Basculez la vitre arrière vers la gauche comme un livre, puis dévissez les 10 vis du cache supérieur avant de le ôter avec le spudger.

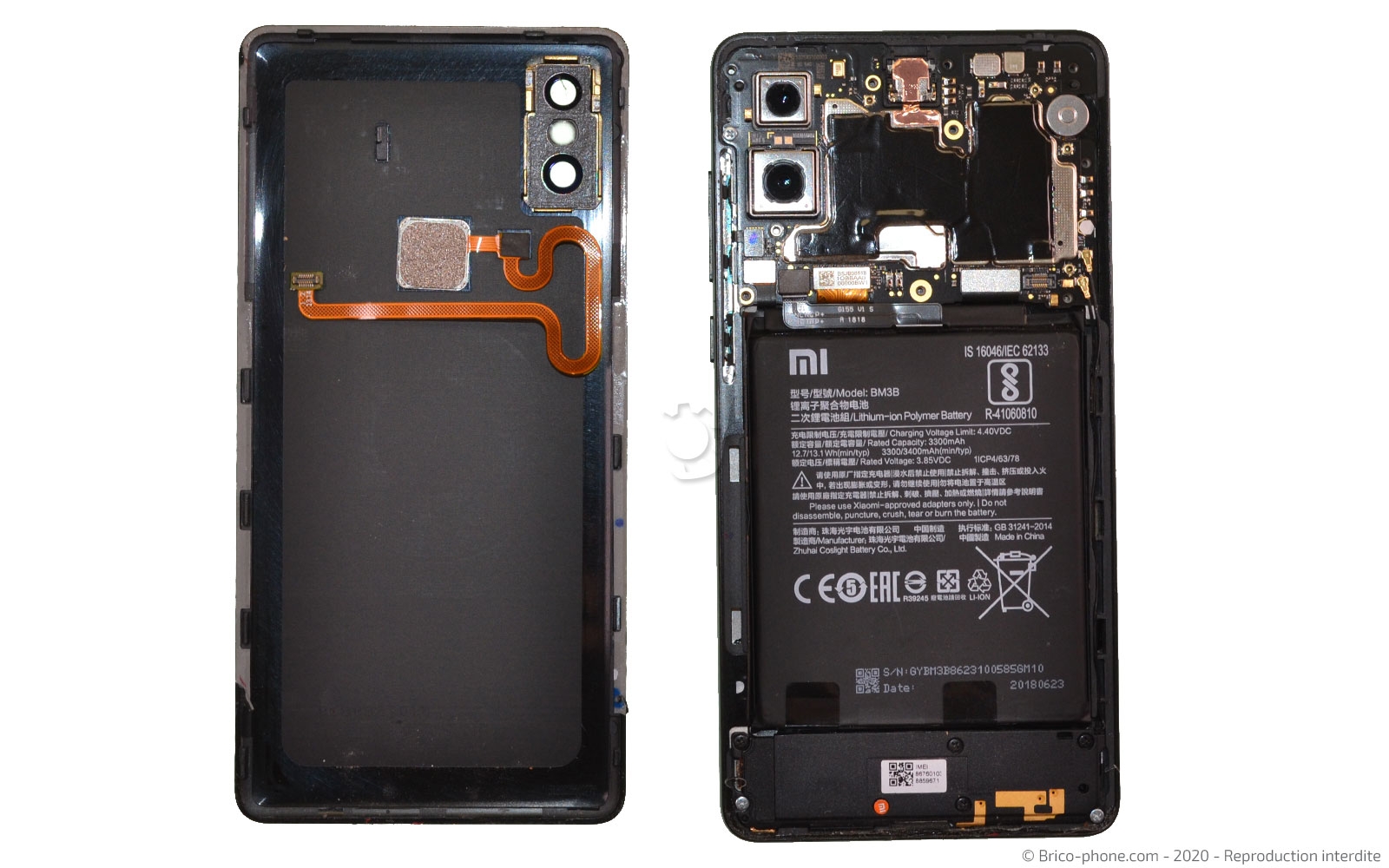

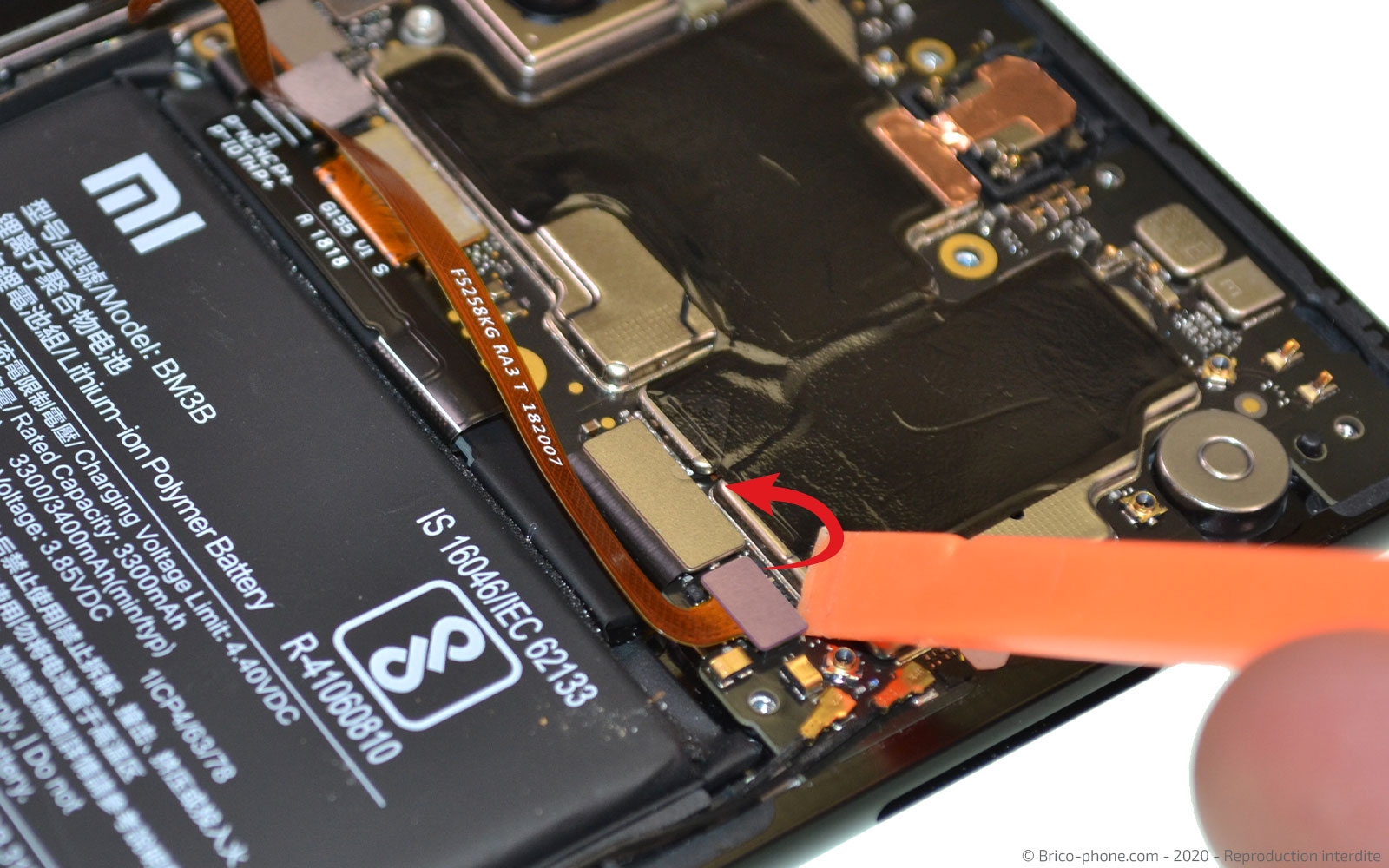

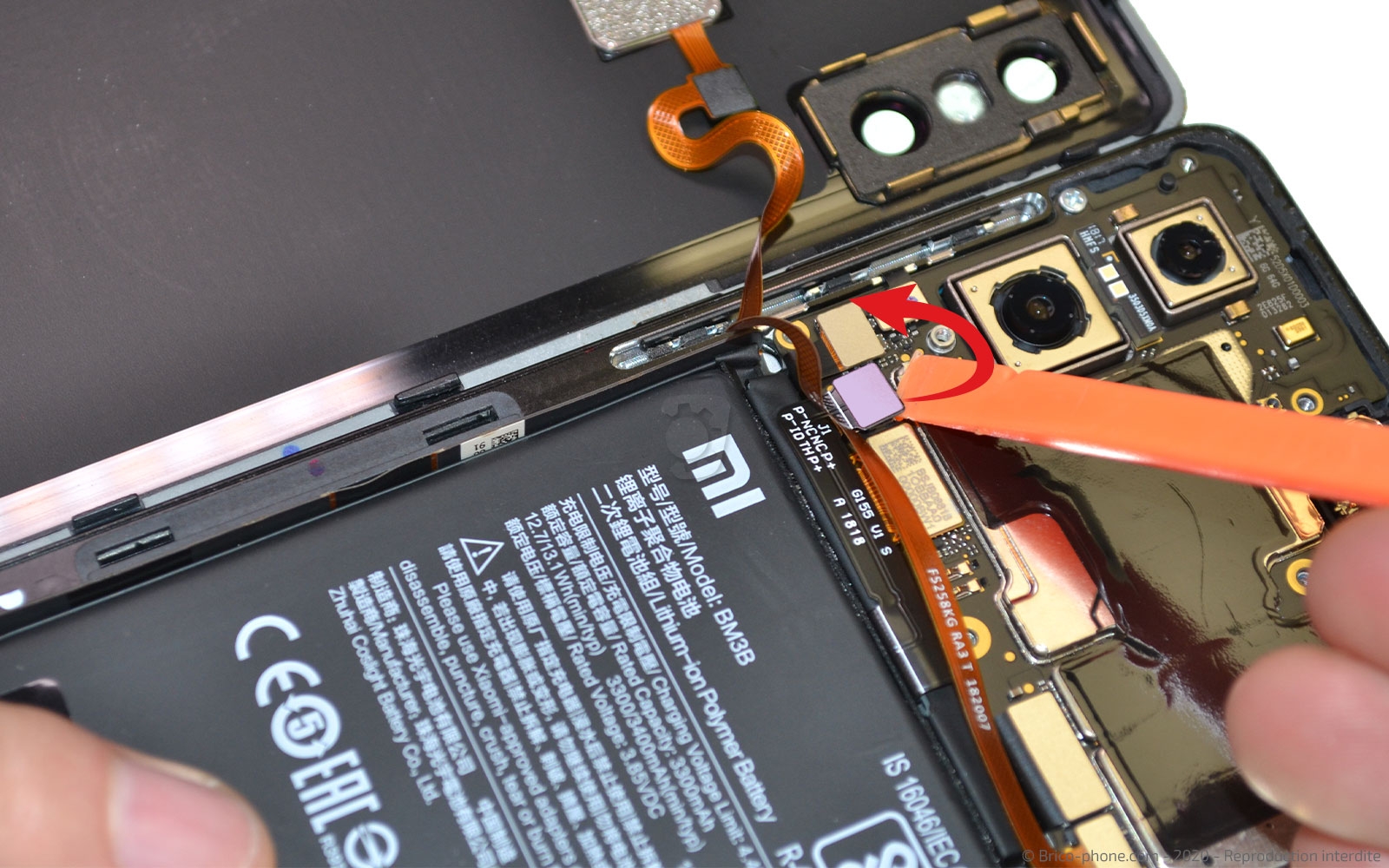

Toujours avec le levier en nylon, déconnectez la batterie puis la rallonge du lecteur d'empreintes.

Le connecteur de charge se trouve sous le bloc HP externe, il faut donc le retirer.

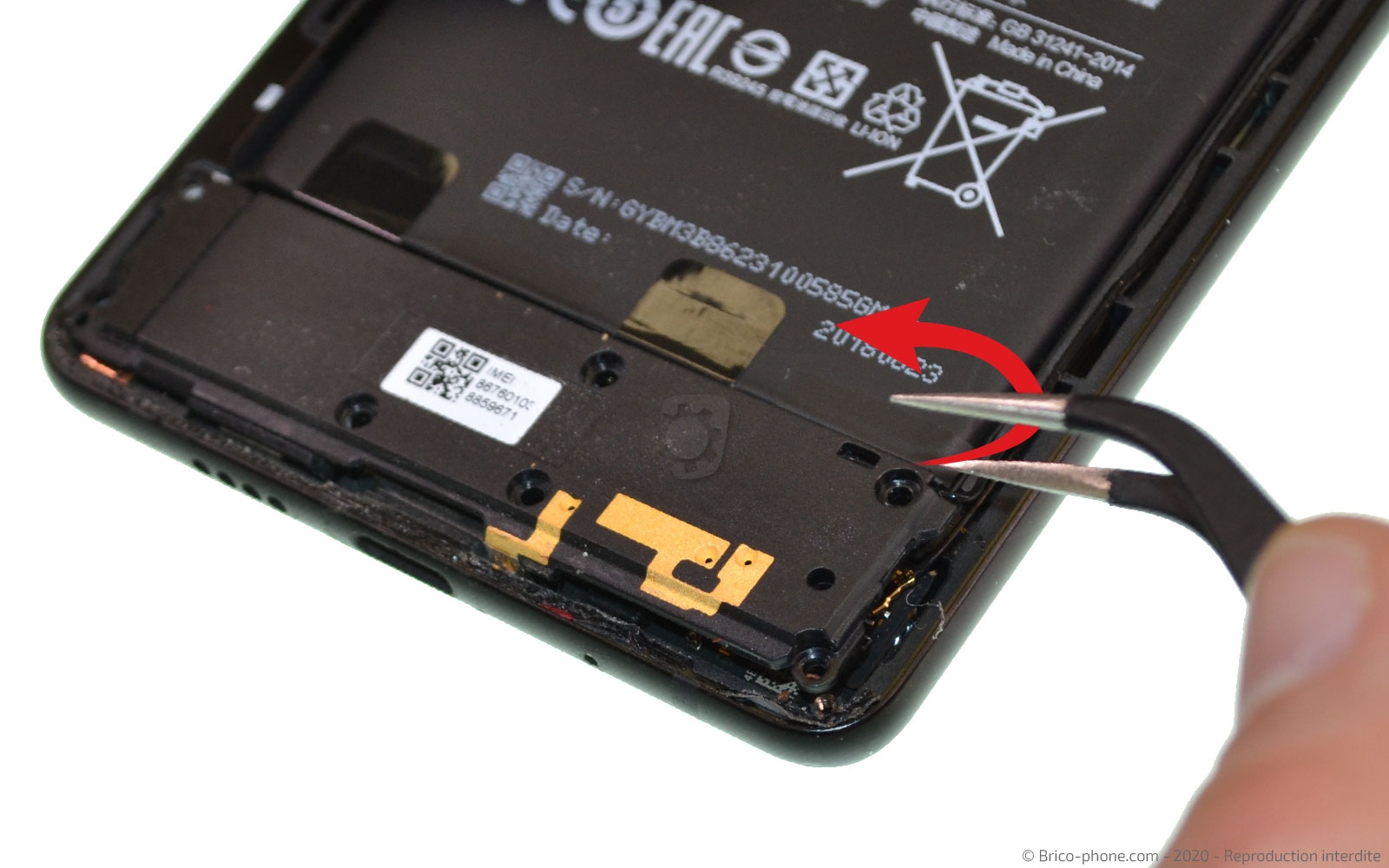

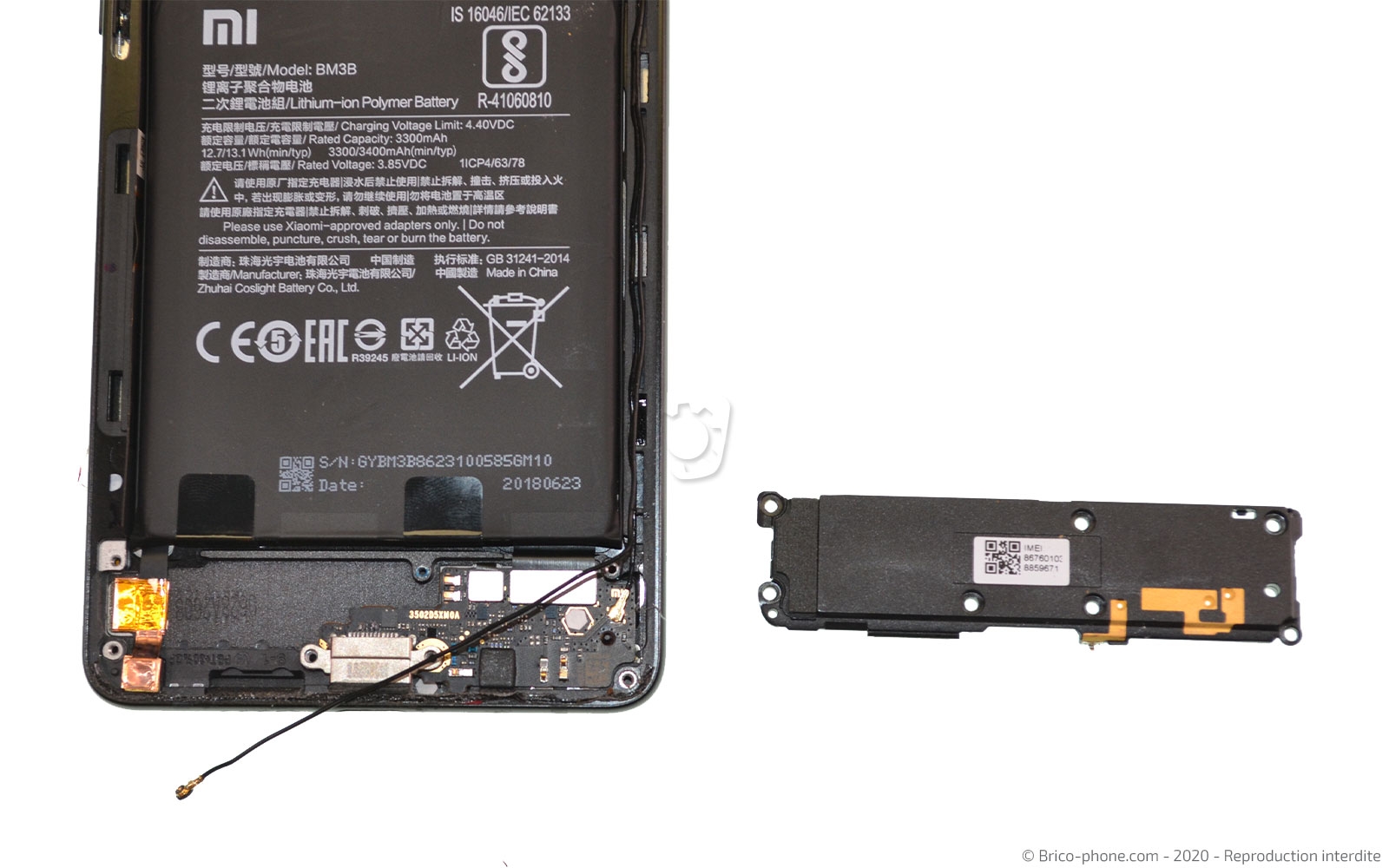

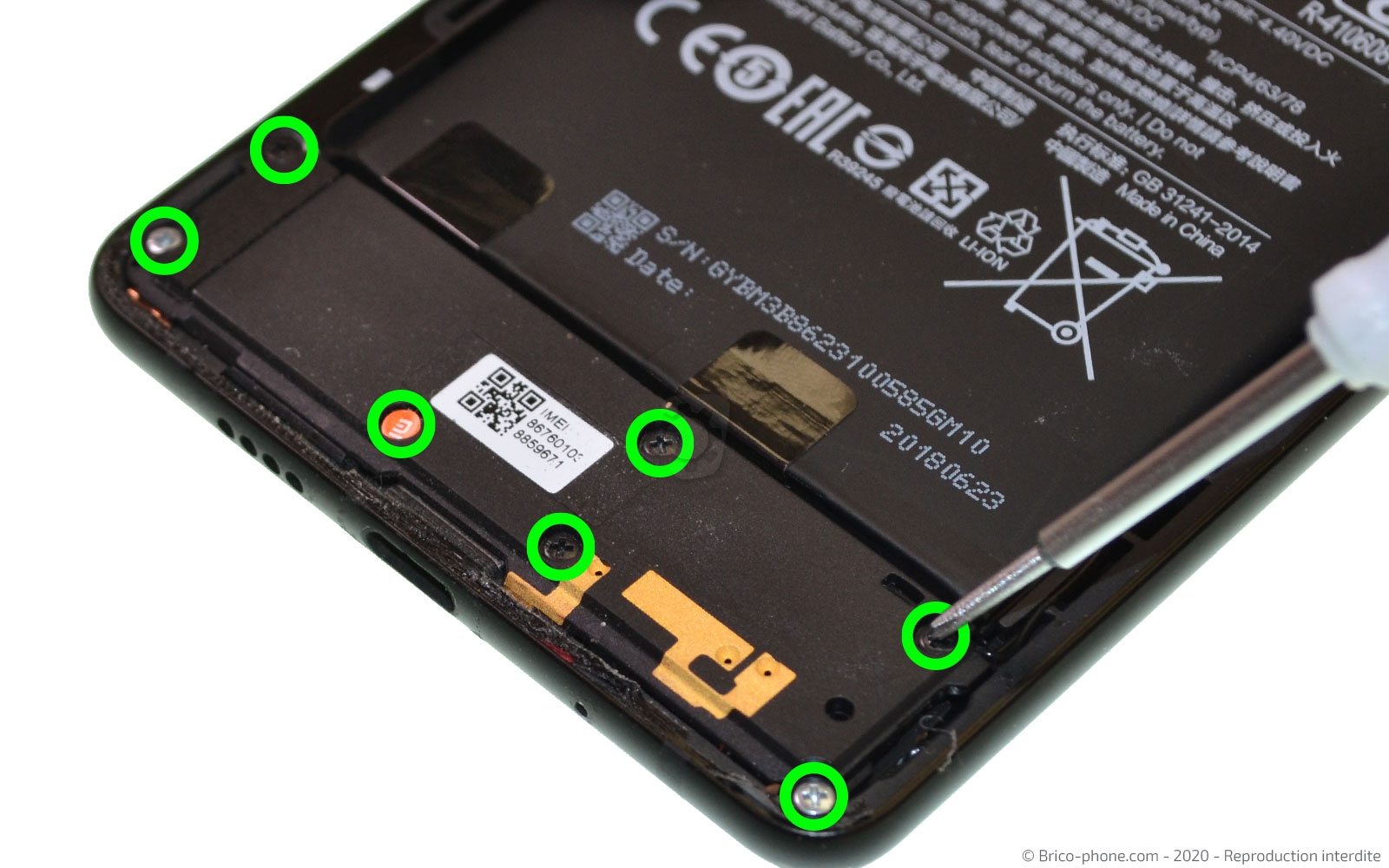

Pour cela, munissez-vous du tournevis cruciforme pour dévisser les 7 vis et extraire le bloc HP à l'aide de la pincette.

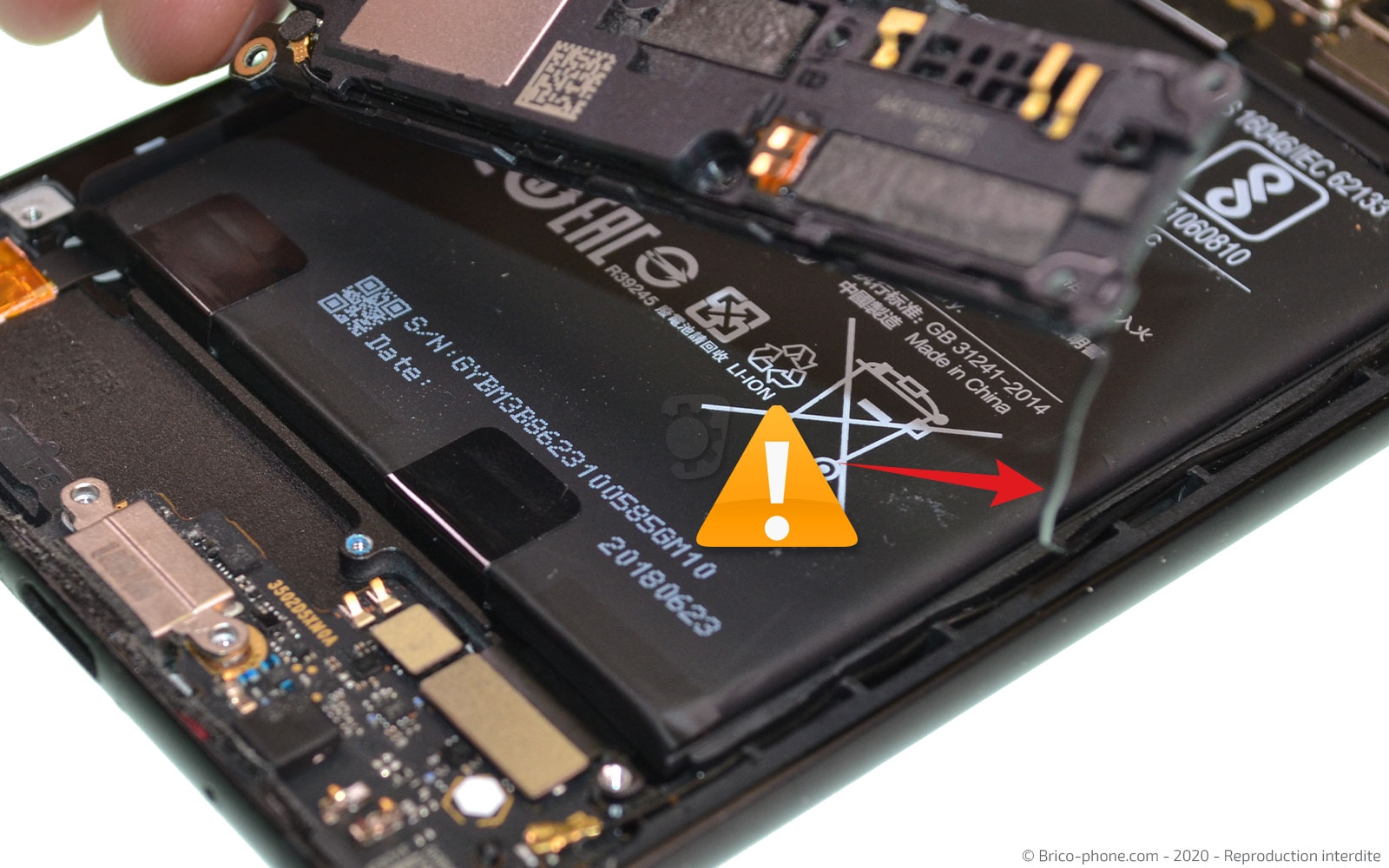

Attention, car celui-ci est encore connecté par un câble coaxial.

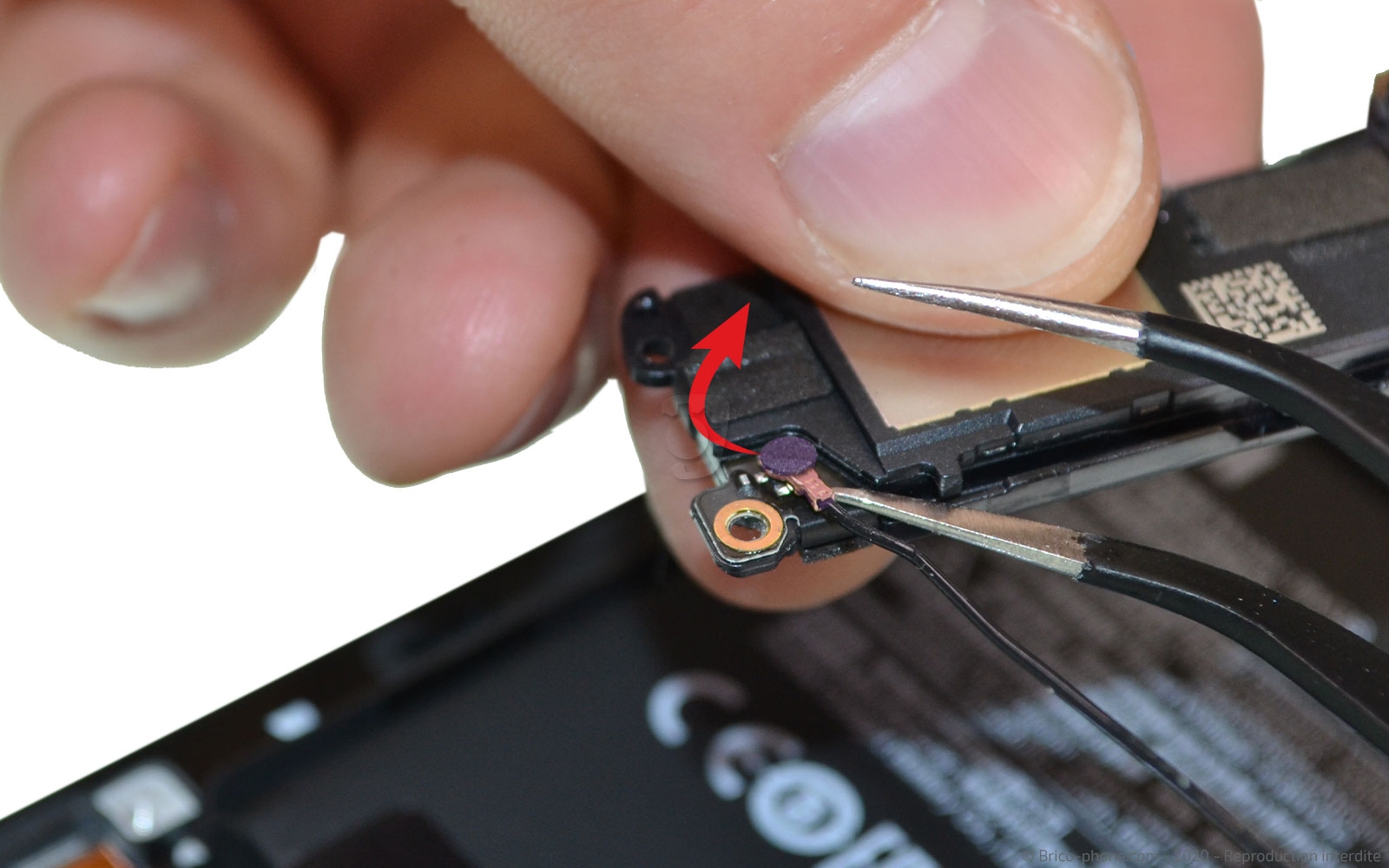

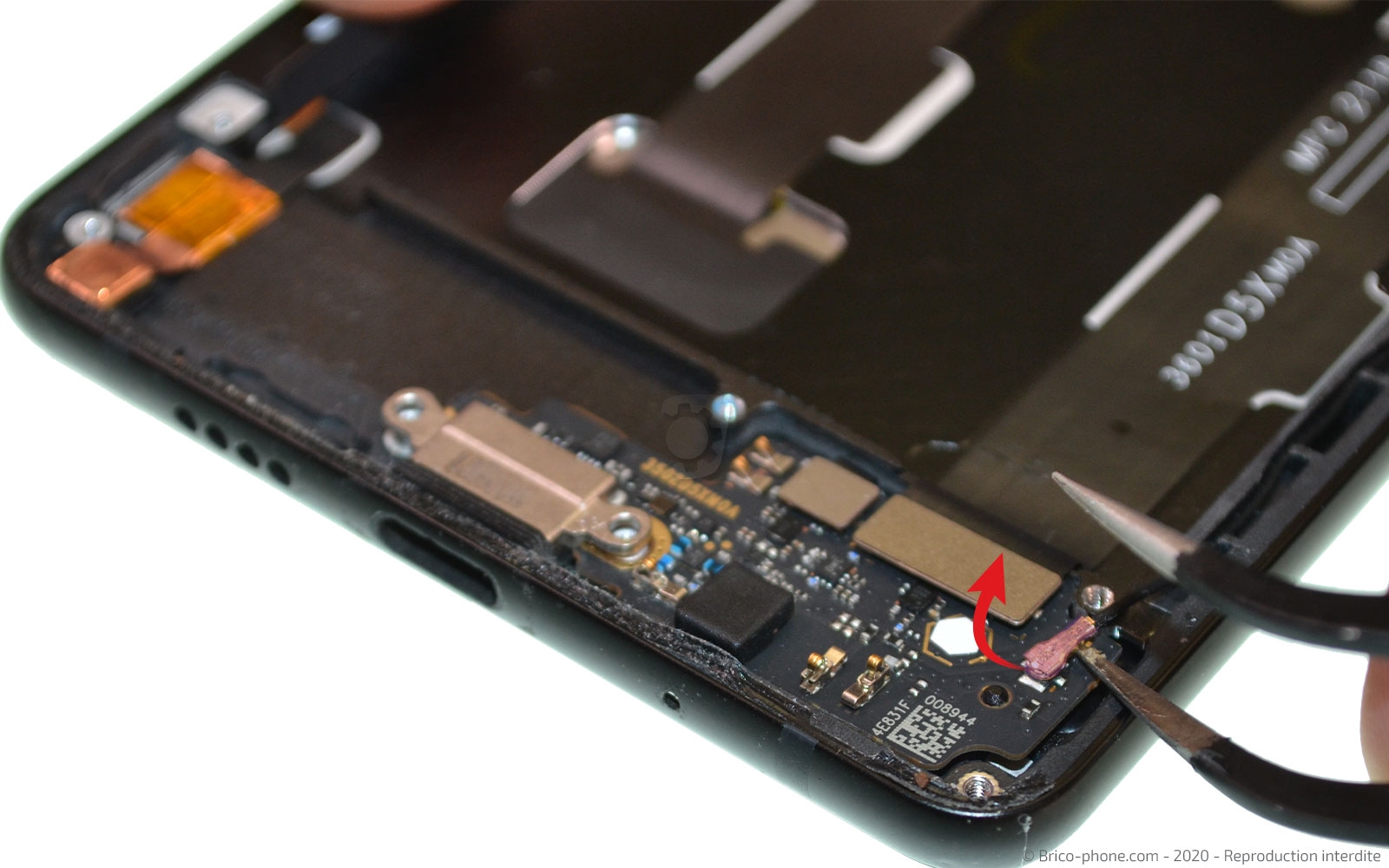

Déconnectez le câble coaxial à l'aide de la pincette.

Il y a des connectiques à retirer du connecteur de charge.

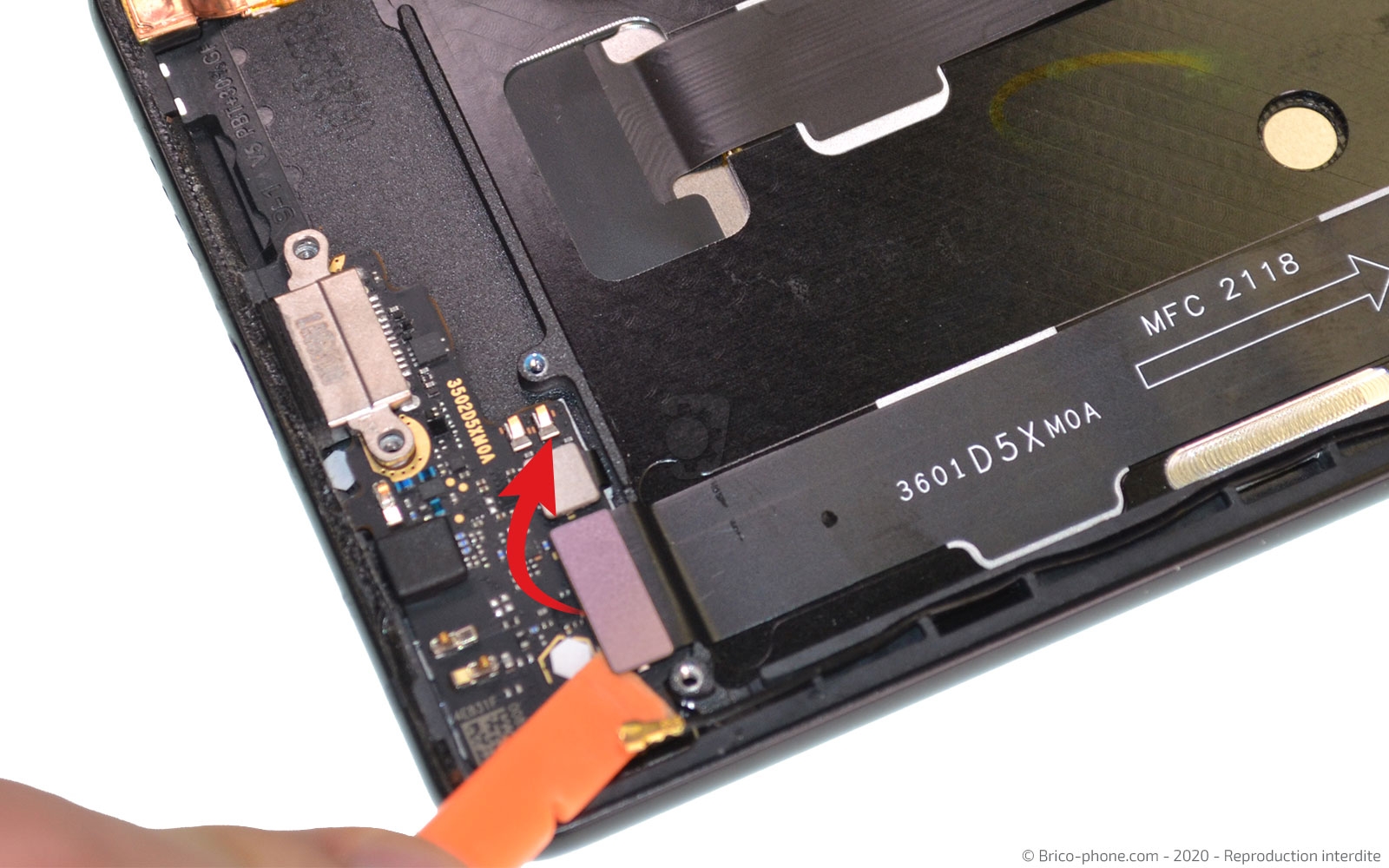

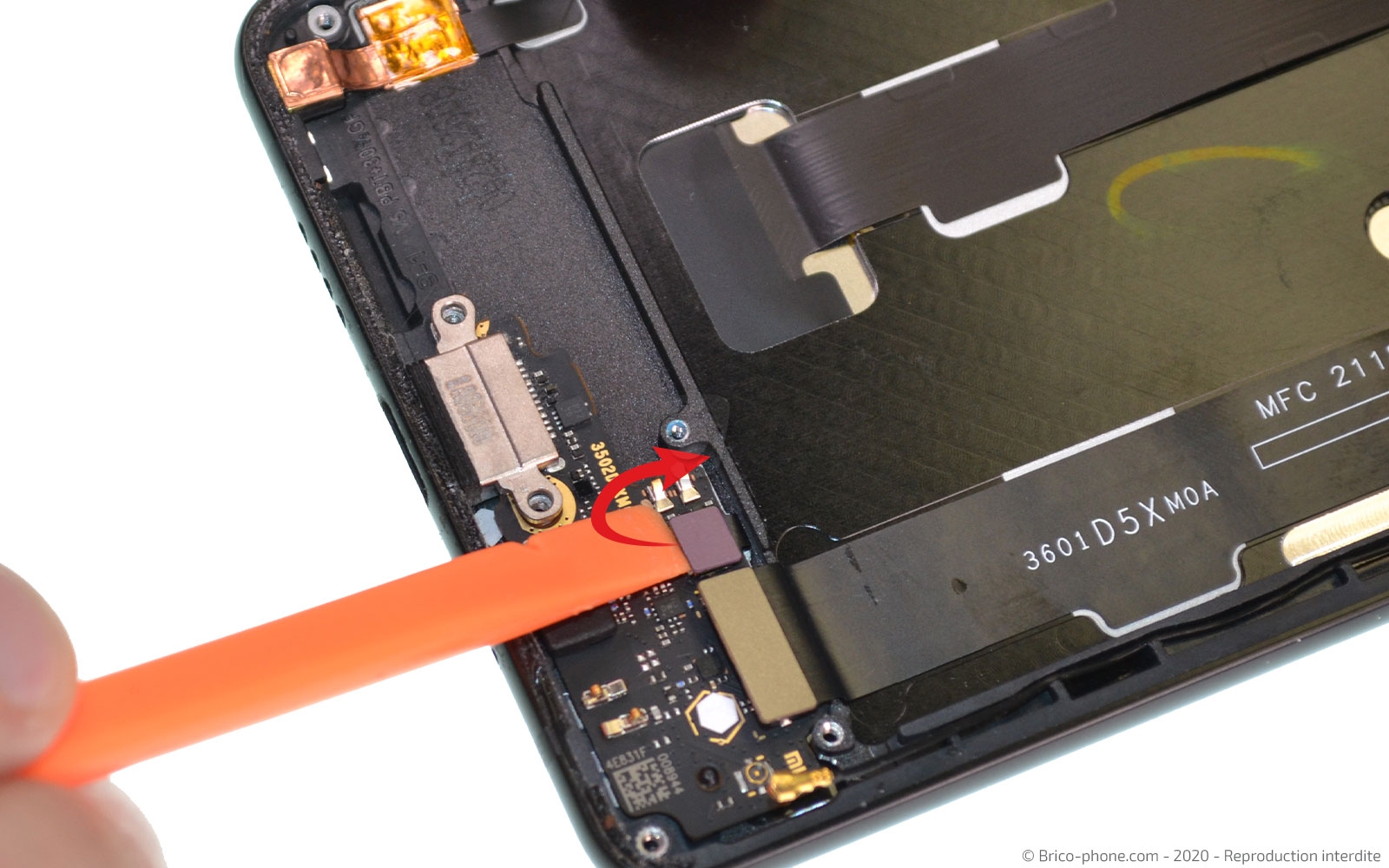

Déconnectez le câble coaxial avec la pincette, puis la nappe des capteurs et enfin celle de la rallonge d'interconnexion.

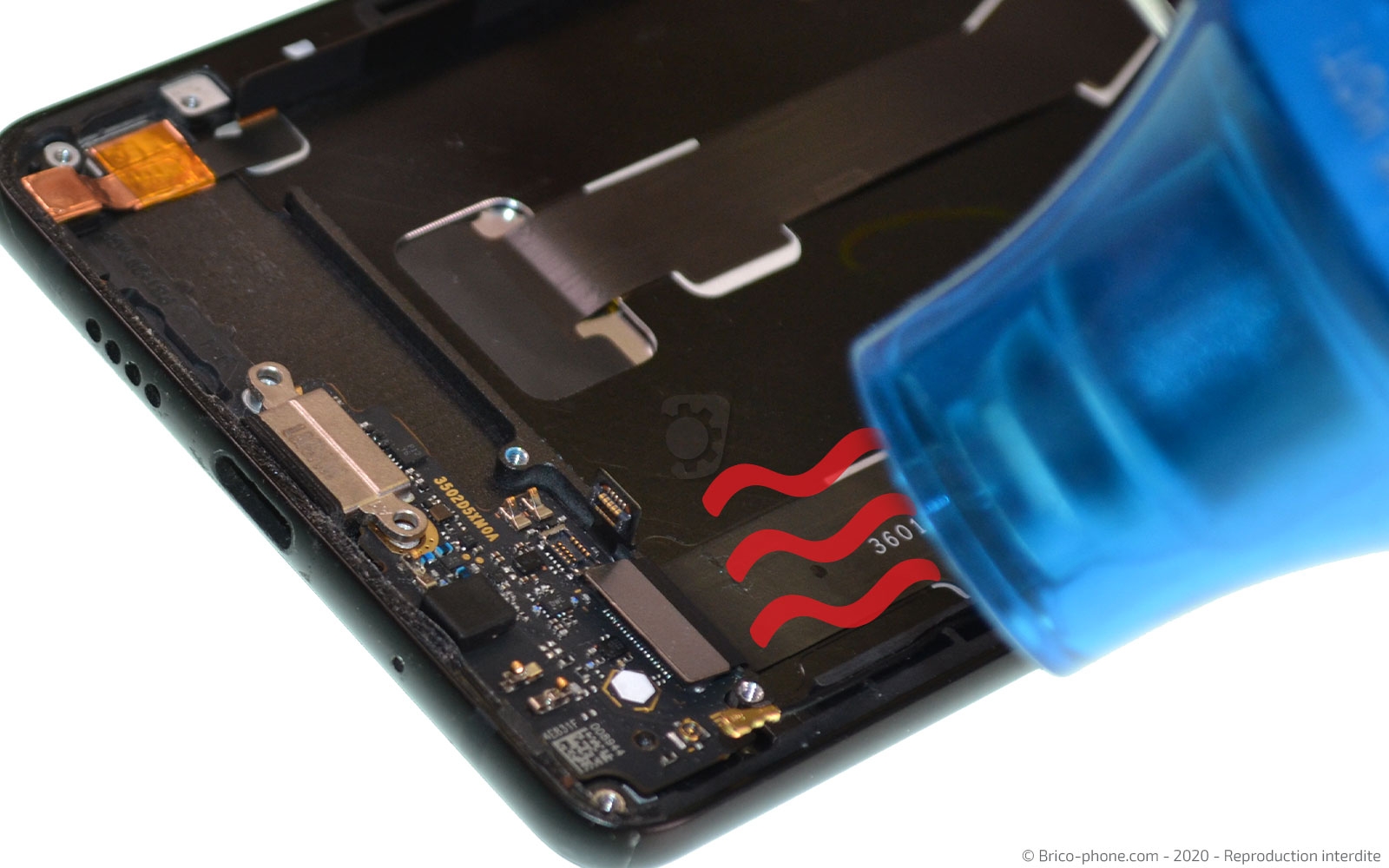

Chauffez légèrement le connecteur de charge, car celui-ci est retenu par un adhésif.

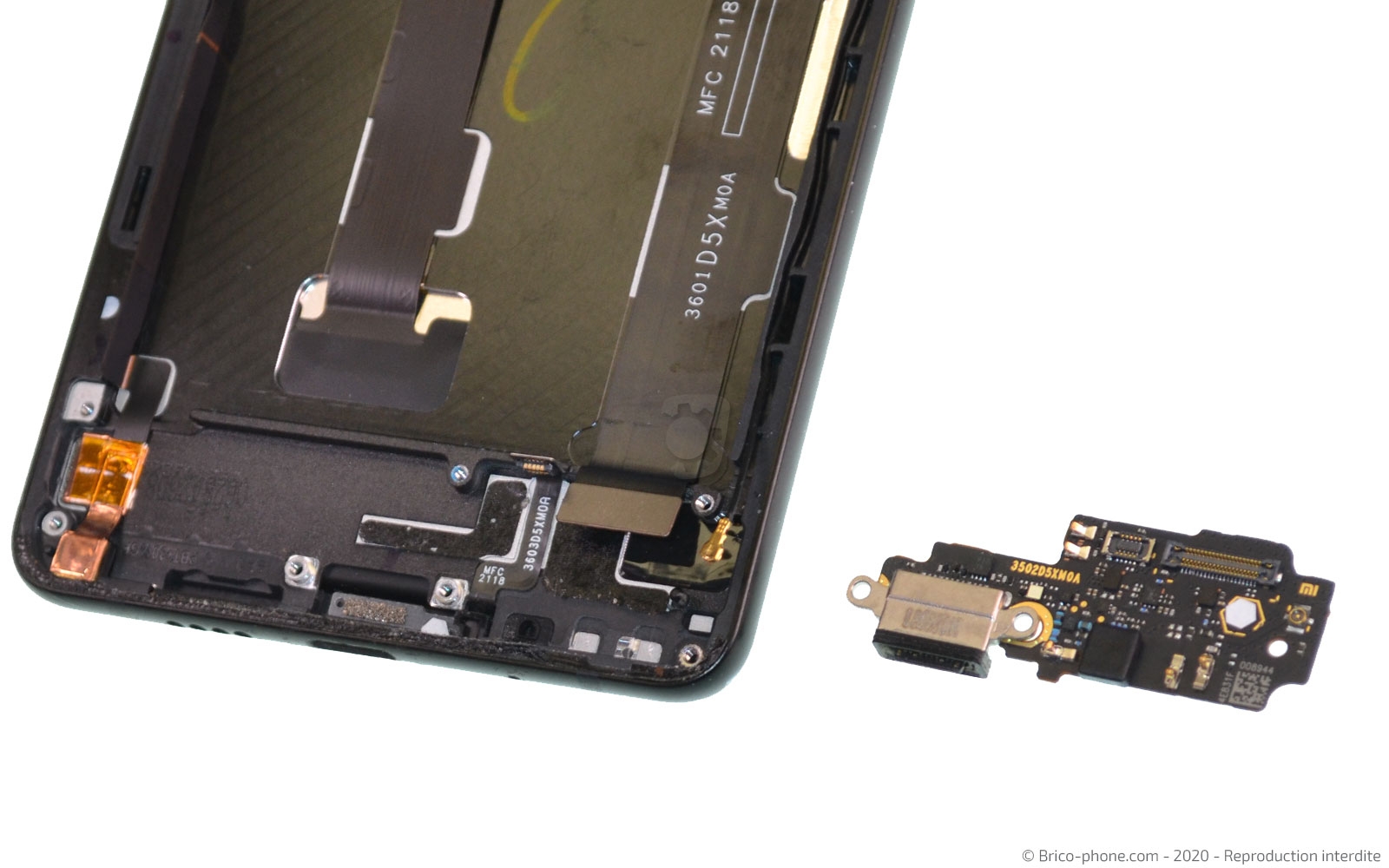

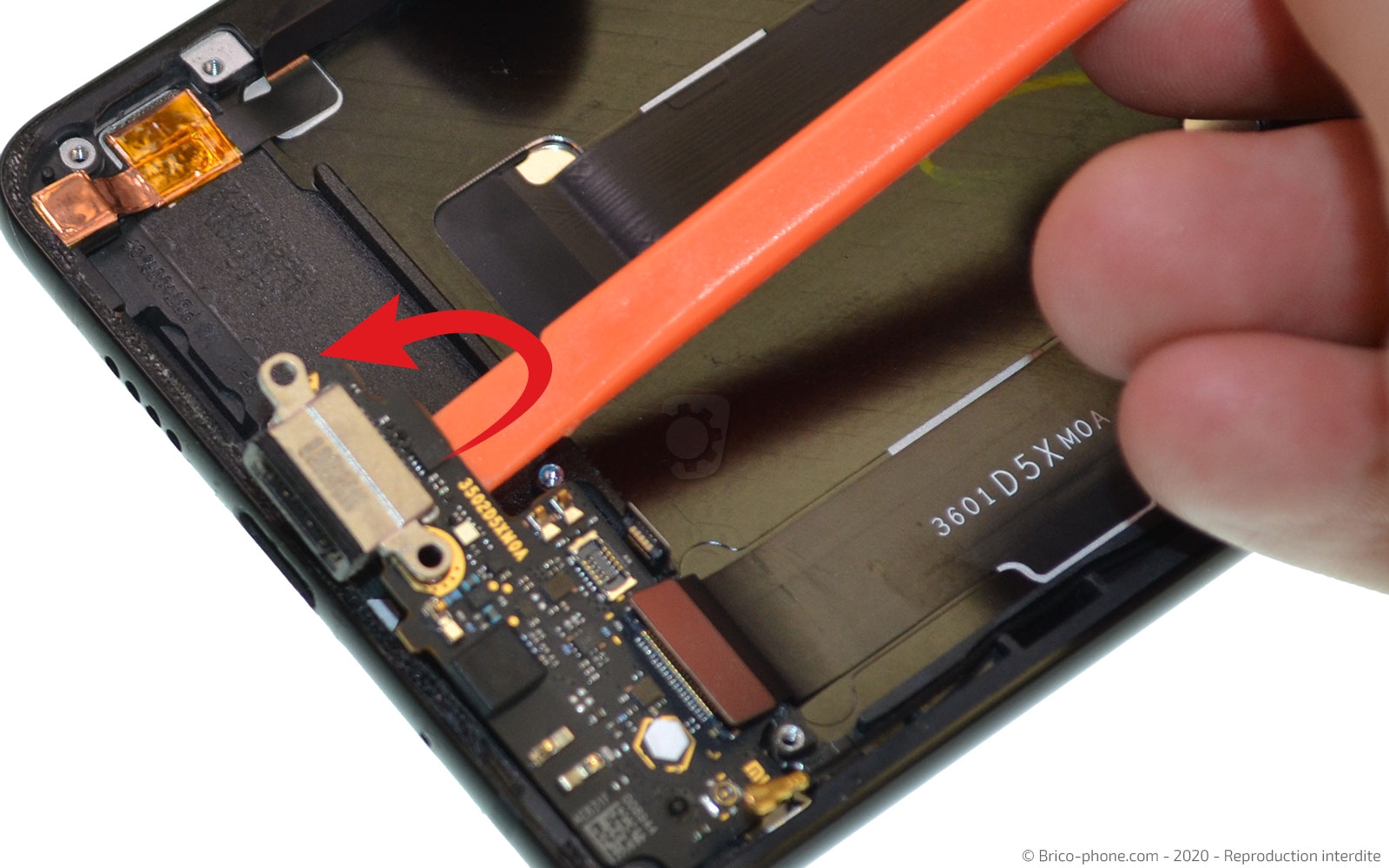

Soulevez-le avec le spudger pour l'extraire du châssis.

Suivez les étapes précédentes pour remonter votre Xiaomi Mi Mix 2S.

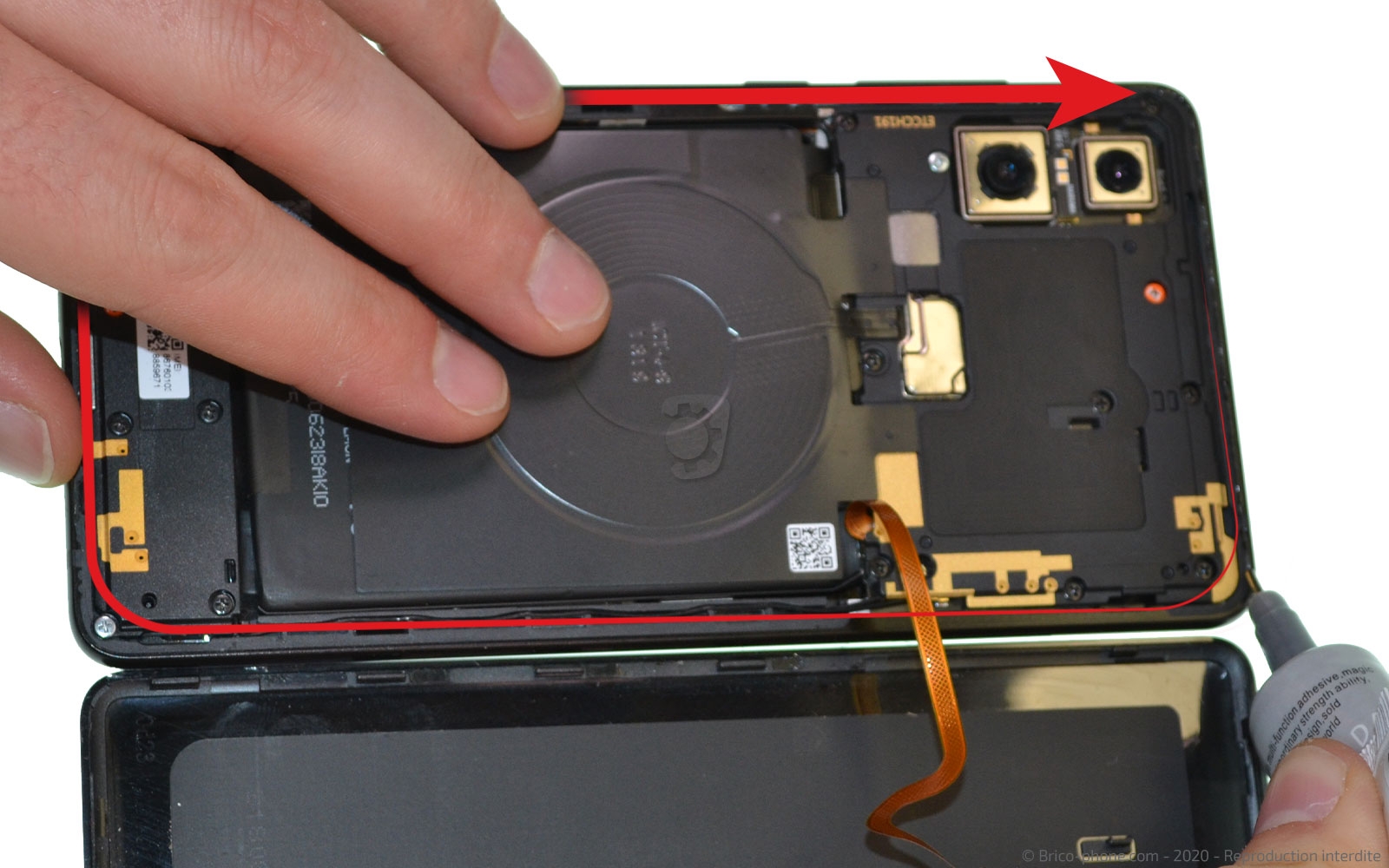

Pour le refermer, appliquez un filet de colle sur le contour du châssis afin de recoller la vitre arrière.

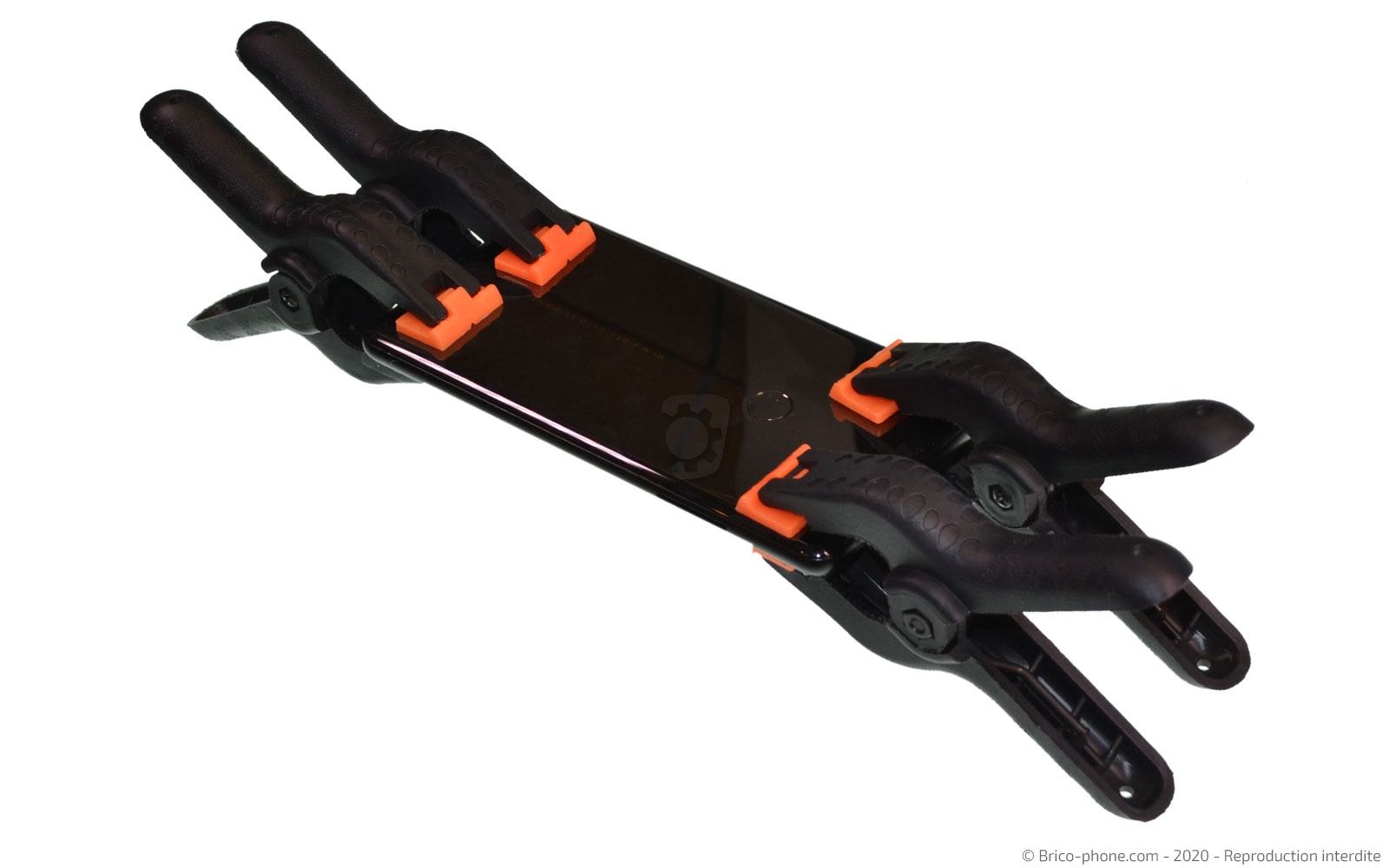

Mettez le tout sous-presse avec les pinces ou sous des livres pendant 1H, le temps que la colle sèche.
