Démontage complet sur Galaxy Note 10

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre Samsung car cela vous permettra d'être plus à même de commander la bonne pièce détachée et le kit d'outils adéquat.

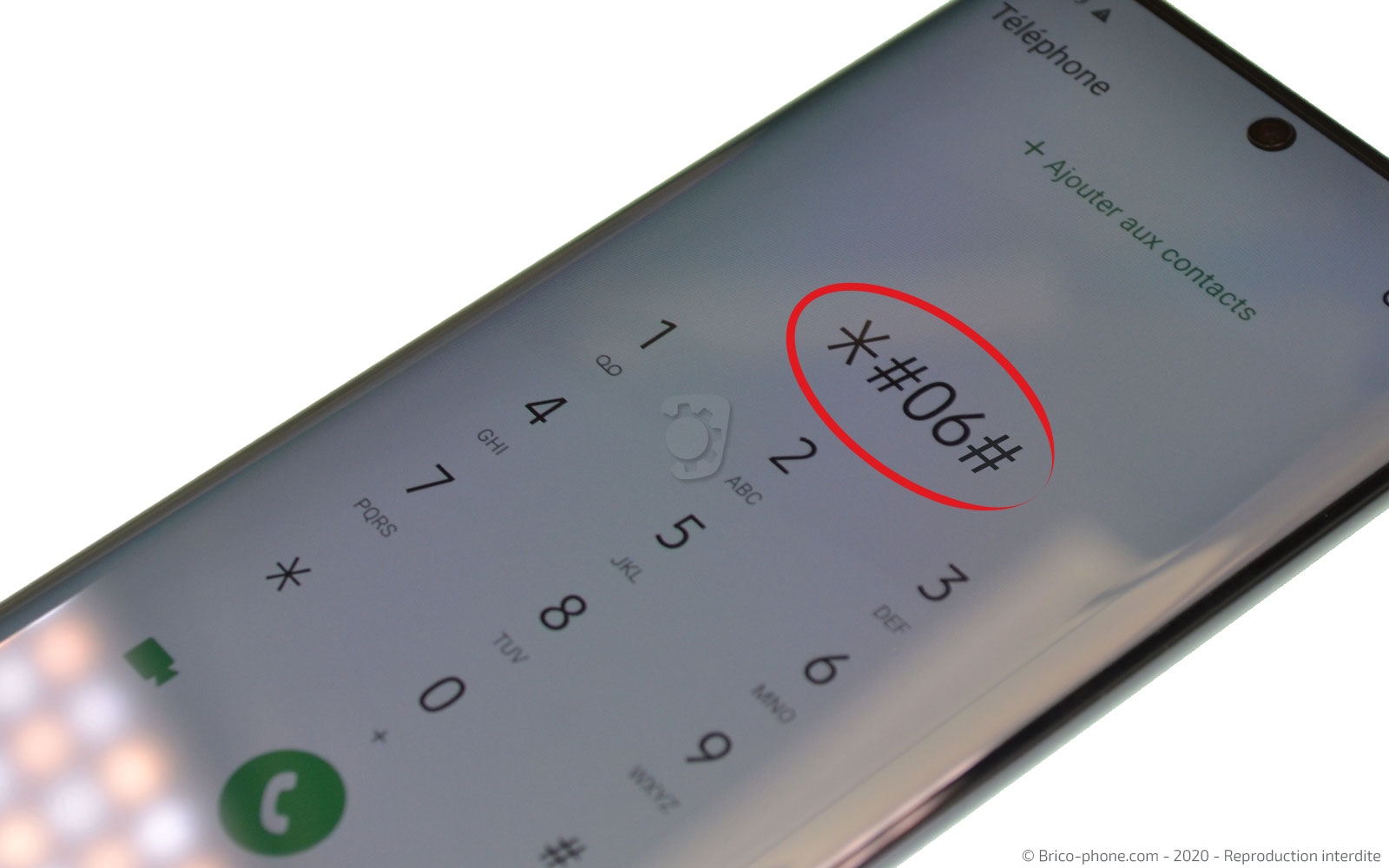

Pour ce faire, composez le *#06# depuis votre smartphone et recopiez l'un des numéros IMEI dans la case dédiée de notre page d'accueil. Ensuite, Brico-phone vous annonce le modèle de votre téléphone et vous propose les produits associés.

Pour commencer la réparation, pensez à bien éteindre votre Samsung Galaxy Note 10.

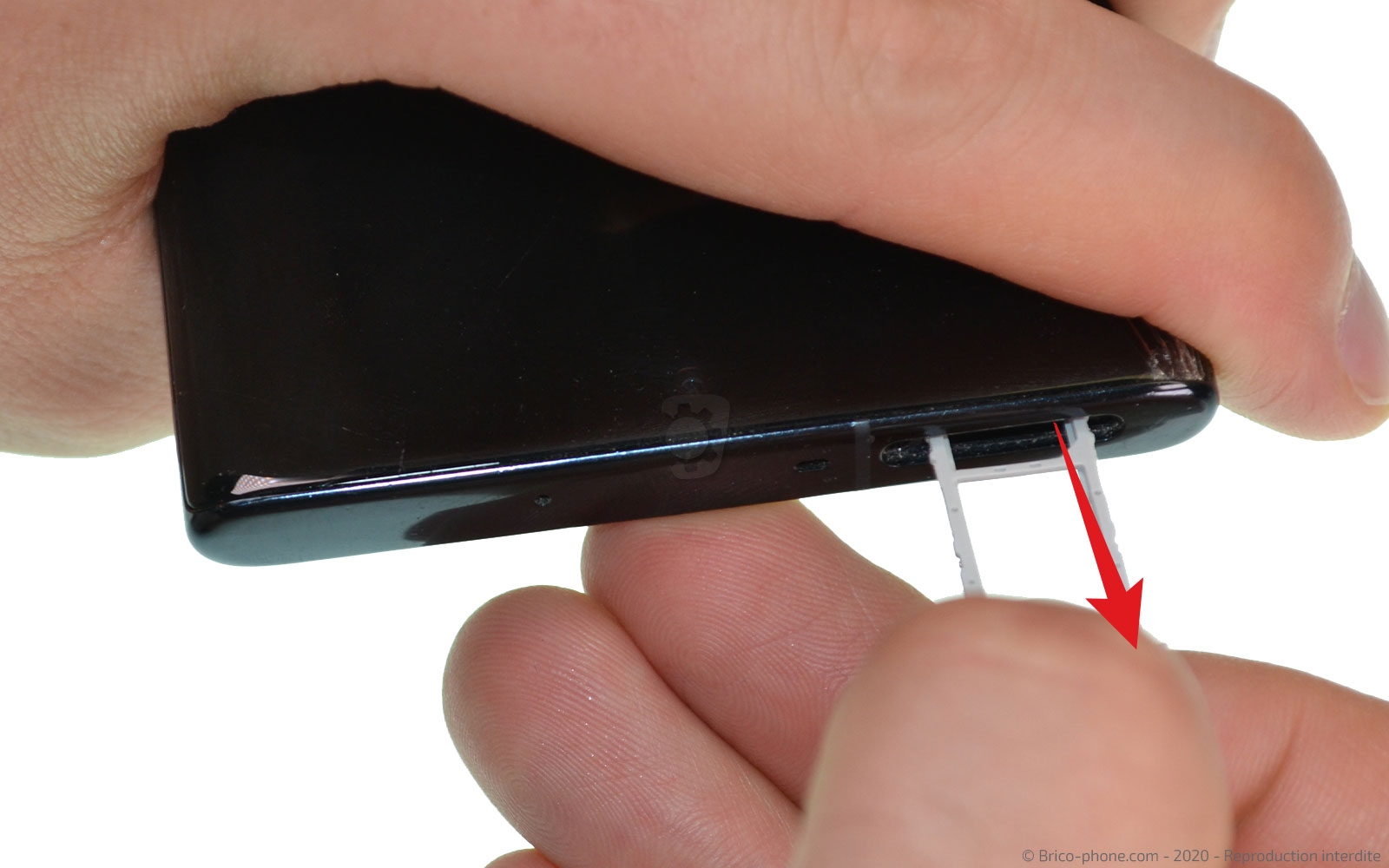

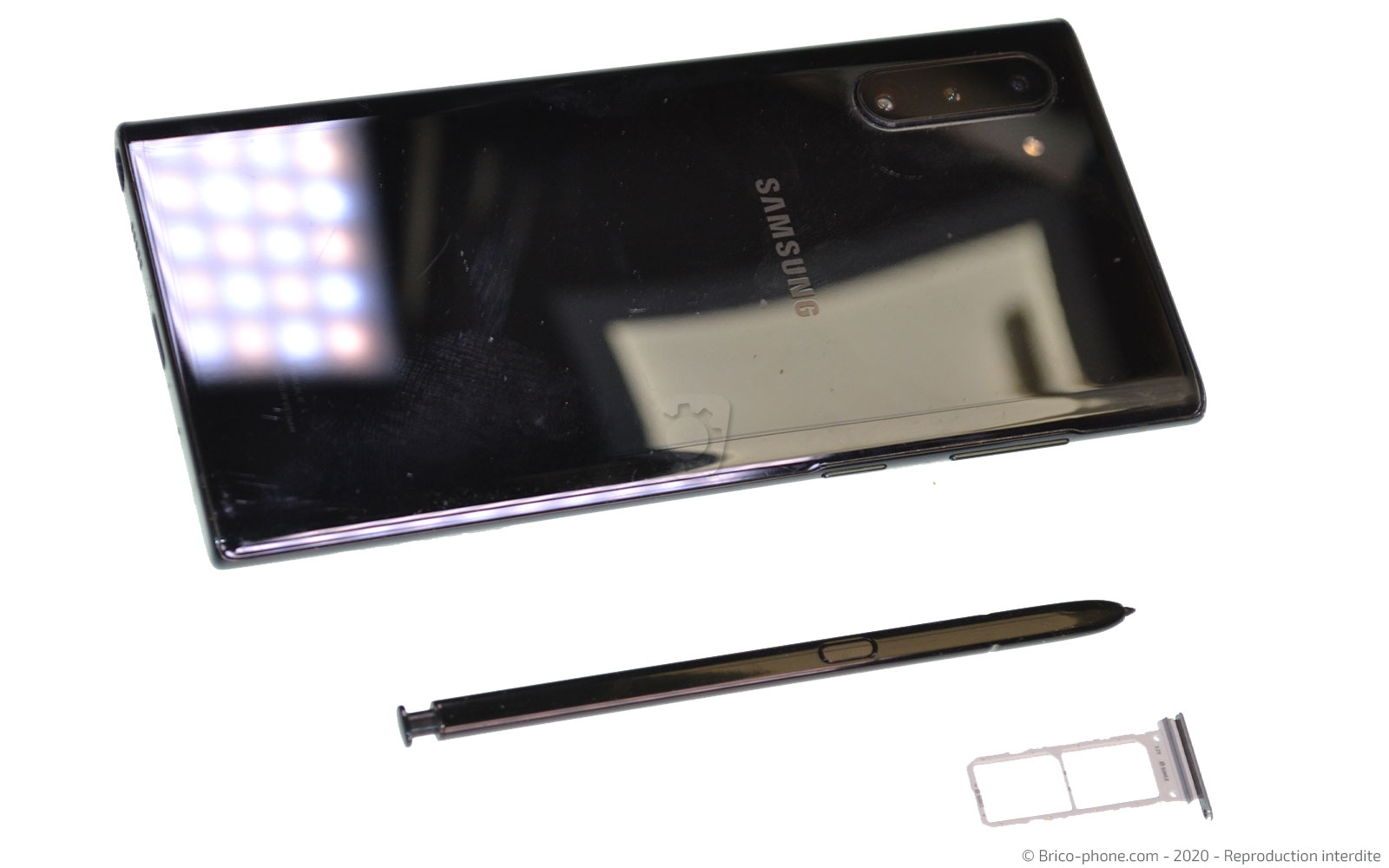

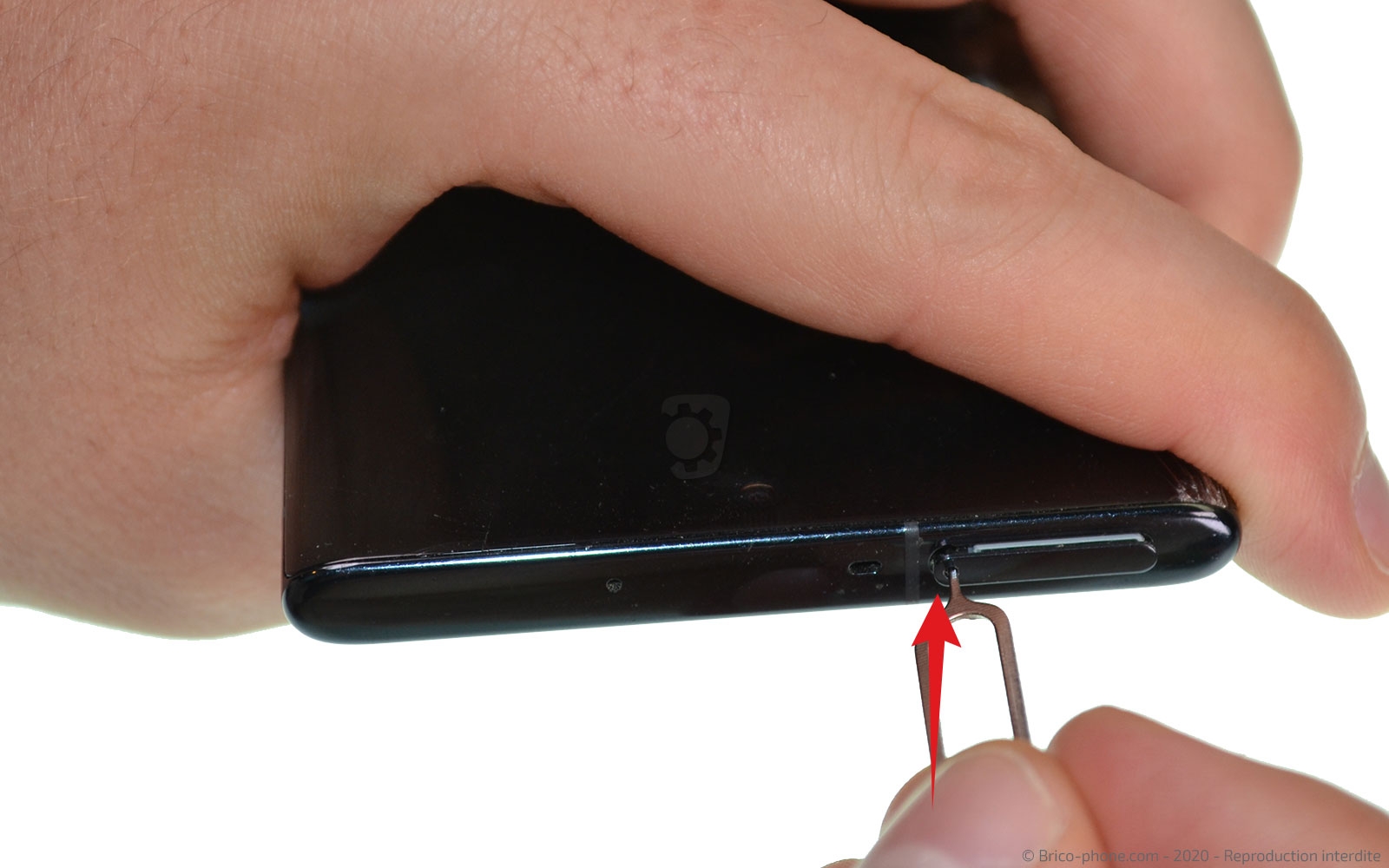

A l'aide de l'outil Sim, retirez le tiroir de la carte Sim puis attaquez-vous au S-Pen.

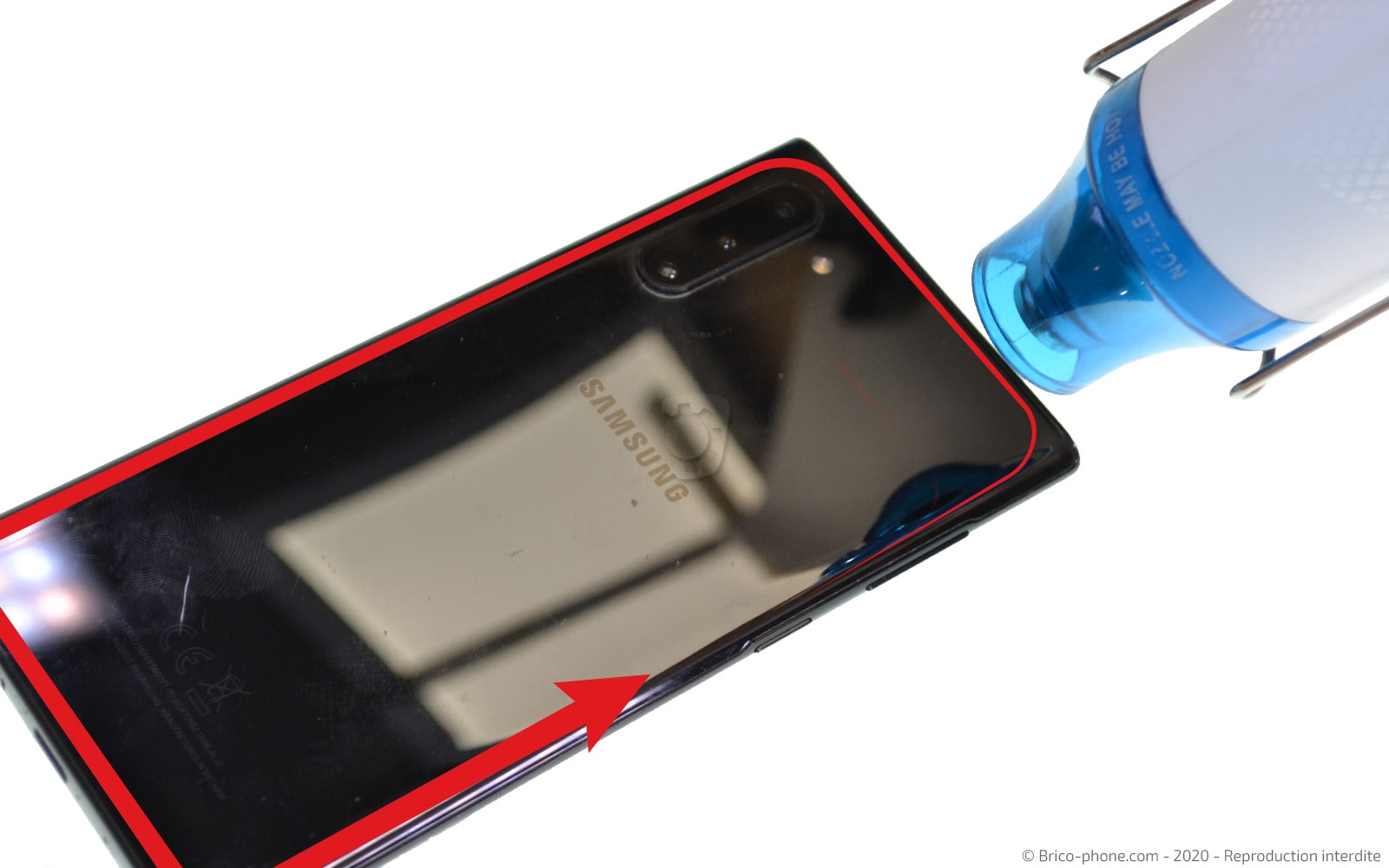

Pour accéder à l'intérieur du smartphone, vous allez avoir besoin de chauffer la vitre arrière soit en vous aidant d'un décapeur thermique soit de votre sèche-cheveux.
Peu importe le produit choisi, il vous faudra passer sur tout le contour de la coque pour arriver à une température suffisante pour ramollir le sticker.

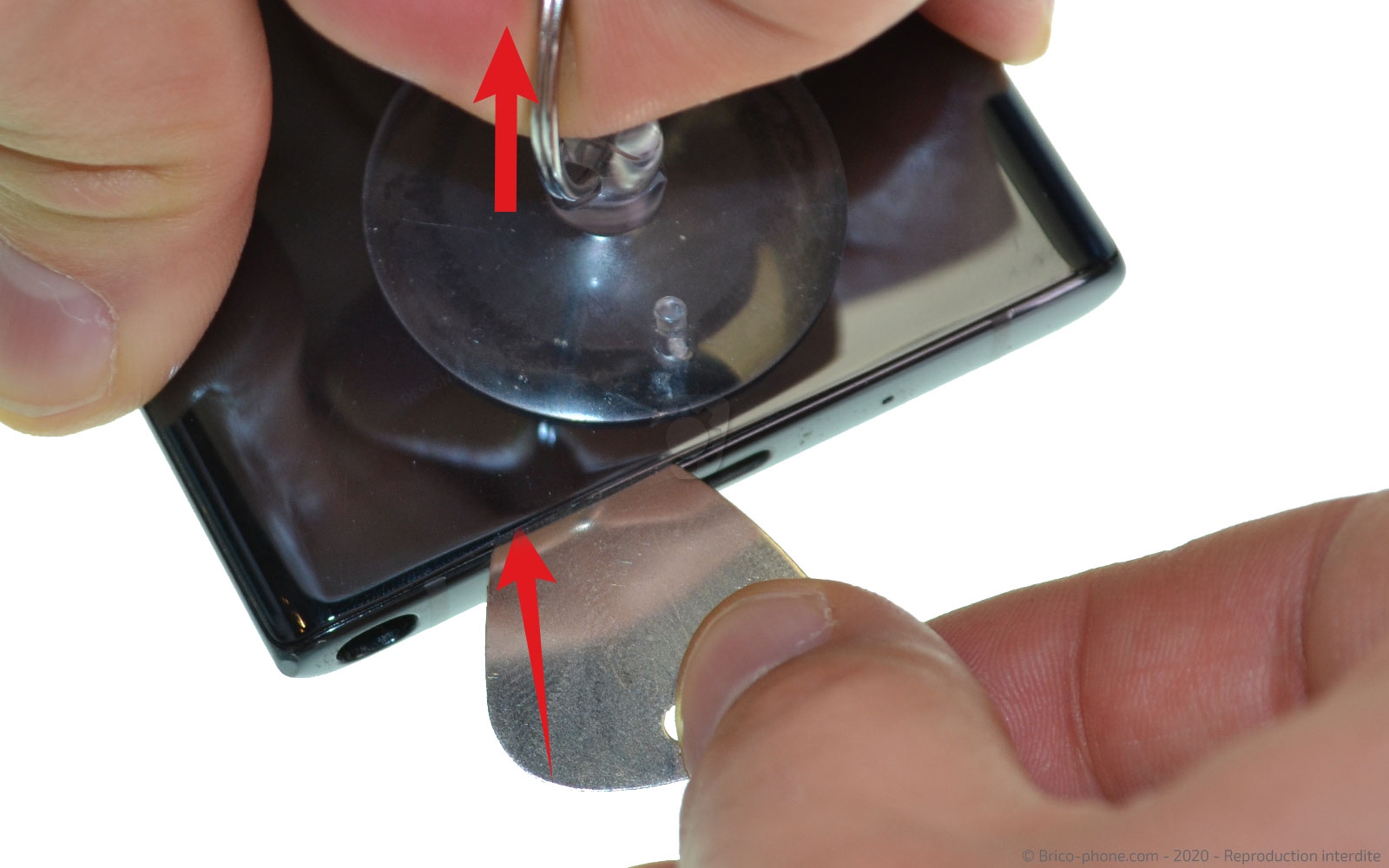

Ensuite, placez la ventouse sur la vitre arrière coté prise de charge, puis en tirant cette dernière insérez le médiator troué dans l'interstice qui apparait.

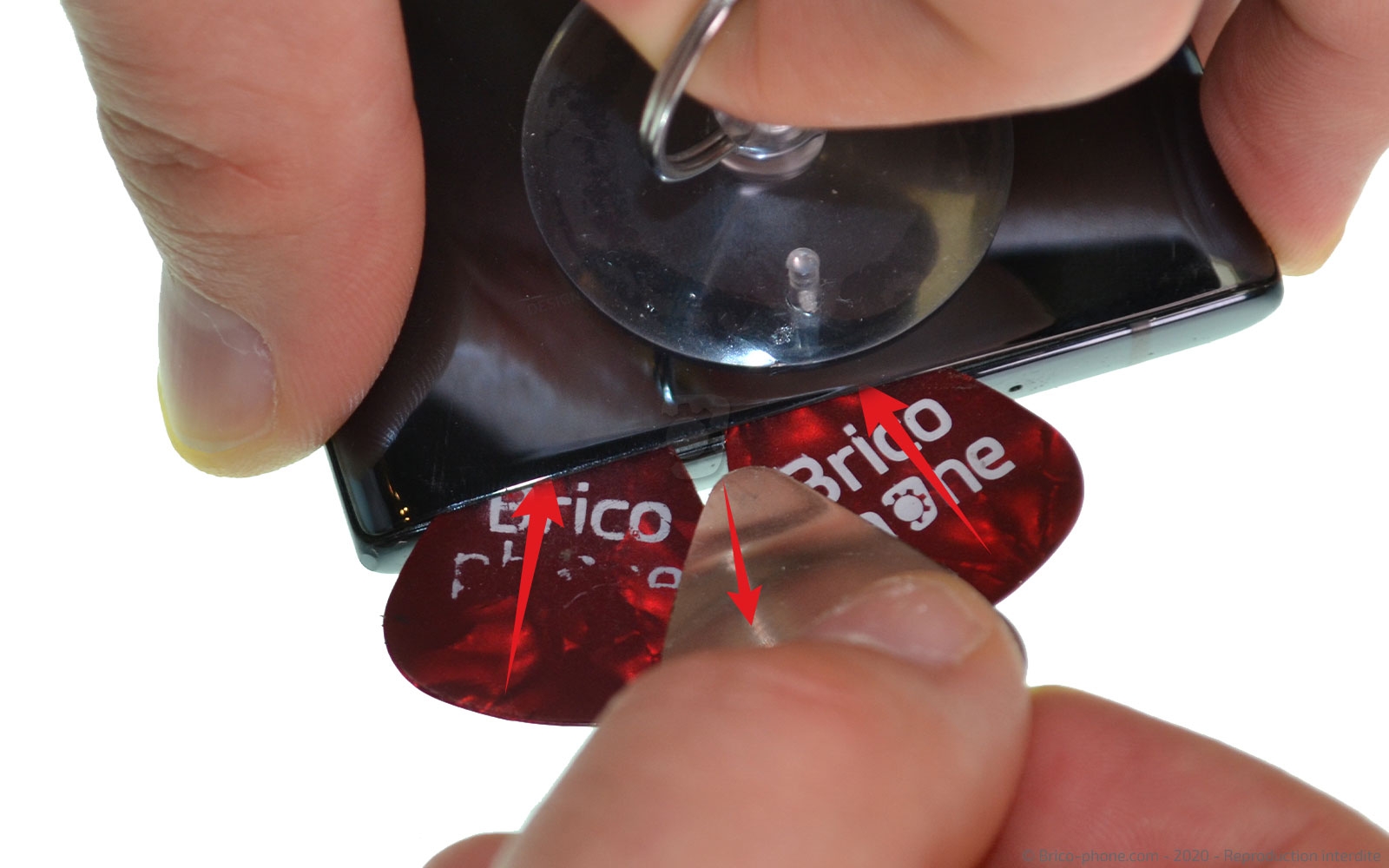

Une fois la façade légèrement décollée, remplacez le médiator métallique par ses versions en plastique.

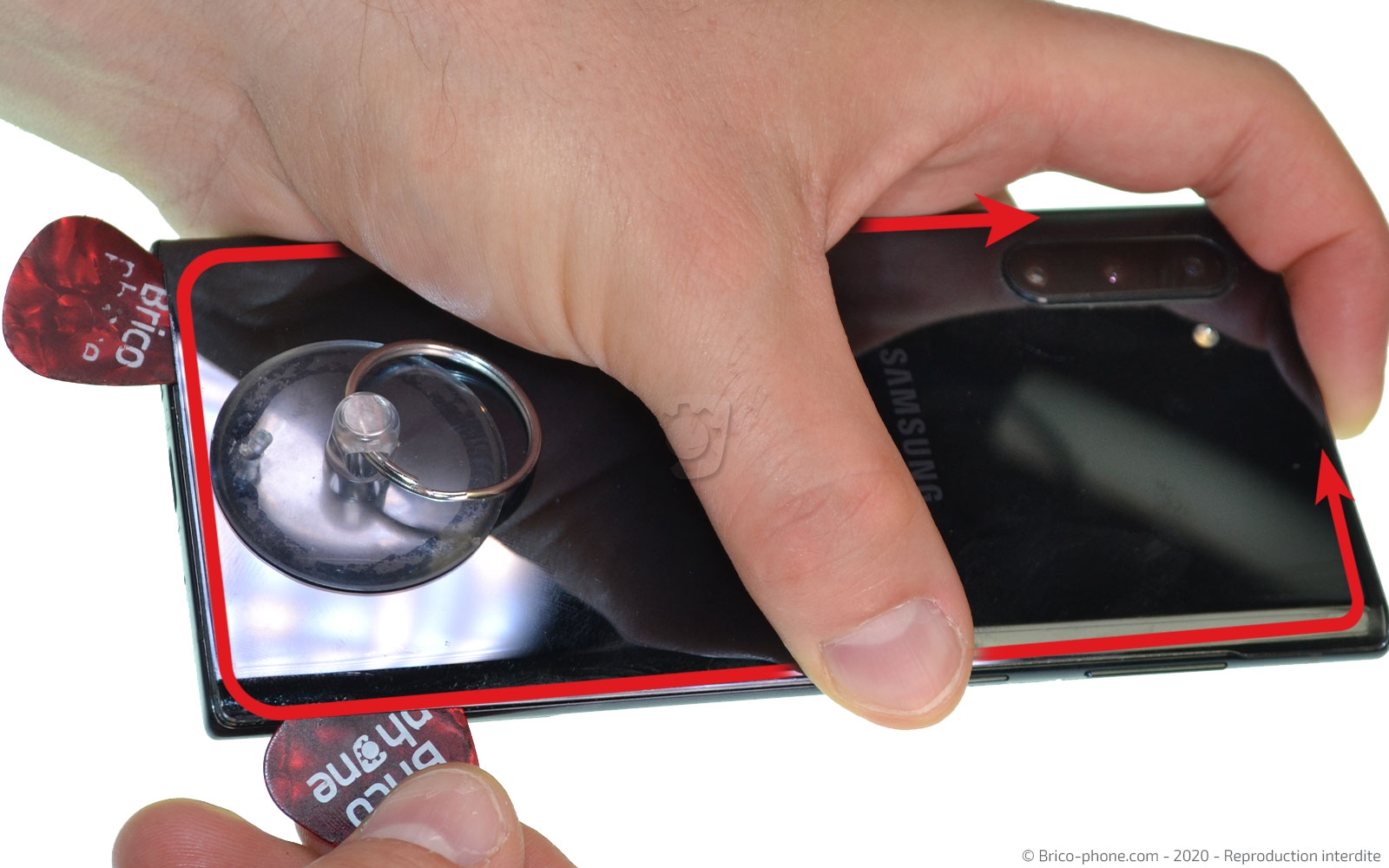

Faites glisser les médiators en plastique sur tout le tour de la vitre arrière afin de détacher le sticker.

Il ne vous reste plus qu'à ouvrir votre Samsung Galaxy Note 10.

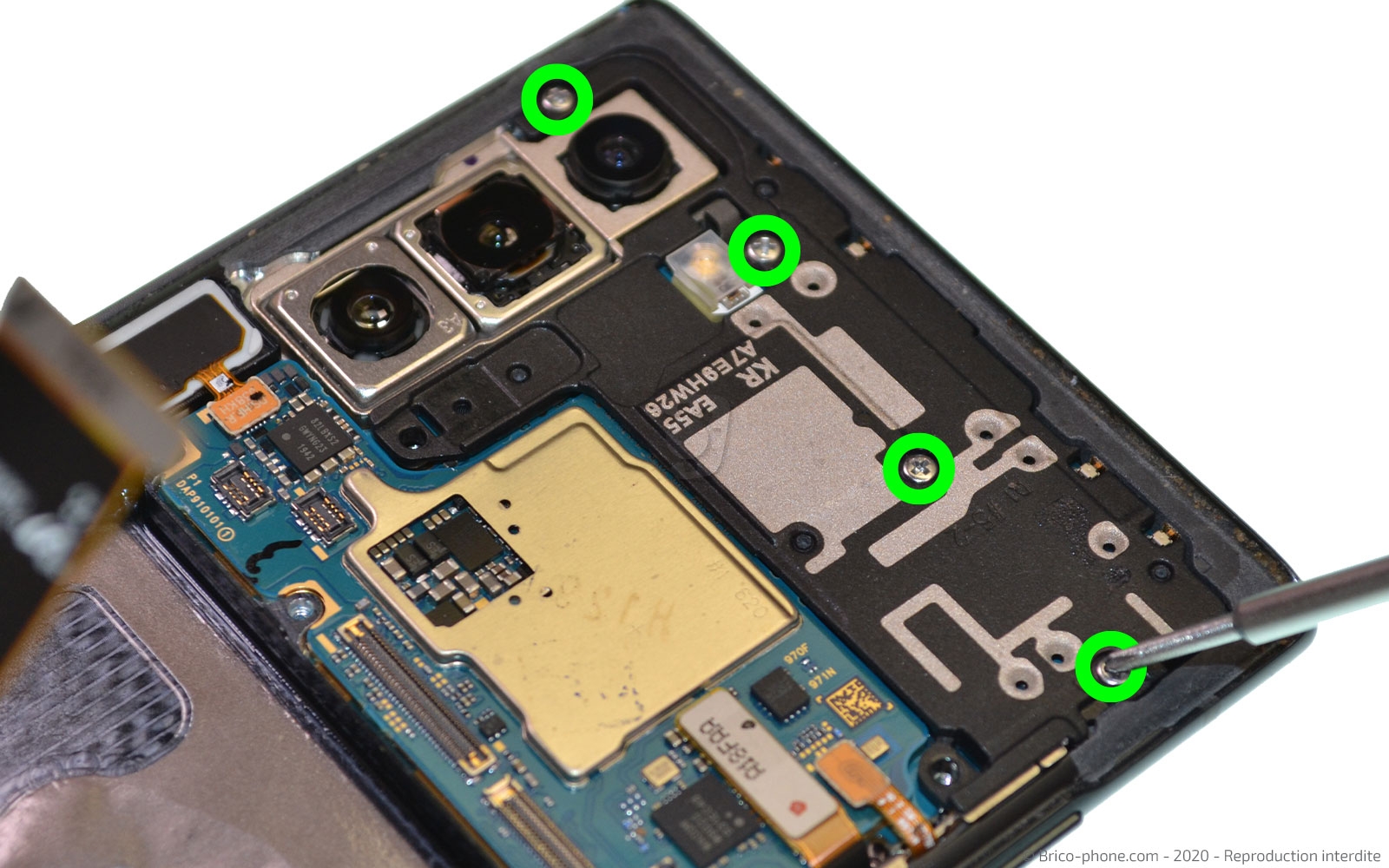

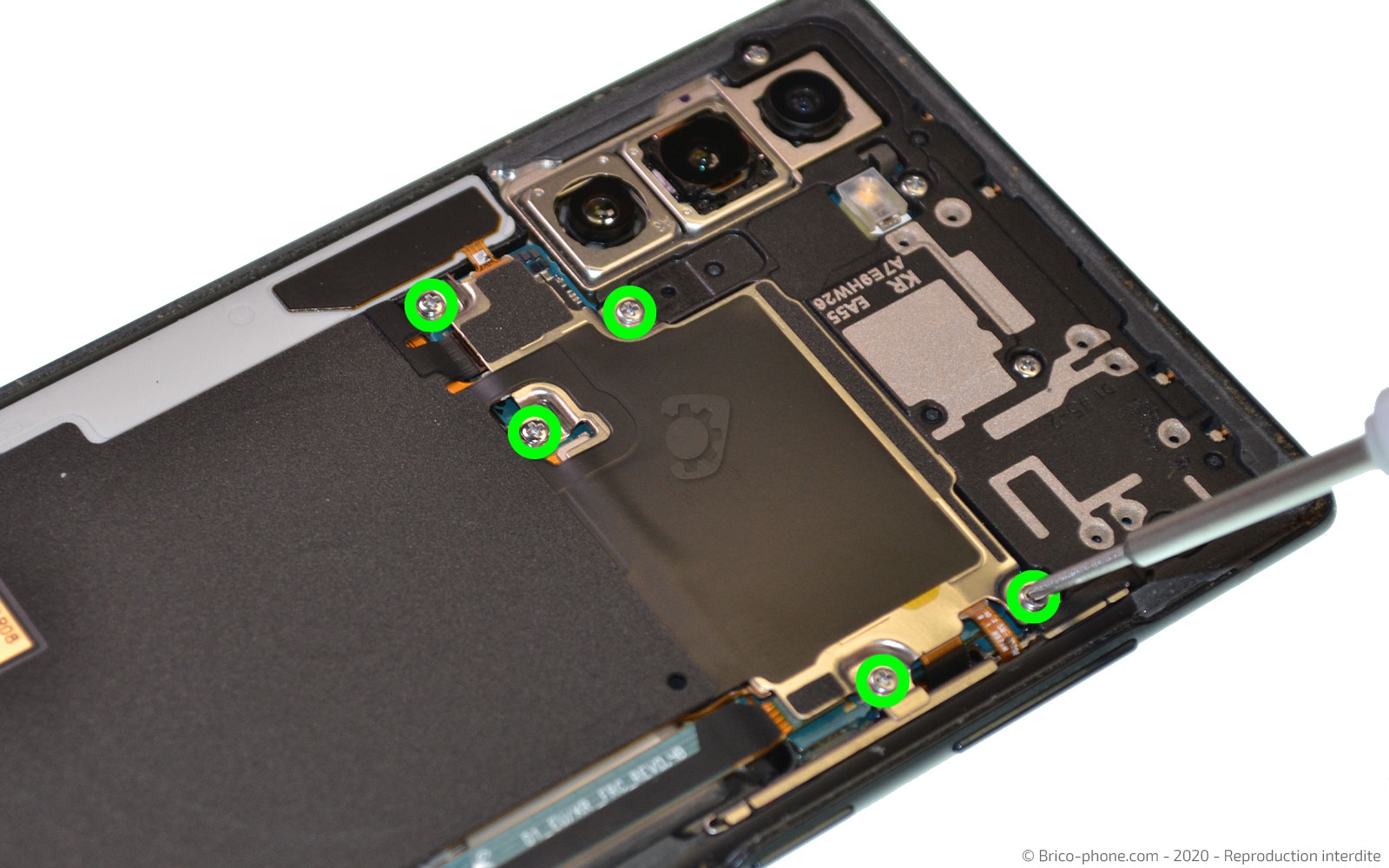

A l'aide du tournevis cruciforme de votre kit d'outils, retirez les 5 vis de la plaquette métallique puis chauffez la partie inférieure du composant collée sur le haut-parleur externe.

Décollez cette partie avec le spudger. Ensuite, faites basculer la partie métallique de la plaquette vers le connecteur de charge en faisant attention à sa nappe encore connectée à la carte mère.

Toujours avec le levier, déconnectez le composant pour pouvoir le sortir du téléphone.

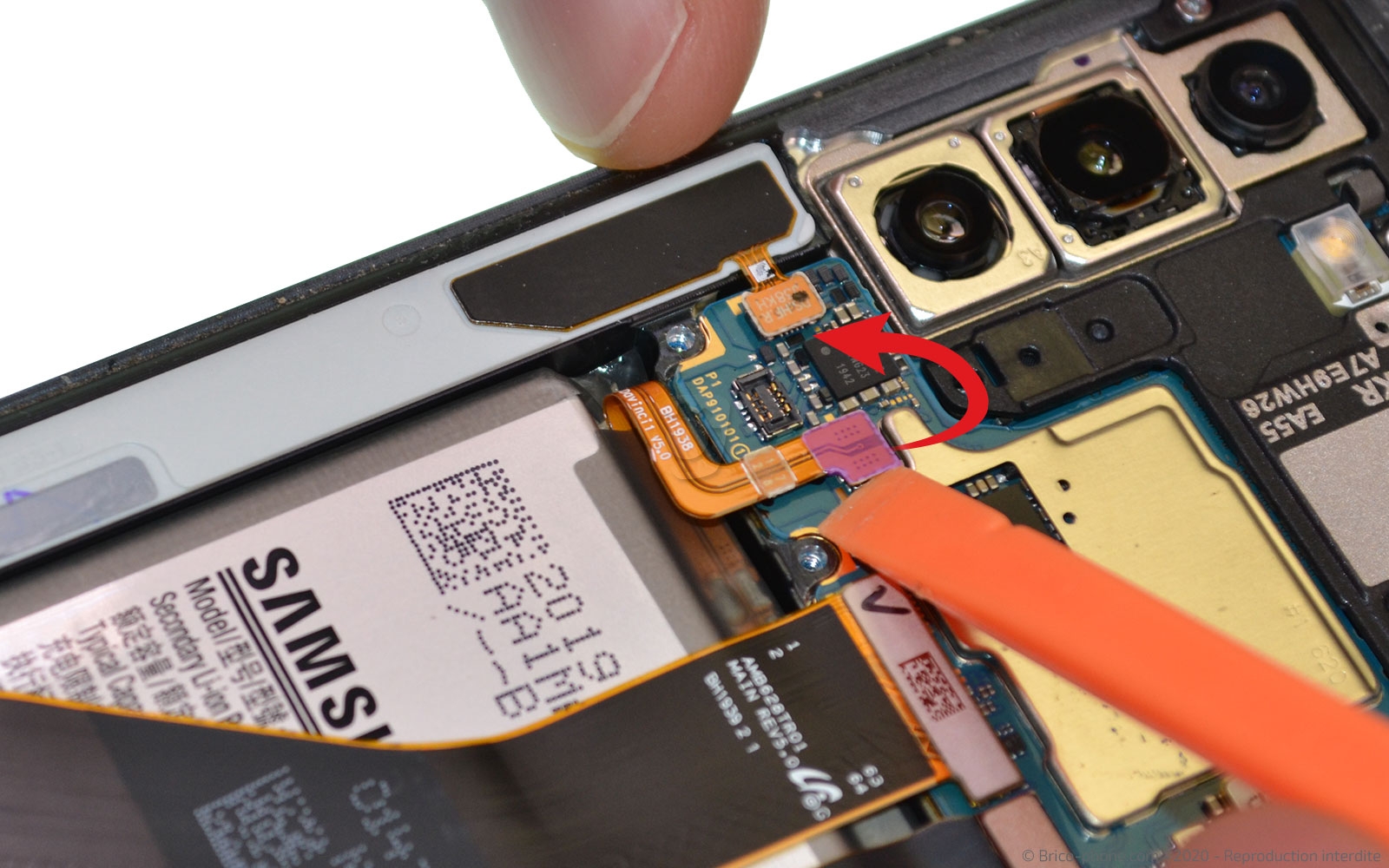

Gardez la spatule pour débrancher la connectique de la batterie afin de travailler en toute sécurité.
Faites de même avec la nappe de l'écran, celle de la rallonge d'interconnexion et le câble coaxial.

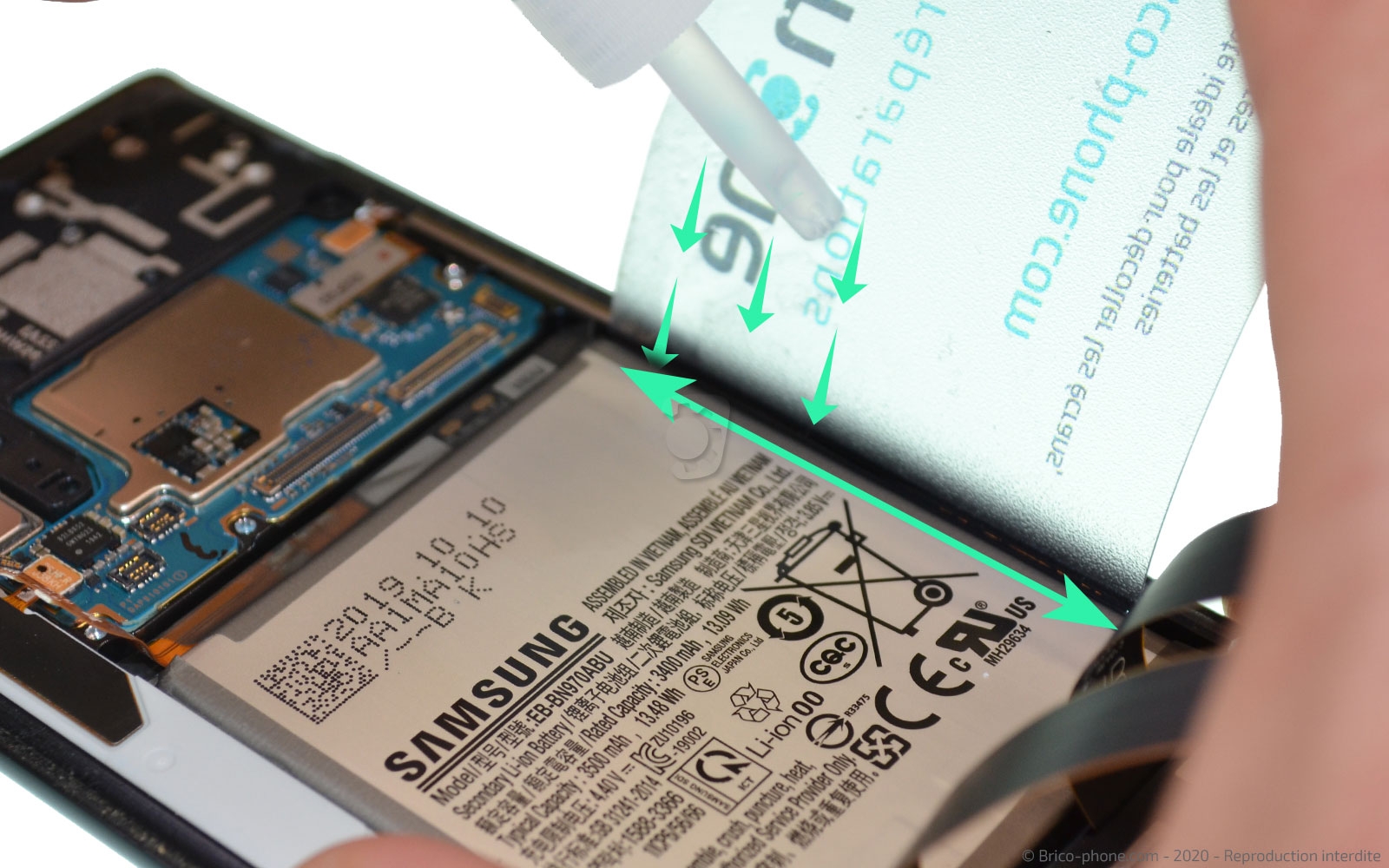

Pour retirer la batterie sans l'endommager, nous utilisons le liquide iRemover qui agit comme un dissolvant auprès des stickers de la batterie.

Placez la carte en PVC transparente à droite du smartphone entre le composant et le châssis afin de faire couler un soupçon de produit dessus et qu'il s'insert sous la pièce.
Reproduisez la même manipulation, au bas de la batterie coté connecteur de charge.

Ensuite, collez la ventouse sur l'écran en bas du téléphone à l'opposé de l'emplacement du stylet.
Posez le téléphone sur une surface plate afin que ce dernier soit légèrement incliné pour permettre au liquide de circuler.

Laissez agir une trentaine de minutes.

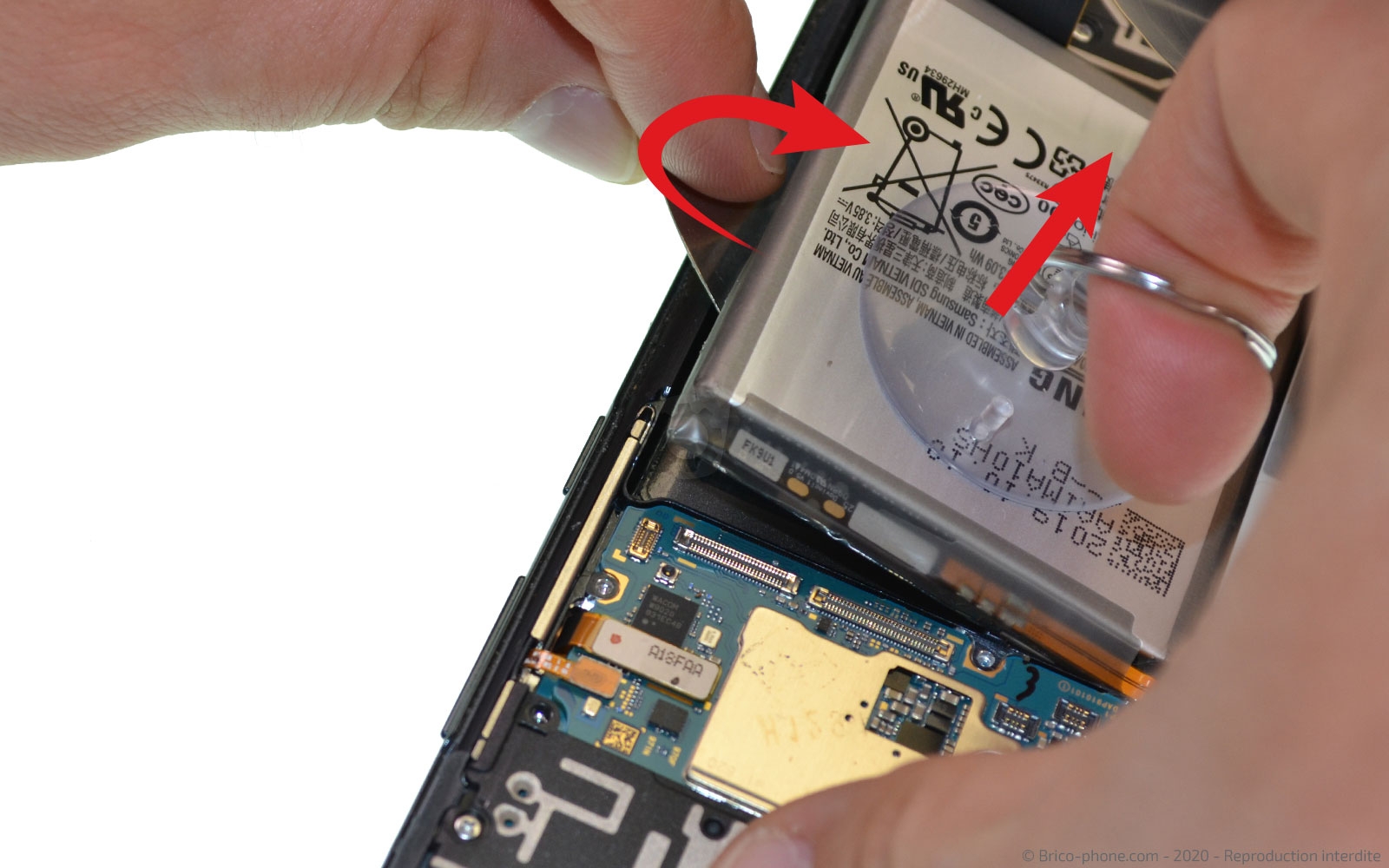

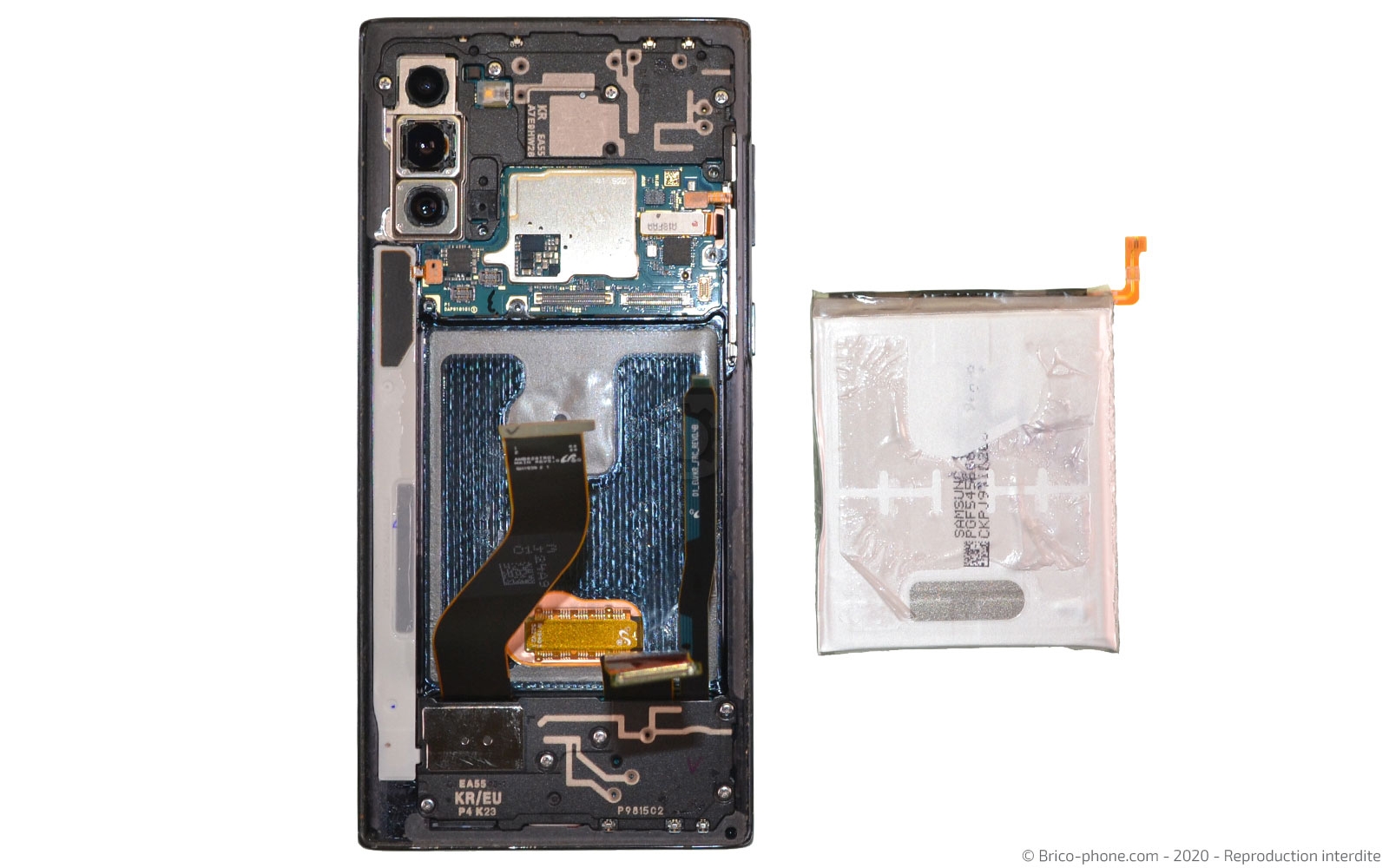

Reprenez la ventouse pour la mettre sur la batterie cette fois-ci. Puis à l'aide du médiator en métal troué, faites levier pour extraire la batterie de son emplacement.

Dévissez les 5 vis cruciformes de la partie inférieure du téléphone afin de pouvoir retirer le haut-parleur externe avec la pincette en métal.

C'est muni du spudger qu'il vous faut déconnecter la nappe coaxiale ainsi que celle de la rallonge d'interconnexion.

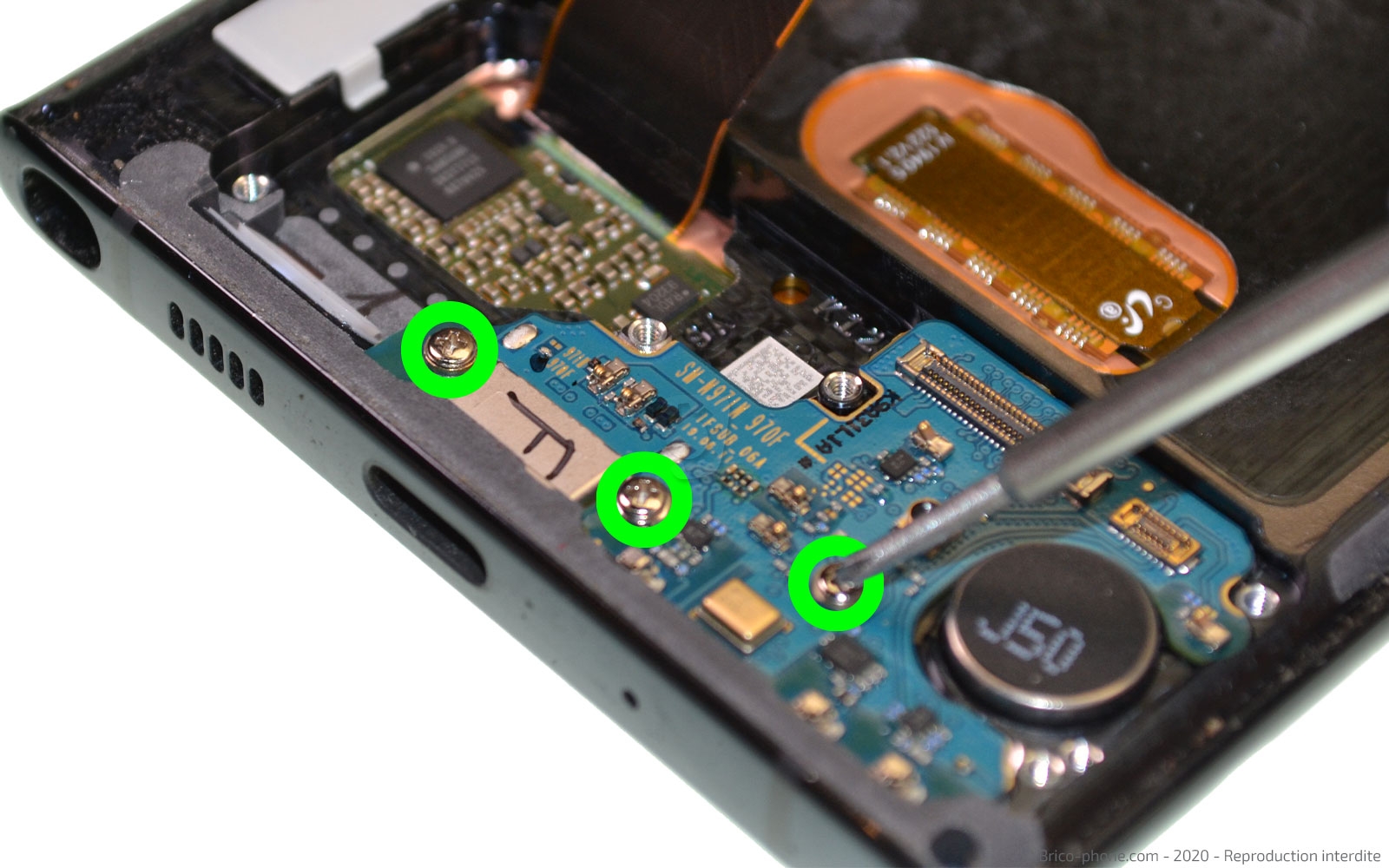

Il reste 3 vis cruciformes à retirer du dock avant de pouvoir le soulever et le sortir du téléphone.

Utilisez le patron magnétique pour ne perdre ni vis ni composant.

Toujours avec le même tournevis, enlevez les 4 vis du cache en plastique afin de pouvoir le sortir de votre Samsung GAlaxy Note 10.

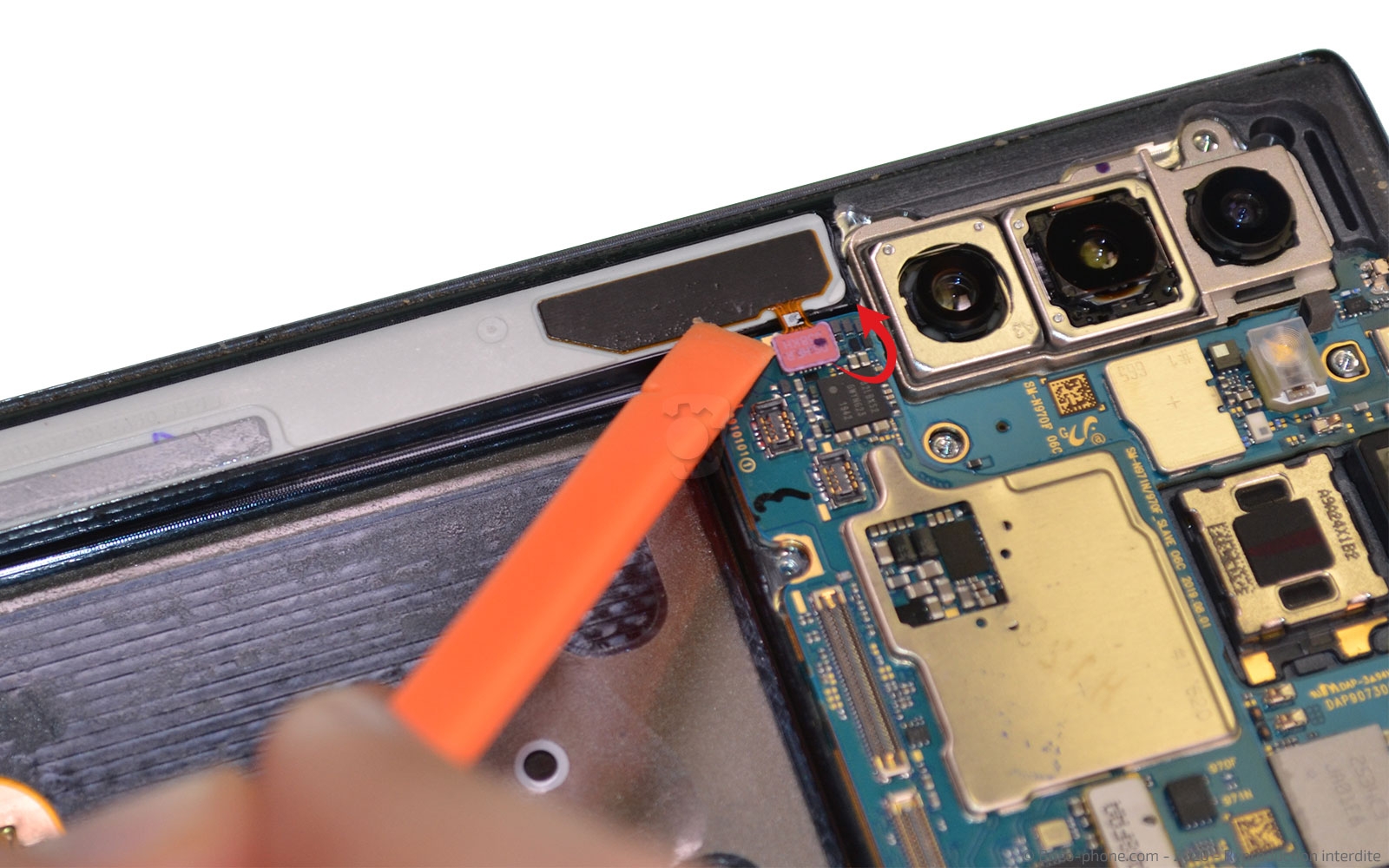

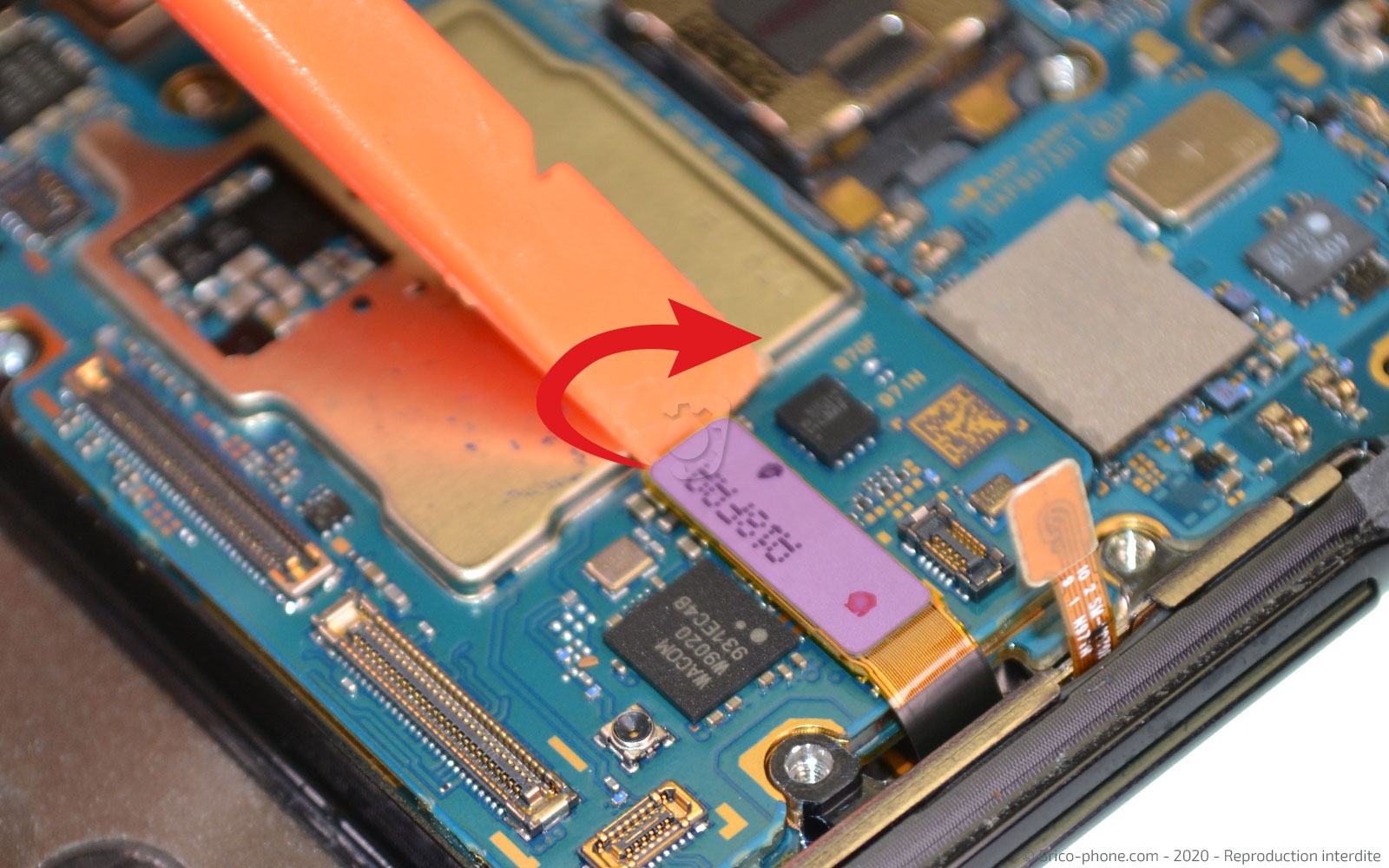

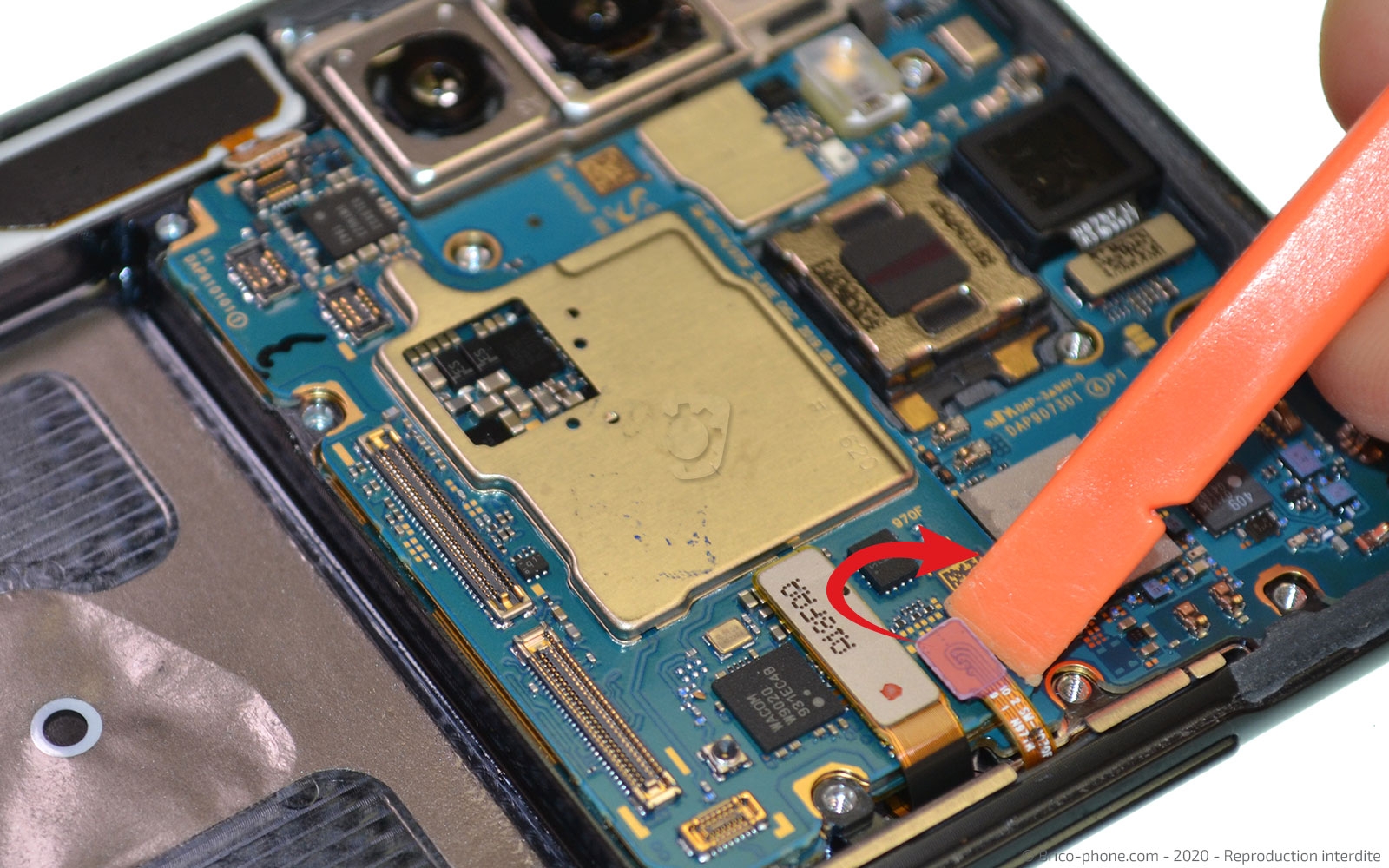

Avec le spudger, déconnectez la nappe du stylet, celle des boutons et celle de l'écran.

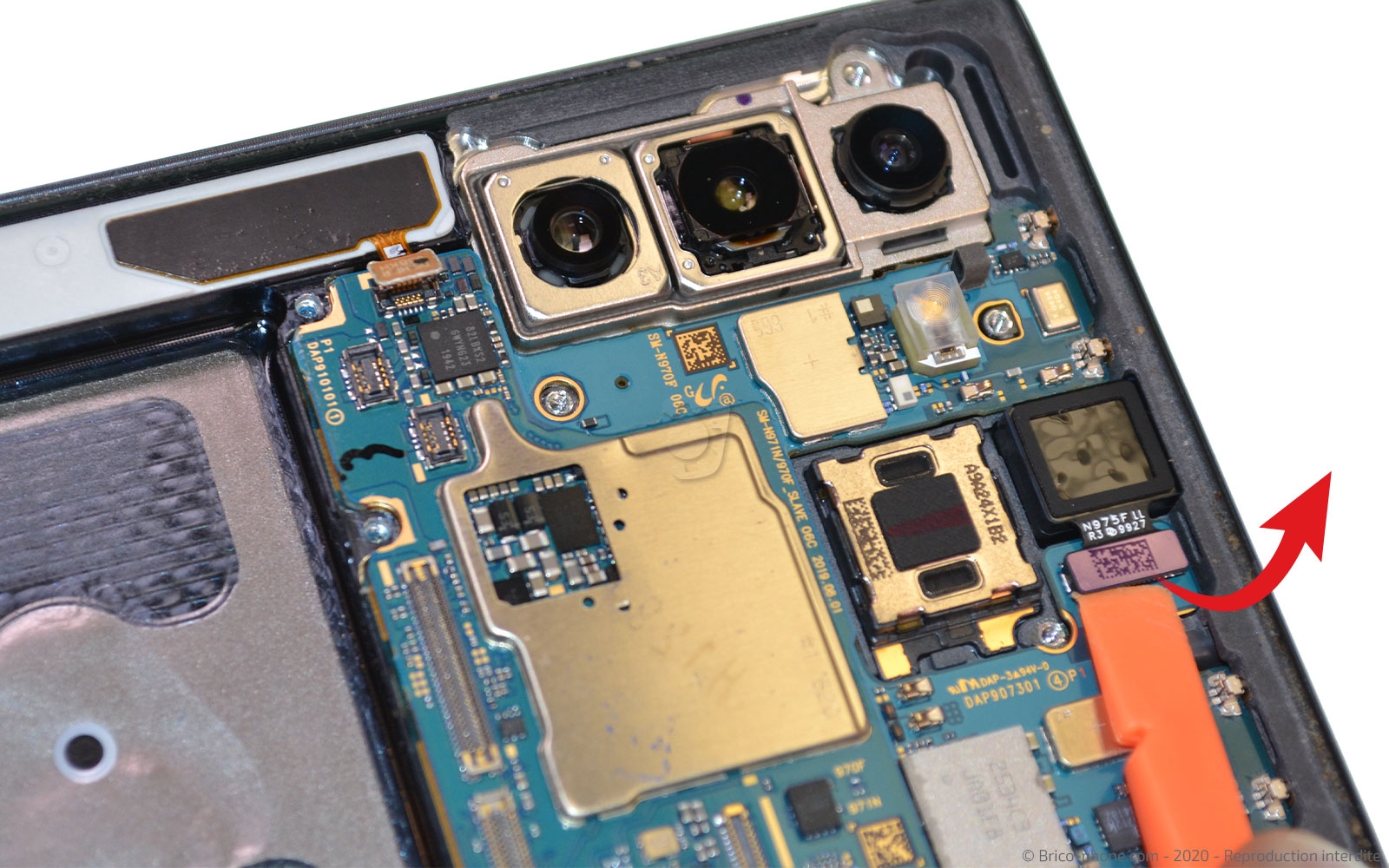

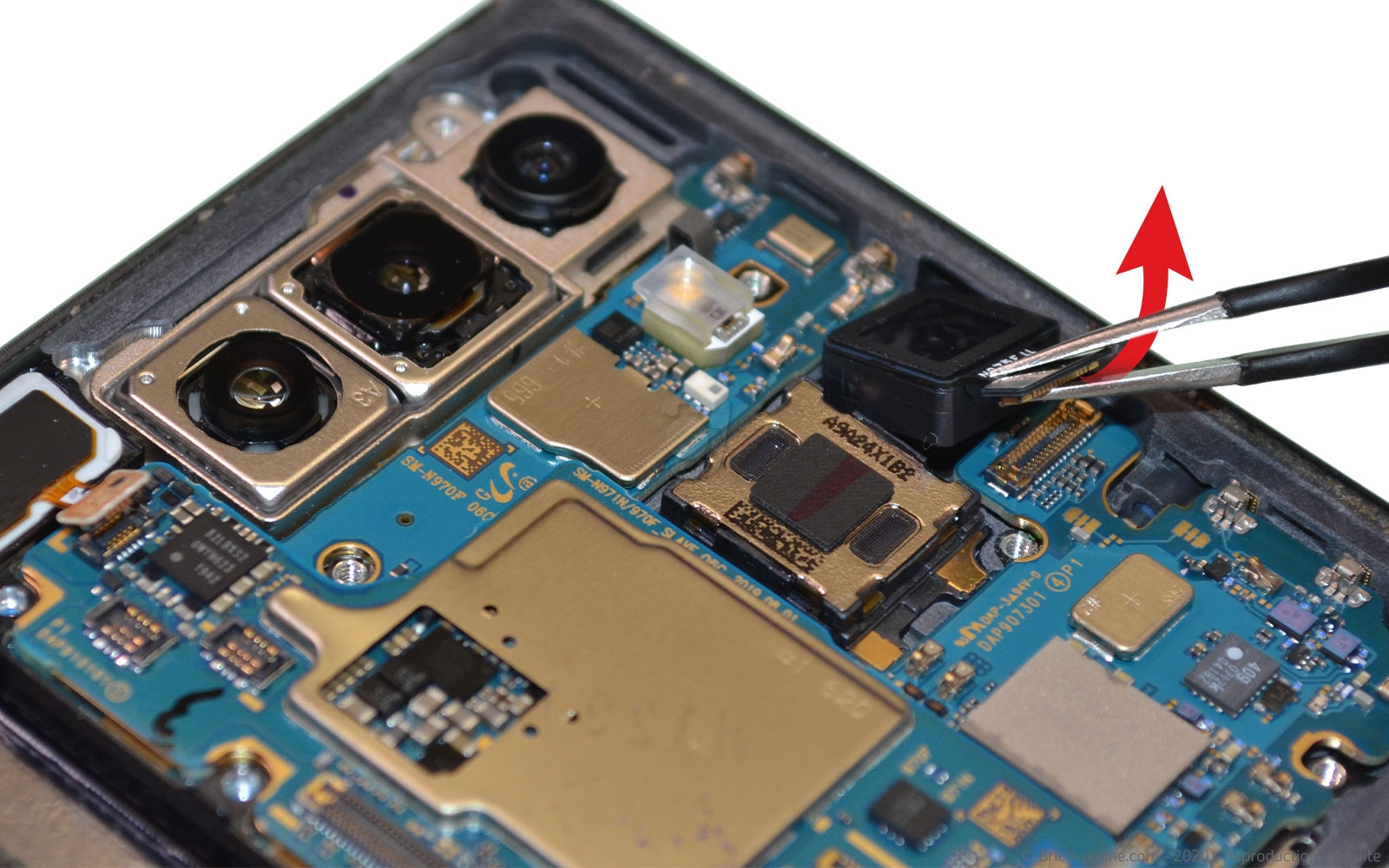

Débranchez la nappe de la caméra avant afin de pouvoir l'extraire du téléphone pour pouvoir libérer la carte mère du châssis.

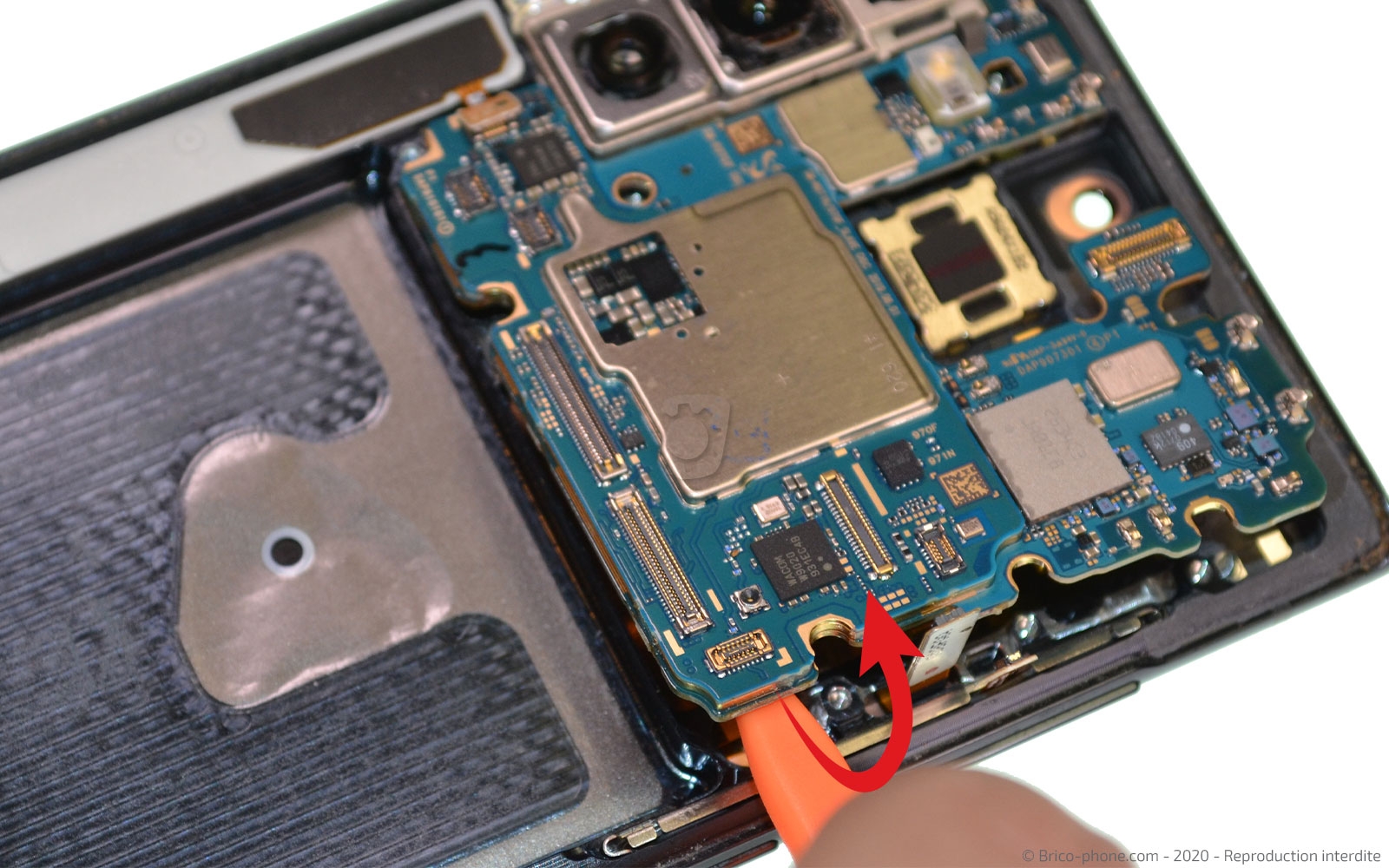

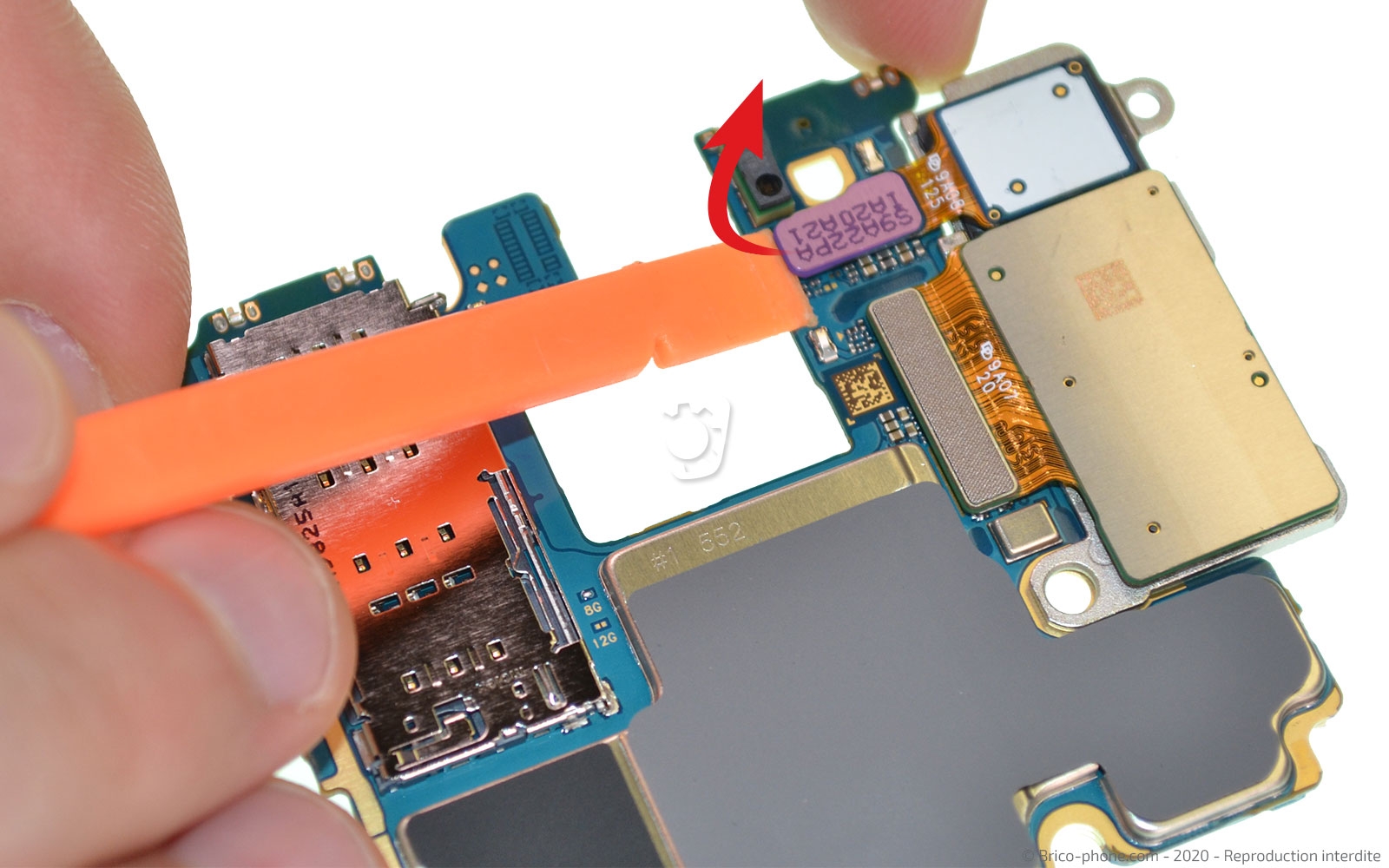

Sur la carte mère, il ne vous reste plus qu'à déconnecter les deux nappes des caméras arrières avant de mettre de coté.

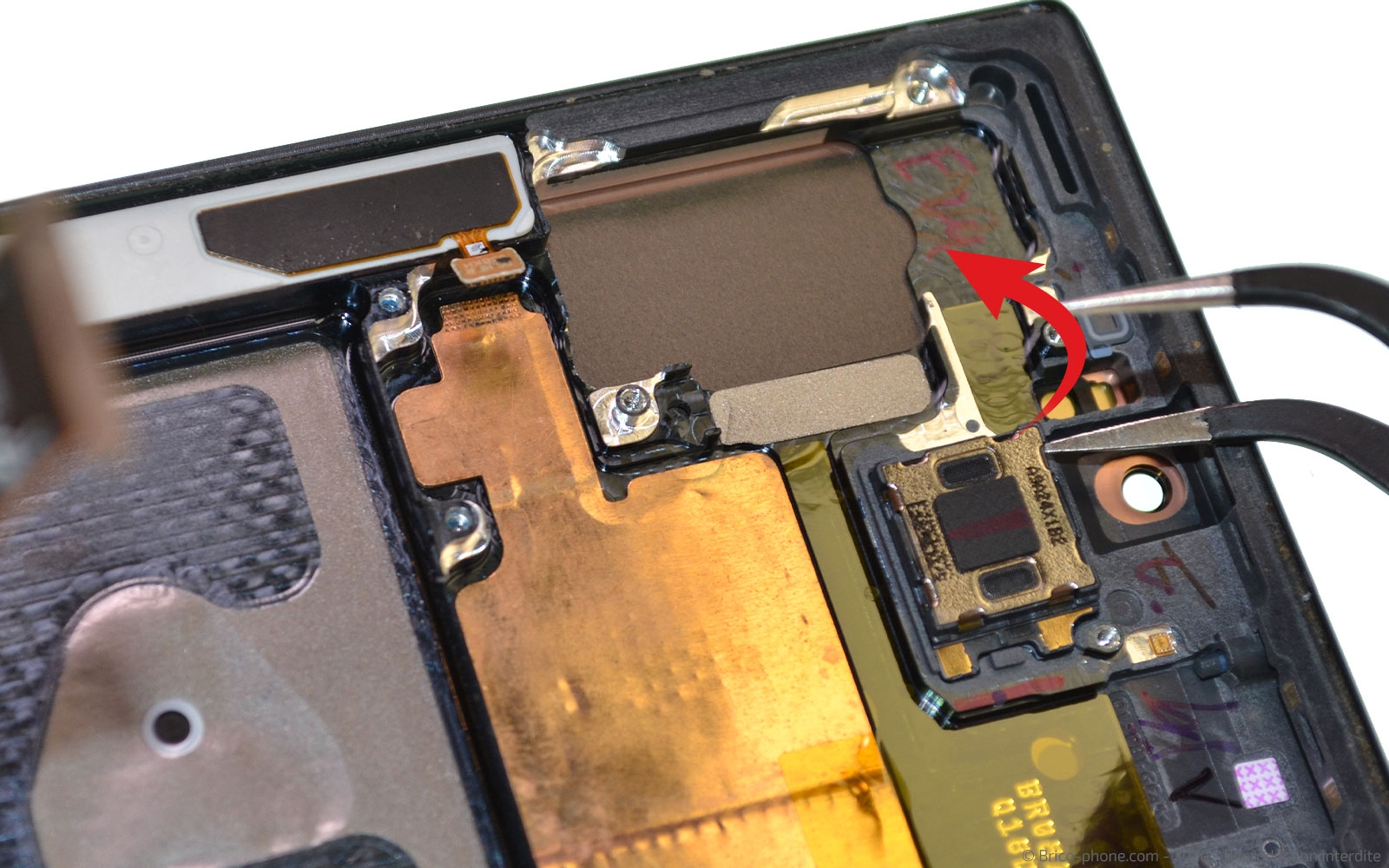

A l'aide de la pincette, décollez l'écouteur de l'oreille ainsi que le vibreur.

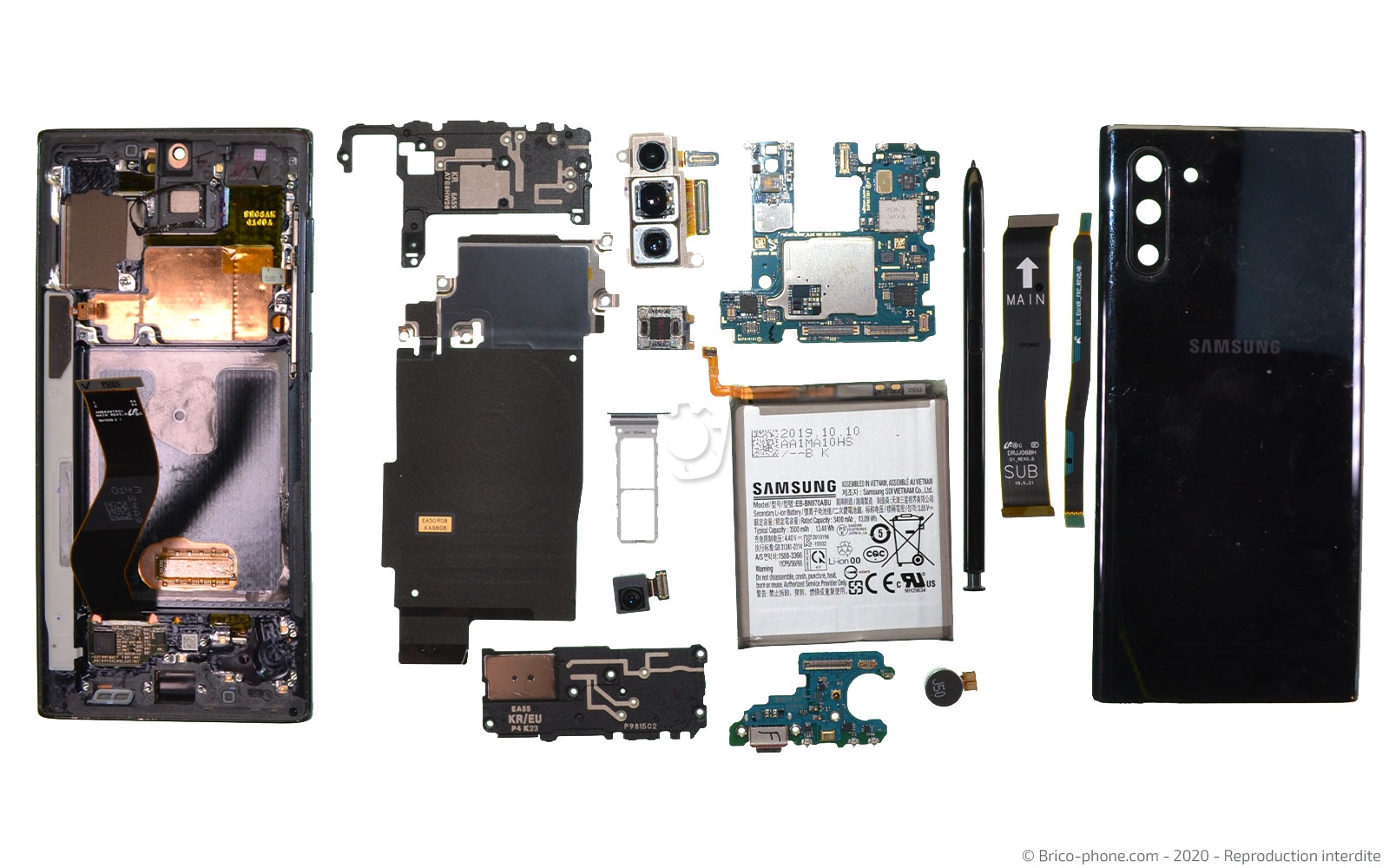

Le démontage de votre Samsung Galaxy Note 10 est maintenant terminé. Voici la photo de l'ensemble des composants de votre smartphone.

Si vous souhaitez le remonter, il ne vous reste plus qu'à suivre les étapes précédentes dans l'ordre décroissant.
