Changement du bloc écran sur Galaxy Note 10

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy Note 10 | Temps estimé : 50 min | Difficulté : 3/5

Votre Samsung Galaxy Note 10 a vécu une mésaventure et il est temps de remplacer l'écran de ce dernier ?

Suivez ce tutoriel détaillé étape par étape pour vous aider dans tous les manipulations pour réussir cette réparation.

Diagnostic

›  Votre téléphone ne s'allume plus même lorsque vous le branchez à un ordinateur.
›  L'écran de votre appareil est cassé, rayé.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Dynamic Amoled et vitre pré-montés sur châssis pour Samsung Galaxy Note 10 Noir Cosmos
269,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

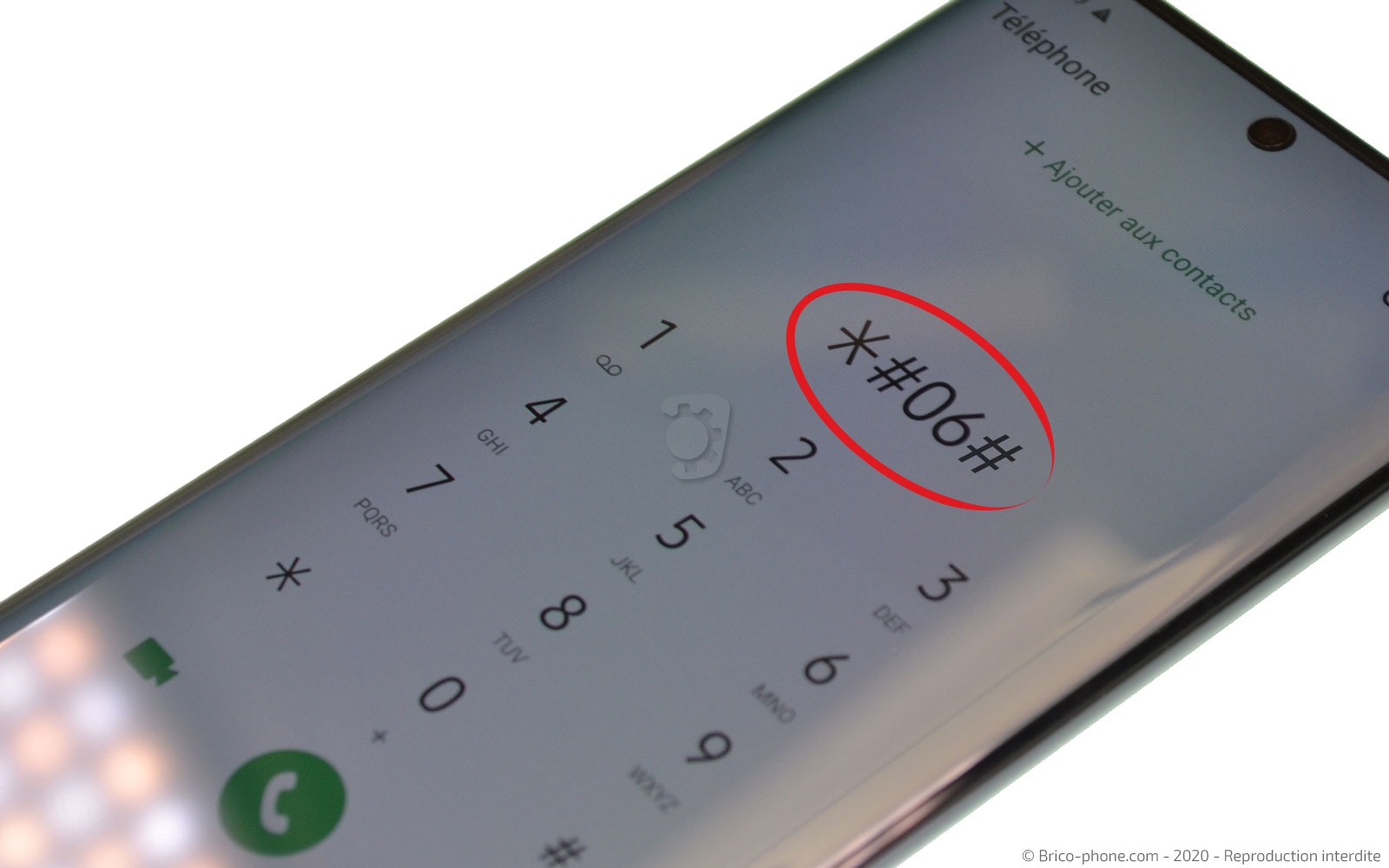

Vérifiez le numéro de modèle de votre appareil en composant le *#06# depuis votre téléphone et en recopiant le numéro IMEI sur notre page d'accueil.
Une fois le modèle confirmé, vous pourrez commander avec certitude les bonnes pièces détachées.

Pour commencer, éteignez votre Samsung Galaxy Note 10 et préparez-vous un espace de travail propre et dégagé.

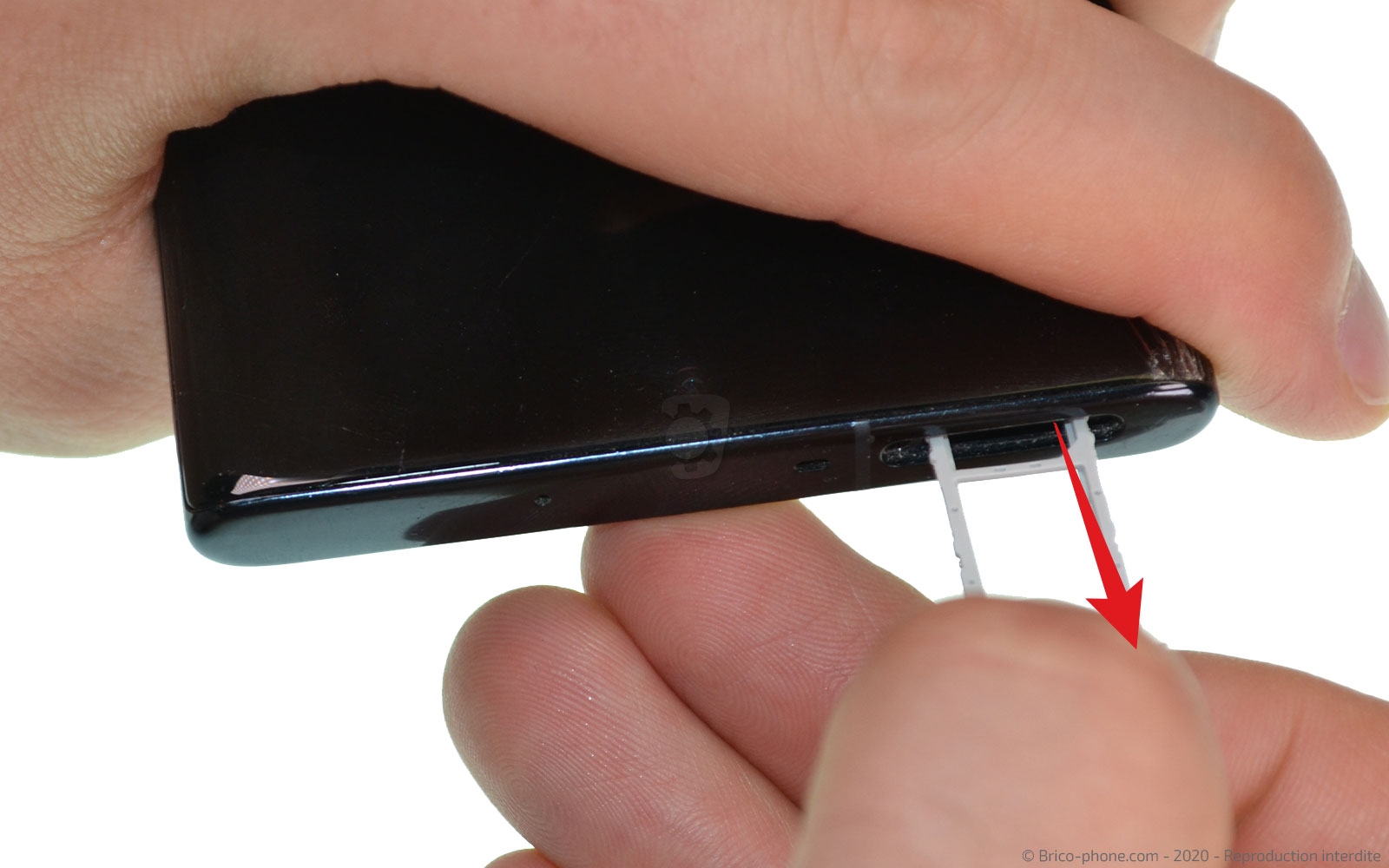

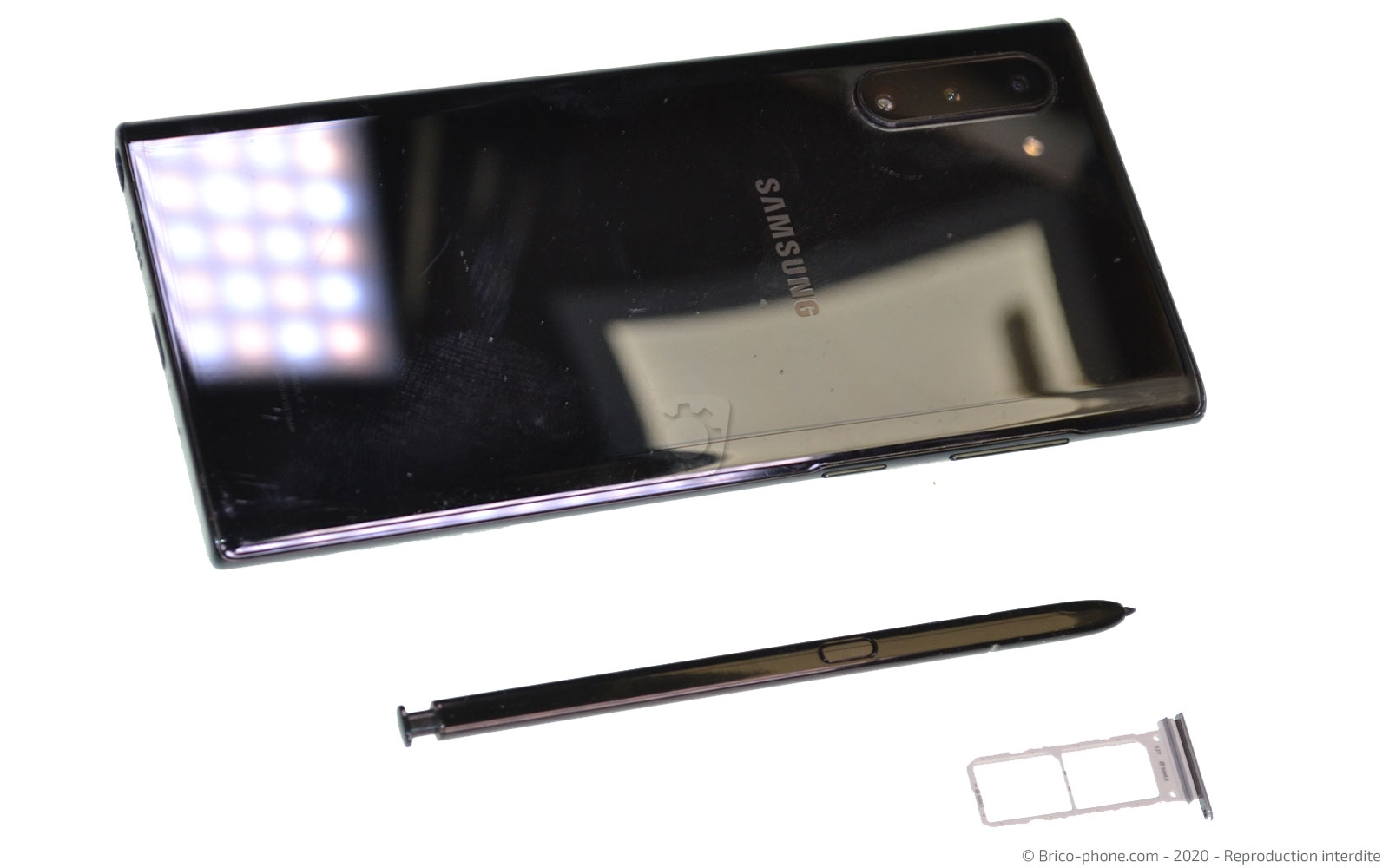

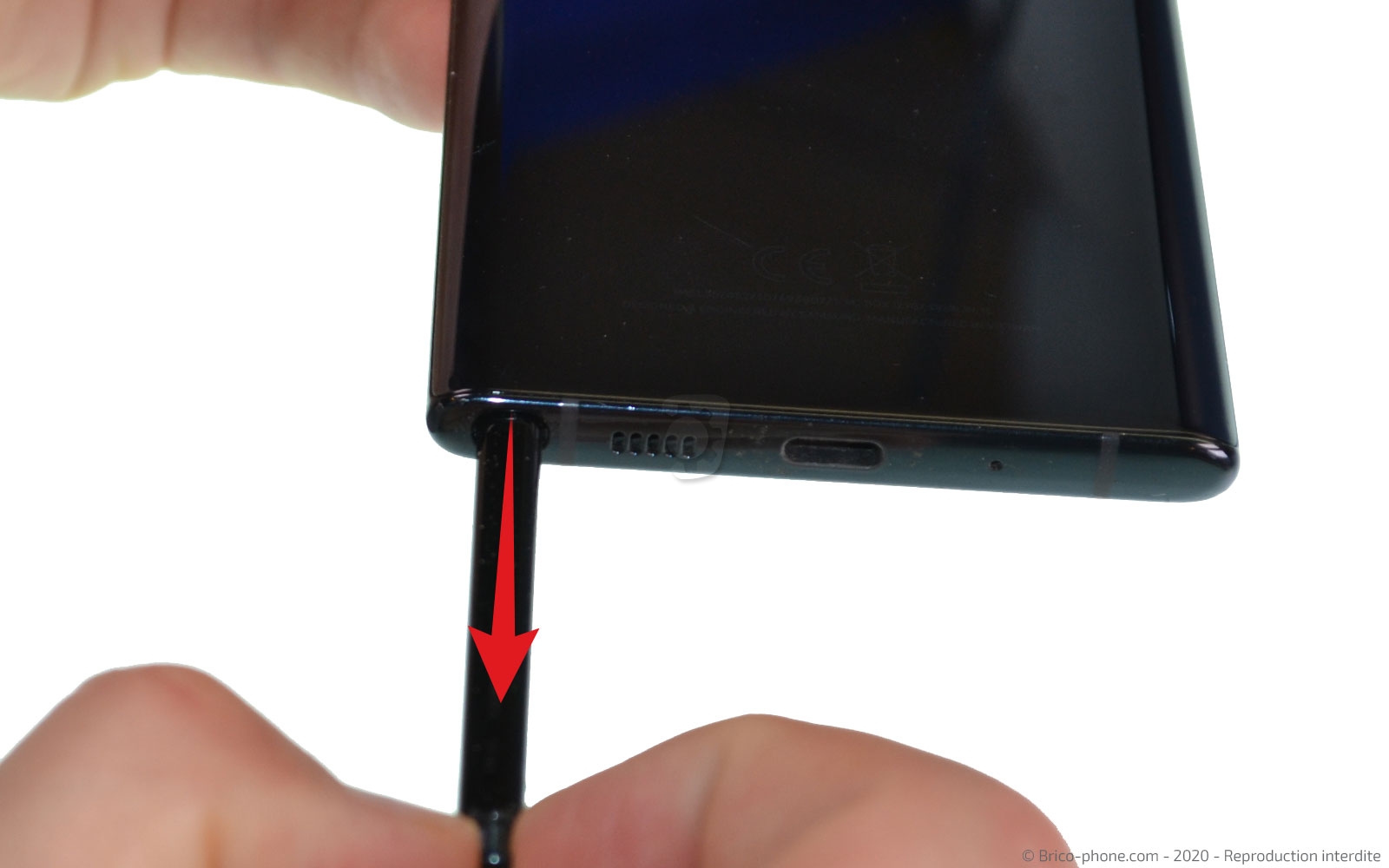

Etape 1 : Retirer le tiroir Sim et le stylet

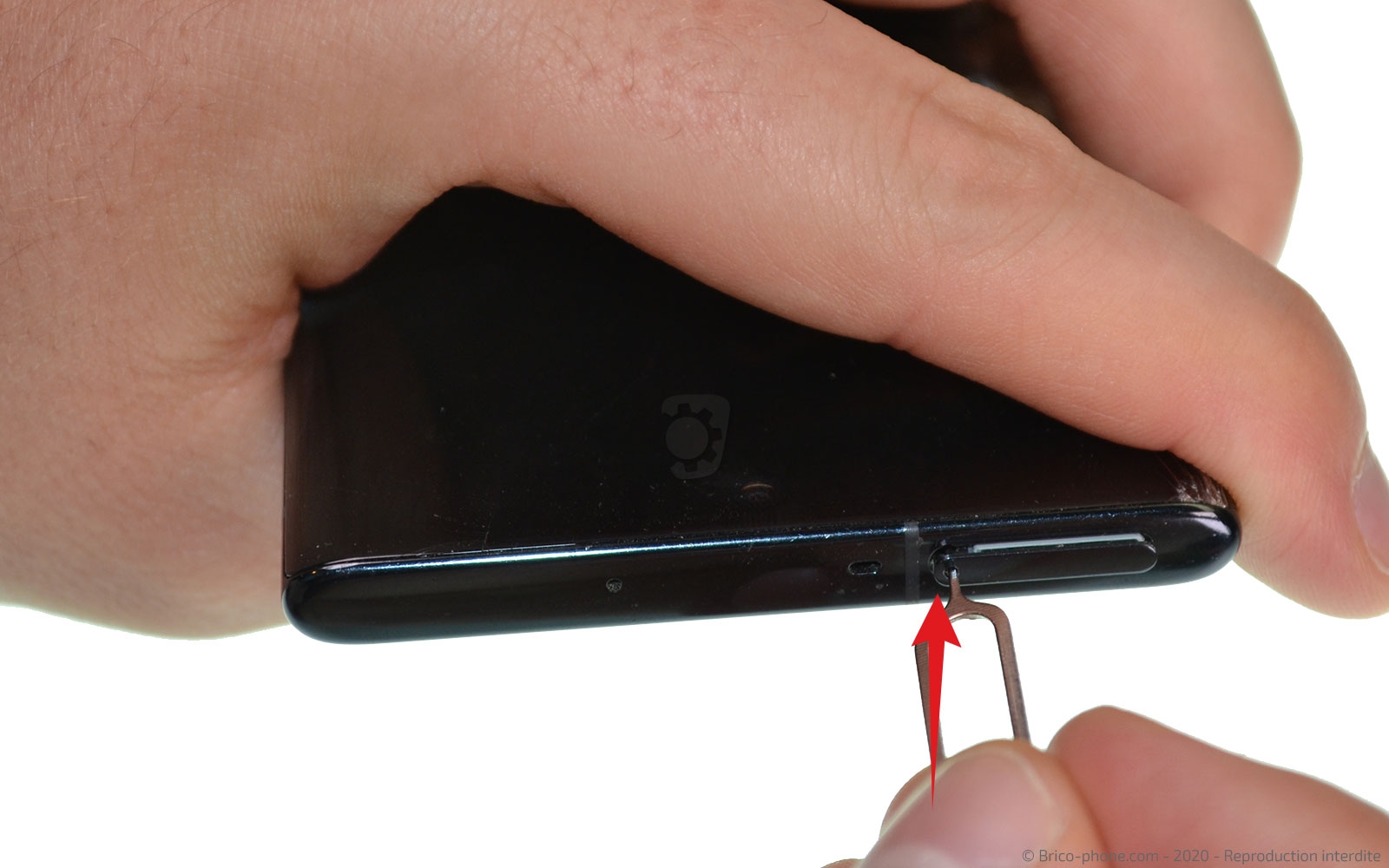

Dans un premier temps, retirez le rack sim ainsi que le S-Pen de leur emplacement.
Outils du kit utilisés
Outils du kit utilisés

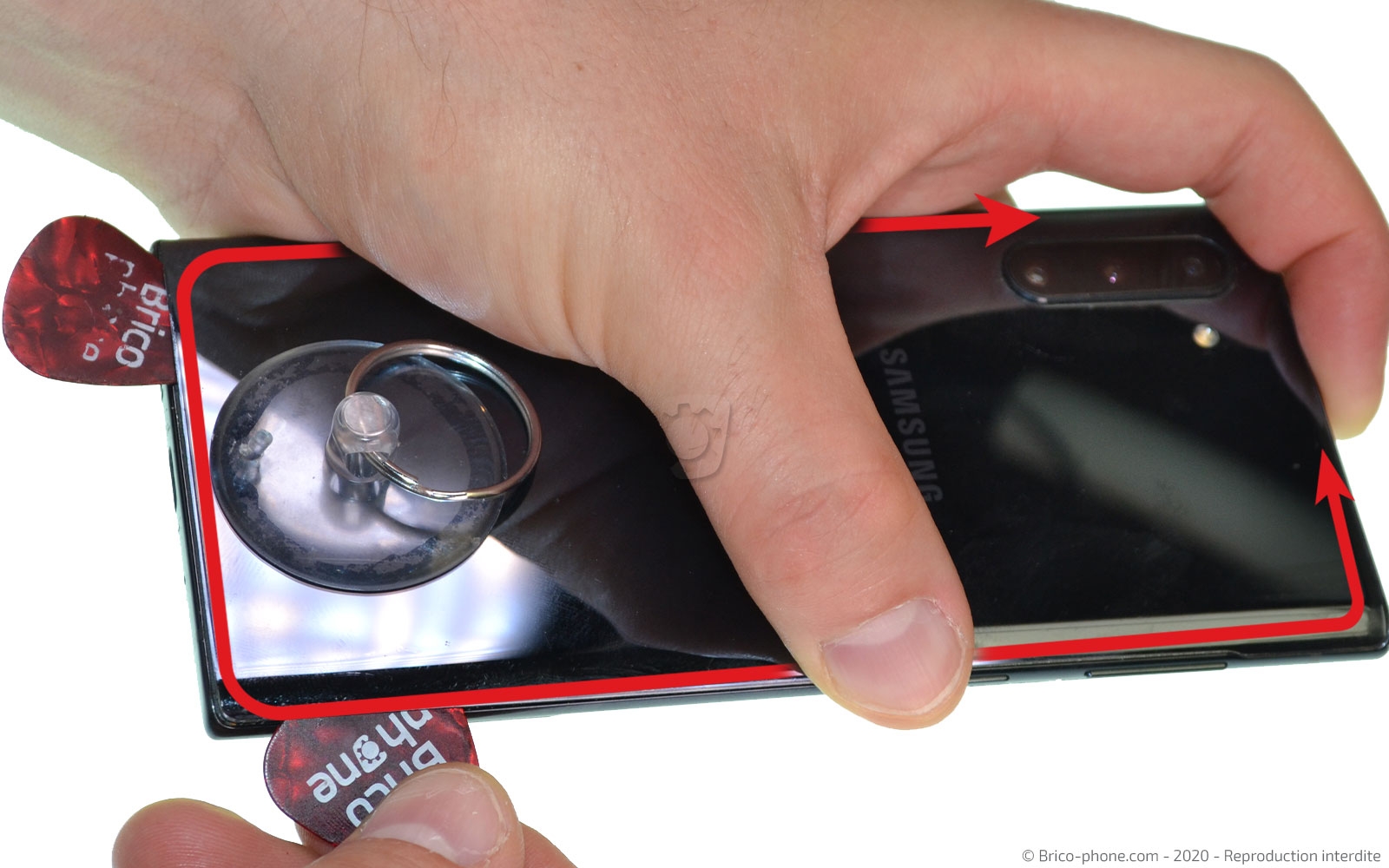

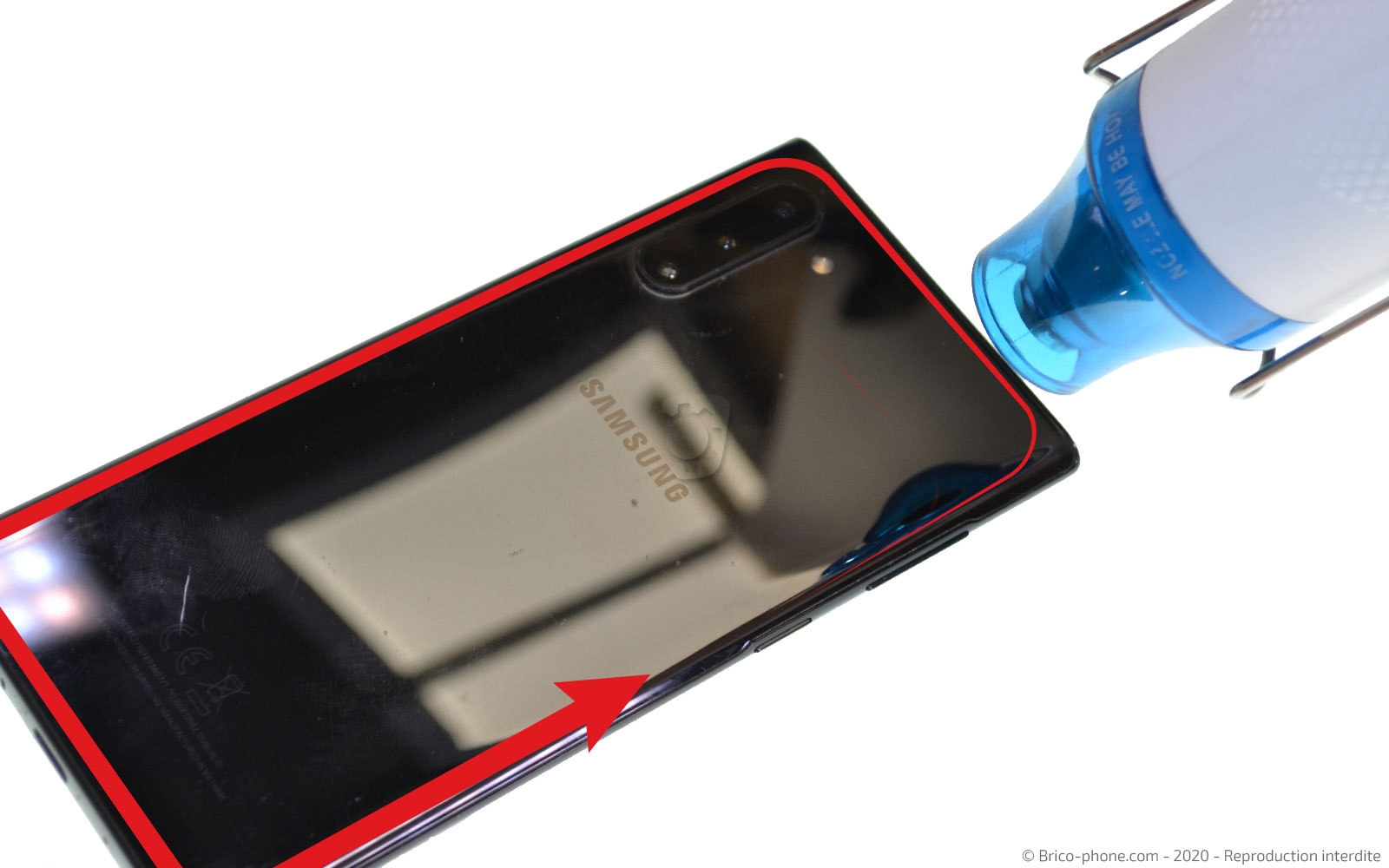

Etape 2 : Chauffer la vitre arrière
Pour cette étape, vous aurez besoin d'un décapeur thermique, d'un coussin chauffant ou de votre propre sèche cheveux.
Chauffez le contour de l'appareil pour ramollir les stickers de la vitre arrière.

Placez la ventouse au centre de la partie basse de la vitre arrière, puis en tirant l'anneau, vous devriez pourvoir glisser le médiator en métal fin entre le châssis et la façade arrière.

Pour ne pas abîmer de composant, insérez les médiators en plastique à coté de leur version métallique avant de l'extraire du châssis.
Etape 3 : Ouvrir le téléphone
Glissez les médiators en plastique sur tous les bords de la vitre arrière afin de décrocher tous les stickers.

Il ne vous reste plus qu'à faire basculer la vitre arrière pour la sortir.

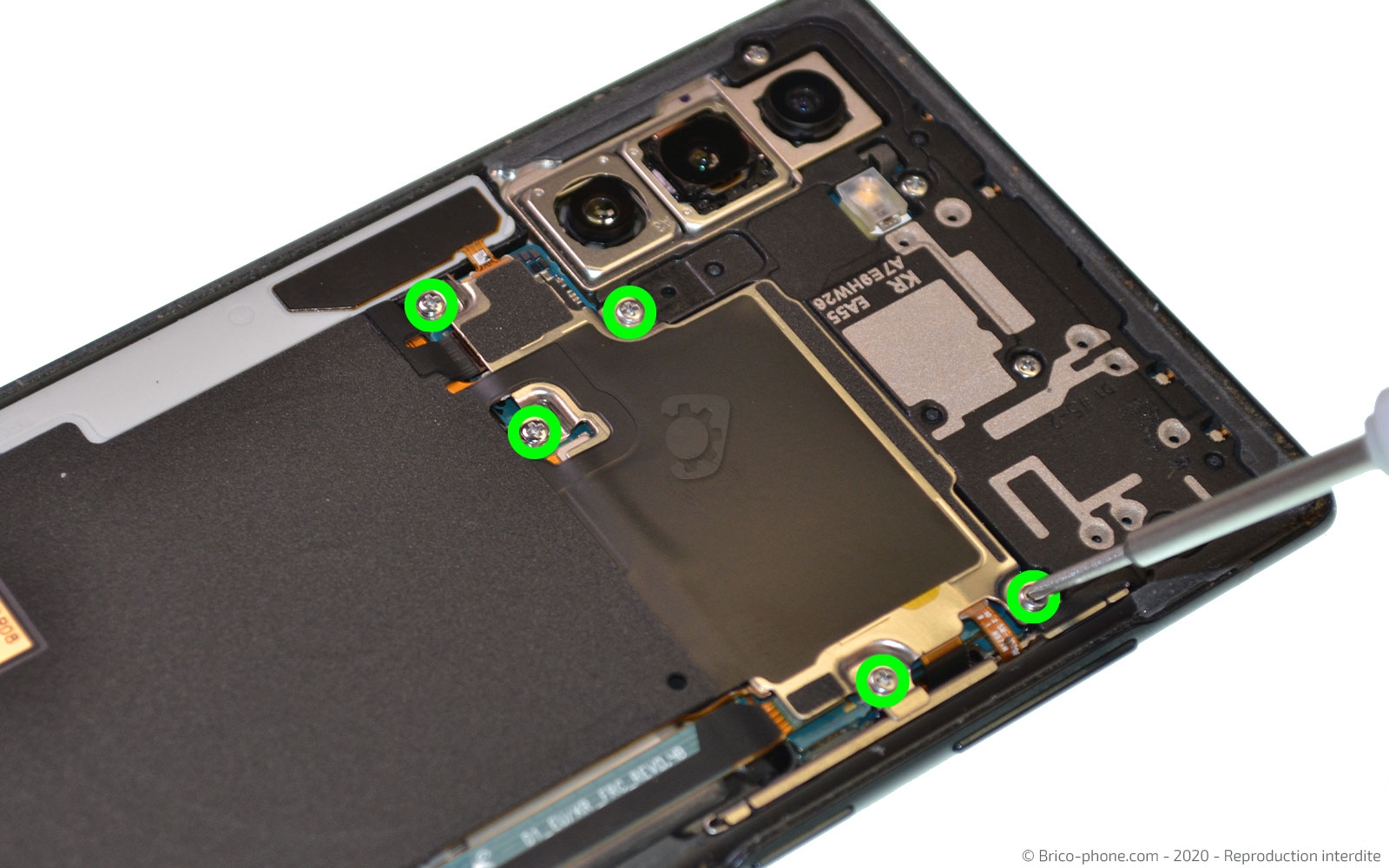

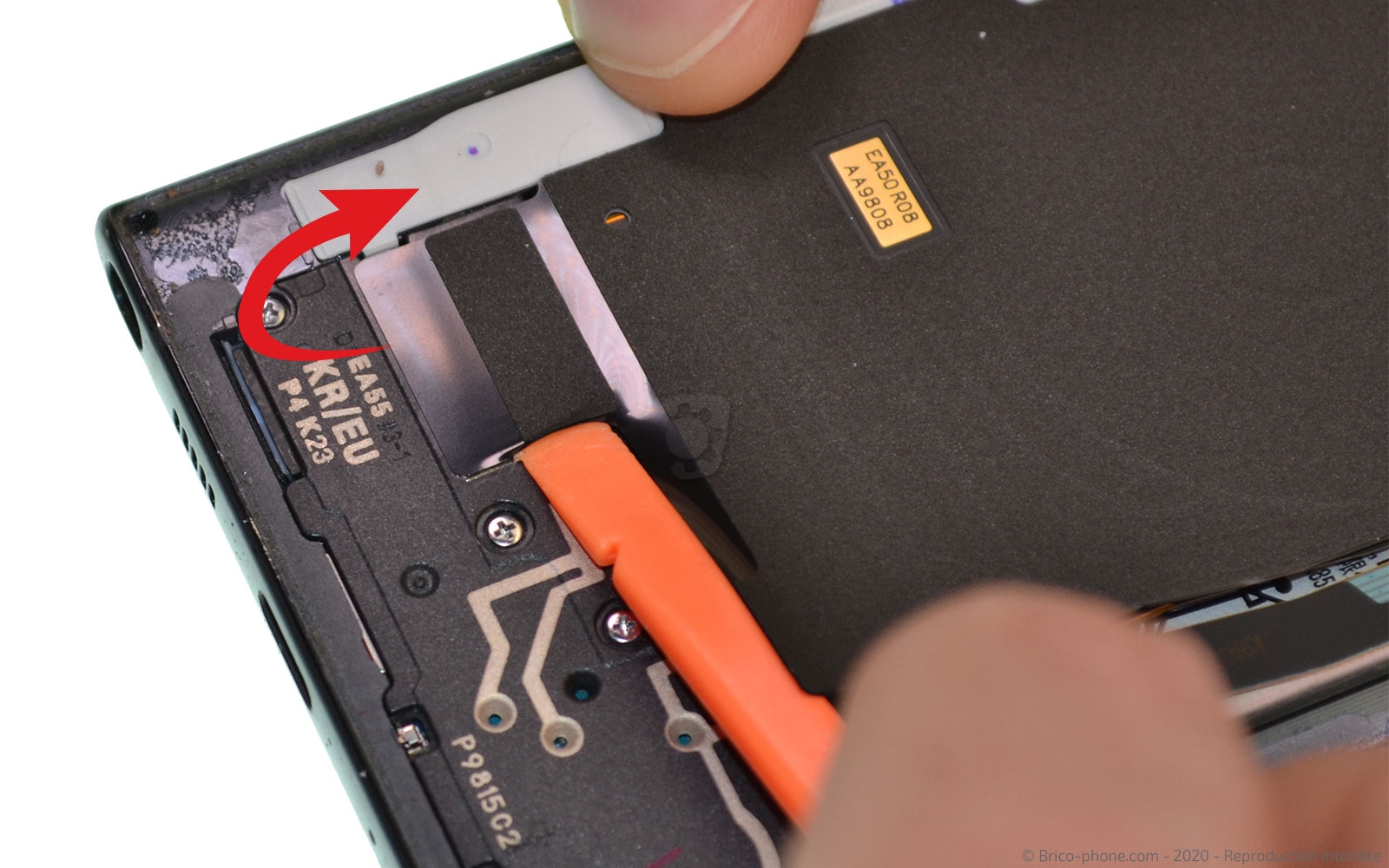

Etape 4 : Ôter la plaquette métallique

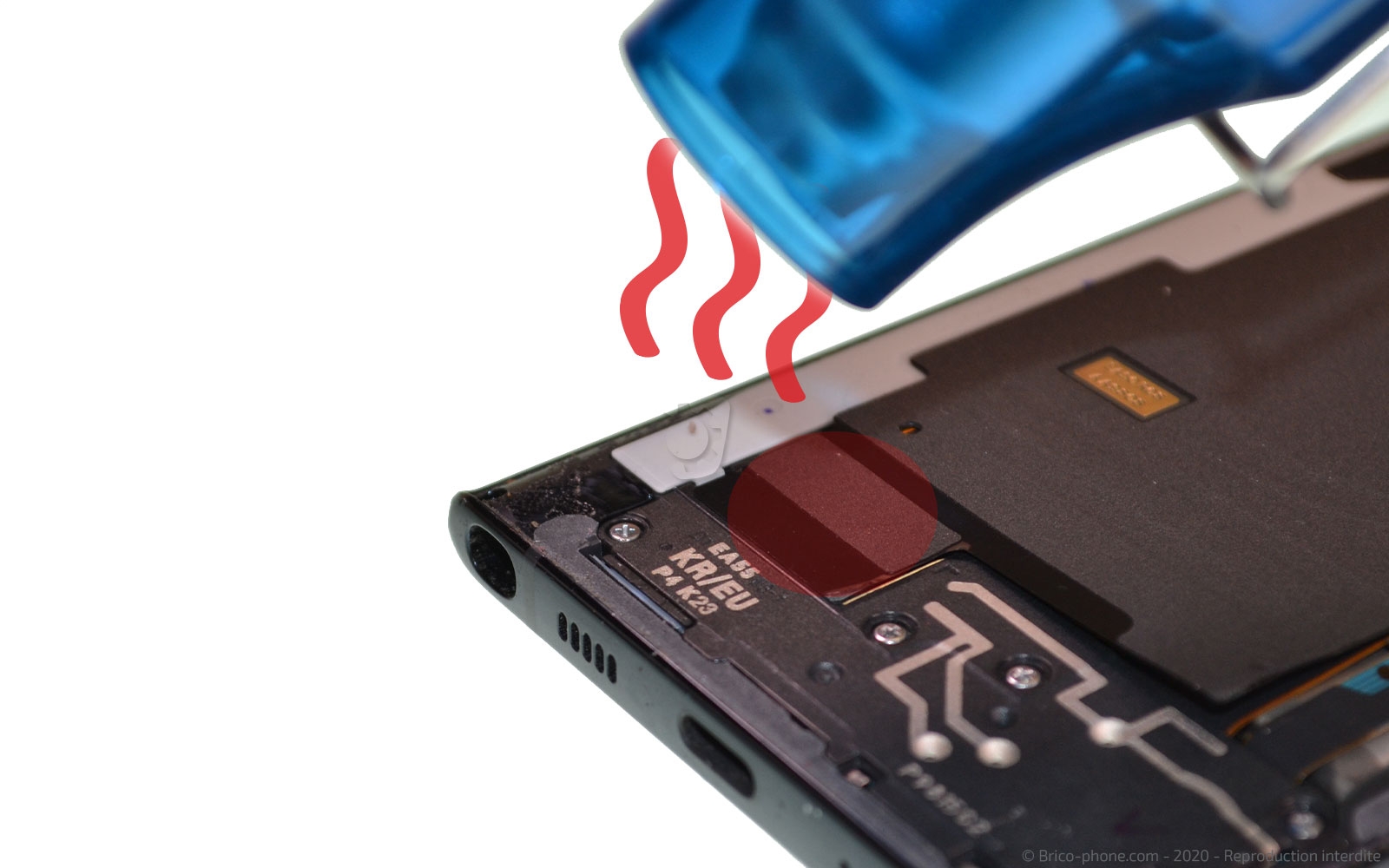

Avec le tournevis cruciforme, sortez les 5 vis de la plaquette métallique. Chauffez la partie collée au haut-parleur externe fin de pouvoir les dissocier.

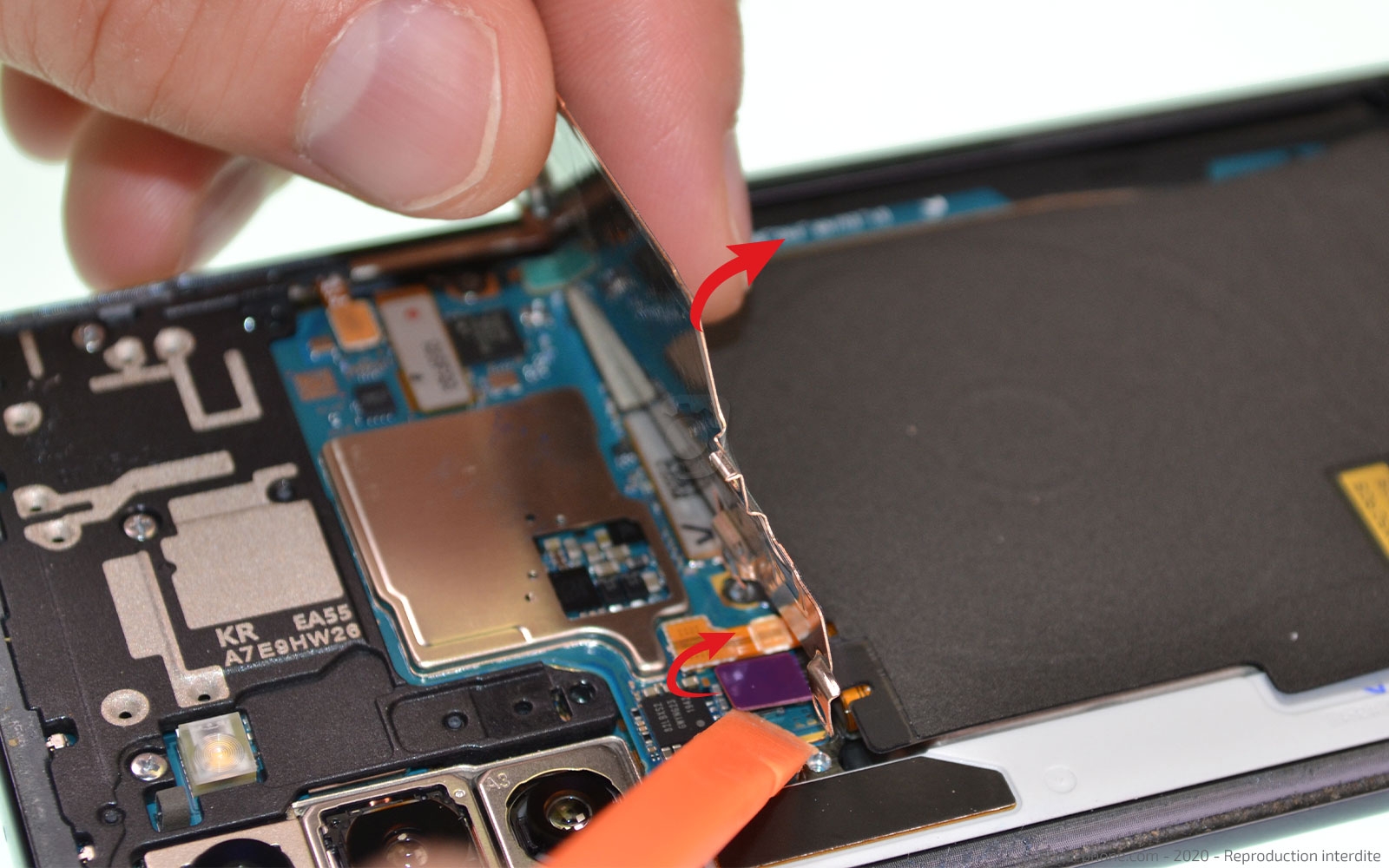

Retournez la plaquette en faisant attention à bien déconnecter la nappe de cette dernière avant de l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

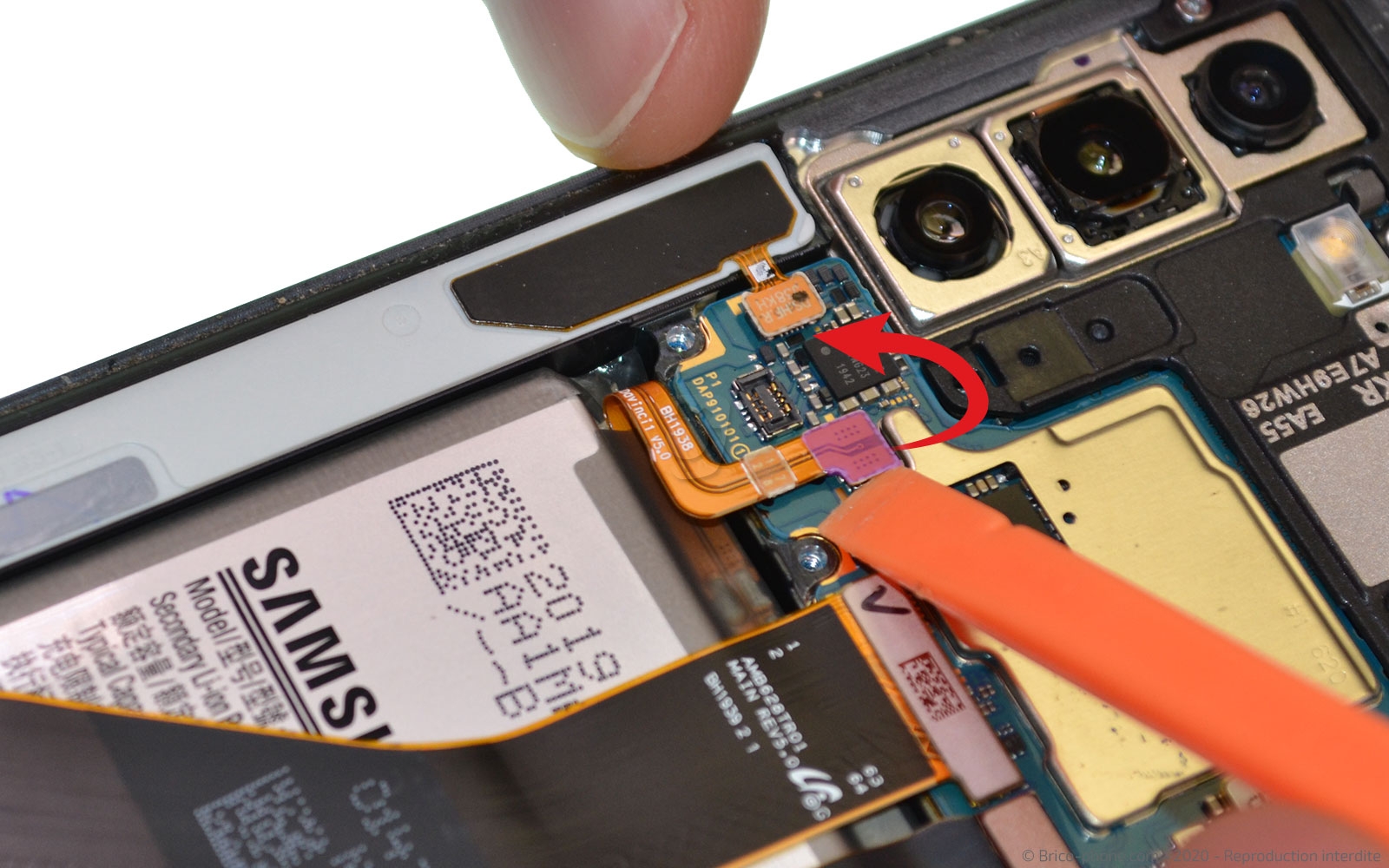

Etape 5 : Déconnecter les nappes de la carte mère

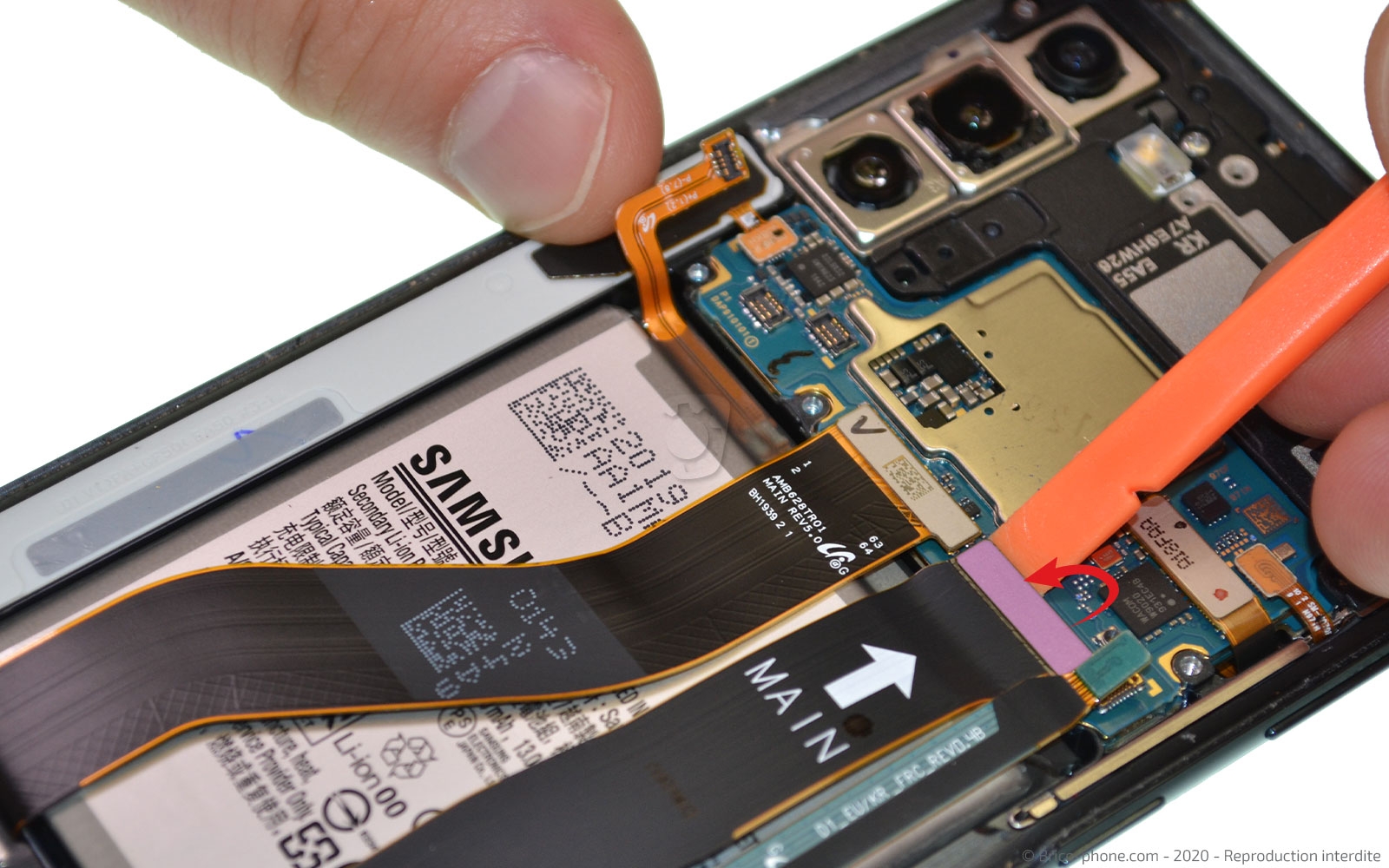

En vous aidant du levier en nylon, déconnectez la connectique de la batterie, celle de l'écran, celle de la rallonge d'interconnexion et le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

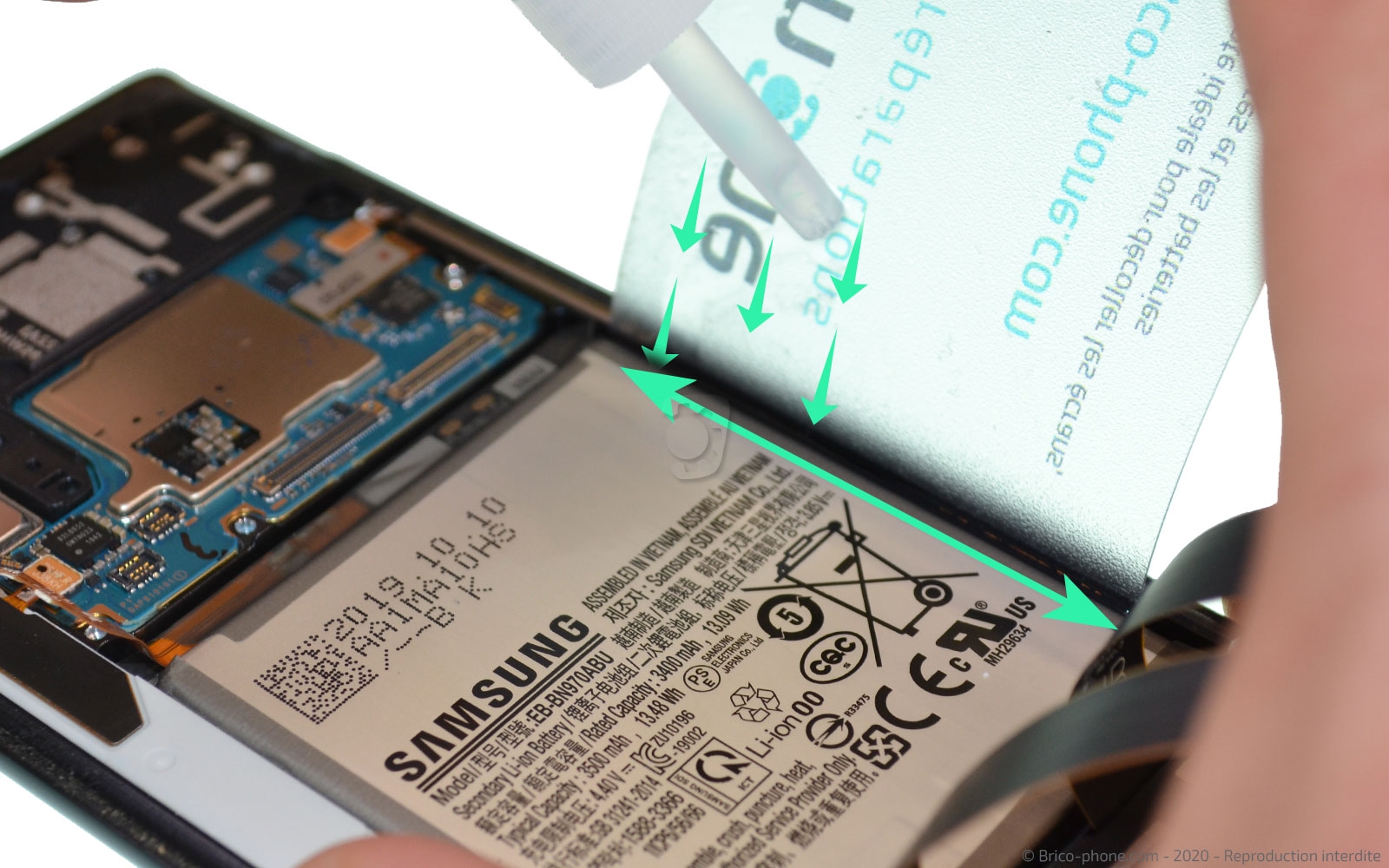

Etape 6 : Appliquer le liquide iRemover
Positionnez la carte fine transparente entre le châssis et la batterie afin de faire couler un peu de liquide iRemover qui doit pénétrer sous le composant pour dissoudre la colle des stickers. Cette manipulation est à faire du coté droit ainsi que sur le bas de la batterie.

Collez la ventouse sur l'écran afin de permettre au téléphone de poser 30 minutes de façon incliné pour permettre au produit de se disperser partout et de faire effet sur l'intégralité des stickers. .
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

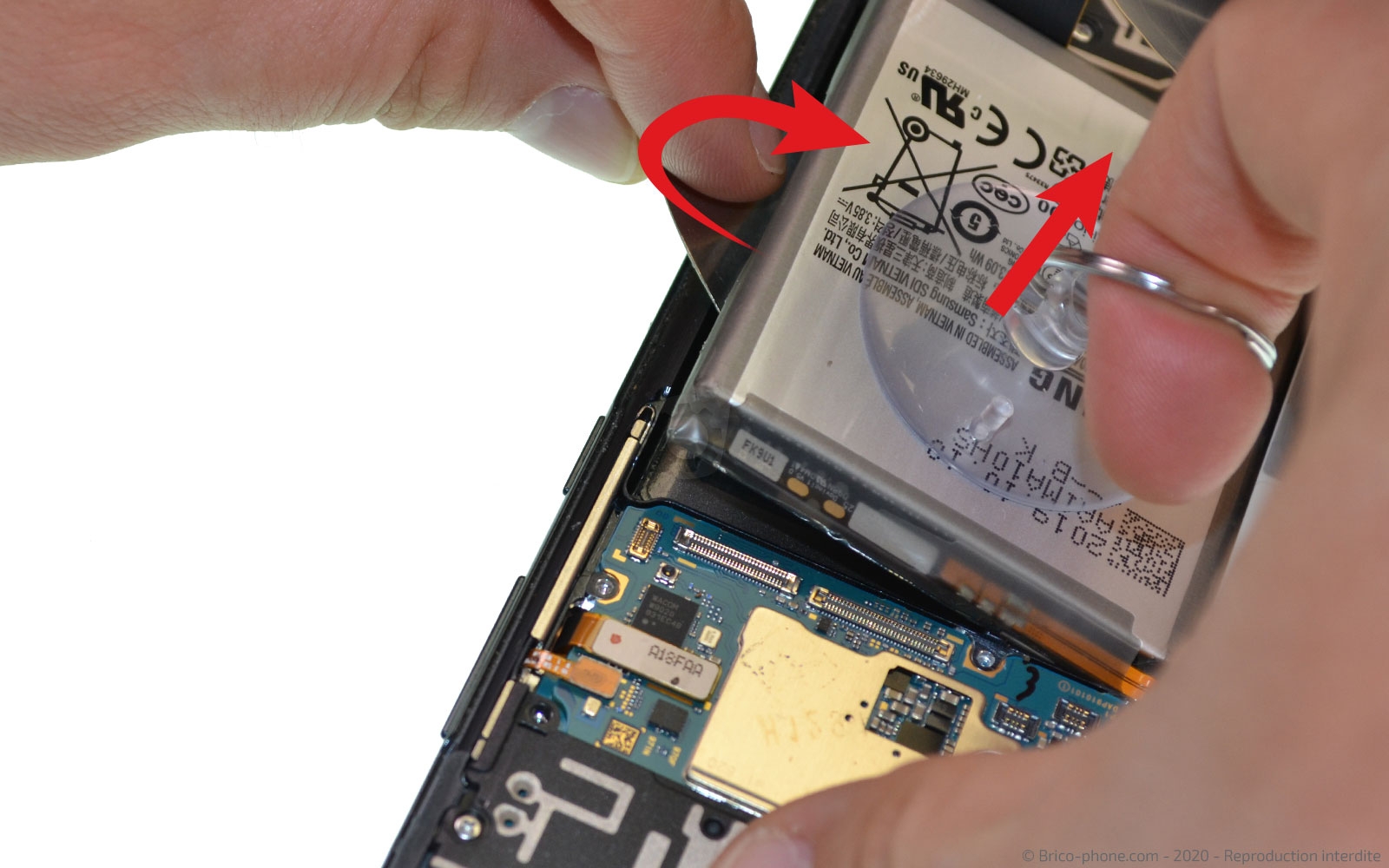

Etape 7 : Décoller la batterie

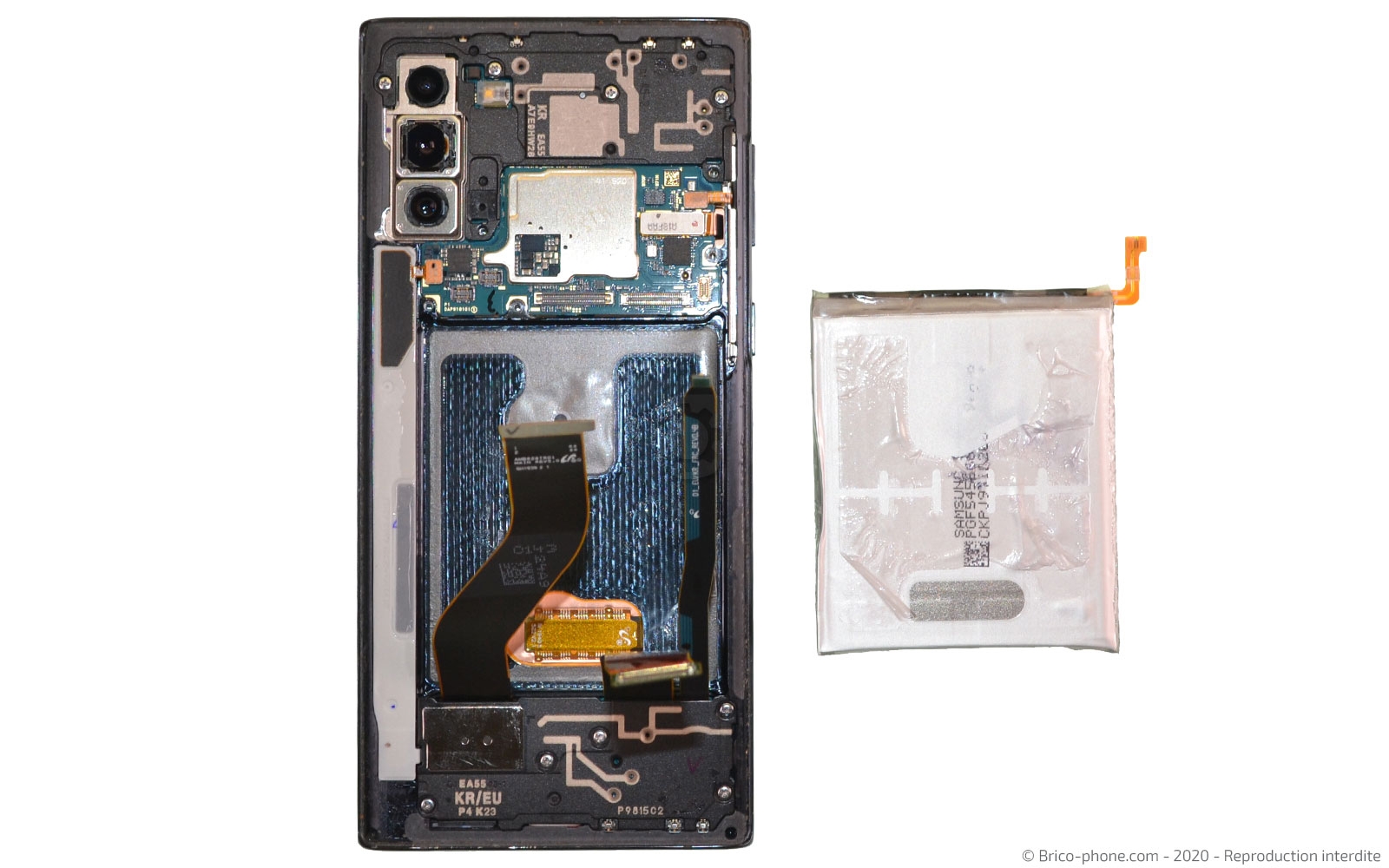

En vous aidant de la ventouse, vous devriez pouvoir soulever la batterie en faisant levier avec le médiator en métal fin.

SI vous avez à votre disposition un chiffon, n'hésitez pas absorber le reste de produit se trouvant sur la batterie.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Sortir le haut-parleur externe
Sortez le haut-parleur externe à l'aide de la pincette après avoir retirer les 5 vis cruciformes du composant.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Enlever la rallonge d'interconnexion et le câble coaxial
A l'aide du spudger, déconnectez la nappe coaxiale et celle de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Libérer le connecteur de charge

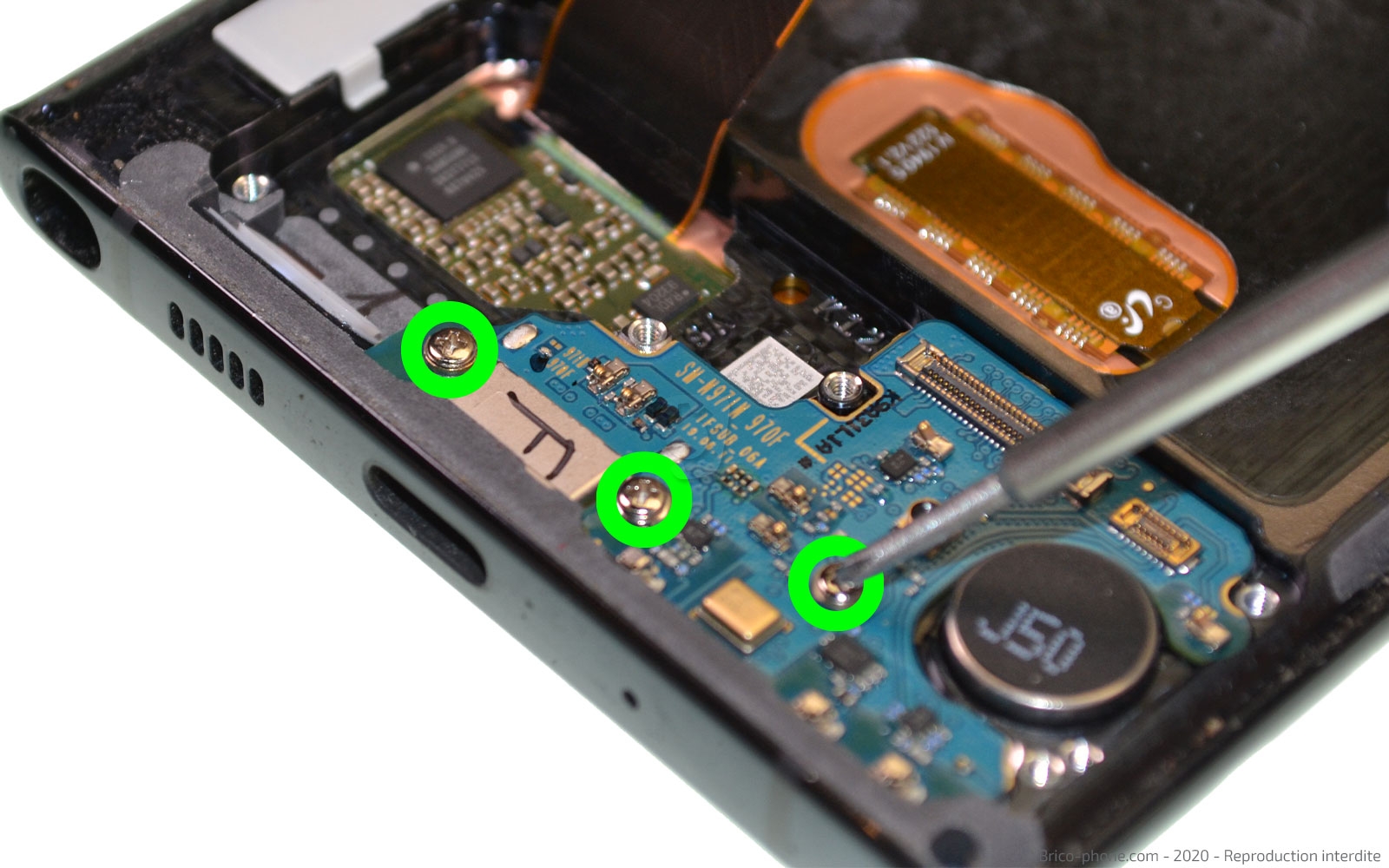

Dévissez les 3 vis cruciformes du connecteur de charge afin de pouvoir le sortir délicatement avec la pincette.

Nous vous conseillons de poser toutes vos vis et tous vos composants sur un patron magnétique d'aide au montage, cela évite toute perte.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

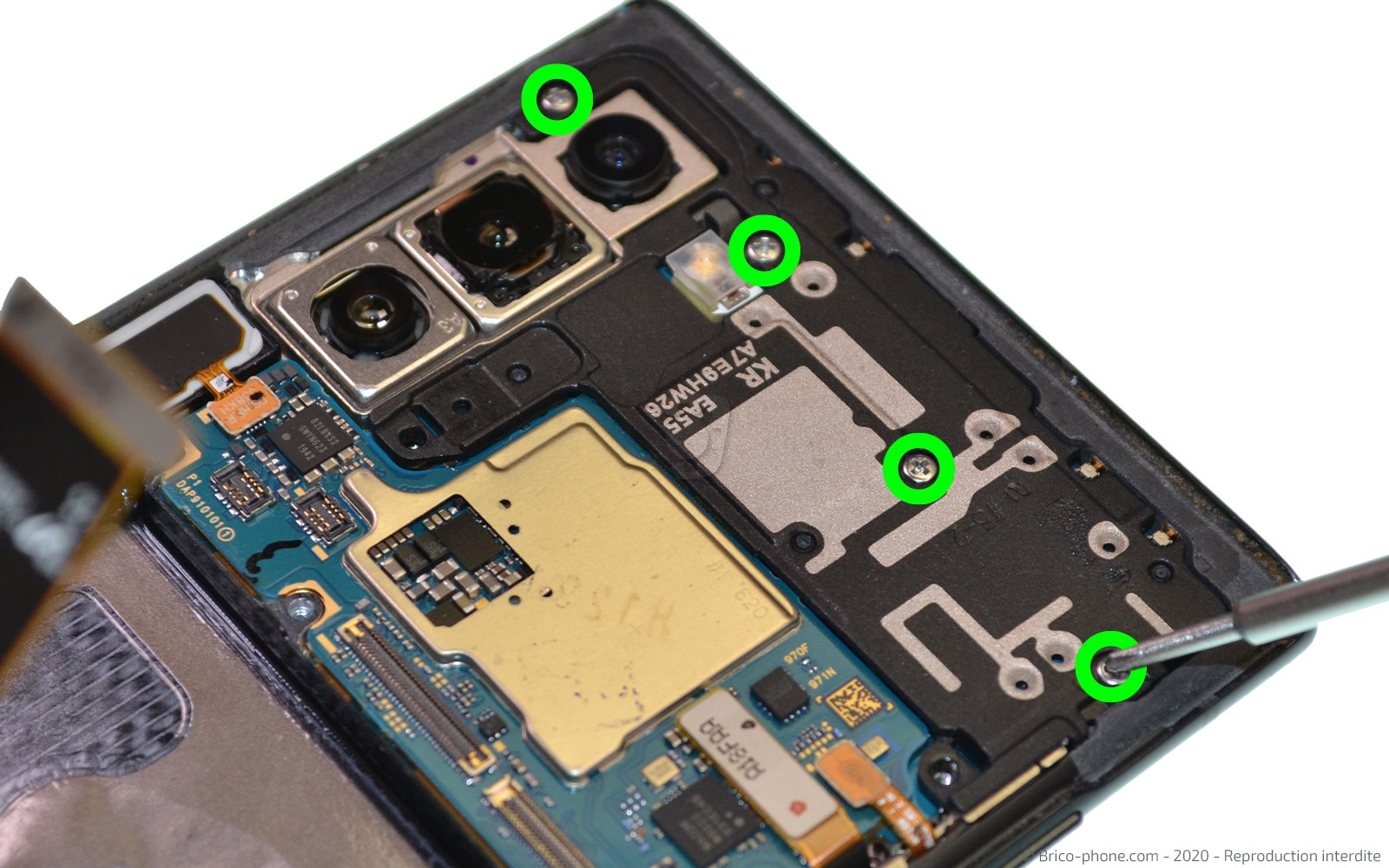

Etape 11 : Retirer la plaquette de protection
Toujours avec le même tournevis, ôtez les 4 vis du module antenne se trouvant par dessus la carte mère.

Retirez-le par la suite.
Outils du kit utilisés
Outils du kit utilisés

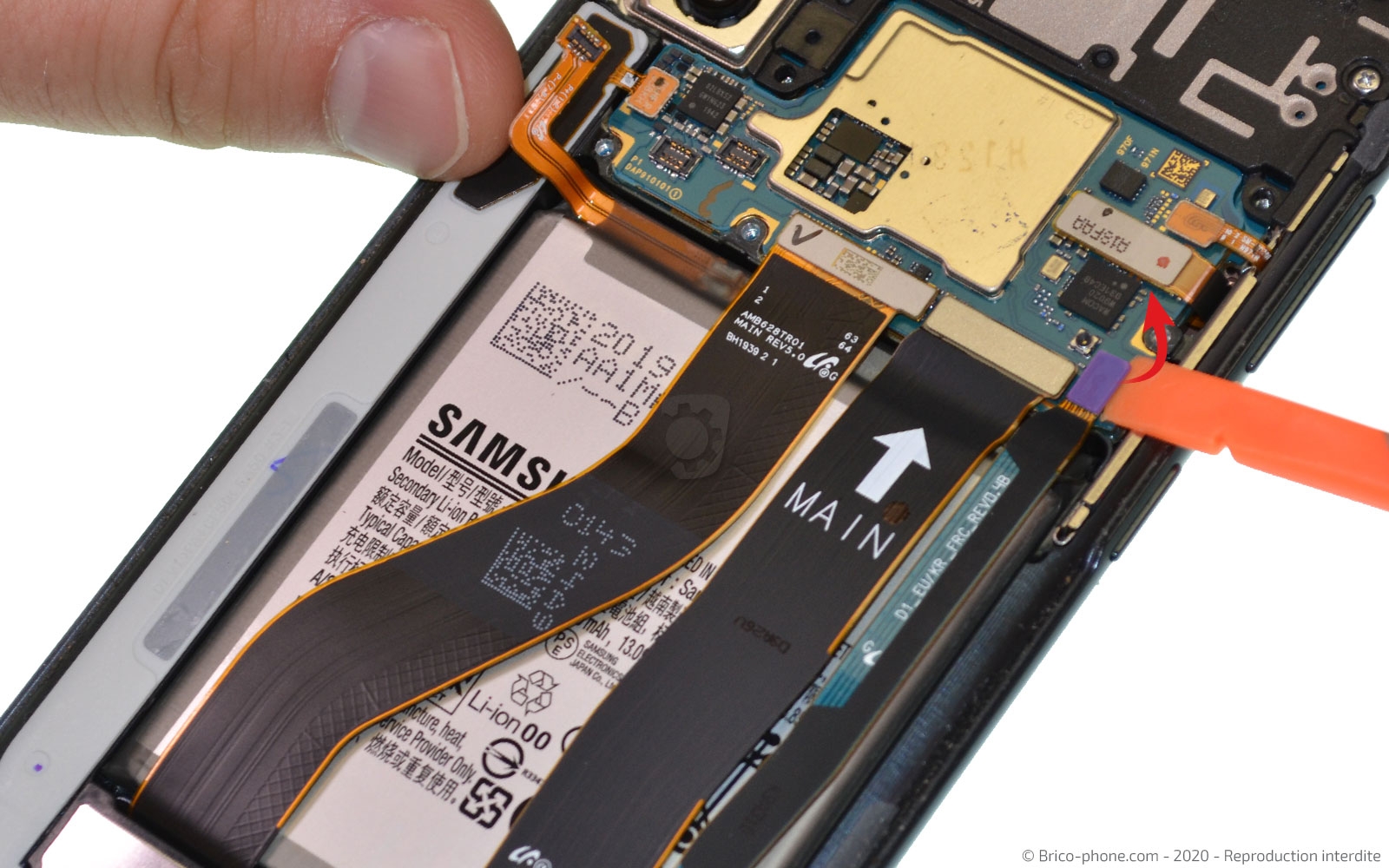

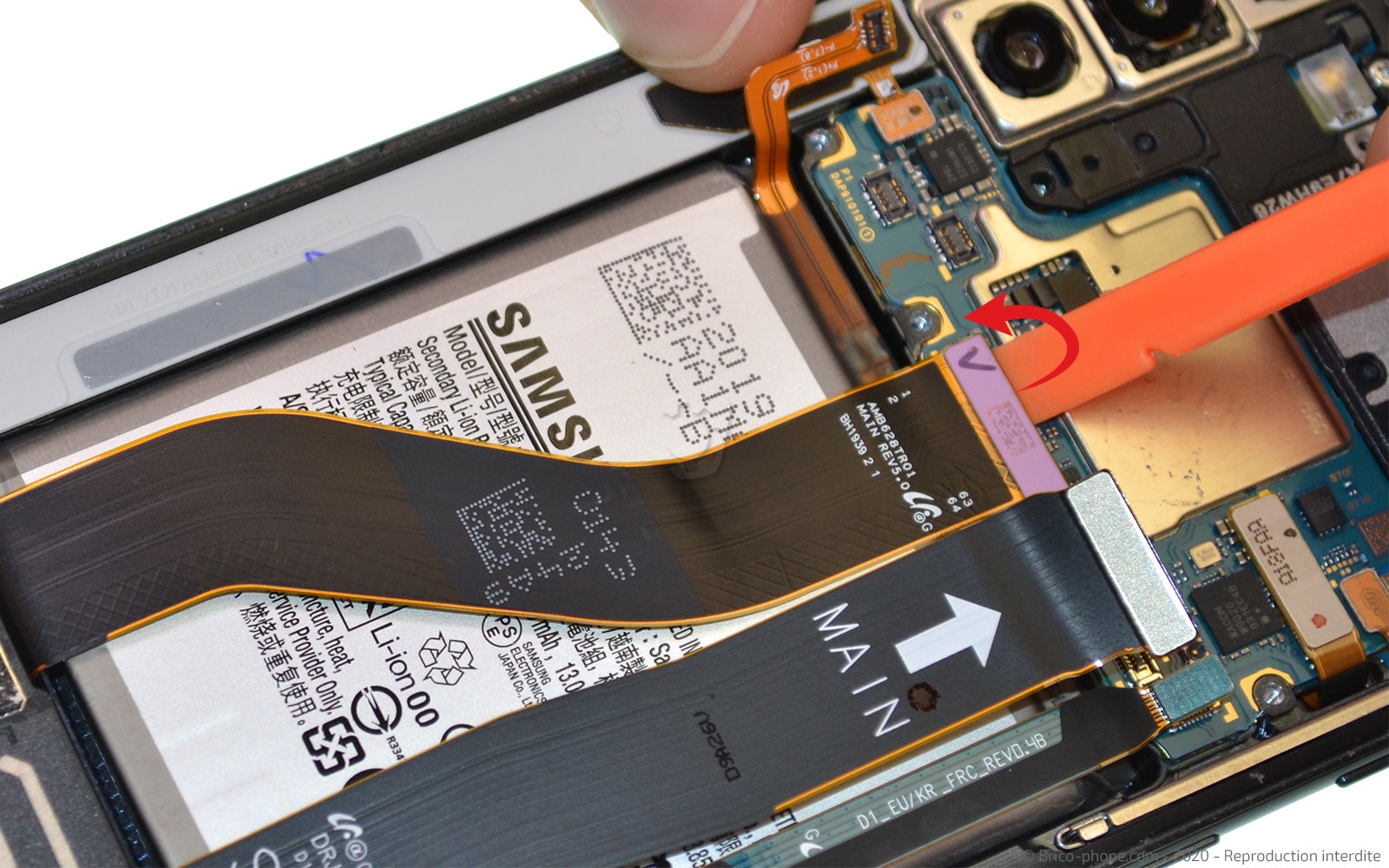

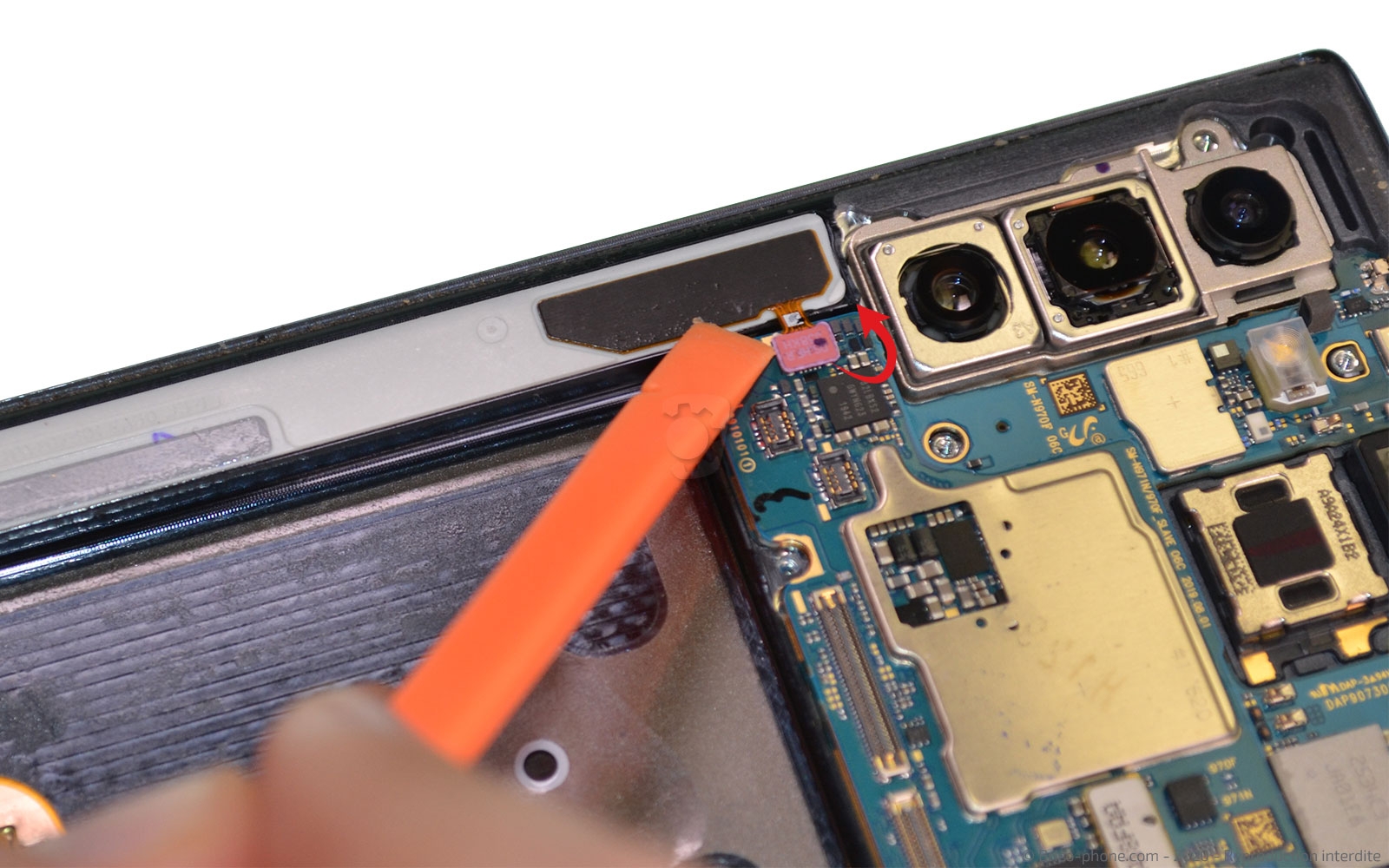

Etape 12 : Déconnecter les différentes nappes de la carte mère
Débranchez la nappes des boutons, celle de l'écran et également celle du stylet avec la spatule en nylon.

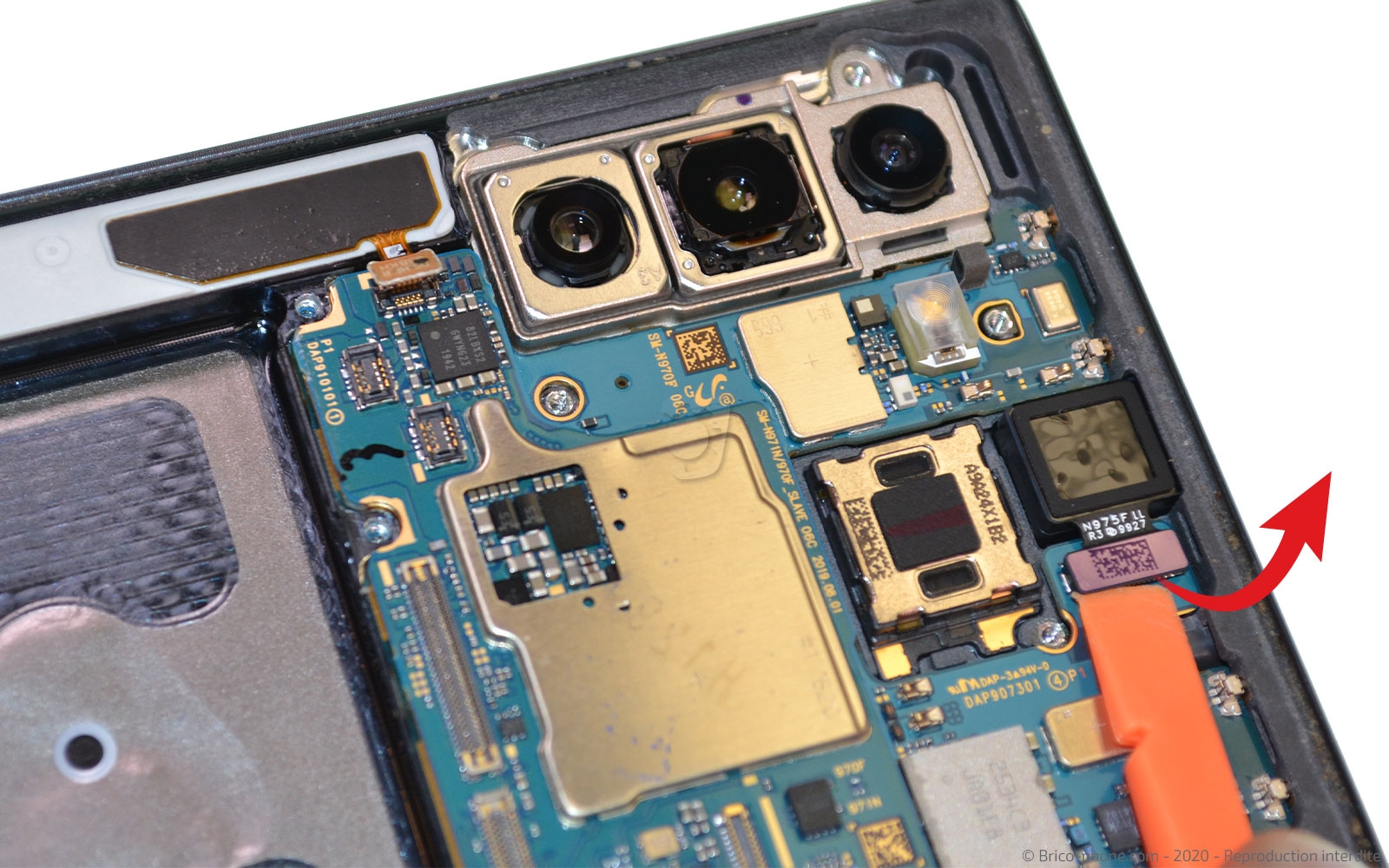

Etape 13 : Ôter la carte mère
Déconnectez la nappe de la caméra avant et retirez-la de la carte mère.

Ensuite, soulevez cette dernière toujours à l'aide du levier en nylon , pour l'extraire du bloc.

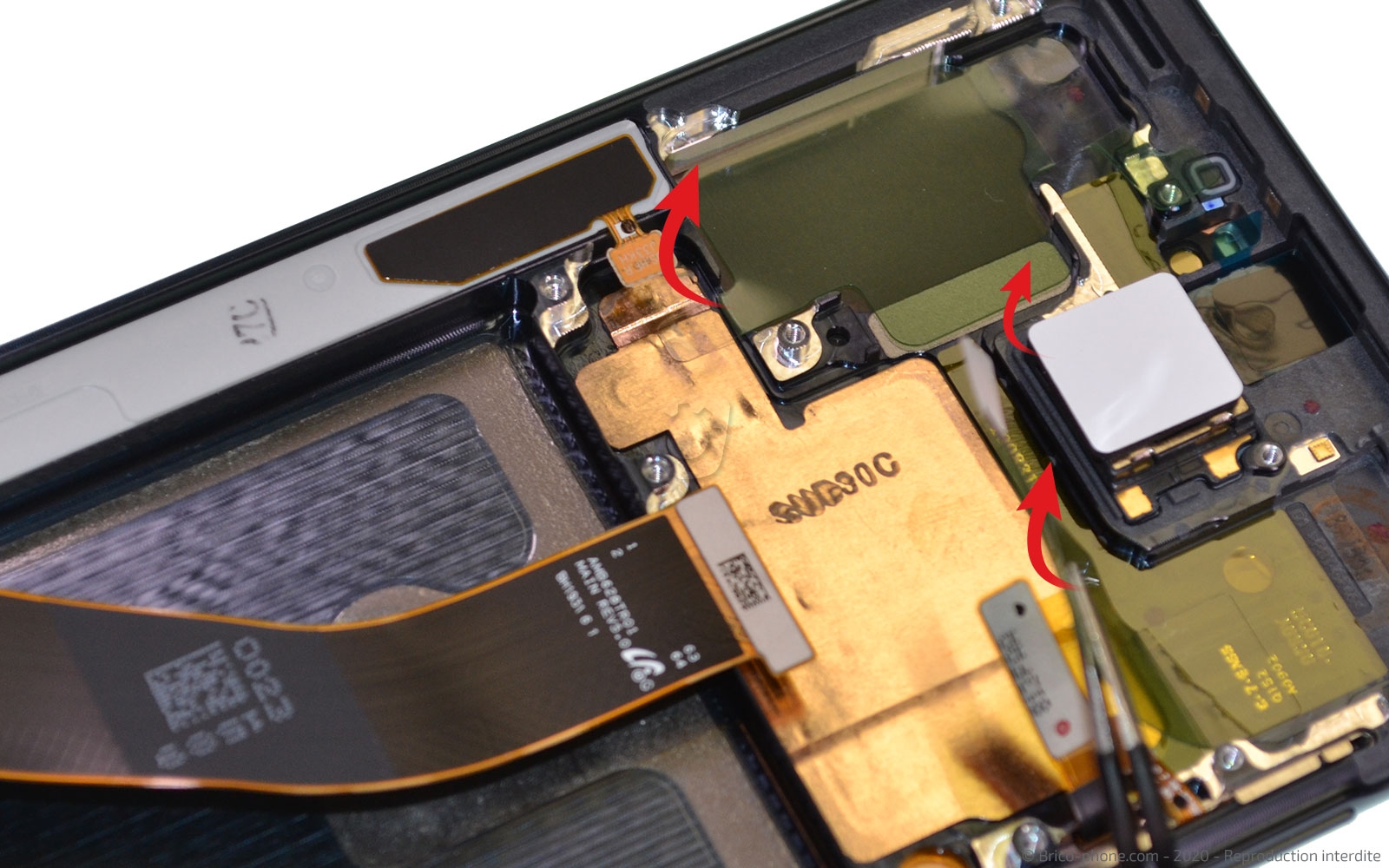

Conseils pour le remontage
Il est temps de remonter votre Samsung Galaxy Note 10 en remontant les étapes précédentes.

Pensez à bien retirer toutes les protections adhésives de votre nouveau bloc écran et à également nettoyer le contour de la vitre arrière des résidus de colle.

Appliquez un filet de colle B-7000 sur les bords du châssis avant de replacer la vitre arrière.

Laissez sécher environ 45 minutes sous presse.
